Dirt Devil PD40000V Electric Pressure Washer

EXTENSION CORDS

A. Pressure washer power cord

B. Drip loop

C. Extension cord

Use only extension cords that are intended for

outdoor use. These extension cords are identiﬁed

by a marking “Acceptable for use with outdoor

appliances; store indoors while not in use.” Use

only extension cords having an electrical rating

not less than the rating of the product. Do not use

damaged extension cords. Examine extension

cord before using and replace if damaged. Do

not abuse extension cord and do not yank on any

cord to disconnect. Keep cord away from heat and

sharp edges. Always disconnect the extension

cord from the receptacle before disconnecting the

product from the extension cord. Always plug the

extension cord into a GFCI protected outlet.

To avoid the possibility of the tool plug getting

wet when using an extension cord, arrange a

“drip loop” in the cord connecting the pressure

washer to the extension cord. The “drip loop”

is that part of the cord below the level of the

connector which prevents water travelling

along the cord and coming in contact with the

connection. If the plug does get wet, DO NOT

unplug the cord. Disconnect the fuse or circuit

breaker that supplies power to the tool, then

unplug and examine for presence of water in the

connection.

WARNING: To reduce the risk of

electrocution, keep all connections dry and

o the ground. Do not touch plug with wet

hands.

SERVICING OF A DOUBLE-IN-

SULATED APPLIANCE

In a double-insulated product, two systems of

insulation are provided instead of grounding. No

grounding means is provided on a double-

insulated product, nor should a means for

grounding be added to the product. Servicing

a double-insulated product requires extreme

care and knowledge of the system, and should

be done only by qualiﬁed service personnel.

Replacement parts for a double insulated product

must be identical to the parts they replace.

A double-insulated product is marked with

the words “DOUBLE INSULATION” or “DOUBLE

INSULATED.” The symbol

may also be marked

on the product.

SPECIFIC SAFETY RULES

• Use caution when positioning the pressure

washer for use. Warm air from the motor could

cause discolored spots on grass.

• Know your product. Read the operator’s manual

care-fully. Learn the machine’s applications

and limitations as well as the speciﬁc potential

hazards related to this product.

• To reduce the risk of injury, keep children and

visitors away. All visitors should wear safety

glasses and be kept a safe distance from work

area.

• Use right product. Don’t force product or

attachment to do a job it was not designed for.

Don’t use it for a purpose not intended.

• Dress properly. Wear long pants and long

sleeves. Do not wear loose clothing, neckties,

or jewelry. They can get caught and draw you

into moving parts. Rubber gloves and nonskid

footwear are recommended when working

outdoors. Also wear protective hair covering to

contain long hair.

• Do not operate the equipment while barefoot

or when wearing sandals or similar lightweight

footwear. Wear protective footwear that will

protect your feet and improve your footing on

slippery surfaces.

• Exercise caution to avoid slipping or falling.

• Always wear eye protection with side shields

marked to comply with ANSI Z87.1. Following this

rule will reduce the risk of serious personal injury.

• Use only recommended accessories. The use of

improper accessories may cause risk of injury.

• Check damaged parts. Before further use of the

product, a guard or other part that is damaged

should be carefully checked to determine that it

will operate properly and perform its intended

function. Check for alignment of moving parts,

binding of moving parts, breakage of parts,

mounting, and any other conditions that may

aect its operation. A guard or other part that is

damaged must be properly repaired or replaced

by an authorized service center to avoid risk of

personal injury.

• Never leave product running unattended. Turn

power o. Don’t leave product until it comes to

a complete stop.

1700PSI

ELECTRIC

PRESSURE WASHER

USER MANUAL

IMPORTANT: READ ALL INSTRUCTIONS CAREFULLY

BEFORE ASSEMBLY AND USE.

This product is intended for Household use only.

If used Commercially warranty is VOID.

Contact Dirt Devil

Support

for assistance with your vacuum

DO NOT

RETURN TO STORE

Chat with us!

dirtdevil.com/pages/ddcontact

Every day 8am-8pm EST

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS

READ ALL SAFETY WARNINGS AND INSTRUCTIONS BEFORE USING THIS PRODUCT.

WARNING: Read and understand all

instructions. Failure to follow all instructions

listed below may result in electric shock, ﬁre,

and/or serious personal injury.

WARNING: When using this product

basic precautions should always be followed,

including the following:

• To reduce the risk of injury, close supervision is

necessary when a product is used near children.

• Be thoroughly familiar with controls. Know

how to stop the product and release pressure

quickly.

• Stay alert and exercise control. Watch what

you are doing and use common sense. Do not

operate product when you are tired. Do not rush.

• Do not operate the product while under the

inﬂuence of drugs, alcohol, or any medication.

• Keep the area of operation clear of all persons,

particularly small children, and pets.

• Don’t overreach or stand on a ladder, rooftop, or

other unstable support. Keep proper footing and

balance at all times.

• Follow the maintenance instructions speciﬁed

in this manual.

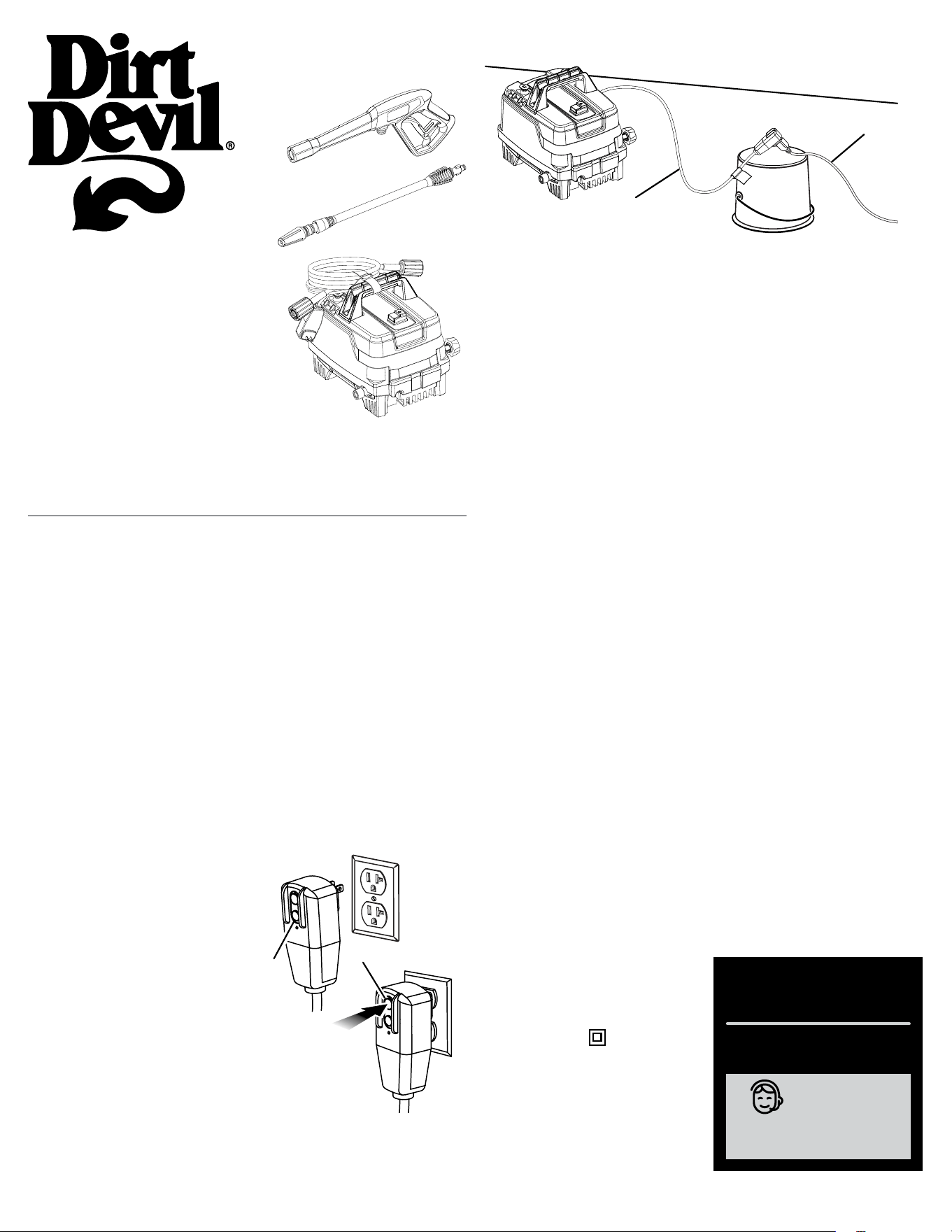

This product is provided with a ground fault

circuit interrupter built into the power cord plug.

If replacement of the plug or cord is needed, use

only identical replacement parts.

WARNING: Risk of injection or

injury – Do not direct discharge stream at

persons.

GROUND FAULT CIRCUIT

INTERRUPTER PROTECTION

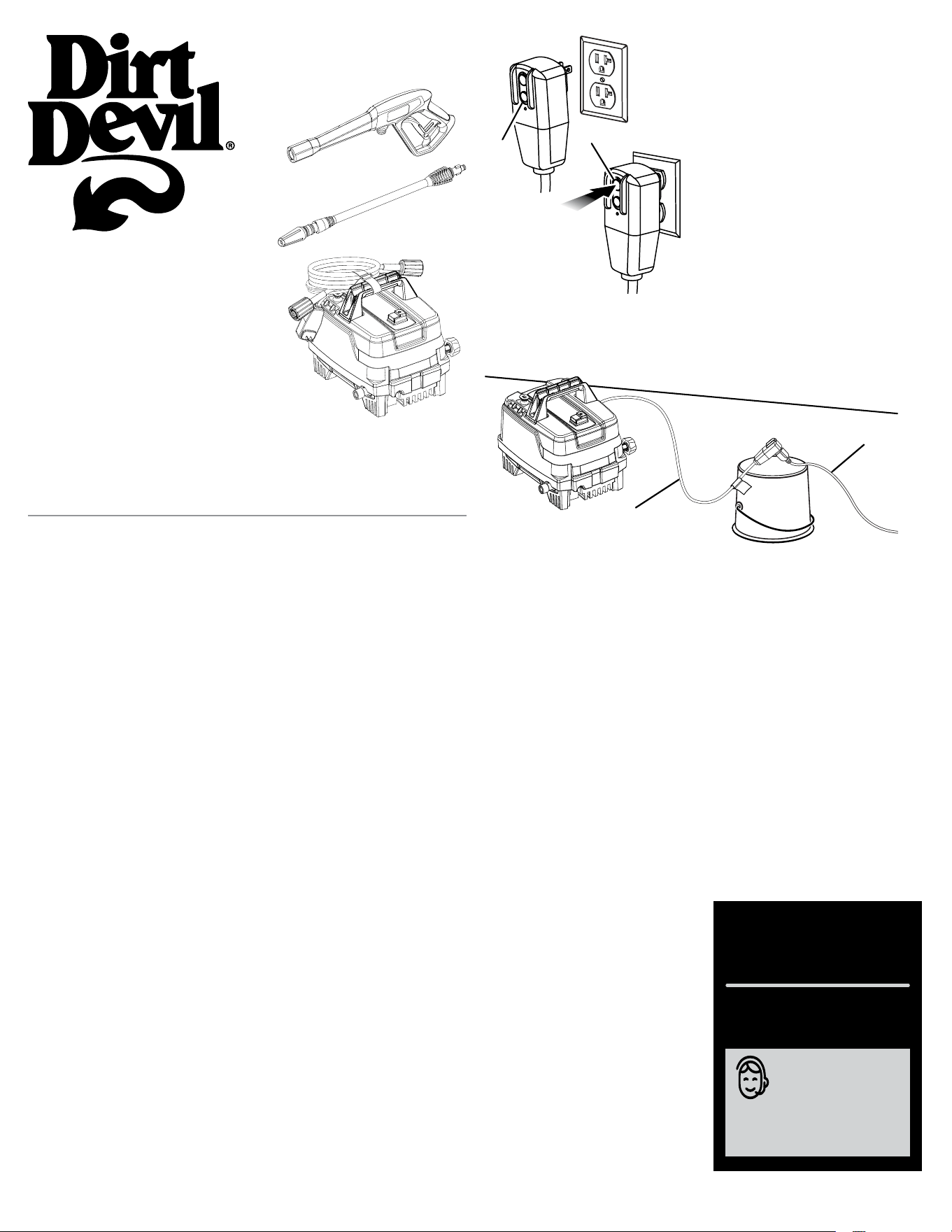

This pressure washer is provided with a ground

fault circuit interrupter (GFCI) built into the

plug of the power supply cord. This device

provides additional protection from the risk of

electric shock. Should replacement of the plug

or cord become necessary, use only identical

replacement parts that include GFCI protection.

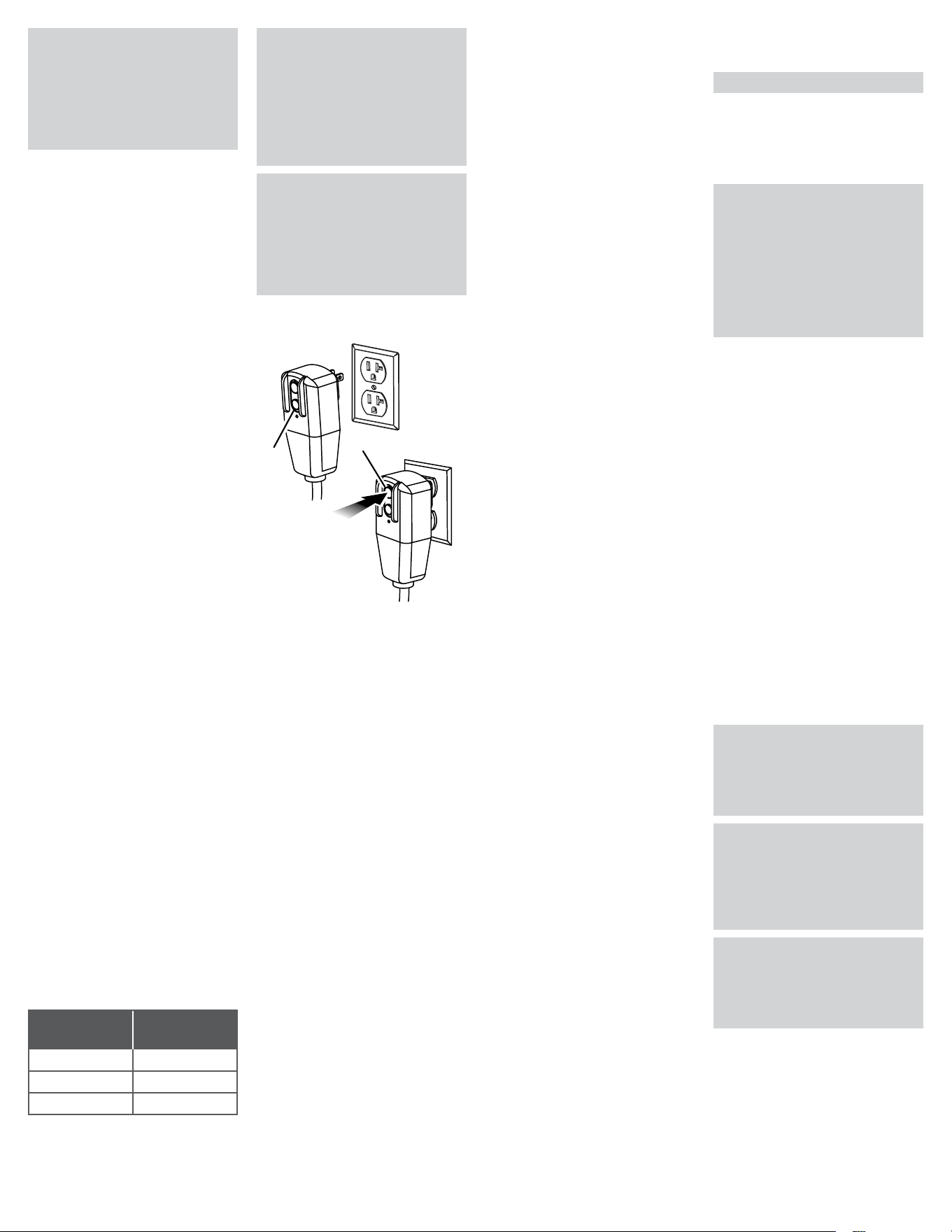

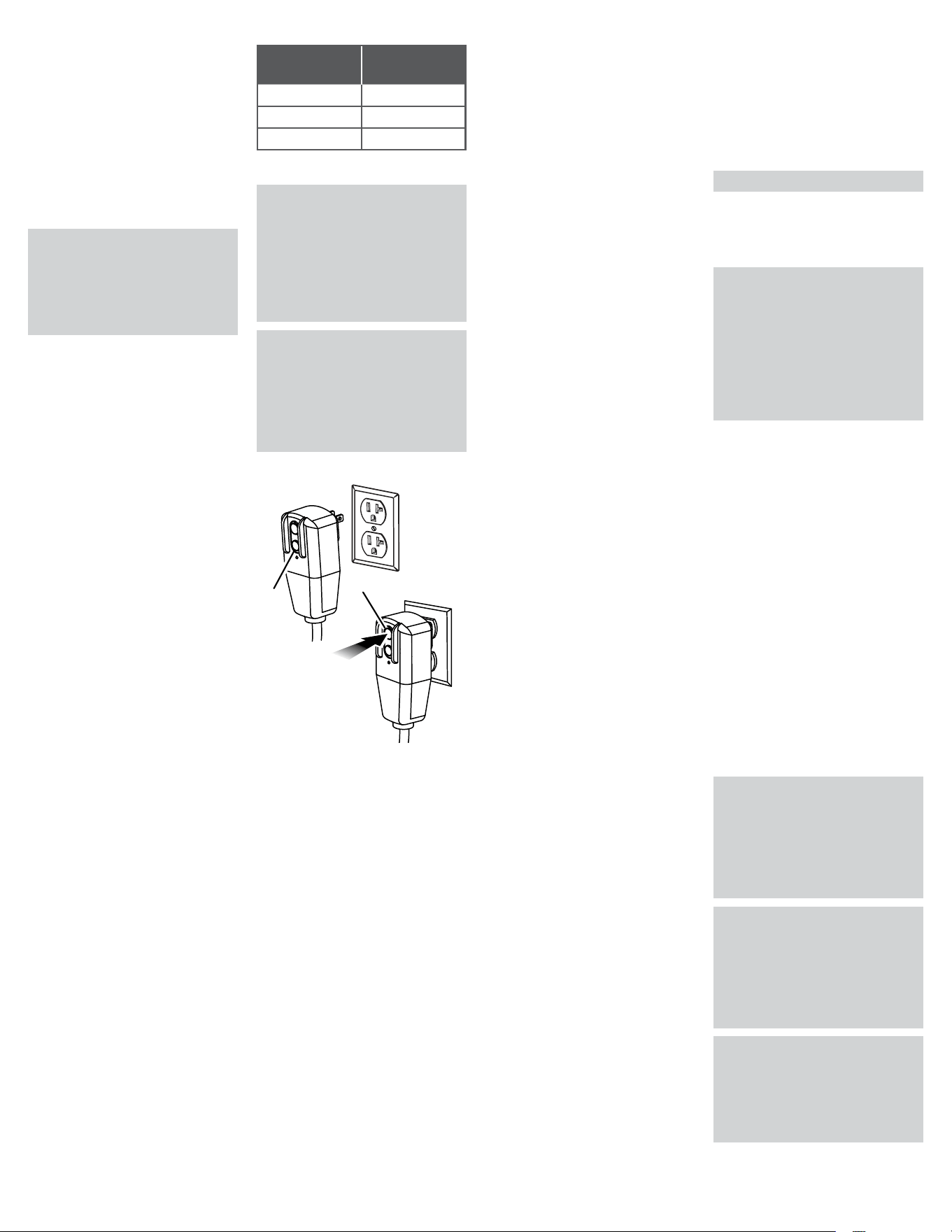

A. Test button

B. Reset button

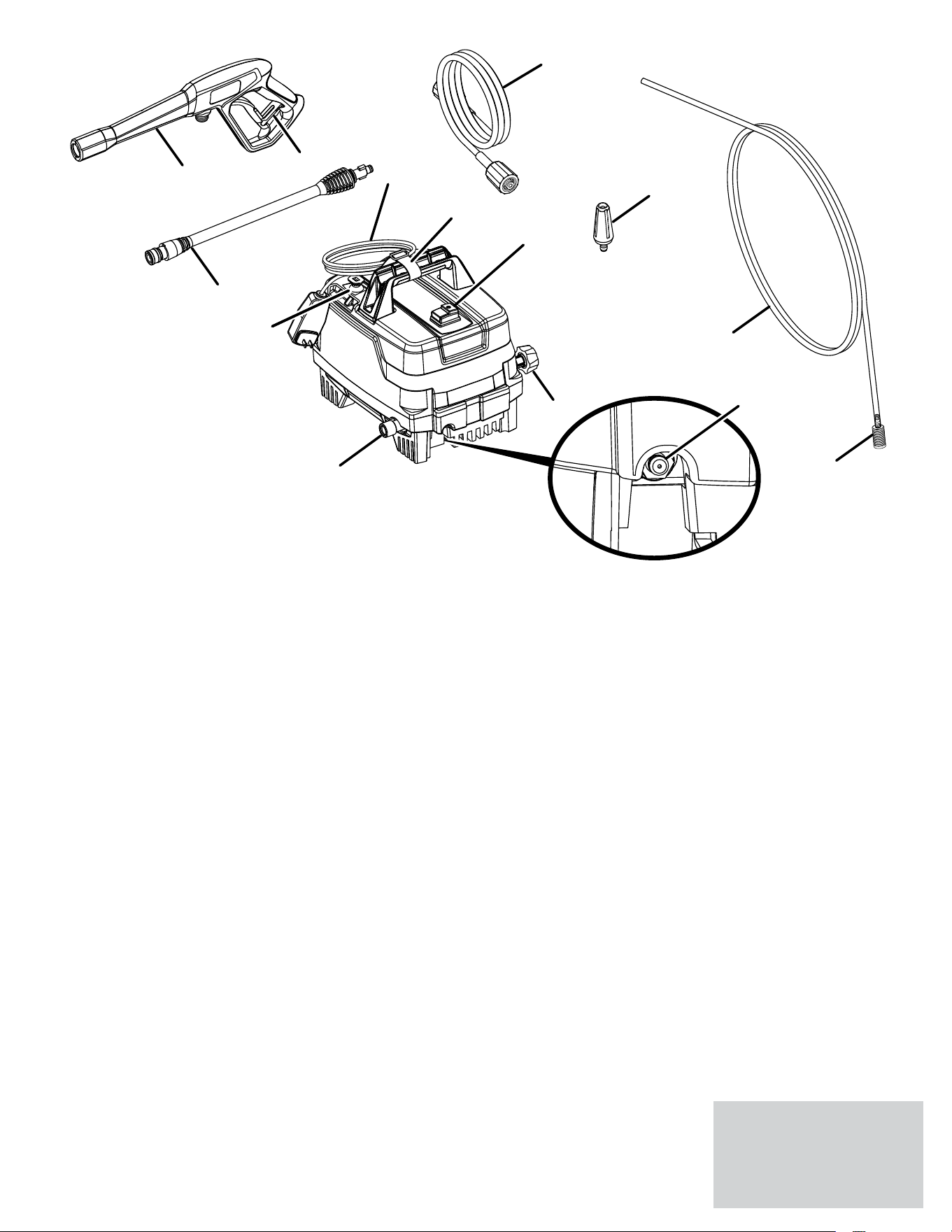

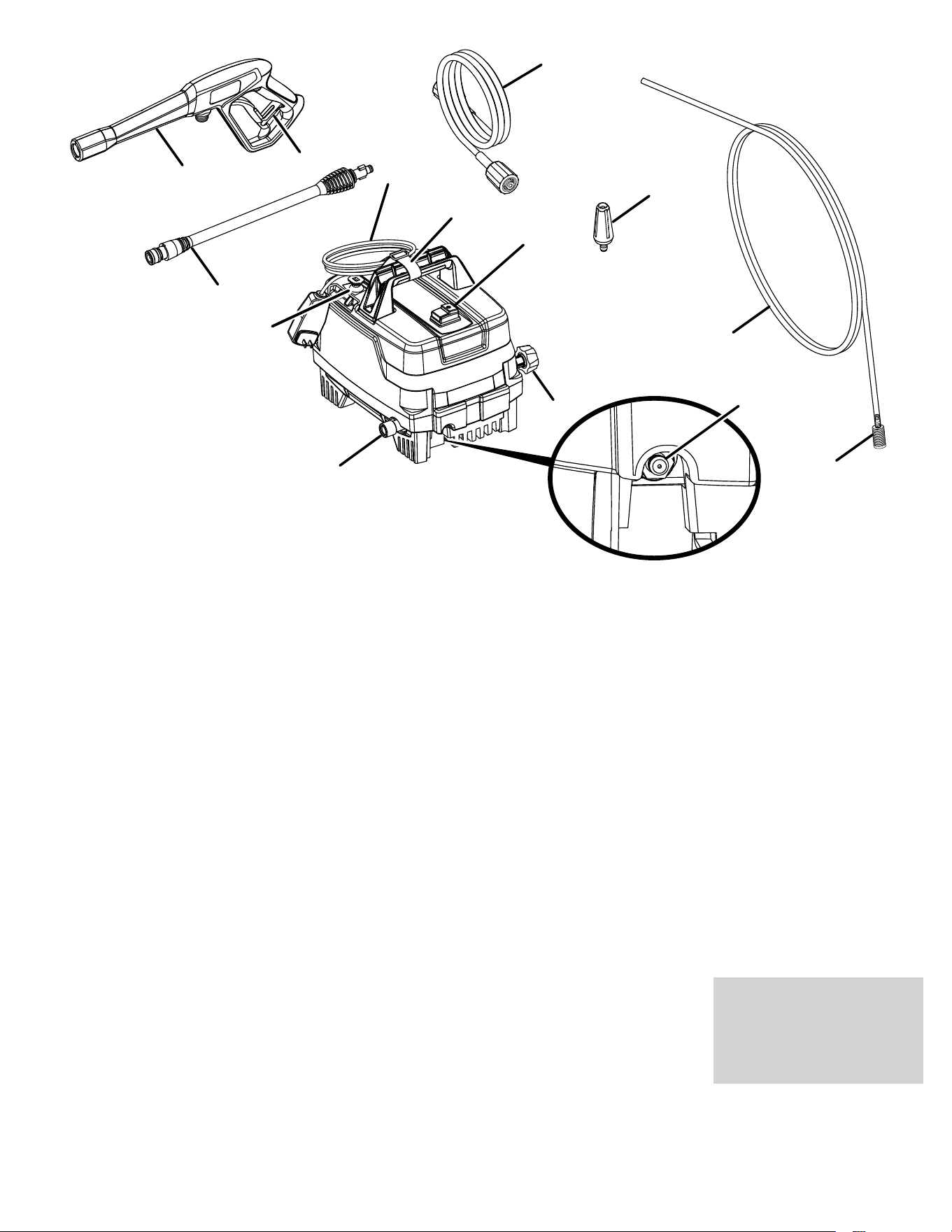

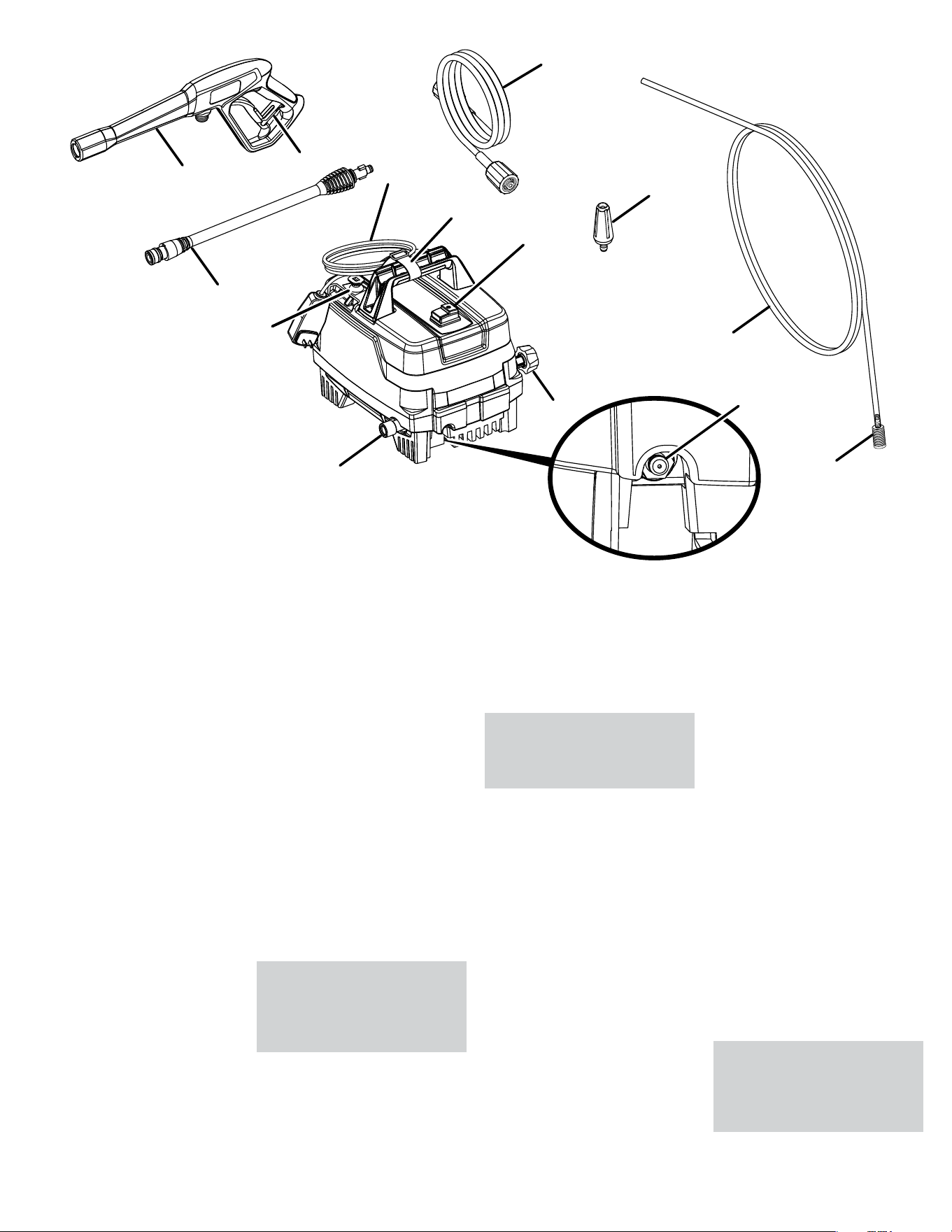

A. Trigger handle

B. Trigger with lock-out

C. Spray wand

D. On/o switch

E. High pressure hose outlet

F. Barbed ﬁtting for the soap injection hose

G. Water intake

H. Power cord

I. Nozzle storage

J. High pressure hose and power cord storage strap

K. High pressure hose

L. Turbo nozzle

M. Soap injection hose ﬁlter

N. Soap injection hose

• Keep the motor free of grass, leaves, or grease

to reduce the chance of a ﬁre hazard.

• Follow manufacturer’s recommendations for

safe loading, unloading, transport, and storage

of machine.

• Keep product dry, clean, and free from oil

and grease. Always use a clean cloth when

cleaning. Never use brake ﬂuids, gasoline,

petroleum-based products, or any solvents to

clean product.

• Check the work area before each use. Remove

all objects such as rocks, broken glass, nails,

wire, or string which can be thrown or become

entangled in the machine.

• Do not use product if switch does not turn it o.

Have switch replaced by an authorized service

center.

• Avoid dangerous environment. Don’t expose to

rain. Keep work area well lit.

• Do not abuse the cord. Never use the cord to

carry the product or to disconnect the plug from

an outlet. Keep cord away from heat, oil, sharp

edges, or moving parts. Replace damaged cords

immediately. Damaged cords increase the risk

of electric shock.

• Ground Fault Circuit Interrupter (GFCI) protection

should be provided on the circuit(s) or outlet(s)

to be used for the product. Receptacles are

available having built-in GFCI protection and

may be used for this measure of safety.

• To reduce the risk of electric shock, this product

has a polarized plug (one blade is wider

than the other) and will require the use of a

polarized extension cord. The plug will ﬁt into

a polarized extension cord only one way. If the

plug does not ﬁt fully into the extension cord,

reverse the plug. If the plug still does not ﬁt,

obtain a correct polarized extension cord. A

polarized extension cord will require the use of

a polarized wall outlet. This plug will ﬁt into the

polarized wall outlet only one way. If the plug

does not ﬁt fully into the wall outlet, reverse

the plug. If the plug still does not ﬁt, contact a

qualiﬁed electrician to install the proper wall

outlet. Do not change the equipment plug,

extension cord receptacle, or extension cord

plug in any way.

• Make sure your extension cord is in good

condition. When using an extension cord, be

sure to use one heavy enough to carry the

current your product will draw. A wire gauge

size (A.W.G.) of at least 14 is recommended for

an extension cord 25 feet or less in length. If in

doubt, use the next heavier gauge. The smaller

the gauge number, the heavier the cord. An

undersized cord will cause a drop in line voltage

resulting in loss of power and overheating.

WARNING: Use outdoor extension

cords marked SW-A, SOW-A, STW-A, STOW-A,

SJW-A, SJTW-A, or SJTOWA. These cords are

rated for outdoor use and reduce the risk of

electric shock.

• Inspect extension cords periodically and replace

if damaged. Keep handles dry, clean, and free

from oil or grease.

• Never direct a water stream toward people or

pets, or any electrical device.

• Before starting any cleaning operation, close

doors and windows. Clear the area to be

cleaned of debris, toys, outdoor furniture, or

other objects that could create a hazard.

• Do not use acids, alkalines, solvents, ﬂammable

material, bleaches, or industrial grade solutions

in this product. These products can cause

physical injuries to the operator and irreversible

damage to the machine.

WARNING: High pressure jets can be

dangerous if subject to misuse. The jet must

not be directed at persons, animals, electrical

devices, or the machine itself.

• Keep the motor away from ﬂammables and

other hazardous materials.

• Check bolts and nuts for looseness before each

use. A loose bolt or nut may cause serious

motor problems.

• Before storing, allow the motor to cool.

• When servicing use only identical replacement

parts. Use of any other parts may create a

hazard or cause product damage.

• ONLY use cold water.

• Never pick up or carry a machine while the

motor is running.

• Never start the machine if ice has formed in any

part of the equipment.

• Keep guards in place and in working order.

Never operate the tool with any guard or cover

removed. Make sure all guards are operating

properly before each use.

• Make sure minimum clearance of 3 feet is

maintained from combustible materials.

• Never spray close to the surface to be cleaned,

as you can damage the surface.

• After stopping the motor, always pull the trigger

on the trigger handle to relieve stored pressure

in the high pressure hose. Failure to do so could

result in serious personal injury.

• Ensure the high pressure hose is properly

connected before using the product.

• Connect pressure washer only to an individual

branch circuit.

• Hold the trigger handle securely with both

hands. Expect the trigger handle to move when

the trigger is pulled due to reaction forces.

Failure to do so could cause loss of control and

injury to yourself and others.

• For outdoor use only.

• Save these instructions. Refer to them

frequently and use them to instruct other users.

If you loan someone this product, loan them

these instructions also.

ELECTRICAL

DOUBLE INSULATION

Double insulation is a concept in safety in

electric power tools, which eliminates the need

for the usual three-wire grounded power cord.

All exposed metal parts are isolated from the

internal metal motor components with protecting

insulation. Double insulated products do not need

to be grounded.

WARNING: The double insulated

system is intended to protect the user from

shock resulting from a break in the product’s

internal insulation. Observe all normal safety

precautions to avoid electrical shock.

NOTE: Servicing of a product with double

insulation requires extreme care and knowledge

of the system and should be performed only by

a qualiﬁed service technician. For service, we

suggest you return the product to your nearest

authorized service center for repair. Always

use original factory replacement parts when

servicing.

ELECTRICAL CONNECTION

This product has a precision-built electric motor.

It should be connected to a power supply that is

nominal 120V/60Hz AC (typical U.S. household

circuit). Do not operate this product on direct

current (DC). A substantial voltage drop will cause

a loss of power and the motor will overheat. If the

product does not operate when plugged into an

outlet, double-check the power supply.

EXTENSION CORDS

When using a power tool at a considerable

distance from a power source, be sure to use an

extension cord that has the capacity to handle

the current the product will draw. An undersized

cord will cause a drop in line voltage, possibly

resulting in overheating, loss of power, and/or

circuit breaker or GFCI tripping. Use the chart

to determine the minimum wire size required

in an extension cord. Only round jacketed cords

listed by Underwriter’s Laboratories (UL) should

be used.

When working outdoors with a product, use an

extension cord that is designed for outside use.

This type of cord is designated with “WA” or “W”

on the cord’s jacket.

Before using any extension cord, inspect it

for loose or exposed wires and cut or worn

insulation.

It is possible to tie the extension cord and power

cord in a knot to prevent them from becoming

disconnected during use. Make a knot, then

connect the plug end of the power cord into the

receptacle end of the extension cord. This method

can also be used to tie two extension cords

together.

Use only this size extension cord when using

this product:

CORD LENGTH WIRE SIZE (A.W.G.)

25 ft. 14

50 ft. 12

100 ft. Not Allowed

NOTE: A.W.G. = American Wire Gauge

WARNING: Keep the extension cord

clear of the working area. Position the cord so

that it will not get caught on lumber, tools, or

other obstructions while you are working with a

power tool. Failure to do so can result in serious

personal injury.

WARNING: Check extension

cords before each use. If damaged replace

immediately. Never use the product with a

damaged cord since touching the damaged

area could cause electrical shock resulting in

serious injury.

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

Indicates a hazardous situation, which, if not avoided, will result in death or serious injury.

WARNING:

Indicates a hazardous situation, which, if not avoided, could result in death or serious injury.

CAUTION:

Indicates a hazardous situation, that, if not avoided, may result in minor or moderate injury.

NOTICE:

(Without Safety Alert Symbol) Indicates information considered important, but not related to a potential injury (e.g. messages relating to property damage).

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper in- terpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual To reduce the risk of injury, user must read and understand operator’s manual before using this product.

Eye Protection Always wear eye protection with side shields marked to comply with ANSI Z87.1.

Wet Conditions Alert Do not expose to rain or use in damp locations, and never direct a water stream toward any electrical device.

Risk of Injection

To reduce the risk of injection or injury, never direct a water stream towards people or pets or place any body part in the stream. Leaking hoses and ﬁttings are also capable of causing injection

injury. Do not hold hoses or ﬁttings.

Risk of Explosion Do not spray ﬂammable liquids. Flammable liquids and their vapors are explosive and can cause severe burns or death.

Kickback To reduce the risk of injury from kickback, hold the spray wand securely with both hands when the machine is on.

Electric Shock Do not use near electric power lines or receptacle outlets.

Chemical Burns To reduce the risk of injury or damage, DO NOT USE ACIDS, ALKALINES, BLEACHES, SOLVENTS, FLAMMABLE MATERIAL, OR INDUSTRIAL GRADE SOLUTIONS in this product.

V Volts Voltage

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

Alternating Current Type of current

no No Load Speed Rotational speed, at no load

Class II Construction Double-insulated construction

.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute

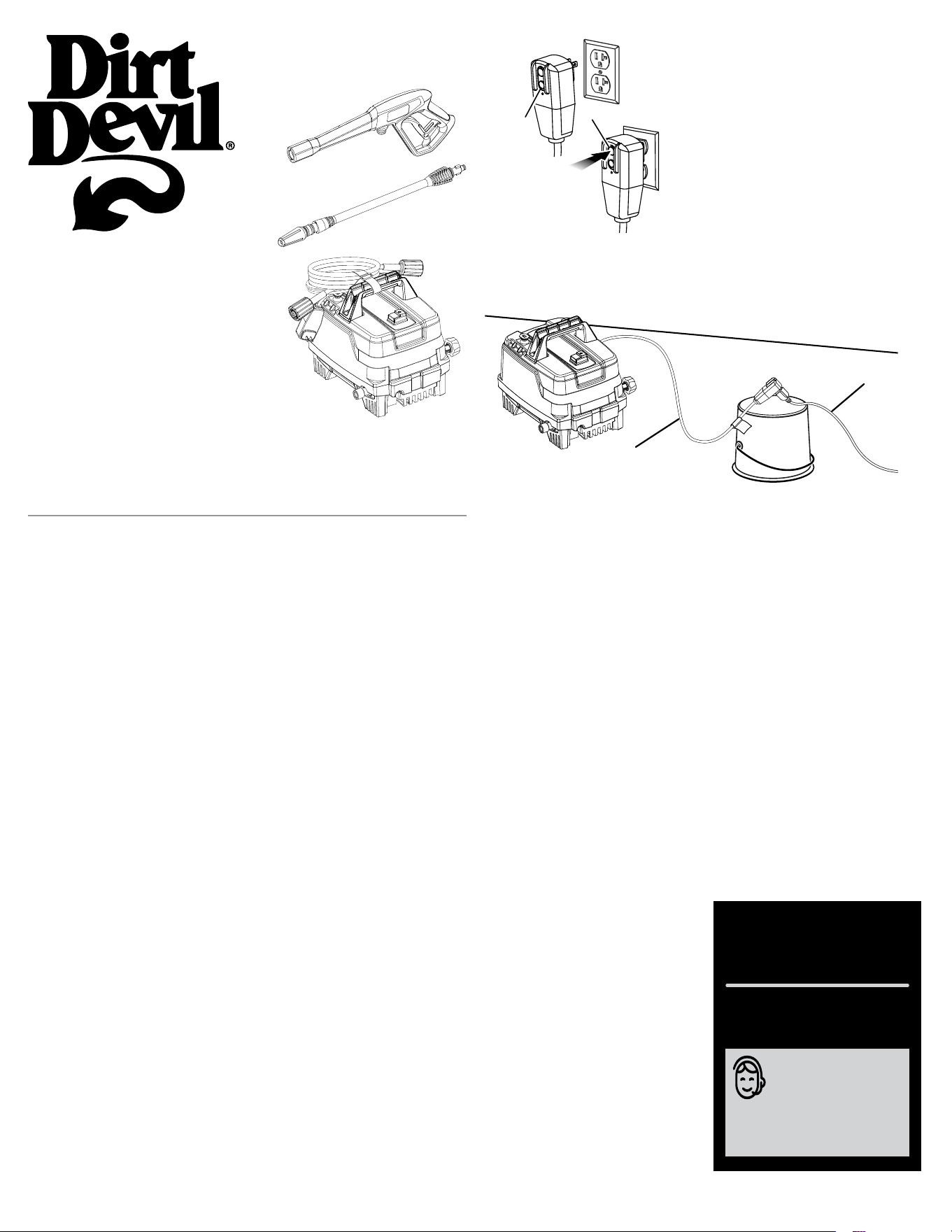

GROUND FAULT CIRCUIT INTERRUPTER

A. Test button

B. Reset button

This unit is equipped with a Ground Fault Circuit

Interrupter (GFCI), which guards against the

hazards of ground fault currents. An example of

ground fault current is the current that would

ﬂow through a person who is using an appliance

with faulty insulation and, at the same time, is

in contact with an electrical ground such as a

plumbing ﬁxture, wet ﬂoor, or earth.

GFCI plugs do not protect against short circuits,

overloads, or shocks.

NOTE: To ensure readiness for use, press the

reset button each time you connect the pressure

washer to the power supply.

The GFCI plug can be tested with the TEST and

RESET buttons.

TO TEST:

1. Press the TEST button. You will hear a “click”

sound and the LED light will go out.

2. To restore power, press the RESET button. The

LED light will illuminate to indicate power has

been restored.

Perform this test monthly to ensure proper

operation of the GFCI.

To reduce the risk of electric shock the

supervisory circuit must be operated before an

appliance is plugged into any receptacle on the

device.

FEATURES

PRODUCT SPECIFICATIONS

Maximum Pounds Per Square Inch* .........1,700 psi

Maximum Gallons Per Minute ..................... 1.2 GPM

Input.............nominal 120V/60Hz AC only, 13 Amps

*Max. rating determined by PWMA Standard

PW101

KNOW YOUR PRESSURE WASHER

See Diagram.

The safe use of this product requires an

understanding of the information on the product

and in this operator’s manual as well as a

knowledge of the project you are attempting.

Before use of this product, familiarize yourself

with all operating features and safety rules.

AUTOMATIC SOAP INJECTION SYSTEM

Place the soap injection hose with ﬁlter into

your desired pressure washer detergent to apply

detergent quickly and easily to your cleaning

project. Use of the soap nozzle will activate the

soap injector at a 20:1 dilution ratio.

CARRYING HANDLE

The pressure washer has a carrying handle for

easy transport.

GFCI PLUG

The pressure washer is equipped with a GFCI

plug to guard against the hazards of ground fault

currents. This plug does not protect against short

circuits, overloads, or shocks.

HOSE STORAGE

Once the high pressure hose is rolled, hang it on

the side of the machine along with the power

cord using the hook-and-loop strap to secure in

place.

ON/OFF SWITCH

This switch turns the pressure washer on and o.

POWER CORD STORAGE

Once the power cord is rolled, hang it on the right

side of the machine along with the high pressure

hose using the hook-and-loop strap to secure

in place.

TRIGGER HANDLE

The trigger handle has a gripping surface that

provides added control of the spray wand and

helps reduce fatigue.

TRIGGER WITH LOCK-OUT

Pulling the trigger releases a stream of water for

high pressure cleaning. The lock-out provides

protection against unauthorized use.

ASSEMBLY

UNPACKING

This product requires assembly.

1. Carefully remove the product and any

accessories from the box. Make sure that all

items listed in the packing list are included.

WARNING: Do not use this product

if any parts on the Packing List are already

assembled to your product when you unpack

it. Parts on this list are not assembled to

the product by the manufacturer and require

customer installation. Use of a product that may

have been improperly assembled could result in

serious personal injury.

2. Inspect the product carefully to make sure no

breakage or damage occurred during shipping.

3. Do not discard the packing material until you

have carefully inspected and satisfactorily

operated the product.

If any parts are damaged or missing, please call

1-800-944-9200 for assistance.

PACKING LIST

1. Electric Pressure Washer

2. 20 ft. High Pressure Hose

3. Trigger Handle

4. Spray Wand

5. Nozzles (15º, Turbo, Soap)

6. Soap Injection Hose with Filter

7. Carrying Handle

8. Operator’s Manual

WARNING: If any parts are damaged

or missing do not operate this product until

the parts are replaced. Use of this product

with damaged or missing parts could result in

serious personal injury.

WARNING: Do not attempt to

modify this product or create accessories not

recommended for use with this product. Any

such alteration or modiﬁcation is misuse and

could result in a hazardous condition leading to

possible serious personal injury.

WARNING: Do not connect to power

supply until assembly is complete. Failure to

comply could result in accidental starting and

possible serious personal injury.

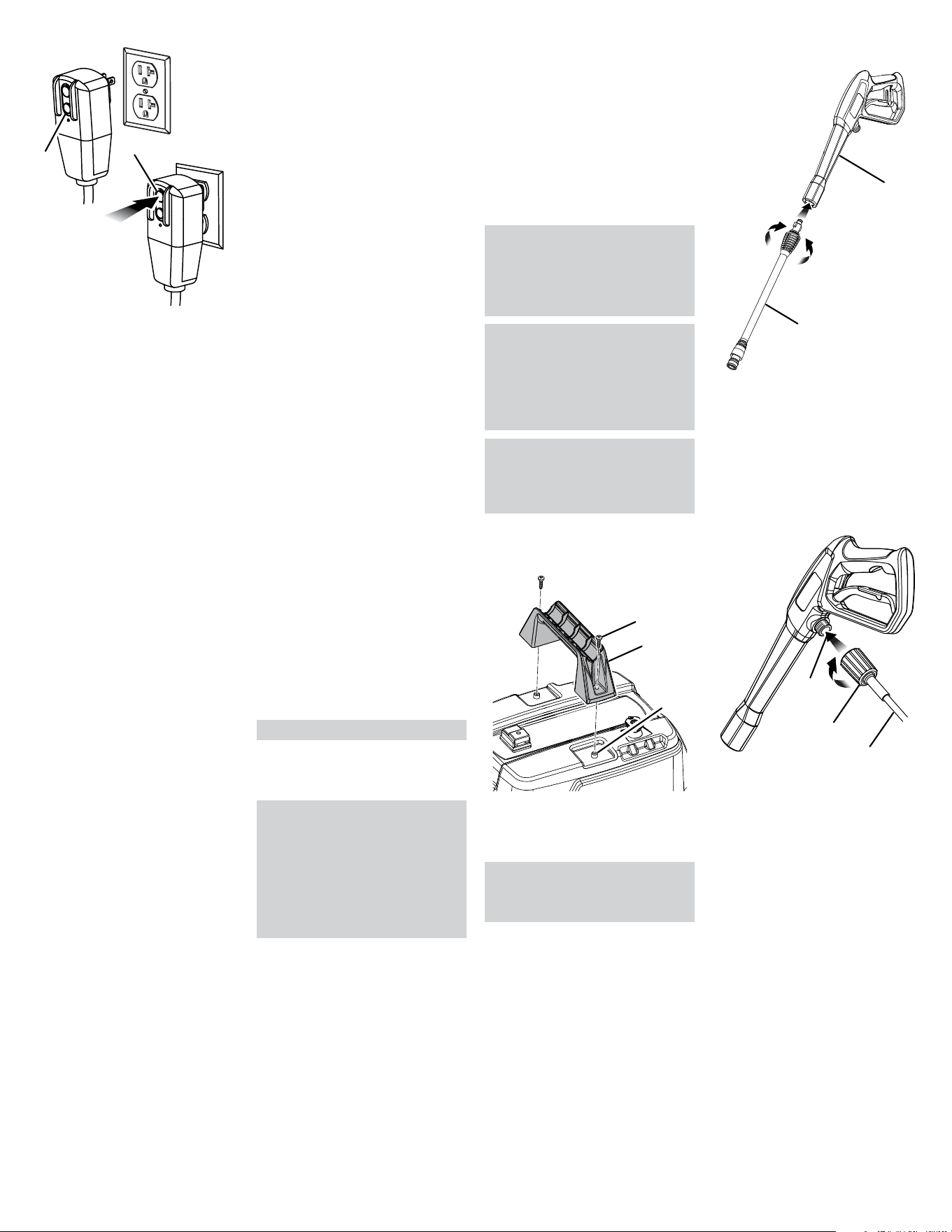

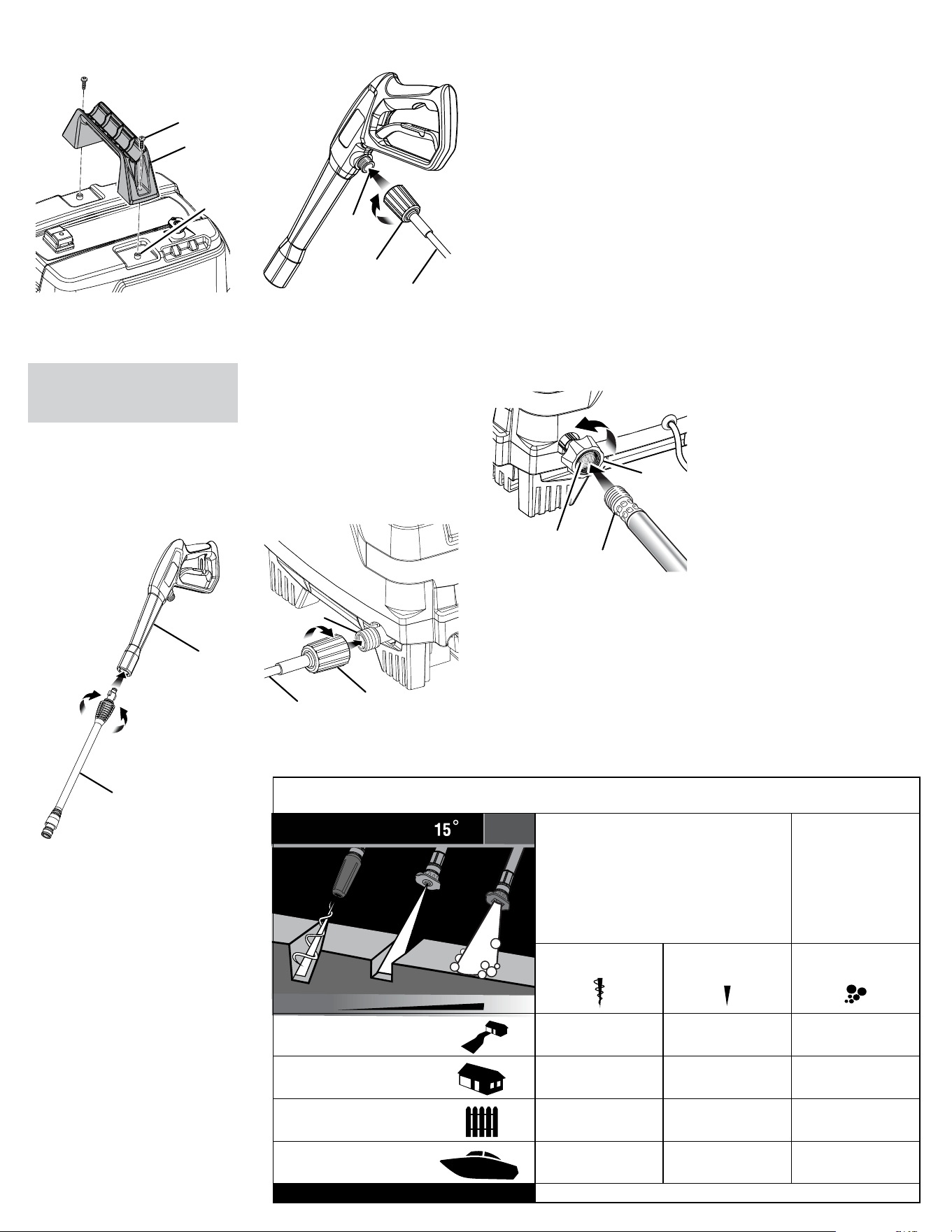

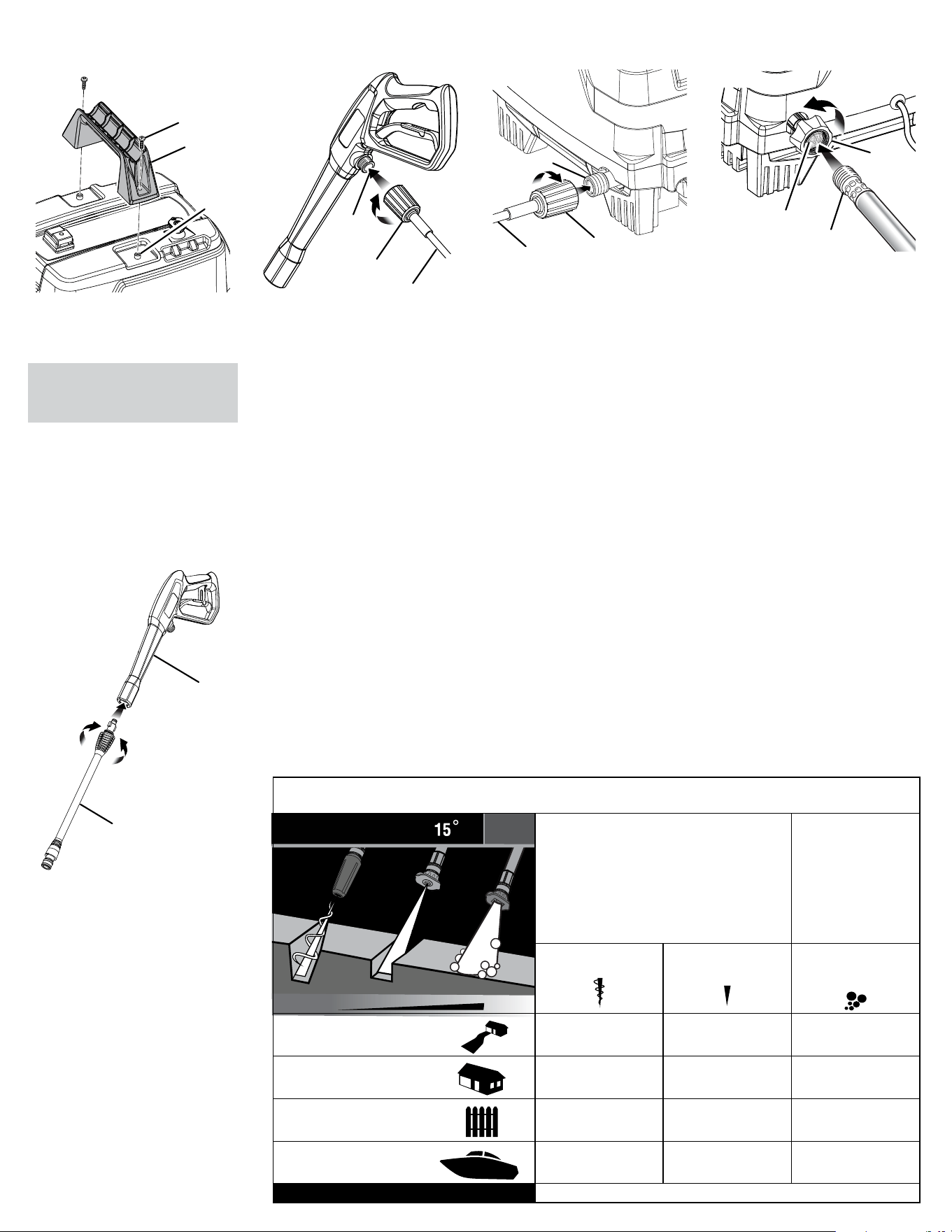

INSTALLING THE CARRYING HANDLE

A. Screw

B. Carrying handle

C. Screw hole

CAUTION: Be careful to avoid pinching

your ﬁngers or hands when installing the

handle onto the housing.

1. Position the carrying handle over the pressure

washer with the holes aligned as shown.

2. Install screws and tighten securely.

CONNECTING THE SPRAY WAND TO THE TRIGGER

HANDLE

A. Trigger handle

B. Spray wand

1. Push the end of the spray wand into the

trigger handle and rotate clockwise to secure.

2. Pull on the spray wand to be certain it is

properly secured.

CONNECTING THE HIGH PRESSURE HOSE TO THE

TRIGGER HANDLE

A. Collar

B. Inlet coupler

C. High pressure hose

1. Screw the collar on the high pressure hose

into the trigger handle inlet coupler by turning

the hose collar clockwise. Tighten securely.

NOTE: Be careful to avoid cross-threading, which

can cause the trigger handle to leak during use.

2. Pull on the hose to be certain it is properly

secured.

CONNECTING THE HIGH PRESSURE HOSE TO

THE PUMP

A. Threaded outlet

B. Collar

C. High pressure hose

1. Completely uncoil and straighten the high

pressure hose to prevent kinks.

NOTE: See Using the High Pressure Hose in

Operation for more information about using the

high pressure hose.

2. Align the collar on the threaded outlet on the

pump.

3. Install the high pressure hose collar onto the

threaded outlet.

4. Turn the collar clockwise to tighten the hose

securely to the pump.

NOTE: Be careful to avoid cross-threading, which

can cause the hose to leak during use.

5. Pull on the hose to be certain it is properly

secured.

CONNECTING THE GARDEN HOSE TO THE

PRESSURE WASHER

A. Water intak

B. Garden hose

C. Screen

NOTICE: Always observe all local regulations

when connecting hoses to the water main. Some

areas have restrictions against connecting

directly to public drinking water supply to prevent

the feedback of chemicals into the drinking water

supply. Direct connection through a receiver tank

or backﬂow preventer is usually permitted.

The water supply must come from a water main.

NEVER use hot water or water from pools, lakes,

etc. Before connecting the garden hose to the

pressure washer:

1. Run water through the hose for 30 seconds to

clean any debris from the hose.

2. Inspect the screen in the water intake.

3. If the screen is damaged, do not use the

machine until the screen has been replaced.

4. If the screen is dirty, clean it before

connecting the garden hose to the machine.

TO CONNECT THE GARDEN HOSE TO THE

MACHINE:

1. Completely uncoil the garden hose or remove

completely from reel to prevent kinks.

NOTE: There must be a minimum of 10 feet of

unrestricted hose between the pressure washer

intake and the hose faucet or shut o valve (such

as a “Y” shut o connector).

2. With the hose faucet turned completely o,

attach the end of the garden hose to the water

intake. Tighten by hand.

NOTICE: Do not run the pressure washer without

water supply connected and turned on, as

this may damage the high pressure seals and

decrease pump life. Completely unwind the hose

from its reel or coil and make sure the hose is

not being restricted by tires, rocks, or any other

objects that may lessen or prevent water ﬂow to

the pressure washer.

OPERATION

WARNING: Do not allow familiarity

with the product to make you careless.

Remember that a careless fraction of a

second is sucient to inﬂict serious injury.

WARNING: Always wear eye

protection with side shields marked to comply

with ANSI Z87.1. Failure to do so could result in

objects being thrown into your eyes resulting in

possible serious injury.

WARNING: Do not use any

attachments or accessories not recommended

by the manufacturer of this product. The use of

attachments or accessories not recommended

can result in serious personal injury.

WARNING: Never direct a water

stream toward people or pets, or any electrical

device. Failure to follow these instructions

could result in serious injury, electric shock,

or death.

NOTICE: Before each use, inspect the entire

product for damaged, missing, or loose parts

such as screws, nuts, bolts, caps, etc. Tighten

securely all fasteners and caps and do not

operate this product until all missing or damaged

parts are replaced. Please call customer service

or contact an authorized service center for

assistance.

APPLICATIONS

You may use this tool around the house for

cleaning most small to large horizontal or

vertical exterior surfaces, smaller exterior objects

and structures, and outdoor equipment and

tools.* You can:

1. Clean or remove mold and mildew from

weathered decks, driveways, patios,

walkways, sidewalks, etc.

2. Remove dirt from various exterior vertical

surfaces such as house exteriors, siding,

fences, brick, concrete or stone walls, etc.

3. Wash boats, outdoor furniture, powered or

non-powered garden equipment, gutters,

window screens, grills, playground equipment,

etc.

*Always test in an inconspicuous area ﬁrst.

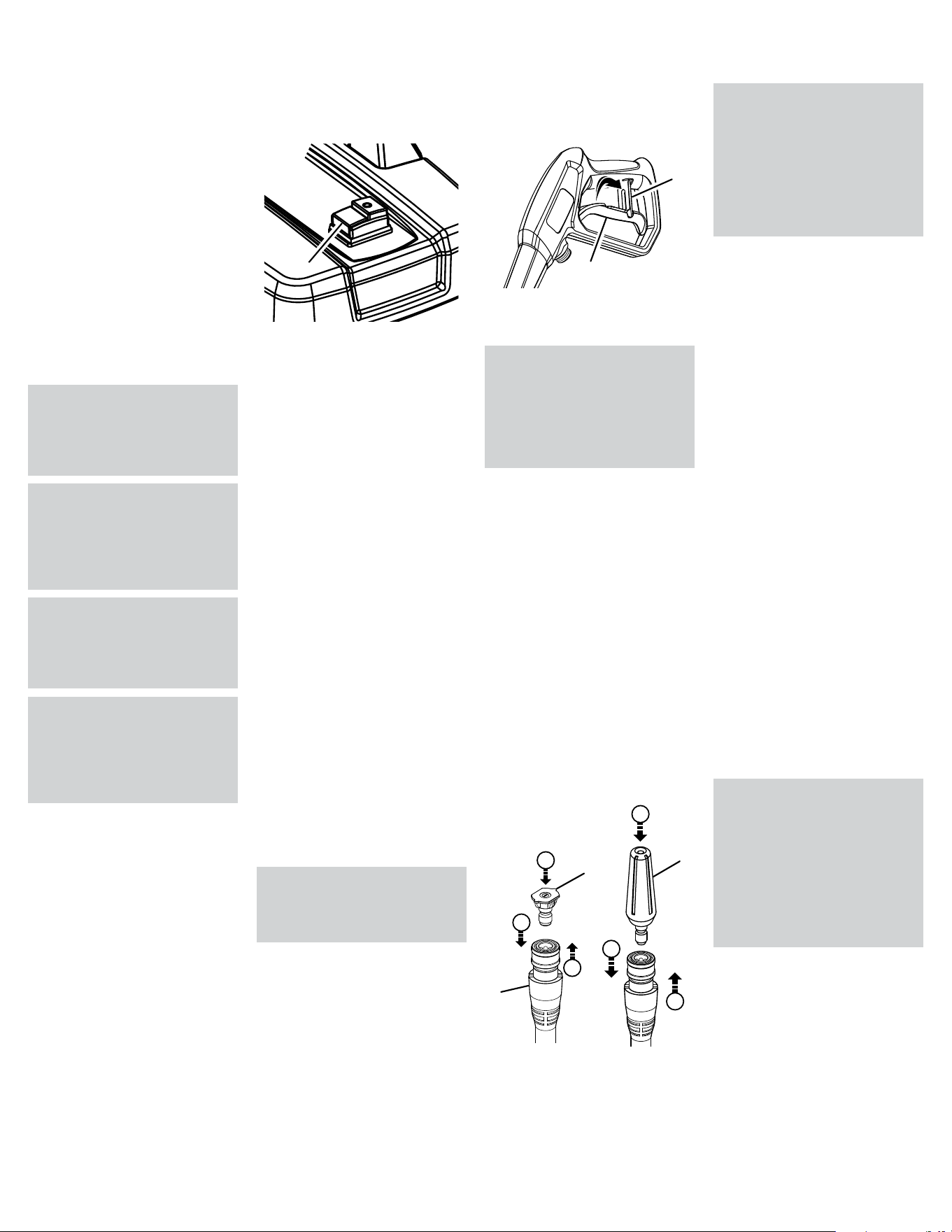

STARTING AND STOPPING THE PRESSURE

WASHER

A. On/o switch

NOTICE: Do not run the pressure washer without

water supply connected and turned on, as

this may damage the high pressure seals and

decrease pump life. Completely unwind the hose

from its reel or coil and make sure the hose is

not being restricted by tires, rocks, or any other

objects that may lessen or prevent water ﬂow to

the pressure washer.

BEFORE STARTING THE MOTOR:

1. Connect the garden hose.

NOTE: Make sure the pressure washer’s water

intake screen is in place and unclogged before

connecting garden hose.

2. Turn on the garden hose then pull the trigger

to relieve air pressure; hold the trigger until a

steady stream of water appears.

NOTE: Make sure the faucet is turned on fully and

that there are no kinks or leaks in the hose.

TO START THE MOTOR:

1. With the on/o switch in the OFF position (O),

connect the pressure washer to the power

supply.

NOTE: If using an extension cord, make sure to

arrange a drip loop as described on page 2.

NOZZLE SELECTION GUIDE

High Pressure

(No soap when using these nozzles)

Low Pressure

(For soap or Gentle rinse)

Turbo Nozzle

15º

Blue or Black

Soap Nozzle

Concrete, Brick, Masonry

  

Siding, Gutters, House

 

Fencing, Deck, Patio

 

Lawn Equipment, Boat, RV

 

 Recommended Nozzle  Use With Caution for Certain Applications

WARNING: To reduce the risk of

electrocution, keep all connections dry and o

the ground. Do not touch plug with wet hands.

2. Press the reset button on the pressure

washer’s plug to make sure the unit is ready

for operation.

3. Put the on/o switch in the ON position (I) to

start the motor.

TO STOP THE MOTOR:

1. Put the on/o switch in the OFF position (O).

2. Pull trigger to release water pressure.

NOTE: The pressure washer may be on and the

system may have pressure even when the pump

and/or motor cannot be heard running. Always

use caution around the pressure washer.

USING THE TRIGGER HANDLE

A. Trigger

B. Lock-out

WARNING: Hold the trigger handle

securely with both hands. Expect the trigger

handle to move when the trigger is pulled due

to reaction forces. Failure to do so could cause

loss of control and injury to yourself and others.

1. Pull back and hold the trigger to operate the

pressure washer.

2. Release the trigger to stop the ﬂow of water

through the nozzle.

TO ENGAGE THE LOCK OUT:

1. Push up on the lock out until it clicks into

the slot.

TO DISENGAGE THE LOCK OUT:

1. Push the lock out down and into its original

position.

Start with the nozzle 1–2 ft. away from the

cleaning surface and carefully approach the

surface just until the desired level of cleaning is

achieved. If the spray is too close it can damage

the cleaning surface.

SELECTING THE RIGHT NOZZLE FOR THE JOB

A. Spray wand

B. Nozzle

C. Turbo nozzle

D. Pull back the quick-connect collar

E. Push the nozzle into place

F. Push the collar forward

Each of the nozzles has a dierent spray pattern.

Before starting any cleaning job, determine

the best nozzle for the job. Refer to the Nozzle

Selection Guide for more information about which

nozzle to choose.

WARNING: NEVER remove

nozzles without ﬁrst turning o the motor,

disconnecting the power supply, relieving

the water pressure in the trigger handle, and

locking the lock out on the trigger handle.

NEVER point the nozzle at your face or at others.

The quick-connect feature contains small

springs that could eject the nozzle with some

force. Failure to follow these instructions could

result in an eye injury or other serious personal

injury.

TO CONNECT A NOZZLE TO THE SPRAY WAND:

1. Turn o the pressure washer, disconnect the

power supply, and shut o the water supply.

Pull trigger to release water pressure.

2. Engage the lock-out on the trigger handle by

pushing up on the lock-out until it clicks into

the slot.

3. Pull back the quick-connect collar.

4. Push the nozzle into place in the spray wand.

5. Push the collar forward so that the nozzle is

secured properly. Check to see that the nozzle

is secure.

TO DISCONNECT A NOZZLE FROM THE SPRAY

WAND ONCE THE CLEANING JOB IS COMPLETE:

1. Turn o the pressure washer, disconnect the

power supply, and shut o the water supply.

Pull trigger to release water pressure.

2. Engage the lock-out on the trigger handle by

pushing up on the lock-out until it clicks into

the slot.

3. Pull back and hold the quick-connect collar.

4. Remove the nozzle by pulling it from the

quick-connect collar. Place nozzle in the

nozzle storage area on the top of the machine.

USING THE HIGH PRESSURE HOSE

WARNING: Injection hazard. Fully

unwrap and straighten high pressure hose prior

to and during each use and do not allow it to

become kinked. The high pressure hose features

an outer covering that provides strength to the

hose. If the outer covering becomes damaged,

stop using the hose and replace it immediately.

A kinked or damaged hose can develop a high

pressure leak and result in a possible injection

or other serious personal injury.

TO PREVENT DAMAGE TO THE OUTER COVERING:

1. Inspect the hose before every use.

2. Fully unwrap and straighten hose before use.

3. Do not allow the high pressure hose to be

kinked.

4. Keep hose away from hot surfaces and sharp

edges.

5. Do not pull unit by high pressure hose.

6. Do not allow hose to be crushed or wrapped

around objects.

WASHING WITH DETERGENT

A. Soap injection hose ﬁlter

B. Soap container

C. Soap injection hose

As sold, this unit is designed for use with

“downstream” pressure washer detergents. To

convert for use with “upstream” detergents,

contact customer service or an authorized

customer service center for more information.

NOTICE: Use only detergents designed for

pressure washers. Do not use household

detergents, acids, alkalines, bleaches, solvents,

ﬂammable material, or industrial grade solutions,

which can damage the pump or cause property

damage. Many detergents may require mixing

prior to use. Prepare cleaning solution as

instructed on the solution bottle. Always test in

an inconspicuous area before beginning.

1. Disconnect pressure washer from power

supply.

2. Place one end of the soap injection hose over

the barbed ﬁtting on the pump.

3. Remove the cap from the soap container and

place the soap injection hose with ﬁlter in the

container.

NOTE: The machine setting of this unit is 20:1,

which usually allows the use of 1 gallon pressure

washer detergent without further dilution. Check

your detergent instructions to be sure additional

dilution is not necessary.

4. Install the blue or black soap nozzle on the

spray wand.

5. Connect unit to power supply and turn the

pressure washer on.

6. Squeeze the trigger and wait approximately 5

seconds for the detergent to appear.

7. Spray the detergent on a dry surface using

long, even, overlapping strokes. To prevent

streaking, do not allow detergent to dry on

the surface.

BEFORE SHUTTING OFF THE MOTOR:

1. Place the soap injection hose with ﬁlter in a

bucket of clean water.

2. Spray the clear water through the spray wand

until the bucket is empty.

3. If any detergent remains in the spray, repeat

with a second bucket of clean water.

4. Shut o the motor.

NOTE: Shutting o the motor will not relieve

pressure in the system. Pull trigger to release

water pressure.

RINSING WITH THE PRESSURE WASHER

1. Turn o the pressure washer and shut o the

water supply. Pull trigger to release water

pressure.

2. Engage the lock out on the trigger handle by

pushing up on the lock out until it clicks into

the slot.

3. Remove the soap injection hose, if installed.

4. Remove the soap nozzle by placing hand over

nozzle then pulling back the quick-connect

collar. Place soap nozzle in the nozzle storage

area on the machine.

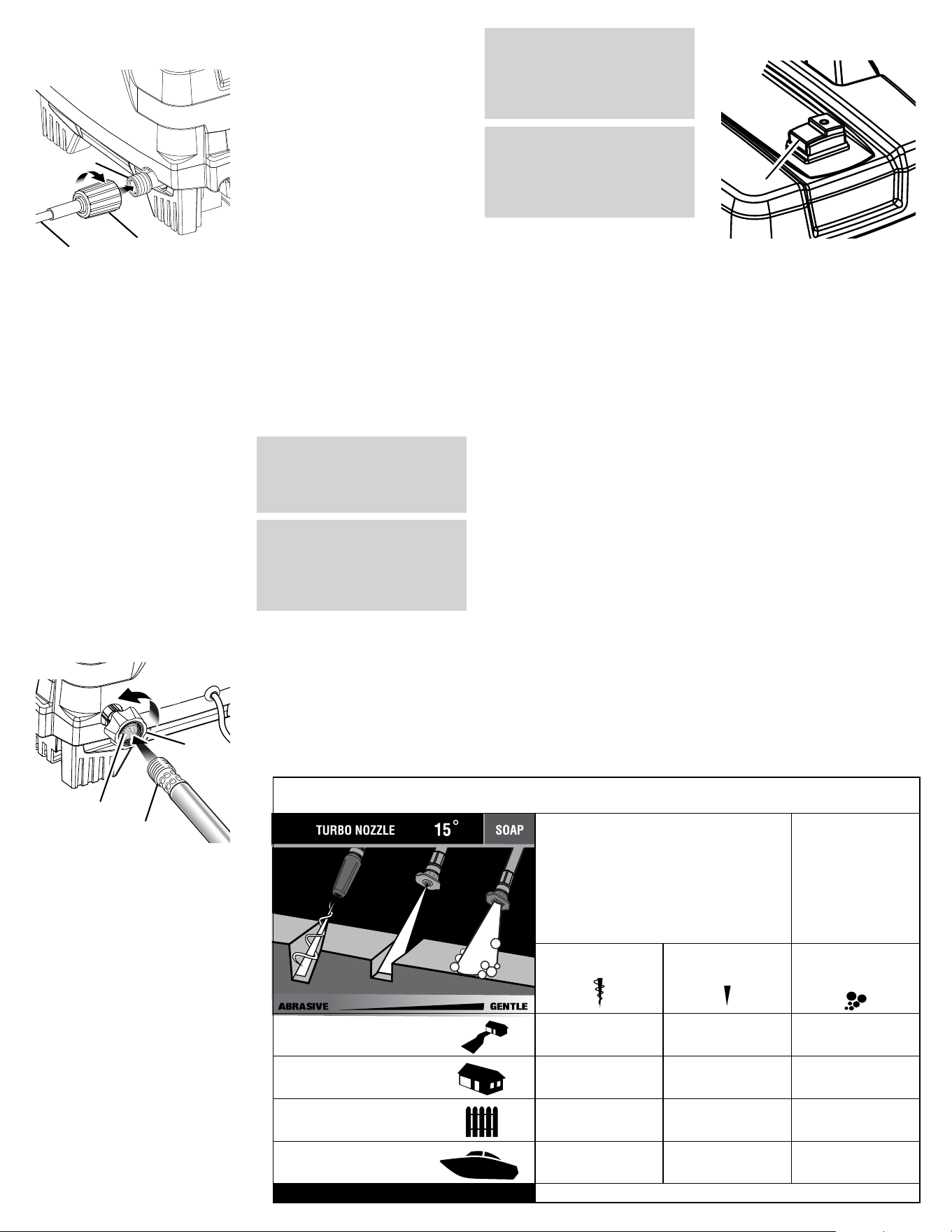

5. Select the right nozzle for the job. See the

chart on the previous page for selecting the

appropriate nozzle.

6. Start at the top of the area to be rinsed and

work down, overlapping the strokes.

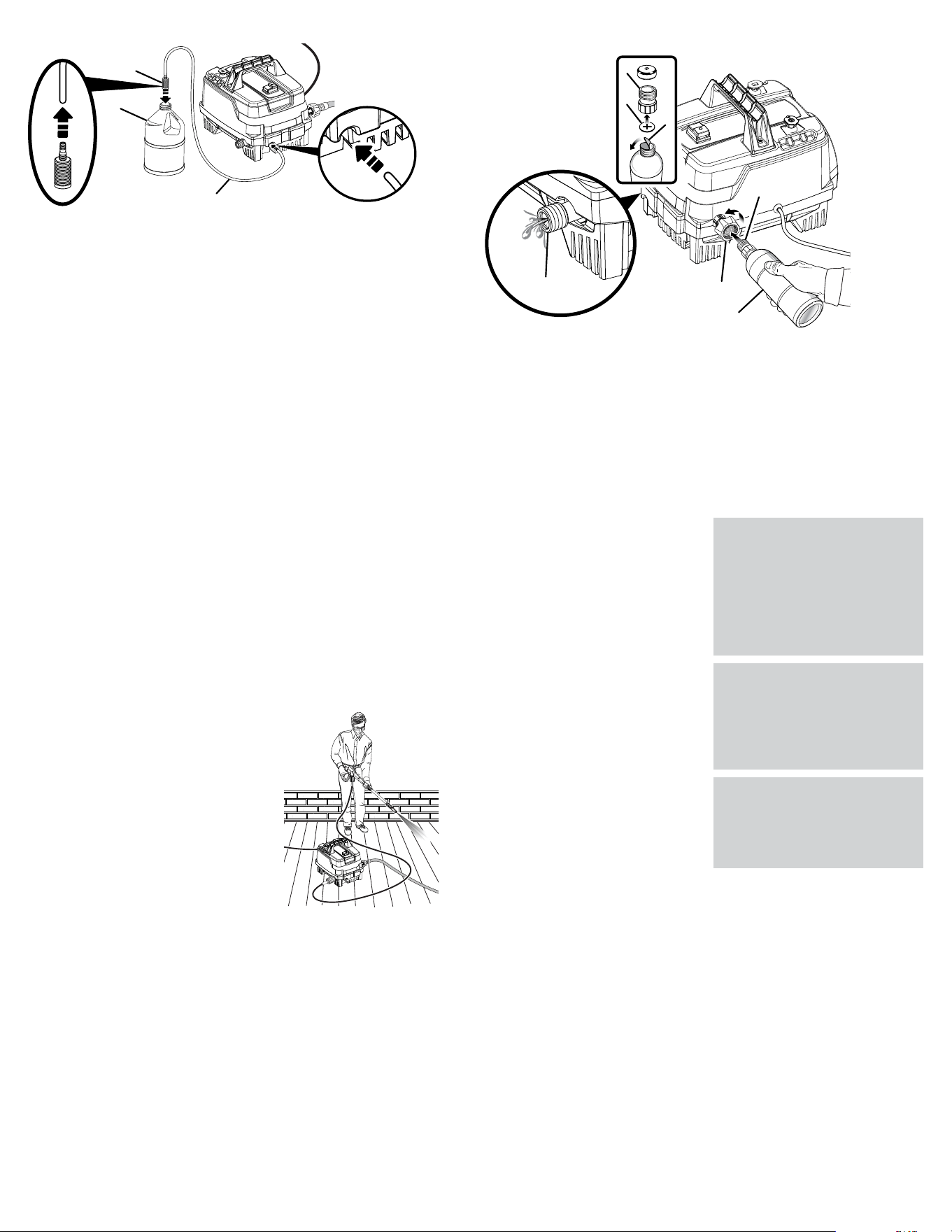

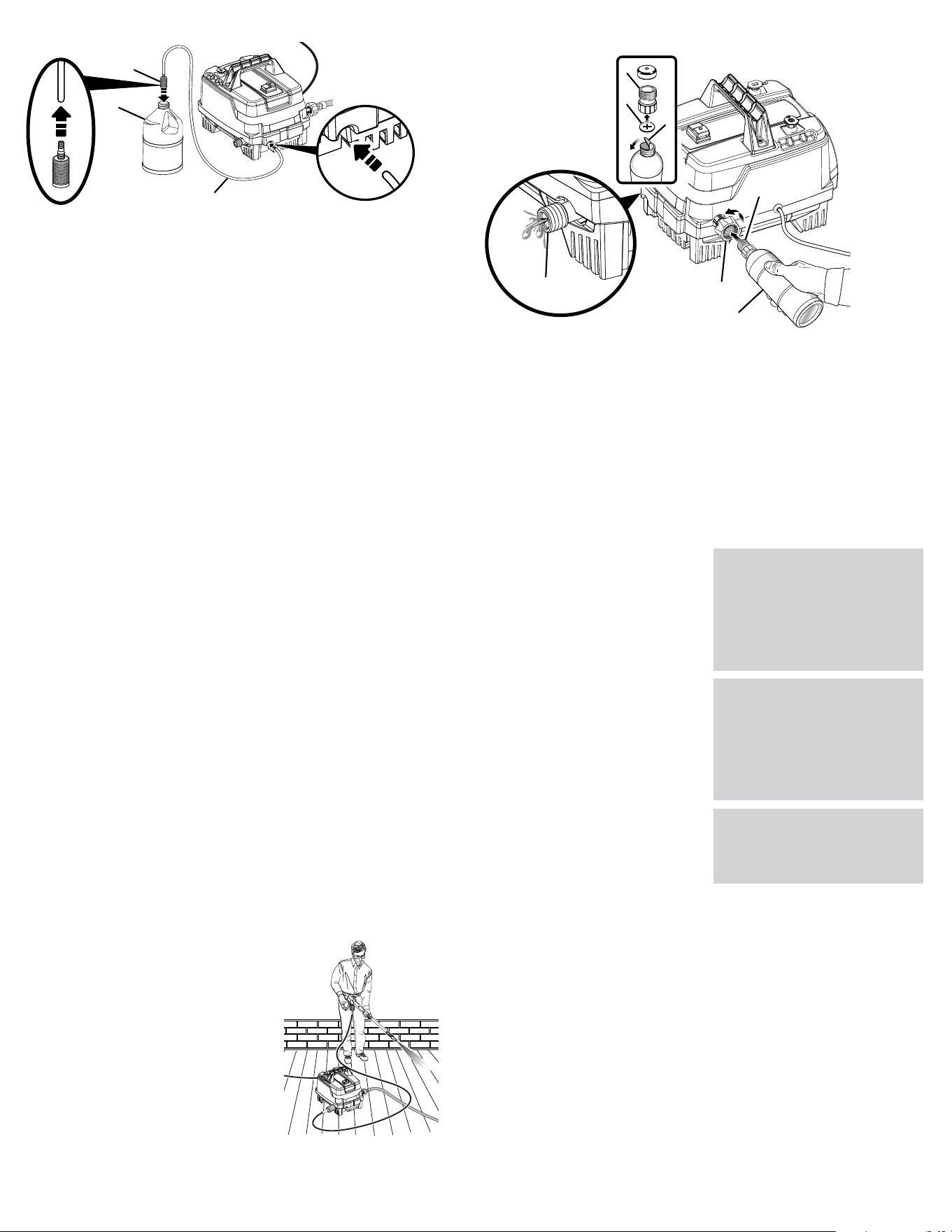

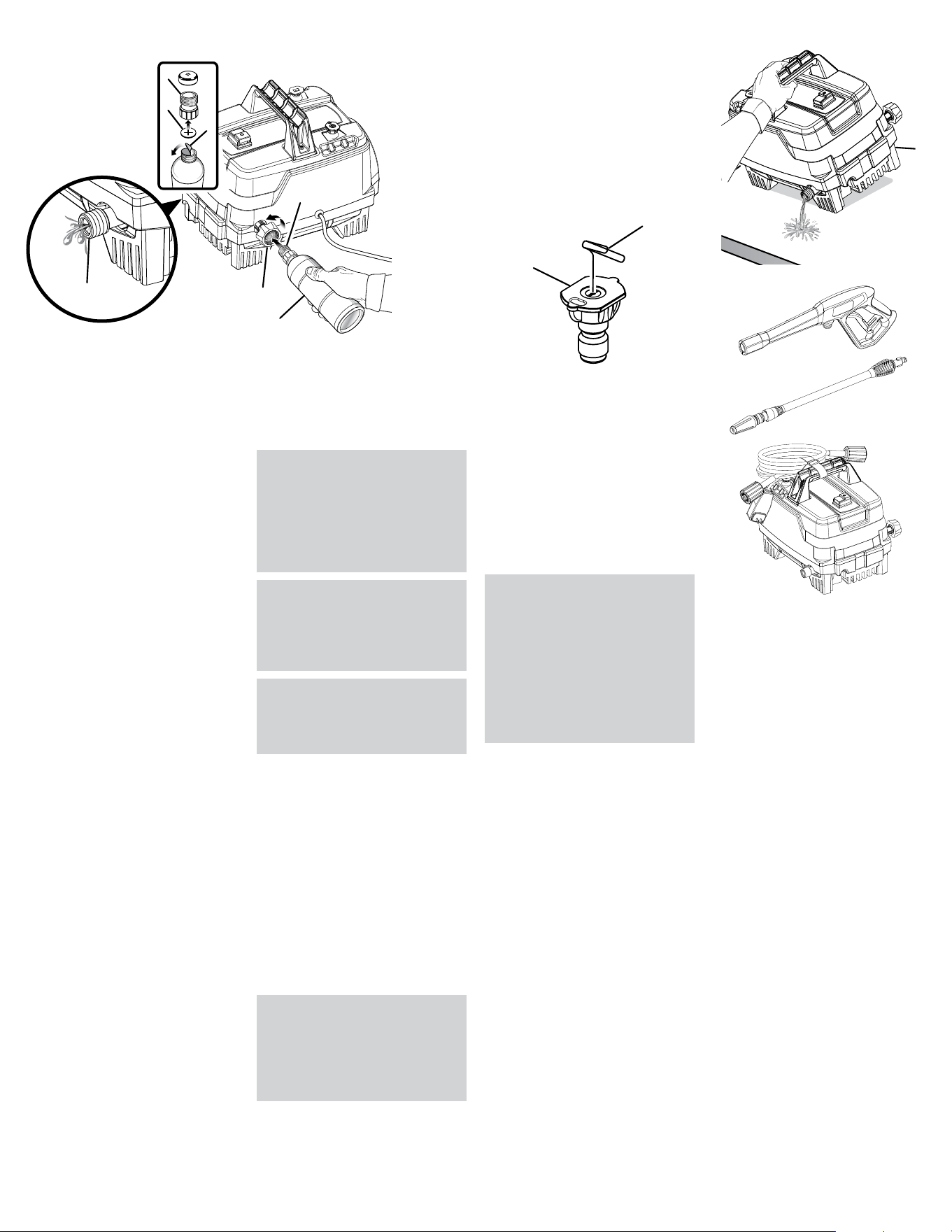

USING PUMP PROTECTOR

A. Threaded top

B. Rubber seal

C. Paper seal

D. Water intake

E. Pump outlet

F. Pump protector

Regular use of a commercially available pump

protector prolongs the life of the pressure

washer by removing hard water mineral deposits,

lubricating pump seals and pistons, and

preventing freeze damage. Pump protector should

be added to the unit after every use and before

storage. Pump protector can be purchased at

the retailer where you purchased your pressure

washer, or by calling customer service.

The instructions that follow are typical for

adding pump protector but you should always

verify the speciﬁc instructions provided by the

manufacturer of the pump protector used.

1. Turn o the pressure washer motor,

disconnect the power supply, and shut o the

water supply. Pull trigger to release water

pressure.

2. Disconnect garden hose and high pressure

hose.

3. Unscrew threaded top from pump protector

bottle and remove paper seal from bottle.

Reinstall top on bottle and tighten securely.

NOTE: The rubber seal should remain inside the

threaded top. If it comes out, be sure to replace

before reinstalling the top.

4. Remove bottle cap and attach threaded end

of bottle securely to pressure washer pump

water intake.

5. Squeeze bottle to inject contents into pump.

6. Pump is protected when the protector ﬂuid

exits the pump outlet.

MOVING THE PRESSURE WASHER

1. Turn the pressure washer o. Point nozzle in a

safe direction and pull trigger to release water

pressure.

2. Disconnect pressure washer from power

supply.

3. Using the carrying handle, get a ﬁrm grasp

of the unit. Lift the unit into a safe and

comfortable carrying position. Move machine

to the desired location.

MAINTENANCE

WARNING: Before inspecting,

cleaning, or servicing the machine, shut

o motor, wait for all moving parts to stop,

disconnect unit from power supply, and pull

trigger to release water pressure. Failure to

follow these instructions can result in serious

personal injury or property damage.

WARNING: Always wear eye

protection with side shields marked to comply

with ANSI Z87.1. Failure to do so could result in

objects being thrown into your eyes, resulting in

possible serious injury.

WARNING: When servicing, use only

identical replacement parts. Use of any other

parts could create a hazard or cause product

damage.

NOTICE: Periodically inspect the entire product

for damaged, missing, or loose parts such as

screws, nuts, bolts, caps, etc. Tighten securely

all fasteners and caps and do not operate this

product until all missing or damaged parts are

replaced. Please call customer service or contact

an authorized service center for assistance.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts.

Most plastics are susceptible to damage from

various types of commercial solvents and may be

damaged by their use. Use clean cloths to remove

dirt, dust, oil, grease, etc.

WARNING: Do not at any time

let brake ﬂuids, gasoline, petroleum-based

products, penetrating oils, etc., come in contact

with plastic parts. Chemicals can damage,

weaken, or destroy plastic which could result in

serious personal injury.

PUMP LUBRICATION

The pump on this unit is lubricated with a

sucient amount of high grade lubricant for the

life of the unit under normal operating conditions.

Therefore, no further lubrication is required.

POWER SUPPLY CORD REPLACEMENT

If replacement of the power supply cord is

necessary, this must be done by an authorized

service center in order to avoid a safety hazard.

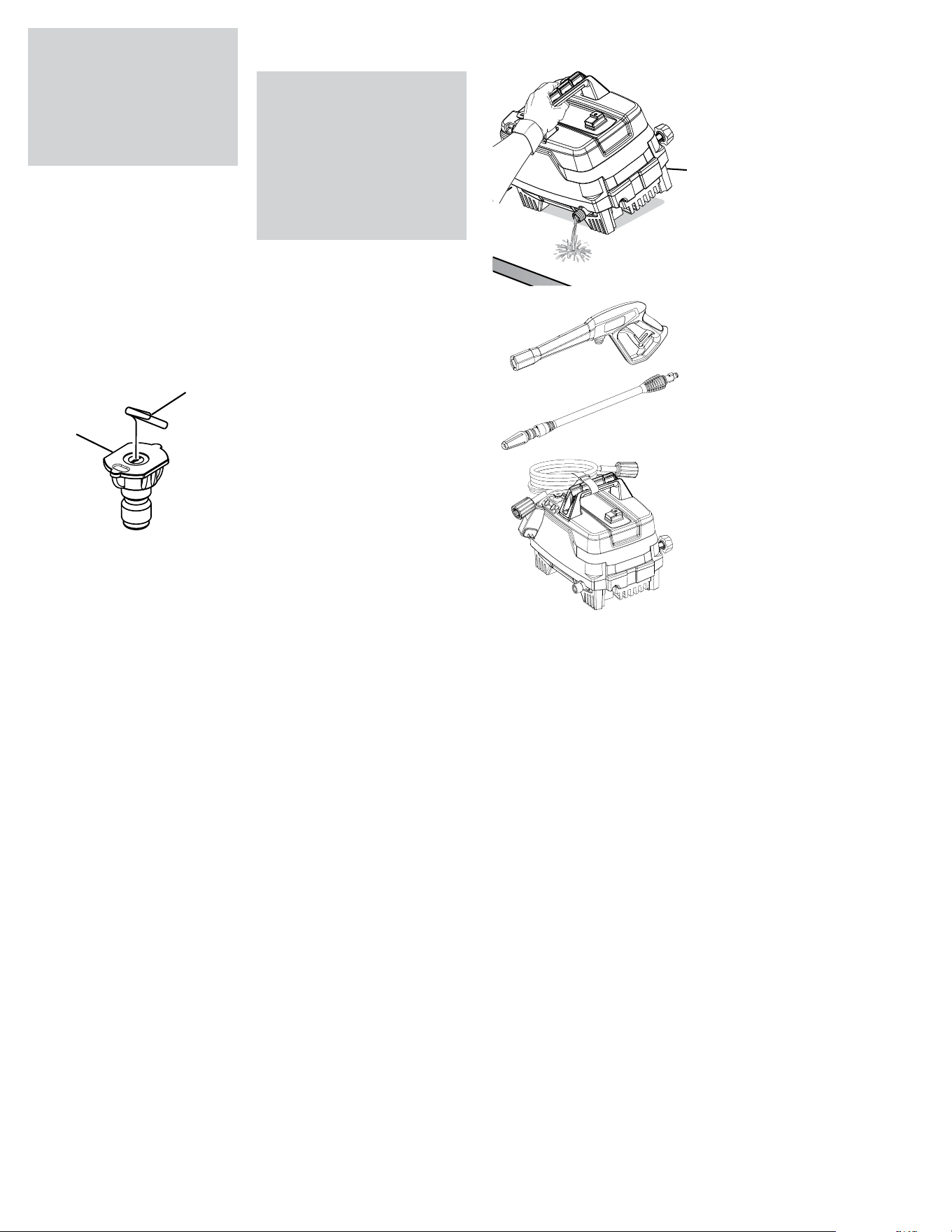

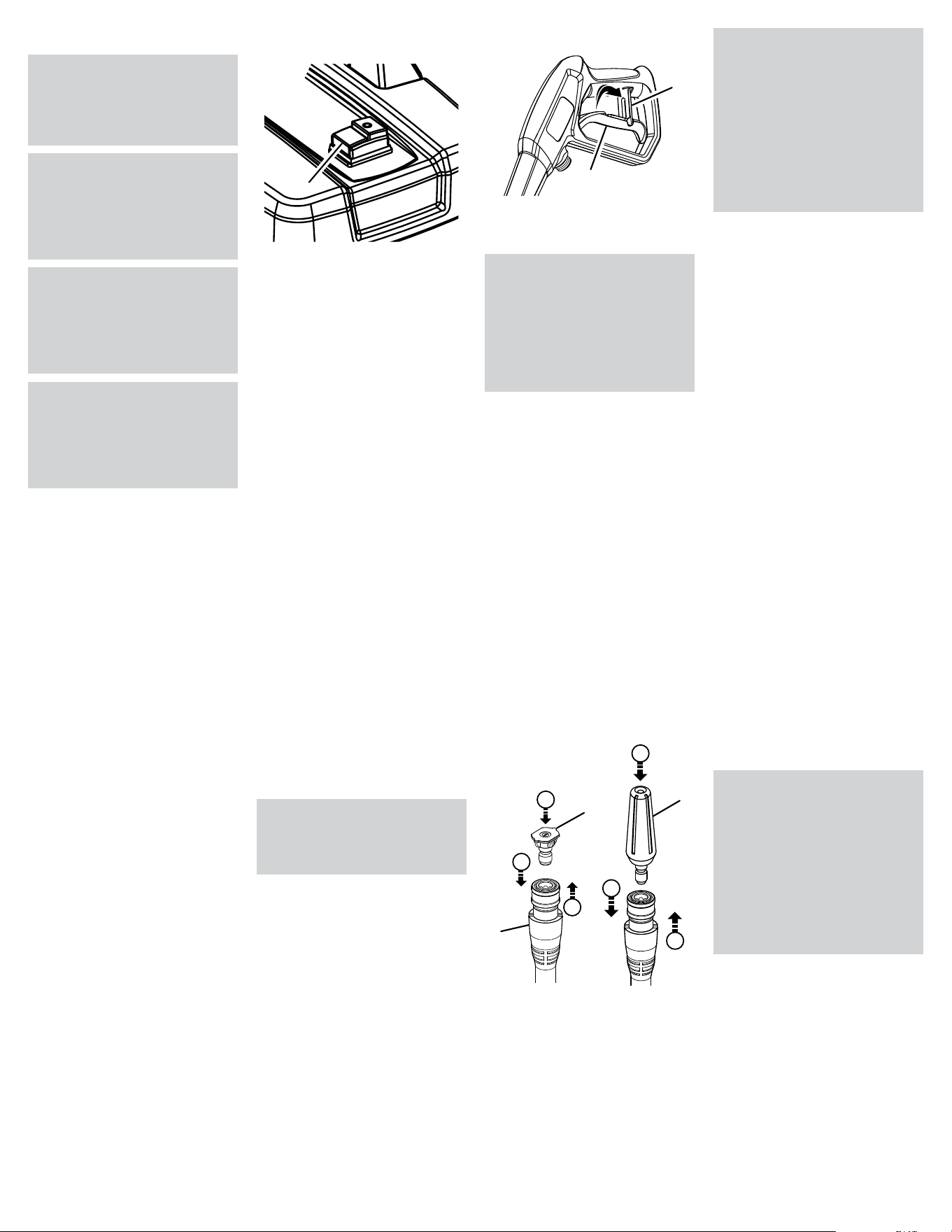

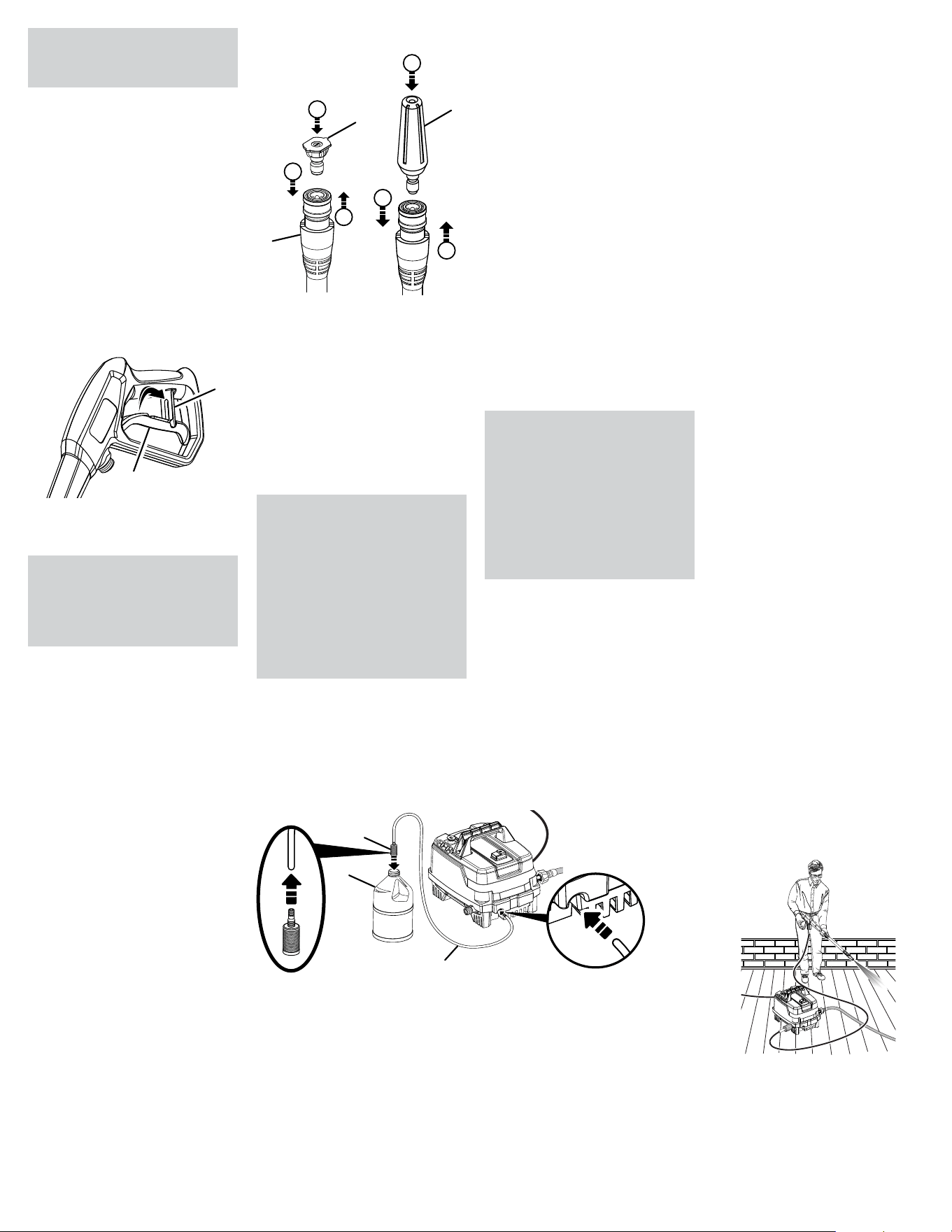

NOZZLE MAINTENANCE

A. Straightened paper clip

B. Nozzle

Excessive pump pressure (a pulsing sensation

felt while squeezing the trigger) may be the

result of a clogged or dirty nozzle.

1. Turn o the pressure washer and shut o the

water supply. Pull trigger to release water

pressure.

2. Unplug the pressure washer.

3. Remove the nozzle from the spray wand.

WARNING: NEVER remove nozzles

without ﬁrst turning o the motor, relieving

the water pressure in the trigger handle, and

locking the lock out on the trigger handle.

NEVER point the nozzle at your face or at others.

The quick-connect feature contains small

springs that could eject the nozzle with some

force. Failure to follow these instructions could

result in an eye injury or other serious personal

injury.

4. To free any foreign materials clogging or

restricting the nozzle, blow out or remove

debris with a straightened paper clip or ﬁne

needle (not included).

5. Using a garden hose, ﬂush debris out of

nozzle by back ﬂushing (running the water

through the nozzle backwards or from the

outside to the inside).

6. Reconnect the nozzle to the spray wand.

7. Reinstall the garden hose and connect the

unit to the power supply.

PUMP MAINTENANCE

Routinely make a visual inspection of the pump.

If you notice any leaking of lubricant around

the pump seals, take the pressure washer to an

authorized service center for repair.

There are no user serviceable parts to the

pressure washer pump. Any attempt to service or

alter the pump may damage the pressure washer

and void your product warranty.

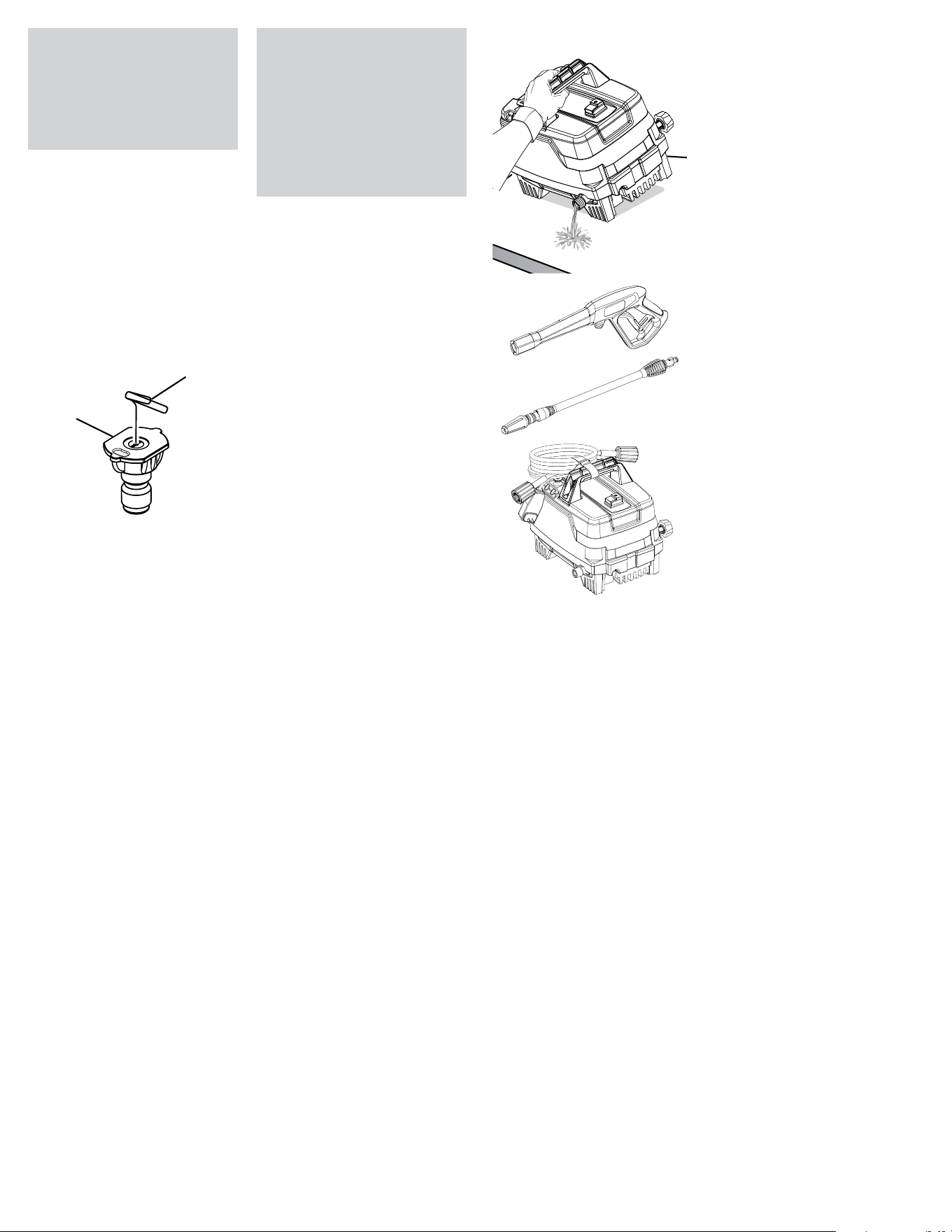

STORING THE PRESSURE WASHER

NOTE: Regular use of pump protector will give

you better performance of the unit and increase

the life of the pump.

Store in a dry, covered area where the weather

can’t damage it.

It is important to store this product in a frost-free

area. Always empty water from all hoses and

the pump.

1. Make sure the on/o switch is in the OFF

position.

2. Unplug the pressure washer and store the

power cord using the hook-and-loop strap.

3. Disconnect both the high pressure hose and

the garden hose from the pump.

4. Neatly coil the high pressure hose and store

with hook- and-loop strap.

5. Tilt the unit as shown to allow any remaining

water in the pump to drain from the water

inlet.

NOTICE: If the location where your pressure

washer is stored will fall below 32°F, the use of

a pump protector is required before storing to

prevent freeze damage. Freeze damage will void

your warranty.

6. Turn the spray wand counter-clockwise to

remove it from the trigger handle. Store the

unassembled spray wand and trigger handle

in their storage areas.

7. Store the unit and accessories in an area that

does not reach freezing temperatures. Do not

store near furnace or other sources of heat

that could dry out the pump seals.

TROUBLESHOOTING

WARNING: To reduce the risk of injury, unplug the device before servicing.

Service/Replacement Parts

Customer Support/Technical Support

Authorized Service Center Locations

Do not return this product to the store for missing parts or accessories.

When calling for service, please communicate the model/item, manufacturing, and serial numbers located on the product data plate. Model/item number on product may have additional letters at the end.

These letters designate manufacturing information and should be provided when calling for service.

Warranty details available at www.dirtdevil.com

Proof of purchase is required to validate the 3-year limited Warranty.

PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION

Pressure washer does not start when trigger is

depressed.

1. Power cord not connected to power source 1. Connect the power cord to a live 120V AC, 60 Hz AC receptacle.

2. The on/o switch is in the OFF position(O) 2. Put the on/o switch in the ON position (I).

3. GFCI is tripped 3. Press reset button on the GFCI plug.

4. House/shop circuit breaker is tripped

4. Reset house/shop breaker. Make sure pressure washer is connected to an individual branch circuit only. If using

an extension cord, make sure it is heavy enough to carry the current of the pressure washer.

5. Water pressure in hose 5. Squeeze trigger to relieve water pressure.

Pump doesn’t produce pressure.

1. Inadequate water supply 1. Provide adequate water ﬂow.

2. Trigger handle leaks 2. Check connections and / or replace trigger handle.

3. Nozzle is clogged 3. Clean nozzle.

4. Pump is faulty 4. Contact authorized service center.

5. Air in line 5. Squeeze trigger on trigger handle to remove air from line.

6. Water inlet ﬁlter is clogged or dirty 6. Remove the water inlet ﬁlter, rinse with warm water, then replace in unit.

Machine doesn’t reach high pressure.

1. Diameter of garden hose is too small 1. Replace with 3/4 in. Garden hose.

2. Water supply is restricted 2. Check garden hose for kinks, leaks, and blockages.

3. Not enough inlet water 3. Open water source full force.

4. Hose is leaking 4. Replace hose.

5. Kink in hose 5. Eliminate kinks in hose.

No detergent.

1. Soap injection hose is not properly submerged 1. Insert soap injection hose into soap container

2. Water supply is inadequate or clogged 2. Check garden hose for kinks, leaks and blockages.

3. Wrong nozzle is attached 3. Attach blue or black soap nozzle.

Wand leaks.

1. O-ring needs replacing 1. Replace o-ring. If this does not correct the problem, contact your authorized service center to purchase a new

wand.

WARRANTY

LIMITED WARRANTY FOR DIRT DEVIL® PRODUCT / 3 (THREE) YEARS LIMITED WARRANTY (DOMESTIC USE)

If this product is not as warranted, contact TTI

Floor Care North America Customer Service at

1-800-944-9200. Please have available the

proof of purchase and model number for the

warranted product.

Failure to register the product does not diminish

product warranty rights.

WHAT THIS WARRANTY COVERS: This limited

warranty provided by Royal Appliance Mfg.

Co., doing business as TTI Floor Care North

America (referred to hereafter as “Warrantor”)

applies only to products purchased in the U.S.

(including its territories and possessions), a

U.S. Military Exchange, or Canada. When used

and maintained in normal household use and in

accordance with the Owner’s Guide, this product

is warranted against original defects in material

and workmanship for 3 (Three) years from the

date of original purchase (the “Warranty Period”).

If Warrantor determines that the issue you are

experiencing is covered under the terms of this

warranty (a “covered warranty claim”), we will,

at our sole discretion and free of charge (subject

to the cost of shipping), either (i) repair your

product; (ii) ship you a replacement product,

subject to availability; or (iii) in the event that

the applicable parts or replacement are not

reasonably available, ship you a similar product

of equal or greater value. In the unlikely event

that we are unable to repair your product or ship

a replacement or similar product, we reserve

the right, at our sole discretion, to issue you

a refund or store credit (if applicable) of the

actual purchase price at the time of the original

purchase as reﬂected on the original sales

receipt. Parts and replacements may be new,

refurbished, lightly used, or remanufactured, in

Warrantor’s sole discretion.

WHO THIS LIMITED WARRANTY COVERS: This

limited warranty extends only to the original

retail purchaser, with original proof of purchase

from Warrantor or an authorized dealer of

Warrantor products, in the U.S., U.S. Military

Exchanges, and Canada.

WHAT THIS WARRANTY DOES NOT COVER: This

warranty does not cover use of the product

in a commercial operation (such as maid,

janitorial, and equipment rental services, or any

other income-generating activity); improper

maintenance of the product; the product if it has

been subject to misuse, negligence, neglect,

vandalism, or the use of voltages other than that

on the data plate of this product. This warranty

does not cover damage resulting from an act

of God, accident, owner’s acts or omissions,

service of this product by other than Warrantor

or a Warrantor authorized service provider (if

applicable), or other acts beyond the control of

Warrantor. This warranty also does not cover use

outside the country in which the product was

initially purchased, or resale of the product by the

original owner. Pick-up, delivery, transportation,

and house calls are not covered by this warranty.

In addition, this warranty does not cover any

product that has been altered or modiﬁed, or

repairs made necessary by normal wear or the

use of other products, parts, or accessories

which are either incompatible with this product

or adversely aect this product’s operation,

performance, or durability. Normal wear items

are not covered under this warranty. Depending

on the product, normal wear items may include,

but are not limited to, belts, ﬁlters, brush rolls,

blower fans, blower and vacuum tubes, and

vacuum bags and straps.

OTHER IMPORTANT TERMS: This warranty

is not transferable and may not be assigned;

any assignment made in contravention of

this prohibition is void. This warranty shall be

governed and construed under the laws of the

state of North Carolina. The Warranty Period will

not be extended by any replacement of batteries,

parts, or products or by virtue of any repair

performed under this warranty.

THIS LIMITED WARRANTY IS THE EXCLUSIVE

WARRANTY AND REMEDY, AND ALL EXPRESS AND

IMPLIED WARRANTIES OTHER THAN THE LIMITED

WARRANTY SET FORTH ABOVE, INCLUDING IMPLIED

WARRANTIES OF MERCHANTABILITY AND FITNESS

FOR A PARTICULAR PURPOSE, ARE EXPRESSLY

DISCLAIMED. IN NO EVENT WILL WARRANTOR BE

LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL

OR CONSEQUENTIAL DAMAGES OF ANY KIND OR

NATURE TO OWNER OR ANY PARTY CLAIMING

THROUGH OWNER, WHETHER BASED IN CONTRACT,

NEGLIGENCE, TORT, OR STRICT PRODUCTS LIABILITY

OR ARISING FROM ANY CAUSE WHATSOEVER,

EVEN IF THIS WARRANTY FAILS OF ITS ESSENTIAL

PURPOSE. TO THE EXTENT PERMITTED BY

APPLICABLE LAW, NO WARRANTIES THAT ARISE

BY OPERATION OF LAW, IF APPLICABLE, SHALL

EXCEED THE DURATION OF THE LIMITED WARRANTY

PROVIDED HEREIN. Warrantor’s liability for

damages to you for any costs whatsoever arising

out of this statement of limited warranty shall be

limited to the amount paid for this product at the

time of original purchase.

Some states do not allow the exclusion or

limitation of incidental or consequential

damages, disclaimers of implied warranties, or

limitations on the duration of implied warranties,

so the above exclusions, disclaimers, and/or

limitations may not apply to you. This warranty

gives you speciﬁc legal rights, and you may also

have other rights, which vary from state to state.

GENUINE PARTS AND ACCESSORIES: We

recommend using only with genuine Dirt Devil®

parts, and accessories. Damage caused by use

with other than genuine Dirt Devil® parts, and

accessories is not covered by and may void your

warranty.

A. Bouton de test

B. Bouton de réinitialisation

CORDONS PROLONGATEURS

A. Cordon d’alimentation de la laveuse à pression

B. Boucle d’égouttement

C. Cordon prolongateurs

Utiliser uniquement des cordons prolongateurs

conçus pour l’extérieur. Ces cordons

prolongateurs sont étiquetés « Compatibles

avec les appareils extérieurs ; entreposer à

l’intérieur lorsque le produit n’est pas utilisé ».

Utiliser uniquement des cordons prolongateurs

dont les caractéristiques électriques ne sont pas

inférieures à la puissance du produit. Ne pas

utiliser des cordons prolongateurs endommagés.

Examiner le cordon prolongateur avant de

l’utiliser et le remplacer s’il est endommagé.

Ne pas malmener les cordons prolongateurs ni

tirer d’un coup sec dessus pour les débrancher.

Garder le cordon à l’écart de la chaleur et des

rebords tranchants. Toujours débrancher le

cordon prolongateur de la prise de courant avant

de débrancher le produit du cordon prolongateur.

Toujours brancher le cordon prolongateur dans

une prise protégée par un disjoncteur de fuite

de terre.

Pour éviter que la ﬁche de l’outil ne se mouille

au moment d’utiliser un cordon prolongateur,

installer une « boucle d’égouttement » sur le

cordon qui relie la laveuse à pression au cordon

prolongateur. La « boucle d’égouttement » est la

partie du cordon située sous le connecteur qui

empêche l’eau de suivre le cordon et d’entrer en

contact avec la prise. Si la ﬁche est mouillée,

NE PAS débrancher le cordon. Débrancher le

fusible ou le disjoncteur qui alimente l’outil, puis

débrancher ce dernier en vériﬁant si de l’eau s’est

inﬁltrée dans la prise.

AVERTISSEMENT : Pour

réduire le risque d’électrocution, garder

toutes les connexions au sec et au-dessus du

sol. Ne pas manipuler la ﬁche avec les mains

mouillées.

LA RÉPARATION D’UN APPA-

REIL À DOUBLE ISOLATION

Le produit à double isolation comprend deux

systèmes d’isolation au lieu d’un système de

mise à la terre. Aucun appareil à double isolation

ne comprend et ne requiert de dispositif de mise

à la terre. La réparation de ce produit exige des

précautions extrêmes et une bonne connaissance

du système ; c’est pourquoi elle doit être conﬁée

à un technicien qualiﬁé. Utiliser exclusivement

des pièces de remplacement identiques à celles

1700PSI

ÉLECTRIQUE

LAVEUSE À PRESSION

GUIDE DE L’UTILISATEUR

IMPORTANT : LIRE ATTENTIVEMENT TOUTES LES

INSTRUCTIONS AVANT L’ASSEMBLAGE ET L’UTILISATION.

Ce produit est destiné à un usage domestique uniquement. S’il est utilisé à des ﬁns commerciales, la

garantie est annulée.

CONSIGNES DE SÉCURITÉ IMPORTANTES

CONSERVER CES INSTRUCTIONS

LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CE PRODUIT.

AVERTISSEMENT : Lire

attentivement toutes les instructions. Le non-

respect de toutes les instructions ci-dessous

peut entraîner un choc électrique, un incendie

et/ou des blessures graves.

AVERTISSEMENT : Lors de

l’utilisation de ce produit, toujours suivre les

consignes de base, notamment :

• Pour réduire les risques de blessures, porter

une attention particulière lorsque le produit est

utilisé en présence d’enfants.

• Se familiariser complètement avec les

commandes. Veiller à savoir arrêter la machine

et relâcher la pression rapidement.

• Rester vigilant et garder le contrôle. Se montrer

attentif et faire preuve de bon sens. Ne pas

utiliser le produit en état de fatigue. Ne pas se

presser.

• Ne pas utiliser ce produit sous l’inﬂuence de

l’alcool, de drogues ou de médicaments.

• Ne laisser personne approcher la zone de

travail, particulièrement les petits enfants et les

animaux domestiques.

• Ne pas travailler hors de portée ou se tenir

sur une échelle, un échafaudage, un toit ou un

surface instable. Toujours se tenir bien campé

et en équilibre.

• Suivre les instructions d’entretien décrites dans

le présent manuel.

• Ce produit est fourni avec un disjoncteur de

fuite à la terre intégré dans la ﬁche du cordon

d’alimentation. S’il est nécessaire de procéder

au remplacement de la ﬁche ou du cordon,

utiliser exclusivement des pièces identiques à

celles d’origine.

AVERTISSEMENT : Risque

d’injection ou de blessures– ne pas diriger le

jet directement vers quelqu’un.

PROTECTION D’UN DIS-

JONCTEUR DE FUITE À LA

TERRE

Cette laveuse à pression est fournie avec un

disjoncteur de fuite à la terre intégré dans la

ﬁche du cordon d’alimentation. Ce dispositif

ore une protection supplémentaire contre

les décharges électriques. S’il est nécessaire

de procéder au remplacement de la ﬁche ou

du cordon, utiliser exclusivement des pièces

identiques à celles d’origine qui incluent un

disjoncteur de fuite à la terre.

Contactez l'assistance DirtDevil

pour

obtenir de l'aide avec votre aspirateur.

NE RETOURNEZ PAS LE

PRODUIT EN MAGASIN

Discutez avec nous!

dirtdevil.com/pages/ddcontact

Tous les jours de 8h à 20h HNE

A. Poignée de gâchete

B. Gâchette avec verouillage,

C. Lance de pulvérisation

D. Commutateur marche / arrêt

E. Têton ﬂexible haute pression

F. Raccord cannelé pour accueillir le boyau

d’injection de savon

G. Rise d’eau

H. Cordon d’alimentation

I. Rangement de buses

J. Boyau haute pression et courroie de rangement

pour le cordon d’alimentation

K. Tuyau haute pression

L. Buse de turbo

M. Filtre pour du tuyau l’injection de savon

N. Tuyau pour l’injection du savon

d’origine. Les mots « DOUBLE ISOLATION » sont

indiqués sur les outils à double isolation. Le

symbole peut également être indiqué sur le

produit.

RÈGLES DE SÉCURITÉ PAR-

TICULIÈRES

• Se montrer prudent lorsque l’on installe le

laveuse à pression pour son utilisation. L’air

chaud du moteur peut causer des zones de

décoloration sur l’herbe.

• Apprendre à connaître le produit. Lire

attentivement le manuel d’utilisation. Apprendre

les applications et les limites de le produit,

ainsi que les risques spéciﬁques relatifs à son

utilisation.

• Pour réduire les risques de blessures, garder les

enfants et visiteurs à l’écart. Tous les visiteurs

doivent porter des lunettes de sécurité et se

tenir à bonne distance de la zone de travail.

• Utiliser le produit approprié. Ne pas utiliser

le produit ou un accessoire pour eectuer un

travail pour lequel il n’est pas conçu. Ne ne

pas utiliser le produit pour une application non

prévue.

• Porter une tenue appropriée. Porter des

pantalons longs et manches longues. Ne pas

porter de vêtements amples, cravate ou bijoux.

Ces articles pourraient être happés et tirer la

main ou une partie du corps dans les pièces en

mouvement. Des gants en caoutchouc et des

chaussures antidérapantes sont recommandées

pour le travail à l’extérieur. Les cheveux longs

doivent être ramassés sous un couvre-chef.

• Ne pas faire fonctionner l’équipement pied-nu

ou en portant des sandales ou des chaussures

légères similaires. Porter des chaussures de

sécurité protégeant les pieds et améliorant

l’équilibre sur des surfaces glissantes.

• Faire preuve de prudence pour éviter de glisser

ou tomber.

• Toujours porter une protection oculaire avec

écrans latéraux certiﬁée conforme à la norme

ANSI Z87.1. Le respect de cette règle réduira les

risques de blessures graves.

• N’utiliser que les accessoires recommandés.

L’emploi de tout accessoire inadapté peut

présenter un risque de blessure.

• Vériﬁer l’état des pièces. Avant d’utiliser le

produit de nouveau examiner soigneusement

les pièces et dispositifs de protection qui

semblent endommagés aﬁn de déterminer s’ils

fonctionnent correctement et s’ils remplissent

les fonctions prévues. Vériﬁer l’alignement des

pièces mobiles, s’assurer qu’aucune pièce n’est

bloquée ou cassée, vériﬁer la ﬁxation de chaque

pièce et s’assurer qu’aucun autre problème ne

risque d’aecter le bon fonctionnement de le

produit. Pour éviter les risques de blessures,

toute protection ou pièce endommagée doit être

correctement réparée ou remplacée dans un

centre de réparations agréé.

• Ne jamais laisser un produit en fonctionnement

sans surveillance. Ne pas s’éloigner de le

produit avant qu’il soit parvenu à un arrêt

complet.

• Garder le moteur dépourvu d’herbe, feuilles ou

graisse pour réduire le risque d’incendie.

• Suivre les recommandations du fabricant

pour assurer la sécurité de chargement,

déchargement, transport et remisage de la

machine.

• Garder le produit sec, propre et exempt d’huile

ou de graisse. Toujours utiliser un chion propre

pour le nettoyage. Ne jamais utiliser de liquide

de freins, d’essence ou de produits à base de

pétrole pour nettoyer le produit.

• Examiner la zone de travail avant chaque

utilisation. La débarrasser de tous les objets

tels que cailloux, verre brisé, clous, ﬁls

métalliques, cordes, etc. risquant d’être projetés

ou de se prendre dans la machine.

• Ne pas utiliser le produit si le commutateur

ne permet pas de l’arrêter. Faire remplacer le

commutateur dans un centre de réparations

agréé.

• Éviter les environnements dangereux. Ne pas

exposer à la pluie. Garder le lieu de travail bien

éclairé.

• N’abîmez pas le cordon. N’utilisez jamais

le cordon pour transporter le produit et ne

jamais débrancher ce dernier en tirant sur le

cordon. Tenez le cordon loin de la chaleur, de

l’huile, des rebords tranchants et des pièces

en mouvement. Remplacez immédiatement

les cordons endommagés. Les cordons

endommagés accroissent le risque d’un choc

électrique.

• Les circuits utilisés avec le produit devraient

être munis d’un interrupteur de défaut à la

terre. Des connecteurs avec un interrupteur de

défaut à la terre sont disponibles et peuvent

être utilisés pour satisfaire à cette mesure de

sécurité.

• Pour réduire le risque d’un choc électrique, ce

produit est muni d’une ﬁche polarisée (une

lame est plus large que l’autre) et il nécessitera

un cordon d’extension polarisé. La ﬁche peut

être branchée à un cordon d’extension polarisé

seulement d’une façon. Si la ﬁche ne peut pas

être branchée complètement dans le cordon

d’extension, renversez la ﬁche. Si la ﬁche ne

peut toujours pas être branchée, procurez-

vous un cordon d’extension approprié. Un

cordon d’extension polarisé exige l’utilisation

d’une prise murale polarisée. La ﬁche peut

être branchée à une prise murale polarisée

seulement d’une façon. Si la ﬁche ne peut

pas être branchée complètement dans le

prisé murale, renversez la ﬁche. Si la ﬁche ne

peut toujours pas être branchée, contactez un

électricien qualiﬁé pour installer une prise

murale adéquate. Ne modiﬁez pas la ﬁche de

l’outil, le connecteur du cordon d’extension ou

la ﬁche du cordon d’extension d’aucune façon.

• Assurez-vous que le cordon d’extension est

en bon état. Quand vous utilisez le cordon

d’extension, assurez-vous d’utiliser un cordon

de calibre approprié pour rapporter le courant

que votre produit soutirera. Pour un cordon

d’extension de 7,6 m (25 pi) ou moins, il est

recommandé d’utiliser un câble de calibre

d’au moins 14 AWG. En cas de doute, utilisez

le calibre supérieur suivant. Plus le numéro

de jauge est petit, plus le calibre est élevé.

Un cordon prolongateur de calibre insusant

causera une perte de tension et provoquera

ainsi une panne électrique et une surchaue.

AVERTISSEMENT : Utilisez les

cordons prolongateurs pour extérieur marqués

SW-A, SOW-A, STW-A, STOW-A, SJWA, SJTW-A,

ou SJTOWA. Ces cordons prolongateurs sont

homologués pour l’utilisation à l’extérieur et

réduisent le risque de choc électrique.

• Inspectez périodiquement les cordons

prolongateurs et remplacez s’ils sont

endommagés. Gardez les poignées sèches,

propres et libres d’huile et de graisse.

• Ne jamais diriger le jet d’eau vers des

personnes, animaux domestiques ou dispositifs

électriques.

• Avant de commencer toute opération de

nettoyage, fermer les portes et fenêtres.

Débarrasser la zone à nettoyer de débris, jouets,

meuble de jardin ou autres objets pouvant créer

un danger.

• Ne pas utiliser de produits acides ou alcalins,

de solvants, de matières inﬂammables ou

de solutions de qualité industrielle dans ce

produit. Ces produits peuvent causer des

blessures de l’opérateur et des dommages

irréversibles de l’équipement.

AVERTISSEMENT : Les jets

à haute pression peuvent être dangereux s’ils

sont utilisés incorrectement. Le jet ne doit

pas être dirigé vers des personnes, animaux,

dispositifs électriques ou l’équipement lui-

même.

• Garder le moteur à l’écart des articles

inﬂammables et autres matières dangereuses.

• Vériﬁer le serrage de la boulonnerie avant

chaque utilisation. Un boulon ou écrou desserré

peut causer de sérieux problèmes de moteur.

• Laisser le moteur refroidir avant de remiser

l’outil.

• Utiliser exclusivement des pièces identiques à

celles d’origine pour les réparations. L’usage de

toute autre pièce pourrait créer une situation

dangereuse ou endommager l’outil.

• Utiliser de l’eau froide uniquement.

• Ne jamais ramasser ni porter un équipement

lorsque le moteur tourne.

• Ne jamais démarrer l’appareil en présence de

formation de glace sur toute partie de l’appareil.

• Garder tous les dispositifs de protection en bon

état et fonctionnels. Ne jamais utiliser l’appareil

sans les capuchons ou dispositifs de protection.

S’assurer que tous les dispositifs de protection

sont en bon état avant chaque utilisation.

• Veiller à garder une distance d’au moins 914

mm (3 pi) des matériaux combustibles.

• Ne jamais la pulvérisation proche à la surface

être nettoyée comme vous pouvez endommager

la surface.

• Après avoir arrêté le moteur, toujours presser

la gâchette de la poignée à gâchette aﬁn de

libérer la pression retenue dans le tuyau haute

pression. Le non-respect de cet avertissement

pourrait entraîner des blessures graves.

• S’assurer que le tuyau ﬂexible haute pression est

branché correctement avant d’utiliser le produit.

• Brancher la laveuse à pression uniquement

dans un circuit terminal individuel.

• Tenir la poignée de gâchette fermement à

deux mains. S’attendre à ce que la poignée de

gâchette bouge lorsque la détente est appuyée

en raison des forces de réaction. Le non-respect

de cet avertissement peut entraîner une perte

de contrôle et provoquer des blessures à soi et

à des tiers.

• Pour l’utilisation à l’extérieur seulement.

• Conserver ces instructions. Les consulter

fréquemment et les utiliser pour instruire

d’autres utilisateurs. Si ce produit est prêté, il

doit être accompagné de ces instructions.

SYMBOLE

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOLE SIGNAL SIGNIFICATION

DANGER:

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves, voire mortelles.

AVERTISSEMENT :

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves ou mortelles.

ATTENTION :

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères ou de gravité modérée.

AVIS :

(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes sans toutefois représenter un risque de blessure (ex. : messages concernant les dommages matériels).

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper in- terpretation of these symbols will allow you to operate the product better and safer.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Lire manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Protection oculaire Toujours porter une protection oculaire avec écrans latéraux certiﬁée conforme à la norme ANSI Z87.1.

Avertissement concernant

l’humidité

Ne pas exposer à la pluie ou l’humidité et ne jamais diriger le jet d’eau vers des dispositifs électriques.

Risque d’injection

Pour réduire les risques d’injection ou de blessures, ne jamais diriger le jet directement vers des enfants ou animaux domestiques et ne placer aucune partie du corps sur la trajectoire du

jet. Les fuites aux ﬂexibles et raccords peuvent également entraîner des blessures. Ne pas tenir des ﬂexibles ou raccords.

Risque d’explosion Ne pas vaporiser de liquides inﬂammables. Liquides inﬂammables et leurs vapeurs sont explosifs et peuvent entraîner des brûlures graves ou mortelles.

Rebond Pour réduire le risque de blessure suite à un rebond, tenir la lance fermement à deux mains lorsque la machine est en fonctionnement.

Choc électrique Ne pas utiliser à proximité de lignes électriques ou de prises de courant.

Brûlures chimiques

Pour réduire les risques de blessures ou de dommages matériels, NE PAS UTILISER DE PRODUITS ACIDES, ALCALINS OU JAVÉLISÉS, NI DE SUBSTANCES INFLAMMABLES OU DE SOLUTIONS DE

QUALITÉ INDUSTRIELLE dans ce produit.

V Volts Tension

A Ampères Intensité

Hz Hertz Fréquence (cycles par seconde)

W Watts Puissance

Courant alternatif Type de courant

no Vitesse à vid Vitesse de rotation à vide

Construction de classe II Construction à double isolation

.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute

CARACTÉRISTIQUES

ÉLECTRIQUES

ISOLATION DOUBLE

L’isolation double est un concept de sécurité des

outils électriques qui élimine le besoin de cordon

d’alimentation à trois ﬁches habituel. Toutes

les pièces métalliques sont isolées des parties

métalliques du moteur interne par une isolation

protectrice. Des produits à double isolation n’ont

pas besoin de mise à terre.

AVERTISSEMENT : Le système

à double isolation est conçu pour protéger

l’utilisateur des chocs qui pourraient surgir des

défauts dans l’installation électrique interne de

la machine. Observez toutes les instructions de

sécurité qui servent à éviter le choc électrique.

NOTE : La réparation d’un produit à isolation

double exige des précautions extrêmes et la

connaissance du système et elle ne doit être

conﬁée qu’à un technicien de service qualiﬁé.

Pour les réparations, nous recommandons de

conﬁer le produit au centre de réparations agréé

le plus proche. Utilisez toujours des pièces

de rechange originales de fabricant pour les

réparations.

CONNEXION ÉLECTRIQUE

Ce produit est équipé d’un moteur électrique de

précision. Elle doit être branchée uniquement sur

une caractéristique nominale de l’alimentation

électrique CA est de 120 V/60 Hz (circuit

électrique domestique américain typique).

N’utilisez pas cet outil sur une source de courant

continu (c.c.). Une chute de tension importante

causerait une perte de puissance et une

surchaue du moteur. Si le produit ne fonctionne

pas une fois branché, vériﬁez l’alimentation

électrique.

CORDONS PROLONGATEURS

Quand vous utilisez l’outil électrique à une

distance considérable de la source d’alimentation

en électricité, assurez-vous d’utiliser un cordon

prolongateur de capacité susante pour

rapporter le courant que le produit soutirera.

Un cordon prolongateur de calibre insusant

causera une perte de tension, pouvant résulter

ainsi une surchaue, une perte de puissance,

et / ou déclenchement de disjoncteur ou le

disjoncteur de fuite à la terre. Utilisez le tableau

pour déterminer le calibre minimum de ﬁl

requis pour un cordon prolongateur. Utilisez

exclusivement des cordons à gaine cylindrique

homologués par Underwriter’s Laboratories (UL).

Pour les travaux à l’extérieur, utilisez un cordon

prolongateur spécialement conçu à cet eet. La

gaine des cordons de ce type porte l’inscription «

W-A » ou « W ».

Avant d’utiliser un cordon prolongateur, vériﬁer

que ses ﬁls ne sont ni détachés ni exposés et que

son isolation n’est ni coupée, ni usée.

Il est possible d’attacher le cordon d’alimentation

et le cordon prolongateur par un noeud pour

éviter qu’ils se détachent pendant l’utilisation.

Faites le noeud et branchez la ﬁche du

cordon d’alimentation dans la prise du cordon

prolongateur. Cette méthode peut aussi être

utilisée pour attacher ensemble deux cordons

prolongateurs.

N’utiliser que ce calibre de cordon prolongateur.

AVEC CE PRODUIT :

LONGUEUR DU

CORDON

CALIBRE DE FIL

(A.W.G)

7,6 m (25 pi) 14

15,2 m (50 pi) 12

30,5 m (100 pi) Ne pas utiliser

NOTE : A.W.G. = American Wire Gauge

AVERTISSEMENT : Tenez le

cordon prolongateur loin de la zone de travail.

Placez le cordon de façon à ce qu’il ne puisse

pas être pris dans les pièces de bois, des outils

ou d’autres obstructions quand vous travaillez

avec un outil électrique. Le non respect de

cet avertissement pourrait résulter en des

blessures graves.

AVERTISSEMENT : Vériﬁez

les cordons prolongateurs avant chaque

usage. Remplacez immédiatement les cordons

endommagés. N’utilisez jamais le produit avec

un cordon endommagé car le contact avec

l’endroit endommagé pourrait causer un choc

électrique et résulter un une blessure sérieuse.

DISJONCTEUR DE FUITE À LA TERRE

A. Bouton de test

B. Bouton de réinitialisation

Cette unité est équipée d’un disjoncteur de fuite

à la terre qui protège des dangers de courants

de défaut à la terre. Un exemple de courant de

défaut à la terre est le courant qui passerait par

une personne utilisant un appareil dont l’isolation

serait défectueuse, et qui serait en même temps

en contact avec une mise électrique à la terre,

telle qu’un dispositif de plomberie, un sol mouillé

ou la terre.

Les bouchons protégées par un disjoncteur de

fuite à la terre ne protègent pas des court-

circuits, des surcharges et des chocs électriques.

NOTE : Pour s’assurer que le produit est toujours

prêt à être utilisé, appuyer sur le bouton « Reset

» (Réinitialisation) chaque fois que le produit est

branché dans une prise de courant.

Les bouchons protégées par un disjoncteur de

fuite à la terre peuvent être testées au moyen des

boutons TEST et RESET (Réinitialisation).

POUR TESTER :

1. Appuyer sur le bouton TEST. Le son d’un

enclenchement (clic) se fera entendre et le

témoin DEL s’éteindra.

2. Pour restaurer l’alimentation, appuyer sur le

bouton RESET (Réinitialiser). Le témoin DEL

s’illuminera pour indiquer que l’alimentation

est rétablie.

Eectuer ce test chaque mois pour assurer un

bon fonctionnement du disjoncteur de fuite à

la terre.

Pour réduire le risque de décharge électrique, le

circuit de surveillance doit être enclenché avant

qu’un appareil soit branché dans une des prises

du dispositif.

CARACTÉRISTIQUES

FICHE TECHNIQUE

Pression maximum en livres par pouce carré*

.....1,700 psi

Débit maximum par minute........4,5 LPM (1,2 GPM)

Alimentation ............caractéristique nominal CA de

120V/60 Hz seulement, 13 A

*Maximum évaluant résolu par la norme de

PWMA PW101

APPRENDRE À CONNAÎTRE LA LAVEUSE À

PRESSION

See Diagram.

La sécurité d’utilisation de ce produit exige la

compréhension des informations apposées sur le

produit et contenues dans ce manuel d’utilisation,

ainsi que la connaissance du travail à exécuter.

Avant d’utiliser ce produit, se familiariser avec

toutes ses fonctions et règles de sécurité.

SYSTÈME D’INJECTION DE SAVON AUTOMATIQUE

Place the soap injection hose with ﬁlter into

your desired pressure washer detergent to apply

detergent quickly and easily to your cleaning

project. Use of the soap nozzle will activate the

soap injector at a 20:1 dilution ratio.

POIGNÉE DE TRANSPORT

La laveuse à pression comporte une poignée qui

facilite le transport.

FICHE À DISJONCTEUR DE FUITE À LA TERRE

La laveuse à pression est dotée d’une ﬁche à

disjoncteur de fuite à la terre aﬁn d’assurer

une protection contre les risques associés aux

courants de défaut de mise à la terre. Cette

ﬁche n’ore aucune protection contre les

courts-circuits, les surcharges ou les décharges

électriques.

SUPPORT DE RANGEMENT POUR RANGEMENT

DU TUYAU

Une fois le tuyau ﬂexible haute pression enroulé,

le suspendre sur le côté gauche de la machine

avec le cordon d’alimentation au moyen de la

courroie velcro pour le ﬁxer en place.

COMMUTATEUR MARCHE / ARRÊT

Cet interrupteur permet de mettre la laveuse à

pression en marche et à l’arrêt.

SUPPORT DE RANGEMENT POUR CORDON

D’ALIMENTATION

Une fois le cordon d’alimentation enroulé, le

suspendre sur le côté droit de la machine avec

ﬂexible haute pression au moyen de la courroie

velcro pour le ﬁxer en place.

POIGNÉE DE GÂCHETTE

La poignée de gâchette est dotée d’une surface

de prise permettant de mieux la contrôler et de

réduire la fatigue.

GÂCHETTE AVEC VERROUILLAGE

Appuyer sur la gâchette pour produire un jet

d’eau à haute pression pour le nettoyage. Le

verrouillage constitue une protection contre toute

utilisation non autorisée.

ASSEMBLAGE

DÉBALLAGE

Ce produit doit être assemblé.

1. Avec précaution, sortir l’outil et les

accessoires de la boîte. S’assurer que toutes

les pièces ﬁgurant sur la liste de contrôle sont

incluses.

AVERTISSEMENT : Ne pas

utiliser le produit si, en le déballant, vous

constatez que des éléments ﬁgurant dans

la liste de contrôle d’expédition sont déjà

assemblés. Certaines pièces ﬁgurant sur cette

liste n’ont pas été assemblées par le fabricant

et exigent une installation. Le fait d’utiliser un

produit qui a été assemblé de façon inadéquate

peut entraîner des blessures.

2. Examiner soigneusement le produit

pour s’assurer que rien n’a été brisé ou

endommagé en cours de transport.

3. Ne pas jeter les matériaux d’emballage avant

d’avoir soigneusement examiné le produit et

avoir vériﬁé qu’il fonctionne correctement.

Si des pièces sont manquantes ou endommagées,

appeler le 1-800-944-9200.

LISTE DE CONTRÔLE

1. Laveuse à pression à électrique

2. Tuyau haute pression de 6,1 m (20 pi)

3. Poignée de gâchette

4. Lance de pulvérisation

5. Buses (15º, turbo, savon)

6. Tuyau pour l’injection du savon avec ﬁltre

7. Poignée de transport

8. Manuel d’utilisation

AVERTISSEMENT : Si des

pièces manquent ou sont endommagées, ne

pas utiliser cet outil avant qu’elles aient été

remplacées. Le fait d’utiliser ce produit même

s’il contient des pièces endommagées ou s’il

lui manque des pièces peut entraîner des

blessures graves.

AVERTISSEMENT : Ne pas

essayer de modiﬁer ce produit ou de créer des

accessoires non recommandés pour ce produit.

De telles altérations ou modiﬁcations sont

considérées comme un usage abusif et peuvent

créer des conditions dangereuses, risquant

d’entraîner des blessures graves.

AVERTISSEMENT :

Ne mettez pas sous tension avant de

compléter l’assemblage. Le non respect

de cet avertissement pourrait résulter en

un démarrage accidentel et des blessures

corporelles graves.

INSTALLATION DU POIGNÉE DE TRANSPORT

A. Vis

B. Poignée de transport

C. Trou de vis

ATTENTION : Éviter de pincer les

doigts ou les mains pendant l’installation de la

poignée au cadre.

1. Placer a poignée de transport sur la laveuse à

pression en alignant les trous comme illustré.

2. Installer les vis et serrer fermement.

CONNEXION DU LANCE DE PULVÉRISATION SUR

DE POIGNÉE DE GÂCHETTE

A. Poignée à gâchette

B. Lance de pulvérisation

1. Pousser l’extrémité de la lance d’arrosage

dans la poignée à gâchette et la tourner dans

le sens horaire aﬁn de la ﬁxer solidement.

2. Tirer sur le lance d’arrosage pour s’assurer

qu’il est ﬁxé solidement.

CONNEXION DU FLEXIBLE HAUTE PRESSION SUR

DE POIGNÉE DE GÂCHETTE

A. Collier

B. Raccord d’entrée

C. Tuyau haute pression

1. Visser le collier du ﬂexible sur le raccord de

la poignée de gâchette en le tournant vers la

droite. Serrer fermement.

NOTE : S’assurer de ne pas déformer le ﬁletage,

ce qui peut causer des fuites à la poignée à

gâchette pendant\ l’utilisation.

2. Tirer sur le tuyau pour s’assurer qu’il est

correctement bloqué.

CONNEXION DU FLEXIBLE HAUTE PRESSION SUR

LA POMPE

A. Raccord ﬁleté

B. Collier

C. Flexible haute pression

1. Dérouler complètement et redresser le tuyau

haute pression pour éviter les pincements.

NOTE : Voir Utilisation du tuyau haute pression

au chapitre Utilisation pour obtenir plus

d’information au sujet de l’utilisation du tuyau

haute pression.

2. Aligner le collier sur le téton ﬁleté de la

pompe.

3. Installer du ﬂexible haute pression dans le

téton ﬁleté.

4. Tourner le collier vers la droite et la serrer

fermement sur la pompe.

NOTE : Prendre soin d’éviter la déformation du

ﬁletage, ce qui peut causer des fuites au tuyau

pendant l’utilisation.

5. Tirer sur le tuyau pour s’assurer qu’il est

solidement assujetti.

BRANCHER LE TUYAU D’ARROSAGE AU LAVEUSE

À PRESSION

A. Rise d’eau

B. Tuyau d’arrosage

C. Tamis

AVIS : Toujours respecter tous les règlements

locaux au moment de brancher les tuyaux

ﬂexibles à l’alimentation principale en eau. Dans

certaines régions, l’unité ne doit pas être reliée

directement à l’alimentation publique en eau

potable pour éviter que des produits chimiques

aectent le système. Un raccordement direct

est généralement permis si une bâche de

récupération ou un dispositif anti-refoulement

est utilisé.

L’alimentation en eau doit provenir d’une conduite

principale d’alimentation en eau. Ne JAMAIS

utiliser l’eau chaude ou l’eau des piscines, lacs,

etc. Avant de connecter le tuyau d’arrosage au

laveuse à pression :

1. Faire circuler l’eau dans le ﬂexible pendant 30

secondes pour le débarrasser des débris.

2. Inspecter le tamis dans l’arrivée d’eau.

3. Si le tamis est endommagé, ne pas utiliser

l’équipement avant d’avoir remplacé le tamis.

4. Si le tamis est sale, le nettoyer avant de

connecter le tuyau d’arrosage à l’équipement.

POUR CONNECTER LE TUYAU D’ARROSAGE À LA

MACHINE :

1. Dérouler complètement le boyau d’arrosage

ou le retirer complètement du dévidoir pour

éviter les pincements.

NOTE : Il doit y avoir un minimum de 3 m (10

pi) de tuyau entre l’admission du laveuse à

pression et le robinet de tuyau ou le robinet

de sectionnement (comme un connecteur de

sectionnement en « Y »).

2. Le robinet de tuyau étant complètement

fermé, ﬁxer l’extrémité du tuyau d’arrosage

sur l’arrivée d’eau. Serrer à la main.

AVIS : Ne pas faire fonctionner de la laveuse à

pression sans que l’arrivée d’eau soit connectée

et activée. Ne pas respecter cette directive

peut faire en sorte d’endommager les joints

d’étanchéité haute pression et de réduire la durée

de vie utile de la pompe. Dérouler complètement

le tuyau et s’assurer qu’il ne se coince pas

dans les pneus, dans des roches ou tout autre

objet susceptible de couper ou de réduire

l’alimentation en eau de la laveuse à pression.

TURBOBUSE

ABRASIVE

SAVON

DOUCE

GUIDE DE SÉLECTEUR DE BUSE

Pression élevée

(Aucun savon lors de l’utilisation de ces buses)

Pression faible

(Pour savon ou rinçage

léger)

Buse Turbo

15º Buse bleue ou noir pour savon

Béton, brique, maçonnerie

  

Parement, gouttières, maison

 

Clotures, terrasse, patio

 

Équipement de jardin, bateau, vr

 

 Buse recommandée  Utiliser avec prudence lors de certaines applications

UTILISATION

AVERTISSEMENT : Ne pas

laisser la familiarité avec le produit faire oublier

la prudence. Ne pas oublier qu’une fraction

de seconde d’inattention peut entraîner des

blessures graves.

AVERTISSEMENT : Toujours

porter une protection oculaire avec écrans

latéraux certiﬁée conforme à la norme ANSI

Z87.1. Si cette précaution n’est pas prise, des

objets peuvent être projetés dans les yeux et

causer des lésions graves.

AVERTISSEMENT : Ne

pas utiliser d’outils ou accessoires non

recommandés par le fabricant pour ce produit.

L’utilisation de pièces et accessoires non

recommandés peut entraîner des blessures

graves.

AVERTISSEMENT : Ne jamais

diriger le jet d’eau vers des personnes, animaux

domestiques ou dispositifs électriques. Le non-

respect de cet avertissement pourrait entraîner

des blessures graves, de décharge électrique

ou la mort.

AVIS : Avant chaque utilisation, inspecter au

complet le produit aﬁn de s’assurer qu’aucune

pièce (vis, écrous, boulons, chapeaux, etc.) n’est

endommagée, manquante ou desserrée. Serrer

solidement toutes les pièces de ﬁxation et les

chapeaux et ne pas utiliser le produit tant que

toutes les pièces manquantes ou endommagées

n’ont pas été remplacées. Veuillez communiquez

avec le service à la clientèle ou avec un centre de

service autorisé pour obt

APPLICATIONS

Cet outil peut être utilisé autour de la maison

pour nettoyer la plupart des petites et grandes

surfaces extérieures horizontales ou verticales,

les petits objets et petites structures extérieurs,

l’équipement et les outils extérieurs. * Utile pour :

1. Nettoyer ou éliminer les moisissures des

terrasses protégées contre les intempéries,

les allées, patios, allées piétonnes, trottoirs,

etc.

2. Éliminer la saleté de plusieurs types de

surfaces verticales extérieures comme les

murs extérieurs de la maison, le parement, les

clôtures, briques, béton, pierres, etc.

3. Laver les bateaux, mobilier extérieur,

équipements de jardinage motorisés

ou manuels, gouttières, moustiquaires,

barbecues, équipements de terrain de jeux,

etc.

*Toujours, faire un essai préalable sur une petite

surface dissimulée.

MISE EN MARCHE / ARRÊT DU LAVEUSE À

PRESSION

A. Commutateur marche / arrêt

AVIS : Ne pas faire fonctionner de la laveuse à

pression sans que l’arrivée d’eau soit connectée

et activée. Ne pas respecter cette directive

peut faire en sorte d’endommager les joints

d’étanchéité haute pression et de réduire la durée

de vie utile de la pompe. Dérouler complètement

le tuyau et s’assurer qu’il ne se coince pas

dans les pneus, dans des roches ou tout autre

objet susceptible de couper ou de réduire

l’alimentation en eau de la laveuse à pression.

AVANT DE DÉMARRER LE MOTEUR :

1. Connecter la tuyau d’arrosage.

NOTE : S’assurer que le tamis de l’arrivée d’eau

de la laveuse à pression est installée et non

obstrué avant le raccordement.

2. Mettre en marche le boyau d’arrosage, puis

appuyer sur la gâchette à haute pression pour

relâcher la pression d’air. Dès qu’un jet d’eau

régulier est pulvérisé, relâcher la gâchette.

NOTE : S’assurer que le robinet est complètement

ouvert et que le tuyau ne fuit pas et qu’il n’est

pas plié.

POUR FAIRE DÉMARRER LE MOTEUR :

1. Après s’être assuré que l’interrupteur est

réglé à la position « OFF » (Arrêt), brancher

la laveuse à pression dans l’alimentation

électrique.

NOTE : Si l’on utilise un cordon prolongateur,

s’assurer de faire une boucle d’égouttement

comme décrit à la page 2.

AVERTISSEMENT : Pour

réduire le risque d’électrocution, garder toutes

les connexions au sec et au-dessus du sol. Ne

pas toucher à la prise avec les mains mouillées.

2. Appuyer sur le bouton « Reset »

(Réinitialisation) situé sur la ﬁche de la

laveuse à pression aﬁn de s’assurer que

l’unité est prête à être utilisée.

3. Appuyer sur le bouton ON ( I ) (Marche) de

l’interrupteur pour démarrer le moteur.

POUR FAIRE ARRÊTER LE MOTEUR :

1. Régler l’interrupteur de marche/arrêt (ON/OFF)

à la position OFF (arrêt).

2. Tirer sur la gâchette pour relâcher la pression

d’eau.

NOTE : La laveuse à pression peut être en marche

et le système peut être sous pression même si

l’utilisateur n’entend pas fonctionner la pompe ou

le moteur. Toujours agir avec précaution autour

de la laveuse à pression.

FONCTIONNEMENT POIGNÉE DE GÂCHETTE

A. Gatillo

B. Verrouillage

AVERTISSEMENT : Tenir

fermement la poignée de gâchette avec

les deux mains. La force de réaction peut

faire bouger la poignée à gâchette lorsque

la gâchette est enfoncée. Ne pas maintenir

fermement la poignée peut provoquer une perte

de contrôle et occasionner des blessures à

l’opérateur et aux autres personnes.

1. Appuyer sur la gâchette et la maintenir

enfoncée pour actionner le laveuse à pression.

2. Relâcher la gâchette pour arrêter le jet d’eau

de la buse.

Pour engager le verrouillage :

3. Appuyer sur le bouton de verrouillage jusqu’à

ce qu’il s’enclenche dans la fente.

Pour désengager le verrouillage :

4. Appuyer sur le bouton de verrouillage pour le

mettre dans sa position originale.

Commencer en plaçant la buse à une distance

de 30 à 60 cm (1 à 2 pi) de la surface à nettoyer,

et se rapprocher lentement de la surface jusqu’à

ce que l’intensité de nettoyage soit atteinte. Si

la buse est trop proche, le jet peut endommager

la surface.

SÉLECTIONNER LA BUSE À RACCORD RAPIDE

APPROPRIÉE POUR LA TÂCHE

A. Lance de pulvérisation

B. Buse

C. Buse de turbo

D. Tirer la bague à connexion rapide

E. Insérer en place la buse

F. Poussez en avant la bague

Chacune de buses ore une conﬁguration de jet

diérente. Avant de commencer tout nettoyage,

sélectionner la buse convenant le mieux pour

l’application. Consulter le Guide de sélecteur de

buse pour en savoir plus au sujet de l’utilisation

de chaque buse.

AVERTISSEMENT : NE JAMAIS

retirer de buse sans avoir d’abord éteint le

moteur, débranchez le cordon d’alimentation,

relâcher la pression d’eau de la poignée à

gâchette, et avoir verrouillé la poignée à

gâchette. NE JAMAIS pointer la buse en direction

du visage ou d’autres personnes. Le dispositif

de raccord rapide contient de petits ressorts

qui peuvent éjecter la buse avec force. Ne pas

respecter ces consignes représente les risques

de lésions oculaires ou de blessures graves.

POUR INSTALLER UNE BUSE SUR LA LANCE

D’ARROSAGE :

1. Arrêter le nettoyeur, débrancher le cordon

d’alimentation, et fermer l’arrivée d’eau.

Appuyer sur la gâchette pour relâcher la

pression d’eau.

2. Verrouiller la poignée de gâchette en poussant

sur le bouton de verrouillage jusqu’à ce qu’il

s’engage dans la fente.

3. Tirer la bague à connexion rapide vers l’arrière.

4. Insérer en place la buse dans la lance

d’arrosage.

5. Poussez en avant la bague de manière à ce que

la buse soit ﬁxée solidement et vériﬁer le tout.

POUR RETIRER UNE BUSE DE LA LANCE

D’ARROSAGE UNE FOIS LE NETTOYAGE TERMINÉ

1. Arrêter le nettoyeur, débrancher le cordon

d’alimentation, et fermer l’arrivée d’eau.

Appuyer sur la gâchette pour relâcher la

pression d’eau.

2. Verrouiller la poignée de gâchette en poussant

sur le bouton de verrouillage jusqu’à ce qu’il

s’engage dans la fente.

3. Tirer et maintenir la bague à connexion rapide.

4. Enlever la buse en la retirant de la bague

à connexion rapide. Placer la buse dans le

compartiment de rangement des buses situé

sur le dessus de l’unité.

UTILISATION DU TUYAU HAUTE PRESSION

AVERTISSEMENT :

Risque

d’injection. Dérouler complètement et redresser le

tuyau ﬂexible haute pression avant et pendant chaque

utilisation pour éviter les pincements. Dérouler

complètement et redresser le tuyau ﬂexible haute

pression avant et pendant chaque utilisation pour

éviter les pincements. Si le revêtement extérieur est

endommagé, cesser immédiatement l’utilisation du tuyau

et le remplacer. Un tuyau ﬂexible pincé ou endommagé

peut causer une perte de pression pouvant nuire à la

pulvérisation et provoquer des blessures graves.

POUR PRÉVENIR LES DOMMAGES AU

REVÊTEMENT EXTÉRIEUR :

1. Inspecter le tuyau avant chaque utilisation.

2. Dérouler complètement le tuyau et le raidir

avant l’utilisation.

3. Ne pas laisser le tuyau haute pression

s’entortiller.

4. Éloigner le tuyau ﬂexible des surfaces

chaudes et des arêtes coupantes.

5. Ne pas tirer l’unité par le tuyau haute

pression.

6. Ne pas laisser le tuyau s’écraser ou s’enrouler

autour des objets.

NETTOYAGE AVEC DU DÉTERGENT

A. Filtre pour du tuyau l’injection de savon

B. Réservoir de savon

C. Tuyau pour l’injection du savon

Au moment de la vente, cette unité est conçue

pour être utilisée avec des détergents pour

laveuses à pression se trouvant « en aval ».

Pour une utilisation avec des détergents se

trouvant « en amont », veuillez communiquez

avec le service à la clientèle ou avec un centre

de service autorisé aﬁn d’obtenir de plus amples

renseignements.

AVIS : UTILISER UNIQUEMENT DES DÉTERGENTS

CONÇUS POUR LES Laveuses à pression. Ne pas

utiliser de détergents domestiques, d’acides, de

produits alcalins, de javellisants, de solvants,

de matières inﬂammables et des solutions

industrielles pouvant endommager la pompe ou

provoquer des dommages matériels. Beaucoup

de détergents doivent être mélangés avant d’être

utilisés. Préparer la solution de nettoyage selon

les instructions du ﬂacon de solution. Toujours,

faire un essai préalable sur une petite surface

dissimulée.

1. Débrancher la laveuse à pression de la source

d’alimentation

2. Placer une extrémité du boyau d’injection de

savon sur le raccord cannelé de la pompe.

3. Retirer le bouchon du réservoir de détergent et

placer le tube d’injection de savon et le ﬁltre

dans le réservoir.

NOTE : L’unité est réglée pour une dilution de

1 sur 20, ce qui permet généralement d’utiliser

3,79 l (1 gal) de détergent pour laveuses à

pression sans dilution supplémentaire. Vériﬁer

les directives jointes au détergent pour s’assurer

qu’aucune dilution supplémentaire n’est

nécessaire.

4. Installer la buse de détergent (bleue ou noir)

sur la lance d’arrosage.

5. Brancher l’appareil à une source de courant et

mettre la laveuse à pression en marche.

6. Appuyer sur la gâchette et attendre

l’apparition du détergent pendant environ 5

secondes.

7. Pulvériser le détergent sur une surface sèche

à l’aide de mouvements longs, uniformes,

se chevauchant. Pour éviter de laisser des

marques, ne pas laisser le détergent sécher

sur la surface.

AVANT D’ARRÊTER LE MOTEUR :

1. Placer le tuyau ﬂexible d’injection de savon et

le ﬁltre dans un seau d’eau propre.

2. Pulvériser l’eau propre par la lance jusqu’à ce

que le seau soit vide.

3. S’il reste du détergent dans la lance, répéter

en remplissant à nouveau le seau avec de

l’eau propre.

4. Arrêter le moteur.

NOTE : Couper le moteur — Le fait d’éteindre le

moteur ne permet pas de libérer la pression du

système. Tirer sur la gâchette pour relâcher la

pression d’eau.

RINÇAGE AVEC LA LAVEUSE HAUTE PRESSION

1. Éteindre la laveuse à pression et couper

l’alimentation en eau. Appuyer sur la gâchette

pour relâcher la pression d’eau.

2. Enclencher le verrou de la poignée à gâchette

en soulevant le bouton de verrouillage jusqu’à

ce qu’il s’enclenche dans la fente.

3. Enlever le boyau d’injection de savon, si

installé.

4. Retirer le savon la buse et placer la main sur

la buse et tirer sur le collier du raccord rapide.

Ranger la savon la buse dans le compartiment

du dessus de la machine prévu à cet eet.

5. Sélectionner la buse appropriée pour le

travail. Consulter le tableau à la page

précédente pour choisir la buse appropriée.

6. Commencer la pulvérisation d’eau au haut de

la surface à rincer et poursuivre l’opération

vers le bas, en chevauchant les passages.

UTILISATION PROTECTEUR DE POMPE

A. Bouchon vissé

B. Joint de caoutchouc

C. Sceaux de papier

D. Rise d’eau

E. Sortie de la pompe

F. Protecteur de pompe

L’utilisation régulière d’un protecteur de pompe

vendu en magasin prolonge la durée de vie

de la laveuse à pression parce qu’il élimine

les dépôts de minéraux de l’eau, lubriﬁe les

joints d’étanchéité et les pistons de la pompe

et prévient les dommages causés par le gel. Le

protecteur de pompe doit être ajouté à l’appareil

après chaque utilisation ou avant le remisage. Le

protecteur de pompe est oert chez le détaillant

où la laveuse haute pression a été achetée ou en

appelant le Service à la clientèle.

Les instructions suivantes sont pour un

protecteur de pompe typique mais toujours suivre

les instructions fournies par le fabricant du

protecteur de pompe.

1. Arrêter la laveuse à pression, débrancher le

cordon d’alimentation, et fermer l’alimentation

d’eau. Tirer sur la gâchette pour relâcher la

pression d’eau.

2. Débrancher connexion du tuyau d’arrosage.

3. Dévisser le bouchon vissé de la bouteille du

protecteur de pompe et retirer les sceaux de

papier de la bouteille. Réinstaller le bouchon

sur la bouteille et visser fermement.

NOTE: Le joint de caoutchouc doit rester à

l’intérieur du bouchon vissé. S’il vient à sortir,

s’assurer de le replacer avant de revisser le

bouchon.

4. Retirer le bouchon de la bouteille et visser

fermement la partie ﬁletée de la bouteille à

l’entrée d’eau de la laveuse à pression.

5. Presser la bouteille aﬁn de faire pénétrer le

contenu dans la pompe.

6. La pompe est protégée lorsque le ﬂuide

protecteur ressort par la sortie de la pompe.

DÉPLACEMENT DU LAVEUSE À PRESSION

1. Pour arrêter le nettoyeur. Indiquer le buse

dans le sens sûre et appuyer sur la gâchette

pour relâcher la pression d’eau.

2. Débrancher la laveuse à pression de la source

d’alimentation.

3. À l’aide de la poignée de transport, saisir

fermement l’unité. Soulever l’appareil et le

placer à une position de transport sécuritaire

et confortable. Déplacer la machine à la

position désirée.

ENTRETIEN

AVERTISSEMENT : Avant

d’inspecter, nettoyer ou entretenir l’équipement,

couper le moteur, attendre que toutes les pièces

en mouvement s’arrêtent, débrancher l’unité

de l’alimentation, et tirer sur la gâchette pour

libérer la pression d’eau. Le non-respect de ces

instructions pourrait entraîner des blessures

graves ou des dégâts matériels.

AVERTISSEMENT : Toujours

porter une protection oculaire avec écrans

latéraux certiﬁée conforme à la norme ANSI

Z87.1. Si cette précaution n’est pas prise, des

objets peuvent être projetés dans les yeux et

causer des lésions graves.

AVERTISSEMENT : Utiliser

exclusivement des pièces identiques à celles

d’origine pour les réparations. L’usage de

toute autre pièce pourrait créer une situation

dangereuse ou endommager l’outil.

AVIS : Avant chaque utilisation, inspecter au

complet le produit aﬁn de s’assurer qu’aucune

pièce (vis, écrous, boulons, chapeaux, etc.) n’est

endommagée, manquante ou desserrée. Serrer

solidement toutes les pièces de ﬁxation et les

chapeaux et ne pas utiliser le produit tant que

toutes les pièces manquantes ou endommagées

n’ont pas été remplacées. Veuillez communiquez

avec le service à la clientèle ou avec un centre de

service autorisé pour obtenir de l’assistance.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage

des pièces en plastique. La plupart des matières

plastiques peuvent être endommagées par

divers types de solvants du commerce. Utiliser

un chion propre pour éliminer la saleté, la

poussière, l’huile, la graisse, etc.

AVERTISSEMENT : Ne jamais

laisser de liquides tels que le ﬂuide de freins,

l’essence, les produits à base de pétrole, les

huiles pénétrantes, etc., entrer en contact avec

les pièces en plastique. Les produits chimiques

peuvent endommager, aaiblir ou détruire

le plastique, ce qui pourrait entraîner des

blessures graves.

LUBRIFICATION POUR LA POMPE

La pompe est enduits d’une quantité susante

de lubriﬁant de haute qualité pour la durée de

vie de l’outil, dans des conditions d’utilisation

normales. Aucune autre lubriﬁcation n’est donc

nécessaire.

REMPLACEMENT DU CORDON D’ALIMENTATION

S’il y a lieu, le cordon d’alimentation doit être

remplacé par un un centre de réparation agréé

aﬁn d’éviter tout risque.

ENTRETIEN DE BUSE

A. Trombone droit

B. Embout

Une pression de pompe excessive (sensation

d’impulsion au serrage de la gâchette) peut être

le résultat d’une buse bouchée ou sale.

1. Arrêter le nettoyeur, et fermer l’arrivée d’eau.

Appuyer sur la gâchette pour relâcher la

pression d’eau.

2. Débrancher la laveuse à pression.

3. Retirer la buse de la lance de pulvérisation.

AVERTISSEMENT : NE JAMAIS

retirer de buse sans avoir d’abord éteint le

moteur, relâcher la pression d’eau de la poignée

à gâchette, et avoir verrouillé la poignée à

gâchette. NE JAMAIS pointer la buse en direction

du visage ou d’autres personnes. Le dispositif

de raccord rapide contient de petits ressorts

qui peuvent éjecter la buse avec force. Ne pas

respecter ces consignes représente les risques

de lésions oculaires ou de blessures graves.

4. Pour retirer toute matière étrangère

engorgeant ou obstruant la buse, souer les

débris ou les retirer à l’aide d’une aiguille ﬁne

(non inclus).

5. À l’aide d’un tuyau de jardin, retirer les débris

se trouvant dans la buse en eectuant un

rinçage à contre-courant (rincer la buse

uniquement avec de l’eau en laissant celle-ci

couler en sens inverse ou de l’extérieur vers

l’intérieur).

6. Raccorder la buse à la lance d’arrosage.

7. Réinstaller le tuyau d’arrosage et brancher

la laveuse à pression dans l’alimentation

électrique.

ENTRETIEN DE LA POMPE

Inspectez visuellement et régulièrement la

pompe. Si vous constatez une fuite d’huile autour

des joints d’étanchéité de la pompe, conﬁez la

réparation de la laveuse à pression à un centre de

réparations qualiﬁé.

La pompe de la laveuse à pression ne

renferme aucune pièce qui peut être réparée

par l’utilisateur. Toute tentative de procéder à

l’entretien de la pompe ou de la modiﬁer peut

endommager la laveuse à pression et annuler la

garantie du produit.

REMISAGE DU LAVEUSE À PRESSION

NOTE : L’utilisation régulière d’un protecteur de

pompe permettra une meilleure performance

de l’appareil et augmentera la durée de vie de

la pompe.

Remiser la machine dans un endroit sec à l’abri

des intempéries.

Il est important de remiser ce produit à l’abri du

gel. Toujours vider l’eau de tous les ﬂexibles, de

la pompe, avant de remiser l’équipement.

1. S’assurer que le commutateur marche/arrêt

est en position OFF (Arrêt).

2. Débrancher la laveuse à pression et rangez le

cordon d’alimentation à l’aide du crochet et de

la sangle à boucle.

3. Débranchez le tuyau haute pression et le

tuyau d’arrosage de la pompe.

4. Enroulez soigneusement le tuyau haute

pression et rangez-le à l’aide du crochet et de

la sangle à boucle.

5. Incliner l’appareil comme illustré pour

permettre la vidange de toute eau résiduelle

dans la pompe par l’entrée de la pompe.

AVIS : Si la température de l’endroit où est

rangée la laveuse à pression s’abaisse sous 0

°C (32 °F), l’utilisation d’un protecteur de pompe

est requise avant le rangement de l’appareil

aﬁn d’éviter les dommages causés par le gel.

Les dommages causés par le gel annuleront la

garantie.

6. Faites pivoter la lance de pulvérisation vers

la gauche pour la détacher de la poignée de

gâchette. Rangez la lance de pulvérisation et

la poignée de gâchette dans leur espace de

rangement respectif.

7. Remiser l’unité et les accessoires dans un

secteur qui n’atteint pas les températures

inférieures à 0 °C. Ne pas ranger près de

la fournaise ou près des autres sources

de chaleur qui pourrait sécher les joint

d’étanchéité de pompe.

DÉPANNAGE

AVERTISSEMENT : Pour réduire les risques de blessures, débranchez l’appareil avant toute intervention.

Service après-vente/pièces de rechange

Assistance à la clientèle/Assistance technique

Emplacement des centres de service agréés

Ne retournez pas ce produit au magasin s’il manque des pièces ou des accessoires.

Lorsque vous appelez le service après-vente, veuillez communiquer les numéros de modèle/article, de fabrication et de série ﬁgurant sur la plaque signalétique du produit. Le numéro de modèle/article du

produit peut comporter des lettres supplémentaires à la ﬁn.

Ces lettres désignent les informations relatives à la fabrication et doivent être communiquées lors de l’appel au service après-vente.

Enregistrez votre produit : https://dirtdevil.com/register

Les détails de la garantie sont disponibles sur www.dirtdevil.com

Une preuve d’achat est nécessaire pour valider la garantie limitée de 3 ans.

PROBLEM CAUSE POSSIBLE SOLUTION

La laveuse à pression ne démarre pas lorsque l’utilisateur

appuie sur la gâchette.

1. Le cordon d’alimentation n’est pas branché dans la

source d’alimentation

1. Brancher le cordon d’alimentation dans une prise de courant 120 V c.a., 60 Hz c.a. sous tension.

2. Le commutateur marche/arrêt est à la position arrêt

(OFF) [O]

2. Mettre le commutateur marche/arrêt à la position marche (ON) [ I ].

3. Le disjoncteur de fuite à la terre est déclenché 3. Appuyer sur le bouton « Reset » (Réinitialisation) se trouvant sur laﬁche à disjoncteur de fuite à la terre.

4. Le disjoncteur domestique ou d’atelier est déclenché

4. Réenclencher le disjoncteur domestique ou d’atelier. S’assurer que la laveuse à pression est raccordée unique-

ment à un circuit terminal individuel. Lorsqu’un cordon prolongateur est utilisé, s’assurer qu’il est d’un calibre

susant pour le courant nécessaire à la laveuse à pression.

5. Pression d’eau dans le tuyau 5. Appuyer sur la gâchette pour relâcher la pression d’eau.

La pompe ne produit pas de pression.

1. Débit d’alimentation en eau insusant 1. Fournir un débit d’eau adéquat.

2. Fuites à la lancette 2. Vériﬁer des connexions et/ou remplacer la lancette.

3. Buse obstruée 3. Nettoyer la buse.

4. Pompe défectueuse 4. Contacter un centre de réparations agréé.

5. Air dans la conduite 5. Appuyer sur la gâchette de la lancette pour chasser l’aire de la conduite.

6. Le ﬁltre d’entrée est encrassé ou sale 6. Retirer le ﬁltre d’entrée, le rincer à l’eau chaude et le replacer dans l’unité.

La machine n’atteint pas la haute pression.

1. Diamètre du ﬂexible insusant 1. Remplacer par un tuyau d’arrosage de 19 mm (3/4 po).

2. Arrivée d’eau réduite 2. S’assurer que le tuyau n’est pas entortillé ou obstrué et qu’il ne présente pas de fuites.

3. Alimentation en eau insusante 3. Ouvrir complètement le robinet d’eau.

4. Fuite du tuyau 4. Remplacer le tuyau.

5. Remplacer le tuyau 5. Éliminer le pli du tuyau.

Pas de détergent.

1. Le tuyau pour l’injection du savon n’est pas correcte-

ment immergé

1. Plonger le tuyau pour l’injection du savon pas au jet dans le réservoir o bouteille de savon

2. Le circuit d’alimentation en eau estinadéquat ou

encrassé

2. Vériﬁer le boyau d’arrosage aﬁn des’assurer qu’il ne comporte pas de noeuds ou de fuites et qu’il n’est pas

obstrué.

3. Buse incorrecte installée 3. Installer la buse bleue ou noir à détergent.

Fuites de baguette.

1. Remplacement du joint torique requis 1. Remplacer le joint torique. Si le problème persiste, communiquer avec le centre de réparations agréé aﬁn

d’obtenir une nouvelle lance.

GARANTIE

GARANTIE LIMITÉE POUR LES PRODUITS DIRT DEVIL

3 (TROIS) ANS DE GARANTIE LIMITÉE (USAGE DOMESTIQUE)

Si le présent produit ne fonctionne pas comme

il a été annoncé, communiquez avec le service

à la clientèle de TTI Floor Care North America en

composant le 1800321.1134. Assurez-vous

d’avoir en main la preuve d’achat et le numéro de

modèle du produit couvert par la garantie.

Le fait de ne pas enregistrer le produit ne diminue

pas les droits de garantie du produit.

ÉLÉMENTS COUVERTS PAR LA PRÉSENTE

GARANTIE: Cette garantie limitée fournie par

Royal Appliance Mfg. Co., exerçant ses activités

sous TTI Floor Care North America (appelée «

garant » ci-après) s’applique uniquement aux

produits achetés aux États-Unis (y compris

ses territoires et possessions), au Canada et

par l’intermédiaire du programme d’échanges

militaires américain. Ce produit est garanti

pour des conditions normales d’utilisation et

d’entretien domestiques, comme le stipule

le Guide d’utilisation, contre les défauts de

matériaux et de fabrication3 (Trois) ans période

complète de UN an à compter de la date d’achat

(ci-après la « période de garantie »). Si le

garant détermine que le problème que vous

rencontrez est couvert en vertu des modalités

de cette garantie (une « réclamation couverte

par la garantie »), nous prendrons l’une des

mesures suivantes à notre entière discrétion et

sans frais (sous réserve du coût d’expédition)

: i) nous réparerons votre produit, ii) nous vous

expédierons un produit de rechange, selon la

disponibilité des produits, ou iii) nous vous

enverrons un produit similaire de valeur égale

ou supérieure dans le cas où les pièces ou le

produit de rechange applicables ne sont pas

raisonnablement disponibles. Dans le cas

peu probable où nous serions incapables de

réparer votre produit ou d’expédier un produit

de rechange ou un produit similaire, nous nous

réservons le droit, à notre entière discrétion,

de vous orir un remboursement ou un crédit

en magasin (le cas échéant) équivalant au prix

d’achat réel en date de l’achat initial, comme

indiqué sur le reçu de vente original. Les pièces

de rechange peuvent être nouvelles, remises

à neuf, légèrement utilisées ou réusinées, à

l’entière discrétion du garant.

PERSONNES COUVERTES PAR LA PRÉSENTE

GARANTIE: La présente garantie limitée

s’applique uniquement à l’acheteur original, avec

une preuve d’achat provenant du garant ou d’un

détaillant autorisé des produits du garant aux

États-Unis, au Canada et par l’intermédiaire du

programme d’échanges militaires américain.

ÉLÉMENTS NON COUVERTS PAR LA PRÉSENTE

GARANTIE: La présente garantie ne couvre pas

toute utilisation commerciale du produit (p.ex.,

utilisation dans le cadre de services ménagers,

de conciergerie ou de location de matériel ou

de toute autre activité générant un revenu),

l’entretien inadéquat du produit, l’utilisation

inadéquate du produit, la négligence, les actes

de vandalisme ou l’utilisation d’une tension

électrique autre que celle indiquée sur la plaque

signalétique de ce produit. La présente garantie

ne couvre pas les dommages résultant d’un

cas de force majeure, d’un accident, d’actes

ou d’omission de la part du propriétaire, de

l’entretien de ce produit autre que par le garant

ou un fournisseur de service autorisé par le

garant (le cas échéant) ou en raison d’autres

actes qui sont hors du contrôle du garant.

La présente garantie ne couvre pas non plus

l’utilisation à l’extérieur du pays d’achat initial du

produit ni sa revente par le propriétaire original.

La présente garantie ne couvre pas le ramassage,

la livraison, le transport et la réparation à

domicile. De plus, elle ne couvre pas les

produits qui ont été modiﬁés ou les réparations

nécessaires en raison de l’usure normale ou

de l’utilisation d’autres produits, pièces ou

accessoires qui sont incompatibles avec ce

produit ou qui nuisent à son fonctionnement, à

son rendement ou à sa durabilité. Les articles

ayant une usure normale ne sont pas couverts

par cette garantie. Selon le produit, les articles

ayant une usure normale peuvent comprendre,

sans s’y limiter, les courroies, les ﬁltres, les

rouleaux-brosses, les ventilateurs souants,

le soueur et les tuyaux d’aspirateur, les sacs

d’aspirateurs et les attaches.

AUTRES CONDITIONS IMPORTANTES: La

présente garantie n’est pas transférable et

ne peut être cédée; toute cession eectuée

en violation de cette interdiction est annulée.

La présente garantie sera régie et interprétée

selon les lois de l’État de la Caroline du Nord. La

période de garantie ne peut pas être prolongée

par une réparation ou un remplacement des piles,

des pièces ou des produits exécuté en vertu de la

présente garantie.

LA PRÉSENTE GARANTIE LIMITÉE EST L’UNIQUE

GARANTIE ET RECOURS ET TOUTE GARANTIE

EXPLICITE OU IMPLICITE AUTRE QUE LA GARANTIE

LIMITÉE PRÉSENTÉE CI-DESSUS, Y COMPRIS

LES GARANTIES IMPLICITES DE QUALITÉ

MARCHANDE ET DE CONVENANCE À UNE FIN

PARTICULIÈRE, EST EXPRESSÉMENT DÉCLINÉE.

LE GARANT NE POURRA EN AUCUN CAS ÊTRE

TENU RESPONSABLE DE TOUT DOMMAGE INTÉRÊT

SPÉCIAL OU DOMMAGE INDIRECT, ACCESSOIRE OU

CONSÉCUTIF DE QUELQUE NATURE QUE CE SOIT

SUBI PAR LE PROPRIÉTAIRE DU PRODUIT OU PAR

TOUTE PARTIE RÉCLAMANT PAR L’INTERMÉDIAIRE

DU PROPRIÉTAIRE, QU’ILS RELÈVENT DE LA

RESPONSABILITÉ CONTRACTUELLE, DE LA

NÉGLIGENCE, DE LA RESPONSABILITÉ CIVILE

DÉLICTUELLE OU DE LA RESPONSABILITÉ STRICTE

DU FAIT DES PRODUITS, OU QU’ILS DÉCOULENT

DE QUELQUE CAUSE QUE CE SOIT, MÊME SI LA

PRÉSENTE GARANTIE N’ATTEINT PAS SON OBJET

ESSENTIEL. DANS LES LIMITES PERMISES PAR LA

LOI APPLICABLE, AUCUNE GARANTIE RÉSULTANT

D’UNE THÉORIE JURIDIQUE, LE CAS ÉCHÉANT,

NE PEUT DÉPASSER LA DURÉE DE LA GARANTIE

LIMITÉE AUX PRÉSENTES. La responsabilité du

garant à votre endroit pour tous les coûts, quels

qu’ils soient, découlant de cette déclaration de

garantie limitée se limite au montant payé pour

ce produit au moment de l’achat initial.

Certains États n’autorisent pas l’exclusion

ni la restriction des dommages indirects ou

accessoires, l’exclusion de garanties implicites

ou les limites de durée d’une garantie implicite;

par conséquent, les restrictions ou exclusions

précédentes peuvent ne pas s’appliquer. La

présente garantie vous donne des droits précis.

Vous pouvez également avoir d’autres droits,

lesquels varient d’une province à l’autre.

PIÈCES ET ACCESSOIRES D’ORIGINE: Nous vous

recommandons d’utiliser uniquement des solutions

(pour les shampouineuses), des pièces et des

accessoires d’origine Dirt Devil

. Les dommages

causés par l’utilisation d’autres solutions, pièces et

accessoires que celles d’origine Dirt Devil

ne sont

pas couverts par votre garantie et peuvent l’annuler.

A. Botón de prueba

B. Botón de reajuste

CORDONES DE EXTENSIÓN

A. Cordón de corriente de la lavadora de presión

B. Vuelta de goteo

C. Cordón de extensión

usar al aire libre. Estos cordones de extensión

cuentan con la identiﬁcación “Acceptable for

use with outdoor appliances; store indoors while

not in use” (Se puede emplear con dispositivos

para el aire libre. Guarde en ambientes cerrados

cuando no se lo utiliza). Utilice sólo los cordones

de extensión que tengan un régimen de potencia

que no sea inferior al régimen del producto.

No emplee cordones de extensión dañados.

Examine el cordón de extensión antes de usarlo

y reemplácelo si está dañado. No maltrate el

cordón de extensión y nunca tire de los cordones

para desconectar la unidad. Mantenga el cordón

alejado del calor y los bordes ﬁlosos. Desconecte

siempre el cordón de extensión del receptáculo

antes de desconectar el producto de este cordón.

Enchufe siempre el cordón de extensión en una

toma GFCI de corriente protegida.

Para evitar que el enchufe de la herramienta se

humedezca cuando utiliza el cordón de extensión,

realice una “vuelta de goteo” en el cordón que

conecta la lavadora de presión con el cordón de

extensión. La “vuelta de goteo” es la parte del

cordón ubicada debajo del nivel del conector que

evita que el agua se desplace por el cordón y

entre en contacto con la conexión. Si el enchufe

se moja, NO desenchufe el cordón. Desconecte

el fusible y el disyuntor que abastece de

electricidad a la herramienta. Luego, desenchufe

y busque rastros de agua en la conexión.

ADVERTENCIA: Para reducir

el riesgo de electrocución, mantenga todas

las conexiones secas y alejadas del suelo. No

toque la clavija con las manos húmedas.

SERVICIO DE UNA UNIDAD

CON DOBLE AISLAMIENTO

En un producto con doble aislamiento, se

incluyen dos sistemas de aislamiento en lugar

de la conexión a tierra. La característica de

conexión a tierra no se incluye en el producto

con doble aislamiento, ni se debe incorporar

esta característica al producto. El servicio de un

producto con doble aislamiento requiere extremo

cuidado y conocimiento sobre el sistema.

Sólo el personal de servicio caliﬁcado debe

realizar dicho servicio. Las piezas de repuesto

para un producto con doble aislamiento deben

ser idénticas a las piezas que reemplazan.

Un producto con doble aislamiento incluye

las palabras “DOUBLE INSULATION” (DOBLE

AISLAMIENTO) o “DOUBLE INSULATED” (DOBLE

ASILAMIENTO). El producto también puede incluir

el símbolo.

1700PSI

ELÉCTRICO

LAVADORA A PRESIÓN

MANUAL DEL USUARIO

IMPORTANTE: LEA ESTE MANUAL CON ATENCIÓN ANTES

DE ENSAMBLAR Y USAR ESTE APARATO.

El único uso previsto para este producto es el uso doméstico.

Si se utiliza para uso comercial, se invalida la garantía.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES CONSERVE ESTAS

INSTRUCCIONES

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE PRODUCTO

ADVERTENCIA: Lea y

comprenda todas las instrucciones. El

incumplimiento de las instrucciones

señaladas abajo puede causar descargas

eléctricas, incendios y lesions corporales

serias.

ADVERTENCIA: Al emplear

este producto, siempre se deben respetar

precauciones básicas, incluidas las

siguientes:

• Para reducir el riesgo de lesiones, se debe

supervisar cuidadosamente la utilización de un

producto cerca de niños.

• Familiarícese completamente con los controles.

Aprenda a detener la máquina y a liberar

rápidamente la presión.

• Permanezca alerta y en control. Preste atención

a lo que esté haciendo y aplique el sentido

común. No utilice la producto cuando esté

cansado. No se apresure.

• No utilice la unidad si se encuentra bajo los

efectos de drogas, alcohol o medicamentos.

• Mantenga alejadas del área de trabajo a todas

las personas, particularmente a los niños de

corta edad, y también a las mascotas.

• No se estire ni se pare sobre escalones,

escaleras, azoteas o soportes inestables.

Mantenga una postura ﬁrme y buen equilibrio

en todo momento.

• Siga las instrucciones de mantenimiento

especiﬁcadas en este manual.

• Este producto cuenta con un interruptor de

circuito accionado por falla de conexión a tierra

incorporado en la clavija del cordón eléctrico.

Si debe reemplazar la clavija o el cordón, sólo

utilice piezas de repuestos idénticas.

ADVERTENCIA: Riesgo de

inyección o de lesión – No dirija el chorro

hacia las personas.

PROTECCIÓN CON IN-

TERRUPTOR DE CIRCUITO

ACCIONADO POR FALLA DE

CONEXIÓN A TIERRA

Esta lavadora de presión cuenta con un

interruptor de circuito accionado por falla de

conexión a tierra (GFCI) incorporado en la clavija

del cordón eléctrico. Este dispositivo proporciona

protección contra el riesgo de descargas

eléctricas. Si debe reemplazar la clavija o el

cordón, sólo utilice piezas de repuesto idénticas

que incluyan la protección con GFCI.

Comuníquese con el servicio de soporte de

DirtDevil® para obtener ayuda con su aspiradora.

NO DEVUELVA LA

UNIDAD A LA TIENDA

¡Hable con nosotros!

dirtdevil.com/pages/ddcontact

Todos los días de 8am a 8pm EST

A. Mango del gatillo

B. Gatillo con seguro

C. Tubo rociado

D. Interruptor de encendido

E. Conexión manguera de alta presión

F. Conector anillado de la manguera de inyección de

jabóne

G. Entrada de agua

H. Cable de alimentación

I. Almacenamiento para boquilla

J. Manguera de alta presión y correa de almacenamiento

del cable de alimentación

K. Manguera de alta presión

L. Boquilla de turbo

M. Filtro del manguera de inyección del jabón

N. Manguera de inyección del jabón

REGLAS DE SEGURIDAD

ESPECÍFICAS

• Sea precavido cuando posicione la lavadora

de presión para usarla. El aire tibio que sale

del motor podría causar áreas puntuales

descoloridas en el césped.

• Familiarícese con la producto. Lea

cuidadosamente el manual del operador.

Aprenda los usos y limitaciones de la máquina,

así como los posibles peligros especíﬁcos de

este producto.

• Para reducir el riesgo de lesiones, mantenga a

alejados a niños y demás circunstantes. Todos

los presentes deben llevar puestos anteojos de

seguridad y permanecer a una distancia segura

del área de trabajo.

• Use la producto adecuada a la tarea. No fuerce

la producto ni ningún accesorio a efectuar

tareas para las que no están hechos. No

la use para propósitos no indicados en las

instrucciones.

• Vístase adecuadamente. Use pantalones largos

y mangas largas. No vista ropas, corbatas o

joyas holgadas. Pueden resultar atrapadas y

tirar de usted hacia piezas en movimiento. Se

recomiendan guantes y calzado antiderrapantes

al trabajar al aire libre. Si tiene el pelo largo

cúbraselo de alguna manera para contenerlo.

• No accione el equipo cuando esté descalzo o

al llevar puestas sandalias o calzado liviano

similar. Use calzado de seguridad que le proteja

sus pies y mejore su postura en superﬁcies

resbaladizas.

• Tenga suma precaución para evitar resbalarse

o caer.

• Siempre póngase protección ocular

con protección lateral con la marca de

cumplimiento de la norma ANSI Z87.1. Con el

cumplimiento de esta regla se reduce el riesgo

de lesiones corporales serias.

• Utilice sólo accesorios recomendados. El

empleo de accesorios inadecuados puede

presentar riesgos de lesiones.

• Inspeccione las piezas dañadas. Antes de

seguir utilizando la producto, es necesario

inspeccionar cuidadosamente toda protección

o pieza dañada para determinar si funcionará

correctamente y desempeñará la función a la

que está destinada. Veriﬁque la alineación de

las partes móviles, que no haya atoramiento

de las mismas, que no haya piezas rotas, el

montaje de las piezas y cualquier otra condición

que pudiera afectar su funcionamiento. Toda

protección o pieza que esté dañada debe

repararse apropiadamente o reemplazarse en

un centro de servicio autorizado.

• Nunca deje desatendida ninguna producto en

funcionamiento. Apague la producto. No se aleje

de la producto hasta no verla completamente

detenida.

• Conserve el motor limpio de césped, hojas o

grasa a ﬁn de reducir el riesgo de incendio.

• Siga las recomendaciones del fabricante

para lograr la carga, descarga, transporte y

almacenamiento seguros de la máquina.

• Mantenga la producto seca, limpia y libre de

aceite y grasa. Siempre utilice un paño limpio

para la limpieza de la unidad. Nunca utilice

ﬂuidos para frenos, gasolina, productos a

base de petróleo ni solventes para limpiar la

producto.

• Revise el área de trabajo cada vez antes de

utilizar este producto. Retire todos los objetos

como piedras, vidrio roto, clavos, alambre o

cuerda que puedan salir disparados o enredarse

en la máquina.

• No utilice la producto si el interruptor no apaga.

Lleve todo interruptor a un centro de servicio

autorizado para que lo reparen.

• Evite tener un entorno de trabajo peligroso. No

exponga a la lluvia. Mantenga bien iluminada el

área de trabajo.

• No maltrate el cordón. Nunca utilice el cordón

para trasladar ni para sacar la clavija de una

toma. Mantenga el cordón alejado del calor, del

aceite de bordes aﬁlados y de piezas móviles.

Cambie de inmediato todo cordón dañado.

Los cordones dañados aumentan el riesgo de

descargas eléctricas.

• Los circuitos o las tomas donde se conecta

esta producto deben estar protegidos con un

interruptor de circuito accionado por falla de

conexión a tierra (GFCI). Hay receptáculos con

la protección de un GFCI integrado, y pueden

utilizarse para contar con esta característica de

seguridad.

• Para reducir el riesgo de una descarga eléctrica,

este producto dispone de una clavija polarizada

(una patilla es más ancha que la otra) y

requiere un cordón de extensión polarizado. La

clavija entra sólo de una forma en el enchufe

de un cordón de extensión polarizado. Si la

clavija no entra completamente en el enchufe

del cordón de extensión, invierta la posición de

la misma. Si aún así no entra la clavija, obtenga

un cordón de extensión polarizado correcto. Un

cordón de extensión polarizado requiere el uso

de una toma de pared polarizada. Esta clavija

entra sólo de una forma en la toma de pared

polarizada. Si la clavija no entra completamente

en la toma de pared, invierta la posición de la

clavija. Si aún así no entra la clavija, contrate

a un electricista caliﬁcado para encargarle la

instalación de una toma de pared adecuada.

No cambie de ninguna manera la clavija del

equipo, ni el receptáculo o la clavija del cordón

de extensión.

• Asegúrese de que esté en buen estado el

cordón de extensión. Al utilizar un cordón de

extensión, utilice uno del suﬁciente calibre para

soportar la corriente que consume el producto.

Se recomienda que los conductores sean de

calibre 14 (A.W.G.) por lo menos, para un cordón

de extensión de 7,6 metros (25 pies) de largo

o menos. Si tiene dudas, utilice un cordón del

calibre más grueso siguiente. Cuanto menor es

el número de calibre, mayor es el grueso del

cordón. Un cordón de un calibre insuﬁciente

causa una caída en el voltaje de línea, y

produce recalentamiento y pérdida de potencia.

ADVERTENCIA: Use cordones de

extensión para exteriores que lleven las marcas

SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A

o SJTOWA. Estos cordones están aprobados

para el uso en el exterior y reducen el riesgo de

descargas eléctricas.

• Inspeccione periódicamente los cordones de

extensión y reemplácelos si están dañados.

Mantenga los mangos secos, limpios y sin

aceite ni grasa.

• Nunca dirija un chorro de agua en dirección

de personas o animales, ni hacia dispositivos

eléctricos.

• Antes de iniciar cualquier operación de

limpieza, cierre puertas y ventanas. Despeje el

área a limpiar y elimine cualesquier desechos,

juguetes, muebles de patio u otros objetos que

pudiesen crear un peligro.

• No use soluciones ácidas, alcalinas, solventes,

materiales inﬂamables o de grado industrial

en este producto. Estos productos pueden

causar lesiones físicas al operador y daños

irreparables a la máquina.

ADVERTENCIA: Los chorros

de alta presión pueden ser peligrosos si se

utilizan indebidamente. Nunca dirija el chorro a

personas, animales, dispositivos eléctricos, ni a

la máquina misma.

• Mantenga alejado el motor de materiales

inﬂamables y de otros materiales peligrosos.

• Antes de cada uso, inspeccione los pernos y

las tuercas para veriﬁcar que están apretados.

Una tuerca o perno sueltos pueden causar

problemas graves en el motor.

• Antes de guardar la unidad deje que se enfríe

el motor.

• Al dar servicio a la unidad, sólo utilice piezas

de repuesto idénticas. El empleo de piezas

diferentes puede causar un peligro o dañar el

producto.

• Use solamente agua fría.

• Nunca alce ni transporte una máquina mientras

se encuentre en marcha.

• Nunca arranque la máquina si se ha formado

hielo en cualquier parte del equipo.

• Mantenga las protecciones en su lugar y

en buenas condiciones. Nunca utilice la

herramienta sin ninguno de los protectores

o las cubiertas. Asegúrese de que todas las

protecciones estén funcionando de forma

correcta antes de utilizar la unidad.

• Asegúrese de que haya una distancia mínima de

• 914 mm (tres pies) de todo material

combustible.

• Nunca rocío cierra a la superﬁcie para ser

limpiado como usted puede dañar la superﬁcie.

• Luego de detener el motor, siempre presione

el gatillo ubicado en el mango del gatillo para

aliviar la presión acumulada en la manguera

de alta presión. La inobservancia de esta

advertencia puede causar lesiones personales

graves.

• Asegúrese de que la manguera de alta presión

esté conectada adecuadamente antes de usar

el producto.

• Conecte la lavadora de presión a un subcircuito

individual.

• Sujete y sostenga ﬁrmemente con ambas

manos el mango. Al tirar del gatillo, puede

que el mango de gatillo se mueva debido a

fuerzas de reacción. La inobservancia de esta

advertencia puede ocasionar la pérdida de

control y lesiones personales y a otros.

• Para usarse sólo en el exterior.

• Guarde estas instrucciones. Consúltelas

frecuentemente y utilícelas para instruir a otros

usuarios. Si presta a alguien esta producto,

facilítele también las instrucciones.

ASPECTOS ELÉCTRICOS

DOBLE AISLAMIENTO

El doble aislamiento es una característica de

seguridad de las herramientas eléctricas, la cual

elimina la necesidad de usar el típico cordón

eléctrico de tres conductores con conexión a

tierra. Todas las partes metálicas expuestas

están aisladas de los componentes metálicos

internos del motor por medio de aislamiento de

protección. No es necesario conectar a tierra las

productos con doble aislamiento.

SÍMBOLOS

Las siguientes palabras de señalización y sus signiﬁcados tienen el objeto de explicar los niveles de riesgo relacionados con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

Indica una situación peligrosa, la cual, si no se evita, causará lesiones graves o mortales.

ADVERTENCIA:

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones graves o mortales.

PRECAUCIÓN:

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones menores o leves.

AVISO:

(Sin el símbolo de alerta de seguridad) Indica la información que se considera importante, pero no relacionada con lesiones potenciales (por ej. en relación a daños a la propiedad).

Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su signiﬁcado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la

herramienta.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales

Lea manual del operador Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.

Protección ocular Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1.

Alerta: Condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos, y nunca dirija un chorro de agua en dirección hacia dispositivos eléctricos.

Riesgo de inyecciones

Para reducir el riesgo de una inyección o lesión, nunca dirija un chorro de agua hacia personas o mascotas ni ponga ninguna parte del cuerpo en el chorro. Las fugas presentes en mangueras y

acopladores también pueden causar lesiones por inyección. No sujete ninguna manguera ni acoplador.

Riesgo de explosión No pulverice líquidos inﬂamables. Líquidos inﬂamables, el combustible y sus vapores del mismo son explosivos y pueden causar quemaduras graves e incluso la muerte.

Contragolpe Para reducir el riesgo de lesiones por un contragolpe, sujete ﬁrmemente el tubo rociador con ambas manos cuando esté encendida la máquina.

Descarga eléctrica No use la cortadora cerca de líneas de alimentación o tomas eléctricas.

Quemaduras químicas Para reducir el riesgo de lesiones o daños físicos, NO USE SOLUCIONES ÁCIDAS, ALCALINAS, BLANQUEADORES, SOLVENTES, MATERIALES INFLAMABLES O DE GRADO INDUSTRIAL en este producto.

V Voltios Voltaje

A Amperios Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watts Potencia

Corriente alterna Tipo de corriente

no Velocidad en vacío Velocidad de rotación, en vacío

Fabricación Clase II Fabricación con doble aislamiento

.../min Por minuto Revoluciones, carreras, velocidad superﬁcial, órbitas, etc., por minuto

ADVERTENCIA: El sistema de

doble aislamiento está destinado a proteger

al usuario contra las descargas eléctricas

resultantes de la ruptura del aislamiento

interno de la producto. Observe todas las

precauciones de seguridad para evitar

descargas eléctricas.

NOTA: El mantenimiento de una herramienta

con doble aislamiento requiere sumo cuidado y

conocimiento del sistema, y únicamente deben

realizarlo técnicos de servicio caliﬁcados. Para

dar servicio a la herramienta, le sugerimos

llevarla al Centro de Servicio Autorizado de su

preferencia para que la reparen. Siempre utilice

piezas de repuesto de la fábrica original al dar

servicio a la unidad.

CONEXIÓN ELÉCTRICA

Este producto dispone de un motor eléctrico

fabricado con precisión. Debe conectarse

únicamente a un suministro de voltaje que tenga

capacidad de 120 V/60 Hz CA (típico circuito

hogareño de EE. UU.). No utilice este producto

con corriente continua (corr. cont.). Una caída

considerable de voltaje causa una pérdida de

potencia y el recalentamiento del motor. Si el

producto no funciona al conectarlo en una toma,

vuelva a veriﬁcar el suministro de corriente.

CORDONES DE EXTENSIÓN

Al utilizar una herramienta eléctrica a una

distancia considerable de la fuente de corriente,

asegúrese de utilizar un cordón de extensión con

la suﬁciente capacidad para soportar la corriente

de consumo del producto. Un cordón de un

calibre insuﬁciente causa una caída en el voltaje

de línea,lo cual puede causar recalentamiento,

pérdida de potencia y / o activación de los

disyuntores o el GFCI. Básese en la tabla

suministrada para determinar el grueso mínimo

requerido del cordón de extensión. Solamente

deben utilizarse cordones con forro redondo

registrados en Underwriter’s Laboratories (UL).

Al trabajar a la intemperie con un producto,

utilice un cordón de extensión fabricado para uso

en el exterior. Este tipo de cordón lleva las letras

“WA” o “W” en el forro.

Antes de utilizar un cordón de extensión,

inspecciónelo para ver si tiene conductores ﬂojos

o expuestos y aislamiento cortado o gastado.

Se puede hacer un nudo para atar el cordón de

extensión y el cordón eléctrico para impedir

que se desconecten durante el uso. Ate el nudo

luego conecte el extremo de la clavija del cordón

eléctrico en el extremo del receptáculo del

cordón de extensión. Este método también se

puede usar para atar dos cordones de extensión.

USE ÚNICAMENTE UN CORDÓN DE EXTENSIÓN

DE ESTOS TAMAÑOS AL

UTILIZAR ESTE PRODUCTO:

LONGITUD DEL

CORDÓN

CALIBRE CONDUC-

TORES (A.W.G.)

7,6 m (25 pies) 14

15,2 m (50 pies) 12

30,5 m (100 pies) No se permite

NOTA: A.W.G. = Calibre conductores norma

americana

ADVERTENCIA: Mantenga el

cordón de extensión fuera del área de trabajo.

Al trabajar con una herramienta eléctrica,

coloque el cordón de tal manera que no pueda

enredarse en la madera, herramientas o

ninguna obstrucción. La inobservancia de esta

advertencia puede causar lesiones corporales

serias.

ADVERTENCIA: Inspeccione los

cordones de extensión antes de cada uso. Si

están dañados reemplácelos de inmediato.

Nunca utilice el producto con un cordón dañado,

ya que si toca la parte dañada puede producirse

una descarga eléctrica, y las consecuentes

lesiones serias.

INTERRUPTOR DE CIRCUITO ACCIONADO POR

FALLA DE CONEXIÓN A TIERRA

A. Botón de prueba

B. Botón de reajuste

Esta unidad se equipa de un interruptor del

circuito accionado por falla de conexión a tierra

(GFCI), el cual protege contra los peligros de las

corrientes desarrolladas al presentarse tal falla.

Un ejemplo de una corriente debida a una falla

de conexión a tierra es la que ﬂuiría a través de

una persona que está utilizando un aparato con

aislamiento defectuoso, y al mismo tiempo está

en contacto con una tierra eléctrica como una

parte de la plomería, suelo húmedo o tierra.

Las clavjias protegidos con GFCIs no protegen

contra cortos circuitos, sobrecargas ni descargas

eléctricas.

NOTA: Para asegurarse de que está listo para el

uso, presione el botón de reajuste cada vez que

conecte la lavadora de presión al suministro de

corriente.

Las clavjias con GFCIs pueden probarse con los

botones TEST [PRUEBA] y RESET [REAJUSTE]..

PARA EFECTUAR UNA PRUEBA:

1. Oprima el botón TEST. Escuchará un clic y el

diodo luminiscente se apagará

2. Para restablecer la corriente, oprima el botón

RESET. El diodo luminiscente se encenderá

indicando que se ha restablecido la corriente.

Realice mensualmente esta prueba para

asegurarse del buen funcionamiento del GFCI.

• Para reducir el riesgo de descarga eléctrica, el

circuito de inspección se debe operar antes de

que se enchufe un artefacto en el dispositivo.

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Presión máxima* ........................................1,700 psi

Flujo máximo ................................4,5 LPM (1,2 GPM)

Corriente de entrada

......

capacidad de 120 V/60 Hz CA

únicamente, 13 A

*Máximo que valora determinado por el estándar

de PWMA PW101

FAMILIARÍCESE CON LA LAVADORA DE PRESIÓN

Ver diagrama.

Para usar este producto con la debida seguridad

se debe comprender la información indicada

en la producto misma y en este manual, y

se debe comprender también el trabajo que

intenta realizar. Antes de usar este producto,

familiarícese con todas las características de

funcionamiento y normas de seguridad del

mismo.

SISTEMA AUTOMÁTICO DE INYECCIÓN DE JABÓN

Coloque la manguera de inyección de jabón con

ﬁltro en el detergente para lavadoras a presión

que desee para aplicarlo de manera rápida y fácil

a su proyecto de limpieza. El uso de la boquilla

para jabón activará el inyector de jabón con una

razón de dilución de 20:1.

MANGO DE ACARREO

La lavadora a presión cuenta con un mango de

acarreo para facilitar el traslado.

CLAVIJA GFCI

La lavadora de presión está equipada con una

clavija GFCI como protección contra los riesgos

de las redes eléctricas con fallas de conexión

a tierra. Esta clavija no protege contra los

cortocircuitos, las sobrecargas ni las descargas

eléctricas.

ALMACENAMIENTO DE LA MANGUERAS

Una vez que la manguera de alta presión esté

enrollada, cuélguela en el lado izquierdo de la

máquina con el cordón eléctrico utilizando la tira

de gancho y lazada para ajustarla correctamente.

INTERRUPTOR DE ENCENDIDO

Con este interruptor se enciende y apaga la

lavadora.

ALMACENAMIENTO DEL CORDÓN ELÉCTRICO

Una vez que la cordón eléctrico esté enrollada,

cuélguela en el lado derecho de la máquina con

manguera de alta presión utilizando la tira de

gancho y lazada para ajustarla correctamente.

MANGO DEL GATILLO

El mango del gatillo dispone de una superﬁcie

de sujeción ranurada la cual proporciona control

adicional de dicho tubo y reduce la fatiga del

operador.

GATILLO CON SEGURO

Al tirar del gatillo sale un chorro de agua

para limpiar con alta presión. El seguro ofrece

protección contra todo uso no autorizado.

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.

1. Corte cuidadosamente los lados de la caja

y después retire la producto y cualesquier

accesorios de la caja. Asegúrese de que estén

presentes todos los artículos enumerados en

la lista de empaquetado.

ADVERTENCIA:No utilice este

producto si alguna pieza incluida en la lista

de empaquetado ya está ensamblada al

producto cuando lo desempaqueta. El fabricante

no ensambla las piezas de esta lista en el

producto. Éstas deben ser instaladas por el

usuario. El uso de un producto que puede haber

sido ensamblado de forma inadecuada podría

causar lesiones personales graves.

2. Inspeccione cuidadosamente la producto para

asegurarse de que no haya sufrido ninguna

rotura o daño durante el transporte.

3. No deseche el material de empaquetado hasta

que haya inspeccionado cuidadosamente

la producto y la haya utilizado

satisfactoriamente.

Si hay piezas dañadas o faltantes, le suplicamos

llamar al 1-800-944-9200, donde le

brindaremos asistencia.

LISTA DE EMPAQUETADO

1. Lavadora de presión eléctrica

2. Manguera de alta presión de 6,1 m (20 pies)

3. Mango del gatillo

4. Tubo rociado

5. Boquillas (15º, turbo, jabón)

6. Manguera de inyección con ﬁltro, para jabón

7. Mango de transporte

8. Manual del operador

ADVERTENCIA: Si hay piezas

dañadas o faltantes, no utilice esta producto sin

haber reemplazado todas las piezas. Usar este

producto con partes dañadas o faltantes puede

causar lesiones serias al operador.

ADVERTENCIA: No intente

modiﬁcar esta producto ni hacer accesorios

no recomendados para la misma. Cualquier

alteración o modiﬁcación constituye maltrato,

el cual puede causar una condición peligrosa, y

como consecuencia posibles lesiones serias.

ADVERTENCIA: No conecte la

unidad al suministro de corriente sin haber

terminado de armarla. De lo contrario la unidad

puede ponerse en marcha accidentalmente, con

el consiguiente riesgo de lesiones serias.

INSTALACIÓN DEL MANGO DE TRANSPORTE

A. Tornillo

B. Mango de transporte

C. Agujero de tornillo

PRECAUCIÓN: Sea precavido

cuando instale el mango en el bastidor: evite

pellizcarse los dedos o las manos.

1. Coloque el mango de transporte sobre la

lavadora a presión con los oriﬁcios alineados

como se muestra en la imagen.

2. Instale los tornillos y ajústelos de manera

segura.

COMO CONECTAR EL TUBO ROCIADOR AL MANGO

DEL GATILLO

A. Mango del gatillo

B. Tubo rociador

1. Empuje el extremo del tubo rociador dentro

del mango del gatillo y gírelo en sentido

horario para asegurarlo.

2. Tire del tubo rociador para asegurarse de que

esté debidamente asegurada.

CÓMO CONECTAR LA MANGUERA DE ALTA

PRESIÓN AL MANGO DEL GATILLO

A. Casquillo

B. Acoplador de entrada

C. Manguera de alta presión

1. Enrosque el casquillo de la manguera de alta

presión en el acoplador de entrada el mango

del gatillo; para ello, gire a la derecha el

casquillo de la manguera. Apriete ﬁrmemente.

NOTA: Tenga cuidado de no tras roscar la rosca,

ya que esto podría provocar que el mango del

gatillo pierda durante su uso.

2. Tire de la manguera para asegurarse de que

esté debidamente asegurada.

CÓMO CONECTAR LA MANGUERA DE ALTA

PRESIÓN A LA BOMBA

A. Conexión roscada

B. Casquillo

C. Manguera de alta presión

1. Desenrolle y enderece completamente la

manguera de alta presión para evitar la

formación de acodaduras.

NOTA: Vea Uso de la manguera de alta presión

en la sección Funcionamiento para obtener más

información sobre el uso de la manguera de alta

presión.

2. Alinee el casquillo con la conexión roscada

de la bomba.

3. Coloque de la manguera de alta presión en la

conexión roscada.

4. Gire a la derecha el casquillo y ﬁje

ﬁrmemente la manguera a la bomba.

NOTA: Tenga cuidado de no tras roscar la rosca,

ya que esto podría provocar que la manguera

pierda durante su uso.

5. Tire de la manguera para asegurarse de que

esté debidamente asegurada.

CÓMO CONECTAR UNA MANGUERA DE JARDÍN A

LA LAVADORA DE PRESIÓN

A. Entrada de agua

B. Manguera de jardín

C. Cedazo

AVISO: Siempre observe las normas locales

cuando conecte las mangueras a la tubería

principal de agua. En algunas áreas existen

restricciones para la conexión directa al

suministro público de agua potable a ﬁn de evitar

la retroalimentación de químicos al suministro de

agua potable. La conexión directa a través de un

tanque receptor o de una válvula contra reﬂujo

suele estar permitida.

El suministro de agua debe venir de la tubería

principal de agua. NUNCA use agua caliente o

agua de piscinas, lagos, etc. Antes de conectar

una manguera de jardín a la lavadora de presión::

1. Deje correr agua por la manguera durante

30 segundos para limpiar toda la basura que

pueda haber en el interior de la misma.

2. Inspeccione el cedazo de la entrada de agua.

3. Si está dañado el cedazo, no utilice la

máquina sino hasta haber reemplazado aquél.

4. Si está sucio el cedazo, límpielo antes de

conectar la manguera de jardín a la máquina.

PARA CONECTAR UNA MANGUERA DE JARDÍN A

LA MÁQUINA:

1. Desenrolle completamente la manguera de

jardín o quítela completamente del carrete

para evitar la formación de acodaduras.

BOQUILLA TURBO

ABRASIVO

JABÓN

AMABLE

GUÍA DE SELECCIÓN DE BOQUILLAS

Alta presión

(No use estas boquillas con jabón)

Baja presión

(Para jabón o en

juagues leves)

Boquilla de turbo

15º

Boquilla azul o negro

para jabón

Cemento, ladrillo, mampostería

  

Revestimiento de muros exteriores, canalones, casas

 

Cercas, terrazas, patios

 

Equipos de jardinería, botes,

 

casas rodantes

 Boquilla recomendada  Usar con cuidado en ciertas aplicaciones

NOTA: Debe haber un mínimo de 3 metros (10

pies) de manguera sin ninguna restricción en el

ﬂujo de la misma, entre la entrada de la lavadora

de presión y el grifo o válvula de cierre (como un

conector de cierre en “Y”).

2. Teniendo el grifo de la manguera

completamente cerrado, conecte el extremo

de la manguera de jardín a la entrada de agua.

Efectúe el apriete con la mano.

AVISO: No accione la bomba de la lavadora

de presión sin que el suministro de agua esté

conectado y abierto; de lo contrario, se pueden

dañar los sellos de alta presión y se puede

acortar la vida útil de la bomba. Desenrolle

la manguera de su riel o bobina por completo

y asegúrese de que ninguna rueda, piedra o

cualquier otro objeto no pise la manguera, ya que

puede disminuir o impedir el paso del agua a la

lavadora de presión.

FUNCIONAMIENTO

ADVERTENCIA: No permita que

su familarización con las producto lo vuelva

descuidado. Tenga presente que un descuido

de un instante es suﬁciente para causar una

lesión grave.

ADVERTENCIA: Siempre póngase

protección ocular con protección lateral con la

marca de cumplimiento de la norma ANSI Z87.1.

La inobservancia de esta advertencia puede

permitir que los objetos lanzados hacia los ojos

puedan provocarle lesiones graves.

ADVERTENCIA: No utilice ningún

aditamento o accesorio no recomendado por

el fabricante de esta producto. El empleo de

aditamentos o accesorios no recomendandos

podría causar lesiones serias.

ADVERTENCIA: Nunca dirija

un chorro de agua en dirección de personas

o animales, ni hacia dispositivos eléctricos.

La inobservancia de esta advertencia podría

causar lesiones serias, una descarga eléctrica e

incluso la muerte.

AVISO: Antes de cada uso, inspeccione todo el

producto para detectar partes dañadas, faltantes

o sueltas, como tornillos, tuercas, pernos, tapas,

etc. Apriete ﬁrmemente todos los sujetadores

y las tapas y no accione este producto hasta

que todas las partes faltantes o dañadas sean

reemplazadas. Llame con el servicio al cliente

o contacto con un centro de servicio autorizado

para recibir asistencia.

USOS

Puede usar esta herramienta en la casa para

limpiar la mayoría de las superﬁcies exteriores

horizontales o verticales grandes o pequeñas, las

estructuras y objetos exteriores pequeños y las

herramientas y equipos para uso al aire libre.*

Puede:

1. Limpiar o quitar moho y hongos de terrazas,

caminos de entrada, patios, caminos, aceras y

otras superﬁcies desgastadas.

2. Quitar la suciedad de diversas superﬁcies

exteriores verticales tales como exteriores de

casas, revestimientos de muros exteriores, cercas,

paredes de ladrillo, hormigón o piedra, etc.

3. Limpiar botes, muebles de patio, equipos de

jardinería eléctricos o no, canalones, paneles

de ventanas, parrillas, juegos para niños, etc.

*Siempre pruebe primero en un área poco notoria.

ENCENDIDO Y APAGADO DE LA LAVADORA DE

PRESIÓN

A. Interruptor de encendido

AVISO: No encienda la lavadora a presión si

no hay un suministro de agua conectado y

encendido, dado que esto podría dañar los sellos

de alta presión y disminuir la vida útil de la

bomba. Desenrolle la manguera por completo

de su carrete o bobina y asegúrese de que la

manguera no esté restringida por neumáticos,

rocas, ni ningún otro objeto que pueda disminuir

o bloquear el ﬂujo de agua hacia la lavadora a

presión.

ANTES DE ARRANCAR EL MOTOR:

1. Conecte los manguera de jardín.

NOTA: Asegúrese de que el ﬁltro para la entrada

de agua de la lavadora a presión esté en su lugar

y sin obstrucciones antes de conectarla.

2. Abra el suministro de la manguera de jardín y

presione el gatillo de presión alta para liberar

la presión del aire. Cuando salga un chorro

constante de agua, suelte el gatillo.

NOTA: Asegúrese de que el grifo esté abierto

completamente y de que no haya acodaduras o

pérdidas en la manguera.

PARA ARRANCAR EL MOTOR:

1. Con el interruptor de encendido/apagado en la

posición apagado (O), conecte la lavadora de

presión al suministro de corriente.

NOTA: Si está utilizando un prolongador,

asegúrese de disponer un lazo de goteo según se

describe en la página 2.

ADVERTENCIA: Para reducir el

riesgo de electrocución, mantenga todas las

conexiones secas y lejos del suelo. No toque la

clavija con las manos húmedas.

2. Presione el botón de reajuste en la clavija de

la lavadora de presión para asegurarse de que

la unidad está lista para ser accionada.

3. Coloque el interruptor de encendido/apagado

en la posición de encendido (I) para arrancar

el motor.

PARA APAGAR EL MOTOR:

1. Ponga el interruptor de encendido/apagado en

la posición APAGADO (O).

2. Oprima el gatillo para purgar el agua a

presión.

NOTA: La lavadora de presión puede estar

encendida y el sistema puede tener presión aun

cuando no se escuche que la bomba y el motor

están funcionando. Siempre tenga precaución al

estar cerca de la lavadora de presión.

USO DEL MANGO DEL GATILLO

A. Gatillo

B. Seguro

ADVERTENCIA: Sujete el mango

ﬁrmemente con ambas mano. Se espera que el

mango del gatillo se mueva cuando se tire del

gatillo como consecuencia de las fuerzas de

reacción. La inobservancia de esta advertencia

podría causar pérdida de control y lesiones a

usted y a otras personas.

1. Para iniciar el chorro de agua, oprima y no

suelte el gatillo.

2. Para interrumpir el ﬂujo del chorro de agua

por la boquilla, suelte el gatillo.

PARA ACCIONAR EL SEGURO:

1. Suba el seguro hasta dejarlo trabado en la

ranura.

PARA QUITAR EL SEGURO:

1. Baje el seguro a su posición original.

Comience con la boquilla a una distancia de entre

30 y 60 cm (1 y 2 pies) de la superﬁcie a limpiar

y acérquese a la superﬁcie justo lo suﬁciente

para alcanzar el nivel de limpieza deseado. Si

está demasiado cerca el chorro, puede dañar la

superﬁcie que está limpiándose.

SELECCIÓN DE LA BOQUILLA CORRECTA DE

CONEXIÓN RÁPIDA PARA CADA TRABAJO

A. Tubo rociador

B. Boquilla

C. Boquilla de turbo

D. Tire del collar de conexión rápida

E. Introduzca la boquilla en su lugar

F. Empuje del collar adelante

Cada una de las boquillas tiene un patrón de

rociado diferente. Antes de empezar cualquier

trabajo de limpieza, determine cuál es la mejor

boquilla para el trabajo. Vea la Guía de selección

de boquillas para obtener más información sobre

qué boquilla utilizar.

ADVERTENCIA:

NUNCA quite las

boquillas sin antes apagar el motor, desconecte del

suministro de corriente, liberar la presión de agua con

el gatillo y colocar la traba del gatillo. NUNCA apunte

con la boquilla a su rostro o al de otras personas.

El elemento de conexión rápida contiene pequeños

resortes que podrían eyectar la boquilla con fuerza. La

inobservancia de estas instrucciones podría provocar

lesiones en los ojos y otras lesiones personales graves.

PARA CONECTAR UNA BOQUILLA EL TUBO

ROCIADOR:

1. Apague la lavadora de presión, desconecte del

suministro de corriente, cierre el suministro

de agua. Oprima el gatillo para purgar el agua.

2. Accione el seguro el el mango de gatillo;

para ello, suba aquél hasta que se trabe en

la ranura.

3. Tire del collar de conexión rápida.

4. Introduzca la boquilla en su lugar en el tubo

rociador.

5. Empuje del collar adelante para que la

boquilla quede correctamente asegurada.

Asegúrese de que la boquilla esté asegurada.

PARA DESCONECTAR LA BOQUILLA DEL TUBO

ROCIADOR UNA VEZ COMENZADO EL TRABAJO

DE LIMPIEZA:

1. Apague la lavadora de presión, desconecte del

suministro de corriente, cierre el suministro

de agua. Oprima el gatillo para purgar el agua.

2. Accione el seguro el el mango de gatillo;

para ello, suba aquél hasta que se trabe en

la ranura.

3. Tire y sostenga el collar de conexión rápida.

4. Quite la boquilla tirando hacia atrás del collar

de conexión rápida. Coloque la boquilla en

el lugar donde se guardan éstas, en la parte

superior de la máquina.

USO DE LA MANGUERA DE ALTA PRESIÓN

ADVERTENCIA:

Daño por

inyecciones. Desenrolle por completo la manguera de

alta presión y enderécela antes de usarla y durante el

uso y no permita que se retuerza. La manguera de alta

presión tiene una cubierta exterior que hace resistente

a la manguera. Si la cubierta exterior está dañada, deje

de usar la manguera y remplácela inmediatamente.

Una manguera retorcido o dañada puede tener una

fuga de alta presión que puede provocar una inyección

u otras lesiones personales graves.

PARA EVITAR QUE EL REVESTIMIENTO EXTERNO

SE DAÑE:

1. Inspeccione la manguera antes de cada uso.

2. Desenrosque y estire la manguera antes de

usarla.

3. Evite que la manguera de alta presión se

retuerza.

4. Mantenga la manguera alejada de superﬁcies

calientes y bordes ﬁlosos.

5. No arrastre la unidad cerca de la manguera de

alta presión.

6. Evite que otros objetos aplasten la manguera

o que ésta se enrede con otros objetos.

LAVADO CON DETERGENTE

A. Filtro del manguera de inyección del jabón

B. Recipiente del jabón

C. Manguera de inyección del jabón

Tal como se vende, esta unidad está diseñada

para usarse con detergentes para lavadoras a

presión de “ﬂujo descendente”. Para convertir

la lavadora de modo que se pueda utilizar con

detergentes de “ﬂujo ascendente”, comuníquese

con un centro de servicio al cliente autorizado

para obtener más información.

AVISO: USE SÓLO DETERGENTES DISEÑADOS

PARA LAVADORAS DE PRESIÓN. No utilice los

detergentes caseros, soluciones ácidas, alcalinas,

blanqueadores, solventes, materiales inﬂamables

o de grado industrial pueden dañar la bomba o a

la propiedad. Numerosos detergentes requieren

mezclarse antes de usarse. Prepare la solución

de limpieza de conformidad con las instrucciones

de la botella correspondiente. Siempre pruebe

en un área poco notoria antes de comenzar la

limpieza.

1. Desconecte la lavadora de presión del

suministro de corriente.

2. Coloque un extremo de la manguera de

inyección de jabón en el conector anillado de

la bomba.

3. Retire la tapa del recipiente para jabón y

coloque la manguera de inyección de jabón

con el ﬁltro en el recipiente.

NOTA: La conﬁguración de la máquina de esta

unidad es 20:1, lo que generalmente permite

el uso de 3,79 l (1galón) de detergente para

lavadoras de presión sin más dilución. Consulte

las instrucciones de su detergente para

asegurarse de que no sea necesario realizar una

dilución adicional.

4. Instale la boquilla detergente (azul o negro) n

el tubo rociador.

5. Conecte la unidad al suministro de

alimentación y encienda la lavadora de

presión.

6. Oprima el gatillo y espere aproximadamente 5

segundos a que comience a salir detergente.

7. Rocíe el detergente en una superﬁcie seca,

con pasadas largas uniformes traslapadas.

Para evitar la formación de franjas, no permita

que seque el detergente en la superﬁcie.

ANTES DE APAGAR EL MOTOR:

1. Coloque la manguera de inyección en un balde

de agua limpia.

2. Rocíe el agua limpia a través del tubo rociador

hasta vaciar el balde.

3. Si queda detergente en el rociador, repita el

proceso con un segundo balde de agua limpia.

4. Apague el motor.

NOTA: Apagando el motor — la presión del

sistema no se aliviará apagando el motor. Oprima

el gatillo para purgar el agua a presión.

ENJUAGADO CON LA LAVADORA DE PRESIÓN

1. Apague la lavadora de presión y cierre el

suministro de agua. Oprima el gatillo para

purgar el agua.

2. Accione el seguro el mango de gatillo; para

ello, suba aquél hasta que se trabe en la

ranura.

3. Quite la manguera de inyección de jabón si

está instalada.

4. Para quitar el jabón la boquilla, coloque la

mano sobre ella y a continuación tire del

collar de conexión rápida. Coloque el jabón la

boquilla en el lugar donde se guardan éstas,

en la parte superior de la máquina.

5. Seleccione el ajuste de boquilla adecuado

para el trabajo. Vea el cuadro de la página

anterior para seleccionar el ajuste de boquilla

adecuado.

6. Comience por la parte superior por enjuagar y

avance hacia abajo, traslapando cada pasada.

USO DEL PROTECTOR DE BOMBA

A. Parte superior roscada

B. Sello de goma

C. Sello de papel

D. Entrada de agua

E. Oriﬁcio de descarga de la bomba

F. Protector de bomba

El uso regular del protector para bombas

comercialmente disponible prolonga la vida de

la lavadora de presión, dado que elimina los

sedimentos minerales del agua dura, lubrica

las juntas y los pistones de la bomba y evita los

daños por congelación. El protector de bomba

debe agregarse a la unidad después de cada uso

y antes de almacenarla. Este protector puede

comprarse en el minorista donde compró la

lavadora de presión o comunicándose con el

servicio de atención al cliente. Este protector de

bomba puede comprarse en el minorista donde

compró la lavadora de presión o comunicándose

con el servicio de atención al cliente.

Las instrucciones siguientes son para un

protector de bombas típico pero siempre siga

las instrucciones del fabricante del protector de

bombas que utiliza.

1. Apague el motor de la lavadora de presión,

desconecte del suministro de corriente, y

cierre el suministro de agua. Tire del gatillo

para purgar el agua.

2. Desconecte la manguera de jardín y la de alta

presión.

3. Desenrosque la parte superior de la botella

del protector de bomba y retire el sello de

papel de la botella. Vuelva a colocar la tapa en

la botella y apriétela con fuerza.

NOTA: El sello de goma debe quedar dentro de la

parte superior roscada. Si se sale, asegúrese de

volverlo a colocar antes de colocarle la tapa.

4. Retire la tapa de la botella y calce el extremo

roscado de la botella bien en la entrada de

agua de la bomba de la lavadora de presión.

5. Apriete la botella para inyectar el contenido

en la bomba.

6. La bomba está protegida cuando el líquido

protector sale por el oriﬁcio de descarga de

la bomba.

TRASLADO DE LA LAVADORA DE PRESIÓN

1. Apague la lavadora de presión.

2. Desconecte la lavadora de presión del

suministro de corriente.

3. Con el mango de acarreo, sujete ﬁrmemente

la unidad. Levante la unidad hasta alcanzar

una posición de acarreo cómoda y segura.

Mueva la máquina a la posición deseada.

MANTENIMIENTO

ADVERTENCIA: Antes de

inspeccionar, limpiar o dar servicio a la

máquina, apague el motor, espere a que se

detengan todas las piezas en movimiento,

desconecte el cable de la bujía y aléjelo de

ésta. El incumplimiento de cualquiera de estas

instrucciones puede causar lesiones serias.

ADVERTENCIA: Siempre

póngase protección ocular con protección

lateral con protección lateral con la marca de

cumplimiento de la norma ANSI Z87.1. Si no

cumple esta advertencia, los objetos que salen

despedidos pueden producirle lesiones serias

en los ojos.

ADVERTENCIA: Al dar servicio

a la unidad, sólo utilice piezas de repuesto

idénticas. El empleo de piezas diferentes podría

causar un peligro o dañar el producto.

AVISO: Inspeccione periódicamente todo el

producto para detectar partes dañadas, faltantes

o sueltas, como tornillos, tuercas, pernos, tapas,

etc. Apriete ﬁrmemente todos los sujetadores

y las tapas y no accione este producto hasta

que todas las partes faltantes o dañadas sean

reemplazadas. Llame con el servicio al cliente

o contacto con un centro de servicio autorizado

para recibir asistencia.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas

de plástico. La mayoría de los plásticos son

susceptibles a diferentes tipos de solventes

comerciales y pueden resultar dañados. Utilice

paños limpios para eliminar la suciedad, el polvo,

el aceite, la grasa, etc.

ADVERTENCIA: No permita

en ningún momento que ﬂuidos para frenos,

gasolina, productos a base de petróleo, aceites

penetrantes, etc., lleguen a tocar las piezas de

plástico. Las sustancias químicas pueden dañar,

debilitar o destruir el plástico, lo cual a su vez

podría producir lesiones corporales serias.

LUBRICACIÓN PARA LA BOMBA

La bomba de esta herramienta están lubricado

con suﬁciente cantidad de aceite de alta calidad

para toda la vida útil de la unidad en condiciones

normales de funcionamiento. Por lo tanto, no se

necesita lubricación adicional.

REEMPLAZO DEL CORDÓN DE CORRIENTE

Un centro de servicio autorizado deben cambiar

el cordón de corriente, en caso de que sea

necesario, para evitar peligros.

MANTENIMIENTO DE LAS BOQUILLAS

A. Clip para papel abierto

B. Boquilla

La presión excesiva de la bomba (se siente una

sensación de pulsación al estar oprimiendo el

gatillo) puede deberse a que la boquilla está

tapada o sucia.

1. Apague la lavadora de presión y cierre el

suministro de agua. Oprima el gatillo para

purgar el agua.

2. Desconecte la lavadora a presión.

3. Retire la boquilla del tubo rociador.

ADVERTENCIA: NUNCA quite las

boquillas sin antes apagar el motor, liberar la

presión de agua con el gatillo y colocar la traba

del gatillo. NUNCA apunte con la boquilla a su

rostro o al de otras personas. El elemento de

conexión rápida contiene pequeños resortes

que podrían eyectar la boquilla con fuerza. La

inobservancia de estas instrucciones podría

provocar lesiones en los ojos y otras lesiones

personales graves.

4. Para liberar la boquilla de las obstrucciones

de cualquier material extraño, retire los

residuos con una clip de papel o aguja ﬁna

(no incluido).

5. Con una manguera de jardín expulse de la

boquilla toda la basura presente con un

contraﬂujo (haciendo pasar hacia atrás agua

por la boquilla, o sea del exterior hacia el

interior).

6. Vuelva a conectar la boquilla al tubo rociador.

7. Vuelva a instalar la manguera de jardín y

conecte la lavadora de presión al suministro

de corriente.

MANTENIMIENTO DE LA BOMBA

Realice una inspección visual diaria de la bomba.

Si advierte una pérdida de lubricante alrededor

de los sellos de la bomba, lleve la lavadora de

presión a un centro de servicio caliﬁcado para

que la repare.

La bomba de la lavadora de presión no contiene

piezas que pueda reparar el usuario. Cualquier

intento de realizar el mantenimiento de la bomba

o de alterarla podrá dañar la lavadora de presión

y anular la garantía del producto.

GUARDADO DE LA LAVADORA DE PRESIÓN

NOTA: El uso regular de protector para bombas

dará un mejor desempeño a la unidad y alargará

la vida útil de la bomba.

Guarde la unidad en un lugar seco y cubierto, en

el cual no pueda resultar dañada a la intemperie.

Es importante guardar este producto en un área

protegida contra la congelación. Siempre vacíe

todas las mangueras, y la bomba, antes de

guardar la unidad.

1. Asegúrese de que el interruptor de encendido/

apagado está en la posición OFF (apagado).

2. Desconecte la lavadora a presión y almacene

el cable de alimentación usando la correa de

gancho y lazada.

3. Desconecte la manguera de alta presión y la

manguera de jardín de la bomba.

4. Enrolle la manguera de alta presión en forma

prolija y almacénela con la correa de gancho

y lazada.

5. Incline la unidad como se muestra para

permitir que cualquier remanente de agua en

la bomba desagote por la entrada de agua.

AVISO: Si el lugar donde se almacena la lavadora

de presión estará a temperatura por debajo de

los 0 ºC (32 ºF), se requerirá usar un protector de

bomba antes de almacenarla para evitar daños

por congelación. Los daños por congelación

anulará la garantía.

6. Gire la varilla rociadora en sentido contrario

a las agujas del reloj para quitarla del mango

de gatillo. Almacene la varilla rociadora y el

mango de gatillo desarmados en su área de

almacenamiento.

7. Guarde la unidad y los accesorios en un área

que esté protegida contra las temperaturas

bajo cero. No la guarde cerca de hornos u

otras fuentes de calor que pueda secar los

sellos de la bomba.

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA: Para reducir el riesgo de lesiones, desenchufe el dispositivo antes de realizarle mantenimiento.

Servicio/piezas de repuesto

Atención al cliente/soporte técnico

Ubicaciones de centros de servicio autorizados

No devuelva este producto a la tienda por piezas o accesorios faltantes.

Cuando llame para solicitar servicio, comunique el modelo/artículo, la fabricación y los números de serie que se encuentran en la placa de datos del producto. El número de modelo/artículo del producto puede

tener letras adicionales al ﬁnal. Estas letras designan información de fabricación y deben proporcionarse al solicitar servicio.Registre su producto: https://dirtdevil.com/register

Detalles de la garantía disponibles en www.dirtdevil.com

Se requiere un justiﬁcante de compra para validar la garantía limitada de 3 años.

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La lavadora de presión no se enciende cuando se

presiona el gatillo.

1. El cordón eléctrico no está conectado al suministro

de corriente

1. Conecte el cordón eléctrico a un receptáculo alimentado con 120 V corr. alt., 60 Hz corr. alt.

2. El interruptor está apagado 2. Encienda el interruptor.

3. El GFCI está accionado 3. Presione el botón de reajuste en la clavija GFCI.

4. El disyuntor de la casa o del taller se accionó

4. Reajuste el disyuntor de la casa o del taller. Asegúrese de que la lavadora de presión esté conectada a un sub-

circuito individual únicamente. Si emplea un cordón de extensión, asegúrese que posea la capacidad suﬁciente

para transportar la corriente de la lavadora de presión.

5. Presión de agua en la manguera 5. Oprima el gatillo para liberar la presión de agua.

La bomba no produce presión.

1. El suministro de agua es inadecuado 1. Suministre un ﬂujo de agua adecuado.

2. El mango del gatillo tiene fugas 2. Veriﬁque las conexiones y/o reemplace el mango del gatillo.

3. Está tapada la boquilla 3. Limpie la boquilla.

4. Está defectuosa la bomba 4. Comuníquese con un centro de servicio autorizado.

5. Aire en el conductor 5. Oprima el gatillo del mango del gatillo para eliminar el aire del conductor.

6. El ﬁltro de entrada de agua está tapado o sucio 6. Retire el ﬁltro de entrada de agua, enjuague con agua tibia y, luego, vuelva a colocarlo en la unidad.

La máquina no alcanza alta presión.

1. Está demasiado pequeño el diámetro de la manguera

de jardín

1. Reemplácela con una manguera de

2. Está restringido el suministro de agua 2. 19 mm (3/4 pulg).

3. No hay suﬁciente agua en la entrada 3. Revise la manguera de jardín para ver si tiene dobleces, fugas o bloqueos

4. La manguera tiene pérdidas 4. Abra el suministro de agua a toda su capacidad.

5. La manguera está acodada 5. Cambie la manguera.

No hay detergente.

1. La manguera de inyección de jabón no está sumergida

correctamente

1. Introduzca lamanguera de inyección de jabón en el recipiente del jabón.

2. El suministro de agua es insuﬁciente o está tapado 2. Veriﬁque si la manguera de jardín está retorcida o si tiene fugas y obstrucciones.

3. Está puesta una boquilla equivocada 3. Instale boquilla azul o negro de alta presión.

La varilla tiene fugas.

1. Debe reemplazar la junta tórica 1. Reemplace la junta tórica. Si no se soluciona el problema mediante este proceso, comuníquese con el centro de

servicio autorizado para comprar un tubo nuevo.

GARANTÍA

GARANTÍA LIMITADA PARA PRODUCTOS DE DIRT DEVIL® / 3 (TRES) AÑOS DE GARANTÍA LIMITADA (USO DOMÉSTICO)

Si este producto no cumple con la garantía,

comuníquese con el Servicio de atención

al cliente de TTI Floor Care North America

al 1-800-321-1134. Tenga a mano el

comprobante de compra y el número de modelo

para el producto cubierto por la garantía.

El hecho de no registrar el producto no disminuye

los derechos de garantía del mismo.

COBERTURA DE LA GARANTÍA LIMITADA: Esta

garantía limitada provista por Royal Appliance

Mfg. Co., que realiza negocios como TTI Floor Care

North America (a la que se hará referencia como

“Garante” en el presente documento) se aplica

solo a productos adquiridos en EE. UU. (incluidos

sus territorios y posesiones), una Tiendas de

intercambios militares de los EE.UU. o Canadá.

En casos de uso y mantenimiento domésticos en

condiciones normales y conforme a la Guía del

propietario, este producto tiene garantía contra

defectos originales en los materiales y en la

mano de obra por un período de 3 (Tres) años

desde la fecha de compra original (el “Período

de la garantía”). Si el Garante determina que el

problema que presenta cuenta con la cobertura

de los términos de esta garantía (un “reclamo

de la garantía cubierto”), a nuestro criterio y sin

costo (sujeto al costo de envío), (i) repararemos

su producto, (ii) enviaremos un producto de

remplazo, que será nuevo o refabricado y estará

sujeto a disponibilidad; (iii) en el caso de que

las piezas y reemplazos que apliquen no estén

disponibles en un tiempo razonable, podemos

enviar un producto similar de igual superior

valor. En el caso improbable de que no podamos

reparar su producto o enviarle un producto de

reemplazo o similar, nos reservamos el derecho

de, a nuestra discreción, emitir un reembolso

o crédito en la tienda (si corresponde) por el

precio real de la compra al momento de la

compra original según lo reﬂejado en el recibo de

ventas original. Las piezas y reemplazos pueden

ser nuevos, reacondicionados, con poco uso o

refabricados, según el criterio del Garante.

PERSONAS AFECTADAS POR LA COBERTURA DE

LA GARANTÍA LIMITADA: Esta garantía limitada

se extiende únicamente al comprador minorista

original, con comprobante de compra original del

Garante o un distribuidor autorizado de productos

del Garante, en EE. UU., Tiendas de intercambios

militares de los EE.UU., y en Canadá.

QUÉ ES LO QUE NO CUBRE ESTA GARANTÍA

LIMITADA: Esta garantía no cubre el uso del

producto en operaciones comerciales (tales como

servicios de limpieza, portería y servicios de

alquiler de equipos, u otra actividad generadora

de ingresos); el mantenimiento inadecuado

del producto; el producto si ha sido expuesto

a abuso, negligencia, mal uso, vandalismo o el

uso de voltajes diferentes a los especiﬁcados

en la placa de identiﬁcación del producto. Esta

garantía no cubre los daños resultantes de

actos fortuitos, accidentes, actos de omisión

del propietario, servicio de este producto por

parte de otra entidad distinta del Garante o un

proveedor de servicios autorizado por el Garante

(si corresponde), u otros actos que estén más allá

del control del Garante. Esta garantía tampoco

cubre el uso fuera del país en el que se compró el

producto originalmente, o la reventa del producto

por parte del propietario original. Esta garantía no

cubre la recolección, la entrega, el transporte ni

las llamadas domésticas. Además, esta garantía

no cubre ningún producto que haya sido alterado

o modiﬁcado, reparado en forma necesaria por el

desgaste normal, o en el cual se hayan utilizado

productos, piezas o accesorios incompatibles con

este producto o que afecten de manera negativa

su funcionamiento, rendimiento o durabilidad.

Los elementos con desgaste normal no están

cubiertos por esta garantía. Según el producto,

los elementos con desgaste normal pueden

incluir, entre otros, correas, ﬁltros, cepillos

giratorios, ventiladores sopladores, sopladores

y tubos aspiradores, y bolsas y correas para

aspiradoras.

OTROS TÉRMINOS IMPORTANTES: Esta garantía

no es transferible y no puede asignarse, cualquier

asignación realizada en contravención con

esta prohibición quedará nula. Esta garantía se

regirá e interpretará bajo las leyes del estado de

CarolinadelNorte. El Período de la garantía no

se prolongará por el reemplazo de las baterías,

piezas o productos, ni en virtud de cualquier

reparación realizada conforme a esta garantía.

ESTA GARANTÍA LIMITADA TIENE PREVALENCIA

EXCLUSIVA COMO TAL Y COMO RECURSO LEGAL, Y

QUEDAN EXPRESAMENTE RECHAZADAS TODAS LAS

GARANTÍAS EXPRESAS E IMPLÍCITAS DIFERENTES

DE LA GARANTÍA LIMITADA ESTABLECIDA

ANTERIORMENTE RESPECTO DE ESTE PRODUCTO,

CON INCLUSIÓN DE LAS GARANTÍAS IMPLÍCITAS

DE APTITUD PARA LA VENTA O ADECUACIÓN

A FINES ESPECÍFICOS. EN NINGÚN CASO, EL

GARANTE SERÁ RESPONSABLE POR LOS DAÑOS

ESPECIALES, INDIRECTOS, INCIDENTALES O

CONSECUENTES DE NINGÚN TIPO QUE SUFRA EL

PROPIETARIO O CUALQUIER PARTE QUE RECLAME

POR INTERMEDIO DE ESTE, YA SEA CON BASE EN

UN CONTRATO, POR NEGLIGENCIA, HECHO ILÍCITO

CIVIL O RESPONSABILIDAD OBJETIVA, NI POR

NINGUNA OTRA CAUSA, INCLUSO SI ESTA GARANTÍA

NO CUMPLE CON SU PROPÓSITO ESENCIAL. EN

LA MÁXIMA MEDIDA PERMITIDA PORLAS LEYES

APLICABLES, NINGUNA GARANTÍA QUE SURJA

DE LA APLICACIÓN DE LA LEY, SI ES APLICABLE,

SUPERARÁ LA DURACIÓN DE LA GARANTÍA

LIMITADA AQUÍ PROVISTA. La responsabilidad del

garante por los daños o por cualquier costo que

surja de esta declaración de garantía limitada

se limita al monto pagado por este producto al

momento de la compra original.

Algunos estados no permiten la exclusión o la

limitación de daños incidentes o consecuentes,

descargos de garantías implícitas o limitaciones

con respecto a la duración de garantías

implícitas; por lo tanto, es posible que las

exclusiones, los descargos o las limitaciones no

se apliquen en su caso. Esta garantía le otorga

derechos legales especíﬁcos. También puede

tener otros derechos, que varían según el estado.

PIEZAS Y ACCESORIOS ORIGINALES: Le

recomendamos que use el producto solo con

soluciones (para aspiradoras para alfombras

y manchas), piezas y accesorios Dirt Devil®

originales. Los daños provocados por el uso de

otras soluciones, piezas y accesorios que no sean

Dirt Devil® originales no están cubiertos y pueden

anular la garantía.

Dirt Devil PD40000V Electric Pressure Washer - 1700 PSI

Product's Documents

Product manual

Specifications

Dirt Devil PD40000V Questions and Answers
