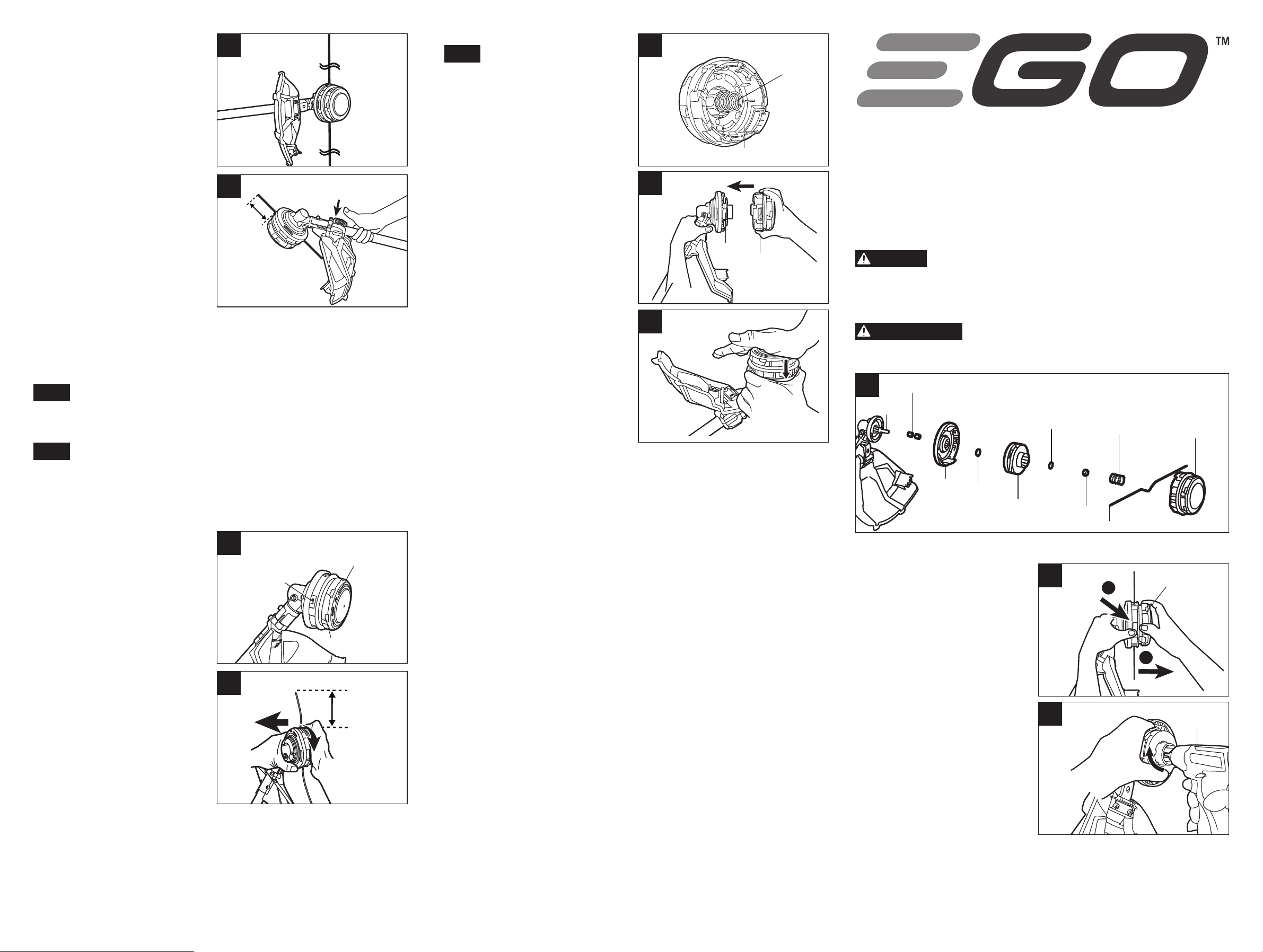

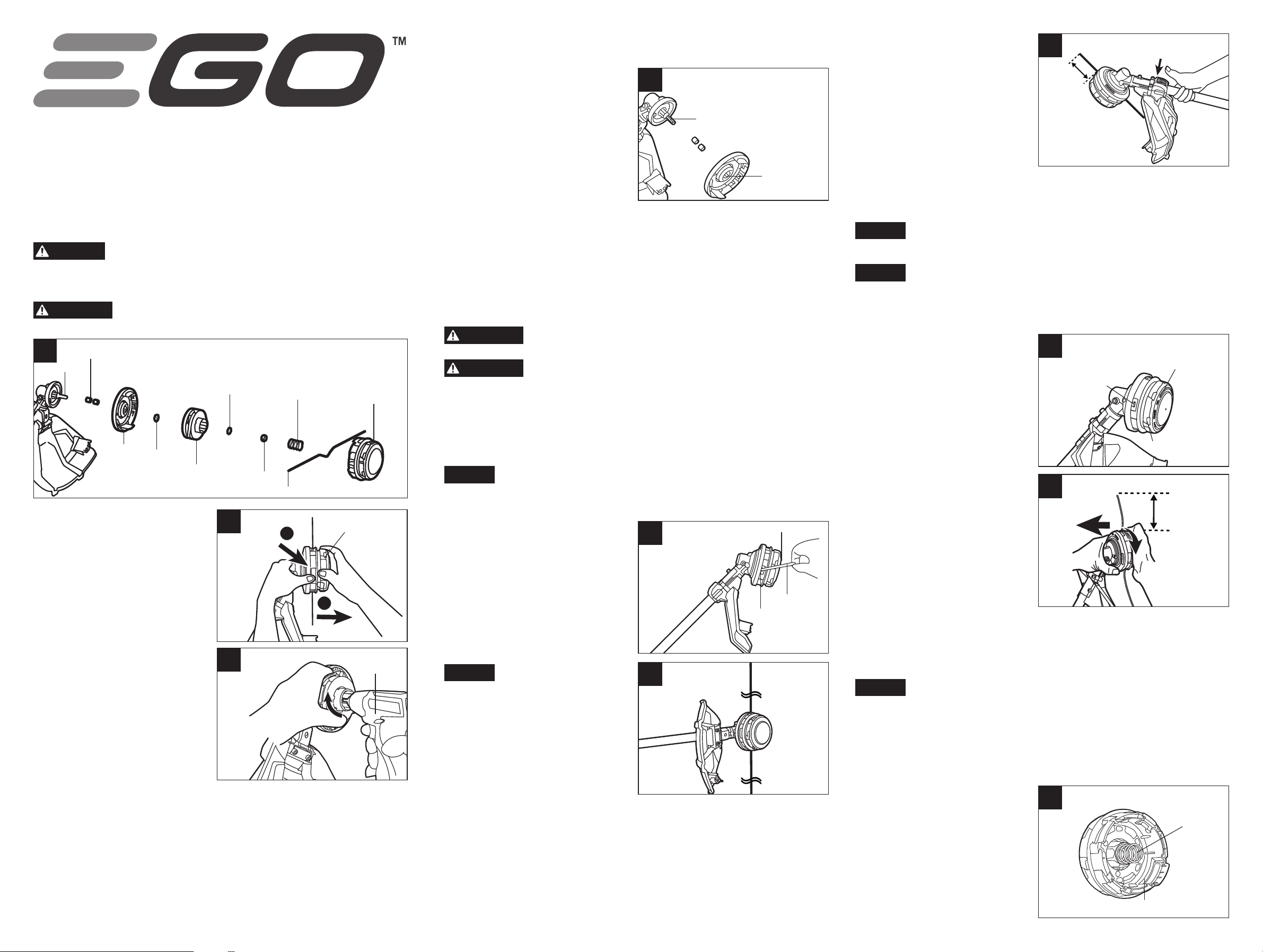

OPERATING MANUAL
REPLACEMENT POWER LOAD & RAPID RELOAD
2-IN-1 TRIMMER HEAD
MODEL NUMBER AH1600
This Replacement Power Load & Rapid Reload 2-in-1 Trimmer Head is exclusively
compatible with EGO POWER+ String Trimmer Attachment STA1600/STA1600-FC.
DANGER
If the head loosens after it is fixed in position, replace it immediately.
Never use a trimmer with a loose cutting attachment. Replace a cracked, damaged,
or worn cutting head immediately, even if damage is limited to superficial cracks.
Such attachments may shatter at high speed and cause serious injury.
WARNING
Always remove the battery pack from the product when you are
assembling parts, making adjustments, cleaning, or when the product is not in use.
Drive Shaft
Bushing (2)
Upper Cover
Circlip
Spool Retainer
Washer
Nut
Spring
Cutting Line
Lower Cover
Assembly
REMOVE THE TRIMMER HEAD
1. Remove the battery pack from the
power head.
2. Press the release tabs on the
trimmer head and remove the lower
cover assembly of the trimmer head
by pulling it straight out. (Fig. 2).
3. Remove the cutting line from the
trimmer head.
4. Take the spring out of the spool
assembly, if it got separated from
the lower spring assembly. Save it
for reassembly.
5. Wear protective gloves. Use one
hand to grasp the spool assembly
to stabilize it and use the other
hand to hold a 13 mm socket
wrench or impact wrench (not
included) to loosen the nut in the
CLOCKWISE direction (Fig. 3).
6. Remove the nut, washer, and spool retainer from the drive shaft (Fig. 1).
7. Use needle nose pliers (not included) to remove the circlip. Remove the upper
cover and two bushings from the drive shaft (Fig. 1).
8. Replace with a new trimmer head and mount it by following the instructions in the
section “INSTALL THE NEW TRIMMER HEAD”.
INSTALL THE NEW TRIMMER HEAD
1.
Mount the two bushings on the drive shaft.
2. Align the flat slot in the upper cover with
the flat in the drive shaft and mount the
upper cover into place (Fig. 4).
3. Mount the circlip, spool retainer,
washer, and nut in that order (Fig.
1). Use a 13 mm socket wrench or
impact wrench on the nut to tighten
it COUNTERCLOCKWISE.
4. Follow steps 4 and 5 in the “RELOADING THE CUTTING LINE” section in this
manual to mount the lower cover assembly.
5. Follow the instructions in the “LINE REPLACEMENT” section in this manual to
reload the cutting line.
6. Start the tool to see whether the string trimmer will work normally. If it does not,
reassemble as described above.
LINE REPLACEMENT
WARNING
Never use metal-reinforced line, wire, or rope, etc. These can break
off and become dangerous projectiles.
WARNING
Always use the recommended nylon cutting line with diameter no
more than 0.095 inch (2.4 mm). Using line other than that specified may cause the
string trimmer to overheat or become damaged.
The string trimmer is equipped with an advanced POWERLOAD
TM
system. The cutting
line can be wound into the spool simply by pressing a single button. Loading a full spool
can usually be completed in 12 seconds. Avoid repeated operation of the winding
system in rapid succession to reduce the possibility of motor damage.
NOTICE
The POWERLOAD
TM
system is only available when the attachment is
conected to Power Head PH1420/PH1420-FC/PHX1600/PHX1600-FC and the battery
pack is installed.
1. Remove the battery pack from the
power head.
2. Pull and remove any remaining line first.
If there is none, go directly to step 3.
3. Cut one piece of cutting line 13 feet
(4 m) long.
4. Insert the new line into the eyelet
(Fig. 5) and push the line until the
end of the line comes out of the
opposite eyelet.
NOTICE
If the line cannot be inserted
into the eyelet due to the lower cover being
stuck, install the battery pack onto the
power head, then press the line-loading
button briefly to reset the lower cover.
Remove the battery pack from the power
head.
5. Pull the line from the other side until
equal lengths of line appear on both
sides of the trimmer head (Fig. 6).
6. Install the battery pack onto the power head.
7.
Press and hold the line-loading
button to start the line-winding
motor. The line will be wound into the
trimmer head continuously (Fig. 7).
8. Watch the remaining line length
carefully. Prepare to release the
button once approximately 7.5
inches (19 cm) of line is left on each
side. Briefly press the line-loading
button again until 6 inches (15 cm)
of line is showing on each side.
9. Push down on the lower cover assembly while pulling on both ends of the line to
manually advance the line and to check for proper installation of the cutting line.
NOTICE
In case the line is pulled into the trimmer head by accident, open the
head and pull the cutting line out from the spool. Follow the section “RELOADING THE
CUTTING LINE” in this manual to reload the line.
NOTICE
When the attachment is connected to Power Head PH1400/
PH1400-FC, the POWERLOAD
TM
system won’t be functional. In this case, the line
must be reloaded manually. Refer to the section “Manual Line Replacement” in this
manual to reload the line.
Manual Line Replacement
1. Remove the battery pack.
2. Pull and remove any remaining
line first. If there is none, go
directly to step 3.
3. Cut one piece of cutting line 13
feet (4 m) long.
4. Insert the line into the eyelet (Fig.
8) and push the line until the
end of the line comes out of the
opposite eyelet.
5. Pull the line from the other side
until equal lengths of line appear
on both sides of the trimmer head.
6. Press and rotate the lower cover
assembly in the direction indicated
by the arrow to wind the cutting line
onto the spool until approximately 6
inches (15 cm) of line is showing on
each side (Fig. 9).
7. Push down on the lower cover assembly while pulling on both ends of the line to
manually advance the line and to check for proper installation of the cutting line.
RELOADING THE CUTTING LINE
NOTICE
When the cutting line breaks from the eyelet or the cutting line is not
released when the trimmer head is tapped, you will need to remove the remaining
cutting line from the trimmer head and follow the steps below to reload the line.
1. Remove the battery pack from the power head.
2. Press the release tabs on the trimmer head and remove the lower cover
assembly of the trimmer head by pulling it straight out (Fig. 2).
3. Remove the cutting line from the
trimmer head.
4. Insert the spring into the slot in
the lower cover assembly if it got
separated from the lower spring
assembly (Fig. 10).
3
Impact Wrench
1
4
Flat
Flat Slot
1-855-EGO-5656 (1-855 -346-5656)
EGOPOWERPLUS.COM
EGO Customer Service
769 Seward Ave NW #102
Grand Rapids, MI 49504
09/2025
5
Cutting Line
Eyelet
Lower Cover
6
7
6 inches
(15 cm)
9
6 inches (15 cm)
8
Arrow Direction
Lower Cover
Assembly
Eyelet
10
Spring
Lower Cover Assembly
2
A
B
Lower Cover
Assembly
5. With one hand holding the trimmer,
use another hand to grasp the lower
cover assembly and align the slots
in the lower cover assembly with
the release tabs. Press the lower
cover assembly into the upper cover
assembly until it snaps into place, at
which time you will hear a distinct
click sound (Fig. 11, 12).
6. Follow the instructions in the “LINE
REPLACEMENT” section to reload the
cutting line.
12
11
Slot
Release
Tab

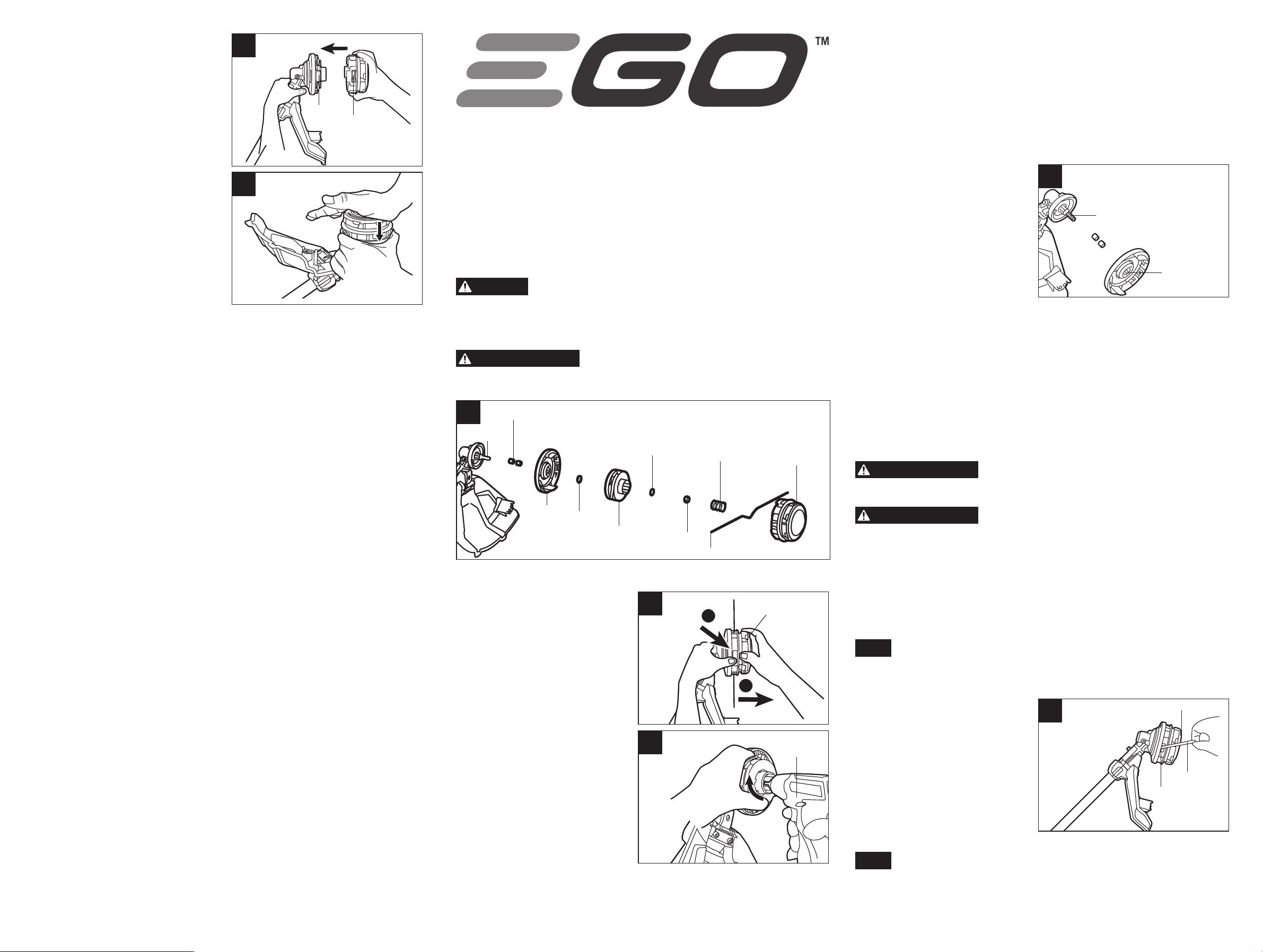

MODE D'EMPLOI
TÊTE DE TAILLE-BORDURE 2 EN 1 DE
REMPLACEMENT À CHARGE ÉLECTRIQUE ET À
RECHARGEMENT RAPIDE
MODÈLE NUMÉRO AH1600
Cette tête de taille-bordure 2 en 1 de remplacement à charge électrique et à re-
chargement rapide est exclusivement compatible avec l’attachement de taille-bor-
dure EGO POWER+ STA1600/STA1600-FC.
DANGER
Si la tête se desserre après avoir été fixée en place, remplacez-la
immédiatement. N’utilisez jamais un taille-bordure dont un attachement de coupe est
mal assujetti. Remplacez immédiatement toute tête de coupe fissurée, endommagée ou
usée, même si le dommage est limité à des fissures superficielles. De tels attache-
ments risqueraient de se fracasser à haute vitesse et de causer des blessures graves.
AVERTISSEMENT
Retirez toujours le bloc-piles de ce produit lorsque vous
assemblez des pièces, effectuez des réglages, faites un nettoyage ou n’utilisez pas le
produit.
Arbre
d’entraînement
Douille (2)
Cache
supérieur
Circlip
Dispositif de
retenue de la
bobine
Rondelle
Écrou
Ressort
Fil de coupe
Ensemble de
cache inférieur
RETRAIT DE LA TÊTE DU TAILLE-BORDURE
1.
Détachez le bloc-piles du bloc
moteur.
2. Appuyez sur les languettes de
relâchement de la tête du taille-
bordure et retirez l’ensemble de
cache inférieur de la tête du taille-
bordure en tirant tout droit pour le
faire sortir . (Fig. 2).
3. Retirez le fil de coupe de la tête
du taille-bordure.
4. Retirez le ressort de l’ensemble
de la bobine s’il s’est détaché
de l’ensemble du ressort
inférieur. Conservez-le en vue du
remontage.
5. Portez des gants de protection.
Utilisez une main pour saisir
l’ensemble de bobine afin de le
stabiliser et utilisez l’autre main
pour tenir une clé à chocs ou une
clé à douille de 13 mm (non incluse) pour desserrer l’écrou dans le SENS DES
AIGUILLES D’UNE MONTRE (Fig. 3).
3
Clé à chocs
1
2
A
B
Ensemble de
cache inférieur
6. Retirez l’écrou, la rondelle et le dispositif de retenue de la bobine de l’arbre
d’entraînement (Fig. 1).
7. Utilisez une pince à bec fin (non incluse) pour détacher le circlip. Retirez le
cache supérieur et deux rondelles de l’arbre d’entraînement (Fig. 1).
8. Remplacez la tête par une nouvelle tête de taille-bordure et montez-la
en suivant les instructions dela section intitulée «INSTALLATION DE LA
NOUVELLE TÊTE DE TAILLE-BORDURE».
INSTALLATION DE LA NOUVELLE TÊTE DE TAILLE-BORDURE
1.
Montez les deux douilles sur l’arbre
d’entraînement.
2. Alignez la fente plate dans le
cache supérieur sur la partie
plate de l’arbre d’entraînement
et montez le cache supérieur en
place (Fig. 4).
3. Montez le circlip, le dispositif de
retenue de la bobine, la rondelle
et l’écrou dans cet ordre (Fig. 1).
Utilisez une clé à douille de 13
mm ou une clé à chocs pour serrer l’écrou DANS LE SENS CONTRAIRE DES
AIGUILLES D’UNE MONTRE.
4. Suivez les étapes 4 & 5 de la section intitulée «RECHARGEMENT DU FIL DE
COUPE» dans ce mode d’emploi pour monter l’ensemble de cache inférieur.
5. Suivez les instructions figurant sans la section intitulée «REMPLACEMENT DU
FIL DE COUPE» dans ce mode d’emploi pour recharger le fil de coupe.
6. Mettez l’outil en marche pour voir si le taille-bordure fonctionne normalement.
S’il ne fonctionne pas normalement, remontez-le tel que décrit ci-dessus.
REMPLACEMENT DU FIL DE COUPE
AVERTISSEMENT
N’utilisez jamais un fil renforcé par du métal, un fil
métallique, une corde, etc. Ils risqueraient de se casser et de devenir des projectiles
dangereux.
AVERTISSEMENT
Utilisez toujours le fil de coupe en nylon recommandé
avec un diamètre ne dépassant pas 2,4 mm / 0,095 po. L’utilisation d’un fil de dia-
mètre différent de celui qui est indiqué pourrait causer une surchauffe du taille-bor-
dure ou son endommagement.
Le taille-bordure est muni d’un système POWERLOAD
TM
très perfectionné. Le fil de
coupe peut être enroulé sur la bobine simplement en appuyant sur un seul bouton.
Le chargement d’une bobine pleine peut habituellement être réalisé en 12 secondes.
Évitez de répéter l’activation du système d’enroulement en succession rapide
an de réduire le risque d’endommagement du moteur.
AVIS
Le système POWERLOAD
TM
n'est disponible que lorsque l'attachement est
connecté au bloc moteur PH1420/PH1420-FC/PHX1600/PHX1600-FC et lorsque le
bloc-piles est installé.
1. Détachez le bloc-piles du bloc
moteur.
2. Tirez et retirez d’abord tout fil
restant. S’il n’y en a pas, passez
directement à l’étape 3.
3. Coupez un morceau de fil de
coupe de 4 m / 13 pi de long.
4. Insérez le nouveau fil dans l’œillet
(Fig. 5) et poussez le fil jusqu’à
ce que le bout du fil ressorte de
l’œillet opposé.
AVIS
Si le fil ne peut pas être inséré dans l’œillet parce que le cache inférieur est
bloqué, installez le bloc-piles sur le bloc moteur, puis appuyez brièvement sur le bou-
ton de chargement du fil pour réinitialiser le cache inférieur. Détachez le bloc-piles du
bloc moteur.
4
Plat
Fente plate
5
Fil de coupe
Œillet
Cache inférieur
5. Tirez le fil de l'autre côté jusqu'à
ce que des longueurs de fil égales
apparaissent des deux côtés de la
tête du taille-bordure (Fig. 6).
6. Installez le bloc-piles sur le bloc
moteur.
7.
Appuyez sur le bouton de charge
du fil pour mettre le moteur
d’enroulement du fil en marche.
Le fil sera enroulé continuellement
sur la tête du taille-bordure/coupe-
herbe (Fig. 7).
8. Observez attentivement la
longueur de fil restante. Préparez-
vous à relâcher le bouton une fois
restera environ 19 cm / 7,5 po
de fil de chaque côté. Appuyez
brièvement sur le bouton de
chargement du fil afin de régler la
longueur jusqu’à ce que 15 cm / 6
po fil soit visible de chaque côté.
9. Appuyez sur l’ensemble de cache inférieur tout en tirant sur les extrémités du fil
pour faire avancer manuellement le fil et pour vérifier le bon assemblage du fil
de coupe.
AVIS
Au cas où le fil serait attiré dans la tête du taille-bordure par accident,
ouvrez la tête et tirez sur le fil de coupe pour le faire sortir de la bobine. Suivez les
instructions de la section intitulée «
RECHARGEMENT DU FIL DE COUPE» dans ce
mode d’emploi pour recharger le fil.
AVIS
Lorsque l'attachement est connecté au bloc moteur PH1400/ PH1400-FC,
le système POWERLOAD
TM
ne fonctionne pas. Dans ce cas, le fil doit être rechargé
manuellement. Reportez-vous à la section intitulée «Remplacement manuel du l
de coupe» de ce mode d’emploi pour recharger le fil.
Remplacement manuel du l de coupe
1. Retirez le bloc-piles.
2. Tirez et retirez d’abord tout fil
restant. S’il n’y en a pas, passez
directement à l’étape 3.
3. Coupez un morceau de fil de
coupe de 4 m / 13 pi de long.
4. Insérez le fil dans l’œillet (Fig. 8)
et poussez le fil jusqu’à ce que
le bout du fil ressorte de l’œillet
opposé.
5. Tirez le fil de l’autre côté jusqu’à
ce que des longueurs de fil égales
apparaissent des deux côtés de la
tête du taille-bordure.
6. Appuyez sur l’ensemble de cache
inférieur et faites-le tourner dans
le sens indiqué par la flèche pour
enrouler le fil de coupe autour
de la bobine jusqu’à ce qu’une
longueur de fil d’environ 15 cm /6
po soit visible de chaque côté (Fig. 9).
7. Appuyez sur l’ensemble de cache inférieur tout en tirant sur les extrémités du fil
pour faire avancer manuellement le fil et pour vérifier le bon assemblage du fil
de coupe.
7
15 cm /
6 po
9
15 cm / 6 po
8
Sens de
la flèche
Ensemble de cache
inférieur
Œillet
10
Ressort
Ensemble de cache inférieur
6
12
11
Fente
Languette de
relâchement
RECHARGEMENT DU FIL DE COUPE
AVIS
Lorsque le fil de coupe se casse
au niveau de l’œillet de sortie du fil ou
lorsque le fil de coupe ne se libère pas
lorsque vous tapotez la tête du taille-bor-
dure, il faut retirer le reste du fil de coupe
de la tête du taille-bordure et suivre les
instructions ci-dessous pour recharger le
fil.
1. Détachez le bloc-piles du bloc
moteur.
2. Appuyez sur les languettes de
relâchement sur la tête du taille-
bordure et retirez l’ensemble de
cache inférieur de la tête du taille-
bordure en tirant tout droit pour le
faire sortir (Fig. 2).
3. Retirez le fil de coupe de la tête du
taille-bordure.
4. Insérez le ressort dans la fente de
l’ensemble de cache inférieur s’il
s’est détaché de l’ensemble de
ressort inférieur (Fig. 10).
5. Tout en tenant le taille-bordure d’une
main, servez-vous de l’autre main
pour saisir l’ensemble de cache
inférieur, et alignez les fentes dans
l’ensemble de cache inférieur sur les
languettes de relâchement. Appuyez
l’ensemble de cache inférieur contre l’ensemble de cache supérieur jusqu’à ce
qu’il soit positionné en place. Vous entendrez alors un déclic très clair (Fig. 11, 12).
6. Suivez les instructions figurant sous la rubrique intitulée «REMPLACEMENT DU
FIL» pour recharger le fil de coupe.
MANUAL DE UTILIZACIÓN
CABEZAL DE REPUESTO DE ORILLADORA 2 EN 1
DE CARGA POWER LOAD Y RECARGA RÁPIDA
NÚMERO DE MODELO AH1600
Este cabezal de orilladora de repuesto 2 en 1 de carga Power Load y recarga rápida
es compatible exclusivamente con el aditamento de orilladora de hilo EGO POWER+
STA1600/STA1600-FC.
PELIGRO
Si el cabezal se afloja después de fijarlo en la posición correcta,
reemplácelo de inmediato. No utilice nunca una orilladora con un aditamento de corte
flojo. Reemplace inmediatamente un cabezal de corte agrietado, dañado o desgasta-
do, incluso si el daño está limitado a grietas superficiales. Es posible que dichos
aditamentos se rompan en pedazos a alta velocidad y causen lesiones graves.
ADVERTENCIA
Retire siempre el paquete de batería del producto cuando
ensamble piezas, haga ajustes o realice limpieza, o cuando el producto no se esté
utilizando.
Eje de
transmisión
Buje (2)
Cubierta
superior
Anillo de
retención
Retenedor de
la bobina
Arandela
Tuerca
Resorte
Hilo de corte
Ensamblaje de la
cubierta inferior
RETIRE EL CABEZAL DE LA ORILLADORA
1. Retire el paquete de batería del
cabezal motriz.
2. Presione las lengüetas de liberación
ubicadas en el cabezal de la
orilladora y retire el ensamblaje de
la cubierta inferior del cabezal de
la orilladora jalándolo directamente
hacia fuera. (Fig. 2).
3. Retire el hilo de corte del cabezal
de la orilladora.
4. Retire el resorte del ensamblaje
de la bobina, si se separó del
ensamblaje del resorte inferior.
Guárdelo para realizar el
reensamblaje.
5. Use guantes protectores. Use una
mano para agarrar el ensamblaje
de la bobina con el fin de
estabilizarlo y use la otra mano
para agarrar una llave de tubo de
13 mm (no incluida) para aflojar la tuerca EN EL SENTIDO DE LAS AGUJAS DEL
RELOJ (Fig. 3).
6. Retire la tuerca, la arandela y el retenedor de la bobina del eje de transmisión
(Fig. 1).

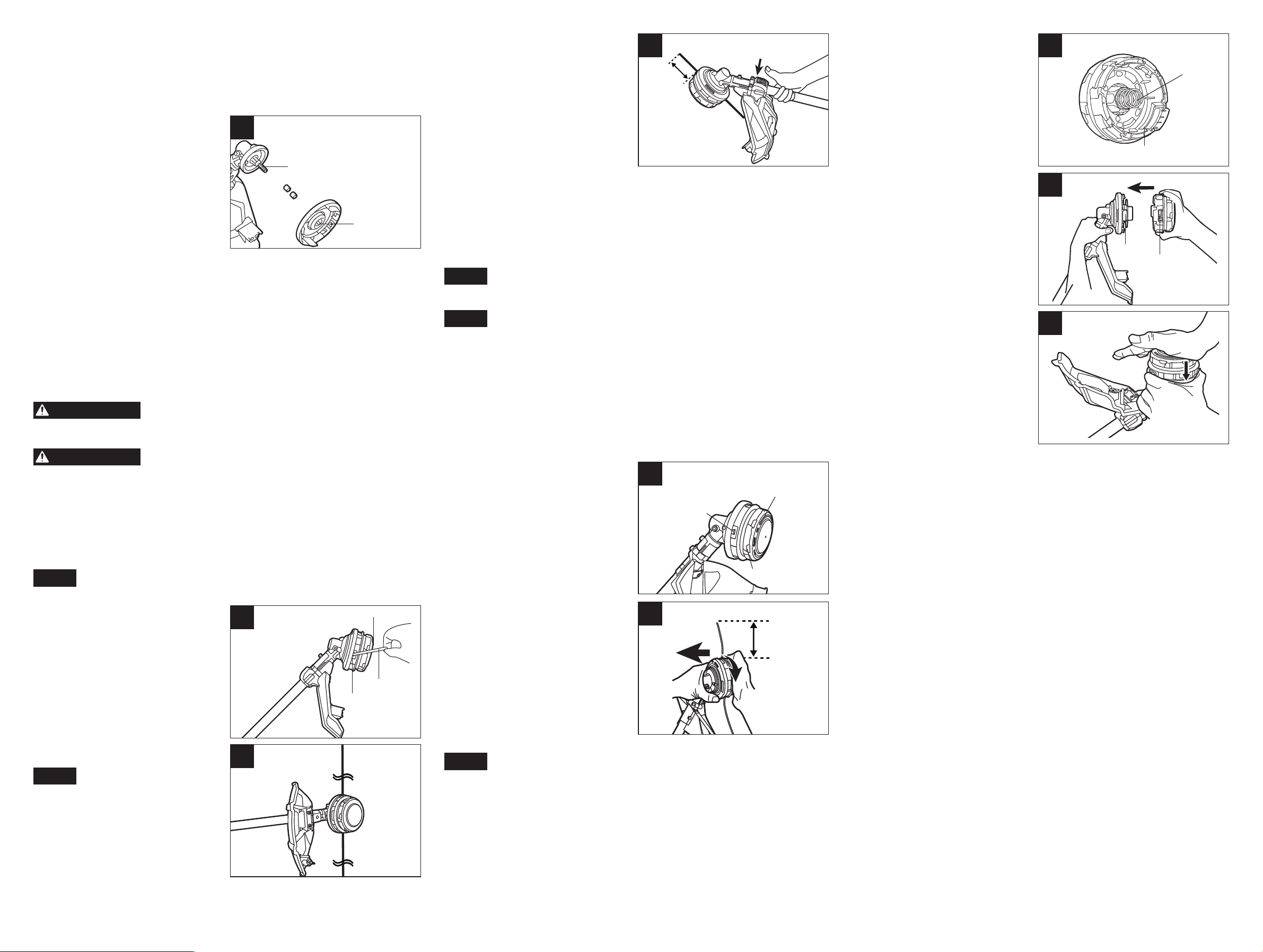

1
3
Llave de
impacto
2
A
B
Ensamblaje de la
cubierta inferior
7. Utilice unos alicates de punta fina (no incluidos) para retirar el anillo de retención.
Retire la cubierta superior y los dos bujes del eje de transmisión (Fig. 1).
8. Reemplácelo por un cabezal de orilladora nuevo y móntelo siguiendo las
instrucciones de la sección “INSTALE EL CABEZAL DE LA ORILLADORA NUEVO”.
INSTALE EL CABEZAL DE LA ORILLADORA NUEVO
1.
Monte los dos bujes en el eje de
transmisión.
2. Alinee la ranura plana ubicada en la
cubierta superior con la superficie
plana del eje de transmisión y monte la
cubierta superior en la posición correcta
(Fig. 4).
3. Monte el anillo de retención, el
retenedor de la bobina, la arandela y
la tuerca en ese orden (Fig. 1). Utilice
una llave de tubo de 13 mm o una llave de impacto en la tuerca para apretarla EN
SENTIDO CONTRARIO AL DE LAS AGUJAS DEL RELOJ.
4. Siga los pasos 4 y 5 de la sección “RECARGA DEL HILO DE CORTE” de este
manual para montar el ensamblaje de la cubierta inferior.
5. Siga las instrucciones de la sección “REEMPLAZO DEL HILO” de este manual para
recargar el hilo de corte.
6. Arranque la herramienta para ver si la orilladora de hilo funciona normalmente. Si
no funciona normalmente, reensámblela de la manera descrita anteriormente.
REEMPLAZO DEL HILO
ADVERTENCIA
No utilice nunca hilo, alambre o cuerda, etc., que estén
reforzados con metal. Estos elementos pueden romperse y convertirse en proyectiles
peligrosos.
ADVERTENCIA
Utilice siempre el hilo de corte de nylon recomendado con un
diámetro de no más de 0,095 pulgadas (2,4 mm). Es posible que la utilización de un hilo
que no sea el especificado haga que la orilladora de hilo se sobrecaliente o sufra daños.
La orilladora de hilo está equipada con un avanzado sistema POWERLOAD
TM
. El hilo de
corte se puede enrollar en la bobina simplemente presionando un solo botón. El proceso
de carga de una bobina completa se puede completar generalmente en 12 segundos.
Evite la utilización repetida del sistema de enrollado en sucesión rápida, para
reducir la posibilidad de daños al motor.
AVISO
El sistema POWERLOAD
TM
solo está disponible cuando el aditamento está
conectado al cabezal motriz PH1420/PH1420-FC/PHX1600/PHX1600-FC y el paquete de
batería está instalado.
1. Retire el paquete de batería del
cabezal motriz.
2. Jale y retire primero todo el hilo
que quede. Si no queda nada, vaya
directamente al paso 3.
3. Corte un pedazo de hilo de corte de
13 pies (4 m) de longitud.
4. Inserte el hilo nuevo en el ojal
(Fig. 5) y empuje el hilo hasta que su
extremo salga por el ojal opuesto.
AVISO
Si el hilo no se puede insertar en
el ojal debido a que la cubierta inferior está
atorada, instale el paquete de batería en el
cabezal motriz y luego presione brevemente
el botón de carga del hilo para reajustar
la cubierta inferior. Retire el paquete de
batería del cabezal motriz.
5. Jale el hilo desde el otro lado hasta
que aparezcan longitudes iguales del
mismo a ambos lados del cabezal de la orilladora (Fig. 6).
6. Instale el paquete de batería en el
cabezal motriz.
7.
Presione y mantenga presionado el
botón de carga del hilo para arrancar
el motor de enrollado del hilo. El hilo se
enrollará continuamente en el cabezal
de la orilladora (Fig. 7).
8. Observe detenidamente la longitud
de hilo restante. Prepárese para
soltar el botón una vez que queden
aproximadamente 7,5 pulgadas (19 cm) de hilo a cada lado. Presione de nuevo
brevemente el botón de carga del hilo hasta que se vean 6 pulgadas (15 cm) de hilo a
cada lado.
9. Empuje hacia abajo sobre el ensamblaje de la cubierta inferior mientras jala ambos
extremos del hilo para hacer que este avance manualmente y compruebe la
instalación correcta del hilo de corte.
AVISO
En caso de que el hilo sea jalado hacia el interior del cabezal de la orilladora
por accidente, abra el cabezal y jale el hilo de corte para sacarlo de la bobina. Siga la
sección “RECARGA DEL HILO DE CORTE” de este manual para recargar el hilo.
AVISO
Cuando el aditamento esté conectado al cabezal motriz PH1400/
PH1400-FC, el sistema POWERLOAD
TM
no estará funcional. En este caso, el hilo se debe
recargar manualmente. Consulte la sección “Reemplazo manual del hilo” de este
manual para recargar el hilo.
Reemplazo manual del hilo
1. Retire el paquete de batería.
2. Jale y retire primero todo el hilo que quede. Si no queda nada, vaya directamente
al paso 3.
3. Corte un pedazo de hilo de corte de 13 pies (4 m) de longitud.
4. Inserte el hilo en el ojal (Fig. 8) y
empuje el hilo hasta que el extremo
del mismo salga por el ojal opuesto.
5. Jale el hilo desde el otro lado hasta
que aparezcan longitudes iguales del
mismo a ambos lados del cabezal de
la orilladora.
6. Presione y rote el ensamblaje de
la cubierta inferior en la dirección
indicada por la flecha para enrollar el
hilo de corte en la bobina hasta que se
vean aproximadamente 6 pulgadas (15
cm) de hilo a cada lado (Fig. 9).
7. Empuje hacia abajo sobre el
ensamblaje de la cubierta inferior
mientras jala ambos extremos del
hilo para hacer que este avance
manualmente y compruebe la
instalación correcta del hilo de corte.
RECARGA DEL HILO DE CORTE
AVISO
Cuando el hilo de corte se rompa y se separe del ojal o cuando el hilo de
corte no se libere al golpear suavemente el cabezal de la orilladora, será necesario que
usted retire el hilo de corte restante del cabezal de la orilladora y que siga los pasos que
se indican a continuación para recargar el hilo.
1. Retire el paquete de batería del cabezal motriz.
2. Presione las lengüetas de liberación ubicadas en el cabezal de la orilladora y
retire el ensamblaje de la cubierta inferior del cabezal de la orilladora jalándolo
directamente hacia fuera (Fig. 2).
3. Retire el hilo de corte del cabezal de la orilladora.
4. Inserte el resorte en la ranura ubicada en el ensamblaje de la cubierta inferior
4
Superficie plana
Ranura plana
5
Hilo de corte
Ojal
Cubierta inferior
6
7
6
pulgadas
(15 cm)
9
6 pulgadas
(15 cm)
8
Dirección
de la flecha
Ensamblaje de la
cubierta inferior
Ojal
si se separó del ensamblaje del
resorte inferior (Fig. 10).
5. Mientras sujeta la orilladora con
una mano, utilice la otra mano
para agarrar el ensamblaje de
la cubierta inferior y alinear las
ranuras ubicadas en el ensamblaje
de la cubierta inferior con las
lengüetas de liberación. Presione
el ensamblaje de la cubierta
inferior hacia el interior del
ensamblaje de la cubierta superior
hasta que se acople a presión en
la posición correcta, momento en
el cual usted oirá un sonido de clic
inconfundible (Fig. 11, 12).
6. Siga las instrucciones de la
sección “REEMPLAZO DEL HILO”
para recargar el hilo de corte.
12
11
Ranura
Lengüeta de
liberación
10
Resorte
Ensamblaje de la
cubierta inferior
