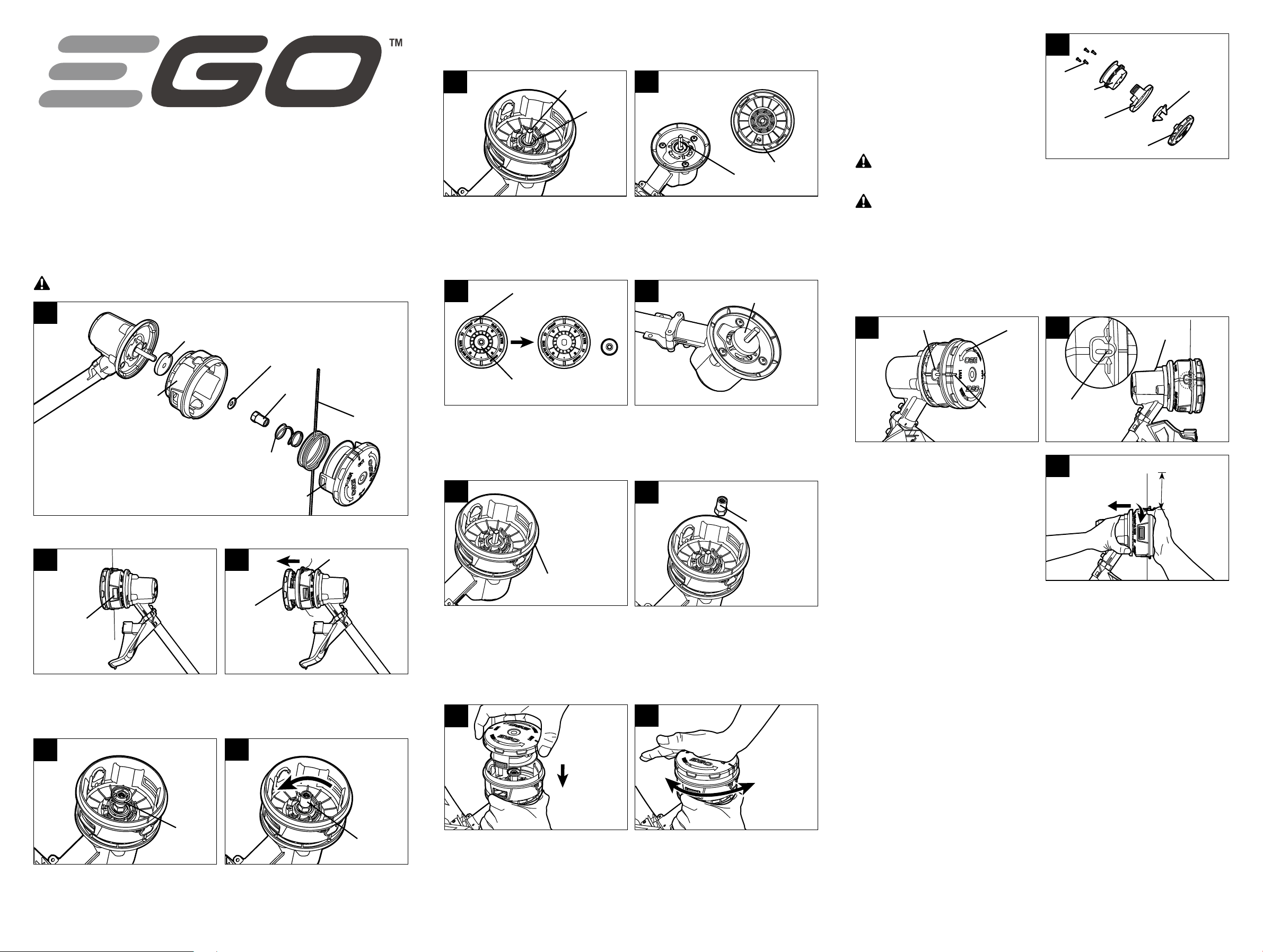

OPERATING MANUAL
REPLACEMENT STRING TRIMMER HEAD
MODEL NUMBER AH1500
This Replacement String Trimmer Head is exclusively compatible with
EGO POWER+ String Trimmer ST1500F and ST1500SF.
DANGER: If the head loosens after it is fixed in position, replace it immediately. Never use a trimmer with
a loose cutting attachment. Replace a cracked, damaged or worn out cutting head immediately, even if
damage is limited to superficial cracks. Such attachments may shatter at high speed and cause serious
injury.
WARNING: Always remove the battery pack from the product when you are assembling parts,
making adjustments, cleaning, or when the product is not in use.
1
Flange
Plain Washer
Spool Base
Cutting Line
Spool Retainer Assembly
Spring
Nut
Remove the trimmer head
1. Press the 2 release tabs on the spool retainer to remove it (Fig. 2 & 3).
2. Pull the spring out of the spool base (Fig. 4).
3. Wear gloves to hold the spool base with one hand and, with the other hand, use an impact socket
wrench (9/16”, 14mm) to loosen and remove the nut (Fig. 5).
4. Remove the plain washer from the motor shaft and save it for reassembly (Fig. 6).
5. Hold the spool base and pull it straight out from the motor shaft (Fig. 7).
6. Remove the flange from the spool base and save it to secure the new spool base (Fig. 8).
Install the new trimmer head
1. Position the flange removed in step 6 of the “remove the trimmer head” section onto the motor shaft
with the flat surface facing away from the base (Fig. 9).
2. Align the mounting hole in the spool base with the motor shaft and mount the base onto the shaft.
(Fig. 10)
3. Position the plain washer onto the motor shaft (Fig. 6).
4. Mount the nut onto the shaft and turn it clockwise by hand to pre‑tighten it (Fig. 11).
5. Wear gloves to hold the spool base with one hand, and, with the other hand, use a socket wrench
(9/16”, 14mm) to tighten the nut onto the shaft.
6. Fit the spring into the spool base and make sure it is pressed into position (Fig. 4).
7. With one hand holding the spool base, use the other hand to grasp the spool retainer and align the
tabs on the spool retainer with the holes in the spool base. Use your palm to press and rotate the
spool retainer left and right until the tabs lock with the spool base. (Fig. 12 & 13).
8. If any parts of the spool retainer assembly
are damaged or worn, replace the damaged
part and reassemble them shown in Fig. 14.
Wind the spool with new line
NOTICE: Always use the recommended nylon
cutting line with a diameter that does not exceed
0.095 in. (2.4 mm). Using line other than that
specified may cause the string trimmer to overheat
or become damaged.
WARNING: Never use metal‑reinforced line,
wire, or rope, etc. These can break off and become
dangerous projectiles.
WARNING: To prevent serious personal injury, remove the battery pack from the tool before
servicing, cleaning, changing attachments or removing material from the unit.
1. Remove the battery pack.
2. Rotate the spool retainer in direction indicated by the arrow as necessary to align the LOAD line on
the spool retainer with the eyelets in the spool base (Fig. 15).
3. Cut one piece of cutting line 16 ft. (5m) long. Insert the line into the mounting hole, which is located
inside the eyelet. Push until the end of the line comes out of the other side of the spool base. Pull
the line from the other side until equal amounts of line appear on both sides of the spool (Fig. 16).
4. Rotate the spool retainer in the direction of
the arrow to wind the line onto the spool
until approximately 5.5 in. (14cm) of line is
showing on each side (Fig. 17).
5. Push the spool retainer down while pulling
on lines to manually advance the line and to
check for proper assembly of the trimmer
head.
Spool Retainer
Spool Base
3
Nut
5
Release tab
2
Spring
4
Motor shaft
Spool Base
7
Flat surface facing
away from the base
9
Spool Base
10
13
Plain
Washer
Motor Shaft
6
Flange
Spool Base
8
Alignment
12
Screws
Wire Holder
Location Housing
Head Housing
Slot Covert
Spool Retainer Assembly
14
11
Nut
LOAD Line
Eyelet
15
Arrow Direction
16
Mounting Hole
inside the Eyelet
17
5.5" (14 cm)

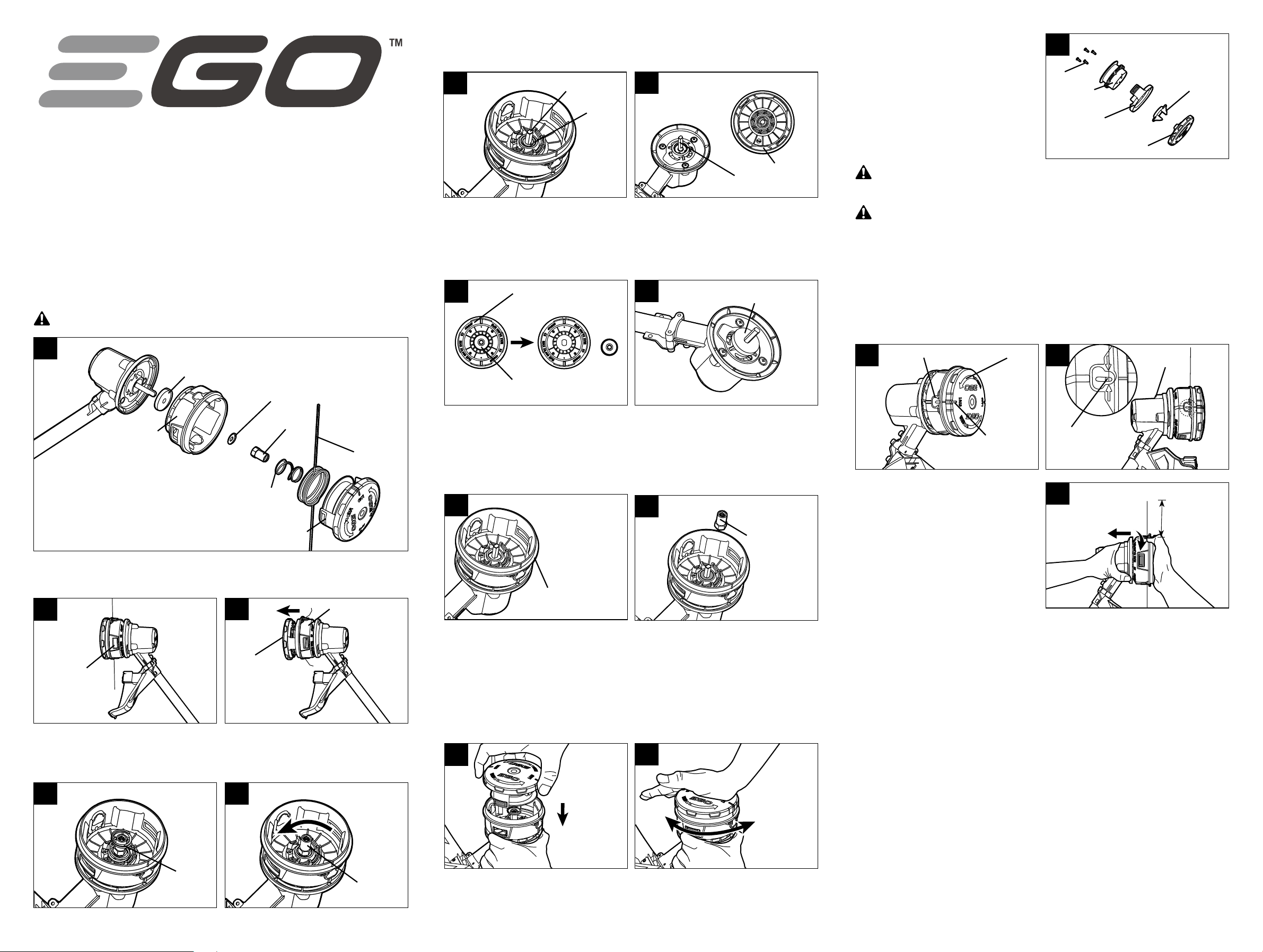

GUIDE D’UTILISATION
REMPLACEMENT DE LA TÊTE DU
TAILLE-BORDURE
NUMÉRO DE MODÈLE AH1500
La tête du taille‑bordure est compatible exclusivement avec
EGO POWER+ TAILLE‑BORDURE SANS FIL DE 38 CM À BLOC‑PILE AU LITHIUM‑ION DE
56 VOLTS ST1500F and ST1500SF.
DANGER : Si la tête se desserre après avoir été mise en place, remplacez‑la immédiatement. N’utilisez
jamais le taille‑bordure si le dispositif de coupe n’est pas serré fermement. Remplacez immédiatement
la tête de coupe si elle est fissurée, endommagée ou usée, même si elle ne présente que des fissures
superficielles. Ces pièces peuvent se briser à haute vitesse et causer des blessures graves.
AVERTISSEMENT
:
Enlevez toujours le bloc‑pile de l’outil lorsque vous assemblez des pièces,
procédez à des ajustements ou à son nettoyage ou lorsque le produit n’est pas utilisé.
1
Bride
Rondelle ordinaire
Base de la bobine
Fil de coupe
Dispositif de retenue de la bobine
Ressort
Écrou
Retrait de la tête du taille-bordure
1. Appuyez sur les 2 languettes de dégagement du dispositif de retenue de la bobine pour retirer ce
dernier (Fig. 2 et 3).
2. Retirez le ressort de la base de la bobine (Fig. 4).
3. Portez des gants pour tenir la base de la bobine d’une main et, de l’autre main, servez‑vous d’une
clé à choc de 14,28 mm (9/16 po) pour desserrer et retirer l’écrou(Fig. 5).
4. Retirez la rondelle ordinaire de l’arbre du moteur et conservez‑la en vue du réassemblage (Fig. 6).
5. Tenez la base de la bobine et tirezla de l’arbre du moteur (Fig. 7).
6. Retirez la bride de la base de la bobine et conservez‑la pour fixer la nouvelle base (Fig. 8).
Installation de la nouvelle tête du taille-bordure
1. Placez sur l’arbre du moteur la bride retirée à l’étape 6 de la section « Retrait de la tête du taille‑
bordure », en s’assurant que la surface plane est opposée à la base (Fig. 9).
2. Alignez le trou de montage de la base de la bobine sur l’arbre du moteur et insérez la base dans
l’arbre (Fig. 10).
3. Placez la rondelle ordinaire sur l’arbre du moteur (Fig. 6).
4. Placez l’écrou sur l’arbre et tournezle manuellement dans le sens des aiguilles d’une montre pour le
serrer partiellement (Fig. 11).
5. Portez des gants pour tenir la base de la bobine d’une main et, de l’autre main, servez‑vous d’une
clé à douille manuelle de 14 mm (9/16 po) pour serrer l’écrou sur l’arbre.
6. Placez le ressort dans la base de la bobine et assurez‑vous d’appuyer dessus pour le fixer (Fig. 4).
7. Tenez la base de la bobine d’une main et, de l’autre, prenez le dispositif de retenue de la bobine.
Alignez les languettes du dispositif de retenue de la bobine sur les trous de la base de la bobine.
Appuyez et tournez le dispositif de retenue vers la gauche et vers la droite avec la paume de votre
main de façon à ce que les languettes se verrouillent dans la base de la bobine (Fig. 12 et 13).
8. Si une partie du dispositif de retenue
de la bobine est endommagée ou usée,
remplacez‑la et réassemblez l’ensemble
comme il est montré ci‑contre (Fig. 14).
Remplacement du fil
AVIS: Utilisez toujours le fil de coupe de nylon
recommandé, avec un diamètre maximum de 2,4
mm (0.095 po). L’utilisation d’un autre fil peut
entraîner une surchauffe du taille‑bordure ou
l’endommager.
AVERTISSEMENT
:
N’utilisez jamais de fil
de métal renforcé, de fil métallique, de corde ou d’autre matériau. Ceux‑ci pourraient se rompre et être
projetés.
AVERTISSEMENT
:
Pour prévenir les blessures graves, retirez le bloc‑pile du taille‑bordure avant
d’en effectuer l’entretien, de le nettoyer, de remplacer des accessoires ou de retirer des pièces.
1. Retirez le bloc‑pile.
2. Tournez le dispositif de retenue de la bobine dans le sens de la flèche jusqu’à ce que l’encoche
indiquant « LOAD » (CHARGE) située sur le dispositif de retenue soit alignée sur les oeillets de la
base de la bobine (Fig. 15).
3. Coupez un morceau de fil de coupe de 5 m (16 pi) de long. Insérez le fil dans le trou de montage
situé dans l’oeillet. Poussez jusqu’à ce que l’extrémité du fil sorte de l’autre côté de la base de la
bobine. Tirez le fil de l’autre côté du trou jusqu’à ce qu’il y ait autant de fil d’un côté de la bobine
que de l’autre (Fig. 16).
4. Appuyez sur le dispositif de retenue de la
bobine tout en tournant dans le sens de la
flèche pour enrouler le fil de coupe sur la
bobine jusqu’à ce qu’environ 14 cm (5,5 po)
de fil dépasse de chaque côté (Fig. 17).
5. Appuyez sur le dispositif de retenue de la
bobine tout en tirant sur les fils de manière à
les faire avancer manuellement et à vérifier
que la tête du taille‑bordure est assemblée
correcteme
Dispositif de
retenue de
la bobine
Base de la bobine
3
Écrou
5
Languette de
dégagement
2
Ressort
4
Arbre du moteur
Base de la bobine
7
Surface plane
opposée à la base
9
Base de la bobine
10
13
Rondelle
ordinaire
Arbre du moteur
6
Bride
Base de la bobine
8
Alignement
12
Vis
Porte‑conducteur
Boîtier de maintien
Boîtier de tête
Couvercle à fente
Dispositif de retenue de la bobine
14
11
Écrou
Encoche indiquant
«LOAD » (CHARGE)
Œillet
15
Direction de la flèche
16
Trou de
montage dans
l’œillet
17
14 cm (5.5 po)
MANUAL DE FUNCIONAMIENTO
REEMPLAZO DEL CABEZAL DE LA ORILLADORA
MODELO NÚMERO AH1500
El cabezal de la orilladora es exclusivamente compatible con
EGO POWER+ ORILLADORA INALÁMBRICA CON BATERÍA DE IONES DE LITIO DE 15
PULG Y 56 VOLTIOS ST1500F AND ST1500SF.
PELIGRO: Si el cabezal se afloja luego de fijarlo en su posición, reemplácelo de inmediato. Nunca use
una orilladora con un accesorio de corte suelto. Reemplace los cabezales agrietados, dañados o gastados
de inmediato, aunque solo se trate de grietas superficiales. Dichos accesorios podrían desprenderse a alta
velocidad y provocar lesiones graves.
ADVERTENCIA
:
Siempre retire el paquete de baterías del producto cuando ensamble piezas, realice
ajustes, limpie el producto o cuando no lo esté usando.
1
Brida
Arandela plana
Base del carrete
Hilo de corte
Ensamble del contenedor del carrete
Resorte
Tuerca
Extracción del cabezal de la orilladora
1. Presione las 2 lengüetas de liberación del contenedor del carrete para retirarlo (Fig. 2 y 3).
2. Jale del resorte para quitarlo de la base del carrete (Fig. 4).
3. Use guantes para sostener la base del carrete con una mano y, con la otra, use una llave de tubo de
impacto (14 mm, 9/16 pulg.) para aflojar y retirar la tuerca (Fig. 5).
4. Retire la arandela plana del eje del motor y guárdela para cuando vuelva a ensamblarlo (Fig. 6).
5. Sujete la base del carrete y jálela hacia fuera del eje del motor (Fig. 7).
6. Retire la brida de la base del carrete y guárdela para usarla en la base nueva del carrete (Fig. 8).
Instalación del nuevo cabezal de la orilladora
1. Coloque la brida que retiró en el paso 6 de la sección “Extracción del cabezal de la orilladora” sobre
el eje del motor, con la superficie plana mirando hacia fuera de la base (Fig. 9).
2. Alinee el orificio para montaje de la base del carrete con el eje del motor y coloque la base sobre el
eje (Fig. 10).
3. Coloque la arandela plana en el eje del motor (Fig. 6).
4. Coloque la tuerca en el eje y gírelo con la mano en dirección de las manecillas del reloj para
preajustarlo (Fig. 11).
5. Use guantes para sostener la base del carrete con una mano y, con la otra, use una llave de tubo
(14 mm, 9/16 pulg.) para ajustar la tuerca al eje.
6. Coloque el resorte en la base del carrete y asegúrese de que está bien ubicado en su lugar (Fig. 4).
7. Use una mano para sostener la base del carrete y, con la otra, sujete el contenedor del carrete y
alinee las lengüetas del contenedor del carrete con los orificios de la base del carrete. Use la palma
de la mano para presionar y girar el contenedor del carrete hacia la izquierda y la derecha hasta
lograr que las lengüetas estén aseguradas con la base del carrete (Fig. 12 y 13).
8. Si alguna de las piezas del ensamble del
contenedor del carrete se encuentra dañada
o desgastada, reemplácela y vuelva a
ensamblar la pieza como se muestra en la
(Fig. 14).
Reemplazo del hilo
AVISO: Use siempre el hilo de corte de nailon
recomendado con un diámetro que no supere
los 2,4 mm (0,095 pulg.). Usar un hilo distinto al
especificado puede causar que la orilladora de hilo
se sobrecaliente o se dañe.
ADVERTENCIA
:
Nunca use hilo de metal reforzado, alambre o cuerda, etc. Este podría romperse y
convertirse en un proyectil peligroso.
ADVERTENCIA
:
Para evitar lesiones personales graves, retire el paquete de baterías de la
herramienta antes de realizarle mantenimiento, limpiarla, cambiar los accesorios o retirar materiales de
la unidad.
1. Retire el paquete de baterías.
2. Gire el contenedor del carrete en la dirección que indica la flecha para alinear la línea LOAD del
contenedor con los ojales de la base del carrete (Fig. 15).
3. Corte un trozo de hilo de corte de 5 m (16 pies) de largo. Inserte el hilo en el orificio de montaje,
ubicado dentro del ojal. Empuje hasta que la punta del hilo aparezca por el otro lado de la base del
carrete. Jale de la punta del hilo del otro lado hasta que haya la misma cantidad de hilo en ambos
lados del carrete (Fig. 16).
4. Presione, mientras gira el contenedor del
carrete en la dirección que indica la flecha
para enrollar el hilo de corte dentro del
carrete hasta que haya aproximadamente 14
cm (5,5 pulg.) de hilo en cada lado (Fig. 17).
5. Empuje el contenedor del carrete hacia abajo
y, al mismo tiempo, jale de los hilos para
hacer avanzar el hilo de forma manual y para
confirmar que el cabezal de la orilladora está
ensamblado correctamente.

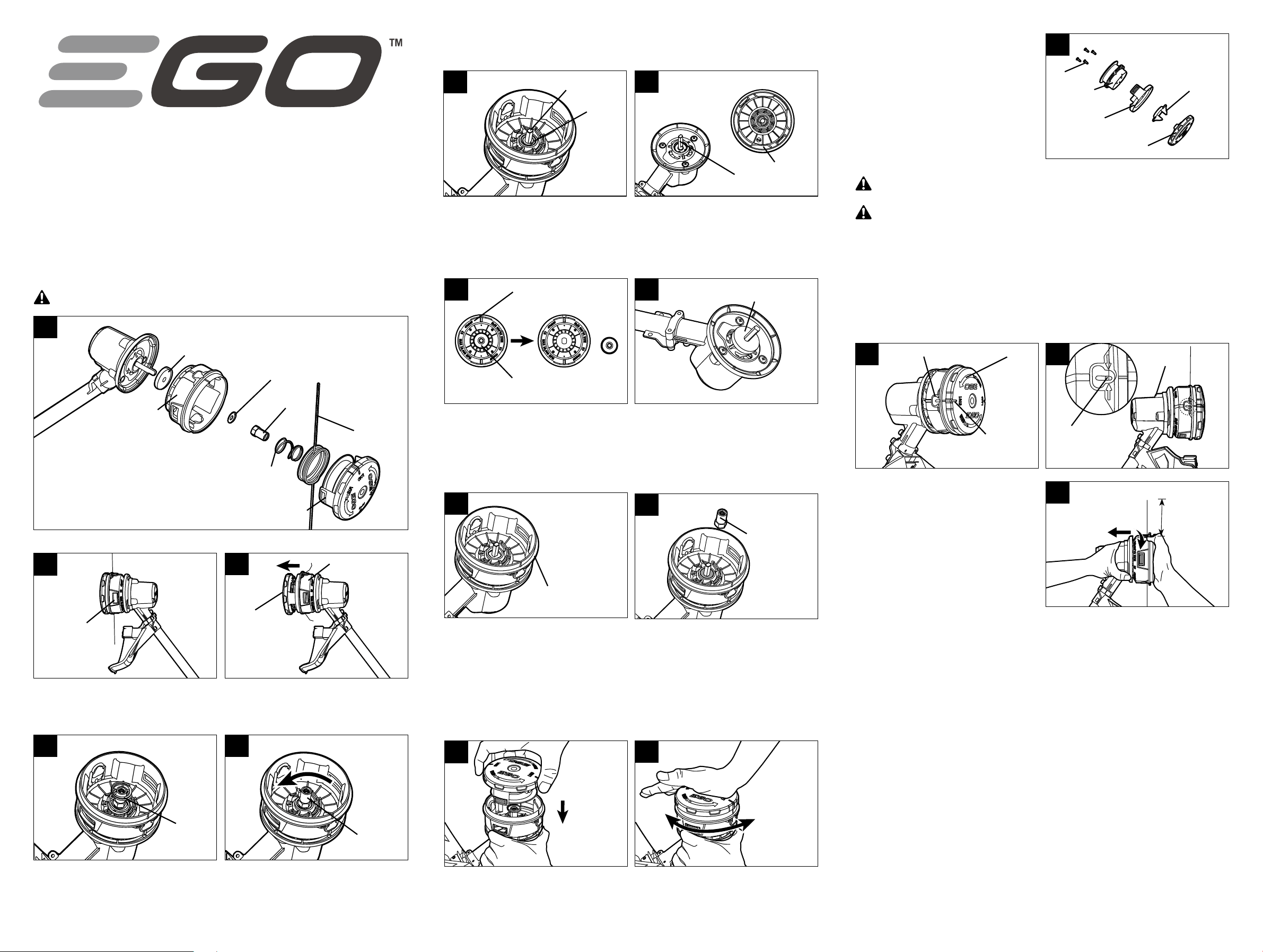

Contenedor del
carrete
Base del carrete
3
Tuerca
5
Lengüeta de liberación
2
Resorte
4
Eje del motor
Base del carrete
7
Superficie plana mirando
hacia fuera de la base
9
Base del carrete
10
13
Arandela
plana
Eje del motor
6
Bridat
Base del carrete
8
Alineación
12
Tornillos
Soporte
del hilo
Carcasa de la guía
Carcasa del cabezal
Cubierta de
la ranura
Ensamble del
contenedor del carrete
14
11
Tuerca
Línea LOAD
Ojal
15
Dirección de la
flecha
16
Orificio de montaje
dentro del ojal
17
14 cm (5,5 pulg.)
