Table of Contents:
Safety Tips. pg. 1
Unpacking Your Fan. pg. 2
Parts Inventory. pg. 2
Installation Preparation. pg. 3
Hanging Bracket Installation. pg. 3
Fan Assembly. pgs. 4 - 5

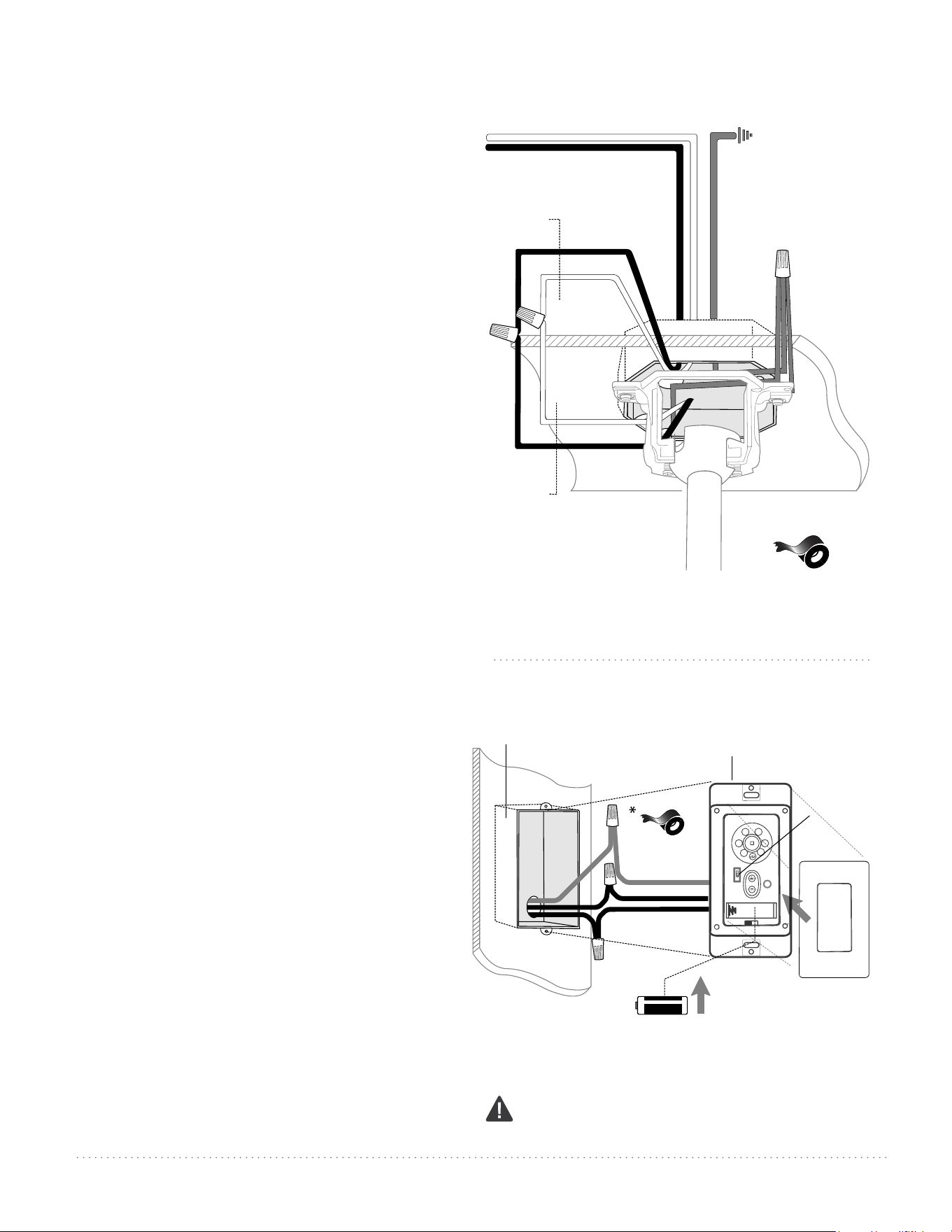

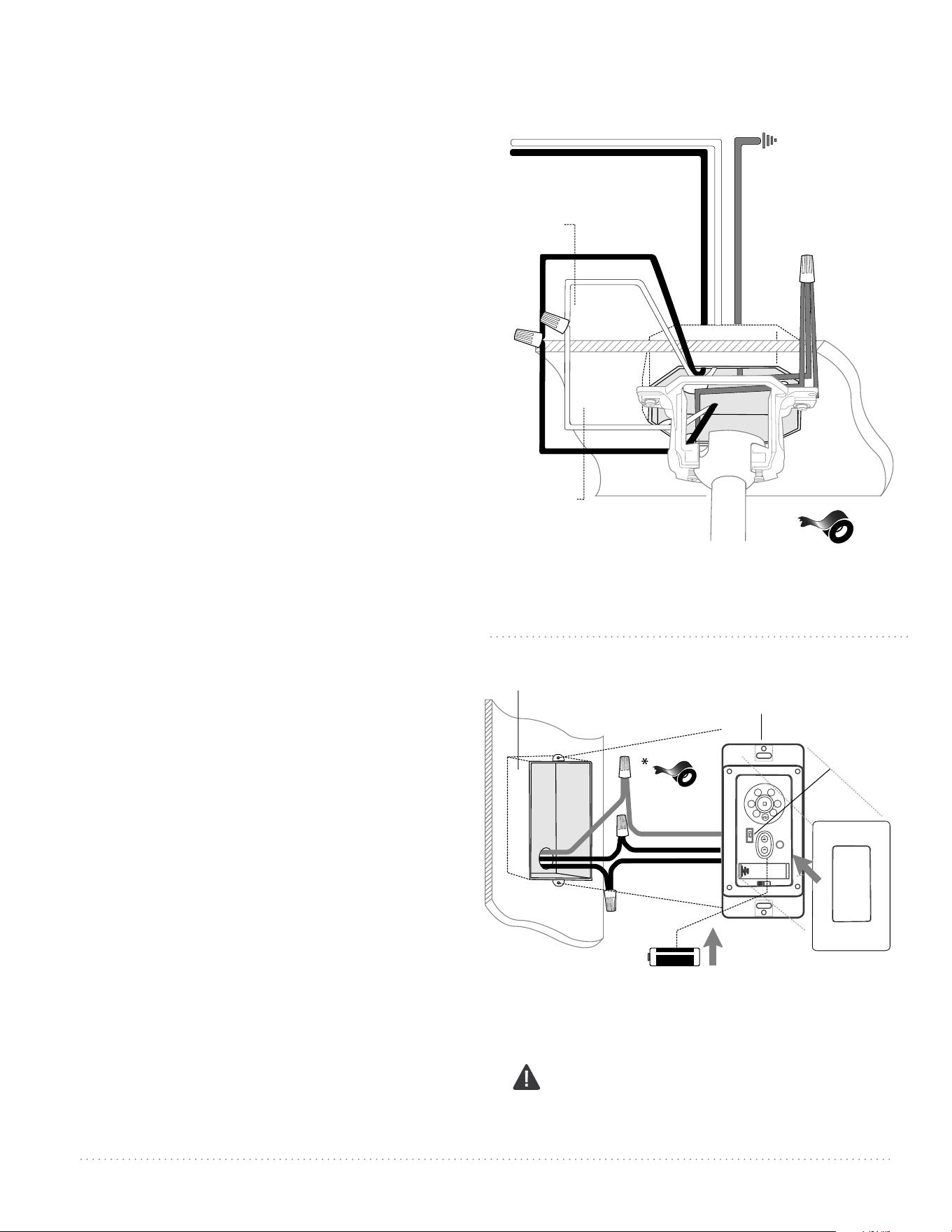

Wiring. pg. 6

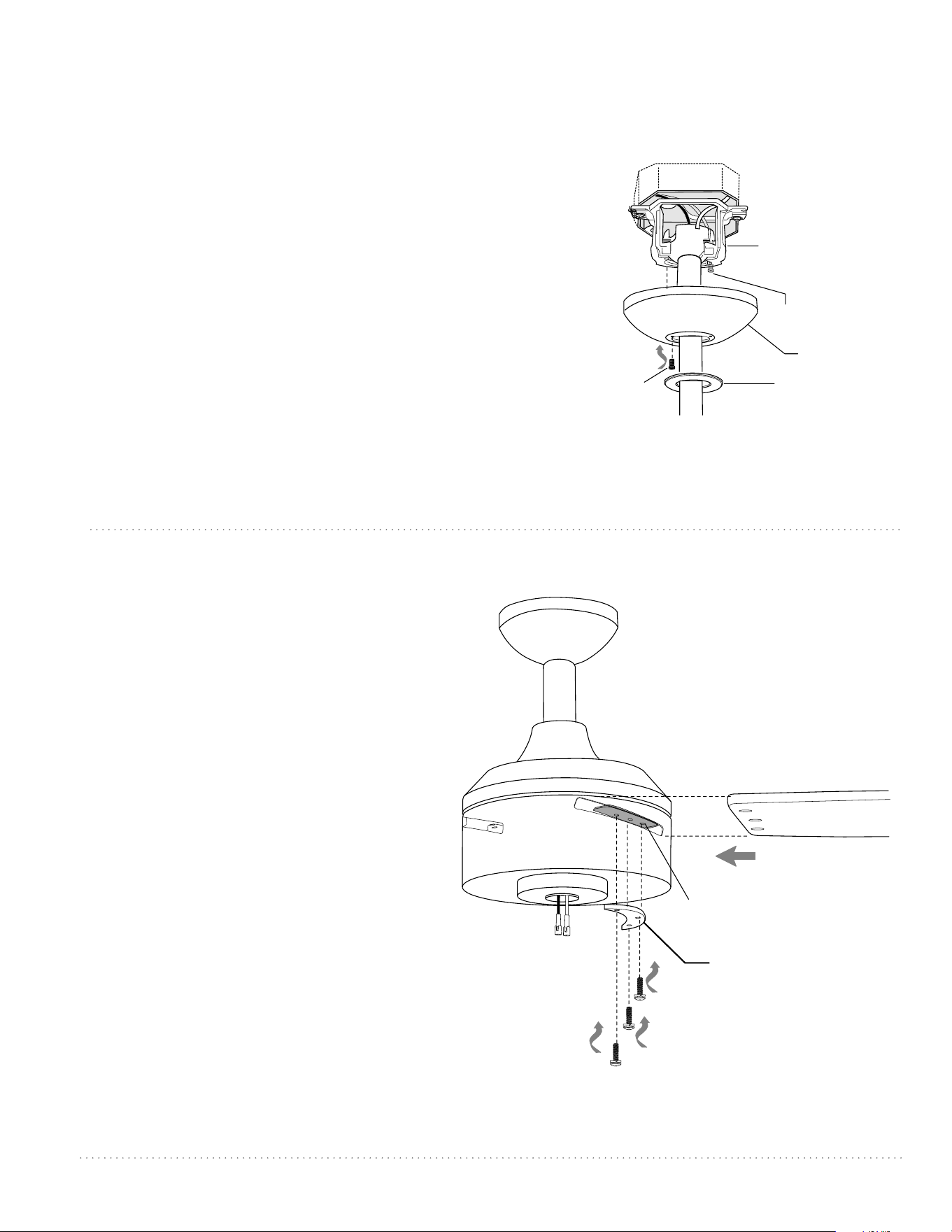

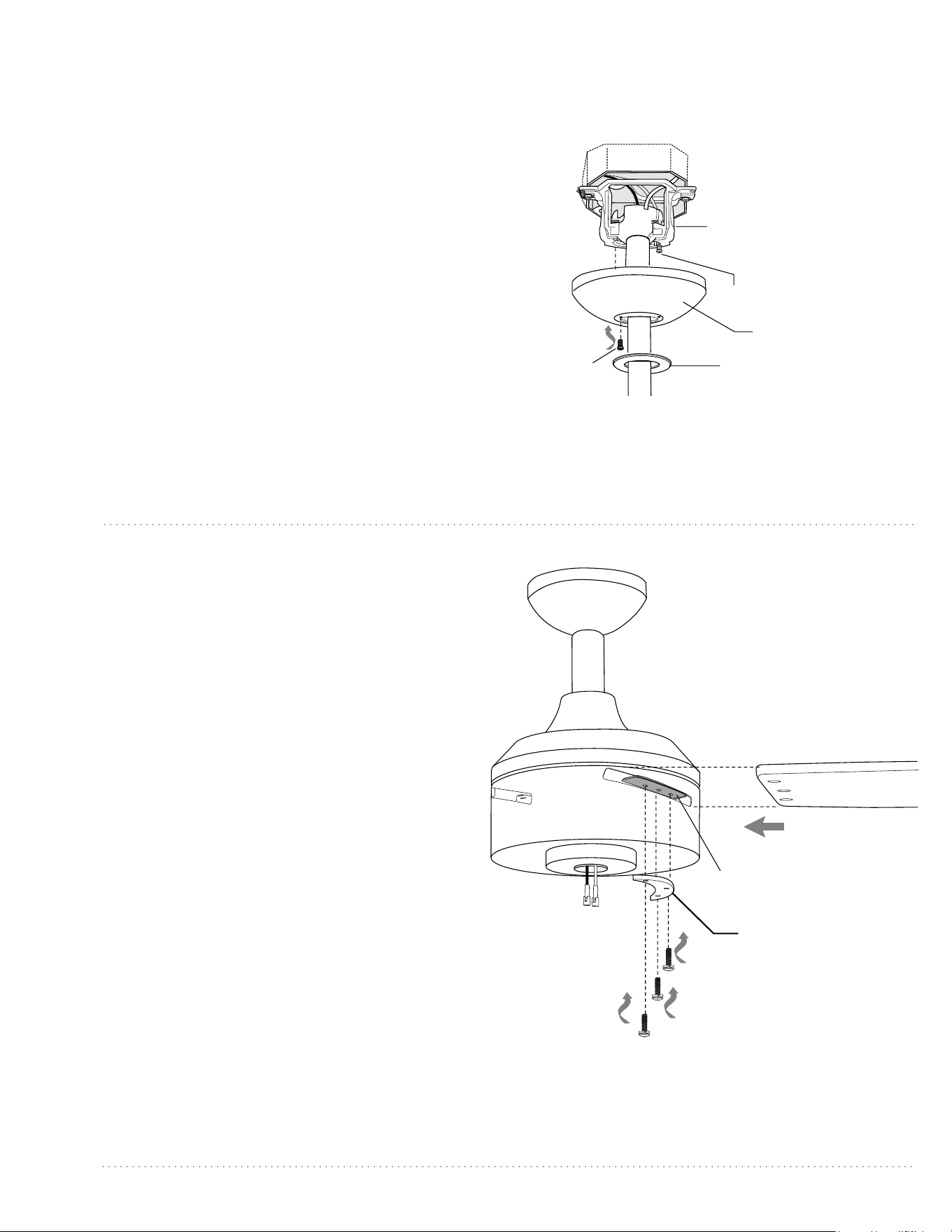

Canopy Assembly. pg. 7
Blade Assembly. pg. 7

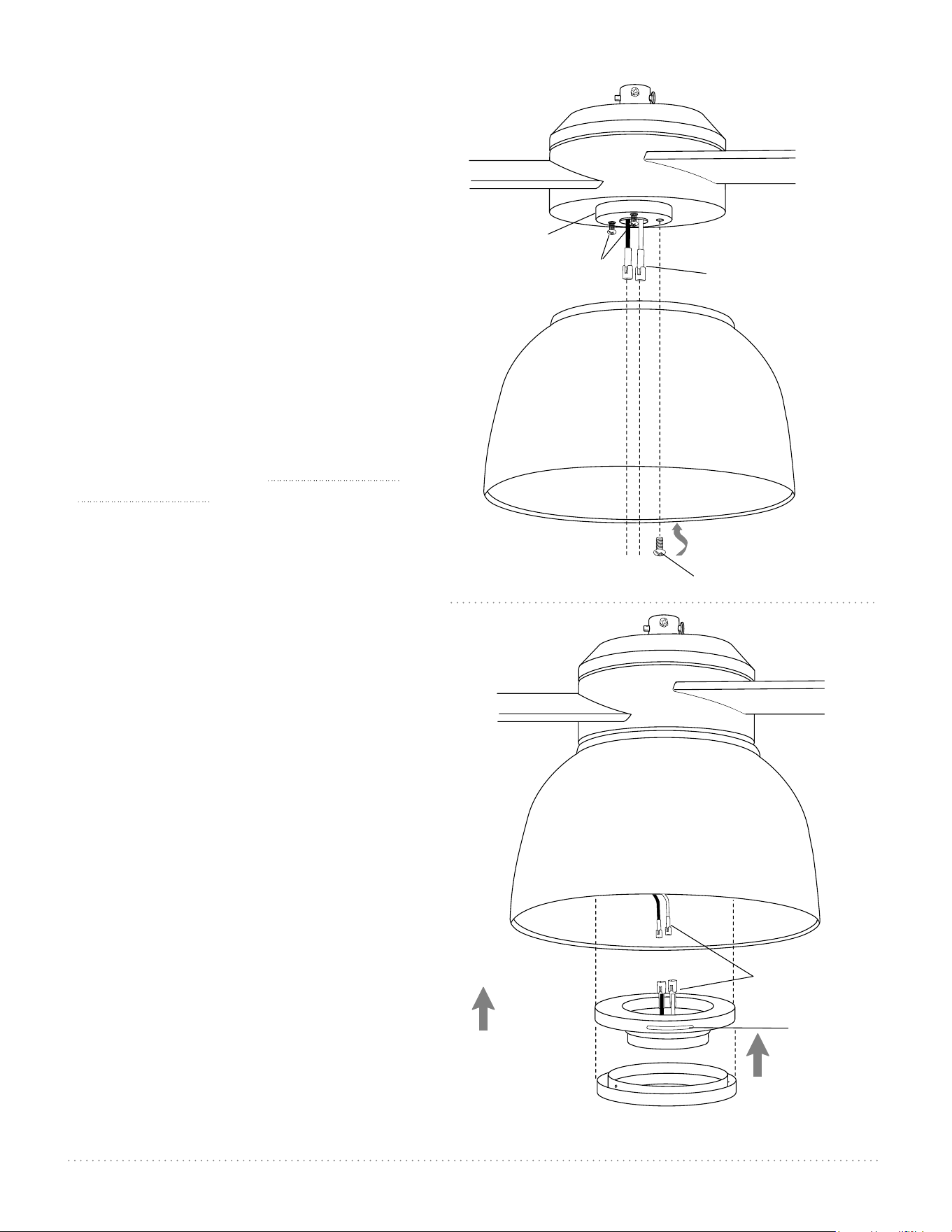

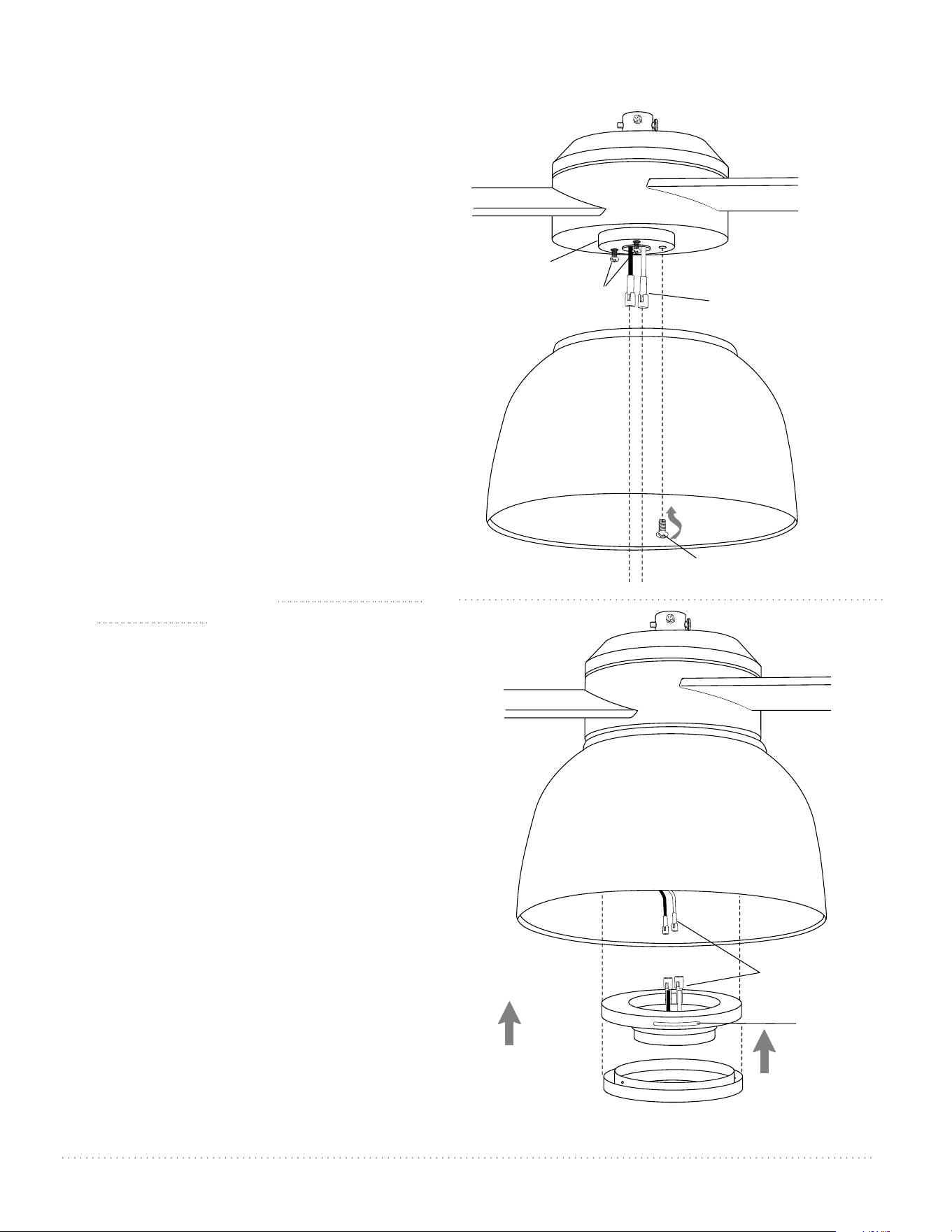

Light Kit Assembly. pg. 8

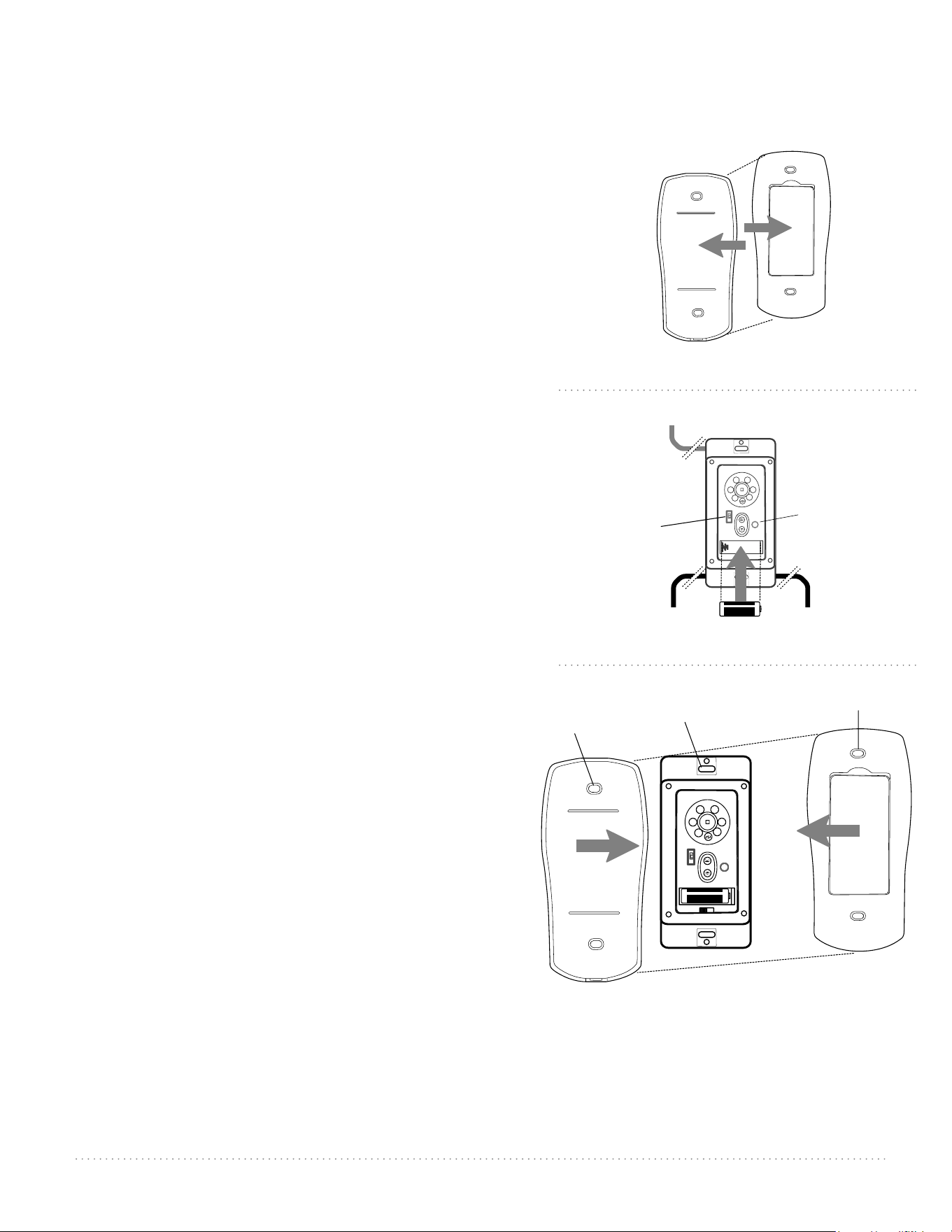

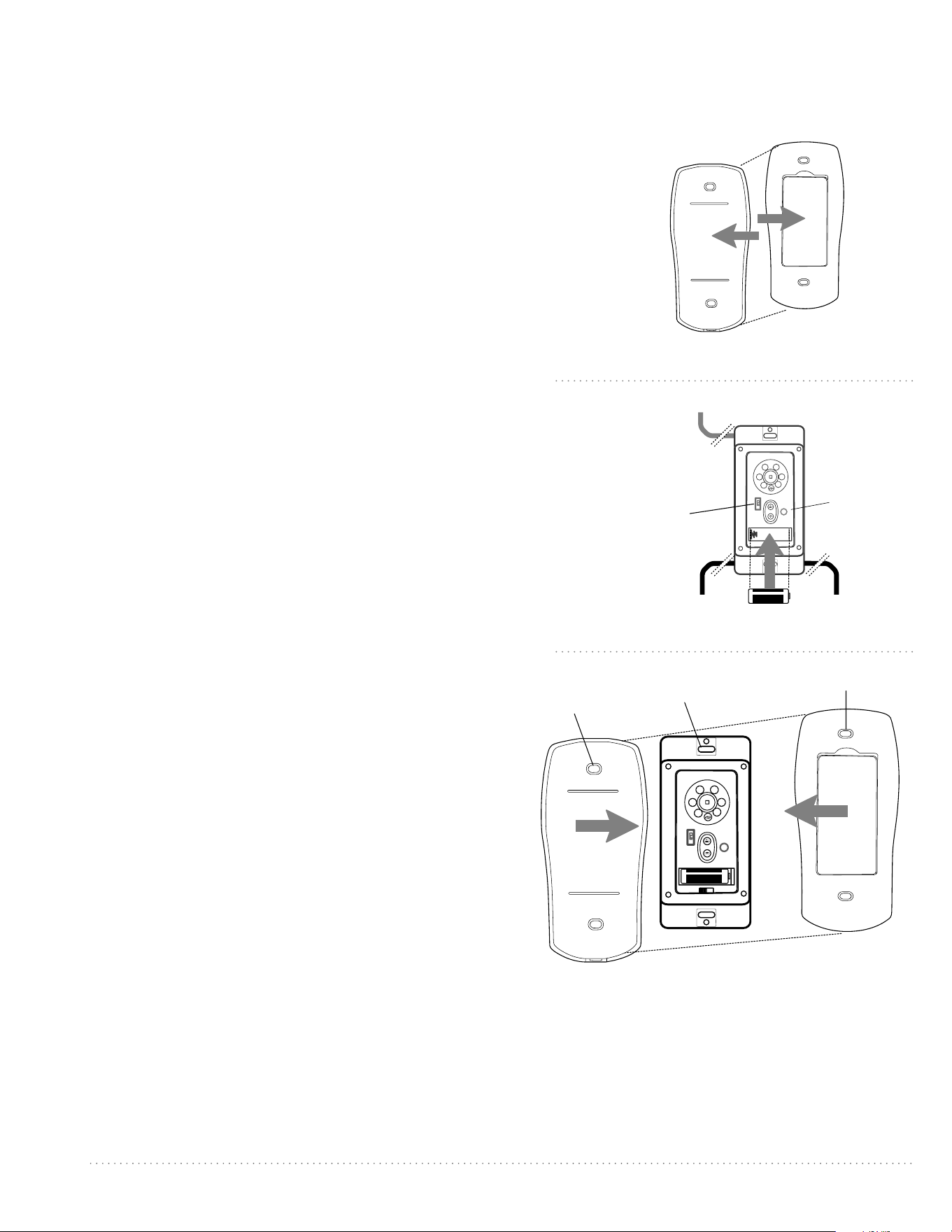

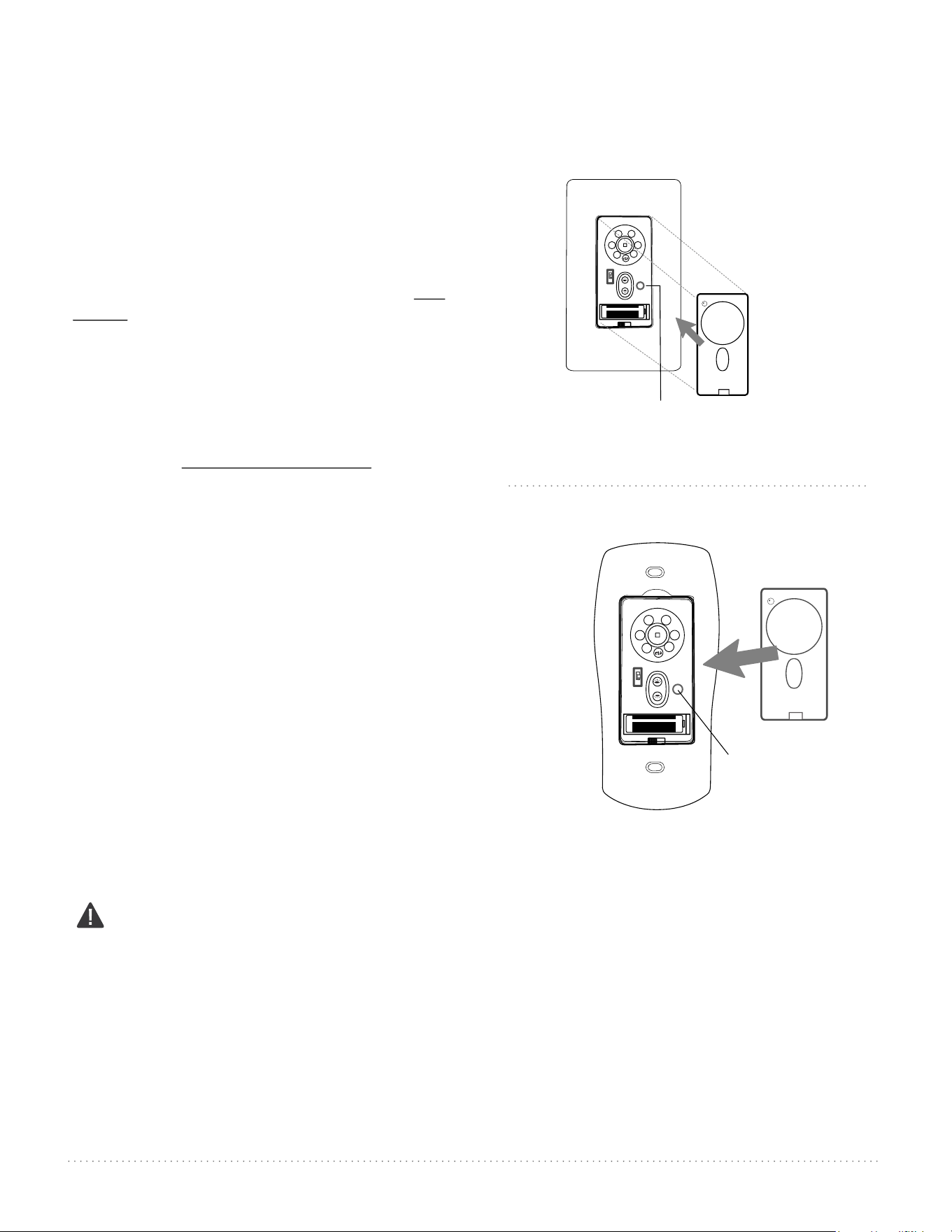

Handheld Remote Control Assembly. pg. 9

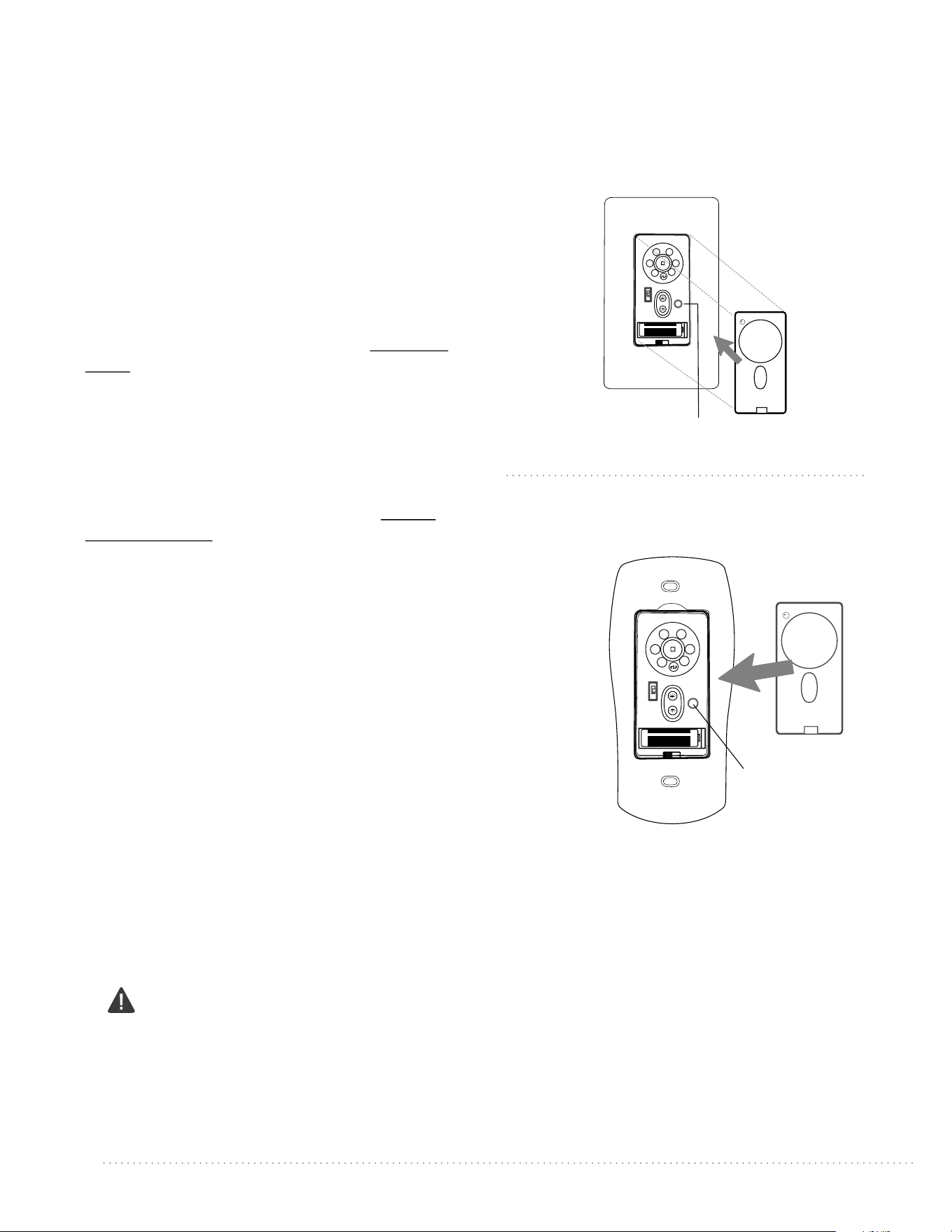

Automated Learning Process./
Activating Code. pg. 10
Remote/Wall Control Operation. pg. 11
Testing Your Fan. pg. 11
Troubleshooting. pg. 12
Warranty. pg. 12
Parts Replacement. pg. 12
PRINTED IN CHINA
READ THESE INSTRUCTIONS AND
SAVE THEM FOR FUTURE USE
Installation Guide
For Model:
VEN52
net weight of fan: xx.08 lb (7.75 kg)
Ventura
APPROVED FOR USE IN
DAMP LOCATIONS
WARNING:
DC Motor will not
operate until blades
are installed
SAFETY TIPS.
page 1
WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin
the fan installation or before servicing the fan or installing accessories.
1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE
INSTRUCTIONS.
CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.
2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code, and ANSI/NFPA 70-1999.
If you are unfamiliar with electrical wiring or if the house/building wires are different colors than those referred to in the
instructions, please use a qualified electrician.
3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at least seven (7) feet (2.13
meters) of clearance between the floor and the fan blade tips. The fan should be mounted so that the tips of the blades are at
least thirty (30) inches (76 centimeters) from walls or other upright structures.
4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at least 35 pounds (16
kilograms). The outlet box must be supported directly by the building structure. Use only CETL (Canada) or ETL (USA) listed
outlet boxes marked "FOR FAN SUPPORT."
WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount to the outlet box marked "Acceptable for Fan Support of
15.9 kg (35 lb) or less," and use the mounting screws provided with the outlet box. Most outlet boxes commonly used for the support of
lighting fixtures are not acceptable for fan support and may need to be replaced. Consult a qualified electrician if in doubt.
WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this fan are designed to accept
only one 12 gauge house wire and two lead wires from the fan. If your house wire is larger than 12 gauge or there is more than one house
wire to connect to the corresponding fan lead wires, consult an electrician for the proper size wire connectors to use.
5. Electrical diagrams are for reference only.
6. After installation is complete, check that all connections are absolutely secure.
7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up into the outlet box. The
wires should be spread apart with the grounded conductor and the equipment-grounding conductor on opposite sides of the
outlet box.
WARNING: To reduce the risk of electrical shock or fire, do not use this fan with any solid state speed control device or control fan speed
with a full range dimmer switch. [Using a full range dimmer switch to control fan speed will cause a loud humming noise from fan.]
8. Do not operate the reverse switch until the fan has come to a complete stop. [Note: If using remote control with reverse capability,
reverse fan blade direction only when on LOW speed.]
9. Do not insert anything between the fan blades while they are rotating.
WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after installation. Do not insert objects
into the path of the blades.
WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or cleaning the fan.
10. Do not use water or detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened cloth will be suitable for
most cleaning.
WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER than those provided
with this fan will void the warranty.
WARNING: This fan MUST be installed with the safety cable provided with the fan. Failure to use the safety cable provided may result in
personal injury, damage to the fan or damage to other property.
CAUTION: Do NOT tamper with or attempt to repair LED component of fixture. The light source is designed for this specific application
and should not be serviced by untrained personnel. If any servicing is required, call our customer service department.
11. Light kit is dimmable to 10% with select dimmers.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible conditions and
situations that may occur. It must be understood that common sense and caution are necessary factors in the installation and operation
of this fan.
page 2

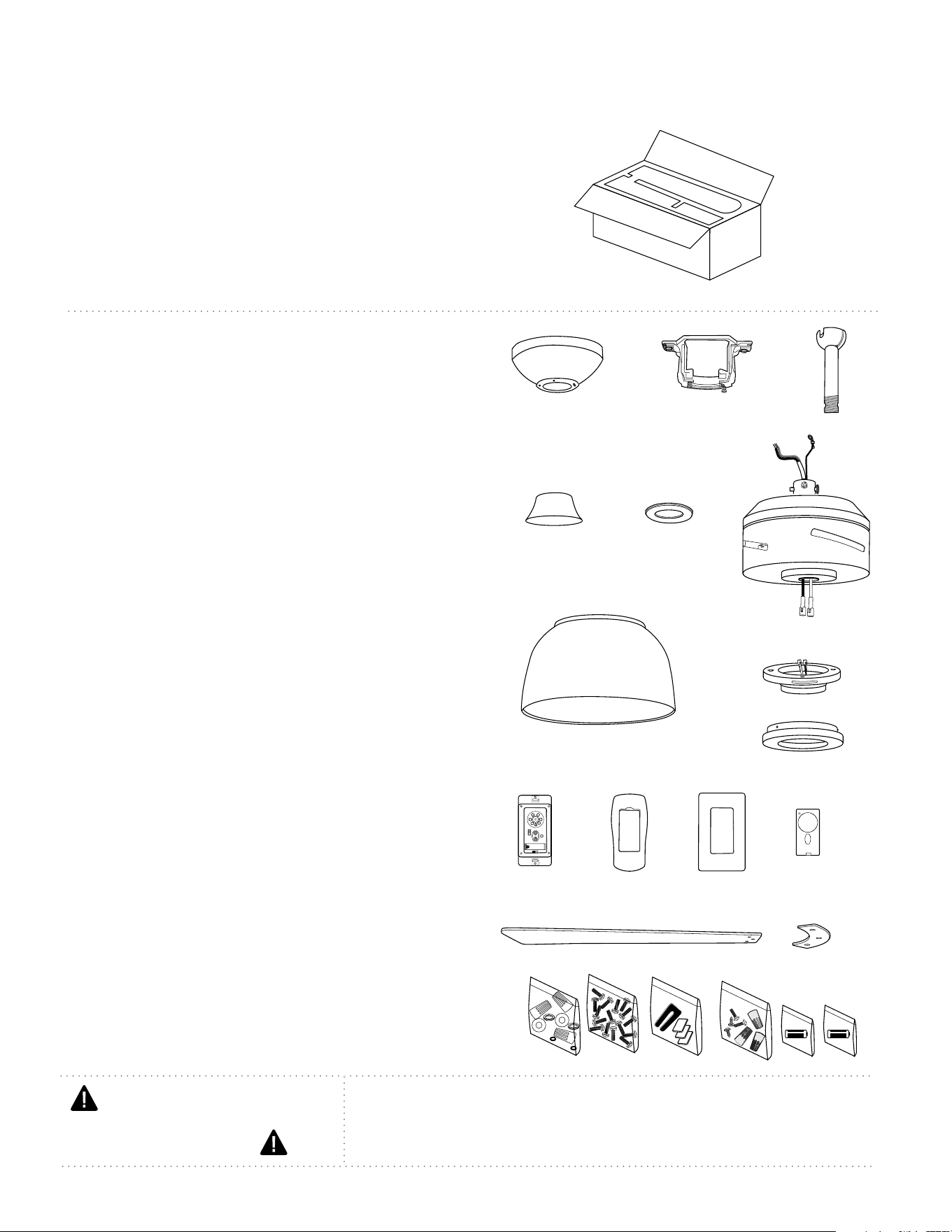

1. Unpacking Your Fan.
Carefully open the packaging. Remove items from
Styrofoam inserts. Remove motor housing and place
on carpet or Styrofoam to avoid damage to finish.
Do not discard fan carton or Styrofoam inserts
should this fan need to be returned for repairs.
Check against parts inventory that all parts have
been included.

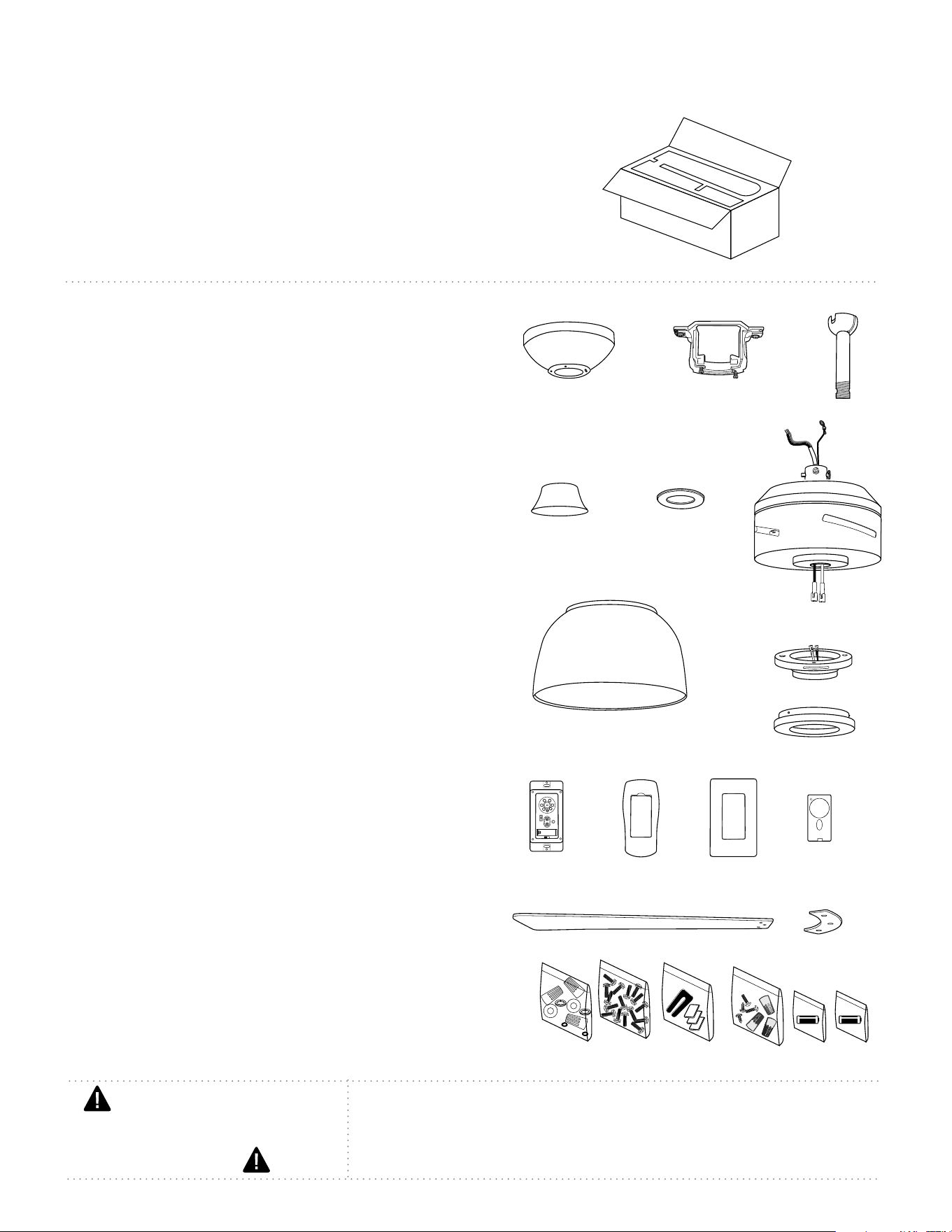

2. Parts Inventory.
a. canopy. 1 piece
b. hanging bracket. 1 piece
c. downrod and hanging ball. 1 piece
d. yoke cover. 1 piece
e. canopy cover (in hardware pack). 1 piece
f motor housing. 1 piece
g. shade. 1 piece
h. LED light kit. 1 piece
i. light kit frame. 1 piece
j. wall control. 2 pieces
k. remote control cover. 1 piece
l. plate. 1 piece
m. faceplate. 3 pieces
n. blade. 5 pieces
o. blade plate (in hardware pack). 5 pieces
p. hardware packs
IMPORTANT REMINDER: You must
use the parts provided with this fan for
proper installation and safety.
p
a
f
b
c
e
d
g
k
j
o
n
l
OFF ON
m
I
II
IV
VI
III
V
h
i
page 3

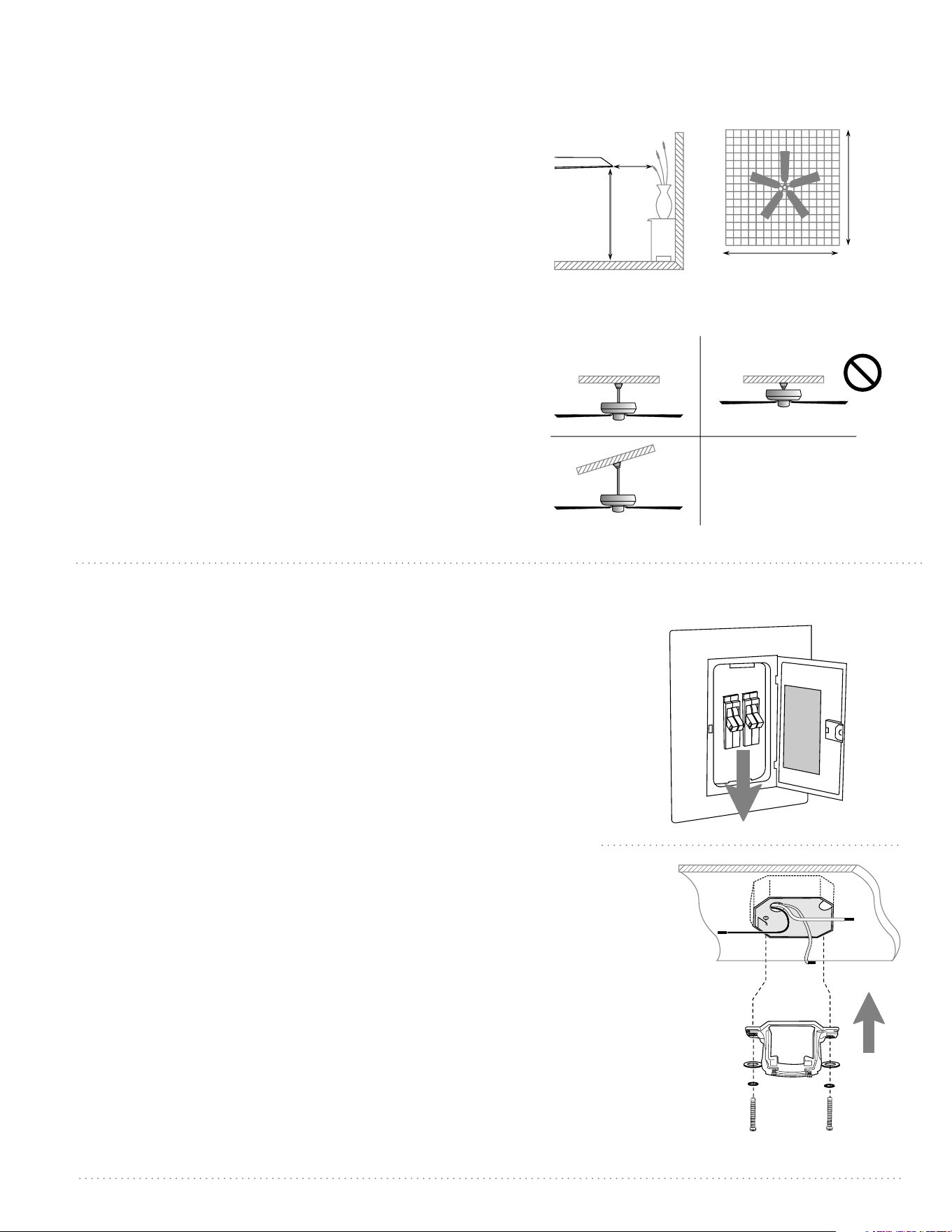

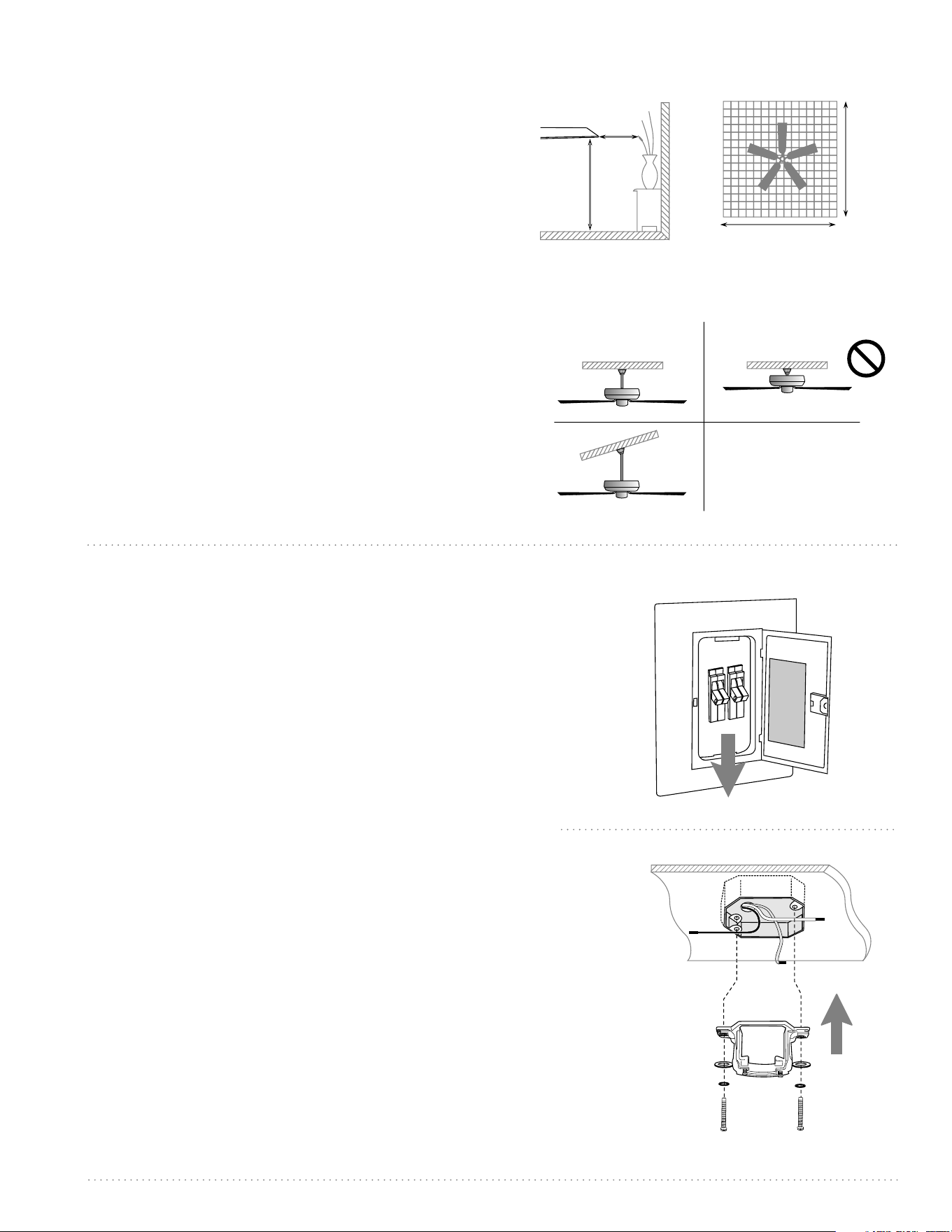

3. Installation Preparation.
ON
OFF
ON
OFF
4. Hanging Bracket Installation.
Turn off circuit breakers to current fixture from breaker
panel and be sure operating light switch is turned to the
OFF position.
WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.
Remove existing fixture.
WARNING: When using an existing outlet box, be sure the
box is securely attached to the building structure and can
support the full weight of the fan. Ensure it is clearly marked
"Suitable for Fan Support." If not, it must be replaced with an
approved outlet box. Failure to do so can result in serious
injury.
CAUTION: Be sure outlet box is grounded and that a ground
wire (GREEN or bare) is present.
Install hanging bracket to outlet box using original screws,
spring washers and flat washers provided with new or
original outlet box.*
If installing on a vaulted ceiling, face
opening of hanging bracket towards high point of ceiling.
Arrange electrical wiring around the back of the hanging
bracket and away from the bracket opening.
*Note: It is very important that you use the proper hardware
when installing the hanging bracket as this will support the
fan.
hanging bracket
spring washers
outlet box screws
flat washers
Installation requires these tools:
Phillips screwdriver, flathead screwdriver,
adjustable pliers or wrench, stepladder, wire
cutters, and rated electrical tape.
downrod
installation
flushmount
installation
To prevent personal injury and damage, ensure
that the hanging location allows the blades a
clearance of 7 feet (2.13m) from the floor and
30in. (76cm) from any wall or obstruction.
This fan is suitable for room sizes up to 400 square
feet (37.2 square meters).
7 feet
(2.13 m) (76 cm)
30
inches
blade edge
12ft. - 20ft.
12ft. - 20ft.
(3.66m - 6.1m)
(3.66m - 6.1m)
This fan can be mounted with a downrod
on a regular (no-slope) or vaulted ceiling. The
hanging length can be extended by purchasing a
longer downrod (0.5in. /1.27cm diameter). Other
installation, such as flushmount, is NOT available
for this fan.
Vaulted ceiling
angle is not to
exceed 25 degrees.
page 4

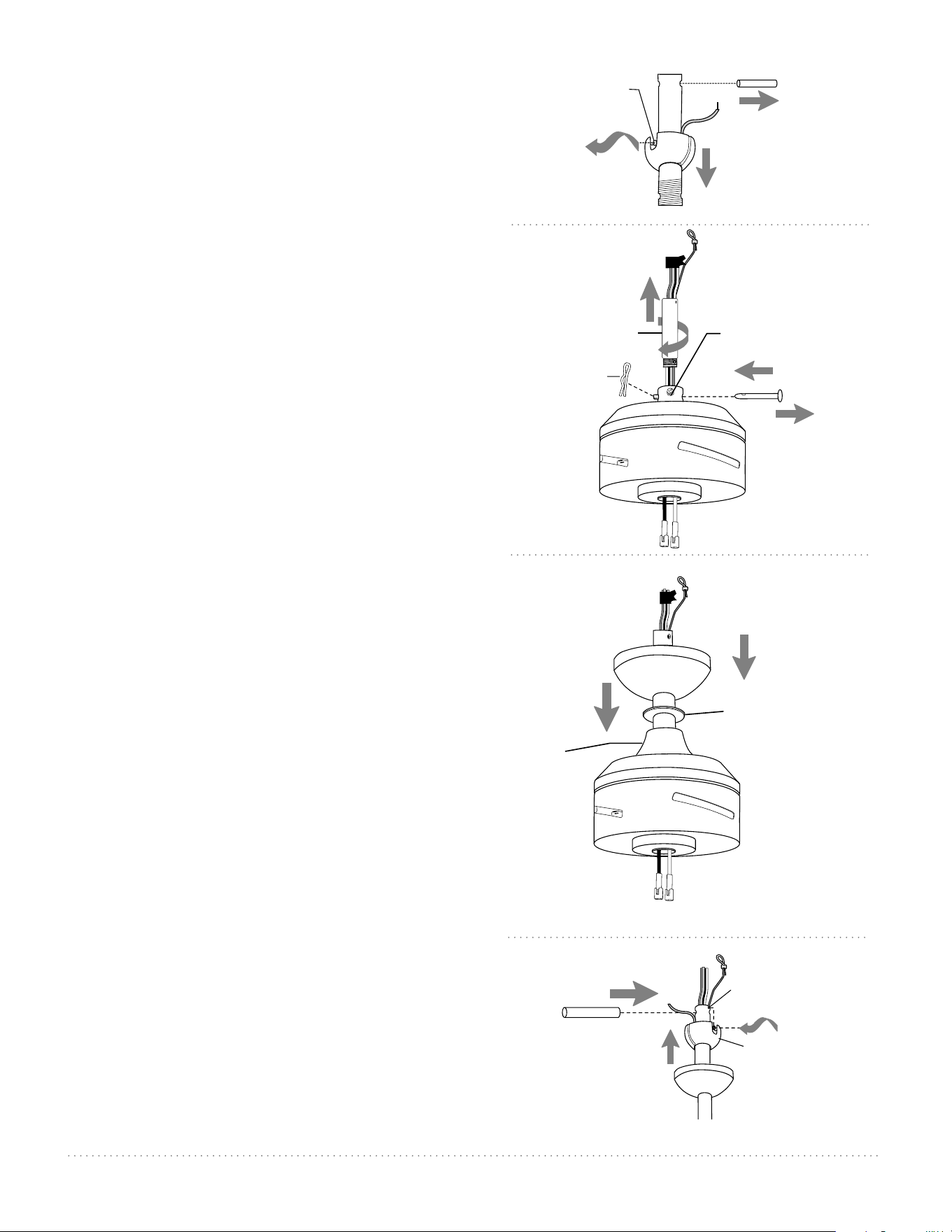

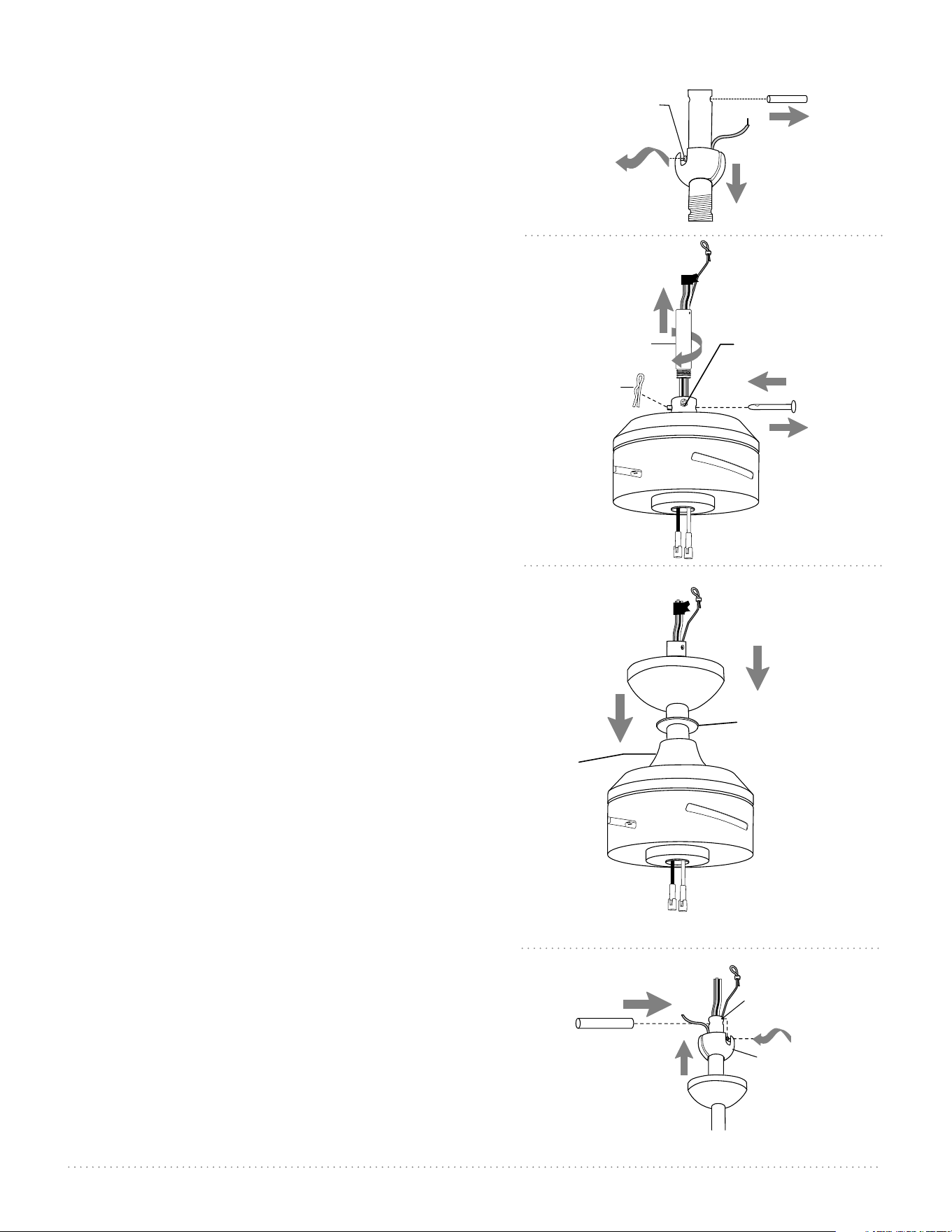

5. Fan Assembly.
Remove hanging ball from downrod provided by
loosening set screw on hanging ball. Lower
hanging ball and remove stop pin and then slide
hanging ball off of the downrod. [Refer to
diagram 1.]
Loosen yoke set screws and nuts at top of motor
housing. Remove pin and clip from motor housing
yoke. [Refer to diagram 2.]
Tip: To prepare for threading electrical wires
through downrod, apply a small piece of electrical
tape to the ends of the electrical wires--this will
keep the wires together when threading them
through the downrod. [Refer to diagram 2.]
Determine the length of downrod you wish to use.
Thread safety cable and electrical wires through
threaded end of downrod and pull extra wire slack
from the upper end of the downrod. [Refer to
diagram 2.]
Thread downrod into the motor housing yoke until
holes for pin and clip in downrod align with holes
in yoke--make sure wires do not get twisted. Re-insert
pin and clip that were previously removed. Tighten
yoke set screws and nuts securely. [Refer to
diagram 2.]
Locate canopy cover in hardware packs. Slide yoke
cover, canopy cover and canopy over downrod.
[Refer to diagram 3.] (Note: Canopy cover must be
turned with shiny side toward the motor housing. )
Thread safety cable and wires through hanging ball
and then slide hanging ball over downrod--the top
of the downrod should be noted as having a set
screw hole; use this hole when setting the set
screw. Insert stop pin into top of downrod and raise
hanging ball. Be sure stop pin aligns with slots on
the inside of the hanging ball. Tighten set screw
securely. [Refer to diagram 4.]
WARNING: Failure to tighten set screw (on hanging
ball) completely could result in the fan becoming
loose and possibly falling.
["Fan Assembly" continued on next page.]
set screw
hanging ball
stop pin
diagram 2
diagram 1
downrod
electrical wiring
yoke set screw
and nut
pin
clip
motor
housing
safety cable
diagram 4
set screw hole
hanging ball
stop pin
diagram 3
motor
housing
canopy
canopy cover
downrod
yoke
cover
page 5

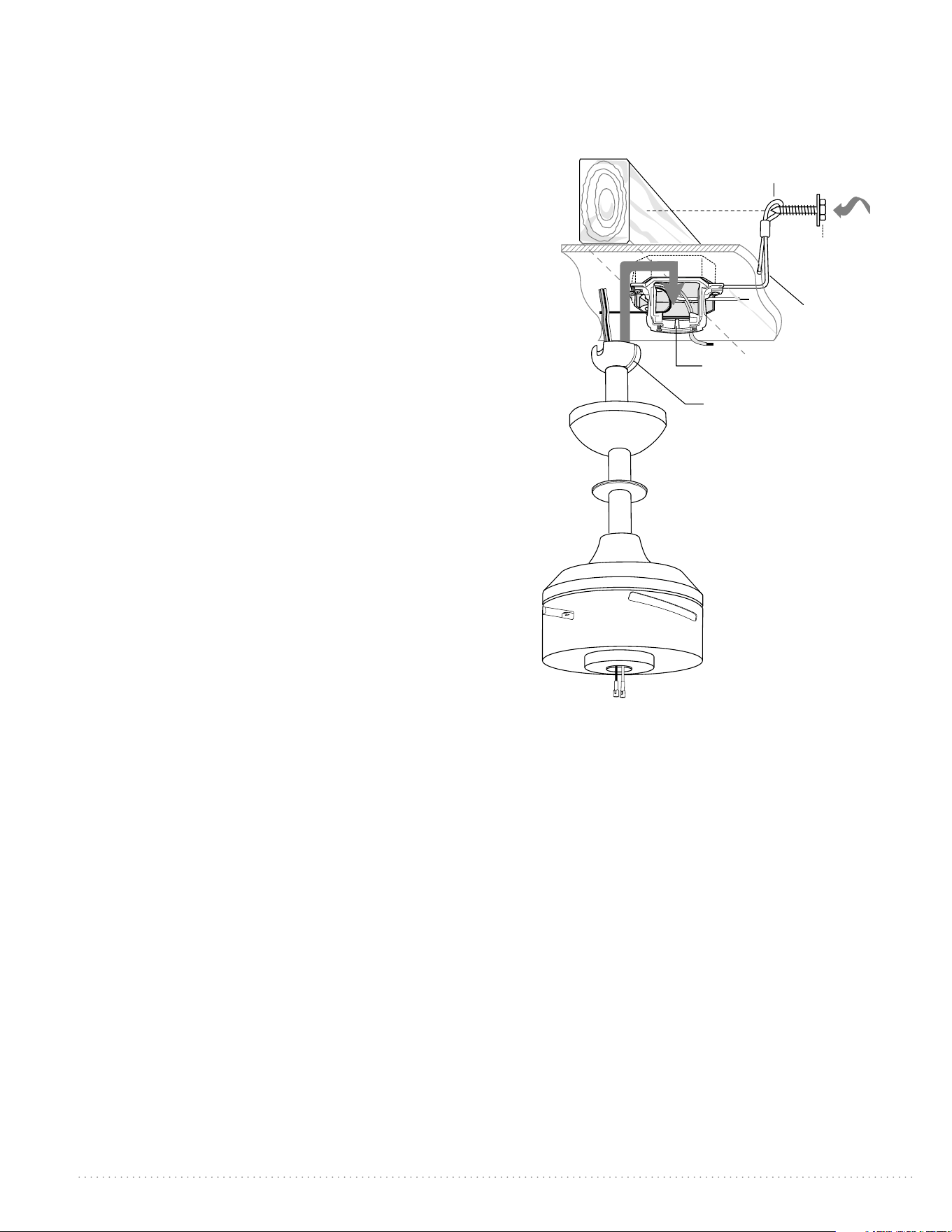

5. Fan Assembly. (cont.)

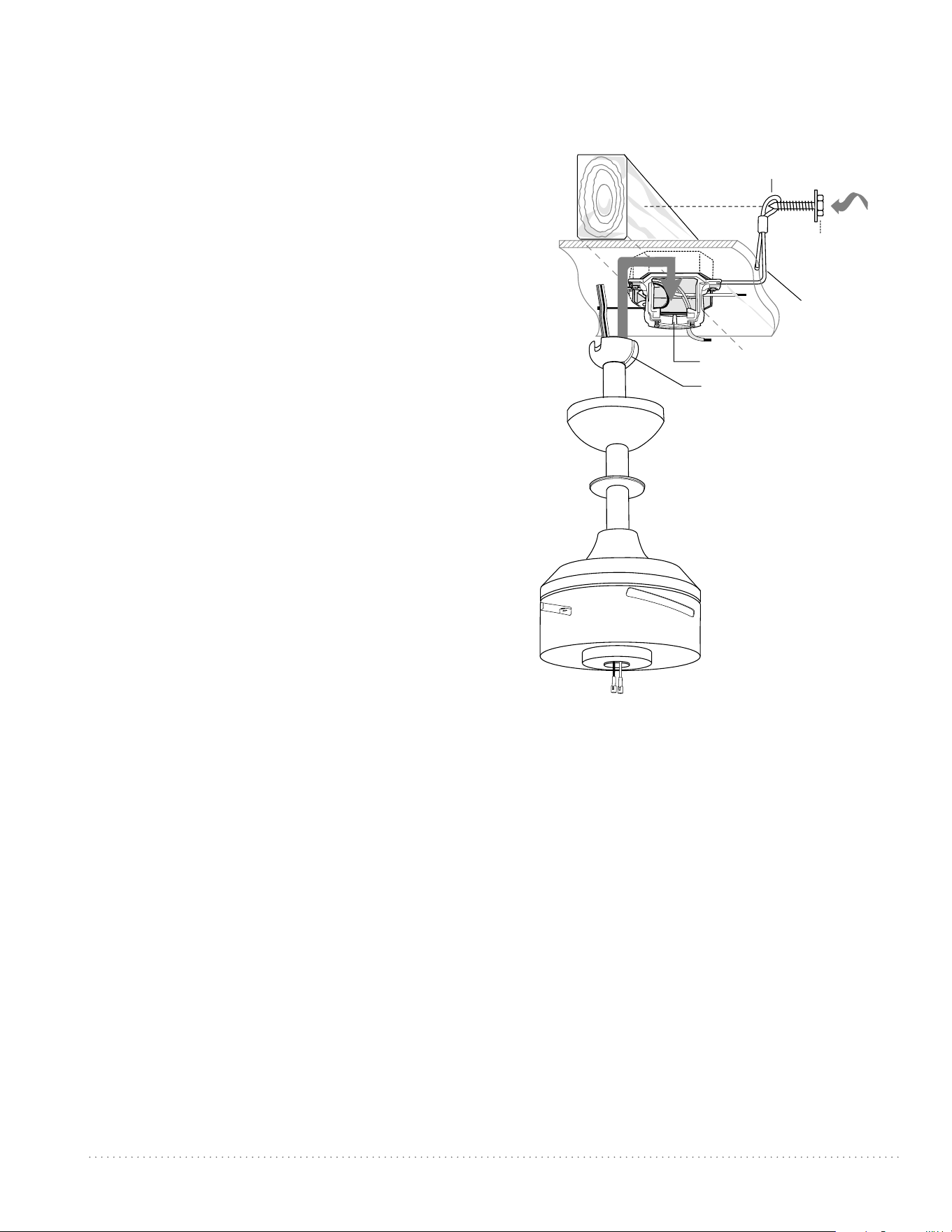

With the hanging bracket secured to the outlet
box and able to support the fan, you are now
ready to hang your fan. Grab the fan firmly with
two hands. Slide downrod through opening in
hanging bracket and let hanging ball rest on
the hanging bracket. Turn the hanging ball slot
until it lines up with the hanging bracket tab.
WARNING: Failure to align slot in hanging ball
with tab in hanging bracket may result in
serious injury or death.
Tip: Seek the help of another person to hold
the stepladder in place and to help lift the fan
up to you once you are set on the ladder.
Find a secure attachment point (wood ceiling
joist highly recommended) and secure safety
cable. It will be necessary to use a heavy duty
wood screw, washer and lock washer (not
supplied) with the safety cable loop. If
necessary, adjust the loop at the end of the
safety cable. The loop at the end of the safety
cable should just fit over the threads on the
wood screw. Test safety cable by pulling on loose
end with pliers. If the safety cable slips, the loop
must be adjusted tighter. Extra cable slack can be
left in ceiling area.
NOTE: The important safety precautions and instructions
appearing in the manual are not meant to cover all possible
conditions and situations that may occur. It must be
understood that common sense and caution are necessary
factors in the installation and operation of this fan.
hanging ball slot
hanging bracket tab
safety cable
wood screw
and washer
safety cable loop
wood
ceiling
joist
motor housing
page 6
6. Wiring.
CAUTION: Be sure outlet box is properly grounded
or that a ground wire (GREEN or Bare) is present.
Make sure all electrical connections comply with
Local Codes or Ordinances and the National
Electrical Code. If you are unfamiliar with electrical
wiring or if the house/building wires are different
colors than those referred to below, please use a
qualified electrician.
Note: Excess lead wire length from the fan can be
cut to the desired length and then stripped.
When fan is secured in place on the hanging
bracket, electrical wiring can be made as follows:
Connect BLACK wire from fan to BLACK wire
from ceiling with wire connector provided.
Connect WHITE wire from fan to WHITE wire
from ceiling with wire connector provided.
Connect all GROUND (GREEN) wires together
from fan to BARE/GREEN wire from ceiling with
wire connector provided.
wire
connector
black
black
white
white
black supply wire
ground
(green
or bare)
white supply wire
from ceiling
from fan
ground
(green or bare)
*
[PLEASE NOTE: Wall and/or handheld remote
control must be used for fan to operate. If you do
not wish to use the wall control, please proceed to
Section 7, page 7 to continue with fan installation.]
To install wall control, remove existing wall
switch. Wire one of the wall controls with wire
connectors provided as shown in diagram at right.
*Wrap each wire connector separately with
electrical tape as an extra safety measure. Gently
push wires and taped wire connectors into outlet
box.
Install battery (included) in wall control.
IMPORTANT: Wall control will not function
unless battery is installed.
Since this fan comes with LED light kit, the
dimmer switch (labeled ON and D) has been
pre-set to the "ON" position. If you do not wish to
have dimming capability, please move the switch
to the "OFF" position (D).
Attach wall control to outlet box and secure with
screws from original wall switch. Attach plate
(included) to wall control using 2 screws
provided with the wall control.
(wiring for wall control)
black (OUT to fan)
green
black
(AC IN from
breaker box)
black
(TO POWER supply)
black
green/
green/
bare
bare
ground
ground
green/
bare
ground
outlet box
wall
control
12V battery
dimmer
switch
plate
I
I
I
I
V
VI
I
I
I
V
V
* Wrap each wire connector separately
with electrical tape as an extra safety
measure.
WARNING: Choking Hazard - Small parts.
Keep battery away from children.
page 7
7. Canopy Assembly.
8. Blade Assembly.
WARNING: To reduce the risk of serious
bodily injury, DO NOT use power tools to
assemble the blades. If overtightened, blades
may crack and break.
Locate 15 blade attachment screws/washers
in hardware pack. Slide blade through one of
the narrow, rectangular openings on motor
housing, aligning holes in blade with holes in
blade arm (located on the underside of the
motor housing)--refer to drawing at right.
Then, place blade plate under holes in blade,
making sure to align all 3 holes, as shown in
drawing at right. Insert 3 blade attachment
screws/washers with fingers first and then
tighten screws securely with a Phillips
screwdriver. Repeat procedure for each
remaining blade.
Note: Tighten blade attachment screws
twice a year.
Locate 2 screws on underside of hanging
bracket and remove screw closest to the open
end of the hanging bracket. Partially loosen the
other screw. Lift canopy to hanging bracket.
Place rounded part of slotted hole in canopy
over loosened screw in hanging bracket and
push up. Twist canopy to lock. Re-insert screw
that was removed and then tighten both
screws securely.
Slide canopy cover up to canopy, aligning
rounded part of slotted holes in canopy cover
with screwheads in bottom of canopy. Turn
canopy cover to the right (clockwise) until it
stops.
blade plate
blade attachment
screws/washers
blade
motor housing
blade arm
screw
hanging bracket
canopy cover
screw
canopy
page 8
9. Light Kit Assembly.
Remove 1 screw from motor plate on
underside of motor and partially loosen the
other 2 screws. Align slotted holes in shade
with loosened screws in motor plate, allowing
molex plugs from motor housing to come
through hole in middle of shade. Twist shade
to lock. Re-insert screw that was previously
removed and securely tighten all 3 screws
with a Phillips screwdriver.
Remove 1 screw from underside of shade and
partially loosen the other 2 screws. Connect
WHITE wire from motor housing to WHITE
wire from LED light kit . Connect BLACK wire
from motor housing to BLACK wire from LED
light kit. Be sure molex connections snap
together securely. [Note: If you will NOT be
using the light kit, do NOT connect the plugs.]
Carefully arrange wiring within the back of
LED light kit.
Align slotted holes in
LED light
kit
with loosened screws in shade. Twist
LED
light kit
to lock. Re-insert screw that was
previously removed and securely tighten all
3 screws.
Locate slots on LED light kit and align with
small posts on edge of light kit frame. Turn
light kit frame to the RIGHT (clockwise) until
it locks into place.
CAUTION: Do not connect the LED light kit if
you do NOT wish to use the light.
shade
motor plate
motor housing
molex
connections
screws
screw
shade
LED light kit
light kit frame
molex
connections
slots
page 9
dimmer
switch
wall control
wire
wire
wire
12V battery
IN ORDER TO USE THE HANDHELD REMOTE
CONTROL, CONTINUE WITH SECTION 10 for remote
control assembly instructions. If you have already
installed the wall control but do not wish to use
the handheld remote control, please proceed to
Section 11.
Gently pull on remote control cover to separate
top and bottom parts. [Refer to diagram 1.]
In order to use wall control as a handheld
remote control, cut each wire on wall control
(that was not previously used)--use wire cutters
to cut off each wire as close to the wall control
as possible. [Refer to diagram 2.]
Install one battery (included) in wall control.
[Refer to diagram 2.]
The dimmer switch (labeled DIM and ON) has
been pre-set to the "ON" position (DIM). If you
do not wish to have dimming capability, please
move the switch to the "OFF" position (ON).
[Refer to diagram 2.]
Align holes in wall control with posts located on
inside of TOP part of remote control cover and
press together firmly. Place wall control into
BOTTOM part of remote control cover, aligning
posts in top of remote control cover with post
holes in the bottom. [Refer to diagram 3.]
(NOTE: Make sure to align narrower ends of
remote control cover before closing.) Squeeze
top and bottom of remote control cover
together until you hear a click at each end,
indicating that the remote control cover has
closed completely.
IMPORTANT: Store the remote control away
from excess heat or humidity. To prevent
damage to remote control, remove the battery if
remote control will not be used for long periods.
(top)
(bottom)
remote
control
cover
wall
control
remote control
cover, BOTTOM
post
hole
diagram 1
diagram 2
diagram 3
post
hole
remote control
cover, TOP
I
I
I
IV
VI
I
I
I
V
I
II
IV
VI
III
V
SET button
10. Handheld Remote Control Assembly.
page 10
11. Automated Learning Process./Activating Code.
wall control
faceplate
(almond
or white)
I
II
IV
VI
III
V
OFF ON
SET button
faceplate
(black)
handheld
remote control
I
II
IV
VI
III
V
O
FF
ON
SET button
CAUTION: The wall and/or handheld remote control
can be programmed to multiple receivers or fans. If
this is not desired, turn wall switch off to any other
programmable receiver or fan.
Restore electrical power and then, if using wall
control, set slider switch on wall control to the ON
position. Within 60 seconds of turning on the wall
control, press and hold the fan SET button on the
wall control for 5 seconds or until light blinks
twice.
Turn power off again for at least 5 seconds and
then turn power back on. Within 60 seconds of
restoring the power, press and hold the fan SET
button on the handheld remote control for
5 seconds or until light blinks twice.
Test the light and fan functions to confirm the
learning process is complete--see Section 13 on the
following page.
Select a faceplate (almond or white) and press
firmly onto front of wall control that was previously
installed to the outlet box on the wall. [Refer to
diagram 1.]
Attach black faceplate to front of handheld remote
control; press down firmly. [Refer to diagram 2.]
IMPORTANT: Store the handheld remote control
away from excess heat or humidity. To prevent
damage to handheld remote control, remove the
battery if remote control will not be used for long
periods.
diagram 1
diagram 2
CAUTION: “DO NOT DISPOSE OF BATTERIES IN FIRE, BATTERIES MAY EXPLODE OR
LEAK.” - When disposing of household alkaline batteries, it is best to check with your local and
state recycling or household hazardous waste coordinators concerning the specifics of the
program in your area. You may also locate a recycling center by calling 1-800-8-BATTERY or
1-877-2-RECYCLE or visit www.epa.gov/epawaste/index.htm or www.earth911.org for more
information.
page 11
Fan SPEED control buttons1: Use to control the ceiling fan speed 1-6
Fan OFF button 2: Use to turn the fan off
REVERSE function button 3: Use to control fan direction
LIGHTING button 4: Use to control down-light and up-light (if applicable)
ON/OFF slider switch 5: [Wall control only] Use to turn wall control on or off
IMPORTANT:
Handheld remote
control and wall
control must be
SYNCHRONIZED with
fan in order to
properly function.
handheld
remote control
wall control
4
3
1
5
I
OFF ON
II
III
IV
V
VI
2
12. Remote/Wall Control Operation.
I
II
IV
VI
III
V
4
1
2
3
13. Testing Your Fan.
It is recommended that you test fan before finalizing installation. Restore power
from circuit box and light switch (if applicable). Test wall control (optional
installation) by locating ON/OFF slider switch on wall control, then set to the ON
position. Test light function and test fan speeds. Locate handheld remote control.
Test fan speeds with the different fan speed buttons (I - VI) on handheld remote
control.
Test the light ON/OFF function by pressing the button.
If the remote
control operates all of the functions of the fan, battery has been installed correctly.
If the wall and/or remote controls do (does) not operate all of the fan functions,
refer to "Troubleshooting" section to solve any issues before contacting Customer
Service.
Fan must be on LOW before setting the fan in reverse. Use button to
recirculate air depending on the season. A ceiling fan will allow you to raise your
thermostat setting in summer and lower your thermostat setting in winter
without feeling a difference in your comfort.
NOTE: If the wall control/handheld remote control interferes with other
appliances, activate a new code on the wall control/ handheld remote control by
turning the power off first. Go back to the instructions for the SET button in
Section 11 (page 10).
IMPORTANT: Handheld remote control and wall control must be synchronized
with fan in order to properly function.
I
II
IV
VI
III
V
I
OFF ON
II
III
IV
V
VI
IMPORTANT: The Automated Learning Process takes approximately 5 minutes to complete. Please
leave the fan “ON” for the duration of the 5-minute programming and do NOT use the
remote control or turn off the power during this time.
The fan will cycle through ALL SIX (6) speeds in forward and reverse and will then stop
automatically after the learning process is complete.
Troubleshooting.
Warranty.
WARNING: Failure to disconnect power supply
prior to troubleshooting any wiring issues may
result in serious injury.
Problem: Fan fails to operate.
Solutions:
1. Check power to wall switch/wall control.
2. Verify that wall control is wired properly.
3. Check to be sure fan is wired properly.
4. Check that red light on handheld remote control
turns on when a button is pressed indicating that
the battery is good.
5. Learning process between fan, handheld remote
control and, if applicable, wall control may not have
been successful and code was not activated. Turn off
power and repeat instructions in Section 11 (page
10) for SET button.
Problem: Light kit not lighting.
Solutions:
1. Check wall switch to fan/wall control.
2. Check that wires in canopy are wired properly.
3. Verify that molex plugs are connected properly in
LED light kit.
4. Learning process between fan, remote control
transmitter and wall control may not have been
successful and code was not activated. Turn off
power and repeat instructions for SET button in
Section 11 (page 10).
Problem: Fan and light fail to operate with wall
control and/or handheld remote control.
Solutions:
1. Check battery power in handheld remote control.
2. Learning process between fan, remote control
transmitter and wall control may not have been
successful and code was not activated. Turn off
power and repeat instructions for SET button in
Section 11 (page 10).
Problem: Fan wobbles.
Solutions:
1. Use the balancing kit provided in one of the
hard-ware packs. If no blade balancing kit is provided,
please call Customer Support,1-800-486-4892, to
request one.
2. Check to be sure set screw(s) on motor housing
yoke is (are) tightened securely.
3. Check to be sure set screw on hanging ball is
tightened securely.
PWLI1812
page 12
Parts Replacement.
For parts and information, please refer to
"Parts Inventory" on page 2.
Craftmade Customer Support:
1-800-486-4892
www.craftmade.com
CRAFTMADE™ LIFETIME LIMITED WARRANTY:
CRAFTMADE warrants this fan to the original household
purchaser for indoor use under the following provisions:
1-YEAR WARRANTY: CRAFTMADE will replace or repair any
fan which has faulty performance due to a defect in
material or workmanship. Contact Craftmade Customer
Service at 1-800-486-4892 to arrange for return of fan.
Return fan, shipping prepaid, to Craftmade. We will repair
or ship you a replacement fan, and we will pay the return
shipping cost.
5-YEAR WARRANTY: CRAFTMADE will repair or replace, at
no charge to the original purchaser, any fan motor that fails
to operate satisfactorily when failure results from normal
use.
RETURN FAN MOTOR ONLY, shipping prepaid, to Craftmade
Industries. We will repair or ship purchaser a replacement
motor and Craftmade will pay the return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY: CRAFTMADE will
repair the fan, at no charge for labor only to the original
purchaser, if the fan motor fails to operate satisfactorily
when failure results from normal use. Parts used in the
repair will be billed to the purchaser at prevailing prices at
time of repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Craftmade nor the manufacturer will assume any
liability resulting from improper installation or use of this
product. In no case shall the company be liable for any
consequential damages for breach of this, or any other
warranty expressed or implied whatsoever. This limitation
as to consequential damages shall not apply in states
where prohibited.
peso neto del ventilador: x,xx kg (17,08 lb)
IMPRESO EN CHINA
LEER ESTAS INSTRUCCIONES Y
GUARDARLAS PARA UTILIZACION FUTURA
Guía de instalación
Para modelo:
VEN52
Ventura
APROBADO PARA USO
EN LUGARES HÚMEDOS
ADVERTENCIA:
El motor DC no
funcionará hasta
que las aspas estén
instaladas
Índice de materias:
Sugerencias de seguridad. Pág. 1
Desempaquetado del ventilador. Pág. 2
Inventario de piezas. Pág. 2
Preparación para la instalación. Pág. 3
Instalación del soporte de montaje. Pág. 3
Ensamblaje del ventilador. Págs. 4 - 5
Instalación eléctrica. Pág. 6
Colocación de la cubierta decorativa. Pág. 7
Colocación de las aspas. Pág. 7
Instalación del juego de luz. Pág. 8
Ensamblaje del control remoto de mano. Pág. 9
Proceso de aprendizaje automático./
Activar el código. Pág. 10
Funcionamiento del control remoto/
de pared. Pág. 11
Verificación del funcionamiento del
ventilador. Pág. 11
Localización de fallas. Pág. 12
Garantía. Pág. 12
Piezas de repuesto. Pág. 12
SUGERENCIAS DE SEGURIDAD.
página 1
ADVERTENCIA: para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector
antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.
1. LEER TODAS LAS INSTRUCCIONES E INFORMACION DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y
GUARDAR ESTAS INSTRUCCIONES.
PRECAUCION: para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas del ventilador que tengan
bordes afilados.
2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código Nacional Eléctrico y
ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables de la casa/el edificio son de colores diferentes a
los cuales se refieren en las instrucciones, favor de buscar un electricista calificado.
3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la rotación de las aspas, y por lo
menos 2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las aspas. Debe instalar el ventilador para que las puntas de las
aspas queden una distancia de por lo menos 76 centímetros (30 pulgadas) de las paredes y otras estructuras verticales.
4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de sostener por lo menos 16 kilogramos
(35 libras). La caja debe tener apoyo directo de la estructura del edificio. Sólo usar cajas de salida registradas con CETL (Canadá) o ETL
(EEUU) que indican que "sirven para ventilador" ("FOR FAN SUPPORT" en inglés).
ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida marcada "Aceptable para sostener
ventilador
de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg (35 lbs) or less"]
y utilizar los tornillos proporcionados con la caja de
salida. La mayoría de las cajas de salida que se usan normalmente para sostener aparatos de alumbrado no siempre son apropiadas para sostener
ventiladores y es posible que las tenga que reemplazar. En caso de duda, consultar con un electricista calificado.
ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable provistos con este ventilador son
diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales del ventilador. Si el calibre del cable de la casa es superior al 12
o hay más de un cable de la casa para conectar a los cables principales del ventilador
al cual corresponda cada uno
, consultar con un electricista
para informarse sobre el tamaño correcto de conectores para cable que se debe usar.
5. Los diagramas eléctricos son únicamente para referencia.
6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.
7. Después de haber terminado todas las conexiones eléctricas, los conductores empalmados deben ser volteados para arriba y colocados
cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el conductor a tierra a un lado y el conductor a tierra
del equipo al lado opuesto.
ADVERTENCIA: para reducir el riesgo de incendio o un choque eléctrico, no usar el ventilador con ningún control de velocidad de estado sólido ni
controlar la velocidad del ventilador con un interruptor con reductor de luz de gama completa. [El usar un interruptor con reductor de luz de gama
completa para controlar la velocidad del ventilador causará un zumbido recio del ventilador.]
8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente.
[Nota: si se usa un control remoto con capacidad
de reversa, cambiar la dirección de las aspas sólo cuando el ventilador esté en velocidad BAJA.]
9. No introducir ningún objeto entre las aspas mientras estén rotando.
ADVERTENCIA: para reducir el riesgo de daño corporal, no doblar los brazos de las aspas durante el ensamblaje ni durante la instalación. No
introducir objetos entre las aspas mientras estén rotando.
ADVERTENCIA: para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando alrededor del ventilador o
limpiándolo.
10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente húmedo para su limpieza general.
ADVERTENCIA: para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar piezas DISTINTAS a las provistas
con este ventilador se invalidará la garantía.
ADVERTENCIA: este ventilador DEBE instalarse con el cable de seguridad provisto. Si no se utiliza el cable de seguridad provisto, se pueden
producir lesiones personales, daños al ventilador o a otras propiedades.
PRECAUCIÓN: NO manipular ni intentar reparar el componente LED de la lámpara. La fuente de luz está diseñada para esta aplicación específica y
el mantenimiento no debe estar a cargo de personal sin capacitación. Si necesita algún tipo de mantenimiento, llamar a nuestro
departamento de Servicio al cliente.
11. El juego de luz LED se puede regular al 10% con reguladores seleccionados.
NOTA: se han hecho pruebas en este equipo y se ha comprobado que cumple con los límites para un aparato digital de clase B, de acuerdo con la
Parte 15 de las Reglas de la FCC. Se concibieron estos límites para proveer protección razonable contra la interferencia adversa en una instalación
residencial. Este equipo produce, usa y puede radiar energía de radiofrecuencia y, si no se instala y no se usa según las instrucciones, puede causar
interferencia adversa en la radiocomunicación. Sin embargo, no hay ninguna garantía de que no habrá interferencia en una instalación en
particular. Si este equipo sí causa interferencia adversa en la recepción de radio o televisión, que se puede determinar apagando y prendiendo el
equipo, se le urge al usuario a intentar rectificar la interferencia tomando una o más de las medidas que siguen:
* Orientar la antena de nuevo o localizarla en otro sitio.
* Aumentar la separación entre el equipo y el receptor.
* Conectar el equipo a un tomacorriente en un circuito distinto al cual está conectado el receptor.
Solicitar ayuda del distribuidor o un técnico de radio/televisión.
NOTA: no se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas las condiciones y
situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución son factores necesarios en la instalación y la
operación de este ventilador.
1. Desempaquetado del ventilador.
2. Inventario de piezas.
a. cubierta decorativa. 1 unidad
b. soporte de montaje. 1 unidad
c. tubo y bola que sirve para colgar.
1 unidad
d. cubierta del cuello. 1 unidad
e. tapa de la cubierta decorativa (en paquete de
artículos de ferretería). 1 unidad
f. bastidor del motor. 1 unidad
g. pantalla. 1 unidad
h. juego de luz LED. 1 unidad
i. marco del juego de luz. 1 unidad
j. control de pared. 2 unidades
k. cubierta del control remoto. 1 unidad
l. placa. 1 unidad
m. tapa. 3 unidades
n. aspa. 5 unidades
o. placa para el aspa (en paquete de artículos de
ferretería). 5 unidades
p. paquetes de artículos de ferretería
página 2
Abrir el empaque cuidadosamente. Sacar los artículos del
embalaje. Sacar el motor y ponerlo en una alfombra o en el
embalaje para evitar rayar el acabado. Guardar la caja de
cartón o el empaquetamiento original en caso de que tenga
que mandar el ventilador para alguna reparación.
Comprobar las piezas del ventilador con el inventario de
piezas y verificar que se incluyeron todas.
RECORDATORIO IMPORTANTE:
Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.
p
a
f
b
c
e
d
g
k
j
o
n
l
OFF ON
m
I
II
IV
VI
III
V
h
i
página 3
3. Preparación para la instalación.
ON
OFF
ON
OFF
4. Instalación del soporte de montaje.
Apagar los cortacircuitos en el panel de electricidad que
suplen corriente a la caja de salida y asegurarse de que el
interruptor de luz esté APAGADO.
ADVERTENCIA: el no desconectar el suministro de fuerza antes
de la instalación puede tener por resultado lesiones graves.
Quitar el aparato existente.
ADVERTENCIA: si utiliza una caja de salida eléctrica existente,
asegurarse de que la caja de salida esté firmemente conectada a
la estructura del edificio y que sea capaz de sostener el peso total
del ventilador. Asegurarse de que la caja indique claramente que
"Sirve para ventilador" (FOR FAN SUPPORT); si no, se debe
reemplazar con una caja de salida aprobada. El no hacer el
cambio si es necesario puede resultar en lesiones graves.
PRECAUCIÓN: asegurarse de que la caja de salida esté
conectada a tierra correctamente y que haya un conductor a
tierra (cable VERDE o pelado).
Instalar el soporte de montaje utilizando los tornillos
originales, las arandelas de resorte y las arandelas planas de su
nueva o existente caja de salida.* Si hace la instalación en un
techo abovedado, colocar el soporte de montaje con la
abertura dirigida hacia la parte alta del techo. Arreglar el
alambrado eléctrico (los cables) en la parte de atrás del
soporte y lejos de la abertura del soporte.
*Nota: es muy importante usar los artículos de ferretería
correctos al instalar el soporte de montaje puesto que sirve para
sostener el ventilador.
soporte de montaje
tornillos de la
caja de salida
arandelas planas
arandelas de resorte
Se necesitan las herramientas siguientes para la
instalación:
Destornillador de estrella Phillips, destornillador de
paleta (plano), alicates ajustables o llave de tuercas,
escalera de tijera, cortaalambres y cinta aisladora.
instalación
con tubo
instalación al
ras con el techo
Para prevenir daño corporal y otros daños, estar seguro
de que el lugar en donde va a colgar el ventilador le
permite un espacio libre de 2,13 m (7 pies) entre las
puntas de las aspas y el piso y 76 cm (30 pulg.) entre las
aspas y cualquier pared u otra obstrucción.
Este ventilador es adecuado para habitaciones hasta
37,2 metros cuadrados (400 pies cuadrados).
borde del aspa
2,13 m
(7 pies)
76 cm
(30
pulg.)
3,66m - 6,1m
3,66m - 6,1m
(12 pies - 20 pies)
(12 pies - 20 pies)
El ángulo de inclinación
de un techo abovedado
no debe exceder los 25
grados.
Se puede colgar este ventilador con tubo en un techo
regular (sin inclinación) o abovedado. La longitud
colgante se puede extender comprando un tubo más
largo (con diámetro de 1,27cm/0,5 pulg.). NO hay
ningún otro tipo de instalación, como al ras con el
techo, disponible para este ventilador.
página 4
5. Ensamblaje del ventilador.
Quitar la bola que sirve para colgar del tubo provisto
aflojando el tornillo de fijación de la bola que sirve
para colgar. Bajar la bola que sirve para colgar y sacar
el perno de tope y luego quitar la bola que sirve para
colgar deslizándola. [Referirse al diagrama 1].
Aflojar los tornillos de fijación del cuello y las tuercas
en la parte superior del bastidor del motor. Quitar el
perno y la clavija del cuello del bastidor del motor.
[Referirse al diagrama 2].
Sugerencia: Para preparar los cables para pasarlos
por el tubo, poner un pedacito de cinta aisladora en la
punta de los cables--esto mantendrá los cables juntos
al pasarlos por el tubo. [Referirse al diagrama 2].
Determinar el largo del tubo que desea usar. Pasar los
cables del ventilador y el cable de seguridad a través
del extremo del tubo que tenga rosca y con cuidado
jalar el cableado en exceso por la parte de arriba del
tubo. [Referirse al diagrama 2].
Enroscar el tubo en el cuello del bastidor del motor
hasta alinearse los agujeros para el perno y la clavija
en el tubo con los del cuello—asegurarse de que no se
tuerzan los cables. Volver a introducir el perno y la
clavija que se quitaron anteriormente. Apretar
completamente los tornillos de fijación del cuello y la
tuerca. [Referirse al diagrama 2].
Localizar la tapa de la cubierta decorativa en uno de
los paquetes de artículos de ferretería. Deslizar la
cubierta del cuello, la tapa de la cubierta decorativa y
la cubierta decorativa por el tubo. [Referirse al
diagrama 3]. (Nota: se debe voltear la tapa de la
cubierta decorativa para que el lado brillante dé al
bastidor del motor).
Pasar los cables y el cable de seguridad por la bola
que sirve para colgar y luego deslizar la bola que sirve
para colgar sobre el tubo--la parte de arriba del tubo
debe tener el agujero para el tornillo de fijación en
ese extremo; usar ese agujero al colocar el tornillo de
fijación. Introducir el perno de tope en la parte de
arriba del tubo y subir la bola que sirve para colgar.
Asegurarse de que el perno de tope se ponga en
línea con las ranuras dentro de la bola que sirve para
colgar. Apretar bien el tornillo de fijación. [Referirse al
diagrama 4].
ADVERTENCIA: si no se aprieta bien el tornillo de
fijación (en la bola que sirve para colgar) es posible
que se afloje el ventilador y se caiga.
[El "Ensamblaje del ventilador" continúa en la
página siguiente].
cable de seguridad
cableado
tubo
bola que
sirve para
colgar
perno
de tope
tornillo
de fijación
diagrama 1
tornillo y tuerca
de fijación del
cuello
bastidor
del motor
perno
clavija
cubierta
decorativa
cubierta
del cuello
diagrama 2
diagrama 3
tubo
diagrama 4
tapa de la cubierta
decorativa
bastidor
del motor
agujero para el
tornillo de fijación
bola que sirve
para colgar
perno de tope
página 5
5. Ensamblaje del ventilador. (cont.)
bastidor
del motor
viga de
madera
parte saliente del
soporte de montaje
ranura en la bola
que sirve para colgar
cable de
seguridad
tornillo para
madera y
arandela
bucle del cable
de seguridad
Ya que esté sujetado el soporte de montaje a la
caja de salida y capaz de apoyar el ventilador, usted
está listo para colgar el ventilador. Agarrar el
ventilador firmemente con las dos manos. Deslizar
el tubo por la abertura del soporte de montaje y
dejar que se detenga la bola en el soporte de
montaje. Girar la bola que sirve para colgar hasta
que la ranura de la bola se alinee con la parte
saliente del soporte de montaje.
ADVERTENCIA: el no alinear la ranura en la bola
que sirve para colgar con la parte saliente del
soporte de montaje puede causar lesiones graves
o la muerte.
Sugerencia: solicitar ayuda de otra persona para
mantener sujeta la escalera y para que le suba el
ventilador cuando usted ya esté preparado en la
escalera para colgarlo.
Encontrar un punto de acoplamiento seguro (se
recomienda la viga de madera en el techo) y
asegurar el cable de seguridad. Utilizar tornillo para
madera para trabajos pesados, arandela y arandela
de seguridad (no provistos) en el bucle del cable
de seguridad. Si es necesario, ajuste el bucle en el
extremo del cable de seguridad. El bucle en el
extremo del cable de seguridad debe ser de tal
tamaño que pase justo sobre la punta de la parte
roscada del tornillo para madera. Poner el cable a
prueba, jalando con un alicate la parte suelta en la
punta del cable. Si el cable se desliza o se reduce el
bucle del cable por donde pasa el tornillo, hay que
ajustar el bucle de nuevo. Se puede poner el cable
en exceso en el área del techo.
NOTA: no se debe concluir que las precauciones de seguridad
importantes e instrucciones en este manual van a abarcar todas
las condiciones y situaciones posibles que puedan ocurrir. Se debe
entender que el sentido común y la precaución son factores
necesarios en la instalación y la operación de este ventilador.
página 6
6. Instalación eléctrica.
PRECAUCIÓN: asegurarse de que la caja de salida esté
conectada a tierra como es debido o que exista un
conductor a tierra (VERDE o pelado).
Asegurarse de que toda conexión eléctrica cumpla con los
Códigos o las Ordenanzas Locales y el Código Nacional
Eléctrico. Si usted no está familiarizado con la instalación
eléctrica o los cables de la casa/el edificio son de colores
diferentes a los cuales se refieren a continuación, favor de
buscar un electricista calificado.
Nota: si la longitud del alambrado que sale del ventilador
es demasiado, puede cortarlo al largo deseado y luego
pelarlo.
Una vez que el ventilador esté bien sujeto en el soporte
de montaje, se puede hacer la instalación eléctrica
como sigue:
Conectar el cable NEGRO del ventilador al cable
NEGRO del techo con un conector para cable provisto.
Conectar el cable BLANCO del ventilador al cable
BLANCO del techo con un conector para cable
provisto.
Conectar todos los conductores a TIERRA (VERDES)
del ventilador a los PELADOS/VERDES del techo con
un conector para cable provisto.
interruptor
del reductor
de luz
I
I
I
IV
VI
I
I
I
V
verde
negro
tierra
verde/
pelado
placa
(cableado del
control de pared)
caja de salida
control
de pared
batería de 12V
negro (AL ventilador)
negro (ENTRADA CA
del cortacircuitos)
negro
(AL SUMINISTRO
de fuerza)
[FAVOR DE DARSE CUENTA: hay que utilizar el
control de pared y/o el control remoto de mano para
que funcione el ventilador. Si no desea utilizar el
control de pared, favor de pasar a la sección 7, página 7
para seguir con la instalación del ventilador].
Para instalar el control de pared, quitar el
interruptor de pared existente. Alambrar uno de los
controles de pared con los conectores para cable
provistos, como se muestra en el diagrama al lado.
* Como una medida de seguridad adicional, envolver
cada conector para cable con cinta aisladora.
Cuidadosamente meter los cables y los conectores
para cable que tienen cinta dentro de la caja de
salida.
Instalar la batería (incluida) en el control de pared.
IMPORTANTE: el control de pared no funcionará sin
que se instale la batería.
Ya que este ventilador viene con un juego de luz
LED, el interruptor del reductor de luz (etiquetado
ON y D) está programado de antemano en
posición "ENCENDIDO" (ON). Si no desea tener la
capacidad de atenuar la luz, favor de mover el
interruptor a la posición "APAGADO" (D).
Sujetar el control de pared a la caja de salida y
asegurarlo con los tornillos del interruptor de pared
original. Sujetar la placa (incluida) al control de pared
usando los 2 tornillos provistos con el control de
pared.
negro
del techo
blanco
alambre conductor negro
toma de tierra
(verde o pelada)
alambre conductor blanco
blanco
negro
toma de tierra
(verde o pelada)
conector
para cable
*
del ventilador
* Como una medida de seguridad
adicional, envolver cada conector para
cable por separado con cinta aisladora.
ADVERTENCIA: peligro de asfixia - Piezas
pequeñas. Mantenga las baterías fuera del alcance
de los niños.
página 7
7. Colocación de la cubierta decorativa.
8. Colocación de las aspas.
cubierta
decorativa
soporte de
montaje
tapa de la
cubierta
decorativa
aspa
brazo para el aspa
bastidor del motor
tornillos/arandelas
para fijar el aspa
ADVERTENCIA: para reducir el riesgo de
lesiones corporales graves, NO utilice
herramientas eléctricas para ensamblar las
aspas. Si aprieta demasiado las aspas, estas
podrían agrietarse y quebrarse.
Localizar los 15 tornillos/arandelas en uno
de los paquetes de artículos de ferretería.
Deslizar un aspa por una de las aberturas
estrechas y rectangulares en el bastidor del
motor, alineando los agujeros en el aspa con
los agujeros en el brazo para el aspa
(localizado en el lado inferior del bastidor
del motor)--referirse al dibujo al lado. Luego,
poner la placa para el aspa bajo el aspa,
asegurándose de alinear los 3 agujeros,
como se muestra en el dibujo al lado.
Introducir 3 tornillos/arandelas para fijar el
aspa con los dedos primero y luego
apretarlos bien con un destornillador de
estrella Phillips. Repetir el procedimiento
con las demás aspas.
Nota: apretar los tornillos para fijar las aspas
dos veces al año.
Localizar los 2 tornillos en la parte inferior del soporte de
montaje y quitar el tornillo que está localizado más cerca
del extremo abierto del soporte de montaje. Aflojar
parcialmente el otro tornillo. Elevar la cubierta decorativa
hasta el soporte de montaje. Poner la parte redondeada del
agujero con ranura en la cubierta decorativa encima del
tornillo aflojado en el soporte de montaje y empujar hacia
arriba. Girar la cubierta decorativa para cerrarla. Volver a
introducir el tornillo que se quitó y luego apretar bien
ambos tornillos.
Subir la tapa de la cubierta decorativa hasta la cubierta
decorativa, alineando la parte redondeada de los agujeros
con ranura en la tapa de la cubierta decorativa con las
cabezas de tornillo en el fondo de la cubierta decorativa.
Girar la tapa de la cubierta decorativa a la derecha (en el
sentido de las agujas del reloj) hasta que ya no gire.
tornillo
tornillo
placa para el aspa
página 8
9. Instalación del juego de luz.
Quitar 1 tornillo de la placa del motor en el
lado inferior del motor y parcialmente
aflojar los otros 2 tornillos. Alinear los
agujeros con ranura en la pantalla con los
tornillos aflojados en la placa del motor,
dejando que las conexiones molex del
bastidor del motor pasen por el agujero de
en medio de la pantalla. Girar la pantalla
para cerrarla. Volver a introducir el tornillo
que se quitó anteriormente y apretar bien
los 3 tornillos con un destornillador de
estrella Phillips.
Quitar 1 tornillo de la parte inferior de la
pantalla y parcialmente aflojar los otros
dos tornillos. Conectar el cable BLANCO
del bastidor del motor al cable BLANCO
del juego de luz LED. Conectar el cable
NEGRO del bastidor del motor al cable
NEGRO del juego de luz LED. Asegurarse
de que las conexiones molex se cierren
bien con un clic. [NOTA: si no se va a utilizar
el juego de luz, NO conectar los enchufes].
Cuidadosamente arregle los cables en la
parte posterior del juego de luz LED.
Alinear los agujeros con ranura en el juego
de luz LED con los tornillos aflojados en la
pantalla. Girar el juego de luz LED para
cerrarlo. Volver a introducir el tornillo que
se quitó anteriormente y apretar bien los
3 tornillos.
Localizar las ranuras en el juego de luz LED
y alinear con los postecitos en la orilla del
marco del juego de luz. Girar el marco del
juego de luz hacia la DERECHA (en sentido
de las agujas del reloj) hasta que quede
encajado.
PRECAUCIÓN: no conectar el juego de luz
LED si NO desea usar la luz.
ranuras
conexiones
molex
bastidor del motor
pantalla
placa del motor
tornillos
tornillo
conexiones molex
juego de
luz LED
pantalla
marco del juego
de luz
página 9
PARA PODER UTILIZAR EL CONTROL REMOTO DE
MANO, SEGUIR CON LA SECCION 10 para armar el
control remoto. Si ya se instaló el control de pared pero
no desea utilizar el control remoto de mano, pasar a la
sección 11.
Con cuidado separar la cubierta del control remoto,
despegando la parte superior de la inferior.
[Referirse
al diagrama 1].
Para utilizar el control de pared como control
remoto de mano, cortar cada cable en el control de
pared (que no se usó anteriormente)--usar
cortaalambres para cortar cada cable y que quede
tan corto como sea posible.
[Referirse al diagrama 2].
Instalar 1 batería (incluida) en el control de pared.
[Referirse al diagrama 2].
El interruptor del reductor de luz (etiquetado DIM y
ON) está programado de antemano en posición
"ENCENDIDO" (DIM). Si no desea tener la capacidad
de bajar la luz, favor de mover el interruptor a la
posición "APAGADO" (ON).
[Referirse al diagrama 2].
Alinear los agujeros en el control de pared con los
postes que se encuentran adentro de la parte
SUPERIOR de la cubierta del control remoto y
apretar fijamente. Colocar el control de pared
dentro de la parte INFERIOR de la cubierta del
control remoto, alineando los postes en la parte
superior de la cubierta del control remoto con los
agujeros para los postes en la parte inferior.
[Referirse al diagrama 3]. (NOTA:
asegurarse de
alinear los extremos más angostos de la cubierta
del control remoto antes de cerrarla.) Apretar la
parte superior e inferior de la cubierta del control
remoto hasta que se oiga un “clic” en cada
extremo, lo cual indicará que se ha cerrado
completamente la cubierta del control remoto.
IMPORTANTE: guardar el control remoto lejos del
calor excesivo o la humedad. Para prevenir daño al
control remoto, sacar la batería si no se va a utilizar
el control remoto por un tiempo extendido.
(parte
superior)
(parte
inferior)
cubierta del
control remoto
diagrama 1
interruptor del
reductor de luz
control de pared
cable
cable
cable
diagrama 2
batería de 12V
I
I
I
IV
VI
I
I
I
V
control
de pared
cubierta del
control remoto,
parte INFERIOR
poste
agujero
agujero
para el
poste
cubierta del
control remoto,
parte SUPERIOR
diagrama 3
I
II
IV
VI
III
V
botón SET
10. Ensamblaje del control remoto de mano.
página 10
control de pared
tapa
(color
almendra
o blanco)
I
II
IV
VI
III
V
OFF ON
tapa
(negra)
control remoto
de mano
I
II
IV
VI
III
V
O
FF
O
N
botón “SET”
botón “SET”
PRECAUCIÓN: se puede programar el control de pared/
control remoto de mano para usar con varios receptores
o ventiladores. Si no desea hacer esto, apagar el
interruptor de cualquier otro receptor o ventilador
programable.
Conectar la electricidad y luego, si se instaló el
control de pared, poner el interruptor corredero en el
control de pared en posición ON (encendido). Dentro
de 60 segundos de haber prendido el control de
pared, oprimir el botón SET en el control de pared
por 5 segundos o hasta que la luz parpadee dos
veces.
Cortar la corriente de nuevo por 5 segundos como
mínimo y luego volver a conectar la electricidad.
Dentro de 60 segundos de haber conectado la
electricidad, oprimir el botón SET en el control
remoto de mano por 5 segundos o hasta que la luz
parpadee dos veces.
Poner a prueba las funciones de luz y ventilador para
confirmar que se ha terminado el proceso de
aprendizaje--ver la sección 13 en la página siguiente.
Escoger una tapa (color almendra o blanco) y
apretarla firmemente en la parte delantera del
control de pared que se instaló anteriormente en la
caja de salida de la pared.
[Referirse al diagrama 1].
Fijar la tapa negra a la parte delantera del control
remoto de mano; apretar la tapa firmemente.
[Referirse al diagrama 2].
IMPORTANTE: guardar el control remoto lejos del
calor excesivo o la humedad. Para prevenir daño al
control remoto, sacar la batería si no se va a utilizar el
control remoto por un tiempo extendido.
11. Proceso de aprendizaje automático./Activar el código.
diagrama 1
diagrama 2
PRECAUCIÓN: "NO ARROJE LAS BATERÍAS AL FUEGO, PUEDEN EXPLOTAR O CHORREAR” -
Antes de desechar baterías alcalinas domésticas, se recomienda consultar a los coordinadores de
residuos domésticos peligrosos o de reciclaje locales y estatales para solicitarles información específica
sobre el programa vigente en su zona. A su vez, puede localizar un centro de reciclaje llamando al
1-800-8-BATTERY o 1-877-2-RECYCLE, o visitando www.epa.gov/epawaste/index.htm o
www.earth911.org para obtener más información.
página 11
control de pared
Botones de VELOCIDAD del ventilador 1: usar para controlar la velocidad del ventilador de 1- 6
Botón de APAGADO 2: usar para apagar el ventilador
Botón de REVERSA 3: usar para controlar la dirección del ventilador
Botón de ILUMINACIÓN 4: usar para controlar la luz superior o la luz inferior (si aplica).
Interruptor corredero ON/OFF 5: [control de pared solamente] Usar para prender o apagar
el control de pared
4
3
1
5
I
OFF ON
II
III
IV
V
VI
2
12. Funcionamiento del control remoto/de pared.
control remoto de mano
I
II
IV
VI
III
V
4
1
2
3
IMPORTANTE: Hay
que SINCRONIZAR el
control remoto de
mano y el control
de pared con el
ventilador para que
funcionen
correctamente.
13. Verificación del funcionamiento del ventilador.
I
II
IV
VI
III
V
I
OFF ON
II
III
IV
V
VI
IMPORTANTE: el Proceso de aprendizaje automático tardará 5 minutos en completarse. Por favor dejar el
ventilador “ENCENDIDO” durante estos 5 minutos que demora la programación y NO proceder
a usar el control remoto ni a cortar el suministro de fuerza eléctrica durante este tiempo.
El ventilador entrará en un ciclo de marcha de avance y marcha atrás, pasando por LAS SEIS
(6) velocidades, y luego se detendrá automáticamente después de haberse terminado el
proceso de aprendizaje.
Se le recomienda poner el ventilador a prueba antes de terminar la instalación. Regresar la
corriente de electricidad en el cortacircuitos y el interruptor de la luz (si aplica). Poner a
prueba el control de pared (instalación opcional) localizando el interruptor corredero de
APAGADO y ENCENDIDO en el control de pared, luego ponerlo en posición de
ENCENDIDO (ON). Poner a prueba la luz y la función del reductor de luz y después las
velocidades del ventilador. Luego, localizar el control remoto de mano. Verificar las
velocidades del ventilador con los diferentes botones de velocidad
(I - VI)
en el control
remoto de mano. Poner a prueba la función de luz de APAGADO y ENCENDIDO con el
botón ; poner a prueba el funcionamiento del reductor de luz oprimiendo el botón
por más de 1 segundo. Si el control de pared/control remoto de mano maneja todas las
funciones de ventilador y luz, se ha instalado bien la batería. Si el control de pared y/o el
control remoto de mano no controla(n) todas las funciones del ventilador/la luz, favor de
referirse a la sección "Localización de fallas" para resolver cualquier asunto antes de
comunicarse con el Servicio al cliente.
Hay que poner el ventilador en posición BAJA antes de poner el ventilador en reversa. Usar
el botón para que circule bien el aire dependiendo de las estaciones del año. Un
ventilador de techo le permitirá subir el termostato en verano y bajarlo en invierno sin notar
una diferencia en su comodidad.
NOTA: si el control de pared/control remoto de mano interfiere con otros aparatos, activar
un código nuevo en el control de pared/control remoto de mano
cortando la corriente
primero
. Repetir las instrucciones que se refieren al botón “SET” de la sección 11 (página 10).
IMPORTANTE: hay que sincronizar el control remoto de mano y el control de pared con el
ventilador para que funcionen correctamente.
Localización de fallas. Garantía.
ADVERTENCIA: el no desconectar el suministro de
fuerza eléctrica antes de hacer localización de fallas
para cualquier problema de instalación eléctrica
puede causar lesiones graves.
página 12
PWLI1812
Problema: el ventilador no funciona.
Soluciones:
1. Inspeccionar el interruptor de pared del
ventilador/control de pared.
2. Verificar la instalación eléctrica del control de pared (uso
opcional).
3. Verificar la instalación eléctrica del ventilador.
4. Averiguar que la luz roja se prende en el control remoto
de mano cuando se oprima un botón, lo cual significa que
sirve la batería.
5. Es posible que no tuvo éxito el proceso de apredizaje
entre el ventilador, el transmisor del control remoto y el
control de pared y que no se activó el código. Desconectar la
electricidad y repetir las instrucciones de la sección 11
(página 10) que tiene que ver con el botón SET.
Problema: el juego de luz no se ilumina.
Soluciones:
1. Inspeccionar el interruptor de pared del ventilador/
control de pared.
2. Verificar que se hizo correctamente la conexión de cables
en la cubierta decorativa.
3. Verificar que se conectaron bien las conexiones molex en
el juego de luz LED.
4. Es posible que no tuvo éxito el proceso de aprendizaje
entre el ventilador, el control remoto de mano y, si se aplica,
el control de pared y que no se activó el código. Apagar la
corriente y repetir las instrucciones de la sección 11 (página
10) que tienen que ver con el botón SET.
Problema: no funciona el ventilador ni la luz con el control
remoto y/o el control de pared.
Soluciones:
1. Averiguar la carga de la batería en el control
remoto/control de pared.
2. Es posible que no tuvo éxito el proceso de apredizaje
entre el ventilador, el transmisor del control remoto y el
control de pared y que no se activó el código. Desconectar la
electricidad y repetir las instrucciones de la sección 11
(página 10) que tiene que ver con el botón SET.
Problema: el ventilador se tambalea.
Soluciones:
1. Usar el juego para balancear las aspas incluido en uno de
los paquetes de artículos de ferretería. Si no se incluye un
juego para balancear las aspas, llamar al Servicio al
cliente,1-800-486-4892, para pedir uno.
2. Averiguar que se apretó (apretaron) bien el (los) tornillo(s)
de fijación en el cuello del bastidor del motor.
3. Averiguar que se apretó bien el tornillo de fijación en la
bola que sirve para colgar.
Piezas de repuesto.
Para piezas o información, referirse al
"Inventario de piezas" en la página 2.
Servicio al cliente de Craftmade:
1-800-486-4892
www.craftmade.com
GARANTIA LIMITADA DE POR VIDA DE CRAFTMADE™:
CRAFTMADE garantiza este ventilador al comprador
original de grupo familiar para uso interior con las
siguientes condiciones:
GARANTIA DE 1 AÑO: CRAFTMADE reemplazará o
reparará cualquier ventilador que tenga
funcionamiento deficiente debido a defectos en los
materiales o trabajo manual. Comunicarse con el
Servicio al cliente de CRAFTMADE al 1-800-486-4892
para acordar el reenvío del ventilador. Devolver el
ventilador, con los gastos de envío prepagados, a
Craftmade. Nosotros repararemos o reemplazaremos
el ventilador y pagaremos los gastos de envío de
regreso.
GARANTIA DE 5 AÑOS: CRAFTMADE reemplazará o
reparará sin costo al comprador original, cualquier
motor de ventilador que no funcione de manera
satisfactoria a causa de uso normal.
DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío
prepagados, a Craftmade. Nosotros repararemos el
motor al comprador o le enviaremos uno de reemplazo
y Craftmade pagará los gastos de envío de regreso.
GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA:
CRAFTMADE reparará el ventilador, sin costo al
comprador original por el coste laboral, si el motor del
ventilador no funciona satisfactoriamente a causa del
uso normal. Las piezas que se utilizan en hacer la
reparación serán facturadas al comprador a los precios
prevalecientes en el momento de la reparación.
El comprador original será responsable de todos los
gastos incurridos en sacar, reinstalar y enviar el
producto para reparación.
Esta garantía no se aplica cuando el ventilador tenga
daños por abuso mecánico, físico, eléctrico o por agua
resultando en su mal funcionamiento. Se exenta
específicamente el deterioro en el acabado u otras
partes debido al tiempo o exposición al aire marino
bajo esta garantía.
Ni Craftmade ni el fabricante se harán responsables
por lo que pasa por una instalación inadecuada o el
uso impropio de este producto. La compañía no se
hará responsable en ningún caso de ningún daño
emergente por incumplimiento de esta o cualquier
otra garantía expresada o implicada en absoluto. Esta
limitación de daños emergentes no se aplicará en
estados donde es prohibido.
