Harbor Breeze Calavar 52-in Color-Changing LED Outdoor Ceiling Fan 84400

Operating Manual - Transcript

• Page 1: Ventilador de techo de 52quot en posición húmeda Calavar

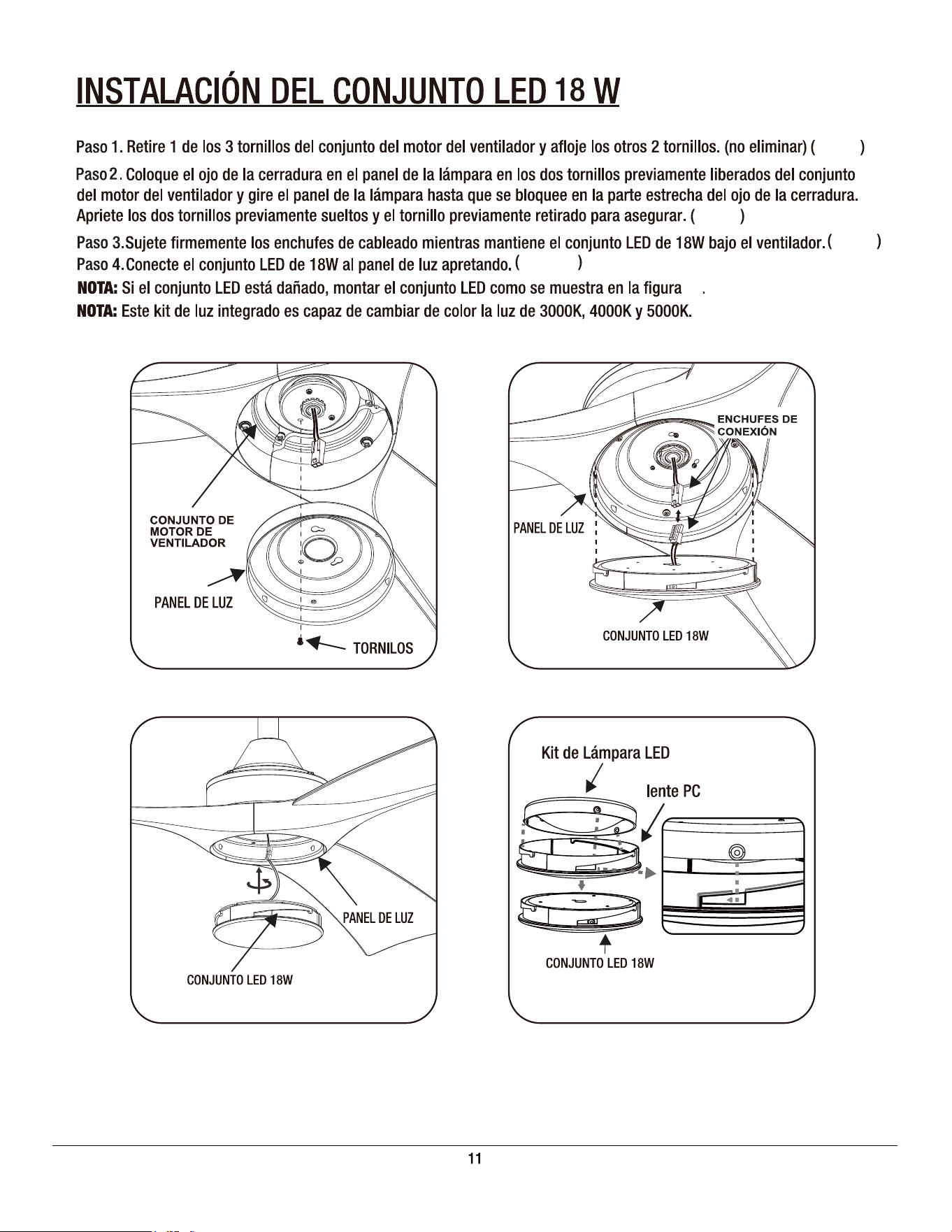

• Page 3 - German - : INSTALACIÓN DEL CONJUNTO LED 18W NORMAS DE SEGURIDAD OPERACION DEL CONTROL REMOTO MANTENIMIENTO DE SU VENTILADOR SOLUCIÓN DE PROBLEMAS ESPECIFICACIONES CONTENIDO DEL PAQUETE COMENZANDO LA INSTALACION COLGANDO EL VENTILADOR CONEXIONES ELECTRICAS INSTALACIÓN DEL DOSEL Y CUBIERTA DE DOSEL INSTALAR ASPAS DEL VENTILADOR

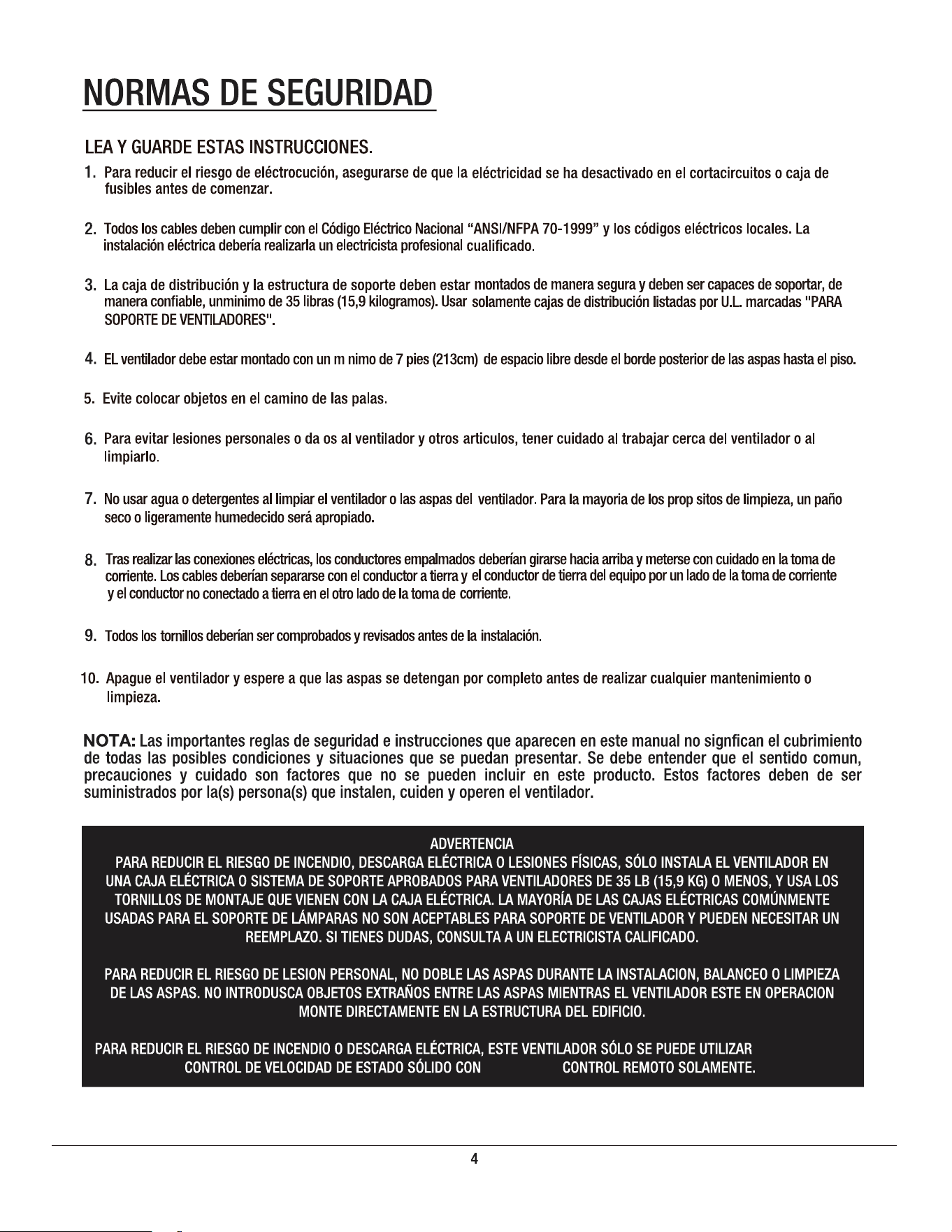

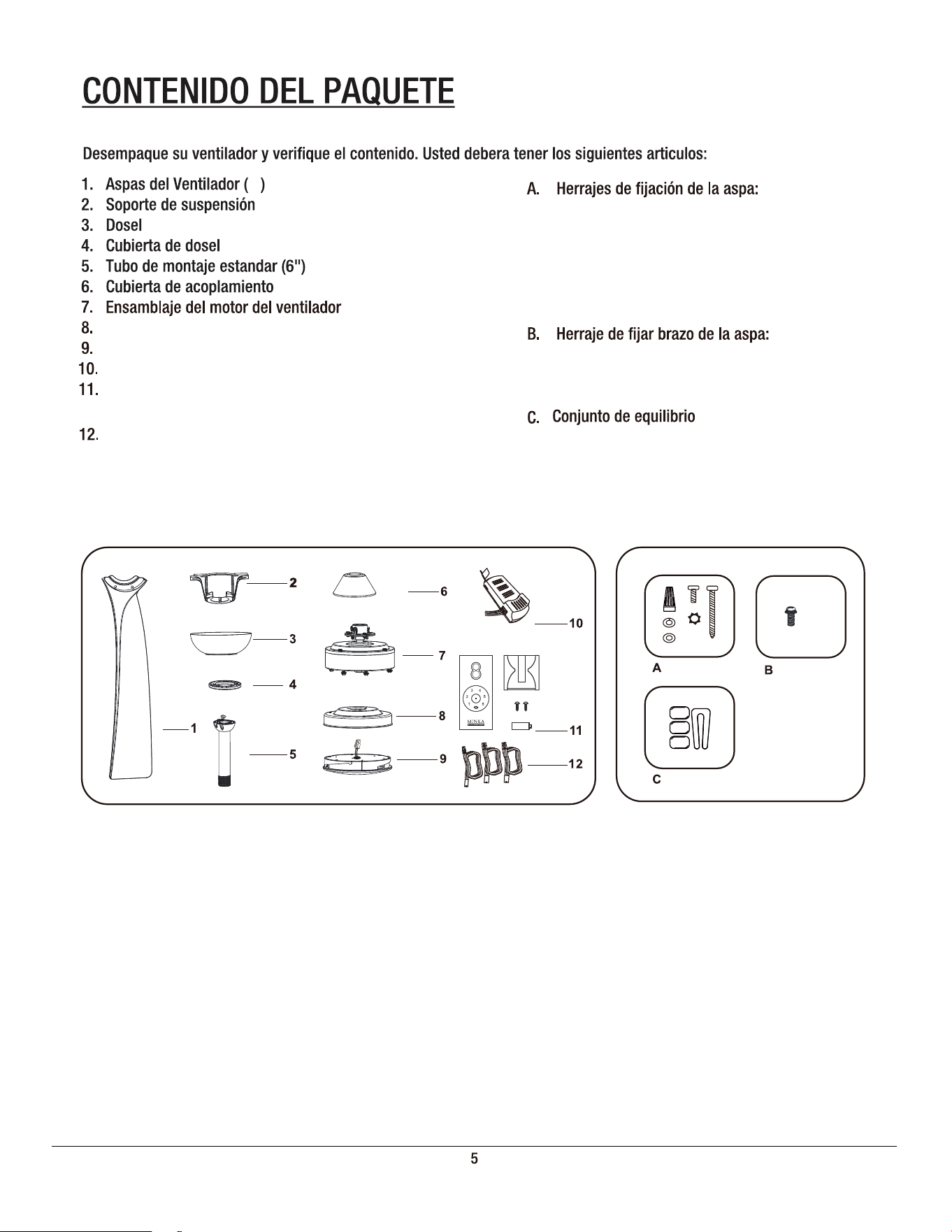

• Page 5 - Spanish - : Placa de luz Tornillos para madera 10 x 15 2 Tornillos de máquina 8 x 34 2 Arandelas de seguridad 2 Arandelas estrella 2 Tuercas de alambre 3 Arandelas2 Tornillos de 14 x 15 mm con arandelas de seguridad y arandelas planas6 premontado1 repuesto Conjunto LED 18W kit de luces LED lente PC Receptor Transmisor soporte 2 tornillos de montaje batería A23 de 12 voltios Cable de alimentación de extensión 182424 pulgadas

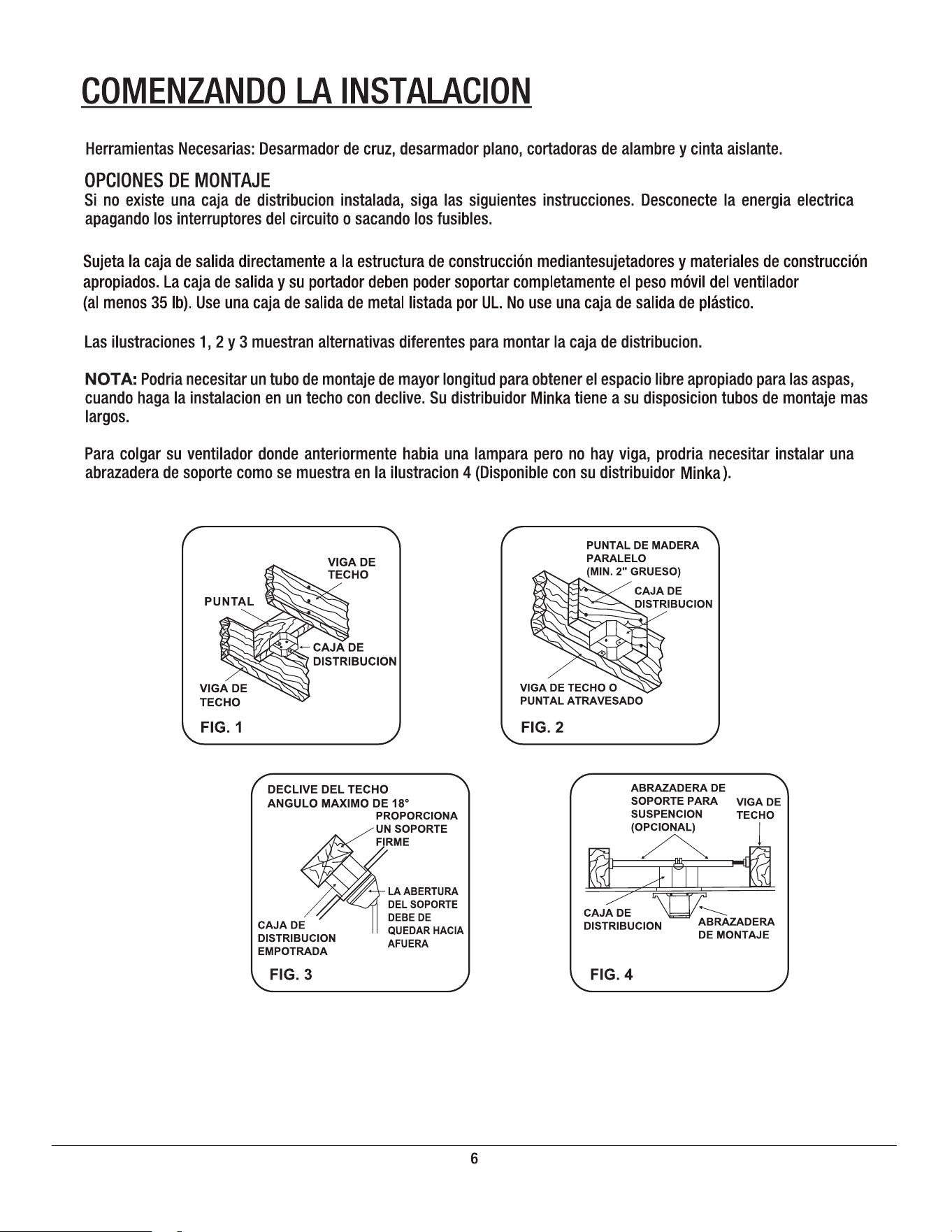

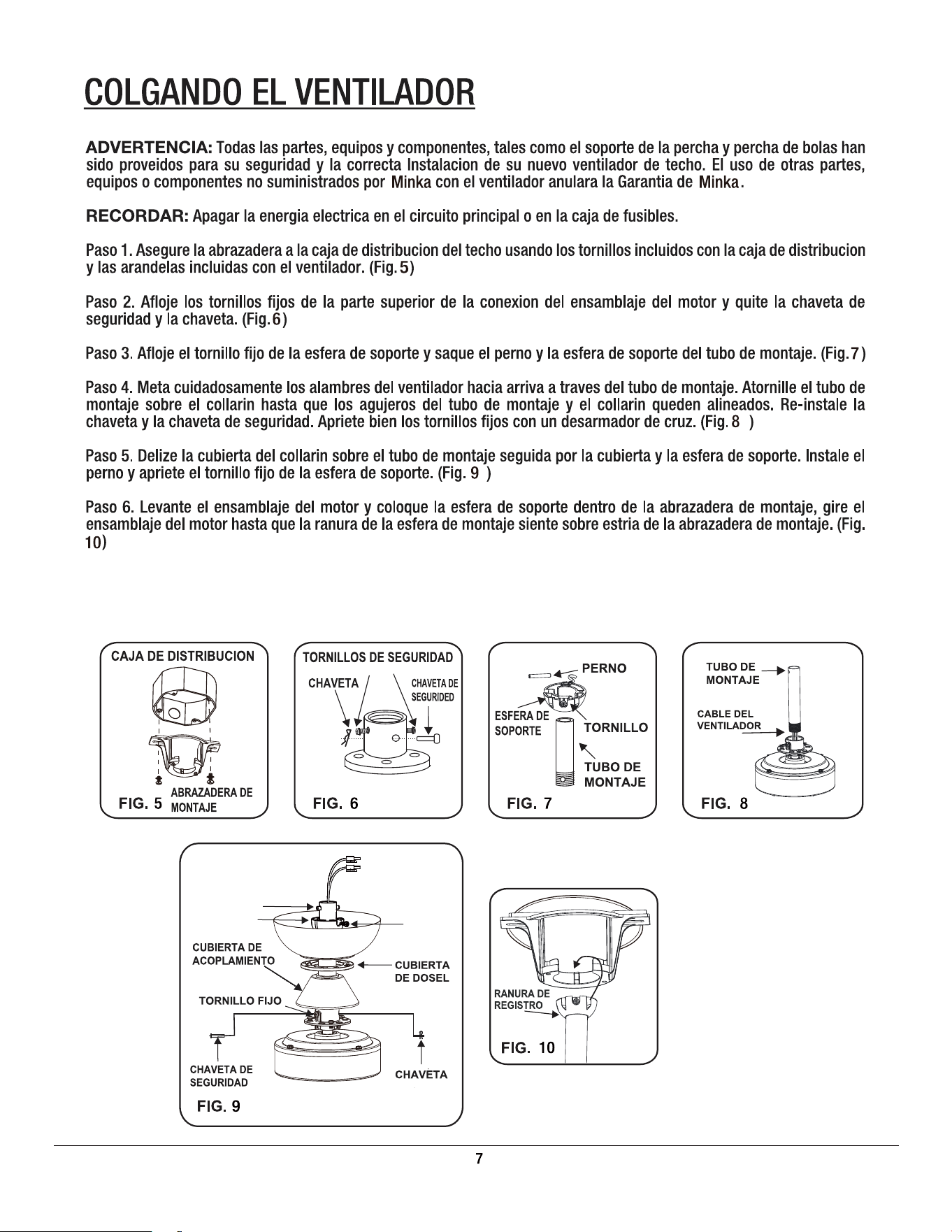

• Page 7: PIN CRUZADO TORNILLO DE AJUSTE VARILLA

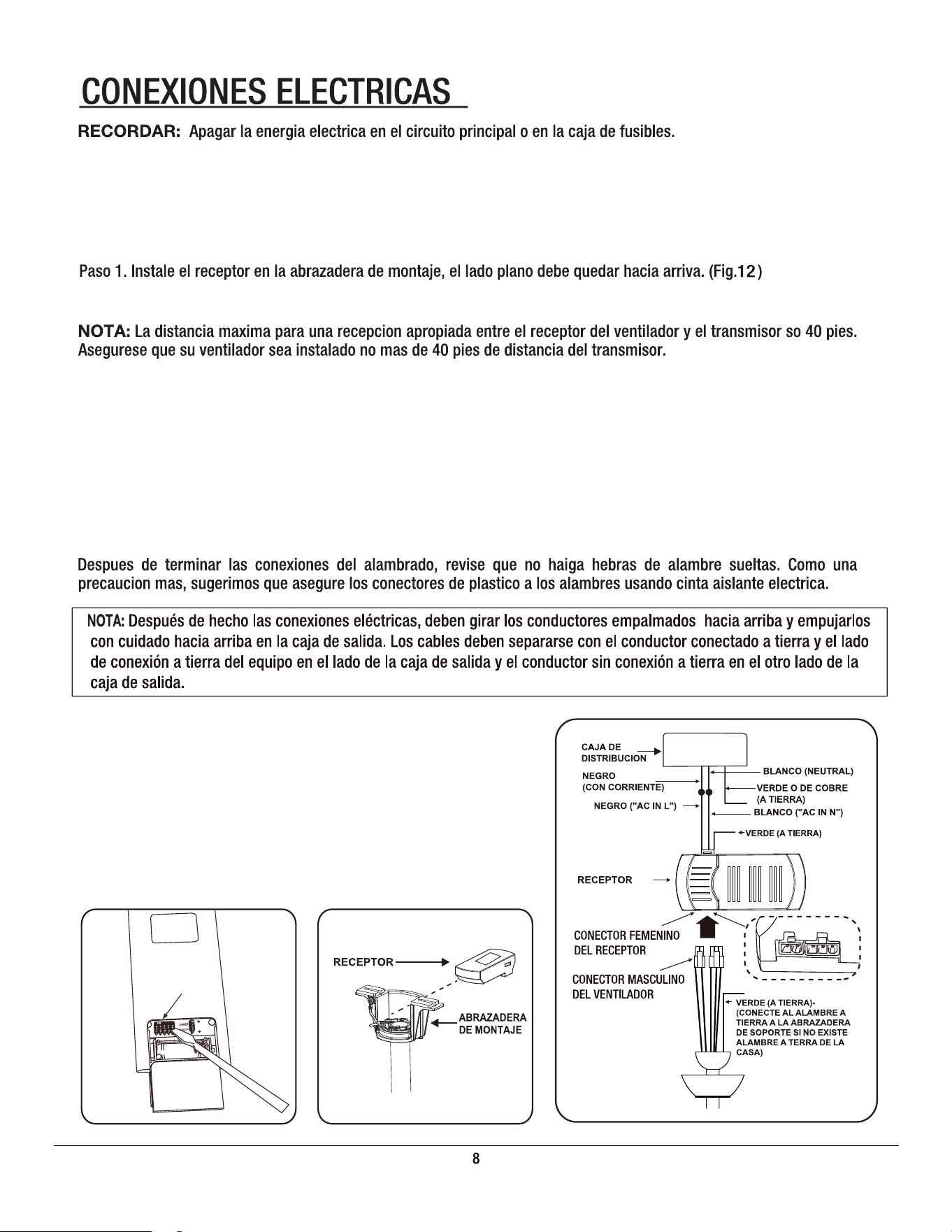

• Page 8 - Spanish - : FIG13FIG12FIG11 FRECUENCIA NOTA Esta unidad de control remoto está equipada con 32 combinaciones de códigos para evitar posibles interferencias de o hacia otros unidades remotas Los interruptores de frecuencia en su receptor y control remoto han sido preestablecidos en la fábrica Fig 11 No es necesario cambiar la frecuencia si desea instalar otro ventilador en la misma casa o tiene un código de frecuencia separado consulte la sección de solución de problemas de quotinterferencia de frecuenciaquot de este manual de instrucciones para aprender a cambiar la frecuencia Paso 2 Conecte los conectores macho del ventilador a los conectores hembra del receptor Fig 13 Paso 4 Si su caja de distribución tiene un cable a TIERRA verde o cobre desnudo conecte este cable a la bola del colgador al colgador Soporte y cables de tierra del receptor Si su caja de salida no tiene un cable de tierra entonces conecte la Bola de Suspensión El soporte de suspensión y la conexión a tierra del receptor se juntan Asegure la conexión del cable con la tuerca de plástico para cable provista Fig13 Paso 3 Conexiones eléctricas de los cables de alimentación del receptor a la casa Conecte el cable BLANCO Neutro de la caja de salida al cable BLANCO marcado como quotAC en Nquot del receptor Conecte el cable NEGRO vivo de la caja de salida al cable NEGRO marcado como quotAC en Lquot del receptor Asegure todas las conexiones de cables con las tuercas de plástico para cables provistas Fig 13

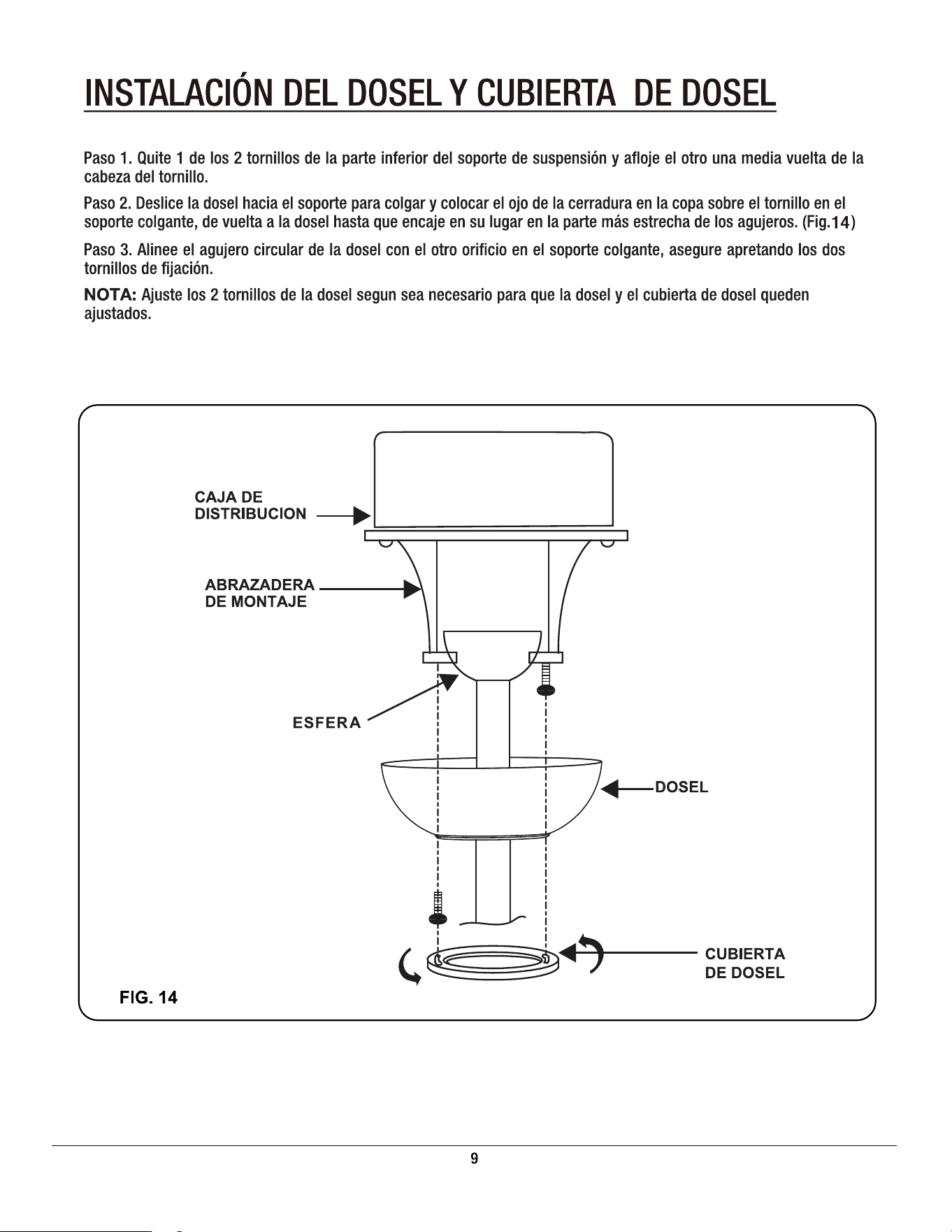

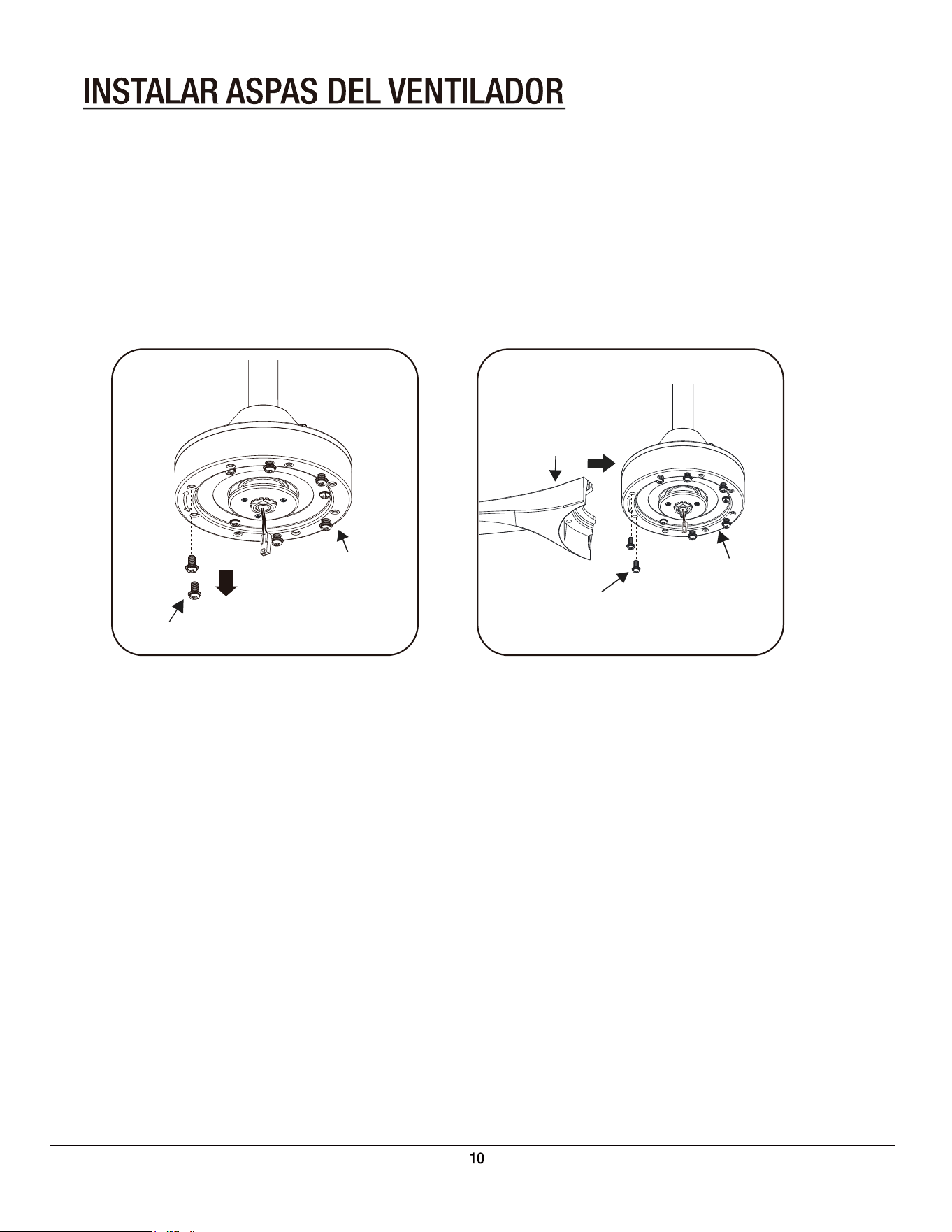

• Page 10 - Spanish - : Paso 1 Retire los ocho tornillos de paleta más largos de la parte superior del ensamblaje del motor del ventilador y otros ocho tornillos de paleta más cortos de la parte inferior del ensamblaje del motor del ventilador Guarde los tornillos para los pasos posteriores FIG 15 Paso 2 Fije el aspa al conjunto del motor del ventilador con cuatro tornillos de aspa dos más largos para la parte superior del motor del ventilador montaje y los otros dos más cortos para la parte inferior del montaje del motor del ventilador Fije las aspas al motor del ventilador montaje con los tornillos FIG 16 FIG 15 FIG 16 Tornillo Conjunto de motor de ventilador Tornillo Conjunto de cuchillas Conjunto de motor de ventilador
• Page 11: FIG 17 FIG 19 FIG 18 FIG 181 FIG 17 FIG 17 FIG 181 FIG 18

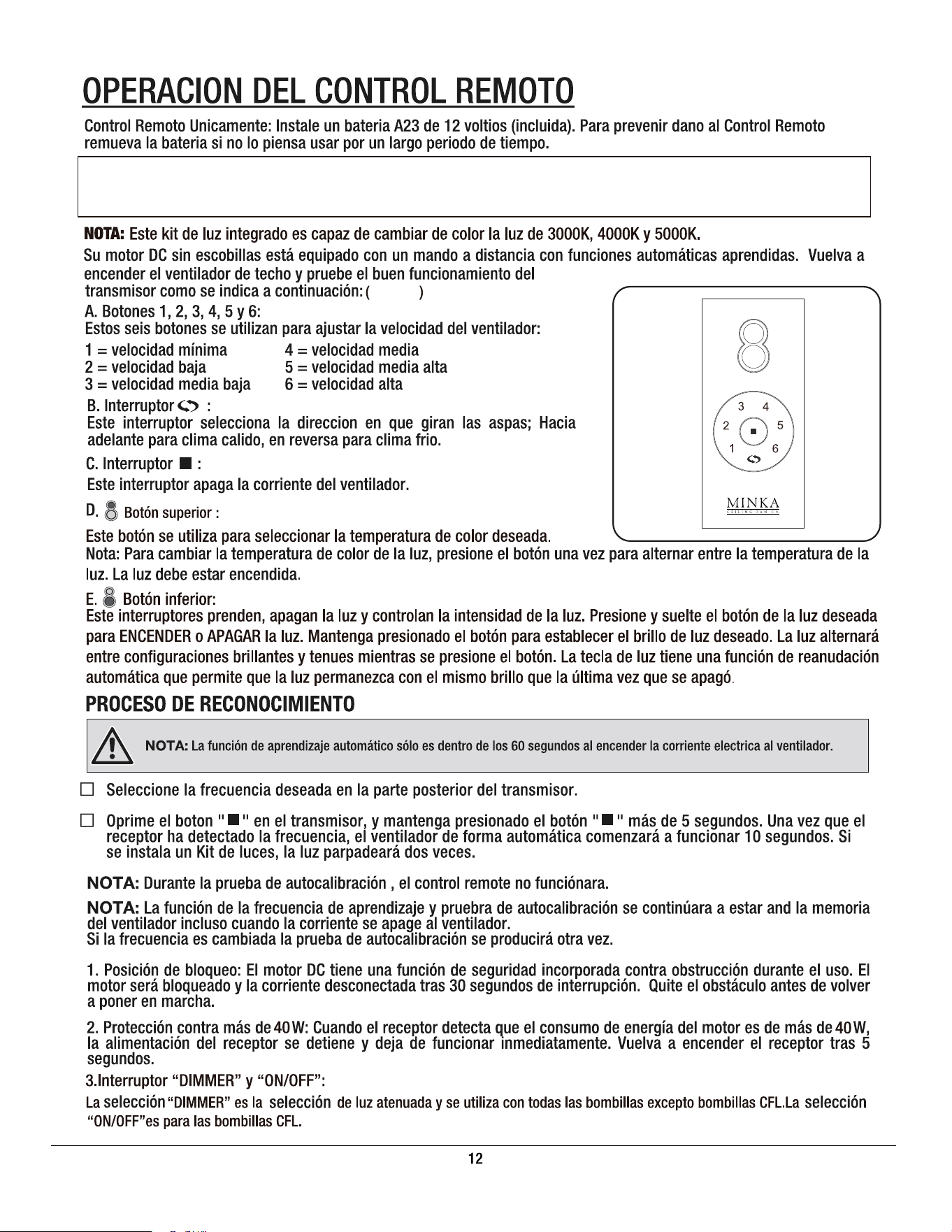

• Page 12 - Spanish - : FIG 20 ADVERTENCIA Las pilas no recargables no deben recargarse Las pilas deben insertarse con la polaridad correcta Las pilas agotadas deben retirarse del producto NO DESECHE LAS BATERÍAS EN EL FUEGO LAS BATERÍAS PUEDEN EXPLOTAR O FUGAR FIG 20

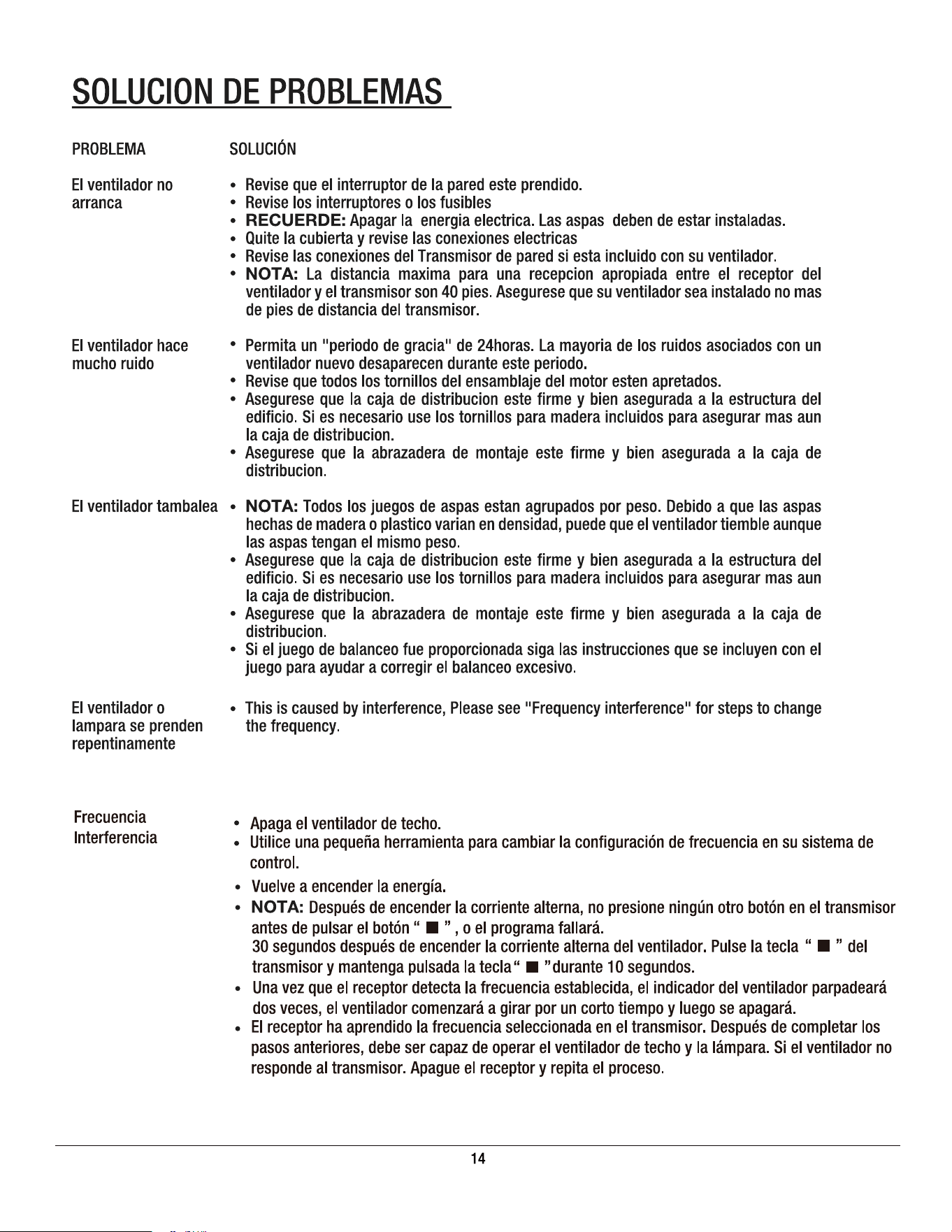

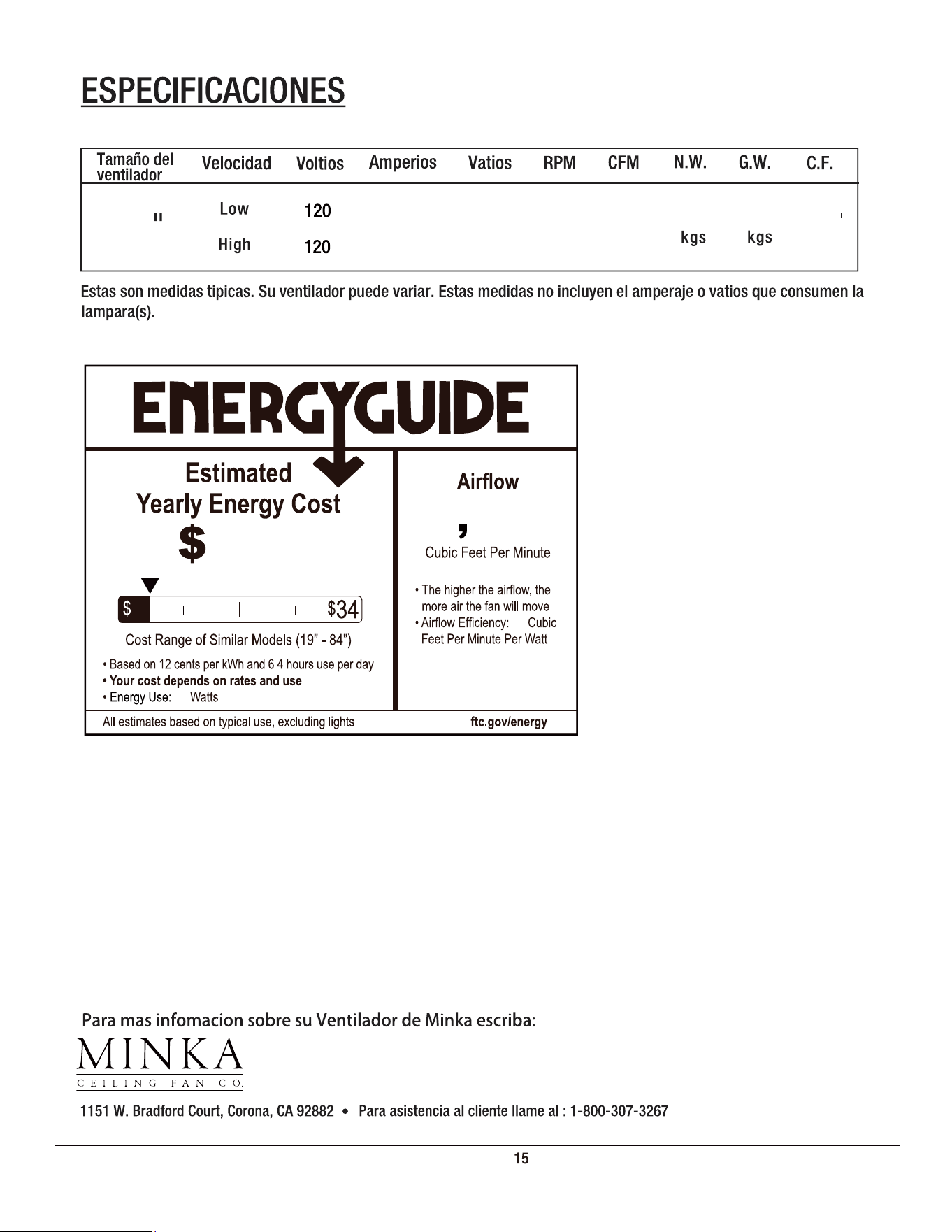

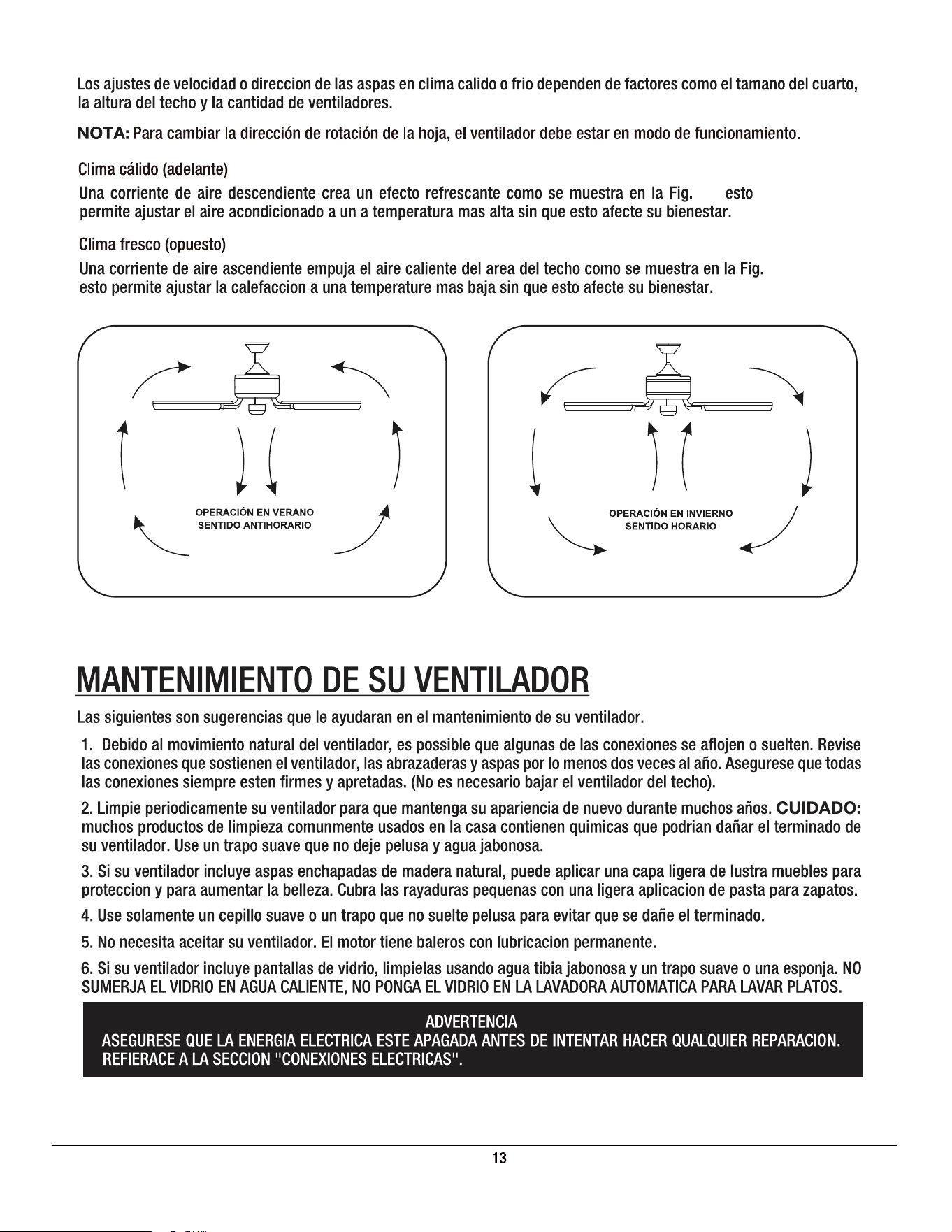

• Page 16 - Spanish - : Este equipo ha sido probado y encontrado en cumplimiento con los límites correspondientes a un dispositivo digital de la Clase B conforme a la Parte 15 de las Reglas de la FCC Estos límites están diseñados para brindar una protec ción razonable contra la interferencia dañina en una instalación residencial Este equipo genera utiliza y puede emitir energía de radiofrecuencia y si no se instala y utiliza de acuerdo con las instrucciones puede causar interferencias perjudiciales en las radiocomunicaciones Sin embargo no existe garantía de que no ocurra interferencia en una ins talación en particular Si este equipo efectivamente causa interferencia dañina a la recepción de radio o televisión lo cual puede determinarse apagando y encendiendo el equipo se recomienda al usuario que trate de corregir la int erferencia realizando uno o varios de los siguientes pasos Cambiar de dirección o de lugar la antena receptora Aumentar la separación entre el equipo y el receptor Conectar el equipo en un tomacorriente en un circuito diferente de donde esté conectado el receptor Consultar al concesionario o a un técnico de radioTV con experiencia para que le ayude PRECAUCIÓN Este equipo cumple con la parte 15 de las reglas de la FCC El funcionamiento está sujeto a las siguientes dos condi ciones 1 Este dispositivo no puede causar interferencia dañina y 2 Este dispositivo debe aceptar toda interferencia recibida incluso la que puede causar un funcionamiento indese ado
