Model HC-CZ2201
C 90 M 70 Y 0 K 0
Hex: #2a5caa
R 42 G 92 B 170
C 0 M 40 Y 100 K 0
Hex: #fca50b
R 252 G 165 B 11
TIRE INFLATOR PORTABLE
AIR COMPRESSOR
Read before use & keep for future reference.
For more information visit giraffetools.com or contact our customer service by sending an email to contact@giraffetools.com
3
MANUAL CONTENTS
CAUTION
PRODUCT DETAIL
PRODUCT OPERATION
SPECIFICATIONS
MALFUNCTION
WARRANTY
VORSICHT
PRODUKT DETAIL
PRODUKTBETRIEB
SPEZIFIKATIONEN
MALFUNKTION
GARANTIE
03
04
05
08
09
10
1 2
1 3
1 4
1 7
1 8
1 9
------------------------------
--------------------
-------------
--------------------
----------------------
---------------------------
------------------------
---------------
--------------
--------------
------------------
------------------------
3
CAUTION
When the power cord is rectracting, hold the cord in your hand and the other hand
press the rectract button. The retract power is very strong!
Read and follow all instructions before use. Before using the air compressor, inspect
the exterior to ensure it is free from defects.
Do not use this product for applications outside of its intended use.
Do not place the air compressor near heat sources, such as your vehicle’s exhaust
pipes.
Do not use near flammable liquids or gases.
Do not use the air compressor if it is damaged.
Do not over-inflate tires. High pressure air can cause injury.
Keep out of reach of children.
Connect the pump to a 12V DC, 10A cigarette lighter -- Do NOT use with a 24V
trucks and SUV, motorcycles, and bicycles.
The included accessories are compatible with all balls that require a needle.
The pump is not intended for use with high pressure or large volume applications.
Do not store the air compressor in high temperature or humid environments.
When not in use, disconnect the air compressor from all power sources.
The air compressor may heat up during continuous use, be careful when handling the
air compressor during or after use.
Avoid extended and continuous use. The optimum time for continuous use is 15
minutes.
After extended use, let the pump rest for 10 minutes after extended use.
Do not pull the power cord when the stop line shows(The Red Label).
If inflating for a long time without start the engine, it will damage the car battery.
●
●
●
●
●
●
●
●
●
●
●
●
●
connection.Utilize an AC to DC power converter if you want to use this pump with an
AC power supply.
●
Do not expose the pump to rain or water of any kind.
●
Keep the device away from fire, corrosive liquids, and strong magnetic fields.
●
Do not turn off the car engine while the air compressor is working.
●
Air nozzle is compatible with all schrader valves, making it compatible with cars, small
●
●
●
●
●
4 5

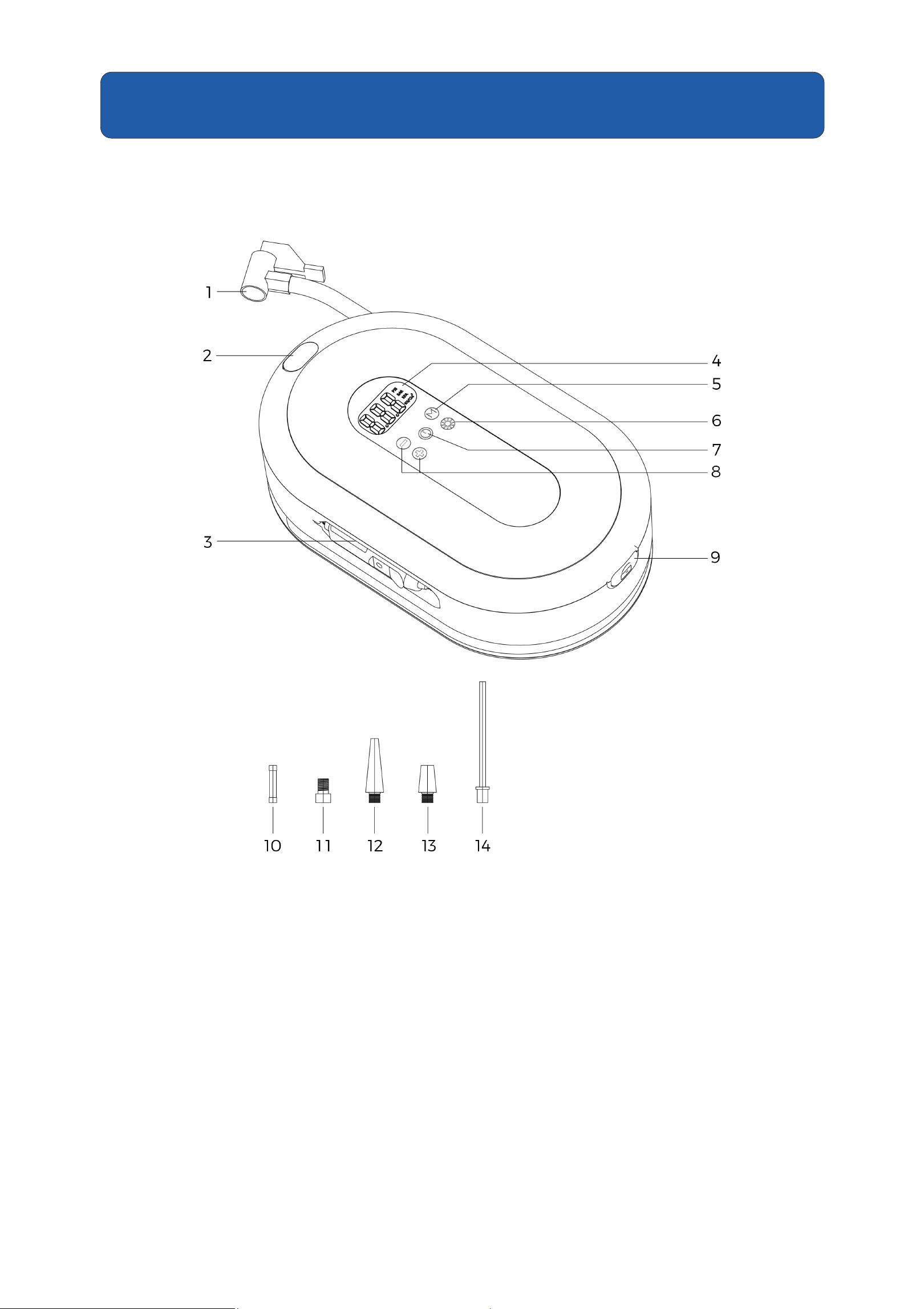

PRODUKT DETAIL
Inflation inlet
LED light
Power cord
4.Air pressure gauge
“M” Button---Switch the pressure unit
Light switch
Power switch
“+”“-” Button--Increase/Decrease the value
Retract button
Fuse
Valve extender
Long tapered nozzle
Short tapered nozzle
Needle
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
1 1.
12.
13.
14.
5
PRODUCT OPERATION

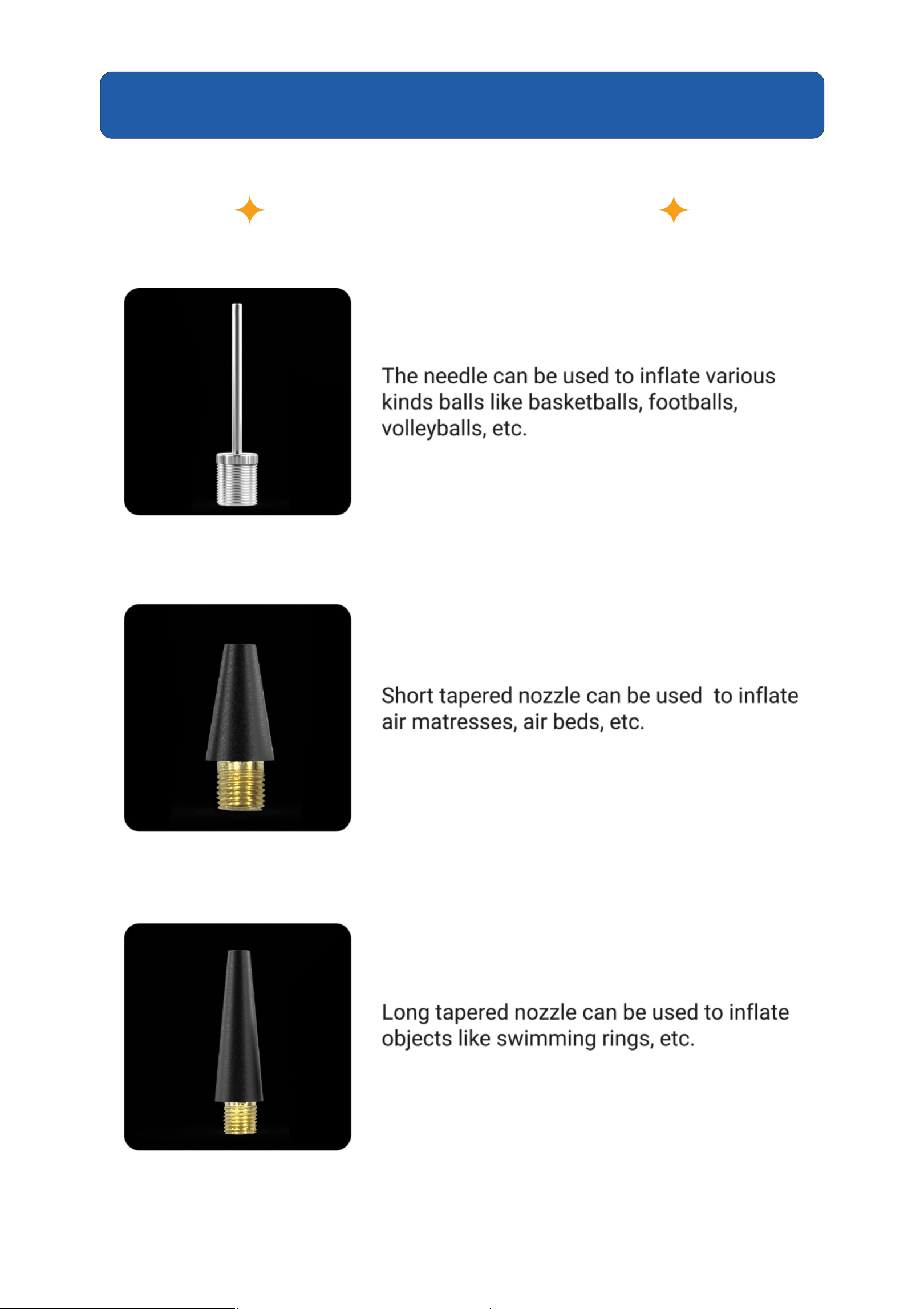

CHOOSE THE RIGHT NOZZLE
6 7

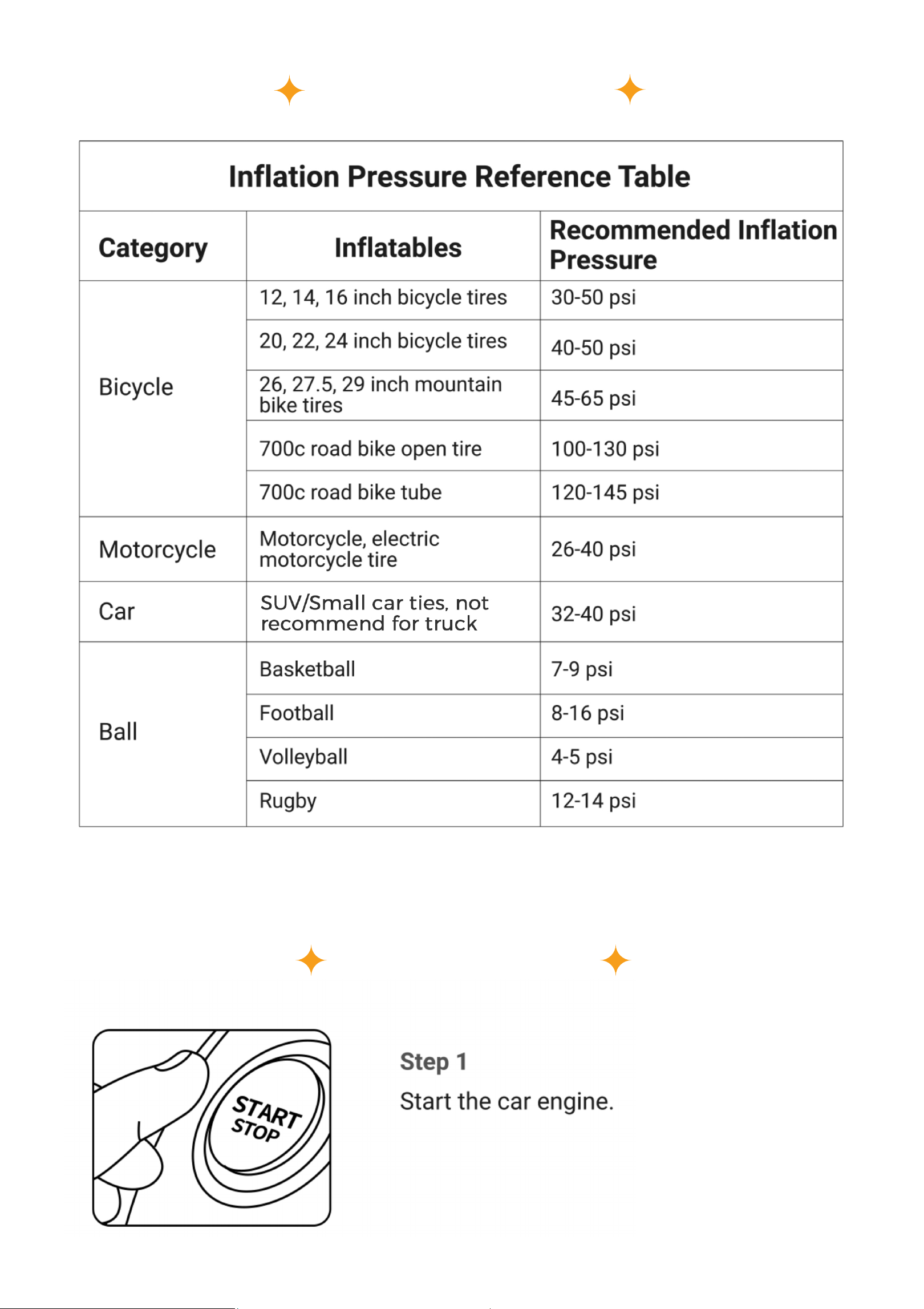

REFERENCE PRESSURE

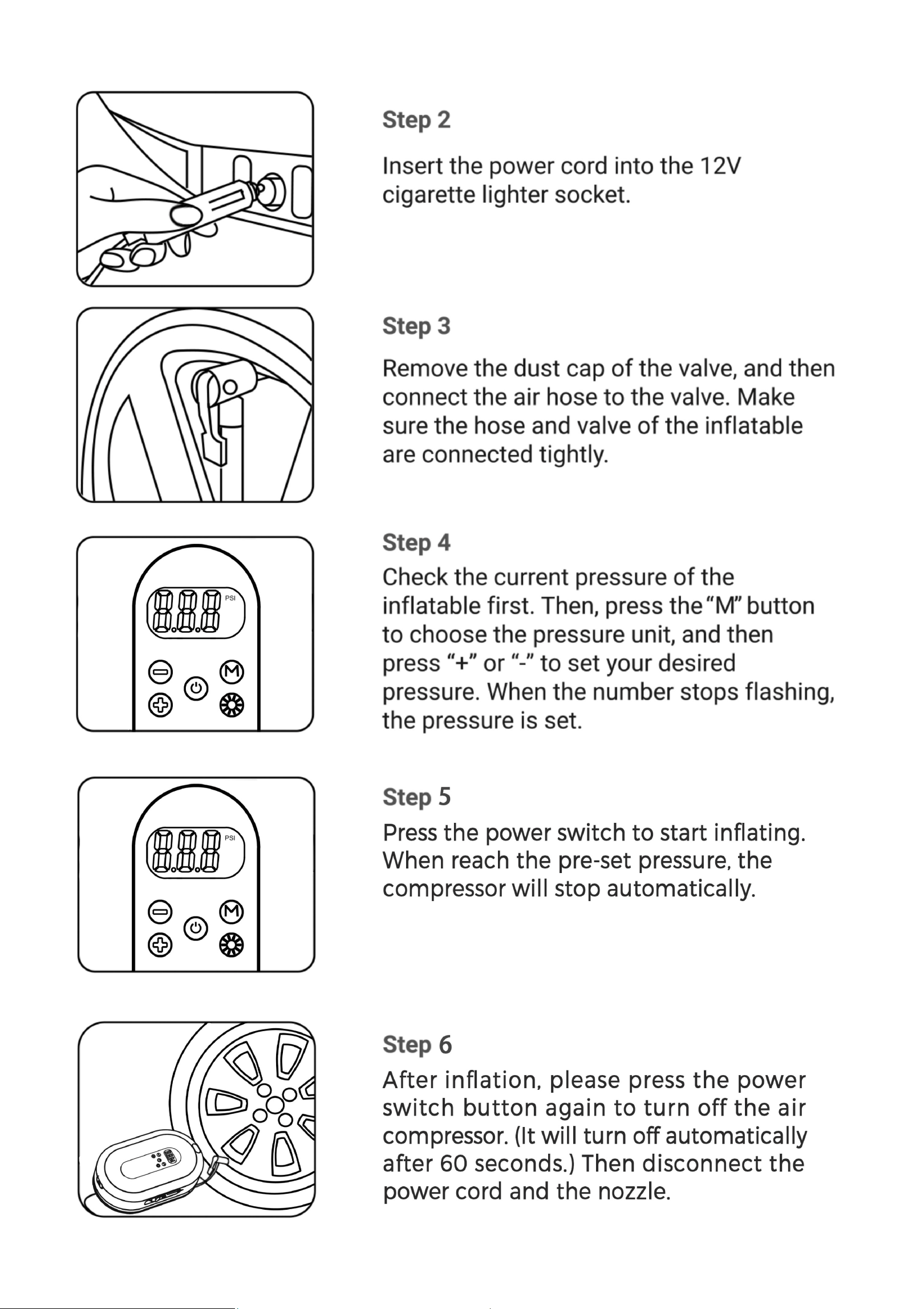

HOW TO INFLATE
7
8 9

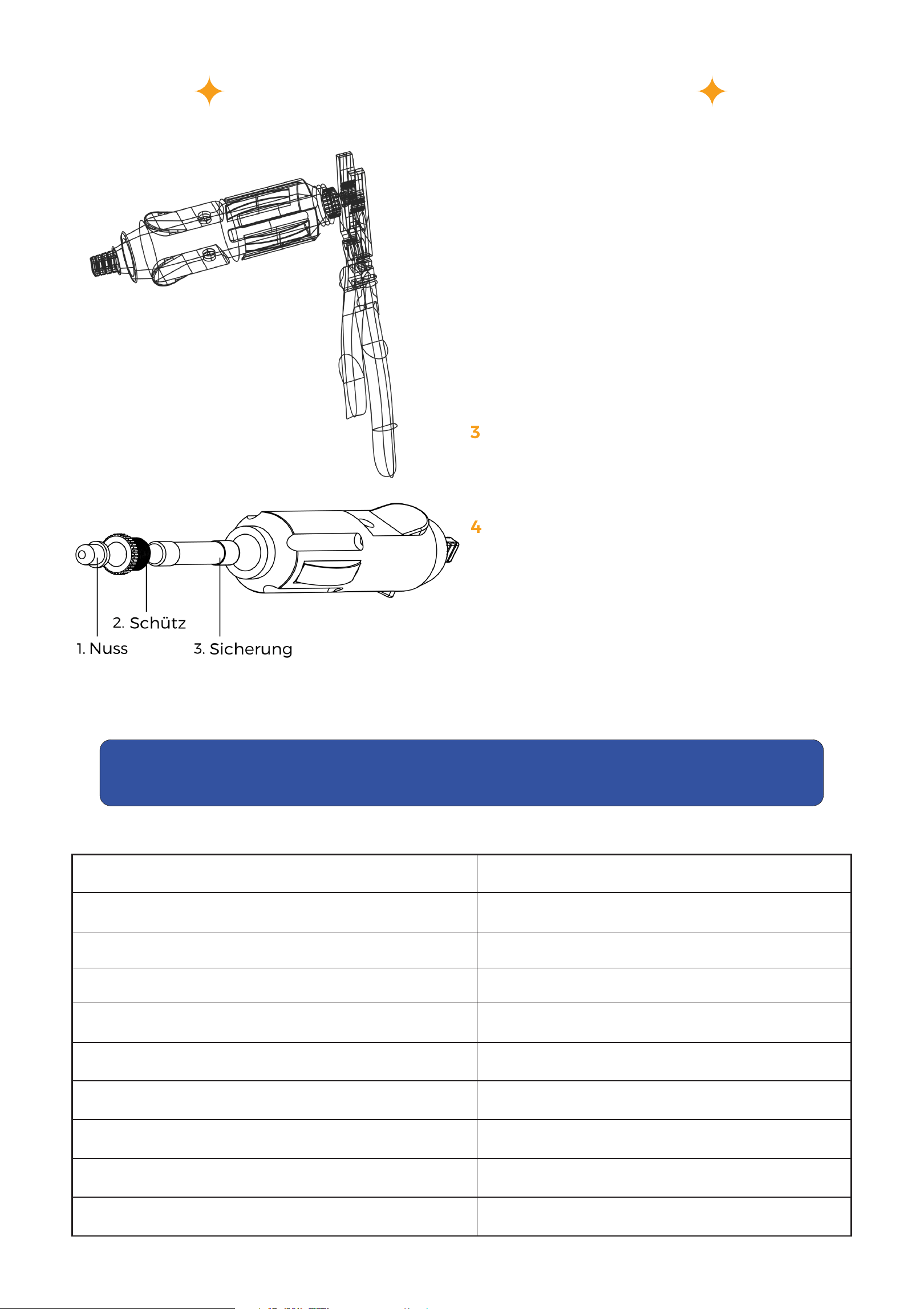

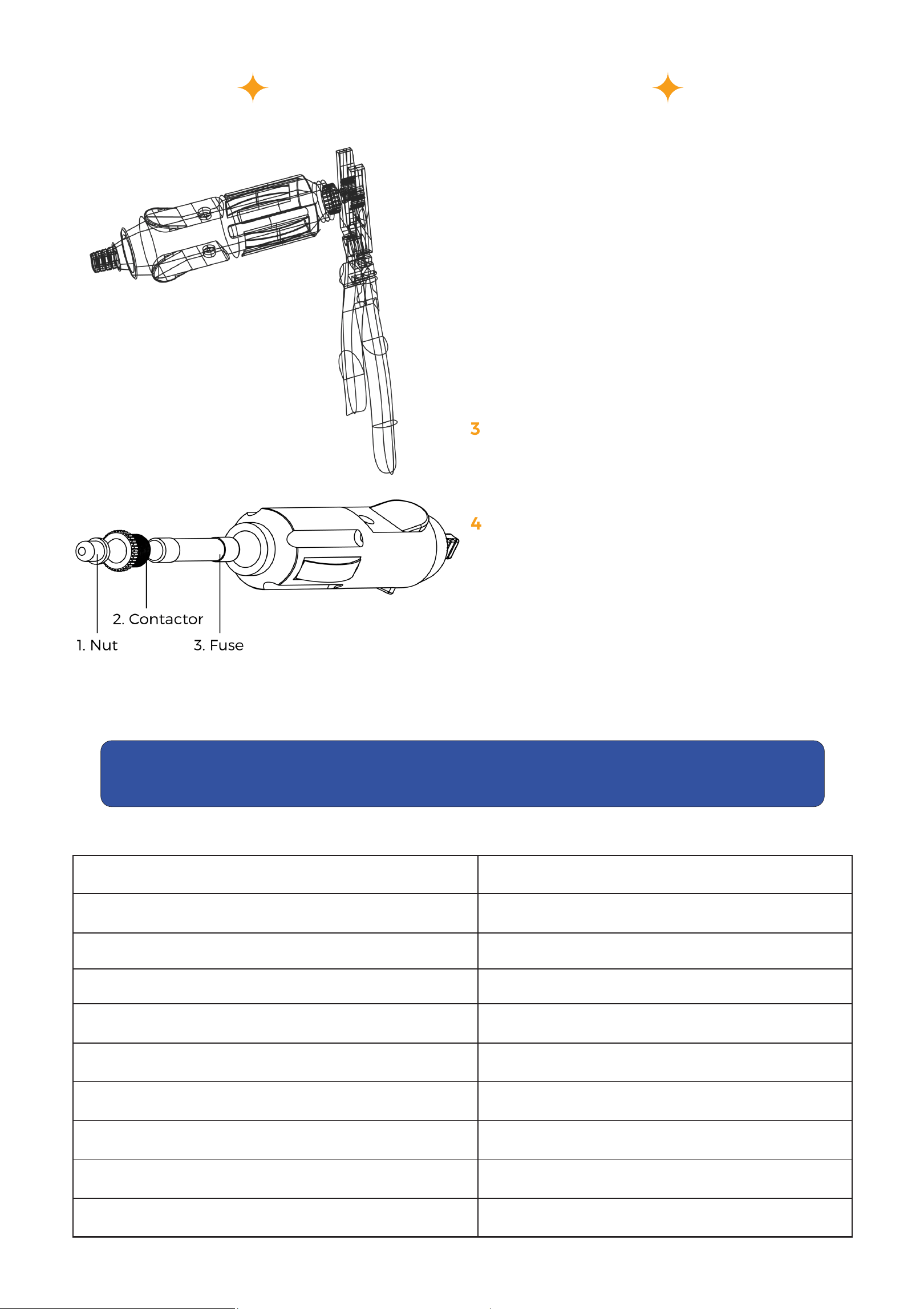

Hold the nut with pliers and turn
counterclockwise to remove the nut.
Take out the part 2 and part 3 (fuse).
Insert the new fuse.
Put the parts back in sequence and
tighten the nut clockwise with pliers.
1.
2.
3.
4.
STEPS:
HOW TO CHANGE THE FUSE
SPECIFICATIONS
Working Voltage
DC12V
Maximum Amps 10Amps
Power 120W
Inflating speed 2.5bar (34L/Min)
Maximum Working Pressure 150psi
Display Units KPA, PSI, BAR, KG/CM²
Continuous Operating time 15 minutes maximum
Power cable length 13ft (4m)
Air hose length 2ft (0.6m)
Dimensions 10*6*3in / 252*150*70mm
9
STEPS:
MALFUNCTION
The following is the inspection of common malfunctions. If common malfunctions persist
after attempted treatment, please contact Giraffe Tools customer service for assistance.
Air Compressor will not inflate
Air Compressor is operating
abnormally
Air leaking through hose
Slow inflation
Shuts off after extended use
The power cord didn’t
not retract
Ensure the in-line fuse is securely inserted
correctly; replae fuse if necessary.
Check vehicle cigarette lighter fuse, it should
berated at 10A or higher.
Ensure there is a strong connection with the
power cord and 12V socket.
Preset tire pressure is lower than current tire
pressure, increase the preset tire pressure to
the manufacturer recommended level.
●
●
●
●
The inflation nozzle is not connected properly
to the tire’s valve stem.
The 12V socket is not connected securely
Preset tire pressure is lower than current tire
pressure, increase the preset tire pressure to
the manufacturer recommended level.
●
●
●
Ensure there is a firm connection between the
air nozzle and the tire valve.
●
The inflation nozzle is not connected properly to
the tire’s valve stem.
Excessive use will slow the inflation rate of the
pump. Let cool for 10 minutes.
●
●
If the air compressor continues to run for more
than 15 minutes, it will shut off due to overheating
protection. Please let it cool for 10 minutes.
●
Pull the cord about 10-15cm out, then adjust the
angle, try to retract the cord again.
●
10 11
WARRANTY
At Giraffe Tools, we conduct rigorous testing on every machine before it leaves the factory
and perform a lifetime test on every thousand machines to ensure they will withstand
many years of use beyond the warranty period.
In addition to our thorough testing, we offer a
24-month warranty
on all original Giraffe
Tools new products. The following specifics apply:
Giraffe Tools warrants its products against defects in parts and materials for a period
of 24 months from the original purchase date. Please note that this warranty does not
1.
apply to
products acquired second hand
.
All warranty periods commence on the date of purchase and are non-transferable.
The warranty is limited to the provision of a replacement or refund free of charge
within the specified period, provided that the above conditions are met, and the
original proof of purchase is presented.
2.
3.
Process:
For quality-related warranty claims, items will be replaced with a new item of equal
value when available. In situations where a replacement is not available or preferred,
Giraffe Tools will offer a full refund.
Warranties on all replacements follow the same 24-month warranty time frame as the
original defective item. Warranties on fully refunded products will be voided after the
refund is released.
4.
5.
●
Buyers must provide sufficient proof of purchase.
●
Giraffe Tools must document what happens when buyers troubleshoot the product.
●
Visible proof depicting the defect, such as pictures or videos, is required.
●
It may be necessary to return an item for quality inspection.
●
For defective items that Giraffe Tools needs to have returned, warrantion those replacements
are voided if the wrong item is returned to Giraffe Tools or if the defective item is not returned.
11
Valid proof of purchase:
●
Order number from online purchases made through Giraffe Tools or Giraffe Tools’s
authorized resellers.
●
Sales invoice that shows a description of the product along with its price.
Not Covered Under Warranty:
●
Purchases from unauthorized resellers.
●
Alterations not carried out or authorized by Giraffe Tools authorized resellers.
●
Products without sufficient proof of purchase.
●
Second-hand products.
●
Items that have expired their warranty period.
●
Damage from misuse of products, including, but not limited to, improper storage,
falls, extreme temperatures, water, and improper operation of devices.
12 13
VORSICHT
Beim Einziehen des Netzkabels halten Sie das Kabel fest mit einer Hand und
verwenden Sie Ihre andere Hand, um die Einzugstaste zu drücken. Seien Sie vorsichtig.
Für den langfristigen Gebrauch unseres tragbaren Luftkompressors empfehlen wir,
den Motor Ihres Fahrzeugs zu starten.
Lesen Sie alle Anweisungen vor der Verwendung sorgfältig durch und befolgen
Sie diese. Überprüfen Sie vor der Verwendung des Luftkompressors die äußere
Beschaffenheit, um sicherzustellen, dass keine Mängel vorhanden sind.
Verwenden Sie dieses Produkt nicht für Anwendungen, die nicht für den vorgesehenen
Gebrauch bestimmt sind.
Platzieren Sie den Luftkompressor nicht in der Nähe von Wärmequellen wie den
Auspuffrohren Ihres Fahrzeugs.
Verwenden Sie den Luftkompressor nicht in der Nähe von entflammbaren
Flüssigkeiten oder Gasen.
Verwenden Sie den Luftkompressor nicht, wenn er beschädigt ist.
Außerhalb der Reichweite von Kindern aufbewahren.
Schließen Sie die Pumpe an einen 12V Gleichstrom, 10A Zigarettenanzünder an
- Verwenden Sie sie NICHT mit einer 24V Verbindung. Verwenden Sie einen AC-
DC-Netzadapter, wenn Sie die Pumpe mit einer AC-Stromversorgung verwenden
möchten.
Setzen Sie die Pumpe keinem Regen oder Wasser jeglicher Art aus.
Halten Sie das Gerät fern von Feuer, korrosiven Flüssigkeiten und starken
Magnetfeldern.
Schalten Sie den Motor des Autos nicht aus, während der Luftkompressor in Betrieb ist.
Der Luftdüsenanschluss ist mit allen Schraderventilen kompatibel und somit für Autos,
kleine Lastwagen und SUVs, Motorräder und Fahrräder geeignet.
Das mitgelieferte Zubehör ist mit allen Bällen kompatibel, die eine Nadel erfordern.
Die Pumpe ist nicht für den Einsatz bei Hochdruck- oder Großvolumenanwendungen
vorgesehen.
Lagern Sie den Luftkompressor nicht in Umgebungen mit hoher Temperatur oder
hoher Luftfeuchtigkeit.
Trennen Sie den Luftkompressor bei Nichtgebrauch von allen Stromquellen.
Der Luftkompressor kann sich während des kontinuierlichen Betriebs erwärmen. Seien
Sie vorsichtig beim Umgang mit dem Luftkompressor während oder nach dem Gebrauch.
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
13

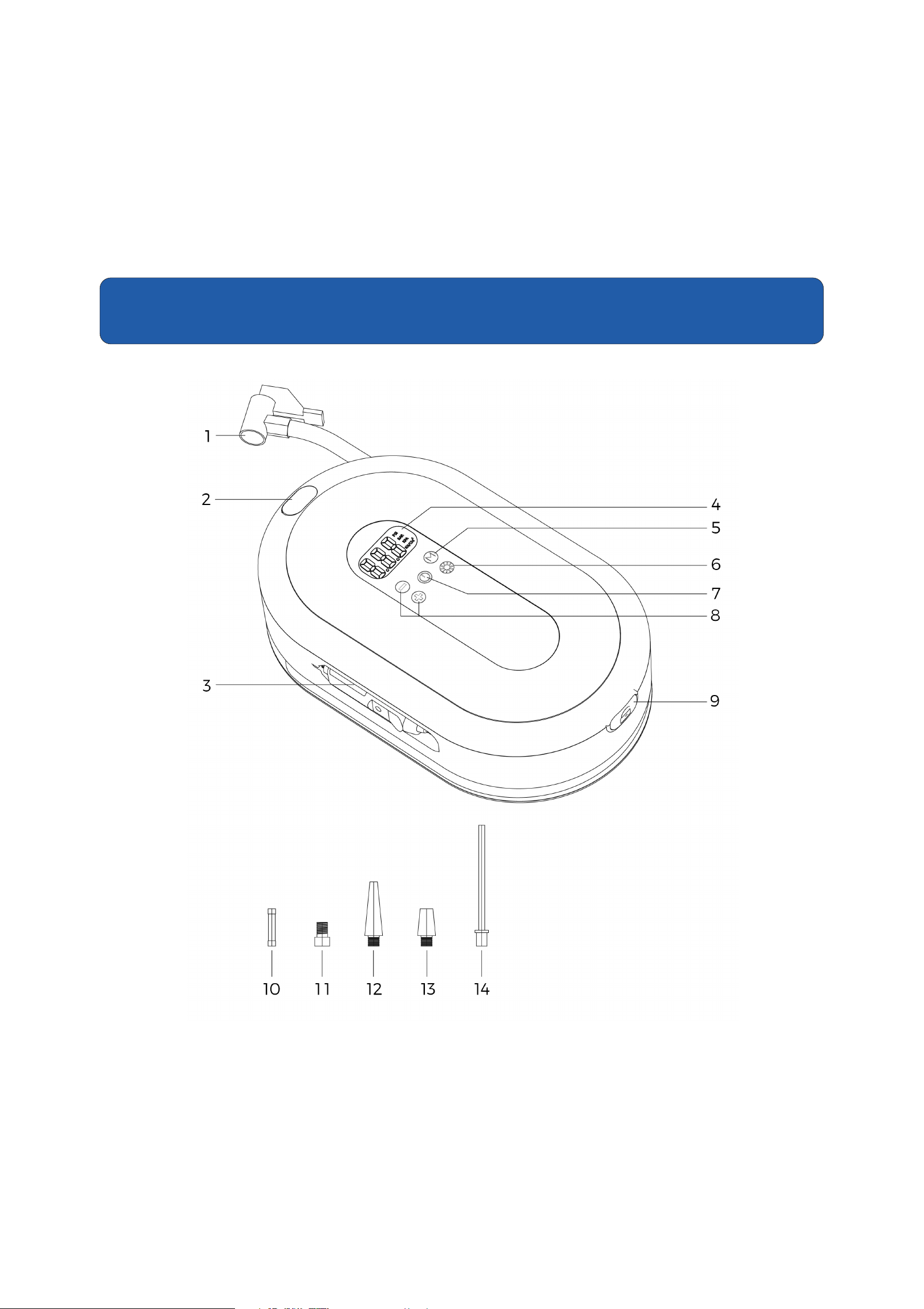

PRODUKT DETAIL
Einlass zum Aufblasen
LED-Leuchte
Netzkabel
Luftdruckmesser
Taste "M" - Schaltet die Druckeinheit ein
Lichtschalter
Netzschalter
“+””-” Taste - Erhöhen/Verringern des Wertes
Taste “Zurückziehen
Sicherung
Ventilverlängerer
Lange verjüngte Düse
Kurze verjüngte Düse
Nadel
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
1 1.
12.
13.
14.
Vermeiden Sie eine längere und kontinuierliche Nutzung. Die optimale Betriebsdauer
beträgt 15 Minuten.
Lassen Sie die Pumpe nach längerem Gebrauch 10 Minuten ruhen.
Ziehen Sie das Netzkabel nicht, wenn die Stopp-Linie angezeigt wird (das rote Etikett).
●
●
●
14 15
PRODUKTBETRIEB

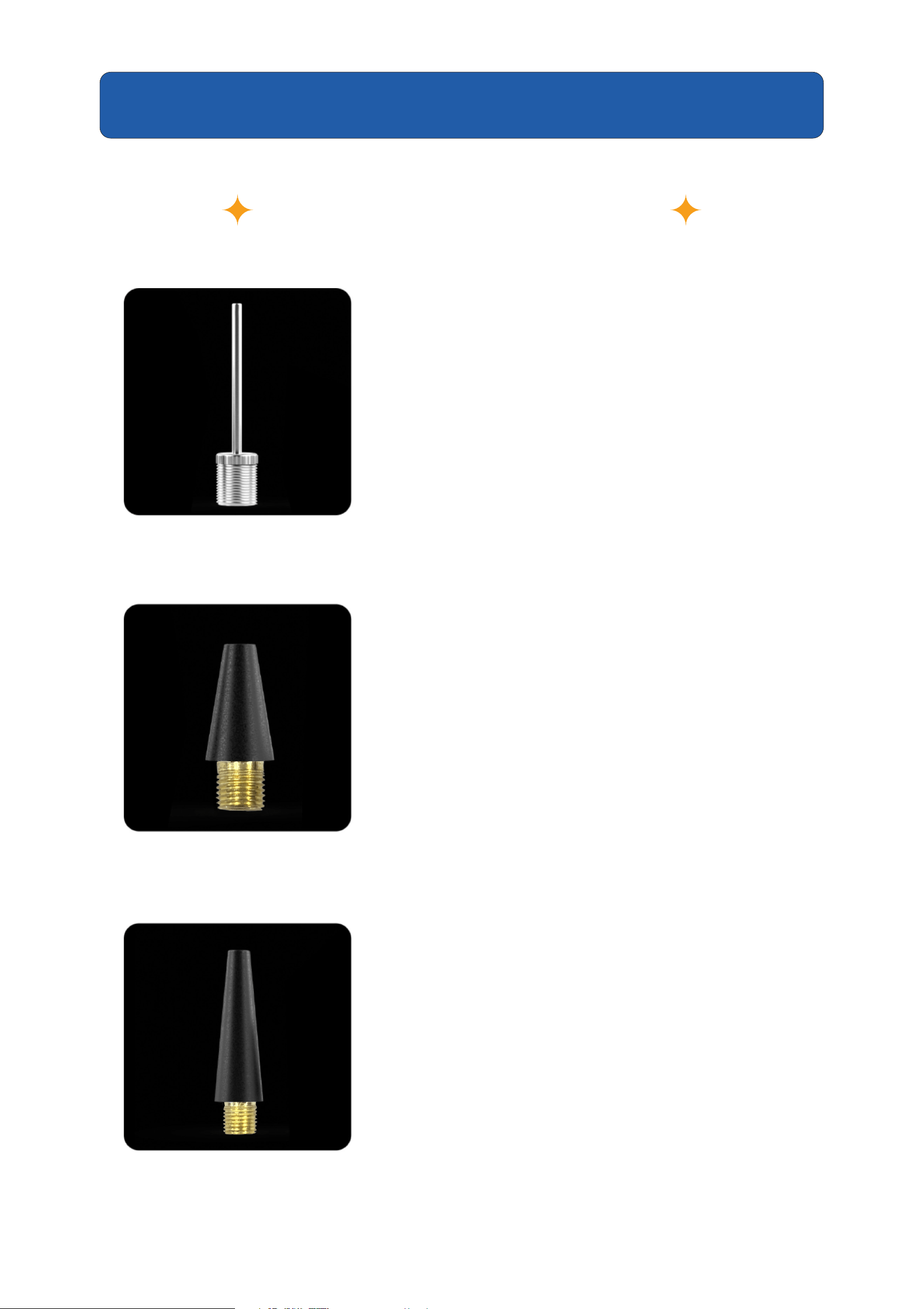

WÄHLEN SIE DIE RICHTIGE DÜSE
Die Nadel kann verwendet werden, um
verschiedene Arten von Bällen aufzublasen,
wie Basketbälle, Fußbälle, Volleybälle, etc.
Kurze konische Düse kann zum Aufblasen von
Luftmatratzen, Luftbetten, etc.
Die lange, konische Düse kann zum Aufblasen
von Gegenstände wie Schwimmringe usw.
15

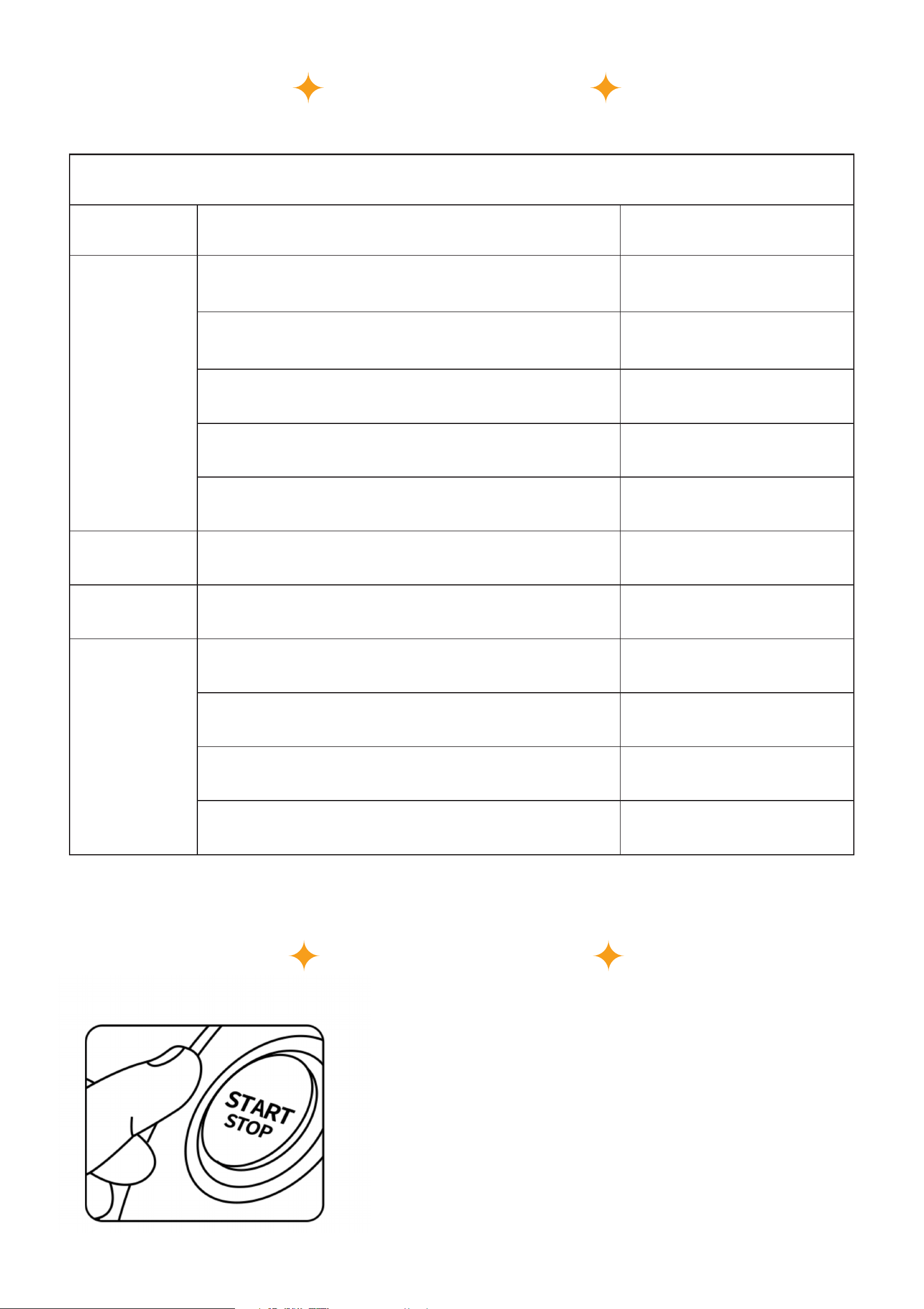

REFERENZDRUCK
WIE EINFÜLLEN
Referenztabelle für den Luftdruck
Kategorie Aufblasbare Waren Empfohlener Luftdruck
Fahrrad
12, 14, 16 Zoll Fahrradreifen 30-50 psi
20, 22, 24 Zoll Fahrradreifen 40-50 psi
26, 27,5, 29 Zoll Mountainbike-Reifen
45-65 psi
700c Rennradreifen offen 100-130 psi
700c-Rennradschlauch 120-145 psi
Motorrad Motorrad, Elektromotorradreifen 26-40 psi
Auto
SUV/Kleinwagenreifen, nicht für Lkw empfohlen
32-40 psi
Kugel
Basketball 7-9 psi
Fußball 8-16 psi
Volleyball 4-5 psi
Rugby 12-14 psi

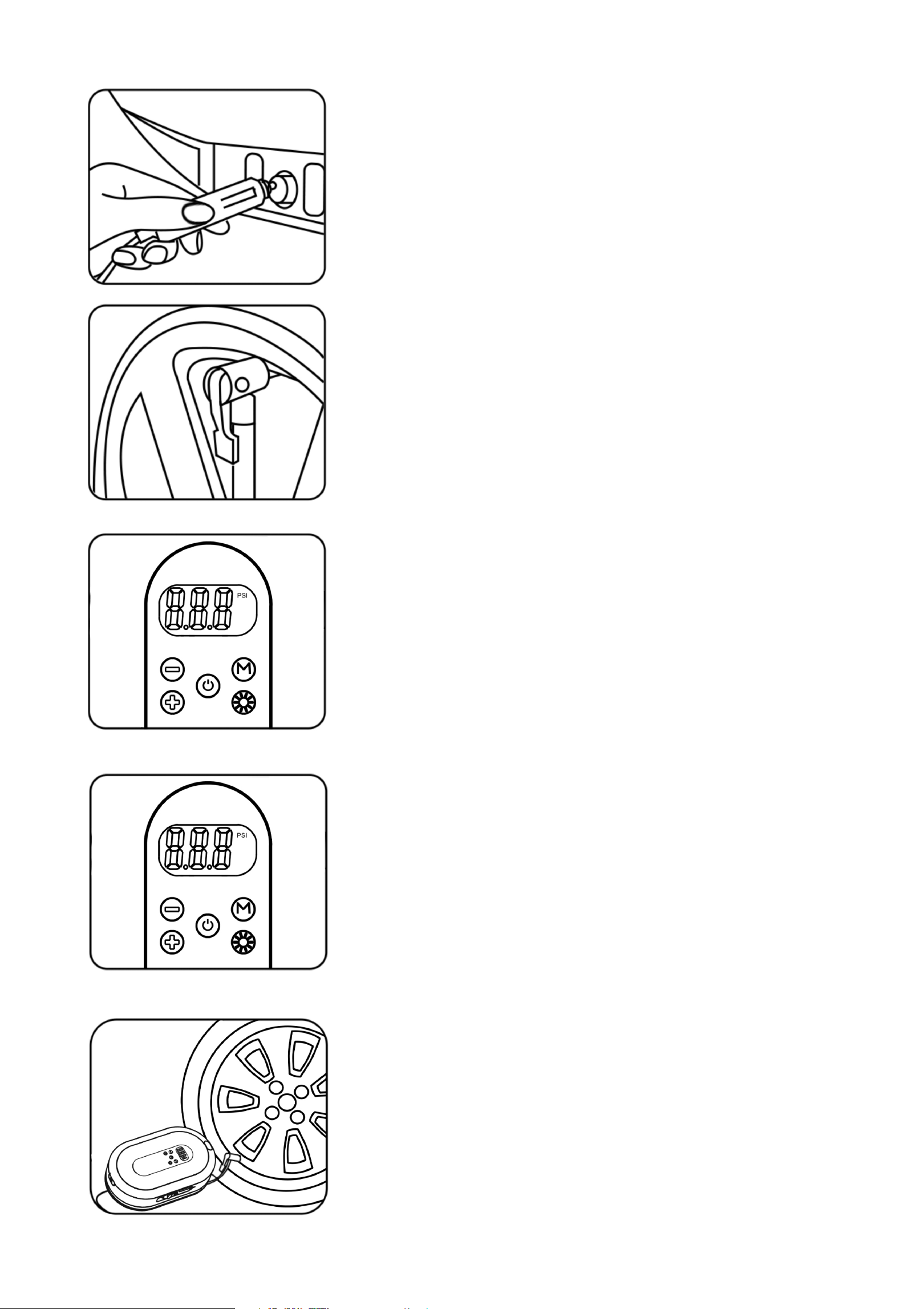

Schritt 1
Starten Sie den Motor des Fahrzeugs
16 17
Schritt 2
Stecken Sie das Netzkabel in die 12V
Zigarettenanzünder-Steckdose
Schritt 3
Entfernen Sie die Staubkappe des Ventils und schließen
Sie dann den Luftschlauch an das Ventil an. Achten
Sie darauf, dass der Schlauch und das Ventil des
Schlauchbootes fest verbunden sind.
Schritt 4
Prüfen Sie zunächst den aktuellen Druck des
Luftfahrzeugs. Drücken Sie dann die Taste "M", um die
Druckeinheit zu wählen, und drücken Sie dann "+" oder
"", um den gewünschten Druck einzustellen. Wenn die
Zahl nicht mehr blinkt, ist der Druck eingestellt.
Schritt 5
Drücken Sie den Netzschalter, um mit dem Aufpumpen
zu beginnen. Wenn der voreingestellte Druck erreicht
ist, schaltet sich der Kompressor automatisch ab.
Schritt 6
Nach dem Aufblasen drücken Sie bitte erneut den
Netzschalter, um den Luftkompressor auszuschalten.
(Er schaltet sich nach 60 Sekunden automatisch aus.)
Ziehen Sie dann das Netzkabel und die Düse ab.
17
SPEZIFIKATIONEN
Betriebsspannung DCI2V
Maximale Ampere 10Ampere
Leistung 120W
Aufblasgeschwindigkeit 2,5bar (34L/Min)
Maximaler Arbeitsdruck 150psi
Anzeige-Einheiten KPA, PSI, BAR, KC/CM2
Kontinuierliche Betriebszeit 15 Minuten maximal
Länge des Stromkabels 4m (13ft)
Länge des Luftschlauchs 0,6 m (2 ft)
Abmessungen 10*6*3in /252*150*70mm
Halten Sie die Mutter mit einer Zange fest
und drehen gegen den Uhrzeigersinn,
um die Mutter zu entfernen.
Nehmen Sie den Teil 2 und den Teil 3
(Sicherung) heraus.
Setzen Sie die neue Sicherung ein.
Setzen Sie die Teile wieder in die richtige
Reihenfolge und ziehen Sie die Mutter
mit einer Zange im Uhrzeigersinn an.
1.
2.
3.
4.
SCHRITTE:
WIE MAN DIE SICHERUNG WECHSELT
18 19
MALFUNKTION
Nachfolgend finden Sie die Inspektion gängiger Fehlfunktionen. Wenn häufige
Fehlfunktionen nicht behoben werden, wenden Sie sich bitte an den Giraffe Tools-
Kundendienst, um Hilfe.
Der Luftkompressor bläst
nicht auf
Der Luftkompressor arbeitet
abnormal Luft entweicht
durch den Schlauch
Langsames Aufblasen
Sicherstellen, dass die Inline-Sicherung richtig
eingesetzt ist. richtig eingesetzt ist; ersetzen Sie
die Sicherung, falls erforderlich.
Prüfen Sie die Sicherung des Zigarettenanzünders
im Fahrzeug, sie sollte 10A oder höher liegen.
Sicherstellen, dass eine feste Verbindung zwischen
Netzkabel und der 12V-Steckdose.
Der voreingestellte Reifendruck ist niedriger als
der aktuelle Reifendruck. Reifendruck, erhöhen
Sie den voreingestellten Reifendruckauf den den
vom Hersteller empfohlenen Wert.
●
●
●
●
Die Fülldüse ist nicht richtig an den mit dem Ven-
tilschaft des Reifens verbunden.
Die 12-V-Steckdose ist nicht sicher angeschlossen.
Der voreingestellte Reifendruck ist niedriger als der
aktuelle Reifendruck. Reifendruck, erhöhen Sie den
voreingestellten Reifendruck auf den den vom
Hersteller empfohlenen Wert.
●
●
●
Stellen Sie sicher, dass eine feste Verbindung
zwischen der Luftdüse und dem Reifenventil.
●
Die Fülldüse ist nicht richtig an den mit dem Ven-
tilschaft des Reifens verbunden.
Übermäßiger Gebrauch verlangsamt die Aufblas-
rate der Pumpe. Lassen Sie sie 10 Minuten lang ab-
kühlen.
●
●
19
GARANTIE
Bei Giraffe Tools wird jede Maschine strengen Tests unterzogen, bevor sie das Werk
verlässt. und führen bei jeder tausendsten Maschine einen Lebensdauertest durch, um
sicherzustellen, dass sie viele Jahre über die Garantiezeit hinaus im Einsatz sind.
Zusätzlich zu unseren gründlichen Tests bieten wir eine 24-monatige Garantie auf alle
Original Giraffe Tools Neuprodukte. Es gelten die folgenden Besonderheiten:
Giraffe Tools gewährt auf seine Produkte eine Garantie für Teile- und Materialfehler für
einen Zeitraum von 24 Monate ab dem ursprünglichen Kaufdatum. Bitte beachten
Sie, dass diese Garantie nicht gilt für
Alle Garantiezeiten beginnen mit dem Kaufdatum und sind nicht übertragbar.
Die Garantie beschränkt sich auf den kostenlosen Ersatz oder die Rückerstattung
des Kaufpreises innerhalb des angegebenen Zeitraums, vorausgesetzt, dass die oben
genannten Bedingungen erfüllt sind und der Original-Kaufbeleg vorgelegt wird.
Bei qualitätsbezogenen Garantieansprüchen werden die Artikel durch einen
gleichwertigen neuen Artikel ersetzt, sofern verfügbar. In Situationen, in denen ein
Ersatz nicht verfügbar ist oder bevorzugt wird, bietet Giraffe Tools eine vollständige
Rückerstattung an.
1.
2.
3.
4.
Schaltet sich nach
längerem Gebrauch ab
Das Netzkabel lässt sich
nicht zurückziehen
Wenn der Luftkompressor länger als 15 Minuten
läuft 15 Minuten läuft, schaltet er sich aufgrund
des Überhitzungs Schutz ab. Bitte lassen Sie ihn
10 Minuten lang abkühlen.
●
Ziehen Sie die Schnur etwa 10-15 cm heraus, stel-
len Sie dann den den Winkel und versuchen Sie,
die Schnur wieder einzuziehen.
●
20 21
Prozess:
Der Käufer muss einen ausreichenden Kaufnachweis erbringen.
Giraffe Tools muss dokumentieren, was passiert, wenn der Käufer eine Fehlersuche am
Produkt vornimmt.
Sichtbare Beweise, die den Mangel zeigen, wie Bilder oder Videos, sind erforderlich.
Es kann notwendig sein, einen Artikel zur Qualitätsprüfung zurückzusenden.
Bei defekten Artikeln, die Giraffe Tools zurückschicken muss, erlischt die Garantie für
den Ersatzartikel Die Garantie für Ersatzartikel erlischt, wenn der falsche Artikel an Gi-
raffe Tools zurückgeschickt wird oder wenn der defekte Artikel nicht zurückgeschickt
wird.
●
●
●
●
●
Für alle Ersatzartikel gilt die gleiche 24-monatige Garantiezeit wie für den wie der
ursprüngliche defekte Artikel. Die Garantie auf vollständig erstattete Produkte erlischt,
nachdem die Rückerstattung freigegeben wird.
5.
Gültiger Kaufnachweis:
Bestellnummer aus Online-Käufen, die über Giraffe Tools oder die von Giraffe Tools au-
torisierte Wiederverkäufer.
Verkaufsrechnung, die eine Beschreibung des Produkts zusammen mit seinem Preis
enthält.
●
●
Nicht von der Garantie abgedeckt:
Käufe bei nicht autorisierten Wiederverkäufern.
Änderungen, die nicht von Giraffe Tools autorisierten Wiederverkäufern durchgeführt
oder genehmigt wurden.
Produkte ohne ausreichenden Kaufnachweis.
Produkte aus zweiter Hand.
Artikel, deren Garantiezeit abgelaufen ist.
Schäden durch unsachgemäßen Gebrauch der Produkte, einschließlich, aber nicht
beschränkt auf unsachgemäße Lagerung,Stürze, extreme Temperaturen, Wasser und
unsachgemäße Bedienung von Geräten.
●
●
●
●
●
21
WE WILL DO THE HEAVY LIFTING
giraffetools.com
contact@giraffetools.com
To purchase Giraffe Tools products and more, visit giraffetools.com or
search for Giraffe Tools on Amazon.com
+1 (833)583-0881
(9am - 5pm EST)
giraffetools.com
contact@giraffetools.com
