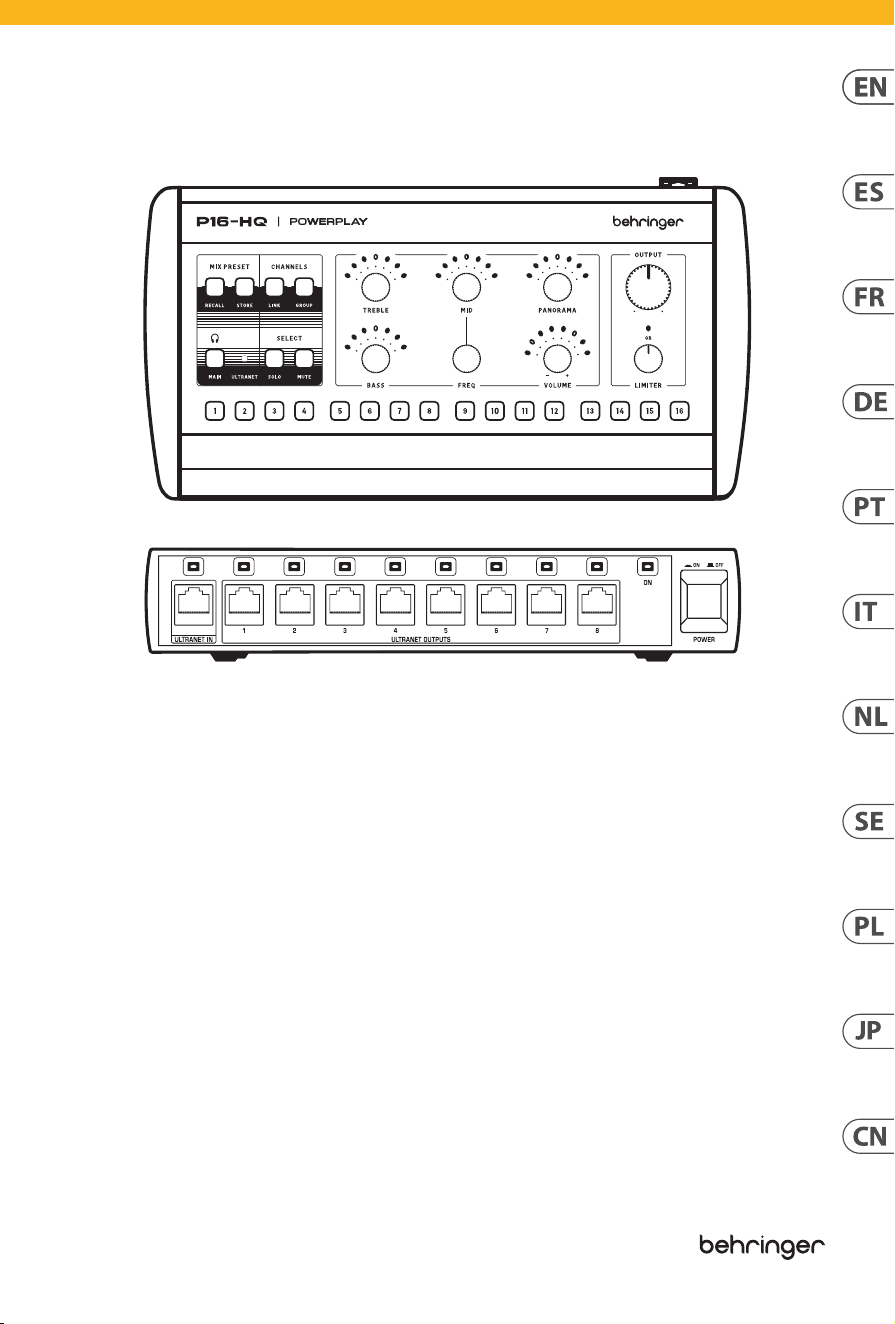

Behringer P16-HQ 16-Channel Personal Monitoring Mixer User Manual

Quick Start Guide

POWERPLAY

P16-HQ

16-Channel Personal Monitoring Mixer

P16-D

16-Channel Digital ULTRANET Distributor

V 0.0

2 3Quick Start GuidePOWERPL AY P16-HQ /P16-D

Terminals marked with

this symbol carry

electrical current of

sucient magnitude to constitute risk

of electric shock. Use only high-quality

professional speaker cables with ¼" TS

or twist-locking plugs pre-installed.

Allother installation or modication

should be performed only by

qualiedpersonnel.

This symbol, wherever it

appears, alerts you to the

presence of uninsulated

dangerous voltage inside the enclosure

- voltage that may be sucient to

constitute a risk ofshock.

This symbol, wherever it

appears, alerts you to

important operating and

maintenance instructions in the

accompanying literature. Please read

themanual.

Caution

To reduce the risk of

electric shock, do not

remove the top cover (or the rear

section). No user serviceable parts inside.

Refer servicing to qualiedpersonnel.

Caution

To reduce the risk of

re or electric shock, do

not expose this appliance to rain and

moisture. Theapparatus shall not

be exposed to dripping or splashing

liquids and no objects lled with

liquids, such as vases, shall be placed

on the apparatus.

Caution

These service instructions

are for use by qualied

service personnel only. Toreduce

the risk of electric shock do not

perform any servicing other than that

contained in the operation instructions.

Repairshave to be performed by

qualied servicepersonnel.

Warning

Please refer to the

information on the

exterior of bottom enclosure for

electrical and safety information before

installing or operating the device.

1. Please read and follow all

instructions and warnings.

2. Keep the apparatus away from

water (except for outdoor products).

3. Clean only with dry cloth.

4. Do not block ventilation openings.

Do not install in a conned space.

Install only according to manufacturer's

instructions.

5. Protect the power cord from

damage, particularly at plugs and

appliance socket.

6. Do not install near any heat

sources such as radiators, heat

registers, stoves or other apparatus

(including ampliers) that

produce heat.

7. Do not defeat the safety purpose

of the polarized or grounding-type

plug. A polarized plug has two blades

with one wider than the other (only

for USA and Canada). A grounding-

type plug has two blades and a third

grounding prong. The wide blade or

the third prong are provided for your

safety. If the provided plug does not t

into your outlet, consult an electrician

for replacement of the obsolete outlet.

8. Use only attachments and

accessories recommended by the

manufacturer.

9. Use only

specied carts,

stands, tripods,

brackets, or tables.

Use caution to

prevent tip-over

when moving the cart/apparatus

combination.

10. Unplug during storms, or if not in

use for a long period.

11. Only use qualied personnel for

servicing, especially after damage.

12. The apparatus with protective

earthing terminal shall be connected to

a MAINS socket outlet with a protective

earthing connection.

13. Where the MAINS plug or an

appliance coupler is used as the

disconnect device, the disconnect

device shall remain readily operable.

14.

Avoid installing in conned spaces

like bookcases.

15. Do not place naked ame

sources, such as lighted candles, on the

apparatus.

16. Operating temperature range 5°

to 45°C (41° to 113°F).

Music Tribe accepts no liability for

any loss which may be suered by

any person who relies either wholly

or in part upon any description,

photograph, or statement contained

herein. Technical specications,

appearances and other information

are subject to change without notice.

All trademarks are the property

of their respective owners. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones and Coolaudio are

trademarks or registered trademarks

of Music Tribe Global Brands Ltd.

For the applicable warranty terms and

conditions and additional information

regarding Music Tribe’s Limited

Warranty, please see complete details

online at community.musictribe.

com/support.

LEGAL DISCLAIMER

Important Safety

Instructions

Las terminales marcadas

con este símbolo

transportan corriente

eléctrica de magnitud suciente como

para constituir un riesgo de descarga

eléctrica. Utilicesolo cables de altavoz

profesionales y de alta calidad con

conectores TS de 6,3 mm o de bayoneta

prejados. Cualquier otra instalación o

modicación debe ser realizada

únicamente por un técnicocualicado.

Este símbolo, siempre que

aparece, leadvierte de la

presencia de voltaje

peligroso sin aislar dentro de la caja;

estevoltaje puede ser suciente para

constituir un riesgo dedescarga.

Este símbolo, siempre que

aparece, leadvierte sobre

instrucciones operativas y

de mantenimiento que aparecen en la

documentación adjunta. Por favor,

leaelmanual.

Atención

Para reducir el riesgo de

descarga eléctrica, no

quite la tapa (olaparte posterior).

Nohay piezas en el interior del equipo

que puedan ser reparadas por el

usuario. Sies necesario, póngase en

contacto con personal cualicado.

Atención

Para reducir el riesgo

de incendio o descarga

eléctrica, no exponga este aparato a la

lluvia, humedad o alguna otra fuente

que pueda salpicar o derramar algún

líquido sobre el aparato. Nocoloque

ningún tipo de recipiente para líquidos

sobre elaparato.

Atención

Las instrucciones

de servicio deben

llevarlas a cabo exclusivamente

personal cualicado. Paraevitar el

riesgo de una descarga eléctrica,

no realice reparaciones que no se

encuentren descritas en el manual de

operaciones. Lasreparaciones deben

ser realizadas exclusivamente por

personalcualicado.

Advertencia

Consulte la información

en el exterior del recinto

inferior para obtener información

eléctrica y de seguridad antes de

instalar u operar el dispositivo.

1. Por favor, lea y siga todas las

instrucciones y advertencias.

2. Mantenga el aparato alejado

del agua (excepto para productos

diseñados para uso en exteriores).

3. Limpie solo con un paño seco.

4. No obstruya las aberturas de

ventilación. No instale en un espacio

connado. Instale solo de acuerdo con

las instrucciones del fabricante.

5. Proteja el cable de alimentación

contra daños, especialmente en

los enchufes y en el tomacorriente

del aparato.

6. No lo instale cerca de fuentes

de calor como radiadores, rejillas de

calefacción, estufas u otros aparatos

(incluyendo amplicadores) que

generen calor.

7. No anule el propósito de

seguridad del enchufe polarizado o del

tipo con toma de tierra. Un enchufe

polarizado tiene dos clavijas, una más

ancha que la otra (solo para EE. UU. y

Canadá). Un enchufe con toma de tierra

tiene dos clavijas y una tercera clavija

de toma de tierra. La clavija ancha o la

tercera clavija se proporcionan para su

seguridad. Si el enchufe suministrado

no encaja en su toma de corriente,

consulte a un electricista para

reemplazar la toma obsoleta.

8. Utilice solo accesorios y accesorios

recomendados por el fabricante.

9. Utilice solo

carritos, soportes,

trípodes, soportes

o mesas

especicados.

Tenga cuidado

para evitar que el carro/ combinación

de aparatos se vuelque al moverlo.

10. Desenchufe durante tormentas

o si no se utiliza durante un largo

período.

11. Solo utilice personal cualicado

para el servicio, especialmente después

de daños.

12. El aparato con terminal de puesta

a tierra protectora debe conectarse

a un tomacorriente de red con una

conexión de puesta a tierra protectora.

13. Cuando se utilice el enchufe

de red o un acoplador de aparatos

como dispositivo de desconexión, el

dispositivo de desconexión debe seguir

siendo fácilmente operable.

14. Evite la instalación en espacios

connados como estanterías.

15. No coloque fuentes de llama

desnuda, como velas encendidas, en

el aparato.

16. Rango de temperatura de

funcionamiento de 5°a 45°C

(41°a 113°F).

Music Tribe no admite ningún tipo

de responsabilidad por cualquier

daño o pérdida que pudiera sufrir

cualquier persona por conar total

o parcialmente en la descripciones,

fotografías o armaciones

contenidas en este documento.

Las especicaciones técnicas,

imágenes y otras informaciones

contenidas en este documento están

sujetas a modicaciones sin previo

aviso. Todas las marcas comerciales

que aparecen aquí son propiedad

de sus respectivos dueños. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones y Coolaudio son marcas

comerciales o marcas registradas

de Music Tribe Global Brands Ltd.

Instrucciones de

seguridad

LIMITED WARRANTY

NEGACIÓN LEGAL

4 5Quick Start GuidePOWERPL AY P16-HQ /P16-D

2024 Reservados todos los derechos.

Si quiere conocer los detalles y

condiciones aplicables de la garantía

así como información adicional sobre

la Garantía limitada de Music Tribe,

consulte online toda la información

en la web community.musictribe.

com/support.

Les points repérés par ce

symbole portent une

tension électrique

susante pour constituer un risque

d’électrocution. Utilisez uniquement

des câbles d’enceintes professionnels

de haute qualité avec ches Jack mono

6,35 mm ou ches à verrouillages déjà

installées. Touteautre installation ou

modication doit être eectuée

uniquement par un personnel qualié.

Ce symbole avertit de la

présence d’une tension

dangereuse et non isolée à

l’intérieur de l’appareil - elle peut

provoquer des chocs électriques.

Ce symbol signale les

consignes d’utilisation et

d'entretien importantes

dans la documentation fournie. Lisez

les consignes de sécurité du manuel

d’utilisation de l’appareil.

Attention

Pour éviter tout risque

de choc électrique,

ne pas ouvrir le capot de l’appareil

ni démonter le panneau arrière.

L’intérieur de l’appareil ne possède

aucun élément réparable par

l’utilisateur. Laissertoute réparation à

un professionnelqualié.

Attention

Pour réduire les risques

de feu et de choc

électrique, n’exposez pas cet appareil

à la pluie, à la moisissure, auxgouttes

ou aux éclaboussures. Ne posez pas

de récipient contenant un liquide sur

l’appareil (unvase par exemple).

Attention

Ces consignes de

sécurité et d’entretien

sont destinées à un personnel

qualié. Pour éviter tout risque de

choc électrique, n’eectuez aucune

réparation sur l’appareil qui ne soit

décrite par le manuel d’utilisation.

Les éventuelles réparations doivent

être eectuées uniquement par un

technicienspécialisé.

Avertissement

Veuillez vous référer aux

informations situées à

l'extérieur du boîtier inférieur pour

obtenir les renseignements électriques

et de sécurité avant d'installer ou

d'utiliser l'appareil.

1. Veuillez lire et suivre toutes les

instructions et avertissements.

2. Éloignez l'appareil de l'eau (sauf

pour les produits conçus pour une

utilisation en extérieur).

3. Nettoyez uniquement avec un

chion sec.

4. Ne bloquez pas les ouvertures

de ventilation. N'installez pas dans un

espace conné. Installez uniquement

selon les instructions du fabricant.

5. Protégez le cordon d'alimentation

contre les dommages, en particulier

au niveau des ches et de la prise de

l'appareil.

6. N'installez pas près de sources de

chaleur telles que radiateurs, registres

de chaleur, cuisinières ou autres

appareils (y compris les amplicateurs)

qui produisent de la chaleur.

7. Ne contrecarrez pas le but de

sécurité de la che polarisée ou de type

mise à la terre. Une che polarisée a

deux lames, l'une plus large que l'autre

(uniquement pour les États-Unis et le

Canada). Une che de type mise à la

terre a deux lames et une troisième

broche de mise à la terre. La lame large

ou la troisième broche sont fournies

pour votre sécurité. Si la che fournie

ne s'adapte pas à votre prise, consultez

un électricien pour remplacer la prise

obsolète.

8. Utilisez uniquement des

accessoires et des pièces recommandés

par le fabricant.

9. Utilisez

uniquement des

chariots, des

supports, des

trépieds, des

supports ou des

tables spéciés. Faites attention pour

éviter le renversement lors du

déplacement de la combinaison

chariot/appareil.

10.

Débranchez pendant les tempêtes

ou si l'appareil n'est pas utilisé pendant

une longue période.

11. Utilisez uniquement du personnel

qualié pour l'entretien, surtout après

des dommages.

12. L'appareil avec une borne de mise

à la terre protectrice doit être connecté

à une prise secteur avec une connexion

de mise à la terre protectrice.

13. Lorsque la che secteur ou un

coupleur d'appareil est utilisé comme

dispositif de déconnexion, le dispositif

de déconnexion doit rester facilement

utilisable.

14. Évitez l'installation dans

des espaces connés comme des

bibliothèques.

15. Ne placez pas de sources de

amme nue, telles que des bougies

allumées, sur l'appareil.

16. Plage de température de

fonctionnement de 5°à 45°C

(41°à 113°F).

Music Tribe ne peut être tenu pour

responsable pour toute perte pouvant

être subie par toute personne se

ant en partie ou en totalité à

toute description, photographie

ou armation contenue dans ce

document. Les caractéristiques,

l’apparence et d’autres informations

peuvent faire l’objet de modications

sans notication. Toutes les marques

appartiennent à leurs propriétaires

respectifs. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones

et Coolaudio sont des marques ou

marques déposées de Music Tribe

Global Brands Ltd. © Music Tribe Global

Pour connaître les termes et conditions

de garantie applicables, ainsi que

les informations supplémentaires et

détaillées sur la Garantie Limitée de

Music Tribe, consultez le site Internet

community.musictribe.com/support.

Die mit dem Symbol

markierten Anschlüsse

führen so viel Spannung,

dassdie Gefahr eines Stromschlags

besteht. Verwenden Sie nur

hochwertige, professionelle

Lautsprecherkabel mit vorinstallierten

6,35 mm MONO-Klinkensteckern oder

Lautsprecherstecker mit

Drehverriegelung. Alle anderen

Installationen oder Modikationen

sollten nur von qualiziertem

Fachpersonal ausgeführt werden.

Dieses Symbol weist Sie

immer dann darauf hin,

wenn es erscheint, dass im

Inneren des Gehäuses gefährliche

unisolierte Spannung vorhanden ist

– eine Spannung, die ausreichend sein

kann, um ein Stromschlagrisiko

darzustellen.

Dieses Symbol weist Sie an

jeder Stelle, an der es

erscheint, auf wichtige

Betriebs- und Wartungsanweisungen in

der beiliegenden Literatur hin. Bitte

lesen Sie die Bedienungsanleitung.

Vorsicht

Um eine Gefährdung

durch Stromschlag

auszuschließen, darf die

Geräteabdeckung bzw.

Geräterückwandnicht abgenommen

werden. ImInnern des Geräts benden

sich keine vom Benutzer reparierbaren

Teile. Reparaturarbeiten dürfen

nur von qualiziertem Personal

ausgeführtwerden.

Vorsicht

Um eine Gefährdung

durch Feuer bzw.

Stromschlag auszuschließen, darf

dieses Gerät weder Regen oder

Feuchtigkeit ausgesetzt werden

noch sollten Spritzwasser oder

tropfende Flüssigkeiten in das Gerät

gelangen können. Stellen Sie keine

mit Flüssigkeit gefüllten Gegenstände,

wie z. B. Vasen, aufdasGerät.

Vorsicht

Die Service-Hinweise sind

nur durch qualiziertes

Personal zu befolgen. Umeine

Gefährdung durch Stromschlag zu

vermeiden, führen Sie bitte keinerlei

Reparaturen an dem Gerät durch,

dienicht in der Bedienungsanleitung

beschrieben sind. Reparaturen

sind nur von qualiziertem

Fachpersonaldurchzuführen.

Warnung

Bitte beachten Sie

die Informationen

auf der Außenseite der unteren

Abdeckung bezüglich elektrischer

und sicherheitstechnischer Hinweise,

bevor Sie das Gerät installieren oder in

Betrieb nehmen.

1. Bitte lesen Sie alle Anweisungen

und Warnhinweise sorgfältig durch

und befolgen Sie diese.

2. Halten Sie das Gerät von Wasser

fern (außer bei Produkten für den

Außenbereich).

3. Reinigen Sie nur mit einem

trockenen Tuch.

4. Blockieren Sie nicht die

Belüftungsönungen. Installieren Sie

das Gerät nicht in einem engen Raum

und nur gemäß den Anweisungen

des Herstellers.

5. Schützen Sie das Netzkabel vor

Beschädigungen, insbesondere an

Steckern und Gerätebuchsen.

6. Installieren Sie das Gerät nicht

in der Nähe von Wärmequellen wie

Heizkörpern, Heizregistern, Öfen

oder anderen Geräten (einschließlich

Verstärkern), die Wärme erzeugen.

7. Heben Sie nicht den

Sicherheitszweck des polarisierten oder

geerdeten Steckers auf. Ein polarisierter

Stecker hat zwei Klingen, von denen

eine breiter ist als die andere (nur für

USA und Kanada). Ein geerdeter Stecker

hat zwei Klingen und einen dritten

Erdungszapfen. Die breite Klinge

oder der dritte Zapfen dienen Ihrer

Sicherheit. Wenn der mitgelieferte

Stecker nicht in Ihre Steckdose passt,

konsultieren Sie einen Elektriker,

um die veraltete Steckdose zu ersetzen.

Verwenden Sie nur vom Hersteller

empfohlene Anbaugeräte und

Zubehörteile.

9. Verwenden

Sie nur

spezizierte

Wagen, Ständer,

Stative,

Halterungen oder

Tische. Achten Sie darauf, dass der

Wagen/Geräte-Kombination beim

Bewegen nicht umkippt.

10. Ziehen Sie bei Gewittern oder bei

längerer Nichtbenutzung den Stecker.

11. Lassen Sie nur qualiziertes

Personal für Wartungsarbeiten

Consignes de sécurité

DÉNI LÉGAL

GARANTIE LIMITÉE

Wichtige

Sicherheitshinweise

GARANTÍA LIMITADA

6 7Quick Start GuidePOWERPL AY P16-HQ /P16-D

arbeiten, besonders nach

Beschädigungen.

12. Das Gerät mit schützendem

Erdungsterminal muss an eine

Steckdose mit schützender

Erdungsverbindung

angeschlossen werden.

13. Wenn der Netzstecker

oder ein Gerätekuppler als

Trennvorrichtung verwendet wird,

muss die Trennvorrichtung leicht

bedienbar bleiben.

14. Vermeiden Sie die Installation in

engen Räumen wie Bücherregalen.

15. Platzieren Sie keine oenen

Flammenquellen, wie brennende

Kerzen, auf dem Gerät.

16. Betriebstemperaturbereich von

5°bis 45°C (41°bis 113°F).

Music Tribe übernimmt keine Haftung

für Verluste, die Personen entstanden

sind, die sich ganz oder teilweise auf

hier enthaltene Beschreibungen,

Fotos oder Aussagen verlassen haben.

Technische Daten, Erscheinungsbild

und andere Informationen können

ohne vorherige Ankündigung geändert

werden. Alle Warenzeichen sind

Eigentum der jeweiligen Inhaber.

Midas, Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones und Coolaudio sind

Warenzeichen oder eingetragene

Warenzeichen der Music Tribe Global

Brands Ltd. © Music Tribe Global Brands

Die geltenden Garantiebedingungen

und zusätzliche Informationen

bezüglich der von Music Tribe

gewährten beschränkten Garantie

nden Sie online unter community.

musictribe.com/support.

Terminais marcados com o

símbolo carregam

corrente elétrica de

magnitude suciente para constituir

um risco de choque elétrico. Use apenas

cabos de alto-falantes de alta

qualidade com plugues TS de ¼" ou

plugues com trava de torção

pré-instalados. Todas as outras

instalações e modicações devem ser

efetuadas por pessoasqualicadas.

Este símbolo, onde quer

que apareça, alerta para a

presença de tensão

perigosa não isolada dentro do

invólucro - uma tensão que pode ser

suciente para constituir um risco

de choque.

Este símbolo, onde quer

que o encontre, alerta-o

para a leitura das

instruções de manuseamento que

acompanham o equipamento. Por favor

leia o manual deinstruções.

Atenção

De forma a diminuir

o risco de choque

eléctrico, nãoremover a cobertura

(ouasecção de trás). Não existem peças

substituíveis por parte do utilizador no

seu interior. Para esse efeito recorrer a

um técnicoqualicado.

Atenção

Para reduzir o risco de

incêndios ou choques

eléctricos o aparelho não deve ser

exposto à chuva nem à humidade.

Alémdisso, não deve ser sujeito a

salpicos, nem devem ser colocados em

cima do aparelho objectos contendo

líquidos, taiscomojarras.

Atenção

Estas instruções de

operação devem ser

utilizadas, emexclusivo, por técnicos

de assistência qualicados. Para evitar

choques eléctricos não proceda a

reparações ou intervenções, que

não as indicadas nas instruções

de operação, salvo se possuir as

quali-cações necessárias. Para evitar

choques eléctricos não proceda a

reparações ou intervenções, que

não as indicadas nas instruções de

operação. Só o deverá fazer se possuir

as qualicaçõesnecessárias.

Aviso

Consulte as informações

na parte externa

do invólucro inferior para obter

informações elétricas e de segurança

antes de instalar ou operar o

dispositivo.

1. Por favor, leia e siga todas as

instruções e advertências.

2. Mantenha o aparelho longe da

água (exceto para produtos destinados

a uso externo).

3. Limpe apenas com um pano seco.

4. Não obstrua as aberturas de

ventilação. Não instale em espaços

connados. Instale apenas de acordo

com as instruções do fabricante.

5. Proteja o cabo de alimentação

contra danos, especialmente nos plugs

e na tomada do aparelho.

6. Não instale próximo a fontes

de calor, como radiadores, registros

de calor, fogões ou outros aparelhos

(incluindo amplicadores) que

produzam calor.

7. Não desfaça a nalidade de

segurança da tomada polarizada ou do

tipo com aterramento. Uma tomada

polarizada possui duas lâminas, sendo

uma mais larga que a outra (apenas

para EUA e Canadá). Uma tomada com

aterramento possui duas lâminas e

uma terceira ponta de aterramento.

A lâmina larga ou a terceira ponta são

fornecidas para sua segurança. Se o

plug fornecido não se encaixar na sua

tomada, consulte um eletricista para

substituir a tomada obsoleta.

8. Use apenas acessórios e

equipamentos recomendados

pelo fabricante.

9. Use apenas

carrinhos,

suportes, tripés,

suportes ou mesas

especicados.

Tenha cuidado

para evitar tombamentos ao mover a

combinação carrinho/aparelho.

10. Desconecte durante tempestades

ou se não estiver em uso por um longo

período.

11. Use apenas pessoal qualicado

para serviços, especialmente após

danos.

12. O aparelho com terminal de

aterramento protetor deve ser

conectado a uma tomada de corrente

com conexão de aterramento protetor.

13. Quando o plugue de corrente ou

um acoplador de aparelho é usado

como dispositivo de desconexão,

o dispositivo de desconexão deve

permanecer prontamente operável.

14. Evite instalar em espaços

connados, como estantes.

15. Não coloque fontes de chama nua,

como velas acesas, no aparelho.

16. Faixa de temperatura de operação

de 5°a 45°C (41°a 113°F).

O Music Tribe não se responsabiliza

por perda alguma que possa ser

sofrida por qualquer pessoa que

dependa, seja de maneira completa

ou parcial, de qualquer descrição,

fotograa, ou declaração aqui

contidas. Dados técnicos, aparências

e outras informações estão sujeitas

a modicações sem aviso prévio.

Todas as marcas são propriedade

de seus respectivos donos. Midas,

Klark Teknik, Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera

, Aston Microphones

e Coolaudio são marcas ou marcas

registradas do Music Tribe Global Brands

Ltd. © Music Tribe Global Brands Ltd.

Para obter os termos de garantia

aplicáveis e condições e informações

adicionais a respeito da garantia

limitada do Music Tribe, favor vericar

detalhes na íntegra através do website

community.musictribe.com/support.

I terminali contrassegnati

con il simbolo conducono

una corrente elettrica

suciente a costituire un rischio di

scossa elettrica. Usareunicamente cavi

per altoparlanti (Speaker) d’elevata

qualità con connettori jack TS da

¼"pre-installati. Ognialtra

installazione o modica deve essere

eettuata esclusivamente da personale

tecnico qualicato.

Questo simbolo, ovunque

appaia, avverte della

presenza di una tensione

pericolosa non isolata all'interno dello

chassis, tensione che può essere

suciente per costituire un rischio di

scossa elettrica.

Questo simbolo, ovunque

appaia, segnala

importanti istruzioni

operative e di manutenzione nella

documentazione allegata. Si invita a

leggere il manuale.

Attenzione

Per ridurre il rischio di

scosse elettriche, non

rimuovere il coperchio superiore (o la

sezione posteriore). All'interno non ci

sono parti riparabili dall'utente. Per la

manutenzione rivolgersi a personale

qualicato.

Attenzione

Per ridurre il rischio di

incendi o scosse elettriche,

non esporre questo apparecchio a

pioggia e umidità. L'apparecchio non

deve essere esposto a gocciolio o schizzi

di liquidi e nessun oggetto contenente

liquidi, come vasi, deve essere collocato

sull'apparecchio.

Attenzione

Queste istruzioni di

servizio sono destinate

esclusivamente a personale qualicato.

Per ridurre il rischio di scosse

elettriche non eseguire interventi

di manutenzione diversi da quelli

contenuti nel manuale di istruzioni. Le

riparazioni devono essere eseguite da

personale di assistenza qualicato.

Avvertimento

Consultare le informazioni

sulla parte esterna

dell'involucro inferiore per ottenere

informazioni elettriche e di sicurezza

prima di installare o utilizzare

il dispositivo.

1. Si prega di leggere e seguire tutte

le istruzioni e gli avvertimenti.

2. Mantenere l'apparecchio lontano

dall'acqua (tranne che per i prodotti

destinati all'uso all'aperto).

3. Pulire solo con un panno asciutto.

4. Non ostruire le aperture di

ventilazione. Non installare in spazi

ristretti. Installare solo secondo le

istruzioni del produttore.

5. Proteggere il cavo di

alimentazione dai danni,

soprattutto alle spine e alla presa

dell'elettrodomestico.

6. Non installare vicino a fonti di

calore come termosifoni, bocchette

di calore, fornelli o altri apparecchi

(compresi gli amplicatori) che

producono calore.

7. Non eludere lo scopo di sicurezza

della spina polarizzata o della spina con

messa a terra. Una spina polarizzata ha

due lame di cui una più larga dell'altra

(solo per USA e Canada). Una spina con

messa a terra ha due lame e una terza

spina di messa a terra. La lama larga o

la terza spina sono fornite per la vostra

sicurezza. Se la spina fornita non si

adatta alla vostra presa, consultare un

elettricista per la sostituzione della

presa obsoleta.

HAFTUNGSAUSSCHLUSS

Instruções de

Segurança Importantes

BESCHRÄNKTE GARANTIE

GARANTIA LIMITADA

LEGAL RENUNCIANTE

Informazioni importanti

8 9Quick Start GuidePOWERPL AY P16-HQ /P16-D

8. Utilizzare solo accessori e

attrezzature raccomandati dal

produttore.

9. Utilizzare

solo carrelli,

supporti,

treppiedi, stae o

tavoli specicati.

Prestare

attenzione per evitare il ribaltamento

durante lo spostamento della

combinazione carrello/apparecchio.

10. Scollegare durante le tempeste

o se non viene utilizzato per un lungo

periodo.

11. Utilizzare solo personale

qualicato per la manutenzione,

specialmente dopo danni.

12. L'apparecchio con terminale di

messa a terra protettiva deve essere

collegato a una presa di corrente

con connessione di messa a terra

protettiva.

13. Se la spina di rete o un

accoppiatore dell'elettrodomestico

viene utilizzato come dispositivo

di disconnessione, il dispositivo

di disconnessione deve rimanere

facilmente utilizzabile.

14. Evitare l'installazione in spazi

ristretti come librerie.

15. Non posizionare fonti di

amma nuda, come candele accese,

sull'apparecchio.

16. Intervallo di temperatura di

funzionamento da 5°a 45°C

(da 41°a 113°F).

Music Tribe non si assume alcuna

responsabilità per eventuali danni

che possono essere subiti da chiunque

si adi in tutto o in parte a qualsiasi

descrizione, fotograa o dichiarazione

contenuta qui. Speciche tecniche,

aspetti e altre informazioni sono

soggette a modiche senza preavviso.

Tutti i marchi sono di proprietà

dei rispettivi titolari. Midas, Klark

Teknik, Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones

e Coolaudio sono marchi o marchi

registrati di Music Tribe Global Brands

Ltd. © Music Tribe Global Brands Ltd.

Per i termini e le condizioni di garanzia

applicabili e le informazioni aggiuntive

relative alla garanzia limitata di Music

Tribe, consultare online i dettagli

completi su community.musictribe.

com/support.

Aansluitingen die

gemerkt zijn met het

symbool voeren een

zodanig hoge spanning dat ze een

risico vormen voor elektrische

schokken. Gebruikuitsluitend

kwalitatief hoogwaardige, in de handel

verkrijgbare luidsprekerkabels die

voorzien zijn van ¼"TS stekkers.

Laatuitsluitend gekwaliceerd

personeel alleoverige installatie- of

modicatiehandelingenuitvoeren.

Dit symbool waarschuwt

u, waar het ook verschijnt,

voor de aanwezigheid van

ongeïsoleerde gevaarlijke spanning

binnenin de behuizing - spanning die

voldoende kan zijn om een risico op

elektrische schokken te vormen.

Dit symbool wijst u

altijd op belangrijke

bedienings - en

onderhoudsvoorschriften in de

bijbehorende documenten. Wijvragen

u dringend de handleiding te lezen.

Attentie

Verwijder in geen

geval de bovenste

afdekking (vanhet achterste gedeelte)

anders bestaat er gevaar voor een

elektrische schok. Hetapparaat bevat

geen te onderhouden onderdelen.

Reparatiewerkzaamheden mogen

uitsluitend door gekwaliceerd

personeel uitgevoerdworden.

Attentie

Om het risico op brand

of elektrische schokken

te beperken, dient u te voorkomen

dat dit apparaat wordt blootgesteld

aan regen en vocht. Hetapparaat

mag niet worden blootgesteld aan

neerdruppelend of opspattend water

en er mogen geen met water gevulde

voorwerpen – zoals een vaas – op het

apparaat wordengezet.

Attentie

Deze

onderhoudsinstructies

zijn uitsluitend bedoeld voor

gekwaliceerd onderhoudspersoneel.

Omelektrische schokken te

voorkomen, mag u geen andere

onderhoudshandelingen

verrichten dan in de

bedieningsinstructies vermeld staan.

Reparatiewerkzaamheden

mogen alleen uitgevoerd worden door

gekwaliceerd onderhoudspersoneel.

Waarschuwing

Raadpleeg de informatie

op de buitenkant van de

onderste behuizing voor elektrische

en veiligheidsinformatie voordat u het

apparaat installeert of bedient.

1. Gelieve alle instructies en

waarschuwingen zorgvuldig te lezen

en op te volgen.

2. Houd het apparaat uit de buurt

van water (behalve voor producten

bedoeld voor gebruik buitenshuis).

3. Reinig alleen met een droge doek.

4. Blokkeer de ventilatieopeningen

niet. Installeer niet in een afgesloten

ruimte. Installeer alleen volgens de

instructies van de fabrikant.

5. Bescherm de voedingskabel

tegen schade, vooral bij stekkers en het

stopcontact van het apparaat.

6. Installeer niet in de buurt van

warmtebronnen zoals radiatoren,

warmte registers, fornuizen of andere

apparaten (inclusief versterkers) die

warmte produceren.

7. Hef het veiligheidsdoel van de

gepolariseerde of geaarde stekker

niet op. Een gepolariseerde stekker

heeft twee pennen waarvan één

breder is dan de andere (alleen

voor de VS en Canada). Een geaarde

stekker heeft twee pennen en een

derde aardingspen. De brede pen of

de derde pen zijn voor uw veiligheid.

Als de meegeleverde stekker niet in

uw stopcontact past, raadpleeg dan

een elektricien om het verouderde

stopcontact te vervangen.

8. Gebruik alleen accessoires en

apparatuur die door de fabrikant

worden aanbevolen.

9. Gebruik

alleen

gespeciceerde

karren, stands,

statieven, beugels

of tafels. Wees

voorzichtig om kantelen te voorkomen

bij het verplaatsen van de kar/

apparaatcombinatie.

10. Trek de stekker uit tijdens stormen

of als het apparaat gedurende lange

tijd niet wordt gebruikt.

11. Gebruik alleen gekwaliceerd

personeel voor onderhoud, vooral na

schade.

12. Het apparaat met een

beschermende aardingsaansluiting

moet worden aangesloten op een

stopcontact met een beschermende

aardingsverbinding.

13. Als de stekker van het stopcontact

of een apparaatkoppeling als het

ontkoppelingsapparaat wordt gebruikt,

moet het ontkoppelingsapparaat

gemakkelijk bedienbaar blijven.

14. Vermijd installatie in afgesloten

ruimtes zoals boekenkasten.

15. Plaats geen open vlambronnen,

zoals brandende kaarsen, op

het apparaat.

16. Bedrijfstemperatuurbereik van

5°tot 45°C (41°tot 113°F).

Music Tribe aanvaardt geen

aansprakelijkheid voor enig verlies

dat kan worden geleden door een

persoon die geheel of gedeeltelijk

vertrouwt op enige beschrijving,

foto of verklaring hierin. Technische

specicaties, verschijningen en

andere informatie kunnen zonder

voorafgaande kennisgeving worden

gewijzigd. Alle handelsmerken zijn

eigendom van hun respectievelijke

eigenaren. Midas, Klark Teknik, Lab

Gruppen, Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon, Behringer,

Bugera, Aston Microphones en

Coolaudio zijn handelsmerken of

gedeponeerde handelsmerken

van Music Tribe Global Brands Ltd.

Voor de toepasselijke

garantievoorwaarden en aanvullende

informatie met betrekking tot de

beperkte garantie van Music Tribe,

zie de volledige details online op

community.musictribe.com/support.

Uttag markerade med

symbolen leder elektrisk

strömstyrka som är

tillräckligt stark för att utgöra en risk

för elchock. Använd endast

högkvalitativa, kommersiellt

tillgängliga högtalarkablar med

förhandsinstallerade ¼"TS-kontakter.

Allannan installering eller modikation

bör endast utföras av

kompetentpersonal.

Denna symbol, var den än

förekommer, varnar för

närvaron av farlig,

oisolerad spänning inuti höljet -

spänning som kan vara tillräcklig för att

utgöra en risk för stöt.

Den här symbolen

hänvisar till viktiga

punkter om användning

och underhåll i den medfölljande

dokumentationen. Varvänlig och läs

bruksanvisningen.

Försiktighet

Minska risken för

elektriska stötar genom

att aldrig ta av höljet upptill på

apparaten (ellerta av baksidan).

Inuti apparaten nns det inga delar

som kan repareras av användaren.

Endastkvalicerad personal får

genomföra reparationer.

Försiktighet

För att minska risken

för brand och elektriska

stötar ska apparaten skyddas mot

regn och fukt. Apparaten går inte

utsättas för dropp eller spill och

inga vattenbehållare som vaser etc.

fårplaceras på den.

Försiktighet

Serviceinstruktionen

är enbart avsedd

för kvalicerad servicepersonal.

Föratt undvika risker genom

elektriska stötar, genomför inga

reparationer på apparaten, vilka inte

är beskrivna i bruksanvisningen.

Endast kvalicerad fackpersonal får

genomförareparationerna.

Varning

Vänligen se informationen

på utsidan av bottenhöljet

för elektrisk och säkerhetsinformation

innan du installerar eller använder

enheten.

1. Vänligen läs och följ alla

instruktioner och varningar noggrant.

2. Håll apparaten borta från vatten

(utom för utomhusprodukter).

3. Rengör endast med en torr trasa.

4. Blockera inte

ventilationsöppningarna. Installera

inte i trånga utrymmen. Installera

endast enligt tillverkarens anvisningar.

5. Skydda nätkabeln från

skador, särskilt vid kontakter och

apparatkontakten.

6. Installera inte nära värme källor

som element, värmeregistrar, spisar

DISCLAIMER LEGALE

GARANZIA LIMITATA

Belangrijke

veiligheidsvoorschriften

WETTELIJKE ONTKENNING

Viktiga

säkerhetsanvisningar

BEPERKTE GARANTIE

10 11Quick Start GuidePOWERPL AY P16-HQ /P16-D

eller andra apparater (inklusive

förstärkare) som producerar värme.

7. Förstör inte säkerhetsfunktionen

hos den polariserade eller jordade

kontakten. En polariserad kontakt har

två blad varav ett är bredare än det

andra (endast för USA och Kanada).

En jordad kontakt har två blad och

en tredje jordningsstift. Det breda

bladet eller det tredje stiftet är till för

din säkerhet. Om den medföljande

kontakten inte passar i ditt uttag,

kontakta en elektriker för att byta ut

det föråldrade uttaget.

8. Använd endast tillbehör och

tillbehör som rekommenderas av

tillverkaren.

9. Använd

endast

specicerade

vagnar, ställ, stativ,

fästen eller bord.

Var försiktig för att

förhindra vältningsrisk när du yttar

vagnen/apparatkombinationen.

10. Koppla ur under åskväder eller

om enheten inte används under en

längre tid.

11. Använd endast kvalicerad

personal för service, särskilt efter

skador.

12. Apparaten med

skyddsjordanslutning ska

anslutas till ett vägguttag med

skyddsjordanslutning.

13. Om nätkontakten eller en

apparatkoppling används som

frånkopplingsanordning måste

frånkopplingsanordningen vara lätt

åtkomlig.

14. Undvik installation i trånga

utrymmen som bokhyllor.

15. Placera inte öppna lågor, som

tända ljus, på apparaten.

16. Driftstemperaturområde 5° till

45°C (41° till 113°F).

Music Tribe tar inget ansvar för någon

förlust som kan drabbas av någon

person som helt eller delvis förlitar

sig på någon beskrivning, fotogra

eller uttalande som nns här.

Tekniska specikationer, utseenden

och annan information kan ändras

utan föregående meddelande. Alla

varumärken tillhör respektive ägare.

Midas, Klark Teknik, Lab Gruppen,

Lake, Tannoy, Turbosound, TC

Electronic, TC Helicon, Behringer,

Bugera, Aston Microphones och

Coolaudio är varumärken eller

registrerade varumärken som tillhör

Music Tribe Global Brands Ltd.

2024 Alla Rättigheter reserverade.

För tillämpliga garantivillkor och

ytterligare information om Music

Tribes begränsade garanti, se

fullständig information online på

community.musictribe.com/support.

Terminale oznaczone

symbolem przenoszą

wystarczająco wysokie

napięcie elektryczne, aby stworzyć

ryzyko porażenia prądem. Używaj

wyłącznie wysokiej jakości fabrycznie

przygotowanych kabli z

zainstalowanymi wtyczkami ¼"TS.

Wszystkie inne instalacje lub

modykacje powinny być wykonywane

wyłącznie przez wykwalikowany

personel techniczny.

Ten symbol, gdziekolwiek

się pojawi, informuje Cię o

obecności nieizolowanego

niebezpiecznego napięcia wewnątrz

obudowy - napięcia, które może

stanowić ryzyko porażenia.

Ten symbol informuje o

ważnych wskazówkach

dotyczących obsługi i

konserwacji urządzenia w dołączonej

dokumentacji. Proszę przeczytać

stosowne informacje w instrukcji

obsługi.

Uwaga

W celu wyeliminowania

zagrożenia porażenia

prądem zabrania się zdejmowania

obudowy lub tylnej ścianki urządzenia.

Elementyznajdujące się we wnętrzu

urządzenia nie mogą być naprawiane

przez użytkownika. Naprawymogą

być wykonywane jedynie przez

wykwalikowanypersonel.

Uwaga

W celu wyeliminowania

zagrożenia porażenia

prądem lub zapalenia się urządzenia

nie wolno wystawiać go na działanie

deszczu i wilgotności oraz dopuszczać

do tego, aby do wnętrza dostała się

woda lub inna ciecz. Nie należy stawiać

na urządzeniu napełnionych cieczą

przedmiotów takich jak np. wazony

lub szklanki.

Uwaga

Prace serwisowe mogą

być wykonywane jedynie

przez wykwalikowany personel.

Wcelu uniknięcia zagrożenia porażenia

prądem nie należy wykonywać

żadnych manipulacji, które nie

są opisane w instrukcji obsługi.

Naprawywykonywane mogą być

jedynie przez wykwalikowany

personeltechniczny.

Ostrzeżenie

Przed zainstalowaniem

lub uruchomieniem

urządzenia prosimy zajrzeć do

informacji umieszczonej na

zewnętrznej części dolnej obudowy

dotyczącej informacji elektrycznych i

bezpieczeństwa.

1. Proszę przeczytać i ścisłe

przestrzegać wszystkich instrukcji i

ostrzeżeń.

2. Trzymaj urządzenie z dala

od wody (z wyjątkiem produktów

przeznaczonych do użytku na

zewnątrz).

3. Czyść tylko suchą szmatką.

4. Nie blokuj otworów

wentylacyjnych. Nie instaluj w

zamkniętym miejscu. Instaluj tylko

zgodnie z instrukcjami producenta.

5. Zabezpiecz przewód zasilający

przed uszkodzeniem, zwłaszcza przy

wtyczkach i gnieździe urządzenia.

6. Nie instaluj w pobliżu

źródeł ciepła, takich jak grzejniki,

rejestratory ciepła, kuchenki lub inne

urządzenia (w tym wzmacniacze),

które generują ciepło.

7. Nie unieważniaj celu

bezpieczeństwa wtyczki

spolaryzowanej lub wtyczki z

uziemieniem. Wtyczka spolaryzowana

ma dwie wtyczki, z których jedna

jest szersza niż druga (tylko dla USA

i Kanady). Wtyczka z uziemieniem

ma dwie wtyczki i trzeci bolc

uziemiający. Szeroka wtyczka lub

trzeci bolc są dostarczone dla Twojego

bezpieczeństwa. Jeśli dostarczona

wtyczka nie pasuje do Twojej

gniazdka, skonsultuj się z elektrykiem

w celu wymiany przestarzałego

gniazdka.

8. Używaj tylko akcesoriów

i dodatków zalecanych przez

producenta.

9. Używaj

tylko określonych

wózków, stojaków,

statywów,

uchwytów lub

stolików. Uważaj,

aby uniknąć przewrócenia wózka/

kombinacji urządzenia podczas

przemieszczania.

10. Odłączaj w czasie burz lub jeśli

urządzenie nie jest używane przez

długi okres.

11. Korzystaj tylko z

kwalikowanego personelu do

serwisowania, zwłaszcza po

uszkodzeniach.

12. Urządzenie z zabezpieczonym

terminalem uziemiającym powinno

być podłączone do gniazdka

sieciowego z połączeniem

ochronnym.

13. Jeśli wtyczka sieciowa lub

złącze urządzenia jest używane jako

urządzenie odłączające, urządzenie

odłączające powinno pozostać łatwo

dostępne.

14. Unikaj instalacji w zamkniętych

miejscach, takich jak biblioteczki.

15. Nie umieszczaj źródeł otwartego

ognia, takich jak palące się świeczki,

na urządzeniu.

16. Zakres temperatury pracy od 5°

do 45°C (od 41° do 113°F).

Music Tribe nie ponosi

odpowiedzialności za jakiekolwiek

straty, które mogą ponieść osoby,

które polegają w całości lub w

części na jakimkolwiek opisie,

fotograi lub oświadczeniu

zawartym w niniejszym dokumencie.

Specykacje techniczne, wygląd i

inne informacje mogą ulec zmianie

bez powiadomienia. Wszystkie

znaki towarowe są własnością ich

odpowiednich właścicieli. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones i Coolaudio są znakami

towarowymi lub zastrzeżonymi

znakami towarowymi rmy Music

Tribe Global Brands Ltd. © Music Tribe

Global Brands Ltd. 2024 Wszystkie

prawa zastrzeżone.

Aby zapoznać się z obowiązującymi

warunkami gwarancji i dodatkowymi

informacjami dotyczącymi

ograniczonej gwarancji Music Tribe,

zapoznaj się ze wszystkimi szczegółami

w trybie online pod adresem

community.musictribe.com/support.

感電の.恐れがあり

ますので、カバーや

その他の部品を取り

外したり、開けたりしないで

ください。高品質なプロ用ス

ピーカーケーブル (¼" TS 標準

ケーブルおよびツイストロッ

キングプラグケーブル) を使

用してください。

このシンボルは、ど

こに現れても、筐体

内部に絶縁のない危

険な電圧が存在しており、こ

れは感電の危険性を構成する

可能性があることを示してい

ます。

火事および感電の危

険を防ぐため、

本装置を水分や湿気

のあるところには設置しない

で下さい。装置には決して水

分がかからないように注意

し、花瓶など水分を含んだも

のは、装置の上には置かない

ようにしてください。

注意

このマークが表示さ

れている箇所には、内部に高圧

電流が生じています。手を触れ

ると感電の恐れがあります。

注意

取り扱いとお手入れ

の方法についての重要な説明

が付属の取扱説明書に記載さ

れています。ご使用の前に良

くお読みください。

注意

これらのサービス指

示は、有資格のサー

ビス担当者のみが使用するた

めのものです。操作説明書に

含まれているもの以外のサー

BEGRÄNSAD GARANTI

FRISKRIVNINGSKLAUSUL

Ważne informacje o

bezpieczeństwie

ZASTRZEŻENIA PRAWNE

OGRANICZONA GWARANCJA

安全にお使いいただく

ために

12 13Quick Start GuidePOWERPLAY P16-HQ /P16-D

ビスを行わないでください。

修理は有資格のサービス担当

者によって行われなければな

りません。

警告

デバイスの取り付け

または操作を行う前

に、電気および安全に関する

情報については、底部の外装

に記載されている情報を参照

してください。

1. すべての指示と警告を

注意深く読み、従ってくだ

さい。

2. 装置を水から離してくださ

い（屋外用の製品を除く ) 。

3. 乾いた布でしか清掃しない

でください。

4. 換気口を塞がないでくだ

さい。密閉されたスペースには

取り付けないでください。必ず

製造元の指示に従って取り付け

てください。

5. 電源コードを特にプラグや

アプライアンスの差込口で損傷

から守ってください。

6. 暖房器、ヒーター、ストー

ブ、アンプなど発熱する機器

の近くには取り付けないでく

ださい。

7. 偏光または接地型プラグ

の安全目的を妨げないでくださ

い。偏光プラグは片方がもう一

方より幅が広いものです（アメ

リカとカナダ専用)。接地型プラ

グは二本の刃と三本目のアース

プラグがついています。幅の広

い刃または三本目のプラグは安

全のために設けられています。

提供されたプラグがコンセント

に合わない場合は、電気技師に

相談して陳腐化したコンセント

を交換してください。

8. 製造元が推奨するアタッチ

メントやアクセサリーだけを使

用してください。

9. 指定され

たカート、スタ

ンド、三脚、ブ

ラケット、また

はテーブルだけ

を使用してくだ

さい。カート/装置の組み合わ

せを移動する際には倒れないよ

うに注意してください。

10. 嵐時や長期間使用しな

い場合はプラグを抜いてくだ

さい。

11. 特に損傷後は、修理には

資格のある専門家を利用してく

ださい。

12. 保護アース端子のある装

置は、保護アース接続のあるメ

インの電源コンセントに接続し

てください。

13. メインプラグまたはアプ

ライアンスコプラが切断装置

として使用される場合、切断装

置は操作可能でなければなり

ません。

14. 書棚などの密閉された空

間には設置しないでください。

15. ろうそくなどの明火を装置

に置かないでください。

16. 動作温度範囲は 5° から

45°C までです (41° から 113°F)。

ここに含まれる記述､写真､

意見の全体または一部に依拠

して､いかなる人が損害を生じ

させた場合にも､

Music Tribe は

一切の賠償責任を負いませ

ん。技術仕様､外観およびそ

の他の情報は予告なく変更

になる場合があります。商

標はすべて､それぞれの所有

者に帰属します。Midas､Klark

Teknik

､ Lab Gruppen､Lake､Tannoy､

Turbosound､TC Electronic､TC Helicon､

Behringer､Bugera､Aston Microphones

および Coolaudio は Music Tribe

Global Brands Ltd.

の商標または‑登

録商標です。© Music Tribe Global

Brands Ltd. 2024

無断転用禁止。

適用される保証条件と

Music Tribe の限定保証に関する

概要については、オンライン上

community.musictribe.com/support

にて詳細をご確認ください。

产品输出端子带有此

标志表示此端子具有

大电流, 存在触电危

险。仅限使用带有 ¼" TS 或扭锁

式插头的高品质专业扬声器线。

与这些端子连接的外部导线需

要由经过指导的人员来安装和

使用厂家提供的导线或指定的

导线。

此标志提醒您, 产品

内存在未绝缘的危险

电压,

有触电危险。

此标志提醒您查阅所

附的重要的使用及维

修说明。请阅读有关

手册。

小心

为避免着火或触电危

险, 请勿将此产品置

于雨淋或潮湿中。此产品也不可

受液体滴溅, 盛有液体的容器也

不可置于其上, 如花瓶等。

小心

维修说明仅是给合格

的专业维修人员使用

的。为避免触电危险, 除了使用

说明书提到的以外, 请勿进行任

何其他维修。所有维修均须由合

格的专业人员进行操作。

1. 请阅读, 保存, 遵守所有的

说明, 注意所有的警示。

2. 请勿在靠近水的地方使用

本产品。

3. 请用干布清洁本产品。

4. 请勿堵塞通风孔, 安装本产

品时请遵照厂家的说明, 通风孔

不要覆盖诸如报纸, 桌布和窗帘

等物品而妨碍通风。

5. 请勿将本产品安装在热源附

近, 如暖气片, 炉子或其它产生

热量的设备 (包括功放器)。产品

上不要放置裸露的火焰源, 如点

燃的蜡烛。

6. 如果产品附带接地插头, 请

勿移除接地插头的安全装置, 接

地插头是由火线和零线两个插

片及一个接地插片构成。如随货

提供的插头不适合您的插座, 请

找电工更换一个合适的插座。

7. 妥善保护电源线, 使其不被

践踏或刺破, 尤其注意电源插头,

多用途插座接设备连接处。

8. 请只使用厂家指定的附属设

备和配件。

9. 请只使用厂

家指定的或随

货销售的手推

车, 架子, 三角

架, 支架和桌子

等。若使用手推

车来搬运设备, 请注意安全放置

设备, 以避免手推车和设备倾倒

而受伤。

10. 遇闪电雷鸣或长期不使用本

设备时, 请拔出电源插头。

11. 如果电源线或电源插头受

损, 液体流入或异物落入设备内,

设备遭雨淋或受潮, 设备不能正

常运作或被摔坏等, 设备受损需

进行维修时, 所有维修均须由合

格的维修人员进行维修。

12. 如果产品附带接地插头, 本

产品应当连接到带保护接地连

接的电网电源输出插座上, 确

保连接电源时一定有可靠的接

地保护。

13. 若电源插头或器具耦合器

用作为断路装置, 应当保证它们

处于随时可方便操作状态。

14. 本产品仅适合

用于海拔 2000 米以

下和非热带气候条

件下的地区。

对于任何因在此说明书提到

的全部或部份描述、图片或

声明而造成的损失,

Music Tribe

不负任何责任。技术参数和外

观若有更改, 恕不另行通知。

所有的商标均为其各自所有者

的财产。 Midas, Klark Teknik, Lab

Gruppen, Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon, Behringer,

Bugera, Aston Microphones

和

Coolaudio

是 Music Tribe Global

Brands Ltd.

公司的商标或注册商

标。 © Music Tribe Global Brands Ltd.

2024

有关音乐集团保修的适用条

款及其它相关信息, 请登陆

community.musictribe.com/support

网站查看完整的详细信息。

法的放棄

限定保証

重要的安全须知

法律声明

保修条款

14 15Quick Start GuidePOWERPLAY P16-HQ /P16-D

P16-HQ

X32 Rack (FOH)

SD16 on stage

16 mic inputs

P16-D

P16-HQ

X32 Rack (FOH)

SD16 on stage

16 mic inputs

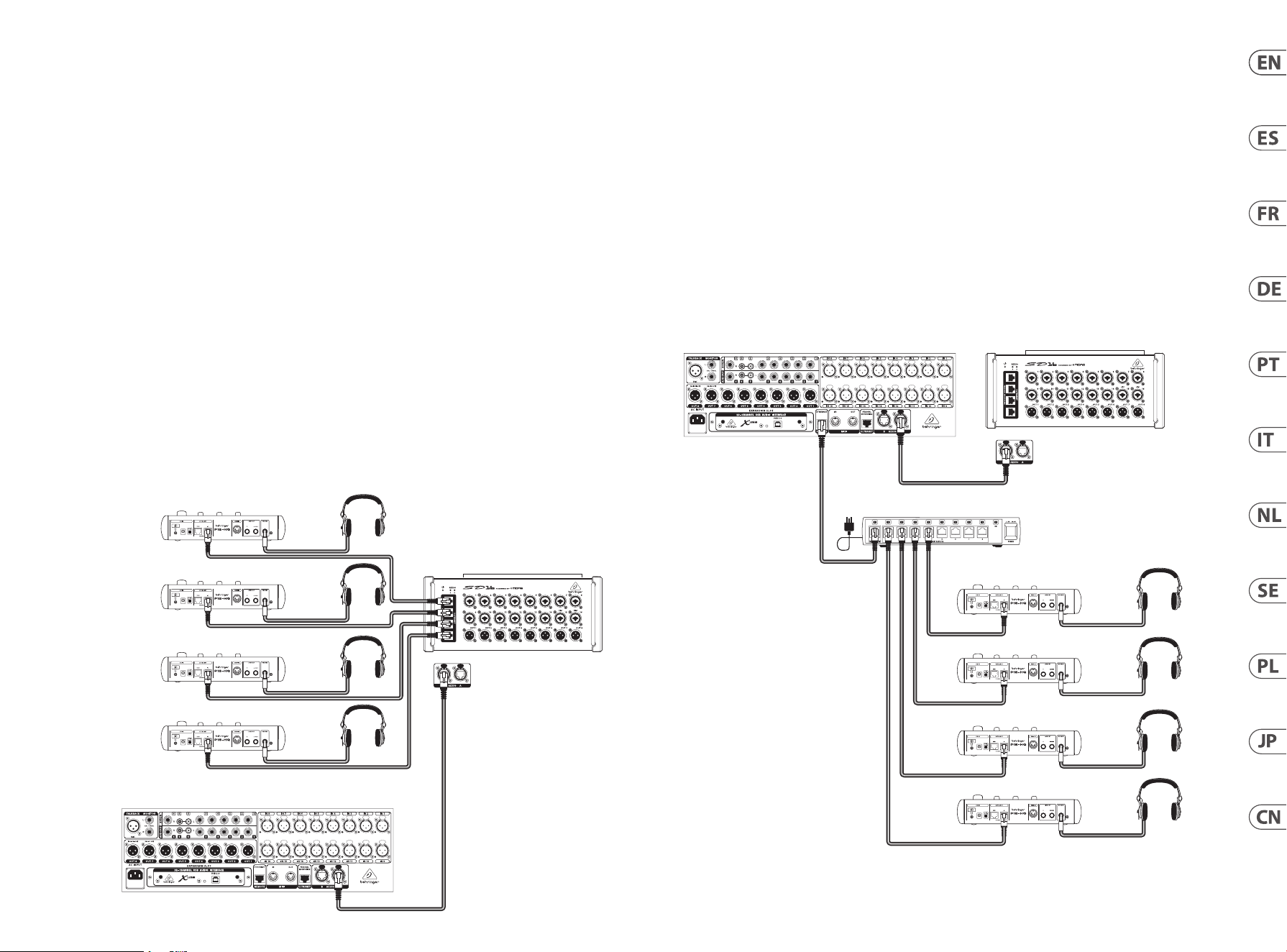

P16-HQ with SD16 and X32 Rack

P16-HQ con bastidor SD16 y X32

P16-HQ avec SD16 et X32 Rack

P16-HQ mit SD16 und X32 Rack

P16-HQ com SD16 e X32 Rack

P16-HQ con SD16 e X32 Rack

P16-HQ met SD16 en X32 Rack

P16-HQ med SD16 och X32 Rack

P16-HQ z SD16 i X32 Rack

P16-HQ と SD16、X32 Rack と

P16-HQ 与 SD16 和 X32 Rack

P16-HQ with SD16 and X32 Rack and P16-D

P16-HQ con bastidor SD16 y X32 y P16-D

P16-HQ avec SD16 et X32 Rack et P16-D

P16-HQ mit SD16 und X32 Rack und P16-D

P16-HQ com SD16 e X32 Rack e P16-D

P16-HQ con SD16 e X32 Rack e P16-D

P16-HQ met SD16, X32 Rack en P16-D

P16-HQ med SD16, X32 Rack och P16-D

P16-HQ z SD16, X32 Rack i P16-D

P16-HQ と SD16 、X32 Rack と P16-D と

P16-HQ 与 SD16 、 X32 Rack 和 P16-D

POWERPLAY P16-HQ Hook-up

(EN) Step 1: Hook-Up

(ES) Paso 1: Conexión

(FR) Etape 1 : Connexions

(DE) Schritt 1: Verkabelung

(PT) Passo 1: Conexões

(IT) Passo 1: Allacciare

(NL) Stap 1: Aansluiten

(SE) Steg 1: Anslutning

(PL) Krok 1: Podłączeni

(JP) ステップ 1: フックアップ

(CN) 第一步: 连接应用

16 17Quick Start GuidePOWERPLAY P16-HQ /P16-D

P16-HQ

P16-D

P16-HQ

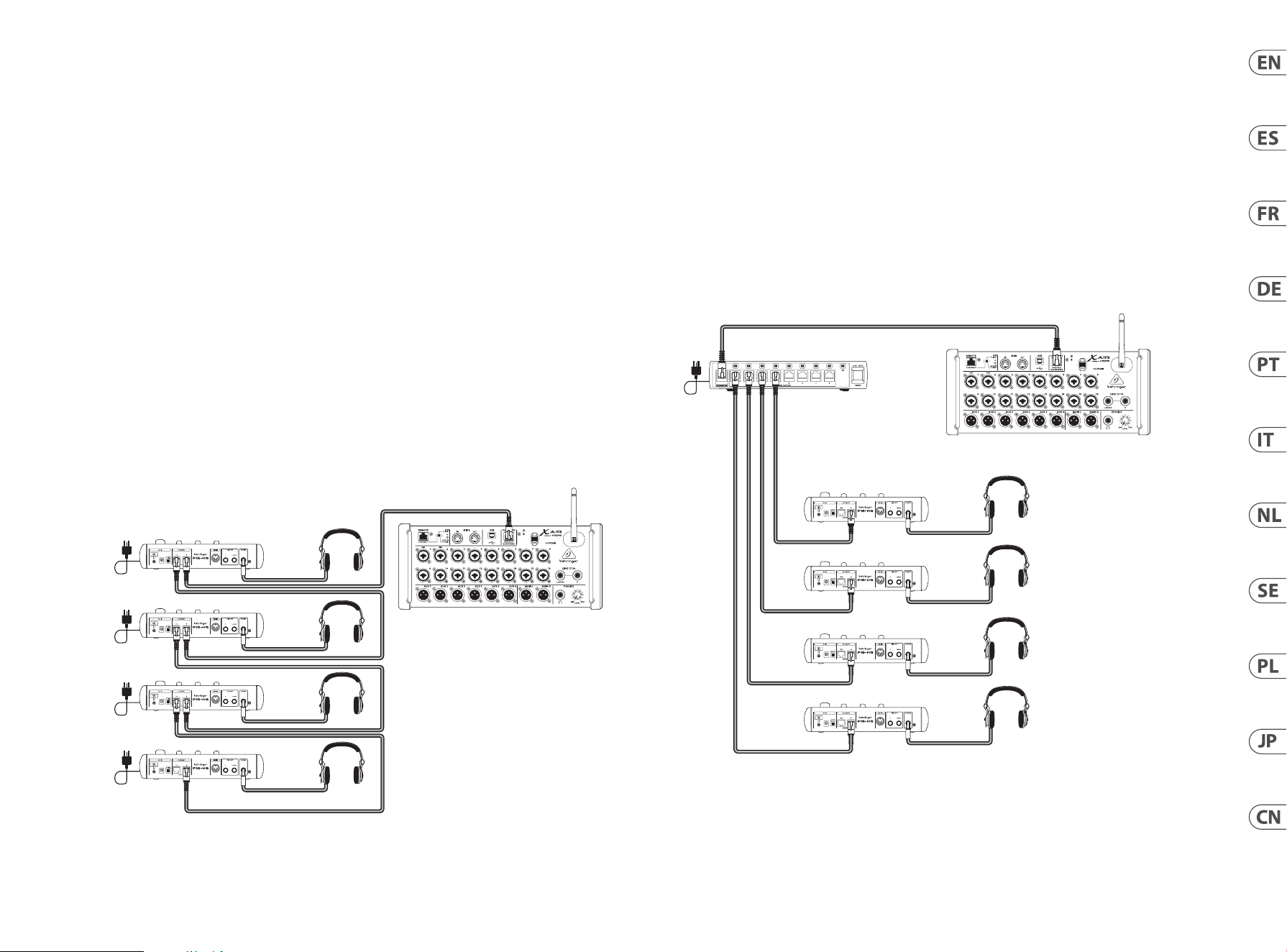

P16-HQ with XR18

P16-HQ con XR18

P16-HQ avec XR18

P16-HQ mit XR18

P16-HQ com XR18

P16-HQ con XR18

P16-HQ met XR18

P16-HQ med XR18

P16-HQ z XR18

P16-HQ と XR18 と

P16-HQ 与 XR18

P16-HQ with P16-D and XR18

P16-HQ con P16-D y XR18

P16-HQ avec P16-D et XR18

P16-HQ mit P16-D und XR18

P16-HQ com P16-D e XR18

P16-HQ con P16-D e XR18

P16-HQ met P16-D en XR18

P16-HQ med P16-D och XR18

P16-HQ z P16-D i XR18

P16-HQ と P16-D と XR18 と

P16-HQ 与 P16-D 和 XR18

POWERPLAY P16-HQ Hook-up

(EN) Step 1: Hook-Up

(ES) Paso 1: Conexión

(FR) Etape 1 : Connexions

(DE) Schritt 1: Verkabelung

(PT) Passo 1: Conexões

(IT) Passo 1: Allacciare

(NL) Stap 1: Aansluiten

(SE) Steg 1: Anslutning

(PL) Krok 1: Podłączeni

(JP) ステップ 1: フックアップ

(CN) 第一步: 连接应用

18 19Quick Start GuidePOWERPLAY P16-HQ /P16-D

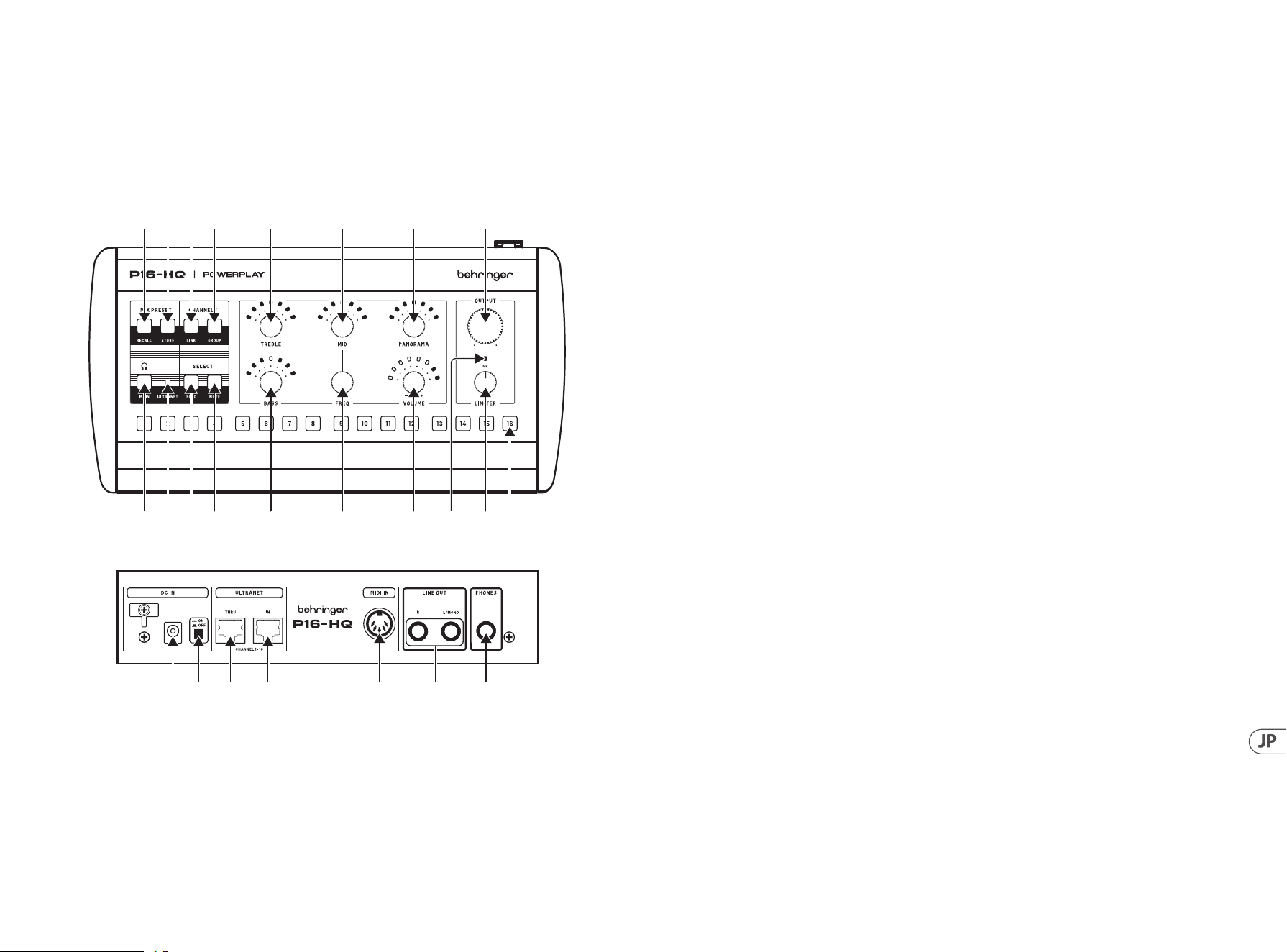

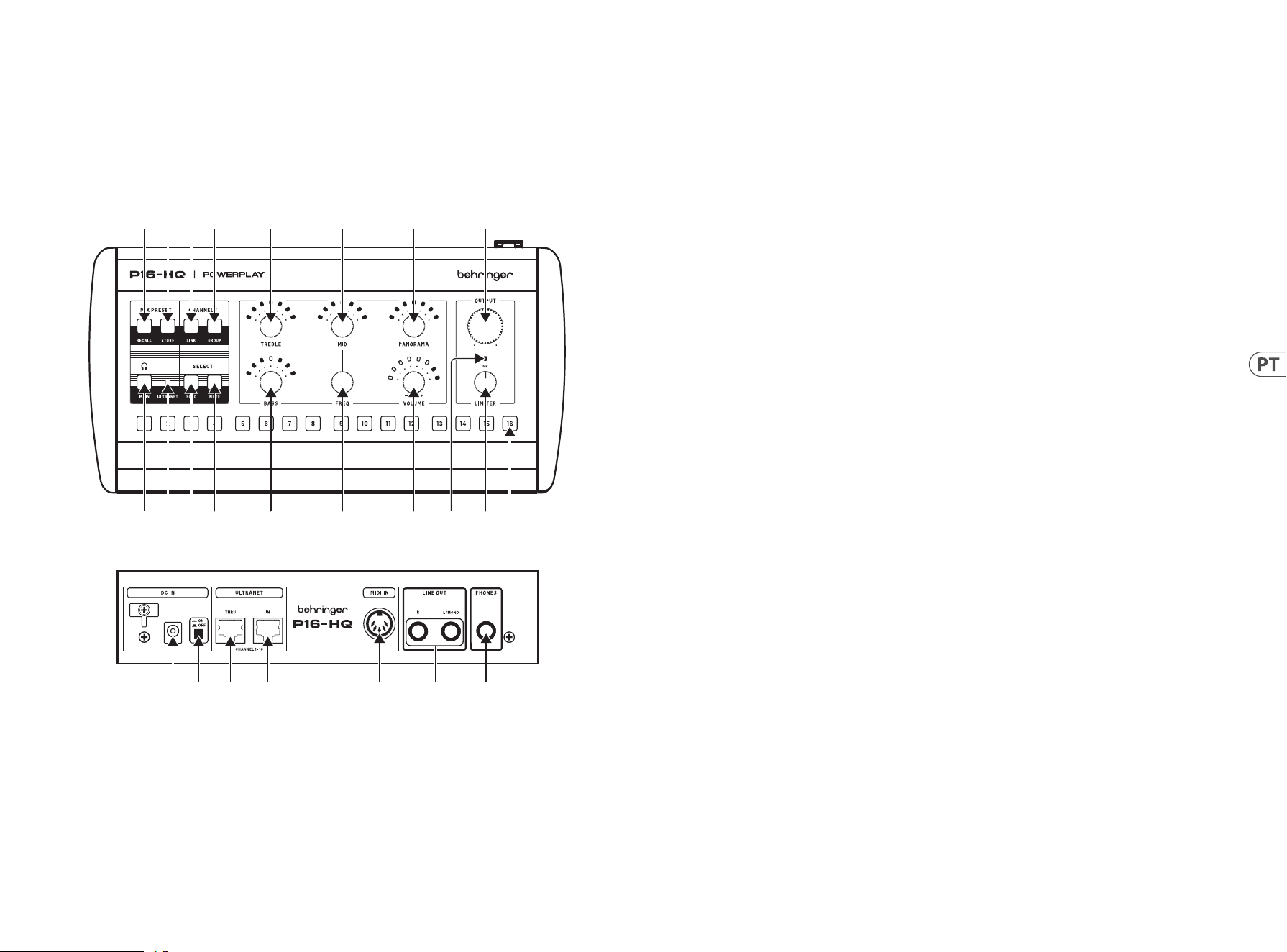

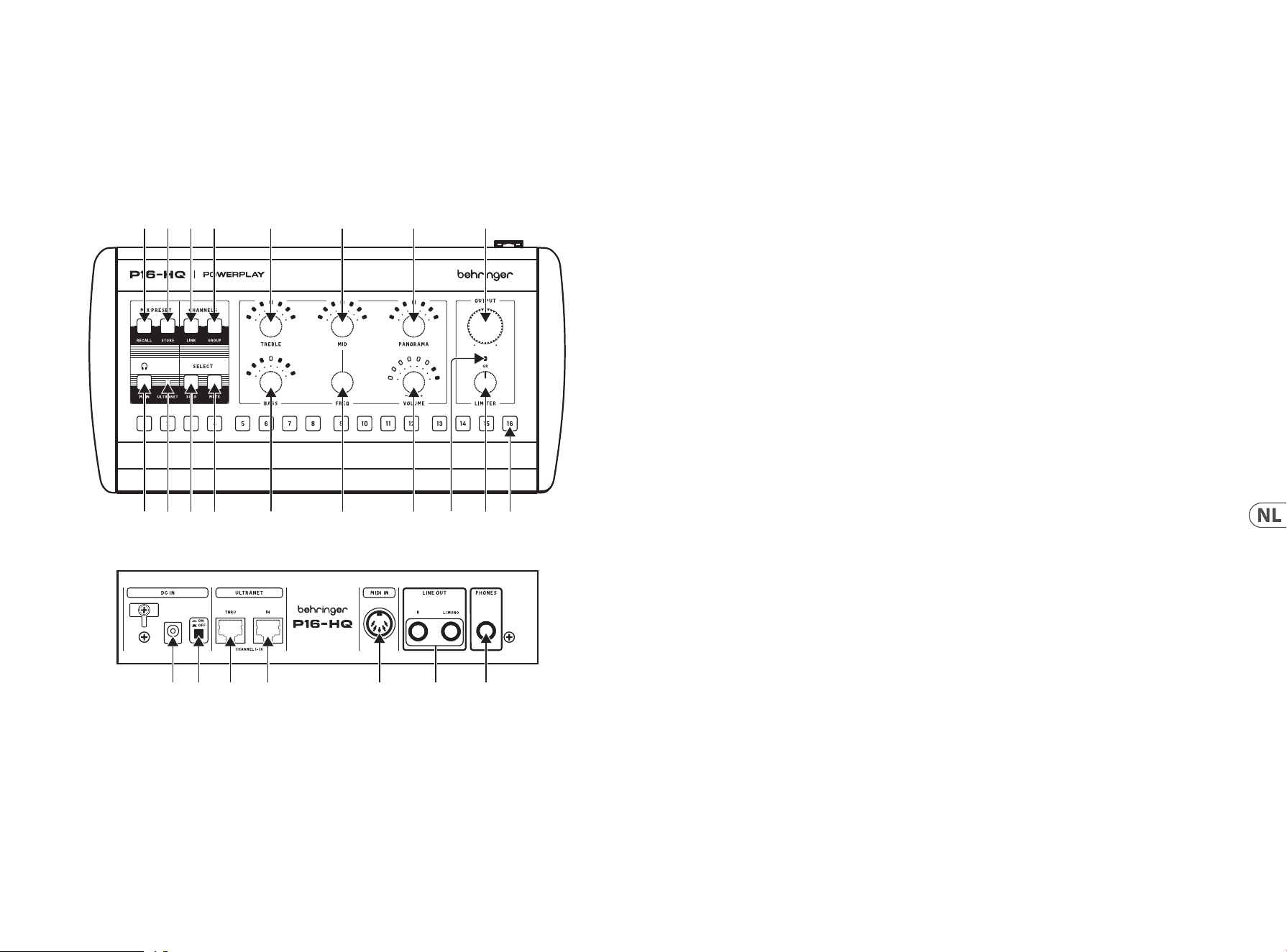

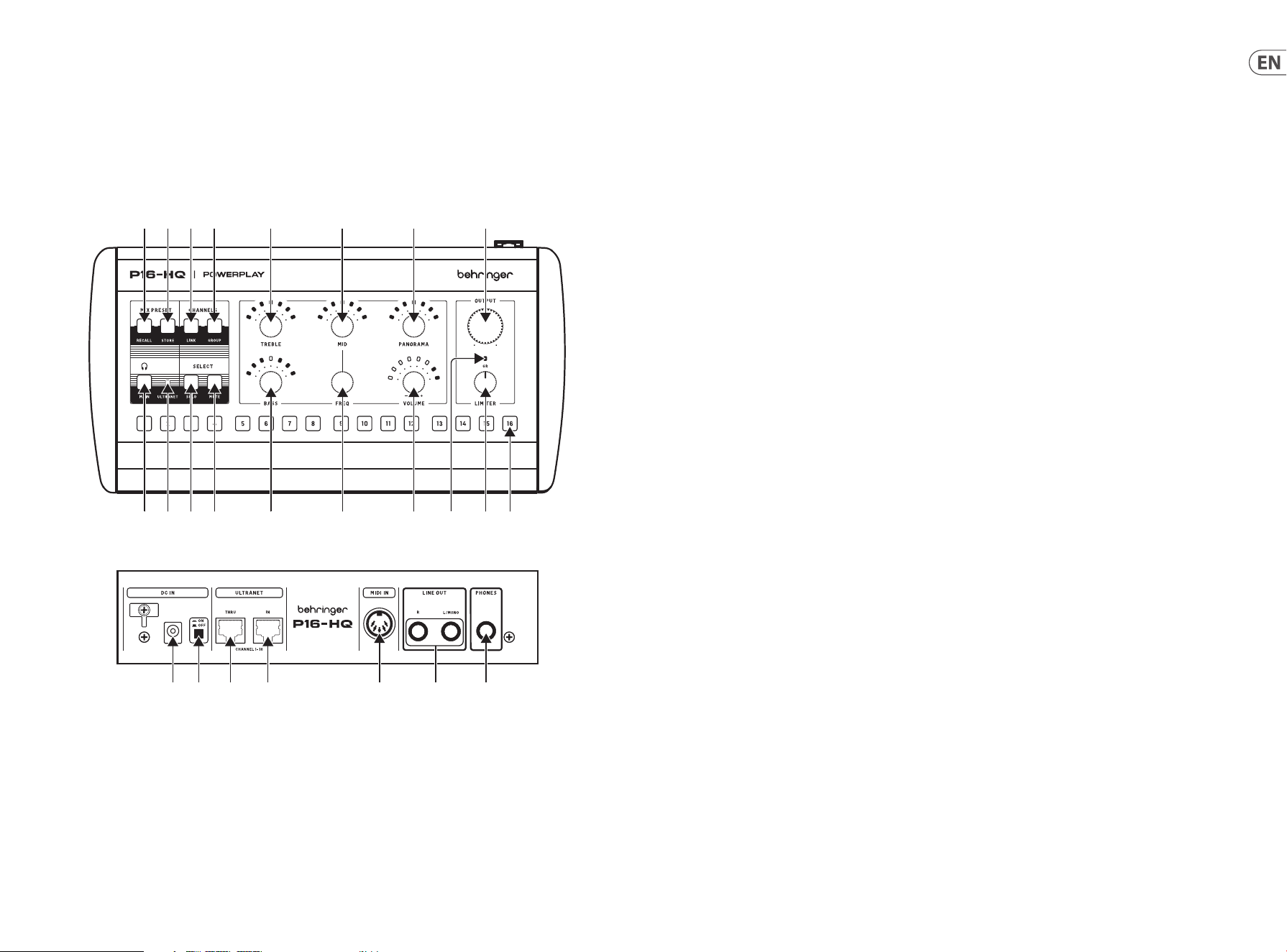

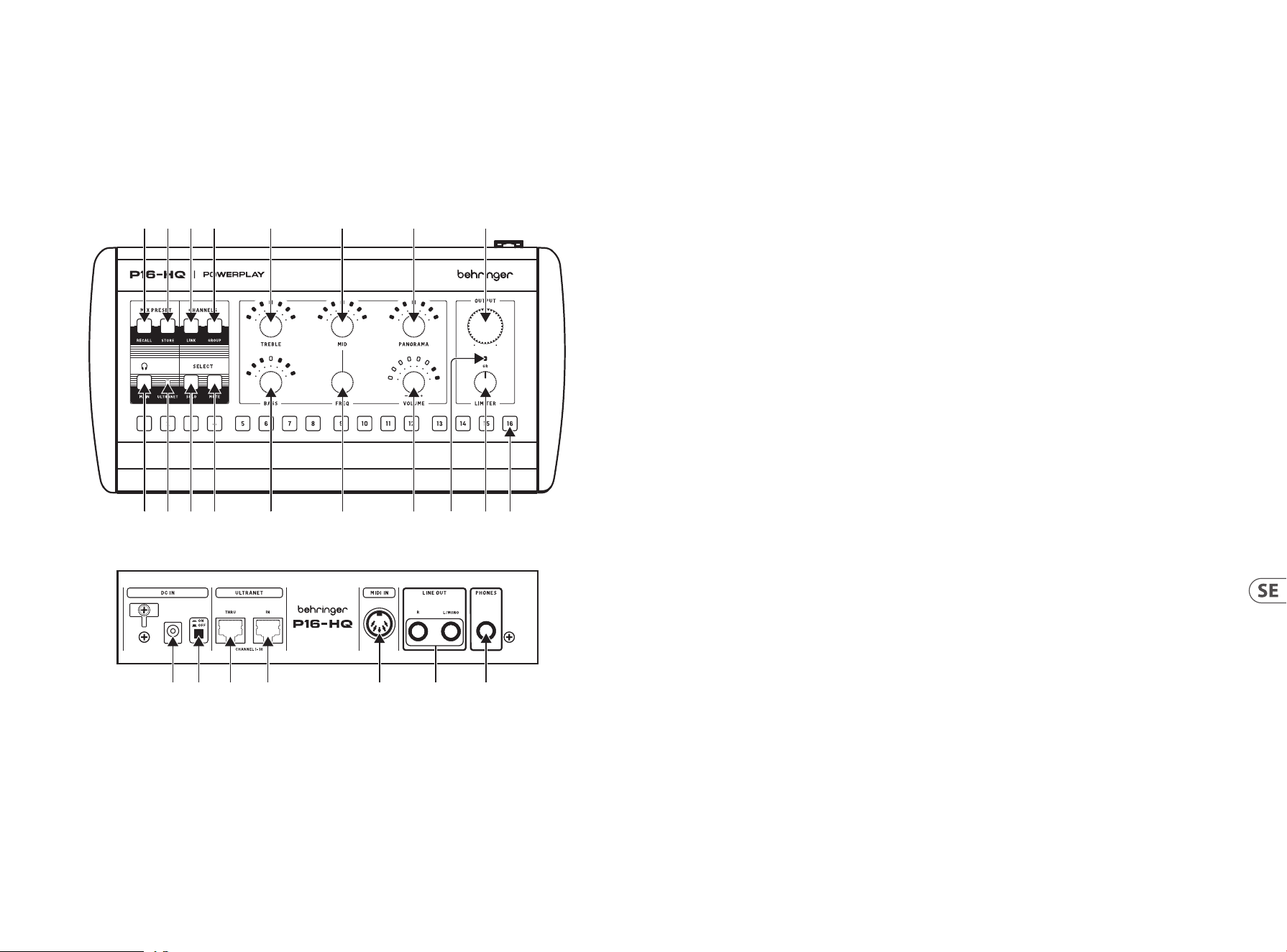

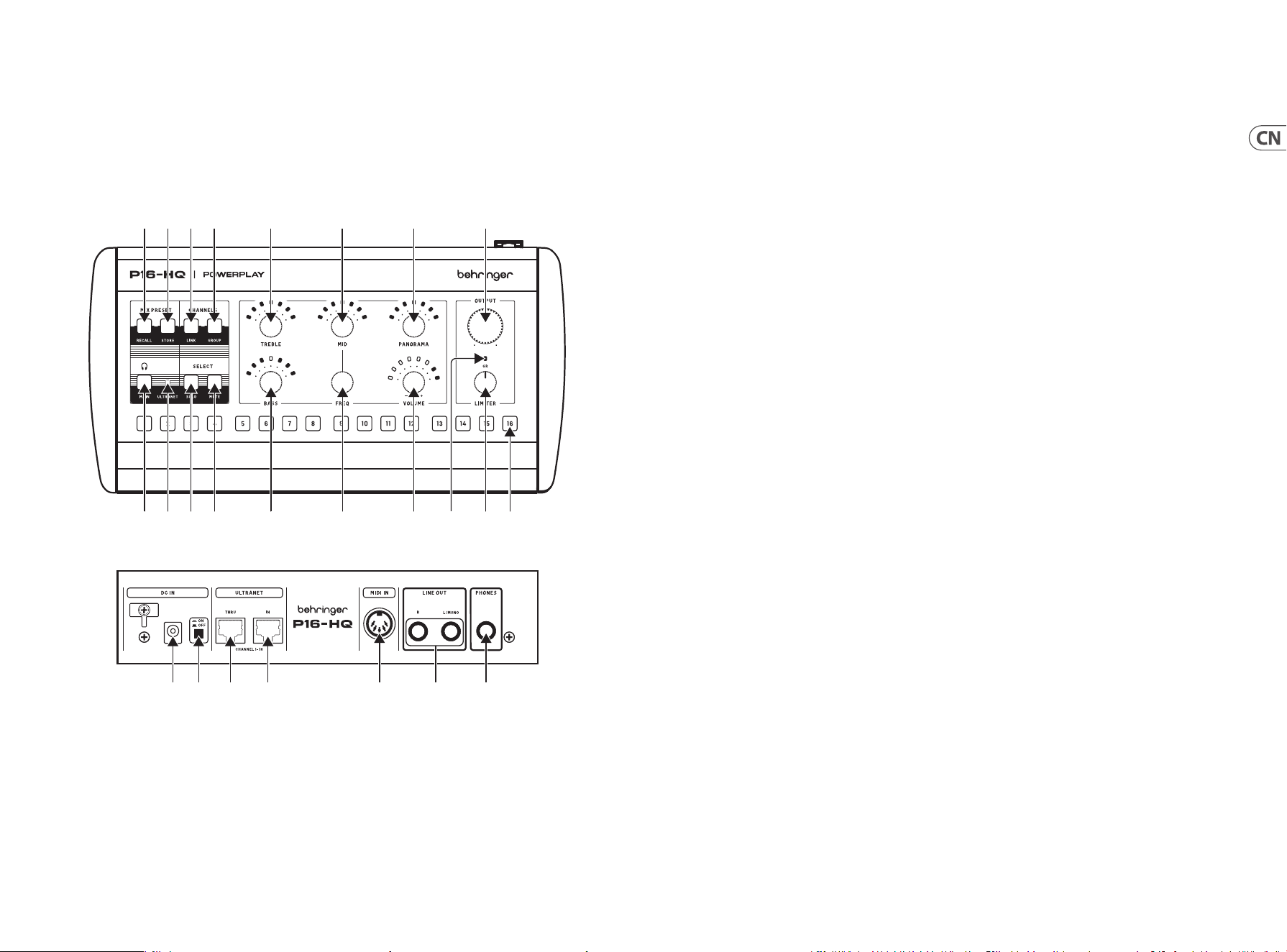

Step 2: Controls

(1) (2) (5) (6) (9) (10) (13) (15)

(3) (4) (7) (8) (12) (11) (14) (17) (18)(16)

(19) (20) (21) (22) (23) (24) (25)

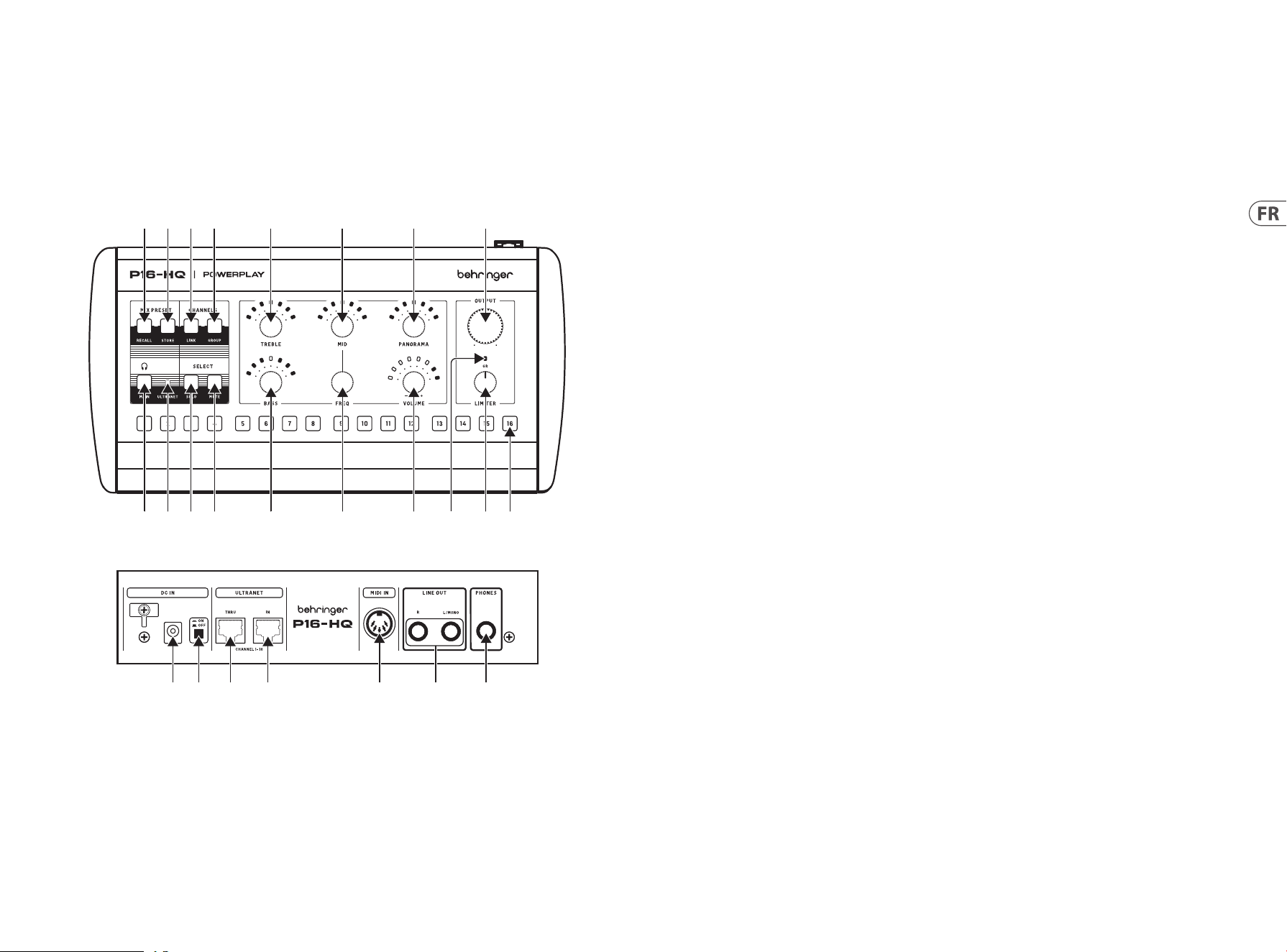

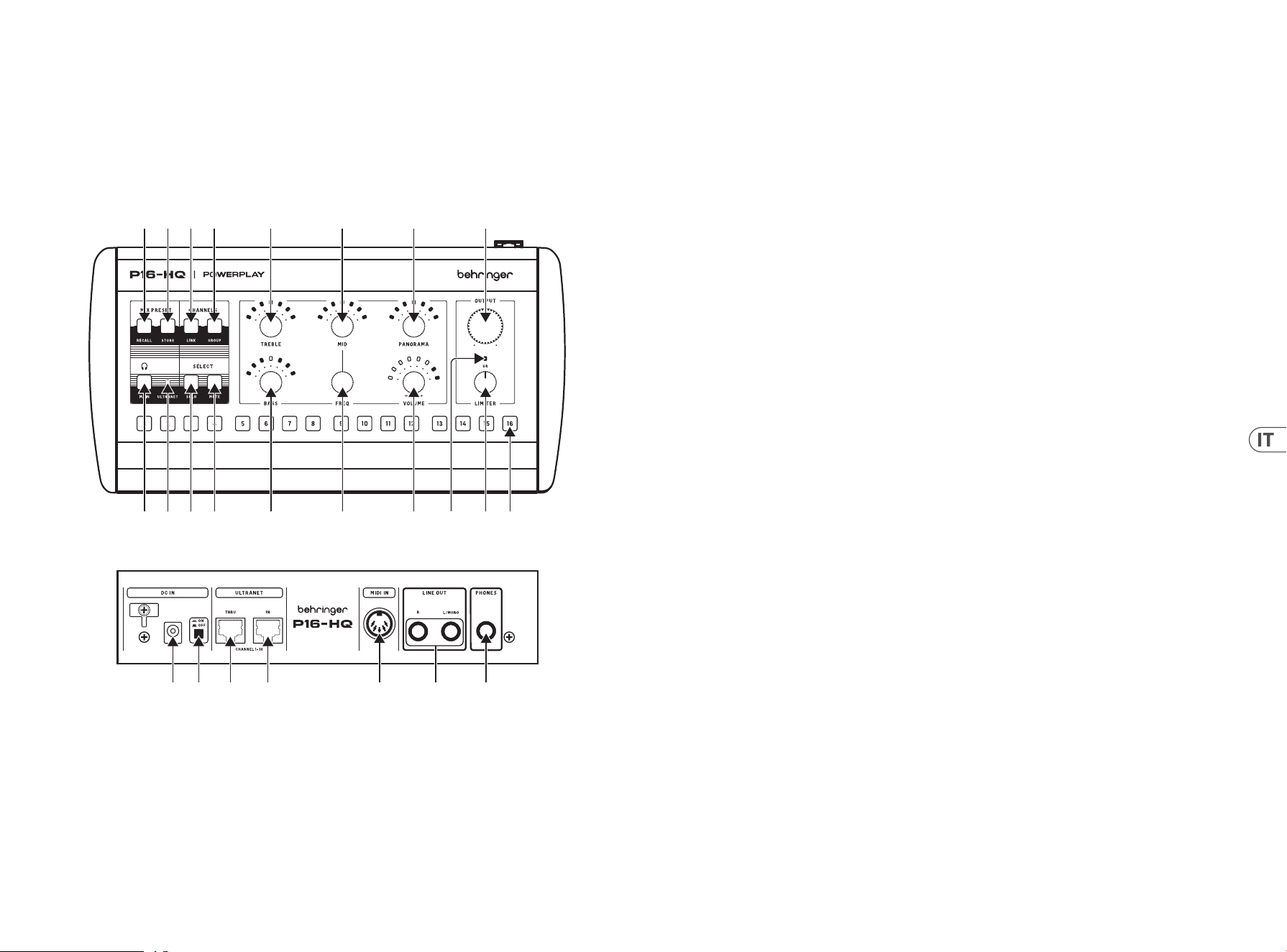

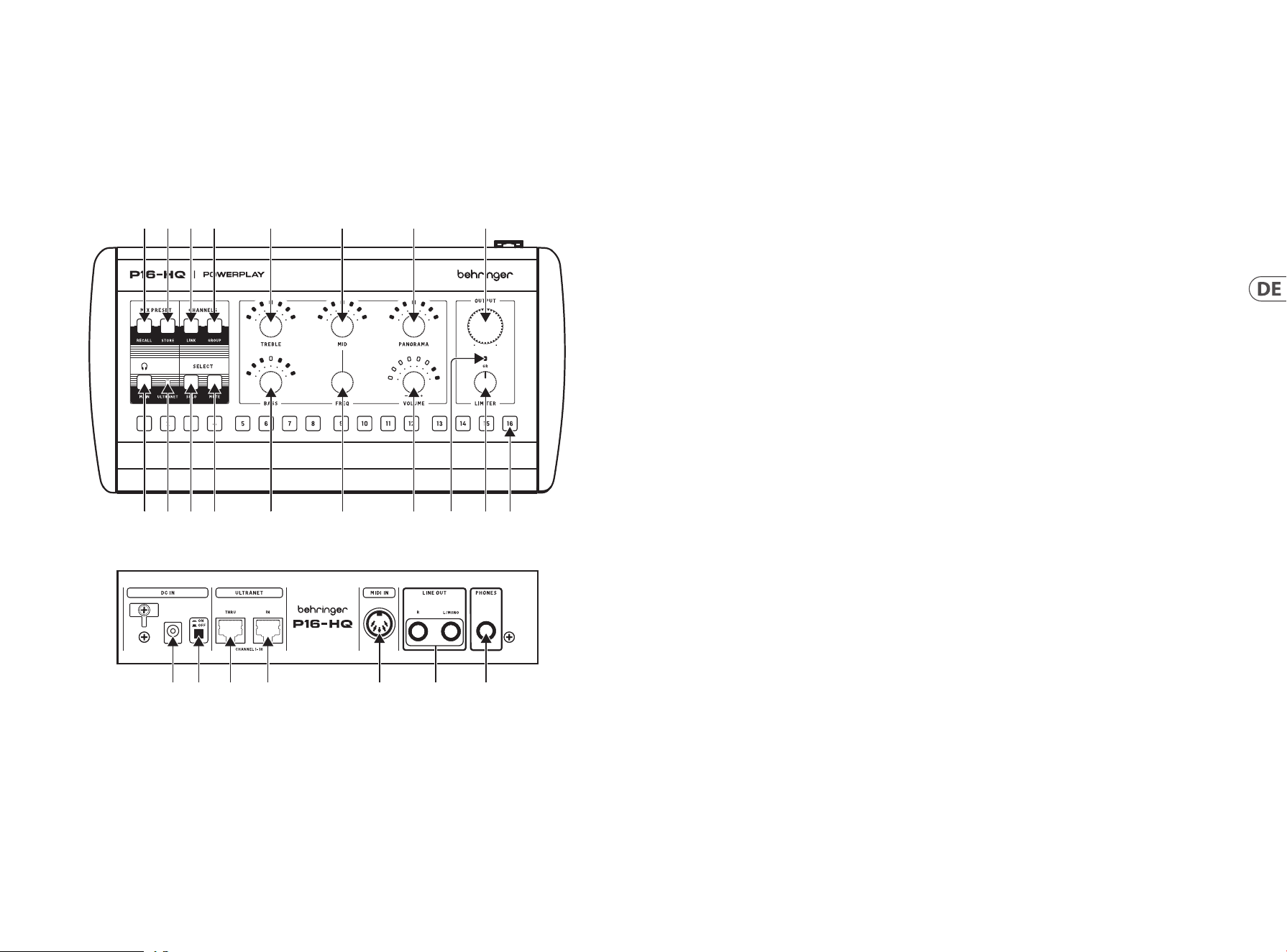

POWERPLAY P16-HQ Controls

1. RECALL: Hold this button and press one of the 16 CHANNEL

SELECT buttons (18) to load the corresponding user

mix preset.

2. STORE: Hold this button and press one of the 16 CHANNEL

SELECT buttons (18) to save your current settings to the

corresponding user mix preset slot.

3. MAIN button selects the main stereo mix, which has its own

settings for volume, balance, and equalization.

4. ULTRANET LED lights to indicate the ULTRANET input is

connected and active.

5. LINK: Hold this button and press one of the 16 CHANNEL

SELECT buttons (18) to combine adjacent mono channels

into a linked stereo pair.

6. GROUP: Hold this button and press one of the 16 CHANNEL

SELECT buttons (18) to combine any selected channels into

one or more groups.

7. SOLO button mutes all channels except for the selected

mono channel or stereo-linked pair.

8. MUTE: Hold this button and press one of the 16 CHANNEL

SELECT buttons (18) to mute or unmute that channel.

9. TREBLE knob controls the high band gain for the selected

mono channel, stereo-linked pair, or MAIN stereo bus signal.

Press the encoder to reset its value.

10. MID knob controls the mid band gain for the currently

selected mono channel, stereo-linked pair, or MAIN stereo

bus signal. Press the encoder to reset its value.

11. FREQ knob selects the specic mid-range frequency band

to be cut or boosted using the MID knob. Press the encoder

to reset its value.

12. BASS knob controls the low band gain for the selected mono

channel, stereo-linked pair, or MAIN stereo bus signal. Press

the encoder to reset its value.

13. PANORAMA knob adjusts the stereo placement of mono

channels and the relative left-right balance of stereo-linked

channels or the MAIN stereo bus signal. Press the encoder to

reset its value.

14. VOLUME knob adjusts the mix level for selected mono and

stereo-linked channels or the MAIN stereo bus signal. Press

the encoder to mute.

15. OUTPUT knob controls the overall master output level.

16. GR LED lights to show when the output limiter is active.

17. LIMITER knob controls the limiter threshold for the

master output.

18. CHANNEL SELECT buttons focus the desired mono

and stereo-linked channels and groups for individual

mix adjustment.

19. DC IN connects to the included external power supply.

Please use only BEHRINGER external power supplies.

20. ON/OFF switch.

21. ULTRANET THRU sends an unprocessed copy of the

ULTRANET IN to additional ULTRANET devices.

22. ULTRANET IN receives 16 channels from ULTRANET devices

over a shielded CAT5 digital audio cable.

23. MIDI IN for control of all parameters using external MIDI

controllers, as well as for rmware updates.

24. LINE OUT transmits a copy of the MAIN stereo mix over

two TRS cables. Alternatively, a single TRS cable can be

connected to the L/MONO jack.

25. PHONES output transmits a copy of the MAIN stereo mix

over a 6.35mm (¼”) TRS connector.

20 21Quick Start GuidePOWERPLAY P16 -HQ/P16 -D

P16-HQ Basic Setup

1. Turn the OUTPUT knob all

the way down to the full

counterclockwise position.

2. Turn the LIMITER knob all the way up

to the full clockwise position.

3. Conrm that the ULTRANET LED is lit.

4. The parameters for each individual

channel can be adjusted by

pressing the corresponding

CHANNEL SELECT button.

The LED in each CHANNEL SELECT

button lights as follows:

• Green (ickering): audio

signal activity

• Red (constant): mono channel

or stereo-linked pair selected

without audio signal activity

• Yellow (ickering): mono

channel or stereo-linked

pair selected with audio

signal activity

• Red (blinking): the channel is

part of the selected group, but

the channel is currently not

selected and there is no audio

signal activity

• Yellow (blinking): the channel

is part of the selected group,

but the channel is currently

not selected and there is audio

signal activity

5. While playing audio, slowly turn the

OUTPUT knob clockwise until you

have a comfortable monitoring level.

6. Slowly turn the LIMITER knob

counterclockwise to get the limiter

working and nd an acceptable

balance between dynamics and

control of volume peaks.

7. To adjust any individual or stereo

channel in the mix, press the

corresponding CHANNEL SELECT

button. The channel’s LED will light

red indicating the channel is selected

for adjustment.

8. Turn the VOLUME knob clockwise

or counterclockwise to adjust the

channel’s relative level in the mix.

9. Turn the PANORAMA knob clockwise

or counterclockwise to adjust the

channel’s position in the stereo eld.

10. Adjust the channel’s low and high

bands gain using the BASS and

TREBLE knobs.

11. Select the mid band center frequency

for adjustment using the FREQ knob,

and then adjust the mid band gain

using the MID knob.

12. Create stereo links by holding down

the LINK button and then pressing

the desired CHANNEL SELECT button.

The related adjacent channel will

become stereo-linked. Note that

channels are always stereo-linked

starting with an odd-numbered

channel and assigning the odd-

numbered channel to the left. All

parameter values applied to the odd-

numbered channel will be applied to

both stereo-linked channels.

Step 3: Getting

started

POWERPLAY P16-HQ Getting started

13. To group several channels together,

hold down the GROUP button, and

then press the CHANNEL SELECT

buttons of the channels you want

to assign to the group. The LEDs

for the selected channels will

blink. Press the same CHANNEL

SELECT button again to deselect

the channel. Release the GROUP

button to create the group with your

selection of channels.

After creating a group, it can be

modied by holding down the

GROUP button and pressing one of

the CHANNEL SELECTION buttons

assigned to the group. Now, channels

can be added or removed from

that group.

To create a new group from the

remaining unassigned channels, hold

down the GROUP button and then

press the CHANNEL SELECT button

on a channel that is not currently

assigned to a group (LED is o).

Pressing an unassigned CHANNEL

SELECT button opens a new group.

Add more channels as desired.

A channel can only be part of one

group at the same time.

Adjusting the VOLUME of any

channel within the group will modify

the VOLUME of all the other grouped

channels by the same amount. All

other channel settings like EQ and

PANORAMA remain independent.

14. To mute one or multiple channels,

hold down the MUTE button and

then press the CHANNEL SELECT

buttons on the desired channels.

15. To solo the selected channel, press

the SOLO button. Pressing another

CHANNEL SELECTED button will

solo the newly selected channel.

To exit solo mode, press the

SOLO button again.

16. Save your settings to a preset by

holding the STORE button and then

select the target preset slot by

pressing any one of the 16 CHANNEL

SELECT buttons.

17. Load a preset by holding the RECALL

button and pressing the CHANNEL

SELECT button containing the

desired preset.

22 23Quick Start GuidePOWERPL AY P16-HQ /P16-D

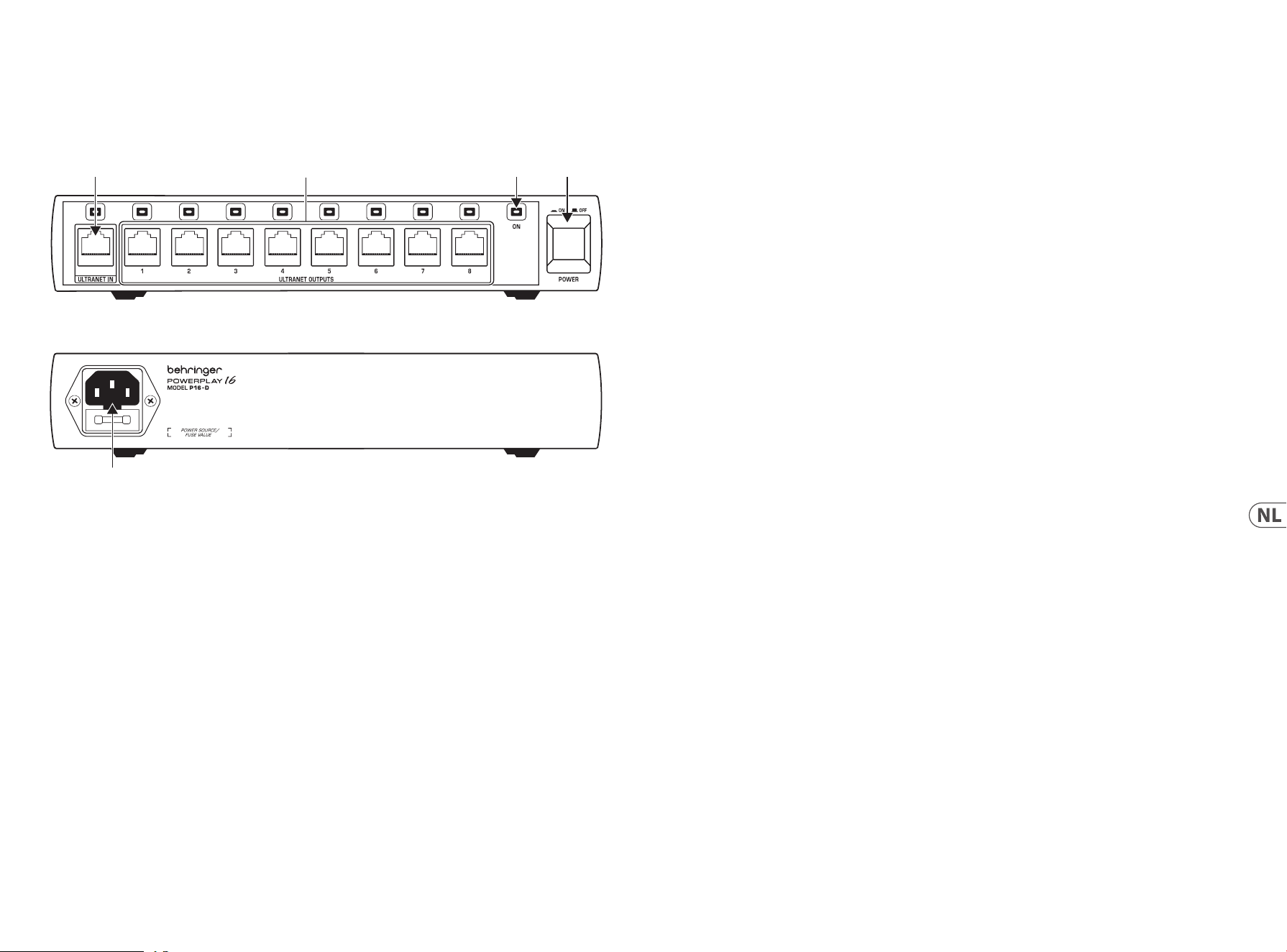

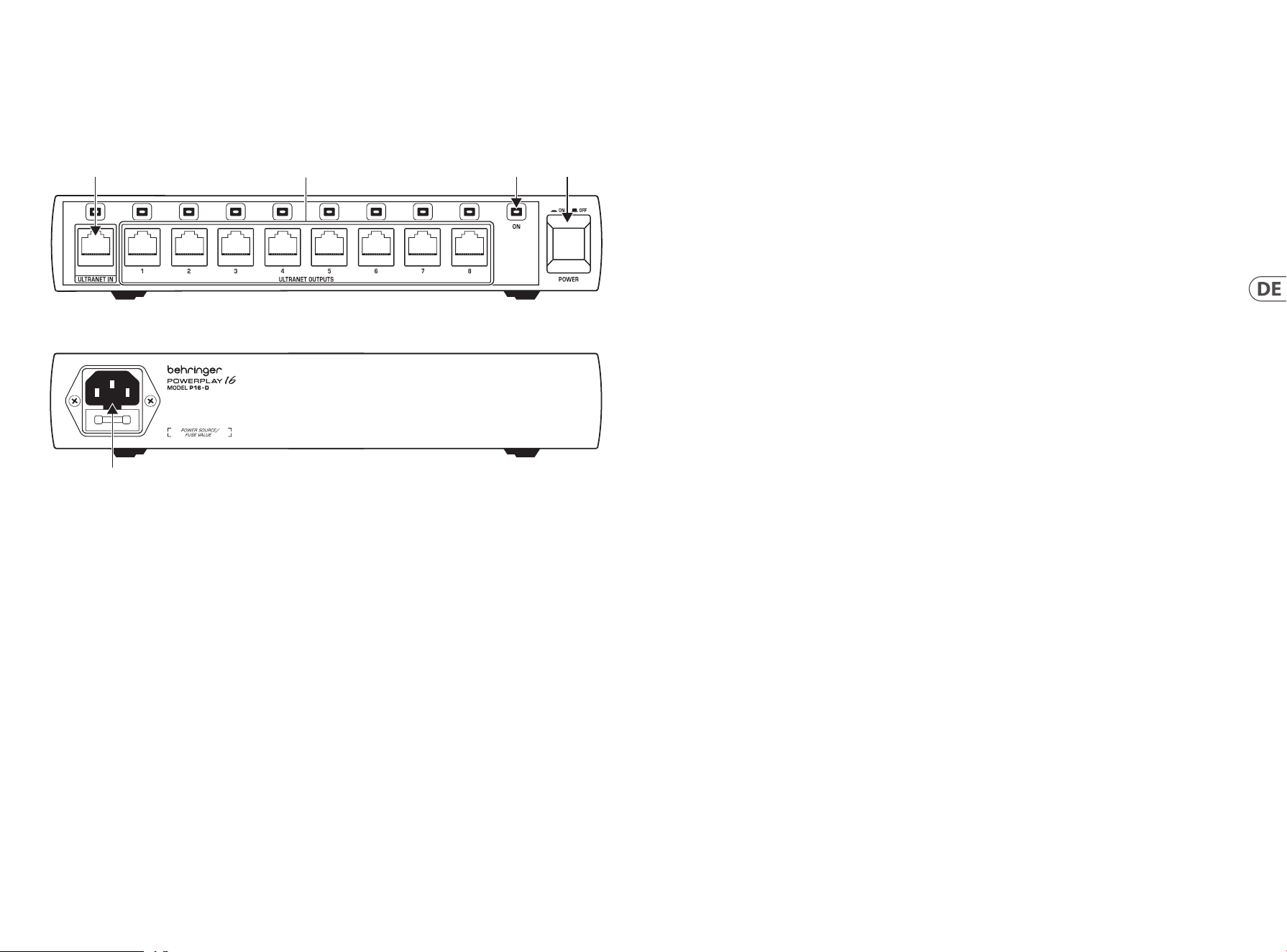

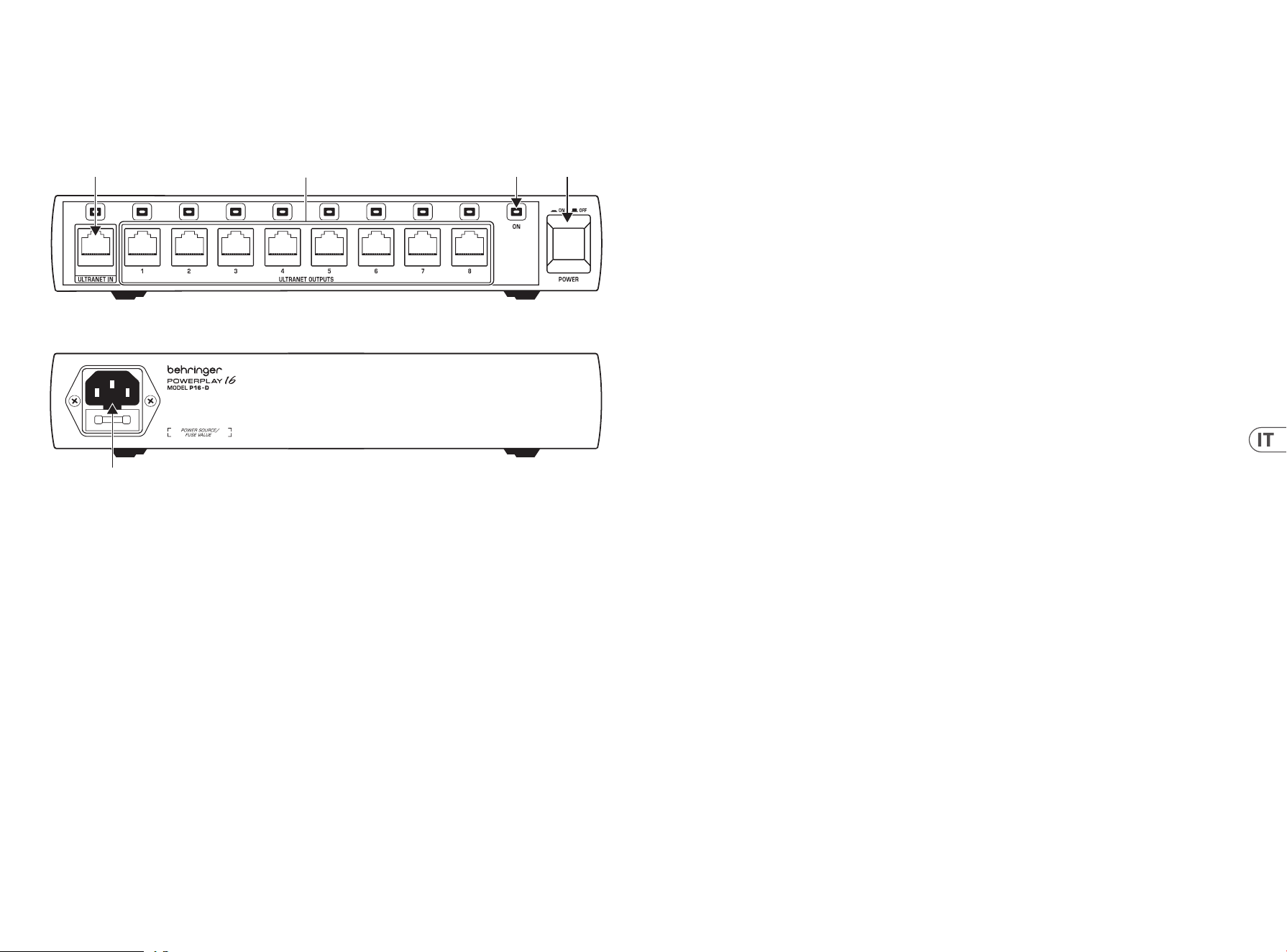

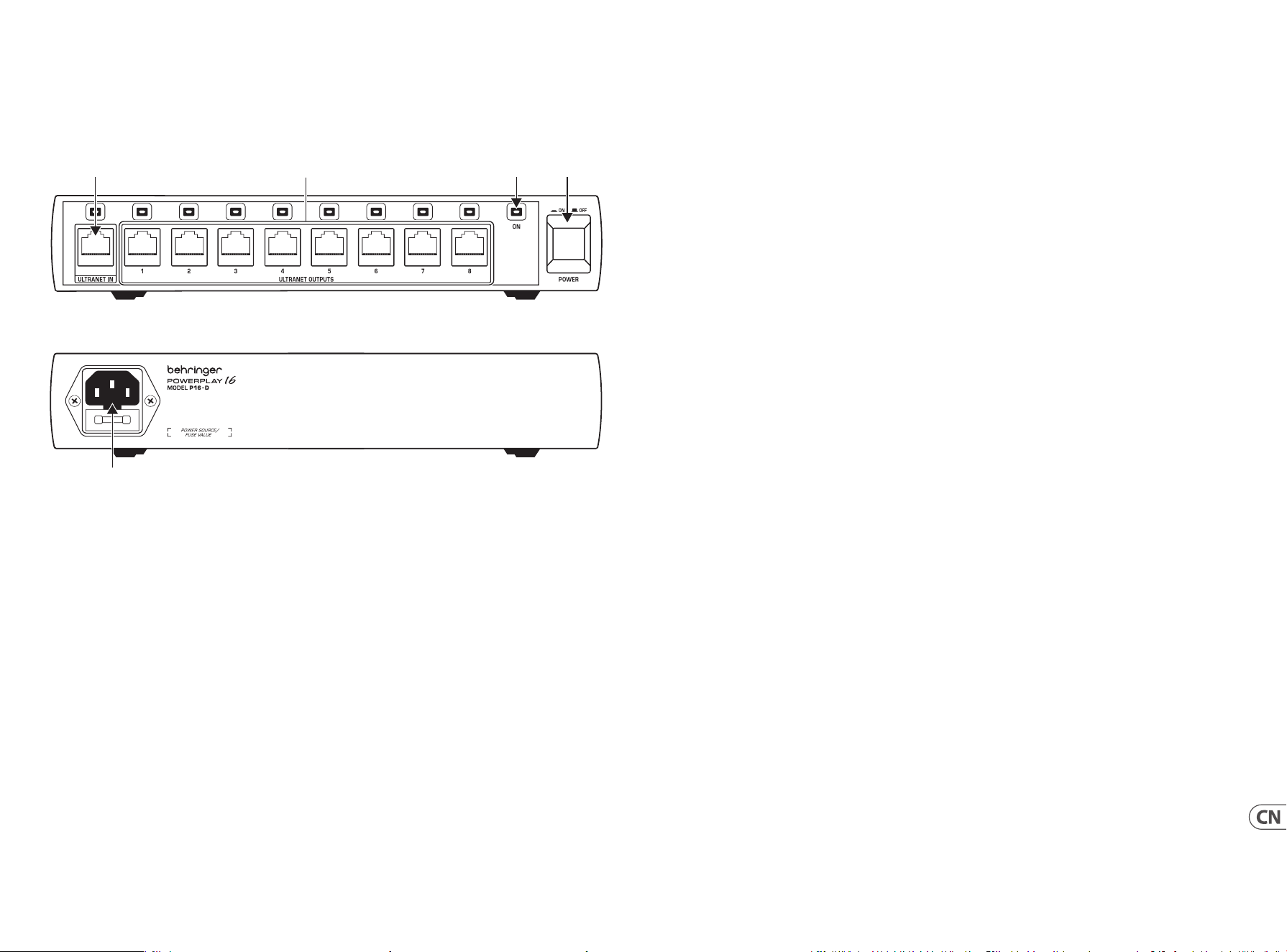

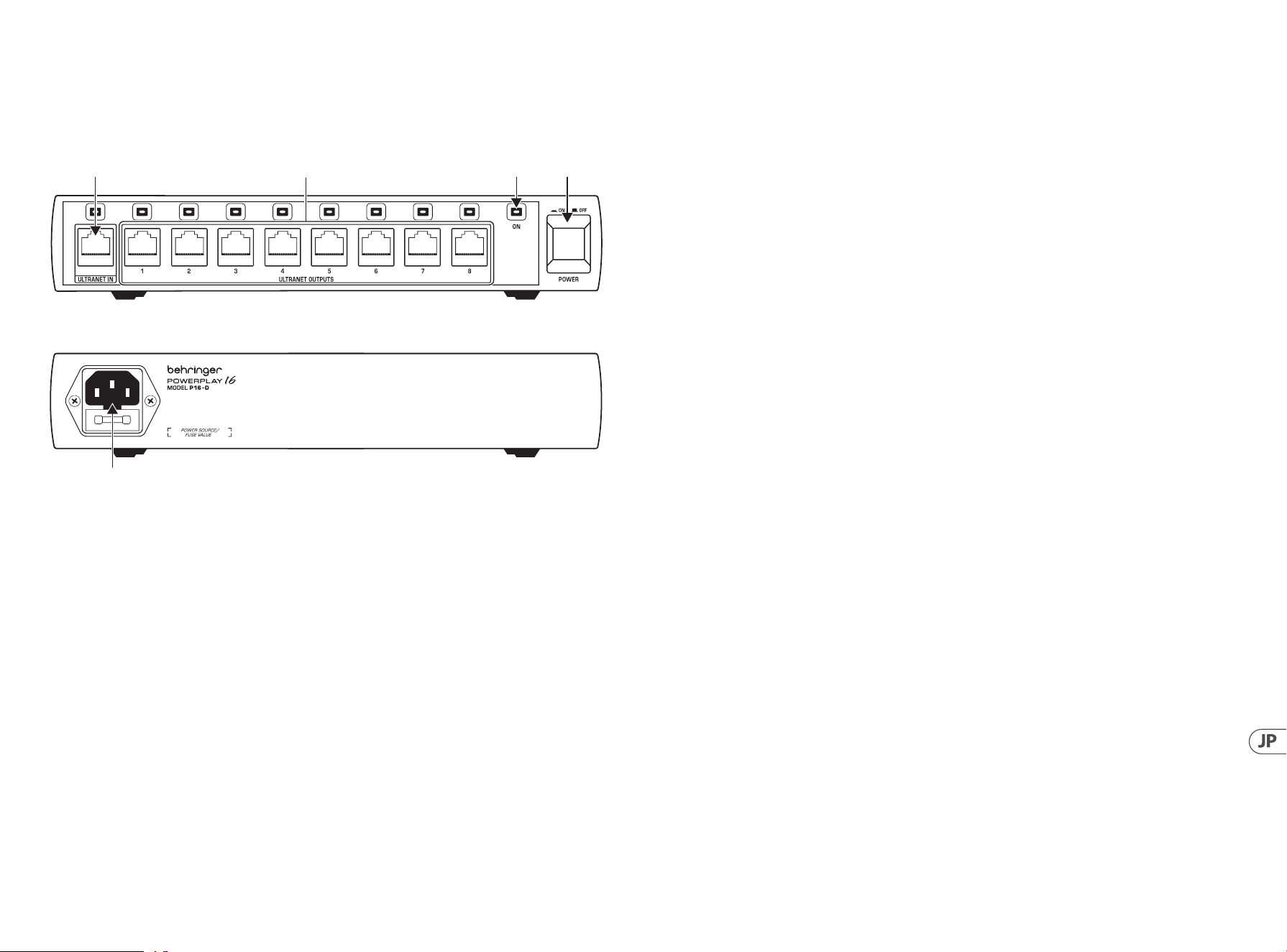

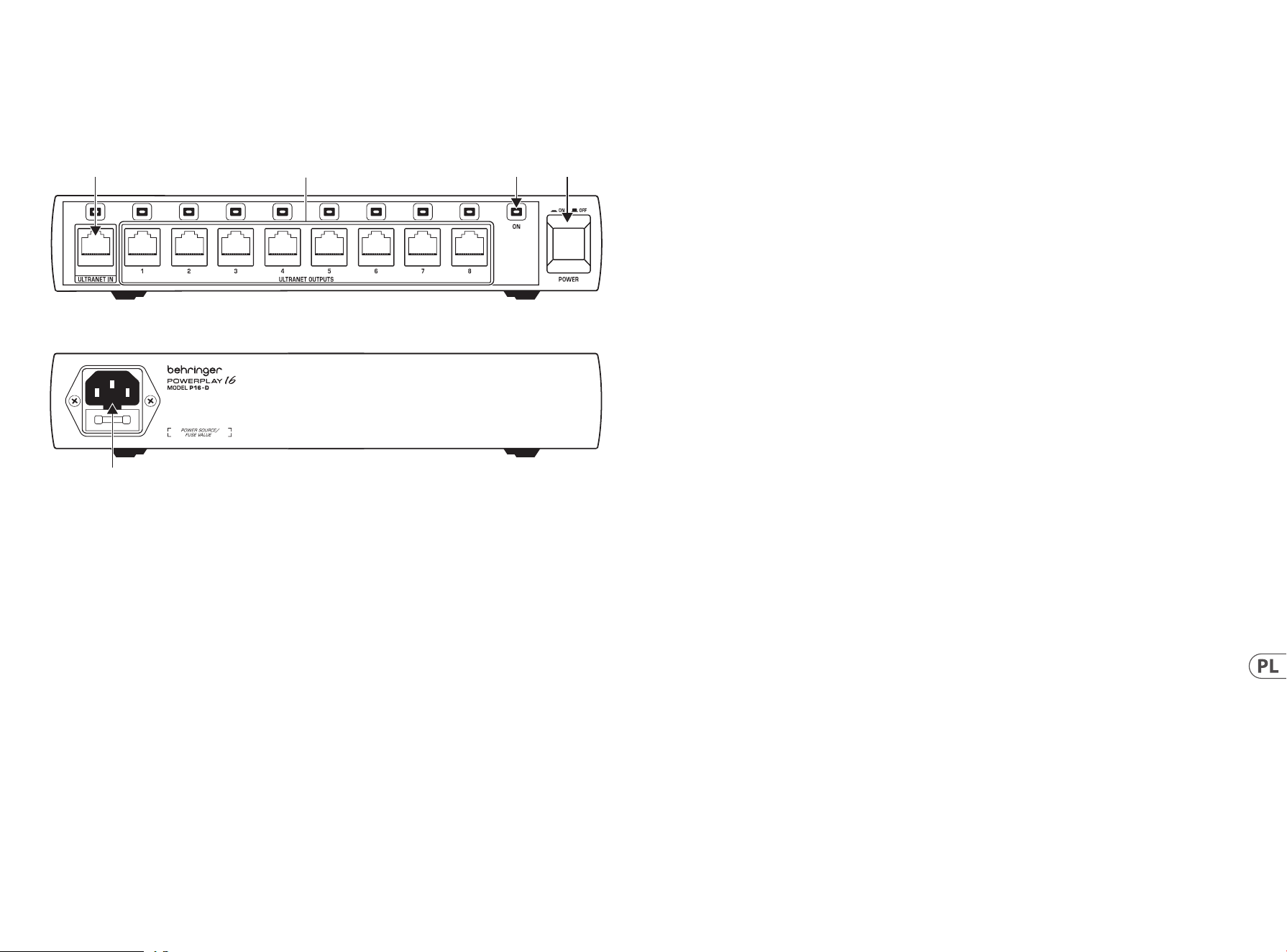

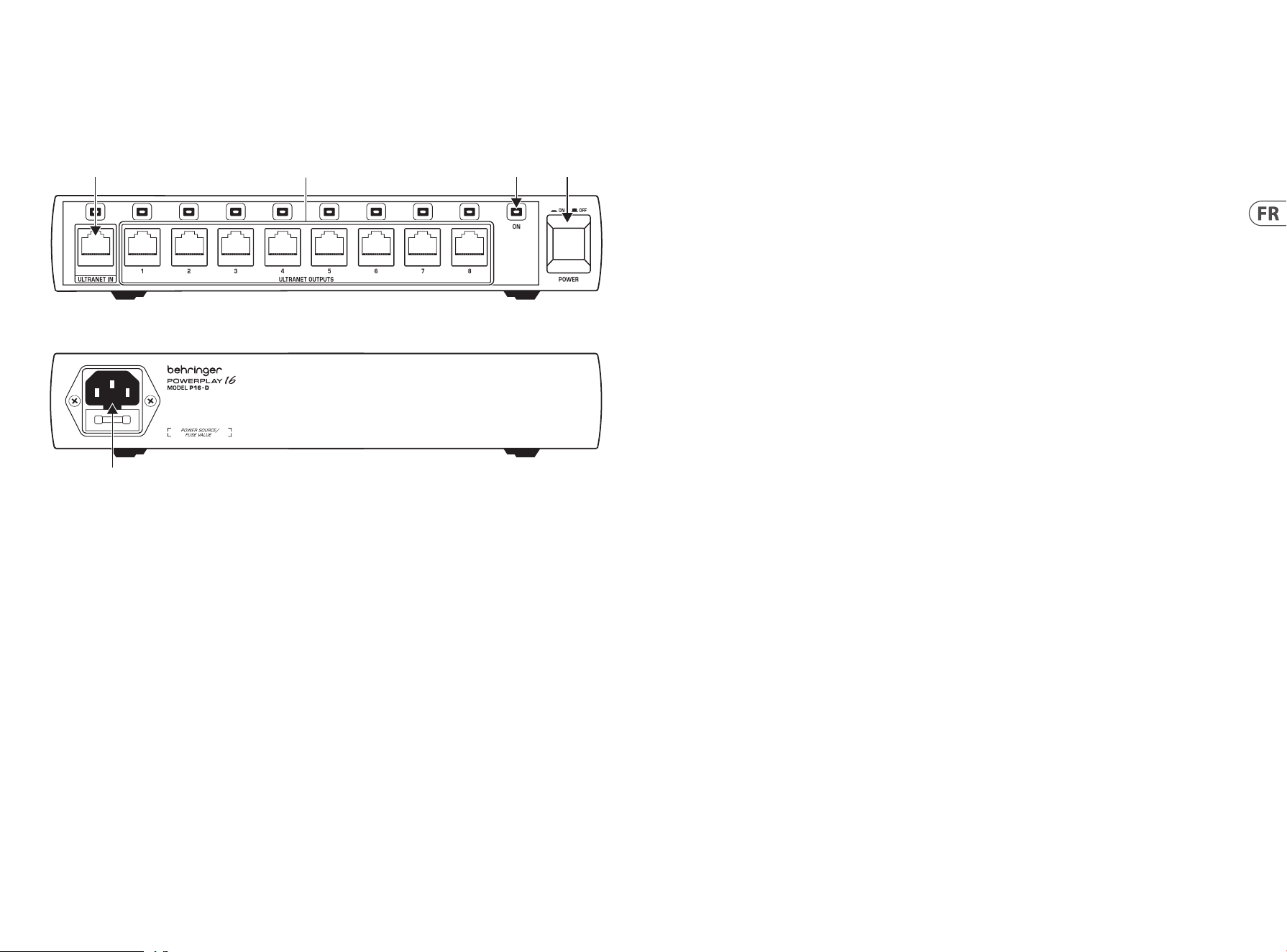

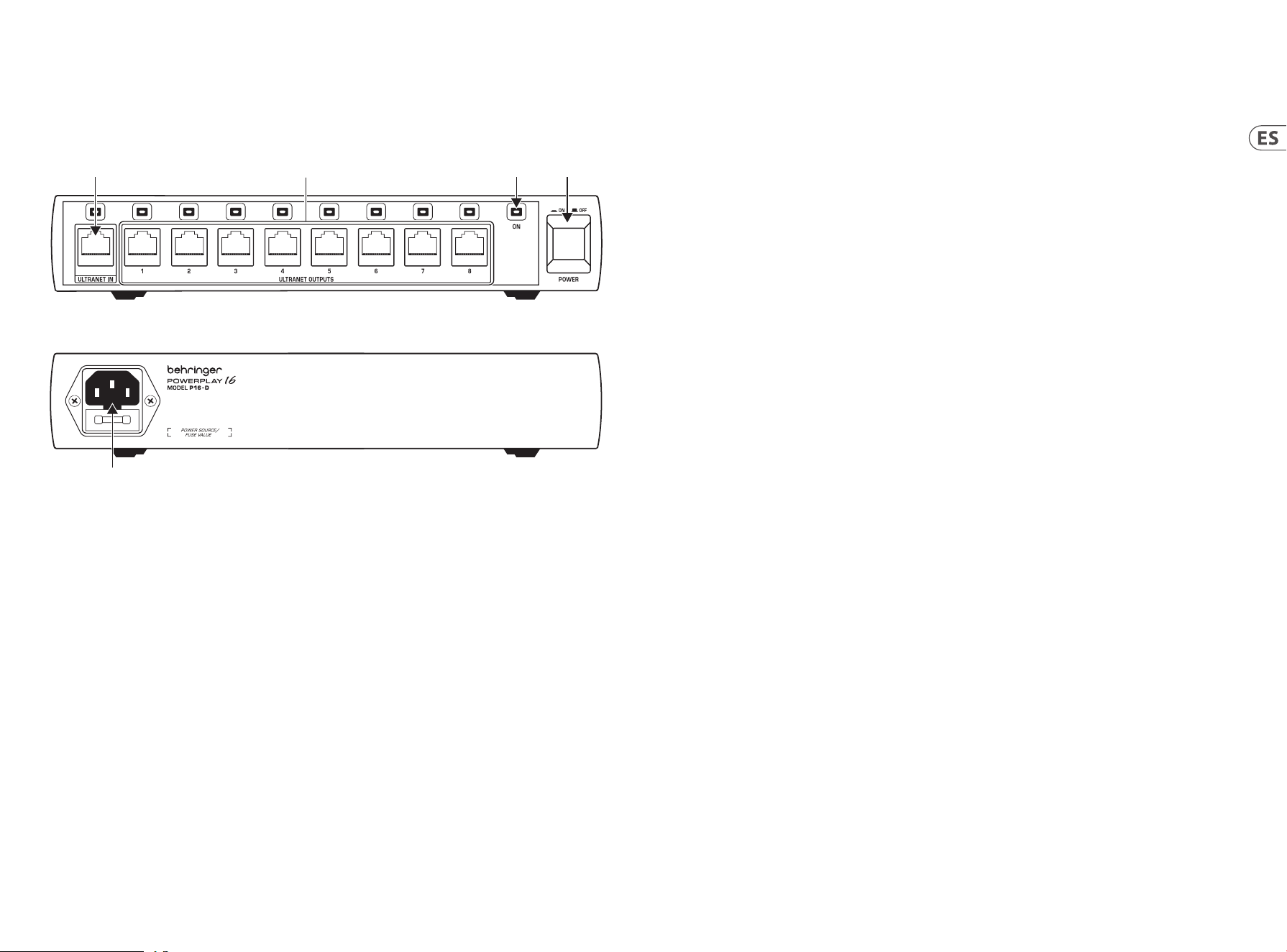

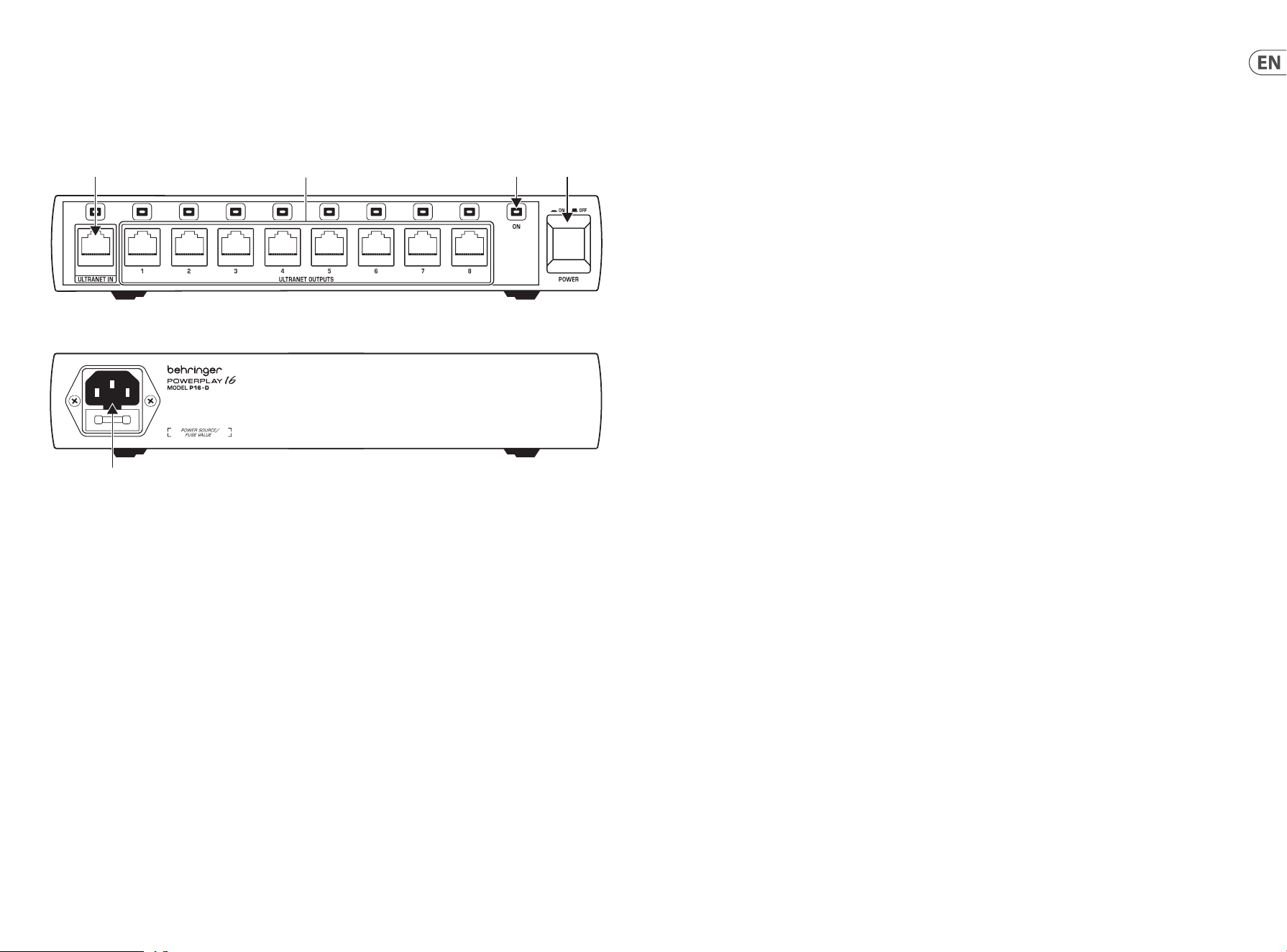

POWERPLAY P16-D Controls

(1)

(3) (4)

(2)

(5)

Step 2: Controls

1. ULTRANET IN input accepts signals from other POWERPLAY

16 devices using shielded CAT5 cable.

2. ULTRANET OUTPUTS connect the P16-D with up to

eight P16-HQ personal mixers or P16-D distribution hubs.

Each output sends out 16 tracks of using shielded CAT5 cable.

3. ON LED lights when the device is powered up using the

POWER switch.

4. POWER switch turns the unit on and o.

5. POWER SOURCE jack accepts the included IEC power cable.

POWERPLAY P16-D Getting started

Step 3: Getting started

P16-D Basic Setup

1. Make sure the P16-D is connected to a power outlet using the

included IEC power cable. (To bus-power additional P16-HQ

mixers from the P16-D, the P16-D must be connected to

a power source.)

2. Make sure the unit is powered down. The ON LED should

be unlit.

3. Connect a shielded CAT5 cable from a P16-I, P16-D,

or another P16-HQ to the ULTRANET IN connection on

the P16-D.

4. Run shielded CAT5 digital cables out from the ULTRANET

OUTPUTS to external devices (any combination of P16-HQ

or P16-D units). For best results, do not use CAT5 cables

longer than 75 m (246 ft.).

5. Power up the P16-D by pressing the POWER switch.

The ON LED will light up.

6. LEDs above the ULTRANET IN and ULTRANET OUT connections

will light up to conrm the CAT5 cables are connected

and active.

24 25Quick Start GuidePOWERPL AY P16-HQ /P16-D

(1) (2) (5) (6) (9) (10) (13) (15)

(3) (4) (7) (8) (12) (11) (14) (17) (18)(16)

(19) (20) (21) (22) (23) (24) (25)

Paso 2: Controles

POWERPLAY P16-HQ Controles

1. RECALL: Mantenga presionado este botón y presione uno de

los 16 botones CHANNEL SELECT (18) para cargar el preset de

mezcla correspondiente.

2. STORE: Mantenga presionado este botón y presione uno

de los 16 botones CHANNEL SELECT (18) para guardar sus

conguraciones actuales en la ranura correspondiente de

preset de mezcla del usuario.

3. El botón MAIN selecciona la mezcla estéreo principal, que

tiene sus propios ajustes de volumen, balance y ecualización.

4. El LED de ULTRANET se ilumina para indicar que la entrada

de ULTRANET está conectada y activa.

5. LINK: Mantenga presionado este botón y presione uno de

los 16 botones CHANNEL SELECT (18) para combinar canales

mono adyacentes en un par estéreo vinculado.

6. GROUP: Mantenga presionado este botón y presione uno

de los 16 botones CHANNEL SELECT (18) para combinar los

canales seleccionados en uno o más grupos.

7. El botón SOLO silencia todos los canales excepto el canal

mono seleccionado o el par estéreo vinculado.

8. MUTE: Mantenga presionado este botón y presione uno de

los 16 botones CHANNEL SELECT (18) para silenciar o activar

ese canal.

9. La perilla TREBLE controla la ganancia de la banda alta

para el canal mono seleccionado, el par estéreo vinculado o

la señal del bus estéreo MAIN. Presione el codicador para

restablecer su valor.

10. La perilla MID controla la ganancia de la banda media para

el canal mono seleccionado, el par estéreo vinculado o la

señal del bus estéreo MAIN. Presione el codicador para

restablecer su valor.

11. La perilla FREQ selecciona la banda de frecuencia media

especíca para reducir o aumentar usando el botón MID.

Presione el codicador para restablecer su valor.

12. La perilla BASS controla la ganancia de la banda baja para

el canal mono seleccionado, el par estéreo vinculado o la

señal del bus estéreo MAIN. Presione el codicador para

restablecer su valor.

13. La perilla PANORAMA ajusta la posición estéreo de los

canales mono y el equilibrio relativo entre izquierda y

derecha de los canales estéreo vinculados o la señal del

bus estéreo MAIN. Presione el codicador para restablecer

su valor.

14. La perilla VOLUME ajusta el nivel de mezcla para los canales

mono y estéreo vinculados seleccionados o la señal del bus

estéreo MAIN. Presione el codicador para silenciar.

15. La perilla OUTPUT controla el nivel de salida

maestro general.

16. El LED GR se ilumina para mostrar cuándo el limitador de

salida está activo.

17. El botón LIMITER controla el umbral del limitador para la

salida principal.

18. Los botones CHANNEL SELECT enfocan los canales mono

y estéreo vinculados deseados y los grupos para el ajuste

individual de la mezcla.

19. DC IN se conecta a la fuente de alimentación externa

incluida. Utilice solo fuentes de alimentación

externas BEHRINGER.

20. Interruptor ON/OFF.

21. ULTRANET THRU envía una copia sin procesar de ULTRANET

IN a dispositivos ULTRANET adicionales.

22. ULTRANET IN recibe 16 canales de dispositivos ULTRANET a

través de un cable de red blindado CAT5.

23. MIDI IN para controlar todos los parámetros utilizando

controladores MIDI externos, así como para actualizaciones

de rmware.

24. LINE OUT transmite una copia de la mezcla estéreo MAIN

a través de dos cables TRS. Alternativamente, se puede

conectar un solo cable TRS al conector L/MONO.

25. La salida PHONES transmite una copia de la mezcla estéreo

MAIN a través de un conector TRS de 6,35 mm (¼").

26 27Quick Start GuidePOWERPLAY P16 -HQ/P16 -D

Paso 3: Puesta

en marcha

POWERPLAY P16-HQ Puesta en marcha

Conguración Básica del P16-HQ

1. Gire la perilla OUTPUT

completamente hacia la izquierda

hasta la posición más baja.

2. Gire la perilla LIMITER

completamente hacia la derecha

hasta la posición máxima.

3. Conrme que el LED de ULTRANET

esté encendido.

4. Los parámetros de cada canal

individual pueden ajustarse luego de

presionar el botón CHANNEL SELECT

correspondiente.

El LED en cada botón

CHANNEL SELECT se ilumina de la

siguiente manera:

• Verde (parpadeante): actividad

de la señal de audio

• Rojo (constante): canal mono

o par estéreo seleccionado sin

actividad de señal de audio

• Amarillo (parpadeante):

canal mono o par estéreo

seleccionado con actividad de

señal de audio

• Rojo (parpadeante): el canal es

parte del grupo seleccionado,

pero el canal no está

actualmente seleccionado y no

hay actividad de señal de audio

• Amarillo (parpadeante):

el canal es parte del grupo

seleccionado, pero el

canal no está actualmente

seleccionado y hay actividad de

señal de audio

5. Mientras reproduce audio, gire

lentamente la perilla OUTPUT

en el sentido de las agujas del

reloj hasta que tenga un nivel de

monitoreo cómodo.

6. Gire lentamente la perilla LIMITER

en sentido antihorario para que

el limitador funcione y encuentre

un equilibrio aceptable entre la

dinámica y el control de picos

de volumen.

7. Para ajustar cualquier canal

individual o estéreo en la mezcla,

presione el botón CHANNEL SELECT

correspondiente. El LED del canal se

iluminará en rojo, indicando que el

canal está seleccionado para ajuste.

8. Gire la perilla VOLUME en el sentido

de las agujas del reloj o en sentido

antihorario para ajustar el nivel

relativo del canal en la mezcla.

9. Gire la perilla PANORAMA en el

sentido de las agujas del reloj

o en sentido antihorario para

ajustar la posición del canal en el

campo estéreo.

10. Ajuste la ganancia de las bandas

baja y alta del canal utilizando los

botones BASS y TREBLE.

11. Seleccione la frecuencia central

de la banda media para ajuste

utilizando la perilla FREQ y luego

ajuste la ganancia de la banda media

utilizando la perilla MID.

12. Cree enlaces estéreo manteniendo

presionado el botón LINK y luego

presionando el botón CHANNEL

SELECT deseado. El canal adyacente

relacionado se vinculará en estéreo.

Tenga en cuenta que los canales

siempre se vinculan en estéreo

comenzando con un canal de

número impar y asignando el canal

de número impar a la izquierda.

Todos los valores de parámetros

aplicados al canal de número

impar se aplicarán a ambos canales

estéreo vinculados.

13. Para agrupar varios canales,

mantenga presionado el botón

GROUP y luego presione los botones

CHANNEL SELECT de los canales

que desea asignar al grupo. Los

LED de los canales seleccionados

parpadearán. Presione el mismo

botón CHANNEL SELECT nuevamente

para deseleccionar el canal. Suelte el

botón GROUP para crear el grupo con

su selección de canales.

Después de crear un grupo, este

puede modicarse manteniendo

presionado el botón GROUP y

presionando uno de los botones

CHANNEL SELECT asignados al grupo.

Ahora se pueden agregar o eliminar

canales de ese grupo.

Para crear un nuevo grupo a partir de

los canales restantes no asignados,

mantenga presionado el botón

GROUP y luego presione el botón

CHANNEL SELECT en un canal que

actualmente no esté asignado a

un grupo (el LED está apagado).

Presionar un botón CHANNEL

SELECT no asignado abre un nuevo

grupo. Agregue más canales según

sea necesario.

Un canal solo puede formar parte de

un grupo a la vez.

Ajustar el volumen de cualquier

canal dentro del grupo modicará

el volumen de todos los demás

canales agrupados en la misma

cantidad. Todos los demás ajustes

de canal, como EQ y PANORAMA,

permanecen independientes.

14. Para silenciar uno o más canales,

mantenga presionado el botón

MUTE y luego presione los

botones CHANNEL SELECT en los

canales deseados.

15. Para poner en SOLO el canal

seleccionado, presione el botón

SOLO. Presionar otro botón CHANNEL

SELECT pondrá en SOLO el nuevo

canal seleccionado. Para salir del

modo SOLO, presione el botón

SOLO nuevamente.

16. Guarde sus conguraciones en un

preset manteniendo presionado el

botón STORE y luego seleccionando

la ranura de preset deseada

presionando uno de los 16 botones

CHANNEL SELECT.

17. Cargue un preset manteniendo

presionado el botón RECALL

y presionando el botón

CHANNEL SELECT que contiene

el preset deseado.

28 29Quick Start GuidePOWERPLAY P16-HQ /P16- D

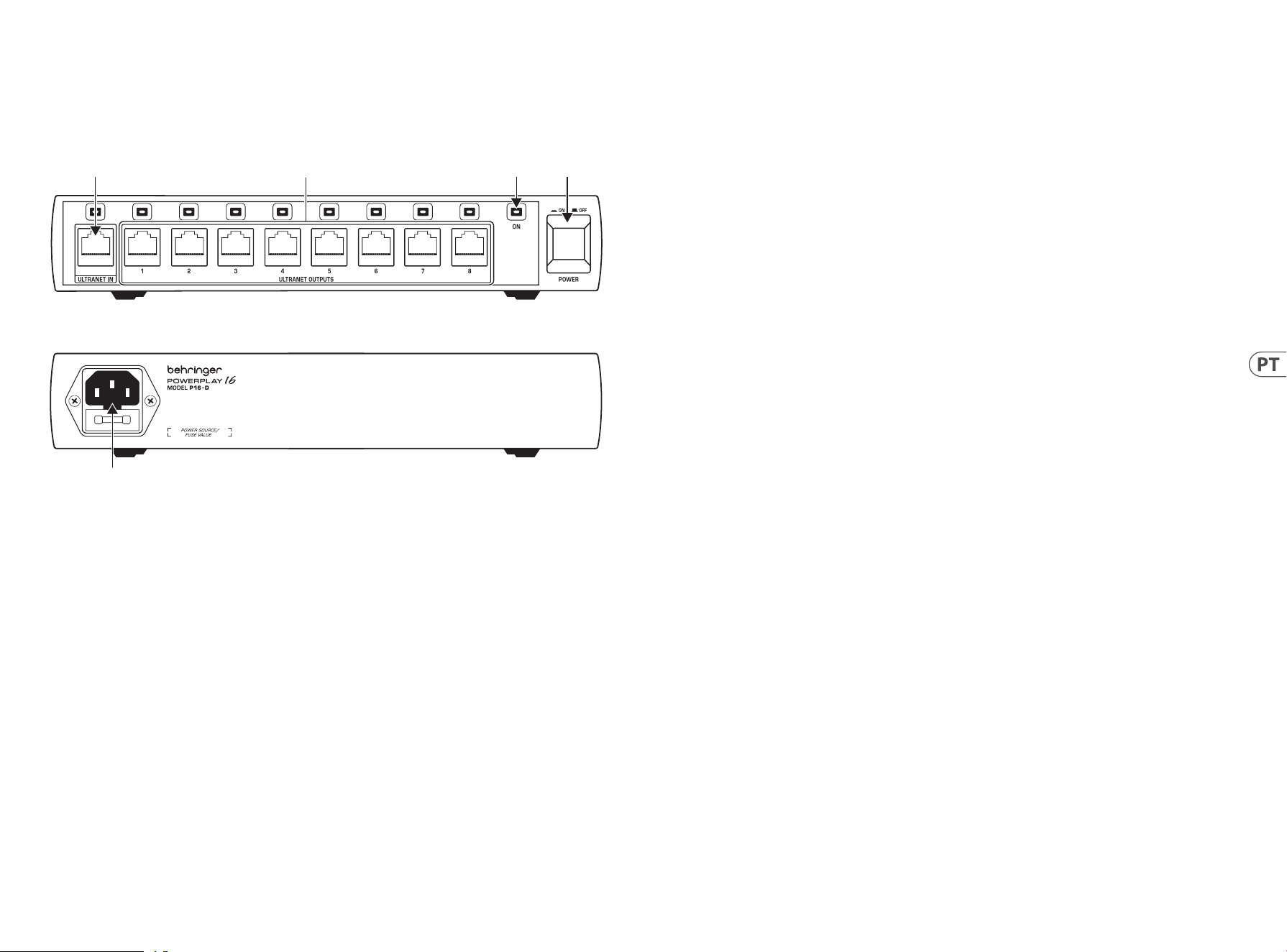

POWERPLAY P16-D Controles

(1)

(3) (4)

(2)

(5)

1. La entrada ULTRANET IN acepta señales de otros

dispositivos POWERPLAY 16 utilizando un cable

CAT5 blindado.

2. Las salidas ULTRANET OUTPUTS conectan el P16-D con

hasta ocho mezcladores personales P16-HQ o hubs de

distribución P16-D. Cada salida envía 16 pistas utilizando un

cable CAT5 blindado.

3. El LED ON se ilumina cuando el dispositivo está encendido

utilizando el interruptor POWER.

4. El interruptor POWER enciende y apaga la unidad.

5. La toma POWER SOURCE acepta el cable de alimentación

IEC incluido.

Paso 2: Controles

POWERPLAY P16-D Puesta en marcha

Paso 3: Puesta en marcha

Conguración Básica del P16-D

1. Asegúrese de que el P16-D esté conectado a una toma de

corriente utilizando el cable de alimentación IEC incluido.

(Para alimentar mezcladores adicionales P16-HQ desde

el P16-D, el P16-D debe estar conectado a una fuente

de alimentación).

2. Asegúrese de que la unidad esté apagada. El LED ON debe

estar apagado.

3. Conecte un cable CAT5 blindado desde un P16-I, P16-D u otro

P16-HQ a la conexión ULTRANET IN en el P16-D.

4. Ejecute cables digitales CAT5 blindados desde las

salidas ULTRANET OUTPUTS a dispositivos externos

(cualquier combinación de unidades P16-HQ o P16-D).

Para mejores resultados, no use cables CAT5 de más de

75 m (246 ft.).

5. Encienda el P16-D presionando el interruptor POWER. El LED

ON se iluminará.

6. Los LEDs sobre las conexiones ULTRANET IN y ULTRANET

OUT se iluminarán para conrmar que los cables CAT5 están

conectados y activos.

30 31Quick Start GuidePOWERPLAY P16-HQ /P16-D

(1) (2) (5) (6) (9) (10) (13) (15)

(3) (4) (7) (8) (12) (11) (14) (17) (18)(16)

(19) (20) (21) (22) (23) (24) (25)

Etape 2 : Réglages

POWERPLAY P16-HQ Réglages

1. RECALL : Maintenez ce bouton enfoncé et appuyez sur

l’un des 16 boutons CHANNEL SELECT (18) pour charger le

préréglage utilisateur correspondant.

2. STORE: Maintenez ce bouton enfoncé et appuyez sur l’un

des 16 boutons CHANNEL SELECT (18) pour enregistrer vos

paramètres actuels dans l’emplacement de préréglage

utilisateur correspondant.

3. Le bouton MAIN sélectionne le mixage stéréo principal, qui a

ses propres réglages de volume, d’équilibre et d’égalisation.

4. Le voyant ULTRANET s’allume pour indiquer que l’entrée

ULTRANET est connectée et active.

5. LINK: Maintenez ce bouton enfoncé et appuyez sur l’un des

16 boutons CHANNEL SELECT (18) pour combiner des canaux

mono adjacents en une paire stéréo liée.

6. GROUP: Maintenez ce bouton enfoncé et appuyez sur l’un

des 16 boutons CHANNEL SELECT (18) pour combiner les

canaux sélectionnés en un ou plusieurs groupes.

7. Le bouton SOLO coupe tous les canaux, sauf le canal mono

ou la paire stéréo sélectionnée.

8. MUTE : Maintenez ce bouton enfoncé et appuyez sur

l’un des 16 boutons CHANNEL SELECT (18) pour couper ou

réactiver ce canal.

9. Le bouton TREBLE contrôle le gain de la bande haute pour

le canal mono sélectionné, la paire stéréo liée ou le signal de

bus stéréo MAIN. Appuyez sur l’encodeur pour réinitialiser

sa valeur.

10. Le bouton MID contrôle le gain de la bande médiane pour le

canal mono sélectionné, la paire stéréo liée ou le signal de

bus stéréo MAIN. Appuyez sur l’encodeur pour réinitialiser

sa valeur.

11. Le bouton FREQ sélectionne la bande de fréquence moyenne

spécique à couper ou à renforcer à l’aide du bouton MID.

Appuyez sur l’encodeur pour réinitialiser sa valeur.

12. Le bouton BASS contrôle le gain de la bande basse pour le

canal mono sélectionné, la paire stéréo liée ou le signal de

bus stéréo MAIN. Appuyez sur l’encodeur pour réinitialiser

sa valeur.

13. Le bouton PANORAMA ajuste le placement stéréo des

canaux mono et l’équilibre relatif gauche-droite des canaux

stéréo liés ou du signal de bus stéréo MAIN. Appuyez sur

l’encodeur pour réinitialiser sa valeur.

14. Le bouton VOLUME ajuste le niveau de mixage des canaux

mono et stéréo liés sélectionnés ou du signal de bus stéréo

MAIN. Appuyez sur l’encodeur pour couper le son.

15. Le bouton OUTPUT contrôle le niveau de sortie

principal global.

16. Le voyant GR s’allume pour indiquer quand le limiteur de

sortie est actif.

17. Le bouton LIMITER contrôle le seuil du limiteur pour la

sortie principale.

18. Les boutons CHANNEL SELECT se concentrent sur les

canaux mono et stéréo liés souhaités et les groupes pour un

ajustement individuel du mixage.

19. Le connecteur DC IN se connecte à l’alimentation

externe fournie. Utilisez uniquement des alimentations

externes BEHRINGER.

20. Interrupteur ON/OFF.

21. ULTRANET THRU envoie une copie non traitée de l’entrée

ULTRANET à des appareils ULTRANET supplémentaires.

22. ULTRANET IN reçoit 16 canaux provenant des appareils

ULTRANET via un câble audio numérique blindé CAT5.

23. MIDI IN pour le contrôle de tous les paramètres à l’aide de

contrôleurs MIDI externes, ainsi que pour les mises à jour

du rmware.

24. LINE OUT transmet une copie du mixage stéréo MAIN via

deux câbles TRS. Alternativement, un seul câble TRS peut

être connecté à la prise L/MONO.

25. La sortie PHONES transmet une copie du mixage stéréo

MAIN via un connecteur TRS de 6,35 mm (¼").

32 33Quick Start GuidePOWERPL AY P16-HQ /P16-D

Etape 3: Mise

en oeuvre

POWERPLAY P16-HQ Mise en oeuvre

Conguration de base du P16-HQ

1. Tournez le bouton OUTPUT

complètement vers la gauche,

jusqu’à la position minimale.

2. Tournez le bouton LIMITER

complètement vers la droite, jusqu’à

la position maximale.

3. Vériez que le voyant ULTRANET

est allumé.

4. Les paramètres de chaque canal

individuel peuvent être ajustés en

appuyant sur le bouton CHANNEL

SELECT correspondant.

Les voyants des boutons CHANNEL

SELECT s’allument comme suit :

• Vert (clignotant) : activité du

signal audio

• Rouge (constant) : canal mono

ou paire stéréo sélectionnée

sans activité du signal audio

• Jaune (clignotant) : canal mono

ou paire stéréo sélectionnée

avec activité du signal audio

• Rouge (clignotant) : le

canal fait partie du groupe

sélectionné, mais il n’est

actuellement pas sélectionné

et il n’y a pas d’activité du

signal audio

• Jaune (clignotant) : le canal fait

partie du groupe sélectionné,

mais il n’est actuellement pas

sélectionné et il y a une activité

du signal audio

5. Pendant la lecture audio, tournez

lentement le bouton OUTPUT dans

le sens des aiguilles d’une montre

jusqu’à ce que vous ayez un niveau

de surveillance confortable.

6. Tournez lentement le bouton

LIMITER dans le sens inverse des

aiguilles d’une montre pour activer

le limiteur et trouver un équilibre

acceptable entre la dynamique et le

contrôle des pics de volume.

7. Pour ajuster n’importe quel canal

individuel ou stéréo dans le mixage,

appuyez sur le bouton CHANNEL

SELECT correspondant. Le voyant

LED du canal s’allume en rouge pour

indiquer que le canal est sélectionné

pour ajustement.

8. Tournez le bouton VOLUME dans le

sens des aiguilles d’une montre ou

dans le sens inverse pour ajuster

le niveau relatif du canal dans

le mixage.

9. Tournez le bouton PANORAMA

dans le sens des aiguilles d’une

montre ou dans le sens inverse pour

ajuster la position du canal dans le

champ stéréo.

10. Ajustez le gain des bandes basses et

hautes du canal à l’aide des boutons

BASS et TREBLE.

11. Sélectionnez la fréquence centrale

de la bande médiane à ajuster à

l’aide du bouton FREQ, puis ajustez

le gain de la bande médiane à l’aide

du bouton MID.

12. Créez des liens stéréo en maintenant

le bouton LINK enfoncé, puis en

appuyant sur le bouton CHANNEL

SELECT souhaité. Le canal adjacent

deviendra stéréo-lié. Notez que les

canaux sont toujours stéréo-liés à

partir d’un canal impair et que le

canal impair est assigné à la gauche.

Toutes les valeurs de paramètres

appliquées au canal impair seront

appliquées aux deux canaux

stéréo-liés.

13. Pour grouper plusieurs canaux,

maintenez le bouton GROUP

enfoncé, puis appuyez sur les

boutons CHANNEL SELECT des

canaux que vous souhaitez attribuer

au groupe. Les voyants LED des

canaux sélectionnés clignotent.

Appuyez de nouveau sur le même

bouton CHANNEL SELECT pour

désélectionner le canal. Relâchez le

bouton GROUP pour créer le groupe

avec votre sélection de canaux.

Après avoir créé un groupe, il

peut être modié en maintenant

le bouton GROUP enfoncé et en

appuyant sur l’un des boutons

CHANNEL SELECT attribués au

groupe. Vous pouvez maintenant

ajouter ou retirer des canaux

du groupe.

Pour créer un nouveau groupe à

partir des canaux restants non

assignés, maintenez le bouton

GROUP enfoncé, puis appuyez sur

le bouton CHANNEL SELECT d’un

canal qui n’est pas actuellement

assigné à un groupe (le voyant est

éteint). Appuyer sur un bouton

CHANNEL SELECT non assigné ouvre

un nouveau groupe. Ajoutez plus de

canaux selon vos besoins.

Un canal ne peut faire partie que

d’un seul groupe à la fois.

Ajuster le VOLUME d’un canal au

sein du groupe modiera le VOLUME

de tous les autres canaux du

groupe dans la même proportion.

Tous les autres réglages de canal,

tels que l’EQ et le PANORAMA,

restent indépendants.

14. Pour couper un ou plusieurs

canaux, maintenez le bouton

MUTE enfoncé, puis appuyez sur

les boutons CHANNEL SELECT des

canaux souhaités.

15. Pour isoler (SOLO) le canal

sélectionné, appuyez sur le bouton

SOLO. Appuyer sur un autre bouton

CHANNEL SELECT isolera le nouveau

canal sélectionné. Pour quitter le

mode SOLO, appuyez de nouveau sur

le bouton SOLO.

16. Enregistrez vos paramètres dans un

préréglage en maintenant le bouton

STORE enfoncé, puis en appuyant sur

l’un des 16 boutons CHANNEL SELECT

pour sélectionner l’emplacement du

préréglage cible.

17. Chargez un préréglage en

maintenant le bouton RECALL

enfoncé et en appuyant sur le

bouton CHANNEL SELECT contenant

le préréglage souhaité.

34 35Quick Start GuidePOWERPL AY P16-HQ /P16-D

POWERPLAY P16-D Réglages

(1)

(3) (4)

(2)

(5)

1. L'entrée ULTRANET IN accepte les signaux provenant

d'autres appareils POWERPLAY 16 à l'aide d'un câble

blindé CAT5.

2. Les sorties ULTRANET OUTPUTS connectent le P16-D

à jusqu'à huit mélangeurs personnels P16-HQ ou hubs

de distribution P16-D. Chaque sortie envoie 16 pistes en

utilisant un câble blindé CAT5.

3. Le voyant ON s'allume lorsque l'appareil est alimenté en

utilisant l'interrupteur POWER.

4. L'interrupteur POWER allume et éteint l'unité.

5. La prise POWER SOURCE accepte le câble d'alimentation

IEC fourni.

Etape 2 : Réglages

Etape 3: Mise en oeuvre

Conguration de base du P16-D

1. Assurez-vous que le P16-D est connecté à une prise de

courant en utilisant le câble d'alimentation IEC fourni.

(Pour alimenter des mélangeurs P16-HQ supplémentaires

depuis le P16-D, le P16-D doit être connecté à une

source d'alimentation.)

2. Assurez-vous que l'unité est éteinte. Le voyant ON doit

être éteint.

3. Connectez un câble blindé CAT5 depuis un P16-I, P16-D ou

un autre P16-HQ à la connexion ULTRANET IN sur le P16-D.

4. Faites passer des câbles numériques blindés CAT5

depuis les ULTRANET OUTPUTS vers des appareils externes

(toute combinaison d'unités P16-HQ ou P16-D). Pour de

meilleurs résultats, n'utilisez pas de câbles CAT5 de plus de

75 m (246 pieds).

5. Allumez le P16-D en appuyant sur l'interrupteur POWER.

Le voyant ON s'allumera.

6. Les voyants au-dessus des connexions ULTRANET IN et

ULTRANET OUT s'allumeront pour conrmer que les

câbles CAT5 sont connectés et actifs.

POWERPLAY P16-D Mise en oeuvre

36 37Quick Start GuidePOWERPLAY P16-HQ /P16-D

(1) (2) (5) (6) (9) (10) (13) (15)

(3) (4) (7) (8) (12) (11) (14) (17) (18)(16)

(19) (20) (21) (22) (23) (24) (25)

POWERPLAY P16-HQ Bedienelemente

Schritt 2: Bedienelemente

1. RECALL: Halten Sie diese Taste gedrückt und drücken

Sie eine der 16 CHANNEL SELECT-Tasten (18), um das

entsprechende Benutzer-Mix-Preset zu laden.

2. STORE: Halten Sie diese Taste gedrückt und drücken Sie

eine der 16 CHANNEL SELECT-Tasten (18), um Ihre aktuellen

Einstellungen im entsprechenden Benutzer-Mix-Preset-Slot

zu speichern.

3. Die MAIN-Taste wählt den Haupt-Stereomix, der eigene

Einstellungen für Lautstärke, Balance und Equalizer hat.

4. Die ULTRANET-LED leuchtet, um anzuzeigen, dass der

ULTRANET-Eingang verbunden und aktiv ist.

5. LINK: Halten Sie diese Taste gedrückt und drücken Sie

eine der 16 CHANNEL SELECT-Tasten (18), um benachbarte

Monokanäle zu einem verknüpften Stereo-Paar

zu kombinieren.

6. GROUP: Halten Sie diese Taste gedrückt und drücken Sie

eine der 16 CHANNEL SELECT-Tasten (18), um ausgewählte

Kanäle zu einer oder mehreren Gruppen zu kombinieren.

7. Die SOLO-Taste schaltet alle Kanäle stumm, außer dem

ausgewählten Monokanal oder Stereo-Paar.

8. MUTE: Halten Sie diese Taste gedrückt und drücken Sie

eine der 16 CHANNEL SELECT-Tasten (18), um diesen Kanal

stummzuschalten oder die Stummschaltung aufzuheben.

9. Der TREBLE-Drehregler steuert die hohen Frequenzen

des ausgewählten Monokanals, des Stereo-Paares oder

des MAIN-Stereobusses. Drücken Sie den Encoder, um den

Wert zurückzusetzen.

10. Der MID-Drehregler steuert die Mittenfrequenzen des

aktuell ausgewählten Monokanals, des Stereo-Paares oder

des MAIN-Stereobusses. Drücken Sie den Encoder, um den

Wert zurückzusetzen.

11. Der FREQ-Drehregler wählt den spezischen

Mittenfrequenzbereich aus, der mit dem MID-Drehregler

angehoben oder abgesenkt werden soll. Drücken Sie den

Encoder, um den Wert zurückzusetzen.

12. Der BASS-Drehregler steuert die tiefen Frequenzen des

ausgewählten Monokanals, des Stereo-Paares oder des

MAIN-Stereobusses. Drücken Sie den Encoder, um den

Wert zurückzusetzen.

13. Der PANORAMA-Drehregler stellt die Stereoposition von

Monokanälen und die relative Links-Rechts-Balance von

Stereo-Paaren oder des MAIN-Stereobusses ein. Drücken Sie

den Encoder, um den Wert zurückzusetzen.

14. Der VOLUME-Drehregler regelt den Mix-Pegel für

die ausgewählten Mono- und Stereo-Kanäle oder das

MAIN-Stereobussignal. Drücken Sie den Encoder, um die

Lautstärke stummzuschalten.

15. Der OUTPUT-Drehregler steuert den Gesamtpegel des

Master-Outputs.

16. Die GR-LED zeigt an, wenn der Output-Limiter aktiv ist.

17. Der LIMITER-Drehregler steuert den Schwellenwert des

Output-Limiters.

18. CHANNEL SELECT-Tasten fokussieren auf die

gewünschten Mono- und Stereo-Kanäle sowie Gruppen für

individuelle Mixanpassungen.

19. DC IN verbindet sich mit dem mitgelieferten externen

Netzteil. Bitte verwenden Sie nur externe Netzteile

von BEHRINGER.

20. EIN/AUS-Schalter.

21. ULTRANET THRU sendet eine unbearbeitete Kopie des

ULTRANET IN an weitere ULTRANET-Geräte.

22. ULTRANET IN empfängt 16 Kanäle von ULTRANET-Geräten

über ein abgeschirmtes CAT5-Digitalkabel.

23. MIDI IN zur Steuerung aller Parameter mit externen MIDI-

Controllern sowie für Firmware-Updates.

24. LINE OUT überträgt eine Kopie des MAIN-Stereomix über

zwei TRS-Kabel. Alternativ kann ein einzelnes TRS-Kabel an

die L/MONO-Buchse angeschlossen werden.

25. PHONES-Output überträgt eine Kopie des MAIN-Stereomix

über einen 6,35 mm (¼”) TRS-Stecker.

38 39Quick Start GuidePOWERPL AY P16-HQ /P16-D

POWERPLAY P16-HQ Erste Schritte

Schritt 3: Erste

Schritte

Grundkonguration des P16-HQ

1. Drehen Sie den OUTPUT-Drehregler

ganz nach links in die vollständig

gegen den Uhrzeigersinn

gerichtete Position.

2. Drehen Sie den LIMITER-Drehregler

ganz nach rechts in die vollständig

im Uhrzeigersinn gerichtete Position.

3. Überprüfen Sie, ob die ULTRANET-

LED leuchtet.

4. Die Parameter für jeden einzelnen

Kanal können durch Drücken der

entsprechenden CHANNEL SELECT-

Taste angepasst werden.

Die LED in jeder CHANNEL SELECT-

Taste leuchtet wie folgt:

• Grün (blinkend):

Audio-Signalaktivität

• Rot (konstant): Monokanal

oder Stereo-Paar ausgewählt

ohne Audio-Signalaktivität

• Gelb (blinkend): Monokanal

oder Stereo-Paar ausgewählt

mit Audio-Signalaktivität

• Rot (blinkend): Der Kanal ist

Teil der ausgewählten Gruppe,

aber der Kanal ist derzeit nicht

ausgewählt und es gibt keine

Audio-Signalaktivität

• Gelb (blinkend): Der Kanal ist

Teil der ausgewählten Gruppe,

aber der Kanal ist derzeit

nicht ausgewählt und es gibt

Audio-Signalaktivität

5. Drehen Sie während der

Audiowiedergabe den

OUTPUT-Drehregler langsam

im Uhrzeigersinn, bis Sie eine

angenehme Lautstärke haben.

6. Drehen Sie den LIMITER-Drehregler

langsam gegen den Uhrzeigersinn,

um den Begrenzer zu aktivieren

und ein akzeptables Gleichgewicht

zwischen Dynamik und Kontrolle der

Pegelschwankungen zu nden.

7. Um einen einzelnen oder Stereo-

Kanal im Mix anzupassen, drücken

Sie die entsprechende CHANNEL

SELECT-Taste. Die LED des Kanals

leuchtet rot, um anzuzeigen,

dass der Kanal zur Anpassung

ausgewählt wurde.

8. Drehen Sie den VOLUME-Drehregler

im oder gegen den Uhrzeigersinn,

um die relative Lautstärke des

Kanals im Mix anzupassen.

9. Drehen Sie den PANORAMA-

Drehregler im oder gegen den

Uhrzeigersinn, um die Position des

Kanals im Stereofeld anzupassen.

10. Passen Sie den Bass- und

Höhenfrequenzbereich des

Kanals mit den BASS- und

TREBLE-Reglern an.

11. Wählen Sie die mittlere Frequenz

zur Anpassung mit dem FREQ-

Regler und passen Sie den

Mittenfrequenzbereich mit dem

MID-Regler an.

12. Erstellen Sie Stereo-Links, indem

Sie die LINK-Taste gedrückt

halten und dann die gewünschte

CHANNEL SELECT-Taste drücken.

Der benachbarte Kanal wird zu einem

Stereo-Kanal verlinkt. Beachten Sie,

dass verlinkte Kanäle immer mit

einer ungeraden Zahl anfangen

und der ungerade Kanal der linken

Seite zugewiesen wird. Alle auf den

ungeraden Kanal angewendeten

Parameter werden auf beide

Stereo-Kanäle angewendet.

13. Um mehrere Kanäle in eine Gruppe

zusammenzustellen, halten Sie

die GROUP-Taste gedrückt und

drücken Sie dann die CHANNEL

SELECT-Tasten der Kanäle, die Sie

der Gruppe zuweisen möchten.

Die LEDs der ausgewählten Kanäle

blinken. Drücken Sie erneut dieselbe

CHANNEL SELECT-Taste, um den

Kanal abzuwählen. Lassen Sie die

GROUP-Taste los, um die Gruppe

mit den ausgewählten Kanälen

zu erstellen.

Nachdem eine Gruppe erstellt

wurde, kann diese durch

Gedrückthalten der GROUP-Taste

und Drücken einer der zugewiesenen

CHANNEL SELECT-Tasten geändert

werden. Jetzt können Kanäle zu

dieser Gruppe hinzugefügt oder aus

dieser entfernt werden.

Um eine neue Gruppe aus den

verbleibenden nicht zugewiesenen

Kanälen zu erstellen, halten Sie die

GROUP-Taste gedrückt und drücken

Sie dann die CHANNEL SELECT-Taste

eines Kanals, der nicht einer Gruppe

zugewiesen ist (LED ist aus). Durch

Drücken einer nicht zugewiesenen

CHANNEL SELECT-Taste wird eine

neue Gruppe geönet. Fügen Sie

nach Wunsch weitere Kanäle hinzu.

Ein Kanal kann nur Teil einer Gruppe

gleichzeitig sein.

Das Anpassen der VOLUME-

Lautstärke eines Kanals innerhalb

der Gruppe wird die Lautstärke aller

anderen in der Gruppe bendlichen

Kanäle um denselben Betrag ändern.

Alle anderen Kanalparameter

wie EQ und PANORAMA

bleiben unabhängig.

14. Um einen oder mehrere Kanäle

stummzuschalten, halten Sie die

MUTE-Taste gedrückt und drücken

Sie dann die CHANNEL SELECT-Tasten

der gewünschten Kanäle.

15. Um den ausgewählten Kanal solo

zu schalten, drücken Sie die SOLO-

Taste. Durch Drücken einer anderen

CHANNEL SELECT-Taste wird der neu

ausgewählte Kanal solo geschaltet.

Um den Solo-Modus zu verlassen,

drücken Sie erneut die SOLO-Taste.

16. Speichern Sie Ihre Einstellungen in

einem Preset, indem Sie die STORE-

Taste gedrückt halten und dann

eine der 16 CHANNEL SELECT-Tasten

drücken, um den gewünschten

Speicherplatz auszuwählen.

17. Laden Sie ein Preset, indem Sie die

RECALL-Taste gedrückt halten und

die CHANNEL SELECT-Taste drücken,

die das gewünschte Preset enthält.

40 41Quick Start GuidePOWERPL AY P16-HQ /P16-D

POWERPLAY P16-D Bedienelemente

(1)

(3) (4)

(2)

(5)

1. Der ULTRANET IN-Eingang akzeptiert Signale von anderen

POWERPLAY 16-Geräten über abgeschirmtes CAT5-Kabel.

2. Die ULTRANET OUTPUTS verbinden den P16-D mit bis zu

acht P16-HQ Personal-Mixern oder P16-D-Verteilerhubs.

Jeder Ausgang sendet 16 Spuren mit abgeschirmtem

CAT5-Kabel aus.

3. Die ON-LED leuchtet auf, wenn das Gerät mit dem POWER-

Schalter eingeschaltet ist.

4. Der POWER-Schalter schaltet das Gerät ein und aus.

5. Die POWER SOURCE-Buchse akzeptiert das mitgelieferte

IEC-Stromkabel.

Schritt 2: Bedienelemente

POWERPLAY P16-D Erste Schritte

Schritt 3: Erste Schritte

P16-D Grundinstallation

1. Stellen Sie sicher, dass der P16-D mit einem Stromanschluss

über das mitgelieferte IEC-Stromkabel verbunden ist.

(Um zusätzliche P16-HQ-Mixer vom P16-D zu bus-powered,

muss der P16-D an eine Stromquelle angeschlossen sein.)

2. Stellen Sie sicher, dass das Gerät ausgeschaltet ist.

Die ON-LED sollte nicht leuchten.

3. Verbinden Sie ein abgeschirmtes CAT5-Kabel von einem

P16-I, P16-D oder einem anderen P16-HQ mit dem

ULTRANET IN-Anschluss am P16-D.

4. Verlegen Sie abgeschirmte CAT5-Digitalkabel von

den ULTRANET OUTPUTS zu externen Geräten

(beliebige Kombination von P16-HQ- oder P16-D-Einheiten).

Verwenden Sie für beste Ergebnisse keine CAT5-Kabel länger

als 75 m.

5. Schalten Sie den P16-D durch Drücken des

POWER-Schalters ein. Die ON-LED leuchtet auf.

6. Die LEDs über den ULTRANET IN-und ULTRANET OUT-

Anschlüssen leuchten auf, um zu bestätigen, dass die

CAT5-Kabel verbunden und aktiv sind.

42 43Quick Start GuidePOWERPL AY P16-HQ /P16-D

(1) (2) (5) (6) (9) (10) (13) (15)

(3) (4) (7) (8) (12) (11) (14) (17) (18)(16)

(19) (20) (21) (22) (23) (24) (25)

POWERPLAY P16-HQ Controles

Passo 2: Controles

1. RECALL: Mantenha este botão pressionado e pressione um

dos 16 botões CHANNEL SELECT (18) para carregar o preset

de mixagem correspondente.

2. STORE: Mantenha este botão pressionado e pressione

um dos 16 botões CHANNEL SELECT (18) para salvar

suas congurações atuais no slot de preset de

mixagem correspondente.

3. O botão MAIN seleciona o mix estéreo principal,

que tem suas próprias congurações de volume,

balanço e equalização.

4. A luz ULTRANET LED acende para indicar que a entrada

ULTRANET está conectada e ativa.

5. LINK: Mantenha este botão pressionado e pressione um dos

16 botões CHANNEL SELECT (18) para combinar canais mono

adjacentes em um par estéreo vinculado.

6. GROUP: Mantenha este botão pressionado e pressione um

dos 16 botões CHANNEL SELECT (18) para combinar qualquer

canal selecionado em um ou mais grupos.

7. O botão SOLO silencia todos os canais, exceto o canal mono

selecionado ou o par estéreo vinculado.

8. MUTE: Mantenha este botão pressionado e pressione um

dos 16 botões CHANNEL SELECT (18) para silenciar ou reativar

o canal.

9. O botão TREBLE controla o ganho da banda alta para o

canal mono selecionado, o par estéreo vinculado ou o sinal

do barramento MAIN estéreo. Pressione o encoder para

redenir seu valor.

10. O botão MID controla o ganho da banda média para o

canal mono selecionado, o par estéreo vinculado ou o sinal

do barramento MAIN estéreo. Pressione o encoder para

redenir seu valor.

11. O botão FREQ seleciona a faixa de frequência média

especíca a ser cortada ou aumentada usando o botão MID.

Pressione o encoder para redenir seu valor.

12. O botão BASS controla o ganho da banda baixa para o

canal mono selecionado, o par estéreo vinculado ou o sinal

do barramento MAIN estéreo. Pressione o encoder para

redenir seu valor.

13. O botão PANORAMA ajusta o posicionamento estéreo dos

canais mono e o equilíbrio relativo esquerda-direita dos

canais estéreo vinculados ou o sinal do barramento MAIN

estéreo. Pressione o encoder para redenir seu valor.

14. O botão VOLUME ajusta o nível de mixagem para os

canais mono e estéreo vinculados selecionados ou o

sinal do barramento MAIN estéreo. Pressione o encoder

para silenciar.

15. O botão OUTPUT controla o nível geral de saída mestre.

16. 16. A luz GR LED acende para mostrar quando o limitador de

saída está ativo.

17. O botão LIMITER controla o limite do limitador para a

saída principal.

18. Os botões CHANNEL SELECT focam nos canais mono

e estéreo vinculados desejados e grupos para ajustes

individuais de mixagem.

19. DC IN conecta-se à fonte de alimentação externa incluída.

Use apenas fontes de alimentação externas da BEHRINGER.

20. Interruptor ON/OFF.

21. ULTRANET THRU envia uma cópia não processada da

ULTRANET IN para dispositivos ULTRANET adicionais.

22. ULTRANET IN recebe 16 canais de dispositivos ULTRANET

através de um cabo de áudio digital CAT5 blindado.

23. MIDI IN para controle de todos os parâmetros usando

controladores MIDI externos, bem como para atualizações

de rmware.

24. LINE OUT transmite uma cópia do mix estéreo MAIN por

meio de dois cabos TRS. Alternativamente, um único cabo

TRS pode ser conectado ao conector L/MONO.

25. A saída PHONES transmite uma cópia do mix estéreo MAIN

por meio de um conector TRS de 6,35 mm (¼").

44 45Quick Start GuidePOWERPL AY P16-HQ /P16-D

Passo 3: Primeiros

Passos

POWERPLAY P16-HQ Primeiros Passos

Conguração Básica do P16-HQ

1. Gire o botão OUTPUT completamente

para a esquerda até a posição no

sentido anti-horário total.

2. Gire o botão LIMITER completamente

para a direita até a posição no

sentido horário total.

3. Conrme se a luz ULTRANET LED

está acesa.

4. Os parâmetros de cada canal

individual podem ser ajustados

pressionando o botão CHANNEL

SELECT correspondente.

A luz LED em cada botão CHANNEL

SELECT acende da seguinte forma:

• Verde (piscando): atividade do

sinal de áudio

• Vermelho (constante):

canal mono ou par estéreo

selecionado sem atividade de

sinal de áudio

• Amarelo (piscando): canal

mono ou par estéreo

selecionado com atividade de

sinal de áudio

• Vermelho (piscando): o canal

faz parte do grupo selecionado,

mas o canal não está

atualmente selecionado e não

há atividade de sinal de áudio

• Amarelo (piscando): o canal faz

parte do grupo selecionado,

mas o canal não está

atualmente selecionado e há

atividade de sinal de áudio

5. Ao reproduzir áudio, gire lentamente

o botão OUTPUT no sentido

horário até que tenha um nível de

monitoramento confortável.

6. Gire lentamente o botão LIMITER no

sentido anti-horário para ativar o

limitador e encontrar um equilíbrio

aceitável entre a dinâmica e o

controle dos picos de volume.

7. Para ajustar qualquer canal

individual ou estéreo na

mixagem, pressione o botão

CHANNEL SELECT correspondente.

A luz LED do canal acenderá em

vermelho, indicando que o canal

está selecionado para ajuste.

8. Gire o botão VOLUME no sentido

horário ou anti-horário para ajustar

o nível relativo do canal na mixagem.

9. Gire o botão PANORAMA no sentido

horário ou anti-horário para ajustar

a posição do canal no campo estéreo.

10. Ajuste o ganho das bandas baixas

e altas do canal usando os botões

BASS e TREBLE.

11. Selecione a frequência central da

banda média para ajuste usando o

botão FREQ e, em seguida, ajuste

o ganho da banda média usando o

botão MID.

12. Crie links estéreo mantendo

pressionado o botão LINK e, em

seguida, pressionando o botão

CHANNEL SELECT desejado. O

canal adjacente relacionado será

vinculado em estéreo. Observe que

os canais são sempre vinculados em

estéreo começando com um canal

de número ímpar e atribuindo o

canal de número ímpar à esquerda.

Todos os valores de parâmetro

aplicados ao canal de número ímpar

serão aplicados a ambos os canais

estéreo vinculados.

13. Para agrupar vários canais,

mantenha pressionado o botão

GROUP e, em seguida, pressione

os botões CHANNEL SELECT dos

canais que deseja atribuir ao

grupo. As luzes LED dos canais

selecionados piscarão. Pressione

novamente o mesmo botão

CHANNEL SELECT para desmarcar o

canal. Solte o botão GROUP para criar

o grupo com a sua seleção de canais.

Após criar um grupo, ele pode ser

modicado mantendo pressionado o

botão GROUP e pressionando um dos

botões CHANNEL SELECT atribuídos

ao grupo. Agora, os canais podem

ser adicionados ou removidos

desse grupo.

Para criar um novo grupo a partir

dos canais restantes não atribuídos,

mantenha pressionado o botão

GROUP e, em seguida, pressione

o botão CHANNEL SELECT em um

canal que não esteja atualmente

atribuído a um grupo (a luz LED

está apagada). Pressionar um botão

CHANNEL SELECT não atribuído abre

um novo grupo. Adicione mais canais

conforme desejar.

Um canal só pode fazer parte de um

grupo por vez.

Ajustar o VOLUME de qualquer

canal dentro do grupo modicará o

VOLUME de todos os outros canais

agrupados na mesma quantidade.

Todas as outras congurações

do canal, como EQ e PANORAMA,

permanecem independentes.

14. Para silenciar um ou mais canais,

mantenha pressionado o botão

MUTE e, em seguida, pressione

os botões CHANNEL SELECT nos

canais desejados.

15. Para colocar o canal selecionado

em SOLO, pressione o botão SOLO.

Pressionar outro botão CHANNEL

SELECT colocará o novo canal

selecionado em SOLO. Para sair

do modo SOLO, pressione o botão

SOLO novamente.

16. Salve suas congurações em um

preset mantendo pressionado

o botão STORE e, em seguida,

selecione o slot de preset de destino

pressionando um dos 16 botões

CHANNEL SELECT.

17. Carregue um preset mantendo

pressionado o botão RECALL

e pressionando o botão

CHANNEL SELECT que contém o

preset desejado.

46 47Quick Start GuidePOWERPLAY P16 -HQ/P16 -D

POWERPLAY P16-D Controles

(1)

(3) (4)

(2)

(5)

1. A entrada ULTRANET IN aceita sinais de outros dispositivos

POWERPLAY 16 usando cabo CAT5 blindado.

2. As saídas ULTRANET conectam o P16-D a até oito mixers

pessoais P16-HQ ou hubs de distribuição P16-D. Cada saída

envia 16 faixas usando cabo CAT5 blindado.

3. O LED ON acende quando o dispositivo é ligado usando o

interruptor POWER.

4. O interruptor POWER liga e desliga a unidade.

5. A entrada POWER SOURCE aceita o cabo de alimentação

IEC incluído.

Passo 2: Controles

POWERPLAY P16-D Primeiros Passos

Passo 3: Primeiros Passos

Conguração Básica do P16-D

1. Certique-se de que o P16-D está conectado a uma tomada

usando o cabo de alimentação IEC incluído. (Para alimentar

via barramento mixers P16-HQ adicionais a partir do P16-D,

o P16-D deve estar conectado a uma fonte de energia.)

2. Certique-se de que a unidade está desligada. O LED ON

deve estar apagado.

3. Conecte um cabo CAT5 blindado de um P16-I, P16-D ou

outro P16-HQ à conexão ULTRANET IN no P16-D.

4. Passe cabos digitais CAT5 blindados das saídas ULTRANET

para dispositivos externos (qualquer combinação de

unidades P16-HQ ou P16-D). Para melhores resultados,

não use cabos CAT5 mais longos que 75 m.

5. Ligue o P16-D pressionando o interruptor POWER.

O LED ON acenderá.

6. Os LEDs acima das conexões ULTRANET IN e ULTRANET

OUT se acenderão para conrmar que os cabos CAT5 estão

conectados e ativos.

48 49Quick Start GuidePOWERPLAY P16 -HQ/P16 -D

(1) (2) (5) (6) (9) (10) (13) (15)

(3) (4) (7) (8) (12) (11) (14) (17) (18)(16)

(19) (20) (21) (22) (23) (24) (25)

POWERPLAY P16-HQ Controlli

Passo 2: Controlli

1. RECALL: Tenere premuto questo pulsante e premere uno dei

16 pulsanti CHANNEL SELECT (18) per caricare il preset di mix

utente corrispondente.

2. STORE: Tenere premuto questo pulsante e premere uno dei

16 pulsanti CHANNEL SELECT (18) per salvare le impostazioni

correnti nello slot del preset di mix utente corrispondente.

3. Il pulsante MAIN seleziona il mix stereo principale, che

ha le proprie impostazioni di volume, bilanciamento

ed equalizzazione.

4. L'indicatore ULTRANET LED si accende per indicare che

l'ingresso ULTRANET è connesso e attivo.

5. LINK: Tenere premuto questo pulsante e premere uno dei 16

pulsanti CHANNEL SELECT (18) per combinare canali mono

adiacenti in una coppia stereo collegata.

6. GROUP: Tenere premuto questo pulsante e premere uno

dei 16 pulsanti CHANNEL SELECT (18) per combinare i canali

selezionati in uno o più gruppi.

7. l pulsante SOLO disattiva tutti i canali tranne il canale mono

selezionato o la coppia stereo collegata.

8. MUTE: Tenere premuto questo pulsante e premere uno dei

16 pulsanti CHANNEL SELECT (18) per disattivare o riattivare

quel canale.

9. La manopola TREBLE controlla il guadagno della banda alta

per il canale mono selezionato, la coppia stereo collegata

o il segnale del bus stereo MAIN. Premere l'encoder per

reimpostarne il valore.

10. La manopola MID controlla il guadagno della banda media

per il canale mono selezionato, la coppia stereo collegata

o il segnale del bus stereo MAIN. Premere l'encoder per

reimpostarne il valore.

11. La manopola FREQ seleziona la banda di frequenza

media specica da attenuare o aumentare utilizzando la

manopola MID. Premere l'encoder per reimpostarne il valore.

12. La manopola BASS controlla il guadagno della banda bassa

per il canale mono selezionato, la coppia stereo collegata

o il segnale del bus stereo MAIN. Premere l'encoder per

reimpostarne il valore.

13. La manopola PANORAMA regola il posizionamento stereo

dei canali mono e il bilanciamento sinistra-destra relativo

dei canali stereo collegati o del segnale del bus stereo MAIN.

Premere l'encoder per reimpostarne il valore.

14. La manopola VOLUME regola il livello del mix per i canali

mono e stereo collegati selezionati o il segnale del bus

stereo MAIN. Premere l'encoder per disattivare l'audio.

15. La manopola OUTPUT controlla il livello di uscita

principale complessivo.

16. Il LED GR si accende per indicare quando il limitatore di

uscita è attivo.

17. La manopola LIMITER controlla la soglia del limitatore per

l'uscita principale.

18. I pulsanti CHANNEL SELECT focalizzano i canali mono e

stereo collegati desiderati e i gruppi per la regolazione

individuale del mix.

19. DC IN si collega all'alimentatore esterno incluso. Utilizzare

solo alimentatori esterni BEHRINGER.

20. Interruttore ON/OFF.

21. ULTRANET THRU invia una copia non elaborata

dell'ULTRANET IN a dispositivi ULTRANET aggiuntivi.

22. ULTRANET IN riceve 16 canali da dispositivi ULTRANET

tramite un cavo audio digitale schermato CAT5.

23. MIDI IN per il controllo di tutti i parametri utilizzando

controller MIDI esterni, nonché per aggiornamenti

del rmware.

24. LINE OUT trasmette una copia del mix stereo MAIN tramite

due cavi TRS. In alternativa, un singolo cavo TRS può essere

collegato al jack L/MONO.

25. L'uscita PHONES trasmette una copia del mix stereo MAIN

tramite un connettore TRS da 6,35 mm (¼").

50 51Quick Start GuidePOWERPL AY P16-HQ /P16-D

POWERPLAY P16-HQ Iniziare

Passo 3: Iniziare

Congurazione di base P16-HQ

1. Ruotare la manopola OUTPUT

completamente in senso antiorario

no alla posizione più bassa.

2. Ruotare la manopola LIMITER

completamente in senso orario no

alla posizione massima.

3. Vericare che l'indicatore LED

ULTRANET sia acceso.

4. I parametri per ciascun canale

individuale possono essere regolati

premendo il pulsante CHANNEL

SELECT corrispondente.

L'indicatore LED in ciascun

pulsante CHANNEL SELECT si accende

come segue:

• Verde (lampeggiante): attività

del segnale audio

• Rosso (costante): canale

mono o coppia stereo

selezionato senza attività

del segnale audio

• Giallo (lampeggiante):

canale mono o coppia stereo

selezionato con attività

del segnale audio

• Rosso (lampeggiante): il

canale fa parte del gruppo

selezionato, ma attualmente

non è selezionato e non c'è

attività del segnale audio

• Giallo (lampeggiante): il

canale fa parte del gruppo

selezionato, ma attualmente

non è selezionato e c'è attività

del segnale audio

5. e audio, ruotare lentamente la

manopola OUTPUT in senso orario

no a raggiungere un livello di

monitoraggio confortevole.

6. Ruotare lentamente la manopola

LIMITER in senso antiorario per

attivare il limitatore e trovare un

equilibrio accettabile tra la dinamica

e il controllo dei picchi di volume.

7. Per regolare qualsiasi canale

individuale o stereo nel mix,

premere il pulsante CHANNEL SELECT

corrispondente. Il LED del canale

si illuminerà di rosso indicando

che il canale è selezionato per

la regolazione.

8. Ruotare la manopola VOLUME in

senso orario o antiorario per regolare

il livello relativo del canale nel mix.

9. Ruotare la manopola PANORAMA

in senso orario o antiorario per

regolare la posizione del canale nel

campo stereo.

10. Regolare il guadagno delle bande

basse e alte del canale utilizzando le

manopole BASS e TREBLE.

11. Selezionare la frequenza centrale

della banda media per la regolazione

utilizzando la manopola FREQ,

quindi regolare il guadagno

della banda media utilizzando la

manopola MID.

12. Creare collegamenti stereo tenendo

premuto il pulsante LINK e quindi

premendo il pulsante CHANNEL

SELECT desiderato. Il canale

adiacente diventerà collegato

in stereo. Si noti che i canali sono

sempre collegati in stereo a partire

da un canale dispari e assegnando

il canale dispari alla sinistra. Tutti

i valori dei parametri applicati al

canale dispari verranno applicati a

entrambi i canali stereo collegati.

13. Per raggruppare più canali insieme,

tenere premuto il pulsante GROUP

e quindi premere i pulsanti

CHANNEL SELECT dei canali che si

desidera assegnare al gruppo. Gli

indicatori LED dei canali selezionati

lampeggeranno. Premere di nuovo lo

stesso pulsante CHANNEL SELECT per

deselezionare il canale. Rilasciare il

pulsante GROUP per creare il gruppo

con la selezione di canali.

Dopo aver creato un gruppo, questo

può essere modicato tenendo

premuto il pulsante GROUP e

premendo uno dei pulsanti CHANNEL

SELECT assegnati al gruppo. Ora è

possibile aggiungere o rimuovere

canali da quel gruppo.

Per creare un nuovo gruppo dai

canali non assegnati rimanenti,

tenere premuto il pulsante GROUP

e quindi premere il pulsante

CHANNEL SELECT su un canale che

attualmente non è assegnato a un

gruppo (il LED è spento). Premendo

un pulsante CHANNEL SELECT

non assegnato si apre un nuovo

gruppo. Aggiungere più canali

come desiderato.

Un canale può far parte di un solo

gruppo alla volta.

Regolare il VOLUME di qualsiasi canale

all'interno del gruppo modicherà

il VOLUME di tutti gli altri canali

raggruppati della stessa quantità.

Tutte le altre impostazioni del

canale come EQ e PANORAMA

rimangono indipendenti.

14. Per disattivare l'audio di uno

o più canali, tenere premuto il

pulsante MUTE e quindi premere

i pulsanti CHANNEL SELECT sui

canali desiderati.

15. Per mettere in SOLO il canale

selezionato, premere il pulsante

SOLO. Premendo un altro pulsante

CHANNEL SELECT verrà messo in

SOLO il nuovo canale selezionato. Per

uscire dalla modalità SOLO, premere

di nuovo il pulsante SOLO.

16. Salvare le impostazioni in un preset

tenendo premuto il pulsante STORE e

quindi selezionando lo slot di preset

desiderato premendo uno dei 16

pulsanti CHANNEL SELECT.

17. Caricare un preset tenendo premuto

il pulsante RECALL e premendo

il pulsante CHANNEL SELECT

contenente il preset desiderato.

52 53Quick Start GuidePOWERPL AY P16-HQ /P16-D

POWERPLAY P16-D Controlli

(1)

(3) (4)

(2)

(5)

1. L'ingresso ULTRANET IN accetta segnali da altri dispositivi

POWERPLAY 16 utilizzando cavo CAT5 schermato.

2. Le uscite ULTRANET collegano il P16-D con no a otto mixer

personali P16-HQ o hub di distribuzione P16-D. Ogni uscita

invia 16 tracce utilizzando cavo CAT5 schermato.

3. Il LED ON si accende quando il dispositivo è acceso usando

l'interruttore POWER.

4. L'interruttore POWER accende e spegne l'unità.

5. La presa POWER SOURCE accetta il cavo di alimentazione

IEC incluso.

Passo 2: Controlli

POWERPLAY P16-D Iniziare

Passo 3: Iniziare

Congurazione Base del P16-D

1. Assicurarsi che il P16-D sia collegato a una presa di

corrente utilizzando il cavo di alimentazione IEC incluso.

(Per alimentare via bus mixer P16-HQ aggiuntivi dal P16-D,

il P16-D deve essere collegato a una fonte di alimentazione.)

2. Assicurarsi che l'unità sia spenta. Il LED ON dovrebbe

essere spento.

3. Collegare un cavo CAT5 schermato da un P16-I, P16-D o un

altro P16-HQ alla connessione ULTRANET IN sul P16-D.

4. Far passare cavi digitali CAT5 schermati dalle uscite

ULTRANET verso dispositivi esterni (qualsiasi combinazione

di unità P16-HQ o P16-D). Per risultati ottimali, non utilizzare

cavi CAT5 più lunghi di 75 m.

5. Accendere il P16-D premendo l'interruttore POWER.

Il LED ON si illuminerà.

6. I LED sopra le connessioni ULTRANET IN e ULTRANET OUT si

accenderanno per confermare che i cavi CAT5 sono collegati

e attivi.

54 55Quick Start GuidePOWERPL AY P16-HQ /P16-D

(1) (2) (5) (6) (9) (10) (13) (15)

(3) (4) (7) (8) (12) (11) (14) (17) (18)(16)

(19) (20) (21) (22) (23) (24) (25)

POWERPLAY P16-HQ Bediening

Stap 2: Bediening

1. RECALL: Houd deze knop ingedrukt en druk op een van

de 16 CHANNEL SELECT knoppen (18) om het bijbehorende

gebruikersmixvoorinstelling te laden.

2. STORE: Houd deze knop ingedrukt en druk op een

van de 16 CHANNEL SELECT knoppen (18) om uw

huidige instellingen op te slaan in het bijbehorende

gebruikersmixvoorinstellingsslot.

3. De MAIN-knop selecteert de hoofd stereomix, die zijn eigen

instellingen heeft voor volume, balans en equalisatie.

4. ULTRANET LED-lampjes geven aan dat de ULTRANET-

ingang is aangesloten en actief is.

5. LINK: Houd deze knop ingedrukt en druk op een van de 16

CHANNEL SELECT knoppen (18) om aangrenzende mono

kanalen te combineren tot een gekoppeld stereo paar.

6. GROUP: Houd deze knop ingedrukt en druk op een van de 16

CHANNEL SELECT knoppen (18) om de geselecteerde kanalen

in één of meer groepen te combineren.

7. SOLO-knop dempt alle kanalen behalve het geselecteerde

mono kanaal of stereo-gekoppeld paar.

8. MUTE: Houd deze knop ingedrukt en druk op een van de 16

CHANNEL SELECT knoppen (18) om dat kanaal te dempen of

dempen op te heen.

9. TREBLE-knop regelt de hoge frequenties van het

geselecteerde mono kanaal, stereo-gekoppeld paar of het

MAIN stereobus-signaal. Druk op de encoder om de waarde

te resetten.

10. MID-knop regelt de middentonen van het geselecteerde

mono kanaal, stereo-gekoppeld paar of het MAIN

stereobus-signaal. Druk op de encoder om de

waarde te resetten.

11. FREQ-knop selecteert de specieke middenfrequentieband

die moet worden verminderd of versterkt met de MID-knop.

Druk op de encoder om de waarde te resetten.

12. BASS-knop regelt de lage frequenties van het geselecteerde

mono kanaal, stereo-gekoppeld paar of het MAIN stereobus-

signaal. Druk op de encoder om de waarde te resetten.

13. PANORAMA-knop past de stereoplaatsing aan van mono

kanalen en de relatieve links-rechts balans van stereo-

gekoppelde kanalen of het MAIN stereobus-signaal. Druk op

de encoder om de waarde te resetten.

14. VOLUME-knop regelt het mixniveau voor geselecteerde

mono- en stereo-gekoppelde kanalen of het MAIN

stereobus-signaal. Druk op de encoder om te dempen.

15. OUTPUT-knop regelt het totale hoofduitgangsniveau.

16. GR LED-lampjes tonen wanneer de uitgangslimiter actief is.

17. LIMITER-knop regelt de limietdrempel voor de hoofduitgang.

18. CHANNEL SELECT-knoppen focussen op de gewenste

mono- en stereo-gekoppelde kanalen en groepen voor

individuele mixaanpassing.

19. DC IN verbindt met de meegeleverde externe

voedingsadapter. Gebruik alleen BEHRINGER

externe voedingsadapters.

20. AAN/UIT-schakelaar.

21. ULTRANET THRU stuurt een ongelterde kopie van de

ULTRANET IN naar extra ULTRANET-apparaten.

22. ULTRANET IN ontvangt 16 kanalen van ULTRANET-

apparaten via een afgeschermde CAT5 digitale audiokabel.

23. MIDI IN voor bediening van alle parameters met externe

MIDI-controllers en voor rmware-updates.

24. LINE OUT verzendt een kopie van de MAIN stereomix via

twee TRS-kabels. Als alternatief kan een enkele TRS-kabel

worden aangesloten op de L/MONO-ingang.

25. PHONES-uitgang verzendt een kopie van de MAIN

stereomix via een 6,35mm (¼") TRS-connector.

56 57Quick Start GuidePOWERPL AY P16-HQ /P16-D

POWERPLAY P16-HQ Aan de slag

Stap 3: Aan de slag

P16-HQ Basisinstelling

1. Draai de OUTPUT-knop

helemaal naar links tot de

volledige tegenwijzerzinpositie.

2. Draai de LIMITER-knop

helemaal naar rechts tot de

volledige wijzerzinpositie.

3. Controleer of de ULTRANET

LED brandt.

4. De parameters voor elk individueel

kanaal kunnen worden aangepast

door op de overeenkomstige

CHANNEL SELECT-knop te drukken.

De LED in elke CHANNEL SELECT-knop

brandt als volgt:

• Groen (knipperend): activiteit

van het audiosignaal

• Rood (constant): mono kanaal

of stereo-gekoppeld paar

geselecteerd zonder activiteit

van het audiosignaal

• Geel (knipperend): mono

kanaal of stereo-gekoppeld

paar geselecteerd met

activiteit van het audiosignaal

• Rood (knipperend): het

kanaal maakt deel uit van de

geselecteerde groep, maar

het kanaal is momenteel niet

geselecteerd en er is geen

activiteit van het audiosignaal

• Geel (knipperend): het

kanaal maakt deel uit van de

geselecteerde groep, maar

het kanaal is momenteel niet

geselecteerd en er is activiteit

van het audiosignaal

5. Speel audio af en draai de

OUTPUT-knop langzaam met de

klok mee totdat u een comfortabel

monitorniveau hebt bereikt.

6. Draai de LIMITER-knop langzaam

tegen de klok in om de limiter te

activeren en een aanvaardbare

balans te vinden tussen dynamiek en

controle van volumeniveaus.

7. Om een individueel of stereokanaal

in de mix aan te passen, drukt u

op de overeenkomstige CHANNEL

SELECT-knop. De LED van het kanaal

zal rood oplichten, wat aangeeft

dat het kanaal is geselecteerd

voor aanpassing.

8. Draai de VOLUME-knop met de klok

mee of tegen de klok in om het

relatieve niveau van het kanaal in de

mix aan te passen.

9. Draai de PANORAMA-knop met de

klok mee of tegen de klok in om

de positie van het kanaal in het

stereoveld aan te passen.

10. Pas de lage en hoge frequenties van

het kanaal aan met behulp van de

BASS- en TREBLE-knoppen.

11. Selecteer de middenfrequentie

voor aanpassing met behulp van

de FREQ-knop en pas vervolgens de

middentonen aan met de MID-knop.

12. Maak stereokoppelingen door de

LINK-knop ingedrukt te houden

en vervolgens op de gewenste

CHANNEL SELECT-knop te drukken.

Het gerelateerde aangrenzende

kanaal zal stereogekoppeld worden.

Houd er rekening mee dat kanalen

altijd stereogekoppeld worden vanaf

een oneven genummerd kanaal en

het oneven genummerde kanaal aan

de linkerkant wordt toegewezen.

Alle parameterwaarden die op het

oneven genummerde kanaal worden

toegepast, worden toegepast op

beide stereogekoppelde kanalen.

13. Om meerdere kanalen te groeperen,

houdt u de GROUP-knop ingedrukt

en drukt u vervolgens op de

CHANNEL SELECT-knoppen van

de kanalen die u aan de groep

wilt toewijzen. De LED's van de

geselecteerde kanalen knipperen.

Druk nogmaals op dezelfde CHANNEL

SELECT-knop om het kanaal te

deselecteren. Laat de GROUP-knop

los om de groep te maken met de

door u geselecteerde kanalen.

Nadat u een groep hebt gemaakt,

kunt u deze wijzigen door de GROUP-

knop ingedrukt te houden en op een

van de CHANNEL SELECT-knoppen

te drukken die aan de groep zijn

toegewezen. Nu kunnen kanalen

worden toegevoegd of verwijderd

uit die groep.

Om een nieuwe groep te maken

van de resterende niet-toegewezen

kanalen, houdt u de GROUP-knop

ingedrukt en drukt u vervolgens

op de CHANNEL SELECT-knop op

een kanaal dat momenteel niet is

toegewezen aan een groep (LED

is uit). Door op een niet-toegewezen

CHANNEL SELECT-knop te drukken,

wordt een nieuwe groep geopend.

Voeg naar wens meer kanalen toe.

Een kanaal kan slechts deel

uitmaken van één groep tegelijk.

Het aanpassen van het VOLUME

van elk kanaal binnen de groep

zal het VOLUME van alle andere

gegroepeerde kanalen met dezelfde

hoeveelheid wijzigen. Alle andere

kanaalinstellingen zoals EQ en

PANORAMA blijven onafhankelijk.

14. Om een of meerdere kanalen

te dempen, houdt u de MUTE-knop

ingedrukt en drukt u vervolgens op

de CHANNEL SELECT-knoppen van de

gewenste kanalen.

15. Om het geselecteerde kanaal solo

te zetten, drukt u op de SOLO-knop.

Door op een andere CHANNEL

SELECT-knop te drukken, wordt

het nieuw geselecteerde kanaal

solo gezet. Om de solo-modus te

verlaten, drukt u nogmaals op de

SOLO-knop.

16. Sla uw instellingen op in een

voorinstelling door de STORE-knop

ingedrukt te houden en vervolgens

op een van de 16 CHANNEL

SELECT-knoppen te drukken om het

doelvoorinstellingsslot te selecteren.

17. Laad een voorinstelling door de

RECALL-knop ingedrukt te houden

en op de CHANNEL SELECT-knop

te drukken die de gewenste

voorinstelling bevat.

58 59Quick Start GuidePOWERPL AY P16-HQ /P16-D

POWERPLAY P16-D Bediening

(1)

(3) (4)

(2)

(5)

Stap 2: Bediening

1. De ULTRANET IN-ingang accepteert signalen van andere

POWERPLAY 16-apparaten met behulp van afgeschermde

CAT5-kabel.

2. De ULTRANET OUTPUTS verbinden de P16-D met maximaal

acht P16-HQ persoonlijke mixers of P16-D distributiehubs.

Elke uitgang stuurt 16 tracks uit met behulp van

afgeschermde CAT5-kabel.

3. De ON LED licht op wanneer het apparaat is ingeschakeld

met de POWER-schakelaar.

4. De POWER-schakelaar schakelt het apparaat aan en uit.

5. De POWER SOURCE-aansluiting accepteert de

meegeleverde IEC-stroomkabel.

POWERPLAY P16-D Aan de slag

Stap 3: Aan de slag

P16-D Basisinstelling

1. Zorg ervoor dat de P16-D is aangesloten op een stopcontact

met behulp van de meegeleverde IEC-stroomkabel.

(Om extra P16-HQ mixers vanuit de P16-D via busvoeding

te voorzien, moet de P16-D zijn aangesloten op

een stroombron.)

2. Zorg ervoor dat het toestel is uitgeschakeld. De ON LED moet

uit zijn.

3. Sluit een afgeschermde CAT5-kabel aan vanaf een P16-I,

P16-D of een andere P16-HQ op de ULTRANET IN-aansluiting

op de P16-D.

4. Voer afgeschermde CAT5 digitale kabels uit vanaf de

ULTRANET OUTPUTS naar externe apparaten (elke combin

atie van P16-HQ of P16-D eenheden). Gebruik voor de beste

resultaten geen CAT5-kabels langer dan 75 m.

5. Schakel de P16-D in door op de POWER-schakelaar

te drukken. De ON LED zal oplichten.

6. De LED's boven de ULTRANET IN en ULTRANET OUT

aansluitingen zullen oplichten om te bevestigen dat

de CAT5-kabels zijn aangesloten en actief zijn.

60 61Quick Start GuidePOWERPL AY P16-HQ /P16-D

(1) (2) (5) (6) (9) (10) (13) (15)

(3) (4) (7) (8) (12) (11) (14) (17) (18)(16)

(19) (20) (21) (22) (23) (24) (25)

POWERPLAY P16-HQ Kontroller

Steg 2: Kontroller

1. RECALL: Håll ned denna knapp och tryck på en av de

16 CHANNEL SELECT-knapparna (18) för att ladda det

motsvarande användarpresetet för mixning.

2. STORE: Håll ned denna knapp och tryck på en av de 16

CHANNEL SELECT-knapparna (18) för att spara dina aktuella

inställningar i motsvarande användarpresetplats.

3. MAIN-knappen väljer huvudstereomixen, som har egna

inställningar för volym, balans och equalizer.

4. ULTRANET LED-lampan lyser för att indikera att ULTRANET-

ingången är ansluten och aktiv.

5. LINK: Håll ned denna knapp och tryck på en av de 16

CHANNEL SELECT-knapparna (18) för att kombinera

intilliggande monokanaler till ett länkat stereopar.

6. GROUP: Håll ned denna knapp och tryck på en av de 16

CHANNEL SELECT-knapparna (18) för att kombinera valda

kanaler i en eller era grupper.

7. SOLO-knappen tystar alla kanaler förutom den valda

monokanalen eller det stereopar som är länkat.

8. MUTE: Håll ned denna knapp och tryck på en av de

16 CHANNEL SELECT-knapparna (18) för att tysta eller

aktivera kanalen.

9. TREBLE-knappen styr höga frekvensbandets förstärkning

för den valda monokanalen, det länkade stereoparet eller

MAIN-stereobussens signal. Tryck på encodern för att

återställa värdet.

10. MID-knappen styr mittenbandets förstärkning för

den valda monokanalen, det länkade stereoparet eller

MAIN-stereobussens signal. Tryck på encodern för att

återställa värdet.

11. FREQ-knappen väljer det specika

mellanregisterfrekvensbandet som ska dämpas eller

förstärkas med MID-knappen. Tryck på encodern för

att återställa värdet.

12. BASS-knappen styr det låga frekvensbandets förstärkning

för den valda monokanalen, det länkade stereoparet eller

MAIN-stereobussens signal. Tryck på encodern för att

återställa värdet.

13. PANORAMA-knappen justerar stereoplaceringen av

monokanaler och den relativa balansen vänster-höger för

länkade stereokanaler eller MAIN-stereobussens signal.

Tryck på encodern för att återställa värdet.

14. VOLUME-knappen justerar mixnivån för valda mono- och

stereolänkade kanaler eller MAIN-stereobussens signal.

Tryck på encodern för att tysta.

15. OUTPUT-knappen styr den övergripande

huvudutgångsnivån.

16. GR LED-lampan lyser för att visa när utgångsbegränsaren

är aktiv.

17. LIMITER-knappen styr gränsvärdet för

huvudutgångens begränsare.

18. CHANNEL SELECT-knappar fokuserar på de önskade

mono- och stereolänkade kanalerna och grupperna för

individuell mixjustering.

19. DC IN ansluts till den medföljande externa

strömförsörjningen. Använd endast BEHRINGER

externa strömförsörjningar.

20. ON/OFF-strömbrytare.

21. ULTRANET THRU skickar en obearbetad kopia av ULTRANET

IN till ytterligare ULTRANET-enheter.

22. ULTRANET IN tar emot 16 kanaler från ULTRANET-enheter

via en avskärmad CAT5 digital audiokabel.

23. MIDI IN för att styra alla parametrar med externa

MIDI-kontroller, samt för rmware-uppdateringar.

24. LINE OUT skickar en kopia av MAIN-stereomixen via två

TRS-kablar. Alternativt kan en enda TRS-kabel anslutas till

L/MONO-kontakten.

25. PHONES-utgången skickar en kopia av MAIN-stereomixen

via en 6,35 mm (¼") TRS-kontakt.

62 63Quick Start GuidePOWERPL AY P16-HQ /P16-D

POWERPLAY P16-HQ Komma igång

Steg 3: Komma igång

Grundläggande inställning av P16-HQ

1. Vrid OUTPUT-knappen helt åt

vänster till den fullständigt

moturs positionen.

2. Vrid LIMITER-knappen helt

åt höger till den fullständiga

medurs positionen.

3. Bekräfta att ULTRANET

LED-lampan lyser.

4. Parametrarna för varje enskild

kanal kan justeras genom

att trycka på motsvarande

CHANNEL SELECT-knapp.

LED-lampan i varje CHANNEL SELECT-

knapp lyser enligt följande:

• Grön (blinkande):

ljudsignalaktivitet

• Röd (konstant): monokanal

eller stereopar valt utan

ljudsignalaktivitet

• Gul (blinkande): monokanal

eller stereopar valt med

ljudsignalaktivitet

• Röd (blinkande): kanalen är

en del av den valda gruppen,

men kanalen är för närvarande

inte vald och det nns ingen

ljudsignalaktivitet

• Gul (blinkande): kanalen är

en del av den valda gruppen,

men kanalen är för närvarande

inte vald och det nns

ljudsignalaktivitet

5. När du spelar upp ljud, vrid försiktigt

OUTPUT-knappen medsols tills du

har en bekväm lyssningsnivå.

6. Vrid långsamt LIMITER-knappen

moturs för att få begränsaren att

fungera och hitta en acceptabel

balans mellan dynamik och kontroll

av volymtoppar.

7. För att justera någon individuell

eller stereokanal i mixen, tryck på

motsvarande CHANNEL SELECT-

knapp. LED-lampan på kanalen lyser

röd och indikerar att kanalen är

vald för justering.

8. Vrid VOLUME-knappen medsols

eller moturs för att justera kanalens

relativa nivå i mixen.

9. Vrid PANORAMA-knappen medsols

eller moturs för att justera kanalens

position i stereofältet.

10. Justera kanalens låga och höga

frekvensbandsförstärkning med

BASS- och TREBLE-knapparna.

11. Välj mittenbandets centrumfrekvens

för justering med FREQ-knappen

och justera sedan mittenbandets

förstärkning med MID-knappen.

12. Skapa stereolänkar genom att hålla

ned LINK-knappen och sedan trycka

på den önskade CHANNEL SELECT-

knappen. Den närliggande kanalen

blir stereolänkad. Observera att

kanaler alltid är stereolänkade med

början från en udda numrerad kanal

och tilldelar den udda kanalen till

vänster. Alla parameterinställningar

som tillämpas på den udda kanalen

tillämpas på båda stereokanalerna.

13. För att gruppera era kanaler, håll

ned GROUP-knappen och tryck sedan

på CHANNEL SELECT-knapparna

för de kanaler du vill tilldela

gruppen. LED-lamporna för de valda

kanalerna blinkar. Tryck på samma

CHANNEL SELECT-knapp igen för att

avmarkera kanalen. Släpp GROUP-

knappen för att skapa gruppen med

ditt urval av kanaler.

Efter att ha skapat en grupp kan

den ändras genom att hålla ned

GROUP-knappen och trycka på en

av CHANNEL SELECT-knapparna

som är tilldelade gruppen. Nu kan

kanaler läggas till eller tas bort från

den gruppen.

För att skapa en ny grupp från de

återstående oallokerade kanalerna,

håll ned GROUP-knappen och tryck

sedan på CHANNEL SELECT-knappen

på en kanal som inte för närvarande

är tilldelad en grupp (LED-lampan

är av). Genom att trycka på en

oallokerad CHANNEL SELECT-knapp

öppnas en ny grupp. Lägg till er

kanaler efter behov.

En kanal kan bara vara en del av en

grupp åt gången.

Att justera VOLUME för vilken

kanal som helst i gruppen

kommer att ändra VOLUME för

alla andra grupperade kanaler

med samma mängd. Alla andra

kanalinställningar, som EQ och

PANORAMA, förblir oberoende.

14. 14. För att stänga av en eller

era kanaler, håll ned MUTE-

knappen och tryck sedan på

CHANNEL SELECT-knapparna för de

önskade kanalerna.

15. För att sätta den valda kanalen

i SOLO, tryck på SOLO-knappen.

Genom att trycka på en annan

CHANNEL SELECT-knapp kommer

den nyligen valda kanalen att sättas

i SOLO. För att lämna SOLO-läget,

tryck på SOLO-knappen igen.

16. Spara dina inställningar i ett preset

genom att hålla ned STORE-knappen

och sedan välja mål-presetplatsen

genom att trycka på en av de 16

CHANNEL SELECT-knapparna.

17. Ladda ett preset genom att hålla

ned RECALL-knappen och trycka

på CHANNEL SELECT-knappen som

innehåller önskat preset.

64 65Quick Start GuidePOWERPL AY P16-HQ /P16-D

POWERPLAY P16-D Kontroller

(1)

(3) (4)

(2)

(5)

1. ULTRANET IN-ingången tar emot signaler från andra

POWERPLAY 16-enheter med skärmad CAT5-kabel.

2. ULTRANET OUTPUTS ansluter P16-D med upp till åtta

P16-HQ personliga mixers eller P16-D distributionsnav.

Varje utgång skickar ut 16 spår med skärmad CAT5-kabel.

3. ON LED-lampan lyser när enheten är påslagen med

POWER-strömbrytaren.

4. POWER-strömbrytaren slår enheten på och av.

5. POWER SOURCE-kontakten tar emot den medföljande

IEC-strömkabeln.

Steg 2: Kontroller

POWERPLAY P16-D Komma igång

Steg 3: Komma igång

P16-D Grundinställning

1. Se till att P16-D är ansluten till ett vägguttag med den

medföljande IEC-strömkabeln. (För att matarströmma

ytterligare P16-HQ mixers från P16-D, måste P16-D vara

ansluten till en strömkälla.)

2. Se till att enheten är avstängd. ON LED-lampan ska

vara släckt.

3. Anslut en skärmad CAT5-kabel från en P16-I, P16-D eller en

annan P16-HQ till ULTRANET IN-anslutningen på P16-D.

4. Kör skärmade CAT5 digitala kablar från ULTRANET OUTPUTS

till externa enheter (valfri kombination av P16-HQ eller

P16-D enheter). För bästa resultat, använd inte CAT5 kablar

längre än 75 m.

5. Slå på P16-D genom att trycka på POWER-strömbrytaren.

ON LED-lampan kommer att lysa.

6. LED-lamporna ovanför ULTRANET IN och ULTRANET

OUT-anslutningar kommer att lysa för att bekräfta att

CAT5-kablarna är anslutna och aktiva.

66 67Quick Start GuidePOWERPLAY P16-HQ /P16- D

(1) (2) (5) (6) (9) (10) (13) (15)

(3) (4) (7) (8) (12) (11) (14) (17) (18)(16)

(19) (20) (21) (22) (23) (24) (25)

POWERPLAY P16-HQ Sterowanica

Krok 2: Sterowanica

1. RECALL: Przytrzymaj ten przycisk i naciśnij jeden z

16 przycisków CHANNEL SELECT (18), aby załadować

odpowiadający użytkownikowi preset miksu.

2. STORE: Przytrzymaj ten przycisk i naciśnij jeden z

16 przycisków CHANNEL SELECT (18), aby zapisać

bieżące ustawienia w odpowiadającym slotcie presetu

miksu użytkownika.

3. Przycisk MAIN wybiera główny miks stereo, który ma

własne ustawienia dotyczące głośności, balansu i korekcji.

4. Dioda ULTRANET LED zapala się, aby wskazać, że wejście

ULTRANET jest podłączone i aktywne.

5. LINK: Przytrzymaj ten przycisk i naciśnij jeden z 16

przycisków CHANNEL SELECT (18), aby połączyć sąsiednie

kanały mono w połączoną parę stereo.

6. GROUP: Przytrzymaj ten przycisk i naciśnij jeden z 16

przycisków CHANNEL SELECT (18), aby połączyć wybrane

kanały w jedną lub więcej grup.

7. Przycisk SOLO wycisza wszystkie kanały z wyjątkiem

wybranego kanału mono lub połączonej pary stereo.

8. MUTE: Przytrzymaj ten przycisk i naciśnij jeden z 16

przycisków CHANNEL SELECT (18), aby wyciszyć lub wyłączyć

wyciszenie danego kanału.

9. Gałka TREBLE kontroluje wzmocnienie wysokich

częstotliwości wybranego kanału mono, połączonej pary

stereo lub sygnału MAIN stereo. Naciśnij enkoder, aby

zresetować wartość.

10. Gałka MID kontroluje wzmocnienie średnich częstotliwości

aktualnie wybranego kanału mono, połączonej pary

stereo lub sygnału MAIN stereo. Naciśnij enkoder, aby

zresetować wartość.

11. Gałka FREQ wybiera określony zakres częstotliwości

średnich, który ma być obniżony lub zwiększony za pomocą

gałki MID. Naciśnij enkoder, aby zresetować wartość.

12. Gałka BASS kontroluje wzmocnienie niskich częstotliwości

wybranego kanału mono, połączonej pary stereo

lub sygnału MAIN stereo. Naciśnij enkoder, aby

zresetować wartość.

13. Gałka PANORAMA dostosowuje rozmieszczenie stereo

kanałów mono i względną równowagę lewo-prawo kanałów

połączonych w stereo lub sygnału MAIN stereo. Naciśnij

enkoder, aby zresetować wartość.

14. Gałka VOLUME dostosowuje poziom miksu dla wybranych

kanałów mono i połączonych stereo lub sygnału

MAIN stereo. Naciśnij enkoder, aby wyciszyć.

15. Gałka OUTPUT kontroluje ogólny poziom wyjścia głównego.

16. Dioda GR LED zapala się, aby pokazać, kiedy ogranicznik

wyjścia jest aktywny.

17. Gałka LIMITER kontroluje próg ogranicznika dla

wyjścia głównego.

18. Przyciski CHANNEL SELECT skupiają się na żądanych

kanałach mono i stereo oraz grupach w celu indywidualnej

regulacji miksu.

19. DC IN podłącza się do dołączonego zasilacza zewnętrznego.

Używaj tylko zasilaczy zewnętrznych BEHRINGER.

20. Przełącznik ON/OFF.

21. ULTRANET THRU wysyła nieprzetworzoną kopię sygnału

ULTRANET IN do dodatkowych urządzeń ULTRANET.

22. ULTRANET IN odbiera 16 kanałów z urządzeń ULTRANET za

pośrednictwem ekranowanego kabla audio cyfrowego CAT5.

23. MIDI IN do sterowania wszystkimi parametrami za pomocą

zewnętrznych kontrolerów MIDI, a także do aktualizacji

oprogramowania sprzętowego.

24. LINE OUT przesyła kopię miksu stereo MAIN za pomocą

dwóch kabli TRS. Alternatywnie, pojedynczy kabel TRS może

być podłączony do gniazda L/MONO.

25. Wyjście PHONES przesyła kopię miksu stereo MAIN za

pośrednictwem złącza TRS 6,35 mm (¼").

68 69Quick Start GuidePOWERPLAY P16- HQ /P16- D

POWERPLAY P16-HQ Pierwsze kroki

Krok 3: Pierwsze

kroki

Podstawowa konguracja P16-HQ

1. Obróć gałkę OUTPUT do pełnej

pozycji przeciwnie do ruchu

wskazówek zegara.

2. Obróć gałkę LIMITER do pełnej

pozycji zgodnie z ruchem

wskazówek zegara.

3. Upewnij się, że dioda ULTRANET LED

jest włączona.

4. Parametry każdego poszczególnego

kanału można regulować,

naciskając odpowiedni przycisk

CHANNEL SELECT.

Dioda LED w każdym przycisku

CHANNEL SELECT świeci się w

następujący sposób:

• Zielony (migający): aktywność

sygnału audio

• Czerwony (stały): wybrany

kanał mono lub para stereo bez

aktywności sygnału audio

• Żółty (migający): wybrany

kanał mono lub para stereo z

aktywnością sygnału audio

• Czerwony (migający): kanał

jest częścią wybranej grupy, ale

nie jest aktualnie wybrany i nie

ma aktywności sygnału audio

• Żółty (migający): kanał jest

częścią wybranej grupy, ale nie

jest aktualnie wybrany i jest

aktywność sygnału audio

5. Podczas odtwarzania dźwięku

powoli obracaj gałkę OUTPUT

zgodnie z ruchem wskazówek

zegara, aż osiągniesz komfortowy

poziom monitorowania.

6. Powoli obracaj gałkę LIMITER

przeciwnie do ruchu wskazówek

zegara, aby uruchomić ogranicznik

i znaleźć akceptowalną równowagę

między dynamiką a kontrolą

szczytów głośności.

7. Aby dostosować dowolny kanał

mono lub stereo w miksie,

naciśnij odpowiedni przycisk

CHANNEL SELECT. Dioda LED kanału

zaświeci się na czerwono, wskazując,

że kanał jest wybrany do regulacji.

8. Obróć gałkę VOLUME zgodnie z

ruchem wskazówek zegara lub

przeciwnie, aby dostosować

względny poziom kanału w miksie.

9. Obróć gałkę PANORAMA zgodnie

z ruchem wskazówek zegara lub

przeciwnie, aby dostosować pozycję

kanału w polu stereo.

10. Dostosuj wzmocnienie dolnych i

górnych pasm kanału za pomocą

gałek BASS i TREBLE.

11. Wybierz środkową częstotliwość

pasma średniego do regulacji za

pomocą gałki FREQ, a następnie

dostosuj wzmocnienie pasma

średniego za pomocą gałki MID.

12. Tworzenie połączeń stereo poprzez

przytrzymanie przycisku LINK, a

następnie naciśnięcie żądanego

przycisku CHANNEL SELECT.

Powiązany sąsiedni kanał zostanie

połączony w stereo. Zauważ, że

kanały są zawsze łączone w stereo,

zaczynając od kanału nieparzystego

i przypisując kanał nieparzysty

do lewej. Wszystkie wartości

parametrów zastosowane do kanału

nieparzystego będą stosowane do

obu połączonych kanałów stereo.

13. Aby pogrupować kilka kanałów,

przytrzymaj przycisk GROUP,

a następnie naciśnij przyciski

CHANNEL SELECT kanałów, które

chcesz przypisać do grupy. Dioda

LED wybranych kanałów będzie

migać. Naciśnij ponownie ten sam

przycisk CHANNEL SELECT, aby

odznaczyć kanał. Zwolnij przycisk

GROUP, aby utworzyć grupę z

wybranymi kanałami.

Po utworzeniu grupy można ją

zmodykować, przytrzymując

przycisk GROUP i naciskając jeden

z przycisków CHANNEL SELECT

przypisanych do grupy. Teraz można

dodawać lub usuwać kanały z

tej grupy.

Aby utworzyć nową grupę z

pozostałych nieprzypisanych

kanałów, przytrzymaj przycisk

GROUP, a następnie naciśnij przycisk

CHANNEL SELECT na kanale, który

nie jest aktualnie przypisany do

grupy (dioda LED jest wyłączona).

Naciśnięcie nieprzypisanego

przycisku CHANNEL SELECT otwiera

nową grupę. Dodaj więcej kanałów

według potrzeby.

Kanał może być częścią tylko jednej

grupy jednocześnie.

Regulacja VOLUME dowolnego

kanału w grupie spowoduje

zmniejszenie lub zwiększenie

poziomu VOLUME wszystkich

innych kanałów w grupie o taką

samą wartość. Wszystkie pozostałe

ustawienia kanałów, takie jak EQ i

PANORAMA, pozostają niezależne.

14. Aby wyciszyć jeden lub więcej

kanałów, przytrzymaj przycisk

MUTE, a następnie naciśnij

przyciski CHANNEL SELECT

wybranych kanałów.

15. Aby ustawić wybrany kanał w

trybie SOLO, naciśnij przycisk

SOLO. Naciśnięcie innego przycisku

CHANNEL SELECT spowoduje solo

nowo wybranego kanału. Aby wyjść

z trybu SOLO, ponownie naciśnij

przycisk SOLO.

16. Zapisz swoje ustawienia w presecie,

przytrzymując przycisk STORE,

a następnie naciśnij jeden z 16

przycisków CHANNEL SELECT, aby

wybrać docelowy slot presetu.

17. Załaduj preset, przytrzymując

przycisk RECALL i naciskając przycisk

CHANNEL SELECT zawierający

żądany preset.

70 71Quick Start GuidePOWERPL AY P16-HQ /P16-D

POWERPLAY P16-D Sterowanica

(1)

(3) (4)

(2)

(5)

Krok 2: Sterowanica

1. Wejście ULTRANET IN przyjmuje sygnały z innych urządzeń

POWERPLAY 16 za pomocą ekranowanego kabla CAT5.

2. Wyjścia ULTRANET łączą P16-D z maksymalnie ośmioma

osobistymi mikserami P16-HQ lub rozdzielaczami P16-D.

Każde wyjście wysyła 16 ścieżek za pomocą ekranowanego

kabla CAT5.

3. Diody ON świecą się, gdy urządzenie jest włączone za

pomocą przełącznika POWER.

4. Przełącznik POWER włącza i wyłącza jednostkę.

5. Gniazdo POWER SOURCE przyjmuje dołączony zasilacz IEC.

POWERPLAY P16-D Pierwsze kroki

Krok 3: Pierwsze kroki

Podstawowa konguracja P16-D

1. Upewnij się, że P16-D jest podłączony do gniazdka za

pomocą dołączonego kabla zasilającego IEC. (Aby zasilać

dodatkowe mikserki P16-HQ z P16-D, P16-D musi być

podłączony do źródła zasilania.)

2. Upewnij się, że jednostka jest wyłączona. Diody ON powinny

być zgaszone.

3. Podłącz ekranowany kabel CAT5 od P16-I, P16-D lub innego

P16-HQ do połączenia ULTRANET IN na P16-D.

4. Podłącz ekranowane kable cyfrowe CAT5 z ULTRANET

OUTPUTS do zewnętrznych urządzeń (dowolna kombinacja

jednostek P16-HQ lub P16-D). Dla najlepszych rezultatów,

nie używaj kabli CAT5 dłuższych niż 75 m.

5. Włącz P16-D, naciskając przycisk POWER. Diody ON

będą świecić.

6. Diody nad ULTRANET IN i ULTRANET OUT zasilają się, aby

potwierdzić, że kable CAT5 są podłączone i aktywne.

72 73Quick Start GuidePOWERPL AY P16-HQ /P16-D

(1) (2) (5) (6) (9) (10) (13) (15)

(3) (4) (7) (8) (12) (11) (14) (17) (18)(16)

(19) (20) (21) (22) (23) (24) (25)

POWERPLAY P16-HQ コントロール

ステップ 2: コントロール

1. RECALL: このボタンを押し続け、16 の CHANNEL

SELECT ボタン (18) のいずれかを押して、対応するユ

ーザーミックスプリセットをロードします。

2. STORE: このボタンを押し続け、16 の CHANNEL SELECT

ボタン (18) のいずれかを押して、現在の設定を対

応するユーザーミックスプリセットスロットに保

存します。

3. MAIN ボタンはメインステレオミックスを選択し、ボ

リューム、バランス、イコライゼーションの個別設

定が含まれます。

4. ULTRANET LED は、ULTRANET 入力が接続されてアク

ティブであることを示します。

5. LINK: このボタンを押し続け、16の CHANNEL SELECT ボ

タン (18) のいずれかを押して、隣接するモノチャン

ネルをリンクされたステレオペアに結合します。

6. GROUP: このボタンを押し続け、16 の CHANNEL SELECT

ボタン (18) のいずれかを押して、選択したチャンネ

ルを 1 つ以上のグループに結合します。

7. SOLO ボタンは、選択されたモノチャンネルまたは

ステレオリンクされたペア以外のすべてのチャンネ

ルをミュートします。

8. MUTE: このボタンを押し続け、16 の CHANNEL SELECT

ボタン (18) のいずれかを押して、そのチャンネルを

ミュートまたはミュート解除します。

9. TREBLE ノブは、選択したモノチャンネル、ステレオ

リンクされたペア、または MAIN ステレオバス信号

の高域帯域ゲインを制御します。エンコーダーを

押して値をリセットします。

10. MID ノブは、選択したモノチャンネル、ステレオリ

ンクされたペア、または MAIN ステレオバス信号の

中域帯域ゲインを制御します。エンコーダーを押し

て値をリセットします。

11. FREQ ノブは、MID ノブを使用してカットまたはブー

ストする特定の中域周波数帯域を選択します。エ

ンコーダーを押して値をリセットします。

12. BASS ノブは、選択したモノチャンネル、ステレオリ

ンクされたペア、または MAIN ステレオバス信号の

低域帯域ゲインを制御します。エンコーダーを押し

て値をリセットします。

13. PANORAMA ノブは、モノチャンネルのステレオ配置

とステレオリンクされたチャンネルまたは MAIN ス

テレオバス信号の左右バランスを調整します。エン

コーダーを押して値をリセットします。

14. VOLUME ノブは、選択したモノおよびステレオリン

クされたチャンネルまたは MAIN ステレオバス信号

のミックスレベルを調整します。エンコーダーを押

してミュートします。

15. OUTPUT ノブは、全体のマスター出力レベルを制

御します。

16. GR LED は、出力リミッターがアクティブであること

を示します。

17. LIMITER ノブは、マスター出力のリミッタースレッシ

ョルドを制御します。

18. CHANNEL SELECT ボタンは、個別のミックス調整のた

めに、必要なモノおよびステレオリンクされたチャ

ンネルおよびグループに焦点を当てます。

19. DC IN は、付属の外部電源に接続します。BEHRINGER

の外部電源のみを使用してください。

20. ON/OFF スイッチ。

21. ULTRANET THRU は、処理されていない ULTRANET

IN のコピーを追加の ULTRANET デバイスに送信し

ます。

22. ULTRANET IN は、シールドされた CAT5 デジタルオー

ディオケーブルを介して、ULTRANET デバイスから

16 チャンネルを受信します。

23. MIDI IN は、外部 MIDI コントローラーを使用してす

べてのパラメーターを制御するためのものであり、

ファームウェアの更新にも使用されます。

24. LINE OUT は、2 本の TRS ケーブルを介して MAIN ス

テレオミックスのコピーを送信します。代わりに、

単一の TRS ケーブルを L/MONO ジャックに接続で

きます。

25. PHONES 出力は、6.35mm (¼") TRS コネクタを介して

MAIN ステレオミックスのコピーを送信します。

74 75Quick Start GuidePOWERPLAY P16 -HQ/P16 -D

POWERPLAY P16-HQ はじめに

ステップ 3: はじめに

P16-HQ の基本セットアップ

1. OUTPUT ノブを完全に反時計回

りに回して、最小位置に設定

します。

2. LIMITER ノブを完全に時計回

りに回して、最大位置に設定

します。

3. ULTRANET LED が点灯しているこ

とを確認します。

4. 各チャンネルのパラメーター

は、対応する CHANNEL SELECT

ボタンを押すことで調整でき

ます。

各 CHANNEL SELECT ボタンの LED

は、次のように点灯します。

• 緑 (点滅): オーディオ信号

アクティビティ

• 赤 (点灯): オーディオ信号

アクティビティがない状

態でモノチャンネルまた

はステレオリンクペアが

選択されています

• 黄色（点滅）：オーディオ

信号アクティビティがあ

る状態でモノチャンネル

またはステレオリンクペア

が選択されています

• 赤 (点滅): チャンネルは

選択されたグループの一

部ですが、現在そのチャ

ンネルは選択されておら

ず、オーディオ信号アクテ

ィビティはありません

• 黄色 (点滅): チャンネル

は選択されたグループの

一部ですが、現在そのチ

ャンネルは選択されてお

らず、オーディオ信号アク

ティビティがあります

5. オーディオを再生しなが

ら、OUTPUT ノブをゆっくりと時

計回りに回して、快適なモニタ

ーレベルを調整します。

6. LIMITER ノブをゆっくりと反時

計回りに回して、リミッターを

有効にし、ダイナミクスと音

量ピークのバランスを調整し

ます。

7. ミックス内の任意のモノまた

はステレオチャンネルを調整

するには、対応する CHANNEL

SELECT ボタンを押します。チャ

ンネルの LED が赤く点灯し、チ

ャンネルが調整のために選択

されていることを示します。

8. VOLUME ノブを時計回りまたは

反時計回りに回して、ミックス

内のチャンネルの相対レベル

を調整します。

9. PANORAMA ノブを時計回りまた

は反時計回りに回して、ステレ

オフィールド内のチャンネルの

位置を調整します。

10. BASS および TREBLE ノブを使用

して、チャンネルの低域および

高域のゲインを調整します。

11. FREQ ノブを使用して調整す

るミッドバンドの中心周波数

を選択し、MID ノブを使用し

てミッドバンドゲインを調整

します。

12. LINK ボタンを押し続けて、目的

の CHANNEL SELECT ボタンを押し

てステレオリンクを作成しま

す。隣接する関連チャンネルが

ステレオリンクされます。チャ

ンネルは常に奇数チャンネル

からステレオリンクされ、奇数

チャンネルは左に割り当てられ

ます。奇数チャンネルに適用さ

れたすべてのパラメーター値

が両方のステレオリンクチャン

ネルに適用されます。

13. 複数のチャンネルをグループ

化するには、GROUP ボタンを押

し続けてから、グループに割り

当てたいチャンネルの CHANNEL

SELECT ボタンを押します。選択

したチャンネルの LED が点滅し

ます。同じ CHANNEL SELECT ボタ

ンをもう一度押してチャンネ

ルを選択解除します。CHANNEL

SELECT ボタンを離して、選択し

たチャンネルでグループを作

成します。

グループを作成した後、GROUP

ボタンを押し続け、グループに

割り当てられた CHANNEL SELECT

ボタンのいずれかを押すこと

で、グループを変更できます。

これで、そのグループにチャ

ンネルを追加または削除で

きます。

未割り当てのチャンネルから

新しいグループを作成するに

は、GROUP ボタンを押し続け

てから、現在グループに割り

当てられていないチャンネル

の CHANNEL SELECT ボタンを押

します (LED はオフです)。割

り当てられていない CHANNEL

SELECT ボタンを押すと、新しい

グループが開きます。必要に

応じて、さらにチャンネルを追

加します。

1 つのチャンネルは一度に 1 つ

のグループの一部にしかなれ

ません。

グループ内のチャンネルの

VOLUME を調整すると、他のす

べてのグループ化されたチャ

ンネルの VOLUME も同じ量だけ

変更されます。他のすべてのチ

ャンネル設定 (EQ や PANORAMA

など) は独立して保持され

ます。

14. 1 つまたは複数のチャンネルを

ミュートするには、MUTE ボタン

を押し続けてから、目的のチャ

ンネルの CHANNEL SELECT ボタン

を押します。

15. 選択したチャンネルを SOLO

にするには、SOLO ボタンを押

します。別の CHANNEL SELECT

ボタンを押すと、新しく選択

されたチャンネルが SOLO にな

ります。SOLO モードを終了す

るには、再度 SOLO ボタンを押

します。

16. STORE ボタンを押し続け、16 の

CHANNEL SELECT ボタンのいずれ

かを押して、ターゲットプリセ

ットスロットを選択すること

で、設定をプリセットに保存

します。

17. RECALL ボタンを押し続け、目的

のプリセットが含まれている

CHANNEL SELECT ボタンを押して

プリセットをロードします。

76 77Quick Start GuidePOWERPL AY P16-HQ /P16-D

POWERPLAY P16-D コントロール

(1)

(3) (4)

(2)

(5)

1. ULTRANET IN 入力は、シールドされた CAT5 ケーブル

を使用して他の POWERPLAY 16 デバイスからの信号

を受け入れます。

2. ULTRANET OUTPUTS は、P16-D を最大 8 台の P16-HQ

パーソナルミキサーや P16-D ディストリビューシ

ョンハブに接続します。各出力はシールドされた

CAT5 ケーブルを使用して 16 トラックの信号を送信

します。

3. ON LED は POWER スイッチを使用してデバイスが起

動しているときに点灯します。

4. POWER スイッチはユニットのオンとオフを切り替

えます。

5. POWER SOURCE ジャックは付属の IEC 電源ケーブル

を受け入れます。

ステップ 2: コントロール

POWERPLAY P16-D はじめに

ステップ 3: はじめに

P16-D 基本セットアップ

1. P16-D が付属の IEC 電源ケーブルを使用して電源に

接続されていることを確認します。（P16-D から追

加の P16-HQ ミキサーをバスパワーするには、

P16-D を電源に接続する必要があります。）

2. ユニットが電源がオフになっていることを確認し

ます。ON LED は消灯しています。

3. P16-I 、P16-D 、または別の P16-HQ から ULTRANET IN 接

続にシールドされた CAT5 ケーブルを接続します。

4. ULTRANET OUTPUTS から外部デバイス（ P16-HQ または

P16-D ユニットの任意の組み合わせ）へシールドさ

れた CAT5 デジタルケーブルを接続します。最適な

結果を得るために、75 m（246 フィート）を超える

CAT5 ケーブルを使用しないでください。

5. POWER スイッチを押して P16-D の電源を入れます。

ON LED が点灯します。

6. ULTRANET IN および ULTRANET OUT 接続の上にある

LED が点灯し、CAT 5 ケーブルが接続されてアクティ

ブであることを確認します。

78 79Quick Start GuidePOWERPL AY P16-HQ /P16-D

第二步: 控制

(1) (2) (5) (6) (9) (10) (13) (15)

(3) (4) (7) (8) (12) (11) (14) (17) (18)(16)

(19) (20) (21) (22) (23) (24) (25)

POWERPLAY P16-HQ 控制

1. RECALL: 按住此按钮并按下16 个 CHANNEL SELECT

按钮 (18) 中的一个以加载相应的用户混音预设。

2. STORE: 按住此按钮并按下 16 个 CHANNEL SELECT 按

钮 (18) 中的一个以将当前设置保存到相应的用户混

音预设槽。

3. MAIN 按钮选择主立体声混音，它有自己的音量、平衡

和均衡设置。

4. ULTRANET LED 灯指示 ULTRANET 输入已连接并激活。

5. LINK: 按住此按钮并按下 16 个 CHANNEL SELECT 按

钮 (18) 中的一个以将相邻的单声道通道组合为一

个立体声对。

6. GROUP: 按住此按钮并按下 16 个 CHANNEL SELECT

按钮 (18) 中的一个以将选定的通道组合到一个或

多个组中。

7. SOLO 按钮静音所有通道，除了选定的单声道通道或

立体声链接对。

8. MUTE: 按住此按钮并按下 16 个 CHANNEL SELECT 按钮

(18) 中的一个以静音或取消静音该通道。

9. TREBLE 旋钮控制所选单声道通道、立体声链接对

或 MAIN 立体声总线信号的高频增益。按下旋钮以

重置其值。

10. MID 旋钮控制当前所选单声道通道、立体声链接对

或 MAIN 立体声总线信号的中频增益。按下旋钮以

重置其值。

11. FREQ 旋钮选择特定的中频频段，通过 MID 旋钮进行

削减或增强。按下旋钮以重置其值。

12. BASS 旋钮控制所选单声道通道、立体声链接对或

MAIN 立体声总线信号的低频增益。按下旋钮以重

置其值。

13. PANORAMA 旋钮调整单声道通道的立体声位置以及

立体声链接通道或 MAIN 立体声总线信号的左右平

衡。按下旋钮以重置其值。

14. VOLUME 旋钮调整所选单声道和立体声链接通道或

MAIN 立体声总线信号的混音电平。按下旋钮以静音。

15. OUTPUT 旋钮控制总体主输出电平。

16. GR LED 灯显示输出限制器何时处于活动状态。

17. LIMITER 旋钮控制主输出的限制器阈值。

18. CHANNEL SELECT 按钮专注于所需的单声道、立体声

链接通道和组，以进行单独混音调整。

19. DC IN 连接到随附的外部电源。请仅使用 BEHRINGER

外部电源。

20. ON/OFF 开关。

21. ULTRANET THRU 将未处理的 ULTRANET IN 副本发送到

其他 ULTRANET 设备。

22. ULTRANET IN 通过屏蔽的 CAT5 数字音频电缆接收来

自 ULTRANET 设备的 16 个通道。

23. MIDI IN 用于通过外部 MIDI 控制器控制所有参数，并

用于固件更新。

24. LINE OUT 通过两条 TRS 电缆传输 MAIN 立体声混音的

副本。或者, 单条 TRS 电缆可以连接到 L/MONO 插孔。

25. PHONES 输出通过 6.35mm (¼") TRS 连接器传输 MAIN

立体声混音的副本。

80 81Quick Start GuidePOWERPL AY P16-HQ /P16-D

第三步: 使用

POWERPLAY P16-HQ 使用

P16-HQ 基本设置

1. 将 OUTPUT 旋钮完全向左旋转至

最小位置。

2. 将 LIMITER 旋钮完全向右旋转至

最大位置。

3. 确认 ULTRANET LED 亮起。

4. 可通过按下相应的 CHANNEL

SELECT 按钮调整每个单独通道

的参数。

每个 CHANNEL SELECT 按钮上的

LED 显示如下:

• 绿色（闪烁）: 音频信号活动

• 红色（常亮）: 选择了没有音

频信号活动的单声道通道

或立体声链接对

• 黄色（闪烁）: 选择了具有音

频信号活动的单声道通道

或立体声链接对

• 红色（闪烁）: 该通道是所

选组的一部分, 但当前未

选择该通道且没有音频

信号活动

• 黄色（闪烁）: 该通道是所

选组的一部分, 但当前未

选择该通道且有音频信

号活动

5. 在播放音频时, 缓慢顺时针旋

转 OUTPUT 旋钮, 直到达到舒适

的监听音量。

6. 缓慢逆时针旋转 LIMITER 旋钮,

使限制器工作, 并在动态范围

与音量峰值控制之间找到适当

的平衡。

7. 要调整混音中的任何单声道

或立体声通道, 按下相应的

CHANNEL SELECT 按钮。通道的

LED 会亮红色, 表示该通道已选

中进行调整。

8. 顺时针或逆时针旋转 VOLUME

旋钮, 调整通道在混音中的相

对电平。

9. 顺时针或逆时针旋转 PANORAMA

旋钮，调整通道在立体声场中

的位置。

10. 使用 BASS 和 TREBLE 旋钮调整通

道的低频和高频增益。

11. 使用 FREQ 旋钮选择要调整的中

频中心频率, 然后使用 MID 旋钮

调整中频增益。

12. 按住 LINK 按钮, 然后按下所需

的 CHANNEL SELECT 按钮创建立

体声链接。相关的相邻通道

将变成立体声链接。请注意,

通道始终从奇数通道开始立体

声链接, 并将奇数通道分配到

左侧。应用于奇数通道的所有

参数值将应用于立体声链接的

两个通道。

13. 要将多个通道组合在一起,

按住 GROUP 按钮, 然后按下您

要分配到组的通道的 CHANNEL

SELECT 按钮。所选通道的

LED 将闪烁。再次按下相同的

CHANNEL SELECT 按钮以取消选择

该通道。松开 GROUP 按钮以创

建包含您选择的通道的组。

创建组后, 可以通过按住

GROUP 按钮并按下分配给该组

的 CHANNEL SELECT 按钮来修改

该组。现在, 可以向该组添加或

从该组中删除通道。

要从未分配的剩余通道创建

新组, 请按住 GROUP 按钮, 然后

按下未分配到任何组的通道的

CHANNEL SELECT 按钮（LED 关闭）。

按下未分配的 CHANNEL SELECT

按钮将打开一个新组。根据需

要添加更多通道。

一个通道一次只能属于一

个组。

调整组中任一通道的 VOLUME

将按相同的量调整所有其他分

组通道的 VOLUME。所有其他

通道设置（如 EQ 和 PANORAMA）

保持独立。

14. 要静音一个或多个通道，按住

MUTE 按钮, 然后按下所需通道

的 CHANNEL SELECT 按钮。

15. 要对选定通道进行 SOLO, 按下

SOLO 按钮。按下另一个 CHANNEL

SELECT 按钮将对新选定的通道

进行 SOLO。要退出 SOLO 模式,

请再次按下 SOLO 按钮。

16. 按住 STORE 按钮保存设置到预

设中, 然后按下 16 个

17. 按住 RECALL 按钮并按下包含所

需预设的 CHANNEL SELECT 按钮以

加载预设。

82 83Quick Start GuidePOWERPL AY P16-HQ /P16-D

POWERPLAY P16-D 控制

(1)

(3) (4)

(2)

(5)

1. ULTRANET IN 输入使用屏蔽的 CAT5 电缆接受来自

其他 POWERPLAY 16 设备的信号。

2. ULTRANET OUTPUTS 将 P16-D 与最多八个 P16-M 个人

混音器或 P16-D 分配集线器连接。每个输出发出

16 条使用屏蔽 CAT5 电缆的轨迹。

3. ON LED 使用 POWER 开关为设备加电时, 指示灯点亮。

4. POWER 开关打开和关闭本机。

5. POWER SOURCE 插孔接受随附的 IEC 电源线。

第二步: 控制

POWERPLAY P16-D 使用

第三步: 使用

P16-D Basic Setup

1. 确保使用随附的 IEC 电源线将 P16-D 连接到电源

插座。（要从 P16-D 为附加的 P16-HQ 混音器总线

供电, 必须将 P16-D 连接到电源。）

2. 确保设备断电。 ON LED 应该熄灭。

3. 将屏蔽的 CAT5 电缆从 P16-I, P16-D 或另一个 P16-HQ

连接到 P16-D 上的 ULTRANET IN 连接。

4. 将屏蔽的 CAT5 数字电缆从 ULTRANET OUTPUTS 引出到

外部设备（P16-HQ 或 P16-D 单元的任意组合）。

为了获得最佳结果, 请勿使用长度超过 75 m

(246 英尺) 的 CAT5 电缆。

5. 按下电源开关为 P16-D 通电。 ON LED 点亮。

6. ULTRANET IN 和 ULTRANET OUTPUTS 连接上方的

LED 指示灯将点亮, 以确认 CAT5 电缆已连接并处

于活动状态。

84 85Quick Start GuidePOWERPLAY P16 -HQ/P16 -D

P16-HQ/P16-D

Ultranet Digital Network

Digital Processing

A/D conversion 24-bit, 44.1 / 48 kHz sample rate

Converter type 24-bit, delta-sigma

System

Signal

16 channels, plus bus-power

for P16-HQ

Latency <0.9 ms (from P16-I to P16-HQ)

Frequency response 20 Hz to 20 kHz (+0 / -3 dB)

Dynamic range 92 dB typ.

Cabling

Connectors RJ45

Cables Shielded CAT5

Cable length max. 246 ft / 75 m recommended

P16-HQ Digital Personal Mixer

Audio Connections

Phones ¼" TRS, stereo

Line out 2 x ¼" TS, unbalanced

Ultranet Thru / In 2 x RJ45

MIDI in 5-pin MIDI connector

Performance Line Out

Frequency response 20 Hz - 20 kHz (+0 / -0.5 dB)

THD+N 0.002 % typ.

Residual noise

-99 dBu unweighted /

-102 a-weighted

Crosstalk L / R <-75 dB

Output impedance 1 kΩ

Max. output level

+12.5 dBu @ 200 kΩ load /

+2,7 dBu @ 600 Ω load

Performance Phones Out

Frequency response 20 Hz - 20 kHz (+0 / -0.1 dB)

THD+N

typ. 0.002 % / 0.007 % @

350 mW output power

Residual noise

-94.5 dBu unweighted /

-97.5 dBu A-weighted

Crosstalk L / R <-90 dB

Max. output level

50 mW @ 600 Ω load

100 mW @ 300 Ω load

400 mW @ 30 Ω load

P16-HQ/P16-D

Controls

Equalizer

Bass ±12 dB @ 100 Hz, shelving

Mid ±12 dB, semi-parametric

Frequency 100 Hz to 10 kHz, adjustable

Treble ±12 dB @ 10 kHz

Output

Limiter Ratio ∞: 1

Level -20 to +15 dBu (Phones)

Power Supply

Power consumption

5 W max. with included power

supply adaptor

Mains connection

External power supply (included)

or P16-I / P16-D

Dimensions / Weight

Dimensions

(H x W x D)

63 x 257 x 134 mm

(2.5 x 10.1 x 5.3")

Weight 0.8 kg (1.8 lbs)

P16-D Ultranet Distributor

Digital Inputs / Outputs (Ultranet)

Ultranet in 1 x RJ45

Remote outputs 8 x RJ45

Power Supply/Voltage (Fuses)

USA / Canada 120 V~, 60 Hz (T 1 A H 250 V)

UK / Australia /

Europe

220-240 V~, 50 / 60 Hz

(T 1 A H 250 V)

Korea / China

220-240 V~, 50 / 60 Hz

(T 1 A H 250 V)

Japan 100 V~, 50 / 60 Hz (T 1 A H 250 V)

Power consumption 40 W

Mains connection Standard IEC receptacle

Dimensions/Weight

Dimensions

(H x W x D)

44 x 254 x 160 mm (1U)

(1.7 x 10 x 6.3")

Weight 1.1 kg (2.4 lbs)

Specications

P16-HQ/P16-D

超网数字网络

数字处理

A / D 转 24-bit, 44.1 / 48 kHz sample rate

转换器类型

24 位 delta-sigma

系统

信号

16 个通道, 以及 P16-HQ 的总

线电源

延时

< 0.9 毫秒（从 P16-I 到 P16-HQ）

频率响应

20 Hz 至 20 kHz （+0 / -3 dB）

动态范围

典型值 92 dB

布线

连接器

RJ45

电缆线

屏蔽的 CAT5 类线材

电缆长度

推荐最大长度 246 ft / 75 m

P16-HQ 数码个人调音台

音频连接

耳机

¼" TRS, 立体声

线路输出

2 x ¼" TS, 不平衡

Ultranet 直通/输入 2 x RJ45

MIDI 输入 5 针 MIDI 接口

性能线路输出

频率响应 20 Hz - 20 kHz (+0 / -0.5 dB)

THD+N 0.002 % 典型值

剩余噪音

-99 dBu 未加权 / -102 a 加权

左/右声道串扰

<-75 dB

输出阻抗

1 kΩ

最大输出电平

+12.5 dBu @ 200 kΩ 负载

+2.7 dBu @ 600 Ω 负载

性能耳机输出

频率响应 20 Hz - 20 kHz (+0 / -0,1 dB)

THD+N

典型值 0.002 % / 0.007 % @

350 mW 输出功率

剩余噪音

-94.5 dBu 未加权 /

-97.5 dBu A 加权

左/右声道串扰

<-90 dB

最大输出电平

+17.3 dBu @ 200 kΩ 负载

输出功率

50 mW @ 600 Ω 负载

100 mW @ 300 Ω 负载

400 mW @ 30Ω 负载

P16-HQ/P16-D

控制项

均衡器

低音

±12 dB @ 100 Hz, 壳形

中音

±12 dB, 半参数

频率

100 Hz 至 10 kHz, 可调

高音

±12 dB @ 10 kHz

输出

限幅器

比率 ∞: 1

幅度

-20 至 +15 dBu （耳机）

电源

功耗

最大 5 W, 随附电源适配器

电源连接

接外部电源（随附）

或 P16-I / P16-D

尺寸/重量

尺寸（高 x 宽 x 深）

63 x 257 x 134 mm

(2.5 x 10.1 x 5.3")

重量

0.8 kg (1.8 lbs)

P16-D Ultranet 分配器

数字量输入 / 输出（Ultranet）

输入连接器

1 x RJ45

远程输出

8 x RJ45

电源/电压（保险丝）

美国 / 加拿大

120 V~, 60 Hz （T 1 AH 250 V）

英国 / 澳大利

亚 / 欧洲

220-240 V~, 50 / 60 Hz

（T 1 AH 250 V）

韩国 / 中国

220-240 V~, 50 / 60 Hz

（T 1 AH 250 V）

日本

100 V~, 50 / 60 Hz （T 1 AH 250 V）

功耗

40 W

电源连接

标准 IEC 插座

尺寸 / 重量

尺寸（高 x 宽x 深）

44 x 254 x 160 mm (1U)

(1.7 x 10 x 6.3")

重量

1.1 kg (2.4 lbs)

技术参数

Other important information

1. Register online.

Pleaseregister your new Music Tribe

equipment right after you purchase it by

visiting musictribe.com. Registeringyour

purchase using our simple online

form helps us to process your repair

claims more quickly and eciently.

Also, read the terms and conditions of

our warranty, ifapplicable.

2. Malfunction. Should your

Music Tribe Authorized Reseller not be

located in your vicinity, you may contact

the Music Tribe Authorized Fulller for

your country listed under “Support” at

musictribe.com. Shouldyour country

not be listed, pleasecheck if your

problem can be dealt with by our

“OnlineSupport” which may also be

found under “Support” at musictribe.

com. Alternatively, please submit an

online warranty claim at musictribe.com

BEFORE returning theproduct.

3. Power Connections.

Beforeplugging the unit into a power

socket, please make sure you are using

the correct mains voltage for your

particular model. Faulty fuses must be

replaced with fuses of the same type and

rating withoutexception.

1. Registro online.

Lerecomendamos que registre su nuevo

aparato Music Tribe justo después de

su compra accediendo a la página web

musictribe.com. Elregistro de su compra

a través de nuestro sencillo sistema

online nos ayudará a resolver cualquier

incidencia que se presente a la mayor

brevedad posible. Además,aproveche

para leer los términos y condiciones

de nuestra garantía, siesaplicable en

sucaso.

2. Averías. En el caso de que

no exista un distribuidor Music Tribe

en las inmediaciones, puede ponerse

en contacto con el distribuidor Music

Tribe de su país, queencontrará dentro

del apartado “Support” de nuestra

página web musictribe.com. En caso

de que su país no aparezca en ese

listado, acceda a la sección “Online

Support” (quetambiénencontrará

dentro del apartado “Support” de

nuestra páginaweb) y compruebe si su

problema aparece descrito y solucionado

allí. Deforma alternativa, envíenos a

través de la página web una solicitud

online de soporte en periodo de garantía

ANTES de devolvernoselaparato.

3. Conexiones de

corriente. Antes de enchufar este

aparato a una salida de corriente,

asegúrese de que dicha salida sea

del voltaje adecuado para su modelo

concreto. En caso de que deba sustituir

un fusible quemado, deberáhacerlo

por otro de idénticas especicaciones,

sinexcepción.

1. Enregistrez-vous

enligne. Prenezle temps

d’enregistrer votre produit Music Tribe

aussi vite que possible sur le site Internet

musictribe.com. Lefait d’enregistrer le

produit en ligne nous permet de gérer

les réparations plus rapidement et plus

ecacement. Prenezégalement le

temps de lire les termes et conditions de

notregarantie.

2. Dysfonctionnement. Si

vous n’avez pas de revendeur Music

Tribe près de chez vous, contactez le

distributeur Music Tribe de votre pays:

consultez la liste des distributeurs de

votre pays dans la page “Support” de

notre site Internet musictribe.com.

Si votre pays n’est pas dans la liste,

essayez de résoudre votre problème

avec notre “aideen ligne” que vous

trouverez également dans la section

“Support” du site musictribe.com.

Vouspouvez également nous faire

parvenir directement votre demande de

réparation sous garantie par Internet sur

le site musictribe.com AVANT de nous

renvoyer leproduit.

3. Raccordement au

secteur. Avant de relier cet

équipement au secteur, assurez-vous

que la tension secteur de votre région

soit compatible avec l’appareil. Veillez à

remplacer les fusibles uniquement par

des modèles exactement de même taille

et de même valeur électrique — sans

aucuneexception.

Important information Aspectos importantes

Informations importantes

1. Online registrieren.

Bitteregistrieren Sie Ihr neues

Music Tribe-Gerät direkt nach dem

Kauf auf der Website musictribe.com.

WennSie Ihren Kauf mit unserem

einfachen online Formular registrieren,

könnenwir Ihre Reparaturansprüche

schneller und ezienter bearbeiten.

Lesen Sie bitte auch unsere

Garantiebedingungen, fallszutreend.

2. Funktionsfehler. Sollte sich

kein Music Tribe Händler in Ihrer Nähe

benden, können Sie den Music Tribe

Vertrieb Ihres Landes kontaktieren, der

auf musictribe.com unter „Support“

aufgeführt ist. Sollte Ihr Land nicht

aufgelistet sein, prüfen Sie bitte, ob Ihr

Problem von unserem „Online Support“

gelöst werden kann, den Sie ebenfalls

auf musictribe.com unter „Support“

nden. Alternativ reichen Sie bitte

Ihren Garantieanspruch online auf

musictribe.com ein, BEVOR Sie das

Produktzurücksenden.

3. Stromanschluss. Bevor

Sie das Gerät an eine Netzsteckdose

anschließen, prüfen Sie bitte, obSie die

korrekte Netzspannung für Ihr spezielles

Modell verwenden. Fehlerhafte

Sicherungen müssen ausnahmslos durch

Sicherungen des gleichen Typs und

Nennwerts ersetztwerden.

1. Registre-se online.

Porfavor, registreseu novo

equipamento Music Tribe logo após

a compra visitando o site musictribe.

com Registrar sua compra usando nosso

simples formulário online nos ajuda

a processar seus pedidos de reparos

com maior rapidez e eciência. Além

disso, leia nossos termos e condições de

garantia, caso sejanecessário.

2. Funcionamento

Defeituoso. Casoseufornecedor

Music Tribe não esteja localizado nas

proximidades, vocêpode contatar

um distribuidor Music Tribe para o

seu país listado abaixo de “Suporte”

emmusictribe.com. Se seu país não

estiver na lista, favor checar se seu

problema pode ser resolvido com o

nosso “SuporteOnline” que também

pode ser achado abaixo de “Suporte”em

musictribe.com. Alternativamente,

favorenviar uma solicitação de garantia

online em musictribe.com ANTES da

devolução doproduto.

3. Ligações. Antes de ligar a

unidade à tomada, assegure-se de

que está a utilizar a voltagem correcta

para o modelo em questão. Osfusíveis

com defeito terão de ser substituídos,

sem qualquer excepção, porfusíveis do

mesmo tipo e correntenominal.

1. Registratevi online.

Vi invitiamo a registrare il nuovo

apparecchio Music Tribe subito

dopo averlo acquistato visitando

musictribe.com. La registrazione

dell'acquisto tramite il nostro semplice

modulo online ci consente di elaborare

le richieste di riparazione in modo più

rapido ed eciente. Leggete anche

i termini e le condizioni della nostra

garanzia, qualora applicabile.

2. Malfunzionamento.

Nel caso in cui il rivenditore autorizzato

Music Tribe non si trovi nelle vostre

vicinanze, potete contattare il Music

Tribe Authorized Fulller per il vostro

paese, elencato in “Support” @

musictribe.com. Se la vostra nazione non

è elencata, controllate se il problema

può essere risolto tramite il nostro

“Online Support”che può anche essere

trovato sotto “Support” @ musictribe.

com. In alternativa, inviate una richiesta

di garanzia online su musictribe.com

PRIMA di restituire il prodotto.

3. Collegamento

all'alimentazione. Prima di

collegare l'unità a una presa di corrente,

assicuratevi di utilizzare la tensione di

rete corretta per il modello specico. I

fusibili guasti devono essere sostituiti,

senza eccezioni, con fusibili dello stesso

tipo e valore nominale.

Weitere wichtige

Informationen

Outras Informações

Importantes

Informazioni importanti

Other important information

1. Registreer online.

Registreer uw nieuwe Music Tribe-

apparatuur direct nadat u deze hebt

gekocht door naar musictribe.com te

gaan. Door uw aankoop te registreren

via ons eenvoudige online formulier,

kunnen wij uw reparatieclaims sneller

en eciënter verwerken. Lees ook de

voorwaarden van onze garantie, indien

van toepassing.

2. Storing. Mocht uw

door Music Tribe geautoriseerde

wederverkoper niet bij u in de buurt zijn

gevestigd, dan kunt u contact opnemen

met de door Music Tribe Authorized

Fulller voor uw land vermeld onder

“Support” op musictribe.com. Als uw

land niet in de lijst staat, controleer dan

of uw probleem kan worden opgelost

door onze "Online Support", die u

ook kunt vinden onder "Support" op

musictribe.com. U kunt ook een online

garantieclaim indienen op musictribe.

com VOORDAT u het product retourneert.

3. Stroomaansluitingen.

Voordat u het apparaat op een

stopcontact aansluit, moet u ervoor

zorgen dat u de juiste netspanning voor

uw specieke model gebruikt. Defecte

zekeringen moeten zonder uitzondering

worden vervangen door zekeringen van

hetzelfde type en dezelfde waarde.

1. Registrera online.

Registrera din nya Music Tribe-

utrustning direkt efter att du köpt den

genom att besöka musictribe.com.

Att registrera ditt köp med vårt enkla

onlineformulär hjälper oss att behandla

dina reparationsanspråk snabbare och

mer eektivt. Läs också villkoren i vår

garanti, om tillämpligt.

2. Fel. Om din Music Tribe-

auktoriserade återförsäljare inte nns i

din närhet kan du kontakta Music Tribe

Authorized Fulller för ditt land listat

under “Support” på musictribe.com.

Om ditt land inte är listat, kontrollera

om ditt problem kan hanteras av

vår “Onlinesupport” som också nns

under “Support” på musictribe.com.

Alternativt kan du skicka in ett online-

garantianspråk på musictribe.com

INNAN du returnerar produkten.

3. Strömanslutningar. Innan

du ansluter enheten till ett eluttag, se till

att du använder rätt nätspänning för just

din modell. Felaktiga säkringar måste

bytas ut mot säkringar av samma typ

och märkning utan undantag.

1. Zarejestrować online.

Zarejestruj swój nowy sprzęt Music Tribe

zaraz po zakupie na stronie musictribe.

com. Zarejestrowanie zakupu za pomocą

naszego prostego formularza online

pomaga nam szybciej i efektywniej

rozpatrywać roszczenia dotyczące

naprawy. Przeczytaj również warunki

naszej gwarancji, jeśli dotyczy.

2. Awaria. Jeśli Twój

autoryzowany sprzedawca Music Tribe

nie znajduje się w pobliżu, możesz

skontaktować się z autoryzowanym

dostawcą Music Tribe dla swojego kraju,

wymienionym w sekcji „Wsparcie” na

stronie musictribe.com. Jeśli Twojego

kraju nie ma na liście, sprawdź, czy Twój

problem może zostać rozwiązany przez

nasze „Wsparcie online”, które można

również znaleźć w sekcji „Wsparcie” na

stronie musictribe.com. Alternatywnie,

prześlij zgłoszenie gwarancyjne online

na musictribe.com PRZED zwrotem

produktu.

3. Połączenia zasilania.

Przed podłączeniem urządzenia do

gniazdka sieciowego upewnij się, że

używasz odpowiedniego napięcia

sieciowego dla danego modelu.

Wadliwe bezpieczniki należy bez

wyjątku wymienić na bezpieczniki tego

samego typu i wartości.

Belangrijke informatie Viktig information Ważna informacja

1. 登録. 新しい Music Tribe

機器をご購入後、すぐに

musictribe.com にアクセスしてオ

ンライン登録を行ってくださ

い。シンプルなオンラインフ

ォームでの登録は、修理請求

の処理をより迅速かつ効率的

に行うために役立ちます。ま

た、適用される場合は、保証

の利用規約をお読みください。

2. 故障. お近くに Music

Tribe 認定販売店がない場合

は、musictribe.com の "サポート"

セクションに記載されている

国別の Music Tribe 認定代理店に

お問い合わせください。お住

まいの国がリストにない場合

は、"オンラインサポート" か

ら問題が解決できるか確認し

てください。こちらも "サポー

ト" セクションにございます。

あるいは、製品を返品する前

に、musictribe.com でオンライン

保証請求を提出してください。

3. 電源接続. ユニットを電源

コンセントに差し込む前に、

モデルに適した正しい電圧を

使用していることを確認して

ください。ヒューズが故障し

た場合は、必ず同じ種類と定

格のヒューズに交換してくだ

さい。

1. 在线注册。购买后, 请访问我

们的网站立即注册新的 Music Tribe

设备。使用我们简单的在线表

格注册您的购买信息有助于我

们更快, 更有效地处理您的维修

索赔。另外, 请阅读我们保修的

条款和条件（如适用）。

2. 无法正常工作。如果您所在

地区没有 Music Tribe 授权的经销

商, 您可以联系您所在国家/地区

的 Music Tribe 授权履行者, 其联

系方式在 behringer.com 的 “支持”

部分列出。如果您的国家/地区

未列出, 请检查您的问题是否可

以通过我们的 “在线支持” 解决,

该选项也可以在 behringer.com 的

“支持” 部分找到。或者, 您也可

以在退回产品之前在 behringer.com

提交在线保修索赔。

3. 电源连接。将本设备连接电

源前, 请确保使用的电压正确。

保险丝需要更换时, 必须使用相

同型号及定额的保险丝。

その他の重要な情報

其他的重要信息

91Quick Start Guide

FEDERAL COMMUNICATIONS

COMMISSION COMPLIANCE

INFORMATION

Behringer

POWERPLAY P16-HQ/P16-D

Responsible Party Name: Music Tribe Commercial NV Inc.

Address: 122 E. 42nd St.1,

8th Floor NY, NY 10168,

United States

Email Address: legal@musictribe.com

POWERPLAY P16-HQ/P16-D

This equipment has been tested and found to comply with

the limits for a Class B digital device, pursuant to part

15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in

a residential installation. This equipment generates,

uses and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the
