Genesis Powertools GSP1711 11 Amp 7" Variable Speed Sander User Manual

7" Variable Speed Sander/Polisher

Ponceuse / polisseuse à vitesse variable 178 mm

Lijadora / pulidora de velocidad variable de 7"

GSP1711

Operator’s Manual

Manuel d’utilisation

Manual del Operario

888-552-8665

TOLL FREE

HELP LINE:

WEBSITE:

www.genesispowertools.com

English

7" Variable Speed Sander/Polisher

Operator’s Manual GSP1711

7” VARIABLE-SPEED SANDER/POLISHER

Operator’s Manual

SPECIFICATIONS

• Model: ------------------------ GSP1711

• Rated Power: ----------------- 120 V~/ 60Hz, 11 A

• No-Load Speed: -------------- 600-3000 RPM

• Pad Size: ---------------------- 7”

• Arbor Size: -------------------- 5/8”-11

• Net weight: -------------------- 10 Lbs

Includes: 7" Foam Polishing Pad, Hook and Loop Backing Pad, 7" 36G Sanding Disc, Rubber Backing Pad,

Auxiliary Handle, and Wrench.

WARNING: To reduce the risk of injury, user must read and understand this

operator’s manual before operating this tool. Save this manual for future reference.

Toll-Free Help Line: 1-888-552-8665

WARNING: The operation of any power tool can result in foreign

objects being thrown into your eyes, which can result in severe eye damage.

Before beginning tool operation, always wear safety goggles or safety glasses

with side shields and a full face shield when needed. We recommend Wide

Vision Safety Mask for use over eyeglasses or standard safety glasses with side

shields. Always wear eye protection which is marked to comply with ANSI Z87.1.

Look for this symbol to point out important safety

precautions. It means attention!!! Your safety is

involved.

GENERAL SAFETY RULES

WARNING: Some dust created by power sanding, sawing, grinding, drilling, and

other construction activities contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals are:

• Lead from lead-based paints.

• Crystalline silica from bricks and cement and other masonry products.

• Arsenic and chromium from chemically treated lumber.

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure

to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust

masks that are specially designed to ﬁlter out microscopic particles.

WARNING: Read and understand all warnings, cautions and operating

instructions before using this equipment. Failure to follow all instructions listed below

may result in electric shock, ﬁre and/or serious personal injury.

SAVE THESE INSTRUCTIONS

WeAR YouR

FoReSIGHT IS BeTTeR

THAN No SIGHT

SAFeTY GLASSeS

English

WORK AREA SAFETY

• Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents.

•

Do not operate power tools in explosive atmospheres, such as in the presence of

ﬂammable liquids, gases, or dust. Power tools create sparks which may ignite the dust or fumes.

•

Keep bystanders, children, and visitors away while operating a power tool.

Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any

adaptor plugs in any earthed (grounded) power tools. Double insulated tools are equipped with a polarized

plug (one blade is wider than the other). This plug will ﬁt in a polarized outlet only one way. If the plug does not

ﬁt fully in the outlet, reverse the plug. If it still does not ﬁt, contact a qualiﬁed electrician to install a polarized

outlet. Do not change the plug in any way. Double insulation eliminates the need for the three wire grounded

power cord and grounded power supply system.

•

Do not expose power tools to rain or wet conditions. Water entering a power tool will

increase the risk of electric shock.

•

Avoid body contact with earthed or grounded surfaces such as pipes,

radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is

grounded.

•

Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving parts. Damaged cords increase the risk of electric shock.

•

When operating a power tool outside, use an extension cord suitable for

outdoor use. These cords are rated for outdoor use and reduce the risk of electric shock.

•

Do not use AC only rated tools with a DC power supply. While the tool may appear to

work. The electrical components of the AC rated tool are likely to fail and rate a hazard to the operator.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use

tool while tired or under the inﬂuence of drugs, alcohol, or medication. A moment of inattention while operating

power tools may result in serious personal injury.

•

Use safety equipment. Always wear eye protection. Safety equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection for appropriate conditions will reduce personal injuries.

•

Dress properly. Do not wear loose clothing or jewelry. Keep your hair, clothing and gloves away from

moving parts. Loose clothes, jewelry or long hair can be caught in moving parts. Air vents may cover moving

parts and should be avoided.

•

Avoid accidental starting. ensure the switch is in the off position before plugging in. Carrying power

tool with your ﬁnger on the switch or plugging in power tools that have the switch on invites accidents.

•

Remove any adjusting keys or wrenches before turning the power tool on. A

wrench or key that is left attached to a rotating part of the tool may result in personal injury.

•

Do not overreach. Maintain proper footing and balance at all times. Loss of balance can cause an injury

in an unexpected situation.

•

If devices are provided for connection of dust extraction and collection

facilities, ensure these are connected and properly used. use of these devices can

reduce dust related hazards.

•

Do not use a ladder or unstable support. Stable footing on a solid surface enables better

control of the tool in unexpected situations.

•

Keep tool handles dry, clean and free from oil and grease. Slippery handles cannot

safely control the tool.

TOOL USE AND CARE

• Secure the workpiece. use clamp or other practical way to hold the workpiece to a stable platform.

Holding the workpiece by hand or against your body is unstable and may lead to loss of control.

English

7" Variable Speed Sander/Polisher

Operator’s Manual GSP1711

• Do not force the power tool. The tool will perform the job better and safer at the feed rate for

which it is designed. Forcing the tool could possibly damage the tool and may result in personal injury.

•

Use the correct power tool for the job. Don’t force the tool or attachment to do a job for

which it is not designed.

•

Do not use tool if switch does not turn it on or off. Any tool that cannot be controlled

with the switch is dangerous and must be repaired or replaced by an authorized service center.

•

Turn power tool off, and disconnect the plug from the power source and/or battery pack

from the power tool before making any adjustments, changing the accessories, or storing the tools. Such

preventive safety measures reduce the risk of an accidental start up which may cause personal injury.

•

Store idle tool out of reach of children and other inexperienced persons. It is

dangerous in the hand of untrained users.

•

Maintain power tools with care. Check for proper alignment and binding of moving parts,

component breaks, and any other conditions that may affect the tool’s operation. A guard or any other part that

is damaged must be properly repaired or replaced by an authorized service center to avoid risk of personal

injury.

•

Use recommended accessories. using accessories and attachments not recommended by the

manufacturer or intended for use on this type tool may cause damage to the tool or result in personal injury to

the user. Consult the operator’s manual for recommended accessories.

•

Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

•

Feed the workpiece in the correct direction and speed. Feed the workpiece into a

blade, cutter, or abrasive surface against the direction of the cutting tool’s direction of rotation only. Incorrectly

feeding the workpiece in the same direction may cause the workpiece to be thrown out at high speed.

•

Never leave the tool running unattended, turn the power off. Do not leave the tool

until it comes to a complete stop.

WARNING: USE OF THIS TOOL CAN GENERATE AND DISBURSE DUST OR

OTHER AIRBORNE PARTICLES, INCLUDING WOOD DUST, CRYSTALLINE SILICA DUST

AND ASBESTOS. Direct particles away from face and body. Always operate tool in a well-

ventilated area and provide for proper dust removal. Use dust collection system wherever

possible. Exposure to the dust may cause serious and permanent respiratory or other

injury, including silicosis (a serious lung disease), cancer, and death. Avoid breathing the

dust, and avoid prolonged contact with the dust. Allowing dust to get into your mouth or

eyes, or lay on your skin may promote absorption of harmful material. Always use properly

ﬁtting NIOSH/OSHA approved respiratory protection appropriate for dust exposure, and

wash exposed areas with soap and water.

SERVICE

• Have your power tool serviced by a qualiﬁed repair person using

only identical

replacement parts. This will ensure that the safety of the power tool is maintained.

•

Service your power tool periodically. When cleaning a tool, be careful not to disassemble any

portion of the tool since internal wires may be misplaced or pinched.

SAVE THESE INSTRUCTIONS

EXTENSION CORDS

Grounded tools require a three wire extension cord. Double insulated tools can use

either a two or three wire extension cord. As the distance from the power supply outlet increases, you must use a

heavier gauge extension cord. using extension cords with inadequately sized wire causes a serious drop in voltage,

resulting in loss of power and possible tool damage. Refer to the table shown below to determine the required

minimum wire size.

English

The smaller the gauge number of the wire, the greater the capacity of the cord. For example: a 14-gauge cord

can carry a higher current than a 16-gauge cord. When using more than one extension cord to make up the total

length, be sure each cord contains at least the minimum wire size required. If you are using one extension cord for

more than one tool, add the nameplate amperes and use the sum to determine the required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked with the sufﬁx “W-A” (“W” in Canada) to

indicate that it is acceptable for outdoor use.

• Be sure your extension cord is properly wired and in good electrical condition. Always replace a damaged

extension cord or have it repaired by a qualiﬁed person before using it.

• Protect your extension cords from sharp objects, excessive heat, and damp or wet areas.

SPECIFIC SAFETY RULES FOR SANDERS / POLISHERS

WARNING: DO NOT LET COMFORT OR FAMILIARITY WITH PRODUCT (GAINED

FROM REPEATED USE) REPLACE STRICT ADHERENCE TO PRODUCT SAFETY RULES. If

you use this tool unsafe or incorrectly, you can suffer serious personal injury!

•

Always wear safety glasses or goggles. Normal prescription eye or sunglasses are not

safety glasses. use certiﬁed safety equipment. Protective eye wear should comply with ANSI Z87.1 standards

•

Use adequate and appropriate respiratory protection. using this tool to sand some

products, paints and woods may expose the user to dust containing hazardous substances.

•

Always hold the tool ﬁrmly. Do not leave the tool running unless hand held.

•

Use only accessories rated for at least the maximum speed as displayed on

the tool’s nameplate. Backing pads, discs, and other accessories running at speeds greater than

their rated maximum speed may ﬂy apart and cause serious personal injury.

•

Check the backing pad for cracks, damage or deformity before operation.

Immediately replace cracked, damaged, or deformed pads.

•

Never use this tool with wood cutting blades or other saw blades. using such

blades on the sander/polisher frequently kickback, causing loss of tool control resulting in personal injury.

•

Keep hands away from rotating parts.

•

Before starting the tool make sure the sanding disc or polishing bonnet is

not contacting the workpiece.

•

Check that the workpiece is properly supported and secured in place.

•

Do not release your grip on the tool until the wheel comes to a complete

stop. After switching off the tool the wheel will continue to rotate.

•

This tool is not waterproofed. Do not use water on the workpiece surface.

•

Adequately ventilate your work area when performing sanding operations.

WARNING: Read and understand all warnings, cautions and operating

instructions before using this equipment. Failure to follow all instructions listed below

may result in electric shock, ﬁre and/or serious personal injury.

SAVE THESE INSTRUCTIONS

Recommended Minimum Wire Gauge for Extension Cords (120 Volt)

Nameplate

Amperes

(At Full Load)

Extension Cord Length

25 Feet 50 Feet 75 Feet 100 Feet 150 Feet 200 Feet

0–2.0 18 18 18 18 16 16

2.1–3.4 18 18 18 16 14 14

3.5–5.0 18 18 16 14 12 12

5.1–7.0 18 16 14 12 12 10

7.1–12.0 18 14 12 10 8 8

12.1–16.0 14 12 10 10 8 6

16.1–20.0 12 10 8 8 6 6

English

7" Variable Speed Sander/Polisher

Operator’s Manual GSP1711

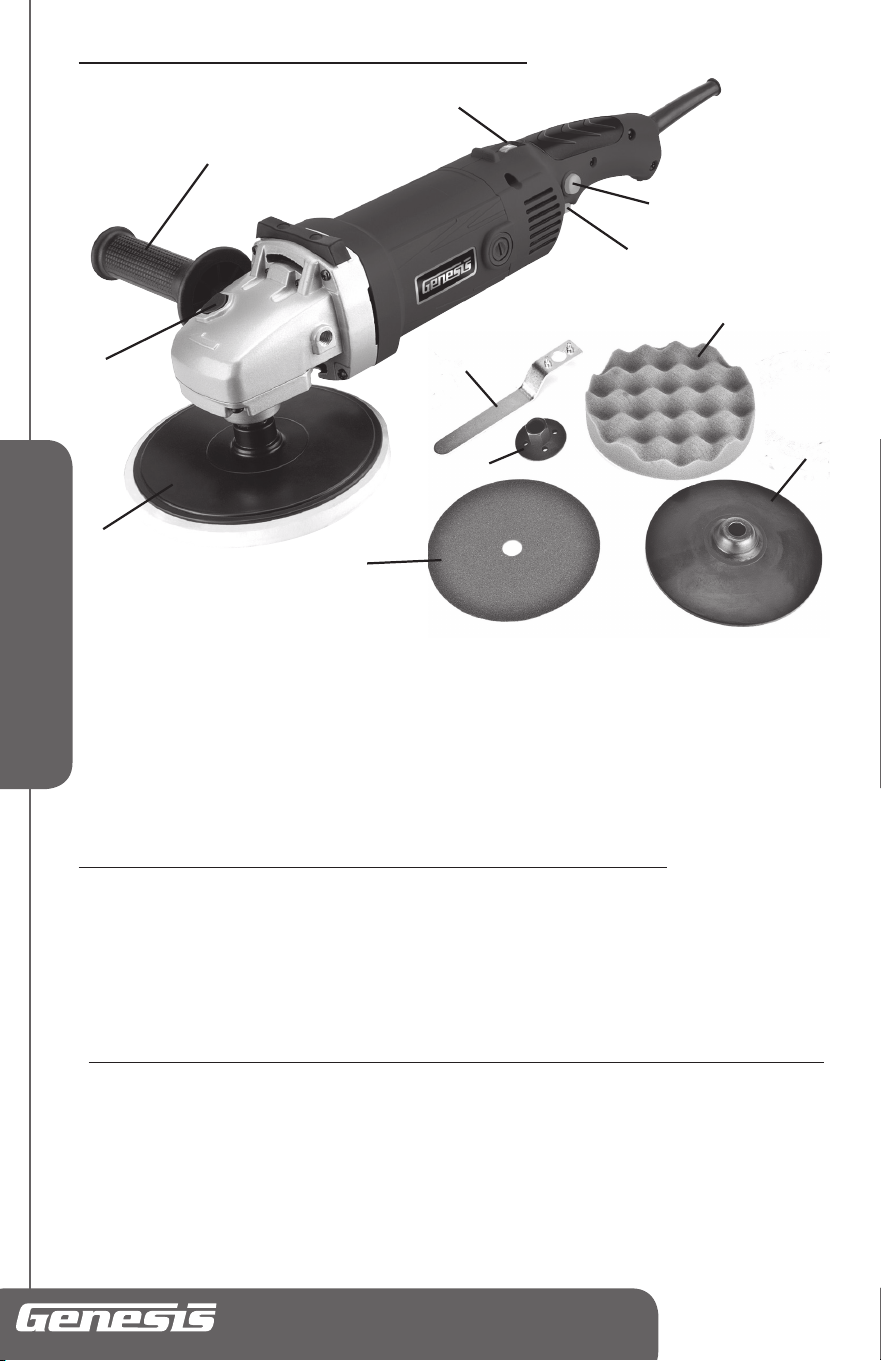

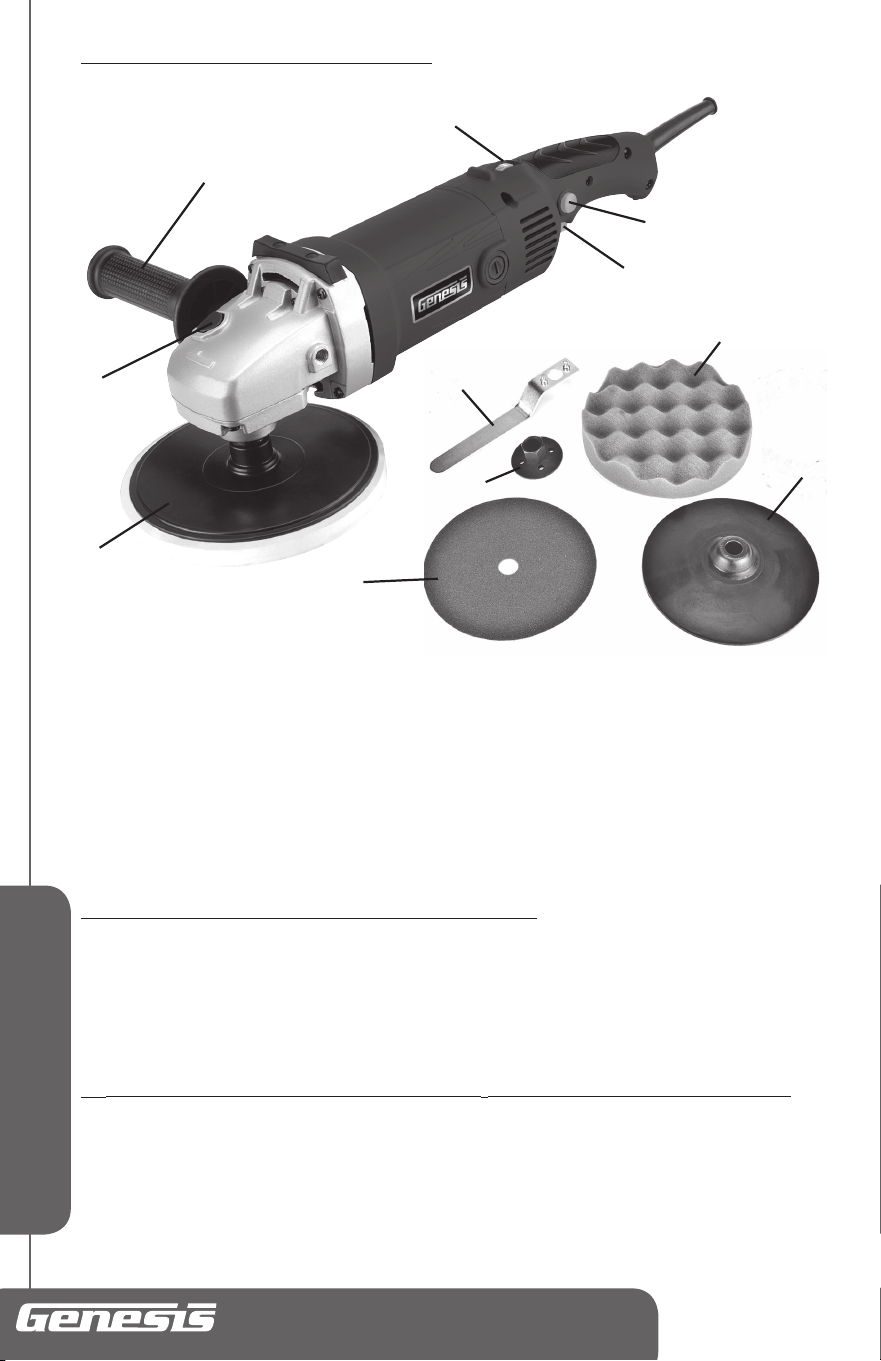

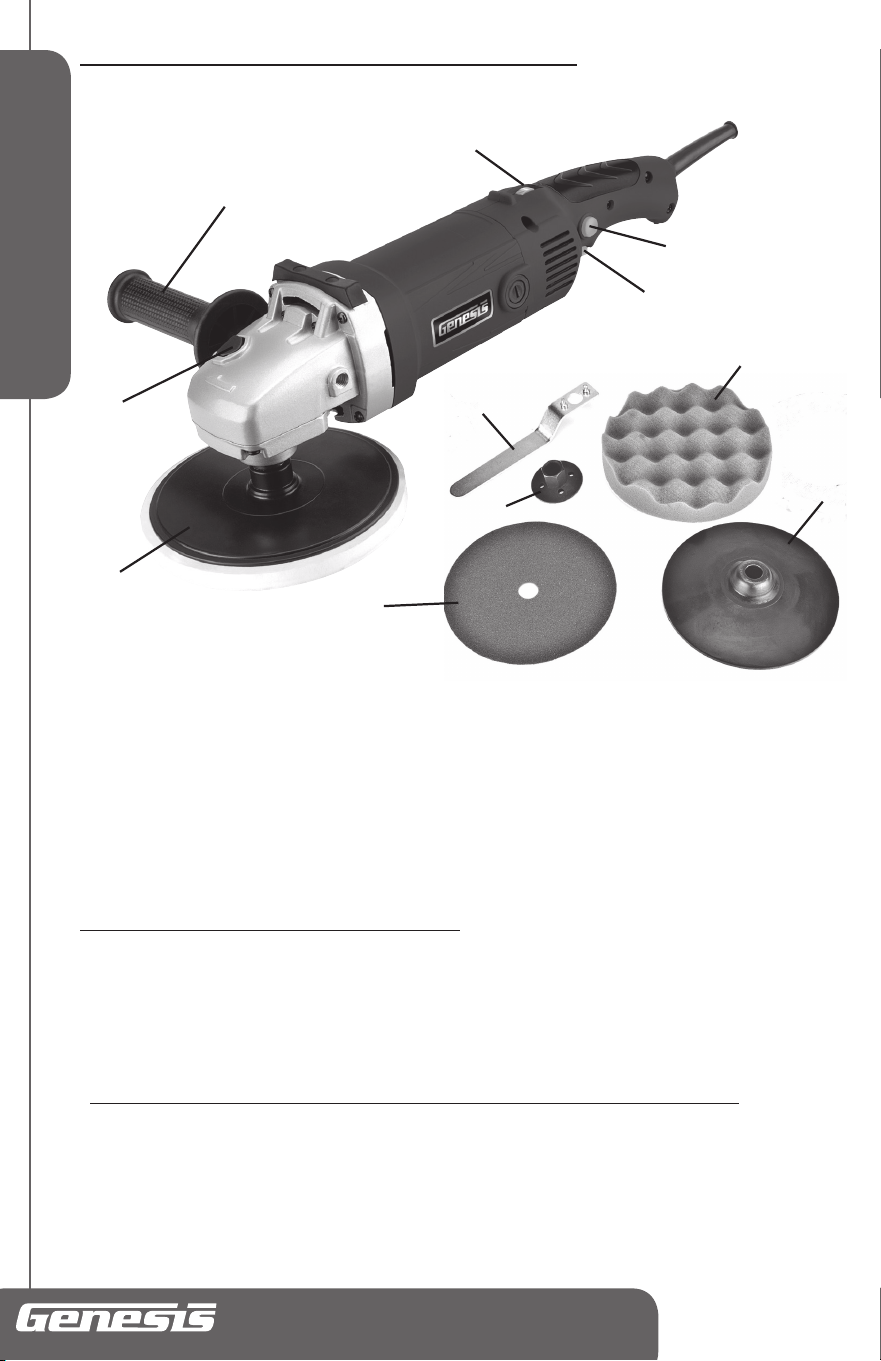

KNOWING YOUR SANDER / POLISHER

UNPACKING AND CONTENTS

IMPORTANT: Due to modern mass production techniques, it is unlikely the tool is

faulty or that a part is missing. If you ﬁnd anything wrong, do not operate the tool until

the parts have been replaced or the fault has been rectiﬁed. Failure to do so could result

in serious personal injury.

CONTENTS IN PACKAGE

Description Q'ty Description Q'ty

Sander/Polisher 1

Foam Pad 1

Hook & Loop Backing Pad 1

Rubber Backing Pad 1

Lock Nut 1

Sanding Disc 1

Auxiliary Handle 1

Wrench 1

Operator's Manual 1

FIG 1

1. on/off Switch

2. Lock-on Button

3. Variable Speed Dial

4. Auxiliary Handle

5. Spindle Lock

6. Hook & Loop Backing Pad

7. Foam Polishing Pad

8. Rubber Backing Pad

9. Sanding Disc

10. Lock Nut

11. Wrench

English

ASSEMBLY & ADJUSTMENT

WARNING:

To reduce the risk of serious personal injury, read and follow all

important safety warning and instructions before using this tool.

WARNING: Always be sure the tool is disconnected from the power source

before making any adjustments or setting up prior to operating. Failure to disconnect

or unplug the tool may cause accidental starting, resulting in serious personal injury.

AUXILIARY HANDLE

NOTE: Always be sure the auxiliary handle is installed securely before operating the

tool.

An auxiliary handle (4-FIG 1) is included with your sander/polisher to ease tool handling and to help maintain

tool control during operation. The gear housing is designed to allow mounting of the auxiliary handle on the left

or right side of the tool.

To Install the Auxiliary Handle, screw the handle securely into the threaded hole on the right or left, of the

gear housing as desired.

HOOK & LOOP BACKING PAD INSTALLATION/REMOVAL

1. unplug the sander/polisher from the power source.

2. Place the tool on a ﬂat, stable surface, with the threaded spindle facing upwards. Screw on the Hook &

Loop backing pad by rotating it in a clockwise direction.

3. Depress the spindle lock (5-FIG 1) and then rotate backing pad clockwise until the spindle lock engages the

spindle shaft so it will no longer rotate.

4. Maintain pressure on the spindle lock, preventing the spindle shaft from rotating. Tighten the backing pad

by hand rotating the pad until snug. Do NoT oVeR TIGHTeN.

5. Release the spindle lock.

6. To remove the backing pad, be sure the tool is unplugged from the power source, engage the spindle lock

and perform the installation procedure in reverse order.

FOAM POLISHING PAD INSTALLATION/REMOVAL

1. unplug the sander/polisher and install the hook & loop backing pad as explained previously.

2. Inspect the hook & loop backing pad and clean-off any dirt or debris.

3. Align the foam polishing pad over the backing pad. With the pad aligned, push down on the foam polishing

pad to engage the hook & loop system. Conﬁrm that the polishing pad is secured over the entire pad.

4. To remove the polishing pad, pull it off the backing pad.

ATTACHING A HOOP & LOOP ABRASIVE DISC

1. unplug the sander/polisher and install the hook & loop backing pad as explained previously.

2. Center the desire hook & loop grit abrasive disc over the backing pad.

3. With the disc aligned, push down on the disc to engage the hook & loop system. Conﬁrm that the disc is

secured over the entire pad.

4. To remove the disc, pull it off the backing pad.

USING A LOCK-NUT TYPE SANDING DISC (WITH ARBOR HOLE)

1) unplug the sander/polisher from the power source.

2) Place the tool on a ﬂat, stable surface, with the threaded spindle facing upwards. Slide the Rubber Backing

Pad (8-FIG 1) over the spindle face up.

3) Center the sanding disc over the rubber backing pad.

4) Depress the spindle lock button (5-FIG 1) to prevent the threaded spindle from rotating. Then place the

enclosed Lock Nut (10-FIG 1) through the center hole in the sanding disc and onto threaded spindle and

begin rotating the lock nut clockwise until ﬁnger tight.

5) Securely tighten the lock nut with the provided spanner wrench.

6) To remove the sanding disc, reverse the installation procedure after unplugging the tool from power source.

English

7" Variable Speed Sander/Polisher

Operator’s Manual GSP1711

USING A SELF-ADHESIVE SANDING DISC (NO ARBOR HOLE)

1) unplug the sander/polisher from the power source.

2) Place the tool on a ﬂat stable surface, with the threaded spindle facing upwards. Slide the Rubber Backing

Pad (8-FIG 1) over the spindle face up.

3) Depress the spindle lock button (5-FIG 1) to prevent the threaded spindle from rotating. Then place the Lock

Nut (10-FIG 1) onto the threaded spindle and begin rotating the lock nut clockwise until ﬁnger tight.

4) Securely tighten the lock nut with the provided spanner wrench.

5) Center the self-adhesive sanding disc on rubber backing pad and press ﬁrmly.

6) To remove the sanding disc, pull the sanding disc off the rubber backing pad.

OPERATION

WARNING: Always be sure the tool is disconnected from the power source

before making any adjustments or setting up. Failure to disconnect or unplug the tool

may cause accidental starting, resulting in serious personal injury.

NOTE: Always Check that the power supply corresponds to the voltage on the ratings

plate.

WARNING: To avoid accidental start, Check to make sure Lock-on button is

not engaged prior to plugging in tool and your ﬁnger is not touching the switch.

WARNING: Never depress the Spindle Lock when the spindle is moving.

SWITCH OPERATION

To Start the Tool, depress the on/off switch (1-FIG 1) . To Stop the Tool, release the switch.

The tool can be locked on by depressing the Lock-on button (2-FIG 1) and the on/off switch (1-FIG 1) at the same

time, then releasing pressure on the on/off switch. The lock-on feature is to relieve fatigue on the trigger ﬁnger

only. To release the lock on button, simply depress the on/off switch.

CAUTION: Grip the tool ﬁrmly at all times while it is running, and keep both hands away from the Sanding/

Polishing wheel.

SPEED ADJUSTMENT DIAL

The speed adjustment dial (3-FIG 1) is located on top of the rear handle. In this position, slightly forward of the

on/off switch, the sander/polisher’s speed is easily adjusted by the operator’s thumb on the hand grasping the

tool by the rear handle.

With the on/off trigger switch fully depressed and the tool running,

the tool speed can be changed by rotating the speed adjustment

dial to a numbered setting from 1 to 6. The tool speed increases as

the dial is moved in the direction of the number 6 and lower speed

is obtained as the dial is turned towards the number 1.

Refer to the Table 1 for the relationship between the number

settings on the dial and the approximate tool speed.

To ensure operator control, the tool should always be turned “oN”

with the speed adjustment dial in the number 1 position.

CAUTION: Continuous operation of the tool at low speeds for a long time will cause the motor to become

overheated, possibly resulting in malfunction or tool failure. To cool the motor, occasionally run the tool at high RPM

under no load for short periods of time allowing the tool’s fan to cool the motor. Be careful not to obstruct the air

vents located in the forward gear housing or in the rear handle, near the trigger switch.

CAUTION: The speed adjustment dial can only be rotated as far back as the number 1 or forward to the

number 6. Do NoT attempt forcing the dial beyond the numbers 1 or 6, or the speed adjustment dial will be

damaged and no longer function.

NUMBER RPM

1 600

2 900

3 1500

4 2100

5 2700

6 3000

TABLE 1

English

APPLICATIONS

WARNING: Always wear safety glasses with side shields or a full face shield

during tool operation.

WARNING: Never switch on the tool when it is contacting the workpiece or

possible injury to the operator or damage to the workpiece may occur.

POLISHING OPERATION

Hold the tool ﬁrmly using both handles. With the speed adjustment dial set at “1”, turn the tool on and lightly

apply the rotating foam pad to the work surface. Allow the tool to operate freely using only the tool’s weight as

pressure applied to the work surface.

Adjust the tool's speed using the speed adjustment dial as you become more familiar with the tool’s operation

and the amount of work being performed by the chosen polishing pad. As a general rule, lower speeds are better

for polishing.

Maintain the foam pad at a angle of about 15 degrees to the work surface. NeVeR uSe THe PoLISHING PAD FLAT

To THe WoRK SuRFACe. use a long sweeping motion, back and forth, while slowly advancing along the surface

being polished. To avoid “burning” the surface or causing ﬁnish swirls, use a low speed and do not hold the tool

in one spot or use circular or spiral like patterns. Work from the highest point on the surface downwards to avoid

dust or polish from being thrown onto the completed section.

Always follow the wax and polish manufacturer’s application and removal instructions for power polishers. Dirty

or clogged pads may be cleaned by washing in warm water with a mild detergent. Allow the cleaned pad to dry

completely before reuse.

SANDING OPERATION

WARNING: The tool and sanding disc must completely stop rotating before

setting the tool down after use onto a workbench or other surface.

WARNING: Always maintain a ﬁrm grip on the tool with both hands at all

times. Not doing so may cause the operator to lose control of the tool and may lead to

serious personal injury.

Be sure the workpiece is ﬁrmly clamped or otherwise secured in place. Remove any objects that may be struck

and thrown by the rotating abrasive discs. If using an extension cord, be sure it is held away from the work area.

Hold the tool ﬁrmly using both handles. With the speed adjustment dial set at “1”, turn the tool on and lightly

apply the abrasive disc to the workpiece. NeVeR uSe THe SANDING DISC FLAT oN THe WoRK SuRFACe, keep the

abrasive disc at an angle of about 15 degrees while working the workpiece surface.

Adjust the tool's speed using the speed adjustment dial as you become more familiar with the tool’s operation and

the amount of work being performed by the chosen grit abrasive disc. use working motions as described in the

earlier “Polishing” instructions. Do not allow the abrasive disc to sand in one spot too long or an uneven or gouged

surface may result. As a general rule, higher speeds are better for sanding.

When the sanding operation is completed, remove the tool from the work surface before turning it off.

English

7" Variable Speed Sander/Polisher

Operator’s Manual GSP1711

MAINTENANCE

CLEANING

Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to damage from various types of

commercial solvents and may be damaged by their use. use clean cloths to remove dirt, dust, oil, grease, etc.

WARNING: Do not at any time let brake ﬂuids, gasoline, petroleum-based

products, penetrating oils, etc., come in contact with plastic parts. Chemicals can

damage, weaken or destroy plastic which may result in serious personal injury.

electric tools used on ﬁberglass material, wallboard, spackling compounds, or plaster are subject to accelerated

wear and possible premature failure because the ﬁberglass chips and grindings are highly abrasive to bearings,

brushes, commutators, etc. Consequently, we do not recommended using this tool for extended work on these

types of materials. However, if you do work with any of these materials, it is extremely important to clean the tool

using compressed air.

LUBRICATION

This tool is permanently lubricated at the factory and requires no additional lubrication.

TWO-YEAR WARRANTY

This product is warranted free from defects in material and workmanship for 2 years after date of purchase. This

limited warranty does not cover normal wear and tear or damage from neglect or accident. The original purchaser

is covered by this warranty and it is not transferable. Prior to returning your tool to store location of purchase,

please call our Toll-Free Help Line for possible solutions.

ACCESSORIES INCLUDED IN THIS KIT ARE NOT COVERED BY THE 2 YEAR WARRANTY.

TOLL-FREE HELP LINE

For questions about this or any other GeNeSIS™ Product, please call Toll-Free: 888-552-8665.

or visit our web site: www.genesispowertools.com

Richpower Industries, Inc.

736 Hampton Road

Williamston, SC 29697

Printed in China, on recycled paper

Français

PONCEUSE / POLISSEUSE À VITESSE VARIABLE

178 MM

Manuel d’utilisation

SPÉCIFICATIONS

• Modèle: ---------------------- GSP1711

• Puissance nominale: --------- 120 V ~ / 60 Hz, 11 A

• Vitesse sans charge: --------- 600-3000 tr/min

• Taille de tampon: ------------- 178mm (7 po)

• Arbor Taille: ------------------- 5/8 po-11

• Poids net: --------------------- 4,55 kgs

Inclut : Tampon de polissage en mousse de 178 mm, tampon d’appui à velcro, disque de ponçage 36G de 178

mm, tampon d’appui en caoutchouc, poignée et clé.

AVERTISSEMENT: Pour réduire le risque de blessure, l’utilisateur doit lire et

assimiler ce manuel d’utilisation avant de se servir de l’outil. Conservez ce manuel comme

référence ultérieure.

Numéro d’aide sans frais: 1-888-552-8665.

AVERTISSEMENT: L’utilisation de tout outil électrique peut

causer la projection d’objets étrangers dans vos yeux, pouvant entraîner

de sérieux dommages. Avant de commencer à vous servir de l’outil, portez

toujours des lunettes de sécurité ou avec des écrans latéraux de protection,

et une protection faciale complète si nécessaire. Nous recommandons le

port d’un masque à vision large par dessus les lunettes. Portez toujours une

protection oculaire qui est marquée comme en conformité avec ANSI Z87.1.

Repérez ce symbole qui signale d’importantes

précautions de sécurité. Cela veut dire faites

attention ! Votre sécurité est en jeu.

RÈGLES GÉNÉRALES DE SÉCURITÉ

AVERTISSEMENT: Certaines poussières produites par des appareils

électriques de ponçage, sciage, meulage, perçage et autres travaux de construction

contiennent des produits chimiques connus pour causer cancer, anomalies congénitales

et autres atteintes à la reproduction. Voici quelques exemples de ces produits nocifs :

• plomb des peintures au plomb.

• silice cristalline des briques et du béton et d’autres matériaux de construction.

• arsenic et chrome de bois d’œuvre traité chimiquement.

Votre risque en cas d’exposition varie, selon la fréquence d’exécution de ce type de tâches. Pour réduire votre

exposition à ces produits : travaillez dans une zone bien ventilée en portant un équipement de sécurité approuvé, tel

que masque à poussières spécialement conçu pour ﬁltrer les particules microscopiques.

AVERTISSEMENT: Lisez et assimilez tous les avertissements, mises en garde

et instructions d’utilisation avant de vous servir de cet équipement. Sinon vous risquez

commotion électrique, début d’incendie et/ou blessures corporelles.

CONSERVEZ CES INSTRUCTIONS

PoRTeZ VoS LuNeTTeS De

PRÉVoIR eST MIeux

que Ne PLuS VoIR

SÉCuRITÉ

Français

Ponceuse / polisseuse à vitesse variable 178 mm

Manuel d’utilisation GSP1711

LIEU DE TRAVAIL:

• Gardez propre la zone de travail. Les zones et établis en désordre attirent les accidents.

•

Ne pas utiliser d’outils électriques dans des atmosphères explosives, par

exemple en présence de liquidés, gaz ou poussières inﬂammables. Les outils électriques produisent des

étincelles risquant d’enﬂammer les poussières ou vapeurs.

•

Garder les badauds, enfants et visiteurs à l’écart pendant l’utilisation d’un

outil électrique. Les distractions peuvent causer une perdre le contrôle.

SÉCURITÉ ÉLECTRIQUE

• La puissance des bouchons outil doit correspondre à la prise électrique. Ne jamais

modiﬁer la prise en aucune façon. Ne pas utiliser d'adaptateur de bouchons dans toute la terre (la terre) les

outils électriques. Les outils à double isolation sont équipés d’une ﬁche polarisée (une broche est plus large

que l’autre).. Cette ﬁche ne peut être branchée sur une prise polarisée que dans un seul sens. Si la ﬁche ne

peut pas être insérée dans la prise, l’inverser. Si vous ne pouvez toujours pas être l’insérer, faire installer

une prise polarisée par un électricien qualiﬁé. Ne pas modiﬁer la ﬁche, de quelque façon que ce soit. La

double isolation élimine le besoin de cordon d’alimentation à trois ﬁls et d’un circuit secteur mis à la terre.

•

NE PAS exposer les outils électriques à la pluie ou l’humidité. La pénétration

d’eau dans ces outils accroît le risque de choc électrique.

•

Éviter tout contact du corps avec des surfaces mises à la terre, telles que

tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risqué de choc électrique est accru lorsque le corps est

mis à la terre.

•

NE PAS maltraiter le cordon d’alimentation. Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l’écart

de la chaleur, de l’huile, des objets tranchants et des pièces en mouvement. Remplacer immédiatement tout

cordon endommagé. un cordon endommagé accroît le risque d’électrocution.

•

Lorsque l'exploitation d'un pouvoir en dehors des outils, l'utilisation d'une rallonge

électrique pour une utilisation extérieure. Ces cordons sont prévus pour une utilisation à l'extérieur et de

réduire le risque de choc électrique.

•

NE PAS utiliser l'AC notées les outils d'une alimentation en courant

continu. Même si l'outil semble fonctionner, les composants électriques de l'AC notées outil sont

susceptibles d'échouer et d'accroître le risque pour l'opérateur.

SÉCURITÉ PERSONNELLE

• Rester attentif, prêter attention au travail et faire prévue de bon sens lors

de l’utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous

l’inﬂuence de l’alcool, de drogues ou de médicaments. un moment d’inattention pendant l’utilisation d’un

outil électrique peut entraîner des blessures graves.

•

Utiliser l’équipement de sécurité. Toujours porter une protection oculaire.

Suivant les conditions, le port d’un masque ﬁltrant, de chaussures de sécurité, d’un casque ou d’une

protection auditive est recommandé.

•

Portez une tenue appropriée. Ne portez pas de vêtements ﬂottants, gants, cravate, bracelets,

montre de poignet ou autres bijoux qui peuvent être happés par des pièces en mouvement. Le port de

chaussures antidérapantes est recommandé, ainsi que le port d’une couverture des cheveux s’ils sont

longs..

•

Évitez d'un démarrage accidentel. S'assurer que le commutateur est en position arrêt avant

de brancher po. De transport outil avec le doigt sur l'interrupteur ou de brancher des outils électriques qui

sont le commutateur invite accidents.

•

Enlevez les clés et outils de réglage avant de mettre en marche. Les clés,

clavettes, déchets et autres débris peuvent être projetés à grande vitesse, et ainsi causer des graves

blessures.

•

NE travaillez pas à bout de bras. Gardez une bonne posture et un bon équilibre en

permanence, un déséquilibre peut amener votre chute sur la machine en action, avec possibilité de

blessure.

Français

• SI dispositifs sont prévus pour la connexion d'extraction des poussières

et des installations de collecte, d'assurer ceux-ci sont connectés et utilisés correctement.

L'utilisation de ces appareils peut réduire les risques liés à la poussière. Ne pas utiliser l’outil sur une échelle

ou un support instable. une bonne tenue et un bon équilibre permettent de mieux contrôler l’outil en cas de

situation imprévue.

•

Maintenez l’outil sec, propre et sans huile ou graisse. utilisez toujours un chiffon propre

pour le nettoyage. N’utilisez jamais de ﬂuide pour freins, d’essence, de produits à base de pétrole, ni n’importe

quel type de solvant pour nettoyer l’outil.

UTILISATION ET ENTRETIEN DE L’OUTIL

• Sécurisation de la pièce à travailler. utilisez des serre-joints ou un étau pour maintenir la pièce

travaillée quand c’est possible. C’est plus sûr que de se servir de sa ou ses mains et permet de garder ses

deux mains libres pour actionner l’outil. La perte de contrôle de la pièce travaillée peut entraîner des blessures

corporelles.

•

NE forcez pas sur l’outil. L’outil effectuera la tâche de façon meilleure et plus sûre à la vitesse de

pénétration pour laquelle il a été conçu. Forcer sur l’outil peut éventuellement endommager la machine et

entraîner des blessures.

•

Utilisez le bon outil pour la tâche. Ne forcez pas sur l’outil ou accessoire pour exécuter une

tâche pour laquelle il n’a pas été conçu. N’utilisez pas l’outil pour une ﬁnalité non prévue car vous risquez des

dégâts matériels et/ou des blessures corporelles.

•

N’utilisez pas l’outil si son interrupteur de marche/arrêt fonctionne mal. Faites

immédiatement remplacer les interrupteurs défectueux par un centre de réparations agréé.

•

Débrancher l’outil avant d’effectuer des réglages, de changer d’accessoire ou de ranger

l’outil. Ces mesures de sécurité réduisent les risques de démarrage accidentel de l’outil.

•

Ranger les outils non utilisés hors de portée des enfant set des personnes

n’ayant pas reçu de formation adéquate. entre les mains de personnes n’ayant pas reçu de

formation adéquate, les outils sont dangereux.

•

Entretenir soigneusement les outils. Vériﬁer qu’aucune pièce mobile n’est mal alignée, grippée

ou brisée et s’assurer qu’aucun autre problème ne risqué d’affecter le bon fonctionnement de l’outil. en cas de

dommages, faire réparer l’outil avant de l’utiliser de nouveau. De nombreux d’accidents sont causés par des

outils mal entretenir.

•

N’utilisez que des accessoires recommandés. L’utilisation d’accessoires et équipements

annexes non recommandés parle constructeur ou non prévus pour être utilisés sur ce type d’outil peut causer

des dégâts matériels et/ou des blessures corporelles pour l’utilisateur. Consultez le manuel d’utilisation pour

connaître les accessories recommandés.

•

Maintenir des outils de coupe nette et propre. Bien entretenu avec des outils de coupe de

pointe sont moins susceptibles de lier et sont plus faciles à contrôler.

•

Poussez la pièce à travailler dans la bonne direction à la bonne vitesse.

N’envoyez la pièce vers la lame le couteau ou la surface abrasive, selon la machine, que en sens opposé à la

rotation de l’outil de coupe. une mauvaise présentation de la pièce dans le même sens que la rotation de l’outil

de coupe fait que la pièce est projetée à grande vitesse.

•

NE jamais laisser l'outil en marche sans surveillance. Éteignez l'appareil. Ne laissez pas

l'outil jusqu'à ce qu'il arrive à un arrêt complet.

AVERTISSEMENT: l’utilisation de cet outil peut générer et brasser de la

poussière et d’autres particules en suspension dans l’air, comme sciure, silice cristalline

et amiante. Dirigez le ﬂot de particules hors de votre visage et de votre corps. Faites

toujours fonctionner l’outil dans une zone bien ventilée, et veillez à une bonne évacuation

de la poussière. Utilisez un système de collecte de poussières dans la mesure du possible.

L’exposition aux poussières peut causer des troubles respiratoires ou autres sérieux et

permanents, incluant la silicose (une sérieuse affection des poumons), le cancer et la

mort. Évitez de respirer la poussière et évitez un contact prolongé avec elle. Si vous laissez

entrer la poussière dans votre bouche ou vos yeux, ou se déposer sur votre peau, vous

risquez de provoquer l’absorption de matières dangereuses. Portez toujours une protection

respiratoire approuvée NIOSH/OSHA bien ajustée convenant à la protection contre les

poussières, et lavez les surfaces de peau exposées à l’eau et au savon.

Français

Ponceuse / polisseuse à vitesse variable 178 mm

Manuel d’utilisation GSP1711

SERVICE

• Demandez à votre outil électrique à être desservie par une personne

qualiﬁée en utilisant uniquement des pièces identiques. Cela permettra de s'assurer que la sécurité de

l'outil électrique est maintenue.

•

L'entretien de votre outil électrique périodiquement. Lors du nettoyage d'un outil, faire

attention à ne pas démonter une partie de l'outil en raison de câbles électriques peuvent être égarés ou pincé.

CONSERVEZ CES INSTRUCTIONS

CORDONS RALLONGES

Les outils mis à la terre nécessitent un cordon rallonge à trois ﬁls. Les outils

à double isolation peuvent utiliser des cordons rallonge indifféremment à deux ou trois conducteurs. Plus

augmente la distance depuis la prise d’alimentation, plus le calibre de la rallonge devra être important.

L’utilisation de cordons rallonges avec des ﬁls mal calibrés peut provoquer une importante chute de tension

d’entrée, d’où une perte de puissance et de possibles dommages pour l’outil. Reportez-vous au tableau pour

déterminer la taille minimum requise pour les ﬁls.

Plus le numéro de calibre de ﬁl est faible, plus importante est la capacité en courant du cordon. Par exemple

un calibre 14 peut transporter un courant plus fort qu’un ﬁl de calibre 16. quand vous utilisez plus d’un cordon

d’extension pour obtenir la longueur totale, assurez-vous que chacun contient au moins le calibre minimum de

ﬁls requis. Si vous utilisez un câble d’extension pour alimenter plus d’un outil, ajoutez les ampérages de leurs

plaques signalétiques et utilisez cette somme pour déterminer le calibre minimum des ﬁls.

Conseils d’utilisation de cordons rallonges

•

Si vous utilisez un cordon rallonge à l’extérieur, assurez-vous qu’il est marqué du sufﬁxe « W-A» (W seulement

au Canada), qui indique qu’il convient bien à une utilisation à l’extérieur.

• Assurez-vous que votre cordon rallonge est correctement câblé et en bonne condition électrique. Remplacez

toujours un cordon rallonge endommagé ou faites-le réparer par une personne qualiﬁée avant de l’utiliser.

• Protégez vos cordons rallonges des angles et objets tranchants, de la chaleur excessive, et des zones

humides ou mouillées.

Calibre de ﬁl minimum recommandé pour cordons de rallonge (en 120 Volts)

Ampérage

nominal

(à pleine

charge)

Longueur du cordon de rallonge

7.6 m

25 Feet

15.2 m

50 Feet

22.9 m

75 Feet

30.5 m

100 Feet

45.7 m

150 Feet

61.0 m

200 Feet

0–2.0 18 18 18 18 16 16

2.1–3.4 18 18 18 16 14 14

3.5–5.0 18 18 16 14 12 12

5.1–7.0 18 16 14 12 12 10

7.1–12.0 18 14 12 10 8 8

12.1–16.0 14 12 10 10 8 6

16.1–20.0 12 10 8 8 6 6

Français

RÈGLES DE SÉCURITÉ SPÉCIFIQUES POUR PONCEUSES /

POLISSEUSES

AVERTISSEMENT: NE laissez PAS une fausse sécurité s’installer provoquée

per confort et familiarité avec le produit (suite à des utilisations répétées) remplacer la

stricte application des règles de sécurité pour la scie à onglets. Si vous utilisez cet outil

dangereusement et incorrectement, vous pouvez subir de sérieuses blessures.

•

Portez toujours de lunettes de sécurité ou avec des protections latérales.

Des lunettes de vue ou des lunettes de soleil ne sont pas des lunettes de protection. utiliser un équipement de

sécurité homologué. Les lunettes de protection doivent être conformes à la norme ANSI Z87.1

•

Utiliser un appareil de protection respiratoire approprié. L’utilisation de cet outil pour

le ponçage de certains produits, peintures et bois peut exposer l’utilisateur à des poussières contenant des

substances dangereuses.

•

Tenez toujours fermement l’outil. Ne le laissez PAS tourner seul s’il n’est pas en mains.

•

N’utiliser que des accessoires dont le régime nominal est pour le moins

régime maximal indiqué sur la plaque signalétique. Les tampons d’appui, disques et

autres accessoires fonctionnant à des régimes supérieurs à leurs vitesses nominales maximales pourraient

être projetés et provoquer de graves blessures.

•

Examiner le tampon d’appui pour tout signe de ﬁssures, de dommages ou de

déformation avant toute utilisation. Remplacer immédiatement les tampons craquelés, endommagés ou

déformés.

•

Ne jamais utiliser cet outil avec des lames de scie à bois ou d’autres types

de lame de scie. L’utilisation de telles lames sur la ponceuse-polisseuse provoque fréquemment des

rebonds, d’où la perte de contrôle de l’outil et de graves blessures.

•

Ne pas approcher les mains des pièces en rotation.

• Avant de mettre l’outil en marche, vériﬁer que le disque ponceur ou le

bonnet de polissage n’est pas en contact avec la pièce à travailler.

•

Vériﬁer que la pièce à travailler est correctement supportée et ﬁxée en

place.

•

Ne pas relâcher la prise sur l’outil tant que le disque ne s’est complètement

arrêté de tourner. Le disque continue à tourner après la mise à l’arrêt de l’outil.

•

Cet outil n’est pas étanche ; ne pas utiliser d’eau sur la surface de la pièce à

travailler.

•

Assurer une ventilation adéquate de l’aire de travail lors de travaux de

ponçage.

AVERTISSEMENT: Lisez et assimilez tous les avertissements, mises en garde

et instructions d’utilisation avant de vous servir de cet équipement. Sinon vous risquez

commotion électrique, début d’incendie et/ou blessures corporelles.

CONSERVEZ CES INSTRUCTIONS

Français

Ponceuse / polisseuse à vitesse variable 178 mm

Manuel d’utilisation GSP1711

VOTRE PONCEUSE / POLISSEUSE

OUVERTURE DE L`EMBALLAGE ET CONTENU

IMPORTANT: Grâce à des techniques modernes de production de masse, il est peu

probable que l'outil est défectueux ou qu'une pièce est manquante. Si vous trouvez

quelque chose de mal, ne pas faire fonctionner l'outil jusqu'à ce que les parties ont été

remplacés ou la faute a été corrigée. Le fait de ne pas le faire pourrait entraîner des

blessures graves.

CONTENU DE CARTON DE PIÈCES EN VRAC:

Description Quan Description Quan

Ponceuse / Polisseuse 1

Tampon de polissage en mousse 1

Tampon d’appui à velcro 1

Tampon d’appui en caoutchouc 1

Ecrou de blocage 1

Disque de ponçage 1

Poignée auxiliaire 1

Clé 1

Manuel d'utilisation 1

FIG 1

1. Interrupteur

2. Bouton de verrouillage

3. Cadran des vitesses variables

4. Poignée auxiliaire

5. Verrouillage de broche

6. Tampon d’appui à velcro

7. Tampon de polissage en mousse

8. Tampon d’appui en caoutchouc

9. Disque de ponçage

10. ecrou de blocage

11. Clé

Français

MONTAGE ET AJUSTEMENT

AVERTISSEMENT:

Pour réduire le risque de graves blessures corporelles,

lisez et suivez toutes les instructions et avertissements de sécurité avant d'utiliser cet

outil.

AVERTISSEMENT: Assurez-vous toujours que l'outil est déconnecté de

sa source d'alimentation avant de procéder à aucun réglage ou conﬁguration. Si l'outil

n'est pas déconnecté ou débranché, il peut se produire un démarrage accidentel qui

provoquera un accident grave.

POIGNÉE AUXILIAIRE

REMARQUE: Toujours vériﬁer que la poignée auxiliaire est bien ﬁxée en place avant

d’utiliser l’outil.

une poignée auxiliaire (4-FIG 1) est incluse avec la ponceuse-polisseuse aﬁn de faciliter la manipulation et la

maîtrise de l’outil au cours des travaux. Le boîtier d’engrenages est conçu pour permettre le montage de la

poignée auxiliaire d’un côté ou de l’autre de l’outil.

Pour installer la poignée auxiliaire, visser celle-ci fermement, au choix, dans le trou ﬁleté à droite ou à gauche

du boîtier d’engrenages.

MONTAGE-DÉMONTAGE DU TAMPON D’APPUI À VELCRO

1. Débrancher la ponceuse-polisseuse de sa source d’alimentation.

2. Placer l’outil sur une surface plate et stable, la broche ﬁletée tournée vers le haut, et faire glisser le tampon

d’appui à velcro vers le bas sur la broche, côté plat vers le haut. Visser le tampon d’appui en le faisant

pivoter dans le sens horaire.

3. Appuyer sur le verrou d’arbre (5-FIG 1) puis faire pivoter le tampon d’appui dans le sens horaire jusqu’à ce

que le verrou d’arbre enclenche l’arbre à broche et ce faisant interdise tout pivotement de ce dernier.

4. Maintenir la pression sur le verrou d’arbre aﬁn d’empêcher toute rotation de l’arbre à broche. Serrer à la

main le tampon d’appui en le faisant pivoter jusqu’à ce qu’il soit fermement en place. Ne PAS TRoP SeRReR.

5. Relâcher le verrou d’arbre après avoir serré fermement l’écrou de collier.

6. Pour démonter le tampon d’appui, vériﬁer que l’outil est débranché de sa source d’alimentation, enclencher

le verrou d’arbre et exécuter la procédure de montage à l’envers.

MONTAGE-DÉMONTAGE DU TAMPON DE POLISSAGE EN MOUSSE

1. Débrancher la ponceuse-polisseuse et monter le tampon d'appui à velcro comme expliqué auparavant.

2. Inspecter le tampon d’appui à velcro et nettoyer la saleté ou les débris éventuels.

3. Aligner le tampon de polissage en mousse sur le tampon d’appui. Le tampon étant aligné, exercer une

pression sur le tampon de polissage en mousse pour enclencher le système de ﬁxation à velcro. Vériﬁer que

le tampon de polissage est ﬁxé complètement sur le tampon d’appui.

4. Pour enlever le tampon de polissage, le détacher du tampon d'appui en tirant.

FIXATION DE DISQUE ABRASIF À VELCRO

1. Débrancher la ponceuse-polisseuse et monter le tampon d'appui à velcro comme expliqué auparavant.

2. Centrer le disque abrasif à grès grossier et à système de ﬁxation à velcro souhaité sur le tampon d’appui.

3. Le disque étant aligné, exercer une pression sur le disque pour enclencher le système de ﬁxation à velcro.

Vériﬁer que le disque est ﬁxé complètement sur le tampon d’appui.

4. Pour enlever le disque, le détacher du tampon d'appui en tirant.

PROCÉDURES D’UTILISATION D’UN DISQUE DE PONÇAGE À CONTRE-

ÉCROU (AVEC ALÉSAGE CENTRAL)

1) Débrancher la ponceuse-polisseuse de sa source d’alimentation.

2) Positionnez l’outil sur une surface plane et stable, avec l’axe ﬁleté regardant vers le haut et faites glisser le

tampon d’appui en caoutchouc (8-FIG 1) jusqu’au point le plus bas de l’axe avec sa partie plane vers le haut.

3) Centrez le disque de ponçage sur le tampon d’appui en caoutchouc.

4) Appuyer sur le bouton de verrouillage de l’axe (5-FIG 1). Placez ensuite l’écrou de verrouillage inclus

dans l’oriﬁce central du disque de ponçage et dans l’axe ﬁleté, et commencez à visser l’écrou de blocage

(10-FIG 1) dans le sens horaire en le serrant manuellement.

5) Serrez fortement l’écrou de blocage avec la clé à ergots fournie.

Français

Ponceuse / polisseuse à vitesse variable 178 mm

Manuel d’utilisation GSP1711

6) Pour démonter le disque de ponçage, inversez la procédure d’installation après avoir débranché l’outil de la

source d’alimentation.

PROCÉDURES D’UTILISATION D’UN DISQUE DE PONÇAGE

AUTOADHÉSIF (SANS ALÉSAGE CENTRAL)

1) Débrancher la ponceuse-polisseuse de sa source d’alimentation.

2) Positionnez l’outil sur une surface plane et stable, avec l’axe ﬁleté regardant vers le haut et faites glisser le

tampon d’appui en caoutchouc (8-FIG 1) jusqu’au point le plus bas de l’axe avec sa partie plane vers le haut.

3) Appuyer sur le bouton de verrouillage de l’axe (5-FIG 1). Placez ensuite l’écrou de verrouillage dans l’axe

ﬁleté et commencez à visser l’écrou de blocage (10-FIG 1) dans le sens horaire en le serrant manuellement.

4) Serrez fortement l’écrou de blocage avec la clé à ergots fournie.

5) Centrez le disque de ponçage sur le tampon d’appui en caoutchouc et appuyez fermement.

6) Pour enlever le disque, le détacher du tampon d'appui en tirant.

FONCTIONNEMENT

AVERTISSEMENT: Assurez-vous toujours que l'outil est déconnecté de

sa source d'alimentation avant de procéder à aucun réglage ou conﬁguration. Si l'outil

n'est pas déconnecté ou débranché, il peut se produire un démarrage accidentel qui

provoquera un accident grave.

REMARQUE: Vériﬁer toujours que l'alimentation correspond à la tension sur la

plaque signalétique.

AVERTISSEMENT: To avoid accidental start, Check to make sure Lock-

on button is not engaged prior to plugging in tool and your ﬁnger is not touching the

switch.

AVERTISSEMENT: Ne jamais appuyer sur le verrou d’arbre lorsque la

broche est en mouvement.

FONCTIONNEMENT DE INTERRUPTEUR

Pour lancer de l'outil, appuyer sur l'interrupteur (1-FIG 1). Pour arrêter l'outil, relâcher l'interrupteur.

L'outil peut être verrouillé en position de marche en appuyant simultanément sur le bouton de verrouillage (2-FIG

1) et sur l'interrupteur (1-FIG 1), puis en relâchant la pression sur l'interrupteur. Le dispositif de verrouillage

n'est conçu que pour soulager la fatigue du doigt de détente. Pour relâcher le bouton de verrouillage, appuyez

simplement sur l'interrupteur.

ATTENTION: Tenir fermement l'outil en marche dans les mains en tout temps et ne pas approcher les

mains du disque de ponçage-polissage.

CADRAN DE RÉGLAGE DE LA VITESSE

Le cadran de réglage de la vitesse (3-FIG1) est situé sur la partie supérieure de la poignée arrière. Dans cette

position légèrement en avant de la détente, l’opérateur peut facilement régler la vitesse de la ponceuse-

polisseuse du pouce de la main serrée sur la poignée arrière de l’outil.

La détente étant enfoncée à fond et l’outil en marche, la vitesse de

l'outil peut être modiﬁée en faisant tourner le cadran de réglage de

la vitesse sur l'une des positions de réglage numérotées de 1 à 6.

La vitesse de l'outil augmente en faisant tourner le cadran vers le

numéro 6 et diminue en faisant tourner le cadran vers le numéro 1.

Reportez-vous au Tableau 1 pour la relation entre les paramètres

des numéros sur le cadran et la vitesse de l'outil approximative.

Pour préserver la maîtrise de l’outil par l’opérateur, mettre l'outil en

marche (« oN ») que si le cadran de réglage de la vitesse de l’outil

est réglé sur la position 1.

NUMÉRO tri/min

1 600

2 900

3 1500

4 2100

5 2700

6 3000

TABLEAU 1

Français

ATTENTION: L’utilisation de l’outil en continu et à bas régime pendant une période prolongée provoquera

une surchauffe du moteur, résultant en un mauvais fonctionnement, voire une défaillance de l’outil. Pour refroidir

le moteur, faire tourner l’outil occasionnellement à haut régime et sans charge pendant de courtes périodes,

aﬁn de laisser le ventilateur refroidir le moteur. Veiller à ne pas obstruer les évents situés à l'avant du boîtier

d'engrenages ou dans la poignée arrière, près de la détente.

ATTENTION: Il est possible de faire tourner le cadran de réglage de la vitesse en arrière jusqu'au numéro

1 ou en avant jusqu'au numéro 6. Ne PAS essayer de forcer le cadran au-delà des numéros 1 ou 6, sous peine

d'endommager le cadran, voire de le rendre inopérable.

APPLICATIONS

AVERTISSEMENT: Toujours porter des lunettes de sécurité avec

protections latérales ou un masque protecteur lors de l’utilisation de l’outil.

AVERTISSEMENT: Ne jamais mettre l’outil sous tension lorsqu’il entre en

contact avec la pièce à travailler, au risque de blesser l’opérateur ou d’endommager

la pièce à travailler.

POLISSAGE

Tenir fermement l’outil par les deux poignées. Lorsque le cadran de réglage de la vitesse est réglé sur « 1 »,

mettre l’outil sous tension et appliquer légèrement le tampon en mousse en rotation sur la surface de la pièce.

Laisser l’outil fonctionner de lui même en utilisant le poids même de l’outil exerçant une pression équivalente

sur la surface de la pièce à travailler.

Ajuster la vitesse de l'outil à l'aide le cadran de réglage de la vitesse que vous serez familiarisé avec le

fonctionnement de l'outil et la quantité de travail effectué par le tampon de polissage choisi. en règle générale,

les vitesses inférieures sont mieux pour le polissage.

Maintenir le tampon de mousse selon un angle 15 degrés par rapport à la surface de la pièce à travailler. Ne

JAMAIS uTILISeR Le TAMPoN De PoLISSAGe À PLAT SuR LA SuRFACe De LA PIÈCe À TRAVAILLeR. utiliser un

long mouvement de va-et-vient, tout en avançant lentement sur la surface en cours de polissage. Pour éviter de

« brûler » la surface ou de créer des défauts de ﬁnition en spirale, utiliser une vitesse basse et ne pas maintenir

l'outil trop longtemps au même endroit ; ne pas manipuler l’outil dans des mouvements circulaires ou en

spirale. Travailler du point le plus haut de la surface vers le bas, pour éviter des projections de poussière ou de

produit à polir sur la section déjà polie.

Toujours suivre les instructions du fabricant relatives à l’application et à l’élimination des encaustiques et des

produits à polir au moyen de polisseuses motorisées. Laver des tampons sales ou bouchés dans une solution

d’eau chaude et de détergent doux. Laisser le tampon propre sécher complètement avant réutilisation.

PONÇAGE

AVERTISSEMENT: Attendre que l’outil et le disque abrasif se soient

totalement immobilisés avant de poser l'outil sur un établi ou autre surface après

utilisatione.

AVERTISSEMENT: Toujours maintenir fermement l'outil des deux mains

à tout moment. L’inobservation de cette règle peut provoquer la perte de contrôle de

l'outil par l'opérateur et entraîner de graves blessures pour celui-ci..

Vériﬁer que la pièce à travailler est bien serrée dans un étau ou ﬁxée en place par tout autre dispositif. Éloigner

tout objet qui pourrait toucher et être projeté par les disques abrasifs en rotation. en cas d’utilisation d’une

rallonge électrique, vériﬁer qu’elle est maintenue hors de la zone de travail.

Tenir fermement l’outil par les deux poignées. Lorsque le cadran de réglage de la vitesse est réglé sur « 1 »,

mettre l’outil sous tension et appliquer légèrement le disque abrasif sur la surface de la pièce à travailler. Ne

jamais utiliser le disque de ponçage à plat sur la surface de travail ; maintenir le disque abrasif selon un angle

d'environ 15 degrés par rapport à la surface de la pièce à travailler en cours de ponçage.

Ajuster la vitesse de l’outil à l’aide du cadran de réglage de la vitesse, après s’être familiarisé avec le

fonctionnement de l'outil et le rendement du disque abrasif à grès grossier choisi. Manipuler l'outil selon les

mêmes gestes décrits sous la rubrique « Polissage ». Ne pas laisser le disque abrasif poncer le même endroit

Français

Ponceuse / polisseuse à vitesse variable 178 mm

Manuel d’utilisation GSP1711

pendant trop longtemps, au risque d'obtenir une surface inégale, voire gougée. en règle générale, des vitesses

plus élevées sont meilleures pour le ponçage.

Lorsque l’opération de ponçage est terminée, retirer l’outil de la surface de travail avant de le mettre hors tension.

ENTRETIEN

NETTOYAGE

Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques

peuvent être endommagées par divers types de solvants du commerce. utiliser un chiffon propre pour éliminer la

saleté, la poussière, l’huile, la graisse, etc.

AVERTISSEMENT: Ne jamais laisse de liquides tels que le ﬂuide de freins,

l’essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact

avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou

détruire le plastique, ce qui peut entraîner des blessures graves.

Les outils électriques utilisés sur la ﬁbre de verre, le pla¬coplâtre, les mastics de bouchage ou le plâtre s’usent

plus vite et sont susceptibles de défaillance prématurée, car les particules et les éclats de ﬁbre de verre sont

fortement abrasifs pour les roulements, balais, commutateurs, etc. en conséquence, nous ne recommandons pas

d’utiliser cet outil pour un travail prolongé avec ces types de matériaux. Toutefois, si l’outil a été utilisé sur l’un de

ces matériaux, il est extrêmement important de le nettoyer à l’air comprimé.

LUBRIFICATION

Ce outils est lubriﬁés en permanence à l'usine et ne nécessitent aucune lubriﬁcation supplémentaire.

GARANTIE DE DEUX ANS

Ce produit est garanti exempt de défauts dus au matériaux et à la main d’œuvre pendant 2 ans à compter de sa date

d’achat. Cette garantie limitée ne couvre pas l’usure normale ni les détériorations ou dommages dus à négligence,

utilisation anormale ou accident. L’acheteur d’origine est couvert par cette garantie mais elle n’est pas transférable.

Avant de renvoyer votre l'outil au magasin d'achat, s'il vous plaît appelez sans frais la ligne d'aide pour les solutions

possibles.

LES ACCESSOIRES COMPRIS DANS CE KIT NE SONT PAS COUVERTS PAR LA GARANTIE DE 2 ANS.

LIGNE D’ASSISTANCE SANS FRAIS

Pour vos questions sur ce produit ou un autre de GeNeSIS, veuillez utiliser en Amérique du Nord ce numéro

d’appel sans frais: 888-552-8665.

ou visitez notre site web: www.genesispowertools.com

Richpower Industries, Inc.

736 Hampton Road

Williamston, SC 29697

Printed in China, on recycled paper

Español

LIJADORA / PULIDORA

DE VELOCIDAD VARIABLE DE 7"

Manual del Operario

ESPECIFICACIONES:

• Modelo: ----------------------- GSP1711

• Potencia nominal: ------------ 120 V ~ / 60 Hz, 11 A

• Velocidad sin carga: ---------- 600-3000 RPM

• Tamaño del disco: ------------- 7 "

• diámetro del eje: -------------- 5/8 "-11

• Peso neto: -------------------- 10 libras

Incluye: Almohadilla de pulido de espuma de 7", almohadilla de refuerzo de velcro, disco de lijado 36G de 7",

almohadilla de respaldo de goma, asa de asistencia y llave.

ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer

y entender este manual del operario antes de operar esta herramienta. Guarde este

manual para consultas futuras.

Línea de ayuda gratuita: 1-888-552-8665.

ADVERTENCIA: La operación de cualquier herramienta

motorizada puede provocar el lanzamiento de objetos extraños hacia sus ojos,

lo cual puede resultar en daño grave de los ojos. Antes de iniciar la operación

con la herramienta, siempre colóquese gafas de seguridad con protectores

laterales y cuando sea necesario, una careta de protección de toda la cara.

Recomendamos las caretas de visión amplia para utilizar sobre las gafas de

seguridad con protectores laterales. Siempre utilice protección de ojos que

esté marcada indicando el cumplimiento de la norma ANSI Z87.1

Busque este símbolo que indica precauciones de

seguridad importantes. Éste signiﬁca ¡¡¡atención!!!

Su seguridad está involucrada.

REGLAS GENERALES DE SEGURIDAD

ADVERTENCIA: Algunos polvos producidos por actividades como lijar,

aserrar, pulir, taladrar y otras actividades relacionadas con la construcción contienen

productos químicos que se sabe causan cáncer, defectos de nacimiento u otros daños

en el sistema reproductivo. Algunos ejemplos de estos productos químicos son:

• plomo procedente de pinturas de base de plomo.

• sílice cristalina procedente de ladrillos, cemento y otros productos de mampostería.

• arsénico y cromo procedentes de la madera tratada químicamente.

el riesgo de estas exposiciones varía, dependiendo de la frecuencia con que se realiza este tipo de trabajo. Para

reducir la exposición a estos productos químicos: trabaje en una área con buena ventilación y con los equipos

de seguridad aprobados, tales como mascarillas antipolvo especialmente diseñadas para eliminar por ﬁltración

partículas microscópicas.

uTILICe SuS GAFAS

LA PReVISIÒN eS MeJoR

que No TeNeR VISIÒN

De SeGuRIDAD

Español

Lijadora / pulidora de velocidad variable de 7"

Manual del Operario GSP1711

ADVERTENCIA: Antes de utilizar este equipo, lea y entienda todas

las advertencias, precauciones e instrucciones de operación. no seguir todas las

instrucciones enumeradas a continuación, podría resultar en una descarga eléctrica, un

incendio y/o lesiones personales graves.

GUARDE ESTAS INSTRUCCIONES

ÁREA DE TRABAJO

• Mantenga limpia y bien iluminada el área de trabajo. una mesa de trabajo mal despejada

y una mala iluminación son causas comunes de accidentes.

•

No utilice herramientas motorizadas en atmósferas explosivas, como las existentes

alrededor de líquidos, gases y polvosinﬂamables. Las herramientas eléctricas generan chispas que pueden

encender el polvo y los vapores inﬂammables.

•

Mantenga alejados a los circunstantes, niños y demás presentes al utilizar una herramienta

eléctrica. Toda distracción puede causar la pérdida del control de la herramienta.

SEGURIDAD EN EL MANEJO DE EQUIPOELÉCTRICO

• La herramienta eléctrica enchufes debe coincidir con la toma de corriente.

Nunca modiﬁque el enchufe de ninguna manera. No utilice ningún adaptador de enchufes en cualquier tierra

(tierra) las herramientas eléctricas. Las herramientas con aislamiento doble están equipadas de una clavija

polarizada (una patilla es más ancha que la otra). esta clavija encaja de una sola forma en una toma de

corriente polarizada. Si la clavija no encaja completamente en la toma de corriente, invierta la clavija. Si aún

así no encaja, comuníquese con un electricista caliﬁcado para que instale una toma de corriente polarizada. No

modiﬁque la clavija de ninguna manera. Con el aislamiento doble se elimina la necesidad de usar cables de tres

conductores y conexión a tierra, así como de sistemas de alimentación eléctrica con conexión a tierra

•

No exponga las herramientas eléctricas a la lluvia ni a condiciones de

humedad. La introducción de agua en una herramienta eléctrica aumenta el riesgo de descargas eléctricas.

•

Evite el contacto del cuerpo con las superﬁcies de objetos conectados a

tierra, como las tuberías, radiadores, estufas y refrigeradores. existe un mayor riesgo de descargas eléctricas

si el cuerpo está en contacto con tierra.

•

No maltrate el cordón eléctrico. Nunca use el cordón eléctrico para portar las herramientas ni

para sacar la clavija de una toma de corriente. Mantenga el cordón lejos del calor, aceite, bordes aﬁlados y

piezas móviles. Cambie de inmediato todo cable eléctrico dañado. Los cordones eléctricos dañados aumentan el

riesgo de descargas eléctricas.

•

Al utilizar una herramienta eléctrica en el exterior, utilice un cordón eléctrico de extensión

que lleve las marcas “W-A o “W”. . estos cordones eléctricos están aprobados para el uso en exteriores y

reducen el riesgo de descargas eléctricas.

•

No utilice el adaptador de CA evaluado las herramientas con un suministro

de corriente. Si bien la herramienta puede parecer que el trabajo, los componentes eléctricos de la

herramienta de CA nominal es probable que no y plantear un peligro para el operador.

SEGURIDAD PERSONAL

• Permanezca alerta, preste atención a lo que esté haciendo y aplique el sentido común al utilizar

herramientas eléctricas. No utilice la herramienta si está cansado o se encuentra bajo los efectos de alguna

droga, alcohol o medicamento. un momento de inatención al utilizar una herramienta eléctrica puede causar

lesiones corporales serias.

•

Use equipo de seguridad. Siempre póngase protección para los ojos. Cuando lo exijan las

circunstancias debe ponerse careta contra el polvo, zapatos de seguridad antiderrapantes, casco o protección

auditiva

•

Vístase adecuadamente. No vista ropas holgadas ni joyas. Recójase el cabello si está largo. Mantenga

el cabello, la ropa y los guantes alejados de las piezas móviles. Las ropas holgadas, las joyas y el cabello largo

pueden engancharse en las piezas móviles.

•

Evite un arranque accidental de la unidad. Asegúrese que el interruptor está apagado antes

de conectar la unidad. Llevar las herramientas con el dedo en el interruptor o conectarlas con el interruptor

puesto es causa común de accidentes.

Español

• Retire toda llave o herramienta de ajuste antes de encender la herramienta

eléctrica. Toda llave o herramienta de ajuste dejada en una pieza giratoria de la herramienta eléctrica puede

causar lesiones.

•

No estire el cuerpo para alcanzar un distancia mayor a la natural. Mantenga una

postura ﬁrme y buen equilibrio en todo momento. La postura ﬁrme y el buen equilibrio permiten un major

control de la herramienta en situaciones inesperadas.

•

Si los aparatos que se ofrecen para la conexión de extracción de polvo y de

instalaciones de recogida, asegurar que estos están conectados y se utilizan adecuadamente. el uso

de estos dispositivos puede reducir los riesgos relacionados con el polvo.

•

No utilice la unidad al estar en una escalera o en un soporte inestable. una

postura estable sobre una superﬁcie sólida permite un mejor control de la herramienta en situaciones

inesperadas.

•

Mantenga la herramienta seca, limpia y libre de aceite y grasa. Siempre utilice un trapo limpio

para realizar actividades de limpieza. Nunca utilice ﬂuidos de freno, gasolina, productos de base de petróleo, ni

ningún solvente, para limpiar la herramienta.

EMPLEO Y CUIDADO DE LA HERRAMIENTA

• Asegure la pieza de trabajo. utilice prensas de sujeción o una prensa de banco para sostener la

pieza de trabajo cuando sea posible. utilizar prensas de sujeción o dispositivos mecánicos similares es más

seguro que utilizar su mano(s) y le permite utilizar ambas manos para operar la herramienta. Perder el control

de la pieza de trabajo puede causar lesiones personales.

•

No fuerce la herramienta. utilice la herramienta adecuada para cada tarea. La herramienta adecuada

efectúa mejor y de manera más segura el trabajo, si además se maneja a la velocidad para la que está

diseñada.

•

Utilice la herramienta correcta para el trabajo. No fuerce la herramienta o accesorio

utilizándolo en un trabajo para el cual no fue diseñado. No utilice la herramienta para un propósito para cual no

está diseñada ya que podría producirse daño a la máquina y/o lesiones personales.

•

No utilice la herramienta si el interruptor no realiza la operación de

encendido y apagado. Solicite a un centro de servicio autorizado que reemplace los interruptores

defectuosos.

•

Apague la máquina, y desconecte la máquina de la fuente de energía antes de ajustar o cambiar

los valores de ajuste, o al realizar reparaciones. Podría ocurrir un arranque accidental que cause lesiones

personales.

•

Guarde las herramientas que no estén en uso fuera del alcance de los niños

y de toda persona no capacitada en el uso de las mismas. Las herramientas son peligrosas en manos de

personas no capacitadas en el uso de las mismas.

•

Proporcione mantenimiento con cuidado a las herramientas. Revise para ver si

hay desalineación o atoramiento de piezasmóviles, ruptura de piezas o toda otra condición que pueda afectar

el funcionamiento de la herramienta. Si se daña la herramienta, llévela a servicio antes de volver a utilizarla.

Numerosos accidentes son causados por herramientas mal cuidadas.

•

Utilice los accesorios recomendados. utilizar accesorios no recomendados por el fabricante o

no diseñados para uso en una herramienta de este tipo, podría causar daño a la máquina o lesiones personales

al usuario. Consulte el manual del operario para conocer los accesorios recomendados.

•

Mantenga las herramientas de corte aﬁladas y limpias. Las herramientas de corte bien

cuidadas, con bordes bien aﬁlados, tienen menos probabilidad de atascarse en la pieza de trabajo y son más

fáciles de controlar.

•

Empuje la pieza de trabajo en la dirección y velocidad correctas. empuje la pieza

de trabajo dentro de la hoja, cuchilla o superﬁcie abrasiva únicamente en dirección contraria a la dirección

de rotación de la herramienta de corte. el empuje incorrecto de la pieza de trabajo en la misma dirección de

rotación de la herramienta de corte provoca que la pieza de trabajo sea lanzada a alta velocidad.

•

Nunca deje la herramienta funcionando sin supervision. Desactive la energía. No

abandone la máquina hasta que se haya detenido por complete.

Español

Lijadora / pulidora de velocidad variable de 7"

Manual del Operario GSP1711

ADVERTENCIA: EL USO DE ESTA HERRAMIENTA PUEDE GENERAR Y

DESEMBOLSAR POLVO U OTRAS PARTÍCULAS TRANSPORTADAS POR EL AIRE,

INCLUYENDO POLVO DE MADERA, POLVO DE SÍLICE CRISTALINA Y ASBESTOS. Dirija las

partículas en dirección contraria a la cara y el cuerpo. Siempre utilice la herramienta en una área bien ventilada

y suministre lo necesario para la remoción apropiada del polvo. utilice sistemas colectores de polvo cuando

sea posible. La exposición al polvo podría causar lesiones respiratorias graves y permanentes u otras lesiones,

incluyendo silicosis (una enfermedad pulmonar grave), cáncer y la muerte. evite respirar el polvo, y evite el

contacto prolongado con el polvo. Permitir que el polvo ingrese a su boca u ojos, o que se deposite sobre su piel

podría provocar la absorción de materiales peligrosos. Cuando exista exposición a polvo, siempre utilice protección

respiratoria aprobada por NIoSH/oSHA que ajuste apropiadamente, y lave con jabón y agua las áreas expuestas.

SERVICIO

• Han toolto su poder ser reparado por una persona cualiﬁcada de reparación

utilizando sólo repuestos idénticos. esto garantizará que la seguridad de la herramienta de

poder se mantiene.

•

Servicio de su herramienta eléctrica periódicamente. Cuando una herramienta de

limpieza, cuidado de no desmontar cualquier parte de la herramienta interna, porque los cables pueden ser

apretado fuera de lugar.

GUARDE ESTAS INSTRUCCIONES

CABLES DE EXTENSIÓN

Las herramientas de conexión a tierra requieren un cable de extensión de

tres alambres. Las herramientas de aislamiento doble pueden utilizar un cable de extensión de dos o

tres alambres. A medida que aumenta la distancia desde el tomacorriente de suministro de energía, usted

debe utilizar un cable de extensión de mayor calibre. utilizar cables de extensión con alambre de dimensiones

inadecuadas causa una caída grande del voltaje, lo que resulta en pérdida de energía y posible daño a la

herramienta. Consulte la tabla mostrada enseguida para determinar el tamaño de alambre mínimo requerido.

entre más pequeño sea el número de calibre del alambre, mayor es la capacidad del cable. Por ejemplo: un cable

de calibre 14 puede transportar más corriente que un cable de calibre 16. Cuando se utiliza más de un cable de

extensión para conformar la longitud total, veriﬁque que cada cable contiene como mínimo el tamaño de alambre

mínimo requerido. Si usted está utilizando un cable de extensión para más de una herramienta, sume los amperios

indicados en la placa de datos de cada herramienta y utilice la suma para determinar el tamaño de alambre mínimo

requerido.

Pautas para utilizar cables de extensión

•

Si usted está utilizando un cable de extensión en exteriores, veriﬁque que esté marcado con el suﬁjo “W-A” (“W”

en Canadá) que indica que es aceptable para uso en exteriores.

• Veriﬁque que su cable de extensión tiene los alambres apropiados y que está en buenas condiciones eléctricas.

Siempre reemplace un cable de extensión dañado o hágalo reparar por una persona caliﬁcada antes de

utilizarlo.

• Proteja sus cables de extensión contra objetos cortantes, calor excesivo y áreas mojadas o húmedas.

Calibre de alambre mínimo recomendado para cables de extensión (120 Voltios)

Amperios según

la placa de datos

(a plena carga)

Longitud del cable de extensión

25 pies 50 pies 75 pies 100 pies 150 pies 200 pies

0–2.0 18 18 18 18 16 16

2.1–3.4 18 18 18 16 14 14

3.5–5.0 18 18 16 14 12 12

5.1–7.0 18 16 14 12 12 10

7.1–12.0 18 14 12 10 8 8

12.1–16.0 14 12 10 10 8 6

16.1–20.0 12 10 8 8 6 6

Español

REGLAS DE SEGURIDAD ESPECÍFICAS PARA LIJADORAS /

PULIDORAS

ADVERTENCIA: NO permita que la conﬁanza o familiaridad con el producto

(lograda después del uso repetido) reemplace el estrito cumplimiento de estas reglas

de seguridad para sierras ingleteadoras. Si usted utiliza esta herramienta de manera

insegura o incorrecta, usted puede sufrir graves lesiones personales.

•

Siempre utilice gafas de seguridad. Las gafas comunes o las gafas de sol no son gafas de

seguridad. use el equipo de seguridad certiﬁcado. La gafas proteccionista debe obedecer con las normas de

ANSI Z87.1.

•

Use un protector respiratorio adecuado y apropiado. use esta herramienta para lijar

algunos productos, exponer al usuario a sustancias peligrosas que contienen polvo.

•

Siempre sostenga ﬁrmemente la herramienta. No deje la herramienta en funcionamiento a

menos que esté sostenida en las manos.

•

Use sólo accesorios capacitados para al menos la velocidad máxima según

se muestra en la placa de identiﬁcación de la herramienta. Las almohadillas de

refuerzo, los discos y otros accesorios que funcionan a velocidades mayores que su velocidad nominal máxima

pueden salir despedidos y causar lesiones graves.

•

Compruebe la almohadilla de refuerzo antes de la operación para ver si tiene

grietas, daños o deformaciones. Reemplace inmediatamente las almohadillas agrietadas,

dañadas o deformadas.

•

No use nunca esta herramienta con hojas de cortar madera u otras hojas de

sierra. el uso de dichas hojas en la lijadora/pulidora producen un retroceso con frecuencia, causando la

pérdida de control de la herramienta y ocasionando lesiones personales.

•

No acerque las manos a las piezas giratorias.

•

Antes de poner en marcha la herramienta, asegúrese de que el disco de

lijado o la cubierta de pulido no haga contacto con la pieza de trabajo.

•

Compruebe que la pieza de trabajo esté bien sujeta y ﬁja en posición.

•

No suelte la herramienta hasta que la rueda se pare completamente. Después

de apagar la herramienta, la rueda seguirá girando.

•

Esta herramienta no es impermeable; no use agua en la superﬁcie de la

pieza de trabajo

•

Ventile de forma adecuada su área de trabajo al realizar las operaciones de

lijado.

ADVERTENCIA: Antes de utilizar este equipo, lea y entienda todas

las advertencias, precauciones e instrucciones de operación. no seguir todas las

instrucciones enumeradas a continuación, podría resultar en una descarga eléctrica, un

incendio y/o lesiones personales graves.

GUARDE ESTAS INSTRUCCIONES

Español

Lijadora / pulidora de velocidad variable de 7"

Manual del Operario GSP1711

SU LIJADORA / PULIDORA

DESEMPAQUETADO Y CONTENIDO

IMPORTANTE: Debido a las modernas técnicas de producción en masa, es poco

probable que la herramienta está defectuoso o que una parte se pierde. Si encuentra

algo incorrecto, no opere la herramienta hasta que las partes han sido sustituidos o la

falla ha sido corregida. El no hacerlo podría resultar en lesiones graves.

PIEZAS SUELTAS EN LA CARTÓN

Descripción CANT. Descripción CANT.

Lijadora / pulidora 1

Almohadilla de pulido de espuma 1

Almohadilla de refuerzo de velcro 1

Almohadilla de respaldo de goma 1

Tuerca de seguridad 1

Disco de lijado 1

Asa auxiliar 1

Llave 1

Manual del usuario 1

FIG 1

1. Interruptor de gatillo

2. Botón de traba en encendido

3. Rueda de ajuste de velocidad variable

4. Asa auxiliar

5. Traba del eje

6. Almohadilla de refuerzo de velcro

7. Almohadilla de pulido de espuma

8. Almohadilla de respaldo de goma

9. Disco de lijado

10. Tuerca de seguridad

11. Llave

Español

MONTAJE Y AJUSTE

ADVERTENCIA:

Para reducir el riesgo de serias lesiones personales, lea y

siga todas las advertencias de seguridad importantes y las instrucciones antes de usar

esta herramienta.

ADVERTENCIA: Antes de efectuar cualquier ajuste o preparación de la

herramienta, asegúrese de que esté desenchufada del tomacorriente. Si la herramienta

no se desenchufa podría arrancar accidentalmente y causar graves lesiones personales.

ASA AUXILIAR

NOTA: Asegúrese siempre de que el asa auxiliar esté bien instalada antes de operar

la herramienta.

Se incluye un asa auxiliar (4-FIG1) son su lijadora/pulidora para facilitar la manipulación de la herramienta y

ayudar a mantener el control de la herramienta durante la operación. La caja de engranajes está diseñada para

permitir el montaje del asa auxiliar en cualquier lado de la herramienta.

Para instalar el asa auxiliar, atornille bien el asa en el agujero roscado de la parte derecha o izquierda de la

caja de engranajes según se desee.

INSTALACIÓN/RETIRADA DE LA ALMOHADILLA DE REFUERZO DE

VELCRO

1. Desenchufe la lijadora/pulidora de la fuente de alimentación.

2. Ponga la herramienta sobre una superﬁcie plana y estable, con el eje roscado apuntando hacia arriba y

deslice la almohadilla de refuerzo de velcro por el eje, con la cara plana hacia arriba. Atornille la almohadilla

de refuerzo girándola hacia la derecha.

3. oprima la traba del eje (5-FIG 1), y después gire la almohadilla de refuerzo hacia la derecha hasta que la

traba del eje se enganche en el eje de modo que deje de girar.

4. Mantenga la presión en la traba del eje, impidiendo el giro del eje. Apriete la almohadilla de refuerzo con la

mano girando la misma hasta que quede apretada. No APRIeTe exCeSIVAMeNTe.

5. Suelte la traba del eje después de haber apretado bien la tuerca de ﬁjación.

6. Para volver a quitar el refuerzo de velcro, asegúrese de que la herramienta esté desenchufada de la fuente

de alimentación, enganche la traba del eje y efectúe el procedimiento de instalación en orden inverso.

INSTALACIÓN/RETIRADA DE LA ALMOHADILLA DE PULIDO DE ESPUMA

1. Desenchufe la lijadora/pulidora e instale la almohadilla de refuerzo de velcro según se explicó antes.

2. Inspeccione la almohadilla de refuerzo de velcro y limpie la suciedad o residuos descubiertos.

3. Alinee la almohadilla de pulido de espuma sobre la almohadilla de refuerzo. Con la almohadilla alineada,

empuje hacia abajo la almohadilla de pulido de espuma para enganchar el sistema de ganchos y anillos.

Conﬁrme que la almohadilla de pulido esté sujeta en toda su superﬁcie.

4. Para quitar la almohadilla de pulido, tire para despegarla de la almohadilla de refuerzo.

INSTALACIÓN/RETIRADA DEL DISCO ABRASIVO DE VELCRO

1. Desenchufe la lijadora/pulidora e instale la almohadilla de refuerzo de velcro según se explicó antes.

2. Centre el disco de lijado abrasivo de ganchos y anillos sobre la almohadilla de refuerzo.

3. Con el disco alineado, empuje hacia abajo el disco para enganchar el sistema de ganchos y anillos.

Conﬁrme que el disco esté ﬁjado en toda la almohadilla.

4. Para quitar el disco, tire del disco para despegarlo de la almohadilla de refuerzo.

USO DE UN DISCO DE LIJAR CON TUERCA DE SEGURIDAD

(ORIFICIO EN EL EJE)

1) Desenchufe la lijadora/pulidora de la fuente de alimentación.

2) Coloque la herramienta sobre una superﬁcie plana y estable, con el eje roscado hacia arriba. Introduzca el

disco base de goma (8-FIG 1) en el eje, con la cara plana hacia arriba.

3) Centre el disco de lijar sobre el disco base de goma.

4) oprima el botón de bloqueo de eje (5- FIG 1) ubicado en la parte de atrás del motor para evitar que gire el

eje roscado. A continuación, pase la tuerca de seguridad (10-FIG 1) por el oriﬁcio central del disco de lijar y

ajústela a mano en el eje roscado, haciéndola girar en sentido horario.

Español

Lijadora / pulidora de velocidad variable de 7"

Manual del Operario GSP1711

5) Ajuste ﬁrmemente la tuerca de seguridad con la llave suministrada.

6) Para desmontar el disco de lijar, desenchufe la herramienta y proceda con estas instrucciones en orden

inverso.

USO DE UN DISCO DE LIJAR AUTOADHESIVO

(SIN ORIFICIO EN EL EJE):

1) Desenchufe la lijadora/pulidora de la fuente de alimentación.

2) Coloque la herramienta sobre una superﬁcie plana y estable, con el eje roscado hacia arriba. Introduzca el

disco base de goma (8-FIG 1) en el eje, con la cara plana hacia arriba.

3) oprima el botón de bloqueo de eje (5- FIG 1) ubicado en la parte de atrás del motor para evitar que gire el

eje roscado. A continuación, pase la tuerca de seguridad (10-FIG 1) por el oriﬁcio central del disco de lijar y

ajústela a mano en el eje roscado, haciéndola girar en sentido horario.

4) Ajuste ﬁrmemente la tuerca de seguridad con la llave suministrada.

5) Centre el disco de lijar sobre el disco base de goma y presiónelo ﬁrmemente.

6) Para quitar el disco, tire del disco para despegarlo de la almohadilla de refuerzo.

FUNCIONAMIENTO

ADVERTENCIA: Antes de efectuar cualquier ajuste o preparación

de la herramienta, asegúrese de que esté desenchufada del tomacorriente. Si la

herramienta no se desenchufa podría arrancar accidentalmente y causar graves

lesiones personales.

NOTA: Veriﬁcar siempre que la tensión de alimentación corresponde a la tensión en la

placa de características.

ADVERTENCIA: Para evitar arranques accidentales, Asegúrese de que el

botón de traba de encendido en la que no se dedica antes de enchufar la herramienta

y el dedo no se toca el interruptor.

ADVERTENCIA: No oprima nunca la traba del eje cuando se mueva el eje.

OPERACIÓN DEL INTERRUPTOR

Para empezar la herramienta, deprima el interruptor de encendido/apagado (1-FIG 1).

Para parar la herramienta, suelte el interruptor.

La herramienta puede trabarse en la posición de encendido oprimiendo el botón de traba de encendido y

el interruptor de encendido/apagado al mismo tiempo, y después aliviando la presión en el interruptor de

encendido/apagado. La característica de traba en encendido sirve para aliviar la fatiga en el dedo del gatillo

solamente. Para liberar el botón de traba de encendido, simplemente deprima el interruptor de encendido/

apagado.

PRECAUCIÓN: Agarre bien la herramienta en todo momento mientras funcione y no acerque las manos

a la rueda de lijado/pulido.

RUEDA DE AJUSTE DE VELOCIDAD VARIABLE

el rueda de ajuste de velocidad (3- FIG1) está ubicado en el asa trasera. en esta

posición ligeramente por delante del gatillo del interruptor, el operador puede

ajustar fácilmente la velocidad de la lijadora/pulidora con el pulgar de la mano

que agarra la herramienta por el asa trasera.

Con el gatillo del interruptor completamente oprimido y la herramienta en

marcha, la velocidad de la herramienta puede cambiarse haciendo girar el

rueda de ajuste de velocidad a un valor de 1 a 6. La velocidad de la herramienta

aumenta a medida que se mueve el indicador en el sentido del número 6 y se

obtiene una velocidad menor a medida que el indicador se gira hacia el número 1.

Consulte la Tabla 1 para la relación entre los valores numéricos en la esfera y en la velocidad de la herramienta

aproximada.

NÚMERO RPM

1 600

2 900

3 1500

4 2100

5 2700

6 3000

TABLA 1

Español

Para asegurar el control del operador, la herramienta debe estar siempre “encendida” con el indicador de ajuste

de velocidad en la posición del número 1.

PRECAUCIÓN: La operación continua de la herramienta a bajas velocidades durante un largo tiempo

puede recalentar el motor, provocando posiblemente el funcionamiento defectuoso o la falla de la herramienta.

Para enfriar el motor, haga funcionar ocasionalmente la herramienta a altas rpm sin carga durante períodos

cortos dejando que el ventilador de la herramienta enfríe el motor. Tenga cuidado de no obstruir los conductos de

ventilación de aire ubicados en la caja de marchas de avance o en el asa trasera, junto al gatillo del interruptor.

PRECAUCIÓN: el indicador de ajuste de velocidad puede girarse solamente hacia atrás hasta el número

1 o hacia adelante hasta el número 6. No trate de forzar el indicador más allá de los números 1 ó 6, ya que de lo

contrario se dañará el indicador de ajuste de velocidad y dejará de funcionar.

APLICACIÓN

ADVERTENCIA: Lleve siempre gafas de seguridad con protectores laterales

o una máscara completa durante la operación de la herramienta.

ADVERTENCIA: No encienda nunca la herramienta cuando esté en contacto

con la pieza de trabajo, ya que se pueden producir posibles lesiones o daños en la pieza

de trabajo.

OPERACIÓN DE PULIDO

Sujete ﬁrmemente la herramienta usando ambas asas. Con el indicador de ajuste de velocidad ﬁjado en “1”

encienda la herramienta y aplique ligeramente la almohadilla de gomaespuma giratoria a la superﬁcie de trabajo.

Deje que la herramienta funcione libremente usando sólo el peso de la herramienta como presión ejercida sobre

la superﬁcie de trabajo.

Ajuste la velocidad de la herramienta con el rueda de ajuste de velocidad a medida que se familiarice con el

funcionamiento de la herramienta y la cantidad de trabajo que se realiza por la almohadilla de pulido elegido. Por

regla general, velocidades más bajas son mejores para el pulido.

Mantenga la almohadilla de gomaespuma a un ángulo de unos 15 grados con respecto a la superﬁcie de trabajo.

No uSe NuNCA LA ALMoHADILLA De PuLIDo PLANA CoN ReSPeCTo A LA SuPeRFICIe De TRABAJo. use un

movimiento de barrido largo, hacia uno y otro lado, mientras la hace avanzar lentamente por la superﬁcie que

se está puliendo. Para no “quemar” la superﬁcie o producir remolinos de acabado, use una baja velocidad y no

sujete la herramienta en un lugar ni use movimientos circulares o espirales. Trabaje desde el punto más alto de

la superﬁcie hacia abajo para no proyectar polvo ni pulimento sobre la sección completada.

Siga siempre las instrucciones de aplicación y eliminación del fabricante de cera y pulimento para pulidoras

eléctricas. Las almohadillas sucias u obstruidas pueden limpiarse lavándolas en agua caliente con un detergente

suave. Deje que la almohadilla limpia se seque completamente antes de volver a usarla.

OPERACIÓN DE LIJADO

ADVERTENCIA: La herramienta y el disco de lijado deben dejar de girar

completamente antes de poner la herramienta sobre una superﬁcie después de

haberla usado sobre un banco de trabajo u otra superﬁcie.

ADVERTENCIA: Sujete siempre bien la herramienta con las dos manos en

todo momento. De no hacerlo, el operador puede perder el control de la herramienta y

esto puede ocasionar lesiones personales graves.

Asegúrese de que la pieza de trabajo esté bien sujeta con una prensa o de otra manera. Retire cualquier objeto

que pueda ser golpeado y arrojado por los discos abrasivos giratorios. Si usa un cordón de alargamiento,

asegúrese de que apartarlo del área de trabajo.

Sujete bien la herramienta usando las dos asas. Con el ajuste de velocidad ﬁjado en “1”, encienda la herramienta

y aplique ligeramente el disco abrasivo a la pieza de trabajo. No use nunca el disco de lijado plano sobre la

superﬁcie de trabajo, mantenga el disco abrasivo a un ángulo de unos 15 grados mientras trabaja en la superﬁcie

de la pieza de trabajo.

Español

Lijadora / pulidora de velocidad variable de 7"

Manual del Operario GSP1711

Ajuste la velocidad de las herramientas usando el rueda de ajuste de velocidad a medida que se familiariza con la

operación de la herramienta y la cantidad de trabajo realizada por el disco abrasivo escogido. use los movimientos

de trabajo descritos en las instrucciones de “Pulido” anteriores. No deje que el disco abrasivo lije en un lugar

durante demasiado tiempo, ya que se puede producir una superﬁcie irregular o acanalada. Por regla general, las

velocidades más altas son mejores para el lijado.

Cuando termine la operación de lijado, retire la herramienta de la superﬁcie de trabajo antes e apagarla.

MANTENIMIENTO

LIMPIEZA

evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes

tipos de solventes comerciales y pueden resultar dañados. utilice paños limpios para eliminar la suciedad, el polvo,

el aceite, la grasa, etc.

ADVERTENCIA: No permita en ningún momento que ﬂuidos para frenos,

gasolina, productos a base de petróleo, aceites pen¬etrantes, etc., lleguen a tocar las

piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico,

lo cual a su vez puede producir lesiones corporales serias.

Las herramientas eléctricas que se utilizan en materiales de ﬁbra de vidrio, paneles de yeso para paredes,

compuestos de resanar o yeso, están sujetas a desgaste acelerado y posible fallo prematuro porque las partículas

y limaduras de ﬁbra de vidrio son altamente abrasivas para los cojinetes, escobillas, conmutadores, etc. Por

consiguiente, no recomendamos el uso de esta herramienta durante períodos prolongados de trabajo en estos

tipos de materiales. Sin embargo, si usted trabaja con cualquiera de estos materiales, es sumamente importante

limpiar la herramienta con aire comprimido.

LUBRICACIÓN

Su herramientas permanentemente lubricado en la fábrica y no requieren lubricación adicional.

Español

GARANTÍA DE DOS AÑOS

este producto está garantizado contra defectos de material y de fabricación durante 2 años a partir de la

fecha de compra. esta garantía limitada no cubre el desgaste normal o daños por negligencia o accidente.

el comprador original está cubierto por esta garantía y no es transferible. Antes de devolverlo su herramienta

para almacenar la ubicación de la compra, por favor llame gratis a la línea de ayuda para las posibles

soluciones.

LOS ACCESORIOS INCLUIDOS CON ESTE JUEGO NO TIENEN 2 AÑOS DE GARANTÍA.

LÍNEA DE AYUDA GRATUITA

Para preguntas acerca de este o cualquier otro producto GeNeSIS Llame gratuitamente al teléfono:

888-552-8665.

o visite nuestro sitio web: www.genesispowertools.com

Richpower Industries, Inc.

736 Hampton Road

Williamston, SC 29697

Printed in China, on recycled paper

Richpower Industries, Inc.

736 Hampton Road

Williamston, SC USA

www.genesispowertools.com

2013.09.V01

Genesis Powertools GSP1711 11 Amp 7" Variable Speed Sander Polisher

Product's Documents

User Manual

Specifications

Genesis Powertools GSP1711 Questions and Answers
