Hampton Bay Ainslee 54-inch Ceiling Fan DC Motor, Color User Manual

Questions, problems, missing parts? Before returning to the store,

call Home Decorators Collection Customer Service

8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.

1-800-986-3460 / HOMEDEPOT.COM/HOMEDECORATORS

THANK YOU

We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive

to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home

improvement needs. Thank you for choosing Home Decorators Collection!

To view an instructional video on how to install this product:

1. Go to www.homedepot.com and enter either the Item or Model number, found in the top

right corner of the cover of this instruction manual, in the search eld.

2. Click on your product from the list of search results and click on the video link in the

“Product Overview” section.

Scan for text based

customer support

Scan for online product

warranty information

Item #xxxx xxx xxx

Model #52436, 52439

UL Model #54-AERO

USE AND CARE GUIDE

AINSLEE 54-INCH CEILING FAN

Table of Contents ................................................................ 2

Safety Information ...............................................................2

Warranty ............................................................................... 3

Pre-Installation ....................................................................3

Installation ............................................................................6

Assembly ..............................................................................7

Operation ...........................................................................14

Care and Cleaning ............................................................. 15

Troubleshooting ................................................................. 15

Table of Contents

1. To reduce the risk of electric shock, ensure the electricity has been

turned off at the circuit breaker or fuse box before you begin.

2. All wiring must be in accordance with the National Electrical Code

ANSI/NFPA 70 and local electrical codes. Electrical installation should

be performed by a qualied licensed electrician.

3. The outlet box and support structure must be securely mounted and

capable of reliably supporting a minimum of 35 lb (15.9 kg). Use

only UL Listed outlet boxes marked “Acceptable for Fan Support of

35 lb (15.9 kg) or less.”

4. Do not place objects in the path of the blades.

5. To avoid personal injury or damage to the fan and other items, use

caution when working around or cleaning the fan.

6. After making electrical connections, spliced conductors should be

turned upward and pushed carefully up into the outlet box. The

wires should be spread apart with the grounded conductor and the

equipment-grounding conductor on one side of the outlet box.

7. All set screws must be checked and retightened where

necessary before installation.

8. Use only with light kits marked “Suitable for use in damp locations.”

WARNING: To reduce the risk of personal injury, do not

bend the blade brackets (also referred to as anges)

during assembly or after installation. Do not insert

objects in the path of the blades.

WARNING: Electrical diagrams are for reference only. If

you are using a light kit, refer to the light kit instructions

manual to make the electrical connections. Optional use

of any light kit shall be UL Listed and marked suitable

for use with this fan.

WARNING: To avoid possible electrical shock, turn the

electricity off at the main fuse box before wiring. If you

feel you do not have enough electrical wiring knowledge

or experience, contact a licensed electrician.

Safety Information

CAUTION: To reduce the risk of personal injury, use only

the screws provided with the outlet box.

WARNING: To reduce the risk of re, electric shock or

personal injury, mount to outlet box marked “Acceptable

for fan support of 35 lb (15.9 kg) or less”, and use

screws provided with the outlet box.

READ AND SAVE THESE INSTRUCTIONS.

WARNING: To reduce the risk of re or electric shock,

this fan should only be used with fan speed control

part no. JY1156H-LD-DS, manufactured by Chungear

Industrial Co., Ltd.

CAUTION: Do NOT use this fan with a dimmer switch or

wall control. Using a dimmer switch or wall control will

damage the fan.

CAUTION: Changes or modications not expressly

approved by the party responsible for compliance could

void the user’s authority to operate the equipment.

CAUTION: The fan must be mounted with a minimum of 7

ft. (2.1 m) of clearance from the trailing edge of the blades

to the oor.

WARNING: To reduce the risk of re, electric shock or

injury to persons, do not use replacement parts that

have not been recommended by the manufacturer (e.g.

parts made at home using a 3D printer).

HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Pre-Installation

Warranty

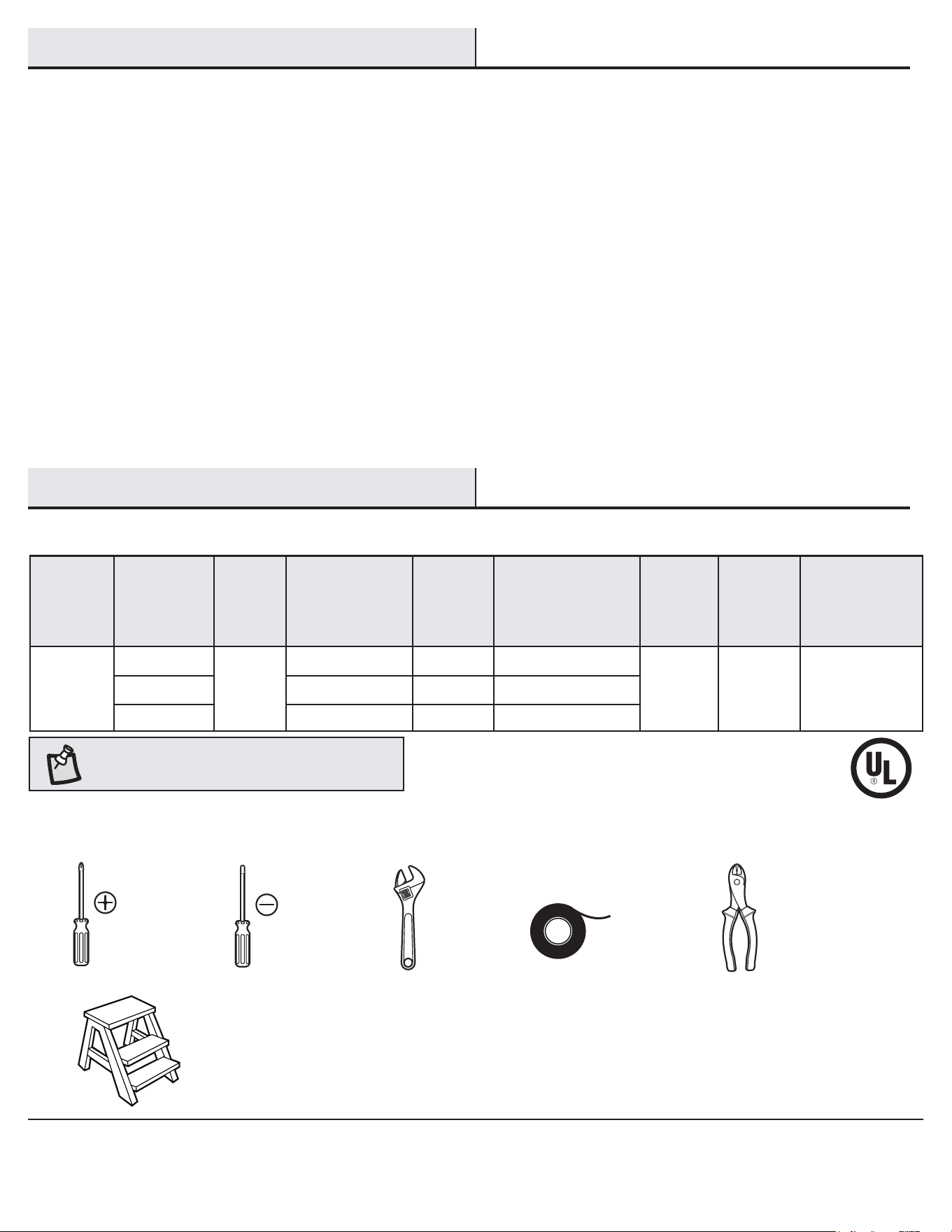

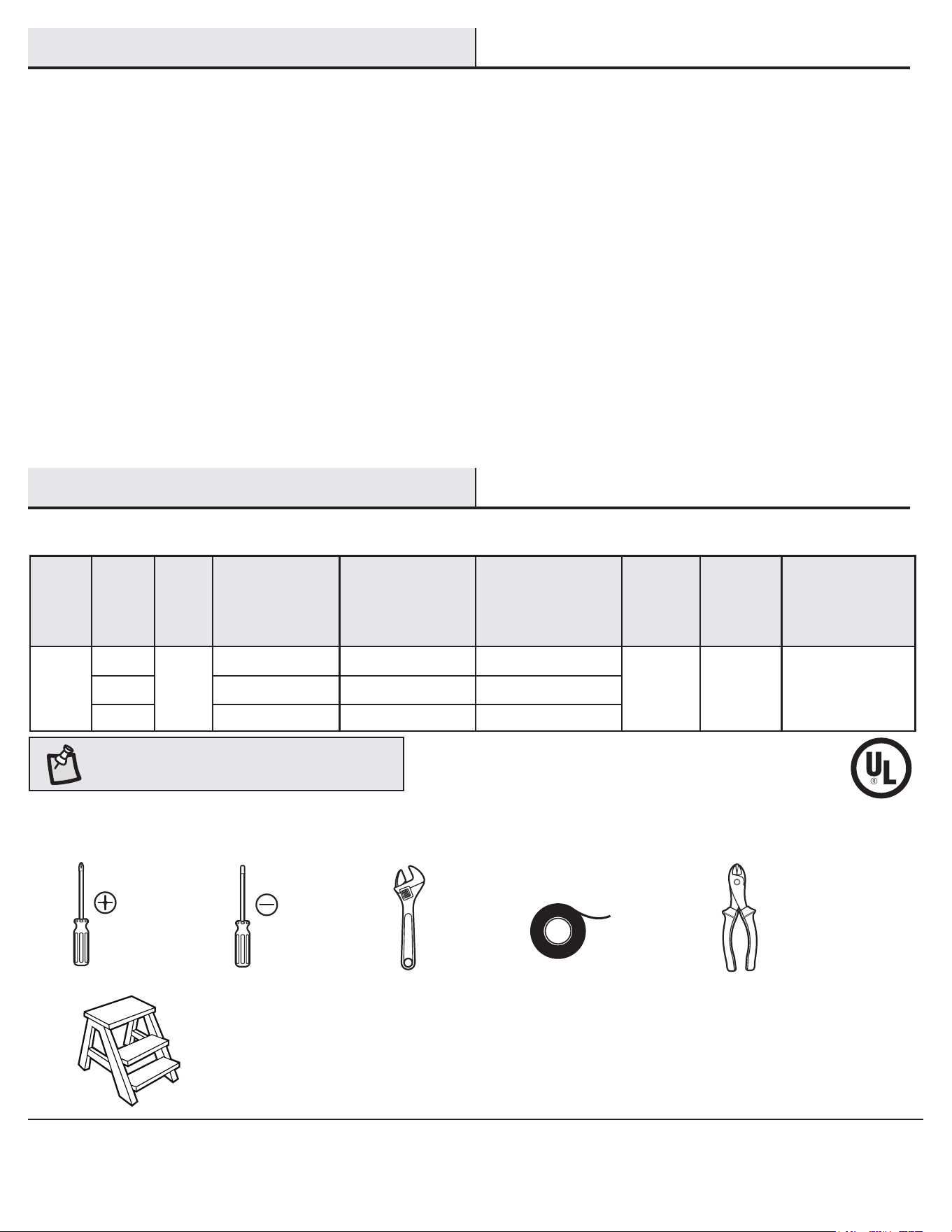

SPECIFICATIONS

NOTE: These are approximate measures. They do not

include the amps and wattage used by the light kit.

Size Speed Volts

Fan Power

Consumption

(without lights)

WATT

Airow

CFM

Airow Efciency

(higher is better)

CFM/WATT

Net

Weight

Gross

Weight

Cubic Feet

54 in.

Low

120

5 2090 418

17.09 lb

(7.75 kg)

23.37 lb

(10.6 kg)

2.27 cu. ft.

Medium 16 4748 296

High 37 6163 166

TOOLS REQUIRED

Phillips

screwdriver

Flat blade

screwdriver

Adjustable

wrench

Electrical

tape

Wire

cutter/

stripper

Step ladder

The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a

lifetime after the date of purchase by the original purchaser. The supplier warrants that the light kit, excluding any glass, to be free from defects in

workmanship and material at the time of shipment from the factory for a period of ve years after the date of purchase by the original purchaser.

The supplier also warrants that all other fan parts, excluding any glass or acrylic blades, to be free from defects in workmanship and material at the

time of shipment from the factory for a period of two years after the date of purchase by the original purchaser. We agree to correct such defects

without charge or at our option replace with a comparable or superior model if the product is returned. To obtain warranty service, you must present

a copy of the receipt as proof of purchase. All costs of removing and reinstalling the product are your responsibility. Damage to any part, such as by

accident, misuse, improper installation, or by afxing any accessories, is not covered by this warranty. Because of varying climatic conditions this

warranty does not cover any changes in brass nish, including rusting, pitting, corroding, tarnishing, or peeling. Brass nishes of this type give their

longest useful life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered a defect.

Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. Home Decorators Collection

hereby disclaims any and all warranties, including but not limited to those of merchantability and tness for a particular purpose to the extent

permitted by law. The duration of any implied warranty which cannot be disclaimed is limited to the time period as specied in the express warranty.

Some states do not allow a limitation on how long an implied warranty lasts, so the above limitation may not apply to you. The retailer shall not be

liable for incidental, consequential, or special damages arising out of or in connection with product use or performance except as may otherwise

be accorded by law. Some states do not allow the exclusion of incidental or consequential damages, so the above exclusion or limitation may not

apply to you. This warranty gives specic legal rights, and you may also have other rights which vary from state to state. This warranty supersedes

all prior warranties. Shipping costs for any return of product as part of a claim on the warranty must be paid by the customer.

Contact the Customer Service Team at 1-800-986-3460 or visit www.HomeDepot.com/HomeDecorators.

Part Description Quantity

AA Plastic wire connecting nut 3

BB Machine screw 2

CC Short tapered screw 2

DD Long tapered screw 2

EE Hanger pin 1

FF Locking pin 1

Pre-Installation (continued)

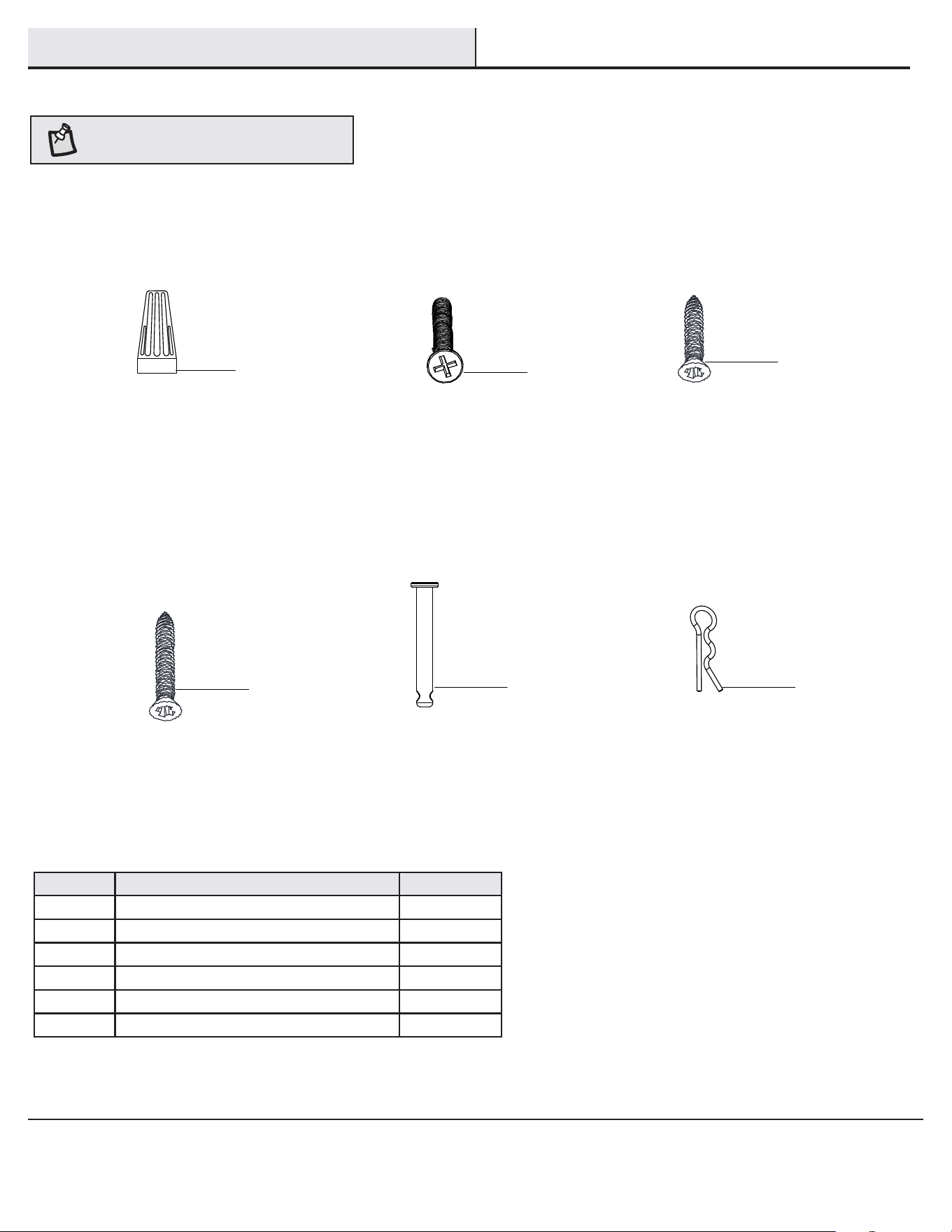

HARDWARE INCLUDED

NOTE: Hardware not shown to actual size.

FFEE

HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Part Description Quantity

A Slide-on mounting bracket 1

B Ball/downrod assembly 1

C Canopy 1

D Decorative motor collar 1

E Fan motor assembly 1

F Fan blade 5

G Light kit tter assembly 1

Part Description Quantity

H Receiver 1

I Remote control 1

J 3-pin extension wire 1

K 2-pin extension wire 1

L Battery 2

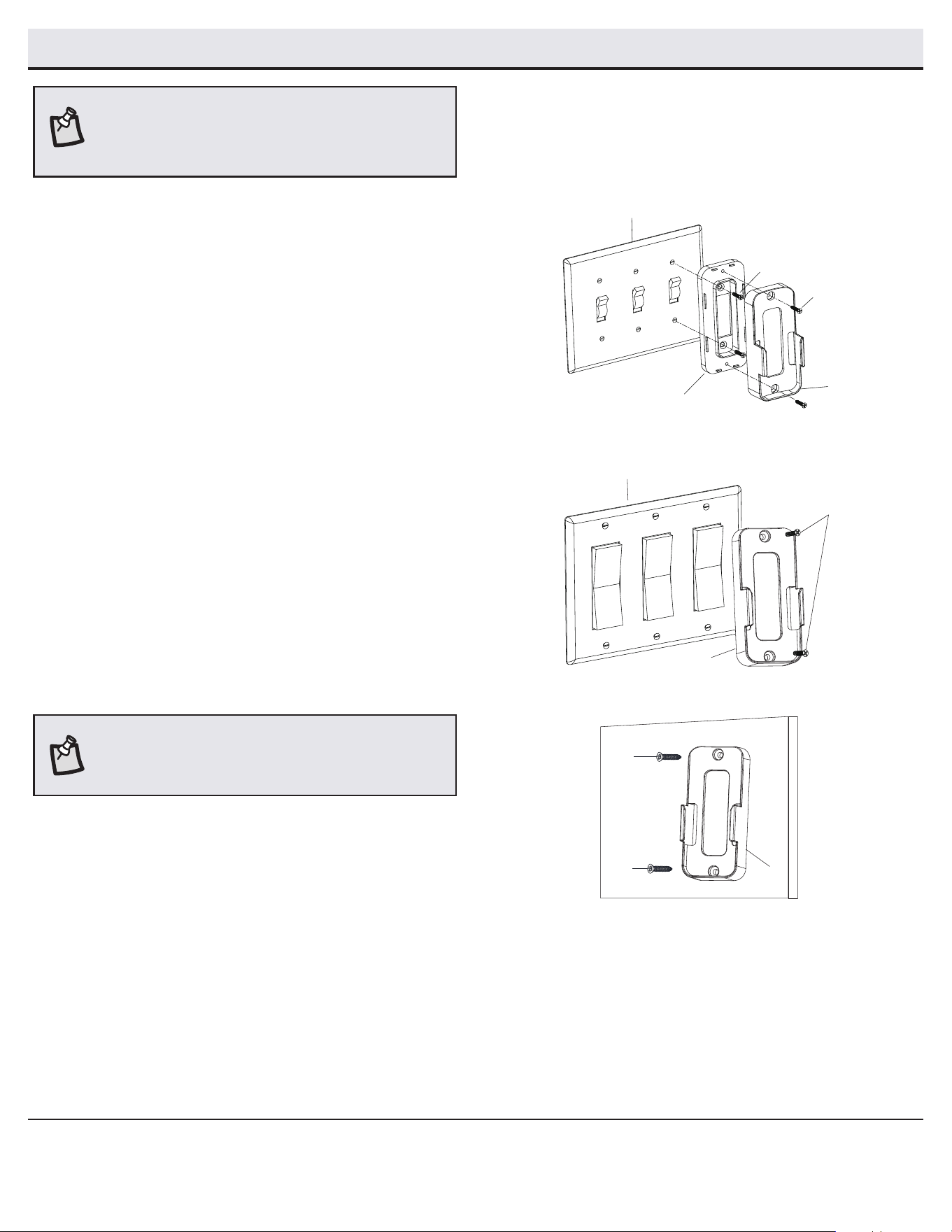

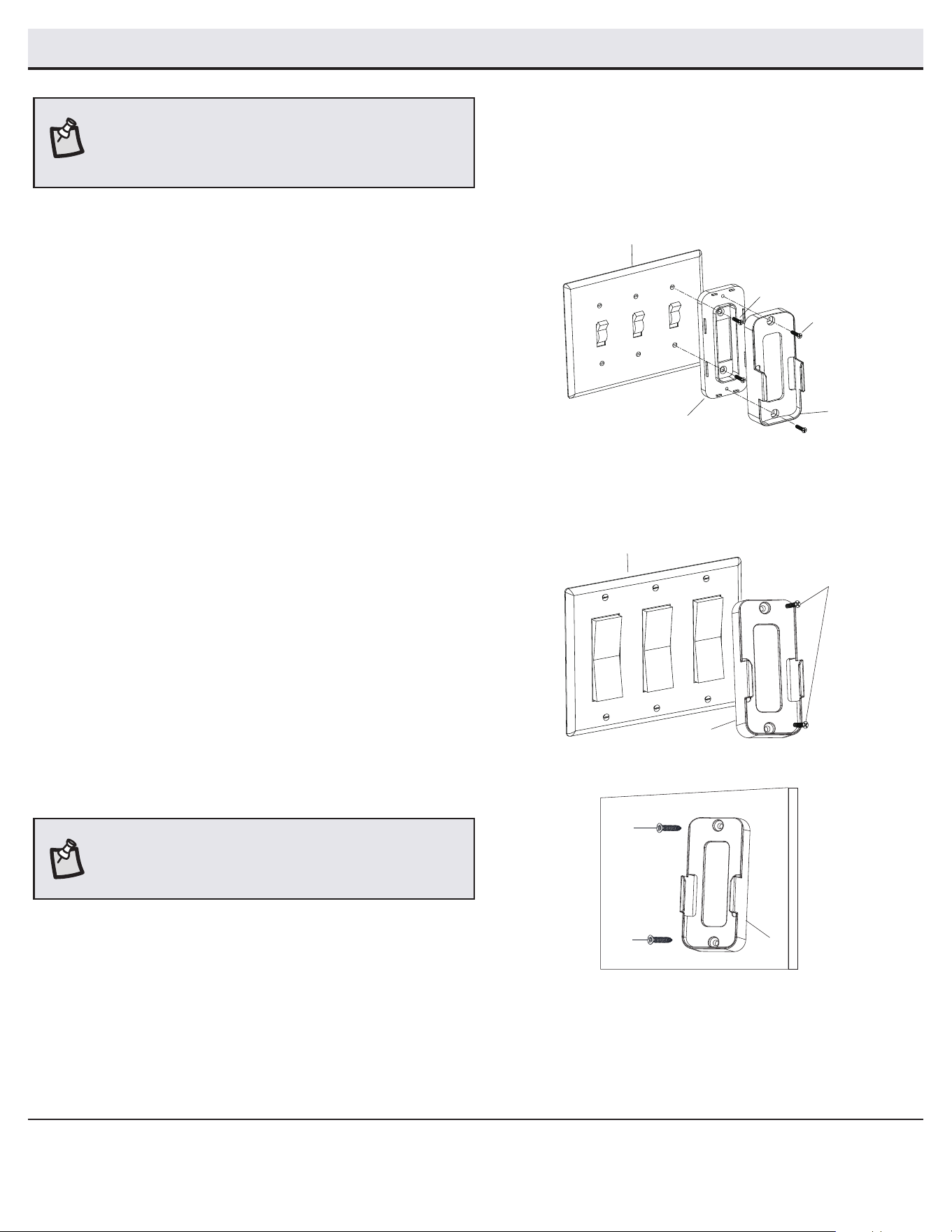

Remote control wall cradle with toggle

switch spacer included.

IMPORTANT: This product and/or components are governed by

one or more of the following U.S. Patents: 5,947,436; 5,988,580;

6,010,110; 6,046,416; 6,210,117 and other patents pending.

Pre-Installation (continued)

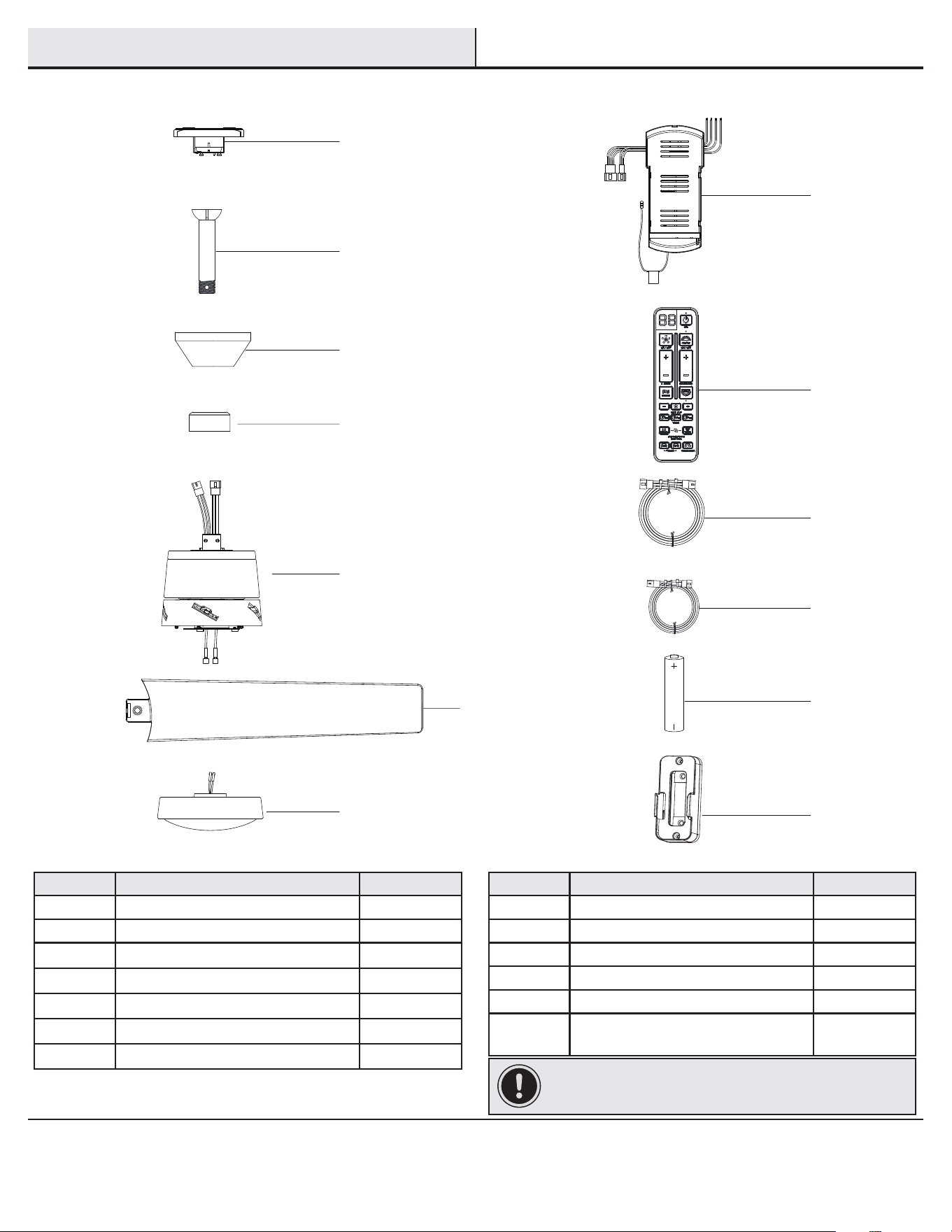

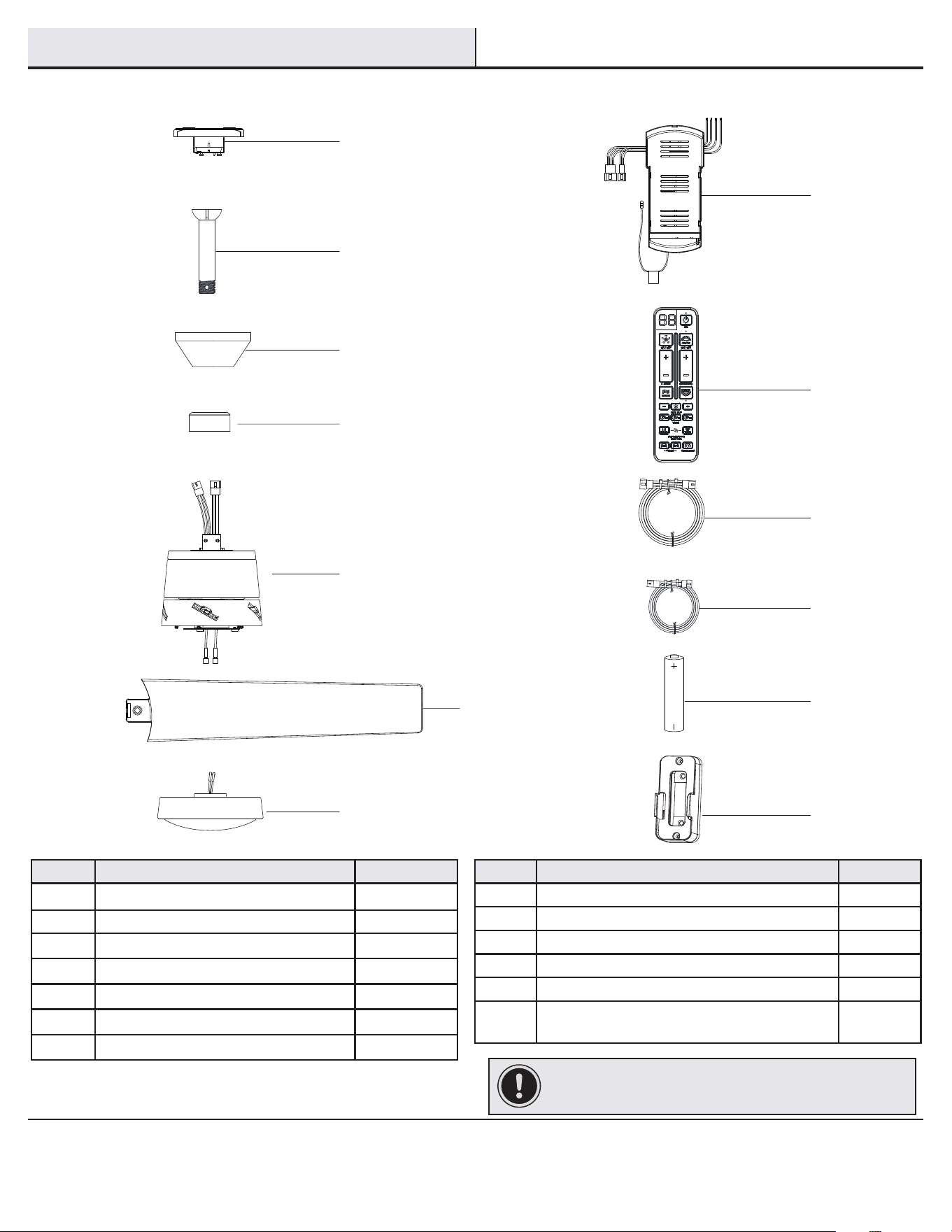

PACKAGE CONTENTS

Installation

MOUNTING OPTIONS

WARNING: To reduce the risk of re, electric shock or

personal injury, mount to outlet box marked “Acceptable

for fan support of 35 lb (15.9 kg) or less”, and use

screws provided with the outlet box. An outlet box

commonly used for the support of lighting xtures may

not be acceptable for fan support and may need to be

replaced. If in doubt, consult a qualied electrician.

If your ceiling fan does not have an existing UL Listed mounting

box, then install one using the following instructions:

□ Disconnect the power by removing the fuses or turning off

the circuit breakers.

□ Secure the outlet box directly to the building structure. Use

the appropriate fasteners and materials. The outlet box and

support structure must be securely mounted and capable of

reliably supporting a minimum of 35 lb (15.9 kg). Use only

UL Listed outlet boxes marked “Acceptable for fan support

of 35 lb (15.9 kg) or less.” Do not use a plastic outlet box.

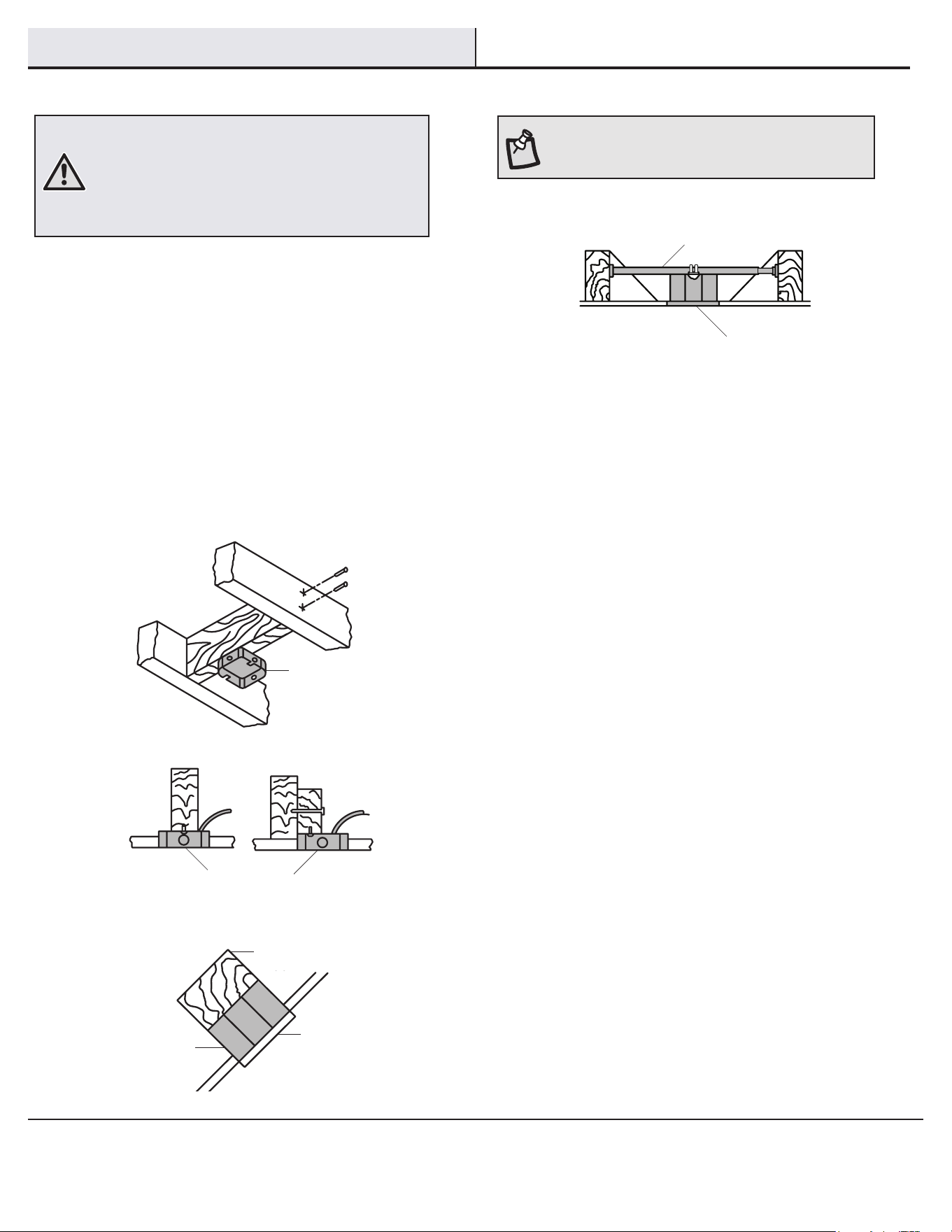

The illustrations below show three different ways to mount the

outlet box.

Outlet Box

Hanger Bar

MOUNTING OPTIONS

If the canopy (C) touches the ball/downrod assembly (B), then remove

the decorative canopy bottom cover and turn the canopy (C) 180°

before attaching the canopy (C) to the mounting plate.

To hang your fan where there is an existing xture but no ceiling joist,

you may need an installation hanger bar as shown above (available at

any Home Depot store).

NOTE: You may need a longer downrod to maintain

proper blade clearance when installing on a steep, sloped

ceiling. The maximum angle allowable is 15° away from

horizontal.

Recessed

Outlet

Box

Provide Strong

Support

Ceiling

Mounting

Plate

HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

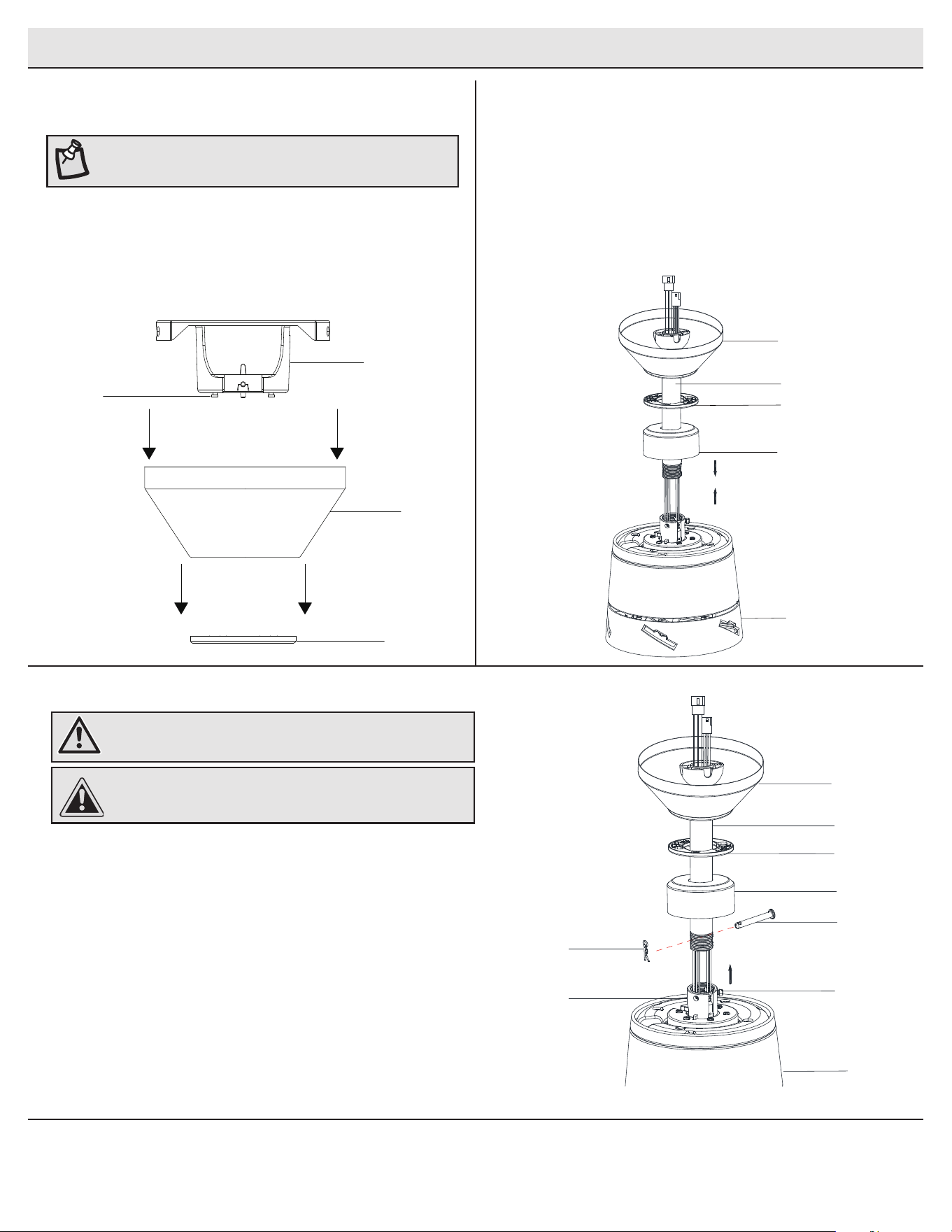

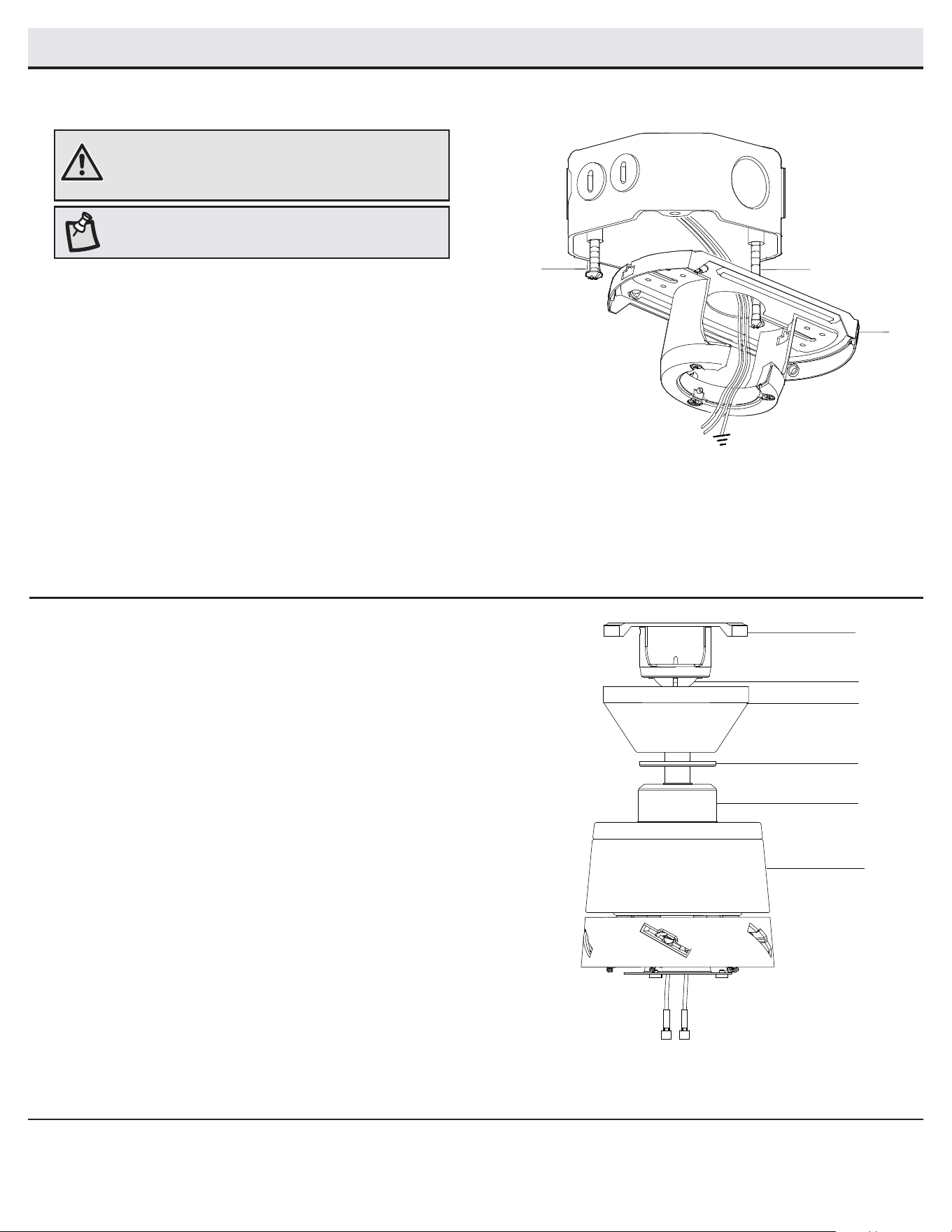

Assembly - Standard Ceiling Mount

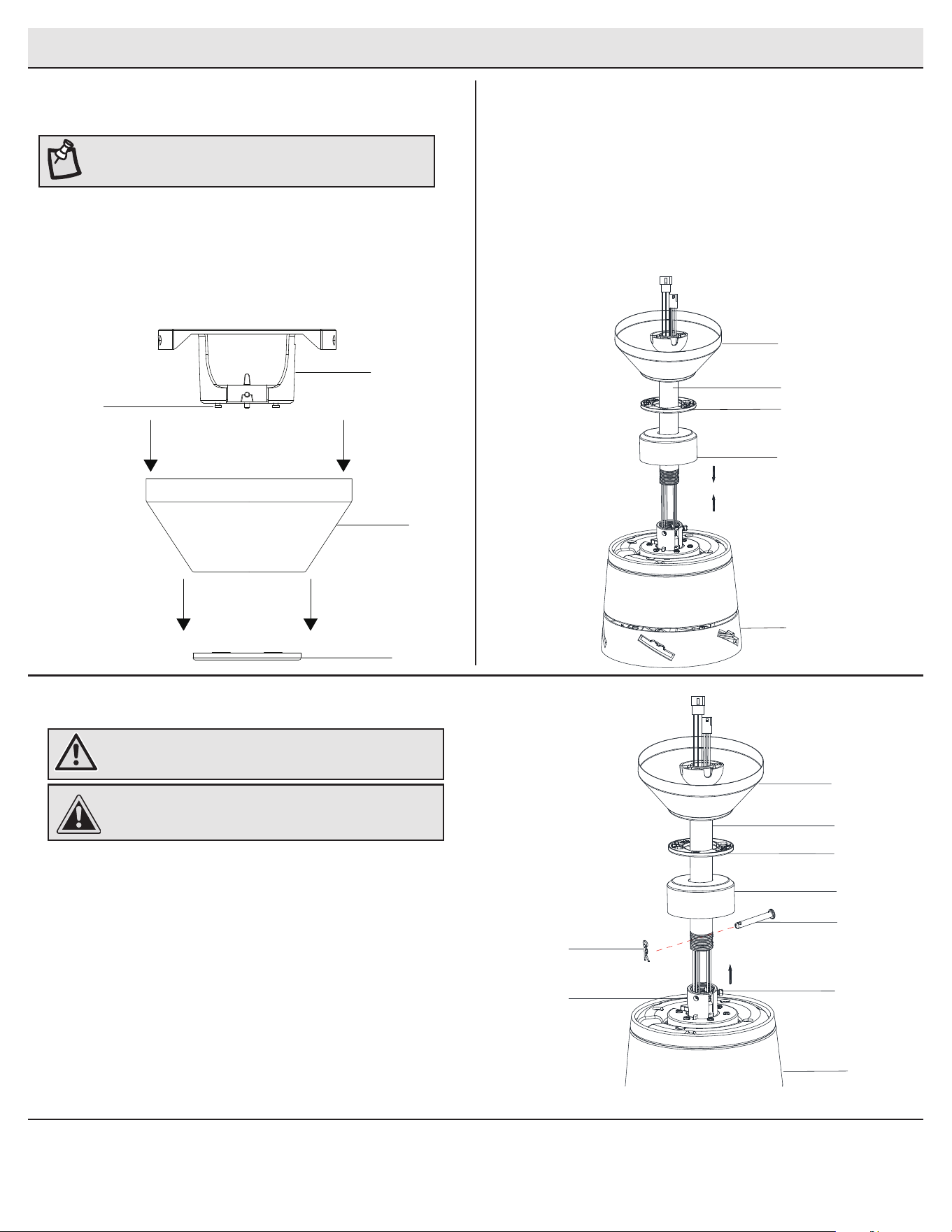

Routing the wiresPreparing for standard mounting

□ Remove the magnetic canopy bottom cover (JJ) from the

canopy (C) by pulling it off.

□ Loosen the two canopy screws (SS) located in the bottom of

the mounting bracket (A).

□ Turn the mounting bracket (A) counterclockwise and lift it up

to remove the mounting bracket from the canopy (C).

□ Route the wires exiting the top of the fan motor assembly (E)

through the decorative motor collar cover (D) and then the

center of the canopy bottom cover (JJ).

□ Make sure the opening of the canopy (C) is on top and insert

the ball/downrod (B) through the canopy (C).

□ Route the wires exiting the top of the fan motor assembly (E)

through the downrod as shown.

NOTE: The magnet is pre-attached on the canopy bottom

cover for you to remove and install easily.

Assembling the fan

□ Loosen, but do not remove, the setscrew (KK) on the collar (PP)

on top of the fan motor assembly (E).

□ Install the ball/downrod assembly (B) by inserting it into the

motor collar (PP), and turning it clockwise until the holes at the

bottom of the ball/downrod assembly (B) align with the holes in

the collar on top of the fan motor assembly (E).

□ Carefully insert the hanger pin (EE) through the holes in the

collar and ball/downrod assembly (B). Be careful not to jam

the hanger pin (EE) against the wiring inside the ball/downrod

assembly (B).

□ Insert the locking pin (FF) through the hole near the end of the

hanger pin (EE) until it snaps into its locked position.

□ Re-tighten the setscrew (KK) on the collar (PP) on top of the fan

motor assembly (E).

WARNING: Failure to properly install the locking pin (FF)

could result in the fan becoming loose and possibly falling.

CAUTION: To ensure wobble-free operation and to avoid

damage to the fan, the downrod (B) and the setscrew (KK)

must be completely tightened.

Assembly - Hanging the Fan

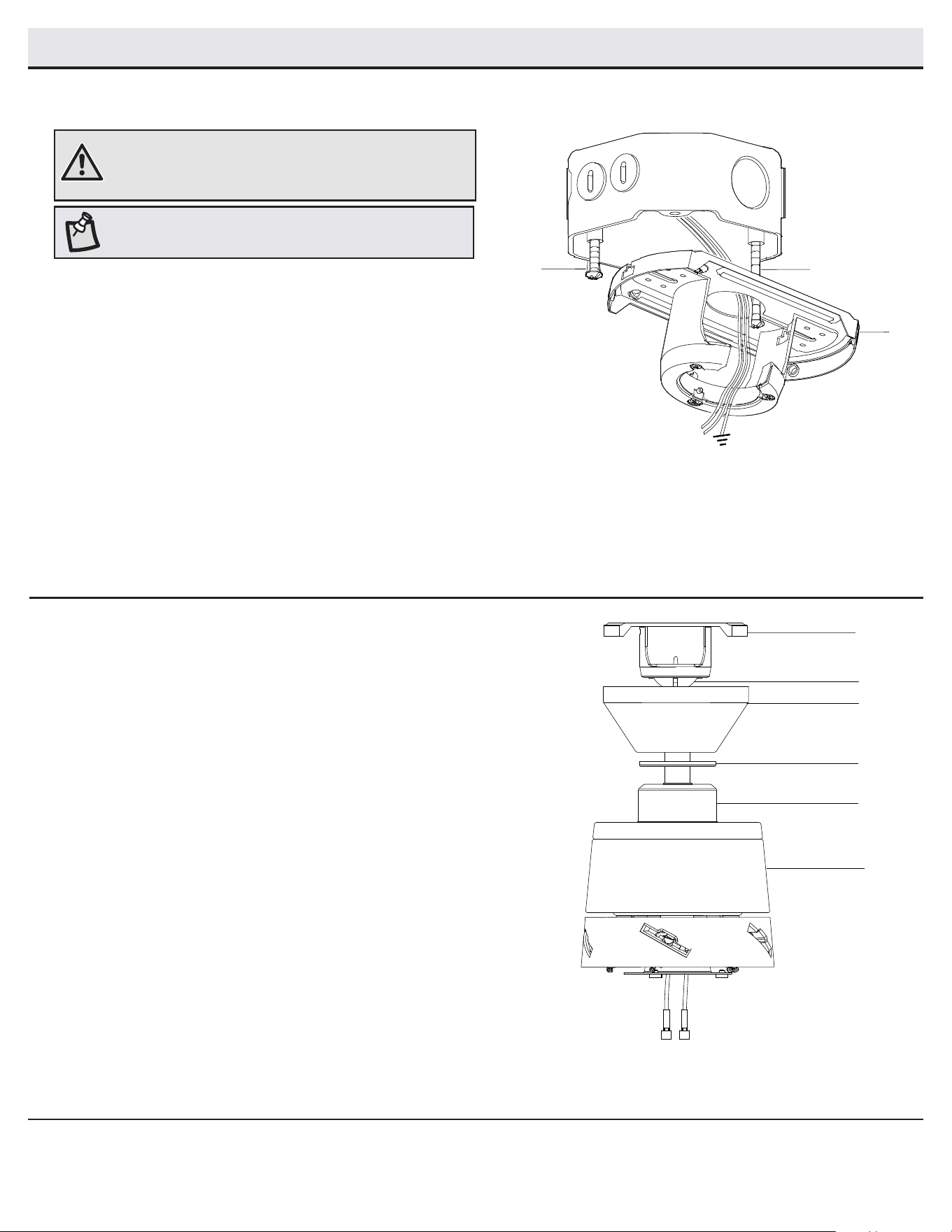

Attaching the fan to the electrical box

□ Pass the 120-Volt supply wires through the center hole in the

slide-on mounting bracket (A).

□ Install the slide-on mounting bracket (A) on the outlet box by

sliding the slide-on mounting bracket (A) over the two screws (HH)

provided with the outlet box. If necessary, use leveling washers

(not included) between the slide-on mounting bracket (A) and

the outlet box. The at side of the slide-on mounting bracket (A)

should face toward the outlet box, as shown.

□ Securely tighten the two mounting screws (HH).

WARNING: To reduce the risk of re, electric shock or

personal injury, mount to an outlet box marked “Acceptable

for fan support of 35 lbs. (15.9 kg) or less,” and use the

screws provided with the outlet box.

NOTE: The mounting bracket (A) is designed to slide into

place on an outlet box with the outlet box screws (HH)

installed.

Hanging the fan

□ Carefully lift the fan motor assembly (E) up to the slide-on

mounting bracket (A).

□ Insert the ball portion of the ball/downrod assembly (B) into

the socket of the slide-on mounting bracket (A).

□ Turn the ball/downrod assembly (B) clockwise until it is

seated with the tab of the slide-on mounting bracket (A)

aligned with the slot in the ball.

HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Assembly - Hanging the Fan (continued)

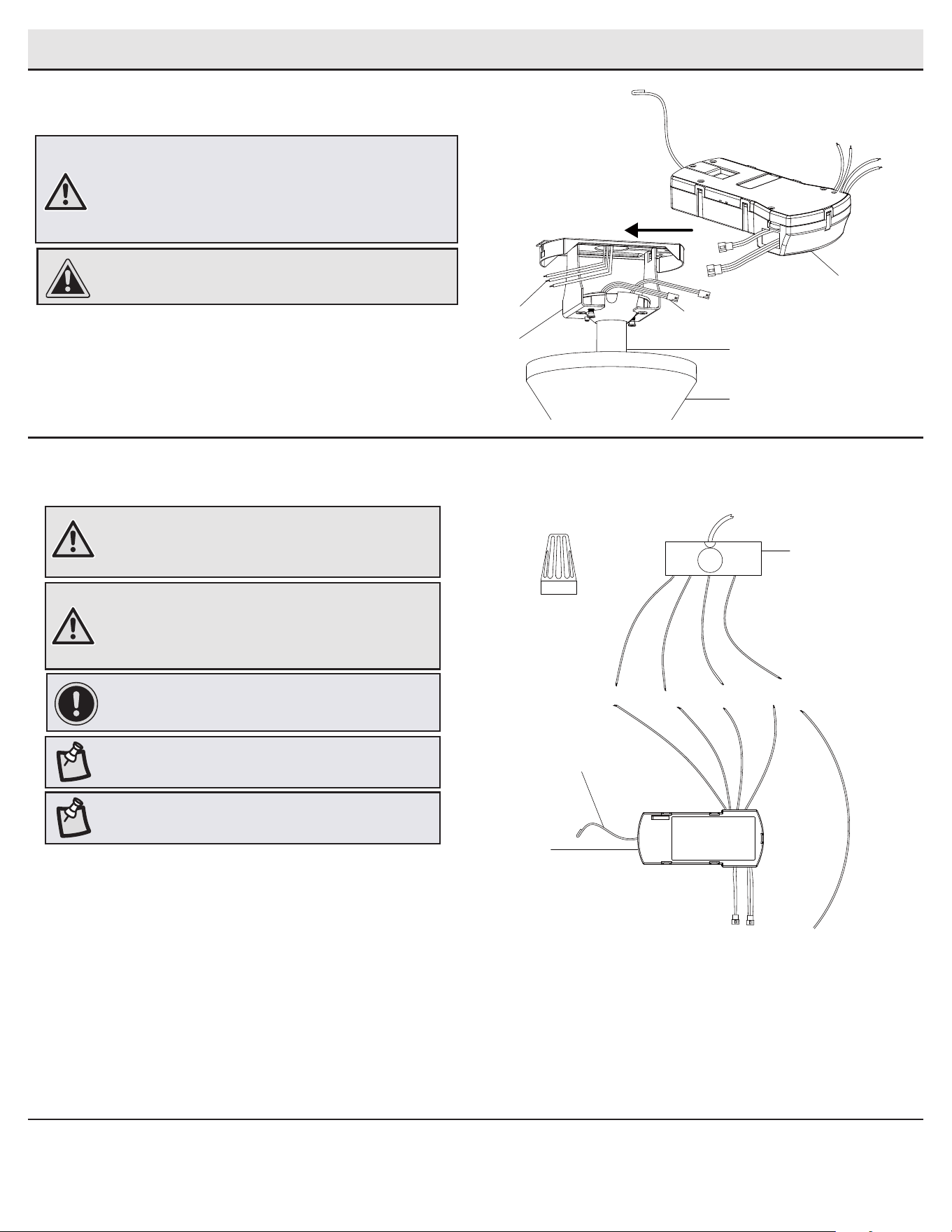

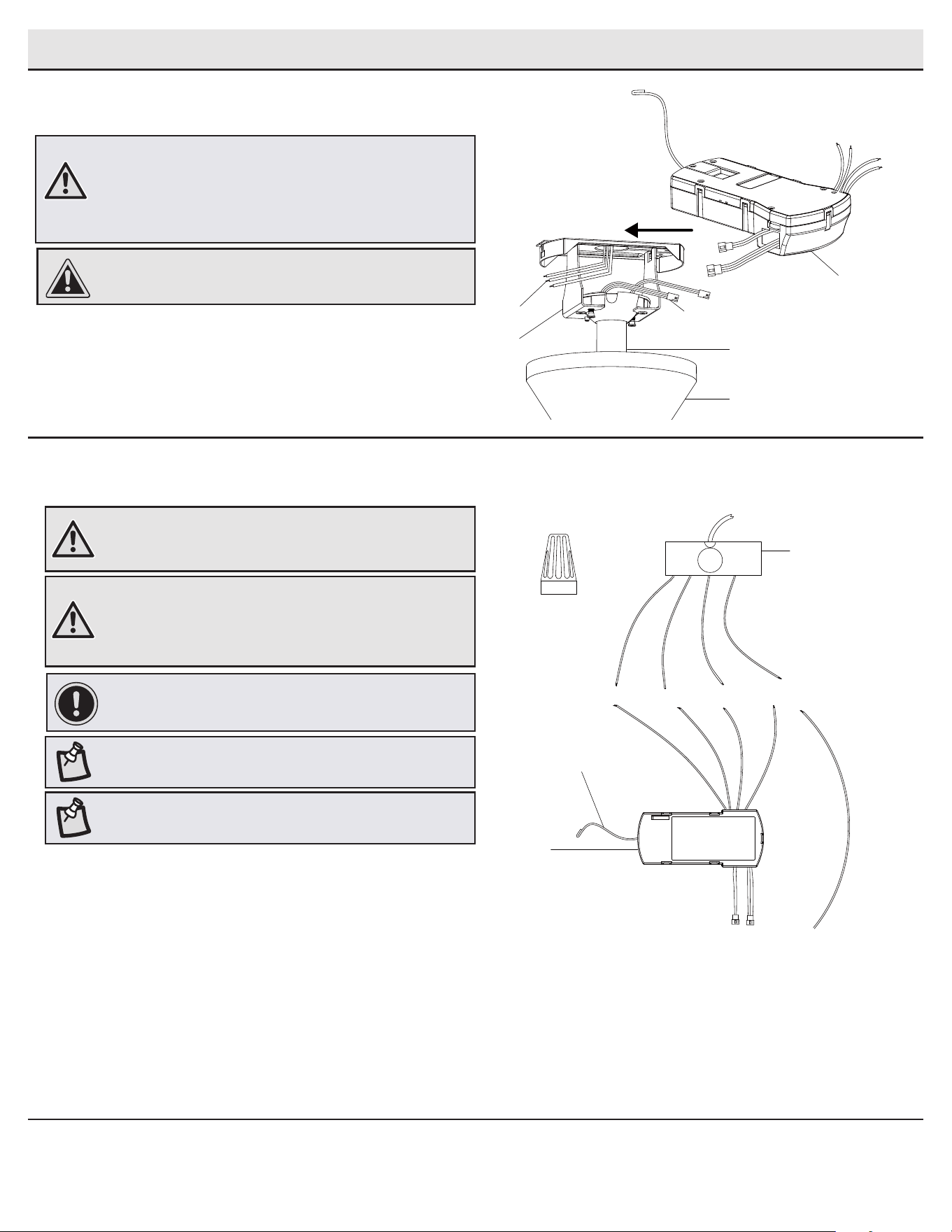

Installing the receiver

WARNING: To reduce the risk of re or electric shock,remember

to disconnect power. The electrical wiring must meet all local

and national electrical code requirements.The electrical source

and fan must be 110/120 volt, 60Hz. Do not use this product

in conjunction with any variable wallcontrol. Incorrect wire

connection can damage this receiver.

□ Position the house supply wires (AAA) to one side of the slide-

on mounting bracket (A); position the fan wires (BBB) to the

opposite side.

□ Insert the narrow end of the receiver (H) (as shown, at side

towards the ceiling) into the slide-on mounting bracket (A) until

it rests on top of the ball/downrod assembly (B).

CAUTION: If other fan wires are a different color, have this

unit installed by a licensed electrician.

Wiring the receiver to the

household wiring

□ Spread the wires apart so that the green and white wires are on

one side of the outlet box and the black wire is on the other side.

□ Connect the green fan wires to the household ground wire (this

may be a green or bare wire) using a wire connecting nut (AA).

□ Connect the receiver (H) black wire to the household black (hot)

wire using a wire connecting nut (AA).

□ Connect the receiver (H) red wire to the household red wire using

a wire connecting nut (AA).

□ Connect the receiver (H) white wire to the household white

(neutral) wire using a wire connecting nut (AA).

□ Secure each wire connecting nut using electrical tape.

WARNING: To avoid possible electrical shock, turn the

electricity off at the main fuse box before wiring. If you

feel you do not have enough electrical wiring knowledge or

experience, contact a licensed electrician.

IMPORTANT: Use the plastic wire connecting nuts (AA)

supplied with your fan. Secure the connectors with electrical

tape and ensure there are no loose strands or connections.

NOTE: If your house wiring does not have a red switch wire,

please connect the receiver black wire and receiver red wire

to the house black wire and secure using a plastic wire nut.

WARNING: Each wire nut supplied with this fan is designed

to accept up to one 12-gauge house wire and two wires

from the fan. If you have larger than 12-gauge house wiring

or more than one house wire to connect to the fan wiring,

consult an electrician for the proper size wire nuts to use.

NOTE: 3-wire receiver will enable independent control of

fan and light at the wall switch if house wiring has separate

household red and black power wires.

Green( or Bare)

White

Black

Outlet box

Green

Receiver Antenna

Red

AAA

BBB

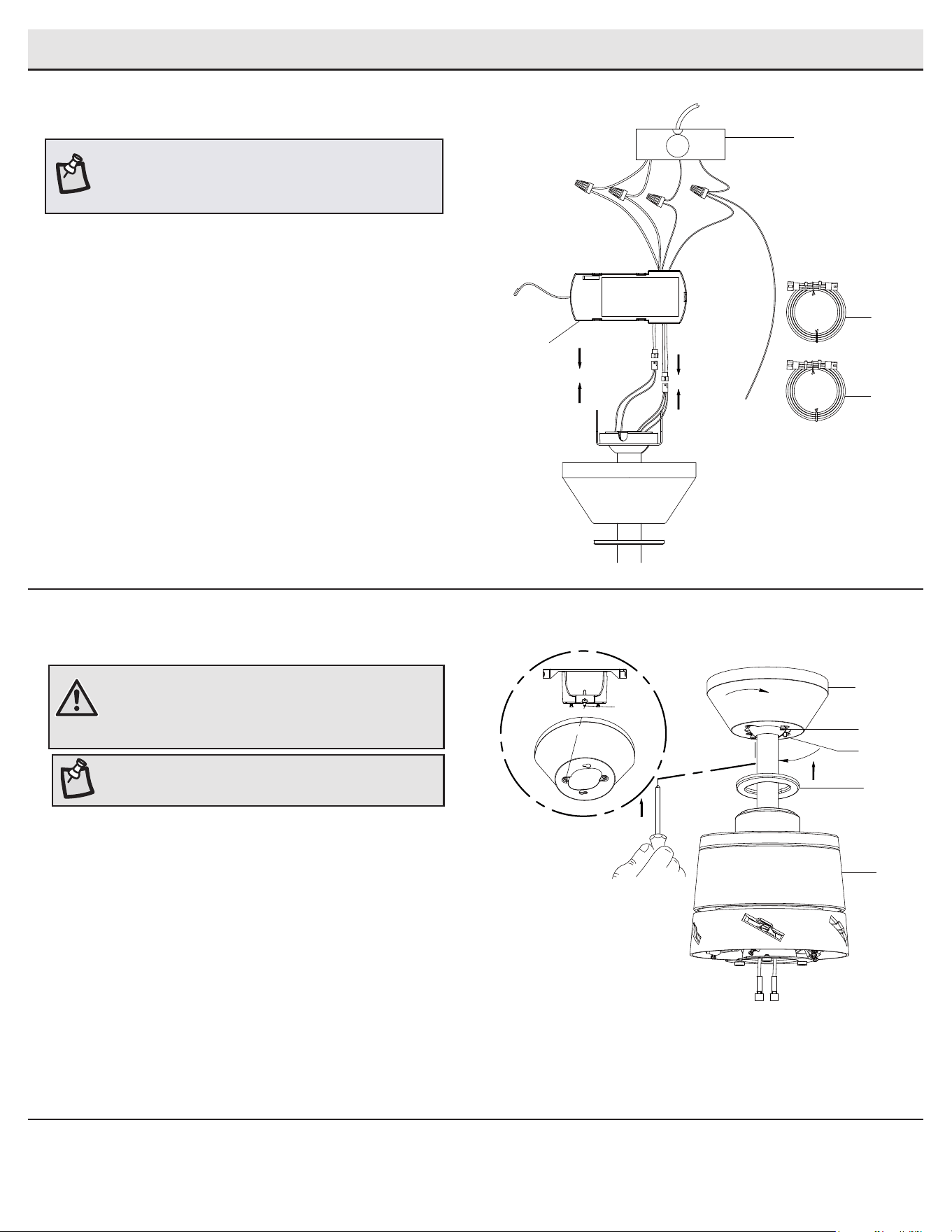

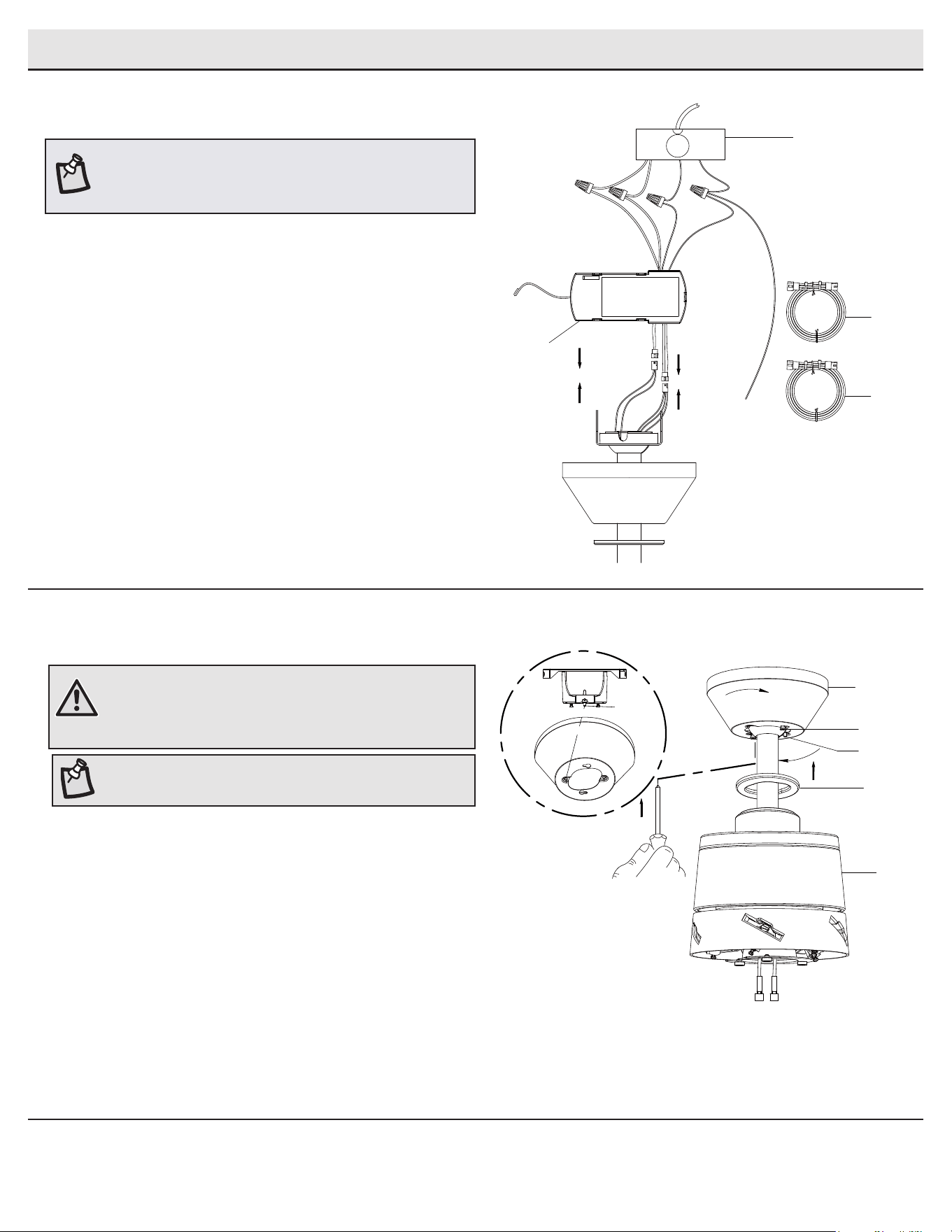

Wiring the fan to the receiver

NOTE: The fan comes with 8 in. lead wires for use with the

provided 6 in. ball downrod assembly (B). If you wish to

use longer downrod, you can use the extension lead wire

(42 in.) (J) and (K) provided.

□ If using the 6 in. ball downrod assembly (B) provided, wire the

receiver to the fan wires by connecting the molded adaptor

plug from receiver (H) with molded adaptor of the fan motor

assembly (E) together.

□ If you wish to use longer downrod, you can use the extension

lead wire (42 in.) (J) and (K) provided by connecting the

molded adaptor together.

Assembly - Hanging the Fan (continued)

Mounting the fan-motor assembly

(standard mount)

□ Align the locking slots of the canopy (C) with the two screws (SS)

and alignment post (QQ) in the mounting bracket (A).

□ Push up the canopy (C) and turn clockwise until the alignment

post (QQ) engage to the round hole and the screws (SS) engage

to the key slots.

□ Firmly tighten the two mounting screws (SS).

□ Align the oval shape on the canopy (C) with canopy bottom cover

(JJ). Push up the canopy bottom cover (JJ) until the screw (SS)

heads engage to the slots on the canopy bottom cover (JJ) so

that the magnetic canopy bottom cover (JJ) can be attached to

the bottom of the canopy (C) properly.

NOTE: The magnet is pre-attached on the canopy bottom

cover for you to remove and install easily.

WARNING: When using the standard ball/downrod

mounting, the tab in the ring at the bottom of the mounting

bracket must rest in the groove of the hanger ball. Failure

to properly seat the tab in the groove could cause damage

to the wiring.

Outlet box

Green

HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

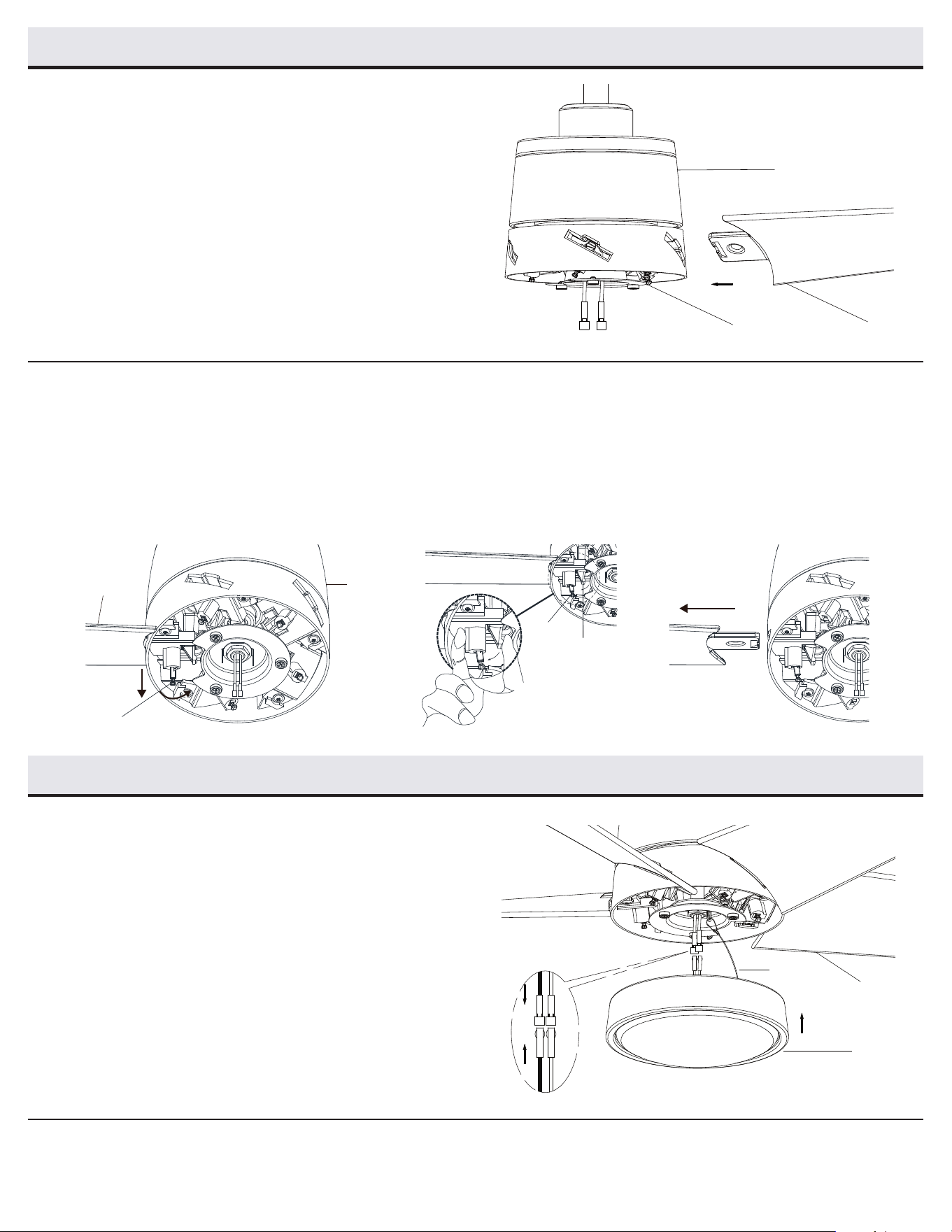

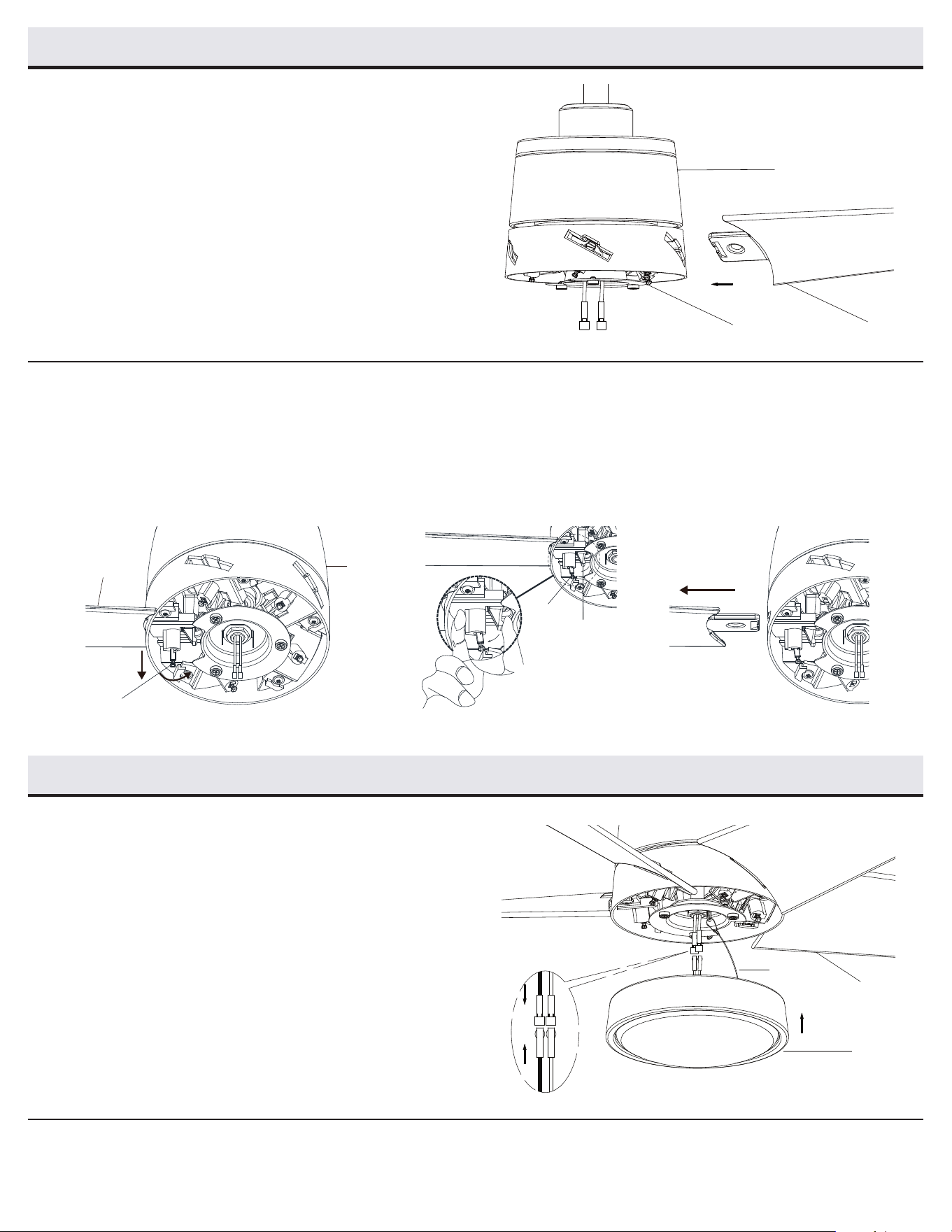

Assembly - Attaching the Blades

Attaching the blades to

the motor

□ Attach a blade (F) to the fan motor assembly (E) by inserting

the blade (F) into the slot in the side of the fan motor

assembly (E) until it stops. The locking clip (LL) will click

when the blade is correctly installed. Ensure the blade is

snapped into locking clip (LL) completely by pulling the fan

blade away from the motor assembly.

□ Repeat these steps for the remaining blades (F).

Removing the blades from the motor

□ Pull the blade locking pin down and turn to the right. Make sure the pin is engaged with the black slot properly.

□ To remove the blade (F) from the fan motor assembly (E), squeeze the tab of the locking clip (LL) towards the direction of blades and pull the

fan blade away from the motor housing.

□ Repeat these steps for the remaining blades (F).

Clip

Assembly - Attaching the Light Kit

Attaching the light kit tter assembly

□ Connect the wires from the light kit assembly (G) to the wires

from the fan motor assembly (E) by connecting the molded

adaptor plugs together. Carefully tuck all wires and splices into

the switch cup and connect the safety cable (RR) from the light

kit assembly (G) to the hook from motor assembly (E).

□ Push the light kit assembly (G) up to the motor assembly (E) by

aligning the magnet part of the motor assembly (E) until it is

secure.

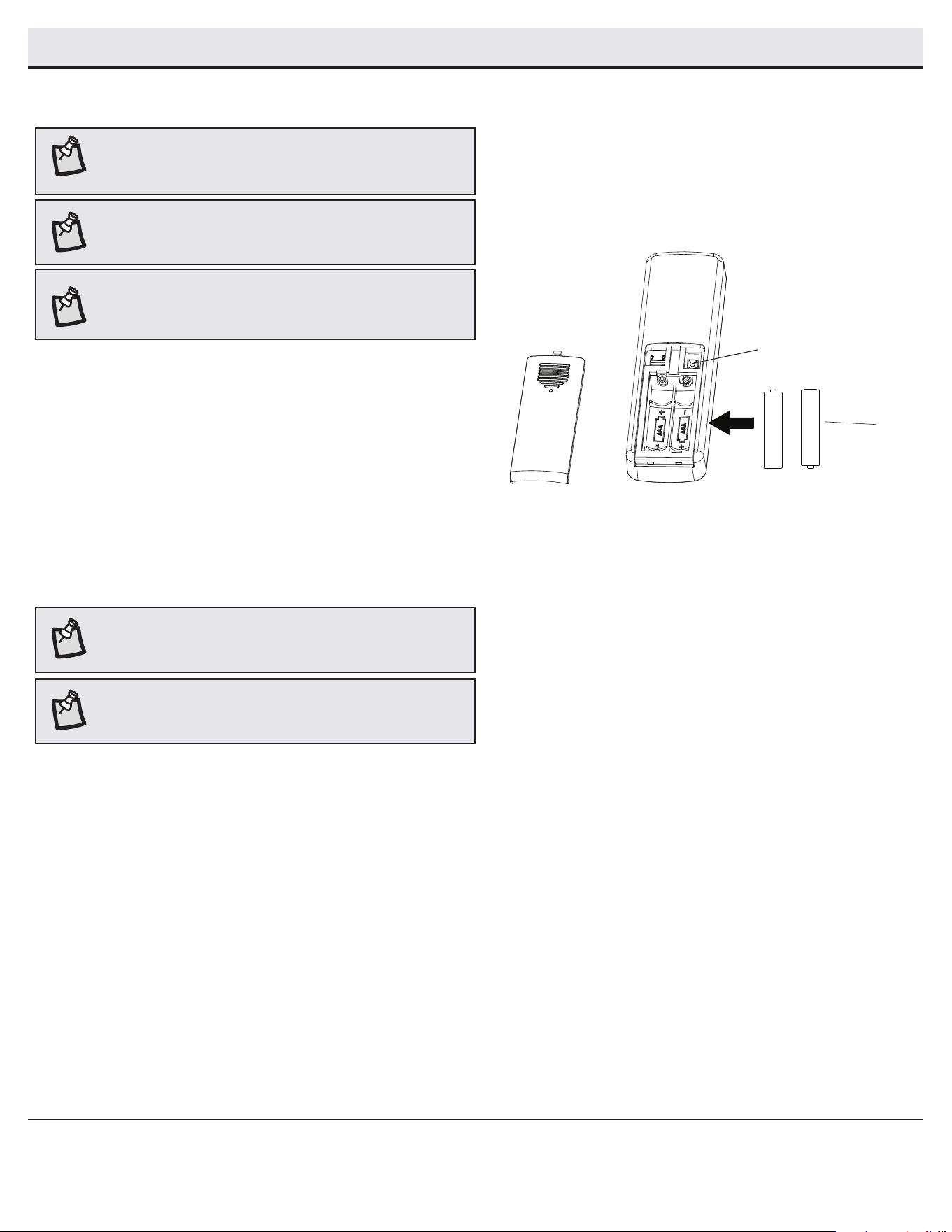

Preparing the Remote Control

LEARN

Learn

button

Preparing the remote control

□ Conrm that the power to the fan is off at either the wall switch or

breaker box.

□ Return power to the fan and, within 30 seconds, press and hold the

learn button for 1-2 seconds and release.

□ If pairing is successful, the blades will begin to spin and the light will

also ash.

NOTE: The remote control has already been paired to the

ceiling fan for your convenience. If the remote control does not

communicate with the fan, follow the pairing instructions below.

NOTE: The defaut setting for the remote display is °F (fahrenheit),

press the “Learn” button once to change settings to °C (celsius).

Pairing one remote to one ceiling fan

□ Conrm that the power to the fan is off at either the wall switch or

breaker box.

□ Turn the power to the fan on at the breaker box or wall switch and,

within 30 seconds, press and hold the “Learn” button for 10 seconds

and release. Once pairing is successful, the blades will begin to spin

and the light will also ash.

□ Repeat the above process for the remote controls you want to work

with this fan.

Pairing multiple remote controls to one

ceiling fan

NOTE: The fan can be controlled by up to three remote controls.

To order extra remote controls, please call Hampton Bay customer

service 1-800-986-3460.

NOTE: The fan can only be controlled by 3 remote controls

maximum at the same time after “Learning”. If you pair a fourth

remote control to the fan, the rst remote control will be erased

from the receiver memory.

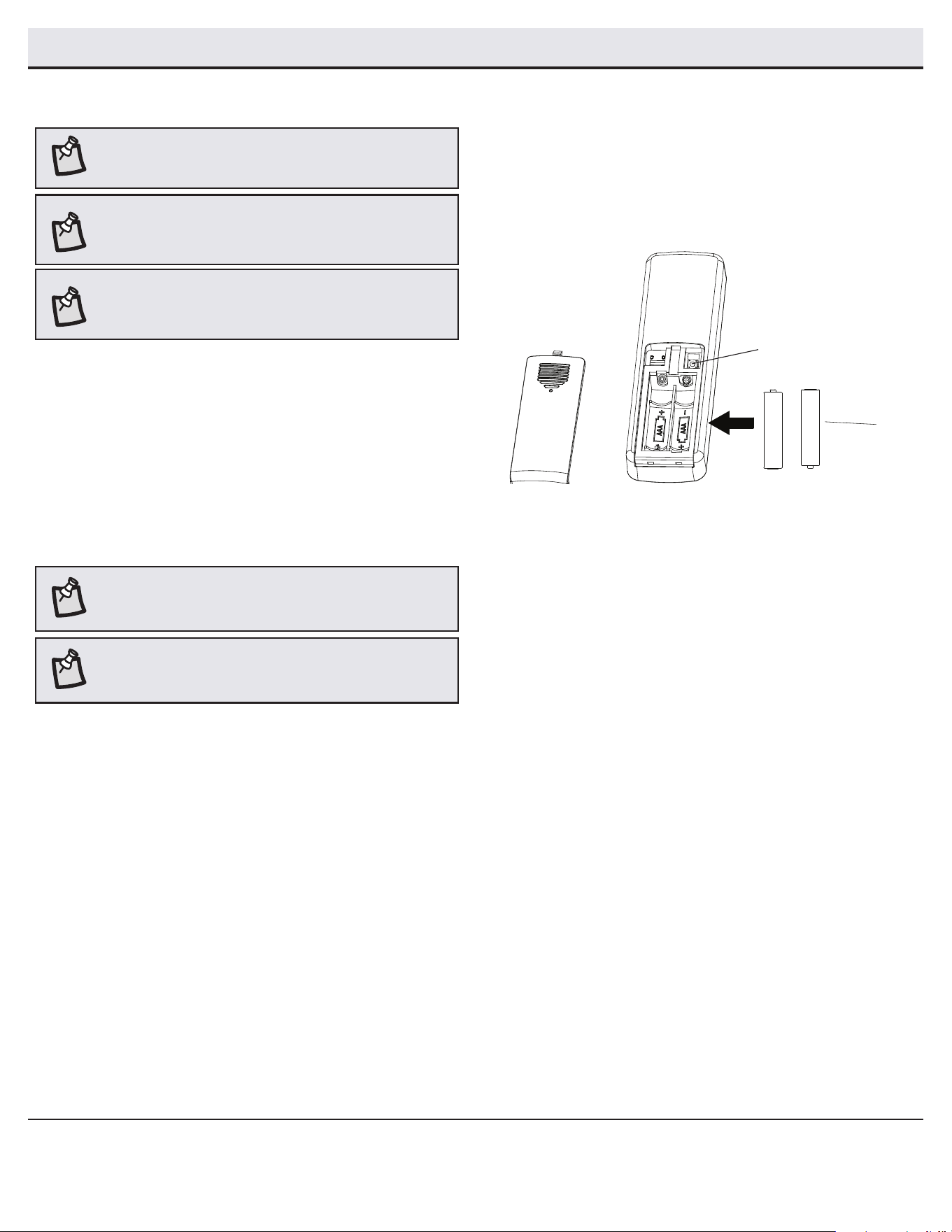

NOTE: The remote control battery will weaken with age and

should be replaced before leaking takes place, as this will damage

the remote control. Dispose of used battery properly and keep the

battery out of the reach of children.

HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Assembly - Mounting the remote wall cradle

1a. Attaching over a standard toggle switch

□ Remove the two screws from the toggle switch face plate.

□ Place the toggle switch spacer over the toggle switch face

plate and align the two large holes of the toggle switch spacer

with the holes in the face plate. Secure the toggle switch

spacer to the face plate using the two included machine

screws (BB).

□ Attach the remote wall cradle (M) to the toggle switch spacer

using the included two short tapered screws (CC). Screw a

short tapered screw (CC) into the top hole and bottom hole of

the wall cradle and into the toggle switch spacer until tight.

NOTE: Screw wall anchors are included for extra support. The

included screws are designed to screw easily into the wall. If

you would like a more permanent or secure hold, install the wall

anchors prior to attaching the wall cradle to the wall.

1b. Attaching over a paddle switch

□ Remove the two screws from the paddle switch face plate.

□ Place the remote wall cradle (M) over the paddle switch and

align the two holes of the remote wall cradle (M) with the holes

in the face plate. Secure the remote wall cradle (M) to the face

plate using the two included machine screws (BB).

1c. Attaching to the wall

□ Position the remote wall cradle (M) in the desired position

and attach to the wall using the included two long tapered

screws (DD).

NOTE: The remote wall cradle is designed to allow you to

access an existing switch. The remote wall cradle can be

mounted on the wall or to the face plate of a standard toggle

switch or a paddle switch. Follow the instructions below for the

option that best suits your needs.

Toggle switch spacer

Toggle switch face plate

Paddle switch face plate

Summer - (Forward) A downward airow creates a

cooling effect. This allows you to set your air conditioner

on a higher setting without affecting your comfort.

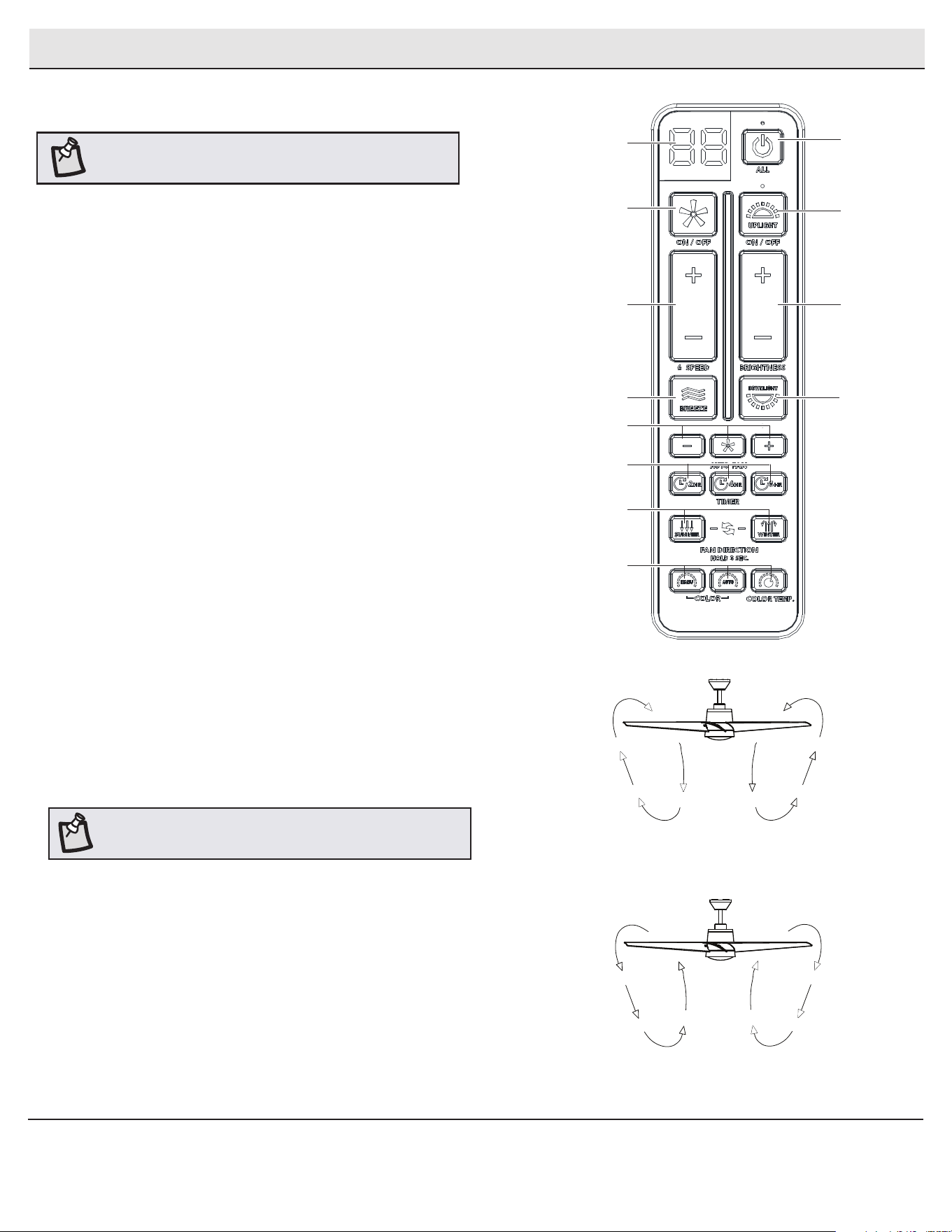

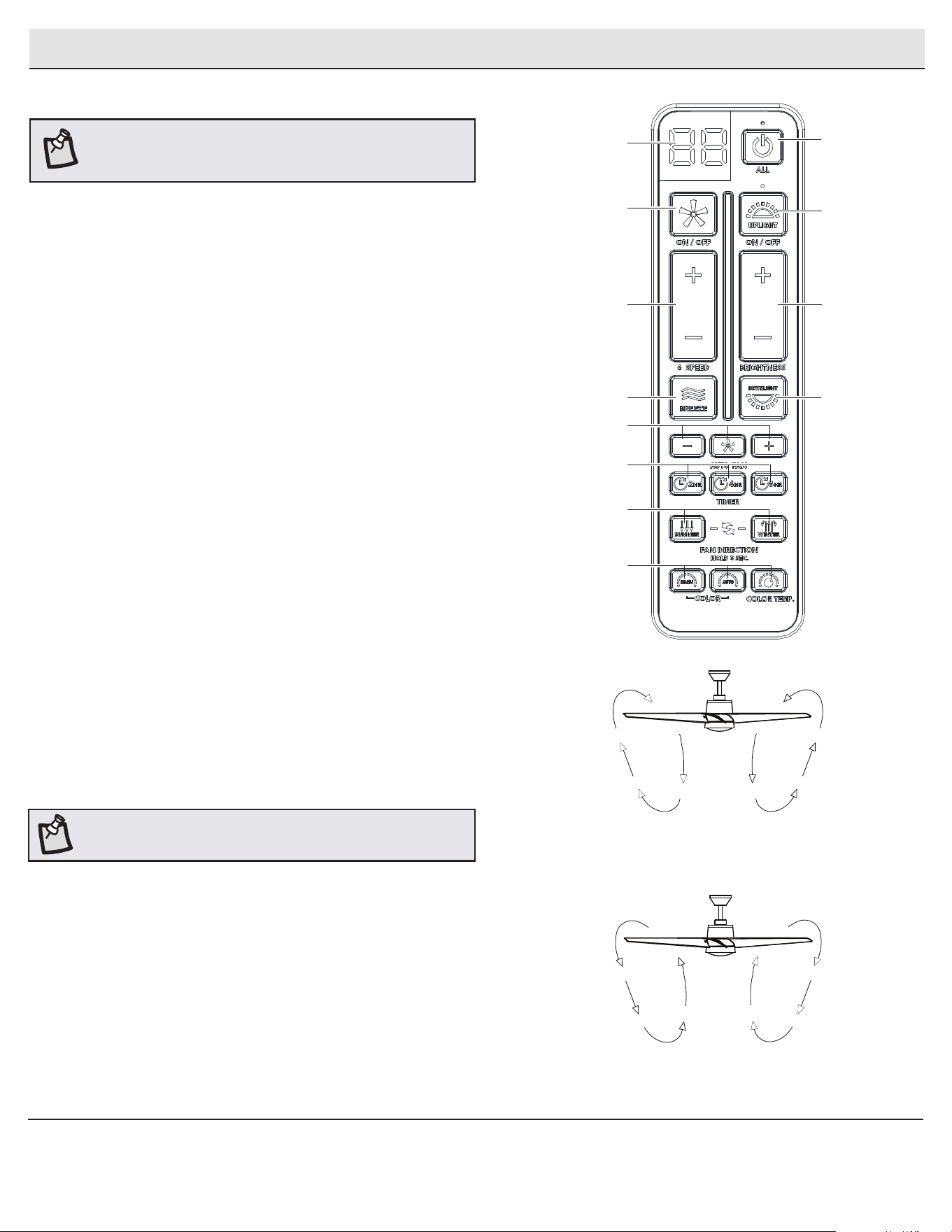

Operating - Your Fan and Remote Control

Remote Control - Your fan is equipped with a remote control to operate

the speed and lights of your new ceiling fan.

Power fan + light:

Press and release “ALL” button to turn the fan and light on or off.

Power Uplight:

Press and release to turn uplight on or off.

Light level:

Press and release the “+” button to increase the light level.

Press and release the “-” button to decrease the light level.

Power Downlight:

Press and release to turn downlight on or off.

LED Panel display:

Displays temperature and fan/light settings.

Power fan:

Press and release the button to turn the fan on or off.

Fan speed:

Press and release the “+” button to increase the fan speed.

Press and release the “-” button to decrease the fan speed.

Breeze mode:

Press the button to enable Breeze; this will change your fan randomly,

simulating a relaxing breeze. Holding the Breeze button for 3 seconds will

cancel this function.

Thermostat Temperature:

This setting allows the fan to automatically turn on and off at a previously

set room temperature.

“+” - Press 1 time to adjust the set temperature + 1°, press and hold to

raise the set temperature multiple degrees.

“-” - Press 1 time to adjust the set temperature - 1°, press and hold to lower

the set temperature multiple degrees.

Digital display shows the set temperature when + or - is pressed.

Timer:

While the fan is on, press “2 HR”: turns on a 2-hour run timer.

While the fan is on, press “4 HR”: turns on a 4-hour run timer.

While the fan is on, press “8 HR”: turns on a 8-hour run timer.

Fan direction:

Speed setting for warm or cool weather depends on factors such as the

room size, ceiling height, number of fans and so on.

Hold the SUMMER button for 3 seconds to rotate fan forward.

Hold the WINTER button for 3 seconds to rotate fan in reverse.

Light Settings:

Select Uplight or Downlight by pressing and releasing the uplight or

downlight button.

MANU: Press and release to change the color of the selected light to the

next color in the programmed sequence.

AUTO: Press and release to set the light into fade mode to automatically

cycle through the light’s color sequence.

TEMP: Press and release to cycle through the preset color temperature

settings of the light from 2700K (warm white) to 6500K (daylight deluxe).

LED Panel Display

Power Fan (only)

Fan speed

Breeze mode

Thermostat temperature

Timer

Fan direction

Color temperature

Power

Fan+Light

Power

Uplight (only)

Power

Downlight (only)

Light level

NOTE: On start up your ceiling fan will oscillate back and forth.

This is NORMAL OPERATION for DC ceiling fans as it goes through

its calibration cycle. The fan is NOT DEFECTIVE.

Winter - (Reverse) An upward airow moves warm air off

of the ceiling. This allows you to set your heating unit on

a lower setting without affecting your comfort.

NOTE: The fan must be on and rotating prior to pressing the winter

or summer button. The fan will not reverse direction if the fan is

not moving.

HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Power

Fan+Light

Power

Uplight (only)

Power

Downlight (only)

Light level

Troubleshooting

Problem Solution

The fan will not start. □ Check the main and branch circuit fuses or breakers.

□ Check to make sure the wall switch is in the on position if applicable.

□ Check the line wire connections to the fan and switch wire connections in the switch housing.

□ Check the battery in the remote control.

□ Ensure you are in the normal range of 10-20 feet.

□ Ensure the dip switch settings are the same on the remote control and receiver.

□ Remember to turn off the power supply before checking the dip switch settings.

The fan is noisy. □ Ensure all motor housing screws are snug.

□ Ensure the screws that attach the fan blade bracket to the motor hub are tight.

□ Ensure the wire nut connections are not rattling against each other or the interior wall of the switch housing.

□ Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.

□ If you are using the ceiling fan light kit, ensure the screws securing the glassware are tight. Check that the light bulbs are also secure.

□ Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling.

□ Ensure your outlet box is secure and rubber isolator pads were used between the mounting plate and outlet box.

The fan wobbles. □ Check that all blade and blade arm screws are secure.

□ Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on the ceiling above the tip

of one of the blades. Measure from a point on the center of each blade to the point on the ceiling. Rotate the fan until the next blade is

positioned for measurement. Repeat for each blade. Any measurement deviation should be within 1/8”. Run the fan for ten minutes. If

the fan continues to wobble please contact Customer Service and a balancing kit will be sent to you at no charge.

The fan moves backwards and

forwards when turned on

□ This is normal start-up procedure for DC motor fans. The partial movement during start-up is the result of the DC motor aligning the

internal magnetic poles for proper motor operation. This design saves electricity and allows the fan to operate much more quietly than

standard AC motor fans.

□ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade

attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.

□ Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage

the motor or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish. The

plating is sealed with a lacquer to minimize discoloration or tarnishing.

□ You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a

light application of shoe polish.

□ You do not need to oil your fan. The motor has permanently-lubricated sealed ball bearings.

WARNING: Make sure the power is off before cleaning

your fan.

Care and Cleaning

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable

protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance

with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this

equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

--Reorient or relocate the receiving antenna.

--Increase the separation between the equipment and receiver.

--Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

--Consult the dealer or an experienced radio/TV technician for help.

CAUTION:

Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must

accept any interference received, including interference that may cause undesired operation.

Responsible Party - U.S. Contact Information: King of Fans, Inc 1951 NW 22nd Street, Fort Lauderdale, FL 33311, (954) 484-7500

Questions, problems, missing parts? Before returning to the store,

call Home Decorators Collection Customer Service

8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.

1-800-986-3460

HOMEDEPOT.COM/HOMEDECORATORS

Retain this manual for future use.

Scan for text based

customer support

Scan for online product

warranty information

¿Preguntas, problemas o piezas faltantes? Antes de devolver a la tienda,

llama al Servicio al Cliente de Home Decorators Collection de lunes a viernes de 8 a.m. a 7 p.m., (hora del Este)

y los sábados de 9 a.m. a 6 p.m. (hora del Este)

1-800-986-3460 / HOMEDEPOT.COM/HOMEDECORATORS

GRACIAS POR TU COMPRA

Apreciamos la plena conanza que has depositado en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos

continuamente en crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos

disponibles a n de satisfacer tus necesidades de mejoras del hogar. ¡Gracias por haber elegido Home Decorators Collection!

To view an instructional video on how to install this product:

1. Go to www.homedepot.com and enter either the Item or Model number, found in the top

right corner of the cover of this instruction manual, in the search eld.

2. Click on your product from the list of search results and click on the video link in the

“Product Overview” section.

Scan for text based

customer support

Scan for online product

warranty information

Artículo #xxxx xxx xxx

Modelo #52436, 52439

Modelo UL #54-AERO

GUÍA DE USO Y MANTENIMIENTO

VENTILADOR DE TECHO AINSLEE DE 1.37 M

Para ver un video instructivo sobre cómo instalar este producto:

1. Visita www.homedepot.com e ingresa en el campo de búsqueda el número del modelo o artículo

que aparece en la esquina superior derecha de la portada de este manual de instrucciones.

2. Haz clic sobre tu producto, en la lista de resultados de la búsqueda, y sobre el enlace de video en la

sección “Información general del producto”.

Escanea para obtener información sobre

la garantía del producto por Internet

Escanea para recibir asistencia al

cliente mediante mensajes de texto

Tabla de contenido .............................................................. 2

Información de seguridad...................................................2

Garantía ................................................................................3

Preinstalación ......................................................................3

Instalación ............................................................................6

Ensamblaje ...........................................................................7

Operación ...........................................................................14

Mantenimiento y limpieza .................................................15

Solución de problemas .....................................................15

Tabla de contenido

1. Para reducir el riesgo de descarga eléctrica, asegúrate de que

la electricidad haya sido apagada en el interruptor o en la caja

eléctrica antes de comenzar.

2. Todo el cableado tiene que cumplir con el Código Nacional de

Electricidad ANSI/NFPA 70 y con los códigos locales de electricidad.

La instalación eléctrica debe ser realizada por un profesional

calicado y con licencia.

3. La caja eléctrica y la estructura de soporte deben montarse de

manera segura y ser capaces de soportar conablemente un

mínimo de 35 lb. (15.9 kg). Usa sólo cajas eléctricas aprobadas por

UL marcadas como "Apropiada para sostener ventiladores de 35 lb

(15.9 kg) o menos".

4. No coloques objetos en la trayectoria de las aspas.

5. Para evitar lesiones personales o daños al ventilador y otros

artículos, ten precaución al trabajar cerca del ventilador o al

limpiarlo.

6. Después de hacer las conexiones eléctricas, los conductores

empalmados deben girarse hacia arriba y presionarse

cuidadosamente hacia adentro de la caja eléctrica. Los cables

deben separarse, con el conductor a tierra y el conductor a tierra

del equipo a un lado de la caja eléctrica.

7. Todos los tornillos de fijación deben revisarse y volverse a

apretar como corresponda antes de la instalación.

8. Úselo únicamente con kits de luces marcados como “Apto para

uso en lugares húmedos”.

ADVERTENCIA: Para reducir el riesgo de lesiones personales, no

dobles los soportes de las aspas (también llamados “rebordes”)

ni durante ni después de la instalación. No coloques objetos en la

trayectoria de las aspas.

ADVERTENCIA: Los diagramas eléctricos son sólo referencia. Si

estás usando un kit de luz, consulta el manual de instrucciones para

hacer las conexiones eléctricas. Cualquier kit de luz opcional debe

estar aprobado por UL y marcado como adecuado para usar con este

ventilador.

ADVERTENCIA: Para evitar posibles descargas eléctricas, desconecta

la electricidad en la caja eléctrica principal antes de cablear. Si crees

que no tienes sucientes conocimientos o experiencia de cableado

eléctrico, comunícate con un electricista con licencia.

Información de seguridad

CUIDADO: Para reducir el riesgo de lesiones personales, utiliza

sólo los tornillos incluidos con la caja eléctrica.

ADVERTENCIA:

Para reducir el riesgo de incendio, descarga

eléctrica o lesiones personales, monta sólo en una caja eléctrica

marcada como “Apropiada para ventilador de 35 lb (15.9 kg)

o menos” y usa los tornillos incluidos con la caja eléctrica.

LEE Y GUARDA ESTAS INSTRUCCIONES.

ADVERTENCIA: Para reducir el riesgo de incendio o descarga

eléctrica, este ventilador solo debe usarse con dispositivos de control

de velocidad con número de pieza JY1156H-LD-DS, fabricados por

Chungear Industrial Co., Ltd.

CUIDADO: NO uses este ventilador con un dimmer ni con un

control de pared. Usar un dimmer o un control de pared dañará

este ventilador.

CUIDADO: Los cambios o modicaciones no aprobados por la

parte responsable del cumplimiento podrían anular la autoridad

del usuario para utilizar el equipo.

CUIDADO: El ventilador debe montarse con un espacio libre

mínimo de 7 pies (2.1 m) desde el borde posterior de las aspas

hasta el piso.

ADVERTENCIA: Para reducir el riesgo de incendio, descarga

eléctrica o lesiones personales, no utilices piezas de repuesto que

no hayan sido recomendadas por el fabricante (por ejemplo: piezas

fabricadas en casa con una impresora 3D).

HOMEDEPOT.COM/HOMEDECORATORS

Para asistencia adicional, llama al 1-800-986-3460

Preinstalación

Garantía

ESPECIFICACIONES

NOTA: Estas medidas son aproximadas. No incluyen ni

el amperaje ni el vataje consumidos por el kit de luz.

Tamaño Velocidad Voltios

Consumo

energético del

ventilador

(sin luces)

WATTS

Flujo

de aire

CFM

Eciencia

del ujo de aire

(Más alto es mejor)

CFM/W

Peso

neto

Peso

bruto

Metros³

1.4 m

(54 plg)

Baja

120

5 2090 418

17.09 lb

(7.75 kg)

23.37 lb

(10.6 kg)

0.06 m³

(2.27 pies³)

Mediana 16 4748 296

Alta 37 6163 166

HERRAMIENTAS NECESARIAS

Desarmador

Phillips

Desarmador

plano

Llave

ajustable

Cinta de

electricista

Herramienta

para cortar y

pelar cables

Escalera de tijera

El proveedor garantiza que el motor del ventilador estará libre de defectos de mano de obra y materiales al momento del envío desde la fábrica y por vida a

partir de la fecha de compra por el comprador original. El proveedor garantiza que el kit de luz, excepto cualquier vidrio, estarán libres de defectos de mano

de obra y materiales al momento del envío desde la fábrica por cinco años a partir de la fecha de adquisición por el comprador original. El proveedor también

garantiza que todas las demás partes del ventilador, excepto aquellas de vidrio o aspas acrílicas, estarán libres de defectos de mano de obra y materiales

al momento del envío desde la fábrica por tres años a partir de la fecha de adquisición por el comprador original. Estamos de acuerdo en reparar todos los

defectos del tipo mencionado anteriormente sin cargo alguno o, a nuestra discreción, reemplazar el producto por un modelo de igual o superior calidad en

caso de devolución. Para obtener servicio de garantía, tiene que presentarse una copia del recibo como comprobante de compra. Todos los costos de retiro y

reinstalación del producto correrán por su cuenta. Esta garantía no cubre daños a cualquier pieza sufridos por accidentes, mal uso, instalación inadecuada o

por jar cualquier accesorio. Puesto que las condiciones climáticas pueden variar, esta garantía no cubre ningún cambio en el acabado en bronce, incluyendo

óxido, perforación, corrosión, manchas o descascaramiento. Los acabados en latón de este tipo brindan la vida útil más larga al proteger contra las condiciones

climáticas cambiantes. Cierta “oscilación” es normal y no debe considerase un defecto. Cualquier servicio prestado por personal no autorizado invalidará la

garantía. No hay ninguna otra garantía expresa. Por medio de la presente, Home Decorators Collection se exime de cualquier garantía, incluyendo, entre otras,

aquellas de idoneidad para un objetivo especíco, hasta donde la ley lo permita. La duración de cualquier garantía implícita que no se pueda eximir está limitada

al plazo especicado en la garantía explícita. Algunos estados no permiten limitar la duración de la garantía, así que la limitación anterior pudiera no aplicarse a

su caso. El minorista no será responsable por daños directos, indirectos ni especiales que resulten o deriven del uso o funcionamiento del producto, excepto en

los casos estipulados por la ley. Algunos estados no permiten excluir ni limitar daños directos o indirectos, así que la limitación o exclusión anterior pudiera no

aplicarse a su caso. Esta garantía otorga derechos legales especícos y es posible que usted tenga también otros que varían de estado a estado. Esta garantía

sustituye todas las garantías anteriores. Los costos de envío de cualquier producto devuelto como parte de cualquier reclamación de garantía tienen que ser

pagados por el cliente.

Comuníquese con el equipo de servicio al cliente al 1-800-986-3460 o visite www.HomeDepot.com/HomeDecorators/HomeDecorators.

Pieza Descripción Cantidad

AA Tuerca plástica de conexión de cables 3

BB Tornillo maquinado 2

CC Tornillo cónico corto 2

DD Tornillo cónico largo 2

EE Perno para colgar 1

FF Pasador de cierre 1

Pre-instalación (continuación)

HERRAJES INCLUIDOS

NOTA: Los herrajes no se muestran en

tamaño real.

FFEE

HOMEDEPOT.COM/HOMEDECORATORS

Para asistencia adicional, llama al 1-800-986-3460

Pieza Descripción Cantidad

Soporte de montaje deslizante

B Conjunto de esfera/tubo bajante 1

C Cubierta 1

D Cubierta decorativa del collarín del motor 1

E Conjunto del motor del ventilador 1

F Aspa del ventilador 5

G Conjunto de instalación del kit de luz 1

Pieza Descripción Cantidad

H Receptor 1

I Control remoto 1

J Cable de extensión de 3 pines 1

K Cable de extensión de 2 pines 1

L Batería 2

Soporte de pared para control remoto con

espaciador para interruptor con apagador incluido.

IMPORTANTE: Este producto o sus componentes están protegidos por una

o más de las siguientes patentes de los EE. UU.: 5,947,436; 5,988,580;

6,010,110; 6,046,416, 6,210,117, así como por otras patentes pendientes.

Pre-instalación (continuación)

CONTENIDO DEL PAQUETE

Instalación

OPCIONES DE MONTAJE

ADVERTENCIA: Para reducir el riesgo de incendio, descarga

eléctrica o lesiones personales, monta sólo en una caja eléctrica

marcada como “Apropiada para sostener ventilador de 35

lb (15.9 kg) o menos” y usa los tornillos incluidos con la caja

eléctrica. Una caja eléctrica normalmente usada como soporte

de equipos de iluminación pudiera no ser aceptable para

soportar ventiladores y sería preciso reemplazarla. En caso de

duda, consulta a un electricista calicado.

Si tu ventilador de techo no tiene una caja de montaje aprobada

por UL, instala una conforme a las instrucciones siguientes:

□ Desconecta la energía retirando los fusibles o apagando los

interruptores.

□ Asegura la caja eléctrica directamente a la estructura del

edicio. Usa los sujetadores y materiales apropiados. La caja

eléctrica y la estructura de soporte deben montarse de manera

segura y ser capaces de soportar conablemente un mínimo

de 35 lb. (15.9 kg). Usa sólo cajas eléctricas aprobadas por UL

marcadas como "Apropiada para sostener ventiladores de 35 lb

(15.9 kg) o menos". No uses una caja eléctrica de plástico.

Las ilustraciones más abajo muestran tres formas distintas de

montar la caja eléctrica.

Outlet Box

Hanger Bar

OPCIONES DE MONTAJE

Si la cubierta (C) toca el conjunto del tubo bajante/esfera (B), retira la

tapa inferior decorativa de la cubierta y gira 180º esta última (C) antes

de jarla a la placa de montaje.

Para colgar el ventilador donde ya haya una lámpara pero ninguna viga

de techo, tal vez necesites una barra de instalación colgante como se

muestra arriba (disponible en cualquier tienda de The Home Depot).

NOTA: Tal vez necesites un tubo bajante más largo para

mantener el espacio adecuado para las aspas al instalar en un

techo de ángulo inclinado. El ángulo máximo permitido es 15°

con respecto a la horizontal.

Recessed

Outlet

Box

Provide Strong

Support

Ceiling

Mounting

Plate

Provee

un soporte fuerte

Placa

de montaje

en techo

Caja eléctrica

empotrada

Caja eléctrica

Barra para colgar

Caja eléctrica

HOMEDEPOT.COM/HOMEDECORATORS

Para asistencia adicional, llama al 1-800-986-3460

Ensamblaje - Montaje estándar en el cielo raso

Disposición de los cablesPreparación para el montaje estándar

□ Retira la tapa de la cubierta inferior magnética (JJ) de la cubierta

□ Aoja los dos tornillos de la cubierta (SS) ubicados en la parte

inferior del soporte de montaje (A).

□ Gira el soporte de montaje (A) hacia la izquierda y levántalo para

quitar el soporte de montaje de la cubierta (C).

□ Dirige los cables que salen de la parte superior del conjunto del

motor del ventilador (E) a través de la tapa decorativa del collarín del

motor (D) y luego al centro de la cubierta inferior (JJ).

□ Asegúrate de que la abertura de la cubierta (C) esté arriba e inserta

el tubo bajante/esfera (B) a través de la cubierta (C).

□ Pasa los cables que salen de la parte superior del conjunto del motor

del ventilador (E) a través del tubo bajante como se muestra.

NOTA: El imán viene prejado en la tapa inferior de la cubierta

para quitar e instalar fácilmente.

Cómo ensamblar el ventilador

□ Aoja, sin quitarlos, los tornillos de jación (KK) del collarín (PP) ubicados

en la parte superior del conjunto del motor del ventilador (E).

□ Instala el conjunto del tubo bajante/esfera (B) insertándolo en el collarín

del motor (PP) y girándolo hacia la derecha hasta que los oricios en la

parte inferior del conjunto de esfera/tubo (B) se alineen con los oricios en

el collarín en la parte superior de la conjunto del motor del ventilador (E).

□ Inserta con cuidado el pasador de soporte (EE) a través de los oricios

en el collarín y el conjunto de tubo bajante/esfera (B). Ten cuidado de no

apretar el pasador de soporte (EE) contra el cableado dentro del conjunto

de tubo bajante/esfera (B).

□ Inserta el pasador de cierre (FF) en el oricio cercano al extremo del

pasador de soporte (EE) hasta que quede encajado en su posición.

□ Vuelve a apretar los tornillos de jación (KK) del collarín (PP) ubicados en

la parte superior del conjunto del motor del ventilador (E).

ADVERTENCIA: Si no instalas correctamente el pasador de cierre (FF),

es posible que el ventilador se aoje y caiga.

CUIDADO: Para garantizar un funcionamiento sin oscilaciones y

evitar daños al ventilador, el tubo bajante (B) y el tornillo de jación (KK)

deben apretarse completamente.

Ensamblaje - Cómo colgar el ventilador

Cómo jar el ventilador a la caja eléctrica

□ Pasa los cables de suministro de electricidad de 120 V a través del

oricio central en el soporte de montaje deslizante (A).

□ Instala el soporte de montaje deslizante (A) en la caja de salida deslizando

el soporte de montaje deslizante (A) sobre los dos tornillos (HH)

incluidos con la caja eléctrica. De ser necesario, usa arandelas

niveladoras (no incluidas) entre el soporte de montaje deslizable (A)

y la caja eléctrica. El lado plano del soporte de montaje (A) debe

apuntar hacia la caja eléctrica, como se muestra.

□ Aprieta de manera segura los dos tornillos de montaje (HH).

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica

o lesiones personales, instala en una caja eléctrica clasicada como

“Apropiada para sostener ventiladores de 15.9 kg (35 lb) o menos” y usa

los tornillos de montaje incluidos con la caja eléctrica.

NOTA: El soporte de montaje (A) está diseñado para deslizarse sobre

una caja eléctrica con los tornillos de la caja eléctrica (HH) instalados.

Cómo colgar el ventilador

□ Levanta con cuidado la conjunto del motor del ventilador (E) hasta el

soporte de montaje deslizante (A).

□ Inserta la porción de la esfera del conjunto de tubo bajante/esfera (B) en

el oricio del soporte de montaje deslizante (A).

□ Gira el conjunto de esfera/tubo bajante (B) en el sentido de las manecillas

del reloj con la pestaña del soporte de montaje deslizante (A) alineado

con la ranura de la esfera.

HOMEDEPOT.COM/HOMEDECORATORS

Para asistencia adicional, llama al 1-800-986-3460

Ensamblaje - Cómo colgar el ventilador (continuación)

Cómo instalar el receptor.

ADVERTENCIA: Para reducir el riesgo de incendio o descargas eléctricas,

recuerda desconectar la corriente. El cableado eléctrico tiene que cumplir

todos los requisitos de los códigos eléctricos nacionales y locales. La

fuente de electricidad y el ventilador tienen que ser de 110/120 V, 60 Hz.

No utilizar este producto con ningún control variable de pared. Conectar el

cableado de manera incorrecta dañará este receptor.

□ Ubica los cables de suministro de la vivienda (AAA) en un lado del

soporte de montaje deslizable (A); ubica los cables del ventilador (BBB)

del lado opuesto.

□ Inserta el extremo estrecho del receptor (H) (como se muestra, el lado

plano hacia el techo) en el soporte de montaje deslizante (A) hasta que

descanse sobre el conjunto de tubo bajante/esfera.

CUIDADO: Si otros cables del ventilador son de color diferente, solicita a

un electricista certicado que instale esta unidad.

Cómo conectar el receptor al

cableado de la vivienda

□ Separa los cables de manera que los cables verde y blanco estén de un

lado de la caja eléctrica y el cable negro esté del otro lado.

□ Conecta los cables verdes del ventilador al cable con conexión a tierra

del hogar (este puede ser verde o pelado) con una tuerca de conexión

de cables (AA).

□ Conecta el cable negro del receptor (H) al cable negro del hogar

(corriente), usando una tuerca de conexión de cables (AA).

□ Conecta el cable rojo del receptor (H) al cable rojo del hogar usando una

tuerca de conexión de cables (AA).

□ Conecta el cable blanco del receptor (H) al cable blanco del hogar

(neutro) usando una tuerca de conexión de cables (AA).

□ Asegura cada tuerca de conexión de cables con cinta de electricista.

ADVERTENCIA: Para evitar posibles descargas eléctricas, apaga la

electricidad en la caja eléctrica principal antes de cablear. Si piensas que

no tienes sucientes conocimientos o experiencia de cableado eléctrico,

comunícate con un electricista con licencia.

IMPORTANTE: Usa las tuercas plásticas de conexión de cables (AA)

incluidas con tu ventilador. Asegura los conectores con cinta de

electricista y asegúrate de que no haya conexiones ni cables sueltos.

NOTA: Si el cableado de tu casa no tiene un cable rojo de interruptor,

conecta el cable negro del receptor y el cable rojo del receptor al cable

negro de la casa y fíjalo con una tuerca de plástico.

ADVERTENCIA: Cualquier cable no incluido con este ventilador debe

estar diseñado para aceptar un cable de vivienda de hasta calibre 12 y

dos cables del ventilador. Si tienes cableado doméstico que exceda del

calibre 12 o más de un cable doméstico para conectar al cableado del

ventilador, consulta a un electricista a n de precisar el tamaño adecuado

de las tuercas para cables que se usarán.

NOTA: El receptor de 3 cables permitirá el control independiente del

ventilador y la luz en el interruptor de la pared si la instalación eléctrica

del hogar tiene cables de alimentación rojos y negros separados.

Green( or Bare)

White

Black

Outlet box

Green

Receiver Antenna

Red

AAA

BBB

Verde (o pelado)

VerdeBlanco

Negro

Rojo

Antena receptora

Caja eléctrica

Cómo conectar el ventilador a al receptor

NOTA: El ventilador viene con cables terminales de 20.3 cm (8 plg)

para usar con el conjunto de tubo bajante/esfera (B) de 15.2 cm

(6 plg) incluido. Si deseas un tubo bajante más largo, puedes usar la

extensión (J) de cable conductor (107 cm = 42 plg) (J) o (K) incluida.

□ Si usas el conjunto del tubo bajante/esfera (B) de 15.24 cm (6 plg)

incluido, conecta los cables del receptor a los cables del ventilador

uniendo el enchufe del adaptador moldeado del receptor (H) con el

adaptador moldeado del conjunto del motor del ventilador (E).

□ Si deseas usar un tubo bajante más largo, puedes usar el cable

de extensión (107 cm = 42 plg) (J) y (K) incluido conectando el

adaptador moldeado.

Ensamblaje - Cómo colgar el ventilador (continuación)

Cómo montar el conjunto del motor

del ventilador (montaje estándar)

□ Alinea las ranuras de cierre de la cubierta (C) con los dos tornillos (SS)

y el poste de alineación (QQ) en el soporte de montaje (A).

□ Empuja hacia arriba la cubierta (C) y gírala hacia la derecha hasta que

el poste de alineación (QQ) se enganche en el oricio redondo y los

tornillos (SS), en las ranuras tipo ojo de cerradura.

□ Aprieta rmemente los dos tornillos de montaje (SS).

□ Alinea la forma ovalada sobre la cubierta (C) con la tapa inferior de la

cubierta (JJ). Empuja hacia arriba la tapa inferior de la cubierta (JJ)

hasta que las cabezas de los tornillos (SS) se enganchen con las ranuras

de la tapa inferior de la cubierta (JJ), de manera que la cubierta inferior

de la cubierta magnética (JJ) quede bien jada a la parte inferior de la

cubierta (C).

NOTA: El imán viene prejado en la tapa inferior de la cubierta para

quitar e instalar fácilmente.

ADVERTENCIA: Cuando uses el conjunto del tubo bajante/esfera

estándar, la pestaña en el aro en la parte inferior del soporte de montaje

debe encajar en la ranura de la esfera de soporte. Si la pestaña no se

asienta correctamente en la ranura, se puede dañar el cableado.

Outlet box

Green

Caja eléctrica

Verde

HOMEDEPOT.COM/HOMEDECORATORS

Para asistencia adicional, llama al 1-800-986-3460

Ensamblaje - Cómo jar las aspas

Cómo jar las aspas al motor

□ Asegura un aspa (F) a la conjunto del motor del ventilador (E)

introduciendo el aspa (F) en la ranura del lateral del conjunto del

motor del ventilador (E) hasta que tope. El sujetador de bloqueo (LL)

hará clic en cuando el aspa esté correctamente instalada. Asegúrate

de que las aspas quedan completamente aseguradas en el sujetador

de bloqueo (LL) tirando de las aspas del ventilador para separarlas del

conjunto del motor.

□ Repite estos pasos para las aspas restantes (F).

Cómo retirar las aspas del motor

□ Tira del pasador de cierre de las aspas hacia abajo y gíralo hacia la derecha. Asegúrate de que el pasador está asegurado correctamente en la

ranura negra.

□ Para retirar las aspas (F) de la conjunto del motor del ventilador (E), aprieta la pestaña del sujetador de bloqueo (LL) hacia la dirección de las aspas y

tira de las aspas del ventilador para separarlas de la conjunto del motor.

□ Repite estos pasos para las aspas restantes (F).

Clip

Ensamblaje - Cómo instalar el kit de luz

Cómo instalar el conjunto de instalación

del kit de luz

□ Conecta los cables del conjunto de instalación del kit de luz (G) a

los cables de la conjunto del motor del ventilador (E) conectando los

enchufes adaptadores moldeados. Con cuidado, introduce todos los

cables y empalmes en la caja del interruptor y conecta el cable de

seguridad (RR) del conjunto del kit de luz (G) al gancho del conjunto

del motor (E).

□ Empuja el conjunto del kit de luz (G) hacia el conjunto del motor (E)

alineando la parte del imán del conjunto del motor (E) hasta que quede

bien sujeto.

Cómo preparar el control remoto

LEARN

Learn

button

Cómo preparar el control remoto

□ Conrma que la alimentación del ventilador esté apagada en el

interruptor de pared o en la caja de interruptores.

□ Vuelve a encender el ventilador y, antes de 30 segundos, presiona y

mantén presionado el botón de aprendizaje de 1 a 2 segundos y suéltalo.

□ Si la conguración es correcta, las aspas comenzarán a girar y la luz

también parpadeará.

NOTA: El control remoto ya ha sido congurado con el ventilador de

techo para tu conveniencia. Si el control remoto no se comunica con

el ventilador, sigue las instrucciones de conguración que aparecen a

continuación.

NOTA: El ajuste predeterminado del la pantalla del control remoto es °F

(grados Fahrenheit), presiona el botón "Learn" (Aprendizaje) una vez para

cambiar los ajustes a °C (grados Celsius).

Como congurar un control remoto a un

ventilador de techo

□ Conrma que la alimentación del ventilador esté apagada en el

interruptor de pared o en la caja de interruptores.

□ Enciende el ventilador en la caja de interruptores o en el interruptor de

pared y, en 30 segundos, mantén presionado el botón "Learn" durante

10 segundos y suéltalo. Una vez que la conguración es correcta, las

aspas comenzarán a girar y la luz también parpadeará.

□ Repite el proceso anterior para los controles remotos que quieras que

funcionen con este ventilador.

Cómo congurar varios controles remotos

a un ventilador de techo

NOTA: El ventilador se puede controlar con hasta tres controles remotos.

Para ordenar controles remotos adicionales, llama a Servicio al Cliente de

Hampton Bay al 1-800-986-3460.

NOTA: El ventilador sólo se puede controlar con 3 controles remotos como

máximo al mismo tiempo después del "Aprendiozaje". Si asocias un cuarto

control remoto al ventilador, el primer control remoto se borrará de la

memoria del receptor.

NOTA: La batería del control remoto se debilitará con el tiempo y debe ser

reemplazada antes de que se produzca alguna fuga, ya que esto dañará

el control remoto. Mantén la batería fuera del alcance de los niños y

deséchala adecuadamente tras agotarse.

Botón de Learn

(Aprendizaje)

HOMEDEPOT.COM/HOMEDECORATORS

Para asistencia adicional, llama al 1-800-986-3460

Ensamblaje - Cómo montar el soporte de pared del control remoto

1a. Cómo jar sobre un interruptor

con apagador estándar

□ Quita los dos tornillos de la placa frontal del interruptor con apagador.

□ Coloca el espaciador del interruptor con apagador sobre la placa

frontal del interruptor con palanca y alinea los dos oricios grandes del

espaciador del interruptor con apagador con los oricios de la placa

frontal. Fija el espaciador del interruptor con apagador a la placa frontal

utilizando los dos tornillos de máquina incluidos (BB).

□ Asegura el soporte para pared remoto (M) al espaciador del interruptor

con apagador utilizando los dos tornillos cónicos cortos incluidos (CC).

Asegura un tornillo cónico corto (CC) en el oricio superior y el oricio

inferior del soporte de pared y en el espaciador del interruptor con

apagador hasta que quede apretado.

NOTA: Se incluyen anclajes de pared de tornillo para soporte adicional.

Los tornillos incluidos están diseñados para atornillarse fácilmente en

la pared. Si deseas una sujeción más permanente o segura, instala los

anclajes de pared antes de jar el soporte a la pared.

1b. Cómo jar sobre un interruptor

de paleta

□ Quita los dos tornillos de la placa frontal del interruptor con apagador.

□ Coloca el soporte de pared remoto (M) sobre el interruptor de paleta y

alinea los dos oricios del soporte de pared remoto (M) con los oricios

de la placa frontal. Fija el soporte de pared remoto (M) a la placa frontal

utilizando los dos tornillos de máquina incluidos (BB).

1c. Cómo jar a la pared

□ Coloca el soporte de pared remoto (M) en la posición deseada y fíjalo a

la pared con los dos tornillos cónicos largos (DD) incluidos.

NOTA: El soporte remoto de pared está diseñado para que puedas acceder

a un interruptor existente. El soporte de pared remoto puede colocarse

en la pared o en la placa frontal de un interruptor con apagador estándar

o de paleta. Sigue las instrucciones que aparecen a continuación para

elegir la opción que mejor se adapte a tus necesidades.

Toggle switch spacer

Toggle switch face plate

Paddle switch face plate

Placa frontal del interruptor con apagador

Espaciador del interruptor

con apagador

Verano - (Hacia delante) Una corriente de aire descendente crea un

efecto refrigerante. Esto te permite jar el aire acondicionado en

una conguración más alta sin afectar tu comodidad.

Operación - Tu ventilador y control remoto

Control Remoto - Tu ventilador está equipado con un control remoto para

manejar la velocidad y las luces de tu nuevo ventilador de techo

Encendido del ventilador + luz:

Presiona y suelta el botón "ALL" (Todo) para encender o apagar el ventilador y la luz.

Encendido de luz ascendente:

Presiona y suelta para encender o apagar la luz ascendente.

Nivel de luz:

Presiona y suelta el botón "+" para incrementar el nivel de luz.

Presiona y suelta el botón "-" para disminuir el nivel de luz.

Encendido de luz descendente:

Presiona y suelta para encender o apagar la luz descendente.

Pantalla con panel LED:

Muestra los ajustes de temperatura y ventilador/luz.

Encendido del ventilador:

Presiona y suelta el botón para encender o apagar el ventilador.

Velocidad del ventilador:

Presiona y suelta el botón "+" para incrementar la velocidad del ventilador.

Presiona y suelta el botón "-" para reducir la velocidad del ventilador.

Modo Breeze (brisa)

Presiona este botón para activar el modo Breeze (Brisa), esto cambiará la velocidad del

ventilador al azar, simulando una brisa relajante. Si mantienes pulsado el botón Breeze

(Brisa) durante 3 segundos, se cancelará esta función.

Temperatura del termostato:

Este ajuste permite que el ventilador se encienda y apague automáticamente a una

temperatura ambiente previamente ajustada.

“+” - Presiona 1 vez para ajustar la temperatura programada + 1°, mantén presionado

para bajar varios grados la temperatura programada.

“-” - Presiona 1 vez para ajustar la temperatura programada - 1°, mantén presionado para

bajar varios grados la temperatura programada.

La pantalla digital muestra la temperatura programada cuando se presiona + o -.

Temporizador:

Con el ventilador encendido, presiona "2 HR": activa el temporizador con 2 horas de

funcionamiento.

Con el ventilador encendido, presiona "4 HR": activa el temporizador con 4 horas de

funcionamiento.

Con el ventilador encendido, presiona "8 HR": activa el temporizador con 8 horas de

funcionamiento.

Dirección del ventilador:

Las conguraciones de velocidad para clima cálido o frío dependen de factores como el

tamaño de la habitación, la altura del techo, la cantidad de ventiladores y otros.

Mantén pulsado el botón SUMMER (Verano) durante 3 segundos para hacer girar el

ventilador hacia delante.

Mantén pulsado el botón WINTER (Invierno) durante 3 segundos para hacer girar el

ventilador en sentido inverso.

Ajustes de luz:

Selecciona luz ascendente o luz descendente presionando y soltando el botón de luz

ascendente o luz descendente.

MANU: Presiona y suelta para cambiar el color de la luz seleccionada al siguiente color de

la secuencia programada.

AUTO: Presiona y suelta para congurar la luz en modo atenuado y pasar automáticamente

por la secuencia de colores de la luz.

TEMP: Presiona y suelta para recorrer los ajustes preestablecidos de temperatura de color

de la luz, desde 2700K (blanco cálido) hasta 6500K (luz diurna deluxe).

Pantalla con panel LED

Potencia del ventilador

(sólo)

Velocidad del ventilador

Modo Breeze (brisa)

Temperatura del termostato

Temporizador

Dirección del ventilador

Color de temperatura

Encendido/Apagado

Ventilador+Luz

Encendido/Apagado

Luz ascendente

(sólo)

Encendido/Apagado

Luz descendente

(sólo)

Nivel de luz

NOTA: Al poner en funcionamiento tu ventilador de techo, oscilará

hacia delante y hacia atrás Este es el FUNCIONAMIENTO NORMAL de los

ventiladores de techo de DC cuando pasan por su ciclo de calibración. El

ventilador NO ESTÁ DEFECTUOSO.

Invierno - (Reversa) Un ujo de aire hacia arriba desplaza el aire cálido

lejos del cielo raso. Esto te permite jar tu unidad de calefacción en

una conguración más baja sin afectar tu comodidad.

NOTA: El ventilador debe estar encendido y girando antes de presionar el

botón de Winter (invierno) o Summer (verano). Si el ventilador no está en

movimiento, no cambiará de dirección.

HOMEDEPOT.COM/HOMEDECORATORS

Para asistencia adicional, llama al 1-800-986-3460

Solución de problemas

Problema Solución

El ventilador no enciende. □ Verica los fusibles o cortacircuitos principal y secundarios.

□ Comprueba para asegurar que el conmutador de pared está en posición de encendido (si corresponde).

□ Verica las conexiones de cables tanto en línea con el ventilador como en la caja de interruptores.

□ Revisa la batería del control remoto.

□ Asegúrate de estar en el rango normal de 10 a 20 pies (3 a 6 metros).

□ Asegúrate de que los ajustes del interruptor DIP sean los mismos en el control remoto y el receptor.

□ Recuerda desconectar la electricidad antes de vericar las conguraciones del interruptor.

El ventilador hace ruido. □ Asegura que todos los tornillos de la carcasa del motor estén bien ajustados.

□ Asegúrate de que los tornillos que unen el soporte de aspa al cuerpo del motor estén bien apretados.

□ Asegúrate de que las conexiones de tuerca de cable no choquen unas con otras ni con la pared interior de la caja del interruptor.

□ Espera que transcurra un período de “adaptación” de 24 horas. En ese período desaparece la mayoría de los ruidos asociados con un

ventilador nuevo.

□ Si usas el kit de luz de ventilador de techo, asegúrate de que los tornillos que sujetan el vidrio estén bien apretados. Verica que tam-

bién los focos estén asegurados.

□ Asegúrate de que la cubierta esté a corta distancia del techo. No debe tocar el techo.

□ Asegura que la caja eléctrica quede bien ajustada y que las almohadillas aislantes de hule se hayan instalado entre la placa de montaje

y la caja eléctrica.

El ventilador oscila. □ Verica que todas las aspas y los tornillos de sus brazos estén bien ajustados.

□ La mayoría de los problemas de oscilación del ventilador se deben a que las aspas no están al mismo nivel. Verica este nivel

seleccionando un punto en el techo sobre la punta de una de las aspas. Mide desde un punto en el centro de cada aspa al otro en el

cielo raso. Para medir, gira el ventilador hasta que la siguiente aspa quede bien colocada. Repite para cada aspa. Las desviaciones de

la medición no deben pasar de 1/8” [0.3 cm]. Deja que el ventilador funcione durante diez minutos. Si el ventilador continúa oscilando,

comunícate con el servicio al cliente y te enviarán un kit de compensación de aspas, sin costo alguno.

El ventilador se mueve hacia

adelante y hacia atrás cuando se

enciende.

□ Este es un procedimiento de arranque normal para los ventiladores de motor de CC. El movimiento parcial durante la puesta en marcha

es el resultado de la alineación del motor de CC de los polos magnéticos internos para un funcionamiento adecuado del motor. Este

diseño ahorra electricidad y permite que el ventilador funcione de manera mucho más silenciosa que los ventiladores de motor de CA

estándar

□ Debido al movimiento natural del ventilador, algunas conexiones pueden aojarse. Revisa dos veces al año las conexiones del soporte, los soportes y

los accesorios de las aspas. Comprueba que estén seguros. No es necesario desmontar el ventilador del techo.

□ Limpia el ventilador con frecuencia para que luzca como nuevo al pasar los años. No utilices agua para limpiarlo, ya que podrías dañar el motor o

la madera, o provocar una descarga eléctrica. Usa sólo un cepillo suave o un paño sin pelusas para evitar arañar el acabado. El revestimiento está

sellado con laca para minimizar la decoloración u opacidad.

□ Puedes aplicar a la madera una na capa de pulimento para muebles y asegurar así mayor protección y superior belleza. Cubre los arañazos pequeños

con una leve aplicación de lustrador para calzado.

□ No necesitas lubricar el ventilador. El motor tiene cojinetes de bola sellados y permanentemente lubricados.

ADVERTENCIA: Asegúrate de que la electricidad esté

cortada antes de limpiar el ventilador.

Mantenimiento y limpieza

Este equipo ha sido probado y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B, de acuerdo con la Parte 15 de las normas de la FCC. Estos

límites están diseñados para proporcionar una protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía de

radiofrecuencia y, si no se instala y usa según las instrucciones, podría causar interferencia perjudicial a comunicaciones radiales. Sin embargo, no existe garantía de que no ocurrirá una

interferencia en una instalación en particular. Si este equipo no causa interferencia perjudicial a la recepción de radio o televisión, lo cual puede determinarse encendiendo y apagando el

equipo, el usuario puede intentar corregir la interferencia realizando una o más de las siguientes opciones:

--Reorientar o reubicar la antena receptora.

--Aumentar la distancia entre el equipo y el receptor.

--Conectar el equipo en un enchufe en un circuito diferente al del receptor.

--Consultar al concesionario o a un técnico experto en radio/TV.

PRECAUCIÓN:

Cualquier cambio o modicación no aprobado explícitamente por el beneciario de este dispositivo puede anular la autoridad del usuario para operar este equipo.

Este dispositivo cumple con lo dispuesto en la parte 15 de las normas de la Comisión Federal de Comunicaciones (FCC). El funcionamiento está sujeto a las dos condiciones siguientes:

(1) Es posible que este dispositivo no cause interferencia perjudicial y (2) este dispositivo acepta cualquier interferencia recibida, incluyendo interferencia que podría causar un

funcionamiento no deseado.

Parte responsable - Información de contacto en EE.UU: King of Fans, Inc 1951 NW 22nd Street, Fort Lauderdale, FL 33311, (954) 484-7500

¿Preguntas, problemas o piezas faltantes? Antes de devolver a la tienda, llama al Servicio al Cliente

de Home Decorators Collection de lunes a viernes de 8 a.m. a 7 p.m., (hora del Este)

y los sábados de 9 a.m. a 6 p.m. (hora del Este)

1-800-986-3460

HOMEDEPOT.COM/HOMEDECORATORS

Conserva este manual para uso en el futuro.

Scan for text based

customer support

Scan for online product

warranty information

Escanea para obtener información sobre

la garantía del producto por Internet

Escanea para recibir asistencia al

cliente mediante mensajes de texto

Hampton Bay Ainslee 54-inch Ceiling Fan DC Motor, Color Changing LED, and Remote Control for Indoor/Outdoor Use 52436

Product's Documents

Use and Care Manual

Specifications

Hampton Bay 52436 Questions and Answers
