User Manual Shelly PRO 3 2 pages

USER AND SAFETY GUIDE

DIN MOUNTABLE 3-CIRCUIT WI-FI SMART

RELAY SHELLY PRO 3

Read before use

This document contains important technical and safety informa-

tion about the device, its safety use and installation.

⚠CAUTION! Before beginning the installation, please read this

guide and any other documents accompanying the device care-

fully and completely. Failure to follow the installation procedures

could lead to malfunction, danger to your health and life, violation

of the law or refusal of legal and/or commercial guarantee (if any).

Allterco Robotics EOOD is not responsible for any loss or damage

in case of incorrect installation or improper operation of this de-

vice due to failure of following the user and safety instructions in

this guide.

Product Introduction

Shelly® is a line of innovative microprocessor-managed devices,

which allow remote control of electric circuits through a mobile

phone, tablet, PC, or home automation system. Shelly® devices

can work standalone in a local Wi-Fi network or they can also be

operated through cloud home automation services. Shelly Cloud

is a service that can be accessed using either Android or iOS

mobile application, or with any internet browser at https://home.

shelly.cloud/. Shelly® devices can be accessed, controlled and

monitored remotely from any place where the User has internet

connectivity, as long as the devices are connected to a Wi-Fi rout-

er and the Internet. Shelly® devices have embedded Web Inter-

face accessible at http://192.168.33.1 when connected directly

to the device access point, or at the device IP address on the local

Wi-Fi network. The embedded Web Interface can be used to moni-

tor and control the device, as well as adjust its settings.

Shelly® devices can communicate directly with other Wi-Fi devic-

es through HTTP protocol. An API is provided by Allterco Robot-

ics EOOD. For more information, please visit:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview.

Shelly® devices are delivered with factory-installed rmware. If

rmware updates are necessary to keep the devices in conformi-

ty, including security updates, Allterco Robotics EOOD will provide

the updates free of charge through the device embedded Web In-

terface or Shelly Mobile Application, where the information about

the current rmware version is available. The choice to install or

not the device rmware updates is user’s sole responsibility. All-

terco Robotics EOOD shall not be liable for any lack of conformity

of the device caused by failure of the user to install the provided

updates in a timely manner.

Control your home with your voice

Shelly® devices are compatible with Amazon Alexa and Google

Home supported functionalities. Please see our step-by-step

guide on: https://shelly.cloud/support/compatibility/.

Shelly® Pro Series

Shelly® Pro series is a line of devices suitable for homes, oc-

es, retail stores, manufacturing facilities, and other buildings.

Shelly® Pro devices are DIN mountable inside the breaker box,

and highly suitable for new building construction. All Shelly® Pro

devices can be controlled and monitored through Wi-Fi and LAN

connections. Bluetooth connection can be used for the inclusion

process.

Shelly Pro 3 (the Device) is a DIN rail mountable 3-circuit smart

relay. Enhanced with the second generation rmware exibility

and LAN connectivity, it provides the professional integrators with

much more options for end customer solutions.

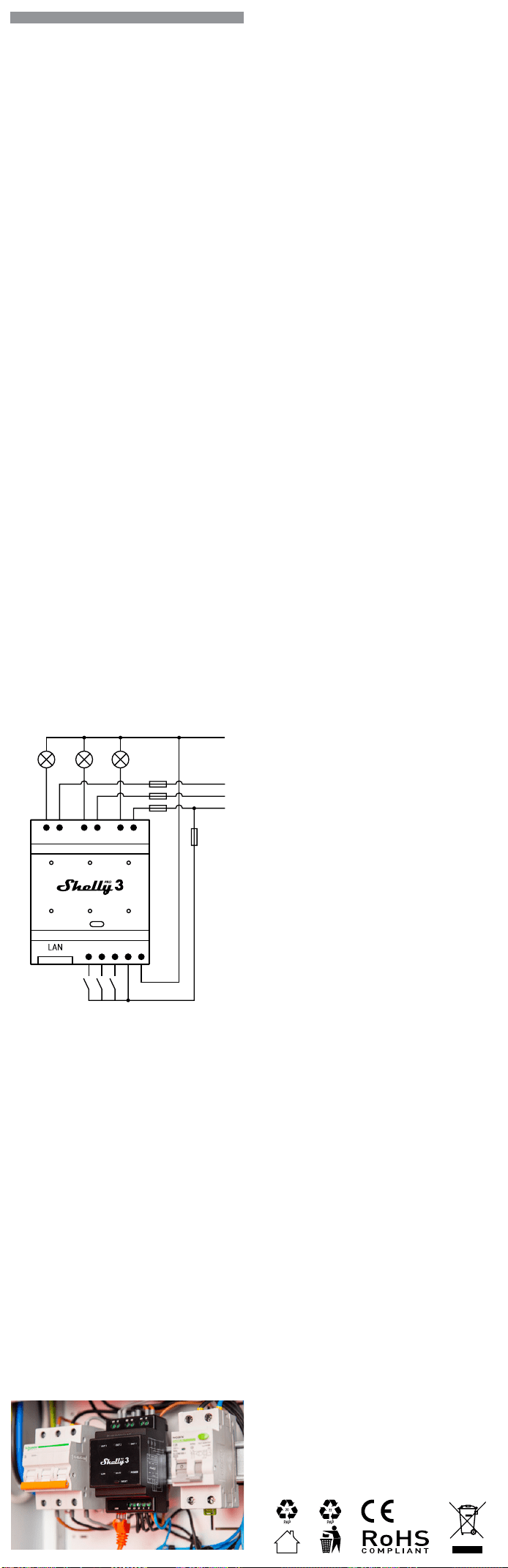

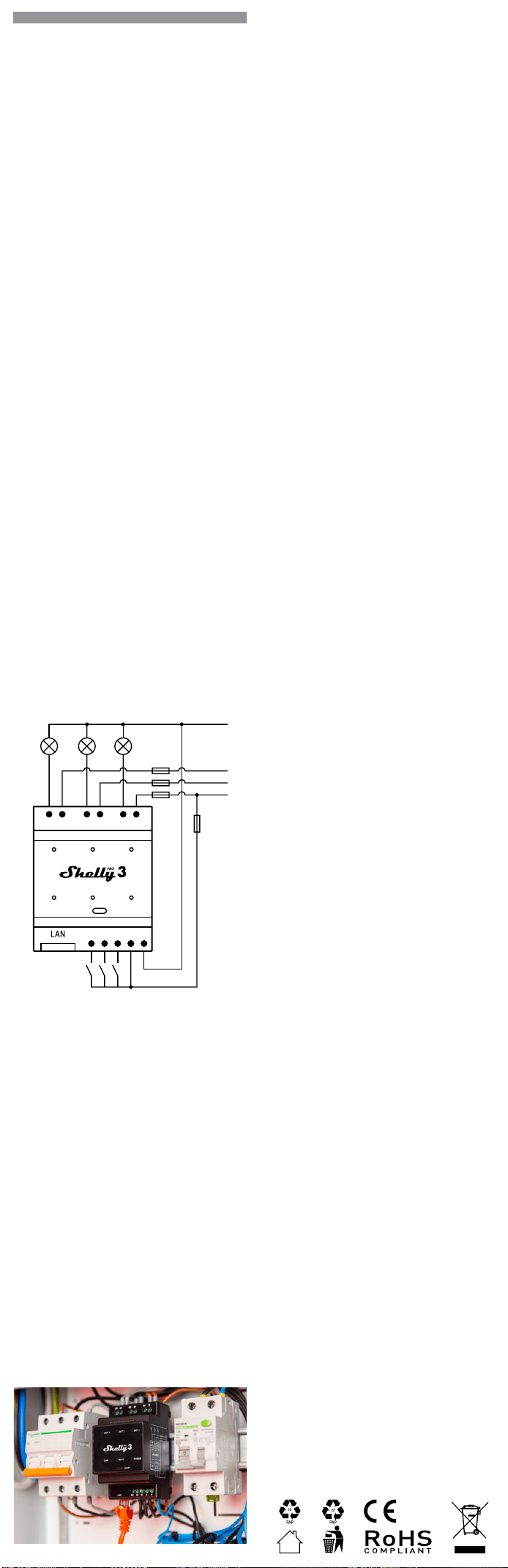

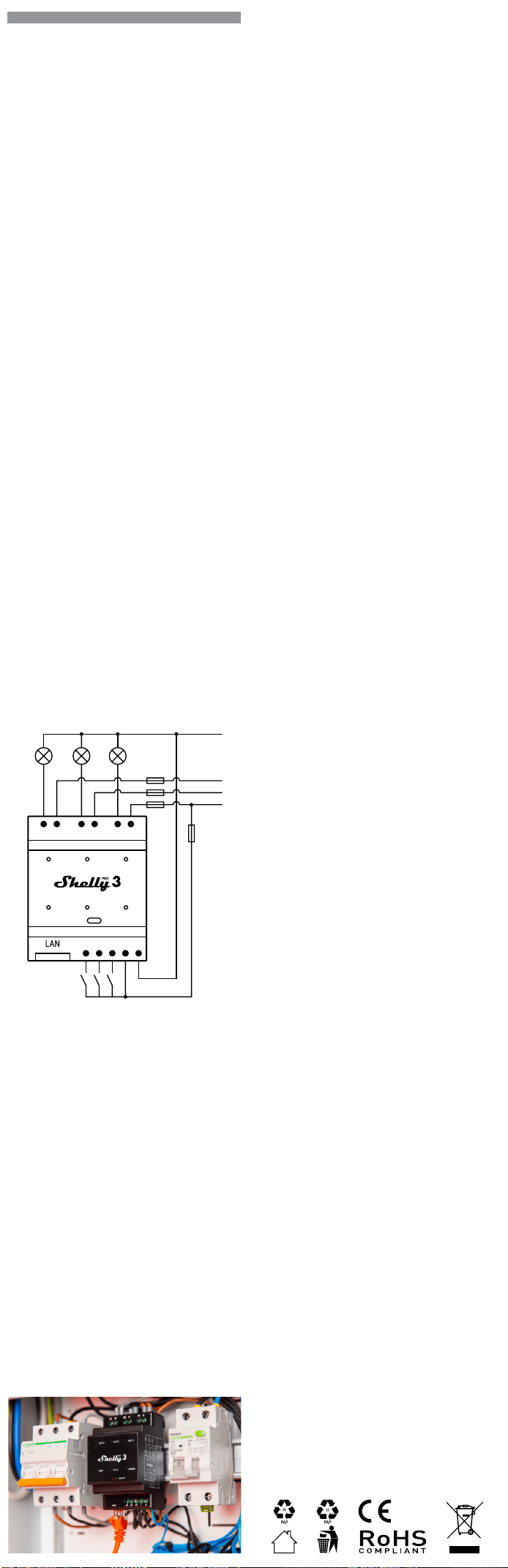

Schematic

L3(C

)

L1(A)

L2(B)

OUT3

S2 LS1

I3O3 I2O2 I1O1

OUT2 OUT1

LANWI-FI

RESET

POWER

g. 1

Legend

Device terminals:

• O1, O2, O3: Load output terminals

• I1, I2, I3: Load input terminals

• SW1, SW2, SW3: Switch input terminals controlling O1, O2

and O3

• L: Live (110-240 VAC) terminals

• N: Neutral terminal

• LAN: Local Area Network RJ 45 connector

Cables:

• N: Neutral cable

• L1(A): Load circuit 1 live (110-240 VAC) cable

• L2(B): Load circuit 2 live (110-240 VAC) cable

• L3(C): Load circuit 3 live (110-240 VAC) cable

Installation Instructions

⚠CAUTION! Danger of electrocution. Mounting/installation of

the Device to the power grid has to be performed with caution, by

a qualied electrician.

⚠CAUTION! Danger of electrocution. Every change in the con-

nections has to be done after ensuring there is no voltage present

at the Device terminals.

⚠CAUTION! Use the Device only with a power grid and applianc-

es which comply with all applicable regulations. A short circuit

in the power grid or any appliance connected to the Device may

damage the Device.

⚠CAUTION! Do not connect the Device to appliances exceeding

the given max load!

⚠CAUTION! Connect the Device only in the way shown in these

instructions. Any other method could cause damage and/or injury.

⚠CAUTION! Do not install the Device where it can get wet.

⚠CAUTION! Plug in or unplug the LAN cable only when the De-

vice is powered off! The LAN cable must not be metallic in the

parts touched by the user to plug in or unplug the cable.

⚠RECOMMENDATION Connect the Device using solid sin-

gle-core cables with increased insulation heat resistance not less

than PVC T105°C.

Before starting the mounting/installation of the Device, check

that the breakers are turned off and there is no voltage on their

terminals. This can be done with a phase tester or multimeter.

When you are sure that there is no voltage, you can proceed to

connecting the cables.

Connect the I1, I2 and I3 input terminals to the corresponding

circuit breakers as shown on g.1.

Connect the three load circuits to O1, O2 and O3 output terminals

and the Negative cable.

BENUTZER- UND SICHERHEITSHANDBUCH

DIN-MONTIERBARES 3-KREIS-WI-FI-

SMART-RELAIS SHELLY PRO 3

Bitte vor Gebrauch durchlesen

Dieses Dokument enthält wichtige technische und sicherheits-

technische Informationen über das Gerät und seine sichere Ver-

wendung und Installation.

⚠ACHTUNG! Bevor Sie mit der Installation beginnen, lesen Sie

bitte die Begleitdokumentation sorgfältig und vollständig durch.

Die Nichtbeachtung der empfohlenen Verfahren kann zu Fehlfunk-

tionen, Lebensgefahr oder Gesetzesverstößen führen. Allterco Ro-

botics EOOD haftet nicht für Verluste oder Schäden im Falle einer

falschen Installation oder Bedienung dieses Geräts.

Produktvorstell ung

Shelly® ist eine Produktserie innovativer, mikroprozessorgesteu-

erter Geräte, welche die Fernsteuerung von Elektrogeräten über

ein Mobiltelefon, ein Tablet, einen PC oder ein Hausautomatisie-

rungssystem ermöglichen. Shelly® Geräte können eigenständig

in einem lokalen WLAN-Netzwerk arbeiten oder sie können auch

über Cloud-Dienste für die Hausautomatisierung betrieben wer-

den. Shelly Cloud ist ein solcher Dienst, auf den entweder über

eine Android- oder iOS-Applikation oder über einen beliebigen

Internetbrowser unter https://home.shelly.cloud/ zugegriffen

werden kann. Shelly® Geräte können von jedem Ort aus, an

dem der Benutzer eine Internetverbindung hat, angesprochen,

gesteuert und überwacht werden, solange die Geräte mit einem

WLAN-Router und dem Internet verbunden sind. Shelly® Ge-

räte verfügen über eine integrierte Web-Schnittstelle, die unter

http://192.168.33.1 im WLAN-Netzwerk zugänglich ist, das vom

Gerät im Access Point-Modus erstellt wird, oder unter der IP-Ad-

resse des Gerätes im WLAN-Netzwerk, mit dem es verbunden

ist. Die integrierte Web-Schnittstelle kann zur Überwachung und

Steuerung des Gerätes sowie zur Anpassung dessen Einstellun-

gen verwendet werden.

Shelly® Geräte können direkt mit anderen WLAN-Geräten über

das HTTP-Protokoll kommunizieren. Eine API wird von Allterco

Robotics EOOD bereitgestellt. Für weitere Informationen besu-

chen Sie bitte:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview.

Shelly® Geräte werden mit werkseitig installierter Firmware aus-

geliefert. Um die Geräte konform zu halten, stellt Allterco Robo-

tics EOOD die notwendigen Firmware-Updates, einschließlich der

Sicherheitsupdates, kostenlos über die im Gerät eingebettete

Web-Schnittstelle sowie über die Shelly-App zur Verfügung. Die

Entscheidung, die Firmware-Updates des Geräts zu installieren

oder nicht, obliegt der alleinigen Verantwortung des Benutzers.

Allterco Robotics EOOD haftet nicht für Konformitätsmängel des

Geräts, die darauf zurückzuführen sind, dass der Benutzer die be-

reitgestellten Updates nicht rechtzeitig installiert hat.

Steuern Sie Ihr Zuhause mit Ihrer Stimme

Shelly® Geräte sind mit den von Amazon Alexa und Google Home

unterstützten Funktionalitäten kompatibel. Bitte sehen Sie sich

unsere Schritt-für-Schritt-Anleitung an:

https://shelly.cloud/support/compatibility/.

Shelly® Pro-Serie

Die Shelly Pro-Serie ist eine Produktserie, die für Wohnungen, Bü-

ros, Einzelhandelsgeschäfte, Produktionsstätten und andere Ge-

bäude geeignet ist. Sie sind auf der DIN-Schiene im Stromkasten

montierbar und sehr gut für den Neubau geeignet. Alle Shelly®

Pro-Geräte können sowohl über eine WLAN- als auch über eine

LAN-Verbindung gesteuert und überwacht werden. Bluetooth

kann zusätzlich für die Einbindung genutzt werden.

Shelly Pro 3 (das Gerät) ist ein auf DIN-Schienen montierbares

smartes 3-Kreis-Smart-Relais. Verbessert mit der zweiten Gene-

ration der Firmware-Flexibilität und LAN-Konnektivität, bietet es

den professionellen Installateuren viel mehr Optionen für ihre

Endkundenlösungen.

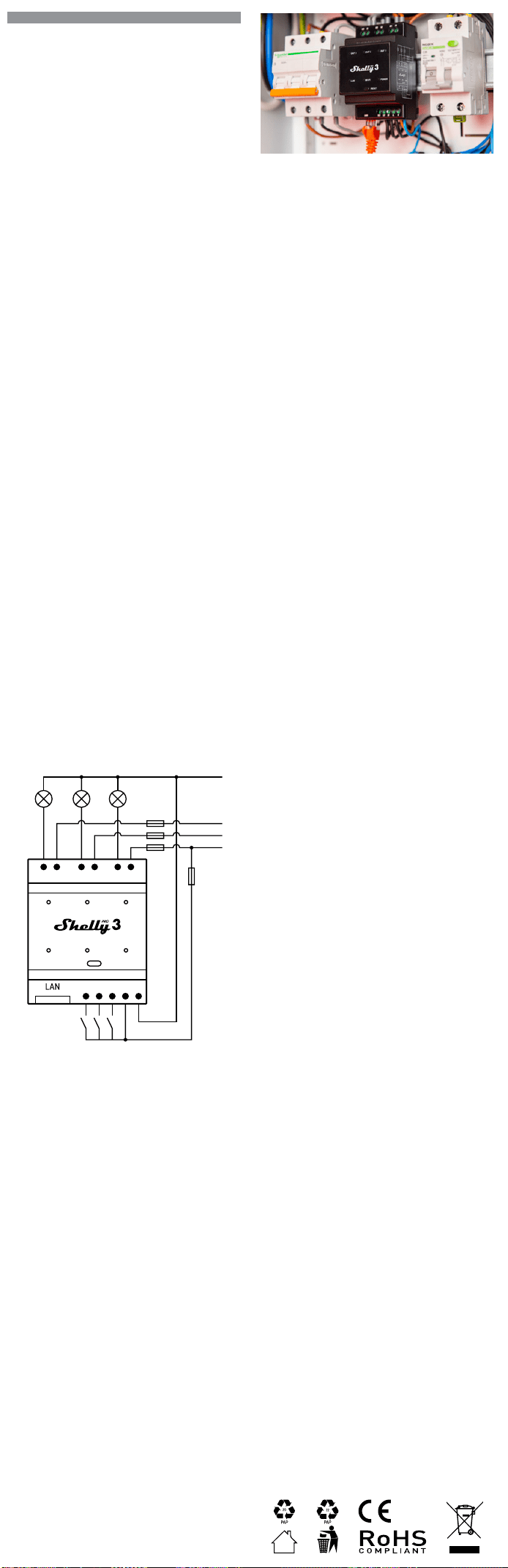

Schematische Darstellung

L3(C

)

L1(A)

L2(B)

OUT3

S2 LS1

I3O3 I2O2 I1O1

OUT2 OUT1

LANWI-FI

RESET

POWER

Abb. 1

Legende

Geräteklemmen:

• O1, O2, O3: Lastausgangsklemmen

• I1, I2, I3: Lasteingangsklemmen

• SW1, SW2, SW3: Schaltereingangsklemmen zur Steuerung von

O1, O2 und O3

• L: Klemme für Phase (110-240V AC)

• N: Neutrale Klemme

• LAN: Ethernet RJ45 Anschlussdose für lokales Netzwerk

Kabel:

• N: Neutrales Kabel (Nullleiter)

• L1(A): Lastkreis 1 stromführendes Kabel (110-240 VAC)

• L2(B): Lastkreis 2 stromführendes Kabel (110-240 VAC)

• L3(B): Lastkreis 3 stromführendes Kabel (110-240 VAC)

Installationsanleitung

⚠VORSICHT! Gefahr eines Stromschlages. Die Montage/Instal-

lation des Geräts an das Stromnetz muss von einem qualizierten

Elektriker mit Vorsicht durchgeführt werden!

⚠VORSICHT! Es besteht Stromschlaggefahr. Bei jeder Änderung

der Anschlüsse muss sichergestellt werden, dass an den Klemmen

des Geräts keine Spannung anliegt!

⚠VORSICHT! Verwenden Sie das Gerät nur mit einem Stromnetz

und Geräten, die allen geltenden Vorschriften entsprechen. Ein

Kurzschluss im Stromnetz oder in einem an das Gerät angeschlos-

senen Gerätes kann dieses beschädigen!

⚠VORSICHT! Schließen Sie das Gerät nicht an Geräte an, die die

angegebene Höchstlast überschreiten!

⚠VORSICHT! Schließen Sie das Gerät nur auf die in dieser An-

leitung beschriebene Weise an. Jede andere Methode kann zu

Schäden und/oder Verletzungen führen!

⚠VORSICHT! Installieren Sie das Gerät nicht an einem Ort, an

dem es nass werden kann!

⚠VORSICHT! Das LAN-Kabel nur bei ausgeschaltetem Gerät ein-

oder ausstecken!

Das LAN-Kabel darf an den Stellen, an denen es beim Ein- oder

Ausstecken berührt wird, nicht metallisch sein!

⚠EMPFEHLUNG: Schließen Sie das Gerät mit massiven einadri-

gen Kabeln mit erhöhter Isolationswärmebeständigkeit von min-

destens PVC T105°C an!

GUIDA ALL’USO E ALLA SICUREZZA

RELÈ INTELLIGENTE WI-FI A 3 CIRCUITI

INSTALLABILE SU GUIDA DIN

SHELLY PRO 3

Leggere prima dell’uso

Questo documento contiene importanti informazioni tecniche

e di sicurezza sul dispositivo e sul suo uso e installazione in

sicurezza.

⚠ATTENZIONE! Prima di iniziare l’installazione leggere attenta-

mente e completamente la documentazione allegata. La mancata

osservanza delle procedure consigliate potrebbe portare a malfun-

zionamenti, pericolo per la vita o violazione della legge. Allterco

Robotics EOOD non è responsabile per eventuali perdite o danni in

caso di installazione o funzionamento errati di questo dispositivo.

Introduzione al prodotto

Shelly® è una linea di dispositivi innovativi gestiti da micropro-

cessori che permettono il controllo remoto degli elettrodomestici

attraverso un telefono cellulare, un tablet, un PC o un sistema

domotico. I dispositivi Shelly® sono in grado di funzionare au-

tonomamente in una rete Wi-Fi locale o possono anche essere

gestiti attraverso servizi di automazione domestica cloud. Shelly

Cloud è un servizio di questo tipo a cui si può accedere utilizzan-

do un’applicazione mobile Android o iOS o con qualsiasi brow-

ser internet su https://home.shelly.cloud/. I dispositivi Shelly®

sono accessibili, controllati e monitorati a distanza da qualsiasi

luogo in cui l’utente abbia una connettività Internet, purché i di-

spositivi siano collegati a un router Wi-Fi e a Internet. I disposi-

tivi Shelly® hanno un’interfaccia web incorporata accessibile a

http://192.168.33.1 nella rete Wi Fi, creata dal dispositivo in mo-

dalità Access Point, o all’indirizzo URL del dispositivo nella rete

Wi-Fi a cui è connesso. L’interfaccia web incorporata può essere

utilizzata per monitorare e controllare il dispositivo, così come

per regolare le sue impostazioni.

I dispositivi Shelly® sono in grado di comunicare direttamente

con altri dispositivi Wi-Fi attraverso il protocollo HTTP. Un’API è

fornita da Allterco Robotics EOOD. Per maggiori informazioni,

visitare:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview.

I dispositivi Shelly® vengono consegnati con un rmware instal-

lato in fabbrica. Se sono necessari aggiornamenti del rmware

per mantenere i dispositivi in conformità, compresi gli aggiorna-

menti di sicurezza, Allterco Robotics EOOD fornirà gli aggiorna-

menti gratuitamente attraverso l’interfaccia web incorporata del

dispositivo o l’applicazione mobile Shelly, dove sono disponibili

le informazioni sulla versione corrente del rmware. La scelta di

installare o meno gli aggiornamenti del rmware del dispositivo

è di esclusiva responsabilità dell’utente. Allterco Robotics EOOD

non è responsabile per qualsiasi mancanza di conformità del

dispositivo causata dalla mancata installazione degli aggiorna-

menti forniti dall’utente in modo tempestivo.

Controlla la tua casa con la tua voce

I dispositivi Shelly® sono compatibili con le funzionalità suppor-

tate da Amazon Alexa e Google Home. Consulta la nostra guida

passo dopo passo su:

https://shelly.cloud/support/compatibility/.

Shelly® Pro Series

La serie Shelly® Pro è una linea di dispositivi adatti per abitazioni,

uci, negozi al dettaglio, impianti di produzione e altri edici. I di-

spositivi Shelly® Pro sono montabili DIN all’interno della scatola

dell’interruttore e sono particolarmente adatti per la costruzione

di nuovi edici. La connettività per tutti i dispositivi Shelly® Pro

può avvenire tramite connessione Internet Wi-Fi o LAN e il Blueto-

oth può essere utilizzato per il processo di inclusione.

Shelly Pro 3 (il Dispositivo) è un relè intelligente a 3 circuiti monta-

bile su guida DIN. Grazie alla essibilità del rmware di seconda

generazione e alla connettività LAN, offre agli integratori profes-

sionali molte più opzioni per le soluzioni dei clienti nali.

Schema

L3(C

)

L1(A)

L2(B)

OUT3

S2 LS1

I3O3 I2O2 I1O1

OUT2 OUT1

LANWI-FI

RESET

POWER

g. 1

Legenda

Terminali del dispositivo:

• O1, O2, O3: Terminali di uscita del carico

• I1, I2, I3: terminali di ingresso del carico

• SW1, SW2, SW3: terminali di ingresso dell’interruttore che con-

trollano O1, O2 e O3

• L: Terminale sotto tensione (110-240 VCA)

• N: Terminale di neutro

• LAN: Connettore RJ 45 della rete locale

Cavi:

• N: Cavo di neutro

• L1(A): Cavo del circuito di carico 1 sotto tensione (110-240 VAC)

• L2(B): Cavo del circuito di carico 2 sotto tensione (110-240 VAC)

• L3(C): Cavo del circuito di carico 3 sotto tensione (110-240 VAC)

Istruzioni per l’installazione

⚠ATTENZIONE! Pericolo di folgorazione. Il montaggio/installa-

zione del dispositivo alla rete elettrica deve essere eseguito con

cautela da un elettricista qualicato.

⚠ATTENZIONE! Pericolo di folgorazione. Ogni modica dei colle-

gamenti deve essere effettuata dopo essersi assicurati che non ci

sia tensione ai morsetti dell’apparecchio.

⚠ATTENZIONE! Utilizzare l’apparecchio solo con una rete elet-

trica e con apparecchi conformi a tutte le norme vigenti. Un cor-

tocircuito nella rete elettrica o in qualsiasi apparecchio collegato

all’apparecchio può danneggiare l’apparecchio.

⚠ATTENZIONE! Non collegare l’apparecchio ad apparecchi che

superano il carico massimo indicato!

⚠ATTENZIONE! Collegare l’apparecchio solo nel modo indica-

to in queste istruzioni. Qualsiasi altro metodo potrebbe causare

danni e/o lesioni.

⚠ATTENZIONE! Non installare il dispositivo in un luogo che pos-

sa bagnarsi.

⚠ATTENZIONE! Collegare o scollegare il cavo LAN solo quando

il dispositivo è spento!

Il cavo LAN non deve essere metallico nelle parti toccate dall’uten-

te per collegare o scollegare il cavo.

⚠RACCOMANDAZIONE Collegare il dispositivo utilizzando cavi

unipolari solidi con una maggiore resistenza termica dell’isola-

mento non inferiore a PVC T105°C.

Three different phases can be used for the three load circuits.

Connect the N terminal to the Negative cable.

Connect L terminal to the Device power supply circuit braker. Any

of the three phases can be used to power the Device.

Connect three switches/buttons to the SW1, SW2 and SW3 termi-

nals and the Device power supply circuit breaker.

Any combination of AC and DC circuits can be switched as long

as the currents through the Device relays do not exceed 16 A

and the voltages at their contacts is not higher than 240 VAC or

30 VDC.

⚠RECOMMENDATION: For inductive appliances that cause volt-

age spikes during switching on/off, such as electrical motors, fans,

vacuum cleaners and similar ones, RC snubber (0.1µF / 100 Ω / 1/2

W / 600 VAC) should be connected parallel to the appliance. The

RC snubber can be purchased at

https://www.shelly.cloud/en/products/shop/rc-snubber

Initial Inclusion

If you choose to use the Device with the Shelly Smart Control mo-

bile application and cloud service, instructions on how to connect

the Device to the Cloud and control it through the Shelly Smart

Control app can be found in the mobile application guide.

The Shelly mobile application and Shelly Cloud service are not

conditions for the Device to function properly. This Device can

be used standalone or with various other home automation plat-

forms and protocols.

https://kb.shelly.cloud/knowledge-base/application-guide

⚠CAUTION! Do not allow children to play with the buttons/

switches connected to the Device. Keep the Devices for remote

control of Shelly (mobile phones, tablets, PCs) away from children.

LED indication

• Power (red): Red light indicator will be on if power supply is

connected.

• Wi-Fi (varies):

- Blue light indicator will be on if in AP mode.

- Red light indicator will be on if in STA mode and not connect-

ed to a Wi-Fi network.

- Yellow light indicator will be on if in STA mode and connected

to a Wi-Fi network. Not connected to Shelly Cloud or Shelly

Cloud disabled.

- Green light indicator will be on if in STA mode and connected

to a Wi-Fi network and to the Shelly Cloud.

- The light indicator will be ashing Red/Blue if OTA update is

in progress.

• LAN (green): Green light indicator will be on if LAN is con-

nected.

• Out 1 (red): Red light indicator will be on if the Output 1 relay

is closed.

• Out 2 (red): Red light indicator will be on if the Output 2 relay

is closed.

• Out 3 (red): Red light indicator will be on if the Output 3 relay

is closed.

Reset button

• Press and hold for 5 sec for AP mode.

• Press and hold for 10 sec for factory reset.

Troubleshooting

In case you encounter problems with the installation or operation

of Shelly Pro 3, please check its knowledge base page:

https://kb.shelly.cloud/knowledge-base/shelly-pro-3-v1

Specication

• Mounting: DIN rail

• Dimensions (HxWxD): 96x53x59 mm

• Screw terminals max. torque: 0.4 Nm

• Wire cross section: 0.5-2.5 mm²

• Wire strip length: 6-7 mm

• Working temperature: -20°C to 40°C

• Max altitude: 2000 m

• Power supply: 110 - 240 VAC, 50/60Hz

• Electrical consumption: < 3 W

• Max switching voltage: 240 VAC / 30 VDC

• Max switching current per channel: 16 A

• Max total current trough all channels: 48 A

• RF band: 2400 - 2495 MHz

• Max. RF power: < 20 dBm

• Wi-Fi protocol: 802.11 b/g/n

• Wi-Fi operational range (depending on local conditions):

- up to 50 m / 160 ft outdoors

- up to 30 m / 100 ft indoors

• Bluetooth protocol: 4.2

• Bluetooth operational range (depending on local conditions):

- up to 30 m / 100 ft outdoors

- up to 10 m / 33 ft indoors

• LAN/Ethernet (RJ45): Yes

• Dry contacts: Yes

• Power metering: No

• Overpower protection: No

• Overcurrent protection: No

• Overvoltage protection: No

• Overtemperature Protection: Yes

• Scripting (mjs): Yes

• MQTT: YES

• Webhooks (URL actions): 20 with 5 URLs per hook

• Schedules: 20

• CPU: ESP32

• Flash: 8 MB

Declaration of conformity

Hereby, Allterco Robotics EOOD declares that the radio equip-

ment type Shelly Pro 3 is in compliance with Directive 2014/53/

EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. The full text of the

EU declaration of conformity is available at the following internet

address

https://shelly.link/Pro3_DoC

Manufacturer: Allterco Robotics EOOD

Address: 103 Cherni vrah Blvd., 1407 Soa, Bulgaria

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Web: https://www.shelly.cloud

Changes in the contact data are published by the Manufacturer at

the ocial website. https://www.shelly.cloud

All rights to trademark Shelly® and other intellectual rights asso-

ciated with this Device belong to Allterco Robotics EOOD.

Bevor Sie mit der Installation/Montage des Geräts beginnen,

prüfen Sie, ob die Leitungsschutzschalter (Sicherungen) ausge-

schaltet sind und keine Spannung an den Klemmen anliegt. Dies

kann mit einem Phasenprüfer oder Multimeter erfolgen. Wenn Sie

sicher sind, dass keine Spannung anliegt, können Sie mit dem An-

schluss der Kabel fortfahren!

Verbinden Sie die Eingangsklemmen I1, I2 und I3 mit den entspre-

chenden Leistungsschaltern, wie in Abb. 1 gezeigt.

Schließen Sie die drei Lastkreise an die Ausgangsklemmen O1,

O2 und O3 und das negative Kabel an.

Für die drei Lastkreise können drei verschiedene Phasen verwen-

det werden.

Verbinden Sie den N-Anschluss mit dem Minuskabel.

Verbinden Sie die L-Klemme mit dem Leistungsschalter der Ge-

rätestromversorgung. Jede der drei Phasen kann verwendet wer-

den, um das Gerät mit Strom zu versorgen.

Schließen Sie drei Schalter/Tasten an die Klemmen SW1, SW2

und SW3 und den Trennschalter der Stromversorgung des Ge-

räts an.

Jede Kombination von AC- und DC-Stromkreisen kann geschal-

tet werden, solange die Ströme durch die Geräterelais 16 A nicht

überschreiten und die Spannungen an ihren Kontakten nicht hö-

her als 240 VAC oder 30 VDC sind.

⚠EMPFEHLUNG: Bei induktiven Geräten, die beim Ein- und Aus-

schalten Spannungsspitzen verursachen, wie z.B. Elektromotoren,

Ventilatoren, Staubsauger und ähnliche, sollte ein RC-Snubber

(0,1µF / 100 Ω / 1/2 W / 600 VAC) parallel zum Gerät angeschlos-

sen werden. Der RC-Snubber kann unter

https://www.shelly.cloud/en/products/shop/rc-snubber

erworben

werden.

Erstmalige Einbindung

Wenn Sie das Gerät mit der Shelly Smart Control App und unse-

rem Cloud-Dienst nutzen und steuern möchten, nden Sie Anwei-

sungen dazu in der Anleitung zur Mobilanwendung.

Die Shelly App und der Shelly Cloud Service sind keine Vorausset-

zung für die ordnungsgemäße Funktion des Geräts! Dieses Gerät

kann eigenständig oder mit verschiedenen anderen Hausautoma-

tisierungsplattformen und -protokollen verwendet werden.

https://kb.shelly.cloud/knowledge-base/application-guide

⚠VORSICHT! Erlauben Sie Kindern nicht, mit den an das Gerät

angeschlossenen Tasten/Schaltern zu spielen. Halten Sie die

Geräte zur Fernsteuerung des Shelly (z.B.: Mobiltelefone, Tablets,

PCs) von Kindern fern.

LED-Anzeige

• Power (Rot): Die rote LED leuchtet, wenn die Stromversorgung

angeschlossen ist.

• Wi-Fi (variiert): Die LED

- leuchtet blau: Gerät ist im AP-Modus.

- leuchtet rot: Gerät ist im STA-Modus und nicht mit einem

WLAN-Netzwerk verbunden.

- leuchtet gelb: Gerät ist im STA-Modus und mit einem WLAN-

Netzwerk verbunden, nicht aber mit der Shelly Cloud oder

Shelly Cloud ist deaktiviert.

- leuchtet grün, Gerät ist im STA-Modus, mit einem WLAN-Netz-

werk und der Shelly Cloud verbunden.

- blinkt rot/blau: Gerät führt eine OTA-Aktualisierung durch.

• LAN (Grün): Die grüne LED leuchtet, wenn eine LAN-Verbin-

dung besteht.

• Out 1 / Out 2 / Out 3 (Rot): Die rote LED leuchtet, wenn das

Ausgangsrelais geschlossen ist.

Legende:

AP = Access Point

STA = Stationmodus (Verbindung mit dem eigenen Netzwerk be-

steht entweder über LAN oder WLAN)

OTA = Over-the-Air

Reset-Taste

• Drücken und halten Sie 5 Sekunden lang für den AP-Modus.

• Zum Zurücksetzen auf Werkseinstellungen 10 Sekunden lang

gedrückt halten.”

Fehlerbehebung

Sollten Sie Probleme mit der Installation oder dem Betrieb von

Shelly Pro 3 haben, schauen Sie bitte auf der Seite der Wissens-

datenbank nach:

https://kb.shelly.cloud/knowledge-base/shelly-pro-3-v1

Spezikation

• Montage: DIN-Schiene

• Abmessungen (HxBxT): 96x53x59 mm

• Schraubklemmen max. Drehmoment: 0.4 Nm

• Leitungsquerschnitt: 0.5-2.5 mm²

• Länge des Drahtes: 6-7 mm

• Arbeitstemperatur: -20°C bis 40°C

• Max. Höhe ü.M.: 2000m

• Spannungsversorgung: 110 - 240 VAC, 50/60Hz

• Elektrischer Verbrauch: < 3 W

• Maximale Schaltspannung: 240 VAC

• Max. Schaltstrom pro Kanal: 16 A

• Max. Gesamtstrom durch alle Kanäle: 48 A

• Frequenzband: 2400 - 2495 MHz

• Max. Sendeleistung in Frequenzband: <20 dBm

• WLAN-Protokoll: 802.11 b/g/n

• WLAN-Reichweite (abhängig von den örtlichen Gegebenhei-

ten):

- bis zu 50 m / 160 ft im Freien

- bis zu 30 m / 100 ft in Innenräumen“

• Bluetooth-Protokoll: 4.2

• Bluetooth-Reichweite (abhängig von den örtlichen Gegeben-

heiten):

- bis zu 30 m / 100 ft im Freien

- bis zu 10 m / 33 ft in Innenräumen

• LAN/Ethernet (RJ45): Ja

• Trockene Kontakte: Ja

• Leistungsmessung: Nein

• Überspannungsschutz: Nein

• Überstromschutz: Nein

• Überspannungsschutz: Nein

• Übertemperaturschutz: Ja

• Skripting (mjs): Ja

• MQTT: JA

• WebHooks (URL-Aktionen): 20 mit 5 URLs pro WebHook

• Zeitpläne: 20

• CPU: ESP32

• Flash: 8 MB

Konformitätserklärung

Hiermit erklärt Allterco Robotics EOOD, dass der Funkanlagentyp

Shelly Pro 3 der Richtlinie 2014/53/EU, 2014/35/EU, 2014/30/EU,

2011/65/EU entspricht. Den vollständigen Text der EU-Konformi-

tätserklärung nden Sie unter folgender Internetadresse

https://shelly.link/Pro3_DoC

Hersteller: Allterco Robotics EOOD

Adresse: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien

Tel.: +359 2 988 7435

E-Mail: support@shelly.cloud

Internet: https://www.shelly.cloud

Änderungen der Kontaktdaten werden vom Hersteller auf dessen

oziellen Website veröffentlicht https://www.shelly.cloud

Alle Rechte an der Marke Shelly® und anderen geistigen Eigen-

tumsrechten im Zusammenhang mit diesem Gerät gehören All-

terco Robotics EOOD.

Prima di iniziare l’installazione/montaggio del dispositivo, con-

trollare che gli interruttori siano spenti e che non ci sia tensione

sui loro terminali. Questo può essere fatto con un misuratore di

fase o un multimetro. Quando siete sicuri che non c’è tensione,

potete procedere al collegamento dei cavi.

Collegare i terminali di ingresso I1, I2 e I3 agli interruttori corri-

spondenti come mostrato in g.1.

Collegare i tre circuiti di carico ai terminali di uscita O1, O2 e O3

e il cavo negativo.

Tre diverse fasi possono essere utilizzate per i tre circuiti di ca-

rico.

Collegare il terminale N al cavo negativo.

Collegare il terminale L al freno del circuito di alimentazione del

dispositivo. Una qualsiasi delle tre fasi può essere utilizzata per

alimentare il Dispositivo.

Collegare tre interruttori/pulsanti ai terminali SW1, SW2 e SW3 e

all’interruttore di alimentazione del Dispositivo.

È possibile commutare qualsiasi combinazione di circuiti CA e CC

purché le correnti attraverso i relè del dispositivo non superino

i 16 A e le tensioni ai loro contatti non siano superiori a 240 V

CA o 30 V CC.

⚠RACCOMANDAZIONE: Per gli apparecchi induttivi che causa-

no picchi di tensione durante l’accensione e lo spegnimento, come

motori elettrici, ventilatori, aspirapolvere e simili, è necessario col-

legare in parallelo all’apparecchio uno snubber RC (0,1µF / 100 Ω

/ 1/2 W / 600 VAC). Lo snubber RC può essere acquistato sul sito

https://www.shelly.cloud/en/products/shop/rc-snubber

Inclusione iniziale

Se scegli di utilizzare il Dispositivo con l’applicazione mobile

Shelly Smart Control e il servizio cloud, le istruzioni su come con-

nettere il Dispositivo al Cloud e controllarlo tramite l’app Shelly

Smart Control sono disponibili nella guida dell’applicazione mobi-

le. L’applicazione mobile Shelly e il servizio Shelly Cloud non sono

condizioni per il corretto funzionamento del Dispositivo. Questo

Dispositivo può essere utilizzato con vari altri servizi e applicazio-

ni di automazione domestica.

https://kb.shelly.cloud/knowledge-base/application-guide

⚠ATTENZIONE! Non permettere ai bambini di giocare con i pul-

santi/interruttori collegati al Dispositivo. Tenere i dispositivi per

il controllo remoto di Shelly (telefoni cellulari, tablet, PC) lontano

dai bambini.

Indicazione a LED

• Power - Alimentazione (rosso): L’indicatore luminoso rosso si

accende se l’alimentazione è collegata.

• Wi-Fi (varia):

- L’indicatore luminoso blu è acceso se il dispositivo è in mo-

dalità AP.

- L’indicatore rosso è acceso se il dispositivo è in modalità STA

e non è connesso a una rete Wi-Fi.

- L’indicatore luminoso giallo si accende se è in modalità STA

ed è connesso a una rete Wi-Fi. Non connesso a Shelly Cloud

o Shelly Cloud disattivato.

- L’indicatore luminoso verde è acceso se in modalità STA e

connesso a una rete Wi-Fi e a Shelly Cloud.

- L’indicatore luminoso lampeggia in rosso/blu se è in corso un

aggiornamento OTA.

• LAN (verde): L’indicatore luminoso verde è acceso se la rete

LAN è collegata.

• Out 1 - Uscita 1 (rosso): L’indicatore luminoso rosso si accen-

de se il relè di uscita 1 è chiuso

• Out 2 - Uscita 1 (rosso): L’indicatore luminoso rosso si accen-

de se il relè di uscita 2 è chiuso

• Out 3 - Uscita 1 (rosso): L’indicatore luminoso rosso si accen-

de se il relè di uscita 3 è chiuso

Pulsante di reset

• Tenere premuto per 5 secondi per la modalità AP.

• Tenere premuto per 10 secondi per il reset di fabbrica.

Risoluzione dei problemi

In caso di problemi con l’installazione o il funzionamento di Shelly

Pro 3, si prega di consultare la pagina della base di conoscenza:

https://kb.shelly.cloud/knowledge-base/shelly-pro-3-v1

Speciche

• Montaggio: Guida DIN

• Dimensioni (AxLxP): 96x53x59 mm

• Morsetti a vite max. coppia: 0.4 Nm

• Sezione del lo: 0.5-2.5 mm²

• Lunghezza della striscia di lo: 6-7 mm

• Temperatura di lavoro: -20°C no a 40°C

• Altitudine massima: 2000 m

• Alimentazione: 110 - 240 VAC, 50/60Hz

• Consumo elettrico: < 3 W

• Tensione massima di commutazione: 240 VAC

• Corrente di commutazione massima per canale: 16 A

• Corrente totale massima attraverso tutti i canali: 48 A

• Bande di radiofrequenza: 2400 - 2495 MHz

• Massima potenza a radiofrequenza: <20 dBm

• Protocollo Wi-Fi: 802.11 b/g/n

• Intervallo operativo Wi-Fi (a seconda delle condizioni locali):

- no a 50 m / 160 ft all’aperto

- no a 30 m / 100 ft all’interno

• Protocollo Bluetooth: 4.2

• Intervallo operativo Bluetooth (a seconda delle condizioni lo-

cali):

- no a 30 m / 100 ft all’aperto

- no a 10 m / 33 ft all’interno

• LAN/Ethernet (RJ45): Sì

• Contatti a secco: Sì

• Misurazione della potenza: No

• Protezione da sovralimentazione: No

• Protezione da sovracorrente: No

• Protezione da sovratensione: No

• Protezione da sovratemperatura: Sì

• Scripting (mjs): Sì

• MQTT: SÌ

• Webhook (azioni URL): 20 con 5 URL per ogni hook

• Pianicazioni: 20

• CPU: ESP32

• Flash: 8 MB

Dichiarazione di conformità

Con la presente, Allterco Robotics EOOD dichiara che il tipo di

apparecchiatura radio Shelly Pro 3 è conforme alla Direttiva

2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Il testo

completo della dichiarazione di conformità UE è disponibile al

seguente indirizzo internet

https://shelly.link/Pro3_DoC

Produttore: Allterco Robotics EOOD

Indirizzo: 103 Cherni vrah Blvd., 1407 Soa, Bulgaria

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Web: https://www.shelly.cloud

Le modiche ai dati di contatto sono pubblicate dal Produttore

sul sito Web uciale del Dispositivo https://www.shelly.cloud

Tutti i diritti sul marchio Shelly® e altri diritti intellettuali associati

a questo dispositivo appartengono a Allterco Robotics EOOD.

24/2023

Loading ...

Shelly PRO 3 Wi-Fi, LAN & Bluetooth 3 Channel Smart Relay Home & Facility

User Manual

Other documents for Shelly PRO 3

Specifications
