EN
USER AND SAFETY GUIDE
Shelly Plus Uni
Read before use
This document contains important technical and safety information about
the device, its safe use and installation.
⚠
CAUTION: Before you start the installation, read carefully and entirely this
guide and any other documents accompanying the device. Failure to follow
the installation procedures can lead to malfunction, danger to your health and
life, violation of law, or refusal of legal and commercial guarantees (if any).
Shelly Europe Ltd. is not responsible for any loss or damage in case of incor-
rect installation or improper operation of this device due to failure to follow the
user and safety instructions in this guide.
Product Description
Shelly Plus Uni (the Device) is a small form factor smart universal module
featuring two solid state relays with potential free contacts, pulse counter,
analog and two digital inputs. It allows remote control of electrical devic-
es via mobile phone, tablet, PC or home automation system. It can operate
standalone on a local Wi-Fi network or it can also be controlled via cloud-
based home automation services.
The Device can be accessed, controlled, and monitored remotely from any
place where the User has internet connectivity, as long as the device is con-
nected to a Wi-Fi router and the Internet.
Shelly Plus Uni has an embedded Web Interface which can be used to moni-
tor and control the device, as well as adjust its settings.
⚠
NOTICE: The Device comes with factory-installed rmware. To keep it up-
to-date and secure, Shelly Europe Ltd. provides the latest rmware updates
free of charge. You can access the updates through either the embedded web
interface or the Shelly Smart Control mobile application, where you can nd
details about the latest rmware version. The choice to install or not the rm-
ware updates is the user’s sole responsibility. Shelly Europe Ltd. shall not be
liable for any lack of conformity of the Device caused by the failure of the user
to install the available updates in a timely manner.
Legend
• VAC1: 8-24 VAC / 9-28 VDC power supply input
• VAC2: 8-24 VAC / 9-28 VDC power supply input
• ANALOG IN: Analog input
• SENSOR VCC: power supply for 1-Wire sensors output
• DATA: 1-Wire data signal
• +5 VDC: 5 VDC positive power supply input
• GND: Device ground
• COUNT IN: Counter input
• IN 1: Digital input 1
• IN 2: Digital input 2
• OUT 1: Solid-state relay 1 outputs
• OUT 2: Solid-state relay 2 outputs
Installation Instructions
⚠
WARNING! Danger of electrocution! Do not connect the Device to sources
of voltage higher than the specied.
⚠
CAUTION! Use the Device only with a power supply and appliances that
comply with all applicable regulations. A short circuit in any appliance con-
nected to the Device may damage the Device.
⚠
CAUTION! Do not connect the Device to appliances exceeding the given
max load!
⚠
CAUTION! Connect the Device only in the way shown in these instructions.
Any other method could cause damage and/or injury.
⚠
CAUTION! When mounting the Device, make sure its PCB is not in contact
with any conductive materials.
⚠
CAUTION! The Device is intended for indoor use only.
⚠
CAUTION! Keep the Device away from liquids and moisture. Do not use the
device in places with high humidity.
⚠
CAUTION! Do not use the device if it shows any sign of damage or defect.
⚠
CAUTION! Do not attempt to service or repair the Device yourself.
⚠
CAUTION! The Device can control electric circuits and appliances wireless-
ly. Proceed with caution! Irresponsible use of the Device may lead to malfunc-
tion, danger to your life, or violation of the law.

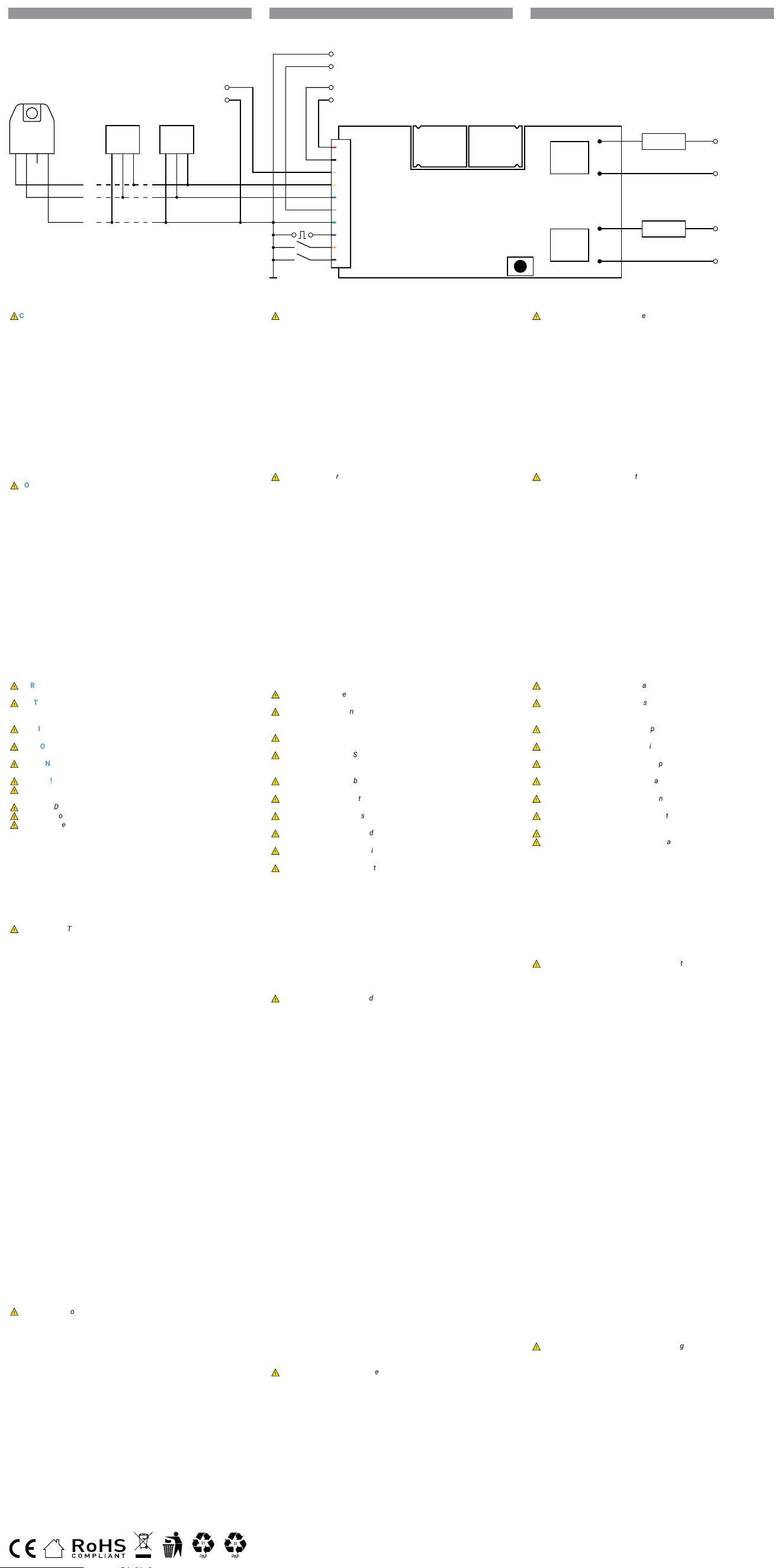

Connect the Device according to the wiring diagram at the top of this guide.
You can power the device via VAC 1 and VAC 2 using 8-24 VAC or 9-28 VDC.
Alternatively, you can use stabilized 5 VDC (for example a standard USB port)
via +5 VDC and GND.
You can connect to the Device simultaneously up to ve DS18B20 tempera-
ture sensors or a single DHT22 temperature and humidity sensor.
You can also simultaneously measure voltage levels up to +30 VDC at
ANALOG IN (with reference to GND), measure the frequency of the signal at
COUNT IN and follow the status of IN 1 and IN 2.
⚠
NOTICE: COUNT IN, IN 1, and IN 2 are triggered by voltage level lower than
1.5 V.
Specications
• Dimensions (LxWxH): 37x42x16 mm / 1.46x1.65x0.63 in (without the
cables)
• Weight: 8.5 g / 0.3 oz
• Ambient temperature: -20 °C to 40 °C / -4 °F to 104 °F
• Humidity: 30 % to 70 % RH
• Power supply: 8-24 VAC / 9-28 VDC / 5 VDC (stabilized, via +5 VDC and
GND)
• Power consumption: < 1 W
• Digital inputs resistance: 50 kΩ
• Digital inputs triggering voltage: 1.5 V (active low level)
• Max switching voltage: 30 V
• Max switching current: 300 mA
• Voltmeter: 0-15 VDC / 0-30 VDC (Two-range)
• Pulse counter input triggering voltage: 1.5 V (active low level)
• Pulse counter max frequency: 1 kHz
• External sensors supported: Single DHT22 or up to ve DS18B20
• RF band: 2400 - 2495 MHz
• Max. RF power: < 20 dBm
• Wi-Fi protocol: 802.11 b/g/n
• Wi-Fi operational range (depending on local conditions):
- up to 50 m / 160 ft outdoors
- up to 30 m / 100 ft indoors
• Bluetooth protocol: 4.2
• Bluetooth operational range (depending on local conditions):
- up to 30 m / 100 ft outdoors
- up to 10 m / 33 ft indoors
• CPU: ESP32
• Flash: 4 MB
• Schedules: 20
• Webhooks (URL actions): 20 with 5 URLs per hook
• Scripting: Yes
• MQTT: Yes
Shelly Cloud Inclusion
If you choose to use the Device with the Shelly Smart Control mobile appli-
cation and cloud service, instructions on how to connect the Device to the
Cloud and control it through the Shelly Smart Control app can be found in the
mobile application guide.
The Shelly mobile application and Shelly Cloud service are not conditions for
the Device to function properly. This Device can be used standalone or with
various other home automation platforms and protocols.
⚠
CAUTION! Do not allow children to play with the buttons/switches con-
nected to the Device. Keep the devices for remote control of Shelly (mobile
phones, tablets, PCs) away from children.
Declaration of conformity
Hereby, Shelly Europe Ltd. (former Allterco Robotics EOOD) declares that
the radio equipment type Shelly Plus Uni is in compliance with Directive
2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. The full text of the EU
declaration of conformity is available at the following internet address:
https://shelly.link/plus-uni_DoC
Manufacturer: Shelly Europe Ltd.
Address: 103 Cherni vrah Blvd., 1407 Soa, Bulgaria
Tel.: +359 2 988 7435
E-mail: support@shelly.cloud
Ocial website: https://www.shelly.com
Changes in the contact information data are published by the Manufacturer
on the ocial website.
All rights to the trademark Shelly® and other intellectual rights associated with
this Device belong to Shelly Europe Ltd.
DE
BENUTZER- UND SICHERHEITSHANDBUCH
Shelly Plus Uni
Bitte vor Gebrauch durchlesen
Dieses Dokument enthält wichtige technische und sicherheitstechnische
Informationen über das Gerät und seine sichere Verwendung und Installation.
⚠
ACHTUNG! Bevor Sie mit der Installation beginnen, lesen Sie bitte die Be-
gleitdokumentation sorgfältig und vollständig durch. Die Nichtbeachtung der
empfohlenen Verfahren kann zu Fehlfunktionen, Lebensgefahr oder Gesetzes-
verstößen führen. Shelly Europe Ltd. haftet nicht für Verluste oder Schäden im
Falle einer falschen Installation oder Bedienung dieses Geräts.
Produktbeschreibung
Shelly Plus Uni (das Gerät) ist ein intelligentes Universalmodul mit kleinem
Formfaktor, das über zwei Solid-State-Relais mit potenzialfreien Kontakten,
Impulszähler, analoge und zwei digitale Eingänge verfügt. Es ermöglicht die
Fernsteuerung von elektrischen Geräten über Mobiltelefon, Tablet, PC oder
Hausautomatisierungssystem. Es kann eigenständig über ein lokales Wi-Fi-
Netzwerk betrieben oder auch über Cloud-basierte Hausautomatisierungsdienste
gesteuert werden.
Auf das Gerät kann von jedem Ort, an dem der Nutzer eine Internetverbindung
hat, zugegriffen werden, es kann gesteuert und überwacht werden, solange das
Gerät mit einem Wi-Fi-Router und dem Internet verbunden ist.
Shelly Plus Uni verfügt über eine integrierte Webschnittstelle, über die das Gerät
überwacht und gesteuert sowie seine Einstellungen angepasst werden können.
⚠
HINWEIS: Das Gerät wird mit einer werkseitig installierten Firmware gelie-
fert. Um es aktuell und sicher zu halten, stellt Shelly Europe Ltd. die neuesten
Firmware-Updates kostenlos zur Verfügung. Sie können auf die Updates ent-
weder über das integrierte Webinterface oder über die Shelly Smart Control
Mobilanwendung zugreifen, wo Sie Details über die neueste Firmware-Version
nden können. Die Entscheidung, die Firmware-Updates zu installieren oder
nicht, liegt in der alleinigen Verantwortung des Benutzers. Shelly Europe Ltd.
haftet nicht für Konformitätsmängel des Geräts, die darauf zurückzuführen
sind, dass der Benutzer die verfügbaren Updates nicht rechtzeitig installiert
hat.
Legende
• VAC1: 8-24 VAC / 9-28 VDC Spannungsversorgungseingang
• VAC2: 8-24 VAC / 9-28 VDC Spannungsversorgungseingang
• ANALOG IN: Analoger Eingang
• SENSOR VCC: Spannungsversorgung für 1-Wire-Sensorausgang
• DATA: 1-Wire-Datensignal
• +5 VDC: 5 VDC positiver Spannungsversorgungseingang
• GND: Geräte-Masse
• COUNT IN: Zählereingang
• IN 1: Digitaleingang 1
• IN 2: Digitaleingang 2
• OUT 1: Solid-State-Relais 1 Ausgänge
• OUT 2: Solid-State-Relais 2 Ausgänge
Installationsanleitung
⚠
WARNUNG! Gefahr eines Stromschlages! Schließen Sie das Gerät nicht an
Spannungsquellen an, die höher als die angegebenen sind.
⚠
ACHTUNG! Verwenden Sie das Gerät nur mit einer Stromversorgung und
Geräten, die allen geltenden Vorschriften entsprechen. Ein Kurzschluss in
einem an das Gerät angeschlossenen Gerät kann das Gerät beschädigen.
⚠
ACHTUNG! Schließen Sie das Gerät nicht an Geräte an, die die angegebene
Höchstlast überschreiten!
⚠
ACHTUNG! Schließen Sie das Gerät nur auf die in dieser Anleitung be-
schriebene Weise an. Jede andere Methode kann zu Schäden und/oder Ver-
letzungen führen.
⚠
ACHTUNG! Achten Sie bei der Montage des Geräts darauf, dass seine Lei-
terplatte nicht mit leitenden Materialien in Berührung kommt.
⚠
ACHTUNG! Das Gerät ist nur für die Verwendung in Innenräumen vorge-
sehen.
⚠
ACHTUNG! Halten Sie das Gerät von Flüssigkeiten und Feuchtigkeit fern.
Verwenden Sie das Gerät nicht an Orten mit hoher Luftfeuchtigkeit.
⚠
ACHTUNG! Verwenden Sie das Gerät nicht, wenn es Anzeichen von Be-
schädigungen oder Defekten aufweist.
⚠
ACHTUNG! Versuchen Sie nicht, das Gerät selbst zu warten oder zu re-
parieren.
⚠
ACHTUNG! Das Gerät kann Stromkreise und Geräte drahtlos steuern. Ge-
hen Sie mit Vorsicht vor! Eine unverantwortliche Verwendung des Geräts kann
zu Fehlfunktionen, Lebensgefahr oder Gesetzesverstößen führen.
Schließen Sie das Gerät gemäß dem Anschlussplan am Anfang dieser Anleitung
an.
Sie können das Gerät über VAC 1 und VAC 2 mit 8-24 VAC oder 9-28 VDC
versorgen.
Alternativ können Sie auch stabilisierte 5 VDC (z. B. einen Standard-USB-
Anschluss) über +5 VDC und GND verwenden.
Sie können bis zu fünf DS18B20 Temperatursensoren oder einen einzel-
nen DHT22 Temperatur- und Feuchtigkeitssensor gleichzeitig an das Gerät
anschließen.
Sie können auch gleichzeitig Spannungswerte bis zu +30 VDC an ANALOG IN
(mit Bezug auf GND) messen, die Frequenz des Signals an COUNT IN messen
und den Status von IN 1 und IN 2 verfolgen.
⚠
HINWEIS: COUNT IN, IN 1 und IN 2 werden durch einen Spannungswert von
weniger als 1,5 V ausgelöst.
Spezikation
• Abmessungen (LxBxH): 37x42x16 mm / 1.46x1.65x0.63 in (ohne Kabel)
• Gewicht: 8.5 g / 0.3 oz
• Umgebungstemperatur: -20 °C bis 40 °C / -4 °F bis 104 °F
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Spannungsversorgung: 8-24 VAC / 9-28 VDC / 5 VDC (stabilisiert, über +5
VDC und GND)
• Leistungsaufnahme: < 1 W
• Widerstand der digitalen Eingänge: 50 kΩ
• Triggerspannung der digitalen Eingänge: 1,5 V (aktiver Low-Pegel)
• Maximale Schaltspannung: 30 V
• Max. Schaltstrom: 300 mA
• Voltmeter: 0-15 VDC / 0-30 VDC (Zwei Bereiche)
• Triggerspannung des Impulszählereingangs: 1,5 V (aktiver Low-Pegel)
• Impulszähler Höchstfrequenz: 1 kHz
• Unterstützte externe Sensoren: Einzelner DHT22 oder bis zu fünf DS18B20
• Frequenzband: 2400 - 2495 MHz
• Max. Sendeleistung in Frequenzband: <20 dBm
• WLAN-Protokoll: 802.11 b/g/n
• WLAN-Reichweite (abhängig von den örtlichen Gegebenheiten):
- bis zu 50 m / 160 ft im Freien
- bis zu 30 m / 100 ft in Innenräumen
• Bluetooth-Protokoll: 4.2
• Bluetooth-Reichweite (abhängig von den örtlichen Gegebenheiten):
- bis zu 30 m / 100 ft im Freien
- bis zu 10 m / 33 ft in Innenräumen
• CPU: ESP32
• Flash: 4 MB
• Zeitpläne: 20
• WebHooks (URL-Aktionen): 20 mit 5 URLs pro WebHook
• Skripting: Yes
• MQTT: Ja
Shelly Cloud-Inklusion
Wenn Sie das Gerät mit der Shelly Smart Control App und unserem Cloud-Dienst
nutzen und steuern möchten, nden Sie Anweisungen dazu in der Anleitung zur
Mobilanwendung.
Die Shelly App und der Shelly Cloud Service sind keine Voraussetzung für die
ordnungsgemäße Funktion des Geräts! Dieses Gerät kann eigenständig oder mit
verschiedenen anderen Hausautomatisierungsplattformen und -protokollen ver-
wendet werden.
⚠
VORSICHT! Erlauben Sie Kindern nicht, mit den an das Gerät angeschlos-
senen Tasten/Schaltern zu spielen. Halten Sie die Geräte zur Fernsteuerung
des Shelly (z.B.: Mobiltelefone, Tablets, PCs) von Kindern fern.
Konformitätserklärung
Hiermit erklärt Shelly Europe Ltd., (ehemals Allterco Robotics EOOD) dass
der Funkanlagentyp Shelly Plus Uni der Richtlinie 2014/53/EU, 2014/35/
EU, 2014/30/EU, 2011/65/EU entspricht. Den vollständigen Text der EU-
Konformitätserklärung nden Sie unter folgender Internetadresse
https://shelly.link/plus-uni_DoC
Hersteller: Shelly Europe Ltd.
Adresse: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien
Tel.: +359 2 988 7435
E-Mail: support@shelly.cloud
Ozielle Website: https://www.shelly.com
Änderungen der Kontaktdaten werden vom Hersteller auf dessen oziellen
Website veröffentlicht
Alle Rechte an der Marke Shelly® und anderen geistigen Eigentumsrechten im
Zusammenhang mit diesem Gerät gehören Shelly Europe Ltd.
IT
GUIDA ALL’USO E ALLA SICUREZZA
Shelly Plus Uni
Leggere prima dell’uso
Questo documento contiene importanti informazioni tecniche e di sicurezza sul
dispositivo e sul suo uso e installazione in sicurezza.
⚠
ATTENZIONE! Prima di iniziare l’installazione leggere attentamente e
completamente la documentazione allegata. La mancata osservanza delle
procedure consigliate potrebbe portare a malfunzionamenti, pericolo per la
vita o violazione della legge. Shelly Europe Ltd. non è responsabile per even-
tuali perdite o danni in caso di installazione o funzionamento errati di questo
dispositivo.
Resumen del producto
Shelly Plus Uni (il Dispositivo) è un modulo universale intelligente di piccole di-
mensioni dotato di due relè a stato solido con contatti liberi da potenziale, con-
tatore di impulsi, ingressi analogici e due digitali. Consente il controllo remoto di
dispositivi elettrici tramite telefono cellulare, tablet, PC o sistema di automazione
domestica. Può funzionare in modo autonomo su una rete Wi-Fi locale o essere
controllato tramite servizi di automazione domestica basati su cloud.
È possibile accedere al dispositivo, controllarlo e monitorarlo a distanza da qual-
siasi luogo in cui l’utente disponga di una connessione Internet, purché il dispos-
itivo sia collegato a un router Wi-Fi e a Internet.
Shelly Plus Uni dispone di un’interfaccia web integrata che può essere utilizzata
per monitorare e controllare il dispositivo, nonché per regolarne le impostazioni.
⚠
AVVISO: il dispositivo è dotato di un rmware installato in fabbrica. Per
mantenerlo aggiornato e sicuro, Shelly Europe Ltd. fornisce gratuitamente gli
ultimi aggiornamenti del rmware. È possibile accedere agli aggiornamenti
tramite l’interfaccia web incorporata o l’applicazione mobile Shelly Smart Con-
trol, dove si possono trovare informazioni sull’ultima versione del rmware.
La scelta di installare o meno gli aggiornamenti del rmware è di esclusiva
responsabilità dell’utente. Shelly Europe Ltd. non sarà responsabile di even-
tuali difetti di conformità del Dispositivo causati dalla mancata installazione
tempestiva degli aggiornamenti disponibili da parte dell’utente.
Legenda
• VAC1: Ingresso alimentazione 8-24 VAC / 9-28 VDC
• VAC2: Ingresso alimentazione 8-24 VAC / 9-28 VDC
• ANALOG IN: Ingresso analogico
• SENSOR VCC: alimentazione per sensori a 1 lo in uscita
• DATA: Segnale dati a 1 lo
• +5 VDC: Ingresso alimentazione positiva 5 VDC
• GND: Terra del dispositivo
• COUNT IN: Ingresso contatore
• IN 1: Ingresso digitale 1
• IN 2: Ingresso digitale 2
• OUT 1: Uscite a relè a stato solido 1
• OUT 2: Relè a stato solido 2 uscite
Istruzioni per l’installazione
⚠
ATTENZIONE! Pericolo di folgorazione! Non collegare il dispositivo a fonti
di tensione superiori a quelle specicate.
⚠
ATTENZIONE! Utilizzare il dispositivo solo con un alimentatore e con ap-
parecchi conformi a tutte le normative vigenti. Un cortocircuito in qualsiasi
apparecchio collegato al dispositivo può danneggiare il dispositivo stesso.
⚠
ATTENZIONE! Non collegare il dispositivo ad apparecchi che superano il
carico massimo indicato!
⚠
ATTENZIONE! Collegare il dispositivo solo nel modo indicato nelle presenti
istruzioni. Qualsiasi altro metodo potrebbe causare danni e/o lesioni.
⚠
ATTENZIONE! Quando si monta il dispositivo, assicurarsi che la sua sche-
da non sia a contatto con materiali conduttivi.
⚠
ATTENZIONE! Il dispositivo è destinato esclusivamente all’uso in ambienti
interni.
⚠
ATTENZIONE! Tenere il dispositivo lontano da liquidi e umidità. Non utiliz-
zare il dispositivo in luoghi con elevata umidità.
⚠
ATTENZIONE! Non utilizzare il dispositivo se presenta segni di danni o
difetti.
⚠
ATTENZIONE! Non tentare di riparare il dispositivo da soli.
⚠
ATTENZIONE! Il dispositivo può controllare circuiti elettrici e apparecchi in
modalità wireless. Procedere con cautela! Un uso irresponsabile del dispos-
itivo può causare malfunzionamenti, pericolo di vita o violazione della legge.
Collegare il dispositivo seguendo lo schema di cablaggio riportato all’inizio di
questa guida.
È possibile alimentare il dispositivo tramite VAC 1 e VAC 2 utilizzando 8-24 VAC
o 9-28 VDC.
In alternativa, è possibile utilizzare 5 VCC stabilizzati (ad esempio una porta USB
standard) tramite +5 VCC e GND.
È possibile collegare al dispositivo contemporaneamente no a cinque sensori
di temperatura DS18B20 o un singolo sensore di temperatura e umidità DHT22.
È inoltre possibile misurare simultaneamente i livelli di tensione no a +30 Vc.c.
su ANALOG IN (con riferimento a GND), misurare la frequenza del segnale su
COUNT IN e seguire lo stato di IN 1 e IN 2.
⚠
AVVISO: COUNT IN, IN 1 e IN 2 vengono attivati da un livello di tensione
inferiore a 1,5 V.
Speciche
• Dimensioni (LxLxH): 37x42x16 mm / 1.46x1.65x0.63 in (senza i cavi)
• Peso: 8.5 g / 0.3 oz
• Temperatura ambiente: da -20 °C a 40 °C / da -4 °F a 104 °F
• Umidità: da 30 % a 70 % di umidità relativa
• Alimentazione: 8-24 VAC / 9-28 VDC / 5 VDC (stabilizzata, tramite +5 VDC
e GND)
• Consumo di energia: < 1 W
• Resistenza degli ingressi digitali: 50 kΩ
• Tensione di attivazione degli ingressi digitali: 1,5 V (livello basso attivo)
• Tensione di commutazione massima: 30 V
• Corrente di commutazione massima: 300 mA
• Voltmetro: 0-15 Vc.c. / 0-30 Vc.c. (a due gamme)
• Tensione di attivazione dell’ingresso del contatore di impulsi: 1,5 V (livello
basso attivo)
• Frequenza massima del contatore di impulsi: 1 kHz
• Sensori esterni supportati: Singolo DHT22 o no a cinque DS18B20
• Bande di radiofrequenza: 2400 - 2495 MHz
• Massima potenza a radiofrequenza: <20 dBm
• Protocollo Wi-Fi: 802.11 b/g/n
• Intervallo operativo Wi-Fi (a seconda delle condizioni locali):
- no a 50 m / 160 ft all’aperto
- no a 30 m / 100 ft all’interno
• Protocollo Bluetooth: 4.2
• Intervallo operativo Bluetooth (a seconda delle condizioni locali):
- no a 30 m / 100 ft all’aperto
- no a 10 m / 33 ft all’interno
• CPU: ESP32
• Flash: 4 MB
• Pianicazioni: 20
• Webhook (azioni URL): 20 con 5 URL per ogni hook
• Scripting: Yes
• MQTT: SÌ
Inclusione di Shelly Cloud
Se scegli di utilizzare il Dispositivo con l’applicazione mobile Shelly Smart
Control e il servizio cloud, le istruzioni su come connettere il Dispositivo al Cloud
e controllarlo tramite l’app Shelly Smart Control sono disponibili nella guida
dell’applicazione mobile.
L’applicazione mobile Shelly e il servizio Shelly Cloud non sono condizioni per il
corretto funzionamento del Dispositivo. Questo Dispositivo può essere utilizzato
con vari altri servizi e applicazioni di automazione domestica.
⚠
ATTENZIONE! Non permettere ai bambini di giocare con i pulsanti/interrut-
tori collegati al Dispositivo. Tenere i dispositivi per il controllo remoto di Shelly
(telefoni cellulari, tablet, PC) lontano dai bambini.
Dichiarazione di conformità
Con la presente, Shelly Europe Ltd. (ex Allterco Robotics EOOD) dichiara che il
tipo di apparecchiatura radio Shelly Plus Uni è conforme alla Direttiva 2014/53/
UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Il testo completo della dichiarazione
di conformità UE è disponibile al seguente indirizzo internet
https://shelly.link/plus-uni_DoC
Produttore: Shelly Europe Ltd.
Indirizzo: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien
Tel.: +359 2 988 7435
E-mail: support@shelly.cloud
Sito web uciale: https://www.shelly.com
Le modiche ai dati di contatto sono pubblicate dal Produttore sul sito Web
uciale.
Tutti i diritti sul marchio Shelly® e altri diritti intellettuali associati a questo dis-
positivo appartengono a Shelly Europe Ltd.
B4223Ver2
OUT 1
max 24 VAC / 30 VD
C
max 0.3 A
max 24 VAC / 30 VD
C
max 0.3 A
OUT 2
8-24 VAC / 9-28 VDC
5 VDC, 0.5 A min (stabilized)
0-15 / 0-30 VDC
1
2
/
3
GND
DQ
VDD
4
5
6
7
8
VAC 1
VAC 2
(+)
(
-
)
(
-
)
(+)
ANALOG IN
SENSOR VCC
Shelly Plus Uni
DATA
+5 VDC
GND
GND
DQ
VDD
VCC
DATA
GND
...
COUNT IN
IN 1
IN 2
DHT22
DS18B20
9
10
13
Loading ...
