EN
USER AND SAFETY GUIDE
SHELLY PRO 3EM
THREE-PHASE ENERGY METER
Read before use
This document contains important technical and safety informa-
tion about the device, its safety use and installation.
⚠
CAUTION! Before beginning the installation, please read careful-
ly and entirely this guide and any other documents accompanying
the device. Failure to follow the installation procedures could lead to
malfunction, danger to your health and life, violation of law or refusal
of legal and/or commercial guarantee (if any). Shelly Europe Ltd. is
not responsible for any loss or damage in case of incorrect installa-
tion or improper operation of this device due to failure of following
the user and safety instructions in this guide.
Product Introduction
Shelly® is a line of innovative microprocessor-managed devices,
which allow remote control of electric circuits through a mobile
phone, tablet, PC, or home automation system. Shelly® devices can
work standalone in a local Wi-Fi network or they can also be operated
through cloud home automation services. Shelly Cloud is a service
that can be accessed using either an Android or iOS mobile appli-
cation or with any internet browser at https://control.shelly.cloud/.
Shelly® devices can be accessed, controlled, and monitored re-
motely from any place where the user has internet connectivity, as
long as the devices are connected to a Wi-Fi router and the Internet.
Shelly® devices have an Embedded Web Interface accessible at
http://192.168.33.1 when connected directly to the device access
point, or at the device IP address on the local Wi-Fi network. The
embedded Web Interface can be used to monitor and control the
device, as well as adjust its settings.
Shelly® devices can communicate directly with other Wi-Fi devices
through HTTP protocol. An API is provided by Shelly Europe Ltd.
For more information, please visit:
https://shelly-api-docs.shelly.cloud/#shelly-family-overview.
Shelly® devices are delivered with factory-installed rmware. If
rmware updates are necessary to keep the devices in conformity,
including security updates, Shelly Europe Ltd. will provide the up-
dates free of charge through the device Embedded Web Interface
or the Shelly mobile application, where the information about the
current rmware version is available. The choice to install or not
the device rmware updates is the user’s sole responsibility. Shelly
Europe Ltd. shall not be liable for any lack of conformity of the de
-
vice caused by failure of the user to install the provided updates
in a timely manner.
Shelly® Pro Series
Shelly® Pro series is a line of devices suitable for homes, oces,
retail stores, manufacturing facilities, and other buildings. Shelly®
Pro devices are DIN mountable inside the breaker box, and highly
suitable for new building construction. All Shelly® Pro devices can
be controlled and monitored through Wi-Fi and LAN connections.
Bluetooth connection can be used for the inclusion process.
Shelly Pro 3EM (The Device) is a DIN rail mountable three-phase
energy meter. The Device reports accumulated energy as well as
voltage, current, power factor data in real time. It stores data in
non-volatile memory for later retrieval at least 60 days of 1 min
data resolution.

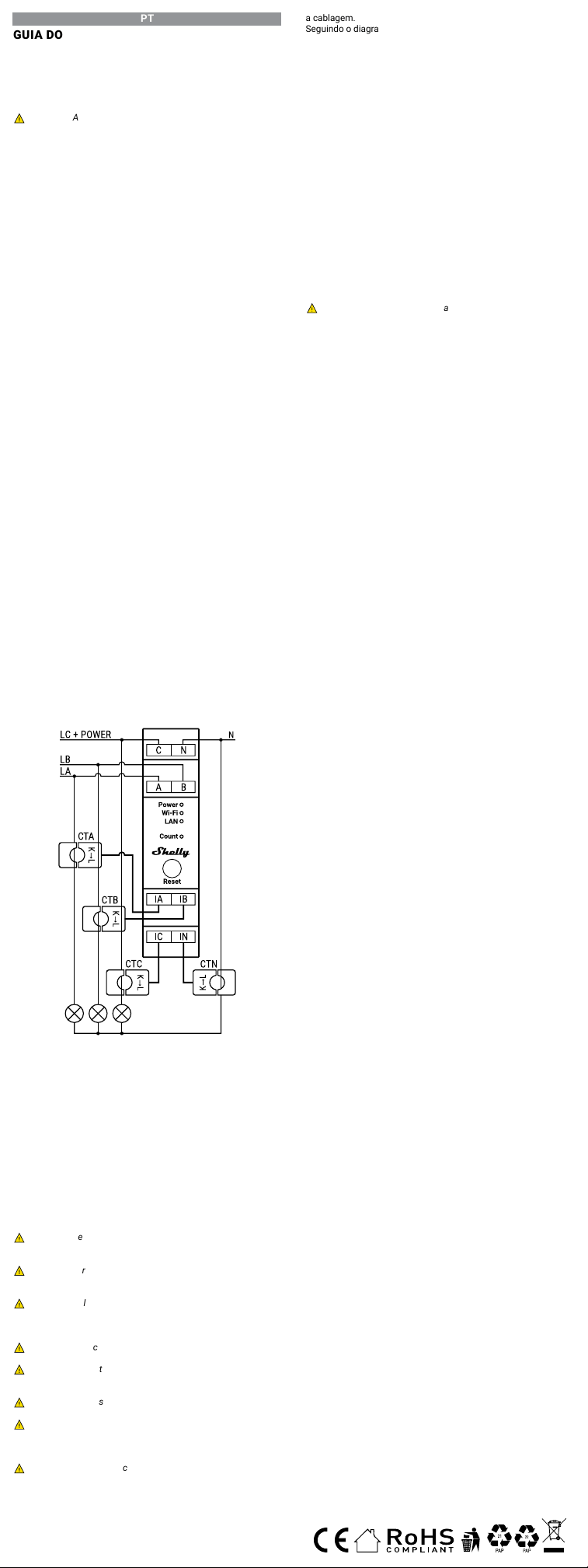

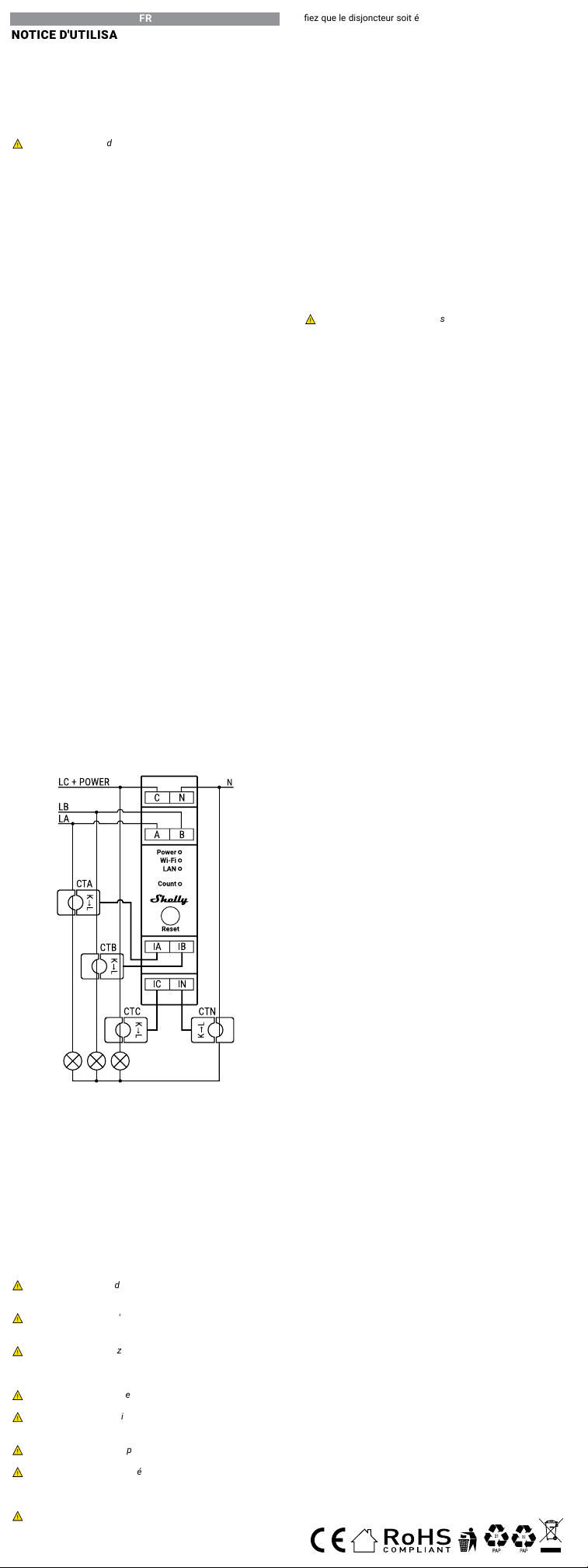

Schematic
Fig. 1
Legend
Device terminals:
• A: Phase A input
• B: Phase B input
• C: Phase C and Device power supply input
• N: Neutral input
• IA: Phase A current transformer (CTA) input
• IB: Phase B current transformer (CTB) input
• IC: Phase C current transformer (CTC) input
• IN: Neutral current transformer (CTN) input
Cables:
• LA: Phase A (100-260 VAC)
• LB: Phase B (100-260 VAC)
• LC: Phase C (100-260 VAC)
• N: Neutral cable
Installation Instructions
⚠
CAUTION! Danger of electrocution. Mounting/installation of the
Device to the power grid has to be performed with caution, by a qual-
ied electrician.
⚠
CAUTION! Danger of electrocution. Every change in the connec
-
tions has to be done after ensuring there is no voltage present at
the Device terminals.
⚠
CAUTION! Use the Device only with a power grid and appliances
which comply with all applicable regulations. A short circuit in the
power grid or any appliance connected to the Device may damage it.
⚠
CAUTION! Do not connect the Device to appliances exceeding
the given max load!
⚠
CAUTION! Connect the Device only in the way shown in these
instructions. Any other method could cause damage and/or injury.
⚠
CAUTION! Do not install the Device where it can get wet.
⚠
CAUTION! Plug in or unplug the LAN cable only when the De
-
vice is powered off! The LAN cable must not be metallic in the parts
touched by the user to plug it in or unplug it.
⚠
RECOMMENDATION: Connect the Device using solid single-core
cables with increased insulation heat resistance not less than PVC
T105°C (221°F).
Before starting the mounting/installation of the Device, check that
the breakers are turned off and there is no voltage on their termi-
nals. This can be done with a phase tester or multimeter. When you
are sure that there is no voltage, you can proceed to connecting
the cables.
Following the diagram on g. 1 install the current transformer CTA
around the Phase A cable to the load(s), CTB around the Phase
B cable to the load(s) and CTC around the Phase C cable to the
load(s). Install the CTN around the Neutral cable from your load(s).
Mount the Device onto the DIN rail.
Plug the cables of the CTA, CTB and CTC into the Device IA, IB and
IC input connectors respectively. Plug the CTN cable into IN.
Mount circuit breakers in accordance with your local regulations
IT
GUIDA ALL'USO E ALLA SICUREZZA
SHELLY PRO 3EM
CONTATORE DI ENERGIA TRIFASE
Leggere prima dell'uso
Questo documento contiene importanti informazioni tecniche e
di sicurezza sul dispositivo e sul suo uso e installazione in sicu
-
rezza.
⚠
ATTENZIONE! Prima di iniziare l’installazione leggere attenta-
mente e completamente la documentazione allegata. La mancata
osservanza delle procedure consigliate potrebbe portare a malfun-
zionamenti, pericolo per la vita o violazione della legge. Shelly Euro-
pe Ltd. non è responsabile per eventuali perdite o danni in caso di
installazione o funzionamento errati di questo dispositivo.
Introduzione al prodotto
Shelly® è una linea di dispositivi innovativi gestiti da micropro-
cessori che permettono il controllo remoto degli elettrodomestici
attraverso un telefono cellulare, un tablet, un PC o un sistema do-
motico. I dispositivi Shelly® sono in grado di funzionare autono-
mamente in una rete Wi-Fi locale o possono anche essere gestiti
attraverso servizi di automazione domestica cloud. Shelly Cloud è
un servizio di questo tipo a cui si può accedere utilizzando un'appli
-
cazione mobile Android o iOS o con qualsiasi browser internet su
https://control.shelly.cloud/. I dispositivi Shelly® sono accessibili,
controllati e monitorati a distanza da qualsiasi luogo in cui l'utente
abbia una connettività Internet, purché i dispositivi siano collegati
a un router Wi-Fi e a Internet. I dispositivi Shelly® hanno un'inter
-
faccia web incorporata accessibile a http://192.168.33.1 nella rete
Wi Fi, creata dal dispositivo in modalità Access Point, o all'indirizzo
URL del dispositivo nella rete Wi-Fi a cui è connesso. L'interfaccia
web incorporata può essere utilizzata per monitorare e controllare
il dispositivo, così come per regolare le sue impostazioni.
I dispositivi Shelly® sono in grado di comunicare direttamente con
altri dispositivi Wi-Fi attraverso il protocollo HTTP. Un'API è fornita
da Shelly Europe Ltd. Per maggiori informazioni, visitare:
https://shelly-api-docs.shelly.cloud/#shelly-family-overview.
I dispositivi Shelly® vengono consegnati con un rmware installa-
to in fabbrica. Se sono necessari aggiornamenti del rmware per
mantenere i dispositivi in conformità, compresi gli aggiornamenti
di sicurezza, Shelly Europe Ltd. fornirà gli aggiornamenti gratuita
-
mente attraverso l'interfaccia web incorporata del dispositivo o
l'applicazione mobile Shelly, dove sono disponibili le informazioni
sulla versione corrente del rmware. La scelta di installare o meno
gli aggiornamenti del rmware del dispositivo è di esclusiva re
-
sponsabilità dell'utente. Shelly Europe Ltd. non è responsabile per
qualsiasi mancanza di conformità del dispositivo causata dalla
mancata installazione degli aggiornamenti forniti dall'utente in
modo tempestivo.
Shelly® Pro Series
La serie Shelly® Pro è una linea di dispositivi adatti per abitazioni,
uci, negozi al dettaglio, impianti di produzione e altri edici. I di-
spositivi Shelly® Pro sono montabili DIN all'interno della scatola
dell'interruttore e sono particolarmente adatti per la costruzione di
nuovi edici. La connettività per tutti i dispositivi Shelly® Pro può
avvenire tramite connessione Internet Wi-Fi o LAN e il Bluetooth
può essere utilizzato per il processo di inclusione.
Shelly Pro 3EM (Il Dispositivo) è un contatore di energia trifase
montabile su guida DIN. Il Dispositivo segnala in tempo reale l'e
-
nergia accumulata e i dati relativi alla tensione, corrente e fattore
di potenza. Il Dispositivo memorizza i dati in memoria non volatile
per un successivo recupero di almeno 60 giorni di risoluzione dei
dati di un minuto.
Schema
g.1
Legenda
Terminali del dispositivo:
• A: Ingresso fase A
• B: Ingresso fase B
• C: Ingresso Fase C e alimentazione Dispositivo
• N: Ingresso neutro
• IA: Ingresso trasformatore di corrente (CTA) fase A
• IB: Ingresso trasformatore di corrente (CTB) fase B
• IC: Ingresso trasformatore di corrente (CTC) fase C
• IN: ingresso trasformatore di corrente neutro (CTN)
Cavi:
• LA: Fase A (100-260 VAC)
• LB: Fase B (100-260 VAC)
• LC: Fase C (100-260 VAC)
• N: Cavo neutro
Istruzioni per l'installazione
⚠
ATTENZIONE! Pericolo di folgorazione. Il montaggio/installazio-
ne del dispositivo alla rete elettrica deve essere eseguito con cautela
da un elettricista qualicato.
⚠
ATTENZIONE! Pericolo di folgorazione. Ogni modica dei colle
-
gamenti deve essere effettuata dopo essersi assicurati che non ci
sia tensione ai morsetti dell'apparecchio.
⚠
ATTENZIONE! Utilizzare l'apparecchio solo con una rete elettrica
e con apparecchi conformi a tutte le norme vigenti. Un cortocircuito
nella rete elettrica o in qualsiasi apparecchio collegato all'apparec-
chio può danneggiare l'apparecchio.
⚠
ATTENZIONE! Non collegare l'apparecchio ad apparecchi che
superano il carico massimo indicato!
⚠
ATTENZIONE! Collegare l'apparecchio solo nel modo indicato
in queste istruzioni. Qualsiasi altro metodo potrebbe causare danni
e/o lesioni.
⚠
ATTENZIONE! Non installare il dispositivo in un luogo che possa
bagnarsi.
⚠
ATTENZIONE! Collegare o scollegare il cavo LAN solo quando
il dispositivo è spento! Il cavo LAN non deve essere metallico nelle
parti toccate dall'utente per collegare o scollegare il cavo.
⚠
RACCOMANDAZIONE Collegare il dispositivo utilizzando cavi
unipolari solidi con una maggiore resistenza termica dell'isolamento
non inferiore a PVC T105°C.
Prima di iniziare l'installazione/montaggio del dispositivo, control
-
lare che gli interruttori siano spenti e che non ci sia tensione sui
loro terminali. Questo può essere fatto con un misuratore di fase
o un multimetro. Quando siete sicuri che non c'è tensione, potete
procedere al collegamento dei cavi.
DE
BENUTZER- UND SICHERHEITSHANDBUCH
SHELLY PRO 3EM
DREIPHASEN-ENERGIEZÄHLER
Bitte vor Gebrauch durchlesen
Dieses Dokument enthält wichtige technische und sicherheits-
technische Informationen über das Gerät und seine sichere Ver-
wendung und Installation.
⚠
ACHTUNG! Bevor Sie mit der Installation beginnen, lesen Sie
bitte die Begleitdokumentation sorgfältig und vollständig durch.
Die Nichtbeachtung der empfohlenen Verfahren kann zu Fehlfunk-
tionen, Lebensgefahr oder Gesetzesverstößen führen. Shelly Europe
Ltd. haftet nicht für Verluste oder Schäden im Falle einer falschen
Installation oder Bedienung dieses Geräts.
Produktvorstellung
Shelly® ist eine Produktserie innovativer, mikroprozessorgesteuer-
ter Geräte, welche die Fernsteuerung von Elektrogeräten über ein
Mobiltelefon, ein Tablet, einen PC oder ein Hausautomatisierungs-
system ermöglichen. Shelly® Geräte können eigenständig in einem
lokalen WLAN-Netzwerk arbeiten oder sie können auch über Cloud-
Dienste für die Hausautomatisierung betrieben werden. Shelly
Cloud ist ein solcher Dienst, auf den entweder über eine Android-
oder iOS-Applikation oder über einen beliebigen Internetbrowser
unter https://control.shelly.cloud/ zugegriffen werden kann. Shel
-
ly® Geräte können von jedem Ort aus, an dem der Benutzer eine
Internetverbindung hat, angesprochen, gesteuert und überwacht
werden, solange die Geräte mit einem WLAN-Router und dem Inter-
net verbunden sind. Shelly® Geräte verfügen über eine integrierte
Web-Schnittstelle, die unter http://192.168.33.1 im WLAN-Netz-
werk zugänglich ist, das vom Gerät im Access Point-Modus erstellt
wird, oder unter der IP-Adresse des Gerätes im WLAN-Netzwerk,
mit dem es verbunden ist. Die integrierte Web-Schnittstelle kann
zur Überwachung und Steuerung des Gerätes sowie zur Anpas
-
sung dessen Einstellungen verwendet werden.
Shelly® Geräte können direkt mit anderen WLAN-Geräten über das
HTTP-Protokoll kommunizieren. Eine API wird von Shelly Europe
Ltd. bereitgestellt. Für weitere Informationen besuchen Sie bitte:
https://shelly-api-docs.shelly.cloud/#shelly-family-overview
.
Shelly® Geräte werden mit werkseitig installierter Firmware aus
-
geliefert. Um die Geräte konform zu halten, stellt Shelly Europe Ltd.
die notwendigen Firmware-Updates, einschließlich der Sicherheits-
updates, kostenlos über die im Gerät eingebettete Web-Schnittstel-
le sowie über die Shelly-App zur Verfügung. Die Entscheidung, die
Firmware-Updates des Geräts zu installieren oder nicht, obliegt der
alleinigen Verantwortung des Benutzers. Shelly Europe Ltd. haftet
nicht für Konformitätsmängel des Geräts, die darauf zurückzu-
führen sind, dass der Benutzer die bereitgestellten Updates nicht
rechtzeitig installiert hat.
Shelly® Pro-Serie
Die Shelly® Pro-Serie ist eine Produktserie, die für Wohnungen,
Büros, Einzelhandelsgeschäfte, Produktionsstätten und andere Ge-
bäude geeignet ist. Sie sind auf der DIN-Schiene im Stromkasten
montierbar und sehr gut für den Neubau geeignet. Alle Shelly®
Pro-Geräte können sowohl über eine WLAN- als auch über eine
LAN-Verbindung gesteuert und überwacht werden. Bluetooth kann
zusätzlich für die Einbindung genutzt werden.
Shelly Pro 3EM (das Gerät) ist ein dreiphasiger Energiezähler für
die DIN-Schienenmontage. Das Gerät meldet die akkumulierte
Energie sowie die Daten zu Spannung, Strom und Leistungsfaktor
in Echtzeit. Es speichert die Daten in einem internen Speicher für
den späteren Abruf von mindestens 60 Tagen mit einer Datenauf
-
lösung von 1 Minute.
Schematische Darstellung
Abb. 1
Legende
Geräteanschlüsse:
• A: Eingang Phase A
• B: Eingang Phase B
• C: Eingang Phase C und Gerätestromversorgung
• N: Eingang Neutralleiter
• IA: Eingang Stromwandler (CTA) für Phase A
• IB: Eingang Stromwandler (CTA) für Phase B
• IC: Eingang Stromwandler (CTA) für Phase C
• IN: Eingang Stromwandler (CTN) für Neutralleiter
Kabel:
• LA: Phase A (100-260 VAC)
• LB: Phase B (100-260 VAC)
• LC: Phase C (100-260 VAC)
• N: Neutralleiter
Installationsanleitung
⚠
VORSICHT! Gefahr eines Stromschlages. Die Montage/Instal-
lation des Geräts an das Stromnetz muss von einem qualizierten
Elektriker mit Vorsicht durchgeführt werden!
⚠
VORSICHT! Es besteht Stromschlaggefahr. Bei jeder Änderung
der Anschlüsse muss sichergestellt werden, dass an den Klemmen
des Geräts keine Spannung anliegt!
⚠
VORSICHT! Verwenden Sie das Gerät nur mit einem Stromnetz
und Geräten, die allen geltenden Vorschriften entsprechen. Ein Kurz
-
schluss im Stromnetz oder in einem an das Gerät angeschlossenen
Gerätes kann dieses beschädigen!
⚠
VORSICHT! Schließen Sie das Gerät nicht an Geräte an, die die
angegebene Höchstlast überschreiten!
⚠
VORSICHT! Schließen Sie das Gerät nur auf die in dieser Anlei-
tung beschriebene Weise an. Jede andere Methode kann zu Schä-
den und/oder Verletzungen führen!
⚠
VORSICHT! Installieren Sie das Gerät nicht an einem Ort, an dem
es nass werden kann!
⚠
VORSICHT! Das LAN-Kabel nur bei ausgeschaltetem Gerät ein-
oder ausstecken! Das LAN-Kabel darf an den Stellen, an denen es
beim Ein- oder Ausstecken berührt wird, nicht metallisch sein!
⚠
EMPFEHLUNG: Schließen Sie das Gerät mit massiven einadrigen
Kabeln mit erhöhter Isolationswärmebeständigkeit von mindestens
PVC T105°C an!
Bevor Sie mit der Installation/Montage des Geräts beginnen, prü
-
fen Sie, ob die Leitungsschutzschalter (Sicherungen) ausgeschal-
tet sind und keine Spannung an den Klemmen anliegt. Dies kann
mit einem Phasenprüfer oder Multimeter erfolgen. Wenn Sie sicher
sind, dass keine Spannung anliegt, können Sie mit dem Anschluss
and connect the Phase A, Phase B and Phase C cables through
them to the Device A, B and C inputs respectively. Connect the Neu
-
tral cable to the N input.
The Device is powered through its C input.
Make sure you have made all the connections correctly and then
turn on the circuit breakers.
Initial Inclusion
If you choose to use the Device with the Shelly Smart Control mo-
bile application and cloud service, instructions on how to connect
the Device to the Cloud and control it through the Shelly Smart Con-
trol app can be found in the mobile application guide.
The Shelly mobile application and Shelly Cloud service are not
conditions for the Device to function properly. This Device can be
used standalone or with various other home automation platforms
and protocols.
⚠
CAUTION! Do not allow children to play with the buttons/switch-
es connected to the Device. Keep the devices for remote control of
Shelly (mobile phones, tablets, PCs) away from children.
LED indication
• Power: Red light if power supply is connected.
• Wi-Fi (varies):
- Blue light if in AP mode
- Red light if in STA mode, and not connected to a Wi-Fi network
- Yellow light if in STA mode, and connected to a Wi-Fi network.
Not connected to Shelly Cloud or Shelly Cloud disabled
- Green light if in STA mode, and connected to a Wi-Fi network
and the Shelly Cloud
- The LED will be ashing Red/Blue if OTA update is in progress
• LAN: Green light if LAN is connected.
• Count: Red light will be ashing when the Device is measuring
energy according to settings with frequency dependent to the
energy owing through the measured circuit.
User button
• Press and hold for 5 sec to activate Device AP
• Press and hold for 10 sec to factory reset
Specication
• Dimensions (HxWxD): 94x19x69 mm / 3.70x0.75x2.71 in
• Mounting: DIN rail
• Ambient temperature: from -20 °C to 40 °C / from -5 °F to 105 °F
• Humidity 30 % to 70 % RH
• Max. altitude 2000 m / 6562 ft
• Power supply: 100 - 260 VAC, 50/60Hz
• Electrical consumption: < 3 W
• Internal temperature sensor: Yes
• Voltmeters (RMS for each phase): 100 - 260 V
• Voltmeters accuracy: ±1 %
• Ammeters (RMS via CT for each phase and the Neutral): 0 - 120 A
• Ammeters accuracy:
- ±1 % (2 - 120 A)
- ±2 % (1 - 2 A)
- ±5 % (0 - 1 A)
• Phase sequence error detection: Yes (option)
• Power and energy meters:
- Active and apparent power
- Active and apparent energy
- Power factor
- Fundamental active and fundamental reactive energy
• Measurement data storage: At least 60 days of 1 min data res-
olution
• Data export:
- CSV for PQ recorded values
- JSON format export through RPC
• RF band: 2400 - 2495 MHz
• Max. RF power: < 20 dBm
• Wi-Fi protocol: 802.11 b/g/n
• Wi-Fi operational range (depending on local conditions):
- up to 50 m / 160 ft outdoors
- up to 30 m / 100 ft indoors
• Bluetooth protocol: 4.2
• Bluetooth operational range (depending on local conditions):
- up to 30 m / 100 ft outdoors
- up to 10 m / 33 ft indoors
• CPU: ESP32
• Flash: 16 MB
• Webhooks (URL actions): 20 with 5 URLs per hook
• Scripting: mJS
• MQTT: Yes
Declaration of conformity
Hereby, Shelly Europe Ltd. (former Allterco Robotics EOOD) de-
clares that the radio equipment type Shelly Pro 3EM is in com-
pliance with Directive 2014/53/EU, 2014/35/EU, 2014/30/EU,
2011/65/EU. The full text of the EU declaration of conformity is
available at the following internet address:
https://shelly.link/Pro3EM_DoC
Manufacturer: Shelly Europe Ltd.
Address: 103 Cherni vrah Blvd., 1407 Soa, Bulgaria
Tel.: +359 2 988 7435
E-mail: support@shelly.cloud
Ocial website: https://www.shelly.com
Changes in the contact information data are published by the Man
-
ufacturer on the ocial website.
https://www.shelly.com
All rights to the trademark Shelly® and other intellectual rights as-
sociated with this Device belong to Shelly Europe Ltd.
Seguendo lo schema in g. 1 installare il trasformatore di corren
-
te CTA attorno al cavo di Fase A al carico/carichi, CTB attorno al
cavo di Fase B al carico/carichi e CTC attorno al cavo di Fase C
al carico/carichi.
Installare il CTN attorno al cavo Neutro dal carico/carichi.
Montare il Dispositivo sulla barra DIN.
Collegare i cavi del CTA, CTB e CTC rispettivamente ai connettori
di ingresso IA, IB e IC del Dispositivo. Inserire il cavo CTN in IN.
Montare gli interruttori automatici in conformità con le normative
locali e collegare i cavi di Fase A, Fase B e Fase C attraverso di essi
rispettivamente agli ingressi del Dispositivo A, B e C. Collegare il
cavo Neutro all'ingresso N.
Il Dispositivo è alimentato attraverso il suo ingresso C.
Assicurarsi di aver effettuato correttamente tutti i collegamenti e
quindi accendere gli interruttori automatici.
Inclusione iniziale
Se scegli di utilizzare il Dispositivo con l'applicazione mobile Shelly
Smart Control e il servizio cloud, le istruzioni su come connettere il
Dispositivo al Cloud e controllarlo tramite l'app Shelly Smart Con-
trol sono disponibili nella guida dell'applicazione mobile. L'applica-
zione mobile Shelly e il servizio Shelly Cloud non sono condizioni
per il corretto funzionamento del Dispositivo. Questo Dispositivo
può essere utilizzato con vari altri servizi e applicazioni di auto-
mazione domestica.
⚠
ATTENZIONE! Non permettere ai bambini di giocare con i pul-
santi/interruttori collegati al Dispositivo. Tenere i dispositivi per il
controllo remoto di Shelly (telefoni cellulari, tablet, PC) lontano dai
bambini.
Indicazione dei LED
• Power: Luce rossa se l'alimentazione è collegata.
• Wi-Fi (varia):
- Luce blu se in modalità AP
- Luce rossa se in modalità STA, e non collegato a una rete Wi-Fi
- Luce gialla se in modalità STA, e collegato a una rete Wi-Fi. Non
connesso a Shelly Cloud o Shelly Cloud disattivato
- Luce verde se in modalità STA, e connesso a una rete Wi-Fi e
a Shelly Cloud
- Il LED lampeggerà in Rosso/Blu se l'aggiornamento OTA è in
corso
• LAN: Luce verde se la LAN è connessa.
• Count: La luce rossa lampeggerà quando il Dispositivo misura
l'energia in base alle impostazioni con frequenza dipendente
dall'energia che uisce attraverso il circuito misurato.
Pulsante utente
• Tenere premuto per 5 secondi per attivare l'AP del Dispositivo
• Tenere premuto per 10 secondi no al reimpostazione di fabbrica
Speciche
• Dimensioni (AxLxP): 94x19x69 mm / 3.70x0.75x2.71 in
• Montaggio: Guida DIN
• Temperatura ambiente: da -20 °C a 40 °C / da -5 °F a 105 °F
• Umidità Dal 30 % al 70 % di umidità relativa
• Altitudine massima: 2000 m / 6562 ft
• Alimentazione: 100 - 260 VAC, 50/60Hz
• Consumo elettrico: < 3 W
• Sensore di temperatura interna: Sì
• Voltmetri (RMS per ogni fase): 100 - 260 V
• Precisione dei voltmetri: ±1 %
• Amperometri (RMS via CT per ogni fase e il Neutro): 0 - 120 A
• Precisione degli amperometri:
- ±1 % (2 - 120 A)
- ±2 % (1 - 2 A)
- ±5 % (0 - 1 A)
• Rilevamento errore sequenza fasi: Sì (opzione)
• Contatori di potenza ed energia:
- Alimentazione attiva e apparente
- Energia attiva e apparente
- Fattore potenza
- Energia reattiva fondamentale attiva e fondamentale
• Archiviazione dei dati di misurazione: 60 giorni con risoluzione
dei dati di 1 minuto
• Esportazione dati:
- CSV per valori registrati PQ
- Esportazione formato JSON tramite RPC
• Bande di radiofrequenza: 2400 - 2495 MHz
• Massima potenza a radiofrequenza: <20 dBm
• Protocollo Wi-Fi: 802.11 b/g/n
• Intervallo operativo Wi-Fi (a seconda delle condizioni locali):
- no a 50 m / 160 ft all'aperto
- no a 30 m / 100 ft all'interno
• Protocollo Bluetooth: 4.2
• Intervallo operativo Bluetooth (a seconda delle condizioni locali):
- no a 30 m / 100 ft all'aperto
- no a 10 m / 33 ft all'interno
• CPU: ESP32
• Flash: 16 MB
• Webhook (azioni URL): 20 con 5 URL per ogni hook
• Scripting: mJS
• MQTT: SÌ
Dichiarazione di conformità
Con la presente, Shelly Europe Ltd. (ex Allterco Robotics EOOD) di-
chiara che il tipo di apparecchiatura radio Shelly Pro 3EM è confor-
me alla Direttiva 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/
UE. Il testo completo della dichiarazione di conformità UE è dispo-
nibile al seguente indirizzo internet
https://shelly.link/Pro3EM_DoC
Produttore: Shelly Europe Ltd.
Indirizzo: 103 Cherni vrah Blvd., 1407 Soa, Bulgaria
Tel.: +359 2 988 7435
E-mail: support@shelly.cloud
Sito web uciale:https://www.shelly.com
Le modiche ai dati di contatto sono pubblicate dal Produttore sul
sito Web uciale.
https://www.shelly.com
Tutti i diritti sul marchio Shelly® e altri diritti intellettuali associati a
questo dispositivo appartengono a Shelly Europe Ltd.
der Kabel fortfahren!
Nach dem Schema in Abb. 1 installieren Sie den Stromwandler CTA
um das Kabel der Phase A zu dem/den Verbraucher(n), CTB um
das Kabel der Phase B zu dem/den Verbraucher(n) und CTC um
das Kabel der Phase C zu dem/den Verbraucher(n). Installieren Sie
den CTN um das Neutralleiterkabel von Ihrem(n) Verbraucher(n).
Montieren Sie das Gerät auf der DIN-Schiene.
Stecken Sie die Kabel von CTA, CTB und CTC jeweils in die Ein
-
gangsanschlüsse von Device IA, IB und IC. Stecken Sie das CTN-
Kabel in IN.
Montieren Sie die Schutzschalter gemäß den örtlichen Vorschriften
und verbinden Sie die Kabel der Phasen A, B und C über diese mit
den Eingängen A, B und C des Geräts. Verbinden Sie das Neutral-
leiterkabel mit dem Eingang N.
Das Gerät wird über den C-Eingang mit Strom versorgt.
Vergewissern Sie sich, dass Sie alle Verbindungen richtig herge-
stellt haben, und schalten Sie dann die Schutzschalter ein.
Erstmalige Einbindung
Wenn Sie das Gerät mit der Shelly Smart Control App und unserem
Cloud-Dienst nutzen und steuern möchten, nden Sie Anweisungen
dazu in der Anleitung zur Mobilanwendung.
Die Shelly App und der Shelly Cloud Service sind keine Vorausset-
zung für die ordnungsgemäße Funktion des Geräts! Dieses Gerät
kann eigenständig oder mit verschiedenen anderen Hausautomati-
sierungsplattformen und -protokollen verwendet werden.
⚠
VORSICHT! Erlauben Sie Kindern nicht, mit den an das Gerät an-
geschlossenen Tasten/Schaltern zu spielen. Halten Sie die Geräte
zur Fernsteuerung des Shelly (z.B.: Mobiltelefone, Tablets, PCs) von
Kindern fern.
LED-Anzeige
• Power: Rotes Licht, wenn die Stromversorgung angeschlossen
ist.
• Wi-Fi (variiert):
- Blaues Licht wenn in AP Modus
- Rotes Licht wenn in STA Modus, aber nicht mit dem WLAN
verbunden
- Gelbes Licht wenn in STA mode, Verbunden mit WLAN-Netz-
werk. Nicht verbunden mit der Shelly Cloud oder Shelly Cloud
deaktiviert
- Grünes Licht wenn in STA mode, Verbunden mit WLAN-Netz-
werk und der Shelly Cloud
- Rot/Blau blinkendes Licht wenn OTA-Update läuft
• LAN: Grünes Licht, wenn das LAN verbunden ist.
• Count: Das rote Licht blinkt, wenn das Gerät die Energie ent-
sprechend den Einstellungen misst, wobei die Häugkeit von der
Energie abhängt, die durch den gemessenen Stromkreis ießt.
Benutzertaste
5 Sekunden lang gedrückt halten, um den AP zu aktivieren 10 Se-
kunden lang gedrückt halten, um auf Werkseinstellungen zurück-
zusetzen
Spezikation
• Abmessungen (HxBxT): 94x19x69 mm / 3.70x0.75x2.71 in
• Montage: DIN-Schiene
• Umgebungstemperatur: -20 °C bis 40 °C / -5 °F bis 105 °F
• Luftfeuchtigkeit 30 % bis 70 % RH
• Max. Höhe ü.M.: 2000m / 6562 ft
• Spannungsversorgung: 100 - 260 VAC, 50/60Hz
• Elektrischer Verbrauch: < 3 W
• Interner Temperatursensor: Ja
• Voltmeter (RMS für jede Phase): 100 - 260 V
• Voltmeter Genauigkeit: ±1 %
• Strommessgeräte (RMS über Stromwandler für jede Phase und
Neutralleiter): 0 - 120 A
• Genauigkeit des Amperemeters:
- ±1 % (2 - 120 A)
- ±2 % (1 - 2 A)
- ±5 % (0 - 1 A)
• Erkennung von Phasensequenzfehlern: Ja (Option)
• Leistungs- und Energiezähler:
- Wirk- und Scheinleistung
- Wirk- und Scheinenergie
- Leistungsfaktor
- Grundlegende Wirk- und Blindenergie
• Speicherung der Messdaten: Mindestens 60 Tage mit einer Da
-
tenauösung von 1 Minute
• Datenexport:
- CSV für aufgezeichnete PQ-Werte
- Export im JSON-Format über RPC
• Frequenzband: 2400 - 2495 MHz
• Max. Sendeleistung in Frequenzband: <20 dBm
• WLAN-Protokoll: 802.11 b/g/n
• WLAN-Reichweite (abhängig von den örtlichen Gegebenheiten):
- bis zu 50 m / 160 ft im Freien
- bis zu 30 m / 100 ft in Innenräumen
• Bluetooth-Protokoll: 4.2
• Bluetooth-Reichweite (abhängig von den örtlichen Gegebenhei
-
ten):
- bis zu 30 m / 100 ft im Freien
- bis zu 10 m / 33 ft in Innenräumen
• CPU: ESP32
• Flash: 16 MB
• WebHooks (URL-Aktionen): 20 mit 5 URLs pro WebHook
• Skripting: mJS
• MQTT: Ja
Konformitätserklärung
Hiermit erklärt Shelly Europe Ltd. (ehemals Allterco Robotics
EOOD), dass der Funkanlagentyp Shelly PRO 3EM der Richtlinie
2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU entspricht.
Den vollständigen Text der EU-Konformitätserklärung nden Sie
unter folgender Internetadresse
https://shelly.link/Pro3EM_DoC
Hersteller: Shelly Europe Ltd.
Adresse: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien
Tel.: +359 2 988 7435
E-Mail: support@shelly.cloud
Ozielle Website: https://www.shelly.com
Änderungen der Kontaktdaten werden vom Hersteller auf dessen
oziellen Website veröffentlicht
https://www.shelly.com
Alle Rechte an der Marke Shelly® und anderen geistigen Eigen
-
tumsrechten im Zusammenhang mit diesem Gerät gehören Shelly
Europe Ltd.
41/2023
Loading ...
