Karcher 2.644-074.0 T 7 Plus Surface Cleaner User Manual

T7 Plus

T-Racer Surface Cleaner

59685520

(07/19)

001

your product

www.kaercher.com/welcome

Deutsch 3

English 6

Français 9

Italiano 11

Nederlands 14

Español 17

Português 20

Dansk 23

Norsk 26

Svenska 28

Suomi 31

Ελληνικά 34

Türkçe 37

Русский 39

Magyar 43

Čeština 46

Slovenščina 48

Polski 51

Româneşte 54

Slovenčina 57

Hrvatski 60

Srpski 63

Български 66

Eesti 69

Latviešu 72

Lietuviškai 74

Українська 77

Қазақша 81

中文

ﺔﻴﺑﺮﻌﻟﺍ

B C D

E F

Deutsch 3

Inhalt

Allgemeine Hinweise

Lesen Sie vor der ers-

ten Benutzung des Ge-

räts diese

Originalbetriebsanleitung und

handeln Sie danach. Bewahren

Sie die Originalbetriebsanlei-

tung für den späteren Gebrauch

oder für Nachbesitzer auf.

Abbildungen und Beschreibungen

in dieser Betriebsanleitung

Abbildungen und Beschreibungen in dieser Betriebsan-

leitung können vom Lieferumfang und der Ausstattung

Ihres T-Racers abweichen.

Hinweis

Technische Änderungen vorbehalten.

Bestimmungsgemäße Verwendung

Der T-Racer kann mit allen Kärcher Home & Garden

Hochdruckreinigern ab der Geräteklasse K4 verwendet

werden.

Detailierte Angaben zur Geräteklasse finden Sie in der

Betriebsanleitung Ihres Hochdruckreinigers.

Bei Geräten bis Baujahr 1991 benötigen Sie zusätzlich

einen Adapter (siehe “Zubehör und Ersatzteile”).

Der T-Racer eignet sich ideal zum Reinigen von Boden-

und Wandflächen mit unterschiedlichen Oberflächen

wie Fliesen, Stein, Beton, Kunststoff und Holz.

Verwenden Sie den T-Racer ausschließlich für den Pri-

vathaushalt.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bit-

te Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten

wertvolle recyclebare Materialien und oft Be-

standteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine po-

tentielle Gefahr für die menschliche Gesundheit und die

Umwelt darstellen können. Für den ordnungsgemäßen

Betrieb des Geräts sind diese Bestandteile jedoch not-

wendig. Mit diesem Symbol gekennzeichnete Geräte

dürfen nicht mit dem Hausmüll entsorgt werden.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüs-

sigkeitsdichten Arbeitsflächen mit Anschluss an die

Schmutzwasserkanalisation durchgeführt werden. Rei-

nigungsmittel nicht in Gewässer oder Erdreich eindrin-

gen lassen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie un-

ter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwen-

den, sie bieten die Gewähr für einen sicheren und stö-

rungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie

unter www.kaercher.com.

Lieferumfang

Prüfen Sie beim Auspacken den Inhalt auf Vollständig-

keit. Der Lieferumfang Ihrer Ausstattungsvariante ist auf

der Verpackung abgebildet. Bei fehlendem Zubehör

oder bei Transportschäden wenden Sie sich bitte an Ih-

ren Händler.

Sicherheitshinweise

몇 VORSICHT

● Verwenden Sie das Gerät

nicht, wenn sich weitere Per-

sonen in der Nähe des Reini-

gungskopfes befinden.

● Schalten Sie nach Beendi-

gung des Reinigungsbetriebs

und vor Arbeiten am T-Racer

den Hochdruckreiniger aus

und trennen Sie den T-Racer

von der Hochdruckpistole.

● Lösen Sie den Hoch-

druckstrahl an der Hochdruck-

pistole erst aus, wenn sich der

T-Racer auf der Reinigungsflä-

che befindet.

● Rückstoßgefahr. Sorgen Sie

für sicheren Stand und halten

Sie die Hochdruckpistole mit

Verlängerungsrohr gut fest.

Allgemeine Hinweise ............................................ 3

Abbildungen und Beschreibungen in dieser Be-

triebsanleitung ...................................................... 3

Bestimmungsgemäße Verwendung ..................... 3

Umweltschutz ....................................................... 3

Zubehör und Ersatzteile ....................................... 3

Lieferumfang ........................................................ 3

Sicherheitshinweise.............................................. 3

Symbole auf dem Gerät ....................................... 4

Gerätebeschreibung............................................. 4

Montage Verlängerungsrohr................................. 4

Inbetriebnahme .................................................... 4

Betrieb .................................................................. 4

Nach dem Gebrauch ............................................ 5

Lagerung .............................................................. 5

Pflege und Wartung..............................................5

Hilfe bei Störungen............................................... 5

Garantie................................................................ 5

4 Deutsch

● Maximale Wassertemperatur

60°C (beachten Sie die Hin-

weise Ihres Hochdruckreini-

gers).

Hinweis

● Beachten Sie auch unbedingt

die Sicherheitshinweise Ihres

Hochdruckreinigers sowie ört-

liche Vorschriften und Verord-

nungen.

Symbole auf dem Gerät

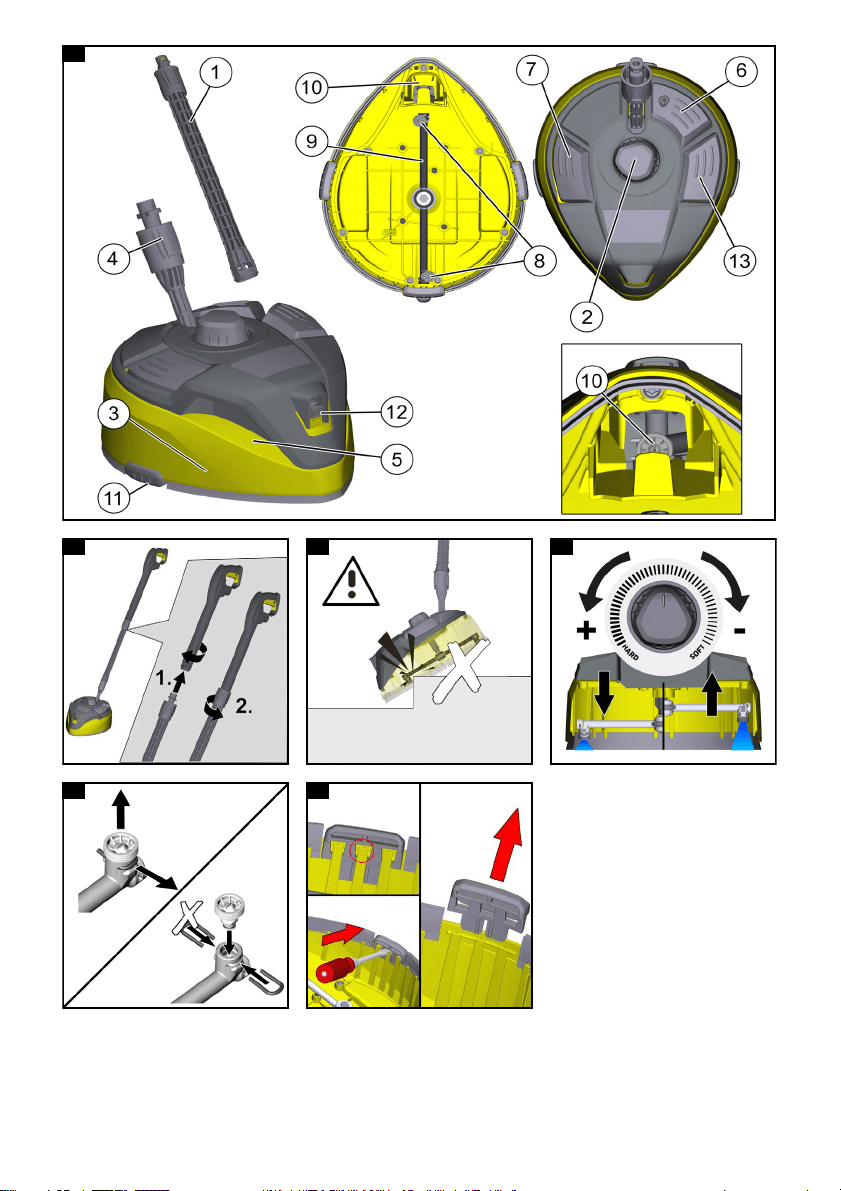

Gerätebeschreibung

Abbildungen siehe Grafikseite

Abbildung A

1 Verlängerungsrohr

2 Höhenverstellung Rotorarm

3 Gehäuse

4 Bajonettanschluss mit Überwurfmutter

5 Handgriff

6 Fußtaste Flächenreinigung

7 Fußtaste Rand- und Eckenreinigung

8 Hochdruckdüse

9 Rotorarm

10 Vordere Hochdruckdüse

11 Gleitkufen

12 Spüldüse

13 Fußtaste Spülfunktion

Montage Verlängerungsrohr

Hinweis

Achten Sie bei der Montage auf eine feste Verbindung

der Geräteteile.

Abbildung B

1. Das Bajonett in die Aufnahme stecken.

2. Die Verlängerung drehen, bis sie einrastet.

3. Die Überwurfmutter festdrehen.

Den Vorgang gegebenenfalls für weitere Verlänge-

rungsrohre wiederholen.

Inbetriebnahme

Auswahl der Hochdruckdüsen

Voraussetzung für einen störungsfreien Betrieb ist die

Verwendung der passenden Hochdruckdüsen.

Hinweis

Die Auswahl richtet sich nach der Fördermenge (l/min).

Angaben zur Fördermenge finden sich in der Betriebs-

anleitung oder auf dem Typenschild des Hochdruckrei-

nigers.

Hinweis

Die gelben Hochdruckdüsen sind bereits montiert.

Betrieb

Hinweis

Verlängerungsrohre können mit jedem Kärcher Zube-

hör verwendet werden.

Hinweis

Für ein optimales Reinigungsergebnis den Hochdruck-

reiniger nicht in der Eco-Stufe betreiben.

Bodenfläche reinigen

Vor der Anwendung die Reinigungsfläche von groben

Verschmutzungen befreien (zum Beispiel durch Abkeh-

ren), um Schäden am T-Racer zu vermeiden.

ACHTUNG

Schäden am Rotorarm

Beim Schlagen auf Kanten und Ecken kann der Rotor-

arm beschädigt werden.

Fahren Sie nicht über freistehende Ecken und Kanten.

Abbildung C

Hinweis

 Der T-Racer eignet sich nicht zum Scheuern oder

Schrubben.

 Testen Sie das Gerät vor der Verwendung auf emp-

findlichen Oberflächen, z. B. Holz an einer unauffäl-

ligen Stelle.

 Verharren Sie nicht auf einer Stelle, sondern bleiben

Sie in Bewegung.

1. Den T-Racer mit dem Verlängerungsrohr an der

Hochdruckpistole befestigen.

Abbildung B

a Das Verlängerungsrohr auf den Bajonettan-

schluss der Hochdruckpistole drücken.

b Das Verlängerungsrohr um 90° drehen bis es ein-

rastet.

c Gegebenenfalls den Vorgang für weitere Verbin-

dungen wiederholen.

2. Höhenverstellung Rotorarm entsprechend der Rei-

nigungsfläche einstellen.

 GEFAHR

Verletzungsgefahr! Greifen Sie während

des Betriebs nicht unter den Rand des T-

Racers

Reinigungsart: Flächenreinigung

Reinigungsart: Rand- und Eckenreini-

gung

Reinigungsart: Spülfunktion

HARD Für robuste Oberflächen, z. B. Fliesen,

Beton, Stein

SOFT Für empfindliche Oberflächen, z. B. Holz

Fördermenge l/

min (l/h)

HD-Klasse

(z. B.)

Farbe der

Hochdruckdü-

sen

5,8 (348) - 7,5

(450)

K4 - K5 grau

über 7,5 (450) K6 - K7 gelb

Deutsch 5

3. Den Hebel der Handspritzpistole entsperren.

4. Den Hebel der Handspritzpistole ziehen.

Das Gerät schaltet sich ein.

5. Die Bodenfläche reinigen, dabei den T-Racer ohne

Kraftaufwand über die Bodenfläche führen.

Wandfläche reinigen

1. Den T-Racer direkt an der Hochdruckpistole befes-

tigen.

a Den Bajonettanschluss des T-Racers in den An-

schluss der Hochdruckpistole drücken und da-

nach um 90° drehen bis er einrastet.

b Falls vorhanden die Überwurfmutter festdrehen.

2. Die Wandfläche reinigen.

Höhenverstellung Rotorarm

Mit der Höhenverstellung Rotorarm, wird der Abstand

der Hochdruckdüsen zur Reinigungsfläche verändert.

Höhenverstellung Rotorarm entsprechend der Reini-

gungsaufgabe einstellen.

Abbildung D

Zur kraftvollen Reinigung hartnäckiger Verschmut-

zungen auf robusten Oberflächen, z. B. Fliesen, Be-

ton, Stein:

1. Höhenverstellung Rotorarm auf “HARD” stellen.

Zur Reinigung empfindlicher Flächen:

2. Höhenverstellung Rotorarm auf “SOFT” stellen.

Fußschalter Flächenreinigung

Zur Reinigung großer Flächen:

1. Fußschalter Flächenreinigung betätigen.

Aus beiden Hochdruckdüsen im Rotorarm tritt ein

Wasserstrahl aus.

Fußschalter Rand- und Eckenreinigung

Hinweis

Führen Sie den T-Racer am Eckbereich entlang um ein

optimales Reinigungsergebnis zu erreichen.

Zur Reinigung von Ecken und Kanten:

1. Fußschalter Rand- und Eckenreinigung betätigen.

Aus der vorderen Hochdruckdüse tritt ein Wasser-

strahl aus.

Fußschalter Spülfunktion

Hinweis

Zum Vorwässern oder Nachspülen der gereinigten

Oberfläche, besitzt das Gerät eine Spülfunktion.

Zum Spülen:

1. Fußschalter Spülfunktion betätigen.

Aus der Spüldüse tritt ein kraftvoller, jedoch kein

Hochdruckwasserstrahl aus.

Nach dem Gebrauch

Nach dem Gebrauch das Gerät mit einem weichen

Wasserstrahl abspülen.

 Den T-Racer und gegebenenfalls Verlängerungs-

rohre von der Hochdruckpistole abnehmen.

 Den T-Racer mit der Hochdruckpistole (ohne weite-

res Zubehör) abspülen oder mit einem feuchten

Tuch abwischen.

Lagerung

Das Gerät an einem frostfreien Ort aufbewahren.

Pflege und Wartung

Düsen ein- / ausbauen

Die beschriebene Vorgehensweise gilt für alle vorhan-

denen Düsen am Gerät.

Abbildung E

1. Die Klammer entfernen.

2. Die Hochdruckdüse herausziehen.

3. Die Hochdruckdüse einsetzen.

4. Die Klammer montieren.

Hochdruckdüse reinigen

1. Die Hochdruckdüse ausbauen.

2. Die Hochdruckdüse mit klarem Wasser in beide

Richtungen durchspülen. Gegebenenfalls eine be-

schädigte Hochdruckdüse ersetzen.

3. Die Hochdruckdüse einbauen.

Gleitkufen auswechseln

Abgenutzte oder beschädigte Gleitkufen können ein-

fach ausgetauscht werden:

Abbildung F

1. Die Gleitkufe an der Rastung mit einem geeigneten

Werkzeug, wie zum Beispiel einem Schraubendre-

her, leicht nach oben herausdrücken.

2. Die Gleitkufe nach oben herausziehen.

3. Neue Gleitkufe leicht in die Halterung drücken bis

sie einrastet.

Hilfe bei Störungen

Hochdruckreiniger baut keinen Druck auf oder pul-

siert

Hochdruckdüsen verstopft oder beschädigt.

1. Die Hochdruckdüsen ausbauen.

2. Die Hochdruckdüsen auf Verstopfung prüfen und

gegebenenfalls reinigen.

3. Die Hochdruckdüsen auf Beschädigung prüfen und

gegebenenfalls ersetzen.

4. Den T-Racer ohne Düsen mit klarem Wasser durch-

spülen.

5. Die Hochdruckdüsen einbauen.

Falsche Hochdruckdüse gewählt.

Das Gerät erzielt nur mit den passenden Hochdruckdü-

sen ein optimales Reinigungsergebnis!

1. Hochdruckdüsen gemäß dem verwendeten Hoch-

druckreiniger auswählen.

2. Hochdruckdüsen einbauen.

Garantie

In jedem Land gelten die von unserer zuständigen Ver-

triebsgesellschaft herausgegebenen Garantiebedin-

gungen. Etwaige Störungen an Ihrem Gerät beseitigen

wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-

terial- oder Herstellungsfehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an

Ihren Händler oder die nächste autorisierte Kunden-

dienststelle.

(Adresse siehe Rückseite)

6English

Contents

General notes

Read the original in-

structions before using

the device for the first time and

act in accordance with it. Keep

the original instructions for fu-

ture reference or for future own-

ers.

Illustrations and descriptions in

these operating instructions

Illustrations and descriptions in these operating instruc-

tions may differ from the scope of delivery and equip-

ment for your T-Racer.

Note

Subject to technical changes without notice.

Intended use

The T-Racer can be used with all Kärcher Home & Gar-

den high-pressure cleaners of class K4.

Detailed information on the device class is provided in

the operating instructions for your high-pressure clean-

er.

For devices manufactured up to 1991 you require an ad-

ditional adapter (see "Accessories and spare parts").

The T-Racer is ideally suited for cleaning floor and wall

surfaces of various different materials such as tiles,

stone, concrete, plastic and wood.

Only use the T-Racer in private households.

Environmental protection

The packing materials can be recycled. Please

dispose of packaging in accordance with the en-

vironmental regulations.

Electrical and electronic devices contain valua-

ble, recyclable materials and often components

such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can

pose a potential danger to human health and the envi-

ronment. However, these components are required for

the correct operation of the device. Devices marked by

this symbol are not allowed to be disposed of together

with the household rubbish.

Working with detergents may only be performed on

watertight surfaces with connection to the waste

water sewage system. Do not allow detergent to enter

waterways or the soil.

Notes on the content materials (REACH)

Current information on content materials can be found

at: www.kaercher.de/REACH

Accessories and spare parts

Only use original accessories and original spare parts.

They ensure that the appliance will run fault-free and

safely.

Information on accessories and spare parts can be

found at www.kaercher.com.

Scope of delivery

Check the contents for completeness when unpacking.

The scope of delivery for your equipment version is

shown on the packaging. Please contact your dealer if

any accessories are missing or in the event of any ship-

ping damage.

Safety instructions

몇 CAUTION

● Do not use the device when

persons are in the vicinity of

the cleaning head.

● Switch the high-pressure

cleaner off and disconnect the

T-Racer from the high-pres-

sure gun after finishing clean-

ing work and before

performing any work on the T-

Racer.

● Do not trigger the high-pres-

sure jet at the high-pressure

gun until the T-Racer is on the

surface to be cleaned.

● Recoil danger. Keep proper

footing and hold the high-pres-

sure gun and extension tube

firmly.

● Maximum water temperature

60°C (please observe the in-

structions for your high-pres-

sure cleaner).

General notes....................................................... 6

Illustrations and descriptions in these operating

instructions ........................................................... 6

Intended use......................................................... 6

Environmental protection...................................... 6

Accessories and spare parts ................................ 6

Scope of delivery.................................................. 6

Safety instructions ................................................ 6

Symbols on the device ......................................... 7

Device description ................................................ 7

Extension tube installation.................................... 7

Initial startup ......................................................... 7

Operation.............................................................. 7

After use ............................................................... 8

Storage................................................................. 8

Care and service .................................................. 8

Troubleshooting guide.......................................... 8

Warranty............................................................... 8

English 7

Note

● Be sure to always adhere to

the safety instructions for your

high-pressure cleaner and the

locally applicable regulations

and directives.

Symbols on the device

Device description

For the illustrations, refer to the graphics page

Illustration A

1 Extension tube

2 Rotor arm height adjustment

3 Casing

4 Bayonet connector with union nut

5 Handle

6 Surface cleaning foot button

7 Edge and corner cleaning foot button

8 High-pressure nozzle

9 Rotor arm

10 Front high-pressure nozzle

11 Skids

12 Rinsing nozzle

13 Rinsing function foot button

Extension tube installation

Note

Ensure that the device components are tightly connect-

ed on installation.

Illustration B

1. Plug the bayonet into the mounting.

2. Turn the extension until it latches into place.

3. Tighten the union nut.

Repeat the procedure for all further extension tubes.

Initial startup

Selection of the high-pressure nozzles

Using the appropriate high-pressure nozzles is a pre-

requisite for fault-free operation.

Note

These are to be selected according to the flow rate (l/

min). Information on the flow rate is provided in the op-

erating instructions or on the type plate of the high-pres-

sure cleaner.

Note

The yellow high-pressure nozzles are already fitted.

Operation

Note

The extension tubes can be used with all Kärcher ac-

cessories.

Note

For optimum cleaning results, do not operate the high-

pressure cleaner in the Eco mode.

Cleaning floors

Remove coarse dirt from the surface to be cleaned (e.g.

by sweeping) before using the device to avoid damage

to the T-Racer.

ATTENTION

Damage to the rotor arm

The rotor arm can be damaged if it hits edges and cor-

ners.

Do not move the device over free-standing corners and

edges.

Illustration C

Note

 The T-Racer is not suitable for scraping or scrub-

bing.

 Test the device on an inconspicuous area before us-

ing on sensitive surfaces, e.g. wood.

 Do not allow it to remain in one area, but keep it in

motion.

1. Attach the T-Racer to the high-pressure gun using

the extension tube.

Illustration B

a Press the extension tube onto the bayonet con-

nector of the high-pressure gun.

b Turn the extension tube by 90° until it latches into

place.

c If necessary, repeat the procedure for further

connections.

2. Adjust the rotor arm height adjustment. according to

the surface to be cleaned.

3. Unlock the lever of the trigger gun.

4. Pull the lever of the trigger gun.

The device switches on.

5. Clean the floor surface by guiding the T-Racer over

the floor surface without exerting excessive pres-

sure.

 DANGER

Risk of injury! Never reach under the

edge of the T-Racer during operation

Cleaning type: Surface cleaner

Cleaning type: Edge and corner cleaning

Cleaning type: Rinsing function

HARD For durable surfaces, e.g. tiles, concrete,

stone

SOFT For sensitive surfaces, e.g. wood

Flow rate l/min (l/

High pressure

class (e.g.)

Colour of the

high-pressure

nozzles

5.8 (348) - 7.5

(450)

K4 - K5 Grey

Greater than 7.5

(450)

K6 - K7 Yellow

8Français

Cleaning wall surfaces

1. Attach the T-Racer directly to the high-pressure gun.

a Press the bayonet connector of the T-Racer into

the connection on the high-pressure gun and

then turn by 90° until it latches into place.

b Tighten the union nut if present.

2. Clean the wall surface.

Rotor arm height adjustment

The clearance of the high-pressure nozzles to the sur-

face to be cleaned can be adjusted via the rotor arm

height adjustment.

Adjust the rotor arm height adjustment. according to the

surface to be cleaned.

Illustration D

For powerful cleaning of stubborn soiling on dura-

ble surfaces, e.g. tiles, concrete, stone:

1. Set the rotor arm height adjustment to "HARD".

For cleaning sensitive surfaces:

2. Set the rotor arm height adjustment to "SOFT".

Surface cleaning foot switch

For cleaning larger areas:

1. Press the surface cleaning foot switch.

A water jet is emitted from the two high-pressure

nozzles in the rotor arm.

Edge and corner cleaning foot switch

Note

Guide the T-Racer along the corner area to achieve op-

timum cleaning results.

For cleaning corners and edges:

1. Press the edge and corner cleaning foot switch.

A water jet is emitted from the front high-pressure

nozzle.

Rinsing function foot switch

Note

The device has a rinsing function for pre-wetting or rins-

ing the cleaned surface.

For rinsing:

1. Press the rinsing function foot switch.

A strong jet, but not a high-pressure water jet is

emitted from the rinsing nozzle.

After use

Rinse off the device with a gentle water stream after

use.

 Detach the T-Racer and any extension tubes from

the high-pressure gun.

 Rinse off the T-Racer with the high-pressure gun

(without accessories) or wipe down with a damp

cloth.

Storage

Store the device in a frost-protected place.

Care and service

Removing/installing the nozzles

The described procedure applies to all nozzles on the

device.

Illustration E

1. Remove the clip.

2. Pull the high-pressure nozzle out.

3. Fit the high-pressure nozzle.

4. Fit the clip.

Cleaning the high-pressure nozzle

1. Remove the high-pressure nozzle.

2. Flush the high-pressure nozzle with clear water in

both directions. Replace a damaged high-pressure

nozzle where necessary.

3. Install the high-pressure nozzle.

Replacing the skids

Worn or damaged skids can be easily replaced:

Illustration F

1. Press the skid gently upwards and out of the latch

using a suitable tool such as a screwdriver.

2. Pull the skid upwards and out.

3. Press the new skid gently into the support until it

latches into place.

Troubleshooting guide

High-pressure cleaner not building up pressure or

pulsing

High-pressure nozzles clogged or damaged.

1. Remove the high-pressure nozzles.

2. Check the high-pressure nozzles for clogging and

clean if necessary.

3. Check the high-pressure nozzles for damage and

replace if necessary.

4. Flush the T-Race with clear water without the noz-

zles fitted.

5. Install the high-pressure nozzles.

Incorrect high-pressure nozzle selected.

The device only provides optimum cleaning results

when used with the appropriate high-pressure nozzles!

1. Select the appropriate high-pressure nozzles ac-

cording to the high-pressure cleaner used.

2. Install the high-pressure nozzles.

Warranty

The warranty conditions issued by our relevant sales

company apply in all countries. We shall remedy possi-

ble malfunctions on your appliance within the warranty

period free of cost, provided that a material or manufac-

turing defect is the cause. In a warranty case, please

contact your dealer (with the purchase receipt) or the

next authorised customer service site.

(See overleaf for the address)

Contenu

Remarques générales.......................................... 9

Illustrations et descriptions dans ce manuel d'uti-

lisation .................................................................. 9

Utilisation conforme.............................................. 9

Protection de l'environnement.............................. 9

Accessoires et pièces de rechange ..................... 9

Etendue de livraison............................................. 9

Consignes de sécurité.......................................... 9

Symboles sur l'appareil ........................................ 10

Description de l'appareil.......................................10

Montage du tuyau de rallonge.............................. 10

Mise en service .................................................... 10

manuel ................................................................. 10

Après l’utilisation .................................................. 11

Stockage .............................................................. 11

Entretien et maintenance ..................................... 11

Dépannage en cas de défaut............................... 11

Garantie ............................................................... 11

Français 9

Remarques générales

Veuillez lire ce manuel

d'instructions original

avant la première utilisation de

votre appareil et agissez confor-

mément. Conservez le manuel

d'instructions original pour une

utilisation ultérieure ou pour le

propriétaire suivant.

Illustrations et descriptions dans ce

manuel d'utilisation

Les illustrations et descriptions dans ce manuel d'utili-

sation peuvent différer de l’étendue de la livraison et de

la configuration de votre T-Racer.

Remarque

Sous réserve de modifications techniques.

Utilisation conforme

Le T-Racer peut être utilisé avec tous les nettoyeurs

haute pression Kärcher Home & Garden à partir de la

classe K4.

Vous trouverez des indications détaillées sur la classe

de l’appareil dans le manuel d’utilisation de votre net-

toyeur haute pression.

sur les appareils jusqu’à l’année de construction 1991,

un adaptateur est requis (voir « Accessoires et pièces

de rechange »).

Le T-Racer est idéal pour le nettoyage de surfaces de

sols et de murs de différentes surfaces telles que les

carreaux, la pierre, le béton, le plastique et le bois.

Utilisez le T-Racer uniquement pour votre ménage.

Protection de l'environnement

Les matériaux d'emballage sont recyclables.

Veuillez éliminer les emballages dans le respect

de l'environnement.

Les appareils électriques et électroniques

contiennent des matériaux précieux recyclables

et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger po-

tentiel pour la santé humaine et l'environnement, s'ils ne

sont pas manipulés ou éliminés correctement. Ces

composants sont cependant nécessaires pour le fonc-

tionnement correct de l'appareil. Les appareils marqués

par ce symbole ne doivent pas être jetés dans les or-

dures ménagères.

Les travaux avec du détergent ne doivent être faits

que sur des plans de travail étanches aux liquides,

avec raccord à la canalisation d'eaux usées. Ne pas

laisser le détergent s'infiltrer dans les eaux ou dans le

sol.

Remarques concernant les matières composantes

(REACH)

Les informations actuelles concernant les matières

composantes sont disponibles sous : www.kaercher.de/

REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de re-

change originaux. Ceux-ci garantissent le fonctionne-

ment sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de re-

change sont disponibles sur le site Internet www.kaer-

cher.com.

Etendue de livraison

Lors du déballage, vérifiez que le contenu de la livraison

est complet. L’étendue de livraison de votre variante

d’équipement est illustrée sur l'emballage. Si des ac-

cessoires manquent ou en cas de dommage dû au

transport, veuillez informer votre distributeur.

Consignes de sécurité

몇 PRÉCAUTION

● N'utilisez pas l'appareil si des

personnes se trouvent à proxi-

mité de la tête de nettoyage.

● Après le nettoyage et avant de

réaliser des travaux sur le T-

Racer, couper le nettoyeur

haut pression et débrancher le

T-Racer du pistolet haute pres-

sion.

● Ne déclencher le jet haute

pression sur le pistolet haute

pression que lorsque le T-Ra-

cer se trouve sur la surface de

nettoyage.

● Risque de choc de recul. Ga-

rantissez la stabilité et tenez

fermement le pistolet haute

pression et le tuyau de ral-

longe.

● Température maximale de

l’eau 60°C (Observez les

consignes de votre nettoyeur

haute pression).

Remarque

● Observez également les

consignes de sécurité de votre

nettoyeur haute pression ainsi

que les consignes et décrets

locaux.

10 Français

Symboles sur l'appareil

Description de l'appareil

Pour les figures, voir la page des graphiques

Illustration A

1 Tuyau de rallonge

2 Réglage en hauteur du bras de rotor

3 Boîtier

4 Raccordement à baïonnette avec écrou-raccord

5 Poignée

6 Pédale Nettoyage de surface

7 Pédale Nettoyage de bordures et de coins

8 Buse haute pression

9 Bras de rotor

10 Buse haute pression avant

11 Patins de glissement

12 Buse de rinçage

13 Pédale Fonction rinçage

Montage du tuyau de rallonge

Remarque

Veiller lors du montage à un raccordement solide des

pièces de l’appareil.

Illustration B

1. Brancher la baïonnette dans le logement.

2. Tourner la rallonge jusqu'à ce qu'elle s'enclenche.

3. Serrer l'écrou-raccord.

Répéter, le cas échéant, la procédure pour d’autres

tuyaux de rallonge.

Mise en service

Sélection des buses haute pression

La condition d’un fonctionnement sans défaut est l’utili-

sation de buses haute pression adaptées.

Remarque

Le choix dépend du débit (l/min). Vous trouverez des in-

dications sur le débit dans le manuel d’utilisation ou sur

la plaque signalétique du nettoyeur haute pression.

Remarque

Les buses haute pression jaunes sont déjà montées.

manuel

Remarque

Les tuyaux de rallonge peuvent être utilisés avec tous

les accessoires Kärcher.

Remarque

Pour un résultat de nettoyage optimal, ne pas utiliser le

nettoyeur haute pression en mode Eco.

Nettoyer la surface de sol

Avant l’utilisation, débarrasser la surface de nettoyage

des impuretés grossières (en balayant, par exemple)

pour éviter d’endommager le T-Racer.

ATTENTION

Dommages sur le bras de rotor

Les chocs sur les bordures et les coins peuvent endom-

mager le bras de rotor.

Ne pas rouler sur des coins et bordures saillants.

Illustration C

Remarque

 Le T-Racer n’est pas adapté au lessivage, ni au ré-

curage.

 Testez l’appareil avant son utilisation sur des sur-

faces fragiles, par ex. le bois, à un endroit peu vi-

sible.

 Ne demeurez pas sur un endroit, mais restez en

mouvement.

1. Fixer le T-Racer au pistolet haute pression avec le

tuyau de rallonge.

Illustration B

a Presser le tuyau de rallonge sur le raccord à

baïonnette du pistolet haute pression.

b Tourner le tuyau de rallonge de 90° jusqu’à ce

qu’il s’enclenche.

c Répéter, le cas échéant, la procédure pour

d’autres raccords.

2. Régler le réglage en hauteur du bras de rotor en

fonction de la surface de nettoyage.

3. Déverrouiller le levier de la poignée pistolet.

4. Tirer le levier de la poignée pistolet.

L'appareil démarre.

5. Nettoyer la surface de sol en guidant le T-Racer

sans force sur la surface de sol.

Nettoyer la surface murale

1. Fixer le T-Racer au pistolet haute pression.

a Presser le raccord à baïonnette du T-Racer dans

le raccord du pistolet haute pression, puis le tour-

ner à 90° jusqu’à ce qu’il s’enclenche.

b Serrer l'écrou-raccord le cas échéant.

2. Nettoyer la surface murale.

Réglage en hauteur du bras de rotor

Le réglage en hauteur du bras de rotor permet de modi-

fier la distance entre les buses haute pression et la sur-

face à nettoyer.

Régler le réglage en hauteur du bras de rotor en fonc-

tion de la tâche de nettoyage.

Illustration D

 DANGER

Risque de blessures ! Ne pas mettre la

main sous le bord du T-Racer pendant le

fonctionnement

Type de nettoyage : Nettoyage de sur-

face

Type de nettoyage : Nettoyage de bor-

dures et de coins

Type de nettoyage : Fonction rinçage

HARD Pour les surfaces robustes, p.ex. les car-

reaux, le béton, la pierre

SOFT Pour les surfaces délicates, p.ex. le bois

Débit l/min (l/h) Classe HP

(p.ex.)

Couleur des

buses haute

pression

5,8 (348) - 7,5

(450)

K4 - K5 gris

au-dessus de 7,5

(450)

K6 - K7 Jaune

Italiano 11

Pour un nettoyage puissant d’impuretés tenaces

sur des surfaces robustes, p.ex. les carreaux, le bé-

ton, la pierre :

1. Mettre le réglage en hauteur du bras de rotor sur la

position « HARD ».

Pour le nettoyage des surfaces délicates :

2. Mettre le réglage en hauteur du bras de rotor sur la

position « SOFT ».

Pédale Nettoyage de surface

Pour le nettoyage de grandes surfaces:

1. Actionner la pédale Nettoyage de surface.

Un jet d’eau sort des deux buses haute pression

dans le bras de rotor.

Pédale Nettoyage de bordures et de coins

Remarque

Guidez le T-Racer le long des zones à coins pour obte-

nir un résultat de nettoyage optimal.

Pour nettoyer les coins et bordures :

1. Actionner la pédale Nettoyage de bordures et de

coins.

Un jet d’eau sort de la buse haute pression avant.

Pédale Fonction rinçage

Remarque

Pour imprégner d’eau ou rincer les surfaces nettoyées,

l’appareil est équipé d'une fonction rinçage.

Pour le rinçage :

1. Actionner la pédale Fonction rinçage.

Un jet d’eau puissant, mais pas sous haute pression

sort de la buse de rinçage.

Après l’utilisation

Après l’utilisation, rincer l’appareil avec un jet d’eau

doux.

 Retirer le T-Racer et les éventuels tuyaux de ral-

longe du pistolet haute pression.

 Rincer le T-Racer à l’aide du pistolet haute pression

(sans accessoire) ou l’essuyer avec un chiffon hu-

mide.

Stockage

Conserver l'appareil dans un endroit protégé du gel.

Entretien et maintenance

Montage/démontage des buses

La procédure décrite vaut pour toutes les buses pré-

sentes sur l’appareil.

Illustration E

1. Retirer les pinces.

2. Sortir la buse haute pression.

3. Insérer la buse haute pression.

4. Monter les pinces.

Nettoyer la buse haute pression

1. Démonter la buse haute pression.

2. Rincer la buse haute pression à l’eau fraîche dans

les deux directions. Si besoin, remplacer les buses

haute pression endommagées.

3. Monter la buse haute pression.

Remplacer les patins de glissement

Les patins de glissement usés ou endommagés sont fa-

ciles à remplacer :

Illustration F

1. Appuyer légèrement le patin de glissement sur le

cran vers le haut à l’aide d’un outil adapté, comme

un tournevis, par exemple.

2. Sortir le patin de glissement vers le haut.

3. Appuyer légèrement un patin de glissement neuf

dans le support jusqu’à ce qu’il s’enclenche.

Dépannage en cas de défaut

Le nettoyeur haute pression n’établit pas de pres-

sion ou par impulsions

Buses haute pression colmatées ou endommagées.

1. Démonter les buses haute pression.

2. Contrôler l’absence de colmatage sur les buses

haute pression et les nettoyer si nécessaire.

3. Contrôler l’absence de dommage sur les buses

haute pression et les remplacer si nécessaire.

4. Rincer le T-Racer sans buses à l'eau claire.

5. Insérer les buses haute pression.

Mauvais chois de buse haute pression.

L’appareil n’atteint son résultat optimal de nettoyage

qu’avec les buses haute pression adaptées !

1. Sélectionner les buses haute pression en fonction

du nettoyeur haute pression utilisé.

2. Monter les buses haute pression.

Garantie

Les conditions de garantie publiées par notre société

commerciale compétente s'appliquent dans chaque

pays. Nous remédions gratuitement aux défauts pos-

sibles sur votre appareil dans la durée de garantie dans

la mesure où la cause du défaut est un vice de matériau

ou de fabrication. En cas de garantie, veuillez vous

adresser à votre distributeur ou au point de service

après-vente autorisé le plus proche avec la facture

d'achat.

(Voir l'adresse au dos)

Indice

Avvertenze generali

Prima di utilizzare l’ap-

parecchio per la prima

volta leggere e rispettare le

Istruzioni per l'uso originali.

Conservare le Istruzioni per

Avvertenze generali .............................................11

Illustrazioni e descrizioni nelle presenti istruzioni

per l'uso................................................................ 12

Impiego conforme alla destinazione..................... 12

Tutela dell'ambiente ............................................. 12

Accessori e ricambi .............................................. 12

Volume di fornitura ............................................... 12

Avvertenze di sicurezza ....................................... 12

Simboli riportati sull’apparecchio.......................... 12

Descrizione dell’apparecchio ............................... 13

Montaggio tubo di prolunga.................................. 13

Messa in funzione ................................................ 13

Esercizio............................................................... 13

Dopo l'utilizzo ....................................................... 14

Stoccaggio ........................................................... 14

Cura e manutenzione........................................... 14

Guida alla risoluzione dei guasti .......................... 14

Garanzia............................................................... 14

12 Italiano

l'uso originali per un uso futuro o

per un successivo proprietario.

Illustrazioni e descrizioni nelle

presenti istruzioni per l'uso

Le illustrazioni e le descrizioni contenute nelle presenti

istruzioni per l'uso possono differire dalla fornitura e dal-

la dotazione del vostro T-Racer.

Nota

Con riserva di modifiche tecniche.

Impiego conforme alla destinazione

Il T-Racer può essere utilizzato con tutte le idropulitrici

Kärcher Home & Garden della classe K4.

Informazioni dettagliate sulla classe dell'apparecchio

sono riportate nelle istruzioni per l'uso dell'idropulitrice.

Per gli apparecchi prodotti fino al 1991 è necessario an-

che un adattatore (vedi "Accessori e ricambi").

Il T-Racer è ideale per la pulizia di pavimenti e pareti con

superfici diverse come piastrelle, pietra, calcestruzzo,

plastica e legno.

Utilizzare il T-Racer esclusivamente in ambito domesti-

co.

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire

gli imballaggi nel rispetto dell’ambiente.

Gli apparecchi elettrici ed elettronici contengono

materiali riciclabili preziosi e, spesso, componenti

come batterie, accumulatori oppure olio che, se

usati o smaltiti non correttamente, possono costi-

tuire un potenziale pericolo per la salute umana e per

l'ambiente. Questi componenti sono tuttavia necessari

per un corretto funzionamento dell'apparecchio. Gli ap-

parecchi contrassegnati con questo simbolo non devo-

no essere smaltiti con i rifiuti domestici.

Gli interventi con detergenti possono essere ese-

guiti solo su superfici di lavoro impermeabili con

collegamento alla canalizzazione dell'acqua sporca.

Non fare infiltrare il detergente nelle acque di scarico o

nel terreno.

Avvertenze sulle sostanze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti

si veda: www.kaercher.de/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si

garantisce un funzionamento sicuro e privo di disturbi

dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e

ricambi su www.kaercher.com.

Volume di fornitura

Disimballare la confezione e controllare che il contenuto

sia completo. Il volume di fornitura della variante di do-

tazione è riportato sulla confezione. In caso di accessori

mancanti o danni dovuti al trasporto, si prega di contat-

tare il rivenditore.

Avvertenze di sicurezza

몇 PRUDENZA

● Non utilizzare l'apparecchio se

vi sono altre persone nelle vici-

nanze della testina di pulizia.

● Spegnere l'idropulitrice e scol-

legare il T-Racer dalla pistola

ad alta pressione dopo aver

completato l'operazione di pu-

lizia e prima di intervenire sul

T-Racer.

● Non attivate il getto ad alta

pressione sulla pistola ad alta

pressione finché il T-Racer non

si trova sulla superficie di puli-

zia.

● Pericolo di rinculo. Mettersi

sempre in posizione sicura e

tenere saldamente la pistola

ad alta pressione e il tubo di

prolunga.

● Massima temperatura dell’ac-

qua 60°C (osservate le norme

dell’idropulitrice).

Nota

● È inoltre indispensabile rispet-

tare le norme di sicurezza

dell'idropulitrice, nonché le di-

sposizioni e le ordinanze locali.

Simboli riportati sull’apparecchio

 PERICOLO

Pericolo di lesioni! Durante il funziona-

mento, non infilare le mani sotto il bordo

del T-Racer

Tipo di pulizia: Pulizia superficiale

Tipo di pulizia: Pulizia dei bordi e degli

angoli

Tipo di pulizia: Funzione lavaggio

Italiano 13

Descrizione dell’apparecchio

Per le figure vedi pagina dei grafici

Figura A

1 Tubo di prolunga

2 Regolazione altezza braccio rotore

3 Custodia

4 Attacco a baionetta con dado a risvolto

5 Impugnatura

6 Pedale pulizia superficiale

7 Pedale pulizia dei bordi e degli angoli

8 Ugello ad alta pressione

9 Braccio rotore

10 Ugello ad alta pressione anteriore

11 Pattini

12 Ugello di lavaggio

13 Pedale funzione lavaggio

Montaggio tubo di prolunga

Nota

Assicurarsi che le parti del dispositivo siano saldamente

collegate durante l'installazione.

Figura B

1. Inserire la baionetta nell’alloggiamento.

2. Ruotare la prolunga fino a che non scatta.

3. Fissare il dado a risvolto.

Ripetere eventualmente la procedura per altri tubi di

prolunga.

Messa in funzione

Selezione di ugelli ad alta pressione

Il presupposto per un funzionamento senza problemi è

l'utilizzo di ugelli ad alta pressione adatti.

Nota

La scelta dipende dalla portata (l/min). Le informazioni

sulla portata sono riportate nelle istruzioni per l'uso o

sulla targa dati dell'idropulitrice.

Nota

Gli ugelli gialli ad alta pressione sono già montati.

Esercizio

Nota

I tubi di prolunga possono essere utilizzati con qualsiasi

accessorio Kärcher.

Nota

Per ottenere risultati di pulizia ottimali, non utilizzare

l'idropulitrice in modalità Eco.

Pulizia del pavimento

Prima dell'uso, rimuovere lo sporco grossolano dalla su-

perficie di pulizia (ad es. spazzolando) per evitare danni

al T-Racer.

ATTENZIONE

Danni al braccio rotore

In caso di urto con bordi e angoli, il braccio rotore può

essere danneggiato.

Non muoversi su angoli e spigoli liberi.

Figura C

Nota

 Il T-Racer non è adatto allo sfregamento o allo stro-

finio.

 Prima dell'utilizzo, testare l'apparecchio su superfici

delicate, ad es. legno, su un punto non in vista.

 Non rimanere su un solo posto, ma continuare a

muoversi.

1. Collegare il T-Racer con il tubo di prolunga alla pi-

stola ad alta pressione.

Figura B

a Premere il tubo di prolunga sul raccordo a baio-

netta della pistola ad alta pressione.

b Ruotare il tubo di prolunga di 90° finché non scat-

ta in posizione.

c Se necessario, ripetere la procedura per ulteriori

collegamenti.

2. Regolare l'altezza del braccio rotore in base alla su-

perficie di pulizia.

3. Sbloccare la leva della pistola a spruzzo.

4. Tirare la leva della pistola a spruzzo.

L'apparecchio si accende.

5. Pulire la superficie del pavimento e guidare il T-Ra-

cer sulla superficie del pavimento senza sforzare.

Pulire la superficie della parete

1. Collegare il T-Racer direttamente alla pistola ad alta

pressione.

a Premere l'attacco a baionetta del T-Racer nell'at-

tacco della pistola ad alta pressione, quindi ruo-

tarlo di 90° fino all'innesto.

b Se presente, fissare il dado a risvolto.

2. Pulire la superficie della parete.

Regolazione altezza braccio rotore

La regolazione in altezza del braccio rotore modifica la

distanza tra gli ugelli ad alta pressione e la superficie di

pulizia.

Regolare l'altezza del braccio rotore in base all’attività di

pulizia.

Figura D

Per la pulizia efficace di sporco ostinato su superfi-

ci robuste, ad es. piastrelle, calcestruzzo, pietra:

1. impostare la regolazione in altezza del braccio roto-

re su "HARD".

Per la pulizia di superfici delicate:

2. impostare la regolazione in altezza del braccio roto-

re su "SOFT".

Pedale pulizia superficiale

Per la pulizia di superfici ampie:

1. Azionare il pedale per la pulizia di superfici.

Un getto d'acqua fuoriesce da entrambi gli ugelli ad

alta pressione nel braccio rotore.

Pedale pulizia dei bordi e degli angoli

Nota

Guidare il T-Racer lungo l'area d'angolo per ottenere un

risultato di pulizia ottimale.

HARD Per superfici robuste, ad es. piastrelle,

calcestruzzo, pietra

SOFT Per superfici delicate, ad es. legno

Portata l/min (l/h) Classe HD (ad

es.)

Colore degli

ugelli ad alta

pressione

5,8 (348) - 7,5

(450)

K4 - K5 grigio

superiore a 7,5

(450)

K6 - K7 giallo

14 Nederlands

Per la pulizia di angoli e spigoli:

1. azionare il pedale di pulizia dei bordi e degli angoli.

Un getto d'acqua fuoriesce dall’ugello ad alta pres-

sione anteriore.

Pedale funzione lavaggio

Nota

Per il prelavaggio o il risciacquo della superficie pulita,

l'apparecchio ha una funzione di lavaggio.

Per lavare:

1. Azionare il pedale per la funzione lavaggio.

Dall'ugello di risciacquo fuoriesce un getto d’acqua

potente, ma non ad alta pressione.

Dopo l'utilizzo

Dopo l'utilizzo, sciacquare l'apparecchio con un getto

d'acqua delicato.

 Rimuovere il T-Racer e gli eventuali tubi di prolunga

dalla pistola ad alta pressione.

 Sciacquare il T-Racer con la pistola ad alta pressio-

ne (senza accessori) o strofinare con un panno umi-

do.

Stoccaggio

Conservare l’apparecchio in un luogo privo di gelo.

Cura e manutenzione

Montare/smontare gli ugelli

La procedura descritta si applica a tutti gli ugelli del di-

spositivo.

Figura E

1. Rimuovere i morsetti.

2. Estrarre l’ugello per alta pressione.

3. Inserire l’ugello per alta pressione.

4. Montare i morsetti.

Pulire l’ugello per alta pressione

1. Smontare l’ugello per alta pressione.

2. Sciacquare l'ugello per alta pressione con acqua pu-

lita in entrambe le direzioni. Se necessario, sostitui-

re un ugello per alta pressione danneggiato.

3. Montare l'ugello per alta pressione.

Sostituzione dei pattini

I pattini usurati o danneggiati possono essere facilmen-

te sostituiti:

Figura F

1. con un attrezzo adatto, come un cacciavite, spinge-

re leggermente verso l'alto il pattino in corrisponden-

za dell'arresto.

2. Estrarre il pattino tirando verso l’alto.

3. Premere leggermente il nuovo pattino nel supporto

finché non scatta in posizione.

Guida alla risoluzione dei guasti

L'idropulitrice non crea pressione o pulsa.

Ugelli per alta pressione ostruiti o danneggiati.

1. Rimuovere gli ugelli per alta pressione.

2. Controllare se gli ugelli per alta pressione sono

ostruiti ed eventualmente pulirli.

3. Controllare se gli ugelli per alta pressione sono dan-

neggiati ed eventualmente sostituirli.

4. Sciacquare il T-Racer senza ugelli con acqua pulita.

5. Montare gli ugelli per alta pressione.

Ugello ad alta pressione errato selezionato.

L'apparecchio raggiunge un risultato di pulizia ottimale

solo con gli appositi ugelli per alta pressione!

1. Selezionare gli ugelli per alta pressione in base al ti-

po di idropulitrice utilizzato.

2. Montare gli ugelli per alta pressione.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di

pubblicazione da parte della nostra società di vendita

competente. Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio, se causati

da difetto di materiale o di produzione. Nei casi previsti

dalla garanzia si prega di rivolgersi al proprio rivendito-

re, oppure al più vicino centro di assistenza autorizzato,

esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Inhoud

Algemene instructies

Lees voor het eerste

gebruik van het toestel

deze originele gebruiksaanwij-

zing en volg de instructies erin

op. Bewaar de originele ge-

bruiksaanwijzing voor later ge-

bruik of voor de volgende

eigenaar.

Afbeeldingen en beschrijvingen in

deze gebruiksaanwijzing

Afbeeldingen en beschrijvingen in deze gebruiksaanwij-

zing kunnen door de omvang van de levering en de uit-

rusting van uw R-Racer afwijken.

Instructie

Technische wijzigingen voorbehouden.

Reglementair gebruik

De T-Racer kan met alle Kärcher Home & Garden-ho-

gedrukreinigers vanaf de apparaatklasse K4 worden

gebruikt.

Algemene instructies............................................14

Afbeeldingen en beschrijvingen in deze gebruiks-

aanwijzing ............................................................ 14

Reglementair gebruik ........................................... 14

Milieubescherming ...............................................15

Toebehoren en reserveonderdelen ...................... 15

Leveringsomvang.................................................15

Veiligheidsinstructies............................................ 15

Symbolen op het apparaat................................... 15

Beschrijving apparaat...........................................15

Montage verlengbuis............................................ 16

Inbedrijfstelling ..................................................... 16

Werking ................................................................ 16

Na het gebruik...................................................... 16

Opslag.................................................................. 16

Onderhoud ........................................................... 17

Hulp bij storingen ................................................. 17

Garantie ............................................................... 17

Nederlands 15

Gedetailleerde gegevens over de apparaatklasse vindt

u in de gebruiksaanwijzing van uw hogedrukreiniger.

Bij apparaten tot bouwjaar 1991 heeft u bovendien een

adapter nodig (zie “Toebehoren en reserveonderde-

len”).

De T-Racer is perfect voor het reinigen van vloeren en

wanden met verschillende oppervlakken als tegels,

steen, beton, kunststof en hout.

Gebruik het apparaat uitsluitend voor de privé-huishou-

ding.

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Ver-

wijder verpakkingen op een milieuvriendelijke

manier.

Elektrische en elektronische apparaten bevatten

waardevolle recyclebare materialen en vaak be-

standdelen zoals batterijen, accu's of olie, die bij

onjuiste omgang of verkeerd afvalverwijdering

een mogelijk gevaar voor de gezondheid en het milieu

kunnen vormen. Voor een correct werking van het ap-

paraat zijn deze bestanddelen echter noodzakelijk. Ver-

wijder apparaten, voorzien van dit symbool, niet samen

met huishoudelijk afval.

Werkzaamheden met reinigingsmiddelen mogen

alleen worden uitgevoerd op vloeistofdichte werk-

oppervlakken met een aansluiting op de vuilwateraf-

voer. Reinigingsmiddelen niet in wateren of de bodem

laten afvloeien.

Instructies betreffende inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen treft u aan via in-

ternetadres: www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reser-

veonderdelen. Deze garanderen een veilige en sto-

ringsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt

u onder www.kaercher.nl.

Leveringsomvang

Controleer de inhoud bij het uitpakken op volledigheid.

De leveringsomvang van uw uitrustingsvariant is op de

verpakking afgebeeld. Neem bij ontbrekend toebehoren

of transportschade contact op met uw distributeur.

Veiligheidsinstructies

몇 VOORZICHTIG

● Gebruik het apparaat niet, als

zich meerdere personen in de

buurt van de reinigingskop be-

vinden.

● Schakel na de reiniging en

voor het werken aan de T-Ra-

cer de hogedrukreiniger uit, en

ontkoppel de T-Racer van het

hogedrukpistool.

● Activeer de hogedrukstraal

van het hogedrukpistool pas,

als de T-Racer zich op het rei-

nigingsvlak bevindt.

● Terugstootgevaar. Zorg voor

stabiliteit en houd het hoge-

drukpistool met verlengbuis

goed vast.

● Maximale watertemperatuur

60°C (neem de voorschriften

van uw hogedrukreiniger in

acht).

Instructie

● Neem ook de veiligheidsaan-

wijzingen van uw hogedrukrei-

niger en de plaatselijke

voorschriften en bepalingen in

acht.

Symbolen op het apparaat

Beschrijving apparaat

Afbeeldingen, zie pagina met grafieken

Afbeelding A

1 Verlengbuis

2 Hoogteverstelling rotorarm

3 Behuizing

4 Bajonetaansluiting met wartelmoer

5 Handgreep

6 Voetknop oppervlaktereiniging

7 Voetknop rand- en hoekreiniging

8 Hogedruksproeier

9 Rotorarm

 GEVAAR

Gevaar voor letsel! Grijp tijdens bedrijf

niet onder der rand van de T-Racer

Reinigingswijze: Oppervlaktereiniger

Reinigingswijze: Rand- en hoekreiniging

Reinigingswijze: Spoelfunctie

HARD Voor robuuste oppervlakken, bijvoor-

beeld tegels, beton, steen

SOFT Voor gevoelige oppervlakken, bijvoor-

beeld hout

16 Nederlands

10 Voorste hogedruksproeier

11 Glijders

12 Spoelsproeier

13 Voetknop spoelfunctie

Montage verlengbuis

Instructie

Zorg bij de montage op een vaste verbinding van de ap-

paraatdelen.

Afbeelding B

1. De bajonet in de opname steken.

2. De verlenging draaien tot deze vergrendelt.

3. De wartelmoer vastdraaien.

Het proces eventueel voor andere verlengbuizen herha-

len.

Inbedrijfstelling

Selectie van de hogedruksproeiers

Voorwaarde voor storingvrij bedrijf is het gebruik van de

passende hogedruksproeier.

Instructie

De selectie richt zich naar de opvoerhoeveelheid (l/

min). Gegevens over de opvoerhoeveelheid vindt u in

de gebruiksaanwijzing of op het typeplaatje van de ho-

gedrukreiniger.

Instructie

De gele hogedruksproeiers zijn al gemonteerd.

Werking

Instructie

Verlengbuizen kunnen met elke Kärcher-toebehoren

worden gebruikt.

Instructie

Voor een optimaal reinigingsresultaat de hogedrukreini-

ger niet in de Eco-stand gebruiken.

Vloeren reinigen

Voor gebruik grove vervuiling van het reinigingsvlak ver-

wijderen (bijvoorbeeld door vegen) om beschadiging

van de T-Racer te vermijden.

LET OP

Schade aan de rotorarm

Bij het slaan tegen hoeken en randen kan de rotorarm

worden beschadigd.

Rij niet over vrijstaande hoeken en randen.

Afbeelding C

Instructie

 De T-Racer is niet geschikt voor schuren of wrijven.

 Probeer het apparaat eerst op een onopvallende

plek uit, alvorens het op gevoelige oppervlakken zo-

als hout te gebruiken.

 Blijf niet op een plek staan, maar blijf steeds in be-

weging.

1. De T-Racer met de verlengbuis aan het hogedruk-

pistool bevestigen.

Afbeelding B

a De verlengbuis op de bajonetaansluiting van het

hogedrukpistool drukken.

b De verlengbuis met 90° draaien tot deze vergren-

delt.

c Eventueel de procedure voor verdere verbindin-

gen herhalen.

2. Hoogteverstelling rotorarm overeenkomstig het rei-

nigingsvlak instellen.

3. De hendel van het handspuitpistool ontgrendelen.

4. De hendel van het handspuitpistool trekken.

Het apparaat wordt ingeschakeld.

5. Het vloeroppervlak reinigen en hierbij de T-Racer

zonder inspanning over het vloeroppervlak leiden.

Wandvlakken reinigen

1. De T-Racer direct op het hogedrukpistool bevesti-

gen.

a De bajonetaansluiting van de T-Racer in de aan-

sluiting van het hogedrukpistool drukken en daar-

na met 90° draaien tot hij vergrendelt.

b Indien voorhanden, de wartelmoer vastdraaien.

2. Het wandvlak reinigen.

Hoogteverstelling rotorarm

Met de hoogteverstelling rotorarm wordt de afstand van

de hogedruksproeiers naar het reinigingsvlak veran-

derd.

Hoogteverstelling rotorarm overeenkomstig de reini-

gingstaak instellen.

Afbeelding D

Voor de krachtige reiniging van hardnekkige vervui-

ling op robuuste oppervlakken, bijvoorbeeld tegels,

beton, steen:

1. Hoogteverstelling rotorarm op “HARD” instellen.

Voor de reiniging van gevoelige oppervlakken:

2. Hoogteverstelling rotorarm op “SOFT” instellen.

Voetknop oppervlaktereiniging

Voor de reiniging van grote vlakken:

1. Voetknop oppervlaktereiniging bedienen.

Uit beide hogedruksproeiers in de rotorarm treedt

een waterstraal uit.

Voetknop rand- en hoekreiniging

Instructie

Leid de T-Racer langs het hoekbereik om een optimaal

reinigingsresultaat te bereiken.

Voor de reiniging van hoeken en randen:

1. Voetknop rand- en hoekreiniging bedienen.

Uit de voorste hogedruksproeier treedt een water-

straal uit.

Voetknop spoelfunctie

Instructie

Voor het bewateren of naspoelen van het gereinigde

oppervlak heeft het apparaat een spoelfunctie.

Om te spoelen:

1. Voetknop spoelfunctie bedienen.

Uit de spoelsproeier treedt een krachtige, maar

geen hogedrukwaterstraal uit.

Na het gebruik

Na gebruik het apparaat voorzichtig met een water-

straal afspoelen.

 De T-Racer en eventueel verlengbuis van het hoge-

drukpistool loskoppelen.

 De T-Racer met het hogedrukpistool (zonder verder

toebehoren) afspoelen of met een vochtige doek

schoonvegen.

Opslag

Het apparaat op een vorstvrije plaats bewaren.

Opvoerhoeveel-

heid l/min (l/h)

HD-klasse (bijv.) Kleur van de

hoge-

druksproeiers

5,8 (348) - 7,5

(450)

K4 - K5 grijs

boven 7,5 (450) K6 - K7 geel

Español 17

Onderhoud

Sproeiers in-/uitbouwen

De beschreven procedure geldt voor alle beschikbare

sproeiers van het apparaat.

Afbeelding E

1. De klemmen verwijderen.

2. De hogedruksproeier eruit trekken.

3. De hogedruksproeier plaatsen.

4. De klemmen monteren.

Hogedruksproeier reinigen

1. De hogedruksproeier demonteren.

2. De hogedruksproeier met schoon water in beide

richtingen doorspoelen. Eventueel een beschadig-

de hogedruksproeier vervangen.

3. De hogedruksproeier monteren.

Glijder vervangen

Versleten of beschadigde glijders kunnen eenvoudig

worden vervangen:

Afbeelding F

1. Druk met een geschikt gereedschap, bijvoorbeeld

een schroevendraaier, de glijder met een lichte druk

omhoog.

2. De glijder er omhoog uittrekken.

3. De nieuwe glijder iets in de houder drukken tot deze

vergrendelt.

Hulp bij storingen

Hogedrukreiniger bouwt geen druk op of pulseert

Hogedruksproeiers verstopt of beschadigd.

1. De hogedruksproeiers demonteren.

2. De hogedruksproeiers op verstopping controleren

en eventueel reinigen.

3. De hogedruksproeiers op beschadiging controleren

en eventueel vervangen.

4. De T-Racer zonder sproeiers met helder water

schoonspoelen.

5. De hogedruksproeiers monteren.

Verkeerde hogedruksproeier gekozen.

Het apparaat bereikt alleen met de passende hoge-

druksproeiers een optimaal reinigingsresultaat!

1. Hogedruksproeiers aan de hand van de gebruikte

hogedrukreiniger selecteren.

2. Hogedruksproeiers monteren.

Garantie

In elk land gelden de garantievoorwaarden die door on-

ze verantwoordelijke verkoopmaatschappij zijn uitgege-

ven. Mogelijke storingen aan uw apparaat verhelpen we

binnen de garantieperiode gratis, voor zover een mate-

riaal- of fabricagefout de oorzaak is. Als u gebruik wilt

maken van de garantie, neemt u met uw aankoopbon

contact op met uw distributeur of de dichtstbijzijnde ge-

autoriseerde klantenservice.

(adres zie achterzijde)

Índice de contenidos

Avisos generales

Antes de utilizar por

primera vez el equipo,

lea este manual de instruccio-

nes y sígalo. Conserve el ma-

nual de instrucciones para su

uso posterior o para propietarios

ulteriores.

Figuras y descripciones de este

manual de instrucciones

Las figuras y descripciones incluidas en este manual de

instrucciones pueden ser diferentes del alcance del su-

ministro y el equipamiento de su T-Racer.

Nota

Reservado el derecho de realizar modificaciones técni-

cas.

Uso previsto

El T-Racer puede usarse con cualquier limpiadora de

alta presión Kärcher Home & Garden a partir de la clase

de equipos K4.

Las indicaciones detalladas sobre la clase de equipos

las encontrará en el manual de instrucciones de su lim-

piadora de alta presión.

Los equipos hasta el año de construcción 1991 preci-

san de un adaptador adicional (véase «Accesorios y re-

cambios»).

El T-Racer es adecuado para limpiar paredes y suelos

con diferentes superficies, como baldosas, piedra, hor-

migón, plástico y madera.

Utilice el T-Racer únicamente para uso doméstico.

Protección del medioambiente

Los materiales de embalaje son reciclables. Eli-

mine los embalajes de forma respetuosa con el

medio ambiente.

Los equipos eléctricos y electrónicos contienen

materiales reciclables y, a menudo, componen-

tes, como baterías, acumuladores o aceite, que

suponen un peligro potencial para la salud de las

personas o el medio ambiente en caso de manipularse

o eliminarse de forma inadecuada. Sin embargo, dichos

componentes son necesarios para un servicio adecua-

do del equipo. Los equipos identificados con este sím-

bolo no pueden eliminarse con la basura doméstica.

Los trabajos con detergentes deben realizarse úni-

camente sobre superficies de trabajo a prueba de

filtraciones y conectadas a la canalización de agua su-

Avisos generales .................................................. 17

Figuras y descripciones de este manual de ins-

trucciones............................................................. 17

Uso previsto ......................................................... 17

Protección del medioambiente ............................. 17

Accesorios y recambios ....................................... 18

Alcance del suministro ......................................... 18

Instrucciones de seguridad .................................. 18

Símbolos en el equipo.......................................... 18

Descripción del equipo......................................... 18

Montaje del tubo de prolongación........................ 18

Puesta en funcionamiento.................................... 19

Funcionamiento.................................................... 19

Tras la utilización.................................................. 19

Almacenamiento ..................................................19

Cuidado y mantenimiento .................................... 19

Ayuda en caso de fallos ....................................... 20

Garantía ............................................................... 20

18 Español

cia. No permita que los detergentes penetren en masas

de agua o en la tierra.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actualizada sobre las sustan-

cias contenidas en: www.kaercher.de/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales,

estos garantizan un servicio seguro y fiable del equipo.

Encontrará información sobre los accesorios y recam-

bios en www.kaercher.com.

Alcance del suministro

Compruebe la integridad del alcance de suministro du-

rante el desembalaje. El alcance del suministro de su

variante de equipamiento se muestra en el embalaje.

Póngase en contacto con su distribuidor si faltan acce-

sorios o en caso de daños de transporte.

Instrucciones de seguridad

몇 PRECAUCIÓN

● No utilice el equipo si hay per-

sonas en las proximidades del

cabezal de limpieza.

● Antes de finalizar el servicio

de limpieza y antes de comen-

zar a trabajar con la T-Racer,

desconecte la limpiadora de

alta presión y separe el T-Ra-

cer de la pistola de alta pre-

sión.

● Active el chorro de alta pre-

sión de la pistola de alta pre-

sión únicamente si la T-Racer

se encuentra sobre la superfi-

cie a limpiar.

● Peligro de retroceso. Perma-

nezca siempre en una postura

segura y agarre con firmeza la

pistola de alta presión con el

tubo de prolongación.

● Temperatura máxima del agua

60°C (tenga en cuenta los avi-

sos de su limpiadora de alta

presión).

Nota

● Es imprescindible tener en

cuenta las instrucciones de se-

guridad de su limpiadora de al-

ta presión y las normativas

locales.

Símbolos en el equipo

Descripción del equipo

Véanse las figuras en la página de gráficos

Figura A

1 Tubo de prolongación

2 Ajuste de altura del brazo del rotor

3 Carcasa

4 Conexión de bayoneta con tuerca racor

5 Asa

6 Pedal para limpieza de superficies

7 Pedal para limpieza de bordes y rincones

8 Boquilla de alta presión

9 Brazo del rotor

10 Boquilla de alta presión delantera

11 Patines de deslizamiento

12 Boquilla de lavado

13 Pedal para la función de aclarado

Montaje del tubo de prolongación

Nota

Tenga en cuenta durante el montaje la conexión fija de

los componentes del equipo.

Figura B

1. Conectar la bayoneta en el alojamiento.

2. Girar la prolongación hasta encajarla.

3. Apretar la tuerca racor.

En caso necesario, repetir el proceso en otros tubos de

prolongación.

 PELIGRO

Peligro de lesiones No sujete el borde de

la T-Racer durante el servicio.

Tipo de limpieza: Limpieza de superficies

Tipo de limpieza: Limpieza de bordes y

rincones

Tipo de limpieza: Función de aclarado

HARD Para superficies robustas, como baldo-

sas, hormigón o piedra

SOFT Para superficies delicadas, como made-

Español 19

Puesta en funcionamiento

Selección de las boquillas de alta presión

El requisito para un servicio sin fallos es la utilización de

las boquillas de alta presión adecuadas.

Nota

La selección se centra en el volumen transportado (l/

min). Las indicaciones para el volumen transportado se

encuentran en el manual de instrucciones o en la placa

de características de la limpiadora de alta presión.

Nota

Las boquillas de alta presión ya están montadas.

Funcionamiento

Nota

Los tubos de prolongación se pueden utilizar con los ac-

cesorios Kärcher.

Nota

Para un resultado de limpieza óptimo, no utilizar la lim-

piadora de alta presión en el nivel eco.

Limpieza de la superficie de los suelos

Antes de la aplicación, limpiar la suciedad de la super-

ficie a limpiar (por ejemplo, barriendo) para evitar que la

T-Racer se dañe.

CUIDADO

Daños en el brazo del rotor

Al golpear los bordes y los rincones, el brazo del rotor

puede dañarse.

No lo mueva por rincones y bordes aislados.

Figura C

Nota

 El T-Racer no es adecuado para fregar ni frotar.

 Antes de su uso, compruebe el equipo en superfi-

cies sensibles (por ejemplo, madera) en un lugar

poco visible.

 No debe insistir en una zona concreta, sino mante-

nerse en movimiento.

1. Fijar la T-Racer con los tubos de prolongación a la

pistola de alta presión.

Figura B

a Presionar el tubo de prolongación en la conexión

de bayoneta de la pistola de alta presión.

b Girar el tubo de prolongación 90° hasta que se

encaje.

c En caso necesario, repetir el proceso en las de-

más conexiones.

2. Ajustar el ajuste de altura del brazo del rotor según

la superficie a limpiar.

3. Desbloquear la palanca de la pistola pulverizadora.

4. Desplazar la palanca de la pistola pulverizadora.

El equipo se conecta.

5. Limpiar los suelos para que la T-Racer se desplace

por la superficie de los mismos sin esfuerzo.

Limpieza de las paredes

1. Fijar la T-Racer directamente a la pistola de alta pre-

sión.

a Presionar la conexión de bayoneta de la T-Racer

en la conexión de la pistola de alta presión y, pos-

teriormente, girarla 90° hasta que se encaje.

b En caso necesario, apretar la tuerca racor.

2. Limpiar las paredes.

Ajuste de altura del brazo del rotor

Con el ajuste de altura del brazo del rotor, la distancia

entre las boquillas de alta presión y la superficie a lim-

piar cambia.

Ajustar el ajuste de altura del brazo del rotor según la

tarea de limpieza.

Figura D

Para limpiar con potencia la suciedad incrustada en

superficies robustas, como baldosas, hormigón o

piedra:

1. establecer el ajuste de altura del brazo del rotor en

«HARD».

Para la limpieza de superficies delicadas:

2. establecer el ajuste de altura del brazo del rotor en

«SOFT».

Interruptor de pedal para limpieza de superficies

Para la limpieza de superficies grandes:

1. Accionar el interruptor de pedal para limpieza de su-

perficies.

Un chorro de agua sale de las dos boquillas de alta

presión del brazo del rotor.

Interruptor de pedal para limpieza de bordes y

rincones

Nota

Desplace la T-Racer a lo largo del rincón para conseguir

un resultado de limpieza óptimo.

Para limpiar rincones y bordes:

1. Accionar el interruptor de pedal para limpieza de

bordes y rincones.

Un chorro de agua sale de la boquilla de alta presión

delantera.

Interruptor de pedal para la función de aclarado

Nota

Para realizar un prelavado o un segundo enjuague de

la superficie limpiada, el equipo cuenta con una función

de aclarado.

Para el aclarado:

1. accionar el interruptor de pedal para la función de

aclarado.

De la boquilla de lavado sale un chorro de agua po-

tente pero no de alta presión.

Tras la utilización

Tras utilizar el equipo, enjuagarlo con un chorro de

agua suave.

 Retirar la T-Racer y, en caso necesario, los tubos de

prolongación de la pistola de alta presión.

 Enjuagar la T-Racer con la pistola de alta presión

(sin los accesorios) o limpiarla con un paño húme-

do.

Almacenamiento

Almacene el equipo en un lugar libre de heladas.

Cuidado y mantenimiento

Montaje/desmontaje de las boquillas

Los procedimientos que se describen a continuación se

aplican a todas las boquillas disponibles en el equipo.

Figura E

1. Retirar la abrazadera.

2. Extraer la boquilla de alta presión.

3. Colocar la boquilla de alta presión.

4. Montar la abrazadera.

Volumen trans-

portado l/min (l/h)

Clase de alta

presión (p. ej.)

Color de las

boquillas de

alta presión

5,8 (348) - 7,5

(450)

K4 - K5 gris

superior a 7,5 (450) K6 - K7 Amarillo

20 Português

Limpieza de la boquilla de alta presión

1. Desmontar la boquilla de alta presión.

2. Enjuagar la boquilla de alta presión con agua limpia

en ambas direcciones. En caso necesario, sustituir

una boquilla de alta presión dañada.

3. Montar la boquilla de alta presión.

Cambio de los patines de deslizamiento

Los patines de deslizamiento desgastados o dañados

pueden sustituirse con facilidad:

Figura F

1. Extraer ligeramente los patines de deslizamiento

del encastre con una herramienta adecuada, por

ejemplo un destornillador.

2. Extraer hacia arriba los patines de deslizamiento.

3. Introducir suavemente los patines de deslizamiento

nuevos en la sujeción hasta que encajen.

Ayuda en caso de fallos

La limpiadora de alta presión no tiene presión o im-

pulso

Boquillas de alta presión obstruidas o dañadas.

1. Desmontar las boquillas de alta presión.

2. Comprobar si hay obstrucciones en las boquillas de

alta presión y limpiarlas si es necesario.

3. Comprobar si las boquillas de alta presión están da-

ñadas y sustituirlas si es necesario.

4. Enjuagar la T-Racer sin las boquillas con agua lim-

pia.

5. Montar las boquillas de alta presión.

Boquilla de alta presión errónea seleccionada.

El equipo solo alcanza un resultado de limpieza óptimo

con las boquillas de alta presión adecuadas.

1. Seleccionar las boquillas de alta presión según la

limpiadora de alta presión utilizada.

2. Montar las boquillas de alta presión.

Garantía

En cada país se aplican las condiciones de garantía in-

dicadas por nuestra compañía distribuidora autorizada.

Subsanamos cualquier fallo en su equipo de forma gra-

tuita dentro del plazo de garantía siempre que la causa

se deba a un fallo de fabricación o material. En caso de

garantía, póngase en contacto con su distribuidor o con

el servicio de postventa autorizado más próximo pre-

sentando la factura de compra.

(Dirección en el reverso)

Índice

Indicações gerais

Antes da primeira utili-

zação do aparelho, leia

o manual original e proceda de

acordo com o mesmo. Conserve

o manual original para referên-

cia ou utilização futura.

Figuras e descrições neste manual

de instruções

As figuras e descrições contidas neste manual de ins-

truções podem divergir do volume do fornecimento e do

equipamento do seu T-Racer.

Aviso

Reservados os direitos a alterações técnicas.

Utilização prevista

O T-Racer pode ser usado com todas as lavadoras de

alta pressão Kärcher Home & Garden a partir da classe

de equipamento K4.

Poderá encontrar dados detalhados acerca da classe

de equipamento no manual de instruções da sua lava-

dora de alta pressão.

Os aparelhos até ao ano de fabrico de 1991 requerem

adicionalmente um adaptador (ver «Acessórios e peças

sobressalentes»).

O T-Racer é ideal para a limpeza de áreas de pavimen-

to e paredes com diferentes superfícies, tais como azu-

lejos, pedra, betão, plástico e madeira.

Utilize o T-Racer exclusivamente na habitação privada.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis.

Elimine as embalagens de acordo com os regula-

mentos ambientais.

Os aparelhos eléctricos e electrónicos contêm

materiais recicláveis de valor e, com frequência,

componentes como baterias, acumuladores ou

óleo que, em caso de manipulação ou recolha er-

rada, podem representar um potencial perigo para a

saúde humana e para o ambiente. Estes componentes

são necessários para o bom funcionamento do apare-

lho. Os aparelhos que apresentem este símbolo não

devem ser recolhidos no lixo doméstico.

Trabalhos com produtos de limpeza apenas devem

ser executados sobre superfícies de trabalho es-

tanques, com ligação à canalização de esgoto própria.

Não permitir que os produtos de limpeza penetrem nas

massas de água ou no solo.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca dos

ingredientes em: www.kaercher.de/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobres-

salentes originais, garante uma utilização segura e o

bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressa-

lentes disponíveis em www.kaercher.com.

Indicações gerais ................................................. 20

Figuras e descrições neste manual de instruções 20

Utilização prevista ................................................ 20

Protecção do meio ambiente................................ 20

Acessórios e peças sobressalentes ..................... 20

Volume do fornecimento....................................... 21

Avisos de segurança ............................................ 21

Símbolos no aparelho .......................................... 21

Descrição do aparelho ......................................... 21

Montagem do tubo de extensão........................... 21

Colocação em funcionamento.............................. 21

Operação.............................................................. 22

Após a utilização .................................................. 22

Armazenamento ...................................................22

Conservação e manutenção ................................ 22

Ajuda em caso de avarias .................................... 23

Garantia................................................................ 23

Português 21

Volume do fornecimento

Ao abrir a embalagem, confirme a integralidade do con-

teúdo. O volume do fornecimento da sua versão do

equipamento está ilustrado na embalagem. Caso fal-

tem acessórios ou em caso de danos provocados pelo

transporte, entre em contacto com o seu fornecedor.

Avisos de segurança

몇 CUIDADO

● Não utilize o aparelho se se

encontrarem pessoas nas pro-

ximidades sem o vestuário de

protecção devido.

● Após a conclusão do modo de

limpeza e antes de trabalhos

no T-Racer, desligue a lavado-

ra de alta pressão e separe o

T-Racer da pistola de alta

pressão.

● Active o jacto de alta pressão

na pistola de alta pressão ape-

nas quando o T-Racer se en-

contrar sobre a superfície de

limpeza.

● Perigo de ricochete. Tenha o

cuidado de estar numa posi-

ção segura e segure a pistola

de alta pressão com tubo de

extensão com firmeza.

● Temperatura máxima da água

60°C (respeite as indicações

relativas à sua lavadora de alta

pressão).

Aviso

● Respeite também impreteri-

velmente as indicações de se-

gurança relativas à sua

lavadora de alta pressão, bem

como as prescrições e os re-

gulamentos locais.

Símbolos no aparelho

Descrição do aparelho

Figuras, ver página de gráficos

Figura A

1 Tubo de extensão

2 Regulação em altura do braço do rotor

3 Carcaça

4 Engate de baioneta com porca de capa

5 Punho

6 Pedal para limpeza de pavimentos

7 Pedal para limpeza de bordas e cantos

8 Bico de alta pressão

9 Braço do rotor

10 Bico de alta pressão dianteiro

11 Patins

12 Bico de lavagem

13 Pedal para função de lavagem

Montagem do tubo de extensão

Aviso

Durante a montagem, assegure uma união fixa das pe-

ças do aparelho.

Figura B

1. Encaixar a baioneta no encaixe.

2. Rodar a extensão até encaixar.

3. Apertar a porca de capa.

Repetir o processo para outros tubos de extensão, se

necessário.

Colocação em funcionamento

Selecção dos bicos de alta pressão

O pré-requisito para um bom funcionamento é a utiliza-

ção de bicos de alta pressão adequados.

Aviso

A selecção baseia-se no caudal de bombagem (l/min).

Poderá encontrar dados relativos ao caudal de bomba-

 PERIGO

Perigo de lesões! Durante o funciona-

mento, não coloque as mãos sob a borda

do T-Racer

Tipo de limpeza: Limpeza de pavimentos

Tipo de limpeza: Limpeza de bordas e

cantos

Tipo de limpeza: Função de lavagem

HARD Para superfícies robustas, por ex. azule-

jos, betão, pedra

SOFT Para superfícies sensíveis, por ex. ma-

deira

22 Português

gem no manual de instruções ou na placa de caracte-

rísticas da lavadora de alta pressão.

Aviso

Os bicos de alta pressão amarelos já estão montados.

Operação

Aviso

Os tubos de extensão podem ser utilizados com qual-

quer acessório da Kärcher.

Aviso

Para um resultado de limpeza ideal, não operar a lava-

dora de alta pressão no nível Eco.

Limpar a superfície pavimentada

Antes da utilização, remover maiores sujidades da su-

perfície de limpeza (por exemplo, varrendo) para evitar

danos no T-Racer.

ADVERTÊNCIA

Danos no braço do rotor

Caso bata em arestas e cantos, o braço do rotor pode

ser danificado.

Não passe sobre cantos e arestas isolados.

Figura C

Aviso

 O T-Racer não é indicado para esfregar superfícies.

 Teste o aparelho antes da utilização em superfícies

sensíveis, por exemplo, madeira numa zona mais

escondida.

 Não permaneça sempre no mesmo sítio, mantenha-

se em movimento.

1. Fixar o T-Racer com o tubo de extensão na pistola

de alta pressão.

Figura B

a Pressionar o tubo de extensão sobre o engate de

baioneta da pistola de alta pressão.

b Rodar o tubo de extensão 90° até encaixar.

c Se necessário, repetir o processo para outras

uniões.

2. Ajustar a regulação em altura do braço do rotor de

acordo com a superfície de limpeza.

3. Desbloquear o gatilho da pistola.

4. Puxar o gatilho da pistola.

O aparelho liga-se.

5. Limpar a superfície pavimentada, conduzindo o T-

Racer sobre a superfície pavimentada sem aplicar

força.

Limpar a superfície da parede

1. Fixar o T-Racer directamente na pistola de alta

pressão.

a Pressionar o engate de baioneta do T-Racer para

dentro da ligação da pistola de alta pressão e, de

seguida, rodar 90° até encaixar.

b Apertar a porca de capa, se disponível.

2. Limpar a superfície da parede.

Regulação em altura do braço do rotor

Com a regulação em altura do braço do rotor, a distân-

cia entre os bicos de alta pressão e a superfície de lim-

peza é alterada.

Ajustar a regulação em altura do braço do rotor de acor-

do com a tarefa de limpeza.

Figura D

Para a limpeza vigorosa de sujidades difíceis em

superfícies robustas, por ex. azulejos, betão, pedra:

1. Ajustar a regulação em altura do braço do rotor para

«HARD».

Para a limpeza de áreas sensíveis:

2. Ajustar a regulação em altura do braço do rotor para

«SOFT».

Pedal para limpeza de superfícies

Para a limpeza de áreas grandes:

1. Accionar pedal para limpeza de superfícies.

Um jacto de água sai de ambos os bicos de alta

pressão no braço do rotor.

Pedal para limpeza de bordas e cantos

Aviso

Desloque o T-Racer ao longo da zona do canto para al-

cançar um resultado de limpeza ideal.

Para a limpeza de cantos e arestas:

1. Accionar o pedal para limpeza de bordas e cantos.

Um jacto de água sai do bico de alta pressão dian-

teiro.

Pedal para função de lavagem

Aviso

Para pré-humedecer ou enxaguar a superfície limpa, o

aparelho possui uma função de lavagem.

Para a lavagem:

1. Accionar pedal para função de lavagem.

Do bico de lavagem sai um jacto de água vigoroso,

mas não um jacto de água de alta pressão.

Após a utilização

Após a utilização, lavar o aparelho com um jacto de

água suave.

 Retirar o T-Racer e, se necessário, os tubos de ex-

tensão da pistola de alta pressão.

 Lavar o T-Racer com a pistola de alta pressão (sem

outro acessório) ou limpá-lo com um pano húmido.

Armazenamento

Guardar o aparelho num local livre de geadas.

Conservação e manutenção

Montar / desmontar os bicos

O procedimento descrito aplica-se a todos os bicos dis-

poníveis no aparelho.

Figura E

1. Remover o grampo.

2. Extrair o bico de alta pressão.

3. Colocar o bico de alta pressão.

4. Montar o grampo.

Limpar o bico de alta pressão

1. Desmontar o bico de alta pressão.

2. Enxaguar o bico de alta pressão com água limpa em

ambas as direcções. Se necessário, substituir um

bico de alta pressão danificado.

3. Montar o bico de alta pressão.

Substituir os patins

Os patins gastos ou danificados podem ser facilmente

substituídos:

Figura F

1. Empurrar o patim para fora da posição de encaixe e

ligeiramente para cima com uma ferramenta ade-

quada, como por exemplo uma chave de parafusos.

2. Extrair o patim para cima.

Caudal de bomba-

gem l/min (l/h)

Classe de AP

(por ex.)

Cor dos bicos

de alta pressão

5,8 (348) - 7,5

(450)

K4 - K5 cinzento

superior a 7,5 (450) K6 - K7 amarelo

Dansk 23

3. Pressionar o novo patim ligeiramente para dentro

do suporte até encaixar.

Ajuda em caso de avarias

A lavadora de alta pressão não desenvolve pressão,

nem pulsa

Bicos de alta pressão entupidos ou danificados.

1. Desmontar os bicos de alta pressão.

2. Verificar se os bicos de alta pressão estão entupi-

dos e, se necessário, limpá-los.

3. Verificar se os bicos de alta pressão apresentam da-

nos e substituí-los, se necessário.

4. Enxaguar o T-Racer sem bicos com água limpa.

5. Montar os bicos de alta pressão.

Bico de alta pressão incorrecto seleccionado.

O aparelho só obtém um resultado de limpeza ideal

com os bicos de alta pressão adequados!

1. Seleccionar os bicos de alta pressão de acordo com

a lavadora de alta pressão utilizada.

2. Montar os bicos de alta pressão.

Garantia

Em cada país são válidas as condições de garantia

transmitidas pela nossa sociedade distribuidora res-

ponsável. Trataremos de possíveis avarias no seu apa-

relho no âmbito do prazo da garantia, sem custos,

desde que estas tenham origem num erro de material

ou de fabrico. Em caso de garantia, contacte o seu re-

vendedor ou a assistência técnica autorizada mais pró-

xima, apresentando o talão de compra.

(endereço consultar o verso)

Indhold

Generelle henvisninger

Læs denne originale

driftsvejledning inden

du benytter apparatet første

gang og betjen apparatet i hen-

hold til denne. Opbevar den ori-

ginale driftsvejledning til senere

brug eller til efterfølgende ejere.

Illustrationer og beskrivelser i

denne driftsvejledning

Illustrationer og beskrivelser i denne driftsvejledning

kan afvige fra leveringsomfanget og din T-Racers ud-

styr.

Obs

Der tages forbehold for tekniske ændringer.

Bestemmelsesmæssig anvendelse

T-Racer kan anvendes sammen med alle Kärcher Ho-

me & Garden højtryksrensere fra apparatklasse K4.

Du finder detaljerede angivelser vedrørende apparat-

klasse i driftsvejledningen til din højtryksrenser.

Ved maskiner frem til konstruktionsår 1991 skal du også

bruge en adapter (se "Tilbehør og reservedele").

T-Racer er især velegnet til rengøring af gulv- og væg-

flader med forskellige overflader såsom fliser, sten, be-

ton, plastik og træ.

T-Racer må kun anvendes til privat brug.

Miljøbeskyttelse

Emballagematerialerne kan genbruges. Sørg for

at bortskaffe emballage miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder

værdifulde materialer, der kan genbruges, og ofte

dele, såsom batterier, genopladelige batterier el-

ler olie, der ved forkert håndtering eller forkert

bortskaffelse kan udgøre en fare for menneskers sund-

hed og for miljøet. Disse dele er imidlertid nødvendige

for at sikre en korrekt drift af maskinen. Maskiner, der er

mærket med dette symbol, må ikke bortskaffes sammen

med husholdningsaffaldet.

Arbejde med rengøringsmidler må kun udføres på

væsketætte arbejdsflader med tilslutning til spilde-

vandsafløbet. Rengøringsmidler må ikke løbe ud i vand-

løb eller trænge ned i jorden.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.de/REACH

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en

garanti for en sikker og fejlfri drift af maskinen.

Informationer om tilbehør og reservedele findes på

www.kaercher.com.

Leveringsomfang

Kontroller ved udpakningen, om indholdet er komplet.

Din udstyrsvariants leveringsomfang er vist på emballa-

gen. Kontakt venligst forhandleren, hvis der mangler til-

behør eller ved transportskader.

Sikkerhedshenvisninger

몇 FORSIGTIG

● Anvend ikke maskinen, hvis

der befinder sig personer i

nærheden af rengøringshove-

det.

● Sluk for højtryksrenseren efter

afsluttet rengøring og før arbej-

Generelle henvisninger ........................................ 23

Illustrationer og beskrivelser i denne driftsvejled-

ning....................................................................... 23

Bestemmelsesmæssig anvendelse...................... 23

Miljøbeskyttelse.................................................... 23

Tilbehør og reservedele........................................ 23

Leveringsomfang.................................................. 23

Sikkerhedshenvisninger ....................................... 23

Symboler på maskinen......................................... 24

Maskinbeskrivelse ................................................ 24

Montering af forlængerrør .................................... 24

Ibrugtagning ......................................................... 24

Drift....................................................................... 24

Efter brug.............................................................. 25

Opbevaring........................................................... 25

Pleje og vedligeholdelse....................................... 25

Hjælp ved fejl........................................................ 25

Garanti.................................................................. 25

24 Dansk

de på T-Racer, og adskil T-Ra-

cer fra højtrykspistolen.

● Udløs først højtryksstrålen på

højtrykspistolen, når T-Racer

befinder sig på rengøringsfla-

den.

● Risiko for tilbageslag. Sørg for

at stå fast, og hold godt fast i

højtrykspistolen med forlæn-

gerrør.

● Maks. vandtemperatur 60°C

(følg anvisningerne for høj-

tryksrenseren).

Obs

● Følg altid sikkerhedsanvisnin-

gerne for højtryksrenseren

samt de lokale forskrifter og

forordninger.

Symboler på maskinen

Maskinbeskrivelse

Figurer, se grafikside

Figur A

1 Forlængerrør

2 Højdejustering rotorarm

3 Hus

4 Bajonettilslutning med omløbermøtrik

5 Håndtag

6 Fodtast til overfladerengøring

7 Fodtast til rengøring langs kanter og i hjørner

8 Højtryksdyse

9 Rotorarm

10 Forreste højtryksdyse

11 Meder

12 Skylledyse

13 Fodtast til skyllefunktion

Montering af forlængerrør

Obs

Vær ved monteringen opmærksom på en fast forbindel-

se af maskinens dele.

Figur B

1. Sæt bajonetten ind i holderen.

2. Drej forlængeren, til den går i indgreb.

3. Skru omløbermøtrikken fast.

Gentag evt. processen for yderligere forlængerrør.

Ibrugtagning

Valg af højtryksdyser

Forudsætningen for problemfri drift er brugen af pas-

sende højtryksdyser.

Obs

Valget afhænger af transportmængden (l/min.). Du fin-

der angivelser vedrørende transportmængden i drift-

svejledningen eller på højtryksrenserens typeskilt.

Obs

De gule højtryksdyser er allerede monteret.

Drift

Obs

Forlængerrør kan anvendes sammen med alt Kärcher-

tilbehør.

Obs

Undlad brug på Eco-trinnet for at opnå et optimalt ren-

gøringsresultat.

Rengøring af gulvflade

Fjern groft snavs fra rengøringsfladen før brug (f.eks.

ved at feje) for at undgå beskadigelse af T-Racer.

BEMÆRK

Beskadigelse af rotorarmen

Rotorarmen kan tage skade ved slag mod kanter og

hjørner.

Kør ikke ud over fritstående hjørner og kanter.

Figur C

Obs

 T-Racer er ikke egnet til skuren eller skrubben.

 Test maskinen på et diskret sted, før den anvendes

på sarte overflader, f.eks. træ.

 Undgå at forblive på samme sted i længere tid, men

forsæt bevægelsen.

1. Fastgør T-Racer til højtrykspistolen med forlænger-

røret.

Figur B

a Tryk forlængerrøret på højtrykspistolens bajonet-

tilslutning.

 FARE

Fare for tilskadekomst! Grib ikke ind un-

der T-Racers kant under drift

Rengøringstype: Overfladerengøring

Rengøringstype: Rengøring langs kanter

og i hjørner

Rengøringstype: Skyllefunktion

HARD Til robuste overflader, f.eks. fliser, beton,

sten

SOFT Til sarte overflader, f.eks. træ

Transportmæng-

de l/min. (l/time)

HD-klasse

(f.eks.)

Højtryksdyser-

nes farve

5,8 (348) - 7,5

(450)

K4 - K5 Grå

Over 7,5 (450) K6 - K7 Gul

Norsk 25

b Drej forlængerrøret 90°, til det går i indgreb.

c Gentag evt. processen for yderligere forbindel-

ser.

2. Indstil rotorarmens højdejustering i overensstem-

melse med rengøringsfladen.

3. Frigør håndsprøjtepistolens greb.

4. Træk i håndsprøjtepistolens greb.

Maskinen tændes.

5. Rengør gulvfladen ved at føre T-Racer over gulvfla-

den uden kraftanvendelse.

Rengøring af vægge

1. Fastgør T-Racer direkte til højtrykspistolen.

a Tryk T-Racers bajonettilslutning ind i højtrykspi-

stolens tilslutning, og drej den derefter 90°, til den

går i indgreb.

b Skru omløbermøtrikken fast, hvis den forefindes.

2. Rengør væggen.

Højdejustering rotorarm

Med rotorarmens højdejustering ændres afstanden

mellem højtryksdysen og rengøringsfladen.

Indstil rotorarmens højdejustering i overensstemmelse

med rengøringsopgaven.

Figur D

Til effektiv rengøring af hårdnakket snavs på robu-

ste overflader, f.eks. fliser, beton, sten:

1. Sæt rotorarmens højdejustering på "HARD".

Ved rengøring af sarte overflader:

2. Sæt rotorarmens højdejustering på "SOFT".

Fodkontakt til overfladerengøring

Ved rengøring af store overflader:

1. Aktiver fodkontakten til overfladerengøring.

Der kommer en vandstråle ud af begge højtryksdy-

ser i rotorarmen.

Fodkontakt til rengøring langs kanter og i hjørner

Obs

Før T-Racer langs hjørneområdet for at opnå et optimalt

rengøringsresultat.

Ved rengøring af hjørner og kanter:

1. Fodkontakt til rengøring langs kanter og i hjørner.

Der kommer en vandstråle ud af forrest højtryksdy-

se.

Fodkontakt til skyllefunktion

Obs

Maskinen har en skyllefunktion til forvædning eller efter-

skylning af den rengjorte overflade.

Skylning:

1. Aktiver fodkontakten til skyllefunktion.

Der kommer en kraftig, men ikke en højtryksstråle

ud af skylledysen.

Efter brug

Skyl maskinen af med en blød vandstråle efter brug.

 Tag T-Racer og eventuelle forlængerrør af højtryk-

spistolen.

 Skyl T-Racer med højtrykspistol (uden andet tilbe-

hør) af, eller tør af med en fugtig klud.

Opbevaring

Opbevar maskinen på et frostfrit sted.

Pleje og vedligeholdelse

Montering/afmontering af dyser

Den beskrevne fremgangsmåde gælder for alle dyser

på maskinen.

Figur E

1. Fjern kramperne.

2. Træk højtryksdysen ud.

3. Sæt højtryksdysen i.

4. Monter kramperne.

Rengøring af højtryksdyse

1. Afmonter højtryksdysen.

2. Skyl højtryksdysen igennem i begge retninger med

rent vand. Udskift en evt. beskadiget højtryksdyse.

3. Monter højtryksdysen.

Udskiftning af meder

Slidte eller beskadigede meder kan let udskiftes:

Figur F

1. Tryk meden en smule opad og ud af indgrebet med

et egnet værktøj, f.eks. en skruetrækker.

2. Træk meden opad og ud.

3. Tryk med et let tryk en ny mede i holderen, til den

går i indgreb.

Hjælp ved fejl

Højtryksrenseren opbygger ikke tryk eller pulserer

Højtryksdyser tilstoppede eller beskadigede.

1. Afmonter højtryksdyserne.

2. Kontrollér højtryksdyserne for tilstopning, og rengør

dem om nødvendigt.

3. Kontrollér højtryksdyserne for beskadigelse, og ud-

skift dem om nødvendigt.

4. Skyl T-Racer uden dyser igennem med rent vand.

5. Monter højtryksdyserne.

Forkert højtryksdyse valgt.

Maskinen opnår kun et optimalt rengøringsresultat med

passende højtryksdyser!

1. Vælg højtryksdyser afhængigt af den anvendte høj-

tryksrenser.

2. Monter højtryksdyserne.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlag-

te garantibetingelser. Eventuelle fejl på maskinen af-

hjælpes gratis inden for garantien, såfremt fejlen kan

tilskrives en materiale- eller produktionsfejl. Hvis du øn-

sker at gøre garantien gældende, bedes du henvende

dig til sin forhandler eller nærmeste kundeservice med-

bringende kvittering for købet.

(Se adressen på bagsiden)

Indhold

Generelle merknader ........................................... 26

Illustrasjoner og beskrivelser i denne bruksanvis-

ningen .................................................................. 26

Forskriftsmessig bruk ...........................................26

Miljøvern............................................................... 26

Tilbehør og reservedeler...................................... 26

Leveringsomfang.................................................. 26

Sikkerhetsanvisninger .......................................... 26

Symboler på apparatet......................................... 26

Beskrivelse av apparatet...................................... 27

Montering forlengelsesrør .................................... 27

Igangsetting.......................................................... 27

Bruk...................................................................... 27

Etter bruk.............................................................. 28

Lagring ................................................................. 28

Stell og vedlikehold .............................................. 28

Bistand ved feil..................................................... 28

Garanti ................................................................. 28

26 Norsk

Generelle merknader

Før du tar i bruk appa-

ratet første gang, må

du lese og følge den originale

driftsveiledningen. Oppbevar

den originale driftsveiledningen

til senere bruk eller for annen ei-

er.

Illustrasjoner og beskrivelser i

denne bruksanvisningen

Illustrasjoner og beskrivelser i denne bruksanvisningen

kan avvike fra leveransen og utrustningen til din T-racer.

Merknad

Med forbehold om tekniske endringer.

Forskriftsmessig bruk

T-raceren kan brukes med alle Kärcher Home & Garden

høytrykksspylere fra og med klasse K4.

Detaljerte opplysninger om apparatklasser finner du i

bruksanvisningen til høytrykksspyleren.

Ved apparater opp til modellår 1991 trenger du i tillegg

en adapter (se “Tilbehør og reservedeler”).

T-raceren egner seg optimalt til rengjøring av gulv- og

veggflater med forskjellige overflater som fliser, stein,

betong, kunststoff og tre.

T-raceren skal kun brukes til private formål.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt

deg med emballasjen på en miljøvennlig måte.

Elektriske og elektroniske apparater inneholder

verdifulle resirkulerbare materialer og ofte deler

som batterier, batteripakker eller olje. Disse kan

utgjøre en potensiell fare for helse og miljø ved

feil bruk eller feil avfallsbehandling. Disse delene er

imidlertid nødvendige for korrekt drift av apparatet. Ap-

parater merket med dette symbolet skal ikke kastes i

husholdningsavfallet.

Arbeid med rengjøringsmidler skal bare utføres på

vanntette arbeidsområder som er koblet til kloakk-

systemet. Ikke la rengjøringsmiddel renne ut i vassdrag

eller trenge ned i jordsmonn.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du un-

der: www.kaercher.de/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de

garanterer for en sikker og problemfri drift av apparatet.

Informasjon om tilbehør og reservedeler finner du på

www.kaercher.com.

Leveringsomfang

Kontroller at innholdet i pakken er komplett når du pak-

ker ut. Leveringsomfanget til utstyrsvarianten din er vist

på emballasjen. Ved manglende tilbehør eller trans-

portskader må du henvende deg til forhandleren.

Sikkerhetsanvisninger

몇 FORSIKTIG

● Ikke bruk apparatet dersom

det befinner seg ytterligere

personer i nærheten av rengjø-

ringshodet.

● Slå av høytrykksspyleren etter

avsluttet rengjøring og før ar-

beider på T-raceren, og skill T-

raceren fra høytrykkspistolen.

● Utløs høytrykksstrålen på høy-

trykkspistolen først når T-race-

ren befinner seg på

rengjøringsflaten.

● Rekylfare. Sørg for at du står

godt og holder høytrykkspisto-

len med forlengelsesrør godt

fast.

● Maksimal vanntemperatur

60°C (følg anvisningene for din

høytrykksspyler).

Merknad

● Følg også sikkerhetsanvisnin-

gene for høytrykksspyleren så

vel som lokale forskrifter og

lovbestemmelser.

Symboler på apparatet

 FARE

Fare for personskader! Ikke grip under

kanten på T-raceren når den er i drift.

Rengjøringstype: Flaterengjøring

Rengjøringstype: Rengjøring av kanter

og hjørner

Rengjøringstype: Skyllefunksjon

HARD For robuste overflater som f.eks. fliser,

betong, stein

SOFT For sensitive overflater som f.eks. tre

Norsk 27

Beskrivelse av apparatet

Figurer, se grafikkside

Figur A

1 Forlengelsesrør

2 Høydejustering rotorarm

3 Hus

4 Bajonettkobling med overfalsmutter

5 Håndtak

6 Fottast for rengjøring av overflater

7 Fottast for rengjøring av kanter og hjørner

8 Høytrykksdyse

9 Rotorarm

10 Fremre høytrykksdyse

11 Glideflater

12 Spyledyse

13 Fottast for skyllefunksjon

Montering forlengelsesrør

Merknad

Ved monteringen på du passe på at delene sitter godt

sammen.

Figur B

1. Sett bajonetten inn i mottaket.

2. Drei på forlengelsen helt til den smekker i lås.

3. Skru fast overfalsmutteren.

Gjenta eventuelt fremgangsmåten for ytterligere forlen-

gelsesrør.

Igangsetting

Valg av høytrykksdyser

Forutsetning for en feilfri drift er bruken av passende

høytrykksdyser.

Merknad

Valget retter seg etter tilførselsmengden (l/min). Opp-

lysninger om tilførselsmengde finner du i bruksanvisnin-

gen eller på typeskiltet til høytrykksspyleren.

Merknad

De gule høytrykksdysene er allerede montert.

Bruk

Merknad

Forlengelsesrør kan brukes sammen med ethvert tilbe-

hør fra Kärcher.

Merknad

For en optimal rengjøring må høytrykksspyleren ikke

brukes i Eco-modus.

Rengjøre gulvflate

Befri rengjøringsflaten for grovt smuss før bruk (f.eks.

ved å feie det bort) for å unngå skader på T-raceren.

OBS

Skader på rotorarmen

Hvis den slår mot kanter og hjørner kan rotorarmen ska-

des.

Ikke kjør over frittstående hjørner og kanter.

Figur C

Merknad

 T-raceren egner seg ikke til å skure eller skrubbe

med.

 Test apparatet før bruk av ømfintlige overflater,

f.eks. tre, på et nøytralt sted.

 Ikke bli værende på ett sted, men vær i bevegelse.

1. Fest T-raceren med forlengelsesrøret til høytrykk-

spistolen.

Figur B

a Trykk forlengelsesrøret på bajonettkoblingen til

høytrykkspistolen.

b Drei forlengelsesrøret 90° helt til det smekker i

lås.

c Gjenta eventuelt denne fremgangsmåten for yt-

terligere tilkoblinger.

2. Still inn høydejusteringen på rotorarmen i henhold til

rengjøringsflaten.

3. Lås opp avtrekkeren på sprøytepistolen.

4. Trekk i avtrekkeren på sprøytepistolen.

Apparatet slår seg på.

5. Rengjør gulvflaten og før da T-raceren over gulvfla-

ten uten å bruke krefter.

Rengjøre veggflate

1. Fest T-raceren direkte til høytrykkspistolen.

a Trykk bajonettkoblingen til T-raceren inn i tilkob-

lingen på høytrykkspistolen og drei så 90° helt til

den smekker i lås.

b Skru fast overfalsmutteren dersom denne fore-

ligger.

2. Rengjør veggflaten.

Høydejustering rotorarm

Med høydejusteringen av rotorarmen blir høytrykksdy-

sens avstand til rengjøringsflaten endret.

Still inn høydejusteringen på rotorarmen i henhold til

rengjøringsoppgaven.

Figur D

For en kraftfull rengjøring av hardnakket smuss på

robuste overflater som f.eks. fliser, betong, stein:

1. Sett høydejustering rotorarm på “HARD”.

For rengjøring av ømfintlige flater:

2. Sett høydejustering rotorarm på “MYK”.

Fotbryter for rengjøring av flater

For rengjøring av større flater::

1. Betjen fotbryteren for rengjøring av flater.

Det kommer ut en vannstråle fra begge høytrykks-

dysene i rotorarmen.

Fotbryter for rengjøring av kanter og hjørner

Merknad

Før T-raceren langs hjørneområdet for å oppnå et opti-

malt rengjøringsresultat.

Til rengjøring av hjørner og kanter:

1. Betjen fotbryteren for rengjøring av kanter og hjør-

ner.

Det kommer ut en vannstråle fra fremre høytrykks-

dyse.

Fotbryter for skyllefunksjon

Merknad

For en forhåndsfukting eller etterskylling av rengjorte

overflater har apparatet en skyllefunksjon.

Tilførselsmengde

l/min (l/t)

HT-Klasse

(f.eks..)

Farge på

høytrykksdy-

sene

5,8 (348) - 7,5

(450)

K4 - K5 grå

over 7,5 (450) K6 - K7 gul

28 Svenska

For skylling:

1. Betjen fotbryteren for skyllefunksjon.

Det kommer en kraftfull vannstråle ut av spyledysen

som ikke er en høytrykksstråle.

Etter bruk

Etter bruk må apparatet skylles med en myk vannstråle.

 Ta av T-raceren og eventuelle forlengelsesrør fra

høytrykkspistolen.

 Skyll av T-raceren med høytrykkspistolen (uten ek-

stra tilbehør) eller stryk av med en fuktig klut.

Lagring

Oppbevar apparatet på et frostfritt sted.

Stell og vedlikehold

Montere/demontere dyser

Den beskrevne fremgangsmåten gjelder for alle tilgjen-

gelige dyser på apparatet.

Figur E

1. Fjern klemmene.

2. Ta ut høytrykksdysen.

3. Sett inn høytrykksdysen.

4. Montere klemmene.

Rengjøre høytrykksdyse

1. Monter ut høytrykksdysen.

2. Spyl gjennom høytrykksdysen i begge retninger

med rent vann. Skift eventuelt ut skadde høytrykks-

dyser.

3. Monter inn høytrykksdysen.

Skifte ut glideflater

Nedslitte eller skadde glideflater kan skiftes ut på en en-

kel måte:

Figur F

1. Skyv glideflaten forsiktig oppover ut fra låsen med et

egnet verktøy som f.eks. en skrutrekker.

2. Trekk ut glideflaten oppover.

3. Skyv en ny glideflate forsiktig inn i holderen helt til

den smekker i lås.

Bistand ved feil

Høytrykksspyleren bygger ikke opp trykk eller pul-

serer

Høytrykksdyser tilstoppet eller skadde.

1. Monter ut høytrykksdysene.

2. Kontroller høytrykksdysene for tilstopping og ren-

gjør dem ved behov.

3. Kontroller høytrykksdysene for skader og skift dem

ut ved behov.

4. Spyl gjennom T-raceren uten dyser med rent vann.

5. Monter inn høytrykksdysene.

Feil høytrykksdyse valgt.

Apparatet oppnår et optimalt rengjøringsresultat kun

med de passende høytrykksdysene.

1. Velg høytrykksdyser i samsvar med høytrykksspyle-

ren som brukes.

2. Monter inn høytrykksdyser.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land

har utgitt garantibetingelsene som gjelder i det aktuelle

landet. Eventuelle feil på apparatet repareres gratis i ga-

rantitiden dersom disse kan føres tilbake til material- el-

ler produksjonsfeil. Ved behov for garantireparasjoner,

vennligst henvend deg med kjøpskvitteringen til din for-

handler eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

Innehåll

Allmän information

Läs igenom och följ

denna originalbruksan-

visning innan du använder ma-

skinen för första gången. Spara

originalbruksanvisningen för se-

nare bruk eller för nästa ägare.

Bilder och beskrivningar i denna

driftsanvisning

Bilder och beskrivningar i denna driftsanvisning kan av-

vika från leveransomfattningen och utrustningen för din

T-Racer.

Hänvisning

Med förbehåll för tekniska ändringar.

Avsedd användning

T-Racer kan används tillsammans med alla högtrycks-

rengörare från klass K4 från Kärcher Home & Garden.

Detaljerade uppgifter om maskinklasserna hittar du i

driftsanvisningen för din högtrycksrengörare.

För maskiner till och med tillverkningsår 1991 behöver

du ytterligare en adapter (se Tillbehör och reservdelar).

T-Racer är idealisk för rengöring av golv och väggar

med olika ytor såsom kakel, sten, betong, plast och trä.

T-Racer får endast användas i privata hushåll.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfalls-

hantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller

ofta värdefulla återvinningsbara material och

komponenter såsom engångsbatterier, uppladd-

ningsbara batterier och olja, som vid felaktig an-

vändning eller felaktig avfallshantering kan utgöra en

potentiell risk för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för att maski-

nen ska kunna arbeta korrekt. Maskiner som märkts

med denna symbol får inte kastas i hushållssoporna.

Arbeten med rengöringsmedel får endast utföras

på vattentäta arbetsytor med anslutning till smuts-

Allmän information ............................................... 28

Bilder och beskrivningar i denna driftsanvisning.. 28

Avsedd användning.............................................. 28

Miljöskydd ............................................................ 28

Tillbehör och reservdelar...................................... 29

Leveransens omfattning....................................... 29

Säkerhetsinformation ........................................... 29

Symboler på maskinen......................................... 29

Beskrivning av maskinen ..................................... 29

Montering av förlängningsrör ............................... 29

Idrifttagning .......................................................... 29

Drift....................................................................... 30

Efter användning.................................................. 30

Förvaring .............................................................. 30

Skötsel och underhåll...........................................30

Hjälp vid störningar .............................................. 30

Garanti ................................................................. 31

Svenska 29

vattenskanalisationen. Låt inte rengöringsmedel tränga

in i vattendrag eller i jordmånen.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaer-

cher.de/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar,

så att en säker och störningsfri drift av maskinen är ga-

ranterad.

Information om tillbehör och reservdelar finns på

www.kaercher.com.

Leveransens omfattning

Kontrollera att innehållet i leveransen är fullständigt. Le-

veransomfattningen för din utrustningsvariant är avbild-

ad på förpackningen. Kontakta din försäljare om något

tillbehör saknas eller om det finns transportskador.

Säkerhetsinformation

몇 FÖRSIKTIGHET

● Maskinen får inte användas

när andra personer befinner

sig i närheten av rengörings-

huvudet.

● Stäng av högtrycksrengöraren

efter avslutad rengöring och

före arbete på T-Racer och los-

sa T-Racer från spolhandtaget.

● Utlös högtrycksstrålen på

spolhandtaget först när T-Ra-

cer befinner sig på rengörings-

ytan.

● Risk för rekyl. Se till att du står

stadigt och håll i spolhandtaget

och förlängningsröret ordent-

ligt.

● Maximal vattentemperatur

60°C (följ föreskrifterna för din

högtrycksrengörare).

Hänvisning

● Beakta även alltid säkerhets-

anvisningarna för din hög-

trycksrengörare samt lokala

föreskrifter och förordningar.

Symboler på maskinen

Beskrivning av maskinen

För bilder, se bildsidorna

Bild A

1 Förlängningsrör

2 Höjdinställning rotorarm

3 Kåpa

4 Bajonettanslutning med svivelmutter

5 Handtag

6 Fotknapp ytrengöring

7 Fotknapp rengöring av kanter och hörn

8 Högtrycksmunstycke

9 Rotorarm

10 Främre högtrycksmunstycke

11 Glidskor

12 Spolmunstycke

13 Fotknapp spolfunktion

Montering av förlängningsrör

Hänvisning

Beakta fast anslutning av maskindelar vid montering.

Bild B

1. Sätt fast bajonetten i fästet.

2. Vrid förlängningen tills den hakar fast.

3. Skruva fast svivelmuttern.

Gör i förekommande fall samma sak på ytterligare för-

längningsrullar.

Idrifttagning

Urval av högtrycksmunstycke

För att säkerställa störningsfri drift måste man använda

passande högtrycksmunstycken.

Hänvisning

Urvalet avser flödet (l/min). Uppgifter om flöde finns i

driftsanvisningen eller på högtrycksrengörarens

typskylt.

Hänvisning

De gula högtrycksmunstyckena är redan monterade.

 FARA

Skaderisk! Ta inte under kanten på T-Ra-

cer under driften

Rengöringstyp: Ytrengöring

Rengöringstyp: Rengöring av kanter och

hörn

Rengöringstyp: Spolfunktion

HARD För robusta ytor, t.ex. kakel, betong, sten

SOFT För känsliga ytor, t.ex. trä

30 Svenska

Drift

Hänvisning

Förlängningsrören kan användas tillsammans med

samtliga tillbehör från Kärcher.

Hänvisning

För bästa rengöringsresultat bör högtrycksrengöraren

inte köras i eco-läge.

Rengöring av golvyta

Avlägsna grov smuts (t.ex. genom att sopa) från rengö-

ringsytan före användning för att undvika skador på T-

Racer.

OBSERVERA

Skador på rotorarm

Om den slår i kanter och hörn kan rotorarmen skadas.

Kör inte över fristående hörn och kanter.

Bild C

Hänvisning

 T-Racer är inte lämplig för skrubbning eller skurning.

 Testa först maskinen på känsliga ytor, t.ex. trä, på

ett ställe som inte syns så väl.

 Stanna inte på en plats, utan var alltid i rörelse under

rengöringen.

1. Fixera T-Racer med förlängningsröret på spolhand-

taget.

Bild B

a Tryck på förlängningsröret på spolhandtagets ba-

jonettanslutning.

b Vrid förlängningsröret 90° tills det hakar fast.

c Upprepa i förekommande fall för ytterligare an-

slutningar.

2. Ställ in rotorarmens höjdinställning så att den mot-

svarar rengöringsytan.

3. Lås upp handsprutpistolens spak.

4. Dra i handsprutpistolens spak.

Maskinen slås på.

5. Rengör golvytan på ett sådant sätt att T- Racer utan

ansträngning kan köras över golvytan.

Rengör väggytan

1. Fixera T-Racer direkt på spolhandtaget.

a Tryck i T-Racers bajonettanslutning i spolhandta-

gets anslutning och vrid sedan 90° tills den hakar

fast.

b Skruva fast svivelmuttern om sådan finns.

2. Rengör väggytan.

Höjdinställning rotorarm

Med hjälp av höjdinställningen för rotorarm ändras hög-

trycksmunstyckenas avstånd till rengöringsytan.

Ställ in rotorarmens höjdinställning så att den motsvarar

rengöringsuppgiften.

Bild D

För kraftfull rengöring av svår smuts på robusta

ytor, t.ex. kakel, betong, sten:

1. Ställ in höjdinställningen på rotorarmen på ”HARD”.

För rengöring av känsliga ytor:

2. Ställ in höjdinställningen på rotorarmen på ”SOFT”.

Fotströmbrytare ytrengöring

För rengöring av stora ytor:

1. Använd fotströmbrytare för ytrengöring.

Det kommer en vattenstråle ur båda högtrycksmun-

styckena i rotorarmen.

Fotströmbrytare för rengöring av kanter och hörn

Hänvisning

Kör T-Racer längs med hörnområdet för bästa rengö-

ringsresultat.

För rengöring av hörn och kanter:

1. Använd fotströmbrytaren för rengöring av kanter

och hörn.

Det kommer en vattenstråle ur det främre hög-

trycksmunstycket.

Fotströmbrytare spolfunktion

Hänvisning

Maskinen har en spolfunktion för förvätning och efter-

spolning av den rengjorda ytan.

För att spola:

1. Använd fotströmbrytare för spolfunktion.

Det kommer en kraftfull vattenstråle (men inte en

högtrycksstråle) ur spolmunstycket.

Efter användning

Spola av maskinen med mjuk vattenstråle efter använd-

ning.

 Ta av T-Racer och i förekommande fall förlängnings-

röret från spolhandtaget.

 Spola av T-Racer med spolhandtaget (utan ytterliga-

re tillbehör) eller torka av den med en fuktig trasa.

Förvaring

Förvara maskinen på en frostsäker plats.

Skötsel och underhåll

Demontera/montera munstycken

Det beskrivna tillvägagångssättet gäller för alla tillgäng-

liga munstycken på maskinen.

Bild E

1. Ta bort klämman.

2. Ta ur högtrycksmunstycket.

3. Sätt in högtrycksmunstycket.

4. Montera klämman.

Rengör högtrycksmunstycket

1. Demontera högtrycksmunstycket.

2. Spola igenom högtrycksmunstycket i båda riktning-

arna med rent vatten. Byt ut skadat högtrycksmun-

stycke vid behov.

3. Montera högtrycksmunstycket.

Byta glidskor

Utslitna eller skadade glidskor är lätta att byta ut:

Bild F

1. Tryck ut glidskon på fasthakningen lätt uppåt med

ett lämpligt verktyg, t.ex. en skruvmejsel.

2. Lyft ur glidskorna uppåt.

3. Tryck lätt in nya glidskor i hållaren tills de hakar fast.

Hjälp vid störningar

Högtrycksrengörare bygger inte upp något tryck

och pulserar inte

Högtrycksmunstycken igentäppta eller skadade.

1. Demontera högtrycksmunstyckena.

2. Undersök om högtrycksmunstyckena är igentäppta

och rengör vid behov.

3. Kontrollera om högtrycksmunstyckena är skadade

och byt ut vid behov.

Flöde l/min (l/h) HD-klass (t.ex.) Färg på hög-

trycksmun-

stycke

5,8 (348) - 7,5

(450)

K4 - K5 grå

över 7,5 (450) K6 - K7 gul

Suomi 31

4. Spola igenom T-Racer utan munstycke med rent

vatten.

5. Montera högtrycksmunstyckena.

Fel högtrycksmunstycke har valts.

Maskinen uppnår endast bästa rengöringsresultat med

lämpliga högtrycksmunstycken!

1. Välj högtrycksmunstycken enligt den högtrycksren-

görare som används.

2. Montera högtrycksmunstyckena.

Garanti

I respektive land gäller de garantivillkor som publicerats

av våra auktoriserade distributörer. Eventuella fel på

maskinen repareras utan kostnad inom garantifristen,

under förutsättning att det orsakats av ett material- eller

tillverkningsfel. I frågor som gäller garantin ska du vän-

da dig med kvitto till inköpsstället eller närmaste, aukto-

riserad kundtjänst.

(Se baksidan för adress)

Sisältö

Yleisiä ohjeita

Lue ennen laitteen en-

simmäistä käyttöä tä-

mä käyttöohje ja toimi sen

mukaan. Säilytä käyttöohje

myöhempää käyttöä tai laitteen

seuraavaa omistajaa varten.

Tämän käyttöohjeen kuvat ja

kuvaukset

Tämän käyttöohjeen kuvat ja kuvaukset saattavat poi-

keta toimituksen laajuudesta ja T-Racer-laitteesi varus-

telusta.

Huomautus

Oikeus teknisiin muutoksiin pidätetään.

Määräystenmukainen käyttö

T-Racer-laitetta voidaan käyttää kaikkien Kärcher Ho-

me & Garden -korkeapainepesurien kanssa laiteluokas-

ta K4 alkaen.

Laiteluokkaa koskevia yksityiskohtaisia tietoja on kor-

keapainepesurin käyttöohjeessa.

Vuonna 1991 ja sitä ennen valmistettujen laitteiden

kanssa tarvitaan lisäksi adapteri (katso "Lisävarusteet

ja varaosat").

T-Racer soveltuu erinomaisesti erilaisista materiaaleis-

ta, kuten laatoista, kivestä, betonista, muovista ja puus-

ta, valmistettujen lattia- ja seinäpintojen

puhdistamiseen.

Käytä T-Racer-laitetta vain yksityisessä kotitaloudessa.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä

pakkaukset ympäristöä säästäen.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkai-

ta kierrätettäviä materiaaleja tai rakenneosia ku-

ten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa

mahdollisia vaaroja ihmisten terveydelle ja ympäristölle.

Nämä rakenneosat ovat kuitenkin välttämättömiä lait-

teen asianmukaisen toiminnan vuoksi. Tällä symbolilla

merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Puhdistusaineita sisältäviä töitä saa tehdä vain

nestetiivistetyillä työpinnoilla, joilla on liitäntä lika-

vesiviemäriin. Älä päästä puhdistusaineita vesistöihin

tai maaperään.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta:

www.kaercher.de/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va-

raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt-

tömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta

www.kaercher.com.

Toimituksen sisältö

Tarkasta pakkauksesta purkaessasi sisällön täydelli-

syys. Varusteluversion toimituksen sisältö on kuvattu

pakkauksessa. Jos lisävarusteita puuttuu tai havaitset

kuljetusvaurioita, ota yhteyttä jälleenmyyjään.

Turvallisuusohjeet

몇 VARO

● Älä käytä laitetta, jos puhdis-

tuspään lähellä on muita ihmi-

siä.

● Kytke puhdistuksen jälkeen ja

ennen T-Racer-laitteella työs-

kentelyä korkeapainepesuri

pois päältä ja irrota T-Racer

korkeapainepistoolista.

● Laukaise korkeapainepistoolin

korkeapainesuihku vasta sit-

ten, kun T-Racer on puhdistet-

tavalla pinnalla.

Yleisiä ohjeita ....................................................... 31

Tämän käyttöohjeen kuvat ja kuvaukset .............. 31

Määräystenmukainen käyttö ................................ 31

Ympäristönsuojelu................................................ 31

Lisävarusteet ja varaosat ..................................... 31

Toimituksen sisältö ............................................... 31

Turvallisuusohjeet................................................. 31

Laitteessa olevat symbolit .................................... 32

Laitekuvaus .......................................................... 32

Jatkoputken asennus ........................................... 32

Käyttöönotto ......................................................... 32

Käyttö ................................................................... 32

Käytön jälkeen...................................................... 33

Varastointi............................................................. 33

Hoito ja huolto ...................................................... 33

Ohjeet häiriötilanteissa ......................................... 33

Takuu.................................................................... 33

32 Suomi

● Takaiskuvaara. Varmista aina

tukeva seisoma-asento ja pidä

korkeapainepistoolista ja jatko-

putkesta hyvin kiinni.

● Veden maksimilämpötila 60°C

(Noudata korkeapainepesuriin

liittyviä ohjeita).

Huomautus

● Noudata myös ehdottomasti

korkeapainepesurin turvalli-

suusohjeita sekä paikallisia

määräyksiä ja säädöksiä.

Laitteessa olevat symbolit

Laitekuvaus

Kuvat, katso kuvasivu

Kuva A

1 Jatkoputki

2 Roottorivarren korkeudensäätö

3 Kotelo

4 Bajonettiliitäntä ja hattumutteri

5 Kahva

6 Pintojen puhdistuksen jalkapainike

7 Reunojen ja kulmien puhdistuksen jalkapainike

8 Korkeapainesuutin

9 Roottorivarsi

10 Etummainen korkeapainesuutin

11 Liukujalakset

12 Huuhtelusuutin

13 Huuhtelutoiminnon jalkapainike

Jatkoputken asennus

Huomautus

Varmista asennuksen yhteydessä, että laitteen osien lii-

tokset ovat tiiviitä.

Kuva B

1. Työnnä bajonetti kiinnikkeeseen.

2. Kierrä jatketta, kunnes se lukittuu.

3. Kierrä hattumutteri kiinni.

Toista toimenpiteet tarvittaessa muille jatkoputkille.

Käyttöönotto

Korkeapainesuutinten valinta

Häiriötön toiminta edellyttää sopivan korkeapainesuutti-

men käyttöä.

Huomautus

Valinta riippuu syöttömäärästä (l/min). Syöttömäärää

koskevia tietoja on korkeapainepesurin käyttöohjeessa

tai tyyppikilvessä.

Huomautus

Keltaiset korkeapainesuuttimet on asennettu valmiiksi.

Käyttö

Huomautus

Jatkoputkia voi käyttää jokaisen Kärcher-lisävarusteen

kanssa.

Huomautus

Jos haluat optimaalisen puhdistustuloksen, älä käytä

korkeapainepesuria Eco-teholla.

Lattiapinnan puhdistus

Poista puhdistettavalta pinnalta karkea lika ennen käyt-

töä (esim. lakaisemalla), jotta T-Racer ei vaurioidu.

HUOMIO

Roottorivarren vaurioituminen

Roottorivarsi voi vaurioitua, jos se iskeytyy reunoihin ja

kulmiin.

Älä aja kulmien ja reunojen yli.

Kuva C

Huomautus

 T-Racer ei sovellu hiomiseen eikä hankaamiseen.

 Kokeile laitetta huomaamattomaan kohtaan, ennen

kuin käytät sitä herkkien pintojen, kuten puun, puh-

distamiseen.

 Älä pysähdy yhteen kohtaan vaan pysy liikkeessä.

1. Kiinnitä T-Racer jatkoputkineen korkeapainepistoo-

liin.

Kuva B

a Paina jatkoputki korkeapainepistoolin bajonettilii-

täntään.

b Kierrä jatkoputkea noin 90°, kunnes se lukittuu.

c Toista toimenpide tarvittaessa muille liitännöille.

2. Säädä roottorivarren korkeus puhdistettavan pinnan

mukaan.

3. Avaa käsisuihkupistoolin vivun lukitus.

4. Vedä käsisuihkupistoolin vipua.

Laite kytkeytyy päälle.

5. Puhdista lattiapinta kuljettamalla T-Racer-laitetta

lattiapinnalla ilman voimankäyttöä.

 VAARA

Loukkaantumisvaara! Älä laita käytön ai-

kana käsiä T-Racer-laitteen reunan alle

Puhdistustapa: pintojen puhdistus

Puhdistustapa: reunojen ja kulmien puh-

distus

Puhdistustapa: huuhtelutoiminto

HARD Karkeille pinnoille, esim. laatat, betoni, ki-

SOFT Herkille pinnoille, esim. puu

Syöttömäärä l/

min (l/h)

Korkeapaine-

luokka (esim.)

Korkeapaine-

suutinten väri

5,8 (348) - 7,5

(450)

K4 - K5 harmaa

yli 7,5 (450) K6 - K7 keltainen

Ελληνικά 33

Seinäpinnan puhdistus

1. Kiinnitä T-Racer suoraan korkeapainepistooliin.

a Paina T-Racer-laite korkeapainepistoolin liitän-

tään ja kierrä sitä sen jälkeen noin 90°, kunnes se

lukittuu.

b Kierrä hattumutteri kiinni, jos sellainen on.

2. Puhdista seinäpinta.

Roottorivarren korkeudensäätö

Roottorivarren korkeudensäädöllä muutetaan korkea-

painesuuttimen etäisyyttä puhdistettavasta pinnasta.

Säädä roottorivarren korkeus puhdistustehtävän mu-

kaan.

Kuva D

Pinttyneen lian voimakas puhdistus karkeilta pin-

noilta, esim. laatoista, betonista tai kivestä:

1. Aseta roottorivarren korkeudensäätö asentoon

"HARD".

Herkkien pintojen puhdistus:

2. Aseta roottorivarren korkeudensäätö asentoon

"SOFT".

Pintojen puhdistuksen jalkapainike

Suurten pintojen puhdistus:

1. Paina pintojen puhdistuksen jalkapainiketta.

Molemmista roottorivarren korkeapainesuuttimista

tulee vesisuihku.

Reunojen ja kulmien puhdistuksen jalkapainike

Huomautus

Kuljeta T-Racer-laitetta kulma-alueilla pitkittäissuunnas-

sa, jotta puhdistustulos on paras mahdollinen.

Kulmien ja reunojen puhdistus:

1. Paina reunojen ja kulmien puhdistuksen jalkapaini-

ketta.

Etummaisesta korkeapainesuuttimesta tulee vesi-

suihku.

Huuhtelutoiminnon jalkapainike

Huomautus

Laitteessa on huuhtelutoiminto puhdistettavien pintojen

esipesua ja jälkihuuhtelua varten.

Huuhtelu:

1. Paina huuhtelutoiminnon jalkapainiketta.

Huuhtelusuuttimesta tulee voimakas vesisuihku,

mutta ei korkeapaineella.

Käytön jälkeen

Huuhtele laite pehmeällä vesisuihkulla käytön jälkeen.

 Irrota T-Racer ja mahdollinen jatkoputki korkeapai-

nepistoolista.

 Huuhtele T-Racer ja korkeapainepistooli (ilman mui-

ta lisävarusteita) tai pyyhi ne kostealla liinalla.

Varastointi

Säilytä laitetta jäätymiseltä suojatussa tilassa.

Hoito ja huolto

Suuttimen kiinnitys/irrotus

Kuvattu menettelytapa soveltuu laitteen kaikille suutti-

mille.

Kuva E

1. Poista liitin.

2. Vedä korkeapainesuutin ulos.

3. Aseta korkeapainesuutin paikalleen.

4. Aseta liitin paikalleen.

Korkeapainesuuttimen puhdistus

1. Irrota korkeapainesuutin.

2. Huuhtele korkeapainesuutin puhtaalla vedellä kum-

mastakin suunnasta. Vaihda korkeapainesuutin, jos

se on vaurioitunut.

3. Kiinnitä korkeapainesuutin.

Liukujalasten vaihtaminen

Kuluneet tai vaurioituneet liukujalkaset voi vaihtaa hel-

posti:

Kuva F

1. Paina liukujalasta lukituksen kohdalta kevyesti so-

veltuvalla työkalulla, kuten ruuvitaltalla, ulospäin.

2. Vedä liukujalas ylös irti.

3. Paina uusi liukujalas kevyesti pidikkeeseen, kunnes

se lukittuu.

Ohjeet häiriötilanteissa

Korkeapainepesuri ei kehitä painetta tai sykkii

Korkeapainesuuttimet tukossa tai vaurioituneet.

1. Irrota korkeapainesuuttimet.

2. Tarkasta, ovatko korkeapainesuuttimet tukossa ja

puhdista ne tarvittaessa.

3. Tarkasta, ovatko korkeapainesuuttimet vaurioitu-

neet ja vaihda ne tarvittaessa.

4. Huuhtele T-Racer ilman suuttimia puhtaalla vedellä.

5. Kiinnitä korkeapainesuuttimet.

Väärä korkeapainesuutin valittu.

Laitteella saavutetaan optimaalinen puhdistustulos vain

käytettäessä sopivia korkeapainesuuttimia.

1. Valitse korkeapainesuuttimet käytetyn korkeapaine-

pesurin mukaan.

2. Kiinnitä korkeapainesuuttimet.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myynti-

yhtiön julkaisemat takuuehdot. Korjaamme laitteessa

mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak-

sutta, jos häiriöiden syynä ovat olleet materiaali- tai val-

mistusvirheet. Takuutapauksessa pyydämme ottamaan

yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim-

pään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Περιεχόμενα

Γενικές υποδείξεις ................................................ 34

Εικόνες και περιγραφές σε αυτό το εγχειρίδιο

λειτουργίας ........................................................... 34

Προβλεπόμενη χρήση.......................................... 34

Προστασία του περιβάλλοντος............................. 34

Παρελκόμενα και ανταλλακτικά ............................ 34

Περιεχόμενα συσκευασίας ................................... 34

Υποδείξεις ασφαλείας .......................................... 34

Σύμβολα επάνω στη συσκευή .............................. 35

Περιγραφή συσκευής ........................................... 35

Τοποθέτηση σωλήνα προέκτασης........................ 35

Θέση σε λειτουργία ..............................................35

Λειτουργία ............................................................ 35

Μετά τη χρήση...................................................... 36

Αποθήκευση......................................................... 36

Φροντίδα και συντήρηση...................................... 36

Αντιμετώπιση βλαβών.......................................... 36

Εγγύηση ............................................................... 36

34 Ελληνικά

Γενικές υποδείξεις

Προτού θέσετε τη

συσκευή για πρώτη

φορά σε λειτουργία, διαβάστε τις

παρούσες οδηγίες χρήσης και

ακολουθήστε τις. Φυλάξτε τις

αρχικές οδηγίες λειτουργίας για

μεταγενέστερη χρήση ή για τον

επόμενο ιδιοκτήτη.

Εικόνες και περιγραφές σε αυτό το

εγχειρίδιο λειτουργίας

Οι εικόνες και οι περιγραφές σε αυτό το εγχειρίδιο

λειτουργίας μπορεί να διαφέρουν από την παραδοτέα

συσκευή και τον εξοπλισμό του δικού σας T-Racer.

Υπόδειξη

Με την επιφύλαξη τεχνικών αλλαγών.

Προβλεπόμενη χρήση

Το T-Racer μπορεί να χρησιμοποιείται με όλα τα

συστήματα καθαρισμού υψηλής πίεσης Home &

Garden της Kärcher, κατηγορίας K4 και άνω.

Λεπτομερή στοιχεία για την κατηγορία συσκευής θα

βρείτε στο εγχειρίδιο λειτουργίας της δικής σας

συσκευής καθαρισμού υψηλής πίεσης.

Για συσκευές που κατασκευάστηκαν πριν το 1991

απαιτείται επιπλέον προσαρμογέας (βλ. "Παρελκόμενα

και ανταλλακτικά").

Το T-Racer είναι ιδανικό για τον καθαρισμό επιφανειών

δαπέδων και τοίχων από διάφορα υλικά, όπως

πλακίδια, πέτρες, μπετόν, πλαστικό και ξύλο.

Χρησιμοποιήστε το T-Racer αποκλειστικά για οικιακή

χρήση.

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα.

Ανακυκλώνετε τις συσκευασίες με

περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές

περιέχουν πολύτιμα ανακυκλώσιμα υλικά και,

συχνά, επίσης εξαρτήματα όπως μπαταρίες

απλές, επαναφορτιζόμενες ή λάδια, που σε

περίπτωση λανθασμένης χρήσης ή απόρριψης

μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία

και το περιβάλλον. Ωστόσο, αυτά τα συστατικά είναι

απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι

συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται

να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Οι εργασίες με απορρυπαντικό μπορούν να

εκτελούνται μόνο σε υδατοστεγείς επιφάνειες

εργασίας με σύνδεση στο σύστημα απορροής

ακάθαρτου νερού. Το απορρυπαντικό δεν πρέπει να

καταλήγει στα υπόγεια ύδατα ή στο έδαφος.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά

είναι διαθέσιμες στη διεύθυνση: www.kaercher.de/

REACH

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια

ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και

απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα

ανταλλακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Περιεχόμενα συσκευασίας

Κατά την αφαίρεση από τη συσκευασία ελέγξτε την

πληρότητα των περιεχομένων. Το παραδοτέο υλικό της

δικής σας παραλλαγής απεικονίζεται στη συσκευασία.

Σε περίπτωση που λείπουν παρελκόμενα ή έχουν

προκληθεί ζημιές κατά τη μεταφορά, απευθυνθείτε στο

κατάστημα αγοράς.

Υποδείξεις ασφαλείας

몇 ΠΡΟΣΟΧΗ

● Μην χρησιμοποιείτε τη

συσκευή, όταν υπάρχουν άλλα

άτομα κοντά στην κεφαλή

καθαρισμού.

● Όταν τερματίσετε τη λειτουργία

καθαρισμού και πριν από τις

εργασίες στο T-Racer

απενεργοποιήστε τη συσκευή

καθαρισμού υψηλής πίεσης και

αποσυνδέστε το T-Racer από

το πιστόλι υψηλής πίεσης.

● Ενεργοποιήστε τη ριπή

υψηλής πίεσης στο πιστόλι

υψηλής πίεσης, μόνο όταν το

T-Racer βρίσκεται πάνω στην

επιφάνεια καθαρισμού.

● Κίνδυνος ανάκρουσης.

Φροντίζετε να στηρίζεστε με

ασφάλεια και να κρατάτε γερά

το πιστόλι υψηλής πίεσης με

τον σωλήνα προέκτασης.

● Μέγιστη θερμοκρασία νερού

60°C (τηρείτε τις υποδείξεις του

πλυστικού υψηλής πίεσης).

Υπόδειξη

● Τηρείτε επίσης οπωσδήποτε

τις οδηγίες ασφαλείας της

συσκευής σας καθαρισμού

υψηλής πίεσης καθώς και τους

εθνικούς κανονισμούς.

Ελληνικά 35

Σύμβολα επάνω στη συσκευή

Περιγραφή συσκευής

Σχήματα στη σελίδα διαγραμμάτων

Εικόνα A

1 Σωλήνας προέκτασης

2 Ρύθμιση ύψους βραχίονα ρότορα

3 Περίβλημα

4 Σύνδεσμος μπαγιονέτ με περικόχλιο-ρακόρ

5 Χειρολαβή

6 Ποδόπληκτρο καθαρισμού επιφανειών

7 Ποδόπληκτρο καθαρισμού άκρων και γωνιών

8 Ακροφύσιο υψηλής πίεσης

9 Βραχίονας ρότορα

10 Μπροστινό ακροφύσιο υψηλής πίεσης

11 Πέδιλο ολίσθησης

12 Ακροφύσιο ξεπλύματος

13 Ποδόπληκτρο ξεπλύματος

Τοποθέτηση σωλήνα προέκτασης

Υπόδειξη

Κατά την τοποθέτηση φροντίστε για τη σταθερή σύνδεση

των εξαρτημάτων της συσκευής.

Εικόνα B

1. Συνδέστε τον σύνδεσμο μπαγιονέτ στην υποδοχή.

2. Στρέψτε την προέκταση ώσπου να ασφαλίσει.

3. Σφίξτε το περικόχλιο-ρακόρ.

Αν χρειάζεται επαναλάβετε τη διαδικασία για τους

άλλους σωλήνες προέκτασης.

Θέση σε λειτουργία

Επιλογή των ακροφυσίων υψηλής πίεσης

Προϋπόθεση για απρόσκοπτη λειτουργία είναι η χρήση

των κατάλληλων ακροφυσίων υψηλής πίεσης.

Υπόδειξη

Η επιλογή εξαρτάται από την παροχή (λίτρα/λεπτό).

Στοιχεία για την παροχή θα βρείτε στο εγχειρίδιο

λειτουργίας ή στην πινακίδα τύπου του πλυστικού

υψηλής πίεσης.

Υπόδειξη

Τα κίτρινα ακροφύσια υψηλής πίεσης είναι ήδη

συναρμολογημένα.

Λειτουργία

Υπόδειξη

Οι σωλήνες προέκτασης μπορούν να χρησιμοποιούνται

με κάθε παρελκόμενο Kärcher.

Υπόδειξη

Για σωστό αποτέλεσμα καθαρισμού, μην χρησιμοποιείτε

το πλυστικό υψηλής πίεσης στη βαθμίδα Eco.

Καθαρισμός δαπέδου

Πριν από τη χρήση καθαρίστε το δάπεδο από τους

μεγάλους ρύπους (για παράδειγμα με σκούπισμα),

ώστε να αποφευχθούν τυχόν ζημιές στο T-Racer.

ΠΡΟΣΟΧΗ

Ζημιές στον βραχίονα ρότορα

Κατά το κτύπημα σε άκρες και γωνίες ο βραχίονας

ρότορα μπορεί να πάθει ζημιά.

Μην περνάτε πάνω από ανοιχτές γωνίες και ακμές.

Εικόνα C

Υπόδειξη

 Το T-Racer δεν ενδείκνυται για τρίψιμο.

 Πριν από τη χρήση σε ευαίσθητες επιφάνειες, π.χ.

ξύλο, ελέγξτε τη συσκευή σε κάποιο μη

εμφανές

σημείο.

 Μην μένετε σε ένα σημείο αλλά να είστε σε κίνηση.

1. Στερεώστε το T-Racer μαζί με τον σωλήνα

προέκτασης στο πιστόλι υψηλής πίεσης.

Εικόνα B

a Πιέστε τον σωλήνα προέκτασης στον μπαγιονέτ

σύνδεσμο του πιστολιού υψηλής πίεσης.

b Περιστρέψτε τον σωλήνα προέκτασης κατά 90°,

ώσπου να ασφαλίσει.

c Αν χρειάζεται, επαναλάβετε τη διαδικασία για τις

άλλες συνδέσεις.

2. Ρυθμίστε το ύψος του βραχίονα ρότορα ανάλογα με

την υπό καθαρισμό επιφάνεια.

3. Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού.

4. Τραβήξτε τον μοχλό του πιστολιού.

Η συσκευή ενεργοποιείται.

5. Καθαρίστε το δάπεδο οδηγώντας το T-Racer χωρίς

να ασκείτε δύναμη πάνω από την επιφάνεια.

Καθαρισμός τοίχου

1. Στερεώστε το T-Racer απευθείας στο πιστόλι

υψηλής πίεσης.

a Πιέστε τον σύνδεσμο μπαγιονέτ του T-Racers

στην υποδοχή του πιστολιού υψηλής πίεσης και

στη συνέχεια στρέψτε τον κατά 90°, ώσπου να

ασφαλίσει.

b Αν υπάρχει, σφίξτε το περικόχλιο-ρακόρ.

2. Καθαρίστε την επιφάνεια του τοίχου.

Ρύθμιση ύψους βραχίονα ρότορα

Με τη ρύθμιση ύψους του βραχίονα ρότορα

μεταβάλλεται η απόσταση μεταξύ των ακροφυσίων

υψηλής πίεσης και της υπό καθαρισμό επιφάνειας.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Κατά τη

λειτουργία μην απλώνετε τα χέρια σας

κάτω από το χείλος του T-Racer.

Είδος καθαρισμού: Καθαρισμός

επιφανειών

Είδος καθαρισμού: Καθαρισμός άκρων

και γωνιών

Είδος καθαρισμού: Ξέπλυμα

HARD Για ανθεκτικές επιφάνειες, π.χ. πλακίδια,

μπετόν, πέτρα

SOFT Για ευαίσθητες επιφάνειες, π.χ. ξύλο

Παροχή l/min (l/h) Κατηγορία HD

(π.χ.)

Χρώμα των

ακροφυσίων

υψηλής

πίεσης

5,8 (348) - 7,5

(450)

K4 - K5 Γκρι

πάνω από 7,5

(450)

K6 - K7 Κίτρινο

36 Türkçe

Ρυθμίστε το ύψος του βραχίονα ρότορα ανάλογα με την

εργασία καθαρισμού.

Εικόνα D

Για αποτελεσματικό καθαρισμό επίμονων ρύπων

σε ανθεκτικές επιφάνειες, π.χ. πλακάκια, μπετόν,

πέτρα:

1. Ρυθμίστε το ύψος του βραχίονα ρότορα στο

"HARD".

Για καθαρισμό ευαίσθητων επιφανειών:

2. Ρυθμίστε το ύψος του βραχίονα ρότορα στο "SOFT".

Ποδοδιακόπτης καθαρισμού επιφανειών

Για καθαρισμό μεγάλων επιφανειών:

1. Πατήστε τον ποδοδιακόπτη καθαρισμού

επιφανειών.

Και από τα δύο ακροφύσια υψηλής πίεσης του

βραχίονα εκτινάσσεται ριπή νερού.

Ποδοδιακόπτης καθαρισμού άκρων και γωνιών

Υπόδειξη

Για να έχετε το σωστό αποτέλεσμα καθαρισμού

οδηγήστε το T-Racer κατά μήκος των ακραίων

περιοχών.

Για καθαρισμό γωνιών και ακμών:

1. Πατήστε τον ποδοδιακόπτη καθαρισμού άκρων και

γωνιών.

Από το μπροστινό ακροφύσιο υψηλής πίεσης

εκτινάσσεται ριπή νερού.

Ποδοδιακόπτης ξεπλύματος

Υπόδειξη

Για το αρχικό ή το τελικό ξέπλυμα της υπό καθαρισμό

επιφάνειας η συσκευή διαθέτει μια λειτουργία

ξεπλύματος.

Για ξέπλυμα:

1. Πατήστε τον ποδοδιακόπτη ξεπλύματος.

Από το ακροφύσιο ξεπλύματος δυνατή ριπή νερού

αλλά όχι υψηλής πίεσης.

Μετά τη χρήση

Μετά τη χρήση ξεπλένετε τη συσκευή με ήπια ριπή

νερού.

 Αφαιρέστε το T-Racer μαζί και ίσως και τον σωλήνα

προέκτασης από το πιστόλι υψηλής πίεσης.

 Ξεπλύνετε το T-Racer μαζί με το πιστόλι υψηλής

πίεσης (χωρίς άλλα παρελκόμενα) ή σκουπίστε με

ένα υγρό πανί.

Αποθήκευση

Αποθηκεύετε τη συσκευή σε χώρο χωρίς παγετό.

Φροντίδα και συντήρηση

Τοποθέτηση και αφαίρεση ακροφυσίων

Η περιγραφόμενη διαδικασία ισχύει για όλα τα

υπάρχοντα ακροφύσια της συσκευής.

Εικόνα E

1. Αφαιρέστε τους σφιγκτήρες.

2. Αφαιρέστε το ακροφύσιο υψηλής πίεσης.

3. Συνδέστε το ακροφύσιο υψηλής πίεσης.

4. Τοποθετήστε τους σφιγκτήρες.

Καθαρισμός ακροφυσίου υψηλής πίεσης

1. Λύστε το ακροφύσιο υψηλής πίεσης.

2. Ξεπλύνετε το ακροφύσιο υψηλής πίεσης και στις

δύο κατευθύνσεις με καθαρό νερό. Αν χρειάζεται,

αντικαταστήστε κάποιο χαλασμένο ακροφύσιο

υψηλής πίεσης.

3. Συνδέστε το ακροφύσιο υψηλής πίεσης.

Αντικατάσταση πέδιλων ολίσθησης

Τα φθαρμένα ή χαλασμένα πέδιλα ολίσθησης μπορούν

να αντικατασταθούν εύκολα:

Εικόνα F

1. Με ένα κατάλληλο εργαλείο, όπως π.χ. κατσαβίδι,

πιέστε ελαφρά προς τα πάνω το πέδιλο ολίσθησης.

2. Αφαιρέστε προς τα πάνω το πέδιλο ολίσθησης.

3. Πιέστε ένα νέο πέδιλο ολίσθησης μέσα στο

στήριγμα, έως ότου ασφαλίσει.

Αντιμετώπιση βλαβών

Η συσκευή καθαρισμού υψηλής πίεσης δεν παράγει

πίεση ή δονείται.

Βουλωμένα ή χαλασμένα ακροφύσια υψηλής πίεσης.

1. Λύστε τα ακροφύσια υψηλής πίεσης.

2. Ελέγξτε τα ακροφύσια για έμφραξη και, αν

χρειάζεται, καθαρίστε τα.

3. Ελέγξτε τα ακροφύσια για φθορά και, αν χρειάζεται,

αντικαταστήστε τα.

4. Ξεπλύνετε το T-Racer χωρίς ακροφύσια με καθαρό

νερό.

5. Συναρμολογήστε τα ακροφύσια υψηλής πίεσης.

Επιλέχτηκε λάθος ακροφύσιο υψηλής πίεσης.

Η συσκευή πετυχαίνει σωστό αποτέλεσμα καθαρισμού

μόνο με τα κατάλληλα ακροφύσια υψηλής πίεσης!

1. Επιλέγετε τα ακροφύσια ανάλογα με το

χρησιμοποιούμενο πλυστικό υψηλής πίεσης.

2. Συναρμολογήστε τα ακροφύσια υψηλής πίεσης.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι

εκδίδονται από την αρμόδια εταιρεία διανομής μας.

Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από

εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης,

εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε

περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή

σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα

εξυπηρέτησης πελατών, προσκομίζοντας το

παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

İçindekiler

Genel uyarılar....................................................... 37

Bu kullanım kılavuzundaki resimler ve açıklama-

lar ......................................................................... 37

Amaca uygun kullanım......................................... 37

Çevre koruma....................................................... 37

Aksesuarlar ve yedek parçalar............................. 37

Teslimatın içeriği................................................... 37

Güvenlik bilgileri ................................................... 37

Cihazdaki simgeler............................................... 38

Cihaz açıklaması.................................................. 38

Uzatma borusu montajı........................................ 38

İşletime alma ........................................................ 38

İşletim................................................................... 38

Kullanımdan sonra ...............................................39

Depolama............................................................. 39

Bakım ve koruma .................................................39

Arıza durumunda yardım...................................... 39

Garanti ................................................................. 39

Türkçe 37

Genel uyarılar

Cihazı ilk kez kullan-

madan önce bu orijinal

kullanım kılavuzunu okuyun ve

buradaki bilgilere göre hareket

edin. Orijinal kullanım kılavuzu-

nu daha sonra tekrar kullanmak

ya da cihazın sonraki kullanıcıla-

rına iletmek üzere saklayın.

Bu kullanım kılavuzundaki resimler

ve açıklamalar

Bu kullanım kılavuzundaki resimler ve açıklamalar, sizin

T-Racer ürününüzün teslimat kapsamından ve donanı-

mından sapma gösterebilir.

Not

Teknik değişiklik hakkı saklıdır.

Amaca uygun kullanım

T-Racer, cihaz sınıfı K4 ve üzeri tüm Kärcher Home &

Garden yüksek basınç temizleyicileri ile kullanılabilir.

Cihaz sınıfına ilişkin ayrıntılı bilgileri, yüksek basınç te-

mizleyicinizin kullanım kılavuzunda bulabilirsiniz.

Üretim yılı 1991 ve öncesine ait cihazlarda ayrıca bir

adaptör kullanmanız gerekir (bkz. "Aksesuarlar ve ye-

dek parçalar").

T-Racer, fayans, taş, beton, plastik veya ahşap gibi fark-

lı yüzeylere sahip zemin ve duvar yüzeylerin temizliği

için idealdir.

T-Racer cihazını sadece evinizde kullanın.

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lüt-

fen ambalajları çevreye zarar vermeden tasfiye

edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dö-

nüştürülebilir malzemelerin yanı sıra yanlış kulla-

nılması veya yanlış tasfiye edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak ci-

hazın usulüne uygun şekilde çalıştırılması için bu parça-

lar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp

ile birlikte imha edilmemelidir.

Temizleme maddeli işler sadece kirli su kanalizas-

yonuna bağlantılı sıvı geçirmez çalışma yüzeylerin-

de yapılabilir. Temizleme maddeleri akarsulara veya

toprağa ulaşmamalıdır.

İçeriği hakkında uyarılar (REACH)

İçeriği hakkında ayrıntılı bilgileri bulabileceğiniz adres:

www.kaercher.de/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar

kullanın. Bu parçalar cihazın güvenli ve arızasız çalış-

masını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres:

www.kaercher.com.

Teslimatın içeriği

Ambalaj açıldığında içindeki parçalarda eksiklik olup ol-

madığını kontrol edin. Donanım varyantınızın teslimat

kapsamı ambalajın üzerinde gösterilmiştir. Aksesuarla-

rın eksik olması durumunda ya da nakliye hasarlarında

lütfen yetkili satıcınıza başvurun.

Güvenlik bilgileri

몇 TEDBIR

● Temizleme başlığının yakının-

da başka insanların bulunduğu

durumlarda cihazı kullanma-

yın.

● Temizleme işletiminden sonra

ve T-Racer üzerindeki çalış-

malardan önce yüksek basınç

temizleyicisini kapatın ve T-

Racer'i yüksek basınç taban-

casından ayırın.

● Yüksek basınç tabancasında

yüksek basınç huzmesini sa-

dece T-Racer temizleme yüze-

yinde bulunduğu sırada

tetikleyin.

● Geri tepme tehlikesi. Güvenli

bir konuma geçin ve uzatma

borulu yüksek basınç tabanca-

sını sağlam bir şekilde tutun.

● Maksimum su sıcaklığı 60°C

(yüksek basınç temizleyicinizin

uyarılarını dikkate alın).

Not

● Ayrıca yüksek basınç temizle-

yicinizin güvenlik uyarılarını ve

yerel düzenlemeleri ve yönet-

melikleri de mutlaka dikkate

alın.

38 Türkçe

Cihazdaki simgeler

Cihaz açıklaması

Resimler için grafik sayfasına bakın

Şekil A

1 Uzatma borusu

2 Rotor kolu yükseklik ayarı

3 Gövde

4 Rakor somunlu bayonet bağlantısı

5 Tutamak

6 Yüzey temizliği ayak tuşu

7 Kenar ve köşe temizliği ayak tuşu

8 Yüksek basınç memesi

9 Rotor kolu

10 Ön yüksek basınç memesi

11 Kayar pabuçlar

12 Yıkama memesi

13 Yıkama fonksiyonu ayak tuşu

Uzatma borusu montajı

Not

Montaj sırasında cihaz parçalarının sağlam bir şekilde

birbirine bağlanmasına dikkat edin.

Şekil B

1. Bayoneti yuvaya geçirin.

2. Kilitlenene kadar uzatma borusunu çevirin.

3. Rakor somununu sıkıştırın.

Gerekirse başka uzatma boruları için işlemi tekrarlayın.

İşletime alma

Yüksek basınç memelerinin seçilmesi

Arızasız bir işletimin ön koşulu, uygun yüksek basınç

memelerinin kullanılmasıdır.

Not

Seçim, pompalama miktarına bağlıdır (l/dak). Pompala-

ma miktarına ilişkin bilgileri yüksek basınç temizleyicisi-

nin kullanım kılavuzunda veya tip levhasında

bulabilirsiniz.

Not

Sarı yüksek basınç memeleri monte edilmiş durumda-

dır.

İşletim

Not

Uzatma boruları tüm Kärcher aksesuarlarıyla birlikte

kullanılabilir.

Not

Optimum düzeyde bir temizlik sonucu elde etmek için

yüksek basınç cihazını Eco kademesinde çalıştırmayın.

Zemin yüzeylerinin temizlenmesi

T-Racer'de hasar oluşmasını önlemek için uygulama-

dan önce temizleme yüzeyini kaba kirlerden arındırın

(örn. süpürerek).

DIKKAT

Rotor kolunda hasar

Kenar ve köşelere çarpma sonucu rotor kolu hasar gö-

rebilir.

Cihazı açıkta duran köşe ve kenarların üzerinden sür-

meyin.

Şekil C

Not

 T-Racer, ovalama veya kazıma işlemleri için uygun

değildir.

 Ahşap gibi hassas yüzeylerde kullanmadan önce,

cihazı göze çarpmayan bir yerde test edin.

 Tek bir yerde kalmayın, hareket etmeye devam edin.

1. T-Racer'i uzatma borusuyla yüksek basınç tabanca-

sına sabitleyin.

Şekil B

a Uzatma borusunu yüksek basınç tabancasının

bayonet bağlantısına bastırın.

b Kilitlenene kadar uzatma borusunu 90° çevirin.

c Gerekirse başka bağlantılar için işlemi tekrarla-

yın.

2. Temizleme yüzeyine göre rotor kolu yükseklik ayarı-

nı ayarlayın.

3. El püskürtme tabancası kolunun kilidini açın.

4. El püskürtme tabancası kolunun kilidini çekin.

Cihaz açılır.

5. Zemin yüzeyi üzerinde T-Racer'i güç kullanmadan

gezdirerek zemin yüzeyini temizleyin.

Duvar yüzeylerinin temizlenmesi

1. T-Racer'i doğrudan yüksek basınç tabancasına sa-

bitleyin.

a T-Racer'in bayonet bağlantısını yüksek basınç

tabancasının bağlantısına bastırın ve ardından

kilitlenene kadar 90° çevirin.

b Var ise, rakor somununu sıkıştırın.

2. Duvar yüzeyini temizleyin.

Rotor kolu yükseklik ayarı

Rotor kolu yükseklik ayarıyla, yüksek basınç memeleri-

nin temizleme yüzeyine mesafesi ayarlanır.

Temizleme işine göre rotor kolu yükseklik ayarını ayar-

layın.

Şekil D

Örn. fayans, beton, taş gibi dayanıklı yüzeylerde

inatçı kirleri güçlü bir şekilde temizlemek için:

1. Rotor kolu yükseklik ayarını "HARD" konumuna ge-

tirin.

 TEHLIKE

Yaralanma tehlikesi! İşletim sırasında T-

Racer'in kenarının altına elinizi sokmayın

Temizleme türü: Yüzey temizliği

Temizleme türü: Kenar ve köşe temizliği

Temizleme türü: Yıkama fonksiyonu

HARD Dayanıklı yüzeyler için, örn. fayans, be-

ton, taş

SOFT Hassas yüzeyler için, örn. ahşap

Pompalama mik-

tarı l/dak (l/saat)

Yüksek basınç

sınıfı (örn.)

Yüksek basınç

memelerinin

rengi

5,8 (348) - 7,5

(450)

K4 - K5 gri

7,5 (450) üzeri K6 - K7 sarı

Русский 39

Hassas yüzeyleri temizlemek için:

2. Rotor kolu yükseklik ayarını "SOFT" konumuna ge-

tirin.

Yüzey temizliği ayak tuşu

Geniş yüzeyleri temizlemek için:

1. Yüzey temizliği ayak tuşuna basın.

Rotor kolundaki her iki yüksek basınç memesinden

su huzmesi püskürtülür.

Kenar ve köşe temizliği ayak tuşu

Not

Optimum düzeyde bir temizlik sonucu elde etmek için T-

Racer'i köşe bölgesinde gezdirin.

Köşe ve kenarları temizlemek için:

1. Kenar ve köşe temizliği ayak tuşuna basın.

Ön yüksek basınç memesinden su huzmesi püskür-

tülür.

Yıkama fonksiyonu ayak tuşu

Not

Ön ıslatma veya temizlenen yüzeyi durulama işlemi için

cihaz bir yıkama fonksiyonuna sahiptir.

Yıkamak için:

1. Yıkama fonksiyonu ayak tuşuna basın.

Yıkama memesinden kuvvetli ancak yüksek basınç-

lı olmayan bir su huzmesi püskürtülür.

Kullanımdan sonra

Kullanımdan sonra cihazı yumuşak bir su huzmesiyle

yıkayın.

 T-Racer'i ve varsa uzatma borularını yüksek basınç

tabancasından sökün.

 T-Racer'i yüksek basınç tabancasıyla (başka akse-

suar olmadan) yıkayın veya nemli bir bezle silin.

Depolama

Cihazı dondan korunan bir yerde muhafaza edin.

Bakım ve koruma

Memelerin takılması/sökülmesi

Tarif edilen işlem adımları cihazdaki tüm mevcut meme-

ler için geçerlidir.

Şekil E

1. Kelepçeyi sökün.

2. Yüksek basınç memesini çıkarın.

3. Yüksek basınç memesini yerleştirin.

4. Kelepçeyi takın.

Yüksek basınç memesinin temizlenmesi

1. Yüksek basınç memesini sökün.

2. Yüksek basınç memesini temiz suyla her iki yönden

yıkayın. Var ise, hasar görmüş yüksek basınç me-

mesini değiştirin.

3. Yüksek basınç memesini takın.

Kayar pabuçların değiştirilmesi

Aşınmış veya hasar görmüş kayar pabuçlar kolayca de-

ğiştirilebilir:

Şekil F

1. Kayar pabucu, örn. tornavida gibi uygun bir aletle

yuvasından hafif yukarı doğru bastırın.

2. Kayar pabucu yukarı doğru çekerek çıkartın.

3. Yeni kayar pabucu hafifçe yuvaya bastırarak kilitlen-

mesini sağlayın.

Arıza durumunda yardım

Yüksek basınç temizleyicisi basınç oluşturmuyor

veya kısa aralıklarla sarsılıyor

Yüksek basınç memeleri tıkanmış veya hasar görmüş.

1. Yüksek basınç memelerini sökün.

2. Yüksek basınç memelerini tıkanıklığa yönelik kont-

rol edin ve gerekirse temizleyin.

3. Yüksek basınç memelerini hasara yönelik kontrol

edin ve gerekirse değiştirin.

4. T-Racer'i memesiz bir şekilde temiz suyla yıkayın.

5. Yüksek basınç memelerini takın.

Yanlış yüksek basınç memesi seçilmiş.

Cihaz sadece uygun yüksek basınç memeleriyle opti-

mum bir temizleme sonucuna ulaşabilir!

1. Kullanılan yüksek basınç temizleyicisine uygun yük-

sek basınç memeleri seçin.

2. Yüksek basınç memelerini takın.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş

garanti şartları geçerlidir. Garanti süresi içinde cihazı-

nızda oluşan muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece ücretsiz olarak

karşılıyoruz. Garanti durumunda satış fişi ile satıcıya

veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Содержание

Общие указания

Перед первым

использованием

устройства следует

ознакомиться с данной

оригинальной инструкцией по

эксплуатации и действовать в

соответствии с ней. Сохранять

оригинальную инструкцию по

эксплуатации для

Общие указания ................................................. 39

Рисунки и описания в данной инструкции по

эксплуатации ...................................................... 40

Использование по назначению ......................... 40

Защита окружающей среды............................... 40

Принадлежности и запасные части .................. 40

Комплект поставки ............................................. 40

Указания по технике безопасности ................... 40

Символы на устройстве ..................................... 41

Описание устройства ......................................... 41

Сборка удлинительной трубки .......................... 41

Ввод в эксплуатацию.......................................... 41

Эксплуатация...................................................... 41

После использования......................................... 42

Хранение............................................................. 42

Уход и техническое обслуживание.................... 42

Помощь при неисправностях ............................ 42

Гарантия.............................................................. 42

40 Русский

дальнейшего пользования

или для следующего

владельца.

Рисунки и описания в данной

инструкции по эксплуатации

Рисунки и описания в данной инструкции по

эксплуатации могут отличаться от комплектации и

оснащения вашего T-Racer.

Примечание

Сохраняется право на внесение технических

изменений.

Использование по назначению

T-Racer можно использовать с любым моющим

аппаратом высокого давления

Kärcher Home & Garden с класса устройств K4.

Подробная информация о классе устройства

содержится в инструкции по эксплуатации моющего

аппарата высокого давления.

Для устройств до 1991 года выпуска дополнительно

понадобится адаптер (см. «Принадлежности и

запасные части»).

T-Racer идеально подходит для очистки полов и

стен с разными поверхностями, такими как плитка,

камень, бетон, пластик и дерево.

Использовать T-Racer исключительно в домашнем

хозяйстве.

Защита окружающей среды

Упаковочные материалы поддаются

вторичной переработке. Упаковку необходимо

утилизировать без ущерба для окружающей

среды.

Электрические и электронные устройства

часто содержат ценные материалы,

пригодные для вторичной переработки, и

зачастую такие компоненты, как батареи,

аккумуляторы или масло, которые при

неправильном обращении или ненадлежащей

утилизации представляют потенциальную

опасность для здоровья и окружающей среды. Тем

не менее, данные компоненты необходимы для

правильной работы устройства. Устройства,

обозначенные этим символом, запрещено

утилизировать вместе с бытовыми отходами.

Работы с моющими средствами должны

проводиться только на водонепроницаемых

рабочих поверхностях с подключением к бытовой

канализации. Не допускать попадания моющих

средств в водоемы или почву.

Указания по компонентам (REACH)

Для получения актуальной информации о

компонентах см. www.kaercher.de/REACH

Принадлежности и запасные

части

Использовать только оригинальные

принадлежности и запасные части. Только они

гарантируют безопасную и бесперебойную работу

устройства.

Для получения информации о принадлежностях и

запчастях см. www.kaercher.com.

Комплект поставки

При распаковке устройства проверить

комплектацию. Комплектация устройства вашей

модели указана на упаковке. При обнаружении

недостающих принадлежностей или повреждений,

полученных во время транспортировки, следует

обратиться в торговую организацию, продавшую

устройство.

Указания по технике

безопасности

몇 ОСТОРОЖНО

● Не использовать

устройство, если вблизи

чистящей головки

находятся другие люди.

● После завершения очистки

и перед началом работы с T-

Racer выключить моющий

аппарат высокого давления

и отсоединить T-Racer от

высоконапорного

пистолета.

● Выпускать струю высокого

давления на

высоконапорном

пистолете следует только

тогда, когда T-Racer

находится на очищаемой

поверхности.

● Опасность отдачи.

Следить за устойчивым

положением и прочно

удерживать

высоконапорный пистолет

с удлинительной трубкой.

● Максимальная

температура воды 60°C

(соблюдать указания,

содержащиеся в инструкции

по эксплуатации моющего

аппарата высокого

давления).

Русский 41

Примечание

● Обязательно соблюдать

указания по технике

безопасности,

содержащиеся в инструкции

по эксплуатации моющего

аппарата высокого

давления, а также местные

правила и постановления.

Символы на устройстве

Описание устройства

Рисунки см. на страницах с рисунками

Рисунок A

1 Удлинительная трубка

2 Регулятор высоты ручки ротора

3 Корпус

4 Байонетное соединение с накидной гайкой

5 Рукоятка

6 Ножная кнопка для очистки поверхностей

7 Ножная кнопка для очистки по краям и в углах

8 Высоконапорное сопло

9 Ручка ротора

10 Переднее сопло высокого давления

11 Полозья

12 Промывочное сопло

13 Ножная кнопка для функции промывки

Сборка удлинительной трубки

Примечание

Следить за надежным соединением деталей

устройства при сборке.

Рисунок B

1. Вставить байонетную часть в крепление.

2. Поворачивать удлинитель до фиксации.

3. Завинтить накидную гайку.

При необходимости повторить процедуру для

других удлинительных трубок.

Ввод в эксплуатацию

Выбор сопел высокого давления

Обязательным условием бесперебойной работы

является использование подходящих сопел

высокого давления.

Примечание

Выбор зависит от объема подачи (л/мин).

Информация об объеме подачи содержится в

инструкции по эксплуатации или на заводской

табличке моющего аппарата высокого давления.

Примечание

Желтые сопла высокого давления уже

смонтированы.

Эксплуатация

Примечание

Удлинительные трубки можно использовать с

любой принадлежностью Kärcher.

Примечание

Для оптимального результата очистки не

эксплуатировать моющий аппарат высокого

давления в режиме Eco.

Очистка пола

Перед использованием очистить обрабатываемую

поверхность от грубой грязи (например, подмести),

чтобы не повредить T-Racer.

ВНИМАНИЕ

Повреждение ручки ротора

При ударе о края и углы ручка ротора может быть

повреждена.

Не направлять на углы и края.

Рисунок C

Примечание

 T-Racer не предназначен для сильного трения

или скобления.

 Перед применением на чувствительных

поверхностях, например деревянных,

необходимо проверить устройство в

малозаметном месте.

 Не фиксировать в одном положении, постоянно

передвигать

во время чистки.

1. Прикрепить T-Racer с удлинительной трубкой к

высоконапорному пистолету.

Рисунок B

a Наденьте удлинительную трубку на

байонетное соединение высоконапорного

пистолета.

 ОПАСНОСТЬ

Опасность травмирования! Не

просовывать руки под край T-Racer во

время работы

Вид очистки: очистка поверхности

Вид очистки: очистка по краям и в

углах

Вид очистки: функция промывки

HARD Для прочных поверхностей, например

плитки, бетона, камня

SOFT Для чувствительных поверхностей,

например дерева

Объем подачи л/

мин (л/ч)

Класс

высокого

давления

(например)

Цвет сопел

высокого

давления

5,8 (348)-7,5 (450) K4-K5 серый

больше 7,5 (450) K6-K7 желтый

42 Русский

b Повернуть удлинительную трубку на 90° до

фиксации.

c При необходимости повторить процедуру для

других соединений.

2. Отрегулировать высоту ручки ротора в

соответствии с очищаемой поверхностью.

3. Разблокировать рычаг пистолета-распылителя.

4. Потянуть рычаг пистолета-распылителя.

Устройство включается.

5. Выполнить очистку пола, перемещая T-Racer по

поверхности без надавливания.

Очистка стен

1. Прикрепить T-Racer прямо к высоконапорному

пистолету.

a Вставить байонетное соединение T-Racer в

соединение высоконапорного пистолета, а

затем повернуть на 90° до фиксации.

b Затянуть накидную гайку (при наличии).

2. Выполнить очистку стен.

Регулятор высоты ручки ротора

С помощью регулятора высоты ручки ротора

регулируется расстояние от сопел высокого

давления до очищаемой поверхности.

Отрегулировать высоту ручки ротора в соответствии

с задачей очистки.

Рисунок D

Для очистки стойких загрязнений на прочных

поверхностях, например плитке, бетоне, камне:

1. Установить регулятор высоты ручки ротора в

положение «HARD».

Для очистки чувствительных поверхностей:

2. Установить регулятор высоты ручки ротора в

положение «SOFT».

Ножной выключатель очистки поверхностей

Для очистки больших площадей:

1. Нажать ножной выключатель очистки

поверхностей.

Из обоих сопел высокого давления в ручке

ротора выходит струя воды.

Ножной выключатель для очистки по краям и в

углах

Примечание

Направлять T-Racer вдоль угла, чтобы добиться

оптимального результата очистки.

Для очистки в углах и по краям:

1. Нажать ножной выключатель для очистки по

краям и в углах.

Из переднего сопла высокого давления выходит

струя воды.

Ножной выключатель функции промывки

Примечание

Для предварительного смачивания или промывки

очищенной поверхности устройство имеет

функцию промывки.

Для промывки:

1. Нажать ножной выключатель функции

промывки.

Из промывочного сопла выходит мощная струя

воды, но не под высоким давлением.

После использования

После использования промыть устройство мягкой

струей воды.

 Снять T-Racer и удлинительные трубки (в случае

использования) с высоконапорного пистолета.

 Промыть T-Racer высоконапорным пистолетом

(без дополнительных принадлежностей) или

протереть его влажной тканью.

Хранение

Устройство следует хранить в защищенном от

мороза месте.

Уход и техническое

обслуживание

Демонтаж/установка сопел

Описанный порядок действий применяется ко всем

существующим соплам на устройстве.

Рисунок E

1. Снять зажимы.

2. Извлечь сопло высокого давления.

3. Вставить сопло высокого давления.

4. Установить зажимы.

Очистка сопла высокого давления

1. Демонтировать сопло высокого давления.

2. Промыть сопло высокого давления чистой водой

в обоих направлениях. При необходимости

заменить поврежденное сопло высокого

давления.

3. Установить сопло высокого давления.

Замена полозьев

Изношенные или поврежденные полозья можно

легко заменить:

Рисунок F

1. С помощью подходящего инструмента,

например отвертки, слегка сдвинуть полоз

вверх.

2. Снять полоз, потянув вверх.

3. Слегка прижимая, установить новый полоз до

фиксации.

Помощь при неисправностях

Моющий аппарат высокого давления не создает

давление или пульсирует

Сопла высокого давления забиты или повреждены.

1. Демонтировать сопла высокого давления.

2. Проверить сопла высокого давления на наличие

засора, при необходимости очистить.

3. Проверить сопла высокого давления на предмет

повреждений, при необходимости заменить.

4. Промывать T-Racer чистой водой без сопел.

5. Установить сопла высокого давления.

Выбрано неправильное сопло высокого давления.

Устройство достигает оптимального результата

очистки только при использовании соответствующих

сопел высокого давления!

1. Выбирать сопла высокого давления в

соответствии с используемым моющим

аппаратом высокого давления.

2. Установить сопла высокого давления.

Гарантия

В каждой стране действуют соответствующие

гарантийные условия, установленные

уполномоченной организацией по сбыту нашей

продукции. Возможные неисправности устройства в

течение гарантийного срока мы устраняем

бесплатно, если причина заключается в дефектах

материалов или производственных браке. В случае

возникновения претензий в течение гарантийного

Magyar 43

срока просьба обращаться с чеком о покупке в

торговую организацию, продавшую изделие или в

ближайшую уполномоченную службу сервисного

обслуживания.

(Адрес указан на обороте)

Tartalom

Általános utasítások

Készüléke első hasz-

nálata előtt olvassa el

ezt az eredeti kezelési útmuta-

tót, és ennek megfelelően járjon

el. Őrizze meg az eredeti keze-

lési útmutatót későbbi haszná-

latra vagy a következő

tulajdonos számára.

Az ebben a használati utasításban

található ábrák és leírások

Az ebben a használati utasításban található ábrák és le-

írások eltérhetnek az Ön T-Racer gépének szállítási ter-

jedelmétől és felszereltségétől.

Megjegyzés

A műszaki változtatások jogát fenntartjuk.

Rendeltetésszerű alkalmazás

A T-Racer valamennyi, legalább K4 osztályú Kärcher

Home & Garden magasnyomású mosóval használható.

A készülékosztályra vonatkozó részletes adatok a ma-

gasnyomású mosó használati utasításában találhatók.

Az 1991-ig gyártott készülékekhez adapter is szüksé-

ges (lásd „Tartozékok és pótalkatrészek”).

A T-Racer ideális megoldás különböző – például csem-

pe, kő, beton, műanyag és fa borítású –padló- és falfe-

lületek tisztítására.

A T-Racer készüléket kizárólag magánháztartásban

használja.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük,

környezetbarát módon semmisítse meg a csoma-

golást.

Az elektromos és elektronikus készülékek érté-

kes, újrahasznosítható anyagokat, és gyakran

olyan alkotóelemeket, például elemeket, akku-

mulátorokat vagy olajat is tartalmaznak, melyek

nem megfelelő kezelése vagy helytelen megsemmisíté-

se potenciális veszélyt jelenthet az emberek egészség-

re és a környezetre. Ezek az alkotóelemek azonban a

készülék rendeltetésszerű üzemeléséhez szüksége-

sek. Az ezzel a szimbólummal jelölt készülékeket nem

szabad a háztartási hulladékkal együtt megsemmisíte-

ni.

Tisztítószerekkel végzett munkákat csak szigetelt,

a szennyvízcsatornára csatlakoztatott munkafelü-

leteken szabad végezni. A tisztítószerek nem kerülhet-

nek vizekbe vagy talajba.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt ta-

lálja: www.kaercher.de/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkal-

mazzon; ezek garantálják a készülék biztonságos és

zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan infor-

mációkat itt talál: www.kaercher.com.

Szállítási terjedelem

Kicsomagolásnál ellenőrizze, hogy megvan-e minden

tartozék. Az Ön készülékének kivitele szerinti szállítási

terjedelem a csomagoláson látható. Hiányzó tartozékok

vagy szállítási sérülések esetén kérjük, forduljon a ke-

reskedőhöz.

Biztonsági tanácsok

몇 VIGYÁZAT

● Ne használja a készüléket, ha

a tisztítófej közelében szemé-

lyek tartózkodnak.

● A tisztítási folyamat befejezé-

se után és a T-Racer készülé-

ken történő munkavégzés előtt

kapcsolja ki a magasnyomású

tisztítót, és válassza le a T-Ra-

Általános utasítások ............................................. 43

Az ebben a használati utasításban található ábrák

és leírások ............................................................ 43

Rendeltetésszerű alkalmazás .............................. 43

Környezetvédelem................................................43

Tartozékok és pótalkatrészek ............................... 43

Szállítási terjedelem ............................................. 43

Biztonsági tanácsok .............................................43

Szimbólumok a készüléken.................................. 44

A készülék leírása ................................................ 44

A hosszabbító cső felszerelése ............................ 44

Üzembe helyezés.................................................44

Üzemeltetés ......................................................... 44

Használat után ..................................................... 45

Raktározás ........................................................... 45

Ápolás és karbantartás......................................... 45

Segítség üzemzavarok esetén ............................. 45

Garancia............................................................... 45

44 Magyar

cert a magasnyomású pisz-

tolyról.

● A magasnyomású sugarat

csak akkor engedje ki a ma-

gasnyomású pisztolyból, ha a

T-Racer a tisztítandó felületen

van.

● Visszalökés veszélye. Álljon

stabilan, és mindig tartsa erő-

sen a magasnyomású pisztolyt

és a hosszabbító csövet.

● Maximális vízhőmérséklet

60°C (vegye figyelembe a ma-

gasnyomású tisztítóra vonat-

kozó utasításokat).

Megjegyzés

● Feltétlenül tartsa be a magas-

nyomású tisztítóra vonatkozó

biztonsági utasításokat, vala-

mint a helyi előírásokat és ren-

delkezéseket is.

Szimbólumok a készüléken

A készülék leírása

Ábrák, lásd a grafikonokat tartalmazó oldalt

Ábra A

1 Hosszabbító cső

2 A forgókar magasságának beállítása

3 Ház

4 Bajonettzár hollandianyával

5 Kézi fogantyú

6 Felülettisztítás pedál

7 Perem- és saroktisztítás pedál

8 Magasnyomású fúvóka

9 Forgókar

10 Elülső magasnyomású fúvóka

11 Csúsztatósaruk

12 Öblítőfúvóka

13 Öblítőfunkció pedál

A hosszabbító cső felszerelése

Megjegyzés

Felszereléskor ügyeljen arra, hogy a készülék részegy-

ségei szorosan összekapcsolódjanak.

Ábra B

1. Csatlakoztassa a bajonettet a tartóhoz.

2. Fordítsa bekattanásig a hosszabbítót.

3. Húzza szorosra a hollandianyát.

Adott esetben ismételje meg a műveletet a többi hos-

szabítócsővel.

Üzembe helyezés

A magasnyomású fúvóka kiválasztása

A kifogástalan működés előfeltétele a megfelelő ma-

gasnyomású fúvókák használata.

Megjegyzés

A fúvókákat a szállítandó folyadékmennyiség (l/perc)

alapján kell kiválasztani. A szállítandó folyadékmennyi-

ségre vonatkozó adatok a magasnyomású mosó hasz-

nálati utasításában vagy típustábláján találhatók.

Megjegyzés

A sárga magasnyomású fúvókák már fel vannak szerel-

ve.

Üzemeltetés

Megjegyzés

A hosszabbítócsövek valamennyi Kärcher tartozékkal

használhatók.

Megjegyzés

Az optimális tisztítási eredmény érdekében a maganyo-

mású tisztítót ne üzemeltesse Eco szinten.

Padlófelületek tisztítása

Használat előtt távolítsa el a tisztítandó felületről a dur-

va szennyeződéseket (például sepréssel), hogy ne sé-

rüljön meg a T-Racer.

FIGYELEM

A forgókar károsodása

Szélekhez és sarkokhoz ütközéskor a forgókar megsé-

rülhet.

Ne haladjon át kiálló sarkokon és széleken.

Ábra C

Megjegyzés

 VESZÉLY

Sérülésveszély! Ne nyúljon a működés-

ben levő T-Racer pereme alá

Tisztítás módja: Felülettisztítás

Tisztítás módja: Perem- és saroktisztítás

Tisztítás módja: Öblítőfunkció

HARD Kemény felületekhez, pl. csempéhez,

betonhoz, kőhöz

SOFT Kényes –pl. fa – felületekhez

Szállítandó folya-

dékmennyiség l/

perc (l/óra)

HD-osztály (pl.) A magasnyo-

mású fúvókák

színe

5,8 (348) - 7,5

(450)

K4 - K5 szürke

7,5 (450) felett K6 - K7 sárga

Magyar 45

 A T-Racer nem alkalmas dörzsölésre és súrolásra.

 Kényes – például fa – felületeken történő alkalma-

zás előtt próbálja ki a készüléket egy nem feltűnő

helyen.

 Ne maradjon tartósan egy helyen, inkább folyama-

tosan mozogjon.

1. A hosszabbítócsővel rögzítse a T-Racert a magas-

nyomású pisztolyhoz.

Ábra B

a Nyomja a hosszabbítócsövet a magasnyomású

pisztoly bajonettzárjához.

b Forgassa el a hosszabbítócsövet 90°-kal, hogy a

helyére kattanjon.

c Adott esetben ismételje meg a műveletet a többi

csatlakozóval.

2. A forgókar magasságát a tisztítandó felülethez iga-

zodóan állítsa be.

3. Lazítsa meg a kézi szórópisztoly karját.

4. Húzza ki a kézi szórópisztoly karját.

A készülék bekapcsol.

5. Tisztítsa meg a padlófelületet, de a T-Racert úgy ve-

zesse, hogy közben ne nyomja erősen a felületre.

Falfelületek tisztítása

1. A T-Racert közvetlenül a magasnyomású pisztoly-

hoz rögzítse.

a Nyomja a T-Racer bajonettzárját a magasnyomá-

sú pisztoly csatlakozójába, majd forgassa el 90°-

al, hogy a helyére kattanjon.

b Ha van hollandianya, akkor húzza szorosra.

2. Tisztítsa meg a falfelületet.

A forgókar magasságának beállítása

A forgókar magasságának beállításával módosul a ma-

gasnyomású fúvókák és a tisztítandó felület közötti tá-

volság.

A forgókar magasságát a tisztítási feladathoz igazodó-

an állítsa be.

Ábra D

Kemény – pl. csempe, beton, kő – felületek makacs

szennyeződéseinek erőteljes tisztításához:

1. A forgókar magasságát állítsa „HARD” állásba.

Kényes felületek tisztításához:

2. A forgókar magasságát állítsa „SOFT” állásba.

Felülettisztítás pedál

Nagyobb felületek tisztításához:

1. Nyomja le a felülettisztítás pedált.

A forgókar mindkét magasnyomású fúvókájából ví-

zsugár áramlik ki.

Perem- és saroktisztítás pedál

Megjegyzés

Az optimális tisztítási eredmény elérése érdekében ve-

zesse a T-Racert végig a sarkok mentén.

Sarkok és szélek tisztításához:

1. Nyomja le a perem- és saroktisztítás pedált.

Az elülső magasnyomású fúvókából vízsugár áram-

lik ki.

Öblítőfunkció pedál

Megjegyzés

A megtisztított felület előnedvesítésére vagy utánöblíté-

sére a készülék öblítőfunkciója szolgál.

Öblítéshez:

1. Nyomja le az Öblítőfunkció pedált.

Az öblítőfúvókán keresztül erőteljes, de nem ma-

gasnyomású vízsugár távozik.

Használat után

Használat után gyenge vízsugárral öblítse le a készülé-

ket.

 A T-Racert és adott esetben a hosszabbítócsöveket

vegye le a magasnyomású pisztolyról.

 A T-Racert és a magasnyomású pisztolyt (további

tartozékok nélkül) öblítse le vagy egy nedves rong-

gyal törölje át.

Raktározás

A készüléket fagymentes helyen tárolja.

Ápolás és karbantartás

Fúvókák behelyezése / kivétele

Az ismertetett eljárás a készülék valamennyi fúvókájára

érvényes.

Ábra E

1. Távolítsa el a kapcsot.

2. Húzza ki a magasnyomású fúvókát.

3. Helyezze be a magasnyomású fúvókát.

4. Tegye fel a kapcsot.

A magasnyomású fúvóka megtisztítása

1. Vegye ki a magasnyomású fúvókát.

2. Mindkét irányban öblítse át tiszta vízzel a magas-

nyomású fúvókát. Szükség esetén cserélje ki a sé-

rült magasnyomású fúvókát.

3. Helyezze be a magasnyomású fúvókát.

A csúsztatósaruk cseréje

Az elhasználódott vagy sérült csúsztatósaruk könnyen

kicserélhetők:

Ábra F

1. A csúsztatósarut a rögzítésnél egy megfelelő szer-

számmal, például csavarhúzóval, felfelé irányban

könnyedén nyomja ki.

2. Felfelé mozgatva húzza ki a csúsztatósarut.

3. Lazán nyomjon be kattanásig egy új csúsztatósarut

a tartóba.

Segítség üzemzavarok esetén

A magasnyomású tisztítóban nem jön létre nyomás

vagy a nyomás ingadozik

A magasnyomású fúvóka eltömődött vagy megsérült.

1. Vegye ki a magasnyomású fúvókát.

2. Ellenőrizze, hogy nem tömődött-e el a magasnyo-

mású fúvóka és szükség esetén tisztítsa meg.

3. Ellenőrizze, hogy nem sérült-e el a magasnyomású

fúvóka és szükség esetén cserélje ki.

4. Tiszta vízzel öblítse át a fúvóka nélküli T-Racert.

5. Helyezze be a magasnyomású fúvókát.

Nem megfelelő magasnyomású fúvókát választott.

A készülék csak megfelelő magasnyomású fúvókával

tud optimális tisztítási eredményt biztosítani!

1. Az alkalmazott magasnyomású tisztítóhoz való ma-

gasnyomású fúvókát válasszon.

2. Helyezze be a magasnyomású fúvókát.

Garancia

Minden országban az illetékes értékesítő társaságunk

által megadott garanciális feltételek vannak érvényben.

A készüléknél felmerülő esetleges zavarokat a garanci-

aidőn belül díjmentesen orvosoljuk, amennyiben anyag-

, illetve gyártási hibáról van szó. Garanciális esetben

kérjük, a számlával együtt forduljon kereskedőjéhez

vagy a legközelebbi, arra jogosult ügyfélszolgálati iro-

dához.

(A címet lásd a hátoldalon)

46 Čeština

Obsah

Obecné pokyny

Před prvním použitím

přístroje si přečtěte

tento originální návod k použití a

postupujte podle něj.

Uschovejte originální návod

k použití pro pozdější použití

nebo dalšího vlastníka.

Ilustrace a popisy v tomto návodu k

použití

Ilustrace a popisy v tomto návodu k použití se mohou

lišit od objemu dodávky a vybavení vašeho zařízení T-

Racer.

Upozornění

Technické změny vyhrazeny.

Použití v souladu s určením

Zařízení T-Racer lze použít se všemi vysokotlakými

čističi Kärcher Home & Garden od třídy přístroje K4.

Podrobné údaje o třídě přístroje najdete v návodu k

použití vašeho vysokotlakého čističe.

U přístrojů do roku výroby 1991 potřebujete navíc

adaptér (viz „Příslušenství a náhradní díly“).

Zařízení T-Racer je ideálně vhodné k čištění

podlahových ploch a ploch stěn s různými povrchy jako

dlaždice, kámen, beton, plast a dřevo.

Zařízení T-Racer používejte výhradně pro soukromou

domácnost.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly

prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují

hodnotné recyklovatelné materiály a často

součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské

zdraví nebo pro životní prostředí. Pro řádný provoz

přístroje jsou však tyto součásti nezbytné. Přístroje

označené tímto symbolem se nesmí likvidovat

s domovním odpadem.

Práce s čisticími prostředky se smí provádět

výhradně na vodotěsných pracovních plochách s

připojením ke kanalizaci odpadních vod. Čisticí

prostředky nesmí proniknout do vod nebo půdy.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na

stránkách: www.kaercher.de/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní

díly, které Vám zaručují bezpečný a bezporuchový

provoz přístroje.

Informace o příslušenství a náhradních dílech

naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Při vybalení zkontrolujte úplnost obsahu. Obsah

dodávky vaší varianty vybavení je vyobrazen na obalu.

V případě chybějícího příslušenství nebo škody vzniklé

při přepravě prosím informujte svého prodejce.

Bezpečnostní pokyny

몇 UPOZORNĚNÍ

● Nepoužívejte přístroj, pokud

se v blízkosti čisticí hlavy

nachází další osoby.

● Po ukončení režimu čištění a

před zahájením prací na

zařízení T-Racer vypněte

vysokotlaký čistič a odpojte T-

Racer od vysokotlaké pistole.

● Spusťte vysokotlaký paprsek

na vysokotlaké pistoli teprve

tehdy, když se T-Racer

nachází na čištěné ploše.

● Nebezpečí zpětného rázu.

Zaujměte stabilní postoj a

držte pevně vysokotlakou

pistoli a prodlužovací trubku.

● Maximální teplota vody 60°C

(řiďte se upozorněními pro váš

vysokotlaký čistič).

Upozornění

● Bezpodmínečně také

dodržujte bezpečnostní

pokyny pro váš vysokotlaký

čistič a místní předpisy a

nařízení.

Obecné pokyny .................................................... 46

Ilustrace a popisy v tomto návodu k použití ......... 46

Použití v souladu s určením ................................. 46

Ochrana životního prostředí ................................. 46

Příslušenství a náhradní díly ................................ 46

Rozsah dodávky................................................... 46

Bezpečnostní pokyny ........................................... 46

Symboly na přístroji.............................................. 47

Popis přístroje ...................................................... 47

Montáž prodlužovací trubky ................................. 47

Uvedení do provozu ............................................. 47

Provoz .................................................................. 47

Po použití ............................................................. 48

Skladování............................................................ 48

Péče a údržba ...................................................... 48

Nápověda při poruchách ...................................... 48

Záruka .................................................................. 48

Čeština 47

Symboly na přístroji

Popis přístroje

Obrázky viz obrazová příloha

Ilustrace A

1 Prodlužovací trubka

2 Výškové nastavení ramena rotoru

3 Kryt

4 Bajonetová přípojka s převlečnou maticí

5 Rukojeť

6 Pedál Plošné čištění

7 Nožní spínač Čištění okrajů a rohů

8 Vysokotlaká tryska

9 Rameno rotoru

10 Přední vysokotlaká tryska

11 Kluznice

12 Oplachovací tryska

13 Nožní spínač Funkce mytí

Montáž prodlužovací trubky

Upozornění

Při montáži dbejte na pevné spojení částí přístroje.

Ilustrace B

1. Bajonet zasuňte do uchycení.

2. Otáčejte prodloužením, až zaskočí.

3. Dotáhněte převlečnou matici.

Zopakujte případně postup u dalších prodlužovacích

trubek.

Uvedení do provozu

Výběr vysokotlakých trysek

Předpokladem pro bezporuchový provoz je použití

vhodných vysokotlakých trysek.

Upozornění

Výběr se řídí čerpaným množstvím (l/min). Údaje o

čerpaném množství je uvedeno v návodu k použití nebo

na typovém štítku vysokotlakého čističe.

Upozornění

Žluté vysokotlaké trysky jsou již namontované.

Provoz

Upozornění

Prodlužovací trubky mohou být používány s každým

příslušenstvím Kärcher.

Upozornění

Pro optimální výsledek čištění vysokotlaký čistič

neprovozujte na stupeň Eco.

Čištění podlahové plochy

Před použitím čištěnou plochu očistěte od hrubého

znečištění (například zametením), aby se zamezilo

poškození zařízení T-Racer.

POZOR

Poškození ramena rotoru

Při nárazech na hrany a rohy může dojít k poškození

ramena rotoru.

Nepřejíždějte přes volně vyčnívající rohy a hrany.

Ilustrace C

Upozornění

 Zařízení T-Racer není vhodné pro drhnutí nebo

kartáčování.

 Před použitím na citlivých površích, např. na dřevě,

otestujte přístroj na málo viditelném místě.

 Nesetrvávejte na jednom místě, přístroj musí být

stále v pohybu.

1. Připevněte zařízení T-Racer s prodlužovací trubkou

na vysokotlakou pistoli.

Ilustrace B

a Zatlačte prodlužovací trubku na bajonetovou

přípojku vysokotlaké pistole.

b Otočte prodlužovací trubku o 90° až zaskočí.

c Zopakujte případně postup pro další spojení.

2. Nastavte výškové nastavení ramena rotoru

odpovídajícím způsobem pro čištěnou plochu.

3. Odblokujte páku ruční stříkací pistole.

4. Zatáhněte páku ruční stříkací pistole.

Přístroj se zapne.

5. Vyčistěte podlahovou plochu, přitom veďte T-Racer

bez vynaložení síly přes podlahovou plochu.

Čištění ploch stěn

1. Připevněte zařízení T-Racer přímo na vysokotlakou

pistoli.

a Zatlačte bajonetovou přípojku zařízení T-Racer

do připojení vysokotlaké pistole, a poté otáčejte o

90°, až zaskočí.

b Pokud je k dispozici, dotáhněte převlečnou

matici.

2. Vyčistěte plochu stěn.

Výškové nastavení ramena rotoru

Výškovým nastavením ramena rotoru se změní

vzdálenost vysokotlakých trysek k čištěné ploše.

Nastavte výškové nastavení ramena rotoru

odpovídajícím způsobem pro úkol čištění.

Ilustrace D

K čištění s použitím síly při silném znečištění na

odolných površích, např. dlaždicích, betonu,

kamenech:

 NEBEZPEČÍ

Nebezpečí úrazu! Nesahejte za provozu

pod okraj zařízení T-Racer

Druh čištění: Čištění ploch

Druh čištění: Čištění okrajů a rohů

Druh čištění: Funkce mytí

HARD Pro odolné povrchy, např. dlaždice,

beton, kamen

SOFT Pro citlivé povrchy, např. dřevo

Čerpané množství

l/min (l/hod)

Třída VT (např.) Barva

vysokotlakých

trysek

5,8 (348) - 7,5

(450)

K4 - K5 šedá

vyšší než 7,5 (450) K6 - K7 žlutá

48 Slovenščina

1. Proveďte výškové nastavení ramena rotoru na

„HARD“.

K čištění citlivých ploch:

2. Proveďte výškové nastavení ramena rotoru na

„SOFT“.

Nožní spínač Plošné čištění

K čištění velkých ploch:

1. Sešlápněte nožní spínač Plošné čištění.

Z obou vysokotlakých trysek v ramenu rotoru

vystupuje vodní paprsek.

Nožní spínač Čištění okrajů a rohů

Upozornění

K dosažení optimálního výsledku čištění veďte T-Racer

podél oblasti rohu.

K čištění rohů a hran:

1. Sešlápněte nožní spínač Čištění okrajů a rohů.

Z přední vysokotlaké trysky vystupuje vodní

paprsek.

Nožní spínač Funkce mytí

Upozornění

K předběžnému namočení nebo k následnému oplachu

čištěného povrchu má přístroj funkci mytí.

Pro mytí:

1. Sešlápněte nožní spínač Funkce mytí.

Z oplachovací trysky vystupuje silný, ovšem ne

vysokotlaký vodní paprsek.

Po použití

Po použití přístroj opláchněte mírným vodním

paprskem.

 Sejměte z vysokotlaké pistole T-Racer, a případně

prodlužovací trubku.

 Opláchněte T-Racer vysokotlakou pistolí (bez

dalšího příslušenství) nebo otřete vlhkou utěrkou.

Skladování

Přístroj uložte na místo chráněné před mrazem.

Péče a údržba

Montáž / demontáž trysek

Popsaný postup platí pro všechny stávající trysky na

přístroji.

Ilustrace E

1. Odstraňte svorku.

2. Vytáhněte vysokotlakou trysku.

3. Nasaďte vysokotlakou trysku.

4. Namontujte svorku.

Čištění vysokotlaké trysky

1. Demontujte vysokotlakou trysku.

2. Propláchněte vysokotlakou trysku v obou směrech

čistou vodou. Poškozenou vysokotlakou trysku

případně vyměňte.

3. Namontujte vysokotlakou trysku.

Výměna kluznice

Výměna opotřebených nebo poškozených kluznic je

snadná:

Ilustrace F

1. Vytlačte kluznici u západky pomocí vhodného

nástroje, jako například šroubováku, lehce směrem

nahoru.

2. Vytáhněte kluznici směrem nahoru.

3. Zatlačte novou kluznici lehce do držáku, až zaskočí.

Nápověda při poruchách

Vysokotlaký čistič nevytváří tlak nebo pulzuje

Vysokotlaké trysky ucpané nebo poškozené.

1. Demontujte vysokotlaké trysky.

2. Zkontrolujte vysokotlaké trysky, zda nejsou ucpané,

a případně je vyčistěte.

3. Zkontrolujte vysokotlaké trysky, zda nejsou

poškozené, a příp. je vyměňte.

4. Propláchněte zařízení T-Racer bez trysek čistou

vodou.

5. Namontujte vysokotlaké trysky.

Zvolena chybná vysokotlaká tryska.

Přístroj docílí optimální výsledek čištění jen s vhodnými

vysokotlakými tryskami!

1. Vybírejte vysokotlaké trysky podle druhu

používaného vysokotlakého čističe.

2. Namontujte vysokotlaké trysky.

Záruka

V každé zemi platí záruční podmínky vydané naší

příslušnou odbytovou společností. Případné závady

Vašeho přístroje odstraníme během záruční lhůty

bezplatně, pokud jsou zaviněny vadou materiálu nebo

výrobní vadou. V záručním případě se prosím obraťte

s dokladem o koupi na Vašeho prodejce nebo na

nejbližší autorizované servisní středisko.

(Adresa viz zadní stranu)

Kazalo

Splošna navodila

Pred prvo uporabo na-

prave preberite in upo-

števajte ta originalna navodila

za uporabo. Originalna navodila

za uporabo shranite za kasnejšo

uporabo ali za naslednjega upo-

rabnika.

Slike in opisi v teh navodilih za

Splošna navodila.................................................. 48

Slike in opisi v teh navodilih za uporabo .............. 48

Namenska uporaba.............................................. 49

Zaščita okolja ....................................................... 49

Pribor in nadomestni deli...................................... 49

Obseg dobave...................................................... 49

Varnostna navodila............................................... 49

Simboli na napravi................................................ 49

Opis naprave........................................................ 50

Montaža cevnega podaljška................................. 50

Zagon ................................................................... 50

Obratovanje.......................................................... 50

Po uporabi............................................................ 51

Skladiščenje......................................................... 51

Nega in vzdrževanje.............................................51

Pomoč pri motnjah ...............................................51

Garancija.............................................................. 51

Slovenščina 49

uporabo

Slike in opisi v teh navodilih za uporabo se lahko razli-

kujejo glede na obseg dobave in različico vašega T-Ra-

cerja.

Napotek

Pridržujemo si pravico do tehničnih sprememb.

Namenska uporaba

T-Racer lahko uporabljate z vsemi visokotlačnimi čistil-

niki Kärcher Home & Garden razreda K4.

Podrobne podatke o razredih naprav najdete v navodilih

za uporabo vašega visokotlačnega čistilnika.

Pri napravah, izdelanih pred letom 1991, potrebujete še

adapter (glejte “Pribor in nadomestni deli”).

T-Racer je idealen za čiščenje različnih talnih in

stenskih površin, kot so flisi, kamen, beton, plastika in

les.

T-Racer uporabljajte samo v zasebnem gospodinjstvu.

Zaščita okolja

Pakirni material je mogoče reciklirati. Embalažo

odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dra-

gocene materiale z možnostjo recikliranja, pogos-

to pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napač-

ni uporabi ali napačnem odstranjevanju škodujejo

zdravju ljudi in okolju. Navedeni sestavni deli so kljub te-

mu potrebni za pravilno delovanje naprave. Naprav,

označenih s tem simbolom, ne smete odvreči med go-

spodinjske odpadke.

Delo s čistili je dovoljeno izvajati samo na delovnih

površinah, ki so neprepustne za tekočine in imajo

priključek na kanalizacijo za umazano vodo. Ne dovoli-

te, da čistila prodrejo v vodo ali zemljo.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

www.kaercher.de/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nado-

mestne dele, ki zagotavljajo varno in nemoteno delova-

nje naprave.

Informacije o priboru in nadomestnih delih najdete na

spletnem naslovu www.kaercher.com.

Obseg dobave

Ko vzamete napravo iz embalaže, preverite, ali je vse-

bina popolna. Obseg dobave vaše različice opreme je

upodobljen na embalaži. Če manjka pribor ali če so med

transportom nastale poškodbe, se obrnite na prodajal-

ca.

Varnostna navodila

몇 PREVIDNOST

● Naprave ne uporabljajte, ko so

v bližini čistilne glave druge

osebe.

● Po zaključku čiščenja in pred

opravljanjem dela na T-Racer-

ju izklopite visokotlačni čistilnik

in T-Racerja odklopite z viso-

kotlačne pištole.

● Ko je T-Racer na površini či-

ščenja, na visokotlačni pištoli

sprožite visokotlačni curek.

● Nevarnost povratnega sunka.

Poskrbite, da boste trdno stali

na mestu in trdno držite viso-

kotlačno pištolo s cevnim po-

daljškom.

● Najvišja temperatura vode

60°C (upoštevajte nasvete gle-

de vašega visokotlačnega čis-

tilnika).

Napotek

● Prav tako nujno upoštevajte

varnostna navodila glede va-

šega visokotlačnega čistilnika

ter lokalne predpise in odred-

be.

Simboli na napravi

 NEVARNOST

Nevarnost poškodb! Med obratovanjem

ne segajte pod rob T-Racerja

Način čiščenja: Čiščenje ploskev

Način čiščenja: Čiščenje robov in kotov

Način čiščenja: Funkcija splakovanja

HARD Za robustne površine, npr. flise, beton,

kamen

SOFT Za občutljive površine, npr. les

50 Slovenščina

Opis naprave

Slike si oglejte na strani s slikami

Slika A

1 Cevni podaljšek

2 Nastavitev višine roke rotorja

3 Ohišje

4 Bajonetni priključek s prekrivno matico

5 Ročaj

6 Nožna tipka za čiščenje ploskev

7 Nožna tipka za čiščenje robov in kotov

8 Visokotlačna šoba

9 Roka rotorja

10 Sprednja visokotlačna šoba

11 Drsne tirnice

12 Splakovalna šoba

13 Nožna tipka za funkcijo splakovanja

Montaža cevnega podaljška

Napotek

Pri montaži pazite, da so deli naprave dobro povezani.

Slika B

1. Bajonet vstavite v sprejemno enoto.

2. Podaljšek zavrtite, da se zaskoči.

3. Privijte prekrivno matico.

Postopek po potrebi ponovite pri drugih cevnih podalj-

ških.

Zagon

Izbira visokotlačnih šob

Pogoj za obratovanje brez motenj je uporaba primernih

visokotlačnih šob.

Napotek

Izbira je odvisna od črpalne količine (l/min). Podatke o

črpalni količini najdete v navodilih za uporabo ali na tip-

ski ploščici visokotlačnega čistilnika.

Napotek

Rumene visokotlačne šobe so ž nameščene.

Obratovanje

Napotek

Cevne podaljške lahko uporabljate z vsakim priborom

Kärcher.

Napotek

Če želite optimalni čistilni učinek, visokotlačnega čistil-

nika ne uporabljajte v stopnji Eco.

Čiščenje talnih površin

Pred uporabo s površine čiščenja odstranite večjo uma-

zanijo (na primer s pometanjem), da bi preprečili po-

škodbe T-Racerja.

POZOR

Poškodbe roke rotorja

Roka rotorja se lahko poškoduje pri udarjanju ob robove

in kote.

N vozite čez samostojne robove in kote.

Slika C

Napotek

 T-Racer ni primeren za drgnjenje ali krtačenje.

 Pred čiščenjem občutljivih površin, npr. lesa, napra-

vo preizkusite na neopaznem mestu.

 Naprave ne zadržujte na enem mestu, temveč jo

premikajte.

1. T-Racer s cevnim podaljškom pritrdite na visokotlač-

no pištolo.

Slika B

a Cevni podaljšek pritisnite na bajonetni priključek

visokotlačne pištole.

b Cevni podaljšek zavrtite za 90°, da zaskoči.

c Postopek po potrebi ponovit pri drugih poveza-

vah.

2. Višino roke rotorja nastavite glede na površino či-

ščenja.

3. Deblokirajte ročico ročne brizgalne pištole.

4. Povlecite ročico ročne brizgalne pištole.

Naprava se vklopi.

5. Očistite talno površino, pri tem pa T-Racerja vodite

čez talne površine brez uporabe sile.

Čiščenje stenskih površin

1. T-Racer pritrdite neposredno na visokotlačno pišto-

lo.

a Bajonetni priključek T-Racerja pritisnite v priklju-

ček visokotlačne pištole in ga nato zavrtite za

90°, da zaskoči.

b Po potrebi privijte prekrivno matico.

2. Očistite stenske površine.

Nastavitev višine roke rotorja

Z nastavljanjem višine roke rotorja se spreminja razda-

lja med visokotlačnimi šobami in površine čiščenja.

Višino roke rotorja nastavite glede na vrsto čiščenja.

Slika D

Za močno čiščenje trdovratne umazanije na robu-

stnih površinah, npr. flisi, beton, kamen:

1. Višino roke rotorja nastavite na “HARD”.

Za čiščenje občutljivih površin:

2. Višino roke rotorja nastavite na “SOFT”.

Nožno stikalo za čiščenje ploskev

Za čiščenje velikih površin:

1. Pritisnite nožno stikalo za čiščenje ploskev.

Iz obeh visokotlačnih šob na roki rotorja izteče vodni

curek.

Nožno stikalo za čiščenje robov in kotov

Napotek

Da bi dosegli optimalni čistilni učinek, T-Racer vodite

vzdolž kotnih območij.

Za čiščenje robov in kotov:

1. Pritisnite nožno stikalo za čiščenje robov in kotov.

Iz sprednje visokotlačne šobe izteče vodni curek.

Nožno stikalo za funkcijo splakovanja

Napotek

Naprava ima funkcijo splakovanja, namenjeno predho-

dnemu namakanju ali izpiranju očiščenih površin.

Za splakovanje:

1. Pritisnite nožno stikalo za funkcijo splakovanja.

Iz splakovalne šobe izteče močen vodni curek, ki pa

ni visokotlačen.

Črpalna količina l/

min (l/h)

Razred HD (npr.) Barva visoko-

tlačnih šob

5,8 (348)–7,5 (450) K4–K5 siva

nad 7,5 (450) K6–K7 rumena

Polski 51

Po uporabi

Napravo po uporabi sprite z blagim vodnim curkom.

 T-Racer in po potrebi cevne podaljške odstranite z

visokotlačne pištole.

 T-Racer sperite z visokotlačno pištolo (brez doda-

tnega pribora) ali ga zbrišite z vlažno krpo.

Skladiščenje

Napravo shranite na mestu, kjer ni zmrzali.

Nega in vzdrževanje

Montiranje/demontiranje šob

Opisani postopek velja za vse predvidne šobe na nap-

ravi.

Slika E

1. Odstranite sponko.

2. Izvlecite visokotlačno šobo.

3. Vstavite visokotlačno šobo.

4. Namestite sponko.

Čiščenje visokotlačne šobe

1. Demontirajte visokotlačno šobo.

2. Visokotlačno šobo izperite s čisto vodo v obeh sme-

reh. Po potrebi zamenjajte poškodovane visokotlač-

ne šobe.

3. Montirajte visokotlačno šobo.

Menjava drsnih tirnic

Obrabljene ali poškodovane drsne tirnice lahko eno-

stavno zamenjate:

Slika F

1. Drsno tirnico na zaklepu narahlo iztisnite navzgor s

primernim orodjem, kot je na primer izvijač.

2. Drsno tirnico izvlecite od zgoraj.

3. Novo drsno tirnico narahlo potisnite v držalo, da za-

skoči.

Pomoč pri motnjah

V visokotlačnem čistilniku se tlak ne poveča oziro-

ma pulzira

Visokotlačne šobe so zamašene ali poškodovane.

1. Demontirajte visokotlačne šobe.

2. Preverite, ali so visokotlačne šobe zamašene, in jih

po potrebi očistite.

3. Preverite, ali so visokotlačne šobe poškodovane, in

jih po potrebi zamenjajte.

4. T-Racer brez šob izperite s čisto vodo.

5. Montirajte visokotlačne šobe.

Izbrana je napačna visokotlačna šoba.

Naprava doseže optimalni čistilni učinek samo s primer-

nimi visokotlačnimi šobami!

1. Visokotlačne šobe izberite glede na uporabljeni vi-

sokotlačni čistilnik.

2. Montirajte visokotlačne šobe.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala

naša pristojna prodajna družba. V garancijskem roku

bodo morebitne motnje v delovanju naprave odpravlje-

ne brezplačno, če je njihov vzrok napaka v materialu ali

napaka pri proizvodnji. Pri uveljavljenju garancije zago-

tovite dokazilo o nakupu in stopite v stik s prodajalcem

ali z najbližjo servisno službo.

Naslov najdete na hrbtni strani.

Spis treści

Wskazówki ogólne

Przed pierwszym uru-

chomieniem urządze-

nia należy przeczytać

oryginalną instrukcję obsługi i

postępować zgodnie z jej zale-

ceniami. Oryginalną instrukcją

obsługi przechować do później-

szego wykorzystania lub dla ko-

lejnego właściciela.

Ilustracje i opisy zamieszczone

w niniejszej instrukcji obsługi

Ilustracje i opisy zamieszczone w niniejszej instrukcji

obsługi mogą odbiegać od zakresu dostawy

i wyposażenia zakupionego urządzenia T-Racer.

Wskazówka

Zmiany techniczne zastrzeżone.

Zastosowanie zgodne z

przeznaczeniem

Urządzenie T-Racer można stosować w połączeniu ze

wszystkimi myjkami wysokociśnieniowymi Kärcher Ho-

me & Garden od klasy urządzenia K4.

Szczegółowe informacje o klasie urządzenia można

znaleźć w instrukcji obsługi myjki wysokociśnieniowej.

W przypadku urządzeń wyprodukowanych do 1991 ro-

ku dodatkowo potrzebny jest adapter (patrz „Akcesoria

i części zamienne”).

Urządzenie T-Racer idealnie nadaje się do czyszczenia

powierzchni podłóg i ścian wykonanych z różnych ma-

teriałów, np. płytek ceramicznych, kamienia naturalne-

go, betonu, tworzywa sztucznego i drewna.

Urządzenie T-Racer jest przeznaczone do stosowania

wyłącznie w prywatnych gospodarstwach domowych.

Wskazówki ogólne ............................................... 51

Ilustracje i opisy zamieszczone w niniejszej in-

strukcji obsługi...................................................... 51

Zastosowanie zgodne z przeznaczeniem ............ 51

Ochrona środowiska ............................................ 52

Akcesoria i części zamienne ................................ 52

Zakres dostawy.................................................... 52

Wskazówki dotyczące bezpieczeństwa ............... 52

Symbole na urządzeniu........................................ 52

Opis urządzenia ................................................... 52

Montaż rury przedłużającej .................................. 53

Uruchamianie....................................................... 53

Eksploatacja......................................................... 53

Po użyciu.............................................................. 54

Składowanie......................................................... 54

Czyszczenie i konserwacja .................................. 54

Usuwanie usterek................................................. 54

Gwarancja ............................................................ 54

52 Polski

Ochrona środowiska

Materiały, z których wykonano opakowania, na-

dają się do recyklingu. Opakowania poddać utyli-

zacji przyjaznej dla środowiska naturalnego.

Elektryczne i elektroniczne urządzenia zawierają

cenne surowce wtórne, a często również takie

części składowe jak baterie, akumulatory lub olej,

które w razie niewłaściwej obsługi lub nieprawi-

dłowej utylizacji mogą stanowić potencjalne zagrożenie

dla zdrowia ludzkiego i środowiska naturalnego. Jednak

te części składowe są niezbędne do prawidłowej pracy

urządzenia. Urządzeń oznaczonych tym symbolem nie

można wyrzucać do odpadów z gospodarstw domo-

wych.

Prace z użyciem środków czyszczących można wy-

konywać tylko na wodoszczelnych powierzchniach

roboczych z podłączeniem do kanalizacji odprowadza-

jącej brudną wodę. Nie dopuszczać, aby środki czysz-

czące dostały się do zbiorników wodnych lub do gleby.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można zna-

leźć na stronie: www.kaercher.de/REACH

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części za-

mienne, ponieważ gwarantują one bezpieczną i beza-

waryjną pracę urządzenia.

Informacje dotyczące akcesoriów i części zamiennych

można znaleźć na stronie www.kaercher.com.

Zakres dostawy

Podczas rozpakowywania urządzenia należy spraw-

dzić, czy w opakowaniu znajdują się wszystkie elemen-

ty. Zakres dostawy zakupionego wariantu wyposażenia

jest przedstawiony na opakowaniu. W przypadku

stwierdzenia braków w akcesoriach lub szkód powsta-

łych w transporcie należy zwrócić się do dystrybutora.

Wskazówki dotyczące

bezpieczeństwa

몇 OSTROŻNIE

● Nie używać urządzenia, jeżeli

w pobliżu głowicy czyszczącej

znajdują się inne osoby.

● Po zakończeniu czyszczenia

i przed przystąpieniem do wy-

konywania prac przy urządze-

niu T-Racer wyłączyć myjkę

wysokociśnieniową iodłączyć

urządzenie T-Racer od pistole-

tu wysokociśnieniowego.

● Strumień wysokociśnieniowy

na pistolecie wysokociśnienio-

wym należy włączyć dopiero

wówczas, gdy urządzenie T-

Racer znajdzie się na czysz-

czonej powierzchni.

● Niebezpieczeństwo odrzutu

Przyjąć stabilną postawę

i mocno trzymać pistolet wyso-

kociśnieniowy z rurą przedłu-

żającą.

● Maksymalna temperatura wo-

dy 60°C (przestrzegać infor-

macji dot. posiadanej myjki

wysokociśnieniowej).

Wskazówka

● Koniecznie przestrzegać tak-

że instrukcji bezpieczeństwa

dot. posiadanej myjki wysoko-

ciśnieniowej oraz lokalnych

przepisów i rozporządzeń.

Symbole na urządzeniu

Opis urządzenia

Ilustracje: patrz strona z grafikami

Rysunek A

1 Rura przedłużająca

2 Regulacja wysokości ramienia wirnika

3 Obudowa

4 Złącze bagnetowe z nakrętką złączkową

5 Uchwyt

6 Przycisk nożny „Czyszczenie powierzchniowe”

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo odniesienia obrażeń!

W trakcie pracy urządzenia T-Racer nie

sięgać pod jego krawędź.

Typ czyszczenia: czyszczenie po-

wierzchniowe

Typ czyszczenia: czyszczenie krawędzi i

narożników

Typ czyszczenia: funkcja spłukiwania

HARD Do wytrzymałych powierzchni, np. płytek

ceramicznych, betonu, kamienia natural-

nego

SOFT Do wrażliwych powierzchni, np. drewna

Polski 53

7 Przycisk nożny „Czyszczenie krawędzi i narożni-

ków”

8 Dysza wysokociśnieniowa

9 Ramię wirnika

10 Przednia dysza wysokociśnieniowa

11 Płozy ślizgowe

12 Dysza spłukująca

13 Przycisk nożny „Funkcja spłukiwania”

Montaż rury przedłużającej

Wskazówka

Podczas montażu zwracać uwagę na mocne połącze-

nie wszystkich części urządzenia.

Rysunek B

1. Włożyć bagnet do mocowania.

2. Obracać przedłużenie aż do zatrzaśnięcia.

3. Dokręcić nakrętkę złączkową.

Ewentualnie powtórzyć te same czynności dla kolej-

nych rur przedłużających.

Uruchamianie

Wybór dysz wysokociśnieniowych

Warunkiem bezawaryjnej pracy jest stosowanie odpo-

wiednich dysz wysokociśnieniowych.

Wskazówka

Wyboru należy dokonać na podstawie natężenia prze-

pływu (l/min). Natężenie przepływu jest podane

w instrukcji obsługi lub na tabliczce znamionowej myjki

wysokociśnieniowej.

Wskazówka

Żółte dysze wysokociśnieniowe są już zamontowane.

Eksploatacja

Wskazówka

Rury przedłużające można stosować wpołączeniu ze

wszystkimi akcesoriami firmy Kärcher.

Wskazówka

Aby uzyskać optymalny efekt czyszczenia, nie używać

myjki wysokociśnieniowej w trybie Eco.

Czyszczenie powierzchni podłogi

Przed użyciem urządzenia oczyścić powierzchnię

z większych zanieczyszczeń (np. miotłą), aby uniknąć

uszkodzenia urządzenia T-Racer.

UWAGA

Uszkodzenie ramienia wirnika

W przypadku uderzenia o krawędzie i narożniki ramię

wirnika może ulec uszkodzeniu.

Nie przejeżdżać przez wystające narożniki i krawędzie.

Rysunek C

Wskazówka

 Urządzenie T-Racer nie jest odpowiednie do szoro-

wania.

 Przed użyciem urządzenia na wrażliwych po-

wierzchniach, np. drewnie, najpierw przetestować je

w niewidocznym miejscu.

 Nie zatrzymywać się w jednym miejscu, ale pozo-

stawać w ruchu.

1. Przymocować urządzenie T-Racer z rurą przedłu-

żającą do pistoletu wysokociśnieniowego.

Rysunek B

a Wcisnąć rurę przedłużającą na złącze bagneto-

we pistoletu wysokociśnieniowego.

b Obrócić rurę przedłużającą o 90° aż do zatrza-

śnięcia.

c Ewentualnie powtórzyć te same czynności dla

kolejnych połączeń.

2. Ustawić wysokość ramienia wirnika odpowiednio do

czyszczonej powierzchni.

3. Odblokować dźwignię ręcznego pistoletu natrysko-

wego.

4. Pociągnąć dźwignię ręcznego pistoletu natryskowe-

go.

Urządzenie włącza się.

5. Wyczyścić powierzchnię podłogi, prowadząc urzą-

dzenie T-Racer bez dociskania do powierzchni.

Czyszczenie powierzchni ściany

1. Przymocować urządzenie T-Racer bezpośrednio do

pistoletu wysokociśnieniowego.

a Wcisnąć złącze bagnetowe urządzenia T-Racer

do przyłącza pistoletu wysokociśnieniowego, po

czym obrócić o 90° aż do zatrzaśnięcia.

b Dokręcić nakrętkę złączkową (jeśli jest).

2. Wyczyścić powierzchnię ściany.

Regulacja wysokości ramienia wirnika

Regulacja wysokości ramienia wirnika umożliwia usta-

wienie odległości dysz wysokociśnieniowych od czysz-

czonej powierzchni.

Ustawić wysokość ramienia wirnika odpowiednio do za-

stosowania.

Rysunek D

Do intensywnego czyszczenia uporczywych zabru-

dzeń na wytrzymałych powierzchniach, np. wykona-

nych z płytek ceramicznych, betonu, kamienia

naturalnego:

1. Ustawić regulację wysokości ramienia wirnika

w pozycji „HARD”.

Do czyszczenia wrażliwych powierzchni:

2. Ustawić regulację wysokości ramienia wirnika

w pozycji „SOFT”.

Przycisk nożny „Czyszczenie powierzchniowe”

Do czyszczenia dużych powierzchni:

1. Nacisnąć przycisk nożny „Czyszczenie powierzch-

niowe”.

Z obu dysz wysokociśnieniowych w ramieniu wirni-

ka wydobywa się strumień wody.

Przycisk nożny „Czyszczenie krawędzi i

narożników”

Wskazówka

Aby uzyskać optymalny efekt czyszczenia, prowadzić

urządzenie T-Racer wzdłuż narożników.

Do czyszczenia narożników i krawędzi:

1. Nacisnąć przycisk nożny „Czyszczenie krawędzi

i narożników”.

Z przedniej dyszy wysokociśnieniowej wydobywa

się strumień wody.

Przycisk nożny „Funkcja spłukiwania”

Wskazówka

Urządzenie posiada funkcję spłukiwania, która umożli-

wia wstępne namoczenie lub spłukanie wyczyszczonej

powierzchni.

Natężenie prze-

pływu w l/min (l/h)

Klasa urządze-

nia wysokoci-

śn. (np.)

Kolor dysz wy-

sokociśnienio-

wych

5,8 (348) - 7,5

(450)

K4 - K5 szary

powyżej 7,5 (450) K6 - K7 żółty

54 Româneşte

W celu spłukania:

1. Nacisnąć przycisk nożny „Funkcja spłukiwania”.

Z dyszy spłukującej wydobywa się mocny strumień

wody, ale nie pod wysokim ciśnieniem.

Po użyciu

Po użyciu przepłukać urządzenie łagodnym strumie-

niem wody.

 Zdjąć urządzenie T-Racer i ewentualnie rury prze-

dłużające z pistoletu wysokociśnieniowego.

 Spłukać urządzenie T-Racer pistoletem wysokoci-

śnieniowym (bez dodatkowych akcesoriów) lub

przetrzeć je wilgotną szmatką.

Składowanie

Urządzenie należy przechowywać w miejscu nienara-

żonym na działanie mrozu.

Czyszczenie i konserwacja

Montaż/demontaż dysz

Opisany sposób postępowania dotyczy wszystkich dysz

urządzenia.

Rysunek E

1. Zdjąć klamrę.

2. Wyjąć dyszę wysokociśnieniową.

3. Założyć dyszę wysokociśnieniową.

4. Zamontować klamrę.

Czyszczenie dyszy wysokociśnieniowej

1. Zdemontować dyszę wysokociśnieniową.

2. Przepłukać dyszę wysokociśnieniową w obu kierun-

kach czystą wodą. W razie potrzeby wymienić

uszkodzoną dyszę wysokociśnieniową.

3. Zamontować dyszę wysokociśnieniową.

Wymiana płóz ślizgowych

Zużyte lub uszkodzone płozy ślizgowe można łatwo wy-

mienić:

Rysunek F

1. Za pomocą odpowiedniego narzędzia, np. śrubokrę-

tu, lekko wypchnąć płozę z blokady do góry.

2. Wyciągnąć płozę ślizgową do góry.

3. Lekko wcisnąć nową płozę ślizgową w mocowanie

aż do zatrzaśnięcia.

Usuwanie usterek

Myjka wysokociśnieniowa nie wytwarza ciśnienia

albo pulsuje.

Dysze wysokociśnieniowe są zatkane albo uszkodzo-

ne.

1. Zdemontować dysze wysokociśnieniowe.

2. Sprawdzić, czy dysze wysokociśnieniowe nie są za-

tkane i w razie potrzeby wyczyścić je.

3. Sprawdzić, czy dysze wysokociśnieniowe nie są

uszkodzone i w razie potrzeby wymienić je.

4. Przepłukać urządzenie T-Racer bez dysz czystą

wodą.

5. Zamontować dysze wysokociśnieniowe.

Wybrano nieprawidłową dyszę wysokociśnieniową.

Urządzenie zapewnia optymalne efekty czyszczenia tyl-

ko przy zastosowaniu właściwych dysz wysokociśnie-

niowych!

1. Wybrać dysze wysokociśnieniowe odpowiednie do

używanej myjki wysokociśnieniowej.

2. Zamontować dysze wysokociśnieniowe.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określo-

ne przez dystrybutora urządzeń Kärcher. Ewentualne

usterki urządzenia usuwane są w okresie gwarancji

bezpłatnie, o ile spowodowane są błędem materiało-

wym lub produkcyjnym. W sprawach napraw gwaran-

cyjnych prosimy kierować się z dowodem zakupu do

dystrybutora lub do autoryzowanego punktu serwisowe-

go.

(Adres znajduje się na odwrocie)

Cuprins

Indicaţii generale

Înainte de prima utiliza-

re a aparatului, citiţi

aceste instrucţiuni de utilizare

originale şi procedaţi în confor-

mitate. Păstraţi instrucţiunile de

utilizare originale pentru viitoa-

rele utilizări sau pentru viitorul

posesor.

Imagini şi descrieri din aceste

instrucţiuni de funcţionare

Imaginile şi descrierile din aceste instrucţiuni de funcţi-

onare pot diferi de pachetul de livrare şi de echiparea T-

Racer.

Indicaţie

Sub rezerva modificărilor tehnice.

Utilizare conform destinaţiei

T-Racer poate fi utilizat cu toate dispozitivele de curăţa-

re de înaltă presiune Kärcher Home & Garden, înce-

pând cu clasa K4.

Informaţii detaliate privind clasa de aparate se găsesc

în instrucţiunile de funcţionare ale dispozitivului de cu-

răţare de înaltă presiune.

Pentru aparate fabricate până în 1991 aveţi nevoie şi de

un adaptor (vezi “Accesorii şi piese de schimb”).

Indicaţii generale.................................................. 54

Imagini şi descrieri din aceste instrucţiuni de func-

ţionare .................................................................. 54

Utilizare conform destinaţiei................................. 54

Protecţia mediului................................................. 55

Accesorii şi piese de schimb ................................ 55

Pachet de livrare .................................................. 55

Indicaţii privind siguranţa...................................... 55

Simboluri pe aparat.............................................. 55

Descrierea aparatului ...........................................55

Montajul ţevii de prelungire .................................. 56

Punerea în funcţiune............................................56

Funcţionare .......................................................... 56

După utilizare ....................................................... 57

Depozitarea.......................................................... 57

Îngrijirea şi întreţinerea......................................... 57

Remedierea defecţiunilor ..................................... 57

Garanţie ............................................................... 57

Româneşte 55

T-Racer este soluţia ideală pentru curăţarea pardoselii

şi a pereţilor cu suprafeţe diferite, precum gresie, piatră,

beton, plastic şi lemn.

T-Racer este destinat exclusiv activităţilor menajere pri-

vate.

Protecţia mediului

Materialele de ambalare sunt reciclabile. Vă ru-

găm să eliminaţi ambalajele în mod ecologic.

Aparatele electrice şi electronice conţin materiale

reciclabile preţioase şi, uneori, componente pre-

cum baterii, acumulatoare sau uleiuri, care, în ca-

zul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potenţial pericol

pentru sănătatea oamenilor şi pentru mediul înconjură-

tor. Pentru funcţionarea corectă a aparatului, aceste

componente sunt necesare. Aparatele marcate cu

acest simbol nu trebuie aruncate împreună cu gunoiul

menajer.

Lucrări cu soluţie de curăţat pot fi efectuate numai

pe suprafeţe de lucru etanşe la lichide, conectate la

sistemul de canalizare. Nu permiteţi ca soluţia de cură-

ţat să ajungă în ape sau sol.

Observaţii referitoare la materialele conţinute (RE-

ACH)

Informaţii actuale referitoare la materialele conţinute pu-

teţi găsi la adresa: www.kaercher.de/REACH

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese de schimb ori-

ginale; ele asigură funcţionarea în siguranţă şi fără ava-

rii a aparatului.

Informaţii despre accesorii şi piesele de schimb se gă-

sesc la adresa www.kaercher.com.

Pachet de livrare

La despachetare, verificaţi dacă conţinutul pachetului

este complet. Pachetul de livrare a variantei de echipare

este reprezentat pe ambalaj. Luaţi imediat legătura dis-

tribuitorul, dacă lipsesc accesorii sau în caz de deterio-

rare în timpul transportului.

Indicaţii privind siguranţa

몇 PRECAUŢIE

● Nu utilizaţi aparatul în cazul în

care, în preajmă, staţionează

alte persoane.

● La încheierea curăţării şi îna-

inte de lucrările la T-Racer de-

conectaţi dispozitivul de

curăţare de înaltă presiune şi

decuplaţi T-Racer de la pistolul

de înaltă presiune.

● Declanşaţi jetul de înaltă pre-

siune de la pistolul de înaltă

presiune, doar când T-Racer

se află pe suprafaţa de curăţa-

re.

● Pericol de reculare. Asiguraţi-

vă o poziţie stabilă şi ţineţi bine

pistolul de înaltă presiune cu

ţeava de prelungire.

● Temperatură maximă a apei

60°C (respectaţi indicaţiile

pentru dispozitivul de curăţare

de înaltă presiune).

Indicaţie

● Respectaţi în mod obligatoriu

şi indicaţiile privind siguranţa

pentru dispozitivul de curăţare

de înaltă presiune, precum şi

prevederile şi dispoziţiile loca-

le.

Simboluri pe aparat

Descrierea aparatului

Pentru imagini, consultați pagina de grafice

Figura A

1 Ţeavă de prelungire

2 Deplasare verticală, braţ rotor

3 Carcasă

4 Racord baionetă cu piuliţă olandeză

5 Mâner

6 Pedală pentru curăţarea suprafeţelor

7 Pedală pentru curăţarea marginilor şi a colţurilor

 PERICOL

Pericol de accidentare! În timpul funcţio-

nării, nu introduceţi mâna sub marginea

T-Racer.

Tip de curăţare: Curăţarea suprafeţelor

Tip de curăţare: Curăţarea marginilor şi a

colţurilor

Tip de curăţare: Funcţie de spălare

HARD Pentru suprafeţe robuste, de ex. gresie,

beton, piatră

SOFT Pentru suprafeţe sensibile, de ex. lemn

56 Româneşte

8 Duză de înaltă presiune

9 Braţ rotor

10 Duză frontală de înaltă presiune

11 Patine

12 Duză de spălare

13 Pedală pentru funcţia de spălare

Montajul ţevii de prelungire

Indicaţie

În timpul montajului, realizaţi îmbinarea fixă a părţilor

componente.

Figura B

1. Introduceţi baioneta în suport.

2. Rotiţi prelungirea, până când se fixează.

3. Strângeţi piuliţa olandeză.

După caz, repetaţi procesul pentru alte ţevi de prelungi-

re.

Punerea în funcţiune

Alegerea duzelor de înaltă presiune

Premisa pentru funcţionarea corectă este utilizarea du-

zelor de înaltă presiune adecvate.

Indicaţie

Alegerea depinde de debitul transportat (l/min). Indicaţii

referitoare la debitul transportat sunt disponibile în in-

strucţiunile de funcţionare sau pe plăcuţa de tip a dispo-

zitivului de curăţare de înaltă presiune.

Indicaţie

Duzele de înaltă presiune galbene sunt deja montate.

Funcţionare

Indicaţie

Ţevile de prelungire pot fi utilizate cu orice accesoriu

Kärcher.

Indicaţie

Pentru un rezultat de curăţare optim, nu utilizaţi dispozi-

tivul de curăţare de înaltă presiune în treapta Eco.

Curăţarea suprafeţelor de pardoseală

Înainte de utilizare, îndepărtaţi murdăria grosieră de pe

suprafaţa de curăţare )de ex. prin măturare), pentru a

evita deteriorarea T-Racer.

ATENŢIE

Defecţiuni ale braţului rotor

În cazul lovirii de muchii şi colţuri, braţul rotor se poate

deteriora.

Nu vă deplasaţi pe colţurile şi muchiile libere,

Figura C

Indicaţie

 T-Racer nu este adecvat pentru frecare.

 Înainte de utilizarea pe suprafeţe sensibile, testaţi

aparatul, de ex. pe lemn, într-un loc nevizibil.

 Nu insistaţi într-un loc, ci rămâneţi în mişcare.

1. Fixaţi T-Racer cu ţeava de prelungire la pistolul de

înaltă presiune.

Figura B

a Apăsaţi ţeava de prelungire pe racordul baionetă

de la pistolul de înaltă presiune.

b Rotiţi ţeava de prelungire cu 90°, până ce se fi-

xează.

c După caz, repetaţi procedura pentru alte îmbi-

nări.

2. Reglaţi deplasarea pe verticală a braţului rotor, în

funcţie de suprafaţa de curăţare.

3. Deblocaţi maneta pistolului de pulverizat manual.

4. Trageţi maneta pistolului de pulverizat manual.

Aparatul porneşte.

5. Curăţaţi suprafaţa de pardoseală, ghidând fără forţă

T-Racer pe suprafaţa pardoselii.

Curăţarea suprafeţelor de perete

1. Fixaţi T-Racer direct la pistolul de înaltă presiune.

a Împingeţi racordul baionetă de la T-Racer în ra-

cordul pistolului de înaltă presiune şi rotiţi apoi cu

90°, până ce se fixează.

b Strângeţi piuliţa olandeză, dacă există.

2. Curăţaţi suprafeţele de perete.

Deplasare verticală, braţ rotor

Cu ajutorul deplasării verticale a braţului rotor, se modi-

fică distanţa dintre duzele de înaltă presiune faţă de su-

prafaţa de curăţare.

Reglaţi deplasarea pe verticală a braţului rotor, în func-

ţie de operaţiunea de curăţare.

Figura D

Pentru curăţarea puternică a murdăriei rezistente

de pe suprafeţe robuste, de ex. gresie, beton, piatră:

1. Reglaţi deplasarea verticală a braţului rotor la

„HARD”.

Pentru curăţarea suprafeţelor sensibile:

2. Reglaţi deplasarea verticală a braţului rotor la

„SOFT”.

Întrerupător-pedală pentru curăţarea suprafeţelor

Pentru curăţarea suprafeţelor mari:

1. Acţionaţi întrerupătorul-pedală pentru curăţarea su-

prafeţelor.

Din ambele duze de înaltă presiune de la braţul rotor

iese un jet de apă.

Întrerupător-pedală pentru curăţarea marginilor şi a

colţurilor

Indicaţie

Ghidaţi T-Racer de-a lungul zonei de colţ pentru a obţi-

ne un rezultat de curăţare optim.

Pentru curăţarea colţurilor şi a muchiilor:

1. Acţionaţi întrerupătorul-pedală pentru curăţarea

marginilor şi a colţurilor.

Din duza anterioară de înaltă presiune iese un jet de

apă.

Întrerupător-pedală pentru funcţia de spălare

Indicaţie

Pentru umezirea prealabilă sau spălarea ulterioară a

suprafeţei curăţate, aparatul dispune de o funcţie de

spălare.

Pentru spălare:

1. Acţionaţi întrerupătorul-pedală pentru funcţia de

spălare.

Din duza de spălare iese un jet de apă puternic, dar

nu cu înaltă presiune.

Debit transportat

l/min (l/h)

Clasa HD

(de ex.)

Culoarea duze-

lor de înaltă

presiune

5,8 (348) - 7,5

(450)

K4 - K5 gri

peste 7,5 (450) K6 - K7 galben

Slovenčina 57

După utilizare

După utilizare, spălaţi aparatul cu un jet de apă uşor.

 Scoateţi T-Racer şi, după caz, ţevile de prelungire

de la pistolul de înaltă presiune.

 Spălaţi T-Racer cu pistolul de înaltă presiune (fără

alte accesorii) sau ştergeţi-l cu o lavetă umedă.

Depozitarea

Depozitaţi aparatul într-un loc ferit de îngheţ.

Îngrijirea şi întreţinerea

Montarea / demontarea duzelor

Procedura descrisă este valabilă pentru toate duzele

existente la aparat.

Figura E

1. Îndepărtaţi clemele.

2. Scoateţi duza de înaltă presiune.

3. Montaţi duza de înaltă presiune.

4. Montaţi clemele.

Curăţarea duzei de înaltă presiune

1. Demontaţi duza de înaltă presiune.

2. Spălaţi duza de înaltă presiune cu apă curată, în

ambele sensuri. La nevoie, înlocuiţi duzele de înaltă

presiune deteriorate.

3. Montaţi duza de înaltă presiune.

Înlocuirea patinelor

Patinele uzate sau deteriorate pot fi înlocuite uşor:

Figura F

1. Scoateţi patina din fixare cu o unealtă adecvată, ca

de ex. o şurubelniţă, apăsând uşor în sus.

2. Trageţi patina în sus.

3. Apăsaţi uşor noua patină în suport, până ce se fi-

xează.

Remedierea defecţiunilor

Dispozitivul de curăţare de înaltă presiune nu acu-

mulează presiune sau prezintă mişcări pulsatorii

Duzele de înaltă presiune sunt înfundate sau deteriora-

te.

1. Demontaţi duzele de înaltă presiune.

2. Verificaţi dacă duzele de înaltă presiune sunt înfun-

date şi curăţaţi-le, dacă este necesar.

3. Verificaţi dacă duzele de înaltă presiune sunt deteri-

orate şi înlocuiţi-le, dacă este necesar.

4. Spălaţi T-Racer fără duze, cu apă curată.

5. Montaţi duzele de înaltă presiune.

Duză de înaltă presiune aleasă incorect.

Aparatul atinge un rezultat de curăţare optim doar cu

duzele de înaltă presiune adecvate.

1. Alegeţi duzele de înaltă presiune în funcţie de dispo-

zitivul de curăţare de înaltă presiune utilizat.

2. Montaţi duzele de înaltă presiune.

Garanţie

În fiecare ţară sunt valabile condiţiile de garanţie publi-

cate de distribuitorul nostru din ţara respectivă. Eventu-

ale defecţiuni ale acestui aparat, care survin în perioada

de garanţie şi care sunt rezultatul unor defecte de fabri-

caţie sau de material, vor fi remediate gratuit. Pentru a

putea beneficia de garanţie, prezentaţi-vă cu chitanţa

de cumpărare la magazin sau la cea mai apropiată uni-

tate de service autorizată.

(Pentru adresă, consultaţi pagina din spate)

Obsah

Všeobecné upozornenia

Pred prvým použitím

prístroja si prečítajte

tento originálny návod na obslu-

hu a riaďte sa podľa neho. Origi-

nálny návod na obsluhu si

uschovajte pre neskoršie použi-

tie alebo pre nasledujúceho ma-

jiteľa.

Obrázky a popisy v tomto návode na

obsluhu

Obrázky a popisy v tomto návode na obsluhu sa môžu

líšiť od rozsahu dodávky a výbavy vášho zariadenia T-

Racer.

Upozornenie

Technické zmeny vyhradené.

Používanie v súlade s účelom

Zariadenie T-Racer možno používať so všetkými vyso-

kotlakovými čističmi Kärcher Home & Garden od triedy

zariadení K4.

Podrobné informácie týkajúce sa triedy zariadení sú

uvedené v návode na obsluhu vášho vysokotlakového

čističa.

V prípade zariadení vyrobených do roku 1991 je navyše

potrebný adaptér (pozrite si časť “Príslušenstvo a ná-

hradné diely”).

Zariadenie T-Racer sa ideálne hodí na čistenie podláh

a stien s rôznymi povrchmi, akými sú dlaždice, kameň,

betón, plast a drevo.

Zariadenie T-Racer používajte výhradne v domácnosti.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-

vidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú

cenné recyklovateľné materiály a často aj kompo-

nenty, akými sú napr. batérie, akumulátory alebo

Všeobecné upozornenia ...................................... 57

Obrázky a popisy v tomto návode na obsluhu ..... 57

Používanie v súlade s účelom.............................. 57

Ochrana životného prostredia.............................. 57

Príslušenstvo a náhradné diely............................ 58

Rozsah dodávky................................................... 58

Bezpečnostné pokyny .......................................... 58

Symboly na prístroji.............................................. 58

Popis prístroja ...................................................... 58

Montáž predlžovacej trubice ................................ 59

Uvedenie do prevádzky........................................ 59

Prevádzka ............................................................ 59

Po použití ............................................................. 59

Skladovanie.......................................................... 59

Ošetrovanie a údržba........................................... 60

Pomoc pri poruchách ........................................... 60

Záruka .................................................................. 60

58 Slovenčina

olej, ktoré môžu pri nesprávnej manipulácii alebo likvi-

dácii predstavovať potenciálne nebezpečenstvo pre

ľudské zdravie a životné prostredie. Tieto komponenty

sú však potrebné pre správnu prevádzku zariadenia.

Zariadenia označené týmto symbolom nesmú byť likvi-

dované spolu s domovým odpadom.

Práce s čistiacimi prostriedkami sa smú vykonávať

iba na vodotesných pracovných plochách s prípoj-

kou na kanalizáciu odpadových vôd. Čistiace prostried-

ky nesmú preniknúť do vôd alebo pôdy.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené

na internetovej stránke: www.kaercher.de/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne ná-

hradné diely, pretože takéto komponenty zaručujú bez-

pečnú a bezporuchovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných dieloch sa na-

chádzajú na stránke www.kaercher.com.

Rozsah dodávky

Pri rozbaľovaní skontrolujte, či je obsah kompletný.

Rozsah dodávky vášho variantu zariadenia je zobraze-

ný na obale. V prípade chýbajúceho príslušenstva ale-

bo pri výskyte poškodení spôsobených prepravou sa

obráťte na vášho predajcu.

Bezpečnostné pokyny

몇 UPOZORNENIE

● Nepoužívajte zariadenie, ak

sa v blízkosti čistiacej hlavy

nachádzajú ďalšie osoby.

● Po ukončení čistiacej prevádz-

ky a pred vykonávaním prác

na zariadení T-Racer vypnite

vysokotlakový čistič a zariade-

nie T-Racer odpojte od vyso-

kotlakovej pištole.

● Vysokotlakový prúd na vyso-

kotlakovej pištoli zapnite až

vtedy, keď sa zariadenie T-Ra-

cer nachádza na čistenej plo-

che.

● Nebezpečenstvo spätného

nárazu. Zaujmite bezpečný

postoj a pevne držte vysokotla-

kovú pištoľ s predlžovacou tru-

bicou.

● Maximálna teplota vody 60°C

(dbajte na informácie o vašom

vysokotlakovom čističi).

Upozornenie

● Bezpodmienečne dodržiavajte

bezpečnostné pokyny platné

pre váš vysokotlakový čistič,

ako aj miestne predpisy a na-

riadenia.

Symboly na prístroji

Popis prístroja

Obrázky sú uvedené na strane s grafikami

Obrázok A

1 Predlžovacia trubica

2 Výškové prestavenie ramena rotora

3 Kryt

4 Bajonetová prípojka s prevlečnou maticou

5 Rukoväť

6 Nožné tlačidlo pre plošné čistenie

7 Nožné tlačidlo pre čistenie okrajov a rohov

8 Vysokotlaková hubica

9 Rameno rotora

10 Predná vysokotlaková hubica

11 Sklznice

12 Oplachovacia dýza

13 Nožné tlačidlo pre oplachovaciu funkciu

 NEBEZPEČENSTVO

Nebezpečenstvo zranenia! Počas pre-

vádzky nesiahajte pod okraj zariadenia

T-Racer

Druh čistenia: Plošné čistenie

Druh čistenia: Čistenie okrajov a rohov

Druh čistenia: Oplachovacia funkcia

HARD Pre robustné povrchy, akými sú napr.

dlaždice, betón, kameň

SOFT Pre citlivé povrchy, medzi ktoré patrí na-

pr. drevo

Slovenčina 59

Montáž predlžovacej trubice

Upozornenie

Pri montáži dbajte na pevné spojenie častí zariadenia.

Obrázok B

1. Bajonet zasuňte do upevnenia.

2. Predĺženie otočte tak, aby došlo k jeho zaisteniu.

3. Pevne utiahnite prevlečnú maticu.

V prípade potreby zopakujte postup aj pri ďalších predl-

žovacích trubiciach.

Uvedenie do prevádzky

Výber vysokotlakových hubíc

Predpokladom pre bezporuchovú prevádzku je použí-

vanie vhodných vysokotlakových hubíc.

Upozornenie

Výber závisí od prečerpávaného množstva (l/min). Úda-

je týkajúce sa prečerpávaného množstva sú uvedené v

návode na obsluhu alebo na typovom štítku vysokotla-

kového čističa.

Upozornenie

Žlté vysokotlakové hubice sú už namontované.

Prevádzka

Upozornenie

Predlžovacie trubice možno používať s každým príslu-

šenstvom od spoločnosti Kärcher.

Upozornenie

Pre optimálny výsledok čistenia neprevádzkujte vyso-

kotlakový čistič v stupni Eco.

Čistenie podlahovej plochy

Pred použitím odstráňte z čistenej plochy hrubé nečis-

toty (napríklad pozametaním), aby sa zabránilo poško-

deniu zariadenia T-Racer.

POZOR

Poškodenia ramena rotora

V prípade nárazov na hrany a rohy môže dôjsť k poško-

deniu ramena rotora.

Neprechádzajte cez voľne stojace rohy a hrany.

Obrázok C

Upozornenie

 Zariadenie T-Racer nie je vhodné na drhnutie.

 Pred použitím na citlivých povrchoch, medzi ktoré

patrí napr. drevo, otestujte zariadenie na nenápad-

nom mieste.

 Nezdržiavajte sa na jednom mieste, ale zostaňte v

pohybe.

1. Pomocou predlžovacej trubice upevnite zariadenie

T-Racer k vysokotlakovej pištoli.

Obrázok B

a Predlžovaciu trubicu zatlačte do bajonetovej prí-

pojky vysokotlakovej pištole.

b Predlžovaciu trubicu otočte o 90° tak, aby došlo k

jej zaisteniu.

c V prípade potreby zopakujte postup aj pri ďalších

spojeniach.

2. Výškové prestavenie ramena rotora nastavte v zá-

vislosti od čistenej plochy.

3. Odistite páčku vysokotlakovej pištole.

4. Potiahnite páčku vysokotlakovej pištole.

Zariadenie sa zapne.

5. Čistite podlahovú plochu, pričom po nej bez použitia

sily veďte zariadenie T-Racer.

Čistenie steny

1. Zariadenie T-Racer priamo upevnite k vysokotlako-

vej pištoli.

a Bajonetovú prípojku zariadenia T-Racer zatlačte

do prípojky vysokotlakovej pištole a následne ju

otočte o 90° tak, aby došlo k jej zaisteniu.

b Ak je prítomná, tak pevne utiahnite prevlečnú

maticu.

2. Očistite stenu.

Výškové prestavenie ramena rotora

Pomocou výškového prestavenie ramena rotora sa me-

ní vzdialenosť medzi vysokotlakovými hubicami a čiste-

nou plochou.

Výškové prestavenie ramena rotora nastavte v závis-

losti od čistiacej úlohy.

Obrázok D

Pre účinné odstránenie odolných nečistôt z robust-

ných povrchov, akými sú napr. dlaždice, betón, ka-

meň:

1. Výškové prestavenie ramena rotora prepnite na

“HARD”.

Pre čistenie citlivých plôch:

2. Výškové prestavenie ramena rotora prepnite na

“SOFT”.

Nožný spínač pre čistenú plochu

Pre čistenie veľkých plôch:

1. Stlačte nožný spínač pre čistenú plochu.

Z oboch vysokotlakových hubíc v ramene rotora vy-

stupuje prúd vody.

Nožný spínač pre čistenie okrajov a rohov

Upozornenie

Pre dosiahnutie optimálneho výsledku čistenia veďte

zariadenie T-Racer pozdĺž rohovej oblasti.

Pre čistenie rohov a hrán:

1. Stlačte nožný spínač pre čistenie okrajov a rohov.

Z prednej vysokotlakovej hubice vystupuje prúd vo-

dy.

Nožný spínač pre oplachovaciu funkciu

Upozornenie

Pre predbežné zvlhčenie alebo dodatočné opláchnutie

očisteného povrchu je zariadenie vybavené oplachova-

cou funkciou.

Pre oplachovanie:

1. Stlačte nožný spínač pre oplachovaciu funkciu.

Z oplachovacej dýzy vystupuje silný, avšak nie vy-

sokotlakový prúd vody.

Po použití

Zariadenie po jeho použití opláchnite jemným prúdom

vody.

 Zariadenie T-Racer a prípadne predlžovacie hubice

odoberte z vysokotlakovej pištole.

 Zariadenie T-Racer opláchnite pomocou vysokotla-

kovej pištole (bez ďalšieho príslušenstva) alebo ho

utrite pomocou vlhkej handry.

Skladovanie

Zariadenie uchovávajte na mieste chránenom pred

mrazom.

Prečerpávané

množstvo l/min (l/

Vysokotlaková

trieda (napr.)

Farba vyso-

kotlakových

hubíc

5,8 (348) - 7,5

(450)

K4 - K5 šedá

viac ako 7,5 (450) K6 - K7 žltá

60 Hrvatski

Ošetrovanie a údržba

Montáž/demontáž hubíc

Uvedený postup platí pre všetky hubice prítomné na za-

riadení.

Obrázok E

1. Odstráňte svorky.

2. Vytiahnite vysokotlakovú hubicu.

3. Nasaďte vysokotlakovú hubicu.

4. Namontujte svorky.

Čistenie vysokotlakovej hubice

1. Odmontujte vysokotlakovú hubicu.

2. Vysokotlakovú hubicu prepláchnite v oboch sme-

roch čistou vodou. V prípade potreby vymeňte po-

škodenú vysokotlakovú hubicu.

3. Namontujte vysokotlakovú hubicu.

Výmena sklzníc

Opotrebované alebo poškodené sklznice možno vyme-

niť jednoduchým spôsobom:

Obrázok F

1. Pomocou vhodného nástroja, akým je napr. skrutko-

vač, mierne potlačte sklznicu v mieste zaistenia

smerom nahor.

2. Sklznicu vytiahnite smerom nahor.

3. Novú sklznicu mierne zatlačte do držiaka, až kým

nedôjde k jej zaisteniu.

Pomoc pri poruchách

Vysokotlakový čistič nevytvára žiadny tlak alebo

pulzuje

Upchaté alebo poškodené vysokotlakové hubice.

1. Odmontujte vysokotlakové hubice.

2. Skontrolujte, či vysokotlakové hubice nie sú upcha-

té, a v prípade potreby ich vyčistite.

3. Skontrolujte, či vysokotlakové hubice nie sú poško-

dené, a v prípade potreby ich vymeňte.

4. Zariadenie T-Racer bez dýz prepláchnite čistou vo-

dou.

5. Namontujte vysokotlakové hubice.

Zvolená nesprávna vysokotlaková hubica.

Zariadenie dosahuje optimálny výsledok čistenia len v

kombinácii s vhodnými vysokotlakovými hubicami!

1. Vysokotlakové hubice zvoľte v súlade s použitým

vysokotlakovým čističom.

2. Namontujte vysokotlakové hubice.

Záruka

V každej krajine platia záručné podmienky vydané na-

šou príslušnou distribučnou spoločnosťou. Prípadné

poruchy Vášho zariadenia odstránime v rámci záručnej

doby zadarmo, pokiaľ ich príčinou boli materiálové ale-

bo výrobné chyby. Pri uplatňovaní záruky sa spolu s do-

kladom o kúpe obráťte na Vášho predajcu alebo na

najbližšie autorizované servisné stredisko.

(adresa je uvedená na zadnej strane)

Sadržaj

Opće napomene

Prije prve uporabe ure-

đaja pročitajte ove ori-

ginalne upute za rad i postupajte

u skladu s njima. Čuvajte origi-

nalne upute za rad za kasniju

uporabu ili za sljedećeg vlasni-

ka.

Slike i opisi u ovim uputama za rad

Slike i opisi u ovim uputama za rad mogu se razlikovati

od sadržaja isporuke i opreme vašeg T-Racera.

Napomena

Pridržavamo pravo na tehničke izmjene.

Namjenska uporaba

T-Racer se može upotrebljavati sa svim visokotlačnim

čistačima Kärcher Home & Garden od razreda K4.

Detaljne podatke o razredu uređaja naći ćete u uputama

za rad visokotlačnog čistača.

Za uređaje proizvedene do 1991. godine potreban Vam

je i adapter (vidi odjeljak „Pribor i rezervni dijelovi”).

T-Racer je idealan za čišćenje podnih i zidnih površina

s raznim oblogama kao što su pločice, kamen, beton,

umjetni materijali i drvo.

T-Racer upotrebljavajte isključivo za privatno kućan-

stvo.

Zaštita okoliša

Ambalažni se materijali mogu reciklirati. Molimo

odložite ambalažu na ekološki prihvatljiv način.

Električni i elektronički uređaji sadrže vrijedne re-

ciklažne materijale, a često i sastavne dijelove

poput baterija, punjivih baterija ili ulja koji kod ne-

propisnog rukovanja ili nepravilnog zbrinjavanja

mogu predstavljati potencijalnu opasnost za ljudsko

zdravlje i okoliš. Međutim, ti su sastavni dijelovi potrebni

za pravilan rad uređaja. Uređaji koji su označeni ovim

simbolom ne smiju se odlagati zajedno s kućnim otpa-

dom.

Opće napomene...................................................60

Slike i opisi u ovim uputama za rad...................... 60

Namjenska uporaba............................................. 60

Zaštita okoliša ...................................................... 60

Pribor i zamjenski dijelovi.....................................61

Sadržaj isporuke .................................................. 61

Sigurnosni napuci................................................. 61

Simboli na uređaju ............................................... 61

Opis uređaja......................................................... 61

Montaža produžne cijevi ...................................... 61

Puštanje u pogon ................................................. 61

Rad....................................................................... 62

Nakon upotrebe.................................................... 62

Skladištenje.......................................................... 62

Njega i održavanje ............................................... 62

Pomoć u slučaju smetnji ...................................... 62

Jamstvo................................................................ 63

Hrvatski 61

Radovi sa sredstvima za pranje smiju se provoditi

samo na površinama koje su nepropusne za teku-

ćinu s priključkom na kanalizaciju za prljavu vodu. Ne

dozvolite da sredstva za pranje dospiju u vodotoke ili

dospiju u tlo.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima pronađite na:

www.kaercher.de/REACH

Pribor i zamjenski dijelovi

Koristite samo originalan pribor i originalne zamjenske

dijelove jer oni jamče siguran i nesmetan rad uređaja.

Informacije o priboru i zamjenskim dijelovima pronađite

na www.kaercher.com.

Sadržaj isporuke

Kod raspakiravanja provjerite je li sadržaj potpun. Sadr-

žaj isporuke Vaše varijante opreme prikazan je na am-

balaži. U slučaju nedostatka pribora ili štete nastale

prilikom transporta obratite se svom prodavaču.

Sigurnosni napuci

몇 OPREZ

● Ne upotrebljavajte uređaj ako

se u blizini glave za čišćenje

nalaze druge osobe.

● Po dovršetku postupka čišće-

nja i prije radova na T-Raceru

isključite visokotlačni čistač i

odvojite T-Racer od visokotlač-

ne ručne prskalice.

● Visokotlačni mlaz pustite iz vi-

sokotlačne ručne prskalice tek

kad se T-Racer nalazi na povr-

šini za čišćenje.

● Opasnost od povratnog udara.

Pazite na to da stojite stabilno

i čvrsto držite visokotlačnu ruč-

nu prskalicu s produžnom cije-

vi.

● Maksimalna temperatura vode

60°C (pridržavajte se svih na-

pomena za Vaš visokotlačni či-

stač).

Napomena

● Isto se tako obavezno pridrža-

vajte sigurnosnih naputaka za

visokotlačni čistač, kao o lokal-

nih propisa i uredbi.

Simboli na uređaju

Opis uređaja

Vidi slike na stranici sa slikama

Slika A

1 Produžna cijav

2 Regulator visine kraka rotora

3 Kućište

4 Bajunetni priključak s natičnom maticom

5 ručka

6 Nožno tipkalo za čišćenje površina

7 Nožno tipkalo za čišćenje rubova i kutova

8 Visokotlačna sapnica

9 Krak rotora

10 Prednja visokotlačna sapnica

11 Klizni salinci

12 Mlaznica za ispiranje

13 Nožno tipkalo za funkciju ispiranja

Montaža produžne cijevi

Napomena

Prilikom montaže vodite računa o čvrstom spajanju dije-

lova uređaja.

Slika B

1. Utaknite bajunetni nastavak u prihvatnik.

2. Zakrećite produžetak dok se ne uglavi.

3. Čvrso pritegnite natičnu maticu.

Po potrebi postupak ponovite za ostale produžne cijevi.

Puštanje u pogon

Odabir visokotlačnih mlaznica

Primjena odgovarajućih visokotlačnih mlaznica predu-

vjet je za neometani rad.

Napomena

Odabir ovisi o protočnoj količini (l/min). Podaci o protoč-

noj količini nalaze se u uputama za rad ili na natpisoj

pločici visokotlačnog čistača.

Napomena

Žute visokotlačne mlaznice već su montirane.

 OPASNOST

Opasnost od ozljeda! Tijekom rada ne

posežite ispod ruba T-Racera

Vrsta čišćenja: čišćenje površina

Vrsta čišćenja: čišćenje rubova i kutova

Vrsta čišćenja: funkcija ispiranja

HARD Za čvrste podloge kao što su pločice, be-

ton, kamen

SOFT Za osjetljive podloge, kao što je drvo

62 Hrvatski

Rad

Napomena

Produžne cijevi mogu se upotrijebiti sa svim proborom

robne marke Kärcher.

Napomena

Za optimalan rezultat čišćenja ne upotrebljavajte viso-

kotlačni čistač u stupnju Eco.

Čišćenje podnih obloga

Prije primjene očistite površinu za čišćenje od krupnih

nečistoća (primjerice metenjem) kako biste izbjegli

oštećenje T-Racera.

PAŽNJA

Oštećenja kraka rotora

Krak rotora može se oštetiti pri udarcima o rubove i ku-

tove.

Ne vozite uređaj preko slobodnih kutova i rubova.

Slika C

Napomena

 T-Racer nije prikladan za struganje ili ribanje.

 Prije upotrebe na osjetljivim površinama poput drva

testirajte uređaj na neupadljivom mjestu.

 Nemojte ostati na jednom mjestu, već se krećite.

1. T-Racer s produžnom cijevi pričvrstite na visokotlač-

nu ručnu prskalicu.

Slika B

a Produžnu cijev nataknite na bajunetni priključak

visokotlačne ručne prskalice.

b Produžnu cijev zakrenite za 90° tako da se ugla-

vi.

c Po potrebi ponovite postupak za ostale spojeve.

2. Namjestite regulator visine kraka rotora u skladu s

površinom koju čistite.

3. Deblokirajte polugu visokotlačne ručne prskalice.

4. Povucite polugu visokotlačne ručne prskalice.

Uređaj se uključuje.

5. Očistite podnu oblogu vodeći T-Racer preko obloge

ne primjenjujući silu.

Čišćenje zidnih obloga

1. T-Racer pričvrstite izravno na visokotlačnu ručnu pr-

skalicu.

a Bajunetni priključak T-Racera utisnite u priključak

visokotlačne ručne prskalice pa ga zakrenite za

90° tako da se uglavi.

b Čvrsti pritegnite natičnu maticu ako postoji.

2. Očistite zidnu oblogu.

Regulator visine kraka rotora

Namještanjem regulatora visine kraka rotora mijenja se

razmak između visokotlačnih mlaznica i površine koja

se čisti.

Namjestite regulator visine kraka rotora u skladu sa za-

datkom čišćenja.

Slika D

Intenzivno čišćenje tvrdokornih nečistoća na čvr-

stim podlogama, npr. pločicama, betonu, kamenu:

1. Regulator visine kraka rotora postavite na „HARD”.

Za čišćenje osjetljivih površina:

2. Regulator visine kraka rotora postavite na „SOFT”.

Nožna sklopka za čišćenje površina

Za čišćenje velikih površina:

1. Pritisnite nožnu sklopku za čišćenje površina.

Iz obiju visokotlačnih mlaznica na kraku rotora izbija

mlaz vode.

Nožna sklopka za čišćenje rubova i kutova

Napomena

Vodite T-Racer duž područja kuta kako biste postigli op-

timalan rezultat čišćenja.

Za čišćenje kutova i rubova:

1. Pritisnite nožnu sklopku za čišćenje rubova i kutova.

Iz prednje visokotlačne mlaznice izbija mlaz vode.

Nožna sklopka za funkciju ispiranja

Napomena

Uređaj je opremljen funkcijom ispiranja kako biste mogli

namočiti ili dodatno isprati već očišćenu površinu.

Za ispiranje:

1. Pritisnite nožnu sklopku za funkciju ispiranja.

Iz mlaznice za ispiranje izbija snažan no ne visoko-

tlačni mlaz vode.

Nakon upotrebe

Nakon upotrebe isperite uređaj blagim mlazom vode.

 T-Racer i po potrebi produžne cijevi odvojite od viso-

kotlačne ručne prskalice.

 Isperite T-Racer s visokotlačnom ručnom mlazni-

com (bez ostalog pribora) ili prebirišite vlažnom kr-

pom.

Skladištenje

Čuvajte uređaj na mjestu zaštićenom od smrzavanja.

Njega i održavanje

Montaža i demontaža mlaznica

Opisani postupak vrijedi za sve postojeće mlaznice na

uređaju.

Slika E

1. Uklonite stezaljke.

2. Izvucite visokotlačnu mlaznicu.

3. Umetnite visokotlačnu mlaznicu.

4. Montirajte stezaljke.

Čišćenje visokotlačne mlaznice

1. Demontirajte visokotlačnu mlaznicu.

2. Visokotlačnu mlaznicu isperite čistom vodom u oba

smjera. Po potrebi zamijenite oštećenu visokotlačnu

mlaznicu.

3. Montirajte visokotlačnu mlaznicu.

Zamjena kliznih salinaca

Istrošeni ili oštećeni klizni salinci mogu se jednostavno

zamijeniti:

Slika F

1. Laganim pritiskom istisnite klizni salinac prema gore

iz držača prikladnim alatom, kao što je odvijač.

2. Izvucite klizni salinac prema gore.

3. Novi klizni salinac lagano utisnite u držač dok se ne

uglavi.

Pomoć u slučaju smetnji

Visokotlačni čistač ne uspostavlja tlak ili pulsira

Visokotlačne mlaznice začepljene su ili oštećene.

1. Demontirajte visokotlačne mlaznice.

2. Provjerite jesu li visokotlačne mlaznice začepljene i

po potrebi ih očistite.

Protočna količina

l/min (l/h)

VT razred (npr.) Boja visoko-

tlačnih mlazni-

5,8 (348) – 7,5

(450)

K4 – K5 siva

više od 7,5 (450) K6 – K7 žuta

Srpski 63

3. Provjerite jesu li visokotlačne mlaznice oštećene i

po potrebi ih zamijenite.

4. T-Racer bez mlaznica isperite čistom vodom.

5. Montirajte visokotlačne mlaznice.

Odabrana je pogrešna visokotlačna mlaznica.

Uređaj postiže optimalan rezultat čišćenja samo s odgo-

varajućim visokotlačnim mlaznicama!

1. Odaberite visokotlačne mlaznice u skladu s upotrije-

bljenim visokotlačnim čistačem.

2. Montirajte visokotlačne mlaznice.

Jamstvo

U svakoj zemlji vrijede jamstveni uvjeti koje je izdala

nadležna organizacija za distribuciju. Moguće kvarove

na Vašem uređaju popravljamo besplatno unutar jam-

stvenog roka ako je uzrok materijalna pogreška ili po-

greška u proizvodnji. U slučaju koji podliježe jamstvu

obratite se s potvrdom o plaćanju Vašem prodavaču ili

sljedećoj ovlaštenoj lokaciji servisne službe.

(vidi adresu na poleđini)

Sadržaj

Opšte napomene

Pre prve upotrebe

uređaja, pročitajte ovo

originalno uputstvo za rad i

postupajte u skladu sa njim.

Čuvajte originalna uputstva za

upotrebu za buduću upotrebu ili

za buduće vlasnike.

Slike i opisi u ovom uputstvu za

upotrebu

Slike i opisi u ovom uputstvu za upotrebu mogu da

odstupaju od obima isporuke i opreme vašeg T-Racer-

Napomena

Zadržavamo pravo na tehničke izmene.

Namenska upotreba

T-Racer može da se koristi sa svim kompresorskim

čistačima kompanije Kärcher Home & Garden klase

uređaja K4.

Detaljne podatke o klasi uređaja naći ćete u uputstvu za

upotrebu svog kompresorskog čistača.

Kod uređaja koji su proizvedeni do 1991. godine

dodatno je bio potreban adapter (pogledajte deo „Pribor

i rezervni delovi“).

T-Racer je idealan za čišćenje podnih i zidnih površina

različitog kvaliteta površina, kao što su pločice, kamen,

beton, plastika i drvo.

Koristite T-Racer isključivo za privatna domaćinstva.

Zaštita životne sredine

Ambalaža može da se reciklira. Pakovanja

odložite u otpad u skladu sa ekološkim propisima.

Električni i elektronski uređaji sadrže dragocene

materijale koji se mogu reciklirati, a često i

komponente kao što su baterije, akumulatori ili

ulje, koje, u slučaju pogrešnog rukovanja ili

pogrešnog odlaganja, mogu da predstavljaju

potencijalnu opasnost po zdravlje ljudi i životnu sredinu.

Međutim, ovi sastavni delovi su neophodni za pravilan

rad uređaja. Uređaji označeni ovim simbolom ne smeju

da se odlažu u kućni otpad.

Radovi sa deterdžentima smeju da se obavljaju

samo na radnim površinama koje ne propuštaju

tečnost sa priključkom na kanalizaciju za otpadnu vodu.

Deterdženti ne smeju da dospeju u vodotokove ili

zemljište.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na:

www.kaercher.de/REACH

Pribor i rezervni delovi

Koristite samo originalni pribor i originalne rezervne

delove pošto oni garantuju bezbedan rad i rad bez

smetnji na uređaju.

Informacije o priboru i rezervnim delovima možete

pronaći na www.kaercher.com.

Obim isporuke

Prilikom otpakivanja proverite da li je sadržaj potpun.

Obim isporuke za vašu varijantu opreme prikazan je na

pakovanju. Ukoliko nedostaje pribor ili u slučaju

transportnih oštećenja, obratite se vašem distributeru.

Sigurnosne napomene

몇 OPREZ

● Nemojte koristiti uređaj ako se

u blizni glave za čišćenje

zadržavaju ljudi ili životinje.

● Kada završite čišćenje i pre

radova na T-Racer-u, isključite

kompresorski čistač i odvojite

T-Racer sa ručne prskalice

visokog pritiska.

Opšte napomene..................................................63

Slike i opisi u ovom uputstvu za upotrebu ............ 63

Namenska upotreba............................................. 63

Zaštita životne sredine .........................................63

Pribor i rezervni delovi.......................................... 63

Obim isporuke ...................................................... 63

Sigurnosne napomene ......................................... 63

Simboli na uređaju................................................ 64

Opis uređaja ......................................................... 64

Montaža produžne cevi ........................................ 64

Puštanje u pogon ................................................. 64

Rad....................................................................... 64

Nakon upotrebe.................................................... 65

Skladištenje .......................................................... 65

Nega i održavanje ................................................ 65

Pomoć u slučaju smetnji....................................... 65

Garancija .............................................................. 65

64 Srpski

● Na ručnoj prskalici visokog

pritiska aktivirajte mlaz pod

visokim pritiskom tek kada se

T-Racer nađe na površini koja

se čisti.

● Opasnost od povratnog udara.

Obezbedite siguran položaj i

čvrsto držite ručnu prskalicu

visokog pritiska sa produžnom

cevi.

● Maksimalna temperatura vode

60°C (obratite pažnju na

napomene za vaš

kompresorski čistač).

Napomena

● Obavezno vodite računa o

sigurnosnim napomenama za

vaš kompresorski čistač, kao i

o lokalnim propisima i

pravilnicima.

Simboli na uređaju

Opis uređaja

Slike, pogledajte stranu sa grafikonima

Slika A

1 Produžna cev

2 Krak rotora za podešavanje visine

3 Kućište

4 Bajonetni priključak sa slepom navrtkom

5 Ručka

6 Nožni taster za površinsko čišćenje

7 Nožni taster za čišćenje ivica i uglova

8 Visokopritisna mlaznica

9 Krak rotora

10 Prednja visokopritisna mlaznica

11 Klizači

12 Mlaznica za ispiranje

13 Nožni taster za funkciju ispiranja

Montaža produžne cevi

Napomena

Prilikom montaže vodite računa o čvrstom spajanju

delova uređaja.

Slika B

1. Bajonet utaknite u prihvatnik.

2. Okrećite produžetak dok se ne uglavi.

3. Zategnite slepu navrtku.

Ovaj postupak po potrebi ponovite i za druge produžne

cevi.

Puštanje u pogon

Izbor visokopritisnih mlaznica

Preduslov za nesmetan rad uređaja je korišćenje

odgovarajućih visokopritisnih mlaznica.

Napomena

Izbor zavisi od protoka (l/min). Podatke o protoku

možete naći u uputstvu za upotrebu ili na tipskoj pločici

kompresorskog čistača.

Napomena

Žute visokopritisne mlaznice su već montirane.

Rad

Napomena

Produžne cevi mogu da se koriste sa svakim Kärcher

priborom.

Napomena

Da biste postigli optimalan rezultat čišćenja,

kompresorski čistač nemojte da koristite u Eco režimu.

Čišćenje podne površine

Površinu koja se čisti pre čišćenja oslobodite od grubih

prljavština (npr. Metenjem) da biste izbegli oštećenja na

T-Racer-u.

PAŽNJA

Oštećenja na kraku rotora

Udaranjem u ivice i uglave možete da oštetite krak

rotora.

Nemojte da prelazite preko ivica i uglova.

Slika C

Napomena

 T-Racer nije pogodan za ribanje i ispiranje.

 OPASNOST

Opasnost od povreda! Tokom rada ne

posežite ispod ivice T-Racer-a

Vrsta čišćenja: Površinsko čišćenje

Vrsta čišćenja: Čišćenje ivica i uglova

Vrsta čišćenja: Funkcija ispiranja

TVRDE

POVRŠINE

Za robusne površine, npr. pločice, beton,

kamen

OSETLJIVE

POVRŠINE

Za osetljive površine, npr. drvo

Protok l/min (l/h) HD klasa (npr.) Boja

visokopritisnih

mlaznica

5,8 (348) - 7,5

(450)

K4 - K5 siva

preko 7,5 (450) K6 - K7 žuta

Srpski 65

 Pre korišćenja proverite uređaj na osetljivim

površinama, npr. drvo, na nekom neupadljivom

mestu.

 Nemojte se zadržavati na jednom mestu već se

stalno krećite.

1. T-Racer sa produžnom cevi učvrstite na ručnoj

prskalici visokog pritiska.

Slika B

a Produžnu cev pritisnite na bajonetni priključak

ručne prskalice visokog pritiska.

b Okrenite produžnu cev za 90° tako da se uglavi.

c Po potrebi ponovite postupak za druge priključke.

2. Krak rotora za podešavanje visine podesite prema

površini koja se čisti.

3. Deblokirajte polugu ručne prskalice visokog pritiska.

4. Povucite polugu ručne prskalice visokog pritiska.

Uređaj se uključuje.

5. Očistite podne površine tako što ćete T-Racer voditi

preko podne površine bez primene sile.

Čišćenje zidne površine

1. T-Racer učvrstite direktno na ručnu prskalicu

visokog pritiska.

a Bajonetni priključak T-Racer-a gurnite u

priključak ručne prskalice visokog pritiska, a

zatim okrenite za 90° tako da se uglavi.

b Ako postoji, zategnite slepu navrtku.

2. Očistite zidnu površinu.

Krak rotora za podešavanje visine

Pomoću kraka rotora za podešavanje visine menja se

rastojanje između mlaznice pod visokim pritiskom i

površine koja se čisti.

Krak rotora za podešavanje visine podesite prema u

zavisnosti od vrste čišćenja.

Slika D

Za snažno čišćenje tvrdokornih prljavština na

robusnim površinama, npr. pločicama, betonu,

kamenu:

1. Krak rotora za podešavanje visine postavite na

„HARD“ (TVRDE POVRŠINE).

Za čišćenje osetljivih površina:

2. Krak rotora za podešavanje visine postavite na

„SOFT“ (OSETLJIVE POVRŠINE).

Nožni prekidač za površinsko čišćenje

Za čišćenje većih površina:

1. Pritisnite nožni prekidač za površinsko čišćenje.

Mlaz vode izlazi iz obe visokopritisne mlaznice u

kraku rotora.

Nožni prekidač za čišćenje ivica i uglova

Napomena

T-Racer pomerajte duž područja ugla da biste postigli

optimalni rezultat čišćenja.

Za čišćenje uglova i ivica:

1. Pritisnite nožni prekidač za čišćenje ivica i uglova.

Mlaz vode izlazi iz prednje visokopritisne mlaznice.

Nožni prekidač za funkciju ispiranja

Napomena

Uređaj ima funkciju ispiranja za prednatapanje ili

ispiranje očišćenih površina.

Za ispiranje:

1. Pritisnite nožni prekidač za funkciju ispiranja.

Iz mlaznice za ispiranje izlazi snažan, ali manji mlaz

vode visokog pritiska.

Nakon upotrebe

Uređaj nakon upotrebe isperite slabijim mlazom vode.

 T-Racer i, po potrebi, produžnu cev skinite sa ručne

prskalice visokog pritiska.

 Isperite T-Racer ručnom prskalicom visokog pritiska

(bez dodatnog pribora) ili ga obrišite vlažnom

krpom.

Skladištenje

Uređaj čuvati na mestu zaštićenom od mraza.

Nega i održavanje

Montaža/demontaža mlaznice

Opisani postupak važi za sve mlaznice koje postoje na

uređaju.

Slika E

1. Uklonite stegu.

2. Izvucite visokopritisnu mlaznicu.

3. Postavite visokopritisnu mlaznicu.

4. Montirajte stegu.

Čišćenje visokopritisne mlaznice

1. Demontirajte visokopritisnu mlaznicu.

2. Visokopritisnu mlaznicu isperite čistom vodom u

oba smera. Po potrebi zamenite oštećenu

visokopritisnu mlaznicu.

3. Montirajte visokopritisnu mlaznicu.

Zamena klizača

Istrošeni ili oštećeni klizači se mogu jednostavno

zameniti:

Slika F

1. Klizače na spoju izvadite odgovarajućim alatom, na

primer odvijačem, lagano ih podižući nagore.

2. Klizače izvucite nagore.

3. Nove klizače lagano pritisnite u držač tako da se

uglave.

Pomoć u slučaju smetnji

Kompresorski čistač ne uspostavlja pritisak ili

pulsira

Visokopritisne mlaznice su zapušene ili oštećene.

1. Demontirajte visokopritisne mlaznice.

2. Proverite da li su visokopritisne mlaznice zapušene

i po potrebi ih očistite.

3. Proverite da li su visokopritisne mlaznice oštećene i

po potrebi ih zamenite.

4. T-Racer bez mlaznica isperite čistom vodom.

5. Montirajte visokopritisne mlaznice.

Izabrana je pogrešna visokopritisna mlaznica.

Uređaj postiže optimalan rezultat čišćenja samo sa

odgovarajućim visokopritisnim mlaznicama!

1. Izaberite visokopritisne mlaznice prema korišćenom

kompresorskom čistaču.

2. Montirajte visokopritisne mlaznice.

Garancija

U svakoj zemlji važe uslovi garancije koje je izdala naša

nadležna distributivna organizacija. Bilo kakve smetnje

na uređaju otklanjamo besplatno u garantnom roku,

ukoliko je uzrok smetnje greška u materijalu ili

proizvodnji. U slučaju koji podleže garanciji obratite se

sa računom vašem distributeru ili narednoj ovlašćenoj

lokaciji servisne službe.

(Adresu vidi na poleđini)

66 Български

Съдържание

Общи указания

Преди първото

използване на уреда

прочетете това оригинално

ръководство за експлоатация

и действайте съответно.

Запазете оригиналното

ръководство за експлоатация

за последващо използване

или за следващия собственик.

Фигури и описания в настоящото

ръководство за експлоатация

Фигурите и описанията, дадени в настоящото

ръководство за експлоатация, могат да се

различават от наличността в комплекта на

доставката и от оборудването на Вашия T-Racer.

Указание

Запазваме си правото на технически промени.

Употреба по предназначение

T-Racer може да се използва с всички Kärcher Home

& Garden уреди за почистване под високо налягане

от клас на уред над K4.

Подробна информация за класа на уреда ще

намерите в ръководството за експлоатация на

Вашия уред за почистване под високо налягане.

При уреди, произведени до 1991 г., Ви трябва

допълнително адаптер (вж. “Принадлежности и

резервни части”).

T-Racer е идеално подходящ за почистване на

подове и стени с различни повърхности като плочки,

камък, бетон, пластмаса и дървесина.

Използвайте T-Racer само в частно домакинство.

Защита на околната среда

Опаковъчните материали подлежат на

рециклиране. Моля, изхвърляйте опаковките

по съобразен с околната среда начин.

Електрическите и електронните уреди

съдържат ценни материали, подлежащи на

рециклиране, а често и съставни части, напр.

батерии, акумулаторни батерии или масло,

които при неправилно боравене или изхвърляне

могат да представляват потенциална опасност за

човешкото здраве и за околната среда. За

правилното функциониране на уреда все пак тези

съставни части са необходими. Обозначените с този

символ уреди не трябва да бъдат изхвърляни

заедно с битовите отпадъци.

Работи с почистващи препарати трябва да се

извършват само върху непропускащи течности

работни повърхности с връзка към канализацията

за мръсна вода. Не допускайте почистващи

препарати да попадат във водни басейни или в

почвата.

Указания за съставни вещества (REACH)

Актуална информация относно съставни вещества

можете да намерите тук: www.kaercher.de/REACH

Аксесоари и резервни части

Използвайте само оригинални аксесоари и

оригинални резервни части, по този начин

осигурявате безопасната и безпроблемна

експлоатация на уреда.

Информация относно аксесоари и резервни части

ще намерите тук: www.kaercher.com.

Комплект на доставката

При разопаковане проверете съдържанието за

цялост. Комплектът на доставката на Вашия

вариант на оборудване е изобразен върху

опаковката. При липсващи принадлежности или при

транспортни щети, моля, обърнете се към Вашия

дистрибутор.

Указания за безопасност

몇 ПРЕДПАЗЛИВОСТ

● Не използвайте уреда, ако в

близост до почистващата

глава има други хора.

● След приключване на

режима на почистване и

преди работи по T-Racer

изключвайте уреда за

почистване под високо

налягане и отделяйте T-

Racer от пистолета за

работа под високо

налягане.

Общи указания.................................................... 66

Фигури и описания в настоящото ръководство

за експлоатация.................................................. 66

Употреба по предназначение............................. 66

Защита на околната среда................................. 66

Аксесоари и резервни части .............................. 66

Комплект на доставката..................................... 66

Указания за безопасност.................................... 66

Символи върху уреда ......................................... 67

Описание на уреда ............................................. 67

Монтаж на удължаващата тръба....................... 67

Пускане в експлоатация..................................... 67

Експлоатация...................................................... 68

След употребата.................................................68

Съхранение......................................................... 68

Грижа и поддръжка............................................. 68

Помощ при повреди............................................ 69

Гаранция.............................................................. 69

Български 67

● Задействайте струята

под високо налягане на

пистолета за работа под

високо налягане едва

когато T-Racer е върху

повърхността за

почистване.

● Опасност от реактивна

сила. Осигурете си

стабилно положение и

дръжте здраво пистолета

за работа под високо

налягане с удължаващата

тръба.

● Максимална температура

на водата 60°C

(съблюдавайте указанията

на Вашия уред за

почистване под високо

налягане).

Указание

● Задължително спазвайте и

указанията за безопасност

на Вашия уред за

почистване под високо

налягане, както и

местните предписания и

наредби.

Символи върху уреда

Описание на уреда

Вижте изображенията на страницата с графики

Фигура A

1 Удължаваща тръба

2 Регулиране на височината, рамо на ротора

3 Корпус

4 Байонетна връзка с холендрова гайка

5 Ръкохватка

6 Педал Почистване на повърхности

7 Педал Почистване на ръбове и ъгли

8 Дюза за високо налягане

9 Рамо на ротора

10 Предна дюза за високо налягане

11 Плъзгащи се рейки

12 Дюза за изплакване

13 Педал Функция изплакване

Монтаж на удължаващата тръба

Указание

При монтажа следете за здраво свързване на

частите на уреда.

Фигура B

1. Поставете байонета в гнездото.

2. Завъртете удължението, докато се фиксира.

3. Затегнете холендровата гайка.

При необходимост повторете процеса за други

удължаващи тръби.

Пускане в експлоатация

Избор на дюзи за високо налягане

Предпоставка за безпроблемна работа е употребата

на подходящите дюзи за високо налягане.

Указание

Изборът се определя в зависимост от дебита (l/

min). Информация за дебита е дадена в

ръководството за експлоатация или върху

типовата табелка на уреда за почистване под

високо налягане.

Указание

Жълтите дюзи за високо налягане вече са

монтирани.

 ОПАСНОСТ

Опасност от нараняване! По време

на работата не посягайте под ръба

на T-Racer

Вид почистване: Почистване на

повърхности

Вид почистване: Почистване на

ръбове и ъгли

Вид почистване: Функция изплакване

HARD За здрави повърхности, напр. плочки,

бетон, камък

SOFT За чувствителни повърхности, напр.

дървесина

Дебит l/min (l/h) Клас високо

налягане

(напр.)

Цвят на

дюзите за

високо

налягане

5,8 (348) - 7,5

(450)

K4 - K5 сив

над 7,5 (450) K6 - K7 жълт

68 Български

Експлоатация

Указание

Удължаващите тръби могат да се използват с

всяка принадлежност Kärcher.

Указание

За оптимален резултат от почистването не

работете с уреда за почистване под високо

налягане на степен Eco.

Почистване на подова повърхност

Преди употребата почистете повърхността за

почистване от груби замърсявания (например чрез

метене), за да избегнете повреди на T-Racer.

ВНИМАНИЕ

Повреди по рамото на ротора

При удари в ръбове и ъгли рамото на ротора може

да се повреди.

Не минавайте през открити ъгли и ръбове.

Фигура C

Указание

 T-Racer не е подходящ за триене или търкане.

 Преди употреба върху чувствителни

повърхности, напр. дърво, тествайте уреда

върху незабележимо място.

 Не стойте на

едно място, а се движете.

1. Закрепете T-Racer с удължаващата тръба на

пистолета за работа под високо налягане.

Фигура B

a Притиснете удължаващата тръба към

байонетната връзка на пистолета за работа

под високо налягане.

b Завъртете удължаващата тръба на 90°,

докато се фиксира.

c При необходимост повторете процеса за

други свързвания.

2. Настройте регулирането на височината на

рамото на ротора в съответствие с повърхността

за почистване.

3. Деблокирайте лоста на пистолета за ръчно

пръскане.

4. Дръпнете лоста на пистолета на ръчно

пръскане.

Уредът се включва.

5. Почистете подовата повърхност, при това

прокарвайте T-Racer по повърхността, без да

прилагате сила.

Почистване на стенна повърхност

1. Закрепете T-Racer директно на пистолета за

работа под високо налягане.

a Притиснете байонетната връзка на T-Racer в

извода на пистолета за работа под високо

налягане и след това завъртете на 90°, докато

се фиксира.

b Затегнете холендровата гайка, ако има

такава.

2. Почистете стенната повърхност.

Регулиране на височината, рамо на ротора

С регулирането на височината на рамото на ротора

се променя разстоянието на дюзите за високо

налягане спрямо повърхността за почистване.

Настройте регулирането на височината на рамото

на ротора в съответствие със задачата за

почистване.

Фигура D

За почистване с прилагане на сила на упорити

замърсявания върху здрави повърхности, напр.

плочки, бетон, камък:

1. настройте регулирането на височината на

рамото на ротора на “HARD”.

За почистване на чувствителни повърхности:

2. настройте регулирането на височината на

рамото на ротора на “SOFT”.

Педал Почистване на повърхности

За почистване на големи повърхности:

1. натиснете педала Почистване на повърхности.

От двете дюзи за високо налягане в рамото на

ротора излиза водна струя.

Педал Почистване на ръбове и ъгли

Указание

Направлявайте T-Racer по продължение на зоната

на ъгъла, за да се постигне оптимален резултат

от почистването.

За почистване на ъгли и ръбове:

1. Натиснете педала Почистване на ръбове и ъгли.

От предната дюза за високо налягане излиза

водна струя.

Педал Функция изплакване

Указание

За предварително намокряне или последващо

изплакване на почистената повърхност уредът

има функция Изплакване.

За изплакването:

1. натиснете педала Функция изплакване.

От дюзата за изплакване изтича силна водна

струя, но без високо налягане.

След употребата

След употребата изплакнете уреда с лека водна

струя.

 Свалете T-Racer и евентуално наличните

удължаващи тръби от пистолета за работа под

високо налягане.

 Изплакнете T-Racer с пистолета за работа под

високо налягане (без други принадлежности) или

го избършете с влажна кърпа.

Съхранение

Съхранявайте уреда на място, където липсват

условия за замръзване.

Грижа и поддръжка

Монтаж/демонтаж на дюзи

Описаният начин на действие важи за всички

налични дюзи на уреда.

Фигура E

1. Свалете скобата.

2. Извадете дюзата за високо налягане.

3. Поставете дюзата за високо налягане.

4. Монтирайте скобата.

Почистване на дюзата за високо налягане

1. Демонтирайте дюзата за високо налягане.

2. Промийте дюзата за високо налягане с чиста

вода в двете посоки. При необходимост сменете

повредената дюза за високо налягане.

3. Монтирайте дюзата за високо налягане.

Смяна на плъзгащите се рейки

Износените или повредени плъзгащи се рейки могат

да бъдат сменени лесно:

Eesti 69

Фигура F

1. Леко избутайте нагоре плъзгащата се рейка в

мястото на фиксиране с подходящ инструмент,

например отвертка.

2. Извадете плъзгащата се рейка нагоре.

3. Притиснете леко новата плъзгаща се рейка в

държача, докато се фиксира.

Помощ при повреди

Уредът за почистване под високо налягане не

натрупва налягане или пулсира

Дюзите за високо налягане са запушени или

повредени.

1. Демонтирайте дюзите за високо налягане.

2. Проверете дюзите за високо налягане за

запушване и при необходимост ги почистете.

3. Проверете дюзите за високо налягане за

повреда и при необходимост ги сменете.

4. Промийте T-Racer без дюзи с чиста вода.

5. Монтирайте дюзите за високо налягане.

Избрана е неправилна дюза за високо налягане.

Само с подходящите дюзи за високо налягане

уредът постига оптимален резултат от

почистването!

1. Изберете дюзите за високо налягане в

съответствие с използвания уред за почистване

под високо налягане.

2. Монтирайте дюзите за високо налягане.

Гаранция

Във всяка държава са валидни издадените от нашия

оторизиран дистрибутор гаранционни условия.

Евентуални повреди на Вашия уред ще отстраним в

рамките на гаранционния срок безплатно, ако се

касае за дефект в материалите или производствен

дефект. В случай на предявяване на право на

гаранция, се обърнете към Вашия дистрибутор или

към най-близкия оторизиран сервиз, като

представите касовата бележка.

(Адрес, вж. задната страна)

Sisukord

Üldised juhised

Lugege antud origi-

naalkasutusjuhendit

enne seadme esmakordset ka-

sutamist ja toimige selle järgi.

Hoidke originaalkasutusjuhend

hilisemaks kasutamiseks või

järgmise omaniku tarbeks alles.

Joonised ja kirjeldused antud

kasutusjuhendis

Käesolevas kasutusjuhendis esitatud joonised ja kirjel-

dused võivad erineda Teie T-Raceri tarnekomplektist ja

varustusest.

Märkus

Õigus tehnilisteks muudatusteks.

Nõuetekohane kasutamine

T-Racerit saab kasutada kõigi Kärcher Home & Garden

kõrgsurvepesuritega alates seadmeklassist K4.

Üksikasjalikke andmeid seadmeklassi kohta leiate oma

kõrgsurvepesuri kasutusjuhendist.

Seadmete puhul, mille ehitusaasta on kuni 1991, on Teil

vaja täiendavalt adapterit (vt “Tarvikud ja varuosad”).

T-Racer sobib ideaalselt erinevate pealispindadega põ-

randa- ja seinapindade puhastamiseks nagu keraamili-

sed plaadid, kivi, betoon, plast ja puit.

Kasutage T-Racerit eranditult eramajapidamises.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utili-

seerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda-

vad väärtuslikke taaskasutatavaid materjale ja

sageli koostisosi nagu patareid, akud või õli, mis

võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja

keskkonnale. Seadme nõuetekohaseks käitamiseks on

neid koostisosi siiski vaja. Selle sümboliga tähistatud

seadmeid ei tohi utiliseerida koos olmeprügiga.

Puhastusvahenditega töid tohib teostada ainult ve-

delikutihedatel, musta vee kanalisatsiooniga ühen-

datud tööpindadel. Ärge laske puhastusvahendil

tungida veekogudesse või mulda.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

www.kaercher.de/REACH

Lisavarustus ja varuosad

Kasutage ainult originaaltarvikuid ja originaalvaruosi,

mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt

www.kaercher.com.

Tarnekomplekt

Lahtipakkimisel kontrollige, kas pakendi sisu on täielik.

Teie varustusvariandi tarnekomplekt on kujutatud pa-

kendil. Puuduolevate tarvikute või transpordikahjustus-

te korral pöörduge palun oma edasimüüja poole.

Üldised juhised ..................................................... 69

Joonised ja kirjeldused antud kasutusjuhendis .... 69

Nõuetekohane kasutamine................................... 69

Keskkonnakaitse .................................................. 69

Lisavarustus ja varuosad...................................... 69

Tarnekomplekt ...................................................... 69

Ohutusjuhised ...................................................... 70

Seadmel olevad sümbolid .................................... 70

Seadme kirjeldus.................................................. 70

Pikendustoru montaaž.......................................... 70

Käikuvõtmine........................................................ 70

Käitamine ............................................................. 70

Pärast kasutamist................................................. 71

Ladustamine......................................................... 71

Hooldus ja jooksevremont .................................... 71

Abi rikete korral .................................................... 71

Garantii................................................................. 71

70 Eesti

Ohutusjuhised

몇 ETTEVAATUS

● Ärge kasutage seadet, kui pu-

hastuspea lähedal viibib täien-

davaid inimesi.

● Lülitage kõrgsurvepesur pä-

rast puhastusrežiimi lõppu ja

enne T-Raceril töötamist välja

ning lahutage T-Racer kõrg-

survepüstolist.

● Vallandage kõrgsurvejuga

kõrgsurvepüstolil alles siis, kui

T-Racer asub puhastuspinnal.

● Tagasilöögi oht. Hoolitsege

kindla seisuasendi eest ja

hoidke kõrgsurvepüstolit pi-

kendustoruga hästi kinni.

● Maksimaalne vee temperatuur

60°C (järgige oma kõrgsurve-

pesuri juhiseid).

Märkus

● Järgige tingimata ka oma

kõrgsurvepesuri ohutusjuhi-

seid ning kohalikke eeskirju ja

määrusi.

Seadmel olevad sümbolid

Seadme kirjeldus

Jooniseid vt graafika leheküljelt

Joonis A

1 Pikendustoru

2 Rootorihaara kõrguseseadur

3 Korpus

4 Äärikmutriga bajonettühendus

5 Käepide

6 Pinnapuhastuse jalgklahv

7 Serva- ja nurgapuhastuse jalgklahv

8 Kõrgsurvedüüs

9 Rootorihaar

10 Eesmine kõrgsurvedüüs

11 Liugejalased

12 Loputusdüüs

13 Loputusfunktsiooni jalgklahv

Pikendustoru montaaž

Märkus

Pidage montaažil silmas seadmeosade kindlat ühen-

dust.

Joonis B

1. Pistke bajonett kinnituspessa.

2. Keerake pikendust, kuni see fikseerub.

3. Keerake äärikmutter kinni.

Korrake protsessi vajaduse korral edasiste pikendusto-

rude jaoks.

Käikuvõtmine

Kõrgsurvedüüside valik

Häireteta käituse eelduseks on sobivate kõrgsurvedüü-

side kasutamine.

Märkus

Valik sõltub edastuskogusest (l/min). Andmeid edastus-

koguse kohta leiate kõrgsurvepesuri kasutusjuhendist

või tüübisildilt.

Märkus

Kollased kõrgsurvedüüsid on juba monteeritud.

Käitamine

Märkus

Pikendustorusid saab kasutada iga Kärcheri tarvikuga.

Märkus

Optimaalse puhastustulemuse jaoks ärge käitage kõrg-

survepesurit eco-astmel.

Põrandapinna puhastamine

Vabastage puhastuspind enne kasutamist jämedast

mustusest (näiteks pühkimisega), et vältida T-Raceri

kahjustusi.

 OHT

Vigastusoht! Ärge haarake käituse ajal T-

Raceri serva alt

Puhastusviis: pinnapuhastus

Puhastusviis: serva- ja nurgapuhastus

Puhastusviis: Loputusfunktsioon

HARD Robustsetele pealispindadele, nt keraa-

milised plaadid, betoon, kivi

SOFT Tundlikele pealispindadele, nt puit

Edastuskogus l/

min (l/h)

KS-klass (nt) Kõrgsur-

vedüüside vär-

vus

5,8 (348) - 7,5

(450)

K4 - K5 hall

üle 7,5 (450) K6 - K7 kollane

Eesti 71

TÄHELEPANU

Kahjustused rootorihaaral

Rootorihaar võib servade ja nurkade vastu löömisel

kahjustuda.

Ärge sõitke üle eraldiseisvate nurkade ja servade.

Joonis C

Märkus

 T-Racer ei sobi hõõrumiseks või küürimiseks.

 Testige seadet enne kasutamist silmatorkamatus

kohas tundlike pealispindade, nt puidu suhtes.

 Ärge olge ühes kohas, vaid jääge liikuvaks.

1. Kinnitage T-Racer pikendustoruga kõrgsurvepüstoli

külge.

Joonis B

a Vajutage pikendustoru kõrgsurvepüstoli bajonet-

tühendusele.

b Keerake pikendustoru 90° võrra, kuni see fiksee-

rub.

c Vajaduse korral korrake protsessi edasiste ühen-

duste jaoks.

2. Seadistage rootorihaara kõrguseseadur vastavalt

puhastuspinnale.

3. Vabastage käsipihustuspüstoli hoob.

4. Tõmmake käsipihustuspüstoli hooba.

Seade lülitub sisse.

5. Puhastage põrandapinda, juhtides seejuures

T-Racerit jõudu kasutamata üle põrandapinna.

Seinapinna puhastamine

1. Kinnitage T-Racer otse kõrgsurvepüstoli külge.

a Suruge T-Raceri bajonettühendus kõrgsurvepüs-

toli ühendusse ja keerake seejärel 90° võrra, kuni

see fikseerub.

b Keerake äärikmutter kinni, kui see on olemas.

2. Puhastage seinapind.

Rootorihaara kõrguseseadur

Rootorihaara kõrguseseaduriga muudetakse kõrgsur-

vedüüside vahekaugust puhastuspinnast.

Seadistage rootorihaara kõrguseseadur vastavalt pu-

hastusülesandele.

Joonis D

Raskestieemaldatava mustuse jõuliseks puhasta-

miseks robustsetelt pealispindadelt, nt keraamilis-

telt plaatidelt, betoonilt, kivilt:

1. Seadke rootorihaara kõrguseseadur „HARD“ peale.

Puhastamiseks tundlikelt pindadelt:

2. Seadke rootorihaara kõrguseseadur „SOFT“ peale.

Pinnapuhastuse jalglüliti

Suurte pindade puhastamiseks:

1. Vajutage pinnapuhastuse jalglülitit.

Rootorihaara mõlemast kõrgsurvedüüsist väljub

veejuga.

Serva- ja nurgapuhastuse jalglüliti

Märkus

Juhtige T-Racerit piki nurgapiirkonda, et saavutada op-

timaalset puhastustulemust.

Nurkade ja servade puhastamiseks:

1. Vajutage serva- ja nurgapuhastuse jalglülitit.

Eesmisest kõrgsurvedüüsist väljub veejuga.

Loputusfunktsiooni jalglüliti

Märkus

Puhastatud pealispinna eelniisutamiseks või järellopu-

tamiseks on seadmel loputusfunktsioon.

Loputamiseks:

1. Vajutage loputusfunktsiooni jalglülitit.

Loputusdüüsist väljub tugev, kuid siiski väike kõrg-

surve-veejuga.

Pärast kasutamist

Loputage seadet pärast kasutamist pehme veejoaga.

 Võtke T-Racer ja vajaduse korral pikendustorud

kõrgsurvepüstolilt ära.

 Loputage T-Racerit kõrgsurvepüstoliga (ilma täien-

dava tarvikuta) või pühkige niiske lapiga.

Ladustamine

Hoidke seadet külmumiskindlas kohas.

Hooldus ja jooksevremont

Düüside paigaldamine / mahavõtmine

Kirjeldatud toimimisviis kehtib kõigile seadmel olevatele

düüsidele.

Joonis E

1. Eemaldage klamber.

2. Tõmmake kõrgsurvedüüs välja.

3. Pange kõrgsurvedüüs sisse.

4. Monteerige klamber.

Kõrgsurvedüüsi puhastamine

1. Võtke kõrgsurvedüüs maha.

2. Peske kõrgsurvedüüs puhta veega mõlemas suu-

nas läbi. Vajaduse korral asendage kahjustatud

kõrgsurvedüüs.

3. Paigaldage kõrgsurvedüüs.

Liugejalaste väljavahetamine

Kulunud või kahjustatud liugejalased saab lihtsasti välja

vahetada:

Joonis F

1. Suruge fikseerumisastmel olev liugejalas sobiva

tööriistaga nagu näiteks kruvikeerajaga kergelt üles

välja.

2. Tõmmake liugejalas ülespoole välja.

3. Suruge uus liugejalas kergelt hoidikusse, kuni see

fikseerub.

Abi rikete korral

Kõrgsurvepesuris ei teki rõhku või see pulseerib

Kõrgsurvedüüsid ummistunud või kahjustatud.

1. Võtke kõrgsurvedüüsid maha.

2. Kontrollige kõrgsurvedüüse ummistuse suhtes ja

vajaduse korral puhastage.

3. Kontrollige kõrgsurvedüüse kahjustuse suhtes ning

vajaduse korral asendage uutega.

4. Peske T-Racer düüsideta puhta veega läbi.

5. Paigaldage kõrgsurvedüüsid.

Vale kõrgsurvedüüs valitud.

Seade saavutab optimaalse puhastustulemuse ainult

sobivate kõrgsurvedüüsidega!

1. Valige kõrgsurvedüüsid vastavalt kasutatavale kõrg-

survepesurile.

2. Paigaldage kõrgsurvedüüsid.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud

garantiitingimused. Seadmel esinevad mistahes rikked

kõrvaldame garantiiajal tasuta, kui põhjuseks on mater-

jali- või tootmisviga. Garantiijuhtumil pöörduge ostu

tõendava dokumendiga oma edasimüüja või lähima vo-

litatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

72 Latviešu

Saturs

Vispārīgas norādes

Pirms ierīces pirmās

lietošanas reizes izla-

siet šo lietošanas instrukciju ori-

ģinālvalodā un rīkojieties

saskaņā ar to. Saglabājiet lieto-

šanas instrukciju oriģinālvalodā

vēlākai izmantošanai vai nodo-

šanai nākamajam īpašniekam.

Attēli un apraksti šajā lietošanas

instrukcijā

Jūsu T-Racer piegādes komplekts un aprīkojums var

neatbilst šajā lietošanas instrukcijā ievietotajiem attē-

liem un aprakstiem.

Norādījum

Paturētas tiesības uz tehniskajām izmaiņām.

Noteikumiem atbilstoša lietošana

T-Racer ir iespējams izmantot ar visām Kärcher Home

& Garden augstspiediena tīrīšanas ierīcēm, sākot no K4

ierīču klases.

Detalizētu informāciju par ierīču klasi skatiet savas

augstspiediena tīrīšanas ierīces lietošanas instrukcijā.

Ierīcēm, kuras izgatavotas līdz 1991. gadam, vajadzēs

papildu adapteri (sk. “Piederumi un rezerves daļas”).

T-Racer ir lieliski piemērots dažādu grīdu un sienu virs-

mu, piemēram, flīžu, akmens, betona, plastmasas un

koka virsmu, tīrīšanai.

T-Racer izmantojiet tikai privātā mājsaimniecībā.

Apkārtējās vides aizsardzība

Iepakošanas materiālus ir iespējams pārstrādāt

atkārtoti. Likvidējiet iepakojumus videi nekaitīgā

veidā.

Elektriskās un elektroniskās ierīces satur noderī-

gus pārstrādājumus materiālus un bieži vien tā-

das sastāvdaļas kā baterijas, akumulatorus un

eļļu, kuras nepareizas izmantošanas vai likvidē-

šanas gadījumā var radīt potenciālu apdraudējumu cil-

vēku veselībai un videi. Tomēr šīs sastāvdaļas ir

nepieciešamas ierīces pareizai darbībai. Ierīces, kas

apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzī-

ves atkritumiem.

Darbus ar tīrīšanas līdzekļiem drīkst veikt tikai uz

darba virsmām, kas ir nodrošinātas pret šķidruma

noteci, ar pieslēgumu netīrā ūdens kanalizācijai. Neļau-

jiet tīrīšanas līdzeklim nokļūt ūdenstilpnēs vai zemē.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām skatiet: www.kaer-

cher.de/REACH

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās re-

zerves daļas, jo tie garantē drošu un nevainojamu ierī-

ces darbību.

Informāciju par piederumiem un rezerves daļām skatīt

www.kaercher.com.

Piegādes komplekts

Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Jūsu modeļa

varianta piegādes komplekts ir attēlots uz iepakojuma.

Ja trūkst piederumu vai transportēšanas laikā radušies

bojājumi, sazinieties ar tirgotāju.

Drošības norādes

몇 UZMANĪBU

● Neizmantojiet tīrīšanas galvu,

ja tās tuvumā ir citi cilvēki.

● Pēc tīrīšanas režīma pabeig-

šanas un pirms darba ar T-Ra-

cer izslēdziet augstspiediena

tīrīšanas ierīci un atvienojiet T-

Racer no augstspiediena pis-

toles.

● Augstspiediena strūklu no

augstspiediena pistoles palai-

diet tikai tad, kad T-Racer ir no-

vietots uz tīrāmās virsmas.

● Atsitiena risks. Stāviet stabilā

pozīcijā un cieši turiet augst-

spiediena pistoli ar pagarinā-

tājcauruli.

● Maksimālā ūdens temperatūra

60°C (ievērojiet norādījumus

attiecībā uz savu augstspiedie-

na tīrīšanas ierīci).

Norādījum

● Noteikti ievērojiet arī drošības

norādījumus attiecībā uz savu

augstspiediena tīrīšanas ierīci,

kā arī vietējos noteikumus un

rīkojumus.

Vispārīgas norādes............................................... 72

Attēli un apraksti šajā lietošanas instrukcijā ......... 72

Noteikumiem atbilstoša lietošana......................... 72

Apkārtējās vides aizsardzība................................ 72

Piederumi un rezerves daļas................................ 72

Piegādes komplekts ............................................. 72

Drošības norādes ................................................. 72

Simboli uz ierīces ................................................. 73

Ierīces apraksts .................................................... 73

Pagarinātājcaurules montāža............................... 73

Ekspluatācijas uzsākšana .................................... 73

Ekspluatācija ........................................................ 73

Pēc lietošanas...................................................... 74

Uzglabāšana ........................................................ 74

Kopšana un apkope ............................................. 74

Palīdzība traucējumu gadījumā............................ 74

Garantija............................................................... 74

Latviešu 73

Simboli uz ierīces

Ierīces apraksts

Attēlus skatiet grafika lappusē

Attēls A

1 Pagarinātājcaurule

2 Rotora sviras augstuma regulators

3 Korpuss

4 Bajonetsavienojums ar uzmavuzgriezni

5 Rokturis

6 Lielu virsmu tīrīšanas pedālis

7 Malu un stūru tīrīšanas pedālis

8 Augstspiediena sprausla

9 Rotora svira

10 Priekšējā augstspiediena sprausla

11 Slieces

12 Skalošanas sprausla

13 Skalošanas pedālis

Pagarinātājcaurules montāža

Norādījum

Veicot montāžu raugieties, lai ierīces daļas būtu stingri

savienotas.

Attēls B

1. Bajoneti iespraudiet ligzdā.

2. Grieziet pagarinātāju, līdz tas fiksējas.

3. Pievelciet uzmavuzgriezni.

Vajadzības gadījumā šo procesu atkārtojiet arī pārējām

pagarinātājcaurulēm.

Ekspluatācijas uzsākšana

Augstspiediena sprauslu izvēle

Lai darbs noritētu netraucēti, svarīga ir piemērotas

augstspiediena sprauslas izvēle.

Norādījum

Izvēloties sprauslu, jāņem vērā padeves daudzums (l/

min). Informāciju par padeves daudzumus skatiet lieto-

šanas instrukcijā vai uz augstspiediena tīrīšanas ierīces

datu plāksnes.

Norādījum

Dzeltenās augstspiediena sprauslas jau ir iebūvētas.

Ekspluatācija

Norādījum

Pagarinātājcaurules ir saderīgas ar visiem Kärcher pie-

derumiem.

Norādījum

Lai iegūtu optimālu tīrīšanas rezultātu, augstspiediena

tīrīšanas ierīci nedarbiniet Eco režīmā.

Grīdas virsmas tīrīšana

Lai nesabojātu T-Racer, pirms ierīces lietošanas no tīrā-

mās virsmas notīriet lielos netīrumus (piemēram, no-

slaukot ar slotu).

IEVĒRĪBAI

Rotora sviras bojājumi

Atsitieni pret malām un stūriem, var sabojāt rotora sviru.

Nevirziet ierīci pāri vaļējiem stūriem un malām.

Attēls C

Norādījum

 T-Racer nav paredzēts skrāpēšanai vai beršanai.

 Pirms lietošanas uz saudzīgi tīrāmām virsmām,

piem., koka, izmēģiniet ierīci kādā mazāk redzamā

vietā.

 Neapstājieties vienā vietā, bet turpiniet kustību.

1. T-Racer ar pagarinātājcauruli piestipriniet pie augst-

spiediena pistoles.

Attēls B

a Pagarinātājcauruli iespiediet augstspiediena pis-

toles bajonetsavienojumā.

b Parieziet pagarinātājcauruli par 90°, līdz tā fiksē-

jas.

c Vajadzības gadījumā atkārtojiet šo procesu, pie-

vienojot vēl citus savienojumus.

2. Rotora sviras augstuma regulatoru iestatiet atbilsto-

ši tīrāmajai virsmai.

3. Atbrīvojiet rokas izsmidzinošās pistoles sviru.

4. Pavelciet rokas izsmidzinošās pistoles sviru.

Ierīce ieslēdzas.

5. Tīriet grīdas virsmu, T-Racer viegli bīdot pa grīdas

virsmu.

Sienas virsmas tīrīšana

1. T-Racer piestipriniet tieši pie augstspiediena pisto-

les.

a T-Racer bajonetsavienojumu iespiediet augst-

spiediena pistoles ligzdā un pēc tam parieziet par

90°, līdz tas fiksējas.

b Pievelciet uzmavuzgriezni, ja tas ir aprīkojumā.

2. Tīriet sienas virsmu.

Rotora sviras augstuma regulēšana

Ar rotora sviras augstuma regulatoru var iestatīt augst-

spiediena sprauslu atstatumu līdz tīrāmajai virsmai.

Rotora sviras augstuma regulatoru iestatiet atbilstoši tī-

rīšanas nolūkam.

Attēls D

Lai efektīvi notīrītu iestāvējušos netīrumus no notu-

rīgām virsmām, piem., flīzēm, betona, akmens:

1. Rotora sviras augstuma regulatoru iestatiet uz

“HARD”.

 BĪSTAMI

Savainojumu risks! Darbības laikā nelie-

ciet rokas zem T-Racer apakšējās malas.

Tīrīšanas veids: virsmu tīrīšana

Tīrīšanas veids: malu un stūru tīrīšana

Tīrīšanas veids: skalošana

HARD Noturīgām virsmām, piem., flīzes, be-

tons, akmens

SOFT Saudzīgi tīrāmām virsmām, piem., koks

Padeves dau-

dzums l/min (l/h)

Augstspied.

sprauslas klase

(piem.)

Augstspiedie-

na sprauslu

krāsa

5,8 (348)–7,5 (450) K4–K5 pelēka

vairāk par 7,5 (450) K6–K7 dzeltena

74 Lietuviškai

Lai notīrītu saudzīgi tīrāmas virsmas:

2. Rotora sviras augstuma regulatoru iestatiet uz “SO-

FT”.

Lielu virsmu tīrīšanas pedālis

Lai notīrītu lielus virsmu laukumus:

1. Nospiediet lielu virsmu tīrīšanas pedāli.

No abām rotora sviras augstspiediena sprauslām iz-

plūst ūdens strūkla.

Malu un stūru tīrīšanas pedālis

Norādījum

Lai panāktu optimālu tīrīšanas rezultātu, virziet T-Racer

tieši gar stūriem.

Lai notīrītu stūrus un malas:

1. Nospiediet malu un stūru tīrīšanas pedāli.

No priekšējās augstspiediena sprauslas izplūst

ūdens strūkla.

Skalošanas pedālis

Norādījum

Ierīces skalošanas funkcija paredzēta mitrināšanai

pirms tīrīšanas vai notīrīto virsmu skalošanai.

Lai skalotu virsmu:

1. Nospiediet skalošanas pedāli.

No izsmidzināšanas sprauslas izplūst spēcīga

ūdens strūkla, kas nav augstspiediena strūkla.

Pēc lietošanas

Pēc lietošanas noskalojiet ierīci ar saudzīgu ūdens

strūklu.

 T-Racer un vajadzības gadījumā pagarinātājcauruli

noņemiet no augstspiediena pistoles.

 T-Racer un augstspiediena pistoli (bez pārējiem pie-

derumiem) noskalojiet vai noslaukiet ar mitru drānu.

Uzglabāšana

Uzglabājiet ierīci pret salu aizsargātā vietā.

Kopšana un apkope

Sprauslu ievietošana/izņemšana

Aprakstītais paņēmiens attiecas uz visām ierīces

sprauslām.

Attēls E

1. Izņemiet spailes.

2. Izvelciet augstspiediena sprauslu.

3. Ievietojiet augstspiediena sprauslu.

4. Ievietojiet spailes.

Augstspiediena sprauslas tīrīšana

1. Izņemiet augstspiediena sprauslu.

2. Augstspiediena sprauslu no abām pusēm izskalojiet

ar tīru ūdeni. vajadzības gadījumā nomainiet bojātu

augstspiediena sprauslu.

3. Ievietojiet augstspiediena sprauslu.

Slieču maiņa

Nolietotas vai bojātas slieces var vienkārši nomainīt.

Attēls F

1. Ar piemērotu instrumentu, piemēram, skrūvgriezi,

viegli spiežot augšup, izspiediet slieces no fiksatora.

2. Velkot augšup, izvelciet slieces.

3. Jaunās slieces viegli iespiediet turētājā, līdz tās fik-

sējas.

Palīdzība traucējumu gadījumā

Augstspiediena tīrīšanas ierīce nepalielina spiedie-

nu vai pulsē

Aizsērējusi vai bojāta augstspiediena sprauslas.

1. Izņemiet augstspiediena sprauslas.

2. Pārbaudiet, vai augstspiediena sprauslas nav aizsē-

rējušas, un vajadzības gadījumā iztīriet.

3. Pārbaudiet, vai augstspiediena sprauslas nav bojā-

tas, un vajadzības gadījumā nomainiet.

4. T-Racer bez sprauslām izskalojiet ar tīru ūdeni.

5. Ievietojiet augstspiediena sprauslas.

Izvēlēta nepiemērota augstspiediena sprausla.

Optimālu rezultātu ar ierīci var panākt, tikai izvēloties

piemērotas augstspiediena sprauslas!

1. Izvēlieties augstspiediena sprauslas, kuras ir pie-

mērotas izmantotajai augstspiediena tīrīšanas ierī-

cei.

2. Ievietojiet augstspiediena sprauslas.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa-

biedrības izdotie garantijas nosacījumi. Garantijas ter-

miņa ietvaros iespējamos Jūsu iekārtas darbības

traucējumus mēs novērsīsim bez maksas, ja to cēlonis

ir materiāla vai ražošanas defekts. Garantijas remonta

nepieciešamības gadījumā ar pirkumu apliecinošu do-

kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota-

jā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Turinys

Bendrosios nuorodos

Prieš pradėdami nau-

doti įrenginį, perskaity-

kite šią originalią naudojimo

instrukciją ir elkitės, kaip joje nu-

rodyta. Išsaugokite originalią

eksploatavimo instrukciją, kad

galėtumėte vėliau ja pasinaudoti

arba perduoti kitam savininkui.

Bendrosios nuorodos ........................................... 74

Šioje eksploatavimo instrukcijoje pateikti paveiks-

lai ir aprašymai..................................................... 75

Naudojimas laikantis nurodymų ........................... 75

Aplinkos apsauga................................................. 75

Priedai ir atsarginės dalys.................................... 75

Tiekimo rinkinys.................................................... 75

Saugos nurodymai............................................... 75

Simboliai ant įrenginio.......................................... 75

Įrenginio aprašymas.............................................76

Ilginamojo vamzdžio montavimas ........................ 76

Eksploatavimo pradžia ......................................... 76

Eksploatavimas.................................................... 76

Užbaigus naudoti ................................................. 77

Sandėliavimas...................................................... 77

Techninė priežiūra ir eksploatacinės parengties

užtikrinimas .......................................................... 77

Pagalba, jeigu būtų aptiktos triktys....................... 77

Garantija............................................................... 77

Lietuviškai 75

Šioje eksploatavimo instrukcijoje

pateikti paveikslai ir aprašymai

Šioje eksploatavimo instrukcijoje pateikti paveikslai ir

aprašymai gali skirtis nuo nurodytųjų jūsų „T-Racer“ tie-

kimo rinkinyje nuo „T-Racer“ konstrukcijos.

Pastaba

Pasiliekame teisę daryti techninius pakeitimus.

Naudojimas laikantis nurodymų

„T-Racer“ galima naudoti su visais „Kärcher“ „Home &

Garden“ pradedant K4 klasės aukštojo slėgio valytu-

vais.

Išsami informacija apie prietaiso klasę pateikta jūsų

aukštojo slėgio valytuvo naudojimo instrukcijoje.

Jeigu įrenginiai pagaminti iki 1991 m. tada jums teks

naudoti papildomą adapterį (žr. „Priedai ir atsarginės

dalys“).

„T-Racer“ visų pirmiausiai pritaikytas valyti grindų ir sie-

nų paviršius, pvz., plyteles, akmenį, betoną, plastiką ir

medieną.

„T-Racer“ naudokite tik namų ūkio reikmėms.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pa-

kuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna ver-

tingų perdirbamų medžiagų ir dažnai tokių dalių,

pvz., baterijų, akumuliatorių arba alyvos,su kurio-

mis netinkamai elgiantis arba netinkamai jas pa-

šalinus gali kilti pavojus žmonių sveikatai ir aplinkai.

Tačiau norint tinkamai eksploatuoti įrenginį šios sudeda-

mosios dalys būtinos. Šiuo simboliu pažymėtus įrengi-

nius draudžiama šalinti su buitinėmis atliekomis.

Darbus su valymo priemonėmis atlikti galima tik ant

vandeniui atsparių darbinių paviršių su jungtimi prie

nešvaraus vandens kanalizacijos. Neleiskite, kad valy-

mo priemonės patektų į vandens telkinius arba įsi-

skverbtų į dirvožemį.

Nuorodos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite:

www.kaercher.de/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines

dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir

be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetai-

nėje www.kaercher.com.

Tiekimo rinkinys

Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jū-

sų Įrenginio konstrukcijos varianto tiekimo rinkinio sudė-

tis parodyta ant pakuotės. Jeigu trūksta priedų arba

aptikote gabenant padarytų pažeidimų, praneškite apie

tai pardavėjui.

Saugos nurodymai

몇 ATSARGIAI

● Įrenginio nenaudokite, jeigu

greta valymo galvutės yra pa-

šalinių asmenų.

● Užbaigę valymo veiklą ir prieš

imdamiesi „T-Racer“ skirtų dar-

bų išjunkite aukštojo slėgio va-

lytuvą ir „T-Racer“ atskirkite

nuo aukštojo slėgio pistoleto.

● Kai „T-Racer“ yra ant valomojo

paviršiaus, pirmiausiai blokuo-

kite aukštojo slėgio srovę į

aukštojo slėgio pistoletą.

● Atatrankos pavojus. Stenkitės

tvirtai stovėti, stipriai laikykite

aukštojo slėgio pistoletą su ilgi-

namuoju vamzdžiu.

● Didž. vandens temperatūra

60°C (vykdykite jūsų aukštojo

slėgio valytuvui taikomus rei-

kalavimus).

Pastaba

● Taip pat privalote laikytis jūsų

aukštojo slėgio valytuvui taiko-

mų reikalavimų bei nacionali-

nių teisės aktų ir reglamentų.

Simboliai ant įrenginio

 PAVOJUS

Sužalojimų pavojus! Naudodami „T-Ra-

cer“ neimkite jo už krašto

Valymo būdas: Plotų valymas

Valymo būdas: Kraštų ir kampų valymas

Valymo būdas: Purškimo funkcija

KIETAS Skirta standiems paviršiams, pvz., plyte-

lėms, betonui, akmeniui

MINKŠTAS Skirta mažesnio atsparumo paviršiams,

pvz., medienai

76 Lietuviškai

Įrenginio aprašymas

Paveikslai pateikti grafikų puslapyje

Paveikslas A

1 Ilginamasis vamzdis

2 Pasukamoji aukščio nustatymo galvutė

3 Korpusas

4 Kaištinė jungtis su gaubiamąja veržle

5 Rankena

6 Plotų valymo kojinis mygtukas

7 Kraštų ir kampų valymo kojinis mygtukas

8 Aukšto slėgio purškimo antgalis

9 Pasukamasis svertas

10 Priekinis aukštojo slėgio antgalis

11 Pavažos

12 Skalavimo antgalis

13 Skalavimo funkcijos kojinis mygtukas

Ilginamojo vamzdžio montavimas

Pastaba

Montuodami tikrinkite, ar užtikrinama patikima jungtis

su įrenginio dalimis.

Paveikslas B

1. Kaištinę jungtį įkiškite į lizdą.

2. Ilginamąjį elementą sukite tol, kol jis bus užsifiksuo-

tas.

3. Prisukite gaubiamąją veržlę.

Šiuos veiksmus, jeigu būtina, kartokite su kitais ilgina-

maisiais vamzdžiais.

Eksploatavimo pradžia

Aukštojo slėgio purškimo antgalio

parinkimas

Būtinoji sklandaus veikimo sąlyga – tinkamo aukštojo

slėgio purškimo antgalio naudojimas.

Pastaba

Pasirinkimas priklauso nuo pumpuojamo kiekio (l/min.).

Duomenys apie pumpuojamą kiekį pateikti eksploatavi-

mo instrukcijoje arba aukštojo slėgio valytuvo identifika-

cinėje plokštelėje.

Pastaba

Geltonos spalvos aukštojo slėgio purškimo antgaliai jau

yra sumontuoti.

Eksploatavimas

Pastaba

Ilginamąjį vamzdį galima naudoti su bet kuriuo „Kär-

cher“ priedu.

Pastaba

Norėdami užsitikrinti optimalų valymo rezultatą aukštojo

slėgio valytuvo nenaudokite pasirinkę „Eco“ režimą.

Grindų paviršių valymas

Prieš pradėdami valyti paviršius, pašalinkite stambiojo

purvo daleles (pvz., sušluodami), kad „T-Racer“ nebūtų

pažeidžiamas.

DĖMESIO

Pasukamojo sverto pažeidimas

Jeigu būtų atsitrenkiama į kraštus ir kampus, pasuka-

masis svertas gali būti apgadinamas.

Nevažiuokite per pavienius kampus ir kraštus.

Paveikslas C

Pastaba

 „T-Racer“ nepritaikytas šveisti ir trinti.

 Prieš valydami jautrius paviršius (pvz., medienos),

įrenginį išbandykite nuošalesnėje vietoje.

 Jo nelaikykite vienoje vietoje, o nuolat judinkite.

1. „T-Racer“ su ilginamaisiais vamzdžiais sujunkite su

aukštojo slėgio pistoletu.

Paveikslas B

a Ilginamąjį vamzdį prispauskite prie aukštojo slė-

gio pistoleto kaištinės jungties.

b Ilginamąjį vamzdį sukite 90°, kol jis bus užfiksuo-

jamas.

c Jeigu būtina, šią procedūrą kartokite montuodami

kitas jungtis.

2. Pasukamąją aukščio nustatymo galvutę nustatykite

atsižvelgdami į valomąjį paviršių.

3. Atleiskite rankinio purškimo pistoleto svirtelę.

4. Patraukite rankinio purškimo pistoleto svirtelę.

Įrenginys įsijungia.

5. Valykite grindų paviršių, tačiau „T-Racer“ nespauski-

te prie grindų.

Sienų paviršių valymas

1. „T-Racer“ sujunkite tiesiogiai su aukštojo slėgio pis-

toletu.

a „T-Racer“ kaištinę jungtį įspauskite į aukštojo slė-

gio pistoleto jungtį ir tada pasukite 90°, kol pisto-

letas bus užfiksuojamas.

b Jeigu sumontuota, prisukite gaubiamąją veržlę.

2. Sienų paviršių valymas.

Pasukamoji aukščio nustatymo galvutė

Keičiant pasukamosios aukščio nustatymo galvutės pa-

dėtį pasirenkamas atstumas tarp aukštojo slėgio purški-

mo antgalio ir valomojo paviršiaus.

Pasukamosios aukščio nustatymo galvutės padėtį pasi-

rinkite atsižvelgdami į valymo užduotį.

Paveikslas D

Jeigu didele jėga valomi prie tvirto paviršiaus, pvz.,

plytelių, betono, akmenų, pridžiūvę nešvarumai:

1. Pasukamąją aukščio nustatymo galvutę nustatykite

į padėtį „KIETAS“.

Jeigu valomi poveikiui neatsparūs paviršiai:

2. Pasukamąją aukščio nustatymo galvutę nustatykite

į padėtį „MINKŠTAS“.

Plotų valymo kojinis jungiklis

Jeigu valomi dideli plotai:

1. Nuspauskite kojinį plotų valymo jungiklį.

Iš abiejų pasukamojo sverto aukštojo slėgio purški-

mo antgalių ima tekėti vandens srovė.

Kraštų ir kampų valymo kojinis jungiklis

Pastaba

„T-Racer“ nukreipkite išilgai kampų, kad užsitikrintumė-

te optimalų valymo rezultatą.

Jeigu valomi kampai ir kraštai:

1. Nuspauskite kraštų ir kampų valymo kojinį jungiklį.

Pumpuojamas

kiekis l / min (l /

val.)

HD klasė (pvz.,) Aukštojo slė-

gio purškimo

antgalio spalva

5,8 (348) - 7,5

(450)

K4 / K5 pilka spalva

daugiau kaip 7,5

(450)

K6 / K7 geltona spalva

Українська 77

Iš priekinio aukštojo slėgio purškimo antgalio ima te-

kėti vandens srovė.

Skalavimo funkcijos kojinis jungiklis

Pastaba

Kad išvalyti paviršiai būtų iš anksto palaistomi vandeniu

arba užbaigus valymą, įrenginyje numatyta skalavimo

funkcija.

Norint skalauti:

1. Nuspauskite kojinį skalavimo funkcijos jungiklį.

Iš purškimo antgalio išteka stipri, tačiau ne aukštojo

slėgio vandens srovė.

Užbaigus naudoti

Užbaigę naudoti įrenginį nuplaukite silpna vandene sro-

ve.

 „T-Racer“ ir, jeigu būtina, ilginamąjį vamzdį atjunkite

nuo aukštojo slėgio pistoleto.

 Naudodami aukštojo slėgio pistoletą (be kitų priedų)

nuplaukite „T-Racer“ arba nušluostykite drėgna

šluoste.

Sandėliavimas

Įrenginį laikykite nuo šalčio apsaugotoje vietoje.

Techninė priežiūra ir

eksploatacinės parengties

užtikrinimas

Antgalių sumontavimas / išmontavimas

Aprašyta procedūra taikoma visiems turimiems įrengi-

nio antgaliams.

Paveikslas E

1. Nuimkite apkabą.

2. Ištraukite aukštojo slėgio purškimo antgalį.

3. Įstatykite aukštojo slėgio purškimo antgalį.

4. Užmaukite apkabą.

Aukštojo slėgio purškimo antgalio valymas

1. Išmontuokite aukštojo slėgio purškimo antgalį.

2. Aukštojo slėgio purškimo antgalį abiem kryptimis

praskalaukite švariu vandeniu. Jeigu būtina, pakeis-

kite pažeistą aukštojo slėgio purškimo antgalį.

3. Sumontuokite aukštojo slėgio purškimo antgalį.

Pavažų keitimas

Nudilusias arba pažeistas pavažas galima lengvai pa-

keisti:

Paveikslas F

1. Pavažas fiksavimo vietoje tinkamu įrankiu, pvz., at-

suktuvu, šiek tiek paspauskite į viršų.

2. Pavažas ištraukite tempdami į viršų.

3. Naujas pavažas šiek tiek spausdami įstatykite į lai-

kiklį, kol jos užsifiksuos.

Pagalba, jeigu būtų aptiktos triktys

Aukštojo slėgio valytuvas nesukuria slėgio arba

pulsuoja

Aukštojo slėgio purškimo antgalis užsikimšęs arba pa-

žeistas.

1. Aukštojo slėgio purškimo antgalį išmontuokite.

2. Patikrinkite, ar aukštojo slėgio purškimo antgalis nė-

ra užsikimšęs ir, jeigu būtina, jį išvalykite.

3. Patikrinkite, ar aukštojo slėgio purškimo antgalis nė-

ra pažeistas ir, jeigu būtina, jį pakeiskite.

4. „T-Racer“ be purškimo antgalio išplaukite švariu

vandeniu.

5. Sumontuokite aukštojo slėgio purškimo antgalį.

Pasirinktas netinkamas aukštojo slėgio purškimo antga-

lis.

Naudojant įrenginį tinkamas valymo rezultatas užtikri-

namas tik pasirinkus pritaikytą aukštojo slėgio purškimo

antgalį!

1. Aukštojo slėgio purškimo antgalius rinkitės atsi-

žvelgdami į aukštojo slėgio valytuvą.

2. Sumontuokite aukštojo slėgio purškimo antgalį.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu-

statytos garantijos sąlygos. Galimus įrenginio gedimus

garantijos galiojimo laikotarpiu pašalinsime nemoka-

mai, jei tokių gedimų priežastis buvo netinkamos me-

džiagos ar gamybos defektai. Dėl garantinių gedimų

šalinimo kreipkitės į savo pardavėją arba artimiausią kli-

entų aptarnavimo tarnybą pateikdami pirkimą patvirti-

nantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Зміст

Загальні вказівки

Перед першим

використанням

пристрою слід ознайомитися з

цією оригінальною інструкцією

з експлуатації і діяти

відповідно до неї. Зберігати

оригінальну інструкцію з

експлуатації для подальшого

користування або для

наступного власника.

Рисунки та описи в цій інструкції з

експлуатації

Рисунки та описи в цій інструкції з експлуатації

можуть відрізнятися від комплектації та оснащення

вашого T-Racer.

Вказівка

Зберігається право на внесення технічних змін.

Загальні вказівки................................................. 77

Рисунки та описи в цій інструкції з експлуатації 77

Використання за призначенням ........................ 78

Охорона довкілля ............................................... 78

Приладдя та запасні деталі............................... 78

Комплект поставки ............................................. 78

Вказівки з техніки безпеки.................................. 78

Символи на пристрої.......................................... 79

Опис пристрою ...................................................79

Збирання подовжувальної трубки ..................... 79

Введення в експлуатацію................................... 79

Експлуатація ....................................................... 79

Після використання ............................................ 80

Зберігання........................................................... 80

Догляд та технічне обслуговування .................. 80

Допомога в разі несправностей......................... 80

Гарантія ............................................................... 80

78 Українська

Використання за призначенням

Пристрій T-Racer можна використовувати з усіма

миючими апаратами високого тиску

Kärcher Home Garden від класу пристроїв K4.

Детальна інформація про клас пристрою міститься в

інструкції з експлуатації миючого апарату високого

тиску.

Для пристроїв до 1991 року випуску додатково

знадобиться адаптер (див. «Приладдя та запасні

деталі»).

T-Racer ідеально підходить для очищення підлоги і

стін з різними поверхнями, такими як плитка, камінь,

бетон, пластик і дерево.

Використовувати T-Racer тільки в домашньому

господарстві.

Охорона довкілля

Пакувальні матеріали придатні до вторинної

переробки. Упаковку необхідно утилізувати

без шкоди для довкілля.

Електричні та електронні пристрої найчастіше

містять цінні матеріали, які придатні до

вторинної переробки, та компоненти, такі як

батареї, акумулятори чи мастило, які у разі

неправильного поводження з ними або

неправильної утилізації можуть створити потенційну

небезпеку для здоров'я людини та довкілля. Однак

ці компоненти необхідні для належної експлуатації

пристрою. Пристрої, позначені цим символом,

забороняється утилізувати разом із побутовим

сміттям.

Роботи з миючими засобами повинні

виконуватись тільки на робочих площинах, не

проникних для рідини, з виходом у побутову

каналізацію. Миючі засоби не повинні потрапляти у

водойми або ґрунт.

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на

сайті: www.kaercher.de/REACH

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя

та оригінальні запасні частини, тому що саме вони

гарантують безпечну та безперебійну експлуатацію

пристрою.

Інформація щодо приладдя та запасних частин

міститься на сайті www.kaercher.com.

Комплект поставки

Під час розпакування пристрою перевірити

комплектацію. Комплектація пристрою вашої моделі

зазначена на упаковці. У разі нестачі приладдя або

ушкоджень, отриманих під час транспортування,

слід звернутися до торговельної організації, яка

продала пристрій.

Вказівки з техніки безпеки

몇 ОБЕРЕЖНО

● Не застосовувати

препарат пристрій, якщо

поблизу чистить головки

знаходяться інші особи.

● Після завершення очищення

і перед початком роботи з

T-Racer вимкнути миючий

апарат високого тиску і

від'єднати T-Racer від

високонапірного пістолета.

● Випускати струмінь

високого тиску із

високонапірного пістолета

слід лише після

встановлення очищувача T-

Racer на поверхні, яку треба

очистити.

● Небезпека травмування

через відскок. Слідкувати за

стійким положенням та

міцно утримувати

високонапірний пістолет з

подовжувальною трубкою.

● Максимальна температура

води 60°C (дотримуватись

вказівок, що містяться в

інструкції з експлуатації

миючого апарату високого

тиску).

Вказівка

● Обов'язково

дотримуватися вказівок з

техніки безпеки, що

містяться в інструкції з

експлуатації миючого

апарату високого тиску, а

також місцеві правила та

постанови.

Українська 79

Символи на пристрої

Опис пристрою

Рисунки див. на сторінці з зображеннями

Малюнок A

1 Подовжувальна трубка

2 Регулятор висоти ручки ротора

3 Корпус

4 Байонетне з’єднання з накидною гайкою

5 Рукоятка

6 Ножна кнопка для очищення поверхонь

7 Ножна кнопка для очищення по краях і в кутах

8 Сопло високого тиску

9 Ручка ротора

10 Переднє сопло високого тиску

11 Полози

12 Промивне сопло

13 Ножна кнопка для функції промивки

Збирання подовжувальної трубки

Вказівка

Стежити за надійним з'єднанням деталей

пристрою під час збирання.

Малюнок B

1. Вставити байонетну частину в кріплення.

2. Повертати подовжувач до фіксації.

3. Закрутити накидну гайку.

У разі необхідності повторити процедуру для інших

подовжувальних трубок.

Введення в експлуатацію

Вибір сопел високого тиску

Обов'язковою умовою безперебійної роботи є

використання відповідних сопел високого тиску.

Вказівка

Вибір залежить від об’єму подачі (л/хв). Інформація

про об’єм подачі міститься в інструкції з

експлуатації або на заводській табличці миючого

апарату високого тиску.

Вказівка

Жовті сопла високого тиску вже змонтовані.

Експлуатація

Вказівка

Подовжувальні трубки можна використовувати з

будь-яким приладдям Kärcher.

Вказівка

Для оптимального результату очищення не

використовувати миючий апарат високого тиску у

режимі Eco.

Очищення підлоги

Перед використанням очистити оброблювану

поверхню від грубого бруду (наприклад, підмести),

щоб не пошкодити T-Racer.

УВАГА

Пошкодження ручки ротора

Під час удару об краї і кути ручка ротора може

бути пошкоджена.

Не спрямовуйте на кути та на краї.

Малюнок C

Вказівка

 T-Racer не призначений для сильного тертя або

скобления.

 Перед використанням на чутливих поверхнях,

наприклад дерев'яних, необхідно перевірити

пристрій на малопомітному місці.

 Не зупиняйтесь на одному

місці, а продовжуйте

рухатися.

1. Прикріпити T-Racer з подовжувальною трубкою

до високонапірного пістолета.

Малюнок B

a Насунути подовжувальну трубку на байонетне

з'єднання високонапірного пістолета.

b Повернути подовжувальну трубку на 90° до

фіксації.

c У разі необхідності повторити процедуру для

інших з'єднань.

2. Відрегулювати висоту ручки ротора відповідно

до поверхні, що очищується.

3. Заблокувати важіль ручного пістолета-

розпилювача.

4. Потягнути важіль ручного пістолета-

розпилювача.

Пристрій вмикається.

5. Виконати очищення підлоги, переміщаючи T-

Racer поверхнею без натискання.

Очищення стін

1. Прикріпити T-Racer просто до високонапірного

пістолета.

a Вставити байонетне з'єднання T-Racer в

з'єднання високонапірного пістолета, а потім

повернути на 90° до фіксації.

b Затягнути накидну гайку (за наявності).

2. Виконати очищення стін.

 НЕБЕЗПЕКА

Небезпека травмування! Не

просовувати руки під край T-Racer під

час роботи

Вид очищення: очищення поверхні

Вид очищення: очищення по краях і в

кутах

Вид очищення: функція промивання

HARD Для міцних поверхонь, наприклад

плитки, бетону, каменя

SOFT Для чутливих поверхонь, наприклад

деревини

Об’єм подачі л/

хв (л/год)

Клас високого

тиску

(наприклад)

Колір сопел

високого

тиску

5,8 (348)-7,5 (450) K4-K5 сірий

понад 7,5 (450) K6-K7 жовтий

80 Қазақша

Регулятор висоти ручки ротора

За допомогою регулятора висоти ручки ротора

регулюється відстань від сопел високого тиску до

поверхні, що очищається.

Відрегулювати висоту ручки ротора відповідно до

завдання очищення.

Малюнок D

Для ефективного очищення затверділого бруду

на міцних поверхнях, наприклад плитці, бетоні,

камені:

1. Установити регулятор висоти ручки ротора в

положення «HARD».

Для очищення чутливих поверхонь:

2. Установити регулятор висоти ручки ротора в

положення «SOFT».

Ножний вимикач очищення поверхонь

Для очищення великих площ:

1. Натиснути ножний вимикач очищення поверхонь.

Струмінь води виходить з обох сопел високого

тиску, розташованих у ручці ротора.

Ножний вимикач для очищення по краях і в кутах

Вказівка

Направляти T-Racer уздовж кута, щоб домогтися

оптимального результату очищення.

Для очищення в кутах і по краях:

1. Натиснути ножний вимикач для очищення по

краях і в кутах.

З переднього сопла високого тиску виходить

струмінь води.

Ножний вимикач функції промивання

Вказівка

Для попереднього змочування або промивання

очищеної поверхні пристрій має функцію

промивання.

Для промивання:

1. Натиснути ножний вимикач функції промивання.

З промивного сопла виходить потужний струмінь

води, але не під високим тиском.

Після використання

Після використання промити пристрій м'яким

струменем води.

 Зняти T-Racer і подовжувальні трубки (у разі

використання) з високонапірного пістолета.

 Промити T-Racer високонапірним пістолетом

(без допоміжного приладдя) або протерти його

вологою тканиною.

Зберігання

Пристрій слід зберігати в захищеному від морозу

місці.

Догляд та технічне

обслуговування

Демонтаж/встановлення сопел

Описаний порядок дій застосовується до всіх

існуючих сопел на пристрої.

Малюнок E

1. Зняти затискачі.

2. Витягти сопло високого тиску.

3. Вставити сопло високого тиску.

4. Встановити затискачі.

Очищення сопла високого тиску

1. Демонтувати сопло високого тиску.

2. Промити сопло високого тиску чистою водою в

обох напрямках. У разі необхідності замінити

пошкоджене сопло високого тиску.

3. Встановити сопло високого тиску.

Заміна полозів

Зношені або пошкоджені полози можна легко

замінити:

Малюнок F

1. За допомогою будь-якого інструменту, наприклад

викрутки, злегка змістити полоз вгору.

2. Зняти полоз, потягнувши вгору.

3. Злегка притискаючи, встановити новий полоз до

фіксації.

Допомога в разі несправностей

Миючий апарат високого тиску не набирає тиск

або пульсує

Сопла високого тиску забиті або пошкоджені.

1. Демонтувати сопла високого тиску.

2. Перевірити сопла високого тиску на наявність

засмічення, у разі необхідності очистити.

3. Перевірити сопла високого тиску на предмет

пошкодження, у разі необхідності замінити.

4. Промивати T-Racer чистою водою без сопел.

5. Встановити сопла високого тиску.

Вибрано неправильне сопло високого тиску.

Пристрій досягає оптимального результату

очищення тільки за використання відповідних сопел

високого тиску!

1. Вибирати сопла високого тиску відповідно до

миючого апарата високого тиску, що

використовується.

2. Встановити сопла високого тиску.

Гарантія

У кожній країні діють відповідні гарантійні умови,

встановлені уповноваженою організацією збуту

нашої продукції в цій країні. Можливі несправності

приладу протягом гарантійного строку ми усуваємо

безкоштовно, якщо причина несправності полягає в

дефектах матеріалів або виробничому браку. У разі

виникнення претензій протягом гарантійного строку

прохання звертатися, маючи при собі чек про

покупку, до торговельної організації, що продала

продукт, або до найближчої уповноваженої служби

сервісного обслуговування.

(Адреси див. на звороті)

Мазмұны

Жалпы нұсқаулар ............................................... 81

Осы пайдалану нұсқаулығындағы суреттер

мен сипаттамалар .............................................. 81

Бұйымды мақсатына сəйкес қолдану................ 81

Қоршаған ортаны қорғау .................................... 81

Керек-жарақ жəне қосалқы бөлшектер ............. 81

Жеткізілім жинағы...............................................81

Қауіпсіздік техникасы бойынша нұсқаулар ....... 81

Құрылғыдағы белгілер ....................................... 82

Құрылғының сипаттамасы ................................. 82

Ұзартқыш түтікті орнату...................................... 82

Пайдалануға енгізу............................................. 82

Пайдалану........................................................... 82

Пайдаланғаннан кейін........................................ 83

Сақтау.................................................................. 83

Күтім жəне техникалық қызмет көрсету ............ 83

Ақаулар кезіндегі көмек...................................... 83

Кепілдік................................................................ 83

Қазақша 81

Жалпы нұсқаулар

Құрылғыны алғаш рет

пайдалану алдында,

осы пайдалану бойынша

түпнұсқа нұсқаулықты оқыңыз

жəне соларға сəйкес əрекет

етіңіз. Пайдалану бойынша

түпнұсқа нұсқаулықты кейін

пайдалану немесе кейінгі

пайдаланушылар үшін сақтап

қойыңыз.

Осы пайдалану

нұсқаулығындағы суреттер мен

сипаттамалар

Осы нұсқаулықтағы суреттер мен сипаттамалар

cіздің T-Racer жеткізілімінің көлемі мен

функцияларынан ерекшеленуі мүмкін.

Нұсқау

Техникалық өзгертулерді енгізу құқығы бар.

Бұйымды мақсатына сəйкес

қолдану

T-Racer барлық K4 класты Kärcher Home & Garden

жоғары қысымды шайғыштарымен бірге қолданыла

алады.

Құрылғының класы туралы толық ақпаратты жоғары

қысымды шайғышты пайдалану нұсқауларынан

білуге болады.

1991 жылға дейінгі құрылғыларға адаптер қажет

(«Керек-жарақтар мен қосалқы бөлшектер» бөлімін

қараңыз).

T-Racer ағаш, тақтай, бетон, пластик жəне ағаш

сияқты əртүрлі еден мен қабырға беттерін тазалау

үшін оңтайлы болып табылады.

T-Racer құралын үй шаруашылығында ғана

қолданыңыз.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға

болады. Орауыштарды қоршаған ортаға

қауіпсіз түрде утилизациялаңыз.

Электрлік жəне электрондық бұйымдардың

құрамында қате қолдану немесе

утилизациялау нəтижесінде адам

денсаулығына жəне қоршаған ортаға қауіп

төндіруі ықтимал, құнды қайта өңделмелі

материалдар жəне батареялар, аккумуляторлар

немесе май сияқты бөлшектер жиі кездеседі.

Алайда, аталмыш бөлшектер бұйымды тиісінше

пайдалану үшін қажет болады. Осы таңбамен

белгіленген бұйымдарды үй қоқыстарымен бірге

тастауға болмайды.

Жуғыш құралдармен жұмыстарды кəрізге

бұрылатын герметикалық жұмыс алаңдарында

ғана жүргізуге рұқсат беріледі. Жуғыш құралдарды

су қоймаларына немесе жерге төкпеңіз.

Құрамдағы заттар бойынша нұсқаулар (REACH)

Бұйымның құрамындағы заттар туралы соңғы

мəліметтер төмендегі мекенжай бойынша

қолжетімді: www.kaercher.de/REACH

Керек-жарақ жəне қосалқы

бөлшектер

Тек түпнұсқалы керек-жарақ немесе қосалқы

бөлшектерді пайдаланыңыз, себебі ол құралдың

қауіпсіз жəне апатсыз жұмыс істеуіне кепілдік

болады.

Керек-жарақтар мен қосалқы бөлшектер туралы

ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Бұйымды орауыштан шығарғанда жинақтың

толықтығын тексеріп шығыңыз. Жабдықтар

нұсқасын жеткізу көлемі орамда көрсетіледі. Керек-

жарақтар жетіспеген немесе тасымалдау кезінде

зақымдар тиген жағдайда, дилеріңізге

хабарласыңыз.

Қауіпсіздік техникасы

бойынша нұсқаулар

몇 АБАЙЛАҢЫЗ

● Тазалау бастиегінің

жанында басқа адамдар

болса, құрылғыны

пайдаланбаңыз.

● Тазалауды аяқтағаннан

кейін жəне T-Racer-да жұмыс

істемей тұрып, жоғары

қысым тазалағышын өшіріп,

T-Racer-ді жоғары қысымды

пистолеттен

ажыратыңыз.

● T-Racer құралы тазалау

жазықтығында орналасқан

кезде, алдымен жоғары

қысымды бүріккіштегі

жоғары қысымды ағынды

босатыңыз.

● Кері əсер ету қаупі бар.

Берік тіректі қамтамасыз

етіңіз жəне жоғары

қысымды пистолет пен

ұзартқыш түтікті мықтап

ұстап тұрыңыз.

82 Қазақша

● Максималды су

температурасы 60°C

(жоғары қысым

тазалағышының

нұсқауларын орындаңыз).

Нұсқау

● Жоғары қысымды

шайғыштың қауіпсіздік

нұсқауларын, сондай-ақ

жергілікті ережелер мен

қаулыларды да міндетті

түрде сақтау қажет.

Құрылғыдағы белгілер

Құрылғының сипаттамасы

Суреттерді суреттері бар беттен қараңыз

Сурет A

1 Ұзартқыш құбыр

2 Ротор тұтқасының биіктігін реттеу

3 Қабы

4 Бейонеттің салмалы сомынмен қосылысы

5 Тұтқа

6 Аяқ кілттерінің бетін тазалау

7 Аяқ кілттерінің жиектері мен бұрыштарын

тазалау

8 Жоғары қысымды штуцер

9 Ротор иінтірегі

10 Алдыңғы жоғары қысымды бүріккіш

11 Өзекшелер

12 Шайғыш саптама

13 Аяқ кілттерін шайып тазалау

Ұзартқыш түтікті орнату

Нұсқау

Жинау кезінде құрылғы бөлшектерінің берік

қосылысына назар аударыңыз.

Сурет B

1. Байонетті ұстағышқа салыңыз.

2. Сарт етіп жабылғанша ұзартқышты бұраңыз.

3. Қалпақты гайканы бұрап бекітіңіз.

Қажет болса, қосымша ұзартқыш түтіктерге

арналған процедураны қайталаңыз.

Пайдалануға енгізу

Жоғары қысымды саптамаларды таңдау

Үздіксіз жұмыс істеудің қажетті шарты жоғары

сапалы жоғары қысымды саптамаларды пайдалану

болып табылады.

Нұсқау

Таңдау ағын жылдамдығына (л/мин) байланысты.

Ағым жылдамдығы туралы ақпаратты пайдалану

нұсқауларынан немесе жоғары қысымды

тазалағыш тақтайшасынан табуға болады.

Нұсқау

Жоғары қысымды сары саптамалар бұрыннан

орнатылды.

Пайдалану

Нұсқау

Ұзартқыш түтіктерді кез келген Kärcher

аксессуарымен бірге пайдалануға болады.

Нұсқау

Оңтайлы тазалау нəтижелері үшін жоғары

қысымды тазалағышты Эко режимінде

қолданбаңыз.

Еден бетін тазарту

Пайдаланудан бұрын T-Racer-ге зақым келтірмеу

үшін тазалайтын бетті қатты кірден тазалаңыз

(мысалы, оны сөндіріп).

НАЗАР АУДАРЫҢЫ

Ротор тұтқасының зақымдануы

Шеттерін жəне бұрыштарын соққанда, ротордың

тұтқасы зақымдануы мүмкін.

Бос тұрған бұрыштар мен жиектер арқылы

жүргізбеңіз.

Сурет C

Нұсқау

 T-Racer құралы сумен тазарту немесе шаюға

арналмаған.

 Қолданар алдында, құрылғыны сезілмейтін

беттерге, мысалы, ағашқа, байқалмайтын

жерде тексеріңіз.

 Бір жерде болмаңыз, бірақ қозғала беріңіз

1. T-Racer құралын ұзартқыш құбырмен бірге

жоғары қысымды бүріккішке бекітіңіз.

Сурет B

a Ұзартқыш түтікті жоғары қысымды пистолеттің

байонетті қосылымына салыңыз.

b Ұзартқыш түтікті орнына түскенше 90°-қа

бұраңыз.

 ҚАУІП

Жарақат алу қаупі бар

! Қолдану

кезінде Т-Racer шетінің астынан

ұстамаңыз

Тазалау түрі: Беттерді тазалау

Тазалау түрі: Жиектер мен

бұрыштарды тазалау

Тазалау түрі: Шаю функциясы

HARD Тұрақты беттер үшін, мысалы, плита,

бетон, тас

SOFT Сезімтал беттер үшін, мысалы, ағаш

Ағын

жылдамдығы л/

мин (л/м)

HD класы

(мысалы)

Жоғары

қысымды

саптамалард

ың түсі

5,8 (348) - 7,5

(450)

K4 - K5 сұр

7,5 жоғары (450) K6 - K7 сары

Қазақша 83

c Қажет болса, əрі қарай жалғастыру үшін

процесті қайталаңыз.

2. Ротор тұтқасының биіктігін реттеуді тазалау

бетіне сай реттеңіз.

3. Пистолеттің тұтқасын ашыңыз.

4. Пистолеттің тұтқасын салыңыз.

Құрылғы қосылады.

5. T-Racer құралын күш салмай еденнің беті

арқылы өткізу үшін, еден бетін тазалаңыз.

Қабырға бетін тазарту

1. T-Racer-ды жоғары қысымды пистолетке тікелей

қосыңыз.

a T-Racer-дің жоғары қысымды пистолетпен

қосылуына арналған байонеттік

қосылыстарын орнатыңыз да, орнына

түскенше 90°-қа бұраңыз.

b Қажет болса, салмалы сомынды бұраңыз.

2. Қабырға бетін тазартыңыз.

Ротор тұтқасының биіктігін реттеу

Ротор тұтқасының биіктігін реттеу кезінде жоғары

қысымды саптамалар мен тазалау беті арасындағы

қашықтық өзгереді.

Ротор тұтқасының биіктігін реттеуді тазалау

тапсырмасына сай реттеңіз.

Сурет D

Қатты беттердегі қатты кірді қатты тазалау үшін,

мысалы, плита, бетон, тас:

1. Ротор тұтқасының биіктігін реттеуді «HARD»

күйіне орнатыңыз.

Сезімтал беттерді тазалау үшін:

2. Ротор тұтқасының биіктігін реттеуді «SOFT»

күйіне орнатыңыз.

Аяқ қосқышының бетін тазалау

Үлкен беттерді тазалау үшін:

1. Аяқ қосқышының бетін тазалауды іске қосыңыз.

Ротор тұтқасындағы жоғары қысымды

саптамалардан су ағыны шығады.

Аяқ қосқышының жиектері мен бұрыштарын

тазалау

Нұсқау

Оңтайлы тазалау нəтижесіне қол жеткізу үшін T-

Racer-ді бұрыштық аймаққа бағыттаңыз.

Бұрыштар мен жиектерді тазалау үшін:

1. Аяқ қосқышының жиектері мен бұрыштарын

тазалауды іске қосыңыз.

Алдыңғы жоғары қысымды саптамадан су ағыны

пайда болады.

Аяқ қосқышын шаю функциясы

Нұсқау

Тазаланған бетті алдын ала жуу немесе шаю үшін,

құрылғының шаю функциясы бар.

Шаю үшін:

1. Аяқ қосқышын шаю функциясын тазалауды іске

қосыңыз.

Шаю циклі қуатты, бірақ жоғары қысымды емес

су ағыны шығады.

Пайдаланғаннан кейін

Пайдаланғаннан кейін, құралды жұмсақ ағын сумен

шайыңыз.

 T-Racer жəне кез келген ұзартқыш түтіктерді

жоғары қысымды пистолеттен алыңыз.

 T-Racer-ді жоғары қысымды пистолетпен

шайыңыз (қосымша керек-жарақтарынсыз)

немесе дымқыл шүберекпен сүртіңіз.

Сақтау

Құрылғыны аязсыз жерде сақтаңыз.

Күтім жəне техникалық қызмет

көрсету

Саптамаларды орнату / алу

Сипатталған процедура құрылғыда бар барлық

саптамаларға қолданылады.

Сурет E

1. Қысқыштарды алып тастаңыз.

2. Жоғары қысымды саптаманы тартып

шығарыңыз.

3. Жоғары қысымды саптаманы орнатыңыз.

4. Қысқыштарды орнатыңыз.

Жоғары қысымды саптаманы тазалау

1. Жоғары қысымды саптаманы шешіңіз.

2. Жоғары қысым саптаманы екі бағытта таза

сумен шайыңыз. Қажет болса, зақымдалған

жоғары қысымды саптаманы ауыстырыңыз.

3. Жоғары қысымды саптаманы орнатыңыз.

Өзекшелерді ауыстырыңыз

Тозған немесе зақымдалған өзекшелерді оңай

ауыстыруға болады:

Сурет F

1. Бұрауыш тəрізді қолайлы құралды қолданып,

өзекшені ойықтан сəл жоғары көтеріңіз.

2. Өзекшені жоғары қарай тартыңыз.

3. Жаңа өзекшені ұстағышқа орнына түскенше

жеңіл басыңыз.

Ақаулар кезіндегі көмек

Жоғары қысымды тазалағышта қысым жоқ

немесе ол өзгеріп тұрады

Жоғары қысымды саптамалар бітелген немесе

зақымдалған.

1. Жоғары қысымды саптамаларды шешіңіз.

2. Жоғары қысымды саптамалардың бітелмеуін

тексеріңіз жəне қажет болса тазалаңыз.

3. Жоғары қысымды саптамалардың

зақымдалмауын тексеріңіз жəне қажет болса

ауыстырыңыз.

4. T-Racer құралын саптамаларсыз таза сумен

шайыңыз.

5. Жоғары қысымды саптамаларды орнатыңыз.

Дұрыс емес жоғары қысымды саптама таңдалған.

Құрылғы өзіне тиісті жоғары қысымды сапталармен

ғана оңтайлы тазалау нəтижесіне жетеді!

1. Жоғары қысымды саптамаларды қолданылатын

жоғары қысымды тазалағышқа сай таңдаңыз.

2. Жоғары қысымды саптамаларды орнатыңыз.

Кепілдік

Əр елде жергілікті дистрибьюторлар берген кепілдік

шарттары қолданылады. Бұйымда материалдық

немесе өндірістік ақаулар анықталған жағдайда,

ықтимал ақауларды кепілдік мерзімі ішінде ақысыз

жөндейміз. Кепілдік мерзіміне наразылықтарыңыз

болса, бұйымды сатқан сауда мекемесіне немесе

жақындағы өкілетті қызмет көрсету орнына

түбіртекті көрсетіп хабарласыңыз.

(Мекенжайы артқы жағында берілген)

84 中文

一般性提示

在您第一次使用设备之

前，请先阅读原厂操作

说明书并遵守。为日后使用或其

他所有者使用方便请妥善保管原

厂操作说明书。

本操作说明书中的插图和说明

本操作说明书中的插图和说明根据 T-Racer 的供货范围

和配置可能有所不同。

提示

保留技术更改的权利。

按规定使用

T-Racer 可与所有 K4 及以上等级的 Kärcher Home &

Garden 高压清洗机搭配使用。

有关设备等级的详细信息，请参见高压清洗机的操作说

明书。

1991 年以前生产的设备还需要一个适配器（参见“附

件和备件”）。

T-Racer 是清洗地面和墙面的理想选择，适用于不同材

质的表面，如瓷砖、石材、混凝土、塑料和木材。

T-Racer 只限私人居家日用。

环境保护

包装材料可以回收利用。请按照环保要求处理包

装。

电气和电子设备含有宝贵的可再利用的材料以及

诸如电池、蓄电池或油等若使用不当或处理错误

会对人体健康和环境造成潜在性危险的组成部

分。为了设备按规定运行，需要这些组件。用符

号标记的设备不得与生活垃圾一同处理。

使用清洁剂工作时必须在连接至污水管道系统的液

密工作表面上进行。清洁剂不得渗透到水域或土壤

中。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

www.kaercher.de/REACH

附件和备件

只允许使用原厂附件和备件，它们可以确保设备安全无

故障地运行。

关于附件和备件的信息参见

www.kaercher.com

。

供货范围

打开包装时请检查产品是否齐全。设备的供货范围都已

绘制在包装上。附件缺失或运输损坏时，请通知您的经

销商。

安全提示

몇

小心

●

如果清洗头附近有其他人员逗

留，请勿使用本设备。

●

完成清洗后以及对 T-Racer

进行作业前，请关闭高压清洗

机并断开 T-Racer 与高压喷枪

的连接。

●

只有当 T-Racer 处于清洗表

面上时，高压喷枪才会射出高

压喷束。

●

有反冲危险。务必站稳，并拿

稳高压喷枪和延长管。

●

最高水温 60°C（请遵守高

压清洗机的说明）。

提示

●

此外，还必须遵守高压清洗机

的安全说明以及当地的法规和

条例。

一般性提示................................. 84

本操作说明书中的插图和说明................. 84

按规定使用................................. 84

环境保护................................... 84

附件和备件................................. 84

供货范围................................... 84

安全提示................................... 84

设备上的标志............................... 85

设备说明................................... 85

安装延长管................................. 85

投入运行................................... 85

运行....................................... 85

使用完成后................................. 86

存放....................................... 86

保养和维护................................. 86

故障排除................................... 86

质量保证................................... 86

中文 85

设备上的标志

设备说明

插图参见图片页

图A

1 延长管

2 转子臂高度调节器

3 壳体

4 带锁紧螺母的卡口接头

5 手柄

6 表面清洗脚踏开关

7 边角清洗脚踏开关

8 高压喷嘴

9 转子臂

10 前部高压喷嘴

11 滑块

12 冲洗喷嘴

13 冲洗功能脚踏开关

安装延长管

提示

安装时确保设备零部件连接牢固。

图B

1. 将卡口插入槽中。

2. 转动延长管直至其卡入到位。

3. 拧紧锁紧螺母。

根据需要对其他延长管重复该过程。

投入运行

选择高压喷嘴

无故障运行的先决条件是使用合适的高压喷嘴。

提示

根据输送量 (l/min) 进行选择。有关输送量的信息，请

参见高压清洗机的操作说明书或铭牌。

提示

预装的是黄色高压喷嘴。

运行

提示

延长管可与任何 Kärcher 附件搭配使用。

提示

如需获得最佳清洗效果，请勿以 Eco 经济模式运行高压

清洗机。

清洗地面

使用前，先清除清洗表面上的粗糙污物（例如清扫干

净），以免损坏 T-Racer。

注意

转子臂损坏

碰撞到边角可能导致转子臂损坏。

请勿移动到凸起的边角区域。

图C

提示



T-Racer 不适用于擦刷。



在敏感表面（例如木材）上使用前，请先在一个不

显眼的区域试用设备。



不要一直在一个区域逗留，而应该不断移动。

1. 使用延长管将 T-Racer 固定到高压喷枪上。

图B

a 将延长管压到高压喷枪的卡口接头中。

b 将延长管旋转 90°直至其卡入到位。

c 如有必要，对其他连接部位重复该过程。

2. 根据清洗表面调整转子臂高度调节器。

3. 解锁手动喷枪的手柄。

4. 拉动手动喷枪的手柄。

设备接通。

5. 在不费力的情况下在地面上移动 T-Racer 来清洗地

面。

清洗墙面

1. 将 T-Racer 直接固定到高压喷枪上。

a 将 T-Racer 的卡口接头压入高压喷枪的接头中，

然后旋转 90°直至其卡入到位。

b 拧紧锁紧螺母（如果存在）。

2. 清洗墙面。

转子臂高度调节器

通过转子臂高度调节器改变高压喷嘴与清洗表面之间的

距离。

根据清洗任务调整转子臂高度调节器。

图D

如需强力清洗坚固表面（例如瓷砖、混凝土、石材）上

的顽固污垢：

1. 将转子臂高度调节器设置为“HARD”。

如需清洗敏感表面：

2. 将转子臂高度调节器设置为“SOFT”。

表面清洗脚踏开关

如需进行大面积清洗：

1. 踩下表面清洗脚踏开关。

从转子臂中的两个高压喷嘴射出水束。

边角清洗脚踏开关

提示

沿拐角区域移动 T-Racer，以获得最佳清洗效果。

如需清洗边角：

1. 踩下边角清洗脚踏开关。

从前部高压喷嘴射出水束。



危险

有受伤危险！运行期间请勿将手伸入 T-

Racer 的边缘下方

清洗方式：表面清洗

清洗方式：边角清洗

清洗方式：冲洗功能

HARD 用于清洗坚固的表面，例如瓷砖、混凝

土、石材

SOFT 用于清洗敏感表面，例如木材

输送量 l/min (l/

高压等级（例

如）

高压喷嘴的颜色

5.8 (348) - 7.5

(450)

K4 - K5 灰色

7.5 (450) 以上 K6 - K7 黄色

86 中文

冲洗功能脚踏开关

提示

为了预清洗或重新冲洗清洗过的表面，本设备配备有冲

洗功能。

如需冲洗：

1. 踩下冲洗功能脚踏开关。

从冲洗喷嘴射出强力但非高压的水束。

使用完成后

使用完成后，用柔和的水流冲洗设备。

 从高压喷枪上拆下 T-Racer 和延长管（如果存

在）。

 冲洗或用湿布擦拭 T-Racer 和高压喷枪（不包括其

他附件）。

存放

将设备存放在不会霜冻的地方。

保养和维护

安装/拆卸喷嘴

所述操作方法适用于设备上的所有现有喷嘴。

图E

1. 拆除夹子。

2. 拉出高压喷嘴。

3. 装入高压喷嘴。

4. 安装夹子。

清洗高压喷嘴

1. 拆下高压喷嘴。

2. 沿两个方向用清水冲洗高压喷嘴。如有必要，更换

损坏的高压喷嘴。

3. 安装高压喷嘴。

更换滑块

磨损或损坏的滑块可以轻松更换：

图F

1. 使用合适的工具（例如螺丝刀）将滑块略微向上从

卡槽中压出。

2. 向上拉出滑块。

3. 轻轻将新的滑块压入支架，直至其卡入到位。

故障排除

高压清洗机不产生压力或脉冲

高压喷嘴堵塞或损坏。

1. 拆下高压喷嘴。

2. 检查高压喷嘴是否堵塞，必要时进行清洗。

3. 检查高压喷嘴是否损坏，必要时更换。

4. 用清水冲洗不带喷嘴的 T-Racer。

5. 安装高压喷嘴。

选择了错误的高压喷嘴。

只有使用合适的高压喷嘴，设备才能达到最佳清洗效

果！

1. 根据所用高压清洗机选择高压喷嘴。

2. 安装高压喷嘴。

质量保证

我们的主管销售公司所发布的质量保证条件在每个国家

均适用。在质量保证期内，如果您的产品发生了任何故

障，我们都将为您提供免费维修，但是这种故障应当是

由于机身材料或制造上的缺陷造成的。如属质量保证情

况，请凭发票联系贵方经销商或就近联系获得授权的客

户服务点。

（地址详见背面。）

ﺔﻴﺑﺮﻌﻟﺍ 89

ﺢﻄﺳﻷا ﻒﻴﻈﻨﺗ حﺎﺘﻔﻣ

ةﺮﻴﺒﻜﻟا ﺢﻄﺳﻷا ﻒﻴﻈﻨﺘﻟ:

1..ﺢﻄﺳﻷا ﻒﻴﻈﻨﺗ رز ﻞﻴﻐﺸﺗ

.راوﺪﻟا عارﺬﻟا ﻲﻓ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﻦﻣ ءﺎﻤﻟا عﺎﻌﺷ جﺮﺨﻳ

ﺎﻳاوﺰﻟاو فاﻮﺤﻟا ﻒﻴﻈﻨﺗ حﺎﺘﻔﻣ

دﺎﺷرإ

ﺮﻳﺮﻤﺘﺑ ﻢﻗT-Racer ﻒﻴﻈﻨﺗ ﺔﺠﻴﺘﻧ ﻰﻠﻋ لﻮﺼﺤﻠﻟ ﺎﻳاوﺰﻟا قﺎﻄﻧ ﻲﻓ

.ﺔﻴﻟﺎﺜﻣ

:فاﻮﺤﻟاو ﺎﻳاوﺰﻟا ﻒﻴﻈﻨﺘﻟ

1..ﺎﻳاوﺰﻟاو فاﻮﺤﻟا ﻒﻴﻈﻨﺗ حﺎﺘﻔﻣ ﻞﻴﻐﺸﺗ

.ﺔﻴﻣﺎﻣﻷا ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﻦﻣ ءﺎﻤﻟا رﺎﻴﺗ جﺮﺨﻳ

ﻒﻄﺸﻟا ﺔﻔﻴﻇو رز

دﺎﺷرإ

ﻒﻄﺸﻟا وأ ﻲﻟوﻷا ﻞﺴﻐﻠﻟ ﻒﻄﺸﻟا ﺔﻔﻴﻇو ﻰﻠﻋ زﺎﻬﺠﻟا يﻮﺘﺤﻳ

.ﺔﻔﻈﻨﻤﻟا ﺢﻄﺳﻸﻟ ﻖﺣﻼﻟا

:ﻒﻄﺸﻠﻟ

1..ﻒﻄﺸﻟا ﺔﻔﻴﻇو رز ﻞﻴﻐﺸﺗ

ﻂﻐﻀﻟا رﺎﻴﺗ ﺲﻴﻟ ﻦﻜﻟو يﻮﻗ ءﺎﻣ رﺎﻴﺗ ﻒﻄﺸﻟا ﺔﻫﻮﻓ ﻦﻣ جﺮﺨﻳ

.ﻲﻟﺎﻌﻟا

لﺎﻤﻌﺘﺳﻻا ﺪﻌﺑ

.ﻒﻴﻔﺧ ءﺎﻣ رﺎﻴﺗ ماﺪﺨﺘﺳﺎﺑ زﺎﻬﺠﻟا ﻒﻄﺷ ﻢﺘﻳ نأ ﻲﻐﺒﻨﻳ

 ﻚﻓT-Racer.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻣ ﻦﻣ ﺪﻳﺪﻤﺘﻟا ﺐﻴﺑﺎﻧأو

 ﻒﻄﺷT-Racer تﺎﻘﺤﻠﻣ نوﺪﺑ) ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻣ ﻊﻣ

.ﺔﺒﻃر شﺎﻤﻗ ﺔﻌﻄﻗ ماﺪﺨﺘﺳﺎﺑ ﻪﺤﺴﻣ وأ (ىﺮﺧأ

ﻦﻳﺰﺨﺘﻟا

.ﻊﻴﻘﺼﻟا ﻦﻣ ﻲﻟﺎﺧ نﺎﻜﻣ ﻲﻓ زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا

تﺎﻫﻮﻔﻟا ﻚﻓ / ﺐﻴﻛﺮﺗ

.زﺎﻬﺠﻟﺎﺑ ةدﻮﺟﻮﻤﻟا تﺎﻫﻮﻔﻟا ﻊﻴﻤﺟ ﻰﻠﻋ حوﺮﺸﻤﻟا ءاﺮﺟﻹا ﻖﺒﻄﻨﻳ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻE

1..ﻚﺒﺸﻤﻟا ﺔﻟازإ

2..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ جاﺮﺧإ

3..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ ﺐﻴﻛﺮﺗ

4..ﻚﺒﺸﻤﻟا ﺐﻴﻛﺮﺗ

ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ ﻒﻴﻈﻨﺗ

1..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ ﻚﻓ

2. .ﻦﻴﻫﺎﺠﺗﻻا ﻼِﻛ ﻲﻓ ﺔﻴﻘﻨﻟا هﺎﻴﻤﻟﺎﺑ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ ﻒﻄﺷ

.ﺮﻣﻷا مﺰﻟ اذإ ﺔﻔﻟﺎﺘﻟا ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ لاﺪﺒﺘﺳا

3..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ ﺐﻴﻛﺮﺗ

تﺎﺟﻻﺰﻟا ﺮﻴﻴﻐﺗ

:ﺔﻔﻟﺎﺘﻟا وأ ﺔﻜﻠﻬﺘﺴُﻤﻟا تﺎﺟﻻﺰﻟا ﺮﻴﻴﻐﺗ ﻢﺘﻳ نأ ﻦﻜﻤﻳ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻF

1. ﻰﻠﻋأ ﻰﻟا ﺖﻴﺒﺜﺘﻟا نﺎﻜﻣ ﻦﻣ ﻼﻴﻠﻗ ﻂﻐﻀﻟﺎﺑ تﺎﺟﻻﺰﻟا جاﺮﺧإ

.ﻲﻏاﺮﺒﻟا ﻚﻔﻣ ﻞﺜﻣ ﺔﺒﺳﺎﻨﻣ ةادأ ماﺪﺨﺘﺳﺎﺑ

2..ﻰﻠﻋأ ﻰﻟإ تﺎﺟﻻﺰﻟا ﺪﺷ

3..ﺖﺒﺜﺗ ﻰﺘﺣ ﻞﻣﺎﺤﻟا ﻲﻓ ﻒﻴﻔﺧ ﻞﻜﺸﺑ ةﺪﻳﺪﺠﻟا تﺎﺟﻻﺰﻟا ﻂﻐﺿ

لﺎﻄﻋأ ثوﺪﺣ ﺔﻟﺎﺣ ﻲﻓ ةﺪﻋﺎﺴﻣ

ﺾﺒﻨﻳ وأ ﻂﻐﺿ يأ ﺪﻟﻮﻳ ﻻ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﻒﻈﻨﻣ

.ﺔﻔﻟﺎﺗ وأ ةدوﺪﺴﻣ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ

1..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﻚﻓ

2. دﻮﺟو مﺪﻋ ﻦﻣ ﻖﻘﺤﺘﻠﻟ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﺺﺤﻓ

.ةروﺮﻀﻟا ﺪﻨﻋ ﺎﻬﻔﻴﻈﻨﺗو تاداﺪﺴﻧا

3. ﻒﻠﺘﻠﻟ ﺎﻬﺿﺮﻌﺗ ﺚﻴﺣ ﻦﻣ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﺺﺤﻓ

.موﺰﻠﻟا ﺪﻨﻋ ﺎﻬﻟﺪﺒﺘﺳاو

4. ﻒﻄﺷT-Racer.ﺔﻴﻘﻨﻟا هﺎﻴﻤﻟﺎﺑ تﺎﻫﻮﻓ نوﺪﺑ

5..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﺐﻴﻛﺮﺗ

.ﺄﻄﺧ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ رﺎﻴﺘﺧا

ﻂﻐﻀﻟا تﺎﻫﻮﻓ ماﺪﺨﺘﺳا ﺪﻨﻋ ﺔﻴﻟﺎﺜﻣ ﻒﻴﻈﻨﺗ ﺔﺠﻴﺘﻧ زﺎﻬﺠﻟا ﻖﻘﺤﻳ

!ﻂﻘﻓ ﺔﺒﺳﺎﻨﻤﻟا ﻲﻟﺎﻌﻟا

1. ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﻒﻈﻨﻤﻟ ﺎًﻘﻓو ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﺮﺘﺧا

.مﺪﺨﺘﺴﻤﻟا

2..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﺐﻴﻛﺮﺗ

نﺎﻤﻀﻟا

ﻖﻳﻮﺴﺘﻟا ﺔﻛﺮﺷ ﺎﻬﻌﻀﺗ ﻲﺘﻟا نﺎﻤﻀﻟا طوﺮﺷ ﺔﻟود ﻞﻛ ﻲﻓ يﺮﺴﻳ

ﻰﻠﻋ أﺮﻄﺗ ﺪﻗ ﻲﺘﻟا ءﺎﻄﺧﻷا حﻼﺻإ ﻰﻟﻮﺘﻧ ﻦﺤﻧ .ﺎﻨﻟ ﺔﻌﺑﺎﺘﻟا ﺔﺼﺼﺨﺘﻤﻟا

هﺬﻫ ﺐﺒﺳ نﻮﻜﻳ ﺎﻣﺪﻨﻋ ،ﻞﺑﺎﻘﻣ نوﺪﺑ نﺎﻤﻀﻟا ةﺮﺘﻓ لﻼﺧ كزﺎﻬﺟ

ﺔﻴﻠﻤﻋ ﻲﻓ وأ ﺔﻣﺪﺨﺘﺴﻤﻟا داﻮﻤﻟا ﻲﻓ ﺐﻴﻋ ﻦﻋ ﻢﺟﺎﻧ لﺎﻄﻋﻷا

ﺔﻤﻴﺴﻘﺑ ﻚﻠﻀﻓ ﻦﻣ ﻪﺟﻮﺗ ،نﺎﻤﻀﻟا قﺎﻘﺤﺘﺳا ﺔﻟﺎﺣ ﻲﻓ .ﻊﻴﻨﺼﺘﻟا

.ﺪﻤﺘﻌﻣ ءﻼﻤﻋ ﺔﻣﺪﺧ ﺰﻛﺮﻣ وأ عزﻮﻣ بﺮﻗأ ﻰﻟإ ءاﺮﺸﻟا

(ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻰﻠﻋ ناﻮﻨﻌﻟا)

88 ﺔﻴﺑﺮﻌﻟﺍ

زﺎﻬﺠﻟا ﻰﻠﻋ زﻮﻣر

زﺎﻬﺠﻟا تﺎﻔﺻاﻮﻣ

رﻮﺼﻟا ﺔﺤﻔﺻ ﺮﻈﻧا ،لﺎﻜﺷﻷا

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻA

1ﺪﻳﺪﻤﺘﻟا بﻮﺒﻧأ

2راوﺪﻟا عارﺬﻟا عﺎﻔﺗرا ﻢﻈﻨُﻣ

3ﺔﺒﻠﻋ

4ﺔﻟﻮﻣﺎﺻ ﻊﻣ ﺔﻳزﻮﺟ ﺔﻠﺻو

5ﺾﺒﻘﻣ

6ﺢﻄﺳﻷا ﻒﻴﻈﻨﺗ رز

7ﺎﻳاوﺰﻟاو فاﻮﺤﻟا ﻒﻴﻈﻨﺗ رز

8 ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ

9راود عارذ

10ﺔﻴﻣﺎﻣﻷا ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ

11تﺎﺟﻻز

12ﻒﻄﺸﻟا ﺔﻫﻮﻓ

13ﻒﻄﺸﻟا ﺔﻔﻴﻇو رز

ﺪﻳﺪﻤﺘﻟا بﻮﺒﻧأ ﻊﻴﻤﺠﺗ

دﺎﺷرإ

.ﺔﺘﺑﺎﺛ زﺎﻬﺠﻟا ءاﺰﺟأ تﻼﻴﺻﻮﺗ نﻮﻜﺗ نأ ﻰﻠﻋ ﻊﻴﻤﺠﺘﻟا ﺪﻨﻋ صﺮﺣا

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻB

1..لﺎﺧدﻹا نﺎﻜﻣ ﻲﻓ ةزﻮﺠﻟا لﺎﺧدإ

2..ﺖﺒﺜﻳ ﻰﺘﺣ ﺪﻳﺪﻤﺘﻟا ةرادإ

3..مﺎﻜﺣﺈﺑ ﻞﺻﻮﻟا ﺔﻟﻮﻣﺎﺻ ﺪﺷ

.ىﺮﺧﻷا ﺪﻳﺪﻤﺘﻟا ﺐﻴﺑﺎﻧﻷ ﺮﻣﻷا مﺰﻟ اذإ ﺔﻴﻠﻤﻌﻟا راﺮﻜﺗ

ﻞﻴﻐﺸﺘﻟا ءﺪﺑ

ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ رﺎﻴﺘﺧا

ماﺪﺨﺘﺳا ﻮﻫ تﺎﺑاﺮﻄﺿﻻا ﻦﻣ ﻲﻟﺎﺧ ﻞﻴﻐﺸﺘﻟ ﻲﺳﺎﺳﻷا طﺮﺸﻟا

.ﺔﺒﺳﺎﻨﻤﻟا ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ

دﺎﺷرإ

ﺦﻀﻟا ﺔﻴﻤﻛ تﺎﻧﺎﻴﺑ ﺪﺠﺗ .(ﺔﻘﻴﻗد/ﺮﺘﻟ) ﺦﻀﻟا ﺔﻴﻤﻛ ﻰﻠﻋ رﺎﻴﺘﺧﻻا ﺪﻤﺘﻌﻳ

.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﻒﻈﻨﻤﻟ زاﺮﻄﻟا ﺔﺣﻮﻟ ﻰﻠﻋ وأ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ

دﺎﺷرإ

.ﺎﻘﺒﺴﻣ ﺔﺒﻛﺮﻣ ءاﺮﻔﺼﻟا ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ

ﻞﻴﻐﺸﺘﻟا

دﺎﺷرإ

تﺎﻘﺤﻠﻣ ﻊﻴﻤﺟ ﻊﻣ ﺪﻳﺪﻤﺘﻟا ﺐﻴﺑﺎﻧأ ماﺪﺨﺘﺳا ﻢﺘﻳ نأ ﻦﻜﻤﻳKärcher.

دﺎﺷرإ

ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﻒﻈﻨﻣ ﻞﻐﺸُﺗ ﻻ ،ﺔﻴﻟﺎﺜﻣ ﻒﻴﻈﻨﺗ ﺔﺠﻴﺘﻧ ﻰﻠﻋ لﻮﺼﺤﻠﻟ

ﺔﺟرد ﻰﻠﻋEco.

ﺔﻴﺿرﻷا ﺢﻄﺳأ ﻒﻴﻈﻨﺗ

ﻞﻴﺒﺳ ﻰﻠﻋ) ﺔﻨﺸﺨﻟا خﺎﺳوﻷا ﻦﻣ ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا ﺢﻄﺴﻟا ﻒﻴﻈﻨﺗ ﺐﺠﻳ

ﻒﻠﺗ ﺐﻨﺠﺘﻟ ماﺪﺨﺘﺳﻻا ﻞﺒﻗ (ﺲﻨﻜﻟا ﻖﻳﺮﻃ ﻦﻋ لﺎﺜﻤﻟاT-Racer.

ﻪﻴﺒﻨﺗ

راوﺪﻟا عارﺬﻟﺎﺑ تﺎﻴﻔﻠﺗ

راﺮﺿﺄﺑ ﻚﻟذ ﺐﺒﺴﺘﻳ نأ ﻦﻜﻤﻳ ﺎﻳاوﺰﻟاو فاﻮﺤﻟﺎﺑ ماﺪﻄﺻﻻا ﺪﻨﻋ

.راوﺪﻟا عارﺬﻟﺎﺑ

.ةدﺮﻔﻨﻤﻟا فاﻮﺤﻟاو ﺎﻳاوﺰﻟا ﻰﻠﻋ ﺮﻴﺴﺗ ﻻ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻC

دﺎﺷرإ



T-Racer .ﻚﻋﺪﻟاو ﻒﺤﻟا تﺎﻴﻠﻤﻌﻟ ﺐﺳﺎﻨﻣ ﺮﻴﻏ



ﻰﻠﻋ ماﺪﺨﺘﺳﻻا ﻞﺒﻗ ﺮﻫﺎﻇ ﺮﻴﻏ نﺎﻜﻣ ﻲﻓ زﺎﻬﺠﻟا رﺎﺒﺘﺧا ﻚﻴﻠﻋ

.ﻼﺜﻣ ﺐﺸﺨﻟا ،ﺔﺳﺎﺴﺤﻟا ﺢﻄﺳﻷا



.ﺔﻛﺮﺤﻟﺎﺑ ﺮﻤﺘﺳا ﻞﺑ ﻻ ،ﺪﺣاو نﺎﻜﻣ ﻲﻓ ﻖﺒﺗ ﻻ

1. ﺖﻴﺒﺜﺗT-Racer.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻤﺑ ﺪﻳﺪﻤﺘﻟا بﻮﺒﻧأ ﻊﻣ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻB

a ﻂﻐﻀﻟا سﺪﺴﻤﻟ ﺔﻳزﻮﺠﻟا ﺔﻠﺻﻮﻟا ﻰﻠﻋ ﺪﻳﺪﻤﺘﻟا بﻮﺒﻧأ ﻂﻐﺿا

.ﻲﻟﺎﻌﻟا

b ﺪﻳﺪﻤﺘﻟا بﻮﺒﻧأ ةرادإ90.ﺖﺒﺜﻳ ﻰﺘﺣ ﺔﺟرد °

c.ﺮﻣﻷا مﺰﻟ اذإ ىﺮﺧأ تﻼﻴﺻﻮﺘﻟ ﺔﻴﻠﻤﻌﻟا راﺮﻜﺗ

2..ﻒﻴﻈﻨﺘﻟا ﺢﻄﺳ ﺐﺴﺣ راوﺪﻟا عارﺬﻟا عﺎﻔﺗرا ﻢﻈﻨُﻣ ﻂﺒﺿ

3..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻣ عارذ ﺮﻳﺮﺤﺗ

4..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻣ عارذ ﺪﺷ

.زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻢﺘﻳ

5. ﺮﻳﺮﻤﺗ ﺪﻨﻋ ةﻮﻘﻟا ماﺪﺨﺘﺳا نوﺪﺑ ﺔﻴﺿرﻷا ﺢﻄﺳ ﻒﻴﻈﻨﺗ

T-Racer.ﺔﻴﺿرﻷا ﺢﻄﺳ ﻰﻠﻋ

راﺪﺠﻟا ﺢﻄﺳ ﻒﻴﻈﻨﺗ

1. ﺖﻴﺒﺜﺗT-Racer.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻤﺑ ةﺮﺷﺎﺒﻣ

a ﺔﻠﺻو ﻂﻐﺿT-Racer ﻂﻐﻀﻟا سﺪﺴﻣ ﺔﻠﺻو ﻲﻓ ﺔﻳزﻮﺠﻟا

ﺎﻬﺗرادإ ﻢﺛ ﻲﻟﺎﻌﻟا90.ﺖﻴﺒﺜﺗ ﻰﺘﺣ ﺔﺟرد °

b.ﺎﻫﺪﺟاﻮﺗ ﺪﻨﻋ مﺎﻜﺣﺈﺑ ﻞﺻﻮﻟا ﺔﻟﻮﻣﺎﺻ ﺪﺷ

2..راﺪﺠﻟا ﺢﻄﺳ ﻒﻴﻈﻨﺗ

راوﺪﻟا عارﺬﻟا عﺎﻔﺗرا ﻢﻈﻨُﻣ

تﺎﻫﻮﻓ ﻦﻴﺑ ﺔﻓﺎﺴﻤﻟا ﺮﻴﻴﻐﺗ راوﺪﻟا عارﺬﻟا عﺎﻔﺗرا ﻢﻈﻨُﻣ ﻖﻳﺮﻃ ﻦﻋ ﻢﺘﻳ

.ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا ﺢﻄﺴﻟاو ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا

.ﻒﻴﻈﻨﺘﻟا ﺔﻤﻬﻣ ﺐﺴﺣ راوﺪﻟا عارﺬﻟا عﺎﻔﺗرا ﻢﻈﻨﻣ ﻂﺒﺿ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻD

،طﻼﺒﻟا ﻼﺜﻣ ،ﺔﻳﻮﻘﻟا ﺢﻄﺳﻷا ﻰﻠﻋ ةﺪﻴﻨﻌﻟا تﺎﺧﺎﺴﺗﻺﻟ يﻮﻘﻟا ﻒﻴﻈﻨﺘﻠﻟ

:ﺮﺠﺤﻟا ،نﻮﻃﺎﺒﻟا

1." ﻰﻠﻋ راوﺪﻟا عارﺬﻟا عﺎﻔﺗرا ﻢﻈﻨﻣ ﻂﺒﺿHARD."

:ﺔﺳﺎﺴﺤﻟا ﺢﻄﺳﻷا ﻒﻴﻈﻨﺘﻟ

2." ﻰﻠﻋ راوﺪﻟا عارﺬﻟا عﺎﻔﺗرا ﻢﻈﻨﻣ ﻂﺒﺿSOFT."



ﺮﻄﺧ

ﺔﻓﺎﺣ ﺖﺤﺗ ﻞﻴﻐﺸﺘﻟا ءﺎﻨﺛأ ﻚﺴﻤﺗ ﻻ !ﺔﺑﺎﺻﻹا ﺮﻄﺧ

T-Race.r

ﺢﻄﺳﻷا ﻒﻴﻈﻨﺗ :ﻒﻴﻈﻨﺘﻟا عﻮﻧ

ﺎﻳاوﺰﻟاو فاﻮﺤﻟا ﻒﻴﻈﻨﺗ :ﻒﻴﻈﻨﺘﻟا عﻮﻧ

ﻒﻄﺸﻟا ﺔﻔﻴﻇو :ﻒﻴﻈﻨﺘﻟا عﻮﻧ

HARD ،طﻼﺒﻟا لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ ،ﺔﻳﻮﻘﻟا ﺢﻄﺳﻸﻟ

ﺮﺠﺤﻟا ،نﻮﻃﺎﺒﻟا

SOFTﺐﺸﺨﻟا لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ ،ﺔﺳﺎﺴﺤﻟا ﺢﻄﺳﻸﻟ

/ﺮﺘﻟ) ﺔﻘﻴﻗد/ﺮﺘﻟ ﺦﻀﻟا ﺔﻴﻤﻛ

(ﺔﻋﺎﺳ

ﺔﺌﻓHD(ﻼﺜﻣ) تﺎﻫﻮﻓ نﻮﻟ

ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا

5,8 (348) - 7,5 (450)K4 - K5يدﺎﻣر

ﻰﻠﻋأ7,5 (450)K6 - K7ﺮﻔﺻأ

ﺔﻴﺑﺮﻌﻟﺍ 87

تﺎﻳﻮﺘﺤﻤﻟا

ﺔﻣﺎﻋ تادﺎﺷرإ

ﻲﻠﺻﻷا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد أﺮﻗا

لوﻷ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﻞﺒﻗ

ﻰﻠﻋ ﻆﻓﺎﺣ .ﻚﻟﺬﻟ ﺎﻘﻓو فﺮﺼﺗو ةﺮﻣ

ﺎًﻘﺣﻻ ماﺪﺨﺘﺳﻼﻟ ﻲﻠﺻﻷا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد

.ﻲﻟﺎﺘﻟا ﻚﻟﺎﻤﻠﻟ ﻪﻤﻴﻠﺴﺗ وأ

اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ تﺎﺣوﺮﺸﻟاو رﻮﺼﻟا

اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ ةدراﻮﻟا تﺎﺣوﺮﺸﻟاو رﻮﺼﻟا ﻒﻠﺘﺨﺗ نأ ﻦﻜﻤﻳ

ﺰﻴﻬﺠﺗو ﺪﻳرﻮﺘﻟا قﺎﻄﻧ ﻦﻋT-Racer.ﻚﺑ صﺎﺨﻟا

دﺎﺷرإ

.ﺔﻴﻨﻔﻟا تﻼﻳﺪﻌﺘﻟا لﺎﺧدإ ﻖﺤﺑ ﻆﻔﺘﺤﻧ

تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳﻻا

ماﺪﺨﺘﺳا ﻢﺘﻳ نأ ﻦﻜﻤﻳT-Racer ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻔﻈﻨﻣ ﻊﻣ

Kärcher Home & Garden تﺎﺌﻓ ﻦﻣ اءاﺪﺘﺑإ K4.

ﻒﻈﻨﺘﻟا زﺎﻬﺠﻟ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ زﺎﻬﺠﻟا ﺔﺌﻓ لﻮﺣ ﺔﻠﺼﻔﻣ تﺎﻧﺎﻴﺑ ﺪﺠﺗ

.ﻚﺑ صﺎﺨﻟا ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟﺎﺑ

ﺔﻨﺳ ﻰﺘﺣ ﺔﺠﺘﻨُﻤﻟا ةﺰﻬﺟﻸﻟ ﺔﺒﺴﻨﻟﺎﺑ جﺎﺘﺤﺗ1991 ﻲﻓﺎﺿإ ﺊﻳﺎﻬﻣ ﻰﻟا

.("رﺎﻴﻐﻟا ﻊﻄﻗو تﺎﻘﺤﻠﻤﻟا" ﺮﻈﻧا)

ﺮﺒﺘﻌُﻳT-Racer ﺔﻔﻠﺘﺨﻤﻟا نارﺪﺠﻟاو تﺎﻴﺿرﻷا ﺢﻄﺳأ ﻒﻴﻈﻨﺘﻟ ﻲﻟﺎﺜﻣ

.ﺐﺸﺨﻟاو ﻚﻴﺘﺳﻼﺒﻟاو نﻮﻃﺎﺒﻟاو ﺮﺠﺤﻟاو طﻼﺒﻟا ﻞﺜﻣ

مﺪﺨﺘﺳاT-Racer.ﻂﻘﻓ ﻲﻟﺰﻨﻤﻟا لﺎﻤﻌﺘﺳﻼﻟ

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ

ﻰﺟﺮﻳ .ﺮﻳوﺪﺘﻟا ةدﺎﻋﻹ ﺔﻠﺑﺎﻗ ﻒﻴﻠﻐﺘﻟا ﻲﻓ ﺔﻣﺪﺨﺘﺴﻤﻟا داﻮﻤﻟا

.ﺔﺌﻴﺒﻟا ﻰﻠﻋ ﻆﻓﺎﺤﺗ ﺔﻘﻳﺮﻄﺑ ﻒﻴﻠﻐﺘﻟا داﻮﻣ ﻦﻣ ﺺﻠﺨﺘﻟا

ﺔﻠﺑﺎﻗ ﺔﻤّﻴﻗ داﻮﻣ ﻰﻠﻋ ﺔﻴﻧوﺮﺘﻜﻟﻹاو ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺰﻬﺟﻷا يﻮﺘﺤﺗ

ﻞﺜﻣ تﺎﻧﻮﻜﻣ ﻰﻠﻋ ﺎﻀﻳأ يﻮﺘﺤﺗ ﺎﻣ ﺎًﺒﻟﺎﻏو ﺮﻳوﺪﺘﻟا ةدﺎﻋﻹ

ةرﻮﻄﺧ ﻞﻜﺸﺗ ﺪﻗ ﻲﺘﻟاو تﻮﻳﺰﻟا وأ تﺎﻤﻛاﺮﻤﻟا وأ ،تﺎﻳرﺎﻄﺒﻟا

ﺮﻴﻏ ﻞﻜﺸﺑ ﺎﻬﻌﻣ ﻞﻣﺎﻌﺘﻟا ﺔﻟﺎﺣ ﻲﻓ ﺔﺌﻴﺒﻟاو نﺎﺴﻧﻹا ﺔﺤﺻ ﻰﻠﻋ

تﺎﻧﻮﻜﻤﻟا هﺬﻫ نأ ﻻإ .ﺔﺌﻃﺎﺧ ةرﻮﺼﺑ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا ﻢﺗ اذإ وأ ﺢﻴﺤﺻ

ةﺰﻬﺟﻷا ﻦﻣ ﺺﻠﺨﺘﻟا زﻮﺠﻳ ﻻ .ﺔﻤﻴﻠﺳ ةرﻮﺼﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﻟ ﺔﻳروﺮﺿ

.ﺔﻴﻟﺰﻨﻤﻟا تﺎﻳﺎﻔﻨﻟا ﻊﻣ ﺰﻣﺮﻟا اﺬﻬﺑ ةﺰﻴﻤﻤﻟا

ﻞﻤﻌﻟا ﻦﻛﺎﻣأ ﻲﻓ ﻻإ ﻒﻴﻈﻨﺘﻟا داﻮﻣ ماﺪﺨﺘﺳﺎﺑ ﻞﻤﻌﻟﺎﺑ ﺢﻤﺴُﻳ ﻻ

ﻻ .ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ةﺎﻨﻘﺑ ﺔﻠﺻو دﻮﺟو ﻊﻣ ﻞﺋاﻮﺴﻠﻟ ةﺬﻔﻨﻤﻟا ﺮﻴﻏ

.ﺔﻴﺤﻄﺴﻟا ﺔﺑﺮﺘﻟا ﻰﻟإ وأ هﺎﻴﻤﻟا ﻰﻟإ ﻒﻴﻈﻨﺘﻟا داﻮﻣ لﻮﺻﻮﺑ ﺢﻤﺴُﻳ

) تﺎﻳﻮﺘﺤﻤﻟا داﻮﻣ لﻮﺣ تادﺎﺷرإREACH(

:ﻊﻗﻮﻤﻟا ﻰﻠﻋ تﺎﻳﻮﺘﺤﻤﻟا لﻮﺣ ﺔﻴﻟﺎﺤﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

www.kaercher.de/REACH

رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا

،ﻂﻘﻓ ﺔﻴﻠﺻﻷا رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﺻﻷا ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا ماﺪﺨﺘﺳا

.تﻻﻼﺘﺧﻻا ﻦﻣ ٍلﺎﺧو ﻦﻣآ ﻞﻜﺸﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻦﻤﻀﺗ ﻲﺘﻟاو

ﻰﻠﻋ رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟﺎﺑ ﺔﺻﺎﺨﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

ﻊﻗﻮﻤﻟا

www.kaercher.com

ﻢﻴﻠﺴﺘﻟا ىﻮﺘﺤﻣ

عﻮﻧ ﻢﻴﻠﺴﺗ ىﻮﺘﺤﻣ .ﺎﻬﺤﺘﻓ ﺪﻨﻋ ةﻮﺒﻌﻟا تﺎﻳﻮﺘﺤﻣ ﻊﻴﻤﺟ دﻮﺟو ﻦﻣ ﺪﻛﺄﺗ

تﺎﻘﺤﻠﻣ يأ ﺺﻘﻧ ﺔﻟﺎﺣ ﻲﻓ .ةﻮﺒﻌﻟا ﻰﻠﻋ رﻮﺼﻣ ﻚﺑ صﺎﺨﻟا ﺰﻴﻬﺠﺘﻟا

ﻞﺻاﻮﺘﻟا ﻰﺟﺮﻳ ،ﻞﻘﻨﻟا ﺔﻴﻠﻤﻋ ﻦﻋ ﺞﺗﺎﻧ ﺎﻬﺑ ﻒﻠﺗ يأ فﺎﺸﺘﻛا وأ ﺔﻴﻠﻴﻤﻜﺗ

.ﻊﺋﺎﺒﻟا ﻊﻣ

ﺔﻣﻼﺴﻟا تادﺎﺷرإ

몇

ﻪﻳﻮﻨﺗ

●

ﺪﺟاﻮﺗ ﺪﻨﻋ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﻻ

سأر ﻦﻣ بﺮﻘﻟﺎﺑ ﻦﻳﺮﺧآ صﺎﺨﺷأ

.ﻒﻴﻈﻨﺘﻟا

●

ﻞﺒﻗو ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻋ ﻦﻣ ءﺎﻬﺘﻧﻹا ﺪﻌﺑ

ماﺪﺨﺘﺳﺎﺑ ﻞﻤﻌﻟاT-Racer ﻢﻗ ،

ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا زﺎﻬﺟ فﺎﻘﻳﺈﺑ

ﻞﺼﻔﺑ ﻢﻗوT-Racer سﺪﺴﻣ ﻦﻣ

.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا

●

ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا رﺎﻴﺗ قﻼﻃﺈﺑ ﻢﻘﺗ ﻻ

نأ ﺪﻌﺑ ﻻإ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻤﺑ

ﺪﺟاﻮﺘﻳT-Racer داﺮﻤﻟا ﺢﻄﺴﻟا ﻰﻠﻋ

.ﻪﻔﻴﻈﻨﺗ

●

نﺎﻜﻣ ﻦﻴﻣﺄﺘﺑ ﻢﻗ .داﺪﺗرﻻا ﺮﻄﺧ

سﺪﺴﻣ ﻚﺴﻣاو ﻦﻣآ ﻞﻜﺸﺑ ﻚﻓﻮﻗو

ﺪﻳﺪﻤﺘﻟا بﻮﺒﻧأ ﻊﻣ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا

.ﻢﻜﺤﻣ ﻞﻜﺸﺑ

●

ىﻮﺼﻘﻟا هﺎﻴﻤﻟا ةراﺮﺣ ﺔﺟرد60 °

تادﺎﺷرإ ةﺎﻋاﺮﻣ ﻚﻴﻠﻋ) ﺔﻳﻮﺌﻣ ﺔﺟرد

.(ﻚﺑ صﺎﺨﻟا ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﻒﻈﻨﻣ

دﺎﺷرإ

●

ﻲﻋاﺮﺗ نأ اﺪﺟ يروﺮﻀﻟا ﻦﻣ

ﻂﻐﻀﻟا ﻒﻈﻨﻤﻟ ﺔﻣﻼﺴﻟا تادﺎﺷرإ

ﺢﺋاﻮﻠﻟا ﻚﻟﺬﻛو ﻚﺑ صﺎﺨﻟا ﻲﻟﺎﻌﻟا

.ﺔﻴﻠﺤﻤﻟا تﺎﻤﻴﻠﻌﺘﻟاو

ﺔﻣﺎﻋ تادﺎﺷرإ...........................................................87

اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ تﺎﺣوﺮﺸﻟاو رﻮﺼﻟا.......................87

تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳﻻا......................................87

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ..............................................................87

رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا....................................87

ﻢﻴﻠﺴﺘﻟا ىﻮﺘﺤﻣ..........................................................87

ﺔﻣﻼﺴﻟا تادﺎﺷرإ.......................................................87

زﺎﻬﺠﻟا ﻰﻠﻋ زﻮﻣر.......................................................88

زﺎﻬﺠﻟا تﺎﻔﺻاﻮﻣ........................................................88

ﺪﻳﺪﻤﺘﻟا بﻮﺒﻧأ ﻊﻴﻤﺠﺗ...................................................88

ﻞﻴﻐﺸﺘﻟا ءﺪﺑ.............................................................88

ﻞﻴﻐﺸﺘﻟا...................................................................88

لﺎﻤﻌﺘﺳﻻا ﺪﻌﺑ..........................................................89

ﻦﻳﺰﺨﺘﻟا...................................................................89

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا.........................................................89

لﺎﻄﻋأ ثوﺪﺣ ﺔﻟﺎﺣ ﻲﻓ ةﺪﻋﺎﺴﻣ..................................89

نﺎﻤﻀﻟا...................................................................89

advantages.

vielen Vorteilen.

avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/dealersearch

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!

Karcher 2.644-074.0 T 7 Plus Surface Cleaner

Product's Documents

User Manual

Specifications

Karcher 2.644-074.0 Questions and Answers
