Karcher 2.644-191.0 Fassaden- und Glas-Reinigungsaufsatz User Manual

59691390

(06/20)

your product

www.kaercher.com/welcome

Deutsch 4

English 6

Français 8

Italiano 10

Nederlands 12

Español 14

Português 16

Dansk 18

Norsk 20

Svenska 22

Suomi 24

Ελληνικά 26

Türkçe 28

Русский 30

Magyar 33

Čeština 35

Slovenščina 37

Polski 39

Româneşte 41

Slovenčina 43

Hrvatski 45

Srpski 47

Български 49

Eesti 51

Latviešu 53

Lietuviškai 55

Українська 57

中文

繁體中文

한국어

Қазақша 64

日本語

ﺔﻴﺑﺮﻌﻟﺍ

B C

D E

4 Deutsch

Allgemeine Hinweise

Lesen Sie vor der ers-

ten Benutzung des Ge-

räts diese

Originalbetriebsanleitung und

handeln Sie danach. Bewahren

Sie die Originalbetriebsanlei-

tung für den späteren Gebrauch

oder für Nachbesitzer auf.

Sicherheitshinweise

몇 VORSICHT

● Verwenden Sie das Gerät

nicht, wenn sich weitere Per-

sonen in der Nähe des Reini-

gungskopfes befinden.

● Schalten Sie nach Beendi-

gung des Reinigungsbetriebs

und vor Arbeiten den Hoch-

druckreiniger aus und trennen

Sie den Powerschrubber von

der Hochdruckpistole.

● Lösen Sie den Hochdruck-

strahl an der Hochdruckpistole

erst aus, wenn sich der Power-

schrubber auf der Reinigungs-

fläche befindet.

● Rückstoßgefahr. Sorgen Sie

für sicheren Stand und halten

Sie die Hochdruckpistole mit

Verlängerungsrohr gut fest.

● Maximale Wassertemperatur

60°C (beachten Sie die Hin-

weise Ihres Hochdruckreini-

gers).

Hinweis

● Beachten Sie auch unbedingt

die Sicherheitshinweise Ihres

Hochdruckreinigers sowie ört-

liche Vorschriften und Verord-

nungen

Abbildungen und Beschreibungen

in dieser Betriebsanleitung

Abbildungen und Beschreibungen in dieser Betriebsan-

leitung können vom Lieferumfang und der Ausstattung

Ihres Geräts abweichen.

Hinweis

Technische Änderungen vorbehalten.

Bestimmungsgemäße Verwendung

Der Fassaden- und Glasreinigungsaufsatz kann mit al-

len Kärcher Home & Garden Hochdruckreinigern ab

dem Baujahr 2008, bis zu einem Druck von 18MPa

(180 bar / 2600 psi) verwendet werden.

Der Fassaden- und Glasreinigungsaufsatz eignet sich

ideal zum Hochdruckreinigen von Hausfassaden und

Glasflächen wie Wintergärten, Fensterflächen und Fas-

sadenverglasungen.

Der Fassaden- und Glasreinigungsaufsatz ist die ideale

Ergänzung für das Teleskopstrahlrohr TLA 4, um Reini-

gungsaufgaben in großer Höhe sicher zu bewältigen.

Der Fassaden- und Glasreinigungsaufsatz kann auch

an jedes Standard Kärcher Verlängerungsrohr oder di-

rekt an die Pistole verwendet werden.

ACHTUNG

Beschädigungsgefahr

Beschädigungsgefahr durch wirkende Kräfte.

Teleskopstrahlrohr und Standard-Kärcher-Verlänge-

rungsrohre dürfen nicht kombiniert werden.

Verwenden Sie den Fassaden- und Glasreinigungsauf-

satz ausschließlich für den Privathaushalt.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bit-

te Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten

wertvolle recyclebare Materialien und oft Be-

standteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine

potentielle Gefahr für die menschliche Gesundheit und

die Umwelt darstellen können. Für den ordnungsgemä-

ßen Betrieb des Geräts sind diese Bestandteile jedoch

notwendig. Mit diesem Symbol gekennzeichnete Gerä-

te dürfen nicht mit dem Hausmüll entsorgt werden.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüs-

sigkeitsdichten Arbeitsflächen mit Anschluss an die

Schmutzwasserkanalisation durchgeführt werden. Rei-

nigungsmittel nicht in Gewässer oder Erdreich eindrin-

gen lassen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie un-

ter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwen-

den, sie bieten die Gewähr für einen sicheren und stö-

rungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie

unter www.kaercher.com.

Deutsch 5

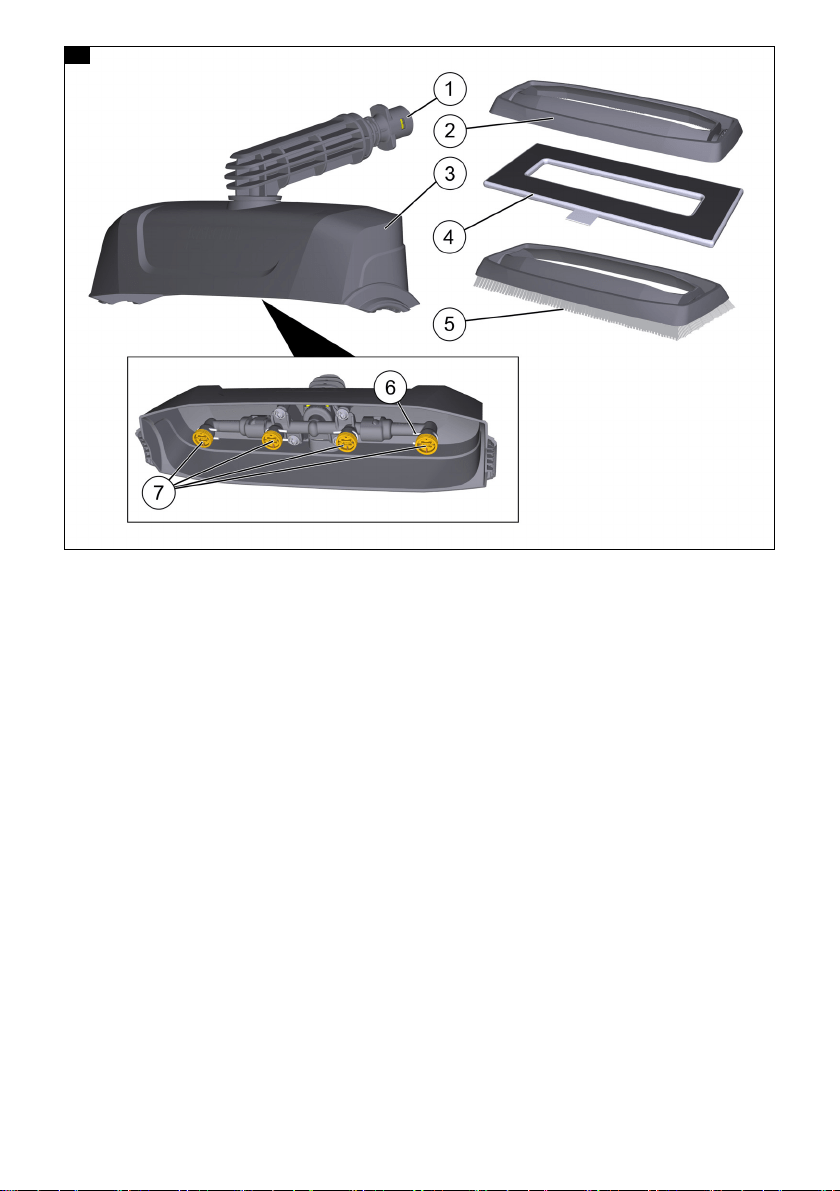

Gerätebeschreibung

Abbildungen siehe Grafikseite

Abbildung A

1 Bajonettanschluss

2 Rahmen für Glasreinigung

3 Halter für Rahmen

4 Textilbezug für Glasreinigung

5 Rahmen für Fassadenreinigung mit Borsten

6 Klammer Hochdruckdüse

7 Hochdruckdüse

Montage Rahmen

Hinweis

Achten Sie bei der Montage auf eine feste Verbindung

der Geräteteile.

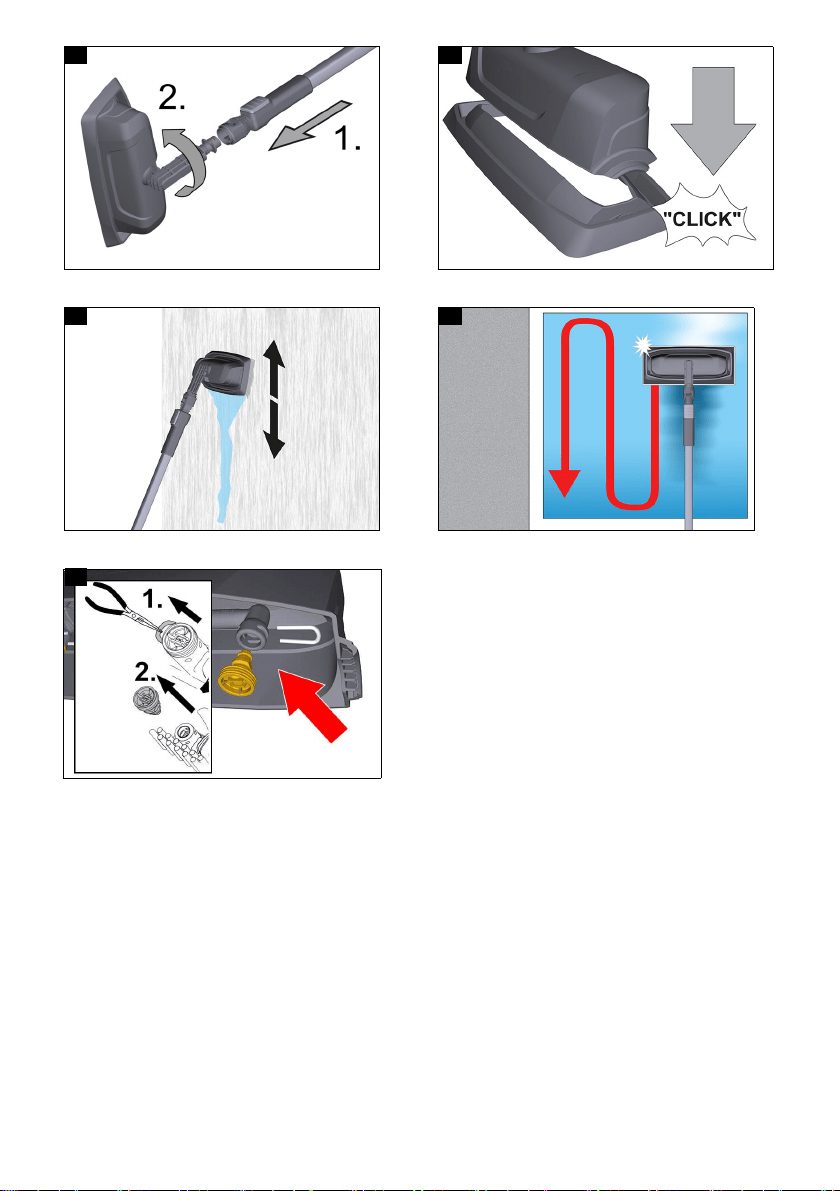

Abbildung C

1. Gewünschten Rahmen auswählen:

a Rahmen mit Borsten für Wandflächen

b Rahmen für Textilüberzug Glasflächenreinigung

2. Rahmen auf den Halter stecken (rastet ein).

a Bei der Verwendung des Rahmens für die Glas-

reinigung, zum Befestigen den Textilbezug fest

auf den Rahmen drücken.

Montage am Teleskopstrahlrohr*

Hinweis

Achten Sie bei der Montage auf eine feste Verbindung

der Geräteteile.

Abbildung B

1. Bajonett in die Aufnahme stecken.

2. Fassaden- und Glasreinigungsaufsatz drehen, bis

er einrastet.

Der Fassaden- und Glasreinigungsaufsatz kann auch

an Standard-Kärcher-Verlängerungsrohre oder direkt

an die Hochdruckpistole montiert werden. Die Montage-

schritte sind identisch. Vorgang gegebenenfalls für wei-

tere Verlängerungsrohre wiederholen.

*nicht im Lieferumfang enthalten.

Inbetriebnahme

Vor der Benutzung muss das Gerät montiert werden.

1. Gewünschten Rahmen montieren

2. Gerät mit Teleskopstrahlrohr, Verlängerung oder

Hochdruckpistole verbinden.

Betrieb

Wandfläche reinigen

Vor der Anwendung die Reinigungsfläche von groben

Verschmutzungen befreien (zum Beispiel durch Abkeh-

ren), um Schäden zu vermeiden.

Hinweis

● Testen Sie das Gerät vor der Verwendung auf emp-

findlichen Oberflächen, z. B. Holz, an einer unauffäl-

ligen Stelle.

● Verharren Sie nicht auf einer Stelle, sondern bleiben

Sie in Bewegung.

1. Rahmen für Fassadenreinigung montieren

2. Den Fassaden- und Glasreinigungsaufsatz an die

zu reinigende Oberfläche halten.

Abbildung D

3. Hebel der Handspritzpistole entsperren.

4. Hebel der Handspritzpistole ziehen.

Das Gerät schaltet sich ein.

5. Oberfläche mit gleichmäßigen Bewegungen reini-

gen.

Glasflächen reinigen

Zur effektiven Reinigung von Glasflächen, den Fassa-

den- und Glasreinigungsaufsatz in gleichmäßigen Bah-

nen und von oben nach unten über die Glasfläche

führen.

Abbildung E

1. Rahmen für Glasreinigung montieren.

2. Textilbezug am Rahmen befestigen.

3. Hebel der Handspritzpistole entsperren.

4. Hebel der Handspritzpistole ziehen.

Das Gerät schaltet sich ein.

5. Glasflächen reinigen.

Nach dem Gebrauch

Nach dem Gebrauch das Gerät mit einem weichen

Wasserstrahl abspülen.

 Fassaden- und Glasreinigungsaufsatz und gegebe-

nenfalls Teleskopstrahlrohr oder Verlängerungsroh-

re von der Hochdruckpistole abnehmen.

 Gegebenenfalls Rahmen abnehmen.

 Fassaden- und Glasreinigungsaufsatz mit der

Hochdruckpistole (ohne weiteres Zubehör) abspü-

len oder mit einem feuchten Tuch abwischen.

 Rahmen für Fassadenreinigung unter fließendem

Wasser abspülen und Borsten von Fremdkörpern

befreien.

 Textilbezug vom Rahmen für Glasreinigung abneh-

men und unter warmem Wasser auswaschen. Der

Textilbezug kann auch in der Waschmaschine bis

max. 60°C gewaschen werden.

Lagerung

Das Gerät an einem frostfreien Ort aufbewahren.

Pflege und Wartung

Düsen ein- / ausbauen

Die beschriebene Vorgehensweise gilt für alle vorhan-

denen Düsen am Gerät.

Abbildung F

1. Die Klammer entfernen.

2. Die Hochdruckdüse herausziehen.

3. Die Hochdruckdüse einsetzen.

4. Die Klammer montieren.

Hochdruckdüse reinigen

1. Die Hochdruckdüse ausbauen.

2. Die Hochdruckdüse mit klarem Wasser in beide

Richtungen durchspülen. Gegebenenfalls eine be-

schädigte Hochdruckdüse ersetzen.

3. Die Hochdruckdüse einbauen.

Hilfe bei Störungen

Hochdruckreiniger baut keinen Druck auf oder pul-

siert

Hochdruckdüsen verstopft oder beschädigt

1. Hochdruckdüsen ausbauen.

2. Hochdruckdüsen auf Verstopfung prüfen und gege-

benenfalls reinigen.

3. Hochdruckdüsen auf Beschädigung prüfen und ge-

gebenenfalls ersetzen.

4. Den Fassaden- und Glasreinigungsaufsatz ohne

Düsen mit klarem Wasser durchspülen.

5. Hochdruckdüsen wieder einbauen.

6English

Garantie

In jedem Land gelten die von unserer zuständigen Ver-

triebsgesellschaft herausgegebenen Garantiebedin-

gungen. Etwaige Störungen an Ihrem Gerät beseitigen

wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-

terial- oder Herstellungsfehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an

Ihren Händler oder die nächste autorisierte Kunden-

dienststelle.

(Adresse siehe Rückseite)

General notes

Read the original in-

structions before using

the device for the first time and

act in accordance with it. Keep

the original instructions for fu-

ture reference or for future own-

ers.

Safety instructions

몇 CAUTION

● Do not use the device when

persons are in the vicinity of

the cleaning head.

● Switch the high-pressure

cleaner off and disconnect the

power scrubber from the high-

pressure gun after finishing

cleaning work and before per-

forming any work on the high-

pressure cleaner.

● Do not trigger the high-pres-

sure jet at the high-pressure

gun until the power scrubber is

on the surface to be cleaned.

● Recoil danger. Keep proper

footing and hold the high-pres-

sure gun and extension tube

firmly.

● Maximum water temperature

60°C (please observe the in-

structions for your high-pres-

sure cleaner).

Note

● Be sure to always adhere to

the safety instructions for your

high-pressure cleaner and the

locally applicable regulations

and directives

Illustrations and descriptions in

these operating instructions

Illustrations and descriptions in these operating instruc-

tions may differ from the scope of delivery and equip-

ment for your device.

Note

Subject to technical changes without notice.

Intended use

The façade and glass cleaning attachment can be used

with all Kärcher Home & Garden high-pressure cleaners

manufactured in 2008 or later, up to a pressure of

18 MPa (180 bar / 2600 psi).

The façade and glass cleaning attachment is ideal for

high-pressure cleaning of house façades and glass sur-

faces such as winter gardens, window surfaces and

façade glazing.

The façade and glass cleaning attachment is the ideal

addition to the TLA 4 telescopic spray lance for safely

handling cleaning tasks at great heights.

The façade and glass cleaning attachment can also be

used on any standard Kärcher extension tube or directly

on the gun.

ATTENTION

Risk of damage

Risk of damage due to active forces.

The telescopic spray lance and standard Kärcher exten-

sion tubes must not be combined.

Only use the façade and glass cleaning attachment in

private households.

Environmental protection

The packing materials can be recycled. Please

dispose of packaging in accordance with the en-

vironmental regulations.

Electrical and electronic devices contain valua-

ble, recyclable materials and often components

such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can

pose a potential danger to human health and the envi-

ronment. However, these components are required for

the correct operation of the device. Devices marked by

this symbol are not allowed to be disposed of together

with the household rubbish.

Working with detergents may only be performed on

watertight surfaces with connection to the waste

water sewage system. Do not allow detergent to enter

waterways or the soil.

Notes on the content materials (REACH)

Current information on content materials can be found

at: www.kaercher.de/REACH

Accessories and spare parts

Only use original accessories and original spare parts.

They ensure that the appliance will run fault-free and

safely.

Information on accessories and spare parts can be

found at www.kaercher.com.

English 7

Description of the device

For the illustrations, refer to the graphics page

Illustration A

1 Bayonet connector

2 Frame for glass cleaning

3 Holder for frame

4 Textile cover for glass cleaning

5 Frame for façade cleaning with bristles

6 Bracket for high-pressure nozzle

7 High-pressure nozzle

Installation of frame

Note

Ensure that the device components are tightly connect-

ed on installation.

Illustration C

1. Select the desired frame:

a Frame with bristles for wall surfaces

b Frame for glass surface cleaning textile covering

2. Fit the frame on the holder (clicks into place).

a When using the frame for glass cleaning, press

the textile cover firmly on to the frame to attach it.

Installation on the telescopic spray

lance*

Note

Ensure that the device components are tightly connect-

ed on installation.

Illustration B

1. Plug the bayonet into the mounting.

2. Turn the façade and glass cleaning attachment until

it clicks into place.

The façade and glass cleaning attachment can also be

mounted on standard Kärcher extension tubes or direct-

ly on the high-pressure gun. The installation steps are

identical. Repeat the procedure for all further extension

tubes if necessary.

*not included in the scope of delivery.

Initial startup

The device must be installed prior to use.

1. Installing the desired frame

2. Connect the device to the telescopic spray lance,

extension or high-pressure gun.

Operation

Cleaning wall surfaces

Remove coarse dirt from the surface to be cleaned (e.g.

by sweeping) before using the device to avoid damage.

Note

● Test the device on an inconspicuous area before us-

ing on sensitive surfaces, e. g. wood.

● Do not allow it to remain in one area, but keep it in

motion.

1. Installing the frame for façade cleaning

2. Hold the façade and glass cleaning attachment

against the surface to be cleaned.

Illustration D

3. Unlock the lever of the trigger gun.

4. Pull the lever of the trigger gun.

The device switches on.

5. Clean the surface with even movements.

Cleaning glass surfaces

For the effective cleaning of glass surfaces, guide the

façade and glass cleaning attachment in even paths

and from top to bottom over the glass surface.

Illustration E

1. Install the frame for glass cleaning.

2. Fasten the textile cover to the frame.

3. Unlock the lever of the trigger gun.

4. Pull the lever of the trigger gun.

The device switches on.

5. Clean glass surfaces.

After use

Rinse off the device with a gentle water stream after

use.

 Remove the façade and glass cleaning attachment

and, if necessary, the telescopic spray lance or ex-

tension tubes from the high-pressure gun.

 If necessary, remove the frame.

 Rinse off the façade and glass cleaning attachment

with the high-pressure gun (without other accesso-

ries) or wipe it down with a damp cloth.

 Rinse the frame for façade cleaning under running

water and remove any foreign matter from the bris-

tles.

 Remove the textile cover from the frame for glass

cleaning and wash it under warm water. The textile

cover can also be washed in the washing machine

up to max. 60°C.

Storage

Store the device in a frost-protected place.

Care and service

Removing/installing the nozzles

The described procedure applies to all nozzles on the

device.

Illustration F

1. Remove the clip.

2. Pull the high-pressure nozzle out.

3. Fit the high-pressure nozzle.

4. Fit the clip.

Cleaning the high-pressure nozzle

1. Remove the high-pressure nozzle.

2. Flush the high-pressure nozzle with clear water in

both directions. Replace a damaged high-pressure

nozzle where necessary.

3. Install the high-pressure nozzle.

Troubleshooting guide

High-pressure cleaner not building up pressure or

pulsing

High-pressure nozzles clogged or damaged

1. Remove the high-pressure nozzles.

2. Check the high-pressure nozzles for clogging and

clean if necessary.

3. Check the high-pressure nozzles for damage and

replace if necessary.

4. Rinse the façade and glass cleaning attachment

thoroughly with clear water without the nozzles fit-

ted.

5. Install the high-pressure nozzles again.

8Français

Warranty

The warranty conditions issued by our relevant sales

company apply in all countries. We shall remedy possi-

ble malfunctions on your appliance within the warranty

period free of cost, provided that a material or manufac-

turing defect is the cause. In a warranty case, please

contact your dealer (with the purchase receipt) or the

next authorised customer service site.

(See overleaf for the address)

Remarques générales

Veuillez lire ce manuel

d'instructions original

avant la première utilisation de

votre appareil et agissez confor-

mément. Conservez le manuel

d'instructions original pour une

utilisation ultérieure ou pour le

propriétaire suivant.

Consignes de sécurité

몇 PRÉCAUTION

● N'utilisez pas l'appareil si des

personnes se trouvent à proxi-

mité de la tête de nettoyage.

● Après la fin de l'opération de

nettoyage et avant tous tra-

vaux de maintenance, étei-

gnez le nettoyeur haute

pression et débranchez le

Power Scrubber du pistolet

haute pression.

● Ne déclenchez le jet haute

pression sur le pistolet haute

pression que lorsque le Power

Scrubber se trouve sur la sur-

face de nettoyage.

● Risque de choc de recul. Ga-

rantissez la stabilité et tenez

fermement le pistolet haute

pression et le tuyau de ral-

longe.

● Température maximale de

l’eau 60°C (Observez les

consignes de votre nettoyeur

haute pression).

Remarque

● Respectez aussi impérative-

ment les consignes de sécurité

de votre nettoyeur haute pres-

sion ainsi que les prescriptions

et réglementations locales.

Figures et descriptions dans ce

manuel d'utilisation

Les figures et descriptions mentionnées dans ce ma-

nuel d'utilisation peuvent diverger par rapport au conte-

nu de livraison et à l'équipement de votre appareil.

Remarque

Sous réserve de modifications techniques.

Utilisation conforme

L’embout pour nettoyage de vitres et façades peut être

utilisé avec tous les nettoyeurs haute pression Kärcher

Home & Garden fabriqués à partir de 2008, jusqu'à une

pression de 18 MPa (180 bars/2 600 psi).

L’embout pour nettoyage de vitres et façades est parfai-

tement adapté au nettoyage haute pression de façades

de maison et de surfaces en verre comme les jardins

d'hiver, les surfaces et façades vitrées.

L’embout pour nettoyage de vitres et façades est un

complément idéal du tube télescopique d'aspiration

TLA 4 pour bien nettoyer de très hautes surfaces.

L’embout pour nettoyage de vitres et façades peut aussi

être utilisé sur n'importe quel tube de rallonge Kärcher

standard ou sur le pistolet directement.

ATTENTION

Risque d'endommagement

Risque d'endommagement dû aux forces exercées.

Le tube télescopique d'aspiration et les tubes de ral-

longe Kärcher standards ne doivent pas être associés.

Utiliser l’embout pour nettoyage de vitres et façades

uniquement dans le cadre d’un usage privé.

Protection de l'environnement

Les matériaux d'emballage sont recyclables.

Veuillez éliminer les emballages dans le respect

de l'environnement.

Les appareils électriques et électroniques

contiennent des matériaux précieux recyclables

et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger po-

tentiel pour la santé humaine et l'environnement, s'ils ne

sont pas manipulés ou éliminés correctement. Ces

composants sont cependant nécessaires pour le fonc-

tionnement correct de l'appareil. Les appareils marqués

par ce symbole ne doivent pas être jetés dans les or-

dures ménagères.

Les travaux avec du détergent ne doivent être faits

que sur des plans de travail étanches aux liquides,

avec raccord à la canalisation d'eaux usées. Ne pas

laisser le détergent s'infiltrer dans les eaux ou dans le

sol.

Remarques concernant les matières composantes

(REACH)

Les informations actuelles concernant les matières

composantes sont disponibles sous : www.kaercher.de/

REACH

Français 9

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de re-

change originaux. Ceux-ci garantissent le fonctionne-

ment sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de re-

change sont disponibles sur le site Internet www.kaer-

cher.com.

Description de l'appareil

Pour les figures, voir la page des graphiques

Illustration A

1 Raccord à baïonnette

2 Cadre de nettoyage de vitres

3 Support de cadre

4 Bonnette de nettoyage de vitres

5 Cadre de nettoyage des façades avec poils

6 Clip buse haute pression

7 Buse haute pression

Montage cadre

Remarque

Veiller à ce que les pièces de l'appareil soient solide-

ment raccordées lors du montage.

Illustration C

1. Sélectionner le cadre souhaité :

a Cadre avec poils pour surfaces murales

b Cadre pour bonnette de nettoyage de surfaces

en verre

2. Insérer le cadre sur le support (enclenchement).

a Lors de l’utilisation du cadre de nettoyage de

vitres, il faut bien presser la bonnette sur le cadre

pour la fixer.

Montage sur le tube télescopique

d'aspiration*

Remarque

Veiller à ce que les pièces de l'appareil soient solide-

ment raccordées lors du montage.

Illustration B

1. Insérer la baïonnette dans le logement.

2. Faire tourner l’embout pour nettoyage de vitres et

façades jusqu’à ce qu'il s’enclenche.

L’embout pour nettoyage de vitres et façades peut éga-

lement être monté sur des tubes de rallonge Kärcher

standards ou directement sur le pistolet haute pression.

Les étapes de montage sont identiques. Répéter éven-

tuellement l'opération pour d'autres tubes de rallonge.

* non inclus dans le contenu de la livraison

Mise en service

L’appareil doit être monté avant utilisation.

1. Montage du cadre souhaité

2. Associer l’appareil au tube télescopique d'aspira-

tion, au prolongateur et au pistolet haute pression.

Utilisation

Nettoyage de la surface murale

Avant l'utilisation, enlever les saletés grossières sur la

surface de nettoyage (par exemple avec un balai) pour

éviter tout endommagement.

Remarque

● Testez l'appareil sur un endroit peu visible avant

toute utilisation sur des surfaces fragiles, par ex. le

bois.

● Ne demeurez pas sur un endroit, mais restez en

mouvement.

1. Montage du cadre de nettoyage des façades

2. Maintenir l’embout pour nettoyage de vitres et fa-

çades contre la surface à nettoyer.

Illustration D

3. Déverrouiller le levier de la poignée pistolet.

4. Tirer sur le levier de la poignée pistolet.

L'appareil démarre.

5. Nettoyer la surface en procédant par mouvements

uniformes.

Nettoyage de surfaces en verre

Pour un nettoyage efficace des surfaces en verre, dé-

placer l’embout pour nettoyage de vitres et façades par

des mouvements uniformes du haut vers le bas.

Illustration E

1. Monter le cadre de nettoyage de vitres.

2. Fixer la bonnette sur le cadre.

3. Déverrouiller le levier de la poignée pistolet.

4. Tirer sur le levier de la poignée pistolet.

L'appareil démarre.

5. Nettoyer les surfaces en verre.

Après l'utilisation

Après l'utilisation, rincer l'appareil avec un léger jet

d'eau.

 Retirer l’embout pour nettoyage de vitres et façades

et si nécessaire, le tube télescopique d'aspiration ou

les tubes de rallonge du pistolet haute pression.

 Le cas échéant, retirer le cadre.

 Rincer l’embout pour nettoyage de vitres et façades

et le pistolet haute pression (sans autre accessoire)

ou les essuyer avec un linge humide.

 Rincer le cadre de nettoyage des façades en le pas-

sant sous l’eau et enlever les corps étrangers des

brosses.

 Retirer la bonnette du cadre de nettoyage de vitres

et la laver à l’eau chaude. La bonnette peut aussi

être nettoyée au lave-linge à 60 °C max.

Stockage

Conserver l'appareil dans un endroit protégé du gel.

Entretien et maintenance

Montage/démontage des buses

La procédure décrite vaut pour toutes les buses pré-

sentes sur l’appareil.

Illustration F

1. Retirer les pinces.

2. Sortir la buse haute pression.

3. Insérer la buse haute pression.

4. Monter les pinces.

Nettoyer la buse haute pression

1. Démonter la buse haute pression.

2. Rincer la buse haute pression à l’eau fraîche dans

les deux directions. Si besoin, remplacer les buses

haute pression endommagées.

3. Monter la buse haute pression.

10 Italiano

Dépannage en cas de défaut

Le nettoyeur haute pression ne produit aucune

pression ou fonctionne par à-coups

Buses haute pression bouchées ou endommagées

1. Démonter les buses haute pression.

2. Vérifier si les buses haute pression sont bouchées

et les nettoyer si nécessaire.

3. Vérifier si les buses haute pression sont endomma-

gées et les remplacer si nécessaire.

4. Bien rincer l’embout pour nettoyage de vitres et fa-

çades sans les buses à l'eau claire.

5. Remonter les buses haute pression.

Garantie

Les conditions de garantie publiées par notre société

commerciale compétente s'appliquent dans chaque

pays. Nous remédions gratuitement aux défauts pos-

sibles sur votre appareil dans la durée de garantie dans

la mesure où la cause du défaut est un vice de matériau

ou de fabrication. En cas de garantie, veuillez vous

adresser à votre distributeur ou au point de service

après-vente autorisé le plus proche avec la facture

d'achat.

(Voir l'adresse au dos)

Avvertenze generali

Prima di utilizzare l’ap-

parecchio per la prima

volta leggere e rispettare le

Istruzioni per l'uso originali.

Conservare le Istruzioni per

l'uso originali per un uso futuro o

per un successivo proprietario.

Avvertenze di sicurezza

몇 PRUDENZA

● Non utilizzare l'apparecchio se

vi sono altre persone nelle vici-

nanze della testina di pulizia.

● Spegnere l'idropulitrice e scol-

legare il power scrubber dalla

pistola ad alta pressione al ter-

mine dell'operazione di pulizia

e prima di eseguire lavori di

manutenzione.

● Non attivare il getto ad alta

pressione sulla pistola ad alta

pressione fino a quando il

power scrubber non si trova

sulla superficie di pulizia.

● Pericolo di rinculo. Mettersi

sempre in posizione sicura e

tenere saldamente la pistola

ad alta pressione e il tubo di

prolunga.

● Massima temperatura dell’ac-

qua 60°C (osservate le norme

dell’idropulitrice).

Nota

● È inoltre indispensabile rispet-

tare le norme di sicurezza

dell'idropulitrice, nonché le di-

sposizioni e le ordinanze locali.

Illustrazioni e descrizioni nelle

presenti istruzioni per l'uso

Le illustrazioni e le descrizioni contenute nelle presenti

istruzioni per l'uso possono differire dalla fornitura e dal-

la dotazione dell’apparecchio.

Nota

Con riserva di modifiche tecniche.

Impiego conforme alla destinazione

L’accessorio per la pulizia di facciate e vetri può essere

utilizzato con tutte le idropulitrici Kärcher Home & Gar-

den a partire dall’anno di produzione 2008, fino a una

pressione di 18MPa (180 bar / 2600 psi).

L'accessorio per la pulizia di facciate e vetri è ideale per

la pulizia ad alta pressione di facciate di case e superfici

di vetro come giardini d'inverno, superfici di finestre e

vetrate di facciate.

L'accessorio per la pulizia di facciate e vetri è il comple-

mento ideale per la lancia telescopica TLA 4 per gestire

in sicurezza attività di pulizia a grandi altezze.

L'accessorio per la pulizia di facciate e vetri può essere

utilizzato anche su qualsiasi tubo di prolunga standard

Kärcher o direttamente sulla pistola.

ATTENZIONE

Pericolo di danneggiamento

Pericolo di danneggiamento dovuto a forze agenti.

La lancia telescopica e i tubi di prolunga standard Kärc-

her non devono essere combinati.

Utilizzare l'accessorio per la pulizia di facciate e vetri

esclusivamente in ambito domestico.

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire

gli imballaggi nel rispetto dell’ambiente.

Gli apparecchi elettrici ed elettronici contengono

materiali riciclabili preziosi e, spesso, componenti

come batterie, accumulatori oppure olio che, se

usati o smaltiti non correttamente, possono costi-

tuire un potenziale pericolo per la salute umana e per

l'ambiente. Questi componenti sono tuttavia necessari

per un corretto funzionamento dell'apparecchio. Gli ap-

parecchi contrassegnati con questo simbolo non devo-

no essere smaltiti con i rifiuti domestici.

Gli interventi con detergenti possono essere ese-

guiti solo su superfici di lavoro impermeabili con

collegamento alla canalizzazione dell'acqua sporca.

Non fare infiltrare il detergente nelle acque di scarico o

nel terreno.

Italiano 11

Avvertenze sulle sostanze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti

si veda: www.kaercher.de/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si

garantisce un funzionamento sicuro e privo di disturbi

dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e

ricambi su www.kaercher.com.

Descrizione dell’apparecchio

Per le figure vedi pagina dei grafici

Figura A

1 Attacco a baionetta

2 Telaio per la pulizia del vetro

3 Supporto per telaio

4 Rivestimento tessile per la pulizia del vetro

5 Telaio per la pulizia della facciata con setole

6 Gancio dell’ugello ad alta pressione

7 Ugello ad alta pressione

Telaio di montaggio

Nota

Assicurarsi che le parti del dispositivo siano saldamente

collegate durante l'installazione.

Figura C

1. Seleziona il telaio desiderato:

a Telaio con setole per pareti

b Telaio per il rivestimento tessile per la pulizia del

vetro

2. Posizionare il telaio sul supporto (scatta in posizio-

ne).

a Quando si utilizza il telaio per la pulizia del vetro,

premere saldamente il rivestimento tessile sul te-

laio per fissarlo.

Montaggio sulla lancia telescopica *

Nota

Assicurarsi che le parti del dispositivo siano saldamente

collegate durante l'installazione.

Figura B

1. Inserire la baionetta nell’alloggiamento.

2. Ruotare l'accessorio per la pulizia di facciate e vetri

finché non scatta in posizione.

L'accessorio per la pulizia di facciate e vetri può anche

essere montato su tubi di prolunga standard Kärcher o

direttamente sulla pistola ad alta pressione. Le fasi di

assemblaggio sono identiche. Ripetere eventualmente

la procedura per altri tubi di prolunga.

* non compreso nella fornitura.

Messa in funzione

Prima di utilizzare l'apparecchio, è necessario montarlo.

1. Montaggio del telaio desiderato

2. Collegare l'apparecchio alla lancia telescopica, alla

prolunga o alla pistola ad alta pressione.

Messa in funzione

Pulire la superficie della parete

Prima dell'uso, rimuovere lo sporco grossolano dalla su-

perficie di pulizia (ad es. spazzolando) per evitare dan-

ni.

Nota

● Prima dell'utilizzo, testare l'apparecchio su superfici

delicate, ad es. legno, su un punto non in vista.

● Non rimanere su un solo posto, ma continuare a

muoversi.

1. Montaggio del telaio per la pulizia delle facciate

2. Tenere l'accessorio per la pulizia di facciate e vetri

sulla superficie da pulire.

Figura D

3. Sbloccare la leva della pistola a spruzzo.

4. Tirare la leva della pistola a spruzzo.

L'apparecchio si accende.

5. Pulire la superficie con movimenti regolari.

Pulizia delle superfici di vetro

Per un'efficace pulizia delle superfici di vetro, guidare

l'accessorio per la pulizia di facciate e vetri con movi-

menti uniformi e dall'alto verso il basso sulla superficie

di vetro.

Figura E

1. Montare il telaio per la pulizia del vetro.

2. Fissare il rivestimento in tessuto al telaio.

3. Sbloccare la leva della pistola a spruzzo.

4. Tirare la leva della pistola a spruzzo.

L'apparecchio si accende.

5. Pulire le superfici di vetro.

Dopo l'utilizzo

Dopo l'utilizzo, sciacquare l'apparecchio con un getto

d'acqua delicato.

 Rimuovere l'accessorio per la pulizia di facciate e

vetri e, se necessario, la lancia telescopica o i tubi di

prolunga dalla pistola ad alta pressione.

 Se necessario, rimuovere il telaio.

 Sciacquare l'accessorio per la pulizia di facciate e

vetri con la pistola ad alta pressione (senza altri ac-

cessori) o strofinare con un panno umido.

 Sciacquare il telaio per la pulizia delle facciate sotto

l'acqua corrente e rimuovere eventuali corpi estra-

nei dalle setole.

 Rimuovere il rivestimento in tessuto dal telaio per la

pulizia del vetro e lavarlo con acqua calda. Il rivesti-

mento in tessuto può anche essere lavato in lavatri-

ce fino a max. 60° C.

Stoccaggio

Conservare l’apparecchio in un luogo privo di gelo.

Cura e manutenzione

Montare/smontare gli ugelli

La procedura descritta si applica a tutti gli ugelli del di-

spositivo.

Figura F

1. Rimuovere i morsetti.

2. Estrarre l’ugello per alta pressione.

3. Inserire l’ugello per alta pressione.

4. Montare i morsetti.

12 Nederlands

Pulire l’ugello per alta pressione

1. Smontare l’ugello per alta pressione.

2. Sciacquare l'ugello per alta pressione con acqua pu-

lita in entrambe le direzioni. Se necessario, sostitui-

re un ugello per alta pressione danneggiato.

3. Montare l'ugello per alta pressione.

Guida alla risoluzione dei guasti

L'idropulitrice non crea pressione o pulsa.

Ugelli per alta pressione ostruiti o danneggiati.

1. Rimuovere gli ugelli per alta pressione.

2. Controllare se gli ugelli per alta pressione sono

ostruiti ed eventualmente pulirli.

3. Controllare se gli ugelli per alta pressione sono dan-

neggiati ed eventualmente sostituirli.

4. Sciacquare l'accessorio per la pulizia di facciate

senza ugelli con acqua pulita.

5. Rimontare gli ugelli per alta pressione.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di

pubblicazione da parte della nostra società di vendita

competente. Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio, se causati

da difetto di materiale o di produzione. Nei casi previsti

dalla garanzia si prega di rivolgersi al proprio rivendito-

re, oppure al più vicino centro di assistenza autorizzato,

esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Algemene instructies

Lees voor het eerste

gebruik van het toestel

deze originele gebruiksaanwij-

zing en volg de instructies erin

op. Bewaar de originele ge-

bruiksaanwijzing voor later ge-

bruik of voor de volgende

eigenaar.

Veiligheidsinstructies

몇 VOORZICHTIG

● Gebruik het apparaat niet, als

zich meerdere personen in de

buurt van de reinigingskop be-

vinden.

● Schakel na beëindiging van de

schoonmaakwerkzaamheden

en vóór aanvang van de on-

derhoudswerkzaamheden de

hogedrukreiniger uit en haal de

powerschrobber van de hoge-

drukpistool af.

● Zet de hogedrukstraal van de

hogedrukpistool pas in werking

als de powerschrobber zich op

het reinigingsoppervlak be-

vindt.

● Terugstootgevaar. Zorg voor

stabiliteit en houd het hoge-

drukpistool met verlengbuis

goed vast.

● Maximale watertemperatuur

60°C (neem de voorschriften

van uw hogedrukreiniger in

acht).

Instructie

● Houd u absoluut aan de veilig-

heidsinstructies van uw hoge-

drukreiniger alsook aan de

plaatselijke voorschriften en

verordeningen

Afbeeldingen en beschrijvingen in

deze gebruiksaanwijzing

Afbeeldingen en beschrijvingen in deze gebruiksaanwij-

zing kunnen afwijken van de leveringsomvang en de uit-

rusting van uw apparaat.

Instructie

Technische wijzigingen voorbehouden.

Reglementair gebruik

Het opzetstuk voor gevel- en glasreiniging kan met alle

Kärcher Home & Garden-hogedrukreinigers vanaf

bouwjaar 2008 en tot een druk van 18 MPa (180 bar /

2600 psi) worden gebruikt.

Het opzetstuk voor gevel- en glasreiniging is ideaal ge-

schikt voor het hogedrukreinigen van gevels en glasop-

pervlakken zoals veranda's, raamoppervlakken en

gevelbeglazingen.

Het opzetstuk voor gevel- en glasreiniging is de ideale

aanvulling op de TLA 4 telescoopstraalbuis voor het

veilig uitvoeren van reinigingstaken op grote hoogte.

Het opzetstuk voor gevel- en glasreiniging kan ook op

elke standaard verlengpijp van Kärcher of direct op het

pistool worden gebruikt.

LET OP

Beschadigingsgevaar

Beschadigingsgevaar door inwerkende krachten.

Telescoopstraalbuis en standaard verlengpijpen van

Kärcher mogen niet worden gecombineerd.

Gebruik het opzetstuk voor gevel- en glasreiniging uit-

sluitend voor de privé-huishouding.

Nederlands 13

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Ver-

wijder verpakkingen op een milieuvriendelijke

manier.

Elektrische en elektronische apparaten bevatten

waardevolle recyclebare materialen en vaak be-

standdelen zoals batterijen, accu's of olie, die bij

onjuiste omgang of verkeerd afvalverwijdering

een mogelijk gevaar voor de gezondheid en het milieu

kunnen vormen. Voor een correct werking van het ap-

paraat zijn deze bestanddelen echter noodzakelijk. Ver-

wijder apparaten, voorzien van dit symbool, niet samen

met huishoudelijk afval.

Werkzaamheden met reinigingsmiddelen mogen

alleen worden uitgevoerd op vloeistofdichte werk-

oppervlakken met een aansluiting op de vuilwateraf-

voer. Reinigingsmiddelen niet in wateren of de bodem

laten afvloeien.

Instructies betreffende inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen treft u aan via in-

ternetadres: www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reser-

veonderdelen. Deze garanderen een veilige en sto-

ringsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt

u onder www.kaercher.com.

Beschrijving apparaat

Afbeeldingen, zie pagina met grafieken

Afbeelding A

1 Bajonetaansluiting

2 Frame voor glasreiniging

3 Framehouder

4 Textielhoes voor glasreiniging

5 Frame voor gevelreiniging met borstelharen

6 Klem hogedruksproeier

7 Hogedruksproeier

Montage frame

Instructie

Let bij de montage op een vaste verbinding van de ap-

paraatonderdelen.

Afbeelding C

1. Selecteer het gewenste frame:

a Frame met borstelharen voor wandoppervlakken

b Frame voor het reinigen van glasoppervlakken

met textielhoes

2. Het frame op de houder (klikt vast) plaatsen.

a Als u het frame gebruikt voor het reinigen van

glas, druk dan de textielhoes stevig vast op het

frame om deze te bevestigen.

Montage op de telescoopstraalbuis*

Instructie

Let bij de montage op een vaste verbinding van de ap-

paraatonderdelen.

Afbeelding B

1. Bajonet in de opname steken.

2. Het opzetstuk voor gevel- en glasreiniging draaien

totdat deze vastklikt.

Het opzetstuk voor gevel- en glasreiniging kan ook op

standaard verlengpijpen van Kärcher of direct op het

hogedrukpistool worden gemonteerd. De montagestap-

pen zijn identiek. Procedure eventueel herhalen voor

andere verlengbuizen.

* niet in de leveringsomvang inbegrepen.

Inbedrijfstelling

Vóór de ingebruikname moet het apparaat worden ge-

monteerd.

1. Gewenste frame monteren

2. Sluit het apparaat aan op de telescoopstraalbuis, de

verlenging of het hogedrukpistool.

Werking

Wandoppervlak reinigen

Vóór gebruik het te reinigen oppervlak ontdoen van gro-

ve verontreinigingen (bijvoorbeeld door te vegen) om

schade te voorkomen.

Instructie

● Probeer het apparaat eerst op een onopvallende

plek uit, voordat u het op gevoelige oppervlakken

zoals hout gebruikt.

● Blijf niet op een plek staan, maar blijf steeds in be-

weging.

1. Frame voor gevelreiniging monteren

2. Het opzetstuk voor gevel- en glasreiniging op de te

reinigen oppervlakken plaatsen.

Afbeelding D

3. Hendel van het handspuitpistool ontgrendelen.

4. Aan de hendel van het handspuitpistool trekken.

Het apparaat wordt ingeschakeld.

5. Oppervlakken met gelijkmatige bewegingen reini-

gen.

Glasoppervlakken reinigen

Voor een effectieve reiniging van de glasoppervlakken

moet het opzetstuk voor gevel- en glasreiniging in gelijk-

matige banen en van boven naar beneden over het

glasoppervlak worden geleid.

Afbeelding E

1. Frame voor de glasreiniging monteren.

2. Textielhoes op het frame bevestigen.

3. Hendel van het handspuitpistool ontgrendelen.

4. Aan de hendel van het handspuitpistool trekken.

Het apparaat wordt ingeschakeld.

5. Glasoppervlakken reinigen.

Na gebruik

Na gebruik het apparaat met een zachte waterstraal af-

spoelen.

 Gevel- en glasreinigingsopzetstuk en eventueel te-

lescoopstraalpijp of verlengpijp van het hogedruk-

pistool verwijderen.

 Indien nodig het frame verwijderen.

 Opzetstuk voor gevel- en glasreiniging met het ho-

gedrukpistool (zonder verder toebehoren) afspoe-

len of met een vochtige doek schoonmaken.

 Frame voor de gevelreiniging onder stromend water

afspoelen en de borstels van vreemde voorwerpen

ontdoen.

 Textielhoes van het frame verwijderen vóór de glas-

reiniging en onder warm water afspoelen. De textiel-

hoes kan ook in de wasmachine tot max. 60 °C

worden gewassen.

14 Español

Opslag

Het apparaat op een vorstvrije plaats bewaren.

Onderhoud

Sproeiers in-/uitbouwen

De beschreven procedure geldt voor alle beschikbare

sproeiers van het apparaat.

Afbeelding F

1. De klemmen verwijderen.

2. De hogedruksproeier eruit trekken.

3. De hogedruksproeier plaatsen.

4. De klemmen monteren.

Hogedruksproeier reinigen

1. De hogedruksproeier demonteren.

2. De hogedruksproeier met schoon water in beide

richtingen doorspoelen. Eventueel een beschadig-

de hogedruksproeier vervangen.

3. De hogedruksproeier monteren.

Hulp bij storingen

Hogedrukreiniger bouwt geen druk op of knippert

Hogedruksproeiers verstopt of beschadigd

1. Hogedruksproeiers demonteren.

2. Hogedruksproeiers controleren op verstopping en

indien nodig reinigen.

3. Hogedruksproeiers controleren op beschadiging en

indien nodig vervangen.

4. Het opzetstuk voor gevel- en glasreiniging zonder

sproeier met helder water doorspoelen.

5. Hogedruksproeiers weer inbouwen.

Garantie

In elk land gelden de garantievoorwaarden die door on-

ze verantwoordelijke verkoopmaatschappij zijn uitgege-

ven. Mogelijke storingen aan uw apparaat verhelpen we

binnen de garantieperiode gratis, voor zover een mate-

riaal- of fabricagefout de oorzaak is. Als u gebruik wilt

maken van de garantie, neemt u met uw aankoopbon

contact op met uw distributeur of de dichtstbijzijnde ge-

autoriseerde klantenservice.

(adres zie achterzijde)

Avisos generales

Antes de utilizar por

primera vez el equipo,

lea este manual de instruccio-

nes y sígalo. Conserve el ma-

nual de instrucciones para su

uso posterior o para propietarios

ulteriores.

Instrucciones de seguridad

몇 PRECAUCIÓN

● No utilice el equipo si hay per-

sonas en las proximidades del

cabezal de limpieza.

● Tras finalizar el servicio de lim-

pieza y antes de realizar los

trabajos de mantenimiento,

desconecte la limpiadora de

alta presión y separe el cepillo

eléctrico de la pistola de alta

presión.

● Active el chorro de alta pre-

sión de la pistola de alta pre-

sión únicamente si el cepillo

eléctrico se encuentra sobre la

superficie a limpiar.

● Peligro de retroceso. Perma-

nezca siempre en una postura

segura y agarre con firmeza la

pistola de alta presión con el

tubo de prolongación.

● Temperatura máxima del agua

60°C (tenga en cuenta los avi-

sos de su limpiadora de alta

presión).

Nota

● Es imprescindible tener en

cuenta las instrucciones de se-

guridad de su limpiadora de al-

ta presión y las normativas

locales

Figuras y descripciones de este

manual de instrucciones

Las figuras y descripciones incluidas en este manual de

instrucciones pueden ser diferentes del alcance del su-

ministro y el equipamiento de su equipo.

Nota

Reservado el derecho de realizar modificaciones técni-

cas.

Uso previsto

El accesorio para limpieza de fachadas y superficies

acristaladas se puede utilizar con todas las limpiadoras

de alta presión Kärcher Home & Garden a partir del año

de construcción 2008, hasta una presión de 18 MPa

(180 bar/2600 psi).

El accesorio para limpieza de fachadas y superficies

acristaladas es ideal para la limpieza a alta presión tan-

to de fachadas de casas como de superficies de cristal

como jardines de invierno, ventanas y fachadas acrista-

ladas.

El accesorio para limpieza de fachadas y superficies

acristaladas es el complemento ideal para el tubo pul-

verizador telescópico TLA 4 para tratar con seguridad

las tareas de limpieza a grandes alturas.

Español 15

El accesorio para limpieza de fachadas y superficies

acristaladas también se puede usar en cualquier tubo

de prolongación Kärcher estándar o directamente en la

pistola.

CUIDADO

Peligro de daños

Peligro de daños por fuerzas.

Los tubos pulverizadores telescópicos y los tubos de

prolongación Kärcher estándar no deben combinarse.

Utilice el accesorio para limpieza de fachadas y super-

ficies acristaladas únicamente para uso doméstico.

Protección del medioambiente

Los materiales de embalaje son reciclables. Eli-

mine los embalajes de forma respetuosa con el

medio ambiente.

Los equipos eléctricos y electrónicos contienen

materiales reciclables y, a menudo, componen-

tes, como baterías, acumuladores o aceite, que

suponen un peligro potencial para la salud de las

personas o el medio ambiente en caso de manipularse

o eliminarse de forma inadecuada. Sin embargo, dichos

componentes son necesarios para un servicio adecua-

do del equipo. Los equipos identificados con este sím-

bolo no pueden eliminarse con la basura doméstica.

Los trabajos con detergentes deben realizarse úni-

camente sobre superficies de trabajo a prueba de

filtraciones y conectadas a la canalización de agua su-

cia. No permita que los detergentes penetren en masas

de agua o en la tierra.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actualizada sobre las sustan-

cias contenidas en: www.kaercher.de/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales,

estos garantizan un servicio seguro y fiable del equipo.

Encontrará información sobre los accesorios y recam-

bios en www.kaercher.com.

Descripción del equipo

Véanse las figuras en la página de gráficos

Figura A

1 Conexión de bayoneta

2 Bastidor para limpieza de cristales

3 Soporte para el bastidor

4 Funda de tela para limpieza de cristales

5 Bastidor para limpieza de fachadas con cerdas

6 Abrazadera para boquilla de alta presión

7 Boquilla de alta presión

Bastidor de montaje

Nota

Tenga en cuenta durante el montaje la conexión fija de

los componentes del equipo.

Figura C

1. Seleccionar el bastidor deseado:

a Bastidor con cerdas para paredes

b Bastidor para limpieza de superficies acristala-

das con funda de tela

2. Colocar el bastidor en el soporte (encajarlo).

a Al utilizar el bastidor para limpieza de cristales,

presionar la funda de tela firmemente en el basti-

dor para fijarla.

Montaje en el tubo pulverizador

telescópico*

Nota

Tenga en cuenta durante el montaje la conexión fija de

los componentes del equipo.

Figura B

1. Conectar la bayoneta en el alojamiento.

2. Girar el accesorio para limpieza de fachadas y su-

perficies acristaladas hasta que encaje en su lugar.

El accesorio para limpieza de fachadas y superficies

acristaladas también se puede montar en tubos de pro-

longación Kärcher estándar o directamente en la pistola

de alta presión. Los pasos de montaje son idénticos. En

caso necesario, repetir el proceso en otros tubos de

prolongación.

* no incluido en el alcance de suministro.

Puesta en funcionamiento

El equipo se debe montar antes del uso.

1. Montaje del bastidor deseado

2. Unir el equipo al tubo pulverizador telescópico, al tu-

bo de prolongación o a la pistola de alta presión.

Servicio

Limpieza de las paredes

Antes de la aplicación, limpiar la suciedad gruesa de la

superficie a limpiar (por ejemplo, barriendo) para evitar

daños.

Nota

● Antes de su uso, compruebe el equipo en superfi-

cies sensibles (por ejemplo, madera) en un lugar

poco visible.

● No debe insistir en una zona concreta, sino mante-

nerse en movimiento.

1. Montaje del bastidor para limpieza de fachadas

2. Sostenga el accesorio para limpieza de fachadas y

superficies acristaladas contra la superficie que de-

sea limpiar.

Figura D

3. Desbloquear la palanca de la pistola pulverizadora.

4. Desplazar la palanca de la pistola pulverizadora.

El equipo se conecta.

5. Limpiar la superficie con movimientos uniformes.

Limpieza de superficies acristaladas

Para una limpieza efectiva de las superficies acristala-

das, guiar el accesorio para limpieza de fachadas y su-

perficies acristaladas de manera uniforme y de arriba

hacia abajo sobre la superficie acristalada.

Figura E

1. Montar el bastidor para limpieza de cristales.

2. Fijar la funda de tela en el bastidor.

3. Desbloquear la palanca de la pistola pulverizadora.

4. Desplazar la palanca de la pistola pulverizadora.

El equipo se conecta.

5. Limpiar las superficies acristaladas.

Tras la utilización

Tras utilizar el equipo, enjuagarlo con un chorro de

agua suave.

 Retirar el accesorio para limpieza de fachadas y su-

perficies acristaladas y, si es necesario, el tubo pul-

16 Português

verizador telescópico o los tubos de prolongación

de la pistola de alta presión.

 Si es necesario, retirar el bastidor.

 Lavar el accesorio para limpieza de fachadas y su-

perficies acristaladas con la pistola de alta presión

(sin otros accesorios) o limpiarla con un paño húme-

do.

 Lavar el bastidor para limpieza de fachadas con

agua corriente y retirar los objetos extraños de las

cerdas.

 Retirar la funda de tela del bastidor para limpieza de

cristales y lavarla con agua tibia. La funda textil tam-

bién se puede lavar en la lavadora hasta máx. 60°C.

Almacenamiento

Almacene el equipo en un lugar libre de heladas.

Cuidado y mantenimiento

Montaje/desmontaje de las boquillas

Los procedimientos que se describen a continuación se

aplican a todas las boquillas disponibles en el equipo.

Figura F

1. Retirar la abrazadera.

2. Extraer la boquilla de alta presión.

3. Colocar la boquilla de alta presión.

4. Montar la abrazadera.

Limpieza de la boquilla de alta presión

1. Desmontar la boquilla de alta presión.

2. Enjuagar la boquilla de alta presión con agua limpia

en ambas direcciones. En caso necesario, sustituir

una boquilla de alta presión dañada.

3. Montar la boquilla de alta presión.

Ayuda en caso de fallos

La limpiadora de alta presión no tiene presión o im-

pulso

Boquillas de alta presión obstruidas o dañadas

1. Desmontar las boquillas de alta presión.

2. Comprobar si hay obstrucciones en las boquillas de

alta presión y limpiarlas si es necesario.

3. Comprobar si las boquillas de alta presión están da-

ñadas y sustituirlas si es necesario.

4. Enjuagar el accesorio para limpieza de fachadas y

superficies acristaladas sin las boquillas con agua

limpia.

5. Volver a montar las boquillas de alta presión.

Garantía

En cada país se aplican las condiciones de garantía in-

dicadas por nuestra compañía distribuidora autorizada.

Subsanamos cualquier fallo en su equipo de forma gra-

tuita dentro del plazo de garantía siempre que la causa

se deba a un fallo de fabricación o material. En caso de

garantía, póngase en contacto con su distribuidor o con

el servicio de postventa autorizado más próximo pre-

sentando la factura de compra.

(Dirección en el reverso)

Indicações gerais

Antes da primeira utili-

zação do aparelho, leia

o manual original e proceda de

acordo com o mesmo. Conserve

o manual original para referên-

cia ou utilização futura.

Avisos de segurança

몇 CUIDADO

● Não utilize o aparelho se se

encontrarem pessoas nas pro-

ximidades sem o vestuário de

protecção devido.

● Após a conclusão do modo de

limpeza e antes de trabalhos,

desligue a lavadora de alta

pressão e separe o varredor-

escovador Power Scrubber da

pistola de alta pressão.

● Active o jacto de alta pressão

na pistola de alta pressão ape-

nas quando o varredor-esco-

vador Power Scrubber se

encontrar sobre a superfície

de limpeza.

● Perigo de ricochete. Tenha o

cuidado de estar numa posi-

ção segura e segure a pistola

de alta pressão com tubo de

extensão com firmeza.

● Temperatura máxima da água

60°C (respeite as indicações

relativas à sua lavadora de alta

pressão).

Aviso

● Respeite também impreteri-

velmente as indicações de se-

gurança relativas à sua

lavadora de alta pressão, bem

como as prescrições e os re-

gulamentos locais

Figuras e descrições neste manual

de instruções

As figuras e descrições contidas neste manual de ins-

truções podem divergir do volume do fornecimento e do

equipamento do seu aparelho.

Aviso

Reservados os direitos a alterações técnicas.

Português 17

Utilização prevista

O encaixe para fachadas e limpeza de vidros pode ser

utilizado com todas as lavadoras de alta pressão Kär-

cher Home & Garden, a partir do ano de fabrico 2008,

até uma pressão de 18MPa (180 bar / 2600 psi).

O encaixe para fachadas e limpeza de vidros é ideal pa-

ra a limpeza de alta pressão de fachadas e superfícies

em vidro, como jardins de Inverno, superfícies de jane-

las e vidros de fachadas.

O encaixe para fachadas e limpeza de vidros é o com-

plemento ideal para a lança telescópica TLA 4 nas tare-

fas de limpeza com segurança em grandes alturas.

O encaixe para fachadas e limpeza de vidros também

pode ser utilizado em qualquer tubo de extensão Kär-

cher padrão ou directamente na pistola.

ADVERTÊNCIA

Perigo de danos

Perigo de danos devido a forças de actuação.

A lança telescópica e os tubos de extensão Kärcher pa-

drão não devem ser combinados.

Utilize o encaixe para fachadas e limpeza de vidros ex-

clusivamente na habitação privada.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis.

Elimine as embalagens de acordo com os regula-

mentos ambientais.

Os aparelhos eléctricos e electrónicos contêm

materiais recicláveis de valor e, com frequência,

componentes como baterias, acumuladores ou

óleo que, em caso de manipulação ou recolha er-

rada, podem representar um potencial perigo para a

saúde humana e para o ambiente. Estes componentes

são necessários para o bom funcionamento do apare-

lho. Os aparelhos que apresentem este símbolo não

devem ser recolhidos no lixo doméstico.

Trabalhos com produtos de limpeza apenas devem

ser executados sobre superfícies de trabalho es-

tanques, com ligação à canalização de esgoto própria.

Não permitir que os produtos de limpeza penetrem nas

massas de água ou no solo.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca dos

ingredientes em: www.kaercher.de/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobres-

salentes originais, garante uma utilização segura e o

bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressa-

lentes disponíveis em www.kaercher.com.

Descrição do aparelho

Figuras, ver página de gráficos

Figura A

1 Ligação baioneta

2 Estrutura para detergente limpa-vidros

3 Suporte para a estrutura

4 Revestimento têxtil para detergente limpa-vidros

5 Estrutura para limpeza de fachadas com cerdas

6 Grampo para bico de alta pressão

7 Bico de alta pressão

Estrutura de montagem

Aviso

Durante a montagem, assegure uma união fixa das pe-

ças do aparelho.

Figura C

1. Seleccionar a estrutura desejada:

a Estrutura com cerdas para superfícies de parede

b Estrutura para limpeza de superfícies de vidro

com revestimento têxtil

2. Inserir a estrutura no suporte (encaixe).

a Ao utilizar a estrutura para limpeza de vidros,

pressionar o revestimento têxtil com firmeza na

estrutura.

Montagem na lança telescópica*

Aviso

Durante a montagem, assegure uma união fixa das pe-

ças do aparelho.

Figura B

1. Encaixar a baioneta no encaixe.

2. Rodar o encaixe para fachadas e limpeza de vidros

até ouvir um clique.

O encaixe para fachadas e limpeza de vidros também

pode ser usado em qualquer tubo de extensão Kärcher

padrão ou directamente na pistola de alta pressão. As

etapas de montagem são idênticas. Repetir o processo

para outros tubos de extensão, se necessário.

* não incluída no volume do fornecimento

Arranque

O aparelho deve ser montado antes da utilização.

1. Montar a estrutura desejada

2. Unir o aparelho à lança telescópica, extensão ou

pistola de alta pressão.

Operação

Limpar a superfície da parede

Antes da utilização, remover maiores sujidades da su-

perfície de limpeza (por exemplo, varrendo) para evitar

danos.

Aviso

● Teste o aparelho antes da utilização em superfícies

sensíveis, por exemplo, madeira, numa zona mais

escondida.

● Não permaneça sempre no mesmo sítio, mantenha-

se em movimento.

1. Montar as estruturas para limpeza de fachadas

2. Segurar o encaixe para fachadas e limpeza de vi-

dros contra a superfície a limpar.

Figura D

3. Desbloquear a alavanca da pistola.

4. Puxar a alavanca da pistola.

O aparelho liga-se.

5. Limpar a superfície com movimentos uniformes.

Limpar as superfícies em vidro

Para uma limpeza eficaz das superfícies em vidro, mo-

va o encaixe para fachadas e limpeza de vidros em per-

cursos uniformes e de cima para baixo sobre a

superfície em vidro.

Figura E

1. Montar as estruturas para limpeza de vidros.

2. Fixar o revestimento têxtil à estrutura.

3. Desbloquear a alavanca da pistola.

4. Puxar a alavanca da pistola.

O aparelho liga-se.

5. Limpar as superfícies em vidro.

18 Dansk

Após a utilização

Após a utilização, lavar o aparelho com um jacto de

água suave.

 Remover o encaixe para fachadas e limpeza de vi-

dros e, se necessário, a lança telescópica ou tubos

de extensão da pistola de alta pressão.

 Se necessário, remover a estrutura.

 Lavar o encaixe para fachadas e limpeza de vidros

com a pistola de alta pressão (sem outro acessório)

ou limpar com um pano húmido.

 Lavar a estrutura para limpeza de fachadas sob

água corrente e remover qualquer objecto estranho

das cerdas.

 Retirar o revestimento têxtil da estrutura para limpe-

za de vidros e lavar sob água morna. O revestimen-

to têxtil também pode ser lavado na máquina de

lavar roupa até 60°C no máximo.

Armazenamento

Guardar o aparelho num local livre de geadas.

Conservação e manutenção

Montar / desmontar os bicos

O procedimento descrito aplica-se a todos os bicos dis-

poníveis no aparelho.

Figura F

1. Remover o grampo.

2. Extrair o bico de alta pressão.

3. Colocar o bico de alta pressão.

4. Montar o grampo.

Limpar o bico de alta pressão

1. Desmontar o bico de alta pressão.

2. Enxaguar o bico de alta pressão com água limpa em

ambas as direcções. Se necessário, substituir um

bico de alta pressão danificado.

3. Montar o bico de alta pressão.

Ajuda em caso de avarias

A lavadora de alta pressão não desenvolve pressão,

nem pulsa

Bicos de alta pressão entupidos ou danificados

1. Desmontar os bicos de alta pressão.

2. Verificar se os bicos de alta pressão estão entupi-

dos e, se necessário, limpá-los.

3. Verificar se os bicos de alta pressão apresentam da-

nos e substituí-los, se necessário.

4. Enxaguar o encaixe para fachadas e limpeza de vi-

dros sem bicos com água limpa.

5. Montar novamente os bicos de alta pressão.

Garantia

Em cada país são válidas as condições de garantia

transmitidas pela nossa sociedade distribuidora res-

ponsável. Trataremos de possíveis avarias no seu apa-

relho no âmbito do prazo da garantia, sem custos,

desde que estas tenham origem num erro de material

ou de fabrico. Em caso de garantia, contacte o seu re-

vendedor ou a assistência técnica autorizada mais pró-

xima, apresentando o talão de compra.

(endereço consultar o verso)

Generelle henvisninger

Læs denne originale

driftsvejledning inden

du benytter apparatet første

gang og betjen apparatet i hen-

hold til denne. Opbevar den ori-

ginale driftsvejledning til senere

brug eller til efterfølgende ejere.

Sikkerhedshenvisninger

몇 FORSIGTIG

● Anvend ikke maskinen, hvis

der befinder sig personer i

nærheden af rengøringshove-

det.

● Sluk for højtryksrenseren efter

afslutning af rengøringen og

før arbejdet, og adskil power-

skrubberen fra højtrykspisto-

len.

● Udløs først højtryksstrålen på

højtrykspistolen, når power-

skrubberen befinder sig på den

overflade, som skal renses.

● Risiko for tilbageslag. Sørg for

at stå fast, og hold godt fast i

højtrykspistolen med forlæn-

gerrør.

● Maks. vandtemperatur 60°C

(følg anvisningerne for høj-

tryksrenseren).

Obs

● Overhold nøje sikkerhedshen-

visningerne vedrørende høj-

tryksrenseren samt de lokale

bestemmelser og forordninger.

Billeder og beskrivelser i denne

driftsvejledning

Billederne og beskrivelserne i denne driftsvejledning

stemmer muligvis ikke overens med det købte apparats

leveringsomfang og udstyr.

Obs

Der tages forbehold for tekniske ændringer.

Dansk 19

Bestemmelsesmæssig anvendelse

Facade- og glasrengøringsudstyret kan anvendes sam-

men med alle med alle Kärcher Home & Garden høj-

tryksrensere fra byggeår 2008 og frem op til et tryk på

18 MPa (180 bar/2600 psi).

Facade- og glasrengøringsudstyret er ideelt til højtryks-

rensning af husfacader og glasoverflader såsom vinter-

haver, vinduesflader og facadeglas.

Facade- og glasrengøringsudstyret er den ideelle tilfø-

jelse til teleskopstrålerør TLA 4 til sikkert udførelse af

rengøringsopgaver i store højder.

Facade- og glasrengøringsudstyret kan også bruges på

ethvert af Kärchers standardforlængerrør eller direkte

på pistolen.

BEMÆRK

Risiko for beskadigelse

Risiko for skader på grund af virkende kræfter.

Teleskopstrålerør og Kärchers standardforlængerrør

må ikke kombineres.

Facade- og glasrengøringsudstyret må kun anvendes til

privat brug.

Miljøbeskyttelse

Emballagematerialerne kan genbruges. Sørg for

at bortskaffe emballage miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder

værdifulde materialer, der kan genbruges, og ofte

dele, såsom batterier, genopladelige batterier el-

ler olie, der ved forkert håndtering eller forkert

bortskaffelse kan udgøre en fare for menneskers sund-

hed og for miljøet. Disse dele er imidlertid nødvendige

for at sikre en korrekt drift af maskinen. Maskiner, der er

mærket med dette symbol, må ikke bortskaffes sammen

med husholdningsaffaldet.

Arbejde med rengøringsmidler må kun udføres på

væsketætte arbejdsflader med tilslutning til spilde-

vandsafløbet. Rengøringsmidler må ikke løbe ud i vand-

løb eller trænge ned i jorden.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.de/REACH

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en

garanti for en sikker og fejlfri drift af maskinen.

Informationer om tilbehør og reservedele findes på

www.kaercher.com.

Beskrivelse af udstyret

Figurer, se grafikside

Figur A

1 Bajonettilslutning

2 Ramme til rengøring af glas

3 Holder til ramme

4 Stofbetræk til rengøring af glas

5 Ramme til facaderensning med børster

6 Klemme til højtryksdyse

7 Højtryksdyse

Montering af ramme

Obs

Ved monteringen skal det sikres, at maskinens dele fik-

seres til hinanden.

Figur C

1. Vælg den ønskede ramme:

a Ramme med børster til vægoverflader

b Ramme til stofbetræk til rengøring af glasflader

2. Sæt rammen på holderen (går i indgreb).

a Når rammen til glasrengøring bruges, trykkes

stofbetrækket fast på rammen for at fastgøre det.

Montering på teleskopstrålerør*

Obs

Ved monteringen skal det sikres, at maskinens dele fik-

seres til hinanden.

Figur B

1. Skub bajonetten ind i holderen.

2. Drej facade- og glasrengøringsudstyret, til det går i

indgreb.

Facade- og glasrengøringsudstyret kan også monteres

på Kärchers standardforlængerrør eller direkte på høj-

trykspistolen. Monteringstrinnene er de samme. Gentag

den samme fremgangsmåde for de øvrige forlængerrør.

*medfølger ikke.

Ibrugtagning

Udstyret skal monteres inden brug.

1. Montering af den ønskede ramme

2. Forbind udstyret med teleskopstrålerør, forlænger-

rør eller højtrykspistol.

Drift

Rengøring af vægge

Før brug skal det værste snavs fjernes fra den overfla-

de, som skal renses, for at undgå skader (f.eks. ved at

løsne det).

Obs

● Test apparatet på et diskret sted, før det anvendes

på sarte overflader, f.eks. træ.

● Undgå at forblive på samme sted i længere tid, men

forsæt bevægelsen.

1. Montering af ramme til rengøring af facade

2. Hold facade- og glasrengøringsudstyret mod den

overflade, der skal rengøres.

Figur D

3. Lås grebet på håndsprøjtepistolen op.

4. Træk i grebet på håndsprøjtepistolen.

Maskinen tændes.

5. Rengør overfladen med ensartede bevægelser.

Rengøring af glasflader

Før facade- og glasrengøringsudstyret oppefra og ned

over glasfladen for at opnå en effektiv rengøring af glas-

flader.

Figur E

1. Monter rammen til rengøring af glas.

2. Fastgør stofbetrækket på rammen.

3. Lås grebet på håndsprøjtepistolen op.

4. Træk i grebet på håndsprøjtepistolen.

Maskinen tændes.

5. Rengør glasflader.

20 Norsk

Efter brug

Efter brug skal maskinen skylles med en blød vandstrå-

le.

 Tag facade- og glasrengøringsudstyret og eventuelt

teleskopstrålerør eller forlængerrør af højtrykspisto-

len.

 Fjern eventuelt rammen.

 Skyl facade- og glasrengøringsudstyret sammen

med højtrykspistolen (uden ekstra tilbehør) af, eller

tør det af med en fugtig klud.

 Skyl rammen til facaderengøring under rindende

vand, og fjern fremmedlegemer fra børsterne.

 Tag stofbetrækket af rammen til rengøring af glas,

og vask det i varmt vand. Stofbetrækket kan også

vaskes i vaskemaskinen op til maks. 60°C.

Opbevaring

Opbevar maskinen på et frostfrit sted.

Pleje og vedligeholdelse

Montering/afmontering af dyser

Den beskrevne fremgangsmåde gælder for alle dyser

på maskinen.

Figur F

1. Fjern kramperne.

2. Træk højtryksdysen ud.

3. Sæt højtryksdysen i.

4. Monter kramperne.

Rengøring af højtryksdyse

1. Afmonter højtryksdysen.

2. Skyl højtryksdysen igennem i begge retninger med

rent vand. Udskift en evt. beskadiget højtryksdyse.

3. Monter højtryksdysen.

Hjælp ved fejl

Højtryksrenseren genererer ikke noget tryk og pul-

serer ikke

Højtryksdyserne er tilstoppet eller beskadiget

1. Afmontér højtryksdyserne.

2. Kontrollér højtryksdyserne for tilstopning, og rengør

dem om nødvendigt.

3. Kontrollér højtryksdyserne for skader, og udskift

dem om nødvendigt.

4. Skyl facade- og glasrengøringsudstyret uden dyser

igennem med rent vand.

5. Montér højtryksdyserne igen.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlag-

te garantibetingelser. Eventuelle fejl på maskinen af-

hjælpes gratis inden for garantien, såfremt fejlen kan

tilskrives en materiale- eller produktionsfejl. Hvis du øn-

sker at gøre garantien gældende, bedes du henvende

dig til sin forhandler eller nærmeste kundeservice med-

bringende kvittering for købet.

(Se adressen på bagsiden)

Generelle merknader

Før du tar i bruk appa-

ratet første gang, må

du lese og følge den originale

driftsveiledningen. Oppbevar

den originale driftsveiledningen

til senere bruk eller for annen ei-

er.

Sikkerhetsanvisninger

몇 FORSIKTIG

● Ikke bruk apparatet dersom

det befinner seg ytterligere

personer i nærheten av rengjø-

ringshodet.

● Slå av høytrykkspyleren etter

avsluttet rengjøring og før ved-

likeholdsarbeider, og skill Po-

wer Scrubberen fra

høytrykkspistolen.

● Utløs høytrykkstrålen på høy-

trykkspistolen først når Power

Scrubberen befinner seg på

rengjøringsflaten.

● Rekylfare. Sørg for at du står

godt og holder høytrykkspisto-

len med forlengelsesrør godt

fast.

● Maksimal vanntemperatur

60°C (følg anvisningene for din

høytrykksspyler).

Merknad

● Overhold også sikkerhetsan-

visningene for høytrykkspyle-

ren så vel som de lokale

forskrifter og lovbestemmelser

Illustrasjoner og beskrivelser i

denne bruksanvisningen

Illustrasjoner og beskrivelser i denne bruksanvisningen

kan avvike fra leveringsomfanget og utrustningen til ap-

paratet ditt.

Merknad

Med forbehold om tekniske endringer.

Norsk 21

Forskriftsmessig bruk

Fasade- og glassrengjøringspåsatsen kan utføres med

alle høytrykkspylere fra Kärcher Home & Garden fra

årsmodell 2008 med et trykk på opp til 18 MPa (180 bar

/ 2600 psi).

Fasade- og glassrengjøringspåsatsen er perfekt for

høytrykksrengjøirng av husfasader og glassflater som

vinterhager, vindusflater og glassfasader.

Fasade- og glassrengjøringspåsatsen er den perfekte

kompletteringen av teleskopstrålerøret TLA 4 for utfø-

ring av rengjøringsoppgaver i stor høyde på en trygg

måte.

Fasade- og glassrengjøringspåsatsen kan også brukes

på alle standard-forlengelsesrør fra Kärcher eller direk-

te på pistolen.

OBS

Fare for materielle skader

Fare for skader på grunn av krefter som virker inn.

Teleskopstrålerør og standard forlengelsesrør fra Kär-

cher, skal ikke kombineres.

Bruk fasade- og glassrengjøringspåsatsen kun i privat-

husholdninger.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt

deg med emballasjen på en miljøvennlig måte.

Elektriske og elektroniske apparater inneholder

verdifulle resirkulerbare materialer og ofte deler

som batterier, batteripakker eller olje. Disse kan

utgjøre en potensiell fare for helse og miljø ved

feil bruk eller feil avfallsbehandling. Disse delene er

imidlertid nødvendige for korrekt drift av apparatet. Ap-

parater merket med dette symbolet skal ikke kastes i

husholdningsavfallet.

Arbeid med rengjøringsmidler skal bare utføres på

vanntette arbeidsområder som er koblet til kloakk-

systemet. Ikke la rengjøringsmiddel renne ut i vassdrag

eller trenge ned i jordsmonn.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du un-

der: www.kaercher.de/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de

garanterer for en sikker og problemfri drift av apparatet.

Informasjon om tilbehør og reservedeler finner du på

www.kaercher.com.

Beskrivelse av apparatet

Figurer, se grafikkside

Figur A

1 Bajonettkobling

2 Ramme for glassrengjøring

3 Holder for ramme

4 Tekstiltrekk for glassrengjøring

5 Ramme for fasaderengjøring med børste

6 Klammer for høytrykksdyse

7 Høytrykksdyse

Montering av ramme

Merknad

Ved monteringen må du passe på at apparatets deler

sitter godt sammen.

Figur C

1. Velg ønsket ramme:

a Ramme med børste for veggflater

b Ramme for Tekstilovertrekk for rengjøring av

glassflater

2. Sett rammen på holderen (går i inngrep).

a Når du bruker rammen til glassrengjøring, trykker

du tekstiltrekket fast på rammen for å feste det.

Montering på teleskopstrålerør*

Merknad

Ved monteringen må du passe på at apparatets deler

sitter godt sammen.

Figur B

1. Skyv bajonetten inn i holderen.

2. Drei fasade- og glassrengjøringspåsatsen til den

går i inngrep.

Fasade- og glassrengjøringspåsatsen kan også monte-

res på standard forlengelsesrør fra Kärcher eller direkte

på høytrykkspistolen. Monteringstrinnene er identiske.

Gjenta eventuelt prosedyren for ytterligere forlengelses-

rør.

*ikke inkludert i leveringen.

Igangsetting

Apparatet må monteres før bruk.

1. Monter ønsket ramme

2. Koble apparatet til teleskopstrålerøret, forlengelsen

eller høytrykkspistolen.

Drift

Rengjøre veggflate

Befri rengjøringsflaten for grovt smuss før bruk (f.eks.

ved å feie) for å unngå skader.

Merknad

● Test apparatet før bruk av ømfintlige overflater,

f.eks. Tre, på et nøytralt sted.

● Ikke bli værende på ett sted, men vær i bevegelse.

1. Monter rammen for fasaderengjøring

2. Hold fasade- og glassrengjøringspåsatsen mot

overflaten som skal rengjøres.

Figur D

3. Lås opp spaken for høytrykkspistolen.

4. Trekk i spaken for høytrykkspistolen.

Apparatet slår seg på.

5. Rengjør overflaten med jevne bevegelser.

Rengjør glassflater

For effektiv rengjøring av glassflater, fører du fasade- og

glassrengjøringspåsatsen i jevne baner og ovenfra og

ned over glassflaten.

Figur E

1. Monter rammen for glassrengjøring.

2. Fest tekstiltrekket til rammen.

3. Lås opp spaken for høytrykkspistolen.

4. Trekk i spaken for høytrykkspistolen.

Apparatet slår seg på.

5. Rengjør glassflater.

22 Svenska

Etter bruk

Skyll av apparatet med en myk vannstråle etter bruk.

 Fjern fasade- og glassrengjøringspåsatsen, og ta av

teleskopstrålerøret eller forlengelsesrørene fra høy-

trykkspistolen ved behov.

 Ta av rammen ved behov.

 Spyl fasade- og glassrengjøringspåsatsen med høy-

trykkspistolen (uten videre tilbehør) eller tørk av

med en fuktig klut.

 Skyll rammen for fasaderengjøringen under rennen-

de vann og fjern eventuelle fremmedlegemer fra

børsten.

 Fjern tekstiltrekket fra rammen for glassrengjøring

og vask det i varmt vann. Tekstiltrekket kan også

vaskes i vaskemaskinen opp til maks. 60 °C.

Lagring

Oppbevar apparatet på et frostfritt sted.

Stell og vedlikehold

Montere/demontere dyser

Den beskrevne fremgangsmåten gjelder for alle tilgjen-

gelige dyser på apparatet.

Figur F

1. Fjern klemmene.

2. Ta ut høytrykksdysen.

3. Sett inn høytrykksdysen.

4. Montere klemmene.

Rengjøre høytrykksdyse

1. Monter ut høytrykksdysen.

2. Spyl gjennom høytrykksdysen i begge retninger

med rent vann. Skift eventuelt ut skadde høytrykks-

dyser.

3. Monter inn høytrykksdysen.

Bistand ved feil

Høytrykkspyleren bygger ikke opp noe trykk eller

pulserer.

Høytrykksdyser tilstoppet eller skadet

1. Monter ut høytrykksdyser.

2. Kontroller høytrykksdysene med hensyn til smuss

og rengjør dem ved behov.

3. Kontroller høytrykksdysene med hensyn til skader

og skift dem ut ved behov.

4. Spyl gjennom fasade- og glassrengjøringspåsatsen

uten dyser med rent vann.

5. Monter inn høytrykksdysene igjen.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land

har utgitt garantibetingelsene som gjelder i det aktuelle

landet. Eventuelle feil på apparatet repareres gratis i ga-

rantitiden dersom disse kan føres tilbake til material- el-

ler produksjonsfeil. Ved behov for garantireparasjoner,

vennligst henvend deg med kjøpskvitteringen til din for-

handler eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

Allmän information

Läs igenom och följ

denna originalbruksan-

visning innan du använder ma-

skinen för första gången. Spara

originalbruksanvisningen för se-

nare bruk eller för nästa ägare.

Säkerhetsinformation

몇 FÖRSIKTIGHET

● Maskinen får inte användas

när andra personer befinner

sig i närheten av rengörings-

huvudet.

● Efter att rengöringen är avslu-

tad och innan arbete vidtas ska

högtryckstvätten stängas av

och Powerschrubber tas bort

från spolhandtaget.

● Öppna högtrycksstrålen ifrån

spolhandtaget först då Power-

schrubber befinner sig över

ytan som ska rengöras.

● Risk för rekyl. Se till att du står

stadigt och håll i spolhandtaget

och förlängningsröret ordent-

ligt.

● Maximal vattentemperatur

60°C (följ föreskrifterna för din

högtrycksrengörare).

Hänvisning

● Observera alltid säkerhetsan-

visningarna för din hög-

tryckstvätt samt lokala

föreskrifter och regler

Illustrationer och beskrivningar i

denna bruksanvisning

Illustrationer och beskrivningar i denna bruksanvisning

kan avvika från leveransens omfattning och utrustning-

en för din apparat.

Hänvisning

Med förbehåll för tekniska ändringar.

Avsedd användning

Fasad- och glasrengöringstillsatsen kan användas med

alla Kärcher Home & Garden högtryckstvättar fr.o.m. till-

verkningsår 2008 upp till ett tryck på 18 MPa (180 bar/

2600 psi).

Fasad- och glasrengöringstillsatsen är perfekt för hög-

trycksrengöring av husfasader och glasytor som vinter-

trädgårdar, fönsterytor och fasadglas.

Fasad- och glasrengöringstillsatsen är ett perfekt kom-

plement till teleskopspolröret TLA 4 för att säkert utföra

rengöringsarbeten på hög höjd.

Svenska 23

Fasad- och glasrengöringstillsatsen kan också använ-

das med valfritt standardförlängningsrör från Kärcher

eller direkt på spolhandtaget.

OBSERVERA

Skaderisk

Skaderisk på grund av verkande krafter.

Teleskopspolrör och standardförlängningsrör från Kär-

cher får inte kombineras.

Använd endast fasad- och glasrengöringstillsatsen i pri-

vat.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfalls-

hantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller

ofta värdefulla återvinningsbara material och

komponenter såsom engångsbatterier, uppladd-

ningsbara batterier och olja, som vid felaktig an-

vändning eller felaktig avfallshantering kan utgöra en

potentiell risk för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för att maski-

nen ska kunna arbeta korrekt. Maskiner som märkts

med denna symbol får inte kastas i hushållssoporna.

Arbeten med rengöringsmedel får endast utföras

på vattentäta arbetsytor med anslutning till smuts-

vattenskanalisationen. Låt inte rengöringsmedel tränga

in i vattendrag eller i jordmånen.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaer-

cher.de/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar,

så att en säker och störningsfri drift av maskinen är ga-

ranterad.

Information om tillbehör och reservdelar finns på

www.kaercher.com.

Beskrivning av maskinen

För bilder, se bildsidorna

Bild A

1 Bajonettkoppling

2 Ram för glasrengöring

3 Hållare för ram

4 Tygöverdrag för glasrengöring

5 Ram för fasadrengöring med borste

6 Fäste för högtrycksmunstycke

7 Högtrycksmunstycke

Montera ram

Hänvisning

Beakta fast anslutning av maskindelar vid montering.

Bild C

1. Välj önskad ram:

a Ram med borste för väggytor

b Ram för tygöverdrag för rengöring av glasytor

2. Fäst ramen på hållaren (haka fast den).

a Vid användning av ramen för glasrengöring ska

tygöverdraget tryckas fast på ramen.

Montering på teleskopspolrör*

Hänvisning

Beakta fast anslutning av maskindelar vid montering.

Bild B

1. Sätt fast bajonettkopplingen i fästet.

2. Vrid fasad- och glasrengöringstillsatsen tills den ha-

kar fast.

Fasad- och glasrengöringstillsatsen kan även monteras

på standardförlängningsrör från Kärcher eller direkt på

spolhandtaget. Monteringen sker på samma sätt. Upp-

repa vid behov förloppet för ytterligare förlängningsrör.

* Medföljer inte.

Idrifttagning

Apparaten måste monteras före användning.

1. Montera önskad ram

2. Anslut apparaten till teleskopspolröret, förlängning-

en eller spolhandtaget.

Drift

Rengör väggytan

Ta bort grov smuts (t.ex. genom att sopa) från rengö-

ringsytan före användning för att undvika skador.

Hänvisning

● Testa först maskinen på känsliga ytor, t.ex. trä, på

ett ställe som inte syns så väl.

● Stanna inte på en plats, utan var alltid i rörelse under

rengöringen.

1. Montera ramen för fasadrengöring

2. Håll fasad- och glasrengöringstillsatsen mot ytan

som ska rengöras.

Bild D

3. Lås upp spolhandtagets spak.

4. Tryck in spolhandtagets spak.

Maskinen slås på.

5. Rengör ytan med jämna rörelser.

Rengör glasytor

För fasad- och glasrengöringstillsatsen i raka linjer upp-

ifrån och ner över glasytan för effektiv rengöring.

Bild E

1. Montera ramen för glasrengöring.

2. Fäst tygöverdraget på ramen.

3. Lås upp spolhandtagets spak.

4. Tryck in spolhandtagets spak.

Maskinen slås på.

5. Rengör glasytorna.

Efter användning

Spola av maskinen med mjuk vattenstråle efter använd-

ning.

 Ta bort fasad- och glasrengöringstillsatsen och vid

behov även teleskopspolröret eller förlängningsrö-

ren från spolhandtaget.

 Ta bort ramen vid behov.

 Spola av fasad- och glasrengöringstillsatsen med

spolhandtaget (utan andra tillbehör) eller torka av

den med en fuktig trasa.

 Skölj ramen för fasadrengöring under rinnande vat-

ten och ta bort eventuella främmande föremål från

borsten.

 Ta bort tygöverdraget från ramen för glasrengöring

och tvätta det under varmt vatten. Tygöverdraget

kan också tvättas i tvättmaskin upp till max. 60 °C.

24 Suomi

Förvaring

Förvara maskinen på en frostsäker plats.

Skötsel och underhåll

Demontera/montera munstycken

Det beskrivna tillvägagångssättet gäller för alla tillgäng-

liga munstycken på maskinen.

Bild F

1. Ta bort klämman.

2. Ta ur högtrycksmunstycket.

3. Sätt in högtrycksmunstycket.

4. Montera klämman.

Rengör högtrycksmunstycket

1. Demontera högtrycksmunstycket.

2. Spola igenom högtrycksmunstycket i båda riktning-

arna med rent vatten. Byt ut skadat högtrycksmun-

stycke vid behov.

3. Montera högtrycksmunstycket.

Hjälp vid störningar

Högtrycksrengörare bygger inte upp något tryck

och pulserar inte

Högtrycksmunstycken igensatta eller skadade

1. Demontera högtrycksmunstyckena.

2. Kontrollera om högtrycksmunstyckena är igensatta

och rengör vid behov.

3. Kontrollera om högtrycksmunstyckena är skadade

och byt vid behov.

4. Spola fasad- och glasrengöringstillsatsen utan mun-

stycken med rent vatten.

5. Montera högtrycksmunstyckena på nytt.

Garanti

I respektive land gäller de garantivillkor som publicerats

av våra auktoriserade distributörer. Eventuella fel på

maskinen repareras utan kostnad inom garantifristen,

under förutsättning att det orsakats av ett material- eller

tillverkningsfel. I frågor som gäller garantin ska du vän-

da dig med kvitto till inköpsstället eller närmaste, aukto-

riserad kundtjänst.

(Se baksidan för adress)

Yleisiä ohjeita

Lue ennen laitteen en-

simmäistä käyttöä tä-

mä käyttöohje ja toimi sen

mukaan. Säilytä käyttöohje

myöhempää käyttöä tai laitteen

seuraavaa omistajaa varten.

Turvallisuusohjeet

몇 VARO

● Älä käytä laitetta, jos puhdis-

tuspään lähellä on muita ihmi-

siä.

● Kytke korkeapainepesuri pois

päältä ja irrota power-han-

kausharja korkeapainepistoo-

lista puhdistuskäytön

päättymisen jälkeen ja ennen

huoltotöitä.

● Laukaise korkeapainepistoolin

korkeapainesuihku vasta, kun

power-hankausharja on puh-

distettavalla pinnalla.

● Takaiskuvaara. Varmista aina

tukeva seisoma-asento ja pidä

korkeapainepistoolista ja jatko-

putkesta hyvin kiinni.

● Veden maksimilämpötila 60°C

(Noudata korkeapainepesuriin

liittyviä ohjeita).

Huomautus

● Noudata ehdottomasti paine-

pesurin turvallisuusohjeita se-

kä paikallisia määräyksiä ja

säännöksiä

Tämän käyttöohjeen kuvat ja

kuvaukset

Tämän käyttöohjeen kuvat ja kuvaukset voivat poiketa

laitteesi toimituksen sisällöstä ja varustelusta.

Huomautus

Oikeus teknisiin muutoksiin pidätetään.

Määräystenmukainen käyttö

Julkisivun- ja lasinpesupäätä voi käyttää kaikkien

Kärcher Home & Garden -painepesureiden kanssa, val-

mistusvuodesta 2008 alkaen, 18 MPa:n (180 bar /

2600 psi) paineeseen saakka.

Julkisivun- ja lasinpesupää on ihanteellinen talojen jul-

kisivujen ja lasipintojen, kuten viherhuoneiden, ikkuna-

pintojen ja julkisivulasien, korkeapainepesuun.

Julkisivun- ja lasinpesupää on ihanteellinen lisä TLA 4-

teleskooppisuihkuputkeen, jotta puhdistustyöt voidaan

suorittaa turvallisesti korkealla.

Julkisivun- ja lasinpesupää voidaan liittää myös mihin

tahansa Kärcher-vakiojatkoputkeen tai suoraan pistoo-

liin.

HUOMIO

Vaurioitumisvaara

Vaikuttavien voimien aiheuttama vaurioitumisvaara.

Teleskooppisuihkuputkea ja Kärcher-vakiojatkoputkia ei

saa yhdistää toisiinsa.

Käytä julkisivun- ja lasinpesupäätä vain yksityisissä ko-

titalouksissa.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä

pakkaukset ympäristöä säästäen.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkai-

ta kierrätettäviä materiaaleja tai rakenneosia ku-

ten paristoja, akkuja tai öljyjä, jotka väärin

Suomi 25

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mah-

dollisia vaaroja ihmisten terveydelle ja ympäristölle. Nä-

mä rakenneosat ovat kuitenkin välttämättömiä laitteen

asianmukaisen toiminnan vuoksi. Tällä symbolilla mer-

kittyjä laitteita ei saa hävittää kotitalousjätteenä.

Puhdistusaineita sisältäviä töitä saa tehdä vain

nestetiivistetyillä työpinnoilla, joilla on liitäntä lika-

vesiviemäriin. Älä päästä puhdistusaineita vesistöihin

tai maaperään.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta:

www.kaercher.de/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va-

raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt-

tömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta

www.kaercher.com.

Laitekuvaus

Kuvat, katso kuvasivu

Kuva A

1 Bajonettiliitäntä

2 Runko lasinpuhdistukseen

3 Rungon pidike

4 Tekstiilihuppu lasinpuhdistukseen

5 Runko harjaksilla julkisivun puhdistamiseen

6 Kiinnike, korkeapainesuutin

7 Korkeapainesuutin

Rungon asennus

Huomautus

Varmista asennuksen yhteydessä, että laitteen osat on

liitetty tukevasti.

Kuva C

1. Valitse haluamasi runko:

a Runko harjaksilla seinäpintojen puhdistukseen

b Runko tekstiilihupulle lasipintojen puhdistukseen

2. Aseta runko pidikkeeseen (napsahtaa paikalleen).

a Kun käytät runkoa lasinpuhdistukseen, kiinnitä

tekstiilihuppu painamalla se lujasti runkoon.

Asennus

teleskooppisuihkuputkeen*

Huomautus

Varmista asennuksen yhteydessä, että laitteen osat on

liitetty tukevasti.

Kuva B

1. Työnnä bajonetti kiinnikkeeseen.

2. Käännä julkisivun- ja lasinpesupäätä, kunnes se

napsahtaa paikalleen.

Julkisivun- ja lasinpesupää voidaan asentaa myös

Kärcher-vakiojatkoputkeen tai suoraan korkeapainepis-

tooliin. Asennusvaiheet ovat identtiset. Toista toimenpi-

teet tarvittaessa muille jatkoputkille.

*ei kuulu toimitussisältöön.

Käyttöönotto

Ennen käyttöä laite on asennettava.

1. Halutun rungon asentaminen

2. Liitä laite teleskooppisuihkuputkeen, jatkoputkeen

tai korkeapainepistooliin.

Käyttö

Seinäpinnan puhdistus

Ennen käyttöä karkea lika on poistettava puhdistettaval-

ta pinnalta (esim. lakaisemalla), jotta vältytään vaurioil-

ta.

Huomautus

● Kokeile laitetta huomaamattomaan kohtaan, ennen

kuin käytät sitä herkkien pintojen, kuten puun, puh-

distamiseen.

● Älä pysähdy yhteen kohtaan vaan pysy liikkeessä.

1. Julkisivun puhdistukseen tarkoitetun rungon asenta-

minen

2. Pidä julkisivun- ja lasinpesupää puhdistettavaa pin-

taa vasten.

Kuva D

3. Vapauta käsisuihkupistoolin vivun lukitus.

4. Vedä käsisuihkupistoolin vivusta.

Laite kytkeytyy päälle.

5. Puhdista pinta tasaisin liikkein.

Lasipintojen puhdistus

Puhdista lasipinnat tehokkaasti kuljettamalla julkisivun-

ja lasinpesupäätä tasaisin vedoin ylhäältä alas lasipin-

taa pitkin.

Kuva E

1. Asenna lasinpuhdistukseen tarkoitettu runko.

2. Kiinnitä tekstiilihuppu runkoon.

3. Vapauta käsisuihkupistoolin vivun lukitus.

4. Vedä käsisuihkupistoolin vivusta.

Laite kytkeytyy päälle.

5. Puhdista lasipinnat.

Käytön jälkeen

Huuhtele laite käytön jälkeen pehmeällä vesisuihkulla.

 Irrota julkisivun- ja lasinpesupää ja tarvittaessa te-

leskooppisuihkuputki tai jatkoputket korkeapaine-

pistoolista.

 Irrota runko tarvittaessa.

 Huuhtele julkisivun- ja lasinpesupää korkeapaine-

pistoolilla (ilman muita lisävarusteita) tai pyyhi kos-

tealla liinalla.

 Huuhtele julkisivun puhdistamisrunko juoksevan ve-

den alla ja poista roskat harjaksista.

 Irrota tekstiilihuppu lasinpuhdistusrungosta ja pese

lämpimällä vedellä. Tekstiilihupun voi pestä myös

pesukoneessa enintään 60 °C:n lämpötilassa.

Varastointi

Säilytä laitetta jäätymiseltä suojatussa tilassa.

Hoito ja huolto

Suuttimen kiinnitys/irrotus

Kuvattu menettelytapa soveltuu laitteen kaikille suutti-

mille.

Kuva F

1. Poista liitin.

2. Vedä korkeapainesuutin ulos.

3. Aseta korkeapainesuutin paikalleen.

4. Aseta liitin paikalleen.

26 Ελληνικά

Korkeapainesuuttimen puhdistus

1. Irrota korkeapainesuutin.

2. Huuhtele korkeapainesuutin puhtaalla vedellä kum-

mastakin suunnasta. Vaihda korkeapainesuutin, jos

se on vaurioitunut.

3. Kiinnitä korkeapainesuutin.

Ohjeet häiriötilanteissa

Korkeapainepesuri ei muodosta painetta tai sykkii

Korkeapainesuuttimet tukossa tai vaurioituneet

1. Irrota korkeapainesuuttimet.

2. Tarkasta, onko korkeapainesuuttimissa tukoksia ja

puhdista ne tarvittaessa.

3. Tarkasta, onko korkeapainesuuttimissa vaurioita ja

vaihda ne tarvittaessa.

4. Huuhtele julkisivun- ja lasinpesupää ilman suuttimia

puhtaalla vedellä.

5. Asenna korkeapainesuuttimet takaisin.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myynti-

yhtiön julkaisemat takuuehdot. Korjaamme laitteessa

mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak-

sutta, jos häiriöiden syynä ovat olleet materiaali- tai val-

mistusvirheet. Takuutapauksessa pyydämme ottamaan

yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim-

pään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Γενικές υποδείξεις

Προτού θέσετε τη

συσκευή για πρώτη

φορά σε λειτουργία, διαβάστε τις

παρούσες οδηγίες χρήσης και

ακολουθήστε τις. Φυλάξτε τις

αρχικές οδηγίες λειτουργίας για

μεταγενέστερη χρήση ή για τον

επόμενο ιδιοκτήτη.

Υποδείξεις ασφαλείας

몇 ΠΡΟΣΟΧΗ

● Μην χρησιμοποιείτε τη

συσκευή, όταν υπάρχουν άλλα

άτομα κοντά στην κεφαλή

καθαρισμού.

● Όταν τερματίσετε τη λειτουργία

καθαρισμού και πριν από

εργασίες απενεργοποιήστε τη

συσκευή καθαρισμού υψηλής

πίεσης και αποσυνδέστε τη

σκούπα Powerschrubber από

το πιστόλι υψηλής πίεσης.

● Ενεργοποιήστε τη ριπή

υψηλής πίεσης στο πιστόλι

υψηλής πίεσης, μόνο όταν το

Powerschrubber βρίσκεται

πάνω στην επιφάνεια

καθαρισμού.

● Κίνδυνος ανάκρουσης.

Φροντίζετε να στηρίζεστε με

ασφάλεια και να κρατάτε γερά

το πιστόλι υψηλής πίεσης με

τον σωλήνα προέκτασης.

● Μέγιστη θερμοκρασία νερού

60°C (τηρείτε τις υποδείξεις του

πλυστικού υψηλής πίεσης).

Υπόδειξη

● Τηρείτε επίσης οπωσδήποτε

τις οδηγίες ασφαλείας της

συσκευής σας καθαρισμού

υψηλής πίεσης καθώς και τους

εθνικούς κανονισμούς.

Εικόνες και περιγραφές σε αυτό το

εγχειρίδιο λειτουργίας

Οι εικόνες και οι περιγραφές σε αυτό το εγχειρίδιο

λειτουργίας μπορεί να διαφέρουν από τα παραδοτέα

εξαρτήματα και τον εξοπλισμό της δικής σας συσκευής.

Υπόδειξη

Με την επιφύλαξη τεχνικών αλλαγών.

Προβλεπόμενη χρήση

Το εξάρτημα καθαρισμού πρόσοψης και γυαλιού μπορεί

να χρησιμοποιείται με πίεση έως 18Μpa (180 bar / 2600

psi), με όλες τις συσκευές καθαρισμού υψηλής πίεσης

Home & Garden της Kärcher κατασκευής από το 2008

και μετά.

Το εξάρτημα καθαρισμού πρόσοψης και γυαλιού είναι

ιδανικό για καθαρισμό υψηλής πίεσης προσόψεων

σπιτιού και γυάλινων επιφανειών όπως θερμοκήπια,

επιφάνειες παραθύρων και υαλόφραξη προσόψεων

Το εξάρτημα καθαρισμού πρόσοψης και γυαλιού είναι η

ιδανική προσθήκη στον τηλεσκοπικό εκτοξευτήρα TLA

4 για ασφαλή χειρισμό εργασιών καθαρισμού σε μεγάλα

ύψη.

Το εξάρτημα καθαρισμού πρόσοψης και γυαλιού μπορεί

επίσης να χρησιμοποιηθεί σε τυπικό σωλήνα

επέκτασης Kärcher ή απευθείας στο πιστόλι.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Κίνδυνος ζημιάς λόγω δυνάμεων που εφαρμόζονται.

Ο τηλεσκοπικός εκτοξευτήρας και οι τυπικοί σωλήνες

επέκτασης Kärcher δεν πρέπει να συνδυάζονται.

Χρησιμοποιήστε το εξάρτημα καθαρισμού πρόσοψης

και γυαλιού αποκλειστικά για οικιακή χρήση.

Ελληνικά 27

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα.

Ανακυκλώνετε τις συσκευασίες με

περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές

περιέχουν πολύτιμα ανακυκλώσιμα υλικά και,

συχνά, επίσης εξαρτήματα όπως μπαταρίες

απλές, επαναφορτιζόμενες ή λάδια, που σε

περίπτωση λανθασμένης χρήσης ή απόρριψης

μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία

και το περιβάλλον. Ωστόσο, αυτά

τα συστατικά είναι

απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι

συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται

να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Οι εργασίες με απορρυπαντικό μπορούν να

εκτελούνται μόνο σε υδατοστεγείς επιφάνειες

εργασίας με σύνδεση στο σύστημα απορροής

ακάθαρτου νερού. Το απορρυπαντικό δεν πρέπει να

καταλήγει στα υπόγεια ύδατα ή στο έδαφος.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά

είναι διαθέσιμες στη διεύθυνση: www.kaercher.de/

REACH

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια

ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και

απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα

ανταλλακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Περιγραφή συσκευής

Σχήματα στη σελίδα διαγραμμάτων

Εικόνα A

1 Σύνδεσμος μπαγιονέτ

2 Πλαίσιο για καθαρισμό γυαλιού

3 Στήριγμα πλαισίου

4 Υφασμάτινο κάλυμμα για καθαρισμό γυαλιού

5 Πλαίσιο για καθαρισμό προσόψεων με βούρτσες

6 Συνδετήρας ακροφύσιου υψηλής πίεσης

7 Ακροφύσιο υψηλής πίεσης

Συναρμολόγηση πλαισίου

Υπόδειξη

Κατά την τοποθέτηση φροντίστε για τη σταθερή σύνδεση

των εξαρτημάτων της συσκευής.

Εικόνα C

1. Επιλέξτε το επιθυμητό πλαίσιο:

a Πλαίσιο με βούρτσες για επιφάνειες τοίχου

b Πλαίσιο για υφασμάτινα καλύμματα καθαρισμού

γυάλινων επιφανειών

2. Τοποθετήστε το πλαίσιο στο στήριγμα (ασφαλίζει

στη θέση του).

a Όταν χρησιμοποιείτε το πλαίσιο για καθαρισμό

γυαλιού, πιέστε σταθερά το

υφασμάτινο κάλυμμα

πάνω στο πλαίσιο για να το συνδέσετε.

Στερέωση στον τηλεσκοπικό

εκτοξευτήρα*

Υπόδειξη

Κατά την τοποθέτηση φροντίστε για τη σταθερή σύνδεση

των εξαρτημάτων της συσκευής.

Εικόνα B

1. Συνδέστε τον σύνδεσμο μπαγιονέτ στην υποδοχή.

2. Γυρίστε το εξάρτημα καθαρισμού πρόσοψης και

γυαλιού μέχρι να ασφαλίσει στη θέση του.

Το εξάρτημα καθαρισμού πρόσοψης και γυαλιού μπορεί

επίσης να τοποθετηθεί σε τυπικούς σωλήνες επέκτασης

Kärcher ή απευθείας στο

πιστόλι υψηλής πίεσης. Τα

βήματα συναρμολόγησης είναι πανομοιότυπα. Αν

χρειάζεται επαναλάβετε τη διαδικασία για τους άλλους

σωλήνες προέκτασης.

*δεν περιλαμβάνεται στο παραδοτέο υλικό.

Έναρξη χρήσης

Πριν από τη χρήση πρέπει να τοποθετήσετε τη

συσκευή.

1. Τοποθέτη ση του επιθυμητού πλαισίου

2. Συνδέστε τη συσκευή με τηλεσκοπικό εκτοξευτήρα,

επεκτάσεις ή πιστόλι υψηλής πίεσης.

Λειτουργία

Καθαρισμός τοίχου

Πριν από τη χρήση καθαρίστε την επιθυμητή επιφάνεια

από τους μεγάλους ρύπους (για παράδειγμα με

σκούπισμα), ώστε να αποφευχθούν τυχόν ζημιές.

Υπόδειξη

● Πριν από τη χρήση σε ευαίσθητες επιφάνειες, π.χ.

ξύλο, ελέγξτε τη συσκευή σε κάποιο μη εμφανές

σημείο.

● Μην μένετε σε ένα σημείο αλλά να είστε σε κίνηση.

1. Τοποθέτη ση του πλαισίου για τον καθαρισμό της

πρόσοψης

2. Κρατήστε το εξάρτημα καθαρισμού πρόσοψης και

γυαλιού στην επιφάνεια που θα καθαριστεί.

Εικόνα

3. Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού.

4. Τραβήξτε τη σκανδάλη του πιστολιού.

Η συσκευή ενεργοποιείται.

5. Καθαρίστε την επιφάνεια με ομαλές κινήσεις.

Καθαρισμός γυάλινων επιφανειών

Για αποτελεσματικό καθαρισμό γυάλινων επιφανειών,

καθοδηγήστε το εξάρτημα καθαρισμού πρόσοψης και

γυαλιού σε ομοιόμορφες διαδρομές και από πάνω προς

τα κάτω στη γυάλινη επιφάνεια.

Εικόνα E

1. Τοποθετή στε το πλαίσιο για καθαρισμό γυαλιού.

2. Συνδέστε το υφασμάτινο κάλυμμα στο πλαίσιο.

3. Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού.

4. Τραβήξτε τη σκανδάλη του πιστολιού.

συσκευή ενεργοποιείται.

5. Καθαρίστε τις γυάλινες επιφάνειες.

Μετά τη χρήση

Μετά τη χρήση ξεπλένετε τη συσκευή με ήπια ριπή

νερού.

 Αφαιρέστε το εξάρτημα καθαρισμού πρόσοψης και

γυαλιού και, εάν είναι απαραίτητο, τον τηλεσκοπικό

εκτοξευτήρα ή τους σωλήνες επέκτασης από το

πιστόλι υψηλής πίεσης.

 Εάν είναι απαραίτητο, αφαιρέστε το πλαίσιο.

28 Türkçe

 Ξεπλύνετε το εξάρτημα καθαρισμού πρόσοψης και

γυαλιού μαζί με το πιστόλι υψηλής πίεσης (χωρίς

άλλα παρελκόμενα) ή σκουπίστε με ένα υγρό πανί.

 Ξεπλύνετε το πλαίσιο για τον καθαρισμό της

πρόσοψης κάτω από τρεχούμενο νερό και

αφαιρέστε τυχόν ξένα αντικείμενα από τις βούρτσες.

 Αφαιρέστε το υφασμάτινο κάλυμμα από το πλαίσιο

για καθαρισμό γυαλιού και πλύνετε με ζεστό νερό.

Το υφασμάτινο κάλυμμα μπορεί επίσης να πλυθεί

στο πλυντήριο έως και 60°C κατά μέγιστο.

Αποθήκευση

Αποθηκεύετε τη συσκευή σε χώρο χωρίς παγετό.

Φροντίδα και συντήρηση

Τοποθέτηση και αφαίρεση ακροφυσίων

Η περιγραφόμενη διαδικασία ισχύει για όλα τα

υπάρχοντα ακροφύσια της συσκευής.

Εικόνα F

1. Αφαιρέστε τους σφιγκτήρες.

2. Αφαιρέστε το ακροφύσιο υψηλής πίεσης.

3. Συνδέστε το ακροφύσιο υψηλής πίεσης.

4. Τοποθετήστε τους σφιγκτήρες.

Καθαρισμός ακροφυσίου υψηλής πίεσης

1. Λύστε το ακροφύσιο υψηλής πίεσης.

2. Ξεπλύνετε το ακροφύσιο υψηλής πίεσης και στις

δύο κατευθύνσεις με καθαρό νερό. Αν χρειάζεται,

αντικαταστήστε κάποιο χαλασμένο ακροφύσιο

υψηλής πίεσης.

3. Συνδέστε το ακροφύσιο υψηλής πίεσης.

Αντιμετώπιση βλαβών

Η συσκευή καθαρισμού υψηλής πίεσης δεν παράγει

πίεση ή δονείται.

Βουλωμένα ή χαλασμένα ακροφύσια υψηλής πίεσης

1. Λύστε τα ακροφύσια υψηλής πίεσης.

2. Ελέγξτε τα ακροφύσια για έμφραξη και, αν

χρειάζεται, καθαρίστε τα.

3. Ελέγξτε τα ακροφύσια για φθορά και, αν χρειάζεται,

αντικαταστήστε τα.

4. Ξεπλύνετε το εξάρτημα καθαρισμού πρόσοψης και

γυαλιού χωρίς

ακροφύσια με καθαρό νερό.

5. Συναρμολογήστε πάλι τα ακροφύσια υψηλής

πίεσης.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι

εκδίδονται από την αρμόδια εταιρεία διανομής μας.

Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από

εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης,

εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε

περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή

σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα

εξυπηρέτησης πελατών

, προσκομίζοντας το

παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

Genel uyarılar

Cihazı ilk kez kullan-

madan önce bu orijinal

kullanım kılavuzunu okuyun ve

buradaki bilgilere göre hareket

edin. Orijinal kullanım kılavuzu-

nu daha sonra tekrar kullanmak

ya da cihazın sonraki kullanıcıla-

rına iletmek üzere saklayın.

Güvenlik bilgileri

몇 TEDBIR

● Temizleme başlığının yakının-

da başka insanların bulunduğu

durumlarda cihazı kullanma-

yın.

● Temizleme işletiminden sonra

ve bakım çalışmalarından ön-

ce yüksek basınç temizleyicisi-

ni kapatın ve sert fırçayı

yüksek basınç tabancasından

ayırın.

● Yüksek basınç tabancasında

yüksek basınç huzmesini sa-

dece sert fırça temizleme yü-

zeyinde bulunduğu sırada

tetikleyin.

● Geri tepme tehlikesi. Güvenli

bir konuma geçin ve uzatma

borulu yüksek basınç tabanca-

sını sağlam bir şekilde tutun.

● Maksimum su sıcaklığı 60°C

(yüksek basınç temizleyicinizin

uyarılarını dikkate alın).

Not

● Ayrıca yüksek basınç temizle-

yicinizin güvenlik uyarılarını ve

yerel düzenlemeleri ve yönet-

melikleri de mutlaka dikkate

alın

Bu kullanım kılavuzundaki resimler

ve açıklamalar

Bu kullanım kılavuzundaki resimler ve açıklamalar, ci-

hazınızın teslimat kapsamından ve donanımından sap-

ma gösterebilir.

Not

Teknik değişiklik hakkı saklıdır.

Amaca uygun kullanım

Ön cephe ve cam temizleme aparatı, 18MPa (180 bar /

2600 psi) basınca kadar, model yılı 2008 ve üzeri tüm

Kärcher Home & Garden yüksek basınç temizleyicileri

ile birlikte kullanılabilir.

Türkçe 29

Ön cephe ve cam temizleme aparatı, başta kış bahçele-

ri, pencere yüzeyleri ve ön cephe camları olmak üzere

ev cephelerinin ve cam yüzeylerin yüksek basınçlı te-

mizliği için idealdir.

TLA 4 teleskopik pükskürtme borusu için ideal bir ta-

mamlayıcı görevi gören ön cephe ve cam temizleme

aparatı, daha yüksekteki temizlik görevlerinin güvenle

yerine getirilmesini sağlar.

Ön cephe ve cam temizleme aparatı, herhangi bir stan-

dart Kärcher uzatma borusu veya doğrudan tabanca ile

birlikte kullanılabilir.

DIKKAT

Zarar görme tehlikesi

Etki eden kuvvetler nedeniyle zarar görme tehlikesi.

Teleskopik püskürtme borusu ve standart Kärcher uzat-

ma boruları birleştirilmemelidir.

Ön cephe ve cam temizleme aparatını sadece evinizde

kullanın.

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lüt-

fen ambalajları çevreye zarar vermeden tasfiye

edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dö-

nüştürülebilir malzemelerin yanı sıra yanlış kulla-

nılması veya yanlış tasfiye edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak ci-

hazın usulüne uygun şekilde çalıştırılması için bu parça-

lar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp

ile birlikte imha edilmemelidir.

Temizleme maddeli işler sadece kirli su kanalizas-

yonuna bağlantılı sıvı geçirmez çalışma yüzeylerin-

de yapılabilir. Temizleme maddeleri akarsulara veya

toprağa ulaşmamalıdır.

İçeriği hakkında uyarılar (REACH)

İçeriği hakkında ayr

ıntılı bilgileri bulabileceğiniz adres:

www.kaercher.de/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar

kullanın. Bu parçalar cihazın güvenli ve arızasız çalış-

masını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres:

www.kaercher.com.

Cihaz açıklaması

Resimler için grafik sayfasına bakın

Şekil A

1 Bayonet bağlantısı

2 Cam temizleme çerçevesi

3 Çerçeve tutucu

4 Cam temizleme için kumaş kaplama

5 Kıl fırçalı ön cephe temizliği çerçevesi

6 Braket yüksek basınç memesi

7 Yüksek basınç memesi

Montaj çerçevesi

Not

Montaj sırasında cihaz parçalarının sağlam bir şekilde

birbirine bağlanmasına dikkat edin.

Şekil C

1. İstediğiniz çerçeveyi seçin:

a Duvar yüzeyleri için kıl fırçalı çerçeve

b Cam yüzey temizliği için kumaş kaplama çerçe-

vesi

2. Çerçeveyi tutucuya yerleştirin (yerine oturur).

a Çerçeveyi cam temizleme için kullanırken, kumaş

kaplamayı takmak için çerçevenin üzerine sıkıca

bastırın.

Teleskopik püskürtme borusuna

montaj*

Not

Montaj sırasında cihaz parçalarının sağlam bir şekilde

birbirine bağlanmasına dikkat edin.

Şekil B

1. Bayoneti yuvaya geçirin.

2. Yerine oturana kadar ön cephe ve cam temizleme

aparatını çevirin.

Ön cephe ve cam temizleme aparatı, standart Kärcher

uzatma boruları veya doğrudan yüksek basınçlı taban-

ca ile birlikte kullanılabilir. Montaj adımları aynıdır. Gere-

kirse başka uzatma boruları için işlemi tekrarlayın.

* teslimat kapsamında değil.

İşletime alma

Kullanıma geçmeden önce cihaz monte edilmelidir.

1. İstediğiniz çerçeveyi monte edin

2. Cihazı, teleskopik püskürtme borusuna, uzatmaya

veya yüksek basınçlı tabancaya bağlayın.

İşletme

Duvar yüzeylerinin temizlenmesi

Uygulamaya başlamadan önce temizleme yüzeyini ka-

ba kirlerden arındırın (örn. süpürerek).

Not

● Kullanmadan önce, cihazı ahşap gibi hassas yüzey-

lerde, göze çarpmayan bir yerde test edin.

● Tek bir yerde kalmayın, hareket etmeye devam edin.

1. Ön cephe temizliği çerçevesini monte edin

2. Ön cephe ve cam temizleme aparatını temizlenecek

yüzeye doğru tutun.

Şekil D

3. El püskürtme tabancası kolunun kilidini açın.

4. El püskürtme tabancasının kolunu çekin.

Cihaz açılır.

5. Yüzeyi eşit hareketlerle temizleyin.

Cam yüzeyleri temizleme

Cam yüzeyleri etkili bir şekilde temizlemek için ön cep-

he ve cam temizleme aparatını eşit hareketlerle, cam

yüzeyde yukarıdan aşağıya yönlendirin.

Şekil E

1. Cam temizliği çerçevesini monte edin.

2. Kumaş kaplamayı çerçeveye takın.

3. El püskürtme tabancası kolunun kilidini açın.

4. El püskürtme tabancasının kolunu çekin.

Cihaz açılır.

5. Cam yüzeylerini temizleyin.

Kullanımdan sonra

Kullanımdan sonra cihazı yumuşak bir su huzmesiyle

yıkayın.

 Ön cephe ve cam temizleme aparatını ve gerekirse

teleskopik püskürtme borusunu veya uzatma boru-

larını yüksek basınçlı tabancadan ayırın.

 Gerekirse çerçeveyi çıkarın.

30 Русский

 Ön cephe ve cam temizleme aparatını yüksek ba-

sınç tabancasıyla (başka aksesuar olmadan) yıka-

yın veya nemli bir bezle silin.

 Ön cephe temizliği çerçevesini akan su altında yıka-

yın ve kıl fırçadaki yabancı maddeleri çıkarın.

 Cam temizleme çerçevesindeki kumaş kaplamayı

çıkarın ve ılık su altında yıkayın. Kumaş kaplama,

maks. 60°C’de çamaşır makinesinde de yıkanabilir.

Depolama

Cihazı dondan korunan bir yerde muhafaza edin.

Bakım ve koruma

Memelerin takılması/sökülmesi

Tarif edilen işlem adımları cihazdaki tüm mevcut meme-

ler için geçerlidir.

Şekil F

1. Kelepçeyi sökün.

2. Yüksek basınç memesini çıkarın.

3. Yüksek basınç memesini yerleştirin.

4. Kelepçeyi takın.

Yüksek basınç memesinin temizlenmesi

1. Yüksek basınç memesini sökün.

2. Yüksek basınç memesini temiz suyla her iki yönden

yıkayın. Var ise, hasar görmüş yüksek basınç me-

mesini değiştirin.

3. Yüksek basınç memesini takın.

Arıza durumunda yardım

Yüksek basınç temizleyicisi basınç oluşturmuyor

veya kısa aralıklarla sarsılıyor

Yüksek basınç memeleri tıkanmış veya hasar görmüş

1. Yüksek basınç memelerini sökün.

2. Yüksek basınç memelerini tıkanıklığa yönelik kont-

rol edin ve gerekirse temizleyin.

3. Yüksek basınç memelerini hasara yönelik kontrol

edin ve gerekirse değiştirin.

4. Ön cephe ve cam temizleme aparatını memesiz bir

şekilde temiz suyla yıkayın.

5. Yüksek basınç memelerini tekrar takın.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş

garanti şartları geçerlidir. Garanti süresi içinde cihazı-

nızda oluşan muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece ücretsiz olarak

karşılıyoruz. Garanti durumunda satış fişi ile satıcıya

veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Общие указания

Перед первым

использованием

устройства следует

ознакомиться с данной

оригинальной инструкцией по

эксплуатации и действовать в

соответствии с ней. Сохранять

оригинальную инструкцию по

эксплуатации для

дальнейшего пользования

или для следующего

владельца.

Указания по технике

безопасности

몇 ОСТОРОЖНО

● Не использовать

устройство, если вблизи

чистящей головки

находятся другие люди.

● По окончании режима

очистки и перед началом

работ выключать моющий

аппарат высокого давления

и отсоединять швабру от

высоконапорного

пистолета.

● Выпускать струю под

давлением из

высоконапорного

пистолета разрешается

только тогда, когда

швабра находится на

очищаемой поверхности.

● Опасность отдачи.

Следить за устойчивым

положением и прочно

удерживать

высоконапорный пистолет

с удлинительной трубкой.

● Максимальная

температура воды 60°C

(соблюдать указания,

содержащиеся в инструкции

по эксплуатации моющего

аппарата высокого

давления).

Примечание

● Обязательно соблюдать

инструкции по

безопасности для вашего

моющего аппарата

высокого давления, а также

локальные предписания и

распоряжения

Русский 31

Изображения и описания в

данном руководстве по

эксплуатации

Изображения и описания в данном руководстве по

эксплуатации могут отличаться в зависимости от

объема поставки и комплектации вашего

устройства.

Примечание

Сохраняется право на внесение технических

изменений.

Использование по назначению

Насадка для очистки фасадов и стеклянных

поверхностей может использоваться со всеми

моющими аппаратами высокого давления компании

Kärcher Home & Garden, произведенными начиная с

2008 года, рабочее давление которых составляет до

18 МПа (180 бар/2600 psi).

Насадка для очистки фасадов и стеклянных

поверхностей идеально подходит для

высоконапорной очистки фасадов домов и

поверхностей из стекла, таких как зимние сады,

оконные поверхности и остекление фасадов.

Насадка для очистки фасадов и стеклянных

поверхностей является идеальным дополнением к

телескопической струйной трубке TLA 4 для

безопасной уборки на больших высотах.

Насадку для очистки фасадов и стеклянных

поверхностей также можно использовать с любой

стандартной удлинительной трубкой Kärcher или же

устанавливать непосредственно на пистолет.

ВНИМАНИЕ

Опасность повреждения

Опасность повреждений вследствие воздействия

различных сил.

Телескопическая струйная трубка и стандартные

удлинительные трубки Kärcher не должны

использоваться одновременно.

Насадка для очистки фасадов и стеклянных

поверхностей предназначена исключительно для

использования в домашнем хозяйстве.

Защита окружающей среды

Упаковочные материалы поддаются

вторичной переработке. Упаковку необходимо

утилизировать без ущерба для окружающей

среды.

Электрические и электронные устройства

часто содержат ценные материалы,

пригодные для вторичной переработки, и

зачастую такие компоненты, как батареи,

аккумуляторы или масло, которые при

неправильном обращении или ненадлежащей

утилизации представляют потенциальную

опасность для здоровья и окружающей среды. Тем

не

менее, данные компоненты необходимы для

правильной работы устройства. Устройства,

обозначенные этим символом, запрещено

утилизировать вместе с бытовыми отходами.

Работы с моющими средствами должны

проводиться только на водонепроницаемых

рабочих поверхностях с подключением к бытовой

канализации. Не допускать попадания моющих

средств в водоемы или почву.

Указания по компонентам (REACH)

Для получения актуальной информации о

компонентах см. www.kaercher.de/REACH

Принадлежности и запасные

части

Использовать только оригинальные

принадлежности и запасные части. Только они

гарантируют безопасную и бесперебойную работу

устройства.

Для получения информации о принадлежностях и

запчастях см. www.kaercher.com.

Описание устройства

Рисунки см. на страницах с рисунками

Рисунок A

1 Подсоединение штыка

2 Рамка для чистки стекла

3 Кронштейн рамки

4 Текстильный чехол для чистки стекла

5 Рамка для чистки фасада со щетиной

6 Зажим сопла высокого давления

7 Сопло высокого давления

Установка рамки

Примечание

При установке следить за прочностью соединения

компонентов устройства.

Рисунок C

1. Выбрать нужную рамку:

a Рамка со щетиной для поверхностей стен

b Рамка для очистки поверхностей из стекла с

текстильным чехлом

2. Установить рамку на кронштейн (до щелчка).

a При использовании рамки для очистки стекла

необходимо плотно прижать текстильный

чехол к рамке для его закрепления

Установка на телескопическую

струйную трубку*

Примечание

При установке следить за прочностью соединения

компонентов устройства.

Рисунок B

1. Вставить штык в держатель.

2. Повернуть насадку для очистки фасадов и

стеклянных поверхностей до щелчка.

Насадка для очистки фасадов и стеклянных

поверхностей также может устанавливаться на

стандартные удлинительные трубки Kärcher или

непосредственно на пистолет высокого давления.

Операции по установке идентичны. При

необходимости

повторить данный процесс для

других удлинительных трубок.

*Не входит в комплект поставки.

32 Русский

Ввод в эксплуатацию

Перед использованием устройство необходимо

установить.

1. Установка нужной рамки

2. Подсоединить устройство к телескопической

струйной трубке, удлинителю или пистолету

высокого давления.

Эксплуатация

Очистка стен

Перед началом работы удалить с очищаемой

поверхности крупные элементы загрязнения (напр.,

путем подметания) во избежание повреждения

устройства.

Примечание

● Перед применением на чувствительных

поверхностях, например, деревянных,

необходимо проверить устройство в

малозаметном месте.

● Не фиксировать в одном положении, постоянно

передвигать во время чистки.

1. Установка рамки для очистки фасадов

2. Удерживать насадку для очистки фасадов и

стеклянных поверхностей на очищаемой

поверхности.

Рисунок D

3. Разблокировать рычаг ручного пистолета-

распылителя.

4. Потянуть рычаг ручного

пистолета-распылителя.

Устройство включится.

5. Очищать поверхность следует равномерными

движениями.

Очистка стеклянных поверхностей

Для эффективной очистки стеклянной поверхности

следует перемещать по ней насадку для очистки

фасадов и стеклянных поверхностей ровными

дорожками сверху вниз.

Рисунок E

1. Установить рамку для очистки стекла.

2. Закрепить на рамке текстильный чехол.

3. Разблокировать рычаг ручного пистолета-

распылителя.

4. Потянуть рычаг ручного пистолета-распылителя.

Устройство включится.

5. Очистить стеклянные поверхности.

После использования

После использования ополоснуть устройство струей

воды под небольшим напором.

 Снять насадку для очистки фасадов и

стеклянных поверхностей и, при необходимости,

телескопическую струйную трубку или

удлинительные трубки с пистолета высокого

давления.

 При необходимости снять рамку.

 Ополоснуть насадку для очистки фасадов и

стеклянных поверхностей вместе с пистолетом

высокого давления (без остальных

компонентов)

или протереть влажной ветошью.

 Промыть рамку для очистки фасадов под

проточной водой и удалить со щетины

посторонние предметы.

 Снять текстильный чехол с рамки для очистки

стекла и промыть теплой водой. Текстильный

чехол также можно стирать в стиральной

машине при температуре до 60°С.

Хранение

Устройство следует хранить в защищенном от

мороза месте.

Уход и техническое

обслуживание

Демонтаж/установка сопел

Описанный порядок действий применяется ко всем

существующим соплам на устройстве.

Рисунок F

1. Снять зажимы.

2. Извлечь сопло высокого давления.

3. Вставить сопло высокого давления.

4. Установить зажимы.

Очистка сопла высокого давления

1. Демонтировать сопло высокого давления.

2. Промыть сопло высокого давления чистой водой

в обоих направлениях. При необходимости

заменить поврежденное сопло высокого

давления.

3. Установить сопло высокого давления.

Помощь при неисправностях

Моющее устройство высокого давления не

создает давление или пульсирует

Сопла высокого давления засорены или

повреждены

1. Снять сопла высокого давления.

2. Проверить сопла высокого давления на наличие

засора и при необходимости очистить.

3. Проверить сопла высокого давления на наличие

повреждений и при необходимости заменить.

4. Промыть насадку для очистки фасадов и

стеклянных поверхностей (без сопел) чистой

водой.

5. Снова установить сопла высокого давления.

Гарантия

В каждой стране действуют соответствующие

гарантийные условия, установленные

уполномоченной организацией по сбыту нашей

продукции. Возможные неисправности устройства в

течение гарантийного срока мы устраняем

бесплатно, если причина заключается в дефектах

материалов или производственных браке. В случае

возникновения претензий в течение гарантийного

срока просьба обращаться с чеком о покупке в

торговую организацию, продавшую

изделие или в

ближайшую уполномоченную службу сервисного

обслуживания.

(Адрес указан на обороте)

Magyar 33

Általános utasítások

Készüléke első hasz-

nálata előtt olvassa el

ezt az eredeti kezelési útmuta-

tót, és ennek megfelelően járjon

el. Őrizze meg az eredeti keze-

lési útmutatót későbbi haszná-

latra vagy a következő

tulajdonos számára.

Biztonsági tanácsok

몇 VIGYÁZAT

● Ne használja a készüléket, ha

a tisztítófej közelében szemé-

lyek tartózkodnak.

● A tisztítási művelet befejezé-

sét követően és munkavégzés

előtt kapcsolja ki a magasnyo-

mású mosót, és vegye le a mo-

sókészüléket magasnyomású

pisztolyról.

● A magasnyomású pisztolyból

csak akkor engedje ki a ma-

gasnyomású sugarat, ha a mo-

sókészülék a tisztítandó

felületen van.

● Visszalökés veszélye. Álljon

stabilan, és mindig tartsa erő-

sen a magasnyomású pisztolyt

és a hosszabbító csövet.

● Maximális vízhőmérséklet

60°C (vegye figyelembe a ma-

gasnyomású tisztítóra vonat-

kozó utasításokat).

Megjegyzés

● Feltétlenül vegye figyelembe a

magasnyomású mosóra vo-

natkozó biztonsági utasításo-

kat, valamint a helyi

előírásokat és rendelkezése-

ket is

Az ebben a használati utasításban

található ábrák és leírások

Az ebben a használati utasításban található ábrák és le-

írások eltérhetnek az Ön készülékének szállítási terje-

delmétől és felszereltségétől.

Megjegyzés

A műszaki változtatások jogát fenntartjuk.

Rendeltetésszerű alkalmazás

A homlokzat- és üvegtisztító fej az 2008-től kezdődően

gyártott valamennyi Kärcher Home & Garden magas-

nyomású mosóval használható, 8MPa (180 bar /

2600 psi) nyomásig.

A homlokzat- és üvegtisztító fej kiválóan alkalmas épü-

lethomlokzatok és üvegfelületek - például télikertek, ab-

lakfelületek és homlokzati üvegfelületek - nagynyomású

tisztításához.

A homlokzat- és üvegtisztító fej ideális kiegészítő a TLA

4 teleszkópos permetezőcsőhöz, nagy magasságban

végzendő tisztítási feladatok elvégzéséhez.

A homlokzat- és üvegtisztító fej bármilyen szabványos

Kärcher hosszabbító csövön vagy közvetlenül a piszto-

lyon is használható.

FIGYELEM

Károsodás veszélye!

A hatóerők általi károsodás veszélye.

A teleszkópos permetezőcsövet és a standard Kärcher

hosszabbító csöveket nem szabad kombinálni.

A homlokzat- és üvegtisztító fejet kizárólag magánház-

tartásban használja.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük,

környezetbarát módon semmisítse meg a csoma-

golást.

Az elektromos és elektronikus készülékek érté-

kes, újrahasznosítható anyagokat, és gyakran

olyan alkotóelemeket, például elemeket, akku-

mulátorokat vagy olajat is tartalmaznak, melyek

nem megfelelő kezelése vagy helytelen megsemmisíté-

se potenciális veszélyt jelenthet az emberek egészség-

re és a környezetre. Ezek az alkotóelemek azonban a

készülék rendeltetésszerű üzemeléséhez szüksége-

sek. Az ezzel a szimbólummal jelölt készülékeket nem

szabad a háztartási hulladékkal együtt megsemmisíte-

ni.

Tisztítószerekkel végzett munkákat csak szigetelt,

a szennyvízcsatornára csatlakoztatott munkafelü-

leteken szabad végezni. A tisztítószerek nem kerülhet-

nek vizekbe vagy talajba.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt ta-

lálja: www.kaercher.de/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkal-

mazzon; ezek garantálják a készülék biztonságos és

zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan infor-

mációkat itt talál: www.kaercher.com.

34 Magyar

A készülék leírása

Ábrák, lásd a grafikonokat tartalmazó oldalt

Ábra A

1 Bajonettcsatlakozó

2 Keret üvegtisztításhoz

3 Kerettartó

4 Textilborítás üvegtisztításhoz

5 Keret sörtékkel való homlokzattisztításhoz

6 Magasnyomású fúvóka tartója

7 Magasnyomású fúvóka

Keret szerelése

Megjegyzés

A felszereléskor ügyeljen arra, hogy a készülék ré-

szegységei szilárdan kapcsolódjanak egymáshoz.

Ábra C

1. Válassza ki a kívánt keretet:

a Keret sörtékkel falfelületekhez

b Textilborítás kerete üvegfelületek tisztításához

2. Helyezze fel a keretet a tartóra (a helyére kattan).

a Ha a keretet üvegtisztításhoz használja, a rögzí-

téshez erősen nyomja rá a textilborítást a keretre.

Felszerelés a teleszkópos

permetezőcsőre *

Megjegyzés

A felszereléskor ügyeljen arra, hogy a készülék ré-

szegységei szilárdan kapcsolódjanak egymáshoz.

Ábra B

1. Tolja a bajonettet a tartóba.

2. Forgassa el a homlokzat- és üvegtisztító fejet, amíg

a helyére nem kattan.

A homlokzat- és üvegtisztító fej felszerelhető a szabvá-

nyos Kärcher hosszabbító csövekre vagy közvetlenül a

nagynyomású pisztolyra is. Az összeszerelési lépések

azonosak. Szükség esetén ismételje meg a műveletet a

további hosszabbító csövekkel.

* a szállítási terjedelem nem tartalmazza.

Üzembe helyezés

Az első használat előtt a készüléket össze kell szerelni.

1. Szerelje fel a kívánt keretet.

2. Csatlakoztassa a készüléket a teleszkópos perme-

tezőcsőhöz, a hosszabbítóhoz vagy a nagynyomá-

sú pisztolyhoz.

Üzemeltetés

Falfelület megtisztítása

A károsodások elkerülése érdekében használat előtt tá-

volítsa el a tisztítandó felületekről a durva szennyeződé-

seket (például sepréssel).

Megjegyzés

● Kényes – például fa – felületeken történő alkalma-

zás előtt próbálja ki a készüléket egy nem feltűnő

helyen.

● Ne maradjon tartósan egy helyen, inkább folyama-

tosan mozogjon.

1. A homlokzattisztításhoz szükséges keret felszerelé-

2. Tartsa a homlokzat- és üvegtisztító fejet a tisztítan-

dó felülethez.

Ábra D

3. Biztosítsa ki a kézi szórópisztoly karját.

4. Húzza meg a kézi szórópisztoly karját.

A készülék bekapcsol.

5. Tisztítsa meg a felületet egyenletes mozdulatokkal.

Üvegfelületek tisztítása

Az üvegfelületek hatékony tisztításához vezesse a

homlokzat- és üvegtisztító fejet egyenletesen, fentről le-

felé az üvegfelület felett.

Ábra E

1. Szerelje fel a homlokzattisztításhoz szükséges ke-

retet.

2. Rögzítse a textil burkolatot a kerethez.

3. Biztosítsa ki a kézi szórópisztoly karját.

4. Húzza meg a kézi szórópisztoly karját.

A készülék bekapcsol.

5. Tisztítsa meg az üvegfelületeket.

Használat után

Használat után lágy vízsugárral öblítse le a készüléket.

 Távolítsa el a homlokzat- és üvegtisztító fejet és

szükség esetén a teleszkópos permetezőcsövet

vagy hosszabbító csöveket a nagynyomású pisz-

tolyról.

 Ha szükséges, vegye le a keretet.

 A homlokzat- és üvegtisztító fejet öblítse le a magas

nyomású pisztollyal (további tartozék nélkül) vagy

törölje le nedves kendővel.

 Öblítse le a homlokzattisztításhoz szükséges kere-

tet folyó víz alatt, és távolítsa el az idegen tárgyakat

a sörtékről.

 Távolítsa el a textilburkolatot a homlokzattisztítás-

hoz szükséges keretről, és meleg víz alatt mossa ki.

A textilburkolat mosógépben is mosható, max. 60

°C-on.

Raktározás

A készüléket fagymentes helyen tárolja.

Ápolás és karbantartás

Fúvókák behelyezése / kivétele

Az ismertetett eljárás a készülék valamennyi fúvókájára

érvényes.

Ábra F

1. Távolítsa el a kapcsot.

2. Húzza ki a magasnyomású fúvókát.

3. Helyezze be a magasnyomású fúvókát.

4. Tegye fel a kapcsot.

A magasnyomású fúvóka megtisztítása

1. Vegye ki a magasnyomású fúvókát.

2. Mindkét irányban öblítse át tiszta vízzel a magas-

nyomású fúvókát. Szükség esetén cserélje ki a sé-

rült magasnyomású fúvókát.

3. Helyezze be a magasnyomású fúvókát.

Segítség üzemzavarok esetén

A magasnyomású mosóban nem képződik nyomás

vagy a nyomás ingadozik

A magasnyomású fúvókák eltömődtek vagy megsérül-

tek

1. Szerelje ki a magasnyomású fúvókákat.

2. Ellenőrizze, hogy nem tömődtek-e el a magasnyo-

mású fúvókák és szükség esetén tisztítsa meg őket.

Čeština 35

3. Ellenőrizze, hogy nem sérültek-e a magasnyomású

fúvókák és szükség esetén cserélje ki őket.

4. Öblítse át a homlokzat- és üvegtisztító fejet fúvókák

nélkül, tiszta vízzel.

5. Helyezze be ismét a magasnyomású fúvókákat.

Garancia

Minden országban az illetékes értékesítő társaságunk

által megadott garanciális feltételek vannak érvényben.

A készüléknél felmerülő esetleges zavarokat a garanci-

aidőn belül díjmentesen orvosoljuk, amennyiben anyag-

, illetve gyártási hibáról van szó. Garanciális esetben

kérjük, a számlával együtt forduljon kereskedőjéhez

vagy a legközelebbi, arra jogosult ügyfélszolgálati iro-

dához.

(A címet lásd a hátoldalon)

Obecné pokyny

Před prvním použitím

přístroje si přečtěte

tento originální návod k použití a

postupujte podle něj.

Uschovejte originální návod

k použití pro pozdější použití

nebo dalšího vlastníka.

Bezpečnostní pokyny

몇 UPOZORNĚNÍ

● Nepoužívejte přístroj, pokud

se v blízkosti čisticí hlavy

nachází další osoby.

● Po ukončení režimu čištění a

před zahájením údržbových

prací vypněte vysokotlaký

čistič a odpojte kartáč

Powerschrubber od

vysokotlaké pistole.

● Vysokotlaký paprsek na

vysokotlaké pistoli spusťte

teprve tehdy, když se kartáč

Powerschrubber nachází na

čištěné ploše.

● Nebezpečí zpětného rázu.

Zaujměte stabilní postoj a

držte pevně vysokotlakou

pistoli a prodlužovací trubku.

● Maximální teplota vody 60°C

(řiďte se upozorněními pro váš

vysokotlaký čistič).

Upozornění

● Bezpodmínečně také

dodržujte bezpečnostní

pokyny pro Váš vysokotlaký

čistič a místní předpisy a

nařízení

Obrázky a popisy v tomto návodu

k použití

Obrázky a popisy v tomto návodu k použití se mohou

lišit od obsahu dodávky a vybavení Vašeho přístroje.

Upozornění

Technické změny vyhrazeny.

Použití v souladu s určením

Nástavec na čištění fasád a skel lze používat se všemi

vysokotlakými čističi Kärcher Home & Garden od roku

výroby 2008, až do tlaku 18 MPa (180 barů / 2 600 psi).

Nástavec na čištění fasád a skel je ideální pro

vysokotlaké čištění fasád domů a skleněných ploch,

jako jsou zimní zahrady, okenní plochy a prosklené

fasády.

Nástavec na čištění fasád a skel je ideálním doplňkem

teleskopické tryskové trubky TLA 4 pro bezpečné

zvládnutí čistění ve velkých výškách.

Nástavec na čištění fasád a skel lze použít také na

jakékoli standardní prodlužovací trubce Kärcher nebo

přímo na pistoli.

POZOR

Nebezpečí poškození

Nebezpečí poškození působením sil.

Teleskopická trysková trubka a standardní prodlužovací

trubky Kärcher se nesmí kombinovat.

Nástavec na čištění fasád a skel používejte výhradně

pro práce v soukromé domácnosti.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly

prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují

hodnotné recyklovatelné materiály a často

součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské

zdraví nebo pro životní prostředí. Pro řádný provoz

přístroje jsou však tyto součásti nezbytné. Přístroje

označené tímto symbolem se nesmí likvidovat

s domovním odpadem.

Práce s čisticími prostředky se smí provádět

výhradně na vodotěsných pracovních plochách s

připojením ke kanalizaci odpadních vod. Čisticí

prostředky nesmí proniknout do vod nebo půdy.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na

stránkách: www.kaercher.de/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní

díly, které Vám zaručují bezpečný a bezporuchový

provoz přístroje.

Informace o příslušenství a náhradních dílech

naleznete na stránkách www.kaercher.com.

36 Čeština

Popis přístroje

Ilustrace viz strana s obrázky

Ilustrace A

1 Bajonetová přípojka

2 Rám pro čištění skel

3 Držadlo rámu

4 Textilní potah na čištění skel

5 Rám na čištění fasád štětinami

6 Svorka vysokotlaké trysky

7 Vysokotlaká tryska

Montáž rámu

Upozornění

Při montáži dbejte na pevné spojení částí přístroje.

Ilustrace C

1. Zvolte požadovaný rám:

aRám se štětinami na plochy stěn

b Rám pro textilní potah k čištění skleněných ploch

2. Nasaďte rám na držadlo (slyšitelná aretace).

a Pokud používáte rám na čištění skel, pevně

přitlačte textilní potah k rámu a připevněte jej.

Montáž na teleskopickou tryskovou

trubku*

Upozornění

Při montáži dbejte na pevné spojení částí přístroje.

Ilustrace B

1. Bajonet zasuňte do uchycení.

2. Otáčejte nástavec na čištění fasád a skel, dokud

nezacvakne.

Nástavec na čištění fasád a skel lze také namontovat na

standardní prodlužovací trubky Kärcher nebo přímo na

vysokotlakou pistoli. Montážní kroky jsou stejné.

Zopakujte případně postup u dalších prodlužovacích

trubek.

*není součástí objemu dodávky.

Uvedení do provozu

Před použitím se musí přístroj namontovat.

1. Připojení požadovaného rámu

2. Připojte přístroj k teleskopické tryskové trubce,

prodloužení nebo vysokotlaké pistoli.

Provoz

Čištění ploch stěn

Před použitím přístroje čištěnou plochu očistěte od

hrubých nečistot (například zametením), aby se

zamezilo jeho poškození.

Upozornění

● Před použitím na citlivém (např. dřevěném)

povrchu, přístroj nejprve otestujte na nenápadném

místě.

● Nesetrvávejte na jednom místě, přístroj musí být

stále v pohybu.

1. Montáž rámu na čištění fasád

2. Nástavec na čištění fasád a skel přidržte k povrchu,

který chcete čistit.

Ilustrace D

3. Odblokujte páku ruční stříkací pistole.

4. Přitáhněte páku ruční stříkací pistole.

Přístroj se zapne.

5. Povrch čistěte rovnoměrnými pohyby.

Čištění skleněných ploch

Pro efektivní čištění skleněných ploch pohybujte

nástavcem na čištění fasád a skel rovnoměrně a shora

dolů přes skleněnou plochu.

Ilustrace E

1. Namontujte rám na čištění skel.

2. Textilní potah připevněte k rámu.

3. Odblokujte páku ruční stříkací pistole.

4. Přitáhněte páku ruční stříkací pistole.

Přístroj se zapne.

5. Vyčistěte skleněné plochy.

Po použití

Po použití přístroj opláchněte mírným vodním

paprskem.

 Sejměte nástavec na čištění fasád a skel a v

případě potřeby teleskopickou tryskovou trubku

nebo prodlužovací trubky z vysokotlaké pistole.

 V případě potřeby sejměte rám.

 Nástavec na čištění fasád a skel opláchněte

vysokotlakou pistolí (bez dalšího příslušenství)

nebo otřete vlhkou utěrkou.

 Rám na čištění fasády opláchněte tekoucí vodou a

ze štětin odstraňte všechny cizí předměty.

 Pro čištění skel odstraňte z rámu textilní potah a

omyjte ho pod teplou vodou. Textilní potah lze prát

také v pračce při max. teplotě 60 °C.

Skladování

Přístroj uložte na místo chráněné před mrazem.

Péče a údržba

Montáž / demontáž trysek

Popsaný postup platí pro všechny stávající trysky na

přístroji.

Ilustrace F

1. Odstraňte svorku.

2. Vytáhněte vysokotlakou trysku.

3. Nasaďte vysokotlakou trysku.

4. Namontujte svorku.

Čištění vysokotlaké trysky

1. Demontujte vysokotlakou trysku.

2. Propláchněte vysokotlakou trysku v obou směrech

čistou vodou. Poškozenou vysokotlakou trysku

případně vyměňte.

3. Namontujte vysokotlakou trysku.

Nápověda při poruchách

Vysokotlaký čistič nevytváří tlak nebo pulzuje

Vysokotlaké trysky jsou ucpané nebo poškozené

1. Demontujte vysokotlaké trysky.

2. Zkontrolujte vysokotlaké trysky, zda nejsou ucpané,

a případně je vyčistěte.

3. Zkontrolujte vysokotlaké trysky, zda nejsou

poškozené, a příp. je vyměňte.

4. Propláchněte nástavec na čištění fasád a skel bez

trysek čistou vodou.

5. Namontujte znovu vysokotlaké trysky.

Záruka

V každé zemi platí záruční podmínky vydané naší

příslušnou odbytovou společností. Případné závady

Vašeho přístroje odstraníme během záruční lhůty

bezplatně, pokud jsou zaviněny vadou materiálu nebo

výrobní vadou. V záručním případě se prosím obraťte

Slovenščina 37

s dokladem o koupi na Vašeho prodejce nebo na

nejbližší autorizované servisní středisko.

(Adresa viz zadní stranu)

Splošna navodila

Pred prvo uporabo na-

prave preberite in upo-

števajte ta originalna navodila

za uporabo. Originalna navodila

za uporabo shranite za kasnejšo

uporabo ali za naslednjega upo-

rabnika.

Varnostna navodila

몇 PREVIDNOST

● Naprave ne uporabljajte, ko so

v bližini čistilne glave druge

osebe.

● Po zaključku čiščenja in pred

opravljanjem dela izklopite vi-

sokotlačni čistilnik in krtačo ve-

like moči odklopite z

visokotlačne pištole.

● Ko je krtača velike moči na po-

vršini čiščenja, na visokotlačni

pištoli sprožite visokotlačni

curek.

● Nevarnost povratnega sunka.

Poskrbite, da boste trdno stali

na mestu in trdno držite viso-

kotlačno pištolo s cevnim po-

daljškom.

● Najvišja temperatura vode

60°C (upoštevajte nasvete gle-

de vašega visokotlačnega čis-

tilnika).

Napotek

● Prav tako nujno upoštevajte

varnostna navodila glede va-

šega visokotlačnega čistilnika

ter lokalne predpise in odredbe

Slike in opisi v teh navodilih za

uporabo

Slike in opisi v teh navodilih za uporabo se lahko razli-

kujejo glede na obseg dobave in različico vaše naprave.

Napotek

Pridržujemo si pravico do tehničnih sprememb.

Namenska uporaba

Nastavek za čiščenje fasad in stekla je mogoče uporab-

ljati z vsemi visokotlačnimi čistilniki Kärcher Home &

Garden, ki so izdelani od leta 2008, s tlakom do 18 MPa

(180 barov/2600 psi).

Nastavek za čiščenje fasad in stekla je odličen za viso-

kotlačno čiščenje fasad hiš in steklenih površin, kot so

zimski vrtovi, okenske površine in zastekljene fasade.

Nastavek za čiščenje fasad in stekla je odlična dopolni-

tev za teleskopsko brizgalno cev TLA 4 za varno izvaja-

nje čiščenja na višini.

Nastavek za čiščenje fasad in stekla je mogoče uporab-

ljati tudi na katerem koli standardnem cevnem podalj-

šku Kärcher ali neposredno na pištoli.

POZOR

Nevarnost poškodovanja

Nevarnost poškodb zaradi delovanja sil.

Teleskopske brizgalne cevi in standardnih cevnih po-

daljškov Kärcher ni dovoljeno kombinirati.

Nastavek za čiščenje fasad in stekla uporabljajte samo

v zasebnem gospodinjstvu.

Zaščita okolja

Pakirni material je mogoče reciklirati. Embalažo

odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dra-

gocene materiale z možnostjo recikliranja, pogos-

to pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napač-

ni uporabi ali napačnem odstranjevanju škodujejo

zdravju ljudi in okolju. Navedeni sestavni deli so kljub te-

mu potrebni za pravilno delovanje naprave. Naprav,

označenih s tem simbolom, ne smete odvreči med go-

spodinjske odpadke.

Delo s čistili je dovoljeno izvajati samo na delovnih

površinah, ki so neprepustne za tekočine in imajo

priključek na kanalizacijo za umazano vodo. Ne dovoli-

te, da čistila prodrejo v vodo ali zemljo.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

www.kaercher.de/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nado-

mestne dele, ki zagotavljajo varno in nemoteno delova-

nje naprave.

Informacije o priboru in nadomestnih delih najdete na

spletnem naslovu www.kaercher.com.

Opis naprave

Slike si oglejte na strani s slikami.

Slika A

1 Bajonetni priključek

2 Okvir za čiščenje stekla

3 Držalo za okvir

4 Tekstilna prevleka za čiščenje stekla

5 Okvir za čiščenje fasad s ščetinami

6 Sponka visokotlačne šobe

7 Visokotlačna šoba

38 Slovenščina

Montažni okvir

Napotek

Pri montaži pazite, da so deli naprave dobro povezani.

Slika C

1. Izberite želeni okvir:

a Okvir s ščetinami za stenske površine

b Okvir za tekstilno prevleko za čiščenje steklenih

površin

2. Okvir nataknite na držalo (zaskoči).

a Ko uporabljate okvir za čiščenje stekla, močno

pritisnite na okvir, da pritrdite tekstilno prevleko.

Montaža na teleskopsko brizgalno

cev*

Napotek

Pri montaži pazite, da so deli naprave dobro povezani.

Slika B

1. Bajonet vstavite v sprejemno enoto.

2. Nastavek za čiščenje fasad in stekla zavrtite, da za-

skoči.

Nastavek za čiščenje fasad in stekla je mogoče name-

stiti tudi na standardne cevne podaljške Kärcher ali ne-

posredno na visokotlačno pištolo. Koraki montaže so

enaki. Postopek po potrebi ponovite pri drugih cevnih

podaljških.

*Ni vključeno v obseg dobave

Zagon

Pred uporabo je treba napravo montirati.

1. Montaža želenega okvirja

2. Na napravo priključite teleskopsko brizgalno cev,

podaljšek ali visokotlačno pištolo.

Obratovanje

Čiščenje stenske površine

Pred uporabo s površine čiščenja odstranite večjo uma-

zanijo (na primer s pometanjem), da bi preprečili po-

škodbe.

Napotek

● Pred čiščenjem občutljivih površin, npr. lesa, napra-

vo preizkusite na neopaznem mestu.

● Naprave ne zadržujte na enem mestu, temveč jo

premikajte.

1. Montaža okvirja za čiščenje fasad

2. Nastavek za čiščenje fasad in stekla držite ob povr-

šino, ki jo želite očistiti.

Slika D

3. Deblokirajte ročico ročne brizgalne pištole.

4. Povlecite ročico ročne brizgalne pištole.

Naprava se vklopi.

5. Očistite površino z enakomernimi gibi.

Čiščenje steklene površine

Za učinkovito čiščenje steklenih površin vodite nastavek

za čiščenje fasad in stekla v enakomernih progah in od

zgoraj navzdol čez stekleno površino.

Slika E

1. Namestite okvir za čiščenje stekla.

2. Tekstilno prevleko pritrdite na okvir.

3. Deblokirajte ročico ročne brizgalne pištole.

4. Povlecite ročico ročne brizgalne pištole.

Naprava se vklopi.

5. Očistite steklene površine.

Po uporabi

Napravo po uporabi sprite z blagim vodnim curkom.

 Odstranite nastavek za čiščenje fasad in stekla ter

po potrebi teleskopsko brizgalno cev ali podaljševal-

ne cevi z visokotlačne pištole.

 Po potrebi odstranite okvir.

 Nastavek za čiščenje fasad in stekla sperite z viso-

kotlačno pištolo (brez dodatnega pribora) ali ga obri-

šite z vlažno krpo.

 Nastavek za čiščenje fasad in stekla sperite pod te-

kočo vodo in odstranite tujke s ščetin.

 Tekstilno prevleko snemite z okvirja za čiščenje ste-

kla in jo sperite s toplo vodo. Tekstilno prevleko lah-

ko perete tudi v pralnem stroju do temperature

največ 60 °C.

Skladiščenje

Napravo shranite na mestu, kjer ni zmrzali.

Nega in vzdrževanje

Montiranje/demontiranje šob

Opisani postopek velja za vse predvidne šobe na nap-

ravi.

Slika F

1. Odstranite sponko.

2. Izvlecite visokotlačno šobo.

3. Vstavite visokotlačno šobo.

4. Namestite sponko.

Čiščenje visokotlačne šobe

1. Demontirajte visokotlačno šobo.

2. Visokotlačno šobo izperite s čisto vodo v obeh sme-

reh. Po potrebi zamenjajte poškodovane visokotlač-

ne šobe.

3. Montirajte visokotlačno šobo.

Pomoč pri motnjah

V visokotlačnem čistilniku se tlak ne poveča oziro-

ma pulzira

Visokotlačne šobe so zamašene ali poškodovane

1. Demontirajte visokotlačne šobe.

2. Preverite, ali so visokotlačne šobe zamašene, in jih

po potrebi očistite.

3. Preverite, ali so visokotlačne šobe poškodovane, in

jih po potrebi zamenjajte.

4. Nastavek za čiščenje fasad in stekla brez šob speri-

te s čisto vodo.

5. Ponovno montirajte visokotlačne šobe.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala

naša pristojna prodajna družba. V garancijskem roku

bodo morebitne motnje v delovanju naprave odpravlje-

ne brezplačno, če je njihov vzrok napaka v materialu ali

napaka pri proizvodnji. Pri uveljavljenju garancije zago-

tovite dokazilo o nakupu in stopite v stik s prodajalcem

ali z najbližjo servisno službo.

Naslov najdete na hrbtni strani.

Polski 39

Wskazówki ogólne

Przed pierwszym uru-

chomieniem urządze-

nia należy przeczytać

oryginalną instrukcję obsługi i

postępować zgodnie z jej zale-

ceniami. Oryginalną instrukcją

obsługi przechować do później-

szego wykorzystania lub dla ko-

lejnego właściciela.

Wskazówki dotyczące

bezpieczeństwa

몇 OSTROŻNIE

● Nie używać urządzenia, jeżeli

w pobliżu głowicy czyszczącej

znajdują się inne osoby.

● Po zakończeniu czyszczenia i

przed przystąpieniem do prac

konserwacyjnych wyłączyć

myjkę wysokociśnieniową i

odłączyć szczotkę Power od

pistoletu wysokociśnieniowe-

go.

● Włączać strumień pod wyso-

kim ciśnieniem pistoletem wy-

sokociśnieniowym dopiero

wtedy, gdy szczotka Power

spoczywa na powierzchni

przeznaczonej do czyszcze-

nia.

● Niebezpieczeństwo odrzutu

Przyjąć stabilną postawę

i mocno trzymać pistolet wyso-

kociśnieniowy z rurą przedłu-

żającą.

● Maksymalna temperatura wo-

dy 60°C (przestrzegać infor-

macji dot. posiadanej myjki

wysokociśnieniowej).

Wskazówka

● Należy również bezwzględnie

przestrzegać wskazówek bez-

pieczeństwa dotyczących po-

siadanej myjki

wysokociśnieniowej oraz lokal-

nych przepisów i rozporządzeń

Ilustracje i opisy w niniejszej

instrukcji obsługi

Ilustracje i opisy w niniejszej instrukcji obsługi mogą

różnić się od zakresu dostawy i wyposażenia posiada-

nego urządzenia.

Wskazówka

Zmiany techniczne zastrzeżone.

Zastosowanie zgodne z

przeznaczeniem

Końcówka do mycia fasad i szyb może być stosowana

ze wszystkimi myjkami wysokociśnieniowymi Kärcher

Home & Garden począwszy od roku produkcji 2008, o

ciśnieniu roboczym do 18 MPa (180 bar /2600 psi).

Końcówka do mycia fasad i szyb idealnie nadaje się do

czyszczenia pod wysokim ciśnieniem elewacji budyn-

ków i powierzchni szklanych, takich jak ogrody zimowe,

powierzchnie okien i oszklenia elewacji.

Końcówka do mycia fasad i szyb stanowi idealne uzu-

pełnienie lancy teleskopowej TLA 4 do bezpiecznej prac

na dużych wysokościach.

Końcówka do mycia fasad i szyb może być również sto-

sowana z dowolną standardową rurą przedłużającą

Kärcher lub bezpośrednio z pistoletem.

UWAGA

Niebezpieczeństwo uszkodzenia

Ryzyko uszkodzenia przez oddziałujące siły.

Lanca teleskopowa i standardowe rury przedłużające

Kärcher nie mogą być łączone.

Końcówkę do mycia fasad i szyb stosować wyłącznie w

gospodarstwach domowych.

Ochrona środowiska

Materiały, z których wykonano opakowania, na-

dają się do recyklingu. Opakowania poddać utyli-

zacji przyjaznej dla środowiska naturalnego.

Elektryczne i elektroniczne urządzenia zawierają

cenne surowce wtórne, a często również takie

części składowe jak baterie, akumulatory lub olej,

które w razie niewłaściwej obsługi lub nieprawi-

dłowej utylizacji mogą stanowić potencjalne zagrożenie

dla zdrowia ludzkiego i środowiska naturalnego. Jednak

te części składowe są niezbędne do prawidłowej pracy

urządzenia. Urządzeń oznaczonych tym symbolem nie

można wyrzucać do odpadów z gospodarstw domo-

wych.

Prace z użyciem środków czyszczących można wy-

konywać tylko na wodoszczelnych powierzchniach

roboczych z podłączeniem do kanalizacji odprowadza-

jącej brudną wodę. Nie dopuszczać, aby środki czysz-

czące dostał

y się do zbiorników wodnych lub do gleby.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można zna-

leźć na stronie: www.kaercher.de/REACH

40 Polski

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części za-

mienne, ponieważ gwarantują one bezpieczną i beza-

waryjną pracę urządzenia.

Informacje dotyczące akcesoriów i części zamiennych

można znaleźć na stronie www.kaercher.com.

Opis urządzenia

Ilustracje: patrz strona z grafikami

Rysunek A

1 Przyłącze bagnetowe

2 Rama do mycia szyb

3 Uchwyt ramy

4 Tekstylna nakładka do mycia szyb

5 Rama do mycia fasad, z włosiem

6 Klamry do dyszy wysokociśnieniowej

7 Dysza wysokociśnieniowa

Rama montażowa

Wskazówka

Podczas montażu zwrócić uwagę na mocne połączenie

elementów urządzenia.

Rysunek C

1. Wybór żądanej ramy:

a Rama z włosiem do powierzchni ścian

b Rama do nakładki tekstylnej do mycia powierzch-

ni szklanych

2. Umieścić ramę na uchwycie (blokuje się).

a Podczas korzystania z ramy do mycia szyb, doci-

snąć mocno tekstylną nakładkę do ramy, aby ją

przymocować.

Montaż na teleskopowej lancy*

Wskazówka

Podczas montażu zwrócić uwagę na mocne połączenie

elementów urządzenia.

Rysunek B

1. Włożyć bagnet w mocowanie.

2. Obracać końcówkę do mycia fasad i szyb, aż się za-

blokuje.

Końcówkę do mycia fasad i szyb można również za-

montować na standardowych rurach przedłużających

Kärcher lub bezpośrednio na pistolecie wysokociśnie-

niowym. Czynności montażowe są identyczne. Powtó-

rzyć czynności w razie potrzeby w przypadku kolejnych

rur przedłużających.

* Nie należy do zakresu dostawy.

Uruchamianie

Przed rozpoczęciem użytkowania należy zamontować

urządzenie.

1. Montaż żądanej ramy

2. Połączyć urządzenie z lancą teleskopową, prze-

dłużką lub pistoletem wysokociśnieniowym.

Działanie

Czyszczenie powierzchni ścian

Przed rozpoczęciem czyszczenia usunąć z powierzchni

podłogowej większe zabrudzenia (np. zamiatając ją),

aby uniknąć uszkodzenia urządzenia.

Wskazówka

● Przed użyciem należy sprawdzić urządzenie na

wrażliwych powierzchniach, np. na drewnie, w nie-

widocznym miejscu.

● Nie zatrzymywać się w jednym miejscu, ale pozo-

stawać w ruchu.

1. Montaż ramy do mycia elewacji

2. Przyłożyć końcówkę do mycia elewacji i szyb do

czyszczonej powierzchni.

Rysunek D

3. Odblokować dźwignię ręcznego pistoletu natrysko-

wego.

4. Pociągnąć dźwignię ręcznego pistoletu natryskowe-

go.

Urządzenie włącza się.

5. Czyścić powierzchnię wykonując równomiernie ru-

chy.

Czyszczenie powierzchni szklanych

Aby skutecznie wyczyścić powierzchnie szklane, pro-

wadzić końcówkę do mycia elewacji i szyb równymi ru-

chami pionowo od góry na dół po powierzchni szyb.

Rysunek E

1. Zamontować ramę do mycia szyb.

2. Przymocować nakładkę tekstylną na ramie.

3. Odblokować dźwignię ręcznego pistoletu natrysko-

wego.

4. Pociągnąć dźwignię ręcznego pistoletu natryskowe-

go.

Urządzenie włącza się.

5. Wyczyścić powierzchnie szklane.

Po użyciu

Po użyciu spłukać urządzenie delikatnym strumieniem

wody.

 Zdjąć końcówkę do mycia elewacji i szyb oraz, jeśli

to konieczne, lancę teleskopową lub rury przedłuża-

jące z pistoletu wysokociśnieniowego.

 W razie potrzeby zdjąć ramę.

 Wypłukać końcówkę przy użyciu pistoletu wysokoci-

śnieniowego (bez innych akcesoriów) lub przetrzeć

wilgotną ściereczką.

 Opłukać ramę do mycia elewacji pod bieżącą wodą

i usunąć ze szczotki wszelkie ciała obce.

 Zdjąć nakładkę tekstylną z ramy do mycia szyb i wy-

prać ją w ciepłej wodzie. Nakładkę

tekstylną można

prać także w pralce w temperaturze maks. 60°C.

Składowanie

Urządzenie należy przechowywać w miejscu nienara-

żonym na działanie mrozu.

Czyszczenie i konserwacja

Montaż/demontaż dysz

Opisany sposób postępowania dotyczy wszystkich dysz

urządzenia.

Rysunek F

1. Zdjąć klamrę.

2. Wyjąć dyszę wysokociśnieniową.

3. Założyć dyszę wysokociśnieniową.

4. Zamontować klamrę.

Czyszczenie dyszy wysokociśnieniowej

1. Zdemontować dyszę wysokociśnieniową.

2. Przepłukać dyszę wysokociśnieniową w obu kierun-

kach czystą wodą. W razie potrzeby wymienić

uszkodzoną dyszę wysokociśnieniową.

3. Zamontować dyszę wysokociśnieniową.

Româneşte 41

Usuwanie usterek

Myjka wysokociśnieniowa nie wytwarza ciśnienia

lub pulsuje

Dysze wysokociśnieniowe zatkane lub uszkodzone

1. Zdemontować dysze wysokociśnieniowe.

2. Sprawdzić, czy dysze wysokociśnieniowe nie są za-

tkane i w razie potrzeby wyczyścić je.

3. Sprawdzić, czy dysze wysokociśnieniowe nie są

uszkodzone i w razie potrzeby wymienić je.

4. Przepłukać końcówkę do mycia elewacji i szyb bez

dysz czystą wodą.

5. Ponownie zamontować dysze wysokociśnieniowe.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określo-

ne przez dystrybutora. Ewentualne usterki urządzenia

usuwane są w okresie gwarancji bezpłatnie, o ile spo-

wodowane są błędem materiałowym lub produkcyjnym.

W sprawach napraw gwarancyjnych prosimy kierować

się z dowodem zakupu do dystrybutora lub do autoryzo-

wanego punktu serwisowego.

(Adres znajduje się na odwrocie)

Indicaţii generale

Înainte de prima utiliza-

re a aparatului, citiţi

aceste instrucţiuni de utilizare

originale şi procedaţi în confor-

mitate. Păstraţi instrucţiunile de

utilizare originale pentru viitoa-

rele utilizări sau pentru viitorul

posesor.

Indicaţii privind siguranţa

몇 PRECAUŢIE

● Nu utilizaţi aparatul în cazul în

care, în preajmă, staţionează

alte persoane.

● La încheierea curăţării şi îna-

inte de lucrări de întreţinere

deconectaţi dispozitivul de cu-

răţare de înaltă presiune şi de-

cuplaţi scruberul de putere de

la pistolul de înaltă presiune.

● Declanşaţi jetul de înaltă pre-

siune de la pistolul de înaltă

presiune, când scruberul de

putere se află pe suprafaţa de

curăţare.

● Pericol de reculare. Asiguraţi-

vă o poziţie stabilă şi ţineţi bine

pistolul de înaltă presiune cu

ţeava de prelungire.

● Temperatură maximă a apei

60°C (respectaţi indicaţiile

pentru dispozitivul de curăţare

de înaltă presiune).

Indicaţie

● Respectaţi în mod obligatoriu

şi indicaţiile privind siguranţa

pentru dispozitivul de curăţare

de înaltă presiune, precum şi

prevederile şi dispoziţiile locale

Imagini şi descrieri din aceste

instrucţiuni de funcţionare

Imaginile şi descrierile din aceste instrucţiuni de funcţi-

onare pot diferi de pachetul de livrare şi de echiparea

aparatului.

Indicaţie

Sub rezerva modificărilor tehnice.

Utilizarea conform destinaţiei

Accesoriul pentru curățarea fațadelor și a suprafețelor

din sticlă poate fi utilizat cu toate curățătoarele de înaltă

presiune începând din anul de fabricație 2008, până la

o presiune de 18MPa (180 bar / 2600 psi).

Accesoriul pentru curățarea fațadelor și a suprafețelor

din sticlă este ideal pentru curățarea la înaltă presiune

a fațadelor caselor și a suprafețelor din sticlă, cum ar fi

serele, suprafețele ferestrelor și geamurile fațadelor.

Accesoriul pentru curățarea fațadelor și a suprafețelor

din sticlă reprezintă completarea ideală pentru țeava te-

lescopică cu jet TLA 4, pentru a face față cu siguranță

sarcinilor de curățare la înălțime.

Accesoriul pentru curățarea fațadelor și a suprafețelor

din sticlă poate fi utilizat, de asemenea, pe orice tub de

extensie Kärcher standard sau direct pe pistol.

ATENŢIE

Pericol de deteriorare

Pericol de deteriorare din cauza forțelor care acționea-

ză.

Țeava telescopică cu jet și tubul de extensie standard

Kärcher nu trebuie combinate.

Folosiți accesoriul pentru curățarea fațadelor și a supra-

fețelor din sticlă doar în scopuri casnice.

Protecţia mediului

Materialele de ambalare sunt reciclabile. Vă ru-

găm să eliminaţi ambalajele în mod ecologic.

Aparatele electrice şi electronice conţin materiale

reciclabile preţioase şi, uneori, componente pre-

cum baterii, acumulatoare sau uleiuri, care, în ca-

zul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potenţial pericol

pentru sănătatea oamenilor şi pentru mediul înconjură-

tor. Pentru funcţionarea corectă a aparatului, aceste

componente sunt necesare. Aparatele marcate cu

acest simbol nu trebuie aruncate împreună cu gunoiul

menajer.

42 Româneşte

Lucrări cu soluţie de curăţat pot fi efectuate numai

pe suprafeţe de lucru etanşe la lichide, conectate la

sistemul de canalizare. Nu permiteţi ca soluţia de cură-

ţat să ajungă în ape sau sol.

Observaţii referitoare la materialele conţinute (RE-

ACH)

Informaţii actuale referitoare la materialele conţinute pu-

teţi găsi la adresa: www.kaercher.de/REACH

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese de schimb ori-

ginale; ele asigură funcţionarea în siguranţă şi fără ava-

rii a aparatului.

Informaţii despre accesorii şi piesele de schimb se gă-

sesc la adresa www.kaercher.com.

Descrierea aparatului

Pentru imagini, consultați pagina de grafice

Figura A

1 Conexiune tip baionetă

2 Cadru pentru curățarea sticlei

3 Suport pentru cadru

4 Husă din material textil pentru curățarea sticlei

5 Cadru pentru curățarea fațadelor cu peri

6 Clemă duză de înaltă presiune

7 Duză de înaltă presiune

Cadru de montaj

Indicaţie

În timpul montajului, realizaţi îmbinarea fixă a părţilor

componente.

Figura C

1. Alegeți cadrul dorit:

a Cadru cu peri pentru suprafețele pereților

b Cadru pentru husă din material textil pentru cură-

țarea suprafețelor din sticlă

2. Puneți cadrul pe suport (se blochează cu clic).

a Când folosiți cadrul pentru curățarea sticlei, pen-

tru fixare apăsați ferm husa din material textil pe

cadru.

Montare pe țeava telescopică cu jet

Indicaţie

În timpul montajului, realizaţi îmbinarea fixă a părţilor

componente.

Figura B

1. Introduceţi baioneta în suport.

2. Rotiți accesoriul pentru curățarea fațadelor și a su-

prafețelor din sticlă, până ce acesta se blochează.

Accesoriul pentru curățarea fațadelor și a suprafețelor

din sticlă poate fi montat pe tuburile de extensie stan-

dard Kärcher sau direct pe pistolul de înaltă presiune.

Etapele de asamblare sunt identice. După caz, repetaţi

procesul pentru alte tuburi de extensie.

* Nu este inclus în pachetul livrat

Punerea în funcţiune

Înaintea utilizării asamblați dispozitivul.

1. Montați cadrul dorit

2. Conectați dispozitivul la țeava telescopică cu jet, la

extensie sau la pistolul de înaltă presiune.

Regim

Curăţarea suprafeţelor de perete

Înainte de utilizare îndepărtaţi murdăria grosieră de pe

suprafaţa de curăţat (de ex. prin măturare), pentru a evi-

ta deteriorarea dispozitivului.

Indicaţie

● Înainte de utilizare, testaţi aparatul pe suprafeţe

sensibile, de ex. lemn, într-un loc ferit.

● Nu rămâneţi într-un singur loc, ci menţineţi-vă în

mişcare.

1. Montați cadrul pentru curățarea fațadelor

2. Țineți accesoriul pentru curățarea fațadelor și a su-

prafețelor din sticlă pe suprafața de curățat.

Figura D

3. Deblocați maneta pistolului de pulverizat manual.

4. Trageţi maneta pistolului de pulverizat manual.

Aparatul porneşte.

5. Curățați suprafața cu mișcări uniforme.

Curățați suprafețele din sticlă

Pentru curățarea eficientă a suprafețelor din sticlă, ghi-

dați accesoriul pentru curățarea fațadelor și a suprafe-

țelor din sticlă pe căi uniforme și de sus în jos pe

suprafața sticlei.

Figura E

1. Montați cadrul pentru curățarea sticlei.

2. Atașați husa din material textil la cadru.

3. Deblocați maneta pistolului de pulverizat manual.

4. Trageţi maneta pistolului de pulverizat manual.

Aparatul porneşte.

5. Curățați suprafețele de sticlă.

După utilizare

După utilizare, spălaţi aparatul cu un jet de apă uşor.

 Scoateți de pe pistolul de înaltă presiune accesoriul

pentru curățarea fațadelor și a suprafețelor din sticlă

și eventual țeava telescopică cu jet.

 Dacă este necesar, scoateți cadrul.

 Spălaţi accesoriul pentru curățarea fațadelor și a su-

prafețelor din sticlă cu pistolul de înaltă presiune (fă-

ră alte accesorii), sau ștergeți-l cu o lavetă umedă.

 Clătiți cadrul pentru curățarea fațadelor sub apă cur-

gătoare și îndepărtați din perii obiectele străine.

 Scoateți husa din material textil de pe cadrul pentru

curăț

area sticlei și spălați-o sub apă caldă. Husa din

material textil poate fi spălată și în mașina de spălat

până la max. 60 ° C.

Depozitarea

Depozitaţi aparatul într-un loc ferit de îngheţ.

Îngrijirea şi întreţinerea

Montarea / demontarea duzelor

Procedura descrisă este valabilă pentru toate duzele

existente la aparat.

Figura F

1. Îndepărtaţi clemele.

2. Scoateţi duza de înaltă presiune.

3. Montaţi duza de înaltă presiune.

4. Montaţi clemele.

Curăţarea duzei de înaltă presiune

1. Demontaţi duza de înaltă presiune.

2. Spălaţi duza de înaltă presiune cu apă curată, în

ambele sensuri. La nevoie, înlocuiţi duzele de înaltă

presiune deteriorate.

3. Montaţi duza de înaltă presiune.

Slovenčina 43

Remedierea defecţiunilor

Dispozitivul de curăţare de înaltă presiune nu acu-

mulează presiune sau prezintă mişcări pulsatorii

Duzele de înaltă presiune sunt înfundate sau deteriora-

te.

1. Scoateți duzele de înaltă presiune.

2. Verificaţi ca duzele de înaltă presiune să nu fie în-

fundate şi eventual curăţaţi-le.

3. Verificaţi ca duzele de înaltă presiune să nu fie de-

teriorate şi eventual înlocuiţi-le.

4. Spălaţi accesoriul pentru curățarea fațadelor și a su-

prafețelor din sticlă fără duze, cu apă curată.

5. Reinstalați duzele de înaltă presiune.

Garanţie

În fiecare ţară sunt valabile condiţiile de garanţie publi-

cate de distribuitorul nostru din ţara respectivă. Eventu-

ale defecţiuni ale acestui aparat, care survin în perioada

de garanţie şi care sunt rezultatul unor defecte de fabri-

caţie sau de material, vor fi remediate gratuit. Pentru a

putea beneficia de garanţie, prezentaţi-vă cu chitanţa

de cumpărare la magazin sau la cea mai apropiată uni-

tate de service autorizată.

(Pentru adresă, consultaţi pagina din spate)

Všeobecné upozornenia

Pred prvým použitím

prístroja si prečítajte

tento originálny návod na obslu-

hu a riaďte sa podľa neho. Origi-

nálny návod na obsluhu si

uschovajte pre neskoršie použi-

tie alebo pre nasledujúceho ma-

jiteľa.

Bezpečnostné pokyny

몇 UPOZORNENIE

● Nepoužívajte zariadenie, ak

sa v blízkosti čistiacej hlavy

nachádzajú ďalšie osoby.

● Po ukončení čistiacej prevádz-

ky a pred vykonávaním údrž-

bových prác vypnite

vysokotlakový čistič a zariade-

nie Power Scrubber odpojte od

vysokotlakovej pištole.

● Vysokotlakový prúd na vyso-

kotlakovej pištoli zapnite až

vtedy, keď sa zariadenie

Power Scrubber nachádza na

čistenej ploche.

● Nebezpečenstvo spätného

nárazu. Zaujmite bezpečný

postoj a pevne držte vysokotla-

kovú pištoľ s predlžovacou tru-

bicou.

● Maximálna teplota vody 60°C

(dbajte na informácie o vašom

vysokotlakovom čističi).

Upozornenie

● Bezpodmienečne dodržiavajte

bezpečnostné pokyny platné

pre váš vysokotlakový čistič,

ako aj miestne predpisy a na-

riadenia

Obrázky a popisy v tomto návode na

obsluhu

Obrázky a popisy v tomto návode na obsluhu sa môžu

líšiť od rozsahu dodávky a výbavy vášho zariadenia za-

riadenia.

Upozornenie

Technické zmeny vyhradené.

Používanie v súlade s účelom

Nadstavec na čistenie fasád a skla možno používať so

všetkými vysokotlakovými čističmi Kärcher Home &

Garden od roku výroby 2008 s tlakom až do 18 MPa

(180 bar/2600 psi).

Nadstavec na čistenie fasád a skla je ideálny na vyso-

kotlakové čistenie fasád domov a sklenených povrchov,

ako sú zimné záhrady, okenné povrchy a zasklené fasá-

dy.

Nadstavec na čistenie fasád a skla je ideálnym dopln-

kom k teleskopickému pracovnému nadstavcu TLA 4 na

bezpečné zvládnutie čistiacich úloh vo veľkých výš-

kach.

Nadstavec na čistenie fasád a skla možno použiť aj na

každú štandardnú predlžovaciu trubicu Kärcher alebo

priamo na pištoľ.

POZOR

Nebezpečenstvo poškodenia

Nebezpečenstvo poškodenia pôsobiacimi silami.

Teleskopický pracovný nadstavec a štandardné predl-

žovacie trubice Kärcher sa nesmú kombinovať.

Nadstavec na čistenie fasád a skla používajte výhradne

v domácnosti.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-

vidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú

cenné recyklovateľné materiály a často aj kompo-

nenty, akými sú napr. batérie, akumulátory alebo

olej, ktoré môžu pri nesprávnej manipulácii alebo

likvidácii predstavovať potenciálne nebezpečenstvo pre

ľudské zdravie a životné prostredie. Tieto komponenty

sú však potrebné pre správnu prevádzku zariadenia.

Zariadenia označené týmto symbolom nesmú byť likvi-

dované spolu s domovým odpadom.

44 Slovenčina

Práce s čistiacimi prostriedkami sa smú vykonávať

iba na vodotesných pracovných plochách s prípoj-

kou na kanalizáciu odpadových vôd. Čistiace prostried-

ky nesmú preniknúť do vôd alebo pôdy.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené

na internetovej stránke: www.kaercher.de/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne ná-

hradné diely, pretože takéto komponenty zaručujú bez-

pečnú a bezporuchovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných dieloch sa na-

chádzajú na stránke www.kaercher.com.

Popis prístroja

Obrázky sú uvedené na strane s grafikami

Obrázok A

1 Bajonetová prípojka

2 Rám na čistenie skla

3 Držiak rámu

4 Textilný poťah na čistenie skla

5 Rám na čistenie fasád štetinami

6 Svorka vysokotlakovej dýzy

7 Vysokotlaková dýza

Montážny rám

Upozornenie

Pri montáži dbajte na pevné spojenie častí prístroja.

Obrázok C

1. Vyberte požadovaný rám:

a Rám so štetinami na povrchy stien

b Rám na textilný poťah na čistenie sklenených po-

vrchov

2. Rám umiestnite na držiak (zapadne).

a Pri použití rámu na čistenie skla textilný poťah

pevne pritlačte na rám a upevnite ho.

Montáž na teleskopický pracovný

nadstavec*

Upozornenie

Pri montáži dbajte na pevné spojenie častí prístroja.

Obrázok B

1. Bajonet zasuňte do upevnenia.

2. Nadstavec na čistenie fasád a skla otáčajte, až kým

nezapadne.

Nadstavec na čistenie fasád a skla možno namontovať

aj na štandardné predlžovacie trubice Kärcher alebo

priamo na vysokotlakovú pištoľ. Montážne kroky sú

identické. V prípade potreby zopakujte postup aj pri ďal-

ších predlžovacích trubiciach.

*Nie je súčasťou rozsahu dodávky.

Uvedenie do prevádzky

Pred použitím je nutné namontovať prístroj.

1. Namontujte požadovaný rám

2. Prístroj spojte s teleskopickým pracovným nadstav-

com, predĺžením alebo vysokotlakovou pištoľou.

Prevádzka

Čistenie povrchu steny

Pred použitím odstráňte z čistenej plochy hrubé nečis-

toty (napríklad pozametaním), aby sa zabránilo poško-

deniam.

Upozornenie

● Pred použitím na nenápadnom mieste prístroj otes-

tujte z hľadiska citlivých povrchov, ako je napr. dre-

vo.

● Nezdržiavajte sa na jednom mieste, ale zostaňte v

pohybe.

1. Namontujte rám na čistenie fasády

2. Nadstavec na čistenie fasád a skla držte pri čiste-

nom povrchu.

Obrázok D

3. Odistite páčku ručnej striekacej pištole.

4. Potiahnite páčku ručnej striekacej pištole.

Prístroj sa zapne.

5. Povrch očistite rovnomernými pohybmi.

Čistenie sklenených povrchov

Na efektívne čistenie sklenených povrchov nadstavec

na čistenie fasád a skla veďte po rovnomerných drá-

hach a zhora nadol cez sklenený povrch.

Obrázok E

1. Namontujte rám na čistenie skla.

2. Textilný poťah upevnite na ráme.

3. Odistite páčku ručnej striekacej pištole.

4. Potiahnite páčku ručnej striekacej pištole.

Prístroj sa zapne.

5. Očistite sklenené povrchy.

Po použití

Prístroj po jeho použití opláchnite jemným prúdom vo-

dy.

 Z vysokotlakovej pištole odstráňte nadstavec na čis-

tenie fasád a skla a v prípade potreby teleskopický

pracovný nadstavec alebo predlžovacie trubice.

 V prípade potreby odstráňte rám.

 Nadstavec na čistenie fasád a skla opláchnite po-

mocou vysokotlakovej pištole (bez ďalšieho príslu-

šenstva) alebo ho utrite vlhkou utierkou.

 Rám na čistenie fasád opláchnite pod tečúcou vo-

dou a zo štetín odstráňte všetky cudzie predmety.

 Z rámu na čistenie skla odstráňte textilný poťah a

vyperte ho v teplej vode. Textilný poťah možno prať

aj v práčke až do max. 60 °C.

Skladovanie

Zariadenie uchovávajte na mieste chránenom pred

mrazom.

Ošetrovanie a údržba

Montáž/demontáž hubíc

Uvedený postup platí pre všetky hubice prítomné na za-

riadení.

Obrázok F

1. Odstráňte svorky.

2. Vytiahnite vysokotlakovú hubicu.

3. Nasaďte vysokotlakovú hubicu.

4. Namontujte svorky.

Hrvatski 45

Čistenie vysokotlakovej hubice

1. Odmontujte vysokotlakovú hubicu.

2. Vysokotlakovú hubicu prepláchnite v oboch sme-

roch čistou vodou. V prípade potreby vymeňte po-

škodenú vysokotlakovú hubicu.

3. Namontujte vysokotlakovú hubicu.

Pomoc pri poruchách

Vysokotlakový čistič nevytvára žiadny tlak alebo

pulzuje

Upchaté alebo poškodené vysokotlakové hubice

1. Odmontujte vysokotlakové hubice.

2. Skontrolujte, či vysokotlakové hubice nie sú upcha-

té, a v prípade potreby ich vyčistite.

3. Skontrolujte, či vysokotlakové hubice nie sú poško-

dené, a v prípade potreby ich vymeňte.

4. Nadstavec na čistenie fasád a skla bez dýz pre-

pláchnite čistou vodou.

5. Znovu namontujte vysokotlakové hubice.

Záruka

V každej krajine platia záručné podmienky vydané na-

šou príslušnou distribučnou spoločnosťou. Prípadné

poruchy Vášho zariadenia odstránime v rámci záručnej

doby zadarmo, pokiaľ ich príčinou boli materiálové ale-

bo výrobné chyby. Pri uplatňovaní záruky sa spolu s do-

kladom o kúpe obráťte na Vášho predajcu alebo na

najbližšie autorizované servisné stredisko.

(adresa je uvedená na zadnej strane)

Opće napomene

Prije prve uporabe ure-

đaja pročitajte ove ori-

ginalne upute za rad i postupajte

u skladu s njima. Čuvajte origi-

nalne upute za rad za kasniju

uporabu ili za sljedećeg vlasni-

ka.

Sigurnosni napuci

몇 OPREZ

● Ne upotrebljavajte uređaj ako

se u blizini glave za čišćenje

nalaze druge osobe.

● Nakon završetka pogona či-

šćenja i prije radova visoko-

tlačnog čistača isključite i

odvojite električnu četku s vi-

sokotlačne prskalice.

● Aktivirajte visokotačni mlaz na

visokotlačnoj prskalici tek tada

kada se električna četka nalazi

na površini za čišćenje.

● Opasnost od povratnog udara.

Pazite na to da stojite stabilno

i čvrsto držite visokotlačnu ruč-

nu prskalicu s produžnom cije-

vi.

● Maksimalna temperatura vode

60°C (pridržavajte se svih na-

pomena za Vaš visokotlačni či-

stač).

Napomena

● Obavezno uvažite sigurnosne

napomene vašeg visokotlač-

nog čistača kao i lokalne propi-

se i odredbe

Slike i opisi u ovim Uputama za rad

Slike i opisi u ovim Uputama za rad mogu odstupati od

opsega isporuke i opreme vašeg uređaja.

Napomena

Pridržavamo pravo na tehničke izmjene.

Namjenska uporaba

Nastavak za čišćenje fasada i stakla može se upotre-

bljavati sa svim visokotlačnim čistačima Kärcher Home

& Garden od godine proizvodnje 2008. i do tlaka od

18 MPa (180 bara / 2600 psi).

Nastavak za čišćenje fasada i stakla idealan je za viso-

kotlačno čišćenje fasada kuća i staklenih površina kao

što su zimski vrtovi, prozorske površine i fasadna osta-

kljenja.

Nastavak za čišćenje fasada i stakla idealan je dodatak

teleskopskoj cijevi za prskanje TLA 4 i omogućuje sigur-

no obavljanje zadataka čišćenja na velikim visinama.

Nastavak za čišćenje fasada i stakla također se može

koristiti na bilo kojoj standardnoj produžnoj cijevi Kärc-

her ili izravno na prskalici.

PAŽNJA

Opasnost od oštećenja

Rizik od oštećenja uslijed djelovanja sila.

Teleskopska cijev za prskanje i standardne produžne ci-

jevi Kärcher ne smiju se kombinirati.

Nastavak za čišćenje fasada i stakla upotrebljavajte is-

ključivo u privatnim kućanstvima.

Zaštita okoliša

Ambalažni se materijali mogu reciklirati. Molimo

odložite ambalažu na ekološki prihvatljiv način.

Električni i elektronički uređaji sadrže vrijedne re-

ciklažne materijale, a često i sastavne dijelove

poput baterija, punjivih baterija ili ulja koji kod ne-

propisnog rukovanja ili nepravilnog zbrinjavanja

mogu predstavljati potencijalnu opasnost za ljudsko

zdravlje i okoliš. Međutim, ti su sastavni dijelovi potrebni

za pravilan rad uređaja. Uređaji koji su označeni ovim

simbolom ne smiju se odlagati zajedno s kućnim otpa-

dom.

Radovi sa sredstvima za pranje smiju se provoditi

samo na površinama koje su nepropusne za teku-

ćinu s priključkom na kanalizaciju za prljavu vodu. Ne

46 Hrvatski

dozvolite da sredstva za pranje dospiju u vodotoke ili

dospiju u tlo.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima pronađite na:

www.kaercher.de/REACH

Pribor i zamjenski dijelovi

Koristite samo originalan pribor i originalne zamjenske

dijelove jer oni jamče siguran i nesmetan rad uređaja.

Informacije o priboru i zamjenskim dijelovima pronađite

na www.kaercher.com.

Opis uređaja

Vidi slike na stranici sa slikama

Slika A

1 Bajonetni priključak

2 Okvir za čišćenje stakla

3 Držač okvira

4 Tekstilna navlaka za čišćenje stakla

5 Okvir za čišćenje fasada čekinjama

6 Stezaljka visokotlačne sapnice

7 Visokotlačna sapnica

Montaža okvira

Napomena

Kod montaže pazite na čvrsto spajanje dijelova uređaja.

Slika C

1. Odaberite željeni okvir:

a Okvir s čekinjama za zidne površine

b Okvir za tekstilnu navlaku za čišćenje staklenih

površina

2. Stavite okvir na držač (treba se uglaviti).

a Kad koristite okvir za čišćenje stakla, da biste pri-

čvrstili tekstilnu navlaku čvrsto je pritisnite na

okvir.

Montaža na teleskopsku cijev za

prskanje*

Napomena

Kod montaže pazite na čvrsto spajanje dijelova uređaja.

Slika B

1. Utaknite baojnetni element u prihvatnik.

2. Okrećite nastavak za čišćenje fasade i stakla dok se

ne uglavi.

Nastavak za čišćenje fasada i stakla može se montirati

i na standardne produžne cijevi Kärcher ili izravno na vi-

sokotlačnu ručnu prskalicu. Koraci montaže su identič-

ni. Postupak eventualno ponovite za druge produžne

cijevi.

*Nije sadržano u opsegu isporuke.

Puštanje u pogon

Prije uporabe uređaj mora biti montiran.

1. Montaža željenog okvira

2. Spojite uređaj s teleskopskom cijevi za prskanje,

produžetkom ili visokotlačnom ručnom prskalicom.

Rad

Čišćenje zidnih obloga

Prije uporabe uklonite velika zaprljanja na površini koju

je potrebno očistiti (npr. pometite) kako bi se izbjegla

oštećenja.

Napomena

● Prije uporabe na osjetljivim površinama poput drva

testirajte uređaj na neupadljivom mjestu.

● Nemojte ostati na jednom mjestu, već se krećite.

1. Montaža okvira za čišćenje fasade

2. Nastavak za čišćenje fasada i stakla držite na povr-

šini koju treba očistiti.

Slika D

3. Odblokirajte polugu ručne prskalice.

4. Povucite polugu ručne prskalice.

Uređaj se uključuje.

5. Očistite površinu ravnomjernim pokretima.

Čišćenje staklenih površina

Za učinkovito čišćenje staklenih površina nastavak za

čišćenje fasada i stakla ravnomjerno vodite po stakle-

nim površinama u trakama odozgo prema dolje.

Slika E

1. Montirajte okvir za čišćenje stakla.

2. Pričvrstite tekstilnu navlaku na okvir.

3. Odblokirajte polugu ručne prskalice.

4. Povucite polugu ručne prskalice.

Uređaj se uključuje.

5. Očistite staklene površine.

Nakon uporabe

Nakon uporabe uređaj isperite blagim mlazom vode.

 S visokotlačne prskalice skinite nastavak za čišće-

nje fasada i stakla, a po potrebi i teleskopsku cijev

za prskanje ili produžne cijevi.

 Ako je potrebno, skinite okvir.

 Nastavak za čišćenje fasada i stakla isperite visoko-

tlačnom prskalicom (bez druge dodatne opreme) ili

obrišite vlažnom krpom.

 Okvir za čišćenje fasade isperite pod tekućom vo-

dom i očistite čekinje od stranih tijela.

 Skinite tekstilnu navlaku s okvira za čišćenje stakla

i operite pod toplom vodom. Tekstilna navlaka može

se prati i u perilici rublja na maks. temperaturi od 60

°C.

Skladištenje

Čuvajte uređaj na mjestu zaštićenom od smrzavanja.

Njega i održavanje

Montaža i demontaža mlaznica

Opisani postupak vrijedi za sve postojeće mlaznice na

uređaju.

Slika F

1. Uklonite stezaljke.

2. Izvucite visokotlačnu mlaznicu.

3. Umetnite visokotlačnu mlaznicu.

4. Montirajte stezaljke.

Čišćenje visokotlačne mlaznice

1. Demontirajte visokotlačnu mlaznicu.

2. Visokotlačnu mlaznicu isperite čistom vodom u oba

smjera. Po potrebi zamijenite oštećenu visokotlačnu

mlaznicu.

3. Montirajte visokotlačnu mlaznicu.

Pomoć u slučaju smetnji

Visokotlačni čistač ne stvara tlak niti pulsira

Visokotlačne sapnice su začepljene ili oštećene

1. Demontirajte visokotlačne sapnice.

2. Provjerite nisu li visokotlačne sapnice začepljene i

eventualno ih očistite.

Srpski 47

3. Provjerite nisu li visokotlačne sapnice oštećene i

eventualno ih zamijenite.

4. Nastavak za čišćenje fasada i stakla bez sapnica is-

perite čistom vodom.

5. Ponovno ugradite visokotlačnu sapnicu.

Jamstvo

U svakoj zemlji vrijede jamstveni uvjeti koje je izdala

nadležna organizacija za distribuciju. Moguće kvarove

na Vašem uređaju popravljamo besplatno unutar jam-

stvenog roka ako je uzrok materijalna pogreška ili po-

greška u proizvodnji. U slučaju koji podliježe jamstvu

obratite se s potvrdom o plaćanju Vašem prodavaču ili

sljedećoj ovlaštenoj lokaciji servisne službe.

(vidi adresu na poleđini)

Opšte napomene

Pre prve upotrebe

uređaja, pročitajte ovo

originalno uputstvo za rad i

postupajte u skladu sa njim.

Čuvajte originalna uputstva za

upotrebu za buduću upotrebu ili

za buduće vlasnike.

Sigurnosne napomene

몇 OPREZ

● Nemojte koristiti uređaj ako se

u blizni glave za čišćenje

zadržavaju ljudi ili životinje.

● Po završetku čišćenja i pre

radova održavanja isključite

uređaj za čišćenje pod visokim

pritiskom i odvojite „power“

grebač sa visokopritisne

prskalice.

● Aktivirajte mlaz pod visokim

pritiskom na visokopritisnoj

prskalici tek kada se „power“

grebač nalazi na površini za

čišćenje.

● Opasnost od povratnog udara.

Obezbedite siguran položaj i

čvrsto držite ručnu prskalicu

visokog pritiska sa produžnom

cevi.

● Maksimalna temperatura vode

60°C (obratite pažnju na

napomene za vaš

kompresorski čistač).

Napomena

● Obavezno obratite pažnju na

bezbednosne napomene za

uređaj za čišćenje pod

visokom pritiskom, kao i na

mesne propise i uredbe

Ilustracije i opisi u uputstvu za rad

Ilustracije i opisi u ovom uputstvu za rad mogu da

odstupaju od obima isporuke i opreme ovog uređaja.

Napomena

Zadržavamo pravo na tehničke izmene.

Namenska upotreba

Nastavak za čišćenje fasada i čišćenje stakla može da

se koristi sa svim Kärcher Home & Garden uređajima za

čišćenje pod visokim pritiskom koji su proizvedeni posle

2008. godine i rade pod pritiskom do 18MPa (180 bar /

2600 psi).

Nastavak za čišćenje fasada i čišćenje stakla je idealan

za čišćenje pod visokim pritiskom fasada i staklenih

površina kao što su zimske bašte, površine prozora i

zastakljene fasade.

Nastavak za čišćenje fasada i stakla je idealna dopuna

za teleskopsku usisnu cev TLA 4 koja omogućava

obavljanje poslova na čišćenju na velikim visinama.

Nastavak za čišćenje fasada i stakla može da se koristi

na svakoj standardnoj Kärcher produžnoj cevi ili

direktno na prskalici.

PAŽNJA

Opasnost od oštećenja

Opasnost od oštećenja usled delovanja sila.

Teleskopska usisna cev i standardne Kärcher produžne

cevi ne smeju da se kombinuju.

Nastavak za čišćenje fasada i stakla upotrebljavajte

isključivo za privatna domaćinstva.

Zaštita životne sredine

Ambalaža može da se reciklira. Pakovanja

odložite u otpad u skladu sa ekološkim propisima.

Električni i elektronski uređaji sadrže dragocene

materijale koji se mogu reciklirati, a često i

komponente kao što su baterije, akumulatori ili

ulje, koje, u slučaju pogrešnog rukovanja ili

pogrešnog odlaganja, mogu da predstavljaju

potencijalnu opasnost po zdravlje ljudi i životnu sredinu.

Međutim, ovi sastavni delovi su neophodni za pravilan

rad uređaja. Uređaji označeni ovim simbolom ne smeju

da se odlažu u kućni otpad.

Radovi sa deterdžentima smeju da se obavljaju

samo na radnim površinama koje ne propuštaju

tečnost sa priključkom na kanalizaciju za otpadnu vodu.

Deterdženti ne smeju da dospeju u vodotokove ili

zemljište.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na:

www.kaercher.de/REACH

48 Srpski

Pribor i rezervni delovi

Koristite samo originalni pribor i originalne rezervne

delove pošto oni garantuju bezbedan rad i rad bez

smetnji na uređaju.

Informacije o priboru i rezervnim delovima možete

pronaći na www.kaercher.com.

Opis uređaja

Slike, pogledajte stranu sa grafikonima

Slika A

1 Bajonetni priključak

2 Okvir za čišćenje stakla

3 Držač za okvir

4 Tekstilna presvlaka za čišćenje stakla

5 Okvir za čišćenje fasada sa dlačicama

6 Stega za visokopritisnu mlaznicu

7 Visokopritisna mlaznica

Montaža okvira

Napomena

Prilikom montaže vodite računa o tome da između

delova uređaja bude čvrst spoj.

Slika C

1. Izbor željenog okvira:

a Okvir sa dlačicama za zidne površine

b Okvir za tekstilnu presvlaku za čišćenje staklenih

površina

2. Stavite okvir na držač (uklapa se).

a Pri upotrebi okvira za čišćenje okvira, radi

pričvršćivanja tekstilnu presvlaku pritisnite na

okvir.

Montaža na teleskopsku usisnu

cev*

Napomena

Prilikom montaže vodite računa o tome da između

delova uređaja bude čvrst spoj.

Slika B

1. Gurnite bajonet u prihvatni deo.

2. Okrećite nastavak za fasade i nastavak za čišćenje

stakla, sve dok se ne uklopi.

Nastavak za čišćenje fasada i stakla može da se

montira na standardne Kärcher produžne cevi ili

direktno na visokopritisnu ručnu prskalicu. Koraci u

montaži su identični. Po potrebi ponavljajte postupak za

ostale produžne cevi.

*nije sadržano u obimu isporuke.

Puštanje u pogon

Uređaj mora biti montiran pre upotrebe.

1. Montaža željenog okvira

2. Povežite uređaj sa teleskopskom usisnom cevi ili

visokopritisnu ručnu prskalicu.

Rad

Čišćenje zidne površine

Pre upotrebe, podne površine oslobodite od grubih

prljavština (na primer čišćenjem metlom) da biste

izbegli oštećenja.

Napomena

● Pre korišćenja proverite uređaj na osetljivim

površinama, npr. drvo, na nekom neupadljivom

mestu.

● Nemojte se zadržavati na jednom mestu već se

stalno krećite.

1. Montaža okvira za čišćenje fasada

2. Nastavak za čišćenje fasada i stakla čistite na

površini koju čistite.

Slika D

3. Deblokirajte polugu ručne prskalice.

4. Povucite polugu ručne prskalice.

Uređaj se uključuje.

5. Očistite površinu ravnomernim pokretima.

Čišćenje staklenih površina

Za efikasno čišćenje staklenih površina, nastavak za

čišćenje fasada i čišćenje stakla vodite u ravnomernim

putanjama odozgo nadole preko staklene površine.

Slika E

1. Montirajte okvir za čišćenje stakla.

2. Pričvrstite tekstilnu presvlaku na okvir.

3. Deblokirajte polugu ručne prskalice.

4. Povucite polugu ručne prskalice.

Uređaj se uključuje.

5. Očistite staklene površine.

Nakon upotrebe

Nakon upotrebe uređaj isperite mlazom vode.

 Sa visokopritisne ručne prskalice skinite nastavak

za čišćenje fasade i stakla i po potrebi i teleskopsku

usisnu cev ili produžne cevi.

 Po potrebi skinite okvir.

 Nastavak za čišćenje fasada i stakla isperite

visokopritisnom ručnom prskalicom (bez dodatnog

pribora) ili ga obrišite vlažnom krpom.

 Isperite okvir za čišćenje fasada tekućom vodom i

oslobodite ga od stranih tela.

 Skinite tekstilnu presvlaku sa okvira za čišćenje

stakla i isperite ga toplom vodom. Tekstilna

presvlaka takođe može da se opere u mašini za

pranje na temperaturi do maks. 60°C.

Skladištenje

Uređaj čuvati na mestu zaštićenom od mraza.

Nega i održavanje

Montaža/demontaža mlaznice

Opisani postupak važi za sve mlaznice koje postoje na

uređaju.

Slika F

1. Uklonite stegu.

2. Izvucite visokopritisnu mlaznicu.

3. Postavite visokopritisnu mlaznicu.

4. Montirajte stegu.

Čišćenje visokopritisne mlaznice

1. Demontirajte visokopritisnu mlaznicu.

2. Visokopritisnu mlaznicu isperite čistom vodom u

oba smera. Po potrebi zamenite oštećenu

visokopritisnu mlaznicu.

3. Montirajte visokopritisnu mlaznicu.

Български 49

Pomoć u slučaju smetnji

Uređaj za čišćenje pod visokim pritiskom ne formira

pritisak ili pulsira

Visokopritisna mlaznica je začepljena ili oštećena

1. Demontirajte visokopritisnu mlaznicu.

2. Proverite da li su visokopritisne mlaznice začepljene

i eventualno ih očistite.

3. Proverite da li su visokopritisne mlaznice oštećene i

eventualno ih zamenite.

4. Nastavak za čišćenje fasada i stakla isperite čistom

vodom bez mlaznica.

5. Ponovo ugradite visokopritisne mlaznice.

Garancija

U svakoj zemlji važe uslovi garancije koje je izdala naša

nadležna distributivna organizacija. Bilo kakve smetnje

na uređaju otklanjamo besplatno u garantnom roku,

ukoliko je uzrok smetnje greška u materijalu ili

proizvodnji. U slučaju koji podleže garanciji obratite se

sa računom vašem distributeru ili narednoj ovlašćenoj

lokaciji servisne službe.

(Adresu vidi na poleđini)

Общи указания

Преди първото

използване на уреда

прочетете това оригинално

ръководство за експлоатация

и действайте съответно.

Запазете оригиналното

ръководство за експлоатация

за последващо използване

или за следващия собственик.

Указания за безопасност

몇 ПРЕДПАЗЛИВОСТ

● Не използвайте уреда, ако в

близост до почистващата

глава има други хора.

● След приключване на

режима на почистване и

преди работи изключвайте

уреда за почистване под

високо налягане и

отделяйте твърдата

четка Power от пистолета

за работа под високо

налягане.

● Задействайте струята

под високо налягане на

пистолета за работа под

високо налягане едва

когато твърдата четка

Power е върху

повърхността за

почистване.

● Опасност от реактивна

сила. Осигурете си

стабилно положение и

дръжте здраво пистолета

за работа под високо

налягане с удължаващата

тръба.

● Максимална температура

на водата 60°C

(съблюдавайте указанията

на Вашия уред за

почистване под високо

налягане).

Указание

● Задължително спазвайте и

указанията за безопасност

на Вашия уред за

почистване под високо

налягане, както и

местните предписания и

наредби

Фигури и описания в настоящото

ръководство за експлоатация

Фигурите и описанията, дадени в настоящото

ръководство за експлоатация, могат да се

различават от наличността в комплекта на

доставката и от оборудването на Вашия уред.

Указание

Запазваме си правото на технически промени.

Употреба по предназначение

Приставката за почистване на фасади и стъкла

може да се използва с всички уреди за почистване

под високо налягане Kärcher Home & Garden,

произведени от 2008 г. нататък, при налягане до

18MPa (180 bar/2600 psi).

Приставката за почистване на фасади и стъкла е

максимално подходяща за почистване под високо

налягане на сградни фасади и стъклени

повърхности като зимни градини, прозорци

фасадни остъкляващи конструкции.

Приставката за почистване на фасади и стъкла е

идеалното допълнение за телескопичната тръба за

разпръскване TLA 4, за да се изпълняват безопасно

дейности по почистване на голяма височина.

Приставката за почистване на фасади и стъкла

може да се използва и към всяка стандартна

50 Български

удължаваща тръба Kärcher или директно върху

пистолета.

ВНИМАНИЕ

Опасност от повреда

Опасност от повреда поради действащи сили.

Телескопичната тръба за разпръскване и

стандартната удължаваща тръба Kärcher не

трябва да се комбинират.

Използвайте приставката за почистване на фасади

и стъкла само в частно домакинство.

Защита на околната среда

Опаковъчните материали подлежат на

рециклиране. Моля, изхвърляйте опаковките

по съобразен с околната среда начин.

Електрическите и електронните уреди

съдържат ценни материали, подлежащи на

рециклиране, а често и съставни части, напр.

батерии, акумулаторни батерии или масло,

които при неправилно боравене или изхвърляне

могат да представляват потенциална опасност за

човешкото здраве и за околната среда. За

правилното функциониране на уреда все пак тези

съставни части са необходими. Обозначените с този

символ уреди не трябва да бъдат изхвърляни

заедно с битовите отпадъци.

Работи с почистващи препарати трябва да се

извършват само върху непропускащи течности

работни повърхности с връзка към канализацията

за мръсна вода. Не

допускайте почистващи

препарати да попадат във водни басейни или в

почвата.

Указания за съставни вещества (REACH)

Актуална информация относно съставни вещества

можете да намерите тук: www.kaercher.de/REACH

Аксесоари и резервни части

Използвайте само оригинални аксесоари и

оригинални резервни части, по този начин

осигурявате безопасната и безпроблемна

експлоатация на уреда.

Информация относно аксесоари и резервни части

ще намерите тук: www.kaercher.com.

Описание на уреда

Вижте изображенията на страницата с графики

Фигура A

1 Байонетна връзка

2 Рамка за почистване на стъкла

3 Държач за рамка

4 Текстилно покритие за почистване на стъкла

5 Рамка за почистване на фасади с четка

6 Скоба за дюза за високо налягане

7 Дюза за високо налягане

Монтаж на рамката

Указание

При монтажа следете за здраво свързване на

частите на уреда.

Фигура C

1. Изберете желаната рамка:

a рамка с четка за стенни повърхности

b рамка за текстилно покритие за почистване на

стъклени повърхности

2. Поставете рамката върху държача (фиксира се).

a При употреба на рамката за почистване на

стъкла, за закрепване на текстилното

покритие притиснете силно върху рамката.

Монтаж към телескопичната

тръба за разпръскване*

Указание

При монтажа следете за здраво свързване на

частите на уреда.

Фигура B

1. Поставете байонета в гнездото.

2. Завъртете приставката за почистване на фасади

и стъкла, докато се фиксира.

Приставката за почистване на фасади и стъкла

може да се монтира и на стандартни удължаващи

тръби Kärcher или директно на пистолета за работа

под

високо налягане. Стъпките при монтажа са

еднакви. При необходимост повторете процеса за

други удължаващи тръби.

*не е включено в комплекта на доставката.

Пускане в експлоатация

Преди използването уредът трябва да се монтира.

1. Монтиране на желаната рамка

2. Свържете уреда с телескопичната тръба за

разпръскване, удължението или пистолета за

работа под високо налягане.

Експлоатация

Почистване на стенна повърхност

Преди употребата почистете повърхността за

почистване от груби замърсявания (например чрез

метене), за да избегнете повреди.

Указание

● Преди употреба върху чувствителни

повърхности, напр. дърво, тествайте уреда

върху незабележимо място.

● Не стойте на едно място, а се движете.

1. Монтиране на рамката за почистване на фасади

2. Придържайте приставката за почистване на

фасади и стъкла към повърхността, която ще се

почиства.

Фигура D

3. Деблокирайте лоста на пистолета за ръчно

пръскане.

4. Издърпайте лоста на пистолета за ръчно

пръскане.

Уредът се включва.

5. Почистете повърхността с равномерни

движения.

Почистване на стъклени повърхности

За ефективно почистване на стъклени повърхности

придвижвайте приставката за почистване на

фасади и стъкла на равномерни лентови участъци

отгоре надолу по стъклената повърхност.

Фигура E

1. Монтирайте рамката за почистване на стъкла.

2. Закрепете текстилното покритие на рамката.

3. Деблокирайте лоста на пистолета за ръчно

пръскане.

4. Издърпайте лоста на пистолета за ръчно

пръскане

Уредът се включва.

5. Почистете стъклените повърхности.

Eesti 51

След употребата

След употребата изплакнете уреда с лека водна

струя.

 Свалете приставката за почистване на фасади и

стъкла и евентуално телескопичната тръба за

разпръскване или удължаващите тръби от

пистолета за работа под високо налягане.

 При необходимост свалете рамката.

 Изплакнете приставката за почистване на

фасади и стъкла с пистолета за работа под

високо налягане (без други принадлежности) или

избършете с влажна кърпа.

 Изплакнете рамката за почистване на фасади

под течаща вода и почистете четката от чужди

тела.

 Свалете текстилното покритие от рамката за

почистване на стъкла и го изперете под течаща

топла вода. Текстилното покритие може да се

пере и в пералня

при максимална температура

до 60°C.

Съхранение

Съхранявайте уреда на място, където липсват

условия за замръзване.

Грижа и поддръжка

Монтаж/демонтаж на дюзи

Описаният начин на действие важи за всички

налични дюзи на уреда.

Фигура F

1. Свалете скобата.

2. Извадете дюзата за високо налягане.

3. Поставете дюзата за високо налягане.

4. Монтирайте скобата.

Почистване на дюзата за високо налягане

1. Демонтирайте дюзата за високо налягане.

2. Промийте дюзата за високо налягане с чиста

вода в двете посоки. При необходимост сменете

повредената дюза за високо налягане.

3. Монтирайте дюзата за високо налягане.

Помощ при повреди

Уредът за почистване под високо налягане не

натрупва налягане или пулсира

Дюзите за високо налягане са запушени или

повредени

1. Демонтирайте дюзите за високо налягане.

2. Проверете дюзите за високо налягане за

запушване и при необходимост ги почистете.

3. Проверете дюзите за високо налягане за

повреда и при необходимост ги сменете.

4. Промийте приставката

за почистване на фасади

и стъкла без дюзи с чиста вода.

5. Монтирайте отново дюзите за високо налягане.

Гаранция

Във всяка държава са валидни издадените от нашия

оторизиран дистрибутор гаранционни условия.

Евентуални повреди на Вашия уред ще отстраним в

рамките на гаранционния срок безплатно, ако се

касае за дефект в материалите или производствен

дефект. В случай на предявяване на право на

гаранция, се обърнете към Вашия дистрибутор или

към най

-близкия оторизиран сервиз, като

представите касовата бележка.

(Адрес, вж. задната страна)

Üldised juhised

Lugege antud origi-

naalkasutusjuhendit

enne seadme esmakordset ka-

sutamist ja toimige selle järgi.

Hoidke originaalkasutusjuhend

hilisemaks kasutamiseks või

järgmise omaniku tarbeks alles.

Ohutusjuhised

몇 ETTEVAATUS

● Ärge kasutage seadet, kui pu-

hastuspea lähedal viibib täien-

davaid inimesi.

● Pärast puhastustöö lõpetamist

ja enne töö alustamist lülitage

kõrgsurvepesur välja ja ühen-

dage Powershrubber kõrgsur-

vepüstoli küljest lahti.

● Vabastage kõrgsurvepüstoli

kõrgsurvepihusti alles siis, kui

Powershrubber asub puhat-

suspinnal.

● Tagasilöögi oht. Hoolitsege

kindla seisuasendi eest ja

hoidke kõrgsurvepüstolit pi-

kendustoruga hästi kinni.

● Maksimaalne vee temperatuur

60°C (järgige oma kõrgsurve-

pesuri juhiseid).

Märkus

● Järgige ka tingimata nii oma

kõrgsurvepesuri ohutusjuhi-

seid nagu ka kohalikke eeskir-

ju ja määruseid.

Illustratsioonid ja kirjeldused

kasutusjuhendis

Juhendis toodud illustratsioonid ja kirjeldused võivad

erineda teie seadme mõõtmetest ning varustusest.

Märkus

Õigus tehnilisteks muudatusteks.

Nõuetekohane kasutamine

Fassaadi- ja klaasipuhastusotsakut saab kasutada kõigi

Kärcher Home & Garden kõrgsurvepesuritega alates

52 Eesti

valmistamisaastast 2008, kuni rõhuni 18MPa (180 bar /

2600 psi).

Fassaadi- ja klaasipuhastusotsak sobib ideaalselt ma-

jafassaadide ja klaaspindade, näiteks talveaedade, ak-

napindade ja fassaadiklaaside kõrgsurvepuhastuseks.

Fassaadi- ja klaasipuhastusotsak on ideaalne lisa TLA

4 teleskoop-joatorule, et teostada puhastustöid ohutult

ka suurtel kõrgustel.

Fassaadi- ja klaasipuhastusotsakut saab kasutada ka

igal standardsel Kärcheri pikendustorul või otse püstolil.

TÄHELEPANU

Kahjustusoht

Kahjustusoht mõjuvate jõudude tõttu.

Teleskoop-joatoru ja standardseid Kärcheri pikendus-

torusid ei tohi kombineerida.

Kasutage fassaadi- ja klaasipuhastusotsakut ainult era-

majapidamises.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utili-

seerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda-

vad väärtuslikke taaskasutatavaid materjale ja

sageli koostisosi nagu patareid, akud või õli, mis

võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja

keskkonnale. Seadme nõuetekohaseks käitamiseks on

neid koostisosi siiski vaja. Selle sümboliga tähistatud

seadmeid ei tohi utiliseerida koos olmeprügiga.

Puhastusvahenditega töid tohib teostada ainult ve-

delikutihedatel, musta vee kanalisatsiooniga ühen-

datud tööpindadel. Ärge laske puhastusvahendil

tungida veekogudesse või mulda.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

www.kaercher.de/REACH

Lisavarustus ja varuosad

Kasutage ainult originaaltarvikuid ja originaalvaruosi,

mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt

www.kaercher.com.

Seadme kirjeldus

Jooniseid vt graafika leheküljelt

Joonis A

1 Pistikühendus

2 Raam klaasi puhastamiseks

3 Raamihoidja

4 Tekstiilkate klaasi puhastamiseks

5 Raam fassaadi puhastamiseks harjastega

6 Kõrgsurvedüüsi klamber

7 Kõrgsurvedüüs

Raami montaaž

Märkus

Montaaži ajal pöörake tähelepanu seadme osade kind-

lale ühendamisele.

Joonis C

1. Valige soovitud raam:

a Raam harjastega seinapindadele

b Raam tekstiilkattega klaaspindade puhastami-

seks

2. Pistke raam hoidikule (fikseerub).

a Kui kasutate raami klaasipuhastuseks, vajutage

tekstiilkate kinnitamiseks kindlalt raamile.

Montaaž teleskoop-joatorule*

Märkus

Montaaži ajal pöörake tähelepanu seadme osade kind-

lale ühendamisele.

Joonis B

1. Lükake pistik pessa.

2. Keerake fassaadi- ja klaasipuhastusotsakut, kuni

see fikseerub.

Fassaadi- ja klaasipuhastusotsaku saab monteerida ka

standardsetele Kärcheri pikendustorudele või otse

kõrgsurvepüstolile. Montaažisammud on identsed. Va-

jadusel korrake protseduuri täiendavate pikendustoru-

dega.

*ei sisaldu tarnekomplektis.

Käikuvõtmine

Enne kasutamist tuleb seade monteerida.

1. Soovitud raami monteerimine

2. Ühendage seade teleskoop-joatoru, pikenduse või

kõrgsurvepüstoliga.

Käitus

Seinapinna puhastamine

Enne kasutamist puhastage puhastuspind suuremast

mustusest (näiteks pühkides), et vältida kahjustusi.

Märkus

● Testige seadet enne kasutamist silmatorkamatus

kohas tundlike pealispindade, nt puit suhtes.

● Ärge olge ühes kohas, vaid jääge liikuvaks.

1. Raami monteerimine fassaadi puhastamiseks

2. Hoidke fassaadi- ja klaasipuhastusotsakut puhasta-

tava pinna juures.

Joonis D

3. Tehke käsipihustuspüstoli hoob lukust lahti.

4. Tõmmake käsipihustuspüstoli hooba.

Seade lülitub sisse.

5. Puhastage pind ühtlaste liigutustega.

Klaaspindade puhastamine

Klaaspindade tõhusaks puhastamiseks juhtige fassaa-

di- ja klaasipuhastusotsak ühtlaste paanidena ja ülevalt

alla üle klaaspinna.

Joonis E

1. Monteerige raam klaasi puhastamiseks.

2. Kinnitage tekstiilkate raami külge.

3. Tehke käsipihustuspüstoli hoob lukust lahti.

4. Tõmmake käsipihustuspüstoli hooba.

Seade lülitub sisse.

5. Puhastage klaaspinnad.

Pärast kasutamist

Pärast kasutamist loputage seadet pehme veejoaga.

 Eemaldage kõrgsurvepüstolist fassaadi- ja klaa-

sipuhastusotsak ning vajaduse korral teleskoop-joa-

toru või pikendustorud.

 Võtke vajaduse korral raam ära.

 Loputage fassaadi- ja klaasipuhastusotsakut kõrg-

survepüstoliga (ilma täiendavate tarvikuteta) või

pühkige seda niiske lapiga.

 Loputage raami fassaadi puhastamiseks voolava

vee all ja eemaldage harjastest võõrkehad.

Latviešu 53

 Võtke klaasi puhastamiseks raamilt tekstiilkate ära

ja peske seda sooja vee all. Tekstiilkatet saab pesu-

masinas pesta ka kuni max 60°C juures.

Ladustamine

Hoidke seadet külmumiskindlas kohas.

Hooldus ja jooksevremont

Düüside paigaldamine / mahavõtmine

Kirjeldatud toimimisviis kehtib kõigile seadmel olevatele

düüsidele.

Joonis F

1. Eemaldage klamber.

2. Tõmmake kõrgsurvedüüs välja.

3. Pange kõrgsurvedüüs sisse.

4. Monteerige klamber.

Kõrgsurvedüüsi puhastamine

1. Võtke kõrgsurvedüüs maha.

2. Peske kõrgsurvedüüs puhta veega mõlemas suu-

nas läbi. Vajaduse korral asendage kahjustatud

kõrgsurvedüüs.

3. Paigaldage kõrgsurvedüüs.

Abi rikete korral

Kõrgsurvepesur ei tekita rõhku või pulseerib

Kõrgsurvedüüs on ummistunud või kahjustatud

1. Võtke kõrgsurvedüüs välja.

2. Kontrollige, kas kõrgsurvedüüs on ummistunud ja

vajaduse korral puhastage.

3. Kontrollige, kas kõrgsurvedüüs on kahjustatud ja

vajaduse korral vahetage välja.

4. Peske fassaadi- ja klaasipuhastusotsakut düüsideta

puhta veega.

5. Paigaldage uuesti kõrgsurvedüüs.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud

garantiitingimused. Seadmel esinevad mistahes rikked

kõrvaldame garantiiajal tasuta, kui põhjuseks on mater-

jali- või tootmisviga. Garantiijuhtumil pöörduge ostu

tõendava dokumendiga oma edasimüüja või lähima vo-

litatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Vispārīgas norādes

Pirms ierīces pirmās

lietošanas reizes izla-

siet šo lietošanas instrukciju ori-

ģinālvalodā un rīkojieties

saskaņā ar to. Saglabājiet lieto-

šanas instrukciju oriģinālvalodā

vēlākai izmantošanai vai nodo-

šanai nākamajam īpašniekam.

Drošības norādes

몇 UZMANĪBU

● Neizmantojiet tīrīšanas galvu,

ja tās tuvumā ir citi cilvēki.

● Pēc mazgāšanas darbu beig-

šanas un pirms apkopes dar-

biem izslēdziet augstspiediena

tīrītāju un atvienojiet

Powerschrubber mazgāšanas

birsti no augstspiediena pisto-

les.

● Augstspiediena pistoles strūk-

lu aktivizējiet tikai tad, kad

Powerschrubber mazgāšanas

birste atrodas uz tīrīāmās virs-

mas.

● Atsitiena risks. Stāviet stabilā

pozīcijā un cieši turiet augst-

spiediena pistoli ar pagarinā-

tājcauruli.

● Maksimālā ūdens temperatūra

60°C (ievērojiet norādījumus

attiecībā uz savu augstspiedie-

na tīrīšanas ierīci).

Norādījum

● Noteikti ņemiet vērā arī Jūsu

augstspiediena tīrītāja drošī-

bas norādījumus, kā arī vietē-

jos noteikumus un rīkojumus

Attēli un apraksti šajā lietošanas

instrukcijā

Attēli un apraksti šajā lietošanas instrukcijā var atšķir-

ties no Jūsu ierīces piegādes komplektācijas un aprīko-

juma.

Norādījum

Paturētas tiesības uz tehniskajām izmaiņām.

Noteikumiem atbilstoša lietošana

Fasāžu un stikla tīrīšanas uzgali var izmantot ar visām

Kärcher Home & Garden augstspiediena tīrīšanas ierī-

cēm, kas izgatavotas, sākot no 2008.gada, un paredzē-

tas līdz 18 MPa (180 bar / 2600 psi) lielam spiedienam.

Fasāžu un stikla tīrīšanas uzgalis ir ideāli piemērots mā-

ju fasāžu un stikla virsmu, piem., ziemas dārzu, logu

virsmu un fasāžu stiklojuma augstspiediena tīrīšanai.

Fasāžu un stikla tīrīšanas uzgalis ir ideāls papildinā-

jums TLA 4 teleskopiskajai strūklas caurulei, lai droši

veiktu tīrīšanas darbus lielā augstumā.

54 Latviešu

Fasāžu un stikla tīrīšanas uzgali var izmantot arī uz jeb-

kuras standarta Kärcher pagarinājuma caurules vai tieši

uz pistoles.

IEVĒRĪBAI

Bojājumu risks

Bojājumu risks spēku iedarbības rezultātā.

Teleskopisko strūklas cauruli un standarta Kärcher pa-

garinājuma caurules nedrīkst kombinēt.

Izmantojiet fasāžu un stikla tīrīšanas uzgali tikai privātā

mājsaimniecībā.

Apkārtējās vides aizsardzība

Iepakošanas materiālus ir iespējams pārstrādāt

atkārtoti. Likvidējiet iepakojumus videi nekaitīgā

veidā.

Elektriskās un elektroniskās ierīces satur noderī-

gus pārstrādājumus materiālus un bieži vien tā-

das sastāvdaļas kā baterijas, akumulatorus un

eļļu, kuras nepareizas izmantošanas vai likvidē-

šanas gadījumā var radīt potenciālu apdraudējumu cil-

vēku veselībai un videi. Tomēr šīs sastāvdaļas ir

nepieciešamas ierīces pareizai darbībai. Ierīces, kas

apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzī-

ves atkritumiem.

Darbus ar tīr

īšanas līdzekļiem drīkst veikt tikai uz

darba virsmām, kas ir nodrošinātas pret šķidruma

noteci, ar pieslēgumu netīrā ūdens kanalizācijai. Neļau-

jiet tīrīšanas līdzeklim nokļūt ūdenstilpnēs vai zemē.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām skatiet: www.kaer-

cher.de/REACH

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās re-

zerves daļas, jo tie garantē drošu un nevainojamu ierī-

ces darbību.

Informāciju par piederumiem un rezerves daļām skatīt

www.kaercher.com.

Ierīces apraksts

Attēlus skatiet grafika lappusē

Attēls A

1 Bajonetes savienojums

2 Ietvars stikla tīrīšanai

3 Ietvara turētājs

4 Tekstila uzlika stikla tīrīšanai

5 Ietvars fasādes tīrīšanai ar sariem

6 Augstspiediena sprauslas skava

7 Augstspiediena sprausla

Montāžas ietvars

Norādījum

Montāžas laikā pievērsiet uzmanību stingram ierīces

detaļu savienojumam.

Attēls C

1. Izvēlieties vēlamo ietvaru:

a Ietvars ar sariem sienas virsmām

b Ietvars stikla virsmu tīrīšanai ar tekstila uzliku

2. Ietvaru uzspraust uz stiprinājuma (nofiksējas).

a Izmantojot ietvaru stikla tīrīšanai, lai piestiprinātu

tekstila uzliku, stingri piespiest ietvaru.

Montāža uz teleskopiskās strūklas

caurules*

Norādījum

Montāžas laikā pievērsiet uzmanību stingram ierīces

detaļu savienojumam.

Attēls B

1. Ievietojiet bajonetes spraudni ietverē.

2. Fasāžu un stikla tīrīšanas uzgali griezt, līdz tas

nofiksējas.

Fasāžu un stikla tīrīšanas uzgali var uzstādīt arī pie

standarta Kärcher pagarināšanas caurulēm vai tieši pie

augstspiediena pistoles. Montāžas soļi ir identiski. Ne-

pieciešamības gadījumā atkārtojiet procedūru, lai pie-

vienotu papildu pagarinājuma caurules.

* nav iekļauts piegādes komplektācijā.

Ekspluatācijas uzsākšana

Pirms lietošanas uzsākšanas jāuzstāda ierīci.

1. Vēlamā ietvara montāža

2. Savienot ierīci ar teleskopisko strūklas cauruli, pa-

garinātāju vai augstspiediena pistoli.

Darbība

Sienas virsmas tīrīšana

Pirms lietošanas attīriet tīrāmo virsmu no rupjiem netī-

rumiem (piemēram, noslaukot), lai izvairītos no bojāju-

miem.

Norādījum

● Pirms lietot uz trauslām virsmām, piem., koka, pa-

mēģiniet neuzkrītošā vietā.

● Neapstāties vienā vietā, bet turpināt kustību.

1. Fasāžu tīrīšanas ietvara montāža

2. Fasāžu un stikla tīrīšanas uzgali turēt pret tīrāmo

virsmu.

Attēls D

3. Atbloķējiet rokas smidzināšanas pistoles sviru.

4. Pavelciet rokas smidzināšanas pistoles sviru.

Ierīce ieslēdzas.

5. Virsmu tīrīt ar vienmērīgām kustībām.

Stikla virsmu tīrīšana

Stikla virsmu efektīvai tīrīšanai fasāžu un stikla tīrīšanas

uzgali virzīt vienmērīgās joslās un no augšas uz leju pār

stikla virsmu.

Attēls E

1. Uzmontēt stikla tīrīšanas ietvaru.

2. Tekstila uzliku piestiprināt pie ietvara.

3. Atbloķējiet rokas smidzināšanas pistoles sviru.

4. Pavelciet rokas smidzināšanas pistoles sviru.

Ierīce ieslēdzas.

5. Notīrīt stikla virsmas.

Pēc lietošanas

Pēc lietošanas ierīci noskalojiet ar maigu ūdens strūklu.

 No augstspiediena pistoles noņemt fasāžu un stikla

tīrīšanas uzgali un nepieciešamības gadījumā teles-

kopisko strūklas cauruli vai pagarinājuma caurules.

 Nepieciešamības gadījumā noņemt ietvaru.

 Fasāžu un stikla tīrīšanas uzgali noskalot ar augst-

spiediena pistoli (bez citiem piederumiem) vai no-

slaucīt ar mitru drānu.

 Fasāžu tīrīšanas ietvaru noskalot zem tekoša ūdens

un no sariem izņemt visus svešķermeņus.

 Stikla tīrīšanas tekstila uzliku noņemt no ietvara un

nomazgāt zem silta ūdens. Tekstila uzliku var maz-

gāt arī veļas mašīnā līdz maks. 60 °C temperatūrā

Lietuviškai 55

Uzglabāšana

Uzglabājiet ierīci pret salu aizsargātā vietā.

Kopšana un apkope

Sprauslu ievietošana/izņemšana

Aprakstītais paņēmiens attiecas uz visām ierīces

sprauslām.

Attēls F

1. Izņemiet spailes.

2. Izvelciet augstspiediena sprauslu.

3. Ievietojiet augstspiediena sprauslu.

4. Ievietojiet spailes.

Augstspiediena sprauslas tīrīšana

1. Izņemiet augstspiediena sprauslu.

2. Augstspiediena sprauslu no abām pusēm izskalojiet

ar tīru ūdeni. vajadzības gadījumā nomainiet bojātu

augstspiediena sprauslu.

3. Ievietojiet augstspiediena sprauslu.

Palīdzība traucējumu gadījumā

Augstspiediena tīrītājs neveido spiedienu vai pulsē

Augstspiediena sprauslas ir nosprostotas vai bojātas

1. Demontējiet augstspiediena sprauslas.

2. Pārbaudiet, vai augstspiediena sprauslas nav aizsē-

rējušas, un nepieciešamības gadījumā tās iztīriet.

3. Pārbaudiet, vai augstspiediena sprauslas nav bojā-

tas, un vajadzības gadījumā nomainiet.

4. Fasāžu un stikla tīrīšanas uzgali bez sprauslām iz-

skalot ar tīru ūdeni.

5. Iemontējiet atpakaļ augstspiediena sprauslas.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa-

biedrības izdotie garantijas nosacījumi. Garantijas ter-

miņa ietvaros iespējamos Jūsu iekārtas darbības

traucējumus mēs novērsīsim bez maksas, ja to cēlonis

ir materiāla vai ražošanas defekts. Garantijas remonta

nepieciešamības gadījumā ar pirkumu apliecinošu do-

kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota-

jā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Bendrosios nuorodos

Prieš pradėdami nau-

doti įrenginį, perskaity-

kite šią originalią naudojimo

instrukciją ir elkitės, kaip joje nu-

rodyta. Išsaugokite originalią

eksploatavimo instrukciją, kad

galėtumėte vėliau ja pasinaudoti

arba perduoti kitam savininkui.

Saugos nurodymai

몇 ATSARGIAI

● Įrenginio nenaudokite, jeigu

greta valymo galvutės yra pa-

šalinių asmenų.

● Baigę valyti ir prieš pradėdami

dirbti, išjunkite aukšto slėgio

valymo įrenginį ir nuo aukšto

slėgio pistoleto nuimkite ant-

galį „Powerschrubber“.

● Aukšto slėgio srovę per aukšto

slėgio pistoletą įjunkite tik tada,

kai antgalis „Powerschrubber“

liečia valomą paviršių.

● Atatrankos pavojus. Stenkitės

tvirtai stovėti, stipriai laikykite

aukštojo slėgio pistoletą su ilgi-

namuoju vamzdžiu.

● Didž. vandens temperatūra

60°C (vykdykite jūsų aukštojo

slėgio valytuvui taikomus rei-

kalavimus).

Pastaba

● Taip pat būtinai laikykitės savo

aukšto slėgio valymo įrenginio

saugos nuorodų ir vietinių tai-

syklių bei reikalavimų.

Šioje naudojimo instrukcijoje

pateikiami paveikslėliai ir

aprašymai

Šioje naudojimo instrukcijoje pateikiami paveikslėliai ir

aprašymai gali skirtis, atsižvelgiant į Jūsų prietaiso kom-

plektaciją ir įrangą.

Pastaba

Pasiliekame teisę daryti techninius pakeitimus.

Numatomasis naudojimas

Fasadų ir stiklų valymo priedą galima naudoti su visais

„Kärcher Home & Garden“ aukšto slėgio valymo įrengi-

niais, gaminamais nuo 2008 metų, kurių slėgis yra iki 18

MPa (180 bar / 2600 psi).

Fasadų ir stiklų valymo priedas idealiai tinka valyti aukš-

tu slėgiu namų fasadus ir stiklinius paviršius, tokius kaip

žiemos sodus, langų paviršius ir fasadų stiklinius pavir-

šius.

Fasadų ir stiklų valymo priedas idealiai papildo TLA 4

teleskopinį purškimo vamzdį, norint saugiai atlikti valy-

mo darbus dideliame aukštyje.

Fasadų ir stiklų valymo priedą taip pat galima naudoti

ant bet kurio standartinio „Kärcher“ ilginamojo vamzdžio

arba tiesiai ant pistoleto.

DĖMESIO

Pažeidimo pavojus

Pažeidimo pavojus dėl veikiančių jėgų.

Teleskopinis purškimo vamzdis ir standartiniai „Kärcher“

ilginamieji vamzdžiai neturi būti derinami.

Fasadų ir stiklų valymo priedą naudokite tik privačioms

reikmėms.

56 Lietuviškai

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pa-

kuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna ver-

tingų perdirbamų medžiagų ir dažnai tokių dalių,

pvz., baterijų, akumuliatorių arba alyvos,su kurio-

mis netinkamai elgiantis arba netinkamai jas pa-

šalinus gali kilti pavojus žmonių sveikatai ir aplinkai.

Tačiau norint tinkamai eksploatuoti įrenginį šios sudeda-

mosios dalys būtinos. Šiuo simboliu pažymėtus įrengi-

nius draudžiama šalinti su buitinėmis atliekomis.

Darbus su valymo priemonėmis atlikti galima tik ant

vandeniui atsparių darbinių paviršių su jungtimi prie

nešvaraus vandens kanalizacijos. Neleiskite, kad valy-

mo priemonės patektų į vandens telkinius arba įsi-

skverbtų į dirvožemį.

Nuorodos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite:

www.kaercher.de/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines

dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir

be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetai-

nėje www.kaercher.com.

Įrenginio aprašymas

Paveikslai pateikti grafikų puslapyje

Paveikslas A

1 Kaištinė jungtis

2 Rėmas stiklui valyti

3 Rėmo laikiklis

4 Medžiaginis apvalkalas stiklams valyti

5 Rėmas su šeriais fasadams valyti

6 Aukštojo slėgio purškimo antgalio apkaba

7 Aukštojo slėgio purškimo antgalis

Rėmo montavimas

Pastaba

Montuodami atkreipkite dėmesį, kad įrenginio dalys tvir-

tai susijungtų.

Paveikslas C

1. Pasirinkite norimą rėmą:

aRėmas su šeriais sienų paviršiams

bRėmas medžiaginiam apvalkalui stikliniams pa-

viršiams valyti

2. Uždėkite rėmą ant laikiklio (užsifiksuoja).

a Kai naudojate rėmą stiklui valyti, tvirtai prispaus-

kite medžiaginį apvalkalą prie rėmo, kad jį pritvir-

tintumėte.

Montavimas ant teleskopinio

purškimo vamzdžio*

Pastaba

Montuodami atkreipkite dėmesį, kad įrenginio dalys tvir-

tai susijungtų.

Paveikslas B

1. Antgalio kaištį įkiškite į tvirtinimo vietą.

2. Sukite fasadų ir stiklų valymo priedą, kol jis užsifik-

suos.

Fasadų ir stiklų valymo priedą taip pat galima montuoti

ant standartinių „Kärcher“ ilginamųjų vamzdžių arba tie-

siai ant aukšto slėgio pistoleto. Montavimo žingsniai yra

vienodi. Jei reikia, procedūrą pakartokite su kitais ilgina-

maisiais vamzdžiais.

* Neįtraukta į tiekimo rinkinį.

Eksploatavimo pradžia

Prieš naudojant įrenginį reikia sumontuoti.

1. Norimo rėmo montavimas

2. Sujunkite įrenginį su teleskopiniu purškimo vamz-

džiu, ilginamuoju vamzdžiu ar aukšto slėgio pistole-

tu.

Naudojimas

Sienų paviršių valymas

Kad neįvyktų gedimų, prieš naudodami nuo valomo plo-

to nuvalykite (pavyzdžiui, nušluokite) didelius nešvaru-

mus.

Pastaba

● Prieš valydami jautrius paviršius (pvz., medžio),

įrenginį išbandykite nepastebimoje vietoje.

● Jo nelaikykite vienoje vietoje, o nuolat judinkite.

1. Fasadų valymo rėmo montavimas

2. Fasadų ir stiklų valymo priedą laikykite prie valytino

paviršiaus.

Paveikslas D

3. Atblokuokite rankinio purškimo pistoleto svirtį.

4. Patraukite rankinio purškimo pistoleto svirtį.

Įrenginys įsijungia.

5. Valykite paviršių tolygiais judesiais.

Stiklinių paviršių valymas

Norėdami efektyviai valyti stiklo paviršių, fasadų ir stiklų

valymo priedą judinkite vienodomis juostomis ir iš vir-

šaus į apačią per stiklo paviršių.

Paveikslas E

1. Stiklų valymo rėmo montavimas.

2. Pritvirtinkite medžiaginį apvalkalą prie rėmo.

3. Atblokuokite rankinio purškimo pistoleto svirtį.

4. Patraukite rankinio purškimo pistoleto svirtį.

Įrenginys įsijungia.

5. Valykite stiklinius paviršius.

Baigus naudoti

Baigę naudotu, įrenginį nuplaukite silpna vandens sro-

ve.

 Nuo aukšto slėgio pistoleto nuimkite fasadų ir stiklų

valymo priedą ir, jei reikia, teleskopinį purškimo

vamzdį arba ilginamuosius vamzdžius.

 Jei reikia, nuimkite rėmą.

 Fasadų ir stiklų valymo priedą nuplaukite aukšto slė-

gio pistoletu (be kitų priedų) arba nušluostykite drė-

gna šluoste.

 Nuplaukite fasadų valymo rėmą po tekančiu vande-

niu ir pašalinkite iš šerių visus pašalinius daiktus.

 Nuimkite nuo stiklų valymo rėmo medžiaginį apval-

kalą ir išplaukite po šiltu vandeniu. Medžiaginį

apvalkalą taip pat galima skalbti skalbimo mašinoje,

maks. Iki 60 °C.

Sandėliavimas

Įrenginį laikykite nuo šalčio apsaugotoje vietoje.

Українська 57

Techninė priežiūra ir

eksploatacinės parengties

užtikrinimas

Antgalių sumontavimas / išmontavimas

Aprašyta procedūra taikoma visiems turimiems įrengi-

nio antgaliams.

Paveikslas F

1. Nuimkite apkabą.

2. Ištraukite aukštojo slėgio purškimo antgalį.

3. Įstatykite aukštojo slėgio purškimo antgalį.

4. Užmaukite apkabą.

Aukštojo slėgio purškimo antgalio valymas

1. Išmontuokite aukštojo slėgio purškimo antgalį.

2. Aukštojo slėgio purškimo antgalį abiem kryptimis

praskalaukite švariu vandeniu. Jeigu būtina, pakeis-

kite pažeistą aukštojo slėgio purškimo antgalį.

3. Sumontuokite aukštojo slėgio purškimo antgalį.

Pagalba, jeigu būtų aptiktos triktys

Aukšto slėgio valymo įrenginys nesukuria slėgio ar-

ba veikia pulsuojančiai

Aukšto slėgio purkštukai užsikišę arba pažeisti.

1. Išmontuokite aukšto slėgio purkštukus.

2. Patikrinkite, ar neužsikišę aukšto slėgio purkštukai

ir, jeigu reikia, juos išvalykite.

3. Patikrinkite, ar nepažeisti aukšto slėgio purkštukai ir,

jeigu reikia, juos pakeiskite.

4. Fasadų ir stiklų valymo priedą be purškimo antgalių

praplaukite švariu vandeniu.

5. Vėl sumontuokite aukšto slėgio purkštukus.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu-

statytos garantijos sąlygos. Galimus įrenginio gedimus

garantijos galiojimo laikotarpiu pašalinsime nemoka-

mai, jei tokių gedimų priežastis buvo netinkamos me-

džiagos ar gamybos defektai. Dėl garantinių gedimų

šalinimo kreipkitės į savo pardavėją arba artimiausią kli-

entų aptarnavimo tarnybą pateikdami pirkimą patvirti-

nantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Загальні вказівки

Перед першим

використанням

пристрою слід ознайомитися з

цією оригінальною інструкцією

з експлуатації і діяти

відповідно до неї. Зберігати

оригінальну інструкцію з

експлуатації для подальшого

користування або для

наступного власника.

Вказівки з техніки безпеки

몇 ОБЕРЕЖНО

● Не застосовувати

препарат пристрій, якщо

поблизу чистить головки

знаходяться інші особи.

● Після закінчення режиму

очищення та перед

початком робіт вимикати

миючий апарат високого

тиску та від'єднувати

швабру від високонапірного

пістолета.

● Випускати струмінь під

тиском з високонапірного

пістолета дозволяється

лише тоді, коли швабра

знаходиться на поверхні, що

буде очищуватися.

● Небезпека травмування

через відскок. Слідкувати за

стійким положенням та

міцно утримувати

високонапірний пістолет з

подовжувальною трубкою.

● Максимальна температура

води 60°C (дотримуватись

вказівок, що містяться в

інструкції з експлуатації

миючого апарату високого

тиску).

Вказівка

● Обов'язково

дотримуватися інструкцій з

безпеки для вашого

миючого апарата високого

тиску, а також локальних

вказівок та розпоряджень

Зображення та описи в данім

керівництві з експлуатації

Зображення та описи в данім керівництві з

експлуатації можуть відрізнятися залежно від об'єму

поставки та комплектації пристрою.

Вказівка

Зберігається право на внесення технічних змін.

58 Українська

Використання за призначенням

Насадка для очищення фасадів та скляних

поверхонь може використовуватися разом з усіма

миючими пристроями високого тиску компанії

Kärcher Home & Garden, виробленими починаючи з

2008 року, робочий тиск яких становить до 18 МПа

(180 бар/2600 psi).

Насадка для очищення фасадів та скляних

поверхонь ідеально підходить для високонапірного

чищення фасадів будинків та скляних поверхонь,

таких як оранжереї, віконні

поверхні та фасадні

скління.

Насадка для очищення фасадів та скляних

поверхонь - ідеальне доповнення до телескопічної

струминної трубки TLA 4 для безпечного прибирання

на великих висотах.

Насадку для очищення фасадів та скляних

поверхонь також можна використовувати з будь-

якою стандартною подовжувальною трубкою

Kärcher або ж встановлювати безпосередньо на

пістолет.

УВАГА

Небезпека пошкодження

Небезпека пошкодження під впливом діючих сил.

Телескопічна струминна трубка та стандартні

подовжувальні трубки Kärcher не повинні

застосовуватися одночасно.

Насадка для очищення фасадів та скляних

поверхонь призначена виключно для застосування в

домашньому господарстві.

Охорона довкілля

Пакувальні матеріали придатні до вторинної

переробки. Упаковку необхідно утилізувати

без шкоди для довкілля.

Електричні та електронні пристрої найчастіше

містять цінні матеріали, які придатні до

вторинної переробки, та компоненти, такі як

батареї, акумулятори чи мастило, які у разі

неправильного поводження з ними або

неправильної утилізації можуть створити потенційну

небезпеку для здоров'я

людини та довкілля. Однак

ці компоненти необхідні для належної експлуатації

пристрою. Пристрої, позначені цим символом,

забороняється утилізувати разом із побутовим

сміттям.

Роботи з миючими засобами повинні

виконуватись тільки на робочих площинах, не

проникних для рідини, з виходом у побутову

каналізацію. Миючі засоби не повинні потрапляти у

водойми або ґрунт.

Вказівки

щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на

сайті: www.kaercher.de/REACH

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя

та оригінальні запасні частини, тому що саме вони

гарантують безпечну та безперебійну експлуатацію

пристрою.

Інформація щодо приладдя та запасних частин

міститься на сайті www.kaercher.com.

Опис пристрою

Рисунки див. на сторінці з зображеннями

Малюнок A

1 Під'єднання штика

2 Рамка для чищення скла

3 Кронштейн рамки

4 Текстильний чохол для миття скла

5 Рамка для чищення фасадів зі щетиною

6 Затискач сопла високого тиску

7 Сопло високого тиску

Установлення рамки

Вказівка

При встановленні слідкуйте за міцністю з'єднання

компонентів пристрою.

Малюнок C

1. Вибрати потрібну рамку:

a Рамка зі щетиною для поверхонь стін

b Рамка для очищення скляних поверхонь з

текстильним чохлом

2. Установити рамку на кронштейн (до клацання).

a При використанні рамки для очищення скла

слід щільно притиснути текстильний чохол до

рамки для його закріплення

Установлення на телескопічну

струминну трубку*

Вказівка

При встановленні слідкуйте за міцністю з'єднання

компонентів пристрою.

Малюнок B

1. Вставити штик у тримач.

2. Повернути насадку для очищення фасадів та

скляних поверхонь до клацання.

Насадку для очищення фасадів та скляних

поверхонь також можна встановлювати на

стандартні подовжувальні трубки Kärcher або

безпосередньо на пістолет високого тиску. Операції

з встановлення ті ж

самі. За потребою повторити

даний процес для інших подовжувальних трубок.

*не входить до комплекту поставки.

Введення в експлуатацію

Перед використанням пристрій слід встановити.

1. Установлення потрібної рамки

2. Під'єднати пристрій до телескопічної струминної

трубки, подовжувальної трубки або пістолета

високого тиску.

Експлуатація

Очищення стін

Перед початком роботи видалити з поверхні, що

буде очищуватися, великі елементи забруднення

(напр., шляхом підмітання), щоб запобігти

пошкодженню пристрою.

Вказівка

● Перед використанням протестуйте пристрій

на вразливій поверхні, напр., дерев'яній, у

непомітному місці.

● Не зупиняйтесь на одному місці, а продовжуйте

рухатися.

中文 59

1. Установлення рамки для очищення фасадів

2. Утримувати насадку для чищення фасадів та

скляних поверхонь на поверхні, що очищується.

Малюнок D

3. Розблокувати важіль ручного пістолета-

розпилювача.

4. Потягнути важіль ручного пістолета-

розпилювача.

Пристрій вмикається.

5. Очищувати поверхню слід рівномірними рухами.

Очищення скляних поверхонь

Для ефективного очищення скляної поверхні слід

пересувати по ній насадку для очищення фасадів та

скляних поверхонь рівними доріжками згори вниз.

Малюнок E

1. Установити рамку для чищення скла.

2. Закріпити на рамці текстильний чохол.

3. Розблокувати важіль ручного пістолета-

розпилювача.

4. Потягнути важіль ручного пістолета-

розпилювача.

Пристрій вмикається.

5. Очистити скляні поверхні.

Після використання

Після використання ополоснути пристрій струменем

води під невеликим напором.

 Зняти насадку для очищення фасадів та скляних

поверхонь, а за потреби й телескопічну

струминну трубку або подовжувальні трубки з

пістолета високого тиску.

 У разі потреби зняти рамку.

 Ополоснути насадку для очищення фасадів та

скляних поверхонь разом з пістолетом високого

тиску (без решти компонентів) або протерти

вологою ганчіркою.

 Промити рамку для очищення фасадів під

проточною водою та видалити з щетини сторонні

предмети.

 Зняти текстильний чохол з рамки для чищення

скла і вимити теплою водою. Текстильний чохол

можна також прати в пральній машині за

температури до 60°C.

Зберігання

Пристрій слід зберігати в захищеному від морозу

місці.

Догляд та технічне

обслуговування

Демонтаж/встановлення сопел

Описаний порядок дій застосовується до всіх

існуючих сопел на пристрої.

Малюнок F

1. Зняти затискачі.

2. Витягти сопло високого тиску.

3. Вставити сопло високого тиску.

4. Встановити затискачі.

Очищення сопла високого тиску

1. Демонтувати сопло високого тиску.

2. Промити сопло високого тиску чистою водою в

обох напрямках. У разі необхідності замінити

пошкоджене сопло високого тиску.

3. Встановити сопло високого тиску.

Допомога в разі несправностей

Миючий пристрій високого тиску не створює

тиску або пульсує

Сопла високого тиску засмічені або пошкоджені

1. Зняти сопла високого тиску.

2. Перевірити сопла високого тиску на наявність

засмічень, у разі потреби очистити.

3. Перевірити сопла високого тиску на наявність

пошкоджень, у разі потреби замінити.

4. Промити насадку для очищення фасадів та

скляних поверхонь (без

сопел) чистою водою.

5. Знов установити сопла високого тиску.

Гарантія

У кожній країні діють відповідні гарантійні умови,

встановлені уповноваженою організацією збуту

нашої продукції в цій країні. Можливі несправності

приладу протягом гарантійного строку ми усуваємо

безкоштовно, якщо причина несправності полягає в

дефектах матеріалів або виробничому браку. У разі

виникнення претензій протягом гарантійного строку

прохання звертатися, маючи при собі чек про

покупку, до торговельної організації, що продала

продукт, або до найближчої уповноваженої служби

сервісного обслуговування.

(Адреси див. на звороті)

一般性提示

在您第一次使用设备之

前，请先阅读原厂操作

说明书并遵守。为日后使用或其

他所有者使用方便请妥善保管原

厂操作说明书。

安全提示

몇

小心

●

如果清洗头附近有其他人员逗

留，请勿使用本设备。

●

结束清洁操作后和工作前，关

闭高压清洗机，并从高压喷枪

上断开动力洗涤器。

●

只有当动力洗涤器位于清洁面

上时，方才触发高压喷枪上的

高压水柱。

●

有反冲危险。务必站稳，并拿

稳高压喷枪和延长管。

●

最高水温 60°C（请遵守高

压清洗机的说明）。

提示

●

也要注意您的高压清洗机安全

提示和地方法规以及规定

60 中文

操作说明书插图和说明

本操作说明书插图和说明可能与您的设备供货范围和配

置有偏差。

提示

保留技术更改的权利。

按规定使用

外墙和玻璃清洁外罩可以与自 2008 年起制造的任何

Kärcher Home & Garden 高压清洗机（压力不超过

18MPa (180 bar / 2600 psi)）一起使用。

外墙和玻璃清洁外罩非常适合高压清洁房屋外墙和诸如

温室，窗户表面和外墙玻璃的玻璃面。

外墙和玻璃清洁外罩是 TLA 4 伸缩喷射管在高空安全执

行清洁任务的理想补充装置。

外墙和玻璃清洁外罩也可用于任何标准 Kärcher 加长管

或直接用在喷枪上。

注意

损坏危险

因作用力造成的损坏风险。

伸缩喷射管和标准 Kärcher 加长管不得结合使用。

外墙和玻璃清洁外罩只限私人居家日用。

环境保护

包装材料可以回收利用。请按照环保要求处理包

装。

电气和电子设备含有宝贵的可再利用的材料以及

诸如电池、蓄电池或油等若使用不当或处理错误

会对人体健康和环境造成潜在性危险的组成部

分。为了设备按规定运行，需要这些组件。用符

号标记的设备不得与生活垃圾一同处理。

使用清洁剂工作时必须在连接至污水管道系统的液

密工作表面上进行。清洁剂不得渗透到水域或土壤

中。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

www.kaercher.de/REACH

附件和备件

只允许使用原厂附件和备件，它们可以确保设备安全无

故障地运行。

关于附件和备件的信息参见

www.kaercher.com

。

设备说明

插图参见图片页

图 A

1 卡接头

2 玻璃清洁框架

3 用于框架的支架

4 玻璃清洁的纺织护罩

5 带刷毛的外墙清洁框架

6 高压喷嘴夹

7 高压喷嘴

安装框架

提示

安装时注意设备部件的连接是否牢固。

图 C

1. 选择所需的框架：

a 带墙面用刷毛的框架

b 玻璃面清洁纺织套布的框架

2. 将框架插在支架上（卡入到位）。

a 使用玻璃清洁框架时，将纺织护罩牢固地压在框

架上以进行固定。

安装在伸缩喷射管上*

提示

安装时注意设备部件的连接是否牢固。

图 B

1. 将卡口插到槽中。

2. 旋转外墙和玻璃清洁外罩，直至其卡入到位。

外墙和玻璃清洁外罩也可以安装在标准 Kärcher 加长管

上或直接安装在高压喷枪上。安装步骤相同。必要时，

在其他加长管上重复此步骤。

*不在供货范围内。

调试

使用前，必须安装设备。

1. 安装所需的框架

2. 将设备和伸缩喷射管、加长件或高压喷枪相连接。

运行

清洁墙面

使用前，（例如通过清扫）去除清洁面的粗粒污物，以

免损伤。

提示

●

在诸如木材的敏感表面上使用之前，在角落处测试

设备。

●

不要固定在一个地点，而是持续移动。

1. 安装外墙清洁框架

2. 将外墙和玻璃清洁外罩固定在待清洁的表面上。

图 D

3. 放开手持喷枪的手柄。

4. 拉出手持喷枪的手柄。

设备接通。

5. 通过平稳移动清洁表面。

清洁玻璃面

为了有效清洁玻璃面，用外墙和玻璃清洁外罩从上到下

一道道均匀地刮过玻璃面。

图 E

1. 安装玻璃清洁框架。

2. 将纺织护罩固定在框架上。

3. 放开手持喷枪的手柄。

4. 拉出手持喷枪的手柄。

设备接通。

5. 清洁玻璃面。

使用后

使用后，用一个弱水流冲洗设备。

 从高压喷枪上取下外墙和玻璃清洁外罩，必要时拆

除伸缩喷射管或加长管。

 如有必要，卸下框架。

 用高压喷枪（无其他配件）冲洗外墙和玻璃清洁外

罩或用湿布擦净。

 用流水冲洗外墙清洁框架，并清除刷毛上的任何异

物。

 从玻璃清洁框架上取下纺织护罩，并且用温水清

洗。纺织护罩也可以用洗衣机在最高 60 ℃ 水温下

清洗。

存放

将设备存放在不会霜冻的地方。

保养和维护

安装/拆卸喷嘴

所述操作方法适用于设备上的所有现有喷嘴。

图 F

繁體中文 61

1. 拆除夹子。

2. 拉出高压喷嘴。

3. 装入高压喷嘴。

4. 安装夹子。

清洗高压喷嘴

1. 拆下高压喷嘴。

2. 沿两个方向用清水冲洗高压喷嘴。如有必要，更换

损坏的高压喷嘴。

3. 安装高压喷嘴。

故障排除

高压清洗机为无压力结构或不产生脉冲压力

高压喷嘴堵塞或损坏

1. 拆卸高压喷嘴。

2. 检查高压喷嘴是否堵塞，必要时清洁。

3. 检查高压喷嘴是否损坏，必要时更换。

4. 用清水冲净无喷嘴的外墙和玻璃清洁外罩。

5. 重新安装高压喷嘴。

质量保证

我们的主管销售公司所发布的质量保证条件在每个国家

均适用。在质量保证期内，如果您的产品发生了任何故

障，我们都将为您提供免费维修，但是这种故障应当是

由于机身材料或制造上的缺陷造成的。如属质量保证情

况，请凭发票联系贵方经销商或就近联系获得授权的客

户服务点。

（地址详见背面。）

一般性提示

在您第一次使用設備之

前，請先閱讀並遵守本

原廠使用說明書。請妥善保存好

原廠使用說明書，以便日後使用

或供後來的設備所有者查閱。

安全提示

몇

小心

●

如果清潔頭附近有其他人員，

則不得使用設備。

●

結束清潔操作後和作業前，關

閉高壓清洗機，並從高壓噴槍

上斷開動力洗滌器。

●

只有當動力洗滌器位於清潔表

面上時，才能觸發高壓噴槍上

的高壓射流。

●

存在反衝危險。務必站穩，並

拿穩配有加長管的高壓噴槍。

●

最高水溫 60°C（遵守高壓

清洗機的提示）。

提示

●

另請務必遵守高壓清洗機的安

全提示以及當地法規和條例

本使用說明書中的插圖和說明

本使用說明書中的插圖和說明可能與供貨範圍和設備的

配備有所不同。

提示

技術參數可能會有變化。

按規定使用

外牆和玻璃清潔外罩可以與自 2008 年起製造的任何

Kärcher Home & Garden 高壓清洗機（壓力不超過

18MPa (180 bar / 2600 psi)）一起使用。

外牆和玻璃清潔外罩非常適合高壓清潔房屋外牆和諸如

溫室，窗戶表面和外牆玻璃的玻璃面。

外牆和玻璃清潔外罩是 TLA 4 伸縮噴射管在高空安全執

行清潔任務的理想補充裝置。

外牆和玻璃清潔外罩也可用於任何標準 Kärcher 加長管

或直接用在噴槍上。

注意

損壞危險

因作用力造成的損壞風險。

伸縮噴射管和標準 Kärcher 加長管不得結合使用。

外牆和玻璃清潔外罩只限私人居家日用。

環境保護

包裝材料可回收利用。請按照環保要求處理包

裝。

電氣和電子設備含有寶貴的可再利用的材料以及

諸如電池、蓄電池或油等若使用不當或處理錯誤

會對人體健康和環境造成潛在性危險的成分。為

了設備能正確的運作，需要這些元件。用符號標

記的設備不得與生活垃圾一同處理。

使用清潔劑工作時必須在連接至污水管道系統的液

密工作表面上進行。清潔劑不得滲透到水域或土壤

中。

內部材料指示(REACH)

最新的內部材料資訊請參見：

www.kaercher.de/REACH

附件和備件

只允許使用原廠附件和備件，以確保設備安全無故障地

運行。

關於附件和備件的資訊請參見

www.kaercher.com

。

設備說明

插圖參見圖片頁

圖 A

1 卡接頭

2 玻璃清潔框架

3 用於框架的支架

4 玻璃清潔的紡織護罩

5 帶刷毛的外牆清潔框架

6 高壓噴嘴夾

7 高壓噴嘴

安裝框架

提示

安裝時注意設備部件的連接是否牢固。

圖 C

1. 選擇所需的框架：

a 帶牆面用刷毛的框架

b 玻璃面清潔紡織套布的框架

2. 將框架插在支架上（卡入到位）。

62 한국어

a 使用玻璃清潔框架時，將紡織護罩牢固地壓在框

架上以進行固定。

安裝在伸縮噴射管上*

提示

安裝時注意設備部件的連接是否牢固。

圖 B

1. 將卡口插到槽中。

2. 旋轉外牆和玻璃清潔外罩，直至其卡入到位。

外牆和玻璃清潔外罩也可以安裝在標準 Kärcher 加長管

上或直接安裝在高壓噴槍上。安裝步驟相同。必要時，

在其他加長管上重複此步驟。

*不在供貨範圍內。

調試

使用前，必須安裝設備。

1. 安裝所需的框架

2. 將設備和伸縮噴射管、加長件或高壓噴槍相連接。

運作

清潔牆面

使用前，（例如透過清掃）去除清潔面的粗粒汙物，以

免損傷。

提示

●

使用之前，請在諸如木材的敏感表面上一個不顯眼

位置測試設備。

●

不要固定在一個位置，而是持續移動。

1. 安裝外牆清潔框架

2. 將外牆和玻璃清潔外罩固定在待清潔的表面上。

圖 D

3. 放開手持噴槍的手柄。

4. 拉出手持噴槍的手柄。

設備接通。

5. 透過平穩移動清潔表面。

清潔玻璃面

為了有效清潔玻璃面，用外牆和玻璃清潔外罩從上到下

一道道均勻地刮過玻璃面。

圖 E

1. 安裝玻璃清潔框架。

2. 將紡織護罩固定在框架上。

3. 放開手持噴槍的手柄。

4. 拉出手持噴槍的手柄。

設備接通。

5. 清潔玻璃面。

使用後

使用後，用一個弱水流沖洗設備。

 從高壓噴槍上取下外牆和玻璃清潔外罩，必要時拆

除伸縮噴射管或加長管。

 如有必要，卸下框架。

 用高壓噴槍（無其他配件）沖洗外牆和玻璃清潔外

罩或用濕布擦淨。

 用流水沖洗外牆清潔框架，並清除刷毛上的任何異

物。

 從玻璃清潔框架上取下紡織護罩，並且用溫水清

洗。紡織護罩也可以用洗衣機在最高 60 ℃ 水溫下

清洗。

存放

將設備存放在無霜凍的位置。

保養和維護

安裝/拆卸噴嘴

所描述的操作步驟適用於設備上所有現有的噴嘴。

圖 F

1. 取下夾子。

2. 拉出高壓噴嘴。

3. 插入高壓噴嘴。

4. 安裝夾子。

清潔高壓噴嘴

1. 拆下高壓噴嘴。

2. 用清水從兩個方向沖淨高壓噴嘴。如有必要，請更

換損壞的高壓噴嘴。

3. 安裝高壓噴嘴。

發生故障時的幫助

高壓清洗機為無壓力結構或不產生脈衝壓力

高壓噴嘴堵塞或損壞

1. 拆下高壓噴嘴。

2. 檢查高壓噴嘴是否堵塞，必要時清潔。

3. 檢查高壓噴嘴是否損壞，必要時更換。

4. 用清水沖淨無噴嘴的外牆和玻璃清潔外罩。

5. 重新安裝高壓噴嘴。

品質保證

我們的負責銷售的公司所發佈的品質保證條件在每個國

家均適用。在品質保證期內，如果您的產品發生了任何

故障，我們都將為您提供免費維修，但是這種故障應當

是由於機身材料或製造上的缺陷造成的。如屬品質保證

情況，請憑發票聯絡貴方經銷商或就近聯絡取得授權的

客戶服務點。

（地址詳見背面。）

일반 지침

장치를 처음 사용하기

전에 본 사용 설명서 원

본을 읽고 그에 따라 행동하십시

오. 나중에 또 보거나 다음 소유

자가 참고할 수 있도록 본 사용

설명서 원본를 잘 보관해 두시기

바랍니다.

안전 지침

몇

주의

●

클리닝 헤드 근처에 다른 사람

이 있는 경우에는 장치를 사용

하지 마십시오.

●

청소를 마치고 작업을 시작하

기 전에 고압 세척기를 끄고 고

압 건에서 파워 스크러버를 분

리하십시오.

●

파워 스크러버가 청소 표면에

올 때까지 고압 건에서 고압 분

사 장치를 작동시키지 마십시

오.

●

반동 위험. 안전한 상태를 유

지하고 고압 피스톨 및 연장관

을 견고하게 잡으십시오.

한국어 63

●

최대 수온 60° C (고압 세척

기의 지침을 준수하십시오).

참고

●

또한 고압 세척기의 안전 지침

과 현지 규정 및 법규를 준수해

야 합니다.

본 사용설명서에 있는 그림 및 설명

본 사용설명서의 그림과 설명은 제공 범위 및 장치 사양

에 따라 다를 수 있습니다.

참고

기술적인 변경이 있을 수 있습니다.

규정에 따른 사용

파사드 및 유리 청소 어태치먼트는 2008년 이후에 제

조된 모든 Kärcher Home & Garden 고압 세척기와 함

께 18 MPa(180 bar / 2600 psi)의 압력까지 사용할 수

있습니다.

파사드 및 유리 청소 어태치먼트는 하우스 파사드 및 온

실, 창문 표면 및 파사드 유리와 같은 유리 표면의 고압

세정에 이상적입니다.

파사드 및 유리 청소 어태치먼트는 TLA 4 텔레스코프

분사관에 이상적인 보완장치이며 높은 높이에서 안전한

작업을 보장합니다.

파사드 및 유리 청소 어태치먼트는 표준 Kärcher 연장

관에 연결하거나 또는 직접 건에 사용할 수도 있습니다.

유의

손상 위험

작용하는 힘에 의한 손상 위험.

텔레스코프 분사관 및 표준 Kärcher 연장관은 조합하

지 말아야 합니다.

파사드 및 유리 청소 어태치먼트는 개인 가정에서만 사

용하십시오.

환경보호

포장재는 재활용이 가능합니다. 포장재는 친환경

적으로 폐기하시기 바랍니다.

전기장치 및 전자장치에는 재활용이 가능한 소중

한 자원이 포함되어 있으며, 잘못 취급하거나 또

는 잘못 폐기할 경우 건강 및 환경에 잠재적 위험

이

될 수 있는 예를 들어 배터리, 전지 또는 오일

과 같은 구성요소가 포함되어 있습니다. 하지만 이런 구

성요소는 장치의 원활한 가동에 필수적인 요소입니다.

이 심벌이 표시된 장치는 가정용 쓰레기로 폐기하지 말

아야 합니다.

세척제 사용 작업은 액체가 새어들지 않는 작업 표

면에서 폐수 처리장에 연결된 경우에만 실행할 수

있습니다. 세척제를 하천이나 토양에 방류해서는 안 됩

니다.

내용물에 대한 주의사항(REACH)

내용물에 대한 최신 정보는 다음을 참조하십시오:

www.kaercher.de/REACH

부대 용품 및 예비품

제품의 안전하고 원활한 사용을 위하여 제품 추가적으

로 결합이 가능한 용품은 카처 정품만을 사용해 주세요.

액세서리 및 부속품에 대한 정보는 한국카처 웹사이트

를 방문해 주세요.

www.kaercher.com

장치 설명

그림은 그래픽 페이지 참조

도해 A

1 베이오넷 연결부

2 유리 청소용 프레임

3 프레임 홀더

4 유리 청소용 섬유 커버

5 강모가 포함된 파사트 청소용 프레임

6 고압 노즐 클램프

7 고압 노즐

프레임 조립

참고

조립 시 장치 부품이 단단히 연결되어 있는지 확인하십

시오.

도해 C

1. 원하는 프레임을 선택하십시오:

a 벽면용 강모 프레임

b 유리면 청소 직물 커버용 프레임

2. 프레임을 홀더에 꽂습니다(잠김음).

a 유리 청소용 프레임을 사용할 때는 직물 커버를

프레임에 단단히 눌러 부착하십시오.

텔레스코프 분사관의 조립*

참고

조립 시 장치 부품이 단단히 연결되어 있는지 확인하십

시오.

도해 B

1. 베이오넷을 홀더에 꽂습니다.

2. 딸깍 소리가 나면서 제자리에 고정될 때까지 파사드

및 유리 청소 어태치먼트를 돌리십시오.

파사드 및 유리 청소 어태치먼트는 표준 Kärcher 연장

관에 연결하거나 또는 직접 고압 건에 장착할 수도 있습

니다. 조립 단계는 동일합니다. 필요한 경우 다른 연장

관에 대해 이 과정을 반복하십시오.

*공급 범위에 포함되지 않음.

시가동

사용하기 전에 장치를 장착해야합니다.

1. 원하는 프레임 장착

2. 장치를 텔레스코프 분사관, 익스텐션 또는 고압 건

에 연결하십시오.

작동

벽면 청소

사용하기 전에 손상을 방지하기 위해 청소 표면에서 거

친 먼지를 제거하십시오(예를 들어 쓸어냄).

참고

●

예를 들어 목재와 같은 민감한 표면에 사용하기 전

에 잘 보이지 않는 곳에서 테스트를 실시하십시오.

●

한 곳에 머물지 말고 계속 움직이십시오.

1. 파사트 청소용 프레임 장착

2. 청소할 표면과 파사드 및 유리 청소 어태치먼트를

대십시오.

도해 D

3. 수동 분무총의 손잡이를 해제하십시오.

4. 수동 분무총 레버를 당깁니다.

장치가 켜집니다.

5. 균일한 동작으로 표면을 청소하십시오.

유리 표면 청소

유리 표면을 효과적으로 청소하려면 유리 표면 위와 아

래에서 균일한 경로로 파사드 및 유리 청소 어태치먼트

를 움직이십시오.

도해 E

64 Қазақша

1. 유리 청소용 프레임을 장착하십시오.

2. 직물 커버를 프레임에 고정하십시오.

3. 수동 분무총의 손잡이를 해제하십시오.

4. 수동 분무총 레버를 당깁니다.

장치가 켜집니다.

5. 유리 표면을 청소하십시오.

사용 후

사용 후에는 부드러운 물줄기로 장치를 헹구십시오.

 고압 건에서 파사드 및 유리 청소 어태치먼트 그리

고 필요에 따라 텔레스코프 분사관이나 연장관을 떼

어냅니다.

 필요한 경우 프레임을 떼어냅니다.

 고압 건으로 파사드 및 유리 청소 어태치먼트를 헹

구거나 (추가 액세서리 없이) 젖은 천으로 닦으십

시오.

 흐르는 물로 파사트 청소용 프레임을 헹구고 강모에

서 이물질을 제거하십시오.

 유리 청소를 위해 프레임에서 직물 커버를 제거하

고

따

뜻한 물로 씻으십시오. 직물 커버는 세탁기에서

최대 60°C의 온도로 세탁할 수 있습니다.

보관

장치는 결빙 위험이 없는 장소에 보관하십시오.

관리 및 정비

노즐 탈부착

설명된 절차는 장치의 모든 기존 노즐에 적용됩니다.

도해 F

1. 클램프를 제거하십시오.

2. 고압 노즐을 빼냅니다.

3. 고압 노즐을 삽입하십시오.

4. 클램프를 장착하십시오.

고압 노즐 청소

1. 고압 노즐을 탈거하십시오.

2. 고압 노즐을 깨끗한 물로 양방향으로 헹굽니다. 필

요한 경우 손상된 고압 노즐을 교체하십시오.

3. 고압 노즐을 부착하십시오.

장애 발생 시 조치

압력 세척기에서 압력 또는 맥동이 형성되지 않습니다

고압 노즐 막힘 또는 손상됨

1. 고압 노즐을 탈거하십시오.

2. 고압 노즐이 막히지 않았는지 점검하고 필요한 경

우

청소하십시오.

3. 고압 노즐이 손상되지 않았는지 점검하고 필요한 경

우 교체하십시오.

4. 노즐이 포함되지 않은 파사드 및 유리 청소 어태치

먼트를 깨끗한 물로 헹굽니다.

5. 고압 노즐을 다시 부착하십시오.

보증

어느 나라에서나 당사의 공인 마케팅 회사들이 발표한

보증 조건이 적용됩니다. 장비에 고장이 생기면 보증 기

간 내에는, 재료나 제조 상의 결함이 그 원인인 한, 무

료로 수리해 드립니다. 보증 건이 생긴 경우 구매 영수

증을 판매점이나 가장 가까운 공인 고객 서비스 센터에

제시하시기 바랍니다.

(주소는 뒷면에 있습니다)

Жалпы нұсқаулар

Құрылғыны алғаш рет

пайдалану алдында,

осы пайдалану бойынша

түпнұсқа нұсқаулықты оқыңыз

жəне соларға сəйкес əрекет

етіңіз. Пайдалану бойынша

түпнұсқа нұсқаулықты кейін

пайдалану немесе кейінгі

пайдаланушылар үшін сақтап

қойыңыз.

Қауіпсіздік нұсқаулары

몇 АБАЙЛАҢЫЗ

● Тазалау бастиегінің

жанында басқа адамдар

болса, құрылғыны

пайдаланбаңыз.

● Тазалауды аяқтағаннан

кейін жəне жұмыс істемей

тұрып, жоғары қысымды

тазалағышты өшіріп,

электрлік сыпырғышты

жоғары қысымды

бүріккіштен ажыратыңыз.

● Электрлік сыпырғыш

тазалау жазықтығында

орналасқан кезде, алдымен

жоғары қысымды

бүріккіштегі жоғары

қысымды ағынды

босатыңыз.

● Кері əсер ету қаупі бар.

Берік тіректі қамтамасыз

етіңіз жəне жоғары

қысымды пистолет пен

ұзартқыш түтікті мықтап

ұстап тұрыңыз.

● Максималды су

температурасы 60°C

(жоғары қысым

тазалағышының

нұсқауларын орындаңыз).

Нұсқау

● Жоғары қысымды

тазалағыштың қауіпсіздік

нұсқауларын, сондай-ақ

жергілікті ережелер мен

Қазақша 65

қаулыларды да міндетті

түрде сақтау қажет

Осы пайдалану

нұсқаулығындағы суреттер мен

сипаттамалар

Осы пайдалану нұсқаулығындағы суреттер мен

сипаттамалар cіздің құралыңыздың жеткізу

жиынтығы мен функцияларынан өзгеше болуы

мүмкін.

Нұсқау

Техникалық өзгерістер енгізілуі мүмкін.

Бұйымды мақсатына сəйкес

қолдану

Қасбеттер мен əйнекті тазалауға арналған

саптаманы 2008 жылдан бастап шығарылған

18 МПа (180 бар/2600 фунт/шаршы дюйм)

қысымына дейінгі барлық Kärcher Home & Garden

жоғары қысымды тазалағыштарымен қолдануға

болады.

Қасбеттер мен əйнекті тазалауға арналған саптама

қысқы бақтар, терезе беттері жəне қасбеттерді

əйнектеу сияқты əйнек беттерді жоғары қысыммен

тазалау үшін өте қолайлы.

Қасбеттер мен əйнекті тазалауға арналған саптама

TLA 4 телескопиялық ағынды түтікшесі үлкен

биіктікте тазалау жұмыстарын қауіпсіз орындау үшін

тамаша қосымша болып табылады.

Қасбеттер мен əйнекті тазалауға арналған

саптаманы сондай-ақ кез келген стандартты Kärcher

ұзартқыш түтігінде немесе тікелей бүріккіште

қолдануға болады.

НАЗАР АУДАРЫҢЫ

Зақымдау тəуекелі

Əрекет етуші күштердің əсерінен зақымдану қаупі

бар.

Телескопиялық ағынды түтікше мен стандартты

Kärcher ұзартқыш түтіктерін біріктіруге

болмайды.

Қасбеттер мен əйнекті тазалауға арналған

саптаманы үй шаруашылығында ғана қолданыңыз.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға

болады. Орауыштарды қоршаған ортаға

қауіпсіз түрде утилизациялаңыз.

Электрлік жəне электрондық бұйымдардың

құрамында қате қолдану немесе

утилизациялау нəтижесінде адам

денсаулығына жəне қоршаған ортаға қауіп

төндіруі ықтимал, құнды қайта өңделмелі

материалдар жəне батареялар, аккумуляторлар

немесе май сияқты бөлшектер жиі кездеседі.

Алайда, аталмыш бөлшектер бұйымды тиісінше

пайдалану үшін қажет болады. Осы

таңбамен

белгіленген бұйымдарды үй қоқыстарымен бірге

тастауға болмайды.

Жуғыш құралдармен жұмыстарды кəрізге

бұрылатын герметикалық жұмыс алаңдарында

ғана жүргізуге рұқсат беріледі. Жуғыш құралдарды

су қоймаларына немесе жерге төкпеңіз.

Құрамдағы заттар бойынша нұсқаулар (REACH)

Бұйымның құрамындағы заттар туралы соңғы

мəліметтер төмендегі мекенжай бойынша

қолжетімді: www.kaercher.de/REACH

Керек-жарақ жəне қосалқы

бөлшектер

Тек түпнұсқалы керек-жарақ немесе қосалқы

бөлшектерді пайдаланыңыз, себебі ол құралдың

қауіпсіз жəне апатсыз жұмыс істеуіне кепілдік

болады.

Керек-жарақтар мен қосалқы бөлшектер туралы

ақпарат www.kaercher.com веб-сайтында қолжетімді.

Құрылғының сипаттамасы

Суреттерді суреттері бар беттен қараңыз

Сурет A

1 Байонет қосылымы

2 Əйнек тазалауға арналған жақтау

3 Жақтауға арналған ұстағыш

4 Əйнек тазартуға арналған текстильді жабын

5 Қасбеттерді қылшықтармен тазалауға арналған

жақтау

6 Жоғары қысымды шүмектің бұрандама

қысқышы

7 Жоғары қысымды штуцер

Орнату жақтауы

Нұсқау

Жинау кезінде құрылғы бөлшектерінің берік

қосылысына назар аударыңыз.

Сурет C

1. Қажетті жақтауды таңдаңыз:

a Қабырға беттеріне арналған қылшықтары бар

жақтау

b Əйнек бетін тазалауға арналған текстильді

жабынның жақтауы

2. Жақтауды ұстағышқа салыңыз (сырт етіп

бекітіледі).

a Əйнек тазалауға арналған жақтауды

қолданған кезде, текстильді жабынды бекіту

үшін жақтауға мықтап басыңыз.

Телескопиялық ағынды түтікшеге

орнату*

Нұсқау

Жинау кезінде құрылғы бөлшектерінің берік

қосылысына назар аударыңыз.

Сурет B

1. Байонетті қондырғыға салыңыз.

2. Қасбеттер мен əйнек тазалауға арналған

саптаманы орнына сырт етіп түскенше бұраңыз.

Қасбеттер мен əйнек тазалауға арналған саптаманы

стандартты Kärcher ұзартқыш түтіктеріне немесе

тікелей жоғары қысымды пистолетке орнатуға

болады. Орнату қадамдары бірдей. Қажет болса,

қосымша ұзартқыш түтіктер үшін процедураны

қайталаңыз.

* жеткізу жиынтығына қосылмаған.

66 Қазақша

Пайдалануға енгізу

Пайдаланар алдында құрылғыны орнату керек.

1. Қажетті жақтауды орнатыңыз

2. Құрылғыны телескопиялық ағынды түтікшеге,

ұзартқышқа немесе жоғары қысымды пистолетке

қосыңыз.

Пайдалану

Қабырға бетін тазарту

Зақым келтірмеу үшін қолданбас бұрын тазалайтын

беттен қатты кірді жойыңыз (мысалы, сыпыру

арқылы).

Нұсқау

● Қолданар алдында, құрылғыны сезілмейтін

беттерге, мысалы, ағашқа, байқалмайтын

жерде тексеріңіз.

● Бір жерде болмаңыз, бірақ қозғала беріңіз

1. Қасбеттерді тазалауға арналған жақтауды

орнатыңыз

2. Қасбеттер мен əйнекті тазалауға арналған

саптаманы тазаланатын беттің үстінде ұстаңыз.

Сурет D

3. Қолмен бүріккіштің тұтқасын босатыңыз.

4. Қолмен бүріккіштің тұтқасын салыңыз.

Құрылғы қосылады.

5. Бетті біркелкі қозғалыстармен тазалаңыз.

Əйнек беттерді тазалаңыз

Əйнек беттерді тиімді тазалау үшін қасбеттер мен

əйнек тазалауға арналған саптаманы əйнек бетінің

үстіңгі жəне астыңғы жағынан біркелкі жүргізіңіз.

Сурет E

1. Əйнек тазалауға арналған жақтауды орнатыңыз.

2. Текстильді жабынды жақтауға бекітіңіз.

3. Қолмен бүріккіштің тұтқасын босатыңыз.

4. Қолмен бүріккіштің тұтқасын салыңыз.

Құрылғы қосылады.

5. Əйнек беттерді тазалаңыз.

Пайдаланғаннан кейін

Пайдаланғаннан кейін, құралды жұмсақ ағын сумен

шайыңыз.

 Қасбеттер мен əйнекті тазалауға арналған

саптаманы жəне қажет болған жағдайда

телескопиялық ағынды түтікшені немесе

ұзартқыш түтікті жоғары қысымды бүріккіштен

алыңыз.

 Қажет болса, жақтауды алыңыз.

 Қасбеттер мен əйнекті тазалауға арналған

саптаманы жоғары қысымды бүріккішпен

шайыңыз (қосымша керек-жарақтарынсыз)

немесе дымқыл шүберекпен сүртіңіз.

 Қасбеттерді

тазалауға арналған жақтауды

ағынды су астында шайыңыз жəне

қылшықтардан бөтен заттарды алып тастаңыз.

 Текстильді жабынды əйнек тазалауға арналған

жақтаудан алыңыз жəне жылы сумен жуыңыз.

Текстильді жабынды кір жуғыш машинада ең көп

дегенде 60°C температурада жууға болады.

Сақтау

Құрылғыны аязсыз жерде сақтаңыз.

Күтім жəне техникалық қызмет

көрсету

Саптамаларды орнату / алу

Сипатталған процедура құрылғыда бар барлық

саптамаларға қолданылады.

Сурет F

1. Қысқыштарды алып тастаңыз.

2. Жоғары қысымды саптаманы тартып

шығарыңыз.

3. Жоғары қысымды саптаманы орнатыңыз.

4. Қысқыштарды орнатыңыз.

Жоғары қысымды саптаманы тазалау

1. Жоғары қысымды саптаманы шешіңіз.

2. Жоғары қысым саптаманы екі бағытта таза

сумен шайыңыз. Қажет болса, зақымдалған

жоғары қысымды саптаманы ауыстырыңыз.

3. Жоғары қысымды саптаманы орнатыңыз.

Ақаулар кезіндегі көмек

Жоғары қысымды тазалағышта қысым жоқ

немесе ол өзгеріп тұрады

Жоғары қысымды шүмектер бітелген немесе

зақымдалған

1. Жоғары қысымды шүмектерді алыңыз.

2. Жоғары қысымды шүмектердің бітелмегенін

тексеріңіз жəне қажет болса, тазалаңыз.

3. Жоғары қысымды шүмектердің

зақымдалмағанын тексеріңіз жəне қажет болса,

ауыстырыңыз.

4. Қасбеттер мен əйнекті тазалауға арналған

саптаманы шүмектерсіз таза сумен шайыңыз.

5. Жоғары қысымды

шүмектерді қайта орнатыңыз.

Кепілдік

Əр елде жергілікті дистрибьюторлар берген кепілдік

шарттары қолданылады. Бұйымда материалдық

немесе өндірістік ақаулар анықталған жағдайда,

ықтимал ақауларды кепілдік мерзімі ішінде ақысыз

жөндейміз. Кепілдік мерзіміне наразылықтарыңыз

болса, бұйымды сатқан сауда мекемесіне немесе

жақындағы өкілетті қызмет көрсету орнына

түбіртекті көрсетіп хабарласыңыз.

(Мекенжайы артқы жағында берілген)

日本語 67

一般的な注意事項

装置の初期使用前に、

この取扱説明書を読ん

で、指示に従ってください。本

取扱説明書を、後の使用あるい

は次の所有者のために保存して

ください。

安全注意事項

몇

注意

●

洗浄ヘッドの近くにその他の

人員がいる場合には機器を使

用しないでください。

●

洗浄作業の終了後とメンテナ

ンス作業の開始前には高圧洗

浄機をスイッチオフして、パ

ワーブラシを高圧ピストルか

ら切り離してください。

●

高圧ピストルの高圧ジェット

は、パワーブラシが洗浄面に

乗ってから初めて外してくだ

さい。

●

跳ね返りの危険。足場を確実

にして、延長管付きの高圧ピ

ストルをしっかり保持してく

ださい。

●

最大水温 60°C (高圧洗浄機

の注意事項を順守すること)。

注意事項

●

高圧洗浄機の安全注意事項な

らびに現地の法令、規定にも

必ず従うこと

この取扱説明書内の図および説明

この取扱説明書内の図および説明は、機器の納品範囲

と仕様から相違することがあります。

注意事項

技術的な変更が行われることがあります。

規定に沿った使用

ファサードとガラスのクリーニングアタッチメント

は、2008 年製造以降のすべての Kärcher Home

arden 高圧洗浄機で、18MPa (180 bar / 2600 psi)

までの圧力で使用することができます。

ファサードとガラスのクリーニングアタッチメント

は、家屋ファサードや、温室、窓の表面、ファサード

ガラスなどのガラス表面の高圧クリーニングに最適で

す。

ファサードとガラスのクリーニングアタッチメント

は、TLA 4 伸縮スプレーランスに理想的な追加部品で、

高所でのクリーニングタスクを安全に処理します。

ファサードとガラスのクリーニングアタッチメント

は、すべての標準 Kärcher エクステンションチューブ

または直接ガンに使用することもできます。

注意

損傷の危険

作用力による損傷のリスク。

伸縮スプレーランスと標準 Kärcher エクステンション

チューブを組み合わせてはいけません。

ファサードとガラスのクリーニングアタッチメントは

一般家庭での使用専用で、営業用ではありません。

環境保護

梱包材はリサイクル可能です。梱包材は環境に

適した方法で廃棄してください。

電気および電子機器には、誤って取り扱ったり

廃棄したりすると人間と環境に危険を及ぼす可

能性があるバッテリーや充電式電池パックある

いはオイルなどの構成要素が含まれています。

しかしながら、これらは機器が適切に機能するために

必要な構成要素です。このシンボルが表記されている

機器は、家庭ゴミと一緒に廃棄してはいけません。

洗浄剤での作業は下水溝への排水可能性のある、

水漏れのしない作業面でだけ行うことができま

す。洗浄剤は河川あるいは地下に浸透させないこと。

物質についての注意事項 (REACH)

物質に関する最新情報は、以下を参照してください:

www.kaercher.de/REACH

付属品と交換部品

純正のアクセサリーおよび純正のスペアパーツのみ使

用してください。これにより装置の安全で、トラブル

の無い動作の保証が約束されます。

アクセサリーやスペアパーツに関する詳細について

は、

www.kaercher.com

をご参照ください。

機器に関する説明

図は図表ページを参照

イラスト A

1 バヨネット継ぎ手

2 ガラスクリーニング用フレーム

3 フレームホルダー

4 ガラスクリーニング用布製カバー

5 ブラシ付きガラスクリーニング用フレーム

6 高圧ノズルクランプ

7 高圧ノズル

組立フレーム

注意事項

機器部との確実な取付けに注意してください。

イラスト C

1. 希望するフレームを選択します:

a 壁面用ブラシ付きフレーム

b ガラス表面クリーニング布製カバー用フレーム

2. フレームをホルダーに差し込みます（カチッと音

がします）。

a フレームをガラス洗浄に使用する場合は、布製

カバーをフレームにしっかりと押し付けて固定

します。

68 日本語

伸縮スプレーランスへの取り付け*

注意事項

機器部との確実な取付けに注意してください。

イラスト B

1. バジョネットをホルダー内に差し込みます。

2. カチッと所定の位置に収まるまで、ファサードと

ガラスのクリーニングアタッチメントを回します。

ファサードとガラスのクリーニングアタッチメント

は、標準 Kärcher エクステンションチューブに取り付

けたり、または高圧ガンに直接取り付けたりすること

もできます。組み立て手順は同じです。プロセスを、

必要に応じて他の延長管でも繰り返します。

* 納品

範囲外

セットアップ

使用前に、機器を取り付けなければいけません。

1. 希望のフレームを取り付ける

2. 機器を伸縮スプレーランス、エクステンションま

たは高圧ガンに接続します。

運転

壁面をクリーニングする

故障を避けるために、使用前に洗浄面から大まかな汚

れを取り除きます (例えばホウキとちり取りで)。

注意事項

●

機器の使用前に、例えば木材の敏感な表面の使用

しない部分を用いてテストします。

●

テスト個所では一か所に留まらないで絶えず移動

してください。

1. ファサードクリーニング用フレームを取り付ける

2. ファサードとガラスのクリーニングアタッチメン

トを、掃除する面に合わせます。

イラスト D

3. ハンド噴射ピストルのレバーをロック解除します。

4. ハンド噴射ピストルのレバーを引きます。

機器はスイッチオンになります。

5. 動きを均一にして表面をクリーニングします。

ガラス表面をクリーニングする

ガラスの表面を効果的にクリーニングするには、ファ

サードとガラスのクリーニングアタッチメントをガラ

スの表面上で上から下へと均等な経路で動かします。

イラスト E

1. ガラスクリーニング用フレームを取り付けます。

2. 布製カバーをフレームに取り付けて固定します。

3. ハンド噴射ピストルのレバーをロック解除します。

4. ハンド噴射ピストルのレバーを引きます。

機器はスイッチオンになります。

5. ガラス表面をクリーニングします。

使用後

機器使用後にはソフトな水噴射で濯ぎます。

 ファサードとガラスクリーニングのアタッチメン

トを取り外し、必要に応じて、伸縮スプレーラン

スまたはエクステンションチューブを高圧ガンか

ら取り外します。

 必要に応じて、フレームを取り外します。

 ファサードとガラスのクリーニングアタッチメン

トを高圧ピストル (他の付属品なし) ですすぐ、

あるいは湿った布で拭います。

 ファサードクリーニング用フレームを流水ですす

ぎ、ブラシから異物を取り除きます。

 ガラスクリーニング用フレームから布製カバーを

取り外し、温水で洗浄します。布製カバーは、最

大 60°C で洗濯機で洗うこともできます。

保管

機器は凍らない場所に保管してください。

手入れとメンテナンス

ノズルの取付け / 取外し

記載の手順は、機器にあるすべてのノズルに有効で

す。

イラスト F

1. クランプを除去します。

2. 高圧ノズルを引き抜きます。

3. 高圧ノズルを挿入します。

4. クランプを取付けます。

高圧ノズルの洗浄

1. 高圧ノズルを取外します。

2. 高圧ノズルを汚れのない水で両方向に濯ぎます。

場合に応じて、損傷している高圧ノズルを交換し

ます。

3. 高圧ノズルを取付けます。

障害発生時のサポート

圧力洗浄機の圧力が上昇しない、または圧力が発生し

ない場合

高圧ノズルの詰まり/損傷

1. 高圧ノズルを取外します。

2. 高圧ノズルの詰まりをチェックして、場合に応じ

て洗浄します。

3. 高圧ノズルの損傷をチェックして、必要に応じて

交換します。

4. ノズルを外したファサードとガラスのクリーニン

グアタッチメントを、きれいな水でゆすぎます。

5. 高圧ノズルを再び取付けます。

保証

国ごとに弊社の販売会社が発行する保証条件が有効で

す。保証期間中は、資材または製造上の欠陥が原因と

みられる装置の故障に関しては無料で修理いたしま

す。保証請求の際はレシートを販売店またはお近くの

認可カスタマーサービスを提示してください。

（住所は裏面をご覧ください）

ﺔﻴﺑﺮﻌﻟﺍ

*ﻲﺑﻮﻜﺴﻠﺘﻟا شﺮﻟا بﻮﺒﻧأ ﻰﻠﻋ ﺐﻴﻛﺮﺘﻟا

دﺎﺷرإ

.ﺔﺘﺑﺎﺛ زﺎﻬﺠﻟا ءاﺰﺟأ تﺎﻠﻴﺻﻮﺗ نﻮﻜﺗ نأ ﻰﻠﻋ ﻊﻴﻤﺠﺘﻟا ﺪﻨﻋ صﺮﺣا

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ B

1..لﺎﺧدﺈﻟا نﺎﻜﻣ ﻲﻓ ةزﻮﺠﻟا لﺎﺧدإ

2..ﻪﻧﺎﻜﻣ ﻲﻓ ﺮﻘﺘﺴﻳ ﻰﺘﺣ جﺎﺟﺰﻟاو تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ ﻖﺤﻠﻣ ردأ

ﺪﻳﺪﻤﺗ بﻮﺒﻧأ ﻰﻠﻋ جﺎﺟﺰﻟاو تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ ﻖﺤﻠﻣ ﺐﻴﻛﺮﺗ ﺎًﻀﻳأ ﻦﻜﻤﻳ

ﻦﻣ ﻲﺳﺎﻴﻗKärcher .ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻣ ﻰﻠﻋ ًةﺮﺷﺎﺒﻣ وأ

ﺪﻳﺪﻤﺘﻟا ﺐﻴﺑﺎﻧﺄﻟ ﺮﻣﺄﻟا مﺰﻟ اذإ ﺔﻴﻠﻤﻌﻟا راﺮﻜﺗ .ﺔﻘﺑﺎﻄﺘﻣ ﺐﻴﻛﺮﺘﻟا تاﻮﻄﺧ

.ىﺮﺧﺄﻟا

.ةدرﻮﻤﻟا تاﺰﻴﻬﺠﺘﻟا ﺔﻋﻮﻤﺠﻣ ﻦﻤﺿ ﺲﻴﻟ*

ﻞﻴﻐﺸﺘﻟا ءﺪﺑ

.ماﺪﺨﺘﺳﺎﻟا ﻞﺒﻗ زﺎﻬﺠﻟا ﺐﻴﻛﺮﺗ ﺐﺠﻳ

1.بﻮﻏﺮﻤﻟا رﺎﻃﺈﻟا ﺐﻴﻛﺮﺗ

2. وأ ﺪﻳﺪﻤﺗ بﻮﺒﻧﺄﺑ وأ ﻲﺑﻮﻜﺴﻠﺘﻟا شﺮﻟا بﻮﺒﻧﺄﺑ زﺎﻬﺠﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ

.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻤﺑ

ﻞﻴﻐﺸﺘﻟا

راﺪﺠﻟا ﺢﻄﺳ ﻒﻴﻈﻨﺗ

ﻞﻴﺒﺳ ﻰﻠﻋ) ﺔﻨﺸﺨﻟا خﺎﺳوﺄﻟا ﻦﻣ ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا ﺢﻄﺴﻟا ﻒﻴﻈﻨﺗ ﺐﺠﻳ

.راﺮﺿﺄﻟا ثوﺪﺣ ﺐﻨﺠﺘﻟ ماﺪﺨﺘﺳﺎﻟا ﻞﺒﻗ (ﺲﻨﻜﻟا ﻖﻳﺮﻃ ﻦﻋ لﺎﺜﻤﻟا

دﺎﺷرإ

●

،ﺔﺳﺎﺴﺤﻟا ﺢﻄﺳﺄﻟا ﻰﻠﻋ ماﺪﺨﺘﺳﺎﻟا ﻞﺒﻗ زﺎﻬﺠﻟا رﺎﺒﺘﺧا ﻚﻴﻠﻋ

.ﺮﻫﺎﻇ ﺮﻴﻏ نﺎﻜﻣ ﻲﻓ ،ﺎﻠﺜﻣ ﺐﺸﺨﻟا ﻰﻠﻋ

●

.ﺔﻛﺮﺤﻟﺎﺑ ﺮﻤﺘﺳا ﻞﺑ ﺎﻟ ،ﺪﺣاو نﺎﻜﻣ ﻲﻓ ﻖﺒﺗ ﺎﻟ

1.تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ رﺎﻃإ ﺐﻴﻛﺮﺗ

2. داﺮﻤﻟا ﺢﻄﺴﻟا ﻰﻠﻋ جﺎﺟﺰﻟاو تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ ﻖﺤﻠﻣ ﺖﻴﺒﺜﺘﺑ ﻢﻗ

.ﻪﻔﻴﻈﻨﺗ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ D

3..يوﺪﻴﻟا شﺮﻟا سﺪﺴﻣ ﺮﻳﺮﺤﺗ

4..يوﺪﻴﻟا شﺮﻟا سﺪﺴﻣ عارذ ﺪﺷ

.زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻢﺘﻳ

5..ﺔﻤﻈﺘﻨﻣ تﺎﻛﺮﺤﺑ ﺢﻄﺴﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ

ﺔﻴﺟﺎﺟﺰﻟا ﺢﻄﺳﺄﻟا ﻒﻴﻈﻨﺗ

ﻒﻴﻈﻨﺗ ﻖﺤﻠﻣ ﻪﻴﺟﻮﺘﺑ ﻢﻗ ،ﺔﻴﻟﺎﻋ ٍةءﺎﻔﻜﺑ ﺔﻴﺟﺎﺟﺰﻟا ﺢﻄﺳﺄﻟا ﻒﻴﻈﻨﺘﻟ

ﺔﻳوﺎﺴﺘﻣ تارﺎﺴﻣ ﻲﻓ ﻲﺟﺎﺟﺰﻟا ﺢﻄﺴﻟا ﻰﻠﻋ جﺎﺟﺰﻟاو تﺎﻬﺟاﻮﻟا

.ﻞﻔﺳأ ﻰﻟإ ﻰﻠﻋأ ﻦﻣو

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ E

1..جﺎﺟﺰﻟا ﻒﻴﻈﻨﺗ رﺎﻃإ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

2..رﺎﻃﺈﻟا ﻰﻠﻋ ﻲﺷﺎﻤﻘﻟا ءﺎﻄﻐﻟا ﺖﻴﺒﺜﺘﺑ ﻢﻗ

3..يوﺪﻴﻟا شﺮﻟا سﺪﺴﻣ ﺮﻳﺮﺤﺗ

4..يوﺪﻴﻟا شﺮﻟا سﺪﺴﻣ عارذ ﺪﺷ

.زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻢﺘﻳ

5..ﺔﻴﺟﺎﺟﺰﻟا ﺢﻄﺳﺄﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ

لﺎﻤﻌﺘﺳﺎﻟا ﺪﻌﺑ

.ﻒﻴﻔﺧ ءﺎﻣ رﺎﻴﺗ ماﺪﺨﺘﺳﺎﺑ زﺎﻬﺠﻟا ﻒﻄﺷ ﻢﺘﻳ نأ ﻲﻐﺒﻨﻳ

 بﻮﺒﻧأ ،موﺰﻠﻟا ﺐﺴﺣو ،جﺎﺟﺰﻟاو تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ ﻖﺤﻠﻣ ﻊﻠﺧا

.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻣ ﻦﻣ ﺪﻳﺪﻤﺘﻟا ﺐﻴﺑﺎﻧأ وأ ﻲﺑﻮﻜﺴﻠﺘﻟا شﺮﻟا

.ﺮﻣﺄﻟا مﺰﻟ اذإ ،رﺎﻃﺈﻟا ﻊﻠﺧا

 ﻂﻐﻀﻟا سﺪﺴﻣ ﻊﻣ جﺎﺟﺰﻟاو تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ ﻖﺤﻠﻣ ﻒﻄﺷا

شﺎﻤﻗ ﺔﻌﻄﻘﺑ ﺎﻤﻬﺤﺴﻣا وأ (ىﺮﺧأ تﺎﻘﺤﻠﻣ نوﺪﺑ) ﻲﻟﺎﻌﻟا

.ﺔﺒﻃر

 ﻦﻣ ﺺﻠﺨﺗو رﻮﺒﻨﺼﻟا ءﺎﻣ ﺖﺤﺗ تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ رﺎﻃإ ﻒﻄﺷا

.ةﺎﺷﺮﻔﻟا ﻲﻓ ﺔﺒﻳﺮﻏ مﺎﺴﺟأ ﺔﻳأ

 ﺖﺤﺗ ﻪﻠﺴﻏاو جﺎﺟﺰﻟا ﻒﻴﻈﻨﺗ رﺎﻃإ ﻦﻣ ﻲﺷﺎﻤﻘﻟا ءﺎﻄﻐﻟا ﻊﻠﺧا

ﺔﻟﺎﺴﻐﻟا ﻲﻓ ﻲﺷﺎﻤﻘﻟا ءﺎﻄﻐﻟا ﻞﺴﻏ ﺎًﻀﻳأ ﻦﻜﻤﻳ .ﺊﻓاد ٍءﺎﻣ

ﻰﺘﺣ60.ﻰﺼﻗأ ﺪﺤﻛ ﺔﻳﻮﺌﻣ ﺔﺟرد

ﻦﻳﺰﺨﺘﻟا

.ﻊﻴﻘﺼﻟا ﻦﻣ ﻲﻟﺎﺧ نﺎﻜﻣ ﻲﻓ زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا

تﺎﻫﻮﻔﻟا ﻚﻓ / ﺐﻴﻛﺮﺗ

.زﺎﻬﺠﻟﺎﺑ ةدﻮﺟﻮﻤﻟا تﺎﻫﻮﻔﻟا ﻊﻴﻤﺟ ﻰﻠﻋ حوﺮﺸﻤﻟا ءاﺮﺟﺈﻟا ﻖﺒﻄﻨﻳ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ F

1..ﻚﺒﺸﻤﻟا ﺔﻟازإ

2..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ جاﺮﺧإ

3..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ ﺐﻴﻛﺮﺗ

4..ﻚﺒﺸﻤﻟا ﺐﻴﻛﺮﺗ

ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ ﻒﻴﻈﻨﺗ

1..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ ﻚﻓ

2. .ﻦﻴﻫﺎﺠﺗﺎﻟا ﺎﻠِﻛ ﻲﻓ ﺔﻴﻘﻨﻟا هﺎﻴﻤﻟﺎﺑ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ ﻒﻄﺷ

.ﺮﻣﺄﻟا مﺰﻟ اذإ ﺔﻔﻟﺎﺘﻟا ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ لاﺪﺒﺘﺳا

3..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ ﺐﻴﻛﺮﺗ

لﺎﻄﻋأ ثوﺪﺣ ﺔﻟﺎﺣ ﻲﻓ ةﺪﻋﺎﺴﻣ

ﺾﺒﻨﻳ وأ ﻂﻐﺿ يأ ﺪﻟﻮﻳ ﺎﻟ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﻒﻈﻨﻣ

ﺔﻔﻟﺎﺗ وأ ةدوﺪﺴﻣ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ

1..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﻚﻓ

2. دﻮﺟو مﺪﻋ ﻦﻣ ﻖﻘﺤﺘﻠﻟ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﺺﺤﻓ

.ةروﺮﻀﻟا ﺪﻨﻋ ﺎﻬﻔﻴﻈﻨﺗو تاداﺪﺴﻧا

3. ﻒﻠﺘﻠﻟ ﺎﻬﺿﺮﻌﺗ ﺚﻴﺣ ﻦﻣ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﺺﺤﻓ

.موﺰﻠﻟا ﺪﻨﻋ ﺎﻬﻟﺪﺒﺘﺳاو

4. تﺎﻫﻮﻓ نوﺪﺑ جﺎﺟﺰﻟاو تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ ﻖﺤﻠﻣ ﻒﻄﺷا

.ﻲﻘﻧ ٍءﺎﻣ ماﺪﺨﺘﺳﺎﺑ

5..ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﺐﻴﻛﺮﺗ ةدﺎﻋإ

نﺎﻤﻀﻟا

ﻖﻳﻮﺴﺘﻟا ﺔﻛﺮﺷ ﺎﻬﻌﻀﺗ ﻲﺘﻟا نﺎﻤﻀﻟا طوﺮﺷ ﺔﻟود ﻞﻛ ﻲﻓ يﺮﺴﻳ

ﻰﻠﻋ أﺮﻄﺗ ﺪﻗ ﻲﺘﻟا ءﺎﻄﺧﺄﻟا حﺎﻠﺻإ ﻰﻟﻮﺘﻧ ﻦﺤﻧ .ﺎﻨﻟ ﺔﻌﺑﺎﺘﻟا ﺔﺼﺼﺨﺘﻤﻟا

هﺬﻫ ﺐﺒﺳ نﻮﻜﻳ ﺎﻣﺪﻨﻋ ،ﻞﺑﺎﻘﻣ نوﺪﺑ نﺎﻤﻀﻟا ةﺮﺘﻓ لﺎﻠﺧ كزﺎﻬﺟ

ﺔﻴﻠﻤﻋ ﻲﻓ وأ ﺔﻣﺪﺨﺘﺴﻤﻟا داﻮﻤﻟا ﻲﻓ ﺐﻴﻋ ﻦﻋ ﻢﺟﺎﻧ لﺎﻄﻋﺄﻟا

ﺔﻤﻴﺴﻘﺑ ﻚﻠﻀﻓ ﻦﻣ ﻪﺟﻮﺗ ،نﺎﻤﻀﻟا قﺎﻘﺤﺘﺳا ﺔﻟﺎﺣ ﻲﻓ .ﻊﻴﻨﺼﺘﻟا

.ﺪﻤﺘﻌﻣ ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﺰﻛﺮﻣ وأ عزﻮﻣ بﺮﻗأ ﻰﻟإ ءاﺮﺸﻟا

(ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻰﻠﻋ ناﻮﻨﻌﻟا)

ﺔﻴﺑﺮﻌﻟﺍ

ﺔﻣﺎﻋ تادﺎﺷرإ

ﻲﻠﺻﺄﻟا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد أﺮﻗا

لوﺄﻟ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﻞﺒﻗ

ﻰﻠﻋ ﻆﻓﺎﺣ .ﻚﻟﺬﻟ ﺎﻘﻓو فﺮﺼﺗو ةﺮﻣ

ﺎًﻘﺣﺎﻟ ماﺪﺨﺘﺳﺎﻠﻟ ﻲﻠﺻﺄﻟا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد

.ﻲﻟﺎﺘﻟا ﻚﻟﺎﻤﻠﻟ ﻪﻤﻴﻠﺴﺗ وأ

ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ

몇

ﻪﻳﻮﻨﺗ

●

ﺪﺟاﻮﺗ ﺪﻨﻋ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﺎﻟ

سأر ﻦﻣ بﺮﻘﻟﺎﺑ ﻦﻳﺮﺧآ صﺎﺨﺷأ

.ﻒﻴﻈﻨﺘﻟا

●

ﻞﺒﻗو ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻋ ﻦﻣ ءﺎﻬﺘﻧﺈﻟا ﺪﻌﺑ

زﺎﻬﺟ فﺎﻘﻳﺈﺑ ﻢﻗ ،ﺔﻧﺎﻴﺼﻟا لﺎﻤﻋأ ﺬﻴﻔﻨﺗ

ﻞﺼﻔﺑ ﻢﻗو ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا

ﻂﻐﻀﻟا سﺪﺴﻣ ﻦﻣ ﺔﻳﻮﻘﻟا ةﺎﺷﺮﻔﻟا

.ﻲﻟﺎﻌﻟا

●

ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا رﺎﻴﺗ قﺎﻠﻃﺈﺑ ﻢﻘﺗ ﺎﻟ

نأ ﺪﻌﺑ ﺎﻟإ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻤﺑ

ﺢﻄﺴﻟا ﻰﻠﻋ ﺔﻳﻮﻘﻟا ةﺎﺷﺮﻔﻟا ﺪﺟاﻮﺘﺗ

.ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا

●

نﺎﻜﻣ ﻦﻴﻣﺄﺘﺑ ﻢﻗ .داﺪﺗرﺎﻟا ﺮﻄﺧ

سﺪﺴﻣ ﻚﺴﻣاو ﻦﻣآ ﻞﻜﺸﺑ ﻚﻓﻮﻗو

ﺪﻳﺪﻤﺘﻟا بﻮﺒﻧأ ﻊﻣ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا

.ﻢﻜﺤﻣ ﻞﻜﺸﺑ

●

ىﻮﺼﻘﻟا هﺎﻴﻤﻟا ةراﺮﺣ ﺔﺟرد60 °

تادﺎﺷرإ ةﺎﻋاﺮﻣ ﻚﻴﻠﻋ) ﺔﻳﻮﺌﻣ ﺔﺟرد

.(ﻚﺑ صﺎﺨﻟا ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﻒﻈﻨﻣ

دﺎﺷرإ

●

ﻲﻋاﺮﺗ نأ اﺪﺟ يروﺮﻀﻟا ﻦﻣ

ﻂﻐﻀﻟا ﻒﻈﻨﻤﻟ ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ

ﺢﺋاﻮﻠﻟا ﻚﻟﺬﻛو ﻚﺑ صﺎﺨﻟا ﻲﻟﺎﻌﻟا

ﺔﻴﻠﺤﻤﻟا تﺎﻤﻴﻠﻌﺘﻟاو

اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ تﺎﺣوﺮﺸﻟاو رﻮﺼﻟا

اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ ةدراﻮﻟا تﺎﺣوﺮﺸﻟاو رﻮﺼﻟا ﻒﻠﺘﺨﺗ نأ ﻦﻜﻤﻳ

.كزﺎﻬﺟ ﺰﻴﻬﺠﺗو ﺪﻳرﻮﺘﻟا قﺎﻄﻧ ﻦﻋ

دﺎﺷرإ

.ﺔﻴﻨﻔﻟا تﺎﻠﻳﺪﻌﺘﻟا لﺎﺧدإ ﻖﺤﺑ ﻆﻔﺘﺤﻧ

تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳﺎﻟا

تﺎﻔﻈﻨﻤﻟا ﻊﻴﻤﺟ ﻊﻣ جﺎﺟﺰﻟاو تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ ﻖﺤﻠﻣ ماﺪﺨﺘﺳا ﻦﻜﻤﻳ

ﻦﻣ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟﺎﺑ ﺔﻠﻣﺎﻌﻟاKärcher Home & Garden ﻦﻣ اًءﺪﺑ

مﺎﻋ زاﺮﻃ2008 ﻂﻐﺿ ﻰﺘﺣ ،18 لﺎﻜﺳﺎﺑ ﺎﺠﻴﻣ

) 180 /رﺎﺑ 2600.(ﺔﻌﺑﺮﻣ ﺔﺻﻮﺑ ﻞﻜﻟ ﻞﻃر

ﻂﻐﻀﻟا ﻲﻟﺎﻋ ﻒﻴﻈﻨﺘﻠﻟ ﺎًﻴﻟﺎﺜﻣ جﺎﺟﺰﻟاو تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ ﻖﺤﻠﻣ ﺪﻌﻳ

ﺔﻴﺟﺎﺟﺰﻟا تﺎﺑﻮﺼﻟا ﻞﺜﻣ ﺔﻴﺟﺎﺟﺰﻟا ﺢﻄﺳﺄﻟاو لزﺎﻨﻤﻟا تﺎﻬﺟاﻮﻟ

.تﺎﻬﺟاﻮﻟا جﺎﺟزو ﺬﻓاﻮﻨﻟا ﺢﻄﺳأو

شﺮﻟا بﻮﺒﻧﺄﻟ ﻲﻟﺎﺜﻣ ﻞﻤﻜُﻤﻛ جﺎﺟﺰﻟاو تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ ﻖﺤﻠﻣ ﻞﻤﻌﻳ

ﻲﺑﻮﻜﺴﻠﺘﻟاTLA 4 تﺎﻋﺎﻔﺗرا ﻰﻠﻋ ﺔﺑﻮﻠﻄﻤﻟا ﻒﻴﻈﻨﺘﻟا مﺎﻬﻣ ءادﺄﻟ

.ﻦﻣآ ٍﻞﻜﺸﺑ ﺔﻴﻟﺎﻋ

بﻮﺒﻧأ يأ ﻰﻠﻋ جﺎﺟﺰﻟاو تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ ﻖﺤﻠﻣ ماﺪﺨﺘﺳا ﺎًﻀﻳأ ﻦﻜﻤﻳ

ﻦﻣ ﻲﺳﺎﻴﻗ ﺪﻳﺪﻤﺗKärcher.سﺪﺴﻤﻟا ﻰﻠﻋ ًةﺮﺷﺎﺒﻣ وأ

ﻪﻴﺒﻨﺗ

رﺮﻀﻟ ضﺮﻌﺘﻟا ﺮﻄﺧ

.ةﺮﺛﺆﻤﻟا ىﻮﻘﻟا ﺐﺒﺴﺑ رﺮﻀﻟ ضﺮﻌﺘﻟا ﺮﻄﺧ

ﻦﻣ ﻲﺳﺎﻴﻘﻟا ﺪﻳﺪﻤﺘﻟا بﻮﺒﻧأو ﻲﺑﻮﻜﺴﻠﺘﻟا شﺮﻟا بﻮﺒﻧأ ﺞﻣد ﺮﻈﺤُﻳ

Kärcher.ﺎًﻌﻣ

ﻲﻓ جﺎﺟﺰﻟاو تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺗ ﻖﺤﻠﻣ ماﺪﺨﺘﺳا ﻰﻠﻋ ﺮﺼﺘﻗا

.ﻲﻟﺰﻨﻤﻟا لﺎﻤﻌﺘﺳﺎﻟا

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ

ﻰﺟﺮﻳ .ﺮﻳوﺪﺘﻟا ةدﺎﻋﺈﻟ ﺔﻠﺑﺎﻗ ﻒﻴﻠﻐﺘﻟا ﻲﻓ ﺔﻣﺪﺨﺘﺴﻤﻟا داﻮﻤﻟا

.ﺔﺌﻴﺒﻟا ﻰﻠﻋ ﻆﻓﺎﺤﺗ ﺔﻘﻳﺮﻄﺑ ﻒﻴﻠﻐﺘﻟا داﻮﻣ ﻦﻣ ﺺﻠﺨﺘﻟا

ﺔﻠﺑﺎﻗ ﺔﻤّﻴﻗ داﻮﻣ ﻰﻠﻋ ﺔﻴﻧوﺮﺘﻜﻟﺈﻟاو ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺰﻬﺟﺄﻟا يﻮﺘﺤﺗ

ﻞﺜﻣ تﺎﻧﻮﻜﻣ ﻰﻠﻋ ﺎﻀﻳأ يﻮﺘﺤﺗ ﺎﻣ ﺎًﺒﻟﺎﻏو ﺮﻳوﺪﺘﻟا ةدﺎﻋﺈﻟ

ةرﻮﻄﺧ ﻞﻜﺸﺗ ﺪﻗ ﻲﺘﻟاو تﻮﻳﺰﻟا وأ تﺎﻤﻛاﺮﻤﻟا وأ ،تﺎﻳرﺎﻄﺒﻟا

ﺮﻴﻏ ﻞﻜﺸﺑ ﺎﻬﻌﻣ ﻞﻣﺎﻌﺘﻟا ﺔﻟﺎﺣ ﻲﻓ ﺔﺌﻴﺒﻟاو نﺎﺴﻧﺈﻟا ﺔﺤﺻ ﻰﻠﻋ

تﺎﻧﻮﻜﻤﻟا هﺬﻫ نأ ﺎﻟإ .ﺔﺌﻃﺎﺧ ةرﻮﺼﺑ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا ﻢﺗ اذإ وأ ﺢﻴﺤﺻ

ةﺰﻬﺟﺄﻟا ﻦﻣ ﺺﻠﺨﺘﻟا زﻮﺠﻳ ﺎﻟ .ﺔﻤﻴﻠﺳ ةرﻮﺼﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﻟ ﺔﻳروﺮﺿ

.ﺔﻴﻟﺰﻨﻤﻟا تﺎﻳﺎﻔﻨﻟا ﻊﻣ ﺰﻣﺮﻟا اﺬﻬﺑ ةﺰﻴﻤﻤﻟا

ﻞﻤﻌﻟا ﻦﻛﺎﻣأ ﻲﻓ ﺎﻟإ ﻒﻴﻈﻨﺘﻟا داﻮﻣ ماﺪﺨﺘﺳﺎﺑ ﻞﻤﻌﻟﺎﺑ ﺢﻤﺴُﻳ ﺎﻟ

ﺎﻟ .ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ةﺎﻨﻘﺑ ﺔﻠﺻو دﻮﺟو ﻊﻣ ﻞﺋاﻮﺴﻠﻟ ةﺬﻔﻨﻤﻟا ﺮﻴﻏ

.ﺔﻴﺤﻄﺴﻟا ﺔﺑﺮﺘﻟا ﻰﻟإ وأ هﺎﻴﻤﻟا ﻰﻟإ ﻒﻴﻈﻨﺘﻟا داﻮﻣ لﻮﺻﻮﺑ ﺢﻤﺴُﻳ

) تﺎﻳﻮﺘﺤﻤﻟا داﻮﻣ لﻮﺣ تادﺎﺷرإREACH(

:ﻊﻗﻮﻤﻟا ﻰﻠﻋ تﺎﻳﻮﺘﺤﻤﻟا لﻮﺣ ﺔﻴﻟﺎﺤﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

www.kaercher.de/REACH

رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا

،ﻂﻘﻓ ﺔﻴﻠﺻﺄﻟا رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﺻﺄﻟا ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا ماﺪﺨﺘﺳا

.تﺎﻟﺎﻠﺘﺧﺎﻟا ﻦﻣ ٍلﺎﺧو ﻦﻣآ ﻞﻜﺸﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻦﻤﻀﺗ ﻲﺘﻟاو

ﻰﻠﻋ رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟﺎﺑ ﺔﺻﺎﺨﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

ﻊﻗﻮﻤﻟا

www.kaercher.com

زﺎﻬﺠﻟا تﺎﻔﺻاﻮﻣ

رﻮﺼﻟا ﺔﺤﻔﺻ ﺮﻈﻧا ،لﺎﻜﺷﺄﻟا

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ A

1ﺔﻳزﻮﺟ ﺔﻠﺻو

2 جﺎﺟﺰﻟا ﻒﻴﻈﻨﺗ رﺎﻃإ

3رﺎﻃﺈﻟا ﻞﻣﺎﺣ

4جﺎﺟﺰﻟا ﻒﻴﻈﻨﺘﻟ ﻲﺷﺎﻤﻗ ءﺎﻄﻏ

5ةﺎﺷﺮﻔﺑ دوﺰﻣ تﺎﻬﺟاﻮﻟا ﻒﻴﻈﻨﺘﻟ رﺎﻃإ

6ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ ﺖﻴﺒﺜﺗ ﻚﺒﺸﻣ

7 ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺔﻫﻮﻓ

رﺎﻃﺈﻟا ﻊﻴﻤﺠﺗ

دﺎﺷرإ

.ﺔﺘﺑﺎﺛ زﺎﻬﺠﻟا ءاﺰﺟأ تﺎﻠﻴﺻﻮﺗ نﻮﻜﺗ نأ ﻰﻠﻋ ﻊﻴﻤﺠﺘﻟا ﺪﻨﻋ صﺮﺣا

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ C

1.:بﻮﻏﺮﻤﻟا رﺎﻃﺈﻟا ﺮﺘﺧا

aنارﺪﺠﻟا ﺢﻄﺳﺄﻟ ةﺎﺷﺮﻔﺑ دوﺰﻣ رﺎﻃإ

bشﺎﻤﻘﻟﺎﺑ ةﺎﻄﻐﻤﻟا ﺔﻴﺟﺎﺟﺰﻟا ﺢﻄﺳﺄﻟا ﻒﻴﻈﻨﺘﻟ رﺎﻃإ

2..(ﻪﻧﺎﻜﻣ ﻲﻓ ﺮﻘﺘﺴﻳ) ﻞﻣﺎﺤﻟا ﻰﻠﻋ رﺎﻃﺈﻟا ﺐﻴﻛﺮﺘﺑ ﻢﻗ

a رﺎﻃﺈﻟا ﻰﻠﻋ ﻂﻐﺿا ،جﺎﺟﺰﻟا ﻒﻴﻈﻨﺗ رﺎﻃإ ماﺪﺨﺘﺳا ﺪﻨﻋ

.ﻲﺷﺎﻤﻘﻟا ءﺎﻄﻐﻟا ﺖﻴﺒﺜﺘﻟ مﺎﻜﺣﺈﺑ

advantages.

vielen Vorteilen.

avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/dealersearch

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!

Karcher 2.644-191.0 Fassaden- und Glas-Reinigungsaufsatz

Product's Documents

Bedienungsanleitung

Specifications

Karcher 2.644-191.0 Questions and Answers
