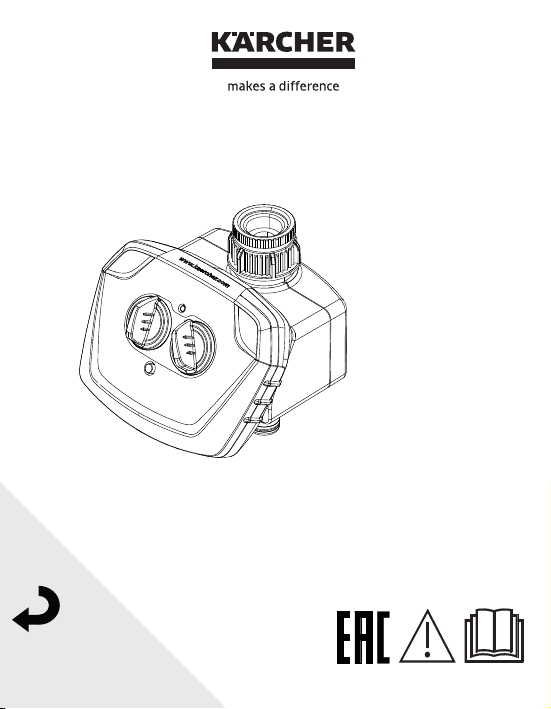

Karcher 2.645-174.0 Watering Unit WT 4 User Manual

WT 4

59681630

(08/19)

Magyar

Čeština

Slovenčinaina

Slovenščinaina

Româneşte

Hrvatski

Srpski

Български

Türkçe

your product

www.kaercher.com/welcome

Magyar 5

Tisztelt Vásárló,

A készülék első használata előtt olvassa el ezt az eredeti

használati utasítást, ez alapján járjon el és tartsa meg a

későbbi használatra vagy a következő tulajdonos számára.

– Ezt a készüléket háztartási használatra fejlesztettük ki, és n

ipar

i használat igénybevételére terveztük.

– Ezt a készüléket vízcsaphoz kötésre tervezték és automatikusan

vezérli az öntözőrendszer vízáramát.

Kérjük, a termék ivóvízhálózatra való csatlakoztatása sor

án

vegye figye

lembe az EN 1717 szabvány szeri

nti

követelménye

ket, és esetleges kérdéseivel forduljo

szanit

erforgalmazójához.

Tartalomjegyzék

Készülékábra 3

Általános megjegyzések 5

Biztonsági tanácsok 7

Használat 8

Ápolás és karbantartás 11

Segítség üzemzavar esetén 12

Tartozékok és alkatrészek 13

Műszaki adatok 13

Általános megjegyzések

Rendeltetésszerű használat

6 Magyar

A csomagolóanyagok újrahasznosíthatók. Ne dobja a

csomagolóanyagokat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosításról.

A használt készülékek értékes újrahasznosítható anyagokat

tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni.

Az elemek és az akkumulátorok olyan anyagokat

tartalmaznak, amelyeknek nem szabad a környezetbe kerülni.

Kérjük, az elhasznált készüléket, valamint az elemet vagy az

akkumulátort környezetkímélő módon távolítsa el.

Az elektromos és az elektronikus készülékek gyakran tartalmaznak

olyan alkotóelemeket, amelyek helytelen kezelés vagy helytelen

ártalmatlanítás esetén potenciális veszélyt jelenthetnek az emberi

egészségre és a környezetre. A készülék szabályszerű

üzemeltetéséhez azonban szükség van ezekre az alkotóelemekre.

Az ilyen szimbólummal megjelölt készülékeket nem szabad a

háztartási hulladékkal együtt ártalmatlanítani.

Az összetevőkkel kapcsolatos figyelmeztetések (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a

következő címen talál:

www.kaercher.de/REACH

Minden országban az illetékes forgalmazónk által kiadott garancia

feltételek érvényesek. Az esetleges üzemzavarokat az Ön

készülékén a garancia lejártáig költségmentesen elhárítjuk,

amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben

kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy

a legközelebbi hivatalos szakszervizhez.

(A címet lásd a hátoldalon)

Környezetvédelem

Garancia

Magyar 7

VIGYÁZAT

Esetlegesen veszélyes helyzet, amely könnyű sérüléshez vagy

kárhoz vezethet.

VIGYÁZAT

 Az öntöző automatát ne üzemeltesse ivóvízrendszerben.

 Az öntöző automatát csak kezeletlen, max. 35? fokos tiszta

desvízzel üzemeltesse.

 Az öntöző automatát csak kültéren állítsa fel.

 Az öntöző automatát fröccsenővíz ellen védeni kell és soha nem

szabad vízb

e mártani.

 Az öntöző automatát minden üzemeltetés előtt rongálódásra

lenőrizni kell, látható rongálódások esetén az üzemeltetést le

kell állítani.

 Az öntöző automatát csak függőleges pozícióban szerelje fel.

 Ne használjon tömítőszert és kenőanyagot, az öntöző automata

vízcsaphoz kötésekor

 Ne húzza a csatlakoztatott tömlőt.

 Csak 9V akkumulátorokat (6LR61 / Alkaline típus) használjon.

 Ne használjon feltölthető akkumulátort.

 Az öntöző automatát ne állítsa fel olyan helyen, ahol

konden

zációs víz keletkezik, mivel ezál

tal az akkumulátor

grongálódhat.

 Az öntöző automatát ne állítsa fel hőforrások közelében

(maxi

mális környezeti hőmérséklet 60°C).

 Az öntöző automatát ne üzemeltesse feszültség alatt álló

készü

lékek közelében.

Szimbólumok az üzemeltetési útmutatóban

Biztonsági tanácsok

8 Magyar

Kicsomagoláskor ellenőrizze a csomagolás tartalmát, hogy megvan-

e minden alkatrész és nem sérült-e a készülék! Reklamáció esetén

kérjük, értesítse kereskedőjét.

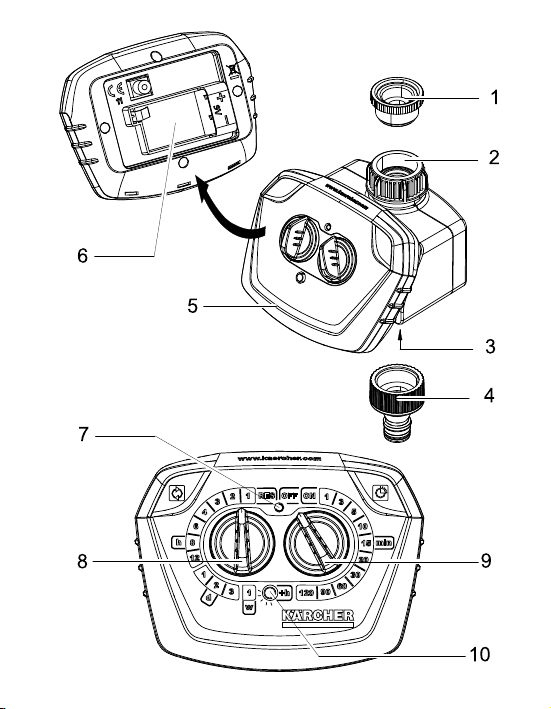

Az ábrákat lásd a kihajtható oldalon!

1 Redukáló csőcsatlakozó (G

)

2 Vízcsatlakozó (G 1) szűrőtömítéssel

3 Tömlőcsatlakozás

4 Csatlakozó alkatrész a tömlőcsatlakozáshoz

5 Burkolat felső része

6Elemtartó

7Jelzőlámpa

8 Az öntözés gyakoriságának szabályozója

9 Az öntözés idejének szabályozója

10 Gomb a kezdés ideje / funkció ellenőrzése megváltoztatásához

 Burkolat felső részét levenni.

 Helyezze be a 9V akkumulátort (6LR61 / Alkaline típus).

 Burkolatot lezárni, ügyeljen a helyes ülésre.

 Csavarja a csatlakozó elemet a tömlőcsatlakozásra.

 Szükség esetén csavarja a redukáló csőcsatlakozót a

vízc

satlakozásra.

 Tartsa az öntöző automatát a burkolatnál és csavarja a

vízc

satlakozót a vízcsapra.

Használat

A készülék ismertetése

Üzembevétel előtt

Magyar 9

VIGYÁZAT

Az öntöző automatát soha ne csatlakoztassa a vízcsaphoz a

mellékelt szűrőtömítés nélkül.

 Az öntözés idejének szabályozóját a kívánt időtartamra, pl. 15

erc beállítani.

Megjegyzés: Az öntözési ritmus kezdési időpontja megegyezik az

öntözési időtartam beállított idejével. A kezdési időpont

megváltoztatása opcionálisan lehetséges és az alábbiak le is van

írva.

 Az öntözés gyakoriságának szabályozóját RES állásra fordítani.

A jelzőlámpa pirosan villog, a pr

ogramozási mó

d 30

má

sodpercre aktív.

 Nyomja meg a gombot a kezdési idő megváltoztatásához

(

opcionális). A kezdési idő minden megnyomással

60 perccel

tolódik.

l.: A kezdési idő 3 órával eltolásához, az aktuális időponttól

számítva, a gombot 3x kell megnyomni. A jelzőlámpa mind

gnyomáskor zölden világít.

 Az öntözés gyakoriságának szabályozóját a kívánt ciklusra

eállítani.

h = ciklus órában, pl. minden 4 órában

d = ciklus napokban, pl. minden 2. nap

= heti ciklus

Üzembevétel

Öntözési időtartam beállítása

Az öntözés gyakoriságának és a kezdés időpontjának beállítása

10 Magyar

Egy beadás korrigálása vagy egy már beállított program törlése

 Az öntözés gyakoriságának szabályozóját RES állásra fordítani.

Az öntözés

automatikusan történik a beállított programnak

megfelelően (például 2 naponta 15 percre).

A funkció ellenőrzés gomb megnyomásával bármikor le lehet

kérdezni az aktuális állapotot. Aktív program esetén a jelzőlámpa

röviden zölden világít.

Megjegyzés: Lemerült akkumulátor esetén az öntözési program

automatikusan megszakad, a jelzőlámpa pirosan világít. Ha az

öntöző automatát hosszabb ideig felügyelet nélkül használják, akkor

óvatosságból új akkumulátort kell behelyezni.

Az öntözést bármikor el lehet indítani manuálisan, a beállított

programok ettől nem változnak.

Kézi öntözés indítása

 Az öntözés időtartamának szabályozóját ON állásra fordítani, a

jelzőlámpa röviden zölden világít, a szelep

kinyílik.

Az öntözési eljárás 30 perc után automatikusan befejeződik.

Kézi öntözés leállítása

 Az öntözés időtartamának szabályozóját OFF állásra fordítani, a

jelzőlámpa r

öviden pirosan világít, a szelep lezár.

Megjegyzés: Ha az öntöző automatába öntözési program van

beprogramozva, akkor a manuális öntözés után az öntözés idejének

szabályozóját ismét a kívánt időtartamra kell beállítani. Ha a

szabályozó OFF állásban van akkor nincs öntözés, bár a belső

öntözési ritmus továbbmegy.

Beállítások visszaállítása

Üzem

Programvezérelt öntözés

Kézi öntözés

Magyar 11

Az öntözési szezon végén

 Zárja el a vízcsapot.

 Az öntöző automatát válassza le a vízcsapról és a víztömlőről.

 Kapcsolja be a kézi öntözést, hogy a maradék víz le tudjon folyni

az öntöző au

tomatából.

 Az öntözés gyakoriságának szabályozóját RES állásra fordítani.

 Vegye ki az akkumulátort.

Szűrőtömítés tisztítása

 A szűrőtömítést a vízcsatlakozón rendszeresen vegye ki és

olyóvíz alatt öblítse ki.

Akkumulátor cseréje

Minden öntözési szezon előtt vagy pirosan világító jelzőlámpa

esetén.

 Burkolat felső részét levenni.

 Helyezze be az új 9V akkumulátort (6LR61 / Alkaline típus).

A használt akkumulátort az érvén

yes előírásoknak megfelelően

rtalmatlanítsa.

Megjegyzés: Az öntöző automata biztonsági berendezése

üres

kkumulátor esetén automatikusan lezárja a szelepet.

 Burkolatot lezárni, ügyeljen a helyes ülésre.

A készülék nem igényel karbantartást.

Az üzemeltetés befejezése

Ápolás és karbantartás

Akkumulátor

Karbantartás

12 Magyar



Az öntöző automatából teljesen ürítse ki a vizet.

 Vegye ki az akkumulátort.

 Az öntöző automatát száraz és fagymentes helyen tárolja.

Kérdések vagy üzemzavar esetén Kärcher-telephelyünk szívesen

segít Önnek. A címet lásd a hátoldalon.

Tárolás

Segítség üzemzavar esetén

Üzemzavar Ok Elhárítás

Az öntözés a

programozás

ellenére nem

indul el.

A vízcsap zárva van. Nyissa ki a

vízcsapot.

Az akkumulátor lemerült. Helyezze be az új 9V

akkumulátort (6LR61

/ Alkaline típus).

Az akkumulátor csatlakozó

érintkezései oxidálódtak.

Tisztítsa meg az

érintkezéseket.

A szűrőtömítés el van

záródva.

Tisztítsa meg a

szűrőtömítést.

Az öntözési programot

manuálisan megszakították.

Az öntözési időtartam

szabályozója OFF álláson

van.

Az öntözés idejének

szabályozóját a

kívánt időtartamra,

pl. 15 perc beállítani.

Szivárgás a

vízcsatlakozón.

A szűrőtömítés hibás. Cserélje ki a

szűrőtömítést.

A vízcsatlakozás a

vízcsapon leoldódott.

Csavarja fel ismét a

vízcsatlakozást.

Magyar 13

Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket

alkalmazzon, mivel ezek szavatolják a készülék biztonságos és

zavarmentes üzemét.

A tartozékokkal és pótalkatrészekkel kapcsolatos információkat a

www.kaercher.com oldalon olvashatja.

A műszaki adatok módosításának jogát fenntartjuk!

Tartozékok és alkatrészek

Műszaki adatok

Üzemnyomás 0,1 - 1,0 (1 - 10) MPa (bar)

Hozzáfolyási hőmérséklet (max.) 35 °C

Környezeti hőmérséklet +1 -> +60 °C

Elem típus 9V (6LR61 / Alkaline)

Vážený zákazníku,

Před prvním použitím svého zařízení si přečtěte tento

původní návod k používání, řiďte se jím a uložte jej pro

pozdější použití nebo pro dalšího majitele.

– Tento přístroj byl navržen pro domácí použití a není určen pro

nároky profesionálního používání.

– Toto zařízení je určeno k připojení na vodovodní kohoutek a řídí

automatický tok vody v závlahových systémech.

Při připojování tohoto výrobku na vodovodní řád je nutno dodrže

požadavky normy EN 1717. S případnými otázkami se prosím

obraťte na svého dodavatele instalatérských služeb.

Obsah

Vyobrazení zařízení 3

Obecná upozornění

Bezpečnostní pokyny

Obsluha

Ošetřování a údržba

Pomoc při poruchách

Příslušenství a náhradní díly 22

Technické údaje

Obecná upozornění

Správné používání přístroje

14 Čeština

Obalové materiály jsou recyklovatelné. Obal nezahazujte do

domácího odpadu, nýbrž jej odevzdejte k opětovnému

zužitkování.

Vysloužilá zařízení obsahují cenné recyklovatelné materiály,

které by měly být odevzdány k recyklaci. Baterie a akumulátory

obsahují látky, které se nesmějí dostat do životního prostředí.

Staré přístroje nebo akumulátory zlikvidujte ekologicky.

Elektrické a elektronické přístroje jsou často tvořeny složkami, které

při nesprávném používání nebo nesprávné likvidaci mohou

představovat potenciální riziko pro lidské zdraví a životní prostředí.

Tyto složky jsou však nezbytné pro správnou funkci zařízení. Přístroj

označený tímto symbolem nesmíte likvidovat v domovním odpadu.

Upozornění ohledně obsažených látek (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

www.kaercher.de/REACH

V každé zemi platí záruční podmínky vydané příslušnou distribuční

společností. Případné poruchy zařízení odstraníme během záruční

lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo

výrobní závady. V případě uplatňování nároku na záruku se s

dokladem o zakoupení obraťte na prodejce nebo na nejbližší

oddělení služeb zákazníkům.

(Adresy poboček najdete na zadní straně)

UPOZORNĚNÍ

Pro potencionálně nebezpečnou situaci, která může vést k lehkým

fyzickým zraněním nebo k věcným škodám.

Ochrana životního prostředí

Záruka

Symboly použité v návodu k obsluze

Čeština 15

UPOZORNĚNÍ

 Automatické závlahové zařízení neprovozujte v systémech s

pitnou vodou.

 Automatické závlahové zařízení provozujte s neupravenou

čistou sladkou vodou o maximální teplotě 35°C.

 Automatické závlahové zařízení instalujte pouze v extravilánu.

 Automatické závlahové zařízení chraňte před odstřikující vodou

a nikdy je neponořujte do vody.

 Před každým spuštěním automatické závlahové zařízení

zkontrolujte, zda není poškozeno, při viditelném poškození

spuštění pozastavte.

 Automatické závlahové zařízení instalujte ve svislé poloze.

 Při připojování automatického závlahového zařízení k

vodovodnímu kohoutku nepoužívejte těsnicí hmotu ani maziva.

 Netahejte za připojenou hadici.

 Používejte pouze baterie 9 V (typ 6LR61 / Alkaline).

 Nepoužívejte nabíjecí baterie.

 Automatické závlahové zařízení neinstalujte na místa, kde se

tvoří kondenzát, neboť jeho účinkem může dojít k poškození

baterie.

 Automatické závlahové zařízení neinstalujte v blízkosti zdrojů

tepla (maximální okolní teplota 60°C).

 Automatické závlahové zařízení neprovozujte v blízkosti

zařízení, která jsou pod napětím.

Bezpečnostní pokyny

16 Čeština

Při vybalování zkontrolujte kompletnost a nepoškozenost obsahu

zásilky. V případě reklamací informujte laskavě svého obchodníka.

Ilustrace najdete na rozkládací stránce!

1 Redukce (G

)

2 Vodní přípojka (G 1) s filtračním těsněním

3 Hadicová přípojka

4 Spojovací díl pro hadicovou přípojku

5 Horní část krytu

6 Bateriová přihrádka

7 Signální kontrolka

8 Regulátor četnosti zavlažování

9 Regulátor doby zavlažování

10 Tlačítko na změnu času spouštění/ na funkční kontrolu

 Sejměte horní část krytu.

 Vkládejte baterie 9 V (typ 6LR61 / Alkaline).

 Uzavřete kryt, dbejte na správné usazení.

 Na hadicovou přípojku našroubujte spojovací díl.

 Je-li potřeba, našroubujte na vodovodní přípojku redukci.

 Automatické závlahové zařízení přidržte za těleso skříně a

našroubujte vodní přípojku na vodovodní kohoutek.

Obsluha

Popis přístroje

Pokyny před uvedením přístroje do provozu

Čeština 17

UPOZORNĚNÍ

Automatické závlahové zařízení nikdy nepřipojujte k vodovodnímu

kohoutku bez filtračního těsnění, které je součástí dodávky.

 Regulátor doby zavlažování nastavte na požadovanou délku,

např. 15 min.

Upozornění: Čas spuštění rytmu zavlažování přímo odpovídá času

nastavení doby zavlažování. Je-li třeba, je možné změnit čas

spouštění, což je popsáno níže.

 Regulátor četnosti zavlažování otočte do polohy RES.

Signální kontrolka bliká červeně, programovací režim je

ktivován na 30 vteřin.

 Stiskněte tlačítko změny času spouštění (je-li třeba). Každým

stisknutím se čas spouštění posune o 60min.

apř.: K posunutí času spoušt

ění o 3h, pokud vycházíte z

aktuálního času, musíte tlačítko stisknout 3x. Signální kontrolka

se při každém stisknutí rozsvítí zeleně.

 Regulátor četnosti zavlažování nastavte na požadovaný cyklus.

h = cyklus v hodinách, např. každé 4 hodiny

d = cyklus ve dnech, např. každé 2 dny

w = týdenní cyklus

Chcete-li korigovat provedené zadání nebo vymazat již nastavený

program,

 Regulátor četnosti zavlažování otočte do polohy RES.

Uvedení přístroje do provozu

Nastavení doby zavlažování

Nastavte četnost zavlažování a čas spuštění

Reset nastavení

18 Čeština

Zavlažování probíhá automaticky podle nastaveného programu

(například každé 2 dny po dobu 15 minut).

Stisknutím tlačítka pro kontrolu funkcí je možné kdykoliv zjistit

aktuální stav. Pokud je spuštěný program krátce se rozsvítí signální

kontrolka zeleně.

Upozornění: Při vybité baterii se závlahový program automaticky

přeruší, signální kontrolka se rozsvítí červeně. Jestliže se

automatické závlahové zařízení používá delší dobu bez dozoru,

raději je předem vybavte novou baterií.

Zavlažování lze kdykoliv spustit manuálně, nastavených programů

se to nedotkne.

Start manuálního zavlažování

 Otočte regulátor doby zavlažování do polohy ON, signální

kontrolka se krátce rozsvítí zeleně, ventil se otevře.

Po 30 minutách se závlahový proces automaticky ukončí.

Vypnutí manuálního zavlažování

 Otočte regulátor doby zavlažování do polohy OFF, signální

kontrolka se krátce rozsvítí červeně, ventil se zavře.

Upozornění: Pokud je na závlahovém automatu nastaven

zavlažovací progra

m, je nezbytné vrátit nastavení regulátoru doby

zavlažování po ukončení manuálního zavlažování na požadovanou

dobu. Pokud

je regulátor v poloze OFF nebude prováděno

zavlažování, přestože dále probíhá interní rytmus zavlažování.

Provoz

Programově řízené zavlažování

Manuální zavlažování

Čeština 19

Konec závlahového období

 Zavřete vodovodní kohoutek.

 Automatické závlahové zařízení oddělte od vodovodního

kohoutku a vodní hadice.

 Aktivujte manuální zavlažování, aby mohla zbytková voda z

automatického závlahového zařízení vytéci.

 Regulátor četnosti zavlažování otočte do polohy RES.

 Vyjměte baterii.

Čištění filtračního těsnění

 Filtrační těsnění ve vodní přípojce pravidelně vyjímejte a

vymývejte je pod tekoucí vodou.

Výměna baterie

Před každou zavlažovací sezónou nebo pokud svítí signální

kontrolka červeně.

 Sejměte horní část krytu.

 Vložte novou baterii 9 V (typ 6LR61 / Alkaline).

Opotřebované akumulátory zlikvidujte dle platných předpisů.

Upozornění: Bezpečnostní mechanismus automatického

závlahového zařízení uzavře při vybité baterii automaticky ventil.

 Uzavřete kryt, dbejte na správné usazení.

Ukončení provozu

Ošetřování a údržba

Baterie

Údržba

Zařízení je bezúdržbové.

20 Čeština



Z automatického závlahové zařízení vypusťte veškerou vodu.

 Vyjměte baterii.

 Automatické závlahové zařízení uložte na suchém místě

chráněném před mrazem.

Ukládání

Pomoc při poruchách

Porucha Příčina Odstranění

Navzdory

naprogramová

ní zavlažování

neprobíhá.

Vodovodní kohoutek je

zavřen.

Otevřete vodovodní

kohoutek.

Baterie je vybitá. Vložte novou baterii

9 V (typ 6LR61 /

Alkaline).

Připojovací kontakty baterie

jsou zrezivělé.

Kontakty vyčistěte.

Filtrační těsnění je ucpané. Vyčistěte filtrační

těsnění.

Zavlažovací program byl

přerušen ručně. Regulátor

doby zavlažování je v

poloze OFF.

Regulátor doby

zavlažování nastavte

na požadovanou

délku, např. 15 min.

Netěsnost na

vodní přípojce.

Filtrační těsnění je vadné. Vyměňte filtrační

těsnění.

Vodní přípojka je u

vodovodního kohoutku

povolená.

Vodní přípojku znovu

řádně přišroubujte.

Čeština 21

Při eventuelních dotazech či poruchách se s důvěrou obraťte na

jakoukoli pobočku firmy Kärcher. Adresy poboček najdete na zadní

straně.

Používejte pouze originální příslušenství a originální náhradní díly, ty

poskytují záruku bezpečného a bezporuchového provozu přístroje.

Informace o příslušenství a náhradních dílech naleznete na adrese

www.kaercher.com.

Technické změny vyhrazeny.

Příslušenství a náhradní díly

Technické údaje

Provozní tlak 0,1 - 1,0 (1 - 10) MPa (bar)

Teplota přívodu (max.) 35 °C

Teplota prostředí +1 -> +60 °C

Typ baterie 9V (6LR61 / Alkaline)

22 Čeština

Slovenčina 23

Spoštovani kupec,

Pred prvo uporabo Vaše naprave preberite to originalno

navodilo za uporabo, ravnajte se po njem in shranite ga

za morebitno kasnejšo uporabo ali za naslednjega lastnika.

– Ta naprava je razvita za privatno uporabo in ne izpolnjuje zahtev

za uporabo v industriji.

– Ta naprava je predvidena za priključitev na vodno pipo in

avtomatično krmili tok vode v namakalnih sistemih.

Pri priključitvi tega proizvoda na omrežje pitne vode upoštevajte

zahteve standarda EN 1717. Pri morebitnih vprašanjih se

posvetujte s strokovno sanitarno službo.

Vsebinsko kazalo

Slika naparave 3

Splošna navodila

Varnostna navodila

Uporaba

Vzdrževanje

Pomoč pri motnjah

Pribor in nadomestni deli 31

Tehnični podatki

Splošna navodila

Namenska uporaba

Embalažo je mogoče reciklirati. Prosimo, da embalaže ne

odlagate med gospodinjski odpad, pač pa jo oddajte v

ponovno predelavo.

Stare naprave vsebujejo dragocene za recikliranje primerne

materiale, ki jih je treba odvesti za ponovno uporabo. Baterije

in akumulatorske baterije vsebujejo snovi, ki ne smejo priti v

okolje. Prosimo, da stare naprave ter baterije ali

akumulatorske baterije zavržete na okolju prijazen način.

Električne in elektronske naprave imajo pogosto sestavne dele, ki pri

nepravilnem ravnanju ali odstranjevanju med odpadke lahko

predstavljajo nevarnost za zdravje ljudi in okolje. Ti sestavni deli so

kljub temu pomembni za pravilno delovanje naprav. Naprav,

označenih s tem simbolom, ne smete odvreči med gospodinjske

odpadke.

Opozorila za sestavine (REACH)

Aktualne infromacije o sestavinah najdete na:

www.kaercher.de/REACH

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno

predstavništvo. Morebitne motnje na napravi, ki so posledica

materialnih ali proizvodnih napak, v času garancije brezplačno

odpravljamo. V primeru uveljavljanja garancije, se z originalnim

računom obrnite na prodajalca oziroma najbližji uporabniški servis.

(naslov glejte na hrbtni strani)

24 Slovenčina

Varstvo okolja

Garancija

Slovenčina 25

PREVIDNOST

Za možno nevarno situacijo, ki lahko vodi do lahkih poškodb ali

materialne škode.

PREVIDNOST

 Namakalnega avtomata ne uporabljajte v sistemih pitne vode.

 Namakalni avtomat uporabljajte le z neobdelano, čisto sladko

vodo s temperaturo do največ 35?.

 Namakalni avtomat instalirajte le v zunanjem območju.

 Namakalni avtomat zaščitite pred pršenjem vode in ga nikoli ne

potopite v vodo.

 Pred vsakim zagonom preverite namakalni avtomat glede

poškodb, pri vidnih poškodbah prekinite obratovanje.

 Namakalni avtomat namestite le v vertikalnem položaju.

 Ne uporabljajte tesnilnih mas in maziv za priključitev

namakalnega avtomata na vodno pipo.

 Ne vlecite za priključeno gibko cev.

 Uporabljajte le 9V baterije (tip 6LR61 / Alkaline).

 Ne uporabljajte baterij, ki se polnijo.

 Namakalnega avtomata ne instalirajte na krajih, na katerih se

tvori kondenzirana voda, ker se lahko s tem baterija poškoduje.

 Namakalnega avtomata ne instalirajte v bližino virov toplote

(maksimalna temperatura okolice 60°C).

 Namakalnega avtomata ne uporabljajte v bližini naprav, ki so pod

napetostjo.

Simboli v navodilu za uporabo

Varnostna navodila

26 Slovenčina

Pri razpakiranju preverite popolnost in poškodovanost vsebine

embalaže. V primeru reklamacij obvestite svojega prodajalca.

Slike glejte na razklopni strani!

1 Reducirni kos (G

)

2 Priključek za vodo (G 1) s filtrskim tesnilom

3 Priključek gibke cevi

4 Spojni del za priključek gibke cevi

5 Zgornji del ohišja

6 Baterijski predalček

7 Signalna lučka

8 Regulator za pogostost namakanja

9 Regulator za trajanje namakanja

10 Tipka za spreminjanje začetnega časa / za kontrolo delovanja

 Snemite zgornji del ohišja.

 Vstavite 9V baterije (tip 6LR61 / Alkaline).

 Zaprite ohišje, pazite na pravilen nased.

 Spojni del privijte na vodni priključek.

 Po potrebi privijte reducirni kos na vodni priključek.

 Namakalni avtomat držite za ohišje in vodni priključek privijte na

vodno pipo.

Uporaba

Opis naprave

Pred zagonom

Slovenčina 27

PREVIDNOST

Namakalnega avtomata nikoli ne priključite na vodno pipo brez

priloženega filtrskega tesnila.

 Regulator za trajanje namakanja nastavite na želeno trajanje,

npr. 15min.

Opozorilo: Začetni trenutek namakalnega ritma neposredno ustreza

trenutku nastavljanja trajanja namakanja. Sprememba začetnega

trenutka je opcijsko možna in je v nadaljevanju opisana.

 Regulator za pogostost namakanja obrnite na položaj RES.

Signalna lučka utripa rdeče, način programiranja je aktiviran

sek.

 Aktivirajte tipko za spreminjanje začetnega časa (opcijsko).

Vsakemu aktiviranju sledi premik začetnega časa za 60min.

npr.: Za premik začetnega časa za 3h, izhajajoč iz aktualnega

časa, pritisnite gumb 3x. Signalna lučka ob vsakem aktiviranju

zasveti zeleno.

 Regulator za pogostost namakanja nastavite na želeni cikel.

h = cikel v urah, npr. vsake 4 ure

h = cikel v dnevih, npr. vsakih 2 dni

w = cikel tedensko

Za popravljanje vnosa ali brisanje že nastavljenega programa

 Regulator za pogostost namakanja obrnite na položaj RES.

Zagon

Nastavitev trajanja namakanja

Nastavitev pogostosti namakanja in začetnega trenutka

Ponastavitev nastavitev

Namakanje se izvede avtomatično v skladu z nastavljenim

programom (na primer vsakih 2 dni za 15 minut).

Z aktiviranjem tipke za kontrolo delovanja se lahko kadarkoli poizve

aktualni status. Pri aktivnem programu sveti signalna lučka kratek

čas zeleno.

Opozorilo: Pri prazni bateriji se program namakanja avtomatično

prekine, signalna lučka sveti rdeče. Če se namakalni avtomat daljši

čas nenadzorovano uporablja, iz previdnosti vstavite novo baterijo.

Namakanje je mogoče v vsakem trenutku ročno zagnati, nastavljeni

programi ostanejo nedotaknjeni.

Start ročnega namakanja

 Regulator za trajanje namakanja obrnite na položaj ON, signalna

lučka kratek čas sveti zeleno, ventil se odpre.

Po 30 minutah se postopek namakanja avtomatično konča.

Zaustavitev ročnega namakanja

 Regulator za trajanje namakanja obrnite na položaj OFF,

signalna lučka kratek čas sveti rdeče, ventil se zapre.

Opozorilo: Če je na namakalnem avtomatu določen program

namakanja, je potrebno po koncu ročnega namakanja regulator za

trajanje namakanja ponovno nastaviti na želeno trajanje. Če je

regulator na OFF, se namakanje ne izvede, čeprav interni ritem

namakanja teče naprej.

28 Slovenčina

Obratovanje

Programsko vodeno namakanje

Ročno namakanje

Slovenčina 29

Ob koncu namakalne sezone

 Zaprite pipo.

 Namakalni avtomat ločite od vodne pipe in gibke vodne cevi.

 Aktivirajte ročno namakanje, da lahko preostala voda odteče iz

namakalnega avtomata.

 Regulator za pogostost namakanja obrnite na položaj RES.

 Odstranite baterijo.

Čiščenje fitrskega tesnila

 Filtrsko tesnilo v priključku za vodo redno snamite in ga splaknite

pod tekočo vodo.

Menjava baterije

Pred vsako sezono namakanja ali pri signalni lučki, ki sveti rdeče.

 Snemite zgornji del ohišja.

 Vstavite novo 9V baterijo (tip 6LR61 / Alkaline).

Izrabljeno baterijo odvrzite v skladu z veljavnimi določili.

Opozorilo: Varnostna priprava namakalnega avtomata pri

prazni bateriji avtomatično zapre ventil.

 Zaprite ohišje, pazite na pravilen nased.

Naprave ni treba vzdrževati.

Zaključek delovanja

Vzdrževanje

Baterija

Vzdrževanje

30 Slovenčina



Vodo popolnoma izpraznite iz namakalnega avtomata.

 Odstranite baterijo.

 Namakalni avtomat shranite na suhem mestu, kjer ni zmrzali.

V primeru vprašanj ali motenj se obrnite na našo Kärcher podružnico.

Naslov glejte na hrbtni strani.

Skladiščenje

Pomoč pri motnjah

Motnja Vzrok Odprava

Namakanje se

kljub

programiranju

ne izvaja.

Vodna pipa je zaprta. Odprite pipo.

Prazna baterija. Vstavite novo 9V

baterijo (tip 6LR61 /

Alkaline).

Kontakti baterije so

oksidirani.

Očistite kontakte.

Filtrsko tesnilo je

zamašeno.

Očistite fitrsko

tesnilo.

Program namakanja ročno

prekinjen. Regulator za

trajanje namakanja je na

OFF.

Regulator za trajanje

namakanja nastavite

na želeno trajanje,

npr. 15min.

Iztekanje na

vodnem

priključku.

Fitrsko tesnilo je okvarjeno. Zamenjajte filtrsko

tesnilo.

Vodni priključek na pipi se je

odvil.

Vodni priključek

ponovno privijte.

Slovenčina 31

Uporabljajte samo originalen pribor in originalne nadomestne dele, ki

zagotavljajo varno in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih najdete na

www.kaercher.com.

Pridržana pravica do tehničnih sprememb!

Pribor in nadomestni deli

Tehnični podatki

Delovni tlak 0,1 - 1,0 (1 - 10) MPa (bar)

Temperatura dotoka (maks.) 35 °C

Temperatura okolice +1 -> +60 °C

Tip baterije 9V (6LR61 / Alkaline)

Vážený zákazník,

Pred prvým použitím vášho zariadenia si prečítajte tento

pôvodný návod na použitie, konajte podľa neho a

uschovajte ho pre neskoršie použitie alebo pre ďalšieho majiteľa

zariadenia.

– Tento prístroj bol vyvinutý na súkr

omné účely a nie je určený

znášať nároky priemyselného používania.

– Tento prístroj je určený na pripojenie k vodovodnému kohútiku a

automaticky reguluje prietok vody do zavlažovacích systémov.

Pri pripojení tohto výrobku k sieti pitnej vody zohľadnite

požiadavky normy EN 1717 a pri prípadných otázkach sa obráťte

na svoju odbornú firmu sanitárnej techniky.

Obsah

Zobrazenie zariadenia 3

Všeobecné pokyny

Bezpečnostné pokyny

Obsluha

Starostlivosť a údržba

Pomoc pri poruchách

Príslušenstvo a náhradné diely

Technické údaje

Všeobecné pokyny

Používanie výrobku v súlade s jeho určením

32 Slovenščina

Obalové materiály sú recyklovateľné. Obalové materiály

láskavo nevyhadzujte do komunálneho odpadu, ale

odovzdajte ich do zberne druhotných surovín.

Staré stroje obsahujú hodnotné recyklovateľné látky, ktoré by

sa mali opäť zužitkovať. Batérie a akumulátory obsahujú látky,

ktoré sa nesmú dostať do životného prostredia. Staré prístroje

a tiež batérie a akumulátory sa musia ekologicky zlikvidovať.

Elektrické a elektronické prístroje často obsahujú súčasti, ktoré môžu

pri nesprávnom zaobchádzaní alebo nesprávnej likvidácii

predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a

životné prostredie. Tieto súčasti sú však potrebné pre správnu

prevádzku prístroja. Prístroje označené týmto symbolom sa nesmú

likvidovať spolu s domovým odpadom.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.de/REACH

V každej krajine platia záručné podmienky našej distribučnej

ganizácie. Prípadné poruchy spotrebiča odstránime počas

záručnej lehoty bezplatne, ak sú ich príčinou chyby materiálu alebo

výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe

zariadenia láskavo obráťte na predajcu alebo na najbližší

autorizovaný zákaznícky servis.

(Adresu nájdete na zadnej strane)

Ochrana životného prostredia

Záruka

Slovenščina 33

UPOZORNENIE

V prípade možnej nebezpečnej situácie by mohla viesť k ľahkým

zraneniam alebo vecným škodám.

UPOZORNENIE

 Automat na polievanie neprevádzkujte v systémoch pitnej vody.

 Automat na polievanie prevádzkujte len s neupravenou čistou

sladkou vodou s teplotou maximálne až 35°C.

 Automat na polievanie inštalujte len vonku.

 Polievací automat chráňte pred striekajúcou vodou a nikdy ho

neponárajte do vody.

 Pred každým začatím prevádzky skontrolujte automat na

polievanie, či nie je poškodený. V prípade viditeľných poškodení

nastavte prevádzku.

 Automat na polievanie používajte len vo zvislej polohe.

 Pri pripojení automatu na polievanie k vodovodnému kohútiku

nepoužívajte žiadnu tesniacu hmotu a žiadne mazivo.

 Neťahajte za pripojenú hadicu.

 Používajte len 9V batérie (typ 6LR61 / Alkaline).

 Nepoužívajte žiadne nabíjateľné batérie.

 Automat na polievanie neinštalujte na miestach, na ktorých sa vytvára

kondenzovaná voda, keďže tým môžete poškodiť batériu.

 Automat na polievanie neinštalujte v blízkosti zdrojov tepla

(maximálna okolitá teplota 60°C).

 Automat na polievanie neprevádzkujte v blízkosti zariadení, ktoré

sú pod napätím.

Symboly v návode na obsluhu

Bezpečnostné pokyny

34 Slovenščina

Pri vybaľovaní skontrolujte úplnosť obsahu balenia a či nie je

poškodené. Akékoľvek poškodenia počas prepravy láskavo oznámte

predajcovi.

Obrázky nájdete na vyklápajúcej sa strane!

1 Redukčný kus (G

)

2 Vodná préípojka (G 1) s tesnením filtra

3 Pripojenie hadice

4 Diel spojky pre pripojenie hadice

5 Horný diel telesa

6 Priečinok na batérie

7 Signálna lampa

8 Regulátor intervalov polievania

9 Regulátor doby polievania

10 Tlačidlo na zmenu spúšťacej doby / na funkčnú kontrolu

 Odstráňte hodný diel telesa.

 Vložte 9V batériu (typ 6LR61 / Alkaline).

 Uzavrite teleso, dávajte pozor na správne osadenie.

 Na hadicovú prípojku naskrutkujte diel spojky.

 V prípade potreby naskrutkujte redukčný kus na vodnú prípojku.

 Automat na polievanie držte za teleso a na vodovodný kohút

naskrutkujte vodovodnú prípojku.

Obsluha

Popis prístroja

Pred uvedením do prevádzky

Slovenščina 35

UPOZORNENIE

Automat na polievanie nikdy nepripájajte na vodovodný kohútik bez

dodaného tesnenia filtra.

 Nastavte regulátor doby polievania na požadovanú dobu, napr.

15 min.

Poznámka: Presný čas spustenia polievacieho cyklu zodpovedá

bezprostredne nastavenej dobe polievania. Zmena presného času

spustenia je možná ako voľba a popísaná v nasledujúcej časti.

 Otočte regulátor intervalov polievania do polohy RES.

Signálna lampa bliká červenou farbou, programový režim je

ktivovaný na 30 sek.

 Stlačte tlačidlo na zmenu spúšťacej doby (voľba). Pri každom

stlačení sa vykoná presun štartovacej doby o 60 min.

apr.: Na presun štartovacej doby o 3 hod, vychádzajúc pritom z

aktuálneho presného času, stlačte 3x tlačidlo. Signálna lampa s

rozsvieti pri každom stlačení zelenou farbou.

 Nastavte regulátor intervalov polievania na potrebný cyklus.

h = cyklus v hodinách, napr. každé 4 hodiny

h = cyklus v dňoch, napr. každé 2 dni

w = cyklus v týždňoch

Pre opravu vstupu alebo vymazanie už nastaveného programu

 Otočte regulátor intervalov polievania do polohy RES.

Uvedenie do prevádzky

Nastavenie trvania polievania

Nastavte intervaly polievania a presný čas spustenia.

Vynulovanie nastavení

36 Slovenščina

Polievanie sa vykonáva automaticky podľa nastaveného programu

(napríklad každé 2 dni 15 minút).

Stlašením tlačidla funkčnej kontroly sa môžete kedykoľvek

informovať na aktuálny stav. Pri aktívnom programe sa na krátku

dobu rozsvieti signálna lampa.

Upozornenie: Pri prázdnej batérii sa program polievania

automaticky preruší, signálna lampa svieti červenou farbou. Ak sa

automat na polievanie dlhší čas používa bez dozoru, opatrne vložte

novú batériu.

Polievanie je možné spustiť kedykoľvek manuálne, nastavené

programy zostávajú nedotknuté.

Spustenie ručného polievania

 Otočte regulátor doby polievania do polohy ZAP, signálna lampa

sa rozsvieti na krátku dobu zelenou farbou, ventil sa otvorí.

Po 30 minútach sa automaticky ukončí proces polievania.

Zastavenie ručného polievania

 Otočte regulátor doby polievania do polohy VYP, signálna lampa

sa rozsvieti na krátku dobu červenou farbou, ventil sa uzatvorí.

Upozornenie: Ak je na polievacom automate definovaný polievací

ogram, musí sa po ukončení manuálneho polievania

nastaviť

regulátor doby polievania opäť na požadovanú dobu. Ak je regulátor

v polohe VYP, nevykoná sa žiadne polievanie, hoci interný polievací

cyklus prebieha ďalej.

Prevádzka

Polievanie riadené programom

Ručné polievanie

Slovenščina 37

Na konci obdobia polievania

 Zatvorte vodovodný kohútik.

 Automat na polievanie odpojte od vodovodného kohútika a

hadice.

 Aktivujte ručné polievanie, aby mohla z automatu na polievanie

vytiecť zvyšná voda.

 Otočte regulátor intervalov polievania do polohy RES.

 Odoberte batériu.

Čistenie tesnenia filtra

 Pravidelne odoberte tesnenie filtra z vodovodnej prípojky a

opláchnite pod tečúcou vodou.

Výmena batérie

Pred každou polievacou sezónou alebo pri signálnej lampe svietiacej

červenou farbou.

 Odstráňte hodný diel telesa.

 Vložte novú 9V batériu (typ 6LR61 / Alkaline).

Použité batérie zlikvidujte podľa platných predpisov.

Upozornenie: Bezpečnostné zariadenie automatov na

polievanie v prípade vybitej batérie automaticky uzavrie ventil.

 Uzavrite teleso, dávajte pozor na správne osadenie.

Ukončenie práce

Starostlivosť a údržba

Batéria

Údržba

Zariadenie si nevyžaduje údržbu.

38 Slovenščina



Z automatu na polievanie vypustite všetku vodu.

 Odoberte batériu.

 Automat na polievanie uložte na suchom a ohňuvzdornom

mieste.

V prípade otázok alebo porúch Vám rada pomôže naša pobočka

Kärcher. Adresu nájdete na zadnej strane.

Uskladnenie

Pomoc pri poruchách

Porucha Príčina Odstránenie

Polievanie sa

napriek

programovaniu

neuskutočňuje.

Vodovodný kohútik je

uzavretý.

Otvorte vodovodný

kohútik.

Batéria je vybitá. Vložte novú 9V

batériu (typ 6LR61 /

Alkaline).

Oxidované pripojovacie

kontakty batérie.

Kontakty vyčistite.

Tesnenie filtra je upchaté. Vyčistite tesnenie

filtra.

Manuálne prerušenie

polievacieho programu.

Regulátor doby polievania

sa nachádza v polohe VYP.

Nastavte regulátor

doby polievania na

požadovanú dobu,

napr. 15 min.

Netesnosť

vodovodnej

prípojky.

Chybné tesnenie filtra. Vymeňte tesnenie

filtra.

Vodovodná prípojka na

vodovodnom kohútiku sa

uvoľnila.

Opäť priskrutkujte

vodovodnú prípojku.

lovenščina 39

Používajte len originálne príslušenstvo a originálne náhradné diely,

pretože zaručujú bezpečnú a bezporuchovú prevádzku prístroja.

Informácie o príslušenstve a náhradných dieloch nájdete na stránke

www.kaercher.com.

Technické zmeny vyhradené!

Príslušenstvo a náhradné diely

Technické údaje

Prevádzkový tlak 0,1 - 1,0 (1 - 10) MPa (bar)

Prívodná teplota (max.) 35 °C

Teplota okolia +1 -> +60 °C

Typ batérií 9V (6LR61 / Alkaline)

40 Slovenščina

Româneşte 41

Mult stimate client,

Înainte de prima utilizare a aparatului dvs. citiţi acest

instrucţiuni original, respectaţi instrucţiunile cuprinse în

acesta şi păstraţi-l pentru întrebuinţarea ulterioară sau pentru

următorii posesori.

– Acest aparat este prevăzut pentru

uzul casnic şi nu este

conceput pentru solicitările aferente utilizării în scop comercial.

– Acest aparat este prevăzut pentru racordare la un robinet de apă

şi reglează automat fluxul de apă din sistemele de irigare.

La racordarea acestui produs la reţeaua de apă potabilă, vă

rugăm să respectaţi cerinţele impuse de EN 1717, iar în cazul în

care aveţi întrebări, vă rugăm să vă adresaţi firmei specializate în

instalaţii sanitare.

Cuprins

Reprezentarea grafică a aparatului 3

Observaţii generale

Măsuri de siguranţă

Utilizarea

Îngrijirea şi întreţinerea

Remedierea defecţiunilor

Accesorii şi piese de schimb 49

Date tehnice

Observaţii generale

Utilizarea corectă

Materialele de ambalare sunt reciclabile. Ambalajele nu

trebuie aruncate în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşeurilor.

Aparatele vechi conţin materiale reciclabile valoroase, care pot

fi supuse unui proces de revalorificare. Bateriile şi acumulatorii

conţin substanţe, care nu au voie să ajungă în mediul

înconjurător. Eliminaţi aparatele uzate, cum ar fi bateriile şi

acumulatorii în mod ecologic.

Aparatele electrice și electronice conțin adesea componente care pot

reprezenta un potențial pericol pentru sănătatea persoanelor, în

cazul manevrării sau eliminării incorecte. Însă, aceste componente

sunt necesare pentru funcționarea corespunzătoare a aparatului.

Aparatele marcate cu acest simbol nu trebuie aruncate în gunoiul

menajer.

Observaţii referitoare la ingrediente (REACH)

Informaţii actuale referitoare la materialele conţinute puteţi găsi la

adresa:

www.kaercher.de/REACH

În fiecare ţară sunt valabile condiţiile de garanţie publicate de

distribuitorul nostru din ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de garanţie şi care sunt

rezultatul unor defecte de fabricaţie sau de material, vor fi remediate

gratuit. Pentru a putea beneficia de garanţie, prezentaţi-vă cu

chitanţa de cumpărare la magazin sau la cea mai apropiată unitate

de service autorizată.

(Pentru adresă vedeţi pagina din spate)

42 Româneşte

Protecţia mediului înconjurător

Garanţie

Româneşte 43

PRECAUŢIE

Posibilă situaţie periculoasă, care ar putea duce la vătămări

corporale uşoare sau pagube materiale.

PRECAUŢIE

 Nu folosiţi automatul de irigare în reţelele de alimentare cu apă

potabilă.

 La utilizarea automatului de irigare folosiţi numai apă dulce,

curată şi netratată de o temperatură până la max. 35?.

 Instalaţi automatul de irigare numai în spaţii exterioare.

 Feriţi automatul de irigare de stropii de apă şi nu-l scufundaţi

niciodată în apă.

 Înainte de fiecare utilizare verificaţi automatul de irigare în

privinţa deteriorării, nu utilizaţi aparatul, dacă acesta prezintă

deteriorări vizibile.

 Aşezaţi automatul de irigare numai în poziţie verticală.

 La racordarea automatului de irigare la robinetul de apă nu

folosiţi materiale de etanşare sau lubrifianţi.

 Nu trageţi furtunul racordat.

 Utilizaţi numai baterii de 9V (tip 6LR61 / Alkaline).

 Nu folosiţi baterii reîncărcabile.

 Nu instalaţi automatul de irigare în locuri, unde se formează

condens, altfel bateria se poate deteriora.

 Nu instalaţi automatul de irigare în apropierea surselor de

căldură (temperatură ambiantă max. 60°C).

 Nu utilizaţi automatul de irigare în apropierea aparatelor aflate

sub tensiune.

Simboluri din manualul de utilizare

Măsuri de siguranţă

44 Româneşte

La despachetare, verificaţi dacă conţinutul pachetului este complet şi

nu prezintă defecţiuni. Pentru reclamaţii vă rugăm să contactaţi

comerciantul dvs.

Pentru imagini vezi pagina interioară!

1 Piesă de reducere (G

)

2 Racord de apă (G 1) cu garnitură de filtru

3 Conexiune pentru furtun

4 Element de legătură pentru racordul de furtun

5 Parte superioară carcasă

6 Compartiment baterii

7 Lampă de semnalizare

8 Regulator frecvenţă de irigare

9 Regulator durată de irigare

10 Buton pentru setarea timpului de pornire / controlul funcţiilor

 Desprindeţi partea superioară a carcasei.

 Introduceţi bateria de 9V (tip 6LR61 / Alkaline).

 Închideţi carcasa, ţineţi cont de poziţia corectă a acesteia.

 Înşurubaţi elementul de legătură pe racordul de furtun.

 Înşurubaţi piesa de reducere pe racordul de apă, dacă este

nevoie.

 Ţineţi automatul de irigare de carcasă şi înşurubaţi racordul de

apă pe robinetul de apă.

Utilizarea

Descrierea aparatului

Înainte de punerea în funcţiune

Româneşte 45

PRECAUŢIE

Nu conectaţi niciodată automatul de irigare la robinetul de apă fără

garnitura de filtru livrată împreună cu aparat.

 Setaţi regulatorul pentru durata de irigare la valoarea dorită, de

ex. la 15 min.

Observaţie: Timpul de pornire a ritmului de irigare corespunde

timpului de setare a duratei de irigare. Modificarea timpului de pornire

este posibilă opţional şi descrisă în următoarele.

 Rotiţi regulatorul pentru frecvenţa de irigare în poziţia RES.

Lampa de semnalizare luminează intermitent cu roşu, modul de

rogramare este activ timp de 30 de sec.

 Acţionaţi butonul pentru setarea timpului de pornire (opţional).

Printr-o acţionare puteţi modifica timpul de pornire cu 60 de min.

de exemplu: Pentru a modifica timpul de pornire cu 3 ore faţă de

ora actuală, acţionaţi butonul de 3 ori. Lampa de semnalizare

luminează la fiecare acţionare cu verde.

 Setaţi regulatorul pentru frecvenţa de irigare la ciclul dorit.

h = ciclu în ore, de ex. la fiecare 4 ore

h = ciclu în zile, de ex. la fiecare 2 zile

w = ciclu săptămânal

Pentru corectarea unei introduceri sau ştergerea unui program setat

 Rotiţi regulatorul pentru frecvenţa de irigare în poziţia RES.

Punerea în funcţiune

Setarea duratei de irigare

Setarea frecvenţei de irigare şi a timpului de pornire

Anularea setărilor

Irigarea se efectuează automat, pe baza programului setat (de

exemplu la fiecare 2 zile timp de 15 minute).

Prin acţionarea butonului de control al funcţiilor puteţi interoga

oricând statutul actual. Dacă programul este activ lampa de

semnalizare luminează scurt cu verde.

Indicaţie: Dacă bateria se descarcă, programul de irigare se

întrerupe automat, lampa de semnalizare luminează cu roşu. Dacă

automatul de irigare va funcţiona fără supraveghere pe o durată mai

lungă, introduceţi o baterie nouă pentru siguranţă.

Irigarea poate fi pornită oricând şi manual, programele setate se vor

păstra.

Pornirea irigării manuale

 Rotiţi regulatorul pentru durata de irigare în poziţia ON, lampa de

semnalizare luminează scurt cu verde, supapa se deschide.

După 30 minute procesul de irigare se va termina automat.

Oprirea irigării manuale

 Rotiţi regulatorul pentru durata de irigare în poziţia OFF, lampa

de semnalizare luminează scurt cu roşu, supapa se închide.

Indicaţie: Dacă automatul de irigare are setat un anumit program de

irigare, după terminarea irigării manuale trebuie să setaţi regulatorul

pentru durata de irigare din nou la o durată dorită. Dacă regulatorul

se află în poziţia OFF irigarea nu va avea loc, chiar dacă ritmul intern

de irigare se derulează în continuare.

46 Româneşte

Funcţionarea

Irigare comandată după program

Irigare manuală

Româneşte 47

La sfârşitul sezonului de irigare

 Închideţi robinetul de apă.

 Deconectaţi automatul de irigare de la robinetul de apă şi furtunul

de apă.

 Activaţi irigarea manuală, pentru a evacua apa rămasă în

automatul de irigare.

 Rotiţi regulatorul pentru frecvenţa de irigare în poziţia RES.

 Îndepărtaţi bateria.

Curăţarea garniturii de filtru

 Îndepărtaţi regulat garnitura de filtru de la racordul de apă şi

spălaţi-o cu apă curentă.

Înlocuirea bateriei

Înaintea fiecărui sezon de irigare sau când lampa de semnalizare

luminează cu roşu.

 Desprindeţi partea superioară a carcasei.

 Introduceţi noua baterie de 9V (tip 6LR61 / Alkaline).

Îndepărtaţi bateria uzată conform reglementărilor legale.

Observaţie: Dispozitivul de siguranţă a automatului de irigare va

închide ventilul automat, dacă bateria este descărcată.

 Închideţi carcasa, ţineţi cont de poziţia corectă a acesteia.

Aparatul nu necesită întreţinere.

Încheierea utilizării

Îngrijirea şi întreţinerea

Baterie

Întreţinerea

48 Româneşte



Goliţi în totalitate apa din automatul de irigare.

 Îndepărtaţi bateria.

 Depozitaţi aparatul într-un loc uscat şi ferit de îngheţ.

Depozitarea

Remedierea defecţiunilor

Defecţiuni Cauza Remedierea

Procesul de

irigare nu

începe chiar

dacă s-a

efectuat

programarea.

Robinetul de apă este

închis.

Deschideţi robinetul

de apă.

Bateria este descărcată. Introduceţi noua

baterie de 9V (tip

6LR61 / Alkaline).

Contactele bateriei sunt

oxidate.

Curăţaţi contactele.

Garnitura de filtru este

înfundată.

Curăţaţi garnitura de

filtru.

Întrerupeţi programul de

irigare manual. Regulatorul

pentru durata de irigare se

află în poziţia OFF.

Setaţi regulatorul

pentru durata de

irigare la valoarea

dorită, de ex. la 15

min.

Scurgeri la

racordul se

apă.

Garnitura de filtru este

defectă.

Înlocuiţi garnitura de

filtru.

Racordul de apă de la

robineul de apă s-a

desfăcut.

Strângeţi din nou

racordul se apă.

Româneşte 49

Dacă aveţi întrebări sau în caz de defecţiune, reprezentanţa noastră

Kärcher vă oferă asistenţă. Pentru adresă, vezi verso.

Utilizați doar accesorii și piese de schimb originale; acestea oferă

garanția unei funcționări sigure și fără defecțiuni a aparatului.

Informații referitoare la accesorii și piese de schimb se găsesc la

adresa www.kaercher.com.

Ne rezervăm dreptul de a efectua modificări tehnice!

Accesorii şi piese de schimb

Date tehnice

Presiune de regim 0,1 - 1,0 (1 - 10) MPa (bar)

Temperatura de circulare (max.) 35 °C

Temperatura ambiantă +1 -> +60 °C

Tipul de baterie 9V (6LR61 / Alkaline)

Poštovani kupče,

Prije prve uporabe Vašeg uređaja pročitajte ove

originalne radne upute, postupajte prema njima i

sačuvajte ih za kasniju uporabu ili za sljedećeg vlasnika.

– Ovaj uređaj je konstruiran za privatnu uporabu i nije

predviđen za opterećenja profesionalne primjene.

– Ovaj je uređaj predviđen za priključivanje na pipu za vodu

i automatski regulira tok vode u sustavima za

navodnjavanje.

Prilikom priključka ovog proizvoda na vodovodnu mrežu

pridržavajte se zahtjeva EN 1717 te se u slučaju

eventualnih pitanja obratite vašem stručnom poduzeću za

sanitarije.

Pregled sadržaja

Grafički prikaz uređaja 3

Opće napomene

Sigurnosni napuci

Rukovanje

Njega i održavanje

Otklanjanje smetnji

Pribor i pričuvni dijelovi

Tehnički podaci

Opće napomene

Namjensko korištenje

50 Hrvatski

Materijali ambalaže se mogu reciklirati. Molimo Vas da

ambalažu ne odlažete u kućne otpatke, već ih predajte

kao sekundarne sirovine.

Stari uređaji sadrže vrijedne materijale koji se mogu

reciklirati te bi ih stoga trebalo predati kao sekundarne

sirovine. Primarne i punjive baterije sadrže tvari koje ne

smiju dospjeti u okoliš. Stare uređaje kao i primarne odnosno

punjive baterije odložite u otpad ekološki primjereno.

Električni i elektronički dijelovi često sadrže sastavne dijelove

koji pri pogrešnom rukovanju ili pogrešnom zbrinjavanju

mogu predstavljati potencijalnu opasnost za ljudsko zdravlje i

okoliš. Ipak, ti sastavni dijelovi nužni su za propisani pogon

uređaja. Uređaji označeni ovim simbolom ne smiju se

odlagati u komunalni otpad.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete pronaći na stranici:

www.kaercher.de/REACH

U svakoj zemlji važe jamstveni uvjeti koje je izdala naša

nadležna organizacija za distribuciju. Eventualne smetnje n

stroju za vrijeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili proizvodnji. U slučaju

koji podliježe garanciji obratite se, uz prilaganje potvrde o

kupnji, Vašem prodavaču ili najbližoj ovlaštenoj servisnoj

službi.

(Adresu ćete naći na poleđini)

Zaštita okoliša

Jamstvo

Hrvatski 51

OPREZ

Za eventualno opasnu situaciju koja može prouzročiti lake

tjelesne ozljede ili materijalnu štetu.

OPREZ

 Automat za navodnjavanje nemojte koristiti u sustavima

za pitku vodu.

 Automat za navodnjavanje koristite samo s netretiranom,

bistrom, slatkom vodom maksimalne temperature do

35°C.

 Automat za navodnjavanje instalirajte samo u vanjskim

prostorima.

 Zaštitite automat za navodnjavanje od prskanja vode i ne

uranjajte ga u vodu.

 Prije svakog korištenja provjerite je li automat za

navodnjavanje ispravan, a ako su oštećenja vidljiva,

okončajte rad.

 Automat za navodnjavanje postavljajte samo u okomitom

položaju.

 Za priključivanje automata za navodnjavanje na pipu za

vodu nemojte primjenjivati nikakva sredstva za brtvljenje

kao ni maziva.

 Nemojte potezati za priključeno crijevo.

 Koristite samo baterije od 9 V (tip 6LR61 / Alkaline).

Simboli u uputama za rad

Sigurnosni napuci

52 Hrvatski

 Nemojte koristiti baterije koje se mogu puniti.

 Ne postavljajte automat za navodnjavanje na mjesta na

kojima se kondenzira voda, jer bi se na taj način mogla

oštetiti baterija.

 Ne postavljajte automat za navodnjavanje blizu izvora

topline (maksimalna okolna temperatura 60°C).

 Ne koristite automat za navodnjavanje u blizini uređaja

koji su pod naponom.

Prilikom raspakiravanja provjerite je li sadržaj paketa potpun

i ima li oštećenja. U slučaju reklamacija odmah se obratite

svome prodavaču.

Slike pogledajte na preklopnoj stranici!

1 Reduktor (G

)

2 Priključak za vodu (G 1) s filtarskim brtvilom

3 Priključak crijeva

4 Spojni dio za priključak c

rijeva

5 Gornji dio kućišta

6 Odjeljak za baterije

7 Indikator

8 Regulator učestalosti navodnjavanja

9 Regulator trajanja navodnjavanja

10 Tipka za mijenjanje vremena pokretanja i provjeru rada

Rukovanje

Opis uređaja

Hrvatski 53

 Skinite gornji dio kućišta.

 Uložite bateriju od 9 V (tip 6LR61 / Alkaline).

 Zatvorite kućište pazeći na ispravan položaj.

 Zavijte spojni dio na priključak crijeva.

 Po potrebi zavijte reduktor na priključak za vodu.

 Automat za navodnjavanje primite za kućište pa

pričvrstite priključak za vodu na pipu.

OPREZ

Nikada ne priključujte automat za navodnjavanje na pipu bez

isporučenog filtarskog brtvila.

 Regulator trajanja navodnjavanja namjestite na željeno

trajanje, npr. 15 minuta.

Napomena: Trenutak pokretanja ciklusa navodnjavanja

neposredno odgovara trenutku namještanja trajanja

navodnjavanja. Mijenjanje trenutka pokretanja dodatna je

mogućnost opisana u nastavku.

 Regulator učestalosti navodnjavanja okrenite u položaj

RES.

Indikator treperi crveno, programiranje je moguće u

trajanju od 30 sekundi.

Prije stavljanja u pogon

Stavljanje u pogon

Namještanje trajanja navodnjavanja

Namještanje učestalosti navodnjavanja i vremena pokretanja

54 Hrvatski

 Pritisnite tipku za mijenjanje vremena pokretanja (opcija).

Svakim pritiskom na tipku vrijeme pokretanja pomiče se

za 60 minuta.

npr.: Za pomicanje vremena pokretanja za 3 sata,

polazeći od trenutnog vremena, pritisnite tipku 3 puta. Pri

svakom pritisku indikator zasvijetli zeleno.

 Regulator učestalosti navodnjavanja postavite na željeni

ciklus.

h = ciklus u satima, npr. svaka 4 sata

d = ciklus u danima, npr. svaka 2 dana

w = ciklus tjedno

Za ispravljanje nekog unosa ili poništavanje već namještenog

programa

 Regulator učestalosti navodnjavanja okrenite u položaj

RES.

Vraćanje postavki na početnu vrijednost

Rad

Programski upravljano navodnjavanje

Navodnjavanje se obavlja automatski prema postavljenom

programu (npr. svaka 2 dana po 15 minuta).

Pritiskom tipke za p

rovjeru postavki možete provjeriti status u

svakom trenutku. Pri aktivnom programu indikator nakratko

svijetli zeleno.

Napomena: Ako je baterija prazna, program navodnjavanja

automatski se prekida, a indikator svijetli crveno. Ako se

automat za navodnjavanje dulje vrijeme koristi bez nadzora,

umetnite za svaki slučaj novu bateriju.

Hrvatski 55

Navodnjavanje se u svako doba može ručno pokrenuti bez

ikakvog utjecaja na postavljene programe.

Pokretanje ručnog navodnjavanja

 Regulator trajanja navodnjavanja okrenite na ON,

indikator nakratko svijetli zeleno, a ventil se otvara.

Nakon 30 minuta proces navodnjavanja automatski se

završava.

Zaustavljanje ručnog navodnjavanja

 Regulator trajanja navodnjavanja okrenite na OFF,

indikator nakratko svijetli crveno, a ventil se zatvara.

Napomena: Ako je na automatu za navodnjavanje

uspostavljen program navodnjavanja, po završetku ručnog

navodnjavanja potrebno je ponovo namjestiti regulator

trajanja navodnjavanja na željeno trajanje. Ako regulator stoji

na OFF, ne vrši se navodnjavanje, iako se nastavlja interni

ciklus navodnjavanja.

Na kraju sezone navodnjavanja

 Zatvorite pipu za vodu.

 Automat za navodnjavanje odvojite od pipe i crijeva za vodu.

 Aktivirajte ručno navodnjavanje kako bi iz automata za

navodnjavanje mogla isteći preostala voda.

 Regulator učestalosti navodnjavanja okrenite u položaj RES.

 Uklonite bateriju.

Ručno navodnjavanje

Završetak rada

56 Hrvatski

Čišćenje filtarskog brtvila

 Filtarsko brtvilo u priključku za vodu redovito skidajte i

ispirite u tekućoj vodi.

Zamjena baterije

Prije svake sezone navodnjavanja ili kada indikator svijetli

crveno.

 Skinite gornji dio kućišta.

 Uložite novu bateriju od 9 V (tip 6LR61 / Alkaline).

Prazan akumulator zbrinite u otpad sukladno zakonskim

odredbama.

Napomena: Sigurnosni uređaj automata za

navodnjavanje samostalno zatvara ventil u slučaju da je

baterija prazna.

 Zatvorite kućište pazeći na ispravan položaj.

Uređaj nije potrebno održavati.

 Iz automata za navodnjavanje ispustite svu vodu.

 Uklonite bateriju.

 Automat za navodnjavanje treba čuvati na mjestu koje je

suho i zaštićeno od mraza.

Njega i održavanje

Akumulator

Održavanje

Skladištenje

Hrvatski 57

U slučaju pitanja ili smetnji rado će Vam pomoći naša

podružnica Kärcher. Adresu ćete naći na stražnjoj stranici.

Otklanjanje smetnji

Smetnja Uzrok Otklanjanje

Unatoč

programiranju

ne dolazi do

navodnjavanj

Pipa za vodu je

zatvorena.

Otvorite pipu za

vodu.

Baterija je prazna. Uložite novu

bateriju od 9 V (tip

6LR61 / Alkaline).

Priključni kontakti

baterije su oksidirali.

Očistite kontakte.

Filtarsko brtvilo je

začepljeno.

Očistite filtarsko

brtvilo.

Ručno prekinite program

navodnjavanja.

Regulator trajanja

navodnjavanja stoji u

položaju OFF.

Regulator trajanja

navodnjavanja

namjestite na

željeno trajanje,

npr. 15 minuta.

Curenje na

priključku za

vodu.

Filtarsko brtvilo je

neispravno.

Zamijenite filtarsko

brtvilo.

Priključak za vodu na

pipi je otpušten.

Priključak za vodu

ponovo čvrsto

pritegnite.

58 Hrvatski

Upotreblj

avajte samo originalni pribor i originalne rezervne

dijelove, oni jamče za siguran rad uređaja bez smetnji.

Informacije o priboru i rezervnim dijelovima možete pronaći

na www.kaercher.com.

Pridržavamo pravo na tehničke izmjene!

Pribor i pričuvni dijelovi

Tehnički podaci

Radni tlak 0,1 - 1,0 (1 -

10)

MPa

(bar)

Dovodna temperatura (maks.) 35 °C

Okolna temperatura +1 -> +60 °C

Tip baterije 9V (6LR61 / Alkaline)

Hrvatski 59

Poštovani kupče,

Pre prve upotrebe Vašeg uređaja pročitajte ove

originalno uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za sledećeg vlasnika.

– Ovaj uređaj je konstruisan za privatnu uptrebu i nije predviđen za

opterećenja profesionalne primene.

– Ovaj uređaj je predviđen za priključivanje na slavinu za vodu i

služi za automatsku regulaciju toka vode u sistemima za

avodnjavanje.

Prilikom priključivanja ovog proizvoda na vodovodnu mrežu

obratite pažnju na zahteve iz EN 1717, a u slučaju eventualnih

pitanja obratite se vašoj specijalizovanoj sanitarnoj poslovnici.

Pregled sadržaja

Grafički prikaz uređaja 3

Opšte napomene

Sigurnosne napomene

Rukovanje

Nega i održavanje

Otklanjanje smetnji

Pribor i rezervni delovi 68

Tehnički podaci

Opšte napomene

Namensko korišćenje

60 Srpski

Ambalaža se može ponovo preraditi. Molimo Vas da ambalažu

ne bacate u kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale sa sposobnošću

recikliranja i treba ih dostaviti na ponovnu preradu. Primarne i

punjive baterije sadrže materije koje ne smeju dospeti u

životnu sredinu. Stare uređaje kao i baterije ili akumulatore

odložite u otpad ekološki primereno.

Električni i elektronski uređaji sadrže često sastavne delove koji, u

slučaju nepravilnog rukovanja ili nepravilnog odlaganja u otpad,

mogu da predstavljaju potencijalnu opasnost za zdravlje ljudi i

okolinu. Ipak, ovi sastavni delovi su neophodni za pravilan rad

uređaja. Uređaji koji su označeni ovim simbolom ne smeju da se

odlažu u kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na stranici:

www.kaercher.de/REACH

U svakoj zemlji važe garantni uslovi koje je izdala naša nadležna

distributivna organizacija. Eventualne smetnje na uređaju za vreme

trajanja garancije uklanjamo besplatno, ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji podleže garanciji obratite se

sa potvrdom o kupovini Vašem prodavcu ili najbližoj ovlašćenoj

servisnoj službi.

(Adresu ćete naći na poleđini)

OPREZ

Ukazuje na eventualno opasnu situaciju koja može dovesti do lakših

telesnih povreda ili izazvati materijalnu štetu.

Zaštita životne sredine

Garancija

Simboli u uputstvu za rad

Srpski 61

OPREZ

 Automat za navodnjavanje ne sme da se koristi u sistemima za

pijaću vodu.

 Automat za navodnjavanje sme da radi samo sa netretiranom,

bistrom, slatkom vodom maksimalne temperature do 35°C.

 Automat za navodnjavanje sme da se instalira samo na

otvorenom.

 Zaštitite automat za navodnjavanje od prskanja vode i ne

uranjajte ga u vodu.

 Pre svake primene proverite da li je automat za navodnjavanje

ispravan, a ako ima vidljivih oštećenja, prekinite s radom.

 Automat za navodnjavanje sme da stoji samo uspravno.

 Za priključivanje automata za navodnjavanje na slavinu za vodu

nemojte primenjivati nikakve zaptivne mase ni maziva.

 Ne povlačite priključeno crevo.

 Koristite samo baterije od 9 V (tip 6LR61 / Alkaline).

 Nemojte koristiti baterije na punjenje.

 Ne postavljajte automat za navodnjavanje na mesta na kojima

dolazi do kondenzovanja vode, jer na taj način može da se ošteti

baterija.

 Ne postavljajte automat za navodnjavanje blizu toplotnih izvora

(maksimalna okolna temperatura 60°C).

 Nemojte koristiti automat za navodnjavanje blizu uređaja koji se

nalaze pod naponom.

Sigurnosne napomene

62 Srpski

Prilikom vađenja uređaja iz ambalaže proverite da li je sadržaj potpun

i da li postoje oštećenja. U slučaju reklamacija obavestite Vašeg

prodavca.

Slike pogledajte na preklopnoj stranici!

1 Reduktor (G

)

2 Priključak za vodu (G 1) sa filterskom zaptivkom

3 Priključak creva

4 Spojni deo za priključivanje creva

5 Gornji deo kućišta

6 Odeljak za baterije

7 Indikator

8 Regulator učestalosti navodnjavanja

9 Regulator trajanja navodnjavanja

10 Taster za promenu vremena pokretanja i proveru podešenosti

 Skinite gornji deo kućišta.

 Postavite bateriju od 9 V (tip 6LR61 / Alkaline).

 Zatvorite kučište pazeći na ispravan položaj.

 Zavijte spojni deo na priključak creva.

 Po potrebi navijte reduktor na priključak za vodu.

 Automat za navodnjavanje držite za kućište i navijte priključak za

vodu na slavinu.

Rukovanje

Opis uređaja

Pre upotrebe

Srpski 63

OPREZ

Nikada nemojte priključivati automat za navodnjavanje na slavinu za

vodu bez isporučene filterske zaptivke.

 Regulator trajanja navodnjavanja podesite na željeno trajanje,

npr. 15 minuta.

Napomena: Vreme pokretanja ritma navodnjavanja odgovara

neposredno trenutku podešavanja trajanja navodnjavanja. Promena

vremena pokretanja je opcionalno moguća i opisana u nastavku.

 Regulator učestalosti navodnjavanja okrenite na položaj RES.

Indikator treperi crveno, programiranje je moguće u trajanju od

30 sekundi.

 Pritisnite taster za promenu vremena pokretanja (opcija). Svakim

pritiskom na taster vreme pokretanja se pomera za 60 minuta.

pr.: Za pomeranje vremena pokretanja za 3 sata, polazeć

i od

trenutnog vremena, pritisnite taster 3 puta. Pri svakom pritisku

indikator zasvetli zeleno.

 Regulator učestalosti navodnjavanja podesite na željeni ciklus.

h = ciklus u satima, npr. svaka 4 sata

d = ciklus u danima, npr. svaka 2 dana

w = ciklus sedmično

Za prepravku nekog unosa ili poništavanje već podešenog programa

 Regulator učestalosti navodnjavanja okrenite na položaj RES.

Stavljanje u pogon

Podešavanje trajanja navodnjavanja

Podešavanje učestalosti navodnjavanja i vremena pokretanja

Vraćanje podešavanja na početnu vrednost

64 Srpski

Navodnjavanje se obavlja automatski prema postavljenom programu

(npr. svaka 2 dana po 15 minuta).

Pritiskom na taster za proveru podešenosti u svakom trenutku

možete proveriti status. Pri aktivnom programu indikator nakratko

svetli zeleno.

Napomena: Ako je baterija prazna, program navodnjavanja se

automatski prekida, a indikator svetli crveno. Ako automat za

navodnjavanje radi duže vreme bez nadzora, umetnite za svaki

slučaj novu bateriju.

Navodnjavanje može u svako doba da se pokrene ručno bez ikakvog

uticaja na postavljene programe.

Pokretanje ručnog navodnjavanja

 Regulator trajanja navodnjavanja okrenite na ON, indikator

nakratko svetli zeleno, a ventil se otvara.

Nakon 30 minuta se navodnjavanje automatski završava.

Zaustavljanje ručnog navodnjavanja

 Regulator trajanja navodnjavanja okrenite na OFF, indikator

nakratko svetli crveno, a ventil se zatvara.

Napomena: Ako je na automatu za navodnjavanje uspostavljen

program navodnjavanja, po okončanju ručnog navodnjavanja je

potrebno da regulator trajanja navodnjavanja ponovo podesite na

željeno trajanje. Ako regulator stoji na OFF, ne vrši se navodnjavanje,

iako se nastavlja interni ritam navodnjavanja.

Rad

Programski upravljano navodnjavanje

Ručno navodnjavanje

Srpski 65

Na kraju sezone navodnjavanja

 Zatvorite slavinu za vodu.

 Automat za navodnjavanje skinite sa slavine i odvojite crevo za

vodu.

 Pokrenite ručno navodnjavanje kako bi iz automata za

navodnjavanje mogla isteći preostala voda.

 Regulator učestalosti navodnjavanja okrenite na položaj RES.

 Izvadite bateriju.

Čišćenje filterske zaptivke

 Filtersku zaptivku u priključku za vodu redovno vadite i ispirajte

pod mlazom vode.

Zamena baterije

Pre svake sezone navodnjavanja ili kada indikator svetli crveno.

 Skinite gornji deo kućišta.

 Postavite novu bateriju od 9 V (tip 6LR61 / Alkaline).

Prazan akumulator odložite u otpad u skladu sa važećim

dredbama.

Napomena: Sigurnosni uređaj automata za navod

njavanje

samostalno zatvara ventil u slučaju da je baterija prazna.

 Zatvorite kučište pazeći na ispravan položaj.

Završetak rada

Nega i održavanje

Akumulator

Održavanje

Uređaj nije potrebno održavati.

66 Srpski



Iz automata za navodnjavanje ispustite svu vodu.

 Izvadite bateriju.

 Automat za navodnjavanje treba držati na suvom mestu

zaštićenom od smrzavanja.

U slučaju pitanja ili smetnji rado će Vam pomoći naša podružnica

Kärcher. Adresu ćete naći na

poleđini.

Skladištenje

Otklanjanje smetnji

Smetnja Uzrok Otklanjanje

Ne navodnjava

se uprkos

programiranju.

Slavina za vodu je

zatvorena.

Otvorite slavinu za

vodu.

Baterija je prazna. Postavite novu

bateriju od 9 V (tip

6LR61 / Alkaline).

Priključni kontakti baterije

su oksidirali.

Očistite kontakte.

Filterska zaptivka je

začepljena.

Očistite filtersku

zaptivku.

Ručno prekinite program

navodnjavanja. Regulator

trajanja navodnjavanja stoji

na položaju OFF.

Regulator trajanja

navodnjavanja

podesite na željeno

trajanje, npr. 15

minuta.

Curenje na

priključku za

vodu.

Filterska zaptivka je

neispravna.

Zamenite filtersku

zaptivku.

Priključak za vodu na slavini

nije dovoljno zategnut.

Ponovo zategnite

priključak za vodu.

Srpski 67

Koristite samo originalni pribor i originalne rezervne delove, oni

pružaju garanciju za bezbedan i nesmetan rad uređaja.

Informacije o priboru i rezervnim delovima možete pronaći na

www.kaercher.com.

Zadržavamo pravo na tehničke promene!

Pribor i rezervni delovi

Tehnički podaci

Radni pritisak 0,1 - 1,0 (1 - 10) MPa (bar)

Dovodna temperatura (maks.) 35 °C

Tempteratura okoline +1 -> +60 °C

Tip baterije 9V (6LR61 / Alkaline)

68 Srpski

Български 69

Уважаеми клиенти,

Преди първото използване на Вашия уред прочетете това

оригинално инструкцуя упътване за работа, действайте

според него и го запазете за по-късно използване или за следващия

притежател.

–

Този уред е разработен за частна употреба и не е предвиден за

натоварванията на промишлената употреба.

–

Този уред е предвиден за свързване към кран за вода и регулира

автоматично водния поток в напоителни системи.

Моля, спазвайте изискванията на EN 1717 при свързване на този

продукт към мрежата за питейна вода и при евентуални въпроси се

обръщайте към Вашата санитарна служба.

Съдържание

Изображение на уреда 3

Общи указания

Указания за безопасност

Обслужване

Грижи и поддръжка

Помощ при неизправности

Принадлежности и резервни части

Технически данни

Общи указания

Употреба по предназначение

Опаковъчните материали могат да се рециклират. Моля не

хвърляйте опаковките при домашните отпадъци, а ги предайте

на вторични суровини с цел повторна употреба.

Старите уреди съдържат ценни материали, подлежащи на

рециклиране, които могат да бъдат употребени повторно.

Батериите и акумулиращите батерии съдържат вещества, които

не бива да попадат в околната среда. Моля отстранявайте

старите уреди, както батерии или акумулиращи батерии като

отпадък, опазвайки околната среда.

Електрическите и електронните уреди често съдържат съставни части,

които при неправилно боравене или неправилно изхвърляне могат да

представляват потенциална опасност за човешкото здраве и за

околната среда. Въпреки това за правилната експлоатация на уредите

тези съставни части са необходими. Обозначените с този символ уреди

не трябва да бъдат изхвърляни с битовите отпадъци.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

www.kaercher.de/REACH

Във всяка страна важат гаранционните условия, публикувани от

оторизираната от нас дистрибуторска фирма. Евентуални повреди на

Вашия уред ще отстраним в рамките на гаранционния срок безплатно,

ако се касае за дефект в материалите или при производство. В

гаранционен случай се обърнете към дистрибутора или най-близкия

оторизиран сервиз, като представите касовата бележка.

(Адресите ще намерите на задната страница)

70 Български

Опазване на околната среда

Гаранция

Български 71

ПРЕДПАЗЛИВОСТ

За възможна опасна ситуация, която би могла да доведе до леки

телесни повреди или материални щети.

ПРЕДПАЗЛИВОСТ



Не използвайте автомата за напояване в системи за питейна

вода.



Използвайте автомата за напояване само с не третирана,

чиста сладка вода с температура до максимум 35?.



Инсталирайте автомата за напояване само на открито.



Защитете автомата за напояване от водни пръски и никога не

го потапяйте във вода.



Преди всяко използване проверявайте автомата за напояване за

повреди, при видими увреждания преустановете използването.



Поставяйте автомата за напояване само във вертикално

положение.



Не използвайте уплътнителни набивки и смазочни средства, за

да свържете автомата за напояване към крана за вода.



Не дърпайте свързания маркуч.



Използвайте само 9V акумулатори (тип 6LR61 / Alkaline).



Не използвайте акумулатори с възможност за повторно

зареждане.



Не инсталирайте автомата за напояване на места, на които се

образува кондензна вода, тъй като от това може да се повреди

акумулатора.

Символи в Упътването за работа

Указания за безопасност

72 Български



Не инсталирайте автомата за напояване в близост до

източници на топлина (максимална околна температура 60°C).



Не използвайте автомата за напояване в близост до намиращи

се под напрежение уреди.

При разопаковане проверете дали съдържанието на опаковката е

пълно и дали не е повредено. При рекламации уведомете търговеца,

продал Ви уреда.

Вижте схемите на разгънатата страница!

1 Редуцираща муфа (G

)

2 Извод за вода (G 1) с филтърно уплътнение

3 Подвързване на маркуча

4 Куплунг за извод на маркуч

5 Горна част на корпуса

6 Отделение за акумулаторни батерии

7 Сигнална лампа

8 Регулатор за честотата на напояване

9 Регулатор за продължителността на напояване

10 Бутон за промяна на времето за старт / функционална проверка

Обслужване

Описание на уреда

Български 73



Свалете горната част на корпуса.



Поставете 9V акумулатор (тип 6LR61 / Alkaline).



Затворете корпуса, внимавайте за правилното му положение.



Завинтете куплунга за извод на маркуч.



При нужда завинтете редуциращата муфа към извода за вода.



Дръжте автомата за напояване за корпуса и завинтете извода за

вода на крана за вода.

ПРЕДПАЗЛИВОСТ

Никога на свързвайте автомата за вода към крана за вода без

доставеното с него филтърно уплътнение.



Настройте регулатора за продължителността на напояване на

желаната продължителност, напр. 15 мин.

Указание:

Моментът на старта на ритъма на напояване съответства

непосредствено на момента на настройката на продължителността на

напояване. Промяната на момента на старта е възможна като опция и е

описана също по-надолу.



Завъртете регулатора за честотата на напояване в положение

RES

игналната лампа мига червено, режимът за програмиране е

активиран за 30 сек.

Преди пускане в експлоатация

Пускане в експлоатация

Настройка на продължителността на напояването

Настройка на честотата на напояване и на момента на старта



Задействайте бутона за промяна на времето за старт (опция). При

всяко задействане се извършва изместване на времето за

стартиране с 60 мин.

напр.: За изместване на времето за стартиране с 3 ч, задействайте

3 х копчето, изхождайки от актуалното време. Сигналната лампа

светва зелено при всяко задействане.



Завъртете регулатора за честотата на напояване на желания

цикъл.

= цикъл в часове, напр. на всеки 4 часа

= цикъл в дни, напр. на всеки 2 дни

= цикли седмично

За да коригирате въведеното или да изтриете вече настроена програма

натиснете



Завъртете регулатора за честотата на напояване в положение

RES

Нулиране на настройките

Експлоатация

Напояване, управлявано от програмата

На

появането се извършва автоматично съгласно настроената програма

(например за 15 минути на всеки 2 дни).

Посредством задействане на бутона за функционална проверка по

всяко време може да се направи запитване за актуалния статус. При

активна програма сигналната лампа светва за кратко зелено.

Указание:

При празна акумулаторна батерия програмата за напояване

се прекъсва автоматично, сигналната лампа светва червено. Ако

автоматът за напояване ще се използва по-продължително време без

надзор, за всеки случай поставете нова акумулаторна батерия.

74 Български

Български 75

Напояването може по всяко време да се стартира ръчно, настроените

програми остават незасегнати от това.

Старт ръчно напояване



Завъртете регулатора за продължителността на напояване в

положение

, сигналната лампа светва за кратко зелено,

вентилът се отваря.

След 30 минути процесът на напояване приключва автоматично.

Стоп ръчно напояване



Завъртете регулатора за продължителността на напояване в

положение

OFF

, сигналната лампа светва за кратко червено,

вентилът се затваря.

Указание

: Ако на автомата за напояване е определена програма за

напояване, след приключване на ръчното напояване регулаторът за

продължителността на напояване трябва да се настрои отново на

желаната продължителност. Ако регулаторът е на OFF, не се извършва

напояване, въпреки че вътрешният ритъм на напояване продължава да

тече.

В края на напоителния сезон



затворете крана за водата.



Отделете автомата за напояване от крана за вода и маркуча за

вода.



Активирайте ръчното напояване, за да може останалата вода да

изтече от автомата за напояване.



Завъртете регулатора за честотата на напояване в положение

RES



Отстранете акумулатора.

Ръчно напояване

Край на работата

76 Български

Почистете филтърното уплътнение



Сваляйте редовно филтърното уплътнение в извода за водата и го

изплаквайте под течаща вода.

Смяна на акумулатор

Преди всеки напоителен сезон или при светеща червено сигнална

лампа.



Свалете горната част на корпуса.



Поставете нов 9V акумулатор (тип 6LR61 / Alkaline).

Отстранете изразходения акумулатор като отпадък съгласно

валидните разпоредби.

Указание:

Предпазното приспособление на автомата за напояване

при празен акумулатор автоматично затваря вентила.



Затворете корпуса, внимавайте за правилното му положение.

Уредът не се нуждае от поддръжка.



Изпразнете автомата за напояване напълно от вода.



Отстранете акумулатора.



Съхранявайте автомата за напояване на сухо и защитено от

замръзване място.

Грижи и поддръжка

Акумулатор

Поддръжка

Съхранение

Български 77

При въпроси и повреди Вашият дистрибутор на "Керхер" ще Ви помогне

с удоволствие. Адресите ще намерите на задната страница.

Помощ при неизправности

Неизправност Причина Отстраняване

Напояването не

се извършва

въпреки

програмирането

Кранът за водата е затворен. Отворете крана за

водата.

Празен акумулатор. Поставете нов 9V

акумулатор (тип

6LR61 / Alkaline).

Контактите на акумулатора

са оксидирани.

Почистете контактите.

Запушено филтърно

уплътнение.

Почистете

филтърното

уплътнение.

Прекъснете ръчно

програмата за напояване.

Регулаторът за

продължителността на

напояване е на OFF.

Настройте регулатора

за

продължителността

на напояване на

желаната

продължителност,

напр. 15 мин.

Утечка на

извода за вода.

Дефектно филтърно

уплътнение.

Сменете филтърното

уплътнение.

Изводът за вода на крана за

вода се е разхлабил.

Завийте отново

здраво извода за

вода.

78 Български

Използвайте само оригинални аксесоари и оригинални резервни части,

по този начин осигурявате безопасната и безпроблемна експлоатация

на уреда.

Можете да намерите информация за аксесоари и резервни части на

www.kaercher.com.

Запазваме си правото на технически изменения!

Принадлежности и резервни части

Технически данни

Работно налягане 0,1 - 1,0 (1 - 10) MPa (bar)

Температура на постъпващата вода

(макс.)

35 °C

Околна температура +1 -> +60 °C

Тип батерия 9V (6LR61 / Alkaline)

Türkçe 79

Sayın müşterimiz,

Cihazın ilk kullanımından önce bu orijinal kullanma

kılavuzunu okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahiplerine vermek için bu

kılavuzu saklayın.

– Bu cihaz özel kullanım için geliştirilmiştir ve cihazın ticari k

ullanım

taleplerini karşılaması öngörülmemiştir.

– Bu cihaz bir su musluğuna bağlanmak için ön görülmüştür ve

sulama sistemlerindeki su akışını otomatik olarak ayarlar.

Lütfen ürünün içme suyu şebekesine bağlantısı sırasında EN

1717 normlarının gerekliliklerine uyun ve olası sorular için uzman

sıhhi tesisatçınıza başvurun.

İçindekiler

Cihaz resmi 3

Genel bilgiler

Güvenlik uyarıları

Kullanımı

Koruma ve Bakım

Arızalarda yardım

Aksesuarlar ve yedek parçalar 87

Teknik Bilgiler

Genel bilgiler

Kurallara uygun kullanım

Ambalaj malzemeleri geri dönüş-türülebilir. Ambalaj

malzemelerini evinizin çöpüne atmak yerine lütfen tekrar

kullan labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması

gereken değerli geri dönüşüm malzemeleri bulunmaktadır.

Piller ve şarjlı piller çevreye yayılmaması gereken, zararlı

maddeler içerir. Eski cihazları ve pilleri ya da şarjlı pilleri

çevreye uyumlu şekilde tasfiye edin.

Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıldıklarında

veya yanlış şekilde tasfiye edildiklerinde insan sağlığı ve çevre için

tehlikeli olabilecek bileşenler içerir. Cihazın kurallara uygun şekilde

işletilmesi için bu bileşenlerin bulunması gereklidir. Bu simge ile

işaretlenmiş cihazlar evsel çöpler ile birlikte tasfiye edilmemelidir.

İçerik maddeleri hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

www.kaercher.de/REACH

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları

geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel

hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu

sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan

yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile

birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

(Adres için Bkz. Arka sayfa)

80 Türkçe

Çevre koruma

Garanti

Türkçe 81

TEDBIR

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek

olası tehlikeli bir durum için.

TEDBIR

 Sulama otomatını içme suyu sisteminde çalıştırmayın.

 Sulama otomatını sadece işlem görmemiş ve maksimum 35?

sıcaklıktaki işlem görmemiş tatlı suyla çalıştırın.

 Sulama otomatını dış alanlara kurmayın.

 Sulama otomatını su püskürtmesine karşı koruyun ve otomatı

kesinlikle suya batırmayın.

 Sulama otomatına her çalışmadan önce görsel kontrol yapın,

hasar görmeniz durumunda çalışmayı durdurun.

 Sulama otomatını sadece dikey pozisyonda yerleştirin.

 Sulama otomatını su musluğuna bağlamak için conta macunu ve

yağlama maddesi kullanmayın.

 Bağlı durumdaki hortumdan çekmeyin.

 Sadece 9V bataryalar (Tip 6LR61 / Alkaline) kullanın.

 Şarj edilebilir bataryalar kullanmayın.

 Sulama otomatını kondensat oluşacak yerlere kurmayın, aksi

takdirde batarya zarar görebilir.

 Sulama otomatını ısı kaynaklarının yakınına kurmayın

(maksimum çevre sıcaklığı 60°C).

 Sulama otomatını gerilim altındaki cihazların yakınında

çalıştırmayın.

Kullanım kılavuzundaki semboller

Güvenlik uyarıları

82 Türkçe

Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını ve

parçaların hasarlı olup olmadığını kontrol edin. Şikayet olması

durumunda yetkili satıcınızı bilgilendirin.

Şekiller Bkz. Katlanır sayfa!

1 Redüksiyon parçası (G

)

2 Filtre contalı su bağlantısı (G 1)

3 Hortum bağlantısı

4 Hortum bağlantısı için bağlantı parçası

5 Muhafaza üst parçası

6 Akü bölmesi

7 Sinyal lambası

8 Sulama sıklığı regülatörü

9 Sulama süresi regülatörü

10 Başlatma süresini değiştirme / fonksiyon kontrolü tuşu

 Muhafaza üst parçasını çıkartın.

 9V bataryayı (Tip 6LR61 / Alkaline) yerleştirin.

 Muhafazayı kapatın, doğru oturma kontrolü yapın.

 Bağlantı parçasını hortum bağlantısına vidalayın.

 Gerekirse, redüksiyon parçasını su bağlantısına vidalayın.

 Sulama otomatını muhafazadan tutun ve su bağlantısını su

musluğuna vidalayın.

Kullanımı

Cihaz tanýmý

Cihazı çalıştırmaya başlamadan önce

Türkçe 83

TEDBIR

Birlikte teslim edilen filtre contası olmadan sulama otomatını

kesinlikle su musluğuna bağlamayın.

 Sulama süresi regülatörünü istediğiniz süreye, örn. 15 dakikaya

ayarlayın.

Uyarı: Sulama ritminin bağlatma zamanı, sulama süresinin ayar

zamanıyla doğrudan aynıdır. Başlatma zamanının değiştirilmesi

isteğe bağlı olarak mümkündür ve aşağıda açıklanmıştır.

 Sulama sıklığı regülatörünü RES konumuna getirin.

Sinyal lambası kırmızı renkte yanıp söner, programlama modu

0 saniye boyunca etkinleştirilir.

 Başlatma süresini değiştirme / onaylama tuşu (isteğe bağlı). Her

basışta başlatma zamanı 60 dakika kaydırılır.

Ör

n. Başlatma zamanını 3 saat kaydırmak için, güncel saa

tten

başlayarak düğmeye 3 kez basın. Her basışta sinyal lambası

yeşil renkte yanar.

 Sulama sıklığı regülatörünü istediğiniz çevrime ayarlayın.

h = Saat cinsinden çevrim, örn. her 4 saatte bir

d = Gün cinsinden çevrim, örn. her 2 günde bir

w = Haftalık çevrim

Bir girişi düzeltmek ya da yapılan bir ayarı silmek için

 Sulama sıklığı regülatörünü RES konumuna getirin.

İşletime alma

Sulama süresinin ayarlanması

Sulama sıklığı ve başlatma zamanının ayarlanması

Ayarları sıfırlama

84 Türkçe

Sulama, ayarlanan programa göre otomatik olarak gerçekleşir (Örn;

her 2 günde bir 15 dakika boyunca).

Fonksiyon kontrolü tuşuna basarak güncel durum her an

sorgulanabilir. Program aktifken sinyal lambası kısa süreli yeşil

renkte yanar.

Not: Akü boşsa, sulama programı otomatik olarak iptal edilir, sinyal

lambası yeşil renkte yanar. Sulama otomatı uzun süre denetimsiz

kullanılacaksa, her ihtimale karşı yeni bir batarya takın.

Sulama her an manüel başlatılabilir, ayarlanan programlar bundan

etkilenmez.

Manüel sulamanın başlatılması

 Sulama süresi regülatörünü ON konumuna getirin, sinyal lambası

kısa süreli yeşil renkte yanar, valfı açılır.

30 dakika sonra sulama işlemi otomatik olarak durdurulur.

Manüel sulamanın durdurulması

 Sulama süresi regülatörünü OFF konumuna getirin, sinyal

lambası kısa süreli kırmızı renkte yanar, valfı kapanır.

Uyarı: Sulama otomatında bir sulama programı belirlenmişse,

manüel sulama durdurulduktan sonra sulama süresi regülatörü

istenen süreye ayarlanmalıdır. Regülatör OFF konumundaysa, dahili

sulama ritmi devam etse dahi sulama yapılmaz.

Çalıştırma

Program kumandalı sulama

Manüel sulama

Türkçe 85

Sulama sezonunun sonunda

 Su musluğunu kapatın.

 Sulama otomatını su musluğu ve su hortumundan ayırın.

 Kalan suyun sulama otomatından dışarı akabilmesi için manüel

sulamayı etkinleştirin.

 Sulama sıklığı regülatörünü RES konumuna getirin.

 Bataryayı çıkartın.

Filtre contasının temizlenmesi

 Su bağlantısındaki filtre contasını düzenli olarak çıkartın ve akar

su altında yıkayın.

Akünün değiştirilmesi

Her sulama periyodundan önce ya da sinyal lambası kırmızı

yanarken.

 Muhafaza üst parçasını çıkartın.

 Yeni 9V bataryayı (Tip 6LR61 / Alkaline) yerleştirin.

Kullanılmış aküyü geçerli düzenlemelere göre tasfiye edin.

Not: Sulama otomatının emniyet tertibatı batarya boşken

otomatik olarak valfı kapatır.

 Muhafazayı kapatın, doğru oturma kontrolü yapın.

Cihaz bakım gerektirmez.

Cihazın kapatılması

Koruma ve Bakım

Akü

Bakım



Sulama otomatındaki suyu komple boşaltın.

 Bataryayı çıkartın.

 Sulama otomatını kuru ve pas oluşmayan bir yerde depolayın.

Sorularınız veya arızalar söz konusu olursa Kärcher distribütörümüz

size seve seve yardımcı olacaktır. Adres için bkz. Arka sayfa.

86 Türkçe

Depolama

Arızalarda yardım

Arıza Nedeni Arızanın

giderilmesi

Programlamay

a rağmen

sulama

gerçekleşmiyor

Su musluğu kapalı. Su musluğunu açın.

Batarya boş: Yeni 9V bataryayı

(Tip 6LR61 /

Alkaline) yerleştirin.

Batarya bağlantı kontakları

oksitlenmiş.

Kontakları

temizleyin.

Filtre contası tıkanmış. Filtre contasını

temizleyin.

Sulama programı elle

durduruldu. Sulama süresi

regülatörü OFF konumunda

duruyor.

Sulama süresi

regülatörünü

istediğiniz süreye,

örn. 15 dakikaya

ayarlayın.

bağlantısında

kaçak.

Filtre contası arızalı. Filtre contasını

değiştirin.

Su bağlantısı su

musluğundan gevşemiş.

Su bağlantısını tekrar

vidalayın.

Türkçe 87

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın;

cihazın güvenli şekilde ve arızasız işletilmesini garantilerler.

Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret

edin: www.kaercher.com.

Teknik değişiklik yapma hakkı saklıdır!

Aksesuarlar ve yedek parçalar

Teknik Bilgiler

Çalışma basıncı 0,1 - 1,0 (1 - 10) MPa (bar)

Besleme sıcaklığı (maks.) 35 °C

Çevre sıcaklığı +1 -> +60 °C

Pil tipi 9V (6LR61 / Alkaline)

www.kaercher.com/dealersearch

Alfred Kärcher SE

& Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Registrieren Sie Ihr Produkt und protieren Sie von vielen Vorteilen.

Enregistrez votre produit et bénécier de nombreux avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/dealersearch

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!

Karcher 2.645-174.0 Watering Unit WT 4

Product's Documents

Bedienungsanleitung

Specifications

Karcher 2.645-174.0 Questions and Answers
