Hoover C1703-900 WindTunnel 13" Bagged Upright Vacuum User Manual

www.hoovercommercial.com

OWNER’S MANUAL

Operating and Servicing Instructions

IMPORTANT: READ CAREFULLY BEFORE ASSEMBLY AND USE.

Questions or concerns? For assistance, please call Customer Service at

1-888-768-2014 Mon-Fri 8am-5pm EST before returning this product to the store.

THIS PRODUCT IS INTENDED FOR COMMERCIAL USE ONLY.

CONTENTS

Thank you for choosing a HOOVER

COMMERCIAL product.

Please enter the complete model and Manufacturing

Code in the spaces provided.

MODEL

MFG. CODE

Hint: Attach your sales receipt to this owner’s manual.

Verification of date of purchase may be required for

warranty service of your HOOVER

COMMERCIAL

product.

Be sure to register your product online at

Hoovercommercial.com or call 1-888-768-2014 to register

by phone.

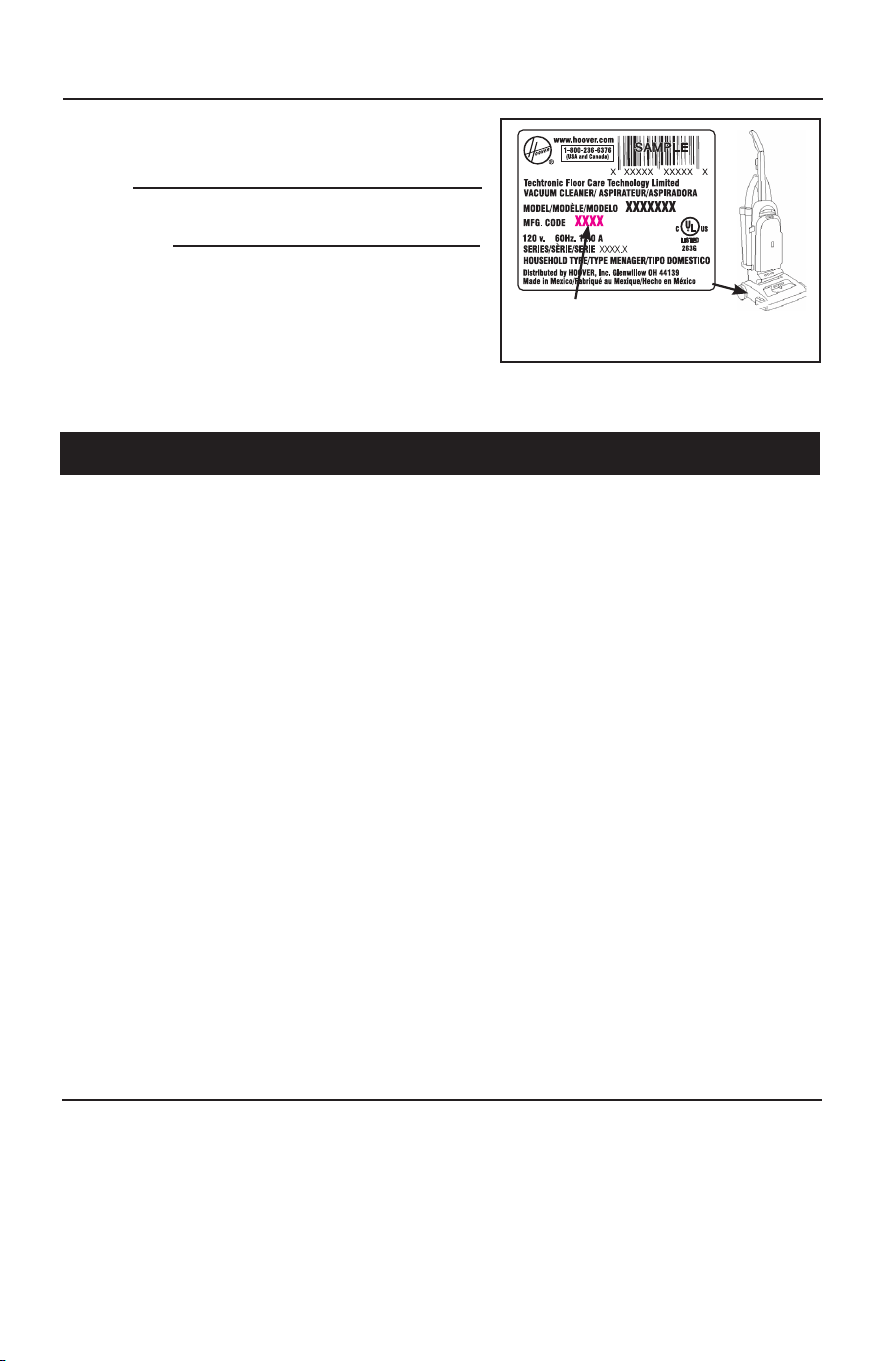

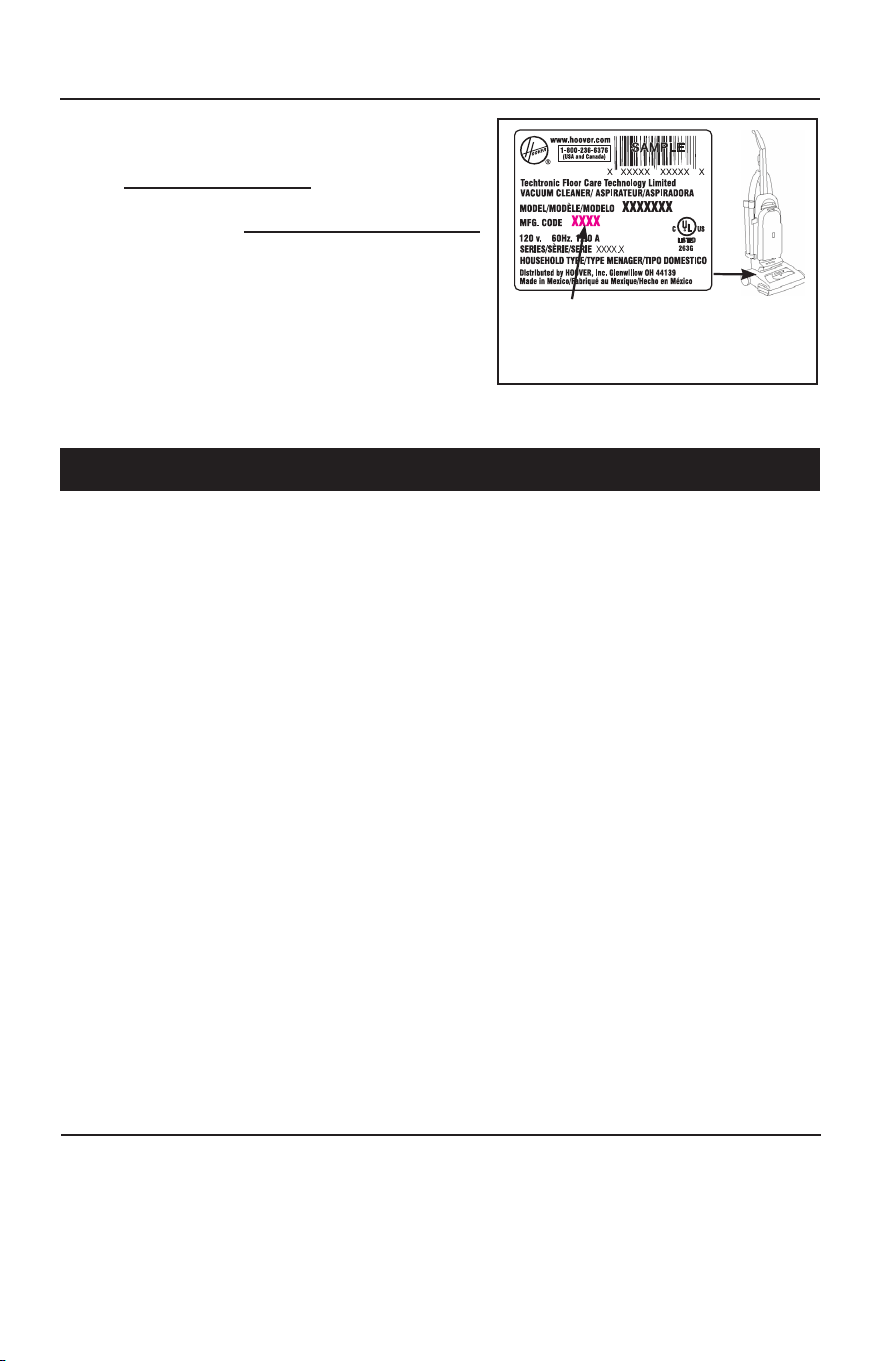

MANUFACTURING CODE

If you need assistance:

Visit our website at hoovercommercial.com. Call 1-888-768-2014 to speak with a customer service

representative; Mon- Fri 8am- 5pm EST. Please do not return this product to the store.

(Label located under vacuum)

Important Safeguards .................................................................................................................... 3

Cleaner Assembly .......................................................................................................................... 5

How To Use ..................................................................................................................................... 6

Cleaner Description ............................................................................................. 6

Cleaning Tools ................................................................................................................................ 9

Maintenance ................................................................................................................................... 10

Filter Bag ............................................................................................................. 10

Filters .................................................................................................................. 11

Headlight ............................................................................................................. 12

Belt ...................................................................................................................... 12

Agitator Brushroll ................................................................................................. 13

Clearing Blockages ............................................................................................. 14

Lubrication ........................................................................................................... 14

Troubleshooting Guide ................................................................................................................... 15

Service ............................................................................................................................................ 15

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS

When using an electrical appliance, basic precautions should always be

followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE.

WARNING: TO REDUCE THE RISK OF FIRE,

ELECTRIC SHOCK OR INJURY:

• Fully assemble before operating.

• Operate vacuum only at voltage specified on data label on bottom of cleaner.

• Do not leave appliance when plugged in. Unplug from outlet when not in use and

before cleaning or servicing.

• Do not use outdoors or on wet surfaces.

• Do not allow to be used as a toy. Not intended for use by children age 12 and under.

Close supervision is necessary when used near children. To avoid injury or damage,

keep children away from product, and do not allow children to place fingers or other

objects into any openings.

• Use only as described in this manual. Use only manufacturer’s recommended

attachments and products.

• Do not use with damaged cord or plug. If appliance is not working as it should, has

been dropped, damaged, left outdoors, or dropped into water, take it to a service

center prior to continuing use.

• Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord

around sharp edges or corners. Do not place product on cord. Do not run appliance

over cord. Keep cord away from heated surfaces.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

• Do not handle plug or appliance with wet hands.

• Do not put any object into openings. Do not use with any opening blocked; keep free

of dust, lint, hair, and anything that may reduce air flow.

• Keep hair, loose clothing, fingers, and all parts of body away from openings and

moving parts. Brushroll continues to rotate when in the upright position.

• Turn off all controls before unplugging.

• Use extra care when cleaning on stairs. To avoid personal injury or damage, and to

prevent the cleaner from falling, always place cleaner at bottom of stairs on floor.

Do not place cleaner on stairs or furniture, as it may result in injury or damage.

• Do not use to pick up flammable or combustible liquids, such as gasoline, or fine

wood sandings, or use in areas where they may be present.

• Connect to a properly grounded outlet only. See grounding instructions.

• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or

hot ashes.

• Do not use without Dust bag and Filters in place.

• WARNING: This product contains chemicals known to the State of California to

cause cancer, birth defects or reproductive harm. Wash Hands After Using.

CAUTION: TO REDUCE THE RISK OF

DAMAGE:

• Avoid picking up hard, sharp objects with this product as they may cause damage.

• Store appropriately indoors in a dry place. Do not expose machine to freezing tem-

peratures.

• Brushroll continues to turn while product is turned on and handle is in upright

position. To avoid damage to carpet, rugs, furniture and flooring, avoid tipping clean-

er or setting it on furniture, fringed area rugs, or carpeted stairs during tool use.

• Do not use sharp objects to clean out hose as they can cause damage.

GROUNDING INSTRUCTIONS

This appliance must be grounded. If it should malfunction or breakdown, grounding

provides a path of least resistance for electric current to reduce the risk of electric

shock. This appliance is equipped with a cord having an equipment-grounding con-

ductor and grounding plug. The plug must be inserted into an appropriate outlet that

is properly installed and grounded in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-grounding conductor

can result in a risk of electric shock. Check with a qualified electrician or service per-

son if you are in doubt as to whether the outlet is properly grounded. Do not modify

the plug provided with the appliance--if it will not fit the outlet, have a proper outlet

installed by a qualified electrician.

This appliance is for use on a nominal 120-

volt circuit and has a grounding attachment

plug that looks like the plug illustrated in the

sketch above. Make sure that the appliance

is connected to an outlet having the same

configuration as the plug. No adapter should

be used with this appliance.

GROUNDED

OUTLET

GROUNDING

GROUNDED

OUTLET BOX

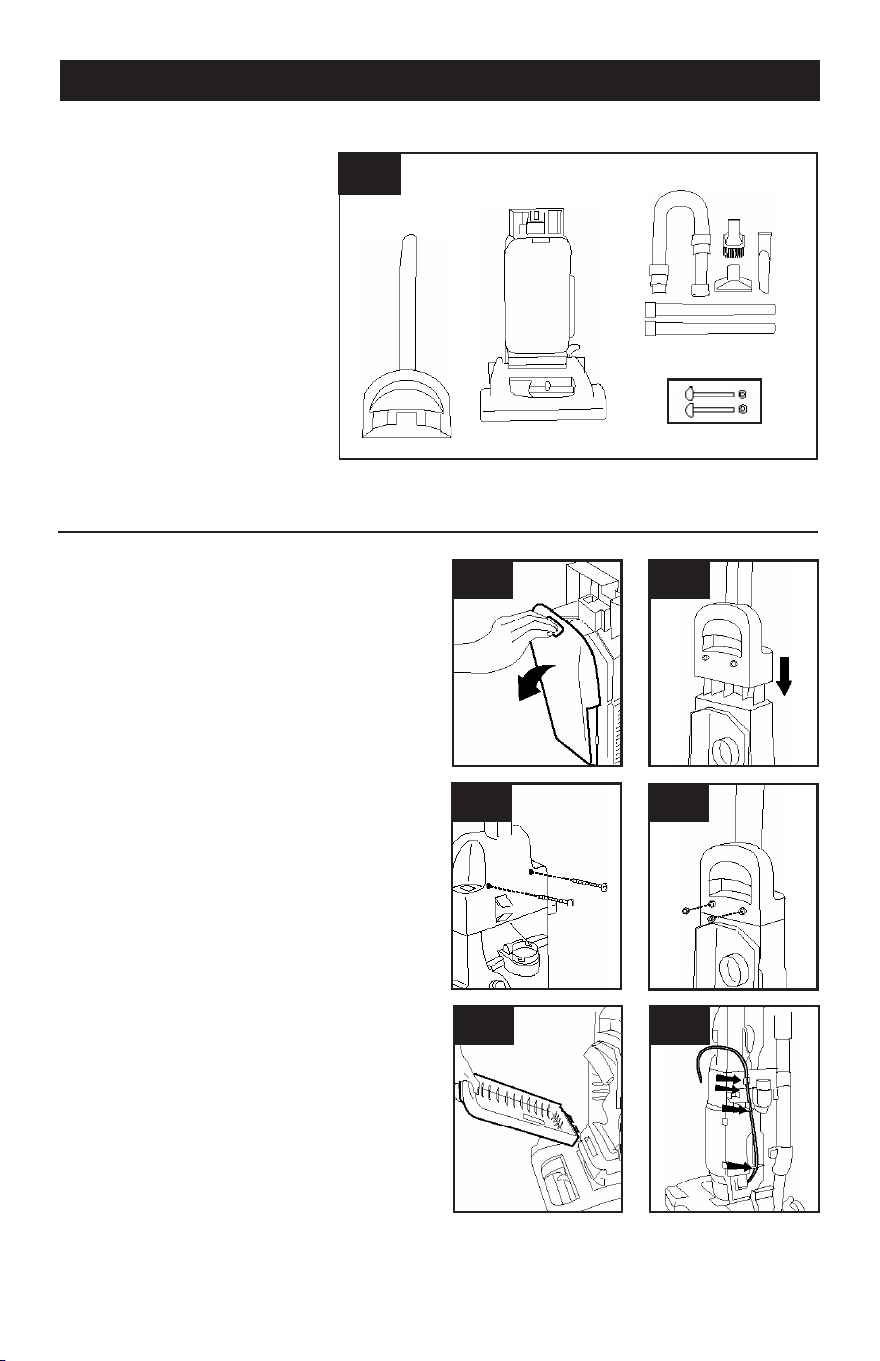

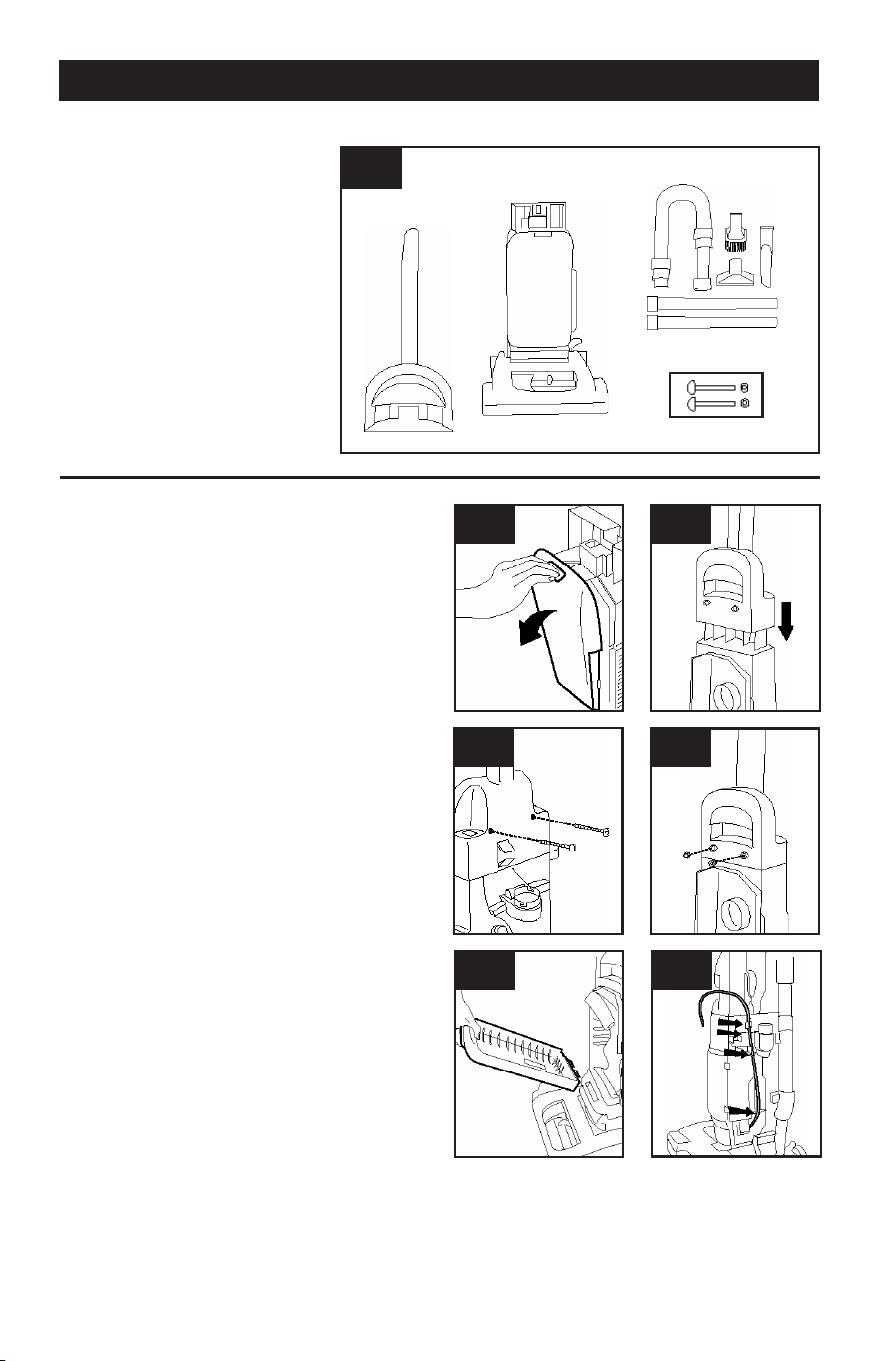

1. VACUUM ASSEMBLY

A. Handle section

B. Cleaner body

C. Hose, cleaning tools and wands

D. Handle bolts and nuts packet

Remove all parts from carton and

identify each item shown.

Make sure all parts are located before

disposing of packing materials.

1.2 Remove bag door on cleaner body by

pushing down at top of door and pulling door

outward.

Switch (A) above bag door should be in OFF position.

1.3 Slide handle onto cleaner body.

1.4 Push bolts into holes on back of handle.

1.5 Place nuts in recessed areas on front of handle.

Hold each nut in place while tightening each bolt

securely with a Phillips screwdriver.

1.6 Reposition bag door by fitting tabs on bottom

of door into opening. Press top of door to snap

securely shut.

1.7 Position cord on back of cleaner as shown and

press cord into clip.

ATTACH HANDLE

CARTON CONTENTS

1.1

1.3

1.4

1.5

1.6 1.7

1.2

2. HOW TO USE

VACUUM DESCRIPTION

1. Handle

2. Cord Hooks: wrap cord around

hooks for storage. The top hook

can be rotated right or left for

easy cord release.

3. Hose

4. ON/OFF Switch: located on left

rear corner of cleaner body

5. Carry Handle

6. Bag Door

7. Stair Cleaning Handle: located

on lower edge of bag door

8. Handle Release Lever: step on

lever to lower handle to operating

or low positions

9. Headlight

10. Nozzle Control Knob: slide knob

to correct setting for height of

carpet being cleaned

11. Furniture Guard: helps prevent

cleaner from marking furniture

12. Wands

13. Check Bag Indicator

14. Final Filter Exhaust

15. Dusting Brush

16. Crevice Tool

17. Furniture Nozzle

18. Hose Hook

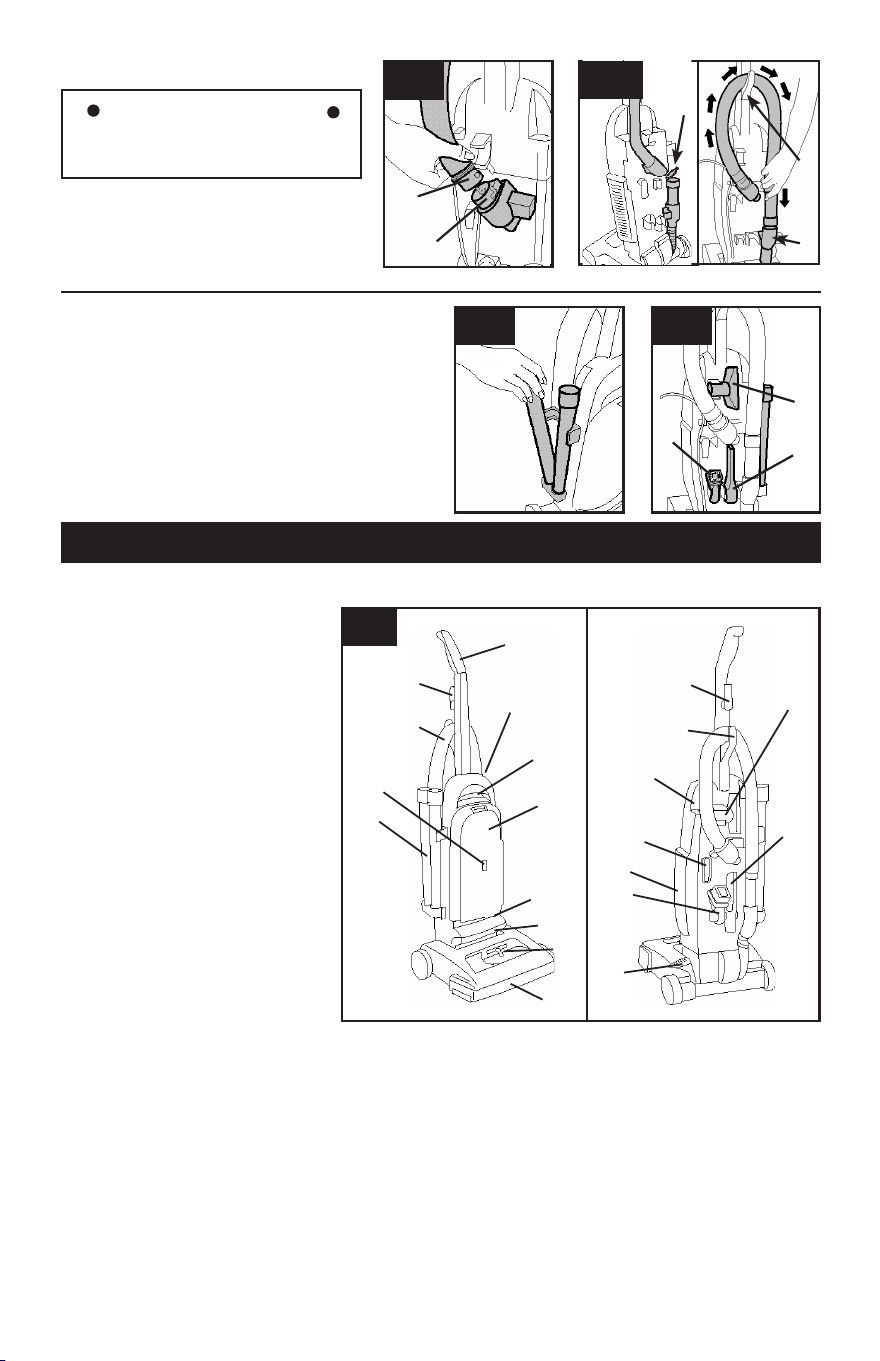

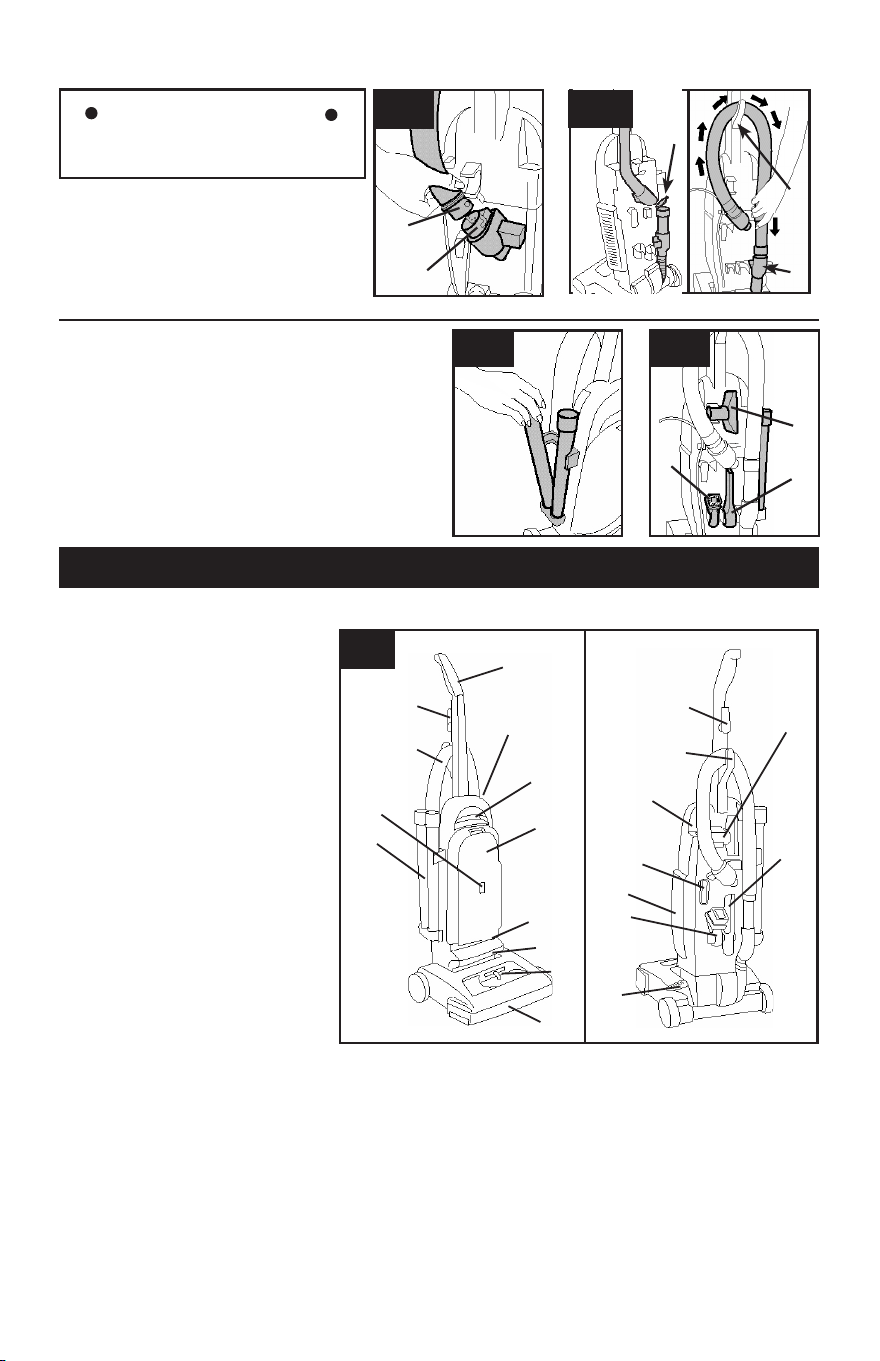

ATTACH HOSE

1.8 Slide hose (A) into dirt duct (B) and

twist hose to lock it into place.

1.10 1.11

POSITION TOOLS

1.10 Place smaller unridged end of wand into bot-

tom of rack. Snap wand into clip. Repeat with other

wand.

1.11 For models with tools on back, snap ends of

dusting brush (A), crevice tool (B) and furniture

nozzle (C) into clips as shown.

Hose must be connected

as shown for all operations.

IMPORTANT

1.9 Lift hose tube cover (C). Position

hose over hose hook (D) and onto hose

tube (E).

1.8

1.9

2.1

2.2

2.3

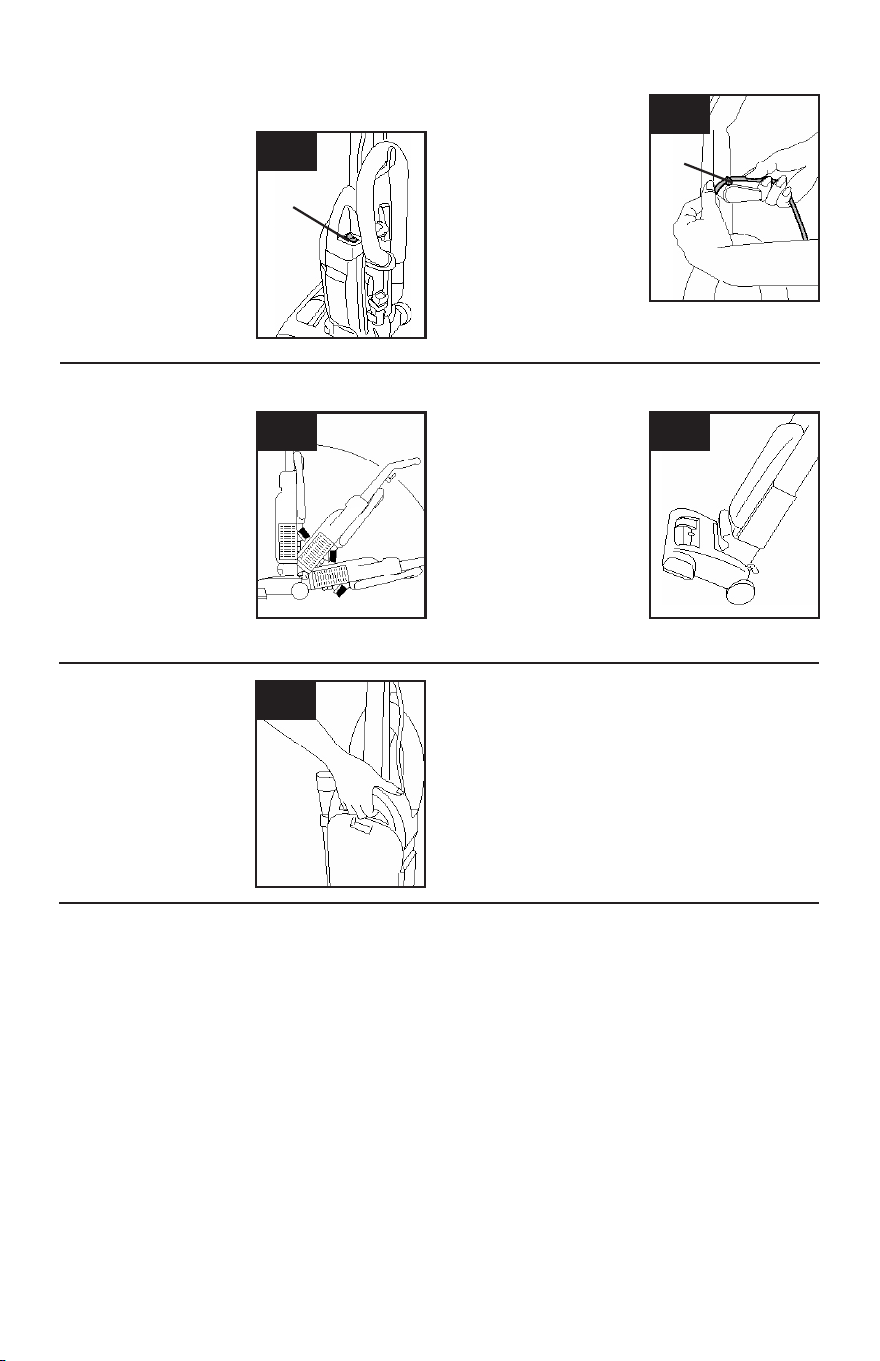

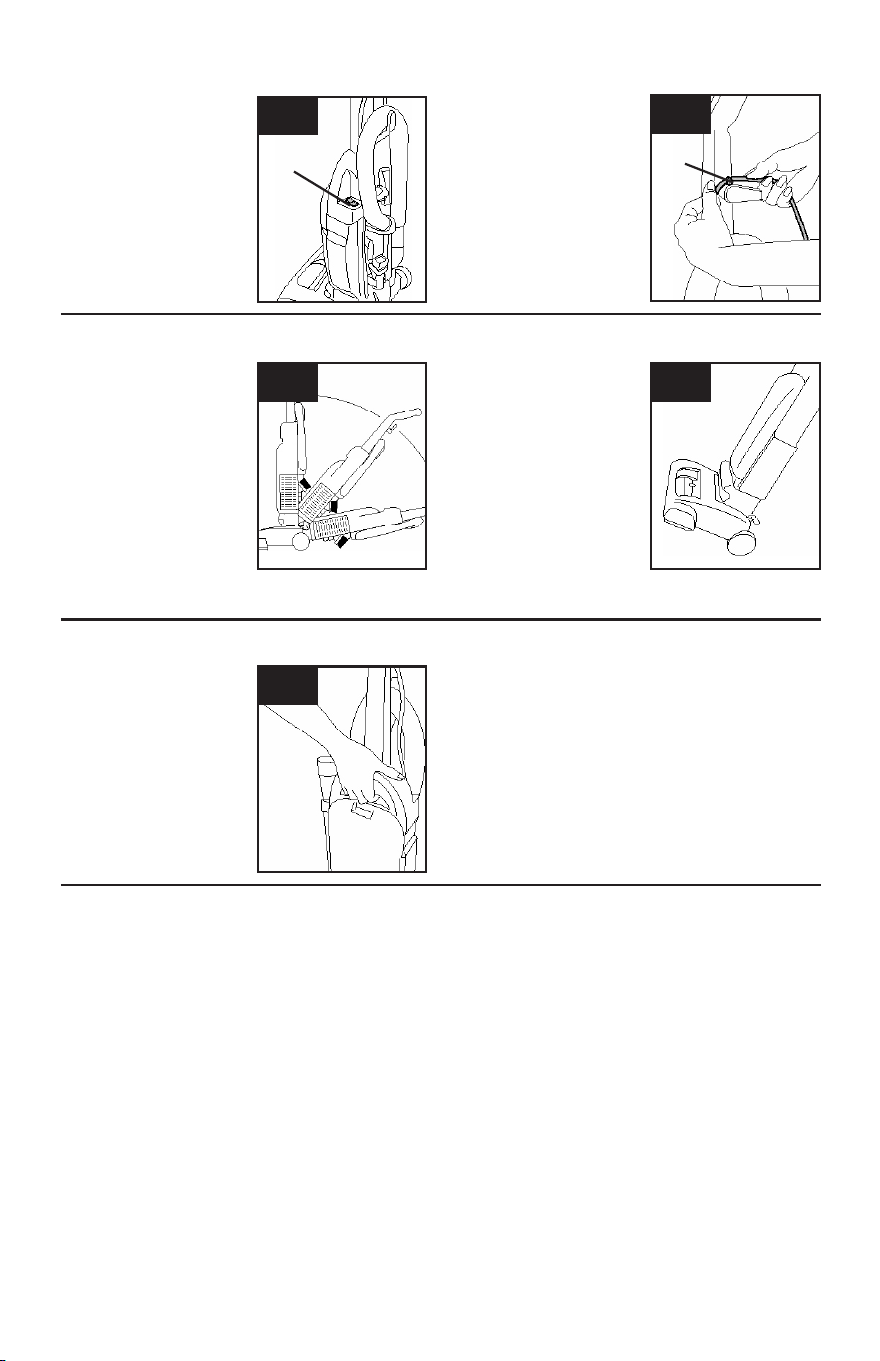

ON-OFF SWITCH

CORD CLIP

Plug cord into electrical

outlet.

To turn cleaner ON,

push switch (A) toward

front of cleaner.

To turn cleaner OFF,

push switch toward back

of cleaner.

To help keep the cord

out of the way while

vacuuming, position

cord down into cord clip

(B) located between top

cord hook and handle.

2.4

HANDLE POSITIONS

The handle of your

cleaner has three

positions; upright for

storage and when using

cleaning tools;

operating position for

general operation on

carpet and floors; low

for reaching under low

furniture. Step on

handle release lever to

lower handle.

2.5

TRANSPORTING CLEANER

To move your cleaner

from room to room, put

handle in upright

position, tilt cleaner

back on rear wheels

and push forward.

2.6

CARRY HANDLE

The cleaner can also be

moved by using the

carry handle.

CORD STORAGE

Wrap cord on cord

hooks (A & B) for

convenient storage.

Attach the plug end

into the cord.

CARPET HEIGHT ADJUSTMENT

The cleaning of carpet

and rugs takes place at

the nozzle (A).

When it is necessary to

raise and lower the

nozzle for various

carpet pile heights,

slide the nozzle control

knob (B) to the desired

setting.

2.7

HANDLE POSITION

For ease in sliding

knob, the handle should

be in the upright

position (C).

The nozzle will not

move into the adjusted

position until the

cleaner handle is

lowered to the operating

position (D).

2.8

SETTINGS

For maximum cleaning performance, the following

carpet height settings are recommended:

• Lowest setting: or all types of carpet. Note: If the

cleaner is difficult to push, slide knob to the next

higher setting.

• Higher settings: for very deep pile carpet where

easier pushing effort is desired, while maintaining

good cleaning performance.

2.9

HIGH

HARD

FLOOR

CLEANING LIGHTWEIGHT

FLEXIBLE RUGS

Stand on one end of rug and move cleaner toward

other end or edge. Before reaching edge, push

down on handle. This will lift up the nozzle (front of

cleaner) as shown and will prevent rug from clinging

to cleaner. Continue to lift up nozzle so that when

you have reached the edge, it is completely off the

rug. Move cleaner back to start again, lower nozzle,

and use only forward strokes.

2.10

2.11

Lift vacuum by Stair Cleaning Handle and

position on stairs. Clean forward to back. Never

leave the vacuum standing on stairs when not

cleaning.

STAIR CLEANING

Use extra care when cleaning on stairs. To avoid

personal injury or damage, and to prevent the

cleaner from falling, always place cleaner at

bottom of stairs or on floor. Do not place cleaner

on stairs or furniture, as it may result in injury or

damage.

CAUTION

! !

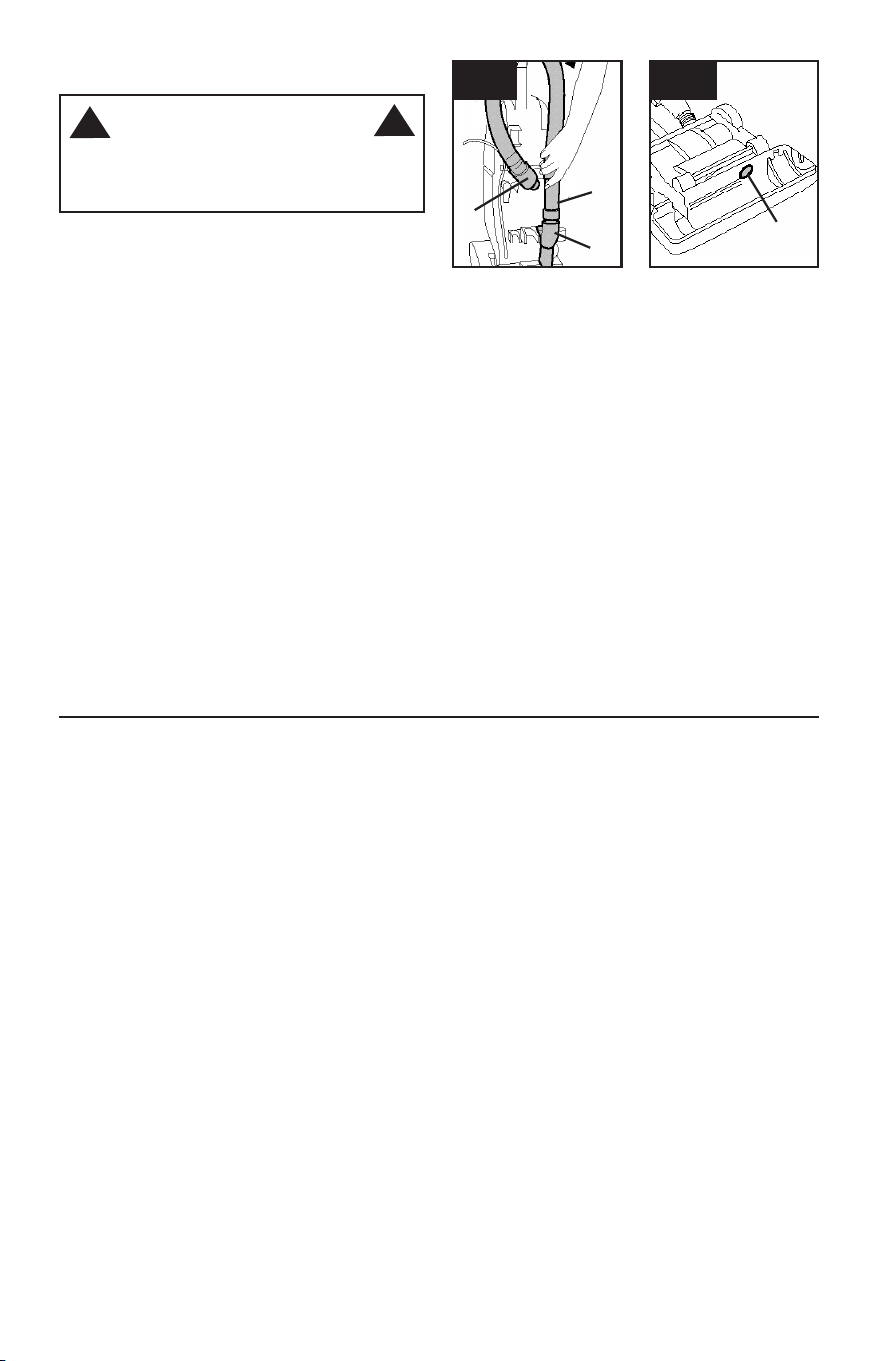

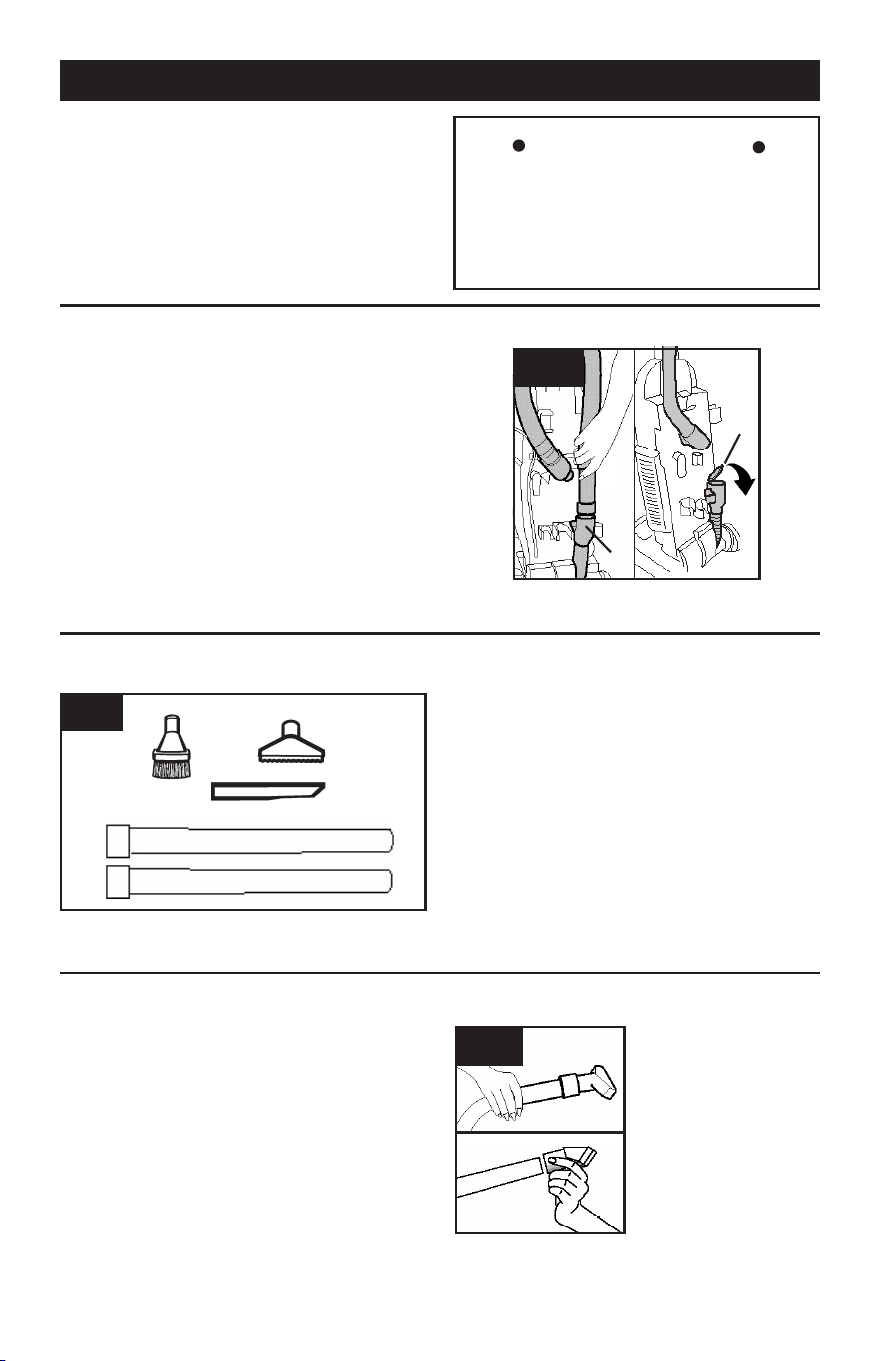

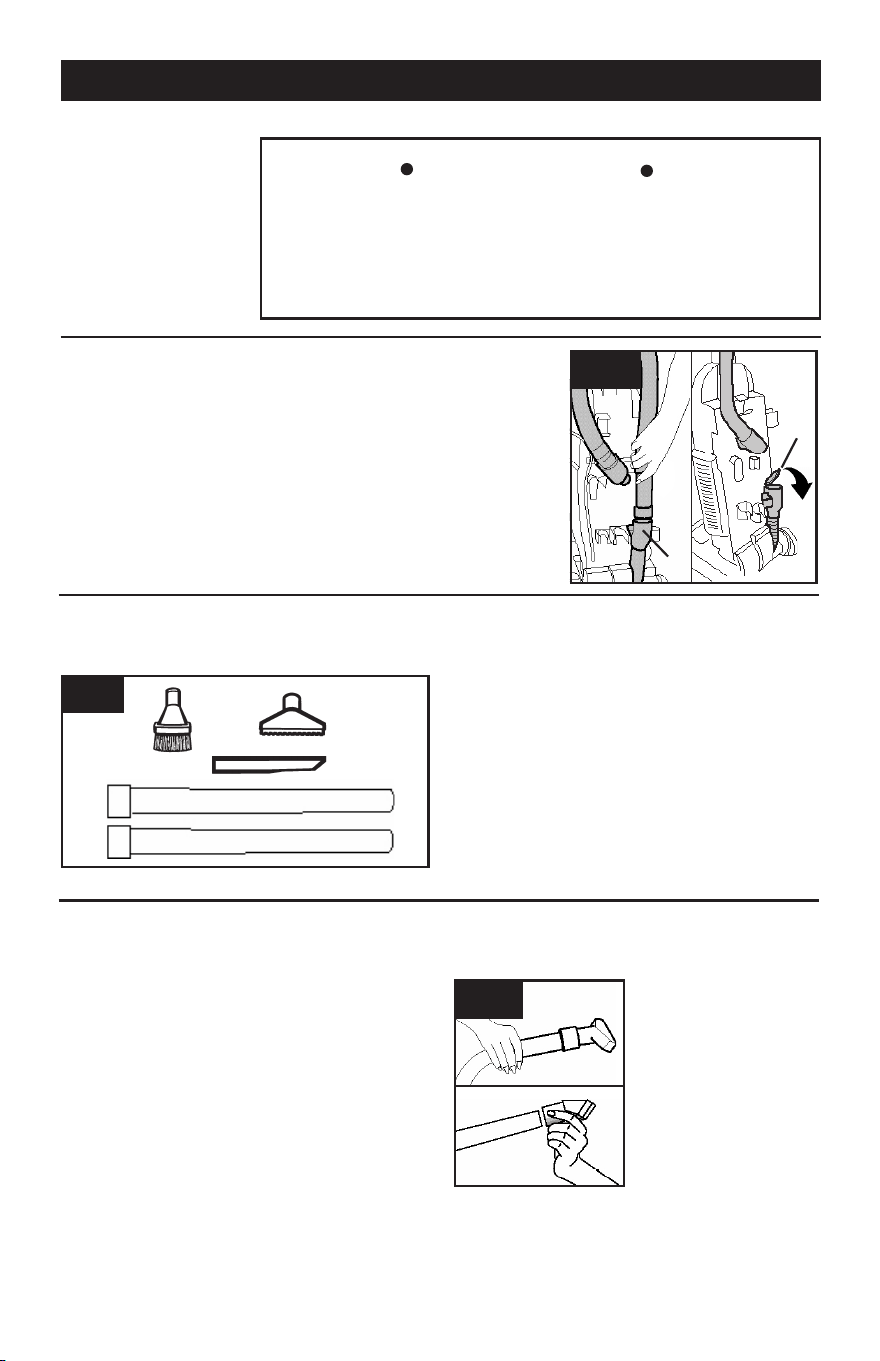

REMOVING HOSE

A. Dusting brush may be used for carved furniture,

table tops, books, lamps, lighting fixtures, venetian

blinds, baseboards, shutters, and registers.

B. Furniture nozzle may be used for upholstered

furniture, draperies, mattresses, clothing, automobile

interiors, and carpeted stairs.

C. Crevice tool may be used in tight spaces, cor-

ners and along edges in such places as dresser

drawers, upholstered furniture, stairs and

baseboards.

D. Extension wands are used to give extra length to

your hose. Use them with any of the above tools.

3.2

3. TOOLS

SELECT PROPER TOOL

3.3

ATTACH WAND AND TOOLS

Attach tool, wand or crevice tool to the hose (H) by

pushing it firmly into the hose. Attach second wand,

tool or crevice tool to the wand in the same manner.

Twist wand or tool slightly to tighten or loosen the

connection.

For models with crevice tool, the dusting brush (I)

can be attached to the crevice tool.

HOW TO CLEAN

TOOLS

To clean the hose, wipe

off dirt with a cloth

dampened in a mild

detergent. Rinse with a

damp cloth.

Cleaning tools may be

washed in warm water

with a detergent. Rinse

and air dry before

using.

Tools allow for cleaning surfaces above the floor

and for reaching hard to clean areas.

The vacuum is ready for tool use when handle is in

upright position.

IMPORTANT

Brushroll continues to turn while product is

turned on and handle is in upright position. To

avoid damage to carpet, rugs, furniture and

flooring, avoid tipping cleaner or setting it on

furniture, fringed area rugs, or carpeted stairs

during tool use.

CLEANING TOOLS

When using cleaning tools, cleaner handle should

be in the upright position. Also, turn cleaner OFF

before disconnecting and connecting hose to hose

tube (A).

To use hose, lift hose end as shown.

Lower cover (B) onto hose tube. When you are fin-

ished cleaning with the tools, be sure to lift cover

from hose tube and reposition hose end into tube.

3.1

CHECK BAG INDICATOR

The indicator (J) will begin to show red as the filter bag fills with dirt. There are

three conditions that will cause the indicator to become completely red:

1. If the bag is full; change the bag.

2.If very fine materials have been picked up, clogging the bag pores; change

the bag.

3. If there is a blockage in the nozzle, hose, tools or at the bag opening;

remove the blockage (see “Clearing blockages” section).

3.4

4. MAINTENANCE

Check filter bag from time to time. It is recommended

that you change the filter bag when dirt reaches the

dotted line. If more dirt than this accumulates, your

cleaner will not operate effectively.

FILTER BAG: When to Replace

CAUTION

! !

Very fine materials, such as face powder or

cornstarch, may seal the filter bag and may

cause it to burst even though it is partially full of

dirt. When the cleaner is used to remove

material of this nature, change filter bag often.

What to Buy

Use only genuine HOOVER

COMMERCIAL

bags with your vacuum. When purchasing a new

bag, ask for HOOVER

COMMERCIAL Allergen

Type Y

Part No. 4010100Y.

IMPORTANT

All new carpet has loose fibers which can fill the

bag quickly while vacuuming. This type of

debris does not activate the “Check bag”

indicator available on some models.

Familiarize yourself with these home maintenance tasks as proper use and care of your vacuum will ensure

continued cleaning effectiveness.

Any other servicing should be done by an authorized service representative.

A Thermal Protector has been designed into your cleaner to protect it from overheating. When the

thermal protector activates the cleaner will stop running.

If this happens proceed as follows:

1. Turn cleaner OFF and unplug it from the electrical outlet.

2. Check fullness of filter bag; change if needed.

3. Inspect and remove blockage along the dirt path. This blockage may occur at the: nozzle inlet,

hose tube, dirt duct, hose, filter bag inlet, secondary filter, and final filter.

4. When cleaner is unplugged and motor cools for 30 minutes, the thermal protector will deactivate

and cleaning may continue.

If the thermal protector continues to activate after following the above steps, your cleaner needs

servicing.

NOTICE

! !

4.1

4.1 To change filter bag, push down at top of bag

door and pull door forward. Remove door.

4.2 Grasp filter bag collar (A) and pull collar from

tube (B).

Hold new filter bag as shown. Align opening in

filter bag with (B). Push (A) firmly onto (B). Tuck

in filter bag.

4.2

4.3

CAUTION

! !

To reduce the risk of personal injury, unplug

before cleaning or servicing.

IMPORTANT

Do not clean out old filter bag and reuse.

Discard used filter bag.

FILTER BAG: How to Replace

4.3 Reposition bag

door by placing tabs on

bottom of door into

opening (C).

Press top of door to

snap securely shut.

FILTERS: How to Clean

Secondary Filter

4.4 The secondary filter (A), located behind the grill

in the bottom of bag compartment, protects the

motor from dirt particles.

If filter becomes dirty, pull off grill and lift out filter.

Hand wash filter in cold water with mild detergent,

then air dry. Reposition dry filter and grill.

4.4

4.5

4.6

CAUTION

! !

To reduce the risk of personal injury, unplug

before cleaning or servicing.

What to Buy

Use only genuine HOOVER

COMMERCIAL

Secondary Filter with your vacuum. When

purchasing a new Secondary Filter, ask for

HOOVER

COMMERCIAL Part No. 38765-019.

Final Filter

The final filter assists in the filtration process to

return clean air to the room.

4.5 To remove this filter when it be-comes dirty,

remove bag door and pull down top of filter.

4.6 Lift out filter (B) and hand wash it in cold water

with mild detergent.

Let filter air dry and reposition it on the side of the

cleaner. Reposition bag door.

What to Buy

Use only genuine HOOVER

COMMERCIAL

Final Filter with your vacuum. When purchasing a

new Final Filter, ask for HOOVER

COMMERCIAL

Part No. 38766-008.

Do not operate cleaner without either the

secondary or final filter in place.

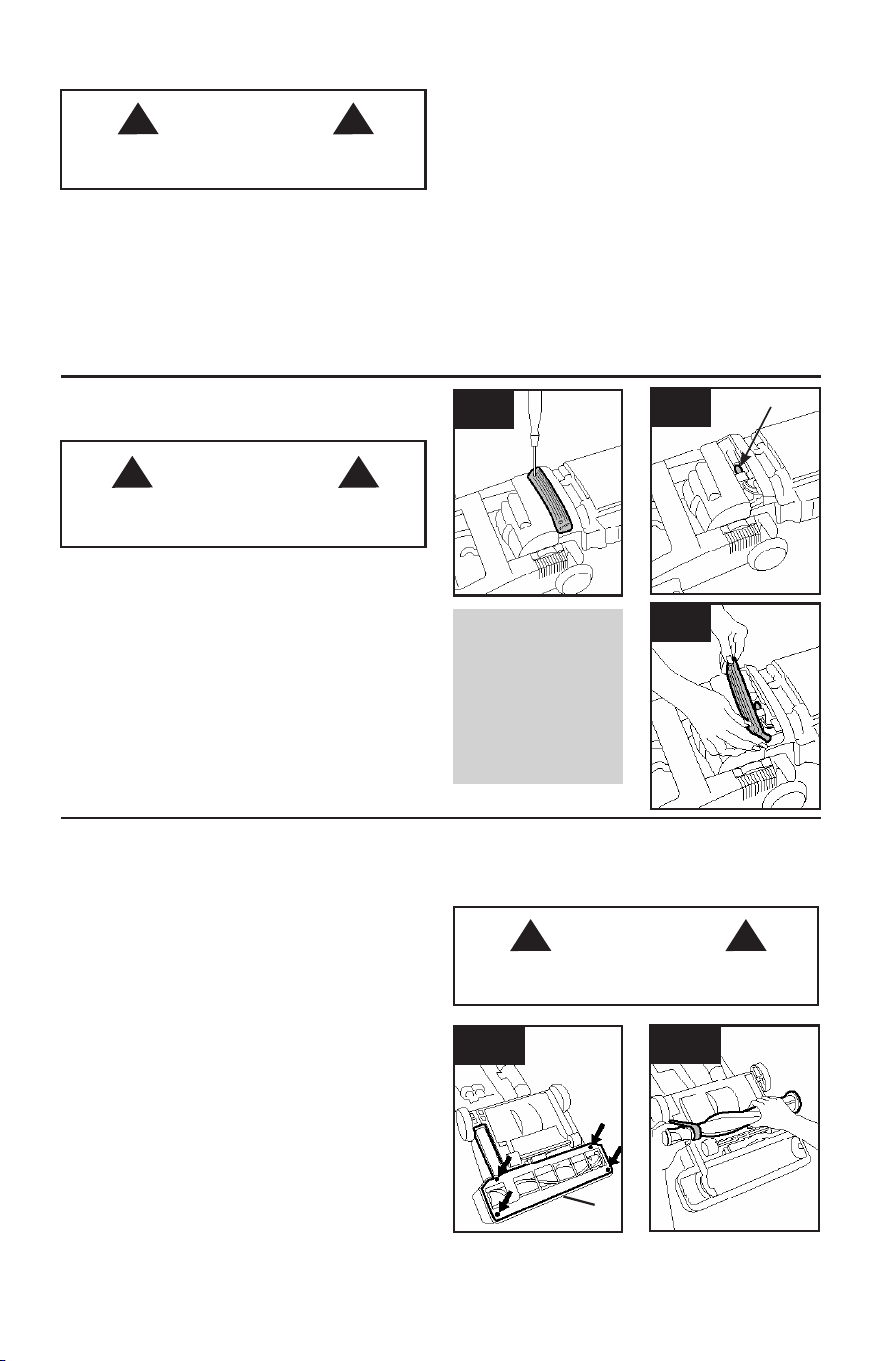

Removing Lens

4.7 Using a screwdriver, remove the two screws as

shown and lift off lens.

Installing Bulb

4.8 Pull old bulb straight out of socket. Push new

bulb straight into socket until locked in place.

Excessive force is not required.

Replacing Lens

4.9 Reposition lens and secure with the two screws.

HEADLIGHT: How to Replace

What to Buy

This cleaner uses a

12 volt, wedge base

type 912 bulb,

Hoover

Commercial part No.

27313-101.

4.7

4.8

4.9

Because your cleaner picks up so well, we strongly recommend you check for debris accumulation under the

agitator shield each time you clean the filters.

Removing debris under the shield will help maintain your cleaner’s excellent pick up and suction. Remove

debris as follows:

1. Disconnect cleaner from electrical outlet.

2. Check for dirt accumulation by removing bottom plate (Fig. 4-10), removing agitator (Fig. 4-11), and lifting

agitator shield (Fig. 4-13).

3. Remove any debris and replace shield, agitator and bottom plate (Figs. 4-13 to 4-15).

BELT: How to Replace

The belt on your Hoover

Commercial cleaner causes the agitator to rotate and is important for the effective

operation of the cleaner. The belt is located under the bottom plate of the cleaner and should be checked from

time to time to be sure it is in good condition.

4.10

4.11

CAUTION

! !

To reduce the risk of injury from moving parts,

unplug vacuum before servicing.

When to Replace

To check belt, remove bottom plate as shown in

“How to replace”. Replace belt if it is stretched, cut

or broken.

How to Replace

Place handle in low position and turn cleaner over

so bottom side is up.

4.10 Remove the 4 screws as shown with a Phillips

screwdriver.

Lift off bottom plate (A).

4.11 Remove agitator brushroll and used belt.

Discard used belt.

WARNING

! !

To reduce the risk of electric shock, unplug

vacuum before cleaning or servicing.

CAUTION

! !

To reduce the risk of injury from moving parts,

unplug vacuum before servicing.

Check Agitator Shield

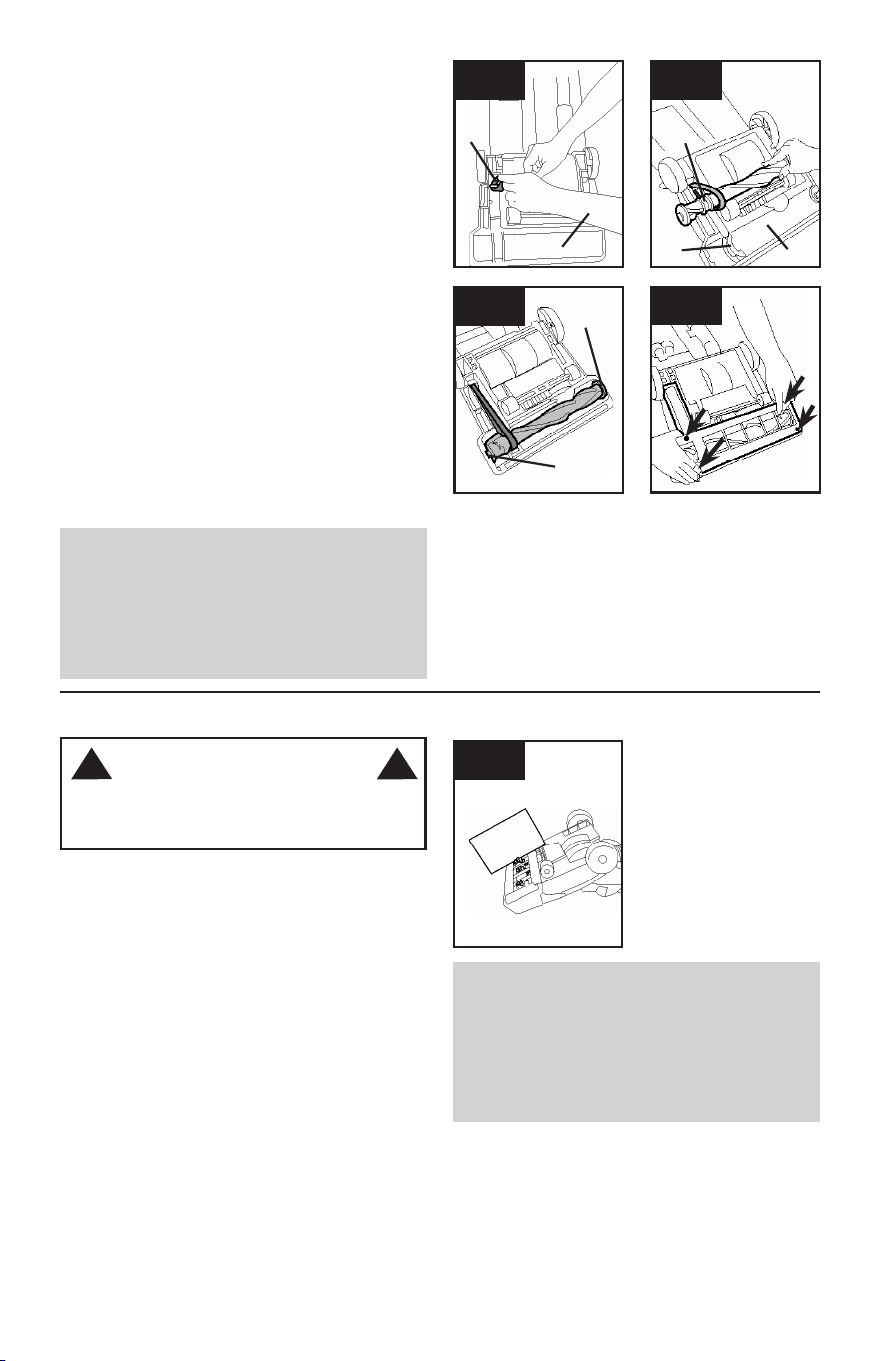

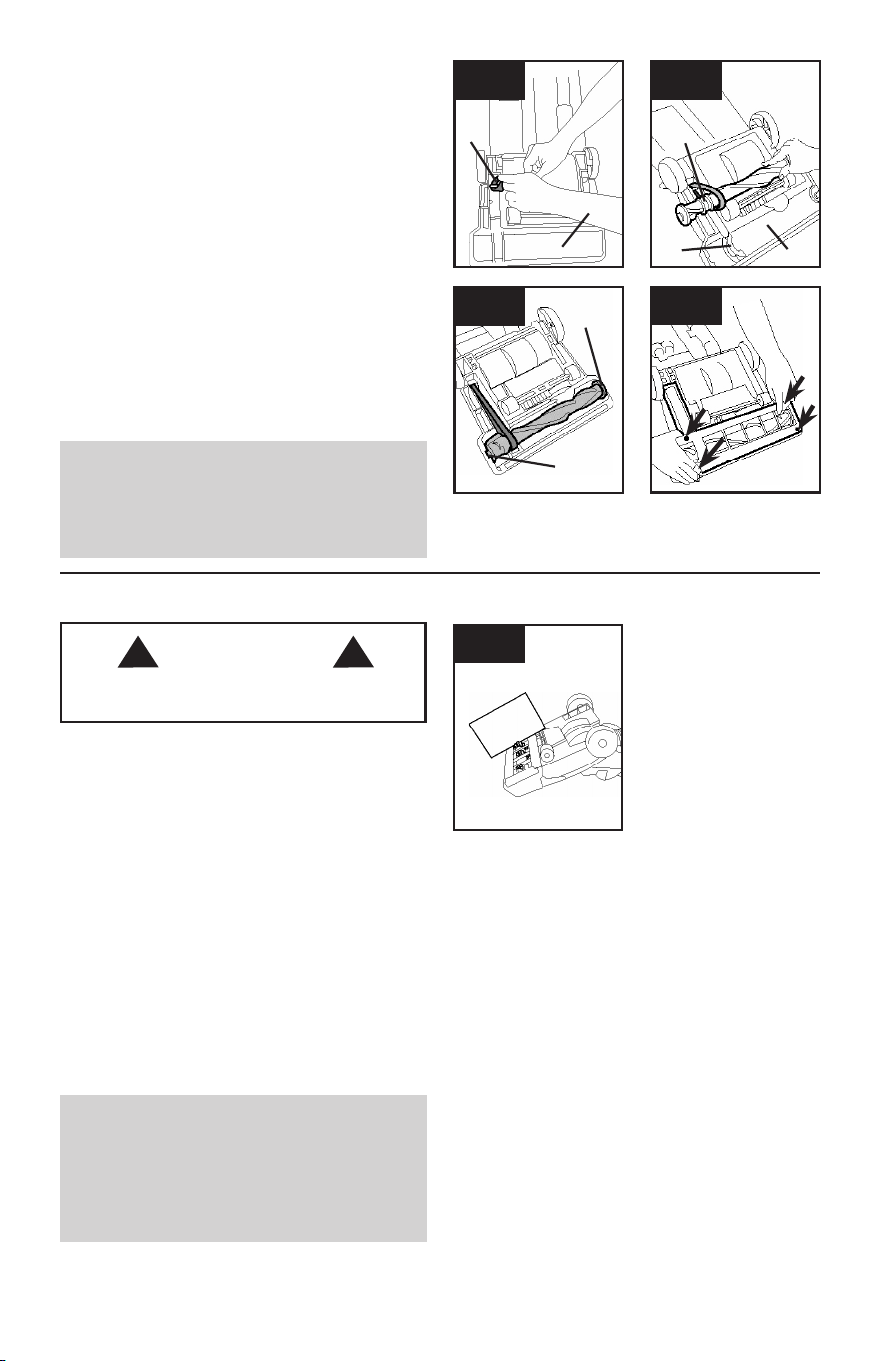

4.12 With lettering on outside of belt and positioned

as shown in box on (D), slide new belt over motor

pulley (B).

4.13 Insert agitator through belt and place belt in

belt guide (C) on agitator.

Should the agitator shield (D) become dislodged

while replacing the belt or the agitator, reposition it

as shown noting the placement of its belt guide (E).

4.14 Grasp agitator firmly and fit it into position by

first sliding end opposite the belt into the rectangular

slot (F) on side of cleaner. Pull other side of agitator

(G) into place.

Turn agitator making sure belt is not pinched

between agitator and agitator shield.

4.15 Reposition bottom plate and 4 Phillips head

screws. Tighten screws securely.

4.12

4.13

4.14

4.15

What to Buy

Use only genuine HOOVER

COMMERCIAL

Belt with your vacuum. When purchasing a new

Belt, ask for HOOVER

COMMERCIAL Part No.

38528-033.

THE AGITATOR BRUSHROLL: How to Replace

When to Replace

When agitator brushes are worn, the agitator should

be replaced.

To check condition of brushes, disconnect cleaner

from electrical outlet.

4.16 Move edge of a card across bottom plate while

turning agitator. To maintain cleaning effectiveness,

replace agitator if brushes do not touch card.

How to Replace

Remove bottom plate, belt and agitator following

directions in “BELT: How to Replace” section begin-

ning with Fig. 4-10. Discard old agitator.

Continue following the directions in “BELT: How to

Replace” section to reposition belt, new agitator and

bottom plate.

4.16

What to Buy

Your cleaner requires either a 13” agitator.

When purchasing a new agitator, ask for the

following:

13” - HOOVER

COMMERCIAL Part

No. 303996-001

CAUTION

! !

To reduce the risk of injury from moving parts,

unplug vacuum before servicing.

CLEARING BLOCKAGES

4.17

Checking Under Bottom Plate

4. Turn cleaner OFF and unplug.

5. Remove bottom plate, belt and agitator (see

“BELT: How to Replace section” section).

Look into opening (D) for blockages and remove.

6. Remove agitator shield (see Fig. 4-10) and

remove any loose debris which may have

accumulated under it.

4.18

CAUTION

! !

To reduce the risk of injury from moving parts,

unplug vacuum before servicing.

Low suction or pick up may be due to a blockage in

the system. Refer to the following steps to check for

blockages continuing with each step until the

blockage is found:

1. Check fullness of filter bag; change if needed.

Checking Airflow Path

2. Plug cleaner in and turn ON. Check for suction

at end of hose (A).

a. If there is suction, continue with step 3.

b. If there is no suction, check for blockage in

hose and dirt tube as follows:

1) Disconnect hose from dirt duct (C) by

reversing procedure for “ATTACH HOSE”.

2) Clear out hose.

3) Look into (C) and remove blockage.

3. Check connection at hose tube (B); remove any

blockage.

LUBRICATION

The motor is equipped with bearings that contain sufficient lubrication for the life of the motor. The addition

of lubricant could cause damage. Therefore, do not add lubricant to motor bearings.

The agitator is equipped with two ball bearings that should be lubricated periodically by an Authorized

Hoover

Warranty Service Dealer (Depot).

5. TROUBLESHOOTING

If a minor problem occurs, it usually can be solved quite easily when the cause is found by using the

checklist below.

Any other servicing should be done by an authorized service representative.

WARNING

! !

To reduce risk of personal injury - unplug vacuum before servicing.

PROBLEM POSSIBLE REASON POSSIBLE SOLUTION

Cleaner won’t run

1. Not firmly plugged in 1. Plug unit in firmly

2. No voltage in wall receptacle 2. Check fuse or breaker in building or home

3. Blown fuse or tripped breaker 3. Replace fuse or reset breaker in buildingor

home.

4. Thermal protector activated 4. Allow cleaner to cool for 30 minutes (this

will reset the thermal protector)

Cleaner/ tools won’t

pick up

1. Broken or worn belt 1. Replace belt

2. Agitator brushroll worn 2. Replace brushroll

3. Filter bag full 3. Change filter bag

4. Incorrect carpet height setting 4. Move nozzle control knob to lower setting

5. Blockage in air flow passage 5. Clear blockage

Cleaner hard to

push

1. Incorrect carpet height setting 1. Move carpet height control to a higher

setting

Smoky/burning

smell detected

1. Belt broken or stretched 1. Replace agitator brushroll belt as

described in Figs. 3-10 through 3-15 in the

Maintenance section.

To obtain approved Hoover

Commercial service and genuine Hoover

Commercial

parts, locate the

nearest Authorized Hoovercommercial

Warranty Service Dealer (Depot) by:

• Checking the Yellow Pages under “Vacuum Cleaners” or “Household”.

Do not send your vacuum to Hoover

, Inc., Company in Glenwillow for service. This will only result in delay.

To speak with a customer service representative call1-888-768-2014; Mon-Fri 8am-5pm EST. Always

identify your vacuum by the complete model number when requesting information or ordering parts.

(The model number appears on the bottom of the vacuum.)

Please do not return this product to the store.

6. SERVICE

IMPORTANTE: LEA ATENTAMENTE ANTES DE ENSAMBLAR Y USAR.

¿Tiene alguna pregunta o inquietud? Para obtener asistencia, llame al Servicio de atención al

cliente al 18887682014, de lunes a viernes, de 8 a.m. a 5 p.m., hora del ESTE, antes de devolver

este producto a la tienda.

www.hoovercommercial.com

MANUAL DEL PROPIETARIO

Instrucciones de Funcionamiento y Servicio

ESTE PRODUCTO PARA ESTÁ DISEÑADO

SÓLO PARA USO COMERCIAL.

Gracias por haber elegido un producto HOOVER

COMMERCIAL.

Anote los números completos de Código de fabricación

en los espacios provistos.

Consejo: Adjunte su recibo de compra a este Manual del

propietario. Para obtener el servicio de garantía de su

producto HOOVER

COMMERCIAL puede requerirse la

verificación de la fecha de compra.

Inscriba su producto en línea en Hoovercommercial.com,

o llame al 1-888-768-2014 si prefiere hacerlo por teléfono.

CÓDIGO DE FABRICACIÓN

Si necesita ayuda:

Visite nuestro sitio web en www.hoovercommercial.com. Marque el 1-888-768-2014. Para hablar con

un representante de atención al cliente (de 8 am a 5 pm, hora estándar del este, de lunes a viernes).

Por favor, no devuelva este producto a la tienda.

ÍNDICE

Salvaguardias importantes ................................................................................................... 3

Ensamblado de la aspiradora ............................................................................................... 5

Cómo usar .............................................................................................................................. 6

Descripción de la aspiradora ..........................................................................6

Accesorios ............................................................................................................................. 9

Mantenimiento ....................................................................................................................... 10

Bolsa de filtro .................................................................................................. 10

Filtros ..............................................................................................................11

Luz delantera ................................................................................................. 12

Correa ............................................................................................................ 12

Escobillas del agitador ...................................................................................13

Eliminación de obstrucciones .........................................................................14

Lubricación ......................................................................................................14

Solución de problemas .......................................................................................................... 15

Servicio .................................................................................................................................. 15

Modelo:

Código de fabricación:

¡SALVAGUARDIAS IMPORTANTES!

¡GUARDE ESTAS INSTRUCCIONES!

Al usar un aparato eléctrico, observe siempre las precauciones básicas,

incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE APARATO

ADVERTENCIA: PARA REDUCIR EL RIESGO

DE INCENDIOS, CHOQUES ELÉCTRICOS O

LESIONES:

• Ensamble completamente el producto antes de hacerlo funcionar.

• Haga funcionar la aspiradora solamente con el voltaje especificado en la placa de

datos, que se encuentra en la parte inferior de la aspiradora.

• Haga funcionar la aspiradora solamente con el voltaje especificado en la placa de

datos, que se encuentra en la parte posterior de la aspiradora.

• No use este aparato en lugares al aire libre ni en superficies húmedas.

• No permita que el aparato se use como un juguete. No está diseñado para que lo usen

niños de 12 años o menos. Se requiere una supervisión estricta cuando este aparato

se usa cerca de los niños. Para evitar lesiones o daños, mantenga a los niños lejos del

producto y no permita que coloquen los dedos ni otros objetos dentro de las abertu-

ras.

• Use el producto sólo como se describe en este manual. Use sólo los accesorios y pro-

ductos recomendados por el fabricante.

• No use este aparato con un cordón o enchufe dañados. Si el aparato no está funcio-

nando adecuadamente, se dejó caer, se dañó, se dejó a la intemperie o se dejó caer

dentro del agua, llévelo a un Centro de servicio antes de continuar usándolo.

• No tire del cordón ni traslade el aparato jalando del cordón, ni tampoco lo use como

manija; no cierre la puerta cuando el cordón está atravesado ni tire de este alrededor

de bordes o esquinas filosos. No coloque el producto sobre el cordón. No haga funcio-

nar el aparato encima del cordón. Mantenga el cordón lejos de superficies calientes.

• No lo desenchufe tirando del cordón. Para desenchufarlo, sujete el enchufe, no el

cordón.

• Nunca manipule el enchufe ni el aparato con las manos húmedas.

• No coloque ningún objeto en las aberturas. No use este aparato con ninguna abertura

obstruida; manténgalo libre de suciedad, pelusa, cabello y cualquier objeto que pueda

reducir el flujo de aire.

• Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo fuera de

las aberturas y otras piezas en movimiento.

• Apague todos los controles antes de desenchufarlo.

• Tenga especial cuidado al limpiar escaleras. Para evitar lesiones personales o daños, y

evitar que la aspiradora se caiga, siempre colóquela al pie de la escalera, en el suelo.

No coloque la aspiradora sobre escaleras ni muebles, ya que puede ocasionar lesiones

o daños.

• No use este aparato para aspirar líquidos inflamables o combustibles, como gaso-

lina, o restos de madera lijada, ni lo use en áreas donde dichos materiales pudieran

estar presentes.

• Conecte el aparato únicamente a una toma de corriente con una conexión a tierra

adecuada. Vea “Instrucciones de conexión a tierra”.

• No aspire ningún objeto que se esté quemando o que libere humo, como cigarrillos,

fósforos o cenizas calientes.

• No use este aparato sin la bolsa para polvo ni los filtros colocados en su lugar.

• ADVERTENCIA: Este producto contiene sustancias químicas reconocidas por el estado

de California como causantes de cáncer, defectos congénitos o daño reproductivo.

Lávese las manos después de usar el producto.

ADVERTENCIA: PARA REDUCIR EL RIESGO

DE DAÑOS:

• Evite aspirar objetos duros y filosos con este producto, ya que pueden causar daños.

• Guarde el aparato en un lugar seco. No exponga la máquina a temperaturas de congelamiento.

• El rodillo de cepillos continúa girando mientras el producto está encendido y el mango

está en posición vertical. Para evitar que las moquetas, los tapetes, los muebles y los

suelos se dañen, evite inclinar la aspiradora o apoyarla sobre muebles, alfombras de

área con flecos o escaleras enmoquetadas durante el uso del accesorio.

• No use objetos filosos para limpiar la manguera, ya que pueden causar daños.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este aparato debe estar conectado a tierra. En caso de desperfecto o falla, la conex-

ión a tierra ofrece un circuito de menor resistencia para la corriente eléctrica a fin de

reducir el riesgo de choque eléctrico. Este aparato tiene un cordón con un conductor

de conexión a tierra del equipo y un enchufe de conexión a tierra. El enchufe debe

introducirse en una toma de corriente adecuada correctamente instalada y conectada

a tierra, de acuerdo con todos los códigos y las ordenanzas locales.

ADVERTENCIA : La conexión inadecuada del conductor de conexión

a tierra del equipo puede ocasionar un riesgo de choque eléctrico. Consulte a un

electricista calificado o al personal de mantenimiento si no está seguro de que la

toma de corriente está conectada a

tierra en forma adecuada. No modifique

el enchufe suministrado con el aparato;

si no calza en la toma de corriente, haga

que un electricista calificado instale una

toma de corriente adecuada.

Este aparato es apto para uso en un

circuito nominal de 120 voltios y tiene un

enchufe accesorio de conexión a tierra

similar al enchufe que se ilustra en el

diagrama anterior. Asegúrese de que el

aparato esté conectado a una toma de corriente que tenga la misma configuración

que el enchufe. No debe utilizarse un adaptador con este aparato.

TOMA DE CORRIENTE

CON CONEXIÓN

A TIERRA

PATILLA DE

CONEXIÓN A TIERRA

CAJA DE TOMA DE CORRIENTE

CON CONEXIÓN A TIERRA

1. ENSAMBLADO DE LA ASPIRADORAN

A. Sección del mango

B. Cuerpo de la aspiradora

C. Manguera, accesorios de

limpieza y tubos

D. Bolsa con pernos y tuercas del

mango

*Disponible sólo en algunos modelos.

Retire todas las piezas de la caja e

identifique cada artículo que se

muestra.

Asegúrese de ubicar todas las

piezas antes de eliminar el embalaje.

1.2 Saque la puerta de bolsa del cuerpo de la

aspiradora empujando hacia abajo la parte superior

de la puerta y tirándola hacia fuera.

El interruptor (A) ubicado encima de la puerta de

la bolsa debe estar en la posición OFF (apagado).

1.3 Deslice el mango en el cuerpo de la aspiradora.

1.4 Empuje los pernos en los orificios de la parte

posterior del mango.

1.5 Coloque las tuercas en las depresiones que

están en la parte delantera del mango. Sostenga

cada tuerca en su lugar mientras aprieta bien cada

perno con un destornillador Phillips.

1.6 Vuelva a colocar la puerta de la bolsa encajando

las lengüetas de la parte inferior de la puerta en el

hueco. Empuje la parte superior de la puerta

encajándola para que cierre firmemente.

1.7 Coloque el cordón en la parte posterior de la

aspiradora como se muestra y presione el cordón

en el clip.

COLOQUE EL MANGO

CONTENIDO DE LA CAJA

1.1

1.3

1.4

1.5

1.6 1.7

1.2

2. CÓMO USAR

DESCRIPCIÓN DE LA ASPIRADORA

1. Mango

2. Ganchos para el cordón: envuelva

el cordón alrededor de los ganchos

para guardarlo. El gancho superior

gira hacia la derecha o izquierda para

soltar fácilmente el cordón.

3. Manguera

4. Interruptor de encendido y

apagado (ON/OFF): ubicado en la

esquina izquierda trasera del cuerpo

de la aspiradora

5. Asa para transportar

6. Puerta de la bolsa

7. Mango para limpiar escaleras:

ubicado en el borde inferior de la

depósito para polvo

8. Palanca para destrabar el mango:

pise la palanca para bajar el mango a

la posición de operación o a la

posición baja.

9. Luz delantera

10. Perilla de control de la boquilla:

deslice la perilla a la posición que

corresponda a la altura de la alfombra

que está limpiando.

11. Protector para muebles: ayuda a

evitar que la aspiradora haga marcas

en los muebles.

12. Tubos

13. Indicador de “revisar la bolsa”

14. Escape del filtro final

15. Escobilla para desempolvar

COLOQUE LA MANGUERA

1.8 Deslice la manguera (A) en el conducto

para el polvo (B) y hágala girar para blo-

quearla en su sitio.

1.9 Levante la tapa del tubo de la manguera

(C). Coloque la manguera sobre el gancho

para manguera (D) y sobre el tubo de la

manguera (E).

1.10 1.11

COLOQUE LOS ACCESORIOS

1.10 Coloque el extremo más pequeño sin surcos

del tubo en el fondo del soporte. Encaje el tubo en

el clip. Repita con el otro tubo.

1.11 Para modelos con accesorios en la parte de

atrás, encaje los extremos del cepillo para polvo

(A), la boquilla para hendiduras (B) y la boquilla

para muebles (C) en las grapas como se muestra.

La manguera debe estar conectada como

se muestra para todos los usos.

IMPORTANTE

16. Boquilla para hendiduras

17. Boquilla para muebles

18. Gancho para la manguera

1.8

1.9

2.1

2.2

2.3

INTERRUPTOR DE ENCENDIDO

Y APAGADO (ON/OFF)

CLIP PARA EL CORDÓN

Enchufe el cordón en

una toma de corriente

eléctrica.

Para encender la aspira-

dora (ON) empuje el

interruptor (A) hacia la

parte delantera de la

aspiradora.

Para apagar la aspira-

dora (OFF), empújelo

hacia la parte posterior

de la aspiradora.

Para ayudar a manten-

er el cordón apartado

durante la limpieza,

coloque el cordón hacia

abajo y dentro del clip

(B) ubicado entre el

gancho superior para el

cordón y el mango.

2.4

POSICIONES DEL MANGO

El mango de su aspiradora

tiene tres posiciones:

vertical, para guardarla y

usar los accesorios de

limpieza; de funcion-

amiento, para uso general

sobre alfombras y pisos y

baja, para aspirar debajo

de muebles de poca

altura. Pise la palanca

para destrabar el mango y

bajarlo.

2.5

TRASLADO DE LA ASPIRADORA

Coloque el mango en

posición vertical. Incline

la aspiradora hacia

atrás sobre las ruedas

traseras. Empújela

hacia adelante.

2.6

ASA PARA

TRANSPORTAR

La aspiradora también

puede ser trasladada

usando el mango para

sostenerla.

GUARDAR EL CORDON

Enrolle el cordon en

sentido horario

usando los dos

ganchos provistos.

Fije el extremo de la

clasvija al cordon.-

AJUSTE DE LA ALTURA PARA

ALFOMBRAS

La limpieza de

alfombras y alfombras

individuales ocurre en

la boquilla (A).

Cuando sea necesario

elevar y bajar la boquilla

para limpiar alfombras

de distintos espesores,

deslice la perilla de

control de la boquilla

(B) a la posición

deseada.

POSICIÓN DEL MANGO

Para facilitar el

deslizamiento de la

perilla, coloque el

mango en la posición

vertical (C).

La boquilla no se

moverá a la posición de

ajuste hasta después

de bajar el mango de la

aspiradora a la posición

de operación (D).

2.8

POSICIONES

Para obtener el máximo rendimiento de limpieza,

se recomiendan las siguientes posiciones según la

altura de la alfombra:

• Posición más baja: para todo tipo de alfombras

Nota: Si le cuesta mucho empujar la aspiradora,

deslice la perilla a la siguiente posición más alta.

• Posiciones más altas: para alfombras de gran

espesor; en cuyo caso se desea facilitar el esfuerzo

al empujar para mantener una buena limpieza.

2.9

HARD

FLOOR

LIMPIEZA DE ALFOMBRAS LIVIANAS Y FLEXIBLES

Párese en un extremo de la alfombra y pase la aspiradora hacia el otro extremo

o borde. Antes de llegar al borde, empuje el mango hacia abajo. Esto levantará

la boquilla (parte delantera de la aspiradora) como se muestra y evitará que la

alfombra se adhiera a la aspiradora. Continúe levantando la boquilla de modo

que, cuando llegue al borde, esté completamente separada de la alfombra.

Retroceda la aspiradora para comenzar otra vez, baje la boquilla y pásela sola-

mente hacia adelante.

2.10

Levante la aspiradora por el mango para limpieza

de escaleras y colóquela sobre las escaleras.

Limpie de adelante hacia atrás. Nunca deje la

aspiradora sobre las escaleras cuando no esté

limpiando.

LIMPIEZA DE ESCALERAS

2.11

PRECAUCION

Tenga especial cuidado al limpiar escaleras.

Para evitar lesiones personales o daños, y evitar

que la aspiradora se caiga, siempre colóquela al

pie de la escalera o sobre el suelo. No coloque

la aspiradora sobre escaleras ni muebles, ya

que puede ocasionar lesiones o daños.

2.7

RETIRE LA MANGUERA

A. La escobilla para desempolvar se puede usar para

muebles tallados, tableros de mesa, libros, lámpa-

ras, accesorios de iluminación, persianas veneci-

anas, zócalos, persianas y rejillas de ventilación.

B. La boquilla para muebles se puede usar para

muebles tapizados, cortinas, colchones, prendas de

vestir, interiores de automóviles y escaleras alfom-

bradas.

C. Boquilla para hendiduras se puede usar en espa-

cios estrechos, rincones y a lo largo de los bordes en

lugares como cajones de cómodas, muebles tapiza-

dos, escaleras y zócalos.

D. Los tubos de extensión se usan para alargar la

manguera. Úselo con cualquiera de los accesorios

antes mencionados.

3.2

3. ACCESORIOS

SELECCIÓN DEL ACCESORIO

APROPIADO

3.3

COLOCACIÓN DEL TUBO DE EXTENSIÓN Y LOS

ACCESORIOS

Conecte el accesorio y/o el tubo para hendidu-

ras a la manguera (H) empuj aandolo firme-

mente dentro de la misma.

Conecte el segundo tubo de extensión y el

accesorio o el tubo para hendiduras al tubo de

extensión en la misma forma.

Gire el tubo o el accesorio ligeramente para

apretar o aflojar la conexión.

La escobilla para desempolvar (I) también se

puede colocar en el accesorio para hendidu-

ras, como se muestra.

CÓMO LIMPIAR

LOS ACCESORIOS

Para limpiar la manguera,

quite la suciedad con un

paño humedecido en un

detergente suave y

enjuaguela con un paño

húmedo.

Los accesorios de limpieza

se pueden lavar en agua

tibia con un detergente.

Enjuáguelos y deje que se

sequen al aire antes de

usarlos.

ACCESORIOS DE LIMPIEZA

El rodillo de cepillos continúa girando mientras el aparato

está encendido y el mango está en posición vertical. Para

evitar que las moquetas, los tapetes, los muebles y los

suelos se dañen, evite inclinar el aparato o apoyarlo sobre

muebles, alfombras de área con flecos o escaleras enmo-

quetadas durante el uso del accesorio.

Los accesorios le permiten limpiar super-

ficies que están a mayor altura que el

piso y llegar a áreas

difíciles de limpiar.

La aspiradora está lista para usarse con

los accesorios cuando el mango está en

posición vertical.

IMPORTANTE

Al utilizar accesorios de limpieza, el mango de la aspiradora debe

estar en posición vertical. Además, apague la aspiradora antes de

desconectar y conectar la manguera al tubo de la manguera (A).

Para usar la manguera, levante el extremo de la manguera, como se

muestra.

Baje la tapa (B) sobre el tubo de la manguera. Cuando termine de

limpiar con los accesorios, asegúrese de levantar la tapa del tubo de

la manguera y volver a colocar el extremo de la manguera en el tubo.

3.1

El indicador (J) comenzará a ponerse rojo conforme la bolsa se comience a

llenar con polvo.

Hay tres situaciones en que el indicador estará completamente rojo:

1. La bolsa está llena; coloque una nueva.

2. Se han aspirado materiales muy finos que obstruyeron los poros de la bolsa;

cambie la bolsa.

3. Hay un bloqueo en la boquilla, la manguera, los accesorios o en la boca de

la bolsa; quite el bloqueo (vea la sección sobre Limpieza de obstrucciones).

3.4

4. MANTENIMIENTO

Revise la bolsa de filtro de vez en cuando. Se

recomienda cambiar la bolsa de filtro cuando esté

llena hasta la línea punteada. Si se acumula más

suciedad que eso, la aspiradora no funcionará

como es debido.

BOLSA DE FILTRO : Cuándo reemplazarla

EXAMINE EL INDICADOR DE LLENADO DE LA BOLSA

Todas las alfombras nuevas tienen fibras

sueltas que pueden llenar rápidamente la bolsa

cuando se aspira. Este tipo de desechos no

activa el indicador “Revisar la bolsa” que tienen

algunos modelos.

IMPORTANTE

Los materiales muy finos como el polvo de

maquillaje o el almidón, pueden obstruir la

bolsa de filtro y hacerla explotar aunque esté

parcialmente llena. Cuando use la aspiradora

para extraer material de esa naturaleza, cambie

la bolsa de filtro más frecuentemente.

ADVERTENCIA

! !

Qué comprar

Utilice únicamente bolsa de filtro genuinas de

HOOVER

COMMERCIAL con su aspiradora.

Al comprar una correa nueva, solicite la bolsas

de filtro desechables genuinas de

Hoovercommercial

para filtración de

alergenos, tipo Y pieza n.° 4010100Y de

HOOVER

COMMERCIAL

Familiarícese con estas tareas de mantenimiento en el hogar, ya que el uso y cuidado apropiados de

su aspiradora asegurarán una limpieza continuamente eficaz.

Cualquier otra tarea de mantenimiento debe ser realizada por un representante de mantenimiento autorizado.

Su aspiradora tiene incorporado un protector térmico para impedir el sobrecalentamiento. Cuando se

activa el protector térmico, la aspiradora deja de funcionar.

Si esto sucede, proceda de la siguiente manera:

1. Apague la aspiradora y desenchúfela de la toma de corriente eléctrica.

2. Verifique el nivel de llenado de la bolsa de filtro; cámbiela si es necesario.

3. Inspeccione y elimine la obstrucción en todo el trayecto de suciedad. Esta obstrucción puede

producirse en: la entrada de la boquilla, el conector de la manguera, la manguera, la entrada de

la bolsa del filtro, el filtro segundario, o el filtro final.

4. Cuando la aspiradora está desenchufada y se deja enfriar el motor durante 30 minutos, el protec

tor térmico se desactiva, y se puede continuar pasando la aspiradora.

Si el protector térmico sigue activándose después de efectuar los pasos anteriores, es posible que su

aspiradora necesite mantenimiento.

AVISO

! !

4.1

4.1 Para cambiar la bolsa de filtro, presione hacia

abajo en la parte de arriba de la puerta de la bolsa

y jale la puerta hacia afuera. Saque la puerta.

4.2 Tome el collar (A) de la bolsa de filtro y

extraígalo del tubo (B).

Sujete la bolsa de filtro nueva como se muestra.

Alinee la boca de la bolsa en el tubo (B). Empuje

(A) firmemente contra (B). Acomode la bolsa de

filtro.

4.2

4.3

IMPORTANT

No limpie la bolsa de filtro usada ni la

reutilice. Tírela a la basura.

BOLSA DE FILTRO: Como reemplazarla

4.3 Vuelva a colocar la

puerta de la bolsa

insertando las lengüe-

tas de la parte inferior

de la puerta en el

hueco (C).

Empuje la parte supe-

rior de la puerta enca-

jándola para que cierre

firmemente.

FILTROS: Cómo limpiar

Filtro secundario

4.4 El filto secundario (A), ubicado detrás de la

rejilla en la parte inferior del compartimento de la

bolsa, protege el motor contra las partículas de

suciedad. Si el filtro se ensucia, extraiga la rejilla y

saque el filtro.

Lave el filtro a mano en agua fría con un detergente

suave, déjelo secar al aire. Vuelva a colocar el filtro

seco y la rejilla.

4.4

4.5

4.6

Filtro final

El filtro final ayuda durante el proceso de filtración a

devolver aire limpio a la habitación.

4.5 Para sacar este filtro cuando se ensucia, abra

la puerta en el costado de la aspiradora.

4.6 Saque el filtro (B) y lávelo a mano en agua fría

con detergente suave.

Deje secar el filtro al aire y colóquelo nuevamente

en el costado de la aspiradora. Cierre la puerta.

Para reducir el riesgo de lesiones ocasionadas

por piezas en movimiento, desenchufe la aspi-

radora antes de realizar el mantenimiento.

ADVERTENCIA

! !

Para reducir el riesgo de lesiones ocasionadas

por piezas en movimiento, desenchufe la aspi-

radora antes de realizar el mantenimiento.

No pase la aspiradora sin que tenga instalados

el filtro secundario o final.

ADVERTENCIA

! !

Qué comprar

Utilice únicamente filto secundario genuinas

de HOOVER

COMMERCIAL con su

aspiradora. Al comprar una correa nueva,

solicite el filto secundario pieza n.° 38765-019

de HOOVER

COMMERCIAL.

Qué comprar

Utilice únicamente filtro final genuinas de

HOOVER

COMMERCIAL con su aspiradora.

Al comprar una correa nueva, solicite el ffiltro

final pieza n.°38766-008 de HOOVER

COMMERCIAL

Saque la lente

4.7 Con un destornillador, saque los dos tornillos

como se muestra y levante la lente.

Instale el bombillo

4.8 Retire el bombillo usado, tirando de él hacia

afuera directamente de su receptáculo.

Introduzca uno nuevo y empújelo hasta que

quede fijo en su lugar.

No se requiere usar fuerza excesiva.

Reemplace

4.9 Vuelva a colocar la lente y asegúrela con los

dos tornillos.

LUZ DELANTERA: Como Reemplazo

Qué comprar

Esta aspiradora usa

un bombillo de 12

voltios de base en

cuña, tipo 912. Pieza

No. de

Hoover

Commercial

27313-101.

4.7

4.8

4.9

Debido a que su aspiradora es tan eficaz, recomendamos mucho que cada vez que limpie los filtros vea si se

ha acumulado basura debajo del protector del agitador.

El quitar la basura que haya debajo del protector ayudará a mantener su aspiradora en condiciones excelentes

para limpiar y aspirar. Elimine la basura de la siguiente manera:

1. Desenchufe la aspiradora de la toma de corriente eléctrica.

2. Para ver si hay acumulación de polvo, retire la placa inferior (Figura 4-10), saque el agitador (Figura 4-11) y

levante el protector del agitador (Figura 4-13).

3. Elimine cualquier basura y vuelva a colocar el protector, el agitador y la placa inferior (Figuras 4-13 a 4-15).

CORREA: Cuándo reemplazarla

La correa de su aspiradora Hoover hace posible que el agitador gire y es importante para el funcionamiento

eficaz de su aspiradora. La correa está ubicada debajo de la placa inferior de la aspiradora y se debe revisar

periódicamente para asegurarse de que esté en buenas condiciones.

4.10

4.11

Cuándo reemplazarla

Para revisar la correa, saque la placa inferior como

se muestra en la sección “Cómo reemplazarla”.

Reemplace la correa si está estirada, rota o cortada.

Cómo reemplazarla

Coloque el mango en la posición baja y voltee la

aspiradora de manera que la parte inferior quede

hacia arriba.

4.10 Quite los 4 tornillos con un destornillador

Phillips, como se muestra.

Saque la placa inferior (A).

Para reducir el riesgo de descarga eléctrica,

desconecte la aspiradora antes de limpiarla o

de hacer su mantenimiento.

ADVERTENCIA

! !

Para reducir el riesgo de lesiones ocasionadas

por piezas en movimiento, desenchufe la aspi-

radora antes de realizar el mantenimiento.

4.11 Saque el agitador y la correa usada.

Deseche la correa usada.

PRECAUCIÓN

! !

Examine el protector del agitador

Para reducir el riesgo de lesiones ocasionadas

por piezas en movimiento, desenchufe la aspi-

radora antes de realizar el mantenimiento.

ADVERTENCIA

! !

4.12 Con las letras en la parte de afuera de la cor-

rea y con la correa en la posición que se muestra

en el recuadro (D), deslice la nueva correa sobre la

polea del motor (B).

4.13 Introduzca el agitador a través de la correa y

vuelva a colocar la correa en la guía correspondi-

ente (C) del agitador.

Si el protector del agitador (D) se desplazara al

reemplazarse la correa o el agitador, vuelva a colo-

carlo como se muestra observando la posición de

su guía para la correa (E).

4.14 Sujete firmemente el agitador y colóquelo en

posición, deslizando primero el extremo opuesto a

la correa en la ranura rectangular (F) al costado de

la aspiradora. Tire del otro lado del agitador (G)

para ponerlo en su lugar.

Gire el agitador, verificando que la correa no quede

pinchada entre el agitador y el protector del agitador.

4.15 Vuelva a colocar la placa inferior y los 4 tornillos

Phillips. Apriete bien los tornillos.

4.12

4.13

4.14

4.15

ESCOBILLAS DEL AGITADOR: Como rodillo

Cuándo reemplazarlo

El agitador se debe reemplazar cuando sus escobil-

las estén gastadas.

Para revisar la condición de las escobillas, desen-

chufe la aspiradora de la toma de corriente eléctrica.

4.16 Pase el borde de una tarjeta a lo ancho de la

placa inferior, mientras hace girar el agitador. Para

mantener una limpieza eficaz, reemplace el agitador

si las escobillas no tocan la tarjeta

Como reemplazarlo

Retire la placa inferior, la correa y el agitador siguien-

do las instrucciones de la sección “La correa”

comenzando con la figura 4.10. Deseche el agitador

usado.

Para volver a colocar la correa, el nuevo agitador y

la placa inferior, siga las instrucciones de la sección

“La correa”.

4.16

What to Buy

La aspiradora necesita un agitador 13 de

pulgadas. Cuando compre un agitador nuevo,

pida uno de los siguientes:

13 pulgadas - No. de pieza 303996001 de

HOOVER

COMMERCIAL

Qué comprar

Utilice únicamente correas genuinas de

HOOVER® COMMERCIAL con su aspiradora.

Al comprar una correa nueva, solicite el

correas pieza n.° de HOOVER

COMMERCIAL

38528-033.

Para reducir el riesgo de lesiones ocasionadas

por piezas en movimiento, desenchufe la aspi-

radora antes de realizar el mantenimiento.

ADVERTENCIA

! !

ELIMINACIÓN DE

OBSTRUCCIONES

4.17

Inspección por debajo de la placa inferior

4. Apague la aspiradora (OFF) y desenchúfela.

5. Retire la placa inferior, la correa y el agitador (vea

la sección “La correa”).

Mire dentro de la abertura (D) para ver si hay una

obstrucción y elimínela.

6. Saque el protector del agitador (vea la figura

4.10) y elimine cualquier desperdicio suelto que

haya podido acumularse debajo.

4.18

La succión o aspiración baja se puede deber a una

obstrucción en el sistema. Consulte los siguientes

pasos a fin de verificar si hay obstrucciones,

siguiendo los pasos uno a uno hasta que encuentre

la obstrucción:

1. Vea si la bolsa de filtro está llena; cámbiela si es

necesario.

Inspección de la vía del flujo de aire

2. Enchufe la aspiradora y enciéndala. Verifique

que haya succión en el extremo de la manguera

(A).

a. Si hay succión, continúe con el paso 3.

b. Si no hay succión, verifique si hay una

obstrucción en la manguera y el tubo para el

polvo de la siguiente manera:

(1) Desconecte la manguera del conducto

para polvo (C) invirtiendo el procedimiento

para “Instalación de la manguera” (figuras 1-8

y 1-9).

(2) Elimine la obstrucción en la manguera.

(3) Mire dentro de (C) y elimine la obstrucción.

3. Revise la conexión en el tubo de la manguera

(B); elimine cualquier obstruccíon.

Para reducir el riesgo de lesiones ocasionadas

por piezas en movimiento, desenchufe la aspi-

radora antes de realizar el mantenimiento.

ADVERTENCIA

! !

LUBRICACIÓN

El motor tiene cojinetes que cuentan con suficiente lubricación para la vida útil del motor. La adición de

lubricantes podría causar daños. Por lo tanto, no añada lubricante a los cojinetes del motor.

El rodillo de escobillas del agitador tiene dos cojinetes de bolas que deberán ser lubricados periódicamente

en un Centro de ventas y de servicio de garantía de Hoover (Depósito).

PROBLEMA CAUSA POSIBLE SOLUCIÓN POSIBLE

La aspiradora

no funciona

1. No está bien enchufada. 1. Enchúfela bien

2. No hay voltaje en la toma de corriente

de la pared.

2. Inspeccione el fusible o el disyuntor

en el hogar o edificio.

3. Fusible quemado o se disparó el

disyuntor.

3. Revise el fusible o el disyuntor en el

hogar o edificio.

4. Protector térmico activado. 4. Espere que la aspiradora se

enfríe durante 30 minutos (esto

reposicianará el protector térmico)

La aspiradora

no aspira

1. Broken or worn belt La correa está

rota o desgastada.

1. Reemplace la correa

2. AEl rodillo de escobillas del agitador

está desgastado.

2. Reemplace el rodillo de escobillas

3. La bolsa de filtro está llena. 3. Cambie la bolsa de filtro

4. Ajuste incorrecto de la altura para

alfombras.

4. Coloque la perilla de control de la

boquilla en una posición más baja

5. Obstrucción en el paso de flujo de aire. 5. Elimine la obstrucción

Dificultad para

empujar la

aspiradora

1. Ajuste incorrecto de la altura para

alfombras.

1. Coloque la perilla de control de la

boquilla en una posición más alta.

Se detecta un

olor a humo/

quemado

1. Correa rota o estirada 1. Reemplace la correa del rodillo de

escobillas del agitador como se

descrbe en las figuras 3-10 a 3-15 en

la sección de Mantenimiento.

5. SOLUCIÓN DE PROBLEMAS

Si ocurre un problema menor, generalmente puede resolverse con bastante facilidad cuando se

halla la causa, usando esta lista de verificación.

Cualquier otra tarea de mantenimiento debe ser realizada por un representante de mantenimiento autorizado.

Para reducir el riesgo de lesiones ocasionadas por piezas en movimiento, desenchufe la aspiradora

antes de realizar el mantenimiento.

ADVERTENCIA

! !

Para obtener un servicio aprobado de Hoover

Commercial y piezas genuinas de Hoover

Commercial,

encuentre el Concesionario autorizado de servicio de garantía de Hoover

Commercial

(depositario) más

cercano:

• Consultando las Páginas amarillas en la commercial sección “Aspiradoras – uso” doméstico.

•No envíe su aspiradora a Hoover® Commercial, Inc., Company en Glenwillow para realizar el

servicio. Esto sólo provocará demoras.

Para hablar con un representante de atención al cliente, llame al 1-888-768-2014; de lunes a viernes, de

8 a.m. a 5 p.m., hora del Este. Siempre identifique su aspiradora por el número de modelo completo al

solicitar información o realizar pedidos de piezas.

No devuelva este producto a la tienda.

6. SERVICIO

IMPORTANT : LIRE CES INSTRUCTIONS ATTENTIVEMENT AVANT

D’UTILISER L’ASPIRATEUR.

Vous avez des questions ou des inquiétudes? Pour obtenir de l’aide et avant de retourner

ce produit au magasin, veuillez appeler le service à la clientèle au 1 888 768 2014 du

lundi au vendredi, de 8 h à17 h (HNE).

www.hoovercommercial.com

GUIDE D’UTILISATION

Instructions d’utilisation et d’entretien

CE PRODUIT EST RÉSERVÉ À L’USAGE COMMERCIAL

Merci d’avoir choisi un produit HOOVER

COMMERCIAL.

Veuillez inscrire les numéros de modèle et de série

COMPLETS dans les espaces fournis à cet effet

MODÈLE

CODE DE FABRICATION

Conseil: Il est recommandé de joindre votre reçu de

caisse au guide de l’utilisateur, car une vérification de la

date d’achat peut être effectuée avant toute réparation

couverte par la garantie de votre produit HOOVER

COMMERCIAL.

N’oubliez pas d’enregistrer votre produit en ligne, à

l’adresse Hoovercommercial.com, ou par téléphone,

au 1-888-768-2014.

CODE DE FABRICATION

Pour obtenir de l’assistance :

visitez notre site web à l’adresse www.hoovercommercial.com composez le

1-888-768-2014 ou pour parler à un représentant du service à la clientèle (de 8 h à 17 h, hne, du lundi

au vendredi).

Veuillez ne pas retourner ce produit au magasin.

(Le numéro de modèle figure au bas de

l’appareil.)

CONTENU

Consignes de sécurité importantes............................................................................................... 3

Assemblage de l’aspirateur ........................................................................................................... 5

Utilisation ....................................................................................................................................... 6

Description de l’aspirateur ................................................................................... 6

Accessoires de nettoyage.............................................................................................................. 9

Entretien ......................................................................................................................................... 10

Sac filtrant ............................................................................................................................. 10

Filtres ..................................................................................................................................... 11

L’ampoule .............................................................................................................................. 12

Courroie .................................................................................................................................. 12

Rouleau-brosse agitateur ...................................................................................................... 13

Déblocage des obstructions .................................................................................................. 14

Lubrification ........................................................................................................................... 14

Dépannage ..................................................................................................................................... 15

Service ............................................................................................................................................ 15

CONSIGNES DE SÉCURITÉ IMPORTANTES

RANGER ET CONSERVER CES

INSTRUCTIONS

Durant l’utilisation d’un appareil électrique, toujours respecter les précautions

élémentaires, y compris les suivantes :

LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CET APPAREIL.

AVERTISSEMENT: AFIN DE RÉDUIRE AU MIN-

IMUM LES RISQUES D’INCENDIE, DE CHOC

ÉLECTRIQUE OU DE BLESSURES :

• Assembler complètement avant l’utilisation.

• N’utiliser l’aspirateur qu’à la tension spécifiée sur la plaque signalétique située au

bas de l’appareil.

• Ne pas laisser l’appareil sans surveillance lorsqu’il est branché. Le débrancher

quand il n’est pas utilisé et avant d’en faire l’entretien.

• Ne pas utiliser l’appareil à l’extérieur ou sur des surfaces humides.

• Ne pas permettre que l’appareil soit utilisé comme un jouet. Ce produit n’est pas

conçu pour être utilisé par des enfants de 12 ans et moins. Exercer une étroite

surveillance lorsque l’appareil est utilisé à proximité d’enfants. Pour éviter les ris

ques de blessures ou de dommages, tenir le produit hors de la portée des enfants,

et ne pas leur permettre de placer leurs doigts ou des objets dans les ouvertures.

• L’appareil doit être utilisé seulement comme indiqué dans ce manuel. Utiliser

uniquement les accessoires et les produits recommandés par le fabricant.

• Ne pas utiliser l’appareil si la fiche ou le cordon est endommagé. Si l’aspirateur

ne fonctionne pas adéquatement, s’il est tombé, a été endommagé, a été laissé à

l’extérieur ou est tombé dans l’eau, l’expédier à un centre de réparation pour qu’il

soit vérifié.

• Ne pas tirer l’appareil par le cordon, ne pas se servir du cordon comme poignée,

ne pas fermer de portes sur le cordon et ne pas contourner des coins ou des rebords

tranchants avec le cordon. Éviter de faire rouler l’appareil sur le cordon. Tenir le

cordon éloigné des surfaces chaudes.

• Ne pas tirer sur le cordon pour débrancher l’appareil, mais plutôt sur la fiche.

• Ne pas manipuler la fiche ou l’aspirateur avec les mains mouillées.

• Ne pas insérer d’objets dans les ouvertures de l’appareil. Ne pas utiliser l’appareil

si les orifices sont obstrués; retirer la poussière, la mousse, les cheveux ou tout ce

qui pourrait réduire le débit d’air.

• Garder les cheveux, les vêtements amples, les doigts et toute autre partie du corps

à l’écart des ouvertures et des pièces en mouvement.

• Éteindre toutes les commandes avant de débrancher l’appareil.

• Être très prudent pendant l’utilisation dans les escaliers. Ne pas déposer l’aspirateur

sur les marches. Afin d’éviter les blessures ou les dommages et d’empêcher

l’appareil de tomber, toujours placer l’appareil au bas de l’escalier. Ne pas placer

l’appareil dans les escaliers ou sur un meuble, ce qui pourrait causer des blessures

ou des dommages.

• Ne pas aspirer les liquides inflammables ou combustibles comme l’essence, ni

utiliser l’appareil à proximité de ces matériaux.

• Ne brancher cet appareil qu’à une prise correctement mise à la terre. Voir la sec

tion« Instructions de mise à la terre ».

• N’aspirer aucune matière brûlante ou dégageant de la fumée, comme des ciga

rettes, des allumettes ou des cendres chaudes.

• Ne pas utiliser l’appareil si le sac à poussière et les filtres ne sont pas en place.

• MISE EN GARDE : Cet appareil contient des produits chimiques reconnus par l’État

de la Californie comme pouvant causer le cancer ou, entraîner des malformations

congénitales ou d’autres troubles de la reproduction. Se laver les

mains après avoir utilisé le produit.

MISE EN GARDE : POUR RÉDUIRE LES

RISQUES DE DOMMAGES :

• Éviter de ramasser des objets durs ou aux arêtes tranchantes avec l’appareil. Ils peu

vent endommager l’appareil.

• Ranger dans un endroit sec. Ne pas exposer l’appareil à des températures de gel.

• Le rouleau-brosse continue à tourner si l’aspirateur est sous tension et le

manche en position verticale. Pour éviter d’endommager les moquettes, les

carpettes et les revêtements de sol, éviter de faire basculer l’aspirateur, de

le placer sur un meuble ou de le faire passer sur les franges de carpettes

ou dans des escaliers recouverts de tapis pendant l’utilisation des acces

soires.

• Ne pas utiliser d’objets aux arêtes tranchantes pour nettoyer le tuyau car

cela risquerait de l’endommager.

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de mauvais fonctionnement ou de panne,

la mise à la terre offre un trajet de moindre résistance au courant électrique, ce qui

réduit les risques d’électrocution. Cet appareil est équipé d’un cordon d’alimentation

muni d’un conducteur et d’une prise de mise à la terre. La fiche doit être branchée

dans une prise appropriée, installée correctement et mise à la terre selon les codes et

les règlements locaux.

AVERTISSEMENT : Une connexion incorrecte du conducteur de mise

à la terre peut engendrer des risques de choc électrique. Consulter un électricien

qualifié ou un technicien spécialisé en cas d’incertitude concernant la mise à la terre

correcte de la prise. Ne jamais modifier la fiche fournie avec l’appareil. Si elle n’est

pas compatible avec la prise murale, demander à un électricien qualifié d’installer une

prise appropriée.

Cet appareil doit être utilisé sur un circuit

nominal de 120 volts et il est équipé d’une

prise de mise à la terre ressemblant à celle

de l’illustration ci dessus. S’assurer que

l’appareil est branché dans une prise dont

la configuration est identique à celle de la

fiche. Cet appareil ne peut être utilisé avec

un adaptateur.

PRISE MISE À

LA TERRE

BROCHE DE MISE

À LA TERRE

BOÎTE ÉLECTRIQUE

MISE À LA TERRE

1. ENSAMBLADO DE LA ASPIRADORAN

A. Manche

B. Base de l’appareil

C. Tuyau, accessoires de nettoyage

et rallonges

D. Visserie du manche

CONTENU DE L’EMBALLAGE

Retirer toutes les pièces de

l’emballage. Avant d’éliminer les

matériaux d’emballage, s’assurer

qu’aucune des pièces illustrées ne

manque.

FIXER LE MANCHE

1.1

1.3

1.4

1.5

1.7

1.2

1.2 Déposez la porte du compartiment de sac de

l’aspirateur en poussant sur le haut de la porte et

en tirant vers l’extérieur.

Le commutateur (A) au-dessus de la porte du

compartiment de sac doit être dans la position

d’arrêt (OFF).

1.3 Faire glisser le manche dans le corps de

l’appareil.

1.4 Insérer les boulons dans les trous à l’arrière

du manche.

1.5 Placer les écrous dans la zone en retrait de

la partie avant du manche. Visser chaque boulon

avec un tournevis Phillips tout en maintenant son

écrou en place.

1.6 Repositionnez la porte du compartiment du sac

en ajustant les languettes en bas de la porte dans

l’ouverture. Appuyez sur le haut de la porte pour

bien emboîter.

1.7 Placer le cordon à l’arrière de l’aspirateur tel

qu’illustré et l’insérer dans la pince.

1.6

2. UTILISATION

DESCRIPTION DE L’ASPIRATEUR

1. Manche

2. Crochets de rangement du

cordon : enrouler le cordon autour

des crochets pour le ranger. Le

crochet supérieur pivote vers la

gauche ou la droite, ce qui facilite

le dégagement du cordon.

3. Tuyau

4. Interrupteur Marche/Arrêt (ON/

OFF) : situé du côté gauche, à

l’arrière de l’aspirateur

5. Poignée de transport

6. Porte de compartiment de sac

7. Poignée pour nettoyage

d’escaliers : située au bas de la

vide-poussière

8. Pédale de déblocage du manche:

appuyer sur cette pédale pour

abaisser le manche à sa position

de fonctionnement ou à la

position basse.

9. Ampoule

10. Bouton de réglage de la hauteur :

faire glisser ce bouton au réglage

désiré en fonction de la longueur

des poils du tapis à nettoyer.

11. Protège-meubles : prévient les

marques faites par l’aspirateur sur

les meubles.

12. Rallonges

13. Vérifiez le témoin de remplis

sage du sac

14. Filtre final de sortie

1.10 1.11

FIXER LE TUYAU

1.8 Faire glisser le tuyau (A) dans le conduit

à poussière (B) et le faire tourner pour le ver

rouiller en place.

1.9 Soulever le couvercle du tube pour tuyau

(C). Placer le tuyau sur le crochet pour tuyau

(D) et insérer son extrémité dans le tube pour

tuyau (E).

EMPLACEMENT DES ACCESSOIRES

1.10 Placer la petite extrémité lisse de la rallonge

dans la base du support. Enclencher la rallonge

dans la pince. Faire de même pour l’autre rallonge.

1.11 Pour les modèles avec les accessoires à

l’arrière, emboîtez dans les pinces les extrémités

de la brosse à dépoussiérer (A), du suceur étroit

(B) et du suceur à mobilier (C), conformément aux

illustrations.

15. Brosse à épousseter

16. Suceur

17. Embout pour mobilier

18. Crochet à tuyau

Le tuyau doit être raccordé tel qu’illustré

pour toutes les applications.

IMPORTANT

2.1

1.8

1.9

2.2

2.3

INTERRUPTEUR MARCHE/ARRÊT

(ON/OFF)

PINCE POUR CORDON

D’ALIMENTATION

Brancher le cordon

dans une prise

d’alimentation.

Pour mettre l’appareil en

marche (ON), pousser

l’interrupteur (A) vers

l’avant de l’aspirateur.

Pour éteindre l’appareil

(OFF), pousser

l’interrupteur vers

l’arrière de l’aspirateur.

Afin d’éloigner le

cordon pendant le

nettoyage, l’insérer

dans la pince pour

cordon d’alimentation

(B), située entre le

crochet du tuyau et le

manche.

2.4

POSITIONS DU MANCHE

2.5

TRANSPORT DE L’ASPIRATEUR

On peut également

transporter l’aspirateur

en le soulevant par la

poignée. On peut

également transporter

l’aspirateur en le

soulevant par la

poignée.

2.6

POIGNÉE DE

TRANSPORT

Le manche de

l’aspirateur comporte

trois positions : position

verticale, pour le

rangement et pendant

l’utilisation d’accessoires

; position de

fonctionnement, pour

l’utilisation normale sur

les planchers et tapis ; et

position basse pour

nettoyer sous les

meubles. Appuyer avec

le pied sur le levier de

dégagement du manche

pour abaisser celui-ci.

On peut également

transporter l’aspirateur

en le soulevant par la

poignée.

ENTRETIEN DU CORDON

Enrouler le cordon

autour des deux

crochets pour cordon,

vers la droite.

Attacher l’extremite

avec la fiche au

cordon.

Le nettoyage des tapis

et moquettes se produit

au niveau de la buse

(A).

Lorsqu’il est nécessaire

de monter ou d’abaisser

la buse en fonction des

différentes longueurs

de poils de tapis, il suffit

de régler le bouton de

contrôle (B) de la façon

appropriée.

POSITION DU MANCHE

Pour faciliter le déplace-

ment du bouton, placer

le manche en position

verticale (C).

L’embout ne se

déplacera pas si le

manche n’est pas

abaissé en position de

fonctionnement (D).

2.8

RÉGLAGES

Pour une performance maximale, les réglages de

hauteur suivants sont recommandés :

• Réglage inférieur : pour tous les types de tapis.

Remarque : S’il est difficile de déplacer l’appareil

pendant le nettoyage, faire glisser le bouton à un

réglage supérieur.

• Réglages supérieurs : pour les tapis très épais,

lorsqu’un effort moindre est désiré tout en mainten-

ant une bonne performance.

2.9

HIGH

HARD

FLOOR

NETTOYAGE DES TAPIS LÉGERS ET FLEXIBLES

Se placer sur une extrémité du tapis et diriger l’aspirateur vers l’extrémité oppo-

sée. Avant d’atteindre le rebord, abaisser le manche. Ainsi, la buse (à l’avant de

l’aspirateur) se soulèvera et le tapis ne restera pas coincé dans l’aspirateur.

Continuer de lever l’avant de l’aspirateur, de façon à ce qu’il ne touche plus du

tout au tapis une fois le rebord atteint. Ramener l’appareil vers soi, rabaisser le

devant de l’aspirateur, puis répéter l’opération en s’assurant que l’appareil

n’aspire que lorsqu’il se déplace vers l’avant.

2.10

Soulever l’aspirateur à l’aide de la poignée pour le

nettoyage des escaliers et le placer dans les

escaliers. Nettoyer de l’avant vers l’arrière. Ne

jamais laisser l’aspirateur dans un escalier

lorsqu’il n’est pas utilisé.

NETTOYAGE D’ESCALIERS

2.11

MISE EN GARDE

Faire preuve d’une grande prudence pendant le

nettoyage d’escaliers. Afin d’éviter les blessures et

les dommages, et d’empêcher l’appareil de tomber,

toujours placer l’appareil au bas des escaliers ou

sur le plancher. Ne pas placer l’appareil dans les

escaliers ou sur un meuble, car cela pourrait

entraîner des blessures ou des dommages.

RÉGLAGE SELON LA HAUTEUR DU

TAPIS

2.7

3. ACCESSOIRES

POUR ENLEVER LE TUYAU

A. La brosse à épousseter peut être utilisée pour

les boiseries sculptées, dessus de tables, livres,

lampes, luminaires, stores vénitiens, plinthes,

stores et grilles à registre.

B. L’embout pour mobilier convient pour les meu-

bles rembourrés, draperies, tapisseries, matelas,

vêtements, intérieurs d’auto et escaliers avec tapis.

C. Bec suceur, pour les recoins, coins et rebords,

tiroirs de commode, meubles capitonnés, escaliers

et plinthes.

D. Les rallonges rallonges prolongent votre tuyau.

Elles peuvent être utilisées avec n’importe quel

accessoire indiqué plus haut.

3.2

CHOIX DE L’ACCESSOIRE

APPROPRIÉ

INSTALLATION DE LA RALLONGE ET DES

ACCESSOIRES DE NETTOYAGE

Fixer l’embout et/ou la rallonge avec bec suceur au

tuyau (H) en l’enfonçant fermement en place.

Monter la deuxème rallonge, l’embout ou la rallonge

avec bec suceur de la même façon.

Tourner légèrement la rallonge ou l’accessoire pour

serrer ou desserrer la connexion.

La brosse à épousseter (I) peut aussi être

raccordée au bec suceur tel qu’illustré.

NETTOYAGE

DES

ACCESSOIRES

Pour nettoyer le tuyau,

essuyer la saleté avec

un chiffon trempé dans

un détergent liquide.

Rincer avec un chiffon

humide.

Les accessoires

peuvent être lavés à

l’eau tiède avec un

détergent. Rincer puis

laisser sécher à l’air

libre avant de les

réutiliser.

3.3

Les accessoires per-

mettent de nettoyer les

surfaces plus élevées et

les endroits difficiles à

atteindre.

Pour utiliser les acces-

soires, placer le manche

à la position verticale.

Le rouleaubrosse continue à tourner si l’aspirateur est sous tension et le

manche en position verticale. Pour éviter d’endommager les moquettes, les

carpettes et les revêtements de sol, éviter de faire basculer l’aspirateur, de

le placer sur un meuble ou de le faire passer sur les franges de carpettes

ou dans des escaliers recouverts de tapis pendant l’utilisation des acces-

soires.

IMPORTANT

ACCESSOIRES DE NETTOYAGE

Pendant l'utilisation des accessoires, placer le manche de

l'aspirateur en position verticale. Également, éteindre l'aspirateur

avant de raccorder le tuyau au tube pour tuyau (A) ou de l'en

retirer.

Pour utiliser le tuyau, soulever son extrémité, tel qu'il est illustré.

Abaisser le couvercle (B) sur le tube pour tuyau. Lorsque vous

avez terminé d'utiliser les accessoires, soulever le couvercle du

tube pour tuyau et remettre l'extrémité du tuyau dans le tube.

3.1

INDICATEUR DE VÉRIFICATION DU SAC

L’indicateur (J) rougit à mesure que le sac se remplit.

Il existe trois causes possibles au rougissement complet de l’indicateur :

1. Le sac est plein; remplacez-le.

2. Des matières très fines (telle de la poudre) ont été aspirées et bloquent les

pores du sac; remplacez le sac, même s’il n’est pas plein.

3. L’embout, l’accessoire de nettoyage, l’ouverture du sac ou le tuyau est

obstrué; enlevez l’objet qui obstrue le passage (voir la section ‹‹ Déblocage

des obstructions ››).

3.4

4. ENTRETIEN

Vérifiez le sac filtrant de temps à autre. Il est

recommandé de remplacer le sac lorsque la pous-

sière atteint la ligne en pointillés faute de quoi

l’appareil ne fonctionnera pas efficacement.

SAC FILTRANT : Quand le remplacer

Quoi acheter

Pour la meilleure efficacité possible de

l’appareil, utilisez des sacs jetables HOOVER

COMMERCIAL Allergen Filtration Type Y.

Demander la pièce Hoover

Commercial

no 4010100Y.

Des matières très fines, comme la poudre pour

le visage ou la fécule de maïs, peuvent obstruer

les pores du sac et entraîner son éclagement,

même s’il n’est que partiellement rempli. Si

vous utilisez l’appareil pour aspirer des produits

de cette nature, changez fréquemment le sac

filtrant.

MISE EN GARDE

Une moquette neuve comporte des fibres

lâches qui peuvent remplir le sac rapidement.

Ces peluches ne déclenchent pas l’indicateur de

vérification du sac offert sur certains modèles.

IMPORTANT

Il est recommandé de vous familiariser avec les tâches d’entretien; l’utilisation et l’entretien appropriés de

l’appareil assureront son bon fonctionnement.

Toute autre tâche d’entretien doit être confiée à un représentant de service autorisé.

L’aspirateur est doté d’un protecteur thermique interne pour le protéger contre la surchauffe. Lorsque le

protecteur thermique est activé, l’aspirateur s’arrête.

Si cela se produit, procéder comme suit :

1. Éteindre l’aspirateur et le débrancher.

2. Vérifier le si le sacfiltre est plein; le changer au besoin.

3. Inspecter le conduit à poussière et éliminer tout blocage qui peut s’y trouver. Cette obstruction

peut survenir aux points suivants : l’entrée de la buse, le tube pour tuyau, le conduit à poussière,

le tuyau, l’entrée du sacfiltre, le filtre secondaire et le filtre terminal.

4. Lorsque l’aspirateur est débranché et que le moteur a refroidi pendant 30 minutes, le protecteur

thermique est automatiquement réinitialisé, et l’aspirateur peut de nouveau être utilisé.

Si le protecteur thermique est encore activé après avoir suivi les étapes ci-dessus, il se peut que

l’aspirateur ait besoin d’entretien.

AVIS

! !

SAC FILTRANT : Comment le remplacer

4.1 Pour retirer le sac filtrant, appuyez vers le bas

sur le dessus du couvercle puis tirez ce dernier vers

l’avant. Retirez le couvercle

4.2 Saisissez le collier du sac filtrant (A) et sortez le

collier du tube (B).

Pour réduire les risques de blessures causées

par des pièces en mouvement, débrancher

l’appareil avant d’en effectuer l’entretien.

MISE EN GARDE

Il ne faut pas réutiliser un sac filtrant usagé

après l’avoir nettoyé. Jetez tout sac filtrant

usagé.

IMPORTANT

Tenez le nouveau sac filtrant comme illustré.

Alignez l’ouverture du sac filtrant avec (B). Poussez

(A) fermement sur (B). Rentrez les bords du sac

filtrant.

4.3 Repositionnez la

porte du compartiment

du sac en plaçant les

languettes sur le bas

de la porte dans

l’ouverture (C).

Appuyez sur le haut de

la porte pour l’emboîter.

4.1

4.2

4.3

FILTRES : Comment le nettoyer

Filtre secondaire

4.4

Le filtre secondaire (A), derrière la grille en bas

du compartiment du sac, protège le moteur contre

les particules de saleté.

Si le filtre se salit, écartez la grille et sortez le filtre.

Lavez le filtre à la main sous l’eau froide avec un

détergent modéré puis séchez-le à l’air.

Repositionnez le filtre sec et la grille.

4.4

4.5

4.6

Quoi acheter

Si le filtre est utilisé et entretenu de façon

appropriée, il ne devra pas être remplacé pen-

dant la période de garantie. Au besoin, il est

possible d’acheter des filtres supplémentaires.

Demander la pièce Hoover

Commercial no .

38765-019

Filtre final

Le filtre final permet de renvoyer de l’air propre dans

la pièce.

4.5 Pour déposer ce filtre lorsqu’il se salit, ouvrez la

porte sur le côté de l’aspirateur.

4.6 Sortez le filtre (B) et lavez-le à la main sous

l’eau froide avec un détergent modéré.

Laissez le filtre sécher à l’air et repositionnez-le sur

le côté de l’aspirateur. Fermez la porte.

Pour réduire les risques de blessures causées

par des pièces en mouvement, débrancher

l’appareil avant d’en effectuer l’entretien.

N’utilisez pas l’aspirateur sans le filtre final ou

le filtre secondaire en place.

MISE EN GARDE

Quoi acheter

Si le filtre est utilisé et entretenu de façon

appropriée, il ne devra pas être remplacé pen-

dant la période de garantie. Au besoin, il est

possible d’acheter des filtres supplémentaires.

Demander la pièce Hoover

Commercial

no 38766-008

Enlèvement du verre protecteur

4.7 Avec un tournevis, déposez les deux vis comme

illustré et soulevez la lentille.

Pose de l’ampoule

4.8 Sortez la vieille ampoule de la douille. Enfoncez

l’ampoule neuve dans la douille jusqu’à ce qu’elle

soit bloquée en place.

Il est superflu d’exercer une force excessive.

Remise en place du verre protecteur

4.9 Repositionnez la lentille et bloquez-la avec les

deux vis.

L’AMPOULE : Comment le remplacer

Quoi acheter?

Cet appareil utilise

une ampoule 12

volts de type 912 à

culot poussoir, piece

hoover

Commercial

27313-101

4.7

4.8

4.9

Êtant donné la très grande efficacité de l’aspirateur, il est fortement recommandé de vérifier si des débris se sont accumulés

sous le protège-agitateur et ce, à chaque nettoyage des filtres.

En ôtant les débris sous le protège- agitateur, vous aidez à maintenir l’efficacité optimale de l’appareil. Procédez comme

suit pour enlever les débris :

1. Débranchez l’aspirateur.

2. Retirez la plaque inférieure (Fig. 4-10), l’agitateur (Fig. 4-11), puis le protège- agitateur (Fig. 4-13) et vérifiez si des débris

se sont accumulés.

3. Retirez tous les débris, puis remettez en place le protège-agitateur, l’agitateur et la plaque inférieure (Figures 4-13 à 4-15).

COURROIE : Comment le remplacer

La courroie de votre aspirateur Hoover

Commercial

fait tourner l’agitateur et est essentielle au bon

fonctionnement de l’appareil. S’assurer de la bonne

condition de la courroie située sous la plaque

inférieure de l’aspirateur, car elle doit être vérifiée

régulièrement.

4.10

4.11

Quand le remplacer

Pour vérifier la courroie, enlever la plaque inféri-

eure, tel qu’illustré à la section « Comment la rem-

placer ». Remplacer la courroie si elle est étirée,

coupée ou sectionnée.

Pour réduire les risques de blessures causées

par des pièces en mouvement, débrancher

l’appareil avant d’en effectuer l’entretien.

MISE EN GARDE

Comment le remplacer

Placer le manche à la position basse, puis retourner

l’appareil.

4.10 À l’aide d’un tournevis Phillips, retirer les 4 vis,

tel qu’illustré.

Enlever la plaque inférieure (A).

4.11 Enlever l’agitateur et la courroie usée.

Jeter la courroie usée.

Pour réduire les risques de choc électrique,

débrancher l’aspirateur avant de le nettoyer ou

d’en effectuer l’entretien.

AVERTISSEMENT

Vérification du protège-agitateur

Pour réduire les risques de blessures causées

par des pièces en mouvement, débrancher

l’appareil avant d’en effectuer l’entretien.

MISE EN GARDE

Quoi acheter?

Afin de s’assurer de son fonctionnement opti-

mal, n’utiliser que des courroies originales

HOOVER

COMMERCIAL avec votre aspira-

teur. À l’achat d’une nouvelle courroie,

demander la pièce HOOVER

COMMERCIAL

n° 38528-033.

4.12 Avec la courroie placée tel qu’illustré dans

l’encadré (D) et le lettrage vers l’extérieur, faire

glisser la nouvelle courroie sur la poulie du moteur

(B).

4.13 Insérer l’agitateur dans la courroie et placer

cette dernière dans le guide-courroie (C) de

l’agitateur.

Si le protège-rouleau (D) est éjecté pendant la pose

de la courroie ou de l’agitateur, le replacer tel

qu’illustré en notant son emplacement sur le guide-

courroie (E)..

4.14 Prendre fermement l’agitateur puis l’insérer en

position, d’abord en faisant glisser son extrémité

face à la courroie dans la rainure rectangulaire (F)

sur le côté de l’appareil. Tirer l’autre côté de

l’agitateur (G) pour le mettre en place.

Faire tourner l’agitateur pour s’assurer que la cour-

roie n’est pas coincée entre l’agitateur et le protège-

rouleau.

4.15 Remettre en place la plaque inférieure et les 4

vis Phillips. Serrer solidement les vis.

4.12

4.13

4.14

4.15

LE ROULEAU-BROSSE AGITATEUR : Comment le remplacer

Quand le remplacer

Le rouleau-brosse doit être remplacé lorsque ses

brosses sont usées.

Pour vérifier l’état des brosses, couper l’alimentation

électrique de l’appareil.

4.16 Placer l’extrémité d’une pièce de carton en

travers de la plaque inférieure tout en faisant

tourner le rouleau-brosse. Afin de maintenir

l’efficacité de l’appareil, remplacer le rouleau-brosse

si les brosses ne touchent pas au carton.

Comment le remplacer

Retirer la plaque inférieure, la courroie et le rouleau-

brosse en suivant les directives de la section «

Courroie » commençant avec la fig. 4-10. Jeter le

vieil agitateur au rebut.

Continuer à suivre les directives de la section «

Courroie » pour replacer la courroie, le nouvel

agitateur et la plaque inférieure.

4.16

Quoi acheter?

L’aspirateur nécessite un agitateur de 13

pouces. Lors de l’achat d’un nouvelle agitateur,

demandez :

13 pouces - pièce HOOVER

COMMERCIAL

303996-001

Pour réduire les risques de blessures causées

par des pièces en mouvement, débrancher

l’appareil avant d’en effectuer l’entretien.

MISE EN GARDE

LUBRIFICATION

Le moteur est pourvu de deux paliers suffisamment lubrifiés pour toute la durée de vie du moteur. Toute

lubrification supplémentaire pourrait causer des dommages. Par conséquent, ne pas ajouter de lubrifiant

aux paliers du moteur.

Le rouleau-brosse agitateur est pourvu de deux roulements à bille qui doivent être lubrifiés périodiquement

à un Centre de vente et de service Hoover

garanti autorisé (dépôt).

Une aspiration faible peut être due à un colmatage.

Voir la procédure suivante pour rechercher les col-

matages en continuant avec chaque étape jusqu’à

identification du colmatage:

1. Inspectez le remplissage du sac filtrant; changez-

le le cas échéant.

Vérification de la libre

circulation d’air

2. Branchez l’aspirateur et mettez-le en ON

(marche). Vérifiez l’aspiration au bout du tuyau (A).

a. S’il y a de l’aspiration, allez à l’étape 3.

b. Sinon, recherchez le colmatage du tuyau

et des tubes de saleté de la manière suiv

ante :

1) Débranchez le tuyau du conduit à pous

sière (C) en effectuant la procédure inverse

de l’étape « Pose du tuyau » (Fig. 1-8 et 1-9).

2) Débouchez le tuyau.

3) Regardez dans (C) et débouchez

3. Inspectez la connexion du tube du tuyau (B);

débouchez le cas échéant.

Vérification du dessous de la plaque

inférieure

4. Coupez OFF (l’aspirateur) et débranchez-le.

5. Déposez la plaque inférieure, la courroie et

l’agitateur (voir la section ‹‹ Courroie ››).

Regardez dans l’ouverture (D) en recherchant les

obstructions et retirez-les.

6. Retirez la protection d’agitateur (voir Fig. 4-13) et

ôtez tous les débris qui auraient pu s’accumuler

sous la pièce.

Pour réduire les risques de blessures causées

par des pièces en mouvement, débrancher

l’appareil avant d’en effectuer l’entretien.

MISE EN GARDE

DÉBLOCAGE DES OBSTRUCTIONS

4.17

4.18

5. DÉPANNAGE

Si un problème mineur survient, il est habituellement possible de le résoudre facilement si la cause est

déterminée à l’aide de la liste ci dessous.

Toute autre tâche d’entretien doit être confiée à un représentant de service autorisé.

AVERTISSEMENT

Pour réduire les risques de blessures causées par des pièces en mouvement, débrancher l’appareil avant

d’en effectuer l’entretien.

PROBLÈME CAUSE POSSIBLE SOLUTION POSSIBLE

L’aspirateur refuse

de fonctionner

1. L’appareil est mal branché 1. Bien enfoncer la prise mâle dans la prise

d’alimentation

2. La prise d’alimentation ne

fournit aucune tension

2. Vérifier le fusible ou le disjoncteur de la

maison ou du batiment

3. Fusible grillé/disjoncteur

déclenché

3. Remplacer le fusible/réenclencher le

disjoncteur de la maison ou du batiment

4. Protection thermique activée 4. Laisser refroidir l’aspirateur pendant

30 minutes (le protecteur thermique se

réinitialisera)

L’aspirateur ou les

accessoires

n’asirent pas

1. Courroie cassée ou usée 1. Remplacer la courroie

2. Rouleau-brosse agitateur usé 2. Remplacer le rouleau-brosse

3. Sac-filtre à poussière plein 3. Changez le sac-filtre jetable

4. Mauvais réglage de la

hauteur de tapis

4. Régler le bouton de contrôle à une

position inférieure

5. Obstruction du passage de

l’air

5. Dégager l’obstruction

L’appareil est dif-

ficile à pousser

1. Mauvais réglage de la

hauteur de tapis

1. Régler la commande de hauteur à un

niveau supérieur

Odeur de fumée/

combustion détec-

tée

1. La courroie est sectionnée ou

étirée

1. Remplacer la courroie du rouleau-brosse

tel que décrit aux figures 3-10 à 3-15 de la

section ‹‹ Entretien ››.

Pour obtenir du service autorisé Hoover

Commercial et des pièces Hoover

Commercial d’origine, trouver

l’atelier de service garanti autorisé (dépôt) le plus près de chez vous. Pour ce faire :

• Consulter les Pages jaunes à la rubrique « Aspirateurs domestiques ». OU

• Prière de ne pas envoyer votre aspirateur à Hoover

, Inc. à Glenwillow, en Ohio,

pour qu’il soit réparé. Cela n’entraînera que des délais supplémentaires.

Si vous avez besoin d’autres renseignements :

Pour parler avec un représentant du service à la clientèle, composer le 1-888-768-2014 du lun. au ven. de

8 h à 17 h (HNE). Toujours identifier l’aspirateur par le numéro du modèle et le code de fabrication lorsque

vous demandez des informations ou que vous commandez des pièces de rechange. (Le numéro de modèle

figure au bas de l’appareil.)

Veuillez ne pas retourner ce produit au magasin.

6. SERVICE

Hoover C1703-900 WindTunnel 13" Bagged Upright Vacuum Cleaners

Product's Documents

OWNER’S MANUAL

Specifications

Hoover C1703-900 Questions and Answers
