VINTAGE BASS VB1
感谢您对我们的信任，购买了百灵达 BEHRINGER VINTAGE BASS VB1。 该款顶级效果踏板专为贝司吉他
而设计，用来制作 60 年代后期 P-Funk 流派典型的迷幻的说话低音音色，也是影响当今的 rap 和 hip-
hop 流派的主要因素之一。
VINTAGE BASS VB1 的两个扫描动态滤波器采用稍稍不同的频率来突出低音的节奏部分并赋予独奏主角
质量。我们增加了一个失真电路来丰富低音音色的泛音成分，扩展你的乐器的声音范围。

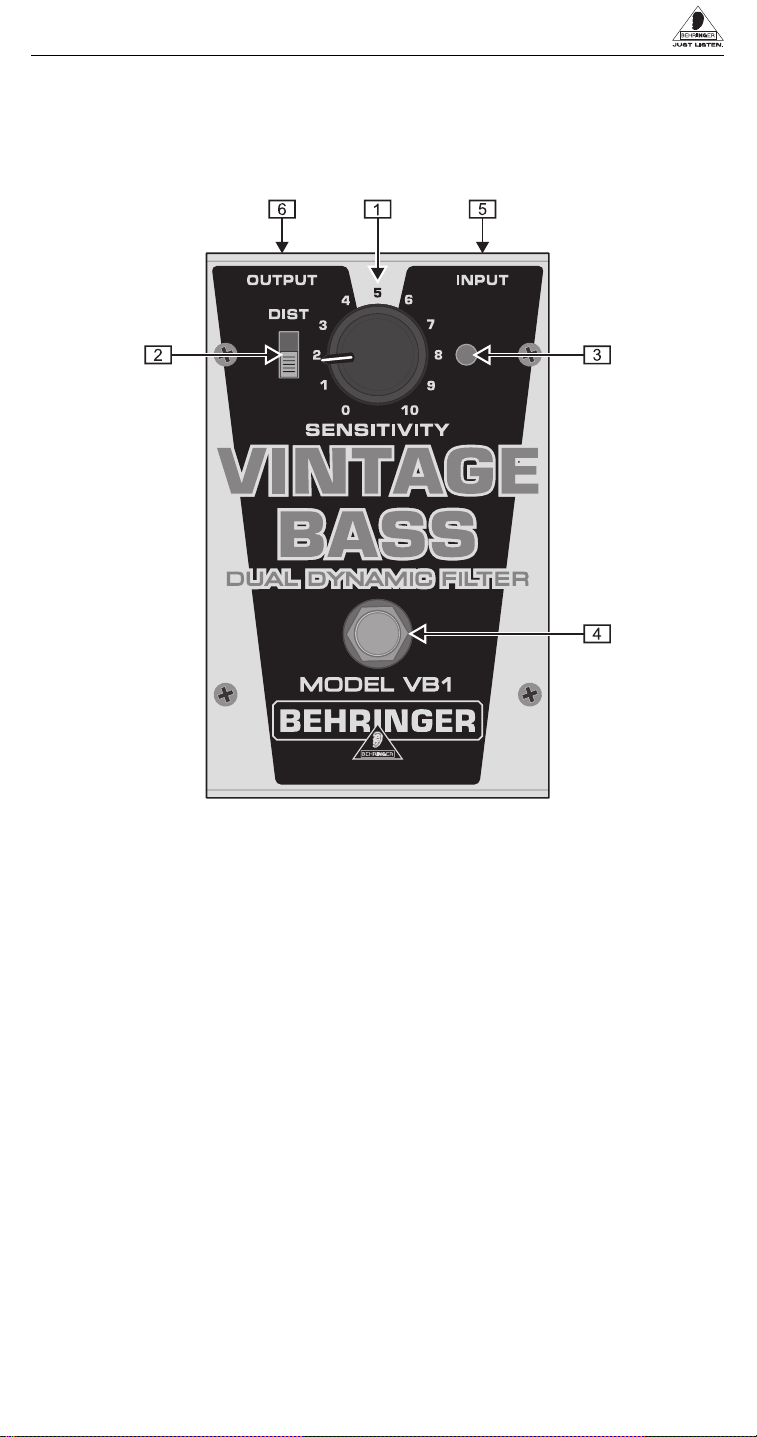

1. 控制钮
俯视图
{1} 请旋转 SENSITIVITY 调节钮来调节两个动态滤波器的范围。你将注意到你乐器的输出音量也影响
效果强度。因此，要提高两个滤波器的扫描范围，请将 SENSITIVITY 调节钮按顺时针方向旋转和
/ 或更用力使弹奏更响。
{2} 使用 DIST 开关来过载你的低音声音并提高两个滤波器的作用。根据 [1] 的设置，DIST 效果的范围
从丰富泛音 ( 低灵敏度 ) 到听觉失真 ( 高灵敏度 )。
{3} 效果器被启动后，发光二极管会发亮。 它也有检查电池状况的功能。
{4} 用脚踏开关来启动和关闭效果器
{5} 用 6.3 毫米单声输入端 （INPUT）连接乐器电线。
{6} 6.3 毫米单声输出端 (OUTPUT) 将您的信号送至您的功放器。
在 DC IN 插孔上能插上 9 伏电源器 （不随货供应）。
电池盒位于机器底部。要安装或更换 9 V 电池，请打开盖子。
VB1 没有启动的开关。在输入端插上插头的话，VB1 便被激活。不使用时，请将插头拔出输入
端。这样可延长电池的使用寿命。
产品序号在效果器的底面。
2. 保用
本公司目前的保用条款请参阅 http://www.behringer.com。
VINTAGE BASS VB1
3. 技术数据
Input
输入
接口 6.3 mm 单声道接口
阻抗 220 k#
Output
输出
接口 6.3 mm 单声道接口
阻抗 1 k#
电源供应
BEHRINGER PSU-SB 9 V_，100 mA，已调制
美国 / 加拿大 120 伏交流电，60 赫兹
欧洲 / 英国 / 澳大利亚 230 伏交流电，50 赫兹
中国 220 伏交流电，50 赫兹
朝鲜 220 伏交流电，60 赫兹
日本 100 伏交流电，50 - 60 赫兹
电源连接 2 mm DC 接口，中心负
电池 9 V 6LR61 型
功率消耗 15 mA
尺寸 ( 高 x 宽 x 深 ) 约 78 mm x 142 mm x 86 mm
重量 约 0.38 kg
BEHRINGER 公司始终尽力确保最高的质量水平。必要的修改将不预先通知予以实行。因此
机器的技术数据和外观可能与所述说明或插图有所不同。
4. 安全说明
不要在靠近水源的地方使用，或在靠近热源的地方安装。只使用经过许可的附件／配件。
不要自己进行产品维修，尤其是当电源线或插座损坏的时候，请联系我们的专业服务人员
有关产品维修事宜。
技术数据及外观可被改动， 无需事先通知。此文件的内容在付印时是正确无误的。任何人因全部或部分使用此处的描
述，照片或声明而受到损失的话，百灵达 不对其承担责任。产品的颜色及技术数据可能与产品本身有细微的差别。产
品只通过本公司授权的经销商销售。批发商和销售商不是 百灵达 的代理人，无权以任何直接或隐含的方式对 百灵达
法律约束。这一使用手册拥有版权。无 BEHRINGER International GmbH 的书面许可， 无论用作何种用途，不得以任何
电子的或机械的方式对该手册的任何部分进行复制及传播，其中包括任何形式的复印和录音。
