Vevor QD-XDP11 18" Pressure Washer Surface Cleaner 4 Wheels User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

PRESSURE WASHER SURFACE CLEANER

MODEL:QD-XDP11

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 1 -

MODEL:QD-XDP11

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

PRESSURE WASHER

SURFACE CLEANER

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

INTRODUCTION

Congratulations on the purchase of your new Rotary Surface Cleaner! You

can be assured this Cleaner was constructed and designed with quality

and performance in mind. Each component has been rigorously tested to

ensure the high level of acceptance.

This surface cleaner is designed for high-pressure cleaning of various

outdoor surfaces such as concrete, asphalt, paving stone walkways, pool

decks, etc. Connect the rotary surface cleaner to your pressure washer,

pull the trigger, and walk behind for fast and efficient cleaning!

SPECIFICATIONS

Max. Pressure(PSI/BAR)

4000 / 276

Min. Pressure(PSI/BAR)

1500 / 104

Max. Flow Rate(gal/min)

IMPORTANT SAFETY INFORMATION

A WARNING

Read and understand all instructions. Failure to follow all instructions may

result in serious injury or property damage.

• The warnings, cautions, and instructions in this manual cannot cover all

possible conditions or situations that could occur. Exercise common sense

and caution when using this tool.

Always be aware of the environment and ensure the tool is used safely and

responsibly.

- 3 -

• Do not allow persons to operate or assemble the product until they have

read this manual and have thoroughly understood how it works.

• Do not modify this product in any way. Unauthorized modification may

impair the function and/or safety and could affect the product's life.

• There are specific applications for which the product was designed.

• Use the right tool for the job.DO NOT attempt to force small equipment to

do the work of larger industrial equipment. There are certain applications

for which this equipment was designed. It will do the job better and more

safely at the capacity for which it was intended. DO NOT use this

equipment for a purpose for which it was not intended.

WORK AREA SAFETY

• Inspect the work area before each use. Keep work area clean, dry, free of

clutter, and well lit.Cluttered, wet, or dark work areas can result in injury.

Using the product in confined work areas may put you dangerously close to

other cutting tools and rotating parts.

• Do not use the product where there is a risk of causing a fire or an

explosion; e.g., in the presence of flammable liquids, gases, or dust. The

product can create sparks, which may ignite the flammable liquids, gases,

or dust.

• Do not allow the product to come into contact with an electrical source.

The tool is not insulated and contact will cause electrical shock.

• Keep children and bystanders away from the work area while operating

the tool. Do not allow children to handle the product.

• Be aware of all power lines,electrical circuits, water pipes, and other

mechanical hazards in your work area. Some of these hazards may be

hidden from your view and may cause personal injury and/or property

damage if contacted.

PERSONAL SAFETY

• Stay alert, watch what your actions, and use common sense when

operating the tool. Do not use the tool while you are tired or under the

influence of drugs, alcohol, or medication. A moment of inattention while

operating the tool may result in serious personal injury.

• Dress properly.Do not wear loose clothing, dangling objects, or jewelry.

Keep your hair, clothing and gloves away from moving parts. Loose clothes,

jewelry, or long hair can be caught in moving parts. Air vents on the tool

- 4 -

often cover moving parts and should be avoided.

• Wear the proper personal protective equipment when necessary. Use

ANSI Z87.1 compliant safety goggles (not safety glasses) with side shields,

or when needed, a face shield. Use a dust mask in dusty work conditions.

Also use non-skid safety shoes, hardhat, gloves, dust collection systems,

and hearing protection when appropriate. This applies to all persons in the

work area.

• Do not overreach. Keep proper footing and balance at all times.

• Do not use the tool when tired or under the influence of drugs, alcohol or

medication.

• Remove keys or wrenches before connecting the tool to an air supply,

power supply, or turning on the tool. A left wrench or key attached to a

rotating part of the tool may cause personal injury.

• Secure the work with clamps or a vise instead of your hand when

practical. This safety precaution allows for proper tool operation using both

hands.

CLEANER USE AND CARE

• Do not force the cleaner. Tools do a better and safer job when used in the

manner for which they are designed. Plan your work, and use the correct

tool for the job.

• Check for damaged parts before each use and before connecting the

cleaner to a pressure washer. Carefully check that the cleaner will operate

properly and perform its intended function.Replace damaged or worn parts

immediately. Never operate the cleaner with a damaged part.

• Store the cleaner when it is not in use. Store it in a dry,secure place out of

the reach of children.Inspect the cleaner for good working condition before

storage and re-use.

• Use only replacement parts that are recommended by the distributor.

Parts that may be suitable for one cleaner may create a risk of injury when

used with another cleaner.

• Never use a part with a lower operating pressure than the cleaner.

• Do not leave the cleaner unattended when it is pressurized.

• Do not turn the cleaner over when it is pressurized by connection to an

operating pressure washer to avoid high-pressure spraying water that

could cause personal injury.

- 5 -

SPECIFIC OPERATION WARNINGS

• DO NOT exceed the rated PSI capacity.

• Keep body parts clear of nozzle heads and away from skirt while

operating machine.

• DO NOT lift machine from surface or point nozzle heads at people while

operating.

• Wear the proper safety gear including ANSI Z87.1 approved safety

glasses.

• Use only on hard level surfaces.

• No altercations shall be made to this product.

• Only attachments and/or adapters supplied by the manufacturer shall be

used.

• Not for use by or around children.

PartList

Code

Name


QTY.

Pressure Washer

Surface Cleaner

Extension Rod

Teflon Tape

O-rings

(φ2.4*φ9)

O-rings

(φ1.8*φ5.5)

- 6 -

Replacement Nozzles

Through-hole Needle

PREPARATION & OPERATION

SET- UP

1.Pull back collar on quick-connect end of wand.

2.Push the surface cleaner into place.

3.Push the collar forward, insert surface cleaner and release collar.Ensure

the collar slides all the way forward. Tug on surface cleaner to make sure it

is securely in place.

SURFACE PREPARATION

1.Clear any loose debris from the area to be cleaned.

- 7 -

2.Never attempt to clean surface with objects that protrude from the

surface being cleaned.Striking any raised obstacle during operation will

damage machine. If contact does occur and results in vibration when

operating machine, STOP cleaning and check the spray bar.

START- UP

1. Ensure all connections are secure.

2. Unlock the trigger gun and squeeze the trigger while starting the

Pressure Washer.

3.Water will begin flowing from the nozzles of the Surface Cleaner. Ensure

nozzles are not clogged and spray pattern is not erratic.

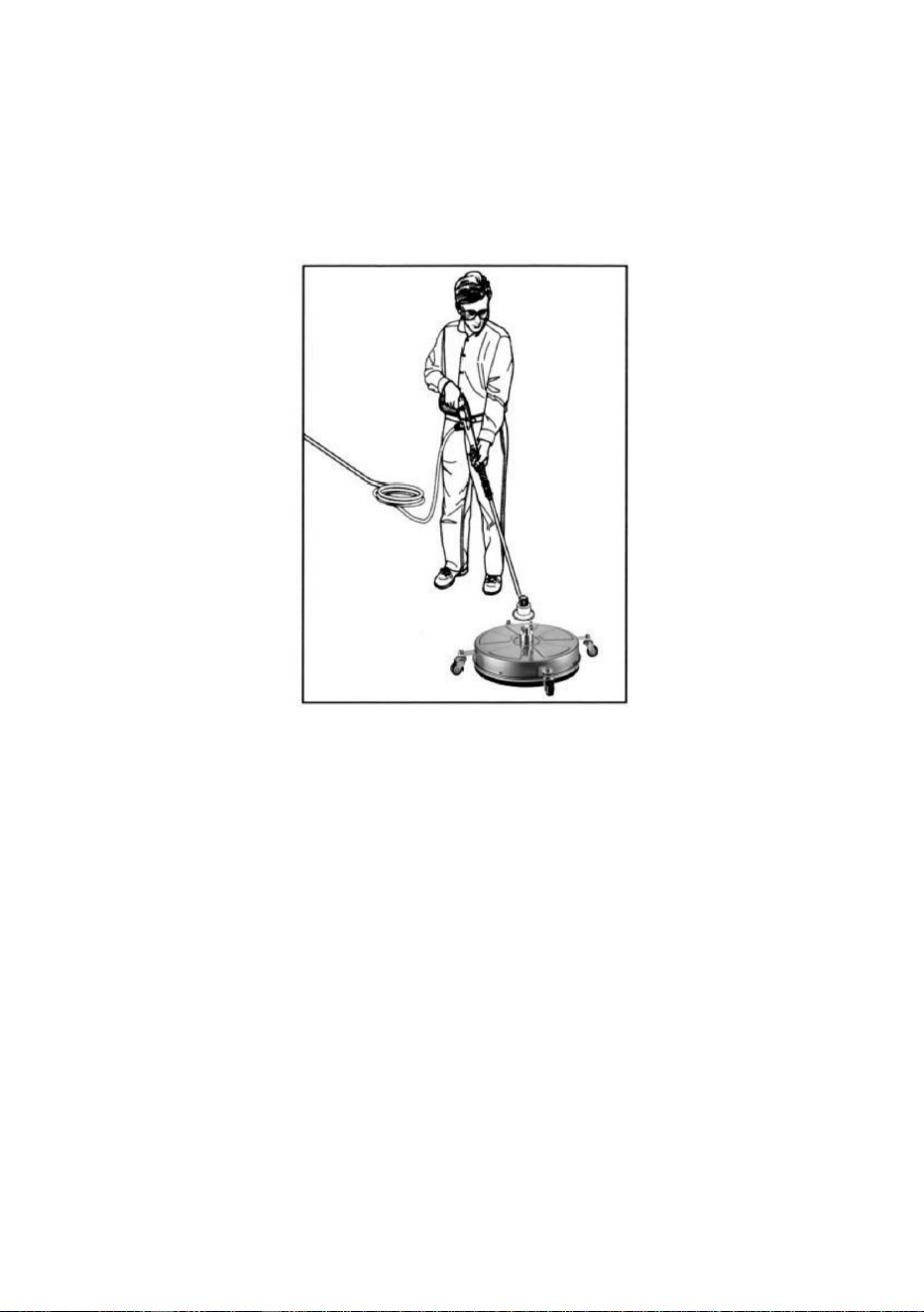

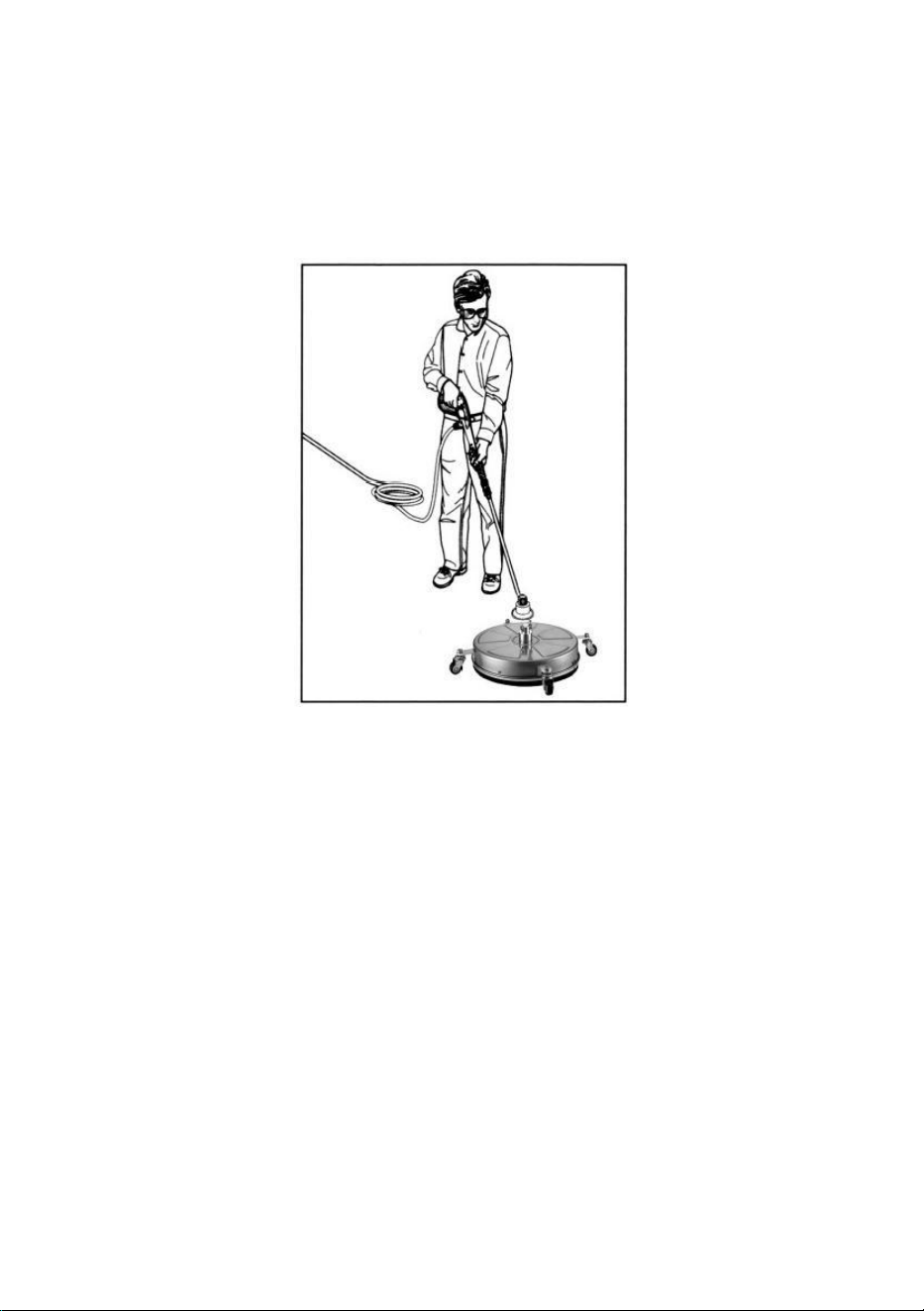

4.Walk slowly behind the unit, cleaning as you go. If striping occurs, slow

down the pace. Do not allow machine to remain stationary on soft surfaces

such as wood.

SHUT- DOWN

1.Turn the Pressure Washer off.

2.Turn the water supply off.

3.Squeeze the trigger gun to relieve water pressure.

4.Disconnect pressure washer handle and wipe down unit.Store the unit in

a dry environment.

- 8 -

AFTER EACH USE

Perform the following inspections after each use to clean the cleaner and

ready it for the next use.

• Clean out any dirt or foreign material from under the housing and the

casters. If necessary, use a cloth or sponge to wash the surface cleaner

and rinse it with tap water.

• Check for loose parts and any damage.

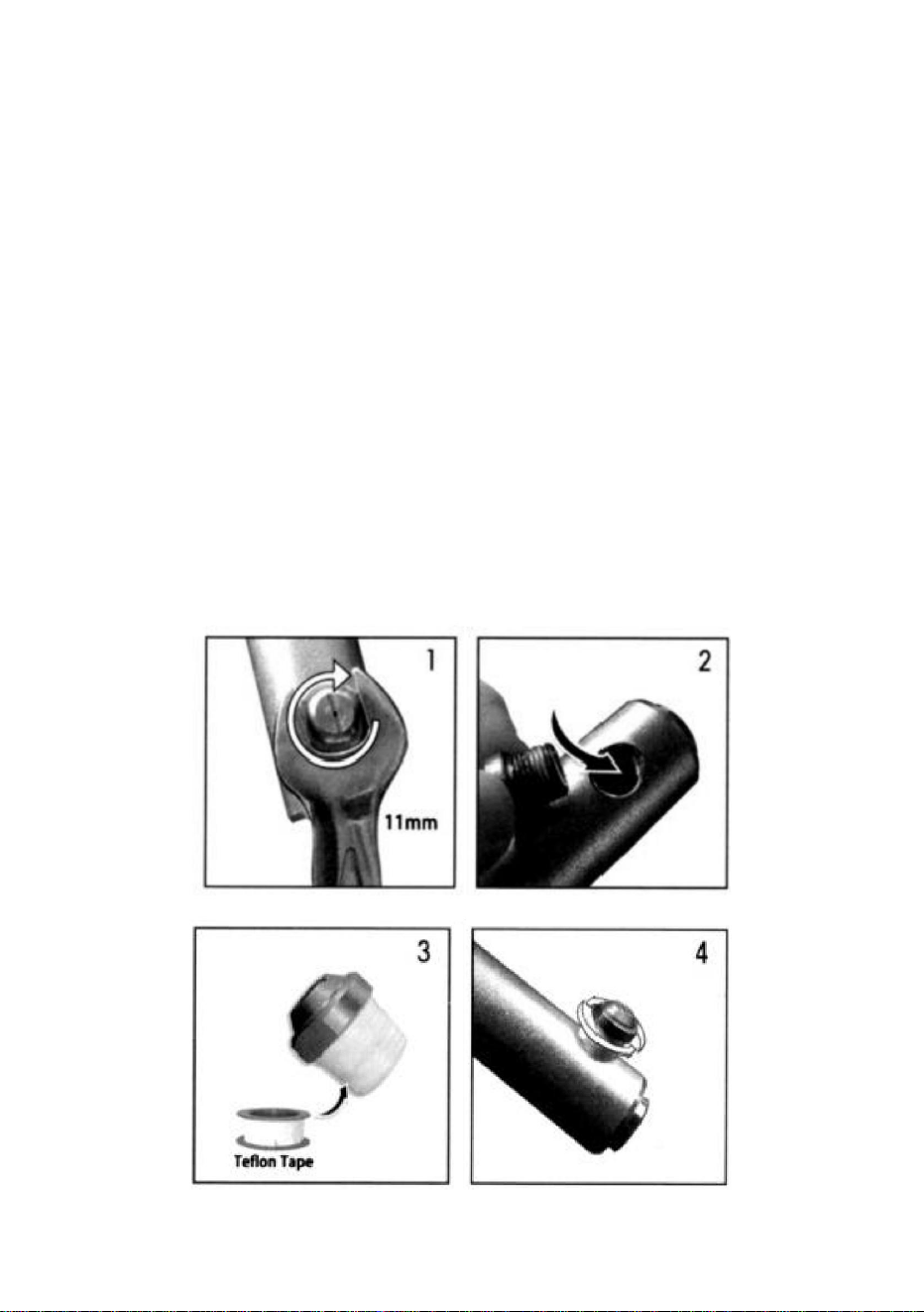

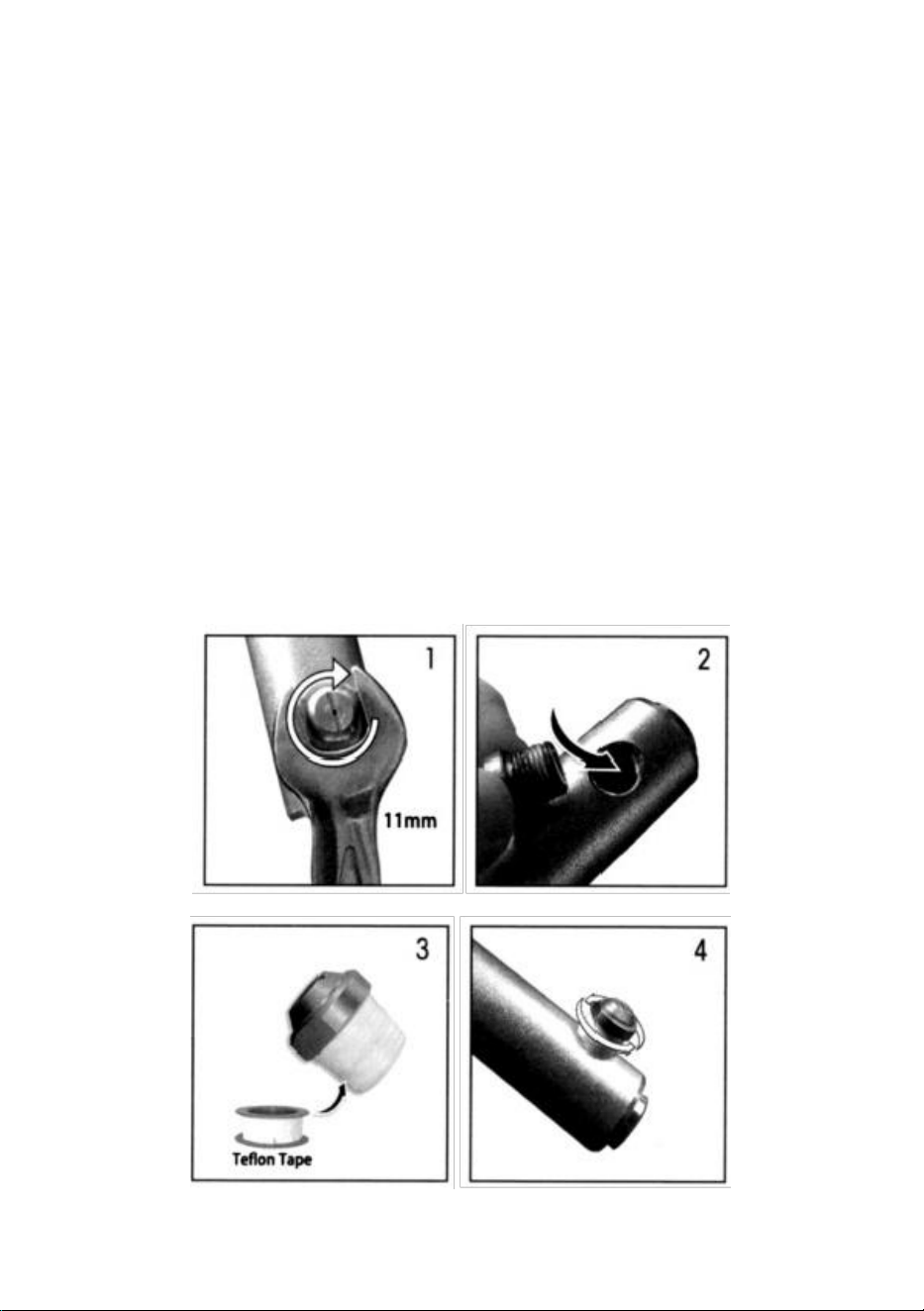

NOOZLE CLEANING & REPLACEMENT

1. Remove the nozzle with appropriate wrench(11 mm)

2. Rinse holes with fresh water to clean impurity.

3. Cover nozzles thread with attached teflon tape.

4. Align the nozzle opening and reinstall the nozzles to the spray bar.

Tighten it securely.

Note: lf the nozzle is difficult to remove, please heat it with a hot blower

before removing.

- 9 -

TOP MAINTENANCE

If the pivot connection leaks,please change the o-rings.

Please refer to the following steps:

1.Remove the screw from the body by using a 5 mm hex wrench.

2.Replace the original broken o-ring with new o-rings.

3.Reinstall the screw by using a 5 mm hex wrench.

TROUBLESHOOTING

PROBLEM

PROBABLE CAUSE

CORRECTIVE ACTION

Missing parts

Damaged package

Contact our Customer

Service for help.

Inadequate

cleaning power

Not enough PSI from

pressure washer

Ensure unit produces a

minimum pressure washer

2,000 PSI.

Nozzle obstructed or worn

Clean or replace the nozzles.

- 10 -

Spray bar will

not rotate

Defective,snap ring

dislodged

Do not use!

Contact our Customer

Service for help.

Unstable connection, the

spray bar fell off

Seal malfunction, water

shooting from swivel

Excessive

vibration of

surface

cleaner

Nozzle clogged

Clean or replace the nozzles.

Streaked

cleaning

pattern

Nozzle clogged

Clean or replace the nozzles.

Cleaning too fast

Slow down pace.

Top leaks

The o-ring is broken

Please refer to instructions.

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:QDXDP11

NETTOYEURDESURFACEÀHAUTEPRESSION

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Vousavezdesquestionssurlesproduits?Vousavezbesoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

MODÈLE:QDXDP11

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousnevous

informeronsplusencasdemiseàjourtechnologiqueoulogicielledenotreproduit.

BESOIND'AIDE?CONTACTEZNOUS!

NETTOYEURÀHAUTEPRESSION

NETTOYANTDESURFACES

1

Machine Translated by Google

UNAVERTISSEMENT

CARACTÉRISTIQUES

INTRODUCTION

INFORMATIONSIMPORTANTESSURLASÉCURITÉ

etlesperformancesàl'esprit.Chaquecomposantaétérigoureusementtestépour

4000/276

assurerunniveauélevéd’acceptation.

1500/104

demanièreresponsable.

Cenettoyeurdesurfaceestconçupourlenettoyagehautepressiondediverses

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlire

surfacesextérieurestellesquebéton,asphalte,alléespavées,piscine

ponts,etc.Connectezlenettoyeurdesurfacerotatifàvotrenettoyeurhautepression,appuyez

surlagâchetteetmarchezderrièrepourunnettoyagerapideetefficace!

Lisezattentivementlemanueld'instructions.

Lisezetcompreneztouteslesinstructions.Lenonrespectdetouteslesinstructionspeutentraîner

Pressionmax.(PSI/BAR)

entraînerdesblessuresgravesoudesdommages

matériels.•Lesavertissements,précautionsetinstructionsdecemanuelnepeuventpascouvrirtousles

Félicitationspourl'achatdevotrenouveaunettoyeurdesurfacerotatif!Vous

Pressionminimale(PSI/BAR)

conditionsousituationspossiblesquipourraientsurvenir.Faitespreuvedebonsens

Débitmax.(gal/min)

etsoyezprudentlorsdel'utilisationdecetoutil.

peutêtreassuréquecenettoyeuraétéconstruitetconçuavecqualité

Soyeztoujoursconscientdel'environnementetassurezvousquel'outilestutiliséentoutesécuritéet

2

Machine Translated by Google

SÉCURITÉDELAZONEDETRAVAIL

SÉCURITÉPERSONNELLE

pourlequelcetéquipementaétéconçu.Ilferaletravailmieuxetplus

leproduitpeutcréerdesétincellesquipeuventenflammerdesliquides,desgazoudespoussières

inflammables.

entoutesécuritéàlacapacitépourlaquelleilaétéconçu.NEPASutiliserce

•Nelaissezpasleproduitentrerencontactavecunesourceélectrique.

l'utilisationdel'outil.N'utilisezpasl'outillorsquevousêtesfatiguéousousla

unéquipementdestinéàunusagepourlequeliln’apasétéconçu.

L'outiln'estpasisoléetlecontactprovoqueraunchocélectrique.

l'influencededrogues,d'alcooloudemédicaments.Unmomentd'inattentionpendant

•Inspectezlazonedetravailavantchaqueutilisation.Gardezlazonedetravailpropre,sècheetexemptede

•Nelaissezpersonneutiliserouassemblerleproduitavantd'avoir

•Gardezlesenfantsetlesspectateurséloignésdelazonedetravailpendantl'utilisation

L'utilisationdel'outilpeutentraînerdesblessuresgraves.•Habillezvous

correctement.Neportezpasdevêtementsamples,d'objetssuspendusoudebijoux.

•Lisezcemanueletcomprenezparfaitementsonfonctionnement.•Nemodifiezenaucune

façonceproduit.Toutemodificationnonautoriséepeut

encombréetbienéclairé.Leszonesdetravailencombrées,humidesousombrespeuvententraînerdesblessures.

l'outil.Nelaissezpaslesenfantsmanipulerleproduit.•Soyezattentifà

toutesleslignesélectriques,circuitsélectriques,conduitesd'eauetautres

nuireaufonctionnementet/ouàlasécuritéetpourraitaffecterladuréedevieduproduit.

L'utilisationduproduitdansdeszonesdetravailconfinéespeutvousmettredangereusementprèsde

risquesmécaniquesdansvotrezonedetravail.Certainsdecesdangerspeuventêtre

cachédevotrevueetpeutcauserdesblessurescorporelleset/oumatérielles

•Leproduitaétéconçupourdesapplicationsspécifiques.•Utilisezl'outiladaptéàlatâche.

N'essayezPASdeforcerlepetitéquipementà

autresoutilsdecoupeetpiècesrotatives.•N'utilisez

pasleproduitlàoùilexisteunrisqued'incendieoude

dommagesencasdecontact.

Gardezvoscheveux,vosvêtementsetvosgantsàl'écartdespiècesmobiles.Vêtementsamples,

explosion;parexemple,enprésencedeliquides,degazoudepoussièresinflammables.

Lesbijouxoulescheveuxlongspeuventêtrehappésparlespiècesmobiles.Lesouverturesd'aérationsurl'outil

effectuerletravaild'équipementsindustrielsplusgros.Ilexistecertainesapplications

•Restezvigilant,surveillezvosactionsetfaitespreuvedebonsenslorsque

3

Machine Translated by Google

UTILISATIONETENTRETIENDUNETTOYANT

médicament.•

Retirezlesclésoulesclésavantdeconnecterl'outilàunealimentationenair,unealimentationélectriqueou

demettrel'outilsoustension.Uneclégaucheouunecléattachéeàun

correctementetremplirsafonctionprévue.Remplacezlespiècesendommagéesouusées

Lapartierotativedel'outilpeutprovoquerdesblessurescorporelles.•Fixez

lapièceavecdesserrejointsouunétauaulieudevotremainlorsque

immédiatement.Nejamaisutiliserl'aspirateuravecunepièceendommagée.•Rangez

l'aspirateurlorsqu'iln'estpasutilisé.Rangezledansunendroitsecetsûr,horsdeportéedesenfants.

pratique.Cetteprécautiondesécuritépermetunfonctionnementcorrectdel'outilenutilisantàlafois

horsdeportéedesenfants.Inspectezlenettoyeurpourvousassurerqu'ilfonctionnebienavant

couvrentsouventlespiècesmobilesetdoiventêtreévités.•Portez

l'équipementdeprotectionindividuelleappropriésinécessaire.Utilisez

mains.

stockageetréutilisation.•

Utilisezuniquementdespiècesderechangerecommandéesparledistributeur.

LunettesdesécuritéconformesàlanormeANSIZ87.1(pasdelunettesdesécurité)avecprotectionslatéralesou,si

nécessaire,uneprotectionfaciale.Utilisezunmasqueantipoussièredansdesconditionsdetravailpoussiéreuses.

•Neforcezpaslenettoyeur.Lesoutilsfontuntravailmeilleuretplussûrlorsqu'ilssontutilisésdans

Lespiècesquipeuventconveniràunnettoyeurpeuventcréerunrisquedeblessurelors

Utilisezégalementdeschaussuresdesécuritéantidérapantes,uncasque,desgants,dessystèmesderécupération

depoussièreetuneprotectionauditive,lecaséchéant.Celas'appliqueàtouteslespersonnesprésentessurlechantier.

manièrepourlaquelleilssontconçus.Planifiezvotretravailetutilisezles

utiliséavecunautrenettoyant.

•N'utilisezjamaisunepièceavecunepressiondefonctionnementinférieureàcelledunettoyeur.•Ne

laissezpaslenettoyeursanssurveillancelorsqu'ilestsouspression.•Neretournezpasle

nettoyeurlorsqu'ilestsouspressionenleconnectantàun

zonedetravail.

outilpourletravail.•

Vérifiezlespiècesendommagéesavantchaqueutilisationetavantdeconnecterl'appareil.

utiliserunnettoyeurhautepressionpouréviterdepulvériserdel'eauàhautepression

nettoyeuràunnettoyeurhautepression.Vérifiezsoigneusementquelenettoyeurfonctionnera

pourraitcauserdesblessurescorporelles.

•Nevouspenchezpastrop.Gardeztoujoursunebonnepostureetunbonéquilibre.•N'utilisezpas

l'outillorsquevousêtesfatiguéousousl'influencededrogues,d'alcooloudedrogues.

4

Machine Translated by Google

QTÉ.

Tiged'extension

Listedespièces

(φ1,8*φ5,5)

utilisé.

(φ2,4*φ9)

•Portez

l'équipementdesécuritéapproprié,ycomprisleséquipementsdesécuritéapprouvésANSIZ87.1.

Nettoyeurhautepression

Code

•NEPASdépasserlacapaciténominaleenPSI.•

Gardezlespartiesducorpsàl'écartdestêtesdebuseetdelajupependant

Nom

•Nepasutiliserparouàproximitéd’enfants.

Jointstoriques

•Utiliser

uniquementsurdessurfacesduresetplanes.

•Aucunemodificationnedoitêtreapportéeàceproduit.•Seuls

lesaccessoireset/ouadaptateursfournisparlefabricantdoiventêtreutilisés.

Nettoyantdesurface

Jointstoriques

machineenfonctionnement.

•NEPASsouleverlamachinedelasurfacenidirigerlestêtesdebuseversdespersonnespendant


Rubanentéflon

AVERTISSEMENTSSPÉCIFIQUESRELATIFSAUFONCTIONNEMENT

5

Machine Translated by Google

INSTALLATION

PRÉPARATIONDESURFACE

PRÉPARATIONETFONCTIONNEMENT

Aiguilleàtroutraversant

1.Tirezlecollierversl'arrièresurl'extrémitéàconnexionrapidedelabaguette.

2.Poussezlenettoyantdesurfaceenplace.

Busesderechange

3.Poussezlecollierversl'avant,insérezlenettoyantdesurfaceetrelâchezlecollier.Assurezvous

estsolidementenplace.

1.Retireztouslesdébrisdelazoneànettoyer.

lecollierglissecomplètementversl'avant.Tirezsurlenettoyantdesurfacepourvousassurerqu'il

6

Machine Translated by Google

FERMER

DÉMARRER

1.Assurezvousquetouteslesconnexionssontsécurisées.

1.Éteignezlenettoyeurhautepression.

2.Déverrouillezlepistoletàgâchetteetappuyezsurlagâchettetoutendémarrantle

2.Coupezl’alimentationeneau.

Nettoyeurhautepression.

3.Appuyezsurlagâchettedupistoletpourrelâcherlapressiondel'eau.

2.N'essayezjamaisdenettoyerlasurfaceavecdesobjetsquidépassentdelasurface.

lesbusesnesontpasobstruéesetlejetdepulvérisationn'estpasirrégulier.

3.L'eaucommenceraàcoulerdesbusesdunettoyeurdesurface.Assurezvous

4.Débranchezlapoignéedunettoyeurhautepressionetessuyezl'appareil.Rangezl'appareildans

surfaceànettoyer.Lefaitdeheurterunobstaclesurélevépendantlefonctionnement

4.Marchezlentementderrièrel'appareil,ennettoyantaufuretàmesure.Sidesrayuresapparaissent,ralentissez

unenvironnementsec.

endommagerlamachine.Siuncontactseproduitetentraînedesvibrationslorsque

ralentirlerythme.Nelaissezpaslamachinestationnairesurdessurfacesmolles

machineenfonctionnement,ARRÊTEZlenettoyageetvérifiezlarampedepulvérisation.

commelebois.

7

Machine Translated by Google

1.Retirezlabuseavecunecléappropriée(11mm)

3.Couvrezlefiletagedesbusesaveclerubantéflonattaché.

2.Rincezlestrousàl’eaudoucepournettoyerlesimpuretés.

4.Alignezl’ouverturedelabuseetréinstallezlesbusessurlabarredepulvérisation.

préparezlepourlaprochaine

utilisation.•Nettoyeztoutesaletéoucorpsétrangersousleboîtieretle

etrincezleàl'eaudurobinet.•

Vérifiezqu'iln'yapasdepiècesdesserréesouendommagées.

roulettes.Sinécessaire,utilisezunchiffonouuneépongepournettoyerlenettoyantdesurface

Effectuezlesinspectionssuivantesaprèschaqueutilisationpournettoyerlenettoyeuret

Serrezlefermement.

avantderetirer.

Remarque:silabuseestdifficileàretirer,veuillezlachaufferavecunsouffleurchaud

NETTOYAGEETREMPLACEMENTDELABUSE

APRESCHAQUEUTILISATION

8

Machine Translated by Google

3.Réinstallezlavisàl’aided’unecléhexagonalede5mm.

nettoyeuràpressionminimum

DÉPANNAGE

2000PSI.

PROBLEMECAUSEPROBABLE

PasassezdePSIde

Contacteznotreserviceclient

MESURESCORRECTIVES

nettoyeurhautepression

Silaconnexionpivotfuit,veuillezchangerlesjointstoriques.

Serviced'aide.

Inadéquat

Veuillezvousréférerauxétapessuivantes:

Piècesmanquantes

pouvoirnettoyant

Buseobstruéeouusée.Nettoyezouremplacezlesbuses.

1.Retirezlavisducorpsàl'aided'unecléhexagonalede5mm.

Colisendommagé

Assurezvousquel'unitéproduitun

2.Remplacezlejointtoriqued'originecassépardenouveauxjointstoriques.

ENTRETIENSUPÉRIEUR

9

Machine Translated by Google

nepastourner

nettoyeur

Dysfonctionnementdujoint,eau

Busebouchée

Veuillezvousréférerauxinstructions.

tirdepuisunpivot

Nettoyerouremplacerlesbuses.

Lesmeilleuresfuites

Anneauélastiquedéfectueux

Nepasutiliser!

Contacteznotreserviceclient

Rayé

délogé

Serviced'aide.

Busebouchée

Connexioninstable,la

Excessif

Nettoyagetroprapide

Nettoyerouremplacerlesbuses.

labarredepulvérisationesttombée

vibrationsde

nettoyage

Lejointtoriqueestcassé

surface

modèle

Labarredepulvérisationva

Ralentissezlerythme.

10

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL:QD-XDP11

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

HOCHDRUCKWASSER-OBERFLÄCHENREINIGER

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

- 1 -

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

MODELL:QD-XDP11

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

OBERFLÄCHENREINIGER

HOCHDRUCKREINIGER

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Machine Translated by Google

EINE WARNUNG

- 2 -

WICHTIGE SICHERHEITSINFORMATIONEN

EINFÜHRUNG

Spezifikationen

sorgen für eine hohe Akzeptanz.

1500 / 104

Achten Sie stets auf die Umgebung und stellen Sie sicher, dass das Werkzeug sicher verwendet wird und

verantwortungsbewusst.

Dieser Oberflächenreiniger ist für die Hochdruckreinigung verschiedener

Außenflächen wie Beton, Asphalt, Pflastersteinwege, Pool-

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer

Decks usw. Schließen Sie den rotierenden Oberflächenreiniger an Ihren Hochdruckreiniger an,

betätigen Sie den Auslöser und gehen Sie hinterher, um schnell und effizient zu reinigen!

Lesen Sie die Bedienungsanleitung sorgfältig durch.

Lesen und verstehen Sie alle Anweisungen. Die Nichtbefolgung aller Anweisungen kann

Max. Druck (PSI/BAR)

zu schweren Verletzungen oder Sachschäden führen. • Die

Warnungen, Vorsichtshinweise und Anweisungen in diesem Handbuch können nicht alle

mögliche Bedingungen oder Situationen, die auftreten könnten. Üben Sie gesunden Menschenverstand

Herzlichen Glückwunsch zum Kauf Ihres neuen Rotations-Oberflächenreinigers! Sie

Sie können sicher sein, dass dieser Reiniger mit Qualität konstruiert und entworfen wurde

Min. Druck (PSI/BAR)

Max. Durchflussrate (Gallonen/min)

und Leistung im Auge. Jede Komponente wurde rigoros getestet, um

4000 / 276

und seien Sie vorsichtig beim Gebrauch dieses Werkzeugs.

Machine Translated by Google

PERSÖNLICHE SICHERHEIT

SICHERHEIT AM ARBEITSBEREICH

sicher bei der Kapazität, für die es vorgesehen ist. Verwenden Sie dieses

• Lassen Sie das Produkt nicht mit einer Stromquelle in Kontakt kommen.

• Bleiben Sie wachsam, achten Sie auf Ihre Handlungen und verwenden Sie gesunden Menschenverstand, wenn

Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter

Das Werkzeug ist nicht isoliert und Kontakt kann einen Stromschlag verursachen.

Geräte für einen Zweck, für den sie nicht bestimmt sind.

Einfluss von Drogen, Alkohol oder Medikamenten. Ein Moment der Unaufmerksamkeit während

Der Betrieb des Werkzeugs kann zu schweren Verletzungen führen. • Ziehen

Sie sich angemessen an. Tragen Sie keine weite Kleidung, baumelnde Gegenstände oder Schmuck.

• Halten Sie Kinder und Umstehende während des Betriebs vom Arbeitsbereich fern

• Erlauben Sie Personen nicht, das Produkt zu bedienen oder zusammenzubauen, bis sie

• Überprüfen Sie den Arbeitsbereich vor jedem Gebrauch. Halten Sie den Arbeitsbereich sauber, trocken und frei von

das Werkzeug. Lassen Sie Kinder nicht mit dem Produkt umgehen. • Achten

Sie auf alle Stromleitungen, Stromkreise, Wasserrohre und andere

Lesen Sie dieses Handbuch und verstehen Sie die Funktionsweise gründlich. • Modifizieren

Sie dieses Produkt in keiner Weise. Nicht autorisierte Änderungen können

Unordnung und gute Beleuchtung. Unordentliche, nasse oder dunkle Arbeitsbereiche können zu Verletzungen führen.

mechanische Gefahren in Ihrem Arbeitsbereich. Einige dieser Gefahren können

Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung,

Bei der Verwendung des Produkts in geschlossenen Arbeitsbereichen besteht die Gefahr, dass Sie in gefährliche Nähe von

Die Funktion und/oder Sicherheit kann beeinträchtigt werden und die Lebensdauer des Produkts verkürzen.

verborgen und kann zu Personen- und/oder Sachschäden führen

Schmuck oder lange Haare können in beweglichen Teilen hängen bleiben. Lüftungsschlitze am Werkzeug

Bei Kontakt besteht Schadensgefahr.

• Es gibt spezielle Anwendungen, für die das Produkt entwickelt wurde. • Verwenden Sie das richtige

Werkzeug für die Arbeit. Versuchen Sie NICHT, kleine Geräte mit Gewalt zu

die Arbeit größerer Industrieanlagen erledigen. Es gibt bestimmte Anwendungen

andere Schneidwerkzeuge und rotierende Teile. •

Verwenden Sie das Produkt nicht, wenn die Gefahr eines Brandes oder einer

Explosion; z. B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Die

für die dieses Gerät entwickelt wurde. Es wird die Arbeit besser und mehr erledigen

Das Produkt kann Funken erzeugen, die brennbare Flüssigkeiten, Gase oder Staub entzünden

können.

- 3 -

Machine Translated by Google

REINIGER VERWENDUNG UND PFLEGE

rotierenden Teile des Werkzeugs können Verletzungen verursachen. • Sichern

Sie das Werkstück mit Klammern oder einem Schraubstock statt mit der Hand, wenn

sofort. Betreiben Sie den Reiniger niemals mit einem beschädigten Teil. • Lagern Sie den

Reiniger, wenn er nicht verwendet wird. Lagern Sie ihn an einem trockenen, sicheren Ort außerhalb

außerhalb der Reichweite von Kindern. Überprüfen Sie den Reiniger auf einwandfreien Zustand, bevor

praktisch. Diese Sicherheitsvorkehrung ermöglicht den ordnungsgemäßen Betrieb des Werkzeugs mit beiden

Hände.

decken oft bewegliche Teile ab und sollten vermieden werden. • Tragen Sie

bei Bedarf die entsprechende persönliche Schutzausrüstung. Verwenden Sie

Lagerung und

Wiederverwendung. • Verwenden Sie nur Ersatzteile, die vom Händler empfohlen werden.

Teile, die für einen Reiniger geeignet sind, können eine Verletzungsgefahr darstellen, wenn

ANSI Z87.1-konforme Schutzbrille (keine Schutzbrille) mit Seitenschutz oder, falls erforderlich, Gesichtsschutz. Bei

staubigen Arbeitsbedingungen eine Staubmaske verwenden.

• Wenden Sie keine Gewalt an. Werkzeuge arbeiten besser und sicherer, wenn sie in der

mit einem anderen Reiniger verwendet.

Art und Weise, für die sie konzipiert sind. Planen Sie Ihre Arbeit und verwenden Sie die richtigen

Tragen Sie außerdem rutschfeste Sicherheitsschuhe, Schutzhelme, Handschuhe, Staubabsaugsysteme und ggf.

Gehörschutz. Dies gilt für alle Personen im

• Verwenden Sie niemals ein Teil mit einem niedrigeren Betriebsdruck als der Reiniger. • Lassen Sie den

Reiniger nicht unbeaufsichtigt, wenn er unter Druck steht. • Drehen Sie den Reiniger nicht um,

wenn er durch Anschluss an ein

den Hochdruckreiniger, um zu vermeiden, dass das unter hohem Druck stehende Wasser

Arbeitsbereich.

• Überstrecken Sie sich nicht. Achten Sie stets auf einen sicheren Stand und halten Sie das

Gleichgewicht. • Verwenden Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder

Werkzeug für die

Arbeit. • Überprüfen Sie vor jedem Gebrauch und vor dem Anschließen des

an einen Hochdruckreiniger anschließen. Prüfen Sie sorgfältig, ob der Reiniger funktioniert

Medikamente. •

Entfernen Sie Schlüssel oder Schraubenschlüssel, bevor Sie das Werkzeug an eine Luftversorgung oder

Stromversorgung anschließen oder das Werkzeug einschalten. Ein linker Schraubenschlüssel oder Schlüssel, der an einem

ordnungsgemäß und erfüllen ihre vorgesehene Funktion. Ersetzen Sie beschädigte oder abgenutzte Teile

kann zu Verletzungen führen.

- 4 -

Machine Translated by Google

Verlängerungsstange

MENGE.

PartList

(ÿ1,8*ÿ5,5)

(ÿ2,4*ÿ9)

gebraucht.

• Tragen Sie

die richtige Schutzausrüstung, einschließlich der nach ANSI Z87.1 zugelassenen

Hochdruckreiniger

• Überschreiten Sie NICHT die angegebene PSI-

Kapazität. • Halten Sie Körperteile von Düsenköpfen und Schürzen fern, während

Name

Code

• Nicht für die Verwendung durch oder in der Nähe von Kindern geeignet.

O-Ringe

Oberflächenreiniger

Gläser. •

Nur auf harten, ebenen Flächen verwenden.

• An diesem Produkt dürfen keine Änderungen vorgenommen

werden. • Nur vom Hersteller gelieferte Aufsätze und/oder Adapter dürfen verwendet werden.

O-Ringe


• Heben Sie die Maschine

NICHT von der Oberfläche und richten Sie die Düsenköpfe NICHT auf Personen, während

Teflonband

SPEZIELLE BETRIEBSHINWEISE

- 5 -

Machine Translated by Google

OBERFLÄCHENVORBEREITUNG

AUFSTELLEN

- 6 -

VORBEREITUNG & BETRIEB

Durchgangslochnadel

1. Ziehen Sie den Kragen am Schnellanschlussende des Stabs zurück.

ist sicher an seinem Platz.

Ersatzdüsen

der Kragen gleitet ganz nach vorne. Ziehen Sie am Oberflächenreiniger, um sicherzustellen, dass er

3.Den Kragen nach vorne drücken, den Oberflächenreiniger einsetzen und den Kragen loslassen.

1. Entfernen Sie sämtliche losen Rückstände aus dem zu reinigenden Bereich.

2.Drücken Sie den Oberflächenreiniger an die richtige Stelle.

Machine Translated by Google

START-UP

ABSCHALTEN

2. Entriegeln Sie die Pistole und drücken Sie den Abzug, während Sie die

2. Drehen Sie die Wasserzufuhr ab.

3. Drücken Sie die Abzugspistole, um den Wasserdruck abzulassen.

Hochdruckreiniger.

3.Wasser beginnt aus den Düsen des Oberflächenreinigers zu fließen. Stellen Sie sicher,

2. Versuchen Sie niemals, die Oberfläche mit Gegenständen zu reinigen, die aus der

die Düsen sind nicht verstopft und das Sprühmuster ist nicht unregelmäßig.

4. Den Griff des Hochdruckreinigers abtrennen und das Gerät abwischen. Das Gerät in

eine trockene Umgebung.

Oberfläche zu reinigen.Das Auftreffen auf ein erhöhtes Hindernis während des Betriebs wird

4. Gehen Sie langsam hinter dem Gerät und reinigen Sie es dabei. Wenn Streifen entstehen,

das Tempo verringern. Lassen Sie die Maschine nicht auf weichen Oberflächen stehen bleiben

Maschine beschädigen. Kommt es zu einem Kontakt und führt dies zu Vibrationen,

Beenden Sie bei laufender Maschine die Reinigung und überprüfen Sie die Sprühleiste.

wie zum Beispiel Holz.

1. Stellen Sie sicher, dass alle Verbindungen sicher sind.

1. Schalten Sie den Hochdruckreiniger aus.

- 7 -

Machine Translated by Google

3. Decken Sie das Düsengewinde mit dem beiliegenden Teflonband ab.

und spülen Sie es mit Leitungswasser ab. •

Überprüfen Sie es auf lose Teile und eventuelle Beschädigungen.

1. Entfernen Sie die Düse mit einem passenden Schraubenschlüssel (11 mm)

4. Richten Sie die Düsenöffnung aus und montieren Sie die Düsen wieder an der Sprühleiste.

Rollen. Verwenden Sie bei Bedarf ein Tuch oder einen Schwamm, um den Oberflächenreiniger zu waschen

2. Spülen Sie die Löcher mit Süßwasser, um Verunreinigungen zu entfernen.

bereiten Sie es für den nächsten Einsatz

vor. • Entfernen Sie Schmutz oder Fremdkörper unter dem Gehäuse und

Führen Sie nach jedem Gebrauch die folgenden Inspektionen durch, um den Reiniger zu reinigen und

Ziehen Sie die Schraube fest an.

vor dem Entfernen.

Hinweis: Wenn sich die Düse schwer entfernen lässt, erwärmen Sie sie bitte mit einem Heißluftföhn.

NACH JEDEM GEBRAUCH

DÜSENREINIGUNG UND -AUSTAUSCH

- 8 -

Machine Translated by Google

FEHLERBEHEBUNG

2.000 PSI.

Nicht genug PSI von

PROBLEM MÖGLICHE URSACHE

KORREKTURMASSNAHME

Kontaktieren Sie unseren Kunden

Hochdruckreiniger

Unzureichend

Sollte die Gelenkverbindung undicht sein, wechseln Sie bitte die O-Ringe.

Service für Hilfe.

Reinigungskraft

Fehlende Teile

Bitte beachten Sie die folgenden Schritte:

Düse verstopft oder abgenutzt. Reinigen oder ersetzen Sie die Düsen.

1. Entfernen Sie die Schraube mit einem 5-mm-Inbusschlüssel vom Gehäuse.

2. Ersetzen Sie den ursprünglichen defekten O-Ring durch neue O-Ringe.

Beschädigtes Paket

Stellen Sie sicher, dass das Gerät eine

3. Schrauben Sie die Schraube mit einem 5-mm-Inbusschlüssel wieder fest.

Mindestdruckreiniger

TOP WARTUNG

- 9 -

Machine Translated by Google

- 10 -

Dichtungsdefekt, Wasser

Düse verstopft

Reduzieren Sie das Tempo.

Bitte beachten Sie die Anweisungen.

Reinigen oder ersetzen Sie die Düsen.

Drehbare Aufnahme

Top-Leaks

Der O-Ring ist kaputt

Nicht verwenden!

Defekter Sicherungsring

Kontaktieren Sie unseren Kunden

Gestreift

Düse verstopft

Service für Hilfe.

verdrängt

Zu schnelles Reinigen

Übermäßig

Instabile Verbindung, die

Reinigen oder ersetzen Sie die Düsen.

Reinigung

Sprühbalken fiel ab

Die Sprühleiste wird

Schwingung von

Oberfläche

nicht drehen

Reiniger

Muster

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO:QD-XDP11

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

PULITORE PER SUPERFICI CON IDROPULITRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

- 1 -

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

MODELLO:QD-XDP11

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

DETERGENTE PER SUPERFICI

IDROPULITRICE

HAI BISOGNO DI AIUTO? CONTATTACI!

Machine Translated by Google

UN AVVERTIMENTO

- 2 -

SPECIFICHE

INTRODUZIONE

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

Portata massima (gal/min)

Questo pulitore per superfici è progettato per la pulizia ad alta pressione di vari

e prestare attenzione quando si utilizza questo strumento.

garantire un elevato livello di accettazione.

1500 / 104

in modo responsabile.

attentamente il manuale di istruzioni.

Leggere e comprendere tutte le istruzioni. La mancata osservanza di tutte le istruzioni può

superfici esterne come cemento, asfalto, marciapiedi in pietra, piscina

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere

ponti, ecc. Collega il pulitore rotante per superfici alla tua idropulitrice, premi il grilletto e cammina

dietro di te per una pulizia rapida ed efficiente!

possibili condizioni o situazioni che potrebbero verificarsi. Esercitare il buon senso

Congratulazioni per l'acquisto del tuo nuovo pulitore rotante per superfici!

Pressione minima (PSI/BAR)

Pressione massima (PSI/BAR)

causare gravi lesioni o danni alla proprietà. • Le avvertenze,

le precauzioni e le istruzioni contenute nel presente manuale non possono coprire tutti

e prestazioni in mente. Ogni componente è stato rigorosamente testato per

4000 / 276

Essere sempre consapevoli dell'ambiente e assicurarsi che lo strumento venga utilizzato in modo sicuro e

puoi essere certo che questo pulitore è stato costruito e progettato con qualità

Machine Translated by Google

- 3 -

esplosione; ad esempio, in presenza di liquidi infiammabili, gas o polvere.

attrezzatura per uno scopo diverso da quello per cui è stata concepita.

L'utensile non è isolato e il contatto può causare scosse elettriche.

influenza di droghe, alcol o farmaci. Un momento di disattenzione mentre

in modo sicuro alla capacità per cui è stato concepito. NON utilizzare questo

• Non permettere che il prodotto entri in contatto con una fonte elettrica.

azionare l'utensile. Non utilizzare l'utensile quando si è stanchi o sotto l'effetto

l'utensile. Non permettere ai bambini di maneggiare il prodotto. • Prestare

attenzione a tutte le linee elettriche, ai circuiti elettrici, alle condutture dell'acqua e ad altri

leggere questo manuale e aver compreso a fondo come funziona. • Non modificare

questo prodotto in alcun modo. Modifiche non autorizzate potrebbero

disordine e ben illuminati. Le aree di lavoro disordinate, bagnate o buie possono causare lesioni.

pericoli meccanici nella tua area di lavoro. Alcuni di questi pericoli possono essere

• Tenere i bambini e gli astanti lontani dall'area di lavoro durante il funzionamento

• Ispezionare l'area di lavoro prima di ogni utilizzo. Mantenere l'area di lavoro pulita, asciutta, libera da

• Non consentire a nessuno di azionare o montare il prodotto finché non lo hanno

l'uso dell'utensile può causare gravi lesioni personali. • Vestirsi in modo

appropriato. Non indossare abiti larghi, oggetti pendenti o gioielli.

Tieni i capelli, gli abiti e i guanti lontani dalle parti in movimento. Abiti larghi,

danni in caso di contatto.

• Esistono applicazioni specifiche per le quali il prodotto è stato progettato. • Utilizzare lo

strumento giusto per il lavoro. NON tentare di forzare piccole apparecchiature a

altri utensili da taglio e parti rotanti. • Non utilizzare

il prodotto in luoghi in cui vi sia il rischio di provocare un incendio o un

gioielli o capelli lunghi possono rimanere intrappolati nelle parti in movimento. Le prese d'aria sullo strumento

L'utilizzo del prodotto in aree di lavoro ristrette può comportare l'avvicinamento pericoloso a

compromettere il funzionamento e/o la sicurezza e potrebbe influire sulla durata del prodotto.

per cui questa attrezzatura è stata progettata. Farà il lavoro meglio e più

il prodotto può creare scintille, che potrebbero incendiare liquidi, gas o polveri infiammabili.

nascosto alla tua vista e può causare lesioni personali e/o danni alla proprietà

• Resta vigile, fai attenzione alle tue azioni e usa il buon senso quando

svolgere il lavoro di attrezzature industriali più grandi. Ci sono alcune applicazioni

SICUREZZA PERSONALE

SICUREZZA NELL'AREA DI LAVORO

Machine Translated by Google

- 4 -

pulitore a una idropulitrice. Controllare attentamente che il pulitore funzioni

pratico. Questa precauzione di sicurezza consente il corretto funzionamento dell'utensile utilizzando entrambi

dalla portata dei bambini. Controllare che il pulitore sia in buone condizioni di funzionamento prima

potrebbe causare lesioni personali.

la parte rotante dell'utensile può causare lesioni personali. • Fissare

il lavoro con morsetti o una morsa invece che con le mani quando

immediatamente. Non utilizzare mai l'aspirapolvere con una parte danneggiata. •

Conservare l'aspirapolvere quando non è in uso. Conservarlo in un luogo asciutto e sicuro, fuori dalla

Le parti che potrebbero essere adatte a un detergente possono creare un rischio di lesioni quando

Occhiali di sicurezza conformi ANSI Z87.1 (non occhiali di sicurezza) con protezioni laterali o, se

necessario, una visiera. Utilizzare una maschera antipolvere in condizioni di lavoro polverose.

• Non forzare il pulitore. Gli utensili svolgono un lavoro migliore e più sicuro se utilizzati in

utilizzato con un altro detergente.

mani.

spesso coprono parti in movimento e dovrebbero essere evitati. •

Indossare l'equipaggiamento protettivo personale adeguato quando necessario. Utilizzare

conservazione e riutilizzo.

• Utilizzare solo parti di ricambio consigliate dal distributore.

utilizzare l'idropulitrice per evitare spruzzi d'acqua ad alta pressione che

area di lavoro.

strumento per il

lavoro. • Controllare eventuali parti danneggiate prima di ogni utilizzo e prima di collegare l'

modo per cui sono stati progettati. Pianifica il tuo lavoro e usa il corretto

Utilizzare anche scarpe antinfortunistiche antiscivolo, casco, guanti, sistemi di raccolta della polvere

e protezioni acustiche quando appropriato. Ciò vale per tutte le persone nell'

medicazione. •

Rimuovere chiavi o chiavi inglesi prima di collegare l'utensile a un'alimentazione pneumatica,

elettrica o di accendere l'utensile. Una chiave inglese o una chiave sinistra collegata a un

correttamente e svolgere la funzione prevista. Sostituire le parti danneggiate o usurate

• Non utilizzare mai una parte con una pressione di esercizio inferiore a quella del pulitore.

• Non lasciare il pulitore incustodito quando è pressurizzato. • Non capovolgere il

pulitore quando è pressurizzato tramite collegamento a un

• Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati. • Non

utilizzare l'utensile quando si è stanchi o sotto l'effetto di droghe, alcol o

USO E CURA DEL DETERGENTE

Machine Translated by Google

• Non adatto all'uso da parte di bambini o in loro presenza.

O-ring

• NON superare la capacità PSI nominale. • Tenere le

parti del corpo lontane dalle teste degli ugelli e dalla gonna mentre

Nome

Codice

Immagine

macchina in funzione. •

NON sollevare la macchina dalla superficie o puntare le teste degli ugelli verso le persone mentre

Nastro in teflon

Detergente per superfici

O-ring

occhiali. •

Utilizzare solo su superfici dure e piane. •

Non devono essere apportate modifiche a questo prodotto. •

Devono essere utilizzati solo gli accessori e/o gli adattatori forniti dal produttore.

Elenco parti

(ÿ1,8*ÿ5,5)

Asta di prolunga

QTY.

operativo. •

Indossare l'attrezzatura di sicurezza adeguata, tra cui dispositivi di sicurezza approvati ANSI Z87.1

Idropulitrice

(ÿ2,4*ÿ9)

usato.

AVVERTENZE SPECIFICHE PER IL FUNZIONAMENTO

- 5 -

Machine Translated by Google

PREPARAZIONE DELLA SUPERFICIE

IMPOSTARE

- 6 -

PREPARAZIONE E FUNZIONAMENTO

Ago passante

7 1

il collare scivola completamente in avanti. Tirare il detergente per superfici per assicurarsi che

1. Tirare indietro il collare sull'estremità a sgancio rapido della bacchetta.

Ugelli di ricambio

2. Spingere il detergente per superfici in posizione.

sia saldamente in posizione.

3.Spingere il collare in avanti, inserire il detergente per superfici e rilasciare il collare.Assicurarsi

1. Rimuovere eventuali detriti dall'area da pulire.

Machine Translated by Google

FERMARE

AVVIAMENTO

3. Premere il grilletto della pistola per scaricare la pressione dell'acqua.

Idropulitrice.

2. Sbloccare il grilletto della pistola e premere il grilletto mentre si avvia la

2. Chiudere l'erogazione dell'acqua.

un ambiente secco.

superficie da pulire. L'urto di qualsiasi ostacolo sollevato durante l'operazione

4.Cammina lentamente dietro l'unità, pulendo man mano che procedi. Se si verificano delle strisce, rallenta

3. L'acqua inizierà a scorrere dagli ugelli del Surface Cleaner. Assicurarsi

2. Non tentare mai di pulire la superficie con oggetti che sporgono dalla

gli ugelli non siano intasati e il getto di spruzzo non sia irregolare.

4. Scollegare la maniglia dell'idropulitrice e pulire l'unità. Conservare l'unità in

macchina in funzione, INTERROMPERE la pulizia e controllare la barra di spruzzatura.

come il legno.

rallentare il ritmo. Non lasciare che la macchina resti ferma su superfici morbide

danneggiare la macchina. Se il contatto avviene e provoca vibrazioni quando

1. Assicurarsi che tutti i collegamenti siano sicuri.

1. Spegnere l'idropulitrice.

- 7 -

Machine Translated by Google

1. Rimuovere l'ugello con la chiave appropriata (11 mm)

2. Sciacquare i fori con acqua fresca per eliminare le impurità.

3. Coprire la filettatura degli ugelli con il nastro in teflon in dotazione.

4. Allineare l'apertura dell'ugello e reinstallare gli ugelli sulla barra di spruzzatura.

rotelle. Se necessario, utilizzare un panno o una spugna per lavare il detergente per superfici

e sciacquarlo con acqua del

rubinetto. • Controllare che non vi siano parti allentate o danni.

prepararlo per il prossimo utilizzo.

• Pulire eventuali sporcizia o materiali estranei da sotto l'alloggiamento e il

Eseguire le seguenti ispezioni dopo ogni utilizzo per pulire il pulitore e

Stringerlo saldamente.

Nota: se l'ugello è difficile da rimuovere, riscaldarlo con un soffiatore caldo

prima di rimuoverlo.

PULIZIA E SOSTITUZIONE DEGLI UGELLI

DOPO OGNI UTILIZZO

- 8 -

Machine Translated by Google

Assicurarsi che l'unità produca un

PROBLEMA CAUSA PROBABILE

Non abbastanza PSI da

RISOLUZIONE DEI PROBLEMI

2.000 PSI.

Inadeguato

Se il collegamento del perno perde, sostituire gli O-ring.

Servizio di assistenza.

potere pulente

AZIONE CORRETTIVA

Contatta il nostro Servizio Clienti

idropulitrice

1. Rimuovere la vite dal corpo utilizzando una chiave esagonale da 5 mm.

Pacchetto danneggiatoParti mancanti

Fare riferimento ai seguenti passaggi:

3. Reinstallare la vite utilizzando una chiave esagonale da 5 mm.

idropulitrice a pressione minima

Ugello ostruito o usurato Pulire o sostituire gli ugelli.

2. Sostituire l'O-ring originale rotto con nuovi O-ring.

MANUTENZIONE SUPERIORE

- 9 -

Machine Translated by Google

- 10 -

superficie

tiro da girevole

Pulire o sostituire gli ugelli.

modello

Malfunzionamento della guarnizione, acqua

Ugello intasato

Fare riferimento alle istruzioni.

Le perdite più importanti

Ugello intasato

dislocato

Servizio di assistenza.

Pulizia troppo veloce

Non utilizzare!

Anello elastico difettoso

Contatta il nostro Servizio Clienti

Striato

L'o-ring è rotto

pulizia

la barra di spruzzatura è caduta

vibrazione di

Eccessivo

Connessione instabile, il

non ruotare

pulitore

Pulire o sostituire gli ugelli.

Rallenta il ritmo.

La barra di spruzzatura

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:QDXDP11

LIMPIADORDESUPERFICIESPARALAVADORAAPRESIÓN

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

MODELO:QDXDP11

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

LIMPIADORDESUPERFICIES

LAVADORAAPRESIÓN

¿NECESITAAYUDA?¡CONTÁCTENOS!

1

Machine Translated by Google

Unaadvertencia

PRESUPUESTO

INTRODUCCIÓN

INFORMACIÓNIMPORTANTEDESEGURIDAD

Estelimpiadordesuperficiesestádiseñadoparalalimpiezaaaltapresióndevarias

Caudalmáximo(gal/min)

Puedeestarsegurodequeestelimpiadorfueconstruidoydiseñadoconcalidad.

ytengacuidadoalutilizarestaherramienta.

Tengasiempreencuentaelmedioambienteyasegúresedequelaherramientaseutilicedeformasegura.

yelrendimientoenmente.Cadacomponentehasidoprobadorigurosamentepara

4000/276

Presiónmáxima(PSI/BAR)

provocarlesionesgravesodañosalapropiedad.•Las

advertencias,precaucioneseinstruccionesdeestemanualnopuedencubrirtodas

Posiblescondicionesosituacionesquepodríanocurrir.Ejerciteelsentidocomún

¡Felicitacionesporlacompradesunuevolimpiadorrotatoriodesuperficies!

Presiónmínima(PSI/BAR)

Advertencia:Parareducirelriesgodelesiones,elusuariodebeleer

cubiertas,etc.¡Conecteellimpiadordesuperficiesgiratorioasuhidrolavadora,aprieteelgatilloy

caminedetrásparaunalimpiezarápidayeficiente!

superficiesexteriorescomohormigón,asfalto,adoquines,pasarelasdepiscinas

Leaatentamenteelmanualdeinstrucciones.

Leaycomprendatodaslasinstrucciones.Sinosiguetodaslasinstrucciones,puede

garantizarunaltoniveldeaceptación.

1500/104

responsablemente.

2

Machine Translated by Google

SEGURIDADPERSONAL

SEGURIDADENELÁREADETRABAJO

equipoparaunfinparaelcualnofuedestinado.

explosión;porejemplo,enpresenciadelíquidos,gasesopolvosinflamables.

Realizareltrabajodeequiposindustrialesmásgrandes.Existenciertasaplicaciones

influenciadedrogas,alcoholomedicamentos.Unmomentodedistracciónmientras

•Manténgasealerta,observesusaccionesyuseelsentidocomúncuando

paraelcualfuediseñadoesteequipo.Haráeltrabajomejorymás

Elproductopuedegenerarchispasquepuedenencenderlíquidos,gasesopolvosinflamables.

Elusodelproductoenáreasdetrabajoconfinadaspuedeponerlopeligrosamentecercade

perjudicarelfuncionamientoy/olaseguridadypodríaafectarlavidaútildelproducto.

ocultoasuvistaypuedecausarlesionespersonalesy/oalapropiedad.

Lasjoyasoelcabellolargopuedenquedaratrapadosenlaspiezasmóviles.Lasrejillasdeventilacióndelaherramienta

Dañosientraencontacto.

•Existenaplicacionesespecíficasparalascualessediseñóelproducto.•Utilicelaherramienta

adecuadaparaeltrabajo.NOintenteforzarelusodeequipospequeños.

otrasherramientasdecorteypiezasgiratorias.•

Noutiliceelproductodondeexistariesgodeprovocarunincendioounaexplosión.

•Nopermitaqueotraspersonasoperenoensamblenelproductohastaquehayan

•Inspeccioneeláreadetrabajoantesdecadauso.Mantengaeláreadetrabajolimpia,secaylibrede

Elusodelaherramientapuedeprovocarlesionespersonalesgraves.•

Vístaseadecuadamente.Nouseropasuelta,objetoscolgantesnijoyas.

•Mantengaalosniñosyalaspersonascercanasalejadosdeláreadetrabajomientrasopera.

Leaestemanualycomprendacompletamentecómofunciona.•Nomodifiqueeste

productodeningunamanera.Lasmodificacionesnoautorizadaspueden

desordenybuenailuminación.Lasáreasdetrabajodesordenadas,húmedasuoscuraspuedenprovocarlesiones.

Peligrosmecánicosensuáreadetrabajo.Algunosdeestospeligrospuedenser

laherramienta.Nopermitaquelosniñosmanipulenelproducto.•

Tengacuidadocontodosloscableseléctricos,circuitoseléctricos,tuberíasdeaguayotros

Mantengaelcabello,laropaylosguantesalejadosdelaspiezasmóviles.Ropasuelta,

deformaseguraalacapacidadparalaquefuediseñado.NOutiliceeste

•Nopermitaqueelproductoentreencontactoconunafuenteeléctrica.

operarlaherramienta.Noutilicelaherramientasiestácansadoobajolosefectosdelalcohol.

Laherramientanoestáaisladayelcontactopuedeprovocarunadescargaeléctrica.

3

Machine Translated by Google

USOYCUIDADODELLIMPIADOR

Práctico.Estaprecaucióndeseguridadpermiteelfuncionamientocorrectodelaherramientautilizandoambos

Limpiadoraunahidrolavadora.Verifiquecuidadosamentequeellimpiadorfuncione

•Noseestiredemasiado.Mantengaelequilibrioylaposiciónadecuadaentodomomento.•No

utilicelaherramientasiestácansadoobajolainfluenciadedrogas,alcoholo

Podríacausarlesionespersonales.

•Retirelas

llavesollavesfijasantesdeconectarlaherramientaaunsuministrodeaire,unafuente

dealimentaciónodeencenderla.Unallaveollavefijadaauna

correctamenteyrealizarsufunciónprevista.Reemplacelaspiezasdañadasodesgastadas

delamaneraparalaqueestándiseñados.Planifiquesutrabajoyutilicelosrecursosadecuados.

Utilicetambiéncalzadodeseguridadantideslizante,casco,guantes,sistemasderecoleccióndepolvoy

protecciónauditivacuandoseaapropiado.Estoseaplicaatodaslaspersonasenel

•Nuncautiliceunapiezaconunapresióndefuncionamientoinferioraladellimpiador.•Nodejeel

limpiadordesatendidocuandoestépresurizado.•Nodévueltaellimpiadorcuandoesté

presurizadoporconexiónaun

operarlahidrolavadoraparaevitarrociaraguaaaltapresión.

Áreadetrabajo.

herramientaparael

trabajo.•Verifiquequenohayapiezasdañadasantesdecadausoyantesdeconectarla

Amenudocubrenpartesmóvilesydebenevitarse.•Useelequipode

protecciónpersonaladecuadocuandoseanecesario.

manos.

GafasdeseguridadquecumplanconlanormaANSIZ87.1(nogafasdeseguridad)conprotectoreslateraleso,

cuandoseanecesario,unapantallafacial.Useunamáscaraantipolvoencondicionesdetrabajoconmuchopolvo.

•Nofuerceellimpiador.Lasherramientasfuncionanmejorydemaneramásseguracuandoseutilizanenel

almacenamientoyreutilización.

•Utiliceúnicamentepiezasderepuestorecomendadasporeldistribuidor.

Laspiezasquepuedenseradecuadasparaunlimpiadorpuedencrearunriesgodelesionescuando

utilizadoconotrolimpiador.

Lapartegiratoriadelaherramientapuedecausarlesionespersonales.•

Sujetelapiezadetrabajoconabrazaderasountornillodebancoenlugardeconlamanocuando

Inmediatamente.Nuncautilicelaaspiradorasialgunapiezaestádañada.•Guardela

aspiradoracuandonolautilice.Guárdelaenunlugarsecoyseguro,fueradelalcancedelosniños.

fueradelalcancedelosniños.Inspeccioneelaspiradorparacomprobarquefuncionacorrectamenteantesdeusarlo.

4

Machine Translated by Google

Nombre

Lavadoraapresión

•Utiliceel

equipodeseguridadadecuado,incluidoelequipodeseguridadaprobadoporANSIZ87.1.

usado.

(φ2,4*φ9)

(φ1,8*φ5,5)

Listadepiezas

CANTIDAD.

Varilladeextensión

Imagen

máquinaenfuncionamiento.

•NOlevantelamáquinadelasuperficieniapuntelasboquillashacialaspersonasmientras

Cintadeteflón

•Utilícelo

únicamenteensuperficiesdurasyniveladas.•

Nosedebenrealizarmodificacionesenesteproducto.•Solose

debenutilizaraccesoriosy/oadaptadoressuministradosporelfabricante.

Limpiadordesuperficies

Juntastóricas

•Nodebeserutilizadoporniñosnicercadeellos.

Juntastóricas

Código

•NOexcedalacapacidadnominalenPSI.•Mantengalas

partesdelcuerpoalejadasdeloscabezalesdelasboquillasydelafaldamientras

ADVERTENCIASESPECÍFICASDEFUNCIONAMIENTO

5

Machine Translated by Google

PREPARACIÓNDESUPERFICIES

CONFIGURACIÓN

PREPARACIÓNYFUNCIONAMIENTO

Agujadeorificiopasante

7 1

Elcollarsedeslizacompletamentehaciaadelante.Tiredellimpiadordesuperficiesparaasegurarsedeque

1.Tirehaciaatráselcollarenelextremodeconexiónrápidadelavarilla.

Boquillasderepuesto

estáfirmementeensulugar.

2.Empujeellimpiadordesuperficiesensulugar.

1.Limpiecualquierresiduosueltodeláreaalimpiar.

3.Empujeelcollarhaciaadelante,inserteellimpiadordesuperficiesysuelteelcollar.Asegúrese

6

Machine Translated by Google

CERRAR

PUESTAENMARCHA

Lavadoraapresión.

1.Asegúresedequetodaslasconexionesseanseguras.

1.Apaguelahidrolavadora.

Disminuyalavelocidad.Nodejequelamáquinapermanezcaestacionariasobresuperficiesblandas.

dañarlamáquina.Siseproducecontactoyseproducevibracióncuando

mientrasoperalamáquina,DETENGAlalimpiezayverifiquelabarrarociadora.

comolamadera.

2.Nuncaintentelimpiarlasuperficieconobjetosquesobresalgandelamisma.

Lasboquillasnoestánobstruidasyelpatróndepulverizaciónnoeserrático.

3.Elaguacomenzaráafluirdesdelasboquillasdellimpiadordesuperficies.

superficiealimpiar.Golpearcualquierobstáculoelevadodurantelaoperación

4.Caminelentamentedetrásdelaunidad,limpiandoamedidaqueavanza.Siseformanrayas,caminelentamente.

4.Desconecteelmangodelahidrolavadoraylimpielaunidad.Guardelaunidaden

Unambienteseco.

2.Desbloqueeelgatillodelapistolayaprieteelgatillomientrasiniciael

2.Cierreelsuministrodeagua.

3.Aprieteelgatillodelapistolaparaaliviarlapresióndelagua.

7

Machine Translated by Google

1.Retirelaboquillaconlallaveadecuada(11mm)

2.Enjuaguelosagujerosconaguafrescaparalimpiarlasimpurezas.

3.Cubralasroscasdelasboquillasconlacintadeteflónadjunta.

4.Alineelaaberturadelaboquillayvuelvaainstalarlasboquillasenlabarrarociadora.

Ruedas.Siesnecesario,utiliceunpañoounaesponjaparalimpiarlasuperficie.

yenjuágueloconaguadelgrifo.•

Compruebequenohayapiezassueltasnidaños.

prepáreloparaelpróximouso.

•Limpiecualquiersuciedadomaterialextrañodedebajodelacarcasay

Realicelassiguientesinspeccionesdespuésdecadausoparalimpiarellimpiadory

Aprietelofirmemente.

Nota:Silaboquillaesdifícildequitar,caliéntelaconunsopladorcaliente.

Antesderetirar.

LIMPIEZAYREEMPLAZODEBOQUILLAS

DESPUÉSDECADAUSO

8

Machine Translated by Google

PROBLEMACAUSAPROBABLE

Asegúresedequelaunidadproduzcaun

2.Reemplacelajuntatóricarotaoriginalporjuntastóricasnuevas.

3.Vuelvaainstalareltornilloutilizandounallavehexagonalde5mm.

Lavadoraapresiónmínima

Piezasfaltantes

Porfavorconsultelossiguientespasos:

BoquillaobstruidaodesgastadaLimpieoreemplacelasboquillas.

1.Retireeltornillodelcuerpoutilizandounallavehexagonalde5mm.

Paquetedañado

ContacteconnuestroServiciodeAtenciónalCliente

ACCIÓNCORRECTIVA

Silaconexióndelpivotetienefugas,cambielasjuntastóricas.

Serviciodeayuda.

Lavadoraapresión

Inadecuado

poderdelimpieza

SOLUCIÓNDEPROBLEMAS

Presióndetrabajo:2000PSI.

NohaysuficientePSIdesde

MANTENIMIENTOSUPERIOR

9

Machine Translated by Google

10

Disparodesdeeleslabóngiratorio

superficie

Labarrarociadorase

patrón

Principalesfugas

Disminuirelritmo.

norotar

limpiador

Excesivo

Conexióninestable,la

Limpieoreemplacelasboquillas.

limpieza

Labarrarociadorasecayó

vibraciónde

Anillodeseguridaddefectuoso

ContacteconnuestroServiciodeAtenciónalCliente

Lajuntatóricaestárota

¡Noutilizar!

desalojado

Serviciodeayuda.

Rayado

Boquillaobstruida

Limpiezademasiadorápida

Malfuncionamientodelsello,agua

Boquillaobstruida

Porfavorconsultelasinstrucciones.

Limpieoreemplacelasboquillas.

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL:QD-XDP11

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas

określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,

aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

MYJKA CIŚNIENIOWA DO CZYSZCZENIA POWIERZCHNI

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

MODEL:QD-XDP11

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

- 1 -

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

MYJKA CIŚNIENIOWA

ŚRODEK DO CZYSZCZENIA POWIERZCHNI

Machine Translated by Google

OSTRZEŻENIE

- 2 -

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

WSTĘP

SPECYFIKACJE

i wydajności. Każdy komponent został rygorystycznie przetestowany, aby

4000 / 276

Zawsze zwracaj uwagę na środowisko i upewnij się, że używasz narzędzia w sposób bezpieczny i

możesz być pewien, że ten odkurzacz został zaprojektowany i skonstruowany z dbałością o jakość

Maksymalna szybkość przepływu (gal/min)

i zachowaj ostrożność podczas korzystania z tego narzędzia.

możliwe warunki lub sytuacje, które mogą wystąpić. Zachowaj zdrowy rozsądek

Gratulujemy zakupu nowego Rotary Surface Cleaner!

Min. ciśnienie (PSI/BAR)

Maksymalne ciśnienie (PSI/BAR)

spowodować poważne obrażenia ciała lub uszkodzenie

mienia. • Ostrzeżenia, przestrogi i instrukcje zawarte w tej instrukcji nie mogą obejmować wszystkich

Przeczytaj uważnie instrukcję obsługi.

Przeczytaj i zrozum wszystkie instrukcje. Nieprzestrzeganie wszystkich instrukcji może

powierzchnie zewnętrzne, takie jak beton, asfalt, chodniki z kostki brukowej, baseny

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać

tarasy itp. Podłącz obrotowy przyrząd czyszczący do powierzchni do myjki ciśnieniowej, naciśnij spust

i idź za nim, aby szybko i skutecznie wyczyścić!

Ten środek czyszczący do powierzchni przeznaczony jest do czyszczenia różnego rodzaju powierzchni pod wysokim ciśnieniem.

zapewnić wysoki poziom akceptacji.

1500 / 104

odpowiedzialnie.

Machine Translated by Google

BEZPIECZEŃSTWO W MIEJSCU PRACY

BEZPIECZEŃSTWO OSOBISTE

do którego ten sprzęt został zaprojektowany. Będzie wykonywał swoją pracę lepiej i bardziej

Produkt może wytwarzać iskry, które mogą zapalić łatwopalne ciecze, gazy lub pyły.

Trzymaj włosy, ubranie i rękawice z dala od ruchomych części. Luźne ubrania,

• Zachowaj czujność, zwracaj uwagę na swoje działania i kieruj się zdrowym rozsądkiem,

wykonywać pracę większego sprzętu przemysłowego. Istnieją pewne zastosowania

wybuch; np. w obecności łatwopalnych cieczy, gazów lub pyłów.

uszkodzenia w razie kontaktu.

• Istnieją szczególne zastosowania, do których produkt został zaprojektowany. • Używaj właściwego

narzędzia do danego zadania. NIE próbuj używać na siłę małego sprzętu.

innych narzędzi tnących i części obrotowych. • Nie

należy używać produktu w miejscach, w których istnieje ryzyko powstania pożaru lub

biżuteria lub długie włosy mogą zostać wciągnięte w ruchome części. Otwory wentylacyjne na narzędziu

Używanie produktu w zamkniętych przestrzeniach roboczych może narazić Cię na niebezpieczeństwo

pogorszyć funkcjonowanie i/lub bezpieczeństwo oraz może wpłynąć na trwałość produktu.

ukryte przed Twoim wzrokiem i mogą spowodować obrażenia ciała i/lub szkody materialne

narzędzie. Nie pozwalaj dzieciom obsługiwać produktu. • Uważaj na

wszystkie linie energetyczne, obwody elektryczne, rury wodne i inne

przeczytaj tę instrukcję i dokładnie zrozum, jak ona działa. • Nie modyfikuj tego produktu w

żaden sposób. Nieautoryzowana modyfikacja może

bałaganu i dobrego oświetlenia.Zagracone, mokre lub ciemne miejsca pracy mogą być przyczyną obrażeń.

zagrożenia mechaniczne w miejscu pracy. Niektóre z tych zagrożeń mogą być

• Podczas obsługi urządzenia należy trzymać dzieci i osoby postronne z dala od miejsca pracy.

• Nie należy pozwalać osobom na obsługę lub montaż produktu, dopóki nie uzyskają

• Przed każdym użyciem sprawdź obszar roboczy. Utrzymuj obszar roboczy w czystości, suchości i bez zanieczyszczeń.

Narzędzie nie jest izolowane i kontakt z nim może spowodować porażenie prądem.

sprzętu do celu, do którego nie był przeznaczony.

wpływ narkotyków, alkoholu lub leków. Chwila nieuwagi podczas

używanie narzędzia może skutkować poważnymi obrażeniami ciała. • Ubierz

się odpowiednio. Nie noś luźnej odzieży, zwisających przedmiotów ani biżuterii.

bezpiecznie w zakresie, do którego został przeznaczony. NIE UŻYWAJ tego

• Nie dopuszczać do kontaktu produktu ze źródłem prądu.

obsługi narzędzia. Nie używaj narzędzia, gdy jesteś zmęczony lub pod wpływem

- 3 -

Machine Translated by Google

SPOSÓB UŻYCIA I PIELĘGNACJI ŚRODKA CZYSZCZĄCEGO

lekarstwo. •

Przed podłączeniem narzędzia do zasilania pneumatycznego, zasilania lub włączeniem narzędzia należy

wyjąć klucze lub klucze francuskie. Lewy klucz lub klucz przymocowany do

prawidłowo i spełniać swoją funkcję. Uszkodzone lub zużyte części należy wymienić

• Nie wychylaj się za daleko. Zawsze utrzymuj odpowiednią równowagę i równowagę. • Nie

używaj narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub

środek czyszczący do myjki ciśnieniowej. Dokładnie sprawdź, czy środek czyszczący będzie działał

może spowodować obrażenia ciała.

obsługi myjki ciśnieniowej, aby uniknąć rozpylania wody pod wysokim ciśnieniem,

obszar roboczy.

narzędzia do pracy. •

Przed każdym użyciem i podłączeniem sprawdź, czy nie ma uszkodzonych części.

sposób, w jaki zostały zaprojektowane. Zaplanuj swoją pracę i użyj właściwych

W razie potrzeby należy również używać antypoślizgowych butów roboczych, kasków ochronnych, rękawic,

systemów zbierania pyłu i ochrony słuchu. Dotyczy to wszystkich osób w

• Nigdy nie używaj części o niższym ciśnieniu roboczym niż środek czyszczący. • Nie pozostawiaj

środka czyszczącego bez nadzoru, gdy jest on pod ciśnieniem. • Nie obracaj środka

czyszczącego, gdy jest on pod ciśnieniem poprzez podłączenie do źródła

Części, które mogą być przeznaczone do jednego odkurzacza, mogą stwarzać ryzyko obrażeń, gdy:

Gogle ochronne zgodne z normą ANSI Z87.1 (nie okulary ochronne) z osłonami bocznymi lub, gdy to konieczne,

osłoną twarzy. W warunkach pracy w zapyleniu należy używać maski przeciwpyłowej.

• Nie zmuszaj sprzątacza. Narzędzia wykonują lepszą i bezpieczniejszą pracę, gdy są używane w

stosowany z innym środkiem czyszczącym.

siła robocza.

często obejmują ruchome części i należy ich unikać. • W razie potrzeby

należy nosić odpowiedni sprzęt ochrony osobistej. Używaj

przechowywanie i ponowne

użycie. • Używaj wyłącznie części zamiennych zalecanych przez dystrybutora.

w miejscu niedostępnym dla dzieci. Przed użyciem sprawdź, czy odkurzacz jest w dobrym stanie technicznym.

praktyczny. Ten środek ostrożności pozwala na prawidłową obsługę narzędzia zarówno przy użyciu

obracająca się część narzędzia może spowodować obrażenia ciała. •

Podczas pracy należy zabezpieczać obrabiany przedmiot zaciskami lub imadłem, a nie ręką.

natychmiast. Nigdy nie używaj odkurzacza z uszkodzoną częścią. • Przechowuj odkurzacz,

gdy nie jest używany. Przechowuj go w suchym, bezpiecznym miejscu, z dala od

- 4 -

Machine Translated by Google

ILOŚĆ.

Pręt przedłużający

Lista części

(φ1,8*φ5,5)

używany.

(φ2,4*φ9)

• Noś

odpowiedni sprzęt bezpieczeństwa, w tym sprzęt zgodny z normą ANSI Z87.1

Myjka ciśnieniowa

Kod

• NIE przekraczać znamionowego ciśnienia w PSI. •

Trzymać części ciała z dala od głowic dyszy i osłony podczas pracy.

Nazwa

• Nie stosować w obecności dzieci.

Pierścienie uszczelniające

okulary. •

Stosować wyłącznie na twardych, równych

powierzchniach. • Nie wolno dokonywać żadnych zmian w tym

produkcie. • Należy stosować wyłącznie elementy mocujące i/lub adaptery dostarczone przez producenta.

Środek czyszczący powierzchnie

Pierścienie uszczelniające

obsługi maszyny. • NIE

podnoś maszyny z powierzchni ani nie kieruj głowic dysz w stronę ludzi,

Zdjęcie

Taśma teflonowa

OSTRZEŻENIA DOTYCZĄCE KONKRETNEJ OPERACJI

- 5 -

Machine Translated by Google

PRZYGOTOWANIE POWIERZCHNI

ORGANIZOWAĆ COŚ

- 6 -

PRZYGOTOWANIE I DZIAŁANIE

Igła przelotowa

1. Odciągnij kołnierz na końcu szybkozłączki rurki.

2. Wsuń środek czyszczący na miejsce.

Dysze zamienne

3. Przesuń kołnierz do przodu, włóż przyrząd do czyszczenia powierzchni i zwolnij kołnierz. Upewnij się,

1. Usuń wszelkie luźne zanieczyszczenia z obszaru, który będzie czyszczony.

kołnierz przesuwa się całkowicie do przodu. Pociągnij za środek czyszczący powierzchnię, aby się upewnić

jest bezpiecznie na swoim miejscu.

Machine Translated by Google

ZAMKNIĘCIE

ROZPOCZĄĆ

1. Upewnij się, że wszystkie połączenia są bezpieczne.

1. Wyłącz myjkę ciśnieniową.

podczas pracy maszyny ZATRZYMAJ czyszczenie i sprawdź belkę natryskową.

takie jak drewno.

zwolnić tempo. Nie pozwalaj maszynie pozostać nieruchomą na miękkich powierzchniach

uszkodzić maszynę. Jeśli kontakt nastąpi i spowoduje drgania, gdy

suche środowisko.

powierzchnia poddawana czyszczeniu. Uderzenie jakiejkolwiek podniesionej przeszkody podczas pracy spowoduje

4. Idź powoli za jednostką, czyszcząc w miarę postępów. Jeśli pojawią się smugi, idź powoli

3. Woda zacznie wypływać z dysz Surface Cleaner. Upewnij się,

2. Nigdy nie próbuj czyścić powierzchni przedmiotami wystającymi z powierzchni.

dysze nie są zatkane, a strumień natrysku nie jest nieregularny.

3. Naciśnij spust pistoletu, aby uwolnić ciśnienie wody.

Myjka ciśnieniowa.

4. Odłącz uchwyt myjki ciśnieniowej i wytrzyj urządzenie. Przechowuj urządzenie w

2. Odblokuj pistolet i naciśnij spust podczas uruchamiania.

2. Wyłącz dopływ wody.

- 7 -

Machine Translated by Google

1. Zdejmij dyszę odpowiednim kluczem (11 mm)

3. Przykryj gwint dyszy przymocowaną taśmą teflonową.

2. Przepłucz otwory świeżą wodą, aby usunąć zanieczyszczenia.

4. Wyrównaj otwór dyszy i ponownie zamontuj dysze na belce natryskowej.

kółka. W razie potrzeby użyj szmatki lub gąbki, aby umyć powierzchnię czyszczącą

i opłucz pod bieżącą wodą. •

Sprawdź, czy nie ma luźnych części i uszkodzeń.

przygotować do następnego

użycia. • Wyczyść wszelkie zanieczyszczenia i ciała obce znajdujące się pod obudową i

Po każdym użyciu należy wykonać następujące kontrole w celu wyczyszczenia urządzenia czyszczącego i

Uwaga: Jeśli dysza jest trudna do usunięcia, należy ją podgrzać gorącym powietrzem

przed usunięciem.

Dokręć mocno.

CZYSZCZENIE I WYMIANA DYSZY

PO KAŻDYM UŻYCIU

- 8 -

Machine Translated by Google

3. Ponownie zamontuj śrubę za pomocą klucza imbusowego 5 mm.

myjka ciśnieniowa o minimalnym ciśnieniu

2. Wymień oryginalny, uszkodzony pierścień uszczelniający na nowy.

Upewnij się, że jednostka produkuje

1. Wykręć śrubę z korpusu za pomocą klucza imbusowego 5 mm.

Uszkodzone opakowanieBrakujące części

Proszę zapoznać się z poniższymi krokami:

Dysza zatkana lub zużyta. Wyczyść lub wymień dysze.

Niewystarczający

Jeśli połączenie obrotowe przecieka, należy wymienić pierścienie uszczelniające.

Usługa pomocy.

moc czyszczenia

DZIAŁANIE NAPRAWCZE

Skontaktuj się z naszym Działem Obsługi Klienta

myjka ciśnieniowa

Za mało PSI z

PROBLEM PRAWDOPODOBNA PRZYCZYNA

ROZWIĄZYWANIE PROBLEMÓW

2000 psi.

NAJWYŻSZA KONSERWACJA

- 9 -

Machine Translated by Google

- 10 -

nie obracać

odkurzacz

Pierścień uszczelniający jest uszkodzony

Zwolnij tempo.

Listwa natryskowa będzie

powierzchnia

wzór

czyszczenie

odpadła listwa natryskowa

wibracja

Nadmierny

Niestabilne połączenie,

Wyczyść lub wymień dysze.

Zatkana dysza

wytrącony

Usługa pomocy.

Czyszczenie zbyt szybkie

Nie używać!

Wadliwy pierścień zatrzaskowy

Skontaktuj się z naszym Działem Obsługi Klienta

Wyczyść lub wymień dysze.

strzelanie z obrotu

Pasmowy

Największe przecieki

Wadliwe uszczelnienie, woda

Zatkana dysza

Proszę zapoznać się z instrukcją.

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

MODEL:QD-XDP11

HOGEDRUKREINIGER OPPERVLAKTEREINIGER

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

MODEL:QD-XDP11

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons

dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

zijn.

OPPERVLAKTEREINIGER

HOGEDRUKREINIGER

HULP NODIG? NEEM CONTACT MET ONS OP!

- 1 -

Machine Translated by Google

SPECIFICATIES

INVOERING

BELANGRIJKE VEILIGHEIDSINFORMATIE

EEN WAARSCHUWING

Gefeliciteerd met de aankoop van uw nieuwe Rotary Surface Cleaner! U

Lees de gebruiksaanwijzing zorgvuldig door.

buitenoppervlakken zoals beton, asfalt, stoeptegels, zwembad

terrassen, enz. Sluit de roterende oppervlaktereiniger aan op uw hogedrukreiniger, haal

de trekker over en loop erachter voor snelle en efficiënte reiniging!

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen

mogelijke omstandigheden of situaties die zich kunnen voordoen. Gebruik gezond verstand

Lees en begrijp alle instructies. Het niet volgen van alle instructies kan

zorgen voor een hoge acceptatiegraad.

1500 / 104

verantwoordelijk.

Deze oppervlaktereiniger is ontworpen voor hogedrukreiniging van diverse

U kunt er zeker van zijn dat deze reiniger is gebouwd en ontworpen met kwaliteit

Max. stroomsnelheid (gal/min)

en voorzichtigheid is geboden bij het gebruik van dit gereedschap.

en prestaties in gedachten. Elk onderdeel is grondig getest om

4000 / 276

Wees u altijd bewust van de omgeving en zorg ervoor dat het gereedschap veilig en

Maximale druk (PSI/BAR)

kan leiden tot ernstig letsel of materiële schade. • De

waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding kunnen niet alle mogelijke gevolgen hebben.

Minimale druk (PSI/BAR)

- 2 -

Machine Translated by Google

PERSOONLIJKE VEILIGHEID

VEILIGHEID OP DE WERKPLEK

deze handleiding gelezen en grondig begrepen hoe het werkt. • Wijzig dit product op geen

enkele manier. Ongeautoriseerde wijzigingen kunnen

andere snijgereedschappen en draaiende onderdelen.

• Gebruik het product niet als er een risico is op brand of een

• Houd kinderen en omstanders uit de buurt van het werkgebied tijdens het bedienen van de machine.

• Inspecteer het werkgebied voor elk gebruik. Houd het werkgebied schoon, droog en vrij van

• Laat personen het product niet bedienen of monteren voordat ze het hebben geïnstalleerd.

het gereedschap. Laat kinderen het product niet hanteren. • Wees u bewust

van alle elektriciteitsleidingen, elektrische circuits, waterleidingen en andere

schade bij contact.

rommel en goed verlicht. Rommelige, natte of donkere werkplekken kunnen leiden tot letsel.

mechanische gevaren in uw werkgebied. Sommige van deze gevaren kunnen zijn

veilig op de capaciteit waarvoor het bedoeld is. Gebruik dit NIET

• Zorg ervoor dat het product niet in contact komt met een elektrische bron.

het gereedschap bedienen. Gebruik het gereedschap niet als u moe bent of onder de

apparatuur gebruiken voor een doel waarvoor het niet bedoeld is.

Het gereedschap is niet geïsoleerd en contact kan een elektrische schok veroorzaken.

invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid terwijl

Het bedienen van het gereedschap kan leiden tot ernstig persoonlijk letsel. •

Kleed u goed. Draag geen losse kleding, bungelende voorwerpen of sieraden.

Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding,

het werk van grotere industriële apparatuur doen. Er zijn bepaalde toepassingen

explosie; bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. De

waarvoor deze apparatuur is ontworpen. Het zal de klus beter en beter klaren

product kan vonken veroorzaken, die de brandbare vloeistoffen, gassen of stof kunnen

ontsteken.

• Blijf alert, let op wat u doet en gebruik uw gezond verstand wanneer u iets doet.

sieraden, of lang haar kan vast komen te zitten in bewegende delen. Luchtopeningen op het gereedschap

de werking en/of veiligheid kunnen aantasten en de levensduur van het product kunnen beïnvloeden.

Als u het product in krappe werkruimtes gebruikt, kunt u gevaarlijk dicht bij de omgeving komen.

verborgen voor uw zicht en kan persoonlijk letsel en/of eigendommen veroorzaken

• Er zijn specifieke toepassingen waarvoor het product is ontworpen. • Gebruik het juiste gereedschap

voor de klus. Probeer kleine apparatuur NIET met geweld te

- 3 -

Machine Translated by Google

REINIGINGSGEBRUIK EN ONDERHOUD

ANSI Z87.1-conforme veiligheidsbril (geen veiligheidsbril) met zijschermen, of indien nodig een

gezichtsscherm. Gebruik een stofmasker in stoffige werkomstandigheden.

handen.

gereedschap voor

de klus. • Controleer voor elk gebruik en voordat u de machine aansluit op beschadigde onderdelen.

opslag en hergebruik. •

Gebruik alleen vervangende onderdelen die door de distributeur worden aanbevolen.

bedekken vaak bewegende delen en moeten worden vermeden. •

Draag indien nodig de juiste persoonlijke beschermingsmiddelen. Gebruik

Onderdelen die geschikt zijn voor een bepaalde reiniger, kunnen een risico op letsel opleveren wanneer

werkende hogedrukreiniger om te voorkomen dat er water onder hoge druk wordt gespoten

• Forceer de reiniger niet. Gereedschappen doen hun werk beter en veiliger als ze in de

gebruikt met een andere reiniger.

Het draaiende deel van het gereedschap kan persoonlijk letsel veroorzaken. • Zet

het werk vast met klemmen of een bankschroef in plaats van met uw hand wanneer u het gereedschap vastdraait.

onmiddellijk. Gebruik de reiniger nooit met een beschadigd onderdeel. • Berg de

reiniger op wanneer deze niet in gebruik is. Berg hem op een droge, veilige plaats op,

praktisch. Deze veiligheidsmaatregel zorgt voor een correcte werking van het gereedschap met zowel

buiten bereik van kinderen. Controleer de reiniger op goede werking voordat u hem gebruikt.

• Reik niet te ver. Zorg te allen tijde voor een goede houding en evenwicht. • Gebruik het

gereedschap niet als u moe bent of onder invloed van drugs, alcohol of

reiniger aan een hogedrukreiniger. Controleer zorgvuldig of de reiniger werkt

kan persoonlijk letsel veroorzaken.

medicatie. •

Verwijder sleutels of moersleutels voordat u het gereedschap aansluit op een luchttoevoer,

stroomvoorziening of het gereedschap inschakelt. Een linker moersleutel of sleutel bevestigd aan een

goed functioneren en de beoogde functie uitvoeren. Vervang beschadigde of versleten onderdelen

Gebruik ook antislip veiligheidsschoenen, een veiligheidshelm, handschoenen, stofafzuigsystemen en

gehoorbescherming indien van toepassing. Dit geldt voor alle personen in de

manier waarop ze zijn ontworpen. Plan uw werk en gebruik de juiste

• Gebruik nooit een onderdeel met een lagere werkdruk dan de reiniger. • Laat de reiniger niet

onbeheerd achter als deze onder druk staat. • Draai de reiniger niet om als deze

onder druk staat door aansluiting op een

werkgebied.

- 4 -

Machine Translated by Google

- 5 -

SPECIFIEKE BEDIENINGSWAARSCHUWINGEN

• Alleen

gebruiken op harde, vlakke oppervlakken. •

Er mogen geen wijzigingen aan dit product worden

aangebracht. • Alleen door de fabrikant geleverde bevestigingen en/of adapters mogen worden gebruikt.

Oppervlaktereiniger

O-ringen

Afbeelding

• Til de machine NIET

van het oppervlak en richt de sproeikoppen NIET op mensen terwijl de machine in werking is.

Teflon-tape

Naam

• OVERSCHRIJD de nominale PSI-capaciteit NIET. •

Houd lichaamsdelen uit de buurt van de sproeikoppen en van de rok tijdens het spuiten.

Code

• Niet geschikt voor gebruik door of in de buurt van kinderen.

O-ringen

gebruikt.

(ÿ2,4*ÿ9)

• Draag de

juiste veiligheidsuitrusting, inclusief ANSI Z87.1-goedgekeurde veiligheidsuitrusting.

Hogedrukreiniger

Verlengstang

AANTAL.

OnderdeelLijst

(ÿ1,8*ÿ5,5)

Machine Translated by Google

VOORBEREIDING & WERKING

- 6 -

OPPERVLAKTEVOORBEREIDING

OPZETTEN

1. Trek de kraag aan het snelkoppelingsuiteinde van de staaf terug.

Doorlopende naald

2. Duw de oppervlaktereiniger op zijn plaats.

Vervangende sproeiers

3. Duw de kraag naar voren, plaats de oppervlaktereiniger en laat de kraag los. Zorg ervoor

de kraag schuift helemaal naar voren. Trek aan oppervlaktereiniger om er zeker van te zijn dat het

1. Verwijder alle losse rommel uit het te reinigen gebied.

stevig op zijn plaats zit.

Machine Translated by Google

UITSCHAKELEN

START-UP

1. Zorg ervoor dat alle verbindingen goed vastzitten.

1. Schakel de hogedrukreiniger uit.

het tempo verlagen. Laat de machine niet stilstaan op zachte oppervlakken

machine beschadigen. Als er contact optreedt en dit resulteert in trillingen wanneer

machine in werking is, STOP met schoonmaken en controleer de sproeibalk.

zoals hout.

3. Er begint water uit de sproeiers van de Surface Cleaner te stromen. Zorg ervoor

oppervlak dat wordt gereinigd. Als u tijdens de werking een verhoogd obstakel raakt, zal dit

de sproeiers niet verstopt zijn en het sproeipatroon niet onregelmatig is.

4. Koppel de hendel van de hogedrukreiniger los en veeg het apparaat schoon. Berg het apparaat op in

2. Probeer nooit een oppervlak schoon te maken met voorwerpen die uitsteken uit de

4. Loop langzaam achter de unit en maak schoon terwijl u bezig bent. Als er strepen ontstaan, loop dan langzaam

een droge omgeving.

2. Ontgrendel het pistool en haal de trekker over terwijl u de

2.Schakel de watertoevoer uit.

3. Knijp in de trekker van het pistool om de waterdruk te verlichten.

Hogedrukreiniger.

- 7 -

Machine Translated by Google

- 8 -

NA ELK GEBRUIK

REINIGING EN VERVANGING VAN SPUITMONDEN

2. Spoel de gaten met schoon water om onzuiverheden te verwijderen.

3. Bedek de schroefdraad van de sproeiers met de bevestigde teflontape.

en spoel het af met kraanwater. •

Controleer op losse onderdelen en eventuele schade.

alvorens te verwijderen.

wielen. Gebruik indien nodig een doek of spons om de oppervlaktereiniger te wassen

1. Verwijder het mondstuk met een geschikte sleutel (11 mm)

Maak het klaar voor het volgende

gebruik. • Verwijder vuil of vreemde materialen onder de behuizing en de

Voer de volgende inspecties uit na elk gebruik om de reiniger schoon te maken en

Let op: Als het mondstuk moeilijk te verwijderen is, verwarm het dan met een föhn.

Draai het goed vast.

4. Lijn de opening van de spuitmond uit en plaats de spuitmonden terug op de sproeibalk.

Machine Translated by Google

- 9 -

TOP ONDERHOUD

2. Vervang de originele kapotte o-ring door nieuwe o-ringen.

Zorg ervoor dat de eenheid een

3. Plaats de schroef terug met een inbussleutel van 5 mm.

minimale hogedrukreiniger

Ontbrekende onderdelen

Volg de volgende stappen:

Sproeier verstopt of versleten. Reinig of vervang de sproeiers.

Beschadigd pakket

1. Verwijder de schroef uit de behuizing met behulp van een inbussleutel van 5 mm.

Als de spilverbinding lekt, vervang dan de o-ringen.

Neem contact op met onze klant

CORRIGERENDE MAATREGELEN

hogedrukreiniger

Onvoldoende

Service voor hulp.

reinigingskracht

PROBLEEMOPLOSSING

2.000 PSI.

Niet genoeg PSI van

PROBLEEM WAARSCHIJNLIJKE OORZAAK

Machine Translated by Google

Spuitbalk zal

De o-ring is gebroken

oppervlak

niet roteren

schoner

patroon Ga langzamer lopen.

Excessief

Onstabiele verbinding, de

Reinig of vervang de sproeiers.

schoonmaak

sproeibalk is eraf gevallen

trilling van

losgemaakt

Neem contact op met onze klant

Niet gebruiken!

Gestreept

Defecte borgring

Service voor hulp.

Mondstuk verstopt

Storing afdichting, water

Mondstuk verstopt

Te snel schoonmaken

Raadpleeg de instructies.

Reinig of vervang de sproeiers.

schieten vanaf draaipunt

Toplekken

- 10 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: QD-XDP11

TRYCKTVVÄTT YTARENGÖRING

Teknisk support och e-garanticertifikat www.vevor.com/support

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

- 1 -

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

MODELL: QD-XDP11

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

YTRENARE

HÖRTRYCKSVÄTTARE

BEHÖVER HJÄLP? KONTAKTA OSS!

Machine Translated by Google

SPECIFIKATIONER

INTRODUKTION

VIKTIG SÄKERHETSINFORMATION

- 2 -

EN VARNING

säkerställa hög acceptans.

1500/104

Var alltid medveten om miljön och se till att verktyget används säkert och

ansvarsfullt.

Denna ytrengöring är designad för högtryckstvätt av olika

utomhusytor som betong, asfalt, gatstensgångar, pool

däck, etc. Anslut den roterande ytrengöringen till din högtryckstvätt, dra i

avtryckaren och gå bakom för snabb och effektiv rengöring!

Varning - För att minska risken för skada måste användaren läsa

bruksanvisningen noggrant.

Läs och förstå alla instruktioner. Underlåtenhet att följa alla instruktioner kan

Max. Tryck (PSI/BAR)

leda till allvarlig personskada eller skada på

egendom. • Varningarna, varningarna och instruktionerna i denna handbok kan inte täcka alla

möjliga förhållanden eller situationer som kan uppstå. Utöva sunt förnuft

Grattis till köpet av din nya Rotary Surface Cleaner! Du

kan vara säker på att denna rengöringsmaskin konstruerades och designades med kvalitet

Min. Tryck (PSI/BAR)

Max. Flödeshastighet (gal/min)

och prestanda i åtanke. Varje komponent har testats noggrant

4000/276

och var försiktig när du använder detta verktyg.

Machine Translated by Google

PERSONLIG SÄKERHET

SÄKERHET FÖR ARBETSOMRÅDE

säkert i den kapacitet den var avsedd för. ANVÄND INTE detta

• Låt inte produkten komma i kontakt med en elektrisk källa.

• Var uppmärksam, titta på vad du gör och använd sunt förnuft när

använda verktyget. Använd inte verktyget när du är trött eller under

Verktyget är inte isolerat och kontakt kommer att orsaka elektriska stötar.

utrustning för ett ändamål som den inte var avsedd för.

påverkan av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet medan

användning av verktyget kan resultera i allvarliga personskador. •

Klä dig ordentligt. Bär inte löst sittande kläder, dinglande föremål eller smycken.

• Håll barn och åskådare borta från arbetsområdet under arbetet

• Låt inte personer använda eller montera produkten förrän de har gjort det

• Inspektera arbetsområdet före varje användning. Håll arbetsområdet rent, torrt och fritt från

verktyget. Låt inte barn hantera produkten. • Var medveten om

alla kraftledningar, elektriska kretsar, vattenledningar och annat

rörigt och väl upplyst. Röriga, våta eller mörka arbetsområden kan leda till skador.

läs denna bruksanvisning och har förstått hur det fungerar. • Modifiera inte

denna produkt på något sätt. Obehörig ändring kan

mekaniska faror i ditt arbetsområde. Vissa av dessa faror kan vara

Håll ditt hår, kläder och handskar borta från rörliga delar. Lösa kläder,

Om du använder produkten i trånga arbetsområden kan du hamna farligt nära

försämra funktionen och/eller säkerheten och kan påverka produktens livslängd.

dold för dig och kan orsaka personskada och/eller egendom

smycken eller långt hår kan fastna i rörliga delar. Luftventiler på verktyget

skada om den kontaktas.

• Det finns specifika tillämpningar som produkten är designad för. • Använd rätt

verktyg för jobbet. Försök INTE att tvinga liten utrustning till

göra arbetet med större industriutrustning. Det finns vissa applikationer

andra skärverktyg och roterande delar. •

Använd inte produkten där det finns risk att orsaka brand eller en

explosion; t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. De

som denna utrustning är designad för. Det kommer att göra jobbet bättre och mer

produkten kan skapa gnistor som kan antända brandfarliga vätskor, gaser eller damm.

- 3 -

Machine Translated by Google

RENARE ANVÄNDNING OCH SKÖTSEL

roterande del av verktyget kan orsaka personskada. • Säkra

arbetet med klämmor eller ett skruvstäd istället för handen när

omedelbart. Använd aldrig dammsugaren med en skadad del. • Förvara

rengöringsmedlet när det inte används. Förvara den på en torr, säker plats utanför

räckhåll för barn. Inspektera rengöringsmedlet för gott skick innan

praktisk. Denna säkerhetsåtgärd möjliggör korrekt användning av verktyget med båda

händer.

täcker ofta rörliga delar och bör undvikas. • Bär lämplig

personlig skyddsutrustning vid behov. Använda

lagring och

återanvändning. • Använd endast reservdelar som rekommenderas av distributören.

Delar som kan vara lämpliga för en städare kan skapa risk för skador när

• Tvinga inte rengöringsmedlet. Verktyg gör ett bättre och säkrare jobb när de används i

ANSI Z87.1-kompatibla skyddsglasögon (ej skyddsglasögon) med sidoskydd, eller vid

behov en ansiktsskärm. Använd en dammmask i dammiga arbetsförhållanden.

används med ett annat rengöringsmedel.

sätt för vilket de är utformade. Planera ditt arbete och använd rätt

Använd även halkfria skyddsskor, hjälm, handskar, dammuppsamlingssystem och

hörselskydd när så är lämpligt. Detta gäller alla personer i

• Använd aldrig en del med lägre arbetstryck än rengöringsmedlet. • Lämna inte

rengöringsmedlet utan uppsikt när det är trycksatt. • Vänd inte på

dammsugaren när den är trycksatt genom anslutning till en

drift högtryckstvätt för att undvika högtrycksspruta vatten som

arbetsområde.

• Räck inte för mycket. Håll alltid rätt fotfäste och balans. • Använd inte

verktyget när du är trött eller påverkad av droger, alkohol eller

verktyg för jobbet.

• Kontrollera om det finns skadade delar före varje användning och innan du ansluter

renare till en högtryckstvätt. Kontrollera noga att rengöringsmaskinen fungerar

medicin. • Ta

bort nycklar eller skiftnycklar innan du ansluter verktyget till en luftkälla, strömförsörjning eller

slår på verktyget. En vänster skiftnyckel eller nyckel fäst vid en

korrekt och utför sin avsedda funktion. Byt ut skadade eller slitna delar

kan orsaka personskada.

- 4 -

Machine Translated by Google

Förlängningsstång

ANTAL.

Dellista

(ÿ1,8*ÿ5,5)

(ÿ2,4*ÿ9)

begagnad.

fungerar. •

Bär rätt säkerhetsutrustning inklusive ANSI Z87.1 godkänd säkerhet

Högtryckstvätt

• Överskrid INTE den nominella PSI-kapaciteten. •

Håll kroppsdelar borta från munstyckshuvuden och borta från kjolen under tiden

Namn

Koda

• Ej för användning av eller i närheten av barn.

O-ringar

Ytrengöringsmedel

glasögon.

• Använd endast på hårda, jämna ytor. •

Inga ändringar får göras på denna produkt. • Endast

tillbehör och/eller adaptrar som tillhandahålls av tillverkaren ska vara

O-ringar


manövreringsmaskin. •

Lyft INTE maskinen från ytan eller rikta munstyckshuvudena mot människor medan

Teflon tejp

SPECIFIKA ANVÄNDNINGSVARNINGAR

- 5 -

Machine Translated by Google

INRÄTTA

YTAFÖRBREDNING

FÖRBEREDELSE OCH DRIFT

Genomgående nål

1. Dra tillbaka kragen på snabbkopplingsänden av staven.

2. Skjut ytrengöringsmedlet på plats.

Ersättningsmunstycken

3. Skjut kragen framåt, sätt i ytrengöringsmedel och släpp kragen. Se till

sitter säkert på plats.

1.Ta bort allt löst skräp från området som ska rengöras.

kragen glider hela vägen fram. Dra på ytrengöringsmedel för att vara säker

- 6 -

Machine Translated by Google

STÄNG NED

UPPSTART

3.Kläm på avtryckarpistolen för att minska vattentrycket.

1. Se till att alla anslutningar är säkra.

skada maskinen. Om kontakt uppstår och resulterar i vibrationer när

1.Stäng av högtryckstvätten.

ner tempot. Låt inte maskinen stå stilla på mjuka ytor

kör maskinen, STOPP rengöringen och kontrollera spraybalken.

såsom trä.

2. Försök aldrig att rengöra ytan med föremål som sticker ut från

3. Vatten kommer att börja rinna från munstyckena på ytrengöringen. Säkerställa

munstyckena är inte igensatta och sprutmönstret är inte oregelbundet.

4. Koppla bort högtryckstvättens handtag och torka av enheten. Förvara enheten i

ytan som rengörs. Att slå på något upphöjt hinder under drift kommer

4.Gå långsamt bakom enheten och städa medan du går. Om striping uppstår, sakta

en torr miljö.

2. Lås upp avtryckarpistolen och tryck på avtryckaren medan du startar

2.Stäng av vattentillförseln.

Högtryckstvätt.

- 7 -

Machine Translated by Google

och skölj den med kranvatten. •

Kontrollera om det finns lösa delar och eventuella skador.

1. Ta bort munstycket med lämplig skiftnyckel (11 mm)

3. Täck munstyckets gänga med påsatt teflontejp.

Obs: Om munstycket är svårt att ta bort, värm upp det med en varmblåsare

hjul. Använd vid behov en trasa eller svamp för att tvätta ytrengöringen

2. Skölj hålen med rent vatten för att rengöra föroreningar.

redo för nästa användning. •

Rensa bort all smuts eller främmande material från under huset och

Utför följande inspektioner efter varje användning för att rengöra rengöringsmedlet och

4. Rikta in munstycksöppningen och sätt tillbaka munstyckena till sprutstången.

innan du tar bort.

Dra åt ordentligt.

RENGÖRING & BYTE AV MUZAR

EFTER VARJE ANVÄNDNING

- 8 -

Machine Translated by Google

- 9 -

TOPP UNDERHÅLL

Se till att enheten producerar en

Inte tillräckligt med PSI från

2.Byt ut den trasiga original O-ringen med nya O-ringar.

3. Sätt tillbaka skruven med en 5 mm insexnyckel.

Se följande steg:

Saknade delar

minimum högtryckstvätt

Munstycket blockerat eller slitet Rengör eller byt ut munstyckena.

Skadat paket

1. Ta bort skruven från kroppen med en 5 mm insexnyckel.

Kontakta vår kund

KORRIGERANDE ÅTGÄRD

högtryckstvätt

Om vridanslutningen läcker, byt o-ringarna.

Service för hjälp.

Otillräcklig

rengöringskraft

FELSÖKNING

2 000 PSI.

PROBLEM TROLIG ORSAK

Machine Translated by Google

yta

Rengör eller byt ut munstyckena.

mönster

Spray bar kommer

Sänk tempot.

Toppläckor

inte rotera

Instabil anslutning, den

Överdrivet

rengöringsmedel

Rengör eller byt ut munstyckena.

spraybar ramlade av

vibration av

rengöring

Defekt, snäppring

Använd inte!

Kontakta vår kund

Strimig

lossnat

Service för hjälp.

Munstycket igensatt

Rengöring för snabbt

O-ringen är trasig

Fel på tätningen, vatten

Munstycket igensatt

Se instruktionerna.

skjuta från sväng

- 10 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor QD-XDP11 18" Pressure Washer Surface Cleaner 4 Wheels 4000 Max PSI 2 Extended Wands

Product's Documents

User Manual

Specifications

Vevor QD-XDP11 Questions and Answers
