Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.

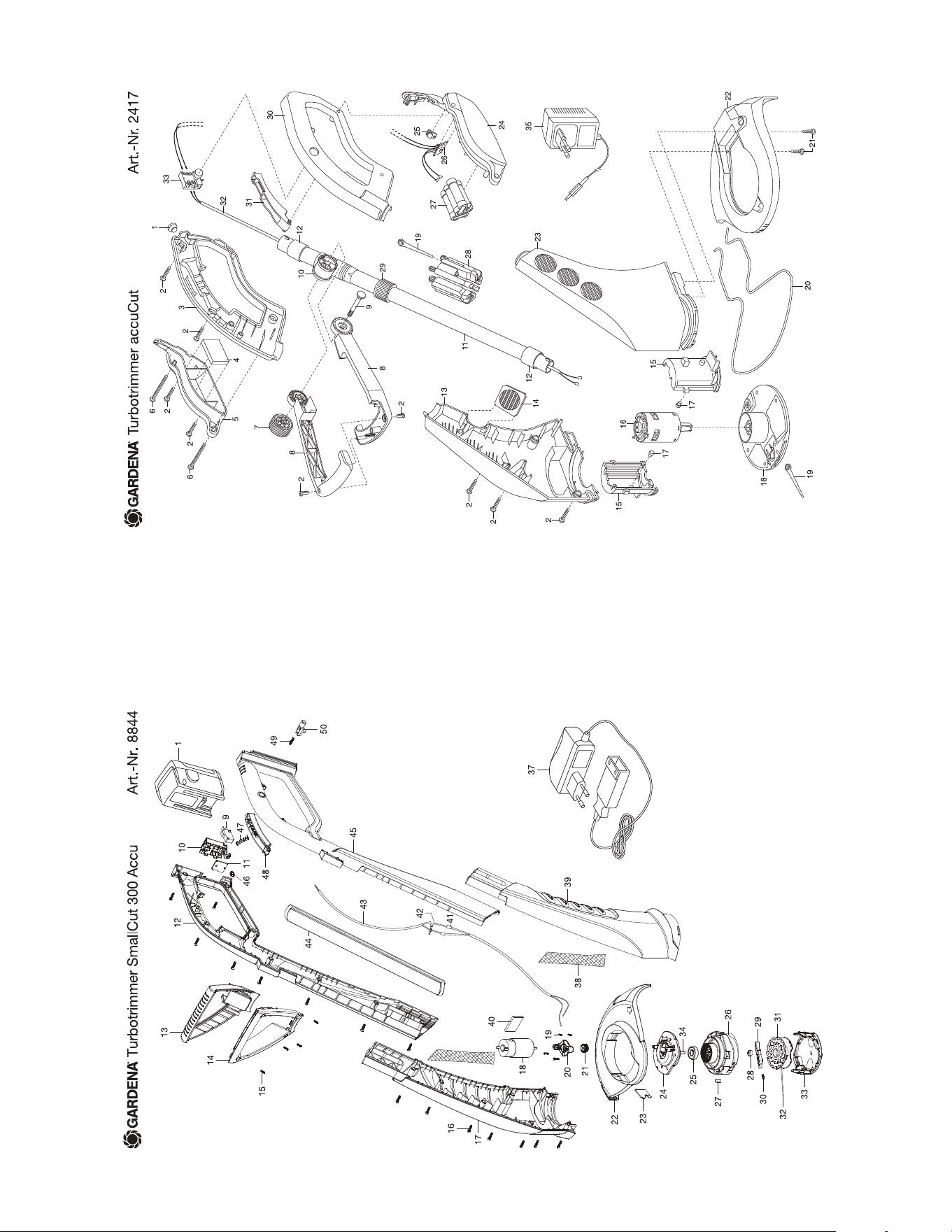

Art. 2417 Turbotrimmer accuCut Turbotrimmer accuCut Turbofil accuCut
bis Baujahr 2008 until 2008 jusqu’a 2008
2 2546-00.600.28 Blechschraube 4,2x19-C-H Sheet metal screw 4,2x19-C-H Vis à tôle 4,2x19-C-H
8 2404-00.610.01 Zusatzgriff, gross Extension handle, large Poignée d’extension, grand
12 2404-00.600.88 Kappe Cap Capuchon
15-18 2417-00.730.00 Motor, kpl. Motor, cpl. Moteur, cpl.
19 5368-00.701.00 Ersatzmesser (20 x) (5368-20) Spare blade (20 x) (5368-20) Lame de recharge (20 x) (5368-20)
20 2417-00.600.27 Pflanzenschutzbügel Plant guard Etrier de protection des plants
21 2110-00.600.40 Blechschraube 4,2x16-C-H Sheet metal screw 4,2x16-C-H Vis à tôle 4,2x16-C-H
22 2417-00.600.01 Abdeckung Cover Ecran de protection
26 2417-00.640.00 Verdrahtungsleitung, kpl. Cable for internal wiring, cpl. Câble, cpl.
27 2417-00.610.00 Zellenpaket, Li-Ion, kpl. Batteriy Lithium-Ion Batterie Ion-Lithium, cpl.
28 2417-00.600.21 Magazin (7xMesser) Magazine for spare blades (7xblade) Rangement pour lames de rech. (7xlame)
29 2404-00.610.11 Klemmmutter Lock nut Écrou de serrage
32 2417-00.600.36 Stielkabel Cable for handle Câble pour manche
33 8847-00.610.11 Schalter Switch Interrupteur
35 2417-00.600.28 Ladegerät EU/DE Battery charger EU/DE Transformateur de charge EU/DE
35 2417-28.600.01 Ladegerät GB Battery charger GB Transformateur de charge GB
35 2418-25.600.01 Ladegerät CDN Battery charger CDN Transformateur de charge CDN
Art. 8844 Turbotrimmer SmallCut 300 Accu Turbotrimmer SmallCut 300 Accu Coupe-bordures sur Accu SmallCut 300
1 8834-00.701.00 Wechsel-Accu NiMH 18 V, 1,6 Ah
(Art. 8834-20)
Replacement battery NiMH 18V, 1,6 Ah
(Art. 8834-20)
Batterie remplacable NiMH 18V, 1,6 Ah
(Réf. 8834-20)
9 8844-00.900.01 Mikroschalter Micro switch Micro-contact
13-15 8845-00.900.04 Haltegriff, kpl. Handle, cpl. Poignée, cpl.
22,23 8845-00.900.12 Abdeckung, kpl. Cover, cpl. Ecran de protection, cpl.
24-30,34 8844-00.900.02 Spulenhalter, kpl. Reel holder, cpl. Support de bobine, cpl.
31,32 5306-00.701.00 Ersatzfadenspule, kpl. (Art. 5306-20) Filament cassette, cpl. (Art. 5306-20) Cassette de fil, cpl. (Réf. 5306-20)
33 8845-00.900.10 Deckel rot Cover red Couvercle, rouge
37 8844-00.900.03 Ladegerät Battery charger Transformateur de charge
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
