de Trimmer
1. SICHERHEITSHINWEISE .................................4
2. MONTAGE ............................................5
3. BEDIENUNG ..........................................5
4. WARTUNG ............................................6
5. LAGERUNG ...........................................6
6. FEHLERBEHEBUNG ....................................6
7. TECHNISCHE DATEN ...................................7
8. ZUBEHÖR / ERSATZTEILE ................................7
9. GARANTIE / SERVICE ....................................7
10. ENTSORGUNG ........................................7
Originalbetriebsanleitung.
Dieses Produkt kann von Kindern ab
8Jahren und darüber sowie von Perso-
nenmit verringerten physischen, sen sorischen
oder mentalen Fähigkeiten oder Mangelan
Erfahrung und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Produkts unterwiesen wurden
und die daraus resultierenden Gefahren verste-
hen. Kinder dürfen nicht mit dem Produkt spielen.
Reinigung und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung durch geführt
werden. Wir empfehlen eine Benutzung des
Produkts erst für Jugendliche ab 16 Jahren.
Bestimmungsgemäße Verwendung:
Der GARDENA Trimmer ist für das Trimmen und Schneiden von Rasen
und Grasflächen im privaten Haus- und Hobbygarten bestimmt.
Das Produkt ist nicht für den Langzeitbetrieb geeignet.
GEFAHR! Körperverletzung!
v Verwenden Sie das Produkt nicht zum Schneiden von Hecken,
zum Zerkleinern von Material oder zum Kompostieren.
GEFAHR! Verletzungsgefahr!
Bei unbeabsichtigtem Drehen des Schneidfadens oder Starten des
Produkts besteht Schnittverletzungsgefahr.
v Trennen Sie das Produkt vom Netz, bevor Sie warten oder Teile
austauschen. Dabei muss sich die Steckdose in Ihrem Sichtbereich
befinden.
Vermeiden Sie eine abnormale Körperhaltung und halten Sie immer das Gleich-
gewicht, damit Sie jederzeit einen sicheren Stand an Hängen haben. Gehen Sie,
laufen Sie nicht.
Berühren Sie keine sich bewegenden gefährlichen Teile, bevor die Maschine vom
Netzanschluss getrennt wurde und die beweglichen gefährlichen Teile vollständig
zum Stillstand gekommen sind.
Tragen Sie während des Betriebs der Maschine jederzeit festes Schuhwerk und
lange Hosen.
Sicherer Betrieb
1 Schulung
a) Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Stellteilen
und der sachgemäßen Verwendung der Maschine vertraut.
b) Erlauben Sie niemals Personen, die mit diesen Anweisungen nicht vertraut
sind, oder Kindern die Verwendung der Maschine. Örtlich geltende Vorschrif-
ten können das Alter des Benutzers beschränken.
c) Es ist zu beachten, dass der Benutzer selbst für Unfälle oder Gefährdungen
gegenüber anderen Personen oder deren Besitz verantwortlich ist.
2 Vorbereitung
a) Vor der Benutzung ist die Anschluss- und Verlängerungsleitung auf Anzeichen
von Beschädigung oder Alterung zu überprüfen. Wird die Leitung während
des Gebrauchs beschädigt, ist sie unverzüglich vom Netz zu trennen.
DIE LEITUNG NICHT BERÜHREN, BEVOR SIE VOM NETZ GETRENNT IST.
Die Maschine nicht verwenden, wenn die Leitung beschädigt oder verschlis-
sen ist.
b) Vor der Benutzung ist die Maschine optisch auf beschädigte, fehlende oder
falsch angebrachte Schutzeinrichtungen oder -abdeckungen zu überprüfen.
c) Niemals die Maschine in Betrieb nehmen, wenn sich Personen, insbesondere
Kinder, oder Haustiere in der Nähe befinden.
3 Betrieb
a) Anschluss- und Verlängerungsleitung von der Schneideinrichtung fernhalten.
b) Augenschutz und festes Schuhwerk sind über den gesamten Zeitraum der
Benutzung der Maschine zu tragen.
c) Die Verwendung der Maschine unter Schlechtwetterbedingungen, insbeson-
dere bei Blitzrisiko, ist zu vermeiden.
d) Die Maschine nur bei Tageslicht oder bei guter künstlicher Beleuchtung ver-
wenden.
e) Niemals die Maschine mit beschädigter Abdeckung oder Schutzeinrichtung
bzw. ohne Abdeckung oder Schutzeinrichtungen verwenden.
f) Den Motor nur einschalten, wenn sich Hände und Füße außer Reichweite der
Schneideinrichtung befinden.
g) Stets die Maschine von der Stromversorgung trennen (d. h. den Stecker vom
Stromnetz trennen, die Sperreinrichtung oder die herausnehmbare Batterie
entfernen):
1) immer, wenn die Maschine unbeaufsichtigt gelassen wird;
2) vor dem Entfernen einer Blockierung;
3) vor der Überprüfung, Reinigung oder Bearbeitung der Maschine;
4) nach dem Kontakt mit einem Fremdkörper;
5) immer, wenn die Maschine beginnt ungewöhnlich zu vibrieren.
h) Vorsicht vor Verletzungen durch die Schneideinrichtung an Füßen und
Händen.
i) Stets sicherstellen, dass die Lüftungsöffnungen frei von Fremdkörpern
gehalten werden.
4 Instandhaltung und Aufbewahrung
a) Die Maschine ist von der Stromversorgung zu trennen (d. h. den Stecker vom
Stromnetz trennen, die Sperreinrichtung oder die herausnehmbare Batterie
entfernen), bevor die Wartungs- oder Reinigungsarbeiten durchgeführt wer-
den.
b) Nur die vom Hersteller empfohlenen Ersatz- und Zubehörteile sind zu verwen-
den.
c) Die Maschine ist regelmäßig zu überprüfen und zu warten. Die Maschine nur
in einer Vertragswerkstatt instand setzen lassen.
d) Ist die Maschine nicht in Gebrauch, ist sie außerhalb der Reichweite von
Kindern aufzubewahren.
Zusätzliche Sicherheitshinweise
Elektrische Sicherheit
GEFAHR! Herzstillstand!
Dieses Produkt erzeugt beim Betrieb ein elektromagnetisches Feld.
Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktions-
WICHTIG!
Lesen Sie die Gebrauchsanweisung sorgfältig und bewahren Sie diese
zum Nachlesen auf.
Symbole auf dem Produkt:
Lesen Sie die Betriebsanleitung.
Abstand halten.
Tragen Sie stets einen zugelassenen Gehörschutz.
Tragen Sie stets einen zugelassenen Sichtschutz.
Nicht dem Regen aussetzen.
GEFAHR! Verletzungsgefahr für andere Personen!
Halten Sie andere Personen von dem Bereich fern,
in dem Sie arbeiten.
Stecker sofort vom Netz trennen, wenn die Leitung
beschädigt oder durchtrennt wurde.
Allgemeine Sicherheitshinweise
Elektrische Sicherheit
GEFAHR! Stromschlag!
Verletzungsgefahr durch Stromschlag.
v Das Produkt muss über eine Fehlerstromschutzeinrichtung (FI) mit
einem Nennauslösestrom von höchstens 30 mA mit Strom versorgt
werden.
1. SICHERHEITSHINWEISE
de
Page 2 width 2 mm less: 208 mm
4
GAR_09870-20.960.05_2024-02-28.indd 4GAR_09870-20.960.05_2024-02-28.indd 4 28.02.24 16:0828.02.24 16:08
2. MONTAGE
GEFAHR! Körperverletzung!
Schnittverletzungsgefahr falls das Produkt unbeabsichtigt
startet.
v Warten Sie bis der Schneidfaden zum Stillstand gekommen ist
und trennen Sie das Produkt von der Stromversorgung bevor
Sie das Produkt montieren.

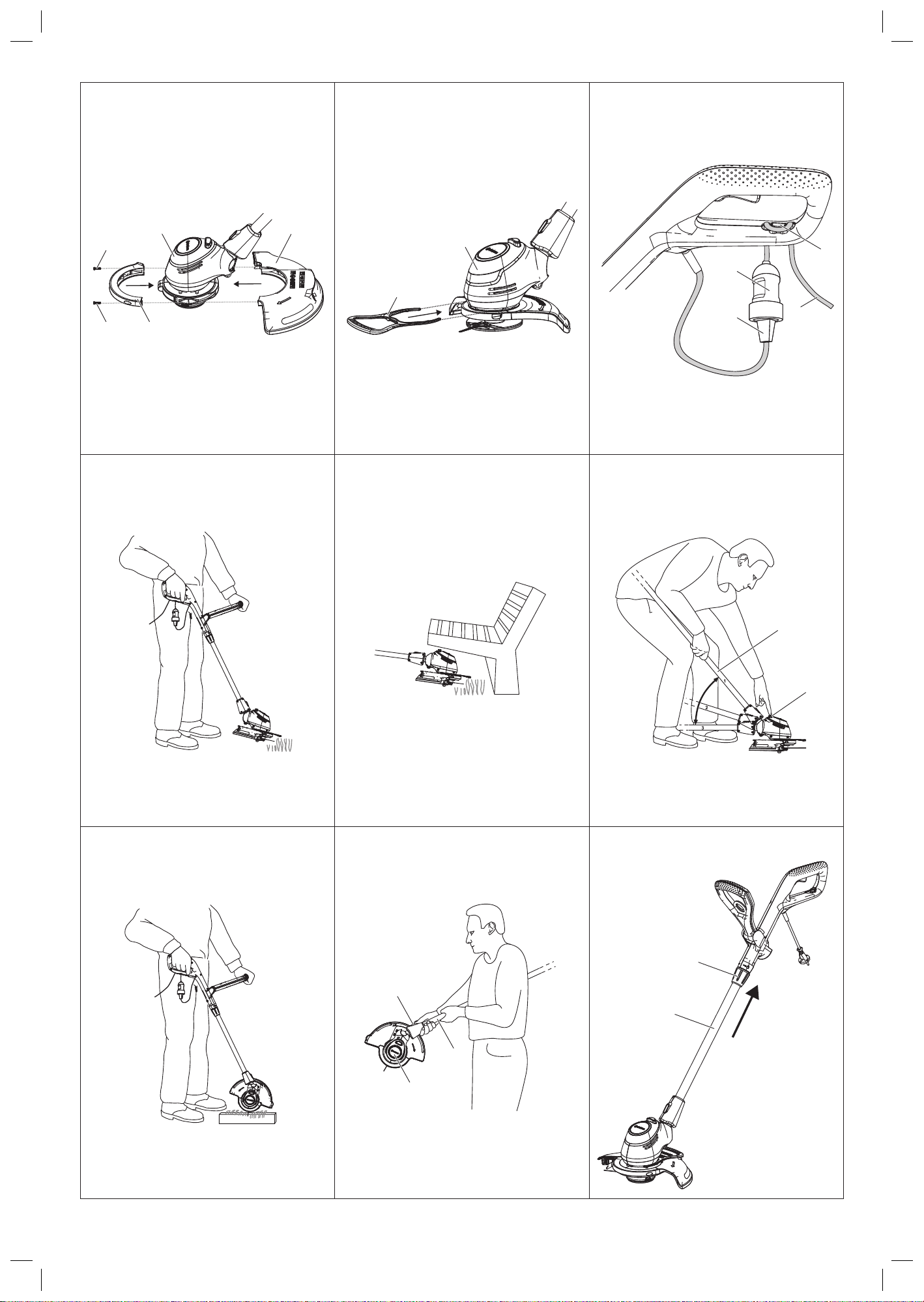

Schutz-Abdeckung und Pflanzen-Schutzbügel montieren
[ Abb. A1 / A2 ]:
GEFAHR!
v Das Produkt darf nur verwendet werden wenn die Schutz-
Abdeckung montiert ist.
1. Schieben Sie das vordere Teil der Schutz-Abdeckung
3
auf den
Trimmerkopf
1
bis es einrastet.
2. Schieben Sie das hintere Teil der Schutz-Abdeckung
2
bis zum
Anschlag auf den Trimmerkopf
1
.
3. Ziehen Sie die beiden Schrauben
4
vorsichtig fest.
4. Schieben Sie den Pflanzen-Schutzbügel
5
auf den Trimmerkopf
1
bis er einrastet.
weise aktiver oder passiver medizinischer Implantate auswirken. Um die
Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen
führen können, auszuschließen, sollten Personen mit einem medizini-
schen Implantat vor dem Gebrauch dieses Produkts ihren Arzt und den
Hersteller des Implantats konsultieren.
Kabel
Bei Verwendung von Verlängerungskabeln müssen diese den Mindest-
querschnitten in der folgenden Tabelle entsprechen:
Spannung Kabellänge Querschnitt
230 – 240 V / 50 Hz Bis zu 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Verwenden Sie das Produkt nicht in der Nähe eines Wassers oder für die
Teichpflege.
Persönliche Sicherheit
GEFAHR! Erstickungsgefahr!
Kleinere Teile können leicht verschluckt werden. Durch den Polybeutel
besteht Erstickungsgefahr für Kleinkinder. Halten Sie Kleinkinder wäh-
rend der Montage fern.
Bei starken Vibrationen überprüfen Sie den Spulendeckel auf Beschädigungen.
Überprüfen Sie vor dem Gebrauch, ob die Verschleißrippe in Ordnung ist.
Transport am vorderen Griff.
Verwenden Sie persönliche Schutzausrüstung.
Tragen Sie Handschuhe zum Reinigen der Schneidvorrichtung.
Tragen Sie immer einen Augenschutz.
Schutzausrüstungen wie Handschuhe, rutschfeste Sicherheitsschuhe oder
Gehörschutz, die für entsprechende Bedingungen verwendet werden, verringern
Körperverletzungen.
Seien Sie vorsichtig bei der Einstellung des Produkts, um das Einklemmen der
Finger zwischen beweglichen und festen Teilen der Maschine oder beim Zusam-
menbau der Schutz-Abdeckung zu verhindern.
Verwenden Sie kein Wasser oder chemische Stoffe zum Reinigen des Schutzes
oder anderer Teile des Trimmers.
Ziehen Sie alle Muttern, Bolzen und Schrauben fest, um sicherzustellen, dass das
Produkt in einem sicheren Arbeitszustand ist.
Zerlegen Sie das Produkt nicht weiter als der Lieferstatus.
Warnung! Beim Tragen des Gehörschutzes und aufgrund des Geräusches, das
durch das Produkt erzeugt wird, kann der Benutzer sich annähernde Personen
übersehen.
Während Betrieb und Transport achten Sie besonders auf die Gefahr für andere
Menschen.
Bleiben Sie wachsam, beobachten Sie, was Sie tun und verwenden Sie den
gesunden Menschenverstand beim Betreiben eines Elektrowerkzeugs.
Verwenden Sie kein Elektrowerkzeug, während Sie müde oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten sind.
Ein Moment der Unaufmerksamkeit beim Betreiben von Elektrowerkzeugen kann
zu schweren Verletzungen führen.
3. BEDIENUNG
GEFAHR! Körperverletzung!
Schnittverletzungsgefahr falls das Produkt unbeabsichtigt
startet.
v Warten Sie bis der Schneidfaden zum Stillstand gekommen ist
und trennen Sie das Produkt von der Stromversorgung bevor
Sie das Produkt anschließen, einstellen oder transportieren.
Trimmer anschließen [ Abb. O1 ]:
GEFAHR! Stromschlag!
Um eine Beschädigung des Netzkabels zu vermeiden, muss das
Verlängerungskabel in die Kabelzugentlastung eingelegt werden.
v Legen Sie das Verlängerungskabel in die Kabelzugentlastung
ein, bevor Sie den Trimmer bedienen.
1. Legen Sie das Verlängerungskabel
8
mit einer Schlaufe in die Kabel-
zugentlastung
9
ein und ziehen Sie die Schlaufe fest.
2. Stecken Sie den Stecker
0
des Trimmers in die Kupplung
q
des
Verlängerungskabels
8
.
3. Verbinden Sie das Verlängerungskabel
8
mit der Stromversorgung.
Arbeitsposition einstellen:
Arbeitsposition 1 [ Abb. O2 ]:
Zum Standard-Trimmen.
Arbeitsposition 2 [ Abb. O3 /O4 ]:
Unter Hindernissen trimmen.
Der Holm kann zum Trimmen unter Hindernissen aus der Standard-
Position 1 in zwei gesenkte Positionen 2 oder 3 gesenkt werden.
1. Stellen Sie den Trimmer auf den Boden
2. Halten Sie den Trimmer so mit beiden Händen am Holm
7
, dass Sie
mit einem Finger die Entriegelungs-Taste
w
drücken können.
3. Drücken Sie die Entriegelungs-Taste
w
und senken Sie den Holm
7
in
die gewünschte Position.
4. Lassen Sie die Entriegelungs-Taste
w
los und lassen Sie den Holm
7
wieder einrasten.
Arbeitsposition 3 (nur für Art. 9872 / 9874) [ Abb. O5 /O6 ]:
An Rasenkanten schneiden.
ACHTUNG! Der Trimmer darf nur verwendet werden, wenn der
Trimmerkopf auf 0° oder 90° eingerastet ist.
Damit der Trimmerkopf
1
auf 90° gedreht werden kann, muss sich
der Holm in Standard-Position 1 befinden.
1. Halten Sie den Trimmer so mit beiden Händen am Holm
7
, dass Sie
mit einem Finger die Entriegelungs-Taste
e
drücken können.
2. Drücken Sie die Entriegelungs-Taste
e
und drehen Sie den Trimmer-
kopf
1
von 0° auf 90° bis er einrastet.
3. Lassen Sie die Entriegelungs-Taste
e
los und lassen Sie den Holm
7
wieder einrasten.
Holmlänge einstellen [ Abb. O7 ]:
GEFAHR!
Das Produkt darf nicht verwendet werden, wenn der Holm
vollständig eingefahren ist (Transportposition).
1. Lösen Sie die Klemm-Hülse
6
.
2. Ziehen Sie den Holm
7
auf die gewünschte Länge aus.
3. Ziehen Sie die Klemm-Hülse
6
wieder fest.
Position des Zusatzgriffs einstellen [ Abb. O8 ]:
Die Position des Zusatzgriffs kann auf ihre Körpergröße eingestellt werden.
1. Ziehen Sie den Hebel
r
.
2. Neigen Sie den Zusatzgriff
t
auf die gewünschte Position.
3. Lassen Sie den Hebel
r
wieder los.
Wenn der Trimmer richtig auf die Körpergröße eingestellt ist, ist die
Körperhaltung aufrecht und der Trimmerkopf in der Arbeitsposition 1
leicht nach vorn geneigt.
v Halten Sie den Trimmer so am Hauptgriff
z
und Zusatzgriff
t
,
dass der Trimmerkopf leicht nach vorn geneigt ist.
de
5
Page 2 width 2 mm less: 208 mm
GAR_09870-20.960.05_2024-02-28.indd 5GAR_09870-20.960.05_2024-02-28.indd 5 28.02.24 16:0828.02.24 16:08
3. Bewahren Sie den Trimmer an einem trockenen, geschlossenen und
frostsicheren Ort auf.
6. FEHLERBEHEBUNG
GEFAHR! Körperverletzung!
Schnittverletzungsgefahr falls das Produkt unbeabsichtigt
startet.
v Warten Sie bis der Schneidfaden zum Stillstand gekommen ist
und trennen Sie das Produkt von der Stromversorgung bevor
Sie Fehler des Produkts beheben.
Fadenspule austauschen [ Abb. T1 / T2 / T3 ]:
GEFAHR! Körperverletzung!
Verletzungsgefahr durch metallische Schneidelemente.
v Verwenden Sie keine metallischen Schneidelemente, Ersatz-
oder Zubehörteile, die nicht von GARDENA genehmigt sind.
v Verwenden Sie nur original GARDENA Fadenspulen.
Wenn die Verschleiß-Rippe
l
nicht mehr sichtbar ist, muss der Spulen-
deckel
a
ausgetauscht werden. Wenden Sie sich an den GARDENA
Service.
Sie erhalten die Ersatz-Fadenspulen bei Ihrem GARDENA-Händler oder
direkt über den GARDENA-Service.
• GARDENA Fadenspule für Trimmer Art. 5307
1. Drücken Sie den Spulendeckel
a
an den beiden Verschnappungen
s
gleichzeitig ein und ziehen Sie ihn ab.
2. Entnehmen Sie die Fadenspule
d
.
3. Entfernen Sie alle möglichen Verschmutzungen aus dem Faden spulen-
Halter
f
.
4. Ziehen Sie ca. 15 cm des Schneidfadens
i
der neuen Fadenspule
d
aus der Öse des Plastikrings
g
.
5. Führen Sie den Schneidfaden
i
durch die Metallhülse
h
.
6. Führen Sie den Schneidfaden
i
um den Umlenkstift
j
.
7. Legen Sie die Fadenspule
d
in den Fadenspulen-Halter
f
ein.
8. Setzen Sie den Spulendeckel
a
auf den Fadenspulen-Halter
f
bis
beide Verschnappungen
s
hörbar einrasten.
Stellen Sie sicher, dass der Schneidfaden nicht eingequetscht wurde.
Falls sich der Spulendeckel
a
nicht aufsetzen lässt, drehen Sie die
Fadenspule
d
hin und her, bis sich die Fadenspule
d
vollständig im
Fadenspulen-Halter
f
befindet.
Eine zusätzliche Fadenspule kann an der Fadenspulen-Aufnahme
k
am
Trimmer angebracht werden.
v Drücken Sie die Fadenspule
d
auf die Fadenspulen-Aufnahme
k
bis
diese einrastet.
Problem Mögliche Ursache Abhilfe
Trimmer schneidet nicht Schneidfaden ist abgenutzt
oder zu kurz
v Verlängern Sie den Schneid-
faden (siehe 3. BEDIENUNG
Schneidfaden verlängern
(TIPP-Automatik)
).
Schneidfaden ist aufgebraucht. v Tauschen Sie die Fadenspule
aus.
Schneidfaden ist in Fadenspule
eingezogen oder verschweißt.
v Ziehen Sie den Schneidfaden
aus der Fadenspule.
Schneidfaden lässt sich
nicht verlängern oder ist
schnell aufgebraucht
Faden wurde zu trocken oder
spröde (z. B. über den Winter).
v Legen Sie die Fadenspule für
ca. 10 Stunden in Wasser.
Häufiger Kontakt des
Schneid fadens zu harten
Gegenständen.
v Vermeiden Sie den Kontakt
des Schneidfadens zu harten
Gegenständen.
Trimmer startet nicht Motor ist blockiert. v Entfernen Sie das Hindernis.
Starten Sie wieder.
Trimmer lässt sich nicht
anhalten
Start-Hebel klemmt. v Trennen Sie den Trimmer
von der Stromversorgung und
lösen Sie den Start-Hebel.
Trimmer vibriert stark
Spulendeckel
a
ist im Innen-
bereich stark verschmutzt oder
Fadenspulen-Halter
f
ist ver-
schmutzt.
v Entfernen Sie alle Ver-
schmutzungen aus dem
Spulendeckel
a
und dem
Fadenspulen-Halter
f
.
HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Ser-
vice-Center. Reparaturen dürfen nur von den GARDENA Service-Centern sowie
von Fachhändlern durchgeführt werden, die von GARDENA autorisiert sind.
Pflanzen-Schutzbügel einstellen:
– Arbeitsposition [ Abb. O9 ]
– Parkposition [ Abb. O10 ]
v Ziehen Sie den Pflanzen-Schutzbügel
5
ab und schieben Sie ihn in die
gewünschte Position auf bis er einrastet.
Trimmer starten [ Abb. O11 ]:
GEFAHR! Körperverletzung!
Es besteht Verletzungsgefahr, wenn das Produkt beim
Loslassen des Start-Hebels nicht anhält.
v Umgehen Sie nicht die Sicherheitsvorrichtungen oder Schalter.
Befestigen Sie beispielsweise nicht den Start-Hebel am Griff.
Starten:
1. Halten Sie den Zusatzgriff
t
mit einer Hand.
2. Halten Sie den Hauptgriff
z
mit der anderen Hand, und ziehen Sie den
Start-Hebel
u
.
Der Trimmer startet.
ACHTUNG! Vermeiden Sie den Kontakt des Schneidfadens mit harten
Gegenständen (Mauer, Steine, Zäune usw.), um ein Verschleißen oder
Abbrechen des Schneidfadens zu verhindern.
Stoppen:
v Lassen Sie den Start-Hebel
u
los.
Der Trimmer stoppt.
Schneidfaden verlängern (Tipp-Automatik) [ Abb. O12 / O13 ]:
Die TIPP-Automatik wird bei laufendem Motor betätigt. Nur wenn
der Faden maximal lang ist, wird ein sauberer Rasenschnitt erreicht.
Bei Erstinbetriebnahme muss der Schneidfaden ggf. mehrmals verlängert
werden.
Nur für Art. 9872 / 9874: Der Schneidfaden darf in der Arbeitsposition 3
nicht verlängert werden.
1. Starten Sie den Trimmer.
2. Halten Sie den Trimmerkopf
1
parallel zum Boden und tippen Sie auf
festem Untergrund kurz auf (vermeiden Sie längeren ununterbrochenen
Druck).
Der Schneidfaden
i
wird durch einen hörbaren Schaltvorgang automa-
tisch verlängert und durch den Fadenbegrenzer
o
auf die richtige Länge
gebracht. Falls notwendig, tippen Sie mehrmals hintereinander auf.
4. WARTUNG
GEFAHR! Körperverletzung!
Schnittverletzungsgefahr falls das Produkt unbeabsichtigt
startet.
v Warten Sie bis der Schneidfaden zum Stillstand gekommen ist
und trennen Sie das Produkt von der Stromversorgung bevor
Sie das Produkt warten.
Trimmer reinigen [ Abb. M1 ]:
GEFAHR! Körperverletzung!
Verletzungsgefahr und Risiko einer Beschädigung des
Produkts.
v Reinigen Sie das Produkt nicht mit Wasser oder einem
Wasserstrahl (insbesondere Hochdruckwasserstrahl).
v Reinigen Sie nicht mit Chemikalien, einschließlich Benzin
oder Lösungsmitteln. Einige können wichtige Kunststoffteile
zerstören.
Die Lüftungsschlitze müssen immer sauber sein.
1. Reinigen Sie die Lüftungsschlitze
p
mit einer weichen Bürste
(verwenden Sie keinen Schraubendreher).
2. Reinigen Sie alle beweglichen Teile nach jedem Gebrauch. Entfernen
Sie besonders Gras- und Schmutzreste aus der Schutz-Abdeckung
2
.
5. LAGERUNG
Außerbetriebnahme:
Das Produkt muss für Kinder unzugänglich aufbewahrt werden.
1. Trennen Sie den Trimmer von der Stromversorgung.
2. Reinigen Sie den Trimmer (siehe 4. WARTUNG).
de
6
GAR_09870-20.960.05_2024-02-28.indd 6GAR_09870-20.960.05_2024-02-28.indd 6 28.02.24 16:0828.02.24 16:08
7. TECHNISCHE DATEN
Trimmer
Einheit Wert (Art. 9870) Wert (Art. 9872) Wert (Art. 9874)
Nennleistung W 450 550 650
Netzspannung V (AC) 230 230 230
Netzfrequenz Hz 50 50 50
Schnittbreite cm 25 28 28
Drehzahl der Fadenspule U/min. 11800 11500 11500
Schneidfaden-Vorrat m 6 6 6
Schneidfaden-Verlängerung Tipp-Automatik Tipp-Automatik Tipp-Automatik
Gewicht kg 2,6 2,8 3,0
Schalldruckpegel L
pA
1)
Unsicherheit k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Schallleistungspegel L
WA
2)
:
gemessen/garantiert
Unsicherheit k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Handarmschwingung a
vhw
1)
Unsicherheit k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Messverfahren gemäß:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
HINWEIS: Der angegebene Vibrationsemissionswert wurde entsprechend einem
genormten Prüfverfahren gemessen und kann zum Vergleich von Elektrowerk-
zeugen miteinander herangezogen werden. Dieser Wert kann auch für die vor-
läufige Beurteilung der Exposition verwendet werden. Der Vibrationsemissionswert kann
während der tatsächlichen Verwendung des Elektrowerkzeugs variieren.
8. ZUBEHÖR / ERSATZTEILE
GARDENA Fadenspule für
Trimmer
Zum Austausch verbrauchter Fadenspulen. Art. 5307
GARDENA Ersatz-Spulen-
deckel
Über den GARDENA Service erhältlich.
GARDENA Radsatz für Trim-
mer (nur für Art. 9872 / 9874)
Zum einfachen Schneiden von Rasenkanten. Art. 9880
9. GARANTIE / SERVICE
9.1 Produktregistrierung:
Registrieren Sie Ihr Produkt unter gardena.com/registration.
9.2 Service:
9.2.1 Service-Leistungen:
Wir bieten Ihnen umfangreiche Serviceleistungen:
• Qualifizierte, schnelle und kostengünstige Reparatur durch unseren
Zentralen Reparaturservice – Bearbeitungsdauer in unserem Hause
max. 5 Arbeitstage
• Einfache und kostengünstige Rücksendung an GARDENA
– Rücksendeportal unter
www.gardena.de/service/reparatur-service
– nur innerhalb Deutschlands
• Kompetente Beratung bei Störung / Reklamation durch unseren
Technischen Service
• Schnelle und kostengünstige Ersatzteilversorgung durch unseren
Zentralen Ersatzteil-Service
– Bearbeitungsdauer in unserem Haus max. 2 Arbeitstage
9.2.2 Service-Anschrift:
Die aktuellen Kontaktinformationen zu unserem Service finden Sie online:
• Deutschland: https://www.gardena.com/de/service/beratung/kontakt/
• Österreich: https://www.gardena.com/at/service/beratung/kontakt/
• Schweiz: https://www.gardena.com/ch-de/service/beratung/kontakt/
Deutschland
Kontaktformular https://www.gardena.com/de/service/beratung/kontakt/
Anschrift
GARDENA Manufacturing GmbH Service
Hans-Lorenser-Str. 40
D-89079 Ulm
Technische Störungen / Reklamationen
Telefon (07 31) 4 90 290
Fax (07 31) 4 90 389
Reparaturen / Antworten auf Kostenvoranschläge
Telefon (07 31) 4 90 300
Fax (07 31) 4 90 249
Ersatzteilbestellung / Allgemeine Produktberatung
Telefon (07 31) 4 90 123
Fax (07 31) 4 90 249
Österreich
Telefon (+43) (0) 732 77 01 01-485
Kontaktformular https://www.gardena.com/at/service/beratung/kontakt/
Anschrift Husqvarna Austria GmbH
Industriezeile 36
4010 Linz
Schweiz
Telefon (+41) (0) 62 887 37 90
E-Mail [email protected]
Kontakt https://www.gardena.com/ch-de/service/beratung/kontakt/
Anschrift Husqvarna Schweiz AG
Consumer Products
Industriestrasse 10
5506 Mägenwil
10. ENTSORGUNG
(gemäß RL2012/19/EU / S.I. 2013 No. 3113)
Das Produkt darf nicht über den normalen Haushaltsmüll
entsorgt werden. Es muss gemäß den geltenden lokalen
Umweltschutzvorschriften entsorgt werden.
WICHTIG!
v Entsorgen Sie das Produkt über oder durch Ihre örtliche Recycling-
Sammelstelle.
10.1 Informationen zur Rücknahme von Elektro-Altgeräten für
private Haushalte: (gilt nur für Deutschland)
Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unent-
geltlichen Rücknahme von Altgeräten verpflichtet. Vertreiber mit einer Ver-
kaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m² sowie
Vertreiber von Lebensmitteln mit einer Gesamtverkaufs flächevon mindes-
tens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro und Elek-
tronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,
1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im
Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort
der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu-
nehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort
durch Auslieferung die Abgabe erfolgt: in diesem Fall ist die Abholung
des Altgerätes für den Endnutzer unentgeltlich; und
2.
auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmes-
sung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittel-
barer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf
nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden
und ist auf drei Altgeräte pro Geräteart beschränkt.
Der Vertreiber hat beim Abschluss des Kaufvertrages für das neue Elektro-
oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltli-
chen Rückgabe bzw. Abholung des Altgerätes zu informieren und den
Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des
neuen Geräts ein Altgerät zurückgegeben wird.
Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikations
-
mitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronik-
geräte mindestens 400 m² betragen oder die gesamten Lager- und
Versandflächen mindestens 800 m² betragen wobei die unentgeltliche
Abholung auf Elektro- und Elektronikgeräte der Kategorien
– 1 (Wärmeüberträger),
– 2 (Bildschirmgeräte) und
– 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm)
beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Ver
-
treiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum
jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die inkeiner
äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückge-
ben will, ohne ein neues Gerät zu kaufen.
de
7
GAR_09870-20.960.05_2024-02-28.indd 7GAR_09870-20.960.05_2024-02-28.indd 7 28.02.24 16:0828.02.24 16:08
en
8
en Trimmer
1. SAFETY INSTRUCTIONS .................................8
2. ASSEMBLY ...........................................9
3. OPERATION ...........................................9
4. MAINTENANCE .......................................10
5. STORAGE ...........................................10
6. TROUBLESHOOTING ..................................10
7. TECHNICAL DATA .....................................10
8. ACCESSORIES / SPARE PARTS ........................... 11
9. WARRANTY / SERVICE .................................. 11
10. DISPOSAL ...........................................11
Translation of the original instructions.
This product may be used under super-
vision, or if instruction regarding the safe
use of the product has been provided and the
resulting dangers have been understood,
by children aged 8 and above, as well as by per-
sons with physical, sensory or mental disabilities
or a lack of experience and knowledge. Children
must not be allowed to play with the product.
Cleaning and user maintenance must not be
performed by children without supervision.
The use of this product by young people under
the age of 16 is not recommended.
Intended use:
The GARDENA Trimmer is intended to trim and to cut lawn and areas of
grass in private domestic gardens and allotments.
The product is not intended for long term use.
DANGER! Risk of injury!
v Do not use the product to cut hedges, to chop up material or
to make compost.
DANGER! Risk of physical injury!
Cut injury when the cutting filament turns or the product starts
accidentally.
v Disconnect the product from the mains before you maintain or replace
parts. Thereby the disconnected socket must be in the visual range.
Do not overreach and keep the balance at all times. Always be sure of the footing
on slopes. Walk, never run.
Do not touch moving hazardous parts before the machine is disconnected from
the mains and the moving hazardous parts have come to a complete stop.
Always wear substantial footwear and long trousers while operating the machine.
Safe operating practices
1 Training
a) Read the instructions carefully. Be familiar with the controls and the correct
use of the machine.
b) Never allow children or people unfamiliar with these instructions to use the
machine. Local regulations can restrict the age of the operator.
c) Keep in mind that the operator or user is responsible for accidents or hazards
occurring to other people or their property.
2 Preparation
a) Before use check the supply and extension cord for signs of damage
or aging. If the cord becomes damaged during use, disconnect the cord
from the supply immediately. DO NOT TOUCH THE CORD BEFORE
DISCONNECTING THE SUPPLY. Do not use the machine if the cord is
damaged or worn.
b) Before use, always visually inspect the machine for damaged, missing or
misplaced guards or shields.
c) Never operate the machine while people, especially children, or pets are
nearby.
3 Operation
a) Keep supply and extension cords away from cutting means.
b) Wear eye protection and stout shoes at all times while operating the machine.
c) Avoid using the machine in bad weather conditions especially when there
is a risk of lightning.
d) Use the machine only in daylight or good artificial light.
e) Never operate the machine with damaged guards or shields or without guards
or shields in place.
f) Switch on the motor only when the hands and feet are away from the cutting
means.
g) Always disconnect the machine from the power supply (i. e. remove the plug
from the mains, remove the disabling device or removable battery)
1) whenever the machine is left unattended;
2) before clearing a blockage;
3) before checking, cleaning or working on the machine;
4) after striking a foreign object;
5) whenever the machine starts vibrating abnormally.
h) Take care against injury to feet and hands from the cutting means.
i) Always ensure that the ventilation openings are kept clear of debris.
4 Maintenance and storage
a) Disconnect the machine from the power supply (i. e. remove the plug from
the mains, remove the disabling device or removable battery) before carrying
out maintenance or cleaning work.
b) Use only the manufacturer’s recommended replacement parts and acces-
sories.
c) Inspect and maintain the machine regularly. Have the machine repaired only
by an authorized repairer.
d) When not in use, store the machine out of the reach of children.
Additional safety warnings
Electrical safety
DANGER! Cardiac arrest!
This product makes an electromagnetic field while it operates. This field
may under some conditions interfere with active or passive medical
implants. To decrease the risk of conditions that can possibly injure or
kill, we recommend persons with medical implants to speak with their
physician and the medical implant manufacturer before you operate the
product.
Cabels
If extension cables are used, these must comply with the minimum cross-
sections in the table below:
Voltage Cable length Cross section
230 – 240 V / 50 Hz Up to 20 m 1.5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2.5 mm
2
Do not use the product nearby a water, or for pond care.
IMPORTANT!
Read the operator’s manual carefully before use and keep for future
reference.
Symbols on the product:
Read operator’s manual.
Keep bystanders away.
Always wear approved hearing protection.
Always wear approved eye protection.
Do not expose to rain.
DANGER! Risk of injury to other people!
Keep other people out of the area where you are
working.
Remove plug from the mains immediately if the cable
is damaged or cut.
General safety warnings
Electrical safety
DANGER! Electric shock!
Risk of injury due to electric shock.
v The product must be supplied through a residual current device (RCD)
having a rated residual operating current not exceeding 30 mA.
1. SAFETY INSTRUCTIONS
GAR_09870-20.960.05_2024-02-28.indd 8GAR_09870-20.960.05_2024-02-28.indd 8 28.02.24 16:0828.02.24 16:08
en
9
Personal safety
DANGER! Risk of suffocation!
Small parts can be easily swallowed. There is also a risk that the poly-
bagcan suffocate toddlers. Keep toddlers away when you assemble the
product.
In case of heavy vibration check the cassette cover for damages.
Check the wear rib if ok before usage.
Transport on front handle.
Use personal protective equipment.
Wear gloves for cleaning the cutting device.
Always wear eye protection.
Protective equipment such as gloves, non-skid safety shoes, or hearing pro-
tection used for appropriate conditions will reduce personal injuries.
Be careful during adjustment of the product to prevent entrapment of the
fingers between moving and fixed parts of the machine, or while assembling
the protective cover.
Don’t use water, or chemical substances for cleaning the guard or other parts
of the trimmer.
Keep all nuts, bolts and screws tight to be sure the product is in a safe working
condition.
Do not disassemble the product further than the delivery status.
Warning! When wearing hearing protection, and due to the noise produced
by the product, the operator may not notice persons approaching.
While operation and transport pay special attention to the hazard for other
people.
Stay alert, watch what you are doing and use common sense when operating
a power tool.
Do not use a power tool while you are tired or under the influence of drugs,
alcohol or medication.
A moment of inattention while operating power tools may result in serious
personal injury.
2. ASSEMBLY
DANGER! Risk of injury!
Cut injury when the product starts accidentally.
v Wait for the cutting filament to stop and disconnect the
product from the mains before you assemble the product.
To assemble the protective cover and the plant guard

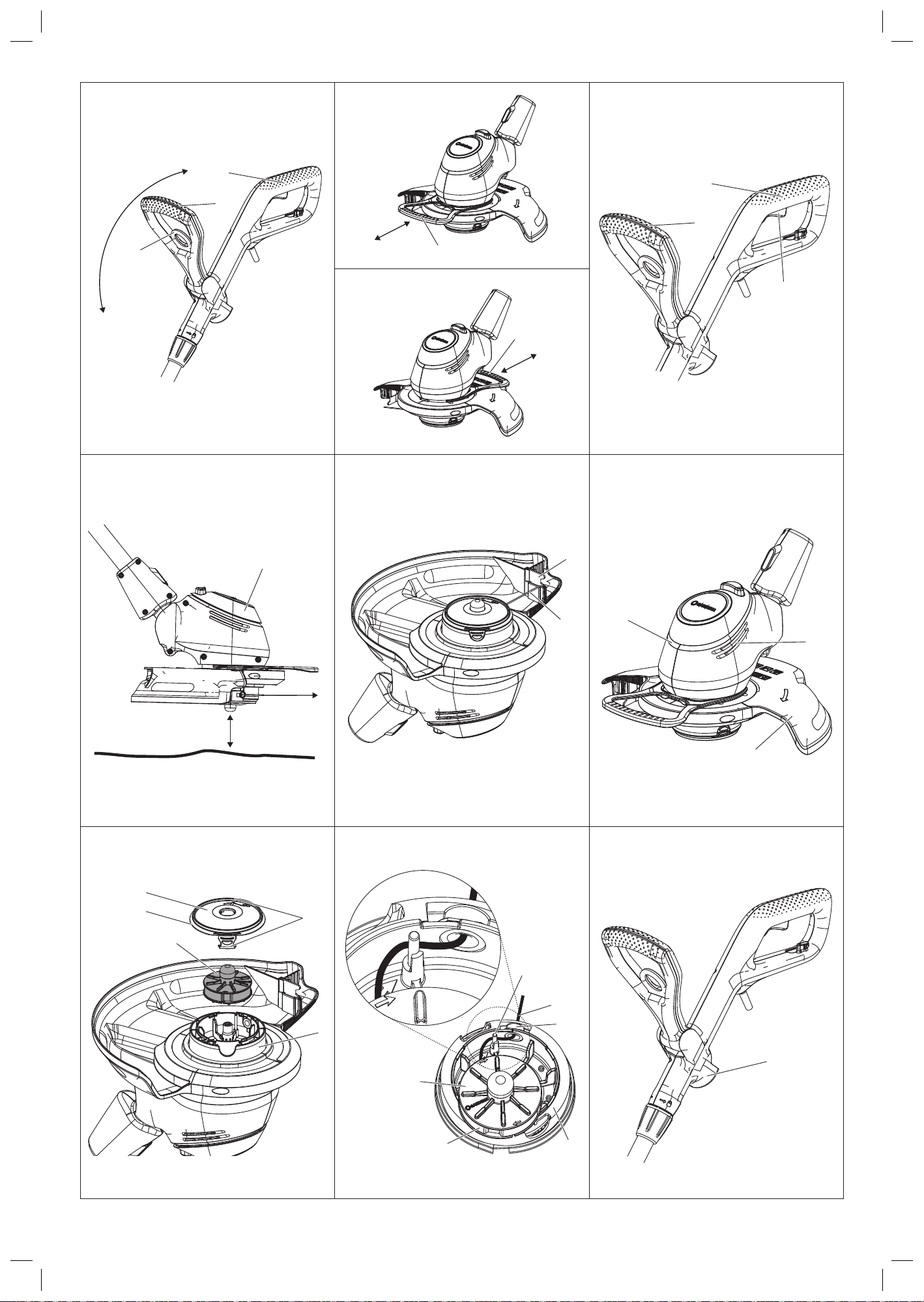

[ Fig. A1 / A2 ]:
DANGER!
v The product may only be used when the protective cover is
assembled.
1. Slide the front part of the protective cover
3
onto the trimmer head
1
until it engages.
2. Slide the rear part of the protective cover
2
onto the trimmer head
1
until it stops.
3. Tighten the both screws
4
carefully.
4. Slide the plant guard
5
onto the trimmer head
1
until it engages.
3. OPERATION
DANGER! Risk of injury!
Cut injury when the product starts accidentally.
v Wait for the cutting filament to stop and disconnect the
product from the mains before you connect, adjust or
transport the product.
To connect the trimmer [ Fig. O1 ]:
DANGER! Electric shock!
To avoid damage to the mains cable the extension cable must
be inserted into the cable lock.
v Before you operate the trimmer insert the extension cable into
the cable lock.
1. Loop the extension cable
8
, insert the loop into the cable lock
9
and
pull tight.
2. Connect the plug
0
of the trimmer into the socket
q
of the extension
cable
8
.
3. Connect the extension cable
8
to the mains.
To set the working position:
Working position 1 [ Fig. O2 ]:
For standard trimming.
Working position 2 [ Fig. O3 /O4 ]:
Trimming beneath obstacles.
The tube can be lowered from standard position 1 to two lowered
positions 2 or 3 for trimming beneath obstacles.
1. Put the trimmer on the floor.
2. Hold the trimmer by the tube
7
with both hands so that you can push
the unlock button
w
with one finger.
3. Push the unlock button
w
and lower the tube
7
to the required
position.
4. Release the unlock button
w
and let the tube
7
engage again.
Working position 3 (only for Art. 9872 / 9874) [ Fig. O5 /O6 ]:
Cutting at lawn edges.
CAUTION! The trimmer may only be used when the trimmer head
is locked at 0° or 90°.
To rotate the trimmer head
1
to 90°, the tube must be in standard
position 1.
1. Hold the trimmer by the tube
7
with both hands so that you can push
the unlock button
e
with one finger.
2. Push the unlock button
e
and rotate the trimmer head
1
from 0°
to 90° until it engages.
3. Release the unlock button
e
and let the tube
7
engage again.
To adjust the tube length [ Fig. O7 ]:
DANGER!
The product must not be used when the tube is completely
inserted (transport position).
1. Loosen the clamping sleeve
6
.
2. Pull out the tube
7
to the required length.
3. Tighten the clamping sleeve again
6
.
To adjust the position of the additional handle [ Fig. O8 ]:
The position of the additional handle can be adjusted to your body height.
1. Pull the lever
r
.
2. Tilt the additional handle
t
to the desired position.
3. Release the lever
r
again.
If the trimmer is correctly set to the body height, the posture is upright
and the trimmer head in working position 1 is tilted forwards slightly.
v Hold the trimmer by the main handle
z
and additional handle
t
in
such a manner that the trimmer head is tilted forwards slightly.
To adjust the plant guard:
– Work position [ Fig. O9 ]
– Park position [ Fig. O10 ]
v Pull off the plant guard
5
and put it on into the required position until
it engages.
To start the trimmer [ Fig. O11 ]:
DANGER! Risk of injury!
Risk of injury if the product does not stop when you
release the start lever.
v Do not bypass the safety devices or switches. For example do
not attach the start lever to the handle.
To start:
1. Hold the additional handle
t
with one hand.
2. Hold the main handle
z
with the other hand and pull the start lever
u
.
The trimmer starts.
CAUTION! Avoid contact of the cutting filament with hard objects
(walls, stones fences etc.) to prevent the cutting filament from wearing
or breaking.
GAR_09870-20.960.05_2024-02-28.indd 9GAR_09870-20.960.05_2024-02-28.indd 9 28.02.24 16:0828.02.24 16:08
en
10
To stop:
v Release the start lever
u
.
The trimmer stops.
To extend the cutting filament (Tip mechanism) [ Fig. O12 / O13 ]:
The tip mechanism operates when the motor operates.
The best result occurs only with the maximum cutting filament length.
During first operation, it can be necessary to extend the cutting filament
many times.
Only for Art. 9872 / 9874: The cutting filament must not be extended in
working position 3.
1. Start the trimmer.
2. Hold the trimmer head
1
parallel to the ground and shortly tap onto
a solid surface (avoid constant pressure for extended periods).
The cutting filament
i
is automatically extended with a mechanism
that can be heard and adjusted to the correct length with the filament
limiter
o
. If necessary tap many times again and again.
4. MAINTENANCE
DANGER! Risk of injury!
Cut injury when the product starts accidentally.
v Wait for the cutting filament to stop and disconnect the
product from the mains before you maintain the product.
To clean the trimmer [ Fig. M1 ]:
DANGER! Risk of injury!
Risk of injury and risk of damage to the product.
v Do not clean the product with water or with a water jet
(in particular high-pressure water jet).
v Do not clean with chemicals including petrol or solvents.
Some can destroy critical plastic parts.
The airflow slots must always be clean.
1. Clean the airflow slots
p
with a soft brush (do not use a screwdriver).
2. Clean all movable parts after each operation. Especially remove any
grass and dirt from the protective cover
2
.
5. STORAGE
To put into storage:
The product must be stored away from children.
1. Disconnect the trimmer from the mains.
2. Clean the trimmer (see 4. MAINTENANCE).
3. Store the trimmer in a dry, enclosed and frost-free place.
6. TROUBLESHOOTING
DANGER! Risk of injury!
Cut injury when the product starts accidentally.
v Wait for the cutting filament to stop and disconnect the
product from the mains before you troubleshoot the product.
To replace the filament cassette [ Fig. T1 / T2 / T3 ]:
DANGER! Risk of injury!
Risk of injury from metal cutting parts!
v Do not use metal cutting parts or replacement parts and
accessories not approved by GARDENA.
v Only use original GARDENA Filament Cassettes.
If the wear rib
l
is no longer visible, the cassette cover
a
must be
replaced. Contact the GARDENA Service.
You can order the Replacement Filament Cassettes from your GARDENA
dealer or directly from the GARDENA Customer Service.
• GARDENA Filament Cassette for Trimmers Art. 5307
1. Push in cassette cover
a
on the two locking clips
s
at the same time
and remove it.
2. Remove the filament cassette
d
.
3. Remove all possible dirt of the filament cassette holder
f
.
4. Pull approx. 15 cm of the cutting filament
i
out of the new filament
cassette
d
through the hole in the plastic ring
g
.
5. Put the cutting filament
i
through the metal sleeve
h
.
6. Put the cutting filament
i
around the guide pin
j
.
7. Put the filament cassette
d
into the filament cassette holder
f
.
8. Attach the cassette cover
a
on the filament cassette holder
f
until
both locking clips audibly engage.
Make sure that the cutting filament is not squeezed.
If the cassette cover
a
cannot be attached, turn the filament cassette
d
back and forth, until the filament cassette
d
is completely in the filament
cassette holder
f
.
An additional filament cassette
d
can be attached to the thread spool
carrier
k
on the trimmer.
v Push the filament cassette
d
onto the filament cassette carrier
k
until
it engages.
Problem Possible Cause Remedy
Trimmer does not cut Cutting filament is worn or too
short.
v Extend the cutting filament
(see 3. OPERATION
To extend the cutting filament
(Tip mechanism)
).
Filament cassette is empty. v Replace the filament
cassette.
Cutting filament is pulled into
the cassette or welded.
v Pull the cutting filament out of
the filament cassette.
Cutting filament cannot be
extended or is used quickly
Cutting filament became too
dry and brittle (e. g. during the
winter).
v Put the filament cassette in
water for approx. 10 hours.
Cutting filament frequently
touched hard objects.
v Prevent the cutting filament
from touching hard objects.
Trimmer does not start Engine is blocked. v Remove the obstacle.
Start again.
Trimmer can no longer be
stopped
Start lever is stuck. v Disconnect the trimmer
from the mains and loosen
the start lever.
Trimmer vibrates severely
Cassette cover
a
is heavily
soiled inside or the filament
cassette bracket
f
is soiled.
v Remove all dirt from the cas-
sette cover
a
and the fila-
ment cassette bracket
f
.
NOTE: For any other malfunctions please contact the GARDENA service depart-
ment. Repairs must only be done by GARDENA service departments or specialist
dealers approved by GARDENA.
7. TECHNICAL DATA
Trimmer
Unit Value
(Art. 9870)
Value
(Art. 9872)
Value
(Art. 9874)
Rated Power W 450 550 650
Mains voltage V (AC) 230 230 230
Mains frequency Hz 50 50 50
Cutting width cm 25 28 28
Rpm of filament cassette R/min. 11800 11500 11500
Cutting filament supply m 6 6 6
Cutting filament feed Tip mechanism Tip mechanism Tip mechanism
Weight kg 2.6 2.8 3.0
Sound pressure level L
pA
1)
Uncertainty k
pA
dB (A)
80
2.5
82
2.5
83
2.5
Sound power level L
WA
2)
:
measured/guaranteed
Uncertainty k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Hand/arm vibration a
vhw
1)
Uncertainty k
vhw
m/s
2
< 2.5
1.5
3.2
1.5
2.5
1.5
Measuring process complying with:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
NOTE: The stated vibration emission value has been measured according to
a standardized test procedure and can be used for comparison of one electric
power tool with another. It can also be used for preliminary evaluation of expo-
sure. The vibration emission value can vary during actual use of the electric power tool.
GAR_09870-20.960.05_2024-02-28.indd 10GAR_09870-20.960.05_2024-02-28.indd 10 28.02.24 16:0828.02.24 16:08
en
11
8. ACCESSORIES / SPARE PARTS
GARDENA Filament Cassette
for trimmers
As replacement for consumed filament cassettes. Art. 5307
GARDENA Replacement
Cassette Cover
Available via the GARDENA Service.
GARDENA Wheel set
for trimmer (only for
Art. 9872 / 9874)
For easy cutting of lawn edges. Art. 9880
9. WARRANTY / SERVICE
9.1 Product registration:
Please register your product at gardena.com/registration.
9.2 Service:
Please find the current contact information of our service on the
backpage and online:
• United Kingdom: https://www.gardena.com/uk/support/advice/contact/
• USA: https://us.gardena.com/pages/contact
• Canada: https://www.gardena.com/ca-en/c/support/contact
• Australia: https://www.gardena.com/au/support/advice/contact/
• New Zealand: https://www.gardena.com/nz/support/advice/contact/
• South Africa: https://www.gardena.com/za/support/contact/
• Other countries: https://www.gardena.com/int/c/support/contact
10. DISPOSAL
(in accordance with RL2012/19/EC / S.I. 2013 No. 3113)
The product must not be disposed of to normal household
waste. It must be disposed of in line with local environmental
regulations.
IMPORTANT!
v Dispose of the product through or via your municipal recycling
collection centre.
fr
fr Coupe-bordures
1. CONSIGNES DE SÉCURITÉ ..............................11
2. MONTAGE ...........................................12
3. UTILISATION .........................................12
4. MAINTENANCE .......................................13
5. ENTREPOSAGE .......................................13
6. DÉPANNAGE .........................................13
7. CARACTÉRISTIQUES TECHNIQUES .......................14
8. ACCESSOIRES / PIÈCES DE RECHANGE ...................14
9. GARANTIE / SERVICE APRÈS-VENTE ......................14
10. MISE AU REBUT ......................................14
Traduction des instructions originales.
Ce produit peut être utilisé par des enfants
de plus de 8 ans ainsi que par des per-
sonnes ayant des capacités physiques, senso-
rielles ou mentales amoindries, ou un déficit d’ex-
périences ou de connaissances, si ceux-ci sont
sous surveillance ou s’ils ont été instruits sur une
utilisation sûre de l’appareil ou sur les dangers
inhérents. Il est interdit aux enfants de jouer avec
ce produit. Le nettoyage et l’entretien par l’utilisa-
teur ne doivent pas être effectués par des enfants
sans surveillance. L’âge recommandé pour l’utili-
sation du produit par des jeunes gens est de
16ans au moins.
IMPORTANT !
Lisez la notice d’utilisation attentivement et conservez-la pour vous
yréférer ultérieurement.
Symboles sur le produit:
Lisez le mode d’emploi.
Gardez vos distances.
Portez toujours une protection auditive agréée.
Portez toujours des lunettes de protection agréées.
Ne pas exposer à la pluie.
DANGER! Risque de blessure des personnes
à proximité ! Tenir les personnes à distance de la
zone où vous travaillez.
Coupez immédiatement la fiche du secteur lorsqu’une ligne
électrique a été endommagée ou sectionnée.
Consignes de sécurité générales
Sécurité électrique
DANGER! Électrocution !
Risque de blessure par électrocution.
v Le produit doit être alimenté en courant par un disjoncteur FI (RCD)
avec un courant de déclenchement nominal de 30 mA maximum.
DANGER! Risque de blessure !
Risque de coupures en cas de rotation accidentelle du fil de coupe ou de
démarrage du produit.
v Débranchez le produit du secteur avant d’assurer la maintenance ou
de remplacer des pièces. La prise doit pour cela se trouver dans votre
champ de vision.
Évitez une position corporelle anormale et maintenez toujours l’équilibre afin
de toujours rester bien stable dans les pentes. Déplacez-vous pas à pas, ne
marchez pas.
Ne touchez aucune pièce dangereuse en mouvement avant d’avoir débranché
la machine du secteur et avant que les pièces dangereuses en mouvement ne
soient complètement à l’arrêt.
Lorsque la machine est en service, portez toujours des chaussures robustes et
des pantalons longs.
Sécurité de fonctionnement
1 Formation
a) Lisez la notice attentivement. Familiarisez-vous avec les commandes et l’utili-
sation conforme de la machine.
b) N’autorisez jamais des personnes qui ne connaissent pas les présentes
consignes ou des enfants à utiliser la machine. Des pre scriptions en vigueur
localement peuvent restreindre l’âge l’utilisateur.
c) Il faut noter que l’utilisateur est lui-même responsable des accidents ou mises
en danger d’autres personnes ou de ses propres biens.
2 Préparation
a) Avant utilisation, il faut vérifier la présence de signes de dommages ou de
vieillissement sur le cordon de branchement et la rallonge. Si le cordon est
endommagé en cours d’utilisation, il faut le débrancher immédiatement du
secteur. NE PAS TOUCHER LE CORDON AVANT QU’IL SOIT DÉBRANCHÉ
DU SECTEUR. Ne pas utiliser la machine si le cordon est endommagé ou usé.
b) Avant utilisation, vérifier visuellement si les dispositifs et capots de sécurité de
la machine sont endommagés, absents ou mal installés.
c) Ne jamais mettre la machine en marche si des personnes, notamment des
enfants, ou des animaux domestiques se trouvent à proximité.
1. CONSIGNES DE SÉCURITÉ
Utilisation conforme:
Le Coupe-bordures GARDENA sert à tailler et couper le gazon et les
surfaces de pelouse dans le jardin familial ou de loisir.
Le produit ne convient pas à une utilisation prolongée.
DANGER! Risque de blessure!
v N’utilisez pas le produit pour couper des haies, pour réduire en
morceaux du matériau ou pour faire du compostage.
GAR_09870-20.960.05_2024-02-28.indd 11GAR_09870-20.960.05_2024-02-28.indd 11 28.02.24 16:0828.02.24 16:08
fr
12
2. MONTAGE
DANGER! Risque de blessure!
Risque de blessure par coupures si le produit démarre de
façon inopinée.
v Attendez l’arrêt complet du fil de coupe, puis débranchez le
produit de l’alimentation électrique avant de monter le produit.
Monter le cache de protection et l’étrier de protection des plantes
[ fig. A1 / A2 ] :
DANGER!
v Le produit ne peut être utilisé que si le cache de protection
est monté.
1. Poussez la partie avant du cache de protection
3
sur la tête du
coupe-bordures
1
jusqu’à ce qu’elle s’enclenche.
2. Poussez la partie arrière du cache de protection
2
jusqu’en butée
sur la tête du coupe-bordures
1
.
3. Serrez les deux vis
4
avec précaution.
4. Poussez l’étrier de protection des plantes
5
sur la tête du coupe-
bordures
1
jusqu’à ce qu’il s’enclenche.
3. UTILISATION
DANGER! Risque de blessure!
Risque de blessure par coupures si le produit démarre de
façon inopinée.
v Attendez l’arrêt complet du fil de coupe, puis débranchez
le produit de l’alimentation électrique avant de raccorder,
régler ou transporter le produit.
Raccordement du coupe-bordures [ fig. O1 ] :
DANGER! Électrocution !
Pour éviter que le cordon d’alimentation ne soit endommagé,
la rallonge doit être disposée dans le guide-câble.
v Insérez la rallonge dans le guide-câble avant d’utiliser le
coupe-bordures.
1. Formez une boucle avec la rallonge
8
, insérez la boucle dans le guide-
câble
9
et serrez la boucle.
2. Branchez la fiche
0
du coupe-bordures dans le connecteur
q
de la
rallonge
8
.
3. Raccordez la rallonge
8
à l’alimentation électrique.
Réglage de la position de travail :
Position de travail 1 [ fig. O2 ] :
Pour l’élagage standard.
Position de travail 2 [ fig. O3 /O4 ] :
Élaguer dans une zone comportant des obstacles.
Le montant est inclinable et peut passer de la position standard 1 aux
positions basses 2 et 3 pour couper sous les obstacles.
1. Posez le coupe-bordures sur le sol.
2. Maintenez le coupe-bordures avec les deux mains sur le montant
7
de
manière à pouvoir actionner le bouton de déverrouillage
w
avec un seul
doigt.
3. Appuyez sur le bouton de déverrouillage
w
et abaissez le montant
7
dans la position souhaitée.
4. Relâchez le bouton de déverrouillage
w
et réenclenchez le montant
7
.
3 Fonctionnement
a) Tenir le cordon de branchement et la rallonge à distance du dispositif de coupe.
b) Il faut porter une protection des yeux et de solides chaussures pendant toute
la durée d’utilisation de la machine.
c) Il faut éviter d’utiliser la machine dans de mauvaises conditions météorolo-
giques, notamment en cas de risque de foudre.
d) N’utiliser la machine qu’à la lumière du jour ou avec un bon éclairage artificiel.
e) Ne jamais utiliser la machine avec un couvercle ou un dispositif de sécurité
endommagé ou sans couvercle ni dispositifs de sécurité.
f) N’allumer le moteur que si les mains et les pieds se trouvent hors de portée
du dispositif de coupe.
g) Toujours débrancher la machine de l’alimentation électrique (c’est-à-dire
débrancher la fiche du secteur, retirer le dispositif de blocage ou la pile
amovible) :
1) si la machine est laissée sans surveillance;
2) avant de retirer un blocage;
3) avant de contrôler, nettoyer ou traiter la machine;
4) après un contact avec un corps étranger;
5) si la machine commence à vibrer de façon inhabituelle.
h) Attention aux blessures occasionnées aux pieds et aux mains par le dispositif
de coupe.
i) Toujours s’assurer que les ouvertures d’aération sont exemptes de corps
étrangers.
4 Entretien et rangement
a) La machine doit être débranchée de l’alimentation électrique (c’est-à-dire
débrancher la fiche du secteur, retirer le dispositif de verrouillage ou la pile
amovible), avant de réaliser les travaux de maintenance et d’entretien.
b) Il ne faut utiliser que des pièces de rechange et accessoires recommandés
par le fabricant.
c) La machine doit être vérifiée et bénéficier d’une maintenance régulièrement.
L’entretien de la machine ne doit être réalisé que dans un atelier agréé.
d) Si la machine n’est pas utilisée, elle doit être rangée hors de portée des
enfants.
Consignes de sécurité supplémentaires
Sécurité électrique
DANGER! Arrêt cardiaque!
Ce produit génère un champ électromagnétique en cours de fonctionne-
ment. Dans certaines conditions, ce champ peut avoir des effets sur le
fonctionnement d’implants médicaux actifs ou passifs. Pour exclure le
danger de situations pouvant entraîner des blessures graves ou mor-
telles, les personnes disposant d’un implant médical doivent consulter
leur médecin et le fabricant de l’implant avant d’utiliser ce produit.
Câbles
Lors de l’utilisation de rallonges, celles-ci doivent être conformes aux sections
transversales minimales du tableau suivant :
Tension Longueur de câble Section transversale
230 – 240 V / 50 Hz Jusqu’à 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
N’utilisez pas le produit à proximité d’eau ou pour l’entretien du bassin.
Sécurité individuelle
DANGER! Risque d’asphyxie!
Les petites pièces peuvent être avalées. Les petits enfants peuvent
s’étouffer avec le sac en plastique. Maintenez les petits enfants à l’écart
pendant le montage.
En cas de fortes vibrations, contrôlez l’état du couvercle de bobine.
Vérifiez avant usage que le témoin d’usure est en bon état.
Transport au niveau de la poignée avant.
Utilisez un équipement de protection individuelle.
Portez des gants de jardin pour nettoyer le dispositif de coupe.
Portez toujours des lunettes de protection.
Des équipements de protection tels que gants de jardin, chaussures de sécurité
antidérapantes ou une protection auditive, utilisées pour les circonstances cor-
respondantes, diminuent les risques de blessure.
Soyez prudent lors du réglage du produit afin d’éviter de vous coincer les doigts
entre les parties mobiles et fixes de la machine ou lors de l’assemblage du cache
de protection.
N’utilisez pas d’eau ni de produits chimiques pour nettoyer la protection ou
d’autres pièces du coupe-bordures.
Maintenez tous les écrous, boulons et vis bien serrés afin de garantir que le
produit se trouve dans un bon état de fonctionnement.
Ne démontez pas le produit au-delà de l’état de livraison.
Avertissement ! Lors du port de la protection auditive et en raison du bruit
dégagé par le produit, il se peut que l’utilisateur ne voit pas des personnes qui
s’approchent.
Lors du fonctionnement et du transport, veillez en particulier au danger potentiel
pour d’autres personnes.
Restez vigilant, observez ce que vous faites et utilisez votre bon sens lors de
l’utilisation d’un outil électrique.
N’utilisez pas d’outil électrique si vous êtes fatigué ou sous l’influence de
drogues, d’alcool ou de médicaments.
Un moment d’inattention lors de l’utilisation d’outils électriques peut causer des
blessures graves.
GAR_09870-20.960.05_2024-02-28.indd 12GAR_09870-20.960.05_2024-02-28.indd 12 28.02.24 16:0828.02.24 16:08
fr
13
Position de travail 3 (seulement pour réf. 9872 / 9874) [ fig. O5 /O6 ] :
Tailler le long des bordures de pelouse.
ATTENTION! Le coupe-bordures ne doit être utilisé que si sa tête
est enclenchée sur 0° ou 90°.
Pour que la tête du coupe-bordures
1
puisse être à 90°, le montant
doit être en position standard 1.
1. Maintenez le coupe-bordures avec les deux mains sur le montant
7
de manière à pouvoir actionner le bouton de déverrouillage
e
avec un
seul doigt.
2. Appuyez sur le bouton de déverrouillage
e
et tournez la tête du
coupe-bordures
1
de 0° à 90° jusqu’à ce qu’elle s’enclenche.
3. Relâchez le bouton de déverrouillage
e
et réenclenchez le montant
7
.
Régler la longueur du montant [ fig. O7 ] :
DANGER!
Le produit ne doit pas être utilisé si le montant est entièrement
rétracté (position de transport).
1. Desserrez la douille de serrage
6
.
2. Tirez le montant
7
à la longueur désirée.
3. Resserrez fermement la douille de serrage
6
.
Régler la position de la poignée supplémentaire [ fig. O8 ] :
La position de la poignée supplémentaire peut être réglée à votre taille.
1. Soulevez le levier
r
.
2. Inclinez la poignée supplémentaire
t
dans la position souhaitée.
3. Relâchez le levier
r
.
Si le coupe-bordures est correctement ajusté à la taille du corps, la
posture est droite et la tête du coupe-bordures dans la position de
travail 1 est légèrement inclinée vers l’avant.
v Tenez le produit au niveau de la poignée principale
z
et de la poignée
supplémentaire
t
de sorte que la tête du coupe-bordures soit légère-
ment inclinée vers l’avant.
Régler l’étrier de protection des plantes :
– Position de travail [ fig. O9 ]
– Position de repos [ fig. O10 ]
v Dégagez de son logement l’étrier de protection des plantes
5
et
disposez-le dans la position souhaitée jusqu’à ce qu’il s’enclenche.
Démarrer le coupe-bordures [ fig. O11 ] :
DANGER! Risque de blessure!
Il y a risque de blessures si le produit ne s’arrête pas
lorsque le levier de démarrage est relâché.
v Ne contournez pas les dispositifs de sécurité ou inter -
rupteurs.Par exemple, ne fixez pas le levier de démarrage
à la poignée.
Démarrage:
1. Tenez la poignée supplémentaire
t
d’une main.
2. Tenez la poignée principale
z
avec l’autre main et tirez le levier de
démarrage
u
.
Le coupe-bordures démarre.
ATTENTION! Évitez que le fil de coupe n’entre en contact avec des
objets durs (mur, pierre, clôture, etc.) afin d’empêcher qu’il ne s’use ou
ne casse.
Arrêt:
v Relâcher le levier de démarrage
u
.
Le coupe-bordures s’arrête.
Allonger le fil (mécanisme de tapotage) [ fig. O12 / O13 ] :
Le mécanisme de tapotage est activé quand le moteur tourne.
Une coupe propre n’est obtenue que si le fil est à sa longueur maximale.
À la première mise en service, le fil doit éventuellement être allongé
plusieurs fois.
Uniquement pour réf. 9872 / 9874 : le fil de coupe ne doit pas être rallongé
lorsqu’il est en position de travail 3.
1. Démarrez le coupe-bordures.
2. Maintenez la tête du coupe-bordures
1
parallèlement au sol et tapez
brièvement sur un sol dur (évitez toute pression prolongée ininter-
rompue).
Le fil
i
est automatiquement allongé par un mécanisme audible et coupé
à la bonne longueur avec le limiteur de fil
o
. Si nécessaire, frappez légère-
ment l’appareil plusieurs fois sur le sol.
4. MAINTENANCE
DANGER! Risque de blessure!
Risque de blessure par coupures si le produit démarre de
façon inopinée.
v Attendez l’arrêt complet du fil de coupe, puis débranchez le
produit de l’alimentation électrique avant de procéder à l’entre-
tien du produit.
Nettoyage du coupe-bordures [ fig. M1 ] :
DANGER! Risque de blessure!
Risque de blessure et de dommage au produit.
v Ne nettoyez pas le produit avec de l’eau ou avec un jet d’eau
(surtout un jet d’eau à haute pression).
v N’utilisez pas de produits chimiques, ni d’essence ou de sol-
vants pour le nettoyage. Certains peuvent détruire des pièces
importantes en plastique.
Les fentes d’aération doivent toujours être propres.
1. Nettoyer la fente d’aération
p
avec une brosse souple (n’utilisez pas de
tournevis).
2. Nettoyez toutes les pièces mobiles après chaque utilisation. Éliminez du
cache de protection
2
en particulier les restes d’herbe et de saleté.
5. ENTREPOSAGE
Mise hors service:
Le produit doit être rangé hors de portée des enfants.
1. Débranchez le coupe-bordures de l’alimentation électrique.
2. Nettoyez le coupe-bordures (voir 4. MAINTENANCE).
3. Rangez le coupe-bordures dans un endroit sec, fermé et à l’abri du gel.
6. DÉPANNAGE
DANGER! Risque de blessure!
Risque de blessure par coupures si le produit démarre de
façon inopinée.
v Attendez l’arrêt complet du fil de coupe, puis débranchez
le produit de l’alimentation électrique avant de dépanner le
produit.
Remplacer la bobine de fil de coupe [ fig. T1 / T2 / T3 ] :
DANGER! Risque de blessure!
Risque de blessures dû aux éléments de coupe métalliques.
v Ne jamais utiliser d’éléments de coupe métalliques, de pièces
de rechange et accessoires qui ne sont pas autorisés par
GARDENA.
v Utilisez uniquement des bobines de fil de coupe d’origine
GARDENA.
Lorsque le témoin d’usure
l
n’est plus visible, le couvercle de bobine
a
doit être remplacé. Adressez-vous au service après-vente GARDENA.
Vous obtiendrez les bobines de fil de coupe de rechange chez votre
revendeur GARDENA ou directement auprès du service GARDENA.
• Bobine de fil de coupe GARDENA pour coupe-bordures réf. 5307
1. Appuyez simultanément sur les deux éléments à déclic
s
du couvercle
de la bobine
a
et retirez ce dernier.
2. Retirez la bobine de fil de coupe
d
.
3. Éliminez toutes les saletés possibles du support de la bobine de
fil de coupe
f
.
4. Tirez environ 15 cm de fil de coupe
i
de la nouvelle bobine de fil de
coupe
d
hors de l’œillet de la bague en plastique
g
.
5. Passez le fil de coupe
i
au travers de la douille métallique
h
.
6. Passez le fil de coupe
i
autour de la goupille de déviation
j
.
GAR_09870-20.960.05_2024-02-28.indd 13GAR_09870-20.960.05_2024-02-28.indd 13 28.02.24 16:0828.02.24 16:08
fr
14
7. Insérez la bobine de fil de coupe
d
dans le support de bobine de fil de
coupe
f
.
8. Placez le couvercle de bobine
a
sur le support de bobine de fil de
coupe
f
jusqu’à ce que les deux éléments à déclic
s
s’enclenchent
de façon audible.
Assurez-vous que le fil de coupe ne se soit pas coincé.
Si le couvercle de bobine
a
ne se laisse pas mettre en place, tournez la
bobine de fil de coupe
d
d’un côté puis de l’autre jusqu’à ce que la
bobine de fil de coupe
d
se trouve entièrement dans le support de bobine
de fil de coupe
f
.
Une bobine de fil de coupe supplémentaire peut être installée dans le
logement de bobine de fil de coupe
k
situé sur le coupe-bordures.
v Appuyez sur la bobine de fil de coupe
d
jusqu’à ce qu’elle s’enclenche
dans le logement
k
prévu à cet effet.
Problème Cause possible Remède
Le coupe-bordures
ne coupe pas
Le fil de coupe est usé ou
trop court.
v
Allongez le fil de coupe
(voir 3. UTILISATION
« Allonger le fil de coupe
(mécanisme de tapotage) »
).
Le fil de coupe est épuisé. v
Changez la bobine de fil de
coupe.
Le fil de coupe est rétracté
dans la bobine de fil de coupe
ou soudé.
v
Tirez le fil de coupe hors
de la bobine de fil de coupe.
Impossible d’allonger le fil
de coupe ou le fil de coupe
est rapidement épuisé
Le fil est devenu trop sec et
cassant (p. ex. pendant l’hiver).
v
Mettez la bobine de fil de
coupe dans l’eau pendant
environ 10 heures.
Contact fréquent du fil avec
des objets durs.
v
Évitez le contact du fil de
coupe avec des objets durs.
Le coupe-bordures
ne démarre pas
Le moteur est bloqué. v Retirez l’obstacle.
Démarrez à nouveau.
Il n’est pas possible d’arrêter
le coupe-bordures
Le levier de démarrage est
bloqué.
v Débranchez le coupe-
bordures de l’alimentation
électrique et déverrouillez
le levier de démarrage.
Le coupe-bordures vibre
fortement
Le couvercle de bobine
a
est très sale à l’intérieur
ou le support de bobine de fil
de coupe
f
est sale.
v Retirez toute la saleté du
couvercle de bobine
a
et du
support de bobine de fil de
coupe
f
.
CONSEIL: veuillez vous adresser à votre centre de service après-vente
GARDENA pour tout autre incident. Les réparations doivent uniquement être
effectuées par les centres de service après-vente GARDENA ainsi que des
revendeurs autorisés par GARDENA.
7. CARACTÉRISTIQUES TECHNIQUES
Coupe-bordures
Unité Valeur
(réf. 9870)
Valeur
(réf. 9872)
Valeur
(réf. 9874)
Puissance nominale W 450 550 650
Tension du secteur V (AC) 230 230 230
Fréquence du secteur Hz 50 50 50
Largeur de coupe cm 25 28 28
Vitesse de rotation de la
bobine de fil de coupe
trs/min 11800 11500 11500
Réserve de fil de coupe m 6 6 6
Allongement du fil
Mécanisme de
tapotage
Mécanisme de
tapotage
Mécanisme de
tapotage
Poids kg 2,6 2,8 3,0
Niveau de pression
acoustique L
pA
1)
Incertitude k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Niveau de puissance
acoustique L
WA
2)
:
mesuré/garanti
Incertitude k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Vibration main-bras a
vhw
1)
Incertitude k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Procédé de mesure conformément à:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
CONSEIL: la valeur d’émissions de vibrations mentionnée a été mesurée
conformément à un procédé de contrôle normalisé et peut être utilisée pour
comparer des outils électriques les uns avec les autres. Cette valeur peut
également être utilisée pour l’évaluation provisoire de l’exposition. La valeur d’émissions
de vibrations peut varier pendant l’utilisation effective de l’outil électrique.
8. ACCESSOIRES / PIÈCES DE RECHANGE
Bobine de fil de coupe
GARDENA pour
coupe-bordures
Remplacement de bobines de fil de coupe
usées.
réf. 5307
Couvercle de bobine de
rechange GARDENA
Disponible par le service après-vente GARDENA.
Kit de roues GARDENA
pour coupe-bordures (seule-
ment pour réf. 9872 / 9874)
Pour tailler facilement les bordures de pelouse. réf. 9880
9. GARANTIE / SERVICE APRÈS-VENTE
9.1 Enregistrement du produit:
Enregistrez votre produit sur gardena.com/registration.
9.2 Service après-vente:
Vous trouverez les coordonnées actuelles de notre service après-vente
àla fin de ce document ainsi qu’en ligne :
• France : https://www.gardena.com/fr/c/assistance/contact
• Belgique : https://www.gardena.com/be-fr/c/assistance/contact
• Canada : https://www.gardena.com/ca-fr/c/assistance/contact
• Luxembourg : https://www.gardena.com/de/service/service-lu/
• Suisse : https://www.gardena.com/ch-fr/assistance/conseils/contact/
• Autres pays : https://www.gardena.com/int/support/advice/contact/
10. MISE AU REBUT
10.1 Mise au rebut du coupe-bordures :
(conformément à la directive 2012/19/UE / S.I. 2013 No. 3113)
Le produit ne doit pas être jeté avec les ordures ménagères.
Ildoit être mis au rebut conformément aux prescriptions locales
de protection de l‘environnement en vigueur.
IMPORTANT !
v Mettez le produit au rebut par le biais de votre point de collecte et
derecyclage local.
10.2 Mise au rebut en France :
Ces instructions sont valables pour la France uniquement.
v Mettez le produit au rebut selon les consignes du triman :
v Jetez la version papier du manuel d’utilisation dans le bac de tri :
nl
nl Trimmer
1. VEILIGHEIDSAANWIJZINGEN ............................15
2. MONTAGE ...........................................16
3. BEDIENING ..........................................16
4. ONDERHOUD ........................................17
5. OPBERGEN ..........................................17
6. STORINGEN VERHELPEN ...............................17
7. TECHNISCHE GEGEVENS ...............................17
8. TOEBEHOREN / ONDERDELEN ...........................18
9. GARANTIE / SERVICE ...................................18
10. AFVOEREN ..........................................18
Vertaling van de originele instructies.
Dit product kan worden gebruikt door kin-
deren vanaf 8 jaar en ouder evenals door
GAR_09870-20.960.05_2024-02-28.indd 14GAR_09870-20.960.05_2024-02-28.indd 14 28.02.24 16:0828.02.24 16:08
nl
15
BELANGRIJK!
Lees de gebruiksaanwijzing zorgvuldig en bewaar deze om later nog
eens te kunnen nalezen.
Symbolen op het product:
Lees de gebruiksaanwijzing.
Afstand houden.
Draag altijd goedgekeurde gehoorbescherming.
Draag altijd goedgekeurde oogbescherming.
Stel het apparaat niet bloot aan regen.
GEVAAR! Verwondingsgevaar voor andere personen!
Houd andere personen uit de buurt van het gedeelte
waar u werkt.
Trek de stekker direct uit het stopcontact, wanneer het snoer
beschadigd of doorgesneden werd.
Algemene veiligheidsaanwijzingen
Elektrische veiligheid
GEVAAR! Elektrische schok!
Risico op letsel door een elektrische schok.
v Het product moet worden gevoed via een aardlekschakelaar (RCD)
met een nominale aardlekstroom van maximaal 30 mA.
GEVAAR! Verwondingsgevaar!
Wanneer de snijdraad onverwacht draait of het product onopzettelijk
start, bestaat het risico op snijwonden.
v Trek de stekker van het product uit het stopcontact voordat u onder-
houdswerkzaamheden uitvoert of onderdelen vervangt. Daarbij moet
het stopcontact zich binnen uw gezichtsveld bevinden.
Voorkom een abnormale lichaamshouding en zorg dat u altijd uw evenwicht
behoudt, zodat u altijd veilig op hellingen staat. Loop normaal, ren niet.
Raak geen bewegende, gevaarlijke onderdelen aan voordat de stroomtoevoer
naar de machine is onderbroken en de bewegende, gevaarlijke onderdelen volle-
dig tot stilstand zijn gekomen.
Draag tijdens de bediening van de machine altijd stevige schoenen en een lange
broek.
Veilige werking
1 Scholing
a) Lees de handleiding aandachtig door. Maakt u zich vertrouwd met de afstel-
componenten en het oordeelkundige gebruik van de machine.
1. VEILIGHEIDSAANWIJZINGEN
personen met verminderde lichamelijke, sensori-
sche of mentale capaciteiten of gebrek aan erva-
ring en kennis, wanneer zij onder toezicht staan of
m.b.t. het veilige gebruik van het product werden
geïnstrueerd en de daaruit voortvloeiende risico’s
begrijpen. Kinderen mogen niet met het product
spelen. Kinderen mogen het product niet zonder
toezicht reinigen of onderhouden. Wij adviseren
jongeren het product pas vanaf 16 jaar te gebrui-
ken.
Gebruik volgens de voorschriften:
De GARDENA Trimmer is bestemd voor het trimmen en maaien van
gazons en gras in tuinen van particulieren en hobbyisten.
Het product is niet geschikt om langdurig te gebruiken.
GEVAAR! Lichamelijk letsel!
v Gebruik het product niet voor het snoeien van heggen, voor het
kleinmaken van tuinafval of om te composteren.
b) Sta het nooit toe aan personen die niet vertrouwd zijn met deze instructies of
aan kinderen om de machine te gebruiken. Ter plaatse geldende voorschriften
kunnen strengere eisen stellen aan de leeftijd van de gebruiker.
c) Er dient op te worden gelet dat de gebruiker zelf bij ongevallen of ontstane
gevaren verantwoordelijk is tegenover derden of hun eigendommen.
2 Voorbereiding
a) Voor het gebruik dient de aansluit- en verlengsnoer ten aanzien van tekenen
van beschadiging of ouderdom te worden onderzocht. Indien het snoer tij-
dens het gebruik beschadigd wordt, dient deze onmiddellijk van het net te
worden gescheiden. RAAK HET SNOER NIET AAN, VOORDAT HET VAN HET
NET WORDT GESCHEIDEN. Gebruik de machine niet, wanneer het snoer
beschadigd of versleten is.
b) Voor het gebruik dient de machine optisch ten aanzien van beschadigde, ont-
brekende of verkeerd aangebrachte beschermende voor zieningen of -kappen
te worden gecontroleerd.
c) Neem de machine nooit in gebruik, wanneer er personen, met name kinderen,
of huisdieren in de buurt zijn.
3 Gebruik
a) Aansluit- en verlengsnoer uit de buurt van de snij-inrichting houden.
b) Tijdens het gehele gebruik van de machine dient men stevige schoenen en
een oogbeschermer te worden gedragen.
c) Het gebruik van de machine bij slecht weer, met name bij gevaar voor blikse-
minslag, dient te worden voorkomen.
d) De machine mag alleen bij daglicht of bij goede kunstverlichting worden
gebruikt.
e) Gebruik de machine nooit met een beschadigde veiligheidskap of bescher-
mende voorziening resp. zonder veiligheidskap of beschermende voorzienin-
gen.
f) Schakel de motor alleen in wanneer de handen en voeten buiten het bereik
van de snij-inrichting zijn.
g) Scheid de machine altijd van de stroomvoorziening (d.w.z. stekker van
het stroomnet scheiden, de blokkeerinrichting of de uitneembare batterij
verwijderen)
1) altijd, wanneer de machine zonder toezicht wordt gelaten;
2) voor het verwijderen van een blokkering;
3) Voor het controleren, reinigen of bewerken van de machine;
4) na het contact met een vreemd voorwerp;
5) altijd wanneer de machine abnormaal begint te trillen.
h) Pas op voor verwondingen door de snij-inrichtingen aan voeten en handen.
i) Zorg er altijd voor dat de ventilatie-openingen vrij worden gehouden van
vreemde voorwerpen.
4 Onderhoud en bewaring
a) De machine dient van de stroomvoorziening te worden gescheiden
(d. w. z. stekker uit het stopcontact trekken, de blokkeerinrichting of de
uitneembare accu verwijderen), voordat er onderhouds- of reinigings-
werkzaamheden worden uitgevoerd.
b) Alleen de door de fabrikant aanbevolen reserveonderdelen en accessoires
mogen worden gebruikt.
c) de machine dient regelmatig te worden gecon troleerden te worden onder-
houden. Laat de machine uitsluitend door een dealerwerkplaats repareren.
d) Als de machine niet in gebruik is, dient deze buiten het bereik van kinderen
te worden bewaard.
Extra veiligheidsaanwijzingen
Elektrische veiligheid
GEVAAR! Hartstilstand!
Dit product genereert tijdens de werking een elektromagnetisch veld. Dit
veld kan onder bepaalde omstandigheden invloed hebben op de werkwij-
ze van actieve of passieve medische implantaten. Om het gevaar van
situaties die kunnen leiden tot ernstige of dodelijke verwondingen uit te
sluiten, dienen personen met een medisch implantaat hun arts en de
fabrikant van het implantaat te raadplegen alvorens dit product te gebrui-
ken.
Kabels
Wanneer er verlengsnoeren worden gebruikt, moeten deze voldoen aan de
minimale doorsnedes die staan vermeld in onderstaande tabel:
Spanning Kabellengte Doorsnede
230 – 240 V / 50 Hz Max. 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Gebruik het product niet in de buurt van water of voor vijveronderhoud.
Persoonlijke veiligheid
GEVAAR! Verstikkingsgevaar!
Kleinere onderdelen kunnen gemakkelijk worden ingeslikt. De polyzak
vormt een verstikkingsgevaar voor kleine kinderen. Houd kleine kinderen
tijdens de montage uit de buurt.
GAR_09870-20.960.05_2024-02-28.indd 15GAR_09870-20.960.05_2024-02-28.indd 15 28.02.24 16:0828.02.24 16:08
nl
16
Bij sterke trillingen dient het spoeldeksel op beschadigingen te worden gecontro-
leerd.
Controleer vóór gebruik of de slijtagerib in orde is.
Transporteer aan de voorste handgreep.
Gebruik een persoonlijke beschermingsuitrusting.
Draag handschoenen om het maaigedeelte schoon te maken.
Draag altijd een veiligheidsbril.
Beschermende uitrustingen zoals handschoenen, slipvaste veiligheidsschoenen
of gehoorbescherming, die onder desbetreffende omstandigheden worden
gebruikt, verminderen het risico op lichamelijk letsel.
Wees voorzichtig bij de instelling van het product om inklemmen van vingers
tussen bewegende en vaste onderdelen van de machine of bij het in elkaar zetten
van de mesbescherming te verhinderen.
Gebruik geen water of chemische stoffen om de veiligheidskap of andere onder-
delen van de trimmer schoon te maken.
Zorg ervoor dat alle moeren, bouten en schroeven stevig zijn vastgedraaid, om
te waarborgen dat het product veilig functioneert.
Demonteer het product niet verder dan de staat waarin het werd geleverd.
Waarschuwing! Tijdens het dragen van gehoorbescherming en vanwege het lawaai
dat het product maakt, kan de gebruiker personen die naderen over het hoofd zien.
Tijdens het gebruik en transport dient u vooral op het gevaar voor andere mensen
te letten.
Blijf alert, let goed op wat u doet en gebruik uw gezonde verstand wanneer
u elektrisch gereedschap gebruikt.
Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat
van drugs, alcohol of medicijnen.
Eén moment van onoplettendheid bij het gebruik van elektrische gereedschappen
kan leiden tot ernstige verwondingen.
2. MONTAGE
GEVAAR! Lichamelijk letsel!
Risico op snijwonden wanneer het product onopzettelijk
start.
v Wacht tot de snijdraad tot stilstand is gekomen en trek de
stekker van het product uit het stopcontact voordat u het
product monteert.
Mesbescherming en plantbeschermbeugel monteren [ afb. A1 / A2 ]:
GEVAAR!
v Het product mag alleen worden gebruikt wanneer de veilig-
heidskap is gemonteerd.
1. Schuif het voorste deel van de mesbescherming
3
op de trimmer-
kop
1
totdat het vastklikt.
2. Schuif het achterste deel van de mesbescherming
2
tot aan de
aanslag op de trimmerkop
1
.
3. Draai de beide schroeven
4
voorzichtig vast.
4. Schuif de plantbeschermbeugel
5
op de trimmerkop
1
totdat deze
vastklikt.
3. BEDIENING
GEVAAR! Lichamelijk letsel!
Risico op snijwonden wanneer het product onopzettelijk
start.
v Wacht tot de snijdraad tot stilstand is gekomen en trek
de stekker van het product uit het stopcontact voordat u het
product aansluit, instelt of transporteert.
Trimmer aansluiten [ afb. O1 ]:
GEVAAR! Elektrische schok!
Om beschadiging van het netsnoer te vermijden, moet het ver-
lengsnoer in de kabeltrekontlasting worden geplaatst.
v Plaats het verlengsnoer in de kabeltrekontlasting voordat u de
trimmer bedient.
1. Plaats het verlengsnoer
8
met een lus in de kabeltrekontlasting
9
en
trek de lus aan.
2. Steek de stekker
0
van de trimmer in de koppeling
q
van het verleng-
snoer
8
.
3. Steek de stekker van het verlengsnoer
8
in het stopcontact.
Werkpositie instellen:
Werkpositie 1 [ afb. O2 ]:
Om normaal te trimmen.
Werkpositie 2 [ afb. O3 /O4 ]:
Onder hindernissen trimmen.
De hendel kan voor het trimmen onder hindernissen vanuit de standaard-
positie 1 in twee verlaagde posities 2 of 3 worden neergeklapt.
1. Zet de trimmer op de grond.
2. Houd de hendel
7
van de trimmer zodanig met beide handen vast,
dat u de ontgrendelingstoets
w
met één vinger kunt indrukken.
3. Druk de ontgrendelingstoets
w
in en laat de hendel
7
in de gewenste
positie zakken.
4. Laat de ontgrendelingstoets
w
los en laat de hendel
7
weer vastklik-
ken.
Werkpositie 3 (alleen voor art. 9872 / 9874) [ afb. O5 /O6 ]:
Maaien langs gazonranden.
LET OP! De trimmer mag alleen worden gebruikt, wanneer de
snijkop is vastgeklikt op 0° of 90°.
Om de trimmerkop
1
naar een stand van 90° te kunnen draaien,
moet de hendel zich in standaardpositie 1 bevinden.
1. Houd de hendel
7
van de trimmer zodanig met beide handen vast,
dat u de ontgrendelingstoets
e
met één vinger kunt indrukken.
2. Druk de ontgrendelingstoets
e
in en draai de trimmerkop
1
van
0° naar 90° totdat deze vastklikt.
3. Laat de ontgrendelingstoets
e
los en laat de hendel
7
weer vast-
klikken.
Hendellengte instellen [ afb. O7 ]:
GEVAAR!
Het product mag niet worden gebruikt, wanneer de hendel
volledig is ingeschoven (transportpositie).
1. Draai de klemhuls
6
los.
2. Trek de hendel
7
uit tot de gewenste lengte.
3. Draai de klemhuls
6
weer vast.
Positie van de extra handgreep instellen [ afb. O8 ]:
De positie van de extra handgreep kan worden ingesteld op uw
lichaamsgrootte.
1. Trek aan de hendel
r
.
2. Zet de extra handgreep
t
in de gewenste schuine positie.
3. Laat de hendel
r
weer los.
Wanneer de trimmer op de juiste lichaamsgrootte is ingesteld, staat men
helemaal rechtop en staat de snijkop in werkpositie 1 iets schuin naar
voren.
v Houd de trimmer zo aan de hoofdhandgreep
z
en extra handgreep
t
vast, dat de trimmerkop iets naar voren is gebogen.
Plantbeschermbeugel instellen:
– Werkpositie [ afb. O9 ]
– Parkeerpositie [ afb. O10 ]
v Trek de plantbeschermbeugel
5
eraf en schuif deze in de gewenste
positie totdat hij vastklikt.
Trimmer starten [ afb. O11 ]:
GEVAAR! Lichamelijk letsel!
Er bestaat verwondingsgevaar wanneer het product bij het
loslaten van de start-hendel niet stopt.
v Omzeil de veiligheidsvoorzieningen of schakelaars niet. Maak
de start-hendel bijvoorbeeld niet aan de handgreep vast.
Starten:
1. Houd de extra handgreep
t
met één hand vast.
2. Houd de hoofdhandgreep
z
met de andere hand vast en trek aan de
start-hendel
u
.
De trimmer start.
LET OP! Voorkom dat de snijdraad in contact komt met harde voorwer-
pen (muur, stenen, omheiningen, enz.), om te voorkomen dat de snijdraad
slijt of afbreekt.
GAR_09870-20.960.05_2024-02-28.indd 16GAR_09870-20.960.05_2024-02-28.indd 16 28.02.24 16:0828.02.24 16:08
nl
17
Stoppen:
v Laat de start-hendel
u
los.
De trimmer stopt.
Snijdraad verlengen (aantik-automatiek) [ afb. O12 / O13 ]:
De aantik-automatiek wordt bij draaiende motor bediend.
Alleen wanneer de draad maximaal lang is, wordt het gras correct
gemaaid. Bij de eerste ingebruikname moet de snijdraad evt. meerdere
keren worden verlengd.
Alleen voor art. 9872 / 9874: De snijdraad mag in werkpositie 3 niet wor-
den verlengd.
1. Start de trimmer.
2. Houd de trimmerkop
1
parallel met de grond en stuit deze kort op de
vaste ondergrond (vermijd een langere ononderbroken druk).
De snijdraad
i
wordt door een hoorbare schakeling automatisch verlengd
en door de draad begrenzer
o
op de juiste lengte ingesteld. Indien nood-
zakelijk stuit u meerdere keren na elkaar.
4. ONDERHOUD
GEVAAR! Lichamelijk letsel!
Risico op snijwonden wanneer het product onopzettelijk
start.
v Wacht tot de snijdraad tot stilstand is gekomen en trek
de stekker van het product uit het stopcontact voordat u het
product onderhoudt.
Trimmer reinigen [ afb. M1 ]:
GEVAAR! Lichamelijk letsel!
Verwondingsgevaar en risico op beschadiging van het pro-
duct.
v Maak het product niet schoon met water of met een water-
straal (in het bijzonder niet onder hoge druk).
v Reinig niet met chemicaliën, inclusief benzine of oplosmidde-
len. Sommige stoffen kunnen belangrijke kunststof onderdelen
beschadigen.
De ventilatiegleuven moeten altijd schoon zijn.
1. Reinig de ventilatiegleuf
p
met een zachte borstel (gebruik geen
schroevendraaier).
2. Maak alle bewegende delen na elk gebruik schoon. Verwijder vooral
gras- en vuilresten uit de veiligheidskap
2
.
5. OPBERGEN
Buitenbedrijfstelling:
Het product moet voor kinderen ontoegankelijk worden bewaard.
1. Trek de stekker van de trimmer uit het stopcontact.
2. Reinig de trimmer ( zie 4. ONDERHOUD).
3. Bewaar de trimmer op een droge, afgesloten en vorstvrije plaats.
6. STORINGEN VERHELPEN
GEVAAR! Lichamelijk letsel!
Risico op snijwonden wanneer het product onopzettelijk
start.
v Wacht tot de snijdraad tot stilstand is gekomen en trek de
stekker van het product uit het stopcontact voordat u proble-
men bij het product verhelpt.
Draadspoel vervangen [ afb. T1 / T2 / T3 ]:
GEVAAR! Lichamelijk letsel!
Gevaar verwondingen door metalen snijelementen.
v ⇒Gebruik geen metalen snijelementen en geen reserveonder-
delen of accessoires die niet door GARDENA zijn goedgekeurd.
v Gebruik alleen originele GARDENA-draadspoelen.
Wanneer de slijtagerib
l
niet meer zichtbaar is, moet het spoeldeksel
a
worden vervangen. Wendt u zich tot de GARDENA servicedienst.
De reservedraadspoelen zijn verkrijgbaar bij uw GARDENA-dealer of
rechtstreeks via de GARDENA-servicedienst.
• GARDENA draadspoel voor trimmer art. 5307
1. Druk de beide kliksluitingen
s
op het spoeldeksel
a
tegelijkertijd in en
trek dit eraf.
2. Verwijder de draadspoel
d
.
3. Verwijder alle mogelijke vuilresten uit de draadspoelhouder
f
.
4. Trek ca. 15 cm van de snijdraad
i
van de nieuwe draadspoel
d
uit
het oog van de plastic ring
g
.
5. Voer de snijdraad
i
door de metalen huls
h
.
6. Voer de snijdraad
i
rond de omkeerpin
j
.
7. Plaats de draadspoel
d
in de draadspoelhouder
f
.
8. Plaats het spoeldeksel
a
op de draadspoelhouder
f
totdat beide
kliksluitingen
s
hoorbaar vastklikken.
Zorg ervoor dat de snijdraad niet bekneld is geraakt.
Wanneer het spoeldeksel
a
niet goed kan worden geplaatst, draait u de
draadspoel
d
heen en weer, totdat de draadspoel
d
zich volledig in de
draadspoelhouder
f
bevindt.
Er kan een extra draadspoel op de draadspoelhouder
k
op de trimmer
worden aangebracht.
v Druk de draadspoel
d
op de draadspoelhouder
k
totdat deze
vastklikt.
Probleem Mogelijke oorzaak Oplossing
Trimmer maait niet Snijdraad is versleten of
te kort.
v
Verleng de snijdraad
(zie 3. BEDIENING
“Snijdraad verlengen
(aantik-automatiek)”
).
Snijdraad is op. v
Vervang de draadspoel.
Snijdraad is in de draadspoel
getrokken of zit vast.
v
Trek de snijdraad uit de
draadspoel.
Snijdraad kan niet
worden verlengd of is
snel opgebruikt
Snijdraad werd te droog en bros
(bijv. gedurende de winter).
v
Leg de draadspoel gedurende
ca. 10 uur in water.
Snijdraad komt vaak in aan-
raking met harde voorwerpen.
v
Voorkom dat de snijdraad in
aanraking komt met harde
voorwerpen.
Trimmer start niet Motor is geblokkeerd. v Verwijder het obstakel.
Start opnieuw.
Trimmer kan niet worden
stilgezet
Start-hendel klemt. v Trek de stekker van de trim-
mer uit het stopcontact en
maak de starthendel los.
Trimmer trilt hevig
Het cassettedeksel
a
is aan de
binnenzijde sterk vervuild of de
draadspoelhouder
f
is vervuild.
v Verwijder al het vuil van het
cassettedeksel
a
en de
draadspoelhouder
f
.
AANWIJZING: Wend u bij andere storingen tot uw GARDENA servicecenter.
Reparaties mogen alleen door de GARDENA servicecenters en door speciaal-
zaken worden uitgevoerd, die door GARDENA zijn goedgekeurd.
7. TECHNISCHE GEGEVENS
Trimmer
Eenheid Waarde
(art. 9870)
Waarde
(art. 9872)
Waarde
(art. 9874)
Nominaal vermogen W 450 550 650
Netspanning V (AC) 230 230 230
Netfrequentie Hz 50 50 50
Maaibreedte cm 25 28 28
Toerental van de
draad spoel
omw./min. 11800 11500 11500
Draadvoorraad m 6 6 6
Snijdraadverlenging
aantik-
automatiek
aantik-
automatiek
aantik-
automatiek
Gewicht kg 2,6 2,8 3,0
Geluidsdrukniveau L
pA
1)
Onzekerheid k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Geluidsvermogensniveau
L
WA
2)
:
gemeten/gegarandeerd
Onzekerheid k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
GAR_09870-20.960.05_2024-02-28.indd 17GAR_09870-20.960.05_2024-02-28.indd 17 28.02.24 16:0828.02.24 16:08
nl
18
Trimmer
Eenheid Waarde
(art. 9870)
Waarde
(art. 9872)
Waarde
(art. 9874)
Hand-armtrillingen a
vhw
1)
Onzekerheid k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Meetmethoden volgens:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
AANWIJZING: De vermelde vibratie-emissiewaarde werd gemeten overeenkom-
stig een genormeerde keuringsprocedure en kan worden geraadpleegd om
elektrische gereedschappen met elkaar te vergelijken. Deze waarde kan ook
worden gebruikt voor de voorlopige beoordeling van de blootstelling. De vibratie-emissie-
waarde kan tijdens het werkelijke gebruik van het elektrische gereedschap variëren.
8. TOEBEHOREN / ONDERDELEN
GARDENA Draadspoel voor
trimmer
Voor het vervangen van lege draadspoelen. art. 5307
GARDENA Reservespoel-
deksel
Verkrijgbaar via de GARDENA servicedienst.
GARDENA Wielset voor
trimmer
(alleen voor art. 9872 / 9874)
Voor het eenvoudig maaien van gazonranden. art. 9880
9. GARANTIE / SERVICE
9.1 Productregistratie:
Registreer uw product op gardena.com/registration.
9.2 Service:
U vindt de actuele contactgegevens van onze service op de achterzijde
en online:
• België: https://www.gardena.com/be-fr/c/assistance/contact
• Nederland: https://www.gardena.com/nl/c/ondersteuning/contact
• Andere landen: https://www.gardena.com/int/support/advice/contact/
10. AFVOEREN
(conform RL2012/19/EU / S.I. 2013 No. 3113)
Het product mag niet met het normale huishoudelijke afval
worden afgevoerd. Het moet volgens de geldende lokale milieu-
voorschriften worden afgevoerd.
BELANGRIJK!
v Voer het product via uw plaatselijke recyclingverzamelpunt af.
sv Trimmer
1. SÄKERHETSANVISNINGAR ..............................18
2. MONTERING .........................................19
3. HANDHAVANDE ......................................19
4. UNDERHÅLL .........................................20
5. LAGRING ............................................20
6. ÅTGÄRDA FEL ........................................20
7. TEKNISKA DATA ......................................21
8. TILLBEHÖR / RESERVDELAR .............................21
9. GARANTI / SERVICE ....................................21
10. AVFALLSHANTERING ..................................21
Översättning av originalanvisningarna.
Den här produkten kan användas av barn
från 8 år och äldre och personer med
fysisk, sensorisk eller mental funktionsnedsättning
eller bristande erfarenhet och kunskap, om de
hålls under uppsikt eller har fått instruktioner om
säker användning av produkten och förstår faror-
na som kan uppstå från användningen. Barn får
inte leka med produkten. Rengöring och använ-
darunderhåll får inte genomföras av barn utan
VIKTIGT!
Läs noggrant bruksanvisningen och spara den för senare bruk.
Symboler på produkten:
Läs bruksanvisningen.
Håll avstånd.
Använd alltid godkända hörselskydd.
Använd alltid godkända ögonskydd.
Utsätt inte apparaten för regn.
FARA! Skaderisk för andra personer!
Håll andra personer borta från området du jobbar i.
Dra ut kontakten direkt från nätet om ledningen har skadats
eller blivit kapad.
Allmänna säkerhetsanvisningar
Elsäkerhet
FARA! Elektrisk stöt!
Skaderisk genom elektrisk stöt.
v Produkten måste matas med ström via en jordfelsbrytare (RCD) med
en nominell utlösningsström på högst 30 mA.
FARA! Skaderisk!
Om trimmertråden roterar eller produkten startar utan avsikt finns fara
för skärskador.
v Frånskilj produkten från nätet innan du underhåller eller byter ut delar.
Uttaget måste då vara inom synhåll.
Undvik onormal kroppshållning och håll alltid balansen så att du alltid står säkert
isluttningar. Gå, spring inte.
Berör inga farliga delar som rör sig innan maskinen har kopplats bort från anslut-
ningen till elnätet och de rörliga farliga delarna har stannat helt.
Ha alltid rejäla skor och långbyxor när maskinen används.
Säker drift
1 Träning
a) Läs anvisningarna noggrant. Gör dig förtrodd med reglagen och korrekt
användning av maskinen.
b) Låt aldrig personer eller barn som inte är förtrodda med de här anvisningarna
använda maskinen. Lokalt gällande föreskrifter kan begränsa användarens
ålder.
c) Observera att användaren själv är ansvarig för olyckor eller faror som händer
med andra personer eller deras egendom.
2 Förberedelse
a) Kontrollera om anslutnings- och förlängnings kabeln har tecken på skador eller
åldrande innan användningen. Om kabeln skadas under användningen måste
den frånskiljas från nätet omedelbart. BERÖR INTE KABELN INNAN DEN ÄR
FRÅNSKILD FRÅN NÄTET. Använd inte maskinen om kabeln är skadad eller
sliten.
b) Kontrollera maskinen optiskt innan använd ningen om skyddsanordningar eller
-övertäckningar är skadade, saknas eller felaktigt ditsatta.
c) Använd aldrig maskinen om det finns personer, särskilt barn, eller husdjur
inärheten.
1. SÄKERHETSANVISNINGAR
sv
uppsikt. Vi rekommenderar att produkten
används av ungdomar över 16 år.
Avsedd användning:
GARDENA Trimmer är avsedd att trimma och klippa gräsmattor och
gräsytor i villa- och hobby trädgårdar.
Produkten är inte konstruerad för långtidsanvändning.
FARA! Kroppsskada!
v Använd inte produkten för att klippa häckar, för att sönderdela
material eller för att kompostera.
GAR_09870-20.960.05_2024-02-28.indd 18GAR_09870-20.960.05_2024-02-28.indd 18 28.02.24 16:0828.02.24 16:08
sv
19
3 Drift
a) Håll anslutnings- och förlängningskabeln borta från skäranordningen.
b) Hela tiden när maskinen används måste man använda ögonskydd och rejäla
skor.
c) Undvik att använda maskinen när det är dåligt väder, särskilt när det är risk för
åska.
d) Använd endast maskinen i dagsljus eller god konstgjord belysning.
e) Använd aldrig maskinen med skadad övertäckning eller skyddsanordning eller
utan övertäckning eller skyddsanordningar.
f) Sätt endast på motorn när händer och fötter är utom räckhåll för skäranord-
ningen.
g) Frånskilj alltid maskinen från elförsörjningen (dvs. koppla bort stickproppen
från elnätet, ta bort spärranordningen eller det borttagbara batteriet)
1) alltid när maskinen lämnas utan uppsikt;
2) innan en blockering tas bort;
3) innan kontroll, rengöring eller arbete på maskinen;
4) efter kontakt med ett främmande objekt;
5) alltid om maskinen börjar att vibrera onormalt.
h) Se upp med skador från skäranordningen på fötter och händer.
i) Se alltid till att ventilationsöppningarna hålls fria från främmande objekt.
4 Underhåll och förvaring
a) Maskinen ska frånskiljas från strömförsörjningen (dvs. stickproppen ska från-
skiljas från elnätet, spärranordningen eller det borttagbara batteriet tas ut)
innan underhålls- eller rengöringsarbetena genomförs.
b) Endast de reserv- och tillbehörsdelar som tillverkaren rekommenderar får
användas.
c) Maskinen skall kontrolleras och underhållas med jämna mellanrum. Låt endast
en auktori serad verkstad reparera maskinen.
d) När maskinen inte används skall den förvaras utom räckhåll för barn.
Extra säkerhetsanvisningar
Elsäkerhet
FARA! Hjärtstillestånd!
Den här produkten skapar ett elektromagnetiskt fält under driften. Det
här fältet kan under vissa omständigheter påverka funktionssättet för
aktiva eller passiva medicinska implantat. För att utesluta faran från situ-
ationer som kan leda till allvarliga eller dödliga skador, bör personer med
ett medicinskt implantat konsultera läkare och tillverkaren av implantatet
innan den här produkten används.
Kabel
Om förlängningskablar används måste de uppfylla en minsta area enligt
följande tabell:
Spänning Kabellängd Area
230 – 240 V / 50 Hz Upp till 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Använd inte produkten i närheten av vatten eller för dammskötsel.
Personlig säkerhet
FARA! Kvävningsfara!
Mindre delar kan lätt sväljas. Plastpåsar innebär kvävningsfara för små
barn. Håll små barn borta under monteringen.
Kontrollera om kassettlocket är skadat om det vibrerar mycket.
Kontrollera produkten innan användningen att slitkanten är OK.
Transport i främre handtaget.
Använd personlig skyddsutrustning.
Använd handskar för att rengöra skäranordningen.
Använd alltid ögonskydd.
Skyddsutrustning som handskar, halksäkra säkerhetsskor eller hörselskydd, vilka
används för passande situationer minskar kroppsskador.
Var försiktig när produkten ställs in för att förhindra att fingrarna kläms mellan rör-
liga och fasta delar på maskinen eller när skyddsövertäckningen sätts samman.
Använd inte vatten eller kemiska medel för att rengöra skyddet eller andra delar
på trimmern.
Ha alla muttrar och skruvar fastskruvade för att säkerställa att produkten har en
säker arbetsstatus.
Plocka inte isär produkten mer än den status den hade vid leveransen.
Varning! När hörselskyddet används och på grund av ljudet som skapas av pro-
dukten kan användaren missa personer som närmar sig.
Var särskilt uppmärksam för faran för andra människor vid användning och trans-
port.
Var uppmärksam, observera vad du gör och använd sunt människoförstånd när
ett elverktyg används.
Använd inte elverktyg om du är trött eller är påverkad av droger, alkohol eller
medicin.
Ett ögonblicks ouppmärksamhet när elverktyg används kan leda till allvarliga
skador.
2. MONTERING
FARA! Kroppsskada!
Fara för skärskador om produkten startar oavsiktligt.
v Vänta tills trimmertråden har stannat, frånskilj produkten från
strömförsörjningen innan du monterar produkten.
Montera skyddsövertäckning och växtskyddsbygel [ bild A1 / A2 ]:
FARA!
v Produkten får endast användas när skyddsövertäckningen
är monterad.
1. Skjut den främre delen av skyddsövertäckningen
3
på trimmer-
huvudet
1
tills den hakar in.
2. Skjut den bakre delen av skyddsövertäckningen
2
till stopp på
på trimmerhuvudet
1
.
3. Dra försiktigt åt de båda skruvarna
4
.
4. Skjut växtskyddsbygeln
5
på trimmerhuvudet
1
tills den hakar in.
3. HANDHAVANDE
FARA! Kroppsskada!
Fara för skärskador om produkten startar oavsiktligt.
v Vänta tills trimmertråden har stannat och frånskilj produkten
från strömförsörjningen innan du ansluter, ställer in eller trans-
porterar produkten.
Ansluta trimmern [ bild O1 ]:
FARA! Elektrisk stöt!
För att undvika att nätkabeln skadas måste förlängningskabeln
sättas in i kabelavlastningen.
v Sätt in förlängningskabeln i kabelavlastningen innan du
använder trimmern.
1. Sätt in förlängningskabeln
8
med en ögla i kabelavlastningen
9
ochdra åt öglan.
2. Sätt in trimmerns stickpropp
0
i kopplingen
q
på förlängnings-
kabeln
8
.
3. Anslut förlängningskabeln
8
till strömförsörjningen.
Ställa in arbetspositionen:
Arbetsposition 1 [ bild O2 ]:
För standardtrimning.
Arbetsposition 2 [ bild O3 /O4 ]:
Trimma kring hinder.
Skaftet kan sänkas från standardläget 1 till två sänkta lägen 2 eller 3 för att
trimma under hinder.
1. Ställ ner trimmern på marken.
2. Håll i trimmern med båda händerna på skaftet
7
så att du kan trycka
på upplåsningsknappen
w
med ett finger.
3. Tryck på upplåsningsknappen
w
och sänk skaftet
7
till det önskade
läget.
4. Släpp upplåsningsknappen
w
och låt skaftet
7
haka in igen.
Arbetsposition 3 (endast för art. 9872 / 9874) [ bild O5 /O6 ]:
Klippa vid gräskanter.
FARA! Trimmern får endast användas när trimmerhuvudet är ihakat
på 0° eller 90°.
För att trimmerhuvudet
1
ska kunna vridas till 90° måste skaftet
vara i standardläget 1.
1. Håll i trimmern med båda händerna på skaftet
7
så att du kan trycka
på upplåsningsknappen
e
med ett finger.
2. Tryck på upplåsningsknappen
e
och vrid trimmerhuvudet
1
från 0° till
90° tills det hakar in.
3. Släpp upplåsningsknappen
e
och låt skaftet
7
haka in igen.
GAR_09870-20.960.05_2024-02-28.indd 19GAR_09870-20.960.05_2024-02-28.indd 19 28.02.24 16:0828.02.24 16:08
sv
20
Ställa in skaftlängd [ bild O7 ]:
FARA!
Produkten får inte användas när skaftet är helt inkört
(transportläge).
1. Lossa klämhylsan
6
.
2. Dra ut skaftet
7
till den önskade längden.
3. Dra åt klämhylsan
6
igen.
Ställa in läget för det extra handtaget [ bild O8 ]:
Läget på det extra handtaget kan ställas in efter din längd.
1. Dra i spaken
r
.
2. Luta det extra handtaget
t
till det önskade läget.
3. Släpp spaken
r
igen.
När trimmern är rätt inställd efter kroppens längd, är hållningen upprätt
och trimmerhuvudet lätt vinklat framåt i arbetsposition 1.
v Håll trimmern i huvudhandtaget
z
och det extra handtaget
t
så att
trimmerhuvudet lutar lätt framåt.
Ställa in växtskyddsbygeln:
– Arbetsposition [ bild O9 ]
– Parkeringsläge [ bild O10 ]
v Dra bort växtskyddsbygeln
5
och skjut det till den önskade läget tills
den hakar in.
Starta trimmern [ bild O11 ]:
FARA! Kroppsskada!
Det finns skaderisk om produkten inte stannar när man
släpper startspaken.
v Kringgå inte säkerhetsanordningarna eller ström brytare.
Fäst exempelvis inte startspaken på handtaget.
Starta:
1. Håll det extra handtaget
t
med en hand.
2. Håll huvudhandtaget
z
med den andra handen och dra
i startspaken
u
.
Trimmern startar.
FARA! Undvik att trimmertråden kommer i kontakt med hårda föremål
(murar, stenar, staket osv.) för att förhindra att trimmertråden svetsas
samman eller bryts av.
Stoppa:
v Släpp startspaken
u
.
Trimmern stannar.
Förlänga trimmertråden (markstöt) [ bild O12 / O13 ]:
Markstöten utlöses när motorn går.
Endast när tråden har maximallängd blir klippningen optimal. Vid första
användningen måste ev. trimmertråden förlängas flera gånger.
Endast för art. 9872 / 9874:
Trimmertråden får inte förlängas i arbetsläge 3.
1. Starta trimmern.
2. Håll trimmerhuvudet
1
parallellt med marken och tryck kort mot fast
underlag (undvik längre oavbrutet tryck).
Trimmertråden
i
förlängs automatiskt med en mekanism som hörs
och får rätt längd genom trådbegränsaren
o
. Om det behövs, stöt flera
gånger efter varandra.
4. UNDERHÅLL
FARA! Kroppsskada!
Fara för skärskador om produkten startar oavsiktligt.
v Vänta tills trimmertråden har stannat, frånskilj produkten från
strömförsörjningen innan du underhåller produkten.
Rengöra trimmern [ bild M1 ]:
FARA! Kroppsskada!
Fara för personskador och risk att produkten skadas.
v Rengör inte produkten med vatten eller vattenstråle
(i synnerhet inte vattenstråle med högtryck).
v Rengör den inte med kemikalier, inklusive bensin eller
lösningsmedel. Vissa kan förstöra viktiga plastdelar.
Ventilationsslitsarna måste alltid vara rena.
1. Rengör ventilationsslitsarna
p
med en mjuk borste (använd inte
skruvmejsel).
2. Rengör alla rörliga delar efter varje användning. Ta särskilt bort gräs-
och smutsrester från skyddsövertäckningen
2
.
5. LAGRING
Urdrifttagning:
Produkten måste förvaras utom räckhåll för barn.
1. Frånskilj trimmern från strömförsörjningen.
2. Rengör trimmern (se 4. UNDERHÅLL).
3. Förvara trimmern på ett torrt, stängt och frostsäkert ställe.
6. ÅTGÄRDA FEL
FARA! Kroppsskada!
Fara för skärskador om produkten startar oavsiktligt.
v Vänta tills trimmertråden har stannat, frånskilj produkten från
strömförsörjningen innan du åtgärdar felet på produkten.
Byta trådkassett [ bild T1 / T2 / T3 ]:
FARA! Kroppsskada!
Skaderisk genom skärelement av metall.
v Använd inte skärelement av metall, reserv- eller tillbehörsdelar
som inte är godkända av GARDENA.
v Använd endast original GARDENA trådkassetter.
Om slitkanten
l
inte syns längre måste kassettlocket
a
bytas ut.
Kontakta GARDENA service.
Reservtrådkassetter finns hos din GARDENA-återförsäljare eller direkt hos
GARDENA service.
• GARDENA Trådkassett för trimmer art. 5307
1. Tryck in kassettlocket
a
på det både snäppena
s
samtidigt och dra
bort det.
2. Ta bort trådkassetten
d
.
3. Ta bort all eventuell smuts från trådkassetthållaren
f
.
4. Dra ut ca. 15 cm av trimmertråden
i
från den nya trådkassetten
d
från öglan i plastringen
g
.
5. Dra trimmertråden
i
genom metallhylsan
h
.
6. Dra trimmertråden
i
runt styrstiftet
j
.
7. Sätt in trådkassetten
d
i trådkassetthållaren
f
.
8. Sätt kassettlocket
a
på trådkassetthållaren
f
så att det hörs att båda
snäppena
s
hakar in.
Se till att trimmertråden inte har kommit i kläm.
Om det inte går att sätta på kassettlocket
a
, vrid på trådkassetten
d
fram
och tillbaka tills trådkassetten
d
befinner sig helt i trådkassetthållaren
f
.
En extra trådkassett kan sättas i trådkassettfästet
k
på trimmern.
v Tryck in trådkassetten
d
i trådkassettfästet
k
tills den hakar in.
Problem Möjlig orsak Åtgärd
Trimmern klipper inte Trimmertråden är sliten eller
för kort.
v
Förläng trimmertråden
(se 3. HANDHAVANDE
“Förlänga trimmertråden
(markstöt)”
).
Slut på trimmertråd. v
Byt ut trådkassetten.
Timmertråden indragen i tråd-
kassetten eller sammansvetsad.
v
Dra ut trimmertråden från
trådkassetten.
GAR_09870-20.960.05_2024-02-28.indd 20GAR_09870-20.960.05_2024-02-28.indd 20 28.02.24 16:0828.02.24 16:08
sv
21
Problem Möjlig orsak Åtgärd
Det går inte att förlänga
trimmertråden eller tar
trimmertråden slut snabbt
För torr eller spröd tråd
(t. ex. efter vintern).
v
Lägg trådkassetten ca.
10timmar i vatten.
Trimmertråden kommer ofta
i kontakt med hårda föremål.
v
Undvik att trimmertråden
kommer i kontakt med hårda
föremål.
Trimmern startar inte Motorn är blockerad. v Ta bort hindret. Starta igen.
Trimmern går inte att
stanna
Startspak kärvar. v Frånskilj trimmern från
strömförsörjningen och
lossa startspaken.
Trimmern vibrerar kraftigt
Kassettskyddet
a
är väldigt
smutsig på insidan eller så är
trådkassetthållaren
f
smutsig.
v Ta bort all smuts från kas-
settskyddet
a
och trådkas-
setthållaren
f
.
OBSERVERA: Kontakta ditt GARDENA servicecenter vid andra störningar.
Reparationer får endast utföras av GARDENA servicecentren och av fackhandel
som är auktoriserad av GARDENA.
7. TEKNISKA DATA
Trimmer
Enhet Värde
(art. 9870)
Värde
(art. 9872)
Värde
(art. 9874)
Märkeffekt W 450 550 650
Nätspänning V (AC) 230 230 230
Nätfrekvens Hz 50 50 50
Klippbredd cm 25 28 28
Trådkassettens varvtal r/min 11800 11500 11500
Trimmertrådlager m 6 6 6
Trimmertrådsförlängning Markstöt Markstöt Markstöt
Vikt kg 2,6 2,8 3,0
Ljudtrycknivå L
pA
1)
Osäkerhet k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Ljudeffektsnivå L
WA
2)
:
mätt/garanterat
Osäkerhet k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Hand-arm-vibration a
vhw
1)
Osäkerhet k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Mätförfarande enligt:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
OBSERVERA: Det angivna vibrationsemissionsvärdet har mätts enligt ett norme-
rat provningsförfarande och kan användas för att jämföra med andra elverktyg.
Detta värde kan även användas för preliminär bedömning av exponeringen.
Vibrationsemissionsvärdet kan variera vid den faktiska användningen av elverktyget.
8. TILLBEHÖR / RESERVDELAR
GARDENA Trådkassett
för trimmer
För utbyte av förbrukade trådkassetter. art. 5307
GARDENA Reservkassettlock Fås via GARDENA Service.
GARDENA Hjulsats för
trimmer (endast för
art. 9872 / 9874)
För enkel klippning av gräskanter. art. 9880
9. GARANTI / SERVICE
9.1 Produktregistrering:
Registrera din produkt på gardena.com/registration.
9.2 Service:
Aktuella kontaktuppgifter för vår tjänst finns på baksidan och online:
• Sverige: https://www.gardena.com/se/support/radgivning/kontakt/
10. AVFALLSHANTERING
(enligt direktiv 2012/19/EU / S.I. 2013 No. 3113)
Produkten får inte kastas som vanligt hushållsavfall.
Den måste avfallshanteras enligt de gällande lokala miljöföre-
skrifterna.
VIKTIGT!
v Avfallshantera din produkt hos kommunens återvinningscentral.
da
da Trimmer
1. SIKKERHEDSANVISNINGER .............................21
2. MONTERING .........................................22
3. BETJENING ..........................................22
4. VEDLIGEHOLDELSE ...................................23
5. OPBEVARING ........................................23
6. FEJLAFHJÆLPNING ...................................23
7. TEKNISKE DATA ......................................24
8. TILBEHØR / RESERVEDELE ..............................24
9. GARANTI / SERVICE ....................................24
10. BORTSKAFFELSE .....................................24
Oversættelse af den originale vejledning.
Dette produkt må godt bruges af børn fra
og med 8 år, samt af personer med ned-
satte fysiske, sensoriske eller mentale evner eller
manglende erfaring og viden under forudsætning
af, at de vejledes i brugen af apparatet og instrue-
res i de risici, der er forbundet dermed. Desuden
må de kun bruge apparatet under opsyn. Børn
må ikke lege med produktet. Rengøring og vedli-
geholdelse må kun gennemføres af børn, hvis de
er under opsyn. Vi anbefaler, at produktet ikke
anvendes af unge under 16 år.
Tilsigtet anvendelse:
GARDENA Trimmeren er beregnet til at trimme og klippe græsplæner og
græsflader i private haver og kolonihaver.
Produktet er ikke egnet til langtidsbrug.
FARE! Legemsbeskadigelse!
v Undlad at bruge produktet til at skære hække / til findeling af
materialer eller til kompostering.
VIGTIGT!
Læs brugsanvisningen omhyggeligt, og opbevar den i nærheden til
s enere brug.
Symboler på produktet:
Læs brugsvejledningen.
Hold afstand.
Brug altid et tilladt høreværn.
Brug altid tilladte sikkerhedsbriller.
Må ikke udsættes for regn.
FARE! Fare for kvæstelser på andre personer!
Hold andre personer på afstand af det område,
du arbejder i.
Træk straks stikket ud af stikdåsen, hvis ledningen har taget
skade eller er skåret over.
Generelle sikkerhedshenvisninger
Elektrisk sikkerhed
FARE! Elektrisk stød!
Fare for personskader pga. elektrisk stød.
v Produktet skal forsynes med strøm via et FI-relæ (RCD) med en nomi-
nel brydestrøm på højst 30 mA.
1. SIKKERHEDSANVISNINGER
GAR_09870-20.960.05_2024-02-28.indd 21GAR_09870-20.960.05_2024-02-28.indd 21 28.02.24 16:0828.02.24 16:08
da
22
FARE! Fare for kvæstelser!
Fare for personskader hvis skæretråden drejer rundt, eller produktet
startes ved et uheld.
v Afbryd produktet fra nettet, før du vedligeholder eller udskifter dele.
Derved skal stikdåsen befinde sig i dit synsfelt.
Undgå en unormal kropsholdning og hold altid balancen, så du altid står sikkert
på skråninger. Gå, løb ikke.
Undlad at røre ved bevægelige, farlige dele, før maskinens stik er trukket ud og
de bevægelige dele står helt stille.
Gå altid i faste sko og lange bukser, når du bruger maskinen.
Sikker drift
1 Kursus
a) Læs anvisningen opmærksomt. Gør dig fortrolig med betjeningsgrebene og
maskinens korrekte anvendelse.
b) Lad aldrig personer, som ikke er fortrolig med disse anvisninger, eller børn, bruge
maskinen. Brugerens alder kan begrænses af de lokalt gældende forskrifter.
c) Der skal tages højde for, at brugeren selv er ansvarlig for uheld eller den fare
han udsætter andre personer eller deres ejendom for.
2 Forberedelse
a) Inden brug skal el-kablet og forlængerledningen kontrolleres for beskadigelser
eller ældning. Hvis ledningen beskadiges under brug, skal stikket straks træk-
kes ud. RØR IKKE LEDNINGEN, FØR STIKKET ER TRUKKET UD. Brug ikke
maskinen, hvis ledningen er beskadiget eller slidt.
b) Inden brug skal der foretages en visuel kontrol af maskinen for beskadigede,
manglende eller forkert anbragte beskyttelsesanordninger eller -skærme.
c) Tag aldrig maskinen i brug, hvis der er personer, specielt børn, eller husdyr
inærheden.
3 Drift
a) Hold el-kabel og forlængerledning væk fra skær anordningen.
b) Der skal både bæres øjenværn og faste sko, så længe maskinen er i brug.
c) Undgå at bruge maskinen i dårligt vejr, specielt ved risiko for lyn og torden.
d) Brug kun maskinen i dagslys eller ved god, kunstig belysning.
e) Brug aldrig maskinen, hvis skærme eller beskyttelsesanordninger enten er
defekte eller mangler.
f) Tænd kun for motoren, når hænder og fødder er udenfor skæreanordningens
rækkevidde.
g) Afbryd altid maskinens strømforsyning (dvs. træk stikket ud, fjern spærre-
anordningen eller tag batte rierne ud)
1) hvis maskinen bliver efterladt uden opsyn;
2) inden en blokering fjernes;
3) inden kontrol, rengøring eller bearbejdning af maskinen;
4) efter kontakt med et fremmedlegeme;
5) hvis maskinen begynder at vibrere unormalt.
h) Pas på ikke at kvæste hænder og fødder med skæreanordningen.
i) Sørg altid for, at der ikke sidder fremmedle gemer i ventilationsåbningerne.
4 Istandsættelse og opbevaring
a) Afbryd maskinens strømforsyning (dvs. træk stikket ud, fjern spærreanordnin-
gen eller tag batterierne ud) inden der gennemføres vedligeholdelse eller ren-
gøring.
b) Brug kun de reserve- og tilbehørsdele, som produ centen anbefaler.
c) Maskinen skal kontrolleres og vedligeholdes med jævne mellemrum. Lad kun
maskinen reparere på et autoriseret værksted.
d) Når maskinen ikke er i brug, skal den opbevares utilgængeligt for børn.
Yderligere sikkerhedshenvisninger
Elektrisk sikkerhed
FARE! Hjertestop!
Produktet opretter et elektromagnetisk felt under driften. Dette felt kan
under bestemte betingelser have indflydelse på funktionen af aktive eller
passive medicinske implantater. For at udelukke livsfarlige situationer,
der kan medføre alvorlige kvæstelser med døden til følge, bør personer
med et medicinsk implantat sætte sig i forbindelse med en læge eller
implantatets producent, inden dette produkt anvendes.
Ledning
Ved brug af forlængerledninger skal disse mindst svare til det laveste tilladte
tværsnit i følgende tabel:
Spænding Kabellængde Tværsnit
230 – 240 V / 50 Hz Op til 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Undlad at bruge produktet til pleje af en dam eller i nærheden af vand.
Personlig sikkerhed
FARE! Fare for kvælning!
Små dele kan nemt sluges. Der er risiko for, at små børn kan blive kvalt
i polyposen. Hold små børn på afstand under monteringen.
I tilfælde af stærke vibrationer skal spolelåget kontrolleres for skader.
Kontrollér inden brug, om slidribben er i orden.
Transport på forreste håndtag.
Brug personligt sikkerhedsudstyr.
Bær handsker ved rengøringen af skæret.
Bær altid sikkerhedsbriller.
Sikkerhedsudstyr som handsker, skridsikre sikkerheds sko eller høreværn, der
bruges til respektive betingelser, mindsker personskader.
Vær forsigtig under justeringen af produktet for at undgå, at der kommer fingre
i klemme imellem bevægelige og faste dele af maskinen eller ved samlingen af
sikkerhedsafdækningen.
Undlad at bruge vand eller kemiske stoffer til rengøringen af værnet eller andre
dele af trimmeren.
Hold fast på alle møtrikker, bolte og skruer for at sikre, at produktet er i en sikker
arbejdstilstand.
Skil ikke produktet ad i flere dele end det blev leveret.
Advarsel! På grund af høreværnet og maskinens lyde kan brugeren overse
personer, som nærmer sig.
Under driften og transporten bør du især passe på farerne for andre mennesker.
Vær på vagt, hold øje med hvad du laver og brug din sunde menneskeforstand,
når du bruger et elektrisk værktøj.
Undlad at bruge elektrisk værktøj, når du er træt eller påvirket af narko, alkohol
eller medicin.
Når du bruger et elektrisk værktøj, kan et øjebliks uopmærksomhed medføre
alvorlige personskader.
2. MONTERING
FARE! Legemsbeskadigelse!
Risiko for snitlæsioner, såfremt produktet starter utilsigtet.
v Vent, indtil skæretråden står stille, og træk stikket ud af stikdå-
sen, før du monterer produktet.
Monter sikkerhedsafdækning og plante-beskyttelsesbøjle
[ fig. A1 / A2 ]:
FARE!
v Produktet må kun bruges, når sikkerhedsafdækningen
er monteret.
1. Skub den forreste del af sikkerhedsafdækningen
3
på trimmerhovedet
1
, til den går i hak.
2. Skub den bageste del af sikkerhedsafdækningen
2
på trimmerhovedet
1
, til den går i hak.
3. Skru forsigtigt de to skruer
4
fast.
4. Skub plante-beskyttelsesbøjlen
5
på trimmerhovedet
1
, til den
går i hak.
3. BETJENING
FARE! Legemsbeskadigelse!
Risiko for snitlæsioner, såfremt produktet starter utilsigtet.
v Vent, indtil skæretråden står stille, og træk stikket ud af stikdå-
sen, før du tilslutter, indstiller eller transporterer produktet.
Montering af trimmeren [ fig. O1 ]:
FARE! Elektrisk stød!
For at undgå at ledningen går i stykker, skal forlængerledningen
føres ind i kabellåsen.
v Før forlængerledningen ind i kabellåsen, før du betjener trim-
meren.
1. Lav en strop af forlængerledningen
8
, og før stroppen
ind i kabellåsen
9
, og stram stroppen.
2. Stik trimmerens stik
0
ind i forlængerledningens
8
kobling
q
.
3. Sæt forlængerledningen
8
i stikdåsen.
GAR_09870-20.960.05_2024-02-28.indd 22GAR_09870-20.960.05_2024-02-28.indd 22 28.02.24 16:0828.02.24 16:08
da
23
Indstilling af arbejdsposition:
Arbejdsposition 1 [ fig. O2 ]:
Til standard-trimning.
Arbejdsposition 2 [ fig. O3 /O4 ]:
Trimning under forhindringer.
Håndtaget på trimmeren kan sænkes fra standardpositionen 1 i to lavere
positioner 2 eller 3, så man kan arbejde rundt om forhindringer.
1. Stil trimmeren på jorden.
2. Hold på trimmerens håndtag
7
således med begge hænder, at du kan
trykke på oplåsningsknappen
w
med en finger.
3. Tryk på oplåsningsknappen
w
, og sænk håndtaget
7
i den ønskede
position.
4. Slip oplåsningsknappen
w
, og lad håndtaget
7
gå i hak igen.
Arbejdsposition 3 (kun til varenr. 9872 / 9874) [ fig. O5 /O6 ]:
Klipning af plænekanter.
BEMÆRK! Trimmeren må kun anvendes, når trimmerhovedet
er i hak på enten 0° eller 90°.
For at kunne dreje trimmerhovedet
1
til 90°, skal håndtaget befin-
de sig i standard-positionen 1.
1. Hold på trimmerens håndtag
7
således med begge hænder, at du kan
trykke på oplåsningsknappen
e
med en finger.
2. Tryk på oplåsningsknappen
e
, og drej trimmerhovedet
1
fra 0° til 90°,
til det går i hak.
3. Slip oplåsningsknappen
e
, og lad håndtaget
7
gå i hak igen.
Indstille håndtagets længde [ fig. O7 ]:
FARE!
Produktet må ikke tages i brug, hvis håndtaget er kørt helt ind
(transportposition).
1. Løsn klembøsningen
6
.
2. Træk håndtaget
7
ud til den ønskede længde.
3. Spænd klembøsningen
6
fast igen.
Indstil ekstra-håndtagets position [ fig. O8 ]:
Ekstra-håndtagets position kan indstilles efter din højde.
1. Træk i håndtaget
r
.
2. Vip det ekstra håndtag
t
i den ønskede position.
3. Slip håndtaget
r
igen.
Når trimmeren er indstillet korrekt til kropshøjden, er kropsholdningen
oprejst og trimmerhovedet hælder en smule frem i arbejdsposition 1.
v Hold trimmeren således på hovedgrebet
z
og det ekstra håndtag
t
,
at trimmerhovedet er vippet lidt frem.
Indstil plante-beskyttelses bøjlen:
– Arbejdsposition [ fig. O9 ]
– Parkeringsposition [ fig. O10 ]
v Træk plante-beskyttelsesbøjlen
5
af, og skub den i den ønskede
position, til den går i hak.
Start trimmeren [ fig. O11 ]:
FARE! Legemsbeskadigelse!
Der er fare for kvæstelser, hvis produktet ikke standser,
når starthåndtaget slippes.
v Ignorer ikke sikkerhedsanordningerne eller kontakterne.
F. eks. må du ikke fastgøre starthåndtaget til håndtaget.
Start:
1. Hold i det ekstra håndtag
t
med den ene hånd.
2. Hold på hovedhåndtaget
z
med den anden hånd, og træk
i starthåndtaget
u
.
Start trimmeren.
BEMÆRK! Undgå, at skæretråden kommer i kontakt med hårde
genstande (mure, sten, hegn osv.) for at undgå, at den måske knækker.
Stop:
v Slip starthåndtaget
u
.
Trimmeren stopper.
Snøren forlænges (Tipp-automatik) [ fig. O12 / O13 ]:
Tipp-automatikken aktiveres ved kørende motor. Kun når
snøren har maks. længde, opnås et perfekt klipperesultat. Ved første
ibrugtagning skal snøren muligvis forlænges flere gange.
Kun til varenr. 9872 / 9874: Skæretråden må ikke forlænges i arbejds-
position 3.
1. Start trimmeren.
2. Hold trimmerhovedet
1
parallelt med jorden og stød den ganske kort
mod fast undergrund (undgå længere tids uafbrudt tryk).
Snøren
i
forlænges automatisk vha. en hørbar mekanisme og
får den rigtige længde vha. snørebegrænseren
o
. Om nødvendigt, tippes
apparatet mod jorden flere gange efter hinanden.
4. VEDLIGEHOLDELSE
FARE! Legemsbeskadigelse!
Risiko for snitlæsioner, såfremt produktet starter utilsigtet.
v Vent, indtil skæretråden står stille, og træk stikket ud af stikdå-
sen, før du vedligeholder produktet.
Rens trimmeren [ fig. M1 ]:
FARE! Legemsbeskadigelse!
Fare for kvæstelser og risiko for beskadigelse af pro-
duktet.
v Produktet må ikke rengøres med vand eller med en vandstråle
(især ikke under højtryk).
v Må ikke renses med kemikalier samt benzin eller opløsnings-
midler. Nogle af disse kan ødelægge vigtige kunststofdele.
Ventilationsslidserne skal altid være rene.
1. Rengør luftslidserne
p
med en blød børste (brug ikke en skruetrækker).
2. Rengør alle bevægelige dele efter brug. Fjern især græs og snavs fra
sikkerhedsafdækningen
2
.
5. OPBEVARING
Afbrydelse af brugen:
Produktet skal opbevares utilgængeligt for børn.
1. Træk trimmerens stik ud af stikdåsen.
2. Rens trimmeren (se 4. VEDLIGEHOLDELSE).
3. Opbevar trimmeren på et tørt, lukket og frostsikkert sted.
6. FEJLAFHJÆLPNING
FARE! Legemsbeskadigelse!
Risiko for snitlæsioner, såfremt produktet starter utilsigtet.
v Vent, indtil skæretråden står stille, og træk stikket ud af stikdå-
sen, før du afhjælper fejlen på produktet.
Udskiftning af trådspolen [ fig. T1 / T2 / T3 ]:
FARE! Legemsbeskadigelse!
Fare for kvæstelse pga. metalliske skæreelementer.
v Anvend ikke skæreelementer af metal, reserve- og tilbehørs-
dele, som ikke er godkendt af GARDENA.
v Brug kun originale GARDENA-trådspoler.
Hvis slidribben
l
ikke er synlig mere, skal spolelåget
a
udskiftes. Hen-
vend dig til GARDENA Service.
Du får reserve-trådspoler hos din GARDENA-forhandler eller direkte hos
din GARDENA-service.
• GARDENA Trådspole til trimmer varenr. 5307
1. Tryk spolelåget
a
på de to snaplåse
s
ind samtidig og træk det af.
2. Tag trådspolen ud
d
.
3. Fjern alt eventuelt snavs fra trådspoleholderen
f
.
GAR_09870-20.960.05_2024-02-28.indd 23GAR_09870-20.960.05_2024-02-28.indd 23 28.02.24 16:0828.02.24 16:08
da
24
4. Træk ca. 15 cm af den nye trådspoles
d
skæretråd
i
ud af
plastikringens øse
g
.
5. Før skæretråden
i
igennem metalhylsteret
h
.
6. Før skæretråden
i
om styrestiften
j
.
7. Læg trådspolen
d
i trådspoleholderen
f
.
8. Sæt spolelåget
a
på trådspoleholderen,
f
indtil begge snaplåse
s
falder hørbart i hak. Sørg for, at skæretråden ikke kommer i klemme.
Hvis spolelåget
a
ikke kan sættes på, skal du dreje trådspolen
d
frem og
tilbage, indtil trådspolen
d
sidder helt inde i trådspole-holderen
f
.
Der kan anbringes en ekstra trådspole på trimmerens spoleholderen
k
.
v Tryk trådspolen
d
på spoleholderen
k
, indtil den går i indgreb.
Problem Mulig årsag Afhjælpning
Trimmeren skærer ikke Skæretråden er slidt eller
for kort.
v
Forlæng skæretråden
(se 3. BETJENING
„Snøren
forlænges (Tipp-automatik)“
).
Skæretråden er brugt op. v
Udskift trådspolen.
Skæretråden er trukket ind
i trådspolen eller svejset
sammen.
v
Træk skæretråden ud af
trådspolen (se foroven).
Skæretråden kan ikke
forlænges eller snøren
er hurtigt brugt op
Snøren er blevet for tør eller
porøs (f. eks. i løbet af vinteren).
v
Læg trådspolen i vand
i ca. 10 timer.
Snøren rammer ofte hårde
genstande.
v
Undgå at skæretråden ram-
mer hårde genstande.
Trimmeren starter ikke Motoren er blokeret. v Fjern forhindringen. Start
igen.
Trimmeren kan ikke
standses
Starthåndtaget har sat sig fast. v Træk trimmerens stik ud af
stikdåsen, og løsn starthånd-
taget.
Trimmeren vibrerer kraftigt
Kassettedækslet
a
er meget
snavset indvendigt, eller snøre-
kassetteholderen
f
er snavset.
v Fjern alt snavs fra kassette-
dækslet
a
og snørekassette-
holderen
f
.
BEMÆRK: Henvend dig til dit GARDENA Servicecenter i tilfælde af andre fejl.
Reparationer må kun udføres af GARDENA Servicecentrene eller af forhandlere,
som er autoriseret af GARDENA.
7. TEKNISKE DATA
Trimmer
Enhed Værdi
(Varenr. 9870)
Værdi
(Varenr. 9872)
Værdi
(Varenr. 9874)
Nominel styrke W 450 550 650
Netspænding V (AC) 230 230 230
Netfrekvens Hz 50 50 50
Skærebredde cm 25 28 28
Snørekassettens omdrej-
ningstal
O/min. 11800 11500 11500
Skæretråd-forråd m 6 6 6
Snøre-forlængelse Tipp-automatik Tipp-automatik Tipp-automatik
Vægt kg 2,6 2,8 3,0
Lydtrykniveau L
pA
1)
Usikkerhed k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Lydeffektniveau L
WA
2)
:
målt/garanteret
Usikkerhed k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Håndarmsvingning a
vhw
1)
Usikkerhed k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Målemetode iht.:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
BEMÆRK: Den anførte vibrationsemissionsværdi blev målt iht. en standardise-
ret kontrolmetode og kan bruges til at sammenligne elektriske værktøjer med
hinanden. Denne værdi kan også bruges til en foreløbig vurdering af ekspone-
ringen. Vibrationsemissionsværdien kan variere under værktøjets virkelige anvendelse.
8. TILBEHØR / RESERVEDELE
GARDENA Trådspole til
trimmer
Til udskiftning af brugte trådspoler. Varenr. 5307
GARDENA Reserve-spolelåg Fås hos GARDENA servicecenter.
GARDENA Hjulsæt til trimmer
(kun til Varenr. 9872
/ 9874)
Til nem klipning af plænekanter. Varenr. 9880
9. GARANTI / SERVICE
9.1 Produktregistrering:
Registrer dit produkt på gardena.com/registration.
9.2 Service:
Du kan finde de aktuelle kontaktoplysninger for vores tjeneste på bagsiden
og online:
• Danmark: https://www.gardena.com/dk/support/support/kontakt/
• Island: https://www.gardena.com/int/support/advice/contact/
10. BORTSKAFFELSE
(iht. Dir. 2012/19/EU / S.I. 2013 No. 3113)
Produktet må ikke bortskaffes via normalt husholdningsaffald.
Det skal bortskaffes iht. de gældende lokale miljøforskrifter.
VIGTIGT!
v Bring produktet hen til en miljøstation i nærheden.
fi
fi Trimmerit
1. TURVAOHJEET .......................................24
2. KOKOONPANO .......................................25
3. KÄYTTÖ .............................................26
4. HUOLTO ............................................26
5. SÄILYTYS ............................................26
6. VIKOJEN KORJAUS ....................................26
7. TEKNISET TIEDOT .....................................27
8. LISÄVARUSTEET / VARAOSAT ............................27
9. TAKUU / HUOLTOPALVELU ..............................27
10. HÄVITTÄMINEN .......................................27
Alkuperäisohjeen käännös.
Tätä tuotetta saavat käyttää yli 8-vuotiaat
lapset sekä henkilöt, joilla on alentunut fyy-
sinen, aistinvarainen tai psyykkinen toimintakyky
tai puutteelliset tiedot, kun heitä tällöin valvotaan
tai kun he ovat saaneet tuotteen turvallista käyt-
töä koskevat ohjeet ja ymmärtävät käyttöön liitty-
vät vaarat. Lapset eivät saa leikkiä tuotteen kans-
sa. Lapset eivät saa ilman valvontaa tehdä laitteen
puhdistusta eikä käyttäjän tehtäviin kuuluvaa
huoltoa. Suosittelemme, että tuotetta käyttävät
vasta yli 16-vuotiaat.
Määräystenmukainen käyttö:
GARDENAN Akkutrimmeri on tarkoitettu nurmikon ja nurmialueiden
viimeistelyyn ja leikkaukseen yksityisissä koti- ja harrastuspuutarhoissa.
Tuote ei sovellu pitkäaikaiseen käyttöön.
VAARA! Henkilövammat!
v Älä käytä tuotetta pensasaitojen leikkaamiseen, materiaalien
silppuamiseen tai kompostoimiseen.
TÄRKEÄÄ!
Lue käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten.
Tuotteessa olevat merkit:
Lue käyttöohje.
1. TURVAOHJEET
GAR_09870-20.960.05_2024-02-28.indd 24GAR_09870-20.960.05_2024-02-28.indd 24 28.02.24 16:0828.02.24 16:08
fi
25
Pidä etäisyyttä.
Käytä aina hyväksyttyjä kuulosuojaimia.
Käytä aina hyväksyttyjä suojalaseja.
Älä altista sateelle.
VAARA! Loukkaantumisvaara muille henkilöille!
Pidä muut henkilöt pois alueelta, jossa työskentelet.
Irrota pistoke välittömästi verkosta, jos johto on vaurioitunut tai
katkennut.
Yleiset turvaohjeet
Sähköturvallisuus
VAARA! Sähköisku!
Loukkaantumisvaara sähköiskusta.
v Virta on syötettävä tuotteeseen vikavirtasuojakytkimellä (vvsk), jonka
nimellinen laukaisuvirta on enintään 30 mA.
VAARA! Loukkaantumisvaara!
Viiltohaavojen vaara, jos leikkuusiimaa pyöritetään tai tuote käynniste-
tään tahattomasti.
v Irrota tuote verkosta ennen huoltotöitä tai osien vaihtamista. Pisto-
rasian on tällöin aina oltava näkymäetäisyydellä.
Vältä epätavallista vartalon asentoa ja säilytä aina tasa paino, jotta sinulla on
tukeva asento rinteissä. Kävele, älä juokse.
Älä koske liikkuviin vaarallisiin osiin ennen kuin kone on irrotettu verkkoliitännästä
ja liikkuvat vaaralliset osat ovat täydellisesti pysähtyneet.
Käytä aina konetta käyttäessä tukevia kenkiä ja pitkiä housuja.
Turvallinen käyttö
1 Koulutus
a) Lue ohjeet huolellisesti. Tutustu koneen säätöosiin ja asianmukaiseen
käyttöön.
b) Älä koskaan salli henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin, tai
lasten käyttää konetta. Paikalliset määräykset voivat rajoittaa käyttäjän ikää.
c) On huomioitava, että käyttäjä on itse vas tuussa omista onnettomuuksien tai
vaaratilan teiden aiheuttamisesta muille henkilöille tai heidän omaisuudelle.
2 Esivalmistelu
a) Ennen käyttöä on tarkastettava liitäntä- ja jatkojohdot vaurioiden tai kulumisten
merkeistä. Jos johto vaurioituu käytön aikana, se on irrotettava välittömästi
sähköverkosta. ÄLÄ KOSKE JOHTOON ENNEN KUIN SE ON IRROTETTU
SÄHKÖVERKOSTA. Älä käytä konetta, jos johto on vaurioitunut tai kulunut.
b) Ennen käyttöä koneen suojavarusteet ja suojukset on tarkastettava silmämää-
räisesti vaurioiden, puutosten tai väärän asennuksen varalta.
c) Älä koskaan ota konetta käyttöön, jos lähellä oleskelee henkilöitä, varsinkin
lapsia, tai eläimiä.
3 Käyttö
a) Pidä liitäntä- ja jatkojohto kaukana leikkuujärjestel mästä.
b) Koneen käytön aikana on koko ajan käytettävä silmäsuojaimia ja kiinteitä
kenkiä.
c) Koneen käyttöä on vältettävä huonolla ilmalla, erityisesti ukkosella salamoi-
dessa.
d) Käytä konetta vain päivänvalossa tai hyvin valaistulla alueella.
e) Älä koskaan käytä konetta, jonka suojus tai suojavarusteet ovat vaurioituneet
tai jos suojus tai suojavarusteet puuttuvat.
f) Käynnistä moottori vain, kun kädet ja jalat ovat kau kana leikkuujärjestelmästä.
g) Irrota kone aina virtalähteestä (ts. irrota pistoke sähköverkosta, poista estojär-
jestelmä tai poistettava akku)
1) aina, kun kone jätetään ilman valvontaa
2) ennen eston poistoa
3) ennen koneen tarkastusta, puhdistusta tai käsittelyä
4) vieraaseen esineeseen kosketuksen jälkeen
5) aina, jos kone alkaa täristä epätavallisesti.
h) Varo leikkuujärjestelmän aiheuttamaa loukkaantumisvaaraa jaloille ja käsille.
i) Varmista aina, että tuuletusaukoissa ei ole vieraita esineitä.
4 Kunnossapito ja säilytys
a) Kone on irrotettava sähkönjakelusta (ts. vedä pistoke irti sähköverkosta, poista
lukitusjärjestelmä tai poistettava paristo), ennen huolto- tai puhdistustöiden
suorittamista.
b) Käytä ainoastaan valmistajan suosittelemia varaosia ja lisävarusteita.
c) Kone on tarkastettava ja huollettava säännöl lisesti. Anna kone huollettavaksi
ainoastaan valtuutetulle korjaamolle.
d) Jos kone ei ole käytössä, se on säilytettävä lasten ulottumattomissa.
Lisänä olevat turvaohjeet
Sähköturvallisuus
VAARA! Sydämenpysähdys!
Tämä tuote tuottaa käytössä sähkömagneettisen kentän. Kenttä voi tie-
tyissä olosuhteissa vaikuttaa aktiivisten tai passiivisten lääkinnällisten
implanttien toimintaan. Jotta vakaviin loukkaantumisiin tai kuolemaan
johtavien tilanteiden vaara voidaan välttää, lääkinnällistä implanttia käyt-
tävien henkilöiden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja
implantin valmistajan puoleen.
Johto
Jatkojohtoa käytettäessä sen on vastattava seuraavan taulukon vähimmäishal-
kaisijoita:
Jännite Johdon pituus Halkaisija
230 – 240 V / 50 Hz Enintään 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Älä käytä tuotetta veden lähellä tai lampien hoitoon.
Henkilökohtainen turvallisuus
VAARA! Tukehtumisvaara!
Pienet osat voidaan niellä helposti. Muovipussin vuoksi pienten lasten
tukehtumisvaara. Pidä pienet lapset kaukana kokoamisen aikana.
Voimakkaassa tärinässä tarkasta kelakannen mahdolliset vauriot.
Tarkasta ennen käyttöä, onko kulutuskaari kunnossa.
Kuljetus etumaisesta kahvasta.
Käytä henkilökohtaisia suojavarusteita.
Käytä käsineitä teräosien puhdistuksessa.
Käytä aina silmäsuojaimia.
Suojavarusteet, kuten käsineet, liukumattomat turvakengät tai kuulosuojaimet,
joita käytetään kyseisissä olosuhteissa, pienentävät henkilövammojen mahdolli-
suutta.
Varo tuotetta säädettäessä, etteivät sormet jää puristuksiin koneen liikkuvien ja
kiinteiden osien väliin tai suojuksia koottaessa.
Älä käytä vettä tai kemiallisia aineita suojan tai trimmerin muiden osien puhdista-
miseen.
Pidä kaikki mutterit ja ruuvit tiukkoina varmistaaksesi tuotteen turvallisen työtilan.
Älä pura konetta toimitustilaa enempää.
Varoitus! Kuulosuojainta käyttäessä ja tuotteen aiheuttaman melun vuoksi on
mahdollista, että lähestyvät henkilöt jäävät huomaamatta.
Huomioi käytön ja kuljetuksen aikana erityisesti muille henkilöille aiheutuvat vaarat.
Ole tarkkana, tarkkaile, mitä teet ja säilytä maalaisjärki sähkötyökalua käyttäessä.
Älä käytä sähkötyökaluja, jos olet väsynyt tai huumeiden, alkoholin tai lääkeainei-
den vaikutuksen alaisena.
Pieni tarkkaavaisuuden herpaantuminen sähkölaitetta käyttäessä voi johtaa vaka-
viin loukkaantumisiin.
2. KOKOONPANO
VAARA! Henkilövammat!
Viiltohaavojen vaara, jos tuote käynnistyy vahingossa.
v Odota, kunnes leikkuusiima on pysähtynyt ja irrota tuote säh-
könjakelusta ennen kuin asennat tuotteen.
Suojuksen ja kasvinsuojakaaren asentaminen [ kuva A1 / A2 ]:
VAARA!
v Tuotetta saa käyttää ainoastaan asennetulla suojuksella.
1. Työnnä suojuksen
3
etumainen osa trimmeripäähän
1
, kunnes
kiinnittyy paikoilleen.
2. Työnnä suojuksen
2
takimmainen osa vasteeseen asti
trimmeripäähän
1
.
3. Kiristä molemmat ruuvit
4
varovasti tiukkaan.
4. Työnnä kasvinsuojakaari
5
trimmeripäähän
1
, kunnes se kiinnittyy
paikoilleen.
GAR_09870-20.960.05_2024-02-28.indd 25GAR_09870-20.960.05_2024-02-28.indd 25 28.02.24 16:0828.02.24 16:08
fi
26
3. KÄYTTÖ
VAARA! Henkilövammat!
Viiltohaavojen vaara, jos tuote käynnistyy vahingossa.
v Odota, kunnes leikkuusiima on pysähtynyt ja irrota tuote säh-
könjakelusta ennen kuin kytket tuotteen kiinni, säädät tai kulje-
tat sitä.
Trimmerin liittäminen sähköverkkoon [ kuva O1 ]:
VAARA! Sähköisku!
Verkkojohdon vaurioiden välttämiseksi jatkojohto on asetettava
johdon vedonpoistoon.
v Aseta jatkojohto johdon vedonpoistoon ennen trimmerin käyt-
töä.
1. Aseta jatkojohto
8
lenkin kanssa johdon vedonpoistoon
9
ja kiristä
lenkki.
2. Kytke trimmerin pistoke
0
jatkojohdon
8
kytkimeen
q
.
3. Yhdistä jatkojohto
8
sähkönjakeluun.
Työskentelyasennon säätäminen:
Työasento 1 [ kuva O2 ]:
Vakioleikkaukseen.
Työasento 2 [ kuva O3 /O4 ]:
Leikkaus esteisessä maastossa.
Virtakahva voidaan esteiden alla trimmatessa laskea perusasennosta 1
kahteen ala-asentoon 2 tai 3.
1. Aseta trimmeri maahan.
2. Pidä trimmeristä kiinni virtakahvasta
7
molemmin käsin niin, että voit
painaa vapautuspainiketta
w
yhdellä sormella.
3. Paina vapautuspainiketta
w
ja laske virtakahva
7
haluttuun asentoon.
4. Vapauta vapautuspainike
w
ja anna virtakahvan
7
kiinnittyä paikoilleen.
Työasento 3 (vain tuotteelle 9872 / 9874) [ kuva O5 /O6 ]:
Nurmikon reunojen leikkaaminen.
HUOMIO! Trimmeriä saa käyttää vain, kun trimmerinpää on
lukittunut asentoon 0° tai 90°.
Jotta trimmeripäätä
1
voidaan kääntää 90°, virtakahvan on oltava
perusasennossa 1.
1. Pidä trimmeristä kiinni virtakahvasta
7
molemmin käsin niin, että voit
painaa vapautuspainiketta
e
yhdellä sormella.
2. Paina vapautuspainiketta
e
ja käännä trimmeripäätä
1
0 asteesta 90 asteeseen, kunnes se kiinnittyy paikoilleen.
3. Vapauta vapautuspainike
e
ja anna virtakahvan
7
kiinnittyä
paikoilleen.
Virtakahvan säätäminen [ kuva O7 ]:
VAARA!
Tuotetta ei saa käyttää, jos virtakahvaa ei ole ajettu sisään
täydellisesti (kuljetusasento).
1. Avaa kiristysholkki
6
.
2. Vedä virtakahva
7
haluttuun pituuteen.
3. Kiristä kiristysholkki
6
jälleen tiukkaan.
Lisäkahvan asennon säätä minen [ kuva O8 ]:
Lisäkahvan asentoa voidaan säätää pituutesi mukaan.
1. Vedä vivusta
r
.
2. Kallista lisäkahva
t
haluttuun asentoon.
3. Vapauta vipu
r
jälleen.
Kun trimmeri on säädetty oikein käyttäjän pituuteen, voi käyttäjä seisoa
suorassa työskennellessään ja trimmeripää on työasennossa 1 hieman
eteenpäin kallistunut.
v Pidä trimmeriä pääkahvassa
z
ja lisäkahvassa
t
niin, että trimmeripää
on hieman eteenpäin kallistuneena.
Kasvinsuojakaaren säätäminen:
– Työasento [ kuva O9 ]
– Seisonta-asento [ kuva O10 ]
v Vedä kasvinsuojakaari
5
irti ja siirrä se haluttuun asentoon, kunnes se
kiinnittyy paikoilleen.
Trimmerin käynnistys [ kuva O11 ]:
VAARA! Henkilövammat!
Loukkaantumisvaara, jos tuote ei pysähdy käynnistysvi-
vusta irrotettaessa.
v Älä ohita turvajärjestelmiä tai kytkintä. Älä esimerkiksi kiinnitä
käynnistysvipua kahvaan.
Käynnistys:
1. Pidä kiinni lisäkahvasta
t
yhdellä kädellä.
2. Pidä pääkahvasta
z
toisella kädellä ja vedä käynnistysvipua
u
.
Trimmeri käynnistyy.
HUOMIO! Vältä leikkuusiiman osumista koviin esineisiin (muuri, kivet, aidat
jne.) leikkuusiiman kulumisen tai katkeamisen estämiseksi.
Pysäytys:
v Vapauta käynnistysvipu
u
.
Trimmeri pysähtyy.
Leikkuusiiman pidentäminen (puoliautomaattinen)
[ kuva O12 / O13 ]:
Puoliautomaattista toimintoa käytetään moottorin käydessä.
Vain silloin, kun siima on pisimmillään, saavutetaan siisti ruohonleikkuujälki.
Ensikäyttöönotossa on leikkuusiimaa tarvittaessa pidennet tävä useaan
kertaan.
Vain tuote 9872 / 9874: Leikkuusiimaa ei saa pidentää työasennossa 3.
1. Käynnistä trimmeri.
2. Pidä trimmeripää
1
yhdensuuntaisesti maahan nähden ja napauta
lyhyesti kiinteään alustaan (vältä pitkäkestoista keskeytymätöntä
painamista).
Leikkuusiimaa
i
pidennetään kuuluvalla kytkentätapahtumalla automaat-
tisesti ja oikea pituus saadaan siimanrajoittimella
o
. Tarvittaessa napauta
useamman kerran peräkkäin.
4. HUOLTO
VAARA! Henkilövammat!
Viiltohaavojen vaara, jos tuote käynnistyy vahingossa.
v Odota, kunnes leikkuusiima on pysähtynyt ja irrota tuote säh-
könjakelusta ennen tuotteen huollon aloittamista.
Trimmerin puhdistus [ kuva M1 ]:
VAARA! Henkilövammat!
Loukkaantumisvaara ja tuotteen vaurioitumisriski.
v Älä puhdista tuotetta vedellä tai vesisuihkulla (varsinkaan pai-
nepesurin vesisuihkulla).
v Älä puhdista kemikaaleilla, bensiinillä tai liuotinaineilla. Tämä
voi tuhota tärkeitä muoviosia.
Tuuletusrakojen on oltava aina puhtaita.
1. Puhdista tuuletusraot
p
pehmeällä harjalla (älä käytä ruuvinväännintä).
2. Puhdista kaikki liikkuvat osat joka käytön jälkeen. Poista varsinkin
ruohon jäänteet ja muut liat suojuksesta
2
.
5. SÄILYTYS
Käytöstä poistaminen:
Tuote on säilytettävä lasten ulottumattomissa.
1. Irrota trimmeri sähkönjakelusta.
2. Puhdista trimmeri (katso 4. HUOLTO).
3. Säilytä trimmeriä kuivassa, suljetussa ja pakkaselta suojatussa paikassa.
6. VIKOJEN KORJAUS
VAARA! Henkilövammat!
Viiltohaavojen vaara, jos tuote käynnistyy vahingossa.
v Odota, kunnes leikkuusiima on pysähtynyt ja irrota tuote säh-
könjakelusta ennen tuotteen vian korjaamista.
GAR_09870-20.960.05_2024-02-28.indd 26GAR_09870-20.960.05_2024-02-28.indd 26 28.02.24 16:0828.02.24 16:08
fi
27
Siimakelan vaihtaminen [ kuva T1 / T2 / T3 ]:
VAARA! Henkilövammat!
Loukkaantumisvaara metallisista leikkuuelementeistä.
v Älä käytä metallisia leikkuuelementtejä tai vara- ja lisäosia,
jotka eivät ole GARDENAN hyväksymiä.
v Käytä vain alkuperäisiä GARDENA-siimakeloja.
Jos kulutuskaari
l
ei ole enää näkyvissä, kelakansi
a
on vaihdettava.
Käänny GARDENA-huoltopalvelun puoleen.
Uudet siimakelat saat omalta GARDENA-jälleenmyyjältäsi tai suoraan
GARDENA-asiakaspalvelusta.
GARDENA-siimakela trimmerille tuotenumerolla 5307
1. Paina kelakantta
a
samanaikaisesti molemmista lukitsimista
s
sisään
ja irrota.
2. Poista siimakela
d
.
3. Poista kaikki mahdolliset liat siimakelan pidikkeestä
f
.
4. Vedä noin 15 cm uuden siimakelan
d
leikkuusiimaa
i
muovirenkaan
reiästä
g
.
5. Ohjaa leikkuusiima
i
metalliholkin
h
läpi.
6. Ohjaa leikkuusiima
i
kääntötapin
j
ympäri.
7. Aseta siimakela
d
siimakelan koteloon
f
.
8. Aseta kelakansi
a
siimakelan koteloon
f
, kunnes molemmat
lukitsimet
s
lukkiutuvat kuuluvasti.
Varmista, ettei leikkuusiima ole jäänyt puristuksiin.
Jos kelakantta
a
ei voi asettaa paikoilleen, käännä siimakelaa
d
edesta-
kaisin, kunnes siimakela
d
on täydellisesti siimakelan pidikkeessä
f
.
Ylimääräinen siimakela voidaan kiinnittää trimmeriin siimakelan kiinnityk-
seen
k
.
v Paina siimakela
d
kiinni siimakelan kiinnitykseen
k
niin, että se
kiinnittyy paikalleen.
Ongelma Mahdollinen syy Korjaus
Trimmeri ei leikkaa Leikkuusiima kulunut tai liian
lyhyt.
v Pidennä leikkuusiimaa
(katso 3. KÄYTTÖ
“Leikkuusiiman pidentäminen
(puoliautomaattinen)”
).
Leikkuusiima käytetty loppuun. v Vaihda siimakela.
Leikkuusiima on vedetty siima-
kelan sisään tai jäänyt kiinni.
v Vedä leikkuusiima siimake-
lasta.
Leikkuusiimaa ei voi
pidentää tai on nopeasti
käytetty loppuun
Siimasta on tullut kuiva tai
hauras (esim. talven aikana).
v Aseta siimakela noin
10 tunniksi veteen.
Leikkuusiima on osunut usein
koviin esineisiin.
v Vältä leikkuusiiman osumista
koviin esineisiin.
Trimmeri ei käynnisty Moottori on jumissa. v Poista este. Käynnistä uudel-
leen.
Trimmeriä ei voi pysäyttää Käynnistysvipu jumissa. v Irrota trimmeri sähkönja-
kelusta ja vapauta käynnis-
tysvipu.
Trimmeri tärisee voimak-
kaasti
Kasetin kansi
a
on sisäpuolelta
erittäin likainen tai siimakasetin
pidike
f
on likainen.
v Poista kaikki lika kasetin
kannesta
a
ja siimakasetin
pidikkeestä
f
.
HUOMAUTUS: Käänny muissa häiriötapauksissa GARDENA-huoltopalvelun
puoleen. Korjaukset saa suorittaa ainoastaan GARDENA-huoltopalvelu tai
GARDENAN valtuuttamat erikoisliikkeet.
7. TEKNISET TIEDOT
Trimmerit
Yksikkö Arvo
(tuotenro 9870)
Arvo
(tuotenro 9872)
Arvo
(tuotenro 9874)
Nimellisteho W 450 550 650
Verkkojännite V (AC) 230 230 230
Verkkotaajuus Hz 50 50 50
Leikkuuleveys cm 25 28 28
Siimakelan kierrosluku 1/min 11800 11500 11500
Leikkuusiimavarasto m 6 6 6
Leikkuusiiman pidennys
puoliautomaat-
tinen
puoliautomaat-
tinen
puoliautomaat-
tinen
Paino kg 2,6 2,8 3,0
Trimmerit
Yksikkö Arvo
(tuotenro 9870)
Arvo
(tuotenro 9872)
Arvo
(tuotenro 9874)
Äänenpainetaso L
pA
1)
Epävarmuus k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Äänitehotaso L
WA
2)
:
mitattu/taattu
Epävarmuus k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Käsiin kohdistuva tärinä
a
vhw
1)
Epävarmuus k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Mittausmenetelmä:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
HUOMAUTUS: Ilmoitettu tärinäpäästöarvo mitattiin määräysten mukaisen tar-
kastusmenetelmän mukaisesti ja sitä voidaan käyttää vertailussa muiden säh-
kötyökalujen kanssa. Tätä arvoa voidaan käyttää myös altistumisen väliaikai-
seen arviointiin. Tärinäpäästöarvo voi vaihdella sähkötyökalun todellisen käytön aikana.
8. LISÄVARUSTEET / VARAOSAT
GARDENA-Siimakela
trimmerille
Käytetyn siimakelan vaihtoon. tuotenro 5307
GARDENA Varakelakansi Saatavissa GARDENA Service -huoltopalvelun
kautta.
GARDENA Pyöräsetti
trimmerille
(vain tuotteelle 9872 / 9874)
Nurmikon reunojen yksinkertaiseen leikkaukseen. tuotenro 9880
9. TAKUU / HUOLTOPALVELU
9.1 Tuotteen rekisteröinti:
Rekisteröi tuotteesi osoitteessa gardena.com/registration.
9.2 Huoltopalvelu:
Huoltopalvelumme nykyiset yhteystiedot ovat takasivulla ja verkossa:
• Suomi: https://www.gardena.com/fi/tukipalvelut/oppaat/palaute/
10. HÄVITTÄMINEN
(direktiivin 2012/19/EU / S.I. 2013 No. 3113 mukaan)
Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana.
Se on hävitettävä voimassa olevien paikallisten ympäristönsuoje-
lumääräysten mukaisesti.
TÄRKEÄÄ!
v Hävitä tuote paikallisen kierrätyskeskuksen kautta.
no
no Trimmer
1. SIKKERHETSANVISNINGER .............................28
2. MONTASJE ..........................................29
3. BETJENING ..........................................29
4. VEDLIKEHOLD ........................................29
5. LAGRING ............................................30
6. UTBEDRE FEIL ........................................30
7. TEKNISKE DATA ......................................30
8. TILBEHØR / RESERVEDELER .............................30
9. GARANTI / SERVICE ....................................30
10. AVHENDING .........................................30
Oversettelse av de originale instruksjonene.
Dette produktet kan brukes av barn fra
og med 8 år og personer med reduserte
fysiske, sensoriske eller mentale evner, såfremt
de er under tilsyn eller er blitt undervist om sikker
bruk av produktet og forstår farene som resulte-
GAR_09870-20.960.05_2024-02-28.indd 27GAR_09870-20.960.05_2024-02-28.indd 27 28.02.24 16:0828.02.24 16:08
no
28
VIKTIG!
Les nøye gjennom bruksanvisningen og oppbevar denne til senere bruk.
Symboler på produktet:
Les bruksanvisningen.
Hold avstand.
Bruk alltid godkjent hørselvern.
Bruk alltid godkjent synsvern.
Saksen skal ikke utsettes for regn.
FARE!
Fare for at andre personer kan komme til skade!
Hold andre personer borte fra området du arbeider i.
Trekk straks støpselet ut av uttaket hvis ledningen blir skadet
eller revet over.
Generelle sikkerhetsanvisninger
Elektrisk sikkerhet
FARE! Strømstøt!
Fare for personskade på grunn av strømstøt.
v Produktet må forsynes med strøm via en FI-bryter (RCD) med en nomi-
nell utløsningsstrøm på maks. 30 mA.
FARE! Fare for personskade!
Ved utilsiktet dreiing av skjæretråden eller ved start av produktet er det
fare for kuttskader.
v Koble produktet fra nettet før du utfører vedlikeholdsarbeid eller skif-
ter ut deler. Stikkontakten må da befinne seg innenfor synsområdet.
Unngå en unormal kroppsholdning og hold alltid balansen, slik at du alltid står
sikkert ved heng. Gå, ikke løp.
Ikke berør noen av de bevegelige, farlige delene før maskinen er koblet fra strøm-
nettet og de bevegelige, farlige delene har stoppet helt.
Bruk alltid fast skotøy og langbukser ved bruk av mas kinen.
Sikker drift
1 Opplæring
a) Les anvisningen oppmerksomt. Gjør deg kjent med deler som kan innstilles og
riktig bruk av maskinen.
b) Tillatt aldri personer, som ikke er kjent med disse anvisningene, eller barn å
bruke maskinen. Lokale forskrifter kan beskrenke brukerens alder.
c) Vær oppmerksom på at brukeren selv er ansvarlig for ulykker eller fare vedrø-
rende andre personer og deres eiendom.
2 Forberedelse
a) Før bruk skal tilkoblings- og forlengelseskabler kontrolleres med hensyn
tegn på skade eller aldring. Blir ledningen skadd under bruk skal den straks
kobles fra nettet. BERØR IKKE LEDNINGEN, FØR DEN SKILT FRA NETTET.
Bruk ikke maskinen, hvis ledningen er sakdd eller slitt.
b) Før bruk skal maskinen kontrolleres optisk om den har skadde, manglende
eller galt monterte verneinnretninger eller tildekninger.
1. SIKKERHETSANVISNINGER
c) Sett aldri maskinen i drift, hvis det oppholder seg personer, spesielt barn, eller
husdyr i nærheten.
3 Drift
a) Hold tilkoblings- og forlengelsesledninger bort fra kutteinnretningen.
b) Øyevern og faste sko skal bæres i hele den tid maskinen benyttes.
c) Bruk av maskinene under dårlige værbetingelser, spesielt ved risiko for lyn,
skal unngås.
d) Benytt maskinen kun med dagslys eller god, kunstig belysning.
e) Benytt aldri maskinen med skadd tildekning eller verneinnretning, hhv. uten
tildekning eller verneinn retninger.
f) Innkoble maskinen kun, hvis hender og føtter befinner seg utenfor kutteinn-
retningens rekkevidde.
g) Skill alltid maskinen fra strømforsyningen (dvs. dra ut stikk-kontakten, fjern
sperreinnretningen eller det demonterbare batteriet)
1) alltid, hvis maskinen blir stående uten oppsikt;
2) før en blokkering fjernes;
3) før kontroll, rengjøring eller bearbeidelse av maskinen;
4) etter kontakt med et fremmedlegeme;
5) alltid, hvis maskinen begynner å vibrere på uvanlig måte.
h) forsiktig pga. mulige skader av føtter og hender.
i) Forsikre deg alltid om at luftingsåpninger holdes fri for fremmedlegemer.
4 Vedlikehold og oppbevaring
a) Maskinen skal kobles fra strømforsyningen (dvs. koble støpselet fra strømnet-
tet eller fjern sperreinnretningen eller det uttakbare batteriet) før vedlikeholds-
eller rengjøringsarbeid utføres.
b) Benytt kun de reserve- og tilbehørsdeler som anbe fales av produsenten.
c) Maskinen skal kontrolleres og vedlikeholdes regel messig. Maskinen skal kun
istandsettes i et merkeverksted.
d) Er maskinen ikke i bruk, skal den oppbevares utenfor barns rekkevidde.
Ekstra sikkerhetsanvisninger
Elektrisk sikkerhet
FARE! Hjertestans!
Dette produktet genererer et elektromagnetisk felt under drift. Dette fel-
tet kan under visse betingelser påvirke funksjonen til aktive eller passive
medisinske implantater. For å utelukke fare ved situasjoner som kan føre
til alvorlige eller dødelige personskader, skal personer med et medisinsk
implantat rådføre seg med lege og produsenten av implantatet før bruk
av dette produktet.
Kabel
Ved bruk av skjøteledninger må disse ha minste dia metere som er angitt
i følgende tabell:
Spenning Kabellengde Diameter
230 – 240 V / 50 Hz Opptil 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Ikke bruk produktet i nærheten av vann eller til vedlikehold av dammer.
Personlig sikkerhet
FARE! Fare for kvelning!
Mindre deler kan lett svelges. Plastposer utgjør fare for kvelning for
småbarn. Hold småbarn på avstand under monteringen.
Ved kraftige vibrasjoner må du kontrollere spoledekslet for skader.
Kontroller at slitekanten er i orden før bruk.
Transporteres i fremre håndtak.
Bruk personlig verneutstyr.
Bruk hansker for rengjøring av skjæreinnretningen.
Bruk alltid øyevern.
Verneutstyr som hansker, sklisikre sikkerhetssko eller hørselvern som brukes
for tilsvarende betingelser, reduserer legemsbeskadigelse.
Vær forsiktig når produktet stilles inn eller beskyttelsesdekselet monteres, slik at du
forhindrer at fingrene klemmes inn mellom bevegelige og faste deler på maskinen.
Ikke bruk vann eller kjemiske stoffer til rengjøring av vernet eller andre deler av
trimmeren.
Hold alle muttere, skruer og bolter fast tiltrukket for å sikre at produktet er i sikker
arbeidstilstand.
Ikke demonter produktet mer enn til den tilstanden det hadde ved levering.
Advarsel! Ved bruk av hørselvern og på grunn av støyen som produseres av
produktet, kan brukeren overse personer som nærmer seg.
Vær spesielt oppmerksom på farer for andre personer under drift og transport.
Hold deg oppmerksom, observer hva du gjør og bruk sunn menneskelig fornuft
ved bruk av et elektroverktøy.
Ikke bruk elektroverktøy når du er trøtt eller påvirket av narkotika, alkohol eller
medikamenter.
Et øyeblikks uoppmerksomhet ved drift av elektroverktøy kan føre til alvorlige
skader.
rerav dette. Barn skal ikke leke med produktet.
Rengjøring og brukervedlikehold skal ikke utføres
av barn uten tilsyn. Vi anbefaler bruk av produktet
først for ungdommer fra og med 16år.
Riktig anvendelse:
GARDENA Trimmer er bestemt for trimming og kutting av plener og
gressflater i den private hus- og hobbyhage.
Produktet er ikke egnet til drift over lang tid.
FARE! Personskader!
v Produktet må ikke anvendes til å klippe hekker, til å oppdele
materiale i små stykker eller til kompostering.
GAR_09870-20.960.05_2024-02-28.indd 28GAR_09870-20.960.05_2024-02-28.indd 28 28.02.24 16:0828.02.24 16:08
no
29
2. MONTASJE
FARE! Personskader!
Fare for kuttskader hvis produktet starter utilsiktet.
v Vent til skjæretråden skjæretråden har stanset og koble
produktet fra strømforsyningen før du monterer produktet.
Monter beskyttelsesdekselet og bøylen for vern av planter
[ fig. A1 / A2 ]:
FARE!
v Vent til plastkniven er stanset og ta ut batteriet før du monterer
produktet.
1. Skyv den fremre delen av beskyttelsesdekselet
3
på trimmerhodet
1
til den smetter på plass.
2. Skyv den bakre delen av beskyttelsesdekselet
2
på trimmerhodet
1
til den stopper.
3. Trekk begge skruene
4
forsiktig til.
4. Skyv bøylen for vern av planter
5
på trimmerhodet
1
til den smetter
på plass.
3. BETJENING
FARE! Personskader!
Fare for kuttskader hvis produktet starter utilsiktet.
v Vent til skjæretråden har stanset og koble produktet fra
strømforsyningen før du kobler til, stiller inn eller transpor-
tererproduktet.
Tilkople trimmeren [ fig. O1 ]:
FARE! Strømstøt!
For å unngå skade på nettledningen må skjøteledningen legges
inn i strekkavlastningen for kabelen.
v Legg skjøteledningen inn i strekkavlastningen for kabelen før
du betjener trimmeren.
1. Legg skjøteledningen
8
med en løkke inn i strekkavlastningen for
kabelen
9
og stram løkken.
2. Plugg støpselet
0
til trimmeren inn i koblingen
q
til skjøteledningen
8
.
3. Koble skjøteledningen
8
til strømforsyningen.
Innstilling av arbeids posisjonen:
Arbeidsposisjon 1 [ fig. O2 ]:
For standard-trimming.
Arbeidsposisjon 2 [ fig. O3 /O4 ]:
Trimme under hinder.
For trimming under hindre kan håndtaksstangen svinges ut av standard-
posisjonen 1 til to senkede posisjoner 2 eller 3.
1. Still trimmeren på bakken.
2. Hold trimmeren med begge hender på håndtaksstangen
7
slik at du
kan trykke på opplåsingstasten
w
med en finger.
3. Trykk inn opplåsingstasten
w
og senk håndtaksstangen
7
i ønsket
posisjon.
4. Slipp opplåsingstasten
w
og la håndtaksstangen
7
smette på plass
igjen.
Arbeidsposisjon 3 (kun for art. 9872 / 9874) [ fig. O5 /O6 ]:
Klippe langs plenkanter.
OBS! Trimmeren skal kun brukes når trimmerhodet er låst på
0° eller 90°.
For at trimmerhodet
1
skal kunne vris til 90°, må håndtaksstangen
være i standardposisjon 1.
1. Hold trimmeren med begge hender på håndtaksstangen
7
slik at du
kan trykke på opplåsingstasten
e
med en finger.
2. Trykk på opplåsingstasten
e
og vri trimmerhodet
1
fra 0° til 90° til det
smetter på plass.
3. Slipp opplåsingstasten
e
og la håndtaksstangen
7
smette på plass
igjen.
Stille inn lengden på håndtaksstangen [ fig. O7 ]:
FARE!
Produktet må ikke forandres når håndtaksstangen er skjøvet helt
inn (transportposisjon).
1. Løsne klemhylsen
6
.
2. Trekk håndtaksstangen
7
ut til ønsket lengde.
3. Trekk klemhylsen
6
godt til igjen.
Stille inn posisjonen på tilleggs håndtaket [ fig. O8 ]:
Posisjonen til tilleggshåndtaket kan stilles inn etter din kroppsstørrelse.
1. Trekk i spaken
r
.
2. Skråstill tilleggshåndtaket
t
til ønsket posisjon.
3. Slipp spaken igjen
r
.
Når trimmeren er stilt inn på riktig kroppsstørrelse, er kroppsholdningen
oppreist og trimmerhodet i arbeidsposisjon 1 er bøyd litt forover.
v Hold trimmeren i hovedhåndtaket
z
og tilleggshåndtaket
t
slik
trimmerhodet heller lett forover.
Still inn bøylen for vern av planter:
– Arbeidsposisjon [ fig. O9 ]
– Parkeringsposisjon [ fig. O10 ]
v Trekk av bøylen for vern av planter
5
og skyv den i ønsket posisjon
til den smetter på plass.
Starte trimmeren [ fig. O11 ]:
FARE! Personskader!
Det er fare for personskade hvis produktet ikke stopper
når startspaken slippes.
v Ikke overstyr sikkerhetsinnretningene eller bryteren.
Fest for eksempel ikke startspaken på håndtaket.
Starte:
1. Hold tilleggshåndtaket
t
med én hånd.
2. Hold hovedhåndtaket
z
med den andre hånden og trekk
i startspaken
u
.
Trimmeren starter.
OBS! Unngå kontakt mellom skjæretråden og harde gjenstander (mur,
steiner, gjerde osv.) for å forhindre slitasje eller brudd på skjæretråden.
Stoppe:
1. Slipp startspaken
u
.
Trimmeren stopper.
Forleng skjæretråden (Markstøt) [ fig. O12 / O13 ]:
TIPP-automatikken betjenes ved løpende motor.
Kun hvis tråden er maksimalt lang, oppnås en ren plenkutting.
Ved første igangsetting må kuttetråden evt. forlenges flere ganger.
Kun for art. 9872 / 9874: Skjæretråden må ikke forlenges i arbeids posisjon3.
1. Start trimmeren.
2. Hold trimmerhodet
1
parallelt til bakken og trykk kort på fast underlag
(unngå lengre uavbrutt trykk).
Skjæretråden
i
blir automatisk forlenget ved en hørbar koblings prosess,
og får riktig lengde ved hjelp av trådbegrenseren
o
. Hvis det er nødven-
dig, bank enheten forsiktig flere ganger mot bakken.
4. VEDLIKEHOLD
FARE! Personskader!
Fare for kuttskader hvis produktet starter utilsiktet.
v Vent til skjæretråden skjæretråden har stanset og koble pro-
duktet fra strømforsyningen før du vedlikeholder produktet.
Rengjør trimmeren [ fig. M1 ]:
FARE! Personskader!
Fare for personskader og risiko for skade på produktet.
v Produktet må ikke rengjøres med vann eller vannstråle
(spesielt ikke med høytrykksstråle).
v Ikke bruk kjemikalier, inkl. bensin eller løsningsmidler, til ren-
gjøring. Enkelte av dem kan ødelegge viktige plastdeler.
GAR_09870-20.960.05_2024-02-28.indd 29GAR_09870-20.960.05_2024-02-28.indd 29 28.02.24 16:0828.02.24 16:08
no
30
Lufteslissene må alltid være rene.
1. Rengjør luftslissen
p
med en myk børste (ikke bruk skrutrekker).
2. Rengjør alle bevegelige deler etter hver bruk. Fjern spesielt gress- og
smussrester fra beskyttelsesdekselet
2
.
5. LAGRING
Ta ut av bruk:
Produktet må oppbevares utilgjengelig for barn.
1. Koble trimmeren fra strømforsyningen.
2. Rengjør trimmeren (se 4. VEDLIKEHOLD).
3. Oppbevar trimmeren på et tørt, lukket og frostsikkert sted.
6. UTBEDRE FEIL
FARE! Personskader!
Fare for kuttskader hvis produktet starter utilsiktet.
v Vent til skjæretråden skjæretråden har stanset og koble pro-
duktet fra strømforsyningen før du utbedrer feil på produktet.
Skifte ut trådkassett [ fig. T1 / T2 / T3 ]:
FARE! Personskader!
Fare for skade ved metall-skjæreelementer.
v Ikke bruk skjæreelementer av metall, reserve- eller tilbehørs-
deler som ikke er godkjent av GARDENA.
v Bruk kun original GARDENA trådkassett.
Når slitekanten
l
ikke lenger er synlig, må spoledekslet
a
skiftes ut.
Henvend deg til GARDENA service.
Du kan kjøpe reserve-trådkassetter fra din GARDENA-forhandler eller
direkte fra GARDENA Service.
• GARDENA Trådspole for trimmer art. 5307
1. Trykk spoledekselet
a
på begge smekklåsene
s
samtidig inn og trekk
det av.
2. Ta ut trådkassetten
d
.
3. Fjern alle mulige tilsmussinger fra trådkassettholderen
f
.
4. Trekk ca. 15 cm av skjæretråden
i
fra den nye trådkassetten
d
ut av
øyet til plastringen
g
.
5. Før skjæretråden
i
gjennom metallhylsen
h
.
6. Før skjæretråden
i
om styrestiften
j
.
7. Legg trådkassetten
d
inn i trådkassettholderen
f
.
8. Sett spoledekselet
a
på trådkassettholderen
f
inntil begge smekklå-
sene
s
hektes hørbart inn.
Forsikre deg om at skjæretråden ikke ble klemt inn.
Hvis spoledekslet
a
ikke kan settes på, dreier du trådkassetten
d
frem og tilbake inntil hele trådkassetten
d
befinner seg i trådkassett-
holderen
f
.
Det kan monteres en ekstra trådkassett på opptaket for trådkassett
k
på trimmeren.
v Trykk trådkassetten
d
på opptaket for trådkassetten
k
til den klikker
på plass.
Problem Mulig årsak Utbedring
Trimmeren skjærer ikke Skjæretråden er utslitt eller
for kort.
v
Forleng skjæretråden
(se 3. BETJENING
“Forlenge skjæretråd
(TIPP-automatikk)
”).
Skjæretråden er oppbrukt. v
Bytt ut trådkassetten.
Skjæretråden er trukket inn
i trådkassetten eller forsveiset.
v
Trekk skjæretråden ut av
trådkassetten.
Skjæretråden kan ikke
forlenges eller brukes
hurtig opp
Tråden ble for tørr eller skjør
(f. eks. om vinteren).
v
Legg trådkassetten i vann
i ca. 10 timer.
Hyppig kontakt mellom skjære-
tråden og harde gjenstander.
v
Unngå at skjæretråden
kommer i kontakt med gjen-
stander som er for harde.
Trimmeren starter ikke Motoren er blokkert. v Fjern hindringen.
Start på nytt.
Problem Mulig årsak Utbedring
Trimmeren kan ikke
stoppes
Startspaken er klemt fast. v Koble trimmeren fra
strøm forsyningen og
løsne startspaken.
Trimmeren vibrerer kraftig
Kassettdekselet
a
er svært
skittent inne i kassetten, eller
trådkassettholderen
f
er
skitten.
v Fjern all smuss fra kassett-
dekselet
a
og trådkassett-
holderen
f
.
MERK: Henvend deg til GARDENA servicesenter ved andre feil. Reparasjoner
skal kun foretas av GARDENA servicesentre samt fagforhandlere som er
autorisert av GARDENA.
7. TEKNISKE DATA
Trimmer
Enhet Verdi (art. 9870)Verdi (art. 9872) Verdi (art. 9874)
Nominell effekt W 450 550 650
Nettspenning V (AC) 230 230 230
Nettfrekvens Hz 50 50 50
Klippebredde cm 25 28 28
Trådkasettens omdrei-
ningstall
O/min 11800 11500 11500
Skjæretrådlager m 6 6 6
Skjæretråd-forlengelse Markstøt Markstøt Markstøt
Vekt kg 2,6 2,8 3,0
Lydtrykknivå L
pA
1)
Usikkerhet k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Lydeffektnivå L
WA
2)
:
målt/garantert
Usikkerhet k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Hånd/arm-vibrasjon a
vhw
1)
Usikkerhet k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Måleprosess i henhold til:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
MERK: Den angitte vibrasjonsemisjonsverdien ble målt iht. en standardisert
testprosess og kan brukes til å sammenligne elektroverktøy med hverandre.
Denne verdien kan også brukes til foreløpig bedømmelse av eksposisjonen.
Vibrasjonsemisjonsverdien kan variere i løpet av faktisk bruk av elektroverktøyet.
8. TILBEHØR / RESERVEDELER
GARDENA Trådspole
for trimmer
Til utskiftning av oppbrukte trådkassetter. art. 5307
GARDENA Reserve-
spoledeksel
Kan fås via GARDENA servicen.
GARDENA Hjulsett for trim-
mer (kun for art. 9872 / 9874)
For enkel klipping av plenkanter. art. 9880
9. GARANTI / SERVICE
9.1 Produktregistrering:
Registrer produktet ditt på gardena.com/registration.
9.2 Service:
Du finner gjeldende kontaktinformasjon for tjenesten vår på baksiden
ogpå internett:
• Norge: https://www.gardena.com/no/stotte/rad/kontakt/
10. AVHENDING
(i henhold til direktiv 2012/19/EU / S.I. 2013 No. 3113)
Produktet skal ikke kastes sammen med vanlig husholdnings-
avfall. Det må kastes i henhold til de gjeldende lokale miljøfor-
skriftene.
VIKTIG!
v Kast produktet via eller på den lokale resirkuleringsinnsamlings-
stasjonen.
GAR_09870-20.960.05_2024-02-28.indd 30GAR_09870-20.960.05_2024-02-28.indd 30 28.02.24 16:0828.02.24 16:08
it
31
it Trimmer
1. NORME DI SICUREZZA .................................31
2. MONTAGGIO .........................................32
3. UTILIZZO ............................................32
4. MANUTENZIONE ......................................33
5. CONSERVAZIONE .....................................33
6. ELIMINAZIONE DEI GUASTI ..............................33
7. DATI TECNICI .........................................34
8. ACCESSORI / RICAMBI .................................34
9. GARANZIA / ASSISTENZA ...............................34
10. SMALTIMENTO .......................................34
Traduzione delle istruzioni originali.
Questo prodotto può essere utilizzato
da bambini dagli 8 anni in su nonché da
persone con capacità fisiche, sensoriali
o mentali ridotte o con un bagaglio ristretto di
esperienze e conoscenze, purché vengano
supervisionati e siano stati istruiti circa l’utilizzo
sicuro del prodotto e i pericoli legali al suo uso.
Non lasciare giocare i bambini con questo pro-
dotto. Ai bambini è consentito pulire ed eseguire
la manutenzione del prodotto solo sotto la super-
visione di un adulto. Si sconsiglia l’utilizzo del
prodotto da parte di adolescenti di età inferiore
a16 anni.
Destinazione d’uso:
Il GARDENA Trimmer si utilizza per potare e tagliare erba e prati di case
e giardini curati per hobby.
Il prodotto non è adatto per un utilizzo prolungato.
PERICOLO! Lesione corporea!
v Non utilizzate il prodotto per il taglio di siepi, per sminuzzare
materiale ovvero per compostare.
IMPORTANTE!
Si prega di leggere attentamente le istruzioni per l’uso e di conservarle
per rileggerle.
Simboli sul prodotto:
Leggere le istruzioni per l’uso.
Tenere le distanze.
Indossare sempre un dispositivo di protezione dell’udito.
Indossare sempre un dispositivo di protezione degli occhi
autorizzato.
Non esporlo alla pioggia.
PERICOLO! Pericolo di lesioni per altre persone!
Allontanare altre persone dalla zona di lavoro.
Togliere subito la spina dalla rete se il cavo è stato danneggiato
o tagliato.
Norme generali di sicurezza
Sicurezza elettrica
PERICOLO! Scossa di corrente!
Pericolo di lesioni causate da scossa di corrente!
v Il prodotto deve essere alimentato da un interruttore differenziale
(RCD) con corrente operativa nominale di massimo 30 mA.
1. NORME DI SICUREZZA
PERICOLO! Pericolo di lesioni!
In caso di rotazione involontaria del filo di taglio o di avvio del prodotto
sussiste il pericolo di ferite da taglio.
v Staccare il prodotto dalla rete prima di eseguire attività di manuten-
zione o di sostituire dei componenti. La presa deve trovarsi in posi-
zione visibile.
Evitare di assumere posizioni del corpo anormali e mantenere sempre l’equilibrio
per rimanere stabili. Camminare, non correre.
Non toccare alcuna delle parti pericolose che si muovono prima di staccare la
macchina dal collegamento alla rete e che le stesse parti si siano fermate com-
pletamente.
Quando si utilizza la macchina indossare sempre calza ture resistenti e pantaloni
lunghi.
Funzionamento più sicuro
1 Addestramento
a) Leggere attentamente le istruzioni. Impratichirsi nell’utilizzo dei dispositivi di
comando e imparare a utilizzare la macchina in modo corretto.
b) Non consentire mai a persone che non hanno letto a fondo le presenti istru-
zioni, o ai bambini, di utilizzare la macchina. Disposizioni applicabili a livello
locale possono aumentare l’età di l’utilizzo dell’utente.
c) Attenzione: l’utente è responsabile in caso di incidenti o pericoli nei confronti
di terzi o loro proprietà.
2 Predisposizione
a) Prima dell’utilizzo deve essere verificata sul cavo di collegamento e di prolun-
gamento la presenza di eventuali danni o segni d’usura. Se, durante l’utilizzo,
il cavo è danneggiato, occorre stac carlo immediata mente dalla rete.
NON TOCCARE IL CAVO PRIMA DI STACCARLO DALLA RETE.
Non utilizzare la macchina nel caso in cui il cavo sia danneggiato o usurato.
b) Prima dell’utilizzo controllare visivamente sulla macchina se i dispositivi
o i coperchi di protezione sono danneggiati, mancano o sono inseriti nel
modo sbagliato.
c) Non mettere mai in moto la macchina se nelle vici nanze si trovano persone,
in particolare bambini, o animali domestici.
3 Funzionamento
a) Tenere a distanza il cavo di collegamento e di prolungamento dallo strumento
di taglio.
b) Per tutto il periodo di utilizzo della macchina devono essere indossati occhiali
protettivi e scarpe resistenti.
c) L’utilizzo della macchina in presenza di cattive condizioni atmosferiche, in par-
ticolare in caso di lampi, deve essere evitato.
d) Utilizzare la macchina solo alla luce del giorno o in presenza di una buona illu-
minazione artificiale.
e) Non utilizzare mai la macchina in presenza di danni al coperchio o al disposi-
tivo di protezione ovvero in loro assenza.
f) Accendere il motore solo quando le mani e i piedi si trovano fuori dalla portata
dello strumento di taglio.
g) Staccare sempre l’apparecchio dall’alimentatore (ossia togliere la spina dalla
presa, togliere il dispositivo di blocco o la batteria estraibile)
1) se la macchina viene lasciata incustodita;
2) prima di togliere un blocco
3) prima di controllare, pulire o lavorare sulla macchina;
4) dopo un contatto con un corpo estraneo;
5) sempre, quando la macchina inizia a vibrare in modo inusuale.
h) Fare attenzione a non ferirsi piedi e mani con lo strumento di taglio.
i) Assicurarsi sempre che le aperture per l’aereazione siano tenute libere da
corpi estranei.
4 Manutenzione e deposito
a) La macchina va staccata dall’alimentazione (ossia staccare la spina dalla
presa, rimuovere il dispositivo di arresto o la batteria estraibile) prima che
siano effettuati i lavori di manutenzione o pulizia.
b) Devono essere utilizzati solamente i pezzi di ricambio e gli accessori suggeriti
dal produttore.
c) La macchina deve essere regolarmente con trollata e manutenuta. Far riparare
la macchina solamente in un’officina autorizzata.
d) Se la macchina non è utilizzata, deve essere immagazzinata a distanza di
sicurezza dai bambini.
Norme di sicurezza aggiuntive
Sicurezza elettrica
PERICOLO! Arresto cardiaco!
Questo prodotto durante il suo funzionamento genera un campo elettro-
magnetico. Questo campo può, in presenza di particolari situazioni, agire
sul funzionamento di impianti medici attivi o passivi. Per escludere il peri-
colo di situazioni che possano condurre a lesioni gravi o mortali le perso-
ne che hanno un impianto medico devono, prima dell’utilizzo di questo
prodotto, consultarsi con il proprio medico e il produttore dell’impianto.
GAR_09870-20.960.05_2024-02-28.indd 31GAR_09870-20.960.05_2024-02-28.indd 31 28.02.24 16:0828.02.24 16:08
it
32
Cavo
Le sezioni trasversali minime delle prolunghe eventualmente utilizzate devono
essere quelle della seguente tabella:
Tensione Lunghezza del cavo Sezione trasversale
230 – 240 V / 50 Hz Fino a 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Non utilizzate il prodotto nelle vicinanze dell’acqua o per la manutenzione degli
stagni.
Sicurezza personale
PERICOLO! Pericolo di soffocamento!
I piccoli pezzi possono essere ingeriti facilmente. I sacchetti in polietilene
rappresentano un pericolo di soffocamento per i bambini piccoli. Tenere
i bambini lontano durante il montaggio.
In presenza di forti vibrazioni controllare che non vi siano danni sul coperchio
della bobina.
Prima dell’uso verificare che la costola di usura sia regolare.
Trasporto mediante l’impugnatura anteriore.
Utilizzare dispositivi di sicurezza personali.
Per la pulizia del dispositivo d taglio utilizzare i guanti.
Indossare sempre occhiali protettivi.
I dispositivi di protezione quali guanti, scarpe di sicurezza antiscivolo o protettori auri-
colari, da usare nelle condizioni opportune, evitano di procurarsi lesione corporee.
Al momento della regolazione del prodotto prestare attenzione per evitare che le
dita si incastrino tra parti mobili e fisse della macchina oppure durante il montag-
gio della copertura protettiva.
Non utilizzare acqua o elementi chimici per pulire la protezione o altre parti del
trimmer.
Serrare a fondo tutti i dadi e le viti per assicurarsi che il prodotto sia in buone
condizioni.
Non scomporre ulteriormente il prodotto rispetto alla situazione della consegna.
Avviso! L’uso di protettori auricolari e i rumori causati dal prodotto potrebbero far
sì che l’utilizzatore non noti la presenza di persone che si avvicinano.
Durante l’utilizzo e il trasporto fare particolare attenzione ai pericoli per altre persone.
Quando si utilizza un apparecchio elettrico rimanere vigili, fare attenzione a ciò
che si fa e agire sempre consapevolmente.
Non utilizzare mai gli apparecchi elettrici in condizioni di stanchezza o sotto l’in-
flusso di droghe, alcol o farmaci.
Un momento di disattenzione durante l’utilizzo di apparecchi elettrici può essere
causa di gravi lesioni.
2. MONTAGGIO
PERICOLO! Lesione corporea!
Pericolo di procurarsi ferite da taglio nel caso in cui il
prodotto parta involontariamente.
v Attendere fino a quando il filo di taglio si è fermato e staccare
il prodotto dall’alimentazione elettrica prima di montare il pro-
dotto.
Montaggio della copertura protettiva e dell’archetto di protezione
[ fig. A1 / A2 ]:
PERICOLO!
v Il prodotto può essere utilizzato solo se la copertura protettiva
è montata.
1. Spingere la parte anteriore della copertura protettiva
3
sulla testa del
trimmer
1
finché non scatta in posizione.
2. Spingere la parte posteriore della copertura protettiva
2
fino alla
battuta di arresto sulla testa del trimmer
1
.
3. Serrare entrambe le viti
4
con attenzione.
4. Spingere l’archetto di protezione
5
sulla testa del trimmer
1
finché non
scatta in posizione.
3. UTILIZZO
PERICOLO! Lesione corporea!
Pericolo di procurarsi ferite da taglio nel caso in cui il pro-
dotto parta involontariamente.
v Attendere fino a quando il filo di taglio si è fermato
e staccare il prodotto dall’alimentazione elettrica prima
di collegare, impostare o trasportare il prodotto.
Montare il trimmer [ fig. O1 ]:
PERICOLO! Scossa di corrente!
Per evitare danni al cavo di alimentazione, la prolunga deve
essere inserita nel dispositivo antistrappo.
v Inserire la prolunga nel dispositivo antistrappo prima di usare
il trimmer.
1. Inserire la prolunga
8
ad anello nel dispositivo antistrappo
9
e stringere l’anello.
2. Innestare la spina
0
del trimmer nella presa
q
della prolunga
8
.
3. Collegare la prolunga
8
all’alimentazione elettrica.
Regolazione della posizione di lavoro:
Posizione di lavoro 1 [ fig. O2 ]:
Per il taglio standard.
Posizione di lavoro 2 [ fig. O3 /O4 ]:
Taglio sotto ostacoli.
Per eseguire il trimming sotto degli ostacoli, il manico può essere abbas-
sato dalla posizione standard 1 nelle due posizioni ribassate 2 o 3.
1. Posizionare il trimmer sul terreno.
2. Tenere il trimmer con entrambe le mani sul manico
7
in maniera tale da
riuscire a premere il tasto di sblocco
w
con un dito.
3. Premere il tasto di sblocco
w
e abbassare il manico
7
nella posizione
desiderata.
4. Rilasciare il tasto di sblocco
w
e far scattare di nuovo il manico
7
in
posizione.
Posizione di lavoro 3 (solo per art. 9872 / 9874) [ fig. O5 /O6 ]:
Tagliare sui bordi del prato.
ATTENZIONE! È consentito utilizzare il trimmer solamente quando
la testa del trimmer è scattata in posizione di 0° o 90°.
Affinché la testa del trimmer
1
possa essere ruotata a 90°, il mani-
co deve trovarsi nella posizione standard 1.
1. Tenere il trimmer con entrambe le mani sul manico
7
in maniera tale
da riuscire a premere il tasto di sblocco
e
con un dito.
2. Premere il tasto di sblocco
e
è ruotare la testa del trimmer
1
da 0° a 90°, fino allo scatto in posizione.
3. Rilasciare il tasto di sblocco
e
e far scattare di nuovo il manico
7
in
posizione.
Regolazione della lunghezza del manico [ fig. O7 ]:
PERICOLO!
Il prodotto non può essere utilizzato se il manico non è completa-
mente rientrato (posizione di trasporto).
1. Allentare il manicotto di bloccaggio
6
.
2. Tirare il manico
7
alla lunghezza desiderata.
3. Stringere di nuovo il manicotto di bloccaggio
6
.
Regolare la posizione dell’impugnatura supple mentare
[ fig. O8 ]:
La posizione dell’impugnatura supplementare può essere regolata in base
alla corporatura.
1. Tirare la leva
r
.
2. Inclinare l’impugnatura supplementare
t
nella posizione desiderata.
3. Rilasciare di nuovo la leva
r
.
Se il trimmer è correttamente regolato alla grandezza del corpo, la postura
è eretta e la testa del trimmer è legger mente inclinata in avanti in posizione
di lavoro 1.
v Tenere il trimmer sull’impugnatura principale
z
e sull’impugnatura sup-
plementare
t
in maniera tale che la testa del trimmer sia leggermente
inclinata in avanti.
Regolare l’archetto di protezione per le piante:
– Posizione di lavoro [ fig. O9 ]
– Posizione di parcheggio [ fig. O10 ]
v Tirare l’archetto di protezione
5
e spingerlo nella posizione desiderata
finché non scatta in posizione.
GAR_09870-20.960.05_2024-02-28.indd 32GAR_09870-20.960.05_2024-02-28.indd 32 28.02.24 16:0828.02.24 16:08
it
33
Avvio del trimmer [ fig. O11 ]:
PERICOLO! Lesione corporea!
Se il prodotto non si ferma quando si lascia la leva di avvio
sussiste un pericolo di lesione!
v Non bypassare i dispositivi di sicurezza o l’interruttore. Non
fissare, ad esempio, la leva di avvio sull’impugnatura.
Avvio:
1. Tenere con una mano l’impugnatura supplementare
t
.
2. Tenere l’impugnatura principale
z
con l’altra mano e tirare la leva di
avvio
u
.
A questo punto il trimmer si avvia.
ATTENZIONE! Evitare il contatto del filo di taglio con oggetti duri (muro,
pietre, steccati, ecc.) per evitare che il filo di taglio si usuri o si rompa.
Arresto:
v Rilasciare la leva di avvio
u
.
A questo punto il trimmer si blocca.
Come allungare il filo di taglio (testina automatica “batti e vai”)
[ fig. O12 / O13 ]:
La testina automatica “batti e vai” viene azionata con il motore in
funzionamento. Solo quando il filo ha raggiunta la lunghezza massima il
taglio del prato sarà pulito. Alla messa in funzione il filo di taglio, se neces-
sario, deve essere prolungato più volte.
Solo per cod. art. 9872 / 9874: il filo di taglio non può essere allungato
nella posizione di lavoro 3.
1. Avviare il trimmer.
2. Tenere la testa del trimmer
1
parallela al terreno e toccare brevemente
il suolo (evitare di premere a lungo in modo ininterrotto).
Il filo di taglio
i
viene allungato automaticamente tramite un
meccanismo di azione udibile e portato alla lunghezza giusta tramite
il limitatore del filo
o
. Se necessario, toccare più volte di seguito.
4. MANUTENZIONE
PERICOLO! Lesione corporea!
Pericolo di procurarsi ferite da taglio nel caso in cui il pro-
dotto parta involontariamente.
v Attendere fino a quando il filo di taglio si è fermato
e staccare il prodotto dall’alimentazione elettrica prima di
effettuare la manutenzione del prodotto.
Pulizia del trimmer [ fig. M1 ]:
PERICOLO! Lesione corporea!
Pericolo di lesioni e rischio di danni al prodotto.
v Non pulire il prodotto con acqua o getti d’acqua (in particolare
ad alta pressione).
v Non pulire con prodotti chimici, inclusi benzina o solventi.
Alcuni possono distruggere le parti in plastica.
Le fessure di areazione devono sempre essere pulite.
1. Pulire le fessure dell’aria
p
con una spazzola morbida
(non utilizzare il cacciavite).
2. Dopo ogni utilizzo pulire tutte le parti mobili. In particolare devono
essere tolti dalla copertura protettiva i resti di erba e di sporco
2
.
5. CONSERVAZIONE
Messa fuori servizio:
Il prodotto deve essere conservato in modo non accessibile ai
bambini.
1. Staccare il trimmer dall’alimentazione elettrica.
2. Pulire il trimmer (vedi 4. MANUTENZIONE).
3. Conservare il trimmer in un luogo asciutto, chiuso e riparato dal
gelo.
6. ELIMINAZIONE DEI GUASTI
PERICOLO! Lesione corporea!
Pericolo di procurarsi ferite da taglio nel caso in cui il
prodotto parta involontariamente.
v Attendere fino a quando il filo di taglio si è fermato e staccare
il prodotto dall’alimentazione elettrica prima di eliminare guasti
del prodotto.
Sostituzione della bobina portafilo [ fig. T1 / T2 / T3 ]:
PERICOLO! Lesione corporea!
Pericolo di lesione con elementi da taglio metallico.
v Non utilizzare elementi da taglio metallico, pezzi di ricambio
o accessori che non siano autorizzati da GARDENA.
v Utilizzare solamente bobine portafilo originali GARDENA.
Se la costola di usura
l
non è più visibile, il coperchio della bobina
a
deve essere sostituito. Rivolgersi all’Assistenza Clienti GARDENA.
Le bobine portafilo di ricambio sono disponibili presso il rivenditore
GARDENA di fiducia ovvero direttamente presso l’Assistenza Clienti
GARDENA.
GARDENA Bobina portafilo per trimmer art. 5307
1. Spingere dentro il coperchio della bobina
a
contemporaneamente
su entrambi i dispositivi di scatto
s
e toglierlo.
2. Togliere la bobina portafilo
d
.
3. Togliere tutta la sporcizia possibile dal porta bobina portafilo
f
.
4. Estrarre dall’occhiello dell’anello di plastica
g
ca. 15 cm del
filo di taglio
i
della nuova bobina portafilo
d
.
5. Condurre il filo di taglio
i
attraverso il manicotto in metallo
h
.
6. Condurre il filo di taglio
i
attorno alla spina di rinvio
j
.
7. Mettere la bobina portafilo
d
nel porta bobina portafilo
f
.
8. Mettere il coperchio della bobina
a
sul porta bobina portafilo
f
in modo tale che entrambi i dispositivi a scatto
s
scattino in modo
udibile.
Assicurarsi che il filo di taglio non sia stato schiacciato.
Nel caso in cui non sia possibile montare il coperchio della bobina
a
,
ruotare la bobina portafilo
d
avanti e indietro fino a quando la stessa
bobina
d
si trova interamente nel porta bobina portafilo
f
.
Una bobina portafilo aggiuntiva può essere applicata sul relativo alloggia-
mento
k
del trimmer.
v Premere la bobina portafilo
d
sul relativo alloggiamento
k
finché non
scatta in posizione.
Problema Possibile causa Rimedio
Il trimmer non taglia Il filo di taglio è usurato
o troppo corto.
v
Allungare il filo di taglio
(vedere 3. UTILIZZO
“Come allungare il filo di
taglio (testina automatica
“batti e vai”)
).
Il filo di taglio è esaurito. v
Sostituire la bobina portafilo.
Il filo di taglio è incastrato
o saldato nella bobina portafilo.
v
Tirare il filo di taglio dalla
bobina portafilo.
Non è possibile allungare
il filo di taglio oppure si
consuma rapidamente
Il filo è eccessivamente
seccato o screpolato
(ad esempio d’inverno).
v
Mettere la bobina portafilo
per circa 10 ore in acqua.
Contatto frequente del filo di
taglio con oggetti rigidi.
v
Evitare il contatto del filo di
taglio con oggetti rigidi.
Il trimmer non parte Il motore è bloccato. v Eliminare l’ostacolo.
Riavviare.
Non è possibile fermare
il trimmer
La leva di avvio è bloccata. v Staccare il trimmer dall’ali-
mentazione elettrica e rila-
sciare la leva di avvio.
Il trimmer vibra
violentemente
Il coperchio della bobina
a
è molto sporco all’interno
o il porta bobina portafilo
f
è sporco.
v Rimuovere tutta la spor-
ciziadal coperchio della
bobina
a
e dal porta
bobina portafilo
f
.
NOTA: rivolgersi, in presenza di altri problemi, all’Assistenza Clienti GARDENA
di competenza. Le riparazioni possono essere eseguite solamente dall’Assi-
stenza Clienti GARDENA così come da rivenditori specializzati che sono autoriz-
zati da GARDENA.
GAR_09870-20.960.05_2024-02-28.indd 33GAR_09870-20.960.05_2024-02-28.indd 33 28.02.24 16:0828.02.24 16:08
it
34
7. DATI TECNICI
Trimmer
Unità Valore
(art. 9870)
Valore
(art. 9872)
Valore
(art. 9874)
Potenza nominale W 450 550 650
Corrente di rete V (AC) 230 230 230
Frequenza di rete Hz 50 50 50
Larghezza cm 25 28 28
Bobina portafilo girevole g/min. 11800 11500 11500
Scorta del filo di taglio m 6 6 6
Allungamento del filo
di taglio
testina automa-
tica “batti e vai”
testina automa-
tica “batti e vai”
testina automa-
tica “batti e vai”
Peso kg 2,6 2,8 3,0
Livello di pressione
sonora L
pA
1)
Incertezza k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Livello di emissione
sonora L
WA
2)
:
misurata / garantita
Incertezza k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Oscillazione mano
braccio a
vhw
1)
Incertezza k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Procedura di misurazione secondo:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
NOTA: il valore di emissione delle vibrazioni fornito è stato misurato in base
a una procedura di verifica normata e può essere utilizzato per un confronto tra
apparecchi elettrici. Questo valore può essere utilizzato anche per la valuta-
zione provvisoria dell’esposizione. Il valore di emissione delle vibrazioni può variare
durante l’utilizzo effettivo dell’apparecchio elettrico.
8. ACCESSORI / RICAMBI
Bobina portafilo per trimmer
GARDENA
Per sostituire le bobine portafilo usate. art. 5307
Coperchio della bobina di
riserva GARDENA
Disponibile presso l’Assistenza Clienti GARDENA.
Set di ruote per trimmer
GARDENA
(solo per art. 9872 / 9874)
Per tagliare in tutta facilità i bordi del prato. art. 9880
9. GARANZIA / ASSISTENZA
9.1 Registrazione del prodotto:
Registrare il prodotto all‘indirizzo gardena.com/registration.
9.2 Assistenza:
Le informazioni di contatto aggiornate del nostro servizio di assistenza
sono disponibili sul retro e online:
• Italia:
https://www.gardena.com/it/supporto/informazioni/contatti/
• Svizzera:
https://www.gardena.com/ch-it/supporto/informazioni/contatti/
10. SMALTIMENTO
(ai sensi della direttiva 2012/19/UE / S.I. 2013 No. 3113)
Il prodotto non può essere smaltito insieme ai normali rifiuti
domestici. Deve essere smaltito in base alle prescrizioni
ambientali localmente applicabili.
IMPORTANTE!
v Smaltire il prodotto nel o tramite il punto di raccolta locale per il
riciclaggio.
es
es Recortabordes
1. AVISOS DE SEGURIDAD ................................34
2. MONTAJE ...........................................35
3. MANEJO ............................................36
4. MANTENIMIENTO .....................................36
5. ALMACENAMIENTO ...................................36
6. SOLUCIÓN DE AVERÍAS ................................37
7. DATOS TÉCNICOS ....................................37
8. ACCESORIOS / PIEZAS DE RECAMBIO .....................37
9. GARANTÍA / SERVICIO ..................................37
10. ELIMINACIÓN DEL PRODUCTO ...........................37
Traducción de las instrucciones de empleo originales.
Los niños a partir de los 8 años y en ade-
lante así como personas con discapaci-
dadfísica, sensoria o mental, o bien con falta de
experiencia y conocimientos sólo pueden usar
el producto bajo la supervisión de una persona
responsable, o si son instruidas en cuanto al
empleo seguro del producto y comprenden los
posibles peligros resultantes. Los niños deberán
ser vigilados para asegurarse de que no pue-
denjugar con el producto. Los niños sólo pue-
den limpiar o mantener el producto bajo vigilan-
ciade una persona responsable. El uso de este
producto está indicado para jóvenes mayores
de 16 años.
Uso adecuado:
El Recortabordes GARDENA resulta idóneo para retestar y cortar el
césped y superficies de hierba en el jardín privado y del aficionado.
El producto no se ha concebido para un funcionamiento de larga duración.
¡PELIGRO! ¡Lesiones corporales!
v El producto no se debe utilizar para cortar setos, ni para
trocear material ni para compostar.
¡IMPORTANTE!
Lea las instrucciones de uso y guárdelas a mano para su consulta
posterior.
Explicación de los símbolos en el producto:
Lea las instrucciones de empleo.
Guardar distancia.
Póngase siempre una protección de los oídos autorizada.
Póngase siempre una protección de los ojos autorizada.
No lo exponga a la lluvia.
¡PELIGRO! ¡Riesgo de lesiones para otras personas!
Mantenga alejadas a otras personas de la zona en la
que esté trabajando.
Desenchúfelo de inmediato de la red si el cable está dañado
o cortado.
Avisos generales de seguridad
Seguridad eléctrica
¡PELIGRO! ¡Descarga eléctrica!
Riesgo de lesión por descarga eléctrica.
1. AVISOS DE SEGURIDAD
GAR_09870-20.960.05_2024-02-28.indd 34GAR_09870-20.960.05_2024-02-28.indd 34 28.02.24 16:0828.02.24 16:08
es
35
v El producto se debe alimentar a través de un dispositivo de corriente
residual (RCD) con una corriente nominal residual de funcionamiento
no superior a 30 mA.
¡PELIGRO! ¡Riesgo de lesión!
Si el hilo de corte empieza a girar accidentalmente o el producto se
pone en marcha de forma involuntaria, se corre el peligro de sufrir
lesiones por corte.
v Desconecte el producto de la red eléctrica antes de realizar trabajos
de mantenimiento o de sustituir componentes. La toma de corriente
debe encontrarse dentro de su campo visual.
Preste atención siempre mientras trabaja con el producto a adoptar una postura
segura y firme, así como también a mantener en todo momento el equilibrio.
Camine, no corra.
No toque las piezas peligrosas en movimiento hasta haber desenchufado la
máquina de la red eléctrica y espere a que todas las piezas peligrosas móviles
se hayan parado por com pleto.
Póngase siempre mientras la máquina está en funcionamiento calzado fuerte
ypantalones largos.
Funcionamiento seguro
1 Formación
a) Lea detenidamente las instrucciones de empleo. Familiarícese con las piezas
de ajuste y la utilización apropiada de la máquina.
b) No permita nunca a personas no familiarizadas con estas instrucciones
o a niños la utilización de la máquina. Las normativas locales pueden limitar
la edad del usuario.
c) Se deberá considerar que el usuario mismo es responsable de accidentes
o de la seguridad frente a otras personas o su propiedad.
2 Preparativos antes del uso
a) Antes de cada uso, el cable de conexión y alargador se deben inspeccionar
para comprobar que no hay presentes daños o desgaste. Si el cable se
dañara durante el uso, se deberá desenchufar de inmediato de la red.
NO TOCAR EL CABLE HASTA HABERLO DESENCHUFADO DE LA RED.
No utilizar la máquina si el cable está dañado o desgastado.
b)
Antes de cada uso, inspeccionar la máquina visualmente para comprobar si las
unidades o cubiertas protectoras están dañadas, presentes o mal colocadas.
c) No poner nunca en marcha la máquina si hay per sonas, particularmente
niños, o animales dentro del área peligrosa.
3 Funcionamiento
a) El cable de conexión y alargador se deberán mantener fuera del alcance de la
unidad de corte.
b) Llevar siempre gafas protectoras y calzado apropiado mientras se utiliza la
máquina.
c) Se deberá evitar la utilización de la máquina bajo condiciones climatológicas
desfavorables, particularmente en caso de haber riesgo de rayos.
d) Utilizar la máquina únicamente a la luz del día o con una buena iluminación
artificial.
e) No utilizar nunca la máquina si la cubierta o la unidad protectora están
dañadas, o bien la cubierta o las unidades protectoras no están montadas.
f) Conectar el motor únicamente si las manos y los pies están fuera del área de
trabajo de la unidad de corte.
g) Desenchufar la máquina del suministro de corriente (es decir, desenchufar
la clavija de enchufe de la red eléctrica), retirar la unidad de bloqueo o la pila
extraíble)
1) siempre cuando la máquina se deja sin vigilancia;
2) antes de eliminar un bloqueo;
3) antes inspeccionar, limpiar o tratar la máquina;
4) tras haber entrado en contacto con un cuerpo extraño;
5) siempre cuando la máquina empieza a vibrar de un modo no habitual.
h) Cuidado: riesgo de lesión en manos y pies a causa de la unidad de corte.
i) Habrá que asegurarse siempre de que las entradas de aire de ventilación
están libres de cuerpos extraños.
4 Conservación y almacenamiento
a) Desenchufar la máquina del suministro de corriente (es decir, desenchufar la
clavija de enchufe de la red eléctrica, retirar la unidad de bloqueo o la batería
extraíble) antes de realizar los trabajos de mantenimiento o limpieza.
b) Utilizar sólo las piezas de recambio o accesorios recomendados por el
fabricante.
c) La máquina se deberá comprobar y mantener a intervalos regulares de
tiempo. La máquina se deberá reparar únicamente en un taller concertado.
d) Si la máquina no se utiliza, se deberá guardar fuera del alcance de los niños.
Avisos adicionales de seguridad
Seguridad eléctrica
¡PELIGRO! ¡Parada cardiaca!
Este producto genera un campo electromagnético durante el funciona-
miento. Este campo puede influir, bajo determinadas circunstancias,
en el modo de funcionamiento de implantes médicos activos o pasivos.
Con el fin de evitar el riesgo de situaciones que pudieran conllevar
lesiones graves o incluso mortales, las personas que lleven un implante
médico deberán consultar al médico y fabricante del implante antes
de usar este producto.
Cable
En el caso de utilizar cables de prolongación, se deben tener en cuenta las
secciones transversales mínimas de la siguiente tabla:
Tensión Longitud del cable Sección transversal
230 – 240 V / 50 Hz Hasta 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
No utilice el producto para mantener estanques, ni tampoco cerca del agua.
Seguridad personal
¡PELIGRO! ¡Peligro de asfixia!
Las piezas pequeñas se pueden ingerir con facilidad. Los niños peque-
ños corren el riesgo de asfixiarse con la bolsa. Por este motivo, manten-
ga a los niños pequeños alejados del lugar de montaje.
Si se producen fuertes vibraciones, compruebe si la tapa del carrete presenta
daños.
Compruebe antes del uso si el reborde desgastable está en buen estado.
Utilizar el asa delantera para el transporte.
Utilice el equipo de protección personal.
Póngase guantes para limpiar el dispositivo de corte.
Póngase siempre protección ocular.
El riesgo de lesión se puede reducir utilizando equipos protectores, como
p. ej., guantes de seguridad, calzado antideslizante o protección de los oídos
que se utilizan en función de las condiciones respectivas.
Tenga cuidado al ajustar el producto, para evitar engancharse los dedos
entre las piezas móviles y fijas de la máquina, también al montar la cubierta
protectora.
No utilice agua ni sustancias químicas para limpiar la protección u otras piezas
del recortabordes.
Mantenga bien apretados todas las tuercas, pernos y tornillos para asegurarse
de que el producto está en unas condiciones de uso seguras.
No desmonte el producto más allá del estado en que se le ha entregado.
¡Aviso! Es posible que no se dé cuenta de que se acercan personas debido al
ruido producido por el aparato y por llevar protección de los oídos.
Durante el funcionamiento y el transporte del producto preste una atención
especial al peligro que puede representar para otras personas.
Proceda con cuidado y atención, así como use el sentido común mientras
trabaja con herramientas eléctricas.
No utilice una herramienta eléctrica cuando esté cansado(a) o bajo la influencia
de drogas, alcohol o medicinas.
La falta de atención por tan sólo un momento durante el funcionamiento de una
herramienta eléctrica puede causar lesiones graves.
2. MONTAJE
¡PELIGRO! ¡Lesiones corporales!
Si el producto se pone en marcha accidentalmente,
se corre el peligro de cortarse.
v Espere a que el hilo de corte se haya detenido y desenchufe el
producto del suministro de corriente eléctrica antes de montar
el producto.
Montaje de la cubierta protectora y el guardaplantas
[ fig. A1 / A2 ]:
¡PELIGRO!
v El producto sólo se puede utilizar si la cubierta protectora
está montada.
1. Desplace la parte delantera de la cubierta protectora
3
acoplándola
al cabezal del recortabordes
1
, hasta que quede encajada.
2. Desplace la parte trasera de la cubierta protectora
2
acoplándola
al cabezal del recortabordes
1
, hasta alcanzar el tope.
3. Apriete con cuidado ambos tornillos
4
.
4. Desplace el guardaplantas
5
acoplándolo al cabezal del
recortabordes
1
, hasta que quede encajado.
GAR_09870-20.960.05_2024-02-28.indd 35GAR_09870-20.960.05_2024-02-28.indd 35 28.02.24 16:0828.02.24 16:08
es
36
3. MANEJO
¡PELIGRO! ¡Lesiones corporales!
Si el producto se pone en marcha accidentalmente,
se corre el peligro de cortarse.
v Espere a que el hilo de corte se haya detenido y desenchufe
el producto del suministro de corriente eléctrica antes de
conectar, ajustar o transportar el producto.
Conexión del trimmer [ fig. O1 ]:
¡PELIGRO! ¡Descarga eléctrica!
Para prevenir daños en el cable a la red debe introducirse el
cable de prolongación en el sujetacables.
v Introduzca el cable de prolongación en el sujetacables antes
de manejar el recortabordes.
1. Pase el cable de prolongación
8
por el sujetacables
9
de manera que
forme un bucle y ténselo.
2. Inserte el enchufe
0
del recortabordes en el empalme
q
del cable de
prolongación
8
.
3. Conecte el cable de prolongación
8
con la alimentación de corriente.
Ajuste de la posición de trabajo:
Posición de trabajo 1 [ fig. O2 ]:
Para el recorte estándar.
Posición de trabajo 2 [ fig. O3 /O4 ]:
Para recortar debajo de obstáculos.
Se puede bajar el mango de la posición estándar 1 a dos posiciones más
bajas, 2 ó 3, si se desea recortar hierba por debajo de algún obstáculo.
1. Deposite el recortabordes en el suelo.
2. Sujete el recortabordes por el mango
7
con ambas manos de tal
manera que pueda pulsar con un solo dedo la tecla de desbloqueo
w
.
3. Presione la tecla de desbloqueo
w
y baje el mango
7
hasta alcanzar
la posición deseada.
4. Suelte la tecla de desbloqueo
w
y vuelva a encajar el mango
7
.
Posición de trabajo 3 (solo para ref. 9872 / 9874)
[ fig. O5 /O6 ]:
Cortar los bordes del césped.
¡ATENCIÓN! El recortabordes sólo se puede utilizar si el cabezal
se encuentra encajado en 0º o en 90º.
Para poder girar el cabezal del recortabordes
1
a 90°, el mango
debe encontrarse en la posición estándar 1.
1. Sujete el recortabordes por el mango
7
con ambas manos de tal
manera que pueda pulsar con un solo dedo la tecla de desbloqueo
e
.
2. Presione la tecla de desbloqueo
e
y gire el cabezal del recortabor des
1
de 0° a 90°, hasta que quede encajado.
3. Suelte la tecla de desbloqueo
e
y vuelva a encajar el mango
7
.
Ajuste de la longitud del mango [ fig. O7 ]:
¡PELIGRO!
El producto no debe utilizarse si el mango se encuentra introdu-
cido por completo (posición de transporte).
1. Suelte el casquillo de apriete
6
.
2. Extraiga el mango
7
hasta alcanzar la longitud deseada.
3. Vuelva a apretar el casquillo de apriete
6
.
Ajuste de la posición de la empuñadura adicional [ fig. O8 ]:
La posición de la empuñadura adicional se puede ajustar a la estatura.
1. Tire de la palanca
r
.
2. Incline la empuñadura adicional
t
a la posición deseada.
3. Vuelva a soltar la palanca
r
.
Si el recortabordes se ha ajustado correctamente a la talla del usuario,
quiere decir que se podrá trabajar de pie y que el cabezal se encuentra en
la posición 1 ligeramente inclinado hacia adelante.
v Sujete el recortabordes por la empuñadura principal
z
y la empuña-
dura adicional
t
de tal modo que el cabezal del recortabordes se
encuentre ligeramente inclinado hacia delante.
Ajuste del guardaplantas:
– Posición de trabajo [ fig. O9 ]
– Posición de aparcamiento [ fig. O10 ]
v Tire del guardaplantas
5
y desplácelo a la posición deseada, hasta
que quede encajado.
Puesta en marcha del recortabordes [ fig. O11 ]:
¡PELIGRO! ¡Lesiones corporales!
Riesgo de lesión si el producto no se detiene al soltar la
palanca de arranque
v No puentee nunca los dispositivos de seguridad ni los
interruptores. Por ejemplo, no fije la palanca de arranque
al asa de fijación.
Puesta en marcha:
1. Agarre la empuñadura adicional
t
con una mano.
2. Con la otra mano agarre la empuñadura principal
z
y tire de la palanca
de arranque
u
.
El recortabordes se pone en marcha.
¡ATENCIÓN! Evite el contacto del hilo de corte con objetos duros (muros,
piedras, vallas, etc.) para que el hilo de corte no se desgaste o se rompa.
Parada:
v Suelte la palanca de arranque
u
.
El recortabordes se detiene.
Prolongación del hilo de corte (golpeo en el suelo) [ fig. O12 / O13 ]:
El golpeo en el suelo se acciona con el motor en marcha.
Sólo la longitud de hilo máxima garantiza un corte limpio. Es posible que
el hilo de corte se tenga que prolongar varias veces con la puesta primera
en marcha.
Solo para Art. 9872 / 9874: no debe alargarse el hilo de corte en la
posición de trabajo 3.
1. Ponga en marcha el recortabordes.
2. Mantenga el cabezal del recortabordes
1
paralelo al suelo y pulse
brevemente sobre el suelo firme (evite ejercer una presión constante
yprolongada).
El hilo de corte
i
se alarga automáticamente mediante un sistema auto-
mático audible y se ajusta a la longitud adecuada mediante el limitador
de hilo
o
. Si fuera necesario, deberá pulsar brevemente sobre el suelo
firme varias veces sucesivamente.
4. MANTENIMIENTO
¡PELIGRO! ¡Lesiones corporales!
Si el producto se pone en marcha accidentalmente, se
corre el peligro de cortarse.
v Espere a que el hilo de corte se haya detenido y desenchufe
el producto del suministro de corriente eléctrica antes de
efectuar el mantenimiento del producto.
Limpieza del recortabordes [ fig. M1 ]:
¡PELIGRO! ¡Lesiones corporales!
Peligro de lesión y riesgo de dañar el producto.
v No limpie el producto con agua ni tampoco con un chorro
de agua (particularmente no limpie utilizando alta presión).
v No limpie con productos químicos, inclusive bencina ni
disolventes. Algunos pueden destruir piezas de plástico
importantes.
Las entradas de aire de ventilación siempre deben estar limpias.
1. Limpie las entradas de aire de ventilación
p
con un cepillo blando
(no utilice un destornillador).
2. Después de cada uso, limpie todas las piezas móviles. Ante todo retire
los restos de hierba y suciedad de la cubierta protectora
2
.
5. ALMACENAMIENTO
Puesta fuera de servicio:
El producto se deberá guardar fuera del alcance de los niños.
GAR_09870-20.960.05_2024-02-28.indd 36GAR_09870-20.960.05_2024-02-28.indd 36 28.02.24 16:0828.02.24 16:08
es
37
1. Desenchufe el recortabordes del suministro de corriente eléctrica.
2. Limpie el recortabordes (consulte 4. MANTENIMIENTO).
3. Guarde el recortabordes en un lugar seco, cerrado y a prueba de
heladas.
6. SOLUCIÓN DE AVERÍAS
¡PELIGRO! ¡Lesiones corporales!
Si el producto se pone en marcha accidentalmente, se
corre el peligro de cortarse.
v Espere hasta que el hilo de corte se haya detenido y desen-
chufe el producto del suministro de corriente eléctrica antes
de solucionar las averías del producto.
Cambio del carrete de hilo de corte [ fig. T1 / T2 / T3 ]:
¡PELIGRO! ¡Lesiones corporales!
Peligro de lesiones por elementos de corte metálicos.
v No utilice jamás elementos de corte metálicos ni recambios
oaccesorios no autorizados por GARDENA.
v Utilice sólo carretes de hilo de corte originales GARDENA.
Cuando ya no se ve el reborde desgastable
l
, debe cambiarse la tapa del
carrete
a
. Póngase en contacto con el Servicio Técnico de GARDENA.
Los carretes de hilo de corte de recambio se pueden solicitar a un distri-
buidor de productos GARDENA o directamente al servicio de GARDENA.
• Carrete de hilo de corte para recortabordes GARDENA ref. 5307
1. Presione la tapa del carrete
a
en los dos cierres de resorte
s
y levántela al mismo tiempo.
2. Retire el carrete de hilo de corte
d
.
3. Retire toda la suciedad que se ha podido acumular en la toma de
carrete de hilo de corte
f
.
4. Tire aprox. 15 cm del hilo de corte
i
del carrete nuevo
d
para sacarlo
del ojal del anillo de plástico
g
.
5. Pase el hilo de corte
i
primero por el casquillo metálico
h
.
6. El hilo de corte
i
tiene que estar colocado alrededor del pasador de
inversión
j
.
7. Coloque el carrete de hilo de corte
d
en la toma de carrete de hilo de
corte
f
.
8. Coloque la tapa del carrete
a
sobre la toma de carrete de hilo de
corte
f
, de forma que se oiga cómo encajan los dos cierres de
resorte
s
.
Asegúrese de que el hilo de corte no ha quedado aplastado.
Si no se puede colocar la tapa del carrete
a
, gire el carrete de hilo de
corte
d
en ambos sentidos hasta que quede correctamente colocado
en su soporte
f
.
Se puede colocar un carrete de hilo de corte adicional en el alojamiento
correspondiente
k
del recortabordes.
v Coloque el carrete de hilo de corte
d
presionándolo en su aloja-
miento
k
hasta hacerlo encajar.
Problema Posible causa Solución
El recortabordes no corta El hilo de corte está
desgastado o es demasiado
corto.
v
Alargue el hilo de corte
(consulte 3. MANEJO
“Prolongación del hilo de
corte – (Golpeo en el suelo)”
).
El hilo de corte se ha gastado. v
Cambie el carrete de hilo
de corte.
El hilo de corte está atascado
en el carrete o está soldado.
v
Saque el hilo de corte del
carrete de hilo de corte.
El hilo de corte no se puede
prolongar o el hilo de corte
se gasta rápidamente
El hilo se ha secado
y resquebrajado
(p. ej. durante el invierno).
v
Ponga el carrete de hilo de
corte por unas 10 horas en
agua.
Contacto frecuente del hilo de
corte con objetos demasiado
duros.
v
Evite el contacto frecuente
del hilo de corte con objetos
demasiado duros.
El recortabordes no se
pone en marcha
El motor está bloqueado. v Retire el obstáculo.
Vuelva a ponerlo en marcha.
El recortabordes no se
puede detener
La palanca de arranque
se agarrota.
v Desenchufe el recortabordes
del suministro de corriente
eléctrica y suelte la palanca
de arranque.
Problema Posible causa Solución
El recortabordes vibra
fuertemente
El interior de la tapa del
carrete
a
está muy sucio
o el soporte del carrete de
hilo
f
está sucio.
v Elimine toda la suciedad
de la tapa del carrete
a
y del soporte del carrete de
hilo
f
.
NOTA: En caso de avería, rogamos dirigirse a su Centro de Servicio Técnico de
GARDENA. Únicamente los Centros de Servicio Técnico de GARDENA, así como
los distribuidores autorizados por GARDENA, pueden realizar reparaciones en
sus productos.
7. DATOS TÉCNICOS
Recortabordes
Unidad Valor
(ref. 9870)
Valor
(ref. 9872)
Valor
(ref. 9874)
Potencia nominal W 450 550 650
Tensión a la red V (AC) 230 230 230
Frecuencia de la red Hz 50 50 50
Ancho de corte cm 25 28 28
Velocidad del carrete de
hilo de corte
rpm 11800 11500 11500
Reserva de hilo de corte m 6 6 6
Prolongación del hilo
de corte
Golpeo en el
suelo
Golpeo en el
suelo
Golpeo en el
suelo
Peso kg 2,6 2,8 3,0
Nivel de presión
acústica L
pA
1)
Inseguridad k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Nivel de potencia acústica
L
WA
2)
:
medido/garantizado
Inseguridad k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Vibración brazo-mano a
vhw
1)
Inseguridad k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Método de medición:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
NOTA: el valor indicado de emisión de vibraciones se ha medido según un pro-
cedimiento de verificación estandarizado y se puede utilizar para comparar
una herramienta eléctrica con otra. Este valor puede utilizarse para realizar una
evaluación preliminar de la exposición. El valor de emisión de vibraciones puede variar
durante el uso efectivo de la herramienta eléctrica.
8. ACCESORIOS / PIEZAS DE RECAMBIO
Carrete de hilo de corte para
recortabordes GARDENA
Para cambiar carretes de hilo de corte
gastados.
ref. 5307
Tapa de carrete de
recambio GARDENA
A la venta a través del servicio de atención al
cliente de GARDENA.
Juego de ruedas GARDENA
para recortabordes (solo
para ref. 9872 / 9874)
Para recortar con facilidad los bordes del césped. ref. 9880
9. GARANTÍA / SERVICIO
9.1 Registro del producto:
Registre su producto en gardena.com/registration.
9.2 Servicio:
Puede encontrar la información de contacto actualizada de nuestro
servicio en la contraportada y en línea:
• España: https://www.gardena.com/es/asistencia/ayuda/contacto/
• Otros países: https://www.gardena.com/int/support/advice/contact/
10. ELIMINACIÓN DEL PRODUCTO
(según normativa Directiva 2012/19/UE / S.I. 2013 No. 3113)
El producto no deberá eliminarse con la basura doméstica
normal. Se deberá eliminar según las normativas medioambien-
tales vigentes locales.
¡IMPORTANTE!
v Elimine el producto a través o por medio del puesto recolector de
reciclaje del municipio respectivo.
GAR_09870-20.960.05_2024-02-28.indd 37GAR_09870-20.960.05_2024-02-28.indd 37 28.02.24 16:0828.02.24 16:08
pt
38
pt Aparador
1. AVISOS DE SEGURANÇA ...............................38
2. MONTAGEM .........................................39
3. FUNCIONAMENTO ....................................39
4. MANUTENÇÃO .......................................40
5. ARMAZENAMENTO ....................................40
6. RESOLUÇÃO DE AVARIAS ..............................40
7. DADOS TÉCNICOS ....................................40
8. ACESSÓRIOS / PEÇAS SOBRESSELENTES .................41
9. GARANTIA / ASSISTÊNCIA ...............................41
10. ELIMINAÇÃO .........................................41
Tradução do manual de instruções original.
Este produto pode ser usado por crianças
com idade superior a 8 anos e por pes-
soas com capacidades físicas, sensoriais ou
mentais reduzidas ou com insuficiente experiên-
cia e conhecimentos, quando estas sejam super-
visionadas ou recebam instruções relativamente
ao uso do aparelho e compreendam os perigos
daí resultantes. As crianças não devem brincar
com o produto. A limpeza e a manutenção pelo
utilizador não devem ser realizadas por crianças
sem supervisão. Recomendamos que o produto
seja usado apenas por pessoas com idade igual
ou superior a 16anos.
Utilização prevista:
O Aparador GARDENA destina-se a aparar e a cortar relva e superfícies
relvadas em jardins privados e na jardinagem de lazer.
O produto não está indicado para um funcionamento de longa duração.
PERIGO! Lesões no corpo!
v O produto não pode ser usado para cortar sebes, para triturar
material no âmbito da compostagem.
v O produto tem de ser alimentado através de um dispositivo de prote-
ção diferencial residual (RCD) com uma corrente de disparo nominal
máxima de 30 mA.
PERIGO! Perigo de lesões!
Em caso de rotação involuntária do fio cortante ou arranque do produto,
existe o perigo de ferimentos por corte.
v Desligue o produto da corrente antes de realizar a manutenção ou
a substituição de peças. Para isso, a tomada tem de estar no seu
campo de visão.
Evite uma postura fora do normal e mantenha sempre o equilíbrio, para garantir
uma posição sempre segura em planos inclinados. Caminhe, não corra.
Não toque em peças perigosas que estejam em movimento, antes de desligar
a máquina da alimentação elétrica e de as peças perigosas terem parado com-
pletamente o seu movimento.
Durante a utilização da máquina, utilize sempre calçado resistente e calças com-
pridas.
Operação segura
1 Formação
a) Leia as instruções com atenção. Familiarize-se com as peças de ajuste
e a utilização correta da máquina.
b) Nunca permita que pessoas, que não estejam familiarizadas com estas
instruções, nem crianças, utilizem a máquina. Os regulamentos legais em
vigor podem limitar a idade do utilizador.
c) Deve ter-se atenção que o utilizador é responsável por acidentes ou perigos
que possam afetar outras pessoas ou a sua propriedade.
2 Preparação
a) Antes da utilização, deve verificar-se se a ligação e o cabo extensível apre-
sentam sinais de danos ou desgaste. Se o cabo ficar danificado durante
a utilização, deverá ser desligado imediatamente da tomada.
NÃO TOCAR NO CABO, ANTES DE O DESLIGAR DA TOMADA.
Não utilizar a máquina, quando o cabo estiver danificado ou gasto.
b) Antes da utilização, a máquina deve ser verifi cada visualmente quanto a dis-
positivos ou coberturas de proteção danificadas, ausentes ou incorretas.
c) Nunca colocar a máquina em funcionamento, se existirem pessoas, em espe-
cial crianças, ou animais domésticos na sua proximidade.
3 Funcionamento
a) Manter o cabo de ligação e o cabo extensível afastados do dispositivo
de corte.
b) Deve usar-se proteção ocular e calçado anti derrapante durante o tempo
de utilização da máquina.
c) Deve evitar-se a utilização da máquina com más condições atmosféricas,
sobretudo se houver previsão de trovoada.
d) Usar a máquina apenas com luz do dia ou com boa iluminação artificial.
e) Nunca usar a máquina com a cobertura ou o disposi tivo de proteção danifi-
cado ou sem a cobertura ou dispositivos de proteção.
f) Ligar o motor apenas quando as mãos e os pés estiverem fora do alcance
do dispositivo de corte.
g) Desligar sempre a máquina da corrente (por ex. retirar a ficha da tomada,
remover o dispositivo de bloqueio ou a bateria amovível)
1) quando deixar a máquina sem vigilância;
2) antes de remover um bloqueio;
3) antes da verificação, limpeza ou processamento da máquina;
4) após o contacto com um elemento estranho;
5) quando a máquina começar a vibrar de forma estranha.
h) Cuidado para não ferir pés e mãos no dispo sitivo de corte.
i) Certificar-se de que as abertura de ventilação não têm elementos estranhos.
4 Conservação e armazenamento
a) A máquina deve ser desligada da corrente (ou seja, retirar a ficha da tomada,
remover o dispositivo de bloqueio ou a bateria amovível), antes de serem efe-
tuados os trabalhos de manutenção ou limpeza.
b) Utilizar apenas as peças de substituição e os acessórios recomendados pelo
fabricante.
c) Verificar e efetuar a manutenção regular à máquina. A máquina deve ser
entregue para reparação apenas numa oficina contratada.
d) Quando não estiver a ser utilizada, a máquina deve ser guardada fora do
alcance de crianças.
Advertências de segurança adicionais
Segurança elétrica
PERIGO! Paragem cardíaca!
Este produto cria um campo eletromagnético durante o funcionamento.
Em determinadas condições, este campo pode afetar o modo de funcio-
namento de implantes médicos ativos ou passivos. Para evitar situações
de risco que possam provocar ferimentos graves ou mortais, as pessoas
com um implante médico devem consultar o seu médico e o fabricante
do implante antes da utilização deste produto.
IMPORTANTE!
Leia o manual de instruções com atenção e guarde-o para consulta
futura.
Símbolos no produto:
Leia o manual de instruções.
Manter a distância.
Use sempre uma proteção auditiva homologada.
Use sempre uma proteção visual homologada.
Não expor à chuva.
PERIGO! Perigo de ferimentos para outras pessoas!
Mantenha outras pessoas afastadas da área onde está
a trabalhar.
Desligar imediatamente a ficha da tomada quando o cabo
estiver danificado ou tiver sido cortado.
Advertências gerais de segurança
Segurança elétrica
PERIGO! Choque elétrico!
Perigo de ferimentos devido a choque elétrico.
1. AVISOS DE SEGURANÇA
GAR_09870-20.960.05_2024-02-28.indd 38GAR_09870-20.960.05_2024-02-28.indd 38 28.02.24 16:0828.02.24 16:08
pt
39
2. MONTAGEM
PERIGO! Lesões no corpo!
Risco de ferimentos por corte caso o produto arranque
acidentalmente.
v Aguarde que o fio cortante se imobilize e desligue o produto
da corrente antes de montar o produto.
Montar a cobertura de proteção e o arco de proteção de plantas
[ fig. A1 / A2 ]:
PERIGO!
v O produto só pode ser usado quando a cobertura de proteção
estiver montada.
1. Empurre a parte dianteira da cobertura de proteção
3
para a cabeça
do aparador
1
até encostar.
2. Empurre a parte traseira da cobertura de proteção
2
até encostar
na cabeça do aparador
1
.
3. Aperte os dois parafusos
4
com cuidado.
4. Empurre o arco de proteção de plantas
5
para a cabeça
do aparador
1
até encaixar.
3. FUNCIONAMENTO
PERIGO! Lesões no corpo!
Risco de ferimentos por corte caso o produto arranque
acidentalmente.
v Aguarde que o fio cortante se imobilize e desligue o produto
da corrente antes de ligar, ajustar ou transportar o produto.
Ligar o Trimmer [ fig. O1 ]:
PERIGO! Choque elétrico!
Para evitar danos no cabo de alimentação, é necessário inserir
o cabo de extensão no travão do cabo elétrico.
v Insira o cabo de extensão no travão do cabo elétrico antes
de usar o aparador.
1. Forme um laço com o cabo de extensão
8
no travão
do cabo elétrico
9
e aperte o laço com firmeza.
2. Insira a ficha
0
do aparador no acoplamento
q
do cabo de extensão
8
.
3. Ligue o cabo de extensão
8
à corrente.
Ajuste da posição de trabalho:
Posição de trabalho 1 [ fig. O2 ]:
Para aparar normalmente.
Posição de trabalho 2 [ fig. O3 /O4 ]:
Aparar por baixo de obstáculos.
O tubo pode ser descido desde a posição standard 1 para duas posições
descidas 2 ou 3 para aparar por baixo de obstáculos.
1. Pouse o aparador no solo.
2. Segure no aparador com as duas mãos no tubo
7
de forma a conse-
guir pressionar a tecla de desbloqueio
w
com um dedo.
3. Pressione a tecla de desbloqueio
w
e baixe o tubo
7
para a posição
pretendida.
4. Solte a tecla de desbloqueio
w
e permita que o tubo
7
encaixe nova-
mente.
Posição de trabalho 3 (apenas para n.º ref. 9872 / 9874)
[ fig. O5 /O6 ]:
Cortar em borduras para relvado.
ATENÇÃO! O aparador apenas deve ser usado quando a sua
cabeça estiver encaixada em 0° ou 90°.
Para que a cabeça do aparador
1
consiga girar em 90°, é neces-
sário que o tubo esteja na posição standard 1.
1. Segure no aparador com as duas mãos no tubo
7
de forma a conse-
guir pressionar a tecla de desbloqueio
e
com um dedo.
2. Pressione a tecla de desbloqueio
e
e gire a cabeça do aparador
1
de 0° para 90°, até encaixar.
3. Solte a tecla de desbloqueio
e
e permita que o tubo
7
encaixe nova-
mente.
Ajustar o comprimento do tubo [ fig. O7 ]:
PERIGO!
O produto não deve ser usado quando o tubo estiver totalmente
recolhido (posição de transporte).
1. Solte o casquilho de aperto
6
.
2. Puxe o tubo
7
até ao comprimento pretendido.
3. Puxe novamente o casquilho de aperto
6
com firmeza.
Ajustar a posição do manípulo suplementar [ fig. O8 ]:
A posição do manipulo suplementar pode ser ajustada à sua altura.
1. Puxe a alavanca
r
.
2. Incline o manípulo suplementar
t
para a posição pretendida.
3. Solte novamente a alavanca
r
.
Quando o aparador está ajustado corretamente à altura do corpo,
o corpo está erecto e a cabeça do aparador está ligeiramente inclinada
para a frente, na posição de trabalho 1.
v Segure no aparador pelo punho principal
z
e pelo manípulo suplemen-
tar
t
, de forma que a cabeça do aparador fique ligeiramente inclinada
para a frente.
Ajustar o aro para proteção de plantas:
– Posição de trabalho [ fig. O9 ]
– Posição estacionária [ fig. O10 ]
v Retire o arco de proteção de plantas
5
e empurre-o para a posição
pretendida até encaixar.
Cabo
Se forem usados cabos de extensão, estes têm de respeitar as secções mínimas
indicadas na tabela a seguir:
Tensão Comprimento do cabo Secção
230 – 240 V / 50 Hz Até 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Não utilize o produto perto da água nem para a limpeza de lagos.
Segurança pessoal
PERIGO! Risco de asfixia!
As peças mais pequenas podem ser engolidas. O saco de plástico repre-
senta um risco de asfixia para crianças. Mantenha as crianças afastadas
durante a montagem.
No caso de vibrações fortes, verificar se a tampa da bobina apresenta danos.
Antes da utilização, verifique se a nervura de desgaste está em ordem.
Transporte no punho dianteiro.
Utilize equipamento de proteção individual.
Use luvas quando limpar o dispositivo de corte.
Use sempre uma proteção dos olhos.
Equipamentos de proteção, tais como luvas, calçado de segurança antiderra-
pante ou proteção auditiva, que sejam usados nas respetivas condições, dimi-
nuem o risco de ferimentos.
Seja cauteloso ao ajustar o produto, para evitar entalar os dedos entre as peças
móveis e fixas da máquina ou durante a montagem da cobertura de proteção.
Para limpar a proteção ou outras peças do aparador não utilize água nem subs-
tâncias químicas.
Mantenha todas as porcas, pernos e parafusos apertados, para garantir que
o produto se encontra num estado seguro para o trabalho.
Não desmonte o produto em componentes menores aos incluídos na máquina
aquando da entrega.
Advertência! Ao usar a proteção auditiva e devido ao ruído produzido pelo pro-
duto, o utilizador poderá não se dar conta da aproximação de pessoas.
Durante a utilização e o transporte preste especial atenção a perigos para outras
pessoas.
Esteja alerta, preste atenção ao que faz e use o bom senso quando utilizar uma
ferramenta elétrica.
Não utilize nenhuma ferramenta elétrica se estiver cansado ou sob influência de
drogas, álcool ou medicamentos.
Um momento de desatenção durante a utilização de ferramentas elétricas pode
provocar ferimentos graves.
GAR_09870-20.960.05_2024-02-28.indd 39GAR_09870-20.960.05_2024-02-28.indd 39 28.02.24 16:0828.02.24 16:08
pt
40
Iniciar o aparador [ fig. O11 ]:
PERIGO! Lesões no corpo!
Há risco de ferimentos se o produto não parar depois
de a alavanca de arranque ser solta.
v Não desative os equipamentos de segurança nem os interrup-
tores. Por exemplo, não prenda a alavanca de arranque no
punho.
Arranque:
1. Segure no manípulo suplementar
t
com uma mão.
2. Segure no punho principal
z
com a outra mão e puxe a alavanca
de arranque
u
.
O aparador arranca.
ATENÇÃO! vite o contacto do fio cortante com objetos duros
(muros, pedras, vedações, etc.) para evitar o desgaste ou a rutura
do fio cortante.
Paragem:
v Solte a alavanca de arranque
u
.
O aparador para.
Estender o fio cortante (automático, por toque)
[ fig. O12 / O13 ]:
O automático, por toque é acionado com o motor em funciona-
mento. Só quando o fio está no comprimento máximo é que
se consegue um corte correto da relva. Na primeira colocação em
funcionamento é necessário puxar várias vezes o fio cortante.
Apenas para Art. 9872 / 9874: o fio cortante não pode ser estendido
na posição de trabalho 3.
1. Inicie o aparador.
2. Mantenha a cabeça do aparador
1
paralela ao solo e toque
brevemente numa base sólida (evite uma pressão contínua
e prolongada).
O fio cortante
i
é estendido automaticamente por um pro cesso de
comutação audível e colocado no comprimento correto por um limitador
da bobina
o
. Se necessário, bater levemente no chão várias vezes.
4. MANUTENÇÃO
PERIGO! Lesões no corpo!
Risco de ferimentos por corte caso o produto arranque
acidentalmente.
v Aguarde que o fio cortante se imobilize e desligue o produto
da corrente antes de fazer a manutenção ao produto.
Limpar o aparador [ fig. M1 ]:
PERIGO! Lesões no corpo!
Perigo de ferimentos e risco de danos no produto.
v Não limpe o produto com água nem com jato de água (espe-
cialmente jato de alta pressão).
v Não use produtos químicos na limpeza, incluindo gasolina
ou solventes. Alguns destes podem destruir peças de plástico
importantes.
As ranhuras de ventilação têm de estar sempre limpas.
1. Limpe as ranhuras de ar
p
com uma escova macia (não utilize uma
chave de parafusos).
2. Limpe todas as peças móveis após a utilização. Remova sobre tudo
restos de relva e sujidade da cobertura de proteção
2
.
5. ARMAZENAMENTO
Colocação fora de serviço:
O produto tem de ser guardado num local não acessível
a crianças.
1. Desligue o aparador da corrente.
2. Limpe o aparador (consulte 4. MANUTENÇÃO).
3. Guarde o aparador num local seco, fechado e protegido do gelo.
6. RESOLUÇÃO DE AVARIAS
PERIGO! Lesões no corpo!
Risco de ferimentos por corte caso o produto arranque
acidentalmente.
v Aguarde que o fio cortante se imobilize e desligue o produto
da corrente antes de eliminar erros no produto.
Trocar a bobina do fio [ fig. T1 / T2 / T3 ]:
PERIGO! Lesões no corpo!
Perigo de ferimentos devido a elementos de corte metálicos.
v Não utilize elementos de corte metálicos, peças de substi-
tuição ou acessórios que não tenham sido autorizados pela
GARDENA.
v Utilize apenas bobinas de fio originais da GARDENA.
Se a nervura de desgaste
l
deixar de ser visível, é necessário substituir
a tampa da bobina
a
. Contacte a assistência GARDENA.
As bobinas de fio sobressalentes estão disponíveis no seu distribuidor
GARDENA ou diretamente na assistência GARDENA.
Bobina de fio GARDENA para aparador n.º ref. 5307
1. Pressione a tampa da bobina
a
nos dois encaixes
s
ao mesmo
tempo e retire-a.
2. Retire a bobina de fio
d
.
3. Remova toda a sujidade possível do suporte da bobina de fio
f
.
4. Puxe aprox. 15 cm do fio cortante
i
da nova bobina de fio
d
do olhal
do anel de plástico
g
.
5. Passe o fio cortante
i
pelo cartucho metálico
h
.
6. Passe o fio cortante
i
em redor do pino de desvio
j
.
7. Insira a bobina de fio
d
no suporte da bobina de fio
f
.
8. Coloque a tampa da bobina
a
no suporte da bobina de fio
f
até os
dois encaixes
s
encaixarem com um clique.
Certifique-se de que o fio cortante não foi esmagado.
Se a tampa da bobina
a
não assentar, girar a bobina de fio
d
para
ambos os lados, até a bobina de fio
d
se encontrar completamente no
suporte da bobina de fio
f
.
É possível colocar uma bobina de fio adicional no alojamento da bobina
de fio
k
do aparador.
v Pressione a bobina de fio
d
para o alojamento da bobina de fio
k
até
esta encaixar.
Problema Causa possível Resolução
O aparador não corta O fio cortante está gasto ou
demasiado curto.
v
Estenda o fio cortante (con-
sulte 3. FUNCIONAMENTO
“Estender o fio cortante
(automático por toque)”
).
O fio cortante está gasto. v
Troque a bobina de fio .
O fio cortante está puxado ou
soldado na bobina de fio.
v
Puxe o fio cortante para
fora da bobina de fio.
Não é possível estender
o fio cortante ou gasta-se
rapidamente
O fio está demasiado seco
o ou quebradiço (por ex. devido
ao inverno).
v
Coloque a bobina de
fio em água durante
aprox. 10 horas.
Contacto regular do fio cortante
com objetos duros.
v
Evite o contacto do fio cor-
tante com objetos duros.
O aparador não arranca Motor está bloqueado. v Remova o obstáculo.
Tente de novo o arranque.
O aparador não para A alavanca de arranque
emperra.
v Desligue o aparador da
corrente e solte a alavanca
de arranque.
O aparador vibra excessiva-
mente.
A tampa da bobina
a
está
muito suja no interior ou
osuporte da bobina de fio
f
está sujo.
v Remova toda a sujidade da
tampa da bobina
a
e do
suporte da bobina de fio
f
.
NOTA: se existirem outras avarias, contacte o seu centro de assistência
GARDENA. As reparações apenas podem ser realizadas por centros de assistên-
cia GARDENA e por revendedores especializados, autorizados pela GARDENA.
7. DADOS TÉCNICOS
Aparador
Unidade Valor
(n.º ref. 9870)
Valor
(n.º ref. 9872)
Valor
(n.º ref. 9874)
Potência nominal W 450 550 650
GAR_09870-20.960.05_2024-02-28.indd 40GAR_09870-20.960.05_2024-02-28.indd 40 28.02.24 16:0828.02.24 16:08
pt
41
Aparador
Unidade Valor
(n.º ref. 9870)
Valor
(n.º ref. 9872)
Valor
(n.º ref. 9874)
Tensão de rede V (AC) 230 230 230
Frequência de rede Hz 50 50 50
Largura de corte cm 25 28 28
Regulação da bobina de fio rpm 11800 11500 11500
Reserva de fio cortante m 6 6 6
Extensão do fio cortante
automático, por
toque
automático, por
toque
automático, por
toque
Peso kg 2,6 2,8 3,0
Nível de pressão sonora L
pA
1)
Incerteza k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Nível de potência acústica
L
WA
2)
:
medido/garantido
Incerteza k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Vibração da mão-braço a
vhw
1)
Incerteza k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Método de medição em conformidade com:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
NOTA: o nível de vibrações foi medido de acordo com o método de verificação
normalizado e pode ser usado para a comparação de ferramentas elétricas.
Este valor também pode ser usado para a avaliação preliminar da exposição.
O nível de vibrações pode variar durante a utilização propriamente dita da ferramenta
elétrica.
8. ACESSÓRIOS / PEÇAS SOBRESSELENTES
Bobina de fio GARDENA
para aparador
Para a troca de bobinas de fio gastas. n.º ref. 5307
Tampa da bobina de
substituição GARDENA
Disponível no serviço de assistência GARDENA.
Conjunto de rodas GARDENA
para aparador (apenas para
n.º ref. 9872 / 9874)
Para o corte simples de borduras para relvado. n.º ref. 9880
9. GARANTIA / ASSISTÊNCIA
9.1 Registo do produto:
Registe o seu produto em gardena.com/registration.
9.2 Assistência:
Encontre as informações de contacto atuais relativas ao nosso serviço
no verso e online:
• Portugal: https://www.gardena.com/pt/suporte/advice/contacto/
• Outros países: https://www.gardena.com/int/support/advice/contact/
10. ELIMINAÇÃO
(conforme a Diretiva 2012/19/UE / S.I. 2013 No. 3113)
O produto não pode ser colocado no lixo doméstico normal.
Tem de ser eliminado de acordo com as regras ambientais
locais em vigor.
IMPORTANTE!
v Elimine o produto no centro de recolha e reciclagem da sua área de
residência.
pl Podkaszarki
1. WSKAZÓWKI BEZPIECZEŃSTWA .........................41
2. MONTAŻ ............................................42
3. OBSŁUGA ...........................................42
4. KONSERWACJA ......................................43
5. PRZECHOWYWANIE ...................................43
6. USUWANIE USTEREK ..................................43
7. DANE TECHNICZNE ...................................44
8. AKCESORIA / CZĘŚCI ZAMIENNE .........................44
9. GWARANCJA / SERWIS .................................44
10. UTYLIZACJA .........................................44
WAŻNE!
Należy starannie zapoznać się zinstrukcją obsługi izachować ją do
późniejszego wykorzystania.
Symbole umieszczone na produkcie:
Należy przeczytać instrukcję obsługi.
Zachować odstęp.
Należy zawsze nosić dopuszczone środki ochrony słuchu.
Należy zawsze nosić dopuszczone środki ochrony oczu.
Nie narażać na działanie deszczu.
NIEBEZPIECZEŃSTWO! Ryzyko odniesienia obrażeń
przez inne osoby! Osobom postronnym należy uniemoż-
liwić dostęp do miejsca, w którym prowadzone są prace.
wprzypadku uszkodzenia lub przecięcia przewodu natychmiast
odłączyć wtyczkę od zasilania sieciowego.
Ogólne wskazówki bezpieczeństwa
Bezpieczeństwo elektryczne
NIEBEZPIECZEŃSTWO! Ryzyko porażenia prądem elektrycznym!
Ryzyko obrażeń ze względu na porażenie prądem elektrycznym.
v Produkt musi być zasilany prądem za pośrednictwem wyłącznika
różnicowoprądowego (RCD) o znamionowym prądzie wyzwalającym
maksymalnie 30 mA.
NIEBEZPIECZEŃSTWO! Ryzyko obrażeń!
W przypadku niezamierzonego obrócenia żyłki tnącej lub uruchomienia
produktu istnieje ryzyko zranienia.
v Przed przystąpieniem do konserwacji lub wymiany elementów
odłączyć produkt od zasilania. Gniazdo musi znajdować się przy
tym w zasięgu wzroku użytkownika.
1. WSKAZÓWKI BEZPIECZEŃSTWA
Tłumaczenie instrukcji oryginalnej.
Dzieci od 8 r. ż. oraz osoby o ograniczo-
nych zdolnościach fizycznych, sensorycz-
nych lub psychicznych lub też nieposia dające
doświadczenia i wiedzy mogą używać produktu
pod warunkiem, że są przy tym nadzorowane lub
zostały poinstruowane na temat bezpiecznego
użytkowania produktu oraz rozumieją niebezpie-
czeństwa wynikające z jego użycia. Nie wolno
dzieciom bawić się produktem. Nie wolno dzie-
ciom dokonywać czyszczenia i konserwacji przez
użytkownika urządzenia, jeżeli nie są one przy
tym nadzorowane. Produkt nie powinien być
użytkowany przez osoby wwieku poniżej 16. roku
życia.
Użytkowanie zgodnie zprzeznaczeniem:
Podkaszarka GARDENA jest przeznaczona do podkaszania lub
przycinania trawy na trawnikach w ogrodach przydomowych i ogród-
kachdziałkowych.
Produkt nie jest przeznaczony do długotrwałego użytkowania.
NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!
v Produktu nie wolno używać do przycinania żywopłotów lub
do rozdrabniania roślin przeznaczonych do kompostowania.
pl
GAR_09870-20.960.05_2024-02-28.indd 41GAR_09870-20.960.05_2024-02-28.indd 41 28.02.24 16:0828.02.24 16:08
pl
42
Należy unikać nienormalnej postawy ciała i zachowywać zawsze równowagę, aby
zawsze mieć stabilne oparcie na zboczach. Nie należy biegać, tylko chodzić.
Nie dotykać poruszających się, niebezpiecznych części, zanim urządzenie nie
zostanie odłączone od przyłącza sieciowego, a poruszające się, niebezpieczne
części całkowicie się zatrzymają.
Podczas używania urządzenia należy zawsze nosić sztywne obuwie oraz długie
spodnie.
Bezpieczna obsługa
1 Szkolenie
a) Dokładnie zapoznać się z instrukcją. Należy zapoznać się z elementami
nastawczymi i właściwym użytkowaniem urządzenia.
b) Nigdy nie dopuszczać, aby urządzenie obsługiwały osoby niezapoznane z
niniejszą instrukcją lub dzieci. Lokalne przepisy mogą ograniczać wiek osoby
uprawnionej do obsługi urządzenia.
c) Należy pamiętać, że użytkownik jest odpowiedzialny za wypadki lub zagroże-
nia innych osób lub ich własności.
2 Przygotowanie
a) Przed rozpoczęciem użytkowania należy sprawdzić przewód przyłączeniowy
i przewód przedłużający pod kątem uszkodzeń lub zużycia. W przypadku
uszkodzenia przewodu podczas użytkowania natychmiast odłączyć zasilanie.
NIE DOTYKAĆ PRZEWODU PRZED ODŁĄCZENIEM OD SIECI.
Nie używać urządzenia, jeśli przewód jest uszkodzony lub zużyty.
b) Przed rozpoczęciem użytkowania należy sprawdzić urządzenie pod kątem
uszkodzonych, brakujących lub nieprawidłowo zamontowanych urządzeń
ochronnych i osłon.
c) Nigdy nie uruchamiać urządzenia, jeśli w pobliżu znajdują się inne osoby,
szczególnie dzieci, lub zwierzęta.
3 Praca
a) Przewód przyłączeniowy i przewód przedłuża jący trzymać z dala od urządze-
nia tnącego.
b) Przez cały czas używania urządzenia nosić ochronę oczu i solidne obuwie.
c) Należy unikać używania urządzenia w złych warunkach pogodowych, szcze-
gólnie przy zagrożeniu uderzeniem pioruna.
d) Urządzenia używać tylko przy świetle dziennym lub przy dobrym oświetleniu
sztucznym.
e) Nigdy nie używać urządzenia z uszkodzoną osłoną lub urządzeniem ochron-
nym, bądź bez osłony lub urządzeń ochronnych.
f) Silnik włączać tylko wtedy, gdy dłonie i stopy znajdują się poza zasięgiem
urządzenia tnącego.
g) Zawsze odłączać urządzenie od zasilania (tzn. wyciągać wtyczkę, usuwać
urządzenie blokujące lub wymienną baterię)
1) zawsze, gdy urządzenie pozostawiane jest bez nadzoru;
2) przed usunięciem blokady;
3) przed kontrolą, czyszczeniem lub pracami w obrębie urządzenia;
4) po kontakcie z innym przedmiotem;
5) zawsze, gdy urządzenie zaczyna nietypowo wibrować.
h) Niebezpieczeństwo zranienia stóp i dłoni przez urządzenie tnące.
i) Zawsze sprawdzać, czy otwory wentylacyjne nie są zatkane.
4 Konserwacja i przechowywanie
a) Przed przystąpieniem do konserwacji lub czyszczenia odłączyć urządzenie od
zasilania (tzn. wyciągnąć wtyczkę z gniazda, usunąć urządzenie blokujące lub
wymienną baterię).
b) Stosować tylko zalecane przez producenta części zamienne i akcesoria.
c) Urządzenie należy regularnie sprawdzać i konserwować. Naprawę urządzenia
należy zlecać tylko autoryzowanym punktom serwisowym.
d) Jeśli urządzenie nie jest używane, powinno ono być przechowywane poza
zasięgiem dzieci.
Dodatkowe wskazówki bezpieczeństwa
Bezpieczeństwo elektryczne
NIEBEZPIECZEŃSTWO! Zatrzymanie akcji serca!
Podczas pracy produkt wytwarza pole elektromagnetyczne. Wokreślo-
nych warunkach pole to może oddziaływać na aktywne ipasywne implan-
ty medyczne. Aby uniknąć ryzyka poważnych lub śmiertelnych obrażeń
ciała, zalecamy osobom posiadającym implanty medyczne przed użyciem
produktu skontaktować się zlekarzem lub producentem implantu.
Kable
W przypadku używania kabli przedłużających kable te muszą odpowiadać
przekrojom minimalnym, zamieszczonym w poniższych tabeli:
Napięcie Długość kabla Przekrój
230 – 240 V / 50 Hz Do 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Nie używać produktu w pobliżu wody lub też do pielęgnacji stawów.
Bezpieczeństwo osobiste
NIEBEZPIECZEŃSTWO! Ryzyko uduszenia!
Istnieje ryzyko połknięcia drobnych części. Wprzypadku małych dzieci
istnieje ryzyko uduszenia plastikową torebką. Dzieci należy trzymać
zdala od miejsca montażu produktu.
W przypadku silnych wibracji sprawdzić pokrywę szpuli pod kątem uszkodzeń.
Przed użyciem sprawdzić, czy wskaźnik zużycia jest w dobrym stanie.
Przenosić, korzystając z przedniego uchwytu.
Należy nosić środki ochrony indywidualnej.
Nosić rękawice do czyszczenia zespołu tnącego.
Nosić zawsze okulary ochronne.
Wyposażenie ochronne, takie jak rękawice, obuwie antypoślizgowe lub też
ochrona słuchu, jakie powinno być używane w odpowiednich warunkach,
ogranicza zagrożenie zranieniem.
Należy zachować ostrożność podczas ustawiania produktu, aby uniknąć zaklesz-
czenia palców pomiędzy ruchomymi i stałymi częściami urządzenia lub podczas
montażu osłony podkaszarki.
Nie używać wody lub też środków chemicznych do czyszczenia osłony lub
innych części podkaszarki.
Dokręcić wszystkie nakrętki i śruby, aby upewnić się, że produkt umożliwia
bezpieczne wykonywanie pracy.
Nie demontować produktu w zakresie wykraczającym poza zakres dostawy.
Ostrzeżenie! W przypadku noszenia ochrony słuchu oraz ze względu na hałas
generowany przez produkt, użytkownik może nie zauważyć zbliżających się osób.
Podczas eksploatacji i transportu zwracać szczególną uwagę na zagrożenie dla
innych ludzi.
Należy zachować czujność, obserwować, co się robi, i używać zdrowego rozsąd-
ku podczas korzystania z elektronarzędzia.
Nie używać elektronarzędzia w stanie zmęczenia lub choroby, bądź też pod
wpływem narkotyków, alkoholu lub lekarstw.
Chwila nieuwagi podczas używania elektronarzędzia może doprowadzić do
ciężkich obrażeń.
2. MONTAŻ
NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!
Ryzyko zranienia wprzypadku uruchomienia produktu
bez nadzoru.
v
Przed przystąpieniem do montowania produktu należy zacze-
kać, aż żyłka tnąca zatrzyma się, i odłączyć produkt od zasilania.
Montaż osłony zabezpieczającej i osłony chroniącej rośliny
[ rys. A1 / A2 ]:
NIEBEZPIECZEŃSTWO!
v Produkt może być używany tylko wtedy, gdy zamontowana
jest osłona.
1. Nasunąć przednią część osłony
3
na głowicę podkaszarki
1
aż do jej
zablokowania.
2. Nasunąć tylną część osłony
2
aż do oporu na głowicę podkaszarki
1
.
3. Ostrożnie dokręcić obie śruby
4
.
4. Nasunąć osłonę chroniącą rośliny
5
na głowicę podkaszarki
1
aż do
jej zablokowania.
3. OBSŁUGA
NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!
Ryzyko zranienia wprzypadku uruchomienia produktu
bez nadzoru.
v Przed podłączeniem produktu oraz przystąpieniem do
jego regulacji lub transportu należy zaczekać, aż żyłka
tnąca zatrzyma się, i odłączyć produkt od zasilania.
Podłączenie podkaszarki [ rys. O1 ]:
NIEBEZPIECZEŃSTWO! Ryzyko porażenia prądem
elektrycznym!
Aby uniknąć uszkodzenia kabla zasilającego, przedłużacz należy
umieścić w uchwycie odciążającym.
v Przed przestąpieniem do korzystania z podkaszarki przedłu-
żacz należy zamocować w uchwycie odciążającym.
GAR_09870-20.960.05_2024-02-28.indd 42GAR_09870-20.960.05_2024-02-28.indd 42 28.02.24 16:0828.02.24 16:08
pl
43
1. Przedłużacz
8
ułożyć w pętlę, umieścić ją w uchwycie odciążającym
9
i zacisnąć.
2. Umieścić wtyczkę
0
podkaszarki w gnieździe
q
przedłużacza
8
.
3. Podłączyć przedłużacz
8
do zasilania.
Ustawienie pozycji roboczej:
Pozycja robocza 1 [ rys. O2 ]:
Do standardowego podkaszania.
Pozycja robocza 2 [ rys. O3 /O4 ]:
Podkaszanie pod przeszkodzami.
W celu podkaszania roślin pod przeszkodami ustawienie drążka można
zmienić i zamiast pozycji standardowej 1 wybrać jedną z dwóch pozycji
obniżonych 2 lub 3.
1. Ustawić podkaszarkę na ziemi.
2. Złapać drążek
7
podkaszarki obydwiema rękoma w taki sposób, aby
mieć możliwość wciśnięcia palcem przycisku odblokowującego
w
.
3. Nacisnąć przycisk odblokowujący
w
iustawić drążek
7
w wybranej
pozycji.
4. Zwolnić przycisk odblokowujący
w
i ponownie zablokować drążek
7
.
Pozycja robocza 3 (wyłącznie do art. 9872 / 9874) [ rys. O5 /O6 ]:
Podkaszanie brzegów trawnika.
UWAGA! Podkaszarkę wolno używać tylko wtedy, gdy głowica
tnąca zatrzaśnięta jest w pozycji 0° lub 90°.
Aby obrócić głowicę podkaszarki
1
do kąta 90°, drążek musi być
ustawiony wpozycji standardowej 1.
1. Złapać drążek
7
podkaszarki obydwiema rękoma w taki sposób, aby
mieć możliwość wciśnięcia palcem przycisku odblokowującego
e
.
2. Nacisnąć przycisk odblokowujący
e
i obrócić głowicę podkaszarki
1
z pozycji 0° do 90° aż do jej zablokowania.
3. Zwolnić przycisk odblokowujący
e
i ponownie zablokować drążek
7
.
Ustawianie długości drążka [ rys. O7 ]:
NIEBEZPIECZEŃSTWO!
Produktu nie można używać, jeśli drążek jest całkowicie złożony
(pozycja do transportu).
1. Poluzować tuleję zaciskową
6
.
2. Rozsunąć drążek
7
do wybranej długości.
3. Dokręcić tuleję zaciskową
6
.
Ustawianie pozycji uchwytu dodatkowego [ rys. O8 ]:
Pozycję uchwytu dodatkowego można dostosować do wzrostu użytkownika.
1. Pociągnąć blokadę
r
.
2. Ustawić uchwyt dodatkowy
t
w wybranej pozycji.
3. Zwolnić blokadę
r
.
Gdy podkaszarka jest prawidłowo ustawiona odpowiednio do wzrostu
użytkownika, to postawa użytkownika jest prosta, natomiast głowica pod-
kaszarki jest w pozycji roboczej 1 lekko pochylona do przodu.
v Trzymać uchwyt główny
z
i uchwyt dodatkowy
t
podkaszarki wtaki
sposób, aby głowica podkaszarki była nachylona lekko do przodu.
Ustawianie osłony chroniącej rośliny:
– Pozycja robocza [ rys. O9 ]
– Pozycja parkowania [ rys. O10 ]
v Wysunąć osłonę chroniącą rośliny
5
i przesunąć do wybranej pozycji
aż do jej zablokowania.
Uruchamianie podkaszarki [ rys. O11 ]:
NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!
Ryzyko obrażeń ciała, jeśli po zwolnieniu dźwigni urucha-
miającej produkt nie wyłączy się.
v Nigdy nie mostkować urządzeń zabezpieczających lub wyłącz-
nika. Na przykład nie podwiązywać dźwigni uruchamiającej na
uchwycie.
Uruchamianie:
1. Przytrzymać uchwyt dodatkowy
t
jedną ręką.
2. Drugą ręką chwycić za uchwyt główny
z
i jednocześnie pociągnąć
drugą dźwignię uruchamiającą
u
.
Podkaszarka uruchamia się.
UWAGA! Unikać kontaktu żyłki tnącej z twardymi przedmiotami
(mur, kamienie, ogrodzenia itd.), aby zapobiec jej przedwczesnemu
zużyciu lub zerwaniu.
Zatrzymywanie:
v Zwolnić dźwignię uruchamiającą
u
.
Podkaszarka zatrzymuje się.
Przedłużanie żyłki tnącej (przycisk) [ rys. O12 / O13 ]:
Przycisk uruchamiany jest przy pracującym silniku. Tylko maksymal-
nie długa żyłka zapewnia równomierne cięcie trawnika. Przy pierwszym
uruchomieniu może być konieczne kilkakrotne zwiększanie długości żyłki
tnącej.
Dotyczy wyłącznie art. 9872 / 9874: żyłka tnąca nie może być przedłużana
w pozycji roboczej 3.
1. Uruchomić podkaszarkę.
2.
Ustawić głowicę podkaszarki
1
równolegle do podłoża i krótko dotknąć
stałego podłoża (unikać dłuższego nieprzerwanego nacisku na podłoże).
Żyłka tnąca
i
zostanie automatycznie przedłużona przy słyszalnym odgło-
sie przełączenia, odpowiednia długość zostanie ustalona przez ogranicznik
żyłki
o
. W razie konieczności kilkakrotnie lekko uderzyć w podłoże.
4. KONSERWACJA
NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!
Ryzyko zranienia wprzypadku uruchomienia produktu
bez nadzoru.
v Przed przystąpieniem do konserwacji produktu zaczekać,
aż żyłka tnąca się zatrzyma, i odłączyć produkt od zasilania.
Czyszczenie podkaszarki [ rys. M1 ]:
NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!
Ryzyko zranienia iuszkodzenia produktu.
v Nie czyścić produktu wodą lub strumieniem wody (zwłaszcza
pod ciśnieniem).
v Nie używać do czyszczenia chemikaliów, m.in. benzyny lub
rozpuszczalników. Niektóre znich mogą zniszczyć ważne
części ztworzywa sztucznego.
Szczeliny wentylacyjne powinny być zawsze czyste.
1. Szczeliny wentylacyjne
p
wyczyścić miękką szczotką (nie używać
śrubokrętu).
2. Po każdym użyciu należy wyczyścić wszystkie ruchome części.
Usunąć zwłaszcza resztki trawy i zanieczyszczeń z osłony
2
.
5. PRZECHOWYWANIE
Przerwa wużywaniu:
Produkt przechowywać poza zasięgiem dzieci.
1. Odłączyć podkaszarkę od zasilania.
2. Czyszczenie podkaszarki (patrz 4. KONSERWACJA).
3. Przechowywać podkaszarkę w suchym, zamkniętym i zabezpieczonym
przed mrozem miejscu.
6. USUWANIE USTEREK
NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!
Ryzyko zranienia wprzypadku uruchomienia produktu
bez nadzoru.
v Przed przystąpieniem do usunięcia usterki produktu zaczekać,
aż żyłka tnąca się zatrzyma, i odłączyć produkt od zasilania.
Wymiana szpuli z żyłką [ rys. T1 / T2 / T3 ]:
NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!
Ryzyko obrażeń spowodowanych przez metalowe części tnące.
v Nie stosować metalowych części tnących ani części zamien-
nych lub dodatkowych, które nie zostały dopuszczone przez
firmę GARDENA.
v Używać tylko oryginalnych szpul z żyłką GARDENA.
GAR_09870-20.960.05_2024-02-28.indd 43GAR_09870-20.960.05_2024-02-28.indd 43 28.02.24 16:0828.02.24 16:08
pl
44
Jeżeli wskaźnik zużycia
l
jest niewidoczny, należy wymienić pokrywę
szpuli
a
. Skontaktować się z serwisem GARDENA.
Zapasowe szpule z żyłką są dostępne w punktach sprzedaży, oferujących
wyroby GARDENA lub w serwisie firmy GARDENA.
• Szpula z żyłką firmy GARDENA do podkaszarki art. 5307
1. Nacisnąć pokrywę szpuli
a
równocześnie z obu stron w miejscach
zamknięć
s
i zdjąć ją.
2. Wyjść szpulę z żyłką
d
.
3. Usunąć wszystkie możliwe zanieczyszczenia z uchwytu szpuli
z żyłką
f
.
4. Wyciągnąć około 15 cm żyłki tnącej
i
z nowej szpuli z żyłką
d
,
z oczka plastikowego pierścienia
g
.
5. Przewlec żyłkę tnąca
i
przez metalową tulejkę
h
.
6. Nawinąć żyłkę tnącą
i
na kołek prowadzący
j
.
7. Umieścić szpulę z żyłką
d
w uchwycie szpuli
f
.
8. Założyć pokrywę szpuli
a
na uchwyt szpuli z żyłką
f
, aż oba zamknię-
cia
s
zatrzasną się słyszalny sposób.
Upewnić się, że żyłka tnąca nie została nigdzie zakleszczona.
Jeśli nie można założyć pokrywy szpuli
a
, obrócić kilkakrotnie szpulę
zżyłką
d
w jedną i w drugą stronę, aż szpula
d
znajdzie się w całości
wuchwycie
f
.
Dodatkową szpulę z żyłką można umieścić w mocowaniu
k
znajdującym
się na podkaszarce.
v Wcisnąć szpulę z żyłką
d
w mocowanie
k
aż do jej zablokowania.
Problem Możliwa przyczyna Postępowanie
Podkaszarka nie tnie Żyłka tnąca jest zużyta lub
za krótka.
v
Przedłużyć żyłkę tnącą
(patrz 3. OBSŁUGA
„Przedłużanie żyłki tnącej
(przycisk)”
).
Żyłka tnąca została zużyta. v
Wymienić szpulę z żyłką
tnącą.
Żyłka tnąca w szpuli jest
wciągnięta lub zapieczona.
v
Wyciągnąć żyłkę tnącą
ze szpuli.
Nie można przedłużyć
żyłki tnącej lub żyłka
szybko się kończy
Żyłka zrobiła się sucha i poro-
wata(np. przez zimę).
v
Włożyć szpulę z żyłką na
ok. 10 godzin do wody.
Częsty kontakt żyłki tnącej
z twardymi przedmiotami.
v
Unikać kontaktu żyłki tnącej
z twardymi przedmiotami.
Podkaszarka nie
uruchamia się
Silnik jest zablokowany. v Usunąć przyczynę blokady.
Uruchomić ponownie.
Nie można zatrzymać
podkaszarki
Przycisk Start zablokowany. v Odłączyć podkaszarkę od
zasilania i zwolnić dźwignię
uruchamiającą.
Podkaszarka mocno drga
Pokrywa kasety
a
jest mocno
zanieczyszczona wewnątrz lub
uchwyt kasety z żyłką
f
jest
zabrudzony.
v Usunąć wszelkie zanieczysz-
czenia z pokrywy kasety
a
i uchwytu kasety z żyłką
f
.
WSKAZÓWKA: wprzypadku wystąpienia innych zakłóceń prosimy okontakt
zserwisem GARDENA. Naprawy mogą być wykonywane tylko przez punkty
serwisowe GARDENA lub przez autoryzowanych przedstawicieli GARDENA.
7. DANE TECHNICZNE
Podkaszarki
Jednostka Wartość
(art. 9870)
Wartość
(art. 9872)
Wartość
(art. 9874)
Moc znamionowa W 450 550 650
Napięcie sieciowe V (AC) 230 230 230
Częstotliwość sieciowa Hz 50 50 50
Szerokość cięcia cm 25 28 28
Prędkość obrotowa szpuli
z żyłką
obr./min 11800 11500 11500
Zapas żyłki tnącej m 6 6 6
Przedłużanie żyłki tnącej przycisk przycisk przycisk
Waga kg 2,6 2,8 3,0
Poziom ciśnienia
akustycznego L
pA
1)
Niepewność pomiaru k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Poziom mocy akustycznej
L
WA
2)
:
zmierzony/gwarantowany
Niepewność pomiaru k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Podkaszarki
Jednostka Wartość
(art. 9870)
Wartość
(art. 9872)
Wartość
(art. 9874)
Wibracje dłoń/ramię a
vhw
1)
Niepewność pomiaru k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Metoda pomiarowa zgodnie z:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
WSKAZÓWKA: podany poziom emisji wibracji został zmierzony zgodnie ze znor-
malizowaną metodą kontroli imoże być stosowany do porównywania elektro-
narzędzia zinnymi narzędziami tego typu. Wartość ta może być stosowana
również do wstępnej oceny ekspozycji. Poziom emisji wibracji może różnić się podczas
rzeczywistego użytkowania elektronarzędzia.
8. AKCESORIA / CZĘŚCI ZAMIENNE
Szpula z żyłką firmy
GARDENA do podkaszarki
Do wymiany zużytych szpul z żyłką tnącą. art. 5307
GARDENA Zapasowa
pokrywa szpuli
Artykuł dostępny za pośrednictwem serwisu
G ARDENA.
GARDENA Zestaw kółek
do podkaszarki (wyłącznie
do art. 9872 / 9874)
Do prostego przycinania brzegów trawnika. art. 9880
9. GWARANCJA / SERWIS
9.1 Rejestracja produktu:
Zarejestruj swój produkt na stronie gardena.com/registration.
9.2 Serwis:
Aktualne dane kontaktowe naszego serwisu znajdują się na odwrocie
i w Internecie:
• Polska: https://www.gardena.com/pl/serwis-i-wsparcie/porady/kontakt/
10. UTYLIZACJA
(zgodnie z dyrektywą 2012/19/UE / S.I. 2013 No. 3113)
Produktu nie wolno utylizować razem znormalnymi odpadami
komunalnymi. Produkt należy zutylizować zgodnie zlokalnymi
przepisami ochrony środowiska.
WAŻNE!
v Produkt należy zutylizować za pośrednictwem lokalnego zakładu
utylizacji odpadów.
hu Fűszegélynyírók
1. BIZTONSÁGI ÚTMUTATÁSOK ............................45
2. SZERELÉS ...........................................46
3. KEZELÉS ............................................46
4. KARBANTARTÁS ......................................47
5. TÁROLÁS ............................................47
6. HIBAELHÁRÍTÁS ......................................47
7. MŰSZAKI ADATOK ....................................47
8. TARTOZÉKOK / PÓTALKATRÉSZEK. . . . . . . . . . . . . . . . . . . . . . . . 47
9. GARANCIA / SZERVIZ ...................................48
10. ÁRTALMATLANÍTÁS ...................................48
Az eredeti útmutató fordítása.
8 éves kor feletti gyermekek, valamint
csökkent fizikai, érzékszervi vagy mentális
képességekkel élő, vagy hiányos tapasztalatokkal
és tudással rendelkező személyek a terméket csak
másik személy felügyelete mellett, vagy olyan eset
-
ben használhatják, ha megfelelő eligazítást kapnak
a t
ermék bi
ztonságos működtetéséről, és megértik
az abból eredő veszélyeket. Gyermekeknek tilos
játszani a termékkel. Gyermekek felügyelet nélkül
nem végezhetnek tisztítást vagy felhasználó általi
hu
GAR_09870-20.960.05_2024-02-28.indd 44GAR_09870-20.960.05_2024-02-28.indd 44 28.02.24 16:0828.02.24 16:08
hu
45
FONTOS!
Olvassa el figyelmesen a használati utasítást, és őrizze meg gondosan,
hogy később is fellapozhassa.
Szimbólumok a terméken:
Olvassa el a használati utasítást.
Tartson távolságot.
Viseljen mindig minősített hallásvédőt.
Viseljen mindig minősített szemvédőt.
Ne tegye ki a terméket esőnek.
VESZÉLY! Az eszköz közelében állókat sérülés veszélye
fenyegeti! Senkit ne engedjen belépni az eszköz munka-
területére.
Azonnal húzza ki a hálózatból a csatlakozódugót, ha a vezeték
megsérült vagy át lett vágva.
Általános biztonsági útmutatások
Elektromos biztonság
VESZÉLY! Áramütés!
Áramütés miatti sérülésveszély.
v A terméket fel kell szerelni egy hibaáram-védőkapcsolóval (RCD),
amelynél a névleges kioldóáram erőssége legfeljebb 30 mA.
VESZÉLY! Sérülésveszély!
A véletlenül forgásnak induló vágódamil vagy a beinduló termék vágási
sérülés veszélyével fenyeget.
v Karbantartás vagy alkatrészcsere előtt válassza le a terméket a háló-
zatról. E műveletek végzése alatt a hálózati aljzatnak a látóterében kell
maradnia.
Kerülje a rendellenes testtartásokat, és mindig ügyeljen arra, hogy ne veszítse
el az egyensúlyát, és biztonságosan álljon a lejtős területeken is. Lassan menjen,
ne rohanjon.
Ne érjen hozzá a mozgó, veszélyes alkatrészekhez, mielőtt kihúzta volna a gép
hálózati csatlakozóját, és a mozgó, veszélyes alkatrészek teljesen nyugalmi
helyzetbe nem kerültek.
A gép működtetése során mindig viseljen erős lábbelit és hosszú nadrágot.
Biztonságos üzemelés
1 Oktatás
a) Az útmutatást figyelmesen olvassa el. Tanulja meg jól a gép működtetését
és szakszerű használatát.
b) Soha ne engedje meg, hogy a gépet gyerekek használják, vagy olyan sze-
mélyek kezeljék, akik nem ismerik ezeket az útmutatásokat. A helyi előírások
korlátozhatják a használó személy életkorát.
c) Gondoljon arra, hogy a gép működtetője vagy használója felel azokért a bal-
esetekért vagy veszélyeztetésekért, amelyek más személyeknél vagy azok
tulajdonában bekövetkeznek.
2 Előkészítés
a) Használat előtt ellenőrizze a csatlakozó vagy hosszabbító vezetéket sérülés
vagy öregedés szempontjából. Ha a vezeték megsérül használat közben,
haladéktalanul válassza el a hálózattól. NE ÉRJEN HOZZÁ A VEZETÉKHEZ,
AMÍG NEM VÁLASZTOTTA EL AZT A HÁLÓZATTÓL. Ne használja a gépet,
ha a vezeték sérült vagy elhasználódott.
1. BIZTONSÁGI ÚTMUTATÁSOK
b) Használat előtt szemrevételezéssel ellenőrizze a gépet, hogy nincsenek-e sérült,
hiányzó vagy helytelenül felszerelt védőberendezések vagy védőlemezek.
c) Soha ne működtesse a gépet, ha a közelben személyek, főleg gyerekek vagy
háziállatok vannak.
3 Működtetés
a) A csatlakozó és hosszabbító vezetéket tartsa távol a vágószerkezettől.
b) A gép használata közben mindig viseljen szemvédőt és erős lábbelit.
c) Ne használja a gépet, ha rosszak az időjárási körülmények, különösen akkor,
ha fennáll a villámlás veszélye.
d) A gépet csak nappal vagy jó mesterséges világításnál használja.
e) Soha ne használja a gépet, ha megsérült a burkolata vagy védőberendezése,
ill. ha nincs burkolata vagy nincsenek védőberendezései.
f) A motort csak akkor kapcsolja be, ha a kezek és lábak kívül vannak
a vágószerkezet hatótávolságán.
g) A gépet mindig válassza el az áramellátástól (vagyis a csatlakozódugót
húzza ki a villanyhálózatból, a zárószerkezetet vagy a kivehető akkumulátort
távolítsa el)
1) mindig, amikor a gépet felügyelet nélkül hagyja;
2) reteszelés eltávolítása előtt;
3) a gép ellenőrzése, megtisztítása vagy a géppel való foglalkozás előtt;
4) azután, hogy idegen testtel érintkezett;
5) mindig, amikor a gép szokatlanul elkezd remegni.
h) Vigyázat, nehogy a vágószerkezet megsértse a lábát és kezét.
i) Mindig ügyeljen arra, hogy a szellőző nyílásokban ne legyenek idegen anyag-
darabok.
4 Karbantartás és megőrzés
a) Mielőtt nekifogna a karbantartási- vagy tisztítási munkáknak, válassza le
a gépet az elektromos hálózatról (vagyis, húzza ki a csatlakozódugót
a háló zati aljzatból, vegye ki belőle a reteszelő szerkezetet vagy az akku-
mulátort).
b) Csak a gyártó által ajánlott pótalkatrészeket és tartozékokat használja.
c) A gépet rendszeresen át kell vizsgálni és karban kell tartani. A gépet csak
engedélyezett műhellyel javíttassa.
d) Használaton kívül a gépet csak olyan helyen tárolja, ahol a gyerekek nem
férhetnek hozzá.
További biztonsági útmutatások
Elektromos biztonság
VESZÉLY! Szívleállás!
Ez a termék az üzemelés során elektromágneses mezőt hoz létre. Ez
a mező bizonyos körülmények között hatással lehet az aktív és passzív
orvosi implantátumok működési módjára. A súlyos vagy halálos kime-
netelű sérülések elkerülése érdekében azt javasoljuk, hogy az orvosi
implantátummal rendelkező személyek a termék használata előtt beszél-
jenek erről az orvosukkal, vagy az implantátum gyártójával.
Kábelek
Hosszabbító kábelek használata esetén azoknak meg kell felelniük a következő
táblázatban feltüntetett minimális keresztmetszet értékeknek:
Feszültség Kábelhossz Keresztmetszet
230 – 240 V / 50 Hz 20 m-ig 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
A terméket ne használja víz közelében, vagy kerti tavak gondozására.
Személyi biztonság
VESZÉLY! Fulladásveszély!
Az apróbb alkatrészek könnyen lenyelhetők. A nejlonzacskó miatt
kisgyermekeknél fulladás veszélye fenyeget. Szereléskor tartsa távol
a kisgyermekeket.
Erős rezgések esetén vizsgálja át, hogy nem rongálódott-e meg a kazettafedél.
Használat előtt vizsgálja át, hogy rendben van-e a kopás-kiegyenlítő borda.
Szállítás az elülső fogantyúnál fogva.
Használjon személyi védőfelszerelést.
Viseljen kesztyűt a vágószerkezet tisztítása során.
Viseljen mindig védőszemüveget.
A védőfelszerelések, mint pl. kesztyű, csúszásmentes biztonsági cipő, vagy
fülvédő használata a megfelelő körülményekhez, csökkenti a testi sérülések
kockázatát.
A termék beállításakor legyen óvatos, nehogy az ujja a gép mozgó és álló részei
közé szoruljon, vagy összeszereléskor nehogy akadályozza a védőburkolat helyre
ugrását.
Ne használjon vizet vagy vegyi anyagokat a fűszegélynyíró védelmének vagy más
alkatrészeinek a tisztításához.
A csavaranyák és csavarok legyenek mindig erősen meghúzva, a termék bizton-
ságos munkavégzési állapotának biztosítása érdekében.
A terméket ne szedje szét a kiszállítási állapotánál jobban.
karbantartást. A termék használatát csak 16 éven
felüli fiatalok számára ajánljuk.
Rendeltetésszerű használat:
A GARDENA Fűszegélynyírót a privát házi- és hobbikertek gyep-
szőnyegének és fűfelületének körülvágására és lenyírására tervezték.
A termék hosszú ideig tartó működtetésre nem alkalmas.
VESZÉLY! Személyi sérülés veszélye!
v A terméket ne használja sövények lenyírására, anyagok felaprí-
tására, vagy komposztálásra.
GAR_09870-20.960.05_2024-02-28.indd 45GAR_09870-20.960.05_2024-02-28.indd 45 28.02.24 16:0828.02.24 16:08
hu
46
Figyelmeztetés! A fülvédő viselése esetén, és a termék által keltett zajok miatt
előfordulhat, hogy a felhasználó nem veszi észre a közeledő személyeket.
Az üzemeltetés és a szállítás során különösen ügyeljen arra, hogy ne veszélyez-
tessen más embereket.
Legyen éber, figyeljen oda, hogy mit csinál, és használja a józan eszét az elektro-
mos szerszám működtetésekor.
Soha ne használja az elektromos szerszámot, ha fáradt, vagy kábítószer, alkohol
vagy gyógyszerek hatása alatt áll.
Az elektromos szerszámgépek üzemeltetése közben már egyetlen pillanatnyi
figyelemkihagyás is súlyos sérülésekhez vezethet.
2. SZERELÉS
VESZÉLY! Személyi sérülés veszélye!
Vágási sérülés veszélye fenyegeti, ha a termék akaratlanul
beindul.
v Mielőtt megkezdi a termék szerelését, várja meg, hogy a vágó-
damil nyugalmi állapotba kerüljön, és válassza le a terméket az
áramellátásról.
Védőburkolat és növényvédő kengyel felszerelése [ ábra A1 / A2 ]:
VESZÉLY!
v A terméket csak akkor szabad használni, ha a védőburkolat fel
van szerelve.
1. Tolja rá a
3
védőburkolat elülső részét az
1
fűszegélynyíró fejre
annyira, hogy a helyére ugorjon.
2. Ütközésig tolja rá a
2
védőburkolat hátulsó részét az
1
fűszegélynyíró
fejre.
3. Óvatosan szorítsa meg mindkét
4
csavart.
4. Tolja rá az
5
növényvédő kengyelt az
1
fűszegélynyíró fejre annyira,
hogy a helyére ugorjon.
3. KEZELÉS
VESZÉLY! Személyi sérülés veszélye!
Vágási sérülés veszélye fenyegeti, ha a termék akaratlanul
beindul.
v Mielőtt csatlakoztatná, beállítaná vagy szállítaná a terméket,
várja meg, hogy a vágódamil nyugalmi állapotba kerüljön,
és válassza le a terméket az áramellátásról.
A fűszegélynyíró csatlakoztatása [ ábra O1 ]:
VESZÉLY! Áramütés!
A hosszabbító kábelt be kell tenni a kábelrögzítőbe, nehogy
megrongálódjon a hálózati kábel.
v Mielőtt használni kezdené a fűszegélynyírót, tegye be
a hosszabbító kábelt a kábelrögzítőbe.
1. Képezzen hurkot a
8
hosszabbító kábelből, tegye be a
9
kábelrögzí-
tőbe, és húzza meg szorosan a hurkot.
2. Dugja be a fűszegélynyíró
0
csatlakozódugóját a
8
hosszabbító
kábel
q
lengő aljzatába.
3. Kösse össze a
8
hosszabbító kábelt az áramellátással.
A fűszegélynyíró munkapozíciójának beállítása:
1. munkavégzési helyzet [ ábra O2 ]:
Standard fűszegély nyíráshoz.
2. munkavégzési helyzet [ ábra O3 /O4 ]:
Akadályok alatti fűnyírás.
A fűszegélynyíró nyele az 1-es alaphelyzetből a 2-es vagy 3-as helyzetbe
engedhető le, hogy akadályok alatt is le lehessen nyírni a fűszegélyt.
1. Állítsa a szegélynyírót a talajra.
2. A
7
nyélnél fogva két kézzel tartsa úgy a fűszegélynyírót, hogy az egyik
ujjával megnyomhassa a
w
kireteszelő gombot.
3. Nyomja meg a
w
kireteszelő gombot, és engedje le a
7
nyelet a kívánt
helyzetbe.
4. Engedje el a
w
kireteszelő gombot, és hagyja, hogy a
7
nyél ismét
a helyére ugorjon.
3. munkavégzési helyzet (csak a 9872 / 9874 sz-ú terméknél)
[ ábra O5 /O6 ]:
Vágás a gyep szélén.
FIGYELEM! A fűszegélynyírót csak akkor szabad használni,
ha a nyírófej 0°-nál vagy 90°-nál be van reteszelve.
Az
1
fűszegélynyíró fej csak a nyél 1-es alaphelyzetében fordítható
el 90°-ra.
1. A
7
nyélnél fogva két kézzel tartsa úgy a szegélynyírót, hogy az egyik
ujjával megnyomhassa a
e
kireteszelő gombot.
2. Nyomja meg a
e
kireteszelő gombot, és fordítsa az
1
fűszegélynyíró
fejet 0°-ról 90°-ra úgy, hogy a helyére ugorjon.
3. Engedje el a
e
kireteszelő gombot, és hagyja, hogy a
7
nyél ismét
a helyére ugorjon.
Nyélhossz beállítása [ ábra O7 ]:
VESZÉLY!
Teljesen betolt (szállítási helyzetben lévő) nyéllel nem szabad
használni a terméket.
1. Lazítsa meg a
6
szorítóhüvelyt.
2. Húzza ki a
7
nyelet a kívánt hosszra.
3. Szorítsa meg újból a
6
szorítóhüvelyt.
A pótfogantyú pozíciójának beállítása [ ábra O8 ]:
A pótfogantyú pozícióját be lehet állítani a testmagassághoz.
1. Húzza meg a
r
kart.
2. Döntse a
t
pótfogantyút a kívánt helyzetbe.
3. Engedje el a
r
kart.
Ha a fűszegélynyíró helyesen a testmagassághoz van igazítva, a testtartás
egyenes és a fűnyíró feje 1. munkavégzési helyzetben enyhén előre van
dőlve.
v Tartsa úgy a fűszegélynyírót a
z
főfogantyúnál és a
t
pótfogantyúnál
fogva, hogy a fűszegélynyíró fej kissé előre dőljön.
Növényvédő keret beállítása:
– Munkavégzési helyzet [ ábra O9 ]
– Parkolási helyzet [ ábra O10 ]
v Húzza le az
5
növényvédő kengyelt, és tolja el a kívánt helyzetbe úgy,
hogy a helyére ugorjon.
A fűszegélynyíró beindítása [ ábra O11 ]:
VESZÉLY! Személyi sérülés veszélye!
Sérülésveszély áll fenn, ha a termék az indítókar elengedé-
sekor nem kapcsol ki.
v Ne iktassa ki a biztonsági berendezéseket vagy kapcso lókat.
Például, ne rögzítse hozzá az indítókart a fogantyúhoz.
Elindítás:
1. Egyik kezével fogja meg az
t
fogantyútoldatot.
2. A másik kezével fogja meg a főfogantyút
z
, és húzza meg az
indítókart
u
.
A fűszegélynyíró beindul.
FIGYELEM! Ne hagyja, hogy a vágódamil kemény tárgyakba (falba,
kövekbe, kerítésbe stb.) ütközzön, nehogy elkopjon vagy elszakadjon
a vágódamil.
Leállítás:
v Engedje el az indítókart
u
.
A fűszegélynyíró leáll.
A vágódamil meghosszabbítása (koppintó-automatika)
[ ábra O12 / O13 ]:
A koppintó-automatikát járó motornál kell működtetni.
A pázsit nyírása csak akkor lesz kifogástalan, ha a vágódamil hossza
maximális. Az első üzembe helyezésnél a vágószálat adott esetben
többször meg kell hosszabbítani.
Csak a 9872 / 9874 sz-ú terméknél: 3-as munkahelyzetben a vágódamil
nem hosszabbítható meg.
1. Indítsa el a fűszegélynyírót.
2. A fűszegélynyíró fejet
1
tartsa párhuzamosan a talajjal, és rövid ideig
üsse rá a szilárd altalajra (kerülje a hosszabb ideig tartó, megszakítás
nélküli rányomást).
GAR_09870-20.960.05_2024-02-28.indd 46GAR_09870-20.960.05_2024-02-28.indd 46 28.02.24 16:0828.02.24 16:08
hu
47
A vágódamilt
i
egy hallható kapcsolási folyamat automatikusan meghos-
szabbítja és a damilhossz korlátozó
o
beállítja a megfelelő hosszúságra.
Ha szükséges, kocogtassa meg egymás után többször.
4. KARBANTARTÁS
VESZÉLY! Személyi sérülés veszélye!
Vágási sérülés veszélye fenyegeti, ha a termék akaratlanul
beindul.
v Mielőtt megkezdené a karbantartást a terméken, várja meg,
hogy a vágódamil nyugalmi állapotba kerüljön, és válassza le
a terméket az áramellátásról
A damilos fűszegélynyíró megtisztítása [ ábra M1 ]:
VESZÉLY! Személyi sérülés veszélye!
Sérülésveszély, és a termék károsodásának kockázata.
v Ne tisztítsa a terméket vízzel vagy vízsugárral (nagynyomású
vízsugárral pedig különösen ne).
v Tisztításhoz ne használjon vegyszereket, így benzint vagy
oldószereket se. Egyes vegyszerek tönkre tehetnek fontos
műanyag alkatrészeket.
A szellőzőnyílásoknak mindig tisztának kell lenniük.
1. Tisztítsa ki a légréseket
p
egy puha kefével (ne használjon
csavarhúzót).
2. Minden használat után tisztítson meg minden mozgó alkatrészt.
Távolítsa el főként a fű- és szennyeződés-maradványokat a védőbur-
kolatról
2
.
5. TÁROLÁS
Üzemen kívül helyezés:
A terméket gyermekektől elzárt helyen kell őrizni.
1. Válassza le a fűszegélynyírót az áramellátásról.
2. Tisztítsa meg a fűszegélynyírót (lásd a 4. KARBANTARTÁS).
3. Tartsa a fűszegélynyírót száraz, zárt és fagymentes helyen.
6. HIBAELHÁRÍTÁS
VESZÉLY! Személyi sérülés veszélye!
Vágási sérülés veszélye fenyegeti, ha a termék akaratlanul
beindul.
v Mielőtt megkezdené a hibaelhárítást a terméken, várja meg,
hogy a vágódamil nyugalmi állapotba kerüljön, és válassza le
a terméket az áramellátásról.
Vágódamil kazetta kicserélése [ ábra T1 / T2 / T3 ]:
VESZÉLY! Személyi sérülés veszélye!
Sérülésveszély a fém vágóelemek miatt.
v Ne használjon olyan fém vágóelemeket, pótalkatrészeket vagy
tartozékokat, amelyeket a GARDENA nem engedélyezett.
v Csak eredeti GARDENA vágódamil kazettát használjon.
Ha a
l
kopás-kiegyenlítő borda többé már nem látható, ki kell cserélni
a
a
kazettafedelet. Lépjen kapcsolatba a GARDENA szervizzel.
A vágódamil pótkazettákat beszerezheti a GARDENA kereskedőnél,
vagy közvetlenül a GARDENA szervizben.
• GARDENA Vágódamil kazetta az 5307 cikksz. fűszegélynyíróhoz
1. A kazetta fedelét
a
a két csappantyúnál
s
egyszerre nyomja be, és
húzza le.
2. Vegye ki a vágódamil kazettát
d
.
3. Távolítsa el az összes lehetséges szennyeződést a vágódamil kazetta
tartójából
f
.
4. Húzzon ki kb. 15 cm vágódamilt
i
az új vágódamil kazetta
d
műanyag
gyűrűjének karikájából
g
.
5. A vágódamilt
i
vezesse át a fémhüvelyen
h
.
6. A vágódamilt
i
vezesse el a terelő csapszeg
j
körül.
7. A vágódamil kazettát
d
helyezze bele a vágódamil kazetta tartójába
f
.
8. A kazettafedelet
a
helyezze rá a vágódamil kazetta tartójára
f
úgy,
hogy a két csappantyú
s
hallhatóan bekattanjon.
Győződjön meg róla, hogy a vágódamil nem csípődött-e be.
Ha a
a
kazettafedelet nem lehet rátenni, akkor a
d
damiltekercset
addig forgassa ide-oda, amíg a
d
damiltekercs teljesen bele nem megy
a damiltekercs
f
tartójába.
A pót damilkazetta a fűszegélynyíró
k
kazettatartójára helyezhető rá.
v Nyomja rá a
d
damilkazettát a
k
kazettatartóra annyira, hogy a helyére
ugorjon.
Probléma Lehetséges oka Megoldása
A fűszegélynyíró nem vág A vágódamil elhasználódott,
vagy túl rövid.
v
Hosszabbítsa meg a vágó-
damilt (lásd 3. KEZELÉS
„Vágódamil meghosszabbítá-
sa (koppintó-automatika)”
).
A vágódamil tekercs üres. v
Cserélje ki a vágódamil
kazettát.
A vágódamil behúzódott
a vágódamil kazettába,
vagy a damil összehegedt.
v
A vágódamilt húzza ki
a vágódamil kazettából.
A vágódamilt nem lehet
meghosszabbítani, vagy
gyorsan elfogy
A vágódamil túl szárazzá és
rideggé vált (pl. a tél során).
v
A vágódamil kazettát tegye
vízbe kb. 10 órára.
A vágódamil gyakran érintkezik
kemény tárgyakkal.
v
Kerülje el, hogy a vágódamil
kemény tárgyakkal érintkez-
zen.
A fűszegélynyíró nem
indul be
A motor blokkolva van. v Távolítsa el az akadályt.
Indítsa el újra.
A fűkasza nem állítható
meg
Az indítókar szorul. v Válassza le a fűszegélynyírót
az áramellátásról, és oldja ki
az indítókart.
A fűszegélynyíró erősen
berezeg
A kazettafedél
a
belseje erő -
sen szennyezett, vagy a damil-
kazetta-tartó
f
szennyezett.
v Távolítsa el az összes
szennyeződést a kazetta-
fedélről
a
és a damilka-
zettatartóról
f
.
ÚTMUTATÁS: Egyéb üzemzavarok esetén forduljon a GARDENA területileg
illetékes szervizközpontjához. Javításokat csak a GARDENA szervizközpontok-
kal, valamint a GARDENA szerződött szakkereskedőivel szabad végeztetni.
7. MŰSZAKI ADATOK
Fűszegélynyírók
Egység Érték
(cikksz. 9870)
Érték
(cikksz. 9872)
Érték (
cikksz. 9874)
Névleges teljesítmény W 450 550 650
Hálózati feszültség V (AC) 230 230 230
Hálózati frekvencia Hz 50 50 50
Vágási szélesség cm 25 28 28
Vágódamil kazetta
fordulatszáma
ford./
perc
11800 11500 11500
Vágódamil tartalék m 6 6 6
Vágódamil hosszabbítás
koppintó-
automatika
koppintó-
automatika
koppintó-
automatika
Tömeg kg 2,6 2,8 3,0
Hangnyomásszint L
pA
1)
Bizonytalanság k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Hangteljesítmény szint L
WA
2)
:
mért/garantált
Bizonytalanság k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Kéz/kar rezgés a
vhw
1)
Bizonytalanság k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Mérési eljárás:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
ÚTMUTATÁS: A megadott rezgéskibocsátási értéket szabványosított vizsgálati
eljárásnak megfelelő módon mértük meg, így az eredmény alkalmas elektro-
mos szerszámok egymással történő összehasonlítására. Ez az érték a kitettség
előzetes megítélésére is felhasználható. A rezgéskibocsátási érték az elektromos szer-
szám tényleges használata során változhat.
8. TARTOZÉKOK / PÓTALKATRÉSZEK
GARDENA Vágódamil
kazetta a fűszegélynyíróhoz
Elhasználódott vágódamil kazetták kicseréléséhez. cikksz. 5307
GARDENA Pót kazettafedél Beszerezhető a GARDENA szervizen keresztül.
GAR_09870-20.960.05_2024-02-28.indd 47GAR_09870-20.960.05_2024-02-28.indd 47 28.02.24 16:0828.02.24 16:08
hu
48
GARDENA Kerékkészlet
szegélynyíróhoz
(csak a 9872 / 9874.
sz-ú termékhez)
A gyepszegély egyszerű levágásához. cikksz. 9880
9. GARANCIA / SZERVIZ
9.1 Termékregisztráció:
Regisztrálja termékét a gardena.com/registration oldalon.
9.2 Szerviz:
A szervizek aktuális elérhetőségeit a hátoldalon és a weboldalon tekintheti
meg:
• Magyarország:
https://www.gardena.com/hu/tamogatas/tanacsadas/kapcsolat/
10. ÁRTALMATLANÍTÁS
(2012/19/EU jelű IE szerint / S.I. 2013 No. 3113)
Nem szabad a terméket a normál háztartási hulladékkal együtt
kidobni. A hatályos helyi környezetvédelmi előírásoknak megfele-
lően kell ártalmatlanítani.
FONTOS!
v Adja le a terméket a helyi újrahasznosító gyűjtőhelyen, vagy bízza rájuk
az ártalmatlanítását.
cs Trimmer
1. BEZPEČNOSTNÍ POKYNY ...............................48
2. MONTÁŽ ............................................49
3. OBSLUHA ...........................................49
4. ÚDRŽBA ............................................50
5. SKLADOVÁNÍ .........................................50
6. ODSTRAŇOVÁNÍ CHYB .................................50
7. TECHNICKÁ DATA .....................................51
8. PŘÍSLUŠENSTVÍ / NÁHRADNÍ DÍLY ........................51
9. ZÁRUKA / SERVIS ...................................... 51
10. LIKVIDACE ...........................................51
Překlad originálních pokynů.
Tento produkt mohou používat děti od
věku 8 let a osoby se sníženými fyzickými,
smyslovými nebo mentálními schopnostmi nebo
nedostatkem zkušeností a znalostí, pokud jsou
pod dohledem nebo byly ohledně bezpečného
používání přístroje zaškoleny a rozumí tomu, jaké
nebezpečí z toho vyplývá. Děti si s produktem
nesmějí hrát. Čištění a uživatelskou údržbu nesmí
provádět děti bez dohledu. Doporučujeme, aby
produkt používali mladiství až od 16 let.
Využití odpovídající určenému účelu:
Trimmer GARDENA je určen na stříhání a sekání trávníku a travnatých
ploch na soukromých domácích a hobby zahradách.
Produkt není vhodný pro dlouhodobý provoz.
NEBEZPEČÍ! Poranění!
v Produkt nepoužívejte na stříhání živých plotů, na drcení mate-
riálu nebo na kompostování.
DŮLEŽITÉ!
Přečtěte pečlivě tento návod na použití a uchovejte ho pro opětovné
přečtení.
Symboly na produktu:
Přečtěte si návod na provoz.
Udržovat odstup.
Vždy noste schválenou ochranu sluchu.
Vždy noste schválenou ochranu zraku.
Nevystavovat dešti.
NEBEZPEČÍ! Nebezpečí poranění ostatních osob!
Udržujte ostatní osoby dále od oblasti, ve které
pracujete.
Pokud je kabel poškozen nebo proříznut, ihned vytáhnout
zástrčku ze síťové zásuvky.
Obecné bezpečnostní pokyny
Elektrická bezpečnost
NEBEZPEČÍ! Úraz elektrickým proudem!
Nebezpečí poranění elektrickým proudem.
v Produkt musí být elektricky napájen přes FI-spínač (RCD) se jmenovi-
tým vypínacím proudem maximálně 30 mA.
NEBEZPEČÍ! Nebezpečí poranění!
Při náhodném otáčení sekací struny nebo náhodném spuštění produktu
může dojít k poranění seknutím.
v Než začnete s údržbou nebo než budete vyměňovat díly, odpojte
produkt od sítě. Přitom musí být zásuvka v pro Vás viditelné oblasti.
Vyhněte se abnormálnímu držení těla a neustále udržujte rovnováhu, abyste měli
i na svazích vždy bezpečný postoj. Choďte, neběhejte.
Nedotýkejte se nebezpečných pohyblivých dílů, dokud není stroj oddělen od
síťového přípoje a nebezpečné pohyblivé díly se nezastaví.
Během provozu stroje noste vždy pevnou obuv a dlouhé kalhoty.
Bezpečný provoz
1 Školení
a) Přečtěte pozorně návod. Seznamte se s díly, které se mají nastavovat,
a odborným použitím stroje.
b) Nikdy nedovolte osobám, které nejsou seznámeny s těmito pokyny nebo
dětem, používání stroje. Místně platné předpisy mohou stanovit stáří uživatele.
c) Je třeba dbát na to, že uživatel je sám zodpovědný za nehody nebo ohrožení
ostatních osob nebo jejich majetku.
2 Příprava
a) Před použitím je třeba zkontrolovat připojovací a prodlužovací vedení, zda
nevykazují poškození nebo stárnutí. Pokud je vedení během používání poško-
zeno, musí být neprodleně odděleno od sítě.
VEDENÍ SE NEDOTÝKAT, DOKUD NENÍ ODDĚLENO OD SÍTĚ.
Stroj nepoužívat, pokud je vedení poškozeno nebo opotřebováno.
b) Před použitím stroj vizuálně zkontrolovat, zda na něm nechybí, zda nejsou
špatně nemonto vány nebo zda nejsou poškozeny bezpečnostní zařízení nebo
kryty.
c) Stroj nikdy neuvádět do provozu, pokud se v blízkosti nacházejí osoby, zejmé-
na děti, nebo domácí zvířata.
3 Provoz
a) Připojovací a prodlužovací vedení udržovat mimo řezací zařízení.
b) Po celou dobu používání stroje nosit ochranu zraku a pevnou obuv.
c) Vyloučit používání stroje za špatných povětrnostních podmínek zejména při
riziku blesků.
d) Stroj používat jen při denním světle nebo při dobrém umělém osvětlení.
e) Nikdy nepoužívat stroj s poškozeným krytem nebo poškozeným bezpečnost-
ním zařízením resp. bez krytu nebo bez bezpečnostních zařízení.
f) Motor zapnout jen tehdy, když jsou ruce a nohy mimo dosah řezacího
zařízení.
1. BEZPEČNOSTNÍ POKYNY
cs
GAR_09870-20.960.05_2024-02-28.indd 48GAR_09870-20.960.05_2024-02-28.indd 48 28.02.24 16:0828.02.24 16:08
cs
49
g) Vždy oddělit stroj od elektrického napájení (tzn. oddělit zástrčku od sítě,
odstranit blokovací zařízení nebo vyjímatelné baterie)
1) pokud je stroj zanechán bez dozoru;
2) před odstraněním blokování;
3) před kontrolou, čištěním nebo prací na stroji;
4) po kontaktu s cizím tělesem;
5) pokud začal stroj neobvykle vibrovat.
h) Pozor na zranění, které může způsobit řezací zařízení na nohách a rukou.
i) Vždy zabezpečit, aby byly větrací otvory udržovány volné.
4 Ošetřování a uskladnění
a) Stroj oddělit od elektrického napájení (tzn. oddělit zástrčku od sítě, odstranit
blokovací zařízení nebo vyjímatelnou baterii) dříve, než budou prováděny
práce údržby nebo čištění.
b) Používat jen výrobcem doporučené náhradní díly a příslušenství.
c) Stroj pravidelně kontrolovat a pravidelně na něm provádět údržbu.
Stroj nechávat opravovat jen v autorizované dílně.
d) Pokud stroj není používán, je třeba ho držet mimo dosah dětí.
Dodatečné bezpečnostní pokyny
Elektrická bezpečnost
NEBEZPEČÍ! Zástava srdce!
Tento produkt vytváří za provozu elektromagnetické pole. Toto pole
může za určitých podmínek působit na funkci aktivních nebo pasivních
lékařských implantátů. Aby se vyloučily nebezpečné situace, které by
mohly vést k těžkým nebo smrtelným poraněním, měly by osoby s lékař-
ským implantátem před použitím produktu konzultovat svého lékaře
a výrobce implantátu.
Kabely
Při použití prodlužovacího kabelu musí jeho minimální průřez odpovídat
následující tabulce:
Napětí Délka kabelu Průřez
230 – 240 V / 50 Hz Do 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Produkt nepoužívejte v blízkosti vody nebo na ošetřování rybníčků.
Osobní bezpečnost
NEBEZPEČÍ! Nebezpečí udušení!
Menší díly mohou být snadno spolknuty. Při použití polyetylénových
sáčků hrozí malým dětem nebezpečí udušení. Děti se musí během
montáže zdržovat v dostatečné vzdálenosti.
Při silných vibracích zkontrolujte, zda není poškozeno víko cívky.
Před použitím zkontrolujte, zda je v pořádku žebro indikující opotřebení.
Transport za přední madlo.
Používejte osobní ochrannou výstroj.
Při čištění řezacího ústrojí noste rukavice.
Noste vždy ochranu očí.
Ochranné prostředky, jako jsou rukavice, protiskluzové bezpečnostní boty nebo
ochrana sluchu, které jsou používány pro odpovídající podmínky, snižují riziko
poranění.
Při nastavování produktu buďte opatrní, aby se Vám nesevřely prsty mezi pohyb-
livé a pevné díly stroje nebo při sestavování ochranného krytu.
Při čištění jištění nebo jiných dílů trimmeru nepoužívejte vodu nebo chemické
látky.
Udržujte matice a šrouby pevně dotaženy, aby bylo zajištěno, že je produkt
v bezpečném pracovním stavu.
Produkt nedemontujte více než byl stav při dodání.
Výstraha! Při nošení ochrany sluchu a kvůli hluku, který produkt vytváří, může
uživatel přehlédnout přibližující se osoby.
Během provozu a transportu zabraňte zejména ohrožení jiných osob.
Buďte ostražití, sledujte, co děláte a při používání elektrického nářadí používejte
zdravý lidský rozum.
Nepoužívejte elektrické nářadí, pokud jste unavení nebo pod vlivem drog,
alkoholu nebo léků.
Chvilka nepozornosti při práci s elektrickým nářadím může vést k těžkým
zraněním.
2. MONTÁŽ
NEBEZPEČÍ! Poranění!
Nebezpečí pořezání při neúmyslném spuštění produktu.
v Než budete provádět montáž produktu, počkejte, až se struna
zastaví a odpojte produkt od elektrického napájení.
Montáž ochranného krytu a ramínka na ochranu rostlin
[ obr. A1 / A2 ]:
NEBEZPEČÍ!
v Produkt smí být používán pouze s namontovaným ochranným
krytem.
1. Nasuňte přední část ochranného krytu
3
na hlavu trimmeru
1
tak,
až zaklapne.
2. Nasuňte zadní část ochranného krytu
2
na doraz na hlavu trimmeru
1
.
3. Oba šrouby
4
opatrně dotáhněte.
4. Ramínko na ochranu rostlin
5
nasuňte na hlavu trimeru
1
,
tak až zaklapne.
3. OBSLUHA
NEBEZPEČÍ! Poranění!
Nebezpečí pořezání při neúmyslném spuštění produktu.
v Než budete provádět připojování, nastavení nebo transport
produktu, počkejte, až se struna zastaví a odpojte produkt
od elektrického napájení.
Zapojení trimmeru [ obr. O1 ]:
NEBEZPEČÍ! Úraz elektrickým proudem!
Aby se vyloučilo poškození kabelu, musí být prodlužovací kabel
vložen do úchytu pro odlehčení tahu kabelu.
v Než začnete trimmer používat, vložte prodlužovací kabel do
úchytu pro odlehčení tahu kabelu.
1. Položte smyčku prodlužovacího kabelu
8
do úchytu pro odlehčení
tahu
9
a smyčku stáhněte.
2. Zastrčte zástrčku
0
trimeru do zásuvky
q
prodlužovacího kabelu
8
.
3. Připojte prodlužovací kabel
8
k elektrickému napájení.
Nastavení pracovní polohy:
Pracovní poloha 1 [ obr. O2 ]:
Pro standardní trimování.
Pracovní poloha 2 [ obr. O3 /O4 ]:
Trimování pod překážkami.
Násadu lze kvůli sekání pod překážkami snížit ze standardní polohy 1
do dvou snížených poloh 2 nebo 3.
1. Postavte trimmer na zem.
2. Trimmer držte oběma rukama za násadu
7
tak, abyste mohli jedním
prstem stlačit uvolňovací tlačítko
w
.
3. Stlačte uvolňovací tlačítko
w
a skloňte násadu
7
do požadované
polohy.
4. Pusťte uvolňovací tlačítko
w
a nechte násadu
7
opět zaklapnout.
Pracovní poloha 3 (jen pro typ 9872 / 9874) [ obr. O5 /O6 ]:
Sekání okrajů trávníku.
POZOR! Trimmer smí být použit jen tehdy, pokud je hlava trimmeru
zaklapnuta v polohách na 0° nebo 90°.
Aby bylo možné otočit hlavu trimmeru
1
na 90°, musí se násada
nacházet ve standardní poloze 1.
1. Trimmer držte oběma rukama za násadu
7
tak, abyste mohli jedním
prstem stlačit uvolňovací tlačítko
e
.
2. Stlačte uvolňovací tlačítko
e
a otočte hlavou trimmeru
1
z 0° na 90°
tak, až zaklapne.
3. Pusťte uvolňovací tlačítko
e
a nechte násadu
7
opět zaklapnout.
Nastavení délky násady [ obr. O7 ]:
NEBEZPEČÍ!
Produkt nesmí být používán, když je násada plně zasunuta
(transportní poloha).
1. Povolte svěrné pouzdro
6
.
2. Vytáhněte násadu
7
do požadované délky.
3. Svěrné pouzdro
6
opět utáhněte.
GAR_09870-20.960.05_2024-02-28.indd 49GAR_09870-20.960.05_2024-02-28.indd 49 28.02.24 16:0828.02.24 16:08
cs
50
Nastavení polohy přídavné rukojeti [ obr. O8 ]:
Poloha přídavné rukojeti může být nastavena podle výšky Vaší postavy.
1. Zatáhněte za táhlo
r
.
2. Naklopte přídavnou rukojeť
t
do požadované polohy.
3. Táhlo
r
pusťte.
Když je trimmr správně nastaven k velikosti těla, je držení těla přímé
a hlava trimmru v pracovní poloze 1 je lehce skloněna vpřed.
v Trimmer držte za hlavní rukojeť
z
a za přídavnou rukojeť
t
tak,
aby byla hlava trimmeru lehce skloněna dopředu.
Nastavení ramínka na ochranu:
– Pracovní poloha [ obr. O9 ]
– Parkovací poloha [ obr. O10 ]
v Stáhněte ramínko na ochranu rostlin
5
a zasuňte ho do požadované
polohy tak, až zaklapne.
Spuštění trimmeru [ obr. O11 ]:
NEBEZPEČÍ! Poranění!
Nebezpečí poranění, pokud se produkt při puštění
spouštěcí páčky nezastaví.
v Nepřemosťujte bezpečnostní zařízení nebo spínač.
Nepřipevňujte například startovní páčku k rukojeti.
Spuštění:
1. Jednou rukou držte přídavnou rukojeť
t
.
2. Hlavní rukojeť
z
držte druhou rukou a zatáhněte spouštěcí páčku
u
.
Trimmer se spouští.
POZOR! Zabraňte kontaktu sekací struny s tvrdými předměty (zeď,
kameny, ploty atd.), omezíte tak opotřebení nebo přetržení sekací struny.
Zastavení:
v Pusťte spouštěcí páčku
u
.
Trimmer se zastaví.
Prodloužení sekací struny (poklepová automatika)
[ obr. O12 / O13 ]:
Poklepová automatika se používá při běžícím motoru.
Čistého řezu trávníku je dosaženou jen při maximální délce struny.
Při prvním uvedení do provozu se musí struna v případě potřeby
několikrát prodloužit.
Jen pro typ 9872 / 9874: V pracovní poloze 3 nesmí být struna
prodlužována.
1. Spusťte trimmer.
2. Držte hlavu trimmeru
1
paralelně k zemi a krátce s ní klepněte na
pevný podklad (nepoužívejte dlouhý nepřerušený tlak).
Sekací struna
i
se při slyšitelném procesu automaticky prodlouží
a omezovačem délky struny
o
se nastaví na správnou délku. Pokud
je to nutné, klepněte několikrát za sebou.
4. ÚDRŽBA
NEBEZPEČÍ! Poranění!
Nebezpečí pořezání při neúmyslném spuštění produktu.
v Než budete provádět údržbu produktu, počkejte, až se struna
zastaví a odpojte produkt od elektrického napájení.
Čištění trimmeru [ obr. M1 ]:
NEBEZPEČÍ! Poranění!
Nebezpečí poranění a riziko poškození produktu.
v Nečistěte produkt vodou nebo vodním paprskem (zejména
ne pod vysokým tlakem).
v Nečistěte chemikáliemi, včetně benzínu nebo ředidel.
Některé mohou zničit důležité plastové díly.
Větrací štěrbiny musí být vždy čisté.
1. Vzduchové štěrbiny
p
čistěte měkkým kartáčkem (nepoužívejte
šroubovák).
2. Po každém použití všechny pohyblivé díly vyčistěte. Zejména odstraňte
zbytky trávy a nečistot z ochranného krytu
2
.
5. SKLADOVÁNÍ
Vyřazení z provozu:
Produkt musí být uchováván mimo dosah dětí.
1. Trimmer odpojte od elektrického napájení.
2. Trimmer vyčistěte (viz 4. ÚDRŽBA).
3. Trimmer skladujte na suchém, uzavřeném místě, chráněném proti
mrazu.
6. ODSTRAŇOVÁNÍ CHYB
NEBEZPEČÍ! Poranění!
Nebezpečí pořezání při neúmyslném spuštění produktu.
v Než budete odstraňovat chybu produktu, počkejte, až se
struna zastaví a odpojte produkt od elektrického napájení.
Výměna cívky se strunou [ obr. T1 / T2 / T3 ]:
NEBEZPEČÍ! Poranění!
Nebezpečí poranění kovovými řezacími prvky.
v Nepoužívejte kovové řezací prvky, náhradní díly nebo
příslušenství, které nejsou od GARDENY schváleny.
v Používejte pouze originální cívky se strunou GARDENA.
Pokud již není viditelné žebro indikující opotřebení
l
, musí být víko
cívky
a
vyměněno. Obraťte se na servis GARDENA.
Náhradní cívky se strunou získáte ve Vašem obchodu GARDENA nebo
přímo v servisu GARDENA.
• GARDENA Cívka se strunou pro trimmer č.v. 5307
1. Víko cívky
a
zatlačte současně na obou úchytech
s
a stáhněte.
2. Vyndejte cívku se strunou
d
.
3. Z držáku cívky
f
odstraňte všechny možné nečistoty.
4. Vytáhněte asi 15 cm struny
i
nové cívky
d
z oka plastového
kroužku
g
.
5. Sekací strunu
i
veďte kovovým pouzdrem
h
.
6. Sekací strunu
i
veďte okolo kolíku
j
.
7. Cívku se strunou
d
vložte do držáku cívky
f
.
8. Víko cívky
a
nasaďte na držák cívky
f
tak, až oba úchyty
s
slyšitelně
zaklapnou.
Zajistěte, aby se sekací struna nikde nepřiskřípla.
Pokud víko cívky
a
nelze nasadit, otáčejte cívkou se strunou
d
sem
atam, až cívka se strunou
d
úplně dosedne v držáku cívky
f
.
Náhradní cívku se strunou lze umístit na úchytu pro cívku
k
na trimmeru.
v Přitlačte cívku se strunou
d
na úchyt pro cívku
k
tak, až zaklapne.
Problém Možná příčina Náprava
Trimmer neseká Struna je opotřebovaná
nebo krátká.
v
Prodlužte strunu (viz
3. OBSLUHA
„Prodloužení struny
(poklepová automatika)“
).
Struna je spotřebovaná. v
Vyměňte cívku se strunou.
Struna je vtažena do cívky
nebo svařena.
v
Vytáhněte strunu z cívky.
Strunu nelze prodloužit
nebo se rychle spotřebovala
Struna příliš vyschla nebo
zkřehla (např. přes zimu).
v
Cívku se strunou položte
na asi 10 hodin do vody.
Častý kontakt struny s příliš
tvrdými předměty.
v
Zabraňte kontaktu struny
s tvrdými předměty.
Trimmer se nespouští Motor je zablokován. v Odstraňte překážku.
Opakujte spuštění.
Trimmer nelze zastavit Spouštěcí páčka sevřena. v Trimmer odpojte od elek-
trického napájení a uvolněte
startovní páku.
Vyžínač silně vibruje
Kryt cívky
a
je uvnitř silně
znečištěný nebo držák cívky se
strunou
f
je znečištěný.
v Odstraňte veškeré nečistoty
zkrytu cívky
a
adržáku
cívky se strunou
f
.
POZNÁMKA: V případě jiných poruch se prosím obraťte na Vaše servisní
centrum GARDENA. Opravy smí provádět pouze servisní centra GARDENA
a odborní prodejci, kteří jsou firmou GARDENA autorizováni.
GAR_09870-20.960.05_2024-02-28.indd 50GAR_09870-20.960.05_2024-02-28.indd 50 28.02.24 16:0828.02.24 16:08
cs
51
7. TECHNICKÁ DATA
Trimmer
Jednotka Hodnota
(č.v. 9870)
Hodnota
(č.v. 9872)
Hodnota
(č.v. 9874)
Jmenovitý výkon W 450 550 650
Síťové napětí V (AC) 230 230 230
Síťová frekvence Hz 50 50 50
Šířka střihu cm 25 28 28
Otáčky cívky se strunou ot/min 11800 11500 11500
Zásoba sekací struny m 6 6 6
Prodloužení sekací struny
Poklepová
automatika
Poklepová
automatika
Poklepová
automatika
Hmotnost kg 2,6 2,8 3,0
Hladina akustického
tlaku L
pA
1)
Nejistota k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Hladina akustického
výkonu L
WA
2)
:
naměřená/zaručená
Nejistota k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Vibrace ruky-paže a
vhw
1)
Nejistota k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Metoda měření podle:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
POZNÁMKA: Udaná hodnota emise vibrací byla změřena podle normované
metody měření a může tak být použita ke srovnávání elektrických přístrojů
navzájem. Tato hodnota může být použita i pro předběžné posouzení expozice.
Hodnota emise vibrací se může při reálném používání elektrického nářadí měnit.
8. PŘÍSLUŠENSTVÍ / NÁHRADNÍ DÍLY
GARDENA Cívka se strunou
pro trimmer
Na výměnu za spotřebované cívky se strunou. č.v. 5307
GARDENA Náhradní víko
cívky
Lze získat prostřednictvím GARDENA Service.
GARDENA Sada koleček
pro trimmer
(jen pro č. v. 9872 / 9874)
Pro jednoduché sekání okrajů trávníku. č.v. 9880
9. ZÁRUKA / SERVIS
9.1 Registrace výrobku:
Zaregistrujte svůj výrobek na adrese gardena.com/registration.
9.2 Servis:
Aktuální kontaktní informace pro náš servis naleznete na zadní straně
aonline:
• Česká republika:
https://www.gardena.com/cz/podpora/podpora/kontakt/
10. LIKVIDACE
(podle RL2012/19/EU / S.I. 2013 No. 3113)
Produkt nesmí být likvidován spolu s běžným domácím odpa-
dem. Musí být likvidován podle platných místních ekologických
předpisů.
DŮLEŽITÉ!
v Likvidujte produkt prostřednictvím Vašeho místního recyklačního
sběrného místa.
sk Vyžínač
1. BEZPEČNOSTNÉ UPOZORNENIA .........................51
2. MONTÁŽ ............................................52
3. OBSLUHA ...........................................52
4. ÚDRŽBA ............................................53
5. SKLADOVANIE ........................................53
6. ODSTRAŇOVANIE PORÚCH .............................53
7. TECHNICKÉ ÚDAJE ....................................54
8. PRÍSLUŠENSTVO / NÁHRADNÉ DIELY ...................... 54
9. ZÁRUKA / SERVIS ...................................... 54
10. LIKVIDÁCIA ..........................................54
Preklad originálneho návodu na obsluhu.
Tento výrobok môžu používať deti staršie
ako 8 rokov, ako aj osoby so zníženými
fyzickými, zmyslovými alebo mentálnymi schop-
nosťami alebo nedostatkom skúseností a vedo-
mostí, ak sú pod dohľadom alebo boli o bezpeč-
nom používaní zariadenia poučené a pochopili
ztoho vyplývajúce nebezpečenstvá. Deti sa
svýrobkom nesmú hrať. Deti nesmú vykonávať
čistenie a bežnú údržbu bez dohľadu. Obsluhu
tohto výrobku odporúčame zveriť mladistvým
ažod veku 16 rokov.
Určené použitie:
Vyžínač GARDENA je určený pre strihanie a rezanie trávnikov a trávna-
tých plôch pri súkromných domoch a v okrasných záhradkách.
Výrobok nie je určený na dlhodobú prevádzku.
NEBEZPEČENSTVO! Ublíženie na zdraví!
v Nepoužívajte výrobok na strihanie kríkov, ani na sekanie
materiálov alebo kompostovanie.
sk
DÔLEŽITÉ!
Prečítajte si starostlivo návod na obsluhu a uschovajte ho pre ďalšie
použitie.
Symboly na výrobku:
Prečítajte si návod na obsluhu.
Dodržiavajte odstup.
Používajte vždy schválené prostriedky na ochranu sluchu.
Používajte vždy schválené prostriedky na ochranu zraku.
Nevystavujte pôsobeniu dažďa.
NEBEZPEČENSTVO! Nebezpečenstvo zranenia
iných osôb! Zabráňte prístupu iných osôb do oblasti,
v ktorej pracujete.
V prípade, že je vedenie poškodené alebo prerušené,
odpojte okamžite zástrčku od siete.
Všeobecné bezpečnostné upozornenia
Elektrická bezpečnosť
NEBEZPEČENSTVO! Zásah elektrickým prúdom!
Nebezpečenstvo zranenia zásahom elektrického prúdu.
v Napájanie výrobku elektrickým prúdom musí byť vybavené prúdovým
chráničom (RCD) s menovitým spúšťacím prúdom minimálne 30 mA.
1. BEZPEČNOSTNÉ UPOZORNENIA
GAR_09870-20.960.05_2024-02-28.indd 51GAR_09870-20.960.05_2024-02-28.indd 51 28.02.24 16:0828.02.24 16:08
sk
52
NEBEZPEČENSTVO! Nebezpečenstvo poranenia!
Pri neúmyselnom otáčaní vyžínacieho lanka alebo spustení výrobku
hrozí nebezpečenstvo rezného poranenia.
v Predtým než budete vykonávať údržbu alebo vymieňať diely, odpojte
výrobok od siete. Preto sa musí zásuvka nachádzať vo Vašom zornom
poli.
Vyvarujte sa neobvyklému držaniu tela, dbajte vždy na bezpečný postoj a stále
udržiavajte rovnováhu. Pohybujte sa pokojnou chôdzou, nebežte.
Nedotýkajte sa nebezpečne sa pohybujúcich dielov predtým, ako odpojíte zaria-
denie od sieťového napájania a až potom ako sa nebezpečne pohybujúce diely
úplne zastavia.
Počas prevádzky zariadenia používajte vždy pevné topánky a dlhé nohavice.
Bezpečná prevádzka
1 Školenie
a) Prečítajte si pozorne návod. Zoznámte sa s ovládacími prvkami a odborným
použitím zariadenia.
b) Nikdy nedovoľte používať zariadenie osobám, ktoré sa neoboznámili s týmto
návodom alebo deťom. Predpisy platné v mieste použitia môžu vek používa-
teľa obmedziť.
c) Je potrebné si uvedomiť, že používateľ je sám zodpovedný za úrazy alebo
nebezpečenstvo, ktorému vystaví tretie osoby alebo ich majetok.
2 Príprava
a) Pred použitím skontrolujte elektrický prípoj a predlžovací kábel, či nie sú
poškodené alebo nejavia známky starnutia. V prípade, že dôjde k poškodeniu
elektrického kábla počas používania, bezodkladne ho odpojte od elektrickej
siete.
POŠKODENEJ KABELÁŽE SA NEDOTÝKAJTE, POKIAĽ NIE JE ODPOJENÁ
OD ELEKTRICKEJ SIETE.
Zariadenie nepoužívajte, ak je elektrický kábel poškodený alebo opotrebo-
vaný.
b) Pred používaním vizuálne skontrolujte zariadenie, či nemá poškodené,
chýbajúce alebo nesprávne namontované ochranné zariadenie a ochranný
kryt.
c) Nikdy neuvádzajte zariadenie do prevádzky, aksa v blízkosti nachádzajú
osoby, obzvlášť deti alebo domáce zvieratá.
3 Prevádzka
a) Pripojovacie a predlžovacie káble sa nesmú byť v dosahu strihania.
b) Počas celej doby používania zariadenia používajte prostriedky na ochranu
očí a pevnú obuv.
c) Nepoužívajte zariadenia v zlých poveternostných podmienkach, obzvlášť nie
pri riziku výskytu blesku.
d) Zariadenie používajte len pri dennom svetle alebo dobrom umelom osvetlení.
e) Nikdy nepoužívajte zariadenie s poškodeným krytom alebo ochranným zaria-
dením, príp. bez krytu a ochranného zariadenia.
f) Motor zapínajte len vtedy, ak máte ruky a nohy mimo strihacieho dosahu.
g) Zariadenie odpojte od elektrickej siete (t. z. vytiahnite zástrčku, odstráňte
blokovacie zariadenie alebo vymeniteľnú batériu)
1) vždy, ak necháte zariadenie bez dozoru;
2) pred odstránením blokovania;
3) pred kontrolou, čistením alebo pred montážou zariadenia;
4) po kontakte s cudzím telesom;
5) vždy, keď začne zariadenie nezvyčajne vibrovať.
h) Pozor na zranenia rúk a nôh strihacou hlavicou.
i) Vždy zabezpečte, aby boli vzduchové otvory voľné a neboli prekryté cudzími
telesami.
4 Údržba a skladovanie
a) Pred vykonaním údržbárskych alebo čistiacich prác sa musí stroj odpojiť od
zdroja prúdu (t.j. odpojiť zástrčku z elektrickej siete, odstrániť blokovacie zaria-
denie alebo odnímateľnú batériu).
b) Používajte len náhradné diely a príslušenstvo odporúčané výrobcom.
c) Zariadenie je potrebné kontrolovať a pravidelne vykonávať údržbu. Zariadenie
nechajte opravovať len v zmluvnej opravovni.
d) Pokiaľ nie je zariadenie v prevádzke, je potrebné ho uskladniť tak, aby bolo
mimo dosahu detí.
Dodatočné bezpečnostné upozornenia
Elektrická bezpečnosť
NEBEZPEČENSTVO! Zástava srdca!
Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto
pole môže mať za určitých podmienok vplyv na činnosť aktívnych alebo
pasívnych medicínskych implantátov. Aby sa eliminovali nebezpečné
situácie, ktoré by mohli viesť k ťažkým alebo smrteľným zraneniam, mali
by osoby s medicínskym implantátom použitie tohto výrobku konzultovať
so svojím lekárom alebo s výrobcom implantátu.
2. MONTÁŽ
NEBEZPEČENSTVO! Ublíženie na zdraví!
Nebezpečenstvo porezania v prípade, že výrobok náhodne
naštartuje.
v Predtým, ako budete výrobok montovať, počkajte, kým
sa zastaví vyžínacie lanko a odpojte výrobok od zdroja
prúdu.
Montáž ochranného krytu a ochranného strmeňa [ Obr. A1 / A2 ]:
NEBEZPEČENSTVO!
v Výrobok je možné používať len ak je namontovaný ochranný
kryt.
1. Posúvajte prednú časť ochranného krytu
3
na hlavu vyžínača
1
, kým
nezapadne.
2. Posuňte zadnú časť ochranného krytu
2
až na doraz na hlavu
vyžínača
1
.
3. Opatrne utiahnite obidve skrutky
4
.
4. Posúvajte ochranný strmeň
5
na hlavu vyžínača
1
, kým nezapadne.
3. OBSLUHA
NEBEZPEČENSTVO! Ublíženie na zdraví!
Nebezpečenstvo porezania v prípade, že výrobok náhodne
naštartuje.
v Predtým, ako budete výrobok pripájať, nastavovať alebo
prepravovať, počkajte, kým sa zastaví vyžínacie lanko
a odpojte výrobok od zdroja prúdu.
Kábel
Pri použití predlžovacieho kábla musí jeho minimálny prierez zodpovedať
nasledujúcej tabuľke:
Napätie Dĺžka kábla Prierez
230 – 240 V / 50 Hz Až do 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Nepoužívajte výrobok v blízkosti vody alebo na ošetrovanie záhradných rybníkov.
Osobná bezpečnosť
NEBEZPEČENSTVO! Nebezpečenstvo zadusenia!
Menšie diely je možné ľahko prehltnúť. Obaly z umelých hmôt predsta-
vujú pre malé deti nebezpečenstvo zadusenia. Pri montáži držte malé
deti v dostatočnej vzdialenosti.
Pri silných vibráciách skontrolujte veko cievky, či nie je poškodené.
Pred použitím skontrolujte, či je oterové rebro v poriadku.
Preprava za prednú rukoväť.
Používajte osobné ochranné prostriedky.
Pri čistení rezného zariadenia používajte ochranné rukavice.
Používajte vždy ochranné okuliare.
Osobné ochranné prostriedky ako rukavice, protišmykové bezpečnostné topánky
alebo ochranu sluchu, vhodné pre dané podmienky, znižujú riziko zranenia.
Buďte opatrní pri nastavovaní výrobku, aby ste si nezacvikli prsty medzi pohybu-
júce a pevné časti stroja alebo pri montáži ochranného krytu.
Na čistenie ochranného krytu ani žiadnych jeho častí nepoužívajte vodu ani žiad-
ne chemikálie.
Postarajte sa o to, aby boli všetky matice a skrutky pevne dotiahnuté a aby bolo
zariadenie v takom pracovnom stave, ktorý zaručuje bezpečnosť.
Nedemontujte výrobok na viac častí, ako bol v čase dodania.
Upozornenie! Pri používaní ochrany sluchu a pri hlučnosti spôsobenej výrobkom
sa môže stať, že nezbadáte osoby vo Vašej blízkosti.
Počas prevádzky a prepravy dávajte vždy pozor na to, že to môže ohroziť iné
osoby.
Buďte vždy pozorní, dávajte pozor na to, čo robíte a pri prevádzke elektrického
zariadenia používajte zdravý rozum.
Elektrické náradie nepoužívajte, ak cítite únavu, ochorenie alebo ste pod vplyvom
drog, alkoholu alebo liekov.
Jeden moment nepozornosti pri prevádzke elektrického náradia môže viesť
k ťažkým úrazom.
GAR_09870-20.960.05_2024-02-28.indd 52GAR_09870-20.960.05_2024-02-28.indd 52 28.02.24 16:0828.02.24 16:08
sk
53
Zapojenie trimmera [ Obr. O1 ]:
NEBEZPEČENSTVO! Zásah elektrickým prúdom!
Aby sa zabránilo poškodeniu sieťového kábla, predlžovací kábel
sa musí vložiť do strmeňa pre odľahčenie kábla.
v Pred obsluhou vyžínača vložte predlžovací kábel do strmeňa
pre odľahčenie kábla.
1. Vložte predlžovací kábel
8
so slučkou do strmeňa pre odľahčenie
kábla
9
a utiahnite slučku.
2. Zasuňte zástrčku
0
vyžínača do spojky
q
predlžovacieho kábla
8
.
3. Spojte predlžovací kábel
8
so zdrojom prúdu.
Nastavenie pracovnej polohy:
Pracovná poloha 1 [ Obr. O2 ]:
Pre štandardné vyžínanie.
Pracovná poloha 2 [ Obr. O3 /O4 ]:
Vyžínanie pod prekážkami.
Držadlo je možné na vyžínanie pod prekážkami spustiť zo štandardnej
pozície 1 do dvoch spustených pozícií 2 alebo 3.
1. Postavte vyžínač na zem.
2. Držte vyžínač obomi rukami za držadlo
7
tak, aby ste mohli jedným
prstom stlačiť odblokovacie tlačidlo
w
.
3. Stlačte odblokovacie tlačidlo
w
a spustite držadlo
7
do požadovanej
pozície.
4. Pustite odblokovacie tlačidlo
w
a nechajte držadlo
7
znova zapadnúť.
Pracovná poloha 3 (len pre č.v. 9872 / 9874) [ Obr. O5 /O6 ]:
Koste na hranách trávnika.
POZOR! Vyžínač smiete používať len vtedy, keď je hlava vyžínača
v západke zaskočená na 0° alebo 90°
Aby sa dala hlava vyžínača
1
otočiť do 90° uhla, držadlo sa musí
nachádzať v štandardnej pozícii 1.
1. Držte vyžínač obomi rukami za držadlo
7
tak, aby ste mohli jedným
prstom stlačiť odblokovacie tlačidlo
e
.
2. Stlačte odblokovacie tlačidlo
e
a otáčajte vyžínaciu hlavu
1
z 0° na 90°, kým nezapadne.
3. Pustite odblokovacie tlačidlo
e
a nechajte držadlo
7
znova zapadnúť.
Nastavenie dĺžky držadla [ Obr. O7 ]:
NEBEZPEČENSTVO!
Výrobok sa nesmie používať, keď je držadlo úplne zasunuté
(prepravná poloha).
1. Uvoľnite zvieracie puzdro
6
.
2. Vytiahnite držadlo
7
na požadovanú dĺžku.
3. Znova utiahnite zvieracie puzdro
6
.
Nastavenie polohy prídavnej rukoväte [ Obr. O8 ]:
Polohu prídavnej rukoväte je možné nastaviť podľa výšky postavy.
1. Potiahnite páku
r
.
2. Nakloňte prídavnú rukoväť
t
do požadovanej polohy.
3. Znova pustite páku
r
.
Keď je vyžínač správne nastavený na telesnú výšku. je držanie tela vzpriame-
né a hlava vyžínača je v pracovnej polohe 1 mierne naklonená dopredu.
v Držte vyžínač na hlavnej rukoväti
z
a prídavnej rukoväti
t
tak,
aby bol hlava vyžínača zľahka naklonená dopredu.
Nastavenie ochranného strmeňa:
– Pracovná poloha [ Obr. O9 ]
– Parkovacia pozícia [ Obr. O10 ]
v Stiahnite ochranný strmeň
5
a nasúvajte ho do požadovanej polohy,
kým nezapadne.
Spustenie vyžínača [ Obr. O11 ]:
NEBEZPEČENSTVO! Ublíženie na zdraví!
V prípade, že uvoľníte štartovaciu páku a výrobok
nezastaví, vzniká nebezpečenstvo zranenia.
v Neobchádzajte bezpečnostné prvky alebo spínače.
Neupevňujte, napríklad, štartovaciu páku na rukoväť.
Spustenie:
1. Jednou rukou držte prídavnú rukoväť
t
.
2. Hlavnú rukoväť
z
držte druhou rukou a ťahajte štartovaciu páku
u
.
Vyžínač sa naštartuje.
POZOR! Zabráňte kontaktu vyžínacieho lanka s tvrdými predmetmi
(múry, kamene, ploty atď.), aby ste predišli opotrebovaniu alebo zlomeniu
vyžínacieho lanka.
Zastavenie:
v Pustite štartovaciu páku
u
.
Vyžínač sa zastaví.
Predĺženie vyžínacieho lanka (Tipovacia automatika)
[ Obr. O12 / O13 ]:
Tipovacia automatika sa ovláda pri chode motora. Čistý rez
sa dosiahne len pri maximálnej dĺžke vyžínacieho lanka. Pri prvom
uvedení do prevádzky musíte vyžínacie lanko prípadne viackrát predĺžiť.
Len pre č. v. 9872 / 9874: vyžínacie lanko sa v pracovnej polohe 3 nesmie
predlžovať.
1. Spustite vyžínač.
2. Hlavicu vyžínača
1
držte vodorovne k zemi a udrite ňou krátko
na pevnú podložku (vyvarujte sa dlhšieho neprerušovaného tlaku).
Vyžínacie lanko
i
sa automaticky počuteľne predĺži a orezávač
lanka
o
ho uvedie na správnu dĺžku. V prípade nutnosti udrite ľahko
na zem niekoľkokrát za sebou.
4. ÚDRŽBA
NEBEZPEČENSTVO! Ublíženie na zdraví!
Nebezpečenstvo porezania v prípade, že výrobok náhodne
naštartuje.
v Predtým, než začnete vykonávať údržbu výrobku, počkajte,
kým sa zastaví vyžínacie lanko a odpojte výrobok od zdroja
prúdu.
Čistenie trimmera [ Obr. M1 ]:
NEBEZPEČENSTVO! Ublíženie na zdraví!
Nebezpečenstvo zranenia a riziko poškodenia výrobku.
v Výrobok nikdy nečistite vodou alebo prúdom vody (najmä
nie prúdom vody pod vysokým tlakom).
v Na čistenie nepoužívajte chemikálie, vrátane benzínu
alebo riedidiel. Niektoré z nich môžu poškodiť dôležité
plastové diely.
Vzduchové štrbiny musia byť vždy čisté.
1. Očistite vzduchové štrbiny
p
mäkkou kefkou (nepoužívajte skrutkovač).
2. Pohybujúce sa časti očistite po každom použití. Odstráňte obzvlášť
trávu a zbytky nečistôt z krytu
2
.
5. SKLADOVANIE
Odstavenie z prevádzky:
Výrobok musí byť skladovaný na mieste, ktoré je neprístupné
deťom.
1. Odpojte vyžínač od zdroja prúdu.
2. Vyčistite vyžínač (pozri 4. Údržba).
3. Skladujte vyžínač na suchom, uzavretom mieste zabezpečenom
voči mrazu.
6. ODSTRAŇOVANIE PORÚCH
NEBEZPEČENSTVO! Ublíženie na zdraví!
Nebezpečenstvo porezania v prípade, že výrobok náhodne
naštartuje.
v Pred odstraňovaním chyby výrobku počkajte, kým sa zastaví
vyžínacie lanko a odpojte výrobok od zdroja prúdu.
GAR_09870-20.960.05_2024-02-28.indd 53GAR_09870-20.960.05_2024-02-28.indd 53 28.02.24 16:0828.02.24 16:08
sk
54
Výmena cievky s vyžínacím lankom [ Obr. T1 / T2 / T3 ]:
NEBEZPEČENSTVO! Ublíženie na zdraví!
Nebezpečenstvo zranenia kovovými reznými časťami.
v Nepoužívajte kovové rezné prvky ani náhradné diely alebo diely
príslušenstva, ktoré nie sú schválené výrobcom GARDENA.
v Používajte len GARDENA originálne cievky s vyžínacím lankom.
Keď už oterové rebro
l
nie je viditeľné, musí sa veko cievky
a
.
Obráťte sa na servis GARDENA.
Cievky s vyžínacím lankom sú dostupné u obchodných zástupcov
GARDENA alebo priamo u servisu GARDENA.
• GARDENA Cievka s vyžínacím lankom pre vyžínač č.v. 5307
1. Veko cievky
a
súčasne stlačte na oboch upevňovacích poistkách
s
a vytiahnite.
2. Cievku
d
odstráňte.
3. Z držiaka cievky
f
odstráňte všetky nečistoty.
4. Vytiahnite cca 15 cm vyžínacieho lanka
i
z novej cievky
d
cez očko
plastového krúžku
g
.
5. Prevlečte vyžínacie lanko
i
cez kovové puzdro
h
.
6. Prevlečte vyžínacie lanko
i
okolo kolíka
j
.
7. Cievku
d
vložte do držiaku
f
.
8. Nasaďte veko cievky
a
na držiak cievky
f
ta, aby obidve upevňovacie
poistky
s
počuteľne zapadli.
Uistite sa, že vyžínacie lanko nie je zacviknutá.
Ak sa veko cievky
a
nedá nasadiť, otáčajte cievkou s vyžínacím lankom
d
do oboch strán, až kým cievka s vyžínacím lankom
d
úplne dosadne do
držiaka cievky vyžínacieho lanka
f
.
Na upínaciu časť
k
na vyžínači sa môže namontovať prídavná cievka
s vyžínacím lankom.
v Zatláčajte cievku s vyžínacím lankom
d
na upínaciu časť
k
, kým
nezapadne.
Problém Možná príčina Odstránenie
Vyžínač nereže Vyžínacie lanko je opotrebované
alebo príliš krátke.
v
Predĺžte vyžínacie lanko
(pozri 3. OBSLUHA
„Predĺženie vyžínacieho lanka
(Tipovacia automatika)“
).
Vyžínacie lanko je opotrebované. v
Vymeňte cievku.
Vyžínacie lanko je vtiahnuté do
cievky alebo zavarené.
v
Vyžínacie lanko vytiahnite
z cievky (pozri vyššie).
Vyžínacie lanko sa nedá
predĺžiť alebo sa rýchlo
spotrebuje
Lanko je príliš suché alebo
krehké (napr. po zime).
v
Vložte cievku s lankom
na cca 10 hodín do vody.
Častý kontakt vyžínacieho
lanka s tvrdými predmetmi.
v
Zabráňte kontaktu vyžína-
cieho lanka s tvrdými pred-
metmi.
Vyžínač neštartuje Motor je blokovaný. v Odstráňte prekážku.
Naštartujte znovu.
Vyžínač sa nedá zastaviť Štartovacia páka zostáva
zablokovaná.
v Odpojte vyžínač od zdroja
prúdu a uvoľnite štartovaciu
páku.
Vyžínač trávnika silno
vibruje
Kryt kazety
a
je vo vnútri silne
znečistený alebo je znečistený
držiak kazety s vláknom
f
.
v Odstráňte všetky nečistoty
zkrytu kazety
a
a držiaka
kazety s vláknom
f
.
UPOZORNENIE: Pri iných poruchách sa obráťte na servisné stredisko GARDENA.
Opravy môžu vykonávať len servisné strediská GARDENA alebo predajcovia,
ktorí sú certifikovaní výrobcom GARDENA.
7. TECHNICKÉ ÚDAJE
Vyžínač
Jednotka Hodnota
(č.v. 9870)
Hodnota
(č.v. 9872)
Hodnota
(č.v. 9874)
Menovitý výkon W 450 550 650
Sieťové napätie V (AC) 230 230 230
Sieťová frekvencia Hz 50 50 50
Šírka kosenia cm 25 28 28
Otáčky cievky s vyžínacím
lankom
ot/min 11800 11500 11500
Zásoba vyžínacieho lanka m 6 6 6
Predĺženie vyžínacieho
lanka
Tipovacia
automatika
Tipovacia
automatika
Tipovacia
automatika
Vyžínač
Jednotka Hodnota
(č.v. 9870)
Hodnota
(č.v. 9872)
Hodnota
(č.v. 9874)
Hmotnosť kg 2,6 2,8 3,0
Hladina akustického
tlaku L
pA
1)
Odchýlka k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Hladina akustického
výkonu L
WA
2)
:
meraná/garantovaná
Odchýlka k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Vibrácie prenášané
do ramena a
vhw
1)
Odchýlka k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Spôsob merania podľa:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
UPOZORNENIE: Uvedená hodnota vibračnej emisie bola zistená normovaným
skúšobným spôsobom a môže byť porovnaná s inými elektrickými nástrojmi.
Táto hodnota môže byť použitá aj pre predbežné posúdenie expozície.
Hodnota vibračnej emisie sa môže pri skutočnom použití elektrického nástroja meniť.
8. PRÍSLUŠENSTVO / NÁHRADNÉ DIELY
GARDENA Cievka s lankom
pre vyžínač
Spotrebovaná cievka s rezným lankom pre výmenu. č.v. 5307
GARDENA Náhradné veko
cievky
K dispozícii prostredníctvom servisu GARDENA.
GARDENA Súprava kolies
pre vyžínač (len pre
č.v. 9872 / 9874)
Na jednoduché kosenie hrán trávnika. č.v. 9880
9. ZÁRUKA / SERVIS
9.1 Registrácia produktu:
Zaregistrujte svoj produkt na gardena.com/registration.
9.2 Servis:
Aktuálne kontaktné informácie našej služby nájdete na zadnej strane
aonline:
• Slovenská republika:
https://www.gardena.com/sk/podpora/podpora/kontakt/
10. LIKVIDÁCIA
(v zmysle Smernice 2012/19/EÚ / S.I. 2013 No. 3113)
Výrobok sa nesmie likvidovať v bežnom domácom odpade.
Musí sa zlikvidovať podľa platných miestnych predpisov týkajú-
cich sa ochrany životného prostredia.
DÔLEŽITÉ!
v Výrobok zlikvidujte na miestne príslušnom zbernom a recyklačnom
mieste.
el
el Κουρευτικό
1. ΥΠΟΔΕΊΞΕΊΣ ΑΣΦΑΛΕΊΑΣ ...............................55
2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ....................................56
3. ΧΕΊΡΊΣΜΟΣ ..........................................56
4. ΣΥΝΤΗΡΗΣΗ .........................................57
5. ΑΠΟΘΗΚΕΥΣΗ .......................................57
6. ΑΝΤΊΜΕΤΩΠΊΣΗ ΣΦΑΛΜΑΤΩΝ ..........................57
7. ΤΕΧΝΊΚΑ ΧΑΡΑΚΤΗΡΊΣΤΊΚΑ .............................58
8. ΕΞΑΡΤΗΜΑΤΑ / ΑΝΤΑΛΛΑΚΤΊΚΑ .........................58
9. ΕΓΓΥΗΣΗ / ΣΕΡΒΊΣ .....................................58
10. ΑΠΟΡΡΊΨΗ ..........................................58
Μετάφραση των πρωτότυπων οδηγιών χρήσης.
Αυτό το προϊόν επιτρέπεται να χρησιμο-
ποιείται από παιδιά άνω των 8 ετών
GAR_09870-20.960.05_2024-02-28.indd 54GAR_09870-20.960.05_2024-02-28.indd 54 28.02.24 16:0828.02.24 16:08
el
55
Ασφαλής λειτουργία
1 Εκπαίδευση
a) Διαβάστε τις οδηγίες προσεκτικά. Εξοικειωθείτε με τα όργανα ελέγχου και
την ενδεδειγμένη χρήση του μηχανήματος.
β) Μην επιτρέπετε ποτέ τη χρήση της μηχανής σε άτομα τα οποία δεν έχουν
εξοικειωθεί με αυτές τις αδηγίες ή σε παιδιά. Ενδέχεται να υπάρχει όριο
ηλικίας με βάση τις ισχύουσες νομικές διατάξεις στον τόπο χρήσης.
γ) Προσέξτε ότι ο ίδιος ο χρήστης είναι υπεύθυνος για ατυχήματα ή κινδύ-
νους απέναντι σε άλλα άτομα και την περιουσία τους.
2 Προετοιμασία
α) Πριν από τη χρήση το καλώδιο σύνδεσης και προέκτασης πρέπει να
ελέγχεται για ενδείξεις ζημιάς ή γήρανσης. Αν το καλώδιο υποστεί ζημιά
κατά τη διάρκεια της χρήσης, πρέπει να το αποσυνδέσετε αμέσως από
τη ηλεκτρικό δίκτυο. ΜΗΝ ΑΓΓΊΖΕΤΕ ΤΟ ΚΑΛΩΔΊΟ ΠΡΟΤΟΥ ΑΥΤΟ
ΑΠΟΣΥΝΔΕΘΕΊ ΑΠΟ ΤΟ ΗΛΕΚΤΡΊΚΟ ΔΊΚΤΥΟ. Μη χρησιμοποιείτε το
μηχάνημα, αν το καλώδιο έχει υποστεί ζημιά ή φθορά.
β) Πριν από τη χρήση το μηχάνημα πρέπει να ελέγχεται οπτικά για προστα-
τευτικές διατάξεις ή προστατευ τικά καλύμματα που έχουν υποστεί ζημιά,
λείπουν ή έχουν τοποθετηθεί λανθασμένα.
γ) Μη θέτετε ποτέ το μηχάνημα σε λειτουργία αν βρίσκονται κοντά άτομα,
ιδιαίτερα παιδιά, ή κατοικίδια.
3 Λειτουργία
α) Κρατήστε μακριά το καλώδιο σύνδεσης και προέκτασης από τη διάταξη
κοπής.
β) Σε όλη τη χρονική διάρκεια χρήσης του μηχανήματος πρέπει να χρησιμο-
ποιείτε προστατευτικά γυαλιά και γερά υποδήματα.
γ) Πρέπει να αποφεύγεται η χρήση του μηχανήματος σε άσχημες καιρικές
συνθήκες, ιδιαίτερα σε περίπτωση κινδύνου κεραυνού.
δ) Χρησιμοποιείτε το μηχάνημα μόνο στο φως της ημέρας ή με καλό τεχνητό
φωτισμό.
ε) Μη χρησιμοποιείτε ποτέ το μηχάνημα με κάλυμμα ή προστατευτική διάτα-
ξη που έχει ζημιά ή χωρίς κάλυμμα ή προστατευτικές διατάξεις.
στ)
Ενεργοποιήστε τον κινητήρα μόνο όταν τα χέρια και τα πόδια σας βρίσκο-
νται εκτός της εμβέλειας της διάταξης κοπής.
ζ) Αποσυνδέετε πάντα το μηχάνημα από την ηλεκτρική παροχή (δηλαδή
βγάζετε το φις από την ηλεκτρική πρίζα, αφαιρείτε τη διάταξη κλειδώμα-
τος ή την αφαιρούμενη μπαταρία)
1) πάντα όταν αφήνετε το μηχάνημα χωρίς επίβλεψη,
2) πριν από την αφαίρεση μπλοκαρίσματος,
3)
πριν από τον έλεγχο, τον καθαρισμό ή την επεξεργασία του μηχανήματος,
4) μετά την επαφή με ένα ξένο σώμα,
5) πάντα, όταν το μηχάνημα αρχίζει να δονείται με ασυνήθιστο τρόπο.
η) Προσοχή για τραυματισμούς από τη διάταξη κοπής στα πόδια και στα
χέρια.
θ) Εξασφαλίζετε πάντα ότι τα ανοίγματα αερισμού θα είναι ελεύθερα από
ξένα σώματα.
4 Σέρβις και φύλαξη
a) Το μηχάνημα πρέπει να αποσυνδέεται από την ηλεκτρική παροχή (δηλ.,
αποσυνδέετε το φις από την ηλεκτρική παροχή, αφαιρείτε τη διάταξη
φραγής ή την αφαιρούμενη μπαταρία) πριν από την εκτέλεση εργασιών
συντήρησης ή καθαρισμού.
β) Πρέπει να χρησιμοποιούνται μόνο τα συνιστώμενα ανταλλακτικά και
παρελκόμενα.
γ) Το μηχάνημα πρέπει να ελέγχεται και να συντηρείται τακτικά. Αναθέστε το
σέρβις του μηχανήματος μόνο σε συμβεβλημένο συνεργείο.
δ) Αν το μηχάνημα δε χρησιμοποιείται, πρέπει να φυλάσσεται σε μέρος όπου δεν
έχουν πρόσβαση παιδιά.
Πρόσθετες υποδείξεις ασφαλείας
Ηλεκτρική ασφάλεια
ΚΙΝΔΥΝΟΣ! Καρδιακή ανακοπή!
Αυτό το προϊόν δημιουργεί ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία.
Αυτό το πεδίο μπορεί υπό ορισμένες συνθήκες να επηρεάσει τη λει-
τουργία ενεργητικών ή παθητικών ιατρικών εμφυτευμάτων. Για να απο-
κλειστεί ο κίνδυνος καταστάσεων που μπορούν να καταλήξουν σε σοβα-
ρούς ή θανάσιμους τραυματισμούς, τα άτομα που φέρουν ιατρικό εμφύ-
τευμα πρέπει να συμβουλευτούν το ιατρό τους ή τον κατασκευαστή του
εμφυτεύματος προτού χρησιμοποιήσουν το μηχάνημα.
Καλώδια
Κατά τη χρήση καλωδίων προέκτασης αυτά πρέπει να αντιστοιχούν στις
ελάχιστες διατομές στον παρακάτω πίνακα:
Τάση Μήκος καλωδίου Διατομή
230 – 240 V / 50 Hz Έως 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Μη χρησιμοποιείτε το προϊόν κοντά σε νερό ή για την περιποίηση μικρών λιμνών.
ΣΗΜΑΝΤΙΚΟ!
Μελετήστε με προσοχή τις οδηγίες χρήσης και φυλάξτε τις για
μελλοντική χρήση.
Σύμβολα επάνω στο προϊόν:
Μελετήστε τις οδηγίες χρήσης.
Κρατήστε απόσταση.
Φοράτε πάντοτε εγκεκριμένες ωτοασπίδες.
Φοράτε πάντοτε εγκεκριμένα γυαλιά προστασίας.
Μην εκθέτετε το μηχάνημα στη βροχή.
ΚΙΝΔΥΝΟΣ! Κίνδυνος τραυματισμού άλλων ατόμων!
Απομακρύνετε άλλα άτομα από το χώρο στον οποίο
εργάζεστε.
Αποσυνδέετε αμέσως το φις από την πρίζα αμέσως όταν το
καλώδιο έχει υποστεί ζημίες ή έχει κοπεί.
Γενικές υποδείξεις ασφαλείας
Ηλεκτρική ασφάλεια
ΚΙΝΔΥΝΟΣ! Ηλεκτροπληξία!
Κίνδυνος τραυματισμού από ηλεκτροπληξία.
v Το προϊόν πρέπει να τροφοδοτείται με ρεύμα μέσω αντιηλεκτροληξι-
ακού διακόπτη (RCD) με μέγιστο ονομαστικό ρεύμα απόζευξης 30 mA.
ΚΙΝΔΥΝΟΣ! Κίνδυνος τραυματισμού!
Σε περίπτωση τυχαίας περιστροφής της πετονιάς κοπής ή εκκίνησης
του προϊόντος υπάρχει κίνδυνος τραυματισμού από κόψιμο.
v Αποσυνδέστε το προϊόν από το δίκτυο προτού το συντηρήσετε
ή αντικαταστήσετε εξαρτήματα. Η πρίζα πρέπει να βρίσκεται στο
οπτικό πεδίο σας.
Αποφύγετε μη φυσιολογική στάση του σώματος και διατηρείτε πάντα την
ισορροπία σας για να στέκεστε πάντα σταθερά σε πλαγιές. Να περπατάτε,
μην τρέχετε.
Μην αγγίζετε κινούμενα επικίνδυνα μέρη πριν το μηχάνημα αποσυνδεθεί από
τη σύνδεση ηλεκτρικού δικτύου και τα κινούμενα επικίνδυνα μέρη ακινητοποι-
ηθούν εντελώς.
Κατά τη χρήση του μηχανήματος πρέπει να φοράτε πάντα σταθερά υποδή-
ματα και μακρύ παντελόνι.
1. ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ
καθώς και από άτομα με μειωμένες τις φυσικές,
αισθητικές ή διανοητικές ικανότητες ή με έλλει-
ψη πείρας και γνώσεων, εφόσον επιτηρούνται
ήέχουν ενημερωθεί για την ασφαλή χρήση του
προϊόντος και τους ενδεχόμενους κινδύνους.
Τα παιδιά δεν επιτρέπεται να παίζουν με το
προϊόν. Ο καθαρισμός και οι εργασίες συντήρη-
σης που εκτελούνται από τον πελάτη δεν επι-
τρέπεται να εκτελούνται από μη επιτηρούμενα
παιδιά. Συνιστούμε τη χρήση του προϊόντος
μόνο από άτομα άνω των 16 ετών.
Προβλεπόμενη χρήση:
Το GARDENA Κουρευτικό προορίζεται για το κούρεμα και την κοπή
γκαζόν και επιφανειών γρασιδιού σε ιδιωτικές κατοικίες και ερασιτεχνι-
κούς κήπους.
Το προϊόν δεν ενδείκνυται για λειτουργία μεγάλης διάρκειας.
ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!
v Μη χρησιμοποιείτε το προϊόν για την κοπή φρακτών από
θάμνους, τον τεμαχισμό υλικών ή για λίπασμα.
GAR_09870-20.960.05_2024-02-28.indd 55GAR_09870-20.960.05_2024-02-28.indd 55 28.02.24 16:0828.02.24 16:08
el
56
Ατομική ασφάλεια
ΚΙΝΔΥΝΟΣ! Κίνδυνος ασφυξίας!
Μικρά εξαρτήματα μπορούν να καταποθούν εύκολα. Η πλαστική σακού-
λα εγκυμονεί κίνδυνο ασφυξίας για μικρά παιδιά. Απομακρύνετε τα παι-
διά κατά τη διάρκεια της συναρμολόγησης.
Σε περίπτωση ισχυρών κραδασμών ελέγξτε το καπάκι του καρουλιού για
ζημίες.
Πριν από τη χρήση ελέγχετε αν είναι εντάξει η φθειρόμενη ράβδωση.
Μεταφορά από τη μπροστινή λαβή.
Χρησιμοποιήστε ατομικό προστατευτικό εξοπλισμό.
Φορέστε γάντια για τον καθαρισμό της διάταξης κοπής.
Να φοράτε πάντα προστατευτικά γυαλιά.
Προστατευτικές διατάξεις όπως γάντια, αντιολισθητικά υποδήματα ασφαλεί-
ας ή προστατευτικά ακοής που χρησιμοποιούνται για αντίστοιχες συνθήκες
μειώνουν τους τραυματισμούς.
Να είστε προσεκτικοί κατά τη ρύθμιση του προϊόντος για την αποφυγή
εγκλωβισμού των δακτύλων μεταξύ των κινητών και των σταθερών μερών
του μηχανήματος ή κατά τη συναρμολόγηση του προστατευτικού καλύμ-
ματος.
Μη χρησιμοποιείτε νερό ή χημικές ουσίες για τον καθαρισμό του προστατευ-
τικού ή άλλων τμημάτων του κουρευτικού.
Διατηρείτε όλα τα παξιμάδια, τα μπουλόνια και τις βίδες σιφγμένα γερά
για να διασφαλιστεί ότι η συσκευή βρίσκεται σε ασφαλή κατάσταση για
εργασία.
Μην αποσυναρμολογείτε το προϊόν περισσότερο από την κατάσταση παρά-
δοσης.
Προειδοποίηση! Όταν ο χρήστης φοράει προστατευτικά ακοής και λόγω του
θορύβου που παράγεται από το προϊόν ο χρήστης μπορεί να παραβλέψει
άτομα που πλησιάζουν.
Κατά τη διάρκεια της λειτουργίας προσέξτε ιδιαίτερα τον κίνδυνο για άλλα
άτομα.
Να είστε σε εγρήγορση, να παρατηρείτε τι κάνετε και να χρησιμοποιείτε την
κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου.
Μη χρησιμοποιείτε κανένα ηλεκτρικό εργαλείο ενώ είστε κουρασμένοι ή υπό
την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων.
Μια στιγμή απροσεξίας κατά τη χρήση ηλεκτρικών εργαλείων μπορεί να
οδηγήσει σε σοβαρούς τραυματισμούς.
2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ
ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!
Κίνδυνος πρόκλησης τραυμάτων κοπής σε περίπτωση
τυχαίας εκκίνησης του προϊόντος.
v Περιμένετε μέχρι να ακινητοποιηθεί η πετονιά κοπής και
αποσυνδέστε το προϊόν από την παροχή ρεύματος προτού
συναρμολογήσετε το προϊόν.
Συναρμολόγηση του προστατευτικού καλύμματος και του
προστατευτικού ελάσματος φυτών [ Εικ. A1 / A2 ]:
ΚΙΝΔΥΝΟΣ!
v Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο όταν είναι
συναρμολογημένο προστατευτικό κάλυμμα.
1. Σπρώξτε το μπροστινό μέρος του προστατευτικού καλύμματος
3
επάνω στην κεφαλή του κουρευτικού
1
μέχρι να ασφαλίσει.
2. Σπρώξτε το πίσω μέρος του προστατευτικού καλύμματος
2
μέχρι
να τερματίσει στην κεφαλή του κουρευτικού
1
.
3. Σφίξτε προσεκτικά τις δύο βίδες
4
.
4. Σπρώξτε το προστατευτικό έλασμα φυτών
5
στην κεφαλή του
κουρευτικού
1
μέχρι να ασφαλίσει.
3. ΧΕΙΡΙΣΜΟΣ
ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!
Κίνδυνος πρόκλησης τραυμάτων κοπής σε περίπτωση
τυχαίας εκκίνησης του προϊόντος.
v Περιμένετε μέχρι να ακινητοποιηθεί η πετονιά κοπής και
αποσυνδέστε το προϊόν από την παροχή ρεύματος προτού
συνδέσετε, ρυθμίσετε ή μεταφέρετε το προϊόν.
Σύνδεση του κουρευτικού πετονιάς με το δίκτυο [ Εικ. O1 ]:
ΚΙΝΔΥΝΟΣ! Ηλεκτροπληξία!
Για την αποφυγή πρόκλησης ζημιών στο ηλεκτρικό καλώδιο, το
καλώδιο προέκτασης πρέπει να τοποθετηθεί στο ανακουφιστικό
καταπόνησης καλωδίου.
v Τοποθετήστε το καλώδιο προέκτασης στο ανακουφιστικό
καταπόνησης καλωδίου προτού χειριστείτε το κουρευτικό.
1. Τοποθετήστε το καλώδιο προέκτασης
8
με ένα βρόχο στο ανακου-
φιστικό καταπόνησης καλωδίου
9
και σφίξτε το βρόχο.
2. Συνδέστε το φις
0
του κουρευτικού στο σύνδεσμο
q
του καλωδίου
προέκτασης
8
.
3. Συνδέστε το καλώδιο προέκτασης
8
με την παροχή ρεύματος.
Ρύθμιση για την εργασία:
Θέση εργασίας 1 [ Εικ. O2 ]:
Για πρότυπο κόψιμο.
Θέση εργασίας 2 [ Εικ. O3 /O4 ]:
Κόψιμο κάτω από εμπόδια.
Μπορείτε να κατεβάσετε τον άξονα για κούρεμα κάτω από εμπόδια
από τη βασική θέση 1 στις δύο κάτω θέσεις 2 ή 3.
1. Στηρίξτε το κουρευτικό στο έδαφος.
2. Κρατήστε το κουρευτικό με τα δύο χέρια από τον άξονα
7
κατά
τρόπον ώστε να μπορείτε να πατήσετε με ένα δάκτυλο το πλήκτρο
απασφάλισης
w
.
3. Πατήστε το πλήκτρο απασφάλισης
w
και κατεβάστε τον άξονα
7
στην επιθυμητή θέση.
4. Απελευθερώστε το πλήκτρο απασφάλισης
w
και αφήστε τον
άξονα
7
να ασφαλίσει και πάλι.
Θέση εργασίας 3 (μόνο για το προϊόν με αριθ. 9872 / 9874)
[ Εικ. O5 /O6 ]:
Κόβετε τα άκρα του γρασιδιού.
ΠΡΟΣΟΧΗ! Το κουρευτικό επιτρέπεται να χρησιμοποιηθεί μόνο
εφόσον η κεφαλή κοπής έχει ασφαλίσει σε 0° ή σε 90°.
Προκειμένου να μπορείτε να στρέψετε την κεφαλή του κουρευτι-
κού
1
στις 90°, ο άξονας πρέπει να βρίσκεται στη βασική θέση 1.
1. Κρατήστε το κουρευτικό με τα δύο χέρια από τον άξονα
7
κατά
τρόπον ώστε να μπορείτε να πατήσετε με ένα δάκτυλο το πλήκτρο
απασφάλισης
e
.
2. Πατήστε το πλήκτρο απασφάλισης
e
και περιστρέψτε την κεφαλή
του κουρευτικού
1
από τις 0° στις 90° μέχρι να ασφαλίσει.
3. Απελευθερώστε το πλήκτρο απασφάλισης
e
και αφήστε τον
άξονα
7
να ασφαλίσει και πάλι.
Ρύθμιση του μήκους του άξονα [ Εικ. O7 ]:
ΚΙΝΔΥΝΟΣ!
Απαγορεύεται η χρήση του προϊόντος όταν είναι εντελώς
ανασυρμένος ο άξονας (θέση μεταφοράς).
1. Λύστε το χιτώνιο σύσφιξης
6
.
2. Τραβήξτε τον άξονα
7
στο επιθυμητό μήκος.
3. Σφίξτε και πάλι το χιτώνιο σύσφιξης
6
.
Ρύθμιση θέσης της πρόσθετης λαβής [ Εικ. O8 ]:
Η θέση της πρόσθετης λαβής μπορεί να ρυθμιστεί στο μέγεθος του
σώματός σας.
1. Τραβήξτε το μοχλό
r
.
2. Κλίνετε την πρόσθετη λαβή
t
στην επιθυμητή θέση.
3. Απελευθερώστε και πάλι το μοχλό
r
.
Εάν το κοπτικό ρυθμιστεί στο σωστό ύψος σώματος, τότε η στάση
σώματος είναι όρθια και η κεφαλή κοπτικού στη θέση εργασίας 1
έχει ελαφρά κλίση προς τα εμπρός.
v Κρατήστε το κουρευτικό από την κύρια λαβή
z
και την πρόσθετη
λαβή
t
κατά τρόπον που η κεφαλή του κουρευτικού να έχει ελα-
φρά κλίση προς τα εμπρός.
Ρύθμιση προστατευτικού ελάσματος φυτών:
– Θέση εργασίας [ Εικ. O9 ]
– Θέση στάθμευσης [ Εικ. O10 ]
GAR_09870-20.960.05_2024-02-28.indd 56GAR_09870-20.960.05_2024-02-28.indd 56 28.02.24 16:0828.02.24 16:08
el
57
v Τραβήξτε το προστατευτικό έλασμα φυτών
5
και σπρώξτε το στην
επιθυμητή θέση μέχρι να ασφαλίσει.
Εκκίνηση κουρευτικού [ Εικ. O11 ]:
ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!
Υπάρχει κίνδυνος τραυματισμού όταν ενώ αφήνετε το
μοχλό εκκίνησης το προϊόν δεν σταματά.
v Μην παρακάμπτετε τις διατάξεις ασφαλείας ή τους
διακόπτες. Μη στερεώνετε για παράδειγμα τον μοχλό
εκκίνησης στη λαβή.
Εκκίνηση:
1. Κρατήστε την πρόσθετη λαβή
t
με το ένα χέρι.
2. Κρατήστε την κύρια λαβή
z
με το άλλο χέρι και τραβήξτε τον μοχλό
εκκίνησης
u
.
Το κουρευτικό τίθεται σε λειτουργία.
ΠΡΟΣΟΧΗ! Αποφεύγετε την επαφή της πετονιάς κοπής με σκληρά
αντικείμενα (τοίχους, πέτρες, φράχτες, κλπ.) για να αποτρέψετε τη
φθορά ή τη ρήξη της πετονιάς κοπής.
Διακοπή:
v Αφήστε τον μοχλό εκκίνησης
u
.
Το κουρευτικό σταματά.
Επιμήκυνση πετονιάς κοπής (αυτόματο σύστημα ελαφρού
χτυπήματος) [ Εικ. O12 / O13 ]:
Το αυτόματο σύστημα ελαφρού χτυπήματος ενεργοποιείται με
τον κινητήρα σε λειτουργία. Μόνο όταν η πετονιά έχει το μέγιστο
μήκος επιτυγχάνεται βέλτιστη κοπή του γκαζόν. Κατά την πρώτη
λειτουργία πρέπει η πετονιά κοπής να επιμηκυνθεί εν ανάγκη πολλές
φορές.
Μόνο για το προϊόν με αριθ. 9872 / 9874: η πετονιά κοπής δεν επιτρέ-
πεται να προεκταθεί στη θέση εργασίας 3.
1. Εκκινήστε το κουρευτικό.
2. Κρατήστε την κουρευτική κεφαλή
1
παράλληλα προς το έδαφος
και ακουμπήστε στιγμιαία πάνω σε σταθερό υπόστρωμα (αποφύγετε
παρατεταμένη αδιάκοπη πίεση).
Η πετονιά κοπής
i
επιμηκύνεται αυτόματα μέσω μιας διαδικασίας
μεταγωγής και μέσω του συστήματος περιορισμού πετονιάς
o
αποκτά
το σωστό μήκος. Εάν χρειαστεί, πιέστε περισσότερες φορές, τη μία
μετά την άλλη.
4. ΣΥΝΤΗΡΗΣΗ
ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!
Κίνδυνος πρόκλησης τραυμάτων κοπής σε περίπτωση
τυχαίας εκκίνησης του προϊόντος.
v Περιμένετε μέχρι να ακινητοποιηθεί η πετονιά κοπής και
αποσυνδέστε το προϊόν από την παροχή ρεύματος προτού
συντηρήσετε το προϊόν.
Καθαρισμός κουρευτικού [ Εικ. M1 ]:
ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!
Κίνδυνος τραυματισμού και πρόκλησης ζημίας στο
προϊόν.
v Μην καθαρίζετε το προϊόν με νερό ή ριπή νερού (ιδίως ριπή
νερού υψηλής πίεσης).
v Μην χρησιμοποιείτε χημικά προϊόντα, συμπεριλαμβανομένης
της βενζίνης ή διαλύτες. Ορισμένα από αυτά τα προϊόντα
μπορούν να καταστρέψουν σημαντικά πλαστικά εξαρτήματα.
Τα στόμια αερισμού πρέπει να διατηρούνται πάντοτε καθαρά.
1. Καθαρίστε τις σχισμές αέρα
p
με μια μαλακή βούρτσα
(μη χρησιμοποιείτε κατσαβίδι).
2. Καθαρίστε τα κινούμενα μέρη μετά από κάθε χρήση. Αφαιρέστε
ιδιαίτερα υπολείμματα γρασιδιού και ακαθαρσιών από το προστα-
τευτικό κάλυμμα
2
.
5. ΑΠΟΘΗΚΕΥΣΗ
Θέση εκτός λειτουργίας:
Το προϊόν πρέπει να φυλάσσεται σε μέρος στο οποίο δεν έχουν
πρόσβαση παιδιά.
1. Αποσυνδέστε το κουρευτικό από την παροχή ρεύματος.
2. Καθαρισμός του κουρευτικού (βλ. 4. ΣΥΝΤΗΡΗΣΗ).
3. Φυλάσσετε το κουρευτικό σε στεγνό, κλειστό και ασφαλή από
τον παγετό χώρο.
6. ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ
ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!
Κίνδυνος πρόκλησης τραυμάτων κοπής σε περίπτωση
τυχαίας εκκίνησης του προϊόντος.
v Περιμένετε μέχρι να ακινητοποιηθεί η πετονιά κοπής και
αποσυνδέστε το προϊόν από την παροχή ρεύματος προτού
αντιμετωπίσετε το σφάλμα του προϊόντος.
Αντικατάσταση καρουλιού πετονιάς [ Εικ. T1 / T2 / T3 ]:
ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!
Κίνδυνος τραυματισμού από μεταλλικά στοιχεία κοπής.
v Μην χρησιμοποιείτε μεταλλικά στοιχεία κοπής ούτε ανταλλα-
κτικά ή παρελκόμενα που δεν είναι εγκεκριμένα από την
GARDENA.
v Να χρησιμοποιείτε μόνο γνήσια καρούλια πετονιάς GARDENA.
Όταν δεν είναι πλέον ορατή η φθειρόμενη ράβδωση
l
, πρέπει να
αντικατασταθεί το καπάκι καρουλιού
a
. Απευθυνθείτε στο Σέρβις
της GARDENA.
Μπορείτε να προμηθευτείτε τα ανταλλακτικά καρούλια πετονιάς από
τον έμπορο GARDENA της περιοχής σας ή άμεσα από το σέρβις της
GARDENA.
• GARDENA Καρούλι πετονιάς για κουρευτικό πετονιάς κωδ. 5307
1. Πιέστε το καπάκι καρουλιού
a
και στις δύο αρπάγες
s
ταυτόχρονα
και αφαιρέστε το.
2. Αφαιρέστε το καρούλι πετονιάς
d
.
3. Αφαιρέστε όλες τις πιθανές ακαθαρσίες από τη βάση καρουλιού
πετονιάς
f
.
4. Τραβήξτε περ. 15 cm της πετονιάς κοπής
i
του νέου καρουλιού
πετονιάς
d
έξω από τον κρίκο του πλαστικού δακτυλίου
g
.
5. Περάστε την πετονιά κοπής
i
μέσω του μεταλλικού χιτωνίου
h
.
6. Περάστε την πετονιά κοπής
i
γύρω από τη βελόνα οδήγησης
j
.
7. Εισαγάγετε το καρούλι πετονιάς
d
μέσα στην υποδοχή καρουλιού
πετονιάς
f
.
8. Τοποθετήστε το καπάκι καρουλιού
a
πάνω στην υποδοχή καρου-
λιού πετονιάς
f
μέχρι να ασφαλίσουν και οι δυο αρπάγες
s
με
χαρακτηριστικό ήχο.
Βεβαιωθείτε ότι η πετονιά κοπής δεν έχει μαγκώσει.
Εάν το καπάκι καρουλιού
a
δεν μπορεί να τοποθετηθεί, περιστρέψτε
το καρούλι πετονιάς
d
πέρα δώθε, μέχρι τα καρούλι πετονιάς
d
να
βρεθεί εντελώς μέσα στη βάση καρουλιού πετονιάς
f
.
Ένα πρόσθετο καρούλι πετονιάς μπορεί να τοποθετηθεί στην υποδοχή
καρουλιού πετονιάς
k
στο κουρευτικό.
v Πιέστε το καρούλι πετονιάς
d
στην υποδοχή καρουλιού πετονιάς
k
μέχρι να ασφαλίσει.
Πρόβλημα Αιτία Αντιμετώπιση
Το κουρευτικό δεν κόβει Η πετονιά κοπής είναι
φθαρμένη ή πολύ κοντή.
v
Επιμηκύνετε την πετονιά
κοπής (βλ. 3. ΧΕΙΡΙΣΜΟΣ
“Επιμήκυνση πετονιάς κοπής
(Αυτόματο σύστημα ελαφρού
χτυπήματος)”
).
Η πετονιά κοπής έχει
καταναλωθεί.
v
Αντικαταστήστε το καρούλι
πετονιάς.
Η πετονιά κοπής είναι τρα-
βηγμένη μέσα στο καρούλι
κοπής ή κολλημένη.
v
Τραβήξτε την πετονιά κοπής
έξω από το καρούλι κοπής.
Η πετονιά κοπής δεν
μπορεί να επιμηκυνθεί
ή έχει καταναλωθεί
γρήγορα
Η πετονιά ξεράθηκε ή έγινε
εύθραυστη (π.χ. κατά τη
διάρκεια του χειμώνα).
v
Βάλτε το καρούλι πετονιάς
για περ. 10 ώρες σε νερό.
Συχνή επαφή της πετονιάς
κοπής με σκληρά αντικείμενα.
v
Αποφύγετε την επαφή της
πετονιάς κοπής με σκληρά
αντικείμενα.
Το κουρευτικό δεν ξεκινά Το μοτέρ είναι μπλοκαρισμένο. v Αφαιρέστε το εμπόδιο.
Ενεργοποιήστε ξανά το
μηχάνημα.
GAR_09870-20.960.05_2024-02-28.indd 57GAR_09870-20.960.05_2024-02-28.indd 57 28.02.24 16:0828.02.24 16:08
el
58
Πρόβλημα Αιτία Αντιμετώπιση
Η συσκευή δεν διακόπτει
τη λειτουργία της
Ο μοχλός εκκίνησης κολλάει. v Αποσυνδέστε το κουρευτικό
από την παροχή ρεύματος και
λύστε το μοχλό εκκίνησης.
Το χορτοκοπτικό δονείται
έντονα
Το κάλυμμα της μπομπίνας
a
είναι πολύ λερωμένο στο εσωτε-
ρικό ή η βάση της μπομπίνας
νήματος
f
είναι λερωμένη.
v Αφαιρέστε όλες τις ακαθαρ-
σίες από το κάλυμμα της
μπομπίνας
a
και τη βάση
της μπομπίνας νήματος
f
.
ΥΠΟΔΕΙΞΗ: Για άλλες βλάβες απευθυνθείτε στο κέντρο σέρβις της εταιρείας
GARDENA. Επισκευές επιτρέπεται να εκτελούνται μόνο από τα κέντρα σέρβις
της εταιρείας GARDENA καθώς και από εξειδικευμένους αντιπροσώπους
εξουσιοδοτημένους από την εταιρεία GARDENA.
7. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Κουρευτικό
Μονάδα Τιμή
(Κωδ. 9870)
Τιμή
(Κωδ. 9872)
Τιμή
(Κωδ. 9874)
Ισχύς δικτύου W 450 550 650
Τάση δικτύου V (AC) 230 230 230
Συχνότητα δικτύου Hz 50 50 50
Πλάτος κοπής cm 25 28 28
Αριθμός στροφών του
καρουλιού πετονιάς
σ.α.λ. 11800 11500 11500
Απόθεμα πετονιάς κοπής m 6 6 6
Επιμήκυνση πετονιάς κοπής
Αυτόματο σύστη-
μα ελαφρού
χτυπήματος
Αυτόματο σύστη-
μα ελαφρού
χτυπήματος
Αυτόματο σύστη-
μα ελαφρού
χτυπήματος
Βάρος kg 2,6 2,8 3,0
Στάθμη ηχητικής πίεσης L
pA
1)
Αβεβαιότητα k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Στάθμη ηχητικής ισχύος L
WA
2)
:
προσδιοριζόμενη/εγγυημένη
Αβεβαιότητα k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Ταλάντωση χεριού και
βραχίονα a
vhw
1)
Αβεβαιότητα k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Μέθοδος μέτρησης κατά το πρότυπο:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
ΥΠΟΔΕΙΞΗ: Η αναφερόμενη τιμή εκπομπής κραδασμών προσδιορίστηκε σύμ-
φωνα με την πρότυπη μέθοδο ελέγχου και μπορεί να χρησιμοποιηθεί για τη
σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Αυτή η τιμή μπορεί να χρησιμο-
ποιηθεί επίσης για την προσωρινή αξιολόγηση της έκθεσης. Η τιμή εκπομπής κραδασμών
μπορεί να διαφέρει κατά τη διάρκεια της πραγματικής χρήσης του ηλεκτρικού εργα-
λείου.
8. ΕΞΑΡΤΗΜΑΤΑ / ΑΝΤΑΛΛΑΚΤΙΚΑ
GARDENA Καρούλι πετονιάς
για κουρευτικό πετονιάς
Για την αντικατάσταση καρουλιών πετονιάς. Κωδ. 5307
Ανταλλακτικό καπάκι
καρουλιού GARDENA
Διατίθεται από το τμήμα εξυπηρέτησης πελατών
της GARDENA.
Σετ τροχών GARDENA
για κουρευτικό
(μόνο για το προϊόν με
αριθ. 9872 / 9874)
Για την εύκολη κοπή άκρων γρασιδιού. Κωδ. 9880
9. ΕΓΓΥΗΣΗ / ΣΕΡΒΙΣ
9.1 Δήλωση προϊόντος:
Δηλώστε το προϊόν σας στη διεύθυνση gardena.com/registration.
9.2 Σέρβις:
Βρείτε τα τρέχοντα στοιχεία επικοινωνίας του σέρβις μας στο πίσω
εξώφυλλο και στο διαδίκτυο:
• Ελλάδα:
https://www.gardena.com/gr/servis-kai-ypostirixi/symvoules/epikoinonia/
• Κύπρος:
https://www.gardena.com/cy/servis-kai-ypostirixi/symvoules/epikoinonia/
10. ΑΠΟΡΡΙΨΗ
(σύμφωνα με την οδηγία 2012/19/ΕΕ / S.I. 2013 No. 3113)
Το προϊόν δεν επιτρέπεται να απορρίπτεται στα κοινά οικιακά
απορρίμματα. Πρέπει να απορρίπτεται σύμφωνε με τους ισχύ-
οντες τοπικούς κανονισμούς προστασίας του περιβάλλοντος.
ΣΗΜΑΝΤΙΚΟ!
v Διαθέστε το προϊόν μέσω της υπηρεσίας ανακύκλωσης της περιοχής
σας.
ru Триммеры
1. УКАЗАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ .................58
2. МОНТАЖ ...........................................59
3. ЭКСПЛУАТАЦИЯ .....................................60
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ......................60
5. ХРАНЕНИЕ ..........................................61
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ .....................61
7. ТЕХНИЧЕСКИЕ ДАННЫЕ ..............................61
8. ПРИНАДЛЕЖНОСТИ / ЗАПАСНЫЕ ЧАСТИ ................ 61
9. ГАРАНТИЯ / СЕРВИС .................................62
10. УТИЛИЗАЦИЯ .......................................62
Перевод оригинальных инструкций.
Данное изделие может использоваться
детьми возрастом от 8 лет и лицами
с ограниченными физическими, сенсорными
или умственными способно стями или с недо-
статочным опытом и знаниями, если они
будут работать под надзором, им будет разъ-
яснен порядок безопасной работыс устрой-
ством и связанные с этим опасности. Не
допускается игра детей с изделием. Детям
не разрешается выполнять чистку и обслужи-
вание устройства без надзора взрослых.
Мы не рекомендуем пользоваться изделием
детям младше 16 лет.
Применение в соответствии с назначением:
GARDENA Триммер предназначен для обрезки и стрижки газонов
и лужаек в частных садах и на дачах.
Изделие не предназначено для продолжительной работы.
ОПАСНО! Опасность получения травмы!
v Не используйте изделие для обрезки кустарника, для
измельчения материала или для компостирования.
ВАЖНО!
Пожалуйста, внимательно прочитайте эту инструкцию по использо-
ванию и сохраните ее для чтения в дальнейшем.
Символы на изделии:
Прочитайте инструкцию по эксплуатации.
Соблюдать расстояние.
Постоянно используйте разрешенные средства защиты
слуха. Постоянно используйте разрешенные средства
защиты глаз.
1. УКАЗАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ
ru
GAR_09870-20.960.05_2024-02-28.indd 58GAR_09870-20.960.05_2024-02-28.indd 58 28.02.24 16:0828.02.24 16:08
ru
59
Беречь от дождя.
ОПАСНО! Опасность травмирования других людей!
Не подпускайте других людей к месту, где вы рабо-
таете.
Если кабель был поврежден или порван, следует немедлен-
но вынуть вилку из розетки.
Общие указания по технике безопасности
Электрическая безопасность
ОПАСНО! Поражение электротоком!
Угроза травмирования из-за поражения электротоком.
v Питание изделия должно производиться через устройство защит-
ного отключения (УДТ) с номинальным током срабатывания не
выше 30 мА.
ОПАСНО! Угроза травмирования!
При неожиданном начале вращения триммерного корда или запуске
изделия существует угроза пореза.
v Отсоединяйте изделие от сети, прежде чем выполнять работы
по техническому обслуживанию или замене деталей. При этом
розетка должна находиться в поле зрения.
Избегайте ненормального положения тела и всегда удерживайте равно-
весие, чтобы в любое время сохранять устойчивое положение на склоне.
Ходите, не бегайте.
Не прикасайтесь к движущимся опасным частям, пока вы не отсоедините
машину от электросети и движущиеся опасные части не остановятся
полностью.
Во время работы машины необходимо всегда носить прочную обувь
и длинные брюки.
Безопасность эксплуатации
1 Обучение
a) Внимательно прочитайте инструкцию. Ознакомьтесь с органами
управления и надлежащим применением машины.
b) Никогда не позволяйте пользоваться машиной детям и лицам, не изу-
чившим данную инструкцию. Местные предпи сания могут ограничить
возраст пользо вателей инструмента.
c) Следует помнить, что пользователь сам несет ответственность за воз-
можные несчастные случаи, а также за угрозу для других лиц или их
имущества.
2 Подготовка
a) Перед применением необходимо проверить соединительный и удли-
нительный кабели на признаки повреждения или износа. В случае
повреждения кабеля во время работы необхо димо немедленно отсое-
динить его от сети. НЕ ПРИКАСАЙТЕСЬ К КАБЕЛЮ, ПОКА ОН НЕ
БУДЕТ ОТСОЕДИНЕН ОТ СЕТИ. Не пользуйтесь машиной, кабель
которой поврежден или изношен.
b) Перед работой необходимо визуально проверить машину на повре-
жденные, отсутствующие или неправильно установленные предохра-
нительные устройства или кожухи.
c) Никогда не начинайте работу с машиной, если рядом находятся
люди, в особенности дети, либо домашние животные.
3 Эксплуатация
a) Соединительный и удлинительный кабели держите вдали от режущего
устройства.
b) Средства защиты глаз и прочную обувь необходимо носить в течение
всего времени использования машины.
c) Следует избегать применения машины в плохих погодных условиях,
в особенности при угрозе грозы.
d) Эксплуатировать машину следует только при дневном свете или
хорошем искусственном освещении.
e) Никогда не эксплуатируйте машину с поврежденным кожухом или
предохранительным устройством, либо без кожуха или предохрани-
тельных устройств.
f) Включайте мотор только при условии, что руки и ноги находятся вне
зоны действия режущего устройства.
g) Всегда отключайте машину от электропитания (т.е. вынимайте вилку
из электросети, снимайте запорное устройство или съемную батарею)
1) всегда, когда машина остается без присмотра;
2) перед снятием блокировки;
3) перед проверкой, чисткой или обработкой машины;
4) после контакта с посторонними телами;
5) всегда при начале необычных вибраций машины.
h) Остерегайтесь травмирования ног и рук режущим устройством.
i) Постоянно проверяйте, не забиты ли вентиляционные отверстия
посторонними предметами.
2. МОНТАЖ
ОПАСНО! Опасность получения травмы!
Опасность порезов при непреднамеренном запуске
изделия.
v Дождитесь остановки триммерного корда и отсоедините
изделие от источника электропитания, прежде чем вы
начнете монтаж изделия.
4 Содержание в исправности и хранение
a) Машину необходимо отсоединить от источника электропитания
(т. е. вынуть вилку из электророзетки, снять блокирующее устройство
или съемную батарею), прежде чем можно будет перейти к работами
по техническому обслуживанию или чистке.
b) Необходимо использовать только рекомендованные изготовителем
запасные части и принадлежности.
c) Машина требует регулярной проверки и технического обслуживания.
Ремонт машины следует осуществлять только в гарантийной мастер-
ской.
d) Когда машина не используется, ее следует хранить в месте, недоступ-
ном для детей.
Дополнительные указания по технике безопасности
Электрическая безопасность
ОПАСНО! Остановка сердца!
Это изделие создает во время работы электромагнитное поле.
В определенных обстоятельствах это поле может повлиять на функ-
ционирование активных или пассивных медицинских имплантатов.
Во избежание опасности возникновения ситуаций, которые могут
привести к тяжелым или смертельным травмам, лица, пользующиеся
медицинскими имплантатами, перед использованием этого изделия
должны проконсультироваться со своим врачом и изготовителем
имплантата.
Кабель
При использовании удлинительных кабелей сечения проводов должны
удовлетворять данным из следующей таблицы:
Напряжение Длина кабеля Поперечное сечение
230 – 240 В / 50 Гц До 20 м 1,5 мм
2
230 – 240 В / 50 Гц 20 – 50 м 2,5 мм
2
Не используйте изделие вблизи воды или для ухода за прудами.
Личная безопасность
ОПАСНО! Опасность задохнуться!
Мелкие детали могут быть легко проглочены. Из-за полиэтиленово-
го пакета для маленьких детей существует опасность задохнуться.
Во время монтажа не подпускайте близко маленьких детей.
В случае сильной вибрации проверьте крышку катушки на наличие
повреждений.
Перед применением проверьте, в порядке ли износоустойчивое ребро.
Транспортировка за переднюю рукоятку.
Пользуйтесь индивидуальными средствами защиты.
Надевайте перчатки для чистки режущего устройства.
Всегда носите средства защиты глаз.
Средства защиты, например, перчатки, нескользящая защитная обувь
или средства защиты слуха, используемые в определенных условиях,
снижают опасность травмирования.
Будьте осторожны при настройке изделия, чтобы предотвратить защем-
ление пальцев между подвижными и неподвижными частями машины или
при сборке защитного кожуха.
Не используйте воду или химические реактивы для чистки защиты или
других частей триммера.
Следите за тем, чтобы все гайки, болты и винты были туго затянуты, что
гарантирует надежное рабочее состояние изделия.
Не разбирайте изделие больше, чем он разобран в состоянии поставки.
Предупреждение! При использовании средств защиты слуха и из-за
шума, создаваемого изделием, пользователь может не заметить прибли-
жающихся людей.
Во время работы и транспортировки обращайте особое внимание на
угрозу для других людей.
Сохраняйте бдительность, следите за тем, что вы делаете и руковод-
ствуйтесь здравым смыслом в процессе работы с электроинструментом.
Не работайте с электроинструментом, будучи в состоянии усталости,
а также под влиянием наркотиков, алкоголя или медикаментов.
Одно мгновение невнимательности при работе с электроинструментами
может привести к тяжелым последствиям.
GAR_09870-20.960.05_2024-02-28.indd 59GAR_09870-20.960.05_2024-02-28.indd 59 28.02.24 16:0828.02.24 16:08
ru
60
ru
Монтаж защитного кожуха и скобы для защиты растений
[ Рис. A1 / A2 ]:
ОПАСНО!
v Изделие разрешается использовать только при установ-
ленном защитным кожухом.
1. Надвиньте переднюю часть защитного кожуха
3
на головку
триммера
1
до фиксации.
2. Надвиньте заднюю часть защитного кожуха
2
до упора
в головку триммера
1
.
3. Осторожно затяните оба винта
4
.
4. Надвиньте скобу для защиты растений
5
на головку
триммера
1
до фиксации.
3. ЭКСПЛУАТАЦИЯ
ОПАСНО! Опасность получения травмы!
Опасность порезов при непреднамеренном запуске
изделия.
v Дождитесь остановки триммерного корда и отсоедините
изделие от источника электропитания, прежде чем
подключать, настраивать или транспортировать изделие.
Подключение триммера [ Рис. O1 ]:
ОПАСНО! Поражение электротоком!
Во избежание повреждения сетевого кабеля удлинительный
кабель необходимо вложить в кабельный ввод.
v Вложите удлинительный кабель в кабельный ввод, прежде
чем начать работу с триммером.
1. Уложите петлю удлинительного кабеля
8
в кабельный ввод
9
и затяните петлю.
2. Вставьте штекер
0
триммера в муфту
q
удлинительного
кабеля
8
.
3. Соедините удлинительный кабель
8
с электропитанием.
Установка рабочего положения:
Рабочая позиция 1 [ Рис. O2 ]:
Для стандартного кошения травы.
Рабочая позиция 2 [ Рис. O3 /O4 ]:
Кошение травы под препятствиями.
Для кошения под препятствиями штанга может опускаться из
стандартного положения 1 в два нижних положения 2 или 3.
1. Установите триммер на грунт.
2. Удерживайте триммер двумя руками за штангу
7
так, чтобы
можно было надавить пальцем на кнопку разблокировки
w
.
3. Нажмите на кнопку разблокировки
w
и опустите штангу
7
в требуемое положение.
4. Отпустите кнопку разблокировки
w
и снова зафиксируйте
штангу
7
.
Рабочая позиция 3 (только для арт. 9872 / 9874) [ Рис. O5 /O6 ]:
Кошение у кромок газонов.
ВНИМАНИЕ! Триммер можно использовать только при условии
фиксации головки в положении 0° или 90°.
Для того, чтобы можно было повернуть головку триммера
1
на 90°, штанга должна находиться в стандартной позиции 1.
1. Удерживайте триммер двумя руками за штангу
7
так, чтобы
можно было надавить пальцем на кнопку разблокировки
e
.
2. Нажмите на кнопку разблокировки
e
и поверните головку
триммера
1
из положения 0° в положение 90° до щелчка
фиксатора.
3. Отпустите кнопку разблокировки
e
и снова зафиксируйте
штангу
7
.
Настройка длины штанги [ Рис. O7 ]:
ОПАСНО!
Нельзя пользоваться изделием, когда штанга полностью
задвинута (транспортное положение).
1. Ослабьте зажимную гильзу
6
.
2. Вытяните штангу
7
до нужной длины.
3. Снова затяните зажимную гильзу
6
.
Настройка положения дополнительной рукоятки [ Рис. O8 ]:
Положение дополнительной рукоятки может быть настроена на
ваш рост.
1. Потяните рычаг
r
.
2. Наклоните дополнительную рукоятку
t
в требуемое положение.
3. Отпустите рычаг
r
.
Если триммер правильно настроен на рост, то тело находится
в правильном положении и головка триммера в рабочей позиции 1
наклонена немного вперед.
v Удерживайте триммер за основную рукоятку
z
и дополни-
тельную рукоятку
t
так, чтобы головка триммера была слегка
наклонена вперед.
Настройка скобы для защиты растений:
– Рабочее положение [ Рис. O9 ]
– Парковочное положение [ Рис. O10 ]
v Вытяните скобу для защиты растений
5
и сдвиньте ее
в требуемое положение до щелчка фиксатора.
Запуск триммера [ Рис. O11 ]:
ОПАСНО! Опасность получения травмы!
Существует опасность травмирования, если изделие
не останавливается при отпускании пускового рычага.
v Не обходите предохранительные устройства или пере-
ключатели. Например, не закрепляйте пусковой рычаг
на рукоятке.
Запуск:
1. Удерживайте рукой дополнительную рукоятку
t
.
4. Удерживайте главную рукоятку
z
другой рукой, и потяните
пусковой рычаг
u
.
Триммер запускается.
ВНИМАНИЕ! Избегайте контакта триммерного корда с твердыми
предметами (стенами, камнями, заборами и т. п.), чтобы предот-
вратить износ или обрыв триммерного корда.
Остановка:
v Отпустите пусковой рычаг
u
.
Триммер останавливается.
Удлинение триммерного корда (контролируемая полуавтома-
тическая подача корда) [ Рис. O12 / O13 ]:
Контролируемая полуавтоматическая подача корда дей ствует
при работающем моторе. Ровная стрижка травы возможна только
при максимальной длине выпущенного корда. В случае необходи-
мости перед первым включением следует несколько раз увеличить
длину триммерного корда.
Только для арт. 9872 / 9874: Не разрешается удлинять триммерный
корд в рабочем положении 3.
1. Запустите триммер.
2. Удерживая головку триммера
1
параллельно земле,
кратковременно нажмите ей на твердое основание (избегайте
продолжительного непрерывного нажатия).
Триммерный корд
i
автоматически удлиняется со слышимым
щелчком и обрезается ограничителем корда
o
до заданной
длины. Если необходимо, несколько раз ударьте изделием по
грунту.
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ОПАСНО! Опасность получения травмы!
Опасность порезов при непреднамеренном запуске
изделия.
v Дождитесь остановки триммерного корда и отсоедините
изделие от источника электропитания прежде чем присту-
пить к техническому обслуживанию изделия.
GAR_09870-20.960.05_2024-02-28.indd 60GAR_09870-20.960.05_2024-02-28.indd 60 28.02.24 16:0828.02.24 16:08
ru
61
Чистка триммера [ Рис. M1 ]:
ОПАСНО! Опасность получения травмы!
Опасность травмирования и риск повреждения
изделия.
v Не разрешается очищать изделие в воде или под струей
воды (в особенности с помощью моек высокого давления).
v Не производите чистку с помощью химикатов, в том числе
бензина или растворителей. Некоторые вещества могут
разрушить важные пластмассовые детали.
Вентиляционные щели должны быть постоянно чистыми.
1. Очистите вентиляционные щели
p
мягкой щеткой
(не используйте отвертку).
2. После каждого использования очистите все подвижные части.
В особенности удалите остатки травы и грязь из-под защитного
кожуха
2
.
5. ХРАНЕНИЕ
Вывод из эксплуатации:
Изделие необходимо хранить в недоступном для детей месте.
1. Отсоедините триммер от электропитания.
2. Очистите триммер (см. 4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).
3. Храните триммер в сухом, закрытом и отапливаемом
помещении.
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ОПАСНО! Опасность получения травмы!
Опасность порезов при непреднамеренном запуске
изделия.
v Дождитесь остановки триммерного корда и отсоедините
изделие от источника электропитания прежде чем устра-
нять неисправности изделия.
Замена катушки с кордом [ Рис. T1 / T2 / T3 ]:
ОПАСНО! Опасность получения травмы!
Опасность травмирования об металлические режущие части.
v Не используйте металлические режущие элементы,
запасные части и принадлежности, не имеющие допуска
от фирмы GARDENA.
v Используйте только оригинальные GARDENA катушки
с кордом.
Если износоустойчивое ребро
l
больше невидимо, необходимо
заменить крышку катушки
a
. Обратитесь в GARDENA сервисный
центр.
Запасные катушки с кордом можно приобрести у вашего торго-
вого представителя GARDENA или непосредственно в сервисном
центре GARDENA.
• GARDENA катушка с кордом для триммера арт. 5307
1. Одновременно нажмите на две защелки
s
крышки катушки
a
и снимите ее.
2. Выньте катушку с кордом
d
.
3. Удалите из держателя катушки с кордом
f
все имеющиеся
загрязнения.
4. Вытяните примерно 15 см триммерного корда
i
новой катушки
с кордом
d
из проушин пластмассового кольца
g
.
5. Проденьте триммерный корд
i
через металлическую гильзу
h
.
6. Заведите триммерный корд
i
за направляющий штифт
j
.
7. Вставьте катушку с кордом
d
в держатель катушки с кордом
f
.
8. Установите крышку катушки
a
на держатель катушки
с кордом
f
и надавите, пока не услышите щелчков фикса-
цииобеих защелок
s
.
Убедитесь, что триммерный корд не был защемлен.
Если не удается установить крышку катушки
a
, поворачивайте
катушку с кордом
d
туда-сюда, пока катушка с кордом
d
полно-
стью не вставится в крепление
f
катушки с кордом.
Дополнительную катушку с кордом можно установить в крепление
катушки с кордом
k
на триммере.
v Прижимайте катушку с кордом
d
к креплению катушки
с кордом
k
пока не защелкнется фиксатор.
Проблема Возможная причина Устранение
Триммер не косит Триммерный корд закон-
чилсяили короткий.
v
Удлините триммерный корд
(см. 3. ЭКСПЛУАТАЦИЯ
“Удлинение триммерного
корда (контролируемая
полуавтоматическая подача
корда)”
).
Триммерный корд
израсходован.
v
Замените катушку с кордом.
Триммерный корд затянут в
катушку с кордом или сварен.
v
Вытяните триммерный корд
из катушки с кордом.
Триммерный корд
невозможно удлинить
или он быстро
израсходован
Корд был слишком сухим
или ломким (например,
после зимы).
v
Опустите катушку
с кордом в воду
примерно на 10 часов.
Частый контакт триммерного
корда с твердыми объектами.
v
Избегайте контакта трим-
мерного корда с твердыми
объектами.
Триммер не запускается Мотор заблокирован. v Устраните помеху. Произве-
дите повторный запуск.
Триммер не
останавливается
Пусковой рычаг клинит. v Отсоедините триммер от
электропитания и отпустите
пусковой рычаг.
Триммер сильно вибрирует
Крышка катушки
a
сильно
загрязнена изнутри, или дер-
жатель катушки с кордом
f
загрязнен.
v Удалите всю грязь с крышки
катушки
a
и держателя
катушки с кордом
f
.
УКАЗАНИЕ: в случае других неисправностей, пожалуйста, обращайтесь
в свой GARDENA сервисный центр. Ремонт разрешается производить
только в GARDENA сервисных центрах, а также у дилеров, авторизованных
в GARDENA.
7. ТЕХНИЧЕСКИЕ ДАННЫЕ
Триммеры
Ед.изм. Значение
(арт. 9870)
Значение
(арт. 9872)
Значение
(арт. 9874)
Номинальная мощность Вт 450 550 650
Напряжение В (пер.) 230 230 230
Частота сети Гц 50 50 50
Ширина резки см 25 28 28
Скорость вращения
катушки с кордом
об/мин 11800 11500 11500
Запас триммерного корда м 6 6 6
Удлинение триммерного
корда
Контролируемая
полуавтома-
тическая подача
корда
Контролируемая
полуавтома-
тическая подача
корда
Контролируемая
полуавтома-
тическая подача
корда
Вес кг 2,6 2,8 3,0
Уровень звукового
давления L
pA
1)
Погрешность k
pA
дБ (A)
80
2,5
82
2,5
83
2,5
Уровень звуковой
мощности L
WA
2)
:
измеренный /
гарантированный
Погрешность k
WA
дБ (A)
95 /
96
1
94 /
96
1
95 /
96
1
Вибрация на рукоятке a
vhw
1)
Погрешность k
vhw
м/сек
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Метод измерения согласно:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
УКАЗАНИЕ: Приведенное значение виброэмиссии было измерено в соответ-
ствии со стандартным методом испытаний и может использоваться при
сравнении электроинструментов друг с другом. Это значение может также
использоваться для предварительной оценки подверженности воздействию. Значе-
ние виброэмиссии может изменяться во время реального использования электроин-
струмента.
8. ПРИНАДЛЕЖНОСТИ / ЗАПАСНЫЕ ЧАСТИ
GARDENA Катушка
с кордом для триммера
Для замены использованных катушек с кордом. арт. 5307
GARDENA Эапасная
крышка катушки
Доступен через сервисную службу GARDENA.
GAR_09870-20.960.05_2024-02-28.indd 61GAR_09870-20.960.05_2024-02-28.indd 61 28.02.24 16:0828.02.24 16:08
ru
62
GARDENA Комплект колес
для триммера (только для
арт. 9872 / 9874)
Для удобного кошения кромок газонов. арт. 9880
9. ГАРАНТИЯ / СЕРВИС
9.1 Регистрация изделия:
Зарегистрируйте изделие на сайте gardena.com/registration.
9.2 Сервис:
Актуальные контактные данные нашего сервиса приведены на
оборотной стороне этого руководства и на сайте:
• https://www.gardena.com/int/support/advice/contact/
Инструкции производителя для Российской Федерации
Изготовитель: GARDENA Germany AB,
PO Box 7454, S-103 92 Stockholm, Sweden
Страна изготовления указана на товаре.
Официальный импортер на территорию России:
ООО «Хускварна»,
141400, Московская область, г. Химки,
ул. Ленинградская, владение 39,
строение 6,
помещение № ОВ02_04
Серийный номер: A1945
A 19* 45
1-й серии (индекс
производствa)
Год выпуска Календарная неделя
выпуска
* Последняя цифра года выпуска 2019 (четвертый знак).
10. УТИЛИЗАЦИЯ
(согласно Директивы 2012/19/ЕС / S.I. 2013 No. 3113)
Не допускается выбрасывать изделие с обычным быто-
выммусором. Его необходимо утилизировать в соответ-
ствии сдействующими местными предписаниями по
защите окружающей среды.
ВАЖНО!
v Утилизируйте изделие через местный пункт приемки вторсырья.
sl
sl Obrezovalnik
1. VARNOSTNI NAPOTKI ..................................62
2. MONTAŽA ...........................................63
3. UPORABA ...........................................63
4. VZDRŽEVANJE .......................................64
5. SHRANJEVANJE ......................................64
6. ODPRAVLJANJE NAPAK ................................64
7. TEHNIČNI PODATKI ....................................65
8. PRIBOR / NADOMESTNI DELI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
9. GARANCIJA / SERVIS ...................................65
10. ODSTRANITEV ........................................65
Prevod izvirnih navodil.
Otroci od 8 let starosti naprej ter osebe
z omejenimi fizičnimi, zaznavnimi ali dušev-
nimi sposobnostmi ali s pomanjkljivimi izkušnjami
ter znanjem ta izdelek smejo uporabljati le, če jih
pri tem nekdo nadzoruje ali so dobili navodila
o varni uporabi izdelka in razumejo nevarnosti, ki
izhajajo iz njene uporabe. Otroci se ne smejo igrati
z izdelkom. Otroci ne smejo izvajati čiščenja in
vzdrževanja v obsegu za uporabnike, če pri tem
niso pod nadzorom. Uporabo izdelka priporoča-
mo šele pri mladostnikih od starosti 16 let naprej.
Predvidena uporaba:
GARDENA Obrezovalnik je predviden za obrezo vanje in košnjo trate in
travnatih površin v okolici zasebnih hiš ali na ljubiteljskih vrtovih.
Izdelek ni primeren za dolgotrajno delovanje.
NEVARNOST! Telesne poškodbe!
v Izdelka ne uporabljajte za rezanje žive meje, za sekljanje
materiala ali za namene kompostiranja.
POMEMBNO!
Skrbno preberite navodila za uporabo in jih shranite za poznejše branje.
Simboli na izdelku:
Preberite navodila za uporabo.
Ohranjajte varno razdaljo.
Vedno nosite odobreno zaščito sluha.
Vedno nosite odobreno zaščito oči.
Naprave ne izpostavljajte dežju.
NEVARNOST! Nevarnost telesnih poškodb pri drugih
osebah! Druge osebe naj se ne približujejo področju,
kjer delate.
Če je prišlo do poškodbe ali prereza napeljave, vtič takoj ločite
od električnega omrežja.
Splošni varnostni napotki
Električna varnost
NEVARNOST! Električni udar!
Nevarnost telesnih poškodb zaradi električnega udara.
v Napajanje izdelka z električnim tokom mora potekati s pomočjo
FI-stikala (RCD) z nazivnim diferenčnim tokom največ 30 mA.
NEVARNOST! Nevarnost poškodb!
V primeru nepričakovanega vrtenja rezalne nitke ali zagona izdelka
obstaja nevarnost ureznin.
v Ločite izdelek od omrežja, preden ga začnete vzdrževati ali menjavati
dele. Pri tem mora biti vtičnica v vašem vidnem območju.
Izogibajte se neprimerni telesni drži in vedno ohranjajte ravnotežje, da zmeraj
ohranite varen položaj na pobočjih. Delo izvajajte med hojo, ne tecite.
Ne dotikajte se premikajočih se nevarnih delov, preden stroj ni ločen od omrež-
nega priključka in se premikajoči se nevarni deli niso povsem zaustavili.
Med delovanjem stroja ves čas nosite trpežno obutev in dolge hlače.
Varen način delovanja
1 Usposabljanje
a) Natančno preberite navodila. Seznanite se z nadzornimi elementi in ustrezno
uporabo stroja.
b) Uporabe naprave nikoli ne dovolite osebam, ki ne poznajo teh navodil, ali otro-
kom. Lokalno veljavni predpisi lahko pomenijo omejitev starosti uporabnikov.
c) Upoštevati je treba, da je uporabnik sam odgovoren za nesreče ali ogroženost
drugih oseb ali njihove lastnine.
2 Priprava
a) Pred uporabo je treba preveriti priključno in podaljševalno napeljavo glede
znakov poškodb ali staranja. Če se napeljava med uporabo poškoduje, jo je
nemudoma treba ločiti od električnega omrežja. NAPELJAVE SE NE DOTI-
KAJTE, PREDEN JE NE LOČITE OD ELEKTRIČNEGA OMREŽJA. Naprave
ne uporabljajte, če je napeljava poškodovana ali obrabljena.
1. VARNOSTNI NAPOTKI
GAR_09870-20.960.05_2024-02-28.indd 62GAR_09870-20.960.05_2024-02-28.indd 62 28.02.24 16:0828.02.24 16:08
sl
63
b) Pred uporabo napravo optično preverite glede poškodovanih, manjkajočih
ali napačno nameščenih zaščitnih priprav ali pokrovov.
c) Naprave nikoli ne začnite uporabljati, če se v njeni bližini nahajajo osebe,
še posebej otroci, ali domače živali.
3 Delovanje
a) Priključna in podaljševalna napeljava nikoli ne sme zaiti v bližino rezalne
priprave.
b) Ves čas uporabe naprave morate nositi zaščito oči in zdržljive čevlje.
c) Izogibajte se uporabi naprave v slabih vremenskih razmerah, še posebej pri
možnosti pojava strele.
d) Napravo uporabljajte samo pri dnevni svetlobi ali pri dobri umetni svetlobi.
e) Stroja nikoli ne uporabljajte s poškodovanim pokrovom ali zaščitno pripravo
oz. brez pokrova ali zaščitnih priprav.
f) Motor vklopite le, ko vaše roke in noge niso na dosegu rezalne priprave.
g) Napravo vedno ločite od vira napajanja z električnim tokom (električni vtič torej
izklopite iz električnega omrežja, odstranite zaporno pripravo ali odstranljivo
baterijo)
1) kadar napravo pustite brez nadzora;
2) preden začnete odstranjevati blokado;
3) preden začnete napravo preverjati, čistiti ali izvajati dela na njej;
4) po stiku s tujkom;
5) vedno, kadar naprava začne vibrirati na nenavaden način.
h) Previdno zaradi možnosti telesnih poškodb na nogah in rokah z rezalno
pripravo.
i) Vedno preverite, ali se v prezračevalnih odprtinah ne nahajajo tujki.
4 Vzdrževanje in shranjevanje
a) Stroj je treba ločiti od vira oskrbe z električnim tokom (električni vtič torej izklo-
pite iz električnega omrežja, odstranite zaporno pripravo ali odstranljivo bateri-
jo), preden začnete izvajati vzdrževalna dela ali čiščenje.
b)
Uporabljajte samo nadomestne dele in dele pribora, ki jih priporoča proizvajalec.
c) Napravo je treba redno preverjati in vzdrževati. Napravo dajte popraviti samo
v pooblaščeni delavnici.
d) Ko se naprava ne uporablja, jo je treba shraniti izven dosega otrok.
Dodatni varnostni napotki
Električna varnost
NEVARNOST! Zaustavitev delovanja srca!
Ta izdelek med delovanjem povzroči nastanek elektromagnetnega polja.
To polje lahko pod določenimi pogoji učinkuje na delovanje aktivnih
ali pasivnih medicinskih vsadkov. Da je izključena nevarnost v primerih,
ki bi lahko privedli do težkih ali smrtnih telesnih poškodb, naj se osebe
z medicinskim vsadkom pred uporabo tega izdelka posvetujejo s svojim
zdravnikom in proizvajalcem vsadka.
Kabli
Pri uporabi podaljševalnih kablov morajo ti imeti najmanjši presek, naveden
v naslednji tabeli:
Napetost Dolžina kabla Presek
230 – 240 V / 50 Hz do 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Izdelka ne uporabljajte v bližini vode ali za nego vrtnih ribnikov.
Osebna varnost
NEVARNOST! Nevarnost zadušitve!
Manjše dele je mogoče preprosto pogoltniti. Zaradi plastičnih vrečk
obstaja nevarnost zadušitve majhnih otrok. Majhni otroci naj se vam
med sestavljanjem ne približujejo.
Pri močnih vibracijah preverite pokrov navitka glede poškodb.
Pred uporabo preverite, ali je obrabni rob primeren.
Transport na sprednjem ročaju.
Uporabljajte osebno zaščitno opremo.
Za čiščenje rezalne enote nosite rokavice.
Vedno nosite zaščito oči.
Zaščitna oprema kot rokavice, nedrseči varnostni čevlji ali zaščita sluha,
ki se uporablja v ustreznih pogojih, zmanjša nevarnost telesnih poškodb.
Bodite previdni pri nastavljanju izdelka, da preprečite zatikanje prstov med
premične in nepremične dele stroja ali pri sestavljanju zaščitnega pokrova.
Ne uporabljajte vode ali kemičnih snovi za čiščenje zaščite ali drugih delov
obrezovalnika.
Vse matice, sornike in vijake ohranjajte trdno privite, da je izdelek zagotovljeno
v varnem delovnem stanju.
Izdelka ne razstavljajte dlje kot je pri stanju ob dobavi.
Opozorilo! Pri nošenju zaščite sluha in zaradi hrupa, ki ga povzroča izdelek,
lahko uporabnik spregleda osebe, ki se približujejo.
Med delovanjem in transportom še posebej pazite na nevarnost za druge ljudi.
2. MONTAŽA
NEVARNOST! Telesne poškodbe!
Nevarnost ureznin, če bi se izdelek nenamerno zagnal.
v Počakajte, da se rezalna nitka zaustavi in izdelek ločite od
oskrbe z električnim tokom, preden izdelek začnete nameščati.
Namestitev zaščitnega pokrova in varnostnega loka za rastline
[ slika A1 / A2 ]:
NEVARNOST!
v Izdelek je dovoljeno uporabljati le, če je zaščitni pokrov
nameščen.
1. Potisnite sprednji del zaščitnega pokrova
3
na glavo obrezovalnika
1
,
tako da se zaskoči.
2. Potisnite zadnji del zaščitnega pokrova
2
do omejevalnika na glavo
obrezovalnika
1
.
3. Previdno zategnite oba vijaka
4
.
4. Potisnite varnostni lok za rastline
5
na glavo obrezovalnika
1
, tako
da se zaskoči.
3. UPORABA
NEVARNOST! Telesne poškodbe!
Nevarnost ureznin, če bi se izdelek nenamerno zagnal.
v Počakajte, da se rezalna nitka zaustavi in izdelek ločite
od oskrbe z električnim tokom, preden izdelek začnete
priključevati, nastavljati ali transportirati.
Priključitev kosilnice z nitko [ slika O1 ]:
NEVARNOST! Električni udar!
Da preprečite poškodbo omrežnega kabla, morate podaljšek
kabla vstaviti v pripravo za razbremenitev vleka kabla.
v Vstavite podaljšek kabla v pripravo za razbremenitev vleka
kabla, preden začnete obrezovalnik uporabljati.
1. Podaljšek kabla
8
kot zanko vstavite v pripravo za razbremenitev
vleka kabla
9
in zanko zategnite.
2. Vtaknite vtič
0
obrezovalnika v sklopko
q
podaljška kabla
8
.
3. Priključite podaljšek kabla
8
na oskrbo z električnim tokom.
Nastavite delovni položaj:
Delovni položaj 1 [ slika O2 ]:
Za standardno košenje.
Delovni položaj 2 [ slika O3 /O4 ]:
Košenje pod ovirami.
Ročaj je mogoče za obrezovanje pod ovirami iz standardnega položaja 1
spustiti v dva spuščena položaja, 2 ali 3.
1. Postavite obrezovalnik na tla.
2. Držite obrezovalnik tako z obema rokama na ročaju
7
, da lahko z enim
prstom pritisnite na tipko za sprostitev
w
.
3. Pritisnite tipko za sprostitev
w
in spustite ročaj
7
na želeni položaj.
4. Tipko za sprostitev
w
spustite, ročaj
7
pa naj se znova zaskoči.
Delovni položaj 3 (samo za art.-št. 9872 / 9874) [ slika O5 /O6 ]:
Obrezovanje robov travnika.
POZOR! Obrezovalnik je dovoljeno uporabljati le, ko se glava
obrezovalnika zaskoči na 0° ali 90°.
Da je glavo obrezovalnika
1
mogoče zavrteti na 90°, mora biti
ročaj na standardnem položaju 1.
Ostajajte pozorni, opazujte svoja dejanja in pri uporabi električnega orodja
ravnajte razumno in pametno.
Ne uporabljajte električnega orodja, kadar ste utrujeni ali pod vplivom drog,
alkohola ali zdravil.
En sam trenutek nepazljivosti pri uporabi električnega orodja lahko privede do
težkih telesnih poškodb.
GAR_09870-20.960.05_2024-02-28.indd 63GAR_09870-20.960.05_2024-02-28.indd 63 28.02.24 16:0828.02.24 16:08
sl
64
1. Držite obrezovalnik tako z obema rokama na ročaju
7
, da lahko
z enim prstom pritisnite na tipko za sprostitev
e
.
2. Pritisnite tipko za sprostitev
e
in zavrtite glavo obrezovalnika
1
z 0° na 90°, tako da se zaskoči.
3. Tipko za sprostitev
e
spustite, ročaj
7
pa naj se znova zaskoči.
Nastavitev dolžine ročaja [ slika O7 ]:
NEVARNOST!
Izdelka ni dovoljeno uporabljati, ko je ročaj povsem pomaknjen
noter (transportni položaj).
1. Sprostite pritrdilni tulec
6
.
2. Izvlecite ročaj
7
na želeno dolžino.
3. Znova zategnite pritrdilni tulec
6
.
Nastavitev položaja dodatnega ročaja [ slika O8 ]:
Položaj dodatnega ročaja lahko prilagodite svoji telesni višini.
1. Povlecite vzvod
r
.
2. Nagnite dodatni ročaj
t
na želeni položaj.
3. Vzvod
r
znova spustite.
Če je kosilnica z nitko nastavljena na vašo telesno velikost, mora biti
telesna drža pokončna in glava kosilnice z nitko v delovnem položaju 1
rahlo nagnjena naprej.
v Držite obrezovalnik tako za glavni ročaj
z
in dodatni ročaj
t
, tako
da je glava obrezovalnika rahlo nagnjena naprej.
Nastavitev varnostnega loka za rastline:
– Delovni položaj [ slika O9 ]
– Parkirni položaj [ slika O10 ]
v Izvlecite varnostni lok za rastline
5
in ga potisnite na želeni položaj,
tako da se zaskoči.
Zagon obrezovalnika [ slika O11 ]:
NEVARNOST! Telesne poškodbe!
Obstaja nevarnost telesnih poškodb, če se izdelek po
spustitvi zagonske ročice ne zaustavi.
v Ne preprečujte delovanja varnostnih naprav ali stikal.
Zagonske ročice na primer ne pritrjujte na ročaju.
Zagon:
1. Dodatni ročaj
t
držite z eno roko.
2. Držite glavni ročaj
z
z drugo roko in povlecite zagonsko ročico
u
.
Obrezovalnik se zažene.
POZOR! Izogibajte se stiku rezalne nitke s trdimi predmeti (zidovi, kamni,
ograje itd.), da preprečite obrabo ali pretrganje rezalne nitke.
Ustavitev:
v Spustite zagonsko ročico
u
.
Obrezovalnik se zaustavi.
Podaljšanje rezalne nitke (avtomatika z dotikom) [ slika O12 / O13 ]:
Avtomatika z dotikom se sproži pri delovanju motorja.
Travo je mogoče gladko pokositi le, če je nitka maksimalno dolga.
Pri prvem zagonu je morebiti treba rezalno nitko večkrat podaljšati.
Samo za art. 9872 / 9874: rezalne nitke v delovnem položaju 3 ni dovoljeno
podaljšati.
1. Zaženite obrezovalnik.
2. Držite glavo obrezovalnika
1
vzporedno s tlemi in se z njo na kratko in
rahlo dotaknite trdne podlage (izogibajte se daljšemu, neprekinjenemu
pritiskanju).
Rezalna nitka
i
se samodejno podaljša s slišnim preklopom, omejevalnik
nitke
o
pa jo prila godi na pravilno dolžino. Po potrebi se z napravo večkrat
zaporedoma dotaknite tal.
4. VZDRŽEVANJE
NEVARNOST! Telesne poškodbe!
Nevarnost ureznin, če bi se izdelek nenamerno zagnal.
v Počakajte, da se rezalna nitka zaustavi in ločite izdelek od
oskrbe z električnim tokom, preden izdelek začnete vzdrževati.
Čiščenje obrezovalnika [ slika M1 ]:
NEVARNOST! Telesne poškodbe!
Nevarnost telesnih poškodb in tveganje poškodbe izdelka.
v Izdelka ne čistite z vodo ali vodnim curkom (še posebej ne
z vodnim curkom pod visokim tlakom).
v Čiščenja ne izvajajte s kemikalijami, vključno z bencinom ali
topili. Nekatera lahko uničijo pomembne dele iz umetne snovi.
Zračne odprtine morajo vedno biti čiste.
1. Očistite zračne odprtine
p
z mehko krtačo (ne uporabljajte izvijača).
2. Po vsaki uporabi očistite vse premične dele. Še posebej pa odstranite
ostanke trave in umazanije iz zaščitnega pokrova
2
.
5. SHRANJEVANJE
Konec uporabe:
Izdelek mora biti shranjen zunaj dosega otrok.
1. Obrezovalnik ločite od oskrbe z električnim tokom.
2. Očistite obrezovalnik (glejte pod 4. VZDRŽEVANJE).
3. Shranite obrezovalnik na suhem, zaprtem mestu brez nevarnosti
zmrzali.
6. ODPRAVLJANJE NAPAK
NEVARNOST! Telesne poškodbe!
Nevarnost ureznin, če bi se izdelek nenamerno zagnal.
v Počakajte, da se rezalna nitka zaustavi in ločite izdelek
od oskrbe z električnim tokom, preden začnete odpravljati
napake izdelka.
Menjava navitka nitke [ slika T1 / T2 / T3 ]:
NEVARNOST! Telesne poškodbe!
Nevarnost telesnih poškodb zaradi kovinskih rezalnih elementov.
v Ne uporabljajte kovinskih rezalnih elementov, nadomestnih
delov in delov pribora, ki jih ni odobrilo podjetje GARDENA.
v Uporabljajte samo originalne GARDENA navitke nitke.
Ko obrabni rob
l
ni več viden, je treba zamenjati pokrov navitka
a
.
Obrnite se na GARDENA servis.
Nadomestne navitke nitke dobite pri svojem trgovcu z izdelki GARDENA ali
neposredno pri GARDENA službi za stranke.
• GARDENA navitek nitke za obrezovalnik art.-št. 5307
1. Pritisnite pokrov navitka
a
na obeh zapetjih
s
istočasno navznoter in
ga snemite.
2. Odstranite navitek nitke
d
.
3. Odstranite vso možno umazanijo iz držala navitka nitke
f
.
4. Povlecite pribl. 15 cm rezalne nitke
i
novega navitka nitke
d
iz ušesa
plastičnega obroča
g
.
5. Speljite rezalno nitko
i
skozi kovinski tulec
h
.
6. Speljite rezalno nitko
i
okrog obračalnega zatiča
j
.
7. Vstavite navitek nitke
d
v držalo navitka nitke
f
.
8. Namestite pokrov navitka
a
tako na držalo navitka nitke
f
, da se obe
zapetji
s
slišno zaskočita.
Zagotovite, da se rezalna nitka ni zataknila.
Če pokrova navitka
a
ni mogoče namestiti, obračajte navitek nitke
d
sem
in tja, tako da se navitek nitke
d
v celoti nahaja v držalu navitka nitke
f
.
Dodaten navitek nitke je mogoče namestiti na sprejemnem nastavku
navitka nitke
k
na obrezovalniku.
v Potisnite navitek nitke
d
na sprejemni nastavek navitka nitke
k
,
tako da se zaskoči.
Težava Mogoč vzrok Pomoč
Obrezovalnik ne reže Rezalna nitka je obrabljena ali
prekratka.
v
Podaljšajte rezalno nitko
(glejte pod 3. UPORABA
„Podaljšanje rezalne nitke
(avtomatika z dotikom)“
).
Rezalna nitka je porabljena. v
Zamenjajte navitek nitke.
GAR_09870-20.960.05_2024-02-28.indd 64GAR_09870-20.960.05_2024-02-28.indd 64 28.02.24 16:0828.02.24 16:08
sl
65
Težava Mogoč vzrok Pomoč
Obrezovalnik ne reže Rezalna nitka je potegnjena
v navitek nitke ali pa je zvarjena.
v
Izvlecite rezalno nitko iz
navitka nitke.
Rezalne nitke ni mogoče
podaljšati ali pa se hitro
porabi
Nitka je postala presuha ali
preveč krhka (npr. čez zimo).
v
Navitek nitke pribl. 10 ur
namakajte v vodi.
Pogosti stik rezalne nitke
s trdimi predmeti.
v
Preprečite stik rezalne nitke
s trdimi predmeti.
Obrezovalnik se ne zažene Motor je blokiran. v Odstranite oviro.
Napravo znova zaženite.
Obrezovalnika ni mogoče
zaustaviti
Zagonska ročica se je
zataknila.
v Obrezovalnik ločite od oskrbe
z električnim tokom in
sprostite zagonsko ročico.
Trimer se močno trese
Kasetni pokrov
a
je močno
umazan ali pa je umazano
polnilo kasetnega nosilca
f
.
v Odstranite umazanijo
skasetnega pokrova
a
in
polnila kasetnega nosilca
f
.
NAPOTEK: V primeru drugih napak se obrnite na svoje GARDENA servisno
središče. Popravila smejo izvajati samo GARDENA servisna središča ter
specializirani trgovci, pooblaščeni od podjetja GARDENA.
7. TEHNIČNI PODATKI
Obrezovalnik
Enota Vrednost
(art.-št. 9870)
Vrednost
(art.-št. 9872)
Vrednost
(art.-št. 9874)
Nazivna moč W 450 550 650
Omrežna napetost V (AC) 230 230 230
Omrežna frekvenca Hz 50 50 50
Širina rezanja cm 25 28 28
Število vrtljajev navitka
nitke
vrt./min 11800 11500 11500
Zaloga rezalne nitke m 6 6 6
Podaljšanje rezalne nitke
avtomatika
z dotikom
avtomatika
z dotikom
avtomatika
z dotikom
Teža kg 2,6 2,8 3,0
Raven zvočnega tlaka L
pA
1)
Negotovost k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Raven zvočne moči L
WA
2)
:
izmerjena/zagotovljena
Negotovost k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Tresljaji v dlani in roki a
vhw
1)
Negotovost k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Merilni postopek po:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
NAPOTEK: Navedena vrednost emisij tresljajev je bila izmerjena v standardnem
preizkusnem postopku in se lahko uporablja za medsebojno primerjavo elek-
tričnih orodij. Ta vrednost se lahko tudi uporablja za začasno oceno izpostavlje-
nosti. Vrednost emisije tresljajev je lahko med dejansko uporabo električnega orodja
različna.
8. PRIBOR / NADOMESTNI DELI
GARDENA Navitek nitke
za obrezovalnik
Za zamenjavo porabljenih navitkov nitke. art.-št. 5307
GARDENA Nadomesten
pokrov navitka
Na voljo pri GARDENA servisu.
GARDENA Nomplet koles
za obrezovalnike
(samo za art.-št. 9872 / 9874)
Za preprosto obrezovanje robov travnika. art.-št. 9880
9. GARANCIJA / SERVIS
9.1 Registracija izdelka:
Izdelek registrirajte na spletnem mestu gardena.com/registration.
9.2 Servis:
Trenutne kontaktni podatki našega servisa so na voljo na hrbtni strani
in na spletu:
• Slovenija:
https://www.gardena.com/si/servis-in-podpora/nasveti/kontakt/
10. ODSTRANITEV
(v skladu z Dir. 2012/19/EU / S.I. 2013 No. 3113)
Izdelka ne smete odstraniti v običajne gospodinjske odpadke.
Odstraniti ga je treba v skladu z veljavnimi lokalnimi predpisi
o varstvu okolja.
POMEMBNO!
v Izdelek odstranite pri svojem krajevnem zbirališču odpadkov za
recikliranje.
hr Trimer
1. SIGURNOSNE NAPOMENE ..............................65
2. MONTAŽA ...........................................66
3. RUKOVANJE .........................................66
4. ODRŽAVANJE ........................................67
5. SKLADIŠTENJE .......................................67
6. OTKLANJANJE SMETNJI ................................67
7. TEHNIČKI PODACI .....................................68
8. PRIBOR / REZERVNI DIJELOVI ............................68
9. JAMSTVO / SERVIS ....................................68
10. ODLAGANJE U OTPAD .................................68
Prijevod originalnih uputa.
Djeca starija od 8 godina, osobe sa sma-
njenim tjelesnim, osjetilnim ili mentalnim
sposobnostima kao i one s nedostatnim isku-
stvom i znanjem smiju rukovati ovim proizvodom
samo uz nadzor ili nakon upućivanja u njegovu
sigurnu uporabu i možebitne povezane opasnosti.
Djeca se ne smiju igrati proizvodom. Djeca ne
smiju čistiti i održavati uređaj bez nadzora. Djeci
mlađoj od 16 godina ne preporučujemo rad
sproizvodom.
Namjenska uporaba:
Trimer proizvođača GARDENA namijenjen je rezanje i kosidbu
travnatih površina u okućnicama ili vrtovima
Proizvod nije namijenjen za dugotrajan rad.
OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!
v Proizvod se ne smije koristiti za rezanje živice, usitnjavanje
materijala niti za kompostiranje.
hr
VAŽNO!
Pažljivo pročitajte ove upute za uporabu i sačuvajte ih za kasnije.
Simboli na proizvodu:
Pročitajte upute za uporabu.
Održavajte razmak.
Uvijek nosite odobrenu zaštitu za sluh.
Uvijek nosite odobrenu zaštitu za vid.
Uređaj ne izlažite kiši.
OPASNOST!
Opasnost od ozljeda drugih osoba!
Udaljite druge osobe iz područja u kome radite.
1. SIGURNOSNE NAPOMENE
GAR_09870-20.960.05_2024-02-28.indd 65GAR_09870-20.960.05_2024-02-28.indd 65 28.02.24 16:0828.02.24 16:08
hr
66
Strujni utikač smjesta izvucite iz utičnice ako je kabel oštećen
ili prerezan.
Opće sigurnosne napomene
Sigurnost pri radu s električnom strujom
OPASNOST! Strujni udar!
Opasnost od ozljeda uslijed strujnog udara.
v Proizvod mora da se napaja strujom preko FI sklopke (RCD)
s nominalnom okidnom strujom od najviše 30 mA.
OPASNOST! Opasnost od ozljeda!
U slučaju nenamjernog okretanja rezne niti ili pokretanja proizvoda
postoji opasnost od posjekotina.
v Prije na radova na održavanju ili zamjene komponenata odvojite proi-
zvod s napajanja. Pritom utičnica mora biti u Vašem vidnom polju.
Izbjegavajte neprirodan položaj tijela i uvijek održavajte ravnotežu kako biste
u svakom trenutku imali sigurno uporište na nagibima. Hodajte, nemojte trčati.
Opasne pokretne dijelove smijete dodirivati samo nakon što se sasvim zaustave
i nakon što stroj odvojite s izvora napajanja.
Dok stroj radi obvezno uvijek nosite čvrstu obuću i dugačke hlače.
Siguran rad
1 Obuka
a) Pažljivo pročitajte upute. Upoznajte se s pokretnim dijelovima i stručnom pri-
mjenom uređaja.
b) Nemojte nikada dopustiti djeci ili osobama koje nisu upoznate s ovim uputama
da rukuju uređajem. Moguće je da je lokalnim propisima određena minimalna
starost korisnika uređaja.
c) Treba imati u vidu da je sam korisnik odgovaran za nesreće ili ugrožavanje
drugih osoba i njihovog vlasništva.
2 Priprema
a) Prije upotrebe treba provjeriti ima li na priključnim i produžnim kabelima zna-
kova oštećenja ili starenja. Ako se kabel ošteti tijekom upotrebe, odmah ga
treba odvojiti od električne mreže.
NEMOJTE DODIRIVATI KABEL PRIJE NEGO ŠTO GA ODVOJITE OD ELEK-
TRIČNE MREŽE.
Nemojte se koristiti uređajem, ako je električni kabel oštećen ili pohaban.
b) Prije upotrebe treba provjeriti ima li na uređaju ošte ćene, nedostajuće ili
pogrešno postavljene zaštitne opreme ili štitnika.
c) Nikada se nemojte koristiti uređajem kada su u blizini druge osobe, naročito
djeca ili životinje.
3 Rad
a) Priključne i produžne kabele držite podalje od reznog mehanizma.
b) Sve vrijeme korištenja uređaja nosite zaštitu za oči te čvrstu obuću.
c) Izbjegavajte da rukujete uređajem kada su vremenski uvjeti loši, a posebno
ako postoji opasnost od udara groma.
d) Uređaj primjenjujte samo pri dnevnoj svjetlosti ili dobrom umjetnom osvjetljenju.
e) Nikada nemojte rukovati strojem, ako su poklopac ili zaštitna oprema oštećeni
odnosno bez njih.
f) Uključite motor samo ako su Vam šake i stopala izvan domašaja reznog
mehanizma.
g) Uređaj uvijek odvojite sa strujnog napajanja (tj. izvadite utikač iz utičnice,
odvojite blokirni mehanizam ili odvo jivu bateriju)
1) kada uređaj ostavljate bez nadzora;
2) prije nego što uklonite blokadu;
3) prije provjere, čišćenja ili uređivanja uređaja;
4) nakon kontakta sa stranim tijelom;
5) kada uređaj počne neuobičajeno vibrirati.
h) Oprez od ozljeđivanja stopala i šaka reznim mehanizmom.
i) Uvijek se uvjerite u to da na ventilacijskim otvorima nema nikakvih stranih tijela.
4 Održavanje i čuvanje
a) Stroj uvijek odvojite s napajanja (tj. izvucite utikač s mreže napajanja, uklonite
blokirni mehanizam ili izvadite odvojivu bateriju) prije nego što započnete s
radovima održavanja ili čišćenja.
b) Rabite samo one rezervne dijelove i pribor koje preporučuje proizvođač.
c) Redovito provjeravajte i održavajte uređaj. Uređaj predajte na popravak samo
nadležnoj radionici.
d) Ako se ne koristite uređajem, čuvajte ga izvan dohvata djece.
Dodatne sigurnosne napomene
Sigurnost pri radu s električnom strujom
OPASNOST! Zastoj rada srca!
Ovaj proizvod pri radu stvara elektromagnetno polje. Ono pod određenim
okolnostima može utjecati na način rada aktivnih ili pasivnih medicinskih
implantata. Kako bi se umanjila opasnost od nastanka situacija u kojima
su moguće teške ili smrtonosne ozljede, osobama s medicinskim implan-
2. MONTAŽA
OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!
Postoji opasnost od posjekotina u slučaju nehotičnog
pokretanja proizvoda.
v Prije montaže proizvoda pričekajte da se rezna nit zaustavi pa
odvojite proizvod s napajanja.
Montaža štitnika i okvira za zaštitu biljaka [ sl. A1 / A2 ]:
OPASNOST!
v Proizvod smije raditi samo kada je montiran štitnik.
1. Postavite prednji dio štitnika
3
na reznu glavu
1
tako da dosjedne.
2. Nataknite stražnji dio štitnika
2
do kraja na reznu glavu
1
.
3. Oprezno zategnite oba vijka
4
.
4. Postavite okvir za zaštitu biljaka
5
na reznu glavu
1
tako da
dosjedne.
3. RUKOVANJE
OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!
Postoji opasnost od posjekotina u slučaju nehotičnog
pokretanja proizvoda.
v Prije priključivanja, podešavanja ili transporta proizvoda priče-
kajte da se rezna nit zaustavi pa odvojite proizvod s napajanja.
tatima preporučujemo da se prije uporabe ovog proizvoda posavjetuju sa
svojim liječnikom i proizvođačem implantata.
Kabeli
Za minimalne poprečne presjeke produžnih kabela pogledajte sljedeću tablicu:
Napon Duljina kabela Poprečni presjek
230 – 240 V / 50 Hz do 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Nemojte upotrebljavati proizvod u blizini vode kao ni za održavanje ribnjaka.
Osobna sigurnost
OPASNOST! Opasnost od gušenja!
Postoji opasnost od gutanja sitnih dijelova. Prilikom uporabe plastične
vreće imajte na umu opasnost od gušenja kod male djece. Tijekom mon-
taže držite malu djecu na dovoljnoj udaljenosti.
U slučaju jakih vibracija provjerite je li poklopac kalema oštećen.
Prije uporabe provjerite stanje potrošnog rebra.
Premještajte stroj držeći ga za prednji rukohvat.
Nosite opremu i sredstva za osobnu zaštitu na radu.
Nosite rukavice dok čistite rezni mehanizam.
Uvijek nosite zaštitu za oči.
Zaštitna oprema kao što su rukavice, neklizajuća sigurnosna obuća ili zaštita
za sluh, koju je potrebno nositi u određenim okolnostima, smanjuju rizik od ozlje-
đivanja.
Budite oprezni kada namještate proizvod kako ne biste zaglavili prste između
pokretnih i nepokretnih dijelova stroja odnosno prilikom sastavljanja štitnika.
Za čišćenje štitnika ili drugih dijelova trimera nemojte primjenjivati vodu niti kemij-
ska sredstva.
Sve matice i vijci moraju da budu zategnuti, kako bi se zajamčila radna sigurnost
proizvoda.
Nikada nemojte rastavljati proizvod više od onoga kakav je bio u stanju isporuke.
Upozorenje! Dok nosite štitnike za uši ili ste zaglušeni bukom rada uređaja može-
te prečuti ako Vam se netko približava.
Pri radu i transportu posebnu pozornost obratite na opasnost koja može prijetiti
drugim osobama u blizini.
Budite oprezni, pazite na svoje postupke i koristite zdrav razum dok radite elek-
troalatom.
Nemojte rukovati elektroalatom ako ste umorni ili pod utjecajem droga, alkohola ili
lijekova.
Samo jedan trenutak nesmotrenosti i nepažnje pri korištenju elektroalata može
izazvati ozbiljne ozljede.
GAR_09870-20.960.05_2024-02-28.indd 66GAR_09870-20.960.05_2024-02-28.indd 66 28.02.24 16:0828.02.24 16:08
hr
67
Priključivanje nitnu kosilicu [ sl. O1 ]:
OPASNOST! Strujni udar!
Kako biste izbjegli oštećenja strujnog kabela, morate položiti
produžni kabel u rasteretnik.
v Prije rukovanja trimerom položite produžni kabel u rasteretnik.
1. Postavite produžni kabel
8
s petljom u rasteretnik
9
pa zategnite
petlju.
2. Utaknite utikač
0
trimera u priključnicu
q
produžnog kabela
8
.
3. Spojite produžni kabel
8
s napajanjem.
Podesiti poziciju rada:
Radni položaj 1 [ sl. O2 ]:
Za standardno košenje.
Radni položaj 2 [ sl. O3 /O4 ]:
Košenje ispod prepreka.
Upravljač se za rezanje ispod prepreka može iz standardnog položaja 1
spustiti u dva niža položaja 2 ili 3.
1. Postavite trimer na tlo.
2. Držite trimer za upravljač
7
objema rukama tako da jednim prstom
možete stisnuti tipku za deblokadu
w
.
3. Stisnite tipku za deblokadu
w
pa spustite upravljač
7
u željeni položaj.
4. Otpustite tipku za deblokadu
w
i ponovo uglavite upravljač
7
.
Radni položaj 3 (samo za br. art. 9872 / 9874) [ sl. O5 /O6 ]:
Koristite za obrubljivanje travnatih površina.
POZOR! Kosilica se smije koristiti samo ako je rezna glava
uglavljena na 0° ili 90°.
Kako bi se rezna glava
1
mogla okrenuti za 90°, upravljač mora
biti u standardnom položaju 1.
1. Držite trimer za upravljač
7
objema rukama tako da jednim prstom
možete stisnuti tipku za deblokadu
e
.
2. Stisnite tipku za deblokadu
e
pa okrenite reznu glavu
1
s 0° na 90°
tako da dosjedne.
3. Otpustite tipku za deblokadu
e
i ponovo uglavite upravljač
7
.
Namještanje duljine upravljača [ sl. O7 ]:
OPASNOST!
Proizvod se ne smije koristiti s potpuno uvučenim upravljačem
(transportni položaj).
1. Otpustite steznu čahuru
6
.
2. Izvucite upravljač
7
na željenu duljinu.
3. Ponovo zategnite steznu čahuru
6
.
Pozicioniranje dodatnog rukohvata [ sl. O8 ]:
Položaj dodatnog rukohvata možete prilagoditi svojoj tjelesnoj visini.
1. Povucite polugu
r
.
2. Iskrenite dodatni rukohvat
t
u željeni položaj.
3. Ponovo otpustite polugu
r
.
Ako je visina nitne kosilice ispravno namještena, korisnik pri radu stoji usprav-
no, a rezna glava je u radnom položaju 1 neznatno nagnuta prema naprijed.
v Držite trimer za glavni rukohvat
z
i dodatni rukohvat
t
tako da rezna
glava bude neznatno nagnuta prema naprijed.
Namještanje okvira za zaštitu biljaka:
– Radni položaj [ sl. O9 ]
– Parkirni položaj [ sl. O10 ]
v Povucite okvir za zaštitu biljaka
5
pa ga gurnite u željeni položaj tako
da dosjedne.
Pokretanje trimera [ sl. O11 ]:
OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!
Postoji opasnost od ozljeda, ako se proizvod ne zaustavi
kada se otpusti pokretačka poluga.
v Nemojte premošćivati sigurnosnu opremu niti prekidače.
Pokretačku polugu nemojte, primjerice, pričvršćivati za ručku.
Pokretanje:
1. Jednom rukom držite dodatni rukohvat
t
.
2. Drugom rukom držite glavni rukohvat
z
pa povucite
pokretačku polugu
u
.
Trimer se pokreće.
POZOR! Izbjegavajte kontakt rezne niti s tvrdim predmetima (zidovima,
kamenjem, ogradama i sl.), kako biste spriječili njezino habanje odnosno
lomljenje.
Zaustavljanje:
v Otpustite pokretačku polugu
u
.
Trimer se zaustavlja.
Produžavanje rezne niti (automatski impulsni rad)
[ sl. O12 / O13 ]:
Automatski impulsni rad aktivira se dok motor radi.
Samo kada je nit maksimalno dugačka postiže se čist rez. Pri prvom
puštanju u rad eventualno treba više puta produžiti reznu nit.
Samo za art. 9872 / 9874: Rezna nit se ne smije produžavati u radnom
položaju 3.
1. Pokrenite trimer.
2. Držite reznu glavu
1
paralelno u odnosu na tlo pa je nakratko
impulsno pokrećite na čvrstoj podlozi (izbjegavajte duži neprekidan
pritisak).
Rezna nit
i
se automatski čujno produljuje i graničnik niti
o
je postavlja
na ispravnu duljinu. Prema potrebi više puta uzastopno pažljivo kucnite
uređajem o tlo.
4. ODRŽAVANJE
OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!
Postoji opasnost od posjekotina u slučaju nehotičnog
pokretanja proizvoda.
v Prije održavanja proizvoda pričekajte da se rezna nit zaustavi
pa odvojite proizvod s napajanja.
Čišćenje trimera za travu [ sl. M1 ]:
OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!
Opasnost od ozljeđivanja i rizik od oštećenja proizvoda.
v Ne uranjajte proizvod u vodu i nemojte ga prati mlazom vode
(naročito ne mlazom vode pod visokim tlakom).
v Za čišćenje nemojte primjenjivati nikakve kemikalije, uključujući
benzin i otapala. Njima se mogu uništiti važni plastični dijelovi.
Ventilacijski otvori moraju uvijek biti čisti.
1. Otvore za zrak
p
čistite mekanom četkom (nemojte se koristiti
odvijačem).
2. Sve pokretne dijelove čistite nakon svake upotrebe. Naročito brižljivo
uklonite sve ostatke trave i prljavštinu iz štitnika
2
.
5. SKLADIŠTENJE
Stavljanje izvan funkcije:
Proizvod morate čuvati izvan domašaja djece.
1. Odvojite trimer s napajanja.
2. Očistite trimer (vidi 4. ODRŽAVANJE).
3. Trimer čuvajte na suhom, zatvorenom mjestu zaštićenom od mraza.
6. OTKLANJANJE SMETNJI
OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!
Postoji opasnost od posjekotina u slučaju nehotičnog
pokretanja proizvoda.
v Prije popravaka proizvoda pričekajte da se rezna nit zaustavi
pa odvojite proizvod s napajanja.
GAR_09870-20.960.05_2024-02-28.indd 67GAR_09870-20.960.05_2024-02-28.indd 67 28.02.24 16:0828.02.24 16:08
hr
68
Zamjena kalema s reznom niti [ sl. T1 / T2 / T3 ]:
OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!
Opasnost od ozljeda metalnim reznim elementima.
v Nemojte koristiti metalne rezne elemente, rezervne dijelove niti
dijelove pribora koje tvrtka GARDENA nije prethodno odobrila.
v Rabite samo originalne kaleme s reznom niti proizvođača
GARDENA.
Ako se potrošno rebro
l
više ne može vidjeti, treba zamijeniti poklopac
kalema
a
. Obratite se servisnoj službi tvrtke GARDENA.
Rezervne kaleme s reznom niti možete nabaviti kod distributera GARDENA
proizvoda ili izravno od servisne službe tvrtke GARDENA.
• GARDENA kalem s reznom niti za trimer, br. art. 5307
1. Poklopac kalema
a
pritisnite istovremeno na obje žabice
s
pa
ga skinite.
2. Izvadite kalem s reznom niti
d
.
3. Uklonite svu prljavštinu iz držača kalema
f
.
4. Reznu nit
i
novog kalema s reznom niti
d
izvucite za oko 15 cm iz
ušice plastičnog prstena
g
.
5. Provucite reznu nit
i
kroz metalnu čahuru
h
.
6. Provucite reznu nit
i
oko skretnog klina
j
.
7. Postavite kalem s reznom niti
d
u držač kalema
f
.
8. Postavite poklopac kalema
a
na držač kalema
f
tako da obje
žabice
s
čujno dosjednu.
Uvjerite se da rezna nit nije prignječena.
Ako se poklopac kalema
a
ne može postaviti, okrećite kalem s reznom
niti
d
naprijed-natrag dok se kalem s reznom niti
d
sasvim ne nađe
u držaču kalema
f
.
Na prihvat kalema
k
na trimeru može se postaviti dodatni kalem
s reznom niti.
v Utisnite kalem s reznom niti
d
u prihvat kalema
k
tako da dosjedne.
Problem Mogući uzrok Pomoć
Trimer ne reže Rezna nit je istrošena ili
prekratka.
v
Produžite reznu nit
(pogledajte 3. RUKOVANJE
“Produžavanje rezne niti
(automatski impulsni rad)”
).
Rezna nit je istrošena. v
Zamijenite kalem
s reznom niti
.
Rezna nit je uvučena u kalem
ili je zavarena.
v Izvucite reznu nit iz kalema.
Rezna nit se ne može
produžiti ili je brzo
potrošena
Nit je (na primjer tijekom zime)
postala previše suha i krta.
v
Ostavite kalem s reznom niti
oko 10 sati u vodi.
Čest kontakt rezne niti s tvrdim
predmetima.
v
Izbjegavajte kontakt rezne niti
dođe s tvrdim predmetima.
Trimer se ne pokreće Motor je blokiran. v Uklonite zapreku.
Ponovo pokrenite.
Trimer se ne može
zaustaviti
Pokretačka poluga se
zaglavila.
v Odvojite trimer s napajanja pa
otpustite pokretačku polugu.
Trimer jako vibrira
Poklopac kasete
a
vrlo je prljav
iznutra ili je prljav držač kasete
flaksa
f
.
v Uklonite svu prljavštinu
s poklopca kasete
a
i držača kasete flaksa
f
.
NAPOMENA: U slučaju drugih smetnji obratite se servisnom centru tvrtke
GARDENA. Popravke prepustite samo stručnjacima servisnih centara tvrtke
GARDENA ili specijaliziranim prodavačima koje je za to ovlastila GARDENA.
7. TEHNIČKI PODACI
Trimer
Jedinica Vrijednost
(br. art. 9870)
Vrijednost
(br. art. 9872)
Vrijednost
(br. art. 9874)
Nazivna snaga W 450 550 650
Napon mreže V (AC) 230 230 230
Frekvencija mreže Hz 50 50 50
Širina reza cm 25 28 28
Broj okretaja kalema
s reznom niti
okr./min 11800 11500 11500
Zaliha rezne niti m 6 6 6
Produženje rezne niti
Automatski
impulsni rad
Automatski
impulsni rad
Automatski
impulsni rad
Težina kg 2,6 2,8 3,0
Trimer
Jedinica Vrijednost
(br. art. 9870)
Vrijednost
(br. art. 9872)
Vrijednost
(br. art. 9874)
Razina zvučnog tlaka L
pA
1)
Nepouzdanost k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Razina zvučne snage L
WA
2)
:
izmjerena/zajamčena
Nepouzdanost k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Vibracije šaka-ruka a
vhw
1)
Nepouzdanost k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Mjerni postupak prema:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
NAPOMENA: Navedena vrijednost emisije vibracija izmjerena je sukladno
normiranom postupku ispitivanja i može se primijeniti za usporedbu s nekim
drugim elektroalatom. Ta se vrijednost također može primijeniti za privremenu
procjenu izloženosti. Vrijednost emisije vibracija može varirati tijekom stvarne primjene
elektroalata.
8. PRIBOR / REZERVNI DIJELOVI
GARDENA Kalem s reznom
niti za trimer
Za zamjenu istrošenog kalema s reznom niti. br. art. 5307
GARDENA Rezervni
poklopac kalema
Može se naručiti preko GARDENA servisa.
GARDENA Komplet kotača
za trimer (samo za
br. art. 9872 / 9874)
Za jednostavno obrubljivanje travnatih površina. br. art. 9880
9. JAMSTVO / SERVIS
9.1 Registracija proizvoda:
Registrirajte proizvod na gardena.com/registration.
9.2 Servis:
Trenutačne kontaktne informacije našeg servisa potražite na poleđini
i na mreži:
• Hrvatska: https://www.gardena.com/hr/servis-podrska/savjeti/kontakt/
10. ODLAGANJE U OTPAD
(prema Direktivi 2012/19/EU / S.I. 2013 No. 3113)
Nemojte odlagati proizvod u običan komunalni otpad.
Morate ga zbrinuti sukladno važećim lokalnim propisima
o zaštiti okoliša.
VAŽNO!
v Neupotrebljiv proizvod predajte Vašem lokalnom reciklažnom
odlagalištu.
sr
sr Trimer-kosilica
1. BEZBEDNOSNE NAPOMENE ............................69
2. MONTAŽA ...........................................70
3. RUKOVANJE .........................................70
4. ODRŽAVANJE ........................................70
5. SKLADIŠTENJE .......................................71
6. OTKLANJANJE GREŠAKA ...............................71
7. TEHNIČKI PODACI .....................................71
8. PRIBOR / REZERVNI DELOVI .............................71
9. GARANCIJA / SERVIS ...................................71
10. ODLAGANJE U OTPAD .................................72
Prevod originalnog uputstva.
Deca starija od 8 godina, osobe sa sma-
njenim fizičkim, senzornim ili mentalnim
sposobnostima kao i one s nedovoljnim isku-
stvom i znanjem smeju da rukuju ovim proizvo-
dom samo uz nadzor ili nakon upućivanja u nje-
govu sigurnu upotrebu i eventualne povezane
GAR_09870-20.960.05_2024-02-28.indd 68GAR_09870-20.960.05_2024-02-28.indd 68 28.02.24 16:0828.02.24 16:08
69
sr
b) Pre upotrebe treba proveriti ima li na uređaju oštećene, nedostajuće ili
pogrešno postavljene zaštitne opreme ili štitnika.
c) Nikada nemojte da koristite uređaj kada su druge osobe, naročito deca ili
životinje u blizini.
3 Rad
a) Uklonite priključne i produžne kablove od reznog mehanizma.
b) Sve vreme korišćenja uređaja nosite zaštitu za oči kao i čvrstu obuću.
c) Izbegavajte da koristite uređaj kada su vremenski uslovi loši, a posebno ako
postoji opasnost od udara groma.
d) Uređaj koristite samo pri dnevnoj svetlosti ili dobrom veštačkom osvetljenju.
e) Nikada nemojte da koristite mašinu ako su poklopac ili zaštitna oprema
oštećeni odnosno bez njih.
f) Uključite motor samo ukoliko su Vam šake i stopala izvan domašaja reznog
mehanizma.
g) Uređaj uvek odvojite sa strujnog napajanja (tj. izvadite utikač iz utičnice,
odvojite blokirni mehanizam ili odvojivu bateriju)
1) uvek kada uređaj ostavljate bez nadzora;
2) pre nego što uklonite blokadu;
3) pre provere, čišćenja ili uređivanja uređaja;
4) nakon kontakta sa stranim telom;
5) uvek kada uređaj počne neuobičajeno da vibrira.
h) Oprez od povreda stopala i šaka reznim mehanizmom.
i) Uvek se uverite u to da na ventilacionim otvorima nema nikakvih stranih tela.
4 Održavanje i čuvanje
a) Uređaj uvek odvojite s napajanja (tj. izvucite utikač s mreže napajanja,
uklonite blokirni mehanizam ili izvadite odvojivu bateriju) pre nego što započ-
nete s radovima održavanja ili čišćenja.
b) Koristite samo one rezervne delove i pribor koje preporuči proizvođač.
c) Redovno proveravajte i održavajte uređaj. Uređaj predajte na popravku samo
nadležnoj radionici.
d) Ako ne koristite uređaj, čuvajte ga van dohvata dece.
Dodatne bezbednosne napomene
Bezbednost pri radu s električnom strujom
OPASNOST! Zastoj rada srca!
Oko proizvoda se tokom rada stvara elektromagnetsko polje. Pod odre-
đenim okolnostima ono može da utiče na način rada aktivnih ili pasivnih
medicinskih implantata. Kako bi se umanjila opasnost od nastanka situa-
cija u kojima su moguće teške ili čak smrtonosne povrede, osobama sa
medicinskim implantatima preporučujemo da se pre korišćenja ovog ure-
đaja posavetuju sa svojim lekarom i proizvođačem implantata.
Kablovi
Za minimalne poprečne preseke produžnih kablova pogledajte sledeću tabelu:
Napon Dužina kabla Poprečni presek
230 – 240 V / 50 Hz do 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Nemojte da koristite proizvod u blizini vode kao ni za održavanje ribnjaka.
Lična bezbednost
OPASNOST! Opasnost od gušenja!
Sitniji delovi mogu lako da se progutaju. Postoji opasnost od gušenja
male dece plastičnom kesom. Tokom montaže držite malu decu na
dovoljnoj udaljenosti.
U slučaju jakih vibracija proverite da li je poklopac kalema oštećen.
Pre upotrebe proverite stanje potrošnog rebra.
Premeštajte proizvod držeći ga za prednju ručku.
Nosite opremu i sredstva za ličnu zaštitu na radu.
Nosite rukavice kada čistite rezni mehanizam.
Uvek nosite opremu za zaštitu očiju.
Zaštitna oprema kao što su rukavice, neklizajuće sigurnosne cipele ili zaštita
za sluh, koju je potrebno nositi u određenim okolnostima, smanjuju opasnost
od povređivanja.
Budite oprezni kada nameštate proizvod kako ne biste zaglavili prste između
pokretnih i nepokretnih delova mašine odnosno prilikom sastavljanja štitnika.
Za čišćenje štitnika ili drugih delova trimer-kosilice nemojte da koristite vodu ili
hemijska sredstva.
Sve navrtke i vijci moraju da budu zategnuti, kako bi se zagarantovala radna
bezbednost proizvoda.
Nikada nemojte da rastavljate proizvod više od onoga kakav je bio u stanju
isporuke.
Upozorenje! Dok nosite opremu za zaštitu sluha ili ako ste zaglušeni bukom rada
proizvoda može Vam se dogoditi da prečujete ako Vam se neko približava.
Pri radu i transportu posebnu pažnju obratite na opasnost koja može da preti
drugim ljudima.
Budite oprezni, pazite na ono što radite i koristite zdrav razum kada radite
elektroalatom.
VAŽNO!
Pažljivo pročitajte ovo uputstvo za upotrebu i sačuvajte ga za kasnije.
Simboli na proizvodu:
Pročitajte uputstvo za rad.
Održavajte razmak.
Uvek nosite odobrenu zaštitu za sluh.
Uvek nosite odobrenu zaštitu za vid.
Uređaj nemojte da izlažete kiši.
OPASNOST! Opasnost od povreda drugih osoba!
Udaljite druge osobe iz područja u kome radite.
Strujni utikač odmah izvucite iz utičnice, ako je kabl oštećen
ili presečen.
Opšte bezbednosne napomene
Bezbednost pri radu s električnom strujom
OPASNOST! Strujni udar!
Opasnost od povreda usled strujnog udara.
v Proizvod mora da se napaja strujom preko FI sklopke (RCD) sa
nominalnom okidnom strujom od najviše 30 mA.
OPASNOST! Opasnost od povreda!
U slučaju nenamernog okretanja rezne niti ili pokretanja proizvoda
postoji opasnost od posekotina.
v Proizvod odvojite od strujne mreže pre nego što započnete sa rado-
vima održavanja ili zamenom komponenti. Pri tome utičnica mora da
bude u Vašem vidnom polju.
Izbegavajte neprirodan stav tela i uvek održavajte ravnotežu kako biste u svakom
trenutku imali sigurno uporište na nagnutim terenima. Krećite se hodajući, ne
trčeći.
Opasne pokretne delove smete da dodirujete samo nakon što se sasvim
zaustave i nakon što mašinu odvojite s izvora napajanja.
Dok mašina radi obavezno uvek nosite čvrstu obuću i dugačke pantalone.
Siguran rad
1 Obuka
a) Pažljivo pročitajte uputstvo. Upoznajte se sa pokretnim delovima i stručnim
korišćenjem mašine.
b) Nikada nemojte dozvoliti deci ili osobama koje nisu upoznate s ovim
uputstvom da koriste mašinu. Moguće je da je lokalnim propisima određena
minimalna starost korisnika mašine.
c) Treba imati u vidu da je sam rukovalac odgovaran za nesreće ili ugrožavanje
drugih osoba i njihovog vlasništva.
2 Priprema
a) Pre upotrebe treba proveriti ima li na priključnim i produžnim kablovima znako-
va oštećenja ili starenja. Ako se kabl ošteti tokom upotrebe, odmah ga treba
odvojiti od električne mreže. NEMOJTE DODIRIVATI KABL PRE NEGO ŠTO
GA ODVOJITE OD ELEKTRIČNE MREŽE. Nemojte da koristite uređaj ako
je električni kabl oštećen ili pohaban.
1. BEZBEDNOSNE NAPOMENE
opasnosti. Deca ne smeju da se igraju sa proizvo-
dom. Deca ne smeju da ga čiste i održavaju bez
nadzora. Deci mlađoj od 16 godina ne preporu-
čujemo korišćenje proizvoda.
Namenska upotreba:
Trimer-kosilica proizvođača GARDENA namenjena je za potkresivanje
irezanje travnatih površina u okućnicama ili baštama.
Proizvod nije namenjen za dugotrajnu upotrebu.
OPASNOST! Opasnost od telesnih povreda!
v Proizvod ne sme da se koristi za rezanje živice, usitnjavanje
materijala niti kompostiranje.
GAR_09870-20.960.05_2024-02-28.indd 69GAR_09870-20.960.05_2024-02-28.indd 69 28.02.24 16:0828.02.24 16:08
70
sr
2. MONTAŽA
OPASNOST! Opasnost od telesnih povreda!
Postoji opasnost od posekotina u slučaju nehotičnog
pokretanja proizvoda.
v Sačekajte da se rezna nit zaustavi pa odvojite proizvod sa
napajanja pre nego što počnete da sastavljate proizvod.
Montaža štitnika i okvira za zaštitu biljaka [ sl. A1 / A2 ]:
OPASNOST!
v Proizvod sme da se koristi samo s postavljenim štitnikom.
1. Postavite prednji deo štitnika
3
na reznu glavu
1
tako da se uglavi.
2. Nagurajte zadnji deo štitnika
2
do kraja na reznu glavu
1
.
3. Pažljivo zategnite oba vijka
4
.
4. Postavite okvir za zaštitu biljaka
5
na reznu glavu
1
tako da se uglavi.
3. RUKOVANJE
OPASNOST! Opasnost od telesnih povreda!
Postoji opasnost od posekotina u slučaju nehotičnog
pokretanja proizvoda.
v Sačekajte da se rezna nit zaustavi pa odvojite proizvod sa
napajanja pre nego što počnete da priključujete, podešavate
ili premeštate proizvod.
Priključivanje trimer-kosilice [ sl. O1 ]:
OPASNOST! Strujni udar!
Da biste izbegli oštećenja strujnog kabla, morate položiti
produžni kabl u kablovski rasteretnik.
v Pre rukovanja trimer-kosilicom položite produžni kabl
u kablovski rasteretnik.
1. Postavite produžni kabl
8
sa petljom u kablovski rasteretnik
9
pa
zategnite petlju.
2. Utikač
0
trimer-kosilice utaknite u priključnicu
q
produžnog kabla
8
.
3. Spojite produžni kabl
8
sa napajanjem.
Podešavanje radnog položaja:
Radni položaj 1 [ sl. O2 ]:
Za standardno košenje.
Radni položaj 2 [ sl. O3 /O4 ]:
Košenje ispod prepreka.
Za rezanje ispod prepreka možete spustiti upravljač iz standardnog
položaja 1 u dva niža položaja 2 ili 3.
1. Postavite trimer na tlo.
2. Držite trimer za upravljač
7
obema rukama tako da jednim prstom
možete držati taster za deblokadu
w
pritisnutim.
3. Pritisnite taster za deblokadu
w
pa spustite upravljač
7
u željeni
položaj.
4. Otpustite taster za deblokadu
w
pa ponovo uglavite upravljač
7
.
Radni položaj 3 (samo za art. 9872 / 9874) [ sl. O5 /O6 ]:
Koristite za oivičavanje travnatih površina.
PAŽNJA! Trimer-kosilica sme da se koristi samo ako je rezna glava
uglavljena na 0° ili 90°.
Rezna glava
1
može da se okrene za 90° samo kada je upravljač
u standardnom položaju 1.
1. Držite trimer za upravljač
7
obema rukama tako da jednim prstom
možete držati taster za deblokadu
e
pritisnutim.
Nemojte da koristite elektroalat ako ste umorni ili pod uticajem droga, alkohola
ili lekova.
Samo jedan trenutak nesmotrenosti pri radu elektroalatom može da dovede
do ozbiljnih povreda.
2. Pritisnite taster za deblokadu
e
pa okrenite reznu glavu
1
sa 0° na 90°
tako da se uglavi.
3. Otpustite taster za deblokadu
e
pa ponovo uglavite upravljač
7
.
Podešavanje dužine upravljača [ sl. O7 ]:
OPASNOST!
Proizvod ne sme da se koristi kada je upravljač sasvim uvučen
(transportni položaj).
1. Otpustite steznu čauru
6
.
2. Izvucite upravljač
7
na željenu dužinu.
3. Ponovo zategnite steznu čauru
6
.
Podešavanje položaja dodatne drške [ sl. O8 ]:
Položaj dodatne drške može da se prilagodi telesnoj visini korisnika.
1. Povucite polugu
r
.
2. Iskrenite dodatnu dršku
t
u željeni položaj.
3. Ponovo otpustite polugu
r
.
Ako je visina kosilice ispravno podešena, korisnik pri radu stoji uspravno,
a rezna glava je u radnom položaju 1 neznatno nagnuta prema napred.
v Držite trimer za glavni rukohvat
z
i dodatnu dršku
t
tako da rezna
glava bude neznatno nagnuta prema napred.
Podešavanje okvira za zaštitu biljaka:
– Radni položaj [ sl. O9 ]
– Parkirni položaj [ sl. O10 ]
v Povucite okvir za zaštitu biljaka
5
pa ga gurnite u željeni položaj tako
da se uglavi.
Pokretanje trimer-kosilice [ sl. O11 ]:
OPASNOST! Opasnost od telesnih povreda!
Postoji opasnost od povreda ako se proizvod prilikom
otpuštanja pokretačke poluge ne zaustavi.
v Nemojte da premošćavate sigurnosnu opremu niti prekidače.
Tako recimo pokretačku polugu nemojte pričvršćivati za ručku.
Pokretanje:
1. Jednom rukom držite dodatnu dršku
t
.
2. Drugom rukom držite glavni rukohvat
z
pa povucite pokretačku
polugu
u
.
Trimer-kosilica se pokreće.
PAŽNJA! Izbegavajte da rezna nit dođe u kontakt sa tvrdim predmetima
(zidovima, kamenjem, ogradama i sl.), kako biste sprečili da se pohaba ili
odlomi.
Zaustavljanje:
v Otpustite pokretačku polugu
u
.
Trimer-kosilica se zaustavlja.
Produžavanje rezne niti (automatski impulsni rad) [ sl. O12 / O13 ]:
Automatski impulsni rad se aktivira dok motor radi.
Samo kada je nit maksimalno dugačka postiže se čist rez. Prilikom
prvog puštanja u rad eventualno treba više puta produžiti reznu nit.
Samo za art. 9872 / 9874: Rezna nit ne sme da se produžava kad je
u radnom položaju 3.
1. Pokrenite trimer-kosilicu.
2. Držite reznu glavu
1
paralelno u odnosu na tlo pa je nakratko impulsno
pokrećite na čvrstoj podlozi (izbegavajte duži neprekidan pritisak).
Rezna nit
i
se automatski čujno produžava i graničnik niti
o
je postavlja
na ispravnu dužinu. Ako je potrebno, više puta uzastopce lagano lupnite
uređajem o tlo.
4. ODRŽAVANJE
OPASNOST! Opasnost od telesnih povreda!
Postoji opasnost od posekotina u slučaju nehotičnog
pokretanja proizvoda.
v Sačekajte da se rezna nit zaustavi pa odvojite proizvod sa
napajanja pre nego što započnete sa radovima na održavanju
proizvoda.
GAR_09870-20.960.05_2024-02-28.indd 70GAR_09870-20.960.05_2024-02-28.indd 70 28.02.24 16:0828.02.24 16:08
71
srsr
Čišćenje trimer-kosilice [ sl. M1 ]:
OPASNOST! Opasnost od telesnih povreda!
Opasnost od povreda i rizik od oštećenja proizvoda.
v Ne uranjajte proizvod u vodu i nemojte ga prati mlazom
vode (naročito ne mlazom vode pod visokim pritiskom).
v Za čišćenje nemojte da koristite nikakve hemikalije,
uključujući benzin i rastvarače. Neki od njih mogu da
unište važne plastične delove.
Ventilacioni otvori moraju uvek da budu čisti.
1. Otvore za vazduh
p
čistite mekanom četkom (nemojte u tu svrhu
da koristite odvijač).
2. Sve pokretne delove čistite nakon svake upotrebe. Naročito se
pobrinite da uklonite ostatke trave i prljavštinu iz štitnika
2
.
5. SKLADIŠTENJE
Za vreme nekorišćenja:
Proizvod morate da čuvate van domašaja dece.
1. Odvojite trimer-kosilicu s napajanja.
2. Očistite trimer-kosilicu (vidi 4. ODRŽAVANJE).
3. Trimer-kosilicu čuvajte na suvom, zatvorenom prostoru zaštićenom
od mraza.
6. OTKLANJANJE GREŠAKA
OPASNOST! Opasnost od telesnih povreda!
Postoji opasnost od posekotina u slučaju nehotičnog
pokretanja proizvoda.
v Sačekajte da se rezna nit zaustavi pa odvojite proizvod sa
napajanja pre nego što počnete da popravljate proizvod.
Zamena kalema sa reznom niti [ sl. T1 / T2 / T3 ]:
OPASNOST! Opasnost od telesnih povreda!
Opasnost od povreda metalnim reznim elementima.
v Nemojte da koristite metalne rezne elemente, rezervne delove
niti delove pribora koje preduzeće GARDENA nije prethodno
odobrilo.
v Koristite samo originalne kaleme sa reznom niti proizvođača
GARDENA.
Ako potrošno rebro
l
više nije vidljivo, zamenite poklopac kalema
a
.
Obratite se servisnoj službi preduzeća GARDENA.
Rezervne kaleme sa reznom niti možete da nabavite kod distributera
GARDENA proizvoda ili direktno od servisne službe preduzeća
GARDENA.
• GARDENA kalem sa reznom niti za trimer-kosilicu, art. 5307
1. Poklopac kalema
a
pritisnite istovremeno na obe žabice
s
pa ga
skinite.
2. Izvadite kalem sa reznom niti
d
.
3. Uklonite svu moguću prljavštinu iz držača kalema
f
.
4. Reznu nit
i
novog kalema sa reznom niti
d
izvucite za oko 15 cm iz
ušice plastičnog prstena
g
.
5. Provucite reznu nit
i
kroz metalnu čauru
h
.
6. Provucite reznu nit
i
oko skretnog klina
j
.
7. Postavite kalem sa reznom niti
d
u držač kalema
f
.
8. Postavite poklopac kalema
a
na držač kalema
f
tako da obe
žabice
s
čujno dosednu.
Uverite se da rezna nit nije prignječena.
Ako poklopac kalema
a
ne može da se postavi, okrećite kalem sa
reznom niti
d
napred-nazad dok se kalem sa reznom niti
d
sasvim ne
nađe u držaču kalema
f
.
Na prihvatnik kalema
k
na trimer-kosilici može se postaviti dodatni kalem
sa reznom niti.
v Utisnite kalem sa reznom niti
d
u prihvatnik kalema
k
tako da se
uglavi.
Problem Mogući uzroci Pomoć
Trimer-kosilica ne reže Rezna nit je istrošena ili
prekratka.
v Produžite reznu nit
(vidi 3. RUKOVANJE
“Produžavanje rezne niti
(automatski impulsni rad)
”).
Rezna nit je istrošena. v Zamenite kalem sa reznom
niti.
Rezna nit je uvučena u kalem
ili je zavarena.
v Izvucite reznu nit iz kalema.
Rezna nit ne može da se
produži ili je brzo potrošena
Nit je postala suviše suva ili
krta (npr. preko zime).
v Ostavite kalem sa reznom
niti oko 10 sati u vodi.
Rezna nit ima učestali kontakt
sa tvrdim predmetima.
v Izbegavajte da rezna nit
dođe u kontakt sa tvrdim
predmetima.
Trimer-kosilica se ne
pokreće
Motor je blokiran. v Uklonite prepreku.
Ponovo pokrenite.
Trimer-kosilica ne može
da se zaustavi
Pokretačka poluga se
zaglavila.
v Odvojite trimer-kosilicu
sa napajanja pa otkočite
pokretačku polugu.
Trimer-kosilica jako vibrira
Poklopac kasete
a
je veoma
prljav ili je prljan držač kasete
sa niti
f
.
v Uklonite svu prljavštinu sa
poklopca kasete
a
i držača
kasete sa niti
f
.
NAPOMENA: U slučaju drugih smetnji obratite se servisnom centru preduzeća
GARDENA. Popravke prepustite samo stručnjacima servisnih centara preduzeća
GARDENA ili specijalizovanim prodavcima koje je u tu svrhu ovlastila GARDENA.
7. TEHNIČKI PODACI
Trimer-kosilica
Jedinica Vrednost
(art. 9870)
Vrednost
(art. 9872)
Vrednost
(art. 9874)
Nominalna snaga W 450 550 650
Napon el. mreže V (AC) 230 230 230
Frekvencija el. mreže Hz 50 50 50
Širina reza cm 25 28 28
Broj obrtaja kalema
sa reznom niti
obr./min 11800 11500 11500
Zaliha rezne niti m 6 6 6
Produženje rezne niti
Automatski
impulsni rad
Automatski
impulsni rad
Automatski
impulsni rad
Težina kg 2,6 2,8 3,0
Nivo zvučnog pritiska L
pA
1)
Nepouzdanost k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Nivo zvučne snage L
WA
2)
:
izmeren/garantovan
Nepouzdanost k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Vibracije šaka-ruka a
vhw
1)
Nepouzdanost k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Merni postupak prema:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
NAPOMENA: Navedena vrednost emisije vibracija izmerena je u skladu sa
normiranim postupkom ispitivanja i može da se koristi za poređenje sa nekim
drugim elektroalatom. Ta vrednost takođe može da se koristi za privremenu
procenu izloženosti. Vrednost emisije vibracija može da varira tokom stvarne primene
elektroalata.
8. PRIBOR / REZERVNI DELOVI
GARDENA Kalem sa reznom
niti za trimer-kosilicu
Za zamenu istrošenog kalema sa reznom niti. art. 5307
GARDENA Rezervni
poklopac kalema
Može se poručiti preko GARDENA servisa.
GARDENA Komplet
točkova za trimer
(samo za art. 9872 / 9874)
Za jednostavno oivičavanje travnatih površina. art. 9880
9. GARANCIJA / SERVIS
9.1 Registracija proizvoda:
Registrujte proizvod na stranici gardena.com/registration.
GAR_09870-20.960.05_2024-02-28.indd 71GAR_09870-20.960.05_2024-02-28.indd 71 28.02.24 16:0828.02.24 16:08
72
sr
9.2 Servis:
Pronađite aktuelne kontakt informacije našeg servisnog centra na zadnjoj
stranici i na mreži:
• https://www.gardena.com/int/support/advice/contact/
10. ODLAGANJE U OTPAD
(u skladu sa Dir. 2012/19/EU / S.I. 2013 No. 3113)
Proizvod ne sme da se baci u običan komunalni otpad.
Morate da ga odložite u skladu sa važećim lokalnim
propisima o zaštiti životne sredine.
VAŽNO!
v Rashodovan proizvod predajte Vašem lokalnom reciklažnom
odlagalištu.
uk
uk Тримери
1. ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ........................72
2. МОНТАЖ ...........................................73
3. ОБСЛУГОВУВАННЯ ..................................73
4. ДОГЛЯД ............................................74
5. ЗБЕРІГАННЯ ........................................74
6. УСУНЕННЯ НЕСПРАВНОСТЕЙ .........................74
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ..........................75
8. КОМПЛЕКТУЮЧІ / ЗАПЧАСТИНИ .......................75
9. ГАРАНТІЯ / СЕРВІСНЕ ОБСЛУГОВУВАННЯ ...............75
10. УТИЛІЗАЦІЯ .........................................75
Це переклад оригіналу інструкції.
Діти віком від 8 років і старші, а також
особи з обмеженими фізичними, сен-
сорними або розумовими здібностямиабо
звідсутністю досвіду й знань можуть вико-
ристовувати даний виріб, якщо вони перебу-
вають під доглядом або пройшли інструктаж
з безпечного використання виробу й розу-
міють пов‘язані із цим ризики. Дітям заборо-
няється гратися з виробом. Чищення та
технічне обслуговування, вико нуване корис-
тувачем, не повинні проводитися дітьми без
догляду. Ми рекомендуємо використання
виробу підлітками тільки після досягнення
16років.
Належне застосування:
GARDENA Тример призначений для вирівнювання і стрижки
газонів і трав’яних лужків довкола приватних будинків і на садових
ділянках.
Виріб не призначений для тривалої експлуатації.
НЕБЕЗПЕКА! Небезпека отримання травми!
v Не використовуйте виріб для підстригання живоплоту,
подрібнення мате ріалу чи компостування.
Дотримуйтесь дистанції.
Завжди одягайте сертифіковані засоби органів слуху.
Завжди одягайте сертифіковані засоби захисту очей.
Не піддавати впливу дощу.
НЕБЕЗПЕКА!
Небезпека травмування інших осіб!
Не допускайте інших осіб у робочу зону.
Негайно вийміть вилку з розетки у випадку, якщо кабель
пошкоджений або перерізаний.
Загальні вказівки з техніки безпеки
Електробезпека
НЕБЕЗПЕКА! Ураження струмом!
Небезпека отримання травми через ураження струмом.
v Живлення виробу має здійснюватися через через пристрій захис-
ного відключення (ПЗВ), номінальний залишковий струм спрацьо-
вування якого не повинен перевищувати 30 мА.
НЕБЕЗПЕКА! Небезпека отримання травм!
При випадковому обертанні ріжучого корду або запуску виробу
можна порізатись.
v Від’єднайте виріб від електромережі перед проведенням робіт
з технічного обслуговування або заміною деталей. Відключена
вилка повинна знаходитися у вашому полі зору.
Уникайте неправильних положень тіла і завжди утримуйте рівновагу, щоб
ви у будь-який час змогли стійко стояти на схилах. Ходіть, не бігайте.
Не торкайтеся жодних рухомих небезпечних частин до того, як машина
не буде відключена від електричної мережі, і небезпечні рухомі частини
не зупиняться повністю.
Під час експлуатації машини завжди надівайте міцне взуття та довгі брюки.
Безпечна експлуатація
1 Навчання
a) Прочитайте уважно інструкцію. Ознайом теся з елементами керування
пристрою та його належним використанням.
б) У жодному разі не дозволяйте особам, що не ознайомилися з інструк-
цією, або дітям використовувати пристрій. Діючі місцеві закони
можуть обмежувати вік користувача.
в) Зверніть увагу на те, що користувач сам відповідає за аварії або ство-
рення небезпечних ситуацій для інших осіб або їх майна.
2 Підготовка
a) Перед використанням необхідно перевірити сполучний кабель
і подовжувач на наявність слідів ушкоджень або старіння. Якщо під
час використання кабель буде ушкоджений, негайно від‘єднайте
його від електромережі.
НЕ ТОРКАЙТЕСЯ КАБЕЛЮ ДОКИ ВІН НЕ БУДЕ ВІДКЛЮЧЕНИЙ ВІД
ЕЛЕКТРОМЕРЕЖІ.
Не використовуйте пристрій, якщо кабель ушкоджений або зносився.
б) Перед використанням пристрій необхідновізуально перевірити на
предмет ушкоджених, відсутніх або неправильно встановлених захис-
них пристосувань або кожухів.
в) Ніколи не експлуатуйте пристрій, якщо поруч знаходяться люди,
особливо діти, або свійські тварини.
3 Експлуатація
a) Сполучний кабель і подовжувач необхідно тримати подалі від ріжучого
пристосування.
б) Обов‘язково необхідно використовувати засоби захисту очей й міцне
взуття протягом усієї експлуатації пристрою.
в) Необхідно уникати використання пристрою за поганих погодніх умов,
особливо у випадку небезпеки виникнення блискавки.
г) Використовуйте пристрій тільки при денному світлі або при достат-
ньому штучному освітленні.
д) Ніколи не використовуйте машину з ушкодженим захисним кожухом
або захисним пристосуванням, або без захисного кожуха чи захисних
пристосувань.
е) Мотор запускати тільки тоді, коли руки й ноги перебувають поза
досяжністю ріжучого пристрою.
є) Завжди від‘єднуйте пристрій від електромережі (тобто виймайте вилку
з розетки, вилучіть блокувальне пристосування або знімну батарею
1) завжди, коли пристрій залишається без догляду;
2) перед видаленням блокування;
ВАЖЛИВО!
Ретельно прочитайте цю інструкцію з експлуатації та збережіть її,
щоб при необхідності можна було звернутися до неї.
Символи на виробі:
Прочитайте інструкцію з експлуатації.
1. ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ
GAR_09870-20.960.05_2024-02-28.indd 72GAR_09870-20.960.05_2024-02-28.indd 72 28.02.24 16:0828.02.24 16:08
uk
73
3) Перед перевіркою, чищенням або обробкою пристрою;
4) після контакту зі стороннім предметом;
5) завжди, якщо пристрій починає незвичайно вібрувати
ж) Остерігайтеся травм рук і ніг, викликаних ріжучим пристосуванням.
з) Постійно перевіряйте, щоб у вентиляційних отворах не було сторонніх
тіл.
4 Технічне обслуговування та зберігання
a) Перед виконанням робіт з догляду або очищення машину потрібно
відключити від мережі електроживлення (тобто витягнути штекер
з розетки, витягнути блокуючий пристрій або знімну батарею).
б) Повинні використовуватися запасні частини й комплектуючі, рекомен-
довані виробником.
в) Необхідно регулярно перевіряти й обслуговувати пристрій.
Пристрій необхідно ремонтувати тільки в майстерні гарантійного
ремонту.
г) Якщо пристрій не використовується, зберігайте його поза досяжністю
дітей.
Додаткові вказівки з техніки безпеки
Електробезпека
НЕБЕЗПЕКА! Зупинка серця!
Цей виріб під час експлуатації створює електромагнітне поле. Це
поле при певних умовах може створити негативний вплив на роботу
активних або пасивних медичних імплантатів. Щоб виключити небез-
печні ситуації, які можуть призвести до тяжких або смертельних
травм, особи з медичним імплантатом перед використанням цього
виробу повинні проконсультуватися зі своїм лікарем і виробником
імплантату.
Кабель
При використанні подовжувальних кабелів вони повинні відповідати
мінімальним перетинам в нижченаведеній таблиці:
Напруга Довжина кабелю Перетин
230 – 240 В / 50 Гц До 20 м 1,5 мм
2
230 – 240 В / 50 Гц 20 – 50 м 2,5 мм
2
Забороняється використовувати виріб біля води або для догляду за
ставками.
Особиста безпека
НЕБЕЗПЕКА! Небезпека задухи!
Дрібні частини можуть бути легко проковтнуті. Через поліетиле-
новий мішок існує небезпека задухи для маленьких дітей.
Не допускайте маленьких дітей до місця збірки.
У разі сильних вібрацій перевірте кришку котушки на наявність пошко-
джень.
Перед використанням переконайтесь у тому, що швидкозношуване
ребро в порядку.
Транспортування за передню ручку.
Завжди використовуйте засоби індивідуального захисту.
Вдягайте рукавиці, щоб очистити ріжучий пристрій.
Завжди надівайте засоби захисту очей.
Такі захисні засоби, як рукавиці, нековзне захисне взуття або захисні
навушники, які використову ютьсяу відповідних умовах, знижують ризик
травмування.
Будьте обережні під час налаштування виробу, уникайте затискання
пальців між рухомими й нерухомими частинами машини або під час
збирання захисного кожуху.
Не використовуйте для чищення захисних пристосувань або інших
частин тримера воду або хімічні речовини.
Всі гайки, гвинти і гвинти мають бути добре затягнуті, щоб виріб був
у безпечному робочому стані.
Не розбирайте виріб на більшу кількість частин, чим при постачанні.
Застереження! При використанні індивідуальних засобів захисту органів
слуху і внаслідок шуму, який виробляє виріб, користувач може не
помітити наближення людей.
Під час експлуатації і транспортування особливо стежте за тим, щоб не
виникла небезпека для інших людей.
Будьте уважні, слідкуйте за тим, що Ви робите і керуйтеся здоровим
глуздом при роботі з електроприладами.
Не користуйтеся електроінструментом у той час, якщо Ви втомилися
або перебуваєте під впливом наркотиків, алкоголю або лікарських
засобів.
Одна мить неуважності при використанні електроінструментів може
призвести до серйозних травм.
2. МОНТАЖ
НЕБЕЗПЕКА! Небезпека отримання травми!
Небезпека отримання порізу при випадковому запуску
виробу.
v Зачекайте, доки зупиниться ріжучий корд та відключіть
виріб від мережі електроживлення, перш ніж встановлю-
вати виріб.
Встановлення захисного кожуха й обмежувача для захисту
рослин [ зобр. A1 / A2 ]:
НЕБЕЗПЕКА!
v Виріб можна використовувати тільки тоді, якщо встановле-
ний запасний кожух.
1. Надягніть передню частину захисного кожуха
3
на голівку
тримера
1
, доки вона не защепнеться.
2. Надягніть задню частину захисного кожуха
2
до упору на
голівку тримера
1
.
3. Обережно затягніть обидва гвинти
4
.
4. Надягніть обмежувач для захисту рослин
5
на голівку
тримера
1
, доки він не защепнеться.
3. ОБСЛУГОВУВАННЯ
НЕБЕЗПЕКА! Небезпека отримання травми!
Небезпека отримання порізу при випадковому запуску
виробу.
v Зачекайте, доки зупиниться ріжучий корд та відключіть
виріб від мережі електроживлення, перш ніж підключати,
налаштовувати або транспортувати виріб.
Підключення тримера [ зобр. O1 ]:
НЕБЕЗПЕКА! Ураження струмом!
Для уникнення пошкодження кабелю живлення необхідно
вставити подовжувач у пристрій для розвантаження кабелю
від натягу.
v Перед використанням тримера вставте подовжувач
у пристрій для розвантаження кабелю від натягу.
1. Вставте подовжувач
8
петлею у пристрій для розвантаження
кабелю від натягу
9
й затягніть петлю.
2. Вставте штекер
0
тримера у гніздо
q
подовжувача
8
.
3. Підключіть подовжувач
8
до мережі електроживлення.
Встановлення тримера в робоче положення:
Робоче положення 1 [ зобр. O2 ]:
Стандартна обрізка.
Робоче положення 2 [ зобр. O3 /O4 ]:
Обрізка під перешкодою.
Для підстригання під перешкодами рукоятку можна опустити
з положення за замовчуванням 1 у два нижні положення 2 або 3.
1. Встановіть тример на землю.
2. Тримайте тример обома руками за рукоятку
7
таким чином,
щоб ви могли натиснути пальцем на фіксатор
w
.
3. Натисніть на фіксатор
w
й опустіть рукоятку
7
в бажане
положення.
4. Відпустіть фіксатор
w
, після чого рукоятка
7
має знову
зафіксуватися.
Робоче положення 3 (тільки номер артикулу 9872 / 9874)
[ зобр. O5 /O6 ]:
Підстригання по краях газону.
УВАГА! Тример можна використовувати тільки в тому випадку,
якщо ріжуча головка тримера зафіксовано на 0° або 90°.
Для обертання головки тримера
1
на 90° рукоятку потрібно
знову встановити у положення за замовчуванням 1.
GAR_09870-20.960.05_2024-02-28.indd 73GAR_09870-20.960.05_2024-02-28.indd 73 28.02.24 16:0828.02.24 16:08
uk
74
1. Тримайте тример обома руками за рукоятку
7
таким чином,
щоб ви могли натиснути пальцем на фіксатор
e
.
2. Натисніть на фіксатор
e
і поверніть голівку тримера
1
з 0° на
90°, доки вона не защепнеться.
3. Відпустіть фіксатор
e
, після чого рукоятка
7
має знову
зафіксуватися.
Регулювання висоти рукоятки [ зобр. O7 ]:
НЕБЕЗПЕКА!
Виріб не можна використовувати, коли рукоятка повністю
складена (положення для транспортування).
1. Ослабте затискну втулку
6
.
2. Витягніть рукоятку
7
на потрібну довжину.
3. Знову затягніть затискну втулку
6
.
Регулювання положення додаткової ручки [ зобр. O8 ]:
Положення додаткової ручки може бути відрегульоване відповідно
до вашого зросту.
1. Потягніть за важіль
r
.
2. Нахиліть додаткову ручку
t
в необхідне положення.
3. Знову відпустіть важіль
r
.
Якщо тример відрегульовано за зрістом правильно, то поло-
женнятіла буде вертикальним, а головка тримера в робочому
положенні 1 трохи нахилена вперед.
v Тримайте тример за основну ручку
z
та додаткову ручку
t
таким чином, щоб голівка тримера була злегка нахилена
вперед.
Регулювання обмежувача для захисту рослин:
– Робоче положення [ зобр. O9 ]
– Положення збереження [ зобр. O10 ]
v Відтягніть обмежувач для захисту рослин
5
та встановіть його
в потрібне положення таким чином, щоб він зафіксувався.
Запуск тримера [ зобр. O11 ]:
НЕБЕЗПЕКА! Небезпека отримання травми!
Існує загроза отримання травми, якщо виріб не зупи-
ниться після того, як був відпущений пусковий важіль.
v Не обходьте захисні пристосування або вимикач.
Наприклад, не закріплюйте пусковий важіль за ручку.
Запуск:
1. Тримайте додаткову ручку
t
однією рукою.
2. Тримайте другою рукою за основну рукоятку
z
і потягніть за
пусковий важіль
u
.
Тример запуститься.
УВАГА! Уникайте контакту ріжучого корду з твердими предметами
(стіни, каміння, паркани тощо) для запобігання зношуванню та
поломці ріжучого корду.
Зупинка:
v Відпустіть стартовий важіль
u
.
Тример зупиниться.
Подовження ріжучого корду (крокова автоматика)
[ зобр. O12 / O13 ]:
Крокова автоматика включається при працюючому моторі.
Тільки при максимальній довжині ріжучого корду досяга ється
чиста стрижка газону. При першому використанні може знадоби-
тися декілька разів подовжити ріжучий корд.
Тільки номер артикулу 9872 / 9874: Подовжувати ріжучий корд
у робочій позиції 3 не можна.
1. Запустіть тример.
2. Утримуйте головку тримера
1
паралельно до землі й коротко
торкніться до твердої основи (уникайте трива лого безперерв-
ного натискання).
Ріжучий корд
i
автоматично подовжується з чутним спрацьову-
ванням перемикача й досягає потрібної довжини завдяки обмежу-
вачу корду
o
. Якщо необхідно, то торкніться багато раз підряд.
4. ДОГЛЯД
НЕБЕЗПЕКА! Небезпека отримання травми!
Небезпека отримання порізу при випадковому запуску
виробу.
v Зачекайте, доки зупиниться ріжучий корд та відключіть
виріб від мережі електроживлення, перш ніж обслугову-
вати виріб.
Чищення тримера [ зобр. M1 ]:
НЕБЕЗПЕКА! Небезпека отримання травми!
Загроза отримання травми і ризик пошкодження
виробу.
v Не очищуйте виріб водою або під струменем води
(особливо під високим тиском).
v Не очищуйте хімікатами, включаючи бензин, або розчин-
никами. Деякі з них можуть пошкодити важливі пластикові
деталі.
Вентиляційні отвори мають бути завжди чистими.
1. Очистіть вентиляційні отвори
p
м‘якою щіткою
(не використовуйте викрутку).
2. Після кожного використання очищайте всі рухомі частини.
Видаліть особливо залишки трави й бруду з захисного
кожуха
2
.
5. ЗБЕРІГАННЯ
Виведення з експлуатації:
Виріб повинен зберігатися в недоступному для дітей місці.
1. Відключіть тример від мережі електроживлення.
2. Очистіть тример (див. 4. ДОГЛЯД).
3. Зберігайте тример у сухому, закритому й захищеному від морозу
місці.
6. УСУНЕННЯ НЕСПРАВНОСТЕЙ
НЕБЕЗПЕКА! Небезпека отримання травми!
Небезпека отримання порізу при випадковому запуску
виробу.
v Зачекайте, доки зупиниться ріжучий корд та відключіть
виріб від мережі електроживлення, перш ніж усувати
несправності виробу.
Заміна котушку з кордом [ зобр. T1 / T2 / T3 ]:
НЕБЕЗПЕКА! Небезпека отримання травми!
Загроза одержання травми через металеві ріжучі елементи.
v
Не використовуйте металеві ріжучі елементи, а також
запчастини й комплектуючі, не дозволені GARDENA.
v Використовуйте тільки оригінальні GARDENA котушки
з кордом.
Якщо швидкозношуваного ребра
l
більше не видно, то кришка
котушки
a
підлягає заміні. Зверніться до сервісного центру
GARDENA.
Змінні котушки з кордом можна придбати в дилера GARDENA або
безпосередньо у сервісному центрі GARDENA.
• GARDENA котушка з кордом для тримера арт. 5307
1. Натисніть одночасно на обидва фіксатора
s
кришки котушки
a
і зніміть її.
2. Витягніть котушку з кордом
d
.
3. Видаліть усе можливе забруднення з тримача котушки
f
.
4. Витягніть близько 15 см ріжучого корду
i
з нової котушки
d
з проушини пластмасового кільця
g
.
5. Виведіть ріжучий корд
i
через металеву втулку
h
.
6. Заведіть ріжучий корд
i
за напрямний штифт
j
.
7. Покладіть котушку з кордом
d
у тримач котушки
f
.
GAR_09870-20.960.05_2024-02-28.indd 74GAR_09870-20.960.05_2024-02-28.indd 74 28.02.24 16:0828.02.24 16:08
uk
75
8. Встановіть кришку котушки
a
на тримач котушки
f
так, щоб
обидва фіксатори
s
чутно зафіксувалися.
Переконайтеся, що ріжучий корд не затиснувся.
Якщо кришку котушки
a
не вдається надіти, то потрібно покрути-
тикотушку з кордом
d
з одного боку в інший, поки котушка
з кордом
d
повністю не знаходитиметься у тримачі котушки
f
.
Ви можете встановити додаткову котушку з кордом на приймаль-
ному пристрої котушки
k
на тримері.
v Втисніть котушку з кордом
d
у приймальний пристрій
котушки
k
, поки вона не зафіксується.
Проблема Можлива причина Спосіб усунення
Тример не ріже траву Ріжучий корд зношений або
занадто короткий.
v
Подовжіть ріжучий корд
(див. 3. ОБСЛУГОВУВАННЯ
“Подовження ріжучого
корду (TIPP-автоматика)”
).
Ріжучий корд закінчився. v
Замініть котушки з кордом.
Ріжучий корд затягнувся
в котушку або приварився.
v
Витягніть ріжучий корд із
котушки.
Ріжучий корд не
подовжується або
швидко закінчується
Корд став занадто сухим
або ламким (наприклад,
зберігання взимку).
v
Покладіть котушку з кордом
прибл. на 10 годин у воду.
Частий контакт ріжучого
корду з твердими
предметами.
v
Уникайте контакту ріжу-
чогокорду з твердими
предметами.
Тример не запускається Мотор заблоковано. v Видаліть перешкоду.
Запустіть знову.
Тример не зупиняється Заїдає пусковий важіль. v Відключіть тример від
мережі електроживлення
та послабте пусковий
важіль.
Тример сильно вібрує
Кришка котушки
a
сильно
забруднена всередині або три-
мач котушки
f
забруднений.
v Усуньте забруднення з
кришки котушки
a
й трима-
ча котушки
f
.
ВКАЗІВКА: в разі інших несправностей зверніться, будь ласка, до сервісного
центру GARDENA. Ремонтні роботи повинні виконуватися тільки сервісними
центрами GARDENA, а також спеціалізованими фірмами, які сертифіковані
компанією GARDENA.
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Тримери
Одиниця
вимірювання
Значення
(арт. 9870)
Значення
(арт. 9872)
Значення
(арт. 9874)
Номінальна потужність Вт 450 550 650
Мережева напруга В (змін. струм) 230 230 230
Частота мережі Гц 50 50 50
Ширина стрижки см 25 28 28
Число обертів котушки об./хв. 11800 11500 11500
Запас ріжучого корду м 6 6 6
Подовження корду
крокова
автоматика
крокова
автоматика
крокова
автоматика
Вага кг 2,6 2,8 3,0
Рівень звукового тиску L
pA
1)
Похибка k
pA
дБ (A)
80
2,5
82
2,5
83
2,5
Рівень звукової
потужності L
WA
2)
:
виміряний/гарантований
Похибка k
WA
дБ (A)
95 / 96
1
94 / 96
1
95 / 96
1
Вібрація при навантаженні
на руку a
vhw
1)
Похибка k
vhw
м/с
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Метод вимірювань згідно з:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
ВКАЗІВКА: вказане емісійне значення вібрації було виміряно відповідно до
стандартного методу випробувань і може бути використано при порівнянні
електроінструментів один з одним. Це значення може бути також викори-
стано для попередньої оцінки цього впливу. Емісійне значення вібрації може варіюва-
тися під час дійсного використання електроінструменту.
8. КОМПЛЕКТУЮЧІ / ЗАПЧАСТИНИ
GARDENA Котушка для
тримера
Для заміни використаної котушки з кордом. арт. 5307
Запасна кришка котушки
GARDENA
Можна придбати через сервісний центр
GARDENA.
Комплект коліс GARDENA
для тримера (тільки
номер артикулу 9872 / 9874)
Для простого підстригання по краях газону. арт. 9880
9. ГАРАНТІЯ / СЕРВІСНЕ ОБСЛУГОВУВАННЯ
9.1 Реєстрація товару:
Зареєструйте свій виріб на веб-сторінці gardena.com/registration.
9.2 Сервісне обслуговування:
Актуальну контактну інформацію нашої служби підтримки можна
знайти на задній сторінці та в Інтернеті:
• Україна: https://www.gardena.com/ua/pidtrymka/advice/contacty/
10. УТИЛІЗАЦІЯ
(відповідно до Директиви 2012/19/ЄС / S.I. 2013 No. 3113)
Виріб не можна утилізувати зі звичайними побутовими
відходами. Він повинен бути утилізований відповідно до
місцевих чинних стандартів з охорони навколишнього
середовища.
ВАЖЛИВО!
v Утилізуйте виріб у або за допомогою місцевого спеціалізованого
збірного пункту з утилізації.
ro
ro Trimmer
1. INSTRUCŢIUNI DE SIGURANŢĂ ...........................76
2. MONTAJUL ..........................................77
3. OPERAREA ..........................................77
4. ÎNTREŢINEREA .......................................77
5. DEPOZITAREA ........................................78
6. REMEDIEREA DEFECŢIUNILOR ...........................78
7. DATE TEHNICE .......................................78
8. ACCESORII / PIESE DE SCHIMB ..........................78
9. GARANŢIE / SERVICE ...................................78
10. ELIMINARE CA DEȘEU .................................79
Traducerea instrucţiunilor originale.
Utilizarea produsului de către copii peste
8ani precum şi de către persoane cu abili-
tăţi fizice sau mentale reduse sau de persoane
fără experienţa şi cunoştinţele necesare, este per-
misă numai dacă sunt supravegheaţi sau instruiţi
cu privire la utilizarea sigură a produsului şi dacă
înţeleg pericolele rezultate din utilizare. Copii nu
au voie să se joace cu produsul. Curăţarea şi
întreţinerea care trebuie efectuate de utili zator
nu sunt permise copiilor fără supraveghere.
Utilizarea produsului este recomandată începând
de la vârsta de 16 ani.
Utilizare conform destinaţiei:
Trimmerul GARDENA este destinat tunderii şi tăierii gazonului şi ierbii în
grădinile private şi grădinile hobby.
Produsul nu este destinat utilizării continue.
PERICOL! Leziuni corporale!
v Nu folosiţi produsul pentru tăierea gardurilor vii, pentru tocarea
materialelor sau pentru compostare.
GAR_09870-20.960.05_2024-02-28.indd 75GAR_09870-20.960.05_2024-02-28.indd 75 28.02.24 16:0828.02.24 16:08
ro
76
IMPORTANT!
Citiţi atent instrucţiunile de utilizare şi păstraţi-le pentru o utilizare
ulterioară.
Simbolurile de pe produs:
Citiţi instrucţiunile de utilizare.
Păstraţi o distanţă adecvată.
Purtaţi întotdeauna căşti de protecţie auditivă aprobate.
Purtaţi întotdeauna ochelari de protecţie aprobaţi.
Nu expuneţi la ploaie.
PERICOL! Pericol de accidentare pentru alte persoane!
Ţineţi celelalte persoane la distanţă de zona în care
lucraţi.
Scoateţi imediat din priză, dacă respectivul cablu este
deteriorat sau tăiat.
Instrucţiuni generale de siguranţă
Siguranţa electrică
PERICOL! Electrocutare!
Pericol de accidentare prin electrocutare.
v Produsul trebuie alimentat cu curent printr-o siguranţă diferenţială
(RCD) cu un curent nominal de declanşare de maxim 30 mA.
PERICOL! Pericol de accidentare!
Pericol de accidentare prin tăiere la rotirea întâmplătoare a firului de
tăiere sau la pornirea accidentală a produsului.
v Scoateţi produsul din priză, înainte de a-l supune lucrărilor de întreţi-
nere sau de a schimba piese. Pentru aceasta priza trebuie să fie în
raza vizuală a utilizatorului.
Evitați o poziţie anormală a corpului şi ţineţi-vă întot deauna echilibrul, pentru
a avea oricând o poziţie sigură în pante. Mergeţi normal, nu alergaţi.
Nu atingeţi nicio componentă mobilă periculoasă înainte de a scoate maşina din
priză şi înainte ca piesele mobile periculoase să se fi oprit complet.
În timpul funcţionării maşinii purtaţi întotdeauna încălţăminte rezistentă şi panta-
loni lungi.
Funcţionarea în siguranţă
1 Instruirea
a) Citiţi cu atenţie instrucţiunile. Familiarizaţi-vă cu comenzile şi cu utilizarea
corespunzătoare a maşinii.
b) Nu permiteţi niciodată utilizarea maşinii persoanelor nefamiliarizate cu aceste
instrucţiuni sau copiilor. Reglementările locale pot limita vârsta utilizatorului.
c) Ţineţi cont de faptul că utilizatorul însuşi este responsabil pentru accidentele
sau periclitările la care sunt supuse celelalte persoane sau proprietăţile lor.
2 Pregătirea
a) Înainte de utilizare verificaţi cablul de racordare şi prelungitorul, dacă prezintă
semne ale dete riorării sau uzurii. Dacă se deteriorează cablul în timpul utilizării,
trebuie detaşat neîntârziat de la reţea. NU ATINGEŢI CABLUL ÎNAINTE DE
DETAȘAREA EI DE LA REŢEA. Nu utilizaţi maşina, dacă s-a deteriorat sau
s-a uzat cablul.
b) Înainte de utilizare maşina trebuie verificată vizual cu privire la dispozitivele sau
măştile de protecţie deteriorate, lipsă sau montate incorect.
c) Nu puneţi niciodată maşina în funcţiune, dacă în apropiere se află persoane,
în special copii sau animale de casă.
3 Funcţionarea
a) Ţineţi departe de dispozitivul de tăiere cablul de racordare şi prelungitorul.
b) Pe toată durata utilizării maşinii trebuie purtaţi ochelari de protecţie şi încălţă-
minte stabilă.
c) Trebuie evitată utilizarea maşinii în condiţii meteorolo gice nefavorabile, în
special în caz de risc de fulger.
d) Utilizaţi maşina numai la lumina zilei sau în caz de iluminare artificială bună.
e) Nu utilizaţi niciodată maşina cu capac sau dispozitiv de protecţie deteriorat,
respectiv fără capac sau dispozitive de protecţie.
f) Porniţi numai atunci motorul, dacă mâinile şi picioarele se află în afara razei de
acţiune a dispozitivului de tăiere.
1. INSTRUCŢIUNI DE SIGURANŢĂ
g) Detaşaţi întotdeauna maşina de la alimentarea cu curent (adică detaşaţi
conectorul de la reţeaua de alimentare, îndepărtaţi dispozitivul de bocare sau
bateria detaşabilă)
1) întotdeauna, dacă lăsaţi maşina nesupravegheată;
2) înainte de îndepărtarea unui blocaj;
3) înainte de verificarea, curăţarea sau efectuarea unei lucrări la maşină;
4) după contactul cu un obiect străin;
5) întotdeauna, când maşina începe să vibreze neobişnuit.
h) Precauţie în faţa leziunilor la picioare şi mâini cauzate de către dispozitivul
de tăiere.
i) Asiguraţi întotdeauna menţinerea orificiilor de aerisire libere de corpuri
străine.
4 Întreţinerea şi depozitarea
a) Maşina trebuie detaşată întotdeauna de la alimentarea cu curent (adică deta-
şaţi conectorul de la reţeaua de alimentare, îndepărtaţi dispozitivul de blocare
sau acumulatorul detaşabil) înainte de efectuarea întreţinerii sau lucrărilor de
curăţare.
b) A se utiliza numai piesele de schimb şi accesoriile recomandate de către
producător.
c) Maşina trebuie verificată şi întreţinută regulat. Efectuaţi întreţinerea maşinii
numai într-un atelier autorizat.
d) Dacă maşina nu este utilizată, trebuie păstrată departe de accesul copiilor.
Instrucţiuni de siguranţă suplimentare
Siguranţa electrică
PERICOL! Stop cardiac!
În timpul funcţionării acest produs generează un câmp electromagnetic.
În anumite condiţii acest câmp poate afecta funcţionarea implanturilor
medicale active sau pasive. Pentru a exclude situaţiile care pot însemna
accidentare gravă sau mortală, persoanele cu implanturi medicale trebu-
ie să-şi consulte medicul sau producătorul implantului înainte de utiliza-
rea acestui produs.
Cablu
În cazul utilizării cablurilor prelungitoare, acestea trebuie să respecte diametrele
minime din tabelul următor:
Tensiune Lungime cablu Secţiune
230 – 240 V / 50 Hz Până la 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Nu folosiţi produsul în apropierea apei sau pentru îngrijirea iazurilor.
Siguranţa personală
PERICOL! Pericol de asfixiere!
Piesele mai mici pot fi înghiţite. Punga de polietilenă înseamnă pericol
de asfixiere pentru copiii mici. În timpul montajului ţineţi la distanţă copiii
mici.
În cazul vibraţiilor puternice verificaţi capacul casetei dacă acesta prezintă
deteriorări.
Înainte de utilizare verificaţi dacă nervura de uzură este în ordine.
Transport de la mânerul din faţă.
Purtaţi echipament individual de protecţie.
Purtaţi mânuşi pentru curăţarea dispozitivului de tăiat.
Purtaţi întotdeauna ochelari de protecţie.
Echipamentele de protecţie, cum sunt mânuşile, încălţămintea de siguranţă
antiderapantă sau căştile antifonice, care se pot utiliza pentru anumite condiţii,
reduc vătămările corporale.
Procedaţi cu atenţie la reglarea produsului, pentru a împiedica prinderea
degetelor între componentele mobile şi fixe ale maşinii sau la asamblarea
apărătoarei.
Nu utilizaţi apă sau substanţe chimice pentru curăţarea protecţiei sau a altor
componente ale trimmerului.
Ţineţi toate piuliţele şi şuruburile bine strânse, pentru a vă asigura că produsul
este într-o stare de lucru sigură.
Nu dezasamblaţi produsul mai mult decât era dezasamblat la livrare.
Avertisment! Când poartă căşti antifonice, din cauza zgomotului făcut de
produs, utilizatorul poate să nu observe persoanele care se apropie.
În timpul funcţionării şi transportului acordaţi atenţie mai ales pericolelor pentru
alţi oameni.
Păstraţi-vă vigilenţa, observaţi cu atenţie ce faceţi şi utilizaţi-vă raţiunea atunci
când folosiţi o sculă electrică.
Nu utilizaţi scule electrice când sunteţi obosit sau sub influenţa drogurilor,
alcoolului ori medicamentelor.
Un moment de neatenţie în utilizarea sculelor electrice poate duce la accidentări
grave.
GAR_09870-20.960.05_2024-02-28.indd 76GAR_09870-20.960.05_2024-02-28.indd 76 28.02.24 16:0828.02.24 16:08
ro
77
2. MONTAJUL
PERICOL! Leziuni corporale!
Pericol de leziuni tăiate la pornirea accidentală
a produsului.
v Înainte de montarea produsului aşteptaţi până când firul de
tăiere se opreşte complet şi separaţi produsul de la sursa de
curent.
Montarea apărătoarei şi apărătoarei pentru plante [ Fig. A1 / A2 ]:
PERICOL!
v Produsul poate fi utilizat numai dacă este montat capacul de
protecţie.
1. Împingeţi partea din faţă a apărătoarei
3
pe capul trimmer
1
până
când aceasta se aclanşează.
2. Împingeţi partea din spate a apărătoarei
2
până la opritor pe capul
trimmer
1
.
3. Strângeţi cu grijă cele două şuruburi
4
.
4. Împingeţi apărătoarea de plante
5
pe capul trimmer
1
până când
se aclanşează.
3. OPERAREA
PERICOL! Leziuni corporale!
Pericol de leziuni tăiate la pornirea accidentală
a produsului.
v Înainte de conectarea, reglarea sau transportarea produsului
aşteptaţi până când firul de tăiere se opreşte complet şi sepa-
raţi produsul de la sursa de curent.
Racordarea trimmerului [ Fig. O1 ]:
PERICOL! Electrocutare!
Pentru evitarea deteriorării cablului de alimentare, cablul pre-
lungitor trebuie aşezat în dispozitivul de susţinere a cablului.
v Înainte de operarea trimerului aşezaţi cablul prelungitor în
dispozitivul de susţinere a cablului.
1. Aşezaţi cablul prelungitor
8
cu o buclă în dispozitivul de susţinere
a cablului
9
şi strângeţi bucla.
2. Conectaţi fişa
0
trimmerului în mufa
q
cablului prelungitor
8
.
3. Conectaţi cablul prelungitor
8
la alimentarea cu curent.
Reglarea poziţiei de lucru:
Poziţia de lucru 1 [ Fig. O2 ]:
Pentru tăiere standard.
Poziţia de lucru 2 [ Fig. O3 /O4 ]:
Tăiere sub obstacole.
Pentru a efectua tăieri sub obstacole bara poate fi coborâtă din poziţia
standard 1 în cele două poziţii joase 2 sau 3.
1. Puneţi jos trimmerul pe pământ.
2. Ţineţi trimmerul cu amândouă mâini de bară
7
în aşa fel ca să puteţi
apăsa butonul de deblocare cu un deget
w
.
3. Apăsaţi butonul de deblocare
w
şi coborâţi bara
7
în poziţia dorită.
4. Eliberaţi butonul de deblocare
w
şi lăsaţi bara
7
să se blocheze la loc.
Poziţia de lucru 3 (numai pentru art. 9872 / 9874) [ Fig. O5 /O6 ]:
Tăierea marginilor de gazon.
ATENŢIE! Utilizarea trimmerului este permisă numai dacă capul
trimmer este blocat în poziţia 0° sau 90°.
Pentru a putea roti capul trimmer
1
la 90°, bara trebuie să stea în
poziţia standard 1.
1. Ţineţi trimmerul cu amândouă mâini de bară
7
în aşa fel ca să puteţi
apăsa butonul de deblocare cu un deget
e
.
2. Apăsaţi butonul de deblocare
e
şi rotiţi capul trimmer
1
de la 0 la 90°
până la blocarea sa în poziţie.
3. Eliberaţi butonul de deblocare
e
şi lăsaţi bara
7
să se blocheze
la loc.
Reglarea lungimii barei [ Fig. O7 ]:
PERICOL!
Este interzisă folosirea produsului dacă bara este complet
retrasă (poziţie de transport).
1. Desfaceţi bucşa elastică
6
.
2. Trageţi bara
7
la lungimea dorită.
3. Strângeţi la loc bucşa elastică
6
.
Reglarea poziţiei mânerului auxiliar [ Fig. O8 ]:
Poziţia mânerului auxiliar poate fi reglată pe mărimea corpului dvs.
1. Trageţi pârghia
r
.
2. Înclinaţi mânerul auxiliar
t
în poziţia dorită.
3. Eliberaţi din nou pârghia
r
.
Dacă trimmerul este reglat corect pentru înălţimea utilizatorului, poziţia
corpului este dreaptă iar în poziţia de lucru 1 capul trimmer este uşor
înclinat spre înainte.
v Ţineţi trimmerul de mânerul principal
z
şi de mânerul auxiliar
t
,
în aşa fel ca capul trimmer să fie uşor aplecat în faţă.
Reglarea etrierului de protecţie împotriva plantelor:
– Poziţia de lucru [ Fig. O9 ]
– Poziţie de parcare [ Fig. O10 ]
v Trageţi jos apărătoarea de plantă
5
şi împingeţi-o în poziţia dorită până
când se aclanşează.
Pornirea trimmerului [ Fig. O11 ]:
PERICOL! Leziuni corporale!
Pericol de accidentare, dacă produsul nu se opreşte la
eliberarea pârghiei de pornire.
v Nu şuntaţi dispozitivele de protecţie sau între rupătoarele.
De exemplu nu fixaţi pârghia de pornire de mâner.
Pornire:
1. Ţineţi mânerul auxiliar
t
cu o mână.
4. Ţineţi mânerul principal
z
cu cealaltă mână, şi trageţi pârghia de
pornire
u
.
Trimmerul porneşte.
ATENŢIE! Pentru împiedicarea uzurii sau ruperii firului de tăiere evitaţi
contactul firului de tăiere cu obiectele tari (zid, pietre, garduri etc.).
Oprire:
v Eliberaţi pârghia de pornire
u
.
Trimmerul opreşte.
Prelungirea firului de tăiere (mecanismul TIP) [ Fig. O12 / O13 ]:
Mecanismul TIP se acţionează cu motorul pornit.
Numai atunci se obţine un gazon tuns curat, dacă firul are o lungime
maximă. La prima punere în funcţiune firul de tăiere eventual trebuie
prelungit de mai multe ori.
Numai pentru articolul cu codul 9872 / 9874: Nu este permisă prelungirea
firului de tăiere în poziţia de lucru 3.
1. Porniţi trimmerul.
2. Ţineţi capul trimmer
1
paralel cu solul şi apăsaţi-l pentru scurt timp
pe un teren stabil (evitaţi apăsarea lungă, neîntreruptă).
Firul de tăiere
i
se prelungeşte automat printr-un proces de cuplare
cu zgomot şi este adus la lungimea corectă de către limitatorul de fir
o
.
Dacă este necesar, loviți uşor de câteva ori de pământ.
4. ÎNTREŢINEREA
PERICOL! Leziuni corporale!
Pericol de leziuni tăiate la pornirea accidentală
a produsului.
v Înainte de întreţinerea produsului aşteptaţi până când firul de
tăiere se opreşte complet şi separaţi produsul de la sursa de
curent.
GAR_09870-20.960.05_2024-02-28.indd 77GAR_09870-20.960.05_2024-02-28.indd 77 28.02.24 16:0828.02.24 16:08
ro
78
Curăţarea trimmerului [ Fig. M1 ]:
PERICOL! Leziuni corporale!
Pericol de accidentare şi pericol de deteriorare
a produsului.
v Nu curăţaţi produsul cu apă sau cu jet de apă (în special
nu cu jetul de înaltă presiune).
v Nu curățați cu chimicale, inclusiv benzină sau solvenți.
Unele dintre acestea pot deteriora piese importante din
material plastic.
Fantele de aerisire trebuie să fie întotdeauna curate.
1. Curăţaţi fantele de aerisire
p
cu o perie moale (nu folosiţi şurubelniţe în
acest scop).
2. După fiecare utilizare curăţaţi toate piesele mobile. Îndepărtaţi în special
resturile de iarbă şi murdărie din capacul de protecţie
2
.
5. DEPOZITAREA
Scoaterea din funcţiune:
Produsul trebuie depozitat într-un loc neaccesibil copiilor.
1. Separaţi trimmerul de la sursa de curent.
2. Curăţaţi trimmerul (vezi 4. ÎNTREŢINEREA).
3. Păstraţi trimmerul într-un loc uscat, închis şi ferit de îngheţ.
6. REMEDIEREA DEFECŢIUNILOR
PERICOL! Leziuni corporale!
Pericol de leziuni tăiate la pornirea accidentală
a produsului.
v Înainte de a remedia defecţiunile produsului aşteptaţi până
când firul de tăiere se opreşte complet şi separaţi produsul
de la sursa de curent.
Înlocuirea casetei cu filament [ Fig. T1 / T2 / T3 ]:
PERICOL! Leziuni corporale!
Pericol de accidentare din cauza elementelor de tăiere metalice.
v Nu utilizaţi elemente de tăiere, piese de schimb sau accesorii
metalice care nu sunt aprobate de GARDENA.
v Nu utilizaţi decât casete cu filament originale GARDENA.
Dacă nervura de uzură
l
nu mai este vizibilă, capacul casetei
a
trebuie
înlocuit. Adresaţi-vă service-ului GARDENA.
Casetele cu filament de schimb sunt disponibile la dealerul dumneavoastră
GARDENA sau direct la un service GARDENA.
• Casetă cu filament GARDENA pentru trimmer art. 5307
1. Apăsaţi capacul casetei
a
simultan la ambele clichete
s
şi scoateţi-l
prin tragere.
2. Scoateţi caseta cu filament
d
.
3. Îndepărtaţi toate murdăriile posibile din suportul casetei cu filament
f
.
4. Trageţi circa 15 cm din firul de tăiere
i
al noii casete cu filament
d
,
din urechea inelului de plastic
g
.
5. Treceţi firul de tăiere
i
prin bucşa metalică
h
.
6. Treceţi firul de tăiere
i
în jurul ştiftului de întoarcere
j
.
7. Introduceţi caseta cu filament
d
în suportul casetei cu filament
f
.
8. Puneţi capacul casetei
a
pe suportul casetei cu filament
f
astfel încât
să se blocheze cu zgomot ambele clichete
s
.
Asiguraţi-vă că firul de tăiere nu a fost strivit.
În cazul în care capacul casetei
a
nu poate fi pus, rotiţi caseta cu
filament
d
înainte şi înapoi, până ce caseta cu filament
d
se va afla
complet în suportul casetei cu filament
f
.
O casetă cu filament suplimentară poate fi montată pe elementul de
fixare casetă de filament
k
de pe trimmer.
v Apăsaţi caseta cu filament
d
pe elementul de fixare a casetei cu
filament
k
până când aceasta se blochează.
Problemă Cauză posibilă Remediu
Trimmerul nu taie Firul de tăiere este tocit sau
prea scurt.
v
Prelungiţi firul de tăiere (vezi
secţiunea 3. OPERAREA
“Prelungirea firului de tăiere
(mecanismul TIP)“
).
Firul de tăiere s-a consumat. v
Înlocuiţi caseta cu filament.
Firul de tăiere este tras
în caseta cu filament sau lipit.
v
Extrageţi firul de tăiere din
caseta cu filament.
Firul de tăiere nu poate
fi prelungit sau se epuizează
rapid
Firul a devenit prea uscat sau
rigid (de ex. pe durata iernii).
v
Lăsaţi caseta cu filament
cca. 10 ore în apă.
Contactul frecvent al firului de
tăiere cu obiecte dure.
v
Evitaţi contactul firului de
tăiere cu obiecte dure.
Trimmerul nu porneşte Motorul este blocat. v Îndepărtaţi obstacolul.
Reporniţi.
Trimmer-ul nu poate fi oprit Pârghia de pornire agaţă. v Separaţi trimmerul de la
sursa de curent şi deblocaţi
pârghia de pornire.
Trimmerul vibrează puternic
Carcasa casetei
a
este foarte
murdară în interior sau supor-
tulcasetei de filament
f
este
murdar.
v Îndepărtați toată murdăria din
carcasa casetei
a
şi suportul
casetei de filament
f
.
NOTĂ: În caz de alte defecţiuni adresaţi-vă centrului de service GARDENA.
Reparaţiile vor fi efectuate în exclusivitate de centrele de service GARDENA
şi de dealeri autorizaţi de GARDENA.
7. DATE TEHNICE
Trimmer
Unitate Valoare
(art. 9870)
Valoare (
art. 9872)
Valoare
(art. 9874)
Putere nominală W 450 550 650
Tensiunea de reţea V (AC) 230 230 230
Frecvenţa de reţea Hz 50 50 50
Lăţime de tăiere cm 25 28 28
Turaţia casetei cu filament Rot./min. 11800 11500 11500
Rezerva de fir de tăiere m 6 6 6
Prelungirea firului de tăiere mecanismul TIP mecanismul TIP mecanismul TIP
Greutate kg 2,6 2,8 3,0
Presiune acustică L
pA
1)
Incertitudine k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Nivel de putere acustică L
WA
2)
:
măsurat/garantat
Incertitudine k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Vibraţii transmise sistemului
mână-braţ a
vhw
1)
Incertitudine k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Procedura de măsurare conform:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
NOTĂ: Emisia de vibraţii a fost măsurată corespunzător unei proceduri de
veri ficare standardizate şi poate fi folosită pentru compararea sculelor elec-
trice. Această valoare poate fi folosită şi pentru evaluarea prealabilă a expu -
nerii. Emisia de vibraţii poate varia în timpul utilizării reale a sculei electrice.
8. ACCESORII / PIESE DE SCHIMB
Casetă cu filament
GARDENA pentru trimmer
Pentru înlocuirea casetelor cu filament uzate. art. 5307
Capacul casetă de schimb
GARDENA
Disponibil prin GARDENA Service.
Set de roţi GARDENA
pentru trimmer (numai
pentru art. 9872 / 9874)
Pentru o tăiere simplă a marginilor de gazon. art. 9880
9. GARANŢIE / SERVICE
9.1 Înregistrarea produsului:
Înregistrați-vă produsul la gardena.com/registration.
9.2 Service:
Găsiți actualele informațiile de contact ale serviciului nostru pe verso
şi online:
• Romania: https://www.gardena.com/ro/asistenta/advice/contact/
• Alte țări: https://www.gardena.com/int/support/advice/contact/
GAR_09870-20.960.05_2024-02-28.indd 78GAR_09870-20.960.05_2024-02-28.indd 78 28.02.24 16:0828.02.24 16:08
ro
79
10. ELIMINARE CA DEȘEU
(conform directivei 2012/19/UE / S.I. 2013 No. 3113)
Este interzisă dispunerea produsului ca gunoi menajer obişnuit.
Acesta trebuie dispus ca deşeu conform prescripţiilor locale de
protecţia mediului.
IMPORTANT!
v Dispuneţi ca deşeu produsul prin sau de către punctele de colectare
şireciclare locale.
tr
tr Tırpan
1. EMNIYET BILGILERI ....................................79
2. MONTAJ ............................................80
3. KULLANIM ...........................................80
4. BAKIM ..............................................81
5. DEPOLAMA ..........................................81
6. HATA GİDERME .......................................81
7. TEKNİK ÖZELLİKLER ...................................81
8. AKSESUAR / YEDEK PARÇALAR ..........................82
9. GARANTİ / SERVİS .....................................82
10. TASFIYE .............................................82
Orijinal kullanma kılavuzunun çevirisi.
8 yaş ve üzeri çocuklar ve fiziksel, duyusal
veya zihinsel kabiliyetleri sınırlı olan veya
yeterli deneyim ve bilgiye sahip olmayan kişiler bu
ürünü, ancak gözetim altındayken veya cihazın
güvenli bir şekilde kullanımı konusunda bilgilendi-
rilmeleri ve sonuçta ortaya çıkabilecek tehlikelerin
farkında olmaları durumunda kullanabilirler.
Çocukların ürün ile oynamasına izin vermeyin.
Temizlik ve kullanıcı bakımı, gözetim yapıl maksızın
çocuklar tarafından yürütülmemelidir. Bu ürünü
16 yaş üzeri yetişkinlerin kullanmasını öneriyoruz.
Amacına uygun kullanım:
GARDENA Tırpan hususi ev ve hobi bahçelerindeki çimlerin ve yeşil
alanların budanması ve kesilmesi için tasarlanmıştır.
Ürün uzun süreli işletim için uygun değildir.
TEHLİKE! Yaralanma!
v Ürünü çitleri kesmek, materyalleri parçalamak ya da gübreleme
işlemi için kullanmayın.
ÖNEMLİ!
Kullanma kılavuzunu tamamen okuyup daha sonra başvurmak için
muhafaza edin.
Ürün üzerindeki semboller:
Kullanma kılavuzunu okuyun.
Mesafeyi koruyun.
Daima izin verilen bir kulaklık kullanın.
Daima izin verilen bir görüş koruması kullanın.
Yağmura maruz bırakmayın.
TEHLİKE!
Diğer kişiler için yaralanma tehlikesi!
Çalıştığınız alandan diğer kişileri uzak tutun.
1. EMNIYET BILGILERI
Hat hasarlıysa ya da kopmuşsa fişi hemen şebekeden ayırın.
Genel emniyet bilgileri
Elektrik güvenliği
TEHLİKE! Elektrik çarpması!
Elektrik çarpması nedeniyle yaralanma tehlikesi.
v Ürün, maksimum 30 mA’lık nominal devreye girme akımına sahip
bir FI şalteri (RCD) üzerinden akım ile beslenmelidir.
TEHLİKE! Yaralanma tehlikesi!
Kesme telleri istenmeden çevrildiğinde ya da ürün çalıştırıldığında
kesilerek yaralanma tehlikesi söz konusudur.
v Bakım yapmadan ya da yapı parçalarını değiştirmeden önce ürünü
şebekeden ayırın. Bu sırada prizi görebilmelisiniz.
Normal dışı bir vücut duruşundan kaçının ve yamaçlarda daima güvenli bir duruşa
sahip olmak için dengenizi koruyun. Koşmak yerine yürüyün.
Makine şebeke bağlantısından ayrılmadan ve tehlike arz eden hareketli parçalar
tamamen durmadan önce hareket eden tehlikeli parçalara dokunmayın.
Makine işletiminde daima sağlam ayakkabı ve uzun pantolon kullanın.
Daha güvenli çalışma
1 Eğitim
a) Kılavuzu dikkatli bir şekilde okuyun. Ayar parçalarını ve makinenin tekniğine
uygun kullanımını öğrenin.
b) Bu kılavuzları bilmeyen ya da kişilerin ya da çocukların makineyi kullanmasına
izin vermeyin. Yerel olarak geçerli talimatlar kullanıcının yaşını sınırlayabilir.
c) Kullanıcının kazalardan ya da diğer kişilere karşı tehlikelerden veya mülkiyetin-
den sorumlu olduğu dikkate alınmalıdır.
2 Ön hazırlık
a) Kullanım öncesinde bağlantı ve uzatma hattı hasar ya da eskime belirtisi
yönünden kontrol edilmelidir. Hat kullanım sırasında hasar görürse hemen
şebekeden ayrılmalıdır. ŞEBEKEDEN AYIRMADAN ÖNCE HATTA DOKUNMA-
YIN. Hat hasarlı ya da aşınmışsa makineyi kullanmayın.
b) Kullanım öncesinde makine görsel olarak hasarlı, eksik ya da yanlış takılı koru-
ma tertibatları ya da kapaklar yönünden kontrol edilmelidir.
c) Özellikle çocuklar ya da ev hayvanları olmak üzere insanlar yakınında bulunu-
yorsa makineyi kesinlikle işletime almayın.
3 İşletim
a) Bağlantı ve uzatma hattını kesme tertibatından uzak tutun.
b) Göz koruması ve sıkı ayakkabılar makine kullanıldığı sürece giyilmelidir.
c) Makinenin özellikle şimşek riski olmak üzere kötü hava koşullası altında kullanıl-
ması önlenmelidir.
d) Makine sadece gün ışığında ya da iyi yapay aydınlatma durumunda kullanın.
e) Makineyi kesinlikle hasarlı kapak ya da koruma tertibatı ile veya kapak ya da
koruma tertibatları olmadan kullanmayın.
f) Motoru sadece eller ve ayaklar kesim tertibatının erişim mesafesi dışındaysa
çalıştırın.
g) Makineyi daima akım beslemesinden ayırın (yani fişi akım şebekesinden ayırın,
kilitleme tertibatı ya da çıkarılabilir bataryayı çıkarın)
1) Makine gözetimsiz bırakılırsa
2) Blokajın çıkarılmasından önce
3) Makinenin kontrol edilmesinden, temizlenmesinden ya da işlenmesinden
önce
4) Yabancı cisim ile temas sonrasında
5) Makine alışılmamış bir şekilde titremeye başlayınca.
h) Kesim tertibatı nedeniyle ayaklarda ve ellerde yaralanmalara karşı dikkat.
i) Havalandırma deliklerinin yabancı cisimlerden uzak tutulmasını sağlayın.
4 Koruyucu bakım ve muhafaza
a) Bakım ve temizlik çalışmalarına başlamadan önce makine akım beslemesinden
ayrılmalıdır (yani, fişi akım şebekesinden ayırın, kilitleme tertibatını veya çıkarıla-
bilir bataryayı çıkarın).
b) Sadece üretici tarafından tavsiye edilen yedek ve aksesuar parçaları kullanıl-
malıdır.
c) Makine düzenli olarak kontrol edilip bakım yapılmalıdır.Makineyi sadece bir
sözleşme atölyesinde tamir ettirin.
d) Makine kullanılmıyorsa çocukların erişemeyeceği bir yerde muhafaza
edilmelidir.
Ek emniyet bilgileri
Elektrik güvenliği
TEHLİKE! Kalp durma tehlikesi!
Bu ürün işletim sırasında elektromanyetik bir alan oluşturur. Bu alan bazı
koşullar altında aktif ya da pasif tıbbi implantların işlev şekli üzerinde etki
GAR_09870-20.960.05_2024-02-28.indd 79GAR_09870-20.960.05_2024-02-28.indd 79 28.02.24 16:0828.02.24 16:08
tr
80
gösterebilir. Ağır ya da ölümcül yaralanmalara neden olabilecek durum
tehlikelerini önlemek için tıbbi implant kullanan kişiler bu ürünü kullanma-
dan önce doktoruna ya da implant üreticisine başvurmalıdır.
Kablo
Uzatma kabloları kullanırken bunlar aşağıdaki tablodaki asgari kesitlere uygun
olmalıdır:
Gerilim Kablo uzunluğu Kesit
230 – 240 V / 50 Hz 20 metreye kadar 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Ürünü su yakınında ya da havuz temizliği için kullanmayın.
Kişisel güvenlik
TEHLİKE! Boğulma tehlikesi!
Küçük parçalar kolayca yutulabilir. Polietilen torba nedeniyle küçük
çocuklar için boğulma tehlikesi söz konusudur. Küçük çocukları montaj
sırasında uzak tutun.
Aşırı titreşimlerde makara kapağını hasar açısından kontrol edin.
Kullanmadan önce aşınma dişinin düzgün olup olmadığını kontrol edin.
Ön kulptan taşıma.
Kişisel koruyucu donanım kullanın.
Kesim tertibatını temizlemek için eldiven kullanın.
Daima göz koruyucu kullanın.
İlgili koşullar için kullanılan eldiven, kaymaz emniyetli ayakkabı ya da kulaklık gibi
koruyucu donanımlar yaralanma riskini azaltır.
Ürünü ayarlarken veya koruyucu kapağı takarken parmağınızın makinenin hare-
ketli ve sabit parçaları arasına sıkışmasını önlemek için dikkatli olun.
Koruyucuyu ya da tırpanın diğer parçalarını temizlemek için su ya da kimyasal
madde kullanmayın.
Ürünün güvenli bir çalışma durumunda kalmasını sağlamak için tüm somunları ve
cıvataların sıkı olduğundan emin olun.
Ürünü teslimat durumundakinden daha fazla parçalara ayırmayın.
Uyarı! Kullanıcı, kulaklığı kullanırken ve ürünün çıkardığı gürültü nedeniyle yaklaşan
insanları duymayabilir.
İşletim ve taşıma sırasında diğer insanlar için oluşabilecek tehlikelere dikkat edin.
Dikkatli olun, ne yaptığınızı gözlemleyin ve bir elektrikli alet çalıştırırken sağduyulu
olun.
Yorgunsanız veya uyuşturucu, alkol ya da ilaç etkisi altındaysanız hiçbir elektrikli
alet kullanmayın.
Elektrikli aletler kullanırken anlık dalgınlık durumu ağır yaralanmalara neden olabilir.
2. MONTAJ
TEHLİKE! Yaralanma!
Ürün istenmeden çalışırsa kesik yaralanma tehlikeleri söz
konusu olabilir.
v Ürünü takmadan önce kesme telinin durmasını bekleyin ve
ürünü akım beslemesinden ayırın.
Koruyucu kapağın ve bitki koruyucunun montajı [ Şek. A1 / A2 ]:
TEHLİKE!
v Ürün sadece koruyucu kapak takılıysa kullanılabilir.
1. Koruyucu kapağın ön kısmını
3
, yerine oturana kadar tırpan
başlığına
1
itin.
2. Koruyucu kapağın arka kısmını
2
yerine oturana kadar tırpan
başlığına
1
itin.
3. İki cıvatayı
4
da dikkatli bir şekilde sıkın.
4. Bitki koruyucuyu
5
yerine oturana kadar tırpan başlığına
1
itin.
3. KULLANIM
TEHLİKE! Yaralanma!
Ürün istenmeden çalışırsa kesik yaralanma tehlikeleri söz
konusu olabilir.
v Ürünü bağlamadan, ayarlamadan veya taşımadan önce kesme
telinin durmasını bekleyin ve ürünü akım beslemesinden ayırın.
Trimmer’in bağlanması [ Şek. O1 ]:
TEHLİKE! Elektrik çarpması!
Elektrik kablosunun hasar görmesini önlemek için, uzatma
kablosu, kablo gerilim azaltmasına yerleştirilmelidir.
v Tırpanı kumanda etmeden önce uzatma kablosunu, kablo
gerilim azaltmasına yerleştirin.
1. Uzatma kablosunu
8
bir düğüm ile kablo gerilim azaltmasına
9
yerleştirin ve düğümü sıkın.
2. Tırpanın fişini
0
uzatma kablosunun
8
kavramasına
q
sokun.
3. Uzatma kablosunu
8
akım beslemesine bağlayın.
Çalışma pozisyonunun ayarlanması:
Çalışma pozisyonu 1 [ Şek. O2 ]:
Standart kırpma ile ilgili.
Çalışma pozisyonu 2 [ Şek. O3 /O4 ]:
Engeller altında kırpma.
Travers, engellerin altında kesmek için standart konumdan 1 iki düşük
konuma 2 veya 3 indirilebilir.
1. Tırpanı yere koyun.
2. Tırpanı, tek parmakla kilit açma tuşuna
w
basabileceğiniz şekilde iki
elle traversten
7
tutun.
3. Kilit açma tuşuna
w
basın ve traversi
7
istenilen konuma indirin.
4. Kilit açma tuşunu
w
bırakın ve traversi
7
tekrar yerine oturtun.
Çalışma pozisyonu 3 (sadece Ürün 9872 / 9874 için) [ Şek. O5 /O6 ]:
Çim kenarlarında kesin.
DİKKAT! Tırpan sadece tırpan başlığı 0°’ye veya 90°’ye oturmuşsa
kullanılabilir.
Tırpan başlığının
1
90° döndürülebilmesi için travers standart
konumda 1 bulunmalıdır.
1. Tırpanı, tek parmakla kilit açma tuşuna
e
basabileceğiniz şekilde iki
elle traversten
7
tutun.
2. Kilit açma tuşuna
e
basın ve tırpan başlığını
1
yerine oturana kadar
0°’den 90°’ye döndürün.
3. Kilit açma tuşunu
e
bırakın ve traversi
7
tekrar yerine oturtun.
Travers uzunluğunun ayarlanması [ Şek. O7 ]:
TEHLİKE!
Travers tamamen içeri sürüldüğünde ürün kullanılmamalıdır
(taşıma konumu).
1. Sıkıştırma kovanını
6
çözün.
2. Traversi
7
istenilen uzunluğa çekin.
3. Sıkıştırma kovanını
6
tekrar sıkın.
İlave kulp pozisyonunun ayarlanması [ Şek. O8 ]:
İlave kulpun pozisyonu boyunuza göre ayarlanabilir.
1. Kulpu
r
sıkın.
2. İlave kulpu
t
istenilen konuma eğin.
3. Kulpu
r
tekrar bırakın.
Tırpan doğru beden boyuna göre ayarlanmışsa, beden duruşu dik ve
tırpan kafası çalışma pozisyonuna 1 hafifçe öne doğru eğimlidir.
v Tırpanı, tırpan başlığı hafif öne dopğru eğimli olacak şekilde ana
kulptan
z
ve ilave kulptan
t
tutun.
Bitki koruyucunun ayarlanması:
– Çalışma pozisyonu [ Şek. O9 ]
– Park pozisyonu [ Şek. O10 ]
v Bitki koruyucuyu
5
çıkarın ve yerine oturana kadar istenilen konuma itin.
Tırpanın çalıştırılması [ Şek. O11 ]:
TEHLİKE! Yaralanma!
Çalıştırma kolu bırakıldığında ürün durmazsa yaralanma
tehlikesi söz konusudur.
v Güvenlik tertibatlarının ya da şalterlerin etrafında dolaş mayın.
Örneğin çalıştırma kolunu tutamağa sabitlemeyin.
GAR_09870-20.960.05_2024-02-28.indd 80GAR_09870-20.960.05_2024-02-28.indd 80 28.02.24 16:0828.02.24 16:08
tr
81
Çalıştırma:
1. İlave kulpu
t
bir elinizle tutun.
2. Ana kulpu
z
diğer elinizle tutup çalıştırma kolunu
u
çekin.
Tırpan çalışır.
DİKKAT! Kesme telinin aşınmasını ya da kırılmasını önlemek için kesme
telinin sert nesnelere (duvar, taşlar, çitler vs.) temas etmesini önleyin.
Durdurma:
v Çalıştırma kolunu
u
serbest bırakın.
Tırpan durur.
Kesme tellerinin uzatılması (DOKUNMATİK otomatiği)
[ Şek. O12 / O13 ]:
DOKUNMATİK otomatiğine makine çalışırken basılır.
Sadece tel maksimum uzunluktaysa temiz bir çim kesimi elde edilir.
İlk işletime almada kesme ipi, gerektiğinde birkaç kez uzatılmalıdır.
Sadece ürün 9872 / 9874 için: Kesme teli, çalışma pozisyonu 3’te uzatılma-
malıdır.
1. Tırpanı çalıştırın.
2. Tırpan başlığını
1
zemine paralel tutun ve sert zemine kısaca dokunun
(uzun aralıksız basmayı önleyin).
Kesme teli
i
duyulur devre işlemi ile otomatik olarak uzatılır ve tel
sınırlayıcı
o
aracılığıyla doğru uzunluğa alınır. Gerekirse cihazı birkaç
kez arka arkaya hafifçe yere vurun.
4. BAKIM
TEHLİKE! Yaralanma!
Ürün istenmeden çalışırsa kesik yaralanma tehlikeleri söz
konusu olabilir.
v Ürünü bakıma tabi tutmadan önce kesme telinin durmasını
bekleyin ve ürünü akım beslemesinden ayırın.
Tırpanın temizlenmesi [ Şek. M1 ]:
TEHLİKE! Yaralanma!
Yaralanma tehlikesi ve ürünün hasar görme riski.
v Ürünü su ya da su fıskiyesi ile temizlemeyin (özellikle yüksek
basınçlı su fıskiyesi).
v Benzin ve çözelti maddeleri de dahil olmak üzere kimyasal-
larlatemizlik yapmayın. Bazıları önemli plastik parçaları tahrip
edebilir.
Havalandırma kanalları daima temiz olmalıdır.
1. Hava kanalını
p
yumuşak bir fırça ile temizleyin (tornavida
kullanmayın).
2. Her kullanımın ardından tüm hareketli parçaları temizleyin.
Koruyucu kapaktan
2
çim ve kir kalıntılarını giderin.
5. DEPOLAMA
Devre dışına çıkarma:
Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.
1. Tırpanı akım beslemesinden ayırın.
2. Tırpanı temizleyin (bkz. 4. BAKIM).
3. Tırpanı kuru, kapalı ve donmaya karşı emniyetli bir yerde
muhafaza edin.
6. HATA GİDERME
TEHLİKE! Yaralanma!
Ürün istenmeden çalışırsa kesik yaralanma tehlikeleri söz
konusu olabilir.
v Ürünün hatasını gidermeden önce kesme telinin durmasını
bekleyin ve ürünü akım beslemesinden ayırın.
Tel makaranın değiştirilmesi [ Şek. T1 / T2 / T3 ]:
TEHLİKE! Yaralanma!
Metalik kesme elemanları nedeniyle yaralanma tehlikesi.
v GARDENA tarafından onaylanmayan metal kesim elemanlar,
yedek veya aksesuar parçaları kullanmayın.
v Sadece orijinal GARDENA tel makaralarını kullanın.
Aşınma dişi
l
artık görünmediğinde, makara kapağı
a
değiştirilmelidir.
GARDENA servisine başvurun.
Yedek tel makarayı GARDENA satıcınızdan ya da doğrudan GARDENA
servisinden temin edebilirsiniz.
• Tırpan ürün. 5307 için GARDENA tel makara
1. İki ek bileşen bağlantısındaki
s
makara kapağına
a
aynı anda basıp
çıkarın.
2. Tel makarayı
d
çıkarın.
3. Olası tüm kirleri tel makara tutucusundan
f
çıkarın.
4. Yeni tel makaranın
d
kesme telini
i
plastik halkanın
g
kopçasından
yakl. 15 cm çekin.
5. Kesme telini
i
metal kovan
h
arasından geçirin.
6. Kesme telini
i
çevirme piminin
j
etrafından geçirin.
7. Tel makarayı
d
tel makara tutucusuna
f
yerleştirin.
8. İki ek bileşen bağlantısı
s
duyulur şekilde oturana kadar makara
kapağını
a
tel makara tutucusuna
f
oturtun.
Kesme tellerinin ezilmediğinden emin olun.
Makara kapağı
a
oturmazsa, tel makara
d
tamamen tel makara tutucu-
sunda
f
bulunana kadar tel makarayı
d
ileri geri çevirin.
İlave bir tel makara, tırpandaki tel makara yuvasına
k
takılabilir.
v Tel makara
d
yerine oturana kadar tel makara yuvasına
k
bastırın.
Sorun Muhtemel neden Çözümü
Tırpan kesmiyor Kesme teli aşınmış ya da çok
kısa.
v
Kesme telini uzatın
(bkz. 3. KULLANIM
“Kesme tellerini uzatma
(DOKUNMATİK otomatiği)”
).
Kesme teli bitti. v
Tel makarayı değiştirin.
Kesme teli tel makara içerisine
çekildi ya da kaynadı.
v
Kesme telini tel makaradan
çekin.
Kesme teli uzatılamıyor ya
da çok hızlı bir şekilde bitti
Tel çok kurumuş ya da pürüz-
lenmiş (örn. kış mevsiminde).
v
Tel makarayı yakl. 10 saat
suda bırakın.
Kesme telinin sert nesnelerle
sık olarak temas etmesi.
v
Kesme telinin sert nesnelere
temas etmesini önleyin.
Tırpan çalışmıyor Motor bloke oldu. v Engeli giderin.
Tekrar başlatın.
Tırpan durdurulamıyor Başlatma kolu sıkışıyor. v Tırpanı akım beslemesinden
ayırın ve çalıştırma koluna
basın.
Tırpan yoğun bir şekilde
titriyor
Kaset kapağının
a
içi yoğun
şekilde kirlenmiştir veya misina
kaseti tutucusu
f
kirlenmiştir.
v Kaset kapağındaki
a
ve
misina kaseti tutucusun-
daki
f
tüm kiri temizleyin.
BİLGİ: Farklı arıza durumlarında lütfen GARDENA servis merkezine başvurun.
Onarım çalışmaları sadece GARDENA servis merkezleri veya GARDENA tarafın-
dan yetkilendirilen uzman bayiler tarafından gerçekleştirilebilir.
7. TEKNİK ÖZELLİKLER
Tırpan
Birim Değer
(Ürün 9870)
Değer
(Ürün 9872)
Değer
(Ürün 9874)
Nominal güç W 450 550 650
Şebeke gerilimi V (AC) 230 230 230
Şebeke frekansı Hz 50 50 50
Kesme genişliği cm 25 28 28
Tel makara devir sayısı D/dak 11800 11500 11500
Kesme teli rezervi m 6 6 6
Kesme teli uzatması
Dokunmatik
otomatiği
Dokunmatik
otomatiği
Dokunmatik
otomatiği
Ağırlık kg 2,6 2,8 3,0
Ses basınç seviyesi L
pA
1)
Güvensizlik k
pA
dB (A)
80
2,5
82
2,5
83
2,5
GAR_09870-20.960.05_2024-02-28.indd 81GAR_09870-20.960.05_2024-02-28.indd 81 28.02.24 16:0828.02.24 16:08
tr
82
Tırpan
Birim Değer
(Ürün 9870)
Değer
(Ürün 9872)
Değer
(Ürün 9874)
Ses gücü seviyesi L
WA
2)
:
ölçülen/garantili
Güvensizlik k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
El kol titreşimi a
vhw
1)
Güvensizlik k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Uygulanan ölçüm yöntemi:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
BİLGİ: Belirtilen titreşim emisyon değeri standartlaştırılmış bir kontrol yöntemi
ile ölçülmüştür ve elektrikli takımlarla karşılaştırıldığında birlikte kullanılabilir-
ler. Bu değer teşhirin geçici olarak değerlendirilmesi için de kullanılabilir. Titre-
şim emisyon değeri, elektrikli takımın gerçek kullanımı sırasında değişebilir.
8. AKSESUAR / YEDEK PARÇALAR
Tırpan için GARDENA tel
makara
Tükenmiş tel makaranın değiştirilmesi
içindir.
Ürün 5307
GARDENA Yedek makara
kapağı
GARDENA servisinden temin edilebilir.
Tırpanlar için GARDENA
teker seti (sadece ürün
no. 9872 / 9874 için)
Çim kenarlarının kolay kesimi için. Ürün 9880
9. GARANTİ / SERVİS
9.1 Ürün kaydı:
Lütfen ürününüzü gardena.com/registration adresinden kaydedin.
9.2 Servis:
Servisimizin güncel iletişim bilgilerini arka sayfada ve çevrimiçi olarak
bulabilirsiniz:
• Türkiye: https://www.gardena.com/tr/destek/uzmanasorun/iletisim/
10. TASFIYE
(2012/19/AB / S.I. 2013 No. 3113 sayılı yönetmelik uyarınca)
Ürün normal ev çöpü ile birlikte tasfiye edilmemelidir.
Geçerli yerel çevre koruma talimatları uyarınca tasfiye
edilmelidir.
ÖNEMLİ!
v Ürünü geri dönüşüm toplama noktaları üzerinden atığa ayırın.
bg Тримери
1. УКАЗАНИЯ ПО ТЕХНИКА НА БЕЗОПАСНОСТ ............82
2. МОНТАЖ ...........................................83
3. ОБСЛУЖВАНЕ .......................................83
4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ ..........................84
5. СЪХРАНЕНИЕ .......................................84
6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ ........................85
7. ТЕХНИЧЕСКИ ДАННИ ................................85
8. АКСЕСОАРИ / РЕЗЕРВНИ ЧАСТИ .......................85
9. ГАРАНЦИЯ / СЕРВИЗ .................................85
10. ИЗХВЪРЛЯНЕ .......................................85
Превод на оригиналната инструкция.
Този продукт може да се използва от
деца на възраст от 8 години и по-голе-
ми и лица с намалени физически, сетивни
или умствени с пособнос ти или липса на опит
и познания, когато те са под надзор или са
били инструктирани относно безопасната
употреба на продукта и разбират произтича-
ВАЖНО!
Прочетете внимателно инструкцията за експлоатация и я запазете
за бъдещи справки.
Символи върху продукта:
Прочетете инструкцията за експлоатация.
Спазвайте дистанция.
Носете винаги сертифицирано защитно устройство за
слуха. Носете винаги сертифицирано защитно устройство
за зрението.
Не излагайте на дъжд.
ОПАСНОСТ! Опасност от нараняване на други
лица! Дръжте други лица далеч от зоната в която
работите.
Незабавно изключете щепсела от контакта, ако кабелът
е повреден или прекъснат.
Общи указания по техника на безопасност
Безопасност на електрическите уреди
ОПАСНОСТ! Токов удар!
Опасност от нараняване от токов удар.
v Продуктът трябва да бъде захранен с електричество през авто-
матичен прекъсвач, действащ при повреда или изтичане на ток
(RCD) с номинален ток на изключване от максимум 30 mA.
ОПАСНОСТ! Опасност от нараняване!
При неволно завъртане на режещата корда или включване на
продукта съществува опасност от порязване.
v Изключете продукта от електрическата мрежа, преди да извър-
шите техническо обслужване или да замените детайли. Контактът
трябва да бъде в зоната на зрителното Ви поле.
Избягвайте необичайна поза на тялото и винаги пазете равновесие, за
да имате непрекъснато здрава опора на склоновете. Ходете, не тичайте.
Не докосвайте движещи се опасни части на машината, преди машината
да бъде изключена от електрическата мрежа и движещите се опаси
части да спрат движението си напълно.
Носете винаги по време на работа с машината здрави обувки и дълги
панталони.
По-безопасна работа
1 Обучение
a) Прочетете внимателно инструкцията. Запознайте се с контролните
елементи и правилното използване на машината.
б) Не позволявайте на лица, които не са запознати с тази инструкция
или деца да използват тази машина. Действащите местни правилници
и наредби могат да ограничават възрастта на потребителя.
1. УКАЗАНИЯ ПО ТЕХНИКА НА
БЕЗОПАСНОСТ
bg
щите от това рискове. Деца не трябва да
играят с продукта. Почистване и потребител-
ска техническа поддръжка не трябва да се
извършва от деца без надзор. Препоръчваме
използването на продукта да се извършва от
лица над 16 годишна възраст.
Употреба по предназначение:
Тримерът на GARDENA е предназначен за косене на морави
и тревни площи в лични и хоби градини.
Продуктът не е подходящ за продължителна експлоатация.
ОПАСНОСТ! Контузии!
v Не използвайте продукта за подрязване на живи плетове,
за раздробяване на окосения материал или за компости-
ране.
GAR_09870-20.960.05_2024-02-28.indd 82GAR_09870-20.960.05_2024-02-28.indd 82 28.02.24 16:0828.02.24 16:08
bg
83
в) Трябва да се има предвид, че потребителят е отговорен за инциденти
или опасност за други лица или имуществото им.
2 Подготовка
a) Преди употреба трябва да бъдат проверени за признаци за повреда
или износване захранващия и удължаващия кабел. Ако по време на
употреба бъде повреден захранващия кабел, същия трябва да бъде
изключен незабавно от ел. мрежа. НЕ ДОКОСВАЙТЕ КАБЕЛА, ПРЕДИ
ДА СТЕ ГО ИЗКЛЮЧИЛИ ОТ МРЕЖАТА. Не използвайте машината,
ако захранващият кабел е повреден или заплетен.
б) Преди употреба машината трябва да бъде визуално проверена за
повредени, липсващи или неправилно поставени предпазни устрой-
ства или капаци.
в) Никога не включвайте машината, ако в близост се намират хора,
особено деца, или животни.
3 Експлоатация
a) Дръжте захранващия и удължаващия кабел далеч от режещата корда.
б) По време на целия период на използване на машината трябва да се
носят защитни очила и здрави обувки.
в) Да се избягва използването на машината в лоши метеорологични
условия, особено при опасност от мълнии.
г) Използвайте машината само на дневна светлина или при добро
изкуствено осветление.
д) Не използвайте машината с повреден капак или защитно приспосо-
бление или без капак или защитни приспособления.
е) Включете електродвигателя, ако ръцете и краката са извън обхвата
на режещото устройство.
ж) Винаги изключвайте машината от електрозахранването (т. р. изключ-
ване на щепсела от ел. мрежа, сваляне на блокировката или на сваля-
щата се батерия)
1) винаги, когато машината се оставя без надзор;
2) пред отстраняване на проблем с блокирала машина;
3) преди проверка, почистване или обработка на машината;
4) след контакт с чужди тела,
5) винаги, когато машината започне да вибрира необичайно.
з) Внимавайте за нараняване по краката и ръцете от режещото приспо-
собление.
и) Винаги се убеждавайте, че отворите за вентилация се поддържат
чисти от чужди тела.
4 Поддържане в изправност и съхранение
a) Машината трябва да бъде изключена от електрозахранването
(т. р. изключване на щепсела от ел. мрежа, сваляне на блокировката
или на свалящата се батерия), преди извършването на работи по
поддръжката или почистването.
б) Да се използват само резервни части и аксесоари препоръчани от
производителя.
в) Машината трябва да бъде проверявана и поддържана редовно.
Машината да бъде ремонти рана само в оторизиран сервиз.
г) Ако машината не се използва, тя трябва да бъде съхранявана на
място недостъпно за деца.
Допълнителни указания по техника на безопасност
Безопасност на електрическите уреди
ОПАСНОСТ! Сърдечен арест!
Този продукт образува електромагнитно поле по време на работа.
Това поле може при определени обстоятелства да окаже влияние
върху начина на функциониране на активни или пасивни медицински
импланти. За да се изключи рискът от ситуации, които биха могли
да доведат до тежки или смъртоносни наранявания, лицата с меди-
цински имплант трябва преди употреба на този продукт да се кон-
султират със своя лекар и производителя на импланта.
Кабели
При използване на удължителни кабели, същите трябва да отговарят на
минималните сечения в следващата таблица:
Напрежение Дължина на кабела Сечение
230 – 240 В / 50 Гц До 20 м 1,5 мм
2
230 – 240 В / 50 Гц 20 – 50 м 2,5 мм
2
Не използвайте продукта в близост до вода и за поддръжка на
градински езерца.
Лична безопасност
ОПАСНОСТ! Опасност от задушаване!
Дребните детайли могат лесно да бъдат погълнати. Полиетиленова-
та торба представлява опасност от задушаване за малките деца.
Дръжте малките деца далеч по време на монтажа.
В случай на силни вибрации проверете капака на шпулата за
повреди.
Проверете преди употреба, дали износващото се ребро
е в изправност.
Пренасяне за предната дръжка.
Носете лични предпазни средства.
Носете ръкавици за почистване на устройството за рязане.
Носете винаги защитни очила.
Защитните приспособления като ръкавици, нехлъзгащи се предпазни
обувки или защита за слуха, които се използват в определени условия,
намаляват риска от контузии.
Бъдете внимателни по време на настройката на продукта, за да избег-
нете приклещването на пръстите между движещите се и стационарните
части на машината или при монтажа на защитния капак.
Не използвайте вода или химически препарати за почистване на защита-
та или другите части на тримера.
Дръжте всички гайки, болтове и винтове завинтени, за сте сигурни,
че продуктът е в безопасно работно състояние.
Не разглобявайте продукта след доставката.
Предупреждение! При носене на защита за слуха и поради шума, който
излъчва продукта, операторът може да не забележи приближаващи се
лица.
По време на работа и транспортиране особено внимавайте за другите
хора.
Бъдете концентрирани, гледайте това, което правите и разсъждавайте
трезво при работа с електроинструмент.
Не използвайте електроинструмент, докато сте изморени или сте под
влиянието на наркотици, алкохол или медикаменти.
Момент невнимание при работа с електроинструмент може да доведе
до тежки контузии.
2. МОНТАЖ
ОПАСНОСТ! Контузии!
Риск от порязване, ако продуктът се включи неволно.
v Изчакайте докато режещата корда спре и изключете
продукта от електрозахранването, преди да сглобите
продукта.
Монтаж на защитния капак и защитната скоба за растения
[ фиг. A1 / A2 ]:
ОПАСНОСТ!
v Изчакайте докато пластмасовият нож спре и извадете
акумулаторната батерия, преди да сглобите продукта.
1. Плъзнете предната част на защитния капак
3
върху главата
на тримера
1
докато се фиксира с изщракване.
2. Плъзнете задната част на защитния капак
2
до ограничителя
върху главата на тримера
1
.
3. Затегнете двата винта
4
внимателно.
4. Поставете защитната скоба за растения
5
върху главата на
тримера
1
докато се фиксира с изщракване.
3. ОБСЛУЖВАНЕ
ОПАСНОСТ! Контузии!
Риск от порязване, ако продуктът се включи неволно.
v Изчакайте докато режещата корда спре и изключете
продукта от електрозахранването, преди да свържете,
настройвате или пренасяте продукта.
Свързване на тримера [ фиг. O1 ]:
ОПАСНОСТ! Токов удар!
За да избегнете повреда на захранващия кабел, трябва
удължаващия кабел да бъде поставен в кабелната ключалка
за намаляване на напрежението.
v Поставете удължаващия кабел в кабелната ключалка
за намаляване на напрежението, преди да използвате
тримера.
1. Направете ухо с удължаващия кабел
8
и го поставете в клю-
чалката за намаляване на напрежението
9
и го стегнете.
GAR_09870-20.960.05_2024-02-28.indd 83GAR_09870-20.960.05_2024-02-28.indd 83 28.02.24 16:0828.02.24 16:08
bg
84
2. Включете щепсела
0
на тримера в конектора
q
на удължава-
щия кабел
8
.
3. Свържете удължаващия кабел
8
с електрозахранването.
Настройка на работна позиция:
Работна позиция 1 [ фиг. O2 ]:
За стандартно косене.
Работна позиция 2 [ фиг. O3 /O4 ]:
Косене под препятствие.
Надлъжната дръжка може да бъде спусната от стандартна пози-
ция1 в две спуснати позици 2 или 3 за косене под препятствия.
1. Поставете тримера върху земята.
2. Дръжте с две ръце тримера за надлъжната дръжка
7
така,
че с единият пръст да можете да натиснете освобождаващия
бутон
w
.
3. Натиснете освобождаващия бутон
w
и свалете надлъжната
дръжка
7
в желаната позиция.
4. Пуснете освобождаващия бутон
w
и оставете надлъжната
дръжка
7
отново да се фиксира с изщракване.
Работна позиция 3 (само за Арт. 9872 / 9874) [ фиг. O5 /O6 ]:
Косене по краищата на моравата.
ВНИМАНИЕ! Тримерът може да бъде използван, само когато
главата на тримера е фиксирана на 0° или 90°.
За да може главата на тримера
1
да бъде завъртяна на 90°,
надлъжната дръжка трябва да се намира в стандартна
позиция 1.
1. Дръжте с две ръце тримера за надлъжната дръжка
7
така,
че с единият пръст да можете да натиснете освобождаващия
бутон
e
.
2. Натиснете освобождаващия бутон
e
и завъртете главата на три-
мера
1
от 0° на 90°, докато същата се фиксира с изщрак ване.
3. Пуснете освобождаващия бутон
e
и оставете надлъжната
дръжка
7
отново да се фиксира с изщракване.
Настройка на дължината на надлъжната дръжка [ фиг. O7 ]:
ОПАСНОСТ!
Продуктът не трябва да бъде използван, ако надлъжната
дръжка е извадена изцяло (позиция за пренасяне).
1. Развийте стягащата втулка
6
.
2. Издърпайте надлъжната дръжка
7
на желаната дължина.
3. Затегнете отново стягащата втулка
6
.
Настройка на позицията на допълнителната ръкохватка
[ фиг. O8 ]:
Позицията на допълнителната ръкохватка може да бъде настроена
за Вашия ръст.
1. Издърпайте ръчката
r
.
2. Наклонете допълнителната ръкохватка
t
върху желаната
позиция.
3. Пуснете отново ръчката
r
.
Когато тримерът е настроен правилно спрямо височината на
тялото, стойката на тялото е изправена и главата на тримера
в работна позиция 1 е леко наклонена напред.
v Дръжте тримера за основната ръкохватка
z
и допълнителната
ръкохватка
t
така, че главата на тримера да бъде леко накло-
нена напред.
Настройка на защитната скоба за растения:
– Работна позиция [ фиг. O9 ]
– Изходна позиция [ фиг. O10 ]
v Издърпайте защитната скоба за растения
5
и я поставете
в желаната позиция докато се фиксира с изщракване.
Включване на тримера [ фиг. O11 ]:
ОПАСНОСТ! Контузии!
Опасност от нараняване, ако продуктът не спре при
пускане на ръчката за включване.
v Не избягвайте предпазните приспособления или
прекъсвачите. Не закрепвайте ръчката за включване
например към дръжката.
Включване:
1. Дръжте допълнителната ръкохватка
t
с едната ръка.
2. Дръжте с другата ръка основната ръкохватка
z
и издърпайте
задната ръчката за включване
u
.
Косачката се включва.
ВНИМАНИЕ! Избягвайте контакта на режещата корда с твърди
предмети (зидове, камъни, огради и др.), за да избегнете износ-
ване или пречупване на режещата корда.
Спиране:
v Пуснете ръчката за включване
u
.
Тримерът спира.
Удължаване на режещата корда (подаващ механизъм)
[ фиг. O12 / O13 ]:
Подаващият механизъм се задейства при работещ електродви-
гател. Само когато кордата е максимално издължена, се постига
чисто косене на моравата. При първоначално въвеждане в експло-
атациятрябва при нужда режещата корда да бъде разтеглена
многократно.
Само за Арт. 9872 / 9874: Режещата корда не трябва да бъде удъл-
жавана в работна позиция 3.
1. Включете тримера.
2. Дръжте главата на тримера
1
паралелно към земята и кратко-
трайно почукайте върху твърда основа (избягвайте по-продъл-
жителен постоянен натиск).
Режещата корда
i
се издължава автоматично чрез звучен процес
на включване и се отвежда от ограничителят на кордата
o
до
желаната дължина. Ако е необходимо, почукайте няколко пъти
един след друг.
4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ
ОПАСНОСТ! Контузии!
Риск от порязване, ако продуктът се включи
неволно.
v Изчакайте докато режещата корда спре и изключете
продукта от електрозахранването, преди да направите
техническо обслужване на продукта.
Почистване на тримера [ фиг. M1 ]:
ОПАСНОСТ! Контузии!
Опасност от нараняване и риск от повреда на
продукта.
v Не почиствайте продукта с вода или водна струя
(особено водна струя под налягане).
v Не почиствайте с химикали, включително бензин или
разтвори. Някои от тях могат да повредят важни пласт-
масови детайли.
Вентилационните отвори трябва винаги да бъдат чисти.
1. Почистете отворите за вентилация
p
с мека четка
(не използвайте отвертка).
2. След всяка употреба почиствайте всички подвижни части.
Най-вече отстранявайте остатъци от трева и замърсяване от
защитния капак
2
.
5. СЪХРАНЕНИЕ
Сваляне от експлоатация:
Продуктът трябва да бъде съхраняван на недостъпно за деца
място.
1. Изключете тримера от електрозахранването.
2. Почистете тримера (виж 4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ).
3. Съхранявайте тримера на сухо, затворено и защитено от
замръзване място.
GAR_09870-20.960.05_2024-02-28.indd 84GAR_09870-20.960.05_2024-02-28.indd 84 28.02.24 16:0828.02.24 16:08
bg
85
6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ
ОПАСНОСТ! Контузии!
Риск от порязване, ако продуктът се включи
неволно.
v Изчакайте докато режещата корда спре и изключете
продукта от електрозахранването, преди да отстраните
повреди по продукта.
Смяна на шпулата с корда [ фиг. T1 / T2 / T3 ]:
ОПАСНОСТ! Контузии!
Опасност от нараняване от режещите метални елементи.
v Не използвайте метални режещи елементи, резервни части
или аксесоари, които не са одобрени от GARDENA.
v Използвайте само оригинални шпули с корда GARDENA.
Когато износващото се ребро
l
вече не се вижда, трябва да
бъде сменен капака на шпулата
a
. Обърнете се към сервиз на
GARDENA.
Резервните шпули с корда могат да бъдат закупени от Вашият
търговец на продуктите на GARDENA или директно от сервизната
служба на GARDENA.
• GARDENA Шпула за корда за тример Арт. 5307
1. Натиснете едновременно капака на шпулата
a
при двете
закопчалки
s
и го свалете.
2. Извадете шпулата с корда
d
.
3. Отстранете възможните замърсявания от държача за шпулата
с корда
f
.
4. Изтеглете около 15 см от режещата корда
i
от новата шпула
с корда
d
от ухото на пластмасовия пръстен
g
.
5. Прекарайте режещата корда
i
през металната халка
h
.
6. Прекарайте режещата корда
i
около направляващия
щифт
j
.
7. Поставете шпулата с корда
d
в държача за шпулата
с корда
f
.
8. Поставете капака на шпулата
a
върху държача за шпулата
f
докато двете закопчалки
s
се фиксират с изщракване.
Уверете се, че режещата корда не е била прещипана.
Ако капака на шпулата
a
не може да бъде поставен, завъртете
наляво и надясно шпулата с корда
d
, докато шпулата с корда
d
легне изцяло в държача за шпулата с корда
f
.
Резервна шпула с корда може да бъде поставена на гнездото
за шпула с корда
k
върху тримера.
v Натиснете шпулата с корда
d
върху гнездото за шпула
с корда
k
докато същата се фиксира.
Проблем Възможна причина Отстраняване
Тримерът не коси Режещата корда е износена
или твърде къса.
v
Удължете режещата корда
(виж 3. ОБСЛУЖВАНЕ
“Удължаване на режещата
корда (подаващ механи-
зъм”
).
Режещата корда е изхабена. v
Сменете режещата корда.
Режещата корда се
е прибрала в шпулата
с корда или е стопена.
v
Изтеглете режещата корда
от шпулата с корда.
Режещата корда не
може да бъде изтеглена
или режещата корда
се е износила бързо
Кордата е станала твърде
суха и чуплива (напр. през
зимата).
v
Поставете шпулата с корда
във вода за около 10 часа.
Чест контакт на режещата
корда с твърди предмети.
v
Избягвайте контакта на
режещата корда с твърди
предмети.
Тримерът не се включва Електродвигателят
е блокирал.
v Отстранете препятствието.
Включете отново.
Тримерът не може да бъде
спрян
Ръчката за включване
е заяла.
v Изключете тримера от
електрозахранването
и освободете ръчката за
включване.
Тримерът вибрира силно
Капакът на шпулата
a
е силно замърсен отвътре
или държачът за шпулата
с корда
f
е замърсен.
v Отстранете всички замър-
сявания от капака на
шпулата
a
и държача
за шпулата с корда
f
.
УКАЗАНИЕ: При други повреди се обръщайте към Вашия сервизен център
на GARDENA. Ремонтите трябва да бъдат изпълнявани само от сервизният
център на GARDENA, както и от специализираните търговци, които са отори-
зирани от GARDENA.
7. ТЕХНИЧЕСКИ ДАННИ
Тримери
Мярка Стойност
(Арт. 9870)
Стойност
(Арт. 9872)
Стойност
(Арт. 9874)
Номинална мощност W 450 550 650
Напрежение на мрежата V (AC) 230 230 230
Честота на мрежата Hz 50 50 50
Ширина на косене cm 25 28 28
Обороти на шпулата
с корда
оборота /
мин
11800 11500 11500
Резерв от режеща корда m 6 6 6
Удължаване на режещата
корда
Подаващ
механизъм
Подаващ
механизъм
Подаващ
механизъм
Тегло kg 2,6 2,8 3,0
Ниво на налягането на
шума L
pA
1)
Погрешност k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Ниво на звуковата
мощност L
WA
2)
:
измерено/гарантирано
Погрешност k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Вибрации на ръцете a
vhw
1)
Погрешност k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Метод на измерване съгласно:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
УКАЗАНИЕ: Посочената стойност на вибрационните емисии се измерва
съгласно стандартизиран метод за изпитване и може да бъде използвана
за сравняване на електроинструменти помежду им. Тази стойност може
да бъде използвана и за предварителна оценка на експозицията. Стойността на
вибрационните емисии може да варира по време на действителната употреба на
електроинструмента.
8. АКСЕСОАРИ / РЕЗЕРВНИ ЧАСТИ
GARDENA Шпула с корда
за тример
За замяна на изразходвани шпули с корда. Арт. 5307
GARDENA Резервен
капак за шпула
Може да бъде поръчан чрез сервизна служба
на GARDENA.
GARDENA Приставка
с колела за тример
(само за Арт. 9872 / 9874)
За лесно косене по краищата на моравата. Арт. 9880
9. ГАРАНЦИЯ / СЕРВИЗ
9.1 Регистрация на продукт:
Моля, регистрирайте продукта си на уебсайта
gardena.com/registration.
9.2 Сервиз:
Актуалната информация за контакт с нашите служби ще намерите
на гърба на последната страница и онлайн:
• България: https://www.gardena.com/bg/poddrajka/savet/kontakt
10. ИЗХВЪРЛЯНЕ
(съгласно Директива 2012/19/ЕС / S.I. 2013 No. 3113)
Продуктът не трябва да бъде изхвърлян заедно с обикно-
вените битови отпадъци. Той трябва да бъде изхвърлен
съгласно действащите местни разпоредби за опазване на
околната среда.
ВАЖНО!
v Изхвърлете продукта на или чрез Вашия местен събирателен
пункт за рециклиране.
GAR_09870-20.960.05_2024-02-28.indd 85GAR_09870-20.960.05_2024-02-28.indd 85 28.02.24 16:0828.02.24 16:08
sq
86
sq Prerësja e barit
1. KËSHILLA SIGURIE ....................................86
2. MONTIMI ............................................87
3. PËRDORIMI ..........................................87
4. MIRËMBAJTJA ........................................88
5. MAGAZINIMI .........................................88
6. NDREQJA E GABIMEVE .................................88
7. TË DHËNAT TEKNIKE ..................................88
8. AKSESORË / PJESË KËMBIMI ............................89
9. GARANCIA / SERVISI ...................................89
10. ASGJËSIMI ...........................................89
Përkthimi i mënyrës së përdorimit nga origjinali.
Ky produkt mund të përdoret nga fëmijët
mbi 8 vjeç si dhe nga persona me aftësi
të kufizuara fizike, sensorike dhe mentale ose me
mungesë përvoje dhe dijesh, nëse ato do të jenë
nën monitorim ose nëse janë instruktuar në lidhje
me përdorimin e sigurt të produktit dhe kuptojnë
rreziqet që rezultojnë nga kjo gjë. Fëmijët nuk lejo-
hen të luajnë me produktin. Pastrimi dhe mirëm-
bajtja nga ana e përdoruesit nuk lejohet të kryhet
nga fëmijë nëse nuk janë në monitorim.
Ne këshillojmë përdorimin e produktit vetëm nga
të rinjtë duke filluar nga 16 vjeç.
Përdorimi i parashikuar:
Prerësi GARDENA shërben për prerjen dhe qethjen e barit të kopshteve
nëpër oborret private dhe ato të shtëpive të pushimit.
Produkti nuk është i përshtatshëm për një përdorim për një kohë të gjatë.
RREZIK! Plagosje!
v Mos e përdorni produktin për prerjen e gard heve me shkurre,
për copëtimin e materialeve dhe për kompostim.
RREZIK! Rrezik plagosjeje!
Në rastin e rrotullimit pa dashje të perit prerës ose nisjes së produktit
ekziston rreziku i lëndimit me prerje.
v Shkëputeni produktin nga rrjeti para se të mirëmbani ose ndërroni
pjesë. Për ta bërë këtë, priza duhet të gjendet në zonën tuaj pamore.
Mundohuni të evitoni mbajtjen e trupit në një pozicion jo normal. Ruajeni gjithnjë
ekuilibrin, në mënyrë që të keni gjithnjë një pozicion të fiksuar mirë kur jeni në
rrëpirë. Ecni dhe mos vraponi.
Mos prekni me dore asnjëherë pjesë lëvizëse të makinerisë, për sa kohë nuk
e keni shkëputur nga rryma elektrike si dhe pjesët lëvizëse të kenë pushuar
krejtësisht së lëvizuri.
Kur të jeni duke e përdorur makinërinë mbani gjithnjë veshur këpucë pune dhe
pantallona të gjata.
Përdorimi i sigurt
1 Shkollimi
a) Lexoni me vëmendje shpjegimet e përdorimit. Familjarizohuni me pjesët
e përdorimit dhe mënyrën korrekte për përdorimin e pajisjes.
b) Mos lejoni asnjëherë fëmijë apo persona të cilët nuk e njohin pajisjen ta
përdorin atë. Ka mundësi që rregullime ligjore lokale ta kufizojnë moshën
e përdoruesit në veçanti.
c) Mbani parasysh, që përdoruesi mban përgjegjësi për aksidentet e mundshme
dhe dëmin e shkaktuar karshi personave të tretë ose pasurisë së tyre.
2 Përdorimi
a) Përpara përdorimit kontrolloni kabllon si dhe zgjatimet nëse kanë shenja
defekti ose janë vjetruar. Në rast se kablloja dëmtohet gjatë përdorimit, hiqeni
nga priza menjëherë. MOS E PREKNI KABLLON PËRPRA SE TA KENI
SHKËPUTUR NGA PRIZA. Mos e përdorini pajisjen, në rast se kablloja është
me defekt ose e amortizuar.
b) Përpara përdorimit të pajisjes kontrolloni me shikim nëse ka dëmtime, nëse
mungojnë pjesë, ose pjesët mbrojtëse apo mbuluese janë montuar gabim.
c) Mos e përdorni pajisjen asnjëherë, në rast se ka per sona të tjerë, veçanërisht
fëmijë apo kafshë shtëpiake në afërsi.
3 Vënia në punë
a) Mbajeni kabllon së bashku me zgjatuesin larg pjesës prerëse.
b) Ju duhet të mbani syze mbrojtëse dhe këpucë të sigurta pune gjatë gjithë
kohës që përdorni pajisjen.
c) Shmangni përdorimin e pajisjes kur kushte e motit janë të papërshtatshme,
veçanërisht kur ka rrufe.
d) Përdoreni pajisjen vetëm gjatë ditës ose kur ndriçimi artificial është optimal.
e) Mos e përdorni asnjëherë makinerinë në rast se ajo i ka mbulesën apo pajisjen
mbrojtëse të dëmtuara, ose kur këto pjesë mbrojtëse mungojnë.
f) Ndizeni motorin vetëm në ato raste kur i keni duart dhe këmbët larg pjesës
prerëse të pajisjes.
g) Ruajeni pajisjen të shkëputur nga rryma elek trike (pra prizën e furnizimit me
rrymë gjithnjë të shkëputur nga rrjeti, si dhe çmontoni pajisjen bllokuese si dhe
baterinë)
1) gjithnjë në ato raste, kur pajisjen nuk e keni nën vëzhgim;
2) përpara heqjes së një bllokimi;
3) përpara kontrollit, pastrimit ose përpunimit të pajisjes;
4) mbas kontaktit me një trup të huaj;
5) gjithnjë kur pajisja fillin dhe të dridhet në mënyrë të pazakonshme.
h) Kujdes, rrezikoni të shkaktoni prerje në duar dhe në këmbë.
i) Siguroni gjithnjë, që hyrjet e ajrit të mbahen të lira nga ndikimi i trupave të huaj.
4 Mirëmbajtja dhe magazinimi
a) Makina duhet të shkëputet nga ushqime me energi {d. m. th. shkëputeni
spinën nga rrjeti i energjisë, hiqni pajisjen e bllokimit ose baterinë e çmon-
tueshme), para se të kryhen punimet e mirëmbajtjes ose të pastrimit.
b) Përdorni pjesë këmbimi dhe përdorimi që ju janë këshilluar vetëm nga
prodhuesi.
c) Pajisja duhet kontrolluar vazhdimisht dhe duhet mirëmbajtur. Kryeji ndreqjet
e saj vetëm në një punishte e cila është e autorizuar me kontratë.
d) Në qoftë se pajisja nuk është në përdorim, mbajeni të magazinuar larg
fëmijëve.
Këshilla sigurie shtesë
Siguria elektrike
RREZIK! Pushim zemre!
Gjatë punës, ky produkt gjeneron një fushë elektromagnetike. Në kushte
të caktuara, kjo fushë mund të ndikojë mbi mënyrën e funksionimit të
implantateve mjekësore aktive ose pasive. Për të përjashtuar rrezikun
e situatave që mund të shkaktojnë plagosje të rënda ose vdekjeprurëse,
personat me një implantat mjekësor duhet që para përdorimit të këtij
produkti të konsultohen me mjekun e tyre dhe prodhuesin e implantatit.
Kabllot
Në rastin e përdorimit të kabllove zgjatues duhet që këto të fundit të përputhen
me seksionet minimalë në tabelën e mëposhtme:
ME RËNDËSI!
Lexoni me kujdes manualin e përdorimit dhe ruajeni atë që ta lexoni më
vonë.
Simbolet mbi produkt:
Lexoni manualin e përdorimit.
Ruani distancën.
Mbani gjithmonë një mbrojtëse të autorizuar të dëgjimit.
Mbani gjithmonë një mbrojtëse të autorizuar të shikimit.
Mos e ekspozoni kundrejt shiut.
RREZIK!
Rrezik plagosjeje për personat e tjerë!
Mbajini personat e tjerë larg zonës ku punoni.
Hiqeni spinën menjëherë nga rrjeti elektrik nëse u dëmtua
ose u këput përçuesi.
Këshilla të përgjithshme sigurie
Siguria elektrike
RREZIK! Goditja elektrike!
Rrezik plagosje për shkak të goditjes elektrike.
v Produkti duhet të furnizohet me rrymë elektrike nëpërmjet një
ndërprerësi diferencial (RCD) me një rrymë nominative aktivizimi
prej maksimumi 30 mA.
1. KËSHILLA SIGURIE
GAR_09870-20.960.05_2024-02-28.indd 86GAR_09870-20.960.05_2024-02-28.indd 86 28.02.24 16:0828.02.24 16:08
sq
87
Tensioni Gjatësia e kabullit Seksioni
230 – 240 V / 50 Hz deri 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Mos e përdorni produktin në afërsi të ujit apo për mirëmbajtjen e pellgjeve.
Siguria personale
RREZIK! Rreziku i mbytjes!
Pjesët e vogla mund të gëlltitet me lehtësi. Për shkak të qeseve plastike
ekziston rreziku i mbytjes për fëmijë të vegjël. Mbajini larg fëmijët e veg-
jël gjatë montimit.
Kur ka dridhje, kontrolloni kapakun e bobinë nëse ka dëmtime.
Kontrolloni para përdorimit brinjën e konsumimit nëse është në rregull.
Transporti në dorezën e përparme.
Përdorni pajisje mbrojtëse personale.
Kur të pastroni pjesët prerëse vishni doreza mbrojtëse.
Mbani gjitnjë një pajisje për mbrojtjen e syve.
Përdorimi i pajisjeve mbrojtëse si për shembull doreza, këpucë siguri që nuk
rrëshqasin, ose pajisje për mbrojtjen e veshëve, të cilat janë parashikuar për
përdorim, ulin rrezikun e plagosjes.
Tregohuni të kujdesshëm gjatë konfigurimit të produktit, për të mënjanuar ngec-
jen e gishtave ndërmjet pjesëve të lëvizshme dhe të palëvizshme të makinës ose
gjatë montimit të mbulesës mbrojtëse.
Mos përdorni ujë apo substanca kimike për të pastruar ndotjet apo pjesë të tjera
të prerësit.
I shtrengoni mirë vidhat dhe dadot e produktit, në mënyrë që të jetë e sigurt që
ai të mund të përdoret pa rrezik.
Mos e zbërtheni produktin përtej gjendjes në të cilën ju është lëvruar.
Vini re! Në rast se përdorni një pajisje për mbrojtjen e veshëve, mund të qëllojë që
përdoruesi i produktit të mos kuptojë afrimin e njerëzve të tjerë.
Tregohuni veçanërisht të kujdesshëm gjatë përdorimit dhe transportimit të pajis-
jes, në mënyrë që persona të tjerë të mos rrezikohen.
Tregohuni gjithnjë i kujdesshëm gjatë përdorimit të produktit dhe përdornin log-
jikën e shëndoshë njerëzore të nevojshme për përdorimin e pajisjeve elktrike.
Mos përdorni vegla pune elektrike në rast se jeni i lodhur, jeni nën influencën
e lëndëve narkotike, të alkoolit ose të medikamenteve mjekësore.
Një moment i mungesës së vëmendjes gjatë përdorimit të pajisjeve lektrike mund
të shkaktojë plagosje të rrezikshme trupore.
2. MONTIMI
RREZIK! Plagosje!
Rrezik plagosjeje për shkak të prerjeve nëse produkti
startohet pa vëmendje.
v Prisni derisa peri prerës të jetë ndaluar plotësisht dhe shkëpu-
teni produktin nga ushqimi me energji para se ta montoni
produktin.
Montoni mbulesën mbrojtëse dhe stafën mbrojtëse të bimëve
[ Fig A1 / A2 ]:
RREZIK!
v Produkti lejohet të përdoret vetën në rast se mbulesa
mbrojtëse është e montuar.
1. Shtyjeni pjesën e përparme të mbulesës mbrojtëse
3
në kokën
e prerëses së barit
1
derisa ajo të fiksohet duke kërcitur.
2. Shtyjeni pjesën e përparme të mbulesës mbrojtëse
2
deri në fiksim në
kokën e prerëses së barit
1
.
3. Shtrëngoni me kujdes të dyja vidat
4
.
4. Shtyjeni stafën mbrojtëse të bimëve
5
mbi kokën e prerëses së barit
1
derisa të fiksohet duke kërcitur.
3. PËRDORIMI
RREZIK! Plagosje!
Rrezik plagosjeje për shkak të prerjeve nëse produkti
startohet pa vëmendje.
v Prisni derisa peri prerës të jetë ndaluar plotësisht dhe
shkëputeni produktin nga ushqimi me energji para se ta
lidhni, rregulloni ose transportoni produktin.
Vënia në punë e prerëses së barit [ Fig O1 ]:
RREZIK! Goditja elektrike!
Për të evituar një dëmtim të kabllos së rrjetit, kablloja zgjatuese
duhet të futet në bllokuesin e kabllos.
v Futeni kabllon zgjatuese në bllokuesin e kabllos para se ta
operoni prerësen e barit.
1. Futeni kabllon zgjatuese
8
me një lak në bllokuesin e kabllos
9
dhe
shtrëngoni lakun.
2. Futeni spinën
0
e prerëses së barit në prizën
q
e kabllos zgjatuese
8
.
3. Lidheni kabllon zgjatuese
8
me ushqimin e energjisë.
Vendosja në pozicionin e punës:
Pozicioni i punës 1 [ Fig O2 ]:
Për kositje standarde.
Pozicioni i punës 2 [ Fig O3 /O4 ]:
Kositja në kushte të vështira.
Tubi mund të ulet për të prerë barin poshtë pengesave nga pozicioni
standard 1 në dy pozicione të ulura 2 ose 3.
1. Vendoseni prerësen e barit mbi dysheme.
2. Mbajeni prerësen e barit me të dyja duart në tub
7
në mënyrë të tillë
që të mund ta shtypni butonin lirues
w
.
3. Shtypni butonin lirues
w
dhe uleni tubin
7
në pozicionin e dëshiruar.
4. Lëshoni butonin lirues
w
dhe fiksojeni sërish tubin
7
.
Pozicioni i punës 3 (vetëm për Art. 9872 / 9874) [ Fig O5 /O6 ]:
Pritni në qoshet e barit.
VINI RE! Makina prerëse duhet të përdoret vetëm kur koka prerëse
mbërthehet nga 0° në 90°.
Në mënyrë që koka e prerëses së barit
1
të mund të rrotullohet
me 90°, tubi duhet të gjendet në pozicionin standard 1.
1. Mbajeni prerësen e barit me të dyja duart në tub
7
në mënyrë të tillë
që të mund ta shtypni butonin lirues
e
.
2. Shtypni butonin lirues
e
dhe rrotullojeni kokën e prerëses së barit
1
nga 0° në 90° derisa ai të mbërthehet.
3. Lëshoni butonin lirues
e
dhe fiksojeni sërish tubin
7
.
Rregulloni gjatësinë e tubit [ Fig O7 ]:
RREZIK!
Produkti nuk duhet të përdoret nëse tubi është i nxjerrë plotësisht
(pozicioni i transportit).
1. Lironi manikotën shtrënguese
6
.
2. Tërhiqeni tubin
7
në gjatësinë e dëshiruar.
3. Shtrëngoni sërish manikotën shtrënguese
6
.
Rregullimi i pozicionit të dorezës shtesë [ Fig O8 ]:
Doreza shtesë mund të pozicionohet në vartësi të gjatësisë së trupit tuaj
1. Shtrëngoni levën
r
.
2. Përkuleni dorezën shtesë
t
në pozicionin e dëshiruar.
3. Lëshojeni sërish levën
r
.
Kur kositësja e barit është vendosur mirë sipas gjatësisë trupore, trupi
duhet mbajtur drejt dhe koka e kositëses duhet të anohet lehtë përpara
në pozicionin e punës 1.
v Mbajeni prerësen e barit në dorezën kryesore
z
dhe dorezën shtesë
t
,
në mënyrë të tillë që koka e prerëses së bati të anohet lehtë përpara.
Rregullimi i harkut për mbrojtjen e bimëve:
– Pozicioni i punës [ Fig O9 ]
– Pozicioni i parkimit [ Fig O10 ]
v Tërhiqeni stafën mbrojtëse të bimëve
5
dhe shtyjeni në pozicionin e
dëshiruar derisa të fiksohet duke kërcitur.
Ndezja e prerësit [ Fig O11 ]:
RREZIK! Plagosje!
Ekziston rreziku i plagosjes, nëse produkti nuk ndalon pas
lëshimit të dorezëz të startit.
v Mos i anashkaloni mekanizmat e sigurisë ose çelësat.
Për shembull mos e fiksoni levën e startit në dorezë.
GAR_09870-20.960.05_2024-02-28.indd 87GAR_09870-20.960.05_2024-02-28.indd 87 28.02.24 16:0828.02.24 16:08
sq
88
Start:
1. Mbajeni dorezën shtesë
t
me një dorë.
2. Mbajeni dorezën kryesore
z
me dorën tjetër dhe tërhiqni dorezën
e ndezjes
u
.
Prerësi fillon të punojë.
VINI RE! Shmangni kontaktin e perit prerës me objekte të forta (mure,
gurë, gardhe, etj.), për të parandaluar konsumimin ose thyerjen e linjës
prerëse.
Stop:
v Lëshojeni levën e startit
u
.
Prerësi pushon punën.
Zgjatja e fijes prerës (mekanizmi shtypës) [ Fig O12 / O13 ]:
Mekanizmi shtypës vihet në punë gjatë kohës së motori është në
lëvizje. Një prerje optimale është e mundur vetëm në ato raste, kur fija
prerëse ka gjatësinë maksimale. Kur pajisja përdoret për herë ta parë
mund të jetë e nevojshme që fija prerëse të duhet të zgjatet disa herë.
Vetë për Art. 9872 / 9874: Në pozicionin e punës 3, peri prerës nuk duhet
të zgjatohet.
1. Ndizni prerësen e barit.
2. Mbajeni kokën e prerësit
1
paralel me token dhe prekni shkurt në një
truall të fortë. (Shmangni shtypje të gjata dhe pa ndërprerje).
Fija prerëse
i
zgjatet automa ti kisht nëpërmjet një zhurme karak teristike
dhe asaj i jepet nëpërmjet kufizuesit të fijes
o
gjatësia optimale. Në rast
nevoje shtypni disa herë njëra pas tjetrës.
4. MIRËMBAJTJA
RREZIK! Plagosje!
Rrezik plagosjeje për shkak të prerjeve nëse produkti
startohet pa vëmendje.
v Prisni derisa peri prerës të jetë ndaluar plotësisht dhe
shkëputeni produktin nga ushqimi me energji para se ta
mirëmbani produktin.
Pastrimi i pjesës prerëse [ Fig M1 ]:
RREZIK! Plagosje!
Rrezik plagosje dhe rreziku i dëmtimit të produktit.
v Mos e pastroni produktin me ujë ose me rrëke uji (sidomos
rrëke uji me presion të lartë).
v Mos pastroni me kimikate, përfshirë benzinën ose solventët.
Disa prej tyre mund të shkatërrojnë pjesë të rëndësishme prej
plastike.
Hapësirat e ajrimit duhet të jenë gjithmonë të pastra.
1. Pastroni hapësirat e ajrimit
p
me një furçe të butë (mos përdorni
kaçavidë).
2. Pastroni të gjitha pjesët lëvizëse pas çdo përdorimi. Largoni veçanërisht
mbetjet e barit dhe papastërtitë e tjera nga mbulesa mbrojtëse
2
.
5. MAGAZINIMI
Nxjerrja jashtë funksionimit:
Produkti duhet të ruhet në vende jo të aksesueshme nga fëmijët.
1. Shkëputeni prerësen e barit nga ushqimi me energji.
2. Pastrojeni prerësen e barit (shih 4. MIRËMBAJTJA).
3. Ruajeni prerësen e barit në një vend të thatë, të mbyllur dhe të sigurt
kundër ngricave.
6. NDREQJA E GABIMEVE
RREZIK! Plagosje!
Rrezik plagosjeje për shkak të prerjeve nëse produkti
startohet pa vëmendje.
v Prisni derisa peri prerës të jetë ndaluar plotësisht dhe
shkëputeni produktin nga ushqimi me energji para se të
ndreqni gabimet e produktit.
Ndërrimi i fijes prerëse [ Fig T1 / T2 / T3 ]:
RREZIK! Plagosje!
Rrezik prerjesh për shkak të elementëve prerës metalikë.
v Mos përdorni elementë prerës metalikë, pjesë këmbimi ose
aksesorë që nuk janë lejuar nga GARDENA.
v Përdorni gjithnjë vetëm fije prerëse origjinale të GARDENA.
Kur brinja e konsumimit
l
të mos duket më, kapaku i bobinës
a
duhet
të ndërrohet. Drejtojuni servisit GARDENA.
Fijet prerëse zëvendësuese ju mund t‘i gjeni tek tregtuesi i produk teve
GARDENA ose në drejtpërdrejt në shërbimin e GARDENËS.
• GARDENA Fije prerëse për prerës Art. 5307
1. Shtypni kapakun e fijes
a
njëkohësisht në të dyja mbajtëset
s
dhe
e hiqni.
2. Hiqni fijen prerëse
d
.
3. Largoni nëse është e nevojshme të gjitha papastërtitë nga mbajtësi
i fijes prerëse
f
.
4. Tërhiqni rreth 15 cm nga fija prerëse
i
në rodhanin e ri
d
nëpërmjet
vrimës së unazës plastike
g
.
5. E kaloni fijen prerëse
i
nëpërmjet mbështjelljes metalike
h
.
6. E kaloni fijen prerëse
i
rrotull shufrës drejtuese
j
.
7. Vendosni rodhanin e fijes
d
në mbajtësen e rodhanit
f
.
8. Vendosni mbulesën e fijes
a
në mbajtësen e rrodhanit të fijes
f
deri
sa mbajtëset
s
të kenë hyrë e jenë fiksuar me zhurmën përkatëse.
Verifikoni që fija prerëse të mos ketë mbetur e ngecur.
Nëse kapaku i bobinës
a
nuk fiksohet, rrotullojeni bobinën e fillit
d
disa
herë, derisa bobina e fillit
d
të ndodhet plotësisht në folenë e bobinës së
fillit
f
.
Në mbajtësen e bobinës së perit prerës
k
të prerëses së barit mund të
vendoset një bobinë tjetër e perit prerës.
v Shtypeni bobinën e perit prerës
d
në mbajtësen e bobinës së perit
prerës
k
derisa të kapet.
Problemi Shkaku i mundshëm Ndihma
Prerësi nuk pret Fija prerëae është komsumuar
ose është shumë e shkurtër.
v
Zgjateni fijen prerëse (shiko
pikën 3. Tek
PËRDORIMI
“Zgjatja e fijes prerës
(mekanizmi shtypës)”
)
Fija prerëse është konsumuar. v
Ndërojeni rodhanin e fijes
prerëse (shiko pikën.
Fija prerëse është ngatërruar
ose ngjitur në rodhanin e fijes.
v
Tërhiqeni fijen prerëse nga
rodhani.
Fija prerëse nuk mund
të zgjatet ose konsumohet
shpejt
Fija prerëse është tharë ose
ngurtësuar (p. sh. gjatë dimrit).
v
E zhysni fijen prerëse për
rreth 10 orë ne ujë
Fija prerëse ka pasur kontakt të
shpeshtë me sende të forta.
v
Evitoni kontaktin e fijes
prerëse me sende të forta.
Prerësi nuk ndizet Motori është bllokuar. v Largoni pengesën.
Stortojini sërish.
Prerësi nuk pushon së
punuari
Leva e startit ngec. v Shkëputeni prerësen e barit
nga ushqimi me energji dhe
lironi levën e startit.
Prerësja e barit vibron
shumë
Kapaku i kasetës
a
është
shumë i ndotur ose mbajtësja
e kasetës së filamentit
f
është e ndotur.
v Largoni të gjitha papastërtitë
nga kapaku i kasetës
a
dhe
nga mbajtësja e kasetës së
filamentit
f
.
KËSHILLË: Në rast defektesh të tjera ju lutemi, drejtojuni qendrës tuaj të servisit
GARDENA. Riparimet lejohen të kryhen nga qendrat e servisit GARDENA si dhe
nga tregtarët e specializuar të cilët janë të autorizuar nga GARDENA.
7. TË DHËNAT TEKNIKE
Prerësja e barit
Njësia Vlera (Art. 9870)Vlera (Art. 9872)Vlera (Art. 9874)
Fuqia nominale W 450 550 650
Tensioni i rrjetit V (AC) 230 230 230
Frekuenca e rrjetit Hz 50 50 50
Gjerësia e prerjes cm 25 28 28
Numri i rrotullimit të
rrotullës së fijes
Xh/min 11800 11500 11500
Rezerva e fijes prerëse m 6 6 6
GAR_09870-20.960.05_2024-02-28.indd 88GAR_09870-20.960.05_2024-02-28.indd 88 28.02.24 16:0828.02.24 16:08
sq
89
Prerësja e barit
Njësia Vlera (Art. 9870)Vlera (Art. 9872)Vlera (Art. 9874)
Zgjatja e fijes
Mekanizmi
shtypës
Mekanizmi
shtypës
Mekanizmi
shtypës
Pesha kg 2,6 2,8 3,0
Niveli i presionit akustik L
pA
1)
Pasiguria k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Niveli i fuqisë akustike L
WA
2)
:
i matur/i garantuar
Pasiguria k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Dridhja dorë-krah a
vhw
1)
Pasiguria k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Procesi i matjes në përputhje me:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
KËSHILLË: Vlera e dhënë e vibrimit të emetuar u mat në përputhje me një
procedurë të normuar kontrolli dhe mund të përdoret për krahasimin e veglave
elektrike me njëra-tjetrën. Kjo vlerë mund të përdoret edhe për vlerësimin
paraprak të ekspozimit. Vlera e vibrimit të emetuar mund të variojë gjatë përdorimit vet-
jak të veglës elektrike.
8. AKSESORË / PJESË KËMBIMI
GARDENA Fije prerëse për
prerës
Për ndërrimin e fijes prerëse. Art. 5307
GARDENA Kapak bobine
rezervë
Porositet nëpërmjet shërbimit të klientit të
GARDENA.
GARDENA Set rrote për
prerëse të barit (vetëm
për Art. 9872 / 9874)
Për prerjen e lehtë të qosheve të barit. Art. 9880
9. GARANCIA / SERVISI
9.1 Regjistrimi i produktit:
Regjistrojeni produktin tuaj te gardena.com/registration.
9.2 Servisi:
Ju lutemi t‘i gjeni detajet aktuale të kontaktit me shërbimin tonë në faqen
epasme dhe online:
• https://www.gardena.com/int/support/advice/contact/
10. ASGJËSIMI
(në përputhje me Direktivën 2012/19/EU / S.I. 2013 No. 3113)
Produkti nuk lejohet të asgjësohet me mbetjet normale të
shtëpisë. Ai duhet të asgjësohet në përputhje me rregulloret
lokale të mbrojtjes së mjedisit.
ME RËNDËSI!
v Asgjësojeni produktin nëpërmjet qendrës tuaj vendore të grumbullimit
dhe riciklimit.
et
et Trimmer
1. OHUTUSJUHISED .....................................89
2. MONTAAŽ ...........................................90
3. KÄSITSEMINE ........................................90
4. HOOLDUS ...........................................91
5. HOIULEPANEK .......................................91
6. TÕRGETE KÕRVALDAMINE ..............................91
7. TEHNILISED ANDMED ..................................92
8. LISATARVIKUD / VARUOSAD .............................92
9. GARANTII / TEENINDUS .................................92
10. KASUTUSELT KÕRVALDAMINE. . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Instruktsioonide algupärandi tõlge.
Seda toodet võivad kasutada vähemalt
8aasta vanused ja vanemad lapsed ning
piiratud füüsiliste, sensoorsete või vaim setevõi-
TÄHELEPANU!
Lugege kasutusjuhend hoolikalt läbi ja hoidke see uuesti lugemiseks
alles.
Tootel olevad sümbolid:
Lugege kasutusjuhendit.
Hoidke vahekaugust.
Kandke alati heakskiidetud kuulmiskaitsevahendeid.
Kandke alati heakskiidetud silmakaitsevahendeid.
Ärge jätke vihma kätte.
OHT! Vigastuste oht teistele inimestele!
Hoidke piirkonnast, kus te töötate, teised inimesed
eemal.
Ühendage pistik otsekohe võrgust lahti, kui juhe sai kahjustada
või lõigati läbi.
Üldised ohutusjuhised
Elektriohutus
OHT! Elektrilöögi oht!
Vigastuste oht elektrilöögi tõttu.
v Toode peab saama voolutoite rikkevoolukaitselüliti (FI-lüliti, RCD)
kaudu, mille nimirakendusvool on maksimaalselt 30 mA.
OHT! Vigastuste oht!
Lõikejõhvi kogemata pöörlema hakkamise või toote kogemata käivitu-
mise korral tekib lõikevigastuste oht.
v Enne, kui hakkate hooldust tegema või detaile välja vahetama,
ühendage toode võrgust lahti. Seejuures peab pistikupesa paiknema
teie vaateväljas.
Vältige ebatavalist kehahoiakut ja hoidke alati tasakaalu, et seisaksite nõlvadel
kogu aeg kindlalt jalul. Kõndige, ärge jookske.
Ärge puudutage liikuvaid ohtlikke detaile enne, kui masin on võrguühendusest
lahti ühendatud ja liikuvad ohtlikud detailid on täielikult seisma jäänud.
Kandke masina käitamise ajal kogu aeg tugevaid jalanõusid ja pikki pükse.
Ohutu käitamine
1 Koolitus
a) Lugege juhiseid tähelepanelikult. Viige end kurssi masina juhtimisseadiste ja
asjatundliku kasutamisega.
b) Ärge mitte kunagi lubage kasutada masinat isikutel, kes pole nende juhistega
kursis, ega lastel. Kehtivad kohalikud eeskirjad võivad piirata kasutaja vanust.
c) Tuleb silmas pidada, et kasutaja on ise vastutav õnnetuste eest või teistele isi-
kutele või nende omandile tekitatud ohtude eest.
1. OHUTUSJUHISED
metega isikud ning puudulike kogemuste ja tead-
mistega isikud, kui neil on järelevaataja või kui
neid on toote turvalise kasutamise osas juhenda-
tud ning nad mõistavad sellest tulenevaid ohtusid.
Lapsed ei tohi tootega mängida. Puhastust ega
kasutaja poolset hooldust ei tohi lapsed teha ilma
järelevaatajata. Me soovitame, et toodet kasutaks
vähemalt 16-aastased isikud.
Otstarbele vastav kasutamine:
GARDENA Trimmer on ette nähtud muru ja rohupindade trimmimiseks
ning niitmiseks eramajapidamistes ja harrastusaedades.
Toode ei sobi pikaajaliseks käitamiseks.
OHT! Kehavigastuste oht!
v Ärge kasutage toodet hekkide lõikamiseks, materjali peenesta-
miseks ega kompostimiseks.
GAR_09870-20.960.05_2024-02-28.indd 89GAR_09870-20.960.05_2024-02-28.indd 89 28.02.24 16:0828.02.24 16:08
et
90
2 Ettevalmistus
a) Enne kasutamist tuleb kontrollida ühendus- ja pikendusjuhet, kas esineb kah-
justuse või vananemise märke. Kui juhe saab kahjustada kasutamise ajal, siis
tuleb see viivitamatult võrgust lahti ühendada. ÄRGE PUUDUTAGE JUHET
ENNE, KUI SEE ON VÕRGUST LAHTI ÜHENDATUD. Ärge kasutage masinat,
kui juhe on kahjustatud või kulunud.
b) Enne kasutamist tuleb masinat visuaalselt kontrollida, kas esineb kahjustatud,
puuduvaid või valesti paigaldatud kaitseseadiseid või -katteid.
c) Ärge mitte kunagi alustage masina käitamist, kui läheduses on inimesi, eriti
lapsi, või koduloomi.
3 Käitamine
a) Hoidke ühendus- ja pikendusjuhe lõikeseadisest eemal.
b) Kogu masina kasutamise aja jooksul tuleb kanda silmakaitsevahendeid ja
tugevast materjalist kingi.
c) Tuleb vältida masina kasutamist halva ilma tingimustes, iseäranis äikeseriski
korral.
d) Kasutage masinat ainult päevavalguses või hea kunstliku valgustuse puhul.
e) Ärge mitte kunagi kasutage kahjustatud katte või kaitseseadisega masinat ega
ilma katte või kaitseseadisteta masinat.
f) Lülitage mootor sisse ainult siis, kui käed ja jalad on lõikeseadise mõjualast
väljas.
g) Ühendage masin alati voolutoitest lahti (s.t ühendage pistik vooluvõrgust lahti,
eemal dage tõkestusseadis või väljavõetav patarei)
1) alati, kui masin jäetakse järelevalveta;
2) enne blokeeringu eemaldamist;
3) enne masina kontrollimist, puhastamist või selle kallal tööde tegemist;
4) pärast kokkupuudet võõrkehaga;
5) alati, kui masin hakkab ebatavaliselt vibreerima.
h) Ettevaatust lõikeseadise tekitatud vigastuste ohu tõttu jalgadele ja kätele.
i) Tagage alati, et õhutusavad hoitaks võõrkehadest vabad.
4 Hooldus ja säilitamine
a) Enne, kui hakatakse teostama hooldus- või puhastustöid, tuleb masin voolu-
toitest lahti ühendada (s.t pistik vooluvõrgust lahti ühendada, tõkestusseadis
või väljavõetav patarei eemaldada).
b) Kasutada tuleb ainult tootja poolt soovitatud varuosi ja lisatarvikuid.
c) Masinat tuleb regulaarselt kontrollida ja hooldada. Laske masinat remontida
ainult lepingulises töökojas.
d) Kui masin pole kasutusel, siis tuleb seda hoida lastele kättesaamatus kohas.
Täiendavad ohutusjuhised
Elektriohutus
OHT! Südameseiskuse oht!
Antud toode tekitab käitamisel elektromagnetvälja. See väli võib teatud
tingimustes mõjustada aktiivsete või passiivsete meditsiiniliste implan-
taatide toimimist. Et välistada selliste olukordade tekkimise oht, mis või-
vad kutsuda esile raskeid või surmavaid vigastusi, peaksid meditsiinilise
implantaadiga isikud enne antud toote kasutamist konsulteerima oma
arsti ja implantaadi tootjaga.
Kaablid
Pikenduskaablite kasutamise puhul peavad need vastama järgnevas tabelis
olevatele minimaalsetele ristlõigetele:
Pinge Kaabli pikkus Ristlõige
230 – 240 V / 50 Hz Kuni 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Ärge kasutage toodet vee lähedal ega tiigi hooldamiseks.
Isiklik ohutus
OHT! Lämbumise oht!
Väiksemaid osi on võimalik kergesti alla neelata. Plastikkoti tõttu esineb
lämbumise oht väikelastele. Hoidke väikelapsed montaaži ajal eemal.
Tugeva vibratsiooni korral kontrollige üle, ega pooli kaanel pole kahjustusi.
Kontrollige enne kasutamist üle, kas kulumisribi on korras.
Transportige eesmisest käepidemest.
Kasutage isikukaitsevahendeid.
Kandke lõikeseadeldise puhastamiseks kindaid.
Kandke alati silmakaitsevahendeid.
Kaitsevahendid, nagu näiteks kindad, libisemiskindlad turvajalatsid või kuulmis-
kaitsevahendid, mida kasutatakse vastavate tingimuste puhul, vähendavad keha-
vigastuste ohtu.
Olge ettevaatlik toote seadistamisel, et takistada sõrmede kinnikiilumist masina
liikuvate ja paigalseisvate osade vahele või kaitsekatte kokkupanekul.
Ärge kasutage vett ega keemilisi aineid katte või trimmeri teiste osade puhastami-
seks.
Et tagada, et toode oleks turvalises tööseisundis, hoidke kõik mutrid, kruvid ja
poldid kinnikeeratuna.
Ärge võtke toodet osadeks rohkem kui selle tarneseisundini.
2. MONTAAŽ
OHT! Kehavigastuste oht!
Lõikevigastuste oht, juhul kui toode kogemata käivitub.
v Enne, kui toodet monteerima hakkate, oodake ära, kuni lõike-
jõhv on seisma jäänud ja ühendage toode voolutoitest lahti.
Kaitsekatte ja taimekaitsekaare monteerimine [ joonis A1 / A2 ]:
OHT!
v Toodet tohib kasutada ainult siis, kui kaitsekate on
monteeritud.
1. Lükake kaitsekatte
3
eesmine osa trimmeripea
1
otsa, kuni see
fikseerub.
2. Lükake kaitsekatte
2
tagumine osa kuni tõkiseni trimmeripea
1
otsa.
3. Keerake mõlemad poldid
4
ettevaatlikult kinni.
4. Lükake taimekaitsekaar
5
trimmeripea
1
otsa, kuni see fikseerub.
3. KÄSITSEMINE
OHT! Kehavigastuste oht!
Lõikevigastuste oht, juhul kui toode kogemata käivitub.
v Enne, kui toodet ühendama, seadistama või transportima
hakkate, oodake ära, kuni lõikejõhv on seisma jäänud ja
ühendage toode voolutoitest lahti.
Trimmeri ühendamine [ joonis O1 ]:
OHT! Elektrilöögi oht!
Selleks, et vältida võrgukaabli kahjustusi, peab pikenduskaabli
panema kaabli tõmbekompensaatori sisse.
v Enne, kui trimmerit käsitsema hakkate, pange pikenduskaabel
kaabli tõmbekompensaatori sisse.
1. Pange pikenduskaabel
8
koos silmusega kaabli tõmbekompensaa-
tori
9
sisse ja tõmmake silmus kinni.
2. Pistke trimmeri pistik
0
pikenduskaabli
8
liitmiku
q
sisse.
3. Ühendage pikenduskaabel
8
voolutoitega.
Ettevalmistus töö ajal hoidmiseks:
Tööasend 1 [ joonis O2 ]:
Standardseks trimmimiseks.
Tööasend 2 [ joonis O3 /O4 ]:
Takistustega trimmimine.
Takistuste korral saab trimmimiseks langetada juhtraua standardasendist 1
kahte langetatud asendisse 2 või 3.
1. Asetage trimmer maapinnale.
2. Hoidke trimmerit juhtrauast
7
mõlema käega selliselt, et saaksite
ühe sõrmega lukustuse vabastusnuppu
w
vajutada.
3. Vajutage lukustuse vabastusnuppu
w
ja langetage juhtraud
7
soovitud asendisse.
4. Laske lukustuse vabastusnupp
w
lahti ja laske juhtraual
7
uuesti
fikseeruda.
Tööasend 3 (ainult art 9872 / 9874 jaoks) [ joonis O5 /O6 ]:
Muruservadest lõikamine.
TÄHELEPANU! Trimmerit tohib kasutada ainult siis, kui trimme-
ripea on kas asendis 0° või 90° fikseerunud.
Hoiatus! Kuulmiskaitsevahendeid kandes ja toote poolt tekitatava müra tõttu võib
kasutaja mitte märgata lähenevaid inimesi.
Käitamise ja transportimise ajal pidage eriti silmas ohtu teistele inimestele.
Elektritööriista käitamisel jääge valvsaks, jälgige, mida te teete ja kasutage kainet
mõistust.
Ärge kasutage ühtki elektritööriista sel ajal, kui olete väsinud või uimastite, alkoholi
või ravimite mõju all.
Üks tähelepanematuse hetk elektritööriistade käitamisel võib kaasa tuua raskeid
vigastusi.
GAR_09870-20.960.05_2024-02-28.indd 90GAR_09870-20.960.05_2024-02-28.indd 90 28.02.24 16:0828.02.24 16:08
et
91
Selleks, et trimmeripead
1
saaks 90° võrra pöörata, peab juhtraud
paiknema standardasendis 1.
1. Hoidke trimmerit juhtrauast
7
mõlema käega selliselt, et saaksite ühe
sõrmega lukustuse vabastusnuppu
e
vajutada.
2. Vajutage lukustuse vabastusnuppu
e
ja pöörake trimmeripead
1
0° asendist 90° peale, kuni see fikseerub.
3. Laske lukustuse vabastusnupp
e
lahti ja laske juhtraual
7
uuesti
fikseeruda.
Juhtraua pikkuse seadistamine [ joonis O7 ]:
OHT!
Kui juhtraud on täielikult sisse tõmmatud (transpordiasendis),
siis ei tohi toodet kasutada.
1. Vabastage kinnitusvõru
6
.
2. Tõmmake juhtraud
7
soovitud pikkuses välja.
3. Keerake kinnitusvõru
6
uuesti kinni.
Lisakäepideme asendi seadistamine [ joonis O8 ]:
Lisakäepideme asendi saab seadistada teie kehasuurusele.
1. Tõmmake hooba
r
.
2. Kallutage lisakäepide
t
soovitud asendisse.
3. Laske hoob
r
uuesti lahti.
Kui trimmer on kehasuurusele õigesti seadistatud, siis on kehahoiak
püstine ja trimmeripea tööasendis 1 kergelt ettepoole kallutatud.
v Hoidke trimmerit peakäepidemest
z
ja lisakäepidemest
t
selliselt,
et trimmeripea oleks kergelt ettepoole kallutatud.
Taimekaitsekaare seadistamine:
– Tööasend [ joonis O9 ]
– Hoideasend [ joonis O10 ]
v Tõmmake taimekaitsekaar
5
maha ja lükake see soovitud asendisse,
kuni see fikseerub.
Trimmeri startimine [ joonis O11 ]:
OHT! Kehavigastuste oht!
Esineb vigastuste oht, kui toode ei peatu stardihoovast
lahti lastes.
v Ärge turvaseadistest ega lülitist mööda minge. Ärge kinnitage
näiteks stardihooba käepideme külge.
Käivitamine:
1. Hoidke ühe käega lisakäepidet
t
.
2. Hoidke teise käega põhikäepidet
z
ja tõmmake stardihooba
u
.
Trimmer stardib.
TÄHELEPANU! Vältige lõikejõhvi kokkupuudet kõvade esemetega
(müür, kivid, tarad jms), et takistada lõikejõhvi kulumist või murdumist.
Peatamine:
v Laske stardihoob
u
lahti.
Trimmer peatub.
Lõikejõhvi pikendamine (TIPPIV automaatika) [ joonis O12 / O13 ]:
TIPPIV automaatika rakendatakse tööle töötava mootoriga.
Ainult siis, kui jõhv on maksimaalselt pikk, saadakse puhas murulõige.
Esmakordsel kasutuselevõtul peab lõikejõhvi vajaduse korral mitu
korda pikendama.
Ainult art 9872 / 9874 puhul: lõikejõhvi ei tohi tööasendis 3 pikendada.
1. Käivitage trimmer.
2. Hoidke trimmeripead
1
maapinnaga paralleelselt ning tippige seda
lühidalt vastu kindlat aluspinda (vältige pikemaajalist katkematut survet).
Lõikejõhvi
i
pikendatakse automaatselt kuuldava ümberlülitusprotsessiga
ja see viiakse jõhvipiiraja
o
abil õigele pikkusele. Juhul kui vajalik, tippige
mitu korda järjestikku vastu maad.
4. HOOLDUS
OHT! Kehavigastuste oht!
Lõikevigastuste oht, juhul kui toode kogemata käivitub.
v Enne, kui toodet hooldama hakkate, oodake ära, kuni lõikejõhv
on seisma jäänud ja ühendage toode voolutoitest lahti.
Trimmeri puhastamine [ joonis M1 ]:
OHT! Kehavigastuste oht!
Vigastuste oht ja toote kahjustuste risk.
v Ärge puhastage toodet vee ega veejoaga (iseäranis kõrgsurve
veejoaga).
v Ärge puhastage kemikaalidega, kaasa arvatud bensiini ega
lahustitega. Mõned neist võivad hävitada olulisi plastosi.
Õhutuspilud peavad olema alati puhtad.
1. Puhastage õhupilud
p
pehme harjaga (ärge kasutage kruvikeerajat).
2. Puhastage kõik liikuvad osad pärast igat kasutuskorda.
Eemaldage eriti rohu ja mustuse jäägid kaitsekattest
2
.
5. HOIULEPANEK
Kasutuselt kõrvaldamine:
Toodet peab säilitama lastele ligipääsmatuna.
1. Ühendage trimmer voolutoitest lahti.
2. Puhastage trimmer (vt 4. HOOLDUS).
3. Pange trimmer hoiule kuiva, suletud ja pakasekindlasse kohta.
6. TÕRGETE KÕRVALDAMINE
OHT! Kehavigastuste oht!
Lõikevigastuste oht, juhul kui toode kogemata käivitub.
v Enne, kui toote tõrkeid kõrvaldama hakkate, oodake ära,
kuni lõikejõhv on seisma jäänud ja ühendage toode voolutoi-
test lahti.
Jõhvipooli väljavahetamine [ joonis T1 / T2 / T3 ]:
OHT! Kehavigastuste oht!
Vigastuste oht metallist lõikeelementide tõttu.
v Ärge kasutage metallist lõikeelemente, varuosi ega lisatar-
vikuid, mis ei ole GARDENA poolt luba saanud.
v Kasutage ainult GARDENA jõhvipooli originaale.
Kui kulumisribi
l
ei ole enam nähtaval, siis peab pooli kaane
a
välja
vahetama. Pöörduge GARDENA teeninduse poole.
Te saate asenduseks jõhvipoolid oma GARDENA edasimüüjalt või otse
GARDENA teeninduse kaudu.
• GARDENA jõhvipool trimmeritele, art. nr. 5307
1. Suruge poolikaas
a
mõlemalt plõksliitelt
s
üheaegselt sisse ja
tõmmake see maha.
2. Võtke jõhvipool
d
välja.
3. Eemaldage jõhvipooli hoidikust
f
kõik võimalikud mustumised.
4. Tõmmake ca 15 cm uue jõhvipooli
d
lõikejõhvist
i
plastikrõnga
g
aasast välja.
5. Juhtige lõikejõhv
i
läbi metallmuhvi
h
.
6. Juhtige lõikejõhv
i
ümber suunava tihvti
j
.
7. Asetage jõhvipool
d
jõhvipooli hoidiku
f
sisse.
8. Pange pooli kaas
a
jõhvipooli hoidiku
f
peale, kuni mõlemad
plõksliited
s
kuuldavalt fikseeruvad.
Veenduge, et lõikejõhv ei oleks vahele surutud.
Kui pooli kaant
a
ei saa peale panna, siis pöörake jõhvipooli
d
edasi-
tagasi, kuni jõhvipool
d
paikneb täielikult jõhvipooli hoidikus
f
.
Trimmerile saab jõhvipooli hoidikule
k
paigutada täiendava jõhvipooli.
v Suruge jõhvipooli
d
jõhvipooli hoidiku
k
peale, kuni see fikseerub.
Probleem Võimalik põhjus Kõrvaldamine
Trimmer ei lõika Lõikejõhv on ära kulunud või
liiga lühike.
v
Pikendage lõikejõhvi
(vt 3. KÄSITSEMINE
“Lõikejõhvi pikendamine
(TIPPIV automaatika)”
).
Lõikejõhv on ära kasutatud.
v
Vahetage jõhvipool välja.
Lõikejõhv on jõhvipooli sisse
tõmmatud või selles kinni
kleepunud.
v
Tõmmake lõikejõhv jõhvipoo-
list välja (vt ülalpool).
GAR_09870-20.960.05_2024-02-28.indd 91GAR_09870-20.960.05_2024-02-28.indd 91 28.02.24 16:0828.02.24 16:08
et
92
Probleem Võimalik põhjus Kõrvaldamine
Lõikejõhvi ei anna piken-
dadavõi see kasutatakse
kiiresti ära
Jõhv muutus liiga kuivaks või
rabedaks (nt talve jooksul).
v
Asetage jõhvipool ca 10 tun-
niks vette.
Lõikejõhvi sagedane kokkupuu-
de kõvade esemetega.
v
Vältige lõikejõhvi kokkupuu-
det kõvade esemetega.
Trimmer ei stardi Mootor on blokeeritud. v Eemaldage takistus.
Käivitage uuesti.
Trimmerit ei saa peatada Stardihoob kiilub kinni. v Ühendage trimmer voolu-
toitest lahti ja vabastage
stardihoob.
Trimmer vibreerib tugevalt
Kassetikate
a
on seestpoolt
väga määrdunud või jõhvkasseti
hoidik
f
on määrdunud.
v Eemaldage kogu mustus
kassetikattelt
a
ja jõhvikas-
seti hoidikult
f
.
JUHIS: Palun pöörduge muude rikete korral oma GARDENA teeninduskes-
kusesse. Parandusi tohivad teha ainult GARDENA teeninduskeskused ning
GARDENA poolt volitatud spetsialiseerunud jaemüüjad.
7. TEHNILISED ANDMED
Trimmer
Ühik Väärtus
(art. nr. 9870)
Väärtus
(art. nr. 9872)
Väärtus
(art. nr. 9874)
Nimivõimsus W 450 550 650
Võrgupinge V (AC) 230 230 230
Võrgusagedus Hz 50 50 50
Lõikelaius cm 25 28 28
Jõhvipooli
pöörlemissagedus
p/min 11800 11500 11500
Lõikejõhvi varu m 6 6 6
Lõikejõhvi pikendamine
Tippiv
automaatika
Tippiv
automaatika
Tippiv
automaatika
Kaal kg 2,6 2,8 3,0
Helirõhutase L
pA
1)
Määramatus k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Müravõimsustase L
WA
2)
:
mõõdetud / garanteeritud
Määramatus k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Käsivarre ja käelaba
vibratsioon a
vhw
1)
Määramatus k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Mõõtemeetod vastavalt:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
JUHIS: Näidatud vibratsiooni emissiooni väärtus on mõõdetud vastavalt stan-
darditud katsemeetodile ja seda saab kasutada elektritööriistade omavahe-
liseks võrdluseks. Seda väärtust saab kasutada ka kokkupuute esialgseks
hindamiseks. Vibratsiooni emissiooni väärtus võib elektritööriista tegeliku kasutamise
käigus varieeruda.
8. LISATARVIKUD / VARUOSAD
GARDENA Jõhvipool
trimmeritele
Ärakasutatud jõhvipoolide
väljavahetamiseks.
art. nr. 5307
GARDENA Varu-poolikaas Saadaval GARDENA teenindusest.
GARDENA Rattakomplekt
trimmeri jaoks (ainult
art. nr. 9872 / 9874 jaoks)
Muruservade lihtsa lõikamise tarbeks. art. nr. 9880
9. GARANTII / TEENINDUS
9.1 Toote registreerimine:
Registreerige oma toode aadressil gardena.com/registration.
9.2 Teenindus:
Meie teenuse praeguse kontaktteabe leiate tagaküljelt ja veebist:
• Eesti: https://www.gardena.com/ee/tugi/nouanded/kontakt/
10. KASUTUSELT KÕRVALDAMINE
(vastavalt direktiivile 2012/19/EL / S.I. 2013 No. 3113)
Toodet ei tohi kasutuselt kõrvaldada koos tavaliste olmejäät-
metega. Selle peab kasutuselt kõrvaldama vastavalt kehtivatele
kohalikele keskkonnakaitse eeskirjadele.
TÄHELEPANU!
v Kõrvaldage toode kasutuselt oma kohaliku taaskasutuse kogumisjaama
kaudu või selle abil.
lt Žoliapjovė
1. SAUGOS NURODYMAI .................................92
2. SURINKIMAS .........................................93
3. NAUDOJIMAS ........................................94
4. TECHNINĖ PRIEŽIŪRA ..................................94
5. LAIKYMAS ...........................................94
6. GEDIMŲ ŠALINIMAS ...................................95
7. TECHNINIAI DUOMENYS ................................95
8. PRIEDAI / ATSARGINĖS DALYS ...........................95
9. GARANTIJA / SERVISAS .................................95
10. ŠALINIMAS ..........................................95
Instrukcijos originalo vertimas.
Šiuo gaminiu gali naudotis vyresni nei
8metų vaikai bei asmenys, turintys fizinių,
sensorinių ar protinių sutrikimų, arba neturintys
patirties ir žinių, jei jie dirba prižiūrimi arba išmo-
komi dirbti saugiai ir atpažįsta galimus pavojus.
Vaikai negali su gaminiu žaisti. Draudžiama vai-
kams atlikti valymo ir naudotojo atliekamus tech-
ninės priežiūros darbus, jei jie yra neprižiūrimi.
Šį gaminį rekomenduojame naudoti jaunimui
tiktai nuo 16 metų.
Naudojimas pagal paskirtį:
GARDENA Žoliapjovė skirta vejai ir žolės plotams privačiose valdose
ir soduose pjauti.
Šio gaminio negalima naudoti ilgą laiką.
PAVOJUS! Kūno sužalojimai!
v Nenaudokite gaminio gyvatvorėms pjauti, medžiagai smulkinti
arba kompostuoti.
SVARBU!
Prašom atidžiai perskaityti eksploatavimo instrukciją ir ją išsaugoti, kad
galėtumėte dar kartą perskaityti.
Simboliai ant gaminio:
Perskaitykite eksploatavimo instrukciją.
Laikykitės atstumo.
Visuomet dėvėkite aprobuotą klausos apsaugą.
Visuomet dėvėkite aprobuotą akių apsaugą.
Nepalikite lietuje.
1. SAUGOS NURODYMAI
lt
GAR_09870-20.960.05_2024-02-28.indd 92GAR_09870-20.960.05_2024-02-28.indd 92 28.02.24 16:0828.02.24 16:08
lt
93
lt
PAVOJUS! Sužalojimo pavojus kitiems asmenims!
Nuo zonos, kurioje dirbate, kiti asmenys turi laikytis
atstumo.
Iškart ištraukti kištuką iš tinklo, jei laidas sugadintas arba
perpjautas.
Bendrieji saugos nurodymai
Elektros sauga
PAVOJUS! Elektros smūgis!
Pavojus susižaloti dėl elektros smūgio.
v Į gaminį srovė turi būti paduodama per FI jungiklį (RCD), kurio
didžiausia nominali paleidimo srovė yra 30 mA.
PAVOJUS! Sužalojimo pavojus!
Pavojus patirti pjautines traumas netyčia pradėjus suktis pjovimo
lyneliui ar pradėjus veikti gaminiui.
v Prieš atlikdami techninės priežiūros darbus ar keisdami dalis,
atjunkite gaminį nuo tinklo. Kištukinis lizdas turi būti Jūsų mato-
mumozonoje.
Venkite nepatogios stovėsenos ir visuomet išlaikykite pusiausvyrą, kad pjaudami
šlaituose visada tvirtai stovėtumėte. Eikite, o nebėkite.
Nelieskite pavojingų besisukančių dalių, kol įrenginio neatjungėte nuo maitinimo
tinklo ir pavojingos besisu kančios dalys visiškai nesustoja.
Dirbdami su įrenginiu visada nešiokite tvirtą avalynę ir ilgas kelnes.
Saugus eksploatavimas
1 Apmokymai
a) Atidžiai perskaitykite instrukcijas. Susipažinkite su valdymo elementais ir suži-
nokite, kaip tinkamai naudoti prietaisą.
b) Niekada neleiskite instrukcijų neperskaičiusiems žmonėms ar vaikams naudoti
šio prietaiso. Vietoje galiojančiuose potvarkiuose gali būti apribotas naudotojų
amžius.
c) Reikia atkreipti dėmesį, kad pats naudotojas yra atsakingas už nelaimingus
atsitikimus ir grėsmę, kuri kyla kitiems žmonėms ar jų turtui.
2 Paruošimas
a) Prieš pradėdami naudoti patikrinkite, ar ant jungties ir ilginamojo laido
nematyti pažeidimų ar nusidėvėjimo požymių. Jei naudojant pažeidžiamas
laidas, nedels dami atjunkite jį nuo elektros tinklo.
NELIESKITE LAIDO, KOL NEATJUNGĖTE JO NUO ELEKTROS TINKLO.
Nenaudokite prietaiso, jei laidas pažeistas ar nusidėvėjęs.
b) Prieš pradėdami naudoti prietaisą apžiūrėkite, ar apsauginiai įrenginiai ir
dangčiai nepažeisti, ar jų netrūksta, ar jie tinkamai pritvirtinti.
c) Niekada nepradėkite eksploatuoti prietaiso, jei netoli yra žmonių, ypač vaikų,
ar naminių gyvūnų.
3 Eksploatavimas
a) Jungties ir ilginamąjį laidą patraukite nuo pjovimo įtaiso.
b) Visą laiką, kol naudojate prietaisą, turite dėvėti akių apsaugą ir mūvėti
tvirtą avalynę.
c) Stenkitės prietaiso nenaudoti blogomis oro sąlygomis, ypač žaibuojant.
d) Prietaisą naudokite tik dienos šviesoje arba įjungę tinkamą dirbtinį
apšvietimą.
e) Niekada nenaudokite įrenginio, jei jo gaubtai ar apsauginiai įtaisai yra
pažeisti arba jų nėra.
f) Variklį įjungsite tik tuomet, kai rankas ir pėdas patrauksite pakankamu
atstumu nuo pjovimo įtaiso.
g) Visada nutraukite maitinimo įtampos tiekimą prietaisui (t. y. ištraukite
kištuką iš el. tinklo, atjunkite blokavimo įtaisą arba išimkite išimamąjį
akumuliatorių):
1) kai prietaisą paliekate be priežiūros;
2) norėdami pašalinti blokuotę;
3) norėdami patikrinti, išvalyti arba sutvarkyti prietaisą;
4) prietaisui atsitrenkus į kliūtį;
5) kai prietaisas pradeda neįprastai vibruoti.
h) Būkite atsargūs, kad pjovimo įtaisas nesužalotų pėdų ir rankų.
i) Visada patikrinkite, ar ventiliacijos angose nėra svetimkūnių.
4 Profilaktinė priežiūra ir laikymas
a) Prieš pradėdami techninės priežiūros arba valymo darbus, visada atjunkite
įrenginį nuo maitinimo tinklo (t. y. ištraukite kištuką iš el. tinklo, atjunkite bloka-
vimo įtaisą arba išimkite išimamąjį akumuliatorių).
b) Naudokite tik gamintojo rekomenduojamas dalis ir priedus.
c) Reikia reguliariai tikrinti prietaisą ir atlikti jo techninę priežiūrą. Prietaisą galima
taisyti tik sutartyje nurodytose dirbtuvėse.
d) Jei prietaiso nenaudojate, jį turite laikyti vaikams nepasiekiamoje vietoje.
Papildomi saugos nurodymai
Elektros sauga
PAVOJUS! Širdies sustojimas!
Eksploatavimo metu šis gaminys sukuria elektromagnetinį lauką. Tam
tikromis sąlygomis šis laukas gali aktyviai ar pasyviai paveikti medicininių
implantų veikimą. Kad būtų išvengta pavojaus situacijų, kurios gali sukel-
ti sunkius ar mirtinus sužalojimus, asmenys su medicininiais implantais
prieš šio gaminio naudojimą turi pasikonsultuoti su savo gydytoju arba
implantų gamintoju.
Kabeliai
Jei naudojami pailginimo kabeliai, jie turi atitikti tolimesnėje lentelėje nurodytus
minimalius skerspjūvius:
Įtampa Kabelio ilgis Skerspjūvis
230 – 240 V / 50 Hz Iki 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Nenaudokite gaminio arti vandens ar tvenkinių priežiūrai.
Asmeninė sauga
PAVOJUS! Uždusimo pavojus!
Mažomis dalimis galima greitai užspringti. Dėl plastikinio maišelio
mažiems vaikams kyla uždusimo pavojus. Todėl surinkimo metu maži
vaikai turi būti kuo toliau nuo jūsų.
Esant stipriai vibracijai, patikrinkite ritės dangtelį, ar jis nepažeistas.
Prieš naudodami patikrinkite, ar greitai susidėvinti briauna yra geros būklės.
Transportuokite už priekinės rankenos.
Naudokite asmeninės apsaugos priemones.
Valydami pjovimo įtaisą mūvėkite pirštines.
Visada nešiokite akių apsaugą.
Apsauginės priemonės, tokios kaip pirštinės, neslystanti apsauginė avalynė ar
ausinės, naudojamos tam tikromis sąlygomis, sumažina kūno sužalojimo pavojų.
Nustatydami gaminį būkite atsargūs, kad tarp judančių ir nejudančių įrenginio
dalių arba surinkdami apsauginį gaubtą neprisispaustumėte pirštų.
Žoliapjovės apsaugos ar kitų jos dalių nevalykite vandeniu ar cheminėmis medžia-
gomis.
Įsitikinkite, kad visos veržlės, varžtai ir sraigtai būtų tvirtai priveržti ir prietaisas būtų
saugios darbinės būklės.
Gaminio neardykite, kad pasikeistų jo pristatymo būklė.
Įspėjimas! Dėl nešiojamų ausinių ir dėl gaminio skleidžiamo triukšmo naudotojas
gali neišgirsti besiartinančių asmenų.
Dirbdami ir transportuodami įrenginį skirkite ypatingą dėmesį tam, kad nekiltų
pavojus kitiems žmonėms.
Būkite budrus, stebėkite, ką darote ir naudodamiesi elektriniu įrankiu vadovauki-
tės sveiku protu.
Nenaudokite elektrinio įrankio tada, kai esate pavargęs arba pavartojęs narkotikų,
alkoholio ar vaistų.
Dėl vieno neatidaus momento dirbant su elektriniais įrankiais galima patirti sunkių
sužalojimų.
2. SURINKIMAS
PAVOJUS! Kūno sužalojimai!
Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų
pavojus.
v Prieš montuodami gaminį, palaukite, kol nustos veikti pjovimo
lynelis, ir atjunkite gaminį nuo maitinimo tinklo.
Apsauginio gaubto ir augalų apsaugos lanko montavimas
[ pav. A1 / A2 ]:
PAVOJUS!
v Gaminį galima naudoti tik su sumontuotu apsauginiu gaubtu.
1. Dėkite apsauginio gaubto
3
priekinę dalį ant žoliapjovės galvutės
1
,
kol ji užsifiksuos.
2. Uždėkite apsauginio gaubto
2
galinę dalį iki atramos ant žoliapjovės
galvutės
1
.
3. Atsargiai priveržkite abu varžtus
4
.
4. Dėkite augalų apsaugos lanką
5
ant žoliapjovės galvutės
1
, kol jis
užsifiksuos.
GAR_09870-20.960.05_2024-02-28.indd 93GAR_09870-20.960.05_2024-02-28.indd 93 28.02.24 16:0828.02.24 16:08
lt
94
3. NAUDOJIMAS
PAVOJUS! Kūno sužalojimai!
Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų
pavojus.
v Prieš prijungdami, nustatydami arba transportuodami gaminį,
palaukite, kol nustos veikti pjovimo lynelis, ir atjunkite gaminį
nuo maitinimo tinklo.
Prijungti žoliapjovę [ pav. O1 ]:
PAVOJUS! Elektros smūgis!
Norint nepažeisti maitinimo kabelio, ilginamąjį kabelį reikia įkišti
į kabelio įtempimo įtaisą.
v Prieš valdydami žoliapjovę, įkiškite ilginamąjį kabelį į kabelio
įtempimo įtaisą.
1. Įkiškite ilginamąjį kabelį
8
suiš jo padaryta kilpa į kabelio įtempimo
įtaisą
9
ir kilpą patraukite.
2. Įkiškite žoliapjovės kištuką
0
į ilginamojo kabelio
8
jungtį
q
.
3. Prijunkite ilginamąjį kabelį
8
prie maitinimo tinklo.
Nustatyti darbinę padėtį:
1 darbinė padėtis [ pav. O2 ]:
Skirta įprastiniam žolės pjovimui.
2 darbinė padėtis [ pav. O3 /O4 ]:
Žolės pjovimas su kliūtimis.
Norint pjauti žolę po kliūtimis, rankeną galima nuleisti iš standartinės
padėties 1 į dvi nuleistas padėtis 2 arba 3.
1. Pastatykite žoliapjovę ant žemės.
2. Laikykite žoliapjovę abiem rankomis už rankenos
7
taip, kad vienu
pirštu galėtumėte paspausti fiksavimo mygtuką
w
.
3. Paspauskite fiksavimo mygtuką
w
ir nuleiskite rankeną
7
į norimą
padėtį.
4. Atleiskite fiksavimo mygtuką
w
ir leiskite rankenai
7
vėl užsifiksuoti.
3 darbinė padėtis (tik gam. 9872 / 9874) [ pav. O5 /O6 ]:
Pjaukite vejos kraštuose.
DĖMESIO! Žoliapjovę naudoti galima tik tuomet, kai žoliapjovės
galvutė užfiksuota ties 0° arba 90°.
Kad žoliapjovės galvutę
1
būtų galima pasukti ties 90°, rankena
turi būti standartinėje padėtyje 1.
1. Laikykite žoliapjovę abiem rankomis už rankenos
7
taip, kad vienu
pirštu galėtumėte paspausti fiksavimo mygtuką
e
.
2. Paspauskite fiksavimo mygtuką
e
ir pasukite žoliapjovės galvutę
1
nuo 0° ties 90°, kol ji užsifiksuos.
3. Atleiskite fiksavimo mygtuką
e
ir leiskite rankenai
7
vėl užsifiksuoti.
Rankenos ilgio nustatymas [ pav. O7 ]:
PAVOJUS!
Kai rankena iki galo sustumta, gaminio naudoti negalima
(transportavimo padėtis).
1. Atlaisvinkite tvirtinimo įvorę
6
.
2. Ištraukite rankeną
7
į norimą ilgį.
3. Vėl priveržkite tvirtinimo įvorę
6
.
Papildomos rankenos padėties nustatymas [ pav. O8 ]:
Papildomos rankenos padėtį galima nustatyti pagal Jūsų ūgį.
1. Patraukite svirtį
r
.
2. Pakreipkite papildomą rankeną
t
į norimą padėtį.
3. Vėl atleiskite svirtį
r
.
Jei žoliapjovė tinkamai nustatyta pagal ūgį, laikysena bus taisyklinga,
o žoliapjovės galvutė darbinėje padėtyje 1 bus šiek tiek pasvirusi į priekį.
v Laikykite žoliapjovę už pagrindinės rankenos
z
ir papildomos ranke-
nos
t
taip, kad žoliapjovės galvutė būtų šiek tiek pasvirusi į priekį.
Augalų apsaugos lanko nustatymas:
– Darbinė padėtis [ pav. O9 ]
– Stovėjimo padėtis [ pav. O10 ]
v Nutraukite augalų apsaugos lanką
5
ir stumkite jį į norimą padėtį tol,
kol jis užsifiksuos.
Žoliapjovės įjungimas [ pav. O11 ]:
PAVOJUS! Kūno sužalojimai!
Kyla pavojus susižaloti, jei gaminys nesustoja atleidus
paleidimo svirtelę.
v Neapeikite apsauginių įtaisų arba mygtukų. Pavyzdžiui,
nepririškite paleidimo svirtelės prie rankenos.
Paleidimas:
1. Viena ranka laikykite papildomą rankeną
t
.
2. Kita ranka laikykite pagrindinę rankeną
z
ir patraukite už paleidimo
svirtelės
u
.
Žoliapjovė įsijungia.
DĖMESIO! Stenkitės, kad pjovimo lynelis neatsitrenktų į kietus daiktus
(mūrą, akmenis, tvoras ir t. t.), kitaip pjovimo lynelis gali sudilti arba nutrūkti.
Sustabdymas:
v Atleiskite paleidimo svirtelę
u
.
Žoliapjovė sustoja.
Pjovimo lynelio pailginimas (automatinė pailginimo STUKTELĖJUS
sistema) [ pav. O12 / O13 ]:
Automatinė pailginimo STUKTELĖJUS sistema aktyvinama veikiant
varikliui. Veja tinkamai nupjaunama tik tuomet, kai lynelis yra pakankamo
ilgio. Pirmą kartą naudojant lynelis turi būti pailgintas kelis kartus.
Tik gam. 9872 / 9874: 3 darbinėje padėtyje pjovimo lynelio negalima prail-
ginti.
1. Paleiskite žoliapjovę.
2. Žoliapjovės galvutę
1
laikykite lygiagrečiai žemei ir nestipriai stuktelėkite
ją į tvirtą pagrindą (stenkitės nespausti per ilgai).
Pjovimo lynelis
i
automatiškai pailginamas įvykus aiškiai girdimai perjungi-
mo eigai ir lynelio ribotuvas
o
jį sutrumpina iki tinkamo ilgio. Jei reikia, kelis
kartus trinktelėkite.
4. TECHNINĖ PRIEŽIŪRA
PAVOJUS! Kūno sužalojimai!
Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų
pavojus.
v Prieš atlikdami gaminio techninę priežiūrą, palaukite, kol
nustos veikti pjovimo lynelis, ir atjunkite gaminį nuo maitinimo
tinklo.
Valyti žoliapjovę [ pav. M1 ]:
PAVOJUS! Kūno sužalojimai!
Sužalojimo pavojus ir gaminio sugadinimo rizika.
v Nevalykite gaminio vandeniu ar vandens srove (ypač aukšto
slėgio vandens srove).
v Nevalykite su chemikalais, įskaitant benziną arba tirpiklius. Kai
kurie iš jų gali pažeisti svarbias plastikines dalis.
Ventiliacijos angos visada turi būti švarios.
1. Ventiliacijos angas
p
valykite minkštu šepetėliu (nenaudokite
atsuktuvo).
2. Po kiekvieno naudojimo nuvalykite visas judančias dalis. Ypač gerai
nuvalykite žolės ir nešvarumų likučius nuo apsauginio gaubto
2
.
5. LAIKYMAS
Naudojimo pabaiga:
Gaminį laikykite vaikams neprieinamoje vietoje.
1. Atjunkite žoliapjovę nuo maitinimo tinklo.
2. Išvalykite žoliapjovę (žr. 4. TECHNINĖ PRIEŽIŪRA).
3. Laikykite žoliapjovę sausoje, uždaroje ir nuo šalčio apsaugotoje
vietoje.
GAR_09870-20.960.05_2024-02-28.indd 94GAR_09870-20.960.05_2024-02-28.indd 94 28.02.24 16:0828.02.24 16:08
lt
95
6. GEDIMŲ ŠALINIMAS
PAVOJUS! Kūno sužalojimai!
Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų
pavojus.
v Prieš šalindami gaminio klaidas, palaukite, kol nustos veikti
pjovimo lynelis, ir atjunkite gaminį nuo maitinimo tinklo.
Lynelio ritės keitimas [ pav. T1 / T2 / T3 ]:
PAVOJUS! Kūno sužalojimai!
Pavojus susižeisti metaliniais pjovimo elementais.
v Nenaudokite GARDENA nepatvirtintų metalinių pjovimo
elementų, atsarginių dalių ar priedų.
v Naudokite tik originalias GARDENA lynelio rites.
Jei greitai susidėvinčios briaunos
l
nebesimato, reikia pakeisti ritės
dangtelį
a
. Kreipkitės į GARDENA servisą.
Atsarginių lynelio ričių galite įsigyti iš GARDENA pardavėjo arba tiesiogiai
iš GARDENA techninės priežiūros centro.
GARDENA žoliapjovės lynelio ritės gaminys 5307
1. Vienu metu įspauskite ir ištraukite abu ritės dangtelio
a
fiksatorius
s
.
2. Išimkite lynelio ritę
d
.
3. Iš lynelio ritės laikiklio
f
pašalinkite visus galimus nešvarumus.
4. Iš plastikinio žiedo
g
kilpos ištraukite apie. 15 cm naujos lynelio
ritės
d
pjovimo lynelio
i
.
5. Pjovimo lynelį
i
prakiškite per metalinę įvorę
h
.
6. Pjovimo lynelį
i
uždėkite ant kreipiamojo kaiščio
j
.
7. Įstatykite lynelio ritę
d
į lynelio ritės laikiklį
f
.
8. Ritės dangtelį
a
uždėdami ant lynelio ritės laikiklio
f
turite išgirsti,
kaip užsifiksuoja abu fiksatoriai
s
.
Įsitikinkite, kad pjovimo lynelis neprispaustas.
Jei nepavyksta uždėti ritės dangtelio
a
, pasukite lynelio ritę
d
pirmyn ir
atgal, kol lynelio ritė
d
visiškai įsistatys į lynelio ritės laikiklį
f
.
Papildomą lynelio ritę galima įkišti į lynelio ritės laikiklį
k
žoliapjovėje.
v Spauskite lynelio ritę
d
į lynelio ritės laikiklį
k
, kol ji užsifiksuos.
Problema Galima priežastis Sutrikimo / gedimo pašalini-
mas
Žoliapjovė nepjauna Pjovimo lynelis nusidėvėjo
arba yra per trumpas.
v
Pailginkite pjovimo lynelį
(žr. 3. skyrių NAUDOJIMAS
“Pjovimo lynelio pailginimas
(automatinė pailginimo
STUKTELĖJUS sistema)”
).
Pjovimo lynelis sunaudotas. v
Pakeiskite lynelio ritę.
Pjovimo lynelis įtrauktas
į lynelio ritę arba jis prilipo.
v
Ištraukite pjovimo lynelį iš
lynelio ritės.
Nepavyksta pailginti pjovimo
lynelio arba pjovimo lynelis
greitai pasibaigė
Lynelis išsausėjo arba sutrūki-
nėjo (pvz., per žiemą).
v
Lynelio ritę maždaug
10 valandų įdėkite į vandenį.
Pjovimo lynelis per dažnai
atsitrenkdavo į kietus daiktus.
v
Stenkitės, kad pjovimo lynelis
neatsitrenktų į kietus daiktus.
Žoliapjovė neįsijungia Užblokuotas variklis. v Pašalinkite kliūtį. Vėl
paleiskite.
Žoliapjovės neina
sustabdyti
Užstrigusi paleidimo svirtelė. v Atjunkite žoliapjovę nuo
maitinimo tinklo ir atleiskite
paleidimo svirtį.
Žoliapjovė stipriai vibruoja Labai nešvari vidinė kasetės
dangtelio
a
dalis arba
nešvaruspjovimo valo
kasetės laikiklis
f
.
v Pašalinkite visus nešvaru -
mus iš kasetės dangtelio
a
ir pjovimo valo kasetės
laikiklio
f
.
PASTABA: Kitų sutrikimų / gedimų atveju kreipkitės į GARDENA serviso centrą.
Remontą gali atlikti tiktai GARDENA serviso centrai bei specializuoti prekybinin-
kai, kuriuos įgaliojo firma GARDENA.
7. TECHNINIAI DUOMENYS
Žoliapjovė
Vienetas Vertė
(gaminys 9870)
Vertė
(gaminys 9872)
Vertė
(gaminys 9874)
Vardinė galia W 450 550 650
Žoliapjovė
Vienetas Vertė
(gaminys 9870)
Vertė
(gaminys 9872)
Vertė
(gaminys 9874)
Tinklo įtampa V (AC) 230 230 230
Tinklo dažnis Hz 50 50 50
Pjovimo plotis cm 25 28 28
Lynelio ritės sūkių skaičius Aps./min. 11800 11500 11500
Pjovimo lynelio atsarga m 6 6 6
Pjovimo lynelio pailginimas
automatinė pail-
ginimo stuktelė-
jus sistema
automatinė pail-
ginimo stuktelė-
jus sistema
automatinė pail-
ginimo stuktelė-
jus sistema
Svoris kg 2,6 2,8 3,0
Garso slėgio lygis L
pA
1)
Neapibrėžtis k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Garso galios lygis L
WA
2)
:
išmatuotas/garantuotas
Neapibrėžtis k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
Plaštakos ir rankos
vibracija a
vhw
1)
Neapibrėžtis k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Matavimo metodai pagal:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
PASTABA: Nurodyta vibracijos emisijos vertė buvo išmatuota remiantis standar-
tizuotu bandymo metodu ir ją galima naudoti atliekant palyginimą su kitais
elektriniais įrankiais. Šią vertę taip pat galima naudoti preliminariai įvertinant
poveikį. Vibracijos emisijos vertė faktinio elektrinio įrankio naudojimo metu gali keistis.
8. PRIEDAI / ATSARGINĖS DALYS
GARDENA Žoliapjovės
lynelio ritės
Sunaudotoms lynelio ritėms pakeisti. gaminys 5307
GARDENA Atsarginis ritės
dangtelis
Galima įsigyti GARDENA servise.
GARDENA Ratukų rinkinys
žoliapjovei
(tik gam. 9872 / 9874)
Kad būtų paprasčiau pjauti vejos kraštuose. gaminys 9880
9. GARANTIJA / SERVISAS
9.1 Gaminio registracija:
Užregistruokite gaminį svetainėje gardena.com/registration.
9.2 Servisas:
Techninės priežiūros tarnybos kontaktinę informaciją rasite galiniame
viršelyje ir internete:
• Lietuva: https://www.gardena.com/lt/pagalba/
10. ŠALINIMAS
(pagal Direktyvą 2012/19/ES / S.I. 2013 No. 3113)
Gaminio negalima šalinti su įprastomis buitinėmis atliekomis.
Jį reikia šalinti pagal galiojančius vietinius aplinkosaugos reika-
lavimus.
SVARBU!
v Šalinkite gaminį vietiniame komunaliniame atliekų surinkimo ir perdir-
bimo punkte.
lv Trimmeris
1. DROŠĪBAS NORĀDĪJUMI ................................96
2. MONTĀŽA ...........................................97
3. LIETOŠANA ..........................................97
4. APKOPE .............................................98
5. UZGLABĀŠANA .......................................98
6. KĻŪDU NOVĒRŠANA ...................................98
7. TEHNISKIE DATI ......................................98
8. PIEDERUMI / REZERVES DAĻAS ..........................99
9. GARANTIJA / SERVISS ..................................99
10. UTILIZĀCIJA ..........................................99
lv
GAR_09870-20.960.05_2024-02-28.indd 95GAR_09870-20.960.05_2024-02-28.indd 95 28.02.24 16:0828.02.24 16:08
lv
96
Drošs darbs
1 Apmācība
a) Uzmanīgi izlasiet instrukciju. Iepazīstieties ar mašīnas vadības elementiem un
lietošanas kārtību.
b) Neļaujiet personām, kas nav iepazinušās ar šo instrukciju, un bērniem lietot
mašīnu. Vietējos normatīvos aktos var būt ierobežots lietotāja vecums.
c) Jāņem vērā, ka lietotājs pats atbild par nelaimes gadījumiem un citu personu
un to mantas apdraudēšanu.
2 Sagatavošanās
a) Pirms lietošanas pārbaudiet, vai pieslēgšanas un pagarināšanas vadam nav
bojāšanas un novecošanāspazīmju. Ja vads tiek bojāts lietošanas laikā,
nekavējoties atslēdziet vadu no tīkla. NEPIESKARIETIES VADAM, PIRMS TAS
IR ATSLĒGTS NO TĪKLA. Nelietojiet mašīnu, ja vads ir bojāts vai nodilis.
b) Pirms mašīnas lietošanas vizuāli pārbaudiet, vai nav bojātu, trūkstošu vai
nepareizi montētu aizsardzības ierīču un vāku.
c) Nekad nesāciet mašīnas lietošanu, ja tuvumā atrodas citi cilvēki, īpaši bērni,
vai dzīvnieki.
3 Darbs
a) Turiet pieslēgšanas un pagarināšanas vadu attālumā no griešanas ierīces.
b) Acu maska un stabili apavi jāvalkā visā mašīnas lietošanas laikā.
c) Jāizvairās no mašīnas lietošanas sliktos laika apstākļos, īpaši ja pastāv
zibensizlādes risks.
d) Mašīnu drīkst lietot tikai dienas gaismā vai ar labu mākslīgu apgaismojumu.
e) Nekādā gadījumā nelietojiet mašīnu ar bojātu apvalku vai aizsardzības ierīci
respektīvi bez apvalka vai aizsardzības ierīces.
f) Ieslēdziet motoru tikai tad, ja rokas un kājas atrodas ārpus griešanas ierīces
darbības rādiusa.
g) Sekojošos gadījumos noteikti atslēdziet mašīnu no barošanas avota (t. i. izvel-
ciet kontaktdakšu no tīkla, izņemiet bloķētājierīci vai izņemamo bateriju)
1) vienmēr, kad mašīna paliek bez uzraudzības;
2) pirms bloķējuma novēršanas;
3) pirms pārbaudes, mašīnas tīrīšanas vai kopšanas;
4) pēc kontakta ar svešķermeņiem;
5) vienmēr, ja mašīna sāk pārmērīgi vibrēt.
h) Uzmanieties no roku un kāju savainojumiem, ko var nodarīt ar griešanas ierīci.
i) Vienmēr nodrošiniet, ka ventilācijas atverēs nav svešķermeņu.
4 Profilaktiskais remonts un uzglabāšana
a) Pirms apkopes vai tīrīšanas darbu sākšanas mašīna jāatvieno no elektro-
enerģijas avota (t.i. izņemt kontaktdakšu no elektrotīkla, izņemt bloķētājierīci
vai izņemamo bateriju).
b) Izmantojiet tikai ražotāja ieteiktās rezerves daļas un piederumus.
c) Mašīnai regulāri jāveic pārbaudes un apkopes darbi. Mašīnu drīkst nodot
remonta veikšanai tikai autorizētā klientu apkalpošanas dienestā.
d) Kad mašīna netiek lietota, uzglabājiet to bērniem nepieejamā vietā.
Papildus drošības norādījumi
Elektriskā drošība
BĪSTAMI! Sirds apstāšanās!
Šīs izstrādājums darba laikā rada elektromagnētisko lauku. Šis lauks
noteiktos apstākļos var ietekmēt pasīvu vai aktīvu medicīnisko implantā-
tu funkcionēšanu. Lai nepieļautu tādas situācijas, kurās cilvēki var gūt
smagus vai nāvīgus ievainojumus, cilvēkiem ar medicīnisko implantātu
pirms izstrādājuma lietošanas ieteicams konsultēties ar ārstu vai implan-
tāta ražotāju.
Kabelis
Lietojot pagarināšanas kabeļus, to minimālajam šķērsgriezumam jāatbilst
sekojošai tabulai:
Spriegums Kabeļa garums Šķērsgriezums
230 – 240 V / 50 Hz Līdz 20 m 1,5 mm
2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm
2
Nelietojiet izstrādājumu ūdens tuvumā vai dīķu kopšanai.
Individuālā drošība
BĪSTAMI! Nosmakšanas risks!
Mazas detaļas var viegli norīt. Polietilēna maisiņš rada nosmakšanas
risku maziem bērniem. Montāžas darbu izpildes laikā turiet mazus bērnus
drošā attālumā.
Spēcīgu vibrāciju gadījumā pārbaudiet, vai nav bojāts spoles vāks.
Pirms lietošanas pārbaudiet, vai dilstošā riba nav bojāta.
Transportēšana aiz priekšējā roktura.
Izmantojiet individuālās aizsardzības līdzekļus.
Griešanas mehānisma tīrīšanai uzvelciet cimdus.
SVARĪGI!
Lūdzu, uzmanīgi izlasiet un rūpīgi uzglabājiet šo lietošanas instrukciju.
Simboli uz izstrādājuma:
Izlasiet lietošanas instrukciju.
Ievērojiet distanci.
Vienmēr valkājiet sertificētas aizsargājošas austiņas.
Vienmēr valkājiet piemērotas aizsargbrilles.
Nepakļaujiet ierīci lietus iedarbībai.
BĪSTAMI! Miesas bojājumu gūšanas risks citām
personām! Nepieļaujiet citu personu atrašanos zonā,
kurā veicat darbus.
Ja vads ir bojāts vai sagriezts, nekavējoties atslēdziet
kontaktdakšu no tīkla.
Vispārīgie drošības norādījumi
Elektriskā drošība
BĪSTAMI! Strāvas trieciens!
Miesas bojājumu gūšanas risks strāvas trieciena rezultātā.
v Izstrādājumam jābūt aprīkotam ar FI slēdzi (RCD) ar nominālo
aktivācijas strāvu maksimāli 30 mA.
BĪSTAMI! Miesas bojājumu gūšanas risks!
Nejauši pagriežot griešanas auklu vai iedarbinot izstrādājumu, pastāv
grieztu savainojumu gūšanas risks.
v Atvienojiet izstrādājumu no tīkla, pirms veicat tehniskās apkopes
darbus vai detaļu nomaiņu. Rozetei jāatrodas jūsu redzes laukā.
Darba laikā vienmēr saglabājiet stabilu, drošu stāju un līdzsvaru, lai jebkurā brīdī
darbs uz nogāzēm būtu drošs. Ejiet mierīgi, neskrieniet.
Nepieskarieties nekādām kustīgām bīstamām detaļām, līdz mašīna ir atslēgta no
tīkla un kustīgās bīstamās detaļas ir pilnīgi apstājušas.
Strādājot ar mašīnu, vienmēr valkājiet stabilus apavus un garas bikses.
1. DROŠĪBAS NORĀDĪJUMI
Oriģinālās instrukcijas tulkojums.
Ar šo izstrādājumu drīkst strādāt tikai
personas, kas ir vecākas par 8 gadiem.
Personas ar ierobežotām psihiskām, fiziskām
vai garīgām spējām, kā arī personas, kurām nav
pietiekošas pieredzes un zināšanu, drīkst lietot
izstrādājumu tikai citas personas uzraudzībā vai
pēc instruktāžas par drošu izstrādājuma lietošanu
un ar to saistītiem riskiem. Bērni nedrīkst spēlēties
ar izstrādājumu. Bērni nedrīkst veikt izstrādājuma
tīrīšanu un apkopi, kas jāveic lietotājam, bez pie-
augušo uzraudzības. Mēs iesakām ar izstrādāju-
mu strādāt tikai personām, kas ir sasniegušas
16gadu vecumu.
Lietošana atbilstoši noteiktajam mērķim:
GARDENA Trimmeris ir paredzēts zālāju un zāles trimmēšanai un
pļaušanai privātos dārzos.
Izstrādājums nav paredzēts darbam nepārtrauktā režīmā.
BĪSTAMI! Miesas bojājums!
v Izstrādājums nav paredzēts dzīvžogu griešanai, materiāla
sasmalcināšanai vai kompostēšanai.
GAR_09870-20.960.05_2024-02-28.indd 96GAR_09870-20.960.05_2024-02-28.indd 96 28.02.24 16:0928.02.24 16:09
lv
97
2. MONTĀŽA
BĪSTAMI! Miesas bojājums!
Ja izstrādājums sāk darboties nekontrolēti, pastāv grieztu
brūču gūšanas risks.
v Pagaidiet, līdz griešanas aukla ir pilnībā apstājusies, un pirms
izstrādājuma montāžas atslēdziet to no elektroenerģijas avota.
Aizsargpārsega un augu aizsargaptveres montāža [ Att. A1 / A2 ]:
BĪSTAMI!
v Izstrādājumu drīkst lietot tikai ar montētu aizsargapvalku.
1. Bīdiet aizsargapārsega priekšējo daļu
3
uz trimmera galvas
1
, līdz tā
nofiksējas.
2. Aizsargapārsega aizmugurējo daļu
2
līdz galam uzbīdiet uz trimmera
galvas
1
.
3. Uzmanīgi pievelciet abas skrūves
4
.
4. Bīdiet augu aizsargaptveri
5
uz trimmera galvas
1
, līdz tā nofiksējas.
3. LIETOŠANA
BĪSTAMI! Miesas bojājums!
Ja izstrādājums sāk darboties nekontrolēti, pastāv grieztu
brūču gūšanas risks.
v Pagaidiet, līdz griešanas aukla ir pilnībā apstājusies, un pirms
izstrādājuma pieslēgšanas, iestatīšanas vai transportēšanas
atslēdziet to no elektroenerģijas avota.
Pieslēgt trimmeri [ Att. O1 ]:
BĪSTAMI! Strāvas trieciens!
Lai novērstu bojājumu rašanos tīkla kabelī, pagarinātājkabelis
jāievieto kabeļa stiepes atslogotājā.
v Pirms trimmera lietošanas ievietojiet pagarinātājkabeli kabeļa
stiepes atslogotājā.
1. Ievietojiet pagarinātājkabeli
8
ar cilpu kabeļa stiepes atslogotājā
9
un cilpu stingri savelciet.
2. Trimmera kontaktspraudni
0
iespraudiet pagarinātājkabeļa
8
savienojumā
q
.
3. Pievienojiet pagarinātājkabeli
8
elektroenerģijas avotam.
Noregulēt darba pozīciju:
Darba pozīcija 1 [ Att. O2 ]:
Apgriešanai standarta režīmā.
Vienmēr izmantojiet aizsargbrilles.
Aizsardzības līdzekļi, tādi kā cimdi, neslīdoši apavi vai aizsardzības austiņas,
kurus izmanto noteiktos apstākļos, būtiski mazina savainojumu gūšanas risku.
Veicot izstrādājuma iestatīšanu, ievērojiet piesardzību, lai nepieļautu pirkstu
iespiešanu starp mašīnas kustīgajām un nekustīgajām detaļām vai montējot
kopā aizsargpārsegu.
Aizsarga vai citu trimmera detaļu tīrīšanai neizmantojiet ūdeni vai ķīmiskus
līdzekļus.
Visiem uzgriežņiem un skrūvēm jābūt cieši pievilktiem, lai nodrošinātu izstrādāju-
ma drošu darba stāvokli.
Izjaukt izstrādājumu drīkst tikai līdz tādam stāvoklim, kādā izstrādājums tiek
piegādāts.
Brīdinājums! Valkājot aizsardzības austiņas, izstrādājuma izraisītā trokšņa dēļ
lietotājs nav nepamanīt tuvojošus cilvēkus.
Darba un transportēšanas laikā pievērsiet īpašu uzmanību tam, lai citi cilvēki
netiktu pakļauti riskiem.
Esiet piesardzīgs, uzmanieties, ko Jūs darāt un strādājot ar elektroinstrumentu,
esiet saprātīgs.
Nelietojiet elektroinstrumentu, ja esat noguris vai slims vai arī atrodaties narko-
tisku vielu, alkohola vai medikamentu ietekmē.
Pat maza neievērība elektroinstrumenta darba laikā nav kļūt par smagu savaino-
jumu cēloni.
Darba pozīcija 2 [ Att. O3 /O4 ]:
Apgriešana zem šķēršļiem.
Lai veiktu pļaušanu ar trimmeri zem šķēršļiem, kātu no standarta
pozīcijas 1 iespējams nolaist divās pazeminātās pozīcijās 2 vai 3.
1. Novietojiet trimmeri uz zemes.
2. Ar abām rokām pieturiet trimmeri aiz kāta
7
tā, lai ar vienu pirkstu
būtu iespējams nospiest atbloķēšanas taustiņu
w
.
3. Nospiediet atbloķēšanas taustiņu
w
un nolaidiet kātu
7
vēlamajā
pozīcijā.
4. Atlaidiet atbloķēšanas taustiņu
w
un ļaujiet kātam
7
atkal
nofiksēties.
Darba pozīcija 3 (tikai preces nr. 9872 / 9874) [ Att. O5 /O6 ]:
Nopļaut zālāja apmales.
UZMANĪBU! Trimmeri drīkst izmantot tikai tad, ja trimmera galva
ir nofiksējusies 0° vai 90° pozīcijā.
Lai trimmera galvu
1
varētu pagriezt 90° pozīcijā, kātam jāatrodas
standarta pozīcijā 1.
1. Ar abām rokām pieturiet trimmeri aiz kāta
7
tā, lai ar vienu pirkstu būtu
iespējams nospiest atbloķēšanas taustiņu
e
.
2. Nospiediet atbloķēšanas taustiņu
e
un grieziet trimmera galvu
1
no 0°
uz 90°, līdz tā nofiksējas.
3. Atlaidiet atbloķēšanas taustiņu
e
un ļaujiet kātam
7
atkal nofiksēties.
Kāta garuma noregulēšana [ Att. O7 ]:
BĪSTAMI!
Izstrādājumu nedrīkst lietot, ja kāts ir pilnībā iebīdīts uz iekšu
(transportēšanas pozīcija).
1. Palaidiet vaļīgāk spīļuzmavu
6
.
2. Izvelciet kātu
7
līdz vajadzīgajam garumam.
3. Spīļuzmavu
6
atkal stingri pievelciet.
Papildus roktura pozīcijas iestatīšana [ Att. O8 ]:
Papildus roktura pozīciju var ieregulēt atbilstoši Jūsu augumam.
1. Pavelciet sviru
r
.
2. Sasveriet papildu rokturi
t
vajadzīgajā pozīcijā.
3. Sviru atkal
r
atlaidiet.
Ja trimmeris ir pareizi noregulēts atbilstoši lietotāja auguma garumam,
lietotāja stāja būs vertikāla un trimmera galva darba pozīcijā 1 būs
nedaudz pavērsta uz priekšu.
v Turiet trimmeri aiz galvenā roktura
z
un papildu roktura
t
tā, lai
trimmera galva būtu nedaudz sasvērta uz priekšu.
Augu aizsargskavas iestatīšana:
– Darba pozīcija [ Att. O9 ]
– Parkošanās pozīcija [ Att. O10 ]
v Nobīdiet augu aizsargaptveri
5
un bīdiet to vajadzīgajā pozīcijā,
līdz tā nofiksējas.
Trimmera palaišana [ Att. O11 ]:
BĪSTAMI! Miesas bojājums!
Ja tiekot atlaistai palaišanas svirai izstrādājums
neapstājas, pastāv miesas bojājumu gūšanas risks.
v Nedeaktivējiet drošības ierīces vai slēdžus. Piemēram,
nenostipriniet palaišanas sviru pie roktura.
Palaišana:
1. Pieturiet papildu rokturi
t
ar vienu roku.
2. Turiet galveno rokturi
z
ar otro roku un pavelciet palaišanas sviru
u
.
Trimmeris sāk darboties.
UZMANĪBU! Nepieļaujiet, ka griešanas aukla nonāk saskarē ar cietiem
priekšmetiem (mūri, akmeņiem, žogiem u.c.), lai izvairītos no griešanas
auklas nodilšanas vai notrūkšanas.
Apturēšana:
v Atlaidiet palaišanas sviru
u
.
Trimmeris apstājas.
GAR_09870-20.960.05_2024-02-28.indd 97GAR_09870-20.960.05_2024-02-28.indd 97 28.02.24 16:0928.02.24 16:09
lv
98
Griešanas auklas pagarināšana (START / STOP REŽĪMA
automātika) [ Att. O12 / O13 ]:
START / STOP REŽĪMA automātika tiek aktivēta, kad motors ir
ieslēgts. Nevainojama zālāja pļaušana ir iespējama tikai ar maksimālo
griešanas auklas garumu. Veicot pirmo pieņemšanu ekspluatācijā
griešanas aukla pēc nepieciešamības jāpagarina vairākas reizes.
Tikai precei nr. 9872 / 9874: griešanas auklu darba pozīcijā 3 nevar
pagarināt.
1. Iedarbiniet trimmeri.
2. Turiet trimmera galvu
1
paralēli zemei un uz stabila pamata īsi
nospiediet uz tās (nespiediet ilgi un nepārtraukti).
Griešanas aukla
i
tiek automātiski pagarināta ar dzirdamu pārslēgšanas
procesu, pēc tam auklas garuma ierobežotājs
o
ieregulē vajadzīgo garu-
mu. Ja nepieciešams, vairākas reizes pēc kārtas nolaidiet ierīci uz zemes.
4. APKOPE
BĪSTAMI! Miesas bojājums!
Ja izstrādājums sāk darboties nekontrolēti, pastāv grieztu
brūču gūšanas risks.
v Pagaidiet, līdz griešanas aukla ir pilnībā apstājusies, un pirms
izstrādājuma apkopes veikšanas atslēdziet izstrādājumu no
elektroenerģijas avota.
Trimmera tīrīšana [ Att. M1 ]:
BĪSTAMI! Miesas bojājums!
Miesas bojājumu gūšanas risks un izstrādājuma
sabojāšanas risks.
v Nemazgājiet izstrādājumu ar ūdeni vai ūdens strūklu
(īpaši augstspiediena ūdens strūklu).
v Neizmantojiet tīrīšanai ķīmiskas vielas, ieskaitot benzīnu
vai šķīdinātājus. Dažas vielas var bojāt svarīgas plastmasas
detaļas.
Ventilācijas atverēm vienmēr jābūt tīrām.
1. Tīriet ventilācijas atveres
p
ar mīkstas sukas palīdzību (neizmantojiet
tīrīšanai skrūvgriežus).
2. Tīriet visas kustīgās detaļas pēc katras lietošanas reizes. Izņemiet
pirmkārt zāles un netīrumu atliekas no aizsargapvalka
2
.
5. UZGLABĀŠANA
Ekspluatācijas pārtraukšana:
Uzglabājiet izstrādājumu bērniem nepieejamā vietā.
1. Atslēdziet trimmeri no elektroenerģijas avota.
2. Notīriet trimmeri (skat. 4. APKOPE).
3. Uzglabājiet trimmeri sausā, slēgtā un no sala iedarbības aizsargātā
vietā.
6. KĻŪDU NOVĒRŠANA
BĪSTAMI! Miesas bojājums!
Ja izstrādājums sāk darboties nekontrolēti, pastāv
grieztu brūču gūšanas risks.
v Pagaidiet, līdz griešanas aukla ir pilnībā apstājusies, un
pirms kļūmju novēršanas izstrādājumā atslēdziet to no
elektroenerģijas avota.
Auklas spoles nomaiņa [ Att. T1 / T2 / T3 ]:
BĪSTAMI! Miesas bojājums!
Griešanas elementi no metāla izraisa savainojumu gūšanas risku.
v Neizmantojiet griešanas elementus, kas izgatavoti no metāla,
un rezerves daļas un piederumus, kuru lietošanu nav atļāvusi
kompānija GARDENA.
v Izmantojiet tikai oriģinālās GARDENA auklas spoles.
Kad dilstošā riba
l
vairs nav redzama, spoles vāks
a
ir jānomaina.
Vērsieties GARDENA servisā.
Rezerves auklas spoles var iegādāties GARDENA veikalā vai tieši
GARDENA servisā.
• GARDENA auklas spole trimerim, preces nr. 5307
1. Nospiediet vienlaicīgi uz abiem spoles vāka
a
fiksatoriem
s
un
noņemiet vāku.
2. Izņemiet auklas spoli
d
.
3. Izņemiet no auklas spoles turētāja
f
visus iespējamos netīrumus.
4. Izvelciet apmēram 15 cm jaunās auklas spoles
d
griešanas auklas
i
no plastmasas gredzena
g
austiņas.
5. Izvadiet griešanas auklu
i
caur metāla buksi
h
.
6. Apvelciet griešanas auklu
i
apkārt virzošajai tapai
j
.
7. Ievietojiet auklas spoli
d
auklas spoles turētājā
f
.
8. Uzlieciet spoles vāku
a
uz auklas spoles turētāja
f
, līdz abi fiksatori
s
dzirdami nofiksējas.
Pārliecinieties par to, ka griešanas aukla nav saspiesta.
Ja spoles vāku
a
nevar uzlikt, grieziet auklas spoli
d
uz priekšu un
atpakaļ, līdz auklas spole
d
pilnībā atrodas auklas spoles turētājā
f
.
Pie trimmera auklas spoles fiksatora
k
var tikt piestiprināta papildu auklas
spole.
v Spiediet auklas spoli
d
uz auklas spoles fiksatora
k
, līdz tas nofiksējas.
Problēma Iespējamais cēlonis Risinājums
Trimmeris negriež Griešanas aukla nodilusi vai
pārāk īsa.
v
Pagariniet griešanas auklu
(skatīt 3. LIETOŠANA
“Pagarināt griešanas auklu
(START / STOP REŽĪMA auto-
mātika)”
).
Griešanas aukla ir izlietota. v
Nomainiet auklas spoli.
Griešanas aukla ir ievilkta
auklas spolē vai piemetināta.
v
Izvelciet griešanas auklu no
auklas spoles.
Griešanas auklu nevar
pagarināt vai griešanas
aukla ir ātri izlietota
Aukla ir kļuvusi pārāk sausa vai
trausla (piem., ziemas periodā).
v
Auklas spoli apmēram uz
10 stundām nolieciet ūdenī.
Griešanas aukla bieži
nonāk saskarē ar cietiem
priekšmetiem.
v
Nepieļaujiet griešanas
auklas biežu saskari ar
cietiem priekšmetiem.
Trimmeris nesāk darboties Motors ir bloķēts. v Aizvāciet šķērsli.
Iedarbiniet vēlreiz.
Trimmeri nevar apturēt Palaišanas svira aizķeras. v Atslēdziet trimmeri no
elektroenerģijas avota un
atlaidiet palaišanas sviru.
Trimeris spēcīgi vibrē
Kasetes pārsega
a
iekšpuse ir
ļoti netīra vai arī ir netīrs auklas
kasetes turētājs
f
.
v Notīriet visus netīrumus no
kasetes pārsega
a
un auklas
kasetes turētāja
f
.
NORĀDE: Citu traucējumu rašanās gadījumā, lūdzu, griezieties tuvākajā
GARDENA servisa centrā. Remontu drīkst veikt tikai GARDENA servisa
centros vai GARDENA autorizētos specializētajos veikalos.
7. TEHNISKIE DATI
Trimmeris
Vienība Vērtība
(preces nr.
9870)
Vērtība
(preces nr.
9872)
Vērtība
(preces nr.
9874)
Nominālā jauda W 450 550 650
Tīkla spriegums V (AC) 230 230 230
Tīkla frekvence Hz 50 50 50
Pļaušanas platums cm 25 28 28
Auklas spoles apgriezienu
skaits
apgr./min 11800 11500 11500
Griešanas auklas rezerve m 6 6 6
Griešanas auklas
pagarināšana
START / STOP
režīma
automātika
START / STOP
režīma
automātika
START / STOP
režīma
automātika
Svars kg 2,6 2,8 3,0
Trokšņa spiediena
līmenis L
pA
1)
Nedrošība k
pA
dB (A)
80
2,5
82
2,5
83
2,5
Skaņas jaudas līmenis L
WA
2)
:
izmērītais/garantētais
Nedrošība k
WA
dB (A)
95 / 96
1
94 / 96
1
95 / 96
1
GAR_09870-20.960.05_2024-02-28.indd 98GAR_09870-20.960.05_2024-02-28.indd 98 28.02.24 16:0928.02.24 16:09
lv
99
Trimmeris
Vienība Vērtība
(preces nr.
9870)
Vērtība
(preces nr.
9872)
Vērtība
(preces nr.
9874)
Plaukstas un rokas
vibrācija a
vhw
1)
Nedrošība k
vhw
m/s
2
< 2,5
1,5
3,2
1,5
2,5
1,5
Mērīšanas metode saskaņā ar:
1)
EN 50636-2-91
2)
RL 2000/14/EC / S.I. 2001 No.1701
NORĀDE: Norādītā vibrāciju emisijas vērtība ir izmērīta pēc standarta pārbau-
des metodes un to var izmantot elektroinstrumentu salīdzinājumam. Šo vērtību
var izmantot arī pagaidu sprādzienbīstamības novērtēšanas procedūrai.
Elektroinstrumenta faktiskās lietošanas laikā vibrāciju emisijas vērtība var būt atšķirīga.
8. PIEDERUMI / REZERVES DAĻAS
GARDENA Auklas spole
trimmerim
Izlietotas auklas spoles nomaiņai. preces nr. 5307
GARDENA Rezerves spoles
vāks
Iespējams iegādāties GARDENA servisā.
GARDENA Riteņu komplekts
trimmerim
(tikai preces nr. 9872 / 9874)
Vienkāršai zālāja apmaļu nopļaušanai. preces nr. 9880
9. GARANTIJA / SERVISS
9.1 Produkta reģistrēšana:
Reģistrējiet produktu vietnē gardena.com/registration.
9.2 Serviss:
Skatiet pašreizējo servisa centra kontaktinformāciju aizmugurējā lapā un
tiešsaistē:
• https://www.gardena.com/lv/serviss-un-atbalsts/meklet-veikalu-servisa-centru/
10. UTILIZĀCIJA
(saskaņā ar Direktīvu 2012/19/ES / S.I. 2013 No. 3113)
Izstrādājumu nedrīkst utilizēt kopā ar parastiem sadzīves atkritu-
miem. Tas ir utilizējams saskaņā ar vietējām vides aizsardzības
prasībām.
SVARĪGI!
v Nododiet izstrādājumu utilizācijai tuvākajā atkritumu apsaimniekošanas
uzņēmumā.
GAR_09870-20.960.05_2024-02-28.indd 99GAR_09870-20.960.05_2024-02-28.indd 99 28.02.24 16:0928.02.24 16:09
100
de EU-Konformitätserklärung Der Unterzeichnende bestätigt als Bevollmächtigter des Herstellers, der GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Schweden, dass
das (die) nachfolgend bezeichnete(n) Gerät(e) in der von uns in Verkehr gebrachten Ausführung die Anforderungen der harmonisierten EU-Richtlinien,
EU-Sicherheitsstandards und produktspezifischen Standards erfüllt / erfüllen. Bei einer nicht mit uns abgestimmten Änderung des (der) Geräte(s) verliert
diese Erklärung ihre Gültigkeit.
Konformitätsbewertungsverfahren nach 2000/14/EG Art. 14 Anhang VI, Schall-Leistungspegel: gemessen / garantiert
(1)
| EU-Richtlinien
(2)
|
Harmonisierte Normen
(3)
| Hinterlegte Dokumentation
(4)
| Benannte Stelle
(5)
| Anbringungsjahr der CE-Kennzeichnung
(6)
| Ulm, den (Ausstellungsdatum)
(7)
Rasentrimmer Art.-Nr.
en EU Declaration of conformity The undersigned hereby certifies as the authorized representative of the manufacturer, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm,
Sweden, that, when leaving our factory, the unit(s) indicated below is / are in accordance with the harmonised EU guidelines, EU standards of safety and
product specific standards. This certificate becomes void if the unit(s) is / are modified without our approval.
Conformity Assessment procedure according to 2000/14/EC Art.14 Annex VI, Noise level: measured / guaranteed
(1)
| EU directives
(2)
|
Harmonised standards
(3)
| Deposited documentation
(4)
| Notified body
(5)
| Year of CE marking
(6)
| Ulm, (date of issue)
(7)
Lawn trimmer Art. No.
fr Déclaration UE de conformité Le soussigné déclare, en tant que mandataire du fabricant, la GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Suède, qu’à la sortie de
ses usines le matériel neuf désigné ci-dessous était conforme aux prescriptions des directives européennes énoncées ci-après et conforme aux règles
de sécurité et autres règles qui lui sont applicables dans le cadre de l’Union européenne. Toute modification portée sur ce(s) produit(s) sans l’accord
exprès de notre part supprime la validité de ce certificat.
Procédure d’évaluation de la conformité: Selon 2000/14/CE art. 14 Annexe VI, Puissance acoustique: mesurée / garantie
(1)
| Directives européennes
(2)
|
Normes harmonisées
(3)
| Documentation déposée
(4)
| Organisme notifié
(5)
| Année d’apposition du marquage CE
(6)
| Fait à Ulm, le (date de délivrance)
(7)
Coupe-bordure Référence
bg ЕC Декларация за съответствие Долуподписаният удостоверява като пълномощник на производителя GARDENA Germany AB, PO Box 7454, S-103 92, Стокхолм, Швеция,
че по-долу описаният(ите) уред(и) във варианта на изпълнение пуснат от нас на пазара изпълнява / изпълняват изискванията на хармо-
низираните ЕС-директиви, ЕС-норми за безопасност и специфичните норми за продукцията. В слу чай на промяна на уреда(ите), която
не е съгласувана с нас, тази декларация губи своята валидност.
Процедура за оценка на съответст вието съгласно 2000/14/ЕО, член 14, приложение VI, Ниво на шум: измерено / гарантирано
(1)
|
Директиви на EС
(2)
| Хармонизирани стандарти
(3)
| Внесени документи
(4)
| Нотифициран орган
(5)
| Година на СЕ маркировка
(6)
|
Улм, (дата на издаване)
(7)
Тример № на
артикула
cs EU prohlášení o shodě Podepsaná osoba zplnomocněná výrobcem GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Švédsko potvrzuje, že v následujícím
uvedený(-é) přístroj(-e) v provedení námi uvedeném na trh splňuje / splňují požadavky směrnic EU, bezpečnostních norem EU a norem specifických
pro výrobek. V případě změny přístroje(-ů), která s námi nebyla dohodnuta, ztrácí toto prohlášení svou platnost.
Postup posouzení shody proveden podle nařízení 2000/14/ES, čl.14, příloha VI, Hladina hluku: naměřená / zaručená
(1)
| Směrnice EU
(2)
|
Harmonizované normy
(3)
| Uložená dokumentace
(4)
| Oznámený subjekt
(5)
| Rok označení CE
(6)
| Ulm, (datum vydání)
(7)
Vyžínač Č. Výrobku
da EU-overensstemmelseserklæring Underskriveren bekræfter som fuldmægtig for producenten, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Sverige, at det (de) efter-
følgende betegnede apparat(er) i den af os markedsførte udførelse opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarder
og produktspecifikke standarder. Foretages en ændring af apparatet / apparaterne, der ikke er aftalt med os, mister denne erklæring sin gyldighed.
Procedure for overensstemmelsesvurdering i henhold til 2000/14/EF art. 14 bilag VI, støjniveau: Målt / garanteret
(1)
| EU-direktiver
(2)
|
Harmoniserede standarder
(3)
| Deponeret dokumentation
(4)
| Bemyndiget organ
(5)
| År for CE-mærkning
(6)
| Ulm, (udstedelsesdato)
(7)
Trimmer Vare-nr.
el Δήλωση συμμόρφωσης ΕΕ Ο υπογεγραμμένος βεβαιώνει ως πληρεξούσιος του κατασκευαστή, της εταιρείας GARDENA Germany AB, Τ.Θ. 7454, S-103 92, Στοκχόλμη,
Σουηδία, ότι η (οι) παρακάτω αναφερόμενη(ες) συσκευή(ές) στην έκδοση που τίθεται από εμάς σε κυκλοφορία πληροί / πληρούν τις απαιτήσεις
των εναρμονισμένων οδηγιών της ΕΕ, προτύπων ασφαλείας της ΕΕ και των ειδικών για το προϊόν προτύπων. Σε περίπτωση τροποποίησης της (των)
συσκευής(ών) χωρίς προηγούμενη συνεννόηση με την εταιρεία μας παύει να ισχύει η δήλωση.
Διαδικασία αξιολόγησης της συμμόρφωσης σύμφωνα με το άρθρο 14 του παραρτήματος VI της 2000/14/ΕΚ, Επίπεδο θορύβου: μετρούμενο /
εγγυημένο
(1)
| Οδηγίες ΕΕ
(2)
| Εναρμονισμένα πρότυπα
(3)
| Κατατεθείσα τεκμηρίωση
(4)
| Κοινοποιημένος οργανισμός
(5)
| Έτος σήμανσης CE
(6)
|
Ulm, (ημερομηνία έκδοση)
(7)
Κουρευτικό Αρ. είδους
es Declaración UE de conformidad El firmante confirma, en calidad de apoderado del fabricante GARDENA Germany AB, PO Box 7454, S-103 92 Estocolmo (Suecia), que el / los apara-
to(s) mencionado(s) a continuación cumple(n), en la versión lanzada al mercado por nuestra empresa, los requisitos de las directivas de la UE armoni-
zadas, los estándares de seguridad de la UE y los estándares específicos del producto. La presente declaración perderá su validez si se modifica(n)
el / los aparato(s) sin previa aprobación por nuestra parte.
Procedimiento de evaluación de la conformidad según la norma 2000/14/CE Art. 14 Anexo VI, Nivel sonoro: medido / garantizado
(1)
| Directivas UE
(2)
|
Normas armonizadas
(3)
| Documentación depositada
(4)
| Organismo notificado
(5)
| Año de marcado CE
(6)
| Ulm (Alemania), (fecha de emisión)
(7)
Recortabordes N.º de
artículo
et ELi vastavusdeklaratsioon Allakirjutanu kinnitab tootja, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Rootsi, poolt volitatud isikuna, et järgnevalt nimetatud seade
(seadmed) täidab (täidavad) meie poolt turule toodud versiooni kujul harmoneeritud EL-i direktiivide, EL-i ohutusstandardite ja tootepõhiste standardite
nõuded. Seadmel (seadmetel) meiega kooskõlastamata muudatuse tegemise korral kaotab käesolev deklaratsioon oma kehtivuse.
Vastavushindamismenetlus vastavalt 2000/14/EÜ artiklile 14 VI lisa, müratase: mõõdetud / garanteeritud
(1)
| ELi direktiivid
(2)
|
Harmoneeritud standardid
(3)
| Talletatud dokumentatsioon
(4)
| Teavitatud asutus
(5)
| CE-märgise aasta
(6)
| Ulm, (väljaandmiskuupäev)
(7)
Trimmer Tootenr
fi EU-vaatimustenmukaisuusvakuutus Allekirjoittanut vahvistaa valmistajan, GARDENA Germany AB, PO Box 7454, S-103 92, Tukholma, Ruotsi, valtuuttamana henkilönä, että seuraava laite
täyttää / seuraavat laitteet täyttävät meidän toimittamassa mallissa yhdenmukaistettujen EU-direktiivien, EU-turvallisuusmääräysten ja tuotekohtaisten
standardien vaatimukset. Laitteen / laitteiden muutoksissa, joista ei ole sovittu meidän kanssamme, menettää tämä selvitys voimassaolonsa.
Vaatimustenmukaisuuden arviointi direktiivin 2000/14/EY 14 artiklan liitteen VI mukaisesti, Äänitaso: mitattu / taattu
(1)
| EU-direktiivit
(2)
|
Yhdenmukaistetut standardit
(3)
| Dokumentaatio
(4)
| Ilmoitettu laitos
(5)
| CE-merkinnän vuosi
(6)
| Ulm, (julkaisupäivä)
(7)
Trimmeri Tuote-
numero
hr EU izjava o sukladnosti Dolje potpisani kao opunomoćenik proizvođača, tvrtke GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Švedska, potvrđujemo da
niže navedeni uređaj(i) odgovarajuće izvedbe koji / koje smo iznijeli na tržište ispunjavaju kriterije usklađenih direktiva EU i sigurnosnih standarda EU
kao i standarda koji se tiču proizvoda. Ova izjava gubi valjanost u slučaju izmjena uređaja koje nisu prethodno ugovorene s nama.
Postupak procjene sukladnosti prema sa Direktivom 2000/14/EC čl.14 Dodatkom VI, Razina buke: izmjerena / garantirana
(1)
| EU direktive
(2)
|
Usklađene norme
(3)
| Prikupljena dokumentacija
(4)
| Prijavljeno tijelo
(5)
| Godina CE oznake
(6)
| Ulm, (datum izdavanja)
(7)
Trimer Kat. br.
hu EU-megfelelőségi nyilatkozat Az alulírott, a GARDENA Germany AB, Pf. 7454, S-103 92, Stockholm, Svédország megbízotti minőségében megerősíti, hogy az általunk alábbi kivitel-
ben forgalomba hozott, lent nevezett eszköz(ök) megfelel(nek) az uniós irányelvekkel összhangba hozott nemzeti előírások követelményeinek, az EU biz-
tonsági szabványainak és a konkrét termékre vonatkozó szabványoknak.
Az eszköz(ök)nek velünk nem egyeztetett módosítása esetén ez a nyilatkozat érvényét veszti.
Megfelelőségértékelési eljárás a 2000/14/EK irányelv 14. cikkének VI. függeléke szerint, Zajszint: mért / garantált
(1)
| EU irányelvek
(2)
|
Harmonizált szabványok
(3)
| Benyújtott dokumentáció
(4)
| Bejelentett szervezet
(5)
| A CE-jelzés éve
(6)
| Ulm, (kiadás dátuma)
(7)
Fűszegélynyíró Cikksz.
it Dichiarazione di conformità UE Il sottoscritto, in quanto soggetto autorizzato dal produttore, GARDENA Germany AB, PO Box 7454, S-103 92, Stoccolma, Svezia, dichiara che l’appa-
recchio / gli apparecchi di seguito denominato / i, nella versione da noi immessa in commercio, soddisfa / no i requisiti delle direttive UE armonizzate, degli
standard di sicurezza europei e degli standard specifici per il prodotto. La presente dichiarazione perde di validità in caso di modifica dell’apparecchio /
degli apparecchi non concordata con noi.
Procedura di valutazione della conformità ai sensi dell‘art. 14 2000/14/CE, Allegato VI, Livello di rumorosità: misurato / garantito
(1)
| Direttive UE
(2)
|
Norme armonizzate
(3)
| Documentazione depositata
(4)
| Organismo notificato
(5)
| Anno di marcatura CE
(6)
| Ulm, (data di emissione)
(7)
Trimmer Art. n.
lt ES atitikties deklaracija Pasirašantysis, kaip gamintojo, GARDENA Germany AB, PO Box 7454, S-103 92, Stokholmas, Švedija, įgaliotasis atstovas patvirtina, kad žemiau
nurodyto(-ų) prietaiso(-ų) modeliai, kurie buvo pagaminti mūsų gamyklose, atitinka darniąsias ES direktyvas, ES saugumo standartus ir specifinius
gaminio standartus. Atlikus bet kokį prietaiso(-ų) pakeitimą, kuris nėra suderintas su mumis, ši deklaracija praranda galiojimą.
Atitikties įvertinimo procedūra pagal 2000/14/EB direktyvos 14 straipsnio VI priedą, Triukšmo lygis: išmatuotas / garantuojamas
(1)
| ES direktyvos
(2)
|
Darnieji standartai
(3)
| Pridėta dokumentacija
(4)
| Notifikuotoji įstaiga
(5)
| CE žymėjimo metai
(6)
| Ulm, (išleidimo data)
(7)
Žoliapjovė Straipsnio
nr.
lv ES atbilstības deklarācija Zemā parakstījusies persona kā ražotāja, uzņēmuma GARDENA Germany AB, PO Box 7454, S-103 92, Stokholma, Zviedrija, pilnvarotais pārstāvis
apstiprina, ka tālāk norādītā(-s) ierīce(-s) izpildījumā, kādā mēs to (tās) esam laiduši tirgū, atbilst saskaņotajām ES direktīvām, ES drošības standartiem
un konkrētajam produktam noteiktajiem standartiem. Ierīcē(-s) veicot ar mums nesaskaņotas izmaiņas, šī deklarācija zaudē savu spēku.
Atbilstības novērtēšanas procedūra atbilstoši Direktīvas 2000/14/EK VI pielikuma 14. punktam, trokšņu līmenis: mērītais / garantētais
(1)
| ES direktīvas
(2)
|
Saskaņotie standarti
(3)
| Dokumentācijas atrašanās vieta
(4)
| Pilnvarotā iestāde
(5)
| CE marķējuma gads
(6)
| Ulm, (izdošanas datums)
(7)
Trimmeris Izstr. nr.
nl EU-conformiteitsverklaring De ondergetekende bevestigt als gevolmachtigde van de fabrikant, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Zweden, dat het / de
onderstaand vermelde apparaat / apparaten in de door ons in de handel gebrachte uitvoering voldoet / voldoen aan de eisen van de geharmoniseerde
EU-richtlijnen, EU-veiligheidsnormen en productspecifieke normen. Bij een niet met ons afgestemde verandering van het apparaat / de apparaten verliest
deze verklaring haar geldigheid.
Overeenstemmingsbeoordelingsprocedure volgens 2000/14/EG Art.14 Bijlage VI, geluidsniveau: Gemeten / gegarandeerd
(1)
| EU-richtlijnen
(2)
|
Geharmoniseerde normen
(3)
| Gedeponeerde documentatie
(4)
| Aangemelde instantie
(5)
| Jaar van CE-markering
(6)
| Ulm, (datum van afgifte)
(7)
Trimmer Artikel nr.
GAR_09870-20.960.05_2024-02-28.indd 100GAR_09870-20.960.05_2024-02-28.indd 100 28.02.24 16:0928.02.24 16:09
101
no EF-samsvarserklæring Undertegnede bekrefter herved, som autorisert representant for produsenten, GARDENA Germany AB, PO Box 7454, S-103 92 Stockholm, Sverige,
at enheten(e) angitt nedenfor er i samsvar med harmoniserte EU-retningslinjer, EU-standarder for sikkerhet og produktspesifikke standarder når de(n)
forlater vår fabrikk. Denne bekreftelsen blir ugyldig hvis enheten(e) endres uten vårt samtykke.
Prosedyre for samsvarsvurdering i henhold til 2000/14/EF art.14 vedlegg VI, Støynivå: målt / garantert
(1)
| EU-direktiver
(2)
| Harmoniserte standarder
(3)
|
Deponerte dokumentasjon
(4)
| Kontrollorgan
(5)
| CE-merkingsår
(6)
| Ulm, (utgivelsesdato)
(7)
Trimmer Art.nr.
pl Deklaracja zgodności UE Niżej podpisany potwierdza jako upoważniony przedstawiciel producenta, spółki GARDENA Germany AB, PO Box 7454, S-103 92, Sztokholm,
Szwecja, że określone poniżej urządzenie / -nia w wersji wprowadzonej przez nas do obrotu spełnia / -niają wymogi zharmonizowanych dyrektyw UE,
norm bezpieczeństwa UE oraz norm dotyczących konkretnych produktów. Niniejsza deklaracja traci ważność w przypadku wprowadzania nieuzgod-
nionych z nami zmian urządzenia / ń.
Procedura oceny zgodności zgodnie z dyrektywą 2000/14/WE, art. 14, załącznik VI, Poziom hałasu: zmierzony / gwarantowany
(1)
| Dyrektywy UE
(2)
|
Normy zharmonizowane
(3)
| Zdeponowana dokumentacja
(4)
| Jednostka notyfikowana
5)
| Rok oznakowania CE
(6)
| Ulm, (data wydania)
(7)
Podkaszarka Nr artykułu
pt Declaração de Conformidade UE O abaixo-assinado, na qualidade de representante do fabricante, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Schweden, confirma
que o(s) aparelho(s) a seguir designado(s) no modelo lançado por nós no mercado cumpre / cumprem os requisitos das diretivas UE harmonizadas,
as normas de segurança UE e as normas específicas para estes produtos. Esta declaração perde a sua validade se forem realizadas alterações no(s)
aparelho(s) sem o nosso consentimento.
Procedimento de avaliação da conformidade de acordo com a diretiva 2000/14/CE, Artigo 14.º, Anexo VI, nível de ruído: medido / garantido
(1)
|
Diretivas da UE
(2)
| Normas uniformizadas
(3)
| Documentação depositada
(4)
| Organismo notificado
(5)
| Ano de marcação CE
(6)
| Ulm, (data de emissão)
(7)
Aparador Artigo n.º
ro Declaraţie de conformitate UE Semnatarul, în calitatea sa de împuternicit al producătorului GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Suedia, confirmă că aparatul
(aparatele) descrise în cele ce urmează, în execuţia pusă de noi pe piaţă îndeplineşte (îndeplinesc) cerinţele directivelor armonizate UE, ale standardelor
de siguranţă UE şi ale standardelor specifice produsului. În cazul modificării fără aprobarea noastră prealabilă a aparatului (aparatelor), această declara-
ţie îşi pierde valabilitatea.
Procedura de evaluare a conformității în conformitate cu 2000/14/CE Art.14 Anexa VI, Nivelul de zgomot: măsurat / garantat
(1)
| Directivele UE
(2)
|
Standardele armonizate
(3)
| Documentație depusă
(4)
| Organism notificat
(5)
| Anul marcajului CE
(6)
| Ulm, (data emiterii)
(7)
Trimmer Art. nr.
ru Декларация соответствия ЕС Нижеподписавшийся официальный представитель компании GARDENA Germany AB, PO Box 7454, S-103 92, г. Стокгольм, Швеция, насто-
ящим удостоверяет, что в момент отгрузки с завода указанные ниже изделия соответствуют согласованным директивам ЕС, стандартам
безопасности ЕС и стандартам для конкретного изделия. Данный сертификат аннулируется в случае модификации изделия без нашего
разрешения.
Процедура оценки соответствия согласно 2000/14/EC Art.14, приложение VI, Уровень шума: измеренный / гарантированный
(1)
|
Директивы ЕС
(2)
| Гармонизированные стандарты
(3)
| Размещенная документация
(4)
| Уполномоченная организация
(5)
|
Год маркировки CE
(6)
| Ульм, (дата публикации)
(7)
Tриммер Арт. №
sk EÚ vyhlásenie o zhode Dolu podpísaný potvrdzuje, ako splnomocnený zástupca výrobcu, GARDENA Germany AB, PO Box 7454, S-103 92, Štokholm, Švédsko, že ďalej
označené zariadenie / a vo vyhotovení uvedenom na trh spĺňa / jú požiadavky harmonizovaných smerníc EÚ, bezpečnostných štandardov EÚ a predpi-
sov, špecifických pre dané výrobky. Pri zmene zariadenia / zariadení, ktorá nebola odsúhlasená našou spoločnosťou, stráca toto vyhlásenie platnosť.
Postup posudzovania zhody podľa smernice 2000/14/ES článku 14 prílohy VI, hladina hluku: Meraná / zaručená
(1)
| Smernice EÚ
(2)
|
Harmonizované normy
(3)
| Uložená dokumentácia
(4)
| Notifikovaný orgán
(5)
| Rok udelenia označenia CE
(6)
| Ulm, (dátum vydania)
(7)
Vyžínač č. v.
sl EU Izjava o skladnosti Spodaj podpisani kot pooblaščenec proizvajalca GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Švedska, potrjuje, da v nadaljevanju
označene naprave v izvedbi, v kakršni smo jih dali v promet, izpolnjujejo zahteve usklajenih direktiv EU, varnostnega standarda EU in standardov, ki
veljajo za posamezne izdelke. V primeru spremembe naprave, ki ni usklajena z nami, ta izjava neha veljati.
Postopek ugotavljanja skladnosti v skladu s členom 14 Direktive 2000/14/ES 14. priloga VI, Raven hrupa: izmerjena / zajamčena
(1)
| direktive EU
(2)
|
usklajeni standardi
(3)
| deponirana dokumentacija
(4)
| priglašeni organ
(5)
| letnica oznake CE
(6)
| Ulm, (datum izdaje)
(7)
Obrezovalnik Št. izd.
sr Deklaracija EU o usaglašenosti Dole potpisani ovim potvrđuje kao ovlašćeni predstavnik proizvođača kompanije GARDENA Germany AB, PO Box 7454, S-103 92 Stokholm, Švedska,
ovim potvrđuje da dole navedeni uređaji u obliku plasiranom na tržište ispunjavaju zahteve harmonizovanih EU smernica, EU bezbednosnih standarda
istandarda za određene proizvode. Ova izjava postaje ništavna u slučaju izmene uređaja koje nismo odobrili.
Procedura provere usaglašenosti u skladu sa 2000/14/EZ član 14 aneks VI, Nivo buke: izmere / garantovan
(1)
| EU direktive
(2)
| Usklađeni standardi
(3)
|
Predata dokumentacija
(4)
| Ovlašćeno telo
(5)
| Godina CE znaka
(6)
| Ulm, (datum izdavanja)
(7)
Trimer-kosilica Br. stavke
sv EU-försäkran om överensstämmelse Undertecknad intygar som befullmäktigad företrädare för tillverkaren, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Sverige, att
nedan angiven apparat / nedan angivna apparater i det utförande vi har släppt på marknaden, uppfyller fordringarna i de harmoniserade EU-direktiven,
EU-säkerhetsstandarderna och de produktspecifika standarderna. Denna försäkran upphör att gälla vid en ändring av apparaten / apparaterna som
inte har stämts av med oss.
Förfarande för bedömning av överensstämmelse enligt 2000/14/EG art.14 bilaga VI, bullernivå: Uppmätt / garanterad
(1)
| EU-direktiv
(2)
|
Harmoniserade standarder
(3)
| Anvisad dokumentation
(4)
| Anmält organ
(5)
| År för CE-märkning
(6)
| Ulm, (datum för utfärdande)
(7)
Trimmer Artikelnr
sq Deklarata e përputhjes së BE-së Nëpërmjet këtij dokumenti, i nënshkruari vërteton si përfaqësuesi i autorizuar i prodhuesit, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm,
Sweden, se, në momentin e largimit nga fabrika, njësia / njësitë e përcaktuara më poshtë është / janë në përputhje me udhëzimet e harmonizuara të
BE-së, standardet e sigurisë të BE-së dhe standardet specifike të produktit. Kjo certifikatë bëhet e pavlefshme nëse njësia / njësitë modifikohet / modifi-
kohen pa miratimin tonë.
Procedura e vlerësimit të konformitetit sipas nenit 14 të Direktivës 2000/14/KE, Shtojca VI, Niveli i zhurmës: i matur / i garantuar
(1)
| Direktivat e BE-së
(2)
|
Standardet e harmonizuara
(3)
| Dokumentacioni i depozituar
(4)
| Organi i njoftuar
(5)
| Viti i markimit CE
(6)
| Ulm, (data e lëshimit)
(7)
Prerësi Nr. i arti-
kullit
tr AB uygunluk beyanı Aşağıda imzası bulunan GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, İsveç üretici yetkili temsilcisi, aşağıda belirtilen ünitelerin fabri-
kamızdan ayrılırken uyumlu hale getirilmiş AB yönergeleri, AB güvenlik standartları ve ürüne özel standartlara uygun olduğunu onaylamaktadır. Üniteler,
onayımız olmadan değiştirilirse bu sertifika geçerliliğini yitirir.
2000/14/AT Madde 14 Ek VI uyarınca Uyumluluk Değerlendirme prosedürü, Gürültü düzeyi: ölçülmüş / garantili
(1)
| AB direktifleri
(2)
|
Uyumlaştırılmış standartlar
(3)
| Gönderilen belgeler
(4)
| Onaylanmış kuruluş
(5)
| CE işareti yılı
(6)
| Ulm, (yayın tarihi)
(7)
Kenar Kesme Parça No.
uk Декларація відповідності ЄС Особи, що підписали цей документ як представники виробника, компанії GARDENA Germany AB, PO Box 7454, S-103 92, Стокгольм,
Швеція, цим документом затверджує, що на момент виходу з нашого заводу вироби, що зазначені нижче, відповідали узгодженим
вказівкам ЄС, стандартам ЄС із безпеки та спеціальним стандартам, застосовним до цих виробів. У разі внесення не затверджених
нами змін до виробів, цей сертифікат анулюється.
Було проведено процедуру оцінки відповідності згідно з додатком VI статті 14 Директиви Ради Європи 2000/14/EC.
Рівень шуму, виміряний / гарантований
(1)
| Директиви ЄС
(2)
| Гармонізовані стандарти
(3)
| Депонована документація
(4)
|
Уповноважений орган
(5)
| Рік маркування CE
(6)
| Ульм, (дата випуску)
(7)
Tример Арт. №
EasyCut 450/25
ComfortCut 550/28
PowerCut 650/28
09870-xx
09872-xx
09874-xx
(1) 95 dB(A) / 96 db(A)
94 dB(A) / 96 db(A)
95 dB(A) / 96 db(A)
(2) 2006/42/EG
2014/30/EU
2011/65/EU
2000/14/EG
(3) EN ISO 12100
EN 60335-1
EN 50636-2-91
EN IEC 55014-1
EN IEC 55014-2
EN IEC 63000
(4) GARDENA Manufacturing GmbH
Technische Dokumentation
M. Jäger
Hans-Lorenser-Str. 40
89079 Ulm / Germany
(5) 0158
DEKRA Testing and Certification GmbH
Handwerkstraße 15
70565 Stuttgart, Germany
(6) 2019
(7) 29.09.2023
Martin Lienhard,
Senior Vice President
Business Unit Electric and Battery
GAR_09870-20.960.05_2024-02-28.indd 101GAR_09870-20.960.05_2024-02-28.indd 101 28.02.24 16:0928.02.24 16:09
102
Declaration of Conformity [only for UK]
The manufacturer, GARDENA Germany AB PO Box 7454 S-103 92 Stockholm Sweden, hereby certifies, when leaving our factory, the unit(s) indicated below is / are in accordance with the
UK Regulations, designated standards of safety and product specific designated standards. This certificate becomes void if the units are modified without our approval.
Description of the product: Lawn Trimmer
Type: EasyCut 450/25
ComfortCut 550/28
PowerCut 650/28
Article number: 09870-xx
09872-xx
09874-xx
UK regulations: S.I. 2008/1597
S.I. 2016/1091
S.I. 2012/3032
S.I. 2001/1701
Designated standards: EN ISO 12100
EN 60335-1
EN 50636-2-91
EN IEC 55014-1
EN IEC 55014-2
EN IEC 63000
Approved body: DEKRA Testing and Certification GmbH
Handwerkstraße 15
70565 Stuttgart, Germany
Number of the approved body: 0158
Noise level: mesured / guaranteed 09870-xx 95 dB(A) / 96 db(A)
09872-xx 94 dB(A) / 96 db(A)
09874-xx 95 dB(A) / 96 db(A)
Conformity assessment procedure: According to S.I. 2001/1701 Art. 11 Schedule 9
UK importer: Husqvarna UK Limited
Preston Road,
Aycliffe
County Durham,
DL5 6UP
United Kingdom
Deposited documentation: GARDENA Manufacturing GmbH
Technische Dokumentation
M. Jäger
Hans-Lorenser-Str. 40
89079 Ulm
Germany
Ulm, 29/09/2023
Authorised representative
Martin Lienhard
Senior Vice President
Business Unit Electric and Battery
GAR_09870-20.960.05_2024-02-28.indd 102GAR_09870-20.960.05_2024-02-28.indd 102 28.02.24 16:0928.02.24 16:09
103
GAR_09870-20.960.05_2024-02-28.indd 103GAR_09870-20.960.05_2024-02-28.indd 103 28.02.24 16:0928.02.24 16:09
104
GAR_09870-20.960.05_2024-02-28.indd 104GAR_09870-20.960.05_2024-02-28.indd 104 28.02.24 16:0928.02.24 16:09
105
GAR_09870-20.960.05_2024-02-28.indd 105GAR_09870-20.960.05_2024-02-28.indd 105 28.02.24 16:0928.02.24 16:09
106
Croatia
Husqvarna Austria GmbH
Industriezeile 36
4010 Linz
Phone: (+43) 732 77 01 01-485
service.gardena@husqvarnagroup.com
Cyprus
Pantelis Papadopoulos S.A.
92 Athinon Avenue
Athens
10442 Greece
Phone: (+30) 21 0519 3100
Czech Republic
Gardena
Service Center Vrbno
c/o Husqvarna
Manufacturing CZ s.r.o.
Jesenická 146
79326 Vrbno pod Pradedem
Phone: 800 100 425
Denmark
GARDENA DANMARK
Lejrvej 19, st.
3500 Værløse
Tlf.: (+45) 70 26 47 70
gardenadk@husqvarnagroup.com
www.gardena.com/dk
Dominican Republic
BOSQUESA, S.R.L
Carretera Santiago Licey
Km. 5 ½
Esquina Copal II.
Santiago De Los Caballeros
51000 Dominican Republic
Phone: (+1) 809-562-0476
Egypt
Universal Agencies Co
26, Abdel Hamid Lotfy St.
Giza
Phone: (+20) 3 761 57 57
Estonia
Husqvarna Eesti OÜ
Valdeku 132
EE-11216 Tallinn
Finland
Oy Husqvarna Ab
Juurakkotie 5 B 2
01510 Vantaa
www.gardena.fi
France
Husqvarna France
9/11 Allée des pierres mayettes
92635 Gennevilliers Cedex
France
http://www.gardena.com/fr
N° AZUR: 0 810 00 78 23
(Prix d’un appel local)
Georgia
Transporter LLC
#70, Beliashvili street
0159 Tbilisi, Georgia
Number: (+995) 322 14 71 71
info@transporter.com.ge
www.transporter.com.ge
Service Address and
Importer to Great Britain
Husqvarna UK Ltd
Preston Road
Aycliffe Industrial Park
Newton Aycliffe
County Durham
DL5 6UP
Phone: (+44) (0) 344 844 4558
info.gar[email protected]
Greece
Π.ΠΑΠΑΔΟΠΟΥΛΟΣ ΑΕΒΕ
Λεωφ. Αθηνών 92
Αθήνα
Τ.Κ.104 42
Ελλάδα
Τηλ. (+30) 210 5193 100
Hong Kong
Tung Tai Company
151-153 Hoi Bun Road
Kwun Tong, Kowloon
Hong Kong
Phone: (+852) 3583 1662
Hungary
Husqvarna Magyarország Kft.
Ezred u. 1 – 3
1044 Budapest
Phone: (+36) 1 251-4161
vevoszolgalat.husqvarna@husqvarna.hu
Iceland
BYKO ehf.
Skemmuvegi 2a
200 Kópavogur
Phone: (+354) 515 4000
byko@byko.is
MHG Verslun ehf
Víkurhvarf 8
203 Kópavogur
Phone: (+354) 544 4656
India
B K RAMAN AND CO
Plot No. 185, Industrial Area,
Phase-2, Ram Darbar
Chandigarh
160002 India
Phone: (+91) 98140 06530
raman@jaganhardware.com
Iraq
Alshiemal Alakhdar Company
Al-Faysalieah, Near Estate Bank
Mosul
Phone: (+964) 78 18 18 46 75
Ireland
Liffey Distributors Ltd.
309 NW Business Park, Ballycoolen
15 Dublin
Phone: (+353) 1 824 2600
info@liffeyd.com
Deutschland / Germany
GARDENA Manufacturing GmbH
Central Service
Hans-Lorenser-Straße 40
D-89079 Ulm
Produktfragen:
(+49) 731 490-123
Reparaturen:
(+49) 731 490-290
www.gardena.com/de/kontakt
Albania
KRAFT SHPK
Autostrada Tirane-Durres
Km 7
1051 Tirane
Phone: (+355) 69 877 7821
Argentina
ROBERTO C. RUMBO S.R.L.
Predio Norlog
Lote 7
Benavidez. ZC: 1621
Buenos Aires
Phone: (+54) 11 5263-7862
Armenia
AES Systems LLC
Marshal Babajanyan Avenue 56/2
0022 Yerevan
Phone: (+374) 60 651 651
masisohanyan@icloud.com
Australia
Husqvarna Australia Pty. Ltd.
Locked Bag 5
Central Coast BC
NSW 2252
Phone: (+ 61) (0) 2 4352 7400
customer[email protected]
Austria / Österreich
Husqvarna Austria GmbH
Industriezeile 36
4010 Linz
Tel.: (+43) 732 77 01 01-485
www.gardena.com/at/service/beratung/kontakt/
Azerbaijan
Proqres Xüsusi Firması
Aliyar Aliyev 212, Baku, Azerbaijan
Sales: +994 70 326 07 14
Aftersales: +994 77 326 07 14
www.progress-garden.az
info@progress-garden.az
Bahrain
M.H. Al-Mahroos
BUILDING 208, BLOCK 356,
ROAD 328
Salhiya
Phone: +973 1740 8090
Belarus / Беларусь
ООО «Мастер Гарден»
220118, г. Минск,
улица Шаранговича, дом 7а
Тел. (+375) 17 257 00 33
mg@mastergarden.by
Belgium
Husqvarna Belgium nv
Gardena Division
Leuvensesteenweg 542
Planet II E
1930 Zaventem
België
Bosnia / Herzegovina
Silk Trade d.o.o.
Poslovna Zona Vila Br. 20
Phone: (+387) 61 165 593
Brazil
Nordtech Maquinas e Motores Ltd.
Avenida Juscelino Kubitschek
de Oliveira Curitiba
3003 Brazil
Phone: (+55) 41 3595-9600
contato@nordtech.com.br
www.nordtech.com.br
Bulgaria
AGROLAND България АД
бул. 8 Декември, № 13
Офис 5
1700 Студентски град
София
Тел.: (+359) 24 66 6910
info@agroland.eu
Canada / USA
GARDENA Canada Ltd.
125 Edgeware Road
Unit 15 A
Brampton L6Y 0P5
ON, Canada
Phone: (+1) 905 792 93 30
gardena.customerservice@husqvarnagroup.com
Chile
REPRESENTACIONES JCE S.A.
AV. DEL VALLE NORTE 857 PISO 4
HUECHURABA, SANTIAGO, CHILE
Phone: (+ 56) 2 2414 2600
China
Husqvarna (Shanghai)
Management Co., Ltd.
富世华（上海）管理有限公司
3F, Benq Square B,
No 207, Song Hong Rd.,
Chang Ning District,
Shanghai, PRC. 200335
上海市长宁区淞虹路207号明
基广场B座3楼, 邮编: 200335
Colombia
Equipos de Toyama Colombia SAS
Cra. 68 D No 25 B 86 Of. 618
Edificio Torre Central
Bogota
Phone: +57 (1) 703 95 20 /
+57 (1) 703 95 22
www.toyama.com.co
Costa Rica
Exim CIA Costa Rica
Calle 25A, B°. Montealegre
Zapote
San José
Costa Rica
Phone: (+506) 2221-5654 / (+506) 2221-5659
Israel
HAGARIN LTD.
2 Nahal Harif St.
8122201 Yavne
Phone: (+972) 8-932-0400
Italy
Husqvarna Italia S.p.A.
Centro Direzionale Planum
Via del Lavoro 2, Scala B
22036 ERBA (CO)
Phone: (+39) (0) 31 4147700
[email protected]arna.com
Japan
Husqvarna Zenoah Co. Ltd. Japan
1-9 Minamidai, Kawagoe
350-1165 Saitama
Japan
gardena-jp@husqvarnagroup.com
Kazakhstan
ТОО “Ламэд”
Russian
Адрес: Казахстан, г. Алматы,
ул. Тажибаевой, 155/1
Тел.: (+7) (727) 355 64 00 /
(+7) (700) 355 64 00
Kazakh
Мекен-жайы: Қазақстан,
Алматы қ.,
көш. Тәжібаевой, 155/1
Тел.: (+7) (727) 355 64 00 /
(+7) (700) 355 64 00
Kuwait
Palms Agro Production Co
Al Rai- Fourth Ring Road – Block 56.
P.O Box: 1976 Safat
13020 Al-Rai
Phone: (+965) 24 73 07 45
info@palms-kw.com
Kyrgyzstan
OOsO Alye Maki
Av. Moladaya Guardia 83
720014 Bishkek
Phone: (+996) 312 322115
Latvia
Husqvarna Latvija SIA
Ulbrokas 19A
LV-1021 Rīga
Lebanon
Technomec
Safra Highway (Beirut – Tripoli) Center
622 Mezher Bldg.
P.O.Box 215
Jounieh
Phone: (+961) 9 853527 /
(+961) 3 855481
Lit
huania
UAB Husqvarna Lietuva
Ateities pl. 77C
LT-52104 Kaunas
Luxembourg
Magasins Jules Neuberg
39, rue Jacques Stas
Luxembourg-Gasperich 2549
Case Postale No. 12
Luxembourg 2010
Phone: (+352) 40 14 01
Malaysia
Glomedic International Sdn Bhd
Jalan Ruang No. 30
Shah Alam, Selangor
40150 Malaysia
Phone: (+60) 3-7734 7997
Malta
I.V. Portelli & Sons Ltd.
85, 86, Triq San Pawl
Rabat - RBT 1240
Phone: (+356) 2145 4289
Mauritius
Espace Maison Ltée
La City Trianon, St Jean
Quatre Bornes
Phone: (+230) 460 85 85
Mexico
AFOSA
Av. Lopez Mateos Sur # 5019
Col. La Calma 45070
Zapopan, Jalisco, Mexico
Phone: (+52) 33 3818-3434
Moldova
Convel SRL
Republica Moldova,
mun. Chisinau,
sos. Muncesti 284
Phone: (+373) 22 857 126
www.convel.md
Mongolia
Soyolj Gardening Shop
Narnii Rd
Ulaanbaatar
14230 Mongolia
Phone: +976 7777 5080
soyolj@magicnet.mn
Morocco
Proekip
64 Rue de la Participation
Casablanca-Roches Noires
20303 Morocco
Phone: (+212) 661342107
Netherlands
Husqvarna Nederland B.V.
GARDENA Division
Postbus 50131
1305 AC ALMERE
Phone: (+31) 36 521 00 10
Neth. Antilles
Jonka Enterprises N.V.
Sta. Rosa Weg 196
P.O. Box 8200
Curaçao
Phone: (+599) 9 767 66 55
New Zealand
Husqvarna New Zealand Ltd.
PO Box 76-437
Manukau City 2241
Phone: (+64) (0) 9 9202410
North Macedonia
Sinpeks d.o.o.
Ul. Kravarski Pat Bb
7000 Bitola
Phone: (+389) 47 20 85 00
Norway
Husqvarna Norge AS
Gardena Division
Trøskenveien 36
1708 Sarpsborg
Northern Cyprus
Mediterranean Home & Garden
No 150 Alsancak, Karaoğlanoğlu
Caddesi Girne
Phone: (+90) 392 821 33 80
info@medgardener.com
Oman
General Development Services
PO 1475, PC - 111
Seeb
111 Oman
Phone: 96824582816
Paraguay
Agrofield SRL
AV. CHOFERES DEL CHACO
1449 C/25 DE MAYO
Asunción
Phone: (+595) 21 608 656
consultas@agrofield.com.py
Peru
Sierras y Herramientas Forestal SAC
Av. Las Gaviotas 833, Chorrillos
Lima
Phone: (+51) 1 2 52 02 52
www.siersac.com
Philippines
Royal Dragon Traders Inc
10 Linaw Street, Barangay
Saint Peter Quezon City
1114 Philippines
Phone: (+63) 2 7426893
aida.fernande[email protected]
Poland
Gardena Service Center Vrbno
c/o Husqvarna Manufacturing CZ
s.r.o. Jesenická 146
79326 Vrbno pod Pradedem
Czech Republic
Phone: (22) 336 78 90
Portugal
Husqvarna Portugal, SA
Lagoa - Albarraque
2635 - 595 Rio de Mouro
Phone: (+351) 21 922 85 30
Fax: (+351) 21 922 85 36
Romania
Madex International Srl
Soseaua Odaii 117 - 123,
RO 013603 Bucureşti, S1
Phone: (+40) 21 352 7603
Russia / Россия
ООО „Хускварна“
141400, Московская обл.,
г. Химки,
улица Ленинградская,
владение 39, стр.6
Бизнес Центр
„Химки Бизнес Парк“,
помещение ОВ02_04
http://www.gardena.ru
Saudi Arabia
SACO
Takhassusi Main Road P.O. Box:
86387 Riyadh 12863
40011 Saudi Arabia
Phone: (966) 11 482 8877
Al Futtaim Pioneer Trading
5147 Al Farooq Dist.
Riyadh 7991
Phone: (+971) 4 206 6700
Serbia
Domel d.o.o.
Slobodana Đurića 21
11000 Belgrade
Phone: (+381) 11 409 57 12
Singapore
Hy-Ray PRIVATE LIMITED
40 Jalan Pemimpin
#02-08 Tat Ann Building
Singapore 577185
Phone: (+65) 6253 2277
info@hyray.com.sg
Slovak Republic
Gardena
Service Center Vrbno
c/o Husqvarna
Manufacturing CZ s.r.o.
Jesenická 146
79326 Vrbno pod Pradedem
Phone: 0800 154044
Slovenia
Husqvarna Austria GmbH
Industriezeile 36
4010 Linz
Phone: (+43) 732 77 01 01-485
service.gardena@husqvarnagroup.com
South Africa
Husqvarna South Africa (Pty) Ltd
Lifestyle Business Park –
Ground Floor Block A Cnr
Beyers Naude Drive and Ysterhout
Road Randpark Ridge, Randburg
Phone: (+27) 10 015 5750
South Korea
Kyung Jin Trading Co., Ltd
8F Haengbok Building, 210,
Gangnam-Daero 137-891 Seoul
Phone: (+82) 2 574 6300
Spain
Husqvarna España S.A.
Calle de Rivas nº 10
28052 Madrid
Phone: (+34) 91 708 05 00
atencioncliente@gardena.es
Sri Lanka
Hunter & Company Ltd.
130 Front Street
Colombo
Phone: 94-11 232 81 71
Suriname
Deto Handelmaatschappij N.V.
Kernkampweg 72-74
P.O. Box: 12782
Paramaribo
Suriname
Phone: (+597) 43 80 50
info@deto.sr
Sweden
Husqvarna AB /
GARDENA Sverige
Drottninggatan 2
561 82 Huskvarna
Sverige
Phone: (+46) (0) 36-14 60 02
Switzerland / Schweiz
Husqvarna Schweiz AG
Consumer Products
Industriestrasse 10
5506 Mägenwil
Phone: (+ 41) (0) 62 887 37 90
Taiwan
Hong Ying Trading Co., Ltd.
No. 46 Wu-Kun-Wu Road
New Taipei City
Phone: (+886) (02) 2298 1486
Tajikistan
ARIERS JV LLC
39, Ayni Street, 734024
Dushanbe, Tajikistan
Thailand
Spica Co. Ltd
243/2 Onnuch Rd., Prawat
Bangkok
10250 Thailand
Phone: (+66) (0)2721 7373
Tunisia
Société du matériel agricole et maritime
Nouveau port de peche de Sfax Bp 33
Sfax 3065
Phone: (+216) 98 419047/
(+216) 74 497614
Türkiye
Dost Bahçe
Yunus Mah. Adil Sk. No:3
Kartal
Istanbul
34873 Türkiye
Phone: (+90) 216 389 39 39
Turkmenistan
I.E. Orazmuhammedov Nurmuhammet
80 Ataturk, BERKARAR Shopping Center,
Ground floor, A77b,
Ashgabat 744000
TURKMENISTAN
Phone: (+993) 12 468859
Mob: (+993) 62 222887
info@jayhyzmat.com /
bekgiye[email protected]
www.jayhyzmat.com
UAE
Al-Futtaim ACE Company
L.L.C Building, Al Rebat Street
Festival City, Dubai
7880 UAE
Phone: (+971) 4 206 6700
Ukraine / Україна
АТ «Альцест»
вул Петропавлівська 4
08130, Київська обл.
Києво-Святошинський р-н. с.
Петропавлівська Борщагівка Україна
Тел.: (+38) 0 800 503 000
Uruguay
FELI SA
Entre Ríos 1083
11800 Montevideo
Phone: (+598) 22 03 18 44
info@felisa.com.uy
Uzbekistan
AGROHOUSE MChJ
O’zbekiston, 111112
Toshkent viloyati
Toshkent tumani
Hasanboy QFY, THAY yoqasida
Phone: (+998)-93-5414141 /
(+998)-71-2096868
info@agro.house
www.agro.house
Vietnam
Vision Joint Stock Company
BT1-17, Khu biet thu –
Khu Đoan ngoai giao Nguyen Xuan Khoat
Xuan Đinh, Bac Tu Liem
Hanoi, Vietnam
Phone: (+8424)-38462833/34
Zimbabwe
Cutting Edge
159 Citroen Rd, Msasa
Harare
Phone: (+263) 8677 008685
9870-20.960.05/0224
