EN OPERATOR MANUALLAWN MOWER
ES MANUAL DEL OPERADORCORTACÉSPED
FR MANUEL D’OPÉRATEURTONDEUSE À GAZON
LMF413
MO40L01
P0800820-02, Rev B
www.greenworkstools.com
www.shopgreenworksgear.com
1 Description.........................................4
1.1 Purpose.............................................................. 4
1.2 Overview........................................................... 4
2 Read all instructions......................... 4
2.1 Children and Bystanders....................................4
2.2 General Operation..............................................4
2.3 Slope Operation................................................. 6
2.4 Service/Maintenance......................................... 6

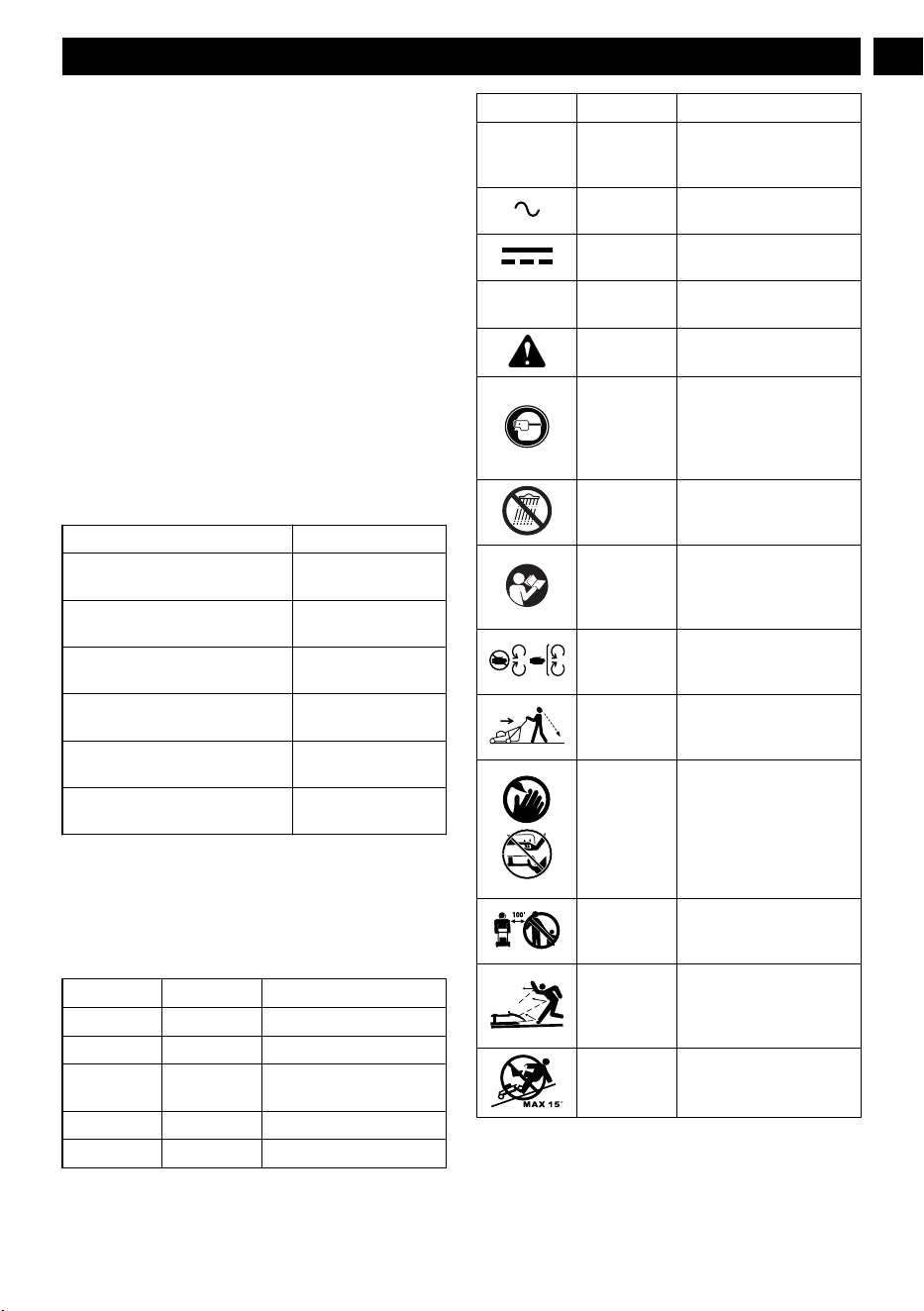

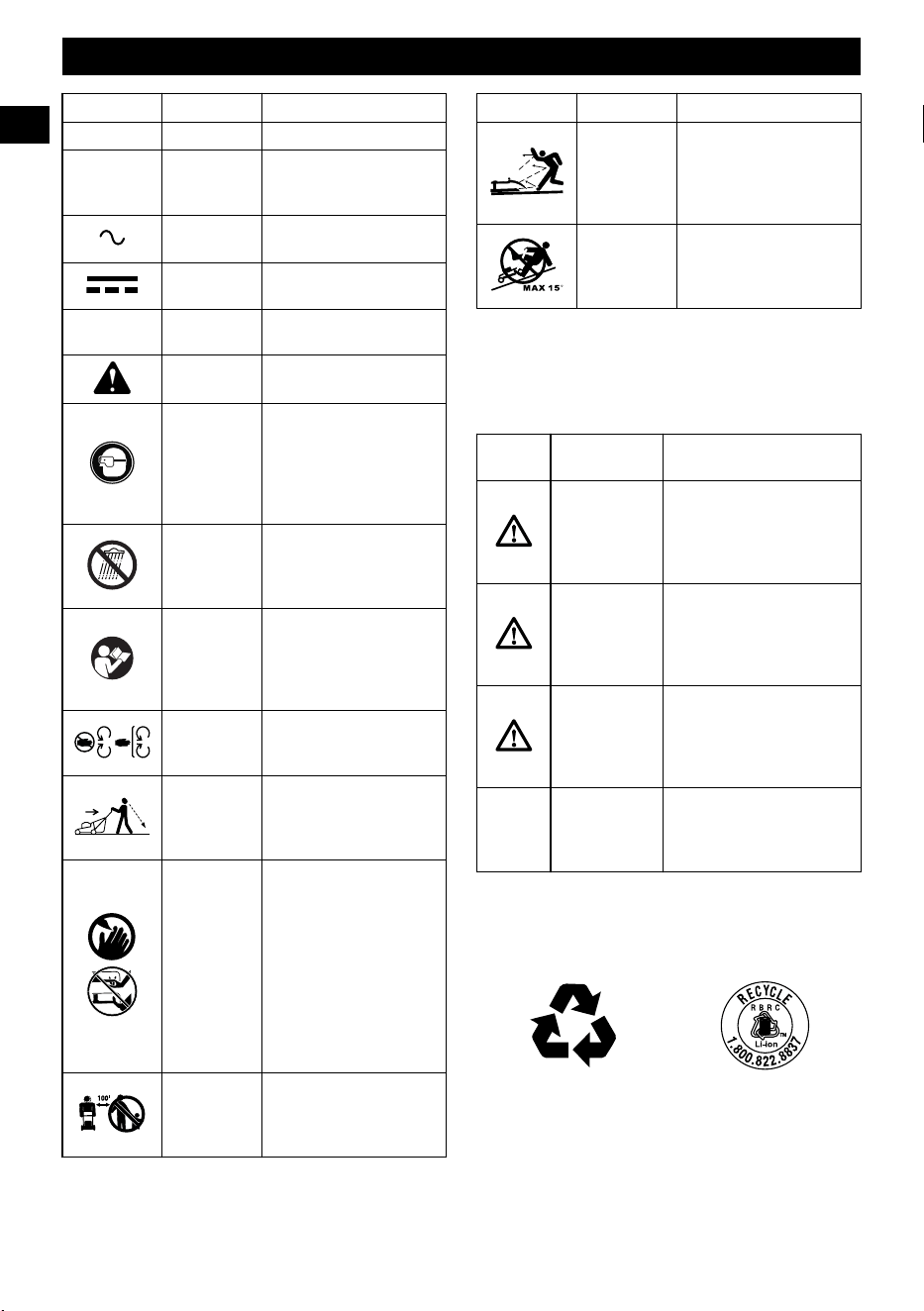

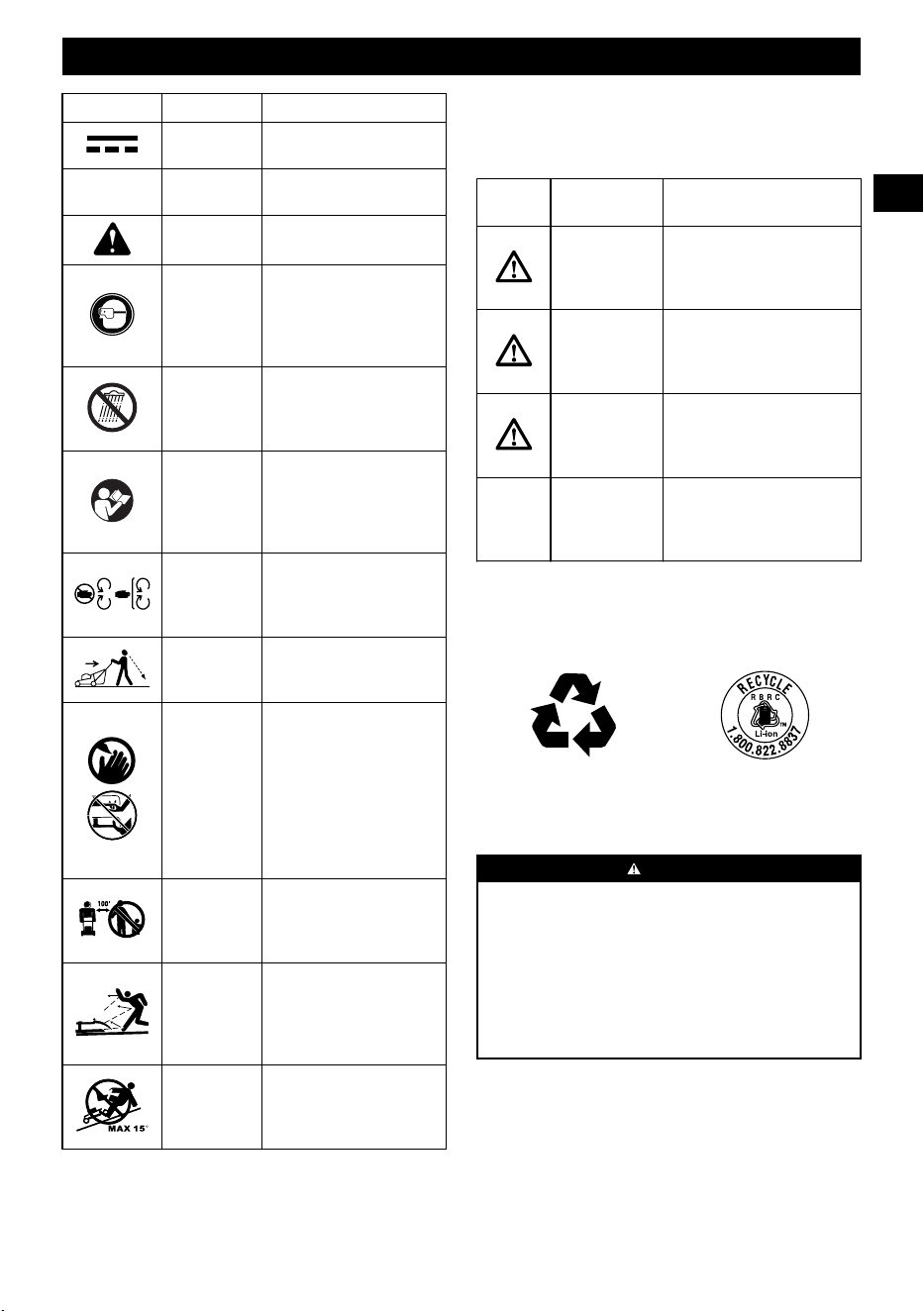

3 Symbols on the product.................... 7
4 Risk levels...........................................7
5 Environmentally safe battery
disposal...............................................8
6 Installation......................................... 8
6.1 Unpack the machine.......................................... 8
6.2 Unfold the lower handle.................................... 9
6.3 Install the upper handle .....................................9
6.4 Install the grass catcher......................................9
6.5 Install the mulch plug........................................ 9
6.6 Install the side discharge chute..........................9
6.7 Set the blade height..........................................10
6.8
Install the battery pack.....................................10
6.9 Remove the battery pack................................. 10
7 Operation......................................... 10
7.1 Start the machine............................................. 10
7.2 Stop the machine..............................................11
7.3 Empty the grass catcher................................... 11
7.4 Operate on slopes.............................................11
7.5 Operation tips...................................................11
8 Maintenance.....................................11
8.1 General maintenance........................................11
8.2 Replace the blade.............................................11
8.3 Store the machine............................................ 12

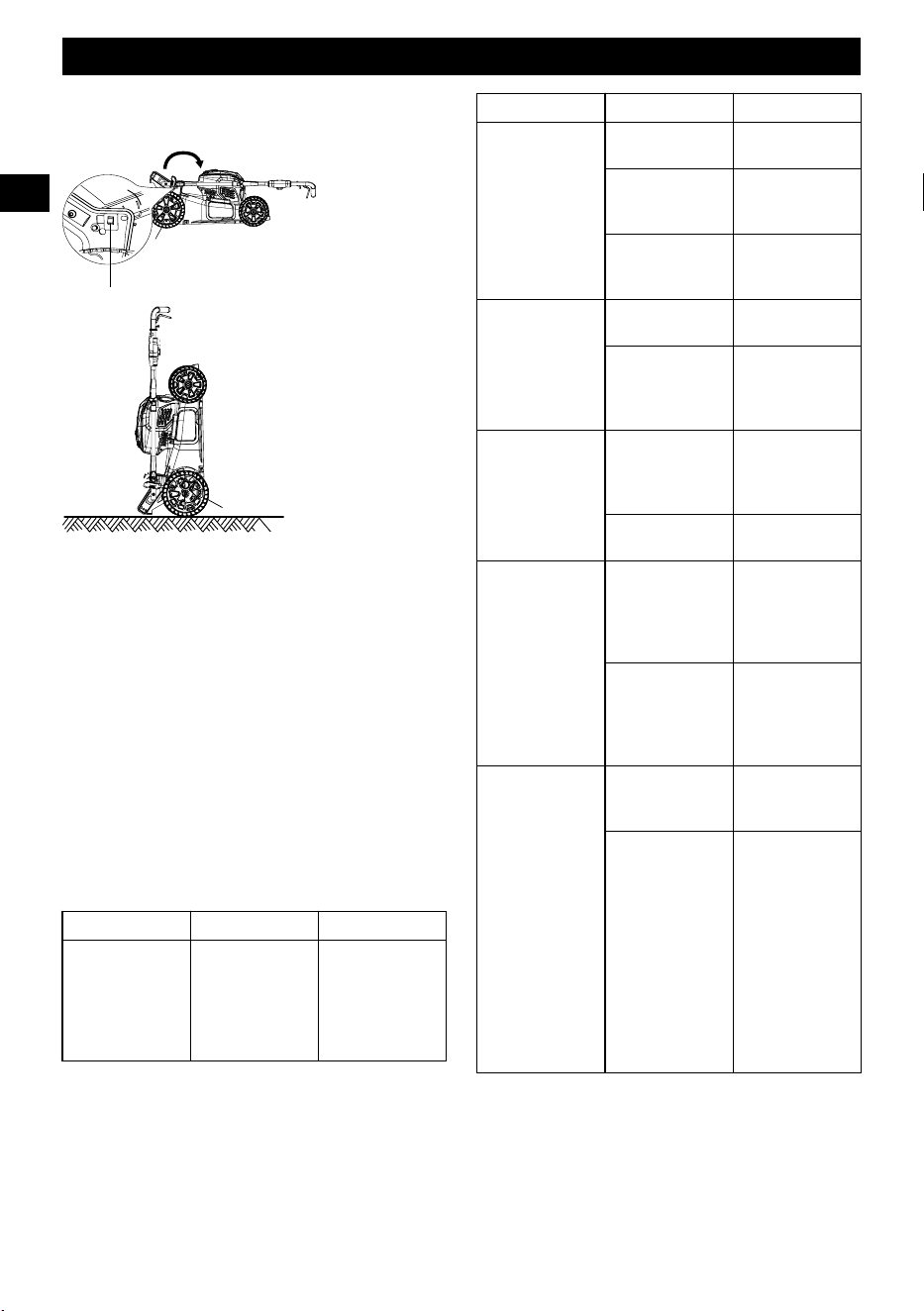

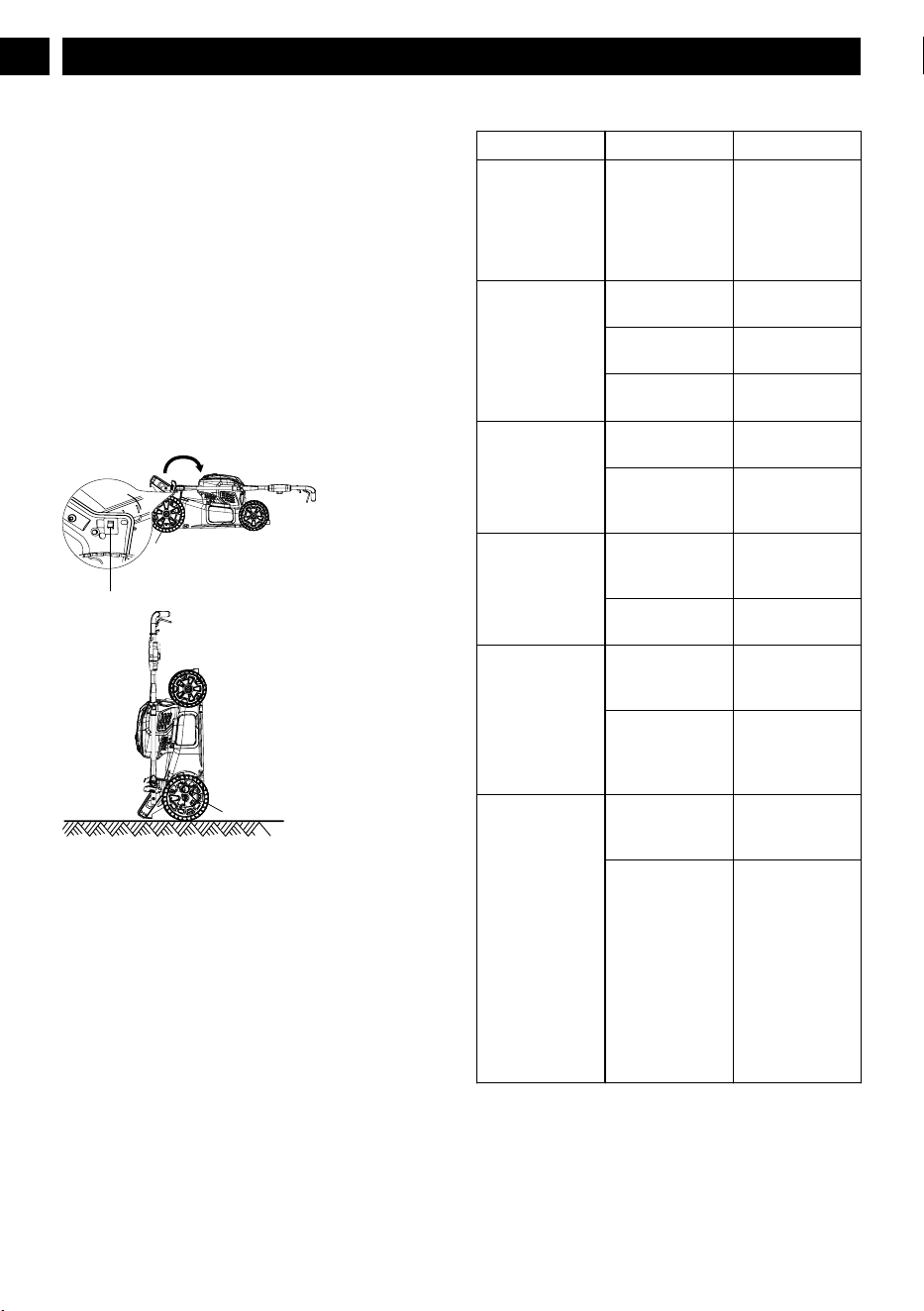

8.4 Stand the machine on end................................12

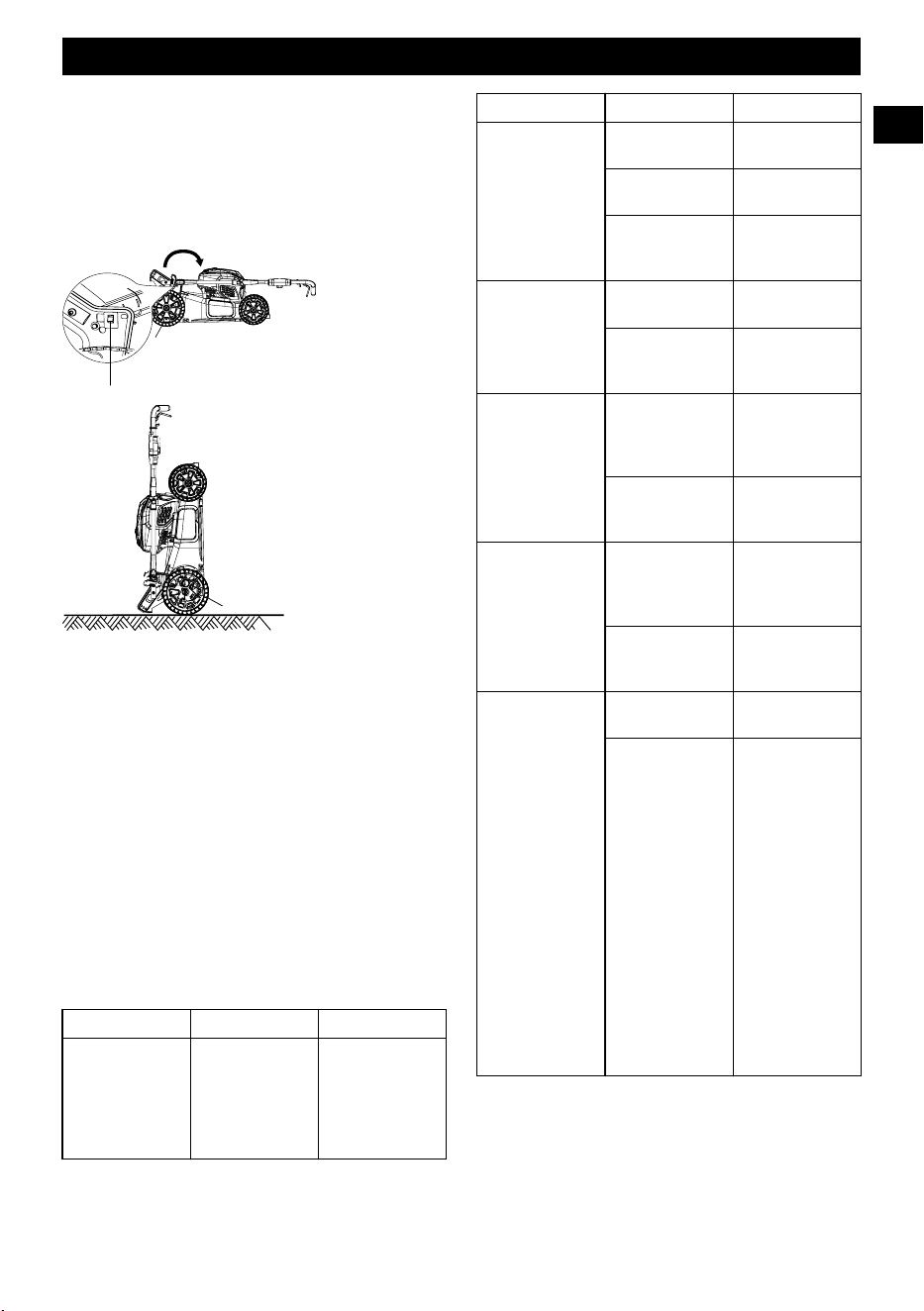

9 Troubleshooting...............................12
10 Technical data..................................13
11 Limited warranty............................ 13

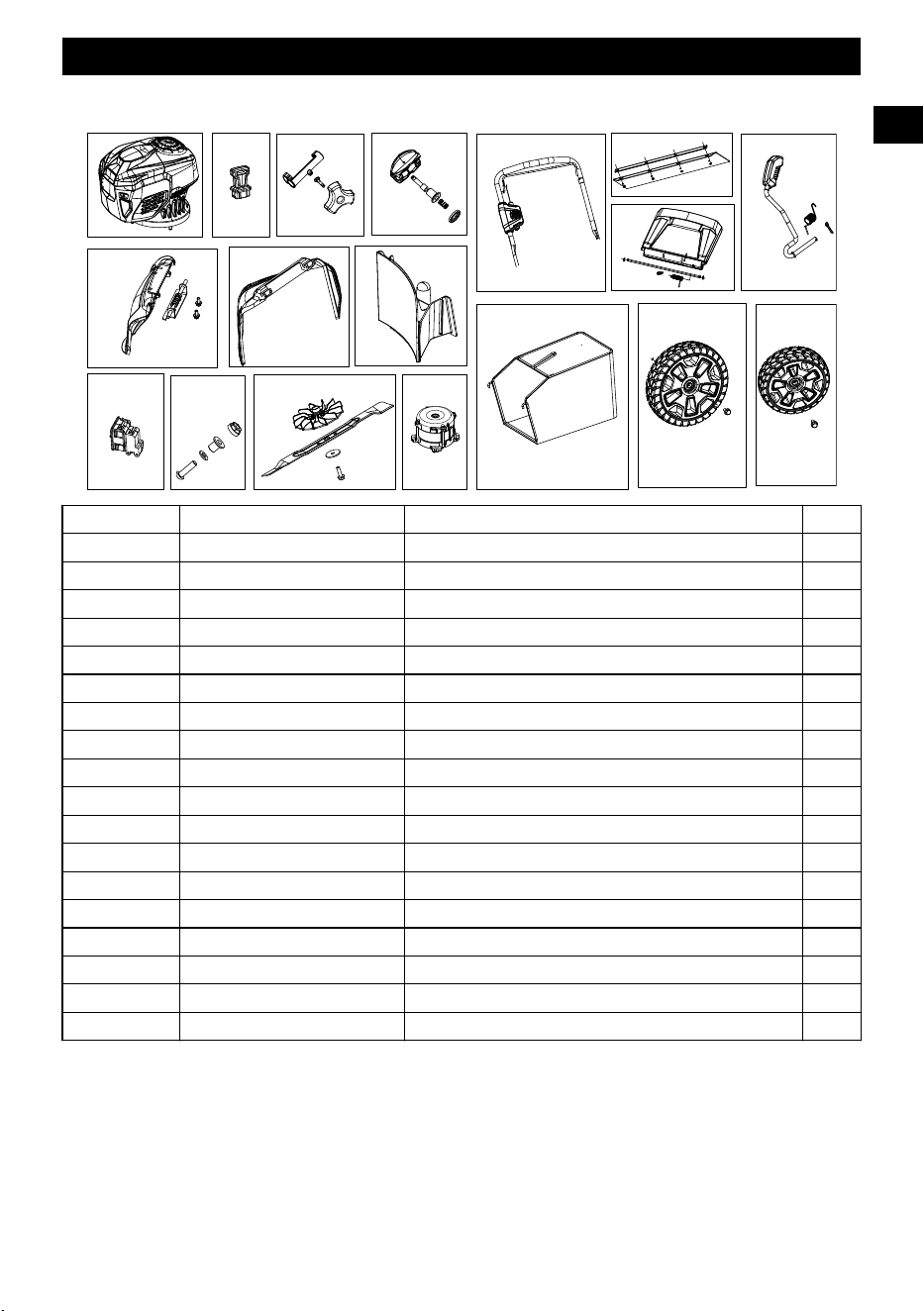

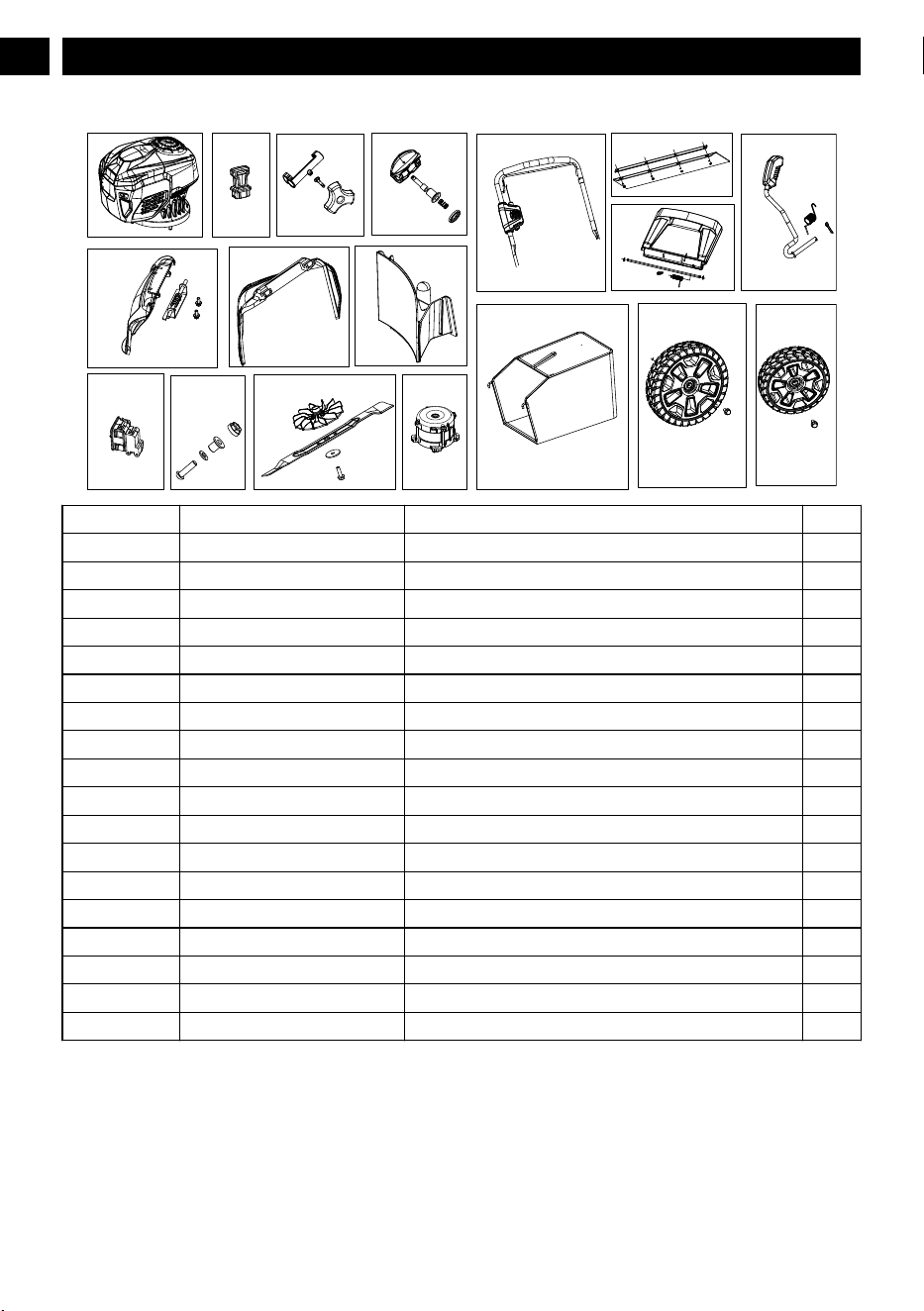

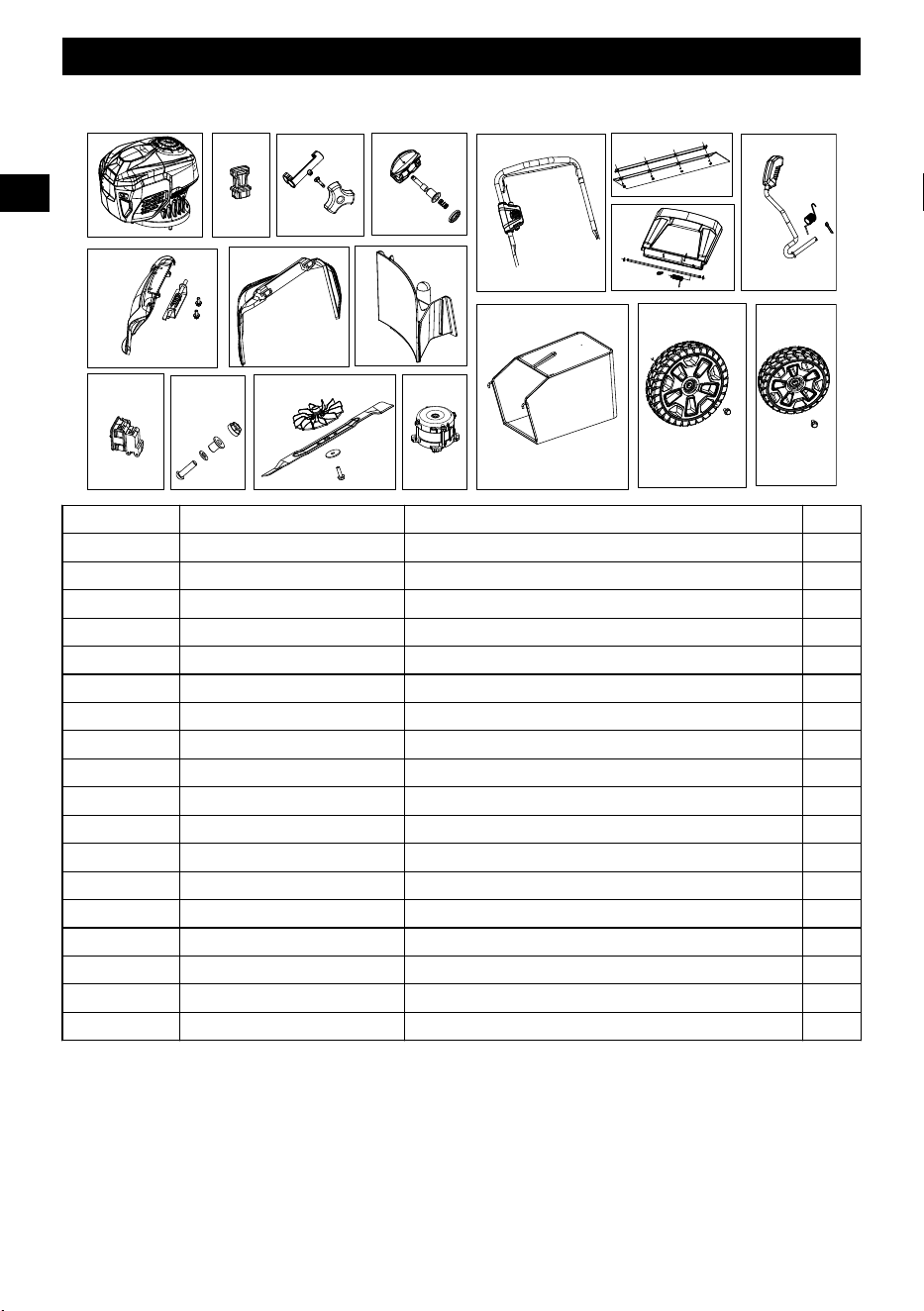

12 Exploded view..................................14
3
English
EN
1 DESCRIPTION
1.1 PURPOSE
This machine is used for domestic lawn mowing. The cutting
blade should be parallel to the ground. All four wheels must
touch the ground while mowing.

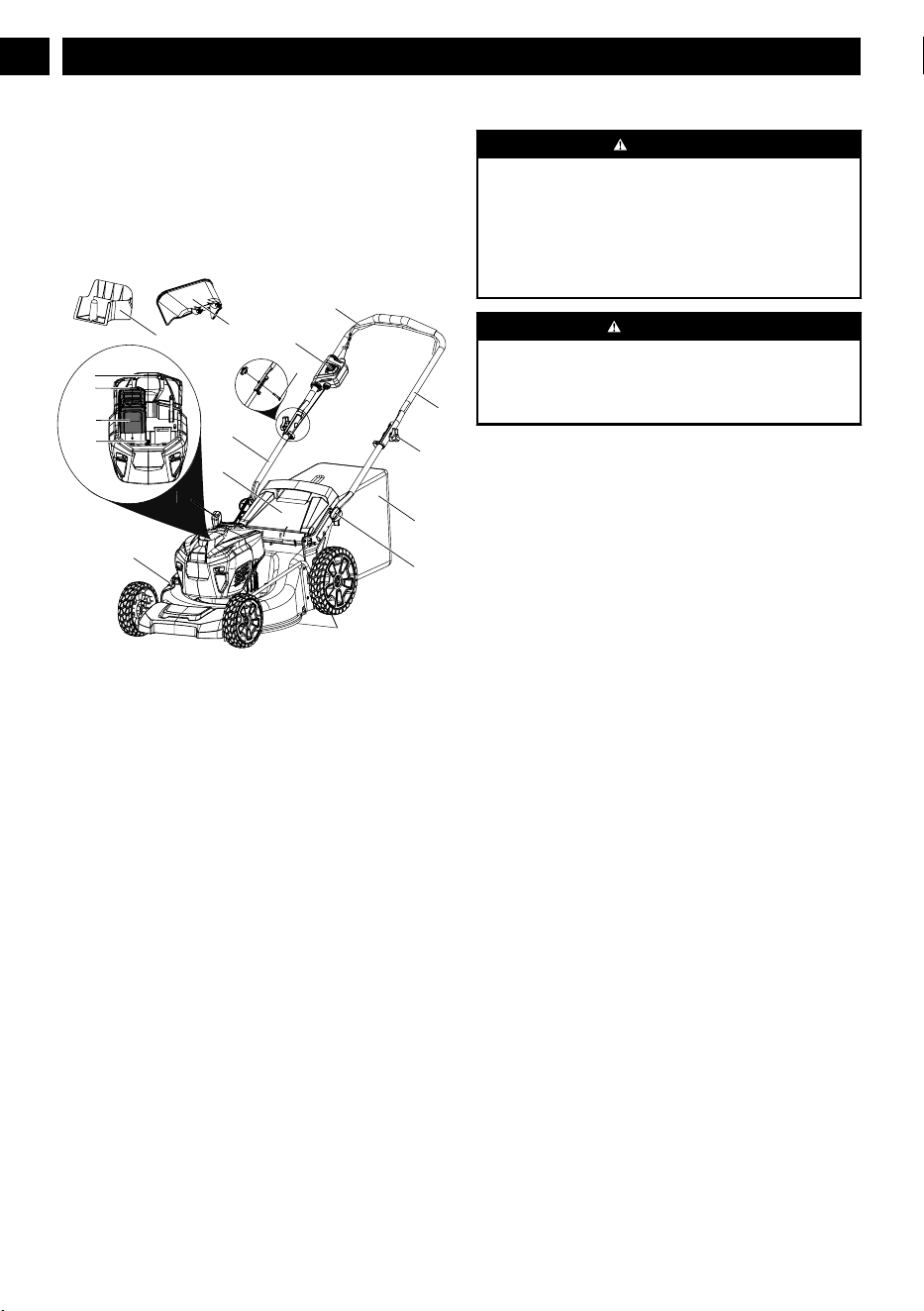

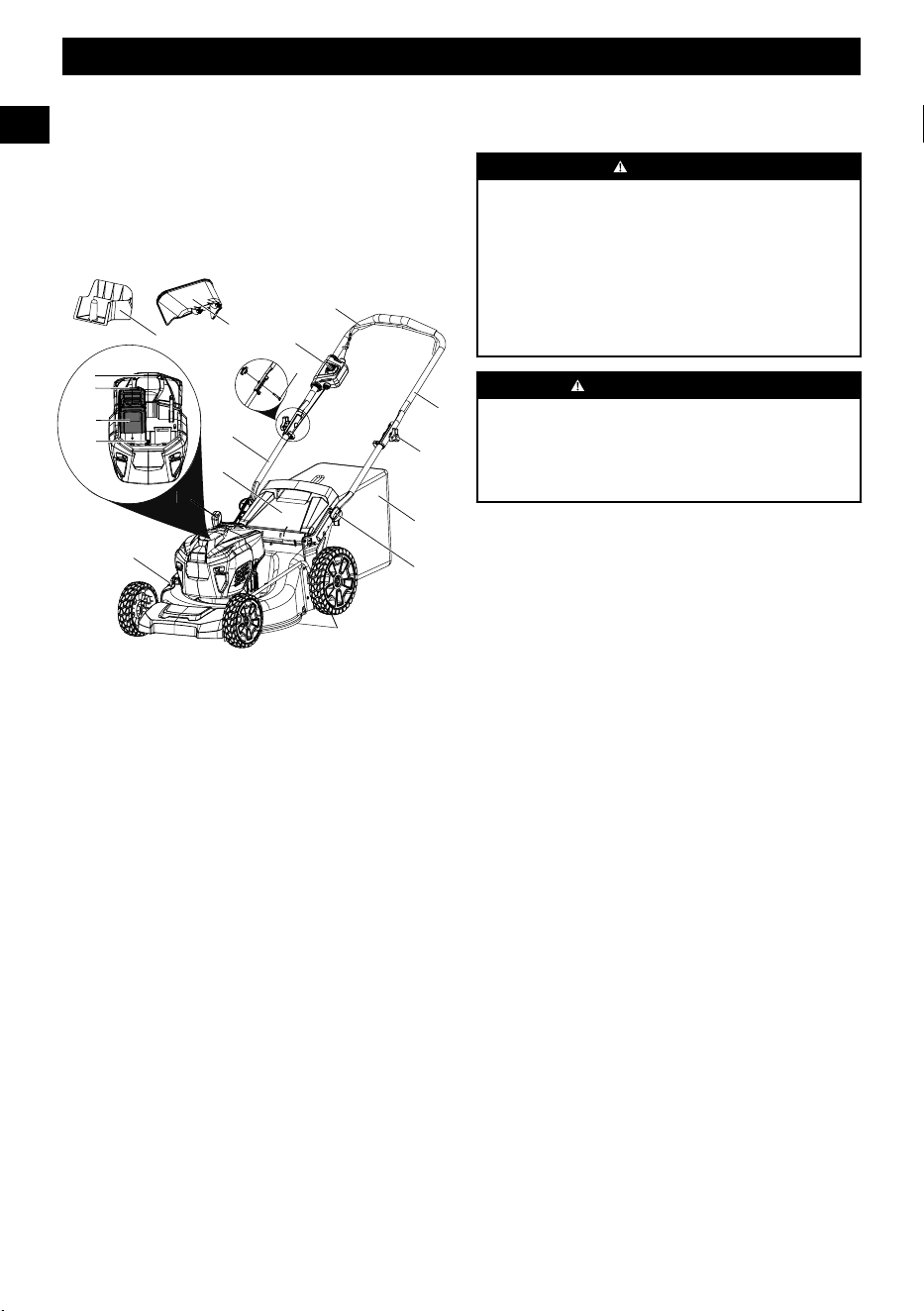

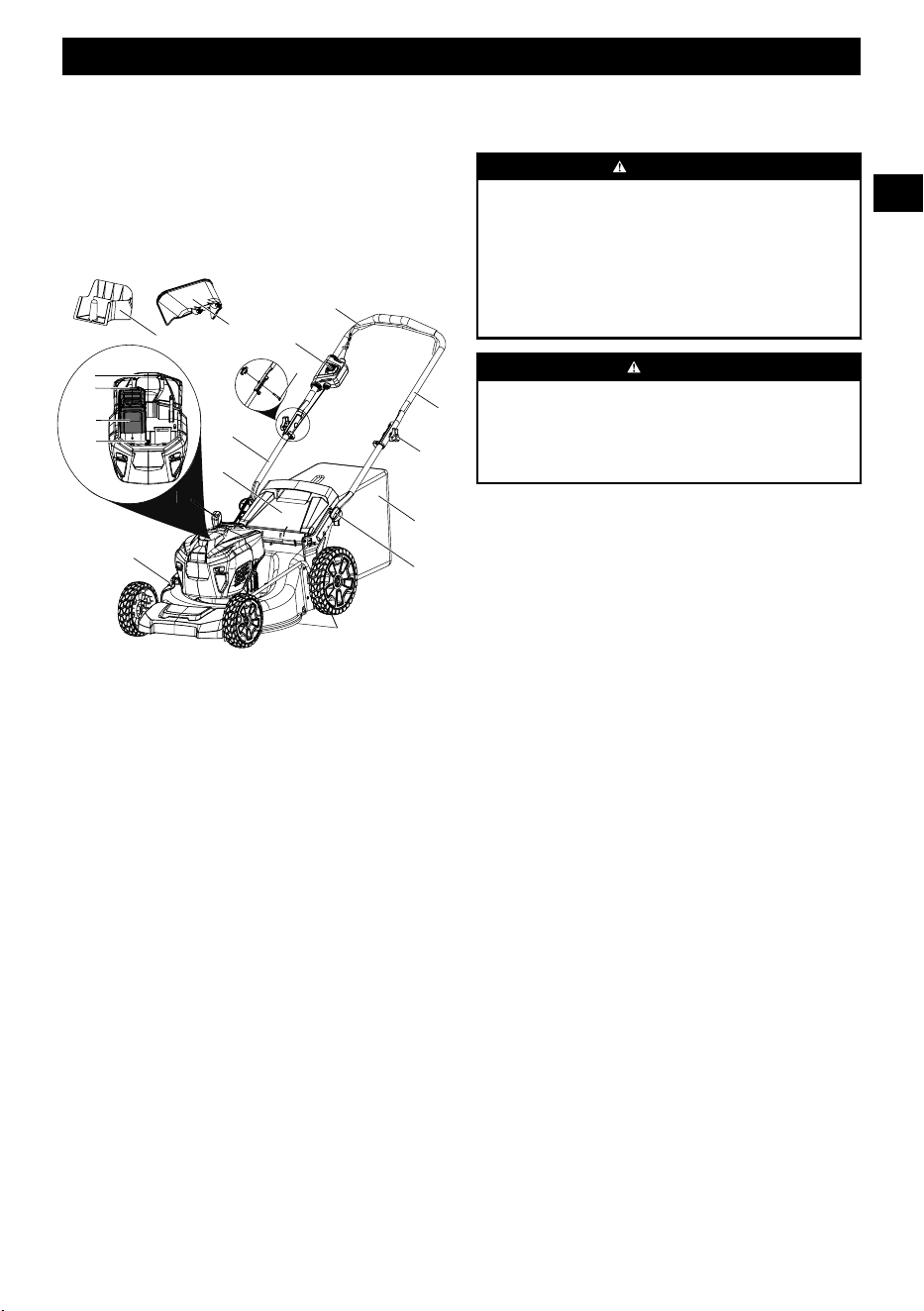

1.2 OVERVIEW
1
2
16
17
11
15
13
12
10
8
9
7
6
3
4
5
14
11
1
Handle knob
2
Lower handle
3
Upper handle
4
Knob
5
Bolt
6
Grass catcher
7
Rear discharge door
8
Mulch plug
9
Side discharge chute
10
Side discharge door
11
Height adjustment lever
12
Battery door
13
Battery pack
14
Safety key
15
Battery release button
16
Start button
17
Bail switch
2 READ ALL INSTRUCTIONS
DANGER
This machine was built to be operated according to the rules
for safe operation included in this manual. As with any type
of power equipment, carelessness or error on the part of the
operator can result in serious injury
. This machine is
capable of amputating hands and feet and throwing objects.
Failure to observe all safety instructions could result in
serious injury or death.
W
ARNING
When using electric lawn mowers, basic safety precautions
should always be followed to reduce the risk of fire, electric
shock, and personal injury
. These basic precautions include
the following:
2.1 CHILDREN AND BYSTANDERS
Tragic accidents can occur if the operator is not alert to the
presence of children or bystanders.
• Keep the area of operation clear of all persons,
particularly small children, and pets.
• Use extreme care when approaching blind corners,
doorways, shrubs, trees, or other objects that may obscure
your vision of a child or bystander. Keep children,
bystanders, helpers and pets at least 100 feet (30m) from
the mower while it is in operation. Stop the machine if
anyone enters the area.
• Never allow children under 14 years old to operate a
power mower. Operators 14 years old and over should
fully read and understand the operator’s manual and
safety rules. Only responsible individuals who are
familiar with these rules of safe operation should be
allowed to use this machine.
2.2 GENERAL OPERATION
• Read this operator’s manual carefully in its entirety
before assembling or operating this machine. Read,
understand, and follow all instructions on the machine
and in the manuals before operation. Familiarize yourself
with the controls and proper use of this machine before
operation. Save this manual for future and regular
reference.
•
Do not use the lawn mower for any job except that for
which it is intended. Your lawn mower has been designed
to perform only one job: cut grass.
• Never attempt to make a wheel height adjustment while
the motor is running.
• Don’t force the lawn mower; it will do the job better and
more safely at the rate for which it was designed.
• Don’t overreach, keep proper footing and balance at all
times. Many injuries occur as a result of the mower being
pulled over the foot during a fall caused by slipping or
tripping. A slip and fall can cause serious personal injury.
If you feel you are losing your footing, release the control
4
English
EN
handle immediately and the blade will stop rotating
within three seconds.
•
Thoroughly inspect the area where the mower is to be
used and remove all stones, sticks, wires, dog bones, and
other foreign objects.
• Prevent unintentional starting. Ensure the switch is in the
off position before connecting to battery pack, picking up
or carrying the mower. Carrying the mower with your
finger on the switch or energizing mower that has the
switch on invites accidents.
• Never pull the mower back toward you while you are
walking. If you must back the mower away from a wall or
obstruction, first look down and behind you to avoid
tripping, and then follow these steps:
• Step back from the mower in order to fully extend
your arms.
• Be sure that you are well balanced.
• Pull the mower back slowly.
• Use appliances only with specifically designated battery
packs. Use of any other battery packs may create a risk of
injury and fire. Recharge only with the charger specified
by the manufacturer. A charger that is suitable for one
type of battery pack may create a risk of fire when used
with another battery pack.
• Remove the battery pack from the mower before making
any adjustments, changing accessories, or storing
appliance. Such preventive safety measures reduce the
risk of starting the mower accidentally.
• Before and while moving backwards with the mower,
look behind and down for small children and other
people.
• Do not operate the mower while under the influence of
alcohol or drugs. Stay alert and watch what you are doing
at all times. Use common sense and do not operate the
lawn mower when you are tired.
• Only allow operators, who are responsible, trained,
familiar with the instructions, and physically capable to
operate the machine.
• Do not carry passengers.
• Do not operate the machine without the entire grass
catcher, discharge chute, or other safety devices in place
and functioning properly. Check frequently for signs of
wear or deterioration and replace as needed.
• Do not mow in reverse unless absolutely necessary.
• Always wear safety glasses or safety goggles during
operation and while performing an adjustment or repair to
protect your eyes. Thrown objects that ricochet can cause
serious injury to the eyes. Always use a face or dust mask
if the operation is dusty.
• Keep clear of the discharge opening at all times. Do not
put hands or feet near rotating parts or under the cutting
deck. Contact with the blade can amputate hands and feet.
• Plan your mowing pattern to avoid discharge of material
toward roads, sidewalks, bystanders and the like. Also,
avoid discharging material against walls or obstructions,
which may cause discharged material to ricochet back
toward the operator.
• To help avoid the blade or an injury from a thrown
objects, stay in the operator zone behind the handles.
• A missing or damaged discharge cover can cause blade
contact or injuries from thrown objects.
• Objects struck by the lawn mower blade can cause severe
injuries to persons. The lawn should always be carefully
examined and cleared of all objects prior to each mowing.
• Stop the blade when crossing gravel drives, walks or
roads.
• Follow all charging instructions and do not charge the
battery pack or mower outside of the temperature range
specified in the instructions. Charging improperly or at
temperatures outside of the specified range may damage
the battery and increase the risk of fire.
• If lawn mower strikes a foreign object, follow these steps:
• Release the bail switch to disengage the motor.
• Remove the battery.
• Inspect for damage.
• Repair any damaged parts before restarting and
operating the lawn mower.
• Have servicing performed by a qualified repair person
using only identical replacement parts. This will ensure
that the safety of the product is maintained.
• Dress properly; do not wear loose clothing or jewelry that
can be caught in moving parts. Use of safety gloves and
proper footwear is recommended when working outdoors.
Wear sturdy, rough-soled work shoes and close-fitting
slacks and shirts. Shirts and pants that cover the arms and
legs and steel-toed shoes are recommended. Never
operate this machine in bare feet, sandals, slippery or
lightweight (e.g., canvas) shoes.
• Do not modify or attempt to repair the mower or the
battery pack (as applicable) except as indicated in the
instructions for use and care.
• Wear protective hair covering to contain long hair.
• Avoid dangerous environments; do not use the lawn
mower in damp/wet locations or if it is raining.
• Store idle lawn mower indoors. When not in use,
appliances should be stored indoors in dry, and high or
locked-up place – out of reach of children. Always
remove the battery from the mower before storing.
• Mow only in daylight or good artificial light. Walk, never
run while operating.
• If the mower should start to vibrate abnormally,
immediately stop the motor, remove the battery and check
for the cause. Vibration is generally a warning that the
mower is not functioning properly.
• Check bag frequently for deterioration and wear, and
replace worn bags. Check that replacement bags comply
with the original manufacturer's recommendations or
specifications.
• Before cleaning the mower, unclogging or removing the
grass bag, mulching insert, or side discharge chute, turn
the motor off and wait until the blade comes to a
complete stop, then remove the battery pack. The cutting
blade continues to rotate for a few seconds after the motor
5
English
EN
is shut off. Never perform these functions until you are
sure the blade has stopped rotating.
•
Keep cutting edges clean and sharp to ensure best
performance.
• Periodically inspect safety devices and cords for damage.
If damaged do not operate the unit until it has been
repaired by an authorized service professional.
• Never operate the mower without the proper discharge
cover, grass bag, mulching insert, side discharge chute, or
other safety devices in place and working. Never operate
the mower with damaged safety devices. Failure to do so
can result in personal injury.
• Use only approved batteries and chargers. Non-approved
batteries and chargers may cause damage to the mower or
injure the operator.
• Do not dispose of the battery in a fire. The cells could
catch fire or explode. Check with local codes and waste
management for proper disposal instructions.
• When battery pack is not in use, keep it away from other
metal objects, like paper clips, coins, keys, nails, screws
or other small metal objects that can make a connection
from one terminal to another. Shorting the battery
terminals together may cause burns or a fire.
• Do not open or destroy the battery. Electrolytes contained
within the battery are corrosive and may cause damage to
eyes or skin if released. It may be toxic if swallowed.
• Under abusive conditions, liquid may be ejected from the
battery; avoid contact. If contact accidentally occurs,
flush with water. If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may cause
irritation or burns.
• Do not expose a battery pack or appliance to fire or
excessive temperature. Exposure to fire or temperature
above130°C may cause explosion.
• Exercise care in handling batteries to avoid shorting the
battery with conducting materials such as rings, bracelets,
keys, etc. The battery or conductor may overheat and
cause burns if contact with said materials is made.
• Do not use a battery pack or appliance that is damaged or
modified. Damaged or modified batteries may exhibit
unpredictable behavior resulting in fire, explosion or risk
of injury.
• This appliance is not intended for use by persons with
reduced physical, sensory or mental capabilities or lack of
experience or knowledge, unless they have been given
supervison or instruction concerning use of the appliance
by a person responsible for their safety.
2.3 SLOPE OPERATION
Slopes are a major factor related to slip-and-fall accidents,
which can result in severe injury
. Operation on slopes
requires extra caution. If you feel uneasy on a slope, do not
mow it.
Do:
• Mow across the face of slopes; never mow up and down.
Exercise extreme caution when changing direction on
slopes.
•
Watch for holes, roots, rocks, hidden objects, or bumps
which can cause you to slip or trip. Tall grass can hide
obstacles. Remove all obstacles such as rocks and tree
limbs.
• Make sure that your footing is stable. If you are out of
balance, release the switch immediately.
Do not:
• Mow excessively steep slopes.
• Mow near drop-offs, ditches or embankments; you could
lose your footing or balance.
• Mow slopes greater than 15 degrees.
• Mow on wet grass. Unstable footing could cause slipping.
W
ARNING
Do not mow on the slopes with incline more than 15°. If
you are not comfortable, do not mow on a slope.
TIP
In case of self-propelled mowers, please keep a low self-
propelled speed when you mow on a slope.
2.4 SERVICE/MAINTENANCE
• Check the blade and the motor (machine) mounting bolts
at frequent intervals for proper tightness.
•
Replace the blade if it is bent or cracked. An unbalanced
blade causes vibration that could damage the motor drive
unit or cause personal injury.
• Keep all nuts, bolts, and screws tight in order to ensure
the equipment is in safe working condition.
• Do not wash with a hose; avoid getting water in motor
and electrical connections.
• Never remove or tamper with safety devices. Check their
proper operation regularly. Never do anything to interfere
with the intended function of a safety device or to reduce
the protection provided by a safety device.
• Keep mower free of grass, leaves, or other debris build
up. Allow mower to cool before storing.
• Never make any adjustments or repairs with the motor
running.
• Always remove battery pack from mowers before
adjusting, cleaning, or repairing.
• Check grass catcher components and the discharge guard
frequently and replace with manufacturer’s recommended
parts, when necessary.
• Sharpen a dull blade equally at each end to maintain the
balance.
• Keep guards in place and in working order. Mower blades
are sharp, and can cut. Wrap the blades or wear gloves,
and use extra caution when servicing.
• Clean the blade thoroughly and check its balance by
supporting it horizontally on a thin nail through its center
6
English
EN
hole. The nail should also be in a horizontal position. If
either end of the blade rotates downward, remove some
metal from the heavy or lower end until the blade is
balanced. It is balanced when neither end drops.
•
Use identical replacement blades only.
• Maintain lawn mower with care. Keep cutting edges
sharp and clean for best and safest performance. Follow
instructions for lubricating and changing accessories.
Inspect lawn mower cord periodically and if damaged,
have it repaired by an authorized service facility.
• If situations occur that are not covered in this manual, use
care and good judgment or contact Customer Service for
assistance.
• Never operate the mower without proper guards, plates,
or other safety protective devices in place.
• Before each use, examine the machine for damaged,
missing, or loose parts such as screws, nuts, bolts and
caps.
• Tighten correctly all the fasteners and caps.
• Clean the machine with a dry cloth. Do not use water.
The recommended ambient temperature range:
Item Temperature
Mower storage temperature range 32°F (0°C) - 113°F
(45°C)
Mower operation temperature
range
32°F (0°C) - 113°F
(45°C)
Battery charging temperature range 39°F (4°C) - 104°F
(40°C)
Charger operation temperature
range
39°F (4°C) - 104°F
(40°C)
Battery storage temperature range 32°F (0°C) - 113°F
(45°C)
Battery discharging temperature
range
32°F (0°C) - 113°F
(45°C)
3 SYMBOLS ON THE PRODUCT
Some of the following symbols may be used on this tool.
Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the
tool better and safer
.
Symbol Name Explanation
V Volt Voltage
A Amperes Current
Hz Hertz
Frequency (cycles per sec-
ond)
W Watt Power
min Minutes Time
Symbol Name Explanation
/min Per Minute
Revolutions, strokes, sur-
face speed, orbits etc., per
minute
Alternating
Current
Type of current
Direct Current
Type or a characteristic of
current
n
o
No Load
Speed
Rational speed, at no load
Safety Alert
Precautions that involve
your safety
.
Eye Protec-
tion
Always wear eye protection
with side shields marked to
comply with ANSI Z87.1
when operating this equip-
ment.
WARNING
--- W
et Con-
ditions
Do not expose the product
to rain or moist conditions.
Read Opera-
tor
’s Manual
To reduce the risk of injury,
user must read and under-
stand operator’s manual be-
fore using this product.
Maintain
Safety Devi-
ces
Do not open or remove
safety devices while the
tool is running.
Looking Be-
hind While
Backing
Look down and behind first
to avoid tripping when pull-
ing back.
DANGER ---
Keep Hands
and Feet
A
way
To reduce the risk of injury,
keep hands and feet away
from rotating parts. Do not
operate unless discharge
cover or grass bag is in its
proper place. If damaged,
replace immediately.
DANGER ---
Keep By-
standers A
way
Do not mow when children
or others are nearby.
DANGER ---
Thrown Deb-
ris
Remove objects that can be
thrown by the blade in any
direction. W
ear safety
glasses.
DANGER ---
Steep Slope
Hazard
Use extra caution on slopes.
do not mow slopes greater
than 15 degrees.
4 RISK LEVELS
The following signal words and meanings are intended to
explain the levels of risk associated with this product.
7
English
EN
SYM-
BOL
SIGNAL MEANING
DANGER Indicates an imminently haz-
ardous situation, which, if not
avoided, will result in death
or serious injury
.
WARNING Indicates a potentially hazard-
ous situation, which, if not
avoided, could result in death
or serious injury
.
CAUTION Indicates a potentially hazard-
ous situation, which, if not
avoided, may result in minor
or moderate injury
.
CAUTION (Without Safety Alert Sym-
bol) Indicates a situation that
may result in property dam-
age.
5 ENVIRONMENTALLY SAFE
BATTERY DISPOSAL
The toxic and corrosive materials below are in the batteries
used in this machine: Lithium-Ion, a toxic material.
W
ARNING
Discard all toxic materials in a specified manner to prevent
contamination of the environment. Before discarding
damaged or worn out Li-ion battery
, contact your local
waste disposal agency, or the local Environmental
Protection Agency for information and specific instructions.
Take the batteries to a local recycling and/or disposal center,
certified for lithium-ion disposal.
W
ARNING
If the battery pack cracks or breaks, with or without leaks,
do not rechar
ge it and do not use. Discard it and replace
with a new battery pack. DO NOT TRY TO REPAIR IT! To
prevent injury and risk of fire, explosion, or electric shock,
and to avoid damage to the environment:
• Cover the terminals of the battery with heavy-duty
adhesive tape.
• DO NOT try to remove or destroy any of the battery
pack components.
• DO NOT try to open the battery pack.
• If a leak develops, the released electrolytes are
corrosive and toxic. DO NOT get the solution in the
eyes or on skin, and do not swallow it.
• DO NOT put these batteries in your regular household
trash.
• DO NOT incinerate.
• DO NOT put them where they will become part of any
waste landfill or municipal solid waste stream.
• Take them to a certified recycling or disposal center.
6 INSTALLATION
W
ARNING
Do not use accessories that are not recommended by the
manufacturer
.
W
ARNING
Do not put in the safety key or the battery pack until you
finalised the assembly of all the parts.
6.1 UNPACK THE MACHINE
W
ARNING
Make sure that you correctly assemble the machine before
use.
W
ARNING
• If parts of the machine are damaged, do not use the
machine.
•
If you do not have all the parts, do not operate the
machine.
• If parts are damaged or missing, contact the service
center.
1. Open the package.
2.
Read the documentation provided in the box.
3. Remove all the unassembled parts from the box.
4. Remove the machine from the box.
5. Discard the box and packing material in compliance with
local regulations.
8
English
EN
W
ARNING
For your personal safety, do not insert battery before the
tool is assembled completely
.

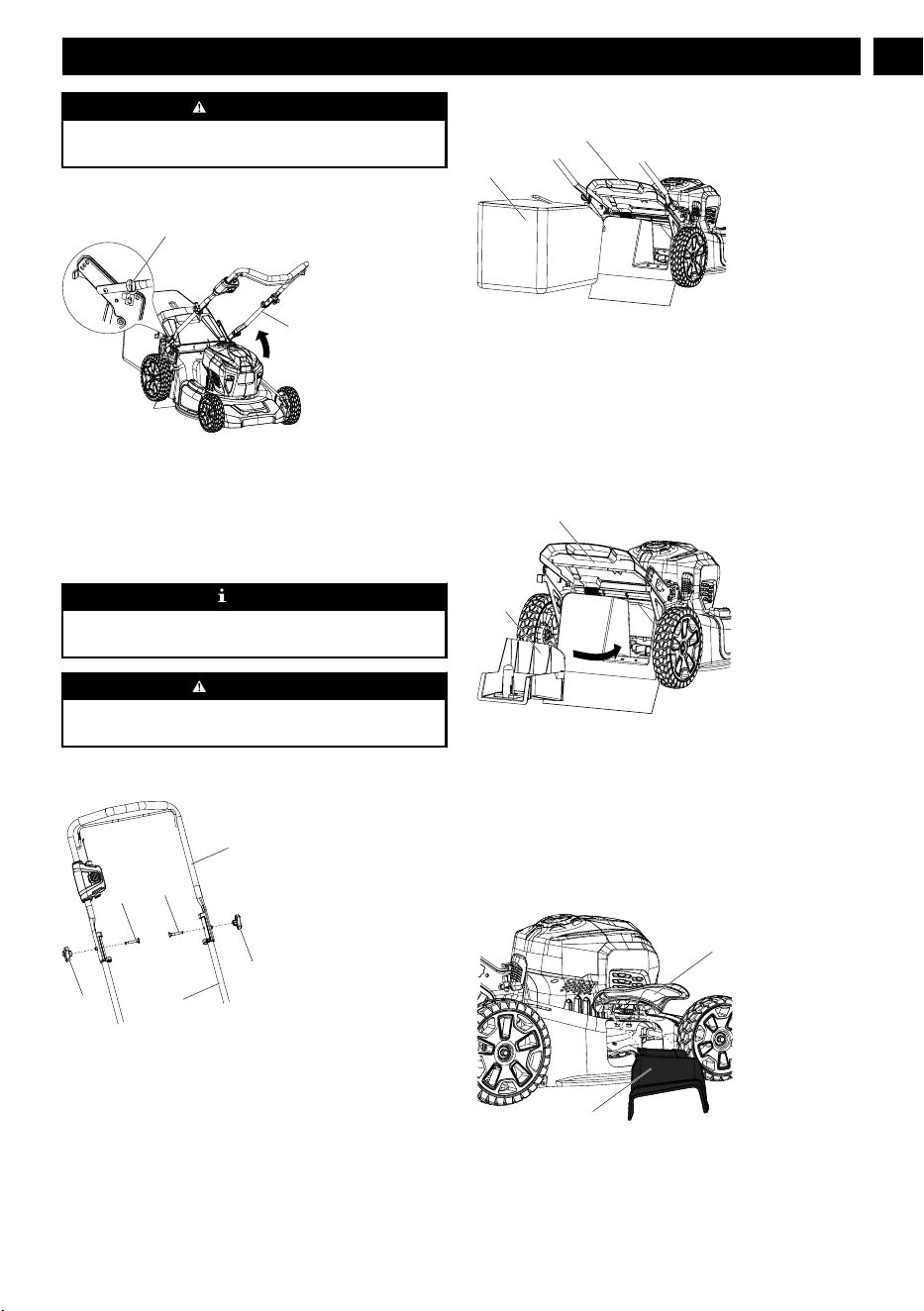

6.2 UNFOLD THE LOWER HANDLE
1
2
1. Pull and turn the handle knobs(1) 90°.
2.
Unfold the lower handle(2).
3. Line up the handle knobs in one of the three positions on
the brackets.
4. Turn the handle knobs 90° until they engage the holes in
the brackets.
NOTE
Make sure that the two handle knobs are in the same
position.
W
ARNING
Do not damage or pinch the cables when you fold or unfold
the handle.
6.3 INSTALL THE UPPER HANDLE
3
4
4
2
5
5
1. Align the holes in the upper handle and the lower handle.
2.
Put the bolts(5) through the holes.
3. Tighten the knobs(4) onto the bolts(5).
4. Do the same operation on the other side.

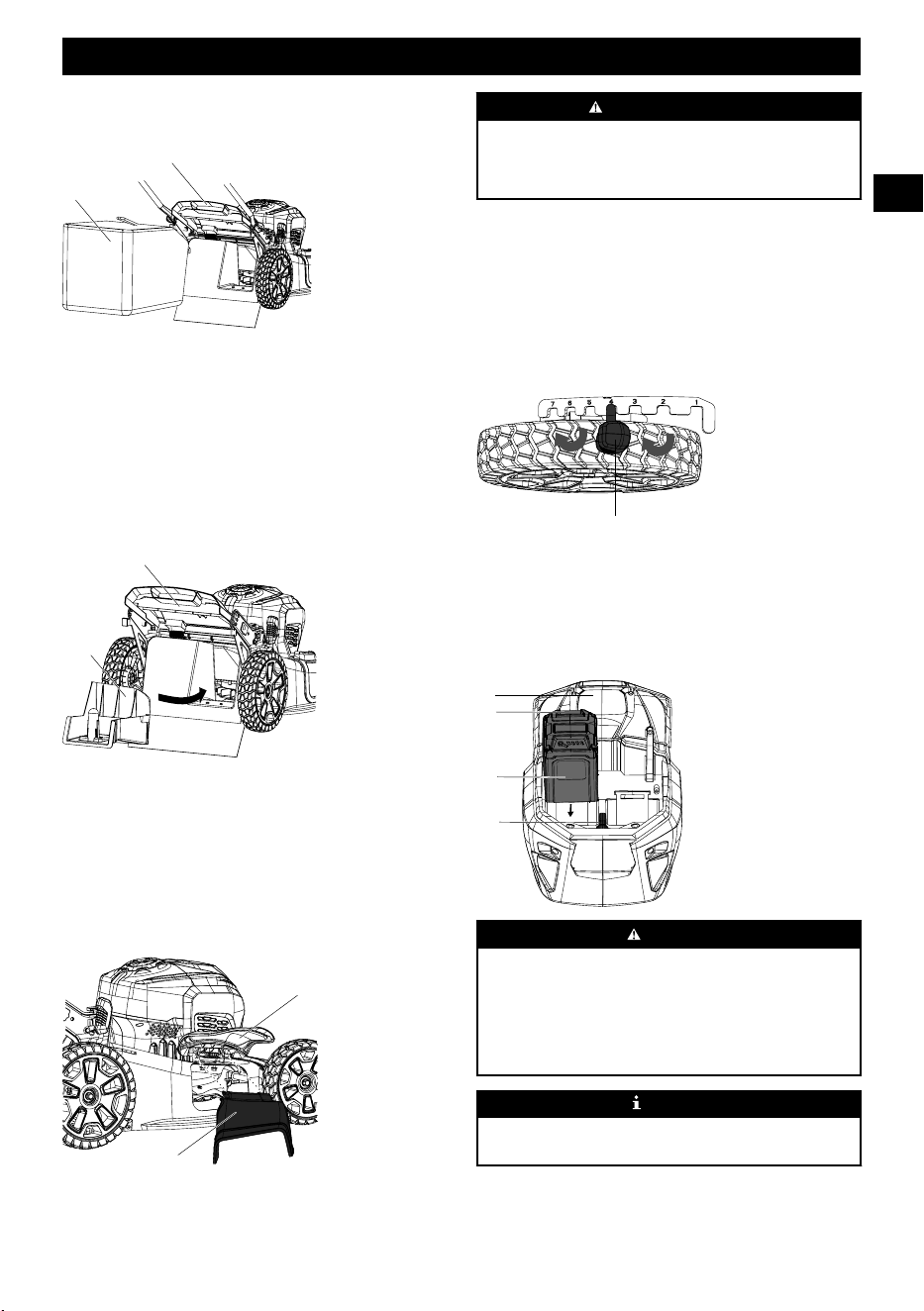

6.4 INSTALL THE GRASS CATCHER
7
6
1. Remove the mulch plug(8).
2.
Remove the side discharge chute(9).
3. Open the rear discharge door(7) and hold it.
4. Hold the the grass catcher(6) by its handle and engage the
hooks on the door rod.
5. Close the rear discharge door(7).
6.5 INSTALL THE MULCH PLUG
7
8
1. Remove the grass catcher(6).
2.
Open the rear discharge door(7) and hold it.
3. Hold the mulch plug(8) by its handle and fit it in the
discharge chute.
4. Close the rear discharge door(7).
6.6 INSTALL THE SIDE DISCHARGE
CHUTE
10
9
9
English
EN
CAUTION
When you use the side discharge chute,
• do not install the grass catcher.
• keep the mulch plug installed.
1. Open the side discharge door(10) and hold it.
2. Line up the recesses of the side discharge chute(9) below
the pivot.
3. Close the side discharge door(10).

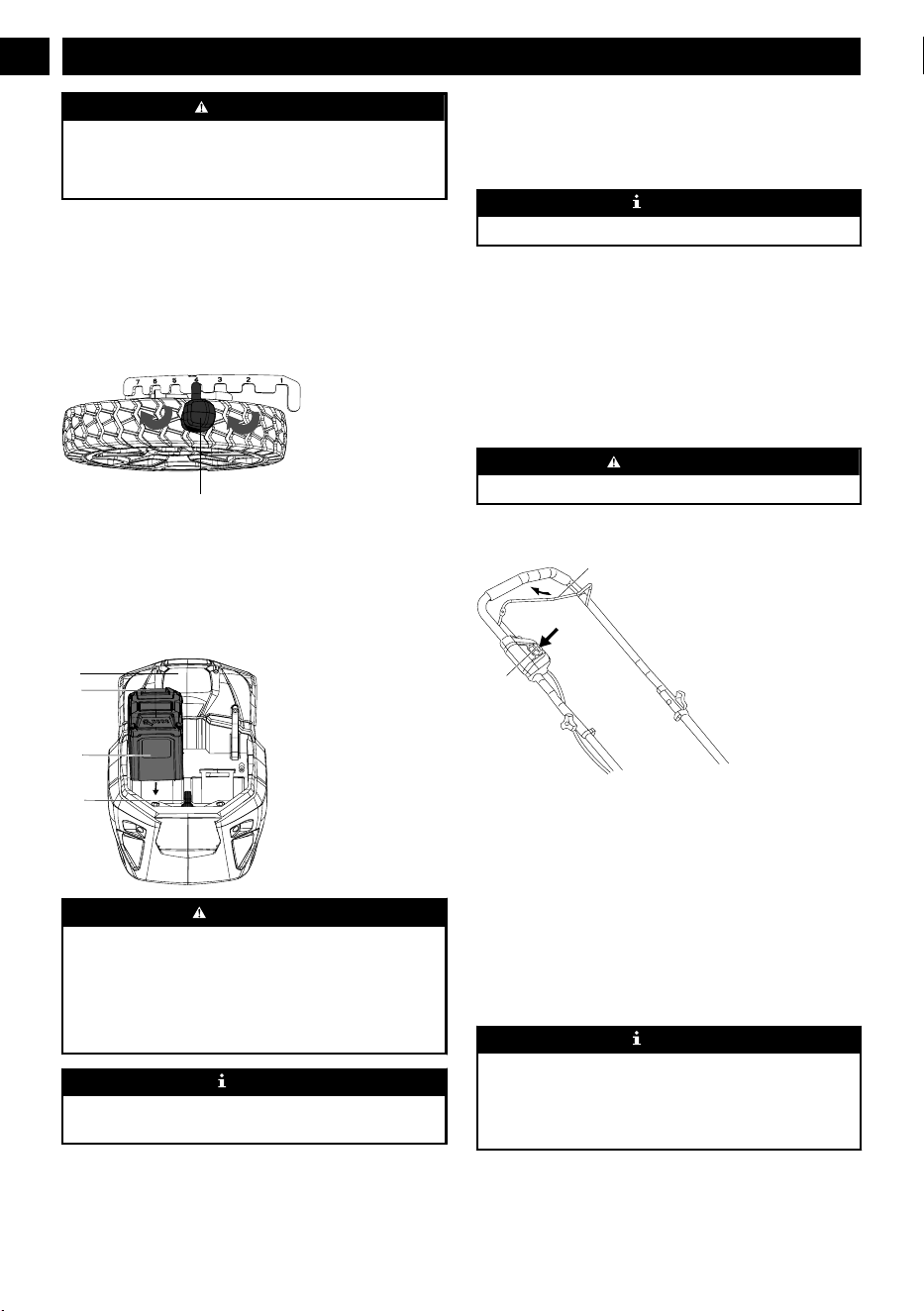

6.7 SET THE BLADE HEIGHT
The machine can be set to different blade heights.
11
1. Pull the height adjustment lever rearward to increase the
blade height.
2.
Pull the height adjustment lever forward to decrease the
blade height.
6.8 INSTALL THE BATTERY PACK
12
15
13
14
W
ARNING
• If the battery pack or charger is damaged, replace the
battery pack or the char
ger.
• Stop the machine and wait until the engine stops before
you install or remove the battery pack.
• Read, know, and follow the instructions in the battery
and charger manual.
NOTE
The machine has a battery storage compartment that helps
store the battery pack.
1. Open the battery door(12).
2. Align the lift ribs on the battery pack(13) with the
grooves in the battery compartment.
3. Push the battery pack(13) into the battery compartment
until the battery pack locks into place.
4.
When you hear a click, the battery pack is installed.
5. Close the battery door.
NOTE
The engine starts only when you put in the safety key.
6.9 REMOVE THE BATTERY PACK
1. Open the battery door(12).
2.
Remove the safety key(14).
3. Push and hold the battery release button(15).
4. Remove the battery pack(13) from the machine.
7 OPERATION
W
ARNING
Wear eye protection during operation.
7.1 START THE MACHINE
16
17
1. Put in the safety key.
2.
Push and hold the start button(16).
3. While you hold the start button(16), pull the bail
switch(17) in the direction of the handle bar.
4. Once the machine has started you can release the start
button(16).
Soft-Start
This Li-ion machine has a “soft-start” feature.
When you start the machine, it goes to full speed after
approximately 3 seconds.
NOTE
If the machine does not start, remove the battery pack and
examine the mower deck to make sure that:
• no grass catches on the blade.
• the blade can turn freely by hand.
10
English
EN
7.2 STOP THE MACHINE
1.
Release the bail switch to stop the machine.
W
ARNING
Wait until the blades fully stop before you start the machine
again. Do not quickly turn the machine of
f and on.
WARNING
Always remove the safety key and battery pack after you
complete the work.
7.3 EMPTY THE GRASS CATCHER
1. Stop the machine.
2.
Remove the safety key.
3. Remove the battery pack.
4. Open the rear discharge door and hold it.
5. Hold the grass catcher by its handle and unhook it from
the door rod.
6. Close the rear discharge door.
7. Empty the grass catcher.
7.4 OPERATE ON SLOPES
W
ARNING
Do not mow on the slopes with incline more than 15°. If
you are not comfortable, do not mow on a slope.
• Do not go up and down on a slope, mow across the face
of the slope. Be careful when you change the direction on
a slope.
•
Monitor the holes, ruts, rocks, and other hidden objects
that can cause you to fall. Remove all obstacles such as
rocks and tree limbs.
• Make sure that your footing is stable. If you are out of
balance, release the bail switch immediately.
• Do not mow near drop-offs, ditches, or embankments.
7.5 OPERATION TIPS
• Do not try to override the operation of the start button or
bail switch.
•
Do not tilt the machine when you start it.
• Do not put hands or feet near or below the turning parts.
• Keep the discharge chute clean.
• Do not cut wet grass.
• Higher blade height is necessary for new or thick grass.
• Clean the bottom of the mower deck after each use.
Remove grass clippings, leaves, dirt, and other debris.
8 MAINTENANCE
W
ARNING
Remove the safety key and battery pack from the machine
before maintenance.
W
ARNING
Keep the motor and battery pack free from grass, leaves or
too much grease.
CAUTION
Use only approved replacement parts.
CAUTION
Do not let brake fluids, gasoline, petroleum-based materials
touch the plastic parts. Chemicals can cause damage to the
plastic, and make the plastic unserviceable.
CAUTION
Do not use strong solvents or detergents on the plastic
housing or components.
8.1 GENERAL MAINTENANCE
• Before each use, examine the machine for damaged,
missing, or loose parts such as screws, nuts, bolts and
caps.
•
Tighten correctly all the fasteners and caps.
• Clean the machine with a dry cloth. Do not use water.
8.2 REPLACE THE BLADE
W
ARNING
Use only approved replacement blades.
W
ARNING
Wear heavy gloves or wind cloth around the blade when
you touch the blade.
1. Stop the machine.
2.
Make sure that the blade is fully stopped.
3. Remove the safety key and battery pack.
4. Turn the machine on its side.
5. Use a piece of wood to prevent the movement of the
blade.
6. Remove the mounting screw with a wrench or socket.
7. Remove the blade.
8. Install the new blade. Make sure that the arrows engage
the holes in the blade.
9. Put in the mounting screw and tighten it.
11
English
EN
8.3 STORE THE MACHINE
•
Remove the safety key.
• Remove the battery pack(s).
• Clean the machine before storage.
• Make sure the motor is not hot when you store the
machine.
• Make sure that the machine does not have loose or
damaged parts. If it is necessary, follow these
instructions:
• Replace the damaged parts.
• Tighten the bolts.
• Speak to a person at an approved service center.
• Store the machine in a dry area.
• Make sure that children cannot come near the machine.
8.4 STAND THE MACHINE ON END
18
1. Remove the grass catcher.
2.
Pull and turn the handle knobs 90°.
3. Fold down the handle.
4. Turn the handle knobs 90° to lock the handle into
position.
5. Stand the machine on end and make sure that the brackets
touch the floor.
Storage Switch
The machine has a storage switch that prevents its startup in
the storage position.
It is necessary to remove the safety key and the battery pack
to prevent accidental startup or unapproved use. The storage
switch does not replace this function.
9 TROUBLESHOOTING
Problem Possible cause Solution
The handle is not
in position.
The bolts are not
engaged correctly
.
Adjust the height
of the handle and
make sure that the
knobs and bolts
are aligned cor-
rectly.
The machine does
not start.
The battery ca-
pacity is low.
Charge the battery
pack.
The handle switch
is defective.
Replace the handle
switch.
The safety key is
not put in.
Put in the safety
key.
The machine cuts
grass unevenly.
The lawn is rough. Examine the mow-
ing area.
The blade height is
not set correctly.
Adjust the blade/
cutting height to a
higher position.
The machine does
not mulch correct-
ly.
Wet grass clip-
pings attach to the
deck.
Wait until the
grass dries before
mowing.
The mulch plug is
missing.
Install the mulch
plug.
The machine is
hard to push.
The grass is too
tall, or the blade
height is too low.
Increase the blade/
cutting height.
The grass catcher
and the blade
drags in thick
grass.
Empty the grass
clippings from the
grass catcher.
There is a high vi-
bration in the ma-
chine.
The blade is un-
balanced and
worn.
Replace the blade.
The motor shaft is
bent.
1. Stop the mo-
tor.
2. Remove the
safety key and
battery pack.
3. Inspect for
damage.
4. Repair the ma-
chine before
you start it
again.
12
English
EN
Problem Possible cause Solution
The machine stops
during mowing.
The blade height is
too low
.
Increase the blade/
cutting height.
The battery pack is
out of power.
Charge the battery
pack.
The grass clip-
pings attach to the
deck or the blade.
Remove the bat-
tery pack and
check the deck.
Operation temper-
ature of the ma-
chine is too high.
Cool the machine.
* If you cannot find the solution to these problems, go to the
service center
.
10 TECHNICAL DATA
Voltage 40 V
No load speed 2800 RPM
Deck Size 21"
Height adjustments 1 3/8 - 3 3/4” (3,5 - 9,5 cm)
Functions Rear bag & Side Discharge &
Mulch
Weight (without bat-
tery pack)
27,88 kg (61,46 lbs.)
Battery model 2901319, BAF705, 29472 and oth-
er BAF
series
Charger model 29482 and other CAF series
11 LIMITED WARRANTY
YEAR
A
N
S
AÑOS
LIMITED WARRANTY
GARANTIE LIMITÉE
GARANTÍA
LIMITADA
3
Greenworks hereby warranties this product, to the original
purchaser with proof of purchase, for a period of three (3)
years against defects in materials, parts or workmanship.
Greenworks, at its own discretion, will repair or replace any
and all parts found to be defective, through normal use, free
of char
ge to the customer. This warranty is valid only for
units which have been used for personal use that have not
been purchased or rented for industrial/commercial use, and
that have been maintained in accordance with the instructions
in the owners’ manual supplied with the product when new.
ITEMS NOT COVERED BY WARRANTY:
1.
Any part that has become inoperative due to misuse,
commercial use, abuse, neglect, accident, improper
maintenance, or alteration; or
2. The unit, if it has not been operated and/or maintained in
accordance with the owner's manual; or
3. Normal wear;
4. Routine maintenance items such as lubricants, blade
sharpening;
5. Normal deterioration of the exterior finish due to use or
exposure.
HELPLINE:
Warranty service is available by calling our toll-free helpline
at 1-888-909-6757.
TRANSPORTATION CHARGES:
Transportation charges for the movement of any power
equipment unit or attachment are the responsibility of the
purchaser. It is the purchaser’s responsibility to pay
transportation charges for any part submitted for replacement
under this warranty unless such return is requested in writing
by Greenworks.
USA address: Canadian address:
Greenworks Tools Greenworks Tools Canada, Inc.
P.O. Box 1238 P.O. Box 93095, Newmarket,
Ontario
Mooresville, NC 28115 L3Y 8K3
13
English
EN
12 EXPLODED VIEW
1
2
3
4
5
8
1
1
14
15
16
17
18
12
13
9
10
6
7
No. Part No. Description Qty.
1 R0202089-00 Power head 1
2 R0201860-00 Safety key 1
3 RB341291179A Upper handle knob/bolt 2
4 RB332071179C Lower handle knob 2
5 R0202090-00 Upper control assembly 1
6 RB342011179 Rear shield 1
7 RB341251179A Rear cover assembly 1
8 R0202091-00 Height adjustment lever 1
9 R0200227-00 Side discharge cover 1
10 RB341241179CA Side discharge chute 1
11 RB341351179B Mulch plug 1
12 RB312011560 Storage switch 1
13 RB332101179C Lower handle connection assembly 2
14 R0200742-00 Blade assembly 1
15 R0202092-00 Motor 1
16 R0202093-00 Grass catcher 1
17 RB341271179A Rear wheel assembly 1
18 R0200662-00 Front wheel assembly 1
14
English
EN
1 Description.......................................16
1.1 But................................................................... 16
1.2 Aperçu............................................................. 16
2 Lire toutes les instructions..............16
2.1 Les enfants et les curieux.................................16
2.2 Fonctionnement............................................... 16
2.3 Utilisation sur une pente..................................18
2.4 Service/Entretien............................................. 19
3 Symboles figurant sur la
machine............................................ 19
4 Niveaux de risques...........................20
5 Élimination des batteries sans
danger pour l'environnement.........20
6 Installation....................................... 21
6.1 Déballer la machine.........................................21
6.2 Déployez la poignée inférieure........................21
6.3 Installez la poignée supérieure ....................... 22
6.4 Installez le sac arrière...................................... 22
6.5 Installez le bouchon de déchiquetage.............. 22
6.6 Installez la trappe d’éjection latérale...............22
6.7
Réglez la hauteur de la lame............................22
6.8 Installez le bloc-batterie...................................23
6.9 Retirez le bloc-batterie.....................................23
7 Utilisation.........................................23
7.1 Démarrez la machine.......................................23
7.2 Arrêtez la machine ..........................................23
7.3 Vider le sac arrière...........................................23
7.4 Travaillez sur les pentes...................................24
7.5 Conseils sur l'utilisation...................................24
8 Entretien...........................................24
8.1 Entretien général..............................................24
8.2 Remplacez la lame...........................................24
8.3 Entreposez la machine.....................................24
8.4 Placez la machine sur le côté...........................25
9 Dépannage .......................................25
10 Données techniques......................... 26
11 Garantie limitée...............................26
12 Vue éclatée........................................27
15
Français
FR
1 DESCRIPTION
1.1 BUT
Cette machine est utilisée pour tondre le gazon à la maison.
La lame de coupe doit être parallèle au sol. Les quatre roues
doivent toucher le sol pendant la tonte.
1.2 APERÇU
1
2
16
17
11
15
13
12
10
8
9
7
6
3
4
5
14
11
1
Bouton de la poignée
2
Partie inférieure du guidon
3
Partie supérieure du guidon
4
Bouton
5
Boulon
6
Sac arrière
7
Trappe d'éjection arrière
8
Bouchon de déchiquetage
9
Trappe d’éjection latérale
10
Trappe d'éjection latérale
11
Levier de réglage de la hauteur
12
Trappe de la batterie
13
Bloc-batterie
14
Clé de sécurité
15
Bouton d’éjection de la batterie
16
Bouton de démarrage
17
Barre de sécurité
2 LIRE TOUTES LES
INSTRUCTIONS
DANGER
Cette machine a été fabriquée pour être utilisée
conformément aux consignes de sécurité qui figurent dans
ce manuel. Comme avec tout autre type d'équipement
motorisé, la négligence ou une erreur de la part de
l'utilisateur peut provoquer des blessures graves. Cette
machine est capable d'amputer les mains et les pieds et de
projeter des objets. Le non-respect de toutes les consignes
de sécurité peut entraîner des blessures graves, voire
mortelles.
A
VERTISSEMENT
Lorsque vous utilisez une tondeuse à gazon électrique, des
précautions de sécurité de base doivent toujours être prises
pour réduire les risques d'incendie, de choc électrique et de
blessures corporelles. Ces précautions de base comprennent
ce qui suit :
2.1 LES ENFANTS ET LES CURIEUX
Des accidents tragiques peuvent se produire si l'opérateur ne
fait pas attention à la présence des enfants ou des curieux.
•
Garder la zone d'opération à l'écart de toute personne, en
particulier les jeunes enfants et les animaux domestiques.
• Soyez extrêmement prudent lorsque vous approchez un
angle mort, une porte, un arbuste, un arbre ou tout autre
objet qui pourrait obscurcir votre vision d'un enfant ou
d'un curieux. Gardez les enfants, les curieux, les
assistants et les animaux domestiques à au moins 30 m
(100 pi) de la tondeuse lorsqu'elle est en marche. Arrêtez
la machine si quelqu'un s'approche.
• Ne permettez jamais à des enfants de moins de 14 ans
d'utiliser une tondeuse électrique. Les opérateurs âgés de
14 ans et plus doivent lire et comprendre le manuel
d'opérateur et les règles de sécurité. Seules les personnes
responsables et qui connaissent ces règles de sécurité
doivent être autorisées à utiliser cette machine.
2.2 FONCTIONNEMENT
• Lisez attentivement ce manuel d'opérateur dans son
intégralité avant d'assembler ou d'utiliser cette machine.
A
vant de démarrer, veuillez lire, comprendre et suivre
toutes les instructions présentes dans le manuel
d'utilisation et sur la machine. Familiarisez-vous avec les
commandes et l'utilisation correcte de cette machine
avant de l'utiliser. Conservez ce manuel pour référence
future et régulière.
• N'utilisez la tondeuse à gazon que pour les travaux
auxquels elle est destinée. Votre tondeuse à gazon a été
conçue pour effectuer un seul travail : couper l'herbe.
• N'essayez jamais de régler la hauteur des roues lorsque le
moteur est en marche.
16
Français
FR
• Ne forcez pas la tondeuse à gazon; elle fera le travail
mieux et de façon plus sécuritaire au rythme pour lequel
elle a été conçue.
•
Ne vous penchez pas trop, gardez un bon équilibre en tout
temps. De nombreuses blessures surviennent lorsque la
tondeuse est tirée sur le pied lors d'une chute causée par
un glissement ou un trébuchement. Faites attention de ne
pas glisser et de ne pas tomber pour éviter des blessures
graves. Si vous sentez que vous perdez l'équilibre,
relâchez immédiatement le guidon et la lame s'arrêtera de
tourner dans les trois secondes.
• Inspectez soigneusement l'endroit où la tondeuse doit être
utilisée et enlevez toutes les pierres, les bâtons, les fils,
les os de chien et autres objets étrangers.
• Évitez tout démarrage accidentel. Assurez-vous que
l’interrupteur est en position d’arrêt avant de brancher la
batterie ou de soulever ou de transporter la tondeuse.
Transporter la tondeuse avec un doigt sur l’interrupteur
ou alimenter une tondeuse dont l'interrupteur est en
marche risque de provoquer des accidents.
• Ne tirez jamais la tondeuse vers vous lorsque vous
marchez. Si vous devez reculer la tondeuse loin d'un mur
ou d'un obstacle, regardez d'abord vers le bas et derrière
vous pour éviter de trébucher, puis suivez ces étapes :
• Éloignez-vous de la tondeuse pour allonger
complètement vos bras.
• Assurez-vous de rester bien en équilibre.
• Tirez lentement sur la tondeuse.
• Utilisez les appareils uniquement avec des bloc-batteries
spécialement conçus à cet effet. L'utilisation de tous
autres bloc-batteries peut créer un risque de blessure et
d'incendie. Rechargez uniquement avec le chargeur
spécifié par le fabricant. Un chargeur adapté à un type de
bloc-batterie peut créer un risque d'incendie lorsqu'il est
utilisé avec un autre bloc-batterie.
• Retirez la batterie de la tondeuse avant d'effectuer des
réglages, de changer des accessoires ou de ranger la
machine. De telles mesures de sécurité préventives
réduisent le risque d'un démarrage accidentel de la
tondeuse.
• Avant de reculer et en reculant avec la tondeuse, regardez
derrière vous et vers le bas pour voir s'il y a de jeunes
enfants et d'autres personnes.
• N'utilisez pas la tondeuse si vous êtes sous l'influence
d'alcool ou de drogues. Restez vigilant et faites attention à
ce que vous faites en tout temps. Faites preuve de bon
jugement et n'utilisez pas la tondeuse si vous êtes fatigué.
• Autorisez uniquement les opérateurs responsables,
formés, familiarisés avec les instructions et physiquement
capables de faire fonctionner la machine.
• Ne transportez pas de passagers.
• N'utilisez pas la machine sans le bac de ramassage
complet, la goulotte d'éjection ou d'autres dispositifs de
sécurité en place et fonctionnant correctement. Vérifiez
fréquemment les signes d'usure ou de détérioration et
remplacez-les si nécessaire.
• Ne tondez pas en marche arrière, sauf en cas de nécessité
absolue.
• Portez toujours des lunettes de sécurité ou des lunettes de
protection pendant l'utilisation et lors d'un ajustement ou
d'une réparation pour protéger vos yeux. Les objets
projetés qui ricochent peuvent causer de graves blessures
aux yeux. Utilisez toujours un masque facial ou un
masque anti-poussière si l'opération est poussiéreuse.
• En tout temps, se tenir à l'écart de l'ouverture de
déchargement. Ne placez jamais vos mains ou vos pieds
près d'une pièce en mouvement ou sous le plateau de
coupe. La lame en mouvement peut amputer les mains et
les pieds.
• Planifiez votre tracé de tonte de manière à éviter tout
déversement de matériaux vers les routes, les trottoirs, les
passants et autres endroits semblables. De plus, évitez de
décharger le produit contre des murs ou des obstructions,
ce qui pourrait faire ricocher le produit déchargé vers
l'opérateur.
• Pour éviter la lame ou une blessure par un objet projeté,
restez dans la zone de l'opérateur derrière les guidons.
• Un couvercle de décharge manquant ou endommagé peut
causer un contact avec la lame ou des blessures causées
par des objets projetés.
• Les objets heurtés par la lame de la tondeuse à gazon
peuvent causer de graves blessures aux personnes. Le
gazon doit toujours être soigneusement examiné et
débarrassé de tout objet avant chaque tonte.
• Arrêtez la lame lorsque vous traversez des chemins de
gravier, des chemins ou des routes.
• Suivez toutes les instructions de recharge et ne rechargez
pas la batterie ou la tondeuse en dehors de la plage de
température spécifiée dans ces instructions. Un
rechargement incorrect ou à des températures en dehors
de la plage spécifiée peut endommager la batterie et
augmenter le risque d'incendie.
• Si la tondeuse heurte un corps étranger, procédez comme
suit :
• Relâchez l'interrupteur d'arrêt d'urgence pour
désengager le moteur.
• Retirez la batterie.
• Vérifiez qu'elle n'est pas endommagée.
• Réparez toutes les pièces endommagées avant de
redémarrer et d'utiliser la tondeuse à gazon.
• Faites effectuer l'entretien par un réparateur qualifié en
n'utilisant que des pièces de rechange identiques. Cela
garantira le maintien de la sécurité du produit.
• Habillez-vous correctement; ne portez pas de vêtements
amples ou de bijoux qui pourraient se coincer dans les
pièces en mouvement. Le port de gants de sécurité et de
chaussures appropriées est recommandé pour travailler à
l'extérieur. Portez des chaussures de travail robustes à
semelle rugueuse et des pantalons et des chemises bien
ajustés. Une chemise et un pantalon qui protègent les bras
et les jambes et des chaussures à bout d'acier sont
recommandés. N'utilisez jamais cette machine pieds nus,
17
Français
FR
en sandales, en chaussures glissantes ou légères (par ex.,
en toile).
•
Ne modifiez pas ou n’essayez pas de réparer la tondeuse
ou la batterie (selon le cas) sauf en conformité avec les
instructions d'utilisation et d'entretien indiquées dans ce
manuel.
• Portez un couvre-chef protecteur pour contenir les
cheveux longs.
• Évitez les environnements dangereux; n'utilisez pas la
tondeuse à gazon dans des endroits humides ou mouillés
ou s'il pleut.
• Rangez les tondeuses inutilisées à l'intérieur. Lorsqu'elle
n'est pas utilisée, la machine doit être entreposée à
l'intérieur, dans un endroit sec, surélevé ou verrouillé,
hors de portée des enfants. Retirez toujours la batterie de
la tondeuse avant de la ranger.
• Ne tondez qu'à la lumière du jour ou sous une bonne
lumière artificielle. Marchez, ne courez jamais pendant
l'opération.
• Si la tondeuse commence à vibrer anormalement, arrêtez
immédiatement le moteur, retirez la batterie et vérifiez la
cause. Les vibrations sont généralement un avertissement
indiquant que la tondeuse ne fonctionne pas correctement.
• Vérifiez fréquemment la détérioration et l'usure du sac et
remplacez les sacs usés. Vérifiez que les sacs de
remplacement sont conformes aux recommandations ou
aux spécifications du fabricant d'origine.
• Avant de nettoyer la tondeuse, de déboucher ou d'enlever
le sac à herbe, le dispositif de déchiquetage ou la goulotte
d'éjection latérale, arrêtez le moteur et attendez que la
lame s'arrête complètement, puis retirez la batterie. La
lame continue à tourner pendant quelques secondes après
que le moteur s'est éteint. N'exécutez jamais ces fonctions
tant que vous n'êtes pas sûr que la lame ne tourne plus.
• Gardez la lame de coupe propre et tranchante pour
assurer la meilleure performance.
• Inspectez périodiquement les dispositifs de sécurité et les
cordons pour vous assurer qu'ils ne sont pas
endommagés. Si l'appareil est endommagé, ne l'utilisez
pas avant qu'il n'ait été réparé par un professionnel
autorisé.
• N'utilisez jamais la tondeuse sans le couvercle de
décharge, le sac à herbe, le bouchon de déchiquetage, la
goulotte d'éjection latérale ou tout autre dispositif de
sécurité approprié en place et en fonctionnement.
N'utilisez jamais la tondeuse si ses dispositifs de sécurité
sont endommagés. Le non-respect de cette consigne peut
entraîner des blessures corporelles.
• Utilisez uniquement les batteries et les chargeurs
approuvés. Les batteries et les chargeurs non approuvés
peuvent endommager la tondeuse ou blesser l'opérateur.
• Ne jetez pas la batterie au feu. Les cellules peuvent
s'enflammer. Consultez les codes locaux et la gestion des
déchets pour connaître les instructions d'élimination
appropriées.
• Lorsque la batterie n'est pas utilisée, éloignez-la des
autres objets métalliques, comme des attaches trombones,
des pièces de monnaie, des clés, des clous, des vis ou
autres petits objets métalliques qui peuvent établir une
connexion d'une borne à une autre. Le court-circuitage
des bornes de la batterie peut provoquer des brûlures ou
un incendie.
• Ne tentez pas d'ouvrir ni de détruire la batterie. Les
électrolytes contenus dans la batterie sont corrosifs et
peuvent causer des dommages aux yeux ou à la peau s'ils
sont rejetés. L'électrolyte peut être toxique lorsqu'elle est
avalée.
• Dans des conditions abusives, du liquide peut être éjecté
de la batterie; évitez tout contact. En cas de contact
accidentel, rincez avec de l’eau. En cas de contact avec
les yeux, consultez également un médecin. Le liquide
s'échappant des batteries peut causer des irritations ou des
brûlures.
• N'exposez pas une batterie ou un appareil à un feu ou à
une température excessive. L'exposition au feu ou à une
température supérieure à 130°C peut provoquer une
explosion.
• Manipulez les batteries avec la plus grande prudence afin
d'éviter de court-circuiter la batterie avec des matériaux
conducteurs tels que bagues, bracelets, clés, etc. La
batterie ou le conducteur peut surchauffer et provoquer
des brûlures en cas de contact avec ces matériaux.
• N'utilisez pas une batterie ou un appareil endommagé ou
modifié. Les batteries endommagées ou modifiées
peuvent présenter un fonctionnement imprévisible et
provoquer un incendie, une explosion ou un risque de
blessure.
• Cette machine n'est pas destinée à être utilisée par des
personnes ayant des capacités physiques, sensorielles ou
mentales réduites ou un manque d'expérience et de
connaissances, à moins qu'elles n'aient reçu une
supervision ou des instructions concernant son utilisation
par une personne responsable de leur sécurité.
2.3 UTILISATION SUR UNE PENTE
Les pentes sont un facteur majeur lié aux accidents de
glissade et de chute, qui peuvent entraîner des blessures
graves. L'utilisation sur les pentes exige une prudence
supplémentaire. Si vous vous sentez mal à l'aise sur une
pente, ne tondez pas du gazon.
À faire :
•
Tondez sur la face des pentes ; ne tondez jamais de haut
en bas. Faites très attention en changeant de direction sur
une pente.
• Surveillez les trous, les racines, les pierres, les objets
cachés ou les bosses qui peuvent vous faire glisser ou
trébucher. Les herbes hautes peuvent masquer des
obstacles. Retirez tous les obstacles tels que les rochers et
les branches d'arbre.
• Assurez-vous que vous êtes bien campé et en équilibre. Si
vous perdez l’équilibre, relâchez immédiatement
l’interrupteur.
À ne pas faire :
18
Français
FR
• Tondre dans des pentes excessivement raides.
•
Tondre près d’un dénivellement prononcé, d’un fossé ou
du rebord d’un talus; vous pourriez perdre pied ou perdre
l'équilibre.
• Tondre dans une pente de plus de 15 degrés.
• Tondre du gazon mouillé ou humide. L'instabilité de la
posture au sol peut provoquer des glissements.
A
VERTISSEMENT
Ne tondez pas sur une pente inclinée à plus de 15°. Si vous
n'êtes pas à l'aise, ne tondez pas sur une pente.
CONSEIL
Lorsque vous tondez sur une pente à l’aide d’une tondeuse
automotrice, veillez toujours à maintenir une faible vitesse
automotrice.
2.4 SERVICE/ENTRETIEN
• Vérifiez fréquemment que la lame et les boulons de
fixation du moteur sont bien serrés.
•
Remplacez la lame si elle est pliée ou fissurée. Une lame
déséquilibrée provoque des vibrations qui pourraient
endommager l'unité d'entraînement du moteur ou causer
des blessures corporelles.
• Gardez tous les écrous, boulons et vis serrés pour vous
assurer que l'outil est en état de fonctionnement
sécuritaire.
• Ne lavez pas avec un tuyau d'arrosage; évitez de mettre
de l'eau dans le moteur et les connexions électriques.
• Ne jamais retirer ou modifier les dispositifs de sécurité.
Vérifiez régulièrement leur bon fonctionnement. Ne
jamais faire quoi que ce soit qui puisse interférer avec le
fonctionnement prévu d'un dispositif de sécurité ou
réduire la protection offerte par un dispositif de sécurité.
• Débarrassez la tondeuse des brins d'herbe, feuilles et
d'autres débris qui pourraient s'y accumuler. Laissez la
tondeuse se refroidir avant l'entreposage.
• N'effectuez jamais de réglages ou de réparations quand le
moteur est en marche.
• Retirez toujours la batterie de la tondeuse avant de
procéder au réglage, au nettoyage ou à la réparation.
• Vérifiez fréquemment les éléments du sac arrière et le
dispositif de protection de la décharge et les remplacer au
besoin par les pièces recommandées par le fabricant.
• Affûtez une lame émoussée de façon égale à chaque
extrémité pour maintenir l'équilibre.
• Gardez les gardes protectrices en place et en bon état de
fonctionnement. Les lames de la tondeuse sont
tranchantes et peuvent blesser. Enveloppez la lame avec
un chiffon ou portez des gants et faites très attention en la
manipulant.
• Nettoyez soigneusement la lame et vérifiez son équilibre
en la soutenant horizontalement sur un clou fin par son
trou central. Le clou doit être également dans une position
horizontale. Si l'une ou l'autre extrémité de la lame tourne
vers le bas, enlevez un peu de métal de l'extrémité lourde
ou inférieure jusqu'à ce que la lame soit équilibrée. Elle
est équilibrée lorsque aucune des deux extrémités ne
tombe.
•
Utilisez seulement des lames de rechange identiques.
• Entretenez soigneusement la tondeuse. Gardez les bords
de coupe tranchants et propres pour une performance
optimale et plus sûre. Suivez les instructions pour
lubrifier et changer les accessoires. Inspectez
périodiquement le cordon de la tondeuse. S'il est
endommagé, faites-le réparer par un réparateur agréé.
• En cas de situations qui ne sont pas couvertes dans ce
manuel, faites preuve de prudence et de bon jugement ou
contactez le Service à la clientèle pour obtenir de l'aide.
• N'utilisez jamais la tondeuse sans les protections, les
plaques ou d'autres dispositifs de protection de sécurité
appropriés en place.
• Avant chaque utilisation, vérifiez que la machine ne
contient pas de pièces endommagées, manquantes ou
desserrées, telles que vis, écrous, boulons et capuchons.
• Serrez correctement toutes les fixations et les capuchons.
• Nettoyez la machine avec un chiffon sec. N'utilisez pas de
l'eau.
La plage de température ambiante recommandée :
Article Température
Plage de température d’entreposage
de la tondeuse
32°F (0°C) - 113°F
(45°C)
Plage de température de fonc-
tionnement de la tondeuse
32°F (0°C) - 113°F
(45°C)
Plage de température de recharge-
ment de la batterie
39°F (4°C) - 104°F
(40°C)
Plage de température de fonc-
tionnement du char
geur
39°F (4°C) - 104°F
(40°C)
Plage de température d’entreposage
de la batterie
32°F (0°C) - 113°F
(45°C)
Plage de température de décharge-
ment de la batterie
32°F (0°C) - 113°F
(45°C)
3 SYMBOLES FIGURANT SUR
LA MACHINE
Certains des symboles suivants peuvent être utilisés sur cet
outil. V
euillez les étudier et apprendre leur signification. Une
bonne interprétation de ces symboles vous permettra de
mieux utiliser l'outil et de manière plus sécuritaire.
Symbole Nom Explication
V Volt Voltage
A Ampères Courant
Hz Hertz
Fréquence (cycles par sec-
onde)
W Watt Puissance
19
Français
FR
Symbole Nom Explication
min Minutes Heure
/min Par minute
Tours, coups, vitesse pé-
riphérique, orbites, etc., par
minute
Courant alter-
natif
Type de courant
Courant direct
Type ou caractéristique du
courant
n
o
Vitesse à vide Vitesse rationnelle, à vide
Alerte de sé-
curité
Précautions destinées à as-
surer la sécurité.
Protection des
yeux
Portez toujours des lunettes
de protection avec des pro-
tections latérales marquées
conformément à la norme
ANSI Z87.1 lorsque vous
utilisez cet équipement.
AVERTISSE-
MENT ---
Conditions
humides
Ne pas exposer la machine
à la pluie ou à l'humidité.
Lisez le man-
uel d'opéra-
teur
Pour réduire les risques de
blessures, l'utilisateur doit
lire et comprendre le man-
uel d'utilisation avant d'util-
iser ce produit.
Entretenir les
dispositifs de
sécurité
Ne pas ouvrir ou retirer les
dispositifs de sécurité lors-
que l'outil est en marche.
Regardez der-
rière vous
quand vous
reculez
Regardez d'abord vers le
bas et vers l'arrière pour
éviter de trébucher lorsque
vous tirez vers l'arrière.
DANGER ---
Maintenez à
distance les
mains et les
pieds
Pour réduire les risques de
blessures, éloignez les
mains et les pieds des
pièces en mouvement. Ne
pas faire fonctionner à
moins que le couvercle de
déchar
ge ou le sac d'herbe
ne soit à sa place appro-
priée. S'il est endommagé,
remplacez-le immédiate-
ment.
DANGER ---
Gardez les
gens à dis-
tance
Ne tondez pas lorsque des
enfants ou d'autres person-
nes se trouvent à proximité.
Symbole Nom Explication
DANGER ---
Débris rejetés
Retirez les objets qui peu-
vent être projetés par la
lame dans n'importe quelle
direction. Portez des lu-
nettes de protection.
DANGER ---
Danger sur
pente abrupte
Soyez particulièrement pru-
dent sur les pentes. Ne ton-
dez pas sur une pente in-
clinée à plus de 15°.
4 NIVEAUX DE RISQUES
Les termes de mise en garde suivants et leur signification ont
pour but d'expliquer les niveaux de risques associés à
l'utilisation de ce produit.
SYM-
BOLE
SIGNAL SIGNIFICATION
DANGER Indique une situation danger-
euse imminente qui, si elle
n’est pas évitée, peut entraîner
la mort ou des blessures
graves.
AVERTISSE-
MENT
Indique une situation poten-
tiellement dangereuse qui, si
elle n’est pas évitée, peut en-
traîner la mort ou des bles-
sures graves.
MISE EN
GARDE
Indique une situation poten-
tiellement dangereuse qui, si
elle n'est pas évitée, pourrait
causer des blessures mineures
ou modérées.
MISE EN
GARDE
(Sans symbole d’alerte de sé-
curité) indique une situation
pouvant entraîner des dom-
mages matériels.
5 ÉLIMINATION DES
BA
TTERIES SANS DANGER
POUR L'ENVIRONNEMENT
Les matières toxiques et corrosives ci-dessous se trouvent
dans les batteries utilisées dans cette machine : Lithium-ion,
une substance toxique.
20
Français
FR
A
VERTISSEMENT
Éliminez toutes les substances toxiques d'une manière
spécifiée afin de prévenir la contamination de
l'environnement. A
vant de jeter une batterie au lithium-ion
endommagée ou usée, contactez votre agence locale
d'élimination des déchets ou l'agence locale de protection de
l'environnement pour obtenir des informations et des
instructions spécifiques. Apportez les batteries à un centre
local de recyclage ou d'élimination certifié pour
l'élimination de batteries au lithium-ion.
A
VERTISSEMENT
Si la batterie se fend ou se brise, avec ou sans fuites, ne la
rechar
gez pas et ne l'utilisez pas. Jetez-la et remplacez-la
par une nouvelle batterie. N'ESSAYEZ PAS DE LA
RÉPARER ! Pour prévenir les blessures et les risques
d'incendie, d'explosion ou de décharge électrique, et pour
éviter tout dommage à l'environnement :
• Couvrez les bornes de la batterie avec du ruban adhésif
résistant.
• NE PAS essayer d'enlever ou de détruire les composants
de la batterie.
• NE PAS essayer d'ouvrir ou de réparer la batterie.
• En cas de fuite, les électrolytes rejetés sont corrosifs et
toxiques. NE laissez PAS entrer la solution dans les
yeux ou en contact avec la peau et ne l’avalez pas.
• NE PAS jeter vos batteries usagées dans votre poubelle
à ordures ménagères.
• N’incinérez PAS les batteries.
• NE LES Mettez PAS dans un endroit où ils feront partie
d'un site d'enfouissement de déchets ou d'un flux de
déchets solides municipaux.
• Emmenez-les dans un centre de recyclage ou
d'élimination certifié.
6 INSTALLATION
A
VERTISSEMENT
N'utilisez pas d'accessoires qui ne sont pas recommandés
par le fabricant.
A
VERTISSEMENT
N'insérez pas la clé de sécurité ou le bloc-piles avant d'avoir
terminé l'assemblage de toutes les pièces.
6.1 DÉBALLER LA MACHINE
A
VERTISSEMENT
Assurez-vous d'assembler correctement la machine avant de
l'utiliser
.
A
VERTISSEMENT
• Si les pièces de la machine sont endommagées, ne
l’utilisez pas.
•
Si vous n'avez pas toutes les pièces, n'utilisez pas la
machine.
• Si des pièces sont endommagées ou manquantes,
communiquez avec le centre de service.
1. Ouvrez l’emballage.
2. Lisez la documentation contenue dans la boîte.
3. Retirez toutes les pièces non assemblées de la boîte.
4. Retirez la machine de sa boîte.
5. Jetez la boîte et l’emballage conformément aux
règlements locaux.
A
VERTISSEMENT
Pour votre sécurité personnelle, n'insérez pas la batterie
avant que l'outil ne soit complètement assemblé.

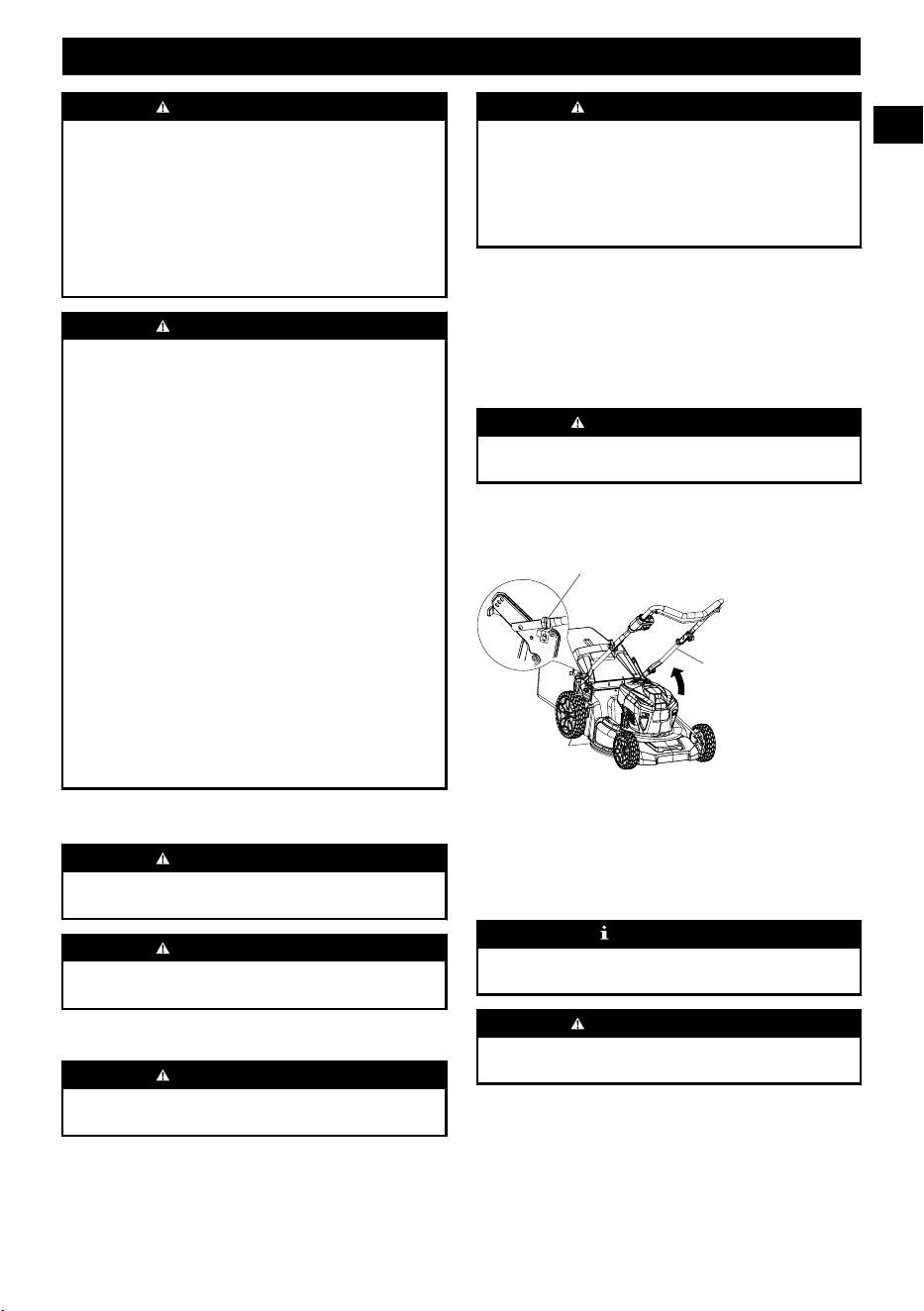

6.2 DÉPLOYEZ LA POIGNÉE
INFÉRIEURE
1
2
1. Tirez et tournez les boutons de la poignée(1) de 90°.
2.
Déployez la poignée inférieure(2).
3. Alignez les boutons de la poignée dans l'une des trois
positions sur les supports.
4. Tournez les boutons de la poignée de 90° jusqu'à ce qu'ils
s'engagent dans les trous des supports.
REMARQUE
Assurez-vous que les deux poignées sont dans la même
position.
A
VERTISSEMENT
N'endommagez pas les câbles ou ne les pincez pas lorsque
vous pliez ou dépliez le guidon.
21
Français
FR

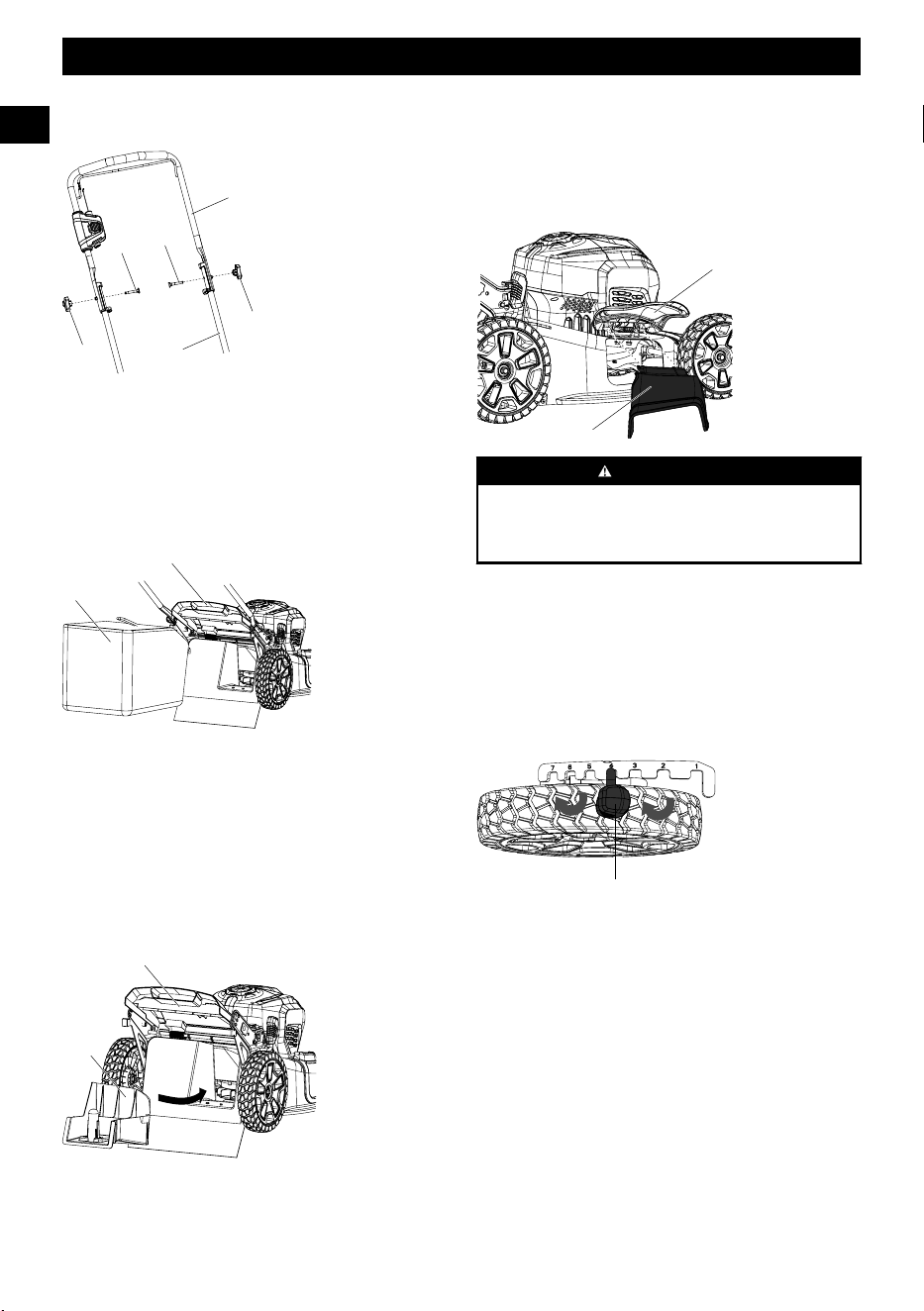

6.3 INSTALLEZ LA POIGNÉE
SUPÉRIEURE
3
4
4
2
5
5
1. Alignez les trous dans la poignée supérieure et dans la
poignée inférieure.
2.
Introduisez les boulons(5) dans les trous.
3. Serrez les boutons(4) sur les boulons(5).
4. Faites la même opération sur l'autre côté.
6.4 INSTALLEZ LE SAC ARRIÈRE
7
6
1. Retirez le bouchon de déchiquetage(8).
2.
Retirez la trappe d’éjection latérale(9).
3. Ouvrez et retenez la trappe d'éjection arrière(7).
4. Tenez le sac arrière(6) par sa poignée et engagez les
crochets dans la tige de porte.
5. Fermez la trappe d'éjection arrière(7).
6.5 INSTALLEZ LE BOUCHON DE
DÉCHIQUET
AGE
7
8
1. Retirez le sac arrière(6).
2. Ouvrez et retenez la trappe d'éjection arrière(7).
3. Tenez le bouchon de déchiquetage(8) par sa poignée et
insérez-le dans la goulotte d'éjection.
4.
Fermez la trappe d'éjection arrière(7).
6.6 INSTALLEZ LA TRAPPE
D’ÉJECTION LA
TÉRALE
10
9
A
TTENTION
Lorsque vous utilisez la trappe d’éjection latérale,
•
n’installez pas le sac arrière.
• laissez le bouchon de déchiquetage en place.
1. Ouvrez et retenez la trappe d'éjection latérale(10).
2. Alignez les recoins de la trappe d'éjection latérale(9) sous
la charnière.
3. Fermez la trappe d'éjection latérale(10).
6.7 RÉGLEZ LA HAUTEUR DE LA
LAME
La lame de la machine peut être réglée à différentes hauteurs.
11
1. Tirez le levier de réglage de la hauteur vers l'arrière pour
augmenter la hauteur de la lame.
2.
Tirez le levier de réglage de la hauteur vers l'avant pour
diminuer la hauteur de la lame.
22
Français
FR

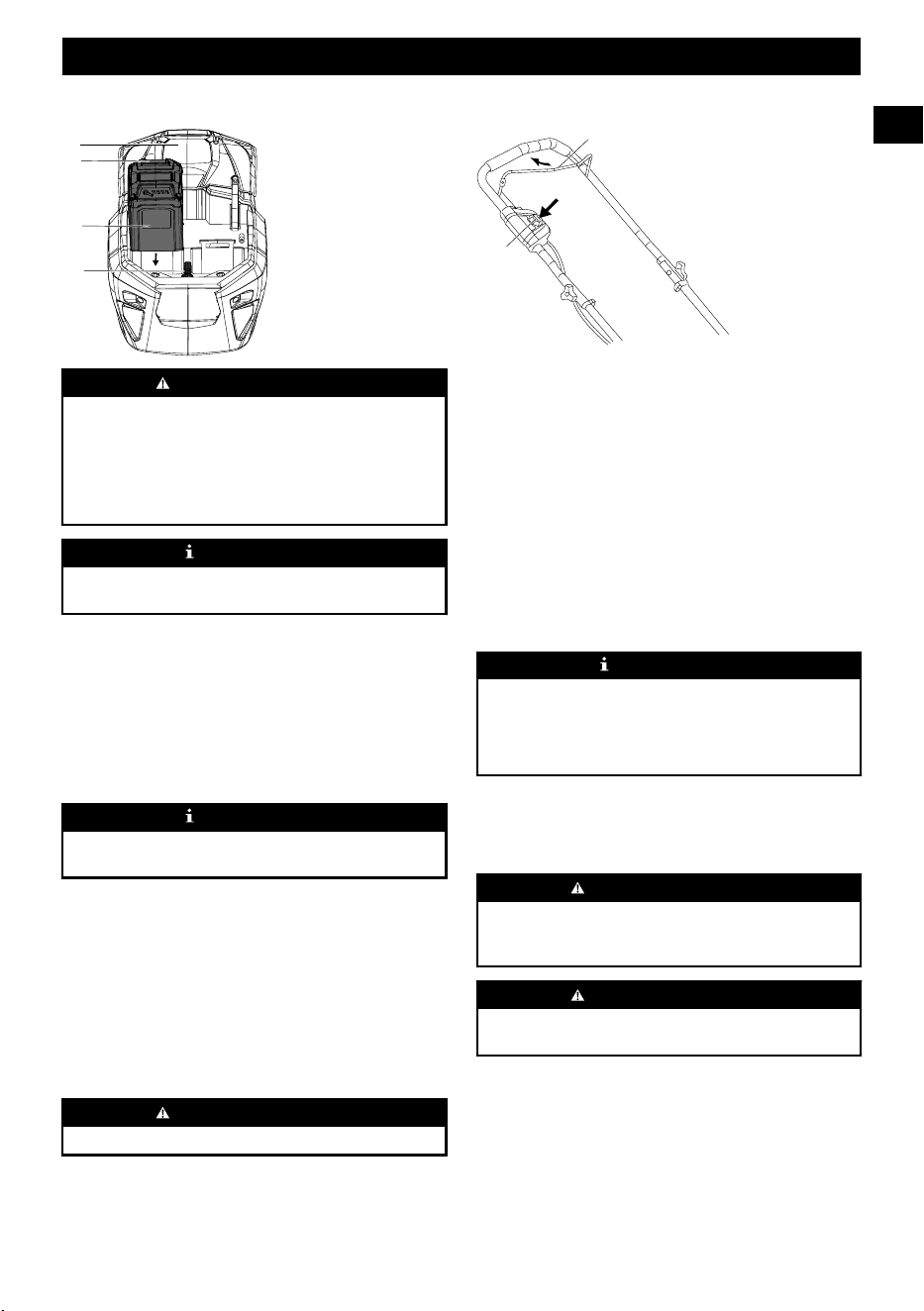

6.8 INSTALLEZ LE BLOC-BATTERIE
12
15
13
14
A
VERTISSEMENT
• Si le bloc-batterie ou le chargeur est endommagé,
remplacez-le, au besoin.
•
Arrêtez la machine et attendez que le moteur s'arrête
avant d'installer ou de retirer le bloc-batterie.
• Lisez, comprenez et suivez les instructions du manuel
de la batterie et du chargeur.
REMARQUE
La machine dispose d'un compartiment de stockage de la
batterie qui permet de ranger la batterie.
1. Ouvrez la trappe de la batterie(12).
2.
Alignez les nervures de levage du bloc-batterie(13) avec
les rainures du compartiment à piles.
3. Poussez le bloc-batterie(13) dans le compartiment jusqu'à
ce qu'il soit bien encliqueté.
4. Vous devriez entendre un clic lorsque le bloc-batterie sera
inséré correctement.
5. Fermez la trappe de la batterie.
REMARQUE
Le moteur ne démarre que lorsque vous insérez la clé de
sécurité.
6.9 RETIREZ LE BLOC-BATTERIE
1. Ouvrez la trappe de la batterie(12).
2.
Retirez la clé de sécurité(14).
3. Poussez et maintenez enfoncé le bouton de déblocage de
la batterie(15).
4. Retirez le bloc-batterie de la machine(13).
7 UTILISATION
A
VERTISSEMENT
Portez des lunettes de protection pendant l'utilisation.
7.1 DÉMARREZ LA MACHINE
16
17
1. Insérez la clé de sécurité.
2.
Appuyez sur le bouton de démarrage (16) et maintenez-le
enfoncé.
3. Pendant que vous maintenez le bouton de démarrage (16)
enfoncé, tirez l'interrupteur d'écartement (17) dans la
direction du guidon.
4. Une fois que la machine a démarré, vous pouvez relâcher
le bouton de démarrage (16).
Démarrage souple
Cette machine Li-ion dispose d'une fonction « démarrage
souple ».
Lorsque vous démarrez la machine, elle passe à pleine vitesse
après environ 3 secondes.
REMARQUE
Si la machine ne démarre pas, retirez le bloc-batterie et
examinez le carter de tondeuse pour vous en assurer :
•
pas d'herbe piégée sur la lame.
• la lame peut tourner librement à la main.

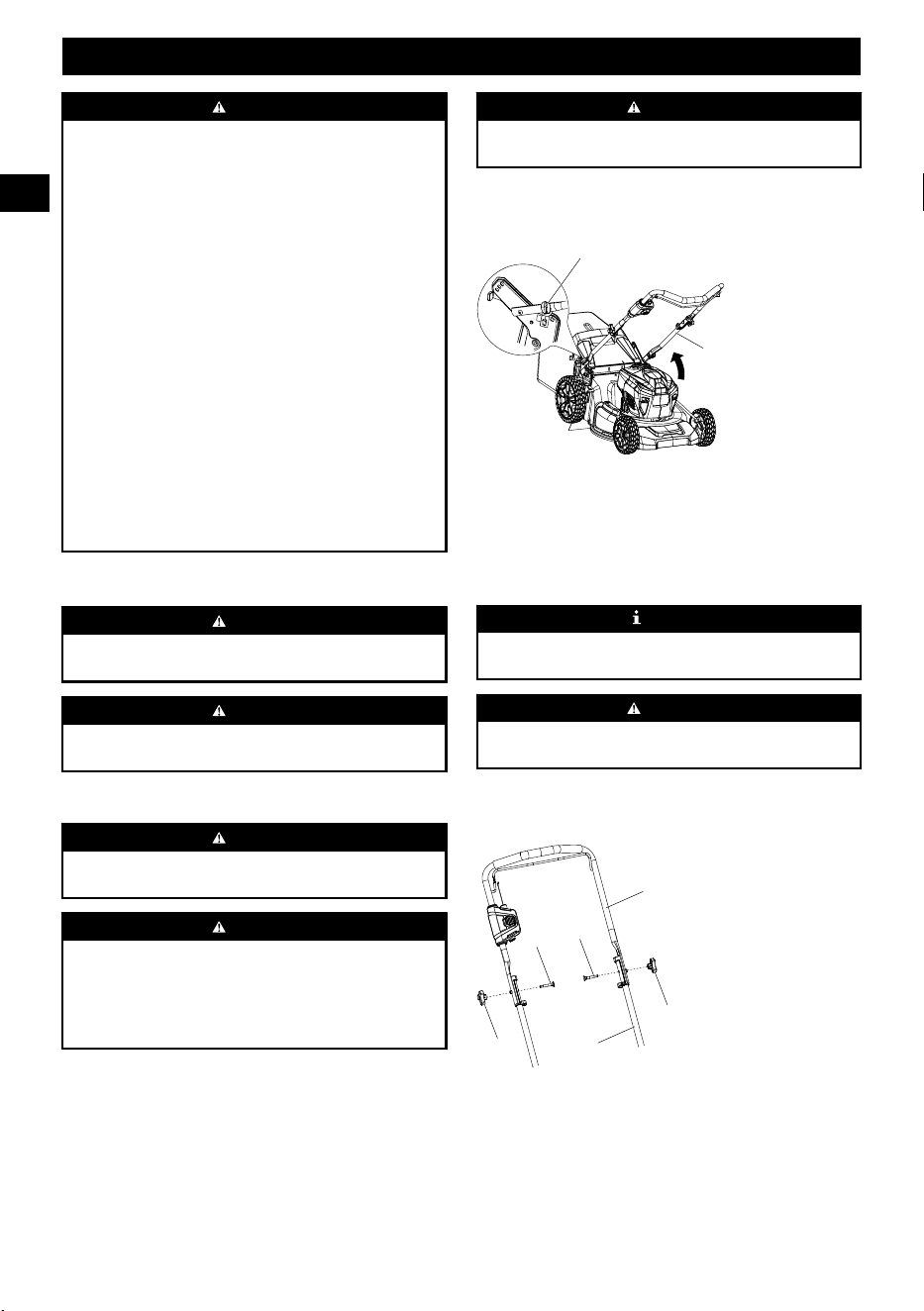

7.2 ARRÊTEZ LA MACHINE
1. Relâchez l'interrupteur d'arrêt d'urgence pour arrêter la
machine.
A
VERTISSEMENT
Attendez que les lames s'arrêtent complètement avant de
redémarrer la machine. N'éteignez pas et n'allumez pas
brusquement la machine.
A
VERTISSEMENT
Retirez toujours la clé de sécurité et le bloc-batterie après
avoir terminé le travail.
7.3 VIDER LE SAC ARRIÈRE
1. Arrêtez la machine.
2.
Retirez la clé de sécurité.
3. Retirez le bloc-batterie.
4. Ouvrez et retenez le couvercle d'éjection arrière.
23
Français
FR
5. Tenez le sac arrière par sa poignée et décrochez-le de la
barre de la porte.
6.
Fermez le couvercle d'éjection arrière.
7. Videz le sac arrière.
7.4 TRAVAILLEZ SUR LES PENTES
A
VERTISSEMENT
Ne tondez pas sur une pente inclinée à plus de 15°. Si vous
n'êtes pas à l'aise, ne tondez pas sur une pente.
• Ne changez pas de direction de haut en bas, ou vice-
versa, lorsque vous tondez sur une pente. Soyez prudent
lorsque vous changez la direction sur une pente.
•
Surveillez les trous, les ornières, les rochers et tout autres
objets cachés qui peuvent vous faire tomber. Retirez tous
les obstacles tels que les rochers et les branches d'arbre.
• Assurez-vous que vous êtes bien campé et en équilibre. Si
vous perdez l'équilibre, relâchez immédiatement la barre
de sécurité.
• Ne tondez pas près d'un dénivellement, d'un fossé ou du
rebord d'un talus.
7.5 CONSEILS SUR L'UTILISATION
• N'essayez pas de désactiver le fonctionnement du bouton
de démarrage ou de la barre de sécurité.
•
N'inclinez pas la machine lorsque vous la démarrez.
• Ne placez pas les mains ou les pieds à proximité ou en
dessous des pièces en mouvement.
• Gardez la trappe d'éjection arrière propre.
• Ne coupez l'herbe humide.
• Une hauteur de lame plus élevée est nécessaire pour un
gazon nouveau ou épais.
• Nettoyez le plateau de la tondeuse après chaque
utilisation. Enlevez les débris d'herbe coupée, les feuilles,
la saleté et autres débris.
8 ENTRETIEN
A
VERTISSEMENT
Retirez la clé de sécurité et la batterie de la machine avant
l'entretien.
A
VERTISSEMENT
Veillez à ce que le moteur et la batterie soient exempts
d'herbe, de feuilles ou d'un excès de graisse.
A
TTENTION
Utilisez seulement les pièces de rechange approuvées.
A
TTENTION
Évitez que les liquides de freins, l'essence et les matériaux à
base de pétrole ne viennent en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager le
plastique et le rendre inutilisable.
A
TTENTION
N'utilisez pas de solvants ou de détergents puissants sur le
boîtier ou les composants en plastique.
8.1 ENTRETIEN GÉNÉRAL
• Avant chaque utilisation, vérifiez que la machine ne
contient pas de pièces endommagées, manquantes ou
desserrées, telles que vis, écrous, boulons et capuchons.
•
Serrez correctement toutes les fixations et les capuchons.
• Nettoyez la machine avec un chiffon sec. N'utilisez pas de
l'eau.
8.2 REMPLACEZ LA LAME
A
VERTISSEMENT
Utilisez seulement les lames de rechange approuvées.
A
VERTISSEMENT
Portez des gants épais ou enroulez la lame avec un chiffon
lorsque vous la touchez.
1. Arrêtez la machine.
2.
Assurez-vous que les lames se sont complètement
arrêtées.
3. Retirez la clé de sécurité et le bloc-batterie.
4. Tournez la machine sur le côté.
5. Utilisez un morceau de bois pour empêcher le
mouvement de la lame.
6. Retirez la vis de fixation à l'aide d'une clé ou d'une
douille.
7. Retirez la lame.
8. Installez la nouvelle lame. Assurez-vous que les flèches
s'engagent dans les trous de la lame.
9. Placez la vis de montage et serrez-la.
8.3 ENTREPOSEZ LA MACHINE
• Retirez la clé de sécurité.
•
Retirez le(s) bloc-batterie(s).
• Nettoyez la machine avant de l'entreposer.
• Assurez-vous que le moteur n'est pas chaud lorsque vous
entreposez la machine.
• Assurez-vous que la machine n'a pas de pièces mal fixées
ou endommagées. Au besoin, suivez ces instructions :
• Remplacez les pièces endommagées.
• Serrez les boulon.
24
Français
FR
• Parlez à une personne d'un centre de service certifié.
•
Entreposez la machine dans un endroit sec.
• Assurez-vous que les enfants ne peuvent pas s'approcher
de la machine.
8.4 PLACEZ LA MACHINE SUR LE
CÔTÉ
18
1. Retirez le sac arrière.
2.
Tirez et tournez les boutons de la poignée de 90°.
3. Pliez la poignée.
4. Tournez les boutons de la poignée de 90° pour verrouiller
la poignée en position.
5. Placez la machine sur le côté et assurez-vous que les
touchent le plancher.
Interrupteur d’entreposage
La machine dispose d'un interrupteur d’entreposage qui
empêche sa mise en marche en position d’entreposage.
Il est nécessaire de retirer la clé de sécurité et le bloc-batterie
pour éviter un démarrage accidentel ou une utilisation non
autorisée. L'interrupteur d’entreposage ne remplace pas cette
fonction.
9 DÉPANNAGE
Problème Cause possible Solution
Le guidon n'est
pas bien installé.
Les écrous ne sont
pas bien enclench-
és.
Ajustez la hauteur
du guidon et assur
-
ez-vous que les
boutons et les bou-
lons sont alignés
correctement.
Problème Cause possible Solution
La machine ne dé-
marre pas.
La capacité de la
batterie est faible.
Rechargez le bloc-
batterie.
La barre de sécur-
ité défectueuse.
Remplacez la
barre de sécurité.
La clé de sécurité
n'est pas insérée.
Ouvrez la trappe
de la batterie et in-
sérez.
La machine coupe
l'herbe de manière
irrégulière.
Le gazon est rabo-
teux.
Inspectez la zone
de tonte.
La lame n'est pas
réglée à la bonne
hauteur
.
Placez les roues à
une hauteur plus
élevée.
La machine ne dé-
chiquette pas cor-
rectement.
Des débris d'herbe
humide s'accroche
au plateau.
Attendez jusqu'à
ce que l'herbe soit
sèche avant la
tonte.
Le bouchon de dé-
chiquetage est
manquant.
Installez le bou-
chon de déchiquet-
age.
La machine est
difficile à pousser.
L'herbe est trop
haute ou la hauteur
de la lame est trop
basse.
Augmentez la hau-
teur de la lame.
Le sac arrière et la
lame traînent dans
l'herbe épaisse.
Videz les débris
d'herbe humide du
sac arrière.
Il y a une forte vi-
bration dans la
machine.
La lame est désé-
quilibrée et usée.
Remplacez la
lame.
L'arbre du moteur
est tordu.
1. Arrêtez le mo-
teur.
2. Retirez la clé
de sécurité et
le bloc-batter-
ie.
3. Déconnectez
la source d'ali-
mentation.
4. Vérifiez
qu'elle n'est
pas endomma-
gée.
5. Réparez la
machine avant
de la redémar-
rer.
25
Français
FR
Problème Cause possible Solution
Le moteur s'arrête
pendant la tonte.
La hauteur de la
lame est trop
basse.
Augmentez la hau-
teur de la lame.
Le bloc-batterie
est déchar
gé.
Rechargez le bloc-
batterie.
Des débris d'herbe
humide s'accroche
au plateau ou à la
lame.
Retirez le bloc-
batterie et vérifiez
le plateau.
La température de
fonctionnement de
la machine est trop
élevée.
Laissez la machine
se refroidir.
* Si vous ne trouvez pas une solution à ces problèmes,
communiquez avec le centre de service.
10 DONNÉES TECHNIQUES
Voltage 40 V
Vitesse à vide 2800 RPM
Taille du pla-
teau
21"
Réglages de la
hauteur
1 3/8 - 3 3/4” (3,5 - 9,5 cm)
Fonctions Capacités de déchiquetage, d'ensachage
arrière et d’éjection latérale
Poids (sans
batterie)
27,88 kg (61,46 lbs.)
Batterie (mod-
èle)
2901319, BAF705, 29472 et autres séries
BAF
Chargeur (mod-
èle)
29482 et autres séries CAF
11 GARANTIE LIMITÉE
YEAR
A
N
S
AÑOS
LIMITED WARRANTY
GARANTIE LIMITÉE
GARANTÍA
LIMITADA
3
Greenworks garantit par la présente ce produit, à l'acheteur
original avec preuve d'achat, pour une période de trois (3) ans
contre tout défaut de matériaux, de pièces ou de main-
d'œuvre. Greenworks, à sa propre discrétion, réparera ou
remplacera toutes les pièces défectueuses, dans des conditions
normales d'utilisation, sans frais pour le client. Cette garantie
n'est valable que pour les appareils qui ont été utilisés à des
fins personnelles, qui n'ont pas été loués à des fins
industrielles ou commerciales et qui ont été entretenus
conformément aux instructions du manuel du propriétaire
fourni avec le produit neuf.
AR
TICLES NON COUVERTS PAR LA GARANTIE :
1. Toute pièce qui est devenue inopérante en raison d'une
mauvaise utilisation, d'une utilisation commerciale, d'un
abus, d'une négligence, d'un accident, d'un entretien
inapproprié ou d'une modification; ou
2. L'appareil, s'il n'a pas été utilisé et/ou entretenu
conformément au manuel du propriétaire; ou
3. Usure normale;
4. Articles d'entretien courant tels que lubrifiants, affûtage
des lames;
5. Détérioration normale du fini extérieur due à l'utilisation
ou à l'exposition.
ASSISTANCE TÉLÉPHONIQUE :
Le service de garantie est accessible en appelant notre ligne
d'assistance téléphonique sans frais, au 1-888-909-6757.
FRAIS DE TRANSPORT :
Les frais de transport pour le déplacement de tout équipement
motorisé ou accessoire sont à la charge de l'acheteur. Il
incombe à l'acheteur de payer les frais de transport pour toute
pièce retournée pour remplacement en vertu de la présente
garantie, à moins qu'un tel retour soit demandé par écrit par
Greenworks.
Adresse aux États-Unis : Adresse au Canada :
Greenworks Tools Greenworks Tools Canada Inc.
P.O. Box 1238 P.O. Box 93095, Newmarket,
Ontario
Mooresville, NC 28115 L3Y 8K3
26
Français
FR
12 VUE ÉCLATÉE
1
2
3
4
5
8
1
1
14
15
16
17
18
12
13
9
10
6
7
No. No de pièce Description Qté.
1 R0202089-00 Tête mécanique 1
2 R0201860-00 Clé de sécurité 1
3 RB341291179A Bouton/boulon de la partie supérieure de la poignée 2
4 RB332071179C Bouton de la partie inférieure de la poignée 2
5 R0202090-00 Ensemble du dispositif de contrôle supérieur 1
6 RB342011179 Protection arrière 1
7 RB341251179A Ensemble du couvercle arrière 1
8 R0202091-00 Levier de réglage de la hauteur 1
9 R0200227-00 Couvercle d’éjection latérale 1
10 RB341241179CA Goulotte d'éjection latérale 1
11 RB341351179B Bouchon de déchiquetage 1
12 RB312011560 Interrupteur d'entreposage 1
13 RB332101179C Ensemble du raccord de la partie inférieure de la poignée 2
14 R0200742-00 Ensemble de la lame 1
15 R0202092-00 Moteur 1
16 R0202093-00 Sac arrière 1
17 RB341271179A Ensemble de roue arrière 1
18 R0200662-00 Ensemble de roue avant 1
27
Français
FR
1 Descripción.......................................29
1.1 Finalidad.......................................................... 29
1.2 Perspectiva general..........................................29
2 Lea todas las instrucciones ............ 29
2.1 Niños y transeúntes .........................................29
2.2 Funcionamiento general.................................. 29
2.3 Funcionamiento en pendientes........................ 31
2.4 Servicio/Mantenimiento.................................. 32
3 Símbolos en el producto..................32
4 Niveles de riesgo.............................. 33
5 Eliminación de batería segura
para el medio ambiente...................33
6 Instalación........................................34
6.1 Desembalaje de la máquina............................. 34
6.2 Desplegado del asa inferior............................. 34
6.3 Instalación del asa superior .............................34
6.4 Instalación del recogehierba............................ 35
6.5 Instalación del tapón de mulching...................35
6.6 Instalación del conducto de descarga lateral... 35
6.7 Ajuste de la altura de la cuchilla......................35
6.8
Instalación de la batería................................... 35
6.9 Retirada de la batería....................................... 36
7 Funcionamiento...............................36
7.1 Puesta en marcha de la máquina......................36
7.2 Detención de la máquina ................................ 36
7.3 Vaciado del recogehierba.................................36
7.4 Funcionamiento en pendientes........................ 36
7.5 Consejos de funcionamiento............................37
8 Mantenimiento ................................37
8.1 Mantenimiento general....................................37
8.2 Sustitución de la cuchilla.................................37
8.3 Almacenamiento de la máquina...................... 37
8.4 Colocación de la máquina sobre un extremo...38
9 Solución de problemas.................... 38
10 Datos técnicos.................................. 39
11 Garantía limitada............................39
12 Vista despiezada.............................. 40
28
Español
ES
1 DESCRIPCIÓN
1.1 FINALIDAD
Esta máquina se utiliza para el corte de césped doméstico. La
cuchilla de corte debe estar paralela al suelo. Las cuatro
ruedas deben tocar el suelo al segar
.
1.2 PERSPECTIVA GENERAL
1
2
16
17
11
15
13
12
10
8
9
7
6
3
4
5
14
11
1
Mando del asa
2
Asa inferior
3
Asa superior
4
Mando
5
Perno
6
Recogehierba
7
Puerta de descarga trasera
8
Tapón de mulching
9
Conducto de descarga lateral
10
Puerta de descarga lateral
11
Palanca de ajuste de altura
12
Puerta de la batería
13
Batería
14
Llave de seguridad
15
Botón de desbloqueo de la batería
16
Botón de puesta en marcha
17
Interruptor de seguridad
2 LEA TODAS LAS
INSTRUCCIONES
PELIGRO
Esta máquina se ha construido para utilizarse de acuerdo
con las normas para un funcionamiento seguro que se
incluyen en este manual. Como con cualquier tipo de
equipo eléctrico, un descuido o un error por parte del
operario puede provocar lesiones graves. Esta máquina es
capaz de amputar manos y pies y de lanzar objetos. El
incumplimiento de las instrucciones de seguridad podría
provocar lesiones graves o incluso la muerte.
A
VISO
Cuando utilice cortacéspedes eléctricos, siempre deben
seguirse precauciones básicas de seguridad a fin de reducir
el riesgo de incendios, descar
gas eléctricas y lesiones
personales. Estas precauciones básicas incluyen lo
siguiente:
2.1 NIÑOS Y TRANSEÚNTES
Pueden producirse accidentes trágicos si el operario no está
alerta a la presencia de niños y transeúntes.
•
Mantenga la zona de funcionamiento libre de cualquier
persona, especialmente niños pequeños y mascotas.
• Tenga mucho cuidado al acercarse a esquinas ciegas,
portales, arbustos, árboles u otros objetos que puedan
ocultar su visión de un niño o un transeúnte. Mantenga a
los niños, los transeúntes, los ayudantes y las mascotas al
menos a 100 pies (30m) del cortacésped cuando esté en
funcionamiento. Detenga la máquina si alguien entra en
la zona.
• Nunca permita que niños menores de 14 utilicen un
cortacésped eléctrico. Los operarios de 14 años en
adelante deben leer y entender en su totalidad el manual
del operario y las normas de seguridad. Únicamente están
autorizadas a utilizar la máquina personas responsables
que estén familiarizadas con estas normas de
funcionamiento seguro.
2.2 FUNCIONAMIENTO GENERAL
• Lea detenidamente este manual del operario en su
totalidad antes de montar o utilizar esta máquina. Debe
leer
, entender y seguir todas las instrucciones en la
máquina y en los manuales antes del funcionamiento.
Familiarícese con los controles y el uso adecuado de esta
máquina antes del funcionamiento. Conserve este manual
para su consulta posterior y frecuente.
• No utilice el cortacésped para trabajos distintos del
previsto. El cortacésped se ha diseñado para realizar un
trabajo exclusivamente: cortar hierba.
• Nunca intente hacer un ajuste de altura de la rueda
mientras el motor esté en marcha.
• No fuerce el cortacésped; hará el trabajo mejor y con
mayor seguridad a la velocidad para la que se diseñó.
29
Español
ES
• No se estire, mantenga en todo momento una postura
adecuada y el equilibrio. Numerosas lesiones se producen
como resultado del paso del cortacésped sobre el pie
durante una caída debida a resbalones o tropiezos. En
caso de resbalar y caer pueden producirse lesiones
personales graves. Si siente que está perdiendo el
equilibrio, suelte la palanca de control inmediatamente y
la cuchilla dejará de girar en tres segundos.
•
Inspeccione exhaustivamente la superficie donde va a
utilizarse el cortacésped y elimine todas las piedras,
ramas, cables, huesos de perros y otros objetos extraños.
• Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
conectar a la batería y al coger o transportar el
cortacésped. El transporte del cortacésped con el dedo en
el interruptor o la conexión de un cortacésped que tiene el
interruptor activado fomenta los accidentes.
• Nunca tire del cortacésped hacia usted mientras camina.
Si debe hacer retroceder el cortacésped desde una pared u
obstrucción, primero mire hacia abajo y hacia atrás para
evitar tropezar, a continuación, siga estos pasos:
• Aléjese del cortacésped para extender totalmente los
brazos.
• Asegúrese de tener un buen equilibrio.
• Tire del cortacésped hacia atrás lentamente.
• Utilice los aparatos únicamente con las baterías
designadas específicamente. El uso de cualquier otra
batería puede dar lugar a un riesgo de lesiones e incendio.
Recargue solo con el cargador especificado por el
fabricante. Un cargador adecuado para un tipo de batería
puede dar lugar a un riesgo de incendio cuando se usa con
otra batería.
• Retire la batería del cortacésped antes de realizar ajustes,
cambiar accesorios o almacenarlo. Estas medidas de
seguridad preventivas reducen el riesgo de que el
cortacésped se ponga en marcha accidentalmente.
• Antes y durante el retroceso con el cortacésped, mire
hacia atrás y hacia abajo para ver si hay niños pequeños y
otras personas.
• No utilice el cortacésped bajo la influencia de alcohol o
drogas. Manténgase alerta y observe lo que está haciendo
en todo momento. Emplee el sentido común y no utilice
el cortacésped cuando esté cansado.
• Únicamente permita que utilicen la máquina operarios
responsables, con formación, familiarizados con las
instrucciones y físicamente capaces.
• No transporte pasajeros.
• No haga funcionar la máquina sin que todo el
recogehierba, el conducto de descarga u otros dispositivos
de seguridad estén colocados y funcionen correctamente.
Compruebe con frecuencia si hay signos de desgaste o
deterioro y sustituya según sea necesario.
• No siegue marcha atrás a menos que sea absolutamente
necesario.
• Lleve siempre gafas o anteojos de seguridad durante la
utilización y al realizar un ajuste o reparación para
proteger sus ojos. Los objetos proyectados que rebotan
pueden producir lesiones graves en los ojos. Lleve
siempre una máscara facial o antipolvo si se levanta
polvo durante el funcionamiento.
• Manténgase alejado en todo momento de la abertura de
descarga. No coloque las manos ni los pies cerca de las
piezas giratorias o debajo de la plataforma de corte. El
contacto con la cuchilla puede amputar manos y pies.
• Planifique su patrón de corte para evitar la descarga de
material hacia caminos, aceras, transeúntes y similares.
Asimismo, evite descargar material contra paredes u
obstrucciones, lo que puede hacer que el material
descargado rebote hacia el operario.
• Para ayudar a evitar la cuchilla o una lesión por un objeto
proyectado, permanezca en la zona del operario detrás de
las asas.
• Si falta la cubierta de descarga o si esta ha sufrido daños,
puede haber contacto con la cuchilla o lesiones por
objetos proyectados.
• Los objetos golpeados por la cuchilla del cortacésped
pueden producir lesiones graves a las personas. El césped
siempre debe examinarse detenidamente y deben
eliminarse todos los objetos antes de cada corte.
• Detenga la cuchilla cuando cruce senderos de grava,
aceras o caminos.
• Siga todas las instrucciones de carga y no cargue la
batería o el cortacésped fuera del intervalo de temperatura
especificado en las instrucciones. La carga incorrecta o a
temperaturas fuera del intervalo especificado puede dañar
la batería y aumentar el riesgo de incendio.
• Si el cortacésped golpea un objeto extraño, siga estos
pasos:
• Suelte el interruptor de seguridad para desacoplar el
motor.
• Retire la batería.
• Inspeccione si hay daños.
• Repare las piezas dañadas antes de volver a poner en
marcha y utilizar el cortacésped.
• Solicite a un técnico de reparación cualificado que realice
las tareas de servicio utilizando únicamente piezas de
repuesto idénticas. Esto garantizará el mantenimiento de
la seguridad del producto.
• Lleve indumentaria adecuada; no lleve ropa suelta ni
joyas que puedan quedar atrapadas en las piezas móviles.
Se recomienda el uso de guantes de seguridad y calzado
adecuado cuando se trabaje en el exterior. Lleve zapatos
de trabajo resistentes con suela dura y pantalones y
camisas ajustados. Se recomiendan camisas y pantalones
que cubran los brazos y piernas, así como zapatos con
punta de acero. Nunca utilice la máquina descalzo, con
sandalias o calzado resbaladizo o ligero (p. ej. de lona).
• No modifique ni intente reparar el cortacésped o la
batería (según corresponda), excepto según lo indicado en
las instrucciones de uso y cuidado.
• Lleve una protección capilar para sujetar el cabello largo.
• Evite los entornos peligrosos; no utilice el cortacésped en
lugares húmedos / mojados o si está lloviendo.
30
Español
ES
• Almacene el cortacésped inactivo en el interior. Cuando
no estén en uso, los aparatos deben almacenarse en el
interior
, en un lugar seco y alto o cerrado, fuera del
alcance de los niños. Retire siempre la batería del
cortacésped antes de almacenarlo.
• Siegue únicamente con luz diurna o con una buena
iluminación artificial. Camine, no corra durante la
utilización.
• Si el cortacésped empieza a vibrar de manera anormal,
detenga inmediatamente el motor, retire la batería y
compruebe la causa. Normalmente la vibración es una
advertencia de que el cortacésped no funciona
correctamente.
• Compruebe la bolsa con frecuencia en busca de deterioro
y desgaste, y sustituya las bolsas desgastadas. Compruebe
que las bolsas de repuesto cumplan las recomendaciones
o especificaciones del fabricante original.
• Antes de limpiar el cortacésped, desatascar o retirar la
bolsa de hierba, el inserto para mulching o el conducto de
descarga lateral, apague el motor y espere hasta que la
cuchilla se detenga por completo, posteriormente retire la
batería. La cuchilla de corte sigue girando durante unos
segundos después de apagar el motor. Nunca realice estas
funciones hasta que esté seguro de que la cuchilla ha
dejado de girar.
• Mantenga los filos de corte limpios y afilados para
garantizar el mejor rendimiento.
• Inspeccione periódicamente los dispositivos de seguridad
y los cables en busca de daños. En caso de daños, no haga
funcionar la unidad hasta que haya sido reparada por un
profesional de servicio técnico autorizado.
• Nunca utilice el cortacésped sin la cubierta de descarga
adecuada, la bolsa de hierba, el inserto para mulching, el
conducto de descarga lateral u otros dispositivos de
seguridad en su posición y funcionando. Nunca utilice el
cortacésped con dispositivos de seguridad dañados. En
caso contrario podrían producirse lesiones personales.
• Utilice únicamente las baterías y cargadores aprobados.
Las baterías y cargadores no aprobados pueden producir
daños en el cortacésped o lesiones al operario.
• No deseche la batería en el fuego. Las celdas podrían
incendiarse o explotar. Compruebe los códigos locales y
de tratamiento de residuos para obtener instrucciones
adecuadas de eliminación.
• Cuando la batería no esté en uso, manténgala alejada de
otros objetos metálicos como clips, monedas, llaves,
clavos, tornillos u otros objetos metálicos pequeños que
puedan hacer una conexión entre los terminales. El
cortocircuito de los terminales de la batería puede
provocar quemaduras o un incendio.
• No abra ni destruya la batería. Los electrolitos contenidos
dentro de la batería son corrosivos y pueden producir
daños en los ojos o la piel si se liberan. Puede ser tóxico
en caso de ingestión.
• Bajo condiciones abusivas, es posible que salga líquido
despedido de la batería; evite el contacto. Si se produce
un contacto accidental, aclare con agua. Si el líquido
entra en contacto con los ojos, acuda también al médico.
El líquido despedido de la batería puede provocar
irritación o quemaduras.
• No exponga una batería o un aparato al fuego ni a
temperaturas excesivas. La exposición al fuego o a una
temperatura superior a 130°C puede provocar una
explosión.
• Tenga cuidado al manipular las baterías para evitar un
cortocircuito con materiales conductores, como anillos,
pulseras, llaves, etc. La batería o el conductor puede
sobrecalentarse y producir quemaduras si se hace
contacto con dichos materiales.
• No utilice una batería o un aparato que haya sufrido
daños o modificaciones. Las baterías dañadas o
modificadas pueden exhibir un comportamiento
impredecible que puede dar lugar a un incendio, una
explosión o un riesgo de lesiones.
• Este aparato no debe ser utilizado por personas con una
discapacidad física, sensorial o mental, o que no tengan
experiencia ni conocimientos, a menos que hayan
recibido supervisión o instrucción sobre el uso del aparato
por una persona responsable de su seguridad.
2.3 FUNCIONAMIENTO EN
PENDIENTES
Las pendientes son un factor principal relacionado con los
accidentes por resbalones y caídas, que pueden provocar
lesiones graves. Durante el funcionamiento en pendientes, es
necesario tomar precauciones adicionales. Si no se siente
seguro en una pendiente, no la siegue.
Cosas que debe hacer:
•
En las pendientes debe segarse transversalmente; nunca
siegue hacia arriba y abajo. Extreme las precauciones
cuando cambie de dirección en pendientes.
• Este atento por si hubiera agujeros, raíces, piedras,
objetos ocultos o baches que puedan hacer que resbale o
tropiece. La hierba alta puede ocultar obstáculos. Elimine
todos los obstáculos como piedras y ramas de árboles.
• Asegúrese de tener un equilibrio estable. Si pierde el
equilibrio, suelte el interruptor inmediatamente.
Cosas que no debe hacer:
• Segar en pendientes excesivamente pronunciadas.
• Segar cerca de precipicios, zanjas o terraplenes; podría
perder el equilibrio.
• Segar en pendientes mayores de 15 grados.
• Segar sobre hierba mojada. Podría perder el equilibrio y
resbalar.
A
VISO
No siegue en pendientes con una inclinación superior a 15°.
Si no está cómodo, no siegue en una pendiente.
31
Español
ES
SUGERENCIA
En caso de un cortacésped autopropulsado, mantenga una
velocidad de autopropulsión baja cuando siegue en una
pendiente.
2.4 SERVICIO/MANTENIMIENTO
• Compruebe la cuchilla y los pernos de montaje del motor
(de la máquina) a intervalos frecuentes para verificar que
estén bien apretados.
•
Sustituya la cuchilla si está doblada o agrietada. Una
cuchilla desequilibrada provoca vibraciones que podrían
producir daños en la unidad de accionamiento del motor o
provocar lesiones personales.
• Mantenga todas las tuercas, los pernos y los tornillos
apretados para garantizar que el equipo esté en
condiciones seguras de funcionamiento.
• No lave con una manguera; evite que entre agua en el
motor y las conexiones eléctricas.
• Nunca retire ni manipule los dispositivos de seguridad.
Compruebe su correcto funcionamiento periódicamente.
Nunca haga nada para interferir con la función prevista de
un dispositivo de seguridad o para reducir la protección
proporcionada por un dispositivo de seguridad.
• Mantenga el cortacésped libre de hierba, hojas u otros
residuos acumulados. Deje que el cortacésped se enfríe
antes de almacenarlo.
• Nunca realice ajustes o reparaciones con el motor en
marcha.
• Retire siempre la batería de los cortacéspedes antes de
realizar tareas de ajuste, limpieza o reparación.
• Compruebe los componentes del recogehierba y la
protección de descarga con frecuencia y sustitúyalos por
piezas recomendadas por el fabricante, cuando sea
necesario.
• Afile una cuchilla desafilada por igual en cada extremo
para mantener el equilibrio.
• Mantenga las protecciones en su posición y en estado de
funcionamiento. Las cuchillas del cortacésped están
afiladas y pueden cortar. Envuelva las cuchillas o lleve
guantes y tenga especial cuidado al realizar tareas de
servicio.
• Limpie la cuchilla exhaustivamente y compruebe su
equilibrio apoyándola horizontalmente sobre un clavo
delgado por su orificio central. El clavo también debe
estar en posición horizontal. Si cualquiera de los
extremos de la cuchilla gira hacia abajo, retire algo de
metal del extremo pesado o inferior hasta que la cuchilla
esté equilibrada. Está equilibrada cuando ninguno de los
extremos cae.
• Utilice únicamente cuchillas de repuesto idénticas.
• Cuide el mantenimiento del cortacésped. Mantenga los
filos de corte afilados y limpios para obtener el mejor
rendimiento de forma segura. Siga las instrucciones para
la lubricación y el cambio de accesorios. Inspeccione
periódicamente el cable del cortacésped, y si está dañado,
haga que lo repare un centro de servicio técnico
autorizado.
•
Si se producen situaciones que no están cubiertas en este
manual, tenga cuidado y utilice el buen juicio o contacte
con el servicio al cliente para obtener asistencia.
• Nunca utilice el cortacésped sin las protecciones, placas u
otros dispositivos de protección de seguridad adecuados
en su posición.
• Antes de cada uso, examine la máquina para comprobar si
hay piezas dañadas, ausentes o sueltas como tornillos,
tuercas, pernos y tapas.
• Apriete correctamente todos los elementos de fijación y
las tapas.
• Limpie la máquina con un paño seco. No utilice agua.
El intervalo de temperatura ambiente recomendado:
Elemento Temperatura
Intervalo de temperatura de alma-
cenamiento del cortacésped
32°F (0°C) - 113°F
(45°C)
Intervalo de temperatura de funcio-
namiento del cortacésped
32°F (0°C) - 113°F
(45°C)
Intervalo de temperatura de carga
de la batería
39°F (4°C) - 104°F
(40°C)
Intervalo de temperatura de funcio-
namiento del car
gador
39°F (4°C) - 104°F
(40°C)
Intervalo de temperatura de alma-
cenamiento de la batería
32°F (0°C) - 113°F
(45°C)
Intervalo de temperatura de descar-
ga de la batería
32°F (0°C) - 113°F
(45°C)
3 SÍMBOLOS EN EL PRODUCTO
En esta herramienta pueden utilizarse algunos de los
siguientes símbolos. Le rogamos que los estudie y aprenda su
significado. La interpretación correcta de estos símbolos le
permitirá manejar la herramienta mejor y de manera más
segura.
Símbolo Nombre Explicación
V Voltios Tensión
A Amperios Corriente
Hz Hertzios
Frecuencia (ciclos por se-
gundo)
W Vatios Potencia
min Minutos Tiempo
/min Por minuto
Revoluciones, carreras, ve-
locidad de superficie, órbi-
tas, etc., por minuto
Corriente al-
terna
Tipo de corriente
32
Español
ES
Símbolo Nombre Explicación
Corriente con-
tinua
Tipo o una característica de
corriente
n
o
Velocidad sin
car
ga
Velocidad racional, sin car-
ga
Alerta de se-
guridad
Precauciones que afectan a
su seguridad.
Protección oc-
ular
Lleve siempre protección
ocular con protectores later
-
ales marcada para cumplir
la ANSI Z87.1 cuando uti-
lice este equipo.
ADVERTEN-
CIA --- Con-
diciones hú-
medas
No exponga el producto a la
lluvia o a condiciones de
humedad.
Lea el manual
del operario
Para reducir el riesgo de le-
siones, el usuario debe leer
y entender el manual del
operario antes de utilizar
este producto.
Mantenga los
dispositivos
de seguridad
No abra ni retire los dispo-
sitivos de seguridad mien-
tras la herramienta esté fun-
cionando.
Mire hacia
atrás cuando
retroceda
Mire hacia abajo y hacia
atrás en primer lugar para
evitar tropezar al retroceder
.
PELIGRO ---
Mantenga ale-
jados los pies
y las manos
Para reducir el riesgo de le-
siones, mantenga las manos
y los pies alejados de las
piezas giratorias. No utilice
a menos que la cubierta de
descar
ga o la bolsa de hier-
ba estén en su posición. En
caso de daños, sustituya in-
mediatamente.
PELIGRO ---
Mantenga ale-
jados a los
transeúntes
No corte el césped cuando
haya niños u otras personas
cerca.
PELIGRO ---
Proyección de
residuos
Retire los objetos que pue-
dan ser proyectados por la
cuchilla en cualquier direc-
ción. Lleve gafas de seguri-
dad.
PELIGRO ---
Riesgo en
pendientes
pronunciadas
Tenga mucho cuidado en
las pendientes. No siegue
en pendientes con una incli-
nación superior a 15 grados.
4 NIVELES DE RIESGO
Las siguientes indicaciones y significados tienen como fin
explicar los niveles de riesgo asociados a este producto.
SÍMBO-
LO
INDICACIÓN SIGNIFICADO
PELIGRO Indica una situación de peli-
gro inminente que, de no evi-
tarse, provocará lesiones
graves o incluso la muerte.
ADVERTEN-
CIA
Indica una situación de peli-
gro potencial que, de no evita-
rse, podría provocar lesiones
graves o incluso la muerte.
PRECAUCIÓN Indica una situación de peli-
gro potencial que, de no evita-
rse, puede provocar lesiones
leves o moderadas.
PRECAUCIÓN (Sin símbolo de alerta sobre
seguridad) Indica una situa-
ción que puede provocar da-
ños materiales.
5 ELIMINACIÓN DE BATERÍA
SEGURA P
ARA EL MEDIO
AMBIENTE
Los materiales tóxicos y corrosivos que figuran a
continuación se encuentran en las baterías utilizadas en esta
máquina: Ion de litio, un material tóxico.
A
VISO
Deseche todos los materiales tóxicos de una manera
especificada para evitar la contaminación del medio
ambiente. Antes de desechar una batería de ion de litio
dañada o agotada, contacte con la agencia local de
eliminación de residuos o con la agencia de protección
ambiental local para obtener información e instrucciones
específicas. Lleve las baterías a un centro de reciclaje o
eliminación local, certificado para la eliminación de ion de
litio.
33
Español
ES
A
VISO
Si la batería se agrieta o se rompe, con o sin fugas, no la
recar
gue ni la utilice. Deséchela y sustitúyala por una
batería nueva. ¡NO INTENTE REPARARLA! Para evitar
lesiones y riesgos de incendio, explosión o descarga
eléctrica, y para evitar daños al medio ambiente:
• Cubra los terminales de la batería con cinta adhesiva
resistente.
• NO intente retirar o destruir ninguno de los
componentes de la batería.
• NO intente abrir la batería.
• Si se produce una fuga, los electrolitos liberados son
corrosivos y tóxicos. NO deje que la solución entre en
contacto con los ojos o la piel, y no la ingiera.
• NO deseche estas baterías con la basura doméstica
normal.
• NO incinere.
• NO lleve las baterías a lugares donde formarán parte de
vertederos de residuos o flujos de residuos sólidos
urbanos.
• Llévelas a un centro de reciclaje o eliminación
certificado.
6 INSTALACIÓN
A
VISO
No utilice accesorios que no sean los recomendados por el
fabricante.
A
VISO
No coloque la llave de seguridad ni la batería hasta que no
haya finalizado el montaje de todas las piezas.
6.1 DESEMBALAJE DE LA MÁQUINA
A
VISO
Asegúrese de montar correctamente la máquina antes del
uso.
A
VISO
• Si las piezas de la máquina presentan daños, no utilice
la máquina.
•
Si no tiene todas las piezas, no utilice la máquina.
• Si faltan piezas o hay piezas dañadas, contacte con el
centro de servicio.
1. Abra el embalaje.
2.
Lea la documentación que se proporciona en la caja.
3. Retire todas las piezas sin montar de la caja.
4. Retire la máquina de la caja.
5. Deseche la caja y el material de embalaje de conformidad
con los reglamentos locales.
A
VISO
Por su seguridad personal, no inserte la batería antes de
haber montado la herramienta por completo.
6.2 DESPLEGADO DEL ASA
INFERIOR
1
2
1. Tire de los mandos del asa (1) y gírelos 90°.
2.
Despliegue el asa inferior (2).
3. Alinee los mandos de las asas en una de las tres
posiciones en los soportes.
4. Gire los mandos de las asas 90° hasta que encajen en los
orificios de los soportes.
NOT
A
Asegúrese de que los dos mandos de las asas estén en la
misma posición.
A
VISO
No dañe ni pellizque los cables cuando pliegue o despliegue
el asa.
6.3 INSTALACIÓN DEL ASA
SUPERIOR
3
4
4
2
5
5
1. Alinee los orificios del asa superior y el asa inferior.
2.
Introduzca los pernos (5) por los orificios.
3. Apriete los mandos (4) en los pernos (5).
4. Realice la misma operación en el otro lado.
34
Español
ES
6.4 INSTALACIÓN DEL
RECOGEHIERBA
7
6
1. Retire el tapón de mulching (8).
2.
Retire el conducto de descarga lateral (9).
3. Abra la puerta de descarga trasera (7) y sujétela.
4. Sostenga el recogehierba (6) por el asa y enganche los
ganchos en la varilla de la puerta.
5. Cierre la puerta de descarga trasera (7).
6.5 INSTALACIÓN DEL TAPÓN DE
MULCHING
7
8
1. Retire el recogehierba (6).
2.
Abra la puerta de descarga trasera (7) y sujétela.
3. Sujete el tapón de mulching (8) por su asa y colóquelo en
el conducto de descarga.
4. Cierre la puerta de descarga trasera (7).
6.6 INSTALACIÓN DEL CONDUCTO
DE DESCARGA LA
TERAL
10
9
PRECAUCIÓN
Cuando utilice el conducto de descarga lateral,
• no instale el recogehierba.
• mantenga instalado el tapón de mulching.
1. Abra la puerta de descarga lateral (10) y sujétela.
2. Alinee los huecos del conducto de descarga lateral (9)
debajo de la articulación.
3. Cierre la puerta de descarga lateral (10).
6.7 AJUSTE DE LA ALTURA DE LA
CUCHILLA
La máquina puede ajustarse a distintas alturas de cuchilla.
11
1. Tire hacia atrás de la palanca de ajuste de altura para
aumentar la altura de la cuchilla.
2.
Tire hacia delante de la palanca de ajuste de altura para
disminuir la altura de la cuchilla.
6.8 INSTALACIÓN DE LA BATERÍA
12
15
13
14
A
VISO
• Si la batería o el cargador ha sufrido daños, sustituya la
batería o el car
gador.
• Detenga la máquina y espere hasta que el motor se pare
antes de instalar o retirar la batería.
• Debe leer, conocer y seguir las instrucciones del manual
de la batería y el cargador.
NOT
A
La máquina tiene un compartimento de almacenamiento de
batería que ayuda a almacenar la batería.
1. Abra la puerta de la batería (12).
35
Español
ES
2. Alinee las nervaduras de elevación de la batería (13) con
las ranuras del compartimento de la batería.
3.
Introduzca la batería (13) en el compartimento de la
batería hasta que encaje en su posición.
4. Cuando escuche un clic, la batería está instalada.
5. Cierre la puerta de la batería.
NOT
A
El motor arranca solo cuando se introduce la llave de
seguridad.
6.9 RETIRADA DE LA BATERÍA
1. Abra la puerta de la batería (12).
2.
Retire la llave de seguridad (14).
3. Pulse y mantenga pulsado el botón de desbloqueo de la
batería (15).
4. Retire la batería (13) de la máquina.
7 FUNCIONAMIENTO
A
VISO
Lleve protección ocular durante el funcionamiento.
7.1 PUESTA EN MARCHA DE LA
MÁQUINA
16
17
1. Introduzca la llave de seguridad.
2.
Pulse y mantenga pulsado el botón de puesta en marcha
(16).
3. Mientras mantiene pulsado el botón de puesta en marcha
(16), tire del interruptor de seguridad (17) en la dirección
del manillar.
4. Una vez que la máquina esté en marcha, puede soltar el
botón de puesta en marcha (16).
Arranque suave
Esta máquina de ion de litio tiene una función de "arranque
suave".
Cuando enciende la máquina, alcanza la velocidad máxima
después de aproximadamente 3 segundos.
NOT
A
Si la máquina no se pone en marcha, retire la batería y
examine la plataforma del cortacésped para asegurarse de
que:
•
no haya hierba atrapada en la cuchilla.
• la cuchilla pueda girar libremente a mano.
7.2 DETENCIÓN DE LA MÁQUINA
1. Suelte el interruptor de seguridad para detener la
máquina.
A
VISO
Espere hasta que las cuchillas se detengan por completo
antes de volver a poner en marcha la máquina. No apague y
encienda la máquina rápidamente.
AVISO
Retire siempre la llave de seguridad y la batería tras
finalizar el trabajo.
7.3 VACIADO DEL RECOGEHIERBA
1. Detenga la máquina.
2.
Retire la llave de seguridad.
3. Retire la batería.
4. Abra la puerta de descarga trasera y sujétela.
5. Sostenga el recogehierba por el asa y desengánchelo de la
varilla de la puerta.
6. Cierre la puerta de descarga trasera.
7. Vacíe el recogehierba.
7.4 FUNCIONAMIENTO EN
PENDIENTES
A
VISO
No siegue en pendientes con una inclinación superior a 15°.
Si no está cómodo, no siegue en una pendiente.
• No suba y baje en una pendiente, siegue transversalmente
la superficie de la misma. T
enga cuidado al cambiar de
dirección en una pendiente.
• Supervise los orificios, surcos, piedras y otros objetos
ocultos que pueden hacer que se caiga. Elimine todos los
obstáculos como piedras y ramas de árboles.
• Asegúrese de tener un equilibrio estable. Si pierde el
equilibrio, suelte el interruptor de seguridad
inmediatamente.
• No siegue cerca de precipicios, zanjas o terraplenes.
36
Español
ES
7.5 CONSEJOS DE
FUNCIONAMIENT
O
• No intente anular el funcionamiento del botón de puesta
en marcha o el interruptor de seguridad.
• No incline la máquina cuando la ponga en marcha.
• No ponga las manos ni los pies cerca o debajo de las
piezas giratorias.
• Mantenga limpio el conducto de descarga.
• No corte hierba mojada.
• Es necesaria una mayor altura de la cuchilla para césped
nuevo o denso.
• Limpie la parte inferior de la plataforma del cortacésped
después de cada uso. Retire los recortes de hierba, las
hojas, la suciedad y otros residuos.
8 MANTENIMIENTO
A
VISO
Retire la llave de seguridad y la batería de la máquina antes
de realizar tareas de mantenimiento.
A
VISO
Mantenga el motor y la batería libres de hierba, hojas o un
exceso de grasa.
PRECAUCIÓN
Utilice únicamente piezas de repuesto aprobadas.
PRECAUCIÓN
No permita que líquidos de frenos, gasolina y otros
derivados del petróleo toquen las piezas de plástico. Las
sustancias químicas pueden dañar el plástico y hacer que
quede inservible.
PRECAUCIÓN
No utilice disolventes o detergentes fuertes en la carcasa o
los componentes de plástico.
8.1 MANTENIMIENTO GENERAL
• Antes de cada uso, examine la máquina para comprobar si
hay piezas dañadas, ausentes o sueltas como tornillos,
tuercas, pernos y tapas.
•
Apriete correctamente todos los elementos de fijación y
las tapas.
• Limpie la máquina con un paño seco. No utilice agua.
8.2 SUSTITUCIÓN DE LA CUCHILLA
A
VISO
Utilice únicamente cuchillas de repuesto aprobadas.
A
VISO
Lleve guantes gruesos o enrolle un trapo alrededor de la
cuchilla cuando la toque.
1. Detenga la máquina.
2. Asegúrese de que la cuchilla se detenga por completo.
3. Retire la llave de seguridad y la batería.
4. Apoye la máquina sobre un lateral.
5. Utilice un trozo de madera para impedir el movimiento de
la cuchilla.
6. Retire el tornillo de montaje con una llave o una llave de
tubo.
7. Retire la cuchilla.
8. Instale la cuchilla nueva. Asegúrese de que las flechas se
acoplen en los orificios de la cuchilla.
9. Coloque el tornillo de montaje y apriételo.
8.3 ALMACENAMIENTO DE LA
MÁQUINA
• Retire la llave de seguridad.
•
Retire la(s) batería(s).
• Limpie la máquina antes del almacenamiento.
• Asegúrese de que el motor no esté caliente cuando
almacene la máquina.
• Asegúrese de que la máquina no tenga piezas sueltas o
dañadas. Si es necesario, siga estas instrucciones:
• Sustituya las piezas dañadas.
• Apriete los pernos.
• Hable con una persona de un centro de servicio
aprobado.
• Almacene la máquina en una zona seca.
• Asegúrese de que los niños no puedan acercarse a la
máquina.
37
Español
ES
8.4 COLOCACIÓN DE LA MÁQUINA
SOBRE UN EXTREMO
18
1. Retire el recogehierba.
2.
Tire de los mandos del asa y gírelos 90°.
3. Pliegue el asa.
4. Gire los mandos del asa 90° para bloquear el asa en su
posición.
5. Coloque la máquina sobre un extremo y asegúrese de que
los soportes toquen el suelo.
Interruptor de almacenamiento
La máquina tiene un interruptor de almacenamiento que
impide su puesta en marcha en la posición de
almacenamiento.
Es necesario quitar la llave de seguridad y la batería para
evitar la puesta en marcha accidental o el uso no autorizado.
El interruptor de almacenamiento no sustituye a esta función.
9 SOLUCIÓN DE PROBLEMAS
Problema Posible causa Solución
El asa no está en
posición.
Los pernos no se
han acoplado cor
-
rectamente.
Ajuste la altura del
asa y asegúrese de
que los mandos y
los pernos se hay-
an alineado cor-
rectamente.
Problema Posible causa Solución
La máquina no se
pone en marcha.
La capacidad de la
batería está baja.
Cargue la batería.
El interruptor del
asa está defectuo-
so.
Sustituya el inter-
ruptor del asa.
La llave de seguri-
dad no se ha intro-
ducido.
Introduzca la llave
de seguridad.
La máquina corta
la hierba irregular
-
mente.
El césped es
agreste.
Examine la super-
ficie de segado.
La altura de la cu-
chilla no se ha
ajustado correcta-
mente.
Ajuste la altura de
cuchilla/corte a
una posición más
alta.
La función de
mulching de la
máquina no se re-
aliza correcta-
mente.
Hay recortes de hi-
erba mojada ad-
heridos a la plata-
forma.
Espere hasta que
la hierba se seque
antes de segar.
Falta el tapón de
mulching.
Instale el tapón de
mulching.
Es difícil empujar
la máquina.
La hierba está de-
masiado alta o la
altura de la cuchil-
la es demasiado
baja.
Aumente la altura
de cuchilla/corte.
El recogehierba y
la cuchilla arras-
tran cuando se tra-
baja en hierba den-
sa.
Vacíe los recortes
de hierba del reco-
gehierba.
Hay una vibración
elevada en la má-
quina.
La cuchilla está
desequilibrada y
desgastada.
Sustituya la cu-
chilla.
El eje del motor
está doblado.
1. Detenga el
motor.
2. Retire la llave
de seguridad y
la batería.
3. Inspeccione si
hay daños.
4. Repare la má-
quina antes de
volver a po-
nerla en
marcha.
38
Español
ES
Problema Posible causa Solución
La máquina se de-
tiene durante el se-
gado.
La altura de la cu-
chilla es demasia-
do baja.
Aumente la altura
de cuchilla/corte.
La batería se ha
agotado.
Cargue la batería.
Hay recortes de hi-
erba adheridos a la
plataforma o a la
cuchilla.
Retire la batería y
compruebe la pla-
taforma.
La temperatura de
funcionamiento de
la máquina es de-
masiado alta.
Deje enfriar la má-
quina.
* Si no puede encontrar la solución a estos problemas, vaya al
centro de servicio.
10 DATOS TÉCNICOS
Tensión 40 V
Velocidad sin
car
ga
2800 RPM
Tamaño de pla-
taforma
21"
Ajustes de al-
tura
1 3/8 - 3 3/4” (3,5 - 9,5 cm)
Funciones Capacidades de mulching, bolsa trasera y
descarga lateral
Peso (sin bate-
ría)
27,88 kg (61,46 lbs.)
Modelo de ba-
tería
2901319, BAF705, 29472 y otras series
BAF
Modelo de car-
gador
29482 y otras series CAF
11 GARANTÍA LIMITADA
YEAR
A
N
S
AÑOS
LIMITED WARRANTY
GARANTIE LIMITÉE
GARANTÍA
LIMITADA
3
Por la presente Greenworks garantiza este producto, al
comprador original con el comprobante de compra, durante
un periodo de tres (3) años frente a defectos en materiales,
piezas o mano de obra. A su entera discreción
Greenworks
reparará o sustituirá cualquiera y todas las piezas que resulten
ser defectuosas, con un uso normal, sin coste alguno para el
cliente. Esta garantía es válida únicamente para unidades que
se hayan utilizado para uso personal que no han sido
compradas o alquiladas para uso industrial/comercial y cuyo
mantenimiento se ha realizado de acuerdo con las
instrucciones del manual del propietario suministrado con el
producto nuevo.
AR
TÍCULOS NO CUBIERTOS POR LA GARANTÍA:
1. Cualquier pieza que no funcione debido a mal uso, uso
comercial, abuso, negligencia, accidente, mantenimiento
inadecuado o alteración; o
2. La unidad, si no ha sido utilizada o mantenida de acuerdo
con el manual del propietario; o
3. Desgaste normal;
4. Artículos de mantenimiento de rutina tales como
lubricantes, afilado de cuchillas;
5. Deterioro normal del acabado exterior debido al uso o la
exposición.
LÍNEA DE ASISTENCIA TELEFÓNICA:
Puede contactar con el servicio de garantía llamando a
nuestra línea de asistencia telefónica gratuita a
1-888-909-6757.
COSTES DE TRANSPORTE:
Los costes de transporte por el desplazamiento de cualquier
unidad o accesorio de equipos eléctricos son responsabilidad
del comprador. Es responsabilidad del comprador pagar los
costes de transporte de cualquier pieza enviada para su
sustitución bajo esta garantía, a menos que dicha devolución
sea solicitada por escrito por Greenworks.
Dirección en EE.UU.: Dirección en Canadá:
Greenworks Tools Greenworks Tools Canada, Inc.
P.O. Box 1238 P.O. Box 93095, Newmarket,
Ontario
Mooresville, NC 28115 L3Y 8K3
39
Español
ES
12 VISTA DESPIEZADA
1
2
3
4
5
8
1
1
14
15
16
17
18
12
13
9
10
6
7
Nº Nº pieza Descripción Cant.
1 R0202089-00 Cabezal 1
2 R0201860-00 Llave de seguridad 1
3 RB341291179A Mando/perno de asa superior 2
4 RB332071179C Mando de asa inferior 2
5 R0202090-00 Conjunto de control de superior 1
6 RB342011179 Protección trasera 1
7 RB341251179A Conjunto de cubierta trasera 1
8 R0202091-00 Palanca de ajuste de altura 1
9 R0200227-00 Cubierta de descarga lateral 1
10 RB341241179CA Conducto de descarga lateral 1
11 RB341351179B Tapón de mulching 1
12 RB312011560 Interruptor de almacenamiento 1
13 RB332101179C Conjunto de conexión de asa inferior 2
14 R0200742-00 Conjunto de cuchilla 1
15 R0202092-00 Motor 1
16 R0202093-00 Recogehierba 1
17 RB341271179A Conjunto de rueda trasera 1
18 R0200662-00 Conjunto de rueda delantera 1
40
Español
ES
