Greenworks 82SN24D 82V 24" Cordless Snow Blower Tool User Manual

82SN24D

SNB408

www.greenworkscommercial.com

www.shopgreenworksgear.com

1 Descritpion...................................4

1.1 Purpose...................................................... 4

1.2 Overview.................................................... 4

2 General appliance safety

warnings.......................................4

3 Recommended ambient

temperature range:......................6

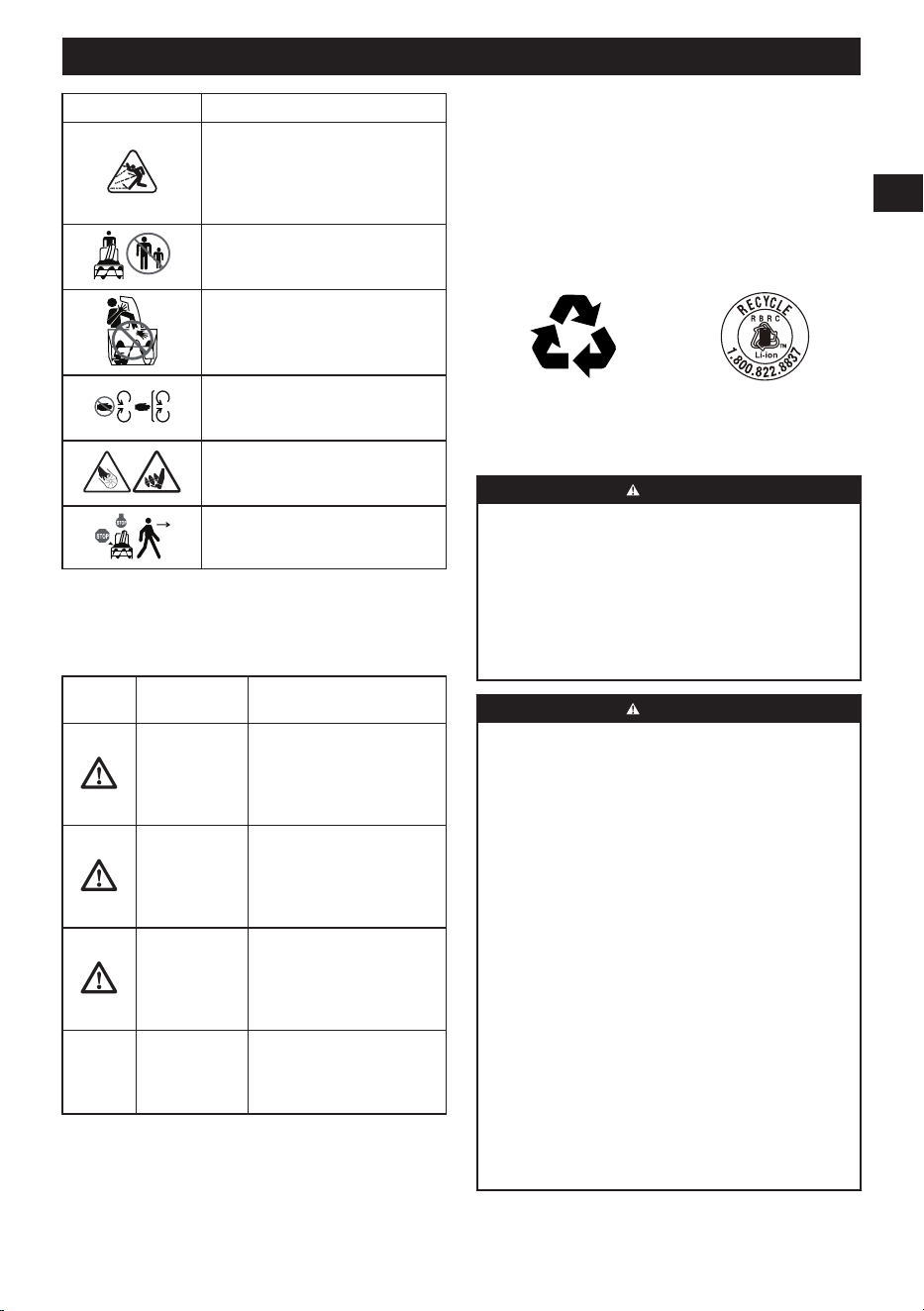

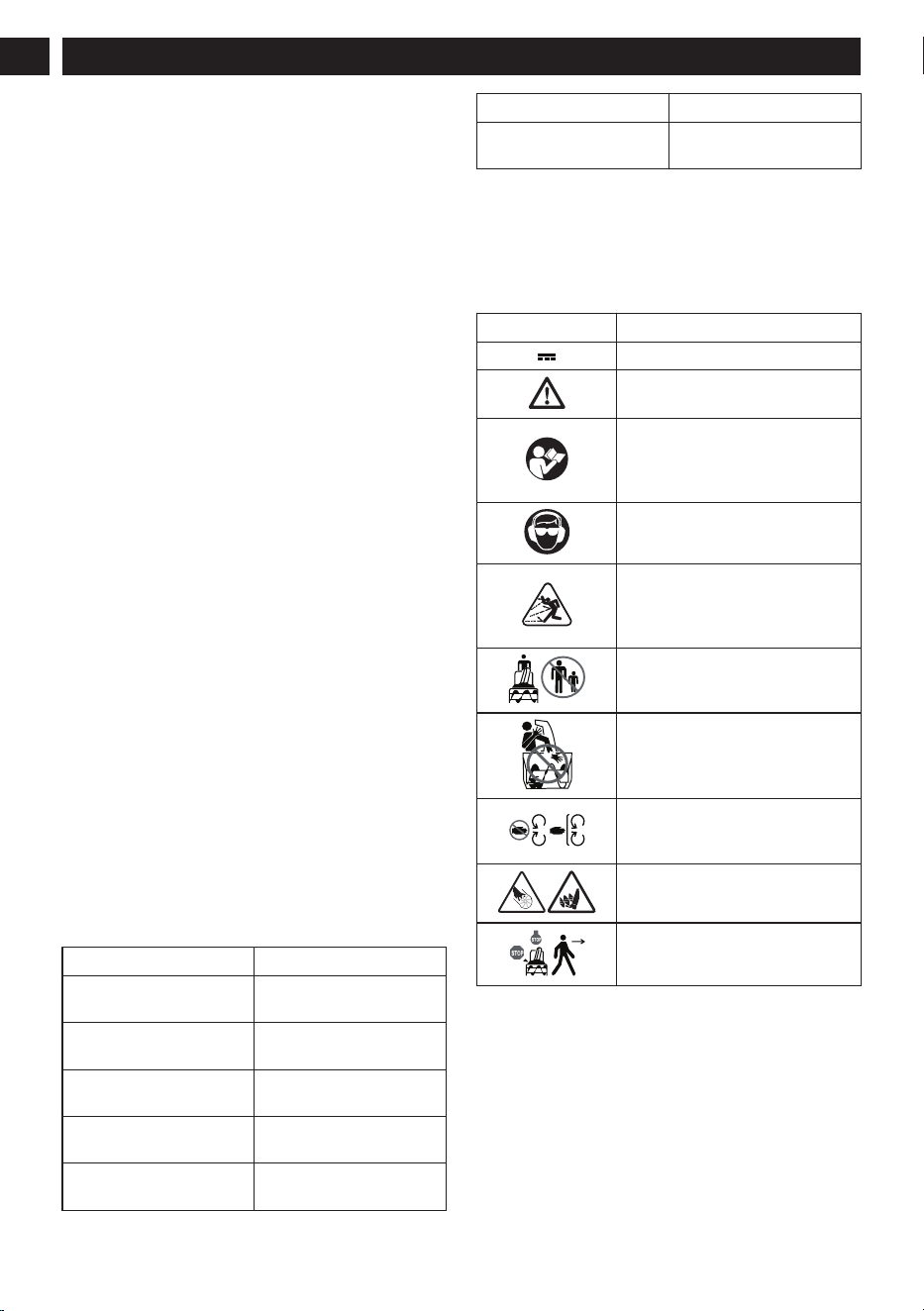

4 Symbols on the product............. 6

5 Risk levels....................................6

6 Service..........................................7

7 Environmentally safe battery

disposal........................................7

8 Proposition 65............................. 7

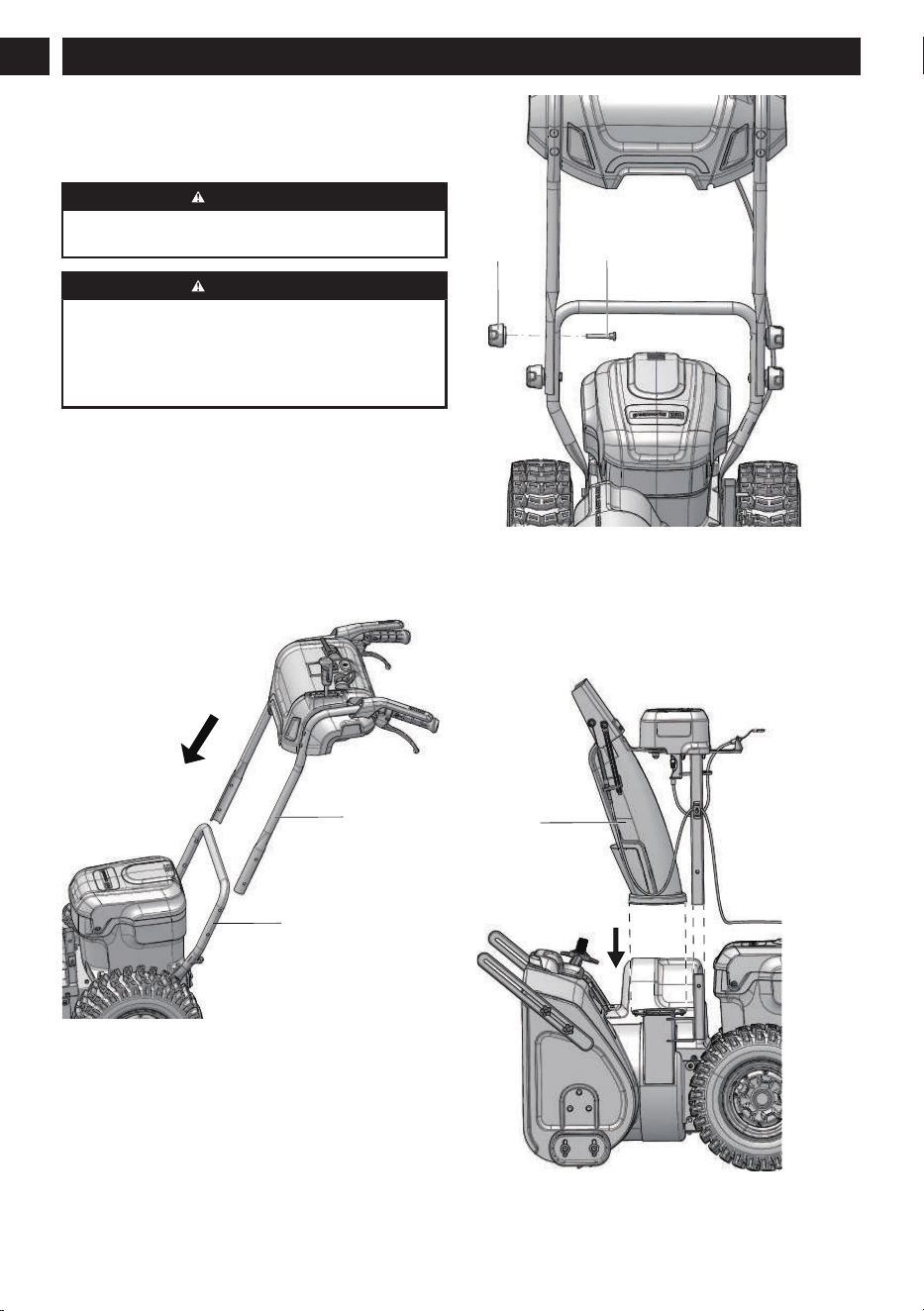

9 Installation................................... 7

9.1 Unpack the machine...................................8

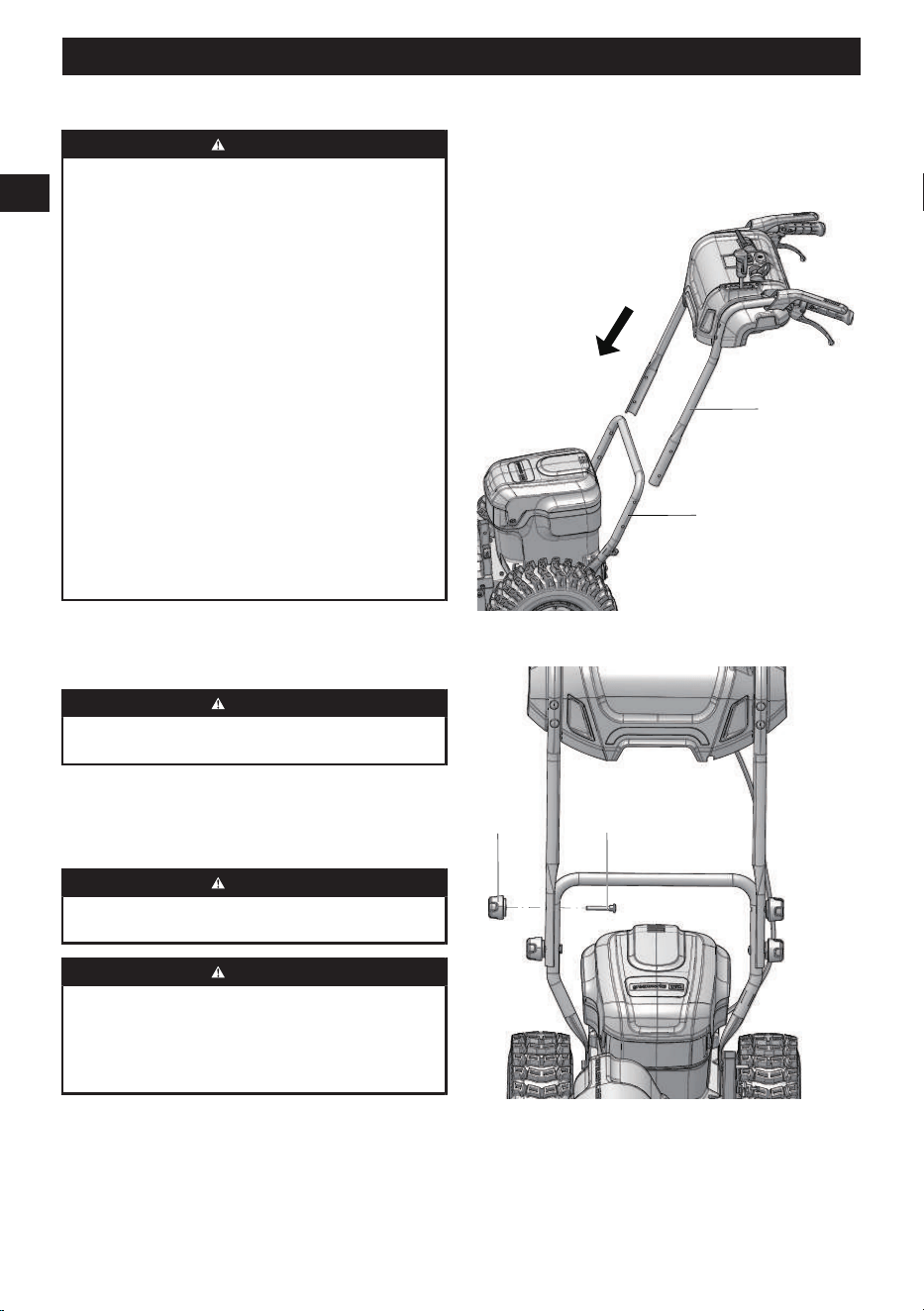

9.2 Install the upper handle.............................. 8

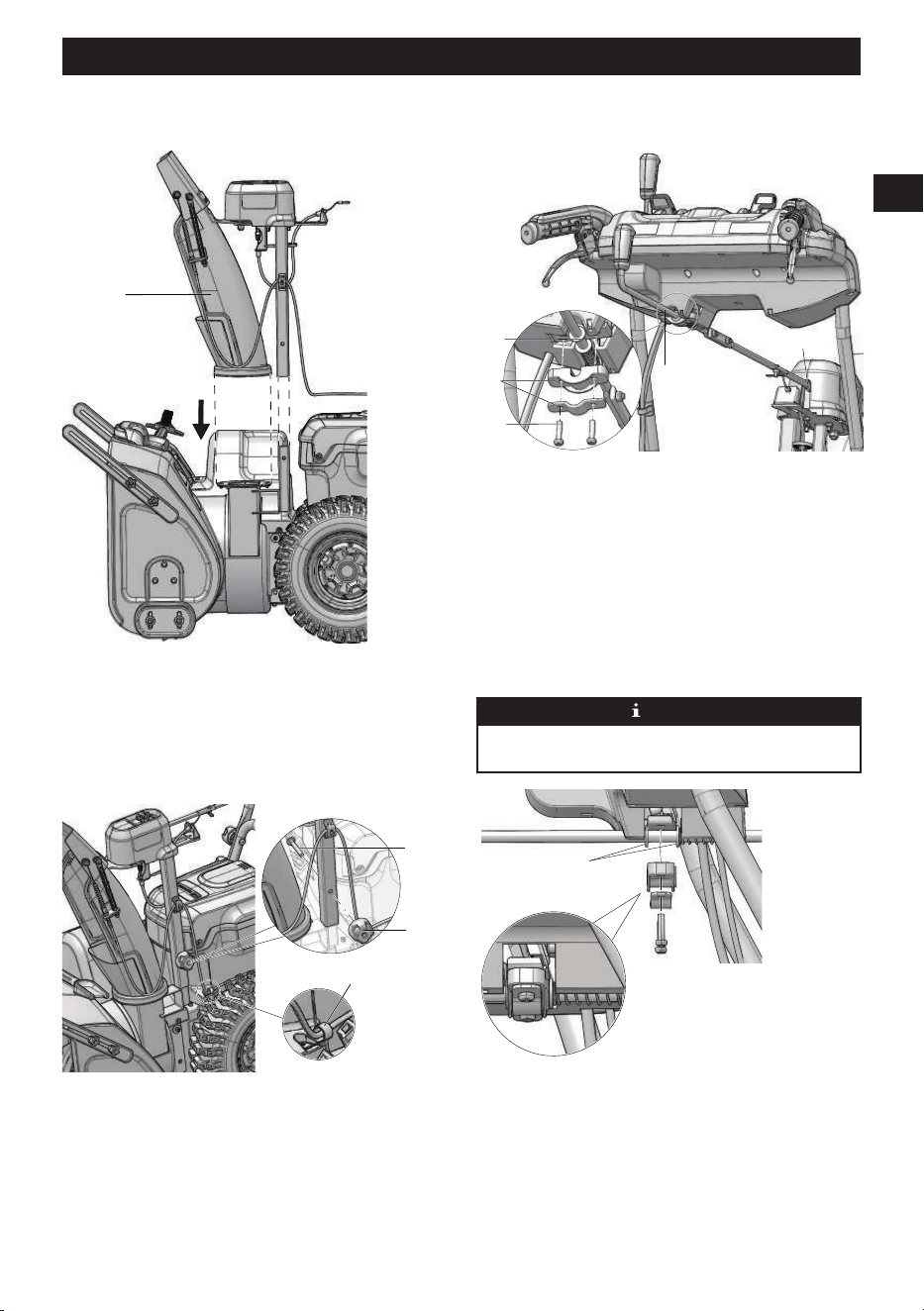

9.3 Install the discharge chute..........................8

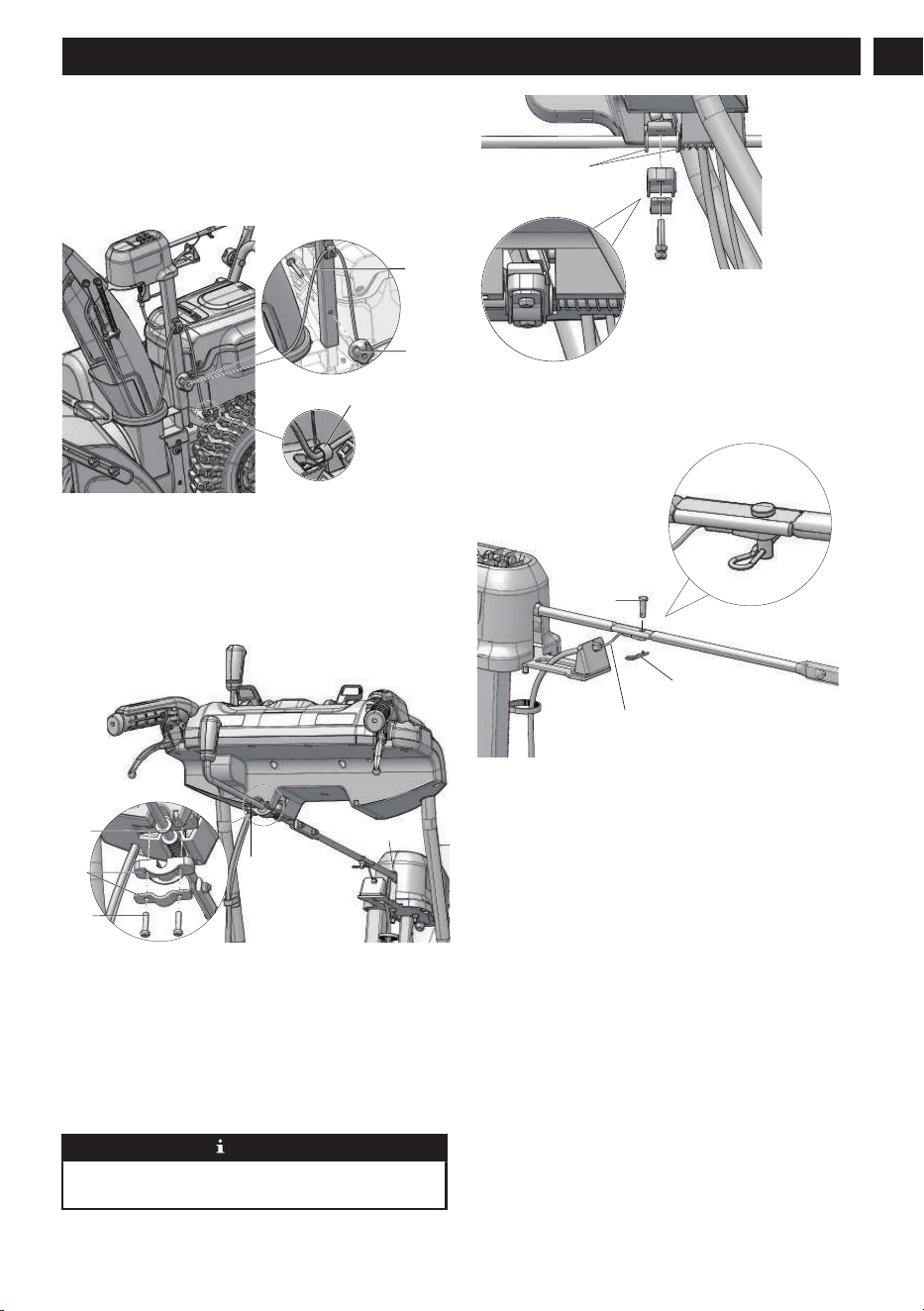

9.4 Install the chute control rod........................ 9

9.5 Install the battery pack............................. 10

9.6 Remove the battery pack......................... 10

10 Operation................................... 10

10.1 Cold weather operation............................ 10

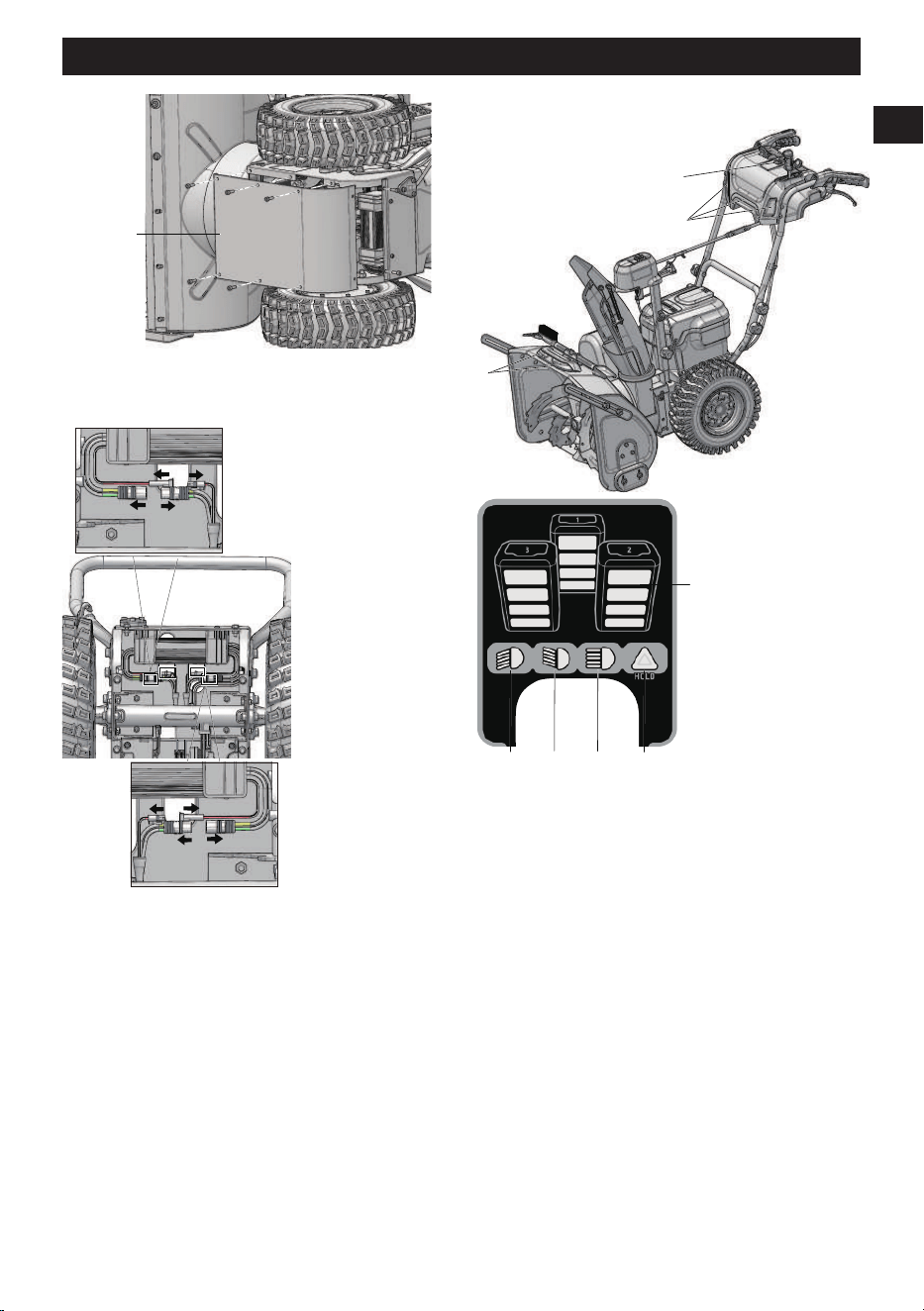

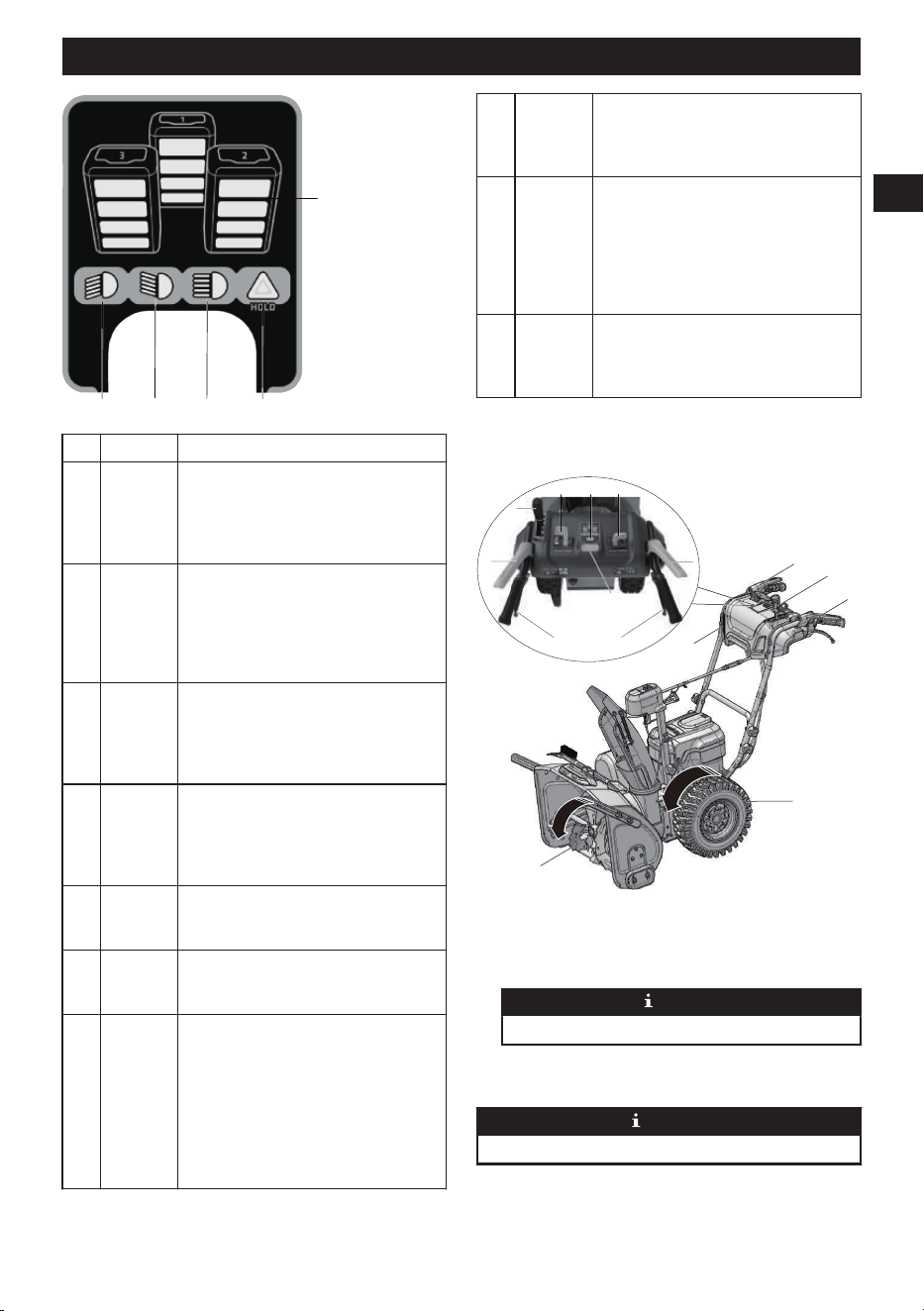

10.2 Know the control panel.............................10

10.3 Start and stop the auger/impeller............. 11

10.4 Adjust the auger speed.............................11

10.5 Self propelled drive mode.........................12

10.6 Start auger and self-propelled drive at

the same time...........................................12

10.7 Lock self-propelled drive paddle and

auger engagement paddle with one

hand......................................................... 12

10.8 Manually move the machine.....................12

10.9 LED headlights......................................... 13

10.10Adjust the discharge chute.......................14

10.11Adjust the chute deflector.........................15

10.12Operation tips...........................................15

11 Maintenance...............................15

11.1 General maintenance............................... 15

11.2 Clear the clogged chute........................... 16

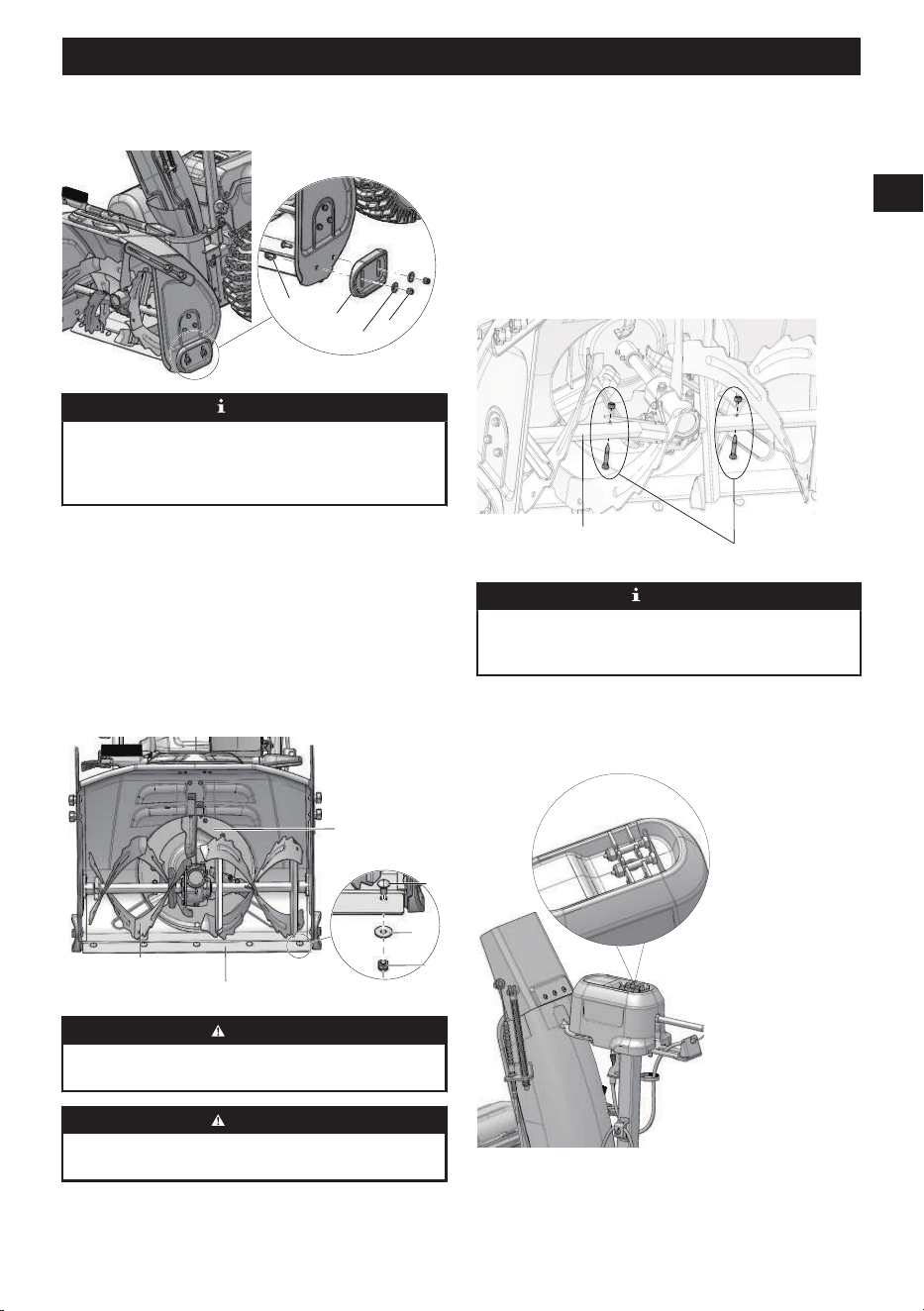

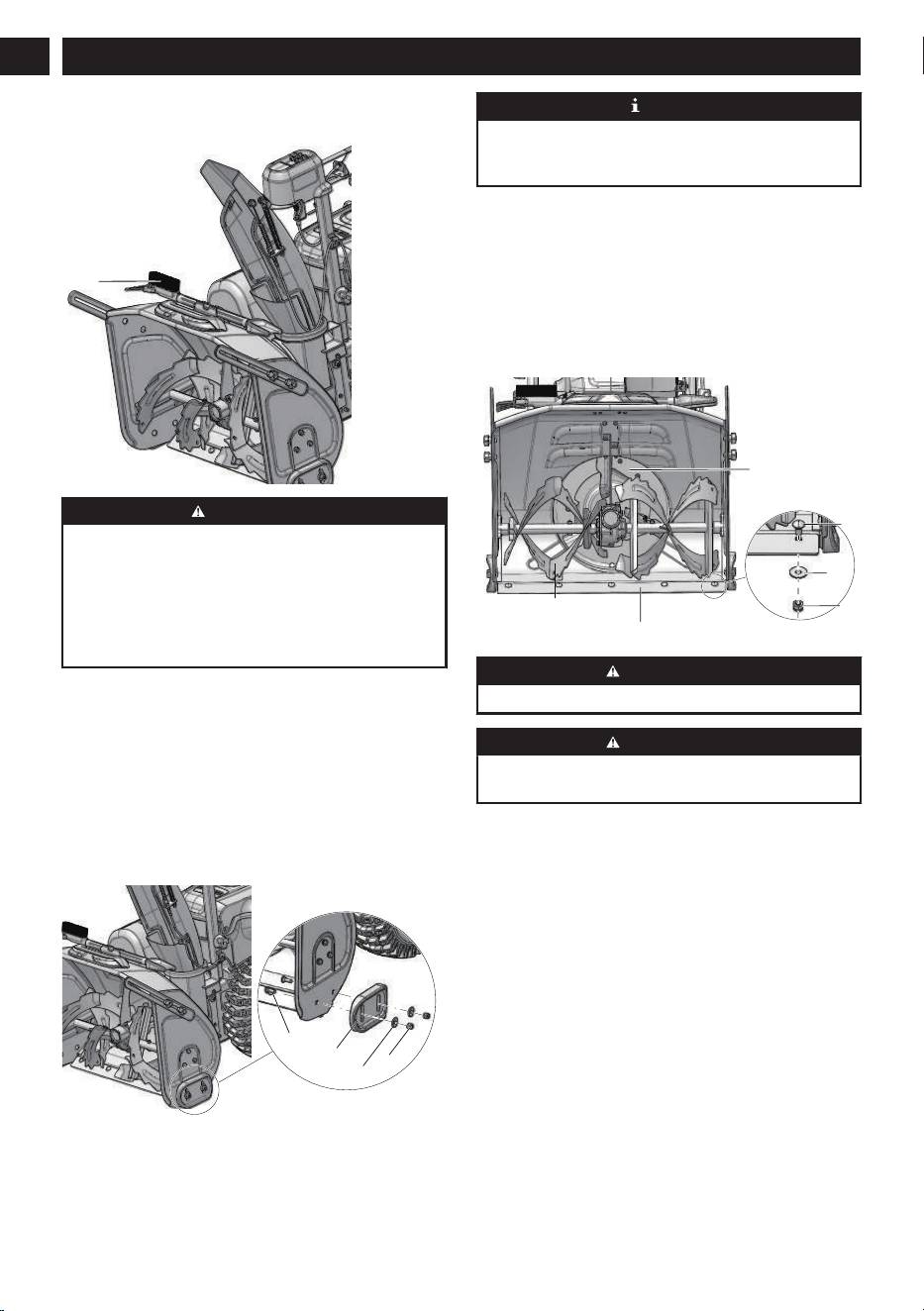

11.3 Replace the skid shoes............................ 16

11.4 Replace the scraper plate........................ 16

11.5 Replace the safety pin..............................17

11.6 Replace the drift cutter............................. 17

11.7 Store the machine.................................... 17

12 Troubleshooting........................ 18

13 Technical data............................18

14 Limited warranty........................18

English

1 DESCRITPION

1.1 PURPOSE

This product has been designed and built to remove

and clear away snow from pavements, drives and other

ground-level surfaces.

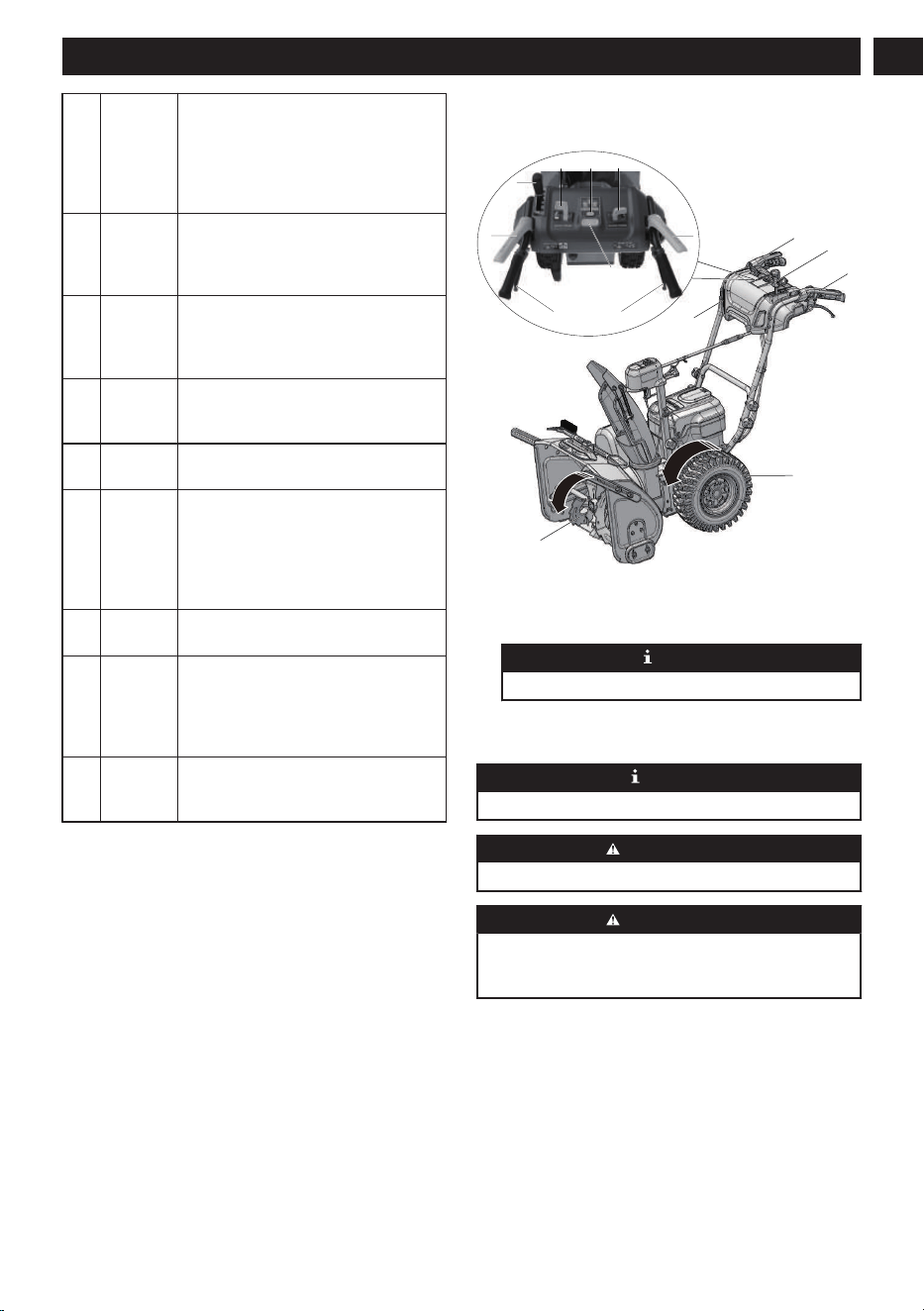

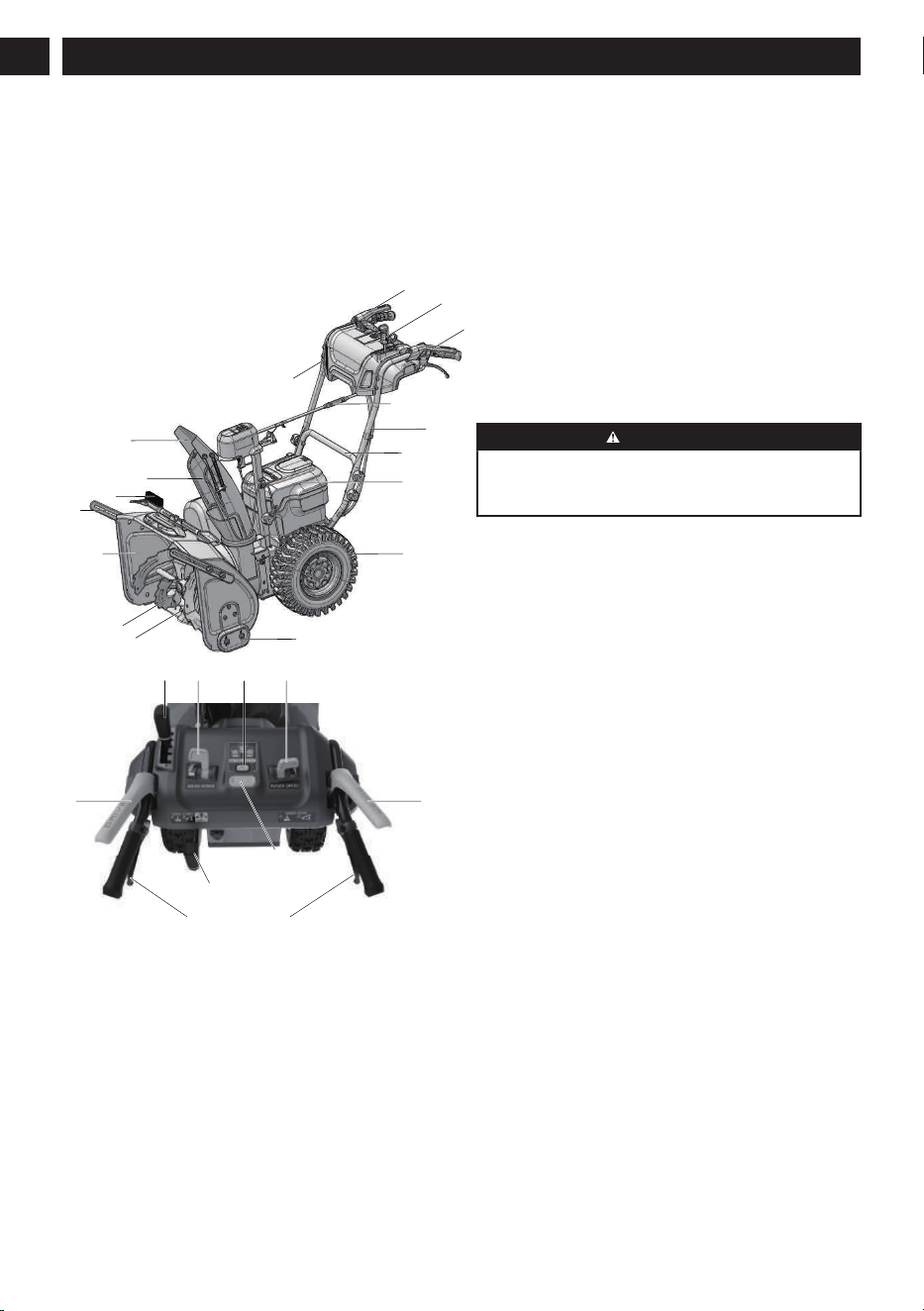

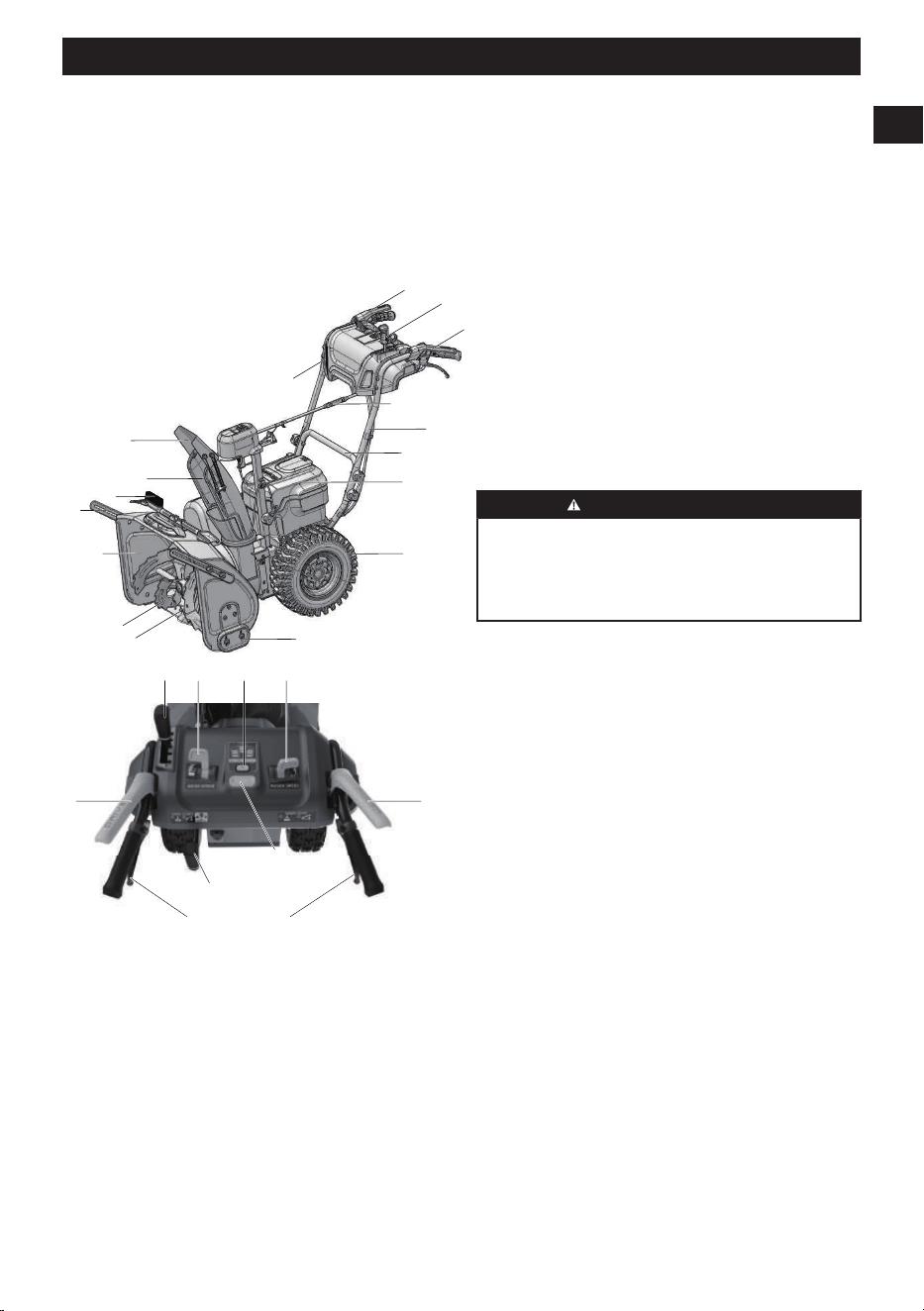

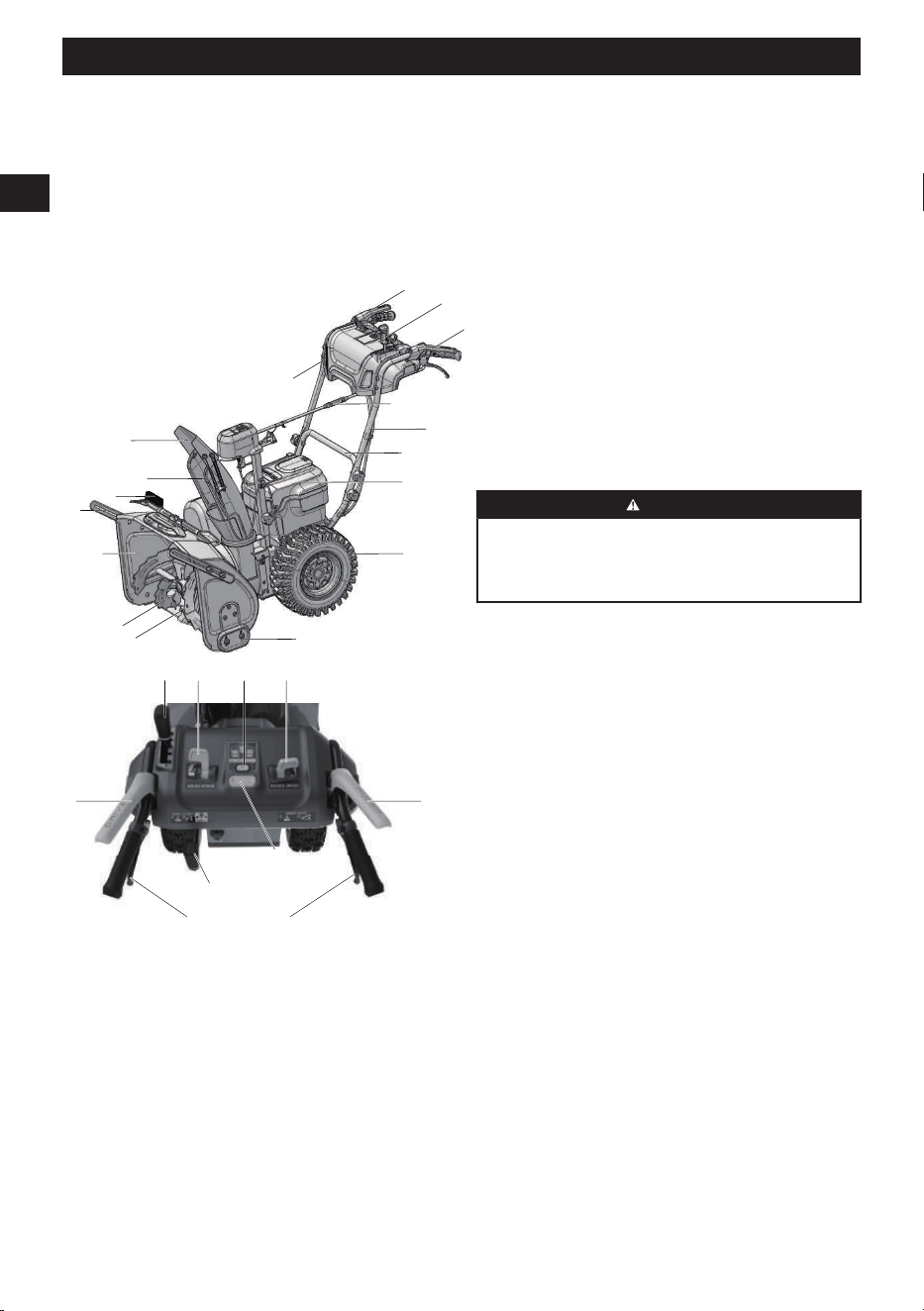

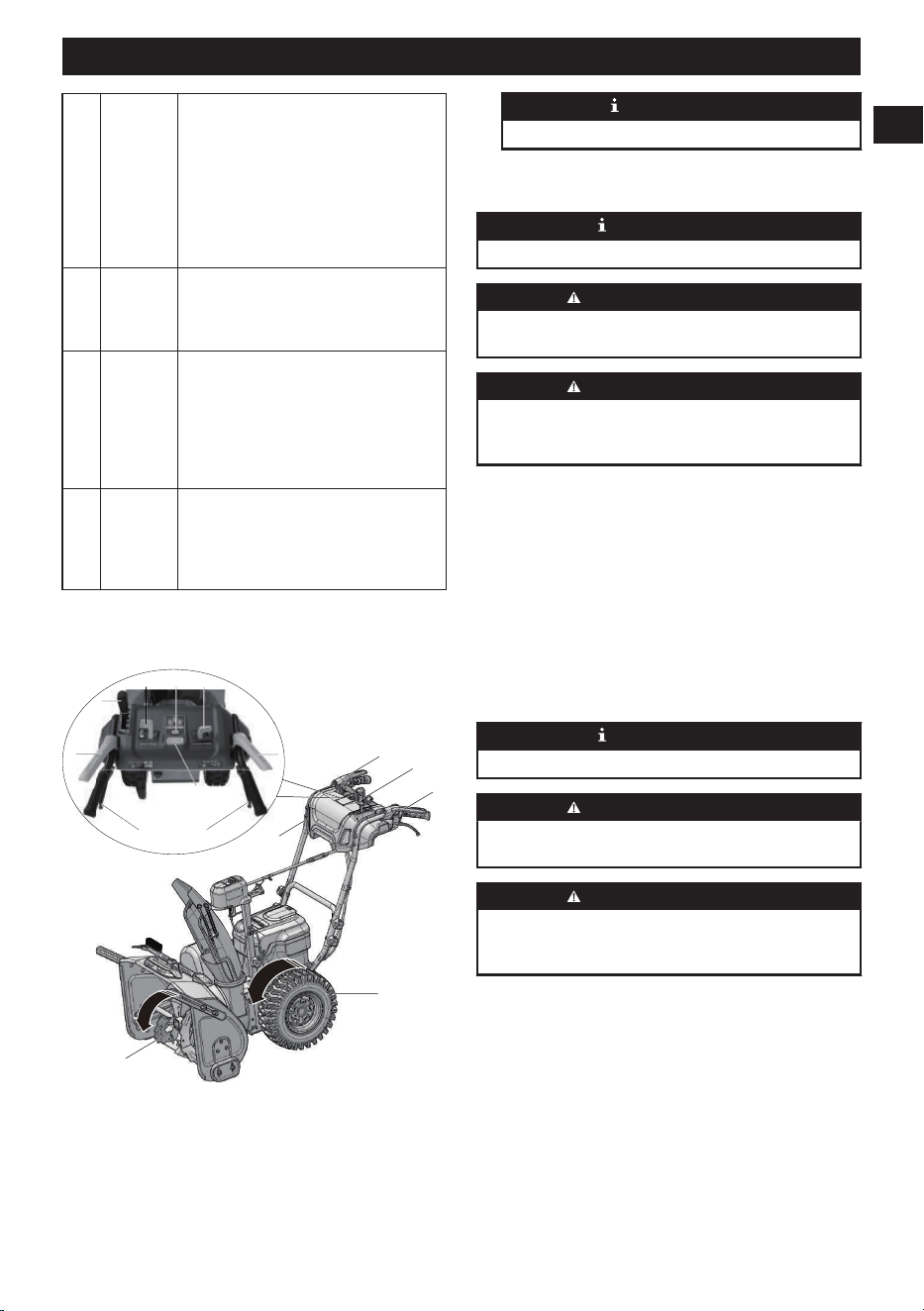

1.2 OVERVIEW

①②

452

Self-propelled drive paddle

Chute deflector adjustment handle

Auger engagement paddle

Led headlight button

Self propelled drive speed control switch

ON/OFF button

Auger speed control switch

Led headlight

Discharge chute control rod

Upper handle

Lower handle

Battery compartment

Chute deflector

Discharge chute

3-in-1 Cleanout Tool

Drift cutter

Intake housing

Auger

Scraper plate

Skid shoe

Wheel

①

Left zero turn trigger

②

Right zero turn trigger

2 GENERAL APPLIANCE

SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may

result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future

reference.

The term “appliance" in the warnings refers to your

battery-operated (cordless) snow thrower.

• Do not allow children under the age of 14 to operate

this tool. Children who are 14 years of age or older

must read and understand the operating instructions

and safety rules in this manual and must be trained

and supervised by a parent.

• Read the operating and service instruction manual

carefully. Be thoroughly familiar with the controls

and the proper use of the appliance. Know how to

stop the unit and disengage the controls quickly.

• Never allow children to operate the appliance. Never

allow adults to operate the appliance without proper

instruction.

• Keep the area of operation clear of all persons,

particularly small children, and pets.

• Exercise caution to avoid slipping or falling,

especially when operating in reverse.

• Do not use on graveled surfaces.

• Dress Properly – Do not wear loose clothing or

jewelry. They can be caught in moving parts.

• Wear rubber boots when operating the appliance.

• Operation of the appliance in the hand-held position

is unsafe, except in accordance with the special

instructions for such use provided in the operator’s

manual.

• Thoroughly inspect the area where the appliance is

to be used and remove all doormats, sleds, boards,

wires, and other foreign objects.

• Do not operate the appliance without wearing

adequate winter garments. Wear footwear, which

will improve footing on slippery surfaces.

English

• Adjust the housing height to clear gravel or crushed

rock surface.

• Never attempt to make any adjustments while

the appliance is running (except where specifically

recommended by manufacturer).

• Always wear safety glasses or eye shields during

operation or while performing an adjustment or

repair to protect eyes from foreign objects that may

be thrown from the appliance.

• Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to battery

pack, picking up or carrying the appliance. Carrying

the appliance with your finger on the switch or

energizing appliance that have the switch on invites

accidents.

• Disconnect the battery pack from the appliance

before making any adjustments, changing

accessories, or storing appliance. Such preventive

safety measures reduce the risk of starting the

appliance accidentally.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screw or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause

burns or a fire.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or

burns.

• Do not put hands or feet near or under rotating

parts. Keep clear of the discharge opening at all

times.

• Exercise extreme caution when operating on or

crossing gravel drives, walks, or roads. Stay alert

for hidden hazards or traffic.

• After striking a foreign object, turn the machine off

and remove the battery pack, and then inspect it for

damage. Repair any damage before restarting and

using the machine.

• If the appliance should start to vibrate abnormally,

stop the machine and check immediately for the

cause. Vibration is generally a warning of trouble.

• Stop the machine whenever you leave the operating

position, before unclogging the collector/impeller

housing or discharge guide, and when making any

repairs, adjustments, or inspections.

• When cleaning, repairing, or inspecting, make

certain the collector/impeller and all moving parts

have stopped.

• Exercise extreme caution when operating on slopes.

• Never operate the appliance without proper guards,

keep other safety protective devices in place and

working.

• Never direct the discharge toward people or areas

where property damage can occur. Keep children

and others away.

• Don’t Overreach – Keep proper footing and balance

at all times.

• Do not overload the machine capacity by attempting

to clear snow at too fast a rate.

• Don’t Force appliance – It will perform better and

safer at the rate for which it was designed.

• Never operate the appliance at high transport

speeds on slippery surfaces. Use care when

reversing.

• Never direct discharge at bystanders or allow

anyone in front of the appliance.

• Disengage power to the auger/impeller when the

appliance is transported or not in use.

• Use only attachments and accessories approved by

the manufacturer of the appliance (such as wheel

weights, counterweights, or cabs).

• Never operate the appliance without good visibility

or light. Always be sure of your footing, and keep a

firm hold on the handles.

• Walk, never run.

• Clear snow when discharger chute is clogged.

• The machine is not intended for use by persons

(including children) with reduced physical, sensory

or mental capabilities, or lack of experience

and knowledge, unless they have been given

supervision or instruction concerning use of the

machine by a person responsible for their safety.

Children should be supervised to ensure that they

do not play with the machine.

• Hand contact with the rotating impeller inside the

discharge chute is the most common cause of injury

associated with this type of appliance. Never use

your hand to clean out the discharge chute. To clear

the chute:

1. SHUT THE ENGINE（Motor） OFF!

2. Wait 10 seconds to be sure the impeller blades

have stopped rotating.

3. Always use a clean-out tool, not your hands.

• If the appliance strikes a foreign object follow these

steps:

1. Stop the appliance. Release the switch.

2. Remove the battery pack.

3. Inspect for damage.

4. Repair any damage before restarting and

operating the appliance.

• Check shear bolts; engine-mounted bolt, etc., at

frequent intervals for proper tightness to be sure the

appliance is in safe working condition.

• Always refer to owner’s guide instructions for

important details if the appliance is to be stored for

an extended period.

English

• Store idle appliances Indoors – When not in use,

the appliances should be stored indoors in a dry,

locked-up place – out of reach of children.

• Check shear bolts and other bolts at frequent

intervals for proper tightness to be sure the

equipment is in safe working condition.

• Run the appliance a few minutes after throwing

snow to prevent freeze-up of the auger/impeller.

• Do not use a battery pack or appliance that

is damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior

resulting in fire，explosion or risk of injury.

• Do not expose a battery pack or appliance to fire

or excessive temperature space. Exposure to fire

or temperature above 265°F (130°C) may cause

explosion.

• Follow all charging instructions and do not charge

the battery pack or appliance outside of the

temperature range specified in the instructions.

Charging improperly or at temperatures outside of

the specified range may damage the battery and

increase the risk of fire.

• Recharge only with the charger speciﬁed by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of ﬁre when used

with another battery pack.

• Use appliances only with speciﬁcally designated

battery packs. Use of any other battery packs may

create a risk of injury and ﬁre.

• Have servicing performed by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the product is

maintained.

• Do not modify or attempt to repair the appliance or

the battery pack (as applicable) except as indicated

in the instructions for use and care.

• Maintain appliance with care - follow instructions for

changing accessories.

• Maintain or replace safety and instructions labels, as

necessary.

3 RECOMMENDED AMBIENT

TEMPERATURE RANGE:

Item Temperature

Snow shovel storage tem-

perature range

1.4 ˚F (-17 ˚C) ~ 113 ˚F

(45 ˚C)

Snow shovel operation

temperature range

1.4 ˚F (-17 ˚C) ~ 113 ˚F

(45 ˚C)

Battery charging tempera-

ture range

39 ˚F (4 °C) ~ 104 ˚F (40

˚C)

Charger operation temper-

ature range

39 ˚F (4 °C) ~ 104 ˚F (40

˚C)

Battery discharging tem-

perature range

1.4 ˚F (-17 ˚C) ~ 113 ˚F

(45 ˚C)

Item Temperature

Battery storage tempera-

ture range

32 °F (0 °C) ~ 113 °F (45

°C)

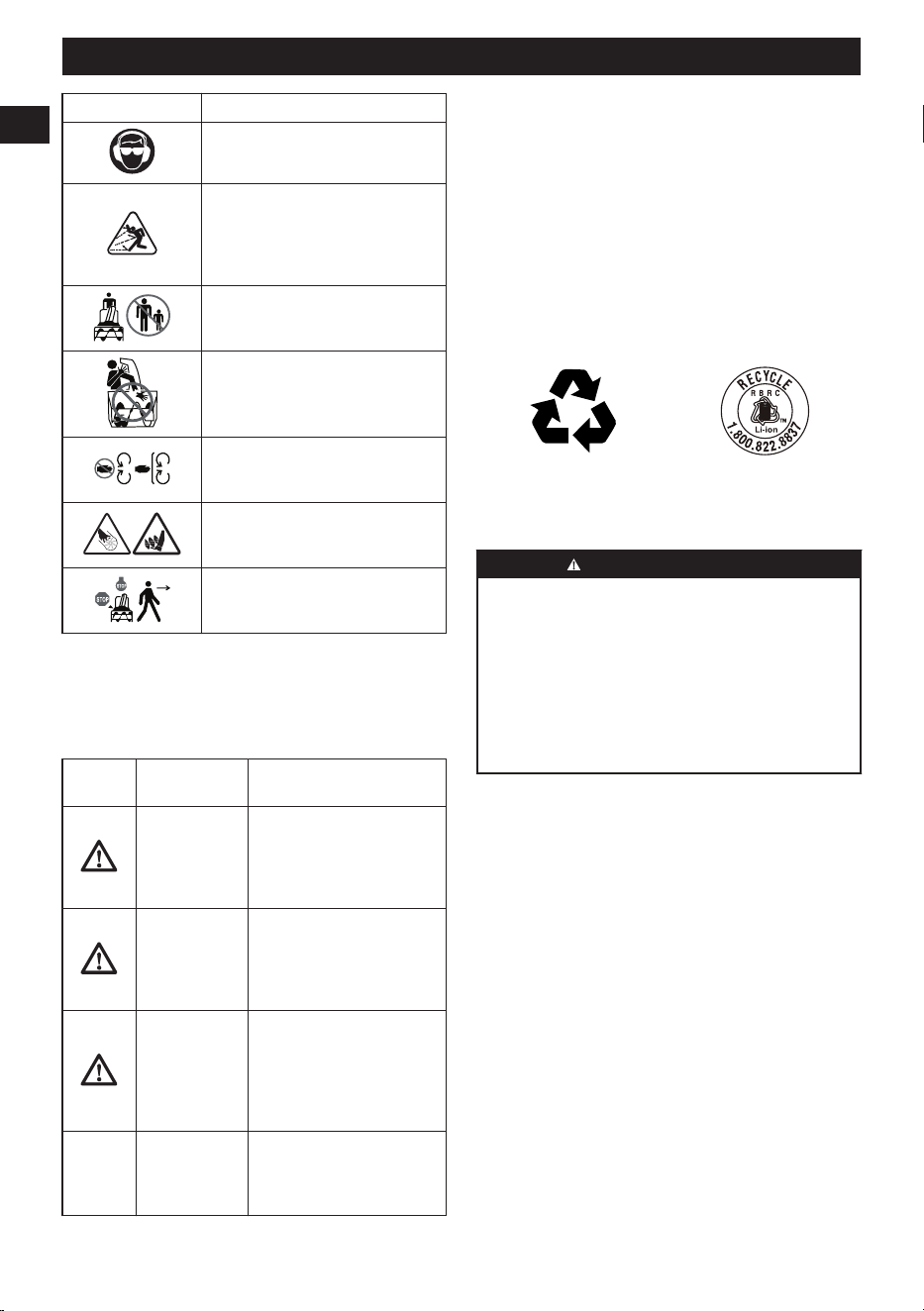

4 SYMBOLS ON THE PRODUCT

Some of the following symbols may be used on this

tool. Please study them and learn their meaning. Proper

interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Explanation

Direct current

Precautions that involve your

safety.

Read and understand all instruc-

tions before operating the prod-

uct, and follow all warnings and

safety instructions.

Wear eye protection.

Thrown objects can ricochet and

result in personal injury or proper-

ty damage. Wear protective cloth-

ing and boots.

Keep bystanders a safe distance

from the machine.

Keep hands away from the dis-

charge area.

Stay away from moving parts.

Keep all guards and shields in

place.

Keep feet out of impeller. Keep

feet away from rotating impeller.

Stop the motor and remove the

battery before leaving the product.

5 RISK LEVELS

The following signal words and meanings are intended

to explain the levels of risk associated with this product.

English

SYM-

BOL

SIGNAL MEANING

DANGER Indicates an imminently

hazardous situation, which,

if not avoided, will result in

death or serious injury.

WARNING Indicates a potentially haz-

ardous situation, which, if

not avoided, could result in

death or serious injury.

CAUTION Indicates a potentially haz-

ardous situation, which, if

not avoided, may result in

minor or moderate injury.

CAUTION (Without Safety Alert Sym-

bol) Indicates a situation

that may result in property

damage.

6 SERVICE

Servicing requires extreme care and knowledge and

must be performed only by a qualified service

technician. For service we suggest you return the

machine to your nearest AUTHORIZED SERVICE

CENTER for repair. Use only identical manufacturer’s

replacement parts and accessories.

7 ENVIRONMENTALLY SAFE

BATTERY DISPOSAL

The toxic and corrosive materials below are in the

batteries used in this machine: Lithium-Ion, a toxic

material.

WARNING

Discard all toxic materials in a specified manner to

prevent contamination of the environment. Before

discarding damaged or worn out Li-ion battery,

contact your local waste disposal agency, or the local

Environmental Protection Agency for information and

specific instructions. Take the batteries to a local

recycling and/or disposal center, certified for lithium-

ion disposal.

WARNING

If the battery pack cracks or breaks, with or without

leaks, do not recharge it and do not use. Discard it

and replace with a new battery pack. DO NOT TRY

TO REPAIR IT! To prevent injury and risk of fire,

explosion, or electric shock, and to avoid damage to

the environment:

• Cover the terminals of the battery with heavy-duty

adhesive tape.

• DO NOT try to remove or destroy any of the

battery pack components.

• DO NOT try to open the battery pack.

• If a leak develops, the released electrolytes are

corrosive and toxic. DO NOT get the solution in the

eyes or on skin, and do not swallow it.

• DO NOT put these batteries in your regular

household trash.

• DO NOT incinerate.

• DO NOT put them where they will become part of

any waste landfill or municipal solid waste stream.

• Take them to a certified recycling or disposal

center.

8 PROPOSITION 65

WARNING

This product contains a chemical known to the

state of California to cause cancer, birth defects

or other reproductive harm. Some dust created by

power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement and other

masonry products;

• Arsenic and chromium from chemically treated

lumber.

Your risk of exposure to these chemicals varies

depending on how often you do this type of work. To

reduce your exposure to these chemicals, work in a

well-ventilated area, and work with approved safety

equipment, such as dust masks that are specially

designed to filter out microscopic particles.

Save these instructions.

9 INSTALLATION

WARNING

Do not change or use accessories that are not

recommended by the manufacturer.

English

Do not install battery pack until you assemble all the

parts.

9.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine

before use.

WARNING

• If the parts are damaged, do not use the machine.

• If you do not have all the parts, do not operate the

machine.

• If the parts are damaged or missing, speak to the

service center.

1. Open the package.

2. Read the documentation in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and package in compliance with

local regulations.

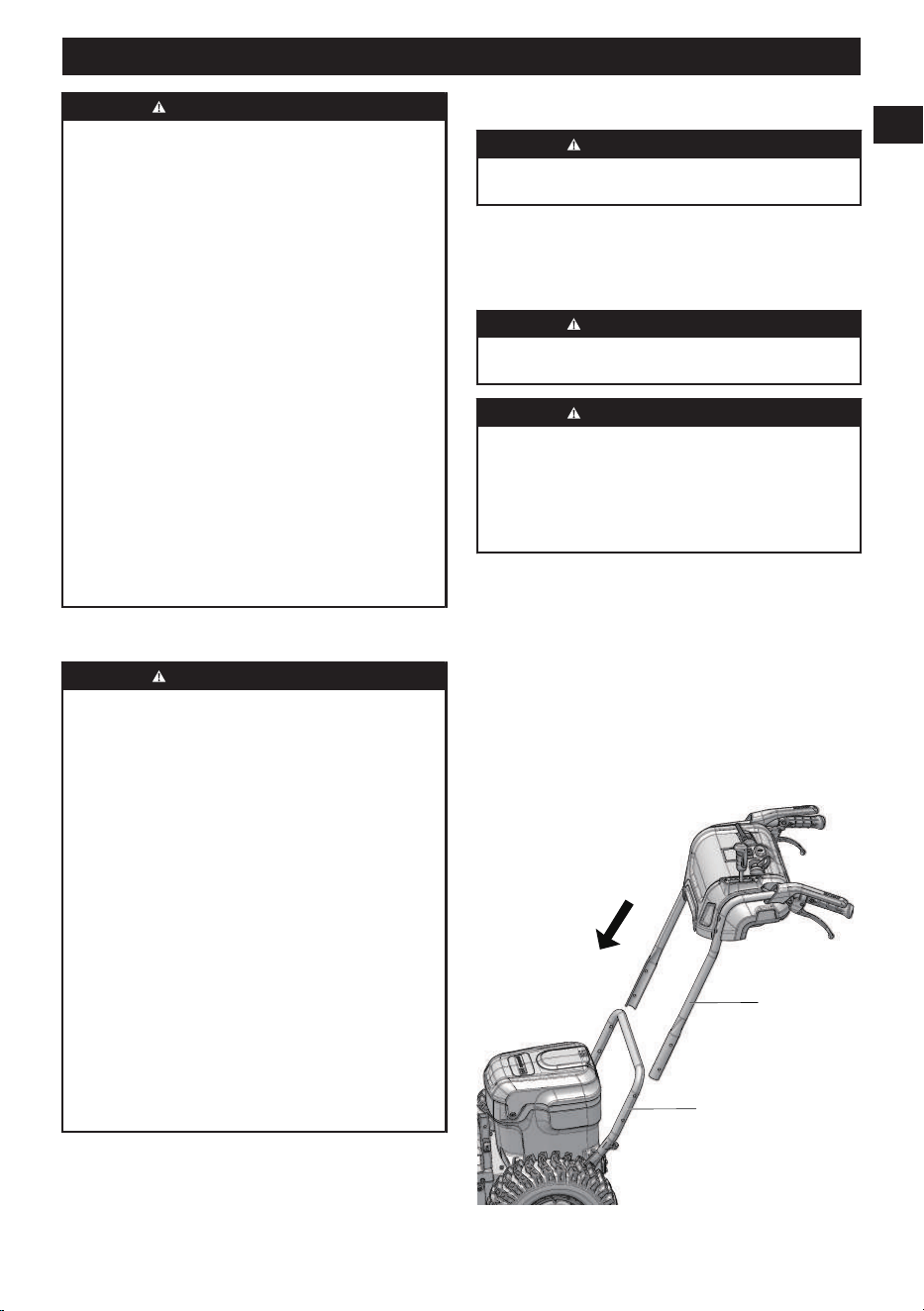

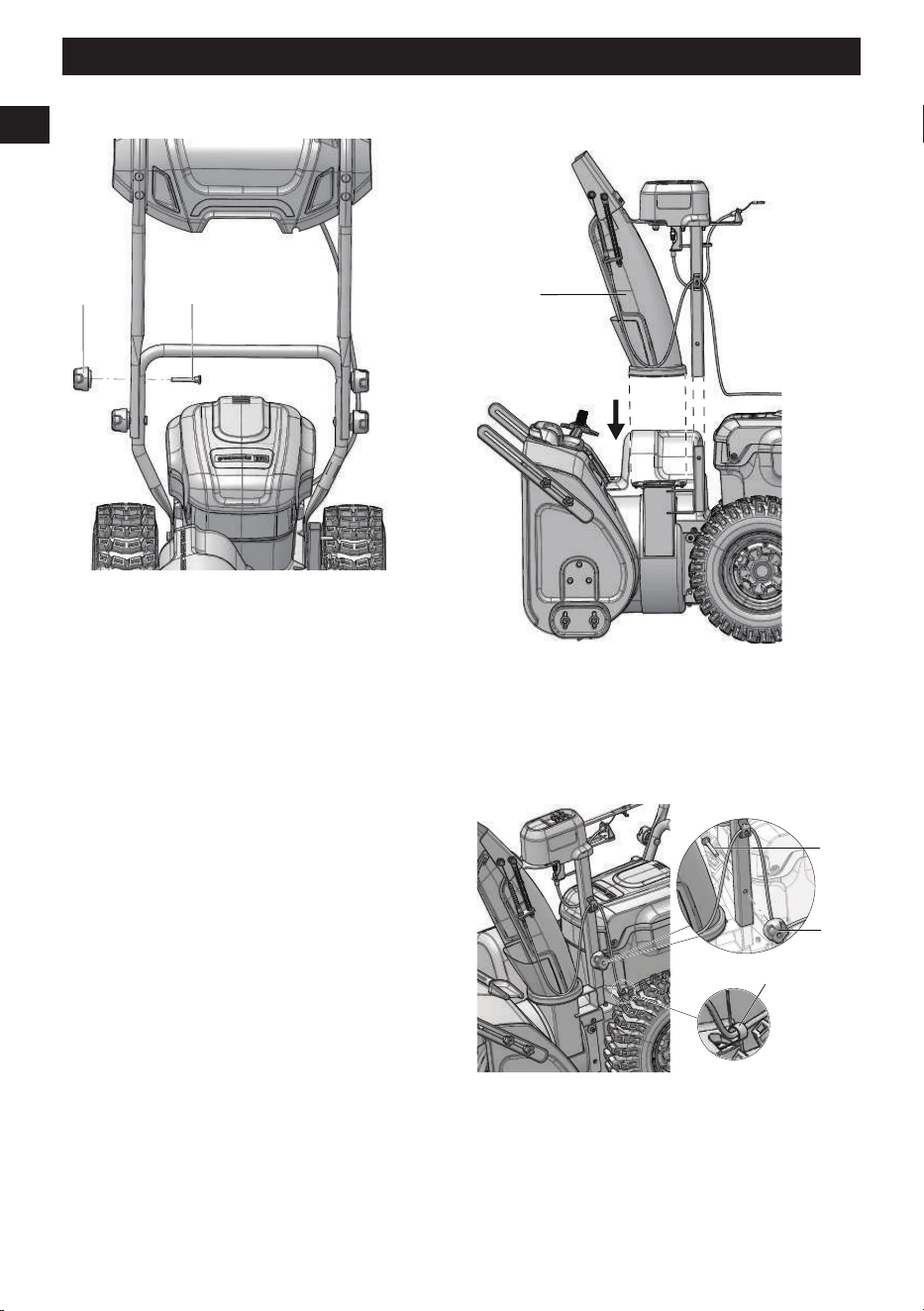

9.2 INSTALL THE UPPER HANDLE

1. Align the holes in the middle handle and the upper

handle.

23 22

2. Insert the bolt (22) through the middle handle and

upper handle.

3. Tighten the handle knob (23) onto the bolt(22).

4. Repeat for left/right side.

9.3 INSTALL THE DISCHARGE CHUTE

English

1. Loosen the knob (24) and bolt (25) on the discharge

chute assembly (14).

2. Align the holes on the discharge chute with the

holes on the lower support.

3. Once you have engaged the discharge chute onto

the chute base, push until you hear a click.

Clip

4. Insert the bolt (25) through the holes and tighten

with the knob (24).

5. Fix the wire by rolling up the clip.

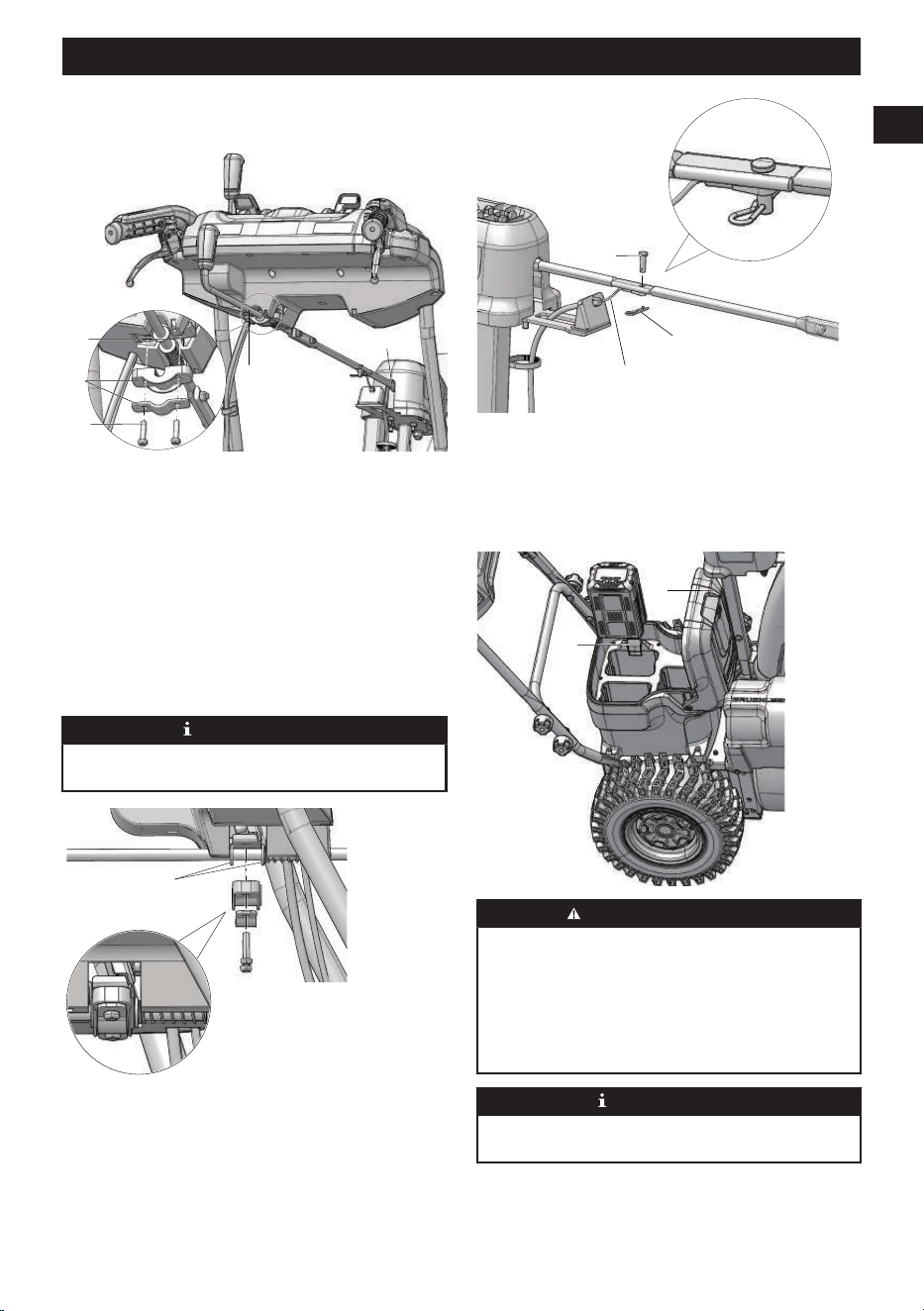

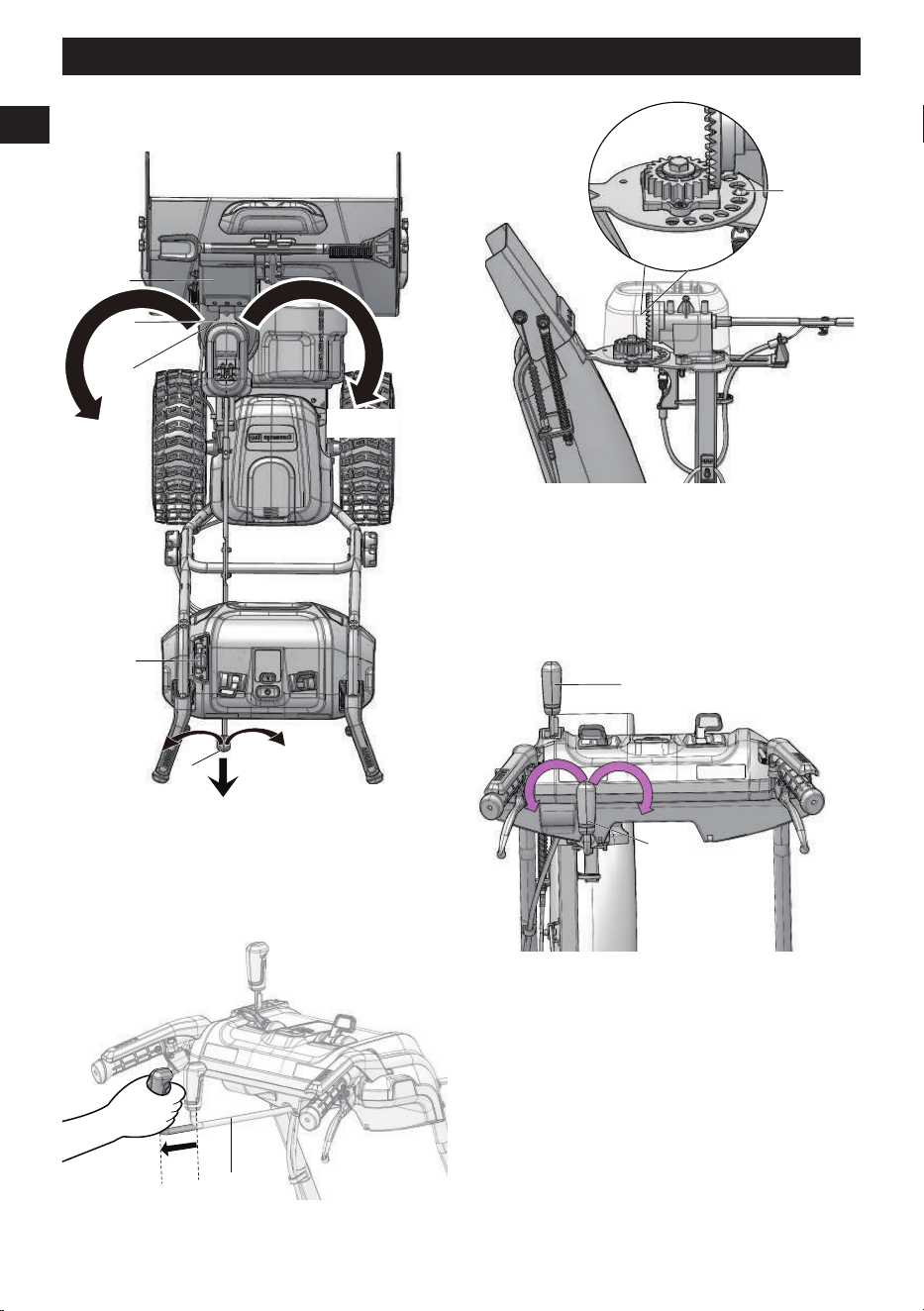

9.4 INSTALL THE CHUTE CONTROL

ROD

Slot

1. Make sure that the discharge chute faces forward.

2. Keep the grip handle up.

3. Push the chute control rod (9) through the slot below

the control panel.

4. Put the end of the chute control rod (9) straight

through the hole of the chute support (28).

5. Align the holes on the bracket (26) with the holes

below the control panel. Tighten with the bolts (27).

NOTE

Make sure that the bracket is in the middle of the

spacers.

Spacers

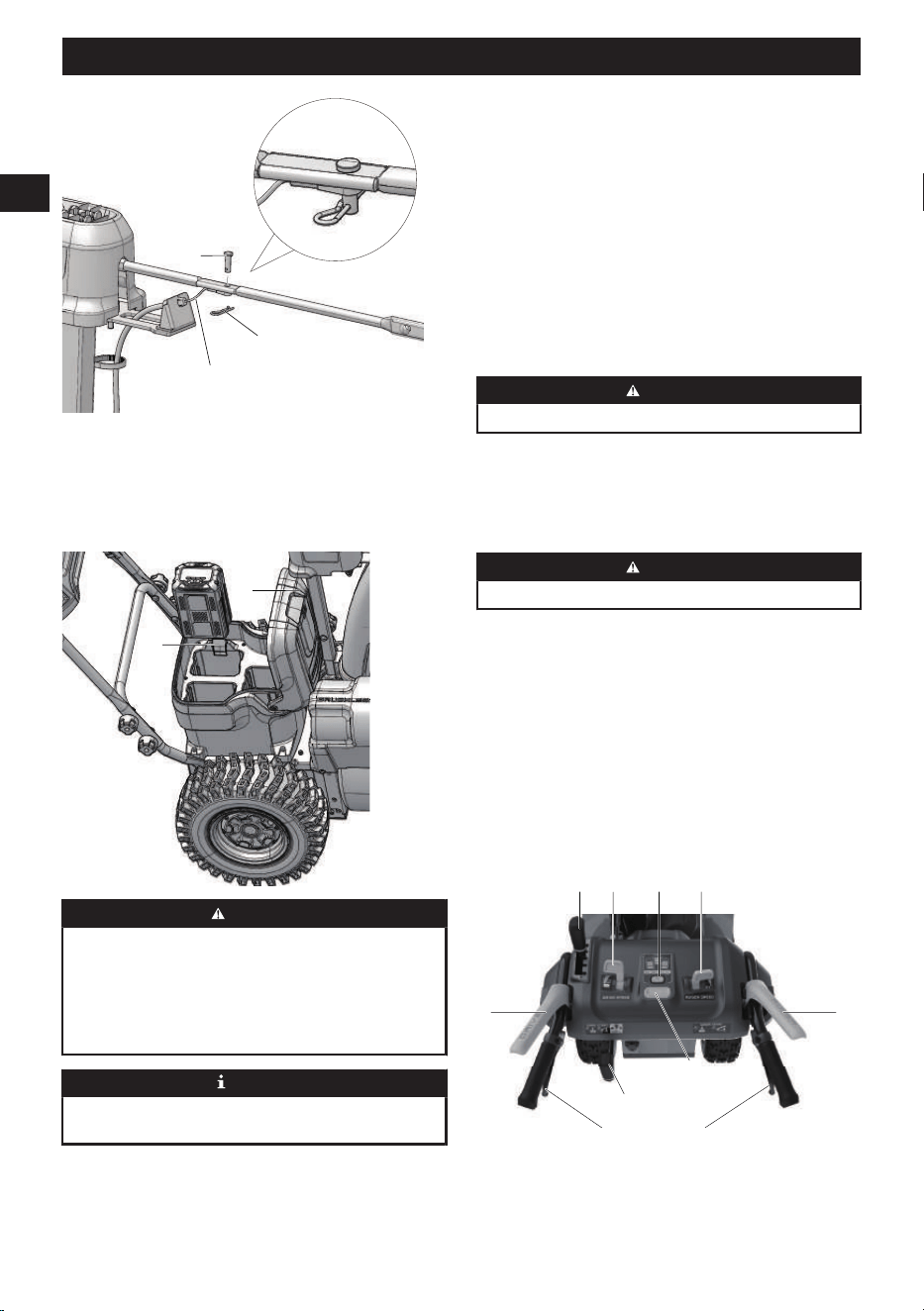

6. Pull the cable to attach onto bottom of the rod. Align

the holes, insert the bolt through the holes and lock

with the pin.

Bolt

Cable

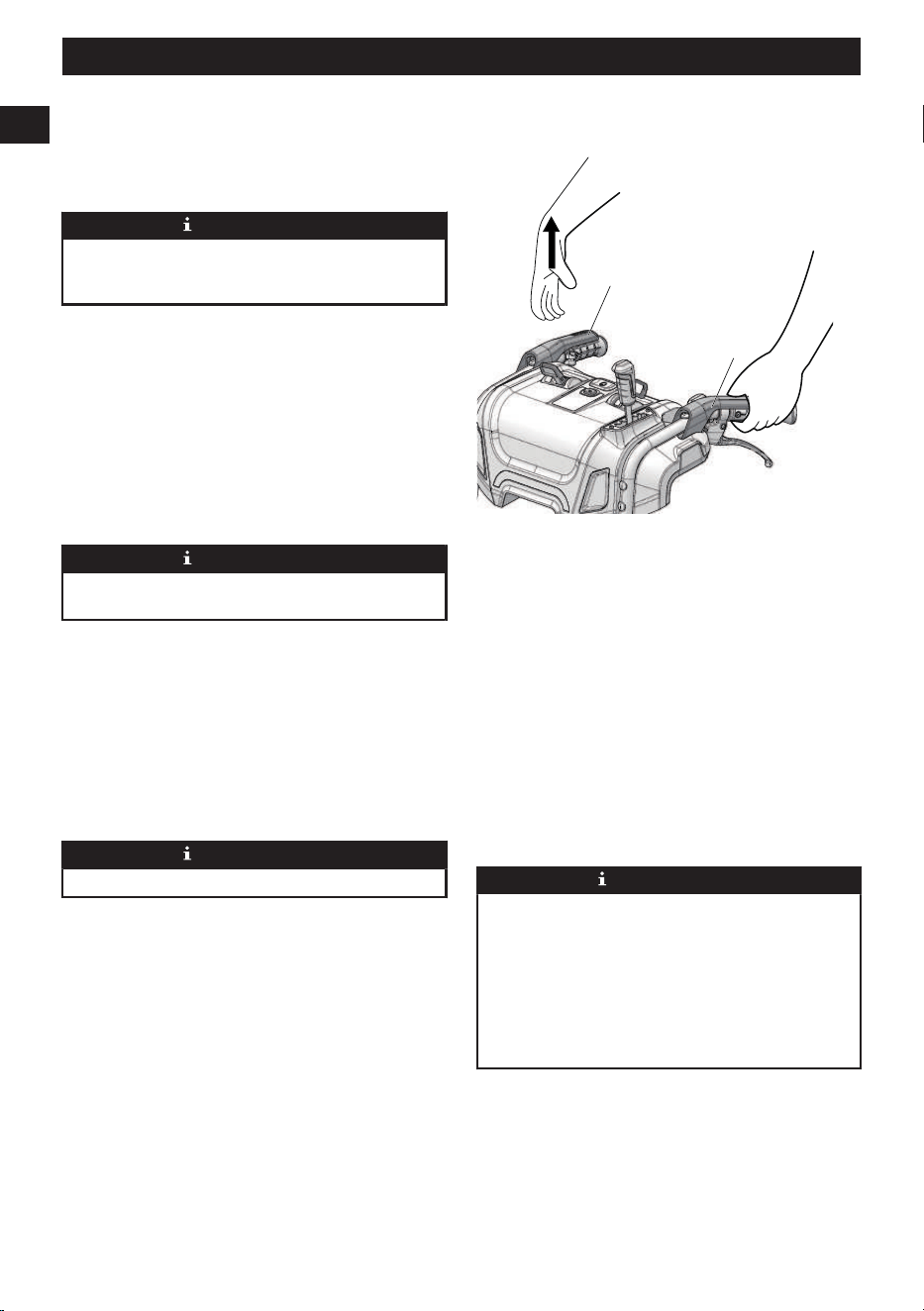

7. Pull the grip handle back and then turn the grip

handle left and right to make sure that the discharge

chute moves in the desired direction.

English

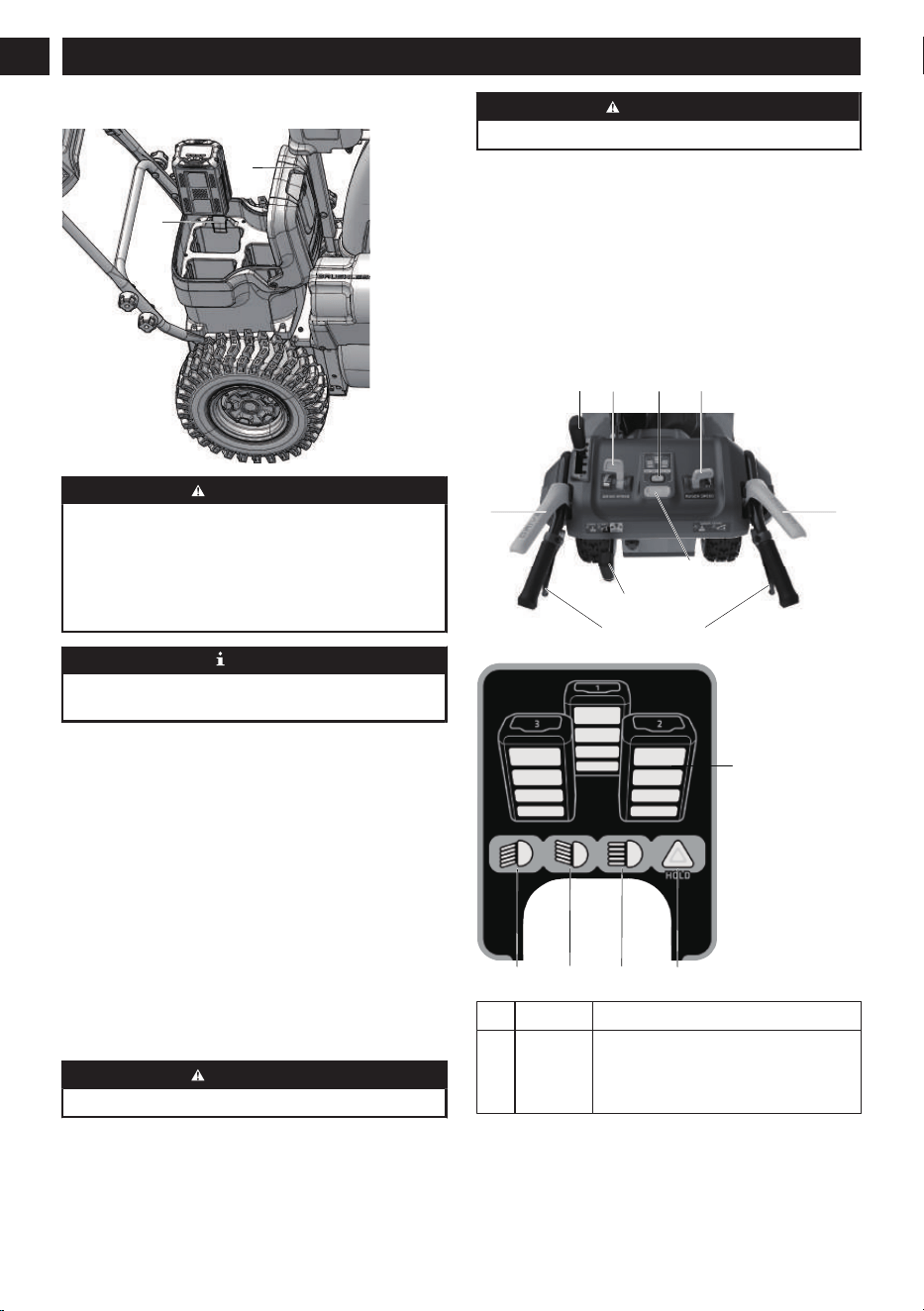

9.5 INSTALL THE BATTERY PACK

WARNING

• If the battery pack or charger is damaged, replace

the battery pack or the charger.

• Stop the machine and wait until the engine stops

before you install or remove the battery pack.

• Read, know, and do the instructions in the battery

and charger manual.

NOTE

Install two batteries for operation or three for extended

runtime.

1. Open the battery door.

2. Align the lift ribs on the battery pack with the

grooves in the battery compartment.

3. Push the battery pack into the battery compartment

until the battery pack locks into place.

4. When you hear a click, the battery pack is installed.

5. Close the battery door (12).

9.6 REMOVE THE BATTERY PACK

1. Open the battery door (11).

2. Push and hold the battery release button.

3. Remove the battery pack from the machine.

10 OPERATION

WARNING

Wear eye protection during operation.

10.1 COLD WEATHER OPERATION

The safe battery operation temperature ranges from 1°F

(-17°C) to 113°F (45°C).

WARNING

Do not store or charge battery outside.

Battery must be charged and stored indoors prior to use

of the machine.

If the machine does not start:

• remove the battery pack from the machine,

• charge the battery pack to 15 minutes in warm area,

or when the charging light turns green.

• Install the battery pack back in the unit.

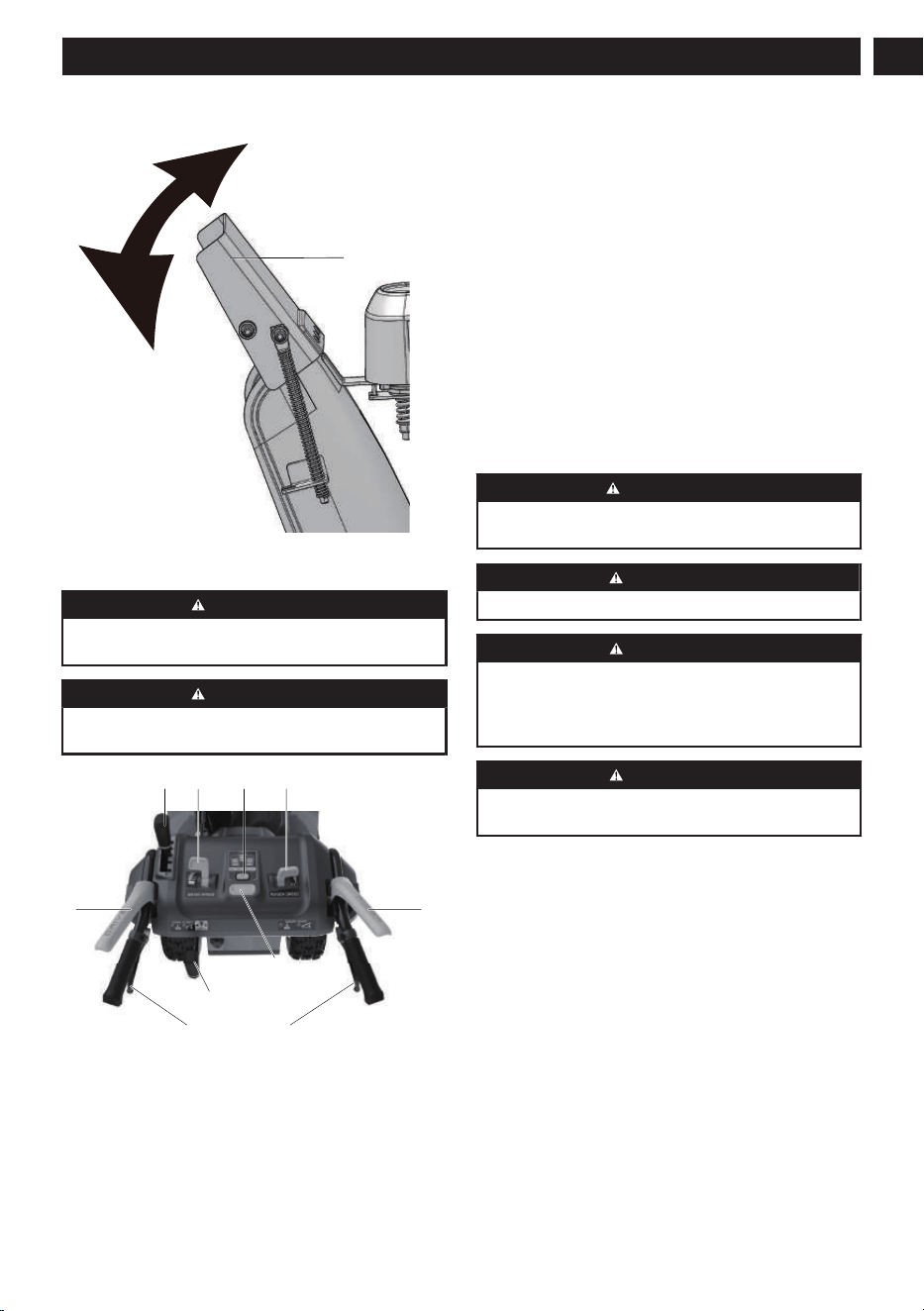

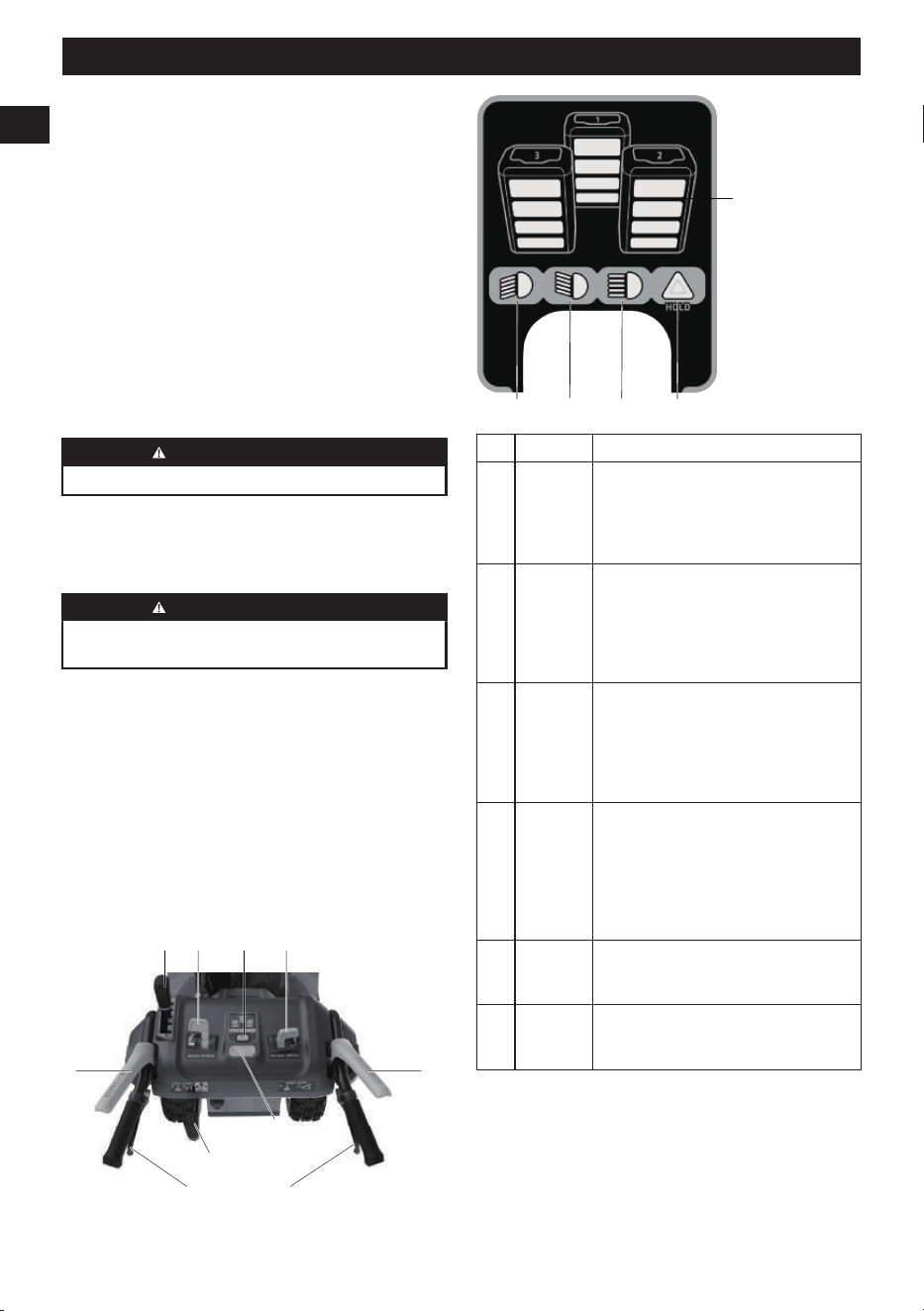

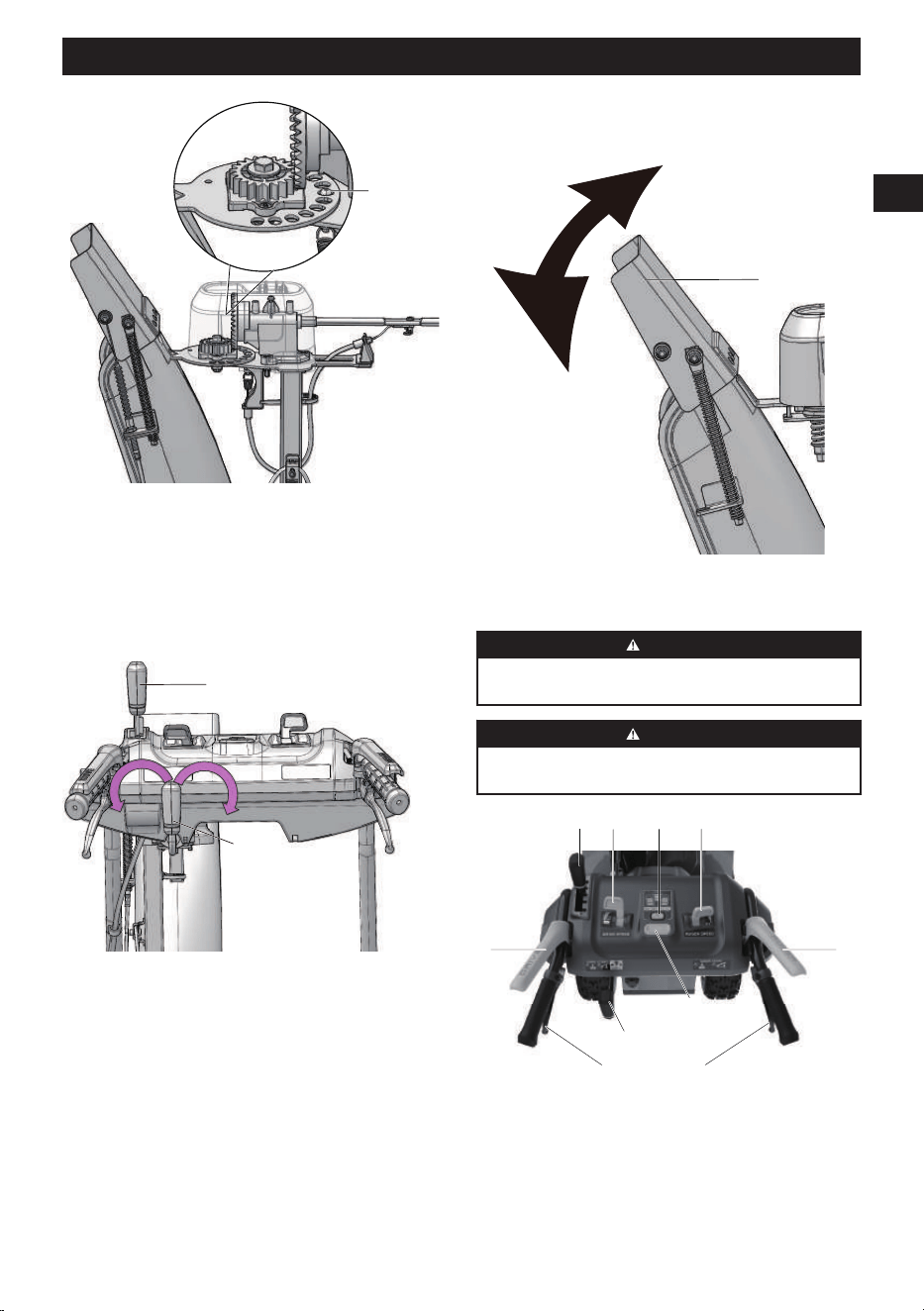

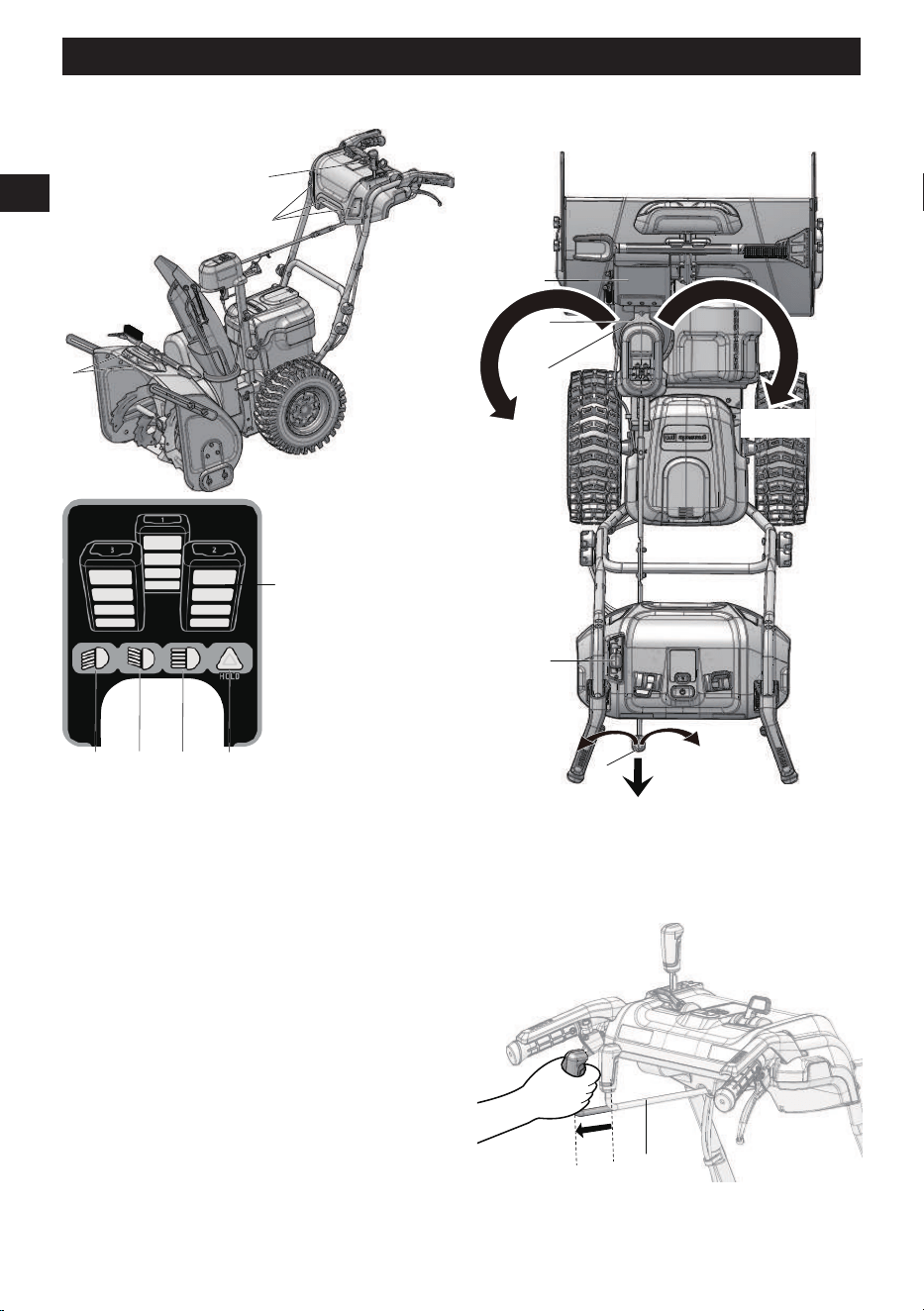

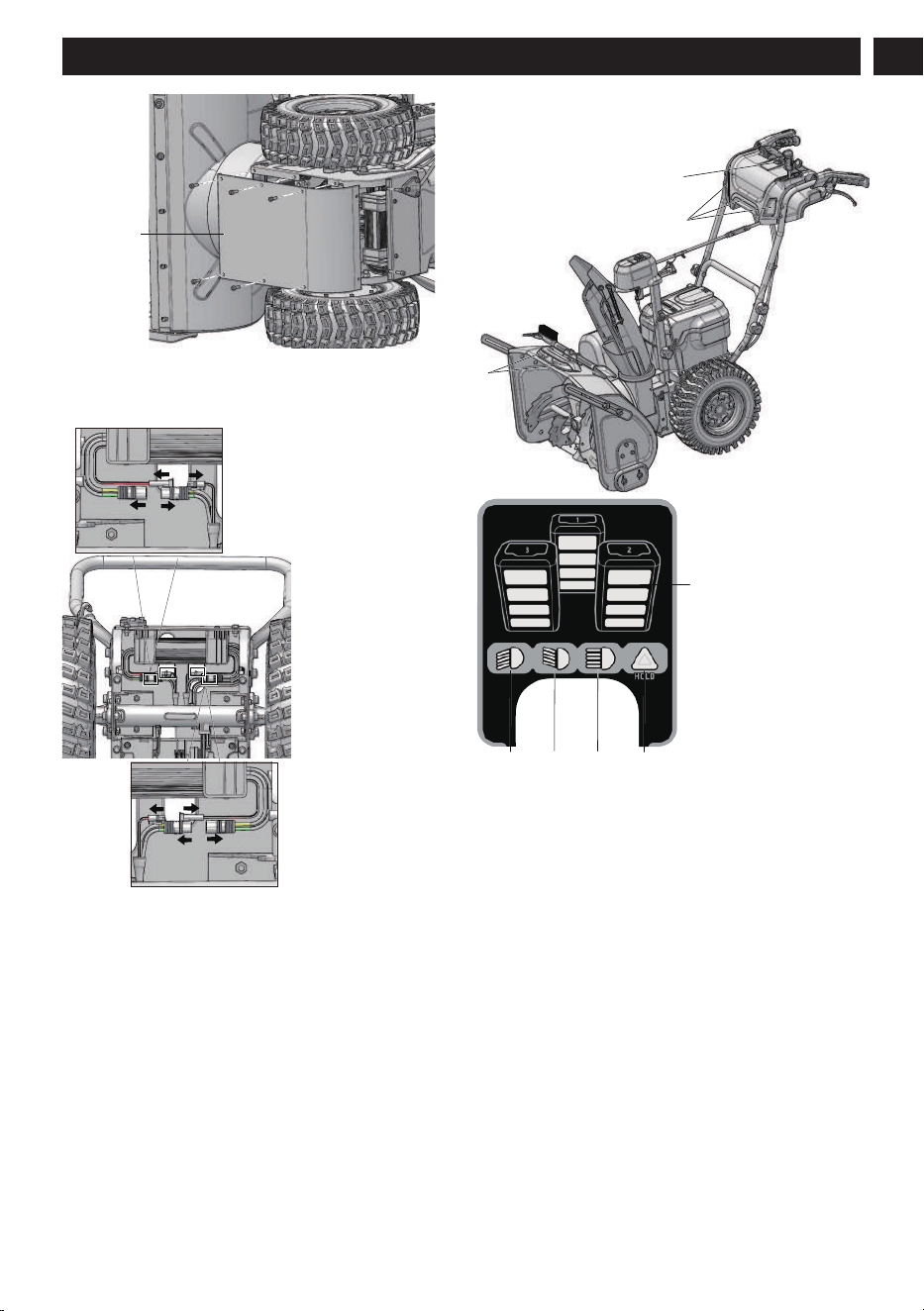

10.2 KNOW THE CONTROL PANEL

①②

452

A B C D

No. Name Function

1 Self-pro-

pelled

drive

paddle

This machine allows self propelled

drive mode that it can walk itself. Self

propelled drive mode brings you easy

operation.

English

①

②

Zero turn

trigger

Turn assist handles for quick and

effortless steering. This machine is

equipped with zero turn system,

which gives the machine accurate

and smooth steering without devia-

tion.

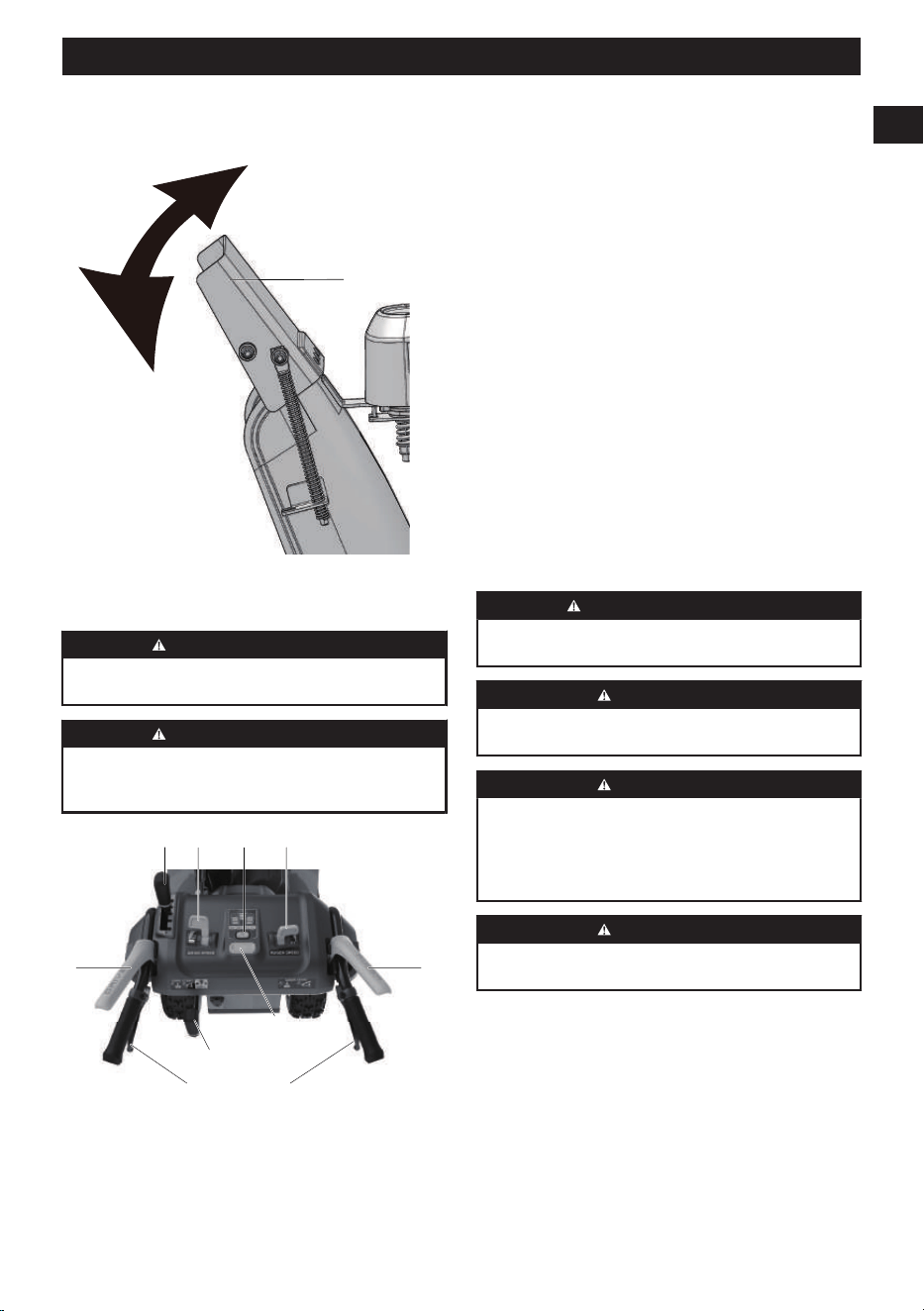

2 Chute de-

flector

control

handle

The chute deflector can be adjusted

up and down to adjust the throwing

distance of snow.

3 Auger/

impeller

control

trigger

The auger/impeller can be started

to roatate when machine is mov-

ing. Roatating auger/impeller breaks

snow easily and clears snow quickly.

4 LED

headlight

button

Push button (A, B, C, D) to adjust the

rear/front headlights.

E Battery

indicator

Power display for each battery (3

pcs).

5 Self-pro-

pelled

drive

speed

control

switch

Allows operators to select a comforta-

ble driving speed. It gives 3 forward

speed and 1 backward self-propelled

and 1 neutral.

6 ON/OFF

button

The ON/OFF button is used to turn

the machine on and off.

7 Auger/

impeller

speed

control

switch

Adjust the switch to control the aug-

er/impeller run fast or slowly.

9 Chute

control

rod

Control the 200° adjustable discharge

chute to turn to multiple different di-

rections.

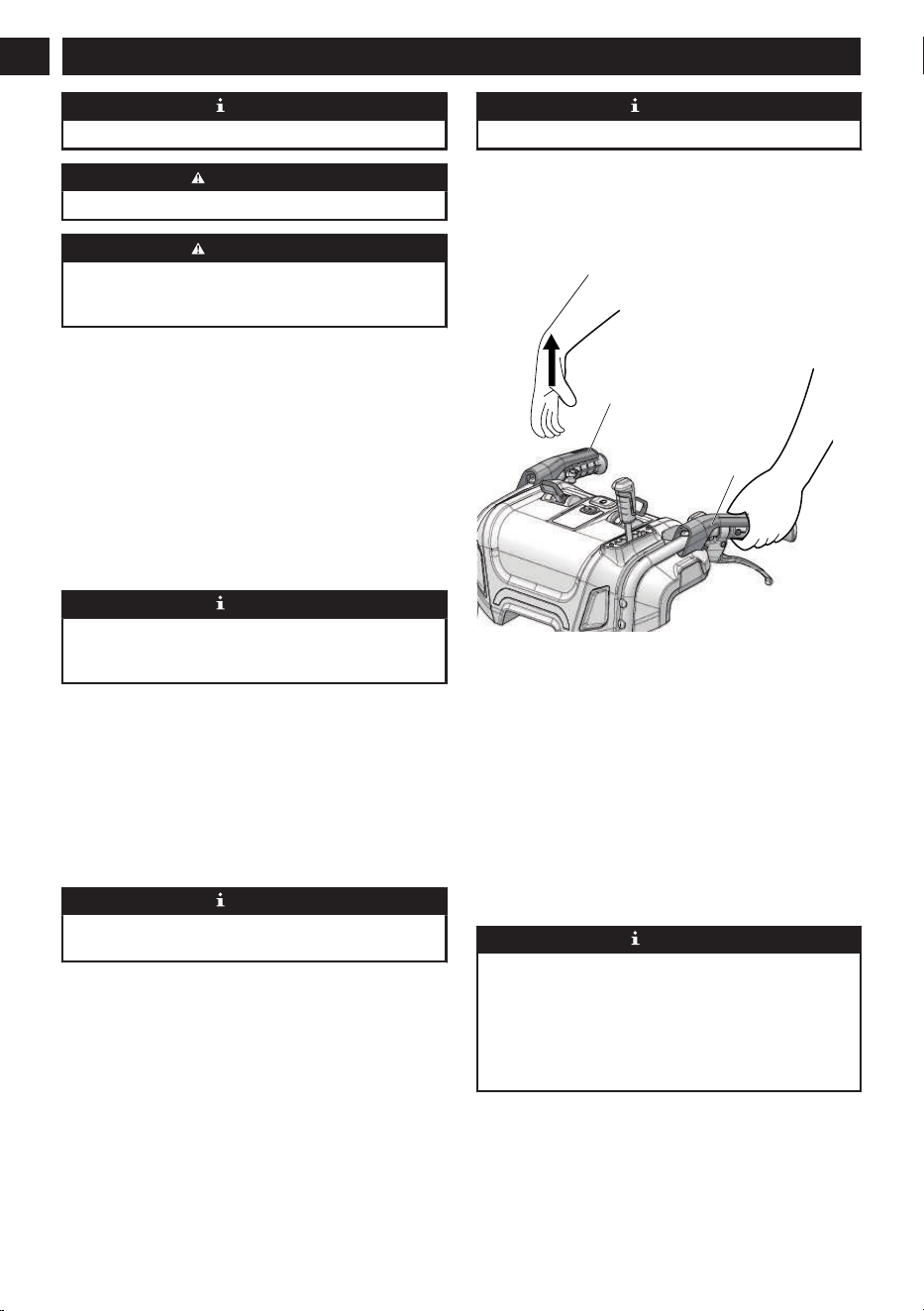

10.3 START AND STOP THE AUGER/

IMPELLER

①②

To start auger/impeller:

• Push the ON/OFF button (6).

• Depress and hold the auger paddle (3).

NOTE

Finish these 2 actions within 5 seconds.

To stop auger/impeller:

• Release the auger paddle (3).

NOTE

Lower the scraper to the ground to remove the snow.

WARNING

Keep bystanders a safe distance from the machine.

WARNING

Examine the work area. Remove all stones, sticks,

wire, bones, and other debris that can ricochet

because of the rotating impeller.

10.4 ADJUST THE AUGER SPEED

(If the unit is in the OFF position):

1. Push the ON/OFF button (6)

2. Depress and hold the auger paddle (3).

3. To increase the auger speed, push the auger speed

lever (7) forward.

4. To decrease the auger speed, pull the auger speed

lever (7) backwards.

English

NOTE

Lower the scraper to the ground to remove the snow.

WARNING

Keep bystanders a safe distance from the machine.

WARNING

Examine the work area. Remove all stones, sticks,

wire, bones, and other debris that can ricochet

because of the rotating impeller.

10.5 SELF PROPELLED DRIVE MODE

To start drive system:

1. Push the ON/OFF button (6).

2. Depress and hold the drive paddle (1).

3. To increase the drive speed, push the drive speed

control lever forwards (5).

4. To decrease the drive speed, pull the drive speed

control lever backwards (5).

To stop the drive system:

1. Release the drive paddle (1).

NOTE

If machine is left idle, in either operation for longer

than 5 seconds, you will need to start the process over

again.

To turn left:

1. Depress and hold the drive paddle (1).

2. Pull the left zero turn trigger to trun the machine to

left.

To turn right:

1. Depress and hold the drive paddle (1).

2. Pull the right zero turn trigger to trun the machine to

right.

NOTE

For self propelled drive mode, this machine provides

with 3 forward speeds and 1 reverse.

10.6 START AUGER AND SELF-

PROPELLED DRIVE AT THE SAME

TIME

1. Push the ON/OFF button (6).

2. Depress and hold the auger engagement paddle (1)

to start the auger.

3. Depress and hold the drive paddle (1) to start self-

propelled drive.

NOTE

Finish these 3 actions within 5 seconds.

10.7 LOCK SELF-PROPELLED DRIVE

PADDLE AND AUGER

ENGAGEMENT PADDLE WITH

ONE HAND

Auger engagement

paddle

Self-propelled

drive paddle

When you push the self-propelled drive paddle (1) and

the auger engagement paddle (3) at the same time, the

auger engagement paddle will be temporarily locked.

Release the auger engagement paddle (right hand) and

the auger engagement paddle (3) will remain engaged.

This feature allows you to adjust the auger speed, self-

propelling speed, and discharging direction of the snow

while the auger rotates.

To stop the auger, release the self-propelled drive

paddle and both the auger and the self-propel function

will stop.

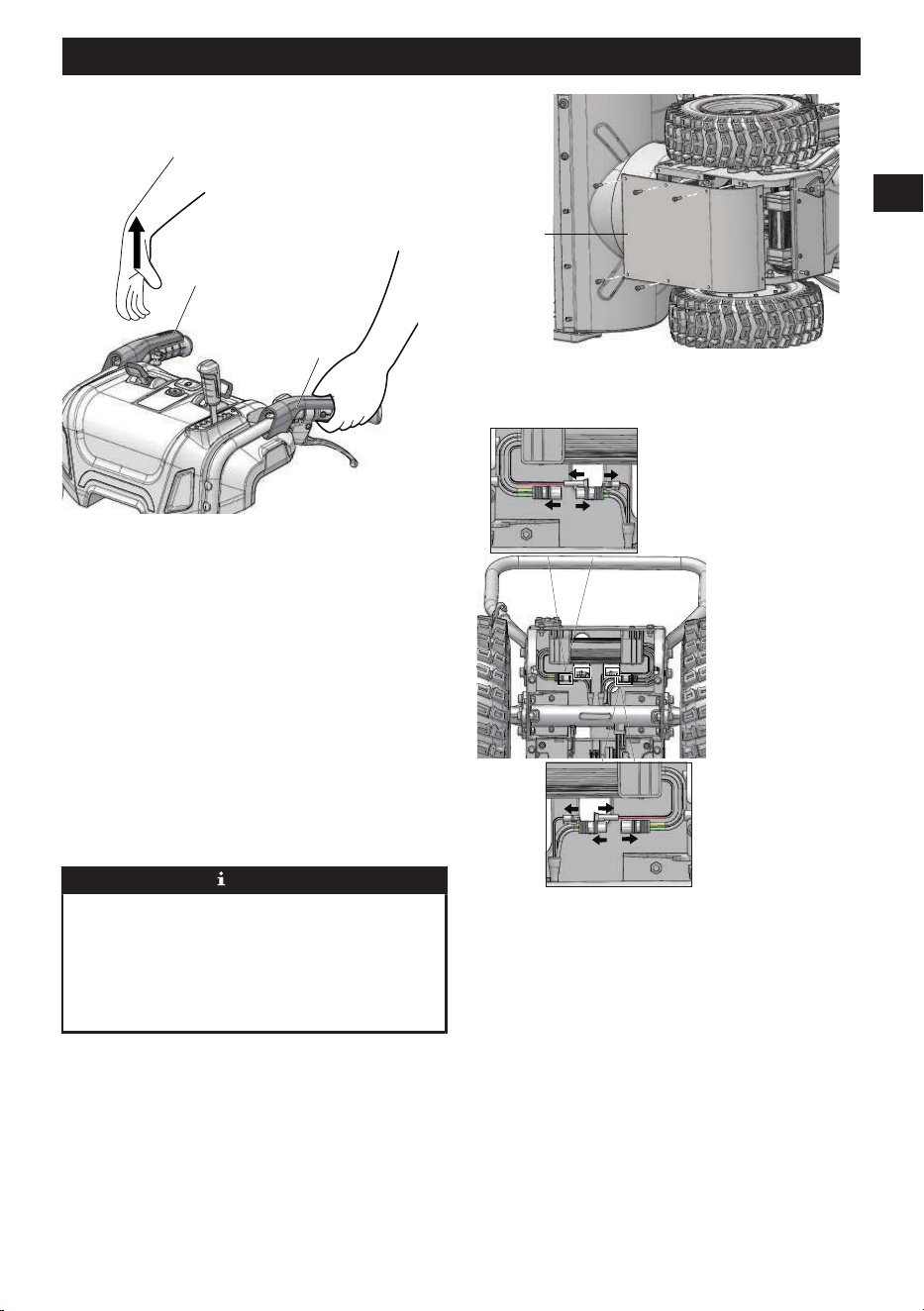

10.8 MANUALLY MOVE THE MACHINE

NOTE

When the pushing resistance of the whole machine

becomes large or cannot be pushed, the user needs

to check whether the unilateral wheel can be turned

by hand when it is off the ground. If it can't be rotated

easily, you need to disassemble the chassis bottom

plate and unplug the motor cable. Manual promotion

can be resumed at this time.

1. Unscrew the eight screws.

2. Remove the bottom chassis plate.

English

Chassis

plate

3. Unplug the motor cable.

4. Reinstall the bottom plate with eight screws.

5. Manually push the machine to move.

10.9 LED HEADLIGHTS

A B C D

Turning the headlights on：

• Push the button (6) to turn on the LED light.

Turning the headlights off：

• Push the button (6) to turn off the LED light.

Push button to adjust the light:

• A. Turn on the front lights.

• B. Turn on the rear lights.

• C. Turn off all the lights.

• D. Warinng.

English

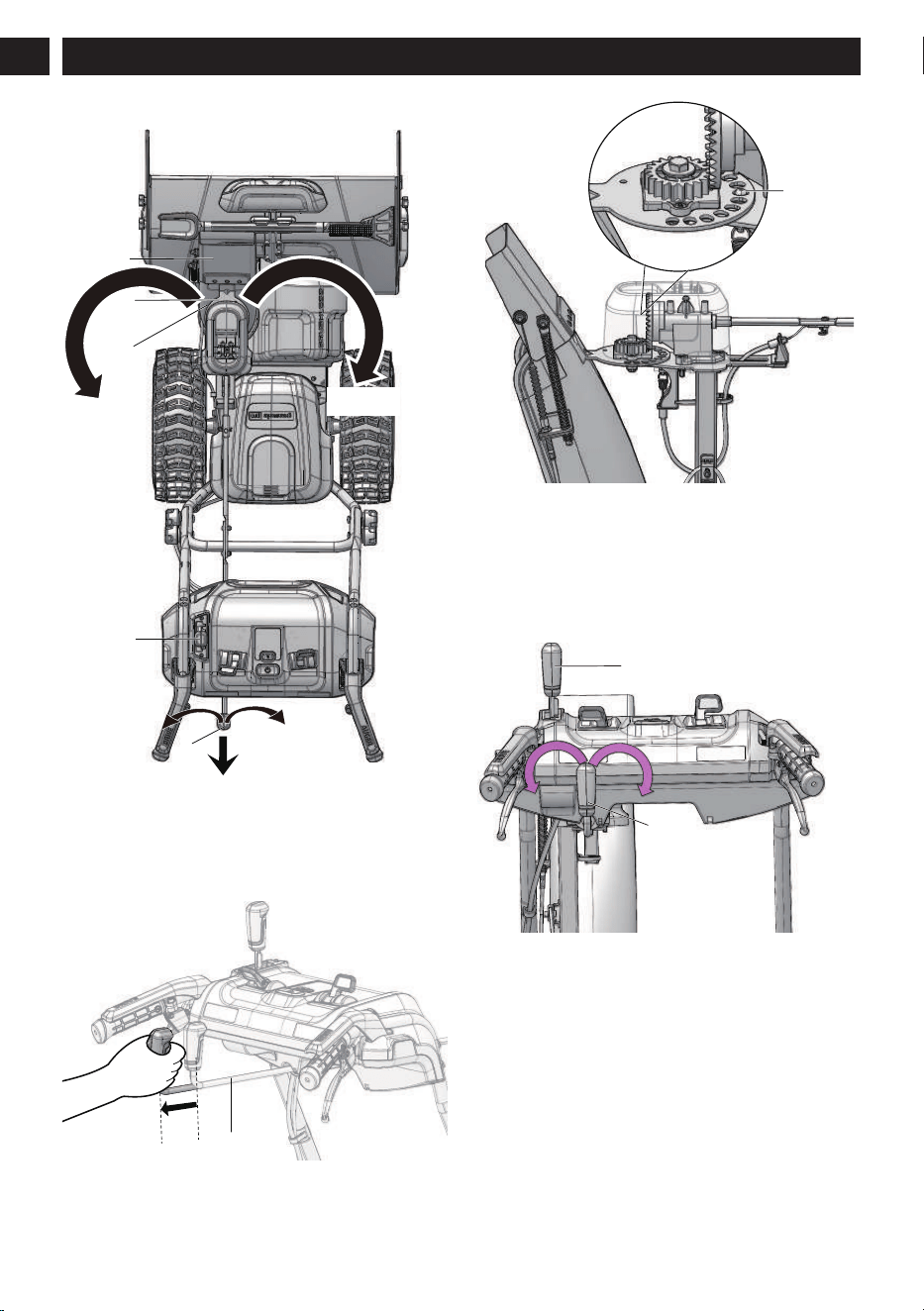

10.10 ADJUST THE DISCHARGE CHUTE

100°

①

②

100°

You can adjust the discharge chute 200° to change the

snow direction.

1. Pull back the chute adjustment handle (9) for a short

distance. (The lock button (37) will be pulled down

to allow the chute move.)

2. Rotate the chute adjustment handle (9) left to move

the discharge chute (14) to the left. Release the grip

handle to lock the chute in the disred direction.

3. Rotate the chute adjustment handle (9) right to

move the discharge chute (14) to the right. Release

the grip handle to lock the chute in the disred

direction.

English

10.11 ADJUST THE CHUTE DEFLECTOR

You can adjust the chute deflector up and down to

change the throwing distance of the snow.

WARNING

Turn off the machine before you adjust the chute

deflector.

WARNING

Do not push the trigger so far forward that a gap

shows between the deflector and the chute.

①②

452

1. Grip and hold the chute deflector control lever (2).

2. Pull the chute deflector control lever (2) to the left

and hold to unlock position.

3. Move the chute deflector control lever (2) forward

to adjust the deflector (13) down and decrease the

snow throw distance.

4. Move the chute deflector control lever (2) backward

to adjust the deflector (13) up and increase the

snow throw distance.

10.12 OPERATION TIPS

• If it is possible, clear the snow with the direction of

the wind.

• In strong winds, lower the chute deflector to direct

the snow to the ground.

• When you complete the work, let the machine

operate for a while to prevent ice formation in the

discharge chute.

• If the snow is deeper than 8", decrease the speed

and let the machine work at its own rhythm.

• Do not use the scraper to remove compact snow

and ice.

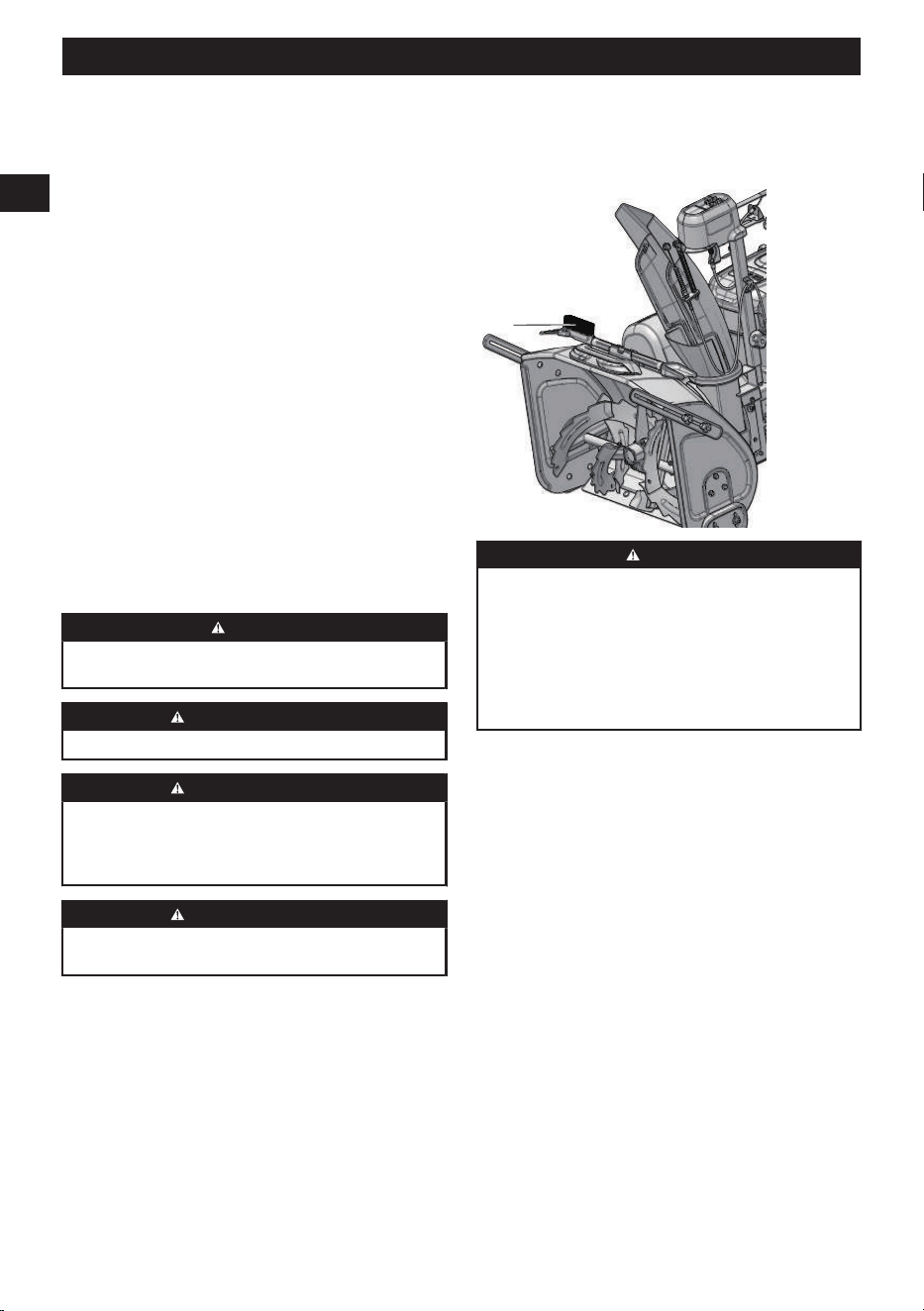

11 MAINTENANCE

WARNING

Remove the safety key and battery pack from the

machine before maintenance.

CAUTION

Use only approved replacement parts.

CAUTION

Do not let brake fluids, gasoline, petroleum-based

materials touch the plastic parts. Chemicals can

cause damage to the plastic, and make the plastic

unserviceable.

CAUTION

Do not use strong solvents or detergents on the plastic

housing or components.

11.1 GENERAL MAINTENANCE

• Before each use, examine the machine for

damaged, missing, or loose parts such as screws,

nuts, bolts and caps.

• Tighten correctly all the fasteners and caps.

• Clean the remaining snow on the machine with a

brush.

English

11.2 CLEAR THE CLOGGED CHUTE

WARNING

• Never use your hand to clean out the chute.

Failure to follow these instructions can result in

serious personal injury.

• Never reach into the discharge chute or place any

body part in front of the snow thrower when the

unit is operating or when the battery packs are

installed.

To clear the discharge chute:

• Push the ON/OFF button to turn off the machine.

• Remove the battery backs.

• Wait 10 seconds to be sure the auger has stopped

rotating.

• Always use the chute clean tool (15) which is

attached to the machine as an accessory.

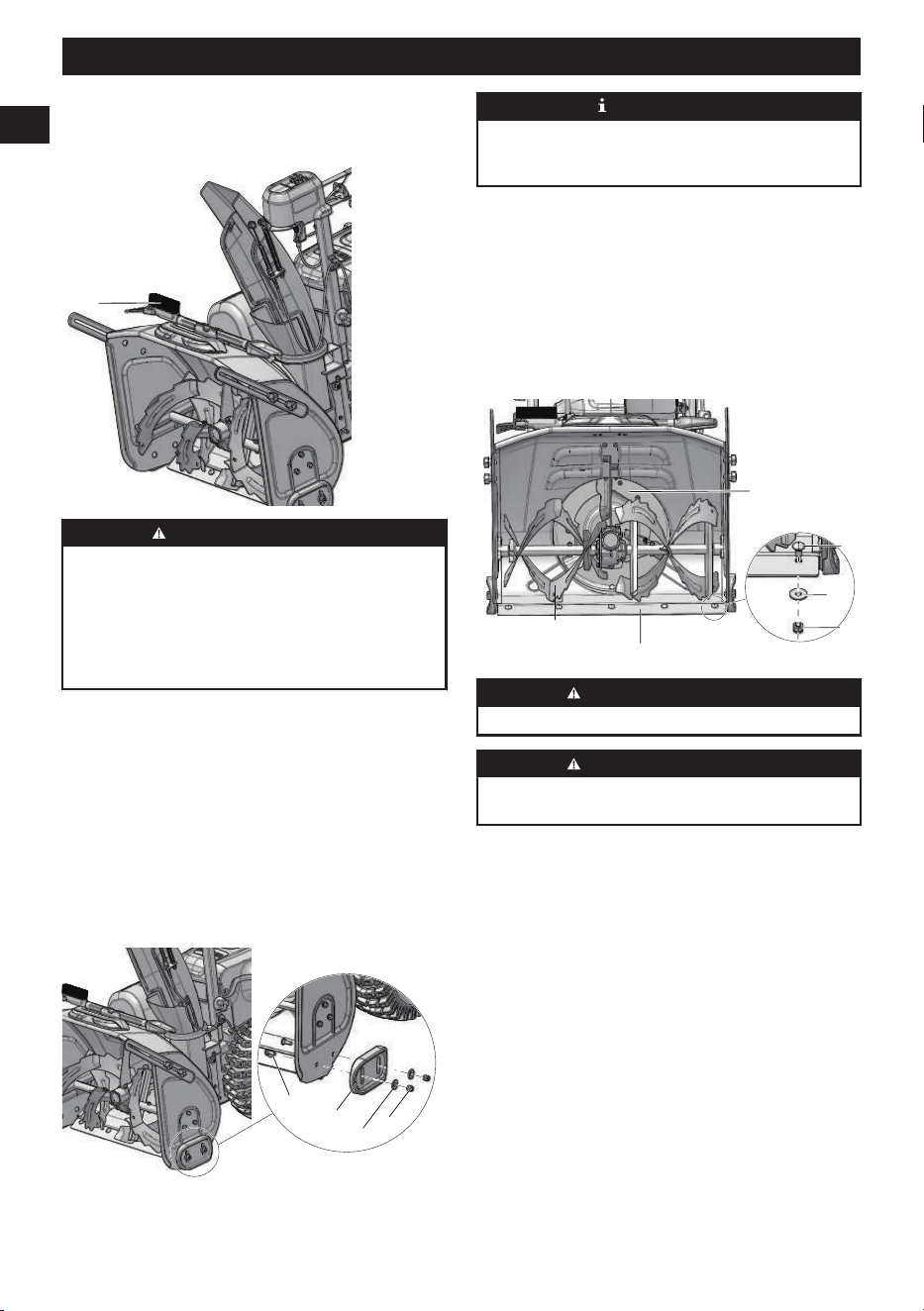

11.3 REPLACE THE SKID SHOES

NOTE

The range of adjustable height for skid shoes is

1.5mm, when putting the bolts through the U-hole on

the skid shoes.

1. Loosen the 2 sets of bolts (29), spacers (30) and

nuts (31) that attach the skid shoe (20) to the snow

thrower housing.

2. Remove the skid shoe (20).

3. Install the new skid shoe (20).

4. Repeat the same operation on the other side.

11.4 REPLACE THE SCRAPER PLATE

Auger

Impeller

WARNING

Use only approved replacement scraper plates.

WARNING

Wear heavy gloves or wind cloth around the blade

when you touch the blade.

1. Remove the nuts (34) and spacers (33) from

scraper plate.

2. Remove the screws (32) and discard the old scraper

plate.

3. Install the new scraper plate.

4. Reinstall the screws (32), spacer plates (33) and

tighten them with the nuts (34)

English

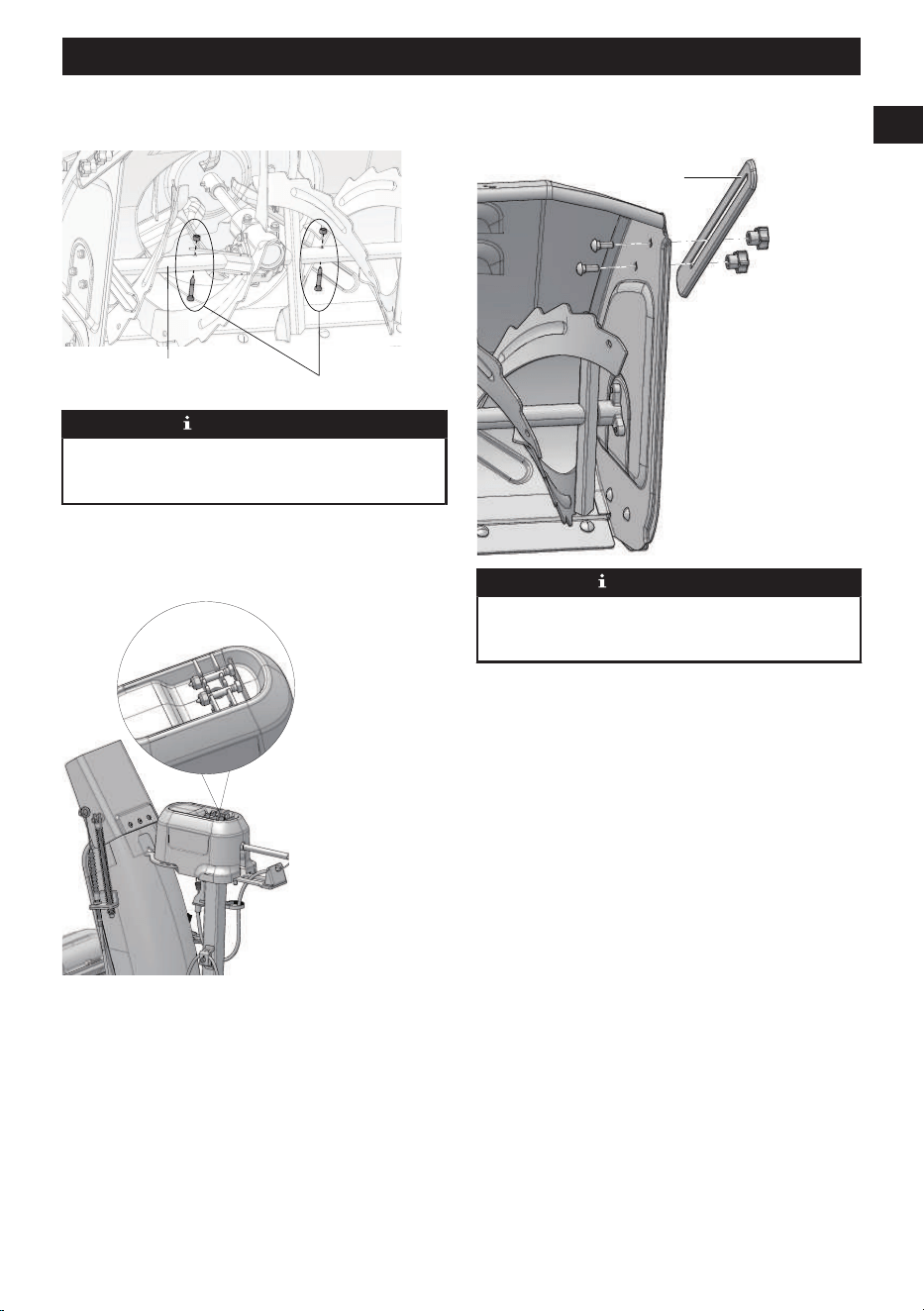

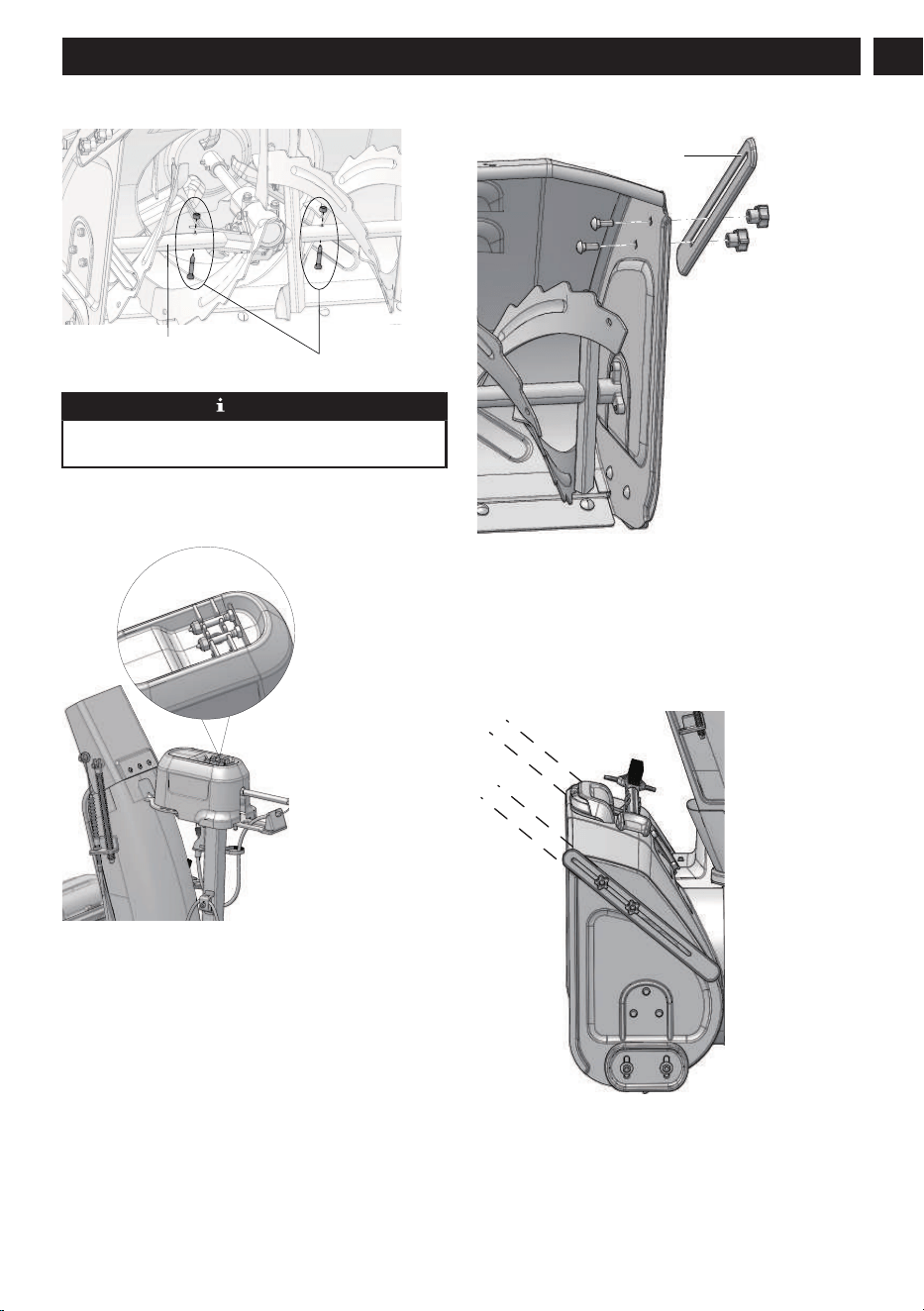

11.5 REPLACE THE SAFETY PIN

Auger bar

Safety pin

NOTE

The safety pin is used to disperse the pressure of

snow to protect the auger/impeller bar.

1. Remove the nuts and safety pins.

2. Install the new safety pins. (The spare safety pins

are on the top of the chute support.)

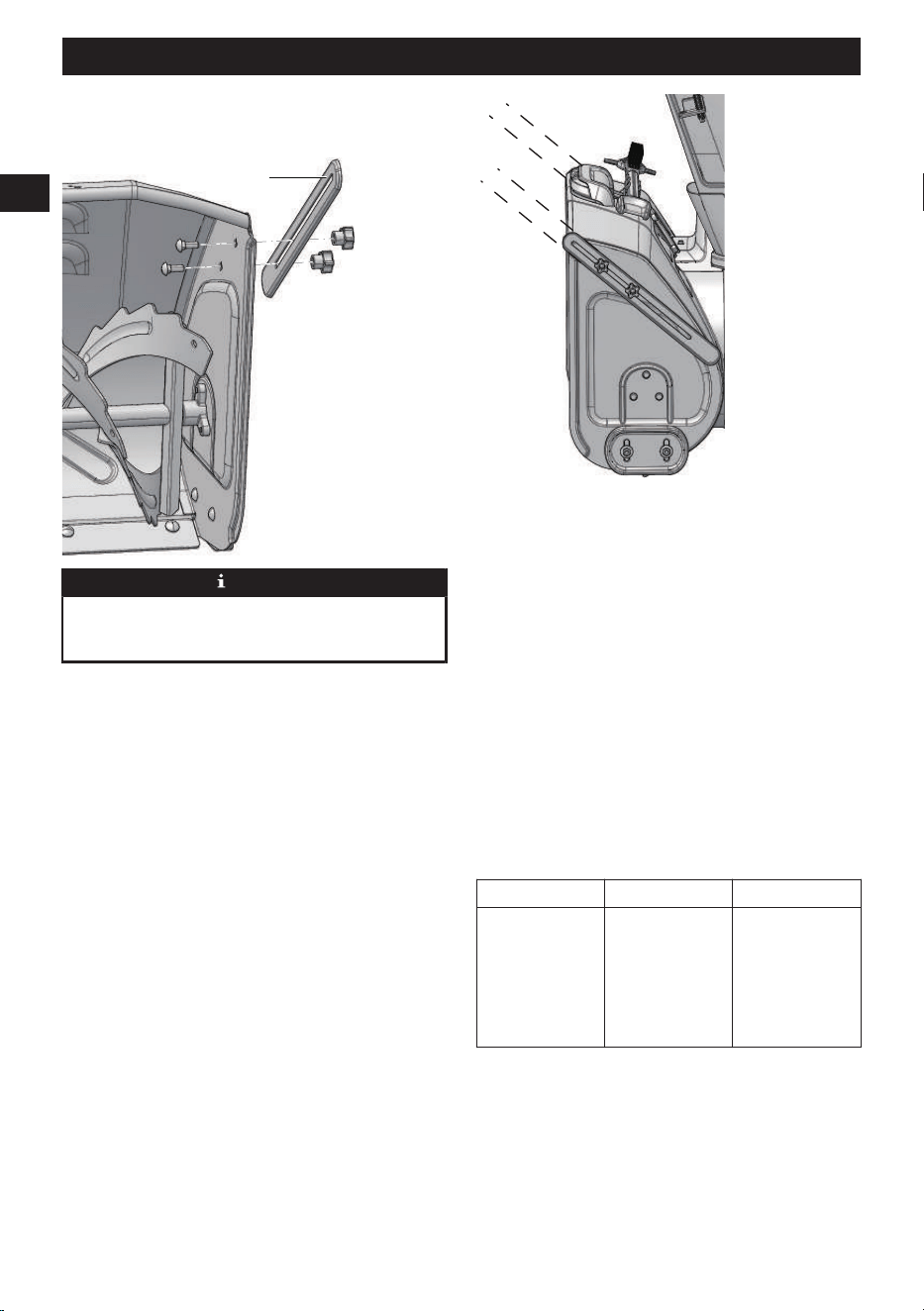

11.6 REPLACE THE DRIFT CUTTER

1. Remove the batteries.

2. Insert the two bolts into the intake housing wall.

3. Install the drift cutter and wing nuts onto the bolts.

4. Pre-tighten the wing nuts and keep the drift cutter a

little loose for adjustment.

5. Move the drift cutter to the desired position and

tighten the wing nuts.

11.7 STORE THE MACHINE

• Clean the machine before storage.

• Make sure the motor is not hot when you store the

machine.

English

• Make sure that the machine does not have loose

or damaged parts. If it is necessary, do these steps/

instructions:

• Replace the damaged parts.

• Tighten the bolts.

• Speak to a person at an approved service

center.

• Store the machine in a dry area.

• Make sure that children cannot come near the

machine.

12 TROUBLESHOOTING

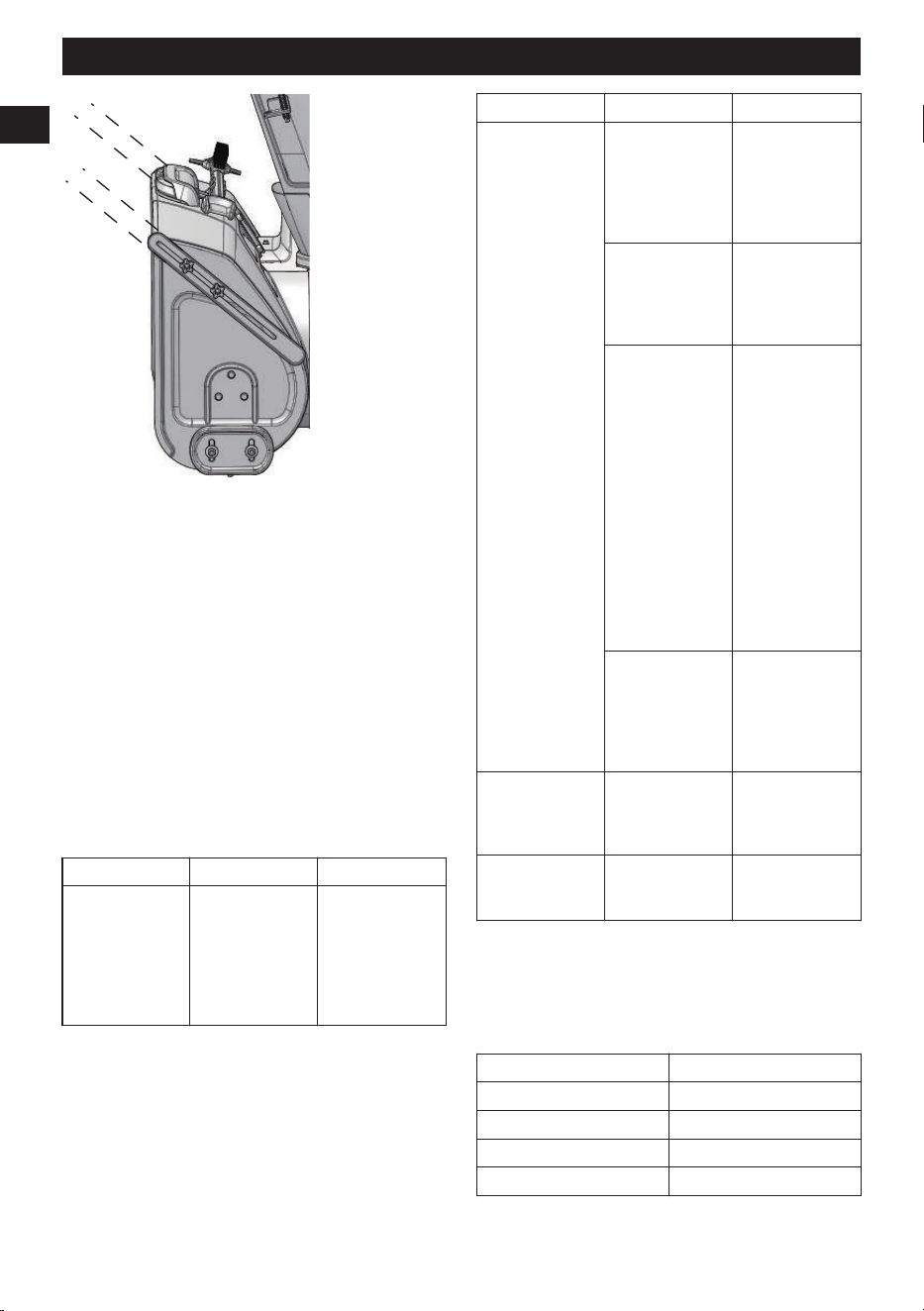

Problem Possible cause Solution

The handle is

not in position.

The bolts are not

engaged correct-

ly.

Adjust the height

of the handle

and make sure

that the knobs

and bolts are

aligned correctly.

The machine

does not start.

The battery is

not charged.

Charge the bat-

tery by following

the procedures

in the battery

and charger

manual.

The switch is de-

fective.

Have the switch

replaced by an

authorized serv-

ice center.

Battery is too

cold.

Remove battery

from snow throw-

er. Place battery

on charger and

allow to charge

for 10 minutes or

until the chang-

ing light turns

green. Remove

from charger and

install in snow

thrower for use.

Battery may re-

quire service or

replacement.

Call toll free

helpline, at

1-855-345-3934

or replace bat-

tery.

The engine is

on, but the im-

peller does not

turn.

The belt is dam-

aged.

Replace the belt.

A thin layer of

snow stays be-

hind.

The scraper is

damaged.

Replace the

scraper.

* If you cannot find the solution to these problems, call

1-855-470-4267.

13 TECHNICAL DATA

Voltage 82V

Clearing width 24 in.

Intake height 20 in.

Throwing distance 50 ft

Wheel size 15 in.

Weight (without battery

pack)

80 kg (176.4 lbs)

Battery 82BD250, 82BD400,

82BD500, 82BD800 and

other Greenworks Com-

mercial 82V batteries

Charger GC400, 82DPC8A,

82CH62K and other

Greenworks Commercial

82V chargers

IPX IPX4

14 LIMITED WARRANTY

Greenworks hereby warranties this product, to the

original purchaser with proof of purchase, 2 year

commercial power train warranty, 2 year commercial

battery warranty against defects in materials, parts or

workmanship. Greenworks, at its own discretion will

repair or replace any and all parts found to be defective,

through normal use, free of charge to the customer. This

warranty is valid only for units which have been used

for personal or commercial use and that have been

maintained in accordance with the instructions in the

owners’ manual supplied with the product from new.

2 YEAR LIMITED POWER TRAIN WARRANTY

COVERAGE:

– Motor

– PCB Boards

– Gear Box

– 2 years from the date of purchase (non transferable)

English

2 YEAR LIMITED BATTERY WARRANTY

COVERAGE:

– Greenworks Commercial Battery Packs ( and other or

series)

– 2 year from the date of purchase (non transferable)

60 DAY LIMITED WEARABLE PARTS WARRANTY

COVERAGE:

– Bars

– Blades

– Guards

– Chains

– Bump Feed Heads

– Tines

– Auger Bit

– Adaptor

– Extender

– 60 Days from date of purchase (non transferable)

WARRANTY EXCLUSIONS, LIMITATIONS AND

RIGHTS:

1. All warranties may not be transferred by the

consumer to any subsequent purchaser.

2. Parts or components not supplied by the warrantor,

or parts or components that have been modified.

3. Any failure resulting from the use of improper tools

or improper repair procedures.

4. Any failure resulting from the use of improper tools

or improper repair procedures.

5. Any failure or part that has become inoperative

due to accident, impact, abuse, misuse, neglect,

mishandling, dulling of cutting edges, or failure

to operate the product in accordance with the

information provided in the instruction manual

supplied with the product.

6. Routine maintenance items such as lubricants,

blade sharpening.

7. The unit, if it has not been operated and/or

maintained in accordance with the owner's manual.

GREENWORKS HELPLINE:

Warranty service is available by calling our toll-free

helpline, at 1-855-470-4267.

TRANSPORTATION CHARGES:

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to

pay transportation charges for any part submitted for

replacement under this warranty unless such return is

requested in writing by Greenworks.

USA address:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Mexico address:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES 5336 A COL. ARCOS DE GUA-

DALUPE, ZAPOPAN, JALISCO C.P. 45037

English

1 Description.................................21

1.1 But............................................................ 21

1.2 Aperçu...................................................... 21

2 Avertissements généraux de

sécurité de l'appareil.................21

3 La plage de température

ambiante recommandée :......... 23

4 Symboles figurant sur la

machine......................................23

5 Niveaux de risques....................24

6 Service........................................24

7 Élimination des batteries

sans danger pour

l'environnement.........................24

8 Proposition 65........................... 25

9 Installation................................. 25

9.1 Déballer la machine..................................25

9.2 Installez la poignée supérieure.................25

9.3 Installez la goulotte de décharge..............26

9.4 Installez la tige de commande de la

goulotte.....................................................27

9.5 Installer le bloc-batterie............................ 27

9.6 Retirez le bloc-batterie............................. 28

10 Utilisation................................... 28

10.1 Utilisation par temps froid.........................28

10.2 Connaître le panneau de commande....... 28

10.3 Démarrage et arrêt de la tarière/turbine... 29

10.4 Régler la vitesse de la tarière...................29

10.5 Mode d'entraînement autopropulsé..........29

10.6 Démarrer la tarière et l’entraînement

automoteur en même temps.................... 30

10.7 Verrouillez d’une seule main la palette

d’entraînement automoteur et la

palette d’engagement de la tarière...........30

10.8 Déplacer manuellement la machine......... 30

10.9 Phares avant DEL.................................... 31

10.10Réglez la goulotte d'éjection.....................32

10.11Réglez le déflecteur de la goulotte........... 33

10.12Conseils sur l'utilisation............................ 33

11 Entretien.....................................33

11.1 Entretien général...................................... 33

11.2 Déboucher la goulotte bouchée............... 34

11.3 Retirez les patins de dérapage.................34

11.4 Remplacez la plaque racleuse................. 34

11.5 Remplacer la goupille de sécurité............ 35

11.6 Remplacer le coupeur de dérivé.............. 35

11.7 Entreposer la machine............................. 36

12 Dépannage................................. 36

13 Données techniques................. 36

14 Garantie limitée ........................ 37

Français

1 DESCRIPTION

1.1 BUT

Ce produit a été conçu et fabriqué pour enlever et

déblayer la neige des chaussées, entrées et autres

surfaces au niveau du sol.

1.2 APERÇU

①②

452

Palette d’entraînement automoteur

Poignée d’ajustement du déflecteur de goulotte

Palette d’engagement de la tarière

Bouton de phare à DEL

Interrupteur de contrôle de la vitesse de

l'entraînement automoteur

Bouton MARCHE/ARRÊT

Interrupteur de contrôle de la vitesse de la tarière

Phare DEL

Tige de commande de la goulotte de

déchargement

Partie supérieure du guidon

Poignée inférieure

Compartiment de batterie

Déflecteur de la goulotte

Goulotte d'éjection

Outil de nettoyage 3 en 1

Coupeur de dérivé

Boîtier d’admission

Tarière

Plaque racleuse

Patin de dérapage

Roue

①

Gâchette zéro tour gauche

②

Gâchette zéro tour droite

2 AVERTISSEMENTS

GÉNÉRAUX DE SÉCURITÉ DE

L'APPAREIL

AVERTISSEMENT

Lisez tous les avertissements de sécurité et

toutes les instructions. Le non-respect de ces

avertissements et de ces instructions peut entraîner

un choc électrique, un incendie et/ou des blessures

graves.

Conservez tous les avertissements et instructions

pour référence ultérieure.

Le terme « appareil » dans les avertissements fait

référence à votre souffleuse à neige à piles (sans fil).

• Ne laissez pas un enfant de moins de 14 ans utiliser

cet outil. Les enfants de 14 ans ou plus doivent

lire et comprendre les instructions d'utilisation et les

règles de sécurité contenues dans ce manuel et

doivent être formés et supervisés par un parent.

• Lisez attentivement le mode d’emploi et le manuel

d’utilisation. Familiarisez-vous totalement avec les

commandes et l’utilisation correcte de l’appareil.

Apprenez comment arrêter l'appareil et désengager

rapidement les commandes.

• Ne laissez jamais des enfants utiliser l’appareil. Ne

laissez jamais des adultes qui n’ont pas reçu une

instruction appropriée utiliser l’appareil.

• Garder la zone d'opération à l'écart de toute

personne, en particulier les jeunes enfants et les

animaux domestiques.

• Faites preuve de prudence pour éviter le glissement

ou la chute, surtout en opération en marche arrière.

• N’utilisez pas sur des surfaces caillouteuses.

• Habillez-vous correctement – Ne portez pas de

vêtements amples ou de bijoux. Ils pourraient se

coincer dans les pièces en mouvement.

• Portez des bottes adéquates lorsque vous utilisez

l’appareil.

Français

• L’utilisation de l’appareil soutenue dans la main

est dangereuse, sauf en conformité avec les

instructions spéciales pour cette utilisation fournies

dans le manuel d'utilisation.

• Inspectez soigneusement la zone où l’appareil

doit être utilisé et enlevez tous les paillassons,

traîneaux, planches, fils et autres corps étrangers.

• N’utilisez pas l’appareil sans porter de vêtements

d’hiver adéquats. Portez des chaussures qui

amélioreront la stabilité sur les surfaces glissantes.

• Ajustez la hauteur du carter pour dégager le gravier

ou la surface rocheuse écrasée.

• Ne tentez jamais d’effectuer des ajustements

pendant que l’appareil est en marche (sauf si le

fabricant le recommande).

• Portez toujours des lunettes de sécurité ou des

protections oculaires pendant le fonctionnement ou

tout en effectuant un réglage ou une réparation pour

protéger les yeux des corps étrangers qui peuvent

être jetés de l’appareil.

• Évitez tout démarrage accidentel. Assurez-vous

que l'interrupteur est en position d'arrêt avant de

brancher la batterie, de soulever ou de transporter

l'appareil. Le fait de porter l'appareil avec un

doigt sur l'interrupteur ou d'alimenter l'appareil dont

l'interrupteur est en marche risque de provoquer des

accidents.

• Retirez la batterie de l'outil électrique avant

d'effectuer des réglages, de changer des

accessoires ou de ranger la machine. De telles

mesures de sécurité préventives réduisent le risque

d'un démarrage accidentel de la machine.

• Lorsque le bloc-batterie n'est pas utilisé, éloignez-le

des autres objets métalliques, comme des attaches

trombones, des pièces de monnaie, des clés, des

clous, des vis ou autres petits objets métalliques qui

peuvent établir une connexion d'une borne à une

autre. Le court-circuitage des bornes de la batterie

peut provoquer des brûlures ou un incendie.

• Dans des conditions abusives, du liquide peut être

éjecté de la batterie; évitez tout contact. En cas

de contact accidentel, rincez avec de l’eau. En cas

de contact avec les yeux, consultez également un

médecin. Le liquide s'échappant des batteries peut

causer des irritations ou des brûlures.

• Ne mettez pas les mains ou les pieds près ou sous

des pièces rotatives. En tout temps, se tenir à l'écart

de l'ouverture de déchargement.

• Faites preuve d’extrême prudence lors de

l’utilisation sur ou en traversant des voies en gravier,

des chemins ou des routes. Restez vigilant pour les

dangers cachés ou la circulation.

• Après avoir heurté un objet étranger, éteignez la

machine et retirez la batterie, puis inspectez-la pour

identifier les dommages. Réparez toutes les pièces

endommagées avant de redémarrer et d'utiliser

l’outil électrique.

• Si l’appareil devait commencer à vibrer

anormalement, arrêtez la machine et vérifiez

immédiatement la cause. En général, les vibrations

sont un signe de défaillance.

• Arrêtez la machine chaque fois que vous quittez

la position de fonctionnement, avant de nettoyer la

souffleuse, la turbine ou la goulotte d'éjection, et en

effectuant des réparations, des ajustements ou des

inspections.

• Lors du nettoyage, de la réparation ou de

l’inspection, assurez-vous que la turbine et toutes

les pièces mobiles sont arrêtées.

• Faites preuve d’extrême prudence lorsque vous

déneigez des pentes.

• Ne jamais utiliser l’appareil sans les protections

adéquates, gardez les autres dispositifs de

protection de sécurité en place et en fonction.

• Ne dirigez jamais la décharge vers des personnes

ou des zones où des dommages matériels peuvent

survenir. Éloignez les enfants et les autres.

• Ne vous penchez pas trop, gardez un bon équilibre

en tout temps.

• Ne surchargez pas la capacité de la machine en

essayant de déneiger à un rythme trop rapide.

• Ne forcez pas l’appareil - il fera mieux le travail et

sera plus sécuritaire au rythme pour lequel il a été

conçue.

• N'utilisez pas l'appareil à des vitesses élevées de

déplacement sur des surfaces glissantes. Prenez

soin en marche arrière.

• Ne dirigez jamais la décharge sur des passants ou

n’autorisez personne devant l’appareil.

• Débranchez l’alimentation de la tarière/turbine

lorsque l’appareil est transporté ou non utilisé.

• N’utilisez que des pièces jointes et des accessoires

approuvés par le fabricant de l’appareil (comme les

poids des roues, les contrepoids ou les cabines).

• N’utilisez jamais l’appareil sans bonne visibilité ni

lumière. Soyez toujours sûr de votre prise de pied,

et maintenez une prise ferme sur les poignées.

• Travaillez en marchant, jamais en courant.

• Dégagez la neige lorsque la goulotte de

déchargement est obstruée.

• Cette machine n’est pas destinée à être utilisée

par des personnes (y compris des enfants)

ayant des capacités physiques, sensorielles ou

mentales réduites ou un manque d’expérience et

de connaissances, à moins qu’elles n’aient reçu

une supervision ou des instructions concernant son

utilisation par une personne responsable de leur

sécurité. Les enfants doivent être surveillés pour

s’assurer qu’ils ne jouent pas avec la machine.

• Le contact de la main avec la turbine rotative à

l’intérieur de la goulotte d’éjection est la cause la

plus fréquente de blessures associées à ce type

d’appareil. N’utilisez jamais votre main pour nettoyer

la goulotte d'éjection. Pour dégager la goulotte :

Français

1. METTEZ L’APPAREIL (LE MOTEUR) HORS

TENSION !

2. Attendez 10 secondes pour être sûr que la

turbine a cessé de tourner.

3. Utilisez toujours une brosse, pas vos mains.

• Si l’appareil frappe un corps étranger, procédez

comme suit :

1. Arrêtez l'appareil. Relâchez l'interrupteur.

2. Retirez le bloc-batterie.

3. Vérifiez qu'elle n'est pas endommagée.

4. Réparer tout dommage avant de redémarrer et

d’utiliser l’appareil.

• Vérifier les boulons de cisaillement ; les boulons

montés sur le moteur, etc., à intervalles réguliers

pour une bonne étanchéité et s’assurer que

l’appareil est en bon état de fonctionnement.

• Référez-vous toujours aux instructions du Guide du

propriétaire pour des détails importants si l’appareil

doit être stockée pendant une période prolongée.

• Entreposez l’appareil à l’intérieur – lorsqu’il n’est

pas utilisé, l’appareil doit être entreposé à l’intérieur

dans un endroit sec et verrouillé – hors de portée

des enfants.

• Vérifiez tous les écrous de cisaillement, les boulons

et vis à intervalles fréquents pour vous assurer

que l'équipement est bien serré et en bon état de

fonctionnement.

• Faites marcher l’appareil quelques minutes après

avoir jeté de la neige pour empêcher le gel de la

tarière/turbine.

• N'utilisez pas une batterie ou un appareil

endommagé ou modifié. Les bloc-batteries

endommagés ou modifiés peuvent présenter

un fonctionnement imprévisible et provoquer un

incendie, une explosion ou un risque de blessure.

• N’exposez pas une batterie ou un appareil au feu ou

à une température excessive. L'exposition au feu ou

une température supérieure à 130°C (265°F) peut

provoquer une explosion.

• Suivez toutes les instructions de recharge et ne

rechargez pas le bloc-batterie ou l'appareil en

dehors de la plage de température spécifiée dans

ces instructions. Un rechargement incorrect ou à

des températures en dehors de la plage spécifiée

peut endommager la batterie et augmenter le risque

d'incendie.

• Rechargez uniquement avec le chargeur spécifié

par le fabricant. Un chargeur adapté à un type de

batterie peut créer un risque d'incendie lorsqu'il est

utilisé avec une autre batterie.

• Utilisez les appareils uniquement avec des batteries

spécialement conçues à cet effet. L'utilisation de

toutes autres batteries peut créer un risque de

blessure et d'incendie.

• Faites effectuer l'entretien par un réparateur

qualifié en n'utilisant que des pièces de rechange

identiques. Cela garantira le maintien de la sécurité

du produit.

• Ne modifiez pas ou n'essayez pas de réparer

l'appareil ou le bloc-batterie (selon le cas) sauf

en conformité avec les instructions d'utilisation et

d'entretien indiquées dans ce manuel.

• Entretenez l’appareil avec soin. Suivez les

instructions pour changer les accessoires.

• Maintenez ou remplacez les décalques de sécurité

et d'instructions au besoin.

3 LA PLAGE DE TEMPÉRATURE

AMBIANTE RECOMMANDÉE :

Article Température

Plage de température

d’entreposage de la souf-

fleuse à neige

1,4 °F (-17 °C) ~ 113 °F

(45 °C)

Plage de température de

fonctionnement de la pelle

à neige

1,4 °F (-17 °C) ~ 113 °F

(45 °C)

Plage de température de

rechargement de la batter-

39 °F (4 °C) ~ 104 °F (40

°C)

Plage de température de

fonctionnement du char-

geur

39 °F (4 °C) ~ 104 °F (40

°C)

Plage de température de

déchargement de la batt-

erie

1,4 °F (-17 °C) ~ 113 °F

(45 °C)

Plage de température

d’entreposage de la batt-

erie

32 °F (0 °C) ~ 113 °F (45

°C)

4 SYMBOLES FIGURANT SUR

LA MACHINE

Certains des symboles suivants peuvent être utilisés

sur cet outil. Veuillez les étudier et apprendre leur

signification. Une bonne interprétation de ces symboles

vous permettra de mieux utiliser l'outil et de manière

plus sécuritaire.

Symbole

Explication

Courant direct

Précautions destinées à assurer

la sécurité.

Lisez et comprenez toutes les

instructions avant d'utiliser cette

machine, et suivez tous les aver-

tissements et les consignes de

sécurité.

Français

Symbole Explication

Portez des lunettes envelop-

pantes.

Les objets projetés peuvent ric-

ocher et causer des blessures

corporelles ou des dommages

matériels. Portez des vêtements

et des bottes de protection.

Tenez les personnes présentes à

une distance de sécurité de la

machine.

Éloignez vos mains de la zone de

décharge.

Éloignez-vous des pièces mo-

biles. Gardez toutes les protec-

tions et boucliers en place.

Tenez les pieds hors de la turbine.

Éloignez les pieds de la turbine

rotative.

Arrêtez le moteur et retirez le

bloc-batterie avant de laisser la

machine.

5 NIVEAUX DE RISQUES

Les termes de mise en garde suivants et leur

signification ont pour but d'expliquer les niveaux de

risques associés à l'utilisation de ce produit.

SYM-

BOLE

SIGNAL SIGNIFICATION

DANGER Indique une situation dan-

gereuse imminente qui, si

elle n’est pas évitée, peut

entraîner la mort ou des

blessures graves.

AVERTISSE-

MENT

Indique une situation po-

tentiellement dangereuse

qui, si elle n’est pas évitée,

peut entraîner la mort ou

des blessures graves.

MISE EN

GARDE

Indique une situation po-

tentiellement dangereuse

qui, si elle n'est pas évitée,

pourrait causer des bles-

sures mineures ou modér-

ées.

MISE EN

GARDE

(Sans symbole d’alerte de

sécurité) indique une situa-

tion pouvant entraîner des

dommages matériels.

6 SERVICE

L'entretien nécessite un soin extrême et une

connaissance approfondie du système, et ne doit être

effectué que par un technicien qualifié. Pour l'entretien,

nous vous suggérons de retourner la machine à votre

CENTRE DE SERVICE AUTORISÉ le plus proche pour

réparation. Utilisez uniquement des pièces de rechange

et des accessoires identiques du fabricant.

7 ÉLIMINATION DES BATTERIES

SANS DANGER POUR

L'ENVIRONNEMENT

Les matières toxiques et corrosives ci-dessous se

trouvent dans les batteries utilisées dans cette

machine : Lithium-ion, une substance toxique.

AVERTISSEMENT

Éliminez toutes les substances toxiques d'une

manière spécifiée afin de prévenir la contamination de

l'environnement. Avant de jeter une batterie au lithium-

ion endommagée ou usée, contactez votre agence

locale d'élimination des déchets ou l'agence locale

de protection de l'environnement pour obtenir des

informations et des instructions spécifiques. Apportez

les batteries à un centre local de recyclage ou

d'élimination certifié pour l'élimination de batteries au

lithium-ion.

Français

AVERTISSEMENT

Si la batterie se fend ou se brise, avec ou sans

fuites, ne la rechargez pas et ne l'utilisez pas.

Jetez-la et remplacez-la par une nouvelle batterie.

N'ESSAYEZ PAS DE LA RÉPARER ! Pour prévenir

les blessures et les risques d'incendie, d'explosion ou

de décharge électrique, et pour éviter tout dommage à

l'environnement :

• Couvrez les bornes de la batterie avec du ruban

adhésif résistant.

• NE PAS essayer d'enlever ou de détruire les

composants de la batterie.

• NE PAS essayer d'ouvrir ou de réparer la batterie.

• En cas de fuite, les électrolytes rejetés sont

corrosifs et toxiques. NE laissez PAS entrer la

solution dans les yeux ou en contact avec la peau

et ne l’avalez pas.

• NE PAS jeter vos batteries usagées dans votre

poubelle à ordures ménagères.

• N’incinérez PAS les batteries.

• NE LES Mettez PAS dans un endroit où ils feront

partie d'un site d'enfouissement de déchets ou

d'un flux de déchets solides municipaux.

• Emmenez-les dans un centre de recyclage ou

d'élimination certifié.

8 PROPOSITION 65

AVERTISSEMENT

Ce produit contient un produit chimique connu dans

l'état de Californie comme étant une cause de cancer,

de malformations congénitales ou d'autres problèmes

de reproduction. Certaines poussières produites par le

ponçage mécanique, le sciage, le meulage, le perçage

et d'autres activités de construction contiennent des

produits chimiques connus pour causer le cancer, des

malformations congénitales ou d'autres problèmes de

reproduction. Voici quelques exemples de ces produits

chimiques :

• Plomb provenant de peintures à base de plomb;

• Silice cristalline provenant de briques, de ciment et

d'autres produits de maçonnerie;

• Arsenic et chrome provenant de bois traité

chimiquement.

Votre risque d'exposition à ces produits chimiques

varie selon la fréquence à laquelle vous faites ce

type de travail. Pour réduire votre exposition à ces

produits chimiques, travaillez dans un endroit bien

ventilé et utilisez un équipement de sécurité approuvé,

comme des masques anti-poussière spécialement

conçus pour filtrer les particules microscopiques.

Conservez ces instructions.

9 INSTALLATION

AVERTISSEMENT

Ne changez pas ou n’utilisez pas des accessoires qui

ne sont pas recommandés par le fabricant.

N'installez pas le bloc-batterie tant que vous n'avez pas

assemblé toutes les pièces.

9.1 DÉBALLER LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine

avant de l'utiliser.

AVERTISSEMENT

• Si les pièces sont endommagées, n'utilisez pas la

machine.

• Si vous n'avez pas toutes les pièces, n'utilisez pas

la machine.

• Si les pièces sont endommagées ou manquantes,

communiquez avec le centre de service.

1. Ouvrez l’emballage.

2. Lisez la documentation contenue dans la boîte.

3. Retirez toutes les pièces non assemblées de la

boîte.

4. Retirez la machine de sa boîte.

5. Jetez la boîte et l'emballage en respectant les

règlements locaux.

9.2 INSTALLEZ LA POIGNÉE

SUPÉRIEURE

Français

1. Alignez les trous de la poignée du milieu et de la

poignée supérieure.

23 22

2. Insérez le boulon (22) à travers la poignée centrale

et la poignée supérieure.

3. Serrez le bouton de la poignée (23) sur le boulon

(22).

4. Répétez sur le côté gauche/droit.

9.3 INSTALLEZ LA GOULOTTE DE

DÉCHARGE

1. Desserrez le bouton (24) et le boulon (25) de

l'ensemble de la goulotte de décharge (14).

2. Alignez les trous de la goulotte de décharge avec

les trous du support inférieur.

3. Une fois que vous avez engagé la goulotte de

décharge sur la base de la goulotte, poussez

jusqu'à ce que vous entendiez un clic.

Pince

4. Insérez le boulon (25) dans les trous et serrez-le

avec le bouton (24).

5. Fixez le fil en enroulant le clip.

Français

9.4 INSTALLEZ LA TIGE DE

COMMANDE DE LA GOULOTTE

Fente

1. Assurez-vous que la goulotte d'éjection est orientée

vers l’avant.

2. Gardez la poignée vers le haut.

3. Poussez la tige de commande de la goulotte (9)

à travers la fente en dessous le panneau de

commande.

4. Passez l'extrémité de la tige de commande de la

goulotte (9) tout droit dans le trou du support de la

goulotte (28).

5. Alignez les trous du support (26) avec les trous

situés en dessous le panneau de commande.

Serrez avec les boulons (27).

REMARQUE

Veillez à ce que le support se trouve au milieu des

entretoises.

Entretoises

6. Tirez sur le câble pour le fixer au bas de la tige.

Alignez les trous, insérez le boulon dans les trous et

verrouillez avec la goupille.

Boulon

Goupille

Câble

7. Tirez la poignée vers l’arrière, puis tournez la

poignée vers la gauche et à droite pour vous

assurer que la goulotte d’éjection se déplace dans

la direction souhaitée.

9.5 INSTALLER LE BLOC-BATTERIE

AVERTISSEMENT

• Si le bloc-batterie ou le chargeur est endommagé,

remplacez-le, au besoin.

• Arrêtez la machine et attendez que le moteur

s'arrête avant d'installer ou de retirer le bloc-

batterie.

• Lisez, comprenez et suivez les instructions du

manuel du bloc-batterie et du chargeur.

REMARQUE

Installez deux piles pour le fonctionnement ou trois

pour une autonomie prolongée.

1. Ouvrez le couvercle de la batterie.

Français

2. Alignez les languettes du bloc-batterie avec les

rainures du compartiment de batterie.

3. Poussez le bloc-batterie dans le compartiment de

batterie jusqu'à ce qu'il soit bien encliqueté.

4. Vous devriez entendre un clic lorsque le bloc-

batterie sera inséré correctement.

5. Fermez le couvercle de la batterie (12).

9.6 RETIREZ LE BLOC-BATTERIE

1. Ouvrez la trappe de la batterie (11).

2. Poussez et maintenez enfoncé le bouton de

déblocage de la batterie.

3. Retirez le bloc-batterie de la machine.

10 UTILISATION

AVERTISSEMENT

Portez des lunettes de protection pendant l'utilisation.

10.1 UTILISATION PAR TEMPS FROID

La température de fonctionnement sécuritaire de la

batterie varie de 1 °F (-17°C) à 113°F (45°C).

AVERTISSEMENT

Ne rangez pas ou ne chargez pas la batterie à

l’extérieur.

La batterie doit être chargée et entreposée à l’intérieur

avant l’utilisation de la machine.

Si la machine ne démarre pas:

• retirez la batterie de la machine,

• chargez la batterie durant 15 minutes dans un

endroit chaud ou jusqu’à ce que le voyant de charge

devienne vert.

• Réinstallez la batterie dans l'unité.

10.2 CONNAÎTRE LE PANNEAU DE

COMMANDE

①②

452

A B C D

No Nom Fonction

1 Palette

d’en-

traîne-

ment au-

tomoteur

Cette machine permet un mode

de conduite automoteur qu'elle peut

marcher elle-même. Le mode de con-

duite automoteur vous offre une uti-

lisation facile.

①

②

Gâchette

zéro tour

Tournez les poignées d'assistance

pour une direction rapide et sans ef-

fort. Cette machine est équipée d'un

système de braquage zéro, ce qui

donne à la machine une direction

précise et fluide sans déviation.

2 Poignée

de com-

mande

du déflec-

teur de

goulotte

Le déflecteur de goulotte peut être

réglé de haut en bas pour ajuster la

distance de projection de neige.

3 Gâchette

de con-

trôle de la

déviation

de la tar-

ière/

turbine

La tarière/turbine peut être mise en

rotation lorsque la machine est en

mouvement. La tarière/turbine rota-

tive brise la neige facilement et dé-

blaye la neige rapidement.

4 Bouton

de phare

à DEL

Appuyez sur le bouton (A, B, C, D)

pour régler les phares arrière/avant.

E Indicateur

de batter-

Affichage de la puissance pour cha-

que batterie (3 pièces).

Français

5 Interrup-

teur de

contrôle

de la vi-

tesse de

l’en-

traîne-

ment au-

tomoteur

Permet aux opérateurs de choisir une

vitesse de conduite confortable. Il

donne 3 vitesses avant et 1 arrière

automoteur et 1 neutre.

6 Bouton

MAR-

CHE/

ARRÊT

Le bouton MARCHE/ARRÊT est uti-

lisé pour allumer et éteindre la ma-

chine.

7 Interrup-

teur de

contrôle

de la vi-

tesse de

la tarière/

turbine

Ajustez l’interrupteur pour contrôler le

fonctionnement rapide ou lent de la

tarière/turbine.

9 Tige de

com-

mande

de la

goulotte

Contrôlez la goulotte d'éjection régla-

ble à 200° pour la tourner dans plu-

sieurs directions différentes.

10.3 DÉMARRAGE ET ARRÊT DE LA

TARIÈRE/TURBINE

①②

Pour démarrer la tarière/turbine :

• Appuyez sur le bouton MARCHE/ARRÊT (6) pour

démarrer la machine.

• Appuyez sur la palette de la tarière (3) et

maintenez-la abaissée.

REMARQUE

Terminez ces 2 actions dans les 5 secondes.

Pour arrêter la tarière/turbine :

• Relâchez la palette de la tarière (3).

REMARQUE

Abaissez le grattoir au sol pour enlever la neige.

AVERTISSEMENT

Tenez les personnes présentes à une distance

sécuritaire de la machine.

AVERTISSEMENT

Inspectez la zone de travail. Enlevez tous les cailloux,

les bâtons, les fils, les os et autres débris qui peuvent

ricocher à cause de la turbine rotative.

10.4 RÉGLER LA VITESSE DE LA

TARIÈRE

(Si l’appareil est en position ARRÊT) :

1. Appuyez sur le bouton MARCHE/ARRÊT (6).

2. Appuyez sur la palette de la tarière (3) et

maintenez-la abaissée.

3. Pour augmenter la vitesse de la tarière, poussez le

levier de la vitesse de la tarière vers l’avant (7).

4. Pour augmenter la vitesse de la tarière, tirez le

levier de la tarière vers l’arrière (7).

REMARQUE

Abaissez le grattoir au sol pour enlever la neige.

AVERTISSEMENT

Tenez les personnes présentes à une distance

sécuritaire de la machine.

AVERTISSEMENT

Inspectez la zone de travail. Enlevez tous les cailloux,

les bâtons, les fils, les os et autres débris qui peuvent

ricocher à cause de la turbine rotative.

10.5 MODE D'ENTRAÎNEMENT

AUTOPROPULSÉ

Pour démarrer le système d’entraînement :

1. Appuyez sur le bouton MARCHE/ARRÊT (6).

2. Appuyez sur la palette d’entraînement (1) et

maintenez-la abaissée.

3. Pour augmenter la vitesse d’entraînement, poussez

le levier de commande de la vitesse d’entraînement

vers l’avant (5).

Français

4. Pour diminuer la vitesse d’entraînement, tirez le

levier de commande de la vitesse d’entraînement

vers l’arrière (5).

Pour arrêter le système d’entraînement :

1. Relâchez la palette de l’entraînement (1).

REMARQUE

Si la machine reste inactive, dans l’une ou l’autre des

opérations, pendant plus de 5 secondes, vous devrez

recommencer le processus.

Pour tourner à gauche :

1. Appuyez sur la palette d’entraînement (1) et

maintenez-la abaissée.

2. Tirez sur la gâchette de virage zéro gauche pour

faire tourner la machine vers la gauche.

Pour tourner à droite :

1. Appuyez sur la palette d’entraînement (1) et

maintenez-la abaissée.

2. Tirez sur la gâchette de virage zéro droit pour faire

tourner la machine vers la droite.

REMARQUE

Pour le mode de conduite autopropulsé, cette

machine offre 3 vitesses avant et 1 arrière.

10.6 DÉMARRER LA TARIÈRE ET

L’ENTRAÎNEMENT AUTOMOTEUR

EN MÊME TEMPS

1. Appuyez sur le bouton MARCHE/ARRÊT (6).

2. Appuyez sur la palette d’engagement de la tarière

(1) et maintenez-la enfoncée pour mettre la tarière

en marche.

3. Appuyez et maintenez la palette d’entraînement (1)

pour démarrer l’entraînement automoteur.

REMARQUE

Terminez ces 3 actions dans les 5 secondes.

10.7 VERROUILLEZ D’UNE SEULE

MAIN LA PALETTE

D’ENTRAÎNEMENT AUTOMOTEUR

ET LA PALETTE D’ENGAGEMENT

DE LA TARIÈRE

Palette d’engagement

de la tarière

Palette

d’entraînement

automoteur

Lorsque vous poussez la palette de l’entraînement

automoteur (1) et la palette d’engagement de la tarière

(3) en même temps, la palette d’engagement de la

tarière sera temporairement verrouillée.

Relâchez la palette d’engagement de la tarière (3)

(main droite) et la palette d’engagement de la tarière

restera engagée.

Cette fonction vous permet de régler la vitesse de

la tarière, la vitesse d’autopropulsion et la direction

d’éjection de la neige pendant que la tarière tourne.

Pour arrêter la tarière, relâchez la palette de

l’entraînement automoteur et à la tarière ainsi que la

fonction d’autopropulsion s’arrêteront.

10.8 DÉPLACER MANUELLEMENT LA

MACHINE

REMARQUE

Lorsque la résistance à la poussée de l’ensemble

de la machine devient importante ou qu’elle ne peut

pas être poussée, l’utilisateur doit vérifier si la roue

unilatérale peut être tournée à la main lorsqu’elle

ne repose pas sur le sol. Si vous ne pouvez pas

la faire tourner facilement, vous devez démonter la

plaque inférieure du châssis et débrancher le câble du

moteur. La promotion manuelle peut être reprise à ce

moment-là.

1. Dévissez les huit vis.

2. Retirez la plaque inférieure du châssis.

Français

Plaque

châssis

3. Débranchez le câble du moteur.

4. Réinstallez la plaque inférieure avec huit vis.

5. Poussez manuellement la machine pour la déplacer.

10.9 PHARES AVANT DEL

A B C D

Allumage des phares avant :

• Appuyez sur le bouton (6) pour allumer la lumière

DEL.

Éteindre les phares avant :

• Appuyez sur le bouton (6) pour éteindre la lumière

DEL.

Bouton-poussoir pour régler la lumière :

• A. Allumez les feux avant.

• B. Allumez les feux arrière.

• C. Éteignez toutes les lumières.

• D. Avertissement.

Français

10.10 RÉGLEZ LA GOULOTTE

D'ÉJECTION

100°

①

②

100°

Vous pouvez régler la goulotte d’éjection de 200° pour

changer la direction de la neige.

1. Tirez la poignée de réglage de la goulotte (9) vers

l’arrière sur une courte distance. (La bouton de

verrouillage (37) sera abaissée pour permettre à la

goulotte de se déplacer.)

2. Tournez la poignée de réglage de la goulotte (9)

vers la gauche pour déplacer la goulotte d’éjection

(14) vers la gauche. Relâchez la poignée pour

verrouiller la goulotte dans la direction souhaitée.

3. Tournez la poignée de réglage de la goulotte (9)

vers la droite pour déplacer la goulotte d’éjection

(14) vers la droite. Relâchez la poignée pour

verrouiller la goulotte dans la direction souhaitée.

Français

10.11 RÉGLEZ LE DÉFLECTEUR DE LA

GOULOTTE

Vous pouvez ajuster le déflecteur de la goulotte de haut

en bas pour modifier la distance de projection de la

neige.

AVERTISSEMENT

Arrêtez la machine avant de régler le déflecteur de la

goulotte.

AVERTISSEMENT

Ne poussez pas la gâchette trop loin vers l'avant afin

d'éviter qu'il y ait un espace entre le déflecteur et la

goulotte.

①②

452

1. Serrez et maintenez la levier de commande du

déflecteur de goulotte (2).

2. Tirez le levier de commande du déflecteur de la

goulotte (2) vers la gauche et maintenez-le en

position de déverrouillage.

3. Déplacez le levier de commande du déflecteur de

la goulotte (2) vers l’avant pour régler le déflecteur

(13) vers le bas et diminuer la distance de projection

de la neige.

4. Déplacez le levier de commande du déflecteur de la

goulotte (2) vers l’arrière pour régler le déflecteur

(13) vers le haut et augmentez la distance de

projection de la neige.

10.12 CONSEILS SUR L'UTILISATION

• Si c'est possible, déneigez la neige avec la direction

du vent.

• En cas de vent fort, abaissez le déflecteur de la

goulotte pour diriger la neige vers le sol.

• Une fois le travail terminé, laissez la machine

fonctionner pendant un certain temps pour éviter la

formation de glace dans la goulotte d'éjection.

• Si l'épaisseur de la neige est supérieure à 8 po

(20 cm), diminuez la vitesse et laissez la machine

travailler à son propre rythme.

• N'utilisez pas le grattoir pour enlever la neige

compacte et la glace.

11 ENTRETIEN

AVERTISSEMENT

Retirez la clé de sécurité et le bloc-batterie de la

machine avant l'entretien.

ATTENTION

Utilisez seulement les pièces de rechange

approuvées.

ATTENTION

Évitez que les liquides de freins, l'essence et les

matériaux à base de pétrole ne viennent en contact

avec les pièces en plastique. Les produits chimiques

peuvent endommager le plastique et le rendre

inutilisable.

ATTENTION

N'utilisez pas de solvants ou de détergents puissants

sur le boîtier ou les composants en plastique.

11.1 ENTRETIEN GÉNÉRAL

• Avant chaque utilisation, vérifiez que la machine ne

contient pas de pièces endommagées, manquantes

ou desserrées, telles que vis, écrous, boulons et

capuchons.

• Serrez correctement toutes les fixations et les

capuchons.

• Nettoyez la neige qui reste sur la machine à l'aide

d'une brosse.

Français

11.2 DÉBOUCHER LA GOULOTTE

BOUCHÉE

AVERTISSEMENT

• N’utilisez jamais votre main pour nettoyer la

goulotte. Le non-respect de ces instructions peut

entraîner des blessures graves.

• Ne mettez jamais les mains dans la goulotte

d’éjection et ne placez jamais une partie de

votre corps devant la souffleuse lorsque l’appareil

fonctionne ou lorsque les batteries sont installées.

Pour dégager la goulotte d’éjection :

• Appuyez sur le bouton MARCHE/ARRÊT pour

éteindre la machine.

• Retirez les blocs-batteries.

• Attendez 10 secondes pour être sûr que la tarière a

cessé de tourner.

• Utilisez toujours l’outil de nettoyage de la goulotte

(15) qui est fixé à la machine comme un accessoire.

11.3 RETIREZ LES PATINS DE

DÉRAPAGE

REMARQUE

La hauteur réglable pour les patins de dérapage est

de 1,5 mm, lors du passage des boulons à travers le

trou en U sur les patins de dérapage.

1. Desserrez les 2 jeux de boulons (29), les

entretoises (30) et les écrous (31) qui fixent le patin

de dérapage (20) au carter de la souffleuse.

2. Retirez le patin de dérapage (20).

3. Installez le nouveau patin de dérapage (20).

4. Faites la même opération sur l'autre côté.

11.4 REMPLACEZ LA PLAQUE

RACLEUSE

Auger

Impeller

AVERTISSEMENT

Utilisez seulement les plaques racleuses approuvées.

AVERTISSEMENT

Portez des gants épais ou enroulez la lame avec un

chiffon lorsque vous la touchez.

1. Retirez les écrous (34) et les entretoises (33) de la

plaque racleuse.

2. Retirez les vis (32) et jetez l’ancienne plaque

racleuse.

3. Installez la nouvelle plaque racleuse.

4. Réinstallez les vis (32), les plaques entretoises (33)

et serrez-les avec les écrous (34).

Français

11.5 REMPLACER LA GOUPILLE DE

SÉCURITÉ

Barre de la tarière

Goupille de sécurité

REMARQUE

La goupille de sécurité est utilisée pour disperser la

pression de la neige afin de protéger la barre de la

tarière/turbine.

1. Retirez les écrous et les goupilles de sécurité.

2. Installez les nouvelles goupilles de sécurité. (Les

goupilles de sécurité de rechange se trouvent sur le

haut du support de la goulotte.)

11.6 REMPLACER LE COUPEUR DE

DÉRIVÉ

REMARQUE

La goupille de sécurité est utilisée pour disperser la

pression de la neige afin de protéger la barre de la

tarière/turbine.

1. Retirez les batteries.

2. Insérez les deux boulons dans la paroi du boîtier

d’admission.

3. Installez le coupeur de dérivé et les écrous à oreilles

sur les boulons.

4. Pré-serrez les écrous à ailettes et gardez le coupeur

de dérivé un peu lâche pour le réglage.

5. Déplacez le coupeur de dérivé à la position

souhaitée et serrez les écrous à oreilles.

Français

11.7 ENTREPOSER LA MACHINE

• Nettoyez la machine avant de l'entreposer.

• Assurez-vous que le moteur n'est pas chaud lorsque

vous entreposez la machine.

• Assurez-vous que la machine n'a pas de pièces

mal fixées ou endommagées. Au besoin, suivez ces

étapes/instructions :

• Remplacez les pièces endommagées.

• Serrez les boulon.

• Parlez à une personne d'un centre de service

certifié.

• Entreposez la machine dans un endroit sec.

• Assurez-vous que les enfants ne peuvent pas

s'approcher de la machine.

12 DÉPANNAGE

Problème Cause possible Solution

Le guidon n'est

pas bien installé.

Les écrous ne

sont pas bien

enclenchés.

Ajustez la hau-

teur du guidon et

assurez-vous

que les boutons

et les boulons

sont alignés cor-

rectement.

Problème Cause possible Solution

La machine ne

démarre pas.

La batterie n’est

pas chargée.

Chargez la batt-

erie en suivant

les procédures

du manuel de la

batterie et du

chargeur.

L’interrupteur est

défectueux.

Faites remplacer

l’interrupteur dé-

fectueux par un

centre de service

agréé.

La batterie est

trop froide.

Retirez la batter-

ie de la souf-

fleuse à neige.

Placez la batterie

sur le chargeur

et laissez-la

charger pendant

10 minutes ou

lorsque le voyant

de charge de-

vient vert. Retirer

du chargeur et

installez-la dans

la souffleuse à

neige pour l'utili-

sation.

La batterie peut

nécessiter un

entretien ou un

remplacement.

Appelez le serv-

ice d’assistance

téléphonique au

1-855-345-3934,

ou remplacez la

batterie.

Le moteur est en

marche, mais la

turbine ne tourne

pas.

La courroie est

endommagée.

Remplacez la

courroie.

Une fine couche

de neige reste

derrière.

Le grattoir est

endommagé.

Remplacez le

grattoir.

* Si vous ne trouvez pas une solution à ces

problèmes, communiquez avec le centre de service

1-855-470-4267.

13 DONNÉES TECHNIQUES

Voltage 82V

Largeur de compensation 24 in.

Hauteur d’admission 20 in.

Distance de projection 50 ft

Taille des roues 15 in.

Français

Poids (sans bloc-batterie) 80 kg (176.4 lbs)

Batterie 82BD250, 82BD400,

82BD500, 82BD800 et au-

tres batteries Greenworks

Commercial de 82V

Chargeur GC400, 82DPC8A,

82CH62Ket autres char-

geurs Greenworks Com-

mercial de 82V

IPX IPX4

14 GARANTIE LIMITÉE

Greenworks garantit ce produit, à l'acheteur original

avec preuve d'achat, 2 ans de garantie sur le

groupe motopropulseur commercial, 2 ans de garantie

sur la batterie commerciale contre les défauts de

matériaux, pièces ou main d'œuvre. Greenworks, à sa

propre discrétion, réparera ou remplacera toutes les

pièces défectueuses, dans des conditions normales

d'utilisation, sans frais pour le client. Cette garantie

n’est valable que pour les appareils qui ont été utilisés

à des fins personnelles ou commerciales et qui ont été

entretenus conformément aux instructions du manuel

du propriétaire fourni avec le produit neuf.

GARANTIE LIMITÉE DE 2 ANS SUR LE GROUPE

MOTOPROPULSEUR:

– Moteur

– Cartes de circuits imprimés

– Boîte d’engrenage

– 2 ans à compter de la date d'achat (non transférable)

GARANTIE LIMITÉE DE 2 ANS SUR LA BATTERIE:

– Packs de batteries Greenworks Commercial ( et

autres séries ou )

– 2 ans à compter de la date d'achat (non transférable)

GARANTIE LIMITÉE DE 60 JOURS SUR LES PIÈCES

D'USURE:

– Guide-chaînes

– Lames

– Gardes protectrices

– Chaînes

– Têtes d'avance par coups

– Dents

– Mèche de la tarière

– Adaptateur

– Rallonge

– 60 jours à compter de la date d'achat (non

transférable)

EXCLUSIONS, LIMITATIONS ET DROITS DE

GARANTIE:

1. Toutes les garanties ne peuvent pas être

transférées par le consommateur à un acheteur

subséquent.

2. Pièces ou composants non fournis par le garant, ou

pièces ou composants qui ont été modifiés.

3. Toute défaillance résultant de l'utilisation d'outils ou

de procédures de réparation inappropriés.

4. Toute défaillance résultant de l'utilisation d'outils ou

de procédures de réparation inappropriés.

5. Toute panne ou pièce devenue inopérante en

raison d'un accident, d'un choc, d'un abus,

d'une mauvaise utilisation, d'une négligence, d'une

mauvaise manipulation, de l'émoussement des

tranchants ou d'un défaut d'utilisation du produit

conformément aux informations fournies dans le

mode d'emploi fourni avec le produit.

6. Articles d'entretien courant tels que lubrifiants,

affûtage des lames.

7. L'appareil, s'il n'a pas été utilisé et/ou entretenu

conformément au manuel du propriétaire.

ASSISTANCE TÉLÉPHONIQUE DE GREENWORKS:

Le service de garantie est disponible en appelant

notre ligne d'assistance téléphonique sans frais, au

1-855-470-4267.

FRAIS DE TRANSPORT :

Les frais de transport pour le déplacement de tout

équipement motorisé ou accessoire sont à la charge de

l'acheteur. Il incombe à l'acheteur de payer les frais de

transport pour toute pièce retournée pour remplacement

en vertu de la présente garantie, à moins qu'un tel

retour soit demandé par écrit par Greenworks.

Adresse aux États-Unis :

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Adresse au Mexique :

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES 5336 A COL. ARCOS DE GUA-

DALUPE, ZAPOPAN, JALISCO C.P. 45037

Français

1 Descripción................................40

1.1 Finalidad...................................................40

1.2 Perspectiva general..................................40

2 Advertencias de seguridad

generales para aparatos........... 40

3 Intervalo de temperatura

ambiente recomendado:...........42

4 Símbolos en el producto.......... 42

5 Niveles de riesgo.......................43

6 Servicio...................................... 43

7 Eliminación de batería

segura para el medio

ambiente.....................................43

8 Propuesta 65..............................44

9 Instalación..................................44

9.1 Desembalaje de la máquina.....................44

9.2 Instalación del asa superior......................44

9.3 Instalación del conducto de descarga...... 45

9.4 Instalación de la varilla de control del

conducto...................................................45

9.5 Instalación de la batería........................... 46

9.6 Retirada de la batería...............................46

10 Funcionamiento.........................46

10.1 Funcionamiento en condiciones de frío....46

10.2 Descripción del panel de control.............. 46

10.3 Puesta en marcha y parada del tornillo

sin fin/rotor................................................47

10.4 Ajuste de la velocidad del tornillo sin fin...48

10.5 Modo de transmisión autopropulsada...... 48

10.6 Puesta en marcha del tornillo sin fin y

la transmisión autopropulsada al

mismo tiempo........................................... 48

10.7 Bloqueo de la paleta de transmisión

autopropulsada y la paleta de

acoplamiento del tornillo sin fin con

una sola mano..........................................48

10.8 Movimiento manual de la máquina...........49

10.9 Luces delanteras LED.............................. 50

10.10Ajuste del conducto de descarga............. 50

10.11Ajuste del deflector del conducto............. 51

10.12Consejos de funcionamiento....................52

11 Mantenimiento........................... 52

11.1 Mantenimiento general.............................52

11.2 Eliminación de obstrucciones del

conducto...................................................52

11.3 Sustitución de las zapatas de

protección de bajos.................................. 53

11.4 Sustitución de la placa de raspado.......... 53

11.5 Sustitución del pasador de seguridad...... 53

11.6 Sustitución del cortador de desviación.....54

11.7 Almacenamiento de la máquina............... 54

12 Solución de problemas.............54

13 Datos técnicos...........................55

14 Garantía limitada....................... 55

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Este producto se ha diseñado y construido para quitar

y despejar la nieve de aceras, calzadas y otras

superficies a nivel del suelo.

1.2 PERSPECTIVA GENERAL

①②

452

Paleta de transmisión autopropulsada

Asa de ajuste del deflector del conducto

Paleta de acoplamiento del tornillo sin fin

Botón de luz delantera LED

Interruptor de control de velocidad de la

transmisión autopropulsada

Botón de encendido/apagado

Interruptor de control de velocidad del tornillo sin

fin

Luz delantera LED

Varilla de control del conducto de descarga

Asa superior

Asa inferior

Compartimento de la batería

Deflector del conducto

Conducto de descarga

Herramienta de limpieza 3 en 1

Cortador de desviación

Carcasa de admisión

Tornillo sin fin

Placa de raspado

Zapata de protección de bajos

Rueda

①

Gatillo de giro cero izquierdo

②

Gatillo de giro cero derecho

2 ADVERTENCIAS DE

SEGURIDAD GENERALES

PARA APARATOS

AVISO

Lea todas las advertencias de seguridad y

todas las instrucciones. El incumplimiento de

las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para

su consulta posterior.

El término "aparato" empleado en las advertencias se

refiere a su quitanieves con funcionamiento a batería

(inalámbrico).

• No permita que niños menores de 14 años

utilicen esta herramienta. Los niños de 14 años o

mayores deben leer y entender las instrucciones

de funcionamiento y las normas de seguridad que

se encuentran en este manual y deben recibir

formación y supervisión por parte de uno de sus

progenitores.

• Lea detenidamente el manual de instrucciones de

funcionamiento y servicio. Familiarícese a fondo con

los controles y el uso correcto del aparato. Debe

saber cómo detener la unidad y desacoplar los

controles rápidamente.

• Nunca permita que los niños utilicen el aparato.

Nunca permita que utilicen el aparato adultos sin la

debida instrucción.

• Mantenga la zona de funcionamiento libre de

cualquier persona, especialmente niños pequeños

y mascotas.

• Tenga precaución para evitar resbalones o caídas,

especialmente durante la utilización marcha atrás.

• No utilice sobre superficies de gravilla.

• Lleve indumentaria adecuada – No lleve ropa o

joyas sueltas. Pueden quedar atrapadas en las

piezas móviles.

• Lleve botas de goma al utilizar el aparato.

Español

• El funcionamiento del aparato en la posición de

mano no es seguro, excepto de acuerdo con las

instrucciones especiales para dicho uso que se

proporcionan en el manual del operario.

• Inspeccione exhaustivamente la superficie donde va

a utilizarse el aparato y elimine todos los felpudos,

trineos, planchas, cables y otros objetos extraños.

• No utilice el aparato sin llevar indumentaria

adecuada de invierno. Lleve calzado, que mejorará

el equilibrio en superficies resbaladizas.

• Ajuste la altura de la carcasa para dejar espacio en

caso de superficies de grava o piedra triturada.

• Nunca intente realizar ningún ajuste mientras el

aparato esté en funcionamiento (excepto cuando el

fabricante lo recomiende específicamente).

• Lleve siempre gafas de seguridad o protectores

oculares durante la utilización o al realizar un

ajuste o una reparación para proteger los ojos de

objetos extraños que puedan ser lanzados desde el

aparato.

• Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectar a la batería y al coger o transportar el

aparato. El transporte del aparato con el dedo en el

interruptor o la conexión de un aparato que tiene el

interruptor activado fomenta los accidentes.

• Desconecte la batería del aparato antes de realizar

ajustes, cambiar accesorios o almacenarlo. Estas

medidas de seguridad preventivas reducen el

riesgo de que el aparato se ponga en marcha

accidentalmente.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como clips,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan hacer una

conexión entre los terminales. El cortocircuito

de los terminales de la batería puede provocar

quemaduras o un incendio.

• Bajo condiciones abusivas, es posible que salga

líquido despedido de la batería; evite el contacto.

Si se produce un contacto accidental, aclare con

agua. Si el líquido entra en contacto con los ojos,

acuda también al médico. El líquido despedido de la

batería puede provocar irritación o quemaduras.

• No ponga las manos ni los pies cerca o debajo de

las piezas giratorias. Manténgase alejado en todo

momento de la abertura de descarga.

• Extreme las precauciones al trabajar sobre o al

cruzar senderos de grava, aceras o caminos. Esté

alerta a los riesgos ocultos o al tráfico.

• Después de golpear un objeto extraño, apague

la máquina y retire la batería, posteriormente

inspecciónela para detectar daños. Repare los

daños antes de volver a poner en marcha y utilizar

la máquina.

• Si el aparato empieza a vibrar de manera

anormal, detenga la máquina y compruebe de

inmediato la causa. Normalmente la vibración es

una advertencia de problemas.

• Detenga la máquina cada vez que abandone la

posición de utilización, antes de desatascar la

carcasa del colector/rotor o la guía de descarga,

así como al realizar reparaciones, ajustes o

inspecciones.

• Cuando limpie, repare o inspeccione, asegúrese

de que el colector/rotor y todas las piezas en

movimiento se hayan detenido.

• Extreme las precauciones cuando trabaje en

pendientes.

• Nunca utilice el aparato sin las protecciones

adecuadas, mantenga los demás dispositivos de

protección de seguridad en su posición y en estado

de funcionamiento.

• Nunca dirija la descarga hacia personas o zonas

donde puedan producirse daños a la propiedad.

Mantenga alejados a los niños y otras personas.

• No se estire – Mantenga en todo momento una

postura adecuada y el equilibrio.

• No sobrecargue la capacidad de la máquina

intentando quitar demasiada nieve a una velocidad

demasiado rápida.

• No fuerce el aparato – Hará el trabajo mejor y

con mayor seguridad a la velocidad para la que se

diseñó.

• Nunca utilice el aparato a altas velocidades

de transporte en superficies resbaladizas. Tenga

cuidado al dar marcha atrás.

• Nunca dirija la descarga a los transeúntes ni

permita que una persona se ponga delante del

aparato.

• Desconecte la alimentación al tornillo sin fin/rotor

cuando el aparato se transporte o no esté en uso.

• Utilice únicamente accesorios aprobados por el

fabricante del aparato (como pesos de ruedas,

contrapesos o cabinas).

• Nunca utilice el aparato sin una buena visibilidad

o luz. Asegúrese siempre de tener una posición

estable y mantenga un agarre firme en las asas.

• Camine, no corra.

• Quite la nieve cuando el conducto de descarga esté

obstruido.

• La máquina no debe ser utilizada por personas

(niños incluidos) con una discapacidad física,

sensorial o mental, o que no tengan experiencia

ni conocimientos, a menos que hayan recibido

supervisión o instrucción sobre el uso de la máquina

por una persona responsable de su seguridad.

Supervise siempre a los niños para asegurarse de

que no jueguen con la máquina.

• El contacto de la mano con el rotor giratorio dentro

del conducto de descarga es la causa más común

de lesiones asociadas con este tipo de aparato.

Nunca utilice la mano para limpiar el conducto de

descarga. Para desobstruir el conducto:

Español

1. ¡APAGUE EL MOTOR!

2. Espere 10 segundos para asegurarse de que las

palas del rotor hayan dejado de girar.

3. Utilice siempre una herramienta de limpieza, no

sus manos.

• Si el aparato golpea un objeto extraño siga estos

pasos:

1. Detenga el aparato. Suelte el interruptor.

2. Retire la batería.

3. Inspeccione si hay daños.

4. Repare los daños antes de volver a poner en

marcha y utilizar el aparato.

• Compruebe los pernos de seguridad, los pernos de

montaje del motor, etc., a intervalos frecuentes para

garantizar un apriete adecuado y que el aparato

esté en condiciones seguras de funcionamiento.

• Consulte siempre las instrucciones de la guía del

propietario para obtener detalles importantes si

el aparato debe almacenarse durante un periodo

prolongado.

• Almacene los aparatos inactivos en interior –

Cuando no esté en uso, el aparato debe

almacenarse en interiores, en un lugar a seco,

cerrado y fuera del alcance de los niños.

• Compruebe los pernos de seguridad y los otros

pernos a intervalos frecuentes para garantizar

un apriete adecuado y que el equipo esté en

condiciones seguras de funcionamiento.

• Haga funcionar el aparato unos minutos después de

quitar nieve para evitar la congelación del tornillo sin

fin/rotor.

• No utilice una batería o un aparato que haya sufrido

daños o modificaciones. Las baterías dañadas

o modificadas pueden exhibir un comportamiento

impredecible que puede dar lugar a un incendio,

una explosión o un riesgo de lesiones.

• No exponga una batería o un aparato al fuego ni a

un espacio con temperatura excesiva. La exposición

al fuego o a una temperatura superior a 265°F

(130°C) puede provocar una explosión.

• Siga todas las instrucciones de carga y no cargue

la batería o el aparato fuera del intervalo de

temperatura especificado en las instrucciones. La

carga incorrecta o a temperaturas fuera del intervalo

especificado puede dañar la batería y aumentar el

riesgo de incendio.

• Recargue solo con el cargador especificado por el

fabricante. Un cargador adecuado para un tipo de

batería puede dar lugar a un riesgo de incendio

cuando se usa con otra batería.

• Utilice los aparatos únicamente con las baterías

designadas específicamente. El uso de cualquier

otra batería puede dar lugar a un riesgo de lesiones

e incendio.

• Solicite a un técnico de reparación cualificado que

realice las tareas de servicio utilizando únicamente

piezas de repuesto idénticas. Esto garantizará el

mantenimiento de la seguridad del producto.

• No modifique ni intente reparar el aparato o la

batería (según corresponda), excepto lo indicado en

las instrucciones de uso y cuidado.

• Mantenga el aparato con cuidado; siga las

instrucciones para cambiar los accesorios.

• Mantenga o sustituya las etiquetas de seguridad y

de instrucciones, según sea necesario.

3 INTERVALO DE

TEMPERATURA AMBIENTE

RECOMENDADO:

Elemento Temperatura

Intervalo de temperatura

de almacenamiento de la

pala para nieve

1,4 ˚F (-17 ˚C) ~ 113 ˚F

(45 ˚C)

Intervalo de temperatura

de funcionamiento de la

pala para nieve

1,4 ˚F (-17 ˚C) ~ 113 ˚F

(45 ˚C)

Intervalo de temperatura

de carga de la batería

39 °F (4 °C) ~ 104 °F (40

°C)

Intervalo de temperatura

de funcionamiento del car-

gador

39 °F (4 °C) ~ 104 °F (40

°C)

Intervalo de temperatura

de descarga de la batería

1,4 ˚F (-17 ˚C) ~ 113 ˚F

(45 ˚C)

Intervalo de temperatura

de almacenamiento de la

batería

32 °F (0 °C) ~ 113 °F (45

°C)

4 SÍMBOLOS EN EL PRODUCTO

En esta herramienta pueden utilizarse algunos de los

siguientes símbolos. Le rogamos que los estudie y

aprenda su significado. La interpretación correcta de

estos símbolos le permitirá manejar la herramienta

mejor y de manera más segura.

Símbolo

Explicación

Corriente continua

Precauciones que afectan a su

seguridad.

Debe leer y entender todas las in-

strucciones antes de manejar el

producto, así como seguir todas

las advertencias e instrucciones

de seguridad.

Lleve protección ocular.

Español

Símbolo Explicación

Los objetos proyectados pueden

rebotar y provocar lesiones per-

sonales o daños materiales. Lleve

indumentaria de protección y

botas.

Mantenga a los transeúntes a una

distancia segura de la máquina.

Mantenga las manos alejadas de

la zona de descarga.

Manténgase alejado de las piezas

móviles. Mantenga todas las pro-

tecciones en su posición.

Mantenga los pies lejos del rotor.

Mantenga los pies y las manos

alejados del rotor giratorio.

Detenga el motor y retire la bate-

ría antes de dejar el producto.

5 NIVELES DE RIESGO

Las siguientes indicaciones y los significados explican

los niveles de riesgo asociados a este producto.

SÍMBO-

INDICACIÓN SIGNIFICADO

PELIGRO Indica una situación de

peligro inminente que, de

no evitarse, provocará le-

siones graves o incluso la

muerte.

ADVERTEN-

CIA

Indica una situación de pel-

igro potencial que, de no

evitarse, podría provocar

lesiones graves o incluso

la muerte.

PRECAU-

CIÓN

Indica una situación de pel-

igro potencial que, de no

evitarse, puede provocar

lesiones leves o modera-

das.

PRECAU-

CIÓN

(Sin símbolo de alerta so-

bre seguridad) Indica una

situación que puede provo-

car daños materiales.

6 SERVICIO

Las tareas de servicio exigen un cuidado extremo así

como conocimientos y deben ser realizadas únicamente

por un técnico de servicio cualificado. Para cuestiones

de servicio, le recomendamos que devuelva la máquina

al CENTRO DE SERVICIO AUTORIZADO más cercano

para su reparación. Utilice únicamente accesorios y

piezas de repuesto idénticos del fabricante.

7 ELIMINACIÓN DE BATERÍA

SEGURA PARA EL MEDIO

AMBIENTE

Los materiales tóxicos y corrosivos que figuran a

continuación se encuentran en las baterías utilizadas

en esta máquina: Ion de litio, un material tóxico.

AVISO

Deseche todos los materiales tóxicos de una manera

especificada para evitar la contaminación del medio

ambiente. Antes de desechar una batería de ion

de litio dañada o agotada, contacte con la agencia

local de eliminación de residuos o con la agencia de

protección ambiental local para obtener información

e instrucciones específicas. Lleve las baterías a un

centro de reciclaje o eliminación local, certificado para

la eliminación de ion de litio.

AVISO

Si la batería se agrieta o se rompe, con o sin fugas,

no la recargue ni la utilice. Deséchela y sustitúyala

por una batería nueva. ¡NO INTENTE REPARARLA!

Para evitar lesiones y riesgos de incendio, explosión

o descarga eléctrica, y para evitar daños al medio

ambiente:

• Cubra los terminales de la batería con cinta

adhesiva resistente.

• NO intente retirar o destruir ninguno de los

componentes de la batería.

• NO intente abrir la batería.

• Si se produce una fuga, los electrolitos liberados

son corrosivos y tóxicos. NO deje que la solución

entre en contacto con los ojos o la piel, y no la

ingiera.

• NO deseche estas baterías con la basura

doméstica normal.

• NO incinere.

• NO lleve las baterías a lugares donde formarán

parte de vertederos de residuos o flujos de

residuos sólidos urbanos.

• Llévelas a un centro de reciclaje o eliminación

certificado.

Español

8 PROPUESTA 65

AVISO

Este producto contiene una sustancia química

conocida en el estado de California como causante

de cáncer, defectos de nacimiento u otros daños

reproductivos. El polvo generado por el lijado

eléctrico, el serrado, el esmerilado, la perforación y

otras actividades de construcción contiene sustancias

químicas que se sabe que son causantes de cáncer,

defectos de nacimiento u otros daños reproductivos.

Algunos ejemplos de estas sustancias químicas son:

• Plomo de pinturas con base de plomo;

• Sílice cristalina de ladrillos y cemento y otros

productos de albañilería;

• Arsénico y cromo de la madera tratada

químicamente.

El riesgo de exposición a estas sustancias químicas

varía según la frecuencia con la que realice este

tipo de trabajo. Para reducir su exposición a

estas sustancias químicas, trabaje en una zona

bien ventilada y trabaje con equipos de seguridad

aprobados, como máscaras antipolvo, que estén

especialmente diseñadas para filtrar partículas

microscópicas.

Conserve estas instrucciones.

9 INSTALACIÓN

AVISO

No cambie ni utilice accesorios que no sean los

recomendados por el fabricante.

No instale la batería hasta que no haya montado todas

las piezas.

9.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes

del uso.

AVISO

• Si las piezas presentan daños, no utilice la

máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, hable con

el centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el embalaje de conformidad con

los reglamentos locales.

9.2 INSTALACIÓN DEL ASA

SUPERIOR

1. Alinee los orificios del asa intermedia y el asa

superior.

23 22

2. Inserte el perno (22) a través del asa intermedia y el

asa superior.

3. Apriete el mando del asa (23) en el perno (22).

4. Repita para el lado izquierdo/derecho.

Español

9.3 INSTALACIÓN DEL CONDUCTO

DE DESCARGA

1. Afloje el mando (24) y el perno (25) del conjunto del

conducto de descarga (14).

2. Alinee los orificios del conducto de descarga con los

orificios del soporte inferior.

3. Una vez que haya acoplado el conducto de

descarga en la base del conducto, empuje hasta

que escuche un clic.

Pinza

4. Inserte el perno (25) por el orificio y apriete con el

mando (24).

5. Fije el cable enrollando la pinza.

9.4 INSTALACIÓN DE LA VARILLA DE

CONTROL DEL CONDUCTO

Ranura

1. Asegúrese de que el conducto de descarga esté

orientado hacia delante.

2. Mantenga el asa de agarre hacia arriba.

3. Introduzca la varilla de control del conducto (9) por

la ranura debajo del panel de control.

4. Introduzca el extremo de la varilla de control del

conducto (9) en línea recta a través del orificio del

soporte del conducto (28).

5. Alinee los orificios del soporte (26) con los orificios

debajo del panel de control. Apriete con los pernos

(27).

NOTA

Asegúrese de que el soporte esté en el centro de los

espaciadores.

Espaciadores

6. Tire del cable para fijarlo en la parte inferior de la

varilla. Alinee los orificios, inserte el perno por los

orificios y bloquee con el pasador.

Español

Perno

Pasador

Cable

7. Tire del asa de agarre hacia atrás y, a continuación,

gírela hacia la izquierda y la derecha para

asegurarse de que el conducto de descarga se

mueva en la dirección deseada.

9.5 INSTALACIÓN DE LA BATERÍA

AVISO

• Si la batería o el cargador ha sufrido daños,

sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor

se pare antes de instalar o retirar la batería.

• Debe leer, conocer y seguir las instrucciones del

manual de la batería y el cargador.

NOTA

Instale dos baterías para el funcionamiento o tres para

un tiempo de funcionamiento prolongado.

1. Abra la puerta de la batería.

2. Alinee las nervaduras de elevación de la batería con

las ranuras del compartimento de la batería.

3. Introduzca la batería en el compartimento de la

batería hasta que encaje en su posición.

4. Cuando escuche un clic, la batería está instalada.

5. Cierre la puerta de la batería (12).

9.6 RETIRADA DE LA BATERÍA

1. Abra la puerta de la batería (11).

2. Pulse y mantenga pulsado el botón de desbloqueo

de la batería.

3. Retire la batería de la máquina.

10 FUNCIONAMIENTO

AVISO

Lleve protección ocular durante el funcionamiento.

10.1 FUNCIONAMIENTO EN

CONDICIONES DE FRÍO

La temperatura de funcionamiento seguro de la batería

varía de 1°F (-17°C) a 113°F (45°C).

AVISO

No almacene ni cargue la batería en el exterior.

La batería debe cargarse y almacenarse en interiores

antes de utilizar la máquina.

Si el aparato no se pone en marcha:

• retire la batería de la máquina,

• cargue la batería por 15 minutos en una zona

cálida, o cuando la luz de carga se ilumine en

verde.

• Instale la batería de nuevo en el aparato.

10.2 DESCRIPCIÓN DEL PANEL DE

CONTROL

①②

452

Español

A B C D

N.º Nombre Función

1 Paleta de

transmi-

sión auto-

propulsa-

Esta máquina permite el modo de

transmisión autopropulsada que le

permite moverse por sí misma. El

modo de transmisión autopropulsada

facilita el manejo.

①

②

Gatillo de

giro cero

Las asas de asistencia de giro per-

miten una dirección rápida y sin es-

fuerzo. Esta máquina está equipada

con el sistema de giro cero, que le da

a la máquina una dirección precisa y

suave sin desviación.

2 Asa de

control

del de-

flector del

conducto

El deflector del conducto puede ajus-

tarse hacia arriba y abajo para ajus-

tar la distancia de lanzamiento de la

nieve.

3 Gatillo de

control

del tornil-

lo sin fin/

rotor

El tornillo sin fin/rotor puede comen-

zar a girar cuando la máquina está

en movimiento. El tornillo sin fin/rotor

giratorio rompe la nieve fácilmente y

despeja la nieve con rapidez.

4 Botón de

luz delan-

tera LED

Pulse el botón (A, B, C, D) para ajus-

tar las luces delanteras/traseras.

E Indicador

de bate-

ría

Indicación de capacidad para cada

batería (3 uds.).

5 Interrup-

tor de

control de

velocidad

de la

transmi-

sión auto-

propulsa-

Permite a los operarios seleccionar

una velocidad de conducción cómo-

da. Ofrece 3 velocidades marcha ha-

cia delante y 1 marcha atrás autopro-

pulsadas y 1 neutral.

6 Botón de

encendi-

do/

apagado

El botón de encendido/apagado se

utiliza para encender y apagar la má-

quina.

7 Interrup-

tor de

control de

velocidad

del tornil-

lo sin fin/

rotor

Ajuste el interruptor para controlar el

funcionamiento rápido o lento del tor-

nillo sin fin/rotor.

9 Varilla de

control

del con-

ducto

Controle el conducto de descarga

ajustable a 200° para girar en múlti-

ples direcciones diferentes.

10.3 PUESTA EN MARCHA Y PARADA

DEL TORNILLO SIN FIN/ROTOR

①②

Para poner en marcha el tornillo sin fin/rotor:

• Pulse el botón de encendido/apagado (6) para

poner en marcha la máquina.

• Presione y mantenga la paleta del tornillo sin fin (3).

NOTA

Finalice estas 2 acciones en 5 segundos.

Para detener el tornillo sin fin/rotor:

• Suelte la paleta del tornillo sin fin (3).

NOTA

Baje el rascador al suelo para quitar la nieve.

Español

AVISO

Mantenga a los transeúntes a una distancia segura de

la máquina.

AVISO

Examine la superficie de trabajo. Retire todas las

piedras, palos, alambres, huesos y otros residuos que

puedan rebotar debido al rotor giratorio.

10.4 AJUSTE DE LA VELOCIDAD DEL

TORNILLO SIN FIN

(Si la unidad está en la posición de apagado):

1. Pulse el botón de encendido/apagado (6)

2. Presione y mantenga la paleta del tornillo sin fin (3).

3. Para aumentar la velocidad del tornillo sin fin,

empuje la palanca de velocidad del tornillo sin fin

(7) hacia delante.

4. Para disminuir la velocidad del tornillo sin fin, tire de

la palanca de velocidad del tornillo sin fin (7) hacia

atrás.

NOTA

Baje el rascador al suelo para quitar la nieve.

AVISO

Mantenga a los transeúntes a una distancia segura de

la máquina.

AVISO

Examine la superficie de trabajo. Retire todas las

piedras, palos, alambres, huesos y otros residuos que

puedan rebotar debido al rotor giratorio.

10.5 MODO DE TRANSMISIÓN

AUTOPROPULSADA

Para poner en marcha el sistema de transmisión:

1. Pulse el botón de encendido/apagado (6).

2. Presione y mantenga la paleta de transmisión (1).

3. Para aumentar la velocidad de transmisión, empuje

la palanca de control de velocidad de transmisión

hacia delante (5).

4. Para disminuir la velocidad de transmisión, tire de

la palanca de control de velocidad de transmisión

hacia atrás (5).

Para detener el sistema de transmisión:

1. Suelte la paleta de transmisión (1).

NOTA

Si la máquina se deja en reposo, en cualquier

operación durante más de 5 segundos, tendrá que

volver a iniciar el proceso.

Para girar a la izquierda:

1. Presione y mantenga la paleta de transmisión (1).

2. Apriete el gatillo de giro cero izquierdo para girar la

máquina hacia la izquierda.

Para girar a la derecha:

1. Presione y mantenga la paleta de transmisión (1).

2. Apriete el gatillo de giro cero derecho para girar la

máquina hacia la derecha.

NOTA

En el modo de transmisión autopropulsada, esta

máquina dispone de 3 velocidades de marcha hacia

delante y 1 marcha atrás.

10.6 PUESTA EN MARCHA

DEL TORNILLO SIN FIN

Y LA TRANSMISIÓN

AUTOPROPULSADA AL MISMO

TIEMPO

1. Pulse el botón de encendido/apagado (6).

2. Presione y mantenga la paleta de acoplamiento del

tornillo sin fin (1) para poner en marcha este.

3. Presione y mantenga la paleta de transmisión

(1) para poner en marcha la transmisión

autopropulsada.

NOTA

Finalice estas 3 acciones en 5 segundos.

10.7 BLOQUEO DE LA

PALETA DE TRANSMISIÓN

AUTOPROPULSADA Y LA

PALETA DE ACOPLAMIENTO DEL

Español

TORNILLO SIN FIN CON UNA

SOLA MANO

Paleta de acoplamiento

del tornillo sin fin

Paleta de

transmisión

autopropulsada

Cuando se empuja la paleta de transmisión

autopropulsada (1) y la paleta de acoplamiento

del tornillo (3) sin fin al mismo tiempo, la paleta

de acoplamiento del tornillo sin fin se bloqueará

temporalmente.

Suelte la paleta de acoplamiento del tornillo (3) sin fin

(mano derecha) y esta permanecerá acoplada.

Esta función le permite ajustar la velocidad del tornillo

sin fin, la velocidad de autopropulsión y la dirección de

descarga de la nieve mientras el tornillo sin fin gira.

Para detener el tornillo sin fin, suelte la paleta de

transmisión autopropulsada y tanto el tornillo sin fin

como la función de autopropulsión se detendrán.

10.8 MOVIMIENTO MANUAL DE LA

MÁQUINA

NOTA

Cuando la resistencia al empuje de toda la máquina

aumente o no se pueda empujar, el usuario debe

comprobar si la rueda unilateral puede girar a mano

cuando está levantada del suelo. Si no se puede girar

fácilmente, es necesario desmontar la placa inferior

del chasis y desenchufar el cable del motor. En este

momento puede reanudarse el ascenso manual.

1. Desatornille los ocho tornillos.

2. Retire la placa del chasis inferior.

Placa

del

chasis

3. Desenchufe el cable del motor.

4. Vuelva a instalar la placa inferior con ocho tornillos.

5. Empuje la máquina manualmente para moverla.

Español

10.9 LUCES DELANTERAS LED

A B C D

Encendido de las luces delanteras:

• Pulse el botón (6) para encender la luz LED.

Apagado de las luces delanteras:

• Pulse el botón (6) para apagar la luz LED.

Pulsador para ajustar la luz:

• A. Encender las luces delanteras.

• B. Encender las luces traseras.

• C. Apagar todas las luces.

• D. Advertencia.

10.10 AJUSTE DEL CONDUCTO DE

DESCARGA

100°

①

②

100°

Puede ajustar el conducto de descarga 200° para

cambiar la dirección de la nieve.

1. Tire hacia atrás del asa de ajuste del conducto (9)

una distancia corta. (La botón de bloqueo (37) se

bajará para permitir el movimiento del conducto.)

Español

2. Gire el asa de ajuste del conducto (9) hacia la

izquierda para mover el conducto de descarga

(14) a la izquierda. Suelte el asa de agarre para

bloquear el conducto en la dirección deseada.

3. Gire el asa de ajuste del conducto (9) hacia la

derecha para mover el conducto de descarga (14)

a la derecha. Suelte el asa de agarre para bloquear

el conducto en la dirección deseada.

10.11 AJUSTE DEL DEFLECTOR DEL

CONDUCTO

Puede ajustar el deflector del conducto hacia arriba y

abajo para cambiar la distancia de lanzamiento de la

nieve.

AVISO

Apague la máquina antes de ajustar el deflector del

conducto.

AVISO

No empuje el gatillo tan hacia delante que haya un

hueco entre el deflector y el conducto.

①②

452

1. Agarre y mantenga el palanca de control del

deflector del conducto (2).

2. Tire de la palanca de control del deflector del

conducto (2) hacia la izquierda y manténgala en

posición de desbloqueo.

Español

3. Mueva la palanca de control del deflector del

conducto (2) hacia delante para ajustar el deflector

(13) hacia abajo y disminuir la distancia de

lanzamiento de nieve.

4. Mueva la palanca de control del deflector del

conducto (2) hacia atrás para ajustar el deflector

(13) hacia arriba y aumentar la distancia de

lanzamiento de nieve.

10.12 CONSEJOS DE

FUNCIONAMIENTO

• Si es posible, quite la nieve en la dirección del

viento.

• En vientos fuertes, baje el deflector del conducto

para dirigir la nieve al suelo.

• Cuando finalice el trabajo, deje que la máquina

funcione durante un tiempo para evitar la formación

de hielo en el conducto de descarga.

• Si la nieve es más profunda de 8" (20 cm),

disminuya la velocidad y deje que la máquina

funcione a su propio ritmo.

• No utilice el rascador para quitar nieve compactada

y hielo.

11 MANTENIMIENTO

AVISO

Retire la llave de seguridad y la batería de la máquina

antes de realizar tareas de mantenimiento.

PRECAUCIÓN

Utilice únicamente piezas de repuesto aprobadas.

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros

derivados del petróleo toquen las piezas de plástico.

Las sustancias químicas pueden dañar el plástico y

hacer que quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la

carcasa o los componentes de plástico.

11.1 MANTENIMIENTO GENERAL

• Antes de cada uso, examine la máquina para

comprobar si hay piezas dañadas, ausentes o

sueltas como tornillos, tuercas, pernos y tapas.

• Apriete correctamente todos los elementos de

fijación y las tapas.

• Limpie los restos de nieve de la máquina con un

cepillo.

11.2 ELIMINACIÓN DE

OBSTRUCCIONES DEL

CONDUCTO

AVISO

• Nunca utilice la mano para limpiar el conducto.

El incumplimiento de las instrucciones puede

provocar lesiones personales graves.

• Nunca meta la mano en el conducto de

descarga ni coloque ninguna parte del cuerpo

delante del quitanieves cuando la unidad esté

en funcionamiento o cuando las baterías estén

instaladas.

Para desobstruir el conducto de descarga:

• Pulse el botón de encendido/apagado para apagar

la máquina.

• Retire las baterías.

• Espere 10 segundos para asegurarse de que el

tornillo sin fin haya dejado de girar.

• Utilice siempre la herramienta de limpieza del

conducto (15) que se adjunta a la máquina como

accesorio.

Español

11.3 SUSTITUCIÓN DE LAS ZAPATAS

DE PROTECCIÓN DE BAJOS

NOTA

El intervalo de altura ajustable para las zapatas de

protección de bajos es 1,5mm, cuando se colocan los

pernos a través del orificio en U de las zapatas de

protección de bajos.

1. Afloje los 2 conjuntos de pernos (29), los

espaciadores (30) y las tuercas (31) que fijan la

zapata de protección de bajos (20) a la carcasa del

quitanieves.

2. Retire la zapata de protección de bajos (20).

3. Instale la nueva zapata de protección de bajos (20).

4. Repita la misma operación en el otro lado.

11.4 SUSTITUCIÓN DE LA PLACA DE

RASPADO

Auger

Impeller

AVISO

Utilice únicamente placas de raspado de repuesto

aprobadas.

AVISO

Lleve guantes gruesos o enrolle un trapo alrededor de

la cuchilla cuando la toque.

1. Retire las tuercas (34) y los espaciadores (33) de la

placa de raspado.

2. Retire los tornillos (32) y deseche la placa de

raspado usada.

3. Instale la placa de raspado nueva.

4. Vuelva a instalar los tornillos (32), las placas

espaciadoras (33) y apriételos con las tuercas (34).

11.5 SUSTITUCIÓN DEL PASADOR DE

SEGURIDAD

Barra de tornillo sin fin

Pasador de seguridad

NOTA

El pasador de seguridad se utiliza para dispersar la

presión de la nieve y proteger la barra del tornillo sin

fin/rotor.

1. Retire las tuercas y los pasadores de seguridad.

2. Instale los nuevos pasadores de seguridad. (Los

pasadores de seguridad de repuesto están en la

parte superior del soporte del conducto.)

Español

11.6 SUSTITUCIÓN DEL CORTADOR

DE DESVIACIÓN

NOTA

El pasador de seguridad se utiliza para dispersar la

presión de la nieve y proteger la barra del tornillo sin

fin/rotor.

1. Retire las baterías.

2. Inserte los dos pernos en la pared de la carcasa de

admisión.

3. Instale el cortador de desviación y las tuercas de

mariposa en los pernos.

4. Preapriete las tuercas de mariposa y mantenga el

cortador de desviación un poco flojo para su ajuste.

5. Mueva el cortador de desviación a la posición

deseada y apriete las tuercas de mariposa.

11.7 ALMACENAMIENTO DE LA

MÁQUINA

• Limpie la máquina antes del almacenamiento.

• Asegúrese de que el motor no esté caliente cuando

almacene la máquina.

• Asegúrese de que la máquina no tenga piezas

sueltas o dañadas. Si es necesario, siga estos

pasos/estas instrucciones:

• Sustituya las piezas dañadas.

• Apriete los pernos.

• Hable con una persona de un centro de servicio

aprobado.

• Almacene la máquina en una zona seca.

• Asegúrese de que los niños no puedan acercarse a

la máquina.

12 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

El asa no está

en posición.

Los pernos no

se han acoplado

correctamente.

Ajuste la altura

del asa y asegúr-

ese de que los

mandos y los

pernos se hayan

alineado correc-

tamente.

Español

Problema Posible causa Solución

La máquina no

se pone en

marcha.

La batería no es-

tá cargada.

Cargue la bate-

ría siguiendo los

procedimientos

del manual de la

batería y el car-

gador.

El interruptor es-

tá defectuoso.

El interruptor

debe ser sustitui-

do por un centro

de servicio autor-

izado.

La batería está

demasiado fría.

Retire la batería

del quitanieves.

Coloque la bate-

ría en el carga-

dor y deje que se

cargue durante

10 minutos o

hasta que el pilo-

to de carga cam-

bie a verde. Re-

tire del cargador

e instale en el

quitanieves para

el uso.

La batería puede

necesitar servi-

cio o sustitución.

Llame a la línea

de asistencia tel-

efónica gratuita,

en el

1-855-345-3934

o sustituya la ba-

tería.

El motor está en-

cendido, pero el

rotor no gira.

La correa ha su-

frido daños.

Sustituya la cor-

rea.

Queda una capa

fina de nieve.

El rascador ha

sufrido daños.

Sustituya el ras-

cador.

* Si no puede encontrar la solución a estos problemas,

avise a 1-855-470-4267.

13 DATOS TÉCNICOS

Tensión 82V

Ancho de retirada 24 in.

Altura de la entrada 20 in.

Distancia de lanzamiento 50 ft

Tamaño de las ruedas 15 in.

Peso (sin batería) 80 kg (176.4 lbs)

Batería 82BD250, 82BD400,

82BD500, 82BD800y

otras baterías de 82V de

Greenworks Commercial

Cargador GC400, 82DPC8A,

82CH62Ky otros carga-

dores de 82V de Green-

works Commercial

IPX IPX4

14 GARANTÍA LIMITADA

Por la presente Greenworks garantiza este producto,

al comprador original con el comprobante de compra,

garantía de 2 años para el grupo motopropulsor

comercial, garantía de 2 años para la batería comercial

frente a defectos en materiales, piezas o mano de

obra. A su entera discreción Greenworks reparará o

sustituirá cualquiera y todas las piezas que resulten

ser defectuosas, con un uso normal, sin coste alguno

para el cliente. Esta garantía es válida únicamente para

unidades que se hayan utilizado para uso personal

o comercial y cuyo mantenimiento se haya realizado

de acuerdo con las instrucciones del manual del

propietario suministrado con el producto nuevo.

COBERTURA DE GARANTÍA LIMITADA DE 2 AÑOS

DEL GRUPO MOTOPROPULSOR:

– Motor

– Placas de circuitos impresos

– Caja de engranajes

– 2 años desde la fecha de compra (no transferible)

COBERTURA DE GARANTÍA LIMITADA DE 2 AÑOS

DE LA BATERÍA:

– Baterías Greenworks Commercial ( y otras series o )

– 2 años desde la fecha de compra (no transferible)

COBERTURA DE GARANTÍA LIMITADA DE 60 DÍAS

DE PIEZAS DE DESGASTE:

– Barras

– Cuchillas

– Protecciones

– Cadenas

Español

– Cabezales de avance por sacudida

– Dientes

– Broca ahoyadora

– Adaptador

– Extensor

– 60 días desde la fecha de compra (no transferible)

EXCLUSIONES DE GARANTÍA, LIMITACIONES Y

DERECHOS:

1. Las garantías no pueden ser transferidas por el

consumidor a otros compradores posteriores.

2. Piezas o componentes no suministrados por el

garante, o piezas o componentes que hayan sido

modificados.

3. Cualquier fallo debido al uso de herramientas

inadecuadas o procedimientos de reparación

inadecuados.

4. Cualquier fallo debido al uso de herramientas

inadecuadas o procedimientos de reparación

inadecuados.

5. Cualquier fallo o pieza que deje de funcionar debido

a accidente, impacto, abuso, mal uso, negligencia,

manejo inadecuado, desafilado de los filos de corte

o en caso de no utilizar el producto de acuerdo

con la información proporcionada en el manual de

instrucciones suministrado con el producto.

6. Artículos de mantenimiento de rutina tales como

lubricantes, afilado de cuchillas.

7. La unidad, si no ha sido utilizada o mantenida de

acuerdo con el manual del propietario.

LÍNEA DE ASISTENCIA TELEFÓNICA DE

GREENWORKS:

Puede contactar con el servicio de garantía llamando

a nuestra línea de asistencia telefónica gratuita, a

1-855-470-4267.

COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de

cualquier unidad o accesorio de equipos eléctricos son

responsabilidad del comprador. Es responsabilidad del

comprador pagar los costes de transporte de cualquier

pieza enviada para su sustitución bajo esta garantía, a

menos que dicha devolución sea solicitada por escrito

por Greenworks.

Dirección en EE.UU.:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Dirección en méxico:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES 5336 A COL. ARCOS DE GUA-

DALUPE, ZAPOPAN, JALISCO C.P. 45037

Español

P0804368-00

Rev B1

Greenworks 82SN24D 82V 24" Cordless Snow Blower Tool

Product's Documents

Owner's Manual

Specifications

Greenworks 82SN24D Questions and Answers
