DV & DVF VALVES
DV/DVF Installation Instructions ........................................................................2
Instruction pour l’installation des vannes DV/DVF ...................................4
Installationsanleitung für die Ventile DV/DVF ............................................6
Istruzioni per l’installazione DV/DVF ................................................................8
Instrucciones para Instalar la DV/DVF ..........................................................10
DV/DVF Installatie Handleiding .......................................................................12
Instruções para Instalar o DV/DVF .................................................................14
Οδηγίες εγκατάστασης DV/DVF ......................................................................16
DV/DVF Kurulum Talimatları .............................................................................18
Инструкции по установке DV/DVF .............................................................20
GB
F
D
I
E
NL
P
*NPT only
075-DV:
3
⁄4” (20/27)
100-DV: 1” (26/34)
100-DV-SS: 1” (26/34)
100-DVF: 1” (26/34)
100-DVF-SS: 1” (26/34)
100-DVF-A: 1” (26/34)
100-DV-A: 1” (26/34) 100-DV-MB: 1” (26/34)
100-DVF-MB: 1” (26/34)
100-DV-MM: 1” (26/34)
®
Registered trademark of Rain Bird Corporation.
© 2011 Rain Bird Corporation 7/11
P/N 231576-B
Rain Bird Corporation
6991 E. Southpoint Road
Tucson, AZ 85756 USA
Phone: (520) 741-6100
Fax: (520) 741-6522
Rain Bird Corporation
970 West Sierra Madre Avenue
Azusa, CA 91702 USA
Phone: (626) 812-3400
Fax: (626) 812-3411
Rain Bird International
1000 W. Sierra Madre Ave
Azusa, CA 91702 USA
Phone: (626) 963-9311
Fax: (626) 852-7343
Rain Bird Technical Services
(800) RAINBIRD (1-800-724-6247)
(U.S. and Canada)
Specification Hotline
800-458-3005 (U.S. and Canada)
The Intelligent Use of Water
™
www.rainbird.com
Rain Bird Europe SNC
Rain Bird France SNC
900, rue Ampère, B.P. 72000
13792 Aix en Provence Cedex 3
France
Tel: +33 4 42 24 44 61
Fax: +33 4 42 24 24 72
rbe@rainbird.eu
www.rainbird.eu
rbf@rainbird.eu
www.rainbird.fr
Rain Bird Deutschland GmbH
Oberjesinger Str. 53
71083 Herrenberg-Kuppingen
Deutschland
Tel.: +49 07032 99010
Fax: +49 07032 990111
rbd@rainbird.eu
www.rainbird.de
Rain Bird Ibérica S.A.
Polígono Ind. Pinares Llanos
c/Carpinteros, 12, 2°C
28670 Villaviciosa de Odón, Madrid
España
Tel: +34 91 632 48 10
Fax: +34 91 632 46 45
rbib@rainbird.eu
www.rainbird.es
portugal@rainbird.eu
www.rainbird.pt
Rain Bird Sverige AB
Fleningevägen 315
260 35 Ödåkra
Sweden
Tel: +46 42 25 04 80
Fax: +46 42 20 40 65
rbs@rainbird.eu
www.rainbird.se
Rain Bird Turkey
Ístiklal Mahallesi
Alemdağ Caddesk No. 262
34760 Ümraniye, Ístanbul
Türkiye
Tel: +90 216 443 75 23
Fax: +90 216 461 74 52
rbt@rainbird.eu
www.rainbird.com.tr
Rain Bird Mexico S. de R. L de C.V
Calzada Juan Gil
Preciado # 2450, 15A
Parque Ind. Ecopark
Colonia El Tigre CP45100
Zapopan, Jalisco, Mexico
Tel: +52 333 364 4785
Fax: +52 333 364 4787
Rain Bird (Australia) Pty. Ltd
10 Mareno Rd.
TULLAMARINE VIC 3043
Australia
Tel: +61 (0)3 8336 6777
Fax: +61 (0)3 9338 1699
sales@rainbird.com.au
www.rainbird.com.au
Rain Bird Brasil Ltda
Rua Piaui, 740 Marta Helena
Uberlandia, MG 38402020
Brasil
Tel: +55 34 3212 8484
Fax: +55 34 3213 5469
Rain Bird Trading (Shanghai)
Company Limited
Rm 1008, E1
Yuan Chen Xin Bldg 12
Yumin Rd, Chaoyang District
Beijing, 100029 China
Tel: +86 10 8225 1759
Fax: +86 10 8225 1301
www.rainbird.com.cn
Rain Bird Jebel Ali
JAFZA- LOB14- Oce 318
P.O.Box: 261771- Dubai - UAE
Tel: +971 4 8819671
Fax: +971 4 8819672
EL
T
РУ
Symptom Solution
Valve won’t shut off
completely.
Sprinklers “weep.”
Tighten the solenoid completely (1⁄4 turn beyond hand tight). Use the solenoid handle, which is
specifically designed to shut the valve off completely and keep it from “weeping.” Also tighten
the bleed screw and bonnet screws.
Use the external bleed screw to flush the valve. If performance does not improve, turn off water.
Unscrew bonnet screws and remove bonnet. Remove diaphragm and clean it in clear water.
Reinstall diaphragm and bonnet. If necessary, replace the diaphragm with kit number 210746-03.
Valve won’t open. Check water source, controller power, and flow control to make sure they are open.
Turn off water. Unscrew bonnet screws and remove bonnet. Inspect body for debris. If filter is
missing from diaphragm, replace diaphragm with kit number 210746-03.
Turn off water. Remove solenoid and replace with a known working solenoid. If the valve still
won’t open, replace the solenoid.
Valve slams on/off
(water hammer).
Check system water pressure. If pressure is greater than 80 psi (5,5 bar), install a pressure
regulator on the line before the valve to reduce water pressure.
4
5
B BA
11
B
B
A
12 13
B
C
A
COM 1 2 3 4 5 6
B
A
6 7
B
A C
D
8
B
A
9
B
A
3

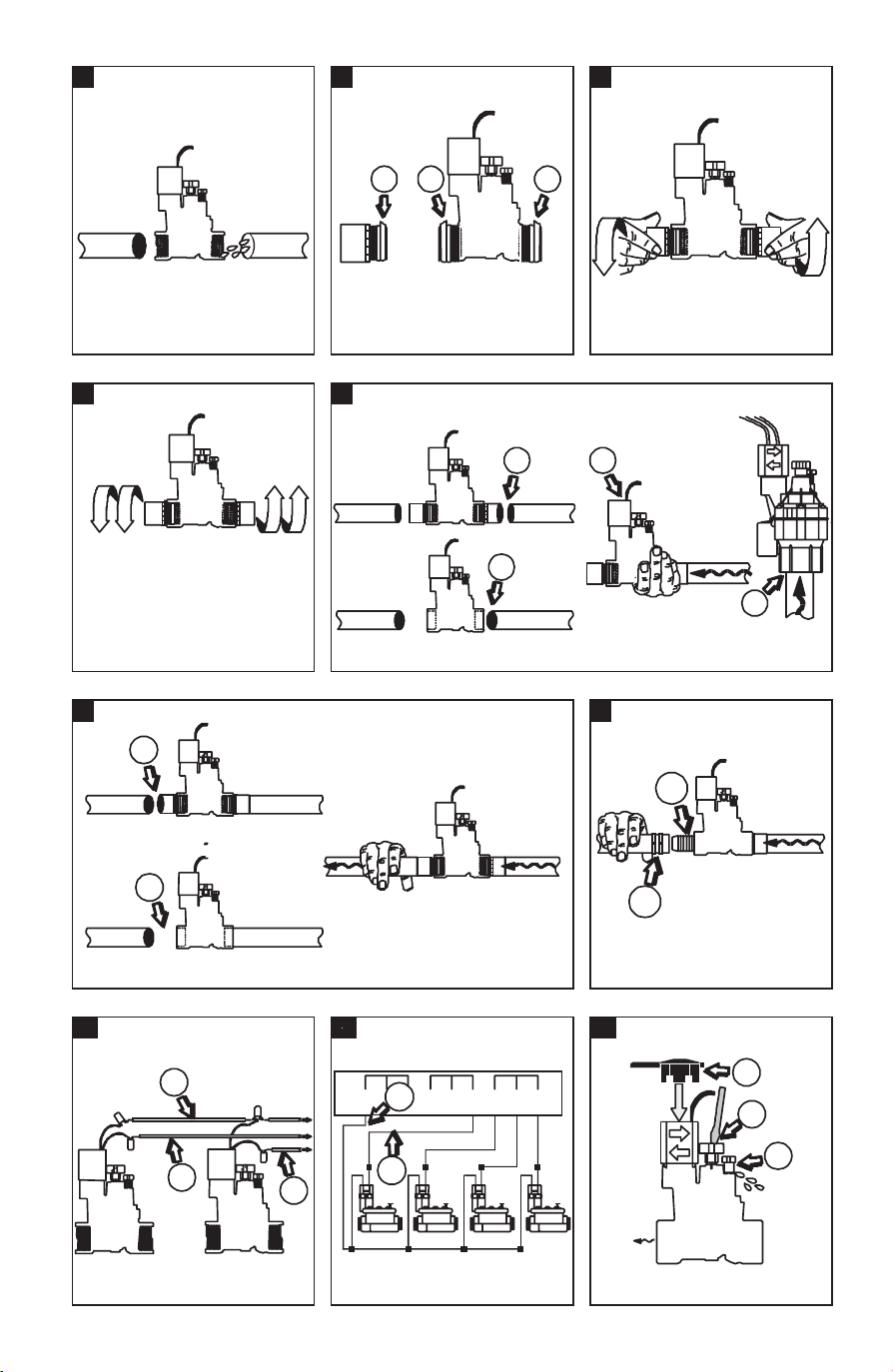

4. To make a watertight seal, wrap 1
1
⁄2 to 2 turns of Teflon tape
around the threads on two male x slip adapters (A) or on the
male threads of the valve (B; MM and MB models)
5. Screw the adapters into the valve water ports and hand
tighten.
Before Installation
1. Make sure you have sufficient water supply, pressure, and
flow. Connect pipes to primary water source.
2. Install master valves, pressure regulators, and backflow
preventers as needed. For system design information, refer
to the Rain Bird lrrigation Design Guide. Refer to local building
codes for additional requirements.
3. Flush the system thoroughly until the water from the
submain runs clear.
Connect Adapters to Valve
Carefully tighten the adapters one to two additional turns
past hand-tight.
CAUTION: Do not over-tighten the adapters. You may dam-
age the valve or block the exit ports.
Connect Valve to Pipes
7. Carefully apply a small amount of solvent cement to the
inside of the adapter (A, threaded connector) or valve inlet
port (B, slip connector). Apply a small amount of cement to
the outside of the water supply pipe. Then attach the valve
to the pipe. The valve solenoid MUST be on the downstream
side (C). For DV-A and DVF-A models, connect the supply pipe
to the bottom inlet (D).
CAUTION: Use only a small amount of solvent cement.
Excess cement can damage the valve internally.
8. Cement the lateral pipe to the adapter (A, threaded connec-
tor) or valve outlet port (B, slip connector), as described in
step 7.
9. To attach an MB model valve to low-density polyethylene
pipe, cut the pipe square and clean. Slip one or two clamps
over the poly pipe.
If necessary, carefully heat the poly pipe for easier installa-
tion. Slip the poly pipe completely over the barb (A). Then
clamp (B) the pipe securely to the barb for a leak-proof seal.
Connect Valve Wires
10. Select a wire gauge that meets electrical specifications.
Multi-strand, direct-burial wire is recommended. Refer to
local building codes for additional requirements.
11. Use a watertight connector to connect one lead on each
valve to a common wire (A). Either lead may be used. All
valves on the same controller can share the same common
wire.
Use a watertight connector to connect the second lead on
each valve to a power wire (B). Each power wire must be run
separately to the controller.
12. Connect the shared common wire (A) to the common ter-
minal on the controller. Connect one power wire from each
valve (B) to a station terminal on the controller.
Operate Valve Manually
13 To open the internal bleed, turn the solenoid handle (A)
counterclockwise
1
⁄4 to
1
⁄2 turn. Be sure to re-tighten the
solenoid completely. Always use the solenoid handle, which
is designed to shut the valve off completely and keep it from
“weeping.”
To reduce flow (DVF models only), turn the flow control stem
(B) clockwise. Use your fingers or a slot-head screwdriver. To
increase flow, turn the stem counterclockwise.
To open the external bleed, turn the bleed screw (C) counter-
clockwise two turns. Use the external bleed to flush the valve
when you first start the system. Turn the screw clockwise to
close it.
GB
3
4
5
7
8
9
11
13
6
12
Operating Ranges
Troubleshooting
GB
NOTE: During winter shutdown, drain the system to protect DV valves from freezing. Failure to properly drain lines may damage the valves. Be
sure to comply with all local guidelines.
075-DV 100-DV, 100-DVF, 100-DV-MM
1
,100-DV-MB
1
, 100-DVF-MB
1
,
100-DV-A, 100-DVF-A, 100-DV-SS, 100-DVF-SS
Flow
2
0.2 - 22 GPM
(0,05 - 5,0 m
3
/h or
0,01 - 1,39 l/s)
0.2 - 40 GPM
(0,05 - 9,08 m
3
/h or
0,O1 - 2,52 I/s)
Pressure 15 - 15O psi
(1 - 10 bar)
15 - 15O psi
(1 - 10 bar)
1
DV/DVF male x male (MM) and male x barb (MB) are not recommended for flows exceeding 30 GPM (6,8 m
3
/h or 1,9 I/s).
2
For flows below 3 GPM (0,75 m
3
/h or 0,21 I/s), or any Landscape Drip application, use RBY-100-200MX filter installed upstream.
32
