To avoid body injury and damage to the device or your car, please
read this manual carefully before using VD500.
The testing process described in the manual is generally the experience of
technician. Safety precaution is required in most of the process to avoid
body injury and damage to the device or your car. Read the vehicle
maintenance manual before use this device and follow safety precautions.
1
It generates CO and other poisonous air when engine is running. To avoid
this kind of hurt, please repair the car in a well-air-ventilated place.
When the engine is running, many parts (such as the coolant fan, pulleys,
fan belt etc.) rotate at high speed. To avoid serious injury, always be
aware of moving parts. Keep a safe distance from these parts as well as
other potentially moving objects.
Engine parts become very hot when the engine is running. Don’t touch hot
engine parts to avoid severe burns.
When the ignition is ON, Connecting or disconnecting test equipment will
damage test equipment and the vehicle's electronic components. Turn the
ignition OFF before connecting or disconnecting the device from the
vehicle's Data Link Connector (DLC).
Fuel and battery vapors are highly flammable. To prevent an explosion,
keep all sparks, heated items and open flames away from the battery and
fuel/ fuel vapors. Do not smoke near the vehicle during testing.
Safety precautions
EN
1. Coverage
2. Specifications
1) VD500 covers all 12V models.
2) It can test all protocols of UDS, TP20, TP16, KWP2000 and KWP1281.
1) Display: Backlit, 128 × 64 pixels display with contrast adjustment
2) Operating Temperature: 0 to 60°C (32 to 140 F°)
3) Storage Temperature: -20 to 70°C (-4 to 158 F°)
4) External Power: 8.0 to 18.0 V power provided via vehicle battery
5) Dimensions: 125 X 70 X 22mm
3. Included
1) Scan Tool main unit
2) User’s Manual
3) USB cable
2
1.1 Supports for VW, AUDI, SKODA and SEAT, etc.
Basic functions:
Read version information
Erase fault codes
Read fault codes
Special functions:
Throttle Adaptation
EPB Replace Brake pads
Service reset
1.2 Function Coverage
About VD500
EN
4.Tool Description
1. LCD DISPLAY – Indicate test results. Backlit, 128 x 64 pixels display
with contrast adjustment.
2. ENTER BUTTON – Confirm a selection (or action) from a menu.
3. EXIT BUTTON – Cancel a selection (or action) from a menu or returns
to the menu. It is also used for exit DTC Lookup screen.
4. UP SCROLL BUTTON – Move up through menu and submenu items in
menu mode. When more than one screen of data is retrieved, move up
through the current screen to the previous screens for additional data.
5. DOWN SCROLL BUTTON – Move down through menu and submenu
items in menu mode. When more than one screen of data is retrieved,
move down through the current screen to next screens for additional data.
6. OBD II CONNECTOR – Connect the scan tool to the vehicle’s Data
Link Connector (DLC).
3 EN
ENTER EXIT
1
6
3
5
4
2
VD500
1. Connect VD500
2. VD500 Features
2.1 V / A
Choose [V/A Diagnosis] then press [ENTER] button. The screen will display
as follows:
4
1.1 Turn the ignition on.
1.2 Locate the vehicle's 16-pin Data Link Connector (DLC).
1.3 Main menu
V/ A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
Operation instructions
Main Menu
V/A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
Main Menu
V/A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
V/A Diagnosis
Common system
V/A A11 Systems
Service Reset
Throttle Adaptation
EPB Replace Brake Pads
EN
2.1.1 Read ECU Info
Choose [01-Control Unit Info] then press [ENTER] button. It will display as
follows:
5
2.1.2 Read Fault Codes
Choose [02-Read Fault Codes] then press [ENTER] button. The screen
will display fault codes as below:
Move [up] or [down] button to check fault code.
Trouble Codes
Total Codes ：09
Fault Codes ：09
01--Engine
01--Control Unit Info
02--Read Fault Codes
05--Clear Fault Codes
01--Engine
01--Control Unit Info
02--Read Fault Codes
05--Clear Fault Codes
Part NO: 06G906057G
Component: 2.01 88KW
3311
COD: 0000075
IMP: 666
WSC: 19460
Extra: 01231
EN
Press the following Engine system it will display as below:
Select [01- Engine], press [ENTER] button will enter the engine diagnostic
interface
V/A Diagnosis
01--Engine
02--Auto Trans
03--ABS Brakes
08--Auto HVAC
09--Cent Elect
15--Airbass
Deteoting Protocol
Waiting for vehicle
to respond
TP2.0_CAN
6
2.1.4 Service reset
Choose [Service reset] and then press [ENTER] button. The screen will
display as follows:
2.1.5 Throttle Adaptation
Choose [Throttle Adaptation] then press [ENTER] button. The screen will
display as the follows:
V/A Diagnosis
Common system
V/A A11 Systems
Service Reset
Throttle Adaptation
EPB Replace Brake Pads
Service Reset
Oil Service
Inspeotion Service
Reset ESI
ESI: Distance inspect
FIX: Distance inspect
ESI: Time inspect
V/A Diagnosis
Common system
V/A A11 Systems
Service Reset
Throttle Adaptation
EPB Replace Brake Pads
Precondition
1.The ignition switch on.
Trouble-free
2.The engine is not running
3.The water temperature
above 85 degrees
2.1.3 Clear Fault codes
Choose [05-Clear Fault Codes]. The screen will display as follows:
01--Engine
01--Control Unit Info
02--Read Fault Codes
05--Clear Fault Codes
Erase Codes
Erase trouble codes!
Are you sure?
YES NO
EN
Main Menu
V/A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
7
2.2 OBDII
Choose [OBDII Diagnosis] then press [enter] button. The screen will
display as follows:
V/A Diagnosis
Common system
V/A A11 Systems
Service Reset
Throttle Adaptation
EPB Replace Brake Pads
Precondition
1. Turn on the ignition switch.
2. Don’t start the car.
3. Release the handbrake.
2.1.6 EPB Replace Brake pads
Choose [EPB Replace Brake pads] then press [ENTER] button.
The screen will display as follows:
2.2.1 Read Fault codes
This function read DTCs from the vehicle's computer modules, there are
two types of codes: Malfunction Indicator Lamp(MIL) Codes and pending
codes MIL Codes: These codes cause the computer to illuminate the MIL
when an emission related or drive ability fault occurs. The MIL is also
known as the “service Engine Soon” or “Check Engine Lamp” MIL codes
remain in the vehicle's memory until the fault is repaired.
Select [Read Fault Codes] and press [ENTER] button, The VD500re-
trieves the DTCs stored in the vehicle's computer modules. If there is fault,
the number of fault codes will be displayed as follows:
EN
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
Erase Codes
Erase trouble codes!
Are you sure?
YES NO
8
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
Trouble Codes
Total Codes ：07
Fault Codes ：00
Pend Codes ：07
Hing Speed CAN
Communication Bus
Performance
U0002
Pend 1/7
OBDII
Throttle / Pedal
Position Sensor /
Switch A Circuit Low
U0002
Pend 2/7
OBDII
Press [ENTER] to view trouble codes. if there are more than two fault
code, you can press up or down button to choose and read fault codes.
2.2.2 Erase Codes
Select [Erase Codes] and press the [ENTER] button. The screen will
display as follows:
2.2.3 Read VIN codes
Select [VIN Codes] and press the [ENTER] button.
EN
9
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
Read VIN
The vehicle dose
not support
Press any key to cont
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
System protocol
Low KWP2000
Choose [System protocol] and it displays as follows:
3.Contrast
Choose [Contrast] and it displays as follows:
4.Unit Of Measure
Choose [Unit of Measure] and it displays as follows:
EN
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Contrast
(48%)
Use or to change
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Unit Of Measure
Metric
English
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Language
Deutsch
English
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Feedback
Start recording
10
6．Feedback
NOTE: Must open the [start recording] function every time.
The previous record will be deleted when you open the feedback.
Choose Feedback and it displays as follows：
5. Language
Choose [Language] and it displays as follows:
EN
Main Menu
V/A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
Failed to connect
LINKING ERROR!
- Please try again -
Press any key to cont
11
Next : Press EXIT Button several times and return to the main menu. For
example: If there is something wrong with OBDII diagnosis during testing,
choose [OBDII Diagnosis] menu to detecting again and it will record the
data.
Download upgrade file on the computer from ANCEL website. Connect
device with computer through USB cable.
Feedback
Automatic recording is ready,
perform the related functions
that require feedback after the
execution, disconnect the car,
Feedback
connect to the computer via
USB, use the update.exe tool.
Send the related data that
has been recorded to us.
Choose [ Start recording ] and it displays as follows：
EN
V/A+OBDII/EOBD
ENTER EXIT
VD500
12

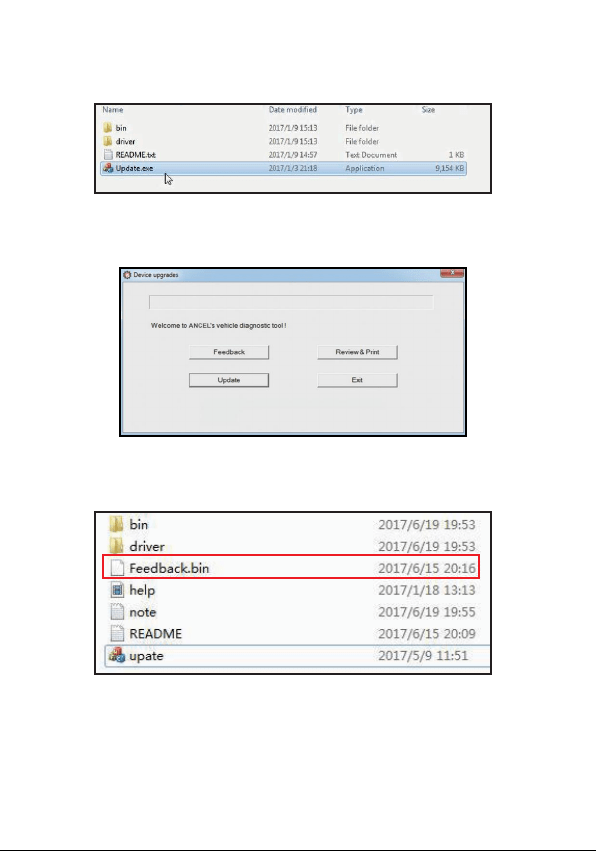

Click “Feedback”
Send the Feedback.bin text to [email protected] .
Remark: In the above steps, keep the tool connect with computer.
EN
Open the upgrade files ,choose “Update”.
13
8. Update
1.Please connect device and computer with USB cable before upgrading.
2.The update software is only supported by windows 7/8/10.
(Win8/10 can run update software directly, only windows 7 need to install
the driver.)
3.Click "install driver.bat" in the driver file to install the driver.
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Version Information
Software ：SW V8.60
Hardware ：HW V1.1B
Library ：V2.80
7. Version Information
Choose [Version Information] and it displays as follows:
EN
V/A+OBDII/EOBD
ENTER EXIT
VD500
14
Pour éviter les blessures ou les dommages aux véhicules et/ou à l'outil
d’analyse, lisez d'abord ce manuel d’instructions et respectez au minimum
les précautions de sécurité suivantes lorsque vous travaillez sur un
véhicule :
Effectuez toujours des essais automobiles dans un environnement sûr.
N’essayez pas de faire fonctionner ou d'observer l'outil lorsque vous
conduisez un véhicule. L'utilisation ou l'observation de l'outil entraînera
une distraction du conducteur et pourrait causer un accident mortel.
Portez une protection oculaire de sécurité conforme aux normes ANSI.
Faites fonctionner le véhicule dans une zone de travail bien ventilée : Les
gaz d'échappement sont Toxiques.
Gardez l’outil d’analyse sec, propre, exempt d’huile/d’eau ou de graisse.
Utilisez un détergent doux sur un chiffon propre pour nettoyer l’extérieur
de l’outil de balayage, lorsque Nécessaire.
Mettez la transmission en position PARK (pour la transmission
automatique) ou NEUTRAL (pour la transmission manuelle) et
assurez-vous que le frein de stationnement est engagé.
Précautions de sécurité
FR
1. couverture
2. Spécifications
1) Le VD500 couvre tous les modèles 12V.
2) Il peut tester tous les protocoles de UDS, TP20, TP16, KWP2000 et
KWP1281.
1) Affichage: Écran rétro-éclairé de 128 × 64 pixels avec réglage du
contraste
2) Température de fonctionnement: 0 à 60 ° C (32 à 140 ° F)
3) Température de stockage: -20 à 70 ° C (-4 à 158 F)
4) Alimentation externe: 8,0 à 18,0 V fournie via la batterie du véhicule
5) Dimensions: 125 X 70 X 22mm
3. inclus
1) Unité principale de l'analyseur
2) Manuel de l’utilisateur
3) USB câble
15
1.1 Supports pour VW, AUDI, SKODA et SEAT, etc.
Les fonctions de base:
Lire les informations de version
Effacer les codes d'erreur
Lire les codes de défaut
Fonctions spéciales:
Adaptation du papillon
EPB Remplacer les plaquettes de frein
Réinitialisation du service
1.2 Couverture de fonction
À propos de VD500
FR
1. LCD DISPLAY - Indique les résultats du test. Rétro-éclairé, 128 x 64
pixels affichage avec réglage du contraste
2. TOUCHE ENTER - Permet de confirmer une sélection (ou une action)
dans un menu.
3. BOUTON SORTIE - Annule une sélection (ou une action) d’un menu ou
retourne au menu. Il est également utilisé pour quitter l'écran de
recherche DTC.
4. BOUTON DE DÉFILEMENT - Défilement vers le haut dans les
éléments de menu et de sous-menu en mode menu. Lorsque plusieurs
écrans de données sont récupérés, déplacez haut de l'écran actuel aux
écrans précédents pour des données supplémentaires.
16FR
4. Description de l'outil
ENTER EXIT
1
6
3
5
4
2
VD500
5. BOUTON DE DÉFILEMENT VERS LE BAS - Permet de naviguer dans
le menu éléments de sous-menu en mode menu. Lorsque plus d’un écran
de données est récupéré, déplacez-vous de l'écran actuel vers les écrans
suivants pour donnée supplémentaire.
6. CONNECTEUR OBD II - Connectez l’outil de numérisation au véhicule
Connecteur de liaison de données (DLC)
17 FR
Diagnostic V/A
Système commun
Tous les Systèmes
Réinitialiser Service
Adapt. papillon gaz
EPB Replace Brake Pads
1. Connectez VD500
2. Caractéristiques du VD500
2.1 V / A
Choisissez [Diagnostic V / A] puis appuyez sur le bouton [ENTER].
L’écran s’affiche comme suit:
1.1 Mettez le contact.
1.2 Localisez le connecteur de liaison de données (DLC) à 16 broches du
véhicule.
18
1.3 Principal menu
V / A Diagnostic
OBDII Diagnostic
Review DTC
Installation du système
d'utilisation Instructions
FR
Menu principal
Diagnostic V/A
Diagnostic OBDII
Review DTC
Configuration système
Menu principal
Diagnostic V/A
Diagnostic OBDII
Review DTC
Configuration système
Codes d'erreur:
Total de codes ：10
Total de codes ：10
01 - Moteur
01 - Info unité cont
02 - Lire codes d'err.
05 - Eff. codes d'err.
01 - Moteur
01 - Info unité cont
02 - Lire codes d'err.
05 - Eff. codes d'err.
2.1.2 Lire les codes d'erreur
Choisissez [02-Read Fault Codes] puis appuyez sur le bouton [ENTER]. le
L’écran affichera les codes d’erreur comme ci-dessous:
Déplacez le bouton [haut] ou [bas] pour vérifier le code d'erreur.
2.1.1 Lire les informations en écus
Choisissez [01-Control Unit Info], puis appuyez sur le bouton [ENTER].
Il s'affichera comme suit:
19 FR
Appuyez sur le système de moteur suivant, il s'affichera comme suit:
Sélectionnez [01- Engine], appuyez sur le bouton [ENTER] pour accéder à
l'interface de diagnostic du moteur.
Diagnostic V/A
01 - Moteur
02 - Auto Trans
03 - Freins ABS
08 - Auto HVAC
09 - Cent Elect
15 - Airbags
Protocole détect
Att. reponse vehic.
TP2.0_CAN
Part NO: 4F2910559B
Component: 3.21 V6 FSI
0030
COD: 0000000000000000
IMP: 0440000000040070
WSC: 12500200002000009
Extra: 006254
Diagnostic V/A
Système commun
Tous les Systèmes
Réinitialiser Service
Adapt. papillon gaz
EPB Replace Brake Pads
Diagnostic V/A
Système commun
Tous les Systèmes
Réinitialiser Service
Adapt. papillon gaz
EPB Replace Brake Pads
Réinitialiser Service
Oil Service
Inspeotion Service
Reset ESI
ESI: Distance inspect
FIX: Distance inspect
ESI: Time inspect
Condition préalable
1.Contact allume. Pasde
probleme
2.Le moteur de fonctionne pas
3.Temp. eau >85 degrés
20
2.1.4 Réinitialisation du service
Choisissez [Service reset] puis appuyez sur le bouton [ENTER].
L’écran s’affiche comme suit:
01 - Moteur
01 - Info unité cont
02 - Lire codes d'err.
05 - Eff. codes d'err.
Effacer les codes
Eff. codes err.
Etes - vous sur?
OUI NON
2.1.3 Effacer les codes d'erreur
Choisissez [05-Clear Fault Codes]. L’écran s’affiche comme suit:
2.1.5 Adaptation de la manette des gaz
Choisissez [Adaptation de la manette], puis appuyez sur le bouton
[ENTER].
L’écran s’affiche comme suit:
FR
Diagnostic OBDII
Lire codes d’erreurs
Effacer les codes
Lire VIN
Protocole Système
FR21
2.2 OBDII
Choisissez [Diagnostic OBDII] puis appuyez sur le bouton [enter]. L’écran
s’affiche comme suit:
Diagnostic V/A
Système commun
Tous les Systèmes
Réinitialiser Service
Adapt. papillon gaz
EPB Replace Brake Pads
Condition préalable
1. Tournez le bouton de contact
pour allume
2. Ne pas demar. voit.
3. Desser. frein a main
2.1.6 EPB Remplacer les plaquettes de frein
Choisissez [EPB Replace Brake pads] puis appuyez sur le bouton
[ENTER].
L’écran s’affiche comme suit:
2.2.1 Lire les codes d'erreur
Cette fonction lit les DTC de l’ordinateur du véhicule. modules, il existe
deux types de codes: Témoin d'anomalie (MIL) Codes et codes en attente
Codes MIL: Ces codes provoquent l’ordinateur pour allumer le MIL en cas
de problème d’émission ou d’aptitude à l’entraînement se produit. Le MIL
est également connu sous le nom de «Service Engine Soon» ou «Check
Témoin moteur », les codes MIL restent dans la mémoire du véhicule
jusqu'à la faute est réparée.
Sélectionnez [Lire les codes de défaut] et appuyez sur le bouton [ENTER],
le VD500 empêche le DTC stockés dans les modules informatiques du
véhicule. S'il y a un défaut, le nombre de codes de défaut sera affiché
comme suit:
Menu principal
Diagnostic V/A
Diagnostic OBDII
Review DTC
Configuration système
Diagnostic OBDII
Lire codes d’erreurs
Effacer les codes
Lire VIN
Protocole Système
Effacer les codes
Eff. codes err.
Etes - vous sur?
OUI NON
22
2.2.2 Effacer les codes
Sélectionnez [Erase Codes] et appuyez sur le bouton [ENTER]. L’écran
s’affiche comme suit:
2.2.3 Lire les codes VIN
Sélectionnez [Codes VIN] et appuyez sur le bouton [ENTER].
FR
Diagnostic OBDII
Lire codes d’erreurs
Effacer les codes
Lire VIN
Protocole Système
Codes d’erreurs
Total de Codes ：08
Codes d’erreurs ：04
Codes en attente ：04
Appuyez sur [ENTER] pour afficher les codes de panne. s’il ya plus de
deux codes d’erreur, vous pouvez appuyer sur le bouton haut ou bas pour
choisir et lire les codes d'erreur.
02 Sensor Circuit Low
Voltage Bank 1 Sensor
3
P0143
1/8
OBDII
Engine Oil
Temperatur Sensor A
Range / performance
P0196
2/8
OBDII
Diagnostic OBDII
Lire codes d’erreurs
Effacer les codes
Lire VIN
Protocole Système
Diagnostic OBDII
Lire codes d’erreurs
Effacer les codes
Lire VIN
Protocole Système
Lire VIN
VIN :
1A1JC5444R77252367
Protocole Système
OBDII CAN_29BIT
23
3. Contraste
Choisissez [Contraste] et l’affichage se présente comme suit:
2.2.4 Protocole système
Choisissez [Protocole système] et l’affichage se présente comme suit:
4. Unité de mesure
Choisissez [Unité de mesure] et il s’affiche comme suit:
FR
Configuration système
Contrast
Unité de mesure
Langue
Record
Feedback
Version
Contrast
(46%)
Modif. avec ou
Feedback
Start recording
24
6．Feedback
REMARQUE: La fonction [démarrer l’enregistrement] doit être
ouverte à chaque fois. L'enregistrement précédent sera supprimé
lorsque vous ouvrez les commentaires.
Choisissez Feedback et il s’affiche comme suit：
FR
Unité de mesure
Métrique
Anglais
5. Langue
Choisissez [Langue] et cela s’affiche comme suit:
Configuration système
Contrast
Unité de mesure
Langue
Record
Feedback
Version
Langue
English
Fransais
Deutsch
Configuration système
Contrast
Unité de mesure
Langue
Record
Feedback
Version
Configuration système
Contrast
Unité de mesure
Langue
Record
Feedback
Version
25
Téléchargez le fichier de mise à niveau sur l'ordinateur à partir du site
Web ANCEL. Connectez le périphérique à l'ordinateur via un câble USB.
FR
Feedback
Automatic recording is ready,
perform the related functions
that require feedback after the
execution, disconnect the car,
Feedback
connect to the computer via
USB, use the update.exe tool.
Send the related data that
has been recorded to us.
Effacer les codes
Effectué!
App. bout. pour cont.
Suivant: Appuyez plusieurs fois sur le bouton EXIT pour revenir au menu
principal. Par exemple: Si quelque chose ne va pas avec le diagnostic
OBDII pendant le test, choisissez le menu [Diagnostic OBDII] pour
détecter à nouveau et cela enregistrera les données.
Choisissez [Démarrer l’enregistrement] et l’affichage se fait comme suit:
Menu principal
Diagnostic V/A
Diagnostic OBDII
Review DTC
Configuration système
V/A+OBDII/EOBD
ENTER EXIT
VD500
26
Cliquez sur "Commentaires"
Envoyez le texte Feedback.bin à [email protected]
Remarque: dans les étapes ci-dessus, maintenez l'outil connecté à
l'ordinateur.
FR
Ouvrez les fichiers de mise à niveau, choisissez «Update».
27
8. Mise à jour
1.Veuillez connecter le périphérique et l'ordinateur avec un câble USB
avant de procéder à la mise à niveau.
2.Le logiciel de mise à jour est uniquement pris en charge par Windows
7/8/10. (Win8 / 10 peut exécuter le logiciel de mise à jour directement,
seul Windows 7 doit installer le pilote.)
3.Cliquez sur "install driver.bat" dans le fichier du pilote pour installer le
pilote.
FR
Version
Logiciel ：SW V8.70
Matériel ：HW V1.1B
Bibliothèque ：V2.90
7. Informations sur la version
Choisissez [Informations sur la version] et l’affichage se présente comme
suit:
Configuration système
Contrast
Unité de mesure
Langue
Record
Feedback
Version
V/A+OBDII/EOBD
ENTER EXIT
VD500
DE 28DE
SAFETY PRECAUTIONS
To avoid body injury and damage to the device or your car, please
read this manual carefully before using VD500.
The testing process described in the manual is generally the experience
of technician. Safety precaution is required in most of
the process to avoid body injury and damage to the device or your car.
Read the vehicle maintenance manual before use this device
and follow safety precautions.
It generates CO and other poisonous air when engine is running. To
avoid this kind of hurt, please repair the car in a well-air-ventilated
place.
When the engine is running, many parts (such as the coolant fan,
pulleys, fan belt etc.) rotate at high speed. To avoid serious injury,
always be aware of moving parts. Keep a safe distance from these parts
as well as other potentially moving objects.
Engine parts become very hot when the engine is running. Don’t touch
hot engine parts to avoid severe burns.
When the ignition is ON, Connecting or disconnecting test equipment
will damage test equipment and the vehicle's electronic components.
Turn the ignition OFF before connecting or disconnecting the device
from the vehicle's Data Link Connector (DLC).
Fuel and battery vapors are highly flammable. To prevent an explosion,
keep all sparks, heated items and open flames away from the battery
and fuel/ fuel vapors. Do not smoke near the vehicle during testing.
Basisfunktionen:
Versionsinformationen lesen
Fehlercodes löschen
Fehlercodes lesen
Spezialfunktionen:
Anpassung der Drosselklappe
EPB Bremsbeläge ersetzen.
Service zurückgesetzt
29 DE
ÜBER VD500
1) VD500 deckt alle 12-V-Modelle ab.
2) Es können alle Protokolle von UDS, TP20, TP16, KWP2000 und
KWP1281 getestet werden.
1. Deckuzng
1.1 Unterstützungen für VW, AUDI, SKODA und SEAT, etc.
1) Display: Hintergrundbeleuchtetes Display mit 128 × 64 Pixel und
Kontrasteinstellung
2) Betriebstemperatur: 0 bis 60 ° C
3) Lagertemperatur: -20 bis 70 ° C
4) Externe Stromversorgung: 8,0 bis 18,0 V Stromversorgung über die
Fahrzeugbatterie
5) Abmessungen: 125 x 70 x 22 mm
2. Spezifikationen
1) Hauptgerät des Scan-Tools
2) Benutzerhandbuch
3) USB-Kabel
3. Inbegriffen
1.2 Funktionsumfang
30DE
1. LCD-ANZEIGE - Testergebnisse anzeigen. Hintergrundbeleuchtung,
128 x 64 Pixel Display mit Kontrasteinstellung.
2. ENTER-TASTE - Bestätigt eine Auswahl (oder Aktion) aus einem
Menü.
3. BEENDEN-TASTE - Abbrechen einer Auswahl (oder Aktion) aus
einem Menü oder kehrt zum Menü zurück. Es wird auch zum Verlassen
des DTC-Suchbildschirms verwendet.
4. UP SCROLL TASTE - Bewegt sich durch die Menü- und
Untermenüpunkte nach oben im Menümodus. Verschieben Sie, wenn
mehr als ein Bildschirm mit Daten abgerufen wird durch den aktuellen
Bildschirm zu den vorherigen Bildschirmen für zusätzliche Daten.
5. ABWÄRTS-TASTE - Bewegen Sie sich durch Menü und nach unten
Untermenüpunkte im Menümodus. Bei mehr als einem Bildschirm
handelt es sich um Daten abgerufen, bewegen Sie sich im aktuellen
Bildschirm nach unten, um zum nächsten Bildschirm zu gelangen
zusätzliche Daten.
6. OBD II-ANSCHLUSS - Schließen Sie den Diagnose-Tester an das
Fahrzeug an Data Link Connector (DLC).
4. Werkzeugbeschreibung
ENTER EXIT
VD500
1
4
2
5
3
6
1. Schließen Sie VD500 an
2. VD500-Funktionen
2.1 V / A
Wählen Sie [V / A-Diagnose] und drücken Sie dann die [ENTER] -Taste.
Der Bildschirm wird wie folgt angezeigt:
31
1.1 Zündung einschalten.
1.2 Suchen Sie den 16-poligen Data Link Connector (DLC) des Fahrzeugs.
1.3 Hauptmenü
V / A-Diagnose
OBDII-Diagnose
DTC überprüfen
System konfiguration
Bedienungsanleitungen
Hauptmenü
V/A Diagnose
OBDII Diagnose
Review DTC
Systemeinstellungen
Hauptmenü
V/A Diagnose
OBDII Diagnose
Review DTC
Systemeinstellungen
V/A Diagnose
Allgemeines system
V/A alle Systeme
Service Reset
Anpass der Drosselkla
EPB-Lekt Parkbreme
DE
2.1.2 Fehlercodes lesen
Wählen Sie [02-Read Fault Codes] und drücken Sie die [ENTER] -Taste.
Das Auf dem Bildschirm werden folgende Fehlercodes angezeigt:
Bewegen Sie die [Auf] - oder [Ab] -Taste, um den Fehlercode zu
überprüfen.
2.1.1 ECU Info lesen
Wählen Sie [01-Control Unit Info] und drücken Sie die [ENTER] -Taste.
Es wird wie folgt angezeigt:
32
Fehlercodes
Gesamtcodes ：10
Gesamtcodes ：10
01 - Motor
01 - Steuergerät les
02 - Fehler auslesen
05 - Fehler löschen
01 - Motor
01 - Steuergerät les
02 - Fehler auslesen
05 - Fehler löschen
Part NO: 4F2910559B
Component: 3.21 V6 FSI
0030
COD: 0000000000000000
IMP: 0440000000040070
WSC: 12500200002000009
Extra: 006254
DE
V/A Diagnose
01 - Motor
02--Automatikgetriebe
03--ABS Bremsen
08--Klima
09--Zentralelektrik
15--Airbag
Drücken Sie auf das folgende Motorsystem, das wie folgt angezeigt wird:
Wählen Sie [01- Engine] und drücken Sie die [ENTER] -Taste, um die
Engine aufzurufen Diagnoseschnittstelle
Erkennung Protokoll
Warte auf Verbingdung
TP2.0_CAN
V/A Diagnose
Allgemeines system
V/A alle Systeme
Service Reset
Anpass der Drosselkla
EPB-Lekt Parkbreme
V/A Diagnose
Allgemeines system
V/A alle Systeme
Service Reset
Anpass der Drosselkla
EPB-Lekt Parkbreme
33
2.1.4 Service zurücksetzen
Wählen Sie [Service Reset] und drücken Sie die [ENTER] -Taste. Der
Bildschirm wird Anzeige wie folgt:
Voraussetzung
1.Zündung einschalten.
2.Die Drossel ist in
Leerlaufstellung
3.Wassertemperatur 85 Grad
2.1.5 Anpassung der Drosselklappe
Wählen Sie [Gasanpassung] und drücken Sie die [ENTER] -Taste. Das
Der Bildschirm wird wie folgt angezeigt:
01 - Motor
01 - Steuergerät les
02 - Fehler auslesen
05 - Fehler löschen
2.1.3 Fehlercodes löschen
Wählen Sie [05-Clear Fault Codes]. Der Bildschirm wird wie folgt
angezeigt:
Fehlermeldung LöscheN
Lösche Fehlermeldung !
Sicher?
Ja Nein
Service Reset
Wollen Sie diese
Funktion wirklich starten?
Ja Nein
DE
Hauptmenü
V/A Diagnose
OBDII Diagnose
Review DTC
Systemeinstellungen
OBDII Diagnose
Fehlermeldung anzeig
Fehlermeldung lösc
Fahrgestellnummer
System protokoll
34
2.2 OBDII
Wählen Sie [OBDII-Diagnose] und drücken Sie die Eingabetaste. Der
Bildschirm wird angezeigt wie folgt:
V/A Diagnose
Allgemeines system
V/A alle Systeme
Service Reset
Anpass der Drosselkla
EPB-Lekt Parkbreme
Voraussetzung
1.Zündung einschalten.
2.Fahrzeug nicht starten.
3.Handbremse lösen.
2.1.6 EPB Bremsbeläge ersetzen
Wählen Sie [EPB Replace Brake pads] und drücken Sie die [ENTER]
-Taste. Der Bildschirm wird wie folgt angezeigt:
2.2.1 Fehlercodes lesen
Diese Funktion liest DTCs vom Fahrzeugcomputer Module gibt es zwei
Arten von Codes: Störungsanzeigelampe (MIL) Codes und anstehende
Codes MIL-Codes: Diese Codes verursachen den Computer um die MIL
zu beleuchten, wenn ein emissionsbezogener Fehler oder ein
Fahrfähigkeitsfehler vorliegt tritt ein. Die MIL wird auch als "Service
Engine Soon" oder "Check" bezeichnet Die MIL-Codes der Motorleuchte
bleiben im Speicher des Fahrzeugs gespeichert, bis die fehler ist
behoben.
Wählen Sie [Read Fault Codes] (Fehlercodes lesen) und drücken Sie die
[ENTER] -Taste In den Computermodulen des Fahrzeugs gespeicherte
DTCs. Wenn ein Fehler vorliegt, wird die Anzahl der Fehlercodes wie folgt
angezeigt:
DE
OBDII Diagnose
Fehlermeldung anzeig
Fehlermeldung lösc
Fahrgestellnummer
System protokoll
Fehlermeldung löschen
Lösche Fehlermeldung!
Sicher?
Ja Nein
35
OBDII Diagnose
Fehlermeldung anzeig
Fehlermeldung lösc
Fahrgestellnummer
System protokoll
Fehlercodes
Gesamtzahl Codes: 08
Störungsodes: 04
Pend Codes ：04
02 Sensor Stromkreis
Spannung Niedrig
(Gruppe 1 sensor 3)
P0143
1/8
OBDII
Motor Oil Temperatur
Sensor Bereich/
Eigenschaft Störung
P0196
2/8
OBDII
Drücken Sie [ENTER], um die Fehlercodes anzuzeigen. Wenn mehr als
zwei Fehlercodes vorhanden sind, können Sie die Aufwärts- oder
Abwärtstaste bis drücken Fehlercodes auswählen und lesen.
2.2.2 Codes löschen
Wählen Sie [Erase Codes] und drücken Sie die [ENTER] -Taste. Der
Bildschirm wird angezeigt wie folgt:
2.2.3 VIN-Codes lesen
Wählen Sie [VIN Codes] und drücken Sie die [ENTER] -Taste.
DE
Systemeinstellungen
Kontrast
Maßeinheit
Sprache
Record
Feedback
Gerateinformation
36
OBDII Diagnose
Fehlermeldung anzeig
Fehlermeldung lösc
Fahrgestellnummer
System protokoll
OBDII Diagnose
Fehlermeldung anzeig
Fehlermeldung lösc
Fahrgestellnummer
System protokoll
Fahrgestellnummer
Fahrgestellnummer :
1A1JC5444R7252367
System protokol
OBDII CAN_29BIT
Wählen Sie [Systemprotokoll] und es wird wie folgt angezeigt:
3. Kontrast
Wählen Sie [Kontrast] und es wird wie folgt angezeigt:
4.Unit Of Measure
Wählen Sie [Maßeinheit] und es wird wie folgt angezeigt:
DE
Kontrast
(46%)
Andern Oder
Systemeinstellungen
Kontrast
Maßeinheit
Sprache
Record
Feedback
Gerateinformation
Systemeinstellungen
Kontrast
Maßeinheit
Sprache
Record
Feedback
Gerateinformation
Systemeinstellungen
Kontrast
Maßeinheit
Sprache
Record
Feedback
Gerateinformation
Maßeinheit
Metrisch
Englisch
Sprache
Englisch
Fransais
Deutsch
Feedback
Start recording
37
6. Rückmeldung
HINWEIS: Die Funktion [Aufnahme starten] muss jedes Mal geöffnet
werden. Der vorherige Datensatz wird gelöscht, wenn Sie das
Feedback öffnen.
Wählen Sie Feedback und es wird wie folgt angezeigt:
5. Sprache
Wählen Sie [Sprache] und es wird wie folgt angezeigt:
DE
38
Laden Sie die Upgrade-Datei von der ANCEL-Website auf den Computer
herunter. Verbinden Sie das Gerät über ein USB-Kabel mit dem Computer.
Hauptmenü
V/A Diagnose
OBDII Diagnose
Review DTC
Systemeinstellungen
Feedback
Automatic recording is ready,
perform the related functions
that require feedback after the
execution, disconnect the car,
Feedback
connect to the computer via
USB, use the update.exe tool.
Send the related data that
has been recorded to us.
Verbindungsfehler
Verbindungsfehler!
neuer versuch
Mit jeder Taste weite
Weiter: Drücken Sie mehrmals die EXIT-Taste und kehren Sie zum
Hauptmenü zurück. Zum Beispiel: Wenn während des Tests etwas mit der
OBDII-Diagnose nicht stimmt, wählen Sie zum erneuten Erkennen das
Menü [OBDII-Diagnose], um die Daten aufzuzeichnen.
Wählen Sie [Aufnahme starten] und es wird wie folgt angezeigt:
DE
V/A+OBDII/EOBD
ENTER EXIT
VD500
39
Senden Sie den Feedback.bin-Text an [email protected].
Anmerkung: Stellen Sie in den obigen Schritten sicher, dass das Tool
mit dem Computer verbunden ist.
DE
Klicken Sie auf "Feedback"
Öffnen Sie die Upgrade-Dateien und wählen Sie "Update".
40
8. Aktualisieren
1.Bitte verbinden Sie das Gerät und den Computer mit einem USB-Kabel,
bevor Sie ein Upgrade durchführen.
2. Die Update-Software wird nur von Windows 7/8/10 unterstützt.
(Unter Win8 / 10 kann die Aktualisierungssoftware direkt ausgeführt
werden. Der Treiber muss nur unter Windows 7 installiert werden.)
3.Klicken Sie in der Treiberdatei auf "install driver.bat", um den Treiber zu
installieren.
Systemeinstellungen
Kontrast
Maßeinheit
Sprache
Record
Feedback
Gerateinformation
Gerateinformation
Software ：SW V8.70
Hardware ：HW V1.1B
Bibliothek ：V2.90
7. Versionsinformationen
Wählen Sie [Versionsinformationen] und es wird wie folgt angezeigt:
DE
V/A+OBDII/EOBD
ENTER EXIT
VD500
To avoid body injury and damage to the device or your car, please
read this manual carefully before using VD500.
El proceso de prueba descrito en el manual es generalmente la
experiencia del técnico. Se requiere precaución de seguridad en la
mayoría de El proceso para evitar lesiones corporales y daños al
dispositivo o a su automóvil. Lea el manual de mantenimiento del vehículo
antes de usar este dispositivo. y siga las precauciones de seguridad.
41
Genera CO y otro aire venenoso cuando el motor está en marcha. Para
evitar este tipo de daño, por favor repare el auto en un lugar bien
ventilado.
Cuando el motor está en marcha, muchas partes (como el ventilador del
refrigerante, Las poleas, la correa del ventilador, etc.) giran a alta
velocidad. Para evitar lesiones graves, Siempre esté atento a las partes
móviles. Mantenga una distancia segura de estos partes así como otros
objetos potencialmente móviles.
Las piezas del motor se calientan mucho cuando el motor está en
marcha. No toque las partes calientes del motor para evitar quemaduras
graves.
Cuando el encendido está en ON, conectando o desconectando el equipo
de prueba Dañará el equipo de prueba y los componentes electrónicos
del vehículo. Apague la ignición antes de conectar o desconectar el
dispositivo del conector de enlace de datos (DLC) del vehículo.
Los vapores del combustible y de la batería son altamente inflamables.
Para evitar una explosión, Mantenga todas las chispas, elementos
calientes y llamas alejadas de la batería. y combustible / vapores de
combustible. No fume cerca del vehículo durante las pruebas.
Precauciones de seguridad
ES
1. Cobertura
2. Especificaciones
1) VD500 cubre todos los modelos de 12V.
2) Puede probar todos los protocolos de UDS, TP20, TP16, KWP2000 y
KWP1281.
1) Pantalla: retroiluminada, pantalla de 128 × 64 píxeles con ajuste de
contraste
2) Temperatura de funcionamiento: 0 a 60 ° C (32 a 140 F °)
3) Temperatura de almacenamiento: -20 a 70 ° C (-4 a 158 F °)
4) Alimentación externa: 8.0 a 18.0 V de potencia proporcionada a través
de la batería del vehículo
5) Dimensiones: 125 x 70 x 22 mm
3. Incluido
1) Unidad principal de la herramienta de escaneo
2) Manual del usuario
3) cable USB
42
1.1 Soportes para VW, AUDI, SKODA y SEAT, etc.
Funciones básicas:
Lea la información de la versión
Borrar códigos de falla
Lea los códigos de falla
Funciones especiales:
Adaptación del acelerador
EPB Reemplace las pastillas de freno
Restablecimiento del servicio
1.2 Cobertura de funciones
Acerca de VD500
ES
4. Descripción de la herramienta
1. PANTALLA LCD - Indique los resultados de la prueba. Retroiluminado,
128 x 64 pixeles Display con ajuste de contraste.
2. BOTÓN INTRODUCIR - Confirmar una selección (o acción) desde un
menú.
3. BOTÓN SALIR: cancela una selección (o acción) desde un menú o
Vuelve al menú. También se utiliza para salir de la pantalla de búsqueda
de DTC.
4. BOTÓN DE DESPLAZAMIENTO HACIA ARRIBA - Desplácese hacia
arriba a través de los elementos de menú y submenú en el modo de
menú. Cuando se recupera más de una pantalla de datos, mueva arriba a
través de la pantalla actual a las pantallas anteriores para obtener datos
adicionales.
43
ENTER EXIT
1
6
3
5
4
2
VD500
ES
5. BOTÓN DE DESPLAZAMIENTO HACIA ABAJO: desplácese hacia
abajo por el menú y Submenú de elementos en el modo de menú.
Cuando más de una pantalla de datos es recuperado, desplácese hacia
abajo a través de la pantalla actual a las siguientes pantallas para datos
adicionales.
6. CONECTOR OBD II: conecte la herramienta de escaneo a la Conector
de enlace de datos (DLC)
44ES
Main Menu
V/A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
V/A Diagnosis
Common system
V/A A11 Systems
Service Reset
Throttle Adaptation
EPB Replace Brake Pads
1. Conectar VD500
2. Características del VD500
2.1 V / A
Elija [V / A Diagnosis] y luego presione el botón [ENTER]. La pantalla se
mostrará de la siguiente manera:
45
1.1 Encienda la ignición.
1.2 Localice el conector de enlace de datos (DLC) de 16 pines del vehículo.
1.3 Menú principal
Diagnóstico V / A
Diagnóstico OBDII
Revisar DTC
Configuración del sistema
Instrucciones de operación
Main Menu
V/A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
ES
Trouble Codes
Total Codes ：09
Fault Codes ：09
01--Engine
01--Control Unit Info
02--Read Fault Codes
05--Clear Fault Codes
01--Engine
01--Control Unit Info
02--Read Fault Codes
05--Clear Fault Codes
Part NO: 06G906057G
Component: 2.01 88KW
3311
COD: 0000075
IMP: 666
WSC: 19460
Extra: 01231
2.1.2 Leer códigos de falla
Elija [02-Read Fault Codes] luego presione el botón [ENTER]. los La
pantalla mostrará los códigos de falla de la siguiente manera:
Mueva el botón [arriba] o [abajo] para verificar el código de falla.
2.1.1 Leer información de la ECU
Elija [01-Control Unit Info] luego presione el botón [ENTER].
Se mostrará de la siguiente manera:
V/A Diagnosis
01--Engine
02--Auto Trans
03--ABS Brakes
08--Auto HVAC
09--Cent Elect
15--Airbass
Deteoting Protocol
Waiting for vehicle
to respond
TP2.0_CAN
Presione el siguiente sistema de motor que se mostrará a continuación:
Seleccione [01- Motor], presione el botón [ENTER] para ingresar al motor
interfaz de diagnóstico
46ES
V/A Diagnosis
Common system
V/A A11 Systems
Service Reset
Throttle Adaptation
EPB Replace Brake Pads
Service Reset
Oil Service
Inspeotion Service
Reset ESI
ESI: Distance inspect
FIX: Distance inspect
ESI: Time inspect
V/A Diagnosis
Common system
V/A A11 Systems
Service Reset
Throttle Adaptation
EPB Replace Brake Pads
Precondition
1.The ignition switch on.
Trouble-free
2.The engine is not running
3.The water temperature
above 85 degrees
47
2.1.4 restablecimiento del servicio
Elija [Service reset] y luego presione el botón [ENTER]. La pantalla
mostrar de la siguiente manera:
01--Engine
01--Control Unit Info
02--Read Fault Codes
05--Clear Fault Codes
Erase Codes
Erase trouble codes!
Are you sure?
YES NO
2.1.3 Borrar códigos de fallas
Elija [05-Clear Fault Codes]. La pantalla se mostrará de la siguiente
manera:
2.1.5 Adaptación del acelerador
Elija [Adaptación del acelerador] y luego presione el botón [ENTER]. los
La pantalla se mostrará como sigue:
ES
Main Menu
V/A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
48
2.2 OBDII
Elija [Diagnóstico OBDII] y luego presione el botón [enter]. La pantalla
mostrará como sigue:
V/A Diagnosis
Common system
V/A A11 Systems
Service Reset
Throttle Adaptation
EPB Replace Brake Pads
Precondition
1. Turn on the ignition switch.
2. Don’t start the car.
3. Release the handbrake.
2.1.6 EPB Reemplace las pastillas de freno
Elija [EPB Reemplace las pastillas de freno] y luego presione el botón
[ENTER]. La pantalla se mostrará de la siguiente manera:
2.2.1 Leer códigos de falla
Esta función lee los DTC de la computadora del vehículo. módulos, hay
dos tipos de códigos: Lámpara de indicador de mal funcionamiento (MIL)
Códigos y códigos pendientes Códigos MIL: estos códigos hacen que la
computadora para iluminar la MIL cuando un fallo relacionado con la
emisión o la capacidad de la unidad falla ocurre. La MIL también se
conoce como el "motor de servicio pronto" o "verificación Lámpara del
motor ”Los códigos MIL permanecen en la memoria del vehículo hasta
que la culpa es reparada.
Seleccione [Leer códigos de falla] y presione el botón [ENTER], El VD500
recupera la DTC almacenados en los módulos informáticos del vehículo.
Si hay un error, el número de códigos de error se mostrará de la siguiente
manera:
ES
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
Erase Codes
Erase trouble codes!
Are you sure?
YES NO
49
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
Trouble Codes
Total Codes ：07
Fault Codes ：00
Pend Codes ：07
Hing Speed CAN
Communication Bus
Performance
U0002
Pend 1/7
OBDII
Throttle / Pedal
Position Sensor /
Switch A Circuit Low
U0002
Pend 2/7
OBDII
Presione [ENTER] para ver los códigos de problemas. Si hay más de dos
códigos de falla, puede presionar los botones arriba o abajo para Elegir y
leer códigos de falla.
2.2.2 Borrar códigos
Seleccione [Borrar códigos] y presione el botón [ENTER]. La pantalla
mostrará como sigue:
2.2.3 Leer códigos VIN
Seleccione [Códigos VIN] y presione el botón [ENTER].
ES
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
Read VIN
The vehicle dose
not support
Press any key to cont
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
System protocol
Low KWP2000
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Contrast
(48%)
Use or to change
50ES
3.Contraste
Elija [Contraste] y se muestra de la siguiente manera:
2.2.4 protocolo del sistema
Elija [Protocolo del sistema] y se muestra de la siguiente manera:
4.Unidad de medida
Elija [Unidad de medida] y se muestra de la siguiente manera:
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Unit Of Measure
Metric
English
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Language
Deutsch
English
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Feedback
Start recording
51
6．Feedback
NOTA: Debe abrir la función [iniciar grabación] cada vez.
El registro anterior se eliminará cuando abra el comentario.
Elija Feedback y se muestra de la siguiente manera:
5. Idioma
Elija [Idioma] y se muestra de la siguiente manera:
ES
52
Descargue el archivo de actualización en la computadora desde el sitio
web de ANCEL. Conecte el dispositivo con la computadora a través del
cable USB.
Feedback
Automatic recording is ready,
perform the related functions
that require feedback after the
execution, disconnect the car,
Feedback
connect to the computer via
USB, use the update.exe tool.
Send the related data that
has been recorded to us.
Main Menu
V/A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
Failed to connect
LINKING ERROR!
- Please try again -
Press any key to cont
Siguiente: Presione el botón EXIT varias veces y regrese al menú
principal. Por ejemplo: si hay algún problema con el diagnóstico OBDII
durante la prueba, elija el menú [Diagnóstico OBDII] para volver a
detectar y registrará los datos.
Elija [Iniciar grabación] y se muestra de la siguiente manera:
ES
V/A+OBDII/EOBD
ENTER EXIT
VD500
53
Envíe el texto de Feedback.bin a [email protected].
Observación: en los pasos anteriores, mantenga la herramienta
conectada con la computadora.
ES
Haga clic en "Comentarios"
Abra los archivos de actualización, seleccione "Actualizar".
54
8. Actualizar
1.Por favor, conecte el dispositivo y la computadora con un cable USB
antes de actualizar.
2.El software de actualización solo es compatible con Windows 7/8/10.
(Win8 / 10 puede ejecutar el software de actualización directamente, solo
Windows 7 necesita instalar el controlador).
3.Haga clic en "instalar driver.bat" en el archivo del controlador para
instalar el controlador.
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Version Information
Software ：SW V8.60
Hardware ：HW V1.1B
Library ：V2.80
7. Información de la versión
Elija [Información de la versión] y se muestra de la siguiente manera:
ES
V/A+OBDII/EOBD
ENTER EXIT
VD500
IT
Per evitare lesioni personali e danni al dispositivo o all'auto, leggere
attentamente questo manuale prima di utilizzare VD500.
La procedura di test descritta nel manuale è generalmente l'esperienza
del tecnico. La precauzione di sicurezza è richiesta nella maggior parte di
il processo per evitare lesioni al corpo e danni al dispositivo o alla tua
auto. Leggere il manuale di manutenzione del veicolo prima di utilizzare
questo dispositivo e seguire le precauzioni di sicurezza.
55
Genera CO e altra aria velenosa quando il motore è in funzione. Evitare
questo tipo di ferita, si prega di riparare l'auto in un luogo ben ventilato.
Quando il motore è in funzione, molte parti (come la ventola del liquido di
raffreddamento, pulegge, cinture, ecc.) ruotano ad alta velocità. Per
evitare gravi lesioni, essere sempre consapevoli delle parti mobili. Tieni
una distanza di sicurezza da questi parti così come altri oggetti potenzial-
mente in movimento.
Le parti del motore diventano molto calde quando il motore è in funzione.
Non toccare le parti calde del motore per evitare gravi ustioni.
Quando l'accensione è ACCESA, Collegamento o scollegamento
dell'apparecchiatura di prova danneggia le apparecchiature di prova e i
componenti elettronici del veicolo. Spegnere l'accensione prima di
collegare o scollegare il dispositivo dal Data Link Connector (DLC) del
veicolo.
Il carburante e i vapori della batteria sono altamente infiammabili. Per
prevenire un'esplosione, tenere tutte le scintille, gli oggetti riscaldati e le
fiamme aperte lontano dalla batteria e vapori di carburante / carburante.
Non fumare vicino al veicolo durante i test.
Misure di sicurezza
IT
1. Copertura
2. specificazioni
1) VD500 copre tutti i modelli a 12V.
2) Può testare tutti i protocolli di UDS, TP20, TP16, KWP2000 e
KWP1281.
1) Display: display retroilluminato, 128 × 64 pixel con regolazione del
contrasto
2) Temperatura di funzionamento: da 0 a 60 ° C (da 32 a 140 F °)
3) Temperatura di stoccaggio: da -20 a 70 ° C (da -4 a 158 F °)
4) Alimentazione esterna: alimentazione da 8.0 a 18.0 V fornita tramite
batteria del veicolo
5) Dimensioni: 125 X 70 X 22 mm
3. Incluso
1) Scan Tool unità principale
2) Manuale utente
3) cavo USB
56
1.1 Supporti per VW, AUDI, SKODA e SEAT, ecc.
Funzioni base:
Informazioni di lettura
Cancellare i codici di errore
Leggi i codici di errore
Funzioni speciali:
Accoppiamento dell'acceleratore
Sostituisci i tasti della tastiera EPB
Ripristino del servizio
1.2 Copertura funzione
Informazioni su VD500
IT
4. Descrizione dello strumento
1. DISPLAY LCD - Indica i risultati del test. Retroilluminato, 128 x 64 pixel
display con regolazione del contrasto.
2. INVIO PULSANTE - Conferma una selezione (o azione) da un menu.
3. TASTO ESCI - Annulla una selezione (o azione) da un menu o
ritorna al menu. Viene anche utilizzato per la schermata di ricerca DTC di
uscita.
4. UP PULSANTE DI SCORRIMENTO - Spostarsi tra gli elementi del
menu e dei sottomenu in modalità menu. Quando viene recuperata più di
una schermata di dati, spostati attraverso la schermata corrente alle
schermate precedenti per ulteriori dati.
57
ENTER EXIT
1
6
3
5
4
2
VD500
IT
5. PULSANTE SCORRIMENTO GIÙ - Spostarsi verso il basso attraverso
il menu e voci di sottomenu in modalità menu. Quando c'è più di una
schermata di dati recuperato, spostati verso il basso attraverso la
schermata corrente per le schermate successive dati aggiuntivi.
6. CONNETTORE OBD II - Collegare lo strumento di scansione al veicolo
Data Link Connector (DLC)
58
Main Menu
V/A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
V/A Diagnosis
Common system
V/A A11 Systems
Service Reset
Throttle Adaptation
EPB Replace Brake Pads
IT
1. Connetti VD500
2. VD500 Caratteristiche
2.1 V / A
Scegliere [V / A Diagnosis] quindi premere il tasto [ENTER]. Lo schermo
verrà visualizzato come segue:
59
1.1 Accendere l'accensione.
1.2 Individua il connettore DLC (Data Link Connector) a 16 pin del veicolo.
1.3 Menu principale
I / O Diagnosis
Diagnosi OBDII
Review DTC
Installazione del sistema
Istruzioni di funzionamento
Main Menu
V/A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
Trouble Codes
Total Codes ：09
Fault Codes ：09
01--Engine
01--Control Unit Info
02--Read Fault Codes
05--Clear Fault Codes
01--Engine
01--Control Unit Info
02--Read Fault Codes
05--Clear Fault Codes
Part NO: 06G906057G
Component: 2.01 88KW
3311
COD: 0000075
IMP: 666
WSC: 19460
Extra: 01231
IT
2.1.2 Leggi i codici di errore
Scegliere [02-Read Fault Codes] quindi premere il tasto [ENTER]. Lo
schermo mostrerà i codici di errore come di seguito:
Sposta il tasto [su] o [giù] per verificare il faultcode.
2.1.1 Leggi le informazioni sulla ECU
Scegliere [01-Info unità di controllo] quindi premere il tasto [ENTER].
Verrà visualizzato come segue:
V/A Diagnosis
01--Engine
02--Auto Trans
03--ABS Brakes
08--Auto HVAC
09--Cent Elect
15--Airbass
Deteoting Protocol
Waiting for vehicle
to respond
TP2.0_CAN
Premere il seguente sistema motore che verrà visualizzato come di
seguito:
Selezionare [01-Engine], premere il pulsante [ENTER] per accedere al
motore interfaccia diagnostica
60
V/A Diagnosis
Common system
V/A A11 Systems
Service Reset
Throttle Adaptation
EPB Replace Brake Pads
Service Reset
Oil Service
Inspeotion Service
Reset ESI
ESI: Distance inspect
FIX: Distance inspect
ESI: Time inspect
V/A Diagnosis
Common system
V/A A11 Systems
Service Reset
Throttle Adaptation
EPB Replace Brake Pads
Precondition
1.The ignition switch on.
Trouble-free
2.The engine is not running
3.The water temperature
above 85 degrees
IT61
2.1.4 Ripristino del servizio
Scegliere [Servicereset] e quindi premere il tasto [ENTER]. Lo schermo lo
farà mostra come segue:
01--Engine
01--Control Unit Info
02--Read Fault Codes
05--Clear Fault Codes
Erase Codes
Erase trouble codes!
Are you sure?
YES NO
2.1.3 Cancella codici di errore
Scegliere [05-Clear Fault Codes]. Lo schermo verrà visualizzato come
segue:
2.1.5 Accoppiamento dell'acceleratore
Scegliere [ThrottleAdaptation] quindi premere il tasto [ENTER].
Lo schermo verrà visualizzato come segue:
Main Menu
V/A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
IT 62
2.2 OBDII
Scegliere [Diagnosi OBDII] quindi premere il tasto [invio]. Lo schermo
verrà visualizzato come segue:
V/A Diagnosis
Common system
V/A A11 Systems
Service Reset
Throttle Adaptation
EPB Replace Brake Pads
Precondition
1. Turn on the ignition switch.
2. Don’t start the car.
3. Release the handbrake.
2.1.6 Sostituisci i tasti della tastiera EPB
Scegliere [EPB ReplaceBrakepads] quindi premere il tasto [ENTER].
Lo schermo mostrerà come segue:
2.2.1 Leggi i codici di errore
Questa funzione legge i DTC dal computer del veicolo
moduli, ci sono due tipi di codici: Malfunction Indicator Lamp (MIL)
Codici e codici in sospeso Codici MIL: questi codici causano il computer
per illuminare il MIL quando si verifica un errore relativo alle emissioni o
alla guida si verifica. Il MIL è anche noto come "servizio motore presto" o
"controllo" Spia del motore "I codici MIL rimangono nella memoria del
veicolo fino al il guasto è riparato.
Selezionare [Leggi codici guasto] e premere il tasto [ENTER], Il VD500
rimuove il DTC memorizzati nei moduli del computer del veicolo. In caso
di errore, il numero di codici di guasto verrà visualizzato come segue:
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
Erase Codes
Erase trouble codes!
Are you sure?
YES NO
IT63
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
Trouble Codes
Total Codes ：07
Fault Codes ：00
Pend Codes ：07
Hing Speed CAN
Communication Bus
Performance
U0002
Pend 1/7
OBDII
Throttle / Pedal
Position Sensor /
Switch A Circuit Low
U0002
Pend 2/7
OBDII
Premere [ENTER] per visualizzare i codici di errore. se sono presenti più
di due codici di errore, è possibile premere il pulsante su o giù per scegli e
leggi i codici difetto.
2.2.2 Cancella i codici
Selezionare [Cancella codici] e premere il tasto [ENTER]. Lo schermo
verrà visualizzato come segue:
2.2.3 Leggi i codici VIN
Selezionare [Codici VIN] e premere il tasto [ENTER].
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Contrast
(48%)
Use or to change
IT 64
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
Read VIN
The vehicle dose
not support
Press any key to cont
OBDII Diagnosis
Read Fault Codes
Erase Codes
Read VIN
System protocol
System protocol
Low KWP2000
Scegliere [Protocollo di sistema] e viene visualizzato come segue:
3. Contrasto
Scegli [Contrasto] e visualizza come segue:
4. Unità di misura
Scegli [Unità di misura] e visualizza come segue:
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Unit Of Measure
Metric
English
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Language
Deutsch
English
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Feedback
Start recording
IT65
6．Risposta
NOTA: è necessario aprire la funzione [avvia la registrazione] ogni
volta. Il record precedente verrà eliminato quando apri il feedback.
Scegli Feedback e viene visualizzato come segue：
5. linguaggio
Scegli [Lingua] e visualizza come segue:
IT 66
Scarica il file di aggiornamento sul computer da ANCEL website.Collega il
dispositivo con il computer tramite il cavo USB.
Feedback
Automatic recording is ready,
perform the related functions
that require feedback after the
execution, disconnect the car,
Feedback
connect to the computer via
USB, use the update.exe tool.
Send the related data that
has been recorded to us.
Main Menu
V/A Diagnosis
OBDII Diagnosis
Review DTC
System Setup
Failed to connect
LINKING ERROR!
- Please try again -
Press any key to cont
Successivo: premere EXIT più volte e tornare al menu principale.
Forexample: se c'è qualcosa di sbagliato nella diagnosi di OBDII durante il
test, selezionare il menu [Diagnosi OBDII] per rilevare di nuovo e
registrerà i dati.
Scegli [Inizia registrazione] e viene visualizzato come segue：
V/A+OBDII/EOBD
ENTER EXIT
VD500
IT67
Invia il testo Feedback.bin a [email protected].
Nota: nei passaggi precedenti, mantenere lo strumento connesso al
computer.
Fai clic su "Feedback"
Apri i file di aggiornamento, scegli "Aggiorna".
IT 68
8. Aggiornare
1. Collegare il dispositivo e il computer con il cavo USB prima di eseguire
l'aggiornamento.
2. Il software di aggiornamento è supportato solo da Windows 7/8/10.
(Win8 / 10 può eseguire direttamente il software di aggiornamento, solo
Windows 7 deve installare il driver).
3. Fare clic su "installa driver.bat" nel file del driver per installare il driver.
System Setup
Contrast
Unit Of Measure
Language
Record
Feedback
Version Information
Version Information
Software ：SW V8.60
Hardware ：HW V1.1B
Library ：V2.80
7. Informazioni sulla versione
Scegli [Informazioni sulla versione] e viene visualizzato come segue:
V/A+OBDII/EOBD
ENTER EXIT
VD500
1. Limited One Year Warranty
2) ANCEL product is warranted against defects in materials and
workmanship for one year (12 months ) from date of delivery to the user.
3) This warranty does not apply to damage caused by improper use,
accident, abuse, improper voltage, service, fire, flood, lightning, or if the
product was altered or repaired by anyone not the Technical Service
Center. Consequential and incidental damages are not recoverable under
this warranty.
4) Final determination of defects shall be made by ANCEL in accordance
with procedures established by ANCEL. No agent, employee, or
representative of ANCEL has any authority to bind
ANCEL to any affirmation, representation, or warranty concerning ANCEL
automotive meters, except as stated herein.
1) THIS WARRANTY IS EXPRESSLY LIMITED TO THE PERSON WHO
PURCHASE ANCEL PRODUCTS.
2. Service Procedures
1) If you have any questions, please contact your local store, distributor or
visit our website at www.anceltech.com .
2) If it becomes necessary to return the scan tool for repair, contact your
local distributor for more information.
The following provides our standard warranty policy for all Ancel branded
products
69
WARRANTY AND SERVICES
Address: Runfeng office longhua district Shenzhen GuangDong
518000 P.R.China
Tel: 0755-81751202
E-mail: [email protected]
Website: www.anceltech.com
OBDSPACE TECHNOLOGY CO.,LTD
