Roborock Q10 X5+ Robot Vacuum and Mop Self-Emptying, User Manual

Roborock Q10 Series

Read this user manual with diagrams carefully before using

this product and store it properly for future reference.

Robotic Vacuum Cleaner User Manual

English

English 03

Français 15

Español 29

Português 42

Contents

04 Safety Information

05 Battery and Charging

05 International Symbols Explanation

06 FCC/IC Statement

07 Product Overview

08 Installation

09 Connecting to the App

09 Instructions for Use

10 Routine Maintenance

12 Basic Parameters

12 Environment Protection Information

13 Common Issues

WARNING

CAUTION

• For the purposes of recharging the battery, only use with roborock AED09LRR or SPCDZ04RR (use with roborock BLJ24WJ200120P-U power

supply) docking station.

• The product must be switched off and the plug must be removed from socket outlet when not in use, before cleaning or maintaining the

product.

• To reduce the risk of electric shock, this appliance has a polarized plug (one blade is wider than the other). This plug will fit in a polarized

outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install

the proper outlet. Do not change the plug in any way.

• The docking station can only be used to charge the robotic vacuum cleaner equipped with a 14.4 V/5200 mAh (TYP) lithium-ion battery.

• Only use the product in accordance with the User Manual. Any loss or damage caused by improper use will be borne by the user.

• Do not allow to be used as a toy. Close attention is necessary when used by or near children.

• Do not rinse the robot and the dock.

• Do not use the product to clean hard or sharp objects (such as decoration wastes, glass, and nails) to avoid scratching the robot, the dock or

the floor.

• Make sure dustbin, washable filter, dust bag, side brush, mop cloth, main brush and main brush cover are installed in place before cleaning.

• Do not sit or stand on the robot or dock.

• To prevent corrosion or damage, do not use any disinfectant and only use cleaning solution recommended by Roborock.

• Do not put any low objects (such as shoes, mats) near raised areas like stairs. Otherwise, the robot may fall down caused by malfunctional

sensors.

• To prevent water damage, make sure that the floor where the robot operates is free of water.

• Do not operate the product in a room where an infant or child is sleeping.

• Before using the product, move sundries such as wires and any unstable, fragile, precious, or dangerous items from the floor to prevent

them from being pulled by the robot and causing personal injury or property damage.

• Keep hair, loose clothing, fingers, and all body parts of people and pets away from seams, openings and moving parts of the product to

avoid possible injury.

• Do not carry the robot using vertical bumper, side brush or bumper.

• Place the dock on a hard, flat floor. Keep the dock, robot, and power cord away from fire and heat sources like a heating radiator. Avoid

humid and narrow spaces or locations where the robot may be suspended in the air.

Safety Information

• Do not wipe the charging contacts with wet cloth or wet hands.

• If the product is left unused for a long period, store it in a cool, dry place after having it fully charged, unplugged, and switched off.

Recharge it at least every three months to avoid battery overdischarge.

• Do not use the product when the temperature is higher than 40°C (104°F) or lower than 4°C (39°F), or if there is any liquid or sticky

substance on the floor.

• Do not discard waste batteries. Leave them with a professional recycling organization.

• To transport the product, be sure to unplug the dock, switch off the robot, and empty the water tank. Use of the original packaging is

advised.

• Be sure that the supply voltage meets the requirements listed on the dock.

Battery and Charging

International Symbols Explanation

• This product can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities

or lack of experience and knowledge if they have been given supervision or instruction concerning use of the product in a safe way and

understand the hazards involved. Children shall not play with the product. Cleaning and user maintenance shall not be made by children

without supervision.

• Do not dismantle, repair or modify the battery or charging dock.

• If the dock is placed in an area susceptible to thunderstorms or with unstable voltage, take protection measures.

• Do not use the product on high pile carpets. Product effectiveness may also be reduced on dark carpets.

• Do not place any object on top of the robot or dock, near the suction inlet of the dock, or cover them with any item (including dust-proof

cover).

• Do not use this product on elevated surfaces without barriers such as the floor of a loft, an open-ended terrace, a slide, or top of furniture.

• Do not use the dock to pick up stones, paper scraps, or other objects that may block the air duct.

• Do not operate the product if it has been damaged in any way. Contact customer service for help.

• Always operate the device in well-ventilated areas to prevent overheating.

• Roborock disclaims all liability for indirect, punitive, incidental, or consequential damages resulting from the use, misuse, or inability to use

this product. This disclaimer does not affect any statutory rights that may not be disclaimed under applicable law.

~ – ALTERNATING CURRENT symbol [symbol IEC 60417-5032 (2009-02)]

– DIRECT CURRENT symbol [symbol IEC 60417-5031 (2009-02)]

– For indoor use only.

FCC/IC Statement

Compliance Information

Product Name Robotic Vacuum Cleaner with Charging Dock

Robotic Vacuum Cleaner Model: RRA1TAL

Docking Station Model: SPCDZ04RR

Power Supply Model: BLJ24WJ200120P-U

Auto-Empty Dock Model: AED09LRR

Product Model

Compliance Statement

Correspondence of the responsible party in USA

Roborock Technology Co.

ROOM 1227, 12TH FLOOR, 1000 N. WEST STREET, WILMINGTON, DE 19801

support@roborock.com

Company

Address

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may

cause undesired operation.

This device contains licence-exempt transmitter(s)/receiver(s) that comply with

Innovation, Science and Economic Development Canada’s licence-exempt RSS(s).

Operation is subject to the following two conditions:

(1) This device may not cause interference.

(2) This device must accept any interference, including interference that may cause

undesired operation of the device.

Product Overview

Robot (Top View)

Press any button to pause a running robot during

cleaning or docking.

Note:

Secure the mop cloth flat in place.Note:

Power cord can exit at either side.Note:

Robot (Top Cover Removed)

A3-1—Top Cover

A3-2—Dustbin and Water Tank Combo Unit

A3-3—Charging Contacts

A3-4—Automatic Lift Mop Module

A3-5—Air Outlets

A3-6—Reset Button

A3-7—Bumper

A2-1—Cliff Sensors

A2-2— Omnidirectional Wheel

A2-3— Carpet Sensor

A2-4— Side Brush

A1-1—Vertical Bumper

A1-2— LiDAR Sensor

A1-3— Reactive Tech Obstacle Avoidance

Sensor

A1-4—Dock Locator

A4-1—Mop Cloth Attachment Slot

A4-2—Mop Cloth Mount

A4-3—Mop Cloth Mount Latches

Robot (Bottom View)

• White: Battery level ≥ 15%

• Red: Battery level < 15%

• Breathing: Charging or starting up

• Flashing red quickly: Error

• Flashing blue slowly: Waiting for

WiFi connection

• Flashing blue quickly: Connecting

• Steady blue: WiFi connected

Power Indicator Light

Power/Clean

• Press and hold to turn the robot

on or off

• Press to start cleaning

Dock

• Press to start docking

A10-1—Suction Inlet

A10-2— Charging Contacts

A10-3— Dock Location Beacon

A10-4—Dust Container Cover

A10-5—Status Indicator Light

A11-1—Power Cord Storage Slot

A11-2— Power Port

A11-3— Cord Outlets

A10-6—Filter

A10-7— Dust Bag Slot

• Steady white: Powered on and

robot not on the dock

• Flashing white slowly: Emptying

• Steady red: Dust bag is not in

place

• Off: Not Powered On/Charging

Mop Cloth

Power Cord

Automatic Lift Mop Module

A5-1—Hook and Loop Pads

A7-1—Moisture-Proof Mat Adhesive Tape

Moisture-Proof Mat

Disposable Dust Bag

Dustbin and Water Tank

Combo Unit

A10

Auto-Empty Dock

A11

Auto-Empty Dock (Back View)

A2-5— Main Brush

A2-6— Main Brush Cover Latches

A2-7— Main Wheels

A9-1—Dustbin and Water Tank Combo

Latches

A9-2— Dustbin Lid

A9-3— Cover Latch

A9-4— Water Tank Stopper

A9-5— Filter Handle

A9-6— Washable Filter

A9-7— Suction Inlet

A9-8— Dust Inlet

Positioning the Dock

Notes:

• When using the robot for the first time, follow it

throughout its whole cleaning route and watch for

potential problems. The robot will be able to clean by

itself in future uses.

• To prevent excessive buildup of dirt on the mop cloth,

floors should be vacuumed at least three times before

the first mopping cycle.

Notes:

• Keep at least 0.5 m (1.6 ft) of clearance on either side,

1.0 m (3.3 ft) in front.

• If the power cord hangs vertically to the ground, it

may be caught by the robot, causing the dock to be

moved or disconnected.

• Keep the dock away from direct sunlight or anything

that may block the dock location beacon, otherwise

the robot may fail to return to the dock.

Notes:

• Always place the moisture-proof mat on wooden

floors.

• When necessary, remove the double-sided adhesive

tape slowly to reduce residue glue.

• The moisture-proof mat attaches best to smooth

surfaces.

Notes:

• The robot may not be turned on when the battery

is low. In this case, place the robot to the dock for

charging.

• The robot cannot be turned off when it is being

charged.

Place the dock on a hard, flat floor, flat

against a wall. Connect the power cord with

the dock and tidy up the excess cord. Make

sure that the location has good WiFi

coverage for a better experience with the

mobile app. Plug in and make sure that the

status indicator light is on.

After fixing the dock in place, use a dry cloth

to clean the area where the moisture-proof

Before using, be sure to remove the film on

the dock locators on the front of and at the

rear of the robot. Press and hold

to power

on the robot. Wait until the power indicator

light is steady white, and then place the

robot to the dock. The robot is equipped

with a built-in highperformance lithium-ion

rechargeable battery pack. To maintain

battery performance, keep the robot

charged.

Attach the Moisture-Proof Mat

Powering On & Charging

B1-1—More than 0.5 m (1.6 ft)

B1-2— More than 1.0 m (3.3 ft)

B3-1—Power Indicator Light

Installation

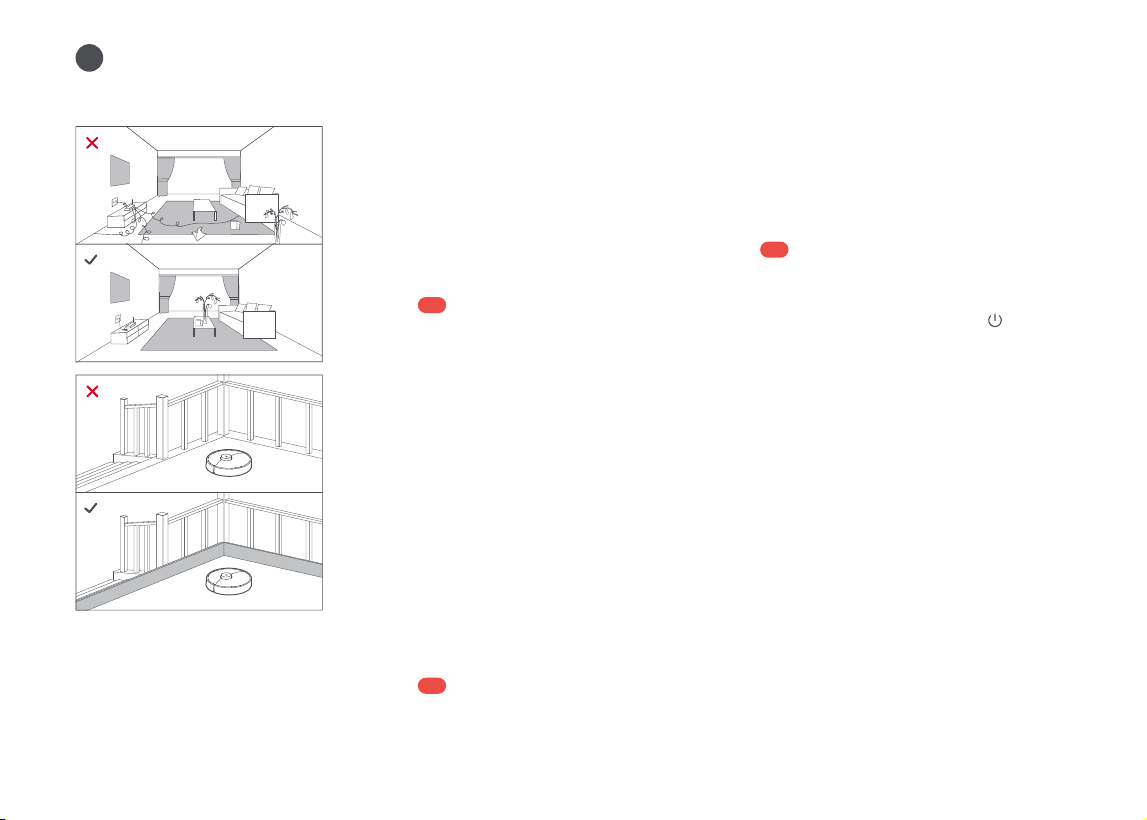

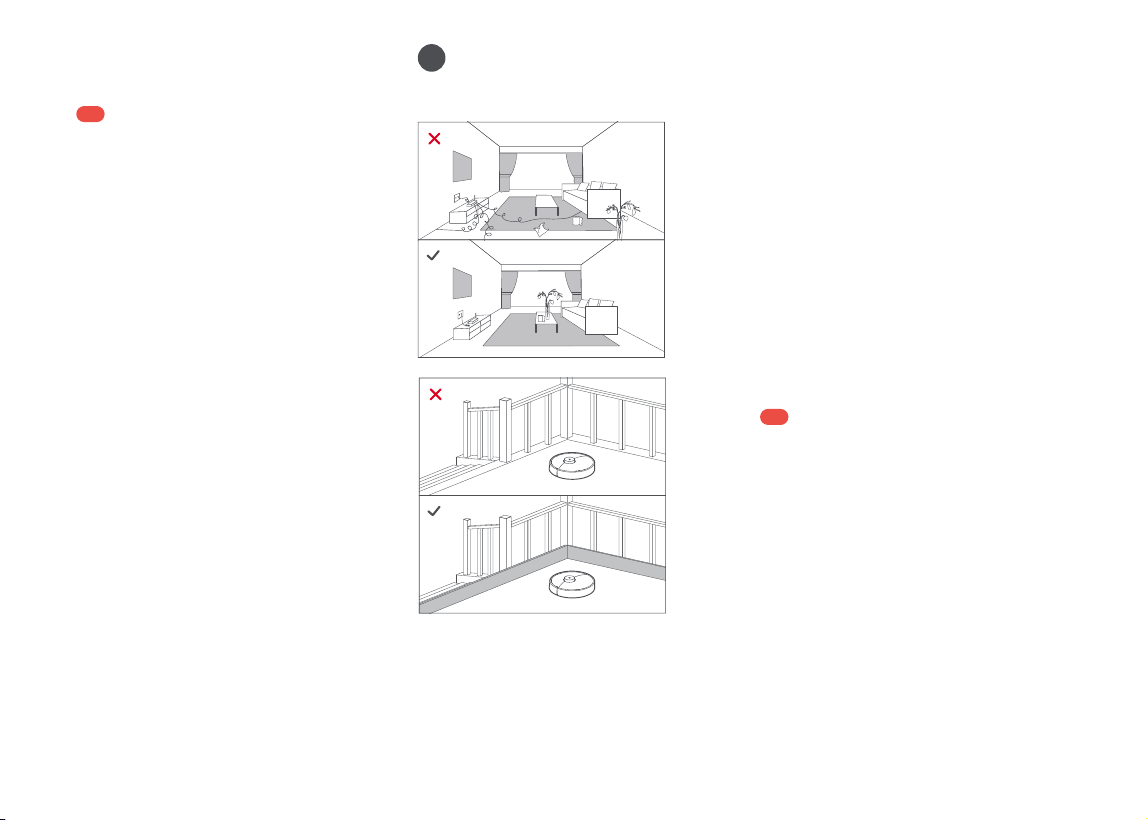

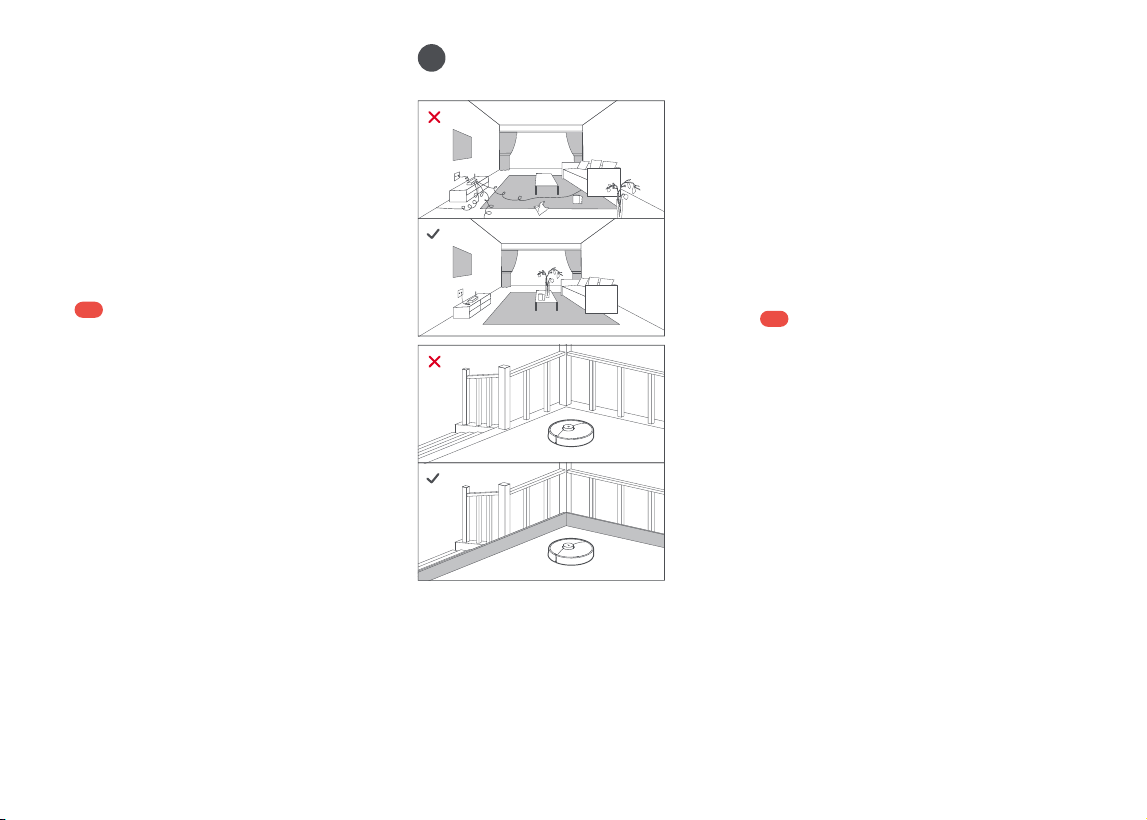

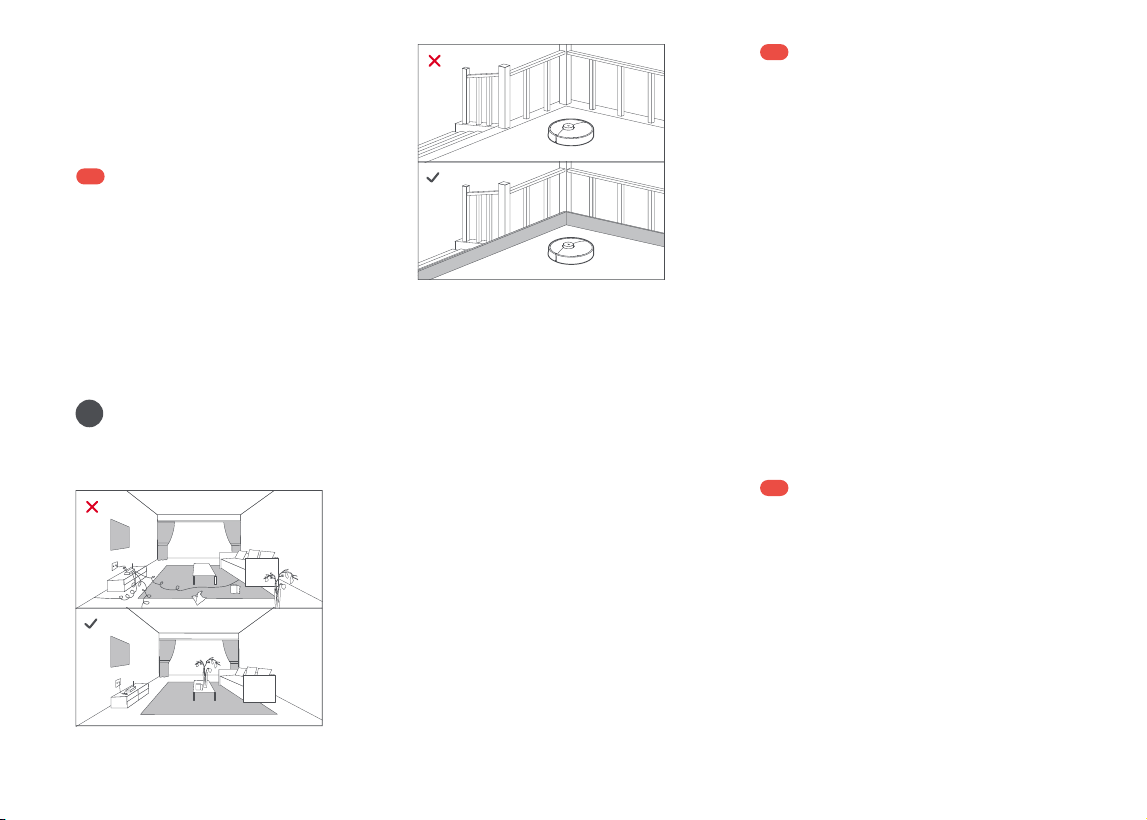

Important Information

mat will be located. Tear off the double-sided

tape at the bottom of the moisture-proof

mat, and stick the mat on the floor.

1. Tidy cords, hard or sharp objects (such as

nails and glass), and loose items from the

ground and move any unstable, fragile,

precious, or dangerous items to prevent

personal injury or property damage due

to items becoming tangled in, struck by,

or knocked over by the robot.

2. When using the robot in a raised area

(such as in a duplex apartment), always

use a physical security barrier to prevent

accidental falls that may result in

personal injury or property damage.

Starting Mopping

To prevent excessive buildup of dirt on the mop

cloth, floors should be vacuumed at least three times

before the first mopping cycle.

Note:

Remove the dustbin and water tank

combo unit, open the water tank

stopper, and fill the water tank with

tap water before reinstalling the

stopper. Do not immerse the unit

into the water directly.

B4-1—

Dampen the mop cloth and wring it

until it stops dripping. Insert the

mop to the bottom of the mop cloth

attachment slot and stick it firmly.

B4-2—

Align the mop cloth mount with the

bottom of the combo unit and slide

it in until it clicks into place.

B4-3—

After the robot finishes cleaning and

returns to the dock, press two

latches of the mop cloth mount

inwards with both hands and pull

backwards to remove the mop cloth

mount.

B4-4—

Notes:

• To avoid deformation, only use cold water.

• Do not rinse or immerse the dustbin and water tank

combo unit with water.

• To prevent damage, do not use any disinfectant

and only use cleaning solution recommended by

Roborock.

• Dampen the mop cloth and wring it until it stops

dripping. Install the mop onto the mop cloth mount

and stick it flat in place. After mopping, empty the

water tank of unused water immediately.

• All combo units are subject to water-based tests

before leaving the factory. It is normal that a small

amount of water remains in the unit.

Connecting to the App

1. Download the App

Search for “Roborock” in the App Store or

Google Play or scan the QR code to

download and install the app.

2. Reset WiFi

Press and hold and simultaneously

until you hear the “Entering network

configuration mode” voice message. The

reset is complete when the power indicator

light flashes blue slowly. The robot will then

wait for a connection.

If you cannot connect to the robot due to your

router configuration, a forgotten password, or any

other reason, reset the WiFi and add your robot as a

new device.

Note:

3. Add Device

Open the Roborock app, tap the “Add

Device” or “+” button and add your device

following the in-app guide.

Notes:

• The actual process may vary due to ongoing app

updates. Follow the guide provided in the app.

• Only 2.4 GHz WiFi is supported.

• If the robot stays in network setup for more than 5

minutes, the setup will be stopped automatically.

Instructions for Use

Turning On/Off

Press and hold to turn on the robot. The

power indicator light will come on, and the

robot will wait for orders.

Press and hold

to turn off the robot and

complete the cleaning cycle.

Note: The robot cannot be turned off when it is being

charged.

Starting Cleaning

Press to start cleaning. The robot will

plan its cleaning route and in each room, it

firstly draws out edges and then fills the

room in a zigzag pattern. In so doing, the

robot cleans all rooms one by one,

thoroughly and efficiently.

Notes:

• Before cleaning, tidy cords (including the power cord

of the dock) and valuables from the floor. Loose

items may be dragged by the robot, resulting in the

disconnection of electrical appliances or damage of

cords and property.

• Before starting each cleaning task, make sure that the

mop cloth have been properly installed.

• To make sure the robot returns to the dock

automatically, start the robot from the dock and do

not move the dock during cleaning.

• Cleaning cannot start if the battery level is too low.

Allow the robot to charge before starting a cleanup.

• If the battery runs low during a cleaning cycle, the

robot will automatically return to the dock. After

charging, the robot will resume where it left off.

• The robot will retract mop cloth mount to clean the

carpet. You can also set the carpet as a no-go zone in

the app to avoid it.

Note: Compared with other cleaning modes, noise

emanating from Mop Only is much lower.

Use app to start mopping only.

The main brush and fan reduce their

operating speed, and the mopping module

lowers itself.

Mop Only

Note: If the robot fails to find the dock, it will

automatically return to its starting position. Place the

robot on the dock manually to recharge.

Note: After resetting the system, existing settings such

as scheduled cleaning and WiFi will be restored to

factory settings.

After cleaning, the robot will automatically

return to the dock to charge. Press

send the paused robot back to the dock.

The power indicator light will breathe

during robot charging.

Charging

DND Mode

Resetting the System

The default Do Not Disturb (DND) period is

from 22:00 to 08:00. You can use the app to

disable the DND mode or modify the DND

period, or set whether to enable auto

top-up, emptying and drying, to dim

indicator lights, or lower the volume of the

voice message during the DND period.

If the robot does not respond when a button

is pressed or cannot be turned off, reset the

system by pressing the Reset button.

Error

If an error occurs, the power indicator light

will flash red or status indicator light will be

steady red. A pop-up notification will appear

in the app and a voice alert may sound.

Notes:

• The robot will go to sleep automatically if left in a

malfunctioning state for over 10 minutes.

• Placing a malfunctioning robot on the dock manually

will end the current cleanup.

Notes:

• The product must be switched off and the plug must

be removed from socket outlet before cleaning or

maintaining the product.

• The frequency of replacement may vary with the

actual situation. If abnormal wear occurs, replace the

parts immediately.

C1-1—Main Brush

C1-2—Main Brush Bearing

C1-3—Main Brush Cover

C1-4—Main Brush Cover Latches

C1-5—Hair-Blocking Rings

Restoring Factory Settings

If the robot does not function properly after

a system reset, power it on. Press and hold

and at the same time, press the Reset

button until you hear the “Restoring factory

settings. This will take about 5 minutes.”

voice message. The robot will then be

restored to factory settings.

Routine Maintenance

* Clean every 2 weeks and replace every 6-12 months.

Main Brush

When the robot is running, press any

button to pause it, press

to resume

cleaning. Press

on a paused robot to

send it back to the dock for charging.

Pause

Note: Placing a paused robot on the dock manually will

end the current cleanup.

Sleep

If the robot is paused for over 10 minutes, it

will go to sleep, and the power indicator

light will flash every few seconds. Press any

button to wake the robot up.

After cleaning, the robot will return to the dock

and auto-emptying will begin as needed. To

manually start emptying, press

on the

docked robot or tap the corresponding button

in the app.

Notes:

• The robot will not go to sleep when it is charging.

• The robot will automatically shut down if left sleep for

more than 12 hours.

Notes:

• When emptying has been left unused for a long

period, empty the dustbin manually and make sure

the air inlet is clear for optimal emptying performance.

Emptying

Deactivating WiFi

To disconnect the robot from WiFi, reset WiFi

and ensure the reset is successful. Then wait

for 5 minutes and the WiFi will be

automatically deactivated. If you want to

reconnect, please follow the related

connecting instructions.

• Auto-emptying can be disabled in the app.

• Avoid frequent manual emptying.

C1-6—Turn over the robot and press the

two latches inwards to remove the

main brush cover.

Reinstall the main brush and main

brush cover, and press the cover

securely.

C1-8—

Pull out the main brush and remove

the main brush bearing on the left as

shown in the picture. Remove any

entangled hair or dirt at both ends

of the main brush. Then, reinstall the

main brush bearing.

C1-7—

Notes:

• It is recommended to wipe the main brush with a wet

cloth. If the main brush is soaked, air-dry it away from

direct sunlight.

• Do not use corrosive cleaning fluid or disinfectant to

clean the main brush.

1. Unscrew the side brush screw. Remove

and clean the side brush.

2. Then, reinstall the brush and tighten the

screw.

* Clean monthly and replace every 3-6 months.

Side Brush

The omnidirectional wheel bracket cannot be removed.

Note:

Make sure the dust bag is installed in place along the

slot to prevent dust leakage and damage the dock.

Note:

Use a tool, such as a small screwdriver,

to pry out the axle and take out the

wheel.

C3-1—

* Clean as required.

Omnidirectional Wheel

Rinse the wheel and the axle with

water to remove any hair and dirt.

Air-dry, reinstall, and press the wheel

and axle back in place.

C3-2—

Clean the main wheels with a soft, dry cloth.

* Clean as required.

Main Wheels

Dustbin and Water Tank

Combo Unit

* Clean as required.

C5-1—

Open the top cover of the robot and

take out the unit.

Note: After mopping, empty the water tank, wash the

mop cloth, and air-dry them to prevent odors.

C5-2—

Open the dustbin lid and remove the

washable filter, then empty and clean

the dustbin.

C5-3—

Open the water tank stopper, and

empty the tank of unused water.

C5-4—

Reinstall the unit in the robot.

Do not touch the surface of the filter with hands,

brushes, or sharp objects to avoid potential damage.

Note:

Washable Filter

* Clean every 2 weeks and replace every 6-12 months.

C6-1—

Open the dustbin lid and take out

the filter.

C6-2—

Rinse the filter repeatedly and tap it

to remove as much dirt as possible.

C6-3—

Allow at least 24 hours for the filter to

dry thoroughly before reinstalling it.

Mop Cloth

* Clean after each use and replace every 3-6 months.

C7-1—

Hold the mop cloth mount by both

ends to remove it.

C7-2—

Remove the mop cloth from the

mount.

C7-3—

Wash the mop cloth and then air-dry it.

Robot Sensors

* Clean as required.

Use a soft, dry cloth to wipe and clean all

sensors, including:

Charging Contacts

* Clean as required.

C10

Moving the Dock

Use a soft, dry cloth to wipe the charging

contacts on the robot and the dock.

To move the dock, grip from the bottom of

the dock as shown in the picture.

C8-1—Dock Locator

C8-2— Reactive Tech Obstacle Avoidance

Sensor

C8-3— Carpet Sensor

C8-4— Cliff Sensors

C11-1—

Open the dock cover, lift the dust

bag out of the dustbin and discard it.

C11-2—

Clean the filter with a dry cloth.

C11

Auto-Empty Dock

* Replace dust bag immediately when the bag is full to

ensure emptying performance.

C11-3—

Install a new dust bag in place and

close the dock cover.

Basic Parameters

Model RRA1TAL

Battery

14.4 V/5200 mAh (TYP)

lithium-ion battery

Rated Input

20 V

1.2 A

Robot

The serial number is on a sticker on the underside

of the robot.

Note:

Model AED09LRR

Rated Input Voltage 120 V~

Rated Frequency 60 Hz

Rated Input (Dust

collection)

5 A

Rated Input

(Charge)

0.4 A

Rated Output

20 V

1.2 A

Auto-Empty Dock

Removing the battery

The chemical substances contained in the

built-in lithium-ion battery of this product

can cause environmental pollution. Remove

the battery before disposing of this product

and hand it to a professional battery

recycling facility for centralized disposal.

1. Operate the robot without connecting to

the dock until it runs out of battery.

2. Turn off the robot.

3. Unscrew the battery cover.

4. Remove the battery cover.

5. Press the latch to pull out the battery

connector and remove the battery.

Notes:

• Before removing the battery, make sure it is fully

drained and the robot is disconnected from the dock.

• Remove the entire battery pack. Avoid damaging the

battery pack casing to avoid short-circuits or leakage

of hazardous substances.

• In the event of accidental contact with battery fluid,

rinse thoroughly with water and seek immediate

medical care.

Environment Protection

Information

How to remove the battery:

The following information applies only when disposing

of the robot and should not be followed for day-to-day

operations.

C11-4—

Wipe the dock location beacon and

charging contacts with a soft, dry

cloth to keep them clean.

Common Issues

Issues

Solution

Unable to power on

· Battery low. Put the robot on the dock and charge it before use.

· Battery temperature too low or too high. Only use the robot within the range of 4-40°C (39-104°F).

Unable to charge

· Dock not connected to power. Check whether both ends of the power cord are properly connected.

· Poor contact. Clean the charging contacts of the dock and the robot.

· Battery temperature too low or too high. Only use the robot within the range of 4-40°C (39-104°F).

Unable to return to dock

· Too many obstacles near the dock. Clear them up or move the dock to an open area.

· Robot too far from the dock. Place it closer and retry.

Abnormal behavior

· Restart the robot.

Unable to connect to

WiFi

· WiFi disabled. Reset the WiFi and try again.

· Poor WiFi signal. Move the robot to an area with better WiFi.

· Abnormal WiFi connection. Reset the WiFi, download the latest app version and retry.

· Unable to connect to WiFi abruptly. There may be an error with your router settings. Contact Roborock customer service for help

with troubleshooting.

Robot becomes offline

· Check that your robot is connected to Roborock app and is always within WiFi coverage.

Noise during cleaning

· The main brush, side brush, or main wheels may be jammed. Turn off the robot and clean them.

· The omnidirectional wheel may be jammed. Use a screwdriver to remove it for cleaning.

· Check that no objects are stuck around the mopping module.

Poor cleaning

performance and/or

dust leakage

· The dustbin is full and needs emptying.

· The filter is blocked and needs cleaning.

· The main brush are tangled up. Clean the main brush.

Scheduled cleaning is

not working

· Keep the robot charged. Scheduled cleaning can only begin when the battery level is above 15%.

The robot does not

resume cleaning after

recharging

· Make sure that the robot is not in DND mode. DND mode will prevent auto top-up.

· If the robot is placed manually on the dock or sent to dock by pressing buttons, it will not be able to resume cleaning.

Slow charging

· When used at high or low temperatures, the robot will automatically reduce its charging speed to extend battery life.

· Charging contacts dirty. Wipe them with a soft, dry cloth.

Issues

Solution

Is power always being

drawn when the robot is

on the dock?

· The robot will draw power while it is docked to maintain battery performance, but the power consumption is extremely low.

Does the robot need to

be charged for at least

16 hours for the first

three uses?

· No. Lithium-ion batteries have no memory effect. The robot can be used once fully charged.

The robot begins to miss

certain spots

· The cliff sensors or carpet sensor may be dirty. Clean them with a soft, dry cloth.

No or little water during

mopping

· Use the mobile app to increase the water flow.

· Check whether there is water in the water tank and check the manual for instructions on how to correctly install the dustbin and

water tank combo unit, mop cloth mount and mop cloth.

The robot cannot return

to the auto-empty dock

after spot cleaning or

when it has been moved

manually

· After spot cleaning or a significant position change, the robot will re-generate the map. If the charging dock is too far away, it may

not be able to return to recharge and must be placed on the charging dock manually.

The status indicator light

is steady red

· The dust bag is not in place. Check and install in place.

Reduced emptying

performance or unusual

noise when emptying

· The main brush or main brush cover is not properly installed. Check and install in place.

· The filter, air duct, disposable dust bag, suction inlet, air inlet, or dustbin is blocked. Clean to remove blockages.

Unable to auto-empty

· Auto-emptying is disabled. Check in-app settings.

· The dust container cover is not installed. Check and install.

· Auto-emptying will not be triggered if the robot returns to the dock without cleaning.

· The robot will not auto-empty after returning to the dock in DND mode. Adjust the cleaning time or DND period.

Table des matières

Français

Roborock Q10 Series

Manuel d’utilisation de l’aspirateur robot

Lisez attentivement ce manuel d’utilisation et ses schémas avant d’utiliser le produit et

rangez-les soigneusement pour référence future.

16 Informations de sécurité

17 Batterie et rechargement

18 Explication des symboles internationaux

19 Déclaration FCC/IC

20 Présentation du produit

21 Installation

22 Connexion à l’application

23 Instructions d’utilisation

24 Entretien de routine

26 Paramètres de base

26 Informations sur la protection de l’environnement

27 Problèmes courants

AVERTISSEMENTS

ATTENTION

• N’utilisez que la station d’accueil Roborock AED09LRR ou SPCDZ04RR avec ce produit pour recharger sa batterie (à utiliser avec le bloc

d’alimentation Roborock BLJ24WJ200120P-U).

• Le produit doit être éteint et sa fiche doit être débranchée de la prise électrique lorsqu’il n’est pas utilisé, avant de le nettoyer ou de

l’entretenir.

• Pour réduire le risque de choc électrique, cet appareil est équipé d’une fiche polarisée (une broche est plus large que l’autre). Cette fiche

n’entrera dans une prise polarisée que dans un seul sens. Si la fiche n’entre pas complètement dans la prise, changez-la de sens. Si elle

n’entre toujours pas, contactez un électricien qualifié pour qu’il installe une prise appropriée. Ne changez en aucune façon la fiche.

• La station d’accueil ne peut être utilisée que pour recharger l’aspirateur robot équipé d’une batterie lithium-ion 14,4 V/5 200 mAh (capacité

typique).

• Utilisez uniquement le produit conformément au manuel d’utilisation. L’utilisateur sera tenu pour responsable de toute perte ou de tout

dommage résultant d’une utilisation incorrecte.

• Ne permettez pas l’utilisation de l’appareil comme un jouet. Il est nécessaire d’être particulièrement attentif lorsque l’appareil est utilisé par

des enfants ou à proximité d’enfants.

• Ne rincez pas le robot ni la station d’accueil.

• N’utilisez pas le produit sur des objets durs ou pointus/tranchants (tels que des débris de décoration, du verre et des clous), afin d’éviter de

le rayer, de rayer sa station d’accueil ou de rayer le sol.

• Assurez-vous que le bac à poussière, le filtre lavable, le sac à poussière, la brosse latérale, la serpillière, la brosse principale et le cache de la

brosse principale sont en place avant de lancer un nettoyage.

• Ne vous tenez pas assis ou debout sur le robot ou sa station d’accueil.

• N’utilisez aucun désinfectant et n’utilisez que la solution de nettoyage recommandée par Roborock afin d’éviter toute corrosion ou tout

dommage.

• Ne placez pas d’objets bas (tels que des chaussures ou des tapis) à proximité des zones surélevées comme des escaliers. Sinon, le robot

pourrait tomber à cause d’un dysfonctionnement des capteurs.

• Afin d’éviter tout dommage lié à l’eau, veillez à ce qu’il n’y ait pas d’eau sur le sol sur lequel le robot fonctionne.

• Ne faites pas fonctionner le produit dans une pièce où un nourrisson ou un enfant dort.

• Avant d’utiliser le produit, retirez les divers objets présents au sol, tels que les câbles et les objets instables, fragiles, précieux ou dangereux,

afin d’éviter qu’ils ne soient traînés par le robot et que cela n’entraîne des blessures ou des dégâts matériels.

• Tenez les cheveux, les poils, les vêtements amples, les doigts et toutes les parties du corps des personnes et des animaux à l’écart des

jonctions, des ouvertures et des pièces mobiles du produit afin d’éviter tout risque de blessure.

Informations de sécurité

Batterie et rechargement

• Ne transportez pas le robot à l’aide de son pare-chocs vertical, de sa brosse latérale ou de son pare-chocs.

• Placez la station d’accueil sur un sol dur et plat. Gardez la station d’accueil, le robot et le câble d’alimentation à l’écart du feu et des sources

de chaleur telles que des radiateurs. Évitez les espaces humides ou étroits ou les lieux où le robot risque d’être suspendu dans l’air.

• Ce produit peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes dont les capacités physiques, sensorielles ou

mentales sont réduites ou qui manquent d’expérience et de connaissances si elles sont surveillées ou ont reçu des instructions sur

l’utilisation sécurisée du produit et comprennent les risques impliqués. Les enfants ne doivent pas jouer avec ce produit. Le nettoyage et

l’entretien utilisateur ne doivent pas être effectués par des enfants sans surveillance.

• Ne démontez pas, ne réparez pas ou ne modifiez pas la batterie ou la station de chargement.

• Si la station d’accueil est placée dans une zone susceptible d’être sujette à des orages ou à une tension instable, prenez des mesures de

protection.

• N’utilisez pas le produit sur des moquettes ou tapis à poils longs. Il est en outre possible que l’efficacité du produit soit réduite sur les

moquettes ou tapis sombres.

• Ne placez aucun objet sur le robot ou sa station d’accueil ou près de l’entrée d’aspiration de la station d’accueil. Ne les recouvrez également

d’aucun objet (housse anti-poussière comprise).

• N’utilisez pas ce produit sur des surfaces en hauteur sans barrières, par exemple, sur le sol d’une mezzanine, une terrasse ouverte ou le

dessus d’un meuble.

• N’utilisez pas la station d’accueil pour recueillir des cailloux, des morceaux de papier ou d’autres objets qui pourraient obstruer le tuyau

d’air.

• Ne faites pas fonctionner le produit s’il a été endommagé de quelque manière que ce soit. Contactez le service clientèle pour obtenir de

l’aide.

• Faites toujours fonctionner l’appareil dans des endroits bien aérés pour éviter toute surchauffe.

• Roborock décline toute responsabilité en cas de dommages indirects, punitifs, accidentels ou consécutifs résultant de l’utilisation, de la

mauvaise utilisation ou de l’incapacité à utiliser ce produit. La présente clause de non-responsabilité n’affecte aucun droit prévu par la loi

qui ne pourrait faire l’objet d’une clause de non-responsabilité en vertu de la loi applicable.

• N’essuyez pas les contacts de rechargement avec un chiffon humide ou vos mains mouillées.

• Si vous prévoyez de ne pas utiliser le produit pendant longtemps, stockez-le dans un endroit sec et frais après l’avoir complètement

rechargé, débranché et éteint. Rechargez-le au moins tous les trois mois pour éviter toute décharge excessive de sa batterie.

• N’utilisez pas le produit lorsque la température est supérieure à 40 °C (104 °F) ou inférieure à 4 °C (39 °F). Ne l’utilisez pas non plus si le sol

comporte du liquide ou une substance collante.

• Ne jetez pas les batteries usagées. Déposez-les dans un centre de recyclage professionnel.

Explication des symboles internationaux

~ : symbole de COURANT ALTERNATIF [symbole IEC 60417-5032 (02/2009)]

: symbole de COURANT CONTINU [symbole IEC 60417-5031 (02/2009)]

– Uniquement prévu pour un usage intérieur.

• Pour transporter le produit, veillez à débrancher la station d’accueil, éteindre le robot et vider le réservoir d’eau. Nous vous conseillons

d’utiliser l’emballage d’origine.

• Veillez à ce que la tension d’alimentation respecte les exigences mentionnées sur la station d’accueil.

Déclaration FCC/IC

Informations de conformité

Nom du produit Aspirateur robot avec station de chargement

Modèle d’aspirateur robot : RRA1TAL

Modèle de la station d’accueil : SPCDZ04RR

Modèle de bloc d’alimentation : BLJ24WJ200120P-U

Modèle de station de vidage automatique : AED09LRR

Modèle du

produit

Déclaration de

conformité

Correspondance avec la partie responsable aux États-Unis

Roborock Technology Co.

ROOM 1227, 12TH FLOOR, 1000 N. WEST STREET, WILMINGTON, DE 19801

support@roborock.com

Société

Adresse

Cet appareil est conforme à la section 15 de la réglementation FCC.

L’utilisation est autorisée aux deux conditions suivantes :

(1) Cet appareil ne peut pas causer d’interférences nuisibles, et

(2) Cet appareil doit accepter toute interférence reçue, y compris les interférences

susceptibles d’entraîner un fonctionnement indésirable.

Cet appareil comprend un ou des émetteurs/récepteurs exempts de licence qui sont

conformes à la ou aux normes CNR d’Innovation, Sciences et Développement

économique Canada applicables aux appareils radio exempts de licence.

L’utilisation est autorisée aux deux conditions suivantes :

(1) Cet appareil ne peut pas causer d’interférences.

(2) Cet appareil doit accepter toute interférence, y compris les interférences

susceptibles d’entraîner un fonctionnement indésirable.

• Blanc fixe : sous tension et le

robot n’est pas sur la station

d’accueil

• Lent clignotement blanc : vidage

• Rouge fixe : le sac à poussière

n’est pas installé

• Éteint : éteint/en charge

Présentation du produit

Robot (vue de dessus)

Appuyez sur n’importe quel bouton pour

mettre le robot en pause lorsqu’il nettoie ou revient à la

station d’accueil.

Remarque :

Fixez la serpillière à plat.Remarque :

Robot (capot supérieur retiré)

A3-1 : capot supérieur

A3-2 : bloc combinant bac à poussière et

réservoir d’eau

A3-3 : contacts de rechargement

A3-4 : Module de serpillière à élévation

automatique

A3-5 : sorties d’air

A3-6 : bouton Réinitialiser

A3-7 : pare-chocs

A2-1 : capteurs de vide

A2-2 : roulette omnidirectionnelle

A2-3 : capteur de moquette/tapis

A2-4 : brosse latérale

A2-5 : brosse principale

A2-6 : loquets du cache de la brosse

principale

A2-7 : roulettes principales

A4-1 : Fente de fixation de la serpillière

A4-2 : Support de serpillière

A4-3 : Loquets du support de la serpillière

Robot (vue de dessous)

• Blanc : niveau de batterie ≥ 15 %

• Rouge : niveau de batterie < 15 %

• Effet de respiration : en charge ou

démarrage

• Clignotement rouge rapide :

erreur

• Lent clignotement bleu : en

attente de connexion WiFi

• Rapide clignotement bleu :

connexion

• Bleu fixe : WiFi connecté

Voyant d’alimentation

Marche/Arrêt/Nettoyer

• Appuyez sur ce bouton et

maintenez-le enfoncé pour

allumer ou éteindre le robot

• Appuyez sur ce bouton pour

lancer un nettoyage

Station d’accueil

• Appuyez pour faire revenir le

robot à sa station d’accueil

A10-1 : entrée d’aspiration

A10-2 : contacts de rechargement

A10-3 : balise de localisation de la station

d’accueil

A10-4 : couvercle du conteneur à

poussière

A10-5 : voyant d’état

Serpillière

Câble d’alimentation

Module de serpillière à

élévation automatique

A5-1 : blocs auto-agrippants

A7-1 : ruban adhésif pour tapis étanche

Tapis étanche

Sac à poussière jetable

Bloc combinant bac à

poussière et réservoir d’eau

A10

Station de vidage automatique

A9-1 : loquets du bloc combinant bac à

poussière et réservoir d’eau

A9-2 : couvercle du bac à poussière

A9-3 : loquet du cache

A9-4 : bouchon du réservoir d’eau

A9-5 : poignée du filtre

A9-6 : filtre lavable

A9-7 : entrée d’aspiration

A9-8 : entrée de poussière

A1-1 : pare-chocs vertical

A1-2 : capteur LiDAR

A1-3 : capteur d’évitement d’obstacles

Reactive Tech

A1-4 : localisateur de station d’accueil

Le câble d’alimentation peut sortir des

deux côtés.

Remarque :

A11-1 : fente de rangement du câble

d’alimentation

A11-2 : port d’alimentation

A11-3 : sorties du câble d’alimentation

A10-6 : filtre

A10-7 : fente pour le sac à poussière

A11

Station de vidage

automatique (vue arrière)

Installation

Informations importantes

1. Rangez les câbles, objets durs ou

pointus/tranchants (tels que des clous ou

du verre) et objets épars présents au sol

et déplacez tout objet instable, fragile,

précieux ou dangereux afin d’éviter toute

blessure et tout dommage matériel dus à

des objets qui seraient happés, heurtés

ou renversés par le robot.

2. Lorsque vous employez le robot dans

une zone surélevée (p. ex. à l’étage d’un

duplex), utilisez toujours une barrière de

sécurité physique pour éviter toute chute

accidentelle du robot qui pourrait

entraîner des blessures ou des

dommages matériels.

Remarques :

• Lorsque vous utilisez votre robot pour la première

fois, suivez-le attentivement tout au long de son

parcours de nettoyage en prenant garde aux

problèmes potentiels. Le robot pourra nettoyer seul

lors des prochaines utilisations.

• Pour éviter l’accumulation excessive de saleté sur la

serpillière, les sols devraient être aspirés au moins

trois fois avant le premier cycle de nettoyage à la

serpillière.

Positionnement de la station

d’accueil

Placez la station d’accueil sur un sol dur et

plat, à plat contre un mur. Raccordez le

câble d’alimentation à la station d’accueil et

rangez l’excédent de câble. Assurez-vous

que le lieu choisi offre une bonne

couverture par le signal WiFi pour bénéficier

d’une meilleure expérience avec

l’application mobile. Branchez la station

d’accueil et assurez-vous que le voyant

d’état est allumé.

Remarques :

• Gardez un espace d’au moins 0,5 m (1,6 pi) de chaque

côté, 1 m (3,3 pi) à l’avant.

B1-1 : plus de 0,5 m (1,6 pi)

B1-2 : plus de 1,0 m (3,3 pi)

2. Réinitialiser le WiFi

Appuyez simultanément sur les boutons

et jusqu’à ce que vous entendiez le

message vocal « Passer en mode de

configuration du réseau ». La réinitialisation

sera terminée lorsque le voyant

d’alimentation clignotera lentement en bleu.

Le robot sera alors en attente de

connexion.

Remarques :

• Installez toujours le tapis étanche en cas de sols en

bois.

• Si nécessaire, retirez lentement le ruban adhésif

double face pour réduire les résidus de colle.

• Le tapis étanche adhère mieux aux surfaces

régulières.

Remarques :

• Il est possible que le robot ne s’allume pas lorsque la

batterie est faible. Dans ce cas, placez directement le

robot sur la station d’accueil pour le recharger.

• Le robot ne peut pas être éteint lorsqu’il est en

charge.

Après avoir fixé la station d’accueil en place,

utilisez un chiffon sec pour nettoyer la zone

où sera placé le tapis étanche. Retirez le

ruban adhésif double face situé sous le

tapis étanche, puis collez le tapis au sol.

Avant d’utiliser le robot, veillez à retirer le

film protecteur des localisateurs de la

station d’accueil situés à l’avant et à l’arrière

du robot. Appuyez sur le bouton

maintenez-le enfoncé pour allumer votre

robot. Patientez jusqu’à ce que le voyant

d’alimentation soit blanc fixe, puis placez le

robot sur la station d’accueil. Le robot

intègre une batterie lithium-ion

rechargeable très performante. Gardez le

robot chargé pour préserver les

performances de la batterie.

Fixation du tapis étanche

Allumage et rechargement

Lancement du nettoyage à

la serpillière

B3-1 : voyant d’alimentation

Pour éviter l’accumulation excessive de

saleté sur la serpillière, les sols devraient être aspirés

au moins trois fois avant le premier cycle de nettoyage

à la serpillière.

Remarque :

retirez le bloc combinant bac à

poussière et réservoir d’eau, ouvrez

le bouchon du réservoir d’eau et

remplissez le réservoir d’eau avec de

l’eau du robinet avant de remettre le

bouchon en place. N’immergez pas

le bloc directement dans l’eau.

B4-1 :

mouillez la serpillière et tordez-la

jusqu’à ce qu’elle ne goutte plus.

Insérez la serpillière le long de la

fente de fixation de la serpillière et

faites-la fermement adhérer.

B4-2 :

alignez le support de serpillière avec

la partie inférieure du bloc combiné,

puis faites-le glisser jusqu’à ce qu’il

s’enclenche.

B4-3 :

une fois le nettoyage terminé et le

robot revient à la station d’accueil,

appuyez sur les deux loquets du

support de serpillière vers l’intérieur

avec vos mains, puis tirez-le vers

l’arrière pour le retirer.

B4-4 :

Remarques :

• N’utilisez que de l’eau froide afin d’éviter toute

déformation.

• Ne rincez pas ou n’immergez pas dans l’eau le bloc

combinant bac à poussière et réservoir d’eau.

• N’utilisez aucun désinfectant, employez uniquement

la solution de nettoyage recommandée par Roborock

afin d’éviter tout dommage.

• Mouillez la serpillière et tordez-la jusqu’à ce qu’elle

ne goutte plus. Installez la serpillière sur son support

et faites-la adhérer à plat. Après le nettoyage à la

serpillière, videz immédiatement l’eau non utilisée du

réservoir d’eau.

• Tous les blocs combinant bac à poussière et réservoir

d’eau sont soumis à des tests à l’eau avant de quitter

l’usine. Il est normal qu’une petite quantité d’eau

subsiste dans le bloc.

Connexion à l’application

Recherchez « Roborock » sur l’App Store ou

sur Google Play ou scannez le code QR

pour télécharger et installer l’application.

1. Télécharger l’application

• Si le câble d’alimentation pend à la verticale vers le

sol, il risque d’être happé par le robot, ce qui peut

entraîner un déplacement ou un débranchement de

la station d’accueil.

• Gardez la station d’accueil à l’écart de la lumière

directe du soleil et de tout ce qui pourrait bloquer la

balise de localisation de la station d’accueil, sinon, le

robot risque de ne pas parvenir à y revenir.

Remarque : Le robot ne peut pas être éteint lorsqu’il

est en charge.

Instructions d’utilisation

Appuyez sur le bouton et maintenez-le

enfoncé pour allumer le robot. Le voyant

d’alimentation s’allumera et le robot se

mettra en attente de commandes.

Appuyez sur le bouton

et maintenez-le

enfoncé pour éteindre le robot et mettre fin

au cycle de nettoyage.

Marche/Arrêt

Ouvrez l’application Roborock, appuyez sur

le bouton « Ajouter un appareil » ou sur le

bouton « + » et ajoutez votre appareil en

suivant le guide de l’application.

Remarques :

• Le véritable processus peut varier en raison des

mises à jour continues de l’application. Suivez les

instructions fournies dans l’application.

• Seul le WiFi 2,4 GHz est pris en charge.

• Si le robot reste en mode configuration du réseau

pendant plus de 5 minutes, la configuration

s’interrompra automatiquement.

3. Ajouter l’appareil

Appuyez sur le bouton pour démarrer un

nettoyage. Le robot planifiera son parcours

de nettoyage. Dans chaque pièce, il

Démarrage du nettoyage

Si vous ne parvenez pas à vous connecter

au robot en raison de la configuration de votre routeur,

d’un mot de passe oublié ou de toute autre raison,

réinitialisez le WiFi et ajoutez votre robot comme nouvel

appareil.

Remarque :

Remarques :

• Rangez vos câbles (y compris le câble d’alimentation

de la station d’accueil) et vos objets précieux présents

au sol avant le nettoyage. Les éléments épars

risqueraient d’être traînés par votre robot, ce qui

pourrait entraîner une déconnexion de vos appareils

électriques ou un endommagement de vos câbles et

de vos biens.

• Assurez-vous que la serpillière a été correctement

installée avant de lancer chaque tâche de nettoyage.

• Pour vous assurer que le robot revient à la station

d’accueil automatiquement, démarrez-le depuis la

station d’accueil et ne déplacez pas la station d’accueil

durant le nettoyage.

• Le nettoyage ne peut pas démarrer si le niveau de la

batterie est trop faible. Laissez le robot charger avant

de démarrer le nettoyage.

• Si le niveau de la batterie devient faible durant

un cycle de nettoyage, le robot reviendra

automatiquement à sa station d’accueil. Après s’être

rechargé, le robot reprendra là où il s’est arrêté.

• Le robot rétractera son support de serpillière lorsqu’il

nettoiera de la moquette/un tapis. Vous pouvez

également définir de la moquette/un tapis en tant

que zone interdite dans l’application afin que le robot

l’évite.

Remarque : Le bruit émis par le mode Nettoyage à la

serpillière seulement est bien plus faible qu’avec les

autres modes de nettoyage.

Utilisez l’application pour démarrer un

nettoyage à la serpillière seulement.

La brosse principale et le ventilateur

réduisent leur vitesse de fonctionnement,

tandis que le module de nettoyage à la

serpillière s’abaisse.

Nettoyage à la serpillière

seulement

Pause

Lorsque le robot est en train de nettoyer,

appuyez sur n’importe quel bouton pour le

mettre en pause, puis appuyez sur

afin

qu’il reprenne le nettoyage. Lorsque le

robot est en pause, appuyez sur

afin qu’il

revienne à sa station d’accueil pour se

recharger.

Remarque : Si vous placez manuellement le robot

en pause sur sa station d’accueil, cela mettra fin au

nettoyage en cours.

commencera par les bords puis la

complètera en zigzag. Ce faisant, il nettoie

toutes les pièces une par une, nettoyant

ainsi minutieusement et efficacement votre

logement.

Repos

Si le robot est en pause pendant plus de

10 minutes, il passera en mode Repos et

son voyant d’alimentation clignotera toutes

les quelques secondes. Appuyez sur

n’importe quel bouton pour le réveiller.

Après le nettoyage, le robot reviendra à la

station d’accueil et le vidage automatique

commencera si nécessaire. Pour lancer

manuellement un vidage, appuyez sur le

bouton

du robot tandis qu’il est sur sa

station d’accueil ou appuyez sur le bouton

correspondant de l’application.

Remarques :

• Le robot ne passera pas en mode Repos lorsqu’il sera

en charge.

• Le robot s’éteindra automatiquement s’il reste en

mode Repos pendant plus de 12 heures.

Vidage

C1-1 : brosse principale

C1-2 : roulement de la brosse principale

C1-3 : cache de la brosse principale

C1-4 : loquets du cache de la brosse

principale

C1-5 : bagues de blocage des poils

* Nettoyer toutes les 2 semaines et remplacer tous

les 6 à 12 mois.

Brosse principale

C1-6 : retournez le robot et pressez les

deux loquets vers l’intérieur pour

retirer le cache de la brosse

principale.

Remarque : Le robot reviendra automatiquement à

son point de départ s’il ne parvient pas à retrouver sa

station d’accueil. Placez manuellement le robot sur sa

station d’accueil pour le recharger.

Remarque : Une fois le système réinitialisé, les

paramètres d’usine des nettoyages planifiés, du WiFi,

etc. seront rétablis.

Une fois le nettoyage terminé, le robot

reviendra automatiquement à sa station

d’accueil pour se recharger. Appuyez sur

pour faire revenir le robot en pause à sa

station d’accueil. Le voyant d’alimentation

présentera un effet de respiration durant le

rechargement du robot.

Rechargement

Mode NPD

Réinitialisation du système

Désactivation du WiFi

La période par défaut du mode Ne pas

déranger (NPD) est de 22 h 00 à 08 h 00.

Vous pouvez utiliser l’application pour

désactiver ou changer la période du mode

NPD. Vous pouvez aussi l’employer afin de

définir si vous souhaitez activer les

fonctions automatiques de rechargement

d’appoint, de vidage et de séchage, réduire

la luminosité des voyants ou baisser le

volume des messages vocaux pendant la

période NPD.

Si le robot ne répond pas à la pression sur

un bouton ou ne peut pas être éteint,

réinitialisez le système en appuyant sur le

bouton Réinitialiser.

Pour déconnecter le robot du WiFi,

réinitialisez le WiFi et vérifiez que la

réinitialisation a bien été effectuée.

Patientez ensuite 5 minutes pour que le

WiFi se désactive automatiquement. Pour

reconnecter le robot au WiFi, suivez les

instructions de connexion correspondantes.

Erreur

Si une erreur se produit, le voyant

d’alimentation clignotera en rouge. Vous

recevrez une notification contextuelle dans

l’application et une alerte vocale sera

éventuellement émise.

Remarques :

• Le robot passera automatiquement en mode Repos

s’il reste en état de dysfonctionnement pendant plus

de 10 minutes.

• Si vous placez manuellement le robot sur sa station

d’accueil alors qu’il présente un dysfonctionnement,

cela mettra fin au nettoyage en cours.

Remarques :

• Avant de nettoyer ou d’entretenir le produit, il doit

être éteint et sa fiche doit être débranchée de la prise

électrique.

• La fréquence de remplacement peut varier selon la

situation effective. En cas d’usure anormale, remplacez

immédiatement les pièces.

Restauration des paramètres

d’usine

Si le robot ne fonctionne pas correctement

après une réinitialisation système,

commencez par l’allumer. Appuyez sur le

bouton

, maintenez-le enfoncé et appuyez

simultanément sur le bouton Réinitialiser

jusqu’à ce que vous entendiez le message

vocal « Restauration des paramètres

d’usine. Cette opération prendra environ

5 minutes. » Les paramètres d’usine du

robot seront alors restaurés.

Entretien de routine

Remarques :

• Lorsque le vidage automatique n’a pas été utilisé

depuis longtemps, videz le bac à poussière

manuellement et assurez-vous que l’entrée d’air

ne présente aucune obstruction pour que les

performances de vidage restent optimales.

• Le vidage automatique peut être désactivé dans

l’application.

• Évitez de déclencher fréquemment le vidage

manuellement.

réinstallez la brosse principale et son

cache en appuyant fermement sur

celui-ci.

C1-8 :

tirez sur la brosse principale pour la

sortir et retirez son roulement sur la

gauche, comme indiqué sur l’image.

Retirez tout poil enchevêtré ou toute

saleté aux deux extrémités de la

brosse principale. Puis, réinstallez le

roulement de la brosse principale.

C1-7 :

Remarques :

• Il est recommandé de nettoyer la brosse principale

avec un chiffon humide. Si la brosse principale est

mouillée, laissez-la sécher à l’air libre, à l’écart de la

lumière directe du soleil.

• N’utilisez pas de liquides nettoyants corrosifs ou de

désinfectants pour nettoyer la brosse principale.

1. Retirez la vis de la brosse latérale. Retirez

et nettoyez la brosse latérale.

2. Ensuite, réinstallez la brosse et serrez la vis.

Le support de la roulette omnidirectionnelle

ne peut pas être retiré.

Remarque :

utilisez un outil, tel qu’un petit

tournevis, pour déloger l’axe et

extraire la roulette.

C3-1 :

* Nettoyer tous les mois et remplacer tous les 3 à

6 mois.

Brosse latérale

* Nettoyer si nécessaire.

Roulette omnidirectionnelle

rincez la roulette et son axe à l’eau

pour retirer tout poil et toute saleté.

Laissez sécher à l’air libre et réinstallez

en appuyant sur la roulette et son axe

pour les remettre en place.

C3-2 :

Nettoyez les roulettes principales avec un

chiffon doux sec.

* Nettoyer si nécessaire.

Roulettes principales

Ne touchez pas la surface du filtre avec vos

mains, des brosses ou des objets pointus/tranchants

pour éviter tout risque de l’endommager.

Remarque :

Bloc combinant bac à

poussière et réservoir d’eau

* Nettoyer si nécessaire.

Remarque : Après un nettoyage à la serpillière, videz

le réservoir d’eau, lavez la serpillière et laissez-la sécher

pour éviter les odeurs.

C5-1 :

ouvrez le capot supérieur du robot

et sortez le bloc.

C5-2 :

ouvrez le couvercle du bac à

poussière, retirez le filtre lavable,

puis videz et nettoyez le bac.

C5-3 :

ouvrez le bouchon du réservoir d’eau

et videz le réservoir.

C5-4 :

réinstallez le bloc dans le robot.

Serpillière

* Nettoyer après chaque utilisation et remplacer tous les 3

à 6 mois.

Filtre lavable

* Nettoyer toutes les 2 semaines et remplacer tous les 6 à

12 mois.

C6-1 :

ouvrez le couvercle du bac à

poussière et sortez le filtre.

C7-1 :

tenez le support de serpillière par

ses deux extrémités pour le retirer.

C7-2 :

retirez la serpillière de son support.

C7-3 :

lavez la serpillière et laissez-la sécher

à l’air libre.

C6-2 :

rincez le filtre à plusieurs reprises et

tapotez-le pour éliminer autant de

saletés que possible.

C6-3 :

laissez le filtre sécher complètement

pendant au moins 24 heures avant

de le réinstaller.

Capteurs du robot

* Nettoyer si nécessaire.

Utilisez un chiffon doux sec pour essuyer et

nettoyer tous les capteurs, notamment les

suivants :

Contacts de rechargement

* Nettoyer si nécessaire.

C10

Déplacement de la station

d’accueil

Utilisez un chiffon doux sec pour essuyer

les contacts de rechargement de la station

d’accueil et du robot.

Pour déplacer la station d’accueil, saisissez-

la par sa partie inférieure comme indiqué

sur l’image.

C8-1 : localisateur de station d’accueil

C8-2 : capteur d’évitement d’obstacles

Reactive Tech

C8-3 : capteur de moquette/tapis

C8-4 : capteurs de vide

C11-1 :

C11-2 :

nettoyez le filtre à l’aide d’un chiffon

sec.

C11-3 :

installez un nouveau sac à poussière

et refermez le capot de la station

d’accueil.

ouvrez le capot de la station

d’accueil, sortez le sac à poussière du

bac à poussière en le soulevant et

mettez-le au rebut.

C11

Station de vidage

automatique

* Remplacer le sac à poussière immédiatement lorsqu’il

est plein afin de garantir des performances de vidage

optimales.

Remarque : Assurez-vous que le sac à poussière est

installé le long de la fente pour éviter toute perte de

poussière et l’endommagement de la station d’accueil.

C11-4 :

essuyez la balise de localisation de la

station d’accueil et les contacts de

rechargement avec un chiffon doux

et sec pour les garder propres.

Paramètres de base

Modèle RRA1TAL

Batterie

14,4 V/5 200 mAh

(capacité typique)

Batterie lithium-ion

Entrée nominale

20 V

1,2 A

Robot

Le numéro de série figure sur un autocollant

apposé sous le robot.

Remarque :

Modèle AED09LRR

Tension nominale

d’entrée

120 V~

Fréquence nominale 60 Hz

Entrée nominale

(recueil de la

poussière)

5 A

Entrée nominale

(charge)

0,4 A

Sortie nominale

20 V

1,2 A

Station de vidage automatique

Retrait de la batterie

Les substances chimiques contenues dans

la batterie lithium-ion intégrée à ce produit

peuvent entraîner une pollution

environnementale. Retirez la batterie avant

de mettre ce produit au rebut et confiez-la à

un centre de recyclage professionnel pour

une mise au rebut centralisée.

Remarques :

• Avant de retirer la batterie, assurez-vous qu’elle est

entièrement épuisée et que le robot est déconnecté

de sa station d’accueil.

• Retirez l’ensemble du bloc-batterie. Veillez à ne

pas endommager le boîtier du bloc-batterie pour

éviter tout court-circuit ou toute fuite de substances

dangereuses.

• En cas de contact accidentel avec le liquide de la

batterie, rincez abondamment à l’eau et consultez

immédiatement un médecin.

Informations sur la

protection de l’envi-

ronnement

1. Faites fonctionner le robot sans le

connecter à la station d’accueil jusqu’à ce

que sa batterie soit épuisée.

2. Éteignez le robot.

3. Dévissez le cache de la batterie.

4. Retirez le cache de la batterie.

5. Appuyez sur le loquet pour dégager le

connecteur de la batterie, puis retirez la

batterie.

Comment retirer la batterie :

Les informations suivantes ne s’appliquent que lorsque

vous mettez le robot au rebut et ne doivent pas être

prises en compte pour l’utilisation quotidienne.

Problèmes courants

Problèmes

Solution

Impossible d’allumer l’appareil

· Batterie faible. Placez le robot sur la station d’accueil et rechargez-le avant utilisation.

· La température de la batterie est trop faible ou trop élevée. N’utilisez le robot que sur la plage de température 4 - 40 °C

(39 - 104 °F).

Impossible de recharger l’appareil

· La station d’accueil n’est pas connectée à l’alimentation. Vérifiez si les deux extrémités du câble d’alimentation sont

correctement branchées.

· Faux contact. Nettoyez les contacts de rechargement de la station d’accueil et du robot.

· La température de la batterie est trop faible ou trop élevée. N’utilisez le robot que sur la plage de température 4 - 40 °C

(39 - 104 °F).

Impossible de revenir à la station

d’accueil

· Il y a trop d’obstacles à proximité de la station d’accueil. Retirez-les ou déplacez la station d’accueil afin de la placer dans

un espace dégagé.

· Le robot est trop loin de la station d’accueil. Placez-le plus près et réessayez.

Comportement anormal

· Redémarrez le robot.

Impossible de se connecter au WiFi

· WiFi désactivé. Réinitialisez le WiFi et réessayez.

· Mauvais signal WiFi. Déplacez le robot vers une zone mieux couverte par le signal WiFi.

· Connexion WiFi anormale. Réinitialisez le WiFi, téléchargez la toute dernière version de l’application, puis réessayez.

· Subitement impossible de se connecter au WiFi. Il y a peut-être une erreur liée aux paramètres de votre routeur.

Contactez le Service clientèle de Roborock afin d’obtenir de l’aide pour le dépannage.

Le robot est hors ligne

· Vérifiez que votre robot est connecté à l’application Roborock et qu’il est toujours à portée du réseau WiFi.

Bruit durant le nettoyage

· La brosse principale, la brosse latérale ou les roulettes principales sont peut-être coincées. Éteignez le robot et

nettoyez-les.

· La roulette omnidirectionnelle est peut-être coincée. Utilisez un tournevis pour la retirer et la nettoyer.

· Assurez-vous qu’aucun objet n’est coincé autour du module de nettoyage à la serpillière.

Mauvaises performances de

nettoyage et/ou perte de poussière

· Le bac à poussière est plein et doit être vidé.

· Le filtre est obstrué et doit être nettoyé.

· La brosse principale présente des enchevêtrements. Nettoyez la brosse principale.

Le nettoyage programmé ne

fonctionne pas

· Gardez le robot chargé. Le nettoyage programmé ne peut commencer que lorsque le niveau de la batterie est supérieur

à 15 %.

Le robot ne reprend pas le

nettoyage après le rechargement

· Assurez-vous que le robot n’est pas en mode NPD. Le mode NPD empêchera le rechargement automatique.

· Si le robot est placé manuellement sur la station d’accueil ou s’il est renvoyé à la station d’accueil en appuyant sur des

boutons, il ne pourra pas reprendre le nettoyage en cours.

Problèmes

Solution

Rechargement lent

· Lorsqu’il est utilisé à faible température ou à température élevée, le robot réduit automatiquement sa vitesse de

chargement pour prolonger la durée de vie de la batterie.

· Contacts de rechargement sales. Essuyez-les avec un chiffon doux sec.

De l’électricité est-elle toujours

consommée lorsque le robot est

sur la station d’accueil ?

· Le robot consommera de l’électricité lorsqu’il sera sur sa station d’accueil pour maintenir les performances de la batterie,

mais cette consommation d’électricité sera extrêmement faible.

Le robot doit-il être rechargé

pendant au moins 16 heures pour

les trois premières utilisations ?

· Non. Les batteries au lithium n’ont aucun effet de mémoire. Le robot peut être utilisé une fois qu’il a été entièrement

rechargé.

Le robot commence à manquer

certains endroits

· Les capteurs de vide ou le capteur de moquette/tapis sont peut-être sales. Nettoyez-les avec un chiffon doux sec.

Pas d’eau ou peu d’eau lors d’un

nettoyage à la serpillière

· Utilisez l’application mobile pour augmenter le débit d’eau.

· Vérifiez s’il y a de l’eau dans le réservoir d’eau et consultez le manuel pour obtenir des instructions expliquant comment

installer correctement le bloc combinant bac à poussière et réservoir d’eau, le support de serpillière et la serpillière.

Le robot ne peut pas revenir à sa

station de vidage automatique

après un nettoyage localisé

ou lorsqu’il a été déplacé

manuellement

· Après un nettoyage localisé ou un changement de position considérable, le robot régénérera la carte. Si la station de

chargement est trop loin, il ne sera peut-être pas en mesure d’y revenir pour se recharger et devra alors y être placé

manuellement.

Le voyant d’état est fixe en rouge

· Le sac à poussière n’est pas en place. Vérifiez et installez-les.

Les performances du vidage sont

réduites ou un bruit inhabituel est

émis lors du vidage

· La brosse principale ou le cache de la brosse principale n’est pas correctement installé. Vérifiez et installez-les.

· Le filtre, le tuyau d’air, le sac à poussière jetable, l’entrée d’aspiration, l’entrée d’air ou le bac à poussière sont obstrués.

Nettoyez-les pour éliminer les obstructions.

Vidage automatique impossible

· Le vidage automatique est désactivé. Vérifiez les paramètres dans l’application.

· Le couvercle du conteneur à poussière n’est pas installé. Vérifiez et installez-le.

· Le vidage automatique ne se déclenchera pas si le robot revient à la station d’accueil sans avoir nettoyé.

· Le vidage automatique du robot n’aura pas lieu s’il est revenu à la station d’accueil en mode NPD. Ajustez la durée du

nettoyage ou la période du mode NPD.

Lea detenidamente este manual del usuario con diagramas antes de utilizar este producto y

consérvelo correctamente para sus futuras consultas.

Índice

Roborock Q10 Series

Manual del usuario de la aspiradora robot

Español

30 Información de seguridad

31 Batería y carga

31 Explicación de símbolos internacionales

32 Declaración de FCC/IC

33 Descripción general del producto

34 Instalación

35 Conexión con la aplicación

36 Instrucciones para el uso

37 Mantenimiento rutinario

39 Parámetros básicos

39 Información sobre protección ambiental

40 Problemas comunes

ADVERTENCIA

PRECAUCIÓN

• Para fines de recarga de la batería, solo se debe usar con la base Roborock AED09LRR o SPCDZ04RR (con la fuente de alimentación

Roborock BLJ24WJ200120P-U).

• El producto se debe apagar y se debe retirar el enchufe del tomacorriente cuando no esté en uso, antes de limpiarlo o antes de hacerle

mantenimiento al producto.

• Para reducir el riesgo de descarga eléctrica, este dispositivo tiene un enchufe polarizado (un borne es más ancho que el otro). Este enchufe

entrará en un tomacorriente polarizado solo de un lado. Si el enchufe no cabe totalmente en el tomacorriente, debe darlo vuelta. Si sigue

sin entrar, comuníquese con un electricista calificado para instalar el tomacorriente correcto. De ningún modo cambie el enchufe.

• La base solo se puede usar para cargar aspiradoras robot equipadas con una batería de iones de litio de 14,4 V/5200 mAh (típ.).

• Solo use el producto de acuerdo con el Manual del usuario. Cualquier pérdida o daño ocasionado por el uso incorrecto será responsabilidad

del usuario.

• No permita que lo utilicen como un juguete. Se debe prestar mucha atención al utilizar el producto cerca de niños o cuando ellos lo usen.

• No enjuague el robot ni la base.

• No use el producto para limpiar objetos duros o filosos (como residuos de decoración, vidrio y clavos) para evitar rayar el robot, la base o el

piso.

• Asegúrese de que el contenedor de polvo, el filtro lavable, la bolsa de polvo, el cepillo lateral, la mopa, el cepillo principal y la cubierta del

cepillo principal estén instalados antes de la limpieza.

• No se siente ni se pare en el robot ni la base.

• Para evitar corrosión o daños, no use ningún desinfectante y utilice únicamente la solución de limpieza que recomiende Roborock.

• No ponga objetos bajos (como zapatos, felpudos) cerca de superficies elevadas, como escaleras. De lo contrario, el robot puede caerse

debido a sensores con funcionamiento incorrecto.

• Para evitar daño a causa del agua, asegúrese de que el piso donde opere el robot esté libre de agua.

• No opere el producto en una habitación donde esté durmiendo un bebé o niño.

• Antes de utilizar el producto, retire del suelo cualquier objeto inestable, frágil, valioso o peligroso, como cables, para evitar que el robot los

arrastre y provoque lesiones personales o daños a la propiedad.

• Mantenga el pelo, la ropa suelta, los dedos y todas las partes del cuerpo, tanto de personas como de animales domésticos, alejados de las

uniones, las aberturas y las piezas móviles del producto para evitar posibles lesiones.

• No transporte el robot utilizando el parachoques vertical, el cepillo lateral o el parachoques.

• Coloque la base sobre un piso plano y duro. Mantenga la base, el robot y el cable de alimentación alejados del fuego y fuentes de calor, como

radiadores de calefacción. Evite colocar el robot en lugares húmedos y estrechos o en los que este podría quedar suspendido en el aire.

Información de seguridad

• Este producto pueden usarlo niños de 8 años de edad o más y personas con capacidades físicas, sensoriales o mentales reducidas o

que no tienen experiencia y conocimiento si están bajo supervisión o si recibieron instrucciones con respecto al uso del producto de una

manera segura y comprenden los peligros que implica. Los niños no deben jugar con el producto. La limpieza y el mantenimiento del

usuario no deben llevarlos a cabo niños sin supervisión.

• No retire, repare ni modifique la batería ni la base de carga.

• Si la base se coloca en un lugar susceptible a tormentas eléctricas o con voltaje inestable, tome medidas de protección.

• No use el producto sobre alfombras de fibras altas. La eficacia del producto también podría verse reducida en las alfombras oscuras.

• No coloque ningún objeto sobre el robot o la base, cerca de la entrada de succión de la base, ni tampoco los cubra con ningún objeto

(incluida la cubierta a prueba de polvo).

• No utilice este producto en superficies elevadas sin barreras, como el piso de un loft, terrazas abiertas o rampas, ni en la parte superior de

los muebles.

• No utilice la base para recoger piedras, desechos de papel u otros objetos que pueden obstruir el conducto de aire.

• No opere el producto si se ha dañado de alguna manera. Comuníquese con el servicio de atención al cliente para obtener asistencia.

• Siempre opere el dispositivo en áreas bien ventiladas para evitar que se sobrecaliente.

• Roborock no acepta ninguna responsabilidad por daños indirectos, punitivos, incidentales o consecuentes producto del uso, mal uso

o incapacidad de uso de este producto. Esta exención de responsabilidad no afecta los derechos legales que no puedan ser objeto de

renuncia en virtud de la legislación aplicable.

• No limpie los contactos de carga con paños húmedos ni con las manos húmedas.

• Si el producto no se va a usar por un período prolongado, cárguelo por completo, desenchúfelo y apáguelo, y luego, almacénelo en un

lugar seco y fresco. Recárguelo al menos una vez cada tres meses para evitar que la batería se descargue demasiado.

• No use el producto cuando la temperatura sea mayor que 40 °C (104 °F) o menor que 4 °C (39 °F), o si hay líquidos o alguna sustancia

pegajosa en el piso.

• No deseche las baterías agotadas. Déjelas en una organización de reciclaje profesional.

• Para transportar el producto, asegúrese de desenchufar la base, apagar el robot y vaciar el tanque de agua. Se aconseja que use el

embalaje original.

• Asegúrese de que el voltaje local cumpla con los requisitos enumerados en la base.

Batería y carga

Explicación de símbolos internacionales

~: símbolo de CORRIENTE ALTERNA (símbolo IEC 60417-5032 [2009-02])

: símbolo de CORRIENTE CONTINUA (símbolo IEC 60417-5031 [2009-02])

: solo para uso en interiores.

Declaración de FCC/IC

Información de cumplimiento

Nombre del producto Aspiradora robot con base de carga

Modelo de la aspiradora robot: RRA1TAL

Modelo de la base: SPCDZ04RR

Modelo de la fuente de alimentación: BLJ24WJ200120P-U

Modelo de la base de vaciado automático: AED09LRR

Modelo del

producto

Declaración de

cumplimiento

Correspondencia de la parte responsable en EE. UU.

Roborock Technology Co., Ltd.

ROOM 1227, 12TH FLOOR, 1000 N. WEST STREET, WILMINGTON, DE 19801

support@roborock.com

Compañía

Dirección

Correo electrónico

Este dispositivo cumple con la parte 15 de las reglas de la Comisión Federal de

Comunicaciones (Federal Communications Commission, FCC).

El funcionamiento está sujeto a las siguientes dos condiciones:

(1) Este dispositivo no puede provocar interferencia perjudicial.

(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia

que puede provocar el funcionamiento no deseado.

Este dispositivo contiene transmisores o receptores exentos de licencia que cumplen con

las RSS de exención de licencia de Innovación, Ciencia y Desarrollo Económico de Canadá.

El funcionamiento está sujeto a las siguientes dos condiciones:

(1) Este dispositivo no puede causar interferencia.

(2) Este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que puede

provocar el funcionamiento no deseado del dispositivo.

Descripción general

del producto

Robot (vista superior)

Presione cualquier botón para pausar el robot

durante la limpieza o el regreso a la base.

Nota:

Fije la mopa para que quede plana en su lugar.Nota:

A3-1—Cubierta superior

A3-2—Unidad combinada de contenedor

de polvo y tanque de agua

A3-3—Contactos de carga

A3-4—Módulo de elevación automática

de la mopa

A3-5—Salidas de aire

A3-6—Botón Restablecer

A3-7—Parachoques

A2-1—Sensores de precipicio

A2-2—Rueda omnidireccional

A2-3—Sensor de alfombra

A2-4—Cepillo lateral

A2-5—Cepillo principal

A2-6—Pestillos de la cubierta del cepillo

principal

A2-7—Ruedas principales

A1-1—Parachoques vertical

A1-2—Sensor LiDAR

A1-3— Sensor para evitar obstáculos

Reactive Tech

A1-4—Localizador de la base

A4-1—Ranura para acoplar la mopa

A4-2—Montaje de mopa

A4-3—Pestillo del montaje de mopa

Robot (vista inferior)

• Blanco: nivel de batería ≥15 %

• Rojo: nivel de batería <15 %

• Luz que se atenúa: cargando o

iniciando

• Parpadeo rápido en rojo: error

• Parpadeo lento en azul:

esperando conexión WiFi

• Parpadeo rápido en azul:

conectando

• Azul fijo: WiFi conectado

Luz indicadora de encendido

Encendido/Limpiar

• Presiónelo y manténgalo

presionado para que el robot se

encienda o apague

• Presione para iniciar la limpieza

Base

• Presione para iniciar el regreso

a la base

A10-1—Entrada de succión

A10-2—Contactos de carga

A10-3—Luz de aviso de ubicación de la

base

A10-4— Cubierta del contenedor de polvo

Mopa

Cable de alimentación

Módulo de elevación

automática de la mopa

A5-1—Almohadillas de gancho y bucle

A7-1—Cinta adhesiva de la manta a

prueba de humedad

Manta a prueba de humedad

Bolsa de polvo desechable

Unidad combinada de

contenedor de polvo y

tanque de agua

A10

Base de vaciado automático

A9-1—Pestillos de la unidad combinada

de contenedor de polvo y tanque

de agua

A9-2—Cubierta del contenedor de polvo

A9-3—Pestillo de la cubierta

A9-4—Tapón del tanque de agua

A9-5—Manija del filtro

A9-6—Filtro lavable

A9-7—Entrada de succión

A9-8— Entrada de polvo

Robot (cubierta superior

retirada)

El cable de alimentación puede salir por

cualquiera de los lados.

Nota:

A11-1—Ranura de guardado del cable de

alimentación

A11-2—Puerto de alimentación

A11-3—Salidas del cable

A10-6—Filtro

A10-7—Ranura de la bolsa de polvo

A11

Base de vaciado automático

(vista posterior)

1. Ordene los cables, objetos duros o filosos

(como clavos y vidrio) y artículos sueltos

del piso y retire los objetos inestables,

frágiles, importantes o peligrosos para

evitar lesiones personales o daños a la

propiedad debido a que los objetos se

enreden en el robot, lo obstruyan o

resulten golpeados por él.

Instalación

Información importante

2. Cuando utilice el robot en una superficie

elevada (por ejemplo, en apartamentos

dúplex), use siempre una barrera física de

seguridad para evitar caídas accidentales

que podrían provocar lesiones

personales o daños a la propiedad.

Notas:

• Cuando utilice el robot por primera vez, sígalo durante

todo el recorrido de limpieza y verifique que no haya

problemas potenciales. El robot podrá limpiar por sí

solo en los futuros usos.

• Para evitar la acumulación excesiva de suciedad en la

mopa, los pisos se deben aspirar al menos tres veces

antes del primer ciclo de fregado.

Posicionamiento de la base

Coloque la base sobre una superficie plana

y dura, contra una pared. Conecte el cable

de alimentación con la base y ordene el

cable sobrante. Asegúrese de que la

ubicación tenga buena cobertura de WiFi

para una mejor experiencia con la

aplicación móvil. Enchúfela y asegúrese de

que la luz indicadora de estado esté

encendida.

B1-1—Más de 0,5 m (1,6 pies)

B1-2—Más de 1 m (3,3 pies)

Notas:

• Deje al menos 0,5 m (1,6 pies) de espacio libre a cada

lado y 1 m (3,3 pies) en la parte delantera.

• Si el cable de alimentación cuelga verticalmente

al piso, podría ser atrapado por el robot, lo que

ocasionaría que la base se mueva y se desconecte.

• Mantenga la base lejos de la luz solar directa o de

cualquier cosa que pudiera bloquear la luz de aviso de

ubicación de la base; de lo contrario, el robot puede

dejar de regresar a la base.

• Blanco fijo: encendido; el robot no

se encuentra en la base

• Parpadeo lento en blanco:

vaciando

• Rojo fijo: la bolsa de polvo no está

en su lugar

• Apagada: no encendido o

cargando

A10-5—Luz indicadora de estado

Notas:

• Siempre coloque la manta a prueba de humedad en

pisos de madera.

• Cuando sea necesario, retire la cinta adhesiva doble

faz lentamente para reducir el residuo de pegamento.

• La manta a prueba de humedad se adhiere mejor a

superficies lisas.

Notas:

• Es posible que el robot no encienda cuando la batería

está baja. En este caso, coloque el robot en la base

para cargarlo.

• El robot no se puede apagar cuando se está

cargando.

Antes de usar el robot, asegúrese de retirar

la película protectora de los localizadores

de la base, ubicados en la parte delantera y

trasera del robot. Mantenga presionado

para encender el robot. Espere hasta que la

luz indicadora de encendido esté fija en

color blanco, y luego coloque el robot en

frente de la base. El robot está equipado

con una batería integrada recargable de

iones de litio de alto rendimiento. Para

mantener el desempeño de la batería,

mantenga el robot cargado.

Encendido y carga

Inicio del fregado

B3-1—Luz indicadora de encendido

Para evitar la acumulación excesiva de suciedad

en la mopa, los pisos se deben aspirar al menos tres

veces antes del primer ciclo de fregado.

Nota:

Retire la unidad combinada de

contenedor de polvo y tanque de

agua, abra el tapón del tanque de

agua y llene el tanque con agua del

grifo antes de volver a colocar el

tapón.No sumerja la unidad

directamente en agua.

B4-1—

Humedezca la mopa y estrújela

hasta que deje de gotear. Inserte la

mopa en la parte inferior de la

ranura para acoplar la mopa y

asegúrela firmemente.

B4-2—

Alinee el montaje de mopa con la

parte inferior de la unidad

combinada y deslícelo hasta que

escuche un clic que indica que está

en su lugar.

B4-3—

Cuando el robot termine de limpiar

y vuelva a la base, presione hacia

adentro los dos pestillos del montaje

de mopa con ambas manos y tira

hacia atrás para retirarlo.

B4-4—

Notas:

• Para evitar deformaciones, use solo agua fría.

• No enjuague ni sumerja en agua la unidad combinada

de contenedor de polvo y tanque de agua.

• Para evitar daños, no use ningún desinfectante

y utilice únicamente la solución de limpieza que

recomiende Roborock.

• Humedezca la mopa y estrújela hasta que deje de

gotear. Instale la mopa en el montaje de mopa y

fíjela para que quede plana en su lugar. Después

del fregado, vacíe de inmediato el agua que haya

quedado sin usar en el tanque de agua.

Conexión con la aplicación

Busque "Roborock" en App Store o en

Google Play o bien escanee el código QR

para descargar e instalar la aplicación.

1. Descargar la aplicación

2. Restablecer la conexión WiFi

Mantenga presionados y

simultáneamente hasta escuchar el

mensaje de voz "Ingresando al modo de

configuración de red". El restablecimiento

está completo cuando la luz indicadora de

encendido parpadea lentamente en azul. El

robot luego esperará una conexión.

Si no puede conectar el robot debido a la

configuración de su enrutador, a que olvidó la

contraseña o por cualquier otro motivo, restablezca

la conexión WiFi y agregue su robot como un nuevo

dispositivo.

Nota:

Colocación de la manta a

prueba de humedad

Después de fijar la base en su lugar, use un

paño seco para limpiar el área donde se

ubicará la manta a prueba de humedad.

Saque la cinta doble faz en la parte inferior

de la manta a prueba de humedad, y pegue

la manta en el piso.

• Todas las unidades combinadas se someten a pruebas

con agua antes de salir de fábrica. Es normal que

quede una pequeña cantidad de agua en la unidad.

Después de limpiar, el robot volverá

automáticamente a la base para cargarse.

Presione

para enviar el robot pausado de

Carga

Notas:

• Cuando el vaciado se ha dejado sin usar durante un

período prolongado, vacíe el contenedor de polvo

manualmente y asegúrese de que la entrada de

aire esté despejada para un desempeño de vaciado

óptimo.

• El vaciado automático puede deshabilitarse en la

aplicación.

• Evite el vaciado manual frecuente.

Nota: El robot no se puede apagar cuando se está

cargando.

Instrucciones para el uso

Mantenga presionado para encender el

robot. La luz indicadora de encendido se

encenderá y el robot quedará a la espera de

órdenes.

Mantenga presionado

para apagar el

robot y completar el ciclo de limpieza.

Encender/Apagar

Abra la aplicación Roborock, toque los

botones "Agregue una dispositivo" o "+" y

agregue el dispositivo siguiendo la guía en

la aplicación.

Notas:

• El proceso real puede variar debido a actualizaciones

de aplicaciones en curso. Siga la guía proporcionada

en la aplicación.

• Solo se admite WiFi de 2,4 GHz.

• Si el robot permanece en la configuración de

red por más de cinco minutos, esta se detendrá

automáticamente.

3. Agregar el dispositivo

Presione para iniciar la limpieza. El robot

planificará su ruta de limpieza y, en cada

habitación, primero dibujará los bordes

exteriores y, luego, completará la habitación

en un patrón de zig zag. Al hacerlo, el robot

limpia todas las habitaciones una por una,

de forma completa y eficiente.

Comenzar a limpiar

Notas:

• Antes de limpiar, retire todos los cables (incluido el

cable de alimentación de la base) y los objetos de

valor del suelo. La aspiradora robot puede arrastrar

objetos sueltos, lo que puede provocar la desconexión

de aparatos eléctricos o daños en los cables y los

objetos.

• Antes de comenzar cada tarea de limpieza, asegúrese

de que la mopa estén instaladas correctamente.

• Para asegurarse de que el robot regrese a la base

automáticamente, enciéndalo desde la base y no

mueva la base durante la limpieza.

• La limpieza no puede comenzar si el nivel de batería

es demasiado bajo. Deje que el robot se cargue antes

de comenzar a limpiar.

• Si la batería se agota durante el ciclo de limpieza, el

robot volverá automáticamente a la base. Después de

cargarse, el robot reanudará el trabajo desde donde

quedó.

• El robot retraerá el montaje de las mopas para limpiar

alfombras. También puede establecer la alfombra

como zona de no ingreso en la aplicación para que

la evite.

Nota: En comparación con otros modos de limpieza,

el ruido que produce el modo Solo fregado es mucho

menor.

Utilice la aplicación para iniciar el modo de

solo fregado.

El cepillo principal y el ventilador

disminuyen su velocidad de operación,

mientras que el módulo de fregado

desciende.

Solo fregado

Pausa

Nota: Si coloca manualmente el robot pausado en la

base, finalizará la limpieza actual.

Suspendido

Si el robot está pausado durante más de

10 minutos, entrará en el modo Suspendido,

y la luz indicadora de encendido parpadeará

cada pocos segundos. Presione cualquier

botón para activar el robot.

Después de limpiar, el robot volverá a la

base y comenzará el vaciado automático,

según sea necesario. Para iniciar

manualmente el vaciado, presione

con el

robot en la base o toque el botón

correspondiente en la aplicación.

Notas:

• El robot no ingresará en modo Suspendido cuando se

esté cargando.

• El robot se apagará automáticamente si queda en

modo Suspendido durante más de 12 horas.

Vaciado

Cuando el robot está en funcionamiento,

presione cualquier botón para pausarlo y,

luego, el botón

para reanudar la limpieza.

Presione el botón

cuando el robot está

pausado para enviarlo de regreso a la base

para que se cargue.

Para desconectar su robot del WiFi,

restablezca la configuración de WiFi y

verifique que el restablecimiento se haya

completado correctamente. Después,

espere 5 minutos para que el WiFi se

desactive automáticamente. Si desea volver

a conectarlo, siga las instrucciones

correspondientes para establecer la

conexión.

Desactivación del WiFi

Nota: Si el robot no encuentra la base, volverá

automáticamente a su posición de inicio. Coloque el

robot en la base manualmente para recargarlo.

Nota: Después de restablecer el sistema, los ajustes

existentes, como la limpieza programada y la conexión

WiFi, se restaurarán a los ajustes de fábrica.

Modo DND

Restablecer el sistema

El período predeterminado del modo No

molestar (DND) es de 22:00 a 08:00. Puede

usar la aplicación para deshabilitar el modo

DND, modificar su duración o establecer si

se habilitarán la recarga, el vaciado y el

secado automáticos, se atenuarán las luces

indicadoras o se bajará el volumen del

mensaje de voz durante el período de DND.

Si el robot no responde cuando se presiona

un botón o no se puede apagar, restablezca

el sistema presionando el botón

Restablecer.

Error

Si se produce un error, la luz indicadora de

encendido parpadeará en rojo o la luz

indicadora de estado quedará fija en rojo.

Aparecerá una notificación emergente en la

aplicación y es posible que se escuche una

alerta de voz.

Notas:

• El robot ingresará automáticamente al modo

Suspendido si queda en un estado de mal

funcionamiento durante más de 10 minutos.

• Si coloca el robot con mal funcionamiento

manualmente en la base de carga, finalizará la

limpieza actual.

Notas:

• El producto se debe apagar y se debe retirar el

enchufe del tomacorriente antes de limpiar o

mantener el producto.

C1-1—Cepillo principal

C1-2—Cojinete del cepillo principal

C1-3—Cubierta del cepillo principal

C1-4—Pestillos de la cubierta del cepillo

principal

C1-5—Anillos para bloqueo de cabello

Restaurar a los ajustes de fábrica

Si el robot no funciona correctamente

después de un restablecimiento del

sistema, enciéndalo. Mantenga presionado

el botón

y, al mismo tiempo, presione el

botón Restablecer hasta que se escuche el

mensaje de voz "Restaurando a los ajustes

de fábrica. Esto tomará unos cinco

minutos". A continuación, el robot se

restaurará a los ajustes de fábrica.

Mantenimiento ruti-

nario

* Limpie cada 2 semanas y reemplace cada 6 a 12

meses.

Cepillo principal

C1-6—Gire el robot y presione los dos

pestillos hacia adentro para quitar la

cubierta del cepillo principal.

Vuelva a colocar el cepillo principal y

la cubierta del cepillo principal, y

ajústela firmemente.

C1-8—

Extraiga el cepillo principal y retire su

cojinete, ubicados a la izquierda,

como se muestra en la imagen.

Quite el cabello o la suciedad

enredados en ambos extremos del

cepillo principal. Luego, vuelva a

instalar el cojinete del cepillo

principal.

C1-7—

Notas:

• Se recomienda limpiar el cepillo principal con un paño

húmedo. Si el cepillo principal está húmedo, séquelo

al aire libre, lejos de la luz directa del sol.

• No use líquidos de limpieza corrosivos o

desinfectantes para limpiar el cepillo principal.

• La frecuencia de reemplazo puede variar según la

situación real. Si se produce un desgaste anormal,

reemplace las partes de inmediato.

vuelta a la base. La luz indicadora de

encendido emitirá pulsos de luz durante la

carga del robot.

1. Desenrosque el tornillo del cepillo lateral.

Retire el cepillo lateral y límpielo.

2. Luego, vuelva a instalar el cepillo y

apriete el tornillo.

El soporte de la rueda omnidireccional no se puede

quitar.

Nota:

Use una herramienta, como un

destornillador pequeño, para extraer

el eje y quitar la rueda.

C3-1—

* Limpie mensualmente y reemplace cada 3 a 6

meses.

Cepillo lateral

* Limpie según sea necesario.

Rueda omnidireccional

Enjuague con agua la rueda y el eje

para quitar el cabello y la suciedad.

Deje que se sequen al aire, vuelva a

colocarlos y presione la rueda y el

eje para que encajen en su lugar.

C3-2—

Limpie las ruedas principales con un paño

suave y seco.

* Limpie según sea necesario.

Ruedas principales

No toque la superficie del filtro con las manos, cepillos

u objetos filosos para evitar posibles daños.

Nota:

Unidad combinada de

contenedor de polvo y

tanque de agua

* Limpie según sea necesario.

Nota: Después del fregado, vacíe el tanque de agua,

limpie la mopa y déjelos secar al aire para prevenir

olores.

C5-1—

Abra la cubierta superior del robot y

retire la unidad.

C11-1—

Abra la cubierta de la base, levante la

bolsa de polvo para sacarla del

contenedor y deséchela.

C11-2—

Limpie el filtro con un paño seco.

C5-2—

Abra la cubierta del contenedor de

polvo y retire el filtro lavable. Luego,

vacíe y limpie el contenedor de

polvo.

C5-3—

Abra el tapón del tanque de agua y

vacíe el agua sin usar que haya

quedado en el tanque.

C5-4—

Vuelva a instalar la unidad en el

robot.

Mopa

* Limpie después de cada uso y reemplace cada 3 a 6

meses.

Filtro lavable

* Limpie cada 2 semanas y reemplace cada 6 a 12 meses.

C6-1—

Abra la cubierta del contenedor de

polvo y retire el filtro.

C7-1—

Sostenga el montaje de mopa por

ambos extremos y quítelo.

C7-2—

Quite la mopa del montaje.

C7-3—

Lave la mopa y luego déjela secar al

aire.

C6-2—

Enjuague varias veces el filtro y dele

golpecitos para quitar toda la

suciedad posible.

C6-3—

Deje que el filtro se seque por

completo durante al menos 24 horas

antes de volver a instalarlo.

Contactos de carga

* Limpie según sea necesario.

C11

Base de vaciado automático

* Reemplace la bolsa de polvo de inmediato cuando esté

llena para garantizar un desempeño de vaciado óptimo.

C10

Mover la base

Sensores del robot

* Limpie según sea necesario.

Use un paño seco y suave para limpiar

todos los sensores, incluidos los siguientes:

Use un paño suave y seco para limpiar los

contactos de carga del robot y de la base.

Para mover la base, tómela de la parte

inferior como se muestra en la imagen.

C8-2—Sensor para evitar obstáculos

Reactive Tech

C8-3—Sensor de alfombras

C8-4—Sensores de precipicio

Nota:

Asegúrese de que la bolsa de polvo esté instalada

en su lugar, a lo largo de la ranura, para evitar fugas de

polvo y daños a la base.

C11-3—

Instale una nueva bolsa de polvo en

su lugar y cierre la cubierta de la

base.

C11-4—

Limpie la luz de aviso de ubicación

de la base y los contactos de carga

con un paño suave y seco para

mantenerlos limpios.

C8-1—Localizador de la base

Parámetros básicos

Modelo RRA1TAL

Batería

Batería de iones de litio

de 14,4 V/5200 mAh (típ.)

Entrada nominal

20 V

1,2 A

Robot

El número de serie figura en una calcomanía en el

lado inferior del robot.

Nota:

Modelo AED09LRR

Voltaje de entrada

nominal

120 V~

Frecuencia nominal 60 Hz

Entrada nominal

(recolección de

polvo)

5 A

Entrada nominal

(carga)

0,4 A

Salida nominal

20 V

1,2 A

Base de vaciado automático

Retiro de la batería

Las sustancias químicas que contiene la

batería de iones de litio integrada en este

producto pueden contaminar el

medioambiente. Quite la batería antes de

desechar este producto y entréguela a una

instalación profesional de reciclaje de

baterías para una eliminación centralizada.

1. Opere el robot sin conectarlo a la base

hasta que se agote la batería.

2. Apague el robot.

3. Desatornille la cubierta de la batería.

4. Retire la cubierta de la batería.

5. Presione el pestillo para extraer el

conector de la batería y quítela.

Notas:

• Antes de retirar la batería, asegúrese de que

esté completamente agotada y que el robot esté

desconectado de la base.

• Retire la batería completa. Evite dañar el

recubrimiento de la batería para evitar cortocircuitos

o fugas de sustancias peligrosas.

• En caso de contacto accidental con el líquido de la

batería, enjuague bien con agua y busque atención

médica de inmediato.

Información sobre pro-

tección ambiental

Cómo quitar la batería:

La siguiente información se aplica solamente al

desechar el robot y no debe seguirse para operaciones

cotidianas.

Problemas comunes

Problemas

Solución

No es posible encender

· Batería baja. Coloque el robot en la base y cárguelo antes de usar.

· La temperatura de la batería es demasiado baja o demasiado alta. Utilice este robot solamente dentro del rango de 4 a

40 °C (39 a 104 °F).

No es posible cargar

· La base no está conectada a la alimentación. Revise si ambos extremos del cable de alimentación están bien conectados.

· Contacto deficiente. Limpie los contactos de carga de la base y el robot.

· La temperatura de la batería es demasiado baja o demasiado alta. Utilice este robot solamente dentro del rango de 4 a

40 °C (39 a 104 °F).

No puede regresar a la base

· Demasiados obstáculos cerca de la base. Retírelos o mueva la base a un espacio abierto.

· Robot demasiado lejos de la base. Colóquelo más cerca y vuelva a intentarlo.

Comportamiento anormal

· Reinicie el robot.

No es posible conectar a WiFi

· WiFi deshabilitado. Restablezca la conexión WiFi y vuelva a intentarlo.

· Señal WiFi deficiente. Lleve el robot a un área con una mejor recepción de WiFi.

· Conexión WiFi anormal. Restablezca la conexión WiFi, descargue la versión más reciente de la aplicación y vuelva a

intentarlo.

· No es posible conectar a WiFi repentinamente. Puede que haya un error con los ajustes de su enrutador. Comuníquese con

el servicio de atención al cliente de Roborock para obtener ayuda con la solución de problemas.

El robot está fuera de línea

· Verifique que el robot esté conectado a la aplicación Roborock y siempre esté dentro de la cobertura Wi-Fi.

Ruido al limpiar

· El cepillo principal, el cepillo lateral o las ruedas principales podrían estar atascados. Apague el robot y límpielos.

· Puede que la rueda omnidireccional esté atascada. Use un desatornillador para quitarla y limpiarla.

· Verifique que no haya objetos obstruidos alrededor del módulo de fregado.

Desempeño de limpieza deficiente

o filtración de polvo

· El contenedor de polvo está lleno y debe vaciarlo.

· El filtro está bloqueado y debe limpiarlo.

· El cepillo principal está enredado. Límpielo.

La limpieza programada no está

funcionando

· Mantenga el robot cargado. La limpieza programada solo puede comenzar si el nivel de batería está por encima del 15 %.

El robot no reanuda la limpieza

después de la recarga

· Asegúrese de que el robot no esté en modo DND. El modo DND impedirá que se realice una recarga.

· Si el robot se coloca manualmente en la base o se envía a la base presionando los botones correspondientes, no podrá

reanudar la limpieza.

Problemas

Solución

Carga lenta

· Cuando se utiliza a temperaturas altas o bajas, el robot reducirá automáticamente su velocidad de carga para prolongar la

vida útil de la batería.

· Contactos de carga sucios. Límpielos con un paño seco y suave.

¿Siempre se consume energía

cuando el robot está en la base?

· El robot obtendrá energía mientras esté colocado en la base para mantener el desempeño de la batería, pero el consumo

energético es extremadamente bajo.

¿El robot debe cargarse durante

al menos 16 horas los primeros

tres usos?

· No. La batería de iones de litio no tiene efecto de memoria. El robot se puede usar una vez que esté totalmente cargado.

El robot comienza a omitir

determinados puntos

· Es posible que los sensores de precipicio o de alfombra estén sucios. Límpielos con un paño suave y seco.

En el fregado no hay agua o hay

muy poca

· Use la aplicación móvil para aumentar el caudal de agua.

· Verifique si hay agua en el tanque de agua y revise el manual en busca de instrucciones sobre cómo instalar correctamente

la unidad combinada de contenedor de polvo y tanque de agua, el montaje de mopa y la mopa.

El robot no puede regresar a

la base de vaciado automático

después de la limpieza localizada

o cuando se ha movido

manualmente

· Luego de la limpieza localizada o de un cambio de posición significativo, el robot regenerará el mapa. Si la base de carga

está demasiado lejos, es posible que no pueda regresar para volver a cargarse y se debe colocar sobre la base de carga

manualmente.

La luz indicadora de estado está

fija en rojo

· La bolsa de polvo no está en su lugar. Compruebe e instálela en su lugar.

Desempeño de vaciado deficiente

o ruido inusual cuando se vacía

· El cepillo principal o la cubierta del cepillo principal no se instalaron correctamente. Compruebe e instálelos en su lugar.

· El filtro, el conducto de aire, la bolsa de polvo desechable, la entrada de succión, la entrada de aire o el contenedor de polvo

están bloqueados. Limpie para retirar los bloqueos.

No es posible realizar el vaciado

automático

· El vaciado automático está deshabilitado. Verifique los ajustes en la aplicación.

· La cubierta del contenedor de polvo no está instalada. Verifíquela e instálela.

· El vaciado automático no se iniciará si el robot regresa a la base sin limpiar.

· El robot no se vaciará automáticamente después de regresar a la base en el modo DND. Ajuste el horario de la limpieza o el

período del modo DND.

Conteúdo

Roborock Q10 Series

Manual do usuário do robô aspirador de pó

Português

Leia com atenção este manual do usuário, incluindo os diagramas, antes de usar este produto e

guarde-o para referência futura.

43 Informações de segurança

44 Bateria e carregamento

45 Explicação dos símbolos internacionais

46 Declaração FCC/IC

47 Visão geral do produto

48 Instalação

49 Conectar ao aplicativo

50 Instruções de uso

51 Manutenção de rotina

53 Parâmetros básicos

53 Informações de proteção ambiental

54 Problemas comuns

AVISO

CUIDADO

• Para fins de recarga da bateria, use somente com a estação de acoplamento Roborock AED09LRR ou SPCDZ04RR (use com a fonte de

alimentação Roborock BLJ24WJ200120P-U).

• O produto deve ser desligado e o plugue deve ser removido da tomada quando não estiver em uso, antes de limpar ou realizar a

manutenção do produto.

• Para reduzir o risco de choque elétrico, este aparelho possui um plugue polarizado (um pino é mais largo que o outro). Esse plugue se

encaixará em uma tomada polarizada de apenas uma maneira. Se o plugue não se encaixar completamente na tomada, inverta o plugue.

Se ainda assim não se encaixar, entre em contato com um eletricista qualificado para instalar a tomada adequada. Não altere o plugue de

nenhuma forma.

• A estação de acoplamento só pode ser usada para carregar o robô aspirador de pó equipado com uma bateria de íon-lítio de

14,4 V/5.200 mAh (TÍP.).

• Use o produto somente de acordo com o Manual do usuário. Qualquer perda ou dano causado pelo uso inadequado será de

responsabilidade do usuário.

• Não permita que seja usado como brinquedo. É necessária atenção especial quando usado por ou perto de crianças.

• Não jogue água no robô e na base.

• Não utilize o produto para limpar objetos duros ou afiados (como restos de decoração, vidro e pregos) para evitar arranhar o robô, a base

ou o piso.

• Certifique-se de que o reservatório de poeira, o filtro lavável, o saco de poeira, a escova lateral, o esfregão, a escova principal e o protetor da

escova principal estejam instalados corretamente antes da limpeza.

• Não sente nem fique em pé sobre o robô ou a base.

• Para evitar corrosão ou danos, não use nenhum desinfetante e utilize apenas a solução de limpeza recomendada pela Roborock.

• Não coloque objetos baixos (como sapatos, tapetes) perto de áreas elevadas como escadas. Caso contrário, o robô pode cair devido a

sensores com mau funcionamento.

• Para evitar danos causados pela água, certifique-se de que o piso onde o robô opera esteja seco.

• Não opere o produto em um quarto onde um bebê ou criança esteja dormindo.

• Antes de usar o produto, remova do chão objetos diversos, como fios e quaisquer itens instáveis, frágeis, preciosos ou perigosos, para evitar

que sejam puxados pelo robô e causem lesões pessoais ou danos à propriedade.

• Mantenha cabelos, roupas soltas, dedos e todas as partes do corpo de pessoas e animais de estimação afastados das junções, aberturas e

partes móveis do produto para evitar possíveis lesões.

Informações de segurança

• Não carregue o robô usando o para-choque vertical, a escova lateral ou o para-choque.

• Coloque a base em um piso duro e plano. Mantenha a base, o robô e o cabo de energia longe de fogo e de fontes de calor, como um

radiador de aquecimento. Evite espaços úmidos e estreitos ou locais onde o robô possa ficar suspenso no ar.

• Este produto pode ser utilizado por crianças a partir de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou

falta de experiência e conhecimento, desde que tenham recebido supervisão ou instruções sobre o uso do produto de maneira segura e

compreendam os riscos envolvidos. As crianças não devem brincar com o produto. A limpeza e a manutenção do usuário não devem ser

realizadas por crianças sem supervisão.

• Não desmonte, conserte nem modifique a bateria ou a base de carregamento.

• Se a base estiver colocada em uma área suscetível a tempestades ou com voltagem instável, tome medidas de proteção.

• Não use o produto em carpetes de pelo alto. A eficácia do produto também pode ser reduzida em carpetes escuros.

• Não coloque nenhum objeto em cima do robô ou da base, próximo à entrada de sucção da base, nem os cubra com nenhum item

(incluindo o protetor à prova de poeira).

• Não use este produto em superfícies elevadas sem barreiras, como o piso de um loft, um terraço aberto, um escorregador ou em cima de

móveis.

• Não use a base para recolher pedras, pedaços de papel ou outros objetos que possam bloquear o duto de ar.

• Não opere o produto se ele tiver sido danificado de alguma forma. Entre em contato com o serviço de atendimento ao cliente para obter

ajuda.

• Sempre opere o dispositivo em áreas bem ventiladas para evitar superaquecimento.

• A Roborock se isenta de toda responsabilidade por danos indiretos, punitivos, incidentais ou consequenciais resultantes do uso, mau uso

ou incapacidade de usar este produto. Essa isenção de responsabilidade não afeta direitos estatutários que não possam ser renunciados

de acordo com a lei aplicável.

• Não limpe os contatos de carregamento com pano úmido ou com as mãos molhadas.

• Se o produto não for usado por um longo período, armazene-o em um local fresco e seco depois de carregá-lo completamente,

desconectá-lo e desligá-lo. Recarregue-o pelo menos a cada três meses para evitar a descarga excessiva da bateria.

• Não utilize o produto quando a temperatura estiver acima de 40 °C (104 °F) ou abaixo de 4 °C (39 °F), ou se houver algum líquido ou

substância pegajosa no chão.

• Não descarte baterias usadas no lixo comum. Entregue-as a uma organização especializada em reciclagem.

• Para transportar o produto, certifique-se de desconectar a base, desligar o robô e esvaziar o reservatório de água. É recomendável utilizar

a embalagem original.

• Certifique-se de que a tensão de alimentação atenda aos requisitos listados na base.

Bateria e carregamento

Explicação dos símbolos internacionais

~ – Símbolo de CORRENTE ALTERNADA [símbolo IEC 60417-5032 (2009-02)]

– Símbolo de CORRENTE CONTÍNUA [símbolo IEC 60417-5031 (2009-02)]

– Apenas para uso interno.

Declaração FCC/IC

Informações de conformidade

Nome do produto Robô aspirador de pó com base de carregamento

Modelo do robô aspirador de pó: RRA1TAL

Modelo da estação de acoplamento: SPCDZ04RR

Modelo da fonte de alimentação: BLJ24WJ200120P-U

Modelo da base com esvaziamento automático: AED09LRR

Modelo do

produto

Declaração de

conformidade

Contato da parte responsável nos EUA

Roborock Technology Co.

ROOM 1227, 12TH FLOOR, 1000 N. WEST STREET, WILMINGTON, DE 19801

support@roborock.com

Empresa

Endereço

E-mail

Este dispositivo está em conformidade com a Parte 15 das Regras da FCC.

A operação está sujeita às seguintes duas condições:

(1) este dispositivo não pode causar interferências prejudiciais e

(2) este dispositivo deve aceitar qualquer interferência recebida, incluindo

interferências que possam causar operação indesejada.

Este dispositivo contém transmissores/receptores isentos de licença que estão em

conformidade com os RSS(s) isentos de licença da Innovation, Science and Economic

Development Canada.

A operação está sujeita às seguintes duas condições:

(1) Este dispositivo não pode causar interferência.

(2) Este dispositivo deve aceitar qualquer interferência, incluindo interferências que

possam causar operação indesejada do dispositivo.

Visão geral do produto

Robô (Vista superior)

pressione qualquer botão para pausar

um robô em funcionamento durante a limpeza ou o

retorno à base.

Observação:

fixe os esfregões horizontalmente no lugar.Observação:

A3-1—Protetor superior

A3-2—Unidade combinada de

reservatório de poeira e

reservatório de água

A3-3—Contatos de carregamento

A3-4—Módulo de esfregão de elevação

automática

A3-5—Saídas de ar

A3-6—Botão Redefinir

A3-7—Para-choque

A2-1—Sensores de queda

A2-2—Roda omnidirecional

A2-3—Sensor de carpete

A2-4—Escova lateral

A2-5—Escova principal

A2-6—Travas do protetor da escova

principal

A2-7—Rodas principais

A1-1—Para-choque vertical

A1-2—Sensor LiDAR

A1-3—Sensor de desvio de obstáculos

com tecnologia reativa

A1-4—Localizador da base

A4-1—Compartimento de fixação do

esfregão

A4-2—Suporte do esfregão

A4-3—Travas do suporte do esfregão

Robô (Vista inferior)

• Branca: nível de bateria ≥ 15%

• Vermelha: nível de bateria < 15%

• Respirando: carregando ou

iniciando

• Piscando rapidamente em

vermelho: erro

• Piscando lentamente em azul:

aguardando conexão WiFi

• Piscando rapidamente em azul:

conectando

• Acesa em azul: WiFi conectado

Luz indicadora de energia

Ligar/Limpar

• Pressione e segure para ligar ou

desligar o robô

• Pressione para iniciar a limpeza

Base

• Pressione para iniciar o

acoplamento

A10-1—Entrada de sucção

A10-2—Contatos de carregamento

A10-3—Sinal de localização da base

A10-4—Protetor do reservatório de

poeira

A10-5—Luz indicadora de status

• Acesa em branco: ligado e robô

fora da base

• Piscando lentamente em branco:

esvaziando

Esfregão

Cabo de energia

Módulo de esfregão de

elevação automática

A5-1—Almofadas de velcro

A7-1—Fita adesiva do tapete à prova de

umidade

Tapete à prova de umidade

Saco de poeira descartável

Unidade combinada de

reservatório de poeira e

reservatório de água

A10

Base com esvaziamento

automático

A9-1—Travas da unidade combinada

de reservatório de poeira e

reservatório de água

A9-2—Tampa do reservatório de poeira

A9-3—Trava do protetor

A9-4—Tampão do reservatório de água

A9-5—Alça do filtro

A9-6—Filtro lavável

A9-7—Entrada de sucção

A9-8—Entrada de poeira

Robô (Protetor superior

removido)

o cabo de energia pode sair por qualquer

um dos lados.

Observação:

A11-1—Compartimento de

armazenamento do cabo de

energia

A11-2—Porta de alimentação

A11-3—Saídas de cabos

A10-6—Filtro

A10-7—Compartimento do saco de poeira

A11

Base com esvaziamento

automático (Vista traseira)

• Acesa em vermelho: o saco de

poeira não está no lugar

• Desligada: desligado/carregando

Instalação

Informações importantes

1. Organize cabos, objetos duros ou afiados

(como pregos e vidro) e itens soltos do

chão e mova quaisquer itens instáveis,

frágeis, preciosos ou perigosos para

evitar lesões pessoais ou danos à

propriedade devido a itens que possam

se enroscar, serem atingidos ou

derrubados pelo robô.

2. Ao usar o robô em uma área elevada

(como em um apartamento duplex),

sempre utilize uma barreira de segurança

física para evitar quedas acidentais que

possam resultar em lesões pessoais ou

danos à propriedade.

Observações:

• Ao usar o robô pela primeira vez, siga-o durante toda

a sua rota de limpeza e observe possíveis problemas.

O robô será capaz de limpar sozinho em usos futuros.

• Para evitar o acúmulo excessivo de sujeira no

esfregão, os pisos devem ser aspirados pelo menos

três vezes antes do primeiro ciclo de passada de

pano.

Posicionamento da base

Coloque a base em um piso duro e plano,

encostada em uma parede. Conecte o cabo

de energia à base e organize o excesso de

cabo. Certifique-se de que o local tenha

uma boa cobertura de WiFi para uma

melhor experiência com o aplicativo móvel.

Conecte e certifique-se de que a luz

indicadora de status está acesa.

B1-1—Mais de 0,5 m (1,6 pés)

B1-2—Mais de 1,0 m (3,3 pés)

Observações:

• Mantenha um espaço de folga de aproximadamente

0,5 m (1,6 pés) de cada lado e de 1,0 m (3,3 pés) na

frente.

• Se o cabo de energia ficar pendurado verticalmente

até o chão, ele pode ser pego pelo robô, fazendo com

que a base seja movida ou desconectada.

• Mantenha a base longe de luz solar direta ou de

qualquer coisa que possa bloquear o sinal de

localização da base, caso contrário o robô talvez não

consiga retornar à base.

Fixar o tapete à prova de

umidade

Depois de fixar a base no lugar, use um

pano seco para limpar a área onde o tapete

à prova de umidade será colocado. Retire a

fita dupla face da parte inferior do tapete à

prova de umidade e cole o tapete no piso.

Observações:

• Sempre coloque o tapete à prova de umidade em

pisos de madeira.

• Quando necessário, remova a fita adesiva dupla face

lentamente para reduzir o resíduo de cola.

• O tapete à prova de umidade adere melhor a

superfícies lisas.

Observações:

• O robô pode não ligar quando a bateria está fraca.

Nesse caso, coloque o robô na base para recarregar.

• O robô não pode ser desligado enquanto estiver

carregando.

Ligar e carregar

Iniciar a passada de pano

B3-1—Luz indicadora de energia

para evitar o acúmulo excessivo de sujeira

no esfregão, os pisos devem ser aspirados pelo menos

três vezes antes do primeiro ciclo de passada de pano.

Observação:

Remova a unidade combinada de

reservatório de poeira e reservatório

de água, abra o tampão do reservatório

de água e encha o reservatório com

água da torneira antes de reinstalar o

tampão. Não mergulhe a unidade

diretamente na água.

B4-1—

Umedeça o esfregão e torça-o até

que pare de pingar. Insira o

esfregão até o fundo do

compartimento de fixação do

esfregão e fixe-o firmemente.

B4-2—

Alinhe o suporte do esfregão com a

parte inferior da unidade combinada

e deslize-o até que se encaixe no

lugar.

B4-3—

Depois que o robô terminar a

limpeza e retornar à base, pressione

duas travas do suporte do esfregão

para dentro com as duas mãos e

puxe para trás para remover o

suporte de esfregão.

B4-4—

Observações:

• Para evitar deformação, use apenas água fria.

• Não enxágue nem mergulhe na água a unidade

combinada de reservatório de poeira e reservatório

de água.

• Para evitar danos, não use nenhum desinfetante e

utilize apenas a solução de limpeza recomendada

pela Roborock.

• Umedeça o esfregão e torça-o até que pare de

pingar. Instale o esfregão no suporte do esfregão

e fixe-o bem no lugar. Após a passada de pano,

esvazie o reservatório de água da água não utilizada

imediatamente.

• Todas as unidade combinadas são submetidas a

testes à base de água antes de saírem da fábrica.

É normal que uma pequena quantidade de água

permaneça na unidade.

Conectar ao aplicativo

Pesquise “Roborock” na App Store ou

Google Play ou digitalize o código QR para

baixar e instalar o aplicativo.

1. Baixe o aplicativo

2. Redefina o WiFi

Pressione e segure e simultaneamente

até ouvir a mensagem de voz “Entrar no

modo de configuração de rede”. A

redefinição estará concluída quando a luz

indicadora de energia piscar lentamente

em azul. O robô então aguardará por uma

conexão.

Abra o aplicativo Roborock, toque no botão

“Adicionar dispositivo” ou “+” e adicione seu

dispositivo seguindo o guia do aplicativo.

Observações:

• O processo real pode variar devido às atualizações

contínuas do aplicativo. Siga o guia fornecido no

aplicativo.

• Compatível apenas com WiFi de 2,4 GHz.

• Se o robô permanecer na configuração de rede por

mais de 5 minutos, a configuração será interrompida

automaticamente.

3. Adicione o dispositivo

se você não conseguir conectar ao robô

devido à configuração do seu roteador, uma senha

esquecida ou qualquer outro motivo, redefina o WiFi e

adicione seu robô como um novo dispositivo.

Observação:

Antes de usar, certifique-se de remover a

película dos localizadores da base na parte

frontal e traseira do robô. Pressione e

segure

para ligar o robô. Aguarde até

que a luz indicadora de energia esteja

acesa em branco e, em seguida, coloque o

robô na base. O robô é equipado com um

pacote integrado de baterias recarregáveis

de íon-lítio de alto desempenho. Para

manter o desempenho da bateria,

mantenha o robô carregado.

Observação:o robô não pode ser desligado enquanto

estiver carregando.

Instruções de uso

Pressione para iniciar a limpeza. O robô

planejará sua rota de limpeza e, em cada

cômodo, ele primeiro delineará as bordas e,

em seguida, preencherá o cômodo em um

padrão de zigue-zague. Ao fazer isso, o

robô limpa todos os cômodos um por um,

de maneira completa e eficiente.

Começar a limpeza

Observações:

• Antes da limpeza, organize os cabos (incluindo o

cabo de energia da base) e retire objetos de valor do

chão. Itens soltos podem ser arrastados pelo robô,

resultando na desconexão de aparelhos elétricos ou

danos aos cabos e à propriedade.

• Antes de iniciar cada tarefa de limpeza, certifique-se

de que o esfregão foi devidamente instalado.

• Para garantir que o robô retorne automaticamente à

base, inicie o robô a partir da base e não mova a base

durante a limpeza.

• Não é possível iniciar a limpeza se o nível da bateria

estiver muito baixo. Permita que o robô carregue

antes de iniciar uma limpeza.

• Se a bateria ficar fraca durante um ciclo de limpeza,

o robô retornará automaticamente à base. Após o

carregamento, o robô retomará de onde parou.

Observação:comparado com outros modos de

limpeza, o ruído emitido pelo modo Somente esfregão

é muito menor.

Use o aplicativo para iniciar o modo

Somente esfregão.

A escova principal e a ventoinha reduzem

sua velocidade de operação, e o módulo de

esfregão se abaixa.

Somente esfregão

Pausa

Quando o robô estiver em funcionamento,

pressione qualquer botão para pausá-lo e

pressione

para retomar a limpeza.

Pressione

em um robô pausado para

enviá-lo de volta à base para carregamento.

Observação:colocar manualmente um robô pausado

na base encerrará a limpeza atual.

Hibernação

Se o robô ficar pausado por mais de

10 minutos, ele entrará em modo de

hibernação, e a luz indicadora de energia

piscará a cada poucos segundos. Pressione

qualquer botão para despertar o robô.

Observações:

• O robô não entrará em modo de hibernação

enquanto estiver carregando.

• O robô desligará automaticamente se permanecer em

hibernação por mais de 12 horas.

Esvaziamento

Após a limpeza, o robô retornará à base e o

Observações:

• Quando o esvaziamento não for utilizado por um

longo período, esvazie o reservatório de poeira

manualmente e certifique-se de que a entrada de

ar esteja desobstruída para um desempenho de

esvaziamento ideal.

• O esvaziamento automático pode ser desativado no

aplicativo.

• Evite esvaziamentos manuais frequentes.

Carregamento

Após a limpeza, o robô retornará

automaticamente à base para carregar.

Pressione

para enviar o robô pausado de

volta à base. A luz indicadora de energia

respirará durante o carregamento do robô.

Ligar/Desligar

Pressione e segure para ligar o robô. A

luz indicadora de energia acenderá, e o

robô ficará em modo de espera para

receber comandos.

Pressione e segure

para desligar o robô

e concluir o ciclo de limpeza.

Observação:se o robô não conseguir encontrar a

base, ele retornará automaticamente à sua posição de

partida. Coloque o robô na base manualmente para

recarregar.

Erro

Se ocorrer um erro, a luz indicadora de

energia piscará em vermelho ou a luz

indicadora de status ficará acesa em

vermelho. Será exibida uma notificação

pop-up no aplicativo e talvez soe um alerta

de voz.

Observações:

• O robô entrará em modo de hibernação

automaticamente se permanecer em estado de mau

funcionamento por mais de 10 minutos.

• Colocar manualmente um robô com mau

funcionamento na base encerrará a limpeza atual.

• O robô retrairá o suporte do esfregão para limpar o

carpete. Você também pode definir o carpete como

uma zona de restrição no aplicativo para evitá-lo.

esvaziamento automático começará

conforme necessário. Para iniciar o

esvaziamento manualmente, pressione

no robô acoplado ou toque no botão

correspondente no aplicativo.

Observação:depois de redefinir o sistema, as

configurações existentes, como limpeza programada

e WiFi, serão restauradas para as configurações de

fábrica.

Modo DND

Redefinir o sistema

O período padrão do modo Não perturbe

(DND) é das 22:00 às 08:00. Você pode usar

o aplicativo para desativar o modo DND ou

modificar o período do DND, ou definir se

deseja ativar o recarregamento,

esvaziamento e secagem automáticos,

escurecer as luzes indicadoras ou diminuir

o volume das mensagens de voz durante o

período do DND.

Se o robô não responder quando um botão

for pressionado ou se não for possível

desligá-lo, redefina o sistema pressionando

o botão Redefinir.

Observações:

• O produto deve ser desligado e o plugue deve ser

removido da tomada antes de limpar ou realizar a

manutenção do produto.

• A frequência de substituição pode variar dependendo

da situação real. Se ocorrer desgaste anormal,

substitua as peças imediatamente.

C1-1—Escova principal

C1-2—Rolamento da escova principal

C1-3—Protetor da escova principal

C1-4—Travas do protetor da escova

principal

C1-5—Anéis bloqueadores de cabelo

Restaurar para as

configurações de fábrica

Se o robô não funcionar corretamente após

uma redefinição do sistema, ligue-o.

Manutenção de rotina

* Limpe a cada 2 semanas e substitua a cada 6 a

12 meses.

Escova principal

C1-6—Vire o robô e pressione as duas

travas para dentro para remover o

protetor da escova principal.

Reinstale a escova principal e o

protetor da escova principal,

pressionando o protetor

firmemente.

C1-8—

Puxe a escova principal e remova o

rolamento da escova principal do

lado esquerdo, conforme mostrado

na imagem. Remova qualquer cabelo

emaranhado ou sujeira das duas

extremidades da escova principal.

Em seguida, reinstale o rolamento

da escova principal.

C1-7—

Observações:

• É recomendável limpar a escova principal com um

pano úmido. Se a escova principal estiver molhada,

deixe-a secar ao ar livre, longe de luz solar direta.

• Não use fluidos de limpeza corrosivos ou

desinfetantes para limpar a escova principal.

1. Desparafuse o parafuso da escova lateral.

Remova e limpe a escova lateral.

2. Em seguida, reinstale a escova e aperte o

parafuso.

o suporte da roda omnidirecional não pode

ser removido.

Observação:

Use uma ferramenta, como uma

chave de fenda pequena, para

alavancar o eixo e retirar a roda.

C3-1—

* Limpe mensalmente e substitua a cada 3 a 6 meses.

Escova lateral

* Limpe conforme necessário.

Roda omnidirecional

Jogue água na roda e no eixo para

remover qualquer cabelo e sujeira. Deixe

secar ao ar livre, reinstale e pressione a

roda e o eixo de volta no lugar.

C3-2—

Para desconectar o robô do WiFi, redefina o

WiFi e verifique se a redefinição foi bem-

sucedida. Em seguida, aguarde 5 minutos e

o WiFi será desativado automaticamente. Se

você quiser se reconectar, siga as

instruções de conexão relacionadas.

Desativação do WiFi

Pressione e segure e, ao mesmo tempo,

pressione o botão Redefinir até ouvir a

mensagem de voz “Restaurando para as

configurações de fábrica. Isso levará cerca

de 5 minutos”. O robô será então

restaurado para as configurações de

fábrica.

Limpe as rodas principais com um pano

macio e seco.

* Limpe conforme necessário.

Rodas principais

não toque na superfície do filtro com as

mãos, escovas ou objetos afiados para evitar possíveis

danos.

Observação:

Unidade combinada de

reservatório de poeira e

reservatório de água

* Limpe conforme necessário.

Observação:após a passada de pano, esvazie o

reservatório de água, lave o esfregão e deixe-os secar

ao ar livre para evitar odores.

C5-1—

Abra o protetor superior do robô e

retire a unidade.

C11-1—

Abra o protetor da base, retire o

saco de poeira do reservatório de

poeira e descarte-o.

C11-2—

Limpe o filtro com um pano seco.

C5-2—

Abra a tampa do reservatório de

poeira e remova o filtro lavável,

depois esvazie e limpe o reservatório

de poeira.

C5-3—

Abra o tampão do reservatório de

água e esvazie a água não utilizada.

C5-4—

Reinstale a unidade no robô.

Esfregão

* Limpe após cada uso e substitua a cada 3 a 6 meses.

Filtro lavável

* Limpe a cada 2 semanas e substitua a cada 6 a

12 meses.

C6-1—

Abra a tampa do reservatório de

poeira e retire o filtro.

C7-1—

Segure as extremidades do suporte

do esfregão para removê-lo.

C7-2—

Remova o esfregão do suporte.

C7-3—

Lave o esfregão e deixe-o secar ao

ar livre.

C6-2—

Jogue água repetidamente no filtro e

sacuda-o para remover o máximo de

sujeira possível.

C6-3—

Deixe o filtro secar completamente

por pelo menos 24 horas antes de

reinstalá-lo.

Contatos de carregamento

* Limpe conforme necessário.

C11

Base com esvaziamento

automático

* Substitua o saco de poeira imediatamente quando

estiver cheio para garantir o desempenho de

esvaziamento.

C10

Mover a base

Sensores do robô

* Limpe conforme necessário.

Use um pano macio e seco para limpar

todos os sensores, incluindo:

Use um pano macio e seco para limpar os

contatos de carregamento no robô e na

base.

Para mover a base, segure-a pela parte

inferior, conforme mostrado na imagem.

C8-1—Localizador da base

C8-2—Sensor de desvio de obstáculos

com tecnologia reativa

C8-3—Sensor de carpete

C8-4—Sensores de queda

Observações:

• Certifique-se de que o saco de poeira esteja

corretamente instalado ao longo do compartimento

para evitar vazamentos de poeira e danos à base.

C11-3—

Instale um novo saco de poeira no

lugar e feche o protetor da base.

C11-4—

Passe um pano macio e seco no sinal

de localização da base e nos

contatos de carregamento para

mantê-los limpos.

Parâmetros básicos

Modelo RRA1TAL

Bateria

Bateria de íon-lítio de

14,4 V/5.200 mAh (TÍP.)

Entrada nominal

20 V

1,2 A

Robô

o número de série está em um adesivo na

parte inferior do robô.

Observação:

Modelo AED09LRR

Tensão de entrada

nominal

120 V~

Frequência nominal 60 Hz

Entrada nominal

(Coleta de poeira)

5 A

Entrada nominal

(Carregador)

0,4 A

Saída nominal

20 V

1,2 A

Base com esvaziamento

automático

Remover a bateria

As substâncias químicas contidas na bateria

de íon-lítio integrada deste produto podem

causar poluição ambiental. Remova a

bateria antes de descartar este produto e

leve-a a uma instalação profissional de

reciclagem de baterias para descarte

centralizado.

1. Opere o robô sem conectá-lo à base até

que a bateria se esgote.

2. Desligue o robô.

3. Desparafuse o protetor da bateria.

4. Remova o protetor da bateria.

5. Pressione a trava para puxar o conector

da bateria e remover a bateria.

Observações:

• Antes de remover a bateria, certifique-se de que ela

esteja completamente descarregada e que o robô

esteja desconectado da base.

• Remova todo o pacote de baterias. Evite danificar o

invólucro do pacote de baterias para evitar curtos-

circuitos ou vazamento de substâncias perigosas.

• Em caso de contato acidental com o fluido da bateria,

enxágue com água em abundância e procure

atendimento médico imediatamente.

Informações de

proteção ambiental

Como remover a bateria:

As seguintes informações se aplicam apenas ao

descartar o robô e não devem ser seguidas para

operações diárias.

Problemas comuns

Problemas

Solução

Não é possível ligar

· Bateria fraca. Coloque o robô na base e carregue-o antes de usar.

· Temperatura da bateria muito baixa ou muito alta. Use o robô apenas dentro da faixa de 4 a 40 °C (39 a 104 °F).

Não é possível carregar

· Base não conectada à energia. Verifique se ambas as extremidades do cabo de energia estão devidamente conectadas.

· Mau contato. Limpe os contatos de carregamento da base e do robô.

· Temperatura da bateria muito baixa ou muito alta. Use o robô apenas dentro da faixa de 4 a 40 °C (39 a 104 °F).

Não consegue retornar

à base

· Muitos obstáculos perto da base. Remova-os ou mova a base para uma área aberta.

· O robô está muito longe da base. Coloque-o mais perto e tente novamente.

Comportamento

anormal

· Reinicie o robô.

Não é possível conectar

ao WiFi

· WiFi desativado. Redefina o WiFi e tente novamente.

· Sinal de WiFi fraco. Mova o robô para uma área com melhor WiFi.

· Conexão WiFi anormal. Redefina o WiFi, baixe a versão mais recente do aplicativo e tente novamente.

· Não é possível conectar ao WiFi abruptamente. Pode haver um erro nas configurações do seu roteador. Entre em contato com o

serviço de atendimento ao cliente da Roborock para obter ajuda com a solução de problemas.

Robô ficou offline

· Verifique se o seu robô está conectado ao aplicativo Roborock e se está sempre dentro da área de cobertura do WiFi.

Ruído durante a limpeza

· A escova principal, a escova lateral ou as rodas principais podem estar emperradas. Desligue o robô e limpe-as.

· A roda omnidirecional pode estar emperrada. Use uma chave de fenda para removê-la para limpeza.

· Verifique se nenhum objeto está preso ao redor do módulo de esfregão.

Desempenho de limpeza

insatisfatório e/ou

vazamento de poeira

· O reservatório de poeira está cheio e precisa ser esvaziado.

· O filtro está obstruído e precisa ser limpo.

· A escova principal está emaranhada. Limpe a escova principal.

A limpeza programada

não está funcionando

· Mantenha o robô carregado. A limpeza programada só pode começar quando o nível da bateria estiver acima de 15%.

O robô não retoma

a limpeza após o

carregamento

· Certifique-se de que o robô não está no modo Não perturbe (DND). O modo DND impedirá o recarregamento automático.

· Se o robô for colocado manualmente na base ou enviado para a base pressionando botões, ele não conseguirá retomar a limpeza.

Carregamento lento

· Quando usado em temperaturas altas ou baixas, o robô reduzirá automaticamente a velocidade de carregamento para prolongar a

vida útil da bateria.

· Contatos de carregamento sujos. Limpe-os com um pano macio e seco.

Problemas

Solução

A energia está sempre

sendo consumida

quando o robô está na

base?

· O robô consumirá energia enquanto estiver na base de carregamento para manter o desempenho da bateria, mas o consumo de

energia é extremamente baixo.

O robô precisa ser

carregado por pelo

menos 16 horas nos

primeiros três usos?

· Não. As baterias de íon-lítio não têm efeito memória. O robô pode ser usado assim que estiver totalmente carregado.

O robô começa a deixar

de limpar alguns lugares

· Os sensores de queda ou o sensor de carpete podem estar sujos. Limpe-os com um pano macio e seco.

Pouca ou nenhuma água

durante a passada de

pano

· Use o aplicativo móvel para aumentar o fluxo de água.

· Verifique se há água no reservatório de água e consulte o manual para obter instruções sobre como instalar corretamente a

unidade combinada de reservatório de poeira e reservatório de água, o suporte do esfregão e o esfregão.

O robô não retorna à

base com esvaziamento

automático após a

limpeza localizada ou

quando foi movido

manualmente

· Após a limpeza localizada ou uma mudança significativa de posição, o robô gerará o mapa novamente. Se a base de carregamento

estiver muito distante, talvez o robô não consiga retornar para recarregar e deve ser colocado manualmente na base de

carregamento.

A luz indicadora de

status está acesa em

vermelho

· O saco de poeira não está no lugar. Verifique e instale no lugar.

Desempenho reduzido

de esvaziamento ou

ruído incomum durante

o esvaziamento

· A escova principal ou o protetor da escova principal não está instalado corretamente. Verifique e instale no lugar.

· O filtro, o duto de ar, o saco de poeira descartável, a entrada de sucção, a entrada de ar ou o reservatório de poeira está obstruído.

Limpe para remover obstruções.

Não é possível esvaziar

automaticamente

· O esvaziamento automático está desativado. Verifique as configurações no aplicativo.

· O protetor do reservatório de poeira não está instalado. Verifique e instale.

· O esvaziamento automático não será acionado se o robô retornar à base sem realizar a limpeza.

· O robô não esvaziará automaticamente depois de retornar à base no modo DND. Ajuste o tempo de limpeza ou o período do DND.

Product Model: RRA1TAL

Manufacturer: Beijing Roborock Technology Co., Ltd.

Address of Manufacturer: Room 1001, Floor 10, Building 3, Yard 17, Anju Road,

Changping District, Beijing, P.R. China

For more product information, visit our website: www.roborock.com

For after-sales support, contact our support team at:

[email protected] (United States/Canada/Non-Europe)

1-855-960-4321 (United States only)

1-833-421-1915 (Canada only)

Robotic Vacuum Cleaner

007001824V1.0

Roborock Q10 X5+ Robot Vacuum and Mop Self-Emptying, Hands-Free Cleaning, Obstacle Avoidance and LiDAR Navigation

Product's Documents

User Manual

Specifications

Roborock Q10 X5+ Questions and Answers
