Hydraulic Pressure Test Kit
Model: YS-0201C、YS-0201、YS-0201D
- 1 -
Model: YS-0201C、YS-0201、YS-0201D
YS-0201C YS-0201 YS-0201D
This is the original instruction, please read all manual instructions carefully
before operating. VEVOR reserves a clear interpretation of our user
manual. The appearance of the product shall be subject to the product you
received. Please forgive us that we won't inform you again if there are any
technology or software updates on our product.
Thank you very much for choosing this digital scale.weighing scales are
precision instruments that should always be handled with care. Please
read all of the instructions before using it. The information will help you
achieve the best possible results.
Hydraulic Pressure Test Kit
- 2 -

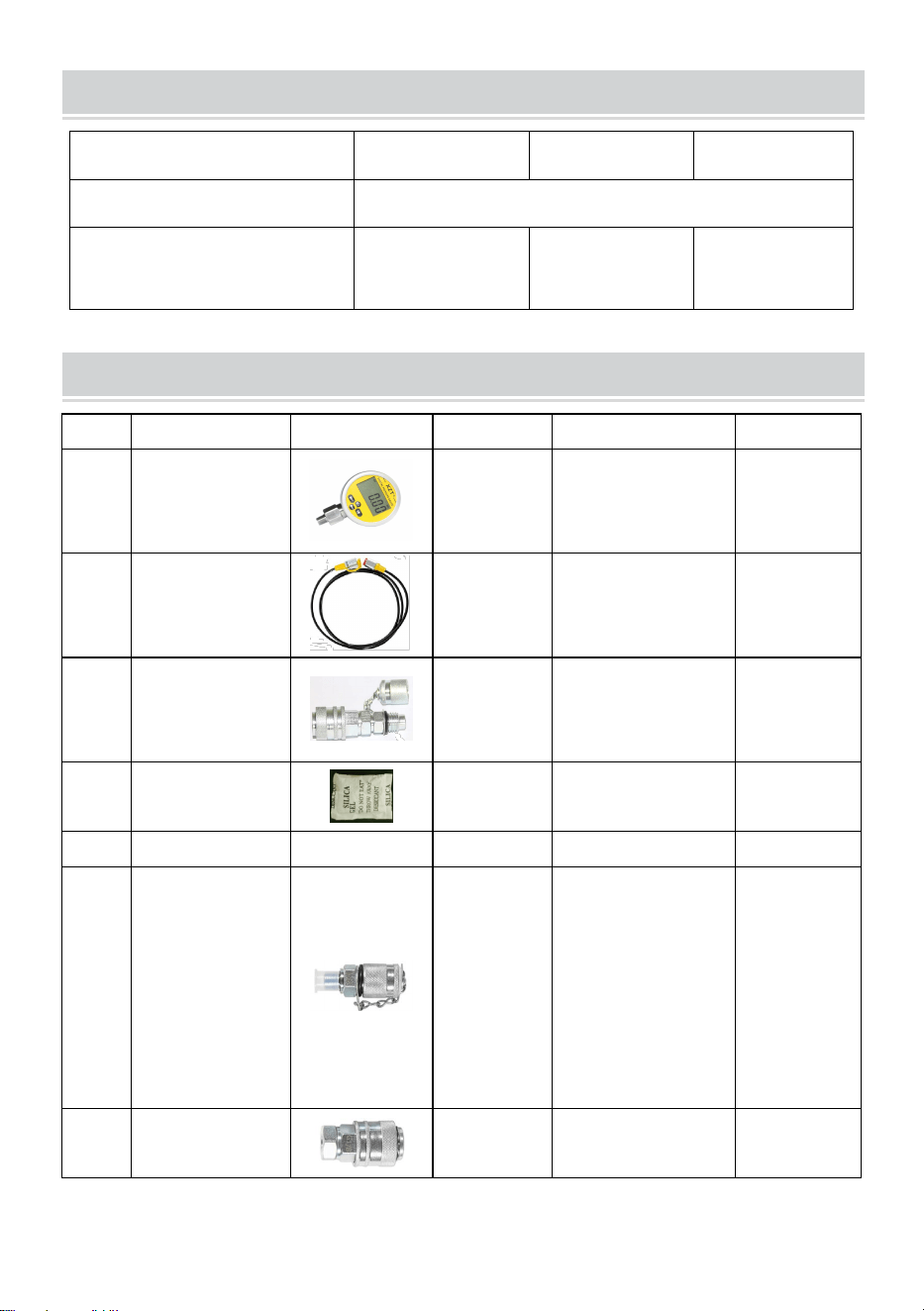

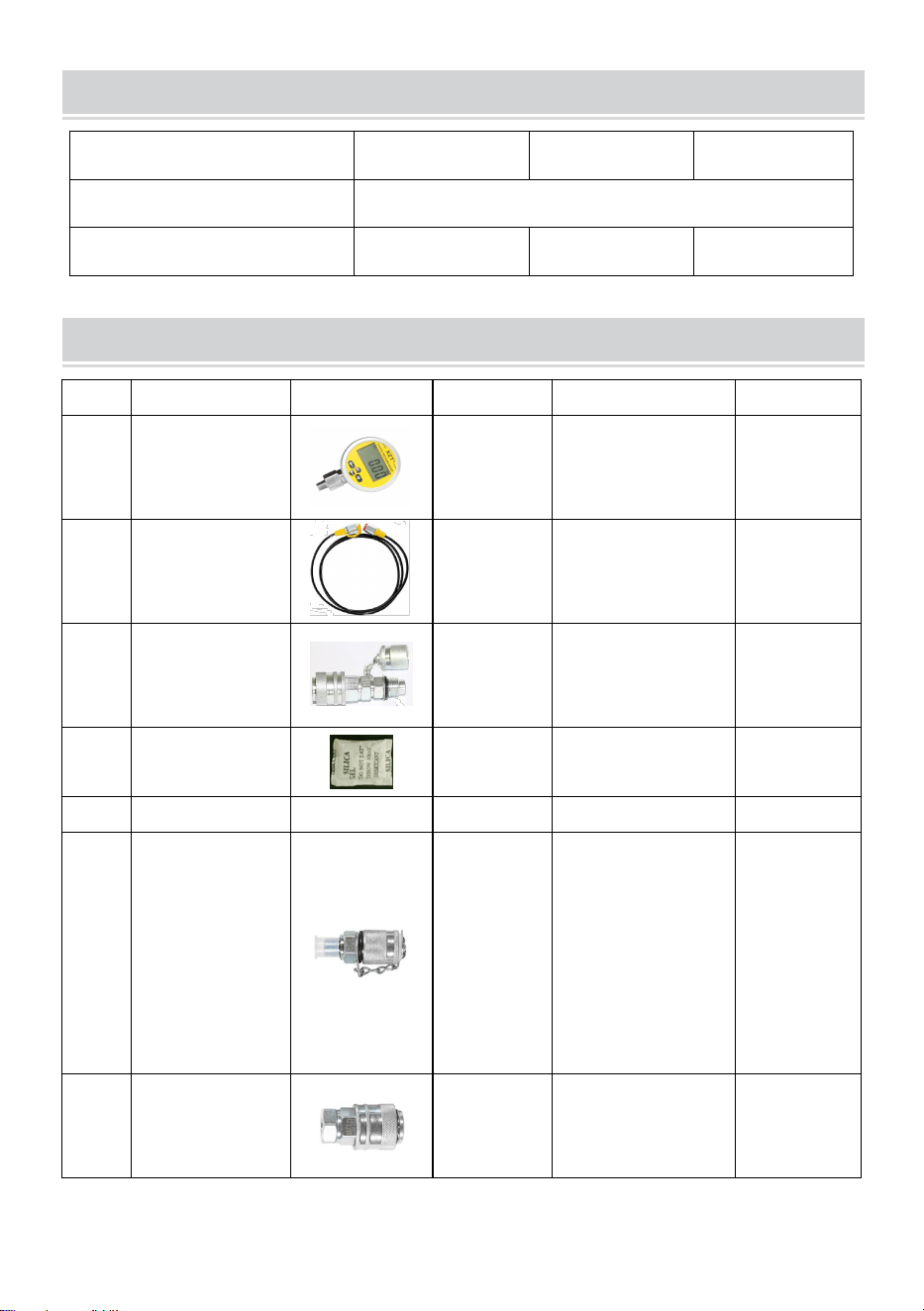

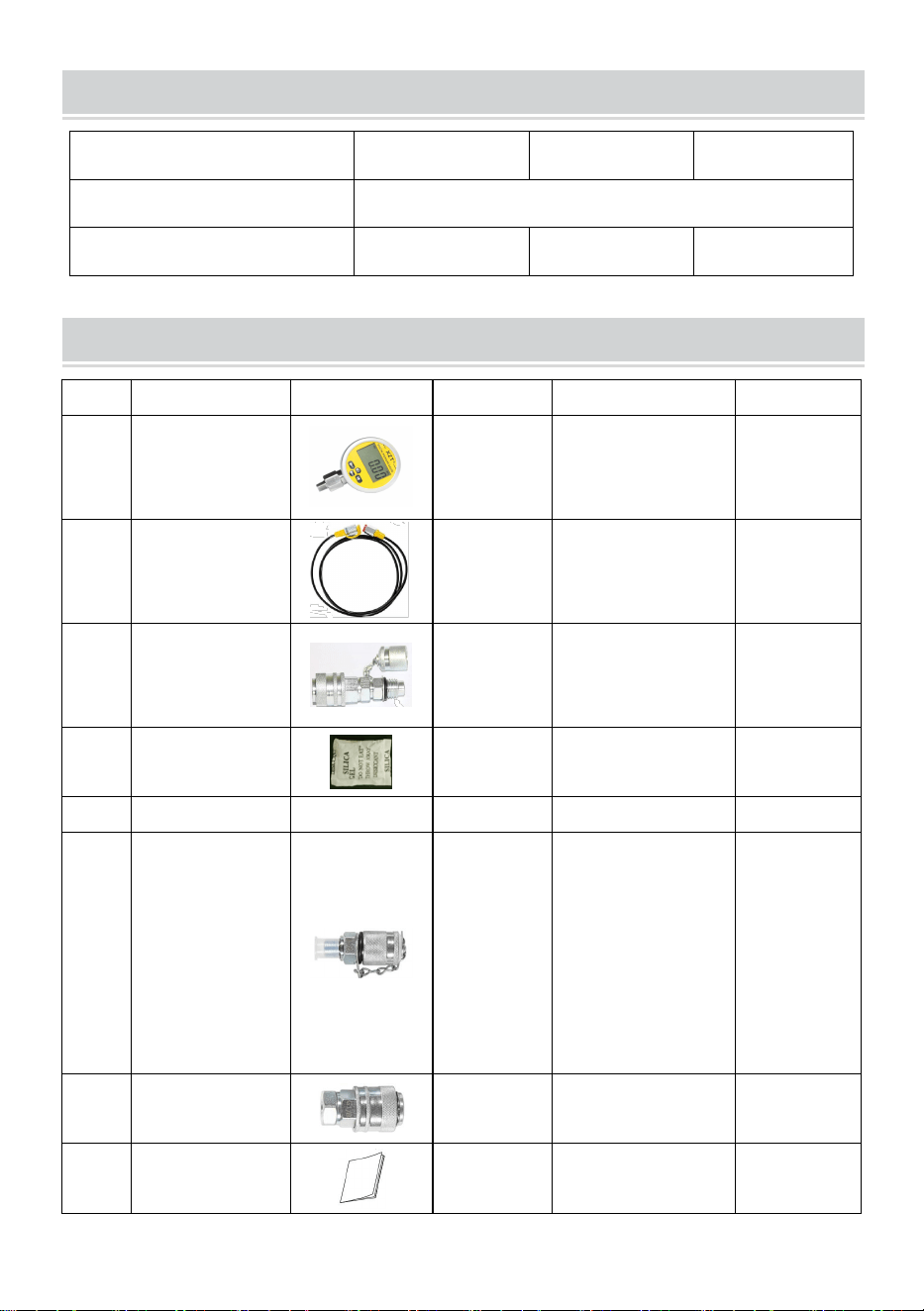

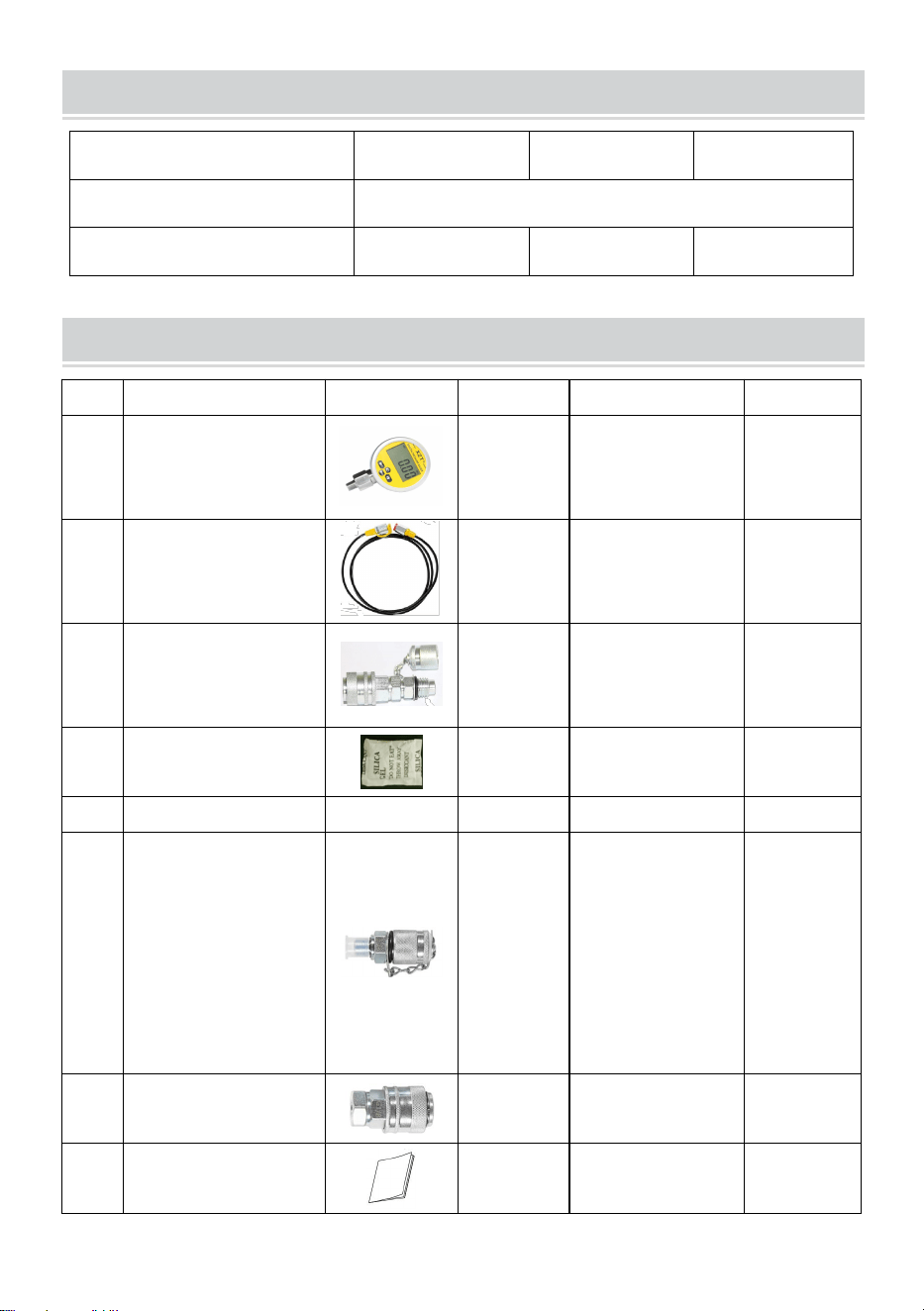

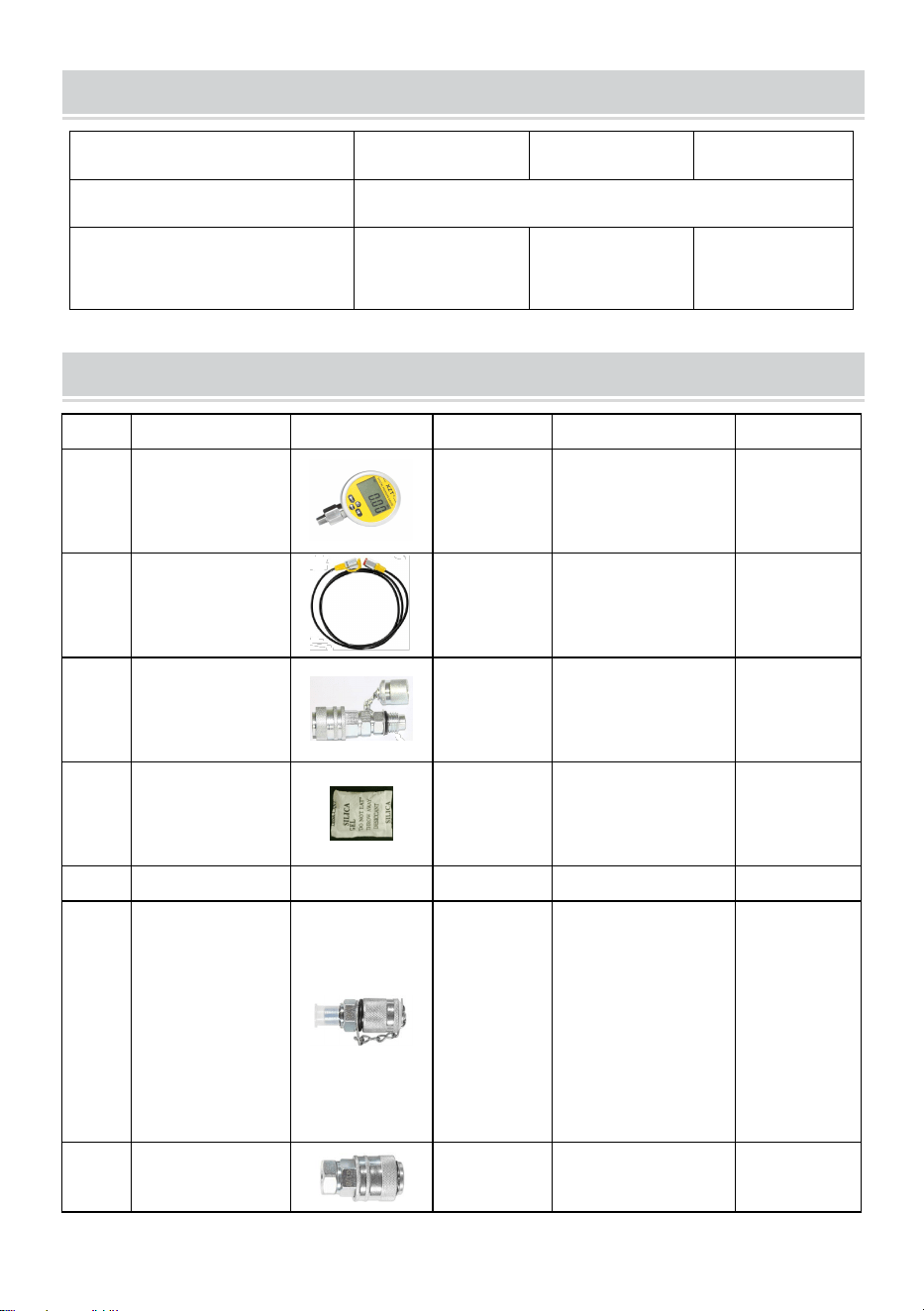

SPECIFICATION
Model
YS-0201C
YS-0201
YS-0201D
Pressure Range
0~700 bar（0~10000psi）
Joint specifications
G1/4"
G1/4"
1/4" NPT

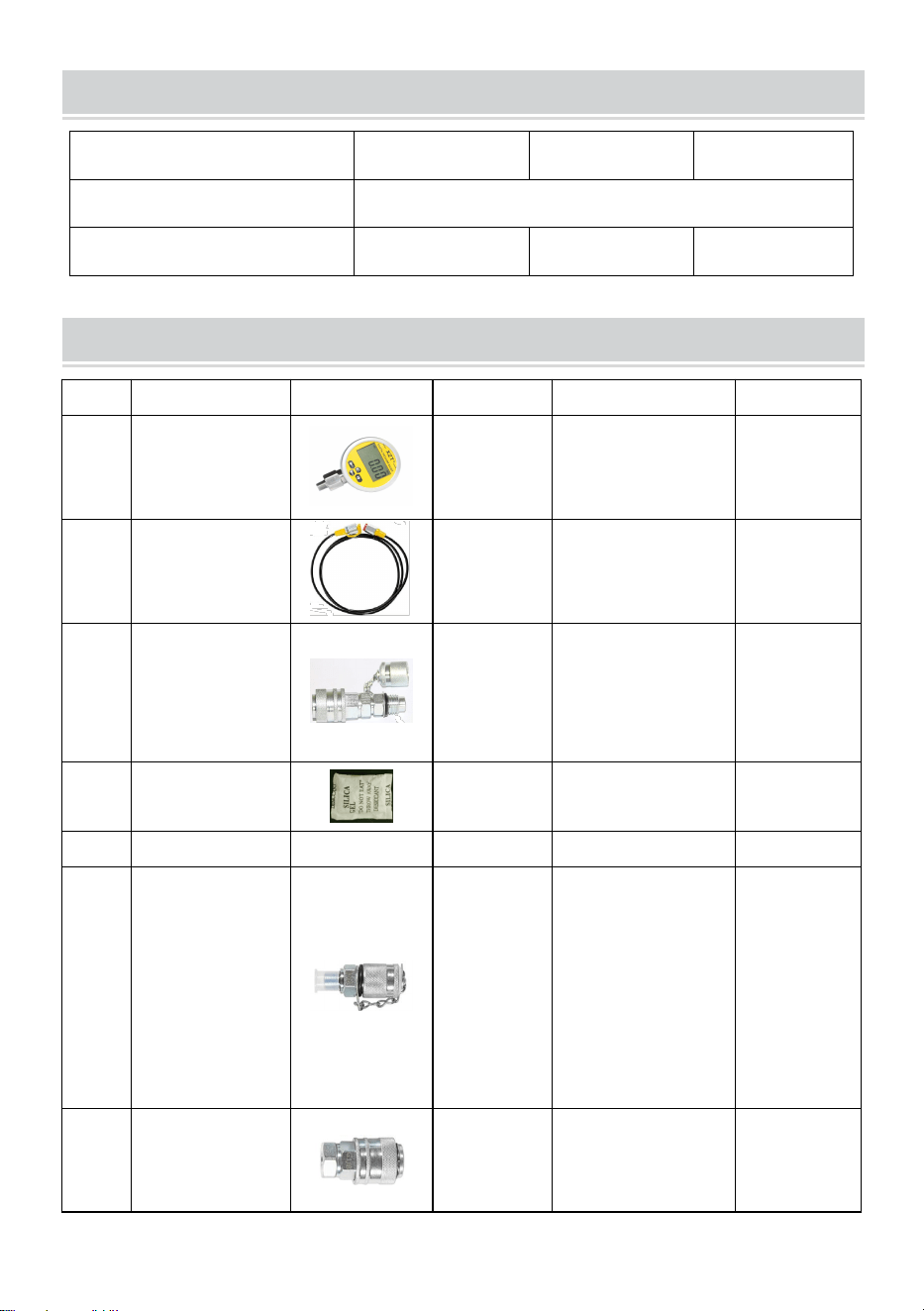

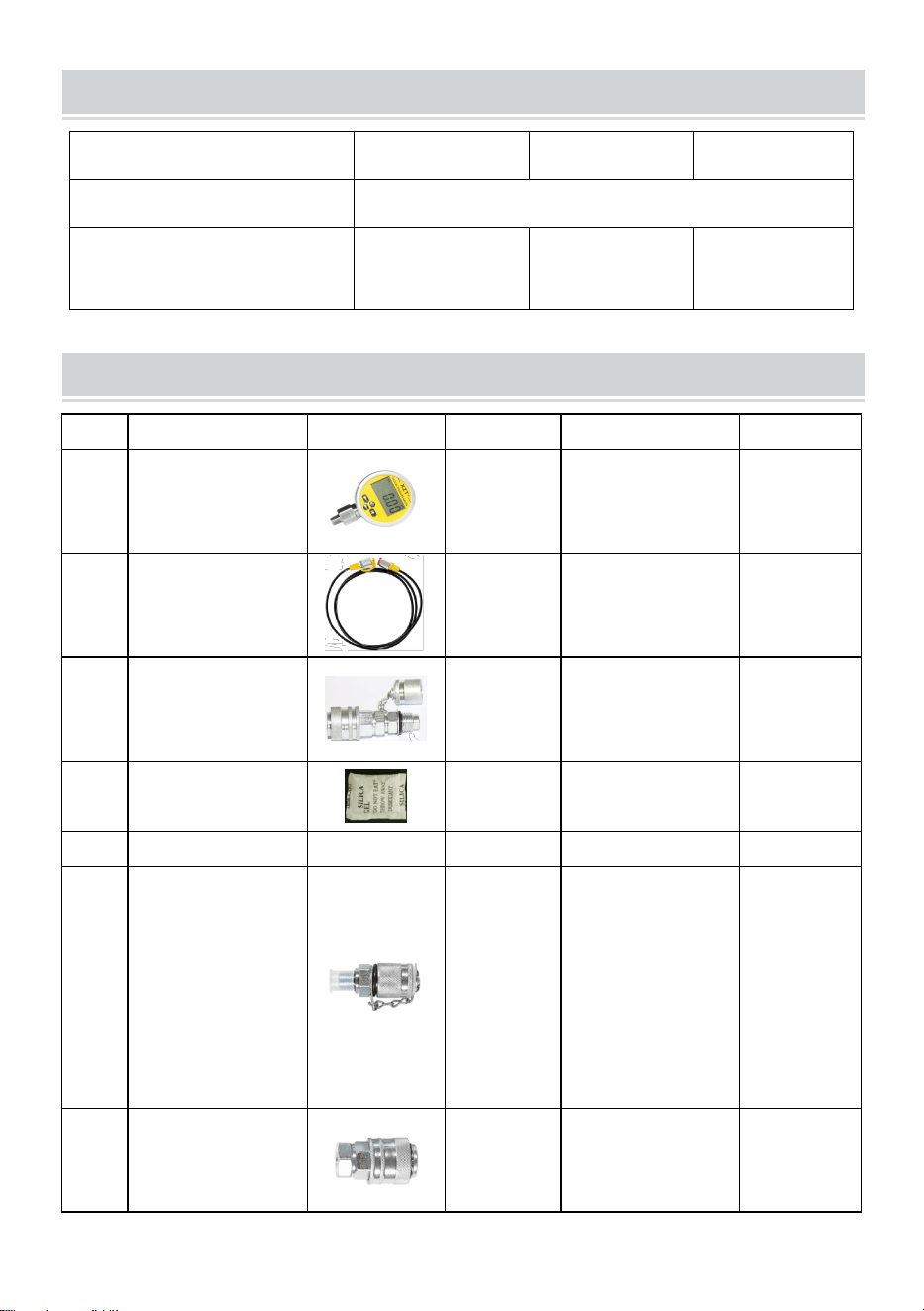

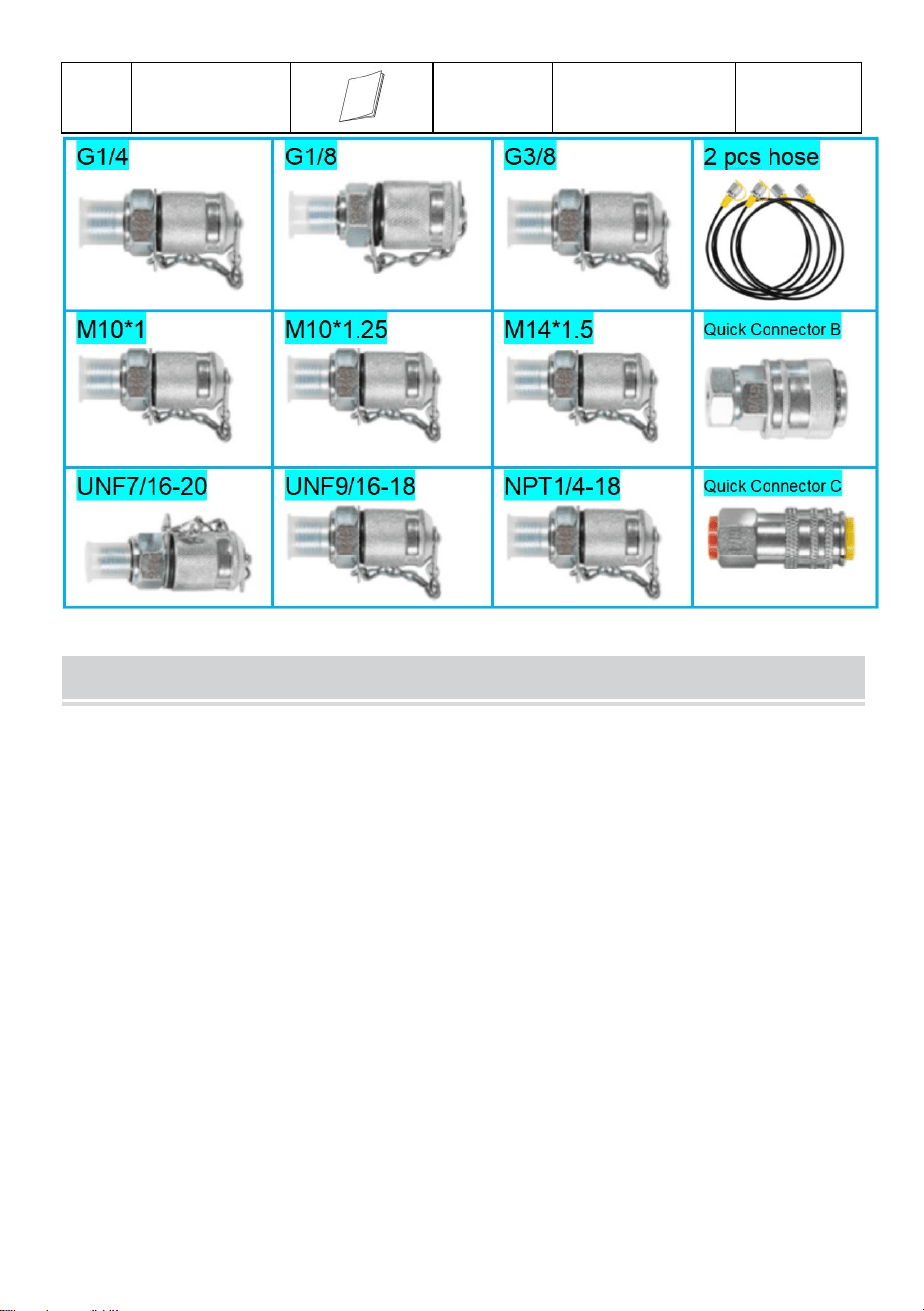

PACKAGE LIST
NO.
Part
YS-0201C
YS-0201
YS-0201D
1
Hydraulic
pressure
indicator
1
2
1
2
Pressure
test hose
1
2
/
3
Quick connector
(including G1/8
adapter)
1
/
/
4
Desiccant
2
2
2
5
PTFE Tape
/
/
/
1
6

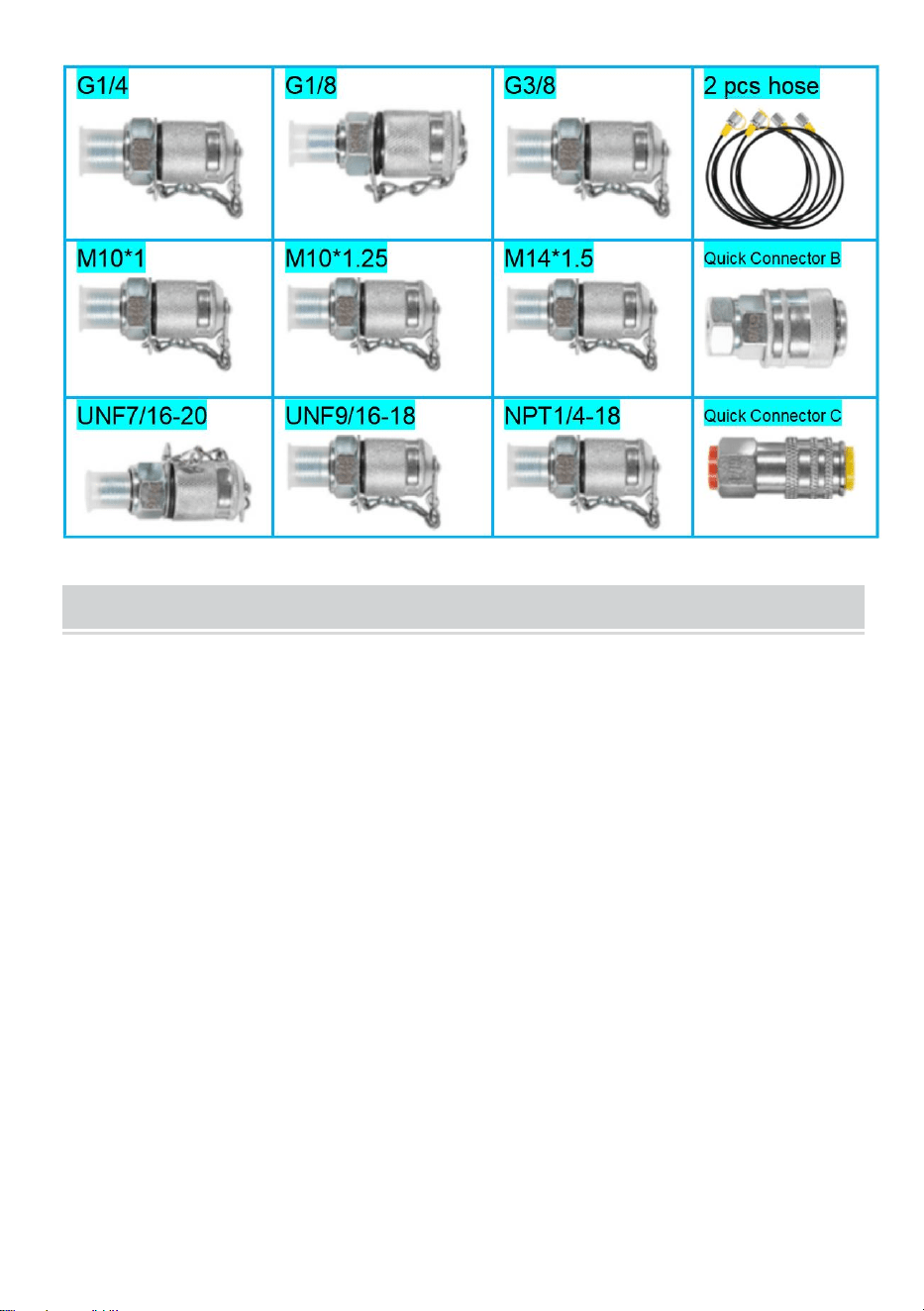

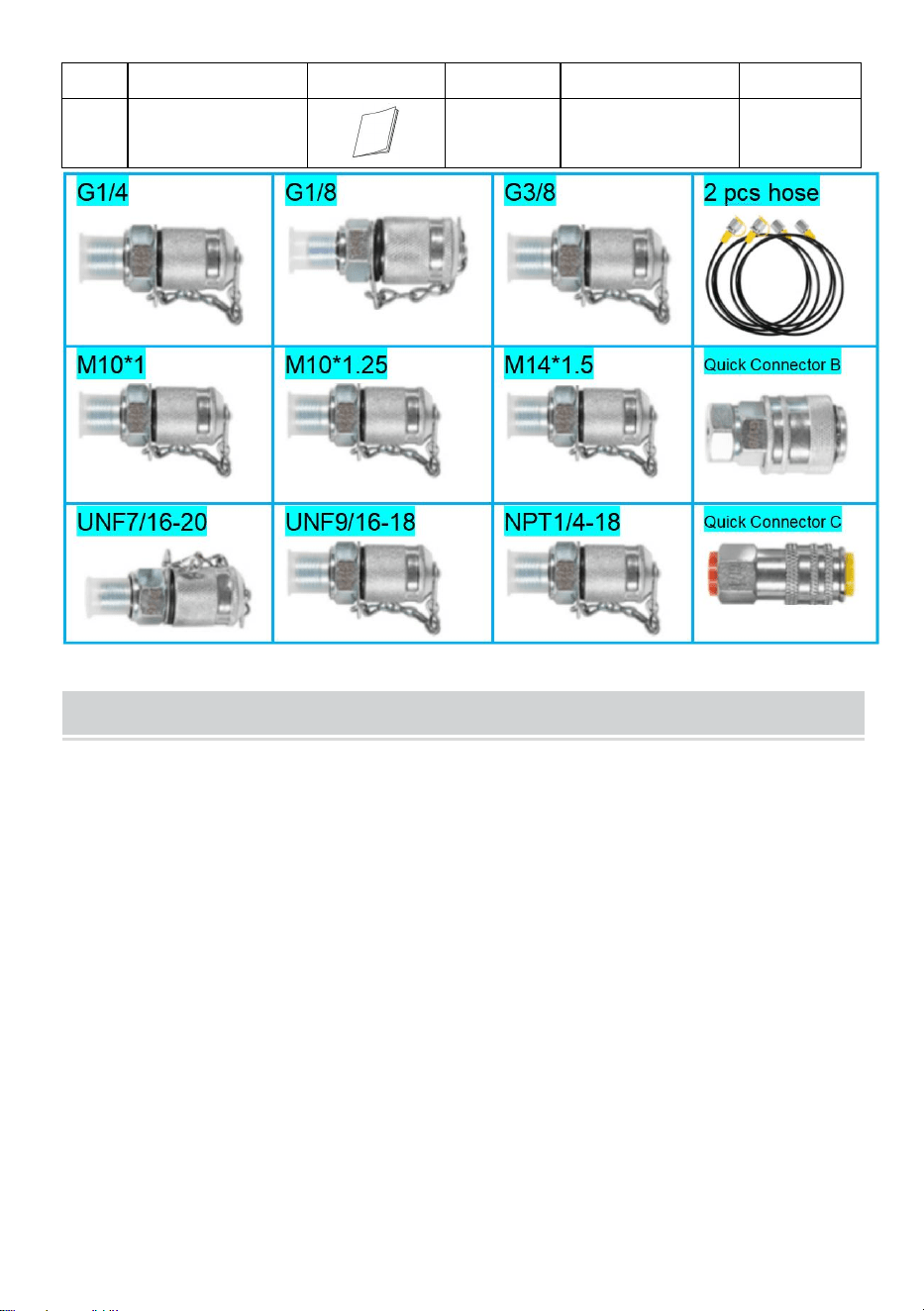

Coupling joint
/
G1/8", G1/4",
G3/8", M10*1,
M10*1.25,
M14*1.5, UNF
7/16-20, UNF
9/16-18, NPT
1/4-18
/
7
Quick connector
/
quick connector B,
quick connector C
/
8
Manual
1
1
1
- 3 -
SECURITY&WARNINGS
Notice:
1. After receiving the product, please check whether the packaging and
appearance are intact,and check whether the product model and specifications
match the product you purchased.
2.Install and wire the product correctly and reliably according to the process
connection, electrical connection and installation method Provided by the product.
2. During use, please pay attention to the technical specifications and usage
conditions of the product, such as allowed medium and temperature, overload
pressure, power supply voltage, etc.
3. The digital pressure gauge is a precision device. Users should not disassemble
it by themselves when using it, and do not touch the Diaphragm with hard objects
to avoid damage to the product.
4. During the installation process, pay attention to protecting the Product and do
not install or disassemble it forcefully, otherwise it will easily damage the product,
especially the installation threads.
- 4 -
5. Please use a suitable wrench when installing or disassembling. Do not forcibly
twist the shell by hand to tighten or disassemble, otherwise the damage caused
will not be covered by the warranty.
6. After installation and power-on test, it usually takes several minutes for the
product to have stable output and normal operation. This is a normal
phenomenon.
7. If abnormal phenomena occur during power-on testing after installation, please
contact our company after-sales technicians Unless you have the product
adjustment equipment and skills.
8. It may be affected by installation stress during the installation process. After the
installation is completed, if the reading is not at zero, please clear it before use.
(!) Product damage caused by an unprofessional operation that does not
Follow operating specifications is not covered by the warranty.
Warning:
1. When the ambient temperature is above 60℃, please use a forced fan or cooler
for cooling.
2. The installation, commissioning and maintenance of this product should be
carried out by qualified engineering and technical personnel.
3. Please ground the product shell reliably to help resist electro-magnetic
interference and ensure electrical safety.
4. If the fault or abnormality of this product may cause a major accident to the
system, please set up an appropriate external protection circuit to prevent
accidents.
5. The company is not responsible for any direct or indirect losses other than the
product itself.
6. The company reserves the right to change product instructions without notice.
- 5 -

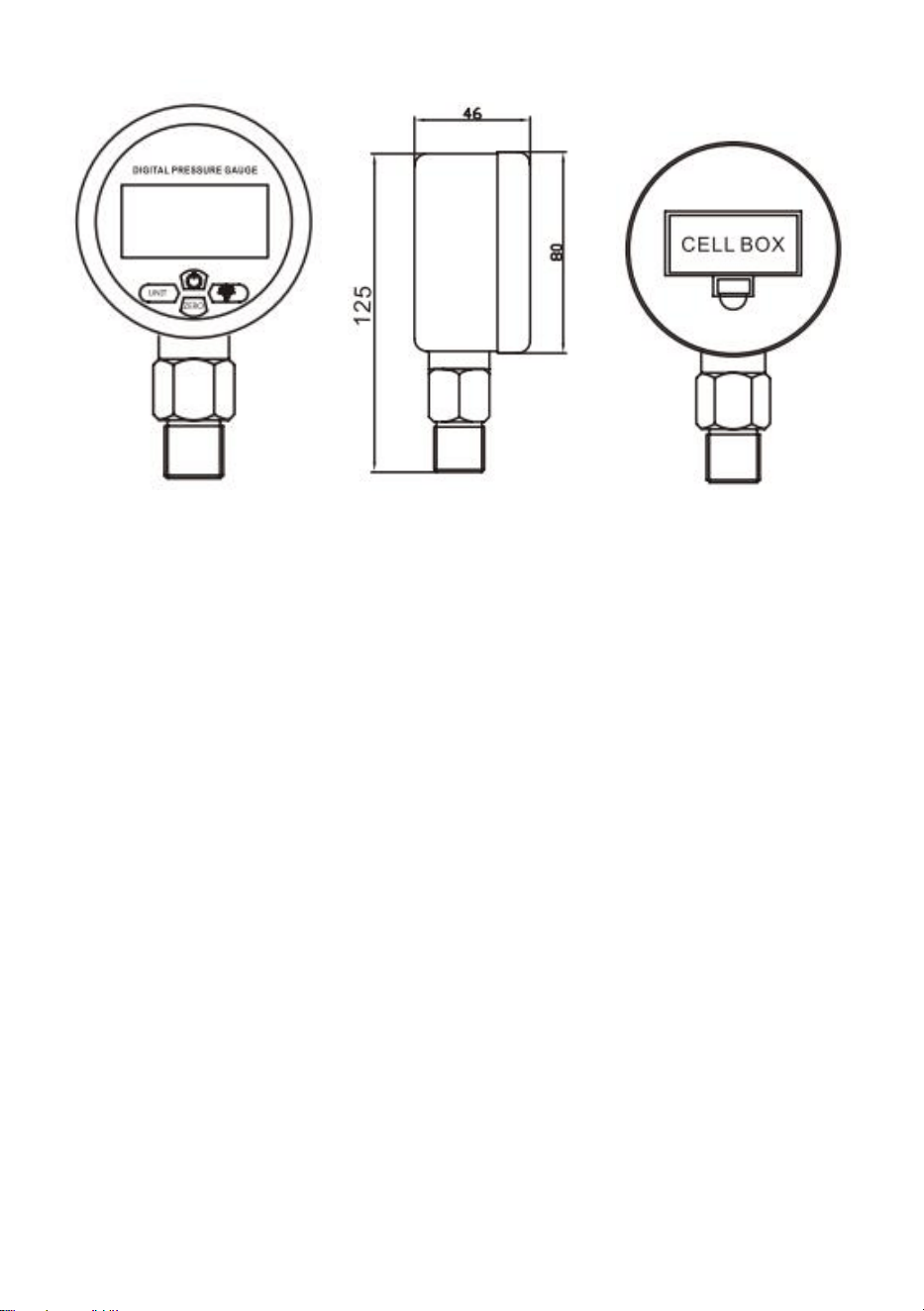

INSTRUCTIONS
This gauge is a high-precision and intelligent digital pressure gauge. It has a
high-precision sensor and displays the pressure accurately in real time,equipped
with a large size LCD.It has a variety of features, such as zero clearing backlight,
on/off button, units, low voltage alarm. And it is convenient to install and easy to
operate the surface and connector of the product is 304ss. It can be used to
measure gas, liquid,oil and other non-corrosive mediums of stainless steel.
It applies to these fields: portable pressure measurement, equipment support,
equipment calibrations.

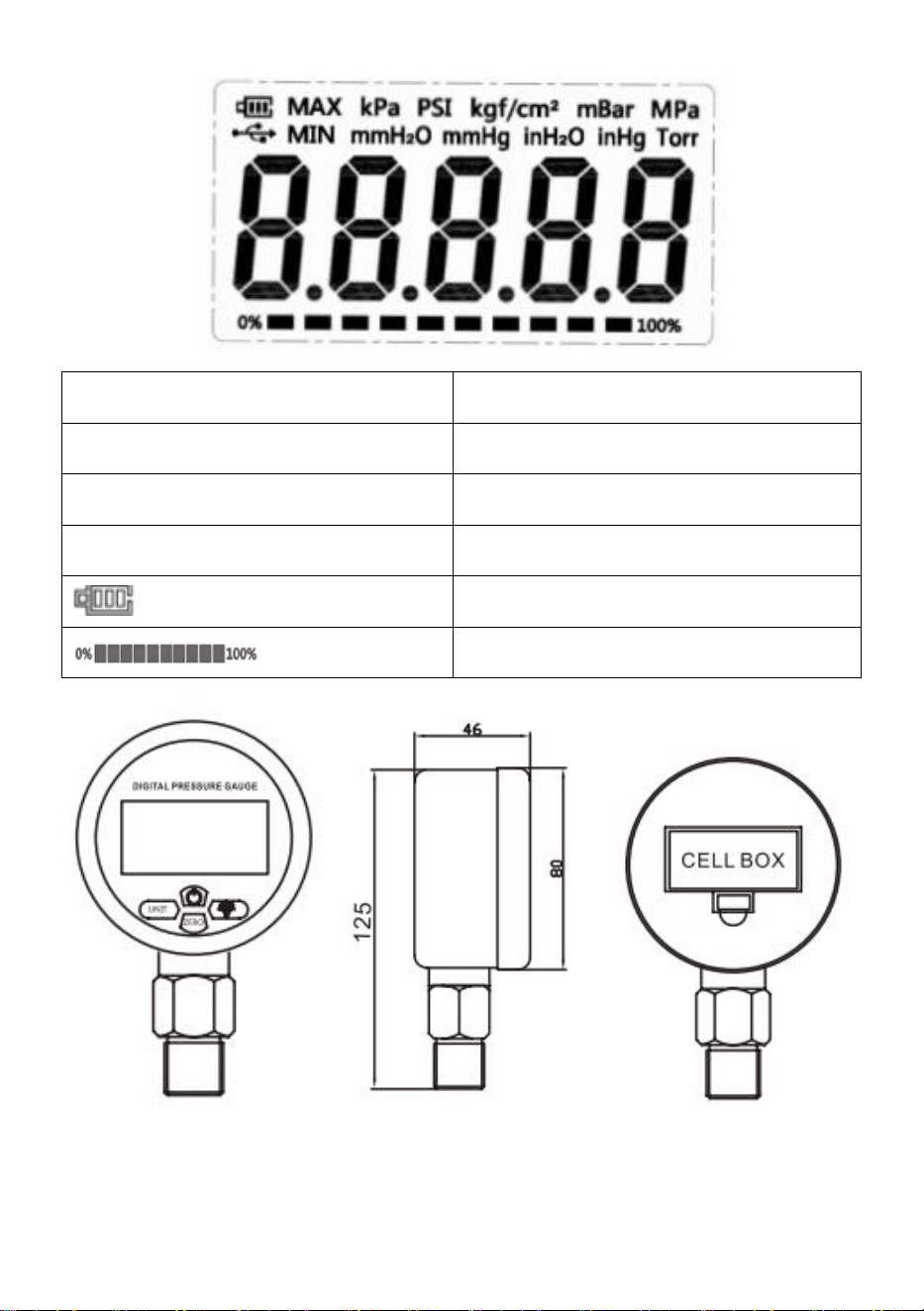

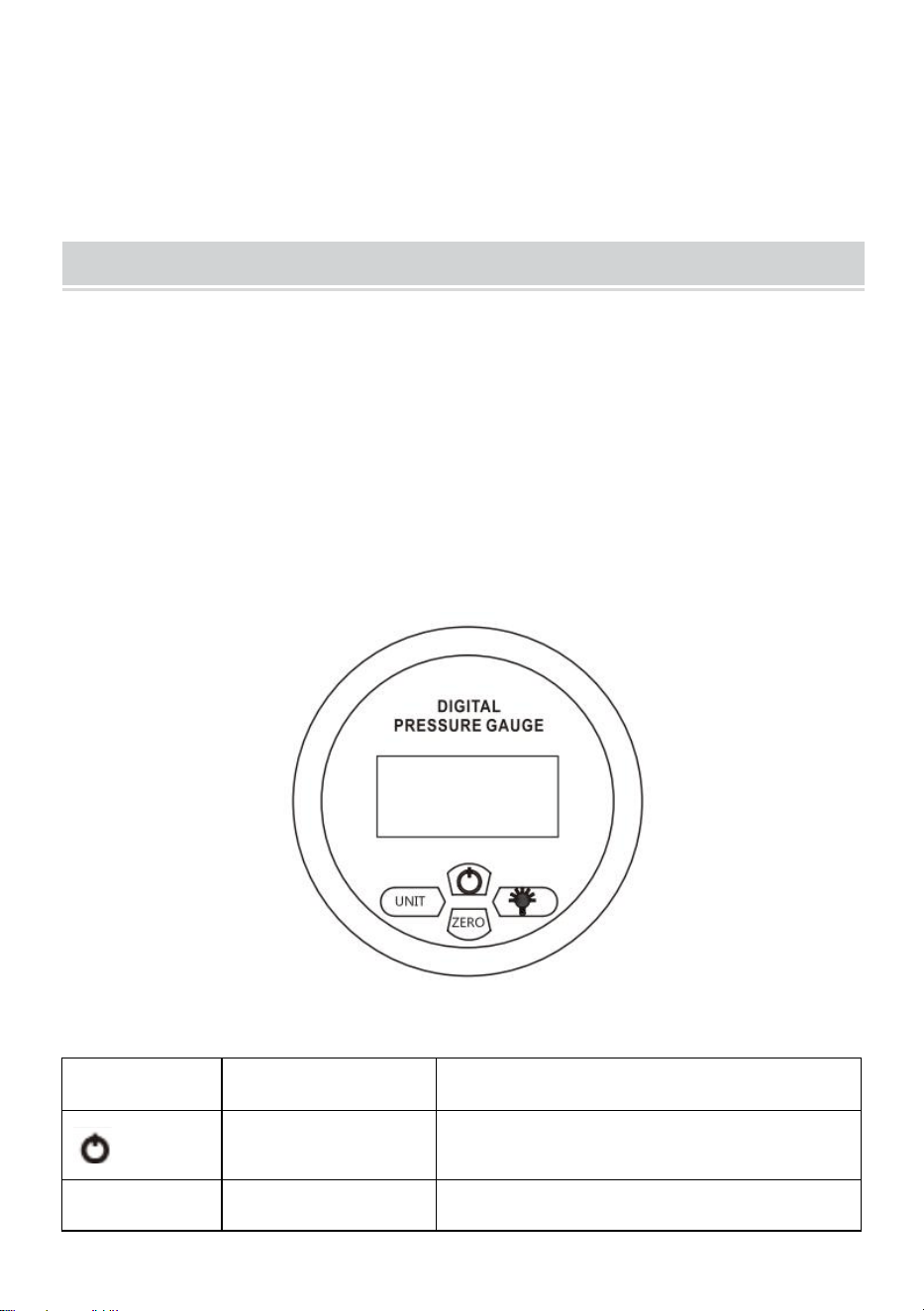

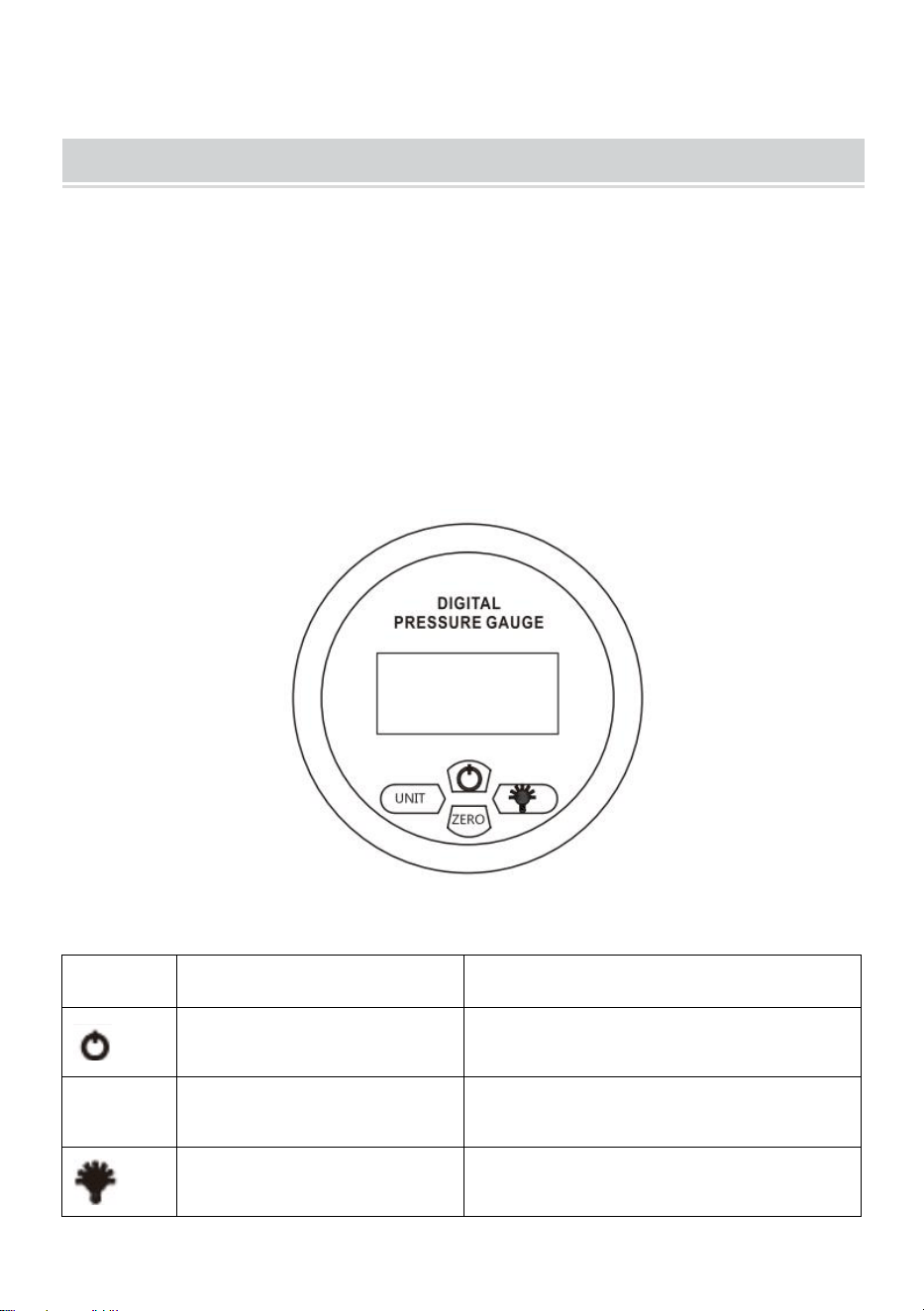

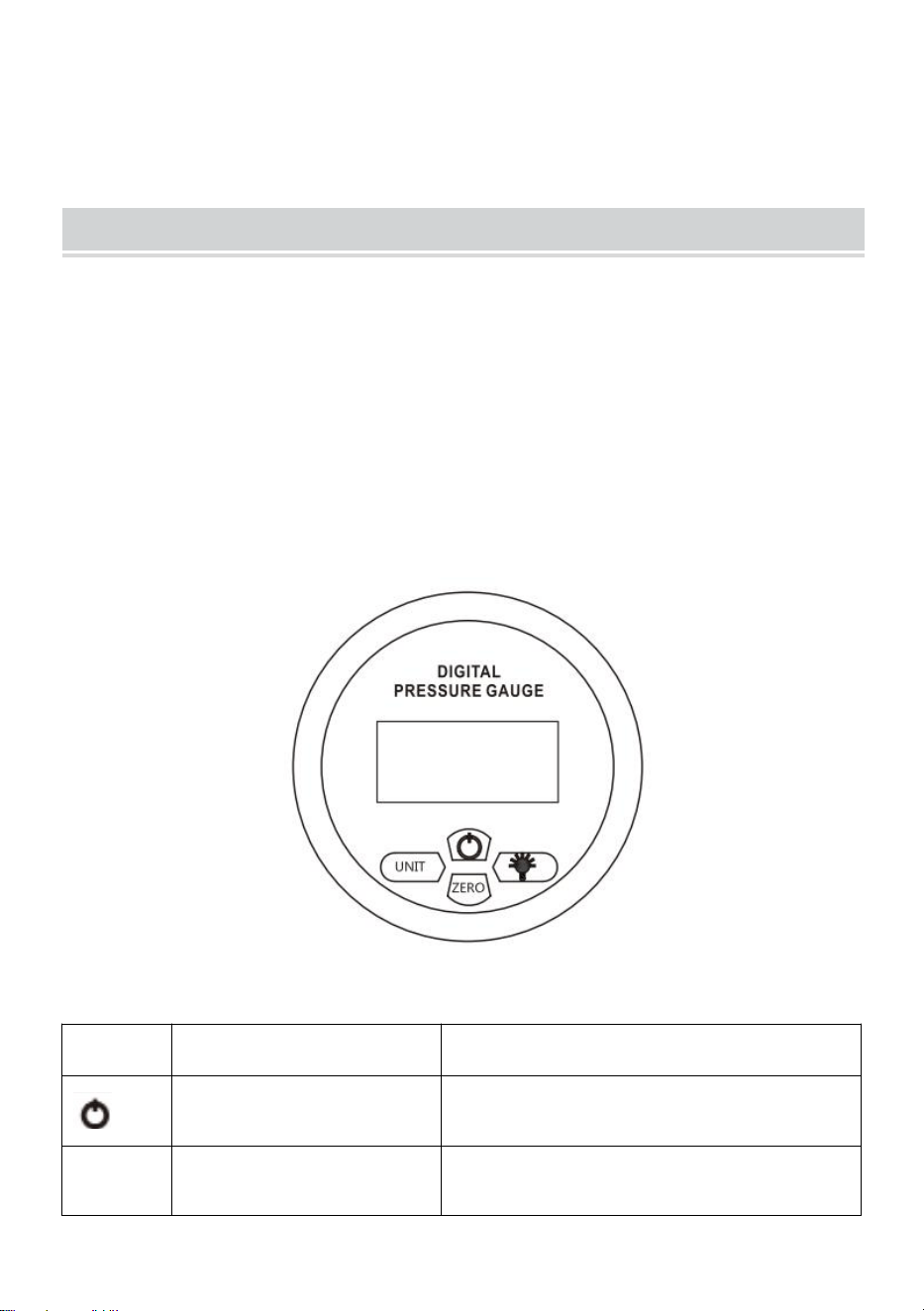

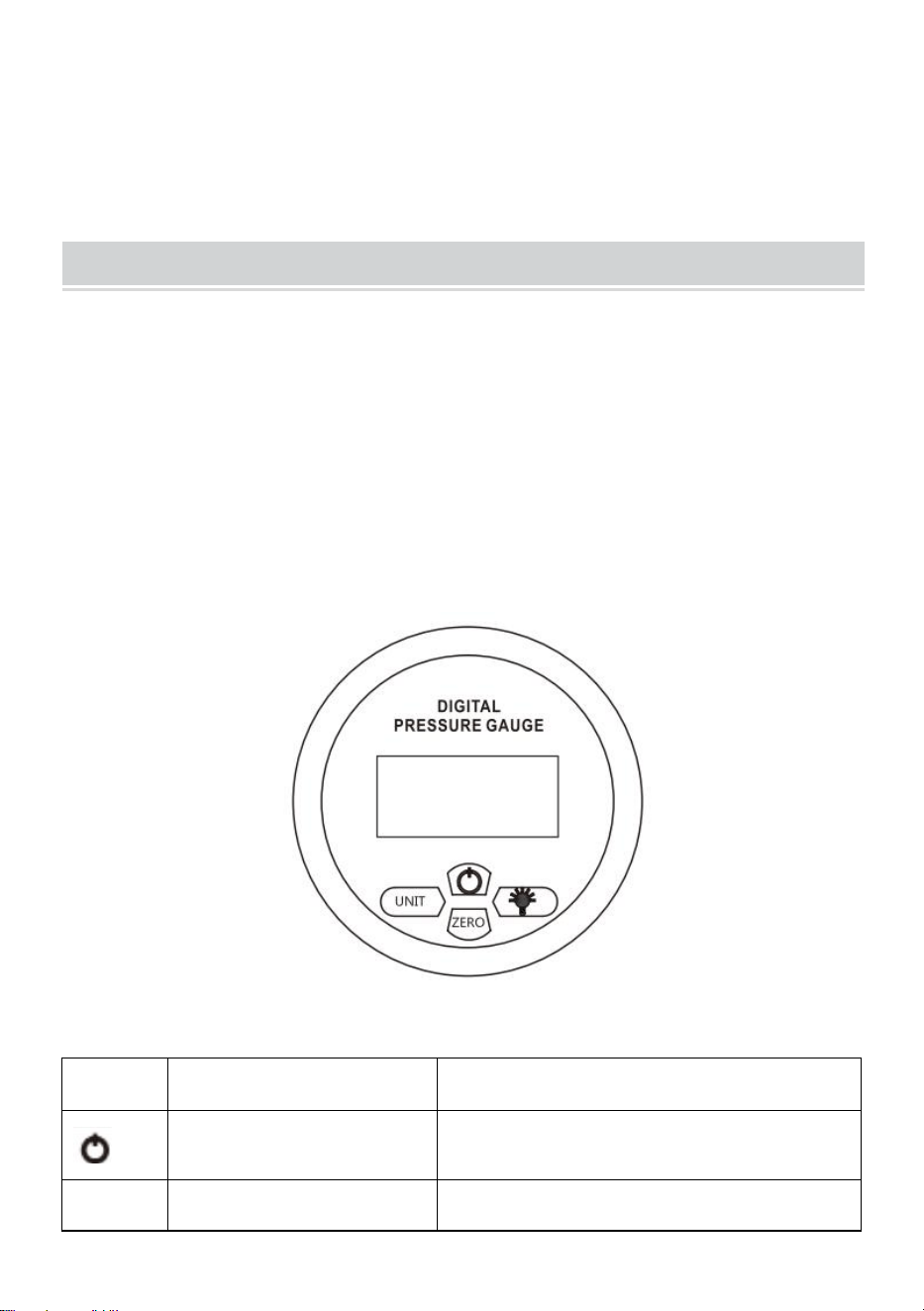

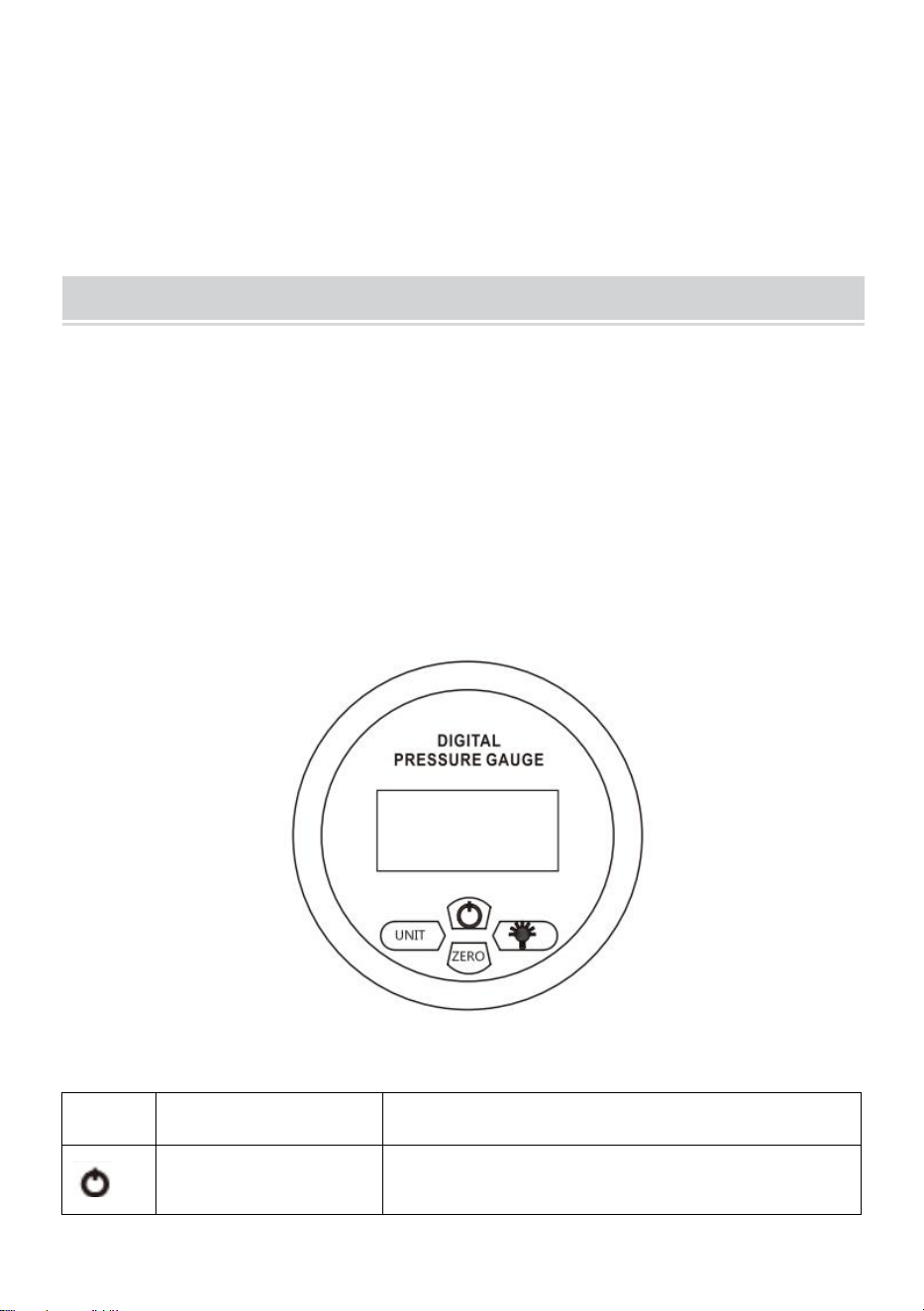

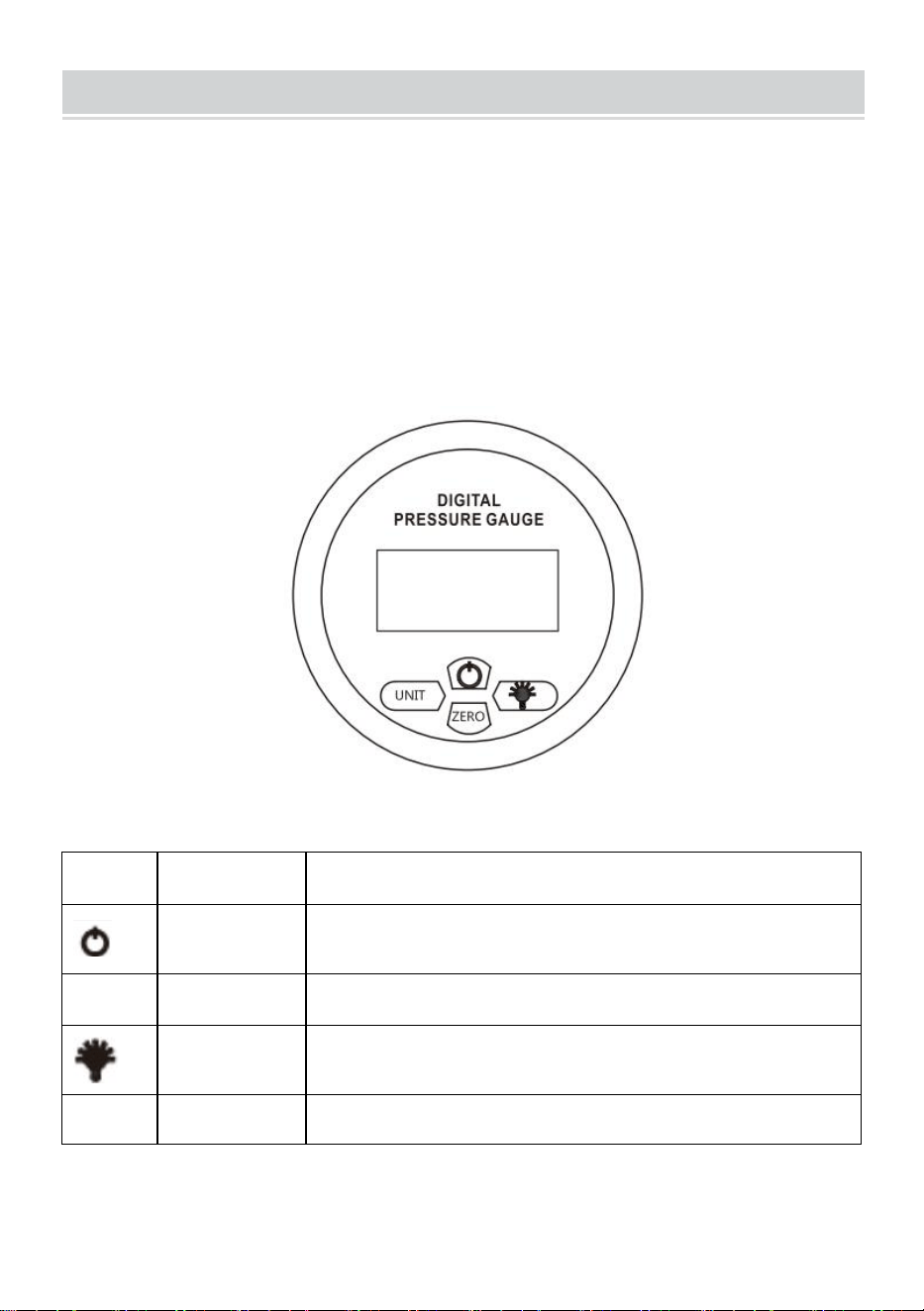

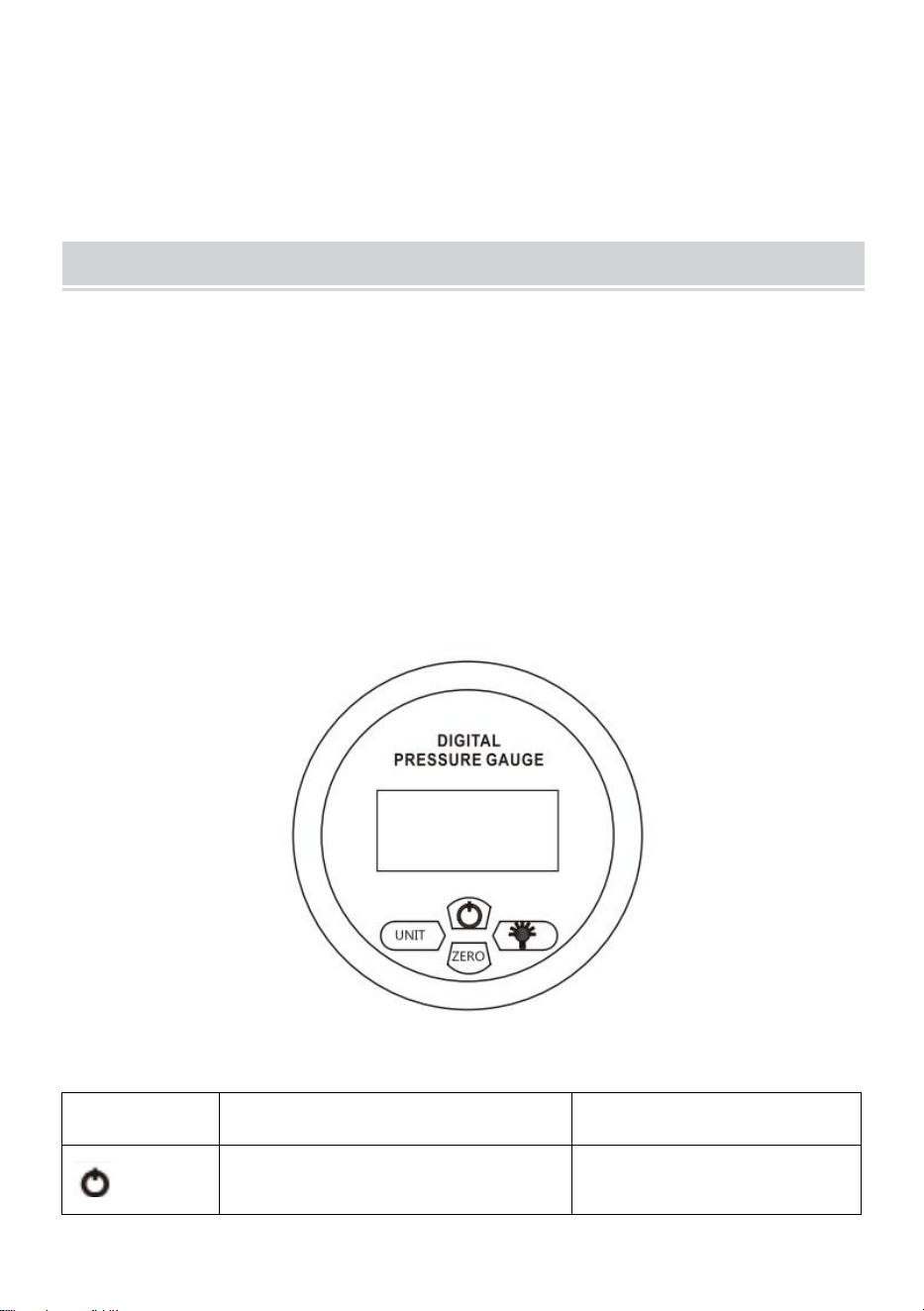

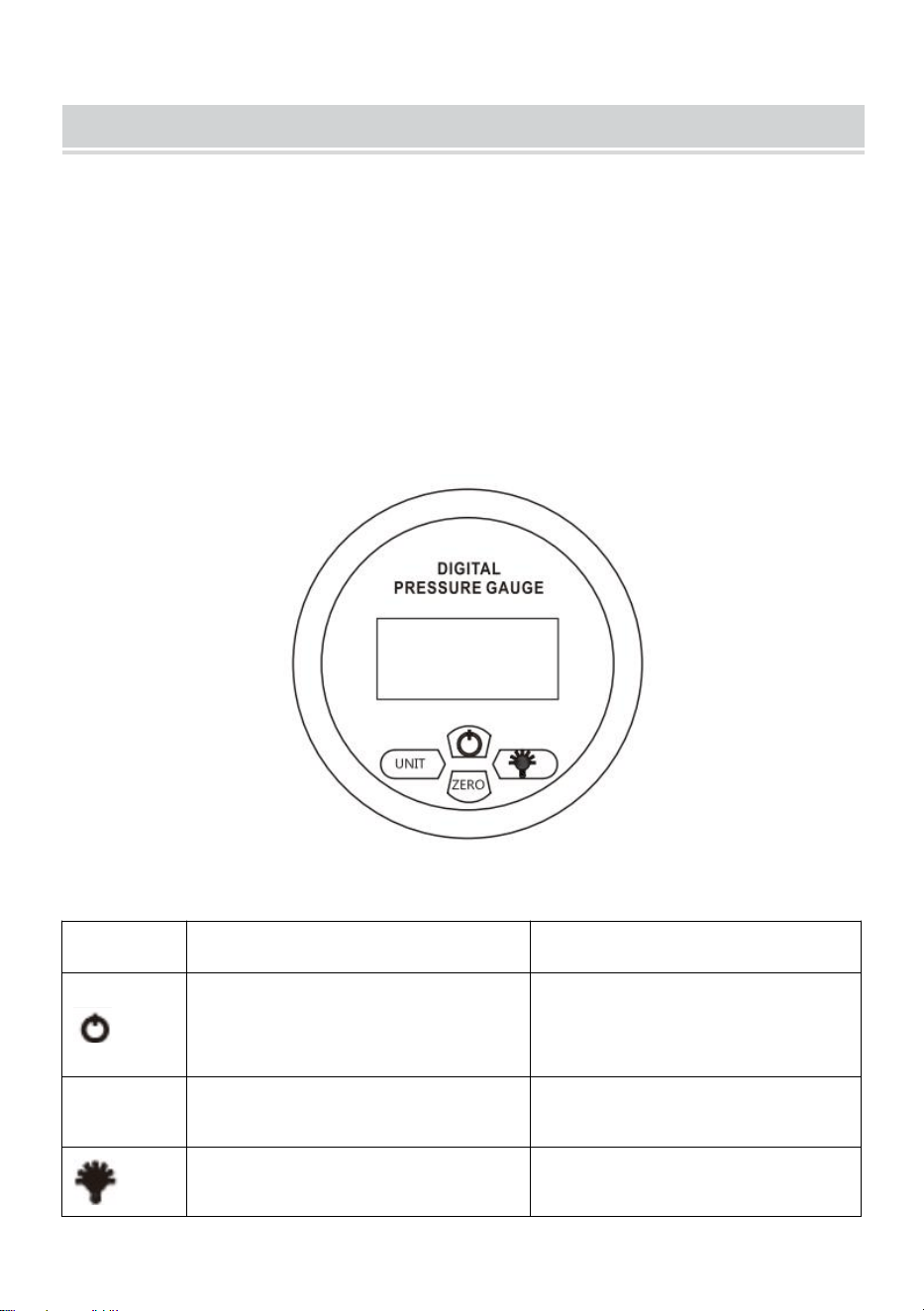

DIGITALPRESSURE GAUGE
Key:
KEY
FUNCTION
DESCRIPTION
ON/OFF
Long press to turn off, short press to turn on
UNIT
UNIT
Short press to cycle through pressure units
BACKLIGHT
Short press to turn on the backlight for 20 seconds
ZERO
ZERO
Press and hold for 4 seconds to calibrate zero position
- 6 -

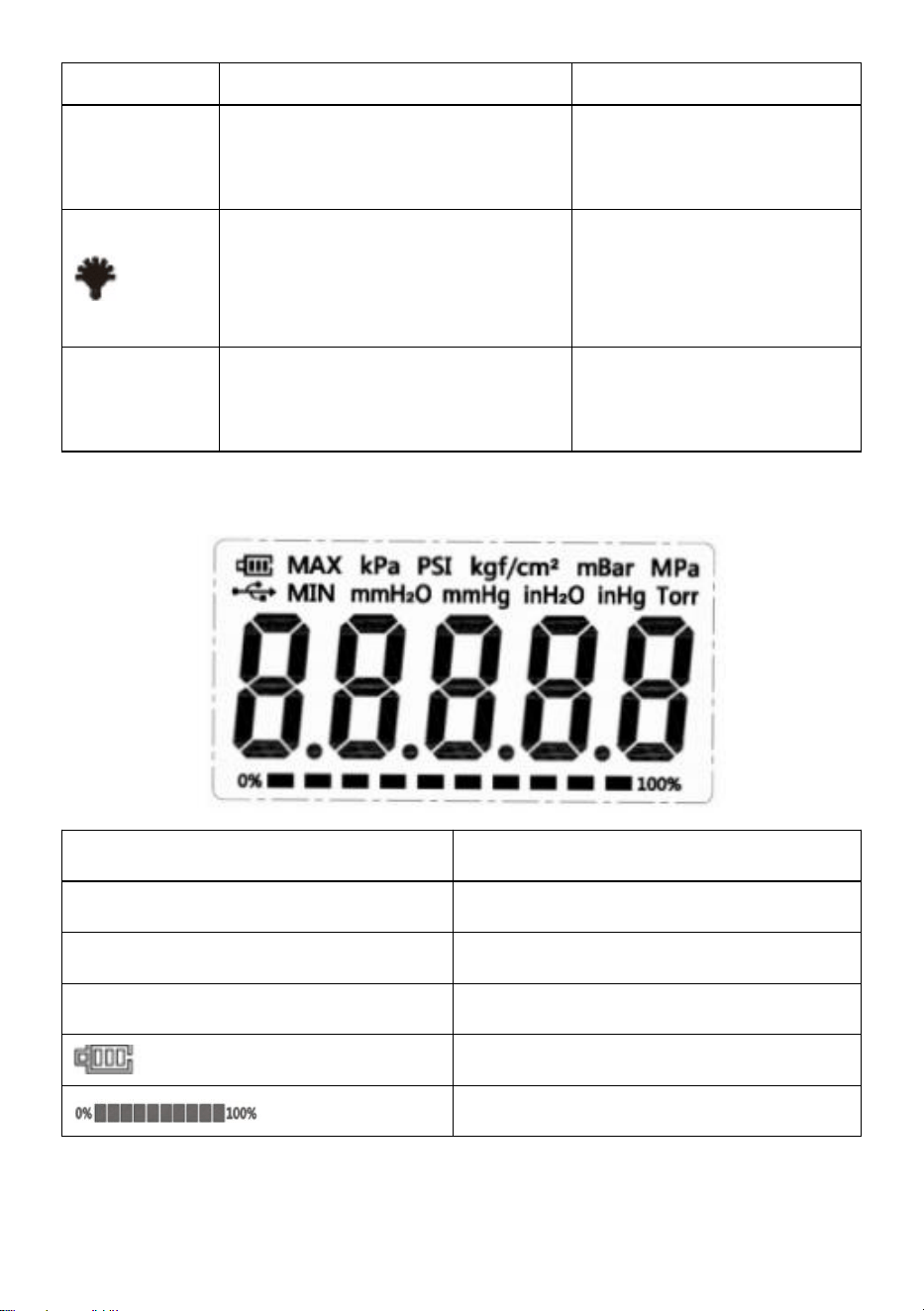

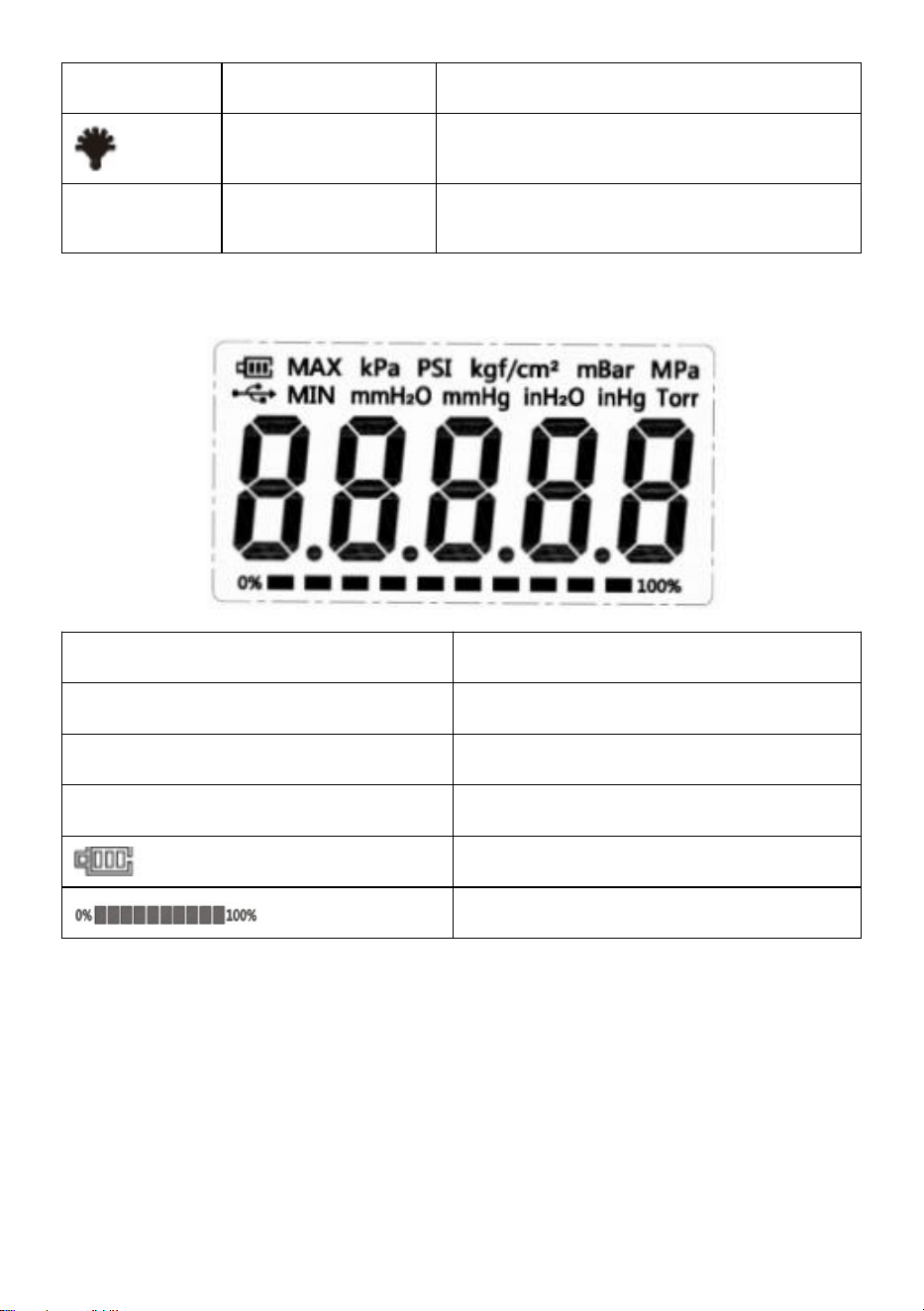

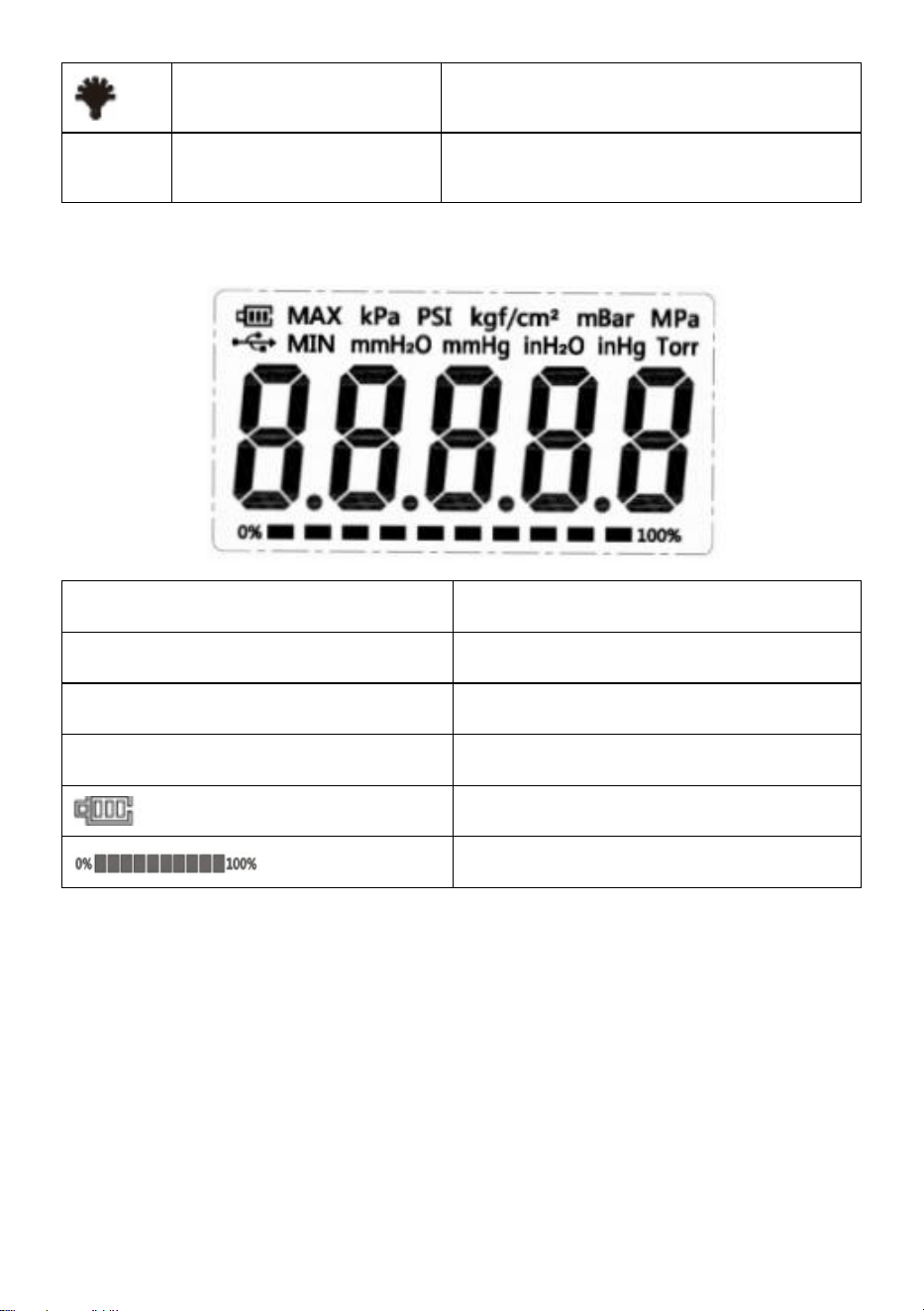

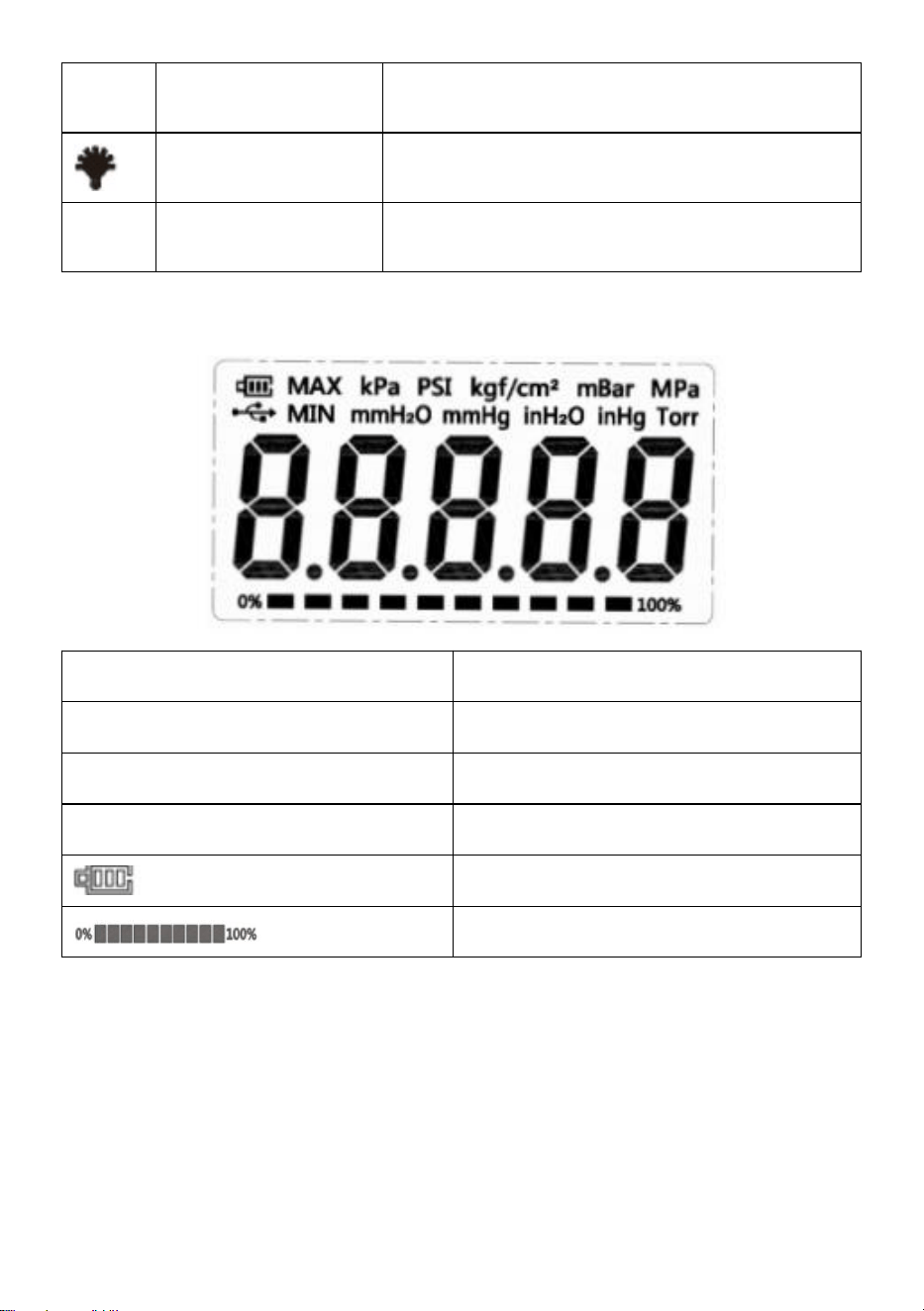

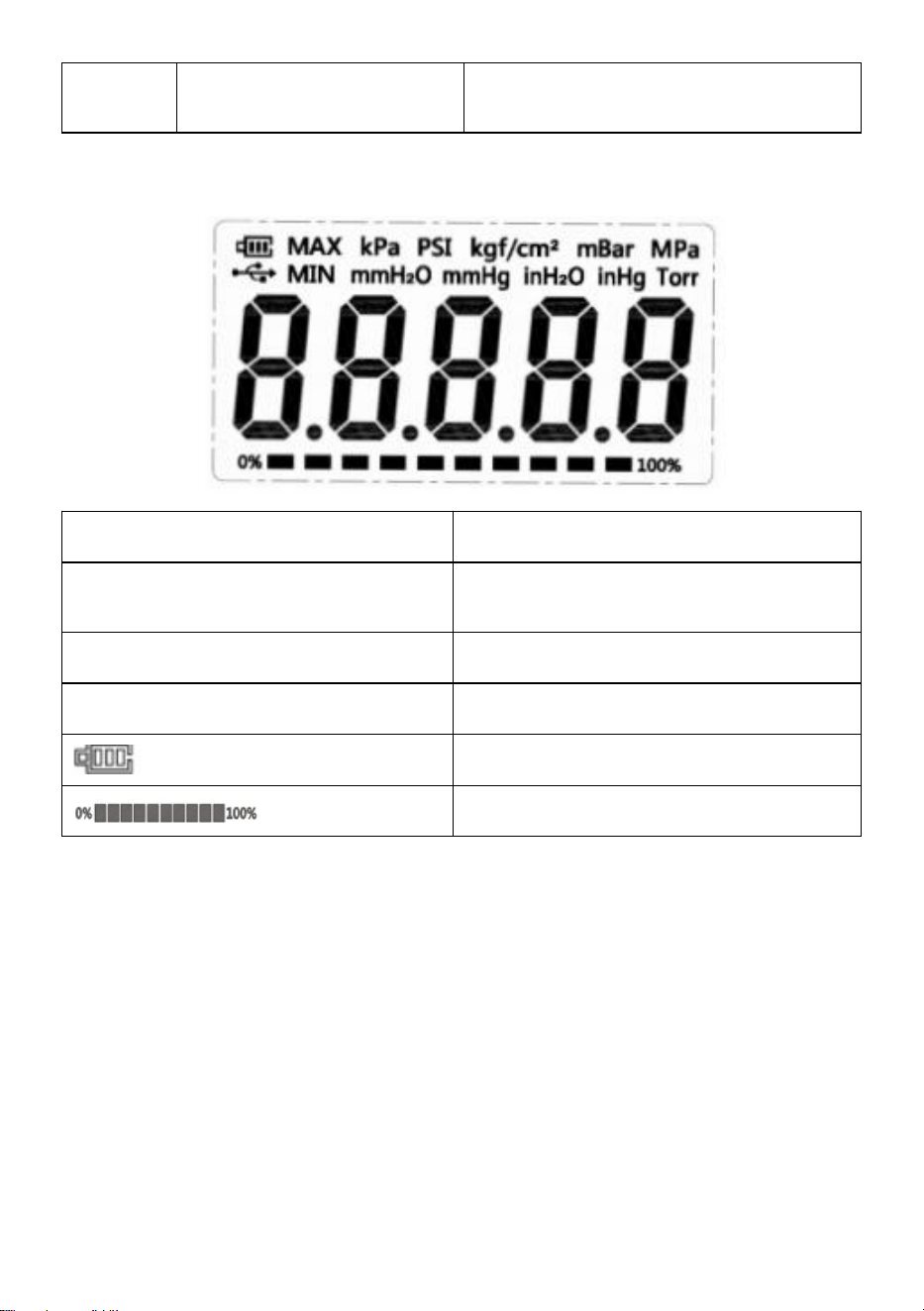

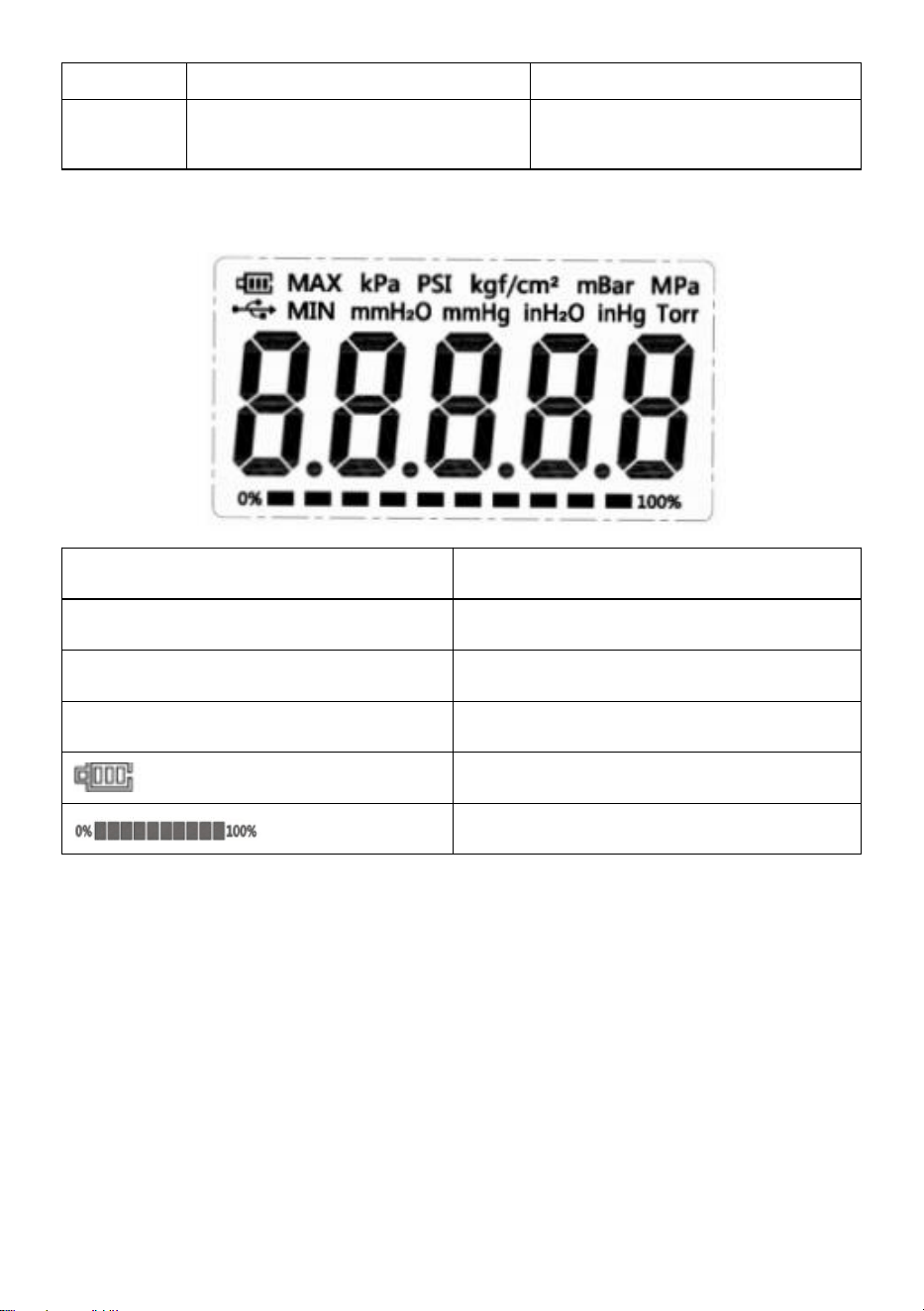

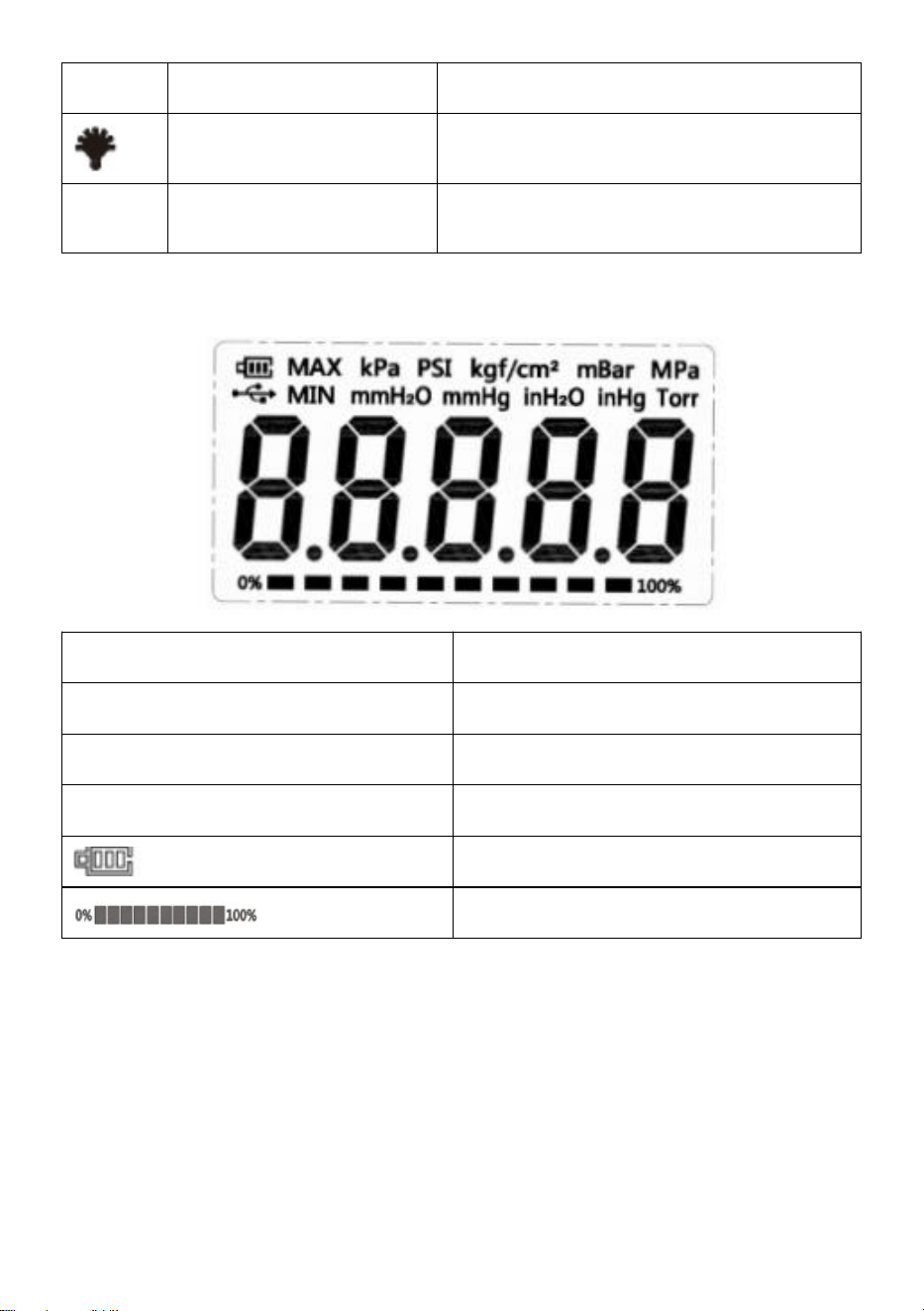

SYMBOL
DESCRIPTION
kPa PSI Kg/cm2 Bar Mpa
PRESSURE UNIT
MAX
MAXIMUM
MIN
MINIMUM
BATTERY
PERCENT
- 7 -
FUNCTION:
1. ON/OFF
Short press to power on, long press to power off.
2. PRESSURE UNITS
Short press to switch units. (Different pressure ranges have Different units
available)
3. ZEROCLEARING
Without pressure, long press 'ZERO' button for 4 seconds to zero clearing.
4. BACK-LIGHT
Short press back-light button, back-light on for 20 seconds. Long press back-light
button for 3 seconds, the back-light will keep on. (turning on the back-light
consumes electricity, please be careful to turn it on continuously)
5. ADJUST OF FILTER CONSTANT
Short press 'back-light' and 'ZERO buttons together, it shows 'r-03' and means the
filter constant is 03. Then change the value By pressing 'ZERO' button, the value
is between 01~10.
After setting, press back-light button to save and quit.
Notice: The value is smaller, and the figure changes more quickly; the Value is
bigger, the figure changes more slowly and the figure more Stability.
Peak value:
Long press 'UNlT' button for 4 seconds, the screen will show The Maximum value
after last zero clearing, then short press 'UNlT' button, it will show Minimum value,
then short press 'UNlT’ Button to quit.
During show Max or Min value, long press 'ZERO' button for 4s to clear record
before, and enter a new record.
CODE DESCRIPTION:
NO.
CODE
DESCRIPTION
1
E-E
Abnormal sensor communication or sensor damage
2
E-H
Current Pressure Over Range Use or Sensor Damage
3
E-P
Enter pressure calibration procedure. Please power off and exit
- 8 -
4
P-C
Enter Temperature Compensation Procedure, Please turn off and
exit.
5
R-03
Filter constant setting
6
MAX
Maximum
7
MIN
Minimum
MAINTENANCE
NO.
PROBLEM
REASON
SOLUTION
1
Back-light Dark
Battery power shortage
New Battery
2
Battery Flicker
Battery power shortage
New Battery
3
Pressure
Unchanged
1. Pressure block
2. Zero clearing with
pressure
3. Sensor Damage
1. Check pressure hole
2. Without pressure, zero
clearing
3. Back to factory
4
E--H
1.Pressure Overload
2.Sensor Damage
1. Notice pressure
2. Back to factory
5
Figure change
Slowly
Adjust of filter constant
Refer to previous Function”
NO.5
6
Figure change
quickly
Adjust of filter constant
Refer to previous Function”
NO.5
7
Frequent
Pressure shock
1. Damage sensor
2. Leakage
Add buffer tube
8
High temperature
1. Damage gauge
2. Pressure error
Add radiator Tube
- 9 -
Use and maintenance of pressure measuring devices
1) In use, pressure connectors should be installed at the test site of the pressure
measurement system. The connecting thread of the pressure measuring
connector should match the thread of the pressure measuring hose. ( Use a
wrench to tighten the hydraulic gauge, pressure test hose, and test connector)
2) The pressure device can also measure when the hydraulic system is running,
but the user should confirm that the pressure point of the pressure gauge is within
this range.
3) The pressure device should be placed flat, and the distance between the
pressure measuring point and the pressure device should not exceed 85% of the
length of the hose.
4) When measuring pressure, the pressure measuring hose should be connected
to the corresponding pressure gauge connector. Then, unscrew the dust cap of the
pressure measuring connector, and connect the other end of the pressure
measuring hose to the pressure connector. Users can carry the pressure detection
with them.
5) After measuring the pressure, first unscrew the pressure measuring hose
connected to the pressure connector, screw on the dust cap, and then unscrew the
pressure measuring hose connected to the corresponding pressure gauge
connector.
6) After the test, the oil on the pressure device should be wiped, the lid closed,
and locked.
7) The equipment should be used and stored with caution, and the pressure
gauge should be checked after six months.
Features
1. Hydraulic test kits for most brand excavators
2. Hydraulic test point coupling, pressure gauge
3. Aluminum alloy housing, lightweight, portable, and undistorted.
4. Easy to maintain and maintain, and maintain cleanliness through simple wiping
5. Used to test the hydraulic pressure of construction machinery at all levels,
equipped with common pressure connectors for construction machinery
6. Also used for testing steel, automotive hydraulic pipelines, and marine pressure
hydraulic systems.
- 10 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
- 11 -
- 12 -
