RFS-500 photo

User Manual

This is the main product document for model RFS-500.

The file format is pdf, 64 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
LINE SCRIBING MACHINE
RFS-500
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major top
brands and does not necessarily mean to cover all categories of tools offered by us. You are
kindly reminded to verify carefully when you are placing an order with us if you are actually saving
half in comparison with the top major brands.
background
1

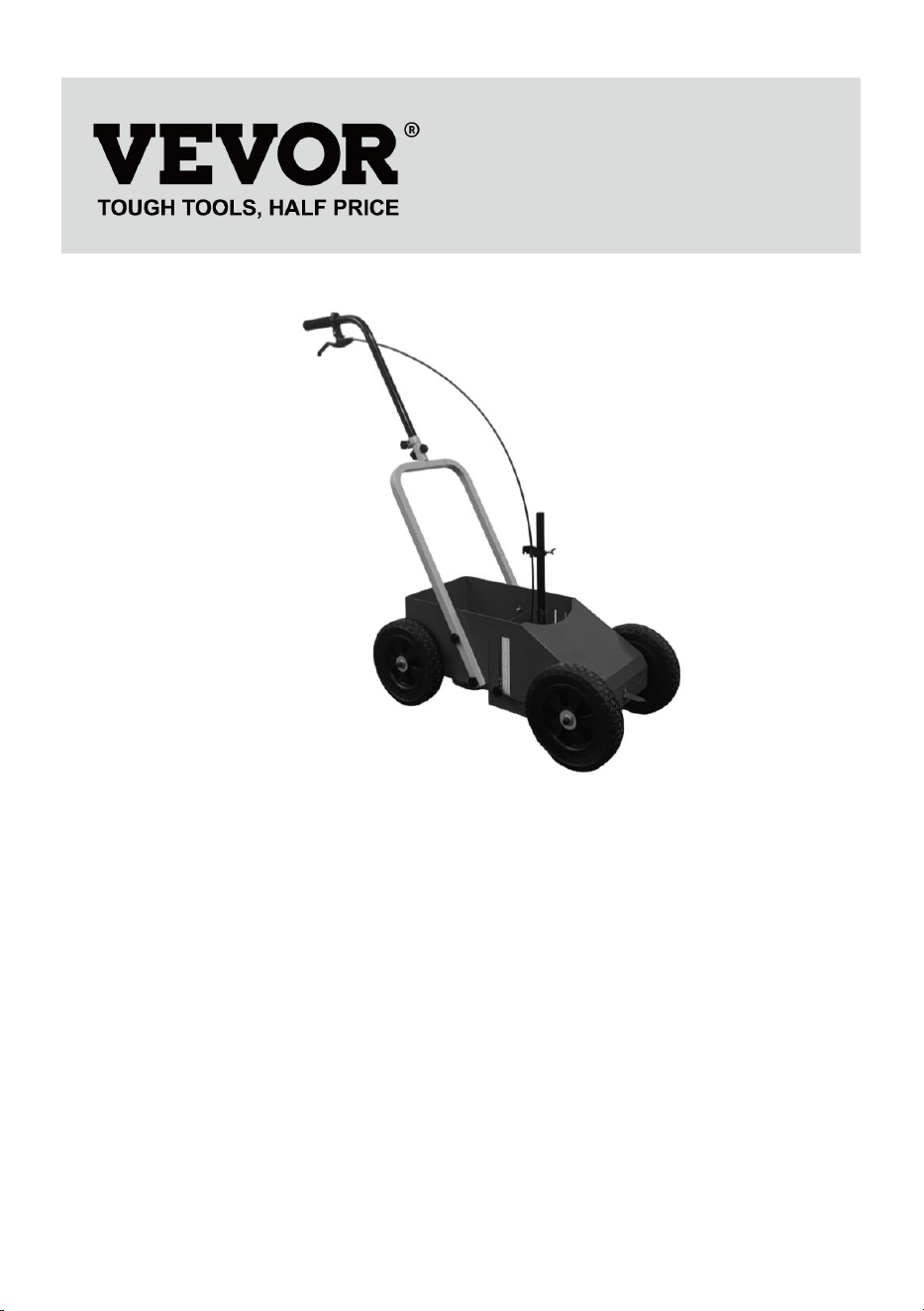

(The picture is for reference only; please refer to the actual object)
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to contact us:
Technical Support and E-Warranty Certificate www.vevor.com/support
This is the original instruction, please read all manual instructions carefully before
operating. VEVOR reserves a clear interpretation of our user manual. The
appearance of the product shall be subject to the product you received. Please
forgive us that we won't inform you again if there are any technology or software
updates on our product.
RFS-500
background
2
SAFETY INSTRUCTION AND PRECAUTIONS
Symbol
Symbol Description
Warning: To reduce the risk of injury, the user must read the
instructions manual carefully.
This symbol, placed before a safety comment, indicates a kind of
precaution, warning, or danger. Ignoring this warning may lead to
an accident. To reduce the risk of injury, fire, or electrocution,
please always follow the recommendations shown below.
WARNING:To reduce the risk of injury, the user must read the
instructions manual carefully.
1.Use as intended only. The product is not a toy, and it cannot be played by
children to prevent children from hurting themselves by mistake.
2.The product cannot be used to injure people maliciously.
3.Keep away from open flame.
4.Keep away from sharp points, blades and other items, so as not to
scratch the product.
SAVE THESE INSTRUCTIONS
background
3
PART LIST
(The picture is for reference only; please refer to the actual object)

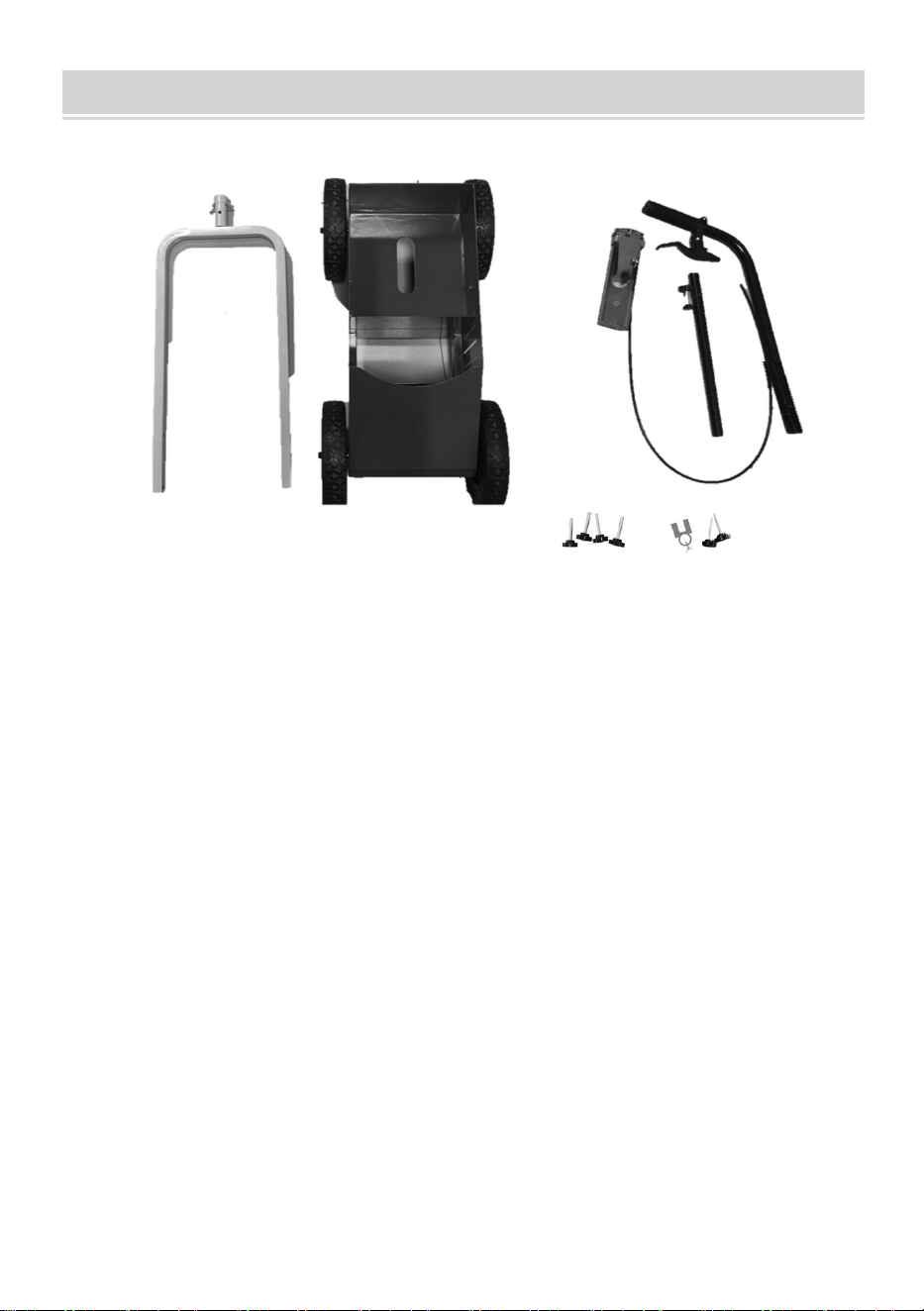

Main framework*1
Connecting arm*1
Control rod*1
Paint can fixing arm*1
Paint can fixing part (with screw) * 1
M6x25 screws * 6
M5x40 screw (including nut)* 1 (Positioning pointer * 1、User manual * 1、
M4x5screw*1)
background
4
INSTALLATION
Installation step

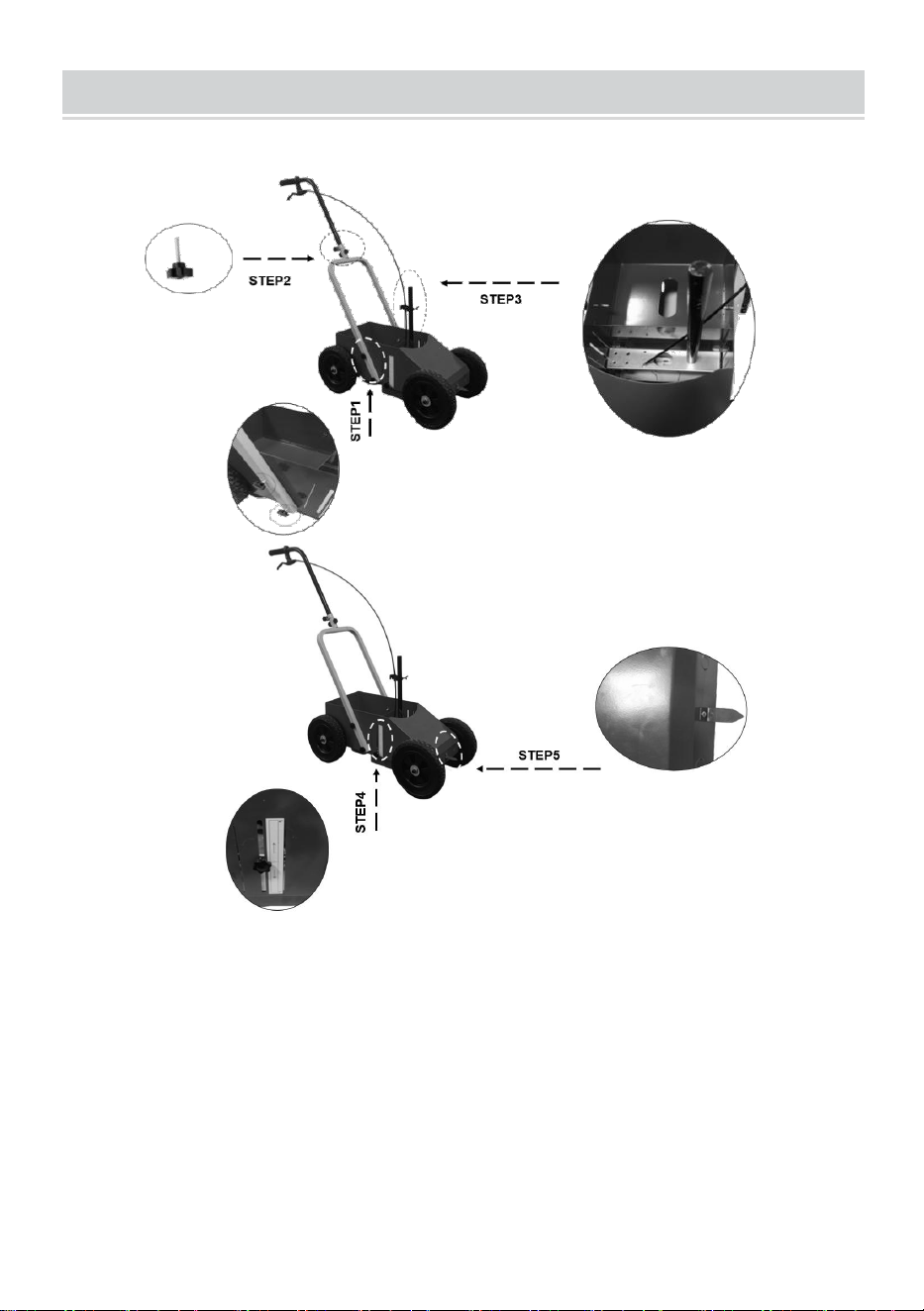

STEP1：Align the holes of the connecting arm with the main framework,
pre-install 4 M6x25 screws, and then tighten them together.
STEP2：Insert the control rod into the connecting arm, align the small hole,
insert the M5x40 screw & nut and tighten it, and then tighten the screw on
the control rod.
background
5

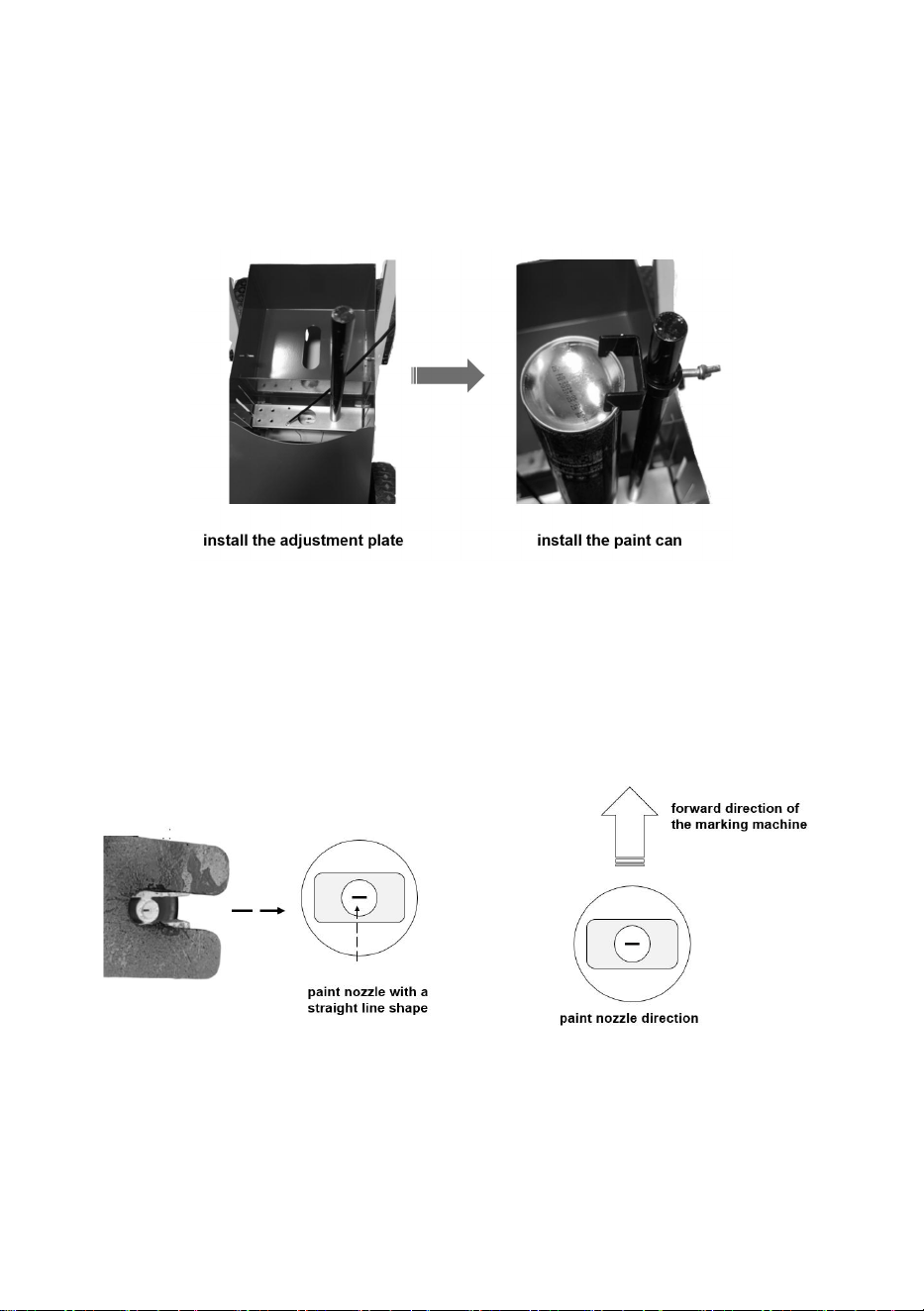

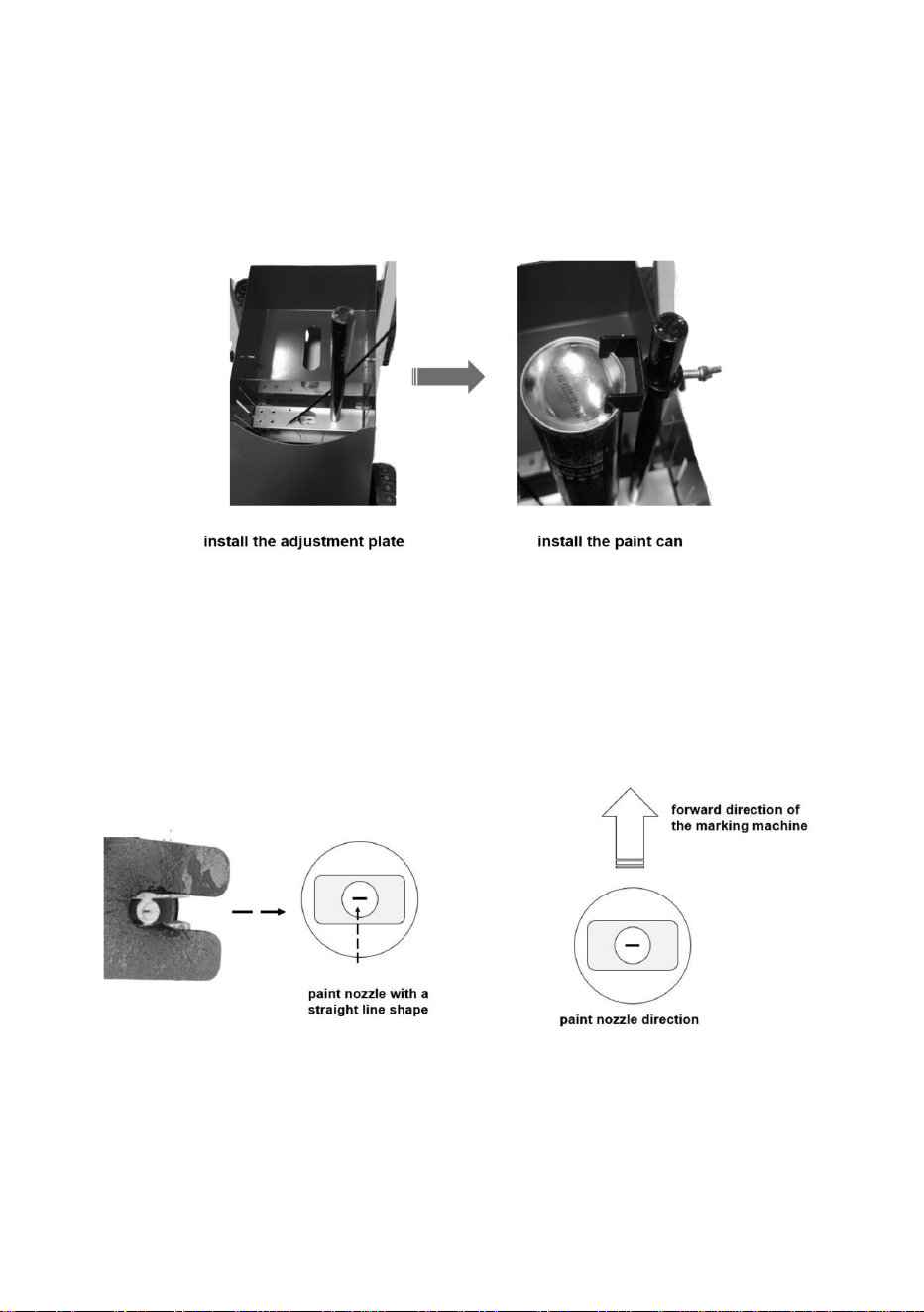

STEP3：Install paint can fixing component. Tighten the paint can fixing arm
onto the adjustment plate, then install the paint can. As shown in the figure,
install the adjustment plate with the card strip facing along the card slot,
and then lock both sides with M6x25 screws.

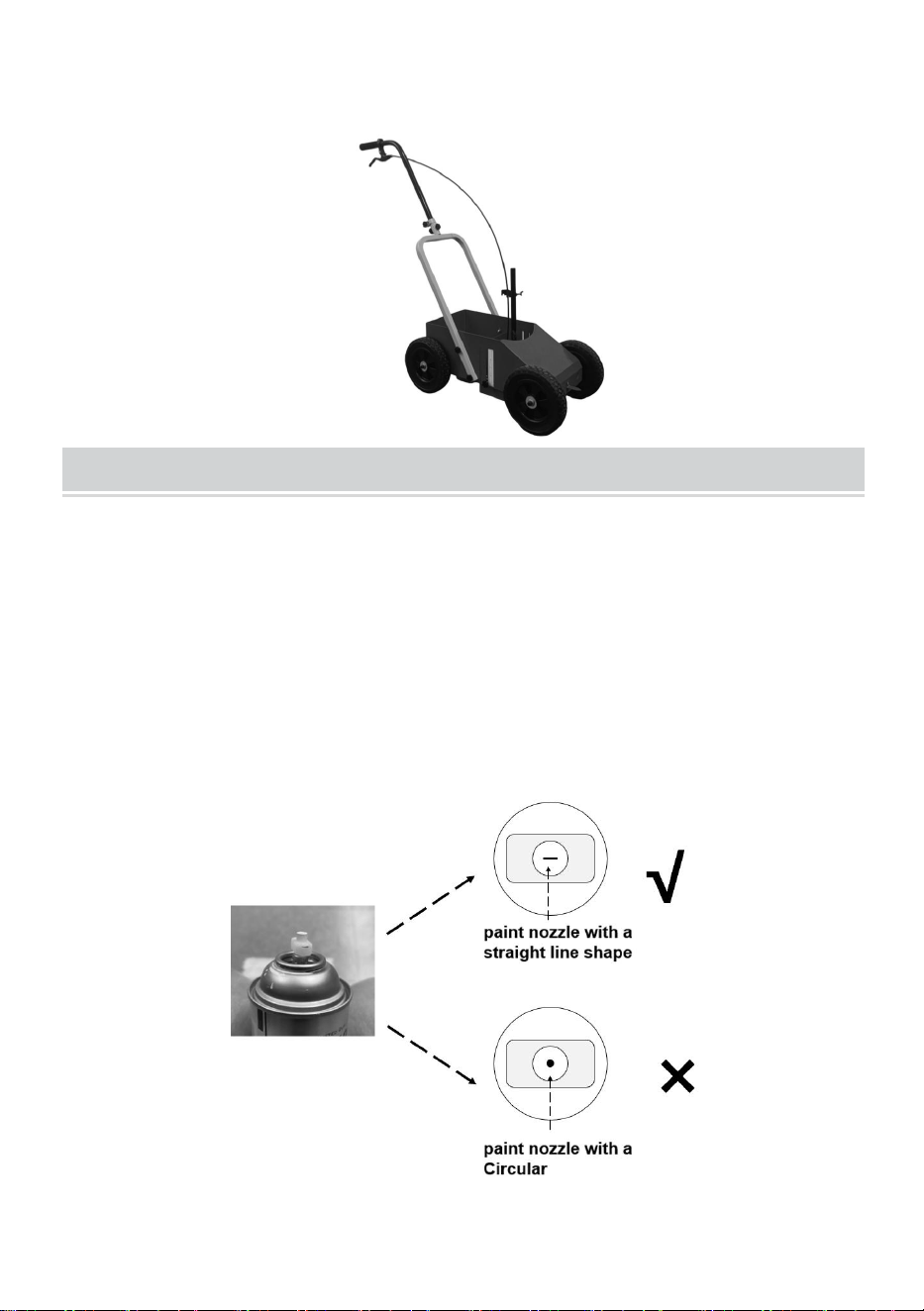

Attention should be paid to the rotation direction of the flat nozzle of the
paint can. As shown in the picture, You should choose paint nozzles with
line shapes, the "one" shape should be as perpendicular as possible to the
forward direction. Then press down on the paint can with the paint can
fixing part and tighten it with the screw.
STEP4: The product can make a 2"-4" line width.Adjust the line width by
loosening side wing nuts. Raise to make line wider. Lower to make it
narrower.
background
6
STEP5: Install the positioning pointer(not essential). Use a hex wrench
to fix the positioning pointer to the main framework with the screw.
TIPS
1. Before Line Striping, make sure to clean the ground and keep it dry.
2. Before spray painting, be sure to shake the paint thoroughly.
3. It's best to wear gloves when working to avoid getting paint on your hands.
4. Recommend a forward speed of 0.15m/s. But the effect is related to the type of paint,
forward speed, setting height, etc. Adjustments can be made according to the actual
situation.
5. For optimal results, please use high-quality striping paint spray like
RUST-OLEUM.Please use a flat nozzle, as shown in the following figure.
