Murphy Bed Kit

- 2 -

SAFETY INSTRUCTIONS

1.Please read and understand this manual carefully before using the

Murphy Bed Kit .

The installation should be done by an adult, and children should not use it

without supervision.

2.Please install the Murphy Bed Kit completely before using the bed,

otherwise it may cause serious harm to people.

3.Check the stability and safety of the kit for regular intervals and use

should be stopped immediately in case of damage or suspicious problems.

4.Children should not use the kit alone to spread out or store the bed,

otherwise they may be harmed.

Thank you very much for choosing this Murphy Bed Kit.

If there is any difference between the color of this product and the picture in

the instruction manual, please refer to the physical object.

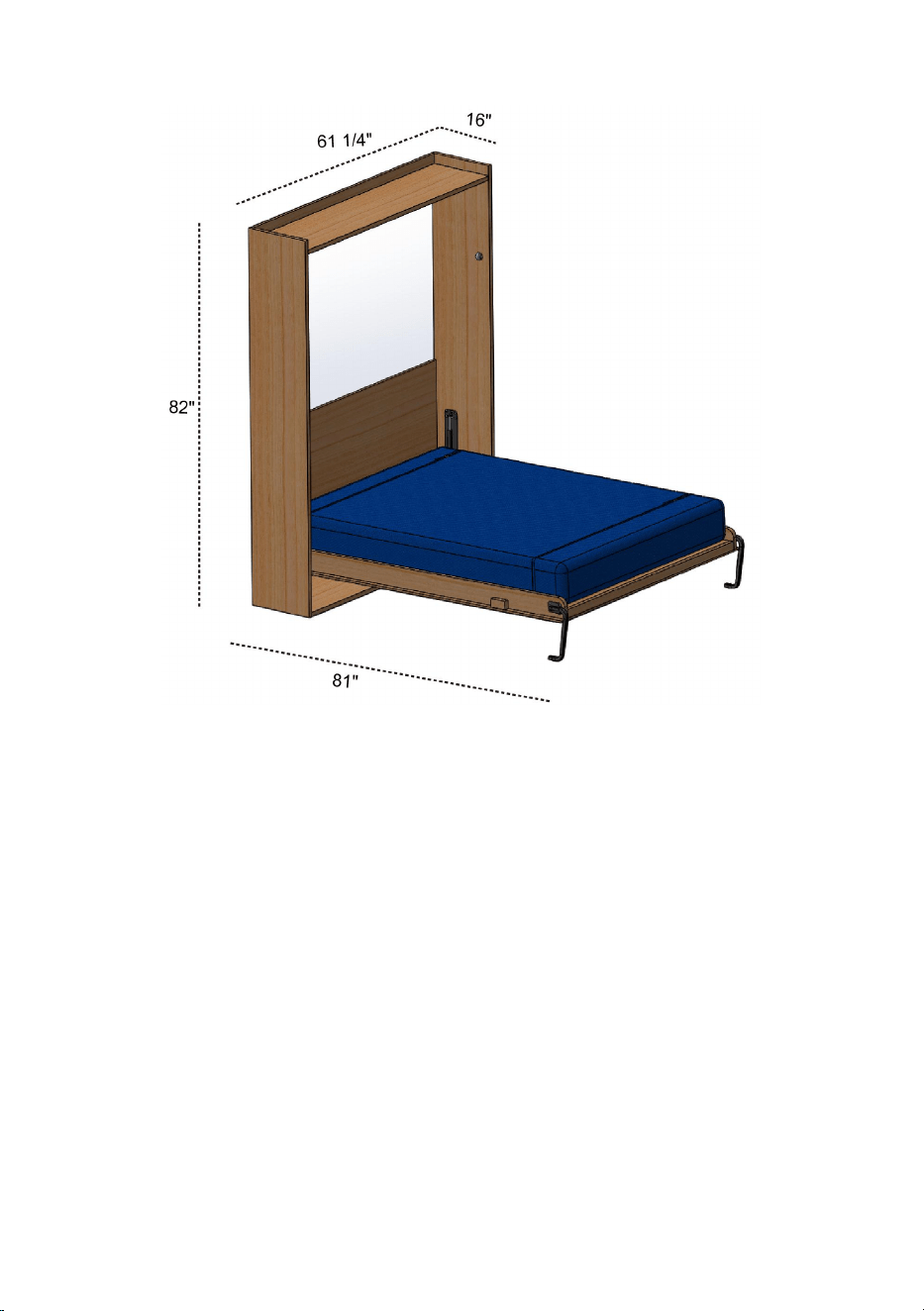

PARAMETER LIST

Model

YFVFU244

Adapted models

Full-Vertical

Mattress size

W×L:54×75in(1370×1900mm)

mattress thickness

6-10in(152-254mm)

Maximum mattress weight

57lbs(25.85kg)

INSTRUCTIONS

Murphy Bed Kit suitability Full-Vertical

Note: The Murphy Bed Kit does not include bed and bed cabinets, which

need to be equipped by users themselves.

Standard Full Mattress

Max Weight: 57lbs

- 3 -

Max Depth : 10ʺ

Max Weight capacity: 900lbs

1. General description

Use

The murphy bed system allows to bring the bed spring from its vertical

position inside the cabinet in a horizontal positions, to be used as a bed , in

a absolutely quick and easy way, with very low efforts.

Before using the Murphy bed, the user must be sure of its good condition

and the good condition of its accessories.

Before using the Murphy bed, the user must make sure that on the

sleeping surface there is only the mattress and bed linens.

2 . Safety

Safety standard

- 4 -

Compliance with the Safety standards puts the user in terms of working

productively, without danger of harm to himself to others.

It's forbidden to use the product without any mattress on the

bedspring surface.

It's forbidden to use the bed for a different use, than the one

described previously in section USE.

Non correct installation or not made by specialized craftsmen, may

cause detachments, breaking or dysfonctions with possible damages to

persons, things or animals. All given instructions have to be strictly

observed.

Before starting to use the product the users shall be aware of its functions

and its technical features, learn through an accurate and complete reading

of the present user’s guide.

Tampering or replacement of bed parts that are not allowed.

The use of accessories or spare parts other than those recommended by

the supplier, present a non proper and hazardous use of the product.

It's strictly forbidden to remove any safety device and protection

(labels)on the set; periodically check the incidental position on the

mechanism of blankets or else. Before starting any maintenance, repair

work or cleaning the operator must have read and understood all technical

information contained in this guide. Any maintenance and repair shall be

performed by qualified personnel only.

WARNING !!!

Never place the product near any heat sources. Position and lock the bed

system to be maintained clear of objects that may hinder its movement.

The instructions and rules contained in this manual must be observed at all

times.

- 5 -

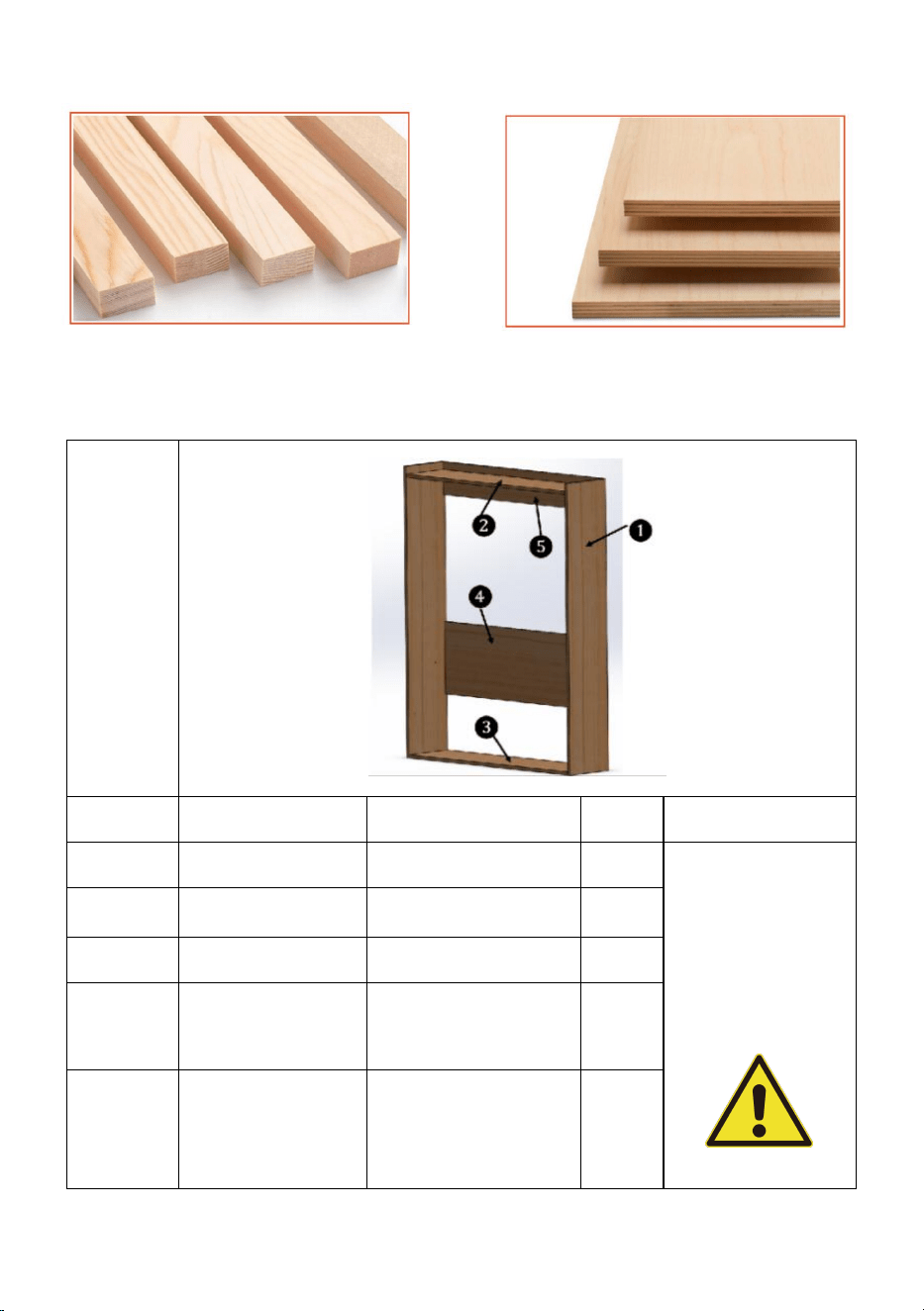

Suggest using below materials for wooden cabinets and bed frame

Wooden Sticks Plywood Sheet

Technical features

Cabinet

Number

Material

Dimension

IQTY

Important

1inch Plywood

2082*406*25 mm

Internal

dimensions of

cabinet:

1504*388*1972

1inch Plywood

1504*388*25mm

1inch Plywood

1504*406*25mm

3/4 inch

Plywood

1504*550*18mm

3/4 inch

Plywood

1504*250*18mm

- 6 -

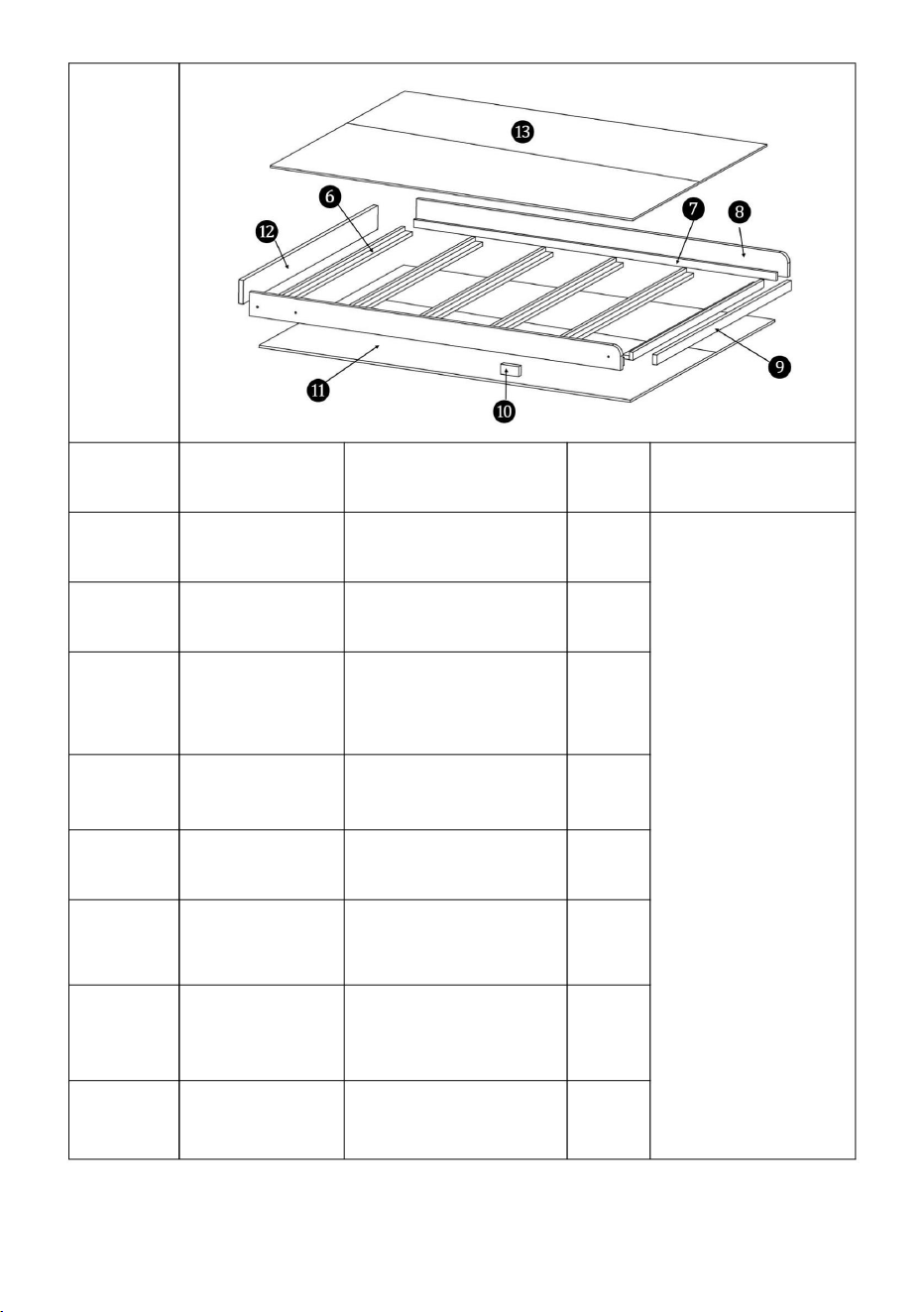

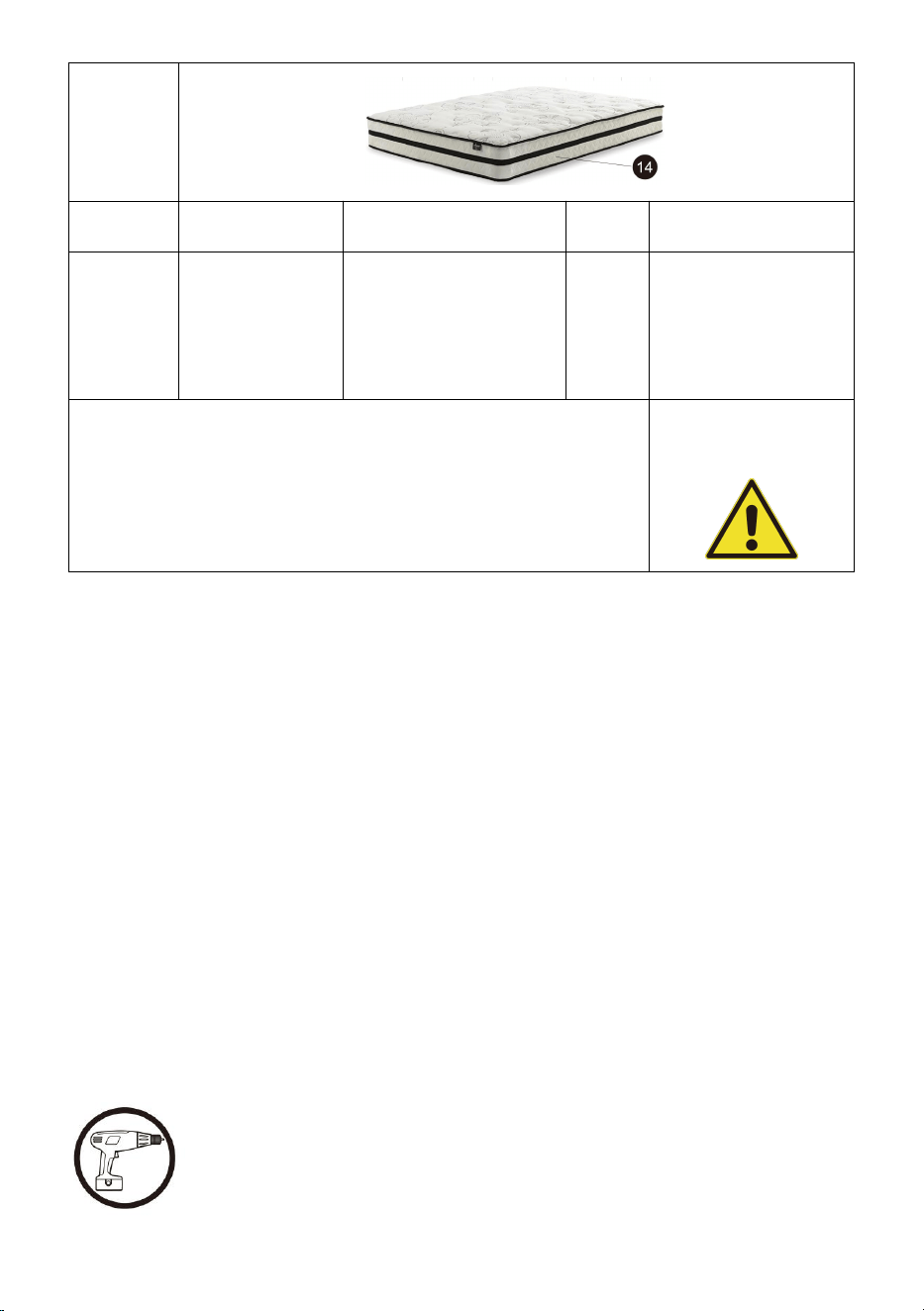

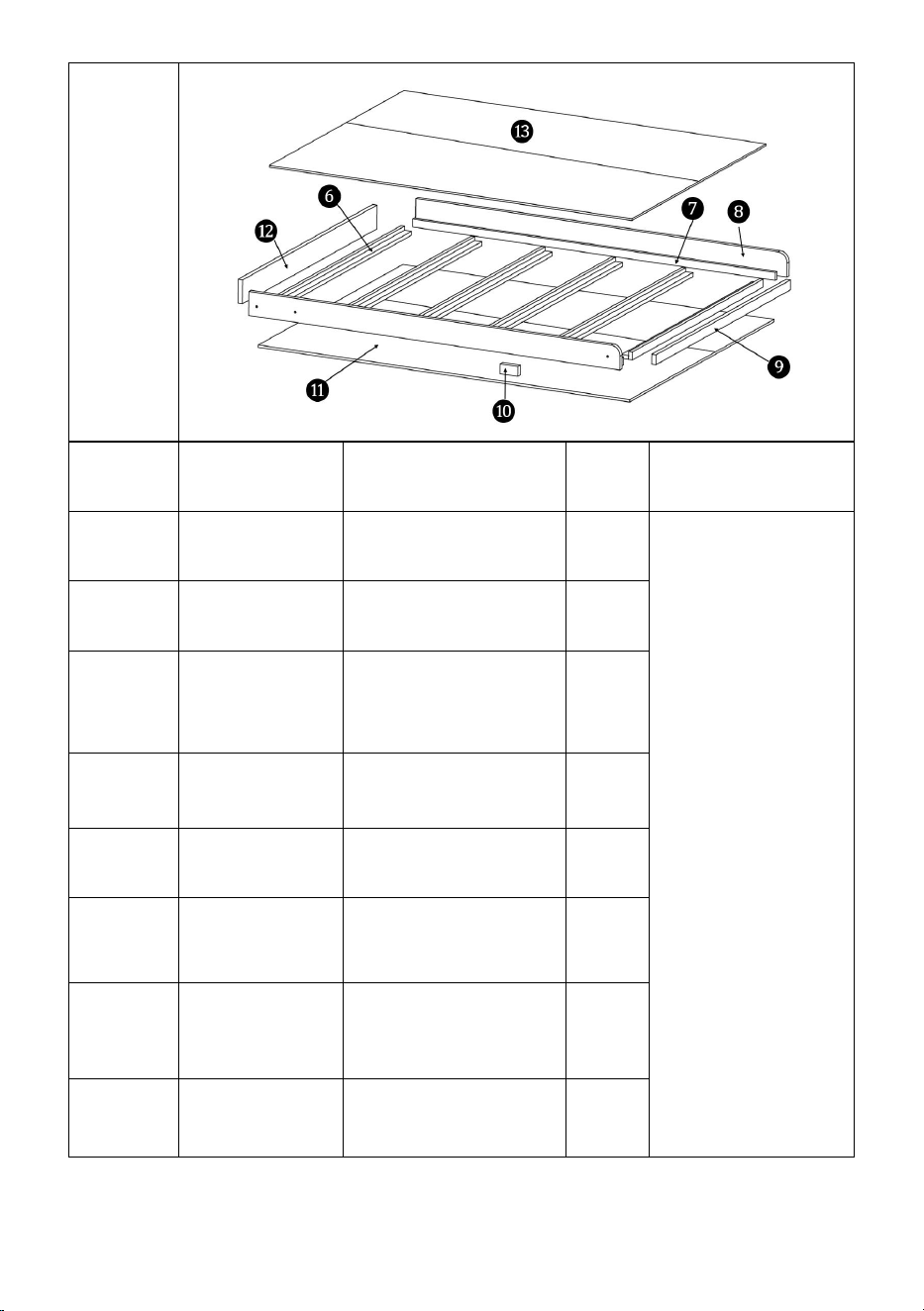

Bed

frame

Number

Material

Dimension

IQTY

Important

3/4 inch

wood

40*20*1330 mm

Weight of the

bed frame :

54kg(118.8lbs)

Dimensions of

bed frame :

1947*1484*132

3/4 inch

wood

40*20*1897 mm

1inch

Plywood

1947*120*25 mm

1inch

Plywood

1370*50*25 mm

1-1/2 inch

wood

32*32*100mm

1/2 inch

Plywood

1947*1484*12

1inch

Plywood

1370*120*25 mm

3/8inch

Plywood

1892*1366*9 mm

- 7 -

Bed

frame

Number

Material

Dimension

IQTY

Important

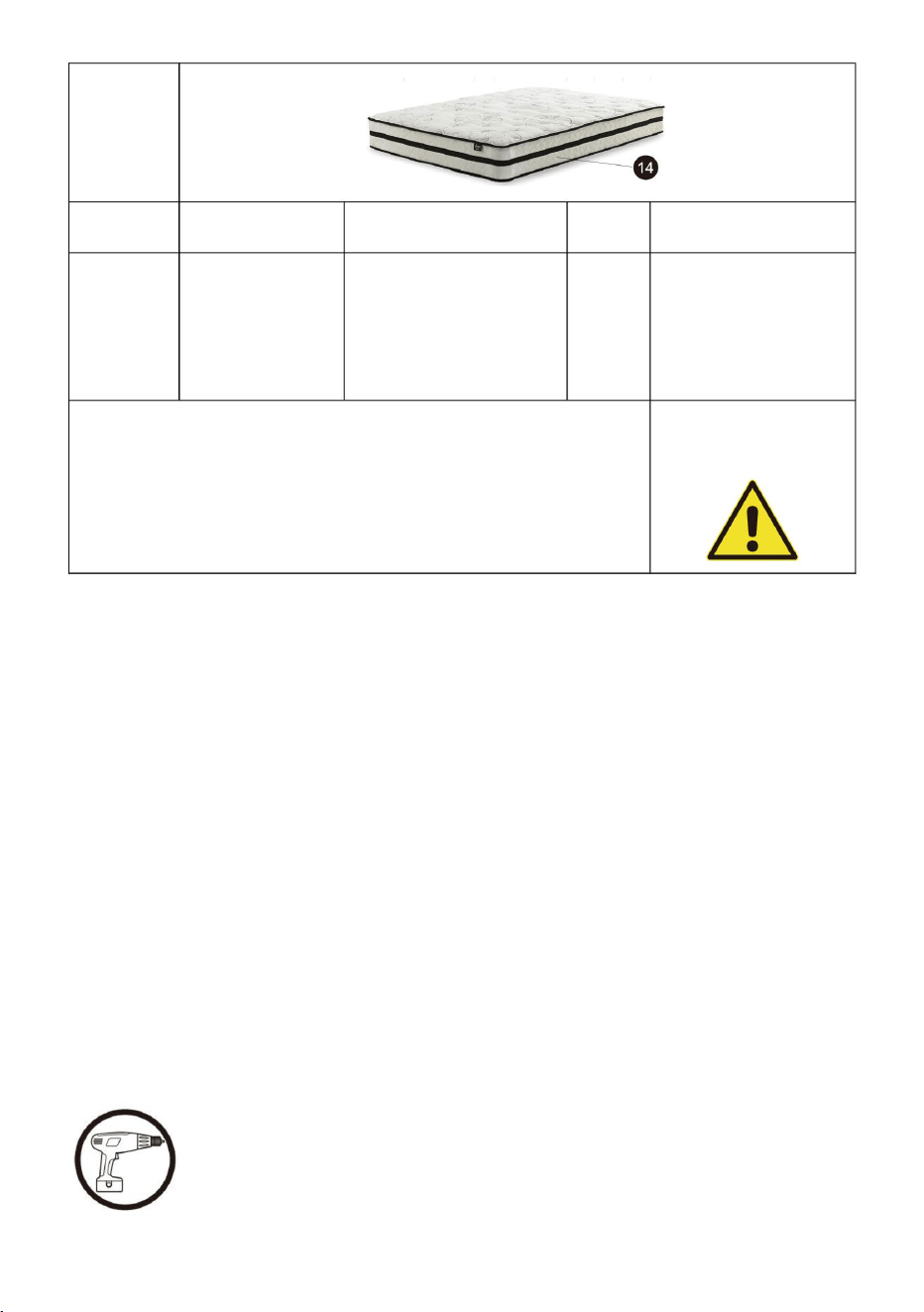

mattress

1370*1900*(152-2

50mm

(54*75*(6-10)inch)

Weight of

mattress:

25.85kg (57lbs)

TOTAL WEIGHT OF BED FRAME AND MATTRESS

NEED TO BE:

79-82kg

(174lbs-181lbs)

Safety and Care Advice

• Check you have all the components and tools listed on the following

pages.

• Remove all fittings from the plastic bags and separate them into their

groups.

• Keep children and animals away from the work area, small parts could

choke if swallowed.

• Make sure you have enough space to layout the parts before starting.

• During assembly do not stand or put weight on the product, this could

cause damage.

• Assemble the item as close to its final position (in the same room) as

possible.

• Assemble on a soft level surface to avoid damaging the unit or your floor.

• Parts of the assembly will be easier with 2 people.

• To reduce the likelihood of damaging your product please

ensure that your power drill is set on a low torque setting.

- 8 -

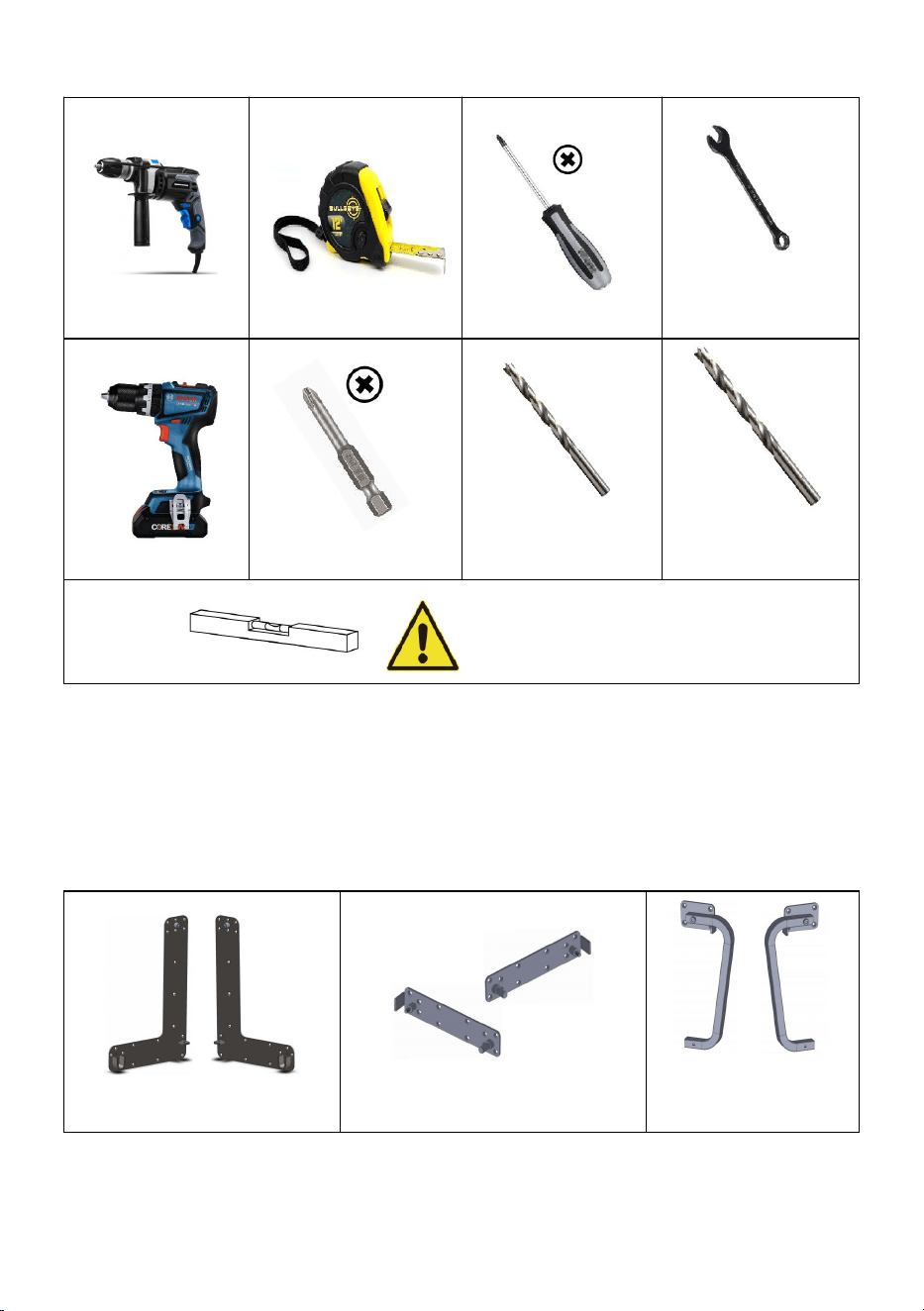

Install the required tools

13mm Open

End Wrench

Screws Drive Bits

Wood Drill Bit

Dia 6mm

Wood Drill Bit

Dia11mm

Horizontal adjustment tool

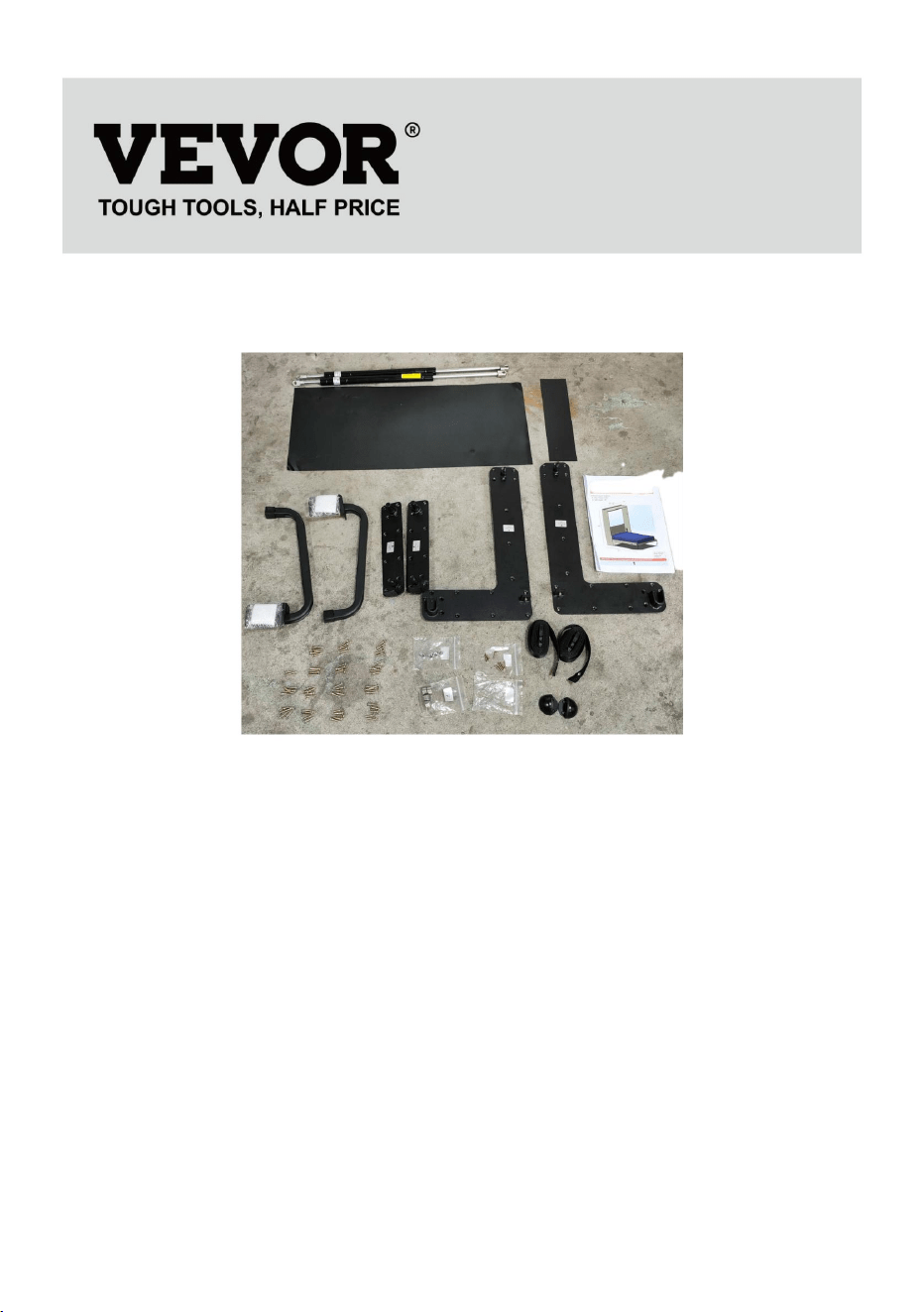

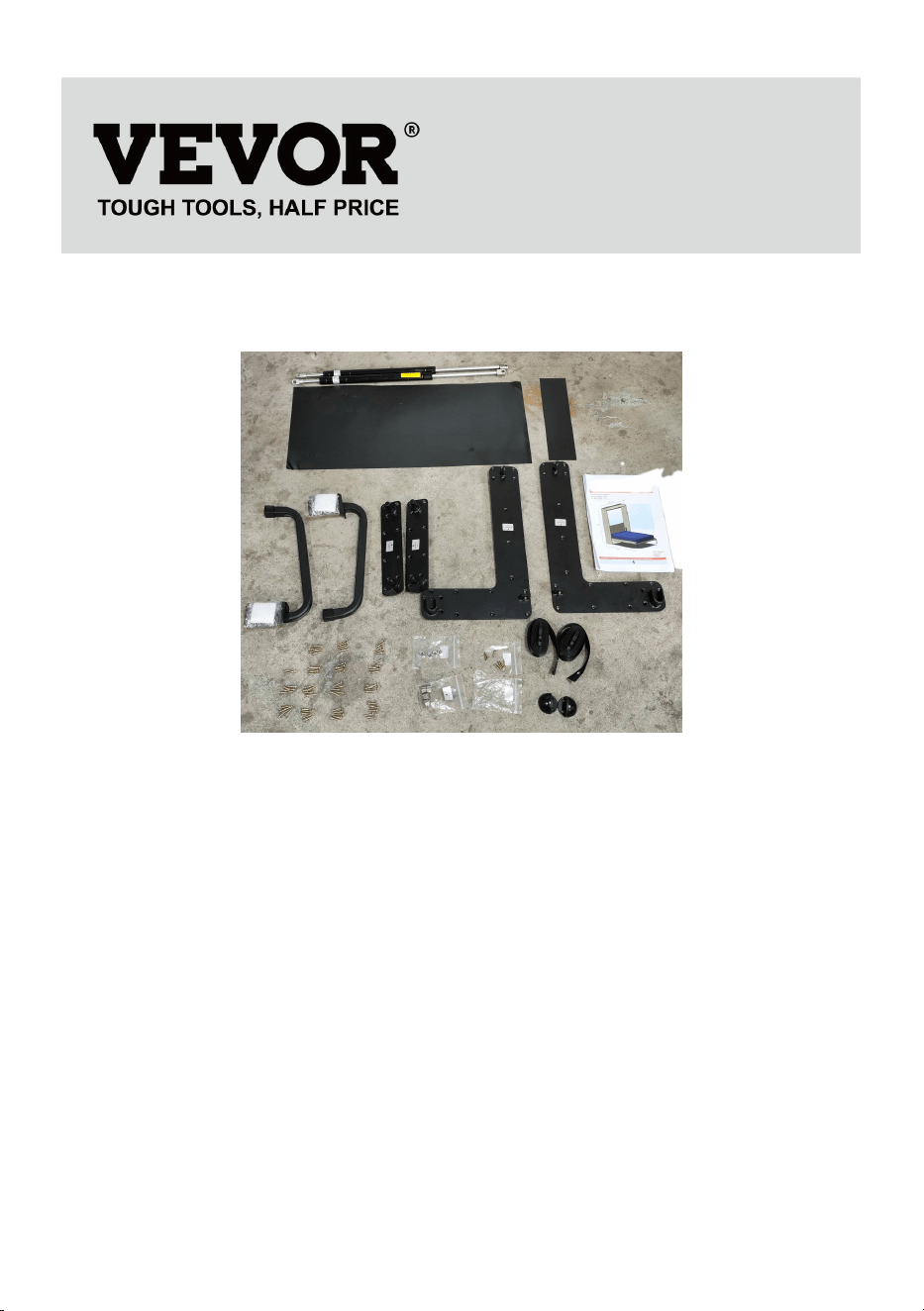

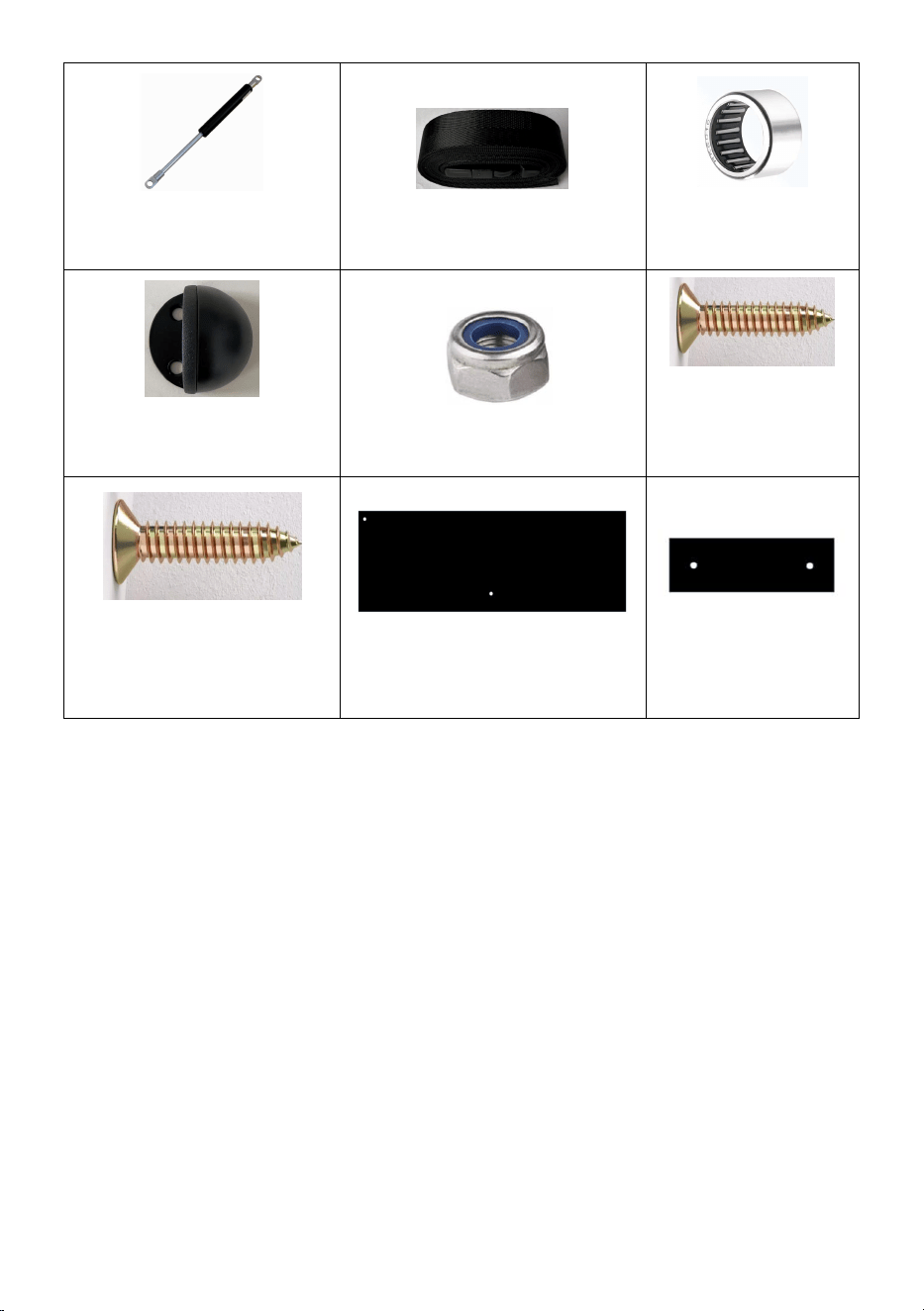

List of kit parts

Note: The quantities below are the correct amount to complete the

assembly. In some cases more fittings may be supplied than are required.

A:Side Bracket x 2pcs

B:Connect Bracket x 2pcs

C:Leg x 2pcs

- 9 -

D:YFGS400900A x

2pcs

E:Mattress Strap x 2pcs

F:Bearing x 4pcs

G:Stopper x 2pcs

H:Metal Nut M8x 4pcs

Screw

I:M5x20mm

x72pcs

J:Screw M4x20mm

x8pcs

Drilling template:

710*294mm

Drilling template:

306*82mm

Construction guide

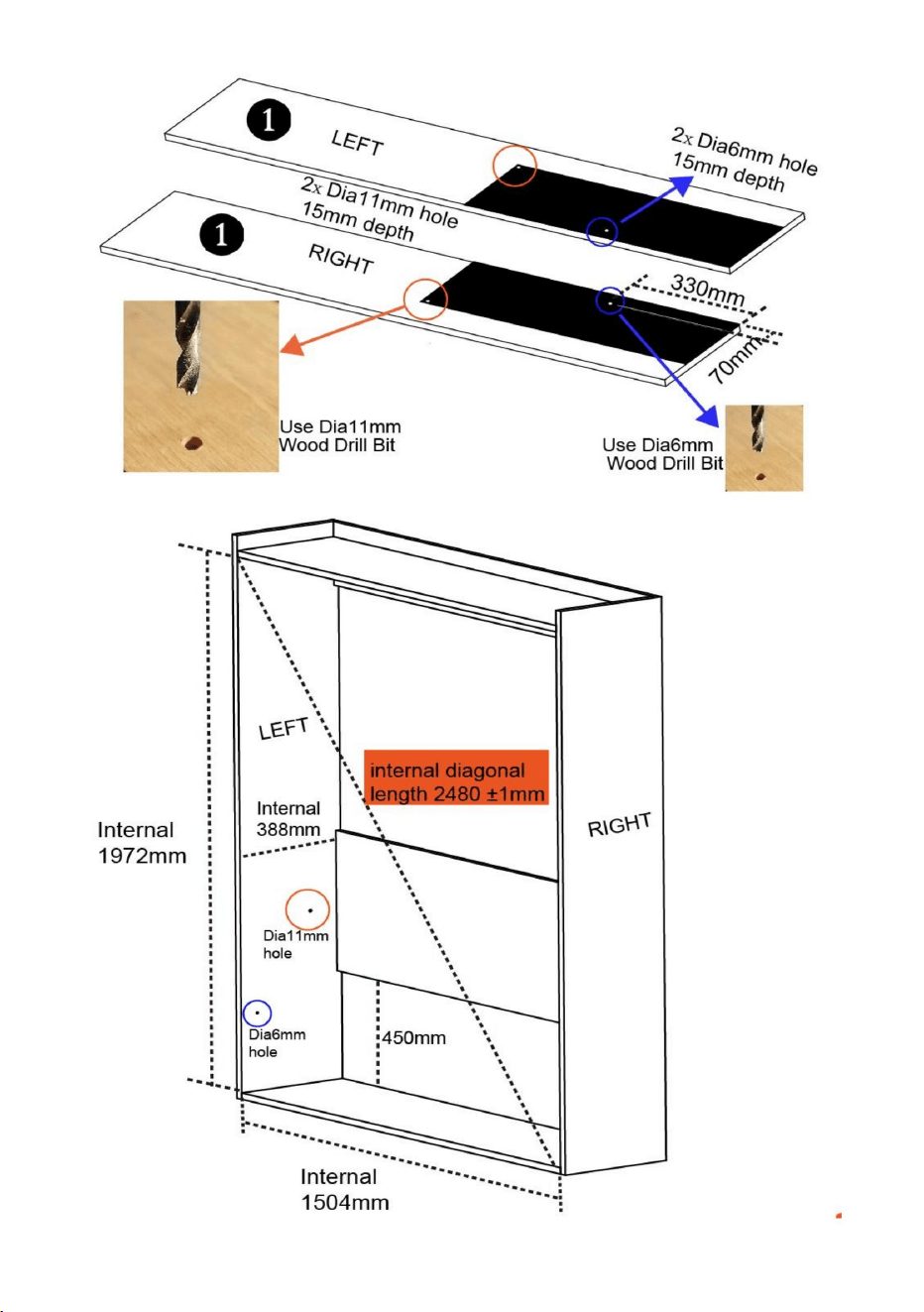

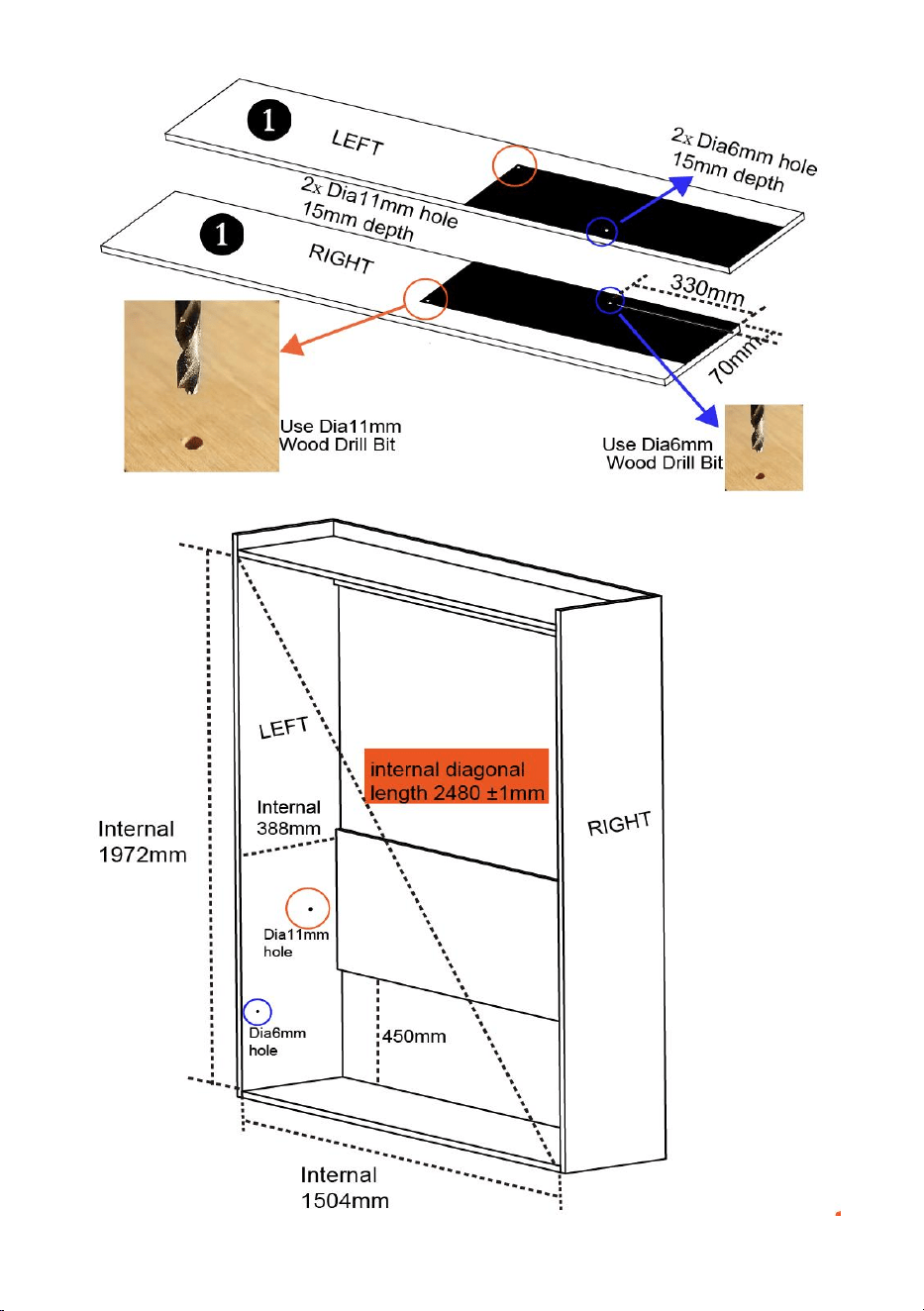

Step1:

Make the cabinet

Put the drilling template of 710*294mm on the side panel and ensure the

edge of the template are flush with the side panel as the picture.

Mark the circular hole of the template on the side panel, then remove the

template and drill Dia11mm hole & Dia6mm hole as the picture, depth of

hole is 15mm.

Make the cabinet with screws and waterproof wood glue, ensure the

internal dimension as the picture, ensure the cabinet is stable and safety.

- 10 -

- 11 -

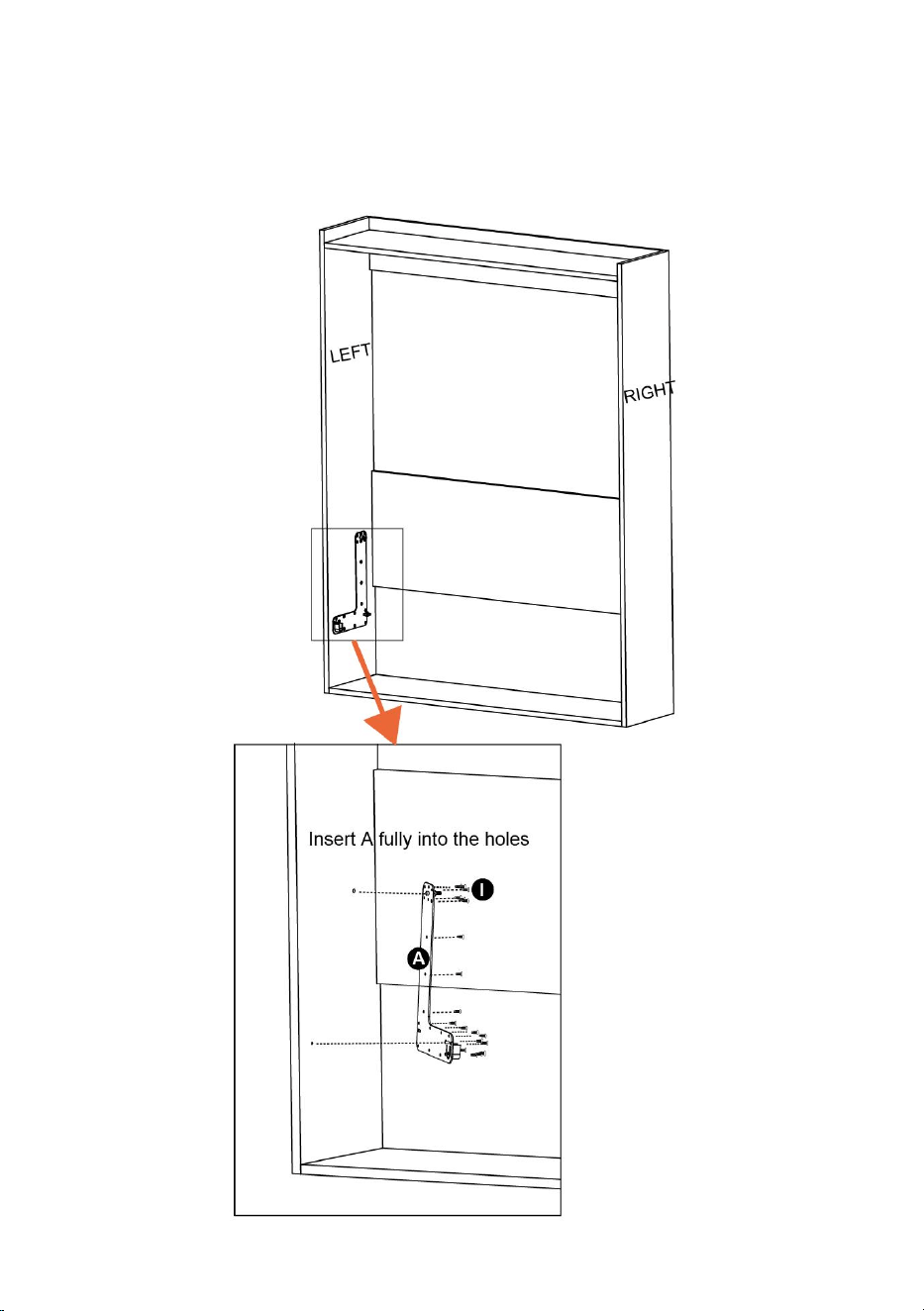

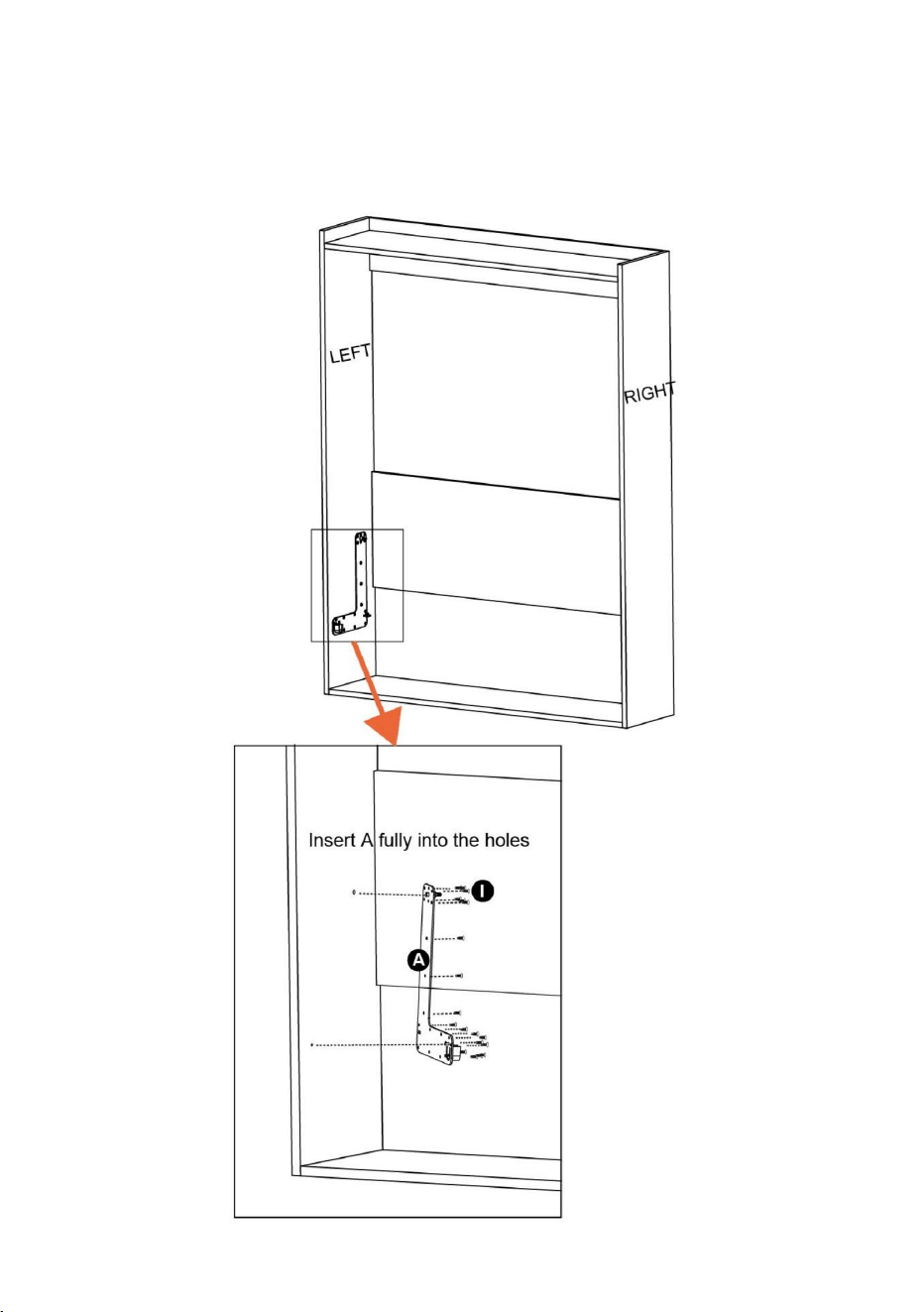

Step 2:

Insert the pin on the side bracket A fully into the Dia11mm hole and 6mm

hole, fix a to cabinet with screws I.

Repeat the above installation on the other side.

- 12 -

Step 3:

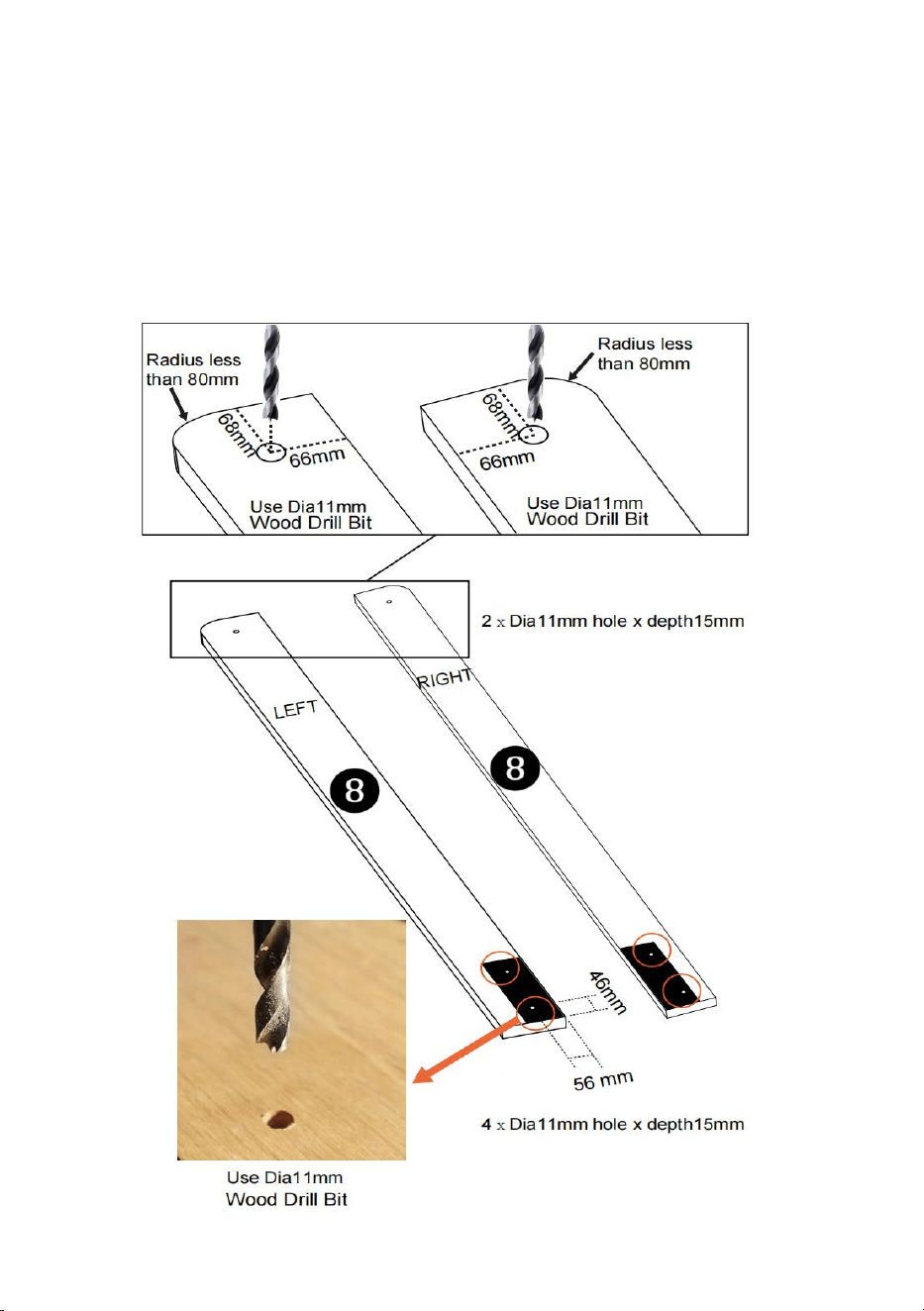

Put the drilling template of 306*82mm on the panel 8 and ensure the edge

of the template are flush with the panel as the picture.

Mark the circular hole of the template on the panel 8, then remove the

template and drill Dia11mm hole as the picture, depth of hole is 15mm.

Mark the drilling holes according to the dimensions as the picture on

another side of the panel, then drill Dia11mm hole, depth of hole is 15mm

- 13 -

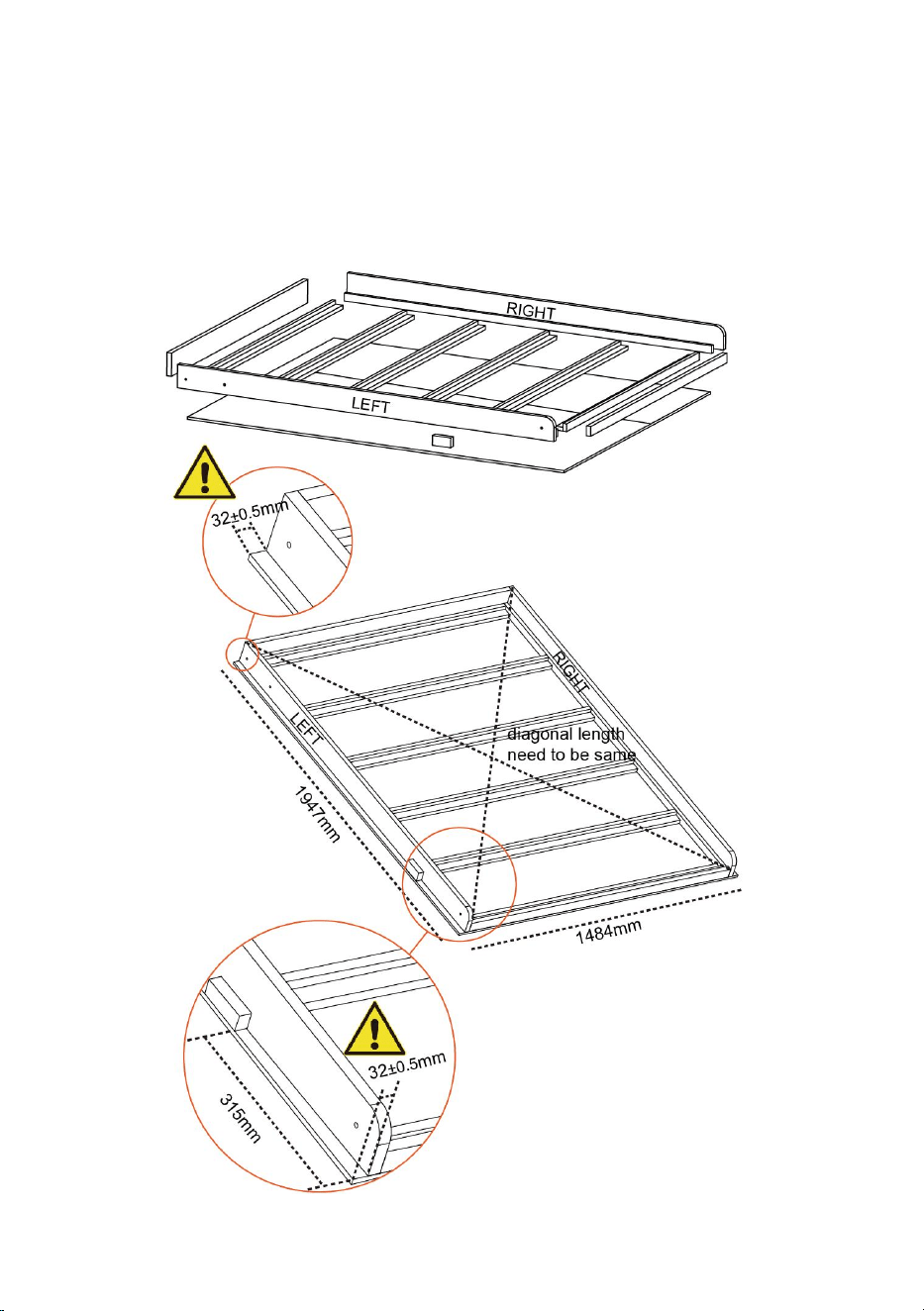

Step 4:

Make the bed frame with screws and waterproof wood glue as picture.

Ensure the dimension from the apron panel to the edge of the door panel

are 32mm as picture.

Keep the diagonal length as picture are same.

Ensure the cabinet is stable and safety.

- 14 -

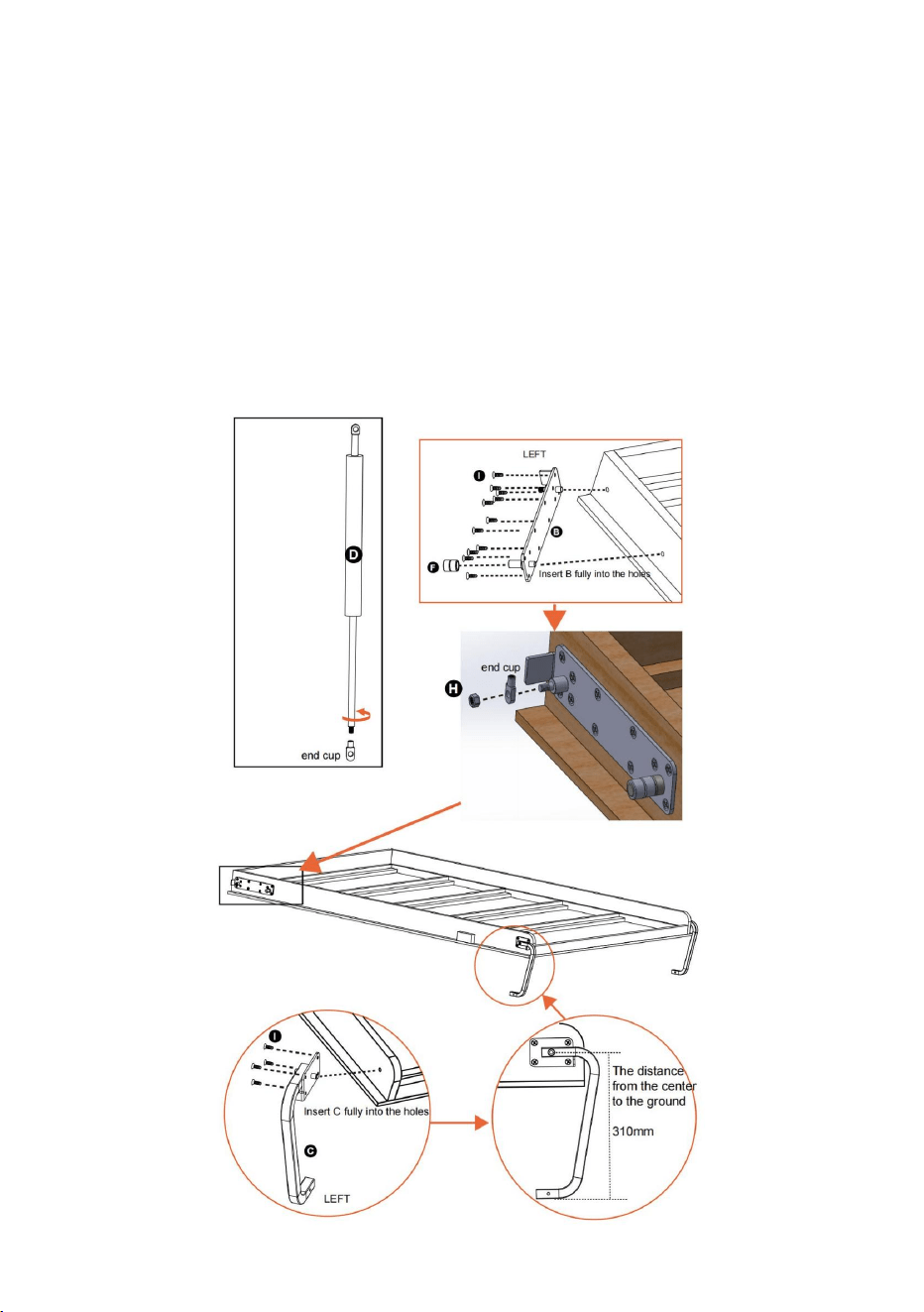

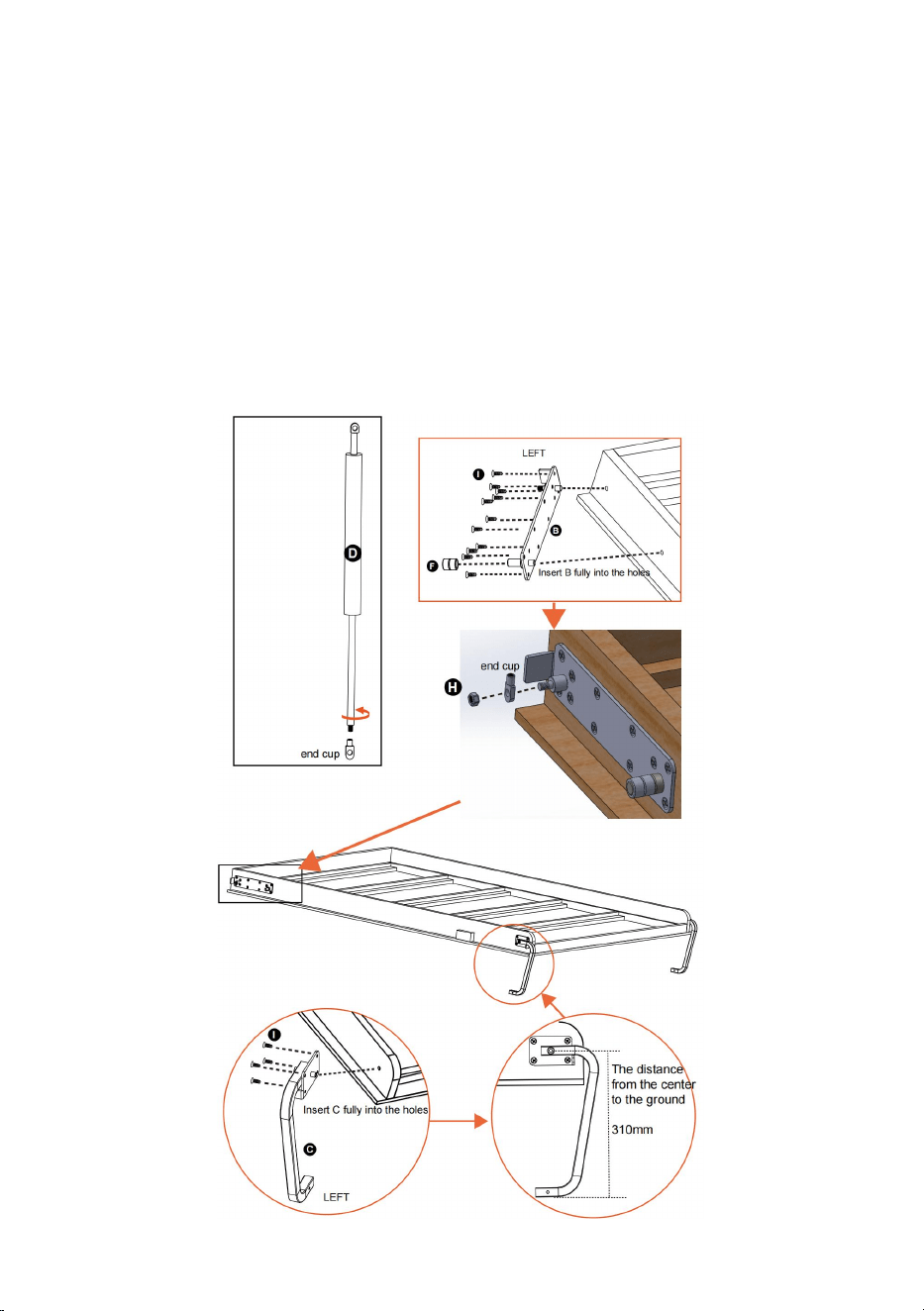

Step 5:

Insert the pin on the connect bracket B fully into the Dia11mm holes, then

fix B to the bed frame with screws I.

Insert 2pcs bearing F to the connect bracket B as the picture.

Turn the end cap of the gas spring out as the picture, then install it to the

connect bracket B and fix it with nut H as the picture.

Insert the pin on the leg C fully into the Dia11mm holes, then fix C to the

bed frame with screws I. Keep the distance from the center to the ground is

310mm as the picture.

Repeat the above installation on the other side.

- 15 -

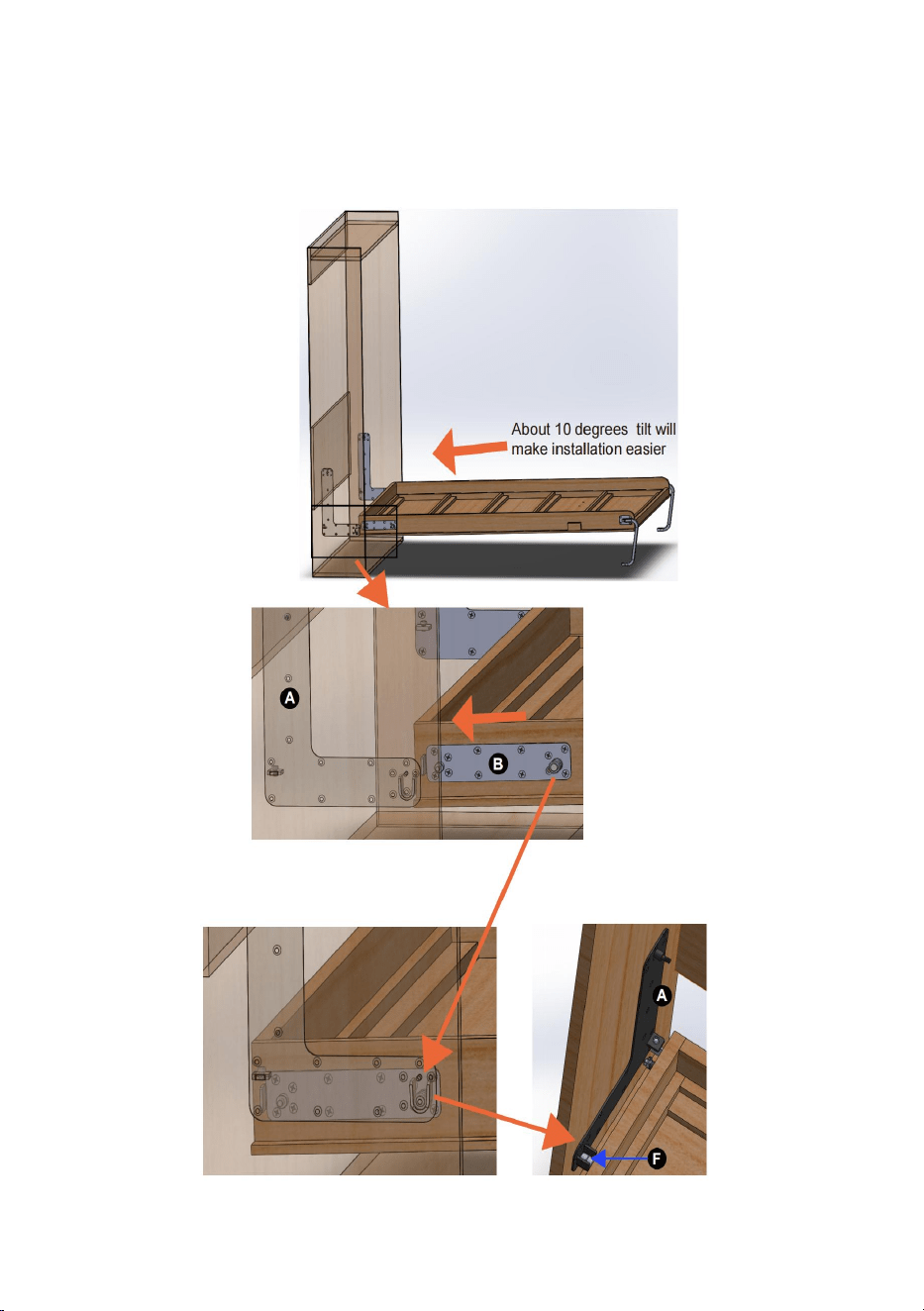

Step 6:

Insert the bed frame with a little angle to the cabinet as the picture.

Put the connect bracket B with bearing F on the side bracket A as the

picture. Install the handle to the bed frame.

- 16 -

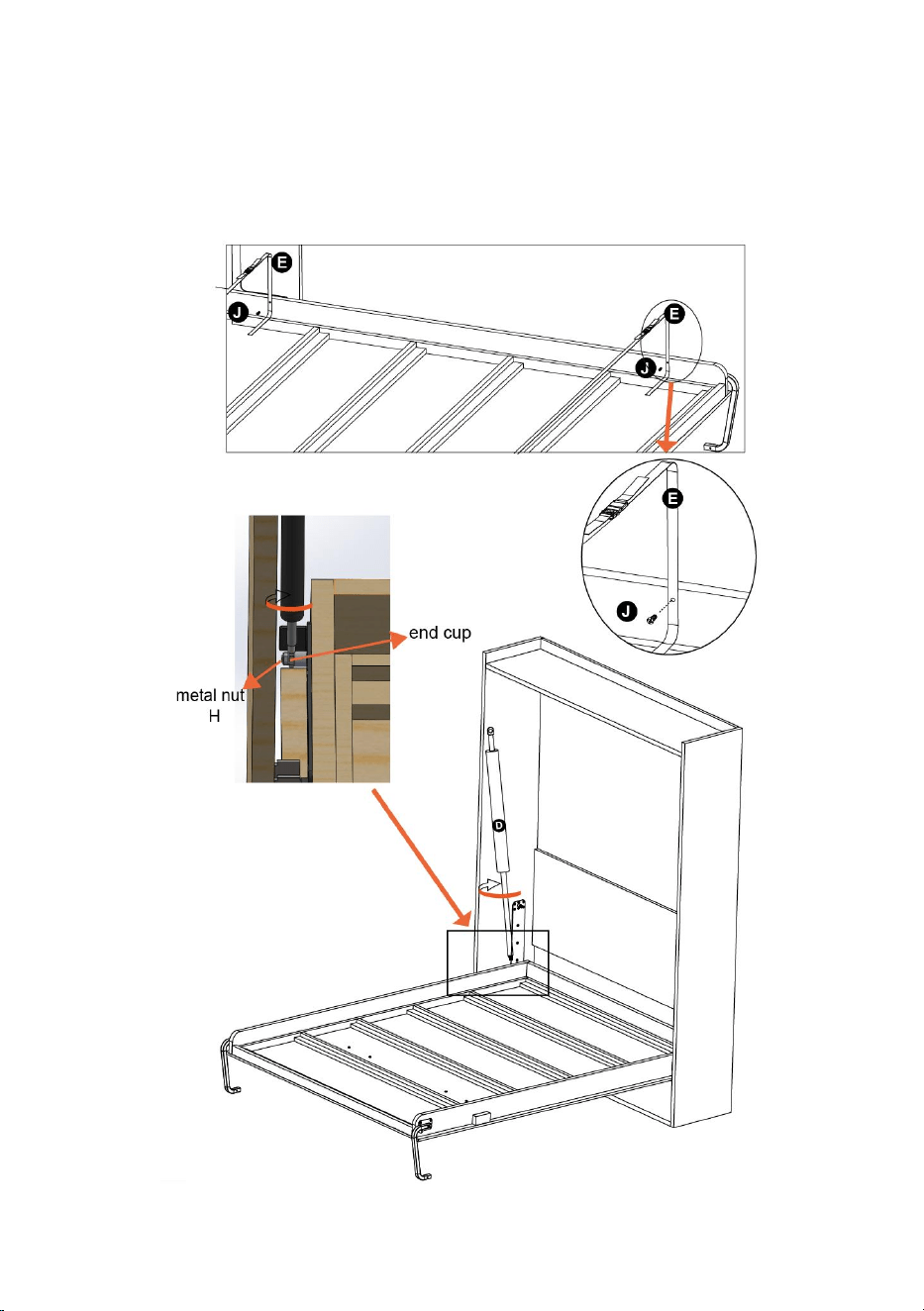

Step 7:

First, attach the two mattress straps E to the bed frame with a screw J；

Then turn the gas spring D into the end cap as the picture, tighten the gas

spring with the end cap；

Repeat the above installation on the other side.

- 17 -

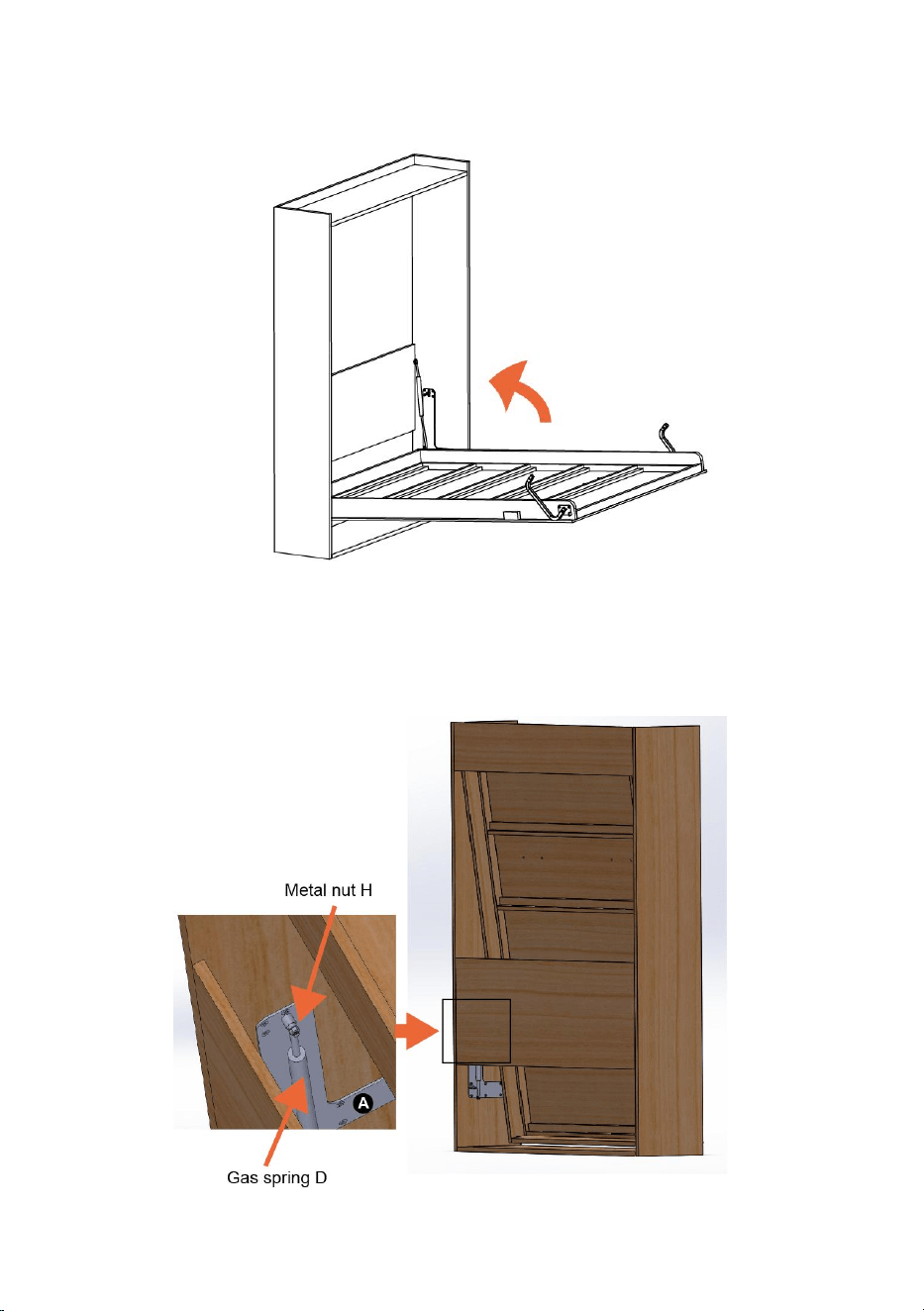

Step 8:

Close the bed frame into the cabinet as the picture.

Step 9:

Install the gas spring D to the A bracket from the back of cabinet, fix it by

metal nut H.

Repeat the above installation on the other side.

- 18 -

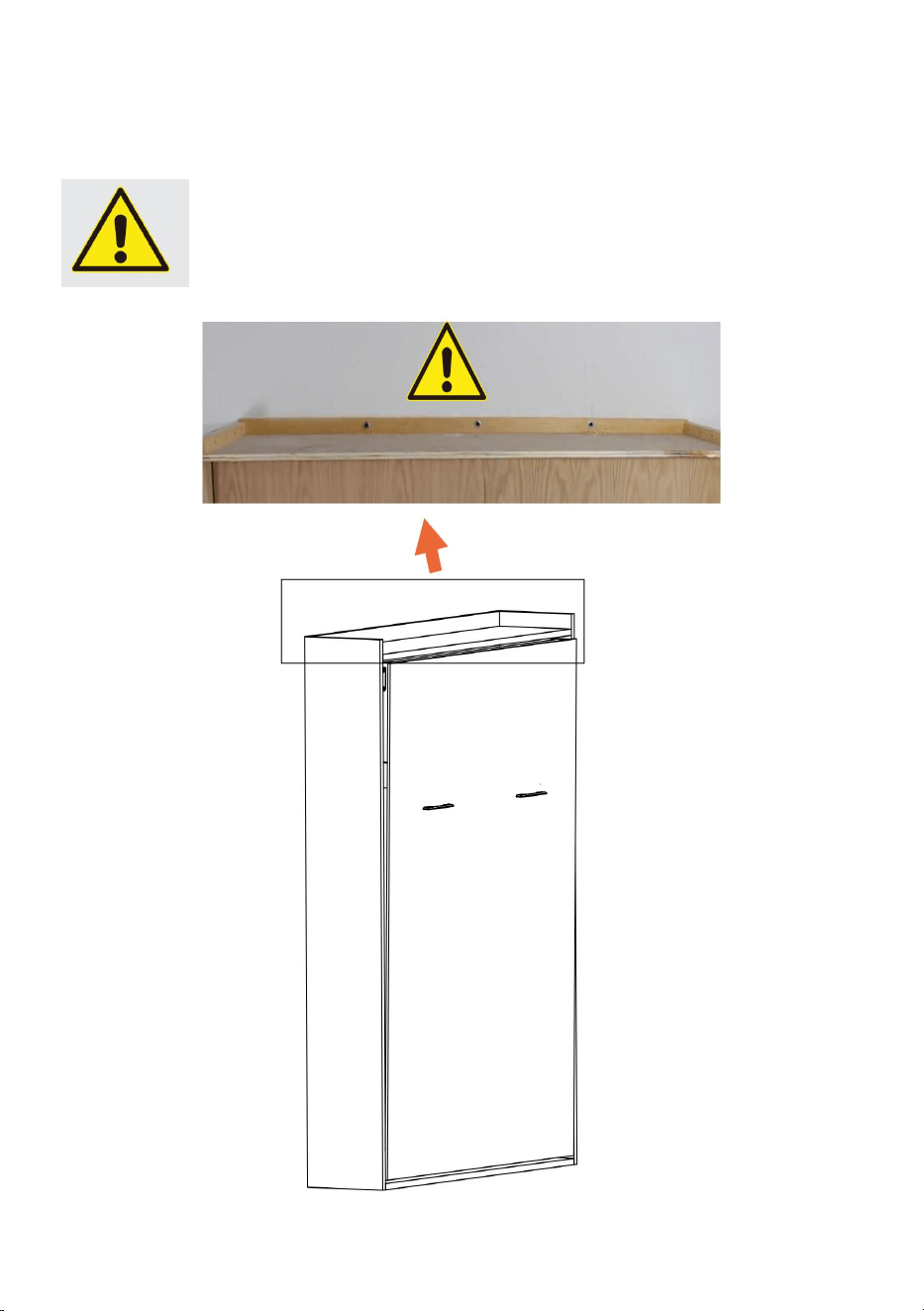

Step 10:

Fix the cabinet to solid wall. The cabinet must be fixed to

the wall before open it.

- 19 -

Step 11:

Open the bed, put the panel 13 on the bed frame.

Put the mattress on the bed frame and fix by the straps E.

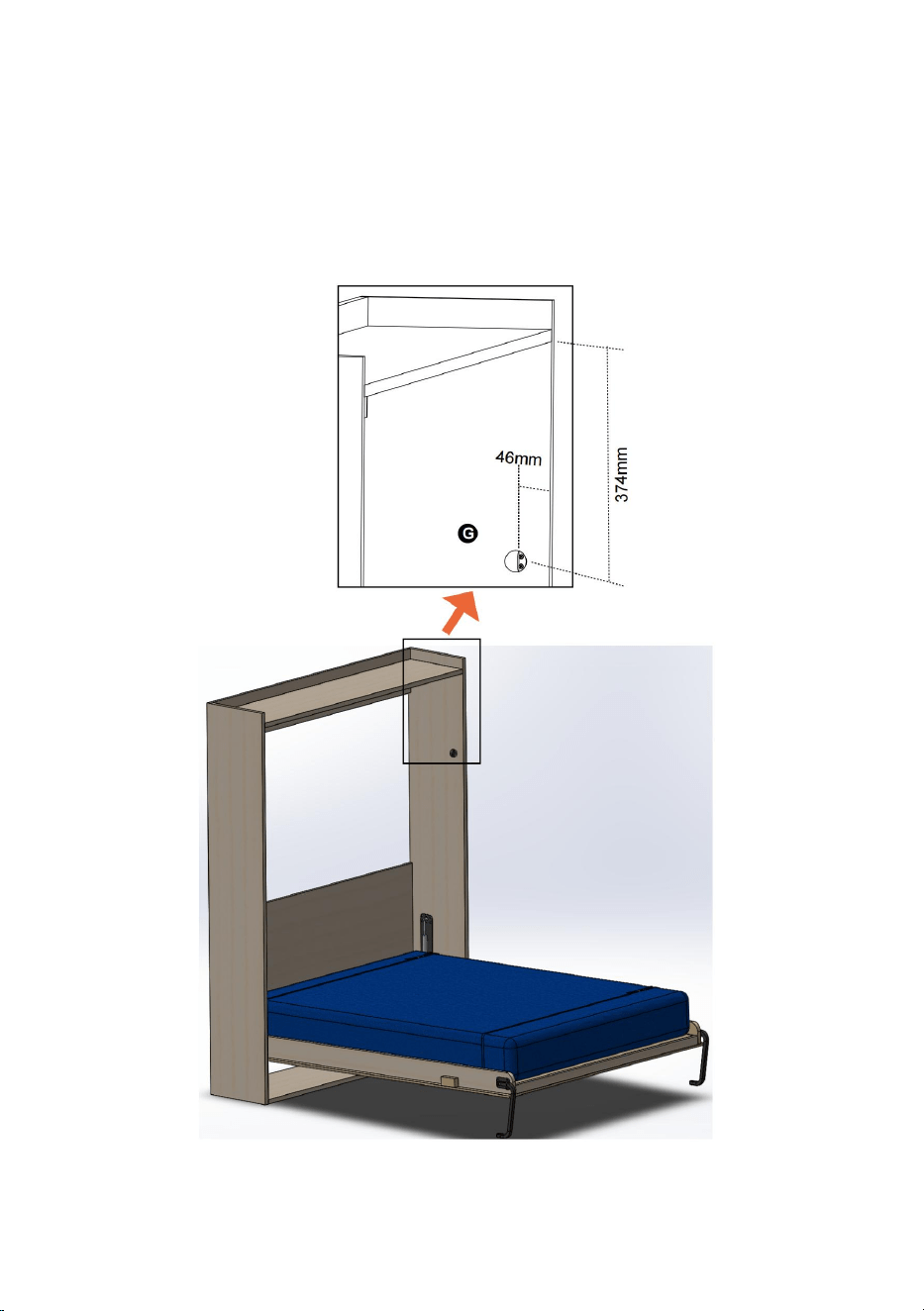

Install the stopper G to cabinet with screws J.

Repeat the above installation on the other side.

- 20 -

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

Modèle:YFVFU244.

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisons

nereprésentequ'uneestimationdeséconomiesdontvouspourriezbénéficierenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnesignifiepasnécessairementcouvrir

touteslescatégoriesd'outilsproposés.parnous.Nousvousrappelonsdebienvouloirvérifier

attentivementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

KITLITMURPHY

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel

d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez

nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou

logiciellessurnotreproduit.

Modèle:YFVFU244.

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez

pasànous

contacter:Supporttechniqueetcertificatdegarantieélectronique

www.vevor.com/support

BESOIND'AIDE?CONTACTEZNOUS!

Kitdelitescamotable

1

Machine Translated by Google

AdéquationdukitdelitMurphyàlaverticalecomplète

2

2.VeuillezinstallercomplètementlekitdelitMurphyavantd'utiliserlelit,sinoncelapourraitcauser

degravesdommagesauxpersonnes.

Modèlesadaptés

sanssurveillance.

Modèle

57livres(25,85kg)

610pouces(152254mm)

L'installationdoitêtreeffectuéeparunadulteetlesenfantsnedoiventpasl'utiliser

Poidsmaximum:57lbs

lemanueld'instructions,veuillezvousréféreràl'objetphysique.

Kitdelitescamotable.

L×L:54×75pouces(1370×1900mm)

YFVFU244

1.Veuillezlireetcomprendreattentivementcemanuelavantd'utiliserle

S'ilyaunedifférenceentrelacouleurdeceproduitetl'imagedans

Pleineverticale

4.Lesenfantsnedoiventpasutiliserlekitseulspourétalerourangerlelit,sinonilspourraientêtre

blessés.

Mercibeaucoupd'avoirchoisicekitdelitMurphy.

Poidsmaximumdumatelas

épaisseurdumatelas

doitêtrearrêtéimmédiatementencasdedommagesoudeproblèmessuspects.

Remarque:Lekitdelitescamotablen'inclutpaslelitnilesarmoiresdelit,qui

doiventêtreéquipésparlesutilisateurseuxmêmes.

3.Vérifiezlastabilitéetlasécuritédukitàintervallesréguliersetutilisezle

Tailledumatelas

Matelascompletstandard

INSTRUCTIONS

CONSIGNESDESÉCURITÉ

LISTEDESPARAMÈTRES

Machine Translated by Google

2.Sécurité

Normedesécurité

Utiliser

1.Descriptifgénéral

positionneràl'intérieurdumeubledansdespositionshorizontales,pourêtreutilisécomme

litdemanièreabsolumentsimpleetrapide,avectrèspeud'efforts.

etlebonétatdesesaccessoires.

dans

Avantd'utiliserlelitMurphy,l'utilisateurdoits'assurerquesurle

Capacitédepoidsmaximale:900lb

Avantd'utiliserlelitMurphy,l'utilisateurdoits'assurerdesonbonétat

Lesystèmedelitescamotablepermetd'amenerlesommierdulitdesapositionverticale

Profondeurmaximale:10

surfacedecouchageiln'yaquelematelasetlelingedelit.

3

Machine Translated by Google

4

Lerespectdesnormesdesécuritémetl'utilisateurentermesdetravail

observé.

despersonnes,deschosesoudesanimaux.Touteslesinstructionsdonnéesdoiventêtrestrictement

(étiquettes)surleplateau;vérifierpériodiquementlapositionfortuitesurle

demanièreproductive,sansdangerpourluimêmeoupourautrui.

Avantdecommenceràutiliserleproduit,lesutilisateursdoiventêtreconscientsdesesfonctions

mécanismedecouverturesouautre.Avantdecommencertoutentretien,réparez

travauxounettoyage,l'opérateurdoitavoirluetcompristouteslesinstructionstechniques

fois.

Uneinstallationincorrecteounonréaliséepardesartisansspécialiséspeut

lefournisseur,présenteruneutilisationnonconformeetdangereuseduproduit.

lesystèmedoitêtremaintenuàl’écartdetoutobjetsusceptibledegênersonmouvement.

provoquerdesdécollements,descassuresoudesdysfonctionnementsavecdepossiblesdommagesà

Ileststrictementinterditderetirertoutdispositifdesécuritéetprotection

Altérationouremplacementdepartiesdulitnonautorisées.

AVERTISSEMENT!!!

Lesinstructionsetrèglescontenuesdanscemanueldoiventêtrerespectées

Ilestinterditd'utiliserlelitpourunusagedifférentdecelui

Neplacezjamaisleproduitàproximitéd'unesourcedechaleur.Positionneretverrouillerlelit

décritprécédemmentdanslasectionUTILISATION.

Ilestinterditd'utiliserleproduitsansaucunmatelassurle

etsescaractéristiquestechniques,apprenezàtraversunelecturepréciseetcomplète

L'utilisationd'accessoiresoudepiècesderechangeautresqueceuxrecommandéspar

informationscontenuesdansceguide.Toutentretienetréparationdoitêtre

surfacedusommier.

duprésentguidedel'utilisateur.

effectuéuniquementpardupersonnelqualifié.

Machine Translated by Google

Caractéristiquestechniques

Nousvoussuggéronsd'utiliserlesmatériauxcidessouspourlesarmoiresenboisetlecadredelit.

Contreplaqué1pouce1504*388*25mm

Dimension

1504*550*18mm

IQTÉ

1504*388*1972

Contreplaqué

3/4pouce

dimensionsde

Contreplaqué1pouce2082*406*25mm2

1504*250*18mm

Desbâtonsdebois

Important

MatérielNombre

Armoire

3/4pouce

armoire:

Feuilledecontreplaqué

Contreplaqué1pouce1504*406*25mm

Interne

Contreplaqué

5

Machine Translated by Google

6

Lit

1pouce

1947*120*25mm2

1947*1484*12

1892*1366*9mm1

1pouce

40*20*1897millimètres2

cadredelit:

1pouce

Contreplaqué

3/4pouce

Contreplaqué

11/2pouce

40*20*1330millimètres12

dix

1/2pouce

3/4pouce

Important

Contreplaqué

1947*1484*132

Contreplaqué

cadre

Dimension

Poidsducadre

delit:

bois

Dimensionsde

Contreplaqué

3/8pouces

bois

1370*50*25mm1

bois

1370*120*25mm1

Matériaudunuméro

IQTÉ

54kg(118,8livres)

32*32*100mm

Machine Translated by Google

Conseilsdesécuritéetd'entretien

Lit

Poidsde

matelas:

POIDSTOTALDUCADREDELITETDUMATELAS

cadre

BESOIND'ÊTRE:

•Pourréduirelerisqued'endommagervotreproduit,veuillez

assurezvousquevotreperceuseélectriqueestrégléesurunréglagedecouplefaible.

1370*1900*(1522

7982kg

afaitdesdégats.•

Assemblezl'articleaussiprèsdesapositionfinale(danslamêmepièce)que

50mm

(174lb181lb)

(54*75*(610)pouces)

groupes.

•Gardezlesenfantsetlesanimauxéloignésdelazonedetravail,lespetitespiècespourraient

possible.•

Assemblezsurunesurfacedouceetplanepouréviterd'endommagerl'appareilouvotresol.

•Certainespartiesdumontageserontplusfacilesà2personnes.

IQTÉ

s'étoufferencasd'ingestion.

•Assurezvousd'avoirsuffisammentd'espacepourdisposerlespiècesavantdecommencer.•

Pendantl'assemblage,nevoustenezpasdeboutetnemettezpasdepoidssurleproduit,celapourrait

Important

Matériaudunuméro

matelas

25,85kg(57livres)

•Vérifiezquevousdisposezdetouslescomposantsetoutilsrépertoriéscidessous.

Dimension

pages.

•Retireztouslesraccordsdessacsenplastiqueetséparezlesdansleur

7

Machine Translated by Google

Dia11mmEmboutsd'entraînementdevis

Foretàbois

Outilderéglagehorizontal

Foretàbois

Ilfait6mm

Cléd'extrémité

13mmOuvert

Listedespiècesdu

kitRemarque:Lesquantitéscidessoussontlaquantitécorrectepourterminer

l'assemblage.Danscertainscas,plusderaccordspeuventêtrefournisquenécessaire.

C:jambex2pièces

A:supportlatéralx2piècesB:supportdeconnexionx2pièces

Installerlesoutilsrequis

8

Machine Translated by Google

Guidedeconstruction

D:YFGS400900Ax

Gabaritdeperçage:

306*82mm

J:VisM4x20mmx8pcs

2pièces

Gabaritdeperçage:

710*294mm

G:bouchonx2pièces

Marquezletroucirculairedugabaritsurlepanneaulatéral,puisretirezlegabaritetpercezun

troude11mmdediamètreetuntroude6mmdediamètrecommesurl'image,laprofondeur

dutrouestde15mm.

H:écroumétalliqueM8x4pièces

Fabriquezl'armoireavecdesvisetdelacolleàboisimperméable,assurezvousquela

dimensioninterneestconformeàl'image,assurezvousquel'armoireeststableetsûre.

Fabriquerlemeuble

Je:M5x20mm

x72pièces

E:Sangledematelasx2piècesF:Roulementx4pièces

Placezlegabaritdeperçagede710*294mmsurlepanneaulatéraletassurezvousquelebord

dugabaritaffleurelepanneaulatéralcommesurl'image.

Vis

Étape1:

9

Machine Translated by Google

dix

Machine Translated by Google

Étape2:

InsérezcomplètementlagoupilledusupportlatéralAdansletroudediamètre11mmetle

troude6mm,fixezaàl'armoireaveclesvisI.

Répétezl'installationcidessusdel'autrecôté.

11

Machine Translated by Google

dumodèleaffleurentlepanneaucommesurl'image.

unautrecôtédupanneau,puispercezuntroude11mmdediamètre,laprofondeurdutrouestde15mm

Poserlegabaritdeperçagede306*82mmsurlepanneau8etassurerlebord

Étape3:

gabaritetpercezuntroude11mmdediamètrecommesurl'image,laprofondeurdutrouestde15mm.

Marquezletroucirculairedugabaritsurlepanneau8,puisretirezle

Marquezlestrousdeperçageenfonctiondesdimensionscommesurl'image.

12

Machine Translated by Google

13

Vérifierladimensiondupanneaudetablierjusqu'auborddupanneaudeporte

Fabriquezlecadredelitavecdesvisetdelacolleàboisimperméablecommesurl'image.

Étape4:

Gardezlalongueurdiagonalecarl'imageestlamême.

sont32mmcommeimage.

Assurezvousquel'armoireeststableetsûre.

Machine Translated by Google

14

Dévissezl'emboutduressortàgazcommesurl'image,puisinstallezlesurlesupport

deconnexionBetfixezleavecl'écrouHcommesurl'image.

Insérez2roulementsFsurlesupportdeconnexionBcommesurl'image.

Étape5:

InsérezentièrementlagoupilledusupportdeconnexionBdanslestrousdediamètre11mm,puisfixezB

aucadredelitaveclesvisI.

Répétezl'installationcidessusdel'autrecôté.

InsérezcomplètementlagoupilledupiedCdanslestrousdediamètre11mm,puis

fixezCaucadredelitaveclesvisI.Gardezladistanceentrelecentreetlesolde310

mmcommesurl'image.

Machine Translated by Google

15

PlacezlesupportdeconnexionBavecleroulementFsurlesupportlatéralAcomme

surl'image.Installezlapoignéesurlecadredulit.

Étape6:

Insérezlecadredelitavecunpetitangleparrapportaumeuble,commesurl'image.

Machine Translated by Google

16

Étape

7:Toutd'abord,fixezlesdeuxsanglesdematelasEaucadredelitavecunevis

JEnsuite,tournezleressortàgazDdansl'emboutcommesurl'image,serrezle

ressortàgazavecl'embout

Répétezl'installationcidessussurl'autrecôté.

Machine Translated by Google

17

Étape9:

InstallezleressortàgazDsurlesupportAàl'arrièredel'armoire,fixezleavecl'écroumétalliqueH.

Étape

8:Fermezlecadredelitdansl'armoirecommesurl'image.

Répétezl'installationcidessusdel'autrecôté.

Machine Translated by Google

18

Étape10:

Fixezl'armoireàunmursolide.L'armoiredoitêtrefixéeà

lemuravantdel'ouvrir.

Machine Translated by Google

19

Ouvrezlelit,placezlepanneau13surlecadredulit.

PosezlematelassurlecadredelitetfixezleparlessanglesE.

Étape11:

Répétezl'installationcidessusdel'autrecôté.

InstallezlabutéeGsurl'armoireaveclesvisJ.

Machine Translated by Google

REPRÉSENTANTDUROYAUMEUNI

REPRÉSENTANTCE

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW2122

Australie

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

Fabricant:ShanghaimuxinmuyeyouxiangongsiAdresse:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

ECrossStuGmbH

MainzerLandstr.69,

60329FrancfortsurleMain.

YHCONSULTINGLIMITÉE.C/OYHConsultingLimited

Bureau147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

20

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL:YFVFU244

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Schrankbett-Set

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

MODELL:YFVFU244

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Schrankbett-Bausatz

- 1 -

Machine Translated by Google

Eignung des Murphy-Bett-Kits Vollvertikal

- 2 -

2. Bitte installieren Sie das Murphy-Bett-Set vollständig, bevor Sie das Bett benutzen, da es sonst zu

ernsthaften Verletzungen kommen kann.

Angepasste Modelle

ohne Aufsicht.

Modell

57 Pfund (25,85 kg)

6-10 Zoll (152-254 mm)

Die Installation sollte von einem Erwachsenen durchgeführt werden und Kinder sollten es nicht verwenden

Maximalgewicht: 57 Pfund

Die Bedienungsanleitung finden Sie am physischen Objekt.

Schrankbett-Bausatz.

B×L: 54×75 Zoll (1370×1900 mm)

YFVFU244

1.Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das

Wenn es einen Unterschied zwischen der Farbe dieses Produkts und dem Bild in

Vollvertikal

4. Kinder sollten das Set nicht alleine zum Ausbreiten oder Verstauen des Bettes verwenden, da sie

sonst Schaden nehmen könnten.

Vielen Dank, dass Sie sich für dieses Schrankbett-Set entschieden haben.

Maximales Matratzengewicht

Matratzendicke

sollte bei Schäden oder verdächtigen Problemen sofort gestoppt werden.

Hinweis: Das Murphy-Bett-Set enthält kein Bett und keine Bettschränke, die

müssen vom Benutzer selbst ausgestattet werden.

3.Überprüfen Sie die Stabilität und Sicherheit des Kits in regelmäßigen Abständen und verwenden Sie

Matratzengröße

Standard-Doppelmatratze

PARAMETERLISTE

SICHERHEITSHINWEISE

ANWEISUNGEN

Machine Translated by Google

- 3 -

Im Schrank in horizontaler Position positionieren und ganz schnell und einfach mit geringem

Kraftaufwand als Bett verwenden.

und den guten Zustand des Zubehörs.

Vor der Benutzung des Schrankbettes muss der Benutzer sicherstellen, dass auf dem

Das Schrankbettsystem ermöglicht es, die Bettfeder aus ihrer vertikalen Position zu bringen

Vor der Benutzung des Schrankbetts muss sich der Benutzer von seinem guten Zustand überzeugen

Maximale Gewichtskapazität: 900 Pfund

Maximale Tiefe: 10ÿ

Als Liegefläche sind lediglich die Matratze und die Bettwäsche vorhanden.

2. Sicherheit

Sicherheitsnorm

Verwenden

1. Allgemeine Beschreibung

Machine Translated by Google

zuvor im Abschnitt VERWENDUNG beschrieben.

Die Verwendung von Zubehör oder Ersatzteilen, die nicht von uns empfohlen werden,

mal.

Stellen Sie das Produkt niemals in die Nähe von Wärmequellen. Positionieren und verriegeln Sie das Bett

Es ist verboten, das Bett für einen anderen Zweck zu verwenden als den

Manipulationen oder der Austausch von Bettteilen sind nicht zulässig.

WARNUNG !!!

nur von qualifiziertem Personal durchgeführt werden.

Bettfederoberfläche.

dieser Bedienungsanleitung.

und seine technischen Eigenschaften, lernen Sie durch eine genaue und vollständige Lektüre

Es ist verboten, das Produkt ohne Matratze auf dem

Informationen in diesem Handbuch. Alle Wartungs- und Reparaturarbeiten müssen

Mechanismus von Decken oder anderen. Bevor Sie mit der Wartung beginnen, reparieren

Vor der Inbetriebnahme des Produkts müssen sich die Benutzer über dessen Funktionen im Klaren sein

produktiv, ohne Gefahr zu laufen, sich selbst oder andere zu schädigen.

Arbeiten oder Reinigung muss der Bediener alle technischen

Personen, Sachen oder Tiere. Alle gegebenen Anweisungen müssen genau befolgt werden

Die Einhaltung der Sicherheitsnormen stellt den Benutzer in Bezug auf die Arbeit

beobachtet.

Es ist strengstens verboten, Sicherheitsvorrichtungen und Schutzvorrichtungen zu entfernen

kann zu Ablösungen, Brüchen oder Funktionsstörungen führen und

(Etiketten) am Gerät; überprüfen Sie regelmäßig die zufällige Position auf dem

Die in dieser Anleitung enthaltenen Anweisungen und Vorschriften müssen stets beachtet werden.

Eine unsachgemäße Installation oder eine nicht von Fachhandwerkern durchgeführte

durch den Lieferanten, stellen eine unsachgemäße und gefährliche Verwendung des Produktes dar.

Das System muss frei von Objekten gehalten werden, die seine Bewegung behindern könnten.

- 4 -

Machine Translated by Google

- 5 -

Dimensionen von

1 Zoll Sperrholz 2082*406*25 mm 2

1504 x 250 x 18 mm

Holzstäbchen

Wichtig

MaterialNummer

Kabinett

3/4 Zoll

Kabinett:

Sperrholzplatte

1-Zoll-Sperrholz 1504 * 406 * 25 mm

Intern

Sperrholz

Schlagen Sie vor, die folgenden Materialien für Holzschränke und Bettrahmen zu verwenden

1-Zoll-Sperrholz 1504 * 388 * 25 mm

Abmessungen

1504 x 550 x 18 mm

IQTY

Sperrholz

1504*388*1972

3/4 Zoll

Technische Eigenschaften

Machine Translated by Google

- 6 -

Wichtig

Sperrholz

1947*1484*132

Sperrholz

rahmen

Abmessungen

Gewicht des

Bettrahmens :

Holz

Dimensionen von

Sperrholz

3/8 Zoll

Holz

1370*50*25 mm 1

Holz

1370*120*25 mm 1

Nummer Material

IQTY

54 kg (118,8 Pfund)

32 x 32 x 100 mm

Bett

1 Zoll

1947*120*25 mm 2

1947*1484*12

1892*1366*9 mm 1

1 Zoll

40*20*1897 mm 2

Bettrahmen :

1 Zoll

Sperrholz

3/4 Zoll

40*20*1330 mm 12

Sperrholz

1-1/2 Zoll

1/2 Zoll

3/4 Zoll

Machine Translated by Google

Sicherheits- und Pflegehinweise

rahmen

Nummer Material

Matratze

• Überprüfen Sie, ob Sie alle auf der folgenden Seite aufgeführten Komponenten und Werkzeuge haben

Abmessungen

Seiten. •

Alle Armaturen aus den Plastiktüten entnehmen und in ihre

IQTY

(54*75*(6-10)Zoll)

• Halten

Sie Kinder und Tiere vom Arbeitsbereich fern, Kleinteile könnten

Wichtig

25,85 kg (57 Pfund)

Erstickungsgefahr bei

Verschlucken. • Stellen Sie sicher, dass Sie genügend Platz haben, um die Teile auszubreiten, bevor Sie beginnen.

• Stellen Sie sich während der Montage nicht auf das Produkt und belasten Sie es nicht, da dies zu Verletzungen führen kann.

1370*1900*(152-2

79-82 kg

Schäden verursachen.

• Montieren Sie das Objekt so nah an seinem endgültigen Standort (im selben Raum) wie

50 mm

(174 Pfund – 181 Pfund)

möglichst. •

Bauen Sie das Gerät auf einer weichen, ebenen Fläche zusammen, um Schäden am Gerät oder am Boden zu

vermeiden. • Teile der Montage lassen sich mit 2 Personen leichter durchführen.

Gewicht von

Gesamtgewicht von Bettrahmen und Matratze

• Um die Wahrscheinlichkeit einer Beschädigung Ihres Produkts zu verringern,

Bett

Matratze:

MUSS SEIN:

Stellen Sie sicher, dass Ihre Bohrmaschine auf eine niedrige Drehmomenteinstellung eingestellt ist.

- 7 -

Machine Translated by Google

Durchmesser 11 mmSchrauben Antriebsbits

Holzbohrer

Horizontales Anpassungswerkzeug

Maulschlüssel

Er ist 6 mm groß

Holzbohrer

13mm offen

Liste der Bausatzteile

Hinweis: Die unten angegebenen Mengen sind die richtigen Mengen, um die Baugruppe

fertigzustellen. In einigen Fällen werden möglicherweise mehr Armaturen geliefert, als benötigt werden.

C: Bein x 2 Stück

A: Seitenhalterung x 2 Stück. B: Verbindungshalterung x 2 Stück.

Installieren Sie die erforderlichen Tools

- 8 -

Machine Translated by Google

- 9 -

2 Stück

Bohrschablone:

710*294mm

E: Matratzengurt x 2 Stück. F: Lager x 4 Stück.

Schrauben

Schritt 1:

I:M5x20mm

Machen Sie den Schrank

x72 Stück

Legen Sie die Bohrschablone 710 x 294 mm auf die Seitenwand und stellen Sie sicher, dass die Kanten

der Schablone bündig mit der Seitenwand abschließen (siehe Abbildung).

G: Stopper x 2 Stück

Markieren Sie das runde Loch der Schablone auf der Seitenwand, entfernen Sie dann die Schablone

und bohren Sie ein Loch mit 11 mm Durchmesser und 6 mm Durchmesser wie auf dem Bild, die

Lochtiefe beträgt 15 mm.

H: Metallmutter M8x 4 Stück

Bauen Sie den Schrank mit Schrauben und wasserfestem Holzleim an. Achten Sie auf die

Innenmaße wie auf dem Bild und stellen Sie sicher, dass der Schrank stabil und sicher ist.

Bohrschablone:

306*82mm

D:YFGS400900A x

J: Schraube M4x20mm

x8Stk

Bauanleitung

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Wiederholen Sie die obige Installation auf der anderen Seite.

Schritt 2:

Stecken Sie den Stift an der Seitenhalterung A vollständig in die Löcher mit 11 mm Durchmesser und 6 mm

Durchmesser und befestigen Sie A mit den Schrauben I am Schrank.

Machine Translated by Google

- 12 -

der Schablone sind bündig mit der Platte, wie auf dem Bild.

eine andere Seite der Platte, dann bohren Sie ein Loch mit einem Durchmesser von 11 mm, die Tiefe des Lochs beträgt 15 mm

Legen Sie die Bohrschablone 306*82mm auf die Platte 8 und achten Sie darauf, dass die Kante

Schritt 3:

Schablone und bohren Sie ein Loch mit 11 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.

Markieren Sie das runde Loch der Schablone auf der Platte 8, entfernen Sie dann die

Markieren Sie die Bohrlöcher entsprechend den Abmessungen wie im Bild auf

Machine Translated by Google

- 13 -

Achten Sie auf die Abmessung von der Schürzenplatte bis zur Kante der Türplatte

Bauen Sie den Bettrahmen mit Schrauben und wasserfestem Holzleim wie abgebildet.

Schritt 4:

Behalten Sie die Diagonallänge bei, sie ist wie im Bild.

sind 32 mm wie auf dem Bild.

Stellen Sie sicher, dass der Schrank stabil und sicher ist.

Machine Translated by Google

- 14 -

Setzen Sie 2 Lager F in die Verbindungshalterung B ein, wie in der Abbildung dargestellt.

Drehen Sie die Endkappe der Gasfeder wie abgebildet nach außen, montieren Sie sie dann an der

Verbindungshalterung B und befestigen Sie sie wie abgebildet mit der Mutter H.

Schritt 5:

Stecken Sie den Stift an der Verbindungshalterung B vollständig in die Löcher mit 11 mm Durchmesser und befestigen

Sie B anschließend mit den Schrauben I am Bettrahmen.

Wiederholen Sie die obige Installation auf der anderen Seite.

Stecken Sie den Stift am Bein C vollständig in die Löcher mit 11 mm Durchmesser und befestigen Sie C dann mit

den Schrauben I am Bettrahmen. Achten Sie darauf, dass der Abstand von der Mitte zum Boden 310 mm beträgt, wie

auf dem Bild.

Machine Translated by Google

Setzen Sie die Verbindungshalterung B mit Lager F auf die Seitenhalterung A, wie in der

Abbildung dargestellt. Befestigen Sie den Griff am Bettrahmen.

Schritt 6:

Setzen Sie den Bettrahmen mit einem kleinen Winkel zum Schrank ein, wie auf dem Bild.

- 15 -

Machine Translated by Google

Schritt

7: Befestigen Sie zuerst die beiden Matratzengurte E mit einer Schraube J am

Bettrahmen. Drehen Sie dann die Gasfeder D wie abgebildet in die Endkappe und ziehen

Sie die Gasfeder mit der

Endkappe fest. Wiederholen Sie die obige Installation auf der anderen Seite.

- 16 -

Machine Translated by Google

Schritt 9:

Installieren Sie die Gasfeder D an der Halterung A auf der Rückseite des Schranks und befestigen Sie sie mit

der Metallmutter H.

Schritt 8:

Schließen Sie den Bettrahmen wie abgebildet in den Schrank.

Wiederholen Sie die obige Installation auf der anderen Seite.

- 17 -

Machine Translated by Google

die Wand, bevor Sie sie öffnen.

Schritt 10:

Befestigen Sie den Schrank an einer festen Wand. Der Schrank muss an

- 18 -

Machine Translated by Google

Öffnen Sie das Bett und legen Sie die Platte 13 auf den Bettrahmen.

Legen Sie die Matratze auf den Bettrahmen und befestigen Sie sie mit den Gurten E.

Schritt 11:

Wiederholen Sie die obige Installation auf der anderen Seite.

Befestigen Sie den Stopper G mit den Schrauben J am Schrank.

- 19 -

Machine Translated by Google

- 20 -

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

Vertreter der EG

UK REP

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO:YFVFU244

KIT LETTO MURPHY

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare

determinati strumenti con noi rispetto ai principali marchi più importanti e non significa

necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

- 1 -

HO BISOGNO DI AIUTO? CONTATTACI!

Kit letto Murphy

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

MODELLO:YFVFU244

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti

informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Machine Translated by Google

3.Verificare la stabilità e la sicurezza del kit a intervalli e utilizzare regolarmente

Dimensioni del materasso

deve essere interrotto immediatamente in caso di danni o problemi sospetti.

spessore del materasso

Nota: il kit letto ribaltabile non include il letto e i mobili letto

4. I bambini non devono utilizzare il kit da soli per stendere o riporre il letto, altrimenti potrebbero

subire danni.

Peso massimo del materasso

devono essere equipaggiati dagli utenti stessi.

Grazie mille per aver scelto questo kit per letto ribaltabile.

YFVFU244

Materasso completo standard

1.Si prega di leggere e comprendere attentamente questo manuale prima di utilizzare il

Se c'è qualche differenza tra il colore di questo prodotto e l'immagine in

Completamente verticale

Kit letto Murphy.

il manuale di istruzioni, fare riferimento all'oggetto fisico.

L×L: 54×75 pollici (1370×1900 mm)

Peso massimo: 57 libbre

L'installazione deve essere eseguita da un adulto e i bambini non dovrebbero utilizzarla

6-10 pollici (152-254 mm)

senza supervisione.

Modello

57 libbre (25,85 kg)

2. Installare completamente il kit letto ribaltabile prima di utilizzare il letto, altrimenti potrebbe

causare gravi danni alle persone.

Modelli adattati

Idoneità del kit letto Murphy completamente verticale

ELENCO PARAMETRI

ISTRUZIONI DI SICUREZZA

ISTRUZIONI

-2-

Machine Translated by Google

2 . Sicurezza

Utilizzo

1. Descrizione generale

Norma di sicurezza

Prima di utilizzare il letto Murphy, l'utente deve accertarsi del suo buono stato

e il buono stato dei suoi accessori.

posizionarsi all'interno del mobile in posizione orizzontale, per essere utilizzato come letto in

modo assolutamente semplice e veloce, con minimi sforzi.

Capacità di peso massima: 900 libbre

Il sistema letto pieghevole permette di portare la rete del letto dalla sua posizione verticale

Profondità massima: 10ÿ

Prima di utilizzare il letto Murphy, l'utente deve assicurarsi che sul

sul piano notte c'è solo il materasso e la biancheria da letto.

- 3 -

Machine Translated by Google

-4-

Non posizionare mai il prodotto vicino a fonti di calore. Posizionare e bloccare il letto

L'installazione non corretta o non eseguita da artigiani specializzati, potrebbe

il fornitore, denunciano un uso non corretto e pericoloso del prodotto.

mantenere il sistema lontano da oggetti che possano ostacolarne il movimento.

causare distacchi, rotture o disfunzioni con possibili danni al

E' severamente vietato rimuovere qualsiasi dispositivo di sicurezza e protezione

Le istruzioni e le regole contenute nel presente manuale devono essere assolutamente rispettate

persone, cose o animali. Tutte le istruzioni fornite devono essere rigorosamente

(etichette) sul set; controllare periodicamente la posizione accidentale sul

volte.

Il rispetto delle norme di sicurezza mette l'utilizzatore in condizioni di lavoro

osservato.

meccanismo delle coperte o altro. Prima di iniziare qualsiasi manutenzione, riparare

produttivamente, senza pericolo di danneggiare se stesso e gli altri.

Prima di iniziare a utilizzare il prodotto gli utenti devono essere consapevoli delle sue funzioni

lavoro o pulizia l'operatore deve aver letto e compreso tutte le tecniche

È vietato utilizzare il prodotto senza materasso sopra

e le sue caratteristiche tecniche, apprendi attraverso una lettura accurata e completa

informazioni contenute in questa guida. Qualsiasi intervento di manutenzione e riparazione sarà

superficie della rete.

della presente guida per l'utente.

eseguita solo da personale qualificato.

E' vietato utilizzare il letto per un uso diverso da quello previsto

Manomissione o sostituzione di parti del letto non consentite.

AVVERTIMENTO !!!

descritto precedentemente nella sezione UTILIZZO.

L'uso di accessori o pezzi di ricambio diversi da quelli consigliati da

Machine Translated by Google

Caratteristiche tecniche

Compensato

MaterialeNumero

Compensato da 1 pollice 2082*406*25 mm2

Bastoni di legno

Importante

Foglio di compensato

Compensato da 1 pollice 1504*406*25 mm

Interno

Compensato

Mobiletto

3/4 pollici

mobiletto:

Dimensione

1504*550*18mm

Suggerisci di utilizzare i seguenti materiali per armadi in legno e struttura del letto

Compensato da 1 pollice 1504*388*25 mm

3/4 pollici

dimensioni di

1504*250*18 mm

QTÀ

1504*388*1972

-5-

Machine Translated by Google

-6-

40*20*1330 mm12

legna

Dimensioni di

1/2 pollice

Compensato

3/8 pollici

Compensato

1947*1484*132

Compensato

telaio

Dimensione

Peso del giroletto:

Materiale numerico

QTÀ

54 kg (118,8 libbre)

32*32*100 mm

legna

1370*50*25 mm1

legna

1370*120*25 mm1

1 pollice

40*20*1897mm2

telaio del letto :

1 pollice

Compensato

Letto

1 pollice

1947*120*25mm2

1947*1484*12

1892*1366*9mm1

3/4 pollici

Importante

3/4 pollici

Compensato

1-1/2 pollice

Machine Translated by Google

Consigli per la sicurezza e la cura

soffocare se ingerito. •

Assicurati di avere spazio sufficiente per disporre le parti prima di iniziare. • Durante il

montaggio non sostenere o appoggiare peso sul prodotto, ciò potrebbe

1370*1900*(152-2

79-82kg

causa danni. •

Assemblare l'oggetto il più vicino possibile alla sua posizione finale (nella stessa stanza).

50 mm

(174 libbre-181 libbre)

possibile.

• Montare su una superficie morbida e piana per evitare di danneggiare l'unità o il pavimento. •

Parti dell'assemblaggio saranno più facili con 2 persone.

Peso di

PESO TOTALE DEL GRUPPO LETTO E DEL MATERASSO

• Per ridurre la probabilità di danneggiare il prodotto, si prega di farlo

Letto

materasso:

BISOGNO DI ESSERE:

assicurati che il tuo trapano elettrico sia impostato su una coppia bassa.

telaio

Materiale numerico

materasso

• Verificare di disporre di tutti i componenti e gli strumenti elencati di seguito

Dimensione

pagine.

• Rimuovere tutti gli accessori dai sacchetti di plastica e separarli nei rispettivi

QTÀ

(54*75*(6-10) pollici)

gruppi. •

Tenere i bambini e gli animali lontani dall'area di lavoro, piccole parti potrebbero

Importante

25,85 kg (57 libbre)

-7-

Machine Translated by Google

Punta da trapano per legno

Punte per viti Lui è 6mm

Strumento di regolazione orizzontale

Punta da trapano per legno

Diametro11mm

Chiave finale

13 mm aperto

Elenco delle parti del kit

Nota: le quantità riportate di seguito sono quelle corrette per completare l'assemblaggio. In alcuni

casi possono essere forniti più raccordi del necessario.

C: Gamba x 2 pezzi

A: Staffa laterale x 2 pezzi B: Staffa di collegamento x 2 pezzi

Installare gli strumenti richiesti

-8-

Machine Translated by Google

Guida alla costruzione

G: Tappo x 2 pezzi

Segnare il foro circolare del modello sul pannello laterale, quindi rimuovere il modello e

praticare un foro diametro 11 mm e un foro diametro 6 mm come nell'immagine, la profondità

del foro è 15 mm.

H: Dado in metallo M8x 4 pz

Realizza il mobile con viti e colla per legno impermeabile, assicurati che le dimensioni

interne siano come nell'immagine, assicurati che il mobile sia stabile e sicuro.

Dima di foratura:

306*82mm

D:YFGS400900A x

J: Vite M4x20mm x8 pz

Dima di foratura:

710*294mm

2 pezzi

E: Cinghia per materasso x 2 pezzi F: Cuscinetto x 4 pezzi

Vite

Passo 1:

Io:M5x20mm

Realizza il mobiletto

x72 pezzi

Posizionare la dima di foratura da 710*294 mm sul pannello laterale e assicurarsi che il bordo

della dima sia a filo con il pannello laterale, come mostrato nell'immagine.

-9-

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Ripetere l'installazione sopra sull'altro lato.

Passaggio 2: inserire il perno sulla staffa laterale A completamente nel foro da 11

mm e da 6 mm, fissare a al mobiletto con le viti I.

Machine Translated by Google

- 12 -

Posizionare la dima di foratura da 306*82 mm sul pannello 8 e garantire il bordo

Segnare il foro circolare della dima sul pannello 8, quindi rimuovere la

della dima siano a filo con il pannello come da foto.

Passaggio 3:

Contrassegnare i fori in base alle dimensioni come nell'immagine

un altro lato del pannello, quindi praticare un foro di diametro 11 mm, la profondità del foro è 15 mm

modello e praticare un foro diametro 11 mm come nell'immagine, la profondità del foro è 15 mm.

Machine Translated by Google

- 13 -

Verificare la dimensione dal pannello del grembiule al bordo del pannello della porta

sono 32mm come immagine.

Realizza la struttura del letto con viti e colla per legno impermeabile come da foto.

Passaggio 4:

Assicurarsi che l'armadio sia stabile e sicuro.

Mantenere la lunghezza diagonale come quella dell'immagine.

Machine Translated by Google

- 14 -

Estrarre il cappuccio terminale della molla a gas come in figura, quindi installarlo sulla staffa di

collegamento B e fissarlo con il dado H come in figura.

Inserire completamente il perno sulla gamba C nei fori da 11 mm di diametro, quindi fissare C al

telaio del letto con le viti I. Mantenere la distanza dal centro al suolo pari a 310 mm, come mostrato

nell'immagine.

Inserire 2 cuscinetti F nella staffa di collegamento B come mostrato nell'immagine.

Passaggio

5: inserire completamente il perno sulla staffa di collegamento B nei fori da 11 mm di diametro,

quindi fissare B al telaio del letto con le viti I.

Ripetere l'installazione sopra sull'altro lato.

Machine Translated by Google

- 15 -

Posizionare la staffa di collegamento B con il cuscinetto F sulla staffa laterale A come da immagine. Installare la

maniglia sul telaio del letto.

Passaggio

6: inserire la struttura del letto con una piccola angolazione rispetto al mobiletto, come mostrato nell'immagine.

Machine Translated by Google

-16-

Passo

7: Innanzitutto, fissare le due cinghie del materasso E al telaio del letto con una

vite Jÿ Quindi ruotare la molla a gas D nel cappuccio terminale come in figura,

stringere la molla a gas con

il cappuccio terminaleÿ Ripetere l'installazione sopra sull'altro lato.

Machine Translated by Google

- 17 -

Passo

9: Installare la molla a gas D sulla staffa A dal retro del mobile, fissarla con il dado metallico

Passaggio

8: chiudere la struttura del letto nel mobile come mostrato nell'immagine.

Ripetere l'installazione sopra sull'altro lato.

Machine Translated by Google

- 18 -

il muro prima di aprirlo.

Passaggio

10: fissare l'armadio alla parete solida. Il mobile deve essere fissato

Machine Translated by Google

- 19 -

Aprire il letto, posizionare il pannello 13 sul giroletto.

Installare il fermo G sul mobiletto con le viti J.

Posizionare il materasso sul giroletto e fissarlo con le cinghie E.

Passaggio 11:

Ripetere l'installazione sopra sull'altro lato.

Machine Translated by Google

REP.CE

REP. DEL REGNO UNITO

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

YH CONSULENZA LIMITATA. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.

-20-

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:YFVFU244

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizada

pornosotrossolorepresentaunaestimacióndelosahorrosquepodríabeneficiarsealcomprar

ciertasherramientasconnosotrosencomparaciónconlasprincipalesmarcasynosignifica

necesariamentecubrirtodaslascategoríasdeherramientasofrecidas.pornosotros.Lerecordamos

que,cuandorealiceunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

KITDECAMAMURPHY

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:

Soporte

técnicoycertificadodegarantíaelectrónicawww.vevor.com/support

MODELO:YFVFU244

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

¿NECESITASAYUDA?¡CONTÁCTENOS!

Kitdecamaplegable

1

Machine Translated by Google

IdoneidaddelkitdecamaMurphyFullVertical

2

2.InstalecompletamenteelkitdecamaMurphyantesdeusarlacama;delocontrario,podría

causardañosgravesalaspersonas.

Modelosadaptados

sinsupervisión.

Modelo

57libras(25,85kg)

610pulgadas(152254mm)

Lainstalacióndebeserrealizadaporunadultoylosniñosnodebenutilizarla.

Pesomáximo:57libras

Elmanualdeinstrucciones,consulteelobjetofísico.

KitdecamaMurphy.

Anchoxlargo:54x75pulgadas(1370x1900mm)

YFVFU244

1.Leaycomprendaatentamenteestemanualantesdeutilizarel

Sihayalgunadiferenciaentreelcolordeesteproductoylaimagenen

Completamentevertical

4.Losniñosnodebenusarelkitsolosparaextenderseoguardarlacama,delocontrario

podríansufrirdaños.

MuchasgraciasporelegirestekitdecamaMurphy.

Pesomáximodelcolchón

espesordelcolchón

debedetenerseinmediatamenteencasodedañosoproblemassospechosos.

Nota:ElkitdecamaMurphynoincluyelacamanilosgabinetesdelacama,que

debenserequipadosporlospropiosusuarios.

3.Compruebelaestabilidadyseguridaddelkitaintervalosregularesyúselo.

Tamañodelcolchón

Colchóncompletoestándar

LISTADEPARÁMETROS

INSTRUCCIONESDESEGURIDAD

INSTRUCCIONES

Machine Translated by Google

2.Seguridad

Estándardeseguridad

Usar

1.Descripcióngeneral

colocardentrodelmuebleenposiciónhorizontal,parautilizarlocomocamadeunamanera

absolutamenterápidaysencilla,conmuypocoesfuerzo.

yelbuenestadodesusaccesorios.

Elsistemadecamaabatiblepermitesacarelsomierdesuposiciónvertical

AntesdeutilizarlacamaMurphy,elusuariodebeestarsegurodesubuenestado.

Capacidadmáximadepeso:900libras

Profundidadmáxima:10

AntesdeutilizarlacamaMurphy,elusuariodebeasegurarsedequeenla

Enlasuperficieparadormirsoloseencuentranelcolchónylaropadecama.

3

Machine Translated by Google

4

descritoanteriormenteenelapartadoUSO.

Elusodeaccesoriosorepuestosdistintosalosrecomendadospor

veces.

Nuncacoloqueelproductocercadefuentesdecalor.Colocarybloquearlacama.

Estáprohibidoutilizarlacamaparaunusodiferenteal

Manipulaciónosustitucióndepiezasdelacamaquenoestánpermitidas.

ADVERTENCIA!!!

realizadoúnicamenteporpersonalcalificado.

superficiedelsomier.

delapresenteguíadelusuario.

ysuscaracterísticastécnicas,aprendeatravésdeunalecturaprecisaycompleta

Estáprohibidoutilizarelproductosincolchónenel

informacióncontenidaenestaguía.Cualquiermantenimientoyreparaciónserealizará

Mecanismodemantasosino.Antesdeiniciarcualquiermantenimiento,reparar

productivamente,sinpeligrodedañarseasímismooalosdemás.

Antesdecomenzarautilizarelproducto,losusuariosdeberánconocersusfunciones.

trabajosolimpieza,eloperadordebehaberleídoycomprendidotodaslasinstruccionestécnicas.

personas,cosasoanimales.Todaslasinstruccionesdadasdebenserestrictamente

Elcumplimientodelasnormasdeseguridadponealusuarioencondicionesdetrabajar

observado.

Estáestrictamenteprohibidoretirarcualquierdispositivodeseguridadyprotección.

provocardesprendimientos,roturasodisfuncionesconposiblesdañosa

(etiquetas)enelset;comprobarperiódicamentelaposiciónincidentalenel

Lasinstruccionesyreglascontenidasenestemanualdebenobservarseentodo

Unainstalaciónincorrectaonorealizadaporartesanosespecializados,puede

elproveedor,presentanunusoinadecuadoypeligrosodelproducto.

Elsistemadebemantenerselibredeobjetosquepuedanobstaculizarsumovimiento.

Machine Translated by Google

Característicastécnicas

dimensionesde

Maderacontrachapadade1pulgada2082*406*25mm2

1504*250*18mm

Palitosdemadera

Importante

MaterialNúmero

Gabinete

3/4depulgada

gabinete:

Hojademaderacontrachapada

Maderacontrachapadade1pulgada1504*406*25mm

Interno

Maderacontrachapada

Sugierautilizarlossiguientesmaterialesparagabinetesdemaderayarmazonesdecama.

milímetros

Maderacontrachapadade1pulgada1504*388*25mm

Dimensión

1504*550*18mm

IQTY

Maderacontrachapada

1504*388*1972

3/4depulgada

5

Machine Translated by Google

6

1947*1484*132

Importante

Maderacontrachapada

marco

Dimensión

Pesodelaestructura

delacama:

madera

Dimensionesde

Maderacontrachapada

3/8pulgadas

madera

1370*50*25milímetros1

madera

1370*120*25milímetros1

Númerodematerial

IQTY

54kg(118,8libras)

32*32*100mm

Cama

milímetros

1947*120*25mm2

1pulgada

1947*1484*12

1892*1366*9milímetros1

1pulgada

40*20*1897milímetro2

marcodelacama:

1pulgada

Maderacontrachapada

3/4depulgada

40*20*1330milímetro12

Madera

contrachapadade11/2pulgada

1/2pulgada

milímetros

3/4depulgada

Machine Translated by Google

Consejosdeseguridadycuidado

Importante

25,85kg(57libras)

asegúresedequesutaladroeléctricoestéconfiguradoenunajustedetorsiónbajo.

ahogarsesiseingiere.

•Asegúresedetenersuficienteespacioparadiseñarlaspiezasantesdecomenzar.•

Duranteelmontajenoseparenipongapesosobreelproducto,estopodría

IQTY

(54*75*(610)pulgadas)

grupos.•

Mantengaalosniñosyanimalesalejadosdeláreadetrabajo,laspiezaspequeñaspodrían

páginas.

•Retiretodoslosaccesoriosdelasbolsasdeplásticoysepárelosensus

Dimensión

colchón

Númerodematerial

•Verifiquequetengatodosloscomponentesyherramientasenumeradosacontinuación

NECESITANSER:

marco

•Parareducirlaprobabilidaddedañarsuproducto,porfavor

Pesode

Cama

colchón:

(174libras181libras)

50mm

PESOTOTALDELESTRUCTURADELACAMAYDELCOLCHÓN

posible.•

Realiceelmontajesobreunasuperficiesuaveyniveladaparaevitardañarlaunidadoelsuelo.•

Partesdelmontajeseránmásfácilescon2personas.

1370*1900*(1522

7982kg

causardaño.•

Ensambleelartículolomáscercaposibledesuposiciónfinal(enlamismahabitación).

7

Machine Translated by Google

diámetro11mmBrocasparatornillos

Brocaparamadera

herramientadeajustehorizontal

Brocaparamadera

Elmide6mm

Llavefinal

13mmabierto

C:piernax2piezas

A:soportelateralx2piezasB:soportedeconexiónx2piezas

Listadepiezasdelkit

Nota:Lascantidadesacontinuaciónsonlascorrectasparacompletarelensamblaje.Enalgunos

casos,esposiblequesesuministrenmásaccesoriosdelosnecesarios.

Instalelasherramientasnecesarias

8

Machine Translated by Google

guíadeconstrucción

x72piezas

Coloquelaplantilladeperforaciónde710*294mmenelpanellateralyasegúresedequeelbordedela

plantillaestéalrasconelpanellateralcomosemuestraenlaimagen.

Yo:M5x20mm

hacerelgabinete

Tornillo

Paso1:

E:Correadecolchónx2piezasF:Rodamientox4piezas

2piezas

Plantilladeperforación:

710*294mm

Plantilladeperforación:

306*82mm

D:YFGS400900Ax

J:TornilloM4x20mmx8uds

Hagaelgabinetecontornillosypegamentoparamaderaimpermeable,asegúresedequeladimensión

internaseacomosemuestraenlaimagen,asegúresedequeelgabineteseaestableyseguro.

H:TuercametálicaM8x4piezasG:tapónx2uds.

Marqueelorificiocirculardelaplantillaenelpanellateral,luegoretirelaplantillaytaladreunorificiode11

mmdediámetroyunorificiode6mmdediámetrocomosemuestraenlaimagen,laprofundidaddelorificio

esde15mm.

9

Machine Translated by Google

10

Machine Translated by Google

11

Repitalainstalaciónanteriorenelotrolado.

Paso2:

InserteelpasadordelsoportelateralAcompletamenteenelorificiode11mmdediámetroyenel

orificiode6mm,fijeaalgabineteconlostornillosI.

Machine Translated by Google

12

delaplantillaestánalrasconelpanelcomoenlaimagen.

otroladodelpanel,luegotaladreunorificiode11mmdediámetro,laprofundidaddelorificioesde15mm

Coloquelaplantilladeperforaciónde306*82mmenelpanel8yasegúresedequeelborde

Paso3:

plantillaytaladreunorificiode11mmdediámetrocomosemuestraenlaimagen,laprofundidaddelorificioesde15mm.

Marqueelorificiocirculardelaplantillaenelpanel8,luegoretirela

Marquelosorificiosdeperforacióndeacuerdoconlasdimensionescomosemuestraenlaimagende

Machine Translated by Google

13

Asegúresedeladimensióndesdeelpaneldelaplataformahastaelbordedelpaneldelapuerta.

Hagaelmarcodelacamacontornillosypegamentoparamaderaimpermeablecomoenlaimagen.

Etapa4:

Mantengalalongituddiagonalcomoenlaimagen.

Son32mmcomoenlaimagen.

Asegúresedequeelgabineteseaestableyseguro.

Machine Translated by Google

14

Inserte2piezasderodamientoFenelsoportedeconexiónBcomosemuestraenlaimagen.

Girelatapadelextremodelresortedegascomosemuestraenlaimagen,luegoinstálelaenelsoportede

conexiónByfíjelaconlatuercaHcomosemuestraenlaimagen.

Paso5:

InsertecompletamenteelpasadordelsoportedeconexiónBenlosorificiosde11mmdediámetroyluegofije

BalmarcodelacamaconlostornillosI.

Repitalainstalaciónanteriorenelotrolado.

InserteelpasadordelapataCcompletamenteenlosorificiosde11mmdediámetro,luegofijeCalarmazón

delacamaconlostornillosI.Mantengaladistanciadesdeelcentroalsueloen310mmcomosemuestraenla

imagen.

Machine Translated by Google

ColoqueelsoportedeconexiónBconelcojineteFenelsoportelateralAcomosemuestraenla

imagen.Instalelamanijaenelmarcodelacama.

Paso6:

Inserteelmarcodelacamaconunpequeñoánguloenelgabinetecomosemuestraenlaimagen.

15

Machine Translated by Google

Paso7:

Primero,fijelasdoscorreasdelcolchónEalmarcodelacamaconuntornilloJ

LuegogireelresortedegasDenlatapadelextremocomosemuestraenlaimagen,

aprieteelresortedegascon

latapadelextremoRepitalainstalaciónanteriorenelotrolado.

dieciséis

Machine Translated by Google

Paso9:

InstaleelresortedegasDenelsoporteAdesdelaparteposteriordelgabineteyfíjeloconlatuerca

metálicaH.

Paso8:

cierreelmarcodelacamaenelgabinetecomosemuestraenlaimagen.

Repitalainstalaciónanteriorenelotrolado.

17

Machine Translated by Google

laparedantesdeabrirla.

Paso10:

fijeelgabineteaunaparedsólida.Elgabinetedebefijarsea

18

Machine Translated by Google

19

ColoqueelcolchónenelarmazóndelacamayfíjeloconlascorreasE.

Abralacama,coloqueelpanel13enelarmazóndelacama.

Paso11:

Repitalainstalaciónanteriorenelotrolado.

InstaleeltopeGalgabineteconlostornillosJ.

Machine Translated by Google

REPRESENTANTEDELREINOUNIDO

REPRESENTANTEDELACE

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW2122

Australia

Fabricante:ShanghaimuxinmuyeyouxiangongsiDirección:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

ECrossStuGmbH

MainzerLandstr.69,

60329FráncfortdelMeno.

YHCONSULTINGLIMITADO.C/OYHConsultingLimited

Oficina147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

20

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: YFVFU244

ZESTAW ŁÓŻKA MURPHY

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

„Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas

przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone

narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie

wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania

zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w

porównaniu z czołowymi markami.

Machine Translated by Google

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

MODEL: YFVFU244

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne

zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę

wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

Zestaw do łóżka Murphy

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

- 1 -

Machine Translated by Google

Przydatność zestawu łóżek Murphy w pełnym pionie

Model

grubość materaca

57 funtów (25,85 kg)

bez nadzoru.

Uwaga: Zestaw łóżek Murphy nie obejmuje łóżka ani szafek łóżkowych, które

2. Przed użyciem łóżka należy całkowicie zainstalować zestaw łóżka Murphy, w przeciwnym razie może

on spowodować poważne obrażenia u ludzi.

Zestaw do łóżka Murphy.

instrukcji obsługi, proszę zapoznać się z obiektem fizycznym.

Dostosowane modele

Szer. × dł.: 54 × 75 cali (1370 × 1900 mm)

Instalacja powinna być wykonana przez osobę dorosłą, a dzieci nie powinny z niej korzystać

6–10 cali (152–254 mm)

Maksymalna waga: 57 funtów

Dziękujemy bardzo za wybranie tego zestawu łóżek Murphy.

4.Dzieci nie powinny używać samego zestawu do rozkładania lub przechowywania łóżka, w przeciwnym

razie mogą doznać krzywdy.

Maksymalna waga materaca

muszą być wyposażone przez samych użytkowników.

1. Proszę uważnie przeczytać i zrozumieć niniejszą instrukcję przed użyciem

Jeśli istnieje jakakolwiek różnica między kolorem tego produktu a zdjęciem

YFVFU244

Pełny pion

Standardowy pełny materac

3. Regularnie sprawdzaj stabilność i bezpieczeństwo zestawu oraz jego użytkowanie

Rozmiar materaca

należy natychmiast przerwać w przypadku uszkodzenia lub podejrzanych problemów.

LISTA PARAMETRÓW

INSTRUKCJE BEZPIECZEŃSTWA

INSTRUKCJE

- 2 -

Machine Translated by Google

2. Bezpieczeństwo

Norma bezpieczeństwa

Używać

1. Opis ogólny

ustawić wewnątrz szafki w pozycji poziomej, aby wykorzystać ją jako łóżko w szybki i łatwy

sposób, przy bardzo niewielkim wysiłku.

Użytkownik przed użyciem łóżka Murphy musi mieć pewność, że jest on w dobrym stanie

oraz dobry stan akcesoriów.

Przed użyciem łóżka Murphy użytkownik musi upewnić się, że na

System łóżka w szafie pozwala na wysunięcie sprężyny łóżka z pionu

Maksymalne obciążenie: 900 funtów

Maksymalna głębokość: 10 cali

na powierzchni spania znajduje się tylko materac i pościel.

- 3 -

Machine Translated by Google

- 4 -

Niedozwolone manipulowanie lub wymiana części łóżka.

Surowo zabrania się usuwania jakichkolwiek urządzeń zabezpieczających i zabezpieczeń

OSTRZEŻENIE !!!

Zabrania się wykorzystywania łóżka do celów innych niż zamierzone

Nigdy nie umieszczaj produktu w pobliżu źródeł ciepła. Ustaw i zablokuj łóżko

Należy bezwzględnie przestrzegać wskazówek i zasad zawartych w niniejszej instrukcji

opisano wcześniej w rozdziale UŻYTKOWANIE.

Zabrania się używania produktu bez materaca na łóżku

i jego właściwości technicznych, można się tego nauczyć poprzez dokładne i pełne czytanie

Stosowanie akcesoriów lub części zamiennych innych niż zalecane przez

informacje zawarte w tym przewodniku. Wszelkie prace konserwacyjne i naprawy będą

powierzchnia sprężyny łóżka.

niniejszego podręcznika użytkownika.

wykonywane wyłącznie przez wykwalifikowany personel.

Przestrzeganie norm bezpieczeństwa stawia użytkownika w zakresie pracy

osób, rzeczy lub zwierząt. Wszystkie podane instrukcje muszą być ściśle przestrzegane

zauważony.

(etykiety) na planie; okresowo sprawdzaj przypadkowe położenie na

Przed rozpoczęciem użytkowania produktu użytkownicy powinni zapoznać się z jego funkcjami

produktywnie, bez narażania siebie na krzywdę innym.

mechanizm koców lub coś innego. Przed rozpoczęciem jakiejkolwiek konserwacji należy dokonać naprawy

pracy lub czyszczenia, operator musi przeczytać i zrozumieć wszystkie informacje techniczne

czasy.

Nieprawidłowa instalacja lub niewykonanie przez wyspecjalizowanych rzemieślników może

dostawcy, wskazują na niewłaściwe i niebezpieczne użycie produktu.

system należy utrzymywać z dala od obiektów, które mogą utrudniać jego ruch.

spowodować oderwanie, pęknięcie lub zniekształcenie, co może skutkować uszkodzeniem

Machine Translated by Google

Właściwości techniczne

Sklejka

Zasugeruj użycie poniższych materiałów do drewnianych szafek i ramy łóżka

1-calowa sklejka 1504*388*25mm

Wymiar

1504*550*18mm

1504*388*1972

ILOŚĆ

Sklejka

wymiary

1504*250*18mm

3/4 cala

Drewniane patyki

Ważny

1-calowa sklejka 2082*406*25 mm 2

MateriałNumer

3/4 cala

gabinet:

Gabinet

Arkusz sklejki

1-calowa sklejka 1504*406*25mm

Wewnętrzny

- 5 -

Machine Translated by Google

- 6 -

32*32*100mm

1947*120*25mm2

1947*1484*12

Łóżko

1 cal

1892*1366*9mm 1

Sklejka

1 cal

Rama łóżka :

40*20*1897mm2

1 cal

Sklejka

1-1/2 cala

1/2 cala

3/4 cala

40*20*1330mm 12

3/4 cala

Ważny

rama

Wymiar

Waga ramy łóżka:

Sklejka

1947*1484*132

Sklejka

3/8 cala

drewno

Wymiary

1370*50*25mm 1

drewno

1370*120*25mm 1

Numer Materiał

ILOŚĆ

54 kg (118,8 funta)

Machine Translated by Google

Wskazówki dotyczące bezpieczeństwa i pielęgnacji

50mm

(54*75*(6-10) cali)

ILOŚĆ

grupy. •

Trzymaj dzieci i zwierzęta z dala od miejsca pracy, ponieważ mogą to być małe części

możliwy. •

Montaż na miękkiej, poziomej powierzchni, aby uniknąć uszkodzenia urządzenia lub podłogi.

• Montaż części będzie łatwiejszy w przypadku 2 osób.

udławić się w przypadku

połknięcia. • Przed rozpoczęciem upewnij się, że masz wystarczająco dużo miejsca na ułożenie części.

• Podczas montażu nie stawaj ani nie obciążaj produktu, gdyż może to spowodować jego uszkodzenie

Ważny

25,85 kg (57 funtów)

materac

Numer Materiał

• Sprawdź, czy masz wszystkie komponenty i narzędzia wymienione poniżej

strony.

• Wyjąć wszystkie elementy z plastikowych torebek i rozdzielić je do osobnych

Wymiar

Łóżko

materac:

• Aby zmniejszyć prawdopodobieństwo uszkodzenia produktu, prosimy

Waga

rama

CAŁKOWITA MASA RAMY ŁÓŻKA I MATERACA

MUSZĄ BYĆ:

upewnij się, że wiertarka jest ustawiona na niski moment obrotowy.

1370*1900*(152-2

79-82 kg

powoduje szkody.

• Zmontuj element jak najbliżej jego ostatecznej pozycji (w tym samym pomieszczeniu).

(174-181 funtów)

- 7 -

Machine Translated by Google

On ma 6mm Średnica 11 mmŚruby Napęd Bity

Narzędzie do regulacji poziomej

Klucz końcowy

Wiertło do drewnaWiertło do drewna

Otwarte 13 mm

Lista części zestawu

Uwaga: Poniższe ilości odpowiadają ilościom niezbędnym do ukończenia montażu. W

niektórych przypadkach może zostać dostarczonych więcej okuć niż jest to wymagane.

C: Noga x 2 szt

A:Wspornik boczny x 2 szt. B:Wspornik łączący x 2szt

Zainstaluj wymagane narzędzia

- 8 -

Machine Translated by Google

Przewodnik budowlany

H:Nakrętka metalowa M8x 4szt

Zrób szafkę

Ja: M5x20mm

x72szt

Umieść szablon do wiercenia o wymiarach 710*294 mm na panelu bocznym i upewnij się,

że krawędzie szablonu są równo z panelem bocznym, jak pokazano na rysunku.

E: Pasek do materaca x 2 szt. F: Łożysko x 4 szt

Śruba

Krok 1:

D:YFGS400900Ax

J:Śruba M4x20mm x8szt

Szablon do wiercenia:

306*82mm

2 szt

Szablon do wiercenia:

710*294mm

G: Korek x 2 szt

Zaznacz okrągły otwór szablonu na panelu bocznym, następnie usuń szablon i wywierć otwór

o średnicy 11 mm i otwór o średnicy 6 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

Wykonaj szafkę za pomocą śrub i wodoodpornego kleju do drewna, upewnij się, że

wymiary wewnętrzne są takie jak na zdjęciu, upewnij się, że szafka jest stabilna i bezpieczna.

- 9 -

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Powtórz powyższą instalację po drugiej stronie.

Krok 2:

Włóż kołek wspornika bocznego A całkowicie w otwór o średnicy 11 mm i otwór o średnicy 6 mm,

przymocuj element a do szafki za pomocą śrub I.

Machine Translated by Google

- 12 -

szablonu są zlicowane z panelem, jak pokazano na rysunku.

Zaznacz okrągły otwór szablonu na panelu 8, a następnie usuń

Umieść szablon do wiercenia 306*82mm na panelu 8 i zabezpiecz krawędź

Krok 3:

szablon i wywierć otwór o średnicy 11 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

Zaznacz otwory do wiercenia zgodnie z wymiarami jak na rysunku

drugiej stronie panelu, następnie wywierć otwór o średnicy 11 mm, głębokość otworu wynosi 15 mm

Machine Translated by Google

- 13 -

Zapewnić wymiar od panelu fartucha do krawędzi panelu drzwi

mają 32 mm jak na zdjęciu.

Wykonaj ramę łóżka za pomocą śrub i wodoodpornego kleju do drewna jak na zdjęciu.

Krok 4:

Zachowaj długość przekątnej, ponieważ obraz jest taki sam.

Upewnij się, że szafka jest stabilna i bezpieczna.

Machine Translated by Google

- 14 -

Wykręć zaślepkę sprężyny gazowej, jak pokazano na rysunku, następnie zamontuj ją w

wsporniku łączącym B i przymocuj nakrętką H, jak pokazano na rysunku.

Włóż sworzeń nogi C całkowicie w otwory o średnicy 11 mm, a następnie przymocuj C do

ramy łóżka za pomocą śrub I. Zachowaj odległość od środka do podłoża wynoszącą 310 mm,

jak pokazano na rysunku.

Włóż 2 sztuki łożyska F do wspornika łączącego B, jak pokazano na zdjęciu.

Krok 5:

Włóż całkowicie sworzeń wspornika łączącego B do otworów o średnicy 11 mm, a następnie

przymocuj B do ramy łóżka za pomocą śrub I.

Powtórz powyższą instalację po drugiej stronie.

Machine Translated by Google

- 15 -

Umieść wspornik łączący B z łożyskiem F na wsporniku bocznym A, jak

pokazano na rysunku. Zamontuj uchwyt do ramy łóżka.

Krok 6:

Włóż ramę łóżka pod niewielkim kątem do szafki, jak pokazano na zdjęciu.

Machine Translated by Google

- 16 -

Krok 7:

Najpierw przymocuj dwa paski materaca E do ramy łóżka za pomocą śruby J;

Następnie wkręć sprężynę gazową D w zaślepkę, jak pokazano na rysunku, dokręć

sprężynę gazową za

pomocą zaślepki; Powtórz powyższy montaż z drugiej strony strona.

Machine Translated by Google

- 17 -

Krok 9:

Zamontuj sprężynę gazową D do wspornika A z tyłu szafy i przymocuj ją metalową nakrętką

Krok 8:

Zamknij ramę łóżka w szafce, jak pokazano na zdjęciu.

Powtórz powyższą instalację po drugiej stronie.

Machine Translated by Google

- 18 -

Krok 10:

Przymocuj szafkę do litej ściany. Do szafki należy przymocować

ścianę, zanim ją otworzysz.

Machine Translated by Google

- 19 -

Otwórz łóżko, załóż panel 13 na ramę łóżka.

Zamontuj ogranicznik G do szafki za pomocą śrub J.

Połóż materac na ramie łóżka i przymocuj za pomocą pasów E.

Krok 11:

Powtórz powyższą instalację po drugiej stronie.

Machine Translated by Google

REPREZENT KE

REPUBLIKA Wielkiej Brytanii

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

YH CONSULTING SPÓŁKA Z OGRANICZONĄ

ODPOWIEDZIALNOŚCIĄ. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt nad Menem.

- 20 -

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

MODEL: YFVFU244

MURPHY BEDKIT

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt

vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u

bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet

noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er

vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te

verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

Machine Translated by Google

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/

support

MODEL: YFVFU244

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee

aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er

technologie- of software-updates zijn voor ons product.

HULP NODIG? NEEM CONTACT MET ONS OP!

Murphy-bedset

- 1 -

Machine Translated by Google

Geschikt voor Murphy Bed Kit Volledig verticaal

moet onmiddellijk worden gestopt in geval van schade of verdachte problemen.

Model

zonder toezicht.

57 pond (25,85 kg)

Let op: De Murphy Bed Kit bevat geen bed en bedkasten

2. Installeer de Murphy Bed Kit volledig voordat u het bed gebruikt, anders kan dit ernstige

schade aan mensen veroorzaken.

Aangepaste modellen

de handleiding, raadpleeg het fysieke object.

Murphy bedset.

B×L: 54×75in (1370×1900mm)

Maximaal gewicht: 57 pond

6-10 inch (152-254 mm)

De installatie moet door een volwassene worden uitgevoerd en kinderen mogen er geen gebruik van maken

Hartelijk dank dat u voor deze Murphy-bedset hebt gekozen.

moeten door de gebruikers zelf worden uitgerust.

4. Kinderen mogen de set niet alleen gebruiken om het bed uit te spreiden of op te bergen,

anders kunnen ze gewond raken.

1.Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt

Als er een verschil is tussen de kleur van dit product en de afbeelding in

Maximaal matrasgewicht

YFVFU244

Volledig verticaal

Standaard volledige matras

3. Controleer regelmatig de stabiliteit en veiligheid van de set en gebruik deze

Matras maat

matras dikte

PARAMETERLIJST

VEILIGHEIDSINSTRUCTIES

INSTRUCTIES

- 2 -

Machine Translated by Google

- 3 -

Plaats het in een horizontale positie in de kast, zodat het op een absoluut snelle en gemakkelijke

manier en met zeer weinig inspanning als bed kan worden gebruikt.

Voordat de gebruiker het opklapbed gebruikt, moet de gebruiker zeker zijn van de goede staat ervan

en de goede staat van de accessoires.

Voordat de gebruiker het opklapbed gebruikt, moet hij ervoor zorgen dat hij op het bed staat

Het opklapbedsysteem maakt het mogelijk om de bedveer uit zijn verticale stand te brengen

Maximale gewichtscapaciteit: 900 pond

Maximale diepte: 10ÿ

slaapoppervlak er is alleen het matras en beddengoed.

2. Veiligheid

Veiligheidsnorm

Gebruik

1. Algemene beschrijving

Machine Translated by Google

losraken, breken of disfunctioneren veroorzaken met mogelijke schade aan

Knoeien met of vervangen van bedonderdelen die niet zijn toegestaan.

Het is verboden het bed voor een ander doel te gebruiken dan waarvoor het bedoeld is

WAARSCHUWING!!!

De instructies en regels in deze handleiding moeten absoluut worden nageleefd

Plaats het product nooit in de buurt van warmtebronnen. Plaats en vergrendel het bed

eerder beschreven in sectie GEBRUIK.

Het gebruik van accessoires of reserveonderdelen anders dan aanbevolen door

en de technische kenmerken ervan, leer door een nauwkeurige en volledige lezing

Het is verboden om het product te gebruiken zonder matras erop

informatie in deze handleiding. Elk onderhoud en reparatie moet

uitsluitend door gekwalificeerd personeel worden uitgevoerd.

oppervlak van het bedvering.

van deze gebruikershandleiding.

Het voldoen aan de veiligheidsnormen stelt de gebruiker in termen van werken

opgemerkt.

keer.

personen, dingen of dieren. Alle gegeven instructies moeten strikt worden gevolgd

productief, zonder gevaar voor schade aan zichzelf en aan anderen.

Voordat gebruikers het product gaan gebruiken, moeten zij op de hoogte zijn van de functies ervan

(labels)op de set; Controleer periodiek de incidentele positie op de

mechanisme van dekens of anders. Voordat u met enig onderhoud begint, dient u eerst reparaties uit te voeren

werkzaamheden of schoonmaakwerkzaamheden moet de bediener alle technische gegevens hebben gelezen en begrepen

Een onjuiste installatie of niet uitgevoerd door gespecialiseerde vakmensen is mogelijk

de leverancier, een ongepast en gevaarlijk gebruik van het product aantoont.

systeem vrij te houden van voorwerpen die de beweging ervan kunnen belemmeren.

Het is ten strengste verboden om veiligheidsvoorzieningen en bescherming te verwijderen

- 4 -

Machine Translated by Google

- 5 -

Multiplex

Stel voor om onderstaande materialen te gebruiken voor houten kasten en bedframe

1 inch Multiplex 1504*388*25mm

Dimensie

1504*550*18mm

1504*388*1972

IQTY

Multiplex

dimensies van

1504*250*18mm

3/4 inch

Houten stokken

Belangrijk

1inch Multiplex 2082*406*25mm2

MateriaalNummer

3/4 inch

kastje:

Kastje

Multiplex blad

1 inch Multiplex 1504*406*25mm

Intern

Technische kenmerken

Machine Translated by Google

32*32*100mm

1947*120*25 mm2

1947*1484*12

Bed

1 inch

1892*1366*9mm 1

Multiplex

1 inch

bedframe:

40*20*1897 mm2

1 inch

Multiplex

1-1/2 inch

1/2 inch

3/4 inch

40*20*1330mm 12

3/4 inch

Belangrijk

kader

Dimensie

Gewicht van

het bedframe:

Multiplex

1947*1484*132

Multiplex

3/8 inch

hout

Dimensies van

1370*50*25mm 1

hout

1370*120*25mm 1

Nummer Materiaal

IQTY

54 kg

- 6 -

Machine Translated by Google

- 7 -

50 mm

(54*75*(6-10) inch)

IQTY

groepen.

• Houd kinderen en dieren uit de buurt van het werkgebied; kleine onderdelen kunnen beschadigd raken

mogelijk. •

Monteer op een zachte, vlakke ondergrond om schade aan het apparaat of uw vloer te voorkomen.

• Delen van de montage zullen gemakkelijker zijn met 2 personen.

stikken als het wordt

ingeslikt. • Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u

begint. • Ga tijdens de montage niet op het product staan of er gewicht op uitoefenen, dit kan gebeuren

Belangrijk

25,85 kg (57 lbs)

matras

Nummer Materiaal

• Controleer of u over alle onderstaande onderdelen en gereedschappen beschikt

Pagina's.

• Haal alle fittingen uit de plastic zakken en doe ze in hun aparte zakken

Dimensie

Bed

matras:

• Om de kans op beschadiging van uw product te verkleinen

Gewicht van

kader

TOTALE GEWICHT VAN BEDFRAME EN MATRAS

MOET ZIJN:

Zorg ervoor dat uw boormachine op een laag koppel is ingesteld.

1370*1900*(152-2

79-82 kg

schade veroorzaken.

• Monteer het item zo dicht mogelijk bij de uiteindelijke positie (in dezelfde kamer) als

(174 pond-181 pond)

Veiligheids- en verzorgingsadvies

Machine Translated by Google

- 8 -

Installeer de benodigde gereedschappen

Hij is 6 mm Dia11mmSchroeven Aandrijfbits

Horizontaal aanpassingshulpmiddel

Houtboor Houtboor

Eindsleutel

13 mm geopend

Lijst met

kitonderdelen Opmerking: De onderstaande hoeveelheden zijn de juiste

hoeveelheid om de montage te voltooien. In sommige gevallen kunnen er meer fittingen worden geleverd dan nodig is.

C: Been x 2 stuks

A: Zijbeugel x 2 stuks B: Sluitbeugel x 2 stuks

Machine Translated by Google

Bouw gids

H:Metalen Moer M8x 4st

Maak het kabinet

Ik:M5x20mm

x72st

Plaats de boorsjabloon van 710*294 mm op het zijpaneel en zorg ervoor dat de rand van

de sjabloon gelijk ligt met het zijpaneel, zoals op de afbeelding.

E: Matrasriem x 2 stuks F: Lager x 4 stuks

Schroef

Stap 1:

D:YFGS400900Ax

J: Schroef M4x20mm

x8 stuks

Boorsjabloon:

306*82mm

2 stuks

Boorsjabloon:

710*294mm

G: Stop x 2 stuks

Markeer het ronde gat van de sjabloon op het zijpaneel, verwijder vervolgens de sjabloon

en boor een gat van 11 mm en een gat van 6 mm zoals op de afbeelding, de diepte van het

gat is 15 mm.

Maak de kast met schroeven en waterdichte houtlijm, zorg voor de binnenafmetingen

zoals op de afbeelding, zorg ervoor dat de kast stabiel en veilig is.

- 9 -

Machine Translated by Google

- 10 -

Machine Translated by Google

Herhaal de bovenstaande installatie aan de andere kant.

Stap 2:

Steek de pin op de zijbeugel A volledig in het gat van 11 mm en 6 mm, bevestig a aan

de kast met schroeven I.

- 11 -

Machine Translated by Google

- 12 -

Plaats het boorsjabloon van 306*82mm op het paneel 8 en zorg voor de rand

Markeer het ronde gat van de sjabloon op het paneel 8 en verwijder vervolgens de

van de sjabloon liggen gelijk met het paneel, zoals op de afbeelding.

Stap 3:

sjabloon en boor een gat van Dia11mm zoals op de afbeelding, de diepte van het gat is 15 mm.

Markeer de boorgaten volgens de afmetingen zoals op de afbeelding

andere kant van het paneel en boor vervolgens een gat van Dia11 mm, de diepte van het gat is 15 mm

Machine Translated by Google

- 13 -

Zorg voor de afmeting vanaf het schortpaneel tot de rand van het deurpaneel

zijn 32 mm zoals afgebeeld.

Maak het bedframe met schroeven en waterdichte houtlijm zoals afgebeeld.

Stap 4:

Houd de diagonale lengte aan, aangezien de afbeelding hetzelfde is.

Zorg ervoor dat de kast stabiel en veilig is.

Machine Translated by Google

- 14 -

Draai de eindkap van de gasveer naar buiten zoals op de afbeelding, installeer deze vervolgens op de

verbindingsbeugel B en bevestig hem met moer H zoals op de afbeelding.

Steek de pin op poot C volledig in de gaten van Dia 11 mm en bevestig C vervolgens aan het

bedframe met schroeven I. Houd de afstand van het midden tot de grond 310 mm, zoals op de afbeelding.

Plaats 2 stuks lager F in de verbindingsbeugel B, zoals afgebeeld.

Stap 5:

Steek de pin op verbindingsbeugel B volledig in de gaten met een diameter van 11 mm en bevestig

B vervolgens aan het bedframe met schroeven I.

Herhaal de bovenstaande installatie aan de andere kant.

Machine Translated by Google

- 15 -

Plaats de verbindingsbeugel B met lager F op de zijbeugel A zoals afgebeeld. Installeer de

handgreep op het bedframe.

Stap 6:

Plaats het bedframe met een kleine hoek ten opzichte van de kast, zoals op de afbeelding.

Machine Translated by Google

- 16 -

Stap 7:

Bevestig eerst de twee matrasriemen E aan het bedframe met een schroef J;

Draai vervolgens de gasveer D in de eindkap zoals afgebeeld, draai de gasveer

vast met de eindkap;

Herhaal de bovenstaande installatie aan de andere kant kant.

Machine Translated by Google

- 17 -

Stap 9:

Installeer de gasveer D op beugel A vanaf de achterkant van de kast en bevestig deze met

metalen moer H.

Stap 8:

Sluit het bedframe in de kast zoals op de afbeelding.

Herhaal de bovenstaande installatie aan de andere kant.

Machine Translated by Google

- 18 -

Stap 10:

Bevestig de kast aan een massieve muur. De kast moet vastgemaakt worden

de muur voordat u deze opent.

Machine Translated by Google

- 19 -

Plaats de matras op het bedframe en zet deze vast met de riemen E.

Installeer de stop G op de kast met schroeven J.

Open het bed, plaats het paneel 13 op het bedframe.

Stap 11:

Herhaal de bovenstaande installatie aan de andere kant.

Machine Translated by Google

EG REP

Britse REP

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australië

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 20 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL:YFVFU244

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

MURPHY SÄNGKIT

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MODELL:YFVFU244

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

BEHÖVS HJÄLP? KONTAKTA OSS!

Murphy Bed Kit

- 1 -

Machine Translated by Google

Murphy Bed Kit lämplighet Full-Vertikal

- 2 -

Om det är någon skillnad mellan färgen på denna produkt och bilden i

Full-Vertikal

bruksanvisningen, se det fysiska objektet.

Murphy Bed Kit.

B×L:54×75 tum (1370×1900 mm)

Standard helmadrass

6-10 tum (152-254 mm)

Installationen ska göras av en vuxen och barn ska inte använda den

utan tillsyn.

Maxvikt: 57lbs

Modell

2. Installera Murphy Bed Kit helt innan du använder sängen, annars kan det orsaka

allvarlig skada på människor.

Anpassade modeller

57 lbs (25,85 kg)

3. Kontrollera satsens stabilitet och säkerhet för regelbundna intervaller och användning

Madrassstorlek

madrassens tjocklek

bör stoppas omedelbart vid skada eller misstänkta problem.

Obs: Murphy Bed Kit innehåller inte säng- och sängskåp, vilket

måste utrustas av användarna själva.

4.Barn ska inte använda kitet ensamt för att sprida ut eller förvara sängen, annars

kan de skadas.

Tack så mycket för att du valde detta Murphy Bed Kit.

Max madrassvikt

YFVFU244

1. Läs och förstå denna bruksanvisning noggrant innan du använder

PARAMETERLISTA

SÄKERHETS INSTRUKTIONER

INSTRUKTIONER

Machine Translated by Google

2 . Säkerhet

Använda sig av

1. Allmän beskrivning

Säkerhetsstandard

Innan du använder Murphy-sängen måste användaren vara säker på dess goda skick

och tillbehörens goda skick.

placera inuti skåpet i ett horisontellt läge, för att användas som en säng ett

absolut snabbt och enkelt sätt, med mycket låga ansträngningar.

Murphy sängsystemet gör det möjligt att få sängfjädern från sin vertikala höjd

Max viktkapacitet: 900lbs

Max djup: 10'

Innan du använder Murphy-sängen måste användaren se till att på

sovyta finns bara madrass och sängkläder.

- 3 -

Machine Translated by Google

- 4 -

Innan produkten börjar användas ska användarna vara medvetna om dess funktioner

arbete eller rengöring måste operatören ha läst och förstått allt tekniskt

och dess tekniska funktioner, lär dig genom en korrekt och fullständig läsning

Det är förbjudet att använda produkten utan någon madrass på

informationen i den här guiden. Allt underhåll och reparation ska vara

endast utföras av kvalificerad personal.

sängfjäderyta.

Det är förbjudet att använda sängen för en annan användning än den

i denna användarhandbok.

Ändring eller byte av sängdelar som inte är tillåtna.

beskrivits tidigare i avsnittet ANVÄNDNING.

Användning av andra tillbehör eller reservdelar än de som rekommenderas av

VARNING!!!

Placera aldrig produkten nära några värmekällor. Placera och lås sängen

Felaktig installation eller inte gjord av specialiserade hantverkare, kan

leverantören, presentera en felaktig och farlig användning av produkten.

systemet ska hållas fritt från föremål som kan hindra dess rörelse.

Det är strängt förbjudet att ta bort någon säkerhetsanordning och skydd

orsaka lossningar, brott eller dysfunktioner med möjliga skador på

Instruktionerna och reglerna i denna manual måste överhuvudtaget följas

gånger.

personer, saker eller djur. Alla givna instruktioner måste vara strikt

Överensstämmelse med säkerhetsstandarderna sätter användaren i form av arbete

observerade.

(etiketter) på uppsättningen; kontrollera med jämna mellanrum den tillfälliga positionen på

mekanism av filtar eller annat. Innan du påbörjar något underhåll, reparera

produktivt, utan fara för att skada sig själv för andra.

Machine Translated by Google

Tekniska funktioner

1504*388*1972

Materialsiffra

1 tums plywood 2082*406*25 mm 2

2 1

Viktig

Träpinnar

Plywood ark

1 tum Plywood 1504*406*25mm

Inre

Plywood

Skåp

3/4 tum

skåp:

Dimensionera

1504*550*18mm

Föreslå att du använder nedanstående material för träskåp och sängram

1 tum Plywood 1504*388*25mm

3/4 tum

dimensioner av

1504*250*18mm

IQTY

Plywood

- 5 -

Machine Translated by Google

- 6 -

Plywood

1-1/2 tum

trä

Mått på

1/2 tum

Plywood

3/8 tum

Plywood

1947*1484*132

Plywood

Dimensionera

Vikt på sängramen:

ram

Nummer Material

IQTY

54 kg (118,8 lbs)

32*32*100 mm

trä

1370*50*25 mm 1

trä

1370*120*25 mm 1

1 tum

40*20*1897 mm 2

sängram :

1 tum

Plywood

Säng

1 tum

1947*120*25 mm 2

1947*1484*12

1892*1366*9 mm 1

3/4 tum

Viktig

3/4 tum

40*20*1330 mm 12

Machine Translated by Google

Säkerhets- och skötselråd

ram

se till att din borrmaskin är inställd på ett lågt vridmoment.

madrass

Nummer Material

• Kontrollera att du har alla komponenter och verktyg som anges nedan

sidor. •

Ta bort alla beslag från plastpåsarna och separera dem i deras

Dimensionera

IQTY

(54*75*(6-10)tum)

Viktig

25,85 kg (57 lbs)

grupper.

• Håll barn och djur borta från arbetsområdet, små delar kan

kvävs vid förtäring. • Se

till att du har tillräckligt med utrymme för att layouta delarna innan du börjar. • Stå inte eller

lägg vikt på produkten under monteringen, detta kan

1370*1900*(152-2

79-82 kg

orsaka skada. •

Sätt ihop föremålet så nära dess slutliga position (i samma rum) som

(174lbs-181lbs)

50 mm

möjlig. •

Montera på en mjuk, jämn yta för att undvika att skada enheten eller ditt golv. • Delar av

monteringen blir lättare med 2 personer.

• För att minska sannolikheten för att skada din produkt vänligen

Vikt av

Säng

madrass:

TOTALVIKT PÅ SÄNGRAM OCH MADRASS

BEHÖVER VARA:

- 7 -

Machine Translated by Google

Träborr

Skruvar drivbits Han är 6 mm

Horisontellt justeringsverktyg

Träborr

Diameter 11 mm

Slutnyckel

13 mm öppen

Lista över

satsdelar Obs: Antalet nedan är rätt mängd för att slutföra

monteringen. I vissa fall kan fler beslag levereras än vad som krävs.

C:Ben x 2st

A:Sidofäste x 2st B:Anslutningsfäste x 2st

Installera nödvändiga verktyg

- 8 -

Machine Translated by Google

Byggguide

2 st

E: Madrassrem x 2st F:Lager x 4st

Skruva

Jag: M5x20mm

Steg 1:

Gör skåpet

x72st

Sätt borrmallen på 710*294 mm på sidopanelen och se till att mallens kant

är i jämnhöjd med sidopanelen som bilden.

G:Propp x 2st

Markera mallens cirkulära hål på sidopanelen, ta sedan bort mallen och borra Dia11mm hål &

Dia6mm hål som bilden, hålets djup är 15mm.

Gör skåpet med skruvar och vattentätt trälim, se till den invändiga

dimensionen som bilden, se till att skåpet är stabilt och säkert.

H:Metallmutter M8x 4st

Borrmall:

306*82mm

D:YFGS400900A x

J:Skruv M4x20mm

x8st

Borrmall:

710*294mm

- 9 -

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Steg 2:

Sätt in stiftet på sidofästet A helt i hålet på 11 mm och 6 mm hålet, fäst a i

skåpet med skruvarna I.

Upprepa ovanstående installation på andra sidan.

Machine Translated by Google

- 12 -

mallen är i linje med panelen som bilden.

Markera mallens cirkulära hål på panelen 8 och ta sedan bort

Sätt borrmallen på 306*82 mm på panelen 8 och säkerställ kanten

Steg 3:

Markera borrhålen enligt mått som bilden på

en annan sida av panelen, borra sedan ett hål på 11 mm, hålets djup är 15 mm

mall och borra Dia11mm hål som bilden, hålets djup är 15mm.

Machine Translated by Google

- 13 -

Se till att måttet från förklädespanelen till kanten av dörrpanelen

är 32 mm som bilden.

Gör sängramen med skruvar och vattentätt trälim som bild.

Steg 4:

Se till att skåpet är stabilt och säkert.

Behåll den diagonala längden eftersom bilden är densamma.

Machine Translated by Google

- 14 -

Vrid gasfjäderns ändlock som bilden, montera den sedan på anslutningsfästet B och fixera

den med mutter H som bilden.

Sätt in stiftet på benet C helt i hålen med diameter 11 mm och fäst sedan C i sängramen

med skruvar I. Håll avståndet från mitten till marken 310 mm som på bilden.

Sätt i 2st lager F i anslutningsfästet B som bilden.

Steg 5:

Sätt in stiftet på anslutningsfästet B helt i hålen med diameter 11 mm och fäst sedan B på

sängramen med skruvarna I.

Upprepa ovanstående installation på andra sidan.

Machine Translated by Google

- 15 -

Sätt anslutningsfästet B med lager F på sidofästet A som bilden.

Montera handtaget på sängramen.

Steg

6: Sätt in sängramen med lite vinkel mot skåpet som bilden.

Machine Translated by Google

- 16 -

Steg

7: Fäst först de två madrassremmarna E till sängramen med en skruv Jÿ

Vrid sedan gasfjädern D in i gaveln som bilden, dra åt gasfjädern med gaveln.

Upprepa ovanstående

installation på den andra sida.

Machine Translated by Google

- 17 -

Upprepa ovanstående installation på andra sidan.

Steg 8:

Stäng sängramen i skåpet som bilden.

Steg 9:

Montera gasfjädern D på A-fästet från baksidan av skåpet, fixera den med metallmutter H.

Machine Translated by Google

- 18 -

Steg 10:

Fäst skåpet på en solid vägg. Skåpet ska fästas vid

väggen innan du öppnar den.

Machine Translated by Google

- 19 -

Sätt madrassen på sängramen och fäst med remmarna E.

Montera proppen G på skåpet med skruvarna J.

Öppna sängen, sätt panelen 13 på sängramen.

Steg 11:

Upprepa ovanstående installation på andra sidan.

Machine Translated by Google

EC REP

UK REP

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 20 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor YFVFU244 Murphy Bed Kit Full Size Vertical Deluxe DIY Wall Bed Hardware Folding

Product's Documents

User Manual

Specifications

Vevor YFVFU244 Questions and Answers
