MURPHY BED KIT

MODEL:YFVTW245

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 1 -

MODEL:YFVTW245

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

MURPHY BED KIT

- 2 -

SAFETY INSTRUCTIONS

1.Please read and understand this manual carefully before using the

Murphy Bed Kit .

The installation should be done by an adult, and children should not use it

without supervision.

2.Please install the Murphy Bed Kit completely before using the bed,

otherwise it may cause serious harm to people.

3.Check the stability and safety of the kit for regular intervals and use

should be stopped immediately in case of damage or suspicious problems.

4.Children should not use the kit alone to spread out or store the bed,

otherwise they may be harmed.

Thank you very much for choosing this Murphy Bed Kit.

If there is any difference between the color of this product and the picture in

the instruction manual, please refer to the physical object.

PARAMETER LIST

Model

YFVTW245

Adapted models

Twin-Vertical

Mattress size

W×L:39×75in(990×1900mm)

mattress thickness

6-10in(152-254mm)

Maximum mattress weight

44lbs(20kg)

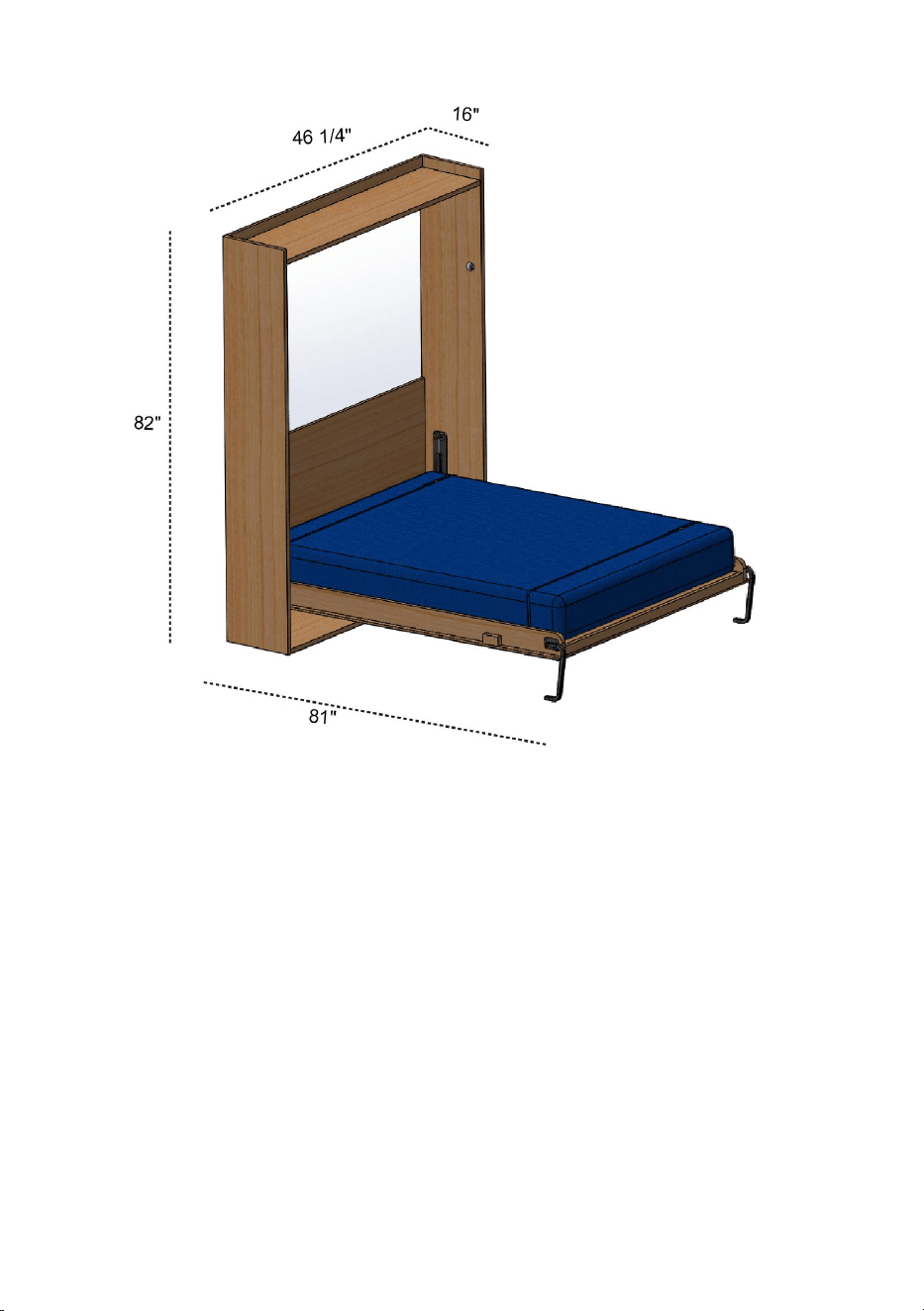

INSTRUCTIONS

Murphy Bed Kit suitability Twin-Vertical

Note: The Murphy Bed Kit does not include bed and bed cabinets, which

need to be equipped by users themselves.

Standard Twin Mattress

Max Weight: 44lbs

- 3 -

Max Depth : 10ʺ

Max Weight capacity：900lbs

1. General description

Use

The murphy bed system allows to bring the bed spring from its vertical

position inside the cabinet in a horizontal positions, to be used as a bed , in

a absolutely quick and easy way, with very low efforts.

Before using the Murphy bed, the user must be sure of its good condition

and the good condition of its accessories.

Before using the Murphy bed, the user must make sure that on the

sleeping surface there is only the mattress and bed linens.

2 . Safety

- 4 -

Safety standard

Compliance with the Safety standards puts the user in terms of working

productively, without danger of harm to himself to others.

It's forbidden to use the product without any mattress on the

bedspring surface.

It's forbidden to use the bed for a different use, than the one

described previously in section USE.

Non correct installation or not made by specialized craftsmen, may

cause detachments, breaking or dysfonctions with possible damages to

persons, things or animals. All given instructions have to be strictly

observed.

Before starting to use the product the users shall be aware of its functions

and its technical features, learn through an accurate and complete reading

of the present user’s guide.

Tampering or replacement of bed parts that are not allowed.

The use of accessories or spare parts other than those recommended by

the supplier, present a non proper and hazardous use of the product.

It's strictly forbidden to remove any safety device and protection

(labels)on the set; periodically check the incidental position on the

mechanism of blankets or else. Before starting any maintenance, repair

work or cleaning the operator must have read and understood all technical

information contained in this guide. Any maintenance and repair shall be

performed by qualified personnel only.

WARNING !!!

Never place the product near any heat sources. Position and lock the bed

system to be maintained clear of objects that may hinder its movement.

The instructions and rules contained in this manual must be observed at all

times.

- 5 -

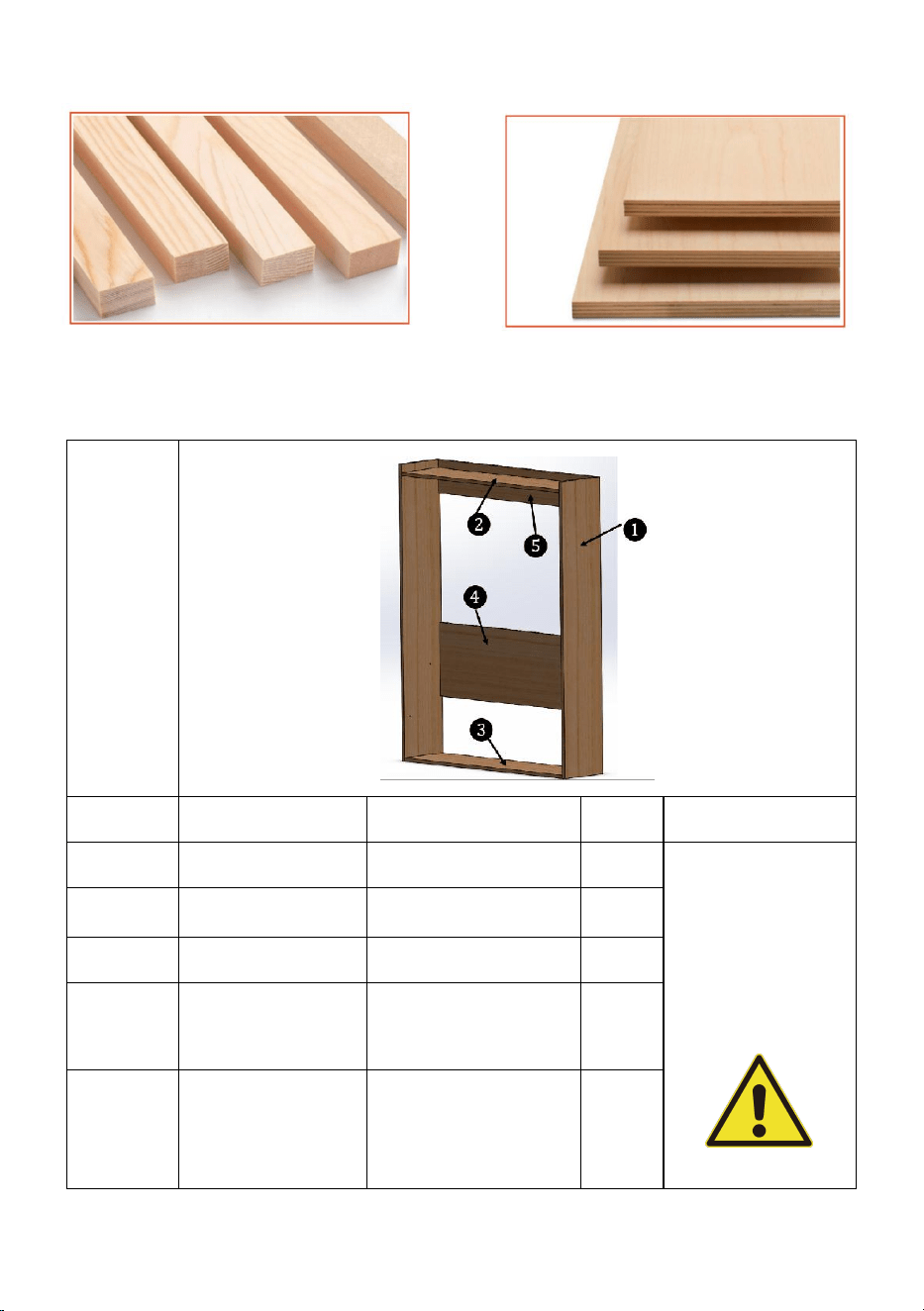

Suggest using below materials for wooden cabinets and bed frame

Wooden Sticks Plywood Sheet

Technical features

Cabinet

Number

Material

Dimension

IQTY

Important

1inch Plywood

2082*406*25 mm

Internal

dimensions of

cabinet:

1124*388*1972

1inch Plywood

1124*388*25mm

1inch Plywood

1124*406*25mm

3/4 inch

Plywood

1124*550*18mm

3/4 inch

Plywood

1124*250*18mm

- 6 -

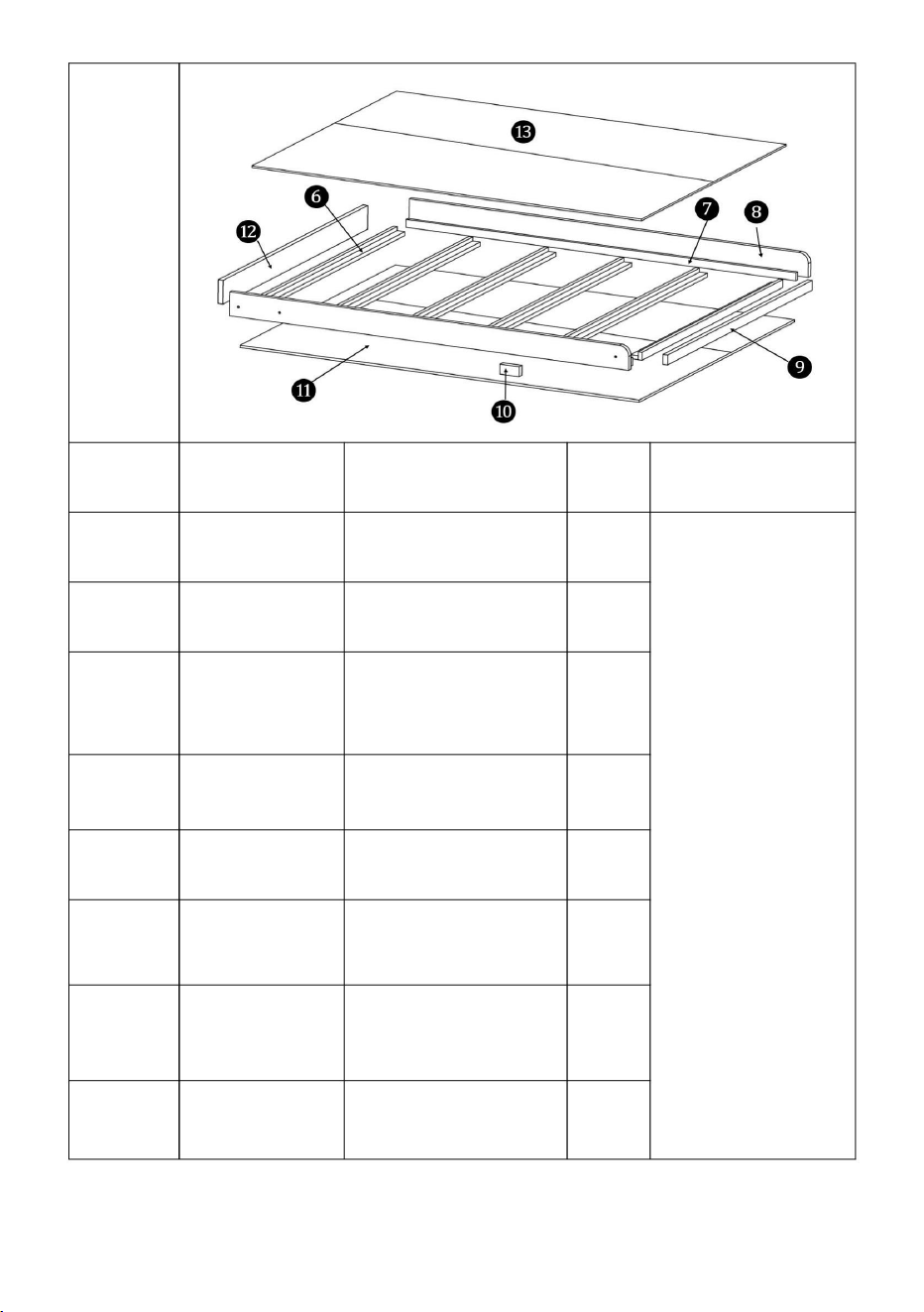

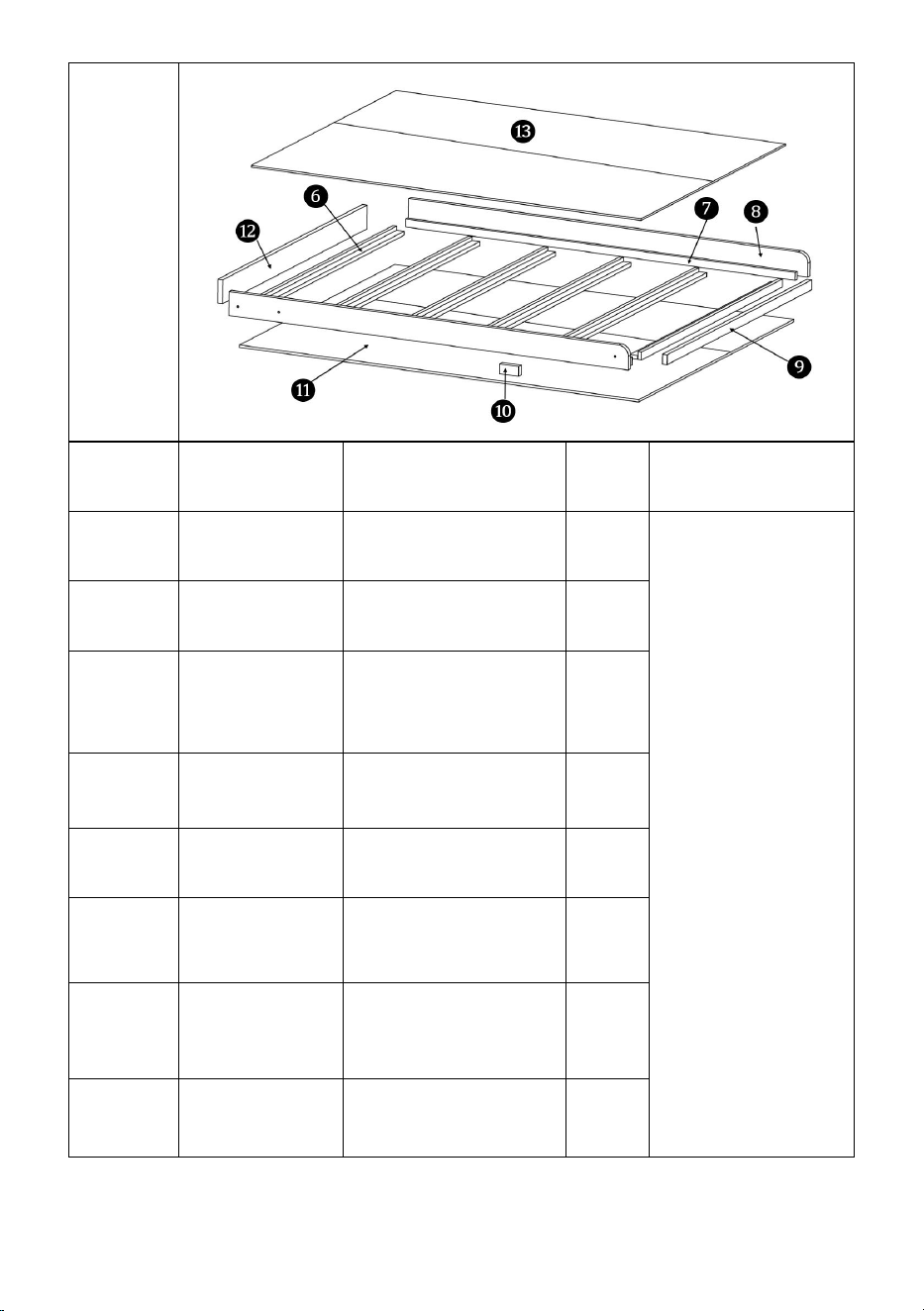

Bed

frame

Number

Material

Dimension

IQTY

Important

3/4 inch

wood

40*20*950mm

Weight of the

bed frame :

42kg(92.4lbs)

Dimensions of

bed frame :

1947*1104*132

3/4 inch

wood

40*20*1897 mm

1inch

Plywood

1947*120*25 mm

1inch

Plywood

990*50*25 mm

1-1/2 inch

wood

32*32*100mm

1/2 inch

Plywood

1947*1104*12 mm

1inch

Plywood

990*120*25 mm

3/8inch

Plywood

1892*986*9 mm

- 7 -

Bed

frame

Number

Material

Dimension

IQTY

Important

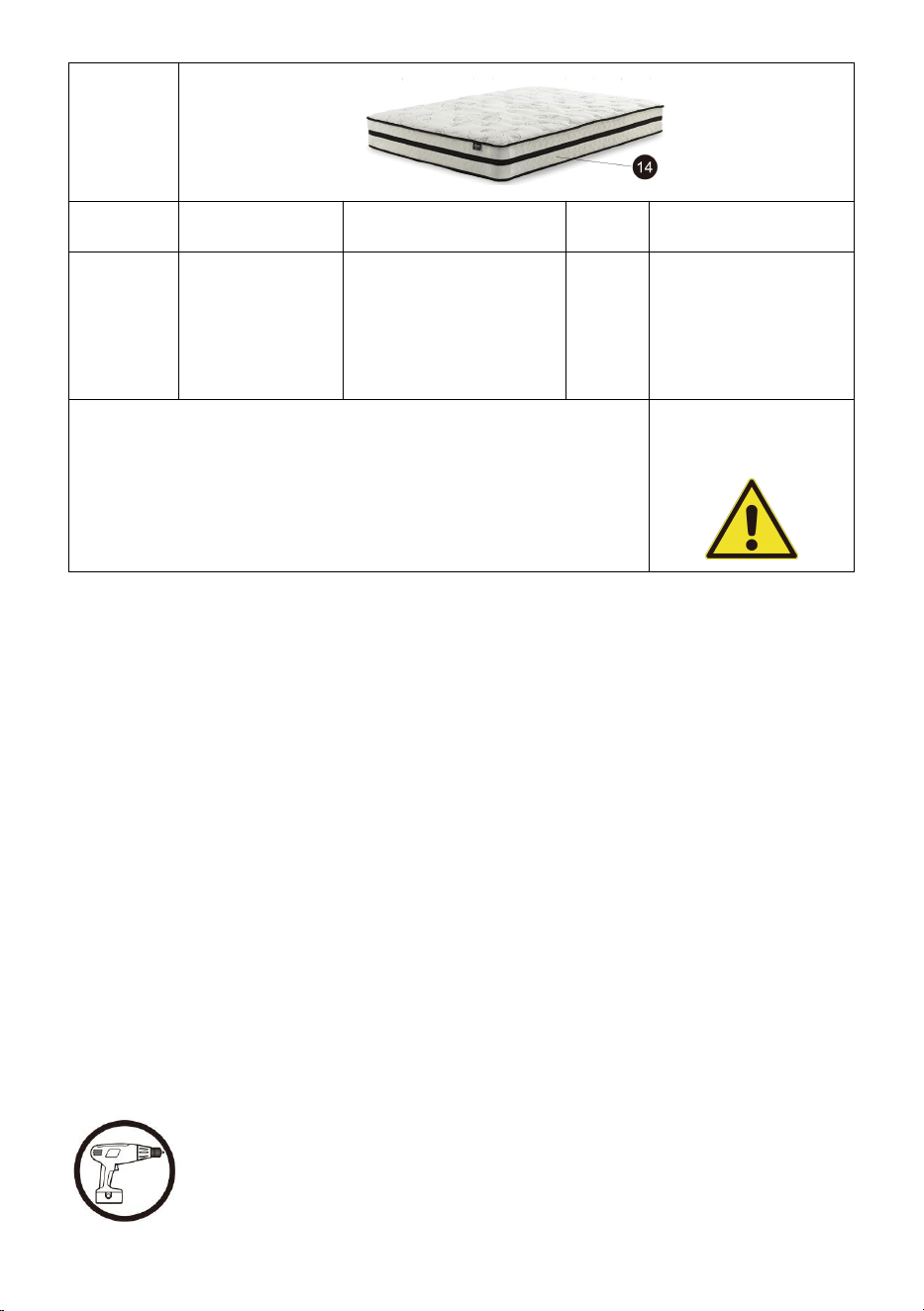

mattress

990*1900*(152-25

4)mm

(39*75*(6-10)inch)

Weight of

mattress:

20kg (44lbs)

TOTAL WEIGHT OF BED FRAME AND MATTRESS

NEED TO BE:

61-64kg

(134lbs-141lbs)

Safety and Care Advice

• Check you have all the components and tools listed on the following

pages.

• Remove all fittings from the plastic bags and separate them into their

groups.

• Keep children and animals away from the work area, small parts could

choke if swallowed.

• Make sure you have enough space to layout the parts before starting.

• During assembly do not stand or put weight on the product, this could

cause damage.

• Assemble the item as close to its final position (in the same room) as

possible.

• Assemble on a soft level surface to avoid damaging the unit or your floor.

• Parts of the assembly will be easier with 2 people.

• To reduce the likelihood of damaging your product please

ensure that your power drill is set on a low torque setting.

- 8 -

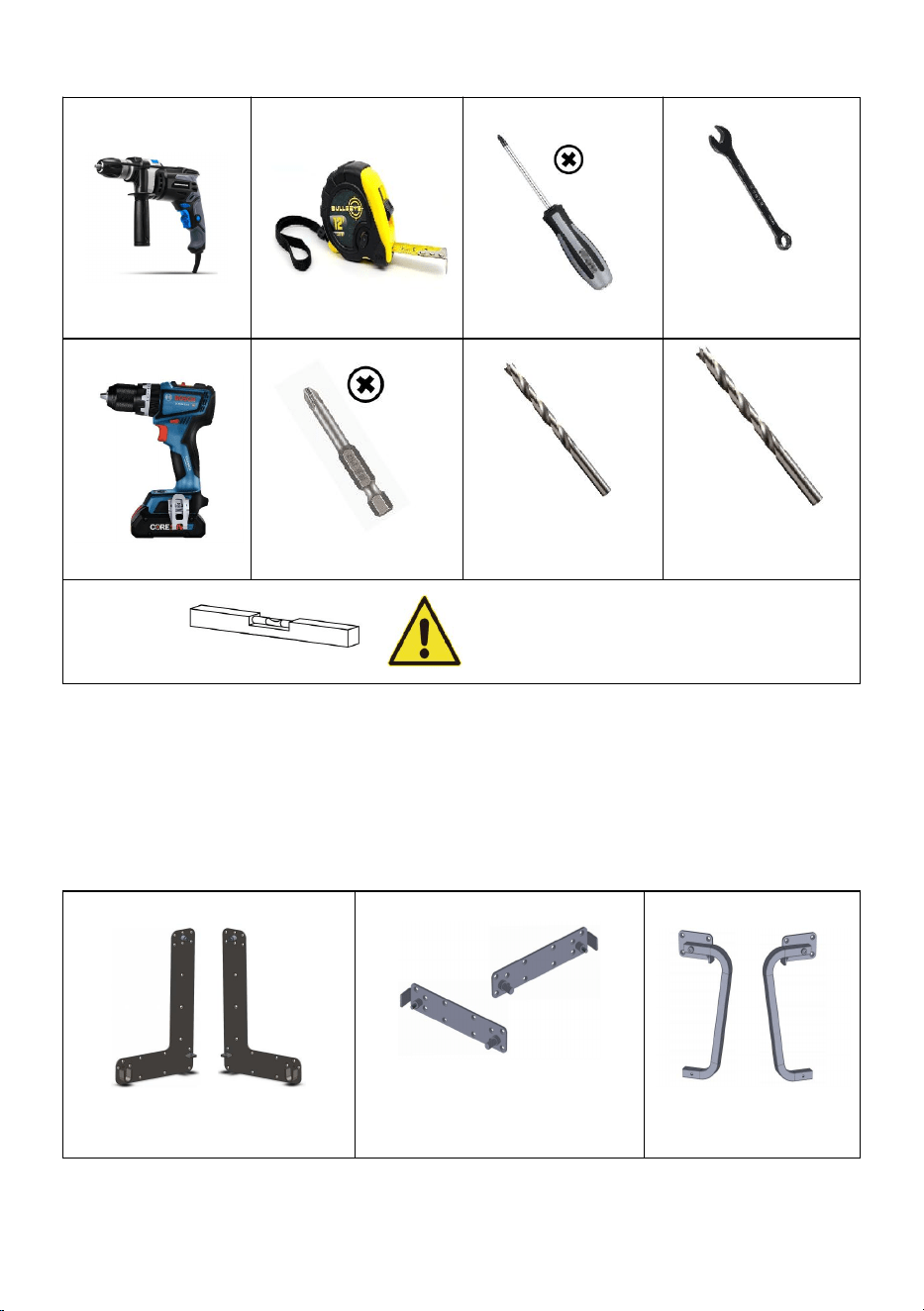

Install the required tools

13mm Open

End Wrench

Screws Drive Bits

Wood Drill Bit

Dia 6mm

Wood Drill Bit

Dia11mm

Horizontal adjustment tool

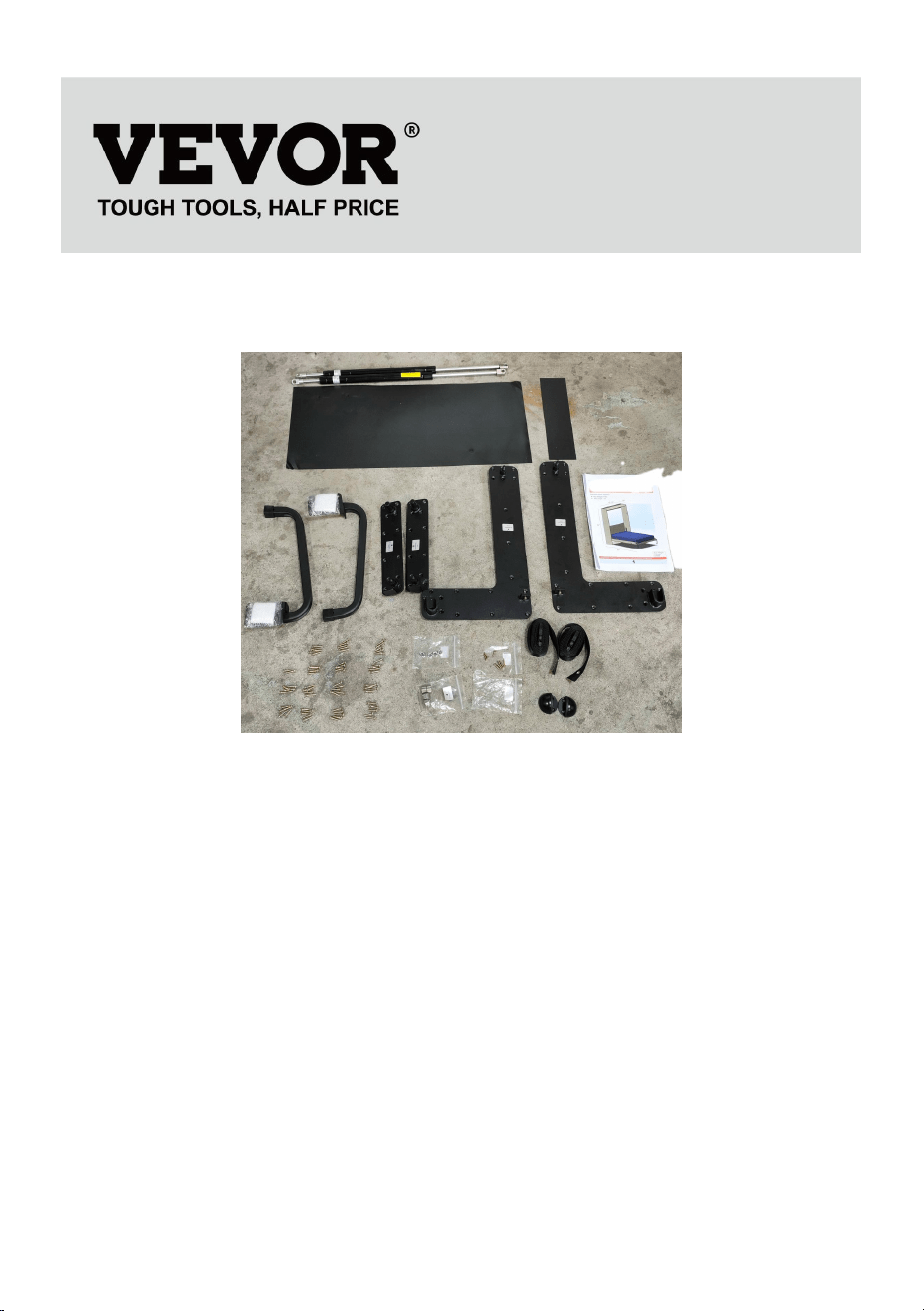

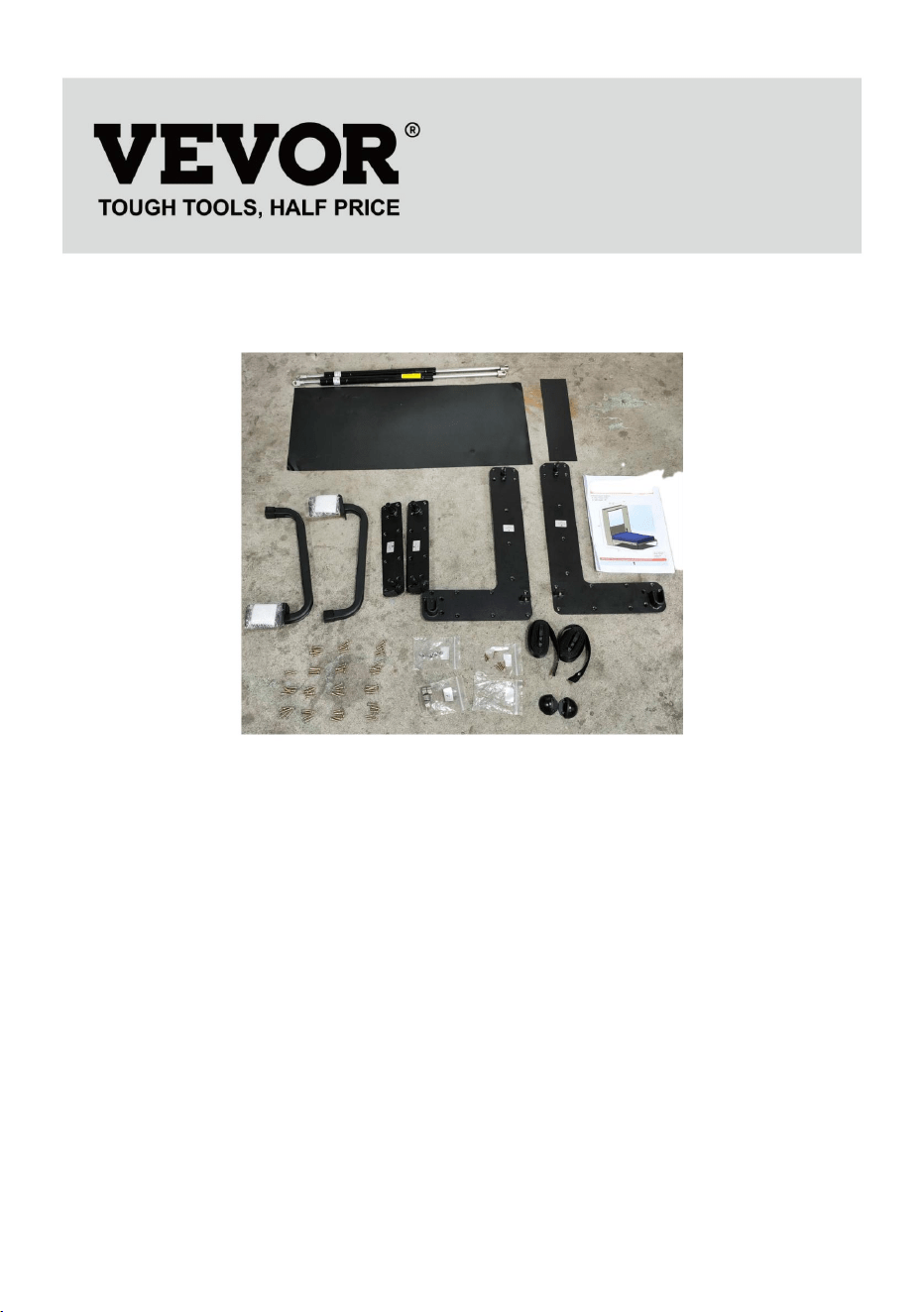

List of kit parts

Note: The quantities below are the correct amount to complete the

assembly. In some cases more fittings may be supplied than are required.

A:Side Bracket x 2pcs

B:Connect Bracket x

2pcs

C:Leg x 2pcs

- 9 -

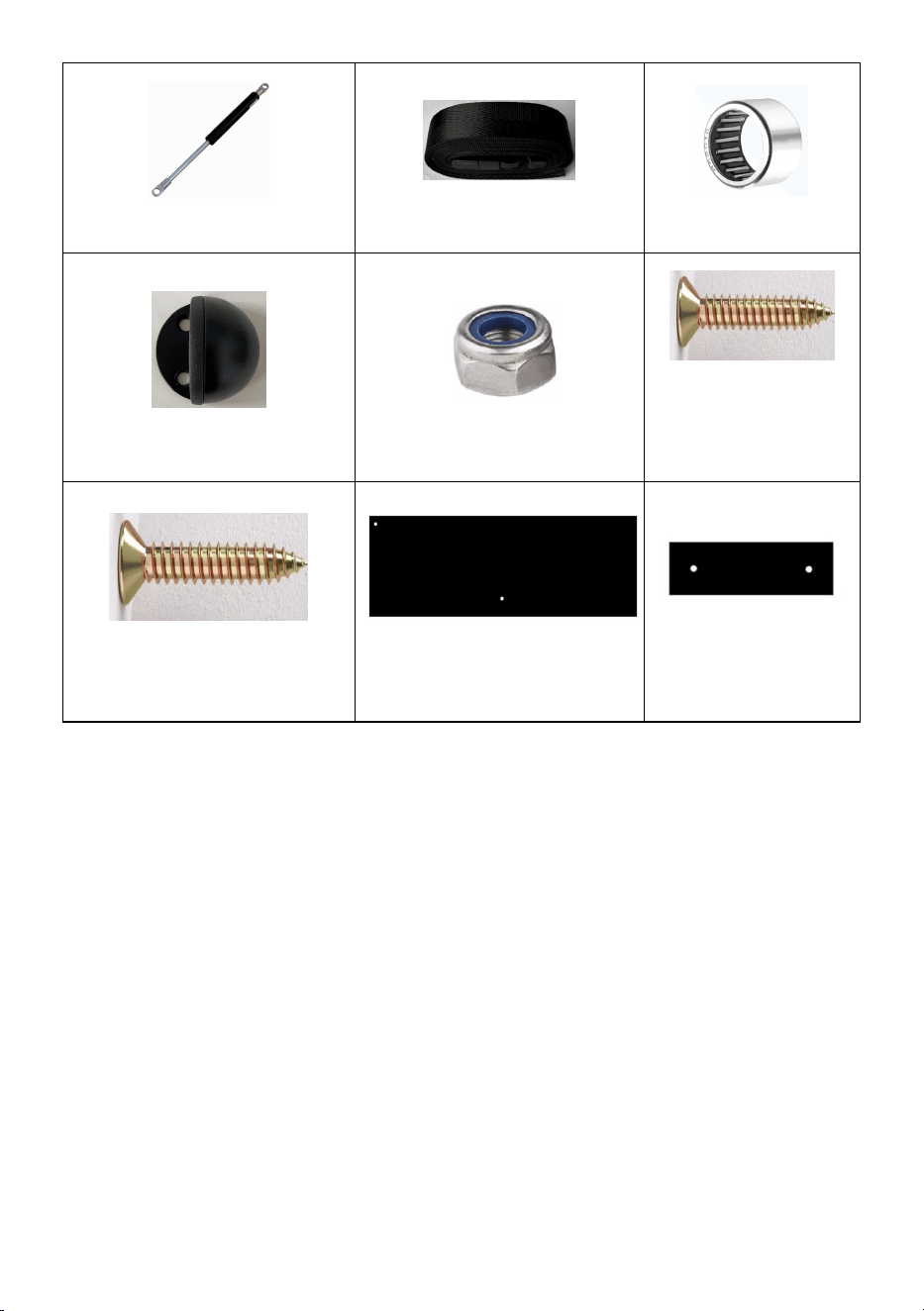

D:YFGS300700A x 2pcs

E:Mattress Strap x 2pcs

F:Bearing x 4pcs

G:Stopper x 2pcs

H:Metal Nut M8x 4pcs

Screw

I:M5x20mm

x72pcs

J:Screw M4x20mm

x8pcs

Drilling template:

710*294m

Drilling template:

306*82mm

Construction guide

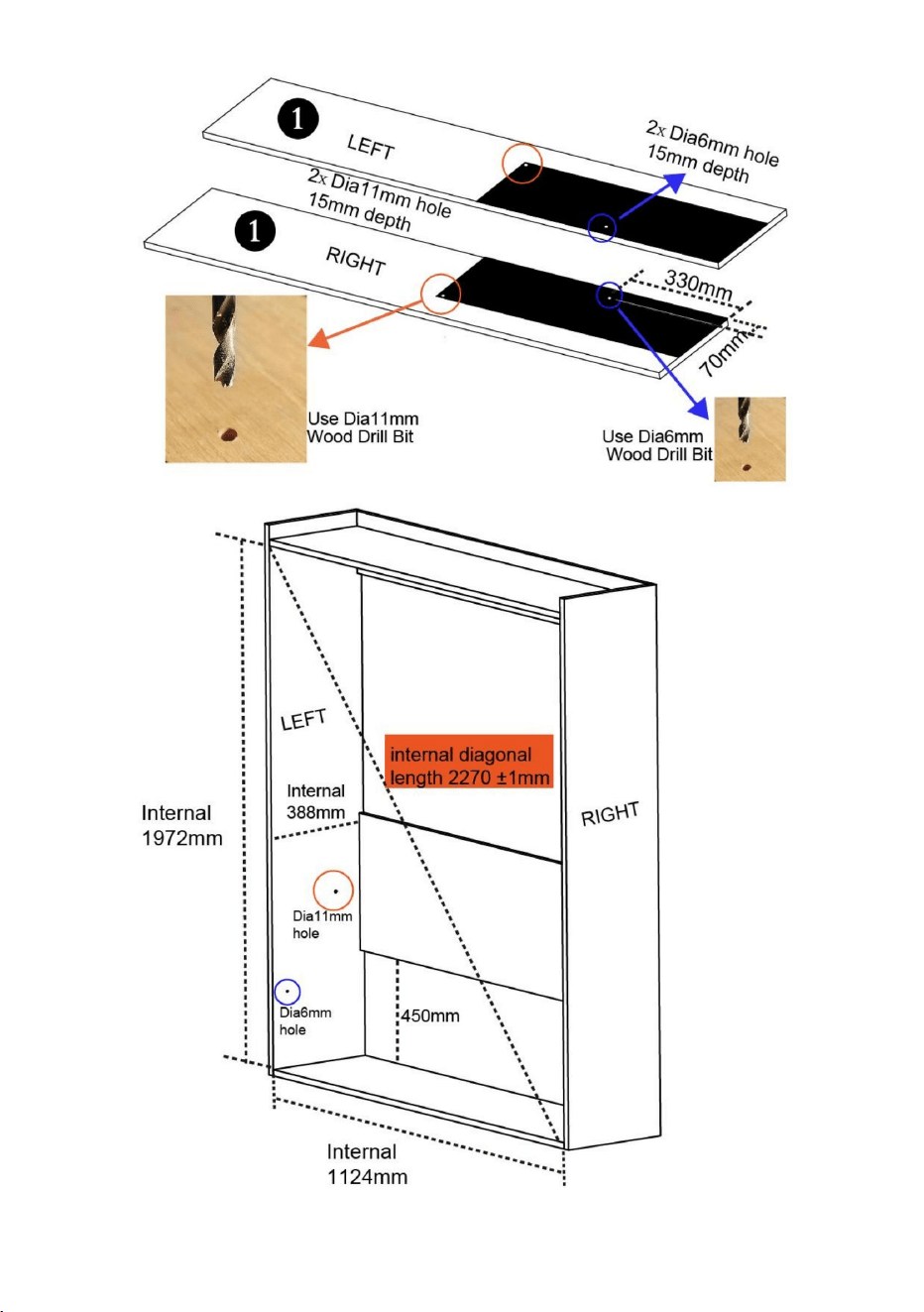

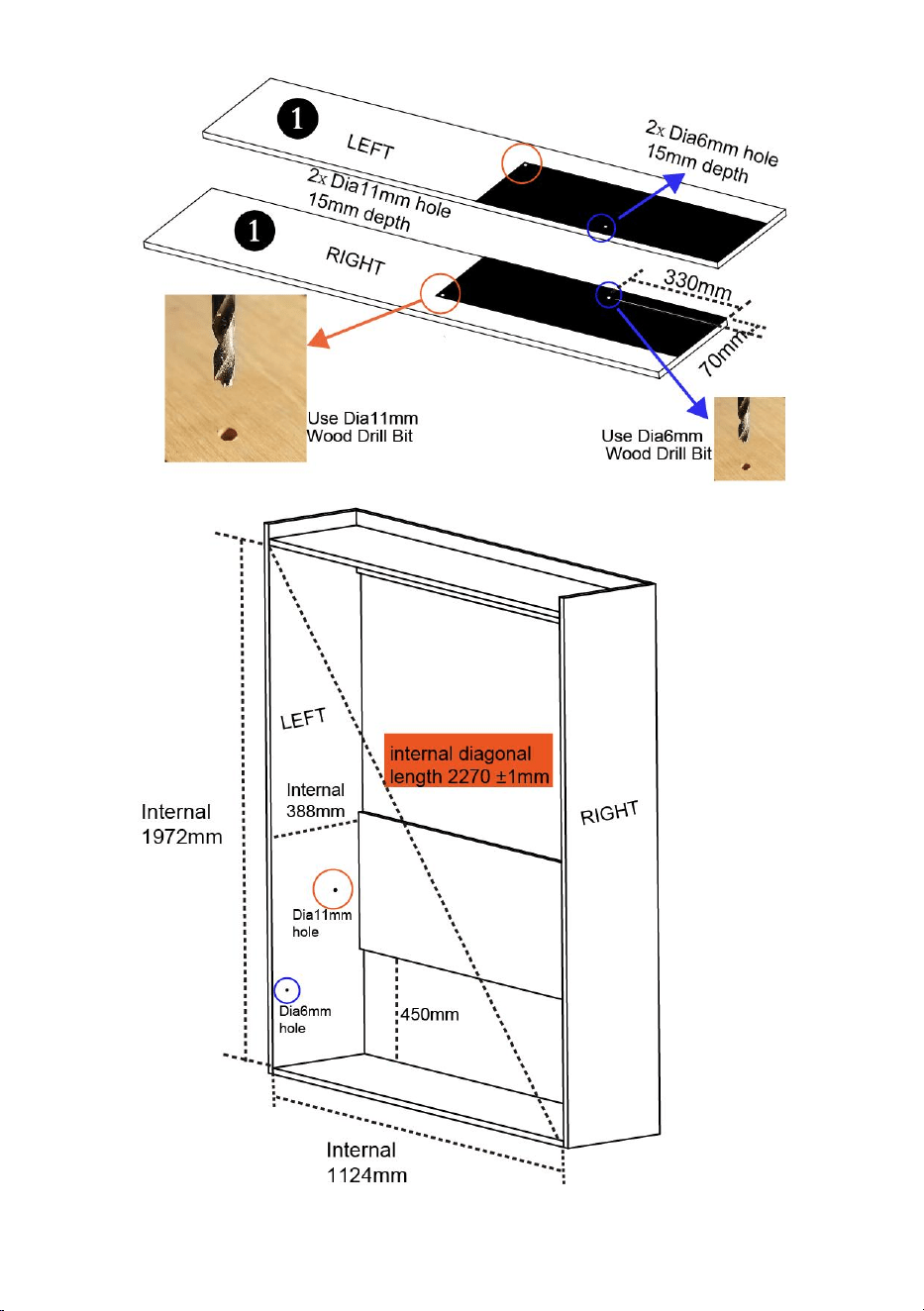

Step1: Make the cabinet

Put the drilling template of 710*294mm on the side panel and ensure the

edge of the template are flush with the side panel as the picture.

Mark the circular hole of the template on the side panel, then remove the

template and drill Dia11mm hole & Dia6mm hole as the picture, depth of

hole is 15mm.

Make the cabinet with screws and waterproof wood glue, ensure the

internal dimension as the picture, ensure the cabinet is stable and safety.

- 10 -

- 11 -

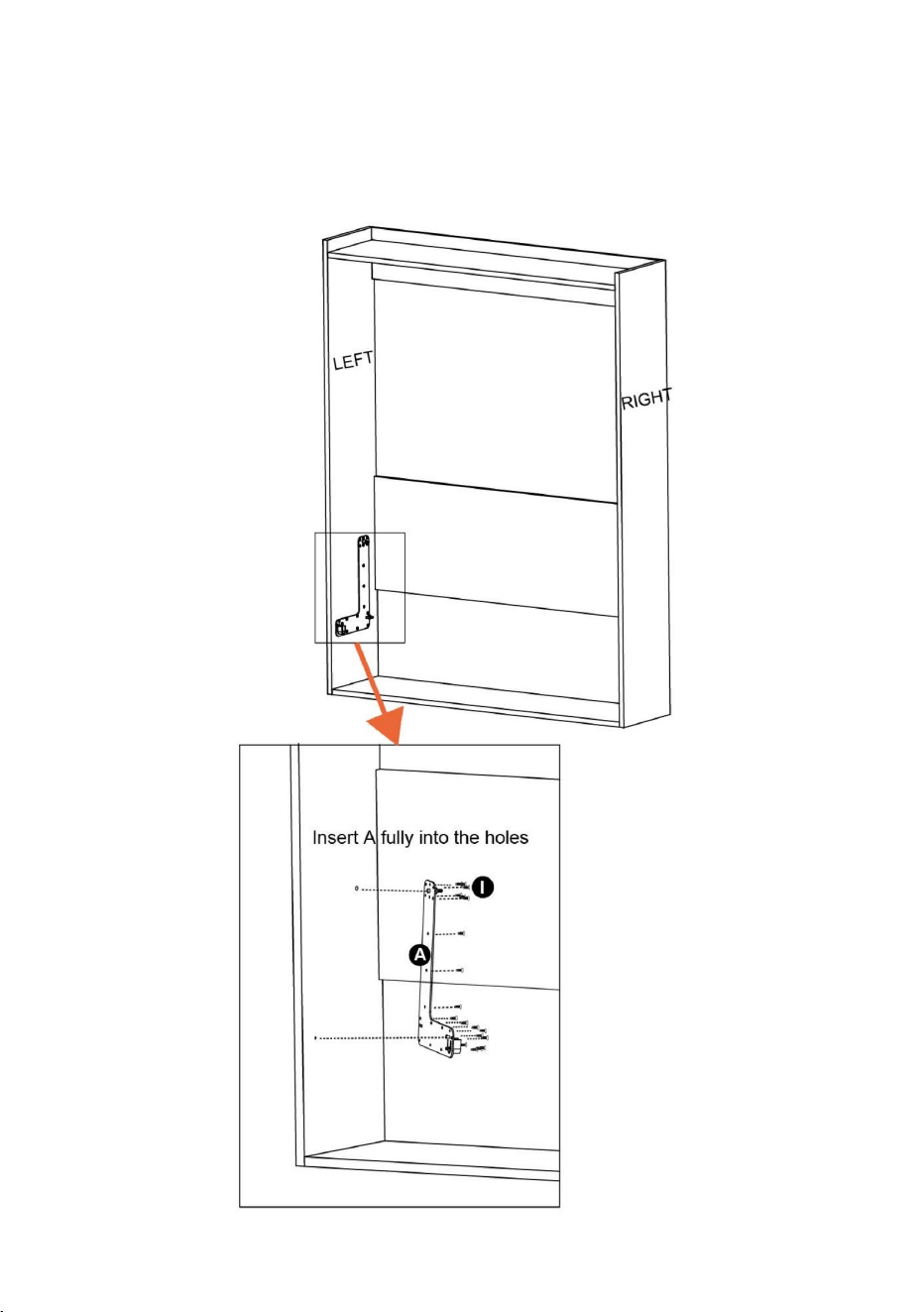

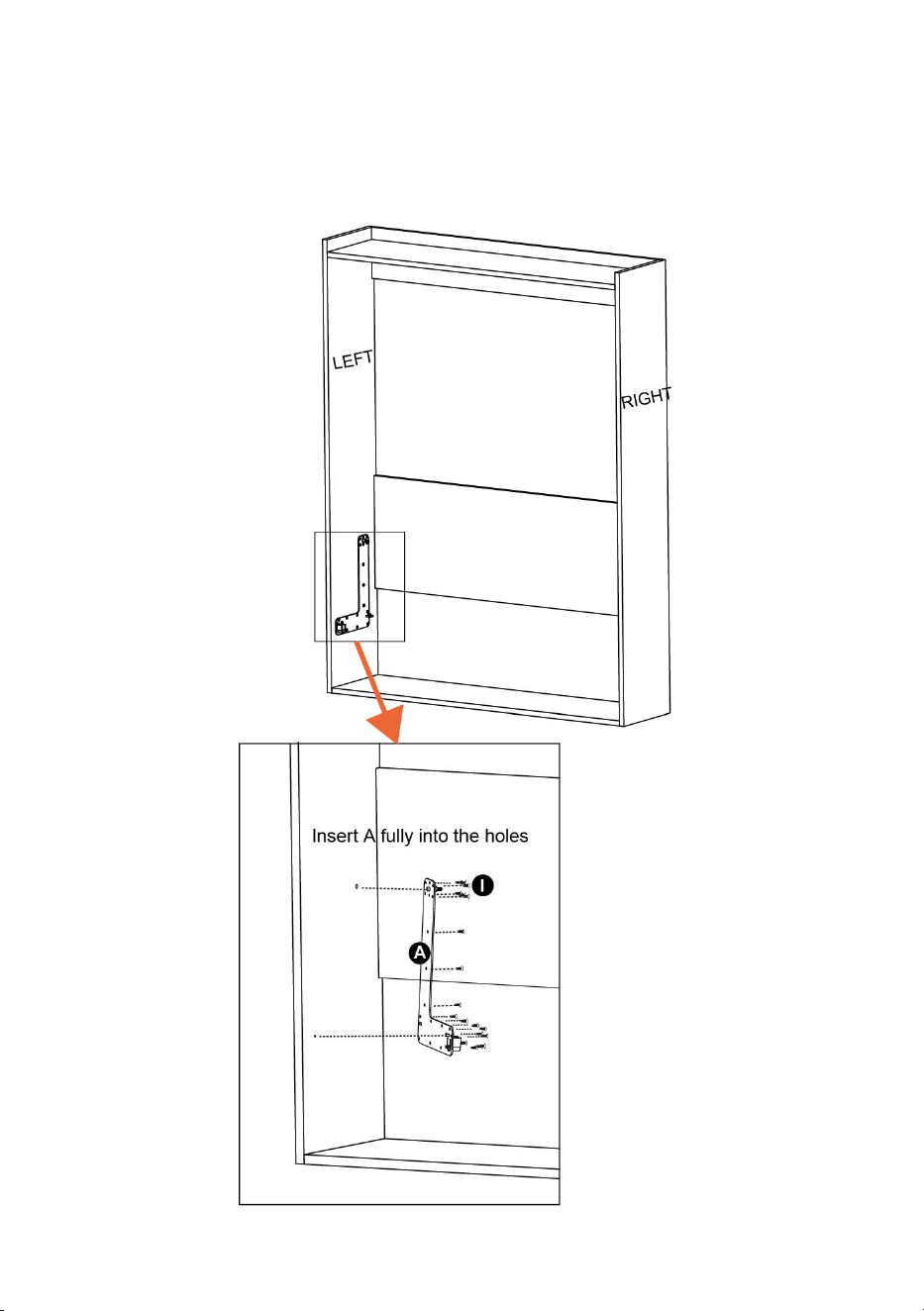

Step 2:

Insert the pin on the side bracket A fully into the Dia11mm hole and 6mm

hole, fix a to cabinet with screws I.

Repeat the above installation on the other side.

- 12 -

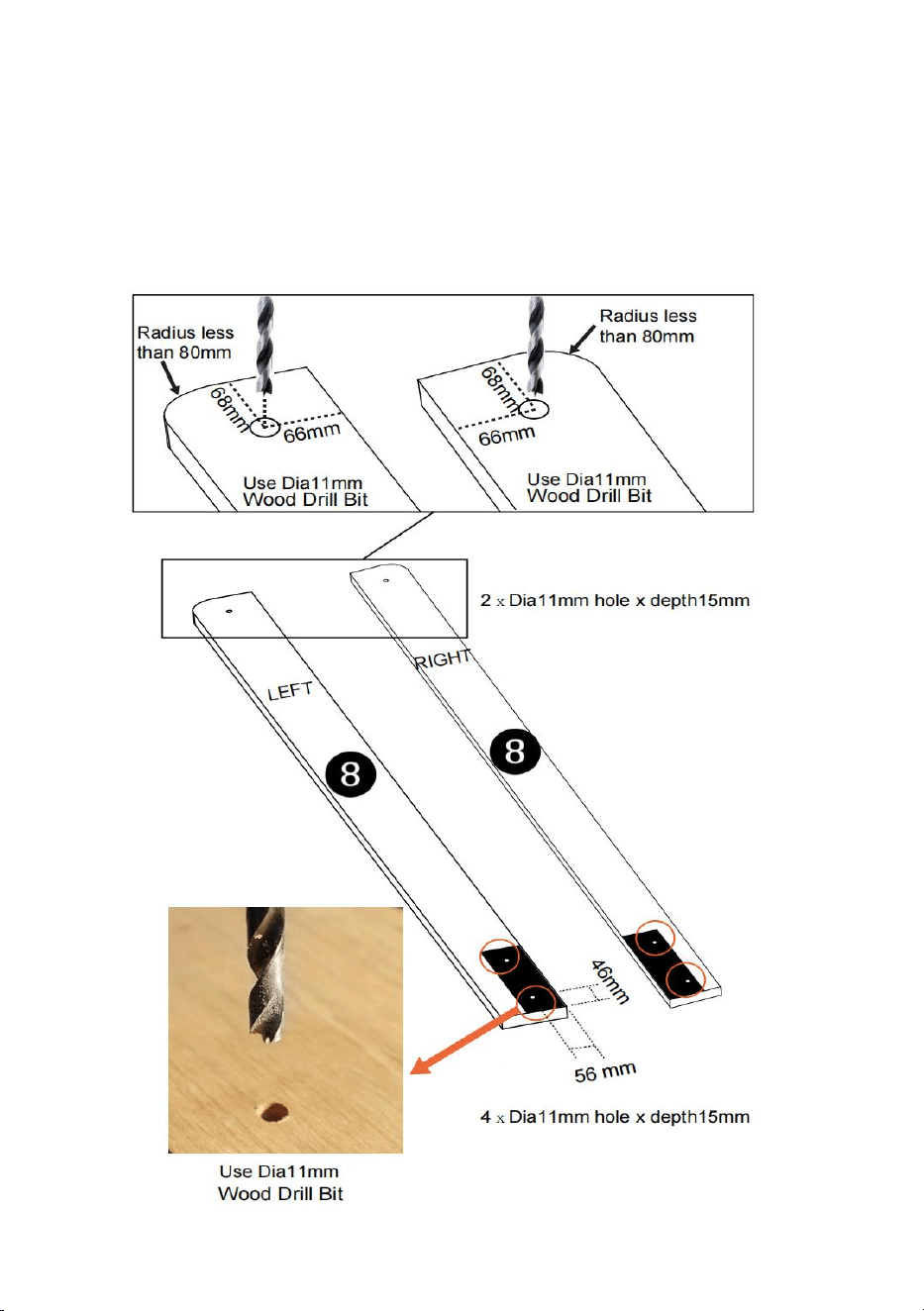

Step 3: Put the drilling template of 306*82mm on the panel 8 and ensure

the edge of the template are flush with the panel as the picture.

Mark the circular hole of the template on the panel 8, then remove the

template and drill Dia11mm hole as the picture, depth of hole is 15mm.

Mark the drilling holes according to the dimensions as the picture on

another side of the panel, then drill Dia11mm hole, depth of hole is 15mm.

- 13 -

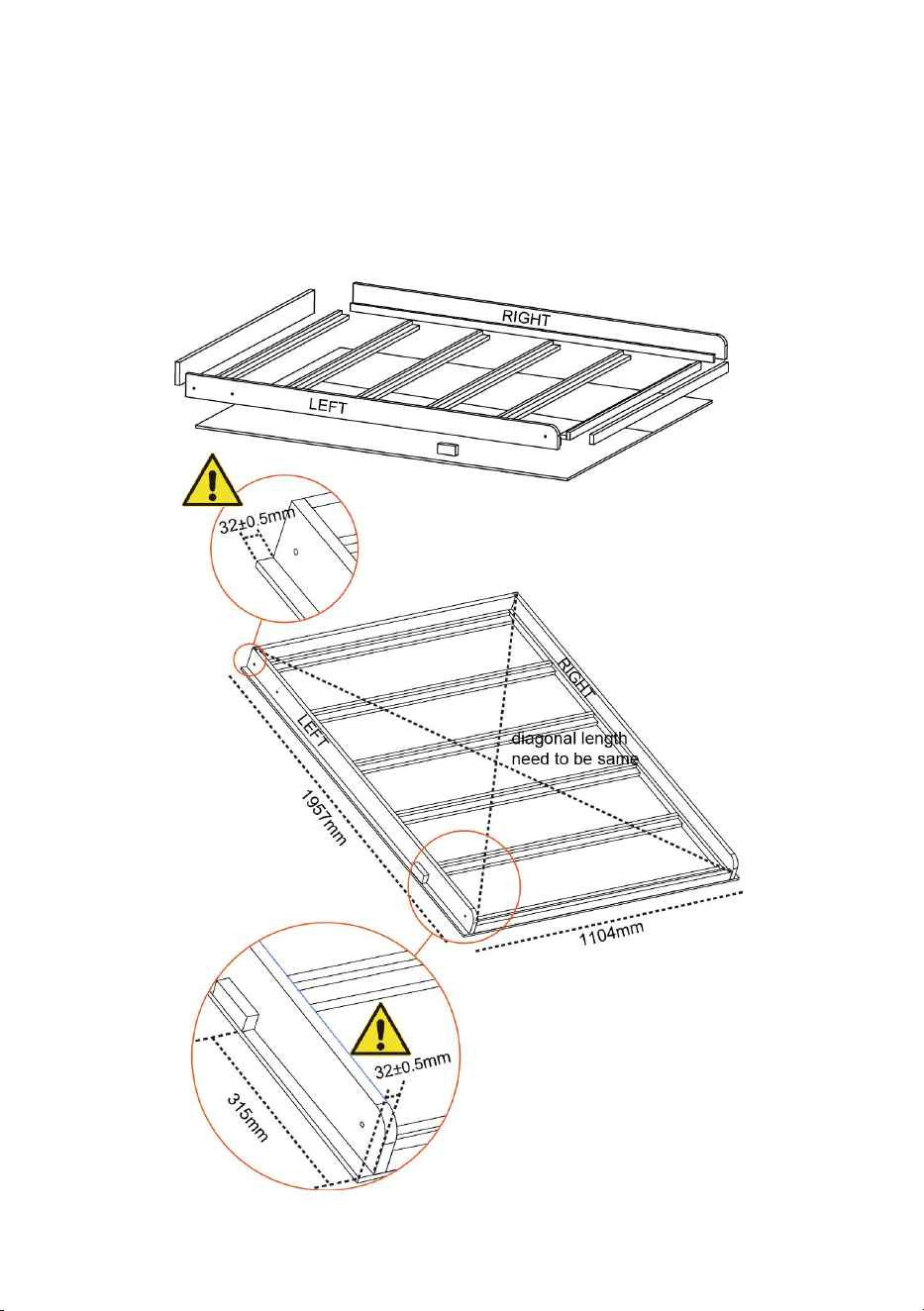

Step 4:

Make the bed frame with screws and waterproof wood glue as picture.

Ensure the dimension from the apron panel to the edge of the door panel

are 32mm as picture.

Keep the diagonal length as picture are same.

Ensure the cabinet is stable and safety.

- 14 -

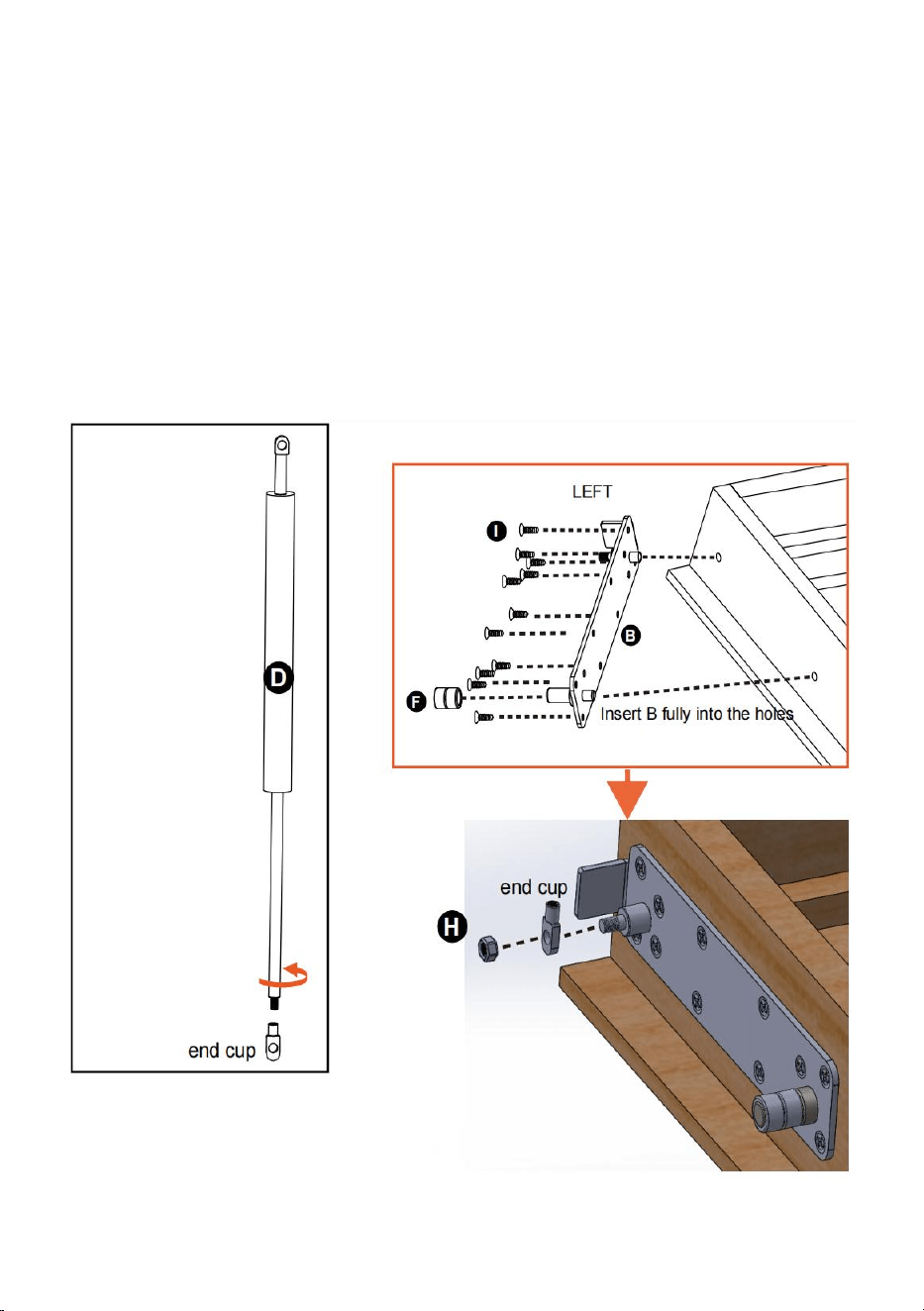

Step 5:

Insert the pin on the connect bracket B fully into the Dia11mm holes, then

fix B to the bed frame with screws I.

Insert 2pcs bearing F to the connect bracket B as the picture.

Turn the end cap of the gas spring out as the picture, then install it to the

connect bracket B and fix it with nut H as the picture .

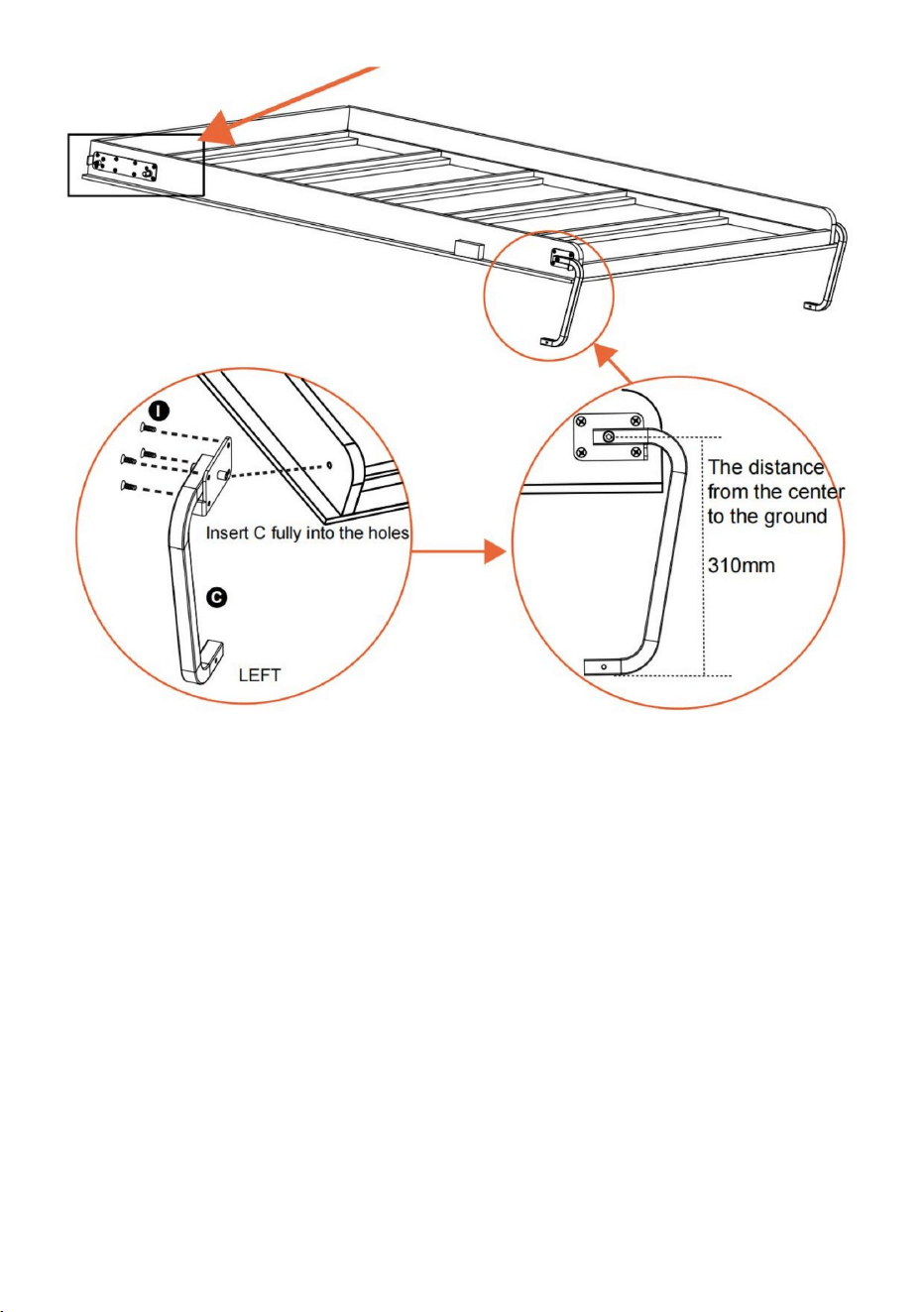

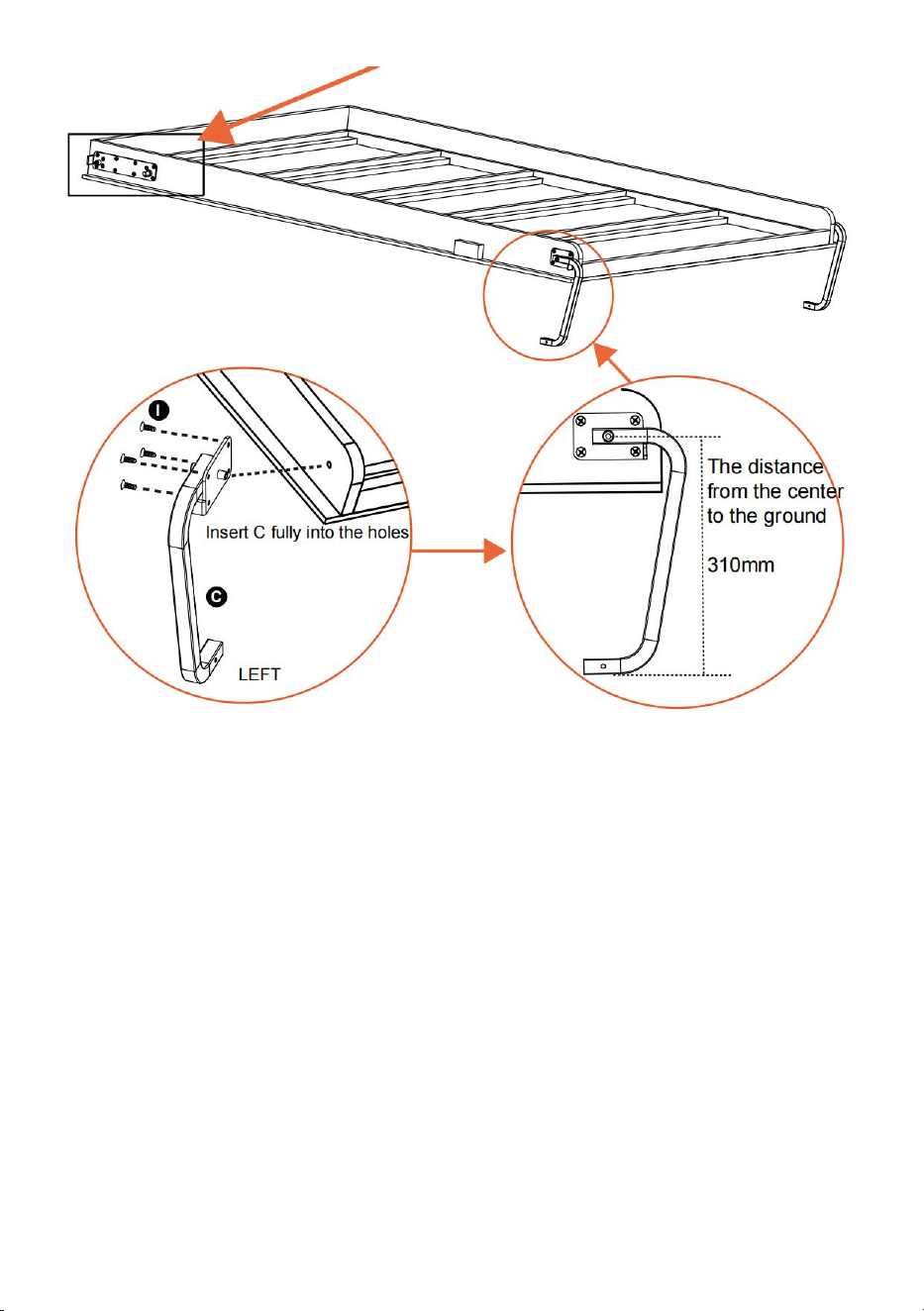

Insert the pin on the leg C fully into the Dia11mm holes, then fix C to the

bed frame with screws I. Keep the distance from the center to the ground is

310mm as the picture.

Repeat the above installation on the other side.

- 15 -

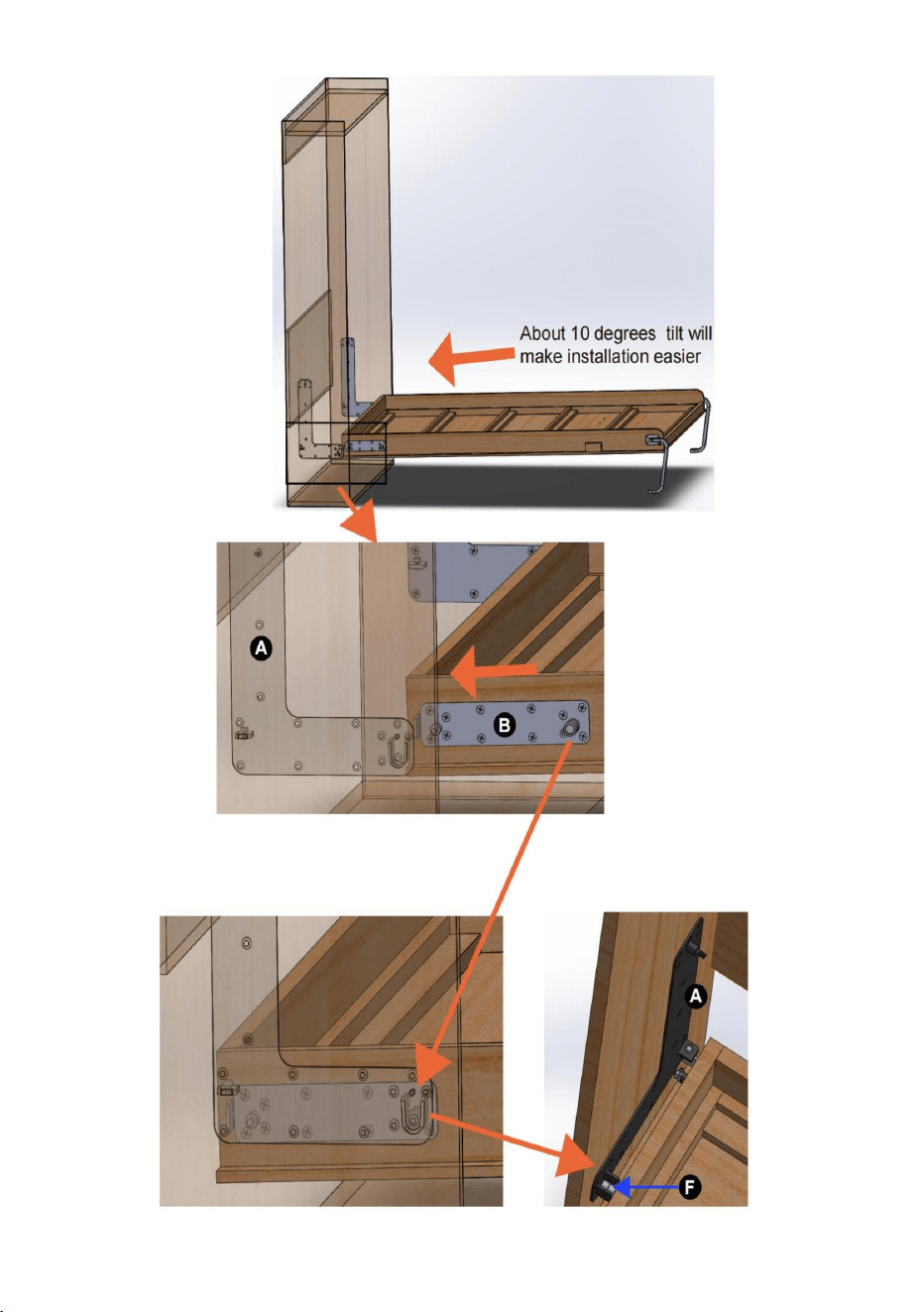

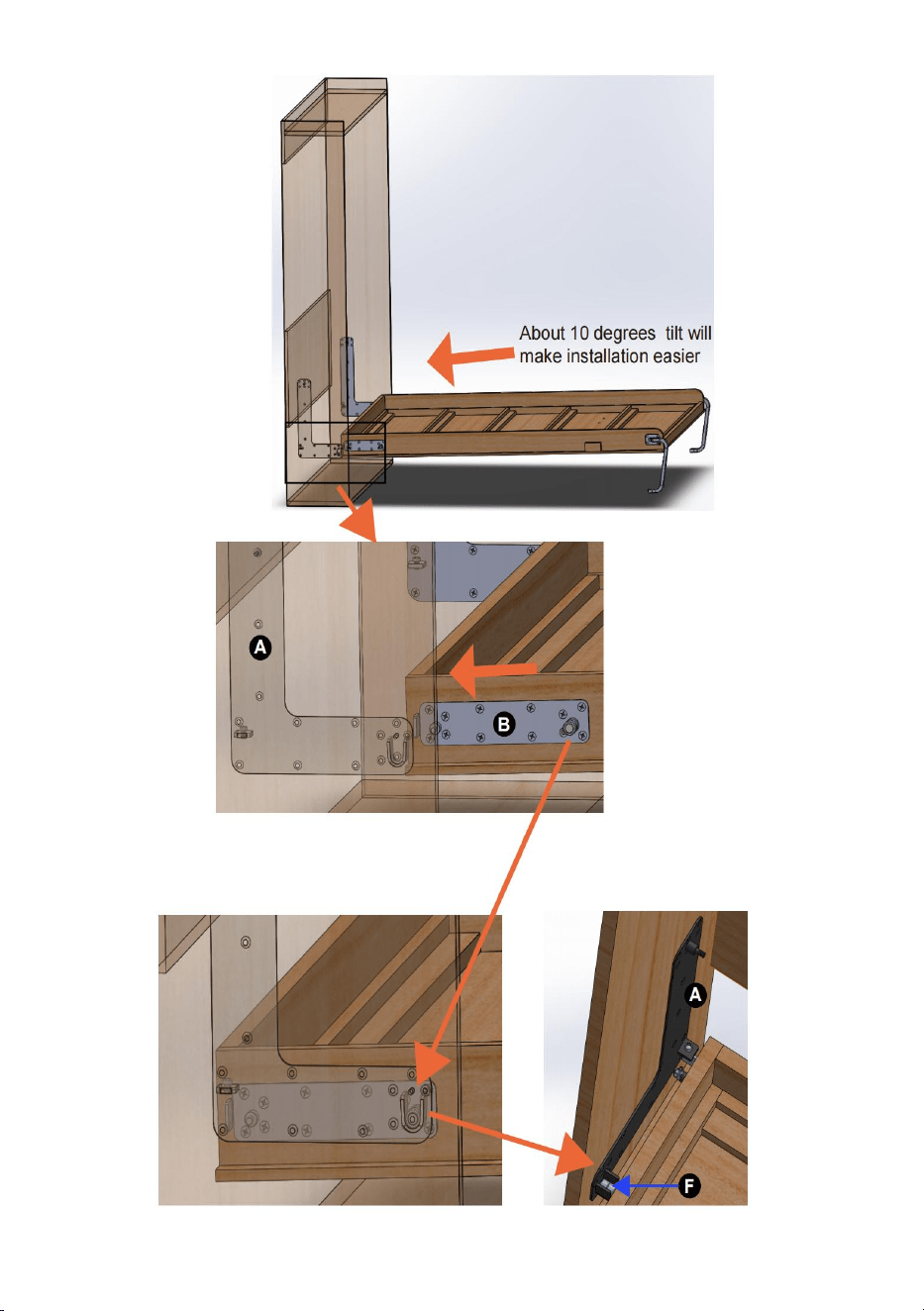

Step 6:

Insert the bed frame with a little angle to the cabinet as the picture.

Put the connect bracket B with bearing F on the side bracket A as the

picture. Install the handle to the bed frame.

- 16 -

- 17 -

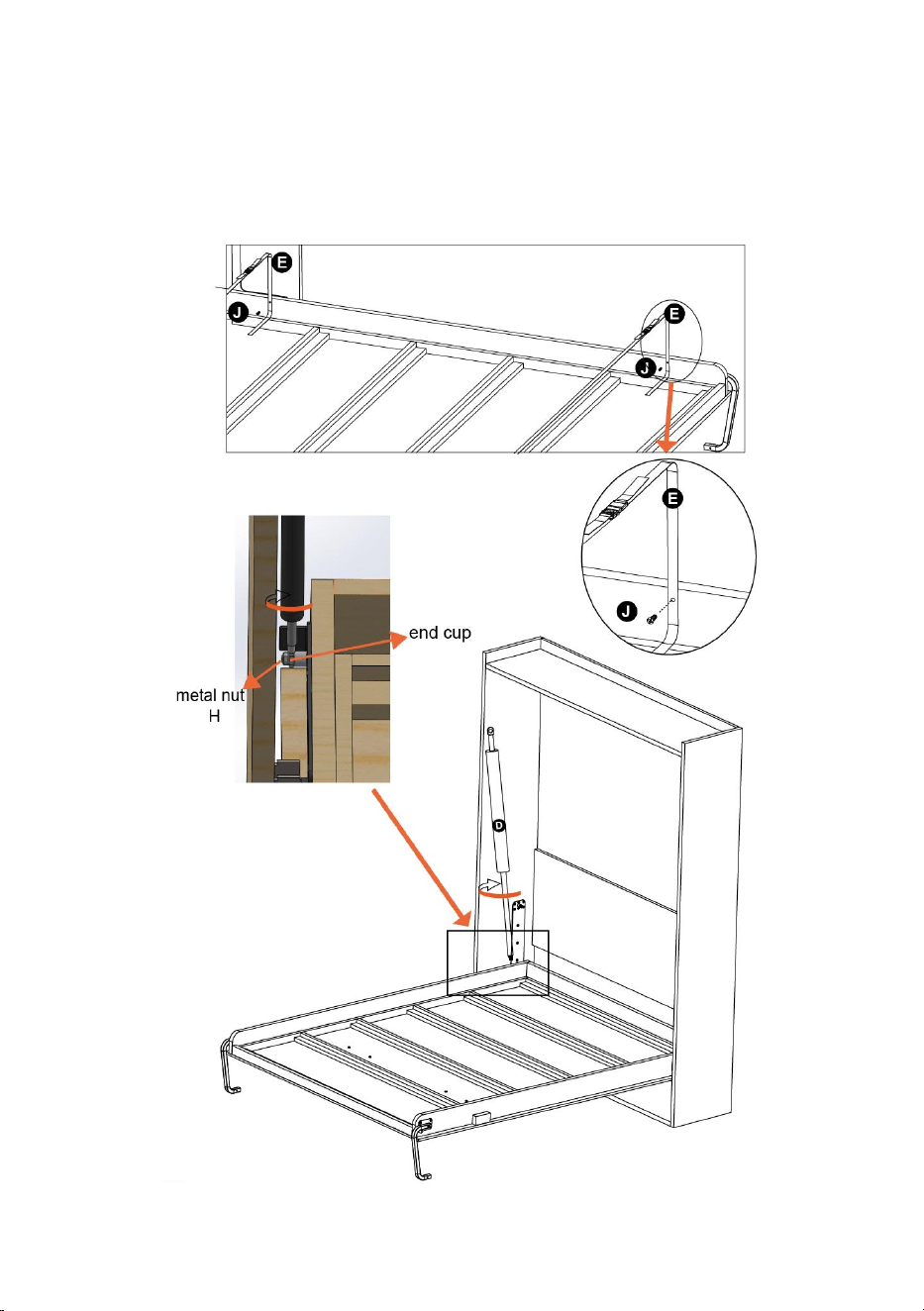

Step 7:

First, attach the two mattress straps E to the bed frame with a screw J；

Then turn the gas spring D into the end cap as the picture, tighten the gas

spring with the end cap；

Repeat the above installation on the other side.

- 18 -

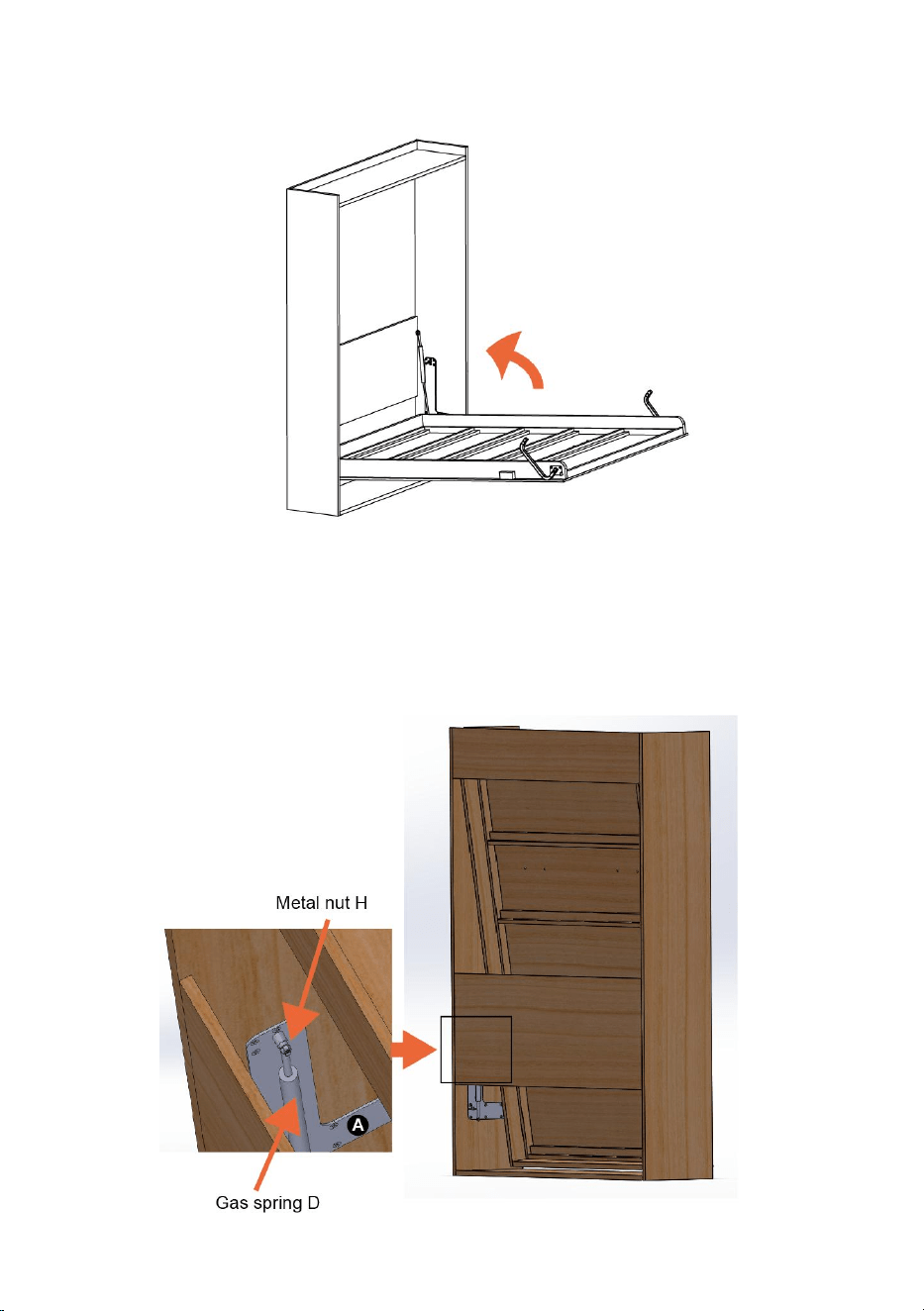

Step 8:

Close the bed frame into the cabinet as the picture.

Step 9:

Install the gas spring D to the A bracket from the back of cabinet, fix it by

metal nut H.

Repeat the above installation on the other side.

- 19 -

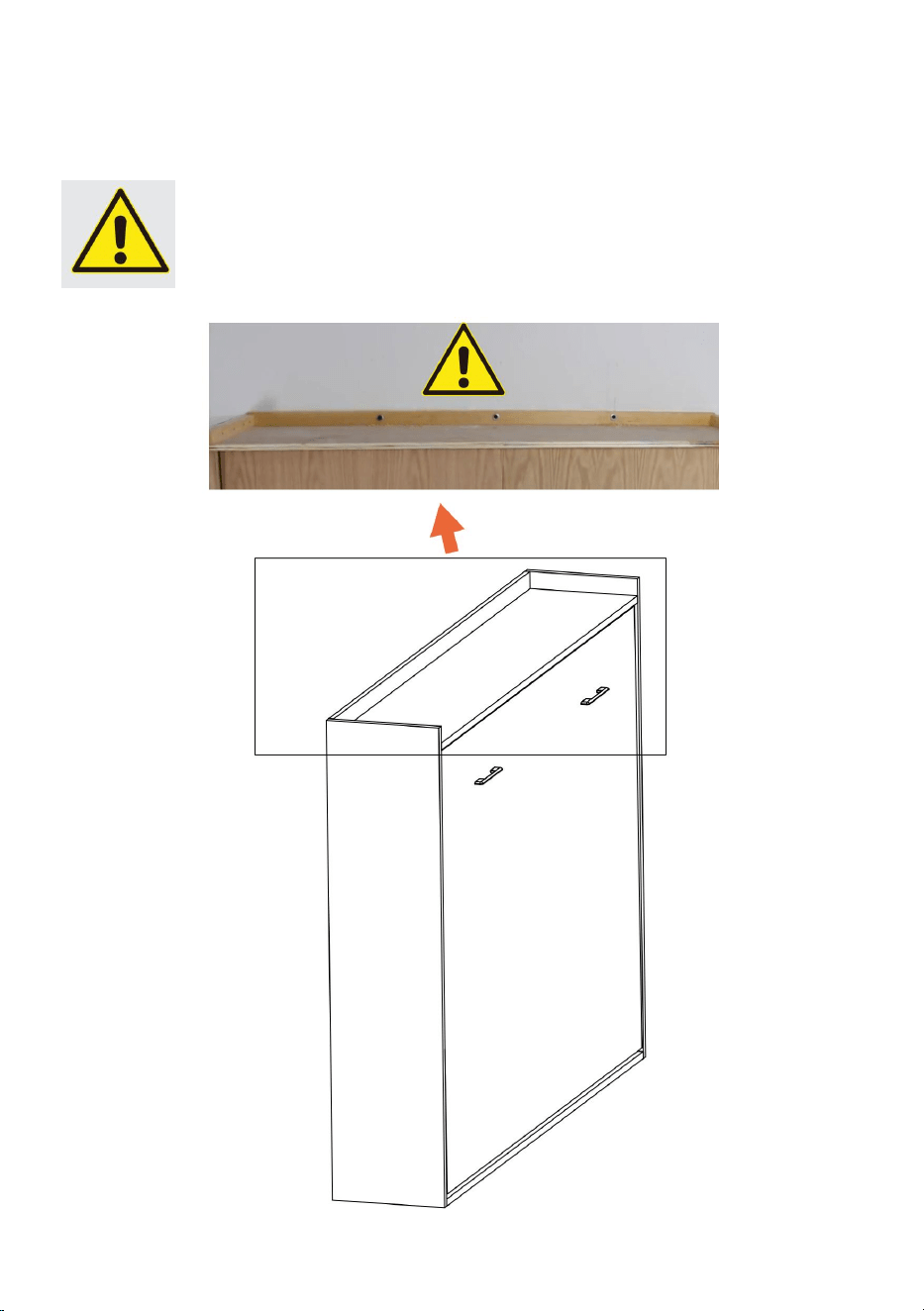

Step 10:

Fix the cabinet to solid wall. The cabinet must be fixed to

the wall before open it.

- 20 -

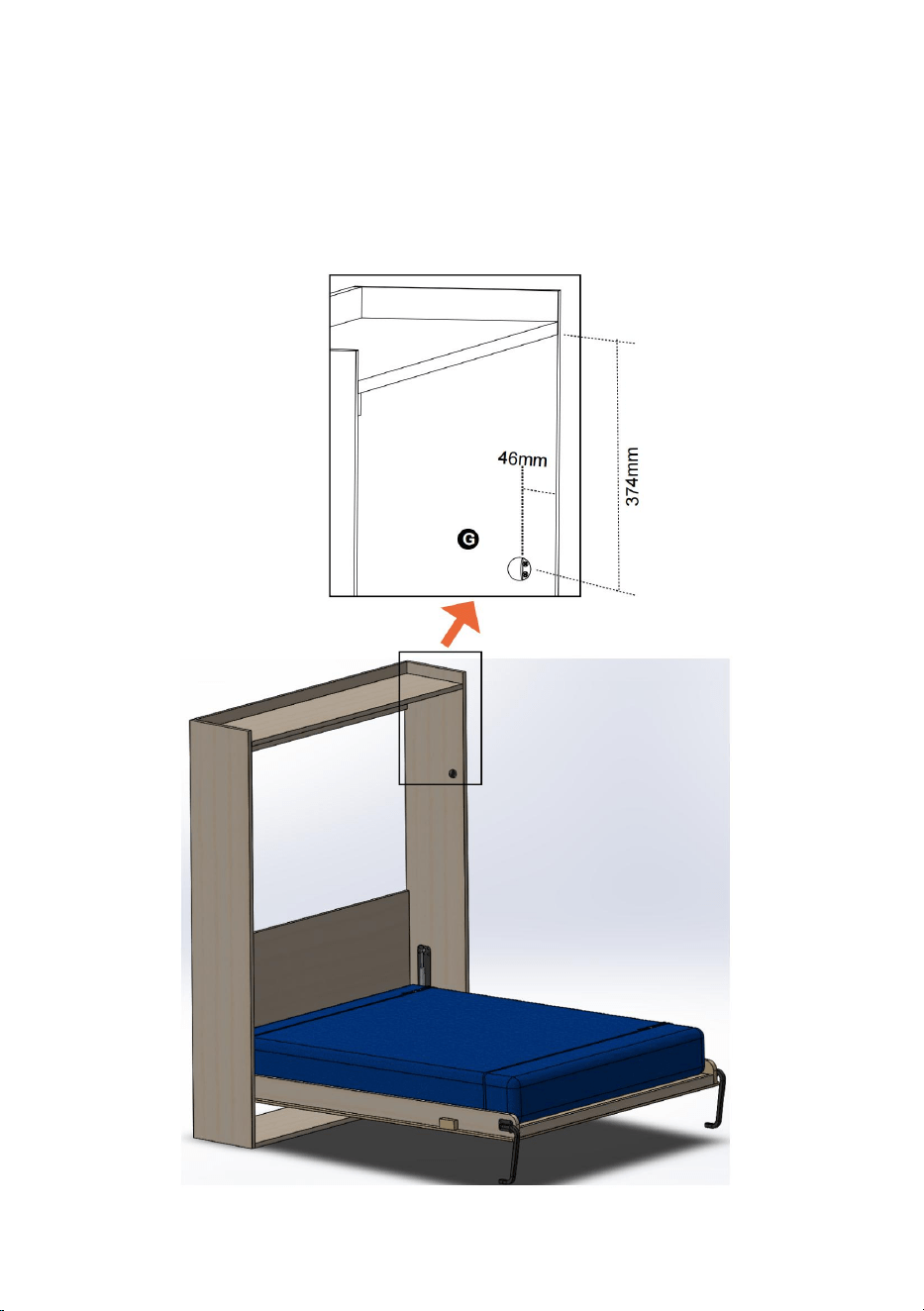

Step 11:

Open the bed, put the panel 13 on the bed frame.

Put the mattress on the bed frame and fix by the straps E.

Install the stopper G to cabinet with screws J.

Repeat the above installation on the other side.

- 21 -

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

Modèle:YFVTW245

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisons

nereprésentequ'uneestimationdeséconomiesdontvouspourriezbénéficierenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnesignifiepasnécessairementcouvrir

touteslescatégoriesd'outilsproposés.parnous.Nousvousrappelonsdebienvouloirvérifier

attentivementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

KITLITMURPHY

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

BESOIND'AIDE?CONTACTEZNOUS!

1

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel

d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez

nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou

logiciellessurnotreproduit.

Modèle:YFVTW245

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez

pasànous

contacter:Supporttechniqueetcertificatdegarantieélectronique

www.vevor.com/support

KITLITMURPHY

Machine Translated by Google

AdéquationdukitdelitMurphyTwinVertical

2

2.VeuillezinstallercomplètementlekitdelitMurphyavantd'utiliserlelit,sinoncelapourraitcauser

degravesdommagesauxpersonnes.

Modèlesadaptés

sanssurveillance.

Modèle

44livres(20kg)

610pouces(152254mm)

L'installationdoitêtreeffectuéeparunadulteetlesenfantsnedoiventpasl'utiliser

Poidsmaximum:44lb

lemanueld'instructions,veuillezvousréféreràl'objetphysique.

Kitdelitescamotable.

L×L:39×75pouces(990×1900mm)

YFVTW245

1.Veuillezlireetcomprendreattentivementcemanuelavantd'utiliserle

S'ilyaunedifférenceentrelacouleurdeceproduitetl'imagedans

DoubleVertical

4.Lesenfantsnedoiventpasutiliserlekitseulspourétalerourangerlelit,sinonilspourraientêtre

blessés.

Mercibeaucoupd'avoirchoisicekitdelitMurphy.

Poidsmaximumdumatelas

épaisseurdumatelas

doitêtrearrêtéimmédiatementencasdedommagesoudeproblèmessuspects.

Remarque:Lekitdelitescamotablen'inclutpaslelitnilesarmoiresdelit,qui

doiventêtreéquipésparlesutilisateurseuxmêmes.

3.Vérifiezlastabilitéetlasécuritédukitàintervallesréguliersetutilisezle

Tailledumatelas

Matelassimplestandard

LISTEDESPARAMÈTRES

CONSIGNESDESÉCURITÉ

INSTRUCTIONS

Machine Translated by Google

Utiliser

1.Descriptifgénéral

2.Sécurité

positionneràl'intérieurdumeubledansdespositionshorizontales,pourêtreutilisé

commelitdemanièreabsolumentsimpleetrapide,avectrèspeud'efforts.

etlebonétatdesesaccessoires.

dans

Capacitédepoidsmaximale:900lb

Avantd'utiliserlelitMurphy,l'utilisateurdoits'assurerdesonbonétat

Lesystèmedelitescamotablepermetd'amenerlesommierdulitdesapositionverticale

Profondeurmaximale:10

surfacedecouchageiln'yaquelematelasetlelingedelit.

Avantd'utiliserlelitMurphy,l'utilisateurdoits'assurerquesurle

3

Machine Translated by Google

Ilestinterditd'utiliserlelitpourunusagedifférentdecelui

Altérationouremplacementdepartiesdulitnonautorisées.

fois.

AVERTISSEMENT!!!

surfacedusommier.

duprésentguidedel'utilisateur.

effectuéuniquementpardupersonnelqualifié.

informationscontenuesdansceguide.Toutentretienetréparationdoitêtre

Ilestinterditd'utiliserleproduitsansaucunmatelassurle

etsescaractéristiquestechniques,apprenezàtraversunelecturepréciseetcomplète

Avantdecommenceràutiliserleproduit,lesutilisateursdoiventêtreconscientsdesesfonctions

demanièreproductive,sansdangerpourluimêmeoupourautrui.

travauxounettoyage,l'opérateurdoitavoirluetcompristouteslesinstructionstechniques

(étiquettes)surleplateau;vérifierpériodiquementlapositionfortuitesurle

Lerespectdesnormesdesécuritémetl'utilisateurentermesdetravail

observé.

mécanismedecouverturesouautre.Avantdecommencertoutentretien,réparez

provoquerdesdécollements,descassuresoudesdysfonctionnementsavecdepossiblesdommagesà

despersonnes,deschosesoudesanimaux.Touteslesinstructionsdonnéesdoiventêtrestrictement

Ileststrictementinterditderetirertoutdispositifdesécuritéetprotection

lefournisseur,présenteruneutilisationnonconformeetdangereuseduproduit.

Uneinstallationincorrecteounonréaliséepardesartisansspécialiséspeut

lesystèmedoitêtremaintenuàl’écartdetoutobjetsusceptibledegênersonmouvement.

Lesinstructionsetrèglescontenuesdanscemanueldoiventêtrerespectées

décritprécédemmentdanslasectionUTILISATION.

L'utilisationd'accessoiresoudepiècesderechangeautresqueceuxrecommandéspar

Neplacezjamaisleproduitàproximitéd'unesourcedechaleur.Positionneretverrouillerlelit

Normedesécurité

4

Machine Translated by Google

Caractéristiquestechniques

dimensionsde

Contreplaqué1pouce2082*406*25mm2

1124*250*18mm

Desbâtonsdebois

Important

MatérielNombre

Armoire

3/4pouce

armoire:

Feuilledecontreplaqué

Contreplaqué1pouce1124*406*25mm

Interne

Contreplaqué

Nousvoussuggéronsd'utiliserlesmatériauxcidessouspourlesarmoiresenboisetlecadredelit.

Contreplaqué1pouce1124*388*25mm

Dimension

1124*550*18mm

IQTÉ

Contreplaqué

1124*388*1972

3/4pouce

5

Machine Translated by Google

6

42kg(92,4livres)

cadredelit:

Important

Contreplaqué

40*20*1897millimètres2

32*32*100mm

1pouce

cadre

Dimension

1947*120*25mm2

bois

Contreplaqué

11/2pouce

1/2pouce

990*120*25mm1

Contreplaqué

1892*986*9mm1

bois

Matériaudunuméro

IQTÉ

Poidsducadre

delit:

dix

Lit

1947*1104*132

1pouce

Contreplaqué

1pouce

Dimensionsde

Contreplaqué

3/4pouce

40*20*950mm

990*50*25mm1

bois

1947*1104*12mm1

3/8pouces

3/4pouce

Machine Translated by Google

Conseilsdesécuritéetd'entretien

Important

20kg(44livres)

assurezvousquevotreperceuseélectriqueestrégléesurunréglagedecouplefaible.

s'étoufferencasd'ingestion.

•Assurezvousd'avoirsuffisammentd'espacepourdisposerlespiècesavantdecommencer.•

Pendantl'assemblage,nevoustenezpasdeboutetnemettezpasdepoidssurleproduit,celapourrait

IQTÉ

groupes.

•Gardezlesenfantsetlesanimauxéloignésdelazonedetravail,lespetitespiècespourraient

pages.

•Retireztouslesraccordsdessacsenplastiqueetséparezlesdansleur

Dimension

matelas

Matériaudunuméro

•Vérifiezquevousdisposezdetouslescomposantsetoutilsrépertoriéscidessous.

BESOIND'ÊTRE:

cadre

matelas:

•Pourréduirelerisqued'endommagervotreproduit,veuillez

(39*75*(610)pouces)

Lit

Poidsde

(134lb141lb)

4)mm

POIDSTOTALDUCADREDELITETDUMATELAS

possible.•

Assemblezsurunesurfacedouceetplanepouréviterd'endommagerl'appareilouvotresol.

•Certainespartiesdumontageserontplusfacilesà2personnes.

990*1900*(15225

6164kg

afaitdesdégats.•

Assemblezl'articleaussiprèsdesapositionfinale(danslamêmepièce)que

7

Machine Translated by Google

Dia11mmEmboutsd'entraînementdevis

Foretàbois

Outilderéglagehorizontal

Cléd'extrémité

Ilfait6mm

Foretàbois

13mmOuvert

Listedespiècesdukit

Remarque:Lesquantitéscidessoussontlaquantitécorrectepourterminer

l'assemblage.Danscertainscas,plusderaccordspeuventêtrefournisquenécessaire.

B:connecterlesupportx

A:supportlatéralx2pièces.

C:jambex2pièces

2pièces

Installerlesoutilsrequis

8

Machine Translated by Google

9

H:écroumétalliqueM8x4pièces

Vis

I:M5x20mm

x72pièces

Gabaritdeforage:

710*294m

F:roulementx4pièces

G:bouchonx2pièces

D:YFGS300700Ax2pièces

E:sangledematelasx2pièces

J:VisM4x20mm

x8pièces

Fabriquezl'armoireavecdesvisetdelacolleàboisimperméable,assurezvousquela

dimensioninterneestconformeàl'image,assurezvousquel'armoireeststableetsûre.

GuidedeconstructionÉtape

1:Fabriquerl'armoirePlacezle

gabaritdeperçagede710*294mmsurlepanneaulatéraletassurezvousqueleborddugabarit

affleurelepanneaulatéralcommesurl'image.

Gabaritdeperçage:

306*82mm

Marquezletroucirculairedugabaritsurlepanneaulatéral,puisretirezlegabaritetpercezun

troude11mmdediamètreetuntroude6mmdediamètrecommesurl'image,laprofondeur

dutrouestde15mm.

Machine Translated by Google

dix

Machine Translated by Google

11

Répétezl'installationcidessusdel'autrecôté.

Étape2:

InsérezcomplètementlagoupilledusupportlatéralAdansletroudediamètre11mmetle

troude6mm,fixezaàl'armoireaveclesvisI.

Machine Translated by Google

12

leborddumodèleaffleurelepanneaucommesurl'image.

Marquezletroucirculairedugabaritsurlepanneau8,puisretirezle

Étape3:Posezlegabaritdeperçagede306*82mmsurlepanneau8etassurezvous

Marquezlestrousdeperçageenfonctiondesdimensionscommesurl'image.

gabaritetpercezuntroude11mmdediamètrecommesurl'image,laprofondeurdutrouestde15mm.

unautrecôtédupanneau,puispercezuntroudediamètre11mm,laprofondeurdutrouestde15mm.

Machine Translated by Google

13

Fabriquezlecadredelitavecdesvisetdelacolleàboisimperméablecommesurl'image.

Vérifierladimensiondupanneaudetablierjusqu'auborddupanneaudeporte

Étape4:

Gardezlalongueurdiagonalecarl'imageestlamême.

sont32mmcommeimage.

Assurezvousquel'armoireeststableetsûre.

Machine Translated by Google

14

Dévissezl'emboutduressortàgazcommesurl'image,puisinstallezlesurlesupport

deconnexionBetfixezleavecl'écrouHcommesurl'image.

Insérez2roulementsFsurlesupportdeconnexionBcommesurl'image.

Étape5:

InsérezentièrementlagoupilledusupportdeconnexionBdanslestrousdediamètre11mm,puisfixezB

aucadredelitaveclesvisI.

Répétezl'installationcidessusdel'autrecôté.

InsérezcomplètementlagoupilledupiedCdanslestrousdediamètre11mm,puis

fixezCaucadredelitaveclesvisI.Gardezladistanceentrelecentreetlesolde310

mmcommesurl'image.

Machine Translated by Google

15

PlacezlesupportdeconnexionBavecleroulementFsurlesupportlatéralAcomme

surl'image.Installezlapoignéesurlecadredulit.

Étape6:

Insérezlecadredelitavecunpetitangleparrapportaumeuble,commesurl'image.

Machine Translated by Google

16

Machine Translated by Google

17

Étape

7:Toutd'abord,fixezlesdeuxsanglesdematelasEaucadredelitavecunevis

JEnsuite,tournezleressortàgazDdansl'emboutcommesurl'image,serrezle

ressortàgazavecl'embout

Répétezl'installationcidessussurl'autrecôté.

Machine Translated by Google

18

Étape9:

InstallezleressortàgazDsurlesupportAàl'arrièredel'armoire,fixezleavecl'écroumétalliqueH.

Étape

8:Fermezlecadredelitdansl'armoirecommesurl'image.

Répétezl'installationcidessusdel'autrecôté.

Machine Translated by Google

19

lemuravantdel'ouvrir.

Étape10:

Fixezl'armoireàunmursolide.L'armoiredoitêtrefixéeà

Machine Translated by Google

20

PosezlematelassurlecadredelitetfixezleparlessanglesE.

Ouvrezlelit,placezlepanneau13surlecadredulit.

Étape11:

Répétezl'installationcidessusdel'autrecôté.

InstallezlabutéeGsurl'armoireaveclesvisJ.

Machine Translated by Google

REPRÉSENTANTCE

REPRÉSENTANTDUROYAUMEUNI

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW2122

Australie

Fabricant:ShanghaimuxinmuyeyouxiangongsiAdresse:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

ECrossStuGmbH

MainzerLandstr.69,

60329FrancfortsurleMain.

YHCONSULTINGLIMITÉE.C/OYHConsultingLimited

Bureau147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

21

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL:YFVTW245

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Schrankbett-Set

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

- 1 -

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

MODELL:YFVTW245

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

Schrankbett-Set

Machine Translated by Google

Murphy-Bett-Kit Eignung Twin-Vertical

- 2 -

2. Bitte installieren Sie das Murphy-Bett-Set vollständig, bevor Sie das Bett benutzen, da es sonst zu

ernsthaften Verletzungen kommen kann.

Angepasste Modelle

ohne Aufsicht.

Modell

44 Pfund (20 kg)

6-10 Zoll (152-254 mm)

Die Installation sollte von einem Erwachsenen durchgeführt werden und Kinder sollten es nicht verwenden

Maximalgewicht: 44 Pfund

Die Bedienungsanleitung finden Sie am physischen Objekt.

Schrankbett-Bausatz.

B×L: 39×75 Zoll (990×1900 mm)

YFVTW245

1.Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das

Wenn es einen Unterschied zwischen der Farbe dieses Produkts und dem Bild in

Twin-Vertikal

4. Kinder sollten das Set nicht alleine zum Ausbreiten oder Verstauen des Bettes verwenden, da sie

sonst Schaden nehmen könnten.

Vielen Dank, dass Sie sich für dieses Schrankbett-Set entschieden haben.

Maximales Matratzengewicht

Matratzendicke

sollte bei Schäden oder verdächtigen Problemen sofort gestoppt werden.

Hinweis: Das Murphy-Bett-Set enthält kein Bett und keine Bettschränke, die

müssen vom Benutzer selbst ausgestattet werden.

3.Überprüfen Sie die Stabilität und Sicherheit des Kits in regelmäßigen Abständen und verwenden Sie

Matratzengröße

Standard-Einzelmatratze

PARAMETERLISTE

SICHERHEITSHINWEISE

ANWEISUNGEN

Machine Translated by Google

- 3 -

Im Schrank in horizontaler Position positionieren und ganz schnell und einfach mit geringem

Kraftaufwand als Bett verwenden.

und den guten Zustand des Zubehörs.

Vor der Benutzung des Schrankbettes muss der Benutzer sicherstellen, dass auf dem

Maximale Gewichtskapazität: 900 Pfund

Vor der Benutzung des Schrankbetts muss sich der Benutzer von seinem guten Zustand überzeugen

Das Schrankbettsystem ermöglicht es, die Bettfeder aus ihrer vertikalen Position zu bringen

Maximale Tiefe: 10ÿ

Als Liegefläche sind lediglich die Matratze und die Bettwäsche vorhanden.

Verwenden

1. Allgemeine Beschreibung

2. Sicherheit

Machine Translated by Google

- 4 -

Sicherheitsnorm

Es ist verboten, das Bett für einen anderen Zweck zu verwenden als den

Manipulationen oder der Austausch von Bettteilen sind nicht zulässig.

mal.

WARNUNG !!!

Bettfederoberfläche.

dieser Bedienungsanleitung.

nur von qualifiziertem Personal durchgeführt werden.

Informationen in diesem Handbuch. Alle Wartungs- und Reparaturarbeiten müssen

Es ist verboten, das Produkt ohne Matratze auf dem

und seine technischen Eigenschaften, lernen Sie durch eine genaue und vollständige Lektüre

Vor der Inbetriebnahme des Produkts müssen sich die Benutzer über dessen Funktionen im Klaren sein

produktiv, ohne Gefahr zu laufen, sich selbst oder andere zu schädigen.

Arbeiten oder Reinigung muss der Bediener alle technischen

(Etiketten) am Gerät; überprüfen Sie regelmäßig die zufällige Position auf dem

Die Einhaltung der Sicherheitsnormen stellt den Benutzer in Bezug auf die Arbeit

beobachtet.

Mechanismus von Decken oder anderen. Bevor Sie mit der Wartung beginnen, reparieren

kann zu Ablösungen, Brüchen oder Funktionsstörungen führen und

Personen, Sachen oder Tiere. Alle gegebenen Anweisungen müssen genau befolgt werden

Es ist strengstens verboten, Sicherheitsvorrichtungen und Schutzvorrichtungen zu entfernen

durch den Lieferanten, stellen eine unsachgemäße und gefährliche Verwendung des Produktes dar.

Eine unsachgemäße Installation oder eine nicht von Fachhandwerkern durchgeführte

Das System muss frei von Objekten gehalten werden, die seine Bewegung behindern könnten.

Die in dieser Anleitung enthaltenen Anweisungen und Vorschriften müssen stets beachtet werden.

zuvor im Abschnitt VERWENDUNG beschrieben.

Die Verwendung von Zubehör oder Ersatzteilen, die nicht von uns empfohlen werden,

Stellen Sie das Produkt niemals in die Nähe von Wärmequellen. Positionieren und verriegeln Sie das Bett

Machine Translated by Google

- 5 -

Schlagen Sie vor, die folgenden Materialien für Holzschränke und Bettrahmen zu verwenden

1 Zoll Sperrholz 1124*388*25mm

Abmessungen

1124 x 550 x 18 mm

IQTY

Sperrholz

1124*388*1972

3/4 Zoll

Dimensionen von

1 Zoll Sperrholz 2082*406*25 mm 2

1124 x 250 x 18 mm

Holzstäbchen

Wichtig

MaterialNummer

Kabinett

3/4 Zoll

Kabinett:

Sperrholzplatte

1 Zoll Sperrholz 1124*406*25mm

Intern

Sperrholz

Technische Eigenschaften

Machine Translated by Google

Bett

1 Zoll

1947*1104*132

Sperrholz

1 Zoll

Dimensionen von

Sperrholz

3/4 Zoll

40*20*950 mm

990*50*25 mm 1

Holz

1947*1104*12 mm 1

3/8 Zoll

3/4 Zoll

Wichtig

42 kg (92,4 Pfund)

Sperrholz

40*20*1897 mm 2

Bettrahmen :

32 x 32 x 100 mm

1 Zoll

990*120*25 mm 1

rahmen

Abmessungen

1947*120*25 mm 2

Holz

Sperrholz

1-1/2 Zoll

1/2 Zoll

Sperrholz

1892*986*9 mm 1

Holz

Nummer Material

IQTY

Gewicht des

Bettrahmens :

- 6 -

Machine Translated by Google

- 7 -

rahmen

Matratze:

Nummer Material

• Überprüfen Sie, ob Sie alle auf der folgenden Seite aufgeführten Komponenten und Werkzeuge haben

Abmessungen

Matratze

Seiten. •

Alle Armaturen aus den Plastiktüten entnehmen und in ihre

IQTY

• Halten

Sie Kinder und Tiere vom Arbeitsbereich fern, Kleinteile könnten

Wichtig

20 kg (44 Pfund)

Erstickungsgefahr bei

Verschlucken. • Stellen Sie sicher, dass Sie genügend Platz haben, um die Teile auszubreiten, bevor Sie beginnen.

• Stellen Sie sich während der Montage nicht auf das Produkt und belasten Sie es nicht, da dies zu Verletzungen führen kann.

990*1900*(152-25

61-64 kg

Schäden verursachen.

• Montieren Sie das Objekt so nah an seinem endgültigen Standort (im selben Raum) wie

4) mm

(134 Pfund – 141 Pfund)

möglichst. •

Bauen Sie das Gerät auf einer weichen, ebenen Fläche zusammen, um Schäden am Gerät oder am Boden zu

vermeiden. • Teile der Montage lassen sich mit 2 Personen leichter durchführen.

(39*75*(6-10)Zoll)

Gesamtgewicht von Bettrahmen und Matratze

• Um die Wahrscheinlichkeit einer Beschädigung Ihres Produkts zu verringern,

Bett

Gewicht von

MUSS SEIN:

Stellen Sie sicher, dass Ihre Bohrmaschine auf eine niedrige Drehmomenteinstellung eingestellt ist.

Sicherheits- und Pflegehinweise

Machine Translated by Google

- 8 -

Installieren Sie die erforderlichen Tools

Durchmesser 11 mmSchrauben Antriebsbits

Holzbohrer

2 Stück

Holzbohrer

Er ist 6 mm groß

Maulschlüssel

13mm offen

Liste der Bausatzteile

Hinweis: Die unten angegebenen Mengen sind die richtigen Mengen, um die Baugruppe

fertigzustellen. In einigen Fällen werden möglicherweise mehr Armaturen geliefert, als benötigt werden.

A: Seitenhalterung x 2 Stück

C: Bein x 2 Stück

Horizontales Anpassungswerkzeug

B:Halterung verbinden x

Machine Translated by Google

- 9 -

H: Metallmutter M8x 4 Stück

Schrauben

I: M5 x 20 mm x

72 Stück

Bohrschablone: 710*294m

D: YFGS300700A x 2 Stück

G: Stopper x 2 Stück

F: Lager x 4 Stück

E: Matratzengurt x 2 Stück

J: Schraube M4x20mm

x8 Stück

Konstruktionsanleitung Schritt

1: Bauen Sie den Schrank. Legen

Sie die Bohrschablone 710 x 294 mm auf die Seitenwand und stellen Sie sicher, dass die Kanten der

Schablone bündig mit der Seitenwand abschließen (siehe Abbildung).

Markieren Sie das runde Loch der Schablone auf der Seitenwand, entfernen Sie dann die Schablone

und bohren Sie ein Loch mit 11 mm Durchmesser und 6 mm Durchmesser wie auf dem Bild, die

Lochtiefe beträgt 15 mm.

Bauen Sie den Schrank mit Schrauben und wasserfestem Holzleim an. Achten Sie auf die Innenmaße

wie auf dem Bild und stellen Sie sicher, dass der Schrank stabil und sicher ist.

Bohrschablone:

306*82mm

Machine Translated by Google

- 10 -

Machine Translated by Google

Wiederholen Sie die obige Installation auf der anderen Seite.

Schritt 2:

Stecken Sie den Stift an der Seitenhalterung A vollständig in die Löcher mit 11 mm Durchmesser und 6 mm

Durchmesser und befestigen Sie A mit den Schrauben I am Schrank.

- 11 -

Machine Translated by Google

Markieren Sie das runde Loch der Schablone auf der Platte 8, entfernen Sie dann die

Die Kanten der Schablone sind bündig mit der Platte, wie auf dem Bild.

Schritt 3: Legen Sie die Bohrschablone von 306*82mm auf das Panel 8 und stellen Sie sicher

Markieren Sie die Bohrlöcher entsprechend den Abmessungen wie im Bild auf

Schablone und bohren Sie ein Loch mit 11 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.

Bohren Sie auf der anderen Seite der Platte ein Loch mit 11 mm Durchmesser und einer Lochtiefe von 15 mm.

- 12 -

Machine Translated by Google

Achten Sie auf die Abmessung von der Schürzenplatte bis zur Kante der Türplatte

Bauen Sie den Bettrahmen mit Schrauben und wasserfestem Holzleim wie abgebildet.

Schritt 4:

Behalten Sie die Diagonallänge bei, sie ist wie im Bild.

sind 32 mm wie auf dem Bild.

Stellen Sie sicher, dass der Schrank stabil und sicher ist.

- 13 -

Machine Translated by Google

- 14 -

Drehen Sie die Endkappe der Gasfeder wie abgebildet nach außen, montieren Sie sie dann an der

Verbindungshalterung B und befestigen Sie sie wie abgebildet mit der Mutter H.

Setzen Sie 2 Lager F in die Verbindungshalterung B ein, wie in der Abbildung dargestellt.

Schritt 5:

Stecken Sie den Stift an der Verbindungshalterung B vollständig in die Löcher mit 11 mm Durchmesser und befestigen

Sie B anschließend mit den Schrauben I am Bettrahmen.

Wiederholen Sie die obige Installation auf der anderen Seite.

Stecken Sie den Stift am Bein C vollständig in die Löcher mit 11 mm Durchmesser und befestigen Sie C dann mit

den Schrauben I am Bettrahmen. Achten Sie darauf, dass der Abstand von der Mitte zum Boden 310 mm beträgt, wie

auf dem Bild.

Machine Translated by Google

- 15 -

Setzen Sie die Verbindungshalterung B mit Lager F auf die Seitenhalterung A, wie in der

Abbildung dargestellt. Befestigen Sie den Griff am Bettrahmen.

Schritt 6:

Setzen Sie den Bettrahmen mit einem kleinen Winkel zum Schrank ein, wie auf dem Bild.

Machine Translated by Google

- 16 -

Machine Translated by Google

Schritt

7: Befestigen Sie zuerst die beiden Matratzengurte E mit einer Schraube J am

Bettrahmen. Drehen Sie dann die Gasfeder D wie abgebildet in die Endkappe und ziehen

Sie die Gasfeder mit der

Endkappe fest. Wiederholen Sie die obige Installation auf der anderen Seite.

- 17 -

Machine Translated by Google

- 18 -

Schritt 9:

Installieren Sie die Gasfeder D an der Halterung A auf der Rückseite des Schranks und befestigen Sie sie mit

der Metallmutter H.

Schritt 8:

Schließen Sie den Bettrahmen wie abgebildet in den Schrank.

Wiederholen Sie die obige Installation auf der anderen Seite.

Machine Translated by Google

- 19 -

Schritt 10:

Befestigen Sie den Schrank an einer festen Wand. Der Schrank muss an

die Wand, bevor Sie sie öffnen.

Machine Translated by Google

- 20 -

Legen Sie die Matratze auf den Bettrahmen und befestigen Sie sie mit den Gurten E.

Öffnen Sie das Bett und legen Sie die Platte 13 auf den Bettrahmen.

Schritt 11:

Wiederholen Sie die obige Installation auf der anderen Seite.

Befestigen Sie den Stopper G mit den Schrauben J am Schrank.

Machine Translated by Google

Vertreter der EG

UK REP

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

- 21 -

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO:YFVTW245

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare

determinati strumenti con noi rispetto ai principali marchi più importanti e non significa

necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

KIT LETTO MURPHY

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

MODELLO:YFVTW245

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti

informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

- 1 -

HO BISOGNO DI AIUTO? CONTATTACI!

KIT LETTO MURPHY

Machine Translated by Google

Idoneità del kit letto Murphy Twin-Verticale

-2-

il manuale di istruzioni, fare riferimento all'oggetto fisico.

YFVTW245

L×L: 39×75 pollici (990×1900 mm)

1.Si prega di leggere e comprendere attentamente questo manuale prima di utilizzare il

4. I bambini non devono utilizzare il kit da soli per stendere o riporre il letto, altrimenti potrebbero subire

danni.

Se c'è qualche differenza tra il colore di questo prodotto e l'immagine in

Peso massimo del materasso

Grazie mille per aver scelto questo kit per letto ribaltabile.

deve essere interrotto immediatamente in caso di danni o problemi sospetti.

spessore del materasso

Doppio verticale

Nota: il kit letto ribaltabile non include il letto e i mobili letto

devono essere equipaggiati dagli utenti stessi.

3.Verificare la stabilità e la sicurezza del kit a intervalli e utilizzare regolarmente

Dimensioni del materasso

Materasso singolo standard

2. Installare completamente il kit letto ribaltabile prima di utilizzare il letto, altrimenti potrebbe causare

gravi danni alle persone.

Modelli adattati

senza supervisione.

Modello

44 libbre (20 kg)

L'installazione deve essere eseguita da un adulto e i bambini non dovrebbero utilizzarla

6-10 pollici (152-254 mm)

Peso massimo: 44 libbre

Kit letto Murphy.

ELENCO PARAMETRI

ISTRUZIONI DI SICUREZZA

ISTRUZIONI

Machine Translated by Google

Utilizzo

1. Descrizione generale

2 . Sicurezza

posizionarsi all'interno del mobile in posizione orizzontale, per essere utilizzato come

letto in modo assolutamente semplice e veloce, con minimi sforzi.

e il buono stato dei suoi accessori.

Prima di utilizzare il letto Murphy, l'utente deve assicurarsi che sul

Il sistema letto pieghevole permette di portare la rete del letto dalla sua posizione verticale

Prima di utilizzare il letto Murphy, l'utente deve accertarsi del suo buono stato

Capacità di peso massima: 900 libbre

Profondità massima: 10ÿ

sul piano notte c'è solo il materasso e la biancheria da letto.

- 3 -

Machine Translated by Google

Prima di iniziare a utilizzare il prodotto gli utenti devono essere consapevoli delle sue funzioni

(etichette) sul set; controllare periodicamente la posizione accidentale sul

lavoro o pulizia l'operatore deve aver letto e compreso tutte le tecniche

Il rispetto delle norme di sicurezza mette l'utilizzatore in condizioni di lavoro

causare distacchi, rotture o disfunzioni con possibili danni al

osservato.

E' severamente vietato rimuovere qualsiasi dispositivo di sicurezza e protezione

persone, cose o animali. Tutte le istruzioni fornite devono essere rigorosamente

L'installazione non corretta o non eseguita da artigiani specializzati, potrebbe

il fornitore, denunciano un uso non corretto e pericoloso del prodotto.

meccanismo delle coperte o altro. Prima di iniziare qualsiasi manutenzione, riparare

mantenere il sistema lontano da oggetti che possano ostacolarne il movimento.

Le istruzioni e le regole contenute nel presente manuale devono essere assolutamente rispettate

descritto precedentemente nella sezione UTILIZZO.

L'uso di accessori o pezzi di ricambio diversi da quelli consigliati da

Non posizionare mai il prodotto vicino a fonti di calore. Posizionare e bloccare il letto

volte.

E' vietato utilizzare il letto per un uso diverso da quello previsto

Manomissione o sostituzione di parti del letto non consentite.

AVVERTIMENTO !!!

superficie della rete.

della presente guida per l'utente.

eseguita solo da personale qualificato.

È vietato utilizzare il prodotto senza materasso sopra

e le sue caratteristiche tecniche, apprendi attraverso una lettura accurata e completa

informazioni contenute in questa guida. Qualsiasi intervento di manutenzione e riparazione sarà

produttivamente, senza pericolo di danneggiare se stesso e gli altri.

Norma di sicurezza

-4-

Machine Translated by Google

Caratteristiche tecniche

QTÀ

Compensato

1124*388*1972

dimensioni di

3/4 pollici

1124*250*18mm

Suggerisci di utilizzare i seguenti materiali per armadi in legno e struttura del letto

Dimensione

Compensato da 1 pollice 1124 * 388 * 25 mm

1124*550*18mm

Mobiletto

3/4 pollici

mobiletto:

Foglio di compensato

Compensato da 1 pollice 1124*406*25 mm

Interno

Compensato

Bastoni di legno

Compensato da 1 pollice 2082*406*25 mm2

Importante

MaterialeNumero

-5-

Machine Translated by Google

-6-

Compensato

1-1/2 pollice

3/4 pollici

40*20*950 mm

990*50*25 mm1

legna

1/2 pollice

3/8 pollici

Compensato

3/4 pollici

Importante

42 kg (92,4 libbre)

32*32*100 mm

1947*1104*12 mm1

1947*1104*132

Compensato

990*120*25 mm1

Letto

1 pollice

Dimensioni di

Compensato

legna

Materiale numerico

QTÀ

Peso del giroletto:

telaio

Compensato

Dimensione

40*20*1897mm2

1947*120*25mm2

telaio del letto :

1 pollice

1892*986*9mm1

legna

Machine Translated by Google

Consigli per la sicurezza e la cura

BISOGNO DI ESSERE:

• Verificare di disporre di tutti i componenti e gli strumenti elencati di seguito

telaio

(39*75*(6-10) pollici)

materasso:

PESO TOTALE DEL GRUPPO LETTO E DEL MATERASSO

Letto

4)mm

Peso di

(134 libbre-141 libbre)

possibile. •

Montare su una superficie morbida e piana per evitare di danneggiare l'unità o il pavimento. •

Parti dell'assemblaggio saranno più facili con 2 persone.

• Per ridurre la probabilità di danneggiare il prodotto, si prega di farlo

990*1900*(152-25

61-64 kg

causa danni. •

Assemblare l'oggetto il più vicino possibile alla sua posizione finale (nella stessa stanza).

assicurati che il tuo trapano elettrico sia impostato su una coppia bassa.

Importante

20 kg (44 libbre)

soffocare se ingerito. •

Assicurati di avere spazio sufficiente per disporre le parti prima di iniziare. • Durante il

montaggio non sostenere o appoggiare peso sul prodotto, ciò potrebbe

QTÀ

gruppi. •

Tenere i bambini e gli animali lontani dall'area di lavoro, piccole parti potrebbero

Dimensione

materasso

pagine.

• Rimuovere tutti gli accessori dai sacchetti di plastica e separarli nei rispettivi

Materiale numerico

-7-

Machine Translated by Google

Diametro11mmPunte per viti

Punta da trapano per legno

Strumento di regolazione orizzontale

Punta da trapano per legno

Lui è 6mm

Chiave finale

13 mm aperto

Elenco delle parti del kit

Nota: le quantità riportate di seguito sono quelle corrette per completare l'assemblaggio. In alcuni

casi possono essere forniti più raccordi del necessario.

B:Collegare la staffa x

2 pezzi

C: Gamba x 2 pezzi

A: Staffa laterale x 2 pezzi

Installare gli strumenti richiesti

-8-

Machine Translated by Google

-9-

H: Dado in metallo M8x 4 pz

Vite

I:M5x20mm

x72pz

Dima di foratura:

306*82mm

D:YFGS300700A x 2 pezzi

G: Tappo x 2 pezzi

F: Cuscinetto x 4 pezzi

E:Cinghia per materasso x 2 pezzi

Dima di foratura:

710*294m

J: Vite M4x20mm

x8 pezzi

Guida alla costruzione

Passo 1: Realizza il mobile

Metti la dima di foratura da 710*294 mm sul pannello laterale e assicurati che il bordo della

dima sia a filo con il pannello laterale come mostrato nell'immagine.

Realizza il mobile con viti e colla per legno impermeabile, assicurati che le dimensioni

interne siano come nell'immagine, assicurati che il mobile sia stabile e sicuro.

Segnare il foro circolare del modello sul pannello laterale, quindi rimuovere il modello e

praticare un foro diametro 11 mm e un foro diametro 6 mm come nell'immagine, la profondità

del foro è 15 mm.

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Passaggio 2: inserire il perno sulla staffa laterale A completamente nel foro da 11

mm e da 6 mm, fissare a al mobiletto con le viti I.

Ripetere l'installazione sopra sull'altro lato.

Machine Translated by Google

- 12 -

Segnare il foro circolare della dima sul pannello 8, quindi rimuovere la

il bordo della sagoma è a filo con il pannello come da immagine.

Passaggio 3: posizionare la dima di foratura da 306*82 mm sul pannello 8 e verificare

Contrassegnare i fori in base alle dimensioni come nell'immagine

modello e praticare un foro diametro 11 mm come nell'immagine, la profondità del foro è 15 mm.

un altro lato del pannello, quindi praticare un foro di diametro 11 mm, la profondità del foro è 15 mm.

Machine Translated by Google

- 13 -

Verificare la dimensione dal pannello del grembiule al bordo del pannello della porta

Realizza la struttura del letto con viti e colla per legno impermeabile come da foto.

Passaggio 4:

Mantenere la lunghezza diagonale come quella dell'immagine.

sono 32mm come immagine.

Assicurarsi che l'armadio sia stabile e sicuro.

Machine Translated by Google

- 14 -

Inserire 2 cuscinetti F nella staffa di collegamento B come mostrato nell'immagine.

Estrarre il cappuccio terminale della molla a gas come nell'immagine, quindi installarlo sulla staffa

di collegamento B e fissarlo con il dado H come nell'immagine.

Passaggio

5: inserire completamente il perno sulla staffa di collegamento B nei fori da 11 mm di diametro,

quindi fissare B al telaio del letto con le viti I.

Ripetere l'installazione sopra sull'altro lato.

Inserire completamente il perno sulla gamba C nei fori da 11 mm di diametro, quindi fissare C al

telaio del letto con le viti I. Mantenere la distanza dal centro al suolo pari a 310 mm, come mostrato

nell'immagine.

Machine Translated by Google

- 15 -

Posizionare la staffa di collegamento B con il cuscinetto F sulla staffa laterale A come da immagine. Installare la

maniglia sul telaio del letto.

Passaggio

6: inserire la struttura del letto con una piccola angolazione rispetto al mobiletto, come mostrato nell'immagine.

Machine Translated by Google

-16-

Machine Translated by Google

- 17 -

Passo

7: Innanzitutto, fissare le due cinghie del materasso E al telaio del letto con una

vite Jÿ Quindi ruotare la molla a gas D nel cappuccio terminale come in figura,

stringere la molla a gas con

il cappuccio terminaleÿ Ripetere l'installazione sopra sull'altro lato.

Machine Translated by Google

- 18 -

Passo

9: Installare la molla a gas D sulla staffa A dal retro del mobile, fissarla con il dado metallico

Passaggio

8: chiudere la struttura del letto nel mobile come mostrato nell'immagine.

Ripetere l'installazione sopra sull'altro lato.

Machine Translated by Google

- 19 -

Passaggio

10: fissare l'armadio alla parete solida. Il mobile deve essere fissato

il muro prima di aprirlo.

Machine Translated by Google

-20-

Posizionare il materasso sul giroletto e fissarlo con le cinghie E.

Aprire il letto, posizionare il pannello 13 sul giroletto.

Passaggio 11:

Ripetere l'installazione sopra sull'altro lato.

Installare il fermo G sul mobiletto con le viti J.

Machine Translated by Google

REP.CE

REP. DEL REGNO UNITO

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.

YH CONSULENZA LIMITATA. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

- 21 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:YFVTW245

KITDECAMAMURPHY

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizada

pornosotrossolorepresentaunaestimacióndelosahorrosquepodríabeneficiarsealcomprar

ciertasherramientasconnosotrosencomparaciónconlasprincipalesmarcasynosignifica

necesariamentecubrirtodaslascategoríasdeherramientasofrecidas.pornosotros.Lerecordamos

que,cuandorealiceunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

Machine Translated by Google

¿NECESITASAYUDA?¡CONTÁCTENOS!

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:

Soporte

técnicoycertificadodegarantíaelectrónicawww.vevor.com/support

MODELO:YFVTW245

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

KITDECAMAMURPHY

1

Machine Translated by Google

IdoneidaddelkitdecamaMurphyTwinVertical

debedetenerseinmediatamenteencasodedañosoproblemassospechosos.

Modelo

sinsupervisión.

44libras(20kg)

Nota:ElkitdecamaMurphynoincluyelacamanilosgabinetesdelacama,que

2.InstalecompletamenteelkitdecamaMurphyantesdeusarlacama;delocontrario,podría

causardañosgravesalaspersonas.

Modelosadaptados

Elmanualdeinstrucciones,consulteelobjetofísico.

KitdecamaMurphy.

Anchoxlargo:39x75pulgadas(990x1900mm)

Pesomáximo:44libras

610pulgadas(152254mm)

Lainstalacióndebeserrealizadaporunadultoylosniñosnodebenutilizarla.

MuchasgraciasporelegirestekitdecamaMurphy.

debenserequipadosporlospropiosusuarios.

4.Losniñosnodebenusarelkitsolosparaextenderseoguardarlacama,delocontrario

podríansufrirdaños.

1.Leaycomprendaatentamenteestemanualantesdeutilizarel

Sihayalgunadiferenciaentreelcolordeesteproductoylaimagenen

Pesomáximodelcolchón

YFVTW245

Doblevertical

Colchóndobleestándar

3.Compruebelaestabilidadyseguridaddelkitaintervalosregularesyúselo.

Tamañodelcolchón

espesordelcolchón

LISTADEPARÁMETROS

INSTRUCCIONESDESEGURIDAD

INSTRUCCIONES

2

Machine Translated by Google

Usar

1.Descripcióngeneral

2.Seguridad

colocardentrodelmuebleenposiciónhorizontal,parautilizarlocomocamadeunamanera

absolutamenterápidaysencilla,conmuypocoesfuerzo.

AntesdeutilizarlacamaMurphy,elusuariodebeestarsegurodesubuenestado.

yelbuenestadodesusaccesorios.

Elsistemadecamaabatiblepermitesacarelsomierdesuposiciónvertical

Capacidadmáximadepeso:900libras

Profundidadmáxima:10

Enlasuperficieparadormirsoloseencuentranelcolchónylaropadecama.

AntesdeutilizarlacamaMurphy,elusuariodebeasegurarsedequeenla

3

Machine Translated by Google

Unainstalaciónincorrectaonorealizadaporartesanosespecializados,puede

delapresenteguíadelusuario.

superficiedelsomier.

realizadoúnicamenteporpersonalcalificado.

Elsistemadebemantenerselibredeobjetosquepuedanobstaculizarsumovimiento.

ADVERTENCIA!!!

Estáprohibidoutilizarlacamaparaunusodiferenteal

Manipulaciónosustitucióndepiezasdelacamaquenoestánpermitidas.

Antesdecomenzarautilizarelproducto,losusuariosdeberánconocersusfunciones.

productivamente,sinpeligrodedañarseasímismooalosdemás.

trabajosolimpieza,eloperadordebehaberleídoycomprendidotodaslasinstruccionestécnicas.

informacióncontenidaenestaguía.Cualquiermantenimientoyreparaciónserealizará

Estáprohibidoutilizarelproductosincolchónenel

ysuscaracterísticastécnicas,aprendeatravésdeunalecturaprecisaycompleta

personas,cosasoanimales.Todaslasinstruccionesdadasdebenserestrictamente

Lasinstruccionesyreglascontenidasenestemanualdebenobservarseentodo

provocardesprendimientos,roturasodisfuncionesconposiblesdañosa

observado.

Elcumplimientodelasnormasdeseguridadponealusuarioencondicionesdetrabajar

Estáestrictamenteprohibidoretirarcualquierdispositivodeseguridadyprotección.

(etiquetas)enelset;comprobarperiódicamentelaposiciónincidentalenel

Mecanismodemantasosino.Antesdeiniciarcualquiermantenimiento,reparar

veces.

descritoanteriormenteenelapartadoUSO.

Elusodeaccesoriosorepuestosdistintosalosrecomendadospor

Nuncacoloqueelproductocercadefuentesdecalor.Colocarybloquearlacama.

elproveedor,presentanunusoinadecuadoypeligrosodelproducto.

Estándardeseguridad

4

Machine Translated by Google

Característicastécnicas

Maderacontrachapada

milímetros

Sugierautilizarlossiguientesmaterialesparagabinetesdemaderayarmazonesdecama.

Maderacontrachapadade1pulgada1124*388*25mm

Dimensión

1124*550*18mm

1124*388*1972

IQTY

Maderacontrachapada

dimensionesde

1124*250*18mm

3/4depulgada

Palitosdemadera

Importante

Maderacontrachapadade1pulgada2082*406*25mm2

MaterialNúmero

3/4depulgada

gabinete:

Gabinete

Hojademaderacontrachapada

Maderacontrachapadade1pulgada1124*406*25mm

Interno

5

Machine Translated by Google

6

1947*1104*132

Maderacontrachapada

Cama

1pulgada

Dimensionesde

Maderacontrachapada

990*50*25milímetros1

madera

3/8pulgadas

3/4depulgada

40*20*950mm

3/4depulgada

42kg(92,4libras)

Importante

32*32*100mm

990*120*25milímetros1

milímetros

1947*1104*12mm1

marco

Dimensión

1947*120*25mm2

Maderacontrachapada

marcodelacama:

40*20*1897milímetro2

1pulgada

1892*986*9milímetros1

1/2pulgada

Maderacontrachapada

madera

Madera

contrachapadade11/2pulgada

madera

Númerodematerial

IQTY

Pesodelaestructura

delacama:

Machine Translated by Google

Consejosdeseguridadycuidado

4)mm

IQTY

grupos.•

Mantengaalosniñosyanimalesalejadosdeláreadetrabajo,laspiezaspequeñaspodrían

posible.•

Realiceelmontajesobreunasuperficiesuaveyniveladaparaevitardañarlaunidadoelsuelo.•

Partesdelmontajeseránmásfácilescon2personas.

ahogarsesiseingiere.

•Asegúresedetenersuficienteespacioparadiseñarlaspiezasantesdecomenzar.•

Duranteelmontajenoseparenipongapesosobreelproducto,estopodría

Importante

20kg(44libras)

Númerodematerial

•Verifiquequetengatodosloscomponentesyherramientasenumeradosacontinuación

páginas.

•Retiretodoslosaccesoriosdelasbolsasdeplásticoysepárelosensus

Dimensión

colchón

Cama

Pesode

•Parareducirlaprobabilidaddedañarsuproducto,porfavor

(39*75*(610)pulgadas)

marco

colchón:

PESOTOTALDELESTRUCTURADELACAMAYDELCOLCHÓN

NECESITANSER:

asegúresedequesutaladroeléctricoestéconfiguradoenunajustedetorsiónbajo.

990*1900*(15225

6164kg

causardaño.•

Ensambleelartículolomáscercaposibledesuposiciónfinal(enlamismahabitación).

(134libras141libras)

7

Machine Translated by Google

Elmide6mm diámetro11mmBrocasparatornillos

B:Conectarsoportex

Brocaparamadera Brocaparamadera

Llavefinal

13mmabierto

herramientadeajustehorizontal

2piezas

R:soportelateralx2uds.

Listadepiezasdelkit

Nota:Lascantidadesacontinuaciónsonlascorrectasparacompletarelensamblaje.Enalgunos

casos,esposiblequesesuministrenmásaccesoriosdelosnecesarios.

C:piernax2piezas

Instalelasherramientasnecesarias

8

Machine Translated by Google

9

H:TuercametálicaM8x4piezas

Yo:M5x20mmx

72Uds.

G:tapónx2uds.

Plantilladeperforación:

306*82mm

D:YFGS300700Ax2piezas

Tornillo

F:rodamientox4Uds.

E:Correadecolchónx2piezas

Plantilladeperforación:

710*294m

x8piezas

GuíadeconstrucciónPaso1:

HagaelgabineteColoquelaplantilla

deperforaciónde710*294mmenelpanellateralyasegúresedequeelbordedelaplantillaestéalras

conelpanellateralcomosemuestraenlaimagen.

Marqueelorificiocirculardelaplantillaenelpanellateral,luegoretirelaplantillaytaladreunorificiode11

mmdediámetroyunorificiode6mmdediámetrocomosemuestraenlaimagen,laprofundidaddel

orificioesde15mm.

J:TornilloM4x20mm

Hagaelgabinetecontornillosypegamentoparamaderaimpermeable,asegúresedequela

dimensióninternaseacomosemuestraenlaimagen,asegúresedequeelgabineteseaestableyseguro.

Machine Translated by Google

10

Machine Translated by Google

11

Repitalainstalaciónanteriorenelotrolado.

Paso2:

InserteelpasadordelsoportelateralAcompletamenteenelorificiode11mmdediámetroyenel

orificiode6mm,fijeaalgabineteconlostornillosI.

Machine Translated by Google

12

Elbordedelaplantillaestáalrasconelpanelcomosemuestraenlaimagen.

plantillaytaladreunorificiode11mmdediámetrocomosemuestraenlaimagen,laprofundidaddelorificioesde15mm.

Marqueelorificiocirculardelaplantillaenelpanel8,luegoretirela

Paso3:Coloquelaplantilladeperforaciónde306*82mmenelpanel8yasegúrese

Marquelosorificiosdeperforacióndeacuerdoconlasdimensionescomosemuestraenlaimagende

otroladodelpanel,luegotaladreunorificiode11mmdediámetro,laprofundidaddelorificioesde15mm.

Machine Translated by Google

13

Asegúresedeladimensióndesdeelpaneldelaplataformahastaelbordedelpaneldelapuerta.

Son32mmcomoenlaimagen.

Hagaelmarcodelacamacontornillosypegamentoparamaderaimpermeablecomoenlaimagen.

Etapa4:

Mantengalalongituddiagonalcomoenlaimagen.

Asegúresedequeelgabineteseaestableyseguro.

Machine Translated by Google

14

Girelatapadelextremodelresortedegascomosemuestraenlaimagen,luegoinstálelaenelsoportede

conexiónByfíjelaconlatuercaHcomosemuestraenlaimagen.

InserteelpasadordelapataCcompletamenteenlosorificiosde11mmdediámetro,luegofijeCalarmazón

delacamaconlostornillosI.Mantengaladistanciadesdeelcentroalsueloen310mmcomosemuestraenla

imagen.

Inserte2piezasderodamientoFenelsoportedeconexiónBcomosemuestraenlaimagen.

Paso5:

InsertecompletamenteelpasadordelsoportedeconexiónBenlosorificiosde11mmdediámetroyluegofije

BalmarcodelacamaconlostornillosI.

Repitalainstalaciónanteriorenelotrolado.

Machine Translated by Google

15

ColoqueelsoportedeconexiónBconelcojineteFenelsoportelateralAcomosemuestraenla

imagen.Instalelamanijaenelmarcodelacama.

Paso6:

Inserteelmarcodelacamaconunpequeñoánguloenelgabinetecomosemuestraenlaimagen.

Machine Translated by Google

dieciséis

Machine Translated by Google

17

Paso7:

Primero,fijelasdoscorreasdelcolchónEalmarcodelacamaconuntornilloJ

LuegogireelresortedegasDenlatapadelextremocomosemuestraenlaimagen,

aprieteelresortedegascon

latapadelextremoRepitalainstalaciónanteriorenelotrolado.

Machine Translated by Google

18

Paso9:

InstaleelresortedegasDenelsoporteAdesdelaparteposteriordelgabineteyfíjeloconlatuerca

metálicaH.

Paso8:

cierreelmarcodelacamaenelgabinetecomosemuestraenlaimagen.

Repitalainstalaciónanteriorenelotrolado.

Machine Translated by Google

19

laparedantesdeabrirla.

Paso10:

fijeelgabineteaunaparedsólida.Elgabinetedebefijarsea

Machine Translated by Google

20

ColoqueelcolchónenelarmazóndelacamayfíjeloconlascorreasE.

InstaleeltopeGalgabineteconlostornillosJ.

Abralacama,coloqueelpanel13enelarmazóndelacama.

Paso11:

Repitalainstalaciónanteriorenelotrolado.

Machine Translated by Google

REPRESENTANTEDELACE

REPRESENTANTEDELREINOUNIDO

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

YHCONSULTINGLIMITADO.C/OYHConsultingLimited

Oficina147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW2122

Australia

Fabricante:ShanghaimuxinmuyeyouxiangongsiDirección:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

ECrossStuGmbH

MainzerLandstr.69,

60329FráncfortdelMeno.

21

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: YFVTW245

ZESTAW ŁÓŻKA MURPHY

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

„Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas

przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone

narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie

wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania

zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w

porównaniu z czołowymi markami.

Machine Translated by Google

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

MODEL: YFVTW245

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne

zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę

wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

ZESTAW ŁÓŻKA MURPHY

- 1 -

Machine Translated by Google

Przydatność zestawu łóżek Murphy Twin-Vertical

1. Proszę uważnie przeczytać i zrozumieć niniejszą instrukcję przed użyciem

Jeśli istnieje jakakolwiek różnica między kolorem tego produktu a zdjęciem

Zestaw do łóżka Murphy.

instrukcji obsługi, proszę zapoznać się z obiektem fizycznym.

Bliźniacze pionowe

Szer. × dł.: 39 × 75 cali (990 × 1900 mm)

Instalacja powinna być wykonana przez osobę dorosłą, a dzieci nie powinny z niej korzystać

6–10 cali (152–254 mm)

Maksymalna waga: 44 funty

bez nadzoru.

Model

44 funty (20 kg)

2. Przed użyciem łóżka należy całkowicie zainstalować zestaw łóżka Murphy, w przeciwnym razie może

on spowodować poważne obrażenia u ludzi.

Dostosowane modele

3. Regularnie sprawdzaj stabilność i bezpieczeństwo zestawu oraz jego użytkowanie

Rozmiar materaca

należy natychmiast przerwać w przypadku uszkodzenia lub podejrzanych problemów.

grubość materaca

Uwaga: Zestaw łóżek Murphy nie obejmuje łóżka ani szafek łóżkowych, które

4.Dzieci nie powinny używać samego zestawu do rozkładania lub przechowywania łóżka, w przeciwnym

razie mogą doznać krzywdy.

Maksymalna waga materaca

muszą być wyposażone przez samych użytkowników.

Dziękujemy bardzo za wybranie tego zestawu łóżek Murphy.

YFVTW245

Standardowy materac dwuosobowy

LISTA PARAMETRÓW

INSTRUKCJE BEZPIECZEŃSTWA

INSTRUKCJE

- 2 -

Machine Translated by Google

- 3 -

Użytkownik przed użyciem łóżka Murphy musi mieć pewność, że jest on w dobrym stanie

oraz dobry stan akcesoriów.

ustawić wewnątrz szafki w pozycji poziomej, aby wykorzystać ją jako łóżko w szybki i

łatwy sposób, przy bardzo niewielkim wysiłku.

System łóżka w szafie pozwala na wysunięcie sprężyny łóżka z pionu

Maksymalna waga: 900 funtów

Maksymalna głębokość: 10 cali

na powierzchni spania znajduje się tylko materac i pościel.

Przed użyciem łóżka Murphy użytkownik musi upewnić się, że na

2. Bezpieczeństwo

1. Opis ogólny

Używać

Machine Translated by Google

- 4 -

Norma bezpieczeństwa

Przestrzeganie norm bezpieczeństwa stawia użytkownika w zakresie pracy

zauważony.

produktywnie, bez narażania siebie na krzywdę innym.

Przed rozpoczęciem użytkowania produktu użytkownicy powinni zapoznać się z jego funkcjami

mechanizm koców lub coś innego. Przed rozpoczęciem jakiejkolwiek konserwacji należy dokonać naprawy

pracy lub czyszczenia, operator musi przeczytać i zrozumieć wszystkie informacje techniczne

Zabrania się używania produktu bez materaca na łóżku

i jego właściwości technicznych, można się tego nauczyć poprzez dokładne i pełne czytanie

informacje zawarte w tym przewodniku. Wszelkie prace konserwacyjne i naprawy będą

powierzchnia sprężyny łóżka.

niniejszego podręcznika użytkownika.

wykonywane wyłącznie przez wykwalifikowany personel.

Zabrania się wykorzystywania łóżka do celów innych niż zamierzone

Niedozwolone manipulowanie lub wymiana części łóżka.

OSTRZEŻENIE !!!

opisano wcześniej w rozdziale UŻYTKOWANIE.

Stosowanie akcesoriów lub części zamiennych innych niż zalecane przez

Nigdy nie umieszczaj produktu w pobliżu źródeł ciepła. Ustaw i zablokuj łóżko

Nieprawidłowa instalacja lub niewykonanie przez wyspecjalizowanych rzemieślników może

dostawcy, wskazują na niewłaściwe i niebezpieczne użycie produktu.

system należy utrzymywać z dala od obiektów, które mogą utrudniać jego ruch.

spowodować oderwanie, pęknięcie lub zniekształcenie, co może skutkować uszkodzeniem

Surowo zabrania się usuwania jakichkolwiek urządzeń zabezpieczających i zabezpieczeń

Należy bezwzględnie przestrzegać wskazówek i zasad zawartych w niniejszej instrukcji

osób, rzeczy lub zwierząt. Wszystkie podane instrukcje muszą być ściśle przestrzegane

(etykiety) na planie; okresowo sprawdzaj przypadkowe położenie na

czasy.

Machine Translated by Google

- 5 -

gabinet:

Wymiar

1124*550*18mm

Zasugeruj użycie poniższych materiałów do drewnianych szafek i ramy łóżka

1-calowa sklejka 1124*388*25mm

wymiary

3/4 cala

1124*250*18mm

ILOŚĆ

Sklejka

1124*388*1972

MateriałNumer

Drewniane patyki

Ważny

1-calowa sklejka 2082*406*25 mm 2

Arkusz sklejki

1-calowa sklejka 1124*406*25mm

Wewnętrzny

Sklejka

Gabinet

3/4 cala

Właściwości techniczne

Machine Translated by Google

- 6 -

1 cal

Wymiary

Sklejka

1947*1104*132

Sklejka

Łóżko

1 cal

3/4 cala

42 kg (92,4 funta)

Ważny

32*32*100mm

1947*1104*12mm 1

990*120*25mm 1

3/4 cala

40*20*950mm

990*50*25mm 1

drewno

3/8 cala

drewno

Sklejka

1-1/2 cala

1/2 cala

Sklejka

Wymiar

1947*120*25mm2

Rama łóżka :

Sklejka

40*20*1897mm2

rama

1 cal

1892*986*9mm 1

Numer Materiał

ILOŚĆ

Waga ramy łóżka:

drewno

Machine Translated by Google

Wskazówki dotyczące bezpieczeństwa i pielęgnacji

materac:

upewnij się, że wiertarka jest ustawiona na niski moment obrotowy.

Numer Materiał

• Sprawdź, czy masz wszystkie komponenty i narzędzia wymienione poniżej

strony.

• Wyjąć wszystkie elementy z plastikowych torebek i rozdzielić je do osobnych

Wymiar

ILOŚĆ

materac

Ważny

20 kg (44 funty)

grupy. •

Trzymaj dzieci i zwierzęta z dala od miejsca pracy, ponieważ mogą to być małe części

udławić się w przypadku

połknięcia. • Przed rozpoczęciem upewnij się, że masz wystarczająco dużo miejsca na ułożenie części.

• Podczas montażu nie stawaj ani nie obciążaj produktu, gdyż może to spowodować jego uszkodzenie

990*1900*(152-25

61-64 kg

powoduje szkody.

• Zmontuj element jak najbliżej jego ostatecznej pozycji (w tym samym pomieszczeniu).

(134-141 funtów)

4)mm

możliwy. •

Montaż na miękkiej, poziomej powierzchni, aby uniknąć uszkodzenia urządzenia lub podłogi.

• Montaż części będzie łatwiejszy w przypadku 2 osób.

• Aby zmniejszyć prawdopodobieństwo uszkodzenia produktu, prosimy

(39*75*(6-10) cali)

Łóżko

Waga

CAŁKOWITA MASA RAMY ŁÓŻKA I MATERACA

MUSZĄ BYĆ:

rama

- 7 -

Machine Translated by Google

Wiertło do drewna

Śruby Napęd Bity On ma 6mm

Narzędzie do regulacji poziomej

Klucz końcowy

Średnica 11 mm

Wiertło do drewna

Otwarte 13 mm

Lista części zestawu

Uwaga: Poniższe ilości odpowiadają ilościom niezbędnym do ukończenia montażu. W

niektórych przypadkach może zostać dostarczonych więcej okuć niż jest to wymagane.

B:Podłącz wspornik x

2 szt

Odp.: wspornik boczny x 2 szt

C: Noga x 2 szt

Zainstaluj wymagane narzędzia

- 8 -

Machine Translated by Google

I: M5x20mm

x72szt

G: Korek x 2 szt

H:Nakrętka metalowa M8x 4szt

Szablon wiercenia:

710*294m

F: Łożysko x 4 szt

Śruba

D:YFGS300700A x 2szt

E: Pasek do materaca x 2 szt

J:Śruba M4x20mm

x8szt

Wykonaj szafkę za pomocą śrub i wodoodpornego kleju do drewna, upewnij się, że

wymiary wewnętrzne są takie jak na zdjęciu, upewnij się, że szafka jest stabilna i bezpieczna.

Przewodnik po budowie

Krok 1: Wykonaj szafkę Umieść

szablon do wierceń o wymiarach 710*294 mm na panelu bocznym i upewnij się, że

krawędzie szablonu są równo z panelem bocznym, jak pokazano na rysunku.

Szablon do wiercenia:

306*82mm

Zaznacz okrągły otwór szablonu na panelu bocznym, następnie usuń szablon i wywierć otwór

o średnicy 11 mm i otwór o średnicy 6 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

- 9 -

Machine Translated by Google

- 10 -

Machine Translated by Google

Powtórz powyższą instalację po drugiej stronie.

Krok 2:

Włóż kołek wspornika bocznego A całkowicie w otwór o średnicy 11 mm i otwór o średnicy 6 mm,

przymocuj element a do szafki za pomocą śrub I.

- 11 -

Machine Translated by Google

- 12 -

Zaznacz okrągły otwór szablonu na panelu 8, a następnie usuń

szablon i wywierć otwór o średnicy 11 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

krawędzie szablonu są zlicowane z panelem, jak pokazano na rysunku.

Krok 3: Umieść szablon do wiercenia 306*82mm na panelu 8 i upewnij się

drugiej stronie panelu, następnie wywierć otwór o średnicy 11 mm, głębokość otworu wynosi 15 mm.

Zaznacz otwory do wiercenia zgodnie z wymiarami jak na rysunku

Machine Translated by Google

- 13 -

Zapewnić wymiar od panelu fartucha do krawędzi panelu drzwi

mają 32 mm jak na zdjęciu.

Wykonaj ramę łóżka za pomocą śrub i wodoodpornego kleju do drewna jak na zdjęciu.

Krok 4:

Upewnij się, że szafka jest stabilna i bezpieczna.

Zachowaj długość przekątnej, ponieważ obraz jest taki sam.

Machine Translated by Google

- 14 -

Włóż 2 sztuki łożyska F do wspornika łączącego B, jak pokazano na zdjęciu.

Włóż sworzeń nogi C całkowicie w otwory o średnicy 11 mm, a następnie przymocuj C do

ramy łóżka za pomocą śrub I. Zachowaj odległość od środka do podłoża wynoszącą 310 mm,

jak pokazano na rysunku.

Wykręć zaślepkę sprężyny gazowej, jak pokazano na rysunku, następnie zamontuj ją w

wsporniku łączącym B i przymocuj nakrętką H, jak pokazano na rysunku.

Krok 5:

Włóż całkowicie sworzeń wspornika łączącego B do otworów o średnicy 11 mm, a następnie

przymocuj B do ramy łóżka za pomocą śrub I.

Powtórz powyższą instalację po drugiej stronie.

Machine Translated by Google

- 15 -

Umieść wspornik łączący B z łożyskiem F na wsporniku bocznym A, jak

pokazano na rysunku. Zamontuj uchwyt do ramy łóżka.

Krok 6:

Włóż ramę łóżka pod niewielkim kątem do szafki, jak pokazano na zdjęciu.

Machine Translated by Google

- 16 -

Machine Translated by Google

- 17 -

Krok 7:

Najpierw przymocuj dwa paski materaca E do ramy łóżka za pomocą śruby J;

Następnie wkręć sprężynę gazową D w zaślepkę, jak pokazano na rysunku, dokręć

sprężynę gazową za

pomocą zaślepki; Powtórz powyższy montaż z drugiej strony strona.

Machine Translated by Google

- 18 -

Krok 9:

Zamontuj sprężynę gazową D do wspornika A z tyłu szafy i przymocuj ją metalową nakrętką

Krok 8:

Zamknij ramę łóżka w szafce, jak pokazano na zdjęciu.

Powtórz powyższą instalację po drugiej stronie.

Machine Translated by Google

- 19 -

Krok 10:

Przymocuj szafkę do litej ściany. Do szafki należy przymocować

ścianę, zanim ją otworzysz.

Machine Translated by Google

- 20 -

Połóż materac na ramie łóżka i przymocuj za pomocą pasów E.

Zamontuj ogranicznik G do szafki za pomocą śrub J.

Otwórz łóżko, załóż panel 13 na ramę łóżka.

Krok 11:

Powtórz powyższą instalację po drugiej stronie.

Machine Translated by Google

REPREZENT KE

REPUBLIKA Wielkiej Brytanii

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

YH CONSULTING SPÓŁKA Z OGRANICZONĄ

ODPOWIEDZIALNOŚCIĄ. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt nad Menem.

- 21 -

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

MODEL: YFVTW245

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt

vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u

bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet

noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er

vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te

verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

MURPHY BEDKIT

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

HULP NODIG? NEEM CONTACT MET ONS OP!

- 1 -

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/

support

MODEL: YFVTW245

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee

aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er

technologie- of software-updates zijn voor ons product.

MURPHY BEDKIT

Machine Translated by Google

Geschikt voor Murphy Bed Kit Twin-Verticaal

- 2 -

2. Installeer de Murphy Bed Kit volledig voordat u het bed gebruikt, anders kan dit ernstige

schade aan mensen veroorzaken.

Aangepaste modellen

zonder toezicht.

Model

44 pond (20 kg)

6-10 inch (152-254 mm)

De installatie moet door een volwassene worden uitgevoerd en kinderen mogen er geen gebruik van maken

Maximaal gewicht: 44 pond

de handleiding, raadpleeg het fysieke object.

Murphy bedset.

B×L:39×75in(990×1900mm)

YFVTW245

1.Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt

Als er een verschil is tussen de kleur van dit product en de afbeelding in

Twin-verticaal

4. Kinderen mogen de set niet alleen gebruiken om het bed uit te spreiden of op te bergen,

anders kunnen ze gewond raken.

Hartelijk dank dat u voor deze Murphy-bedset hebt gekozen.

Maximaal matrasgewicht

matras dikte

moet onmiddellijk worden gestopt in geval van schade of verdachte problemen.

Let op: De Murphy Bed Kit bevat geen bed en bedkasten

moeten door de gebruikers zelf worden uitgerust.

3. Controleer regelmatig de stabiliteit en veiligheid van de set en gebruik deze

Matras maat

Standaard tweepersoonsmatras

INSTRUCTIES

VEILIGHEIDSINSTRUCTIES

PARAMETERLIJST

Machine Translated by Google

- 3 -

Plaats het in een horizontale positie in de kast, zodat het op een absoluut snelle en gemakkelijke

manier en met zeer weinig inspanning als bed kan worden gebruikt.

en de goede staat van de accessoires.

Maximale gewichtscapaciteit: 900 pond

Voordat de gebruiker het opklapbed gebruikt, moet de gebruiker zeker zijn van de goede staat ervan

Het opklapbedsysteem maakt het mogelijk om de bedveer uit zijn verticale stand te brengen

Maximale diepte: 10ÿ

Voordat de gebruiker het opklapbed gebruikt, moet hij ervoor zorgen dat hij op het bed staat

slaapoppervlak er is alleen het matras en beddengoed.

Gebruik

1. Algemene beschrijving

2. Veiligheid

Machine Translated by Google

- 4 -

Veiligheidsnorm

Het is verboden het bed voor een ander doel te gebruiken dan waarvoor het bedoeld is

Knoeien met of vervangen van bedonderdelen die niet zijn toegestaan.

keer.

WAARSCHUWING!!!

oppervlak van het bedvering.

van deze gebruikershandleiding.

uitsluitend door gekwalificeerd personeel worden uitgevoerd.

informatie in deze handleiding. Elk onderhoud en reparatie moet

Het is verboden om het product te gebruiken zonder matras erop

en de technische kenmerken ervan, leer door een nauwkeurige en volledige lezing

Voordat gebruikers het product gaan gebruiken, moeten zij op de hoogte zijn van de functies ervan

productief, zonder gevaar voor schade aan zichzelf en aan anderen.

werkzaamheden of schoonmaakwerkzaamheden moet de bediener alle technische gegevens hebben gelezen en begrepen

(labels)op de set; Controleer periodiek de incidentele positie op de

Het voldoen aan de veiligheidsnormen stelt de gebruiker in termen van werken

opgemerkt.

mechanisme van dekens of anders. Voordat u met enig onderhoud begint, dient u eerst reparaties uit te voeren

losraken, breken of disfunctioneren veroorzaken met mogelijke schade aan

personen, dingen of dieren. Alle gegeven instructies moeten strikt worden gevolgd

Het is ten strengste verboden om veiligheidsvoorzieningen en bescherming te verwijderen

de leverancier, een ongepast en gevaarlijk gebruik van het product aantoont.

Een onjuiste installatie of niet uitgevoerd door gespecialiseerde vakmensen is mogelijk

systeem vrij te houden van voorwerpen die de beweging ervan kunnen belemmeren.

De instructies en regels in deze handleiding moeten absoluut worden nageleefd

eerder beschreven in sectie GEBRUIK.

Het gebruik van accessoires of reserveonderdelen anders dan aanbevolen door

Plaats het product nooit in de buurt van warmtebronnen. Plaats en vergrendel het bed

Machine Translated by Google

- 5 -

dimensies van

1inch Multiplex 2082*406*25mm2

1124*250*18mm

Houten stokken

Belangrijk

MateriaalNummer

Kastje

3/4 inch

kastje:

Multiplex blad

1 inch Multiplex 1124*406*25mm

Intern

Multiplex

Stel voor om onderstaande materialen te gebruiken voor houten kasten en bedframe

1 inch Multiplex 1124*388*25mm

Dimensie

1124*550*18mm

IQTY

Multiplex

1124*388*1972

3/4 inch

Technische kenmerken

Machine Translated by Google

42 kg

bedframe:

Belangrijk

Multiplex

40*20*1897 mm2

32*32*100mm

1 inch

kader

Dimensie

1947*120*25 mm2

hout

Multiplex

1-1/2 inch

1/2 inch

990*120*25mm 1

Multiplex

1892*986*9mm 1

hout

Nummer Materiaal

IQTY

Gewicht van

het bedframe:

Bed

1947*1104*132

1 inch

Multiplex

1 inch

Dimensies van

Multiplex

3/4 inch

40*20*950mm

990*50*25mm 1

hout

1947*1104*12 mm 1

3/8 inch

3/4 inch

- 6 -

Machine Translated by Google

- 7 -

Belangrijk

20kg (44lbs)

Zorg ervoor dat uw boormachine op een laag koppel is ingesteld.

stikken als het wordt

ingeslikt. • Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u

begint. • Ga tijdens de montage niet op het product staan of er gewicht op uitoefenen, dit kan gebeuren

IQTY

groepen.

• Houd kinderen en dieren uit de buurt van het werkgebied; kleine onderdelen kunnen beschadigd raken

Pagina's.

• Haal alle fittingen uit de plastic zakken en doe ze in hun aparte zakken

Dimensie

matras

Nummer Materiaal

• Controleer of u over alle onderstaande onderdelen en gereedschappen beschikt

MOET ZIJN:

kader

matras:

• Om de kans op beschadiging van uw product te verkleinen

(39*75*(6-10) inch)

Bed

Gewicht van

(134lbs-141lbs)

4) mm

TOTALE GEWICHT VAN BEDFRAME EN MATRAS

mogelijk. •

Monteer op een zachte, vlakke ondergrond om schade aan het apparaat of uw vloer te voorkomen.

• Delen van de montage zullen gemakkelijker zijn met 2 personen.

990*1900*(152-25

61-64 kg

schade veroorzaken.

• Monteer het item zo dicht mogelijk bij de uiteindelijke positie (in dezelfde kamer) als

Veiligheids- en verzorgingsadvies

Machine Translated by Google

- 8 -

Installeer de benodigde gereedschappen

Dia11mmSchroeven Aandrijfbits

Houtboor

B: Sluit beugel x aan

Houtboor

Hij is 6 mm

Eindsleutel

13 mm geopend

Horizontaal aanpassingshulpmiddel

2 stuks

A: Zijbeugel x 2 stuks

Lijst met

kitonderdelen Opmerking: De onderstaande hoeveelheden zijn de juiste

hoeveelheid om de montage te voltooien. In sommige gevallen kunnen er meer fittingen worden geleverd dan nodig is.

C: Been x 2 stuks

Machine Translated by Google

H:Metalen Moer M8x 4st

Schroef

Ik: M5x20mm

x72 stuks

Boorsjabloon:

306*82mm

F: Lager x 4 stuks

G: Stop x 2 stuks

D:YFGS300700A x 2 stuks

E: Matrasriem x 2 stuks

Bouwhandleiding Stap 1:

Maak de kast. Plaats het

boorsjabloon van 710*294 mm op het zijpaneel en zorg ervoor dat de rand van het sjabloon

gelijk ligt met het zijpaneel, zoals op de afbeelding.

Boorsjabloon:

710*294m

J:Schroef M4x20mm

Markeer het ronde gat van de sjabloon op het zijpaneel, verwijder vervolgens de sjabloon

en boor een gat van 11 mm en een gat van 6 mm zoals op de afbeelding, de diepte van het

gat is 15 mm.

Maak de kast met schroeven en waterdichte houtlijm, zorg voor de binnenafmetingen

zoals op de afbeelding, zorg ervoor dat de kast stabiel en veilig is.

x8st

- 9 -

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Herhaal de bovenstaande installatie aan de andere kant.

Stap 2:

Steek de pin op de zijbeugel A volledig in het gat van 11 mm en 6 mm, bevestig a aan

de kast met schroeven I.

Machine Translated by Google

- 12 -

Markeer het ronde gat van de sjabloon op het paneel 8 en verwijder vervolgens de

de rand van de sjabloon ligt gelijk met het paneel, zoals op de afbeelding.

Stap 3: Plaats de boorsjabloon van 306 * 82 mm op paneel 8 en zorg ervoor dat deze goed vastzit

Markeer de boorgaten volgens de afmetingen zoals op de afbeelding

sjabloon en boor een gat van Dia11mm zoals op de afbeelding, de diepte van het gat is 15 mm.

andere kant van het paneel en boor vervolgens een gat van Dia11 mm, de diepte van het gat is 15 mm.

Machine Translated by Google

- 13 -

Zorg voor de afmeting vanaf het schortpaneel tot de rand van het deurpaneel

Maak het bedframe met schroeven en waterdichte houtlijm zoals afgebeeld.

Stap 4:

Houd de diagonale lengte aan, aangezien de afbeelding hetzelfde is.

zijn 32 mm zoals afgebeeld.

Zorg ervoor dat de kast stabiel en veilig is.

Machine Translated by Google

- 14 -

Draai de eindkap van de gasveer naar buiten zoals op de afbeelding, monteer deze vervolgens op de

verbindingsbeugel B en bevestig deze met moer H zoals op de afbeelding.

Plaats 2 stuks lager F in de verbindingsbeugel B, zoals afgebeeld.

Stap 5:

Steek de pin op verbindingsbeugel B volledig in de gaten met een diameter van 11 mm en bevestig

B vervolgens aan het bedframe met schroeven I.

Herhaal de bovenstaande installatie aan de andere kant.

Steek de pin op poot C volledig in de gaten van Dia 11 mm en bevestig C vervolgens aan het

bedframe met schroeven I. Houd de afstand van het midden tot de grond 310 mm, zoals op de afbeelding.

Machine Translated by Google

- 15 -

Plaats de verbindingsbeugel B met lager F op de zijbeugel A zoals afgebeeld. Installeer de

handgreep op het bedframe.

Stap 6:

Plaats het bedframe met een kleine hoek ten opzichte van de kast, zoals op de afbeelding.

Machine Translated by Google

- 16 -

Machine Translated by Google

Stap 7:

Bevestig eerst de twee matrasriemen E aan het bedframe met een schroef J;

Draai vervolgens de gasveer D in de eindkap zoals afgebeeld, draai de gasveer

vast met de eindkap;

Herhaal de bovenstaande installatie aan de andere kant kant.

- 17 -

Machine Translated by Google

Herhaal de bovenstaande installatie aan de andere kant.

Stap 8:

Sluit het bedframe in de kast zoals op de afbeelding.

Stap 9:

Installeer de gasveer D op beugel A vanaf de achterkant van de kast en bevestig deze met

metalen moer H.

- 18 -

Machine Translated by Google

Stap 10:

Bevestig de kast aan een massieve muur. De kast moet vastgemaakt worden

de muur voordat u deze opent.

- 19 -

Machine Translated by Google

Plaats de matras op het bedframe en zet deze vast met de riemen E.

Open het bed, plaats het paneel 13 op het bedframe.

Stap 11:

Herhaal de bovenstaande installatie aan de andere kant.

Installeer de stop G op de kast met schroeven J.

- 20 -

Machine Translated by Google

- 21 -

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

EG REP

Britse REP

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL:YFVTW245

MURPHY SÄNGKIT

Teknisk support och e-garanticertifikat www.vevor.com/support

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MODELL:YFVTW245

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

MURPHY SÄNGKIT

- 1 -

Machine Translated by Google

Murphy Bed Kit lämplighet Twin-Vertical

bör stoppas omedelbart vid skada eller misstänkta problem.

Modell

utan tillsyn.

44 lbs (20 kg)

Obs: Murphy Bed Kit innehåller inte säng- och sängskåp, vilket

2. Installera Murphy Bed Kit helt innan du använder sängen, annars kan det orsaka

allvarlig skada på människor.

Anpassade modeller

bruksanvisningen, se det fysiska objektet.

Murphy Bed Kit.

B×L:39×75tum (990×1900 mm)

Maxvikt: 44lbs

6-10 tum (152-254 mm)

Installationen ska göras av en vuxen och barn ska inte använda den

Tack så mycket för att du valde detta Murphy Bed Kit.

måste utrustas av användarna själva.

4.Barn ska inte använda kitet ensamt för att sprida ut eller förvara sängen, annars kan

de skadas.

1. Läs och förstå denna bruksanvisning noggrant innan du använder

Om det är någon skillnad mellan färgen på denna produkt och bilden i

Max madrassvikt

YFVTW245

Tvilling-Vertikal

Standard dubbelmadrass

3. Kontrollera satsens stabilitet och säkerhet för regelbundna intervaller och användning

Madrassstorlek

madrassens tjocklek

INSTRUKTIONER

SÄKERHETS INSTRUKTIONER

PARAMETERLISTA

- 2 -

Machine Translated by Google

Använda sig av

1. Allmän beskrivning

2 . Säkerhet

placera inuti skåpet i ett horisontellt läge, för att användas som en säng ett

absolut snabbt och enkelt sätt, med mycket låga ansträngningar.

Innan du använder Murphy-sängen måste användaren vara säker på dess goda skick

och tillbehörens goda skick.

Innan du använder Murphy-sängen måste användaren se till att på

Max viktkapacitet: 900lbs

Murphy sängsystemet gör det möjligt att få sängfjädern från sin vertikala höjd

Max djup: 10'

sovyta finns bara madrass och sängkläder.

- 3 -

Machine Translated by Google

Felaktig installation eller inte gjord av specialiserade hantverkare, kan

i denna användarhandbok.

sängfjäderyta.

endast utföras av kvalificerad personal.

systemet ska hållas fritt från föremål som kan hindra dess rörelse.

VARNING!!!

Det är förbjudet att använda sängen för en annan användning än den

Ändring eller byte av sängdelar som inte är tillåtna.

Innan produkten börjar användas ska användarna vara medvetna om dess funktioner

produktivt, utan fara för att skada sig själv för andra.

arbete eller rengöring måste operatören ha läst och förstått allt tekniskt

informationen i den här guiden. Allt underhåll och reparation ska vara

Det är förbjudet att använda produkten utan någon madrass på

och dess tekniska funktioner, lär dig genom en korrekt och fullständig läsning

personer, saker eller djur. Alla givna instruktioner måste vara strikt

Instruktionerna och reglerna i denna manual måste överhuvudtaget följas

orsaka lossningar, brott eller dysfunktioner med möjliga skador på

Överensstämmelse med säkerhetsstandarderna sätter användaren i form av arbete

observerade.

Det är strängt förbjudet att ta bort någon säkerhetsanordning och skydd

(etiketter) på uppsättningen; kontrollera med jämna mellanrum den tillfälliga positionen på

mekanism av filtar eller annat. Innan du påbörjar något underhåll, reparera

gånger.

beskrivits tidigare i avsnittet ANVÄNDNING.

Användning av andra tillbehör eller reservdelar än de som rekommenderas av

Placera aldrig produkten nära några värmekällor. Placera och lås sängen

leverantören, presentera en felaktig och farlig användning av produkten.

Säkerhetsstandard

- 4 -

Machine Translated by Google

Tekniska funktioner

Skåp

3/4 tum

skåp:

Plywood ark

1 tum Plywood 1124*406*25mm

Inre

Plywood

1 tums plywood 2082*406*25 mm 2

Träpinnar

Viktig

Materialsiffra

IQTY

1124*388*1972

Plywood

3/4 tum

dimensioner av

1124*250*18mm

Föreslå att du använder nedanstående material för träskåp och sängram

1 tum Plywood 1124*388*25mm

Dimensionera

1124*550*18mm

- 5 -

Machine Translated by Google

- 6 -

Plywood

trä

Nummer Material

IQTY

Vikt på sängramen:

Plywood

sängram :

40*20*1897 mm 2

1 tum

1892*986*9 mm 1

ram

Dimensionera

1947*120*25 mm 2

trä

Plywood

1-1/2 tum

1/2 tum

Plywood

3/4 tum

990*50*25 mm 1

40*20*950 mm

trä

1947*1104*12 mm 1

3/8 tum

3/4 tum

42 kg (92,4 lbs)

Viktig

32*32*100 mm

990*120*25 mm 1

Säng

1 tum

1947*1104*132

Plywood

1 tum

Mått på

Machine Translated by Google

Säkerhets- och skötselråd

4) mm

IQTY

grupper.

• Håll barn och djur borta från arbetsområdet, små delar kan

möjlig. •

Montera på en mjuk, jämn yta för att undvika att skada enheten eller ditt golv. • Delar av

monteringen blir lättare med 2 personer.

kvävs vid förtäring. • Se

till att du har tillräckligt med utrymme för att layouta delarna innan du börjar. • Stå inte eller

lägg vikt på produkten under monteringen, detta kan

Viktig

20 kg (44 lbs)

Nummer Material

• Kontrollera att du har alla komponenter och verktyg som anges nedan

sidor. •

Ta bort alla beslag från plastpåsarna och separera dem i deras

Dimensionera

madrass

Säng

Vikt av

• För att minska sannolikheten för att skada din produkt vänligen

(39*75*(6-10)tum)

ram

madrass:

TOTALVIKT PÅ SÄNGRAM OCH MADRASS

BEHÖVER VARA:

se till att din borrmaskin är inställd på ett lågt vridmoment.

990*1900*(152-25

61-64 kg

orsaka skada. •

Sätt ihop föremålet så nära dess slutliga position (i samma rum) som

(134lbs-141lbs)

- 7 -

Machine Translated by Google

Han är 6 mm Diameter 11 mmSkruvar drivbits

Horisontellt justeringsverktyg

Träborr Träborr

Slutnyckel

13 mm öppen

Lista över

satsdelar Obs: Antalet nedan är rätt mängd för att slutföra

monteringen. I vissa fall kan fler beslag levereras än vad som krävs.

B:Anslutningsfäste x

2 st

C:Ben x 2st

A: Sidofäste x 2 st

Installera nödvändiga verktyg

- 8 -

Machine Translated by Google

- 9 -

H:Metallmutter M8x 4st

I: M5x20mm

x72st

G:Propp x 2st

Borrmall:

306*82mm

D:YFGS300700A x 2st

Skruva

F: Lager x 4st

E: Madrassrem x 2st

Borrmall:

710*294m

J:Skruv M4x20mm

x8st

Byggguide Steg 1:

Gör skåpet Sätt borrmallen

på 710*294 mm på sidopanelen och se till att kanten på mallen är i jämnhöjd

med sidopanelen som bilden.

Gör skåpet med skruvar och vattentätt trälim, se till den invändiga

dimensionen som bilden, se till att skåpet är stabilt och säkert.

Markera mallens cirkulära hål på sidopanelen, ta sedan bort mallen och borra Dia11mm hål &

Dia6mm hål som bilden, hålets djup är 15mm.

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Upprepa ovanstående installation på andra sidan.

Steg 2:

Sätt in stiftet på sidofästet A helt i hålet på 11 mm och 6 mm hålet, fäst a i

skåpet med skruvarna I.

Machine Translated by Google

- 12 -

Markera mallens cirkulära hål på panelen 8 och ta sedan bort

mall och borra Dia11mm hål som bilden, hålets djup är 15mm.

mallens kant är i jämnhöjd med panelen som bilden.

Steg 3: Sätt borrmallen på 306*82 mm på panelen 8 och se till

Markera borrhålen enligt mått som bilden på

en annan sida av panelen, borra sedan ett hål på 11 mm, hålets djup är 15 mm.

Machine Translated by Google

Se till att måttet från förklädespanelen till kanten av dörrpanelen

är 32 mm som bilden.

Gör sängramen med skruvar och vattentätt trälim som bild.

Steg 4:

Behåll den diagonala längden eftersom bilden är densamma.

Se till att skåpet är stabilt och säkert.

- 13 -

Machine Translated by Google

Vrid gasfjäderns ändlock som bilden, montera den sedan på anslutningsfästet B och fixera

den med mutter H som bilden .

Sätt in stiftet på benet C helt i hålen med diameter 11 mm och fäst sedan C i sängramen

med skruvar I. Håll avståndet från mitten till marken 310 mm som på bilden.

Sätt i 2st lager F i anslutningsfästet B som bilden.

Steg 5:

Sätt in stiftet på anslutningsfästet B helt i hålen med diameter 11 mm och fäst sedan B på

sängramen med skruvarna I.

Upprepa ovanstående installation på andra sidan.

- 14 -

Machine Translated by Google

Steg

6: Sätt in sängramen med lite vinkel mot skåpet som bilden.

Sätt anslutningsfästet B med lager F på sidofästet A som bilden.

Montera handtaget på sängramen.

- 15 -

Machine Translated by Google

- 16 -

Machine Translated by Google

- 17 -

Steg

7: Fäst först de två madrassremmarna E till sängramen med en skruv Jÿ

Vrid sedan gasfjädern D in i gaveln som bilden, dra åt gasfjädern med gaveln.

Upprepa ovanstående

installation på den andra sida.

Machine Translated by Google

- 18 -

Steg 9:

Montera gasfjädern D på A-fästet från baksidan av skåpet, fixera den med metallmutter H.

Steg 8:

Stäng sängramen i skåpet som bilden.

Upprepa ovanstående installation på andra sidan.

Machine Translated by Google

- 19 -

väggen innan du öppnar den.

Steg 10:

Fäst skåpet på en solid vägg. Skåpet ska fästas vid

Machine Translated by Google

- 20 -

Öppna sängen, sätt panelen 13 på sängramen.

Montera proppen G på skåpet med skruvarna J.

Sätt madrassen på sängramen och fäst med remmarna E.

Steg 11:

Upprepa ovanstående installation på andra sidan.

Machine Translated by Google

UK REP

EC REP

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 21 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor YFVTW245 Murphy Bed Kit Twin Size Vertical Deluxe DIY Wall Bed Hardware Folding

Product's Documents

User Manual

Specifications

Vevor YFVTW245 Questions and Answers
