SAFETY INSTRUCTIONS

1.Please read and understand this manual carefully before using the

Murphy Bed Kit .

The installation should be done by an adult, and children should not use it

without supervision.

2.Please install the Murphy Bed Kit completely before using the bed,

otherwise it may cause serious harm to people.

3.Check the stability and safety of the kit for regular intervals and use

should be stopped immediately in case of damage or suspicious problems.

4.Children should not use the kit alone to spread out or store the bed,

otherwise they may be harmed.

Thank you very much for choosing this Murphy Bed Kit.

If there is any difference between the color of this product and the picture in

the instruction manual, please refer to the physical object.

PARAMETER LIST

Model

YFHQN242

Adapted models

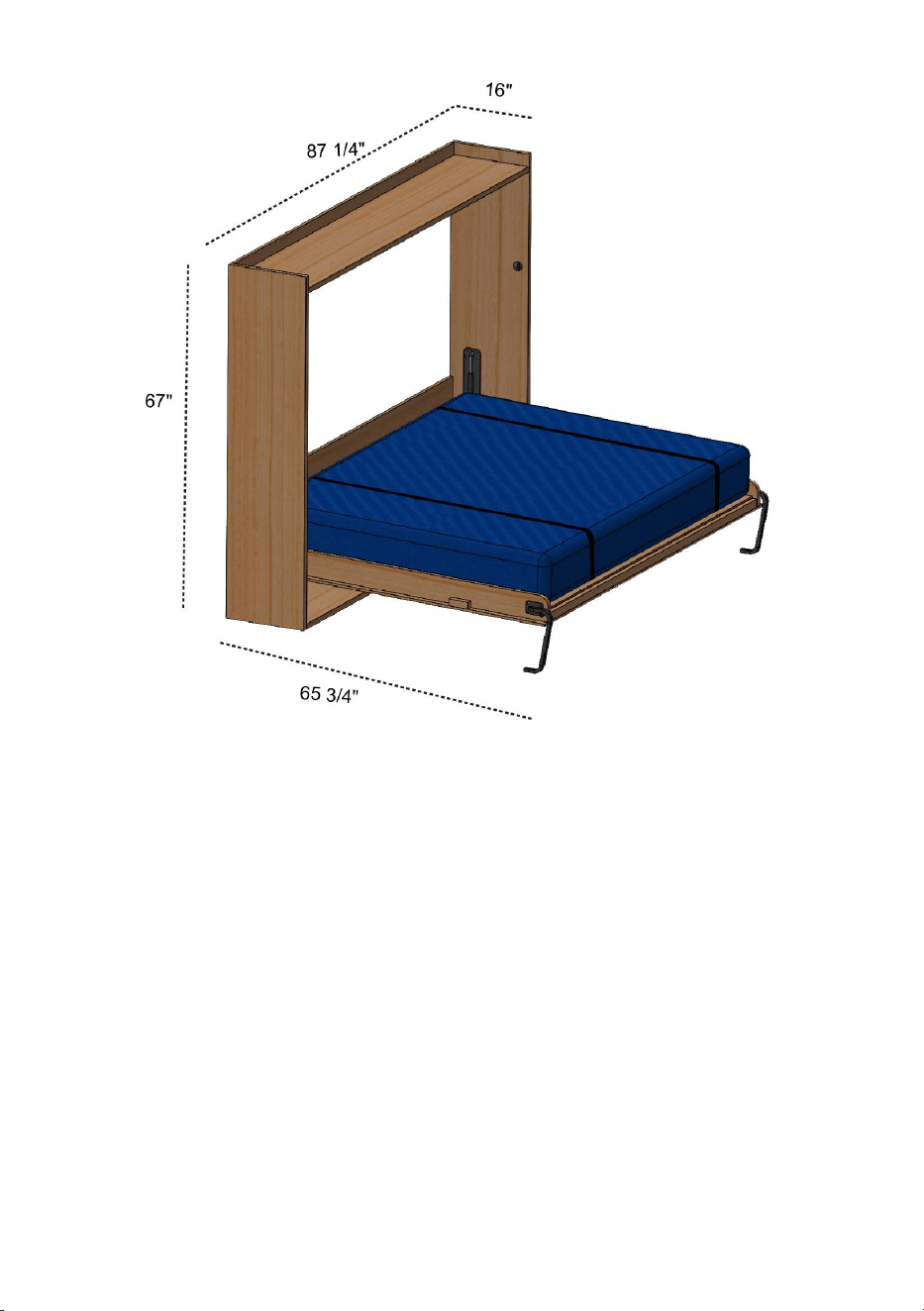

Queen-Horizontal

Mattress size

W×L:60×80in(1520×2030mm)

mattress thickness

6-10in(152-254mm)

Maximum mattress weight

68lbs(31kg)

INSTRUCTIONS

Murphy Bed Kit suitability Queen-Horizontal

Note: The Murphy Bed Kit does not include bed and bed cabinets, which

need to be equipped by users themselves.

Standard Queen Mattress

Max Weight: 68lbs

Max Depth : 10ʺ

- 3 -

Max Weight capacity：900lbs

1. General description

Use

The murphy bed system allows to bring the bed spring from its vertical

position inside the cabinet in a horizontal positions, to be used as a bed , in

a absolutely quick and easy way, with very low efforts.

Before using the Murphy bed, the user must be sure of its good condition

and the good condition of its accessories.

Before using the Murphy bed, the user must make sure that on the

sleeping surface there is only the mattress and bed linens.

2 . Safety

Safety standard

- 4 -

Compliance with the Safety standards puts the user in terms of working

productively, without danger of harm to himself to others.

It's forbidden to use the product without any mattress on the

bedspring surface.

It's forbidden to use the bed for a different use, than the one

described previously in section USE.

Non correct installation or not made by specialized craftsmen, may

cause detachments, breaking or dysfonctions with possible damages to

persons, things or animals. All given instructions have to be strictly

observed.

Before starting to use the product the users shall be aware of its functions

and its technical features, learn through an accurate and complete reading

of the present user’s guide.

Tampering or replacement of bed parts that are not allowed.

The use of accessories or spare parts other than those recommended by

the supplier, present a non proper and hazardous use of the product.

It's strictly forbidden to remove any safety device and protection

(labels)on the set; periodically check the incidental position on the

mechanism of blankets or else. Before starting any maintenance, repair

work or cleaning the operator must have read and understood all technical

information contained in this guide. Any maintenance and repair shall be

performed by qualified personnel only.

WARNING !!!

Never place the product near any heat sources. Position and lock the bed

system to be maintained clear of objects that may hinder its movement.

The instructions and rules contained in this manual must be observed at all

times.

- 5 -

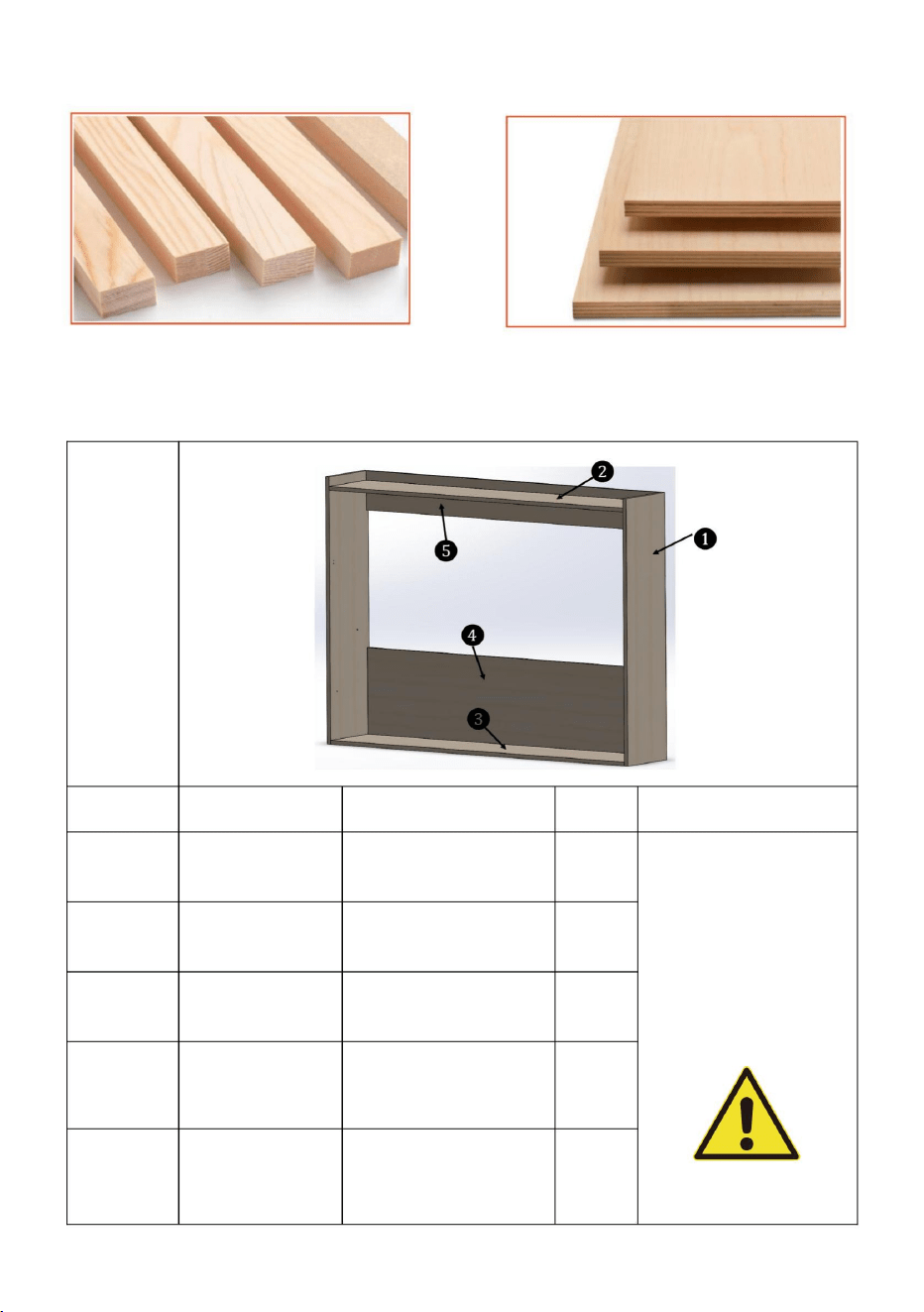

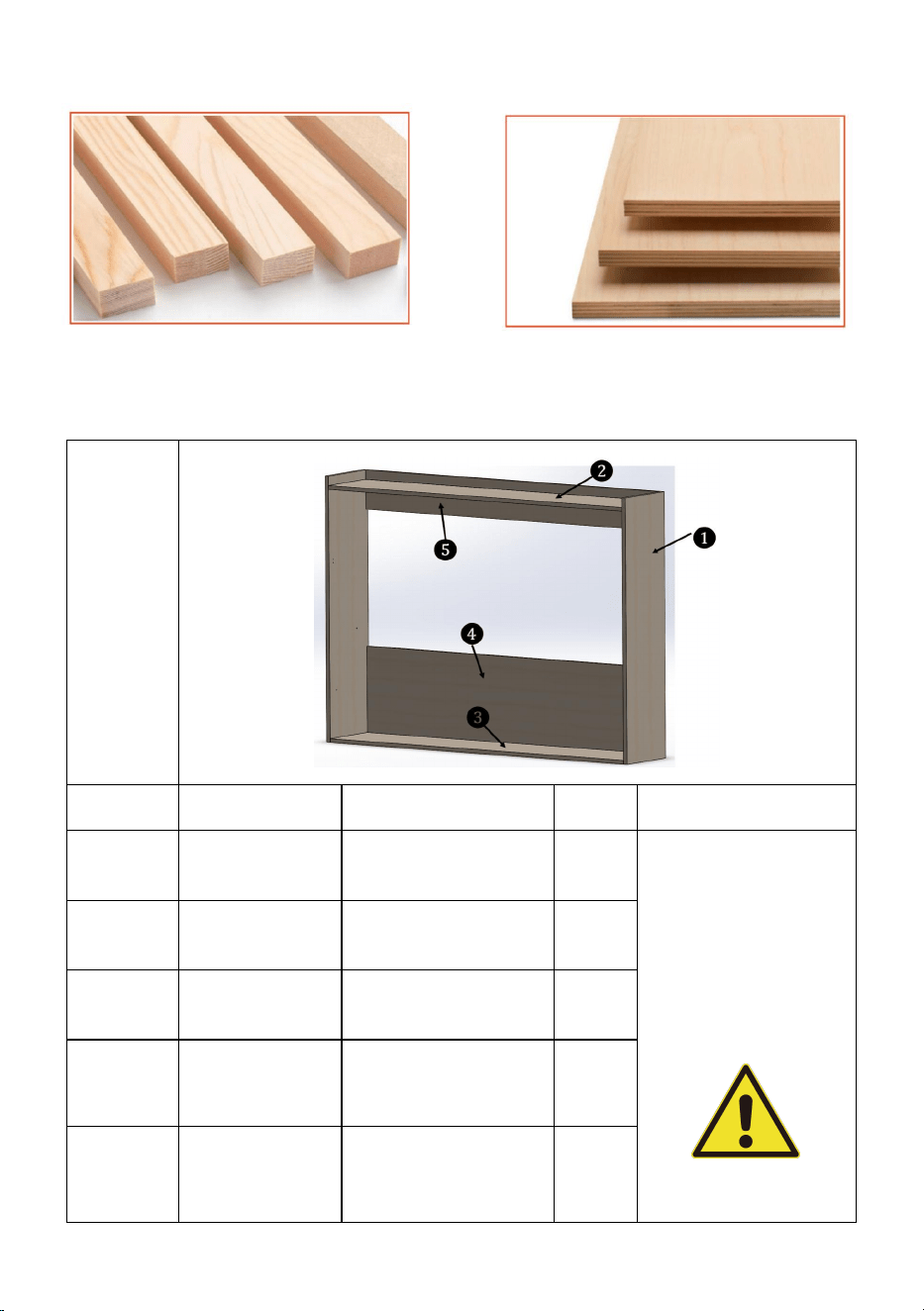

Suggest using below materials for wooden cabinets and bed frame

Wooden Sticks Plywood Sheet

Technical features

Cabinet

Number

Material

Dimension

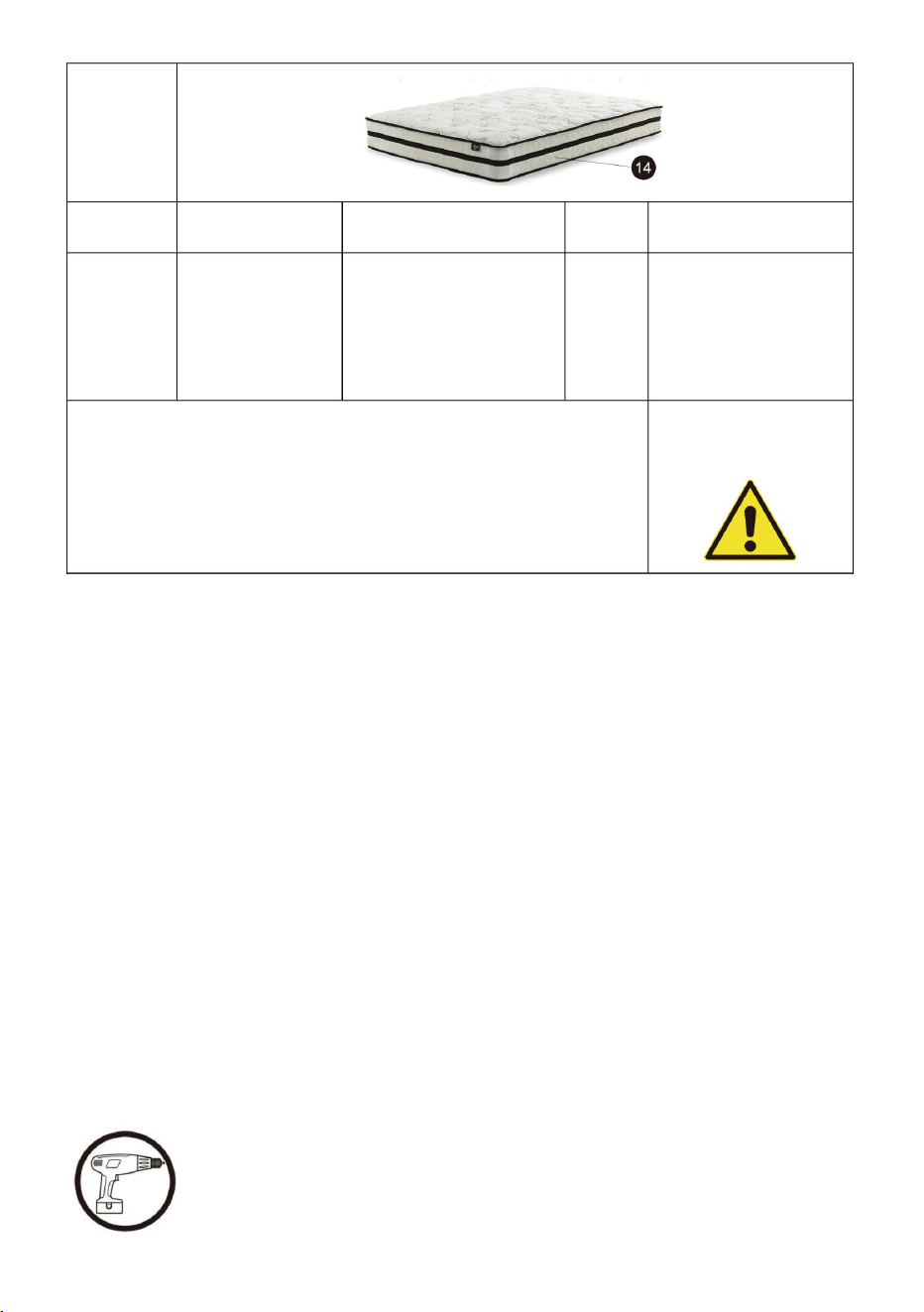

IQTY

Important

1inch

Plywood

1700*406*25mm

Internal

dimensions of

cabinet:

2166*388*1590m

1inch

Plywood

2166*388*25mm

1inch

Plywood

2166*406*25mm

3/4 inch

Plywood

2166*550*18mm

3/4 inch

Plywood

2166*250*18mm

- 6 -

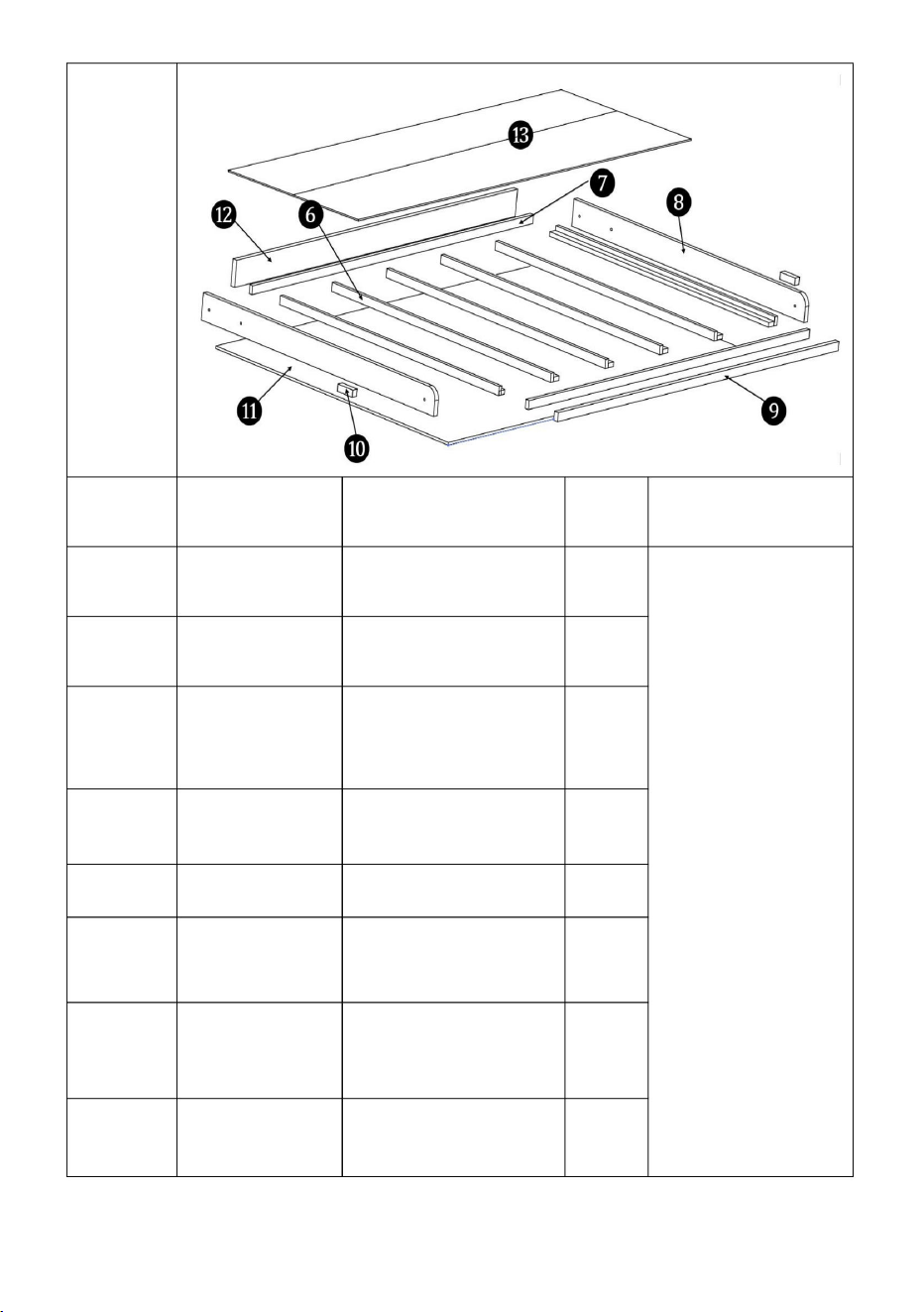

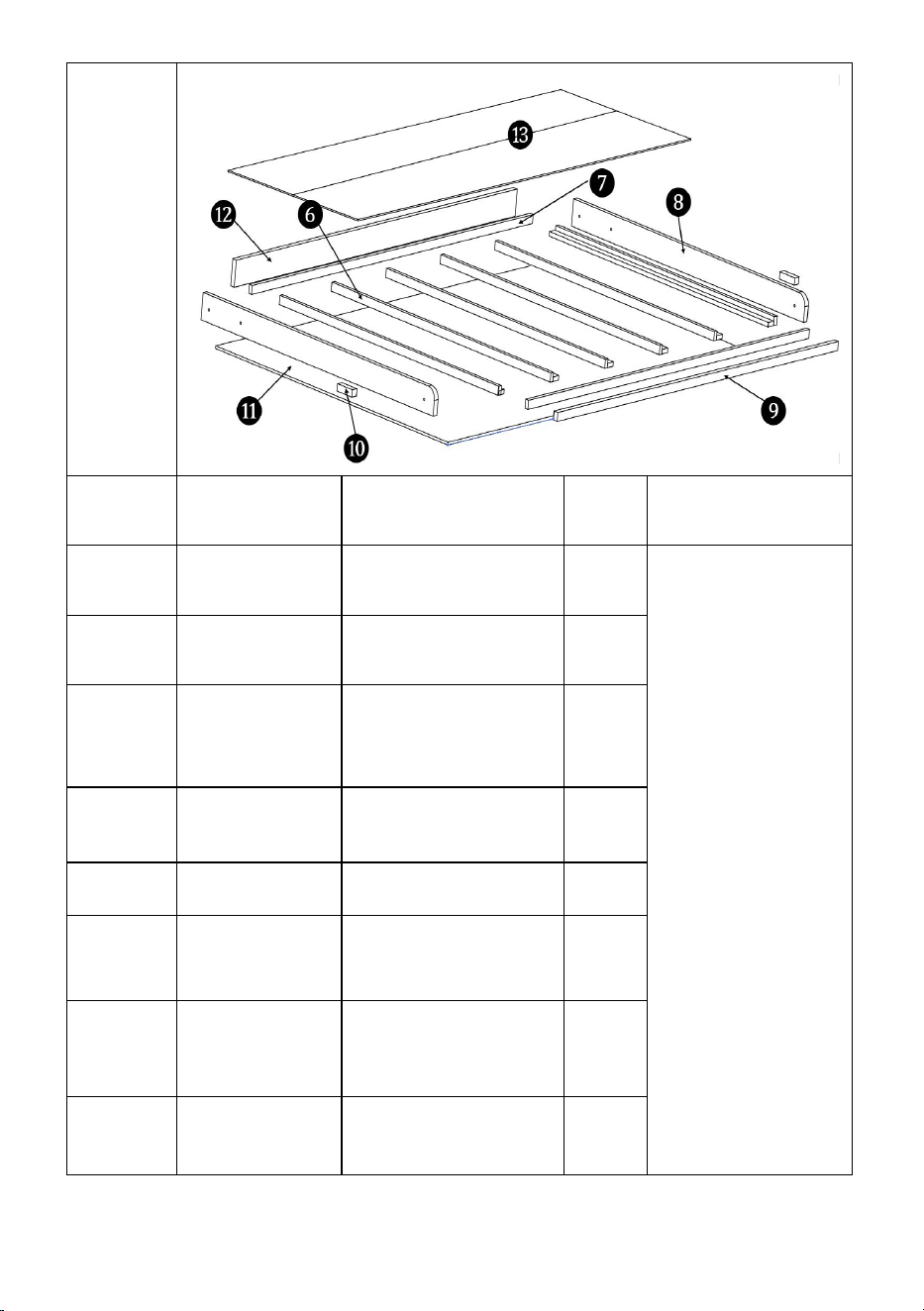

Bed

frame

Number

Material

Dimension

IQTY

Important

3/4 inch

wood

40*20*1475mm

Weight of the

bed

frame : 61kgs

(134.2lbs)

Dimensions of

bed frame :

2146*1565*132

3/4 inch

wood

40*20*2032mm

1inch

Plywood

1565*120*25 mm

1inch

Plywood

2032*50*25mm

1-1/2 wood

32*32*100mm

1/2 inch

Plywood

2146*1565*12

1inch

Plywood

2032*120*25 mm

3/8inch

Plywood

2027*1510*9mm

- 7 -

Bed

frame

Number

Material

Dimension

IQTY

Important

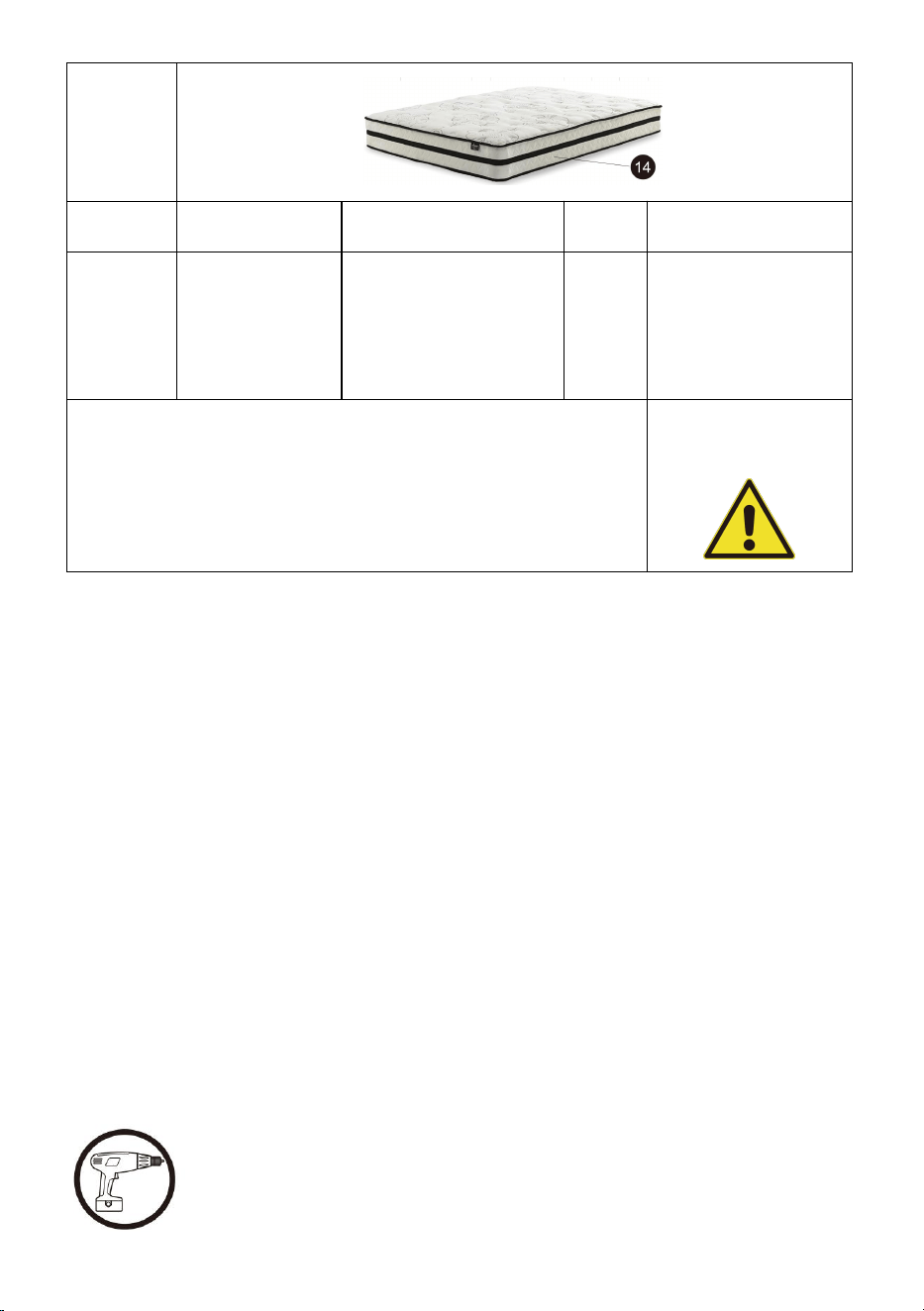

mattress

1520*2030*(152-2

54)mm;

60*80*(6-10)inch

Weight of

mattress:

31kgs (68lbs)

TOTAL WEIGHT OF BED FRAME AND MATTRESS

NEED TO BE:

91-94kgs

( 200lbs-207lbs)

Safety and Care Advice

• Check you have all the components and tools listed on the following

pages.

• Remove all fittings from the plastic bags and separate them into their

groups.

• Keep children and animals away from the work area, small parts could

choke if swallowed.

• Make sure you have enough space to layout the parts before starting.

• During assembly do not stand or put weight on the product, this could

cause damage.

• Assemble the item as close to its final position (in the same room) as

possible.

• Assemble on a soft level surface to avoid damaging the unit or your floor.

• Parts of the assembly will be easier with 2 people.

• To reduce the likelihood of damaging your product please

ensure that your power drill is set on a low torque setting.

- 8 -

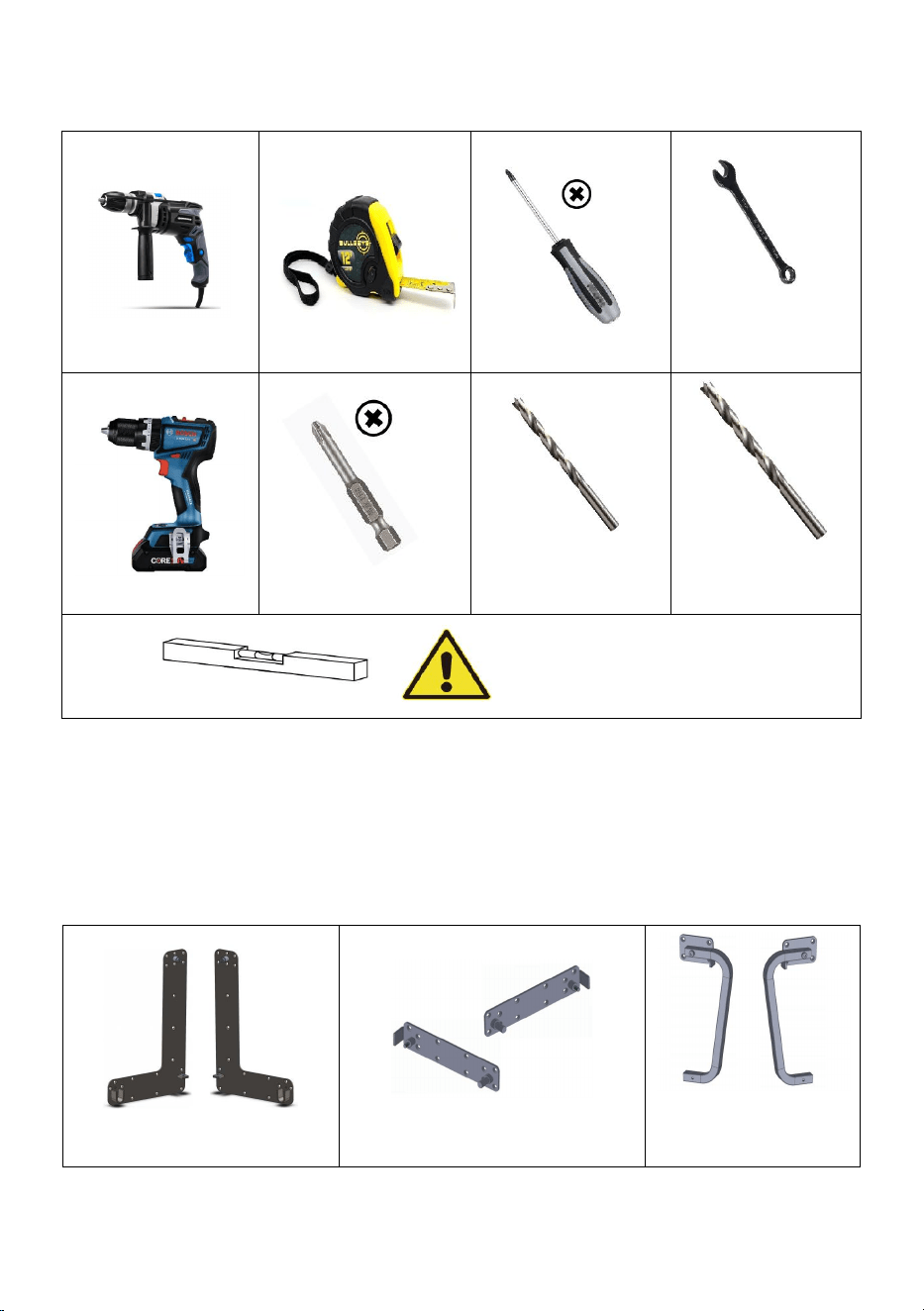

Install the required tools

13mm Open

End Wrench

Screws Drive Bits

Wood Drill Bit

Dia 6mm

Wood Drill Bit

Dia 11mm

Horizontal adjustment tool

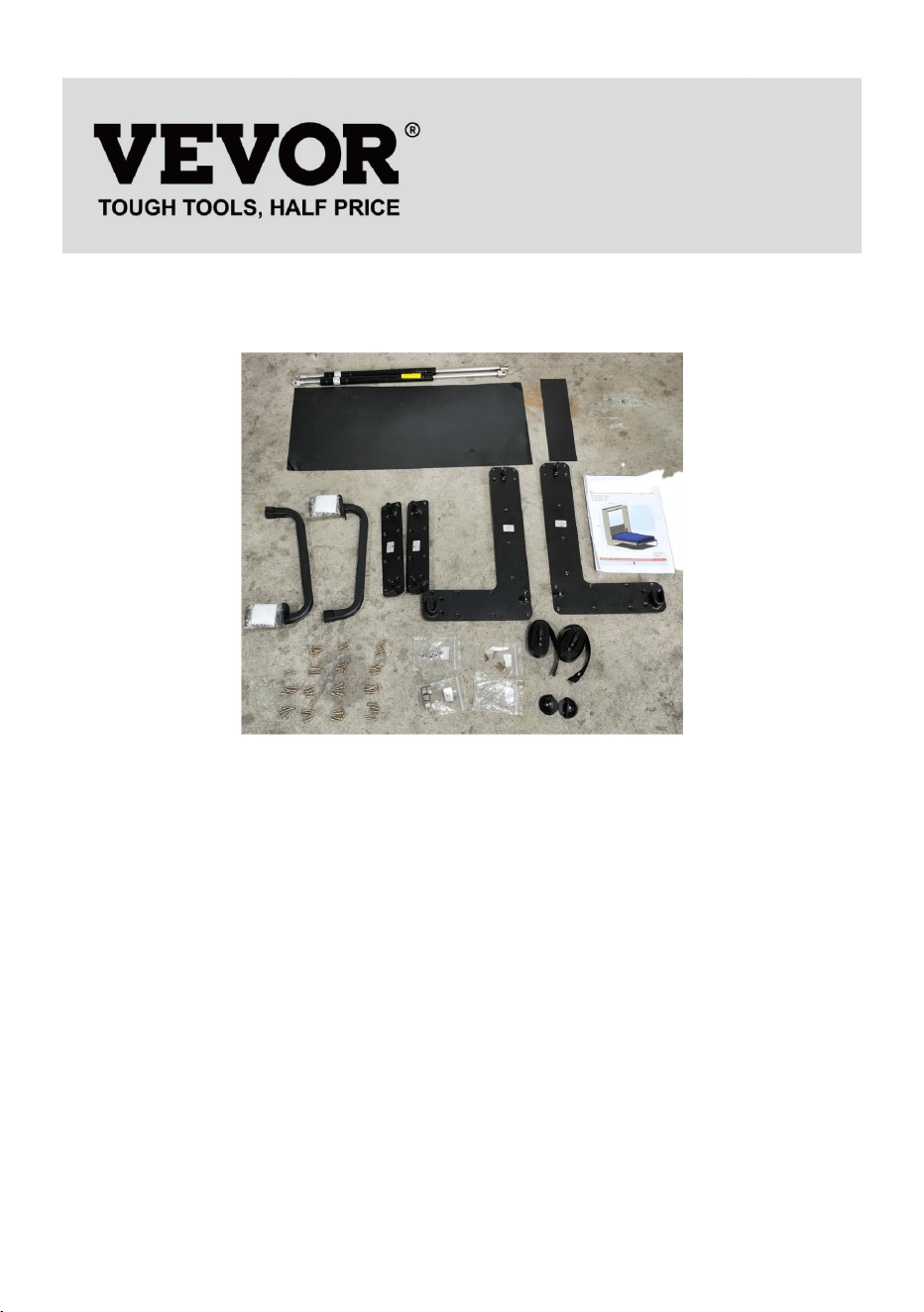

List of kit parts

Note: The quantities below are the correct amount to complete the

assembly. In some cases more fittings may be supplied than are required.

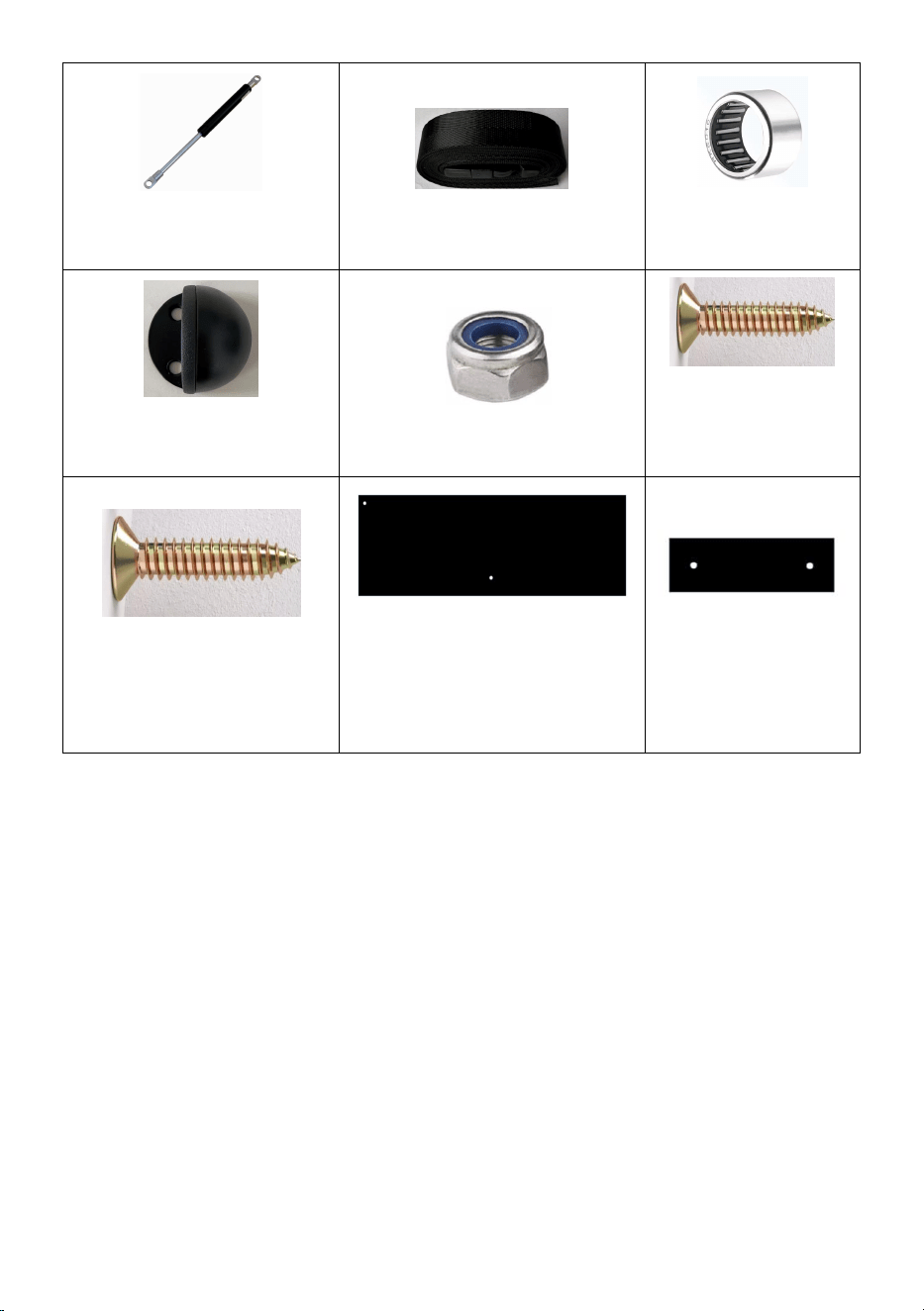

A:Side Bracket x 2pcs

B:Connect Bracket x 2pcs

C:Leg x 2pcs

- 9 -

D:YFGS300700A x

2pcs

E:Mattress Strap x 2pcs

F:Bearing x 4pcs

G:Stopper x 2pcs

H:Metal Nut M8x 4pcs

Screw

I:M5x20mm

x72pcs

J:Screw M4x20mm

x8pcs

Drilling template:

710*294mm

Drilling template:

306*82mm

Construction guide

Step1:

Make the cabinet

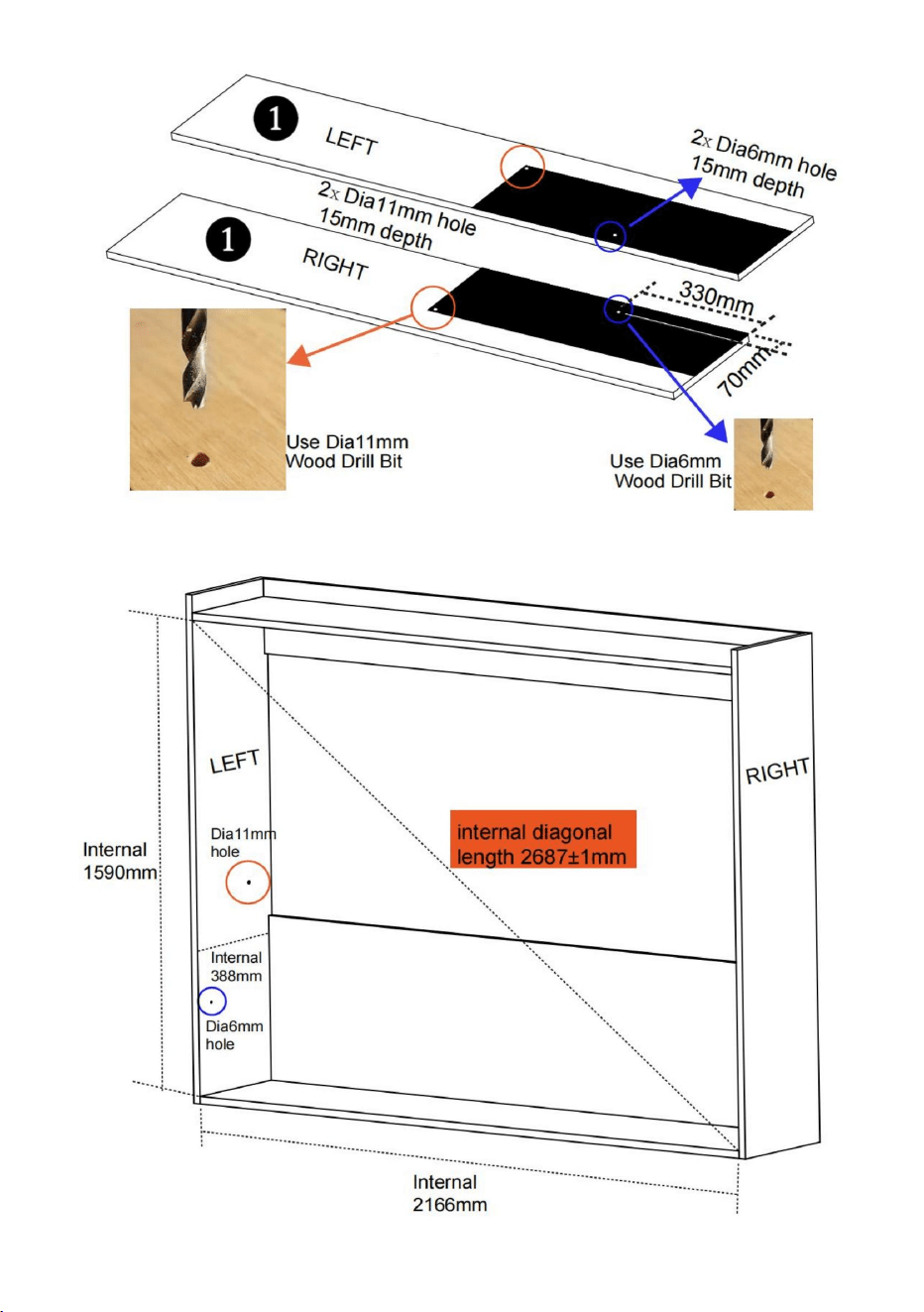

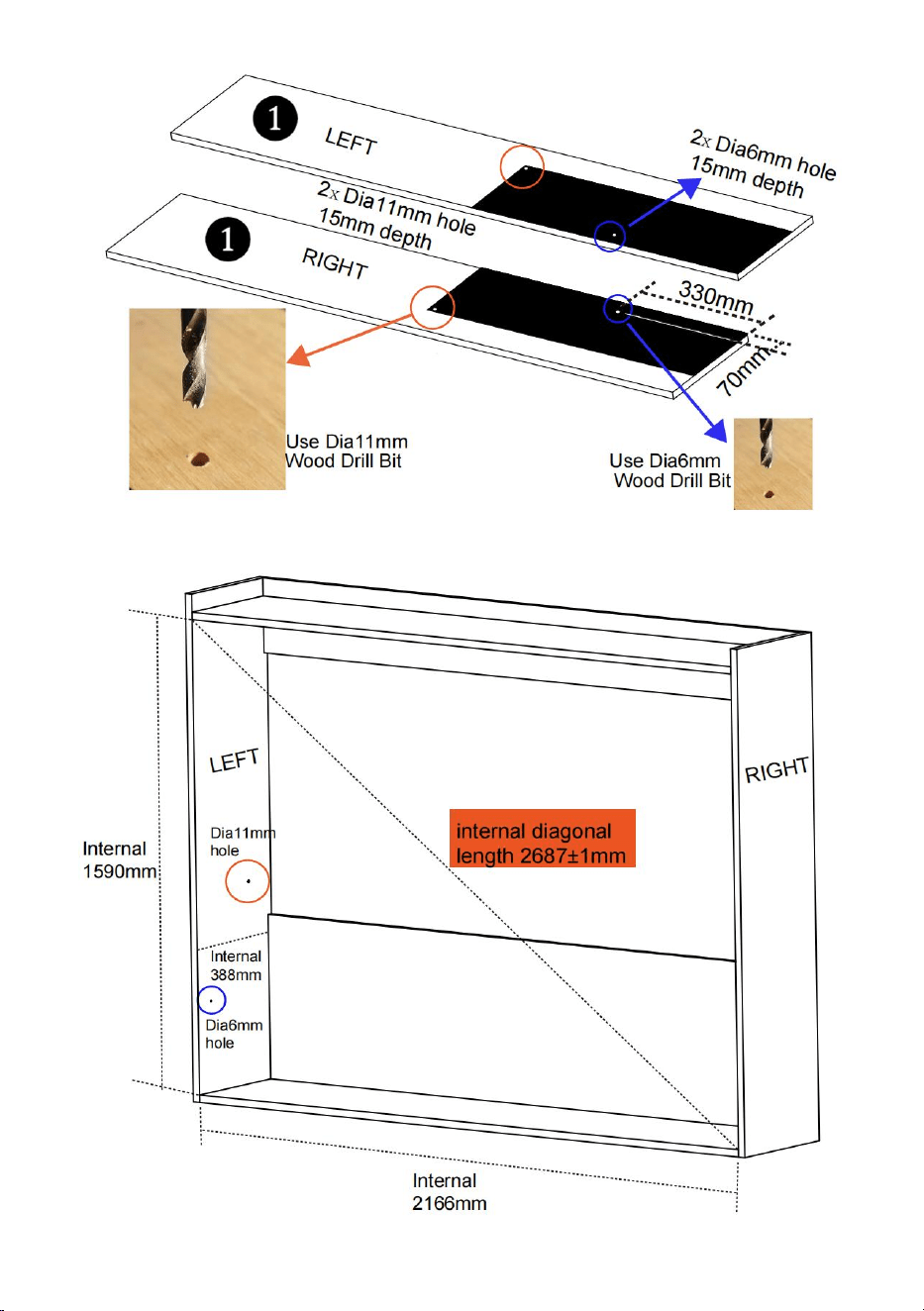

Put the drilling template of 710*294mm on the side panel and ensure the

edge of the template are flush with the side panel as the picture.

Mark the circular hole of the template on the side panel, then remove the

template and drill Dia11mm hole & Dia6mm hole as the picture, depth of

hole is 15mm.

Make the cabinet with screws and waterproof wood glue, ensure the

internal dimension as the picture, ensure the cabinet is stable and safety.

- 10 -

- 11 -

Step 2:

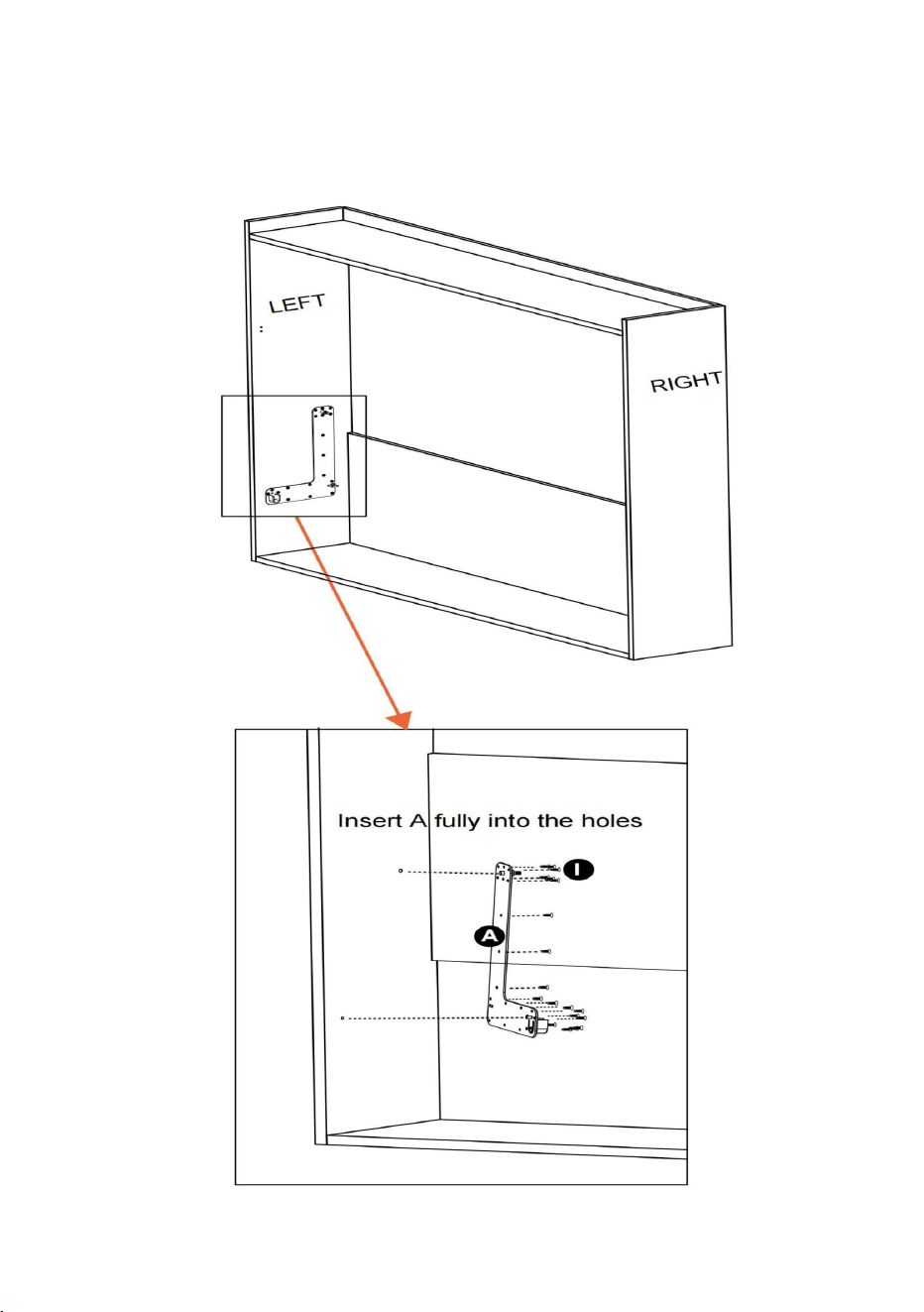

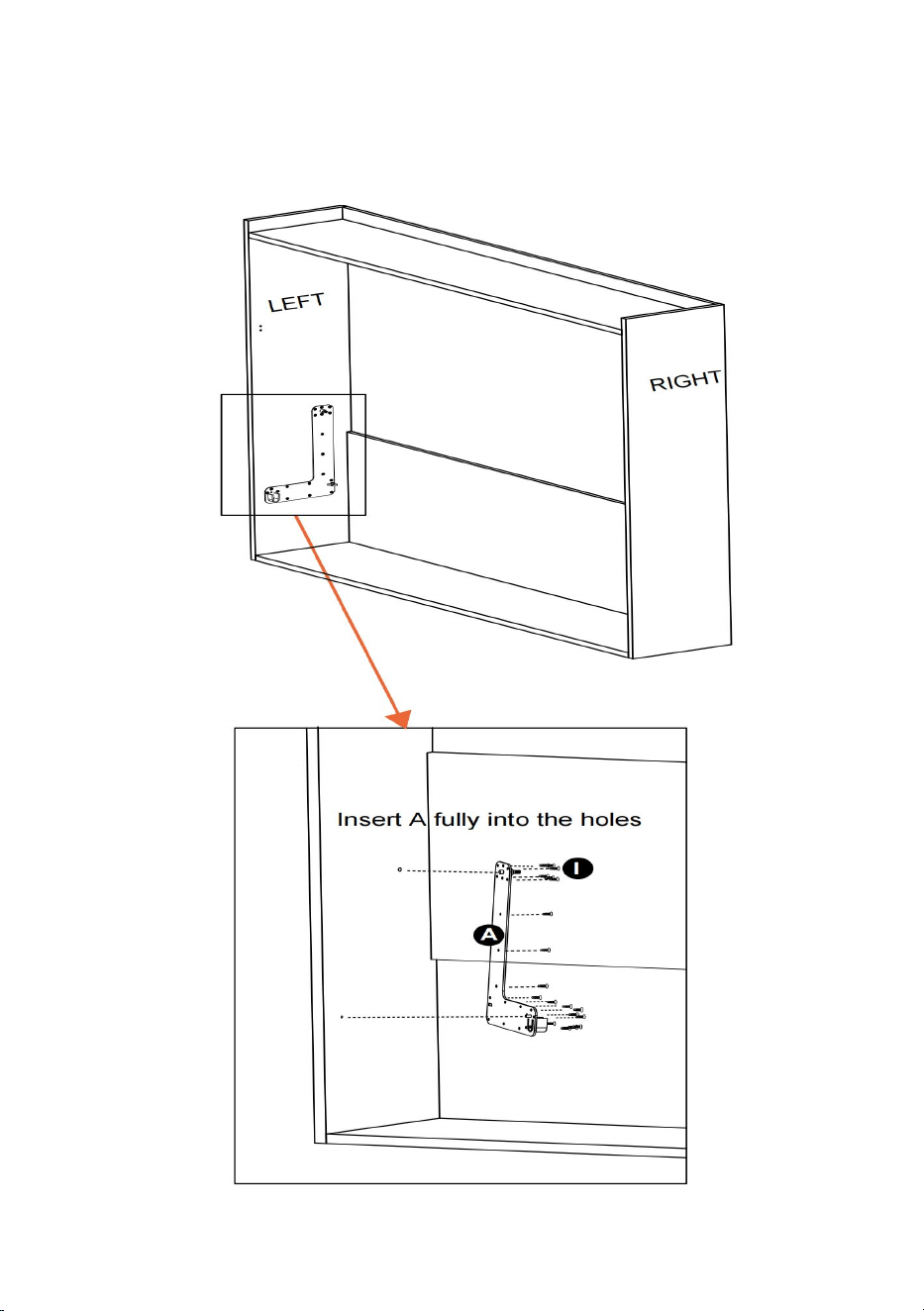

Insert the pin on the side bracket A fully into the Dia11mm hole and 6mm

hole, fix a to cabinet with screws I.

Repeat the above installation on the other side.

- 12 -

Step 3:

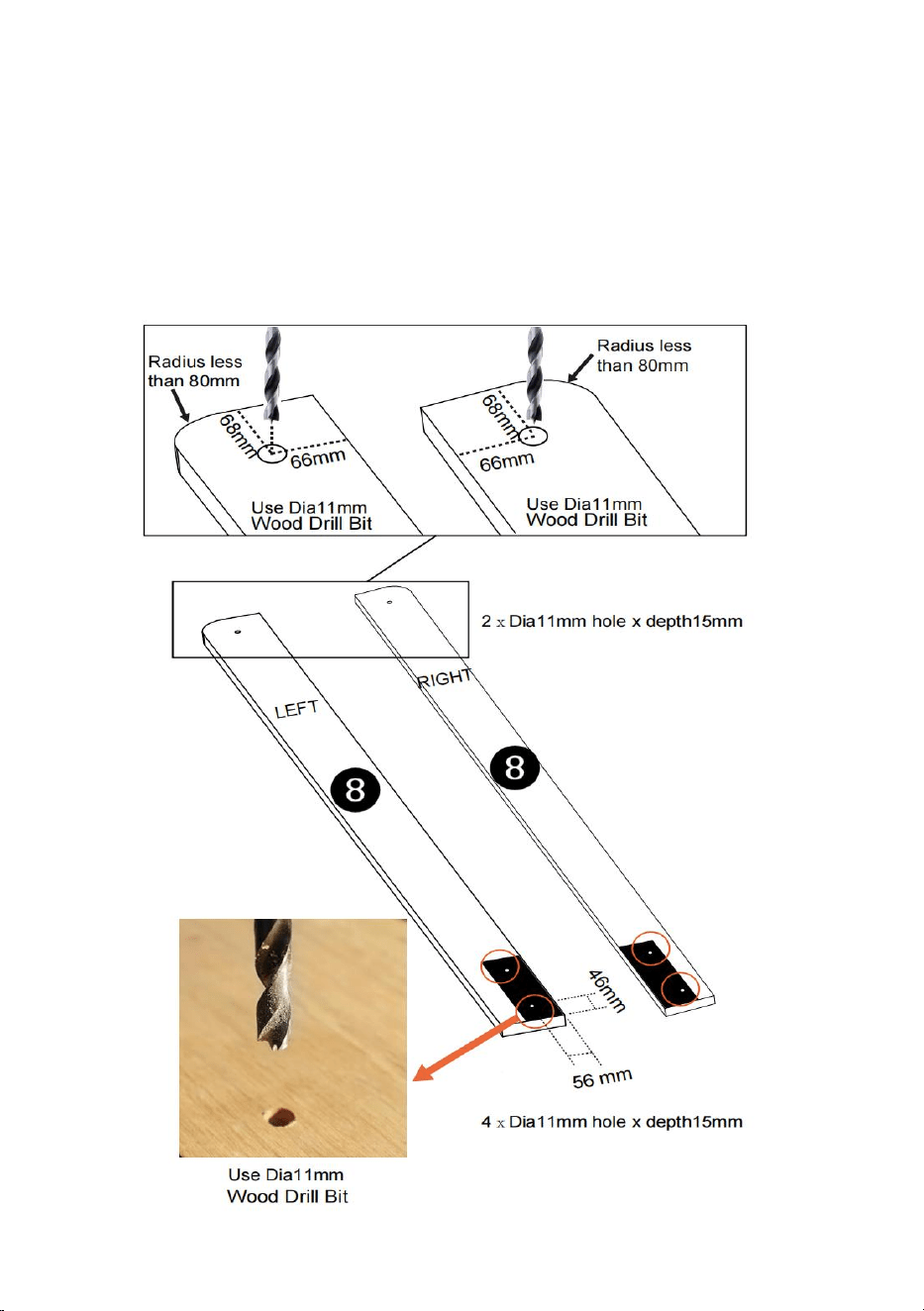

Put the drilling template of 306*82mm on the panel 8 and ensure the edge

of the template are flush with the panel as the picture.

Mark the circular hole of the template on the panel 8, then remove the

template and drill Dia11mm hole as the picture, depth of hole is 15mm.

Mark the drilling holes according to the dimensions as the picture on

another side of the panel, then drill Dia11mm hole, depth of hole is 15mm

- 13 -

Step 4:

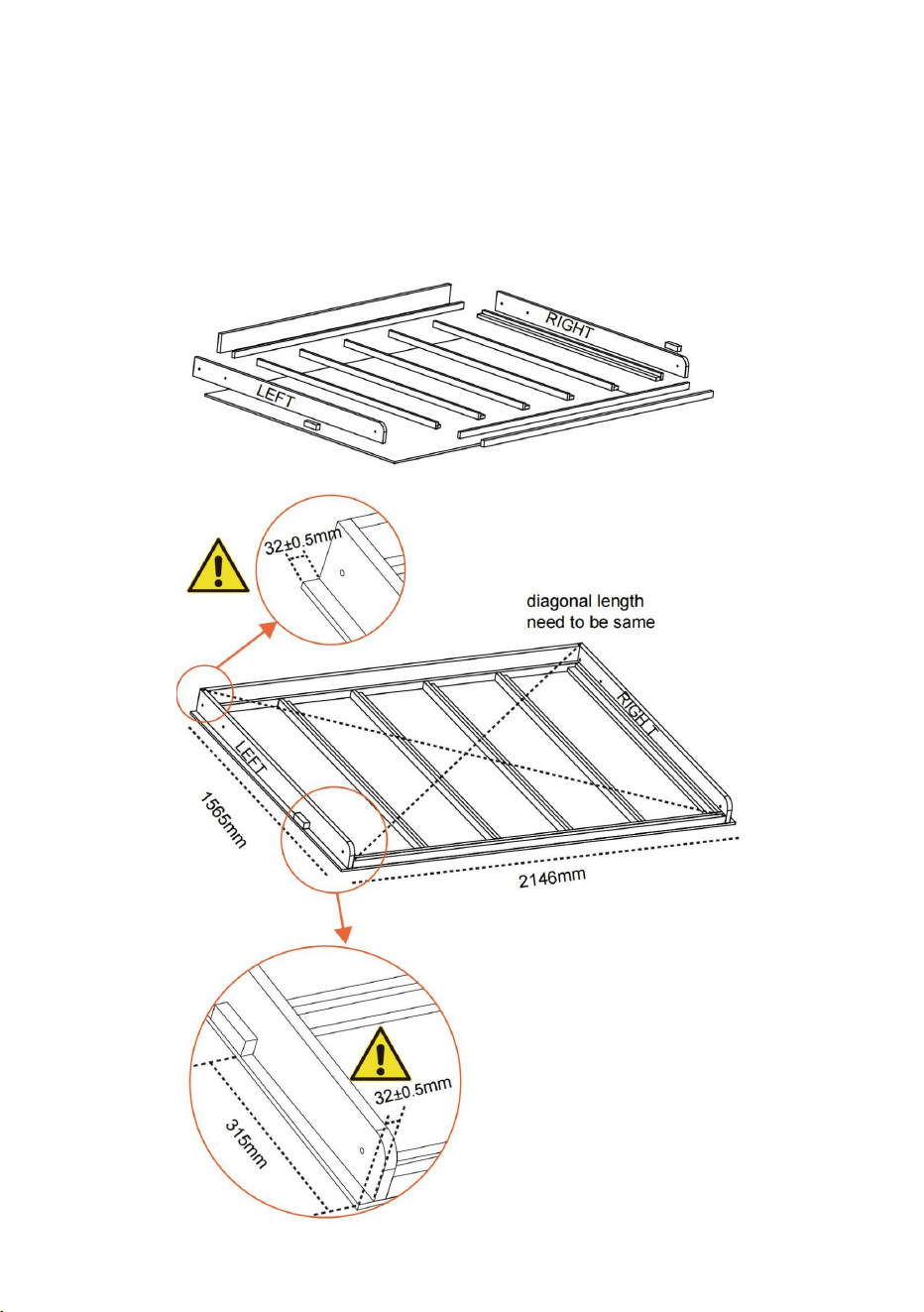

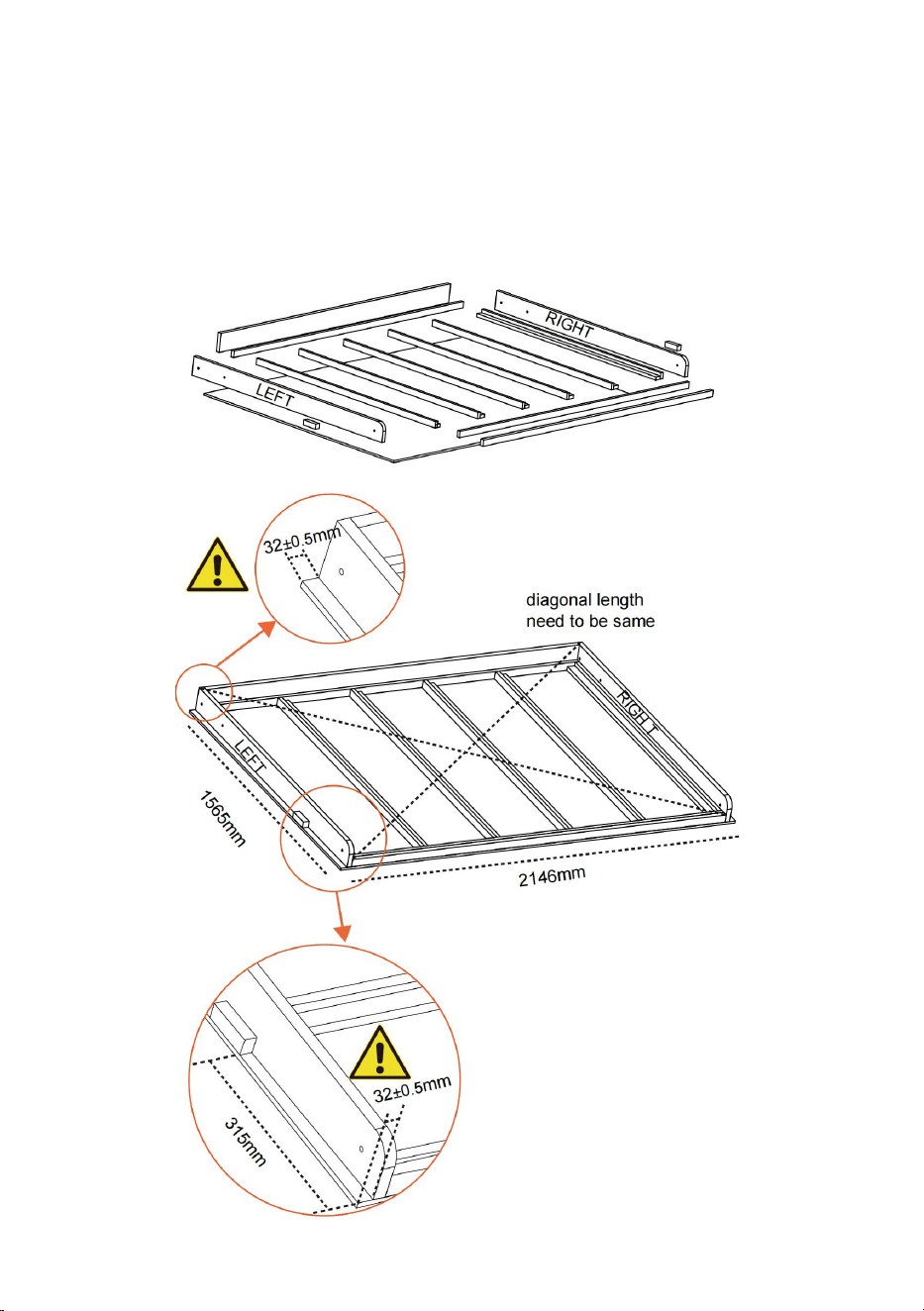

Make the bed frame with screws and waterproof wood glue as picture.

Ensure the dimension from the apron panel to the edge of the door panel

are 32mm as picture.

Keep the diagonal length as picture are same.

Ensure the cabinet is stable and safety.

- 14 -

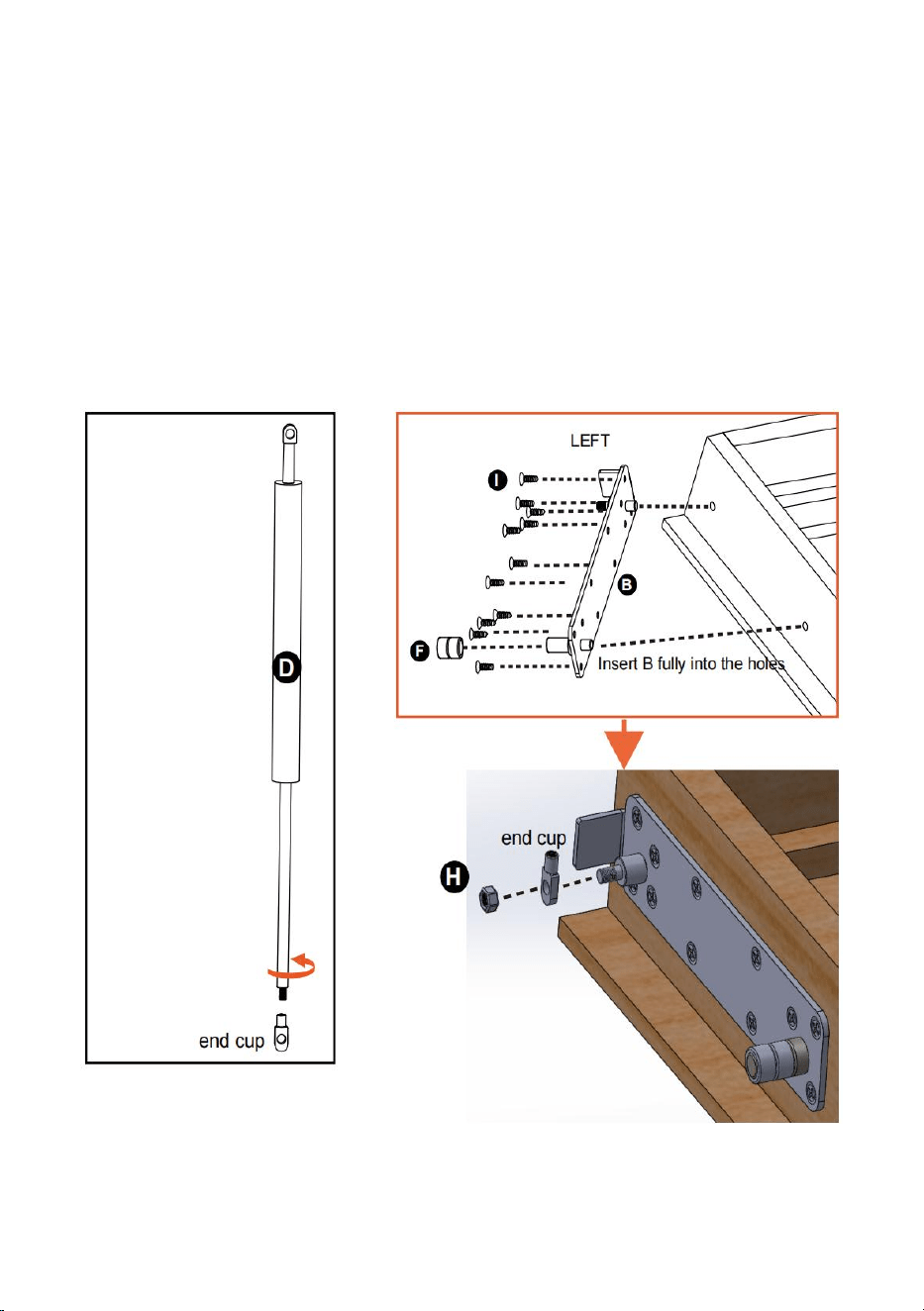

Step 5: Insert the pin on the connect bracket B fully into the Dia11mm

holes, then fix B to the bed frame with screws I.

Insert 2pcs bearing F to the connect bracket B as the picture.

Turn the end cap of the gas spring out as the picture, then install it to the

connect bracket B and fix it with nut H as the picture.

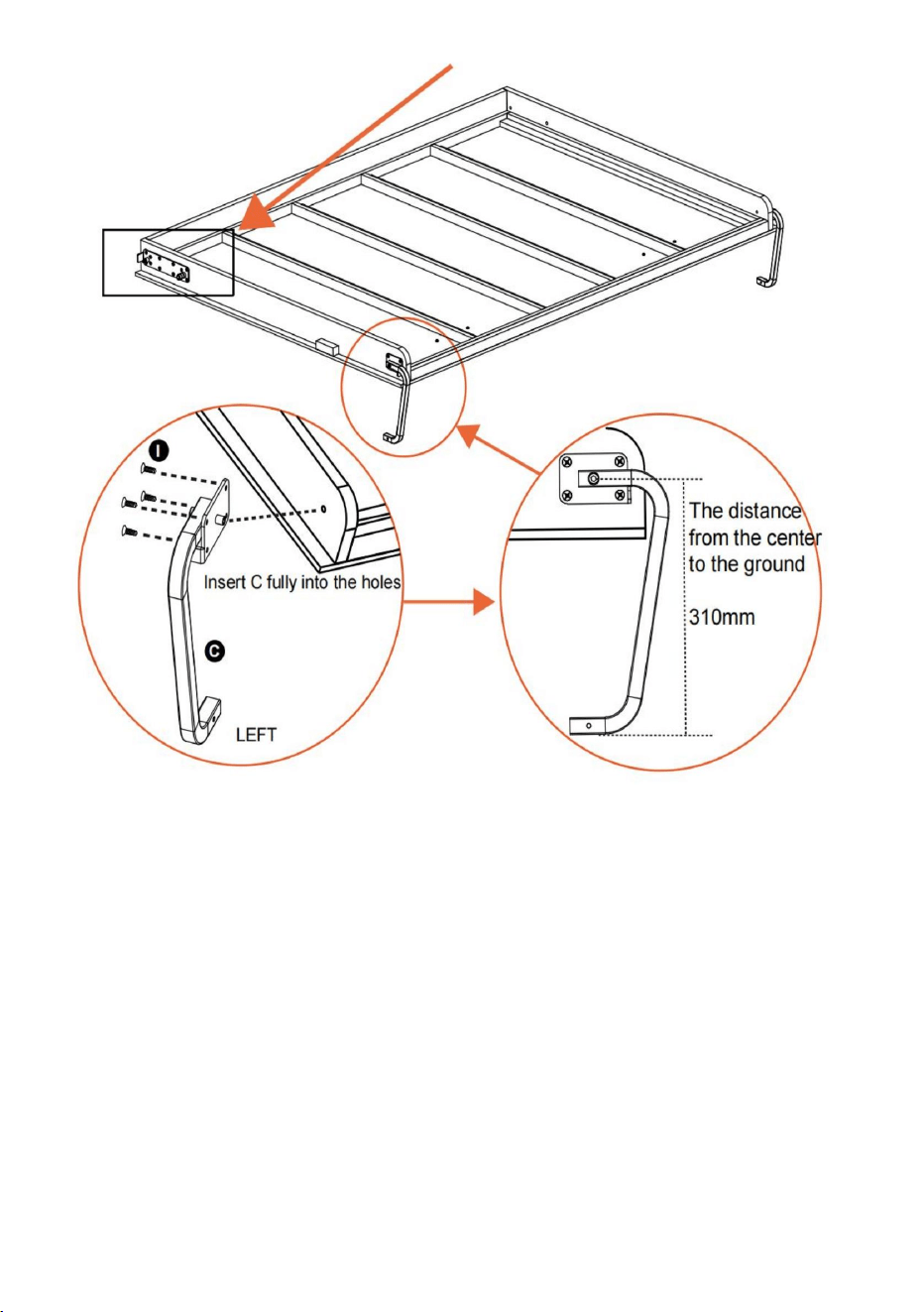

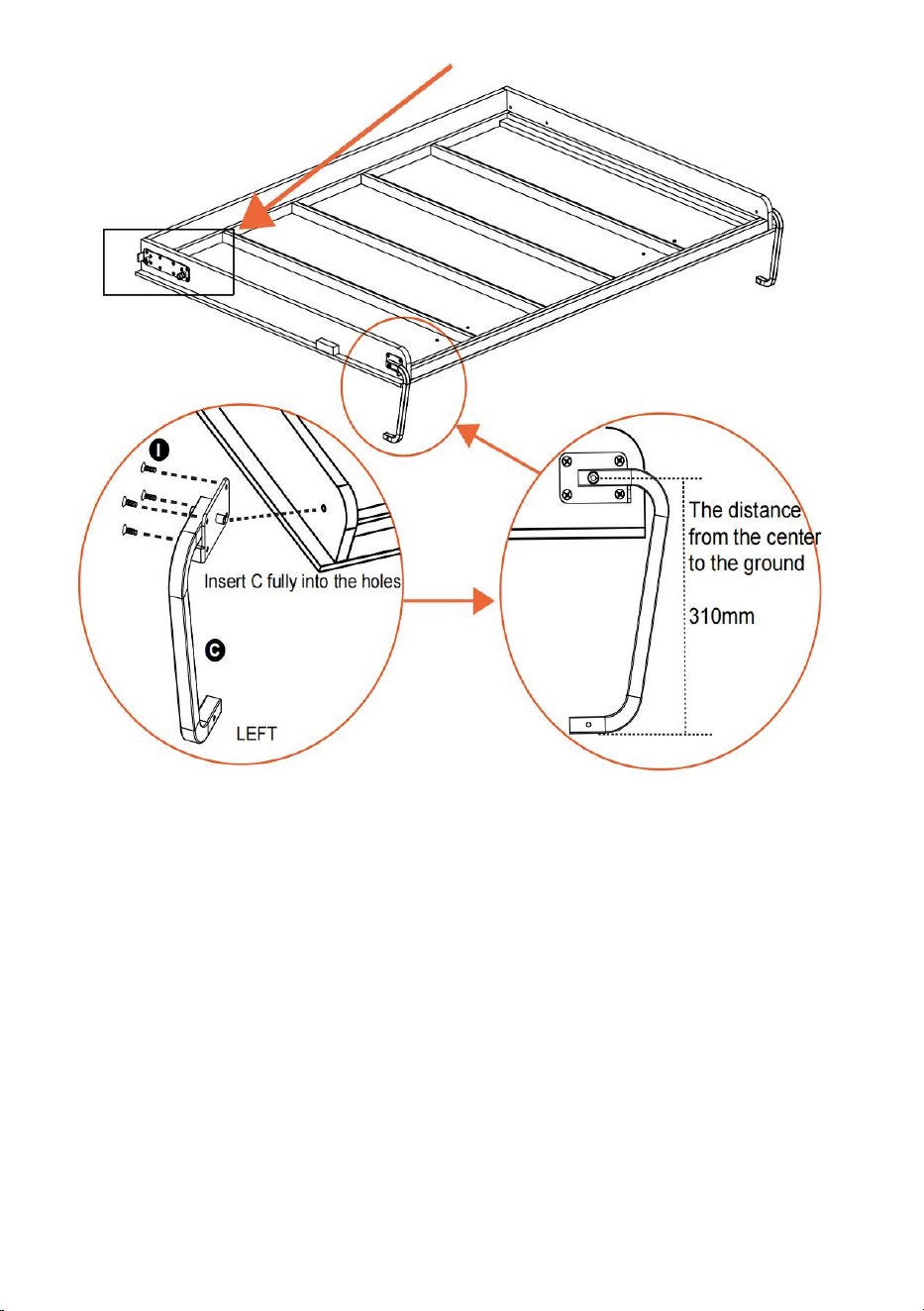

Insert the pin on the leg C fully into the Dia11mm holes, then fix C to the

bed frame with screws I. Keep the distance from the center to the ground is

310mm as the picture.

Repeat the above installation on the other side.

- 15 -

Step 6:

Insert the bed frame with a little angle to the cabinet as the picture.

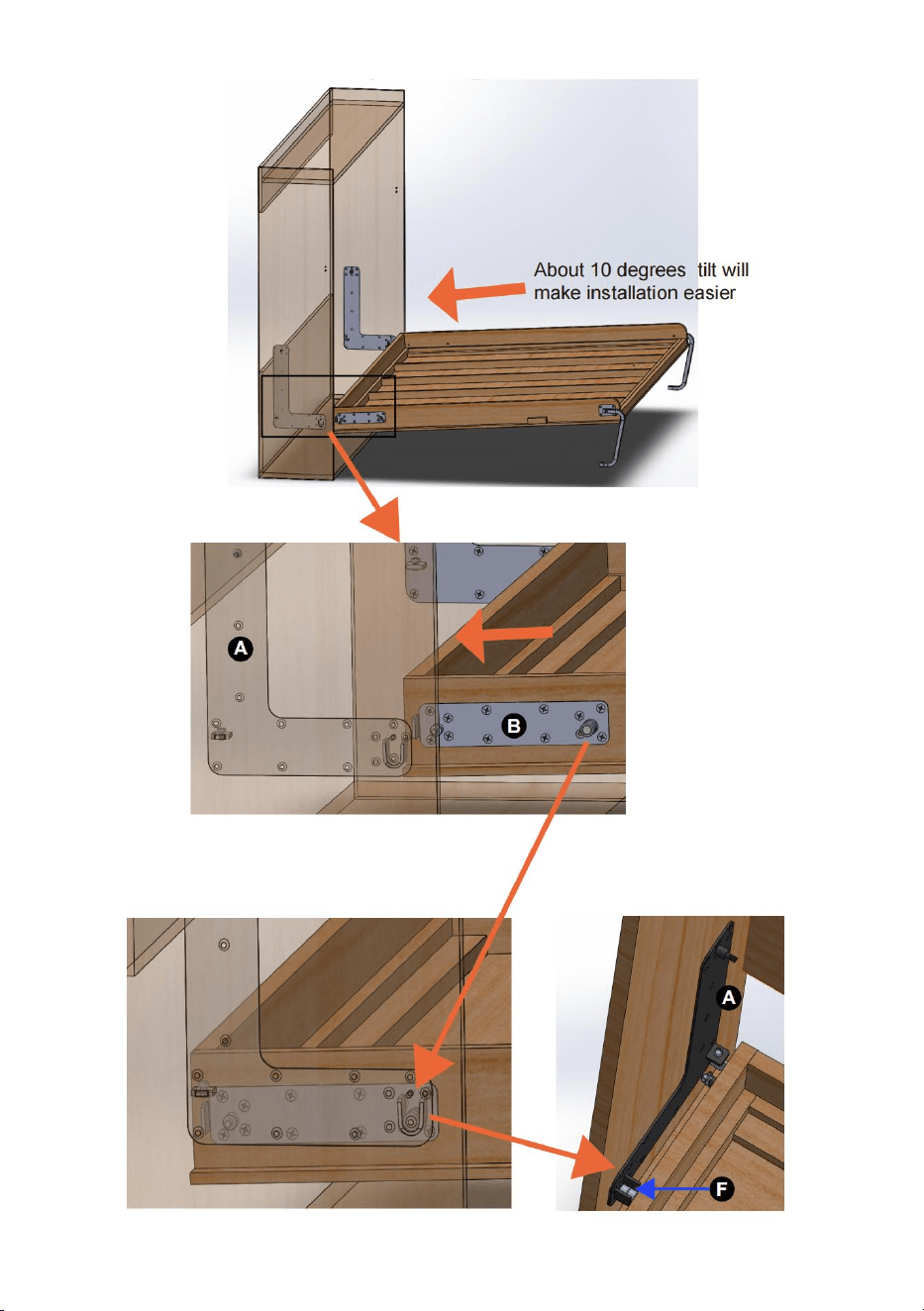

Put the connect bracket B with bearing F on the side bracket A as the

picture. Install the handle to the bed frame.

- 16 -

- 17 -

Step 7:

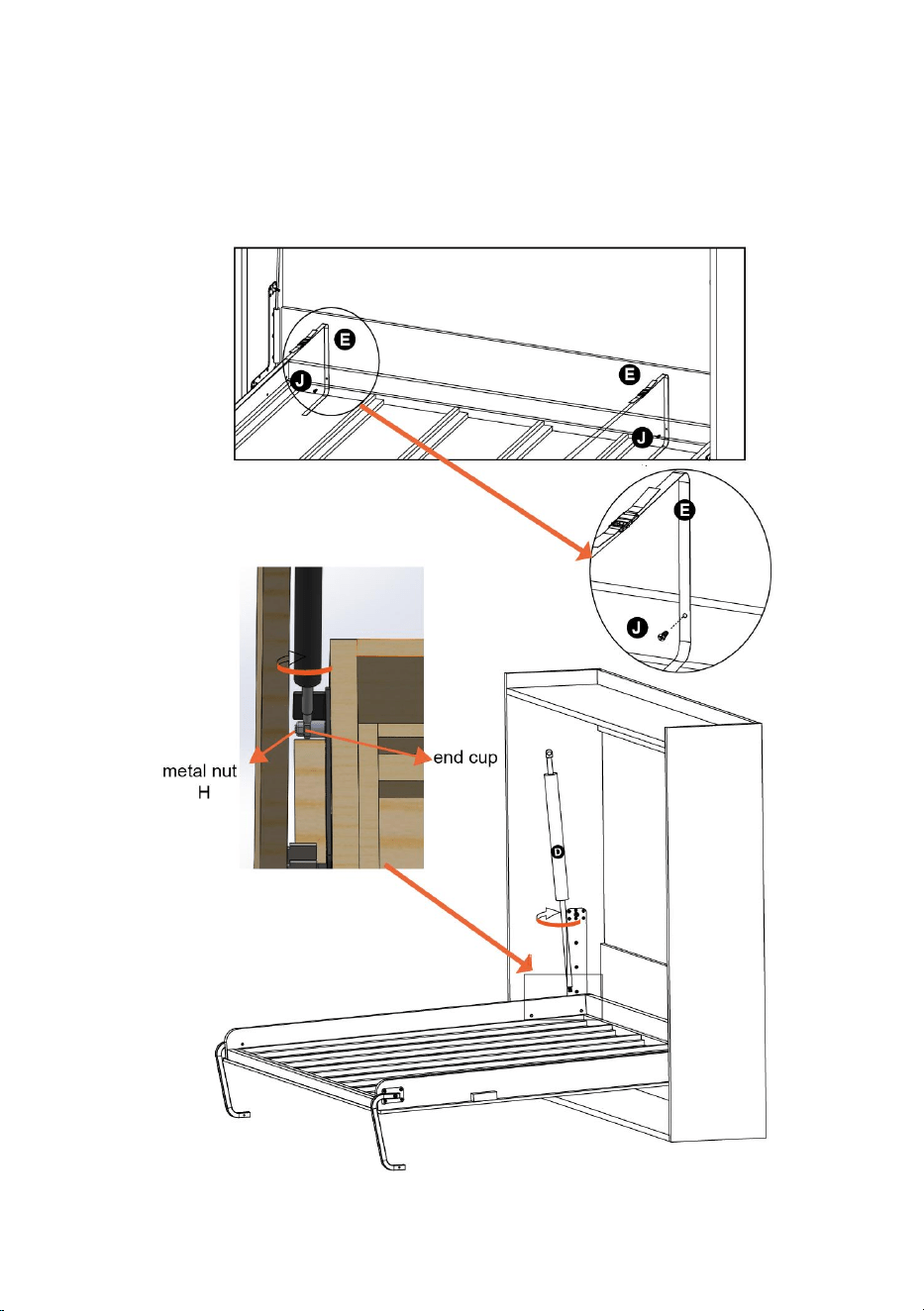

First, attach the two mattress straps E to the bed frame with a screw J；

Then turn the gas spring D into the end cap as the picture, tighten the gas

spring with the end cap；

Repeat the above installation on the other side.

- 18 -

Step 8:

Close the bed frame into the cabinet as the picture.

Step 9:

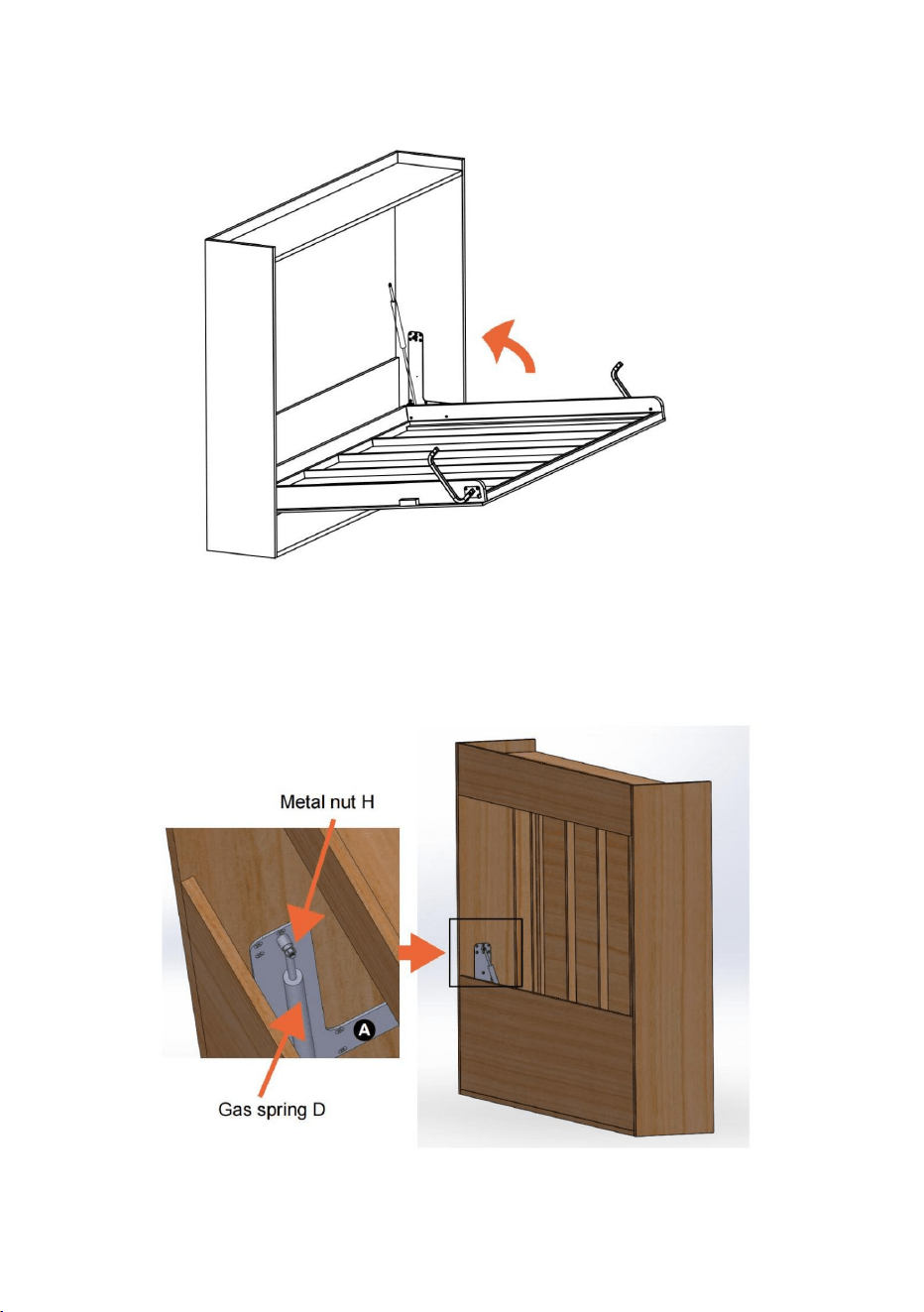

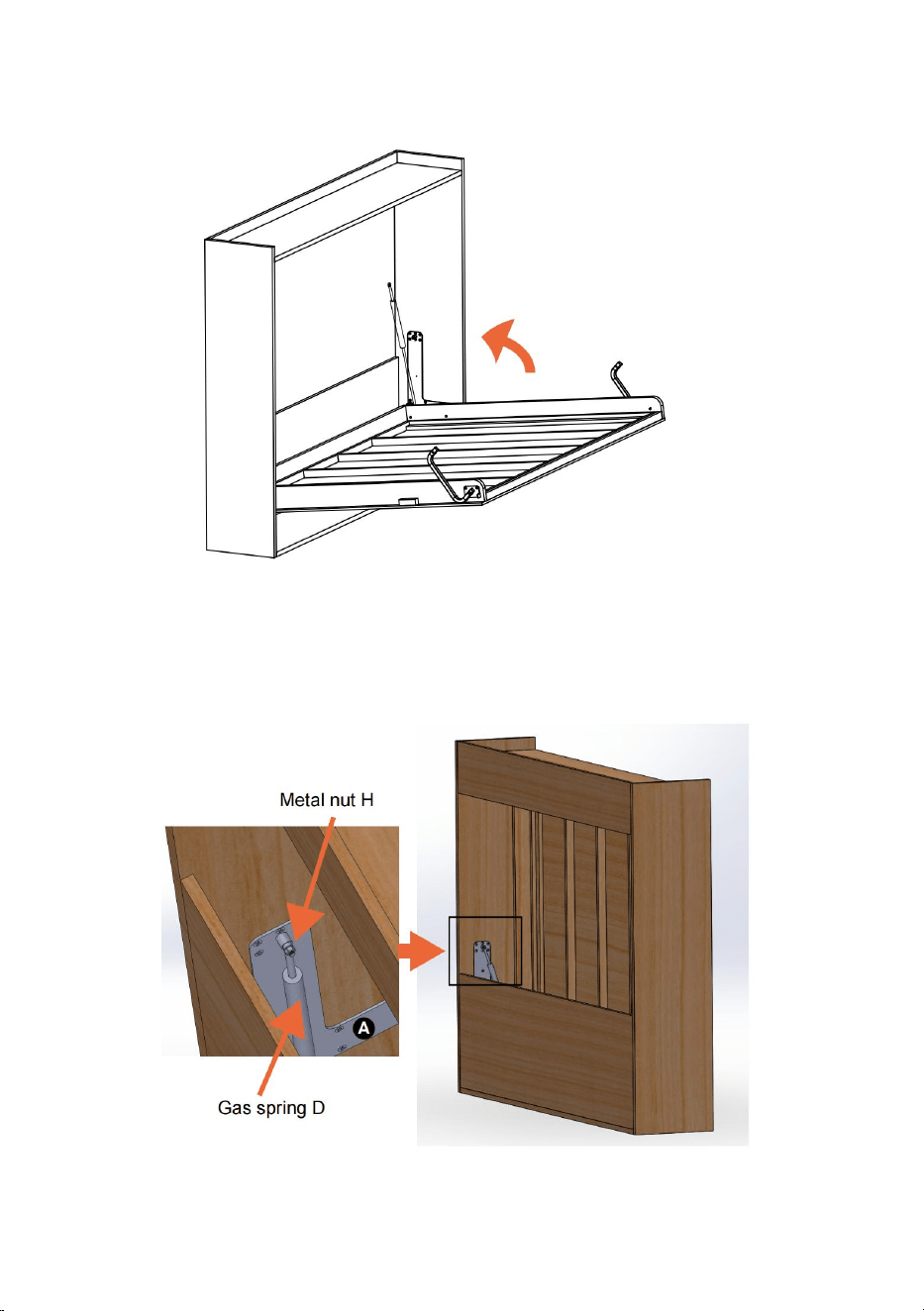

Install the gas spring D to the A bracket from the back of cabinet, fix it by

metal nut H.

Repeat the above installation on the other side.

- 19 -

Step 10:

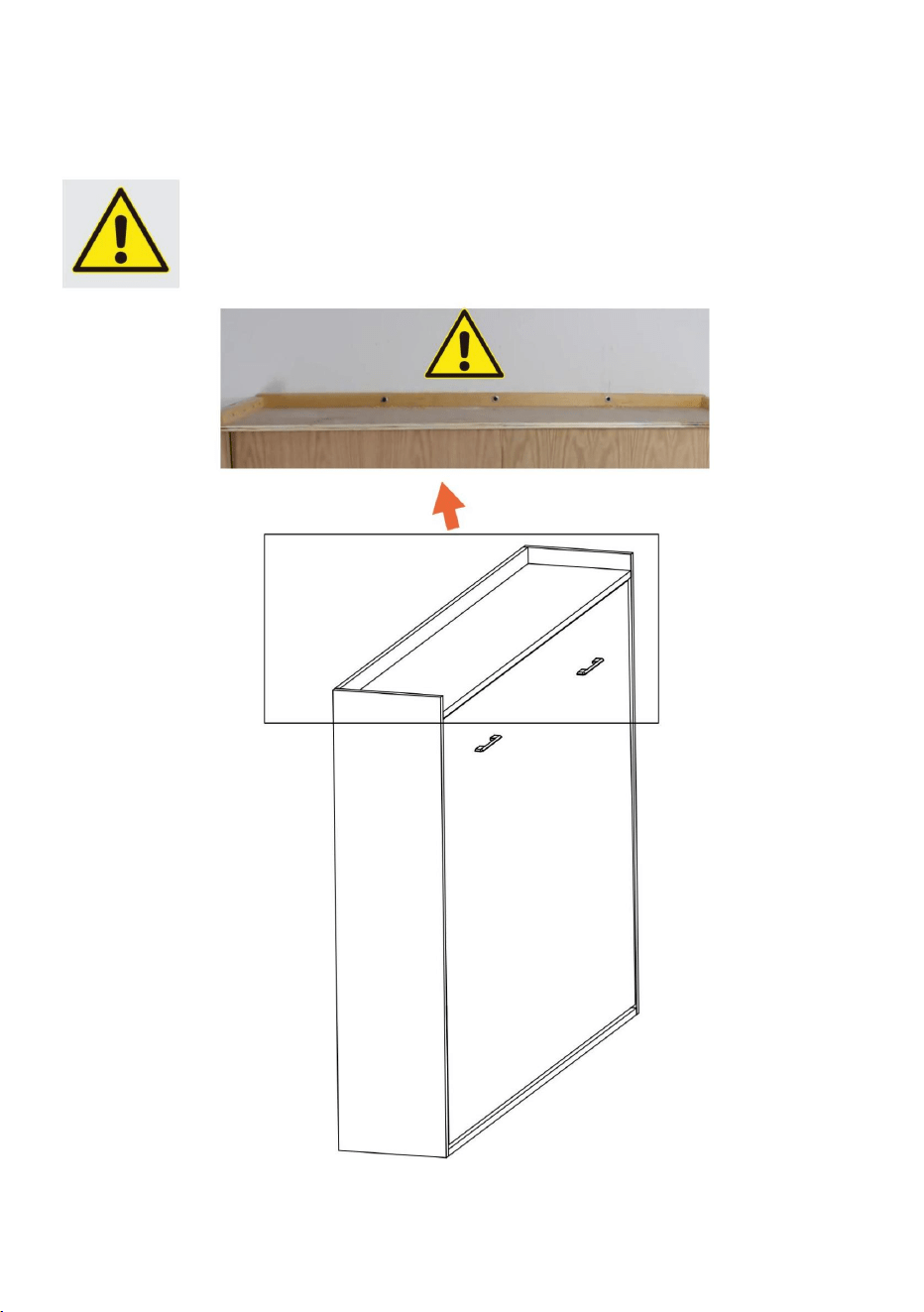

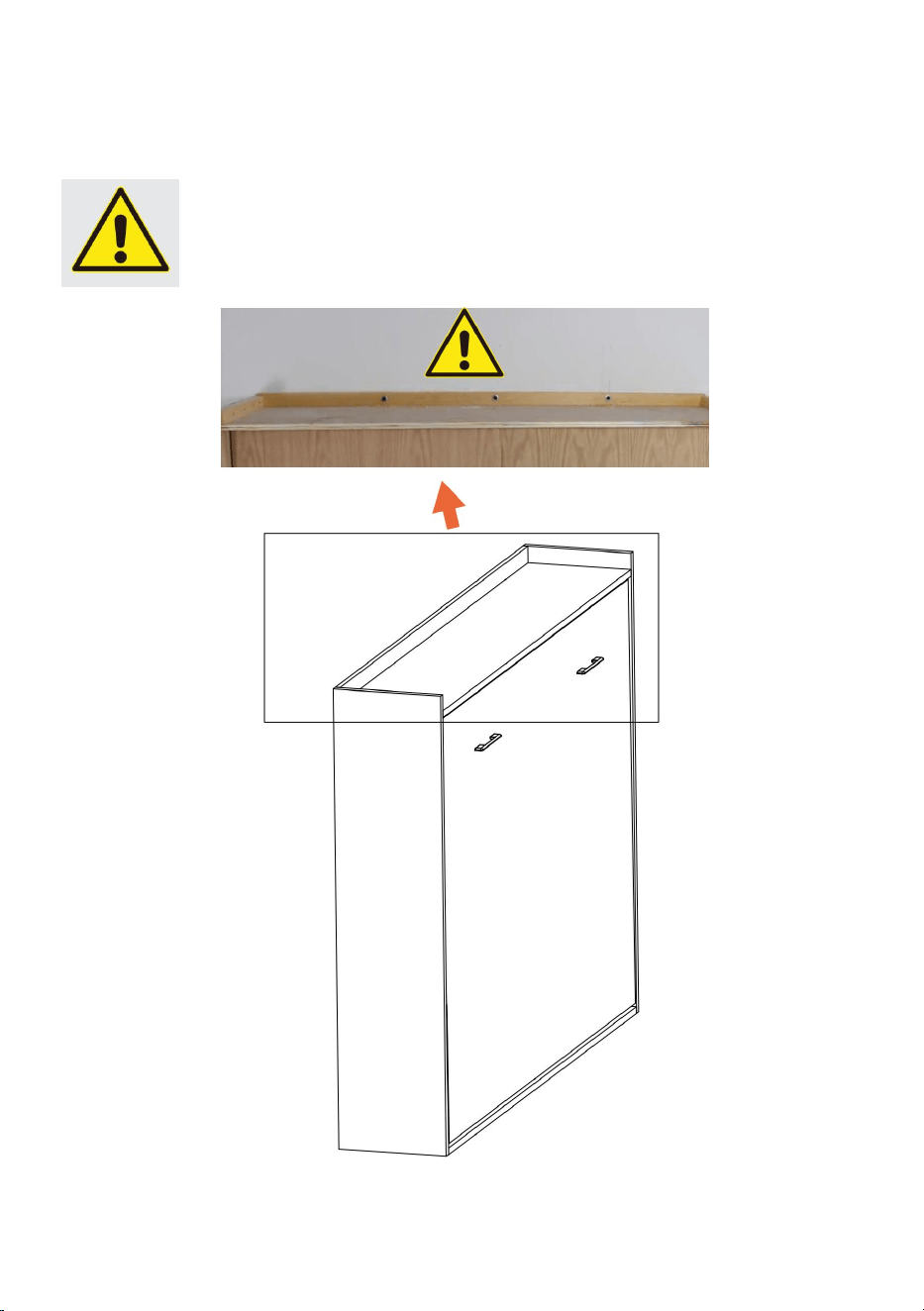

Fix the cabinet to solid wall. The cabinet must be fixed to the wall before

open it.

- 20 -

Step 11:

Open the bed, put the panel 13 on the bed frame.

Put the mattress on the bed frame and fix by the straps E.

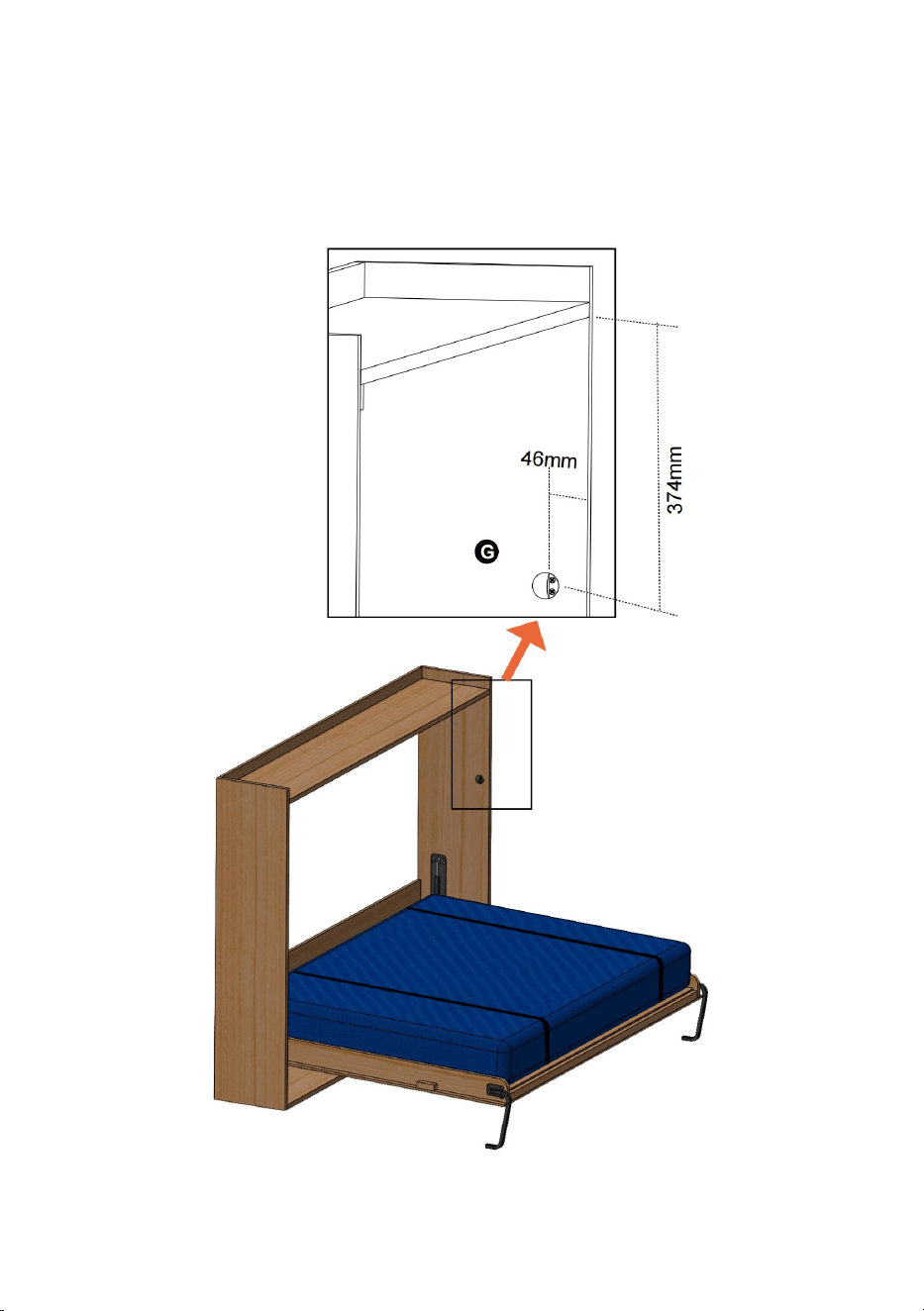

Install the stopper G to cabinet with screws J.

Repeat the above installation on the other side.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

- 21 -

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

Modèle:YFHQN242.

KITLITMURPHY

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisons

nereprésentequ'uneestimationdeséconomiesdontvouspourriezbénéficierenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnesignifiepasnécessairementcouvrir

touteslescatégoriesd'outilsproposés.parnous.Nousvousrappelonsdebienvouloirvérifier

attentivementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Machine Translated by Google

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez

pasànous

contacter:Supporttechniqueetcertificatdegarantieélectronique

www.vevor.com/support

Modèle:YFHQN242.

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel

d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez

nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou

logiciellessurnotreproduit.

BESOIND'AIDE?CONTACTEZNOUS!

KITLITMURPHY

1

Machine Translated by Google

KitdelitescamotablecompatibleQueenHorizontal

doitêtrearrêtéimmédiatementencasdedommagesoudeproblèmessuspects.

YFHQN242

sanssurveillance.

Poidsmaximumdumatelas

Remarque:Lekitdelitescamotablen'inclutpaslelitnilesarmoiresdelit,qui

2.VeuillezinstallercomplètementlekitdelitMurphyavantd'utiliserlelit,sinoncelapourraitcauser

degravesdommagesauxpersonnes.

ReineHorizontale

lemanueld'instructions,veuillezvousréféreràl'objetphysique.

Kitdelitescamotable.

Tailledumatelas

Poidsmaximum:68lbs

épaisseurdumatelas

L'installationdoitêtreeffectuéeparunadulteetlesenfantsnedoiventpasl'utiliser

Profondeurmaximale:10

Mercibeaucoupd'avoirchoisicekitdelitMurphy.

doiventêtreéquipésparlesutilisateurseuxmêmes.

4.Lesenfantsnedoiventpasutiliserlekitseulspourétalerourangerlelit,sinonilspourraientêtre

blessés.

1.Veuillezlireetcomprendreattentivementcemanuelavantd'utiliserle

S'ilyaunedifférenceentrelacouleurdeceproduitetl'imagedans

68livres(31kg)

Modèle

Modèlesadaptés

Matelasstandardpourgrandlit

3.Vérifiezlastabilitéetlasécuritédukitàintervallesréguliersetutilisezle

L×L:60×80pouces(1520×2030mm)

610pouces(152254mm)

LISTEDESPARAMÈTRES

CONSIGNESDESÉCURITÉ

INSTRUCTIONS

2

Machine Translated by Google

Utiliser

2.Sécurité

1.Descriptifgénéral

Normedesécurité

Avantd'utiliserlelitMurphy,l'utilisateurdoits'assurerdesonbonétat

etlebonétatdesesaccessoires.

Avantd'utiliserlelitMurphy,l'utilisateurdoits'assurerquesurle

surfacedecouchageiln'yaquelematelasetlelingedelit.

dans

positionneràl'intérieurdumeubledansdespositionshorizontales,pourêtreutilisé

commelitdemanièreabsolumentsimpleetrapide,avectrèspeud'efforts.

Lesystèmedelitescamotablepermetd'amenerlesommierdulitdesapositionverticale

Capacitédepoidsmaximale:900lb

3

Machine Translated by Google

4

provoquerdesdécollements,descassuresoudesdysfonctionnementsavecdepossiblesdommagesà

Altérationouremplacementdepartiesdulitnonautorisées.

Ilestinterditd'utiliserlelitpourunusagedifférentdecelui

AVERTISSEMENT!!!

Lesinstructionsetrèglescontenuesdanscemanueldoiventêtrerespectées

Neplacezjamaisleproduitàproximitéd'unesourcedechaleur.Positionneretverrouillerlelit

décritprécédemmentdanslasectionUTILISATION.

L'utilisationd'accessoiresoudepiècesderechangeautresqueceuxrecommandéspar

etsescaractéristiquestechniques,apprenezàtraversunelecturepréciseetcomplète

Ilestinterditd'utiliserleproduitsansaucunmatelassurle

informationscontenuesdansceguide.Toutentretienetréparationdoitêtre

effectuéuniquementpardupersonnelqualifié.

surfacedusommier.

duprésentguidedel'utilisateur.

Lerespectdesnormesdesécuritémetl'utilisateurentermesdetravail

observé.

fois.

despersonnes,deschosesoudesanimaux.Touteslesinstructionsdonnéesdoiventêtrestrictement

demanièreproductive,sansdangerpourluimêmeoupourautrui.

Avantdecommenceràutiliserleproduit,lesutilisateursdoiventêtreconscientsdesesfonctions

(étiquettes)surleplateau;vérifierpériodiquementlapositionfortuitesurle

mécanismedecouverturesouautre.Avantdecommencertoutentretien,réparez

travauxounettoyage,l'opérateurdoitavoirluetcompristouteslesinstructionstechniques

Uneinstallationincorrecteounonréaliséepardesartisansspécialiséspeut

lefournisseur,présenteruneutilisationnonconformeetdangereuseduproduit.

lesystèmedoitêtremaintenuàl’écartdetoutobjetsusceptibledegênersonmouvement.

Ileststrictementinterditderetirertoutdispositifdesécuritéetprotection

Machine Translated by Google

Caractéristiquestechniques

Contreplaqué

armoire:

2166*250*18mm

Nousvoussuggéronsd'utiliserlesmatériauxcidessouspourlesarmoiresenboisetlecadredelit.

1700*406*25mm2

Dimension

Interne

Contreplaqué

Matériaudunuméro

Contreplaqué

2166*388*25mm

3/4pouce

Desbâtonsdebois

Important

2166*388*1590m

IQTÉ

Contreplaqué

dimensionsde

3/4pouce

1pouce

2166*406*25mm

1pouce

2166*550*18mm

Armoire

Feuilledecontreplaqué

5

Machine Translated by Google

6

Important

Lit

1pouce

3/8pouces

2032*120*25mm1

1pouce

Dimension

Poidsdulit

2146*1565*12

40*20*2032mm

dix

3/4pouce

1pouce

2027*1510*9mm

3/4pouce

1/2pouce

2032*50*25mm

2146*1565*132

1565*120*25mm2

Dimensionsde

Contreplaqué

cadre

Contreplaqué

IQTÉ

cadre:61kgs

(134.2lbs)

32*32*100mm

bois

Contreplaqué

bois

cadredelit:

Matériaudunuméro

11/2bois

40*20*1475mm

Machine Translated by Google

Conseilsdesécuritéetd'entretien

Important

31kg(68livres)

1520*2030*(1522

9194kg

afaitdesdégats.•

Assemblezl'articleaussiprèsdesapositionfinale(danslamêmepièce)que

54)mm;

(200lb207lb)

possible.•

Assemblezsurunesurfacedouceetplanepouréviterd'endommagerl'appareilouvotresol.

•Certainespartiesdumontageserontplusfacilesà2personnes.

Lit

Poidsde

60*80*(610)pouces

POIDSTOTALDUCADREDELITETDUMATELAS

cadre

matelas:

BESOIND'ÊTRE:

Matériaudunuméro

•Vérifiezquevousdisposezdetouslescomposantsetoutilsrépertoriéscidessous.

•Pourréduirelerisqued'endommagervotreproduit,veuillez

Dimension

matelas

pages.

•Retireztouslesraccordsdessacsenplastiqueetséparezlesdansleur

assurezvousquevotreperceuseélectriqueestrégléesurunréglagedecouplefaible.

groupes.

•Gardezlesenfantsetlesanimauxéloignésdelazonedetravail,lespetitespiècespourraient

IQTÉ

s'étoufferencasd'ingestion.

•Assurezvousd'avoirsuffisammentd'espacepourdisposerlespiècesavantdecommencer.•

Pendantl'assemblage,nevoustenezpasdeboutetnemettezpasdepoidssurleproduit,celapourrait

7

Machine Translated by Google

Ilfait6mm Diamètre11mmEmboutsd'entraînementdevis

Outilderéglagehorizontal

Foretàbois Foretàbois

Cléd'extrémité

13mmOuvert

Listedespiècesdu

kitRemarque:Lesquantitéscidessoussontlaquantitécorrectepourterminer

l'assemblage.Danscertainscas,plusderaccordspeuventêtrefournisquenécessaire.

C:jambex2pièces

A:supportlatéralx2piècesB:supportdeconnexionx2pièces

Installerlesoutilsrequis

8

Machine Translated by Google

9

x72pièces

Fabriquerlemeuble

G:bouchonx2pièces

Placezlegabaritdeperçagede710*294mmsurlepanneaulatéraletassurezvousquelebord

dugabaritaffleurelepanneaulatéralcommesurl'image.

H:écroumétalliqueM8x4pièces

Marquezletroucirculairedugabaritsurlepanneaulatéral,puisretirezlegabaritetpercezun

troude11mmdediamètreetuntroude6mmdediamètrecommesurl'image,laprofondeur

dutrouestde15mm.

D:YFGS300700Ax

Gabaritdeperçage:

710*294mm

Gabaritdeperçage:

306*82mm

Fabriquezl'armoireavecdesvisetdelacolleàboisimperméable,assurezvousquela

dimensioninterneestconformeàl'image,assurezvousquel'armoireeststableetsûre.

2pièces

J:VisM4x20mm

E:Sangledematelasx2piècesF:Roulementx4pièces

x8pièces

Vis

Étape1:

Je:M5x20mm

Guidedeconstruction

Machine Translated by Google

dix

Machine Translated by Google

11

Répétezl'installationcidessusdel'autrecôté.

Étape2:

InsérezcomplètementlagoupilledusupportlatéralAdansletroudediamètre11mmetle

troude6mm,fixezaàl'armoireaveclesvisI.

Machine Translated by Google

12

dumodèleaffleurentlepanneaucommesurl'image.

Marquezletroucirculairedugabaritsurlepanneau8,puisretirezle

Poserlegabaritdeperçagede306*82mmsurlepanneau8etassurerlebord

Étape3:

gabaritetpercezuntroude11mmdediamètrecommesurl'image,laprofondeurdutrouestde15mm.

Marquezlestrousdeperçageenfonctiondesdimensionscommesurl'image.

unautrecôtédupanneau,puispercezuntroude11mmdediamètre,laprofondeurdutrouestde15mm

Machine Translated by Google

13

Vérifierladimensiondupanneaudetablierjusqu'auborddupanneaudeporte

sont32mmcommeimage.

Fabriquezlecadredelitavecdesvisetdelacolleàboisimperméablecommesurl'image.

Étape4:

Gardezlalongueurdiagonalecarl'imageestlamême.

Assurezvousquel'armoireeststableetsûre.

Machine Translated by Google

14

Insérez2roulementsFsurlesupportdeconnexionBcommesurl'image.

InsérezcomplètementlagoupilledupiedCdanslestrousdediamètre11mm,puisfixez

CaucadredelitaveclesvisI.Gardezladistanceentrelecentreetlesolde310mmcomme

surl'image.

Dévissezl'emboutduressortàgazcommesurl'image,puisinstallezlesurlesupportde

connexionBetfixezleavecl'écrouHcommesurl'image.

Étape5:InsérezentièrementlagoupilledusupportdeconnexionBdanslestrousde

diamètre11mm,puisfixezBaucadredelitaveclesvisI.

Répétezl'installationcidessusdel'autrecôté.

Machine Translated by Google

15

PlacezlesupportdeconnexionBavecleroulementFsurlesupportlatéralAcomme

surl'image.Installezlapoignéesurlecadredulit.

Étape6:

Insérezlecadredelitavecunpetitangleparrapportaumeuble,commesurl'image.

Machine Translated by Google

16

Machine Translated by Google

17

Étape

7:Toutd'abord,fixezlesdeuxsanglesdematelasEaucadredelitavecunevis

JEnsuite,tournezleressortàgazDdansl'emboutcommesurl'image,serrezle

ressortàgazavecl'embout

Répétezl'installationcidessussurl'autrecôté.

Machine Translated by Google

18

Étape9:

InstallezleressortàgazDsurlesupportAàl'arrièredel'armoire,fixezleavecl'écroumétalliqueH.

Étape

8:Fermezlecadredelitdansl'armoirecommesurl'image.

Répétezl'installationcidessusdel'autrecôté.

Machine Translated by Google

19

Étape10:

Fixezl'armoireàunmursolide.Lemeubledoitêtrefixéaumuravant

ouvrezle.

Machine Translated by Google

20

Ouvrezlelit,placezlepanneau13surlecadredulit.

InstallezlabutéeGsurl'armoireaveclesvisJ.

PosezlematelassurlecadredelitetfixezleparlessanglesE.

Étape11:

Répétezl'installationcidessusdel'autrecôté.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

Machine Translated by Google

REPRÉSENTANTCE

REPRÉSENTANTDUROYAUMEUNI

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW2122

Australie

YHCONSULTINGLIMITÉE.C/OYHConsultingLimited

Bureau147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000

CN.

ECrossStuGmbH

MainzerLandstr.69,

60329FrancfortsurleMain.

21

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

Schrankbett-Set

MODELL:YFHQN242

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Machine Translated by Google

- 1 -

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Schrankbett-Set

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

MODELL:YFHQN242

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Machine Translated by Google

2. Bitte installieren Sie das Murphy-Bett-Set vollständig, bevor Sie das Bett benutzen, da es sonst zu

ernsthaften Verletzungen kommen kann.

Queen-Horizontal

3.Überprüfen Sie die Stabilität und Sicherheit des Kits in regelmäßigen Abständen und verwenden Sie

B×L: 60×80 Zoll (1520×2030 mm)

sollte bei Schäden oder verdächtigen Problemen sofort gestoppt werden.

6-10 Zoll (152-254 mm)

Hinweis: Das Murphy-Bett-Set enthält kein Bett und keine Bettschränke, die

Vielen Dank, dass Sie sich für dieses Schrankbett-Set entschieden haben.

4. Kinder sollten das Set nicht alleine zum Ausbreiten oder Verstauen des Bettes verwenden, da sie

sonst Schaden nehmen könnten.

68 Pfund (31 kg)

müssen vom Benutzer selbst ausgestattet werden.

1.Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das

Wenn es einen Unterschied zwischen der Farbe dieses Produkts und dem Bild in

Modell

Schrankbett-Bausatz.

Die Bedienungsanleitung finden Sie am physischen Objekt.

Angepasste Modelle

Matratzengröße

Die Installation sollte von einem Erwachsenen durchgeführt werden und Kinder sollten es nicht verwenden

Matratzendicke

Standard Queen Matratze

Maximalgewicht: 68 Pfund

YFHQN242

Maximales Matratzengewicht

Maximale Tiefe: 10ÿ

ohne Aufsicht.

Murphy-Bett-Kit Eignung Queen-Horizontal

ANWEISUNGEN

SICHERHEITSHINWEISE

PARAMETERLISTE

- 2 -

Machine Translated by Google

2. Sicherheit

Sicherheitsnorm

Verwenden

1. Allgemeine Beschreibung

und den guten Zustand des Zubehörs.

Vor der Benutzung des Schrankbetts muss sich der Benutzer von seinem guten Zustand überzeugen

Vor der Benutzung des Schrankbettes muss der Benutzer sicherstellen, dass auf dem

Im Schrank in horizontaler Position positionieren und ganz schnell und einfach mit geringem

Kraftaufwand als Bett verwenden.

Das Schrankbettsystem ermöglicht es, die Bettfeder aus ihrer vertikalen Position zu bringen

Maximale Gewichtskapazität: 900 Pfund

Als Liegefläche sind lediglich die Matratze und die Bettwäsche vorhanden.

- 3 -

Machine Translated by Google

- 4 -

zuvor im Abschnitt VERWENDUNG beschrieben.

Die Verwendung von Zubehör oder Ersatzteilen, die nicht von uns empfohlen werden,

Eine unsachgemäße Installation oder eine nicht von Fachhandwerkern durchgeführte

durch den Lieferanten, stellen eine unsachgemäße und gefährliche Verwendung des Produktes dar.

Das System muss frei von Objekten gehalten werden, die seine Bewegung behindern könnten.

kann zu Ablösungen, Brüchen oder Funktionsstörungen führen und

Es ist strengstens verboten, Sicherheitsvorrichtungen und Schutzvorrichtungen zu entfernen

Die in dieser Anleitung enthaltenen Anweisungen und Vorschriften müssen stets beachtet werden.

Die Einhaltung der Sicherheitsnormen stellt den Benutzer in Bezug auf die Arbeit

beobachtet.

Personen, Sachen oder Tiere. Alle gegebenen Anweisungen müssen genau befolgt werden

(Etiketten) am Gerät; überprüfen Sie regelmäßig die zufällige Position auf dem

produktiv, ohne Gefahr zu laufen, sich selbst oder andere zu schädigen.

Vor der Inbetriebnahme des Produkts müssen sich die Benutzer über dessen Funktionen im Klaren sein

Mechanismus von Decken oder anderen. Bevor Sie mit der Wartung beginnen, reparieren

Es ist verboten, das Produkt ohne Matratze auf dem

und seine technischen Eigenschaften, lernen Sie durch eine genaue und vollständige Lektüre

Arbeiten oder Reinigung muss der Bediener alle technischen

Informationen in diesem Handbuch. Alle Wartungs- und Reparaturarbeiten müssen

Bettfederoberfläche.

dieser Bedienungsanleitung.

nur von qualifiziertem Personal durchgeführt werden.

mal.

Manipulationen oder der Austausch von Bettteilen sind nicht zulässig.

WARNUNG !!!

Es ist verboten, das Bett für einen anderen Zweck zu verwenden als den

Stellen Sie das Produkt niemals in die Nähe von Wärmequellen. Positionieren und verriegeln Sie das Bett

Machine Translated by Google

Technische Eigenschaften

Sperrholzplatte

Sperrholz

2166*550*18 mm

1 Zoll

Kabinett

3/4 Zoll

1 Zoll

2166*406*25 mm

Holzstäbchen

Wichtig

2166*388*1590m

Sperrholz

IQTY

Dimensionen von

Sperrholz

2166*388*25 mm

3/4 Zoll

Nummer Material

Sperrholz

Intern

Abmessungen

Sperrholz

2166*250*18 mm

Kabinett:

Schlagen Sie vor, die folgenden Materialien für Holzschränke und Bettrahmen zu verwenden

1700*406*25 mm 2

- 5 -

Machine Translated by Google

- 6 -

3/8 Zoll

Bettrahmen :

1-1/2 Holz

Nummer Material

40*20*1475 mm

Sperrholz

Holz

32 x 32 x 100 mm

Holz

Sperrholz

rahmen

Sperrholz

Rahmen: 61 kg

(134,2 Pfund)

Sperrholz

3/4 Zoll

1/2 Zoll

IQTY

2032*50*25 mm

2146*1565*132

1565*120*25 mm 2

Dimensionen von

40*20*2032 mm

3/4 Zoll

1 Zoll

Sperrholz

2027*1510*9mm

2032*120*25 mm 1

Abmessungen

1 Zoll

Gewicht des

Bettes

2146*1565*12

Wichtig

Bett

1 Zoll

Machine Translated by Google

Sicherheits- und Pflegehinweise

Nummer Material

MUSS SEIN:

• Überprüfen Sie, ob Sie alle auf der folgenden Seite aufgeführten Komponenten und Werkzeuge haben

Seiten.

• Alle Armaturen aus den Plastiktüten entnehmen und in ihre

Abmessungen

Matratze

• Um die Wahrscheinlichkeit einer Beschädigung Ihres Produkts zu verringern,

Stellen Sie sicher, dass Ihre Bohrmaschine auf eine niedrige Drehmomenteinstellung eingestellt ist.

IQTY

• Halten

Sie Kinder und Tiere vom Arbeitsbereich fern, Kleinteile könnten

Erstickungsgefahr bei

Verschlucken. • Stellen Sie sicher, dass Sie genügend Platz haben, um die Teile auszubreiten, bevor Sie beginnen.

• Stellen Sie sich während der Montage nicht auf das Produkt und belasten Sie es nicht, da dies zu Verletzungen führen kann.

Wichtig

31 kg (68 Pfund)

1520*2030*(152-2

91-94 kg

Schäden

verursachen. • Montieren Sie das Objekt so nah an seinem endgültigen Standort (im selben Raum) wie

(200 Pfund – 207 Pfund)

54) mm;

Bett

Gewicht von

möglichst. •

Bauen Sie das Gerät auf einer weichen, ebenen Fläche zusammen, um Schäden am Gerät oder am Boden zu

vermeiden. • Teile der Montage lassen sich mit 2 Personen leichter durchführen.

60*80*(6-10)Zoll

rahmen

Matratze:

Gesamtgewicht von Bettrahmen und Matratze

- 7 -

Machine Translated by Google

Schrauben Antriebsbits Er ist 6 mm groß Durchmesser 11 mm

Horizontales Anpassungswerkzeug

Maulschlüssel

HolzbohrerHolzbohrer

13mm offen

Liste der Bausatzteile

Hinweis: Die unten angegebenen Mengen sind die richtigen Mengen, um die Baugruppe

fertigzustellen. In einigen Fällen werden möglicherweise mehr Armaturen geliefert, als benötigt werden.

C: Bein x 2 Stück

A: Seitenhalterung x 2 Stück. B: Verbindungshalterung x 2 Stück.

Installieren Sie die erforderlichen Tools

- 8 -

Machine Translated by Google

Bauanleitung

x8 Stück

E: Matratzengurt x 2 Stück. F: Lager x 4 Stück.

Schrauben

Schritt 1:

I:M5x20mm

x72 Stück

Machen Sie den Schrank

G: Stopper x 2 Stück

Legen Sie die Bohrschablone 710 x 294 mm auf die Seitenwand und stellen Sie sicher, dass die Kanten der

Schablone bündig mit der Seitenwand abschließen (siehe Abbildung).

Markieren Sie das runde Loch der Schablone auf der Seitenwand, entfernen Sie dann die Schablone

und bohren Sie ein Loch mit 11 mm Durchmesser und 6 mm Durchmesser wie auf dem Bild, die

Lochtiefe beträgt 15 mm.

H: Metallmutter M8x 4 Stück

D:YFGS300700A x

Bohrschablone:

710*294mm

Bohrschablone:

306*82mm

2 Stück

J: Schraube M4x20mm

Bauen Sie den Schrank mit Schrauben und wasserfestem Holzleim an. Achten Sie auf die Innenmaße

wie auf dem Bild und stellen Sie sicher, dass der Schrank stabil und sicher ist.

- 9 -

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Wiederholen Sie die obige Installation auf der anderen Seite.

Schritt 2:

Stecken Sie den Stift an der Seitenhalterung A vollständig in die Löcher mit 11 mm Durchmesser und 6 mm

Durchmesser und befestigen Sie A mit den Schrauben I am Schrank.

Machine Translated by Google

- 12 -

Legen Sie die Bohrschablone 306*82mm auf die Platte 8 und achten Sie darauf, dass die Kante

Markieren Sie das runde Loch der Schablone auf der Platte 8, entfernen Sie dann die

der Schablone sind bündig mit der Platte, wie auf dem Bild.

Schritt 3:

Markieren Sie die Bohrlöcher entsprechend den Abmessungen wie im Bild auf

Schablone und bohren Sie ein Loch mit 11 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.

eine andere Seite der Platte, dann bohren Sie ein Loch mit einem Durchmesser von 11 mm, die Tiefe des Lochs beträgt 15 mm

Machine Translated by Google

- 13 -

Bauen Sie den Bettrahmen mit Schrauben und wasserfestem Holzleim wie abgebildet.

sind 32 mm wie auf dem Bild.

Achten Sie auf die Abmessung von der Schürzenplatte bis zur Kante der Türplatte

Schritt 4:

Stellen Sie sicher, dass der Schrank stabil und sicher ist.

Behalten Sie die Diagonallänge bei, sie ist wie im Bild.

Machine Translated by Google

- 14 -

Drehen Sie die Endkappe der Gasfeder wie abgebildet nach außen, montieren Sie sie dann an der

Verbindungshalterung B und befestigen Sie sie wie abgebildet mit der Mutter H.

Stecken Sie den Stift am Bein C vollständig in die Löcher mit 11 mm Durchmesser und befestigen Sie C dann mit

den Schrauben I am Bettrahmen. Achten Sie darauf, dass der Abstand von der Mitte zum Boden 310 mm beträgt, wie

auf dem Bild.

Setzen Sie 2 Lager F in die Verbindungshalterung B ein, wie in der Abbildung dargestellt.

Schritt 5: Stecken Sie den Stift an der Verbindungshalterung B vollständig in die Löcher mit 11 mm

Durchmesser und befestigen Sie B anschließend mit den Schrauben I am Bettrahmen.

Wiederholen Sie die obige Installation auf der anderen Seite.

Machine Translated by Google

- 15 -

Schritt 6:

Setzen Sie den Bettrahmen mit einem kleinen Winkel zum Schrank ein, wie auf dem Bild.

Setzen Sie die Verbindungshalterung B mit Lager F auf die Seitenhalterung A, wie in der

Abbildung dargestellt. Befestigen Sie den Griff am Bettrahmen.

Machine Translated by Google

- 16 -

Machine Translated by Google

Schritt

7: Befestigen Sie zuerst die beiden Matratzengurte E mit einer Schraube J am

Bettrahmen. Drehen Sie dann die Gasfeder D wie abgebildet in die Endkappe und ziehen

Sie die Gasfeder mit der

Endkappe fest. Wiederholen Sie die obige Installation auf der anderen Seite.

- 17 -

Machine Translated by Google

Schritt 9:

Installieren Sie die Gasfeder D an der Halterung A auf der Rückseite des Schranks und befestigen Sie sie mit

der Metallmutter H.

Schritt 8:

Schließen Sie den Bettrahmen wie abgebildet in den Schrank.

Wiederholen Sie die obige Installation auf der anderen Seite.

- 18 -

Machine Translated by Google

öffne es.

Schritt 10:

Befestigen Sie den Schrank an einer festen Wand. Der Schrank muss an der Wand befestigt werden, bevor

- 19 -

Machine Translated by Google

Legen Sie die Matratze auf den Bettrahmen und befestigen Sie sie mit den Gurten E.

Befestigen Sie den Stopper G mit den Schrauben J am Schrank.

Öffnen Sie das Bett und legen Sie die Platte 13 auf den Bettrahmen.

Schritt 11:

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Wiederholen Sie die obige Installation auf der anderen Seite.

- 20 -

Machine Translated by Google

- 21 -

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai

200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Vertreter der EG

UK REP

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: YFHQN242

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare

determinati strumenti con noi rispetto ai principali marchi più importanti e non significa

necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

KIT LETTO MURPHY

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

MODELLO: YFHQN242

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti

informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

HO BISOGNO DI AIUTO? CONTATTACI!

KIT LETTO MURPHY

- 1 -

Machine Translated by Google

Idoneità del kit letto Murphy Queen-orizzontale

-2-

senza supervisione.

deve essere interrotto immediatamente in caso di danni o problemi sospetti.

6-10 pollici (152-254 mm)

Nota: il kit letto ribaltabile non include il letto e i mobili letto

3.Verificare la stabilità e la sicurezza del kit a intervalli e utilizzare regolarmente

L×L: 60×80 pollici (1520×2030 mm)

1.Si prega di leggere e comprendere attentamente questo manuale prima di utilizzare il

Se c'è qualche differenza tra il colore di questo prodotto e l'immagine in

Modello

Modelli adattati

Grazie mille per aver scelto questo kit per letto ribaltabile.

4. I bambini non devono utilizzare il kit da soli per stendere o riporre il letto, altrimenti potrebbero subire

danni.

68 libbre (31 kg)

L'installazione deve essere eseguita da un adulto e i bambini non dovrebbero utilizzarla

spessore del materasso

devono essere equipaggiati dagli utenti stessi.

Materasso Queen standard

Kit letto Murphy.

il manuale di istruzioni, fare riferimento all'oggetto fisico.

Dimensioni del materasso

Peso massimo: 68 libbre

Profondità massima: 10ÿ

2. Installare completamente il kit letto ribaltabile prima di utilizzare il letto, altrimenti potrebbe causare

gravi danni alle persone.

Regina-orizzontale

YFHQN242

Peso massimo del materasso

ELENCO PARAMETRI

ISTRUZIONI DI SICUREZZA

ISTRUZIONI

Machine Translated by Google

- 3 -

Prima di utilizzare il letto Murphy, l'utente deve accertarsi del suo buono stato

Prima di utilizzare il letto Murphy, l'utente deve assicurarsi che sul

posizionarsi all'interno del mobile in posizione orizzontale, per essere utilizzato come

letto in modo assolutamente semplice e veloce, con minimi sforzi.

sul piano notte c'è solo il materasso e la biancheria da letto.

e il buono stato dei suoi accessori.

Il sistema letto pieghevole permette di portare la rete del letto dalla sua posizione verticale

Capacità di peso massima: 900 libbre

Utilizzo

Norma di sicurezza

2 . Sicurezza

1. Descrizione generale

Machine Translated by Google

E' vietato utilizzare il letto per un uso diverso da quello previsto

causare distacchi, rotture o disfunzioni con possibili danni al

E' severamente vietato rimuovere qualsiasi dispositivo di sicurezza e protezione

Le istruzioni e le regole contenute nel presente manuale devono essere assolutamente rispettate

L'installazione non corretta o non eseguita da artigiani specializzati, potrebbe

il fornitore, denunciano un uso non corretto e pericoloso del prodotto.

Prima di iniziare a utilizzare il prodotto gli utenti devono essere consapevoli delle sue funzioni

produttivamente, senza pericolo di danneggiare se stesso e gli altri.

meccanismo delle coperte o altro. Prima di iniziare qualsiasi manutenzione, riparare

lavoro o pulizia l'operatore deve aver letto e compreso tutte le tecniche

Il rispetto delle norme di sicurezza mette l'utilizzatore in condizioni di lavoro

persone, cose o animali. Tutte le istruzioni fornite devono essere rigorosamente

osservato.

superficie della rete.

della presente guida per l'utente.

(etichette) sul set; controllare periodicamente la posizione accidentale sul

eseguita solo da personale qualificato.

È vietato utilizzare il prodotto senza materasso sopra

e le sue caratteristiche tecniche, apprendi attraverso una lettura accurata e completa

informazioni contenute in questa guida. Qualsiasi intervento di manutenzione e riparazione sarà

mantenere il sistema lontano da oggetti che possano ostacolarne il movimento.

Non posizionare mai il prodotto vicino a fonti di calore. Posizionare e bloccare il letto

volte.

descritto precedentemente nella sezione UTILIZZO.

Manomissione o sostituzione di parti del letto non consentite.

L'uso di accessori o pezzi di ricambio diversi da quelli consigliati da

AVVERTIMENTO !!!

-4-

Machine Translated by Google

-5-

Compensato

dimensioni di

2166*388*25mm

Compensato

3/4 pollici

Materiale numerico

Compensato

Dimensione

Interno

Compensato

mobiletto:

2166*250*18mm

Suggerisci di utilizzare i seguenti materiali per armadi in legno e struttura del letto

1700*406*25mm2

Foglio di compensato

Compensato

1 pollice

2166*550*18mm

Mobiletto

3/4 pollici

1 pollice

Bastoni di legno

Importante

2166*388*1590m

2166*406*25mm

QTÀ

Caratteristiche tecniche

Machine Translated by Google

3/4 pollici

1/2 pollice

QTÀ

telaio: 61 kg

(134,2 libbre)

2032*50*25 mm

1565*120*25 mm2

40*20*2032mm

Dimensioni di

3/4 pollici

1 pollice

2146*1565*132

2032*120*25 mm1

Compensato

1 pollice

Dimensione

Peso del letto

2146*1565*12

2027*1510*9mm

Importante

Letto

1 pollice

3/8 pollici

telaio del letto :

Materiale numerico

1-1/2 legno

40*20*1475mm

Compensato

legna

32*32*100 mm

legna

Compensato

telaio

Compensato

-6-

Machine Translated by Google

-7-

QTÀ

54)mm;

(200 libbre-207 libbre)

possibile. •

Montare su una superficie morbida e piana per evitare di danneggiare l'unità o il pavimento. • Parti

dell'assemblaggio saranno più facili con 2 persone.

1520*2030*(152-2

91-94 kg

telaio

materasso:

BISOGNO DI ESSERE:

causa danni. •

Assemblare l'oggetto il più vicino possibile alla sua posizione finale (nella stessa stanza).

Letto

60*80*(6-10) pollici

Peso di

Dimensione

materasso

PESO TOTALE DEL GRUPPO LETTO E DEL MATERASSO

pagine.

• Rimuovere tutti gli accessori dai sacchetti di plastica e separarli nei rispettivi

Materiale numerico

• Verificare di disporre di tutti i componenti e gli strumenti elencati di seguito

• Per ridurre la probabilità di danneggiare il prodotto, si prega di farlo

soffocare se ingerito. •

Assicurati di avere spazio sufficiente per disporre le parti prima di iniziare. • Durante il

montaggio non sostenere o appoggiare pesi sul prodotto, ciò potrebbe

assicurati che il tuo trapano elettrico sia impostato su una coppia bassa.

Importante

31 kg (68 libbre)

gruppi. •

Tenere i bambini e gli animali lontani dall'area di lavoro, piccole parti potrebbero

Consigli per la sicurezza e la cura

Machine Translated by Google

-8-

Installare gli strumenti richiesti

Diametro 11 mmPunte per viti

Punta da trapano per legno

Elenco delle parti del kit

Nota: le quantità riportate di seguito sono quelle corrette per completare l'assemblaggio. In alcuni

casi possono essere forniti più raccordi del necessario.

Punta da trapano per legno

Lui è 6mm

Chiave finale

13 mm aperto

A: Staffa laterale x 2 pezzi B: Staffa di collegamento x 2 pezzi

C: Gamba x 2 pezzi

Strumento di regolazione orizzontale

Machine Translated by Google

Guida alla costruzione

Io:M5x20mm

H: Dado in metallo M8x 4 pz

Segnare il foro circolare del modello sul pannello laterale, quindi rimuovere il modello e

praticare un foro diametro 11 mm e un foro diametro 6 mm come nell'immagine, la profondità

del foro è 15 mm.

G: Tappo x 2 pezzi

Posizionare la dima di foratura da 710*294 mm sul pannello laterale e assicurarsi che il bordo

della dima sia a filo con il pannello laterale, come mostrato nell'immagine.

2 pezzi

J: Vite M4x20mm

D:YFGS300700A x

Dima di foratura:

306*82mm

Dima di foratura:

710*294mm

Vite

Realizza il mobile con viti e colla per legno impermeabile, assicurati che le dimensioni

interne siano come nell'immagine, assicurati che il mobile sia stabile e sicuro.

E: Cinghia per materasso x 2 pezzi F: Cuscinetto x 4 pezzi

x8 pezzi

x72 pezzi

Passo 1:

Realizza il mobiletto

-9-

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Ripetere l'installazione sopra sull'altro lato.

Passaggio 2: inserire il perno sulla staffa laterale A completamente nel foro da 11

mm e da 6 mm, fissare a al mobiletto con le viti I.

Machine Translated by Google

- 12 -

Posizionare la dima di foratura da 306*82 mm sul pannello 8 e garantire il bordo

un altro lato del pannello, quindi praticare un foro di diametro 11 mm, la profondità del foro è 15 mm

della dima siano a filo con il pannello come da foto.

Passaggio 3:

modello e praticare un foro diametro 11 mm come nell'immagine, la profondità del foro è 15 mm.

Segnare il foro circolare della dima sul pannello 8, quindi rimuovere la

Contrassegnare i fori in base alle dimensioni come nell'immagine

Machine Translated by Google

- 13 -

Verificare la dimensione dal pannello del grembiule al bordo del pannello della porta

Realizza la struttura del letto con viti e colla per legno impermeabile come da foto.

Passaggio 4:

Mantenere la lunghezza diagonale come quella dell'immagine.

sono 32mm come immagine.

Assicurarsi che l'armadio sia stabile e sicuro.

Machine Translated by Google

- 14 -

Inserire 2 cuscinetti F nella staffa di collegamento B come mostrato nell'immagine.

Estrarre il cappuccio terminale della molla a gas come in figura, quindi installarlo sulla staffa di

collegamento B e fissarlo con il dado H come in figura.

Passaggio 5: inserire completamente il perno sulla staffa di collegamento B nei fori da 11

mm di diametro, quindi fissare B al telaio del letto con le viti I.

Ripetere l'installazione sopra sull'altro lato.

Inserire completamente il perno sulla gamba C nei fori da 11 mm di diametro, quindi fissare C al

telaio del letto con le viti I. Mantenere la distanza dal centro al suolo pari a 310 mm, come mostrato

nell'immagine.

Machine Translated by Google

- 15 -

Posizionare la staffa di collegamento B con il cuscinetto F sulla staffa laterale A come da immagine. Installare la

maniglia sul telaio del letto.

Passaggio

6: inserire la struttura del letto con una piccola angolazione rispetto al mobiletto, come mostrato nell'immagine.

Machine Translated by Google

-16-

Machine Translated by Google

Passo

7: Innanzitutto, fissare le due cinghie del materasso E al telaio del letto con una

vite Jÿ Quindi ruotare la molla a gas D nel cappuccio terminale come in figura,

stringere la molla a gas con

il cappuccio terminaleÿ Ripetere l'installazione sopra sull'altro lato.

- 17 -

Machine Translated by Google

Passo

9: Installare la molla a gas D sulla staffa A dal retro del mobile, fissarla con il dado metallico

Passaggio

8: chiudere la struttura del letto nel mobile come mostrato nell'immagine.

Ripetere l'installazione sopra sull'altro lato.

- 18 -

Machine Translated by Google

aprilo.

Passaggio

10: fissare l'armadio alla parete solida. Il mobile deve essere prima fissato al muro

- 19 -

Machine Translated by Google

Posizionare il materasso sul giroletto e fissarlo con le cinghie E.

Aprire il letto, posizionare il pannello 13 sul giroletto.

Passaggio 11:

Ripetere l'installazione sopra sull'altro lato.

Installare il fermo G sul mobiletto con le viti J.

Produttore: Shanghaimuxinmuyeyouxiangongsi

-20-

Machine Translated by Google

- 21 -

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Mainzer Landstr.69,

60329 Francoforte sul Meno.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000

CN.

YH CONSULENZA LIMITATA. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

REP.CE

REP. DEL REGNO UNITO

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:YFHQN242

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizada

pornosotrossolorepresentaunaestimacióndelosahorrosquepodríabeneficiarsealcomprar

ciertasherramientasconnosotrosencomparaciónconlasprincipalesmarcasynosignifica

necesariamentecubrirtodaslascategoríasdeherramientasofrecidas.pornosotros.Lerecordamos

que,cuandorealiceunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

KITDECAMAMURPHY

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

MODELO:YFHQN242

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:

Soporte

técnicoycertificadodegarantíaelectrónicawww.vevor.com/support

¿NECESITASAYUDA?¡CONTÁCTENOS!

KITDECAMAMURPHY

1

Machine Translated by Google

IdoneidaddelkitdecamaMurphyQueenHorizontal

2

Sihayalgunadiferenciaentreelcolordeesteproductoylaimagenen

Modelosadaptados

Elmanualdeinstrucciones,consulteelobjetofísico.

KitdecamaMurphy.

Tamañodelcolchón

Colchóntamañoqueenestándar

espesordelcolchón

Lainstalacióndebeserrealizadaporunadultoylosniñosnodebenutilizarla.

sinsupervisión.

Pesomáximo:68libras

Profundidadmáxima:10

YFHQN242

2.InstalecompletamenteelkitdecamaMurphyantesdeusarlacama;delocontrario,podríacausar

dañosgravesalaspersonas.

ReinaHorizontal

Pesomáximodelcolchón

3.Compruebelaestabilidadyseguridaddelkitaintervalosregularesyúselo.

Ancho×Largo:60×80pulgadas(1520×2030mm)

610pulgadas(152254mm)

debedetenerseinmediatamenteencasodedañosoproblemassospechosos.

Nota:ElkitdecamaMurphynoincluyelacamanilosgabinetesdelacama,que

debenserequipadosporlospropiosusuarios.

4.Losniñosnodebenusarelkitsolosparaextenderseoguardarlacama,delocontrariopodrían

sufrirdaños.

MuchasgraciasporelegirestekitdecamaMurphy.

68libras(31kg)

Modelo

1.Leaycomprendaatentamenteestemanualantesdeutilizarel

LISTADEPARÁMETROS

INSTRUCCIONESDESEGURIDAD

INSTRUCCIONES

Machine Translated by Google

2.Seguridad

Usar

1.Descripcióngeneral

Estándardeseguridad

yelbuenestadodesusaccesorios.

AntesdeutilizarlacamaMurphy,elusuariodebeasegurarsedequeenla

AntesdeutilizarlacamaMurphy,elusuariodebeestarsegurodesubuenestado.

Enlasuperficieparadormirsoloseencuentranelcolchónylaropadecama.

Elsistemadecamaabatiblepermitesacarelsomierdesuposiciónvertical

colocardentrodelmuebleenposiciónhorizontal,parautilizarlocomocamadeunamanera

absolutamenterápidaysencilla,conmuypocoesfuerzo.

Capacidadmáximadepeso:900libras

3

Machine Translated by Google

4

productivamente,sinpeligrodedañarseasímismooalosdemás.

trabajosolimpieza,eloperadordebehaberleídoycomprendidotodaslasinstruccionestécnicas.

ysuscaracterísticastécnicas,aprendeatravésdeunalecturaprecisaycompleta

Estáprohibidoutilizarelproductosincolchónenel

informacióncontenidaenestaguía.Cualquiermantenimientoyreparaciónserealizará

realizadoúnicamenteporpersonalcalificado.

superficiedelsomier.

Estáprohibidoutilizarlacamaparaunusodiferenteal

delapresenteguíadelusuario.

Manipulaciónosustitucióndepiezasdelacamaquenoestánpermitidas.

descritoanteriormenteenelapartadoUSO.

Elusodeaccesoriosorepuestosdistintosalosrecomendadospor

ADVERTENCIA!!!

Nuncacoloqueelproductocercadefuentesdecalor.Colocarybloquearlacama.

Unainstalaciónincorrectaonorealizadaporartesanosespecializados,puede

elproveedor,presentanunusoinadecuadoypeligrosodelproducto.

Elsistemadebemantenerselibredeobjetosquepuedanobstaculizarsumovimiento.

Estáestrictamenteprohibidoretirarcualquierdispositivodeseguridadyprotección.

provocardesprendimientos,roturasodisfuncionesconposiblesdañosa

Lasinstruccionesyreglascontenidasenestemanualdebenobservarseentodo

veces.

personas,cosasoanimales.Todaslasinstruccionesdadasdebenserestrictamente

Elcumplimientodelasnormasdeseguridadponealusuarioencondicionesdetrabajar

observado.

(etiquetas)enelset;comprobarperiódicamentelaposiciónincidentalenel

Mecanismodemantasosino.Antesdeiniciarcualquiermantenimiento,reparar

Antesdecomenzarautilizarelproducto,losusuariosdeberánconocersusfunciones.

Machine Translated by Google

Característicastécnicas

Interno

Dimensión

2166*550*18mm

Maderacontrachapada

metro

gabinete:

2166*250*18mm

Sugierautilizarlossiguientesmaterialesparagabinetesdemaderayarmazonesdecama.

1700*406*25mm2

Maderacontrachapada

2166*388*25mm

3/4depulgada

Númerodematerial

Maderacontrachapada

1pulgada

2166*406*25mm

3/4depulgada

Importante

2166*388*1590m

Maderacontrachapada

IQTY

dimensionesde

Palitosdemadera

Hojademaderacontrachapada

Maderacontrachapada

Gabinete

1pulgada

5

Machine Translated by Google

6

40*20*2032mm

madera

Maderacontrachapada

32*32*100mm

milímetros

Maderacontrachapada

cuadro:61kg(134,2

libras)

IQTY

milímetros

marco

Maderacontrachapada

Númerodematerial

11/2madera

40*20*1475mm

marcodelacama:

madera

Maderacontrachapada

1pulgada

Dimensión

pesodelacama

2146*1565*12

2032*120*25milímetros1

Cama

1pulgada

Importante

1565*120*25milímetros2

Dimensionesde

3/8pulgadas

Maderacontrachapada

3/4depulgada

1/2pulgada

2032*50*25mm

2146*1565*132

2027*1510*9mm

3/4depulgada

1pulgada

Machine Translated by Google

Consejosdeseguridadycuidado

marco

asegúresedequesutaladroeléctricoestéconfiguradoenunajustedetorsiónbajo.

Númerodematerial

•Verifiquequetengatodosloscomponentesyherramientasenumeradosacontinuación

páginas.

•Retiretodoslosaccesoriosdelasbolsasdeplásticoysepárelosensus

Dimensión

IQTY

colchón

Importante

31kg(68libras)

grupos.•

Mantengaalosniñosyanimalesalejadosdeláreadetrabajo,laspiezaspequeñaspodrían

ahogarsesiseingiere.

•Asegúresedetenersuficienteespacioparadiseñarlaspiezasantesdecomenzar.•

Duranteelmontajenoseparenipongapesosobreelproducto,estopodría

1520*2030*(1522

9194kg

causardaño.•

Ensambleelartículolomáscercaposibledesuposiciónfinal(enlamismahabitación).

(200libras207libras)

54)milímetros;

posible.•

Realiceelmontajesobreunasuperficiesuaveyniveladaparaevitardañarlaunidadoelsuelo.•

Partesdelmontajeseránmásfácilescon2personas.

•Parareducirlaprobabilidaddedañarsuproducto,porfavor

60*80*(610)pulgadas

Cama

Pesode

PESOTOTALDELESTRUCTURADELACAMAYDELCOLCHÓN

NECESITANSER:

colchón:

7

Machine Translated by Google

Brocaparamadera

Brocasparatornillos Elmide6mm

herramientadeajustehorizontal

Brocaparamadera

Diámetro11mm

Llavefinal

13mmabierto

Listadepiezasdelkit

Nota:Lascantidadesacontinuaciónsonlascorrectasparacompletarelensamblaje.Enalgunos

casos,esposiblequesesuministrenmásaccesoriosdelosnecesarios.

C:piernax2piezas

A:soportelateralx2piezasB:soportedeconexiónx2piezas

Instalelasherramientasnecesarias

8

Machine Translated by Google

9

2piezas

x8piezas

E:Correadecolchónx2piezasF:Rodamientox4piezas

Tornillo

Yo:M5x20mm

Paso1:

x72piezas

hacerelgabinete

G:tapónx2uds.

Coloquelaplantilladeperforaciónde710*294mmenelpanellateralyasegúresedequeelbordedela

plantillaestéalrasconelpanellateralcomosemuestraenlaimagen.

Marqueelorificiocirculardelaplantillaenelpanellateral,luegoretirelaplantillaytaladreunorificiode11

mmdediámetroyunorificiode6mmdediámetrocomosemuestraenlaimagen,laprofundidaddelorificio

esde15mm.

H:TuercametálicaM8x4piezas

Plantilladeperforación:

306*82mm

D:YFGS300700Ax

Plantilladeperforación:

710*294mm

Hagaelgabinetecontornillosypegamentoparamaderaimpermeable,asegúresedequeladimensión

internaseacomosemuestraenlaimagen,asegúresedequeelgabineteseaestableyseguro.

J:TornilloM4x20mm

guíadeconstrucción

Machine Translated by Google

10

Machine Translated by Google

11

Repitalainstalaciónanteriorenelotrolado.

Paso2:

InserteelpasadordelsoportelateralAcompletamenteenelorificiode11mmdediámetroyenel

orificiode6mm,fijeaalgabineteconlostornillosI.

Machine Translated by Google

delaplantillaestánalrasconelpanelcomoenlaimagen.

Marqueelorificiocirculardelaplantillaenelpanel8,luegoretirela

Coloquelaplantilladeperforaciónde306*82mmenelpanel8yasegúresedequeelborde

Paso3:

Marquelosorificiosdeperforacióndeacuerdoconlasdimensionescomosemuestraenlaimagende

otroladodelpanel,luegotaladreunorificiode11mmdediámetro,laprofundidaddelorificioesde15mm

plantillaytaladreunorificiode11mmdediámetrocomosemuestraenlaimagen,laprofundidaddelorificioesde15mm.

12

Machine Translated by Google

Asegúresedeladimensióndesdeelpaneldelaplataformahastaelbordedelpaneldelapuerta.

Son32mmcomoenlaimagen.

Hagaelmarcodelacamacontornillosypegamentoparamaderaimpermeablecomoenlaimagen.

Etapa4:

Asegúresedequeelgabineteseaestableyseguro.

Mantengalalongituddiagonalcomoenlaimagen.

13

Machine Translated by Google

14

Girelatapadelextremodelresortedegascomosemuestraenlaimagen,luegoinstálelaenelsoportede

conexiónByfíjelaconlatuercaHcomosemuestraenlaimagen.

InserteelpasadordelapataCcompletamenteenlosorificiosde11mmdediámetro,luegofijeCalarmazón

delacamaconlostornillosI.Mantengaladistanciadesdeelcentroalsueloen310mmcomosemuestraenla

imagen.

Inserte2piezasderodamientoFenelsoportedeconexiónBcomosemuestraenlaimagen.

Paso5:InsertecompletamenteelpasadordelsoportedeconexiónBenlosorificiosde11mmdediámetro

yluegofijeBalmarcodelacamaconlostornillosI.

Repitalainstalaciónanteriorenelotrolado.

Machine Translated by Google

15

ColoqueelsoportedeconexiónBconelcojineteFenelsoportelateralAcomosemuestraenla

imagen.Instalelamanijaenelmarcodelacama.

Paso6:

Inserteelmarcodelacamaconunpequeñoánguloenelgabinetecomosemuestraenlaimagen.

Machine Translated by Google

dieciséis

Machine Translated by Google

17

Paso7:

Primero,fijelasdoscorreasdelcolchónEalmarcodelacamaconuntornilloJ

LuegogireelresortedegasDenlatapadelextremocomosemuestraenlaimagen,

aprieteelresortedegascon

latapadelextremoRepitalainstalaciónanteriorenelotrolado.

Machine Translated by Google

18

Paso9:

InstaleelresortedegasDenelsoporteAdesdelaparteposteriordelgabineteyfíjeloconlatuerca

metálicaH.

Paso8:

cierreelmarcodelacamaenelgabinetecomosemuestraenlaimagen.

Repitalainstalaciónanteriorenelotrolado.

Machine Translated by Google

19

abrelo.

Paso10:

fijeelgabineteaunaparedsólida.Elgabinetedebefijarsealaparedantes

Machine Translated by Google

20

ColoqueelcolchónenelarmazóndelacamayfíjeloconlascorreasE.

InstaleeltopeGalgabineteconlostornillosJ.

Abralacama,coloqueelpanel13enelarmazóndelacama.

Paso11:

Fabricante:Shanghaimuxinmuyeyouxiangongsi

Repitalainstalaciónanteriorenelotrolado.

Machine Translated by Google

REPRESENTANTEDELACE

REPRESENTANTEDELREINOUNIDO

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

YHCONSULTINGLIMITADO.C/OYHConsultingLimited

Oficina147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW2122

Australia

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

200000CN.

ECrossStuGmbH

MainzerLandstr.69,

60329FráncfortdelMeno.

21

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: YFHQN242

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

„Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas

przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone

narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie

wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania

zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w

porównaniu z czołowymi markami.

ZESTAW ŁÓŻKA MURPHY

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Machine Translated by Google

- 1 -

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

ZESTAW ŁÓŻKA MURPHY

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne

zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę

wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

MODEL: YFHQN242

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

Machine Translated by Google

2. Przed użyciem łóżka należy całkowicie zainstalować zestaw łóżka Murphy, w przeciwnym razie może

on spowodować poważne obrażenia u ludzi.

Królowa-pozioma

Maksymalna głębokość: 10 cali

bez nadzoru.

YFHQN242

Maksymalna waga materaca

grubość materaca

Instalacja powinna być wykonana przez osobę dorosłą, a dzieci nie powinny z niej korzystać

Maksymalna waga: 68 funtów

instrukcji obsługi, proszę zapoznać się z obiektem fizycznym.

Zestaw do łóżka Murphy.

Rozmiar materaca

Model

1. Proszę uważnie przeczytać i zrozumieć niniejszą instrukcję przed użyciem

Jeśli istnieje jakakolwiek różnica między kolorem tego produktu a zdjęciem

Dostosowane modele

4.Dzieci nie powinny używać samego zestawu do rozkładania lub przechowywania łóżka, w przeciwnym

razie mogą doznać krzywdy.

Dziękujemy bardzo za wybranie tego zestawu łóżek Murphy.

68 funtów (31 kg)

6–10 cali (152–254 mm)

należy natychmiast przerwać w przypadku uszkodzenia lub podejrzanych problemów.

Uwaga: Zestaw łóżek Murphy nie obejmuje łóżka ani szafek łóżkowych, które

muszą być wyposażone przez samych użytkowników.

3. Regularnie sprawdzaj stabilność i bezpieczeństwo zestawu oraz jego użytkowanie

Szer. × dł.: 60 × 80 cali (1520 × 2030 mm)

Standardowy materac Queen

- 2 -

Zestaw łóżek Murphy przystosowany do łóżka Queen-Horizontal

INSTRUKCJE

INSTRUKCJE BEZPIECZEŃSTWA

LISTA PARAMETRÓW

Machine Translated by Google

- 3 -

Użytkownik przed użyciem łóżka Murphy musi mieć pewność, że jest on w dobrym stanie

Przed użyciem łóżka Murphy użytkownik musi upewnić się, że na

ustawić wewnątrz szafki w pozycji poziomej, aby wykorzystać ją jako łóżko w szybki i

łatwy sposób, przy bardzo niewielkim wysiłku.

System łóżka w szafie pozwala na wysunięcie sprężyny łóżka z pionu

oraz dobry stan akcesoriów.

Maksymalna waga: 900 funtów

na powierzchni spania znajduje się tylko materac i pościel.

2. Bezpieczeństwo

Norma bezpieczeństwa

Używać

1. Opis ogólny

Machine Translated by Google

opisano wcześniej w rozdziale UŻYTKOWANIE.

Stosowanie akcesoriów lub części zamiennych innych niż zalecane przez

czasy.

Nigdy nie umieszczaj produktu w pobliżu źródeł ciepła. Ustaw i zablokuj łóżko

Zabrania się wykorzystywania łóżka do celów innych niż zamierzone

Niedozwolone manipulowanie lub wymiana części łóżka.

OSTRZEŻENIE !!!

wykonywane wyłącznie przez wykwalifikowany personel.

powierzchnia sprężyny łóżka.

niniejszego podręcznika użytkownika.

i jego właściwości technicznych, można się tego nauczyć poprzez dokładne i pełne czytanie

Zabrania się używania produktu bez materaca na łóżku

informacje zawarte w tym przewodniku. Wszelkie prace konserwacyjne i naprawy będą

mechanizm koców lub coś innego. Przed rozpoczęciem jakiejkolwiek konserwacji należy dokonać naprawy

produktywnie, bez narażania siebie na krzywdę innym.

Przed rozpoczęciem użytkowania produktu użytkownicy powinni zapoznać się z jego funkcjami

pracy lub czyszczenia, operator musi przeczytać i zrozumieć wszystkie informacje techniczne

osób, rzeczy lub zwierząt. Wszystkie podane instrukcje muszą być ściśle przestrzegane

Przestrzeganie norm bezpieczeństwa stawia użytkownika w zakresie pracy

zauważony.

Surowo zabrania się usuwania jakichkolwiek urządzeń zabezpieczających i zabezpieczeń

spowodować oderwanie, pęknięcie lub zniekształcenie, co może skutkować uszkodzeniem

(etykiety) na planie; okresowo sprawdzaj przypadkowe położenie na

Należy bezwzględnie przestrzegać wskazówek i zasad zawartych w niniejszej instrukcji

Nieprawidłowa instalacja lub niewykonanie przez wyspecjalizowanych rzemieślników może

dostawcy, wskazują na niewłaściwe i niebezpieczne użycie produktu.

system należy utrzymywać z dala od obiektów, które mogą utrudniać jego ruch.

- 4 -

Machine Translated by Google

- 5 -

Zasugeruj użycie poniższych materiałów do drewnianych szafek i ramy łóżka

gabinet:

1700*406*25mm2

2166*250*18mm

Wymiar

Wewnętrzny

Sklejka

Numer Materiał

Sklejka

3/4 cala

Sklejka

2166*388*25mm

ILOŚĆ

Sklejka

wymiary

Drewniane patyki

Ważny

2166*388*1590m

1 cal

2166*406*25mm

3/4 cala

Gabinet

1 cal

2166*550*18mm

Arkusz sklejki

Sklejka

Właściwości techniczne

Machine Translated by Google

- 6 -

Łóżko

Ważny

1 cal

3/8 cala

1 cal

Wymiar

Waga łóżka

2146*1565*12

2032*120*25mm 1

2027*1510*9mm

3/4 cala

1 cal

40*20*2032mm

1565*120*25mm2

Wymiary

Sklejka

3/4 cala

1/2 cala

rama: 61 kg

(134,2 funta)

Sklejka

ILOŚĆ

2032*50*25mm

2146*1565*132

Sklejka

rama

drewno

Sklejka

32*32*100mm

drewno

Sklejka

Numer Materiał

1-1/2 drewna

40*20*1475mm

Rama łóżka :

Machine Translated by Google

Wskazówki dotyczące bezpieczeństwa i pielęgnacji

powoduje szkody.

• Zmontuj element jak najbliżej jego ostatecznej pozycji (w tym samym pomieszczeniu).

Ważny

31 kg (68 funtów)

udławić się w przypadku

połknięcia. • Przed rozpoczęciem upewnij się, że masz wystarczająco dużo miejsca na ułożenie części.

• Podczas montażu nie stawaj ani nie obciążaj produktu, gdyż może to spowodować jego uszkodzenie

ILOŚĆ

grupy. •

Trzymaj dzieci i zwierzęta z dala od miejsca pracy, ponieważ mogą to być małe części

Wymiar

materac

strony.

• Wyjąć wszystkie elementy z plastikowych torebek i rozdzielić je do osobnych

Numer Materiał

MUSZĄ BYĆ:

• Sprawdź, czy masz wszystkie komponenty i narzędzia wymienione poniżej

upewnij się, że wiertarka jest ustawiona na niski moment obrotowy.

materac:

rama

60*80*(6-10) cali

CAŁKOWITA MASA RAMY ŁÓŻKA I MATERACA

Łóżko

54)mm;

Waga

(200–207 funtów)

możliwy. •

Montaż na miękkiej, poziomej powierzchni, aby uniknąć uszkodzenia urządzenia lub podłogi.

• Montaż części będzie łatwiejszy w przypadku 2 osób.

• Aby zmniejszyć prawdopodobieństwo uszkodzenia produktu, prosimy

1520*2030*(152-2

91-94 kg

- 7 -

Machine Translated by Google

Średnica 11 mmŚruby Napęd Bity

Wiertło do drewna

Narzędzie do regulacji poziomej

Wiertło do drewna

On ma 6mm

Klucz końcowy

Otwarte 13 mm

Lista części zestawu

Uwaga: Poniższe ilości odpowiadają ilościom niezbędnym do ukończenia montażu. W

niektórych przypadkach może zostać dostarczonych więcej okuć niż jest to wymagane.

C: Noga x 2 szt

A:Wspornik boczny x 2 szt. B:Wspornik łączący x 2szt

Zainstaluj wymagane narzędzia

- 8 -

Machine Translated by Google

Przewodnik budowlany

x72szt

Zrób szafkę

Ja: M5x20mm

Krok 1:

Śruba

E: Pasek do materaca x 2 szt. F: Łożysko x 4 szt

x8szt

J:Śruba M4x20mm

2 szt

Szablon do wiercenia:

306*82mm

Wykonaj szafkę za pomocą śrub i wodoodpornego kleju do drewna, upewnij się, że

wymiary wewnętrzne są takie jak na zdjęciu, upewnij się, że szafka jest stabilna i bezpieczna.

D:YFGS300700A x

H:Nakrętka metalowa M8x 4szt

Szablon do wiercenia:

710*294mm

Zaznacz okrągły otwór szablonu na panelu bocznym, następnie usuń szablon i wywierć otwór

o średnicy 11 mm i otwór o średnicy 6 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

G: Korek x 2 szt

Umieść szablon do wiercenia o wymiarach 710*294 mm na panelu bocznym i upewnij się,

że krawędzie szablonu są równo z panelem bocznym, jak pokazano na rysunku.

- 9 -

Machine Translated by Google

- 10 -

Machine Translated by Google

Powtórz powyższą instalację po drugiej stronie.

Krok 2:

Włóż kołek wspornika bocznego A całkowicie w otwór o średnicy 11 mm i otwór o średnicy 6 mm,

przymocuj element a do szafki za pomocą śrub I.

- 11 -

Machine Translated by Google

- 12 -

Umieść szablon do wiercenia 306*82mm na panelu 8 i zabezpiecz krawędź

drugiej stronie panelu, następnie wywierć otwór o średnicy 11 mm, głębokość otworu wynosi 15 mm

szablonu są zlicowane z panelem, jak pokazano na rysunku.

Krok 3:

szablon i wywierć otwór o średnicy 11 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

Zaznacz okrągły otwór szablonu na panelu 8, a następnie usuń

Zaznacz otwory do wiercenia zgodnie z wymiarami jak na rysunku

Machine Translated by Google

- 13 -

Zapewnić wymiar od panelu fartucha do krawędzi panelu drzwi

Wykonaj ramę łóżka za pomocą śrub i wodoodpornego kleju do drewna jak na zdjęciu.

Krok 4:

Zachowaj długość przekątnej, ponieważ obraz jest taki sam.

mają 32 mm jak na zdjęciu.

Upewnij się, że szafka jest stabilna i bezpieczna.

Machine Translated by Google

- 14 -

Włóż 2 sztuki łożyska F do wspornika łączącego B, jak pokazano na zdjęciu.

Wykręć zaślepkę sprężyny gazowej, jak pokazano na rysunku, następnie zamontuj ją w

wsporniku łączącym B i przymocuj nakrętką H, jak pokazano na rysunku.

Krok 5: Włóż całkowicie sworzeń wspornika łączącego B do otworów o średnicy 11 mm,

a następnie przymocuj B do ramy łóżka za pomocą śrub I.

Powtórz powyższą instalację po drugiej stronie.

Włóż sworzeń nogi C całkowicie w otwory o średnicy 11 mm, a następnie przymocuj C do

ramy łóżka za pomocą śrub I. Zachowaj odległość od środka do podłoża wynoszącą 310 mm,

jak pokazano na rysunku.

Machine Translated by Google

- 15 -

Umieść wspornik łączący B z łożyskiem F na wsporniku bocznym A, jak

pokazano na rysunku. Zamontuj uchwyt do ramy łóżka.

Krok 6:

Włóż ramę łóżka pod niewielkim kątem do szafki, jak pokazano na zdjęciu.

Machine Translated by Google

- 16 -

Machine Translated by Google

- 17 -

Krok 7:

Najpierw przymocuj dwa paski materaca E do ramy łóżka za pomocą śruby J;

Następnie wkręć sprężynę gazową D w zaślepkę, jak pokazano na rysunku, dokręć

sprężynę gazową za

pomocą zaślepki; Powtórz powyższy montaż z drugiej strony strona.

Machine Translated by Google

- 18 -

Powtórz powyższą instalację po drugiej stronie.

Krok 8:

Zamknij ramę łóżka w szafce, jak pokazano na zdjęciu.

Krok 9:

Zamontuj sprężynę gazową D do wspornika A z tyłu szafy i przymocuj ją metalową nakrętką

Machine Translated by Google

- 19 -

Otwórz to.

Krok 10:

Przymocuj szafkę do litej ściany. Szafkę należy wcześniej przymocować do ściany

Machine Translated by Google

- 20 -

Otwórz łóżko, załóż panel 13 na ramę łóżka.

Połóż materac na ramie łóżka i przymocuj za pomocą pasów E.

Krok 11:

Powtórz powyższą instalację po drugiej stronie.

Zamontuj ogranicznik G do szafki za pomocą śrub J.

Producent: Shanghaimuxinmuyeyouxiangongsi

Machine Translated by Google

REPREZENT KE

REPUBLIKA Wielkiej Brytanii

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Mainzer Landstr.69,

60329 Frankfurt nad Menem.

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

YH CONSULTING SPÓŁKA Z OGRANICZONĄ

ODPOWIEDZIALNOŚCIĄ. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

- 21 -

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

MODEL:YFHQN242

MURPHY BEDKIT

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt

vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u

bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet

noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er

vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te

verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

Machine Translated by Google

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/

support

MODEL:YFHQN242

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee

aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er

technologie- of software-updates zijn voor ons product.

HULP NODIG? NEEM CONTACT MET ONS OP!

MURPHY BEDKIT

- 1 -

Machine Translated by Google

Murphy Bed Kit geschikt voor Queen-Horizontaal

moet onmiddellijk worden gestopt in geval van schade of verdachte problemen.

YFHQN242

zonder toezicht.

Maximaal matrasgewicht

Let op: De Murphy Bed Kit bevat geen bed en bedkasten

2. Installeer de Murphy Bed Kit volledig voordat u het bed gebruikt, anders kan dit ernstige

schade aan mensen veroorzaken.

Koningin-Horizontaal

de handleiding, raadpleeg het fysieke object.

Murphy bedset.

Matras maat

Maximaal gewicht: 68 pond

matras dikte

De installatie moet door een volwassene worden uitgevoerd en kinderen mogen er geen gebruik van maken

Maximale diepte: 10ÿ

Hartelijk dank dat u voor deze Murphy-bedset hebt gekozen.

moeten door de gebruikers zelf worden uitgerust.

4. Kinderen mogen de set niet alleen gebruiken om het bed uit te spreiden of op te bergen,

anders kunnen ze gewond raken.

1.Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt

Als er een verschil is tussen de kleur van dit product en de afbeelding in

68 pond (31 kg)

Model

Aangepaste modellen

Standaard Queen-matras

3. Controleer regelmatig de stabiliteit en veiligheid van de set en gebruik deze

B×L: 60×80in (1520×2030mm)

6-10 inch (152-254 mm)

PARAMETERLIJST

VEILIGHEIDSINSTRUCTIES

INSTRUCTIES

- 2 -

Machine Translated by Google

Gebruik

2. Veiligheid

1. Algemene beschrijving

Veiligheidsnorm

Voordat de gebruiker het opklapbed gebruikt, moet de gebruiker zeker zijn van de goede staat ervan

en de goede staat van de accessoires.

Voordat de gebruiker het opklapbed gebruikt, moet hij ervoor zorgen dat hij op het bed staat

slaapoppervlak er is alleen het matras en beddengoed.

Plaats het in een horizontale positie in de kast, zodat het op een absoluut snelle en gemakkelijke

manier en met zeer weinig inspanning als bed kan worden gebruikt.

Het opklapbedsysteem maakt het mogelijk om de bedveer uit zijn verticale stand te brengen

Maximale gewichtscapaciteit: 900 pond

- 3 -

Machine Translated by Google

- 4 -

losraken, breken of disfunctioneren veroorzaken met mogelijke schade aan

Knoeien met of vervangen van bedonderdelen die niet zijn toegestaan.

Het is verboden het bed voor een ander doel te gebruiken dan waarvoor het bedoeld is

WAARSCHUWING!!!

De instructies en regels in deze handleiding moeten absoluut worden nageleefd

Plaats het product nooit in de buurt van warmtebronnen. Plaats en vergrendel het bed

eerder beschreven in sectie GEBRUIK.

Het gebruik van accessoires of reserveonderdelen anders dan aanbevolen door

en de technische kenmerken ervan, leer door een nauwkeurige en volledige lezing

Het is verboden om het product te gebruiken zonder matras erop

informatie in deze handleiding. Elk onderhoud en reparatie moet

uitsluitend door gekwalificeerd personeel worden uitgevoerd.

oppervlak van het bedvering.

van deze gebruikershandleiding.

Het voldoen aan de veiligheidsnormen stelt de gebruiker in termen van werken

opgemerkt.

keer.

personen, dingen of dieren. Alle gegeven instructies moeten strikt worden gevolgd

Voordat gebruikers het product gaan gebruiken, moeten zij op de hoogte zijn van de functies ervan

productief, zonder gevaar voor schade aan zichzelf en aan anderen.

(labels)op de set; Controleer periodiek de incidentele positie op de

mechanisme van dekens of anders. Voordat u met enig onderhoud begint, dient u eerst reparaties uit te voeren

werkzaamheden of schoonmaakwerkzaamheden moet de bediener alle technische gegevens hebben gelezen en begrepen

Een onjuiste installatie of niet uitgevoerd door gespecialiseerde vakmensen is mogelijk

de leverancier, een ongepast en gevaarlijk gebruik van het product aantoont.

systeem vrij te houden van voorwerpen die de beweging ervan kunnen belemmeren.

Het is ten strengste verboden om veiligheidsvoorzieningen en bescherming te verwijderen

Machine Translated by Google

Technische kenmerken

IQTY

Multiplex

dimensies van

Houten stokken

Belangrijk

2166*388*1590m

3/4 inch

1 inch

2166*406*25mm

1 inch

2166*550*18mm

Kastje

Multiplex blad

Multiplex

Stel voor om onderstaande materialen te gebruiken voor houten kasten en bedframe

1700*406*25mm 2

kastje:

2166*250*18mm

Dimensie

Intern

Multiplex

Nummer Materiaal

Multiplex

3/4 inch

Multiplex

2166*388*25mm

- 5 -

Machine Translated by Google

- 6 -

2032*50*25mm

2146*1565*132

Multiplex

frame: 61 kg

(134,2 lbs)

IQTY

Multiplex

kader

32*32*100mm

hout

Multiplex

hout

Nummer Materiaal

1-1/2 hout

40*20*1475mm

bedframe:

Bed

1 inch

Belangrijk

3/8 inch

2032*120*25mm 1

1 inch

Gewicht van het

bed

Dimensie

2146*1565*12

2027*1510*9mm

40*20*2032mm

3/4 inch

1 inch

1565*120*25 mm2

Dimensies van

3/4 inch

1/2 inch

Machine Translated by Google

Veiligheids- en verzorgingsadvies

54)mm;

IQTY

groepen.

• Houd kinderen en dieren uit de buurt van het werkgebied; kleine onderdelen kunnen beschadigd raken

mogelijk. •

Monteer op een zachte, vlakke ondergrond om schade aan het apparaat of uw vloer te voorkomen.

• Delen van de montage zullen gemakkelijker zijn met 2 personen.

stikken als het wordt

ingeslikt. • Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u

begint. • Ga tijdens de montage niet op het product staan of er gewicht op uitoefenen, dit kan gebeuren

Belangrijk

31kg (68lbs)

Nummer Materiaal

• Controleer of u over alle onderstaande onderdelen en gereedschappen beschikt

Pagina's.

• Haal alle fittingen uit de plastic zakken en doe ze in hun aparte zakken

Dimensie

matras

Bed

Gewicht van

• Om de kans op beschadiging van uw product te verkleinen

60*80*(6-10) inch

matras:

kader

TOTALE GEWICHT VAN BEDFRAME EN MATRAS

MOET ZIJN:

Zorg ervoor dat uw boormachine op een laag koppel is ingesteld.

1520*2030*(152-2

91-94 kg

schade veroorzaken.

• Monteer het item zo dicht mogelijk bij de uiteindelijke positie (in dezelfde kamer) als

(200 pond-207 pond)

- 7 -

Machine Translated by Google

Hij is 6 mm Diameter 11 mmSchroeven Aandrijfbits

C: Been x 2 stuks

Eindsleutel

HoutboorHoutboor

13 mm geopend

Horizontaal aanpassingshulpmiddel

A: Zijbeugel x 2 stuks B: Sluitbeugel x 2 stuks

Lijst met kitonderdelen

Opmerking: De onderstaande hoeveelheden zijn de juiste hoeveelheid om de

montage te voltooien. In sommige gevallen kunnen er meer fittingen worden geleverd dan nodig is.

Installeer de benodigde gereedschappen

- 8 -

Machine Translated by Google

Bouw gids

H:Metalen Moer M8x 4st

Stap 1:

Ik:M5x20mm

x72st

Maak het kabinet

x8st

E: Matrasriem x 2 stuks F: Lager x 4 stuks

Schroef

D:YFGS300700A x

Boorsjabloon:

710*294mm

Boorsjabloon:

306*82mm

J:Schroef M4x20mm

2 stuks

Maak de kast met schroeven en waterdichte houtlijm, zorg voor de binnenafmetingen

zoals op de afbeelding, zorg ervoor dat de kast stabiel en veilig is.

G: Stop x 2 stuks

Plaats de boorsjabloon van 710*294 mm op het zijpaneel en zorg ervoor dat de rand van

de sjabloon gelijk ligt met het zijpaneel, zoals op de afbeelding.

Markeer het ronde gat van de sjabloon op het zijpaneel, verwijder vervolgens de sjabloon

en boor een gat van 11 mm en een gat van 6 mm zoals op de afbeelding, de diepte van het

gat is 15 mm.

- 9 -

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Stap 2:

Steek de pin op de zijbeugel A volledig in het gat van 11 mm en 6 mm, bevestig a aan

de kast met schroeven I.

Herhaal de bovenstaande installatie aan de andere kant.

Machine Translated by Google

- 12 -

van de sjabloon liggen gelijk met het paneel, zoals op de afbeelding.

Markeer het ronde gat van de sjabloon op het paneel 8 en verwijder vervolgens de

Plaats het boorsjabloon van 306*82mm op het paneel 8 en zorg voor de rand

Stap 3:

sjabloon en boor een gat van Dia11mm zoals op de afbeelding, de diepte van het gat is 15 mm.

Markeer de boorgaten volgens de afmetingen zoals op de afbeelding

andere kant van het paneel en boor vervolgens een gat van Dia11 mm, de diepte van het gat is 15 mm

Machine Translated by Google

- 13 -

Zorg voor de afmeting vanaf het schortpaneel tot de rand van het deurpaneel

zijn 32 mm zoals afgebeeld.

Maak het bedframe met schroeven en waterdichte houtlijm zoals afgebeeld.

Stap 4:

Houd de diagonale lengte aan, aangezien de afbeelding hetzelfde is.

Zorg ervoor dat de kast stabiel en veilig is.

Machine Translated by Google

- 14 -

Draai de eindkap van de gasveer naar buiten zoals op de afbeelding, installeer deze vervolgens op de

verbindingsbeugel B en bevestig hem met moer H zoals op de afbeelding.

Steek de pin op poot C volledig in de gaten van Dia 11 mm en bevestig C vervolgens aan het

bedframe met schroeven I. Houd de afstand van het midden tot de grond 310 mm, zoals op de afbeelding.

Plaats 2 stuks lager F in de verbindingsbeugel B, zoals afgebeeld.

Stap 5: Steek de pin op verbindingsbeugel B volledig in de gaten met een diameter van 11 mm en

bevestig B vervolgens aan het bedframe met schroeven I.

Herhaal de bovenstaande installatie aan de andere kant.

Machine Translated by Google

- 15 -

Plaats de verbindingsbeugel B met lager F op de zijbeugel A zoals afgebeeld. Installeer de

handgreep op het bedframe.

Stap 6:

Plaats het bedframe met een kleine hoek ten opzichte van de kast, zoals op de afbeelding.

Machine Translated by Google

- 16 -

Machine Translated by Google

- 17 -

Stap 7:

Bevestig eerst de twee matrasriemen E aan het bedframe met een schroef J;

Draai vervolgens de gasveer D in de eindkap zoals afgebeeld, draai de gasveer

vast met de eindkap;

Herhaal de bovenstaande installatie aan de andere kant kant.

Machine Translated by Google

- 18 -

Stap 9:

Installeer de gasveer D op beugel A vanaf de achterkant van de kast en bevestig deze met

metalen moer H.

Stap 8:

Sluit het bedframe in de kast zoals op de afbeelding.

Herhaal de bovenstaande installatie aan de andere kant.

Machine Translated by Google

- 19 -

open het.

Stap 10:

Bevestig de kast aan een massieve muur. De kast moet vooraf aan de muur worden bevestigd

Machine Translated by Google

- 20 -

Plaats de matras op het bedframe en zet deze vast met de riemen E.

Installeer de stop G op de kast met schroeven J.

Open het bed, plaats het paneel 13 op het bedframe.

Stap 11:

Herhaal de bovenstaande installatie aan de andere kant.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Machine Translated by Google

Britse REP

EG REP

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australië

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000

CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 21 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL:YFHQN242

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

MURPHY SÄNGKIT

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

MODELL:YFHQN242

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MURPHY SÄNGKIT

BEHÖVS HJÄLP? KONTAKTA OSS!

- 1 -

Machine Translated by Google

Murphy Bed Kit lämplighet Queen-Horizontal

- 2 -

Om det är någon skillnad mellan färgen på denna produkt och bilden i

Anpassade modeller

bruksanvisningen, se det fysiska objektet.

Murphy Bed Kit.

Madrassstorlek

Standard Queen Madrass

madrassens tjocklek

Installationen ska göras av en vuxen och barn ska inte använda den

utan tillsyn.

Maxvikt: 68lbs

Max djup: 10'

YFHQN242

2. Installera Murphy Bed Kit helt innan du använder sängen, annars kan det orsaka

allvarlig skada på människor.

Drottning-horisontell

Max madrassvikt

3. Kontrollera satsens stabilitet och säkerhet för regelbundna intervaller och användning

B×L:60×80 tum (1520×2030 mm)

6-10 tum (152-254 mm)

bör stoppas omedelbart vid skada eller misstänkta problem.

Obs: Murphy Bed Kit innehåller inte säng- och sängskåp, vilket

måste utrustas av användarna själva.

4.Barn ska inte använda kitet ensamt för att sprida ut eller förvara sängen, annars kan

de skadas.

Tack så mycket för att du valde detta Murphy Bed Kit.

68 lbs (31 kg)

Modell

1. Läs och förstå denna bruksanvisning noggrant innan du använder

PARAMETERLISTA

SÄKERHETS INSTRUKTIONER

INSTRUKTIONER

Machine Translated by Google

Använda sig av

2 . Säkerhet

1. Allmän beskrivning

Säkerhetsstandard

och tillbehörens goda skick.

Innan du använder Murphy-sängen måste användaren se till att på

Innan du använder Murphy-sängen måste användaren vara säker på dess goda skick

placera inuti skåpet i ett horisontellt läge, för att användas som en säng ett

absolut snabbt och enkelt sätt, med mycket låga ansträngningar.

Murphy sängsystemet gör det möjligt att få sängfjädern från sin vertikala höjd

Max viktkapacitet: 900lbs

sovyta finns bara madrass och sängkläder.

- 3 -

Machine Translated by Google

- 4 -

Innan produkten börjar användas ska användarna vara medvetna om dess funktioner

arbete eller rengöring måste operatören ha läst och förstått allt tekniskt

och dess tekniska funktioner, lär dig genom en korrekt och fullständig läsning

Det är förbjudet att använda produkten utan någon madrass på

informationen i den här guiden. Allt underhåll och reparation ska vara

endast utföras av kvalificerad personal.

sängfjäderyta.

Det är förbjudet att använda sängen för en annan användning än den

i denna användarhandbok.

Ändring eller byte av sängdelar som inte är tillåtna.

beskrivits tidigare i avsnittet ANVÄNDNING.

Användning av andra tillbehör eller reservdelar än de som rekommenderas av

VARNING!!!

Placera aldrig produkten nära några värmekällor. Placera och lås sängen

Felaktig installation eller inte gjord av specialiserade hantverkare, kan

leverantören, presentera en felaktig och farlig användning av produkten.

systemet ska hållas fritt från föremål som kan hindra dess rörelse.

Det är strängt förbjudet att ta bort någon säkerhetsanordning och skydd

orsaka lossningar, brott eller dysfunktioner med möjliga skador på

Instruktionerna och reglerna i denna manual måste överhuvudtaget följas

gånger.

personer, saker eller djur. Alla givna instruktioner måste vara strikt

Överensstämmelse med säkerhetsstandarderna sätter användaren i form av arbete

observerade.

(etiketter) på uppsättningen; kontrollera med jämna mellanrum den tillfälliga positionen på

mekanism av filtar eller annat. Innan du påbörjar något underhåll, reparera

produktivt, utan fara för att skada sig själv för andra.

Machine Translated by Google

Tekniska funktioner

1 tum

2166*406*25mm

3/4 tum

IQTY

Plywood

dimensioner av

Viktig

2166*388*1590m

Träpinnar

Plywood ark

Plywood

Skåp

1 tum

2166*550*18mm

Dimensionera

Inre

Plywood

Föreslå att du använder nedanstående material för träskåp och sängram

1700*406*25mm 2

skåp:

2166*250*18mm

3/4 tum

Plywood

2166*388*25mm

Nummer Material

Plywood

- 5 -

Machine Translated by Google

- 6 -

40*20*2032 mm

trä

Plywood

32*32*100 mm

Plywood

ram: 61 kg

(134,2 lbs)

IQTY

Plywood

ram

Nummer Material

1-1/2 trä

40*20*1475 mm

sängram :

trä

Plywood

1 tum

Dimensionera

Sängens vikt

2146*1565*12

2032*120*25 mm 1

Säng

1 tum

Viktig

1565*120*25 mm 2

Mått på

3/8 tum

Plywood

3/4 tum

1/2 tum

2032*50*25mm

2146*1565*132

2027*1510*9mm

3/4 tum

1 tum

Machine Translated by Google

Säkerhets- och skötselråd

madrass:

se till att din borrmaskin är inställd på ett lågt vridmoment.

Nummer Material

• Kontrollera att du har alla komponenter och verktyg som anges nedan

sidor. •

Ta bort alla beslag från plastpåsarna och separera dem i deras

Dimensionera

IQTY

madrass

Viktig

31 kg (68 lbs)

grupper.

• Håll barn och djur borta från arbetsområdet, små delar kan

kvävs vid förtäring. • Se

till att du har tillräckligt med utrymme för att layouta delarna innan du börjar. • Stå inte eller

lägg vikt på produkten under monteringen, detta kan

1520*2030*(152-2

91-94 kg

orsaka skada. •

Sätt ihop föremålet så nära dess slutliga position (i samma rum) som

(200lbs-207lbs)

54) mm;

möjlig. •

Montera på en mjuk, jämn yta för att undvika att skada enheten eller ditt golv. • Delar av

monteringen blir lättare med 2 personer.

• För att minska sannolikheten för att skada din produkt vänligen

60*80*(6-10)tum

Säng

Vikt av

TOTALVIKT PÅ SÄNGRAM OCH MADRASS

BEHÖVER VARA:

ram

- 7 -

Machine Translated by Google

Träborr

Skruvar drivbits Han är 6 mm

A:Sidofäste x 2st B:Anslutningsfäste x 2st

Träborr

Diameter 11 mm

Slutnyckel

13 mm öppen

Lista över

satsdelar Obs: Antalet nedan är rätt mängd för att slutföra

monteringen. I vissa fall kan fler beslag levereras än vad som krävs.

Horisontellt justeringsverktyg

C:Ben x 2st

Installera nödvändiga verktyg

- 8 -

Machine Translated by Google

Byggguide

J:Skruv M4x20mm

x8st

E: Madrassrem x 2st F:Lager x 4st

Skruva

Jag: M5x20mm

Steg 1:

x72st

Gör skåpet

G:Propp x 2st

Sätt borrmallen på 710*294 mm på sidopanelen och se till att mallens kant

är i jämnhöjd med sidopanelen som bilden.

Markera mallens cirkulära hål på sidopanelen, ta sedan bort mallen och borra Dia11mm hål &

Dia6mm hål som bilden, hålets djup är 15mm.

H:Metallmutter M8x 4st

Borrmall:

306*82mm

D:YFGS300700A x

Borrmall:

710*294mm

Gör skåpet med skruvar och vattentätt trälim, se till den invändiga

dimensionen som bilden, se till att skåpet är stabilt och säkert.

2 st

- 9 -

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Upprepa ovanstående installation på andra sidan.

Steg 2:

Sätt in stiftet på sidofästet A helt i hålet på 11 mm och 6 mm hålet, fäst a i

skåpet med skruvarna I.

Machine Translated by Google

- 12 -

mallen är i linje med panelen som bilden.

Markera mallens cirkulära hål på panelen 8 och ta sedan bort

Sätt borrmallen på 306*82 mm på panelen 8 och säkerställ kanten

Steg 3:

Markera borrhålen enligt mått som bilden på

en annan sida av panelen, borra sedan ett hål på 11 mm, hålets djup är 15 mm

mall och borra Dia11mm hål som bilden, hålets djup är 15mm.

Machine Translated by Google

- 13 -

Gör sängramen med skruvar och vattentätt trälim som bild.

är 32 mm som bilden.

Se till att måttet från förklädespanelen till kanten av dörrpanelen

Steg 4:

Se till att skåpet är stabilt och säkert.

Behåll den diagonala längden eftersom bilden är densamma.

Machine Translated by Google

- 14 -

Vrid gasfjäderns ändlock som bilden, montera den sedan på anslutningsfästet

B och fixera den med mutter H som bilden.

Sätt in stiftet på benet C helt i hålen med diameter 11 mm och fäst sedan C i

sängramen med skruvar I. Håll avståndet från mitten till marken 310 mm som på

bilden.

Sätt i 2st lager F i anslutningsfästet B som bilden.

Steg 5: Sätt in stiftet på anslutningsfästet B helt i hålen med diameter 11

mm och fäst sedan B på sängramen med skruvarna I.

Upprepa ovanstående installation på andra sidan.

Machine Translated by Google

- 15 -

Sätt anslutningsfästet B med lager F på sidofästet A som bilden.

Montera handtaget på sängramen.

Steg

6: Sätt in sängramen med lite vinkel mot skåpet som bilden.

Machine Translated by Google

- 16 -

Machine Translated by Google

- 17 -

Steg

7: Fäst först de två madrassremmarna E till sängramen med en skruv Jÿ

Vrid sedan gasfjädern D in i gaveln som bilden, dra åt gasfjädern med gaveln.

Upprepa ovanstående

installation på den andra sida.

Machine Translated by Google

- 18 -

Steg 9:

Montera gasfjädern D på A-fästet från baksidan av skåpet, fixera den med metallmutter H.

Steg 8:

Stäng sängramen i skåpet som bilden.

Upprepa ovanstående installation på andra sidan.

Machine Translated by Google

- 19 -

öppna den.

Steg 10:

Fäst skåpet på en solid vägg. Skåpet ska fästas i väggen innan

Machine Translated by Google

- 20 -

Sätt madrassen på sängramen och fäst med remmarna E.

Montera proppen G på skåpet med skruvarna J.

Öppna sängen, sätt panelen 13 på sängramen.

Steg 11:

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Upprepa ovanstående installation på andra sidan.

Machine Translated by Google

EC REP

UK REP

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000

CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 21 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor YFHQN242 Murphy Bed Kit Queen Deluxe DIY Wall Bed Mechanical Hardware Kit Folding

Product's Documents

User Manual

Specifications

Vevor YFHQN242 Questions and Answers
