Murphy Bed Kit

- 2 -

SAFETY INSTRUCTIONS

1.Please read and understand this manual carefully before using the

Murphy Bed Kit .

The installation should be done by an adult, and children should not use it

without supervision.

2.Please install the Murphy Bed Kit completely before using the bed,

otherwise it may cause serious harm to people.

3.Check the stability and safety of the kit for regular intervals and use

should be stopped immediately in case of damage or suspicious problems.

4.Children should not use the kit alone to spread out or store the bed,

otherwise they may be harmed.

Thank you very much for choosing this Murphy Bed Kit.

If there is any difference between the color of this product and the picture in

the instruction manual, please refer to the physical object.

PARAMETER LIST

Model

YFHFU243

Adapted models

Full-Horizontal

Mattress size

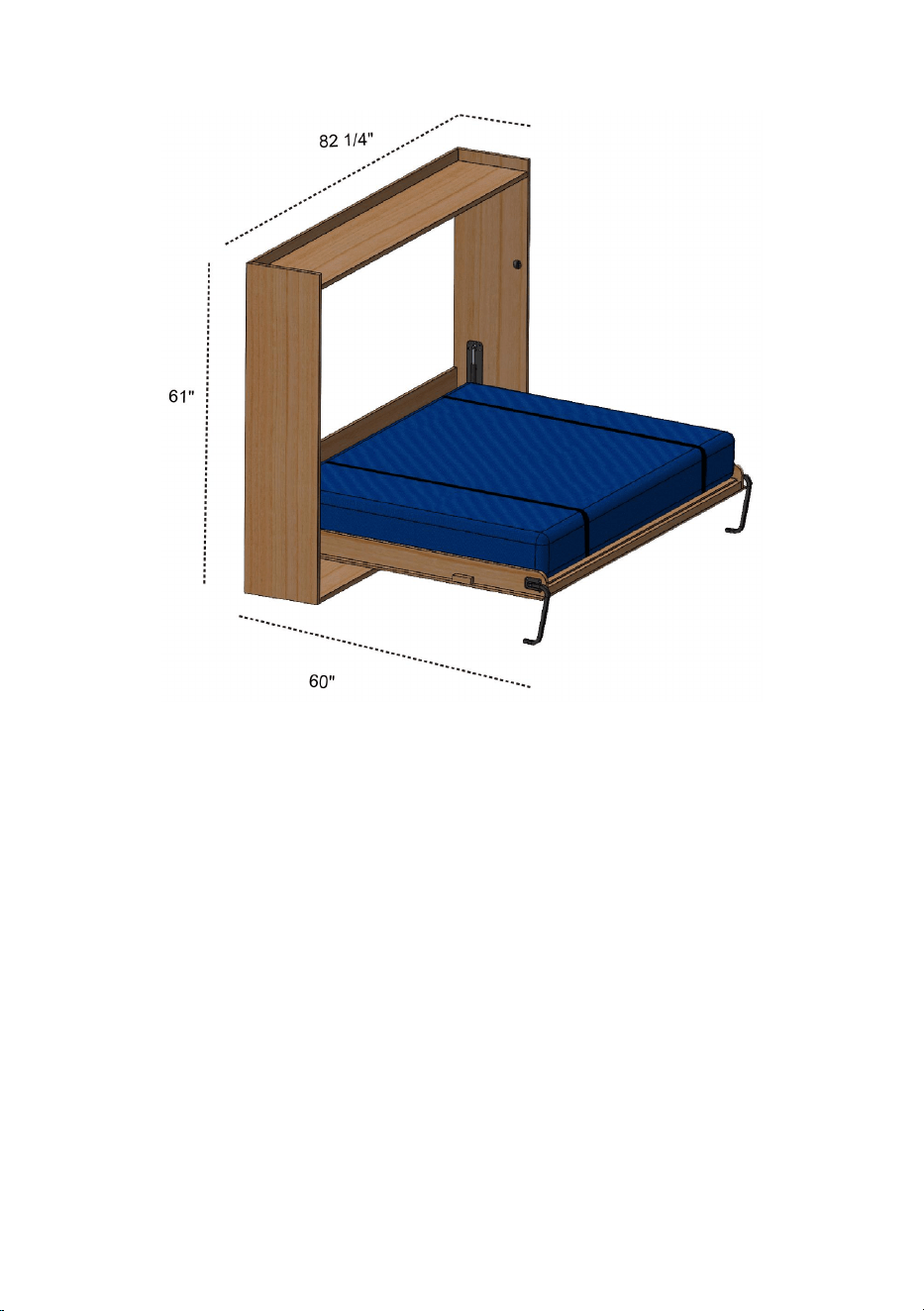

W×L:54×75in(1370×1900mm)

mattress thickness

6-10in(152-254mm)

Maximum mattress weight

57lbs(25.85kg)

INSTRUCTIONS

Murphy Bed Kit suitability Full-Horizontal

Note: The Murphy Bed Kit does not include bed and bed cabinets, which

need to be equipped by users themselves.

Standard Full Mattress

Max Weight: 57lbs

- 3 -

Max Depth : 10ʺ

Max Weight capacity：900lbs

1. General description

Use

The murphy bed system allows to bring the bed spring from its vertical

position inside the cabinet in a horizontal positions, to be used as a bed , in

a absolutely quick and easy way, with very low efforts.

Before using the Murphy bed, the user must be sure of its good condition

and the good condition of its accessories.

Before using the Murphy bed, the user must make sure that on the

sleeping surface there is only the mattress and bed linens.

2 . Safety

Safety standard

- 4 -

Compliance with the Safety standards puts the user in terms of working

productively, without danger of harm to himself to others.

It's forbidden to use the product without any mattress on the

bedspring surface.

It's forbidden to use the bed for a different use, than the one

described previously in section USE.

Non correct installation or not made by specialized craftsmen, may

cause detachments, breaking or dysfonctions with possible damages to

persons, things or animals. All given instructions have to be strictly

observed.

Before starting to use the product the users shall be aware of its functions

and its technical features, learn through an accurate and complete reading

of the present user’s guide.

Tampering or replacement of bed parts that are not allowed.

The use of accessories or spare parts other than those recommended by

the supplier, present a non proper and hazardous use of the product.

It's strictly forbidden to remove any safety device and protection

(labels)on the set; periodically check the incidental position on the

mechanism of blankets or else. Before starting any maintenance, repair

work or cleaning the operator must have read and understood all technical

information contained in this guide. Any maintenance and repair shall be

performed by qualified personnel only.

WARNING !!!

Never place the product near any heat sources. Position and lock the bed

system to be maintained clear of objects that may hinder its movement.

The instructions and rules contained in this manual must be observed at all

times.

- 5 -

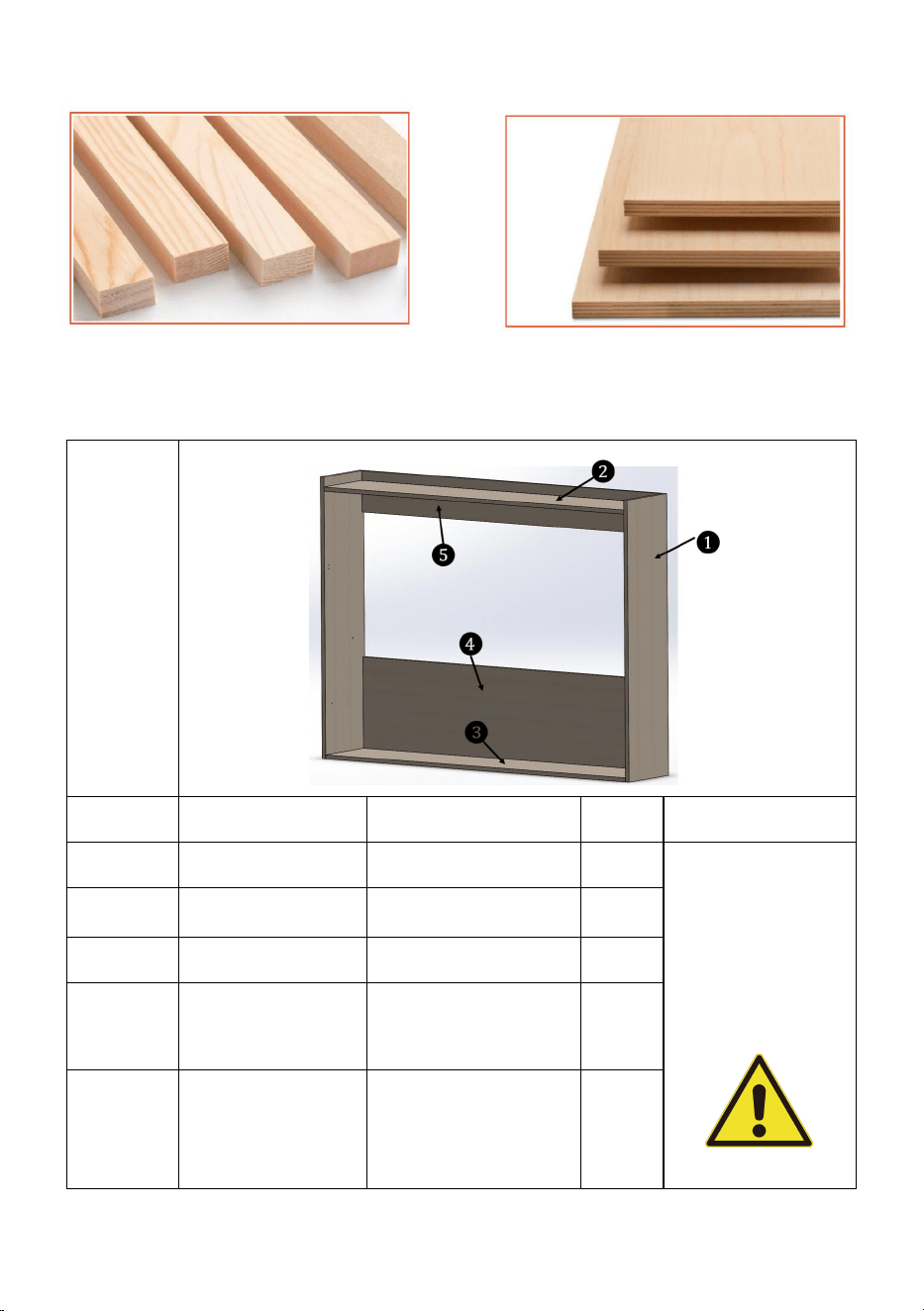

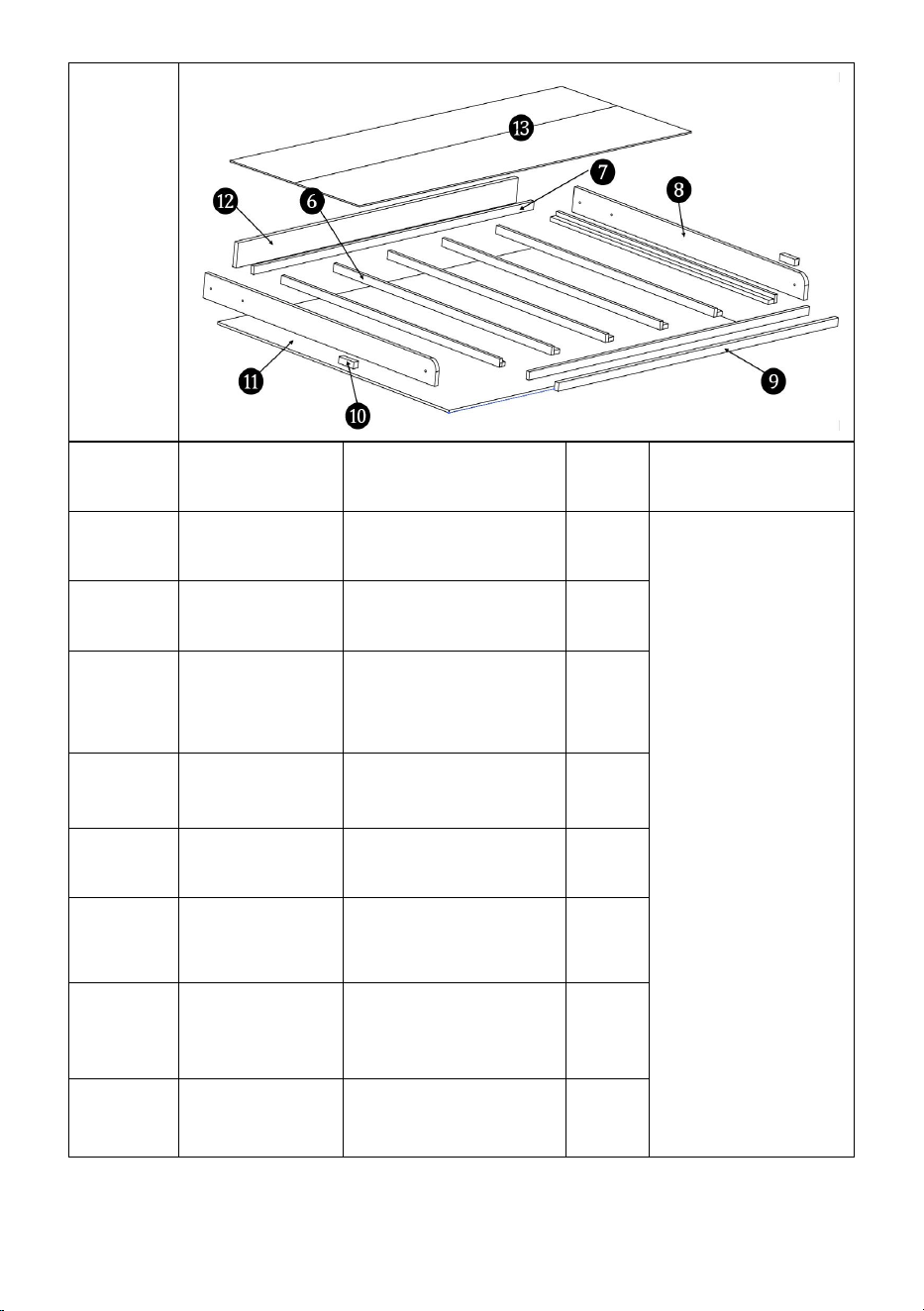

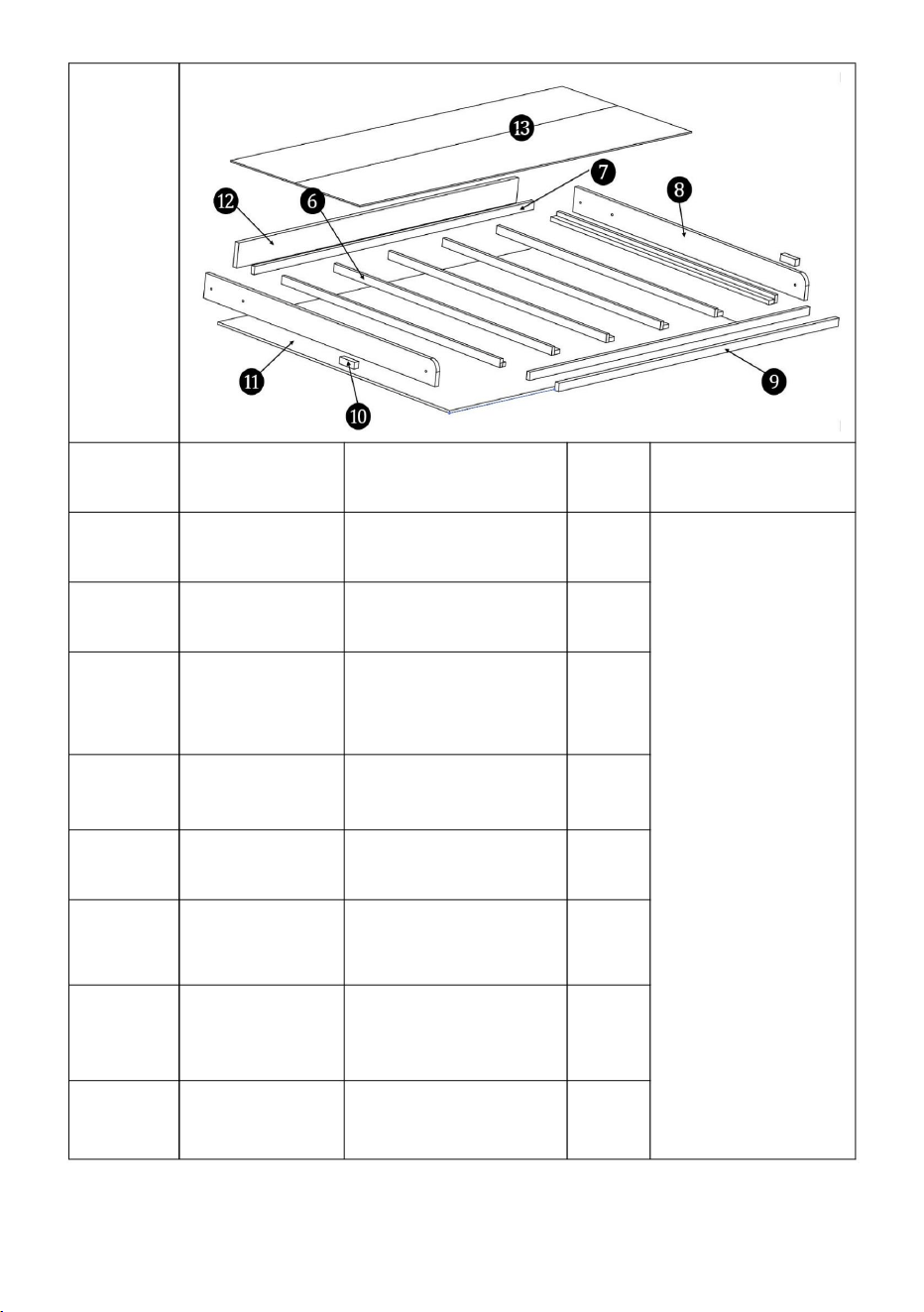

Suggest using below materials for wooden cabinets and bed frame

Wooden Sticks Plywood Sheet

Technical features

Cabinet

Number

Material

Dimension

IQTY

Important

1inch Plywood

1550*406*25 mm

Internal

dimensions of

cabinet:

2036*388*1440

1inch Plywood

2036*388*25mm

1inch Plywood

2036*406*25mm

3/4 inch

Plywood

2036*550*18mm

3/4 inch

Plywood

2036*250*18mm

- 6 -

Bed

frame

Number

Material

Dimension

IQTY

Important

3/4 inch

wood

40*20*1325 mm

Weight of the

bed frame :

53kg(116.6lbs)

Dimensions of

bed frame :

2016*1415*132

3/4 inch

wood

40*20*1902 mm

1inch

Plywood

1415*120*25 mm

1inch

Plywood

1902*50*25 mm

1-1/2 inch

wood

32*32*100mm

1/2 inch

Plywood

2016*1415*12

1inch

Plywood

1902*120*25 mm

3/8inch

Plywood

1898*1360*9 mm

- 7 -

Bed

frame

Number

Material

Dimension

IQTY

Important

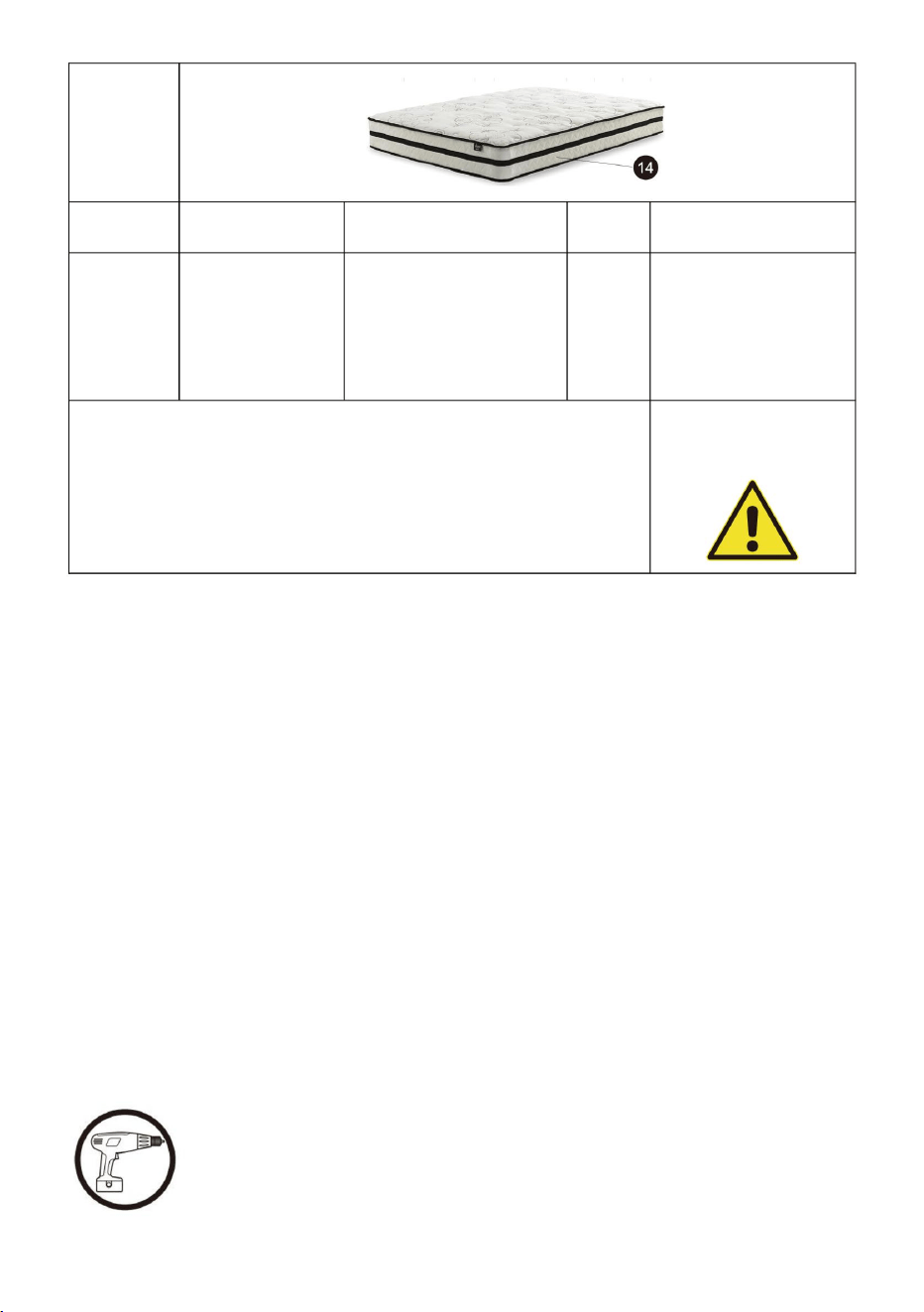

mattress

1370*1900*(152-2

54mm

(54*75*(6-10)inch)

Weight of

mattress:

25.85kg (57lbs)

TOTAL WEIGHT OF BED FRAME AND MATTRESS

NEED TO BE:

78-81kg

(172lbs-178lbs)

Safety and Care Advice

• Check you have all the components and tools listed on the following

pages.

• Remove all fittings from the plastic bags and separate them into their

groups.

• Keep children and animals away from the work area, small parts could

choke if swallowed.

• Make sure you have enough space to layout the parts before starting.

• During assembly do not stand or put weight on the product, this could

cause damage.

• Assemble the item as close to its final position (in the same room) as

possible.

• Assemble on a soft level surface to avoid damaging the unit or your floor.

• Parts of the assembly will be easier with 2 people.

• To reduce the likelihood of damaging your product please

ensure that your power drill is set on a low torque setting.

- 8 -

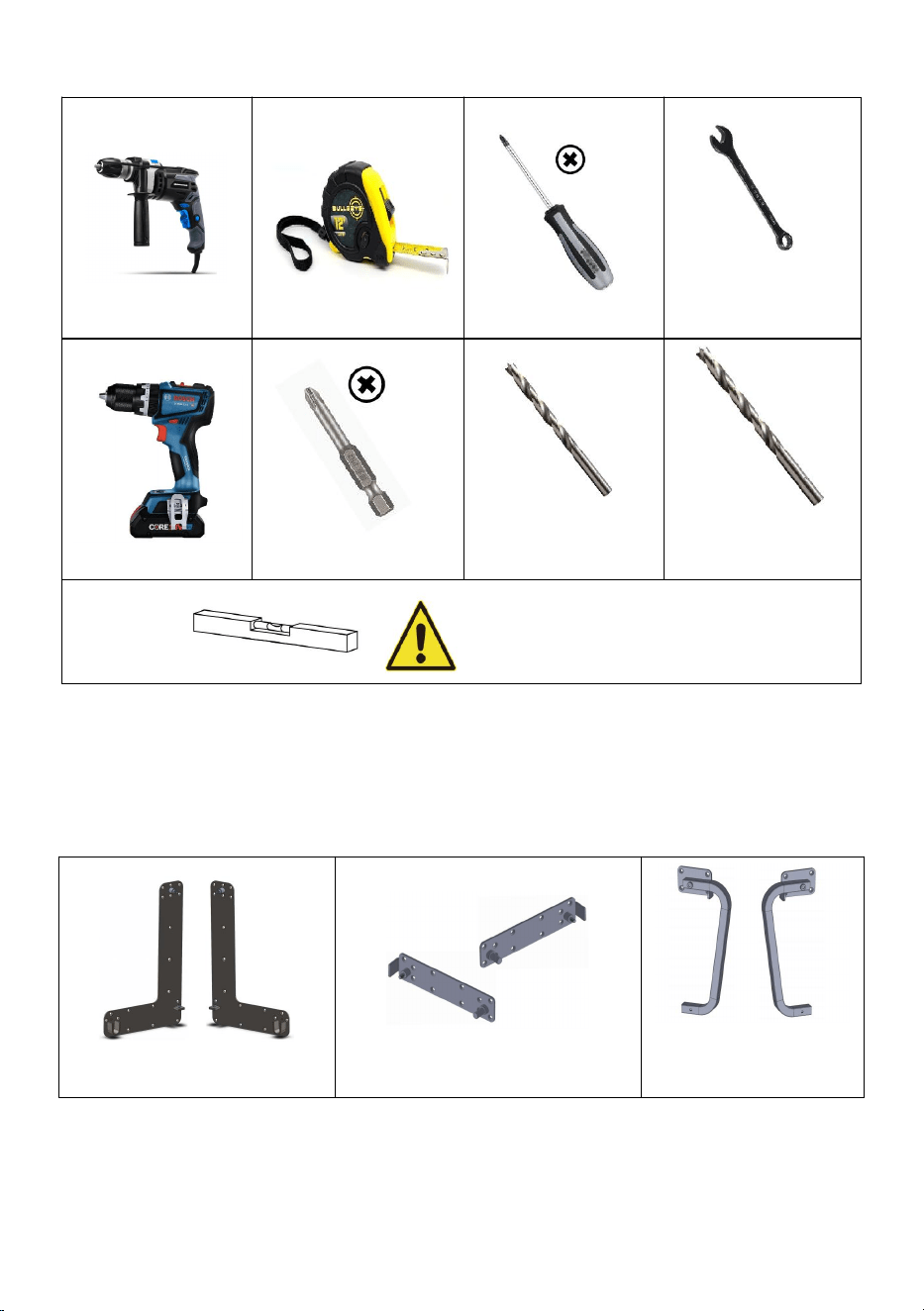

Install the required tools

13mm Open

End Wrench

Screws Drive Bits

Wood Drill Bit

Dia 6mm

Wood Drill Bit

Dia11mm

Horizontal adjustment tool

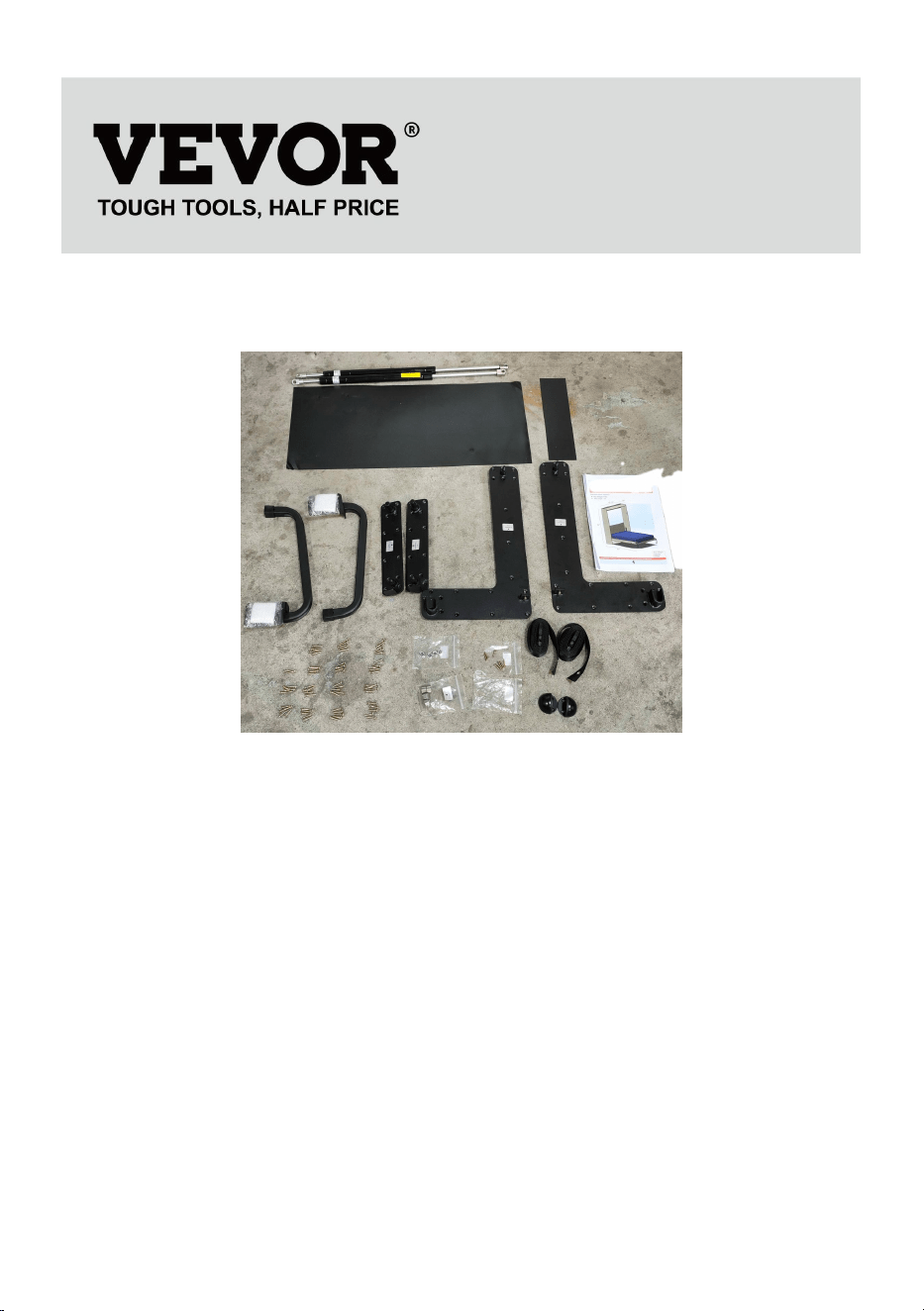

List of kit parts

Note: The quantities below are the correct amount to complete the

assembly. In some cases more fittings may be supplied than are required.

A:Side Bracket x 2pcs

B:Connect Bracket x 2pcs

C:Leg x 2pcs

- 9 -

D:YFGS200550A x

2pcs

E:Mattress Strap x 2pcs

F:Bearing x 4pcs

G:Stopper x 2pcs

H:Metal Nut M8x 4pcs

Screw

I:M5x20mm

x72pcs

J:Screw M4x20mm

x8pcs

Drilling template:

710*294mm

Drilling template:

306*82mm

Construction guide

Step1:

Make the cabinet

Put the drilling template of 710*294mm on the side panel and ensure the

edge of the template are flush with the side panel as the picture.

Mark the circular hole of the template on the side panel, then remove the

template and drill Dia11mm hole & Dia6mm hole as the picture, depth of

hole is 15mm.

Make the cabinet with screws and waterproof wood glue, ensure the

internal dimension as the picture, ensure the cabinet is stable and safety.

- 10 -

- 11 -

Step 2:

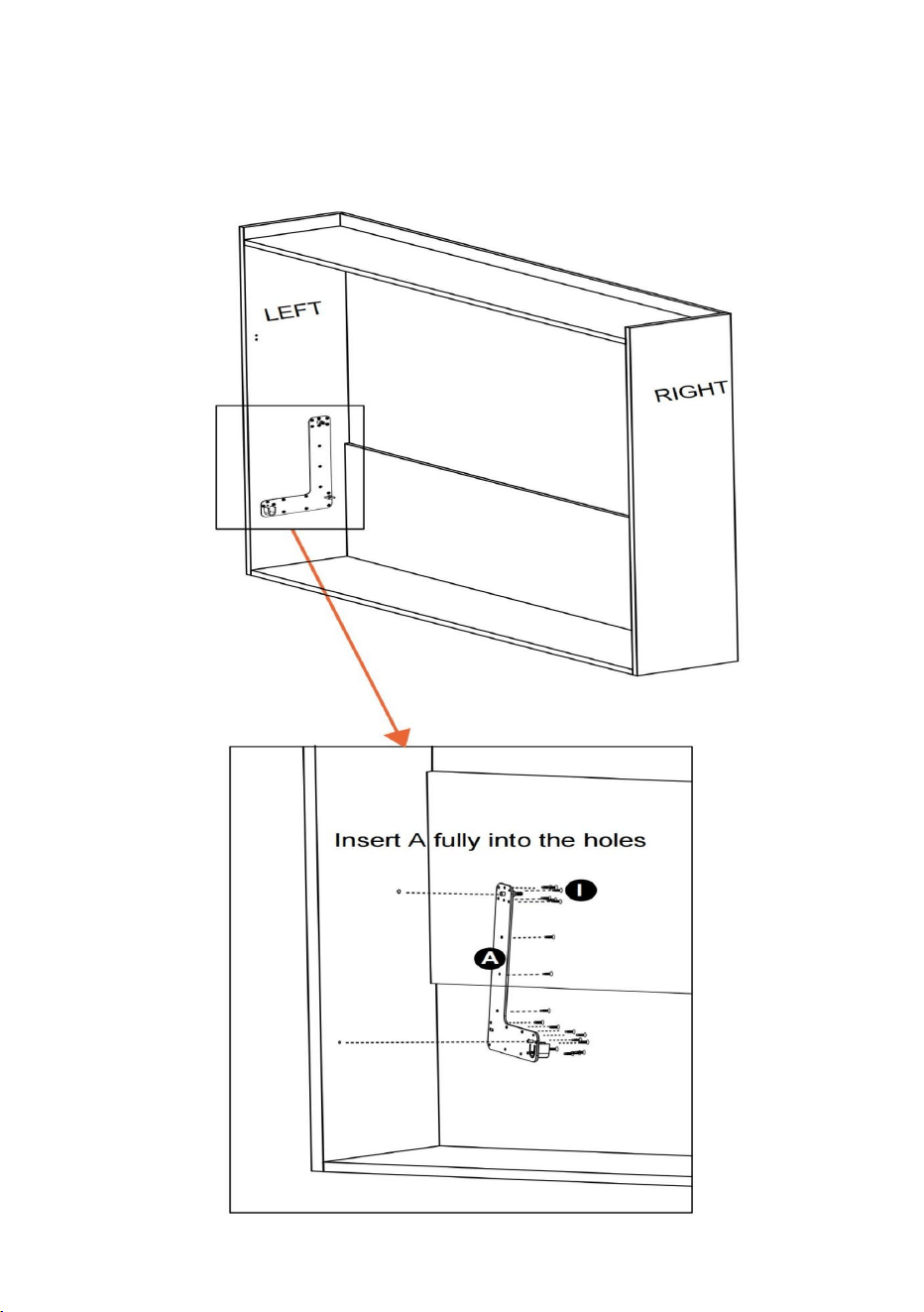

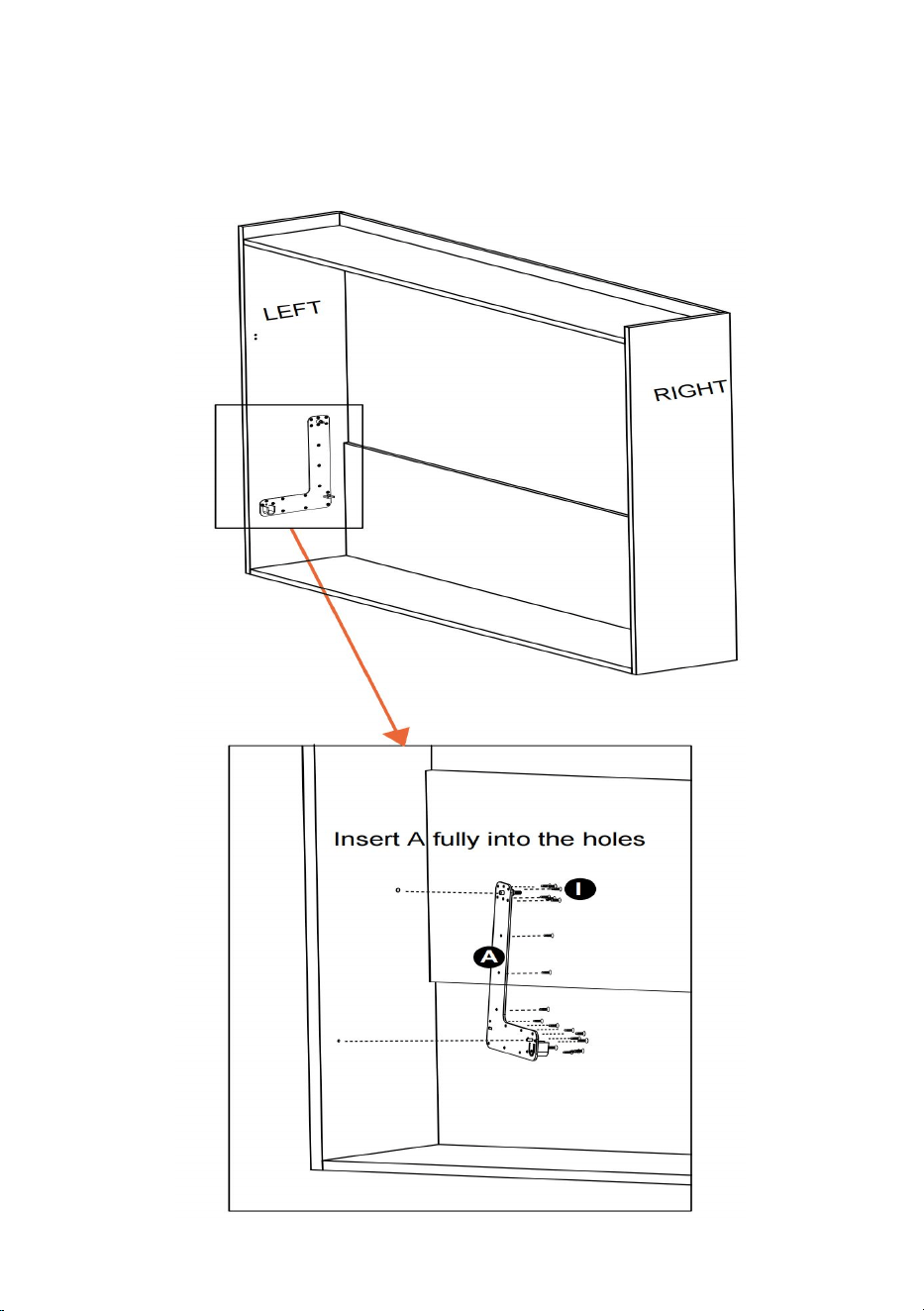

Insert the pin on the side bracket A fully into the Dia11mm hole and 6mm

hole, fix a to cabinet with screws I.

Repeat the above installation on the other side.

- 12 -

Step 3:

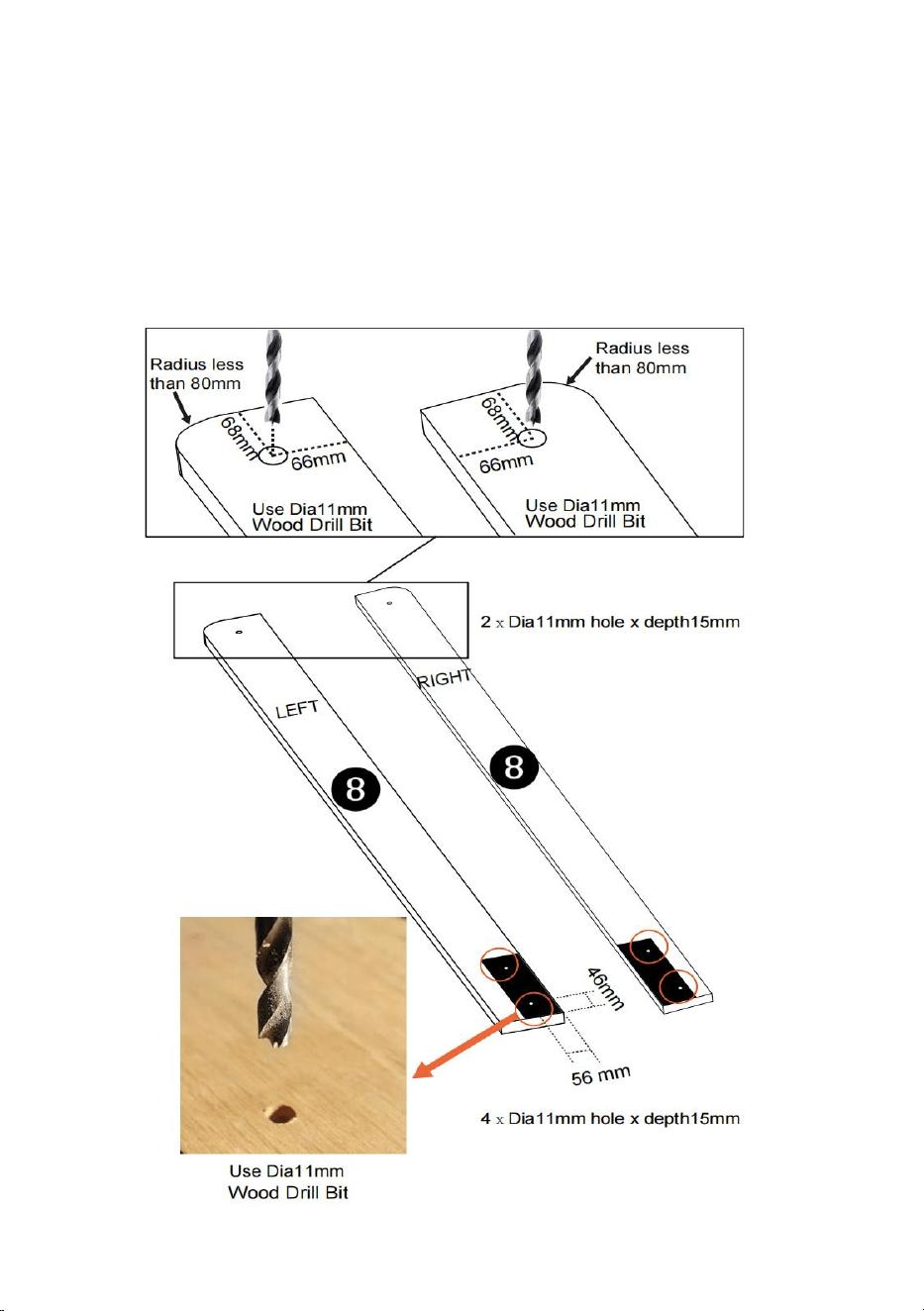

Put the drilling template of 306*82mm on the panel 8 and ensure the edge

of the template are flush with the panel as the picture.

Mark the circular hole of the template on the panel 8, then remove the

template and drill Dia11mm hole as the picture, depth of hole is 15mm.

Mark the drilling holes according to the dimensions as the picture on

another side of the panel, then drill Dia11mm hole, depth of hole is 15mm

- 13 -

Step 4:

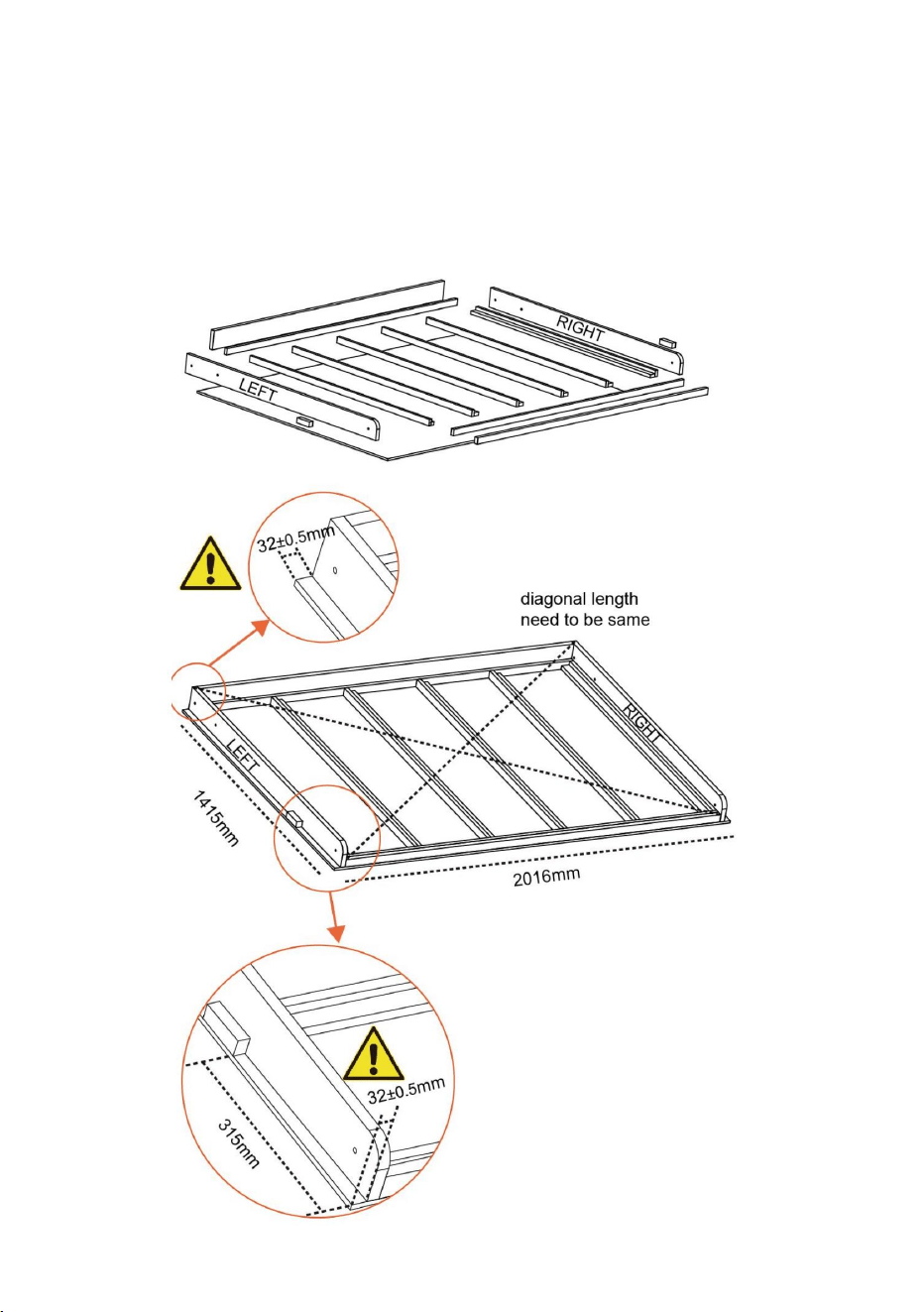

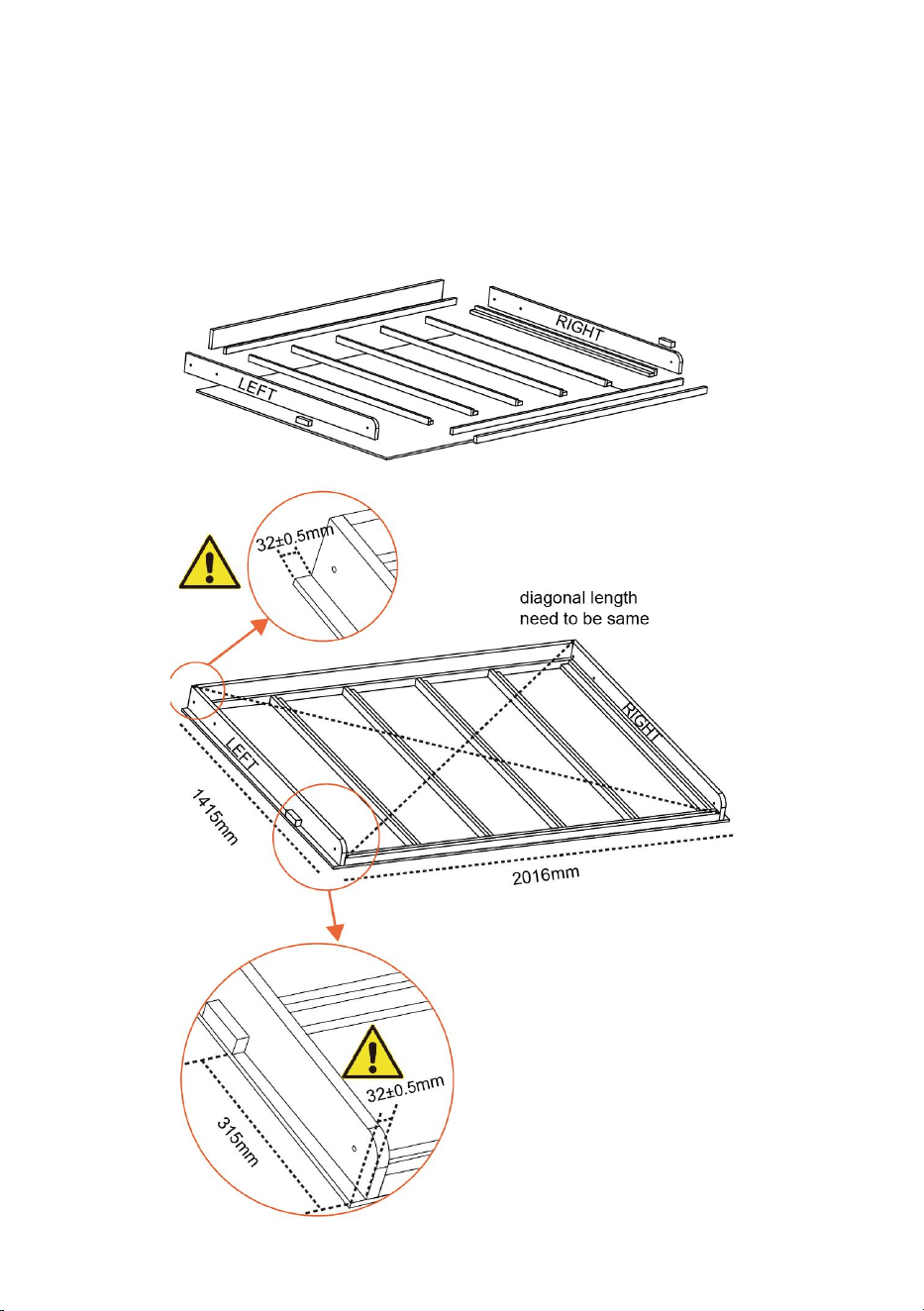

Make the bed frame with screws and waterproof wood glue as picture.

Ensure the dimension from the apron panel to the edge of the door panel

are 32mm as picture.

Keep the diagonal length as picture are same.

Ensure the cabinet is stable and safety.

- 14 -

Step 5:

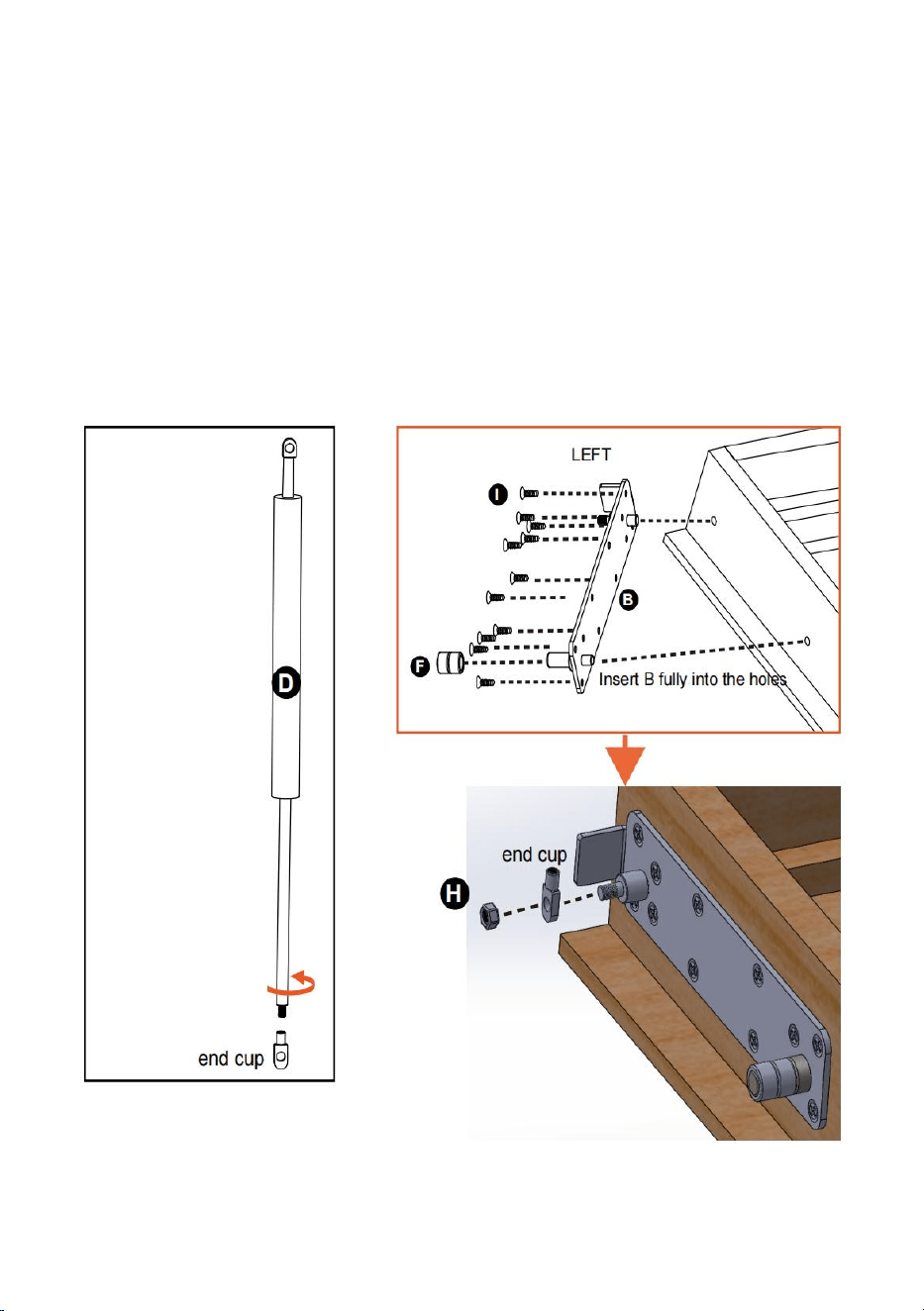

Insert the pin on the connect bracket B fully into the Dia11mm holes, then

fix B to the bed frame with screws I.

Insert 2pcs bearing F to the connect bracket B as the picture.

Turn the end cap of the gas spring out as the picture, then install it to the

connect bracket B and fix it with nut H as the picture.

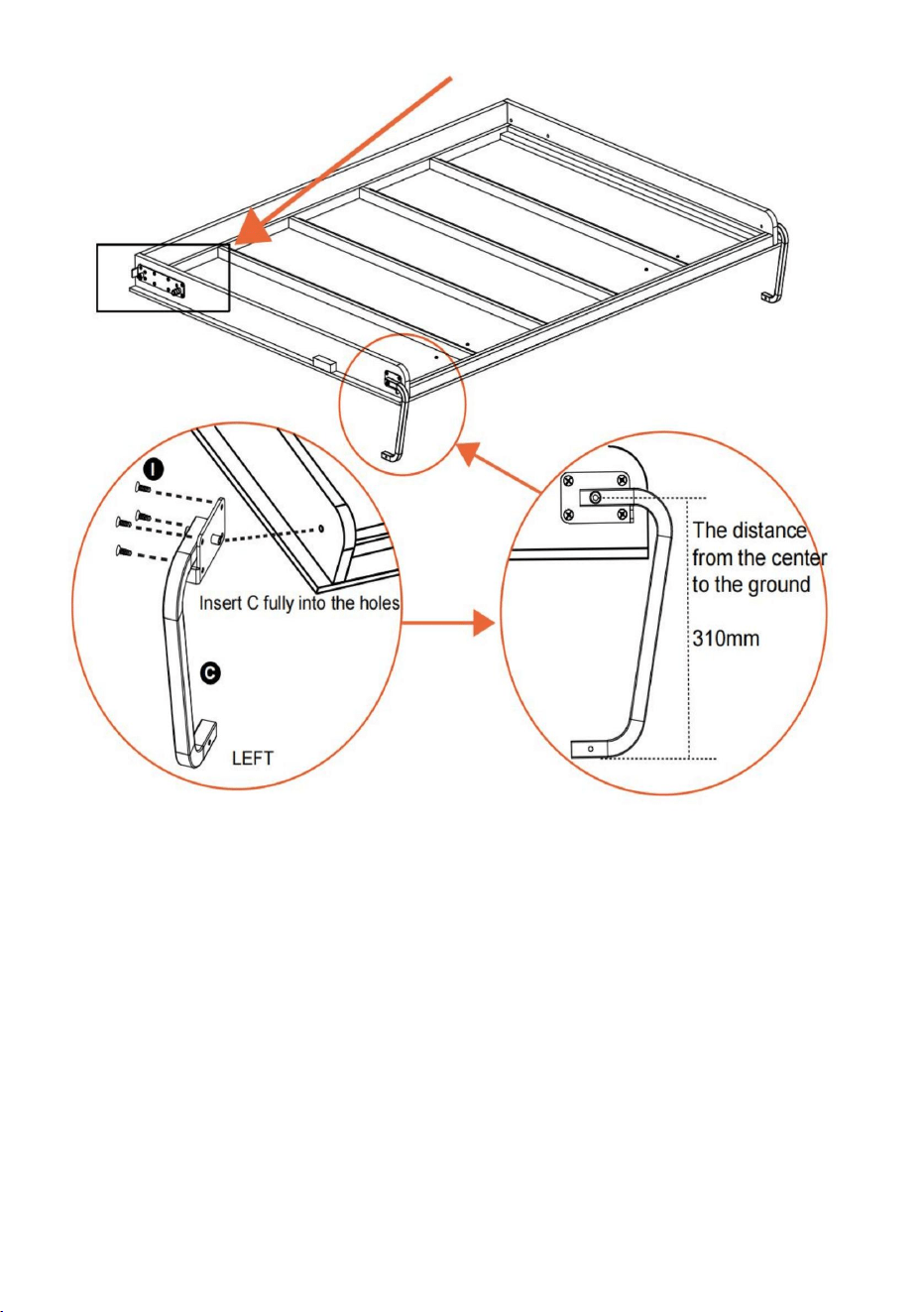

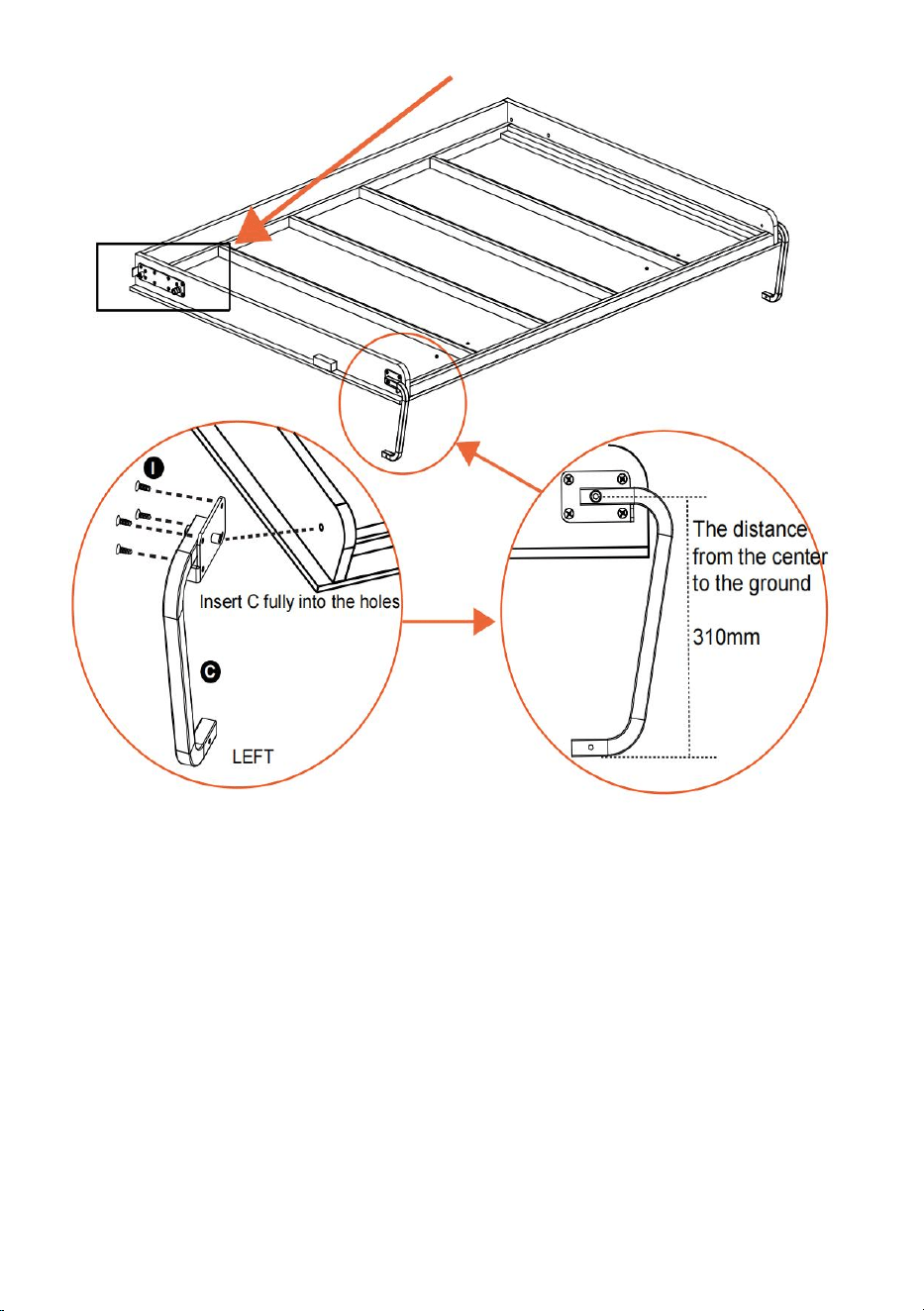

Insert the pin on the leg C fully into the Dia11mm holes, then fix C to the

bed frame with screws I. Keep the distance from the center to the ground is

310mm as the picture.

Repeat the above installation on the other side.

- 15 -

Step 6:

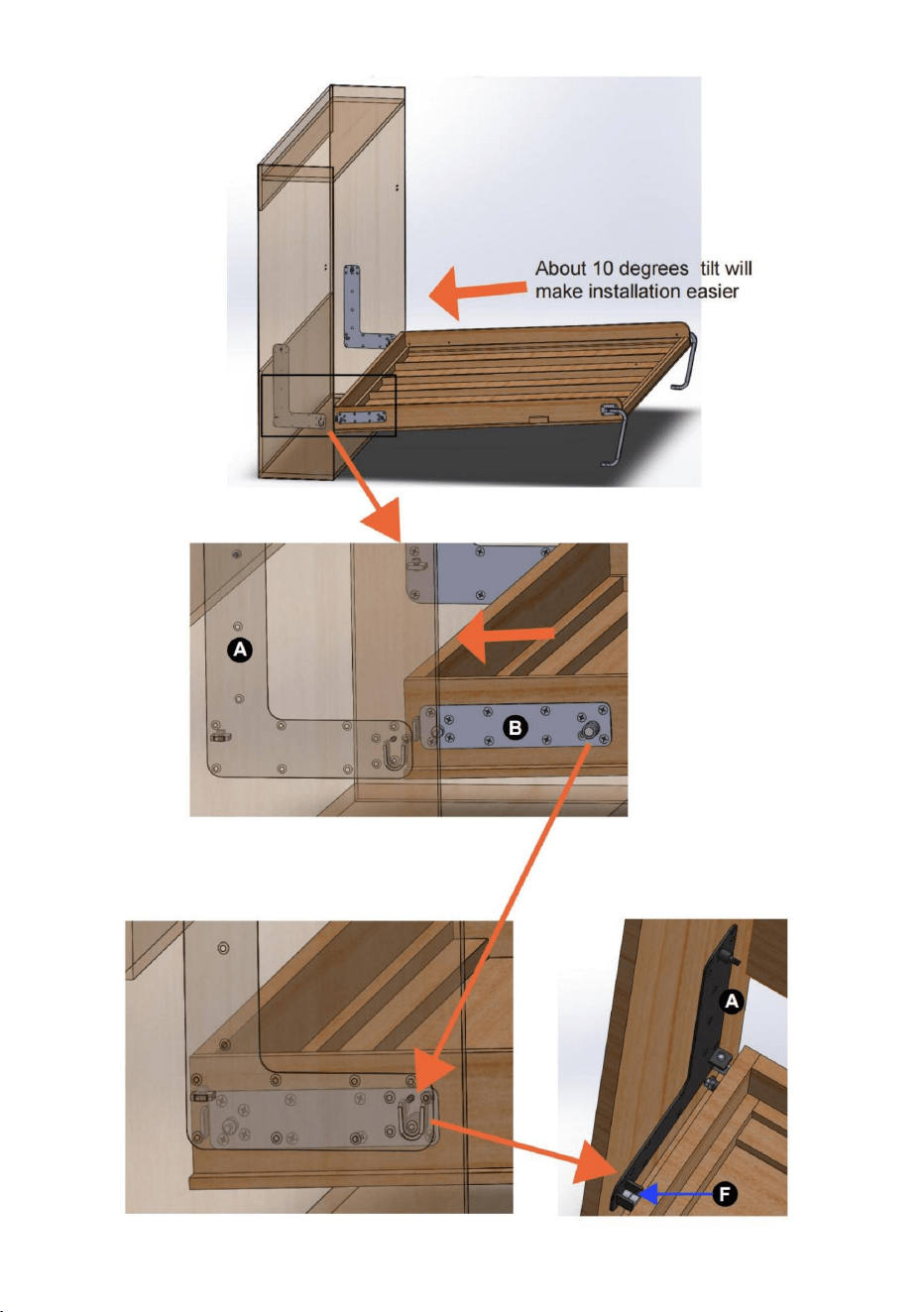

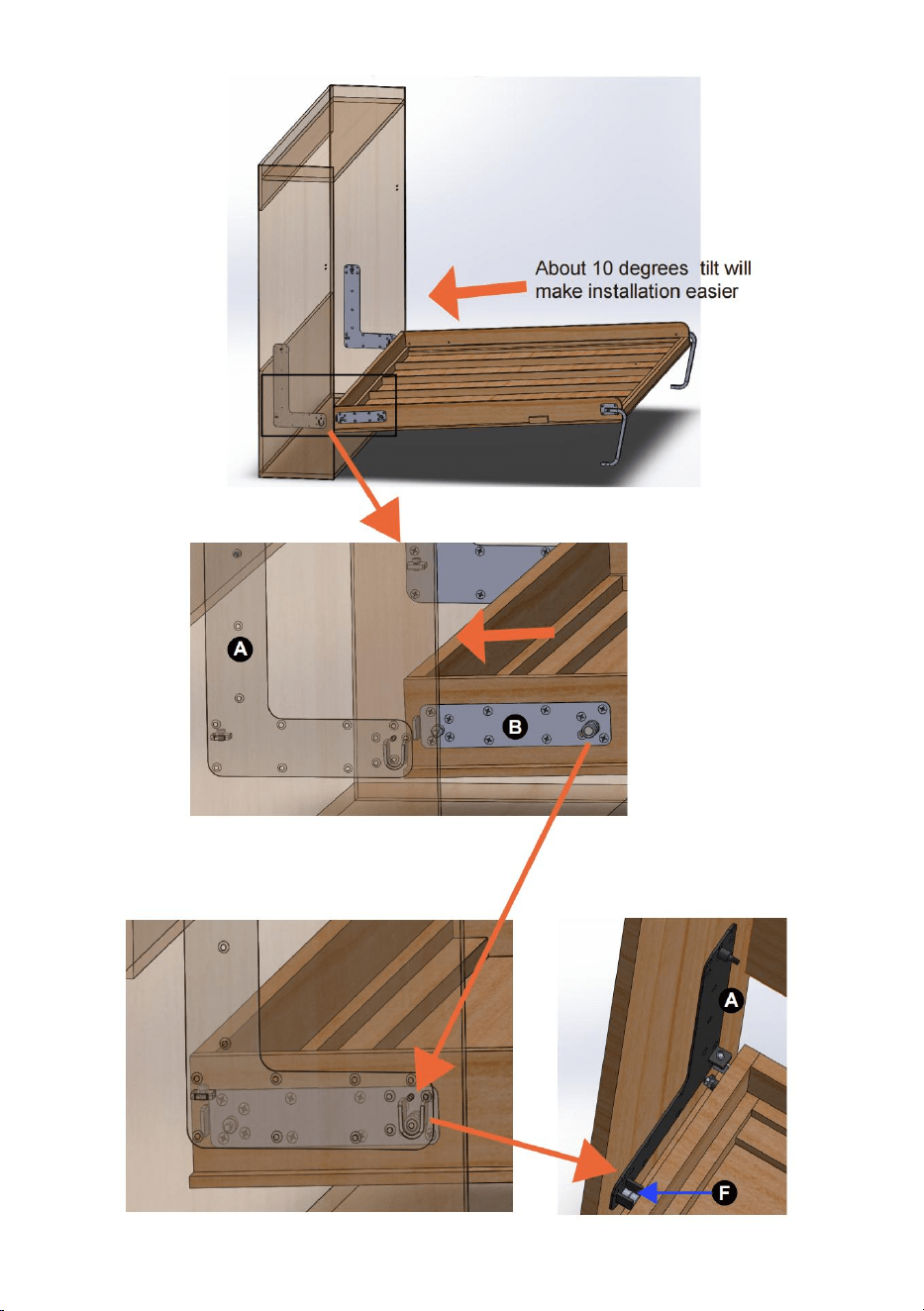

Insert the bed frame with a little angle to the cabinet as the picture.

Put the connect bracket B with bearing F on the side bracket A as the

picture. Install the handle to the bed frame.

- 16 -

- 17 -

Step 7:

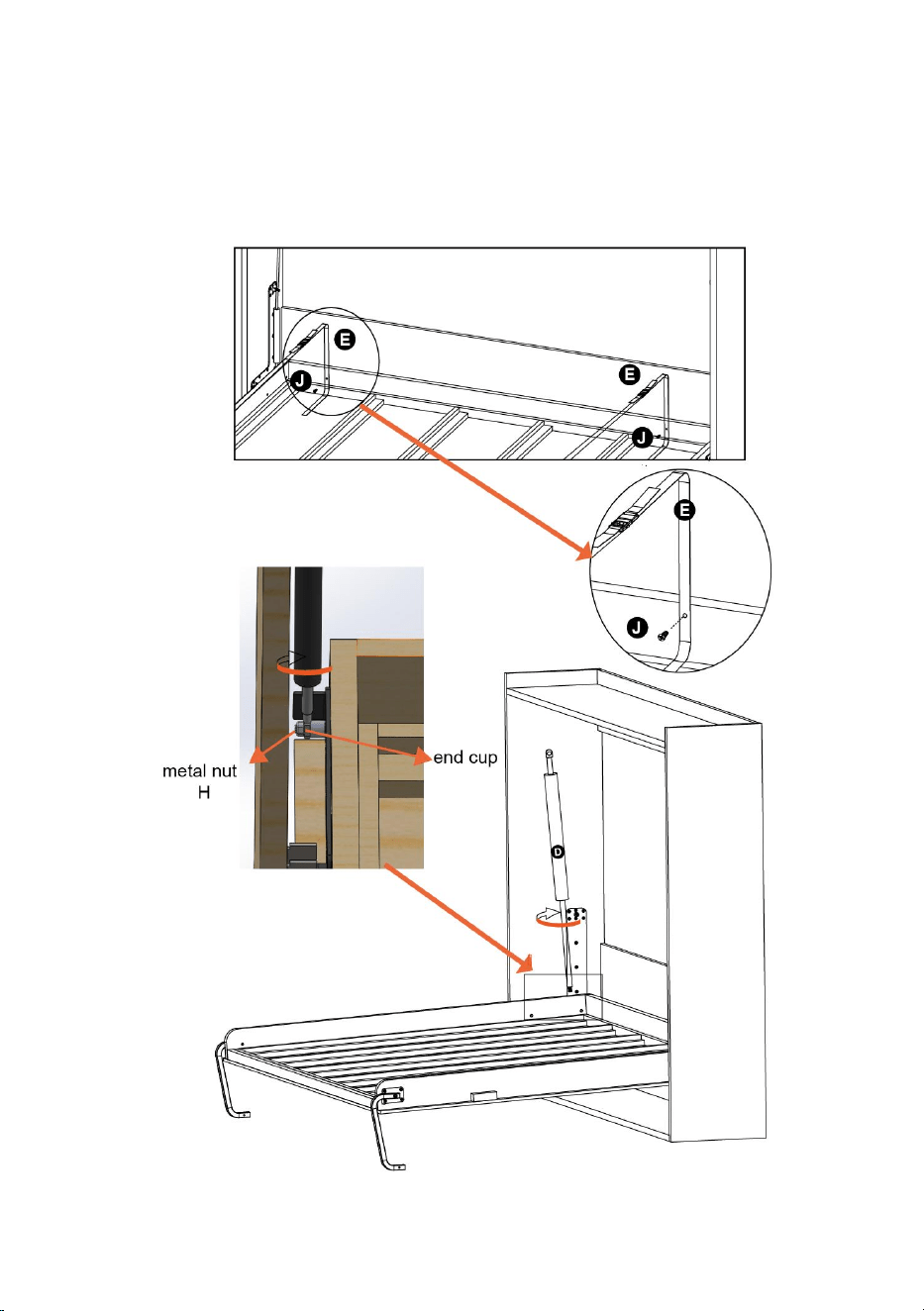

First, attach the two mattress straps E to the bed frame with a screw J；

Then turn the gas spring D into the end cap as the picture, tighten the gas

spring with the end cap；

Repeat the above installation on the other side.

- 18 -

Step 8:

Close the bed frame into the cabinet as the picture.

Step 9:

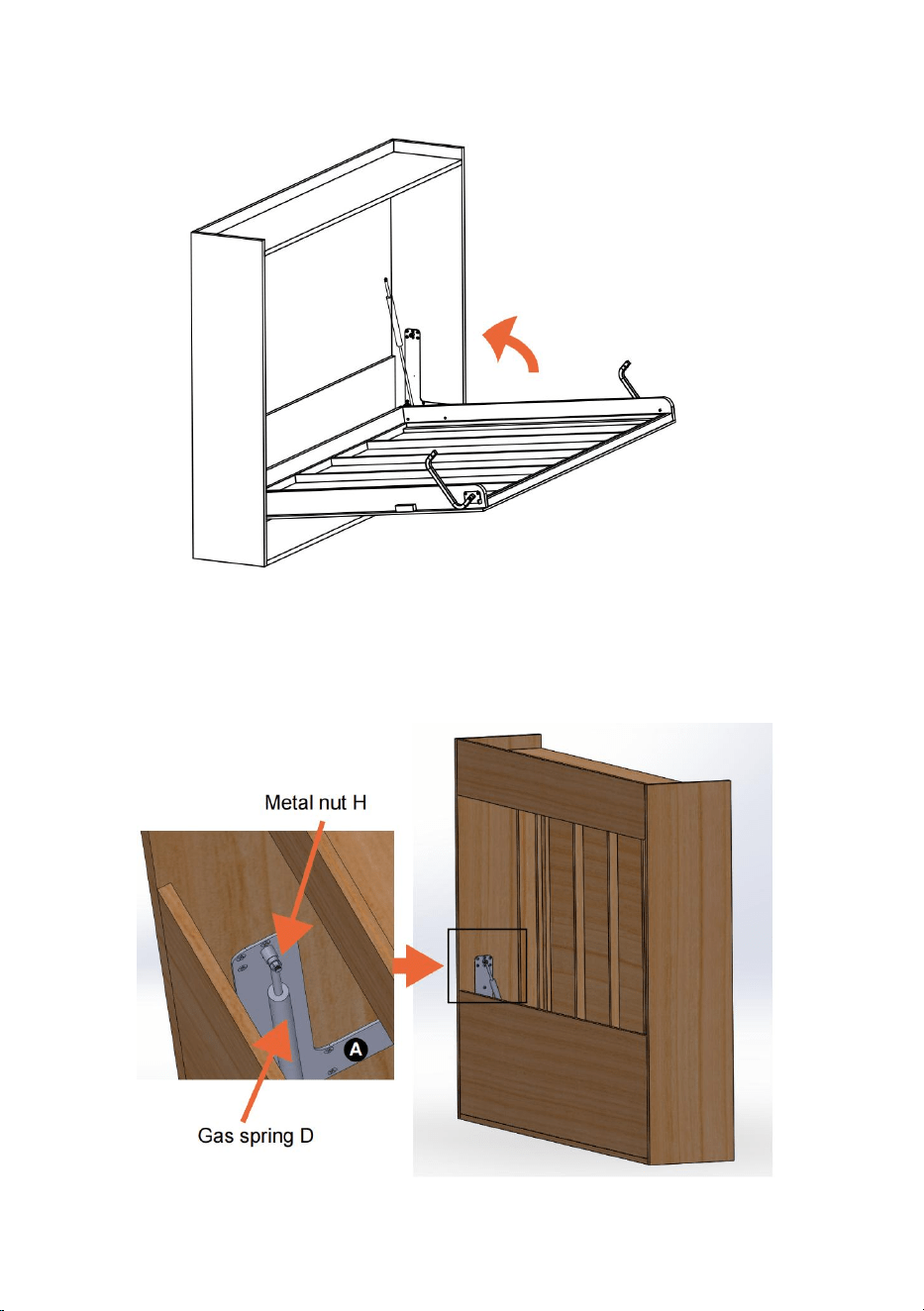

Install the gas spring D to the A bracket from the back of cabinet, fix it by

metal nut H.

Repeat the above installation on the other side.

- 19 -

Step 10:

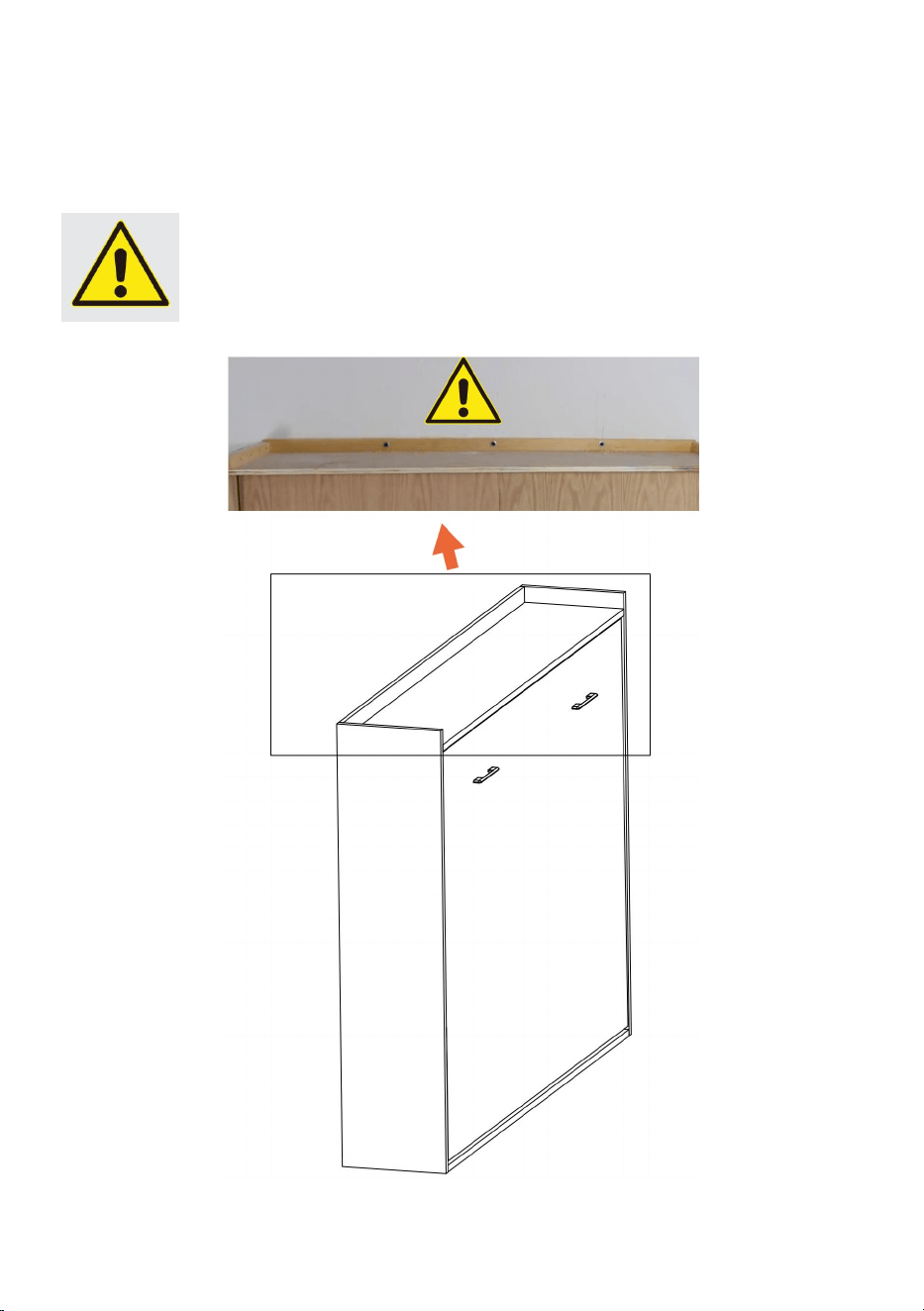

Fix the cabinet to solid wall. The cabinet must be fixed to the wall before

open it.

- 20 -

Step 11:

Open the bed, put the panel 13 on the bed frame.

Put the mattress on the bed frame and fix by the straps E.

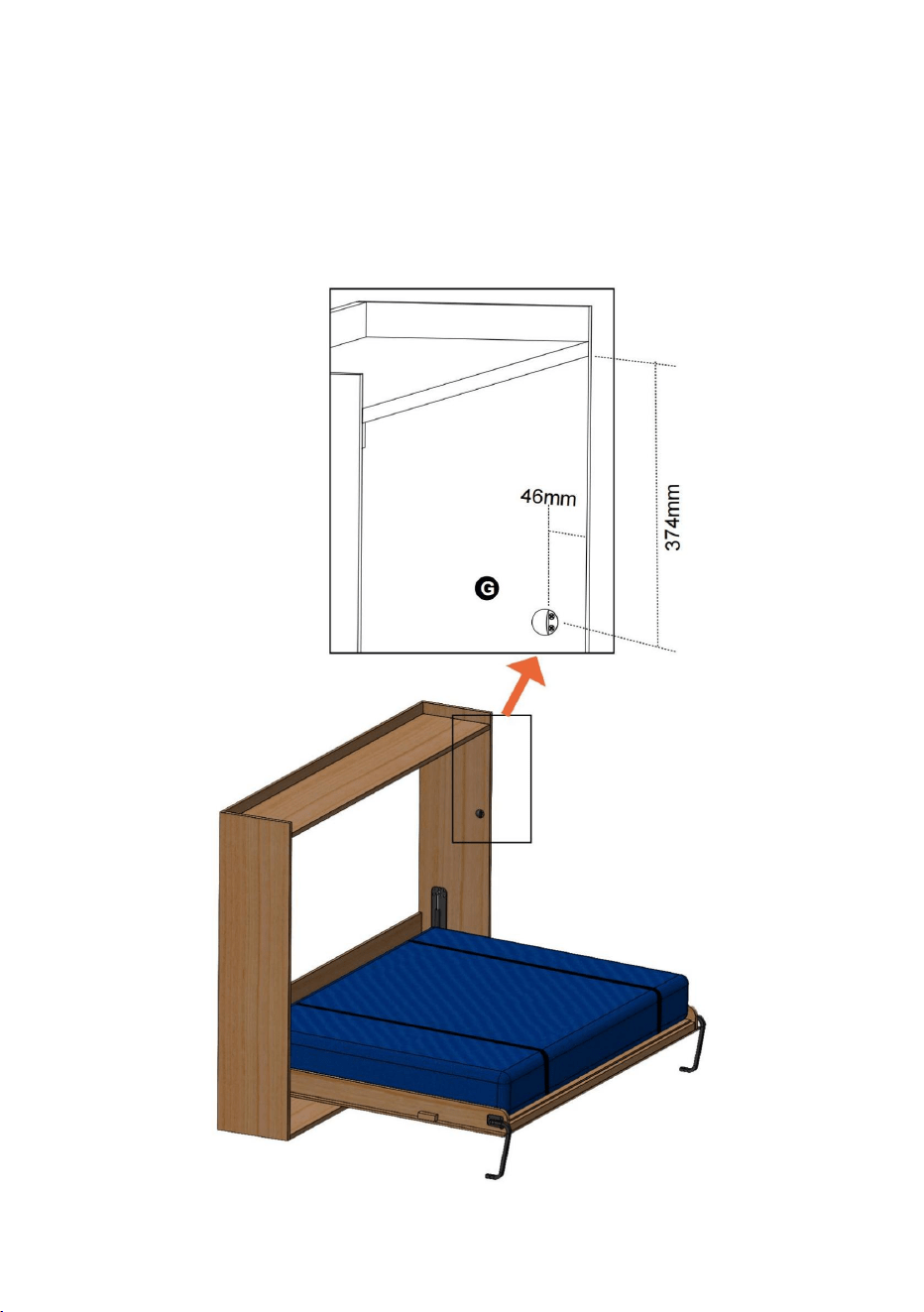

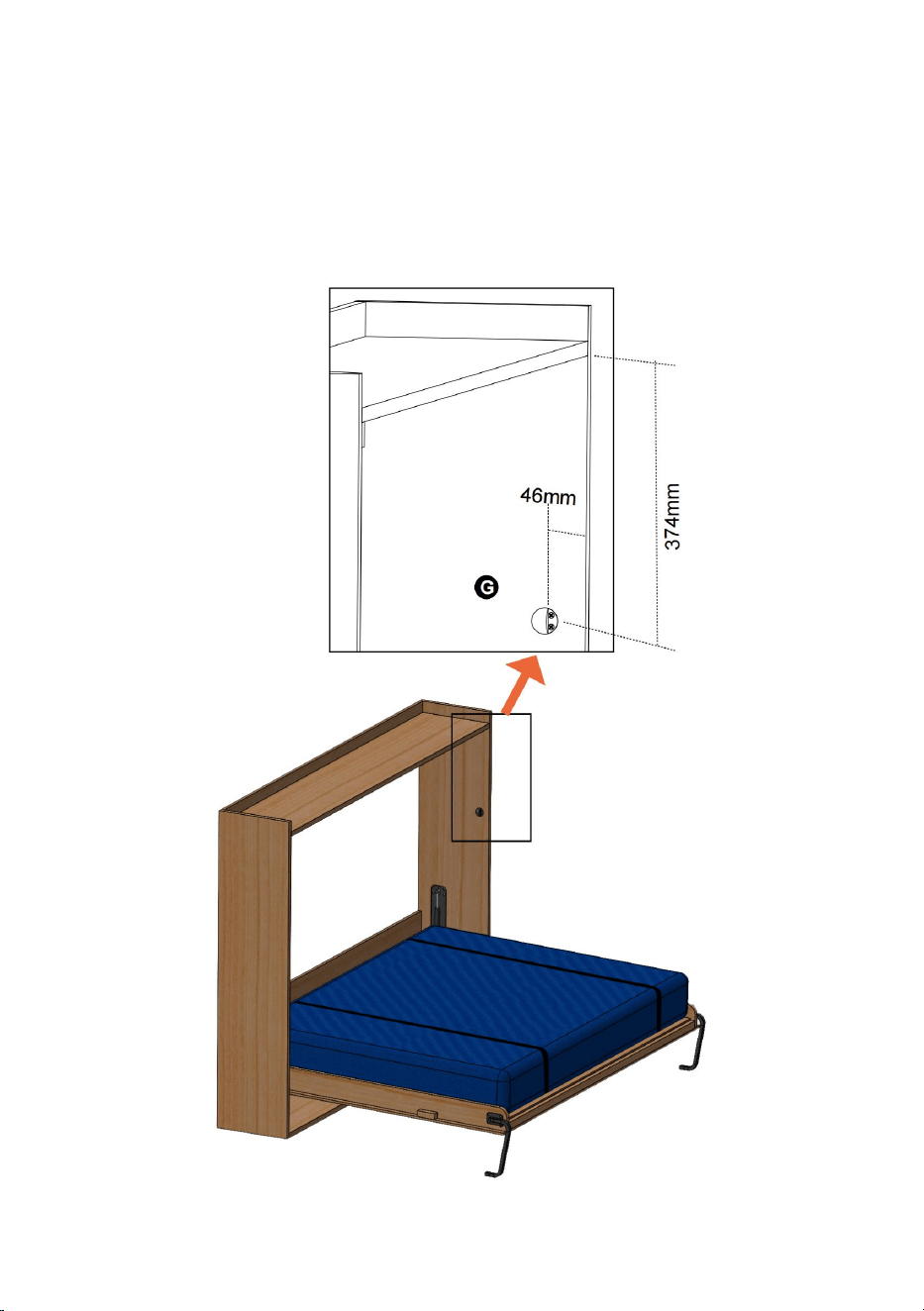

Install the stopper G to cabinet with screws J.

Repeat the above installation on the other side.

- 21 -

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

Modèle:YFHFU243

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisons

nereprésentequ'uneestimationdeséconomiesdontvouspourriezbénéficierenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnesignifiepasnécessairementcouvrir

touteslescatégoriesd'outilsproposés.parnous.Nousvousrappelonsdebienvouloirvérifier

attentivementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

KITLITMURPHY

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

1

BESOIND'AIDE?CONTACTEZNOUS!

Kitdelitescamotable

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez

pasànous

contacter:Supporttechniqueetcertificatdegarantieélectronique

www.vevor.com/support

Modèle:YFHFU243

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel

d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez

nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou

logiciellessurnotreproduit.

Machine Translated by Google

Mercibeaucoupd'avoirchoisicekitdelitMurphy.

Pleinementhorizontal

L'installationdoitêtreeffectuéeparunadulteetlesenfantsnedoiventpasl'utiliser

610pouces(152254mm)

doiventêtreéquipésparlesutilisateurseuxmêmes.

Poidsmaximum:57lbs

Kitdelitescamotable.

lemanueld'instructions,veuillezvousréféreràl'objetphysique.

L×L:54×75pouces(1370×1900mm)

2.VeuillezinstallercomplètementlekitdelitMurphyavantd'utiliserlelit,sinoncelapourraitcauser

degravesdommagesauxpersonnes.

Modèlesadaptés

sanssurveillance.

Modèle

57livres(25,85kg)

doitêtrearrêtéimmédiatementencasdedommagesoudeproblèmessuspects.

épaisseurdumatelas

Remarque:Lekitdelitescamotablen'inclutpaslelitnilesarmoiresdelit,qui

3.Vérifiezlastabilitéetlasécuritédukitàintervallesréguliersetutilisezle

Tailledumatelas

YFHFU243

Matelascompletstandard

1.Veuillezlireetcomprendreattentivementcemanuelavantd'utiliserle

4.Lesenfantsnedoiventpasutiliserlekitseulspourétalerourangerlelit,sinonilspourraientêtre

blessés.

S'ilyaunedifférenceentrelacouleurdeceproduitetl'imagedans

Poidsmaximumdumatelas

2

CompatibilitédukitdelitMurphyFullHorizontal

LISTEDESPARAMÈTRES

CONSIGNESDESÉCURITÉ

INSTRUCTIONS

Machine Translated by Google

2.Sécurité

Normedesécurité

Utiliser

1.Descriptifgénéral

positionneràl'intérieurdumeubledansdespositionshorizontales,pourêtreutilisé

commelitdemanièreabsolumentsimpleetrapide,avectrèspeud'efforts.

etlebonétatdesesaccessoires.

Avantd'utiliserlelitMurphy,l'utilisateurdoits'assurerdesonbonétat

Avantd'utiliserlelitMurphy,l'utilisateurdoits'assurerquesurle

Lesystèmedelitescamotablepermetd'amenerlesommierdulitdesapositionverticale

dans

Capacitédepoidsmaximale:900lb

Profondeurmaximale:10

surfacedecouchageiln'yaquelematelasetlelingedelit.

3

Machine Translated by Google

4

Lerespectdesnormesdesécuritémetl'utilisateurentermesdetravail

observé.

surfacedusommier.

duprésentguidedel'utilisateur.

travauxounettoyage,l'opérateurdoitavoirluetcompristouteslesinstructionstechniques

effectuéuniquementpardupersonnelqualifié.

Ilestinterditd'utiliserleproduitsansaucunmatelassurle

etsescaractéristiquestechniques,apprenezàtraversunelecturepréciseetcomplète

informationscontenuesdansceguide.Toutentretienetréparationdoitêtre

décritprécédemmentdanslasectionUTILISATION.

L'utilisationd'accessoiresoudepiècesderechangeautresqueceuxrecommandéspar

Neplacezjamaisleproduitàproximitéd'unesourcedechaleur.Positionneretverrouillerlelit

fois.

Ilestinterditd'utiliserlelitpourunusagedifférentdecelui

Altérationouremplacementdepartiesdulitnonautorisées.

AVERTISSEMENT!!!

provoquerdesdécollements,descassuresoudesdysfonctionnementsavecdepossiblesdommagesà

Ileststrictementinterditderetirertoutdispositifdesécuritéetprotection

Lesinstructionsetrèglescontenuesdanscemanueldoiventêtrerespectées

Uneinstallationincorrecteounonréaliséepardesartisansspécialiséspeut

lefournisseur,présenteruneutilisationnonconformeetdangereuseduproduit.

lesystèmedoitêtremaintenuàl’écartdetoutobjetsusceptibledegênersonmouvement.

mécanismedecouverturesouautre.Avantdecommencertoutentretien,réparez

demanièreproductive,sansdangerpourluimêmeoupourautrui.

despersonnes,deschosesoudesanimaux.Touteslesinstructionsdonnéesdoiventêtrestrictement

Avantdecommenceràutiliserleproduit,lesutilisateursdoiventêtreconscientsdesesfonctions

(étiquettes)surleplateau;vérifierpériodiquementlapositionfortuitesurle

Machine Translated by Google

Caractéristiquestechniques

Dimension

2036*550*18mm

Nousvoussuggéronsd'utiliserlesmatériauxcidessouspourlesarmoiresenboisetlecadredelit.

Contreplaqué1pouce2036*388*25mm

3/4pouce

dimensionsde

2036*250*18mm

IQTÉ

Contreplaqué

2036*388*1440

MatérielNombre

Contreplaqué1pouce1550*406*25mm2

Desbâtonsdebois

Important

Contreplaqué1pouce2036*406*25mm

Feuilledecontreplaqué

Interne

Contreplaqué

Armoire

3/4pouce

armoire:

5

Machine Translated by Google

6

40*20*1902millimètre2

1pouce

cadredelit:

1pouce

Contreplaqué

Lit

1pouce

2016*1415*12

1415*120*25mm2

1898*1360*9mm1

dix

3/4pouce

Important

3/4pouce

40*20*1325millimètres12

Contreplaqué

11/2pouce

bois

Dimensionsde

1/2pouce

Contreplaqué

3/8pouces

2016*1415*132

Contreplaqué

Dimension

cadre

Poidsducadre

delit:

IQTÉ

Matériaudunuméro

53kg(116,6livres)

32*32*100mm

bois

1902*50*25mm1

1902*120*25mm1

Machine Translated by Google

Conseilsdesécuritéetd'entretien

Poidsde

7881kg

s'étoufferencasd'ingestion.

•Assurezvousd'avoirsuffisammentd'espacepourdisposerlespiècesavantdecommencer.•

Pendantl'assemblage,nevoustenezpasdeboutetnemettezpasdepoidssurleproduit,celapourrait

afaitdesdégats.•

Assemblezl'articleaussiprèsdesapositionfinale(danslamêmepièce)que

(172lb178lb)

matelas:

possible.•

Assemblezsurunesurfacedouceetplanepouréviterd'endommagerl'appareilouvotresol.

•Certainespartiesdumontageserontplusfacilesà2personnes.

•Pourréduirelerisqued'endommagervotreproduit,veuillez

1370*1900*(1522

Lit

54mm

POIDSTOTALDUCADREDELITETDUMATELAS

BESOIND'ÊTRE:

cadre

assurezvousquevotreperceuseélectriqueestrégléesurunréglagedecouplefaible.

matelas

Matériaudunuméro

•Vérifiezquevousdisposezdetouslescomposantsetoutilsrépertoriéscidessous.

pages.

•Retireztouslesraccordsdessacsenplastiqueetséparezlesdansleur

Dimension

IQTÉ

25,85kg(57livres)

Important

(54*75*(610)pouces)

groupes.

•Gardezlesenfantsetlesanimauxéloignésdelazonedetravail,lespetitespiècespourraient

7

Machine Translated by Google

Foretàbois

Dia11mmEmboutsd'entraînementdevis

A:supportlatéralx2piècesB:supportdeconnexionx2pièces

Foretàbois

Ilfait6mm

Cléd'extrémité

13mmOuvert

Outilderéglagehorizontal

Listedespiècesdu

kitRemarque:Lesquantitéscidessoussontlaquantitécorrectepourterminer

l'assemblage.Danscertainscas,plusderaccordspeuventêtrefournisquenécessaire.

C:jambex2pièces

Installerlesoutilsrequis

8

Machine Translated by Google

Guidedeconstruction

G:bouchonx2pièces

Placezlegabaritdeperçagede710*294mmsurlepanneaulatéraletassurezvousquelebord

dugabaritaffleurelepanneaulatéralcommesurl'image.

Marquezletroucirculairedugabaritsurlepanneaulatéral,puisretirezlegabaritetpercezun

troude11mmdediamètreetuntroude6mmdediamètrecommesurl'image,laprofondeur

dutrouestde15mm.

H:écroumétalliqueM8x4pièces

Gabaritdeperçage:

306*82mm

D:YFGS200550Ax

Gabaritdeperçage:

710*294mm

Fabriquezl'armoireavecdesvisetdelacolleàboisimperméable,assurezvousquela

dimensioninterneestconformeàl'image,assurezvousquel'armoireeststableetsûre.

2pièces

J:VisM4x20mm

x8pièces

E:Sangledematelasx2piècesF:Roulementx4pièces

Vis

Je:M5x20mm

Étape1:

x72pièces

Fabriquerlemeuble

9

Machine Translated by Google

dix

Machine Translated by Google

11

Répétezl'installationcidessusdel'autrecôté.

Étape2:

InsérezcomplètementlagoupilledusupportlatéralAdansletroudediamètre11mmetle

troude6mm,fixezaàl'armoireaveclesvisI.

Machine Translated by Google

12

dumodèleaffleurentlepanneaucommesurl'image.

Marquezlestrousdeperçageenfonctiondesdimensionscommesurl'image.

Poserlegabaritdeperçagede306*82mmsurlepanneau8etassurerlebord

Étape3:

Marquezletroucirculairedugabaritsurlepanneau8,puisretirezle

gabaritetpercezuntroude11mmdediamètrecommesurl'image,laprofondeurdutrouestde15mm.

unautrecôtédupanneau,puispercezuntroude11mmdediamètre,laprofondeurdutrouestde15mm

Machine Translated by Google

13

Vérifierladimensiondupanneaudetablierjusqu'auborddupanneaudeporte

Assurezvousquel'armoireeststableetsûre.

Fabriquezlecadredelitavecdesvisetdelacolleàboisimperméablecommesurl'image.

Étape4:

sont32mmcommeimage.

Gardezlalongueurdiagonalecarl'imageestlamême.

Machine Translated by Google

14

Insérez2roulementsFsurlesupportdeconnexionBcommesurl'image.

Dévissezl'emboutduressortàgazcommesurl'image,puisinstallezlesurlesupport

deconnexionBetfixezleavecl'écrouHcommesurl'image.

Étape5:

InsérezentièrementlagoupilledusupportdeconnexionBdanslestrousdediamètre11mm,puisfixezB

aucadredelitaveclesvisI.

InsérezcomplètementlagoupilledupiedCdanslestrousdediamètre11mm,puis

fixezCaucadredelitaveclesvisI.Gardezladistanceentrelecentreetlesolde310

mmcommesurl'image.

Répétezl'installationcidessusdel'autrecôté.

Machine Translated by Google

15

PlacezlesupportdeconnexionBavecleroulementFsurlesupportlatéralAcomme

surl'image.Installezlapoignéesurlecadredulit.

Étape6:

Insérezlecadredelitavecunpetitangleparrapportaumeuble,commesurl'image.

Machine Translated by Google

16

Machine Translated by Google

17

Étape

7:Toutd'abord,fixezlesdeuxsanglesdematelasEaucadredelitavecunevis

JEnsuite,tournezleressortàgazDdansl'emboutcommesurl'image,serrezle

ressortàgazavecl'embout

Répétezl'installationcidessussurl'autrecôté.

Machine Translated by Google

Étape9:

InstallezleressortàgazDsurlesupportAàl'arrièredel'armoire,fixezleavecl'écroumétalliqueH.

Étape

8:Fermezlecadredelitdansl'armoirecommesurl'image.

Répétezl'installationcidessusdel'autrecôté.

18

Machine Translated by Google

Étape10:

Fixezl'armoireàunmursolide.Lemeubledoitêtrefixéaumuravantdel'ouvrir.

19

Machine Translated by Google

PosezlematelassurlecadredelitetfixezleparlessanglesE.

Ouvrezlelit,placezlepanneau13surlecadredulit.

Étape11:

InstallezlabutéeGsurl'armoireaveclesvisJ.

Répétezl'installationcidessusdel'autrecôté.

20

Machine Translated by Google

21

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW2122

Australie

Fabricant:ShanghaimuxinmuyeyouxiangongsiAdresse:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

YHCONSULTINGLIMITÉE.C/OYHConsultingLimited

Bureau147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

ECrossStuGmbH

MainzerLandstr.69,

60329FrancfortsurleMain.

REPRÉSENTANTCE

REPRÉSENTANTDUROYAUMEUNI

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL:YFHFU243

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Schrankbett-Set

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

MODELL:YFHFU243

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Schrankbett-Bausatz

- 1 -

Machine Translated by Google

Eignung des Murphy-Bett-Kits: Voll-horizontal

- 2 -

Wenn es einen Unterschied zwischen der Farbe dieses Produkts und dem Bild in

Voll-Horizontal

Die Bedienungsanleitung finden Sie am physischen Objekt.

Schrankbett-Bausatz.

B×L: 54×75 Zoll (1370×1900 mm)

Standard-Doppelmatratze

6-10 Zoll (152-254 mm)

Die Installation sollte von einem Erwachsenen durchgeführt werden und Kinder sollten es nicht verwenden

ohne Aufsicht.

Maximalgewicht: 57 Pfund

Modell

2. Bitte installieren Sie das Murphy-Bett-Set vollständig, bevor Sie das Bett benutzen, da es sonst zu

ernsthaften Verletzungen kommen kann.

Angepasste Modelle

57 Pfund (25,85 kg)

3.Überprüfen Sie die Stabilität und Sicherheit des Kits in regelmäßigen Abständen und verwenden Sie

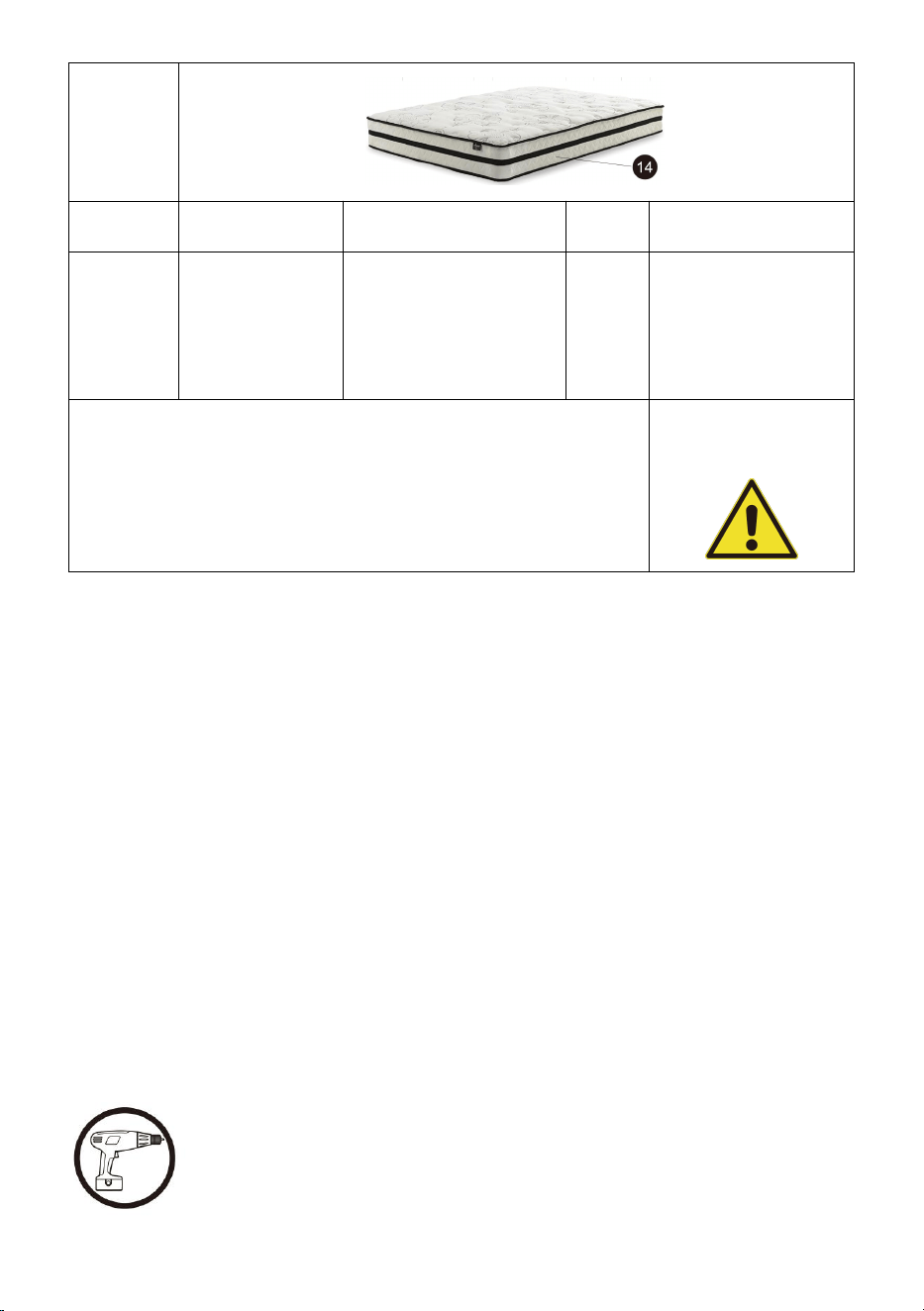

Matratzengröße

Matratzendicke

sollte bei Schäden oder verdächtigen Problemen sofort gestoppt werden.

Hinweis: Das Murphy-Bett-Set enthält kein Bett und keine Bettschränke, die

müssen vom Benutzer selbst ausgestattet werden.

4. Kinder sollten das Set nicht alleine zum Ausbreiten oder Verstauen des Bettes verwenden, da sie

sonst Schaden nehmen könnten.

Vielen Dank, dass Sie sich für dieses Schrankbett-Set entschieden haben.

Maximales Matratzengewicht

YFHFU243

1.Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das

PARAMETERLISTE

SICHERHEITSHINWEISE

ANWEISUNGEN

Machine Translated by Google

- 3 -

Vor der Benutzung des Schrankbetts muss sich der Benutzer von seinem guten Zustand überzeugen

und den guten Zustand des Zubehörs.

Im Schrank in horizontaler Position positionieren und ganz schnell und einfach mit geringem

Kraftaufwand als Bett verwenden.

Maximale Gewichtskapazität: 900 Pfund

Das Schrankbettsystem ermöglicht es, die Bettfeder aus ihrer vertikalen Position zu bringen

Maximale Tiefe: 10ÿ

Vor der Benutzung des Schrankbettes muss der Benutzer sicherstellen, dass auf dem

Als Liegefläche sind lediglich die Matratze und die Bettwäsche vorhanden.

2. Sicherheit

Verwenden

1. Allgemeine Beschreibung

Sicherheitsnorm

Machine Translated by Google

Vor der Inbetriebnahme des Produkts müssen sich die Benutzer über dessen Funktionen im Klaren sein

Arbeiten oder Reinigung muss der Bediener alle technischen

und seine technischen Eigenschaften, lernen Sie durch eine genaue und vollständige Lektüre

Es ist verboten, das Produkt ohne Matratze auf dem

Informationen in diesem Handbuch. Alle Wartungs- und Reparaturarbeiten müssen

nur von qualifiziertem Personal durchgeführt werden.

Bettfederoberfläche.

Es ist verboten, das Bett für einen anderen Zweck zu verwenden als den

dieser Bedienungsanleitung.

Manipulationen oder der Austausch von Bettteilen sind nicht zulässig.

zuvor im Abschnitt VERWENDUNG beschrieben.

Die Verwendung von Zubehör oder Ersatzteilen, die nicht von uns empfohlen werden,

WARNUNG !!!

Stellen Sie das Produkt niemals in die Nähe von Wärmequellen. Positionieren und verriegeln Sie das Bett

Eine unsachgemäße Installation oder eine nicht von Fachhandwerkern durchgeführte

durch den Lieferanten, stellen eine unsachgemäße und gefährliche Verwendung des Produktes dar.

Das System muss frei von Objekten gehalten werden, die seine Bewegung behindern könnten.

Es ist strengstens verboten, Sicherheitsvorrichtungen und Schutzvorrichtungen zu entfernen

kann zu Ablösungen, Brüchen oder Funktionsstörungen führen und

Die in dieser Anleitung enthaltenen Anweisungen und Vorschriften müssen stets beachtet werden.

mal.

Personen, Sachen oder Tiere. Alle gegebenen Anweisungen müssen genau befolgt werden

Die Einhaltung der Sicherheitsnormen stellt den Benutzer in Bezug auf die Arbeit

beobachtet.

(Etiketten) am Gerät; überprüfen Sie regelmäßig die zufällige Position auf dem

Mechanismus von Decken oder anderen. Bevor Sie mit der Wartung beginnen, reparieren

produktiv, ohne Gefahr zu laufen, sich selbst oder andere zu schädigen.

- 4 -

Machine Translated by Google

- 5 -

Kabinett:

Abmessungen

2036*550*18 mm

Schlagen Sie vor, die folgenden Materialien für Holzschränke und Bettrahmen zu verwenden

1-Zoll-Sperrholz 2036 * 388 * 25 mm

Dimensionen von

3/4 Zoll

2036*250*18 mm

IQTY

Sperrholz

2036*388*1440

MaterialNummer

Holzstäbchen

1 Zoll Sperrholz 1550*406*25 mm 2

Wichtig

Sperrholzplatte

1-Zoll-Sperrholz 2036 * 406 * 25 mm

Intern

Sperrholz

Kabinett

3/4 Zoll

Technische Eigenschaften

Machine Translated by Google

- 6 -

1902*50*25 mm 1

1 Zoll

40*20*1902 mm 2

Bettrahmen :

Holz

1 Zoll

1902*120*25 mm 1

Sperrholz

1415*120*25 mm 2

2016*1415*12

1898*1360*9 mm 1

Bett

1 Zoll

3/4 Zoll

Wichtig

3/4 Zoll

40*20*1325 mm 12

Sperrholz

1-1/2 Zoll

1/2 Zoll

Dimensionen von

Holz

Sperrholz

3/8 Zoll

Abmessungen

rahmen

2016*1415*132

Sperrholz

Gewicht des

Bettrahmens :

Sperrholz

Nummer Material

IQTY

53 kg (116,6 Pfund)

32 x 32 x 100 mm

Holz

Machine Translated by Google

Sicherheits- und Pflegehinweise

Schäden verursachen.

• Montieren Sie das Objekt so nah an seinem endgültigen Standort (im selben Raum) wie

Wichtig

(54*75*(6-10)Zoll)

Erstickungsgefahr bei

Verschlucken. • Stellen Sie sicher, dass Sie genügend Platz haben, um die Teile auszubreiten, bevor Sie beginnen.

• Stellen Sie sich während der Montage nicht auf das Produkt und belasten Sie es nicht, da dies zu Verletzungen führen kann.

IQTY

25,85 kg (57 Pfund)

• Halten

Sie Kinder und Tiere vom Arbeitsbereich fern, Kleinteile könnten

Abmessungen

Seiten. •

Alle Armaturen aus den Plastiktüten entnehmen und in ihre

Nummer Material

Matratze

MUSS SEIN:

• Überprüfen Sie, ob Sie alle auf der folgenden Seite aufgeführten Komponenten und Werkzeuge haben

Stellen Sie sicher, dass Ihre Bohrmaschine auf eine niedrige Drehmomenteinstellung eingestellt ist.

rahmen

1370*1900*(152-2

Gesamtgewicht von Bettrahmen und Matratze

Bett

54 mm

Matratze:

(172 Pfund – 178 Pfund)

möglichst. •

Bauen Sie das Gerät auf einer weichen, ebenen Fläche zusammen, um Schäden am Gerät oder am Boden zu

vermeiden. • Teile der Montage lassen sich mit 2 Personen leichter durchführen.

• Um die Wahrscheinlichkeit einer Beschädigung Ihres Produkts zu verringern,

Gewicht von

78-81 kg

- 7 -

Machine Translated by Google

Holzbohrer

Schrauben Antriebsbits Er ist 6 mm groß

Horizontales Anpassungswerkzeug

Maulschlüssel

Durchmesser 11 mm

Holzbohrer

13mm offen

Liste der Bausatzteile

Hinweis: Die unten angegebenen Mengen sind die richtigen Mengen, um die Baugruppe

fertigzustellen. In einigen Fällen werden möglicherweise mehr Armaturen geliefert, als benötigt werden.

C: Bein x 2 Stück

A: Seitenhalterung x 2 Stück. B: Verbindungshalterung x 2 Stück.

Installieren Sie die erforderlichen Tools

- 8 -

Machine Translated by Google

- 9 -

x72 Stück

Machen Sie den Schrank

I:M5x20mm

Schritt 1:

Schrauben

E: Matratzengurt x 2 Stück. F: Lager x 4 Stück.

x8 Stück

J: Schraube M4x20mm

2 Stück

Bohrschablone:

306*82mm

Bauen Sie den Schrank mit Schrauben und wasserfestem Holzleim an. Achten Sie auf die Innenmaße

wie auf dem Bild und stellen Sie sicher, dass der Schrank stabil und sicher ist.

D:YFGS200550A x

Bohrschablone:

710*294mm

H: Metallmutter M8x 4 Stück

Markieren Sie das runde Loch der Schablone auf der Seitenwand, entfernen Sie dann die Schablone

und bohren Sie ein Loch mit 11 mm Durchmesser und 6 mm Durchmesser wie auf dem Bild, die

Lochtiefe beträgt 15 mm.

G: Stopper x 2 Stück

Legen Sie die Bohrschablone 710 x 294 mm auf die Seitenwand und stellen Sie sicher, dass die Kanten der

Schablone bündig mit der Seitenwand abschließen (siehe Abbildung).

Bauanleitung

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Wiederholen Sie die obige Installation auf der anderen Seite.

Schritt 2:

Stecken Sie den Stift an der Seitenhalterung A vollständig in die Löcher mit 11 mm Durchmesser und 6 mm

Durchmesser und befestigen Sie A mit den Schrauben I am Schrank.

Machine Translated by Google

Legen Sie die Bohrschablone 306*82mm auf die Platte 8 und achten Sie darauf, dass die Kante

Markieren Sie das runde Loch der Schablone auf der Platte 8, entfernen Sie dann die

der Schablone sind bündig mit der Platte, wie auf dem Bild.

Schritt 3:

Markieren Sie die Bohrlöcher entsprechend den Abmessungen wie im Bild auf

eine andere Seite der Platte, dann bohren Sie ein Loch mit einem Durchmesser von 11 mm, die Tiefe des Lochs beträgt 15 mm

Schablone und bohren Sie ein Loch mit 11 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.

- 12 -

Machine Translated by Google

Achten Sie auf die Abmessung von der Schürzenplatte bis zur Kante der Türplatte

sind 32 mm wie auf dem Bild.

Bauen Sie den Bettrahmen mit Schrauben und wasserfestem Holzleim wie abgebildet.

Schritt 4:

Stellen Sie sicher, dass der Schrank stabil und sicher ist.

Behalten Sie die Diagonallänge bei, sie ist wie im Bild.

- 13 -

Machine Translated by Google

- 14 -

Setzen Sie 2 Lager F in die Verbindungshalterung B ein, wie in der Abbildung dargestellt.

Stecken Sie den Stift am Bein C vollständig in die Löcher mit 11 mm Durchmesser und befestigen Sie C dann mit

den Schrauben I am Bettrahmen. Achten Sie darauf, dass der Abstand von der Mitte zum Boden 310 mm beträgt, wie

auf dem Bild.

Drehen Sie die Endkappe der Gasfeder wie abgebildet nach außen, montieren Sie sie dann an der

Verbindungshalterung B und befestigen Sie sie wie abgebildet mit der Mutter H.

Schritt 5:

Stecken Sie den Stift an der Verbindungshalterung B vollständig in die Löcher mit 11 mm Durchmesser und befestigen

Sie B anschließend mit den Schrauben I am Bettrahmen.

Wiederholen Sie die obige Installation auf der anderen Seite.

Machine Translated by Google

- 15 -

Setzen Sie die Verbindungshalterung B mit Lager F auf die Seitenhalterung A, wie in der

Abbildung dargestellt. Befestigen Sie den Griff am Bettrahmen.

Schritt 6:

Setzen Sie den Bettrahmen mit einem kleinen Winkel zum Schrank ein, wie auf dem Bild.

Machine Translated by Google

- 16 -

Machine Translated by Google

Schritt

7: Befestigen Sie zuerst die beiden Matratzengurte E mit einer Schraube J am

Bettrahmen. Drehen Sie dann die Gasfeder D wie abgebildet in die Endkappe und ziehen

Sie die Gasfeder mit der

Endkappe fest. Wiederholen Sie die obige Installation auf der anderen Seite.

- 17 -

Machine Translated by Google

Schritt 9:

Installieren Sie die Gasfeder D an der Halterung A auf der Rückseite des Schranks und befestigen Sie sie mit

der Metallmutter H.

Schritt 8:

Schließen Sie den Bettrahmen wie abgebildet in den Schrank.

Wiederholen Sie die obige Installation auf der anderen Seite.

- 18 -

Machine Translated by Google

Schritt 10:

Befestigen Sie den Schrank an einer festen Wand. Der Schrank muss vor dem Öffnen an der Wand

befestigt werden.

- 19 -

Machine Translated by Google

Legen Sie die Matratze auf den Bettrahmen und befestigen Sie sie mit den Gurten E.

Befestigen Sie den Stopper G mit den Schrauben J am Schrank.

Öffnen Sie das Bett und legen Sie die Platte 13 auf den Bettrahmen.

Schritt 11:

Wiederholen Sie die obige Installation auf der anderen Seite.

- 20 -

Machine Translated by Google

- 21 -

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Vertreter der EG

UK REP

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO:YFHFU243

KIT LETTO MURPHY

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare

determinati strumenti con noi rispetto ai principali marchi più importanti e non significa

necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

- 1 -

HO BISOGNO DI AIUTO? CONTATTACI!

Kit letto Murphy

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

MODELLO:YFHFU243

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti

informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Machine Translated by Google

Grazie mille per aver scelto questo kit per letto ribaltabile.

4. I bambini non devono utilizzare il kit da soli per stendere o riporre il letto, altrimenti potrebbero

subire danni.

Peso massimo del materasso

devono essere equipaggiati dagli utenti stessi.

1.Si prega di leggere e comprendere attentamente questo manuale prima di utilizzare il

Se c'è qualche differenza tra il colore di questo prodotto e l'immagine in

YFHFU243

Completamente orizzontale

Materasso completo standard

3.Verificare la stabilità e la sicurezza del kit a intervalli e utilizzare regolarmente

Dimensioni del materasso

deve essere interrotto immediatamente in caso di danni o problemi sospetti.

spessore del materasso

Modello

57 libbre (25,85 kg)

Nota: il kit letto ribaltabile non include il letto e i mobili letto

senza supervisione.

2. Installare completamente il kit letto ribaltabile prima di utilizzare il letto, altrimenti potrebbe

causare gravi danni alle persone.

Kit letto Murphy.

il manuale di istruzioni, fare riferimento all'oggetto fisico.

Modelli adattati

L×L: 54×75 pollici (1370×1900 mm)

L'installazione deve essere eseguita da un adulto e i bambini non dovrebbero utilizzarla

6-10 pollici (152-254 mm)

Peso massimo: 57 libbre

Idoneità del kit letto Murphy Full-orizzontale

ELENCO PARAMETRI

ISTRUZIONI DI SICUREZZA

ISTRUZIONI

-2-

Machine Translated by Google

2 . Sicurezza

Norma di sicurezza

Utilizzo

1. Descrizione generale

posizionarsi all'interno del mobile in posizione orizzontale, per essere utilizzato come

letto in modo assolutamente semplice e veloce, con minimi sforzi.

e il buono stato dei suoi accessori.

Prima di utilizzare il letto Murphy, l'utente deve assicurarsi che sul

Il sistema letto pieghevole permette di portare la rete del letto dalla sua posizione verticale

Prima di utilizzare il letto Murphy, l'utente deve accertarsi del suo buono stato

Capacità di peso massima: 900 libbre

Profondità massima: 10ÿ

sul piano notte c'è solo il materasso e la biancheria da letto.

- 3 -

Machine Translated by Google

-4-

Il rispetto delle norme di sicurezza mette l'utilizzatore in condizioni di lavoro

persone, cose o animali. Tutte le istruzioni fornite devono essere rigorosamente

osservato.

(etichette) sul set; controllare periodicamente la posizione accidentale sul

produttivamente, senza pericolo di danneggiare se stesso e gli altri.

Prima di iniziare a utilizzare il prodotto gli utenti devono essere consapevoli delle sue funzioni

meccanismo delle coperte o altro. Prima di iniziare qualsiasi manutenzione, riparare

lavoro o pulizia l'operatore deve aver letto e compreso tutte le tecniche

volte.

L'installazione non corretta o non eseguita da artigiani specializzati, potrebbe

il fornitore, denunciano un uso non corretto e pericoloso del prodotto.

mantenere il sistema lontano da oggetti che possano ostacolarne il movimento.

causare distacchi, rotture o disfunzioni con possibili danni al

E' severamente vietato rimuovere qualsiasi dispositivo di sicurezza e protezione

Manomissione o sostituzione di parti del letto non consentite.

AVVERTIMENTO !!!

Le istruzioni e le regole contenute nel presente manuale devono essere assolutamente rispettate

E' vietato utilizzare il letto per un uso diverso da quello previsto

Non posizionare mai il prodotto vicino a fonti di calore. Posizionare e bloccare il letto

descritto precedentemente nella sezione UTILIZZO.

È vietato utilizzare il prodotto senza materasso sopra

e le sue caratteristiche tecniche, apprendi attraverso una lettura accurata e completa

L'uso di accessori o pezzi di ricambio diversi da quelli consigliati da

informazioni contenute in questa guida. Qualsiasi intervento di manutenzione e riparazione sarà

superficie della rete.

della presente guida per l'utente.

eseguita solo da personale qualificato.

Machine Translated by Google

Caratteristiche tecniche

dimensioni di

2036*250*18mm

3/4 pollici

2036*388*1440

QTÀ

Compensato

Dimensione

2036*550*18 mm

Suggerisci di utilizzare i seguenti materiali per armadi in legno e struttura del letto

Compensato da 1 pollice 2036 * 388 * 25 mm

Foglio di compensato

Compensato da 1 pollice 2036*406*25 mm

Interno

Compensato

3/4 pollici

mobiletto:

Mobiletto

MaterialeNumero

Bastoni di legno

Importante

Compensato da 1 pollice 1550*406*25 mm2

-5-

Machine Translated by Google

-6-

2016*1415*132

3/4 pollici

Importante

Compensato

1-1/2 pollice

1/2 pollice

3/4 pollici

40*20*1325 mm12

Compensato

1 pollice

40*20*1902mm2

telaio del letto :

1 pollice

1415*120*25 mm2

2016*1415*12

Letto

1 pollice

1898*1360*9mm1

Materiale numerico

QTÀ

53 kg (116,6 libbre)

32*32*100 mm

1902*50*25 mm1

legna

1902*120*25 mm1

Compensato

3/8 pollici

legna

telaio

Dimensione

Peso del giroletto:

Dimensioni di

Compensato

Machine Translated by Google

Consigli per la sicurezza e la cura

Letto

54 mm

1370*1900*(152-2

PESO TOTALE DEL GRUPPO LETTO E DEL MATERASSO

telaio

BISOGNO DI ESSERE:

• Per ridurre la probabilità di danneggiare il prodotto, si prega di farlo

assicurati che il tuo trapano elettrico sia impostato su una coppia bassa.

Peso di

78-81kg

causa danni. •

Assemblare l'oggetto il più vicino possibile alla sua posizione finale (nella stessa stanza).

materasso:

(172 libbre-178 libbre)

25,85 kg (57 libbre)

gruppi. •

Tenere i bambini e gli animali lontani dall'area di lavoro, piccole parti potrebbero

possibile.

• Montare su una superficie morbida e piana per evitare di danneggiare l'unità o il pavimento. •

Parti dell'assemblaggio saranno più facili con 2 persone.

QTÀ

soffocare se ingerito. •

Assicurati di avere spazio sufficiente per disporre le parti prima di iniziare. • Durante il

montaggio non sostenere o appoggiare peso sul prodotto, ciò potrebbe

Importante

Materiale numerico

materasso

(54*75*(6-10) pollici)

• Verificare di disporre di tutti i componenti e gli strumenti elencati di seguito

Dimensione

pagine.

• Rimuovere tutti gli accessori dai sacchetti di plastica e separarli nei rispettivi

-7-

Machine Translated by Google

Diametro11mmPunte per viti

Punta da trapano per legno

A: Staffa laterale x 2 pezzi B: Staffa di collegamento x 2 pezzi

Chiave finale

Lui è 6mm

Punta da trapano per legno

13 mm aperto

Strumento di regolazione orizzontale

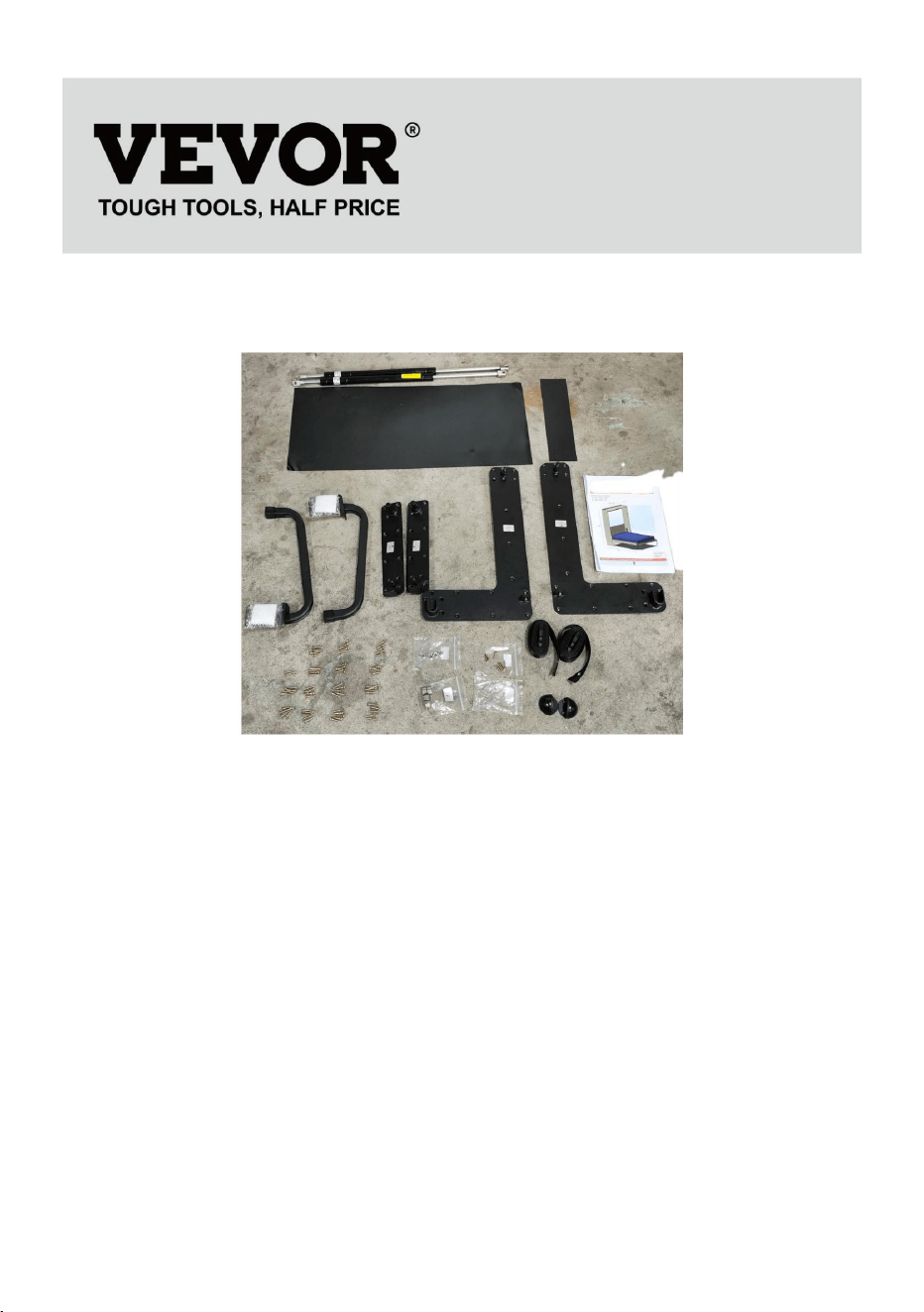

Elenco delle parti del kit

Nota: le quantità riportate di seguito sono quelle corrette per completare l'assemblaggio. In alcuni

casi possono essere forniti più raccordi del necessario.

C: Gamba x 2 pezzi

Installare gli strumenti richiesti

-8-

Machine Translated by Google

Guida alla costruzione

D:YFGS200550A x

Dima di foratura:

306*82mm

Dima di foratura:

710*294mm

Realizza il mobile con viti e colla per legno impermeabile, assicurati che le dimensioni

interne siano come nell'immagine, assicurati che il mobile sia stabile e sicuro.

2 pezzi

J: Vite M4x20mm

G: Tappo x 2 pezzi

Posizionare la dima di foratura da 710*294 mm sul pannello laterale e assicurarsi che il bordo

della dima sia a filo con il pannello laterale, come mostrato nell'immagine.

H: Dado in metallo M8x 4 pz

Segnare il foro circolare del modello sul pannello laterale, quindi rimuovere il modello e

praticare un foro diametro 11 mm e un foro diametro 6 mm come nell'immagine, la profondità

del foro è 15 mm.

Passo 1:

Io:M5x20mm

x72 pezzi

E: Cinghia per materasso x 2 pezzi F: Cuscinetto x 4 pezzi

x8 pezzi

Realizza il mobiletto

Vite

-9-

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Ripetere l'installazione sopra sull'altro lato.

Passaggio 2: inserire il perno sulla staffa laterale A completamente nel foro da 11

mm e da 6 mm, fissare a al mobiletto con le viti I.

Machine Translated by Google

- 12 -

Posizionare la dima di foratura da 306*82 mm sul pannello 8 e garantire il bordo

un altro lato del pannello, quindi praticare un foro di diametro 11 mm, la profondità del foro è 15 mm

della dima siano a filo con il pannello come da foto.

Passaggio 3:

modello e praticare un foro diametro 11 mm come nell'immagine, la profondità del foro è 15 mm.

Segnare il foro circolare della dima sul pannello 8, quindi rimuovere la

Contrassegnare i fori in base alle dimensioni come nell'immagine

Machine Translated by Google

- 13 -

Verificare la dimensione dal pannello del grembiule al bordo del pannello della porta

Realizza la struttura del letto con viti e colla per legno impermeabile come da foto.

Passaggio 4:

Mantenere la lunghezza diagonale come quella dell'immagine.

sono 32mm come immagine.

Assicurarsi che l'armadio sia stabile e sicuro.

Machine Translated by Google

- 14 -

Estrarre il cappuccio terminale della molla a gas come in figura, quindi installarlo sulla staffa di

collegamento B e fissarlo con il dado H come in figura.

Inserire 2 cuscinetti F nella staffa di collegamento B come mostrato nell'immagine.

Passaggio

5: inserire completamente il perno sulla staffa di collegamento B nei fori da 11 mm di diametro,

quindi fissare B al telaio del letto con le viti I.

Ripetere l'installazione sopra sull'altro lato.

Inserire completamente il perno sulla gamba C nei fori da 11 mm di diametro, quindi fissare C al

telaio del letto con le viti I. Mantenere la distanza dal centro al suolo pari a 310 mm, come mostrato

nell'immagine.

Machine Translated by Google

- 15 -

Passaggio

6: inserire la struttura del letto con una piccola angolazione rispetto al mobiletto, come mostrato nell'immagine.

Posizionare la staffa di collegamento B con il cuscinetto F sulla staffa laterale A come da immagine. Installare la

maniglia sul telaio del letto.

Machine Translated by Google

-16-

Machine Translated by Google

- 17 -

Passo

7: Innanzitutto, fissare le due cinghie del materasso E al telaio del letto con una

vite Jÿ Quindi ruotare la molla a gas D nel cappuccio terminale come in figura,

stringere la molla a gas con

il cappuccio terminaleÿ Ripetere l'installazione sopra sull'altro lato.

Machine Translated by Google

- 18 -

Passo

9: Installare la molla a gas D sulla staffa A dal retro del mobile, fissarla con il dado metallico

Passaggio

8: chiudere la struttura del letto nel mobile come mostrato nell'immagine.

Ripetere l'installazione sopra sull'altro lato.

Machine Translated by Google

- 19 -

Passaggio

10: fissare l'armadio alla parete solida. Il mobile deve essere fissato al muro prima di

aprirlo.

Machine Translated by Google

-20-

Posizionare il materasso sul giroletto e fissarlo con le cinghie E.

Aprire il letto, posizionare il pannello 13 sul giroletto.

Passaggio 11:

Ripetere l'installazione sopra sull'altro lato.

Installare il fermo G sul mobiletto con le viti J.

Machine Translated by Google

REP. DEL REGNO UNITO

REP.CE

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.

YH CONSULENZA LIMITATA. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

- 21 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:YFHFU243

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizada

pornosotrossolorepresentaunaestimacióndelosahorrosquepodríabeneficiarsealcomprar

ciertasherramientasconnosotrosencomparaciónconlasprincipalesmarcasynosignifica

necesariamentecubrirtodaslascategoríasdeherramientasofrecidas.pornosotros.Lerecordamos

que,cuandorealiceunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

KITDECAMAMURPHY

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:

Soporte

técnicoycertificadodegarantíaelectrónicawww.vevor.com/support

MODELO:YFHFU243

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

¿NECESITASAYUDA?¡CONTÁCTENOS!

Kitdecamaplegable

1

Machine Translated by Google

IdoneidaddelkitdecamaMurphyFullHorizontal

2

2.InstalecompletamenteelkitdecamaMurphyantesdeusarlacama;delocontrario,podría

causardañosgravesalaspersonas.

Modelosadaptados

sinsupervisión.

Modelo

57libras(25,85kg)

610pulgadas(152254mm)

Lainstalacióndebeserrealizadaporunadultoylosniñosnodebenutilizarla.

Pesomáximo:57libras

Elmanualdeinstrucciones,consulteelobjetofísico.

KitdecamaMurphy.

Anchoxlargo:54x75pulgadas(1370x1900mm)

YFHFU243

1.Leaycomprendaatentamenteestemanualantesdeutilizarel

Sihayalgunadiferenciaentreelcolordeesteproductoylaimagenen

Completamentehorizontal

4.Losniñosnodebenusarelkitsolosparaextenderseoguardarlacama,delocontrario

podríansufrirdaños.

MuchasgraciasporelegirestekitdecamaMurphy.

Pesomáximodelcolchón

espesordelcolchón

debedetenerseinmediatamenteencasodedañosoproblemassospechosos.

Nota:ElkitdecamaMurphynoincluyelacamanilosgabinetesdelacama,que

debenserequipadosporlospropiosusuarios.

3.Compruebelaestabilidadyseguridaddelkitaintervalosregularesyúselo.

Tamañodelcolchón

Colchóncompletoestándar

LISTADEPARÁMETROS

INSTRUCCIONESDESEGURIDAD

INSTRUCCIONES

Machine Translated by Google

2.Seguridad

Estándardeseguridad

Usar

1.Descripcióngeneral

colocardentrodelmuebleenposiciónhorizontal,parautilizarlocomocamadeunamanera

absolutamenterápidaysencilla,conmuypocoesfuerzo.

yelbuenestadodesusaccesorios.

Elsistemadecamaabatiblepermitesacarelsomierdesuposiciónvertical

AntesdeutilizarlacamaMurphy,elusuariodebeestarsegurodesubuenestado.

Capacidadmáximadepeso:900libras

Profundidadmáxima:10

AntesdeutilizarlacamaMurphy,elusuariodebeasegurarsedequeenla

Enlasuperficieparadormirsoloseencuentranelcolchónylaropadecama.

3

Machine Translated by Google

4

descritoanteriormenteenelapartadoUSO.

Elusodeaccesoriosorepuestosdistintosalosrecomendadospor

veces.

Nuncacoloqueelproductocercadefuentesdecalor.Colocarybloquearlacama.

Estáprohibidoutilizarlacamaparaunusodiferenteal

Manipulaciónosustitucióndepiezasdelacamaquenoestánpermitidas.

ADVERTENCIA!!!

realizadoúnicamenteporpersonalcalificado.

superficiedelsomier.

delapresenteguíadelusuario.

ysuscaracterísticastécnicas,aprendeatravésdeunalecturaprecisaycompleta

Estáprohibidoutilizarelproductosincolchónenel

informacióncontenidaenestaguía.Cualquiermantenimientoyreparaciónserealizará

Mecanismodemantasosino.Antesdeiniciarcualquiermantenimiento,reparar

productivamente,sinpeligrodedañarseasímismooalosdemás.

Antesdecomenzarautilizarelproducto,losusuariosdeberánconocersusfunciones.

trabajosolimpieza,eloperadordebehaberleídoycomprendidotodaslasinstruccionestécnicas.

personas,cosasoanimales.Todaslasinstruccionesdadasdebenserestrictamente

Elcumplimientodelasnormasdeseguridadponealusuarioencondicionesdetrabajar

observado.

Estáestrictamenteprohibidoretirarcualquierdispositivodeseguridadyprotección.

provocardesprendimientos,roturasodisfuncionesconposiblesdañosa

(etiquetas)enelset;comprobarperiódicamentelaposiciónincidentalenel

Lasinstruccionesyreglascontenidasenestemanualdebenobservarseentodo

Unainstalaciónincorrectaonorealizadaporartesanosespecializados,puede

elproveedor,presentanunusoinadecuadoypeligrosodelproducto.

Elsistemadebemantenerselibredeobjetosquepuedanobstaculizarsumovimiento.

Machine Translated by Google

Característicastécnicas

dimensionesde

Maderacontrachapadade1pulgada1550*406*25mm2

2036*250*18mm

Palitosdemadera

Importante

MaterialNúmero

Gabinete

3/4depulgada

gabinete:

Hojademaderacontrachapada

Maderacontrachapadade1pulgada2036*406*25mm

Interno

Maderacontrachapada

Sugierautilizarlossiguientesmaterialesparagabinetesdemaderayarmazonesdecama.

milímetros

Maderacontrachapadade1pulgada2036*388*25mm

Dimensión

2036*550*18mm

IQTY

Maderacontrachapada

2036*388*1440

3/4depulgada

5

Machine Translated by Google

6

2016*1415*132

Importante

Maderacontrachapada

marco

Dimensión

Pesodelaestructura

delacama:

madera

Dimensionesde

Maderacontrachapada

3/8pulgadas

madera

1902*50*25milímetros1

madera

1902*120*25milímetros1

Númerodematerial

IQTY

53kg(116,6libras)

32*32*100mm

Cama

milímetros

1415*120*25milímetros2

1pulgada

2016*1415*12

1898*1360*9milímetros1

1pulgada

40*20*1902milímetro2

marcodelacama:

1pulgada

Maderacontrachapada

3/4depulgada

40*20*1325milímetro12

Madera

contrachapadade11/2pulgada

1/2pulgada

milímetros

3/4depulgada

Machine Translated by Google

Consejosdeseguridadycuidado

Importante

(54*75*(610)pulgadas)

asegúresedequesutaladroeléctricoestéconfiguradoenunajustedetorsiónbajo.

ahogarsesiseingiere.

•Asegúresedetenersuficienteespacioparadiseñarlaspiezasantesdecomenzar.•

Duranteelmontajenoseparenipongapesosobreelproducto,estopodría

IQTY

25,85kg(57libras)

grupos.•

Mantengaalosniñosyanimalesalejadosdeláreadetrabajo,laspiezaspequeñaspodrían

páginas.

•Retiretodoslosaccesoriosdelasbolsasdeplásticoysepárelosensus

Dimensión

colchón

Númerodematerial

•Verifiquequetengatodosloscomponentesyherramientasenumeradosacontinuación

NECESITANSER:

marco

•Parareducirlaprobabilidaddedañarsuproducto,porfavor

1370*1900*(1522

Cama

54mm

(172libras178libras)

colchón:

PESOTOTALDELESTRUCTURADELACAMAYDELCOLCHÓN

posible.•

Realiceelmontajesobreunasuperficiesuaveyniveladaparaevitardañarlaunidadoelsuelo.•

Partesdelmontajeseránmásfácilescon2personas.

Pesode

7881kg

causardaño.•

Ensambleelartículolomáscercaposibledesuposiciónfinal(enlamismahabitación).

7

Machine Translated by Google

diámetro11mmBrocasparatornillos

BrocaparamaderaBrocaparamadera

Elmide6mm

Llavefinal

13mmabierto

A:soportelateralx2piezasB:soportedeconexiónx2piezas

C:piernax2piezas

Listadepiezasdelkit

Nota:Lascantidadesacontinuaciónsonlascorrectasparacompletarelensamblaje.Enalgunos

casos,esposiblequesesuministrenmásaccesoriosdelosnecesarios.

herramientadeajustehorizontal

Instalelasherramientasnecesarias

8

Machine Translated by Google

guíadeconstrucción

x72piezas

hacerelgabinete

Yo:M5x20mm

Paso1:

Tornillo

x8piezas

E:Correadecolchónx2piezasF:Rodamientox4piezas

2piezas

J:TornilloM4x20mm

Plantilladeperforación:

306*82mm

D:YFGS200550Ax

Plantilladeperforación:

710*294mm

Marqueelorificiocirculardelaplantillaenelpanellateral,luegoretirelaplantillaytaladreunorificiode11

mmdediámetroyunorificiode6mmdediámetrocomosemuestraenlaimagen,laprofundidaddelorificio

esde15mm.

H:TuercametálicaM8x4piezas

Hagaelgabinetecontornillosypegamentoparamaderaimpermeable,asegúresedequeladimensión

internaseacomosemuestraenlaimagen,asegúresedequeelgabineteseaestableyseguro.

G:tapónx2uds.

Coloquelaplantilladeperforaciónde710*294mmenelpanellateralyasegúresedequeelbordedela

plantillaestéalrasconelpanellateralcomosemuestraenlaimagen.

9

Machine Translated by Google

10

Machine Translated by Google

11

Repitalainstalaciónanteriorenelotrolado.

Paso2:

InserteelpasadordelsoportelateralAcompletamenteenelorificiode11mmdediámetroyenel

orificiode6mm,fijeaalgabineteconlostornillosI.

Machine Translated by Google

12

delaplantillaestánalrasconelpanelcomoenlaimagen.

otroladodelpanel,luegotaladreunorificiode11mmdediámetro,laprofundidaddelorificioesde15mm

Coloquelaplantilladeperforaciónde306*82mmenelpanel8yasegúresedequeelborde

Paso3:

plantillaytaladreunorificiode11mmdediámetrocomosemuestraenlaimagen,laprofundidaddelorificioesde15mm.

Marqueelorificiocirculardelaplantillaenelpanel8,luegoretirela

Marquelosorificiosdeperforacióndeacuerdoconlasdimensionescomosemuestraenlaimagende

Machine Translated by Google

13

Asegúresedeladimensióndesdeelpaneldelaplataformahastaelbordedelpaneldelapuerta.

Hagaelmarcodelacamacontornillosypegamentoparamaderaimpermeablecomoenlaimagen.

Etapa4:

Mantengalalongituddiagonalcomoenlaimagen.

Son32mmcomoenlaimagen.

Asegúresedequeelgabineteseaestableyseguro.

Machine Translated by Google

14

Girelatapadelextremodelresortedegascomosemuestraenlaimagen,luegoinstálelaenelsoportede

conexiónByfíjelaconlatuercaHcomosemuestraenlaimagen.

Inserte2piezasderodamientoFenelsoportedeconexiónBcomosemuestraenlaimagen.

Paso5:

InsertecompletamenteelpasadordelsoportedeconexiónBenlosorificiosde11mmdediámetroyluegofije

BalmarcodelacamaconlostornillosI.

Repitalainstalaciónanteriorenelotrolado.

InserteelpasadordelapataCcompletamenteenlosorificiosde11mmdediámetro,luegofijeCalarmazón

delacamaconlostornillosI.Mantengaladistanciadesdeelcentroalsueloen310mmcomosemuestraenla

imagen.

Machine Translated by Google

15

ColoqueelsoportedeconexiónBconelcojineteFenelsoportelateralAcomosemuestraenla

imagen.Instalelamanijaenelmarcodelacama.

Paso6:

Inserteelmarcodelacamaconunpequeñoánguloenelgabinetecomosemuestraenlaimagen.

Machine Translated by Google

dieciséis

Machine Translated by Google

17

Paso7:

Primero,fijelasdoscorreasdelcolchónEalmarcodelacamaconuntornilloJ

LuegogireelresortedegasDenlatapadelextremocomosemuestraenlaimagen,

aprieteelresortedegascon

latapadelextremoRepitalainstalaciónanteriorenelotrolado.

Machine Translated by Google

18

Paso9:

InstaleelresortedegasDenelsoporteAdesdelaparteposteriordelgabineteyfíjeloconlatuerca

metálicaH.

Paso8:

cierreelmarcodelacamaenelgabinetecomosemuestraenlaimagen.

Repitalainstalaciónanteriorenelotrolado.

Machine Translated by Google

19

Paso10:

fijeelgabineteaunaparedsólida.Elarmariodebefijarsealaparedantesdeabrirlo.

Machine Translated by Google

20

ColoqueelcolchónenelarmazóndelacamayfíjeloconlascorreasE.

Abralacama,coloqueelpanel13enelarmazóndelacama.

Paso11:

Repitalainstalaciónanteriorenelotrolado.

InstaleeltopeGalgabineteconlostornillosJ.

Machine Translated by Google

REPRESENTANTEDELACE

REPRESENTANTEDELREINOUNIDO

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW2122

Australia

Fabricante:ShanghaimuxinmuyeyouxiangongsiDirección:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

ECrossStuGmbH

MainzerLandstr.69,

60329FráncfortdelMeno.

YHCONSULTINGLIMITADO.C/OYHConsultingLimited

Oficina147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

21

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: YFFFU243

„Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas

przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone

narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie

wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania

zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w

porównaniu z czołowymi markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

ZESTAW ŁÓŻKA MURPHY

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Machine Translated by Google

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

MODEL: YFFFU243

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne

zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę

wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

Zestaw do łóżka Murphy

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

- 1 -

Machine Translated by Google

Przydatność zestawu łóżek Murphy w pełnym poziomie

- 2 -

Maksymalna waga materaca

muszą być wyposażone przez samych użytkowników.

6–10 cali (152–254 mm)

Instalacja powinna być wykonana przez osobę dorosłą, a dzieci nie powinny z niej korzystać

Standardowy pełny materac

Maksymalna waga: 57 funtów

instrukcji obsługi, proszę zapoznać się z obiektem fizycznym.

Zestaw do łóżka Murphy.

2. Przed użyciem łóżka należy całkowicie zainstalować zestaw łóżka Murphy, w przeciwnym razie może

on spowodować poważne obrażenia u ludzi.

Dostosowane modele

Szer. × dł.: 54 × 75 cali (1370 × 1900 mm)

bez nadzoru.

Model

grubość materaca

należy natychmiast przerwać w przypadku uszkodzenia lub podejrzanych problemów.

57 funtów (25,85 kg)

Uwaga: Zestaw łóżek Murphy nie obejmuje łóżka ani szafek łóżkowych, które

3. Regularnie sprawdzaj stabilność i bezpieczeństwo zestawu oraz jego użytkowanie

Rozmiar materaca

YFHFU243

1. Proszę uważnie przeczytać i zrozumieć niniejszą instrukcję przed użyciem

Jeśli istnieje jakakolwiek różnica między kolorem tego produktu a zdjęciem

Pełno-poziomy

4.Dzieci nie powinny używać samego zestawu do rozkładania lub przechowywania łóżka, w przeciwnym

razie mogą doznać krzywdy.

Dziękujemy bardzo za wybranie tego zestawu łóżek Murphy.

LISTA PARAMETRÓW

INSTRUKCJE BEZPIECZEŃSTWA

INSTRUKCJE

Machine Translated by Google

2. Bezpieczeństwo

Norma bezpieczeństwa

Używać

1. Opis ogólny

ustawić wewnątrz szafki w pozycji poziomej, aby wykorzystać ją jako łóżko w szybki i

łatwy sposób, przy bardzo niewielkim wysiłku.

oraz dobry stan akcesoriów.

Użytkownik przed użyciem łóżka Murphy musi mieć pewność, że jest on w dobrym stanie

na powierzchni spania znajduje się tylko materac i pościel.

Maksymalna waga: 900 funtów

System łóżka w szafie pozwala na wysunięcie sprężyny łóżka z pionu

Maksymalna głębokość: 10 cali

Przed użyciem łóżka Murphy użytkownik musi upewnić się, że na

- 3 -

Machine Translated by Google

- 4 -

zauważony.

(etykiety) na planie; okresowo sprawdzaj przypadkowe położenie na

wykonywane wyłącznie przez wykwalifikowany personel.

powierzchnia sprężyny łóżka.

niniejszego podręcznika użytkownika.

czasy.

i jego właściwości technicznych, można się tego nauczyć poprzez dokładne i pełne czytanie

Zabrania się używania produktu bez materaca na łóżku

opisano wcześniej w rozdziale UŻYTKOWANIE.

Stosowanie akcesoriów lub części zamiennych innych niż zalecane przez

informacje zawarte w tym przewodniku. Wszelkie prace konserwacyjne i naprawy będą

Nigdy nie umieszczaj produktu w pobliżu źródeł ciepła. Ustaw i zablokuj łóżko

Zabrania się wykorzystywania łóżka do celów innych niż zamierzone

Niedozwolone manipulowanie lub wymiana części łóżka.

Surowo zabrania się usuwania jakichkolwiek urządzeń zabezpieczających i zabezpieczeń

spowodować oderwanie, pęknięcie lub zniekształcenie, co może skutkować uszkodzeniem

OSTRZEŻENIE !!!

Należy bezwzględnie przestrzegać wskazówek i zasad zawartych w niniejszej instrukcji

Nieprawidłowa instalacja lub niewykonanie przez wyspecjalizowanych rzemieślników może

dostawcy, wskazują na niewłaściwe i niebezpieczne użycie produktu.

system należy utrzymywać z dala od obiektów, które mogą utrudniać jego ruch.

mechanizm koców lub coś innego. Przed rozpoczęciem jakiejkolwiek konserwacji należy dokonać naprawy

produktywnie, bez narażania siebie na krzywdę innym.

Przed rozpoczęciem użytkowania produktu użytkownicy powinni zapoznać się z jego funkcjami

pracy lub czyszczenia, operator musi przeczytać i zrozumieć wszystkie informacje techniczne

osób, rzeczy lub zwierząt. Wszystkie podane instrukcje muszą być ściśle przestrzegane

Przestrzeganie norm bezpieczeństwa stawia użytkownika w zakresie pracy

Machine Translated by Google

Właściwości techniczne

Wymiar

2036*550*18mm

Zasugeruj użycie poniższych materiałów do drewnianych szafek i ramy łóżka

1-calowa sklejka 2036*388*25mm

3/4 cala

wymiary

2036*250*18mm

ILOŚĆ

Sklejka

2036*388*1440

MateriałNumer

1-calowa sklejka 1550*406*25 mm 2

Ważny

Drewniane patyki

1-calowa sklejka 2036*406*25mm

Arkusz sklejki

Wewnętrzny

Sklejka

Gabinet

3/4 cala

gabinet:

- 5 -

Machine Translated by Google

40*20*1902 mm2

1 cal

Rama łóżka :

1 cal

Sklejka

Łóżko

1 cal

2016*1415*12

1415*120*25mm2

1898*1360*9mm 1

3/4 cala

Ważny

3/4 cala

40*20*1325mm 12

Sklejka

1-1/2 cala

drewno

Wymiary

1/2 cala

Sklejka

3/8 cala

2016*1415*132

Sklejka

Waga ramy łóżka:

rama

Wymiar

ILOŚĆ

Numer Materiał

53 kg (116,6 funta)

32*32*100mm

drewno

1902*50*25mm 1

1902*120*25mm 1

- 6 -

Machine Translated by Google

- 7 -

Łóżko

54mm

Wymiar

strony.

• Wyjąć wszystkie elementy z plastikowych torebek i rozdzielić je do osobnych

• Aby zmniejszyć prawdopodobieństwo uszkodzenia produktu, prosimy

Numer Materiał

materac

• Sprawdź, czy masz wszystkie komponenty i narzędzia wymienione poniżej

Ważny

(54*75*(6-10) cali)

udławić się w przypadku

połknięcia. • Przed rozpoczęciem upewnij się, że masz wystarczająco dużo miejsca na ułożenie części.

• Podczas montażu nie stawaj ani nie obciążaj produktu, gdyż może to spowodować jego uszkodzenie

ILOŚĆ

25,85 kg (57 funtów)

grupy. •

Trzymaj dzieci i zwierzęta z dala od miejsca pracy, ponieważ mogą to być małe części

materac:

(172-178 funtów)

możliwy. •

Montaż na miękkiej, poziomej powierzchni, aby uniknąć uszkodzenia urządzenia lub podłogi.

• Montaż części będzie łatwiejszy w przypadku 2 osób.

Waga

78-81 kg

powoduje szkody.

• Zmontuj element jak najbliżej jego ostatecznej pozycji (w tym samym pomieszczeniu).

MUSZĄ BYĆ:

upewnij się, że wiertarka jest ustawiona na niski moment obrotowy.

rama

1370*1900*(152-2

CAŁKOWITA MASA RAMY ŁÓŻKA I MATERACA

Wskazówki dotyczące bezpieczeństwa i pielęgnacji

Machine Translated by Google

- 8 -

Zainstaluj wymagane narzędzia

Wiertło do drewna

Średnica 11 mmŚruby Napęd Bity

Wiertło do drewna

On ma 6mm

Klucz końcowy

Otwarte 13 mm

A:Wspornik boczny x 2 szt. B:Wspornik łączący x 2szt

C: Noga x 2 szt

Narzędzie do regulacji poziomej

Lista części zestawu

Uwaga: Poniższe ilości odpowiadają ilościom niezbędnym do ukończenia montażu. W

niektórych przypadkach może zostać dostarczonych więcej okuć niż jest to wymagane.

Machine Translated by Google

Przewodnik budowlany

D:YFGS200550A x

Szablon do wiercenia:

710*294mm

Śruba

E: Pasek do materaca x 2 szt. F: Łożysko x 4 szt

x8szt

x72szt

Zrób szafkę

Ja: M5x20mm

Krok 1:

H:Nakrętka metalowa M8x 4szt

Zaznacz okrągły otwór szablonu na panelu bocznym, następnie usuń szablon i wywierć otwór

o średnicy 11 mm i otwór o średnicy 6 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

G: Korek x 2 szt

Umieść szablon do wiercenia o wymiarach 710*294 mm na panelu bocznym i upewnij się,

że krawędzie szablonu są równo z panelem bocznym, jak pokazano na rysunku.

2 szt

J:Śruba M4x20mm

Szablon do wiercenia:

306*82mm

Wykonaj szafkę za pomocą śrub i wodoodpornego kleju do drewna, upewnij się, że

wymiary wewnętrzne są takie jak na zdjęciu, upewnij się, że szafka jest stabilna i bezpieczna.

- 9 -

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Powtórz powyższą instalację po drugiej stronie.

Krok 2:

Włóż kołek wspornika bocznego A całkowicie w otwór o średnicy 11 mm i otwór o średnicy 6 mm,

przymocuj element a do szafki za pomocą śrub I.

Machine Translated by Google

- 12 -

szablonu są zlicowane z panelem, jak pokazano na rysunku.

Zaznacz otwory do wiercenia zgodnie z wymiarami jak na rysunku

Umieść szablon do wiercenia 306*82mm na panelu 8 i zabezpiecz krawędź

Krok 3:

Zaznacz okrągły otwór szablonu na panelu 8, a następnie usuń

szablon i wywierć otwór o średnicy 11 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

drugiej stronie panelu, następnie wywierć otwór o średnicy 11 mm, głębokość otworu wynosi 15 mm

Machine Translated by Google

- 13 -

Zapewnić wymiar od panelu fartucha do krawędzi panelu drzwi

Upewnij się, że szafka jest stabilna i bezpieczna.

Wykonaj ramę łóżka za pomocą śrub i wodoodpornego kleju do drewna jak na zdjęciu.

Krok 4:

mają 32 mm jak na zdjęciu.

Zachowaj długość przekątnej, ponieważ obraz jest taki sam.

Machine Translated by Google

- 14 -

Wykręć zaślepkę sprężyny gazowej, jak pokazano na rysunku, następnie zamontuj ją w

wsporniku łączącym B i przymocuj nakrętką H, jak pokazano na rysunku.

Włóż 2 sztuki łożyska F do wspornika łączącego B, jak pokazano na zdjęciu.

Krok 5:

Włóż całkowicie sworzeń wspornika łączącego B do otworów o średnicy 11 mm, a następnie

przymocuj B do ramy łóżka za pomocą śrub I.

Włóż sworzeń nogi C całkowicie w otwory o średnicy 11 mm, a następnie przymocuj C do

ramy łóżka za pomocą śrub I. Zachowaj odległość od środka do podłoża wynoszącą 310 mm,

jak pokazano na rysunku.

Powtórz powyższą instalację po drugiej stronie.

Machine Translated by Google

- 15 -

Umieść wspornik łączący B z łożyskiem F na wsporniku bocznym A, jak

pokazano na rysunku. Zamontuj uchwyt do ramy łóżka.

Krok 6:

Włóż ramę łóżka pod niewielkim kątem do szafki, jak pokazano na zdjęciu.

Machine Translated by Google

- 16 -

Machine Translated by Google

- 17 -

Krok 7:

Najpierw przymocuj dwa paski materaca E do ramy łóżka za pomocą śruby J;

Następnie wkręć sprężynę gazową D w zaślepkę, jak pokazano na rysunku, dokręć

sprężynę gazową za

pomocą zaślepki; Powtórz powyższy montaż z drugiej strony strona.

Machine Translated by Google

- 18 -

Krok 9:

Zamontuj sprężynę gazową D do wspornika A z tyłu szafy i przymocuj ją metalową nakrętką

Krok 8:

Zamknij ramę łóżka w szafce, jak pokazano na zdjęciu.

Powtórz powyższą instalację po drugiej stronie.

Machine Translated by Google

Krok 10:

Przymocuj szafkę do litej ściany. Przed otwarciem szafkę należy przymocować do ściany.

- 19 -

Machine Translated by Google

Połóż materac na ramie łóżka i przymocuj za pomocą pasów E.

Otwórz łóżko, załóż panel 13 na ramę łóżka.

Krok 11:

Zamontuj ogranicznik G do szafki za pomocą śrub J.

Powtórz powyższą instalację po drugiej stronie.

- 20 -

Machine Translated by Google

- 21 -

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

YH CONSULTING SPÓŁKA Z OGRANICZONĄ

ODPOWIEDZIALNOŚCIĄ. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt nad Menem.

REPREZENT KE

REPUBLIKA Wielkiej Brytanii

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

MODEL: YFHFU243

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt

vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u

bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet

noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er

vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te

verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

MURPHY BEDKIT

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/

support

MODEL: YFHFU243

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee

aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er

technologie- of software-updates zijn voor ons product.

HULP NODIG? NEEM CONTACT MET ONS OP!

Murphy-bedset

- 1 -

Machine Translated by Google

Geschikt voor Murphy Bed Kit Volledig horizontaal

- 2 -

2. Installeer de Murphy Bed Kit volledig voordat u het bed gebruikt, anders kan dit ernstige

schade aan mensen veroorzaken.

Aangepaste modellen

zonder toezicht.

Model

57 pond (25,85 kg)

6-10 inch (152-254 mm)

De installatie moet door een volwassene worden uitgevoerd en kinderen mogen er geen gebruik van maken

Maximaal gewicht: 57 pond

de handleiding, raadpleeg het fysieke object.

Murphy bedset.

B×L: 54×75in (1370×1900mm)

YFHFU243

1.Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt

Als er een verschil is tussen de kleur van dit product en de afbeelding in

Volledig horizontaal

4. Kinderen mogen de set niet alleen gebruiken om het bed uit te spreiden of op te bergen,

anders kunnen ze gewond raken.

Hartelijk dank dat u voor deze Murphy-bedset hebt gekozen.

Maximaal matrasgewicht

matras dikte

moet onmiddellijk worden gestopt in geval van schade of verdachte problemen.

Let op: De Murphy Bed Kit bevat geen bed en bedkasten

moeten door de gebruikers zelf worden uitgerust.

3. Controleer regelmatig de stabiliteit en veiligheid van de set en gebruik deze

Matras maat

Standaard volledige matras

INSTRUCTIES

VEILIGHEIDSINSTRUCTIES

PARAMETERLIJST

Machine Translated by Google

- 3 -

Plaats het in een horizontale positie in de kast, zodat het op een absoluut snelle en gemakkelijke

manier en met zeer weinig inspanning als bed kan worden gebruikt.

en de goede staat van de accessoires.

Het opklapbedsysteem maakt het mogelijk om de bedveer uit zijn verticale stand te brengen

Voordat de gebruiker het opklapbed gebruikt, moet de gebruiker zeker zijn van de goede staat ervan

Maximale gewichtscapaciteit: 900 pond

Maximale diepte: 10ÿ

Voordat de gebruiker het opklapbed gebruikt, moet hij ervoor zorgen dat hij op het bed staat

slaapoppervlak er is alleen het matras en beddengoed.

2. Veiligheid

Veiligheidsnorm

Gebruik

1. Algemene beschrijving

Machine Translated by Google

eerder beschreven in sectie GEBRUIK.

Het gebruik van accessoires of reserveonderdelen anders dan aanbevolen door

keer.

Plaats het product nooit in de buurt van warmtebronnen. Plaats en vergrendel het bed

Het is verboden het bed voor een ander doel te gebruiken dan waarvoor het bedoeld is

Knoeien met of vervangen van bedonderdelen die niet zijn toegestaan.

WAARSCHUWING!!!

uitsluitend door gekwalificeerd personeel worden uitgevoerd.

oppervlak van het bedvering.

van deze gebruikershandleiding.

en de technische kenmerken ervan, leer door een nauwkeurige en volledige lezing

Het is verboden om het product te gebruiken zonder matras erop

informatie in deze handleiding. Elk onderhoud en reparatie moet

mechanisme van dekens of anders. Voordat u met enig onderhoud begint, dient u eerst reparaties uit te voeren

productief, zonder gevaar voor schade aan zichzelf en aan anderen.

Voordat gebruikers het product gaan gebruiken, moeten zij op de hoogte zijn van de functies ervan

werkzaamheden of schoonmaakwerkzaamheden moet de bediener alle technische gegevens hebben gelezen en begrepen

personen, dingen of dieren. Alle gegeven instructies moeten strikt worden gevolgd

Het voldoen aan de veiligheidsnormen stelt de gebruiker in termen van werken

opgemerkt.

Het is ten strengste verboden om veiligheidsvoorzieningen en bescherming te verwijderen

losraken, breken of disfunctioneren veroorzaken met mogelijke schade aan

(labels)op de set; Controleer periodiek de incidentele positie op de

De instructies en regels in deze handleiding moeten absoluut worden nageleefd

Een onjuiste installatie of niet uitgevoerd door gespecialiseerde vakmensen is mogelijk

de leverancier, een ongepast en gevaarlijk gebruik van het product aantoont.

systeem vrij te houden van voorwerpen die de beweging ervan kunnen belemmeren.

- 4 -

Machine Translated by Google

Technische kenmerken

dimensies van

1inch Multiplex 1550*406*25mm2

2036*250*18mm

Houten stokken

Belangrijk

MateriaalNummer

Kastje

3/4 inch

kastje:

Multiplex blad

1 inch Multiplex 2036*406*25mm

Intern

Multiplex

Stel voor om onderstaande materialen te gebruiken voor houten kasten en bedframe

1 inch Multiplex 2036*388*25mm

Dimensie

2036*550*18mm

IQTY

Multiplex

2036*388*1440

3/4 inch

- 5 -

Machine Translated by Google

- 6 -

2016*1415*132

Belangrijk

Multiplex

kader

Dimensie

Gewicht van

het bedframe:

hout

Dimensies van

Multiplex

3/8 inch

hout

1902*50*25mm 1

hout

1902*120*25mm 1

Nummer Materiaal

IQTY

53 kg

32*32*100mm

Bed

1415*120*25 mm2

1 inch

2016*1415*12

1898*1360*9mm 1

1 inch

40*20*1902 mm2

bedframe:

1 inch

Multiplex

3/4 inch

40*20*1325mm 12

Multiplex

1-1/2 inch

1/2 inch

3/4 inch

Machine Translated by Google

Veiligheids- en verzorgingsadvies

Belangrijk

(54*75*(6-10) inch)

Zorg ervoor dat uw boormachine op een laag koppel is ingesteld.

stikken als het wordt

ingeslikt. • Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u

begint. • Ga tijdens de montage niet op het product staan of er gewicht op uitoefenen, dit kan gebeuren

IQTY

25,85 kg (57 lbs)

groepen.

• Houd kinderen en dieren uit de buurt van het werkgebied; kleine onderdelen kunnen beschadigd raken

Pagina's.

• Haal alle fittingen uit de plastic zakken en doe ze in hun aparte zakken

Dimensie

matras

Nummer Materiaal

• Controleer of u over alle onderstaande onderdelen en gereedschappen beschikt

MOET ZIJN:

kader

• Om de kans op beschadiging van uw product te verkleinen

1370*1900*(152-2

Bed

54 mm

(172 pond-178 pond)

matras:

TOTALE GEWICHT VAN BEDFRAME EN MATRAS

mogelijk. •

Monteer op een zachte, vlakke ondergrond om schade aan het apparaat of uw vloer te voorkomen.

• Delen van de montage zullen gemakkelijker zijn met 2 personen.

Gewicht van

78-81 kg

schade veroorzaken.

• Monteer het item zo dicht mogelijk bij de uiteindelijke positie (in dezelfde kamer) als

- 7 -

Machine Translated by Google

Dia11mmSchroeven Aandrijfbits

Houtboor

C: Been x 2 stuks

Eindsleutel

Hij is 6 mm

Houtboor

13 mm geopend

Horizontaal aanpassingshulpmiddel

A: Zijbeugel x 2 stuks B: Sluitbeugel x 2 stuks

Lijst met

kitonderdelen Opmerking: De onderstaande hoeveelheden zijn de juiste

hoeveelheid om de montage te voltooien. In sommige gevallen kunnen er meer fittingen worden geleverd dan nodig is.

Installeer de benodigde gereedschappen

- 8 -

Machine Translated by Google

- 9 -

x72st

Maak het kabinet

Ik:M5x20mm

Stap 1:

Schroef

x8st

E: Matrasriem x 2 stuks F: Lager x 4 stuks

2 stuks

J:Schroef M4x20mm

Boorsjabloon:

306*82mm

D:YFGS200550A x

Boorsjabloon:

710*294mm

Markeer het ronde gat van de sjabloon op het zijpaneel, verwijder vervolgens de sjabloon

en boor een gat van 11 mm en een gat van 6 mm zoals op de afbeelding, de diepte van het

gat is 15 mm.

H:Metalen Moer M8x 4st

Maak de kast met schroeven en waterdichte houtlijm, zorg voor de binnenafmetingen

zoals op de afbeelding, zorg ervoor dat de kast stabiel en veilig is.

G: Stop x 2 stuks

Plaats de boorsjabloon van 710*294 mm op het zijpaneel en zorg ervoor dat de rand van

de sjabloon gelijk ligt met het zijpaneel, zoals op de afbeelding.

Bouw gids

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Herhaal de bovenstaande installatie aan de andere kant.

Stap 2:

Steek de pin op de zijbeugel A volledig in het gat van 11 mm en 6 mm, bevestig a aan

de kast met schroeven I.

Machine Translated by Google

- 12 -

van de sjabloon liggen gelijk met het paneel, zoals op de afbeelding.

andere kant van het paneel en boor vervolgens een gat van Dia11 mm, de diepte van het gat is 15 mm

Plaats het boorsjabloon van 306*82mm op het paneel 8 en zorg voor de rand

Stap 3:

sjabloon en boor een gat van Dia11mm zoals op de afbeelding, de diepte van het gat is 15 mm.

Markeer het ronde gat van de sjabloon op het paneel 8 en verwijder vervolgens de

Markeer de boorgaten volgens de afmetingen zoals op de afbeelding

Machine Translated by Google

- 13 -

Maak het bedframe met schroeven en waterdichte houtlijm zoals afgebeeld.

Zorg voor de afmeting vanaf het schortpaneel tot de rand van het deurpaneel

Stap 4:

Houd de diagonale lengte aan, aangezien de afbeelding hetzelfde is.

zijn 32 mm zoals afgebeeld.

Zorg ervoor dat de kast stabiel en veilig is.

Machine Translated by Google

- 14 -

Draai de eindkap van de gasveer naar buiten zoals op de afbeelding, installeer deze vervolgens op de

verbindingsbeugel B en bevestig hem met moer H zoals op de afbeelding.

Plaats 2 stuks lager F in de verbindingsbeugel B, zoals afgebeeld.

Stap 5:

Steek de pin op verbindingsbeugel B volledig in de gaten met een diameter van 11 mm en bevestig

B vervolgens aan het bedframe met schroeven I.

Herhaal de bovenstaande installatie aan de andere kant.

Steek de pin op poot C volledig in de gaten van Dia 11 mm en bevestig C vervolgens aan het

bedframe met schroeven I. Houd de afstand van het midden tot de grond 310 mm, zoals op de afbeelding.

Machine Translated by Google

- 15 -

Plaats de verbindingsbeugel B met lager F op de zijbeugel A zoals afgebeeld. Installeer de

handgreep op het bedframe.

Stap 6:

Plaats het bedframe met een kleine hoek ten opzichte van de kast, zoals op de afbeelding.

Machine Translated by Google

- 16 -

Machine Translated by Google

- 17 -

Stap 7:

Bevestig eerst de twee matrasriemen E aan het bedframe met een schroef J;

Draai vervolgens de gasveer D in de eindkap zoals afgebeeld, draai de gasveer

vast met de eindkap;

Herhaal de bovenstaande installatie aan de andere kant kant.

Machine Translated by Google

- 18 -

Stap 9:

Installeer de gasveer D op beugel A vanaf de achterkant van de kast en bevestig deze met

metalen moer H.

Stap 8:

Sluit het bedframe in de kast zoals op de afbeelding.

Herhaal de bovenstaande installatie aan de andere kant.

Machine Translated by Google

- 19 -

Stap 10:

Bevestig de kast aan een massieve muur. De kast moet aan de muur worden bevestigd voordat deze

wordt geopend.

Machine Translated by Google

- 20 -

Plaats de matras op het bedframe en zet deze vast met de riemen E.

Open het bed, plaats het paneel 13 op het bedframe.

Stap 11:

Herhaal de bovenstaande installatie aan de andere kant.

Installeer de stop G op de kast met schroeven J.

Machine Translated by Google

EG REP

Britse REP

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australië

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

- 21 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL:YFHFU243

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

MURPHY SÄNGKIT

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MODELL:YFHFU243

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

BEHÖVS HJÄLP? KONTAKTA OSS!

Murphy Bed Kit

- 1 -

Machine Translated by Google

Murphy Bed Kit lämplighet Full-horisontell

- 2 -

2. Installera Murphy Bed Kit helt innan du använder sängen, annars kan det orsaka

allvarlig skada på människor.

Anpassade modeller

utan tillsyn.

Modell

57 lbs (25,85 kg)

6-10 tum (152-254 mm)

Installationen ska göras av en vuxen och barn ska inte använda den

Maxvikt: 57lbs

bruksanvisningen, se det fysiska objektet.

Murphy Bed Kit.

B×L:54×75 tum (1370×1900 mm)

YFHFU243

1. Läs och förstå denna bruksanvisning noggrant innan du använder

Om det är någon skillnad mellan färgen på denna produkt och bilden i

Helt horisontellt

4.Barn ska inte använda kitet ensamt för att sprida ut eller förvara sängen, annars

kan de skadas.

Tack så mycket för att du valde detta Murphy Bed Kit.

Max madrassvikt

madrassens tjocklek

bör stoppas omedelbart vid skada eller misstänkta problem.

Obs: Murphy Bed Kit innehåller inte säng- och sängskåp, vilket

måste utrustas av användarna själva.

3. Kontrollera satsens stabilitet och säkerhet för regelbundna intervaller och användning

Madrassstorlek

Standard helmadrass

PARAMETERLISTA

SÄKERHETS INSTRUKTIONER

INSTRUKTIONER

Machine Translated by Google

2 . Säkerhet

Säkerhetsstandard

Använda sig av

1. Allmän beskrivning

placera inuti skåpet i ett horisontellt läge, för att användas som en säng ett

absolut snabbt och enkelt sätt, med mycket låga ansträngningar.

och tillbehörens goda skick.

Innan du använder Murphy-sängen måste användaren se till att på

Murphy sängsystemet gör det möjligt att få sängfjädern från sin vertikala höjd

Innan du använder Murphy-sängen måste användaren vara säker på dess goda skick

Max viktkapacitet: 900lbs

Max djup: 10'

sovyta finns bara madrass och sängkläder.

- 3 -

Machine Translated by Google

- 4 -

beskrivits tidigare i avsnittet ANVÄNDNING.

Användning av andra tillbehör eller reservdelar än de som rekommenderas av

gånger.

Placera aldrig produkten nära några värmekällor. Placera och lås sängen

Det är förbjudet att använda sängen för en annan användning än den

Ändring eller byte av sängdelar som inte är tillåtna.

VARNING!!!

endast utföras av kvalificerad personal.

sängfjäderyta.

i denna användarhandbok.

och dess tekniska funktioner, lär dig genom en korrekt och fullständig läsning

Det är förbjudet att använda produkten utan någon madrass på

informationen i den här guiden. Allt underhåll och reparation ska vara

mekanism av filtar eller annat. Innan du påbörjar något underhåll, reparera

Innan produkten börjar användas ska användarna vara medvetna om dess funktioner

produktivt, utan fara för att skada sig själv för andra.

arbete eller rengöring måste operatören ha läst och förstått allt tekniskt

personer, saker eller djur. Alla givna instruktioner måste vara strikt

Överensstämmelse med säkerhetsstandarderna sätter användaren i form av arbete

observerade.

Det är strängt förbjudet att ta bort någon säkerhetsanordning och skydd

orsaka lossningar, brott eller dysfunktioner med möjliga skador på

(etiketter) på uppsättningen; kontrollera med jämna mellanrum den tillfälliga positionen på

Instruktionerna och reglerna i denna manual måste överhuvudtaget följas

Felaktig installation eller inte gjord av specialiserade hantverkare, kan

leverantören, presentera en felaktig och farlig användning av produkten.

systemet ska hållas fritt från föremål som kan hindra dess rörelse.

Machine Translated by Google

Tekniska funktioner

dimensioner av

2036*250*18mm

3/4 tum

2036*388*1440

IQTY

Plywood

Dimensionera

2036*550*18mm

Föreslå att du använder nedanstående material för träskåp och sängram

1 tum Plywood 2036*388*25mm

Plywood ark

1 tum Plywood 2036*406*25mm

Inre

Plywood

3/4 tum

skåp:

Skåp

Materialsiffra

Träpinnar

Viktig

1 tums plywood 1550*406*25 mm 2

- 5 -

Machine Translated by Google

- 6 -

2016*1415*132

3/4 tum

Viktig

Plywood

1-1/2 tum

1/2 tum

3/4 tum

40*20*1325 mm 12

Plywood

1 tum

40*20*1902 mm 2

sängram :

1 tum

1415*120*25 mm 2

2016*1415*12

Säng

1 tum

1898*1360*9 mm 1

Nummer Material

IQTY

53 kg (116,6 lbs)

32*32*100 mm

1902*50*25 mm 1

trä

1902*120*25 mm 1

Plywood

3/8 tum

trä

ram

Dimensionera

Vikt på sängramen:

Mått på

Plywood

Machine Translated by Google

Säkerhets- och skötselråd

Viktig

(54*75*(6-10)tum)

se till att din borrmaskin är inställd på ett lågt vridmoment.

kvävs vid förtäring. • Se

till att du har tillräckligt med utrymme för att layouta delarna innan du börjar. • Stå inte eller

lägg vikt på produkten under monteringen, detta kan

IQTY

25,85 kg (57 lbs)

grupper.

• Håll barn och djur borta från arbetsområdet, små delar kan

sidor. •

Ta bort alla beslag från plastpåsarna och separera dem i deras

Dimensionera

madrass

Nummer Material

• Kontrollera att du har alla komponenter och verktyg som anges nedan

BEHÖVER VARA:

ram

• För att minska sannolikheten för att skada din produkt vänligen

1370*1900*(152-2

Säng

54 mm

(172lbs-178lbs)

madrass:

TOTALVIKT PÅ SÄNGRAM OCH MADRASS

möjlig. •

Montera på en mjuk, jämn yta för att undvika att skada enheten eller ditt golv. • Delar av

monteringen blir lättare med 2 personer.

Vikt av

78-81 kg

orsaka skada. •

Sätt ihop föremålet så nära dess slutliga position (i samma rum) som

- 7 -

Machine Translated by Google

Diameter 11 mmSkruvar drivbits

Träborr

A:Sidofäste x 2st B:Anslutningsfäste x 2st

Träborr

Han är 6 mm

Slutnyckel

13 mm öppen

Lista över

satsdelar Obs: Antalet nedan är rätt mängd för att slutföra

monteringen. I vissa fall kan fler beslag levereras än vad som krävs.

Horisontellt justeringsverktyg

C:Ben x 2st

Installera nödvändiga verktyg

- 8 -

Machine Translated by Google

Byggguide

x72st

Gör skåpet

Jag: M5x20mm

Steg 1:

Skruva

x8st

E: Madrassrem x 2st F:Lager x 4st

2 st

J:Skruv M4x20mm

Borrmall:

306*82mm

D:YFGS200550A x

Borrmall:

710*294mm

Markera mallens cirkulära hål på sidopanelen, ta sedan bort mallen och borra Dia11mm hål &

Dia6mm hål som bilden, hålets djup är 15mm.

H:Metallmutter M8x 4st

Gör skåpet med skruvar och vattentätt trälim, se till den invändiga

dimensionen som bilden, se till att skåpet är stabilt och säkert.

G:Propp x 2st

Sätt borrmallen på 710*294 mm på sidopanelen och se till att mallens kant

är i jämnhöjd med sidopanelen som bilden.

- 9 -

Machine Translated by Google

- 10 -

Machine Translated by Google

- 11 -

Upprepa ovanstående installation på andra sidan.

Steg 2:

Sätt in stiftet på sidofästet A helt i hålet på 11 mm och 6 mm hålet, fäst a i

skåpet med skruvarna I.

Machine Translated by Google

- 12 -

mallen är i linje med panelen som bilden.

en annan sida av panelen, borra sedan ett hål på 11 mm, hålets djup är 15 mm

Sätt borrmallen på 306*82 mm på panelen 8 och säkerställ kanten

Steg 3:

mall och borra Dia11mm hål som bilden, hålets djup är 15mm.

Markera mallens cirkulära hål på panelen 8 och ta sedan bort

Markera borrhålen enligt mått som bilden på

Machine Translated by Google

- 13 -

Se till att måttet från förklädespanelen till kanten av dörrpanelen

Gör sängramen med skruvar och vattentätt trälim som bild.

Steg 4:

Behåll den diagonala längden eftersom bilden är densamma.

är 32 mm som bilden.

Se till att skåpet är stabilt och säkert.

Machine Translated by Google

- 14 -

Sätt i 2st lager F i anslutningsfästet B som bilden.

Vrid gasfjäderns ändlock som bilden, montera den sedan på anslutningsfästet B och fixera

den med mutter H som bilden.

Steg 5:

Sätt in stiftet på anslutningsfästet B helt i hålen med diameter 11 mm och fäst sedan B på

sängramen med skruvarna I.

Upprepa ovanstående installation på andra sidan.

Sätt in stiftet på benet C helt i hålen med diameter 11 mm och fäst sedan C i sängramen

med skruvar I. Håll avståndet från mitten till marken 310 mm som på bilden.

Machine Translated by Google

- 15 -

Sätt anslutningsfästet B med lager F på sidofästet A som bilden.

Montera handtaget på sängramen.

Steg

6: Sätt in sängramen med lite vinkel mot skåpet som bilden.

Machine Translated by Google

- 16 -

Machine Translated by Google

Steg

7: Fäst först de två madrassremmarna E till sängramen med en skruv Jÿ

Vrid sedan gasfjädern D in i gaveln som bilden, dra åt gasfjädern med gaveln.

Upprepa ovanstående

installation på den andra sida.

- 17 -

Machine Translated by Google

Steg 9:

Montera gasfjädern D på A-fästet från baksidan av skåpet, fixera den med metallmutter H.

Steg 8:

Stäng sängramen i skåpet som bilden.

Upprepa ovanstående installation på andra sidan.

- 18 -

Machine Translated by Google

Steg 10:

Fäst skåpet på en solid vägg. Skåpet måste fästas i väggen innan det öppnas.

- 19 -

Machine Translated by Google

- 20 -

Öppna sängen, sätt panelen 13 på sängramen.

Sätt madrassen på sängramen och fäst med remmarna E.

Steg 11:

Upprepa ovanstående installation på andra sidan.

Montera proppen G på skåpet med skruvarna J.

Machine Translated by Google

EC REP

UK REP

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

- 21 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor YFHFU243 Murphy Bed Kit Full Deluxe DIY Wall Bed Mechanical Hardware Kit Folding

Product's Documents

User Manual

Specifications

Vevor YFHFU243 Questions and Answers
