MODEL:VA-575

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

PELLET GRILL

SMOKER

Note:The quantity of parts shown in the manual is the actual usage and the

unused parts are spare parts.

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

This device complies with Part 15 of the FCC Rules. Operation is

subject to the following two conditions:(1)This device may not cause

harmful interference, and (2)this device must accept any interference

received, including interference that may cause undesired operation.

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be

discarded with normal domestic waste, but must be taken to a

collection point for recycling electrical and electronic devices

- 3 -

FCC INFORMATION

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to

the following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including

interference that may cause undesired operation.

WARNING: Changes or modifications to this product not expressly

approved by the party.responsible for compliance could void the user's

authority to operate the product.

Note: This product has been tested and found to comply with the limits for

a Class B digital device pursuant to Part 15 of the FCC Rules, These limits

are designed to provide reasonable protection against harmful interference

in a residential installation.

This product generates, uses and can radiate radio frequency energy, and

if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this

product does cause harmful interference to radio or television

reception,which can be determined by turning the product off and on, the

user is encouraged to try to correct the interference by one or more of the

following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which

the receiver is connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

- 4 -

IMPORTANT SAFEGUARDS

Thank you for using this product. In order to make sure that you can

operate the machine correctly, read this instruction carefully before

operation and keep it properly for future reference. Please be sure to read

the precautions and safety rules in this page to ensure your safe use.

This manual will outline safety warnings and precautions, operating,

maintenance and cleaning. The warnings and instructions reviewed in this

manual cannot cover all possible conditions and situations that may occur.

Caution and common sense are not built into this product, since we believe

that the uses will comply with these codes.

Please read ALL the instructions before using your machine.

1. Make sure the voltage in your outlet is the same as the voltage indicated

on the appliance's rating label.

2. Do not let children and minors get close to or touch the machine.

3. Do not touch the hot surface directly with your hands. Always operate

with handle or knob.

4. To prevent electrical shock, do not immerse the cord or plug into water or

other liquids.

5. Do not immerse the appliance in water or any other liquid.

6. Unplug the machine from the outlet when not in use and before cleaning.

Cool the appliance before installing or removing parts and before cleaning.

7. Cool down the HOT parts before operation.

8. Do not operate the device with damaged cord or plug, malfunction or

with any mechanical damage. Send it to your nearest authorized service

centre for examination and repair (ONLY technicians should open up the

unit).

9. Using any accessories or attachments that are not provided or

recommended by the manufacturer may cause injury.

10. If the machine is not to be used for a long period of time, unplug it,

- 5 -

clean and cover it and store it in a dry and safe place.

11. Do not leave the power cord hanging over the edge of table or counter

or let it come into contact with any hot surfaces.

12. Do not place the unit on or near hot air, electric burners or heaters.

13. Always switch off the power before plugging in or unplugging. Hold the

plug instead of pulling on the cord.

14. Do not apply this unit to any other purposes than the indicated usage.

15. Do not use it indoor or for commercial purposes.

16. KEEP IT OUT OF CHILDREN'S REACH.

17. DO NOT CLEAN IT WITH ANY ABRASIVE MATERIAL.

18. Never leave it unattended while in use.

19. Always check that this machine is plugged into a grounded outlet with

the appropriate electrical supply. Ensure that the wall outlet being used is

properly grounded. If not, you must install a grounded outlet. Have the

work performed only by a certified electrician who is properly qualified to

meet local safety and electrical codes.

20. Ensure that the power outlet, plug and cord being used are in good

working condition. Damaged components should be repaired by a certified

electrician who is qualified to meet local safety and electrical codes. Even if

your power cord is functioning properly, keep it away from water and avoid

letting it run over carpets or heating devices.

21. Avoid using it in the presence of flammable liquids, gases, dust or other

explosive situations.

22. Extreme caution must be taken when moving an appliance containing

hot oil or other hot liquids.

23. Do not operate the machine in an appliance garage or under a wall

cabinet. Always unplug the unit from the electrical outlet when storing in an

appliance garage. Otherwise, it would cause a risk of fire, especially if the

machine touches the garage wall or the door touches it as it closes.

24. Type Y attachment: If the supply cord is damaged, it must be replaced

- 6 -

by a special cord or assembly available from the manufacturer or its

service agent.

25. This appliance can be used by children aged from 8 years and above

and persons with reduced physical, sensory or mental capabilities or lack

of experience and knowledge if they have been given supervision or

instruction concerning use of the appliance in a safe way and understand

the hazards involved. Children shall not play with the machine alone.

Cleaning and user maintenance shall not be made by children without

supervision.

ATTENTION!

This article is intended for outdoor use. Do not use indoors!

PRODUCT PARAMETERS

Model

No.

Region

Voltage

Power

Auger

motor

power

Ignitor

power

Fan

motor

power

Plug Type

VA-575

North

America

AC110-

120V

60Hz

250W

25W

200W

25W

American

PLUG

ATTENTION!

1. The voltage used for this device must be the same as the power supply

voltage.

- 7 -

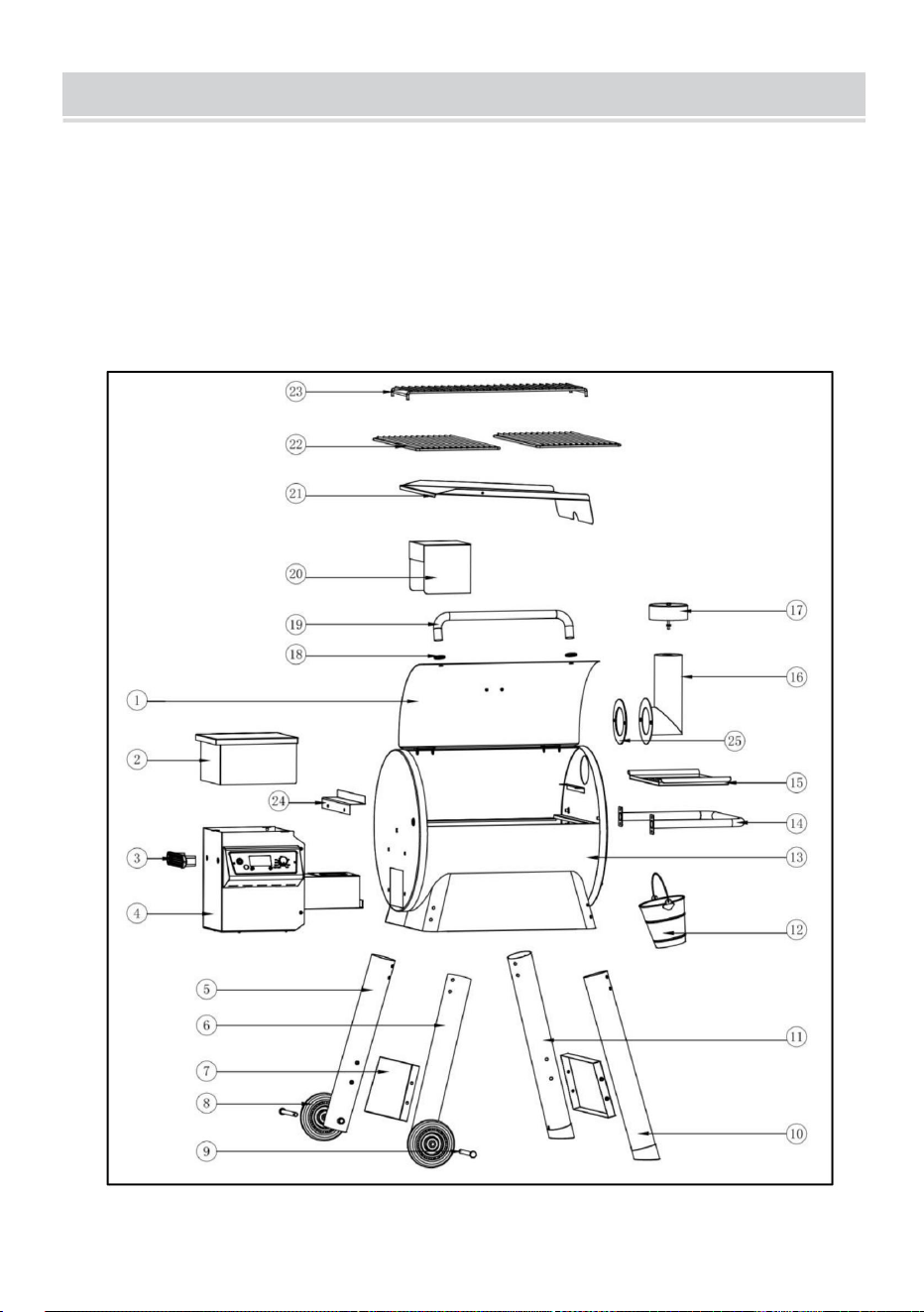

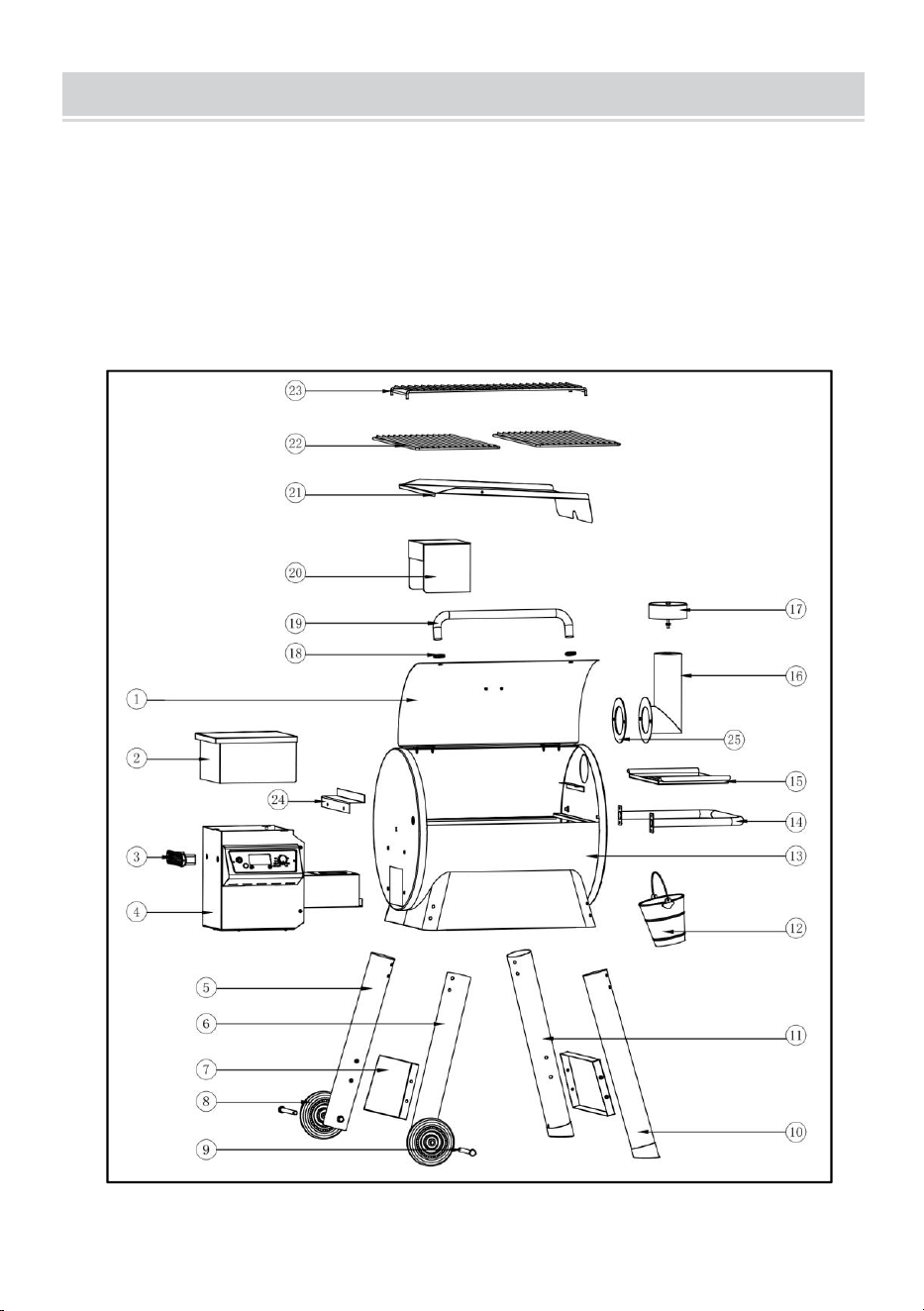

PRODUCT COMPONENTS

ATTENTION!

1. Check all parts for completeness before beginning assembly.

To avoid accidents or sharp edges injuries please assemble and use

carefully. For assembly you need a Phillips screwdriver and different screw

wrenches. 2 persons are needed to assemble the product.

- 8 -

NO.

Part name

Qty

NO.

Part name

Qty

Lid

Grill Chamber

Hopper Top Assembly

Side Shelf Handle

Hopper Handle

Side Shelf

Hopper Burner Assembly

Smoke Stack Assembly

Left Rear Leg

Chimney Cap

Left Front Leg

Lid Handle Base

Leg Beams

Lid Handle

Wheels

Heat Baffle

Axle

Grease Drain Pan

Right Front Leg

Porcelain Grills

Right Rear Leg

Warming Rack

Grease Bucket

Grease drain pan support

Smoke Stack Gasket

NO.

Part name

Qty

NO.

Part name

Qty

1/4-20x1/2

R PIN

1/4-20x3/4

5/16-18x3.62

OD1xID0.5

5/16-18

1/4-20x12.7

1/4-20

OD0.75xID0.25

OD0.65xID0.35

8#-32x3/8

Spring Washer

1/4-20x2-3/8

Hex Wrench

Open End Wrench

Screwdriver

- 9 -

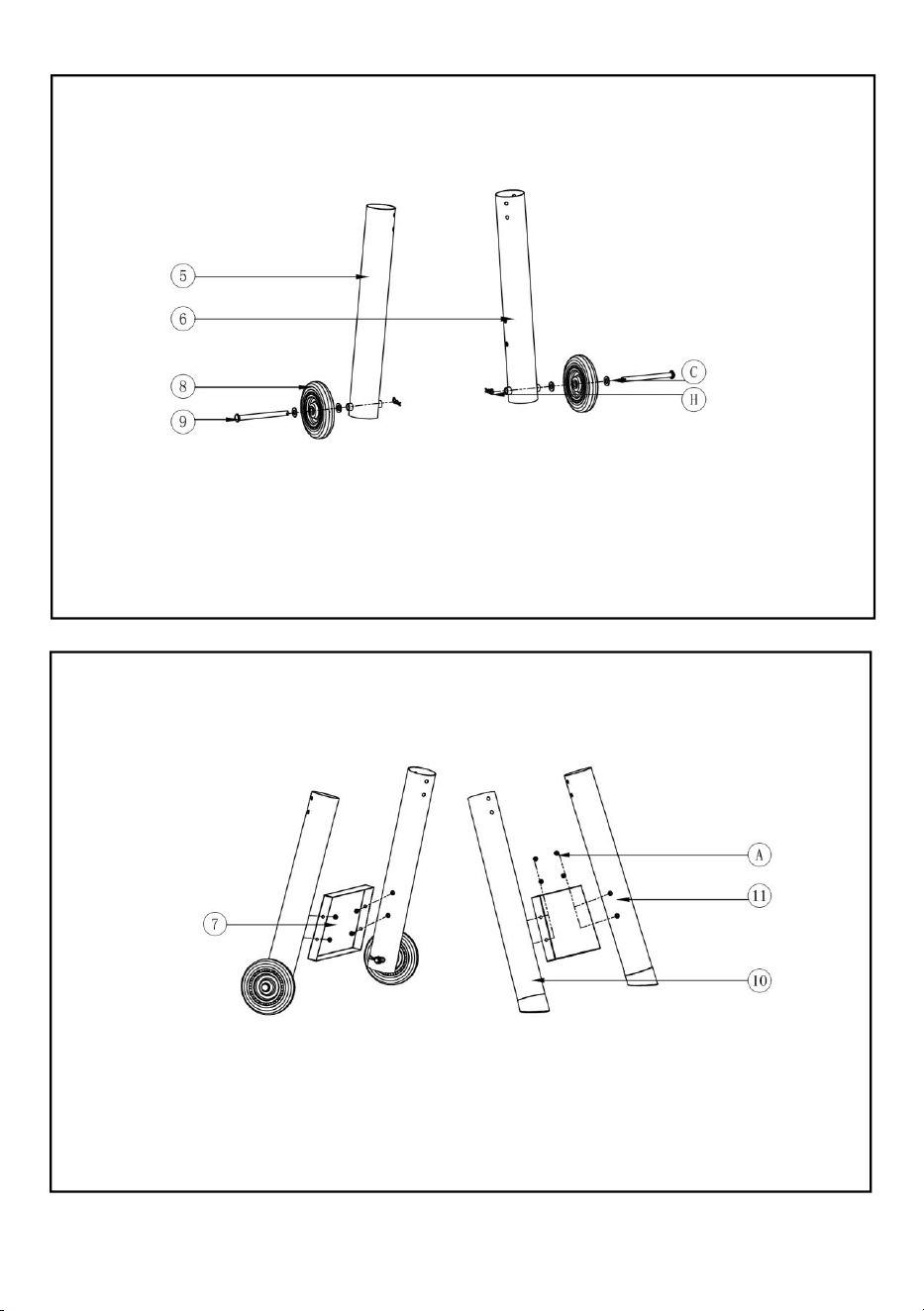

STEP1 C:OD1xID0.5-4PCS H:R PIN-2PCS

STEP2 A: 1/4-20x1/2-8PCS

1. Puse the Axle(9) through the Gasket(C),wheel(8),Gasket(C) ,R

Pin(H)and then through the hole in the leg(5) as shown.Repeat for the

other wheel and leg(6).

2. Take Left Front & Rear Legs (6)(5) and use the Bolt (A) to assemble

the Footer Beam (7) through the holes, as shown.Repeat for the Right

Front & Rear Legs (10)(11) .

- 10 -

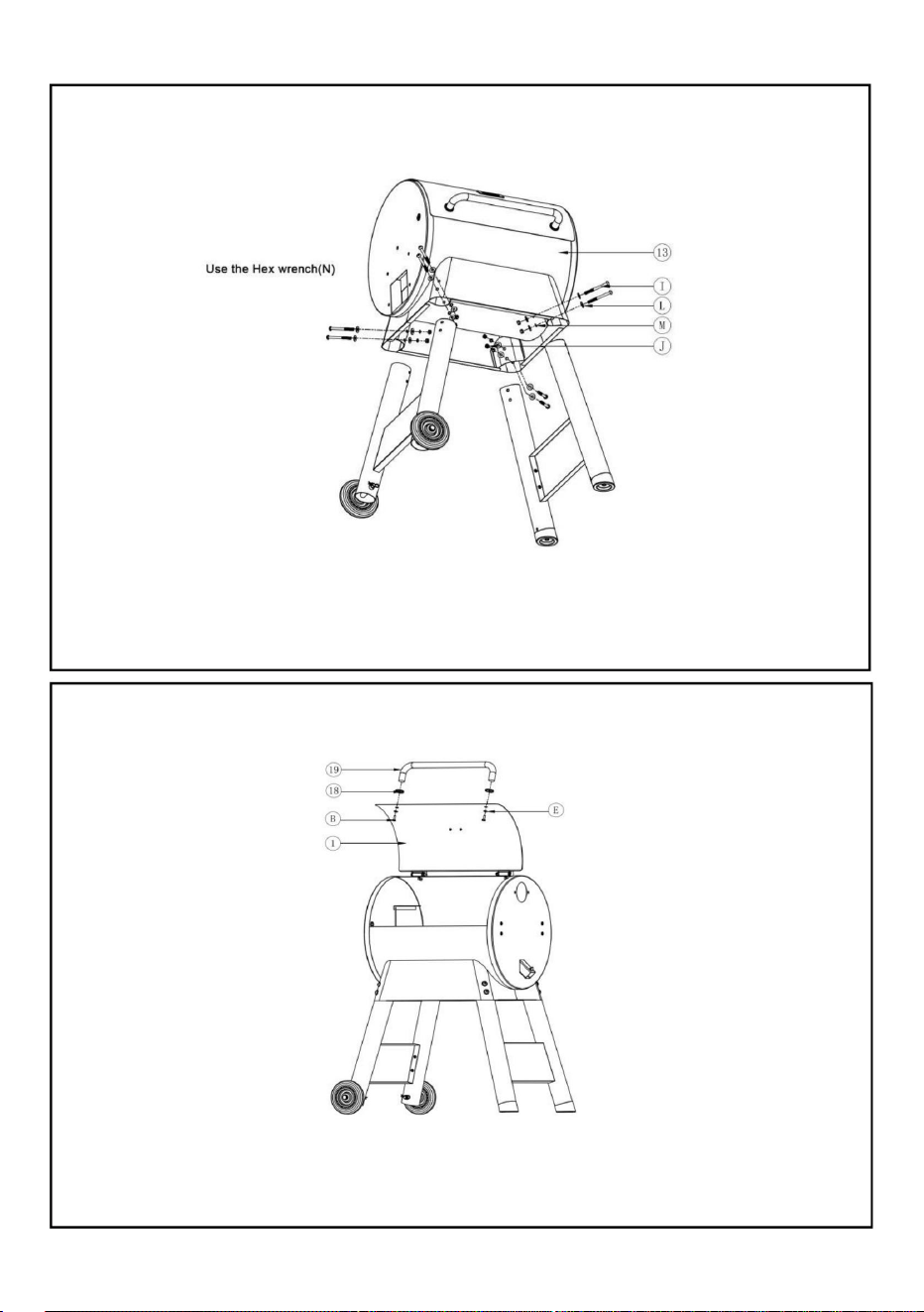

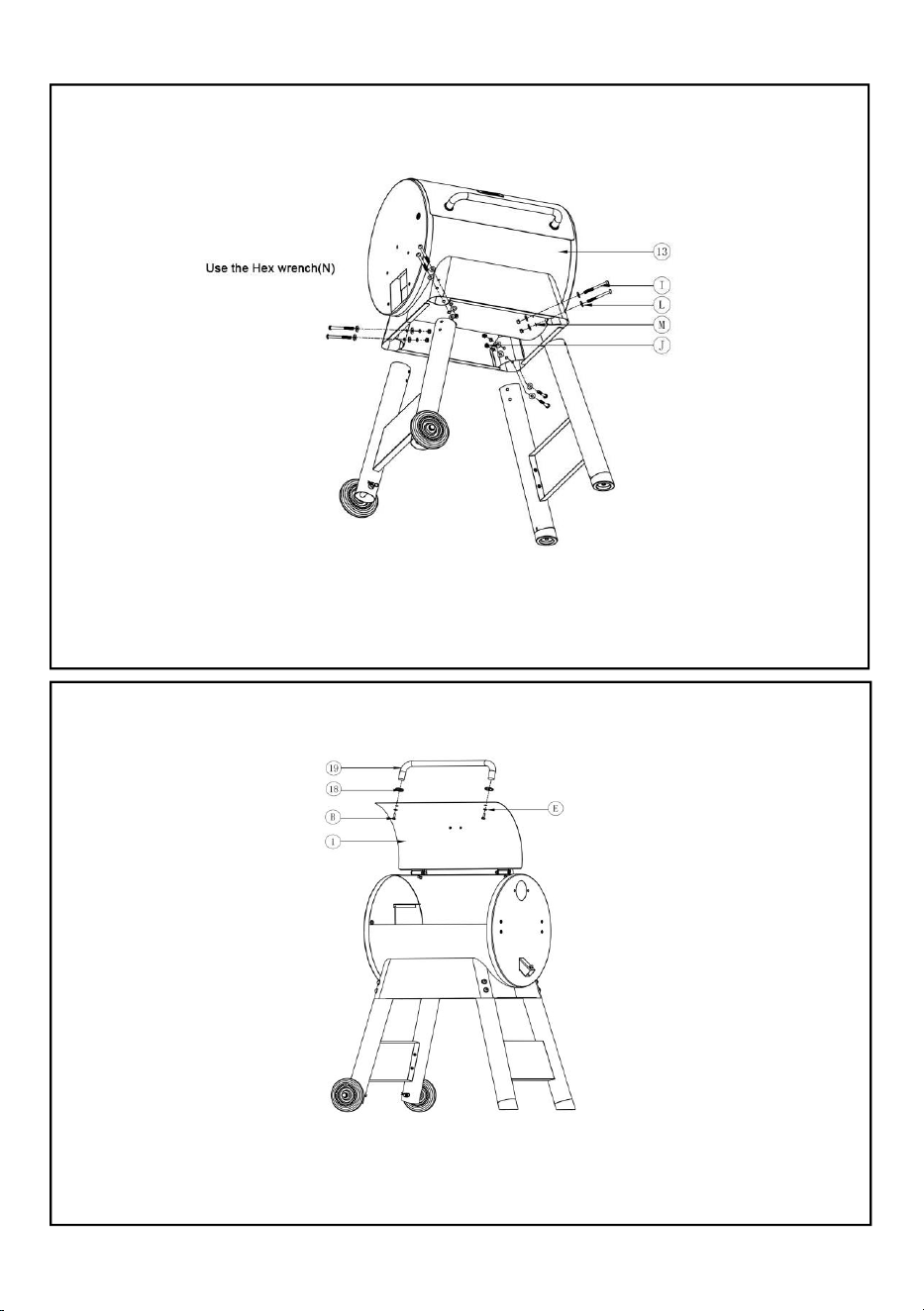

STEP3 I: 5/16-18x3.62-8PCS L:OD0.65xID0.35-16PCS

M:Spring Washer-8PCS J:5/16-18-8PCS

STEP4 B:1/4-20x3/4-2PCS E:OD0.75xID0.25-2PCS

3.Lift up the Chamber (13) on the Body Frame. Align the Chamber

holes with the Frame holes and secure with Bolt (I), Gasket (L) ,

Gasket(M) and Nut (J) in order, as shown.

4.Use bolts (B) Insert through Gasket (E) and Lid (1) directly to the Lid

handle base (18) and Lid Handle (29), then tighten up. Do not over-tight.

- 11 -

STEP5 F:8#-32x3/8-3PCS G:1/4-20x2-3/8-2PCS

STEP6 B:1/4-20x3/4-4PCS E:OD0.75xID0.25-4PCS

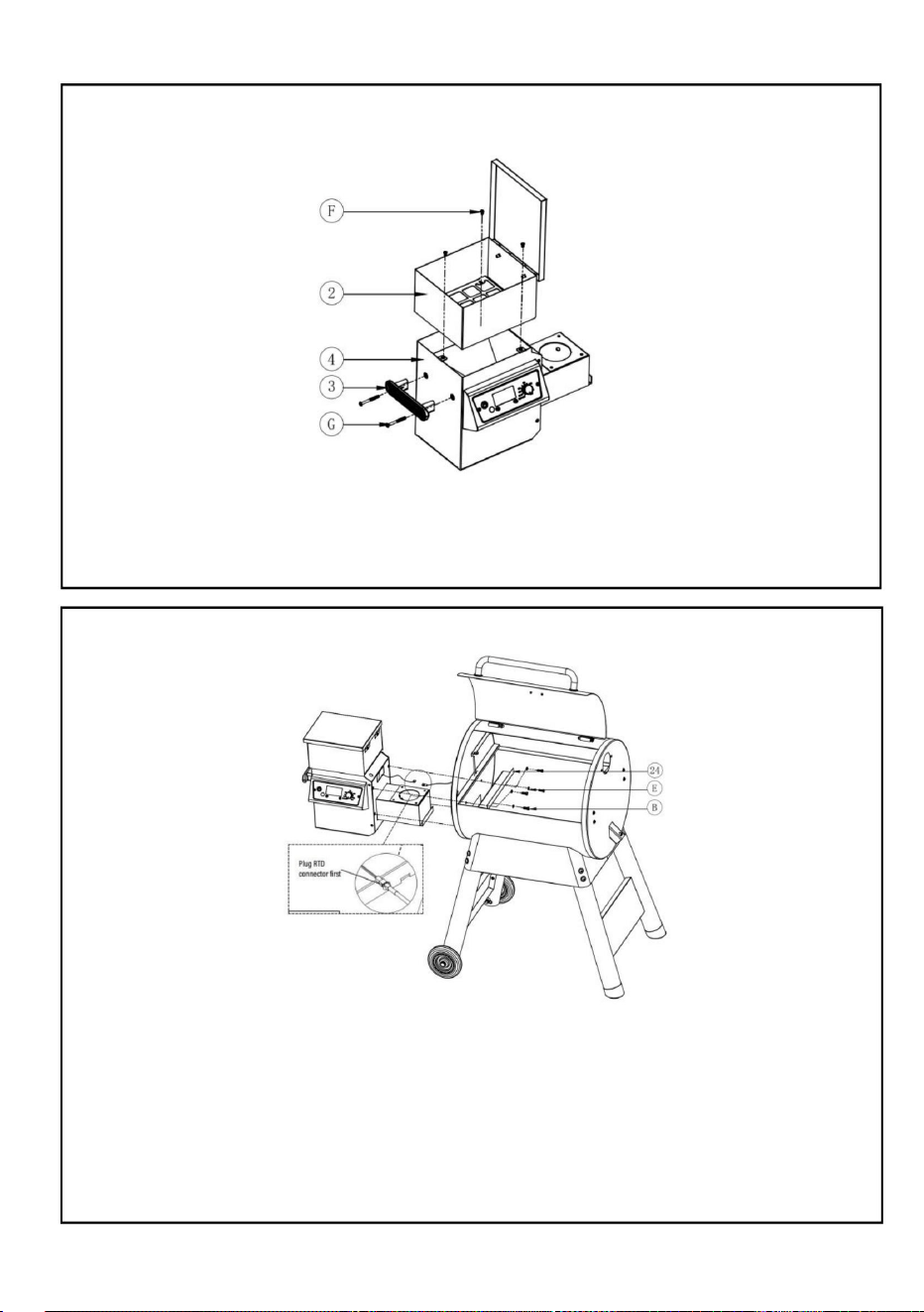

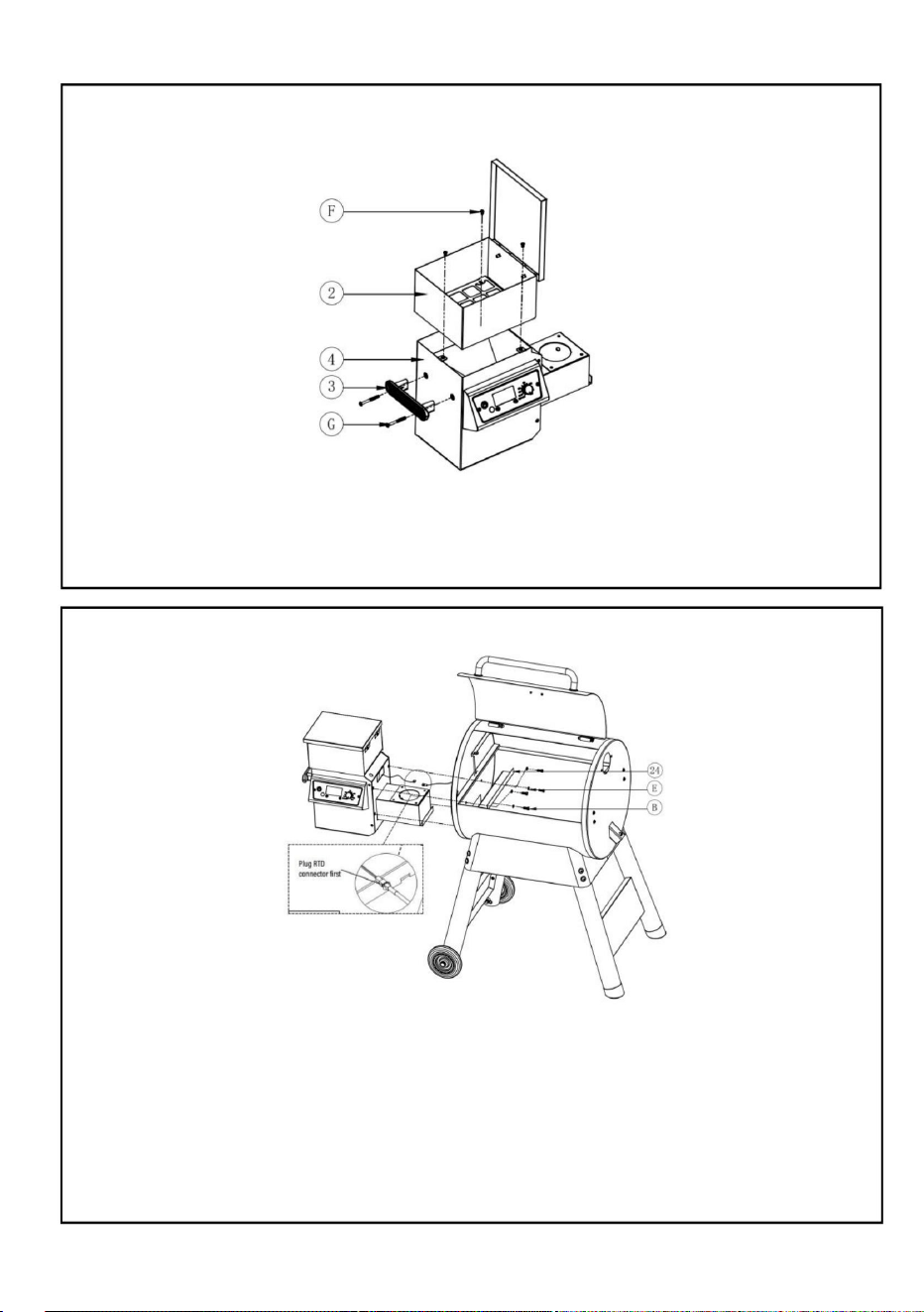

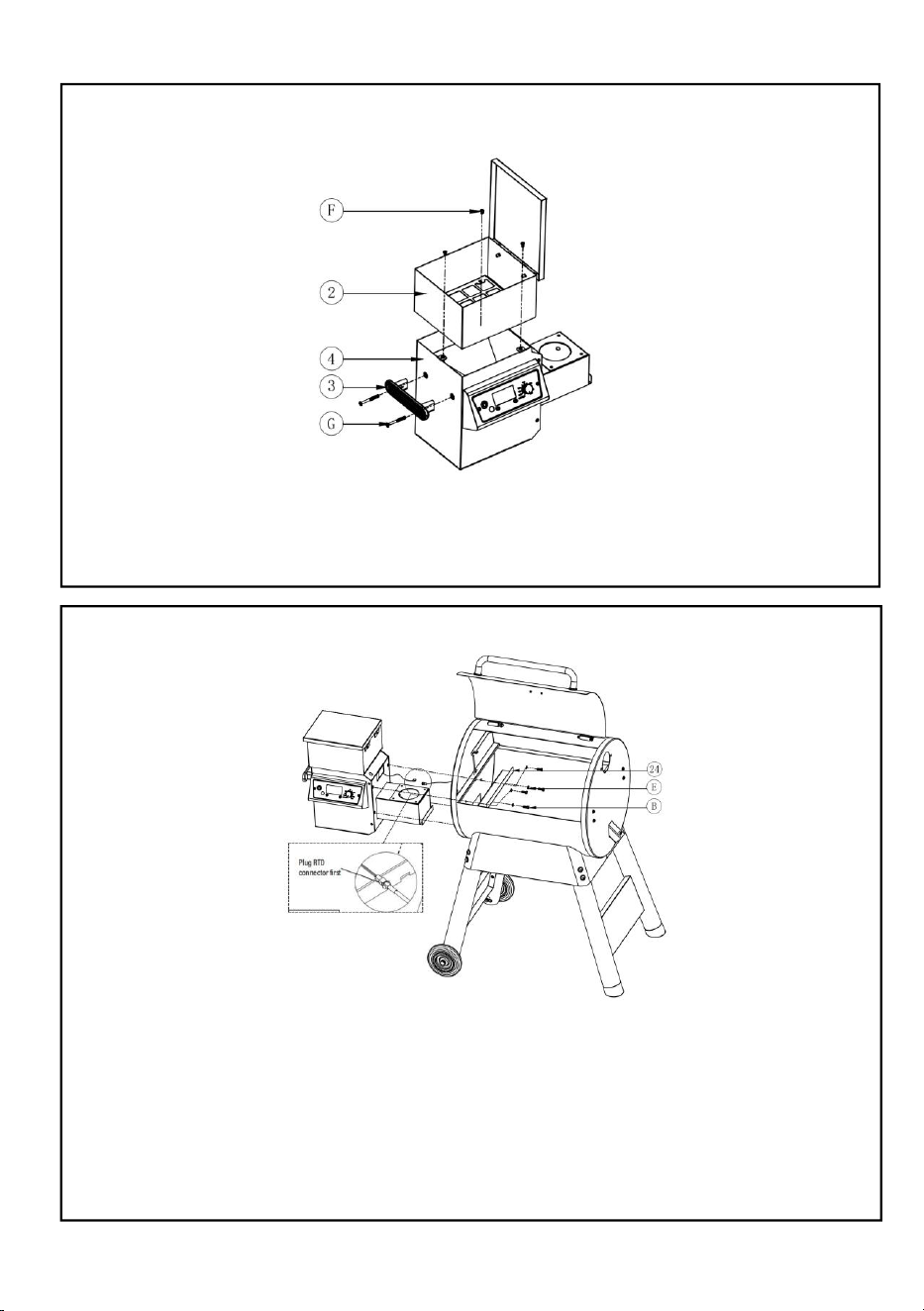

5. Insert Hopper top case (2) into Hopper burner Assembly (3), align the

holes.Then use bolts (F) to tighten up.Insert Bolt (G) through the

Hopper Handle (4) and into the Hopper.

6. (1) Open the Lid, insert the Hopper into the Chamber, then using

Bolts(B) and Gaskets(E) install it in sequence from inside, as shown.

(2) Locate the RTD plug-in connector coming from the mounted RTD

inside the grill frame. Connect this with the mating connector located

on the outside of the hopper burner assembly. NOTE: excess wire

on the RTD plug should remain outside the Chamber.

- 12 -

STEP7 A:1/4-20x1/2-4PCS

STEP8 D:1/4-20x12.7-2PCS E:OD0.75xID0.25-2PCS K:1/4-20-2PCS

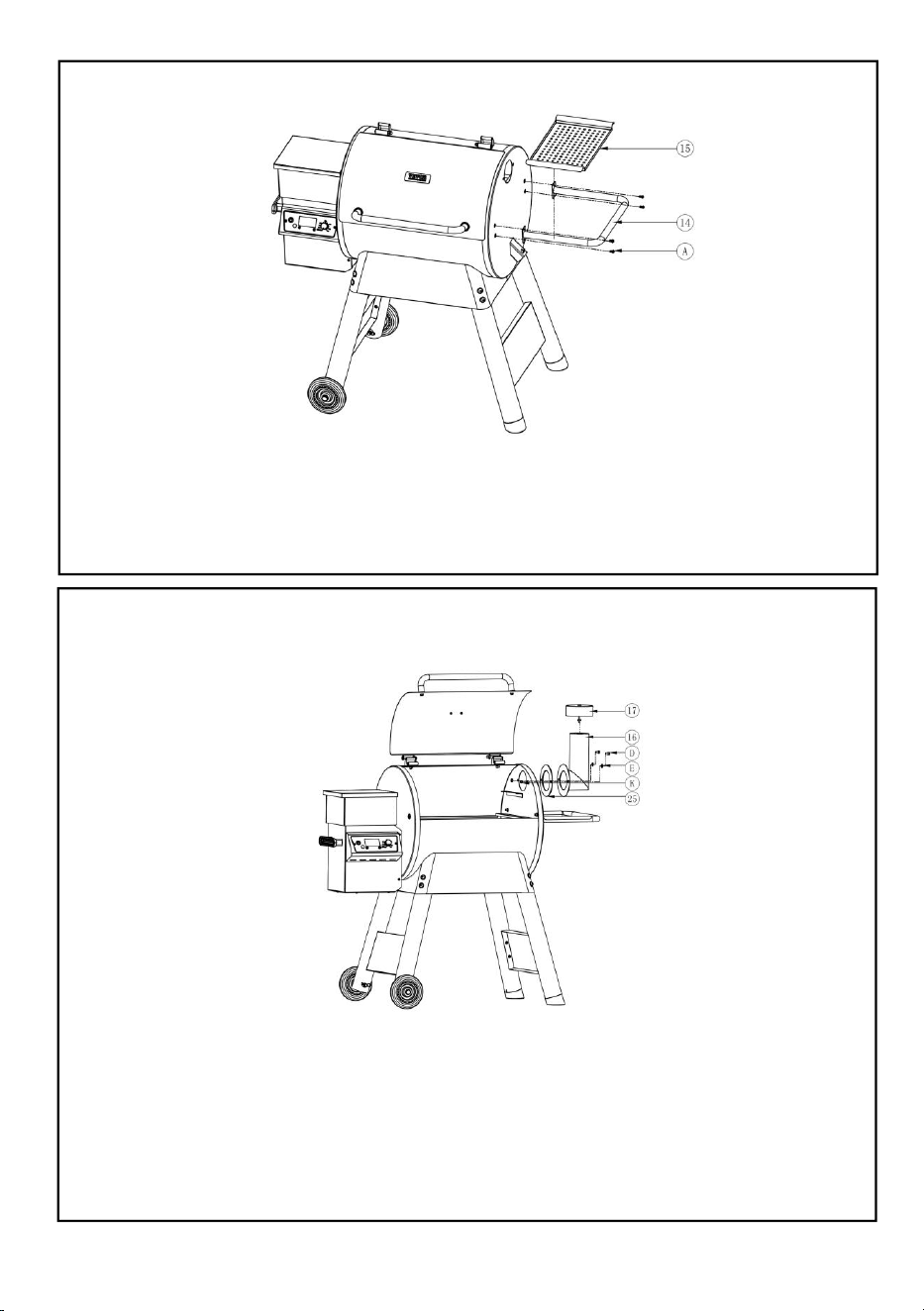

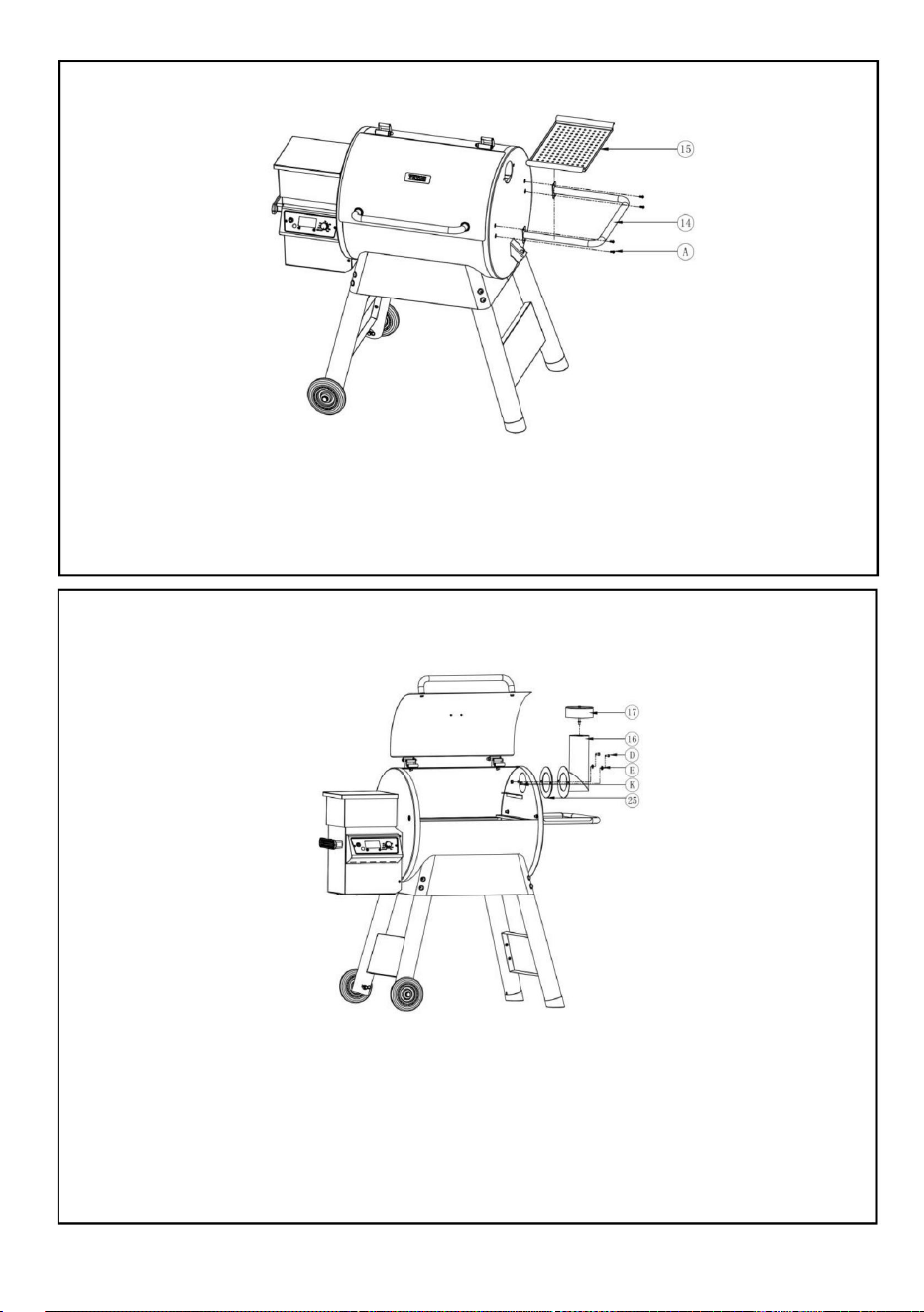

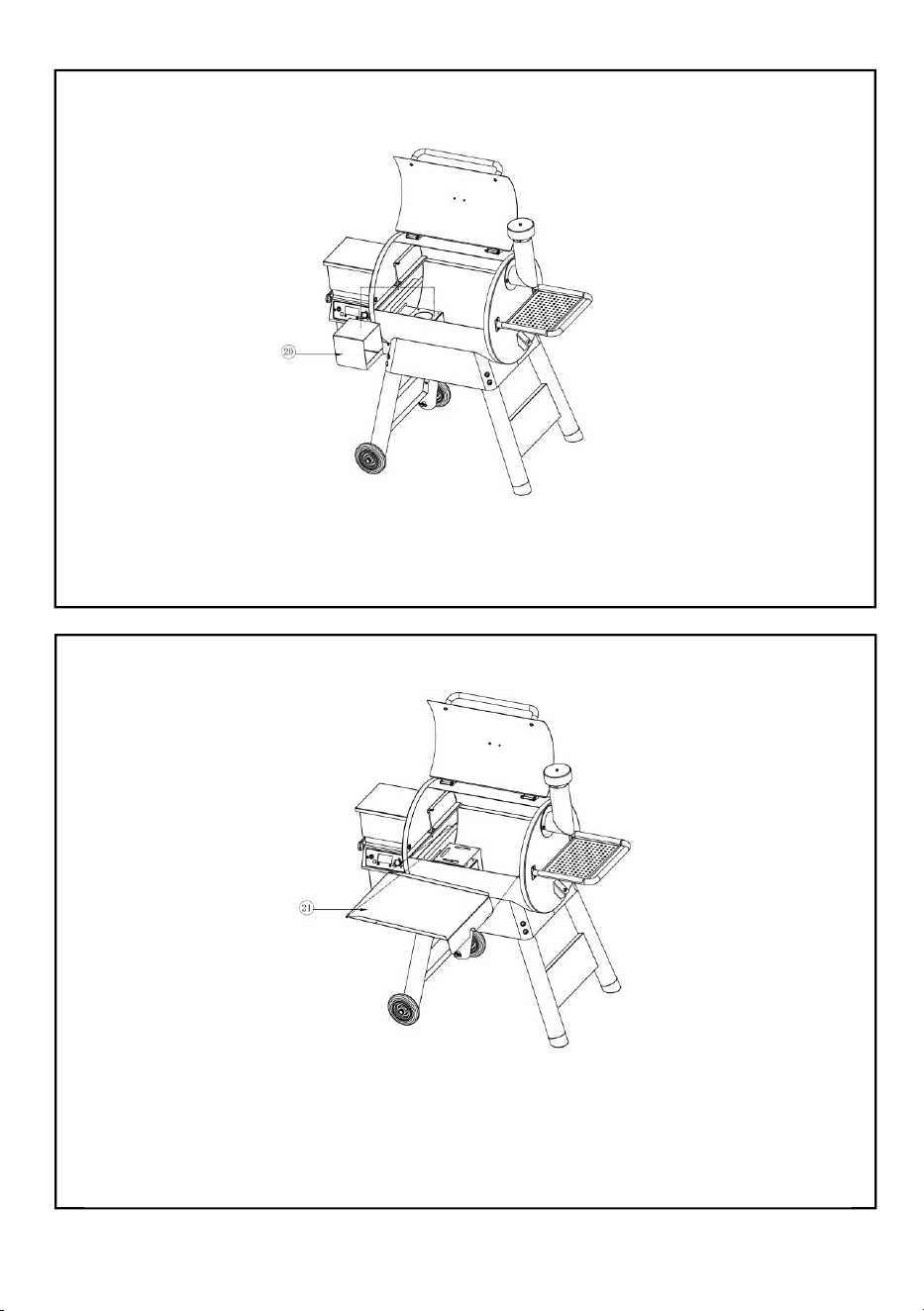

7.Use Bolts (A) to install the Side Shelf Handle (14) from the outside of

the Grill Chamber.

Put the Side Shelf (15) on the Side Handle .

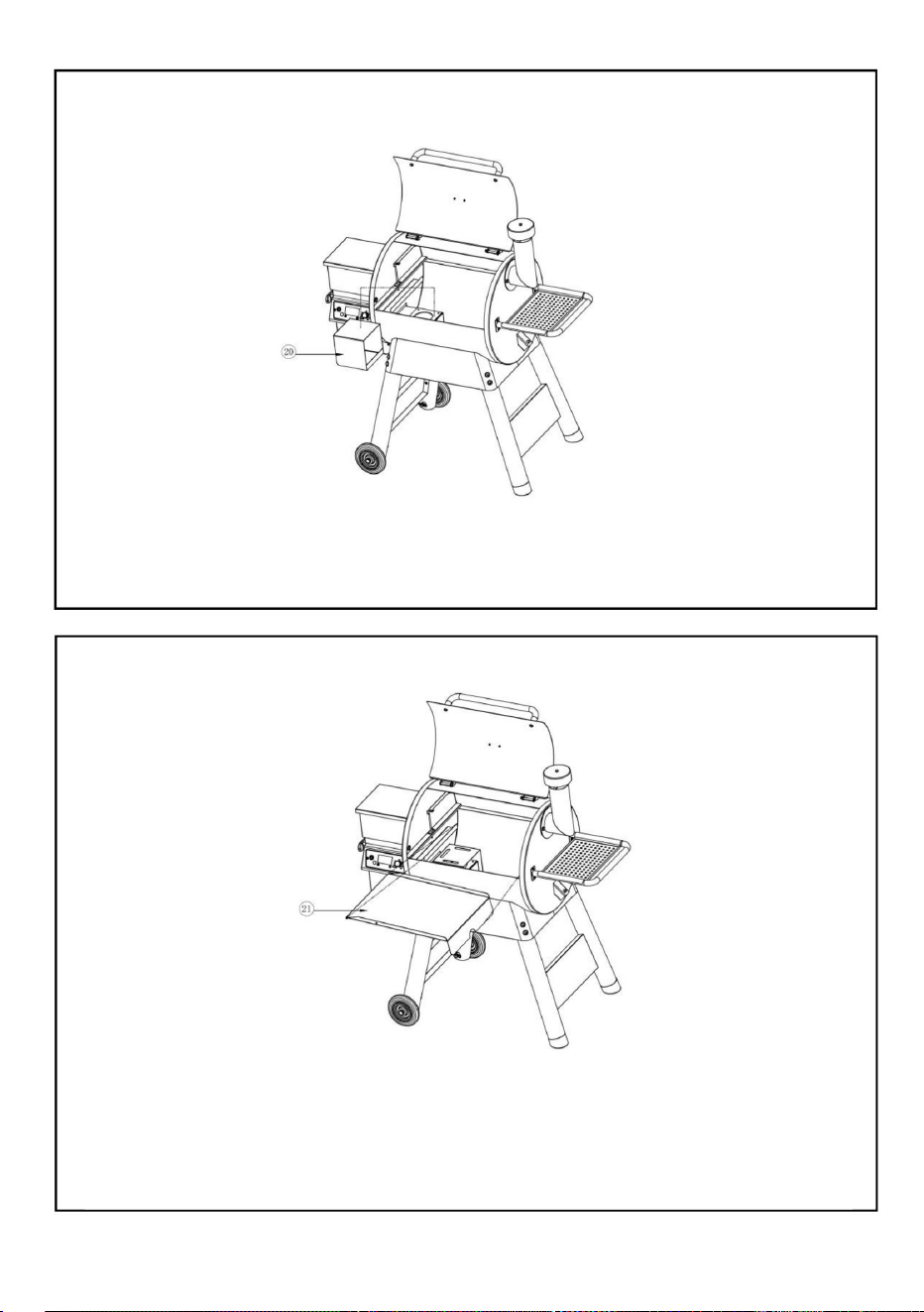

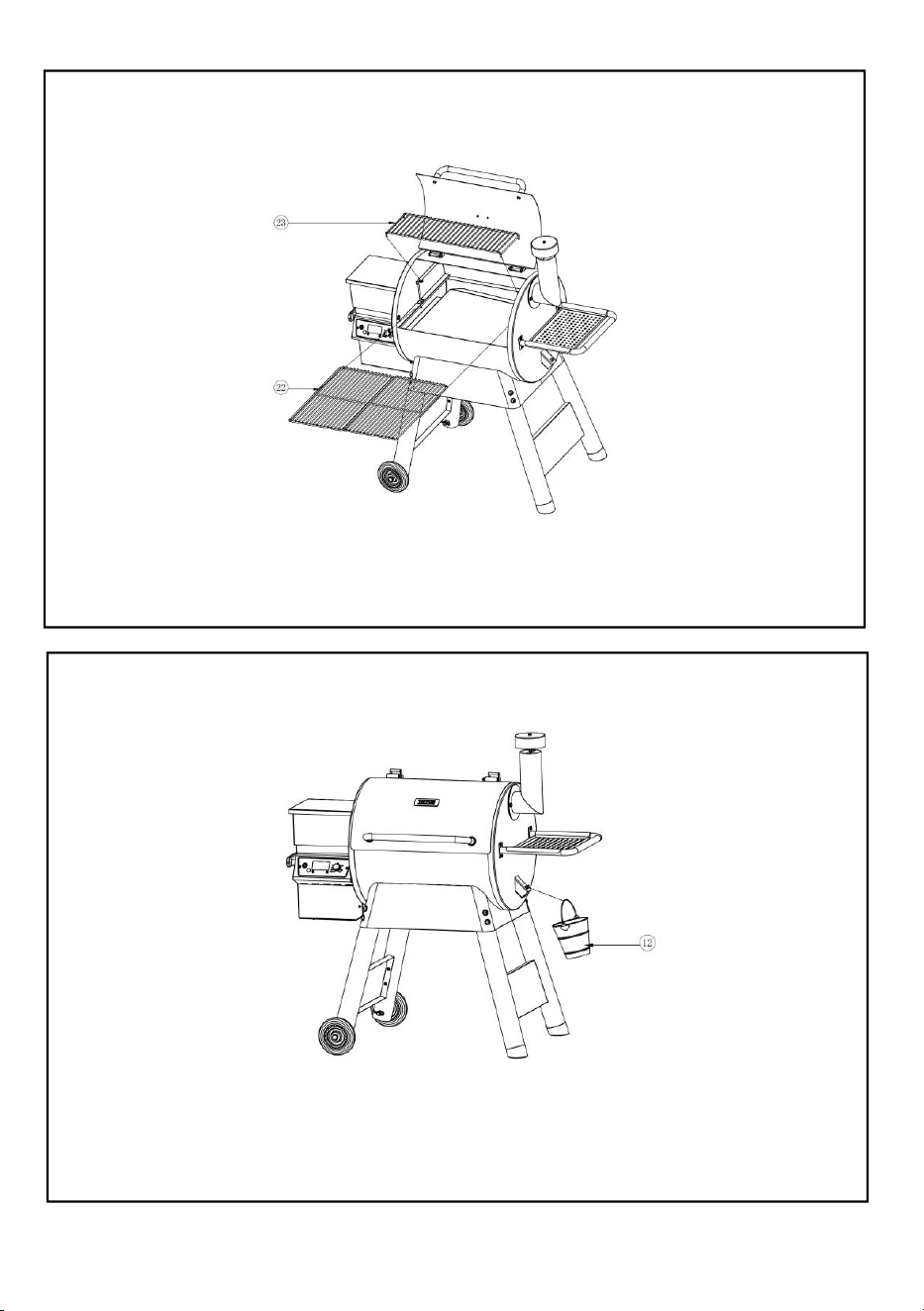

8. Tighten the Chimney Cap (17) on the Smoke Stack Assembly

(16).Align the holes in the Smoke Stack (16) with holes in the Smoke

Stack Gasket (25), which fits between right end of the Grill and the

Smoke Stack (2). Insert the Hexagon Bolts (D) through the holes in the

Smoke Stack (16) and the Smoke Stack Gasket (25). Place Gasket (E)

on each Bolt and secure with Hexagon Nut (K).

- 13 -

STEP9

STEP10

9.Position The Heat Baffle (20) on the locating brackets which is

on the inside walls of the Grill. Slide Heat Baffle (20) to the right to

lock in place.

10.Position The Grease Drain Pan (21) over the Firepot. The

notched legs of the Grease Drain Pan should be facing downward to

fit onto the locating brackets so that the grease can flow into the

Grease Drain Tube.

- 14 -

STEP11

STEP12

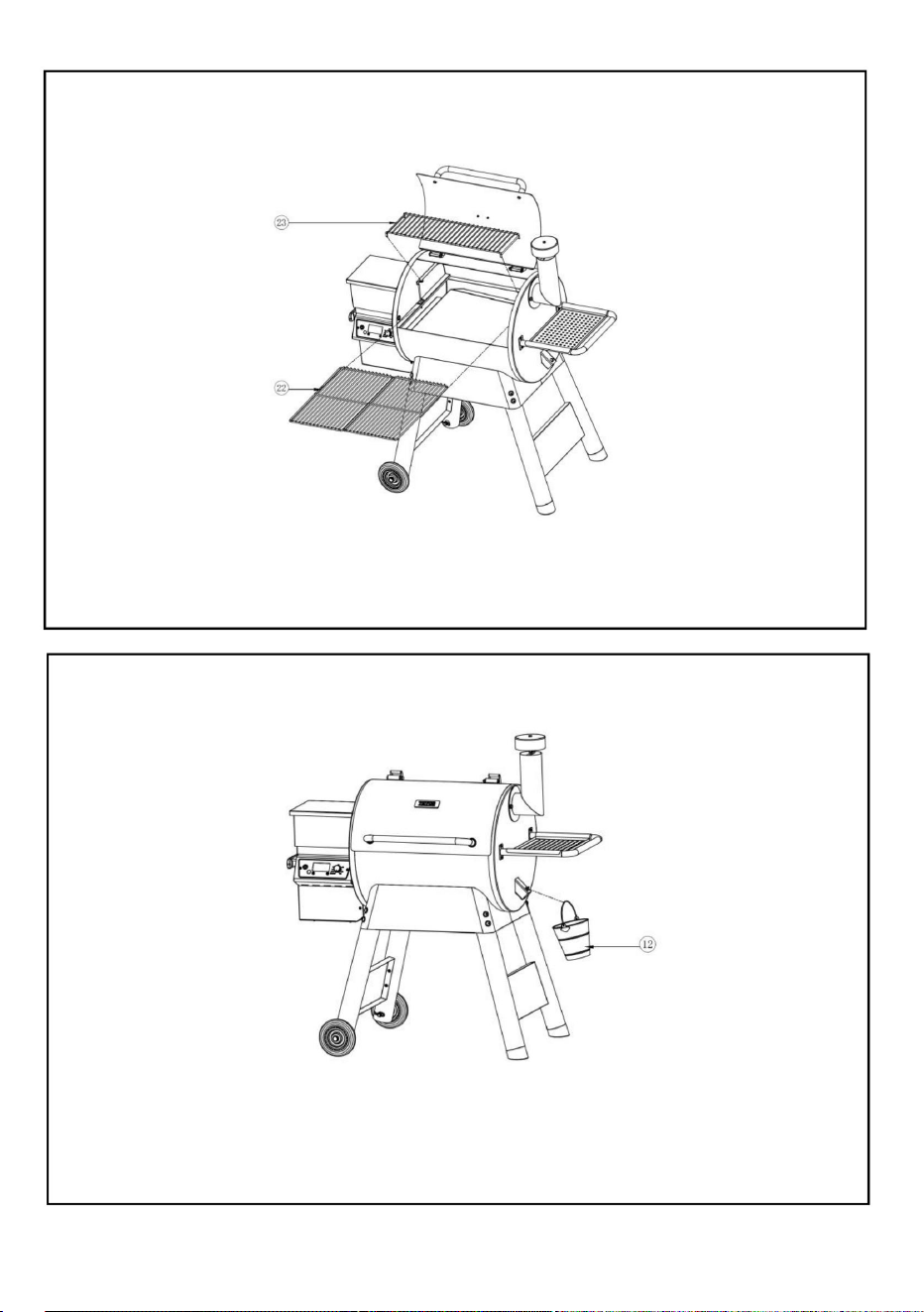

11.Position the Porcelain Grills (22) inside the chamber. Install the

Warming Rack (23) on the rack supports inside the chamber.

12. Hang the Grease Bucket (12) on the Grease Drain Tube.

- 15 -

OPERATING INSTRUCTIONS

Please read this manual carefully and follow it step by step before

starting your SMOKER Grill for the first time and each time the grill

runs out of pellets.

1.Remove the Pellet Grills, Warming Rack, Grease Drain Pan and Heat

Baffle from the interior of the grill.

2.Open the Pellet Hopper Lid, make sure there are no foreign objects in the

Auger and Hopper.

3.With the Switch in the position of Shut Down Cycle , plug the power cord

into a 110-120 Volt AC grounded outlet.

4.Press button to turn on your Grill and turn the Temperature Dial to the

SMOKE position.

Please check the following things:

(WARNING: Please do not touch it!)

 Confirm the Auger is turning. (Wait for 1-2 minutes.)

 Hold your fingers above the Fire pot to confirm the fan is blowing air

through the Fire pot.

 The hot rod will heat up and you should be able to sense the heat

coming from it. (It takes approximately 1-2 minutes.)

 You should see a temperature number displayed on your LCD

DISPLAY. If you see something different displayed it is an ERROR

CODE. NOTE: PLEASE SEE TROUBLESHOOTING FOR DETAILS ON

ERROR CODES.

5.Turn the Temperature Dial to SHUT DOWN CYCLE. (Please note the

draft fan will stay on for 10 minutes in this mode.)

6.Fill the Pellet Hopper with Pellets. Then turn the Temperature Dial to

HIGH. It takes some time for the Pellets to travel through the tube, when

the Pellets start to drop, turn the Temperature Dial to SHUT DOWN

CYCLE. Leave grill until it shuts off automatically.

7.Turn the Temperature Dial to SMOKE. Allow the Pellets to come to full

flame. Once flames are coming out of the Fire pot, turn the Temperature

Dial to SHUT DOWN CYCLE and let the grill cool down.

- 16 -

[We suggest that you should wrap the Grease Drain Pan with

heavy-duty aluminum foil before using because it is easy to clean.]

8.Place components back in place. Open the lid and turn the Temperature

Dial to SMOKE. A few minutes later, when you see whitish-gray smoke

coming out of the grill, close the lid and turn the Temperature Dial to any

cooking setting desired.

9.Set Temperature Dial to HIGH and let grill run for 45 minutes at this

setting to rid it of any foreign matter. This step must be done before

cooking any food.

10.Please preheat the grill for 10 minutes before adding food.This makes

your grill heat up faster and quickly reach your desired cookingtemperature.

Adding food sooner will slow down the heating process.

(Feed button): Feed pellets into the fire pot. Pressing and holding the

Feed button will activate.

WARNING! This product smoker grill will become very hot, do not

move it during operation.

WARNING! Keep children and pets away.

WARNING! In case of the danger of carbon monoxide poisoning, do not

use the product rotisserie grill indoors.

WARNING! Do not use the barbecue in a confined and/or habitable space

e.g. houses, tents, caravans, motor homes, boats.

WARNING! Remove all packaging materials and keep them for future

use.Packaging materials are not a toy.

WARNING! Don't let children play with the packaging materials. If they

swallow the packaging materials, they will suffocate!

ALWAYS START THE GRILL ON SMOKE SETTING WITH

THE LID OPEN !

After the Pellets are ignited, you can turn the Temperature

Dial to any cooking temperature desired. Please don’t turn the

Temperature Dial to SHUT DOWN CYCLE while in use.

- 17 -

ATTENTION! Always wear gloves when adjusting the grill, the handles of

the grill can become very hot during the grilling process.

IMPORTANT! Do not pour water into the appliance while it is still hot.

IMPORTANT! Close the ventilation slider to extinguish the appliance.

(Only applicable for appliance with ventilation slider)

COOKING TIPS & HINTS

1. Always wash your hands before and after handling uncooked meat and

before eating.

2. Always keep raw meat away from cooked meat and other foods.

3. Before cooking, ensure grill surfaces and tools are clean and free of old

food residues.

4. DO NOT use the same utensils to handle cooked and uncooked foods.

5. Ensure all meat is cooked thoroughly before eating.

CAUTION:

1. Eating raw or under cooked meat will cause food poisoning (e.g.

bacteria strains such as Escherichia coli).

2. To reduce the risk of under cooked meat, cut the meat to ensure it is

fully cooked.

3. If the meat is fully cooked, its juice should be clear and there should be

no pink / red juice or traces of meat color.

4. Cooking larger pieces of meat and joints is recommended before finally

cooking on the grill.

5. After cooking on your grill always clean the cooking surfaces and

utensils.

- 18 -

CLEAING MAINTENANCE AND STORAGE

1. For cleaning, wipe the surface with a damp (not wet) cloth or wipe dry

with a clean lint free cotton cloth.

2. Window cleaning liquid or a similar cleaning liquid can be used to clean

the surface.

3. Always unplug the machine before storage.

4. Always make sure the machine is cool and dry before string.

5. Store the appliance in a dry and clean area.

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:VA575

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.Nous

vousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznous

sivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

GRILÀGRANULÉSFUMOIR

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

Assistancetechniqueetcertificatdegarantieélectronique

www.vevor.com/support

Remarque:laquantitédepiècesindiquéedanslemanuelcorrespondàl'utilisationréelleetlespièces

nonutiliséessontdespiècesderechange.

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasà

nouscontacter:

MODÈLE:VA575

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousne

vousinformeronsplussidesmisesàjourtechnologiquesoulogiciellessontdisponiblessurnotreproduit.

BESOIND'AIDE?CONTACTEZNOUS!

GRILÀPELLETS

FUMEUR

1

Machine Translated by Google

jetéaveclesorduresménagèresnormales,maisdoitêtreapportédansun

pointdecollectepourlerecyclagedesappareilsélectriquesetélectroniques

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/

CE.Lesymbolereprésentantunepoubelleàroulettesbarréeindiquequele

produitdoitfairel'objetd'unecollecteséparéedesdéchetsdansl'Unioneuropéenne.

Celas'appliqueauproduitetàtouslesaccessoiresmarquésdecesymbole.Les

produitsmarquéscommetelspeuventnepasêtre

Cetappareilestconformeàlapartie15desrèglesdelaFCC.Sonfonctionnement

estsoumisauxdeuxconditionssuivantes:(1)Cetappareilnedoitpasprovoquer

d'interférencesnuisibleset(2)Cetappareildoitacceptertouteinterférencereçue,y

comprislesinterférencespouvantentraînerunfonctionnementindésirable.

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlire

attentivementlemanueld'instructions.

2

Machine Translated by Google

responsabledelaconformitépourraitannulerl'autoritédel'utilisateuràexploiterle

autorisationd'exploiterleproduit.

interférencesnuisiblesauxcommunicationsradio.Cependant,iln'existeaucune

garantirqu'aucuneinterférenceneseproduiradansuneinstallationparticulière.Sicela

équipement!

Remarque:Ceproduitaététestéetjugéconformeauxlimitesde

leproduitprovoquedesinterférencesnuisiblesaveclaradiooulatélévision

réception,quipeutêtredéterminéeenéteignantetenrallumantleproduit,le

unappareilnumériquedeclasseBconformémentàlapartie15desrèglesdelaFCC.Ceslimites

l'utilisateurestencouragéàessayerdecorrigerl'interférenceparuneouplusieursdes

lerécepteurestconnecté.

Cetappareilestconformeàlapartie15desrèglesdelaFCC.Sonfonctionnementestsoumisà

mesuressuivantes.

∙Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel’aide.

lesdeuxconditionssuivantes:

sontconçuspourfourniruneprotectionraisonnablecontrelesinterférencesnuisibles

1)Ceproduitpeutprovoquerdesinterférencesnuisibles.

dansuneinstallationrésidentielle.

∙Réorienteroudéplacerl’antennederéception.

2)Ceproduitdoitacceptertouteinterférencereçue,ycompris

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquence,et

∙Augmenterladistanceentreleproduitetlerécepteur.

AVERTISSEMENT:Leschangementsoumodificationsapportésàceproduitnonexpressément

interférencespouvantentraînerunfonctionnementindésirable.

s'iln'estpasinstalléetutiliséconformémentauxinstructions,peutprovoquer

∙Brancherleproduitsuruneprised'uncircuitdifférentdeceluiauquel

ATTENTION:Leschangementsoumodificationsnonexpressémentapprouvésparlapartie

approuvéparlapartieresponsabledelaconformitépourraitannulerl'autorisationdel'utilisateur

INFORMATIONSFCC

3

Machine Translated by Google

utiliserlamachinecorrectement,lisezattentivementcesinstructionsavant

surl'étiquettesignalétiquedel'appareil.

6.Débranchezlamachinedelapriselorsqu’ellen’estpasutiliséeetavantdelanettoyer.

Laissezrefroidirl’appareilavantd’installerouderetirerdespiècesetavantdelenettoyer.

fonctionnementetconservezlecorrectementpourréférenceultérieure.Assurezvousdelire

2.Nelaissezpaslesenfantsetlesmineurss’approcheroutoucherlamachine.

7.RefroidissezlespiècesCHAUDESavantl'opération.

8.N'utilisezpasl'appareilavecuncordonouuneficheendommagés,défectueuxou

3.Netouchezpasdirectementlasurfacechaudeavecvosmains.Utiliseztoujours

présentantdesdommagesmécaniques.Envoyezleauserviceaprèsventeagrééleplusproche.

10.Silamachinenedoitpasêtreutiliséependantunelonguepériode,débranchezla,

lesprécautionsetrèglesdesécuritéprésentessurcettepagepourassurervotreutilisationentoutesécurité.

centred'examenetderéparation(SEULSlestechniciensdoiventouvrirle

Cemanueldécritlesavertissementsetprécautionsdesécurité,lefonctionnement,

l'entretienetlenettoyage.Lesavertissementsetinstructionsexaminésdansce

avecpoignéeoubouton.

Lemanuelnepeutpascouvrirtouteslesconditionsetsituationspossiblesquipeuventsurvenir.

4.Pouréviterleschocsélectriques,neplongezpaslecordonoulafichedansl'eauou

unité).

Laprudenceetlebonsensnesontpasintégrésdansceproduit,carnouspensons

autresliquides.

9.Utiliserdesaccessoiresoudespiècesjointesquinesontpasfournisou

VeuillezlireTOUTESlesinstructionsavantd'utiliservotremachine.

quelesusagesserontconformesàcescodes.

5.Neplongezpasl’appareildansl’eauoutoutautreliquide.

recommandéparlefabricantpeutprovoquerdesblessures.

Nousvousremercionsd'avoirutiliséceproduit.Afindevousassurerquevouspouvez

1.Assurezvousquelatensiondevotrepriseestlamêmequelatensionindiquée

MESURESDESÉCURITÉIMPORTANTES

4

Machine Translated by Google

5

18.Nelelaissezjamaissanssurveillancependantsonutilisation.

lamachinetouchelemurdugarageoulaporteletoucheensefermant.

12.Neplacezpasl’appareilsurouàproximitéd’appareilsàairchaud,debrûleursélectriquesouderadiateurs.

l'alimentationélectriqueappropriée.Assurezvousquelaprisemuraleutiliséeest

21.Évitezdel'utiliserenprésencedeliquidesinflammables,degaz,depoussièresoud'autres

22.Uneextrêmeprudencedoitêtreexercéelorsdudéplacementd'unappareilcontenant

Branchezaulieudetirersurlecordon.

travauxeffectuésuniquementparunélectriciencertifiéetdûmentqualifiépour

15.Nel'utilisezpasàl'intérieurouàdesfinscommerciales.

20.Assurezvousquelaprisedecourant,laficheetlecordonutiliséssontenbonétat.

23.N'utilisezpaslamachinedansungarageousousunmur.

nettoyezle,couvrezleetrangezledansunendroitsecetsûr.

17.NELENETTOYEZPASAVECUNMATÉRIAUABRASIF.

électricienqualifiépourrespecterlescodeslocauxdesécuritéetd'électricité.Mêmesi

garaged'appareilsélectroménagers.Danslecascontraire,celaentraîneraitunrisqued'incendie,surtoutsi

oulelaisserentrerencontactavecdessurfaceschaudes.

19.Vérifieztoujoursquecettemachineestbranchéesuruneprisedeterreavec

lelaissercourirsurdestapisoudesappareilsdechauffage.

24.FixationdetypeY:Silecordond'alimentationestendommagé,ildoitêtreremplacé

correctementmisàlaterre.Danslecascontraire,vousdevezinstallerunepriseavecmiseàlaterre.

situationsexplosives.

13.Coupeztoujoursl'alimentationavantdebrancheroudedébrancher.Maintenezla

14.N’utilisezpascetappareilàd’autresfinsquecellesindiquées.

respecterlescodeslocauxdesécuritéetd'électricité.

huilechaudeouautresliquideschauds.

16.GARDEZLEHORSDEPORTÉEDESENFANTS.

armoire.Débrancheztoujoursl'appareildelapriseélectriquelorsquevouslerangezdansun

étatdefonctionnement.Lescomposantsendommagésdoiventêtreréparésparuntechniciencertifié

votrecordond'alimentationfonctionnecorrectement,tenezleàl'écartdel'eauetévitez

11.Nelaissezpaslecordond'alimentationpendresurleborddelatableouducomptoir.

Machine Translated by Google

PARAMÈTRESDUPRODUIT

Tension

25W200W25W

ATTENTION!

Modèle

60Hz

1.Latensionutiliséepourcetappareildoitêtrelamêmequelatensiond'alimentation.

Nord

Allumeur

moteur

Région

Amérique

paruncordonouunensemblespécialdisponibleauprèsdufabricantoudesonagentde

service.

Moteur

detarière

pouvoir

PRISE

Lenettoyageetl’entretiennedoiventpasêtreeffectuéspardesenfantssanssurveillance.

Pouvoir

120V

ATTENTION!

Non.

250W

Cetarticleestdestinéàuneutilisationenextérieur.Nepasutiliseràl'intérieur!

Ventilateur

pouvoir

VA575

pouvoir

Américain

Typedeprise

AC110

25.Cetappareilpeutêtreutilisépardesenfantsâgésde8ansetplusetpardespersonnes

ayantdescapacitésphysiques,sensoriellesoumentalesréduitesoumanquantd'expérienceet

deconnaissances,àconditionqu'ilssoientsoussurveillanceouqu'ilsaientreçudes

instructionsconcernantl'utilisationdel'appareilentoutesécuritéetqu'ilscomprennentles

risquesencourus.Lesenfantsnedoiventpasjouerseulsavecl'appareil.

6

Machine Translated by Google

7

COMPOSANTSDUPRODUIT

2.Pouréviterlesaccidentsoulesblessurescauséesparlesbordstranchants,assemblezet

utilisezleproduitavecprécaution.Pourl'assemblage,vousavezbesoind'untourneviscruciformeet

dedifférentesclésàvis.2personnessontnécessairespourassemblerleproduit.

ATTENTION!

1.Vérifiezquetouteslespiècessontcomplètesavantdecommencerl’assemblage.

Machine Translated by Google

Rondelleélastique

QuantitéQuantité

OD0,75xID0,25

NON.

8#32x3/8

OD0,65xID0,35

OD1xID0.5

NON.

Nomdelapièce

212

5/1618x3,62

1/420x1/2

NON.

CléAllen

1/420x23/8

NomdelapièceNON.

Nomdelapièce

J 1618mai

8 16

Quantité

OCléàfourche

Tournevis

Nomdelapièce

RPIN

1/420x12.7

Quantité

1/420

1/420x3/4

Essieu

Chapeaudecheminée

Grillechauffante

Poutresdejambe

8

Seauàgraisse

Poignéedetrémie

Basedepoignéedecouvercle

Déflecteurdechaleur

Ensembledebrûleuràtrémie

Roues

Jambeavantdroite

Poignéedecouvercle

Chambredegrillades

Étagèrelatérale

Bacderécupérationdegraisse

Poignéedetablettelatérale

Jambearrièregauche

Supportbacderécupérationdegraisse1

Jambearrièredroite

Couvercle

Assemblagedecheminée

Jointdecheminée

Jambeavantgauche

Grillesenporcelaine

Ensemblesupérieurdetrémie

Machine Translated by Google

9

ÉTAPE2 A:1/420x1/28pièces

C:OD1xID0.54PCSH:BROCHER2PCSÉTAPE1

2.Prenezlespiedsavantetarrièregauches(6)(5)etutilisezleboulon(A)pourassembler

lapoutredepied(7)àtraverslestrous,commeindiqué.Répétezl'opérationpourles

piedsavantetarrièredroits(10)(11).

1.Poussezl'essieu(9)àtraverslejoint(C),laroue(8),lejoint(C),lagoupilleR

(H),puisàtraversletroudelajambe(5)commeindiqué.Répétezl'opérationpour

l'autreroueetlajambe(6).

Machine Translated by Google

Percezlestrousaveclestrousducadreetfixezlesavecleboulon(I),lejoint(L),lejoint(M)et

l'écrou(J)dansl'ordre,commeindiqué.

labasedelapoignée(18)etlapoignéeducouvercle(29),puisserrez.Neserrezpastrop.

4.Utilisezlesboulons(B)etinsérezlesàtraverslejoint(E)etlecouvercle(1)directementsurlecouvercle

3.Soulevezlachambre(13)surlecadreducorps.Alignezlachambre

M:Rondelleélastique8piècesJ:5/16188pièces

B:1/420x3/42PCSE:OD0.75xID0.252PCS

I:5/1618x3,628piècesL:OD0,65xID0,3516piècesÉTAPE3

ÉTAPE4

10

Machine Translated by Google

11

Fa:8#32x3/83PCSSol:1/420x23/82PCS

B:1/420x3/44PCSE:OD0.75xID0.254PCS

ÉTAPE6

ÉTAPE5

(2)LocalisezleconnecteurenfichableRTDprovenantduRTDmonté

6.(1)Ouvrezlecouvercle,insérezlatrémiedanslachambre,puisutilisez

àl'intérieurducadredugril.Connectezleauconnecteurcorrespondantsitué

Poignéedetrémie(4)etdanslatrémie.

Lesboulons(B)etlesjoints(E)s'installentenséquencedepuisl'intérieur,commeindiqué.

trous.Utilisezensuitedesboulons(F)pourserrer.Insérezleboulon(G)àtraversles

5.Insérezleboîtiersupérieurdelatrémie(2)dansl'assemblagedubrûleurdelatrémie(3),alignezle

àl'extérieurdel'ensemblebrûleurdelatrémie.REMARQUE:excèsdefil

surlebouchonRTDdoitresteràl'extérieurdelachambre.

Machine Translated by Google

12

A:1/420x1/24PCS

D:1/420x12.72PCSE:OD0.75xID0.252PCSK:1/4202PCSÉTAPE8

ÉTAPE7

Jointdecheminée(25),quis'insèreentrel'extrémitédroitedugriletle

8.Serrezlechapeaudecheminée(17)surl'assemblagedelacheminée

Cheminée(2).Insérezlesboulonshexagonaux(D)danslestrousdela

laChambreduGrill.

(16).Alignezlestrousdelacheminée(16)aveclestrousdelacheminée

Placezlatablettelatérale(15)surlapoignéelatérale.

7.Utilisezlesboulons(A)pourinstallerlapoignéedelatablettelatérale(14)depuisl'extérieurde

Cheminée(16)etjointdecheminée(25).Placerlejoint(E)

surchaqueboulonetfixezavecunécrouhexagonal(K).

Machine Translated by Google

13

ÉTAPE10

ÉTAPE9

10.Positionnezlebacderécupérationdegraisse(21)surlecreuset.Lespattes

crantéesdubacderécupérationdegraissedoiventêtreorientéesverslebaspours'adapteraux

supportsdepositionnementafinquelagraissepuisses'écoulerdansletubede

récupérationdegraisse.

9.Positionnezledéflecteurdechaleur(20)surlessupportsdepositionnementsituéssur

lesparoisintérieuresdugril.Faitesglisserledéflecteurdechaleur(20)versladroitepourle

verrouillerenplace.

Machine Translated by Google

14

ÉTAPE12

ÉTAPE11

12.Accrochezleseauàgraisse(12)surletubedevidangedegraisse.

11.Positionnezlesgrillesenporcelaine(22)àl'intérieurdelachambre.Installezla

grilledemaintienauchaud(23)surlessupportsdegrilleàl'intérieurdelachambre.

Machine Translated by Google

démarrervotregrilSMOKERpourlapremièrefoisetàchaquefoisquelegril

PositionFUMÉE.

CODE.REMARQUE:VEUILLEZCONSULTERLADÉPANNAGEPOURPLUSDEDÉTAILSSUR

flamme.Unefoisquelesflammessortentdupotàfeu,tournezlatempérature

(ATTENTION:neletouchezpas!)

5.TournezlecadrandetempératuresurCYCLED'ARRÊT.(Veuilleznoterle

1.Retirezlesgrillesàgranulés,lagrillederéchaud,lebacderécupérationdegraisseetfaiteschauffer

2.Ouvrezlecouvercledelatrémieàgranulés,assurezvousqu'iln'yapasd'objetsétrangersdansle

Maintenezvosdoigtsaudessusdupotàfeupourconfirmerqueleventilateursouffledel'air

AFFICHAGE.Sivousvoyezquelquechosededifférentaffiché,c'estuneERREUR

6.Remplissezlatrémieàgranulésavecdesgranulés.Tournezensuitelecadrandetempératuresur

Veuillezlireattentivementcemanueletlesuivreétapeparétapeavant

4.Appuyezsurleboutonpourallumervotregrilettournezlecadrandetempératuresur

3.Avecl'interrupteurenpositiondecycled'arrêt,branchezlecordond'alimentation

venantdelà.(Celaprendenviron1à2minutes.)

Veuillezvérifierlespointssuivants:

estàcourtdepellets.

CODESD'ERREUR.

lesgranuléscommencentàtomber,tournezlecadrandetempératuresurARRÊT

ComposezpourARRÊTERLECYCLEetlaissezlegrilrefroidir.

7.TournezleboutondetempératuresurFUMÉE.Laissezlesgranulésatteindreleurpleinecapacité.

(Leventilateurdetirageresteraallumépendant10minutesdanscemode.)

Déflecteurdel'intérieurdugril.

Vérifiezquelatarièretourne.(Attendez1à2minutes.)

Tarièreettrémie.

àtraverslepotàfeu.La

tigechaudechaufferaetvousdevriezpouvoirsentirlachaleur

ÉLEVÉ.Ilfautuncertaintempspourquelespastillessedéplacentàtraversletube,lorsque

VousdevriezvoirunnumérodetempératureaffichésurvotreécranLCD

CYCLE.Laissezlegrilalluméjusqu'àcequ'ils'éteigneautomatiquement.

dansuneprisedecourantalternatifde110120voltsavecmiseàlaterre.

MODED'EMPLOI

15

Machine Translated by Google

16

9.RéglezlecadrandetempératuresurÉLEVÉetlaissezlegrilfonctionnerpendant45minutesàceniveau.

utiliserleproduitrôtissoireàl'intérieur.

AVERTISSEMENT!N'utilisezpaslebarbecuedansunespaceconfinéet/ouhabitable

parexempledesmaisons,destentes,descaravanes,descampingcars,desbateaux.

réglagepourledébarrasserdetoutematièreétrangère.Cetteétapedoitêtreeffectuéeavant

ATTENTION!Retireztouslesmatériauxd'emballageetconservezlespouruneutilisationultérieure.

cuisinern'importequelaliment.

[Nousvoussuggéronsd'envelopperlebacderécupérationdegraisseavec

10.Veuillezpréchaufferlegrilpendant10minutesavantd'ajouterdesaliments.Celarend

(Boutond'alimentation):Introduisezlesgranulésdanslecreuset.Appuyezsurleboutonetmaintenezleenfoncé.

Leboutond'alimentations'activera.

[Couvrird'unefeuilled'aluminiumrésistanteavantutilisation,carelleestfacileànettoyer.]

votregrilchauffeplusrapidementetatteintrapidementlatempératuredecuissonsouhaitée.

AVERTISSEMENT!Ceproduitfumoirgrilldeviendratrèschaud,ne

utilisation.Lesmatériauxd'emballagenesontpasunjouet.

Ajouterlesalimentsplustôtralentiraleprocessusdechauffage.

8.Remettezlescomposantsenplace.Ouvrezlecouvercleettournezleboutondetempérature

déplacezlependantlefonctionnement.

AVERTISSEMENT!Nelaissezpaslesenfantsjoueraveclesmatériauxd'emballage.S'ils

ATTENTION!Tenirlesenfantsetlesanimauxdomestiquesàl'écart.

ComposezpourFUMÉE.Quelquesminutesplustard,lorsquevousvoyezdelafuméegrisblanc

ensortantdugril,fermezlecouvercleettournezlecadrandetempératuresurn'importequelleposition.

avalezlesmatériauxd'emballage,ilss'étoufferont!

ATTENTION!Encasderisqued'intoxicationaumonoxydedecarbone,ne

réglagedecuissonsouhaité.

LECOUVERCLEOUVERT!

Réglezlatempératuredecuissonsouhaitée.Veuilleznepastournerle

Unefoislespelletsallumés,vouspouvezréglerlatempérature

DÉMARREZTOUJOURSLEGRILSURLERÉGLAGEFUMÉEAVEC

CadrandetempératurepourARRÊTERLECYCLEpendantl'utilisation.

Machine Translated by Google

17

1.Lavezvoustoujourslesmainsavantetaprèsavoirmanipulédelaviandecrueet

2.Pourréduirelerisquedeviandeinsuffisammentcuite,coupezlaviandepourvousassurerqu'elleest

entièrementcuit.

avantdemanger.

2.Gardeztoujourslaviandecrueàl’écartdelaviandecuiteetdesautresaliments.

ATTENTION!Porteztoujoursdesgantslorsquevousajustezlegril,lespoignées

3.Avantdecuisiner,assurezvousquelessurfacesetlesustensilesdugrilsontpropresetexemptsdevieillestracesdenourriture.

3.Silaviandeestentièrementcuite,sonjusdoitêtreclairetildoityavoir

pasdejusrose/rougenidetracesdecouleurdeviande.

legrilpeutdevenirtrèschaudpendantlacuisson.

résidusalimentaires.

4.Ilestrecommandédecuirelesgrosmorceauxdeviandeetlesrôtisavantdelescuiredéfinitivement.

4.N’utilisezPASlesmêmesustensilespourmanipulerlesalimentscuitsetcrus.

IMPORTANT!Neversezpasd’eaudansl’appareillorsqu’ilestencorechaud.

cuissonsurlegril.

5.Aprèsavoircuisinésurvotregril,nettoyeztoujourslessurfacesdecuissonet

5.Assurezvousquetoutelaviandeestbiencuiteavantdelamanger.

(Applicableuniquementauxappareilsaveccurseurdeventilation)

IMPORTANT!Fermezlecurseurdeventilationpouréteindrel'appareil.

PRUDENCE:

1.Mangerdelaviandecrueouinsuffisammentcuitepeutprovoqueruneintoxicationalimentaire(par

exemple,dessouchesbactériennestellesqu'Escherichiacoli).

ustensiles.

CONSEILSETASTUCESDECUISINE

Machine Translated by Google

18

NETTOYAGEENTRETIENETSTOCKAGE

2.Unliquidedenettoyagepourvitresouunliquidedenettoyagesimilairepeutêtreutilisépournettoyer

lasurface.

avecunchiffonencotonpropreetnonpelucheux.

1.Pourlenettoyage,essuyezlasurfaceavecunchiffonhumide(pasmouillé)ouessuyezlaàsec

3.Débrancheztoujourslamachineavantdelaranger.

4.Assurezvoustoujoursquelamachineestfroideetsècheavantdel'enfiler.

5.Rangezl’appareildansunendroitsecetpropre.

Machine Translated by Google

www.vevor.com/support

Assistancetechniqueetcertificatdegarantieélectronique

Machine Translated by Google

MODELL: VA-575

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien

abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob

Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

PELLET-GRILL-SMOKER

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Hinweis: Die in der Anleitung angegebene Teilemenge entspricht der tatsächlichen Nutzung und die

nicht verwendeten Teile sind Ersatzteile.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

- 1 -

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

MODELL:VA-575

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

RAUCHER

PELLET-GRILL

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Machine Translated by Google

nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen

Sammelstelle für das Recycling von elektrischen und elektronischen Geräten

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin,

dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung

unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten

Zubehörteile. Produkte, die so gekennzeichnet sind, dürfen nicht

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den

folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen

verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren,

einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer

die Bedienungsanleitung sorgfältig lesen.

- 2 -

Machine Translated by Google

ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte

2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen.

Der Benutzer wird aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

1) Dieses Produkt kann schädliche Störungen verursachen.

in einer Wohnanlage.

· Empfangsantenne neu ausrichten oder verlegen.

· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

Störungen des Funkverkehrs. Es gibt jedoch keine

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden

von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann zum Erlöschen der

garantieren, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dies

Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich

Wenn die Installation und Verwendung nicht gemäß den Anweisungen erfolgt, kann dies zu

· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den

der Receiver ist angeschlossen.

Empfang, der durch Aus- und Einschalten des Produkts überprüft werden kann,

Ausrüstung!

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für

· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Berechtigung zum Betrieb des Produkts.

Verantwortlichen kann die Berechtigung des Benutzers zum Betrieb des

die folgenden beiden Bedingungen:

sind so konzipiert, dass sie einen angemessenen Schutz gegen schädliche Störungen bieten

Das Produkt verursacht Störungen beim Radio- und Fernsehempfang

Maßnahmen.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt

FCC-INFORMATIONEN

- 3 -

Machine Translated by Google

3. Berühren Sie die heiße Oberfläche nicht direkt mit den Händen. Betreiben Sie sie immer

Vorsicht und gesunder Menschenverstand sind in diesem Produkt nicht eingebaut, da wir glauben

andere Flüssigkeiten.

mit mechanischen Schäden. Senden Sie es an Ihren nächstgelegenen autorisierten Service

Das Handbuch kann nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können.

4. Um einen elektrischen Schlag zu vermeiden, tauchen Sie das Kabel oder den Stecker nicht in Wasser oder

Einheit).

9. Die Verwendung von Zubehör oder Zusatzgeräten, die nicht im Lieferumfang enthalten sind oder

6. Ziehen Sie den Stecker aus der Steckdose, wenn Sie die Maschine nicht verwenden und bevor Sie sie reinigen.

Vielen Dank, dass Sie dieses Produkt verwenden. Um sicherzustellen, dass Sie

1. Stellen Sie sicher, dass die Spannung in Ihrer Steckdose der angegebenen Spannung entspricht

Lassen Sie das Gerät abkühlen, bevor Sie Teile einbauen oder entfernen und bevor Sie es reinigen.

dass die Verwendung diesen Vorschriften entspricht.

Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihre Maschine verwenden.

5. Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.

vom Hersteller empfohlene Verwendung kann zu Verletzungen führen.

10. Wenn die Maschine längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker,

8. Betreiben Sie das Gerät nicht mit beschädigtem Kabel oder Stecker, Fehlfunktionen oder

und bewahren Sie sie für spätere Verwendung gut auf. Bitte lesen Sie sie unbedingt

2. Lassen Sie Kinder und Jugendliche nicht in die Nähe der Maschine kommen oder diese berühren.

auf dem Typenschild des Geräts.

Um die Maschine richtig zu bedienen, lesen Sie diese Anleitung sorgfältig durch, bevor Sie

In diesem Handbuch werden Sicherheitshinweise und Vorsichtsmaßnahmen sowie Bedienung, Wartung

und Reinigung beschrieben. Die in diesem Handbuch beschriebenen Hinweise und Anweisungen

mit Griff oder Knauf.

7. Die heißen Teile vor dem Betrieb abkühlen lassen.

Zentrum zur Überprüfung und Reparatur (NUR Techniker sollten die

die Vorsichtsmaßnahmen und Sicherheitsregeln auf dieser Seite, um Ihre sichere Verwendung zu gewährleisten.

WICHTIGE SICHERHEITSHINWEISE

- 4 -

Machine Translated by Google

- 5 -

oder lassen Sie es mit heißen Oberflächen in Berührung kommen.

19. Überprüfen Sie immer, dass das Gerät an eine geerdete Steckdose mit

Lassen Sie es nicht über Teppiche oder Heizgeräte laufen.

24. Typ Y-Anschluss: Wenn das Netzkabel beschädigt ist, muss es ersetzt werden

ordnungsgemäß geerdet sein. Wenn nicht, müssen Sie eine geerdete Steckdose installieren.

explosive Situationen.

13. Schalten Sie immer den Strom aus, bevor Sie den Stecker einstecken oder ziehen.

14. Verwenden Sie dieses Gerät nicht für andere als die angegebenen Zwecke.

Erfüllen Sie die örtlichen Sicherheits- und Elektrovorschriften.

heißem Öl oder anderen heißen Flüssigkeiten.

11. Lassen Sie das Netzkabel nicht über die Tisch- oder Thekenkante hängen

18. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.

Um sicherzustellen, dass das Netzkabel ordnungsgemäß funktioniert, halten Sie es von Wasser fern und vermeiden Sie

16. Außerhalb der Reichweite von Kindern aufbewahren.

betriebsbereiten Zustand. Beschädigte Komponenten sollten von einem zertifizierten

Schrank. Ziehen Sie immer den Stecker aus der Steckdose, wenn Sie das Gerät in einem

21. Vermeiden Sie den Einsatz in der Nähe von brennbaren Flüssigkeiten, Gasen, Staub oder anderen

12. Stellen Sie das Gerät nicht auf oder in die Nähe von heißer Luft, elektrischen Brennern oder Heizgeräten.

die entsprechende Stromversorgung. Stellen Sie sicher, dass die verwendete Steckdose

Maschine oder das Tor beim Schließen die Garagenwand berührt.

22. Beim Transport eines Geräts mit

Stecker, anstatt am Kabel zu ziehen.

Arbeiten dürfen nur von einem zertifizierten Elektriker durchgeführt werden, der über die erforderliche

15. Nicht in Innenräumen oder für gewerbliche Zwecke verwenden.

20. Stellen Sie sicher, dass die verwendete Steckdose, der Stecker und das Kabel in gutem

23. Betreiben Sie die Maschine nicht in einer Gerätegarage oder unter einer Wand

Elektriker, der qualifiziert ist, die örtlichen Sicherheits- und Elektrovorschriften zu erfüllen. Selbst wenn

Andernfalls besteht Brandgefahr, insbesondere wenn das Gerät

Reinigen und decken Sie es ab und lagern Sie es an einem trockenen und sicheren Ort.

17. REINIGEN SIE ES NICHT MIT SCHLEIFENDEN MATERIALIEN.

Machine Translated by Google

PRODUKTPARAMETER

Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Aufsicht durchgeführt werden.

Leistung

120 V

AUFMERKSAMKEIT!

NEIN.

250 W

Dieser Artikel ist für den Außenbereich vorgesehen. Nicht im Innenbereich verwenden!

Lüfter

Leistung

VA-575

25. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen,

sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen verwendet werden,

wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des Geräts erhalten

haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht allein mit der Maschine

spielen.

Stromspannung

AC110-

Leistung

Steckertyp

amerikanisch

60 Hz

AUFMERKSAMKEIT!

Modell

1. Die für dieses Gerät verwendete Spannung muss mit der Versorgungsspannung übereinstimmen.

25W 200W 25W

Norden

Zünder

Motor

Region

Amerika

Leistung

STECKER

durch ein spezielles Kabel oder eine spezielle Baugruppe, die beim Hersteller oder seinem

Kundendienst erhältlich ist.

Schneckenmotor

- 6 -

Machine Translated by Google

1. Prüfen Sie vor Beginn der Montage alle Teile auf Vollständigkeit.

AUFMERKSAMKEIT!

2. Um Unfälle oder Verletzungen durch scharfe Kanten zu vermeiden, seien Sie bei der Montage und Verwendung

vorsichtig. Für die Montage benötigen Sie einen Kreuzschlitzschraubendreher und verschiedene Schraubenschlüssel.

Für die Montage des Produkts sind 2 Personen erforderlich.

PRODUKTKOMPONENTEN

- 7 -

Machine Translated by Google

Schornsteinkappe

Achse

Warmhalterost

Beinbalken

- 8 -

Fetteimer

Trichtergriff

Deckelgriffsockel

Wärmeleitblech

Trichterbrennerbaugruppe

Räder

Rechtes Vorderbein

Deckelgriff

Grillkammer

Seitenablage

Fettauffangwanne

Seitlicher Regalgriff

Linkes Hinterbein

Fettauffangwannenhalterung 1

Rechtes Hinterbein

Deckel

Schornsteinmontage

Schornsteindichtung

Linkes Vorderbein

Porzellangrills

Trichteroberteil

MengeMenge

Außendurchmesser 0,75 x Innendurchmesser 0,25

NEIN.

8#-32x3/8

Außendurchmesser 0,65 x Innendurchmesser 0,35

OD1xID0,5

NEIN.

Teilename

212

5/16-18x3,62

ICH

1/4-20x1/2

NEIN.

Inbusschlüssel

1/4-20x2-3/8

TeilenameNEIN.

Teilename

UND

J 16.-18. Mai

8 16

Menge

O Maulschlüssel

Schraubendreher

Teilename

R-PIN

1/4-20x12,7

6 8

Menge

1/4-20

1/4-20x3/4

Federscheibe

Machine Translated by Google

2. Nehmen Sie das linke Vorder- und Hinterbein (6)(5) und verwenden Sie die Schraube (A),

um den Fußbalken (7) durch die Löcher zu montieren, wie gezeigt. Wiederholen Sie dies für

das rechte Vorder- und Hinterbein (10)(11).

1. Stecken Sie die Achse (9) durch die Dichtung (C), das Rad (8), die Dichtung (C), den

R-Stift (H) und dann durch das Loch im Bein (5), wie gezeigt. Wiederholen Sie dies für das

andere Rad und Bein (6).

SCHRITT2 A: 1/4-20x1/2-8 STK

C:OD1xID0.5-4STK H:R PIN-2STKSCHRITT 1

- 9 -

Machine Translated by Google

Löcher mit den Rahmenlöchern und befestigen Sie sie in der gezeigten Reihenfolge

mit Schraube (I), Dichtung (L), Dichtung (M) und Mutter (J).

Griffsockel (18) und Deckelgriff (29) montieren und dann festziehen. Nicht zu fest anziehen.

4.Verwenden Sie Schrauben (B) durch Dichtung (E) und Deckel (1) direkt in den Deckel

3.Heben Sie die Kammer (13) auf den Gehäuserahmen. Richten Sie die Kammer

M:Federscheibe-8 STK. J:5/16-18-8 STK.

B: 1/4-20 x 3/4-2 STK. E: Außendurchmesser 0,75 x Innendurchmesser 0,25-2 STK.

I: 5/16-18x3,62-8 STK L: Außendurchmesser 0,65 x Innendurchmesser 0,35-16 STKSCHRITT3

SCHRITT4

- 10 -

Machine Translated by Google

(2) Suchen Sie den RTD-Steckverbinder vom montierten RTD

6. (1) Öffnen Sie den Deckel, setzen Sie den Trichter in die Kammer ein und verwenden Sie dann

im Grillrahmen. Verbinden Sie diesen mit dem passenden Stecker im

an der Außenseite der Trichterbrennereinheit. HINWEIS: Überschüssiger Draht

Löcher. Dann mit den Schrauben (F) festziehen. Schraube (G) durch die

Installieren Sie die Schrauben (B) und Dichtungen (E) der Reihe nach von innen, wie gezeigt.

Trichtergriff (4) und in den Trichter hinein.

5. Setzen Sie das Hopper-Oberteil (2) in die Hopper-Brennereinheit (3) ein, richten Sie die

am RTD-Stecker sollte außerhalb der Kammer bleiben.

F: 8#-32x3/8-3 STK. G: 1/4-20x2-3/8-2 STK.

B: 1/4-20 x 3/4-4 STK. E: Außendurchmesser 0,75 x Innendurchmesser 0,25-4 STK.

SCHRITT6

SCHRITT 5

- 11 -

Machine Translated by Google

Stapeldichtung (25), die zwischen dem rechten Ende des Grills und dem

8. Die Schornsteinkappe (17) auf der Schornsteineinheit festschrauben

Schornstein (2). Stecken Sie die Sechskantschrauben (D) durch die Löcher im

Schornstein (16) und die Schornsteindichtung (25). Dichtung (E) einsetzen

Stecken Sie die Seitenablage (15) auf den Seitengriff.

(16).Die Löcher im Schornstein (16) mit den Löchern im Rauchrohr ausrichten.

die Grillkammer.

7.Montieren Sie den seitlichen Ablagegriff (14) mit den Schrauben (A) von der Außenseite des

an jeder Schraube anbringen und mit der Sechskantmutter (K) sichern.

SCHRITT 8 D:1/4-20x12,7-2 STK E:AD0,75xID0,25-2 STK K:1/4-20-2 STK

A: 1/4-20x1/2-4 STKSCHRITT7

- 12 -

Machine Translated by Google

10. Positionieren Sie die Fettablaufwanne (21) über dem Feuertopf. Die

gekerbten Beine der Fettablaufwanne sollten nach unten zeigen, damit sie auf die

Positionierungshalterungen passt und das Fett in das Fettablaufrohr fließen kann.

9. Positionieren Sie die Hitzeblende (20) auf den Positionierungshalterungen an

den Innenwänden des Grills. Schieben Sie die Hitzeblende (20) nach rechts, bis

sie einrastet.

SCHRITT10

SCHRITT9

- 13 -

Machine Translated by Google

- 14 -

SCHRITT12

SCHRITT11

12. Hängen Sie den Fetteimer (12) an das Fettablassrohr.

11. Positionieren Sie die Porzellangrills (22) in der Kammer. Installieren

Sie den Warmhalterost (23) auf den Rosthalterungen in der Kammer.

Machine Translated by Google

- 15 -

BEDIENUNGSANLEITUNG

ANZEIGE. Wenn Sie etwas anderes angezeigt sehen, handelt es sich um einen FEHLER

7.Drehen Sie den Temperaturregler auf SMOKE. Lassen Sie die Pellets auf volle

die Pellets gehen aus.

FEHLERCODES.

Bitte überprüfen Sie folgende Dinge:

Wählen Sie die Einstellung „SHUT DOWN CYCLE“ und lassen Sie den Grill abkühlen.

Der Zugventilator bleibt in diesem Modus 10 Minuten lang eingeschaltet.)

Schallwand aus dem Inneren des Grills.

ÿ Stellen Sie sicher, dass sich die Förderschnecke dreht. (Warten Sie 1–2 Minuten.)

Schnecke und Trichter.

durch den Feuertopf. ÿ Der

heiße Stab wird heiß und Sie sollten die Hitze spüren können

HOCH. Es dauert eine Weile, bis die Pellets durch das Rohr wandern.

in eine geerdete 110–120-Volt-Wechselstromsteckdose.

ÿ Auf dem LCD-Display sollte nun eine Temperaturanzeige angezeigt werden.

ZYKLUS. Lassen Sie den Grill laufen, bis er sich automatisch abschaltet.

Starten Sie Ihren SMOKER Grill zum ersten Mal und jedes Mal, wenn der Grill

SMOKE-Position.

CODE. HINWEIS: BITTE SIEHE FEHLERSUCHE FÜR DETAILS ZU

Flamme. Sobald Flammen aus dem Feuertopf kommen, schalten Sie die Temperatur

(ACHTUNG: Bitte nicht berühren!)

5.Drehen Sie den Temperaturregler auf SHUT DOWN CYCLE. (Bitte beachten Sie die

1.Entfernen Sie die Pelletgrills, den Warmhalterost, die Fettauffangschale und den

2.Öffnen Sie den Deckel des Pelletbehälters und stellen Sie sicher, dass sich keine Fremdkörper im

ÿ Halten Sie Ihre Finger über den Feuertopf, um zu prüfen, ob der Ventilator Luft bläst.

6. Füllen Sie den Pelletbehälter mit Pellets. Drehen Sie dann den Temperaturregler auf

3.Wenn der Schalter sich in der Position „Abschaltzyklus“ befindet, stecken Sie das Netzkabel

kommt davon. (Es dauert ungefähr 1-2 Minuten.)

Wenn die Pellets zu fallen beginnen, drehen Sie den Temperaturregler auf SHUT DOWN.

Bitte lesen Sie dieses Handbuch sorgfältig durch und befolgen Sie es Schritt für Schritt, bevor Sie

4.Drücken Sie die Taste, um den Grill einzuschalten und drehen Sie den Temperaturregler auf die

Machine Translated by Google

Nachdem die Pellets gezündet sind, können Sie die Temperatur

Stellen Sie die gewünschte Kochtemperatur ein. Bitte drehen Sie den

DER DECKEL ÖFFNET SICH!

STARTEN SIE DEN GRILL IMMER AUF DER RAUCHEINSTELLUNG MIT

Temperaturregler zum Herunterfahren des ZYKLUS während des Gebrauchs.

WARNUNG! Bei Gefahr einer Kohlenmonoxidvergiftung nicht

Einstellung, um es von Fremdkörpern zu befreien. Dieser Schritt muss durchgeführt werden, bevor

zB Häuser, Zelte, Wohnwagen, Wohnmobile, Boote.

9. Stellen Sie den Temperaturregler auf HIGH und lassen Sie den Grill 45 Minuten lang bei dieser Temperatur laufen.

WARNUNG! Verwenden Sie den Grill nicht in geschlossenen und/oder bewohnbaren Räumen

Die Feed-Schaltfläche wird aktiviert.

dicke Aluminiumfolie vor der Verwendung, da sie leicht zu reinigen ist.]

Ihr Grill heizt sich schneller auf und erreicht rasch die gewünschte Grilltemperatur.

WARNUNG! Dieser Smoker-Grill wird sehr heiß.

Kochen jeglicher Lebensmittel.

[Wir empfehlen, die Fettauffangwanne mit

10.Bitte heizen Sie den Grill 10 Minuten vor, bevor Sie Lebensmittel hinzufügen.

(Fördertaste): Pellets in den Feuertopf einfüllen. Durch Drücken und Halten der

WARNUNG! Entfernen Sie sämtliches Verpackungsmaterial und bewahren Sie es für spätere

WARNUNG! Halten Sie Kinder und Haustiere fern.

Wählen Sie SMOKE. Wenn Sie einige Minuten später weißlich-grauen Rauch sehen,

Verpackungsmaterialien sind kein Spielzeug.

ACHTUNG! Lassen Sie Kinder nicht mit dem Verpackungsmaterial spielen.

Wenn Sie die Lebensmittel früher hinzufügen, verlangsamt sich der Erhitzungsprozess.

8.Setzen Sie die Komponenten wieder ein. Öffnen Sie den Deckel und drehen Sie den Temperaturregler

gewünschte Kochstufe.

Bewegen Sie es während des Betriebs.

Verpackungsmaterial verschlucken, es besteht Erstickungsgefahr!

Verwenden Sie das Produkt als Drehspießgrill im Innenbereich.

aus dem Grill kommt, schließen Sie den Deckel und drehen Sie den Temperaturregler auf eine beliebige

- 16 -

Machine Translated by Google

KOCHTIPPS & HINWEISE

VORSICHT:

vor dem Essen.

vollständig gekocht.

Utensilien.

1. Waschen Sie Ihre Hände immer vor und nach dem Umgang mit rohem Fleisch und

2. Um das Risiko von nicht durchgegartem Fleisch zu verringern, schneiden Sie das Fleisch so, dass es

kein rosa/roter Saft oder Spuren von Fleischfarbe.

Der Grill kann während des Grillvorgangs sehr heiß werden.

Speisereste.

4. Es empfiehlt sich, größere Fleischstücke und Braten zu garen, bevor

2. Halten Sie rohes Fleisch immer von gekochtem Fleisch und anderen Lebensmitteln fern.

ACHTUNG! Tragen Sie beim Einstellen des Grills, der Griffe des

3. Stellen Sie vor dem Grillen sicher, dass Grillflächen und Werkzeuge sauber und frei von

3. Wenn das Fleisch vollständig gegart ist, sollte sein Saft klar sein und es sollte

5. Reinigen Sie nach dem Grillen immer die Grillflächen und

WICHTIG! Zum Löschen des Gerätebrandes den Lüftungsschieber schließen.

5. Stellen Sie sicher, dass das Fleisch vor dem Verzehr gründlich durchgegart ist.

4. Verwenden Sie NICHT dieselben Utensilien zum Umgang mit gekochten und ungekochten Lebensmitteln.

WICHTIG! Gießen Sie kein Wasser in das Gerät, solange es noch heiß ist.

1. Der Verzehr von rohem oder nicht durchgegartem Fleisch kann zu Lebensmittelvergiftungen

führen (z. B. durch Bakterienstämme wie Escherichia coli).

Kochen auf dem Grill.

(Gilt nur für Geräte mit Lüftungsschieber)

- 17 -

Machine Translated by Google

2. Zum Reinigen können Sie Fensterreiniger oder ähnliches verwenden.

die Oberfläche.

mit einem sauberen, fusselfreien Baumwolltuch.

1. Zur Reinigung die Oberfläche mit einem feuchten (nicht nassen) Tuch abwischen oder trockenwischen

3. Trennen Sie die Maschine vor der Lagerung immer vom Stromnetz.

4. Stellen Sie vor dem Bespannen immer sicher, dass die Maschine kühl und trocken ist.

5. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

REINIGUNG, PFLEGE UND LAGERUNG

- 18 -

Machine Translated by Google

www.vevor.com/support

Technischer Support und E-Garantie-Zertifikat

Machine Translated by Google

MODELLO: VA-575

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

AFFUMICATORE PER GRIGLIA A PELLET

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

Nota: la quantità di parti indicata nel manuale corrisponde all'uso effettivo e le parti

non utilizzate sono pezzi di ricambio.

- 1 -

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

MODELLO:VA-575

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

FUMATORE

GRIGLIA A PELLET

HAI BISOGNO DI AIUTO? CONTATTACI!

Machine Translated by Google

smaltito insieme ai normali rifiuti domestici, ma deve essere portato in un

punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/

CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto

richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al

prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti

contrassegnati come tali potrebbero non essere

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è

soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare

interferenze dannose e (2) Questo dispositivo deve accettare qualsiasi interferenza

ricevuta, comprese le interferenze che possono causare un funzionamento indesiderato.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere

attentamente il manuale di istruzioni.

- 2 -

Machine Translated by Google

se non installato e utilizzato secondo le istruzioni, può causare

· Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato.

ricezione, che può essere determinata spegnendo e riaccendendo il prodotto, il

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per

attrezzatura!

il ricevitore è connesso.

autorità di utilizzare il prodotto.

responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il

le due condizioni seguenti:

sono progettati per fornire una protezione ragionevole contro interferenze dannose

il prodotto provoca interferenze dannose alla radio o alla televisione

seguenti misure.

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a

· Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC, Questi limiti

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa

l'utente è incoraggiato a provare a correggere l'interferenza con uno o più dei

· Aumentare la distanza tra il prodotto e il ricevitore.

1) Questo prodotto può causare interferenze dannose.

in un'installazione residenziale.

· Riorientare o riposizionare l'antenna ricevente.

interferenza dannosa alle comunicazioni radio. Tuttavia, non vi è alcuna

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte

approvato dalla parte responsabile della conformità potrebbe invalidare l'utente

garantire che non si verifichino interferenze in una particolare installazione. Se questo

interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente

INFORMAZIONI FCC

- 3 -

Machine Translated by Google

5. Non immergere l'apparecchio in acqua o altri liquidi.

raccomandate dal produttore possono causare lesioni.

8. Non utilizzare il dispositivo con cavo o spina danneggiati, malfunzionamento o

funzionamento e conservarlo correttamente per riferimento futuro. Si prega di leggere attentamente

2. Non permettere ai bambini e ai minorenni di avvicinarsi o toccare la macchina.

10. Se la macchina non deve essere utilizzata per un lungo periodo di tempo, scollegarla,

sulla targhetta dati dell'apparecchio.

utilizzare la macchina correttamente, leggere attentamente queste istruzioni prima

Questo manuale descriverà le avvertenze e le precauzioni di sicurezza, il funzionamento,

la manutenzione e la pulizia. Le avvertenze e le istruzioni esaminate in questo

con maniglia o pomolo.

7. Lasciare raffreddare le parti CALDE prima dell'uso.

centro di controllo e riparazione (SOLO i tecnici devono aprire il

le precauzioni e le norme di sicurezza presenti in questa pagina per garantire un utilizzo sicuro.

3. Non toccare la superficie calda direttamente con le mani. Utilizzare sempre

altri liquidi.

La cautela e il buon senso non sono incorporati in questo prodotto, poiché crediamo

con qualsiasi danno meccanico. Invialo al centro di assistenza autorizzato più vicino

9. L'utilizzo di accessori o allegati non forniti o

Il manuale non può coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi.

4. Per evitare scosse elettriche, non immergere il cavo o la spina in acqua o

unità).

6. Scollegare la macchina dalla presa quando non è in uso e prima di pulirla.

Grazie per aver utilizzato questo prodotto. Per assicurarti di poter

1. Assicurati che la tensione nella tua presa sia la stessa della tensione indicata

Lasciare raffreddare l'apparecchio prima di installare o rimuovere componenti e prima di pulirlo.

che gli utilizzi saranno conformi a tali codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

IMPORTANTI MISURE DI SICUREZZA

- 4 -

Machine Translated by Google

- 5 -

15. Non utilizzarlo in ambienti chiusi o per scopi commerciali.

20. Assicurarsi che la presa di corrente, la spina e il cavo utilizzati siano in buone condizioni.

23. Non utilizzare la macchina in un garage per elettrodomestici o sotto un muro

17. NON PULIRLO CON MATERIALE ABRASIVO.

pulirlo, coprirlo e conservarlo in un luogo asciutto e sicuro.

garage per elettrodomestici. Altrimenti, si verificherebbe un rischio di incendio, soprattutto se il

elettricista qualificato per soddisfare i codici elettrici e di sicurezza locali. Anche se

la macchina tocca la parete del garage o la porta la tocca mentre si chiude.

12. Non posizionare l'unità sopra o vicino a fonti di aria calda, fornelli elettrici o caloriferi.

21. Evitare di utilizzarlo in presenza di liquidi infiammabili, gas, polvere o altro

l'alimentazione elettrica appropriata. Assicurarsi che la presa a muro utilizzata sia

22. È necessario prestare la massima attenzione quando si sposta un apparecchio contenente

collegare la spina invece di tirare il cavo.

lavoro eseguito solo da un elettricista certificato e adeguatamente qualificato per

14. Non utilizzare l'unità per scopi diversi da quelli indicati.

rispettare le normative locali in materia di sicurezza ed elettricità.

olio bollente o altri liquidi caldi.

condizioni di lavoro. I componenti danneggiati devono essere riparati da un tecnico certificato

mobiletto. Scollegare sempre l'unità dalla presa elettrica quando la si ripone in un

16. TENERE IL PRODOTTO FUORI DALLA PORTATA DEI BAMBINI.

11. Non lasciare il cavo di alimentazione appeso al bordo del tavolo o del bancone

18. Non lasciarlo mai incustodito durante l'uso.

il cavo di alimentazione funziona correttamente, tenerlo lontano dall'acqua ed evitare

o lasciarlo entrare in contatto con superfici calde.

19. Controllare sempre che questa macchina sia collegata a una presa con messa a terra con

lasciandolo passare su tappeti o apparecchi di riscaldamento.

24. Attacco tipo Y: se il cavo di alimentazione è danneggiato, deve essere sostituito

correttamente messa a terra. In caso contrario, è necessario installare una presa con messa a terra. Far

situazioni esplosive.

13. Spegnere sempre l'alimentazione prima di collegare o scollegare. Tenere il

Machine Translated by Google

PARAMETRI DEL PRODOTTO

motore

Regione

America

Motore

della coclea

tramite un cavo o un gruppo speciale disponibile presso il produttore o il suo agente di

assistenza.

TAPPO

energia

25W 200W 25W

ATTENZIONE!

60 Hz

Modello

1. La tensione utilizzata per questo dispositivo deve essere la stessa della tensione di alimentazione.

Nord

Accenditore

Fan

energia

VA-575

Tipo di spina

americano

energia

25. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da

persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se

sono state supervisionate o istruite sull'uso sicuro dell'apparecchio e se comprendono i

pericoli coinvolti. I bambini non devono giocare da soli con la macchina.

Voltaggio

AC110-

La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini

senza supervisione.

Energia

120V

ATTENZIONE!

NO.

250W

Questo articolo è destinato all'uso all'esterno. Non utilizzare all'interno!

- 6 -

Machine Translated by Google

1. Prima di iniziare il montaggio, controllare che tutti i pezzi siano completi.

ATTENZIONE!

2. Per evitare incidenti o ferite da spigoli vivi, si prega di assemblare e utilizzare

con attenzione. Per l'assemblaggio sono necessari un cacciavite a croce e diverse

chiavi a brugola. Sono necessarie 2 persone per assemblare il prodotto.

COMPONENTI DEL PRODOTTO

- 7 -

Machine Translated by Google

Gruppo bruciatore a tramoggia

Ruote

Zampa anteriore destra

Maniglia del coperchio

Camera di griglia

Ripiano laterale

Vaschetta di raccolta del grasso

Maniglia per ripiano laterale

Asse

Griglia riscaldante

Travi delle gambe

- 8 -

Base della maniglia del coperchio

Secchio per grasso

Maniglia della tramoggia

deflettore termico

Guarnizione del camino del fumo

Zampa anteriore sinistra

Griglie in porcellana

Gruppo superiore tramoggia

Cappello del camino

Supporto vaschetta raccolta grassi 1

Gamba posteriore sinistra

Zampa posteriore destra

Coperchio

Montaggio del camino del fumo

OD1xID0.5

12 2

NO.

Nome della parte

1/4-20x1/2

5/16-18x3,62

NO.

2 1

OD0.75xID0.25

NO.

Quantità Quantità

OD0.65xID0.35

8#-32x3/8

Cacciavite

O Chiave a forchetta

Quantità

Nome della parte

1/4-20x12.7

R PINH

Quantità

6 8

1/4-20x3/4

1/4-20

Chiave esagonale

1/4-20x2-3/8

Nome della parte Nome della parte

NO.

J 16-18/5

8 16

Rondella elastica

Machine Translated by Google

2. Prendi le gambe anteriore e posteriore sinistra (6)(5) e usa il bullone (A) per

assemblare la trave del piede (7) attraverso i fori, come mostrato. Ripeti per le gambe

anteriore e posteriore destra (10)(11).

1. Spingere l'asse (9) attraverso la guarnizione (C), la ruota (8), la guarnizione

(C), il perno destro (H) e quindi attraverso il foro nella gamba (5) come mostrato.

Ripetere per l'altra ruota e gamba (6).

C:OD1xID0.5-4PZ H:R PIN-2PZ

A: 1/4-20x1/2-8 PZPASSO 2

PASSO 1

- 9 -

Machine Translated by Google

4. Utilizzare i bulloni (B) da inserire attraverso la guarnizione (E) e il coperchio (1) direttamente sul coperchio

base della maniglia (18) e maniglia del coperchio (29), quindi stringere. Non stringere eccessivamente.

fori con i fori del telaio e fissare con bullone (I), guarnizione (L), guarnizione (M) e dado (J)

in ordine, come mostrato.

3. Sollevare la camera (13) sul telaio del corpo. Allineare la camera

I: 5/16-18x3,62-8PZ L:OD0,65xID0,35-16PZ

B:1/4-20x3/4-2 PZ E:OD0.75xID0.25-2 PZ

M:Rondella elastica-8PZ J:5/16-18-8PZ

PASSO 3

PASSO4

- 10 -

Machine Translated by Google

(2) Individuare il connettore plug-in RTD proveniente dall'RTD montato

6. (1) Aprire il coperchio, inserire la tramoggia nella camera, quindi utilizzare

all'interno del telaio della griglia. Collegarlo al connettore di accoppiamento situato

Maniglia della tramoggia (4) e nella tramoggia.

I bulloni (B) e le guarnizioni (E) vanno installati in sequenza dall'interno, come mostrato in figura.

fori. Quindi utilizzare i bulloni (F) per serrare. Inserire il bullone (G) attraverso i

5. Inserire la parte superiore della tramoggia (2) nel gruppo bruciatore della tramoggia (3), allineare

sulla spina RTD deve rimanere all'esterno della camera.

all'esterno del gruppo bruciatore tramoggia. NOTA: filo in eccesso

PASSO6

B:1/4-20x3/4-4 PZ E:OD0.75xID0.25-4 PZ

F:8#-32x3/8-3PZ G:1/4-20x2-3/8-2PZ

PASSO 5

- 11 -

Machine Translated by Google

Guarnizione della pila (25), che si adatta tra l'estremità destra della griglia e la

8. Serrare il tappo del camino (17) sul gruppo camino

Camino (2). Inserire i bulloni esagonali (D) attraverso i fori nel

su ciascun bullone e fissare con il dado esagonale (K).

Posizionare il ripiano laterale (15) sulla maniglia laterale.

(16).Allineare i fori nel camino del fumo (16) con i fori nel camino del fumo

la Camera della Griglia.

7. Utilizzare i bulloni (A) per installare la maniglia del ripiano laterale (14) dall'esterno

Camino (16) e guarnizione del camino (25). Posizionare la guarnizione (E)

PASSO 8 D:1/4-20x12,7-2 PZ E:OD0,75xID0,25-2 PZ K:1/4-20-2 PZ

A:1/4-20x1/2-4 PZPASSO 7

- 12 -

Machine Translated by Google

10. Posizionare la vaschetta di drenaggio del grasso (21) sopra il braciere. Le

gambe dentellate della vaschetta di drenaggio del grasso devono essere rivolte verso il basso

per adattarsi alle staffe di posizionamento in modo che il grasso possa fluire nel tubo di

drenaggio del grasso.

9. Posizionare il deflettore di calore (20) sulle staffe di posizionamento che si trovano

sulle pareti interne della griglia. Far scorrere il deflettore di calore (20) verso destra per

bloccarlo in posizione.

PASSO 10

PASSO 9

- 13 -

Machine Translated by Google

- 14 -

PASSO12

PASSO11

12. Appendere il secchio del grasso (12) al tubo di scarico del grasso.

11. Posizionare le griglie in porcellana (22) all'interno della camera. Installare il

supporto scaldavivande (23) sui supporti del supporto all'interno della camera.

Machine Translated by Google

- 15 -

ISTRUZIONI PER L'USO

Coclea e tramoggia.

attraverso la pentola del

fuoco. ÿ La hot rod si scalderà e dovresti essere in grado di percepire il calore

ALTO. Ci vuole un po' di tempo perché i pellet viaggino attraverso il tubo, quando

in una presa di corrente alternata da 110-120 Volt dotata di messa a terra.

CICLO. Lasciare la griglia accesa finché non si spegne automaticamente.

ÿ Dovresti vedere un numero di temperatura visualizzato sul tuo LCD

7. Girare la manopola della temperatura su FUMO. Lasciare che i pellet raggiungano la temperatura massima

Si prega di controllare le seguenti cose:

CODICI DI ERRORE.

finisce il pellet.

Impostare il CICLO DI SPEGNIMENTO e lasciare raffreddare la griglia.

(In questa modalità la ventola rimarrà accesa per 10 minuti.)

Deflettore dall'interno della griglia.

ÿ Verificare che la coclea giri. (Attendere 1-2 minuti.)

2. Aprire il coperchio del serbatoio del pellet, assicurarsi che non vi siano oggetti estranei al suo interno.

ÿ Tieni le dita sopra la pentola del fuoco per confermare che la ventola stia soffiando aria

6. Riempire il contenitore dei pellet con i pellet. Quindi ruotare la manopola della temperatura su

proveniente da esso. (Ci vogliono circa 1-2 minuti.)

i pellet iniziano a scendere, ruotare la manopola della temperatura su SPEGNIMENTO

3. Con l'interruttore in posizione di ciclo di spegnimento, collegare il cavo di alimentazione

Si prega di leggere attentamente questo manuale e di seguirlo passo dopo passo prima

4.Premi il pulsante per accendere la griglia e ruota la manopola della temperatura su

DISPLAY. Se vedi qualcosa di diverso visualizzato è un ERRORE

avviare il tuo SMOKER Grill per la prima volta e ogni volta che il grill

Posizione FUMO.

CODICE. NOTA: PER DETTAGLI, CONSULTARE LA RISOLUZIONE DEI PROBLEMI

fiamma. Una volta che le fiamme escono dal braciere, gira la manopola della temperatura

(ATTENZIONE: non toccarlo!)

5.Ruotare la manopola della temperatura su CICLO DI SPEGNIMENTO. (Si prega di notare che

1. Rimuovere le griglie a pellet, la griglia scaldavivande, la vaschetta di raccolta del grasso e il calore

Machine Translated by Google

Dopo che i pellet sono accesi, è possibile accendere la temperatura

Impostare la temperatura di cottura desiderata. Si prega di non ruotare la

IL COPERCHIO È APERTO!

AVVIARE SEMPRE LA GRIGLIA CON L'IMPOSTAZIONE FUMO CON

Manopola della temperatura per SPEGNERE IL CICLO durante l'uso.

cucinare qualsiasi cibo.

10. Si prega di preriscaldare la griglia per 10 minuti prima di aggiungere il cibo. Questo rende

ATTENZIONE! Tenere lontani bambini e animali domestici.

Seleziona SMOKE. Dopo qualche minuto, quando vedi del fumo grigio-biancastro

ATTENZIONE! Rimuovere tutti i materiali di imballaggio e conservarli per futuri

utilizzare. I materiali di imballaggio non sono un giocattolo.

Aggiungere il cibo prima rallenta il processo di riscaldamento.

8. Riposizionare i componenti al loro posto. Aprire il coperchio e accendere la temperatura

impostazione di cottura desiderata.

spostarlo durante il funzionamento.

ATTENZIONE! Non lasciare che i bambini giochino con i materiali di imballaggio. Se

utilizzare il prodotto grill girarrosto in ambienti chiusi.

uscendo dalla griglia, chiudere il coperchio e ruotare la manopola della temperatura su qualsiasi

ingerire il materiale d'imballaggio, soffocherà!

ATTENZIONE! In caso di pericolo di avvelenamento da monossido di carbonio, non

ad esempio case, tende, roulotte, camper, barche.

impostazione per liberarlo da qualsiasi corpo estraneo. Questo passaggio deve essere eseguito prima

9. Impostare la manopola della temperatura su ALTA e lasciare che la griglia funzioni per 45 minuti a questa temperatura.

ATTENZIONE! Non utilizzare il barbecue in uno spazio chiuso e/o abitabile

Il pulsante Feed verrà attivato.

un foglio di alluminio resistente prima dell'uso perché è facile da pulire.]

la tua griglia si riscalda più velocemente e raggiunge rapidamente la temperatura di cottura desiderata.

ATTENZIONE! Questo prodotto per griglia affumicatrice diventerà molto caldo, non

(Pulsante Feed): Alimenta i pellet nel braciere. Tenendo premuto il pulsante

[Ti consigliamo di avvolgere la vaschetta di raccolta del grasso con

- 16 -

Machine Translated by Google

CONSIGLI E SUGGERIMENTI PER CUCINARE

3. Prima di cucinare, assicurarsi che le superfici e gli utensili della griglia siano puliti e privi di vecchi

3. Se la carne è completamente cotta, il suo succo dovrebbe essere limpido e dovrebbe esserci

5. Dopo aver cucinato sulla griglia, pulire sempre le superfici di cottura e

IMPORTANTE! Chiudere la valvola di ventilazione per spegnere l'apparecchio.

5. Assicurarsi che tutta la carne sia ben cotta prima di mangiarla.

4. NON utilizzare gli stessi utensili per maneggiare cibi cotti e crudi.

IMPORTANTE! Non versare acqua nell'apparecchio quando è ancora caldo.

1. Mangiare carne cruda o poco cotta può causare intossicazioni alimentari (ad esempio da

ceppi batterici come l'Escherichia coli).

cucinare sulla griglia.

(Applicabile solo per apparecchi con cursore di ventilazione)

ATTENZIONE:

completamente cotto.

prima di mangiare.

utensili.

1. Lavarsi sempre le mani prima e dopo aver maneggiato carne cruda e

2. Per ridurre il rischio di carne poco cotta, tagliare la carne per assicurarsi che sia

nessun succo rosa/rosso o tracce di colore della carne.

la griglia può diventare molto calda durante la cottura.

residui di cibo.

4. Si consiglia di cuocere i pezzi di carne e le giunture più grandi prima di cuocerli definitivamente

2. Tenere sempre la carne cruda lontana dalla carne cotta e da altri alimenti.

ATTENZIONE! Indossare sempre i guanti quando si regola la griglia, le maniglie di

- 17 -

Machine Translated by Google

2. Per la pulizia è possibile utilizzare un liquido per la pulizia dei vetri o un liquido detergente simile.

la superficie.

con un panno di cotone pulito e privo di pelucchi.

1. Per la pulizia, pulire la superficie con un panno umido (non bagnato) o asciugare

3. Scollegare sempre la macchina prima di riporla.

4. Assicurarsi sempre che la macchina sia fredda e asciutta prima di infilare le corde.

5. Conservare l'apparecchio in un luogo asciutto e pulito.

PULIZIA MANUTENZIONE E STOCCAGGIO

- 18 -

Machine Translated by Google

www.vevor.com/support

Supporto tecnico e certificato di garanzia elettronica

Machine Translated by Google

MODELO:VA575

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

AHUMADORADEPARRILLADEPELLETS

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

Soportetécnicoycertificadodegarantíaelectrónica

www.vevor.com/support

Nota:Lacantidaddepiezasquesemuestraenelmanualeselusorealylaspiezasno

utilizadassonpiezasderepuesto.

1

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

MODELO:VA575

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

FUMADOR

PARRILLADEPELLETS

¿NECESITASAYUDA?¡CONTÁCTANOS!

Machine Translated by Google

desecharseconlabasuradomésticanormal,sinoquedebenllevarseaun

Puntoderecogidaparaelreciclajedeaparatoseléctricosyelectrónicos

EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea2012/19/

CE.Elsímboloquemuestrauncontenedordebasuratachadoindicaqueel

productorequiereunarecogidaselectivaderesiduosenlaUniónEuropea.Estose

aplicaalproductoyatodoslosaccesoriosmarcadosconestesímbolo.Los

productosmarcadoscomotalesnopueden

EstedispositivocumpleconlaParte15delasNormasdelaFCC.Sufuncionamiento

estásujetoalasdoscondicionessiguientes:(1)Estedispositivonopuedecausar

interferenciasperjudicialesy(2)Estedispositivodebeaceptarcualquierinterferencia

quereciba,incluidaslasinterferenciasquepuedancausarunfuncionamientonodeseado.

Advertencia:Parareducirelriesgodelesiones,elusuariodebeleer

atentamenteelmanualdeinstrucciones.

2

Machine Translated by Google

1)Esteproductopuedecausarinterferenciasdañinas.

enunainstalaciónresidencial.

siguientesmedidas.

∙Reorientaroreubicarlaantenareceptora.

Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluyendo

∙Aumentarladistanciaentreelproductoyelreceptor.

∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentedeaquelalqueestáconectado.

interferenciaquepuedacausarunfuncionamientonodeseado.

ADVERTENCIA:Loscambiosomodificacionesaesteproductonoexpresamente

Sinoseinstalayutilizadeacuerdoconlasinstrucciones,puedecausar

interferenciasperjudicialesparalascomunicacionesporradio.Sinembargo,noexiste

PRECAUCIÓN:Loscambiosomodificacionesnoaprobadosexpresamenteporlaparte

aprobadoporlaparteresponsabledelcumplimientopodríaanularlagarantíadelusuario.

garantizarquenoseproduzcaninterferenciasenunainstalacióndeterminada.Siesto

Elreceptorestáconectado.

autoridadparaoperarelproducto.

responsabledelcumplimientopodríaanularlaautoridaddelusuarioparaoperarel

Elproductocausainterferenciasdañinasalaradiootelevisión.

∙Consultealdistribuidoroauntécnicoderadio/TVexperimentadoparaobtenerayuda.

recepción,quesepuededeterminarencendiendoyapagandoelproducto,la

¡equipo!

EstedispositivocumpleconlaParte15delasNormasdelaFCC.Sufuncionamientoestásujetoa

Nota:Esteproductohasidoprobadoysehadeterminadoquecumpleconloslímites

undispositivodigitaldeClaseBdeconformidadconlaParte15delasNormasdelaFCC.Estoslímites

lasdoscondicionessiguientes:

Estándiseñadosparaproporcionarunaprotecciónrazonablecontrainterferenciasdañinas.

Serecomiendaalusuarioqueintentecorregirlainterferenciamedianteunoomásdelossiguientesmétodos:

INFORMACIÓNDELAFCC

3

Machine Translated by Google

Elmanualnopuedecubrirtodaslasposiblescondicionesysituacionesquepuedenocurrir.

4.Paraevitardescargaseléctricas,nosumerjaelcablenielenchufeenaguani

centroderevisiónyreparación(SÓLOlostécnicosdebenabrirel

unidad).

Otroslíquidos.

Laprecauciónyelsentidocomúnnoestánincluidosenesteproducto,yaquecreemos

9.Utilizarcualquieraccesorioocomplementoquenoestéincluidoo

recomendadoporelfabricantepuedecausarlesiones.

quelosusoscumpliránconestoscódigos.

LeaTODASlasinstruccionesantesdeutilizarsumáquina.

5.Nosumerjaelaparatoenaguanienningúnotrolíquido.

6.Desenchufelamáquinadeltomacorrientecuandonoestéenusoyantesdelimpiarla.

Graciasporutilizaresteproducto.Paraasegurarnosdequepueda

1.Asegúresedequeelvoltajeensutomadecorrienteseaelmismoqueelvoltajeindicado

Enfríeelaparatoantesdeinstalaroquitarpiezasyantesdelimpiarlo.

10.Sinovaautilizarlamáquinaduranteunlargoperíododetiempo,desenchúfela,

enlaetiquetadeclasificacióndelaparato.

Parautilizarlamáquinacorrectamente,leaatentamenteestasinstruccionesantes

7.EnfríelaspartesCALIENTESantesdelaoperación.

8.Noutiliceeldispositivosielcableoelenchufeestándañados,osifuncionamalonofunciona.

operaciónyguárdelaenunlugaradecuadoparafuturasconsultas.Asegúresedeleer

lasprecaucionesynormasdeseguridaddeestapáginaparagarantizarsuusoseguro.

2.Nopermitaqueniñosomenoresseacerquenotoquenlamáquina.

3.Notoquelasuperficiecalientedirectamenteconlasmanos.Utilicesiempre

Estemanualdescribelasadvertenciasyprecaucionesdeseguridad,elfuncionamiento,el

mantenimientoylalimpieza.Lasadvertenciaseinstruccionesqueseanalizanenestemanual

conmangoopomo.

Sitienealgúndañomecánico,envíeloalserviciotécnicoautorizadomáscercano.

MEDIDASDESEGURIDADIMPORTANTES

4

Machine Translated by Google

5

Sucabledealimentaciónestáfuncionandocorrectamente,manténgaloalejadodelaguayevite

Lamáquinatocalapareddelgarajeolapuertalatocaalcerrarse.

12.Nocoloquelaunidadsobreocercadeairecaliente,quemadoreseléctricosocalentadores.

21.Eviteusarloenpresenciadelíquidosinflamables,gases,polvouotros

elsuministroeléctricoadecuado.Asegúresedequelatomadecorrientedeparedqueseutiliza

22.Sedebetenermuchocuidadoalmoverunaparatoquecontenga

enchufeenlugardetirardelcable.

trabajorealizadoúnicamenteporunelectricistacertificadoqueestédebidamentecalificadopara

15.Noloutiliceeninterioresniconfinescomerciales.

20.Asegúresedequelatomadecorriente,elenchufeyelcablequeseutilizanesténenbuenestado.

23.Noutilicelamáquinaenungarajeparaelectrodomésticosnidebajodeunapared.

Limpiarlo,taparloyguardarloenunlugarsecoyseguro.

17.NOLOLIMPIECONNINGÚNMATERIALABRASIVO.

electricistacalificadoparacumplirconloscódigoseléctricosydeseguridadlocales.Inclusosi

garajeparaelectrodomésticos.Delocontrario,seproduciríaunriesgodeincendio,especialmentesiel

odejequeentreencontactoconsuperficiescalientes.

19.Compruebesiemprequeestamáquinaestéenchufadaaunatomadecorrienteconconexiónatierra.

dejándolocorrersobrealfombrasoaparatosdecalefacción.

24.AccesoriotipoY:Sielcabledealimentaciónestádañado,debereemplazarse.

debidamenteconectadoatierra.Sinoesasí,debeinstalaruntomacorrienteconconexiónatierra.

situacionesexplosivas.

13.Desconectesiemprelaalimentaciónantesdeenchufarodesenchufar.Mantengapresionadoelbotón

14.Noutiliceestaunidadparaningúnotrofinqueelusoindicado.

Cumplirconloscódigoseléctricosydeseguridadlocales.

aceitecalienteuotroslíquidoscalientes.

16.MANTENERFUERADELALCANCEDELOSNIÑOS.

gabinete.Desenchufesiemprelaunidaddeltomacorrientecuandolaguardeenunlugar

condicionesdefuncionamiento.Loscomponentesdañadosdebenserreparadosporuntécnicocertificado.

18.Nuncalodejedesatendidomientrasestéenuso.

11.Nodejeelcabledealimentacióncolgandodelbordedelamesaomostrador.

Machine Translated by Google

PARÁMETROSDELPRODUCTO

AC110

25W200W25W

¡ATENCIÓN!

60Hz

Modelo

1.Elvoltajeutilizadoparaestedispositivodebeserelmismoqueelvoltajedelafuentede

alimentación.

Norte

Encendedor

motor

Región

América

medianteuncableoconjuntoespecialdisponibleatravésdelfabricanteosuagentede

servicio.

Motor

debarrena

fuerza

ENCHUFAR

Lalimpiezayelmantenimientoporpartedelusuarionodeberánserrealizadosporniñossin

supervisión.

Fuerza

120V

¡ATENCIÓN!

No.

250W

Esteartículoestádestinadoausarseenexteriores.¡Nolouseeninteriores!

Admirador

fuerza

VA575

fuerza

Americano

Tipodeenchufe

25.Esteaparatopuedeserutilizadoporniñosmayoresde8añosypersonasconcapacidades

físicas,sensorialesomentalesreducidasoquecarezcandeexperienciayconocimientos,

siemprequeesténbajosupervisiónohayanrecibidoinstruccionessobreelusoseguro

delaparatoycomprendanlospeligrosqueconlleva.Losniñosnodebenjugarsolosconel

aparato.

Voltaje

6

Machine Translated by Google

2.Paraevitaraccidentesolesionesporbordesafilados,ensambleyuseelproductocon

cuidado.Paraelensamblaje,necesitaráundestornilladorPhillipsydiferentesllavesparatornillos.

Senecesitan2personasparaensamblarelproducto.

¡ATENCIÓN!

1.Compruebequetodaslaspiezasesténcompletasantesdecomenzarelmontaje.

COMPONENTESDELPRODUCTO

7

Machine Translated by Google

Eje

Tapadechimenea

Rejillaparacalentar

Vigasparapiernas

8

Cubodegrasa

Mangodetolva

Basedelmangodelatapa

Deflectordecalor

Conjuntodequemadordetolva

Ruedas

Patadelanteraderecha

Mangodetapa

Cámaradeparrilla

Estantelateral

Bandejadedrenajedegrasa

Asadeestantelateral

Piernatraseraizquierda

Soportedebandejadedrenajedegrasa1

Piernatraseraderecha

Tapa

Conjuntodechimenea

Juntadechimenea

Piernadelanteraizquierda

Parrillasdeporcelana

Conjuntodelapartesuperiordelatolva

2 1

1/420x3/4

Cantidad Cantidad

OD0,75xID0,25

NO.

8#32x3/8

OD0,65xDI0,35

OD1xID0,5

NO.

Nombredelapieza

12 2

5/1618x3,62

1/420x1/2

2 2

NO.

GRAMO

METRO

norte

Llavehexagonal

1/420x23/8

Nombredelapieza

NO.Nombredelapieza

Yo 5/1618

8 16

Cantidad

PAG

Destornillador

OLlavedebocaabierta

Nombredelapieza

1/420x12,7

PINRyo

6 8

Cantidad

1/420

Arandeladeresorte

Machine Translated by Google

2.Tomelaspatasdelanterasytraserasizquierdas(6)(5)yuseelperno(A)paraensamblarla

vigadelpiedepágina(7)atravésdelosorificios,comosemuestra.Repitaparalaspatas

delanterasytraserasderechas(10)(11).

1.Empujeeleje(9)atravésdelajunta(C),larueda(8),lajunta(C),elpasadorR(H)

yluegoatravésdelorificioenlapata(5)comosemuestra.Repitaparalaotraruedayla

pata(6).

PASO2 A:1/420x1/28piezas

C:OD1xID0.54piezasPINH:R2piezasPASO1

9

Machine Translated by Google

Agujerosconlosagujerosdelmarcoyasegúrelosconelperno(I),lajunta(L),lajunta

(M)ylatuerca(J)enorden,comosemuestra.

basedelmango(18)yelmangodelatapa(29),luegoapriete.Noaprietedemasiado.

4.Utilicelospernos(B)queseinsertanatravésdelajunta(E)ylatapa(1)directamentealatapa.

3.Levantelacámara(13)enelmarcodelcuerpo.Alineelacámara

Yo:5/1618x3,628piezasL:diámetroexterior0,65xdiámetrointerior0,3516piezas

B:1/420x3/42piezasE:diámetroexterior0,75xdiámetrointerior0,252piezas

M:Arandelaelástica8piezasJ:5/16188piezas

PASO3

PASO4

10

Machine Translated by Google

(2)LocaliceelconectorenchufableRTDquevienedelRTDmontado

6.(1)Abralatapa,insertelatolvaenlacámarayluego,utilizando

dentrodelmarcodelaparrilla.Conecteestoconelconectorcorrespondienteubicado

agujeros.Luegousepernos(F)paraapretar.Inserteelperno(G)atravésdelos

Lospernos(B)ylasjuntas(E)seinstalanensecuenciadesdeelinterior,comosemuestra.

Asadelatolva(4)ydentrodelatolva.

5.Insertelacajasuperiordelatolva(2)enelconjuntodelquemadordelatolva(3),alinee

ElenchufeRTDdebepermanecerfueradelacámara.

enelexteriordelconjuntodelquemadordelatolva.NOTA:elexcesodecable

PASO6

B:1/420x3/44piezasE:diámetroexterior0,75xdiámetrointerior0,254piezas

Tornillosdecabezahueca:8#32x3/83piezas

PASO5

11

Machine Translated by Google

Juntadepila(25),queencajaentreelextremoderechodelaparrillayel

8.Aprietelatapadelachimenea(17)enelconjuntodelachimenea.

Chimenea(2).Insertelospernoshexagonales(D)atravésdelosorificiosenla

Coloqueelestantelateral(15)enelmangolateral.

(16).Alineelosorificiosdelachimenea(16)conlosorificiosdelachimenea.

LaCámaradelaParrilla.

7.Utilicelospernos(A)parainstalarlamanijadelestantelateral(14)desdeelexterior

encadapernoyasegúreloconlatuercahexagonal(K).

Chimenea(16)yjuntadelachimenea(25).Colocarlajunta(E)

PASO8 Diámetrointerior:1/420x12,72piezasDiámetroexterior:0,75xdiámetrointerior:0,252piezasK:1/4202piezas

A:1/420x1/24piezasPASO7

12

Machine Translated by Google

10.Coloquelabandejadedrenajedegrasa(21)sobreelbrasero.Laspatascon

muescasdelabandejadedrenajedegrasadebenestarorientadashaciaabajoparaencajar

enlossoportesdeubicacióndemodoquelagrasapuedafluirhaciaeltubodedrenaje

degrasa.

9.Coloqueeldeflectordecalor(20)enlossoportesdeubicaciónqueseencuentranen

lasparedesinternasdelaparrilla.Desliceeldeflectordecalor(20)hacialaderechapara

fijarloensulugar.

PASO10

PASO9

13

Machine Translated by Google

12.Cuelgueelbaldedegrasa(12)eneltubodedrenajedegrasa.

11.Coloquelasrejillasdeporcelana(22)dentrodelacámara.Instalela

rejilladecalentamiento(23)enlossoportesdelarejilladentrodelacámara.

PASO12

PASO11

14

Machine Translated by Google

PANTALLA.Sivesalgodiferenteenlapantalla,esunERROR.

7.GireeldialdetemperaturaaSMOKE.Dejequelospelletsalcancensupuntomáximo.

sequedasinpellets

CÓDIGOSDEERROR.

Porfavorverifiquelosiguiente:

MarqueCICLODEAPAGADOydejequelaparrillaseenfríe.

(Elventiladordetiropermaneceráencendidodurante10minutosenestemodo).

Deflectordelinteriordelaparrilla.

Confirmequeelsinfínestégirando.(Espere1o2minutos).

Barrenaytolva.

atravésdelbrasero.

Lavarillacalientesecalentaráydeberíaspodersentirelcalor.

ALTA.Lospelletstardanuntiempoenrecorrereltubo,cuando

enuntomacorrienteconconexiónatierrade110120voltiosdeCA.

DeberíaverunnúmerodetemperaturaenlapantallaLCD.

CICLO.Dejarlaparrillahastaqueseapagueautomáticamente.

alencendersuparrillaSMOKERporprimeravezycadavezquelaparrilla

PosicióndeHUMO.

CÓDIGO.NOTA:CONSULTELASOLUCIÓNDEPROBLEMASPARAOBTENERMÁSDETALLESSOBRE

llama.Unavezquelasllamassalgandelrecipientedefuego,gireelcontroldetemperatura.

(ADVERTENCIA:¡Nolotoques!)

5.GireeldialdetemperaturaaCICLODEAPAGADO.(Tengaencuentaque

1.Retirelasparrillasdepellets,larejillaparacalentar,labandejadedrenajedegrasaylaplacadecalor.

2.Abralatapadelatolvadepelletsyasegúresedequenohayaobjetosextrañosenella.

Mantengalosdedossobreelbraseroparaconfirmarqueelventiladorestésoplandoaire.

6.Llenelatolvadepelletsconpellets.Luegogireeldialdetemperaturaa

3.Conelinterruptorenlaposicióndeciclodeapagado,enchufeelcabledealimentación.

Lospelletscomienzanacaer,giraeldialdetemperaturaaAPAGADO

saliendodeallí.(Tomaaproximadamente12minutos.)

Leaatentamenteestemanualysígalopasoapasoantes

4.Presioneelbotónparaencendersuparrillaygireeldialdetemperaturaalaposición

INSTRUCCIONESDEUSO

15

Machine Translated by Google

Despuésdequelospelletsseenciendan,puedesgirarlatemperatura

Seleccionelatemperaturadecoccióndeseada.Nogireelcontrol.

¡LATAPAABIERTA!

SIEMPREENCIENDALAPARRILLAENLAPOSICIÓNDEAHUMADOCON

DialdetemperaturaparaCICLODEAPAGADOdurantesuuso.

9.ColoqueeldialdetemperaturaenALTAydejequelaparrillafuncionedurante45minutosaestatemperatura.

Utiliceelproductoasadorgrilleninteriores.

¡ADVERTENCIA!Noutilicelabarbacoaenunespaciocerradoy/ohabitable.

p.ej.casas,tiendasdecampaña,caravanas,autocaravanas,barcos.

paraeliminarcualquiermateriaextraña.Estepasodeberealizarseantes

¡ADVERTENCIA!Retiretodoslosmaterialesdeembalajeyguárdelosparafuturasconsultas.

cocinarcualquieralimento.

[Lesugerimosqueenvuelvalabandejadedrenajedegrasacon

10.Precalientelaparrilladurante10minutosantesdeagregaralimentos.Estohaceque

(Botóndealimentación):introduzcapelletsenelrecipientedefuego.Mantengapresionadoelbotón

Seactivaráelbotóndealimentación.

Suparrillasecalentarámásrápidoyalcanzarárápidamentelatemperaturadecoccióndeseada.

papeldealuminioresistenteantesdeusarporqueesfácildelimpiar.]

¡ADVERTENCIA!Esteproductoparaparrillaahumadorasecalentarámucho,nolo

Uso.Losmaterialesdeembalajenosonunjuguete.

Agregaralimentosantesralentizaráelprocesodecalentamiento.

8.Vuelvaacolocarloscomponentesensulugar.Abralatapaygireelcontroldetemperatura.

moverloduranteelfuncionamiento.

¡ADVERTENCIA!Nopermitaquelosniñosjueguenconlosmaterialesdeembalaje.Si

¡ADVERTENCIA!Mantengaalosniñosylasmascotasalejados.

MarquelaopciónSMOKE.Unosminutosdespués,cuandoveahumogrisblanquecino

Alsalirdelaparrilla,cierrelatapaygireeldialdetemperaturaacualquier

¡Traguelosmaterialesdeembalaje,seasfixiará!

¡ADVERTENCIA!Encasodepeligrodeintoxicaciónpormonóxidodecarbono,no

configuracióndecoccióndeseada.

16

Machine Translated by Google

CONSEJOSYSUGERENCIASDECOCINA

1.Lávesesiemprelasmanosantesydespuésdemanipularcarnecruday

2.Parareducirelriesgodequelacarnequedepocococida,cortelacarneparaasegurarsedequeesté

completamentecocido

Antesdecomer.

2.Mantengasiemprelacarnecrudaseparadadelacarnecocidayotrosalimentos.

¡ATENCIÓN!Utilicesiempreguantesalajustarlaparrilla,lasmanijasde

3.Antesdecocinar,asegúresedequelassuperficiesyherramientasdelaparrillaesténlimpiasylibresderesiduosviejos.

3.Silacarneestácompletamentecocida,sujugodebeserclaroynodebehaber

Sinjugorosado/rojonirastrosdecolorcarne.

Laparrillapuedecalentarsemuchoduranteelprocesodecocción.

Residuosdealimentos.

4.Serecomiendacocinartrozosmásgrandesdecarneyarticulacionesantesdecocinarlosfinalmente.

4.NOutilicelosmismosutensiliosparamanipularalimentoscocidosycrudos.

IMPORTANTE:Noviertaaguaenelaparatomientrasestécaliente.

cocinandoenlaparrilla.

5.Despuésdecocinarensuparrilla,limpiesiemprelassuperficiesdecoccióny

IMPORTANTE:Cierrelacorrederadeventilaciónparaapagarelaparato.

(Soloaplicableparaaparatosconcontroldeslizantedeventilación)

5.Asegúresedequetodalacarneestébiencocidaantesdecomerla.

PRECAUCIÓN:

1.Comercarnecrudaopocococidapuedeprovocarintoxicaciónalimentaria(porejemplo,cepas

debacteriascomoEscherichiacoli).

utensilios.

17

Machine Translated by Google

2.Sepuedeutilizarlíquidolimpiacristalesounlíquidodelimpiezasimilarparalimpiar

Lasuperficie.

conunpañodealgodónlimpioysinpelusa.

1.Paralimpiar,limpielasuperficieconunpañohúmedo(nomojado)oséquelo.

3.Desenchufesiemprelamáquinaantesdeguardarla.

4.Asegúresesiempredequelamáquinaestéfríaysecaantesdeencordar.

5.Guardeelaparatoenunlugarsecoylimpio.

LIMPIEZAMANTENIMIENTOYALMACENAMIENTO

18

Machine Translated by Google

www.vevor.com/support

Soportetécnicoycertificadodegarantíaelectrónica

Machine Translated by Google

MODEL: VA-575

GRILL WĘDZARNIA NA PELLET

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Uwaga: Ilość części podana w instrukcji oznacza faktyczne zużycie, części

nieużywane są częściami zamiennymi.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

MODEL:VA-575

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

GRILL NA PELLET

PALĄCY

- 1 -

Machine Translated by Google

wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów.

punkt zbiórki sprzętu elektrycznego i elektronicznego do recyklingu

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/

WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza,

że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to

produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produkty

oznaczone w ten sposób nie mogą być

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega

następującym dwóm warunkom: (1) To urządzenie nie może powodować

szkodliwych zakłóceń i (2) to urządzenie musi akceptować wszelkie odbierane

zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien

uważnie przeczytać instrukcję obsługi.

- 2 -

Machine Translated by Google

następujące dwa warunki:

są zaprojektowane tak, aby zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami

1) Produkt ten może powodować szkodliwe zakłócenia.

w instalacji mieszkaniowej.

· Zmiana orientacji lub położenia anteny odbiorczej.

2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym:

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej,

· Zwiększ odległość między produktem a odbiornikiem.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zabronione.

zakłócenia mogące powodować niepożądane działanie.

jeśli nie zostanie zainstalowany i użyty zgodnie z instrukcją, może spowodować

· Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony.

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody

zatwierdzone przez stronę odpowiedzialną za zgodność może unieważnić prawa użytkownika

szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak

odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia

upoważnienie do obsługi produktu.

gwarantuje, że w konkretnej instalacji nie wystąpią żadne zakłócenia. Jeśli to

produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego

sprzęt!

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla

odbiór, który można ustalić poprzez wyłączenie i włączenie produktu,

Odbiornik jest podłączony.

urządzenie cyfrowe klasy B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia

Użytkownik jest zachęcany do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących sposobów:

· Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

następujące środki.

INFORMACJE FCC

- 3 -

Machine Translated by Google

W niniejszej instrukcji przedstawiono ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa,

obsługi, konserwacji i czyszczenia. Ostrzeżenia i instrukcje omówione w niniejszej instrukcji

z uchwytem lub gałką.

Instrukcja nie jest w stanie objąć wszystkich możliwych warunków i sytuacji, jakie mogą wystąpić.

4. Aby zapobiec porażeniu prądem elektrycznym, nie zanurzaj przewodu ani wtyczki w wodzie lub

jednostka).

Produkt ten nie jest produktem, który cechuje ostrożność i zdrowy rozsądek, ponieważ uważamy, że

inne płyny.

9. Korzystanie z akcesoriów lub elementów dodatkowych, które nie są dołączone lub

Przed użyciem urządzenia należy przeczytać WSZYSTKIE instrukcje.

że użytkownicy będą przestrzegać tych kodeksów.

5. Nie zanurzaj urządzenia w wodzie ani innym płynie.

zalecane przez producenta mogą powodować obrażenia.

Dziękujemy za korzystanie z tego produktu. Aby mieć pewność, że możesz

1. Upewnij się, że napięcie w gniazdku jest takie samo, jak napięcie podane na etykiecie.

6. Odłączaj urządzenie od gniazdka, gdy nie jest używane oraz przed czyszczeniem.

aby prawidłowo obsługiwać maszynę, przed jej użyciem należy uważnie przeczytać niniejszą instrukcję

na tabliczce znamionowej urządzenia.

Przed montażem lub demontażem części oraz przed czyszczeniem należy odczekać, aż urządzenie ostygnie.

7. Przed rozpoczęciem użytkowania należy schłodzić GORĄCE części.

eksploatacji i zachowaj ją prawidłowo do wykorzystania w przyszłości. Upewnij się, że przeczytałeś

2. Nie pozwalaj dzieciom i osobom niepełnoletnim zbliżać się do urządzenia lub go dotykać.

8. Nie używaj urządzenia, którego przewód lub wtyczka są uszkodzone, niesprawne lub

10. Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy je odłączyć od zasilania.

3. Nie dotykaj gorącej powierzchni bezpośrednio rękoma. Zawsze obsługuj

z jakimikolwiek uszkodzeniami mechanicznymi. Wyślij go do najbliższego autoryzowanego serwisu

Aby zapewnić bezpieczne korzystanie z serwisu, należy przestrzegać środków ostrożności i zasad bezpieczeństwa zawartych na tej stronie.

centrum przeglądów i napraw (tylko technicy powinni otwierać

WAŻNE ZABEZPIECZENIA

- 4 -

Machine Translated by Google

- 5 -

Wyczyść, przykryj i przechowuj w suchym i bezpiecznym miejscu.

17. NIE CZYŚCIĆ ŻADNYMI MATERIAŁAMI ŚCIERNYMI.

elektryk, który jest uprawniony do spełniania lokalnych przepisów bezpieczeństwa i elektrycznych. Nawet jeśli

garaż na urządzenia. W przeciwnym razie może to spowodować ryzyko pożaru, zwłaszcza jeśli

20. Upewnij się, że używane gniazdo zasilania, wtyczka i przewód są w dobrym stanie.

15. Nie należy używać urządzenia wewnątrz pomieszczeń ani w celach komercyjnych.

23. Nie należy używać maszyny w garażu przeznaczonym na urządzenia ani pod ścianą.

22. Należy zachować szczególną ostrożność podczas przenoszenia urządzenia zawierającego:

wtyczkę zamiast ciągnąć za przewód.

prace wykonywane wyłącznie przez certyfikowanego elektryka, który posiada odpowiednie kwalifikacje

maszyna dotyka ściany garażu lub drzwi dotykają jej podczas zamykania.

21. Unikaj używania urządzenia w obecności łatwopalnych cieczy, gazów, pyłów lub innych

12. Nie umieszczaj urządzenia na gorącym powietrzu, palnikach elektrycznych lub grzejnikach ani w ich pobliżu.

odpowiednie zasilanie elektryczne. Upewnij się, że używane gniazdko ścienne jest

szafce. Zawsze odłączaj urządzenie od gniazdka elektrycznego podczas przechowywania w

16. PRZECHOWYWAĆ POZA ZASIĘGIEM DZIECI.

stan roboczy. Uszkodzone podzespoły powinny zostać naprawione przez certyfikowanego

11. Nie pozostawiaj przewodu zasilającego zwisającego z krawędzi stołu lub blatu.

18. Nigdy nie pozostawiaj urządzenia bez nadzoru podczas użytkowania.

przewód zasilający działa prawidłowo, trzymaj go z dala od wody i unikaj

14. Nie należy stosować tego urządzenia do celów innych niż wskazane.

spełniać lokalne przepisy bezpieczeństwa i przepisy elektryczne.

gorący olej lub inne gorące płyny.

prawidłowo uziemione. Jeśli nie, musisz zainstalować uziemione gniazdko.

sytuacje wybuchowe.

13. Zawsze wyłączaj zasilanie przed podłączeniem lub odłączeniem. Trzymaj

19. Zawsze sprawdzaj, czy urządzenie jest podłączone do uziemionego gniazdka.

lub dopuścić do jego kontaktu z gorącymi powierzchniami.

pozwalając mu spływać po dywanach lub urządzeniach grzewczych.

24. Złącze typu Y: Jeśli przewód zasilający jest uszkodzony, należy go wymienić

Machine Translated by Google

PARAMETRY PRODUKTU

za pomocą specjalnego przewodu lub zestawu dostępnego u producenta lub jego

przedstawiciela serwisowego.

Silnik

ślimakowy

moc

WTYCZKA

Region

silnik

Ameryka

Północ

Zapalnik

25W 200W 25W

60Hz

UWAGA!

Model

1. Napięcie używane dla tego urządzenia musi być takie samo, jak napięcie

zasilania.

amerykański

moc

Typ wtyczki

25. To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz

osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych

lub nieposiadające doświadczenia i wiedzy, jeśli znajdują się pod nadzorem

lub zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i

rozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się urządzeniem same.

Woltaż

AC110-

Wentylator

moc

VA-575

NIE.

250 W

Ten artykuł jest przeznaczony do użytku na zewnątrz. Nie używać w pomieszczeniach!

Moc

Dzieciom nie wolno czyścić ani konserwować urządzenia bez nadzoru.

120 V

UWAGA!

- 6 -

Machine Translated by Google

1. Przed rozpoczęciem montażu należy sprawdzić, czy wszystkie części są kompletne.

UWAGA!

2. Aby uniknąć wypadków lub obrażeń ostrymi krawędziami, należy złożyć

i używać ostrożnie. Do montażu potrzebny jest śrubokręt krzyżakowy i różne

klucze do śrub. Do złożenia produktu potrzebne są 2 osoby.

SKŁADNIKI PRODUKTU

- 7 -

Machine Translated by Google

Komora grillowa

Półka boczna15

Prawa tylna noga

Pokrywa

Lewa tylna noga

Podpora miski do odpływu tłuszczu 1

Zespół komina

Lewa przednia noga

Uszczelka komina

Grille porcelanowe

Zespół górny leja

Czapka kominowa

Belki Nogowe

- 8 -

Oś

Ruszt do podgrzewania

Uchwyt leja

Uchwyt pokrywy podstawy

Osłona termiczna

Wiadro na smar

Koła

Prawa przednia noga

Zespół palnika zasobnikowego

Tacka na tłuszcz

Uchwyt półki bocznej

Uchwyt pokrywy

Nazwa części

NIE. Nazwa części

1/4-20x2-3/8

Klucz imbusowy

J 5/16-18

1/4-20x12,7

Nazwa części

PIN-R

O Klucz płaski

Śrubokręt

Ilość

1/4-20x3/4

1/4-20

6 8

Ilość

Średnica zewnętrzna 0,75 x średnica wewnętrzna 0,25

Ilość Ilość

NIE.

2 1

Średnica zewnętrzna 0,65 x średnica wewnętrzna 0,35

8#-32x3/8

12 2

Nazwa części

NIE.

OD1xID0,5

1 1

NIE.

1/4-20x1/2

5/16-18x3,62

Podkładka sprężysta

Machine Translated by Google

2. Weź lewą przednią i tylną nogę (6)(5) i za pomocą śruby (A) zamontuj belkę

podnóżka (7) przez otwory, jak pokazano. Powtórz tę czynność dla prawej

przedniej i tylnej nogi (10)(11).

1. Przeciągnij oś (9) przez uszczelkę (C), koło (8), uszczelkę (C), sworzeń R

(H), a następnie przez otwór w nodze (5), jak pokazano. Powtórz tę czynność

dla drugiego koła i nogi (6).

KROK 2 A: 1/4-20x1/2-8PCS

C:OD1xID0,5-4 SZT. H:R PIN-2 SZT.KROK 1

- 9 -

Machine Translated by Google

- 10 -

M:Podkładka sprężysta-8szt. J:5/16-18-8szt .

B:1/4-20x3/4-2 SZT. E:OD0,75xID0,25-2 SZT.

I: 5/16-18x3,62-8 SZT. Dł.:OD0,65xID0,35-16 SZT.KROK 3

KROK 4

4. Za pomocą śrub (B) włóż uszczelkę (E) i pokrywę (1) bezpośrednio do pokrywy.

uchwyt podstawy (18) i uchwyt pokrywy (29), a następnie dokręć. Nie dokręcaj zbyt mocno.

otwory w otworach ramy i zamocuj je za pomocą śruby (I), uszczelki (L), uszczelki

(M) i nakrętki (J) w kolejności pokazanej na zdjęciu.

3. Podnieś komorę (13) na ramie korpusu. Wyrównaj komorę

Machine Translated by Google

6. (1) Otwórz pokrywę, włóż zasobnik do komory, a następnie za pomocą

(2) Zlokalizuj złącze wtykowe RTD wychodzące z zamontowanego RTD

wewnątrz ramy grilla. Podłącz to do złącza pasującego znajdującego się

na zewnątrz zespołu palnika zasobnika. UWAGA: nadmiar przewodu

Uchwyt zasobnika (4) i do zasobnika.

Śruby (B) i uszczelki (E) należy zamontować w kolejności od wewnątrz, jak pokazano.

otwory. Następnie dokręć je śrubami (F). Włóż śrubę (G) przez otwór

5. Włóż górną obudowę zasobnika (2) do zespołu palnika zasobnika (3), wyrównaj

na wtyczce RTD powinny znajdować się na zewnątrz komory.

F:8#-32x3/8-3 SZT. G:1/4-20x2-3/8-2 SZT.

B:1/4-20x3/4-4 SZT. E:OD0,75xID0,25-4 SZT.

KROK 6

KROK 5

- 11 -

Machine Translated by Google

8. Dokręć nasadkę kominową (17) na zespole komina

Uszczelka kominowa (25), która pasuje pomiędzy prawy koniec grilla a

Komin (2). Włóż śruby sześciokątne (D) przez otwory w kominie.

na każdą śrubę i zabezpieczyć nakrętką sześciokątną (K).

Komora Grillowa.

(16).Dopasuj otwory w kominie (16) do otworów w kominie.

Załóż półkę boczną (15) na uchwyt boczny.

7. Za pomocą śrub (A) zamontuj uchwyt półki bocznej (14) od zewnątrz

Komin dymowy (16) i uszczelka komina dymowego (25). Umieść uszczelkę (E)

KROK 8 D: 1/4-20x12,7-2 SZT. E: OD0,75xID0,25-2 SZT. K: 1/4-20-2 SZT.

A:1/4-20x1/2-4PCSKROK 7

- 12 -

Machine Translated by Google

10. Umieść tackę na tłuszcz (21) nad paleniskiem. Ząbkowane nóżki tacy na

tłuszcz powinny być skierowane w dół, aby pasowały do wsporników ustalających, dzięki

czemu tłuszcz może spływać do rurki na tłuszcz.

9. Umieść osłonę cieplną (20) na wspornikach lokalizacyjnych znajdujących się na

wewnętrznych ściankach grilla. Przesuń osłonę cieplną (20) w prawo, aby zablokować

ją na miejscu.

KROK 10

KROK 9

- 13 -

Machine Translated by Google

12. Zawieś wiadro na smar (12) na rurze spustowej smaru.

11. Umieść ruszty porcelanowe (22) wewnątrz komory. Zamontuj ruszt

do podgrzewania (23) na wspornikach rusztu wewnątrz komory.

KROK 12

KROK 11

- 14 -

Machine Translated by Google

do uziemionego gniazdka prądu zmiennego o napięciu 110–120 V.

 Na wyświetlaczu LCD powinna zostać wyświetlona wartość temperatury

CYKL. Pozostaw grill, aż wyłączy się automatycznie.

przez kocioł ogniowy. 

Hot rod się nagrzeje i powinieneś móc wyczuć ciepło

Ślimak i lej zasypowy.

WYSOKI. Pellety potrzebują trochę czasu, aby przemieścić się przez rurę, kiedy

(W tym trybie wentylator wyciągowy będzie pracował przez 10 minut.)

Przesłona z wnętrza grilla.

 Sprawdź, czy ślimak się obraca. (Odczekaj 1–2 minuty.)

7. Ustaw pokrętło temperatury na SMOKE (dymienie). Odczekaj, aż pellet osiągnie pełną moc.

KODY BŁĘDÓW.

skończyły się peletki.

Proszę sprawdzić następujące rzeczy:

Ustaw pokrętło na CYKL WYŁĄCZANIA i pozwól grillowi ostygnąć.

Gdy granulki zaczną spadać, ustaw pokrętło temperatury w pozycji WYŁĄCZENIE

3. Gdy przełącznik jest w pozycji cyklu wyłączania, podłącz przewód zasilający

pochodzące z niego. (Zajmuje to około 1-2 minut.)

Przed przystąpieniem do użytkowania należy uważnie przeczytać tę instrukcję i postępować zgodnie z jej instrukcjami.

4. Naciśnij przycisk, aby włączyć grill i ustaw pokrętło temperatury na

WYŚWIETLACZ. Jeśli widzisz coś innego na wyświetlaczu, jest to BŁĄD

2. Otwórz pokrywę zasobnika na pelet i upewnij się, że w zbiorniku nie ma żadnych obcych przedmiotów.

 Przytrzymaj palce nad garnkiem ogniowym, aby upewnić się, że wentylator wydmuchuje powietrze.

6. Napełnij zasobnik na pellety pelletem. Następnie ustaw pokrętło temperatury na

(UWAGA: Proszę nie dotykać!)

5. Ustaw pokrętło temperatury w pozycji CYKL WYŁĄCZANIA. (Należy zwrócić uwagę na

1. Wyjmij ruszt na pellet, ruszt do podgrzewania, tackę na tłuszcz i podgrzewacz.

Pozycja SMOKE.

uruchamiając grilla SMOKER po raz pierwszy i za każdym razem, gdy grill jest włączony

KOD. UWAGA: SZCZEGÓŁY ZNAJDZIESZ W ROZWIĄZYWANIU PROBLEMÓW

płomień. Gdy płomienie zaczną wydobywać się z garnka ogniowego, włącz Temperaturę

INSTRUKCJA OBSŁUGI

- 15 -

Machine Translated by Google

Po zapaleniu peletu można ustawić temperaturę

Ustaw dowolną żądaną temperaturę gotowania. Proszę nie przekręcać

POKRYWA OTWARTA!

ZAWSZE ROZPOCZYNAJ GRILLA NA USTAWIENIU WĘDZENIA

Pokrętło temperatury umożliwiające WYŁĄCZENIE CYKLU podczas użytkowania.

żądane ustawienie gotowania.

9. Ustaw pokrętło temperatury na WYSOKĄ i pozwól grillowi pracować przez 45 minut.

OSTRZEŻENIE! Nie używaj grilla w przestrzeni zamkniętej i/lub nadającej się do zamieszkania.

ustawienie, aby pozbyć się wszelkich obcych substancji. Ten krok musi zostać wykonany przed

np. domy, namioty, przyczepy kempingowe, kampery, łodzie.

[Sugerujemy owinąć tackę na tłuszcz

(Przycisk podawania): Podaj peletki do paleniska. Naciśnięcie i przytrzymanie

10. Przed dodaniem jedzenia rozgrzej grill przez 10 minut.

gotowanie jakiegokolwiek jedzenia.

[przed użyciem należy owinąć je wytrzymałą folią aluminiową, ponieważ jest ona łatwa do czyszczenia.]

Twój grill rozgrzewa się szybciej i szybciej osiąga żądaną temperaturę gotowania.

Przycisk Feed zostanie aktywowany.

8. Umieść komponenty z powrotem na miejscu. Otwórz pokrywę i włącz Temperaturę

Wcześniejsze dodanie jedzenia spowolni proces podgrzewania.

OSTRZEŻENIE! Ten produkt wędzarniczy może stać się bardzo gorący, nie używaj go.

przenoś go w trakcie pracy.

Wybierz SMOKE. Kilka minut później, gdy zobaczysz biało-szary dym

OSTRZEŻENIE! Trzymaj dzieci i zwierzęta domowe z daleka.

OSTRZEŻENIE! Usuń wszystkie materiały opakowaniowe i zachowaj je na przyszłość.

Materiały opakowaniowe nie są zabawką.

UWAGA! W przypadku niebezpieczeństwa zatrucia tlenkiem węgla nie należy

UWAGA! Nie pozwól dzieciom bawić się materiałami opakowaniowymi. Jeśli

połknij opakowanie, udusisz się!

wyjmując z grilla, zamknij pokrywę i ustaw pokrętło temperatury na dowolną wartość

należy używać grilla rożenowego wewnątrz pomieszczeń.

- 16 -

Machine Translated by Google

PORADY I WSKAZÓWKI DOTYCZĄCE GOTOWANIA

1. Spożywanie surowego lub niedogotowanego mięsa może spowodować zatrucie

pokarmowe (np. szczepami bakterii Escherichia coli).

1. Zawsze myj ręce przed i po kontakcie z surowym mięsem i

2. Aby zmniejszyć ryzyko niedogotowania mięsa, należy je pokroić tak, aby było

przed jedzeniem.

całkowicie ugotowane.

UWAGA! Zawsze zakładaj rękawice podczas regulacji grilla, uchwyty

2. Zawsze trzymaj surowe mięso z dala od gotowanego mięsa i innych produktów spożywczych.

3. Przed rozpoczęciem grillowania upewnij się, że powierzchnie i narzędzia grilla są czyste i wolne od starych

3. Jeśli mięso jest w pełni ugotowane, jego sok powinien być klarowny i powinien być

Podczas grillowania grill może stać się bardzo gorący.

resztki jedzenia.

brak różowego/czerwonego soku lub śladów zabarwienia mięsa.

WAŻNE! Nie wlewaj wody do urządzenia, gdy jest jeszcze gorące.

4. NIE używaj tych samych naczyń do przygotowywania i spożywania ugotowanej i surowej żywności.

4. Zaleca się, aby przed ostatecznym przygotowaniem większych kawałków mięsa i pieczeni

gotowanie na grillu.

WAŻNE! Zamknij suwak wentylacyjny, aby zgasić urządzenie.

5. Przed spożyciem upewnij się, że mięso jest dokładnie ugotowane.

5. Po grillowaniu zawsze wyczyść powierzchnię grilla i

OSTROŻNOŚĆ:

przybory.

(Dotyczy tylko urządzeń z suwakiem wentylacyjnym)

- 17 -

Machine Translated by Google

2. Do czyszczenia można użyć płynu do mycia okien lub podobnego środka czyszczącego.

powierzchnia.

czystą, bawełnianą ściereczką niepozostawiającą włókien.

1. W celu czyszczenia przetrzyj powierzchnię wilgotną (nie mokrą) szmatką lub wytrzyj do sucha

4. Przed naciągnięciem sznurka zawsze upewnij się, że maszyna jest chłodna i sucha.

3. Przed przechowywaniem urządzenia należy je zawsze odłączyć od zasilania.

5. Przechowuj urządzenie w suchym i czystym miejscu.

CZYSZCZENIE, KONSERWACJA I PRZECHOWYWANIE

- 18 -

Machine Translated by Google

www.vevor.com/support

Wsparcie techniczne i certyfikat e-gwarancji

Machine Translated by Google

MODEL: VA-575

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting

van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote

topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij

aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in

vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

PELLETGRILL ROKER

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Machine Translated by Google

Let op: De in de handleiding vermelde hoeveelheid onderdelen is het daadwerkelijke gebruik. De

ongebruikte onderdelen zijn reserveonderdelen.

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

- 1 -

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

MODEL:VA-575

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons

dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

zijn.

HULP NODIG? NEEM CONTACT MET ONS OP!

PELLETGRILL

ROKER

Machine Translated by Google

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het

product gescheiden afvalinzameling vereist in de Europese Unie. Dit geldt voor het

product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die

als zodanig zijn gemarkeerd, mogen niet worden

weggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen

aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke

interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie

accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

inzamelpunt voor recycling van elektrische en elektronische apparaten

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker

de gebruiksaanwijzing zorgvuldig lezen.

- 2 -

Machine Translated by Google

- 3 -

FCC-INFORMATIE

goedgekeurd door de partij die verantwoordelijk is voor naleving, kan de gebruikersrechten ongeldig verklaren

garanderen dat er geen interferentie zal optreden in een bepaalde installatie. Als dit

bevoegdheid om het product te bedienen.

verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de

product veroorzaakt schadelijke interferentie met radio of televisie

De ontvanger is aangesloten.

ontvangst, die kan worden bepaald door het product uit en aan te zetten, de

Let op: Dit product is getest en voldoet aan de limieten voor

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan

apparatuur!

· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

een digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten

de volgende twee voorwaarden:

zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie

De gebruiker wordt aangemoedigd om te proberen de interferentie door een of meer van de

volgende maatregelen.

1) Dit product kan schadelijke interferentie veroorzaken.

in een residentiële installatie.

· Heroriënteer of verplaats de ontvangstantenne.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en

2) Dit product moet alle ontvangen interferentie accepteren, inclusief

· Vergroot de afstand tussen het product en de ontvanger.

· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het apparaat is aangesloten.

storingen die een ongewenste werking kunnen veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn

indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot

schadelijke interferentie van radiocommunicatie. Er is echter geen

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd

Machine Translated by Google

- 4 -

BELANGRIJKE VEILIGHEIDSMAATREGELEN

1. Zorg ervoor dat de spanning in uw stopcontact overeenkomt met de aangegeven spanning

Laat het apparaat afkoelen voordat u onderdelen monteert of verwijdert en voordat u het schoonmaakt.

op het typeplaatje van het apparaat.

Gebruik de machine correct, lees deze instructies aandachtig door voordat u

7. Laat de HETE onderdelen afkoelen voordat u het apparaat gebruikt.

10. Als het apparaat gedurende een langere periode niet wordt gebruikt, haal dan de stekker uit het stopcontact.

8. Gebruik het apparaat niet als het snoer of de stekker beschadigd is, als het apparaat defect is of als het apparaat niet goed werkt.

bediening en bewaar het goed voor toekomstige referentie. Lees het alstublieft zorgvuldig door

de voorzorgsmaatregelen en veiligheidsregels op deze pagina om een veilig gebruik te garanderen.

2. Laat kinderen en minderjarigen niet in de buurt van het apparaat komen of het aanraken.

3. Raak het hete oppervlak niet rechtstreeks met uw handen aan. Gebruik altijd

Deze handleiding beschrijft veiligheidswaarschuwingen en voorzorgsmaatregelen, bediening, onderhoud

en reiniging. De waarschuwingen en instructies die in deze handleiding worden besproken

met handvat of knop.

met mechanische schade. Stuur het naar uw dichtstbijzijnde geautoriseerde service

centrum voor onderzoek en reparatie (ALLEEN technici mogen de

De handleiding kan niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen.

4. Om een elektrische schok te voorkomen, mag u het snoer of de stekker niet onderdompelen in water of

eenheid).

andere vloeistoffen.

Voorzichtigheid en gezond verstand zijn niet ingebouwd in dit product, omdat wij van mening zijn

9. Het gebruik van accessoires of hulpstukken die niet zijn meegeleverd of

door de fabrikant aanbevolen producten kunnen letsel veroorzaken.

dat de toepassingen aan deze codes zullen voldoen.

Lees ALLE instructies voordat u uw apparaat gebruikt.

5. Dompel het apparaat niet onder in water of een andere vloeistof.

6. Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt en voordat u het schoonmaakt.

Bedankt voor het gebruiken van dit product. Om er zeker van te zijn dat u

Machine Translated by Google

explosieve situaties.

20. Zorg ervoor dat het stopcontact, de stekker en het snoer dat u gebruikt in goede staat zijn.

15. Gebruik het niet binnenshuis of voor commerciële doeleinden.

23. Gebruik de machine niet in een garage voor apparaten of onder een muur.

apparatengarage. Anders zou er brandgevaar ontstaan, vooral als de

Maak het schoon, dek het af en bewaar het op een droge en veilige plaats.

17. MAAK HET NIET SCHOON MET SCHURENDE MATERIALEN.

elektricien die gekwalificeerd is om te voldoen aan de lokale veiligheids- en elektrische codes. Zelfs als

21. Gebruik het niet in de aanwezigheid van ontvlambare vloeistoffen, gassen, stof of andere

12. Plaats het apparaat niet op of in de buurt van hetelucht-, elektrische kookplaten of verwarmingstoestellen.

de juiste elektrische voeding. Zorg ervoor dat het stopcontact dat wordt gebruikt

machine raakt de garagemuur of de deur raakt de garagemuur bij het sluiten.

22. Er moet uiterst voorzichtig worden omgegaan met het verplaatsen van een apparaat dat

in plaats van aan het snoer te trekken.

werk dat alleen wordt uitgevoerd door een gecertificeerde elektricien die over de juiste kwalificaties beschikt

14. Gebruik dit apparaat niet voor andere doeleinden dan waarvoor het is aangegeven.

voldoen aan de plaatselijke veiligheids- en elektriciteitsvoorschriften.

18. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

Als uw netsnoer goed functioneert, houd het dan uit de buurt van water en vermijd

hete olie of andere hete vloeistoffen.

11. Laat het netsnoer niet over de rand van een tafel of aanrecht hangen

kast. Haal altijd de stekker van het apparaat uit het stopcontact wanneer u het opbergt in een

16. HOUD HET BUITEN BEREIK VAN KINDEREN.

werkende staat. Beschadigde componenten dienen te worden gerepareerd door een gecertificeerde

19. Controleer altijd of deze machine is aangesloten op een geaard stopcontact met

of in contact laten komen met hete oppervlakken.

door het over tapijten of verwarmingsapparaten te laten lopen.

24. Type Y-aansluiting: Als het netsnoer beschadigd is, moet het worden vervangen

goed geaard. Als dat niet het geval is, moet u een geaard stopcontact installeren. Laat de

13. Schakel altijd de stroom uit voordat u de stekker in het stopcontact steekt of eruit haalt. Houd de

- 5 -

Machine Translated by Google

- 6 -

250W

Regio

motor

Amerika PLUG

door een speciaal snoer of een speciale assemblage die verkrijgbaar is bij de fabrikant of

diens serviceagent.

Boormotor

stroom

60Hz

Model

AANDACHT!

1. De spanning die voor dit apparaat wordt gebruikt, moet gelijk zijn aan de voedingsspanning.

25W 200W 25W

Noorden

Ontsteker

Fan

stroom

Spanning

AC110-

VA-575

25. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met

verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis

als ze toezicht of instructies hebben gekregen over het gebruik van het apparaat op

een veilige manier en de betrokken gevaren begrijpen. Kinderen mogen niet alleen met het

apparaat spelen.

Amerikaans

stroom

Stekkertype

Stroom

Kinderen mogen het apparaat niet zonder toezicht schoonmaken en onderhouden.

120V

AANDACHT!

Nee.

Dit artikel is bedoeld voor buitengebruik. Niet binnen gebruiken!

PRODUCTPARAMETERS

Machine Translated by Google

- 7 -

PRODUCTCOMPONENTEN

1. Controleer of alle onderdelen compleet zijn voordat u met de montage begint.

AANDACHT!

2. Om ongelukken of verwondingen door scherpe randen te voorkomen, monteer en

gebruik voorzichtig. Voor de montage hebt u een kruiskopschroevendraaier en verschillende

schroefsleutels nodig. Er zijn 2 personen nodig om het product te monteren.

Machine Translated by Google

Veerring

2 1

OD0,75xID0,25

HoeveelheidHoeveelheid

NEE.

OD0,65xID0,35

8#-32x3/8

OD1xID0.5

212

Onderdeelnaam

NEE.

1/4-20x1/2

5/16-18x3.62

NEE.

1/4-20x2-3/8

Inbussleutel

Onderdeelnaam NEE.

Onderdeelnaam

J 5/16-18

O Steeksleutel

Hoeveelheid

Schroevendraaier

R-PIN

1/4-20x12,7

Onderdeelnaam

6 8

Hoeveelheid

1/4-20x3/4

1/4-20

Schoorsteenkap

Montage van de trechterbovenkant

Warmhoudrek

Beenbalken

- 8 -

Vet emmer

Hopper-handvat

Deksel handvat basis

Hittegeleider

Hopperbrander-assemblage

Wielen

Rechter voorbeen

Deksel handvat

Grillkamer

Zijplank

Vetopvangbak

Handgreep aan de zijkant van de plank

Linkerachterbeen

Ondersteuning vetopvangbak 1

Rechter achterbeen

Deksel

Montage van de schoorsteen

Rookkanaal pakking

Linker voorbeen

Porseleinen grills

Machine Translated by Google

- 9 -

C:OD1xID0.5-4PCS H:R PIN-2PCS

STAP 2

STAP1

Een: 1/4-20x1/2-8STUKS

2. Neem de linker voor- en achterpoten (6)(5) en gebruik de bout (A) om de voetbalk

(7) door de gaten te monteren, zoals afgebeeld. Herhaal dit voor de rechter voor-

en achterpoten (10)(11).

1. Steek de as (9) door de pakking (C), het wiel (8), de pakking (C), de R-pen

(H) en vervolgens door het gat in de poot (5) zoals afgebeeld. Herhaal dit voor het

andere wiel en de poot (6).

Machine Translated by Google

gaten met de framegaten en bevestig met bout (I), pakking (L), pakking (M) en moer (J) in

de aangegeven volgorde.

4. Gebruik bouten (B) en steek ze door de pakking (E) en het deksel (1) rechtstreeks op het deksel.

3. Til de kamer (13) op het frame van het lichaam op. Lijn de kamer uit

handgreepbasis (18) en dekselhandgreep (29), draai deze vervolgens vast. Draai deze niet te vast.

M:Veerring-8PCS J:5/16-18-8PCS

STAP 4

Ik: 5/16-18x3.62-8PCS L:OD0.65xID0.35-16PCSSTAP 3

B:1/4-20x3/4-2STUKS E:OD0.75xID0.25-2STUKS

- 10 -

Machine Translated by Google

- 11 -

STAP 6

V:8#-32x3/8-3STUKS G:1/4-20x2-3/8-2STUKS

STAP 5

B:1/4-20x3/4-4STUKS E:OD0.75xID0.25-4STUKS

Bouten (B) en pakkingen (E) worden in de aangegeven volgorde van binnenuit gemonteerd, zoals afgebeeld.

(2) Zoek de RTD-plug-inconnector die van de gemonteerde RTD komt

binnen het grillframe. Verbind dit met de bijpassende connector die zich bevindt

aan de buitenkant van de trechterbranderconstructie. OPMERKING: overtollige draad

Hopper Handvat (4) en in de Hopper.

6. (1) Open het deksel, plaats de trechter in de kamer en gebruik vervolgens

gaten. Gebruik vervolgens bouten (F) om ze vast te draaien. Steek bout (G) door de

5. Plaats de bovenste behuizing van de trechter (2) in de trechterbrandermontage (3), lijn de

op de RTD-stekker moet buiten de kamer blijven.

Machine Translated by Google

- 12 -

STAP 8

A:1/4-20x1/2-4STUKSSTAP 7

D:1/4-20x12.7-2STUKS E:OD0.75xID0.25-2STUKS K:1/4-20-2STUKS

(16). Lijn de gaten in de schoorsteen (16) uit met de gaten in de schoorsteen.

Stapelpakking (25), die past tussen het rechteruiteinde van het rooster en de

Rookpijp (2). Steek de zeskantbouten (D) door de gaten in de

Plaats de zijplank (15) op de zijhandgreep.

8. Draai de schoorsteenkap (17) vast op de schoorsteenconstructie

de Grillkamer.

7. Gebruik bouten (A) om de zijplankgreep (14) vanaf de buitenkant te installeren

Rookkanaal (16) en de rookkanaalpakking (25). Plaats de pakking (E)

op elke bout en bevestig met zeskantmoer (K).

Machine Translated by Google

- 13 -

STAP10

STAP 9

9. Plaats de Heat Baffle (20) op de plaatsingsbeugels die zich aan de binnenwanden

van de grill bevinden. Schuif de Heat Baffle (20) naar rechts om deze op zijn plaats

te vergrendelen.

10. Plaats de vetafvoerpan (21) over de vuurpot. De gekerfde poten van de

vetafvoerpan moeten naar beneden wijzen om op de plaatsingsbeugels te passen, zodat

het vet in de vetafvoerbuis kan stromen.

Machine Translated by Google

- 14 -

STAP12

STAP11

11. Plaats de porseleinen roosters (22) in de kamer. Installeer het

warmhoudrek (23) op de reksteunen in de kamer.

12. Hang de vetbak (12) aan de vetafvoerbuis.

Machine Translated by Google

- 15 -

GEBRUIKSAANWIJZING

5. Draai de temperatuurknop naar de stand UITSCHAKELEN. (Let op de

door de vuurpot. ÿ De

hete staaf zal opwarmen en je zou de hitte moeten kunnen voelen

Boor en trechter.

HOOG. Het duurt even voordat de pellets door de buis reizen, wanneer

ÿ U zou een temperatuurnummer op uw LCD moeten zien verschijnen

in een geaard stopcontact van 110-120 Volt AC.

CYCLUS. Laat de grill aanstaan totdat deze automatisch uitschakelt.

FOUTCODES.

geen pellets meer heeft.

Controleer de volgende zaken:

Draai de draaiknop naar de UITSCHAKELCYCLUS en laat de grill afkoelen.

7. Draai de temperatuurknop naar SMOKE. Laat de pellets volledig opwarmen

(De trekventilator blijft in deze stand 10 minuten aan.)

Baffle van de binnenkant van de grill.

ÿ Controleer of de boor draait. (Wacht 1-2 minuten.)

2. Open het deksel van de pellettrechter en controleer of er geen vreemde voorwerpen in zitten.

ÿ Houd uw vingers boven de vuurpot om te controleren of de ventilator lucht blaast

Lees deze handleiding zorgvuldig door en volg deze stap voor stap voordat u

4. Druk op de knop om uw grill aan te zetten en draai de temperatuurknop naar de

WEERGAVE. Als u iets anders ziet weergegeven, is dit een ERROR

6. Vul de pellethopper met pellets. Draai vervolgens de temperatuurknop naar

de pellets beginnen te vallen, draai de temperatuurknop naar UITSCHAKELEN

3. Sluit het netsnoer aan op de schakelaar in de stand Uitschakelcyclus.

komt eruit. (Het duurt ongeveer 1-2 minuten.)

SMOKE-positie.

uw SMOKER Grill voor de eerste keer aanzetten en elke keer dat de grill aanstaat

CODE. OPMERKING: ZIE PROBLEEMOPLOSSING VOOR DETAILS OVER

vlam. Zodra er vlammen uit de vuurpot komen, zet u de temperatuurknop

(WAARSCHUWING: Raak het niet aan!)

1. Verwijder de pelletgrills, het warmhoudrek, de vetopvangbak en verwarm

Machine Translated by Google

HET DEKSEL OPEN!

Temperatuurknop om de CYCLUS UIT TE SCHAKELEN tijdens gebruik.

Nadat de pellets zijn ontstoken, kunt u de temperatuurknop

START DE GRILL ALTIJD OP DE ROOKSTAND MET

Draai naar elke gewenste kooktemperatuur. Draai de

Uw grill warmt sneller op en bereikt snel de gewenste kooktemperatuur.

[Droog aluminiumfolie af voordat u het gebruikt, omdat dit gemakkelijk schoon te maken is.]

8. Plaats de componenten terug op hun plaats. Open het deksel en draai de temperatuurknop

Als u het voedsel eerder toevoegt, vertraagt u het opwarmingsproces.

WAARSCHUWING! Deze smokergrill wordt erg heet, gebruik hem niet

verplaats het tijdens het gebruik.

Draai naar SMOKE. Een paar minuten later, wanneer u witgrijze rook ziet

WAARSCHUWING! Houd kinderen en huisdieren uit de buurt.

WAARSCHUWING! Laat kinderen niet met de verpakkingsmaterialen spelen. Als ze

als je uit de grill komt, sluit je het deksel en draai je de temperatuurknop naar een willekeurige stand.

WAARSCHUWING! Bij gevaar voor koolmonoxidevergiftiging mag u de

Slik het verpakkingsmateriaal niet door, ze zullen stikken!

gewenste kookstand.

Gebruik het product rotisseriegrill binnenshuis.

9. Zet de temperatuurknop op HOOG en laat de grill 45 minuten op deze stand draaien.

WAARSCHUWING! Gebruik de barbecue niet in een afgesloten en/of leefbare ruimte

instellen om het te ontdoen van vreemde materie. Deze stap moet worden uitgevoerd voordat

bijvoorbeeld huizen, tenten, caravans, campers, boten.

het koken van voedsel.

(Voedingsknop): Voer pellets in de vuurpot. Houd de knop ingedrukt

WAARSCHUWING! Verwijder alle verpakkingsmaterialen en bewaar ze voor toekomstig gebruik.

[Wij raden u aan de vetopvangbak in te pakken met

10. Verwarm de grill 10 minuten voor voordat u er voedsel op legt. Dit zorgt ervoor dat

De feedknop wordt geactiveerd.

Gebruik. Verpakkingsmaterialen zijn geen speelgoed.

- 16 -

Machine Translated by Google

KOOKTIPS & HINTS

De grill kan tijdens het grillen erg heet worden.

voedselresten.

BELANGRIJK! Giet geen water in het apparaat terwijl het nog heet is.

4. Gebruik NIET hetzelfde keukengerei om gekookt en ongekookt voedsel te verwerken.

4. Het is aan te raden om grotere stukken vlees en braadstukken te koken voordat u ze uiteindelijk gaat bereiden.

koken op de grill.

BELANGRIJK! Sluit de ventilatieschuif om het apparaat te doven.

5. Zorg ervoor dat al het vlees goed gaar is voordat u het eet.

5. Maak na het koken op uw grill altijd de kookoppervlakken schoon en

(Alleen van toepassing op apparaten met ventilatieschuif)

VOORZICHTIGHEID:

gebruiksvoorwerpen.

1. Het eten van rauw of onvoldoende verhit vlees kan voedselvergiftiging veroorzaken

(bijvoorbeeld door bacteriestammen zoals Escherichia coli).

1. Was altijd uw handen voor en na het hanteren van rauw vlees en

2. Om het risico op onvoldoende gegaard vlees te verkleinen, snijdt u het vlees zo dat het niet gaar is.

voor het eten.

volledig gekookt.

2. Houd rauw vlees altijd uit de buurt van gekookt vlees en andere voedingsmiddelen.

3. Als het vlees volledig gaar is, moet het sap helder zijn en moet er

3. Zorg ervoor dat de grilloppervlakken en het gereedschap schoon zijn en vrij van oude vlekken voordat u gaat koken.

LET OP! Draag altijd handschoenen bij het afstellen van de grill, de handgrepen van

geen roze/rood sap of sporen van vleeskleur.

- 17 -

Machine Translated by Google

2. Voor het schoonmaken kan glasreinigingsvloeistof of een soortgelijke reinigingsvloeistof worden gebruikt

3. Haal altijd de stekker uit het stopcontact voordat u het apparaat opbergt.

met een schone, pluisvrije katoenen doek.

1. Voor het reinigen veegt u het oppervlak af met een vochtige (niet natte) doek of veegt u het droog

5. Berg het apparaat op in een droge en schone ruimte.

het oppervlak.

4. Zorg er altijd voor dat de machine koel en droog is voordat u de draad erop zet.

REINIGING, ONDERHOUD EN OPSLAG

- 18 -

Machine Translated by Google

www.vevor.com/support

Technische ondersteuning en e-garantiecertificaat

Machine Translated by Google

PELLETGRILL RÖKER

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar

endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som

erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos

oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

MODELL: VA-575

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

MODELL:VA-575

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

- 1 -

Obs: Mängden delar som visas i manualen är den faktiska användningen och de

oanvända delarna är reservdelar.

Teknisk support och e-garanticertifikat

www.vevor.com/support

RÖKARE

PELLETSGRILL

BEHÖVER HJÄLP? KONTAKTA OSS!

Machine Translated by Google

kasseras med vanligt hushållsavfall, men måste tas till en

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten

kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör

märkta med denna symbol. Produkter märkta som sådana kanske inte är

det

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande

två villkor: (1) Den här enheten får inte orsaka skadliga störningar och (2) den

här enheten måste acceptera alla mottagna störningar, inklusive störningar som

kan orsaka oönskad funktion.

insamlingsställe för återvinning av elektriska och elektroniska apparater

Varning - För att minska risken för skada måste

användaren läsa instruktionerna noggrant.

- 2 -

Machine Translated by Google

· Rikta om eller flytta mottagningsantennen.

följande två villkor:

är utformade för att ge rimligt skydd mot skadlig störning

följande åtgärder.

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

en digital enhet av klass B i enlighet med del 15 av FCC-reglerna, dessa gränser

användaren uppmuntras att försöka korrigera störningen av en eller flera av de

utrustning!

Obs: Denna produkt har testats och befunnits följa gränserna för

mottagning, vilket kan bestämmas genom att stänga av och på produkten

· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda

behörighet att använda produkten.

skadliga störningar på radiokommunikation. Det finns dock ingen

produkten orsakar skadliga störningar på radio eller TV

mottagaren är ansluten.

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten

godkänd av parten.ansvarig för efterlevnad kan ogiltigförklara användarens

störningar som kan orsaka oönskad funktion.

om den inte installeras och används i enlighet med instruktionerna, kan orsaka

VARNING: Ändringar eller modifieringar av denna produkt inte uttryckligen

2) Denna produkt måste acceptera alla mottagna störningar, inklusive

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och

garantera att störningar inte kommer att inträffa i en viss installation. Om detta

· Öka avståndet mellan produkten och mottagaren.

· Anslut produkten till ett uttag på en annan krets än den till vilken

1) Denna produkt kan orsaka skadliga störningar.

i en bostadsanläggning.

FCC-INFORMATION

- 3 -

Machine Translated by Google

enhet).

Denna handbok kommer att beskriva säkerhetsvarningar och försiktighetsåtgärder,

drift, underhåll och rengöring. Varningarna och instruktionerna som granskas i denna

med handtag eller knopp.

centrum för undersökning och reparation (ENDAST tekniker bör öppna upp

försiktighetsåtgärderna och säkerhetsreglerna på denna sida för att säkerställa din säker användning.

3. Rör inte den heta ytan direkt med händerna. Kör alltid

med eventuella mekaniska skador. Skicka den till din närmaste auktoriserade service

2. Låt inte barn och minderåriga komma nära eller vidröra maskinen.

drift och förvara den på rätt sätt för framtida referens. Se till att läsa

8. Använd inte enheten med skadad sladd eller kontakt, felfunktion eller

använda maskinen på rätt sätt, läs denna instruktion noggrant innan

på apparatens märkskylt.

6. Koppla bort maskinen från uttaget när den inte används och före rengöring.

7. Kyl ner de HETA delarna före användning.

10. Om maskinen inte ska användas under en längre tid, koppla ur den,

Tack för att du använder den här produkten. För att vara säker på att du kan

1. Se till att spänningen i ditt uttag är densamma som den angivna spänningen

att användningarna kommer att följa dessa koder.

5. Sänk inte ner apparaten i vatten eller annan vätska.

Läs ALLA instruktioner innan du använder din maskin.

Försiktighet och sunt förnuft är inte inbyggt i denna produkt, eftersom vi tror

andra vätskor.

Kyl apparaten innan du installerar eller tar bort delar och före rengöring.

9. Använda tillbehör eller tillbehör som inte medföljer eller

rekommenderas av tillverkaren kan orsaka skada.

manualen kan inte täcka alla möjliga förhållanden och situationer som kan uppstå.

4. För att förhindra elektriska stötar, doppa inte ner sladden eller kontakten i vatten eller

VIKTIGA SÄKERHETSÅTGÄRDER

- 4 -

Machine Translated by Google

- 5 -

19. Kontrollera alltid att denna maskin är ansluten till ett jordat uttag med

eller låt den komma i kontakt med heta ytor.

elektriker som är kvalificerad att uppfylla lokala säkerhets- och elföreskrifter. Även om

låta den rinna över mattor eller värmeanordningar.

apparat garage. Annars skulle det orsaka brandrisk, särskilt om

24. Typ Y-tillbehör: Om nätsladden är skadad måste den bytas ut

ordentligt jordad. Om inte måste du installera ett jordat uttag. Har den

13. Stäng alltid av strömmen innan du ansluter eller kopplar ur. Håll i

explosiva situationer.

het olja eller andra heta vätskor.

14. Använd inte denna enhet för andra ändamål än den angivna användningen.

uppfylla lokala säkerhets- och elföreskrifter.

skåp. Koppla alltid bort enheten från eluttaget när du förvarar den i en

16. FÖRVARA DET UTOM BARNS RÄCKHÅLL.

18. Lämna den aldrig utan uppsikt när den används.

11. Låt inte nätsladden hänga över kanten på bordet eller bänken

arbetsförhållanden. Skadade komponenter bör repareras av en certifierad

din nätsladd fungerar korrekt, håll den borta från vatten och undvik

maskinen vidrör garageväggen eller dörren vidrör den när den stängs.

21. Undvik att använda den i närvaro av brandfarliga vätskor, gaser, damm eller annat

12. Placera inte enheten på eller nära varmluft, elektriska brännare eller värmare.

lämplig elförsörjning. Se till att vägguttaget som används är det

22. Yttersta försiktighet måste iakttas när en apparat som innehåller

kontakten istället för att dra i sladden.

arbete endast utfört av en certifierad elektriker som är vederbörligen kvalificerad att

20. Se till att eluttaget, kontakten och sladden som används är i bra

15. Använd den inte inomhus eller för kommersiella ändamål.

rengör och täck över den och förvara den på en torr och säker plats.

17. RENGÖRA DEN INTE MED NÅGOT SLIPPANDE MATERIAL.

23. Använd inte maskinen i ett apparatgarage eller under en vägg

Machine Translated by Google

PRODUKTPARAMETRAR

Driva

Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

driva

120V

PLUGG

UPPMÄRKSAMHET!

Inga.

Denna artikel är avsedd för utomhusbruk. Använd inte inomhus!

250W

VA-575

Fläkt

driva

amerikansk

driva

25. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt

fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har

fått övervakning eller instruktioner om hur man använder apparaten på ett säkert

sätt och förstår de risker som är involverade. Barn får inte leka med maskinen ensamma.

Spänning

Pluggtyp

AC110-

25W 200W 25W

60 Hz

UPPMÄRKSAMHET!

Modell

1. Spänningen som används för denna enhet måste vara densamma som nätspänningen.

Norr

Tändare

Område

motor

med en speciell sladd eller enhet tillgänglig från tillverkaren eller dess

servicerepresentant.

Skruvmotor

Amerika

- 6 -

Machine Translated by Google

1. Kontrollera att alla delar är fullständiga innan monteringen påbörjas.

UPPMÄRKSAMHET!

2. För att undvika olyckor eller vassa kanter, vänligen montera och använd försiktigt.

För montering behöver du en stjärnskruvmejsel och olika skruvnycklar. 2 personer

behövs för att montera produkten.

PRODUKTKOMPONENTER

- 7 -

Machine Translated by Google

Porslinsgrillar

Skorstenslock

Hopper Top Montage

Vänster främre ben

Smoke Stack Packning

Smoke Stack Montage

Höger bakre ben

Lock

Vänster bakben

Smörj avloppspanns stöd 1

Smörj avloppspanna

Sidohyllhandtag

Lock Handtag

Grillkammare

Sidohylla

Hjul

Höger främre ben

Hopper brännare montering

Lock Handtag Bas

Trakthandtag

Värmebaffla

Fetthink

Benbalkar

- 8 -

Axel

Uppvärmningsställ

1/4-20x3/4

1/4-20

Antal

6 8

Delnamn

1/4-20x12,7

H R PIN

Skruvmejsel

O Öppen skiftnyckel

Antal

8 16

J 16/5-18

OCH

Delnamn Delnamn

INGA.

Insexnyckel

1/4-20x2-3/8

INGA.

1/4-20x1/2

jag

5/16-18x3,62

12 2

INGA.

Delnamn

OD1xID0.5

OD0.65xID0.35

8#-32x3/8

OD0,75xID0,25

INGA.

Antal Antal

2 1

Fjäderbricka

Machine Translated by Google

2. Ta vänster främre och bakre ben (6)(5) och använd bulten (A) för att

montera fotbalken (7) genom hålen, som visas. Upprepa för de högra främre

och bakre benen (10)(11) .

1. Tryck axeln (9) genom packningen (C), hjulet (8), packningen (C) ,

R-stiftet (H) och sedan genom hålet i benet (5) som visas. Upprepa för det

andra hjulet och benet (6).

C:OD1xID0.5-4ST H:R PIN-2ST

STEG 2

STEG1

A: 1/4-20x1/2-8 st

- 9 -

Machine Translated by Google

- 10 -

M:Fjäderbricka-8ST J:5/16-18-8ST

STEG 4

I: 5/16-18x3,62-8PCS L:OD0,65xID0,35-16PCSSTEG 3

B:1/4-20x3/4-2ST E:OD0,75xID0,25-2ST

4. Använd bultar (B) Sätt in genom packningen (E) och locket (1) direkt till locket

hål med ramhålen och fäst med bult (I), packning (L), packning (M) och

mutter (J) i ordning, som visas.

3. Lyft upp kammaren (13) på kroppsramen. Rikta in kammaren

handtagsbasen (18) och lockhandtaget (29), dra sedan åt. Dra inte åt för hårt.

Machine Translated by Google

Bultar (B) och packningar (E) installerar den i sekvens från insidan, som visas.

(2) Leta reda på RTD-instickskontakten som kommer från den monterade RTD:n

inuti grillramen. Anslut denna med den passande kontakten som finns

hål. Använd sedan bultar (F) för att dra åt. Sätt in bulten (G) genom

6. (1) Öppna locket, sätt in behållaren i kammaren och använd sedan

Behållarens handtag (4) och in i behållaren.

5. Sätt in behållarens övre hölje (2) i behållarens brännare (3), rikta in

på RTD-kontakten ska förbli utanför kammaren.

på utsidan av behållarens brännare. OBS: överflödig tråd

F:8#-32x3/8-3PCS G:1/4-20x2-3/8-2PCS

STEG 6

STEG 5

B:1/4-20x3/4-4PCS E:OD0.75xID0.25-4PCS

- 11 -

Machine Translated by Google

(16). Rikta in hålen i Smoke Stack (16) med hålen i Smoke

Stapelpackning (25), som passar mellan höger ände av grillen och

Rökstapel (2). Sätt in sexkantsbultarna (D) genom hålen i

Sätt sidohyllan (15) på sidohandtaget .

8. Dra åt skorstenslocket (17) på rökbunten

grillkammaren.

7. Använd bultar (A) för att installera sidohyllans handtag (14) från utsidan av

Smoke Stack (16) och Smoke Stack Packning (25). Placera packning (E)

på varje bult och fäst med sexkantmutter (K).

STEG 8

A:1/4-20x1/2-4STSTEG 7

D:1/4-20x12,7-2ST E:OD0,75xID0,25-2ST K:1/4-20-2ST

- 12 -

Machine Translated by Google

9.Placera värmebaffeln (20) på placeringsfästena som finns på grillens innerväggar.

Skjut värmebaffeln (20) åt höger för att låsa på plats.

10.Placera fettavloppskärlet (21) över eldstaden. De skårade benen på

fettavtappningskärlet ska vara vända nedåt för att passa på lokaliseringsfästena så att

fettet kan rinna in i fettavloppsröret.

STEG 9

STEG 10

- 13 -

Machine Translated by Google

- 14 -

STEG 11

STEG 12

12. Häng upp fetthinken (12) på fettavloppsröret.

11.Placera porslinsgallren (22) inuti kammaren. Installera

uppvärmningsstället (23) på stativstöden inuti kammaren.

Machine Translated by Google

- 15 -

DRIFTSINSTRUKTIONER

RÖK position.

starta din SMOKER Grill för första gången och varje gång grillen

KODA. OBS: SE FELSÖKNING FÖR DETALJER OM

ÿ Du bör se ett temperaturnummer på din LCD-skärm

CYKEL. Lämna grillen tills den stängs av automatiskt.

flamma. När lågorna kommer ut ur eldgrytan, vrid temperaturen

(VARNING: Vänligen rör det inte!)

1.Ta bort pelletsgrillarna, värmestället, smörj avloppspannan och värm upp

5. Vrid temperaturratten för att stänga AV CYKEL. (Observera

ÿ Håll fingrarna ovanför eldgrytan för att bekräfta att fläkten blåser luft

6.Fyll pelletsbehållaren med pellets. Vrid sedan temperaturratten till

2. Öppna locket till pelletsbehållaren, se till att det inte finns några främmande föremål i

pelletsen börjar falla, vrid temperaturratten till STÄNG NED

3. Med strömbrytaren i läget avstängningscykel , anslut nätsladden

Läs denna manual noggrant och följ den steg för steg innan

4.Tryck på knappen för att slå på din grill och vrid temperaturratten till

VISA. Om du ser något annat visas är det ett FEL

kommer från det. (Det tar cirka 1-2 minuter.)

7. Vrid temperaturratten till SMOKE. Låt pelletsen bli full

FELKODER.

Kontrollera följande saker:

tar slut på pellets.

Slå på STÄNGNINGSCYKEL och låt grillen svalna.

dragfläkt kommer att vara på i 10 minuter i detta läge.)

Baffel från grillens inre.

ÿ Bekräfta att skruven vrider sig. (Vänta i 1-2 minuter.)

genom eldgrytan. ÿ Hot

rod kommer att värmas upp och du bör kunna känna av värmen

Auger och Hopper.

till ett jordat 110-120 Volt AC jordat uttag.

HÖG. Det tar lite tid för Pellets att färdas genom röret, när

Machine Translated by Google

Efter att pelletsen har antänts kan du vrida temperaturen

Temperaturratt för att stänga AV CYKEL när den används.

LOCKET ÖPPET!

STARTA ALLTID GRILLEN PÅ RÖK INSTÄLLNING MED

Ställ in önskad tillagningstemperatur. Vänligen vrid inte på

VARNING! Använd inte grillen i ett trångt och/eller beboeligt utrymme

använd produktens spettgrill inomhus.

önskad tillagningsinställning.

VARNING! Vid risk för kolmonoxidförgiftning, gör det inte

kommer ut ur grillen, stäng locket och vrid temperaturratten till valfri

VARNING! Håll barn och husdjur borta.

Slå till SMOKE. Några minuter senare, när du ser vitgrå rök

Att lägga till mat tidigare kommer att sakta ner uppvärmningsprocessen.

8.Sätt tillbaka komponenterna på plats. Öppna locket och vrid temperaturen

flytta den under drift.

VARNING! Låt inte barn leka med förpackningsmaterialet. Om de

kraftig aluminiumfolie innan användning eftersom den är lätt att rengöra.]

din grill värms upp snabbare och når snabbt önskad tillagningstemperatur.

VARNING! Denna produkt rökgrill kommer att bli mycket varm, gör det inte

Matningsknappen kommer att aktiveras.

[Vi föreslår att du lindar in fettavloppspannan med

10. Förvärm grillen i 10 minuter innan du lägger till mat. Detta gör

VARNING! Ta bort allt förpackningsmaterial och spara det för framtiden

(Matningsknapp): Mata in pellets i eldgrytan. Att trycka och hålla ned

laga någon mat.

användning.Förpackningsmaterial är ingen leksak.

t.ex. hus, tält, husvagnar, husbilar, båtar.

inställning för att befria den från främmande föremål. Detta steg måste göras innan

svälj förpackningsmaterialet, de kommer att kvävas!

9. Ställ temperaturratten på HIGH och låt grillen gå i 45 minuter vid detta

- 16 -

Machine Translated by Google

MATNINGSTIPS & TIPS

2. För att minska risken för underkokt kött, skär köttet för att säkerställa att det är det

1. Att äta rått eller underkokt kött kommer att orsaka matförgiftning (t.ex.

bakteriestammar som Escherichia coli).

FÖRSIKTIGHET:

(Gäller endast apparat med ventilationsreglage)

redskap.

5. Efter tillagning på din grill rengör alltid tillagningsytorna och

5. Se till att allt kött är genomstekt innan det äts.

VIKTIG! Stäng ventilationsreglaget för att släcka apparaten.

4. ANVÄND INTE samma redskap för att hantera tillagad och okokt mat.

VIKTIG! Häll inte vatten i apparaten medan den fortfarande är varm.

laga mat på grillen.

grillen kan bli mycket varm under grillningsprocessen.

matrester.

4. Tillagning av större köttbitar och fogar rekommenderas innan slutligen

ingen rosa/röd juice eller spår av köttfärg.

UPPMÄRKSAMHET! Använd alltid handskar när du justerar grillen, handtagen på

3. Innan du lagar mat, se till att grillytor och verktyg är rena och fria från gamla

2. Håll alltid rått kött borta från tillagat kött och annan mat.

3. Om köttet är genomstekt ska dess saft vara klar och det borde finnas

färdigkokt.

innan du äter.

1. Tvätta alltid händerna före och efter hantering av okokt kött och

- 17 -

Machine Translated by Google

2. Fönsterputsvätska eller liknande rengöringsvätska kan användas för att rengöra

3. Koppla alltid ur maskinen innan förvaring.

med en ren luddfri bomullstrasa.

1. För rengöring, torka av ytan med en fuktig (inte våt) trasa eller torka torr

5. Förvara apparaten på en torr och ren plats.

ytan.

4. Se alltid till att maskinen är sval och torr innan strängning.

RENGÖRING UNDERHÅLL OCH FÖRVARING

- 18 -

Machine Translated by Google

www.vevor.com/support

Teknisk support och e-garanticertifikat

Machine Translated by Google

Vevor VA-575 Wood Pellet Grill Smoker Outdoor Electric BBQ Grills 575 sq. in.

Product's Documents

User Manual

Specifications

Vevor VA-575 Questions and Answers
