Hedge Trimmer Model HT275

Table of Contents

Important Safety Instructions 5

Safety Signal Definitions 5

General Power Tool Safety Warnings 5

Work area safety 5

Electrical safety 5

Personal Safety 6

Power Tool Use and Care 7

Battery Tool Use and Care 7

Service 7

Hedge Trimmer Safety Warnings 8

Storage, Transporting, and Disposal 8

Battery Safety 9

Charger Safety 10

Symbols and Labels 11

Hedge Trimmer Names and Terms 12

Product Identification 13

Operating the Hedge Trimmer 14

Unpacking 14

Battery Pack and Charger 14

General Operation 16

Cutting Hedges 18

Maintenance and Cleaning 20

Hedge Trimmer 20

Battery pack 21

Charger 21

Troubleshooting 22

Specifications and Components 24

Warranty and Service 25

Inc in the United States and/or in other countries

Hedge Trimmer Model HT275

Important Safety Instructions

Introduction

This hedge trimmer is designed for regular maintenance and trimming It is not designed to cut

branches greater than 14/15 inch (24 mm) in diameter Other uses may cause injury and are not

allowed

Safety Signal Definitions

SYMBOL SIGNAL MEANING

WARNING

Indicates a potential hazard which could result in serious injury.

CAUTION

Indicates a potential hazard which could seriously damage the tool or

cause minor to moderate injury.

IMPORTANT

Following this instruction will increase satisfaction with the tool.

General Power Tool Safety Warnings

WARNING: Read and understand all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock,

fire and/or serious injury.

Save all warnings and instructions for future reference. The term “power tool” in the

warnings refers to your mains-operated (corded) power tool or battery operated (cordless)

power tool

Work area safety

• Keep work area clean and well lit.

Cluttered or dark areas invite accidents

• Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes

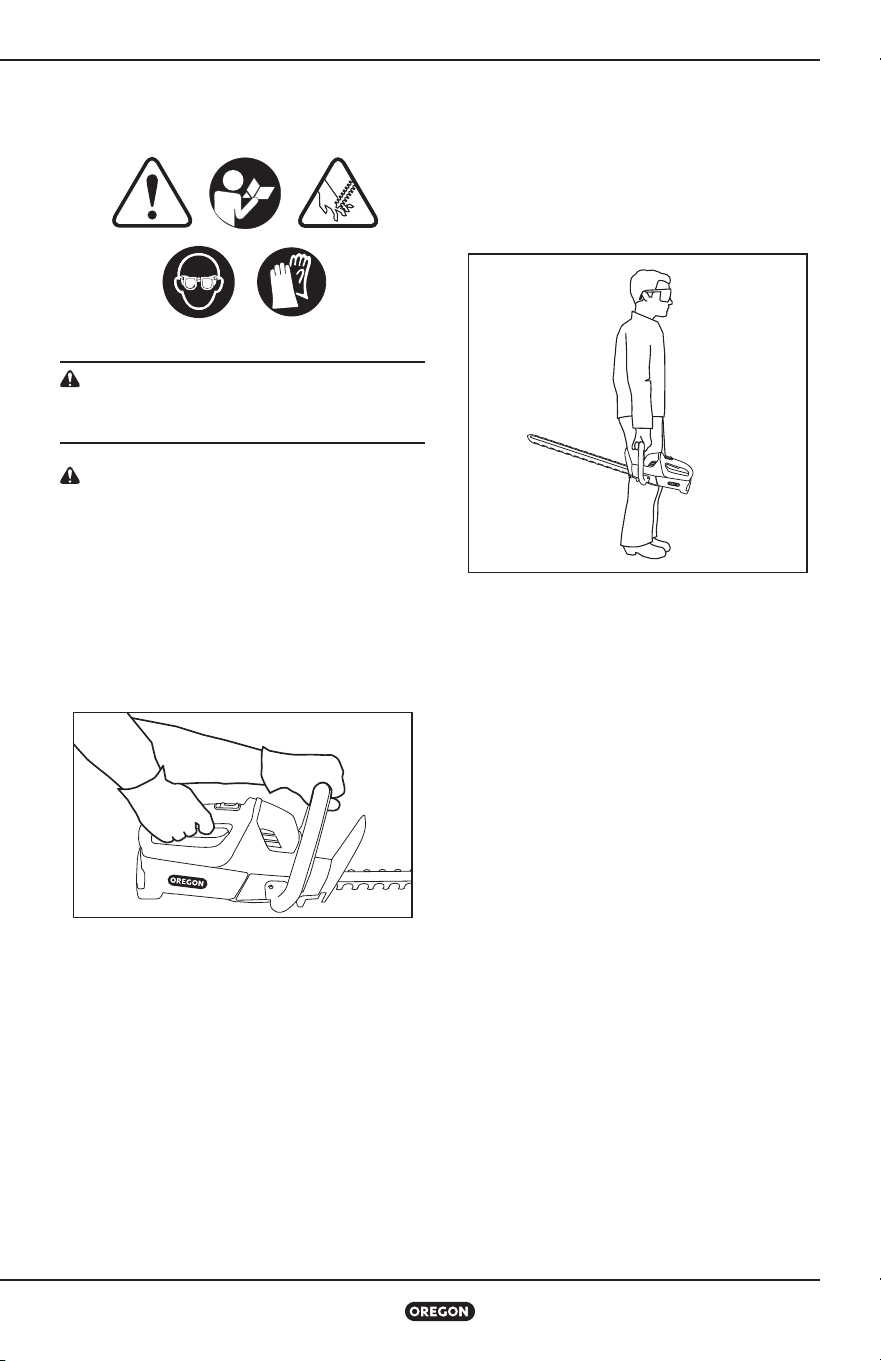

• Keep children and bystanders away while

operating a power tool (Fig. 1). Distractions

can cause you to lose control

CAUTION: Establish a bystander safety

zone of 10 ft (3 m) prior to operation of

this equipment. Bystander safety zone is

a 10 ft (3 m) circle around the operator that

must remain free from bystanders, children,

and pets

Electrical safety

• Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock

• Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators. There

is an increased risk of electric shock if your

body is earthed or grounded

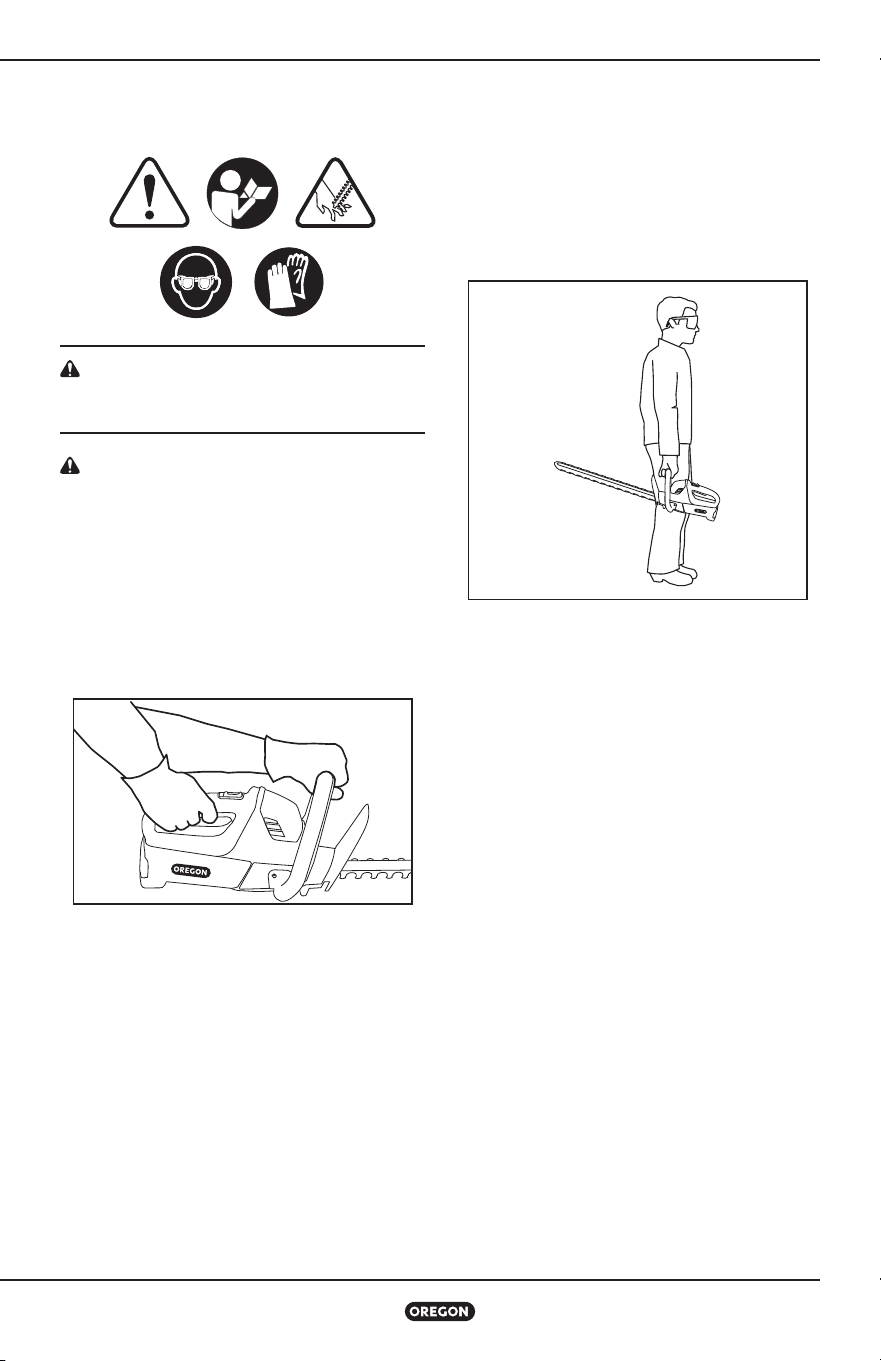

FIG. 1

Hedge Trimmer Model HT275

Important Safety Instructions

• Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock

• Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock

• When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock

• If operating a power tool in a damp

location is unavoidable, use a residual

current device (RCD) protected supply or

ground fault circuit interrupter (GFCI). Use

of a RCD (GFCI) reduces the risk of electric

shock

• Remove plug from the mains immediately

if the cable is damaged or cut.

Personal Safety

• Stay alert, watch what you are doing

and use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury

• Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid safety

shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal

injuries

• Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and/or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger on

the switch or energizing power tools that have

the switch on invites accidents

• Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attached to a rotating part of the

power tool may result in personal injury

• Do not overreach. Keep proper footing and

balance at all times (Fig. 2). This enables

better control of the power tool in unexpected

situations

• Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts

• If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards

• Prolonged use of power tools has been

reported to cause vascular, muscular, or

neurological disorders (such as vibration

white finger or Raynaud’s syndrome).

To reduce the risk of injury, follow these

instructions:

– Wear gloves and keep hands and body

warm

– Maintain a firm grip on the hedge

trimmer, but do not use prolonged,

excessive pressure

– Take frequent breaks

The vibration in normal use can differ from the

stated values depending on the material being

cut, maintenance of the cutting system, and

other factors

FIG. 2

Hedge Trimmer Model HT275

Important Safety Instructions

Power Tool Use and Care

• Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it was

designed

• Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired

• Disconnect the plug from the power

source and/or the battery pack from

the power tool before making any

adjustments, changing accessories, or

storing power tools. Such preventive safety

measures reduce the risk of starting the

power tool accidentally

• Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users

• Maintain power tools. Check for

misalignment or binding of moving

parts, breakage of parts and any other

condition that may affect the power tool’s

operation. If damaged, have the power

tool repaired before use. Many accidents

are caused by poorly maintained power tools

• Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control

• Use the power tool, accessories and

tool bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to

be performed. Use of the power tool for

operations different from those intended could

result in a hazardous situation

Battery Tool Use and Care

• Recharge only with Oregon® Series C

chargers specified by the manufacturer

(Oregon® C650, C750). A charger that is

suitable for one type of battery pack may

create a risk of fire when used with another

battery pack

• Use power tools only with specifically

designated Oregon® Series B battery

packs (Oregon® B425E, B426, B600E,

B650E, B662, B742). Use of any other

battery packs may create a risk of injury and

fire

• When battery pack is not in use, keep it

away from other metal objects, like paper

clips, coins, keys, nails, screws or other

small metal objects, that can make a

connection from one terminal to another.

Shorting the battery terminals together may

cause burns or a fire

• Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If

contact accidentally occurs, flush with water

If liquid contacts eyes, additionally seek

medical help Liquid ejected from the battery

may cause irritation or burns

Service

Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained

Hedge Trimmer Model HT275

Important Safety Instructions

Hedge Trimmer Safety Warnings

DANGER: Keep hands away from blade.

Contact with blade will result in serious

personal injury.

WARNING: Only use with handle and

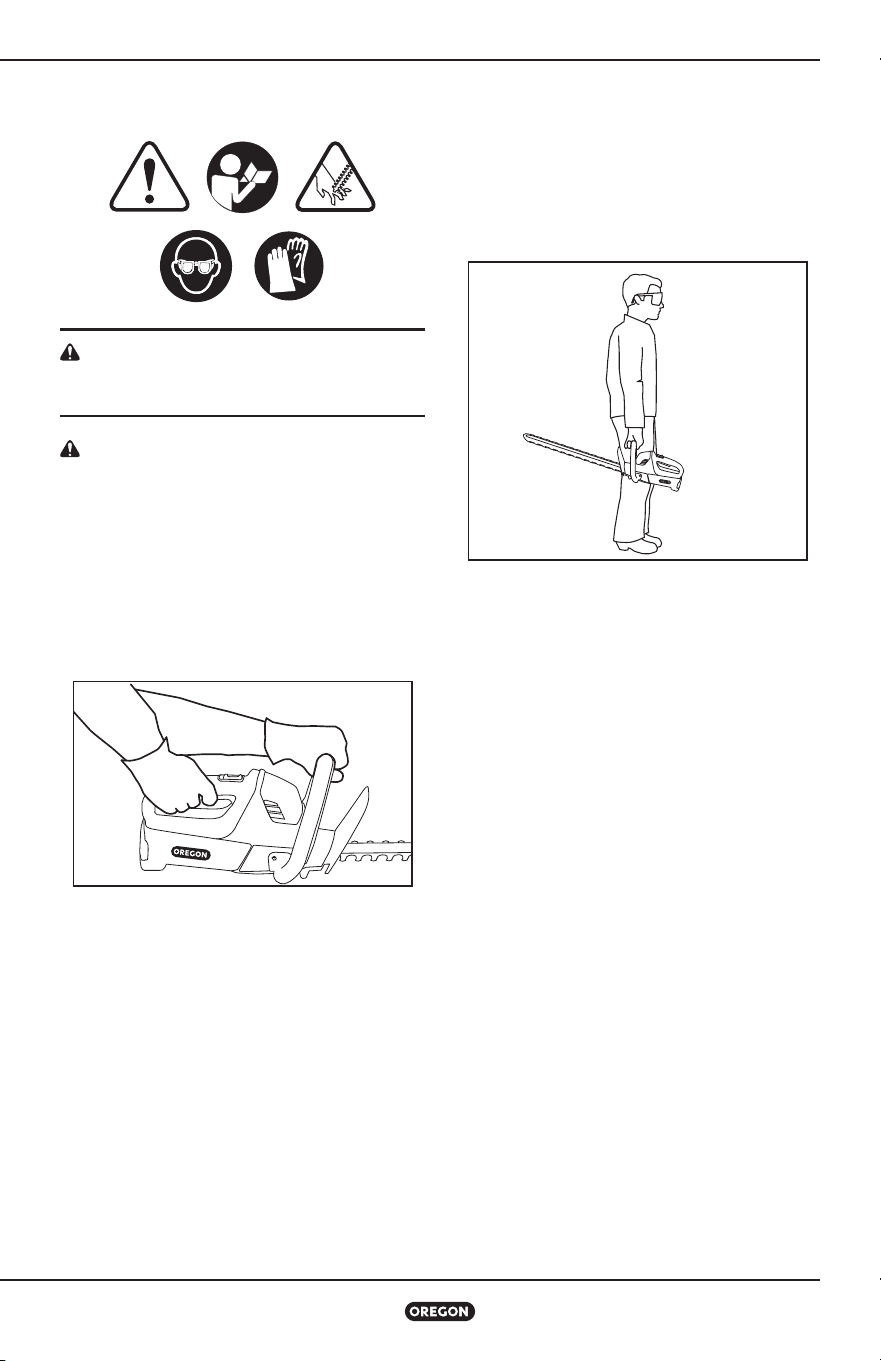

Hand guard properly assembled to hedge

trimmer. The use of the hedge trimmer

without the proper guard or handle

provided may result in serious personal

injury.

• Use both hands when operating the hedge

trimmer. Using one hand could cause loss of

control and result in serious personal injury

(Fig 3)

• Keep all parts of the body away from the

cutter blade. Do not remove cut material

or hold material to be cut when blades are

moving. Make sure the switch is off when

clearing jammed material. Blades coast

after turn off A moment of inattention while

operating the hedge trimmer may result in

serious personal injury

• Carry the hedge trimmer by the handle

with the cutter blade stopped (Fig. 4).

When transporting or storing the hedge

trimmer, always attach the cutting device

cover. Proper handling of the hedge trimmer

will reduce possible personal injury from the

cutter blades

• Hold the power tool by insulated gripping

surfaces only, because the cutter blade

may contact hidden wiring or its own cord.

Cutter blades contacting a “live” wire may

make exposed metal parts of the power tool

“live” and could give the operator an electric

shock

• The hedge trimmer has no user

serviceable parts. Blade replacement,

service, and repair work requires special

training See “Service and Support

Information” for contact information

Storage, Transporting,

and Disposal

STORING THE HEDGE TRIMMER

• Apply lubricant to the cutting blades See

“Maintenance and Cleaning” for more

information

• Remove the battery pack from the hedge

trimmer

• Clean the hedge trimmer thoroughly

• Install the blade cover

• Store in a dry place

• Keep out of reach of children or pets

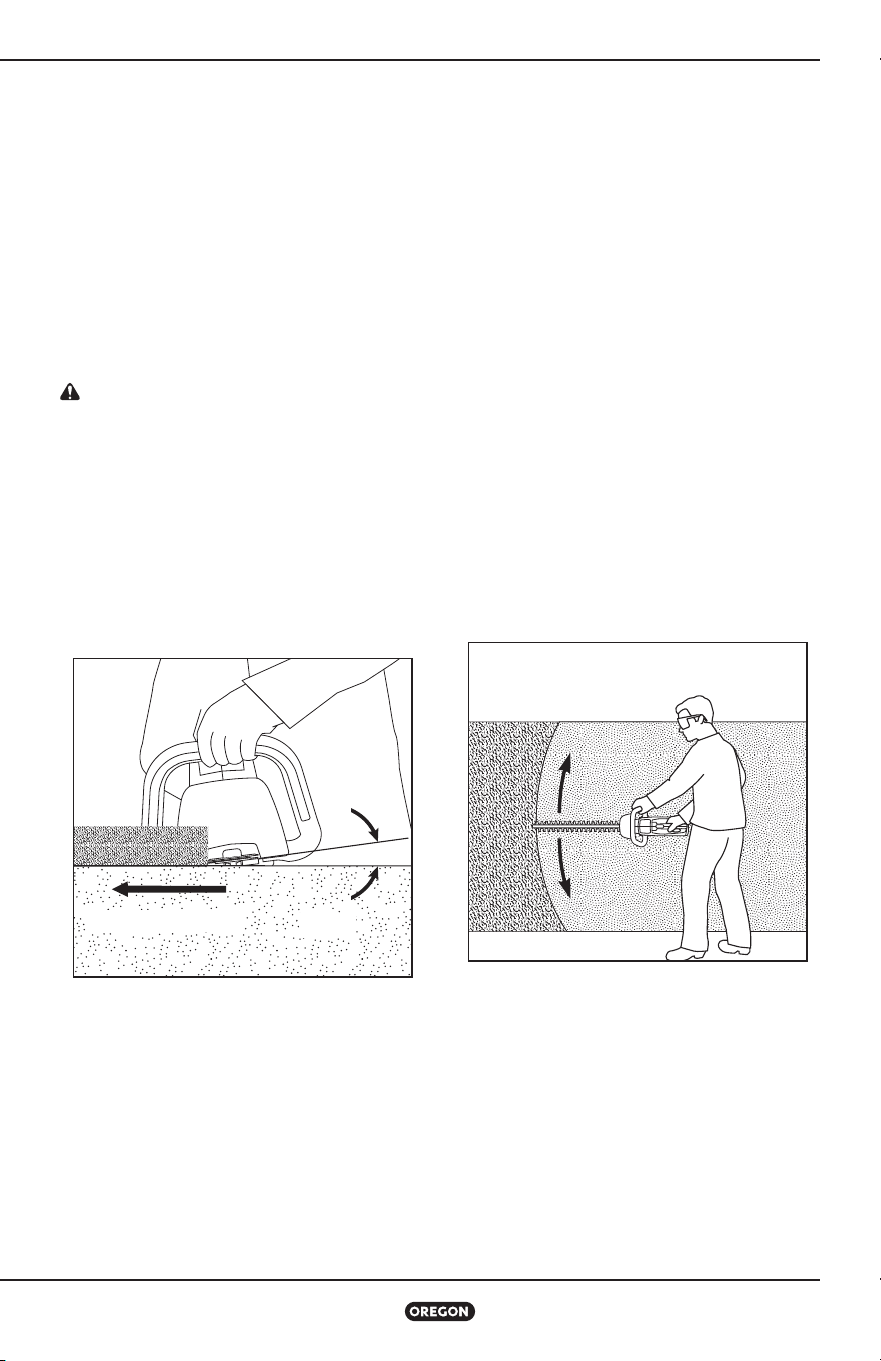

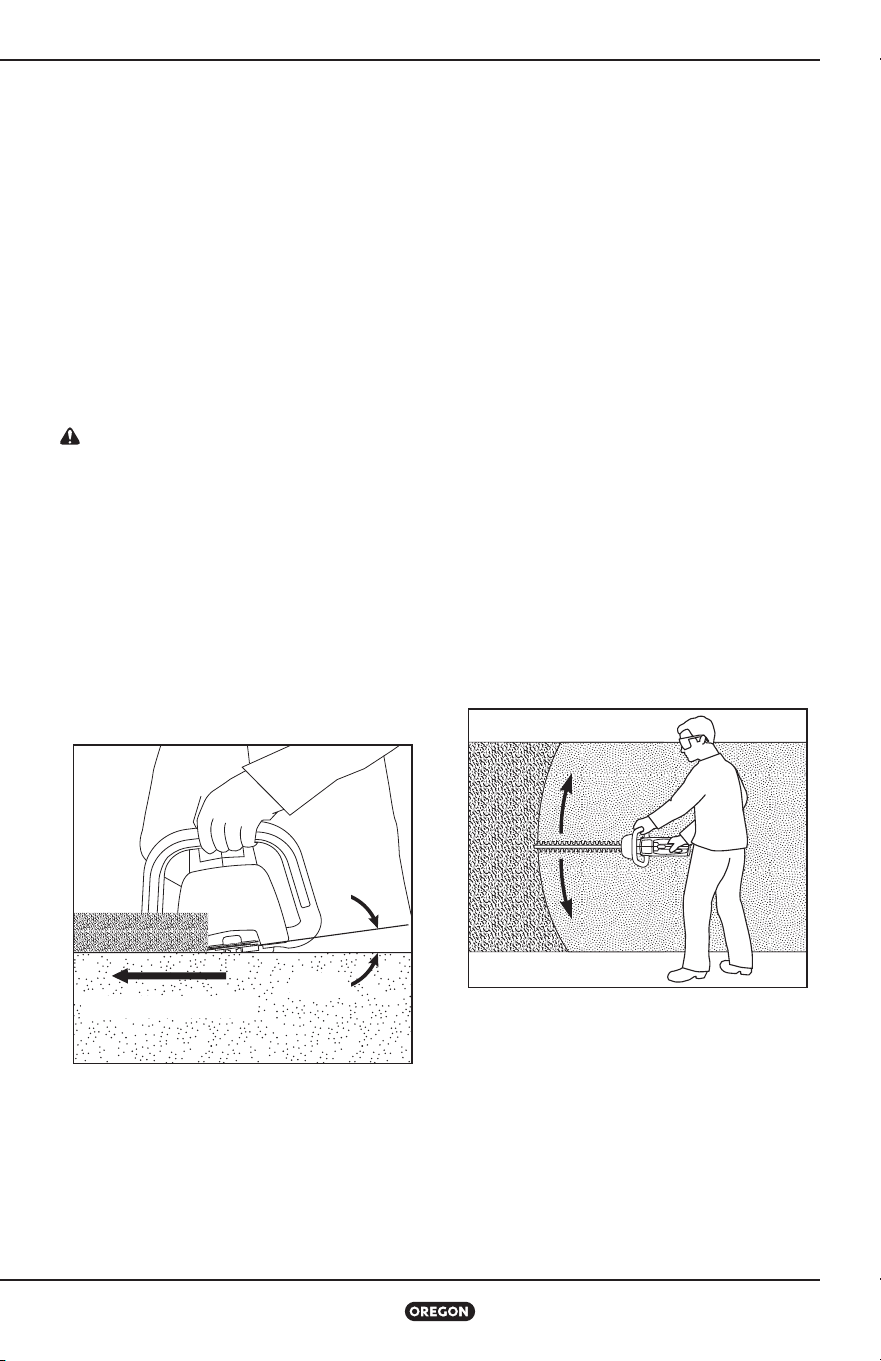

FIG. 3

FIG. 4

Hedge Trimmer Model HT275

Important Safety Instructions

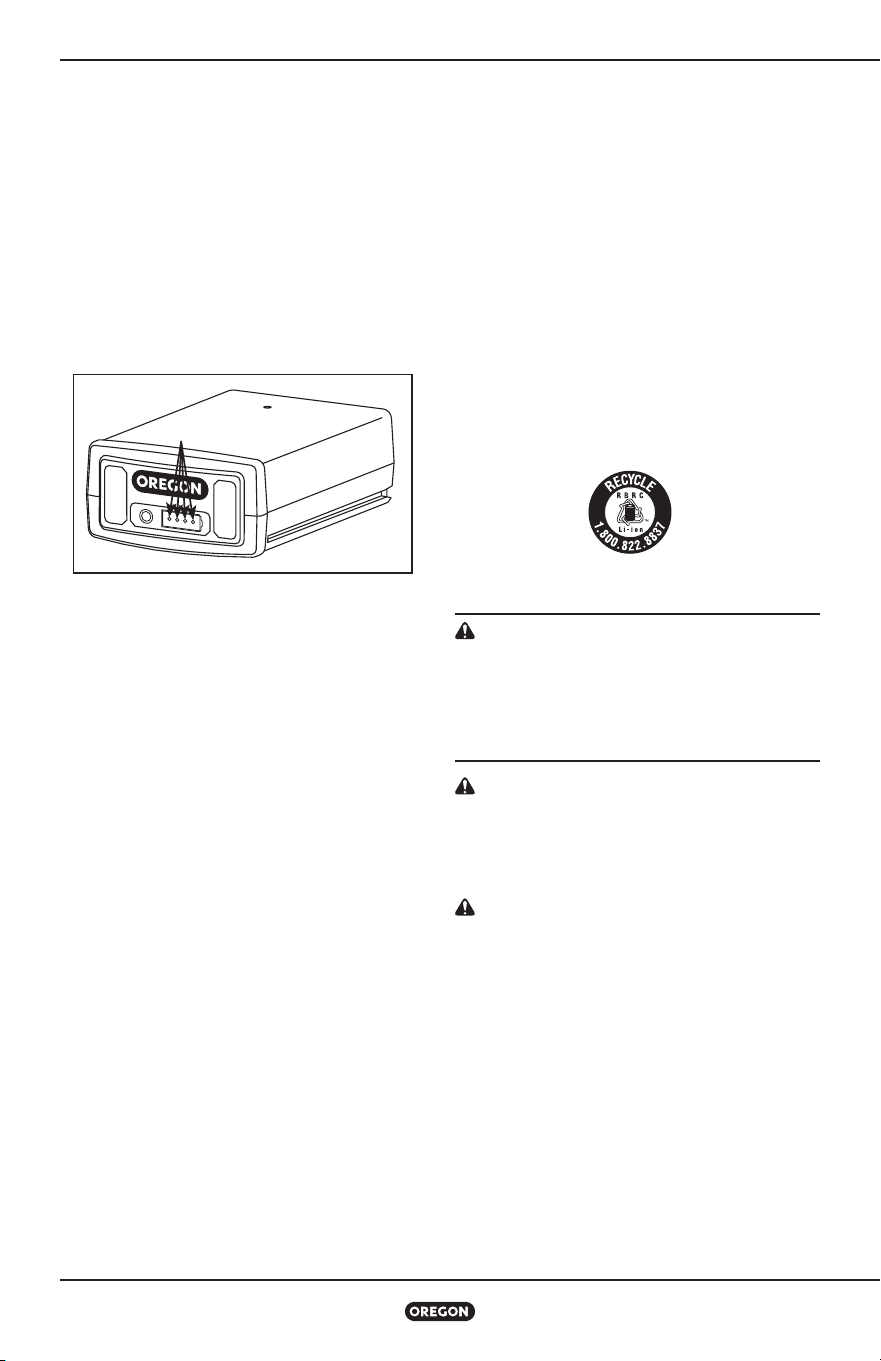

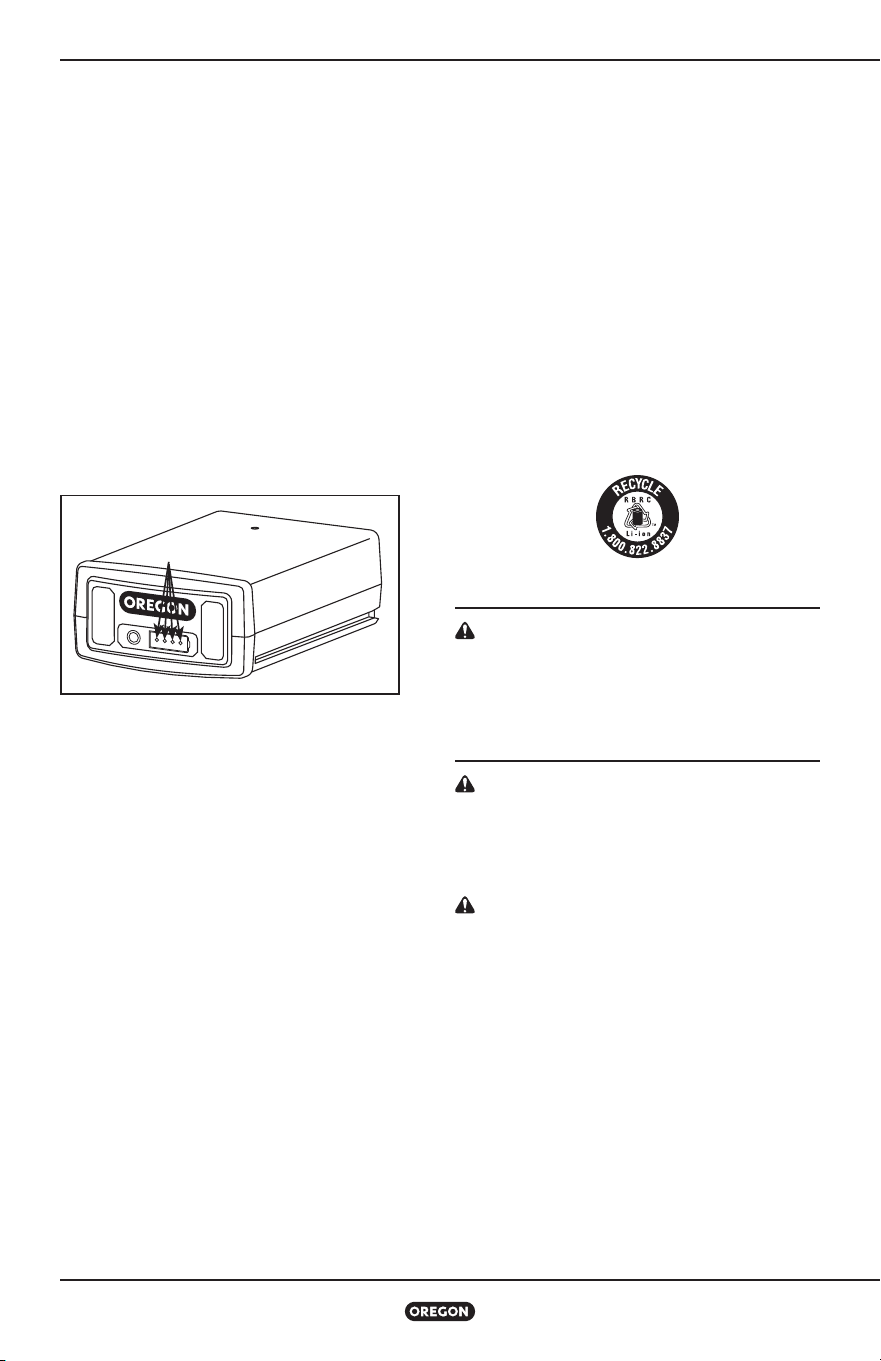

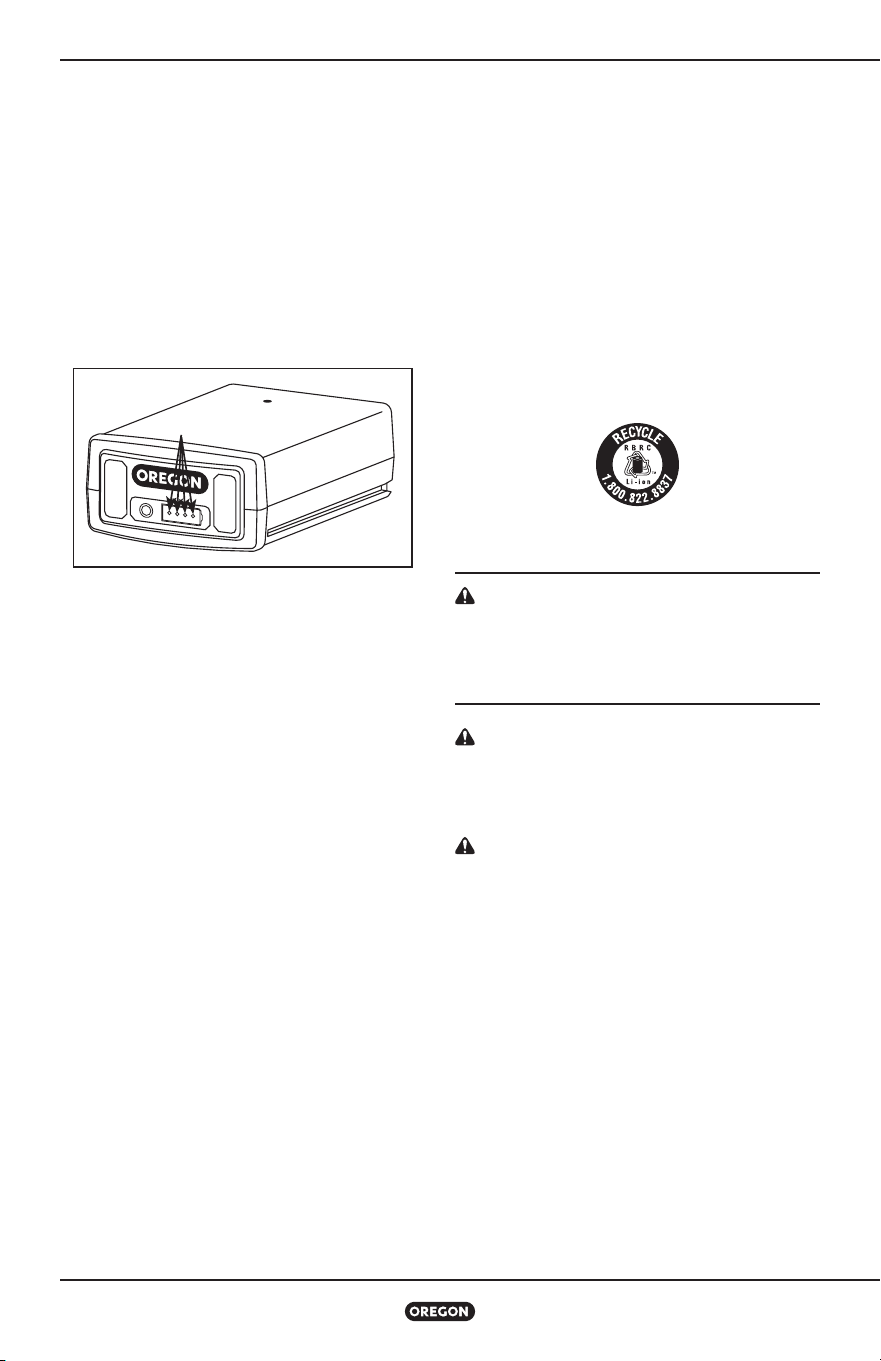

STORING THE BATTERY PACK

When storing the battery pack longer than nine

months, follow these guidelines:

• Remove the battery pack from the hedge

trimmer or charger

• Store in a cool, dry place

• Keep out of reach of children or pets

• To prolong battery life, never store battery

pack in a completely discharged condition

(Fig 5)

• For maximum battery life, make sure the

battery pack is charged once per year or when

the LED indicator shows only one light

• Store at a temperature between -4°F to 86°F

(-20°C and 30°C)

STORING THE CHARGER

• Remove battery pack from the charger

• Disconnect charger from power source

• Store in a dry place

• Keep out of reach of children or pets

See “Maintenance and Cleaning” for more

information

TRANSPORTING THE HEDGE TRIMMER

Prepare the hedge trimmer as described in

“Storing the Hedge Trimmer” before shipping

TRANSPORTING THE BATTERY PACK

Observe national regulations when shipping

lithium ion batteries Special package labeling

may be required

BATTERY PACK DISPOSAL

Do not dispose of battery pack in household

garbage or incinerate Local waste

management and recycling agencies have

information on proper recycling or disposal

instructions Battery packs can be collected in

the United States or Canada through

Rechargeable Battery Recycling Corporation

Oregon® has already paid the costs involved to

recycle battery packs Return end of life battery

packs to participating retailer or recycling

center Return locations and more information

can be found at www call2recycle org or

1-800-8BATTERY

Battery Safety

DANGER: Failure to follow these

safety rules can cause the battery pack

to leak hazardous chemicals, overheat,

emit smoke, burst, flare, explode, and/or

ignite.

CAUTION: Do not dispose of the

battery pack in the household waste or

fire. Lithium ion battery packs should be

recycled by a local authorized recycler.

CAUTION: Do not expose battery pack

to excessive heat, such as the interior of

a vehicle in hot weather. Such exposure

can cause a loss in performance and/or

service life. Do not attempt to re-charge a

non-rechargeable battery pack.

• Do not disassemble or modify the battery

pack This can damage safety features

• Do not connect the positive (+) and negative

(-) terminals with metal objects or store the

battery pack with metal objects such as coins

or screws This can cause short-circuiting and

generate enough heat to cause burns

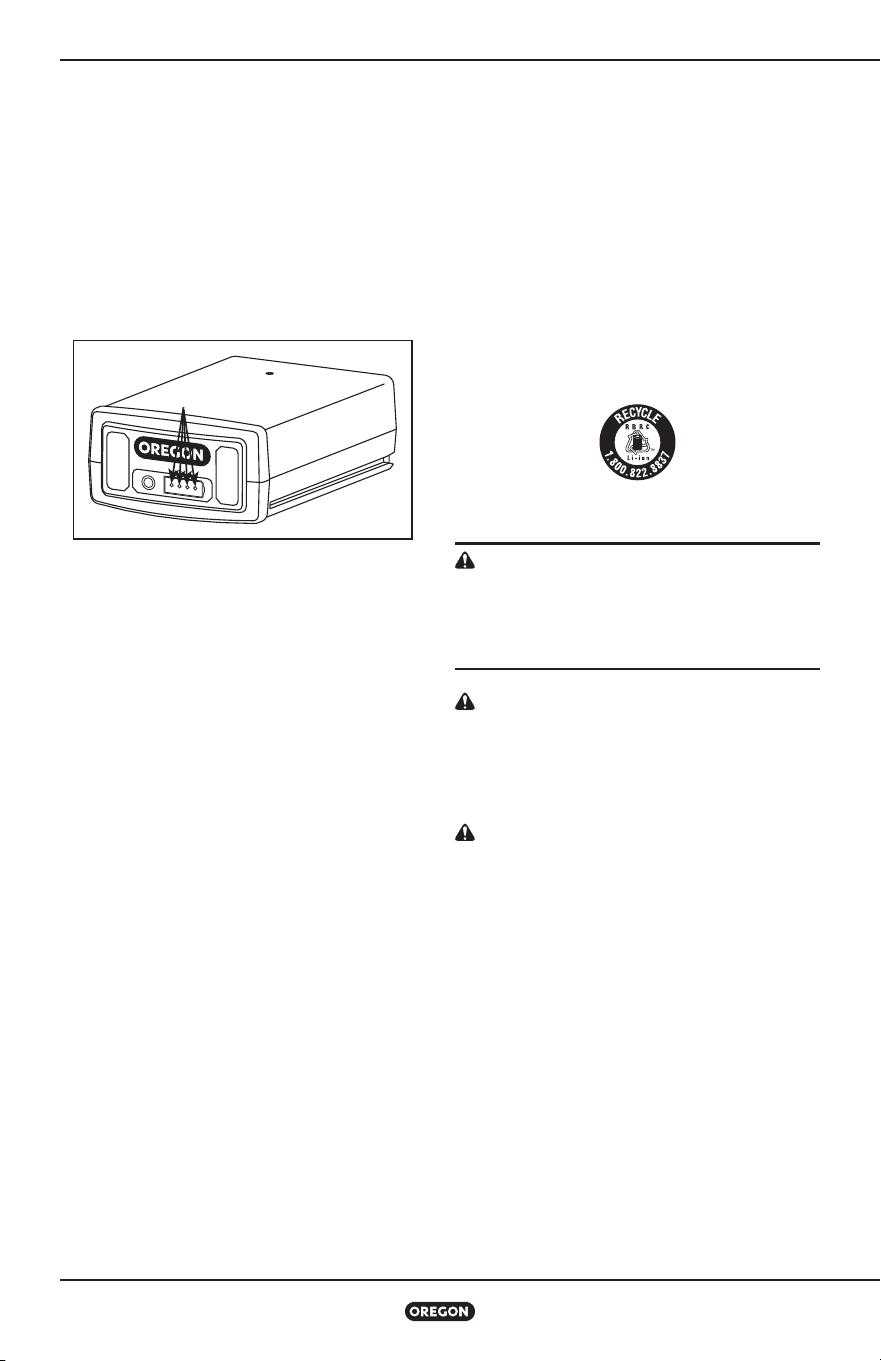

FIG. 5

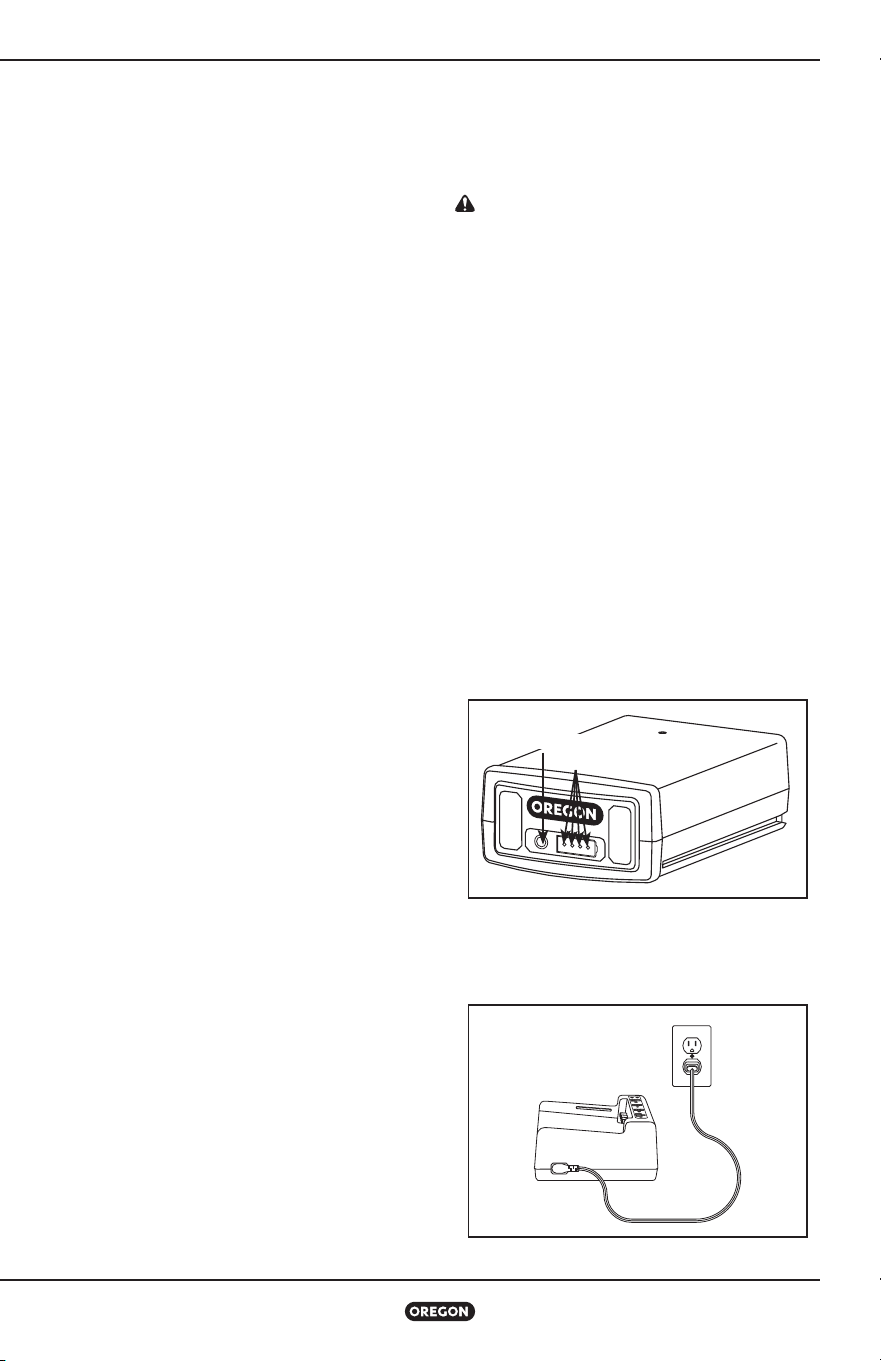

INDICATOR LIGHTS

Hedge Trimmer Model HT275

Important Safety Instructions

• Do not incinerate the battery pack or expose

to excessive heat This can melt insulation or

damage safety features

• Do not use, charge, or store near heat higher

than 176°F (80°C) This can cause overheating

and internal short-circuiting

• Do not expose to extremely wet conditions

This can damage safety features, cause

extremely high current and voltage charging,

and lead to abnormal chemical reactions

• Use only Oregon® Series C chargers

specifically designed for the battery pack,

and follow the safety precautions described

in “Charger Safety” Using another charger

can damage safety features, cause extremely

high current and voltage charging, and lead to

abnormal chemical reactions

• Do not use Oregon® branded battery packs in

non-Oregon® branded tools

• Do not strike, pierce, or throw the battery

pack, and do not use a damaged or deformed

battery pack

• If recharging fails, do not attempt to recharge

• If the battery pack gives off an odor, generates

heat, or is discolored, deformed, or abnormal

in any way during use, recharging, or storage,

immediately remove from the hedge trimmer

or charger

• Any liquid leaking from the battery is

corrosive, can damage eyes and skin, and may

be toxic if swallowed

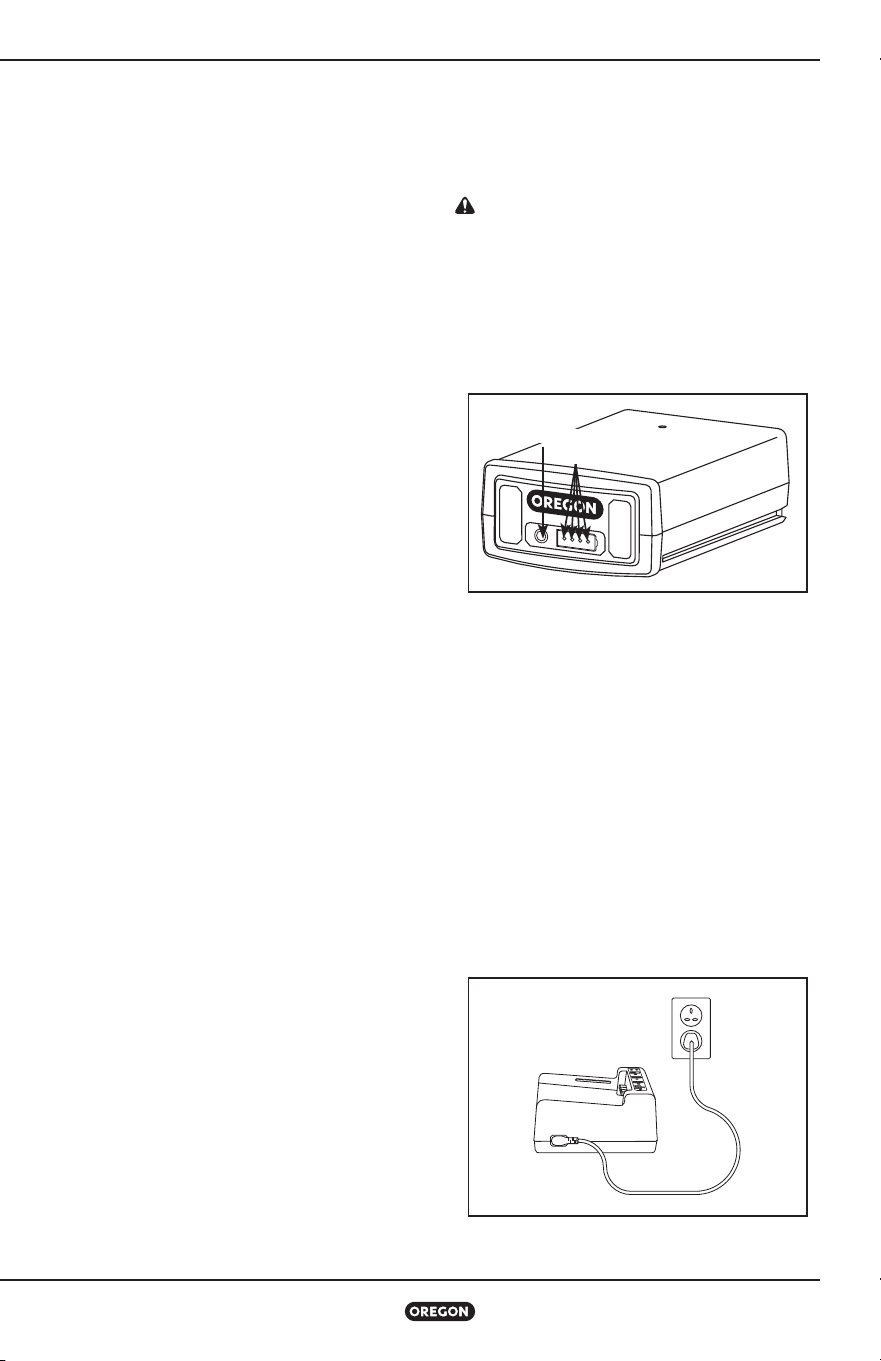

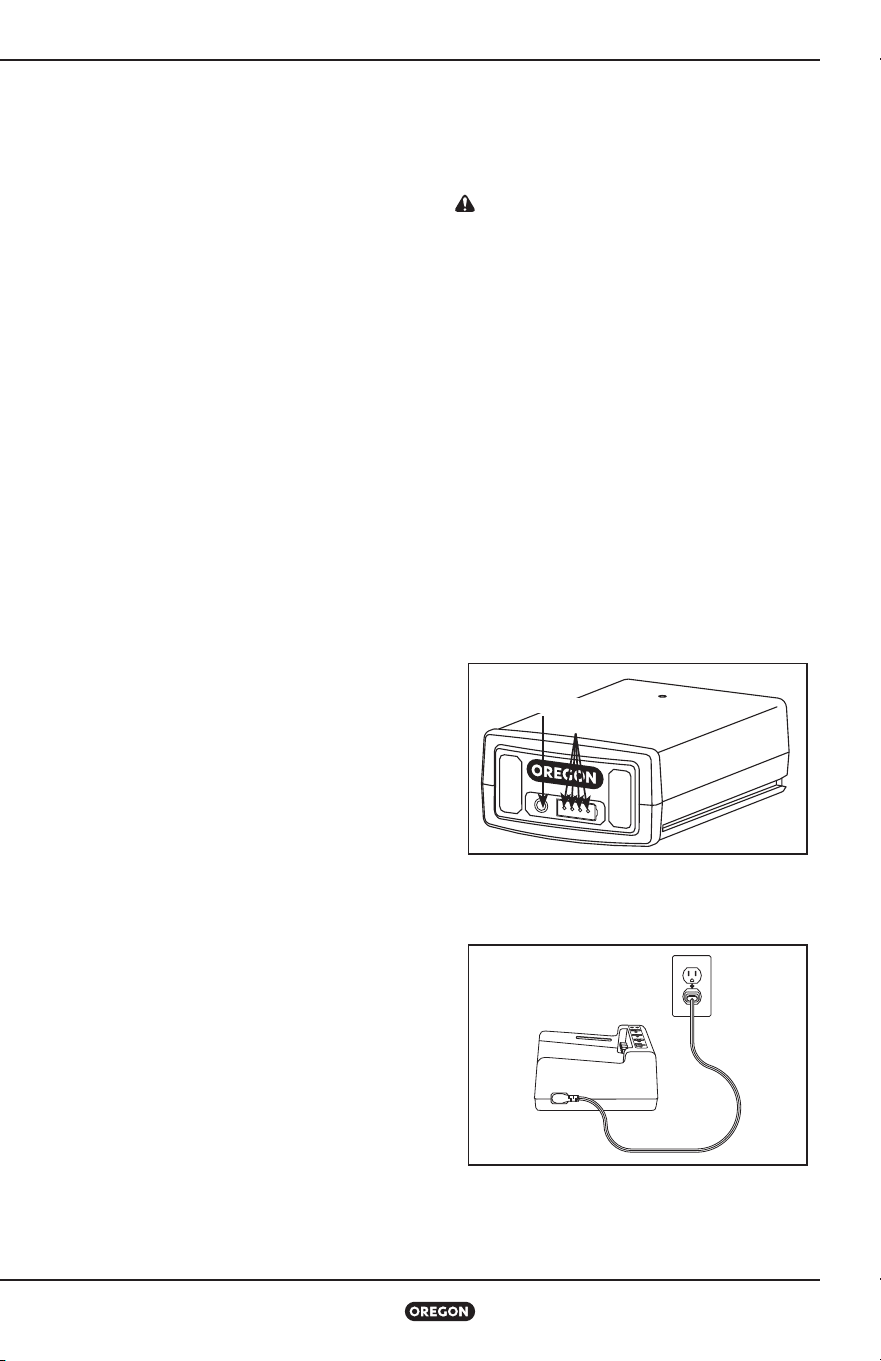

Charger Safety

IMPORTANT SAFETY INSTRUCTIONS

CAUTION: This appliance is not

intended for use by persons (including

children) with reduced physical, sensory

or mental capabilities, or lack of

knowledge, unless they have been given

supervision or instruction by a person

responsible for their safety. Children

should be supervised to ensure that they

do not play with the appliances.

WARNING: Risk of Electric Shock.

When used outdoors, install only to

a covered “Class A” GFCI protected

receptacle that is weatherproof with the

power unit connected to the receptacle.

If one is not provided, contact a qualified

electrician for proper installation. Ensure

that the power unit and cord do not

interfere with completely closing the

receptacle cover.

CAUTION: Use this charger only with

the supplied power cord, making sure

that the input plug correctly mates to the

output receptacle.

When using electrical products, basic

precautions should always be practiced

including the following:

• Read and follow all safety instructions

before use. Read and follow all instructions

that are on the product or provided with the

product

• Save these instructions.

• Do not use an extension cord.

• Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from heat,

oil, sharp edges or moving parts Damaged or

entangled cords increase the risk of electric

shock

• Do not expose the charger to rain.

For indoor use only

• Do not use within 10 feet (3 m) of a pool.

• Do not use in a bathroom.

Hedge Trimmer Model HT275

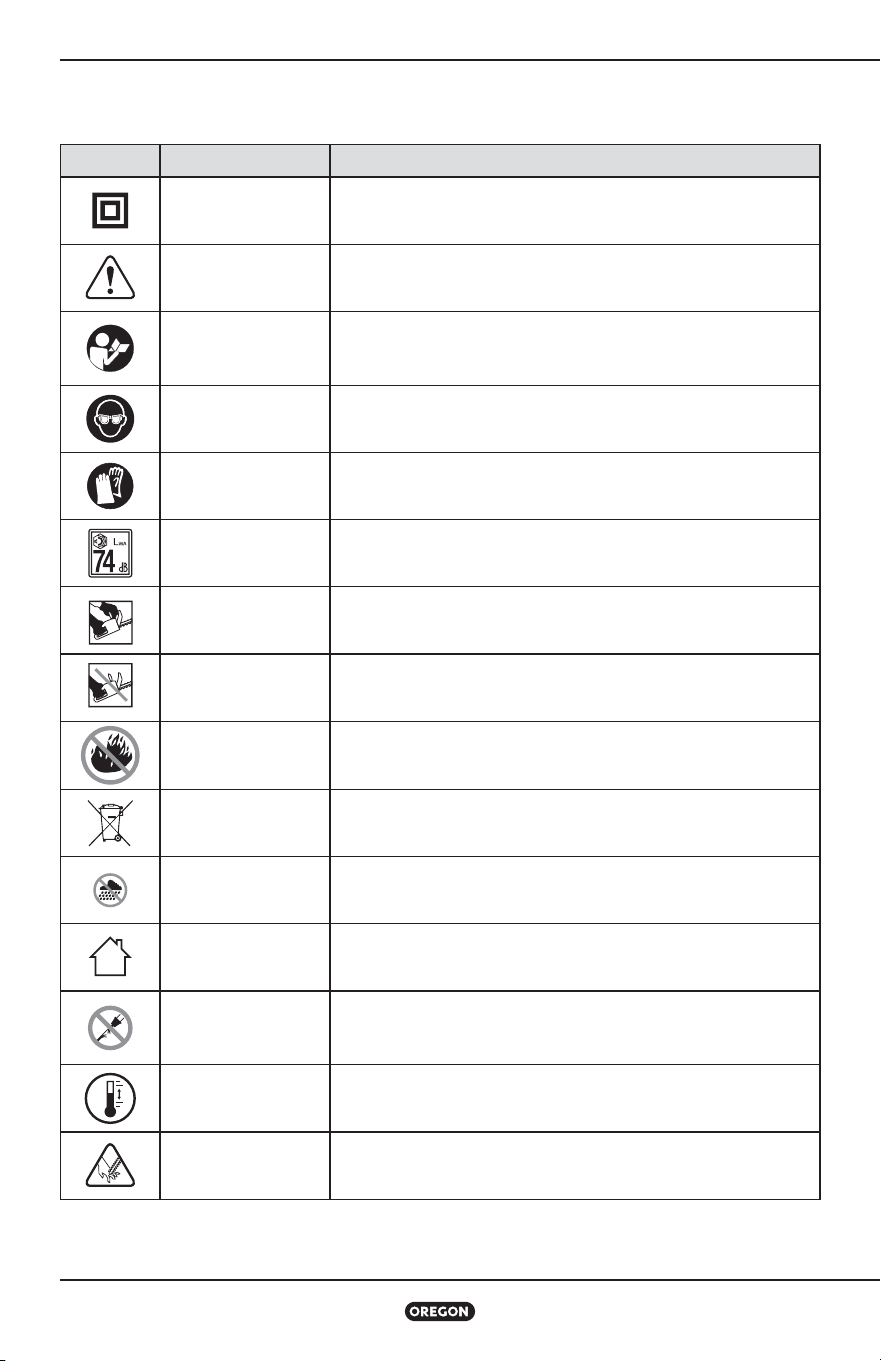

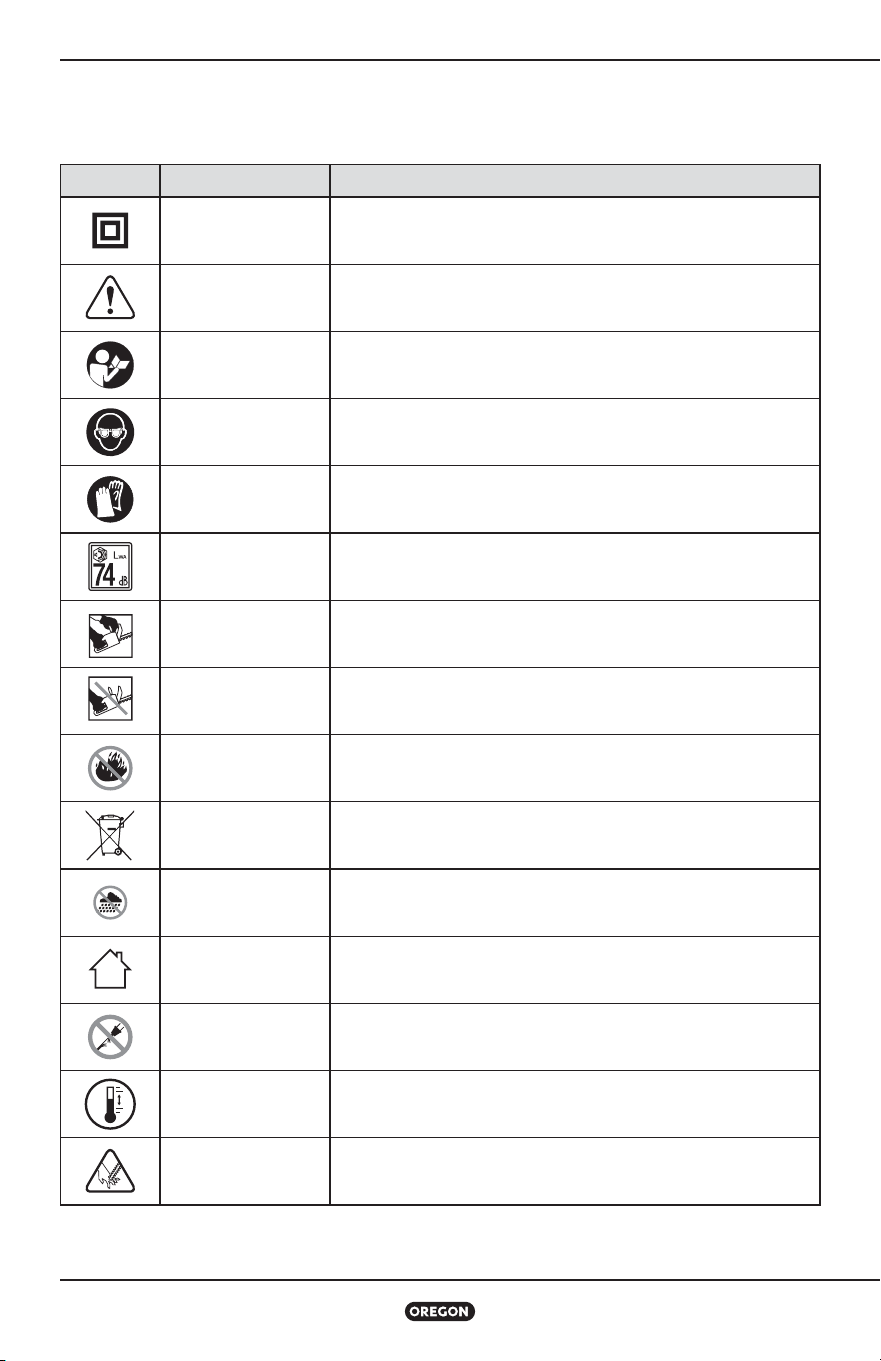

Symbols and Labels

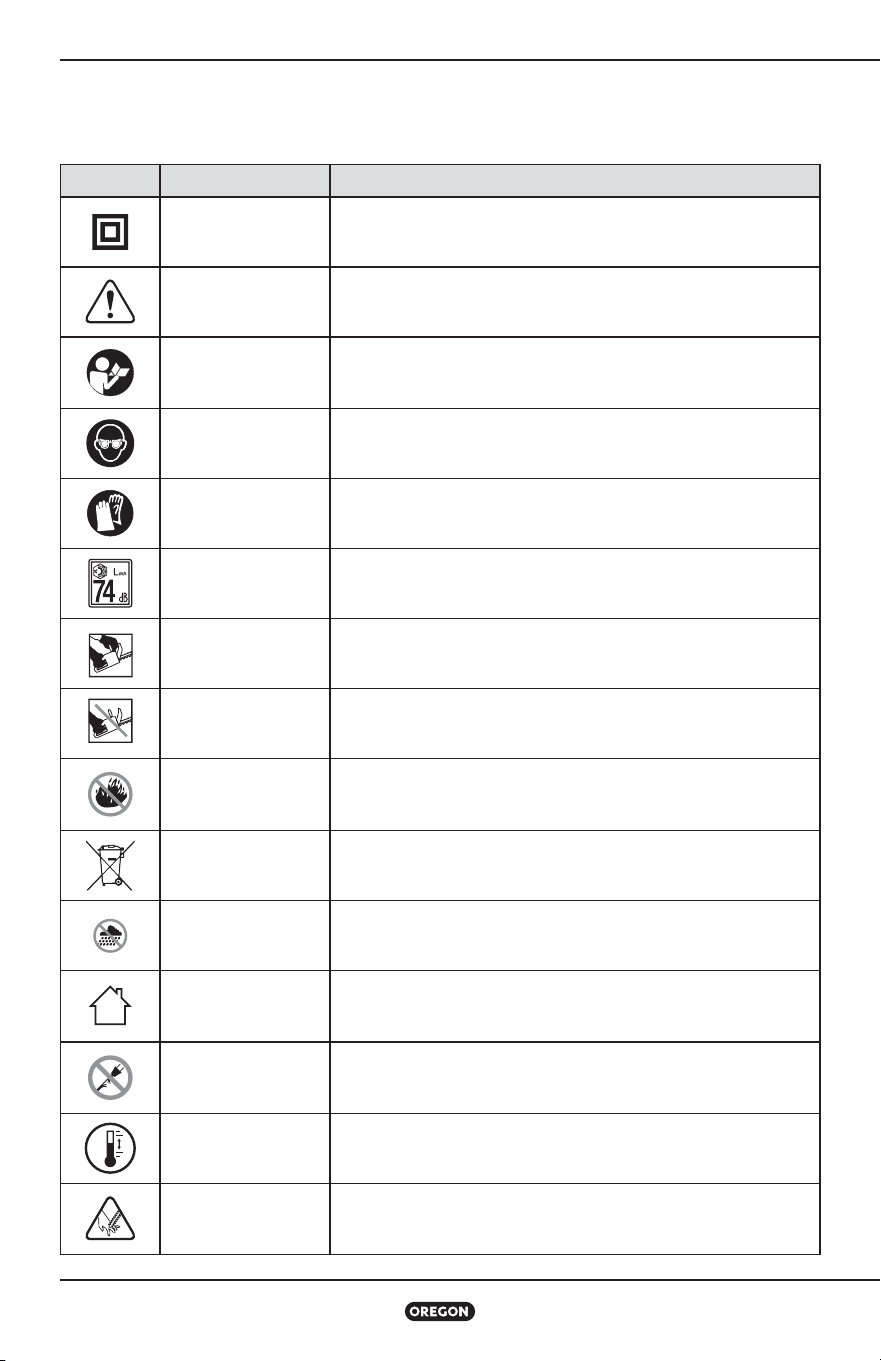

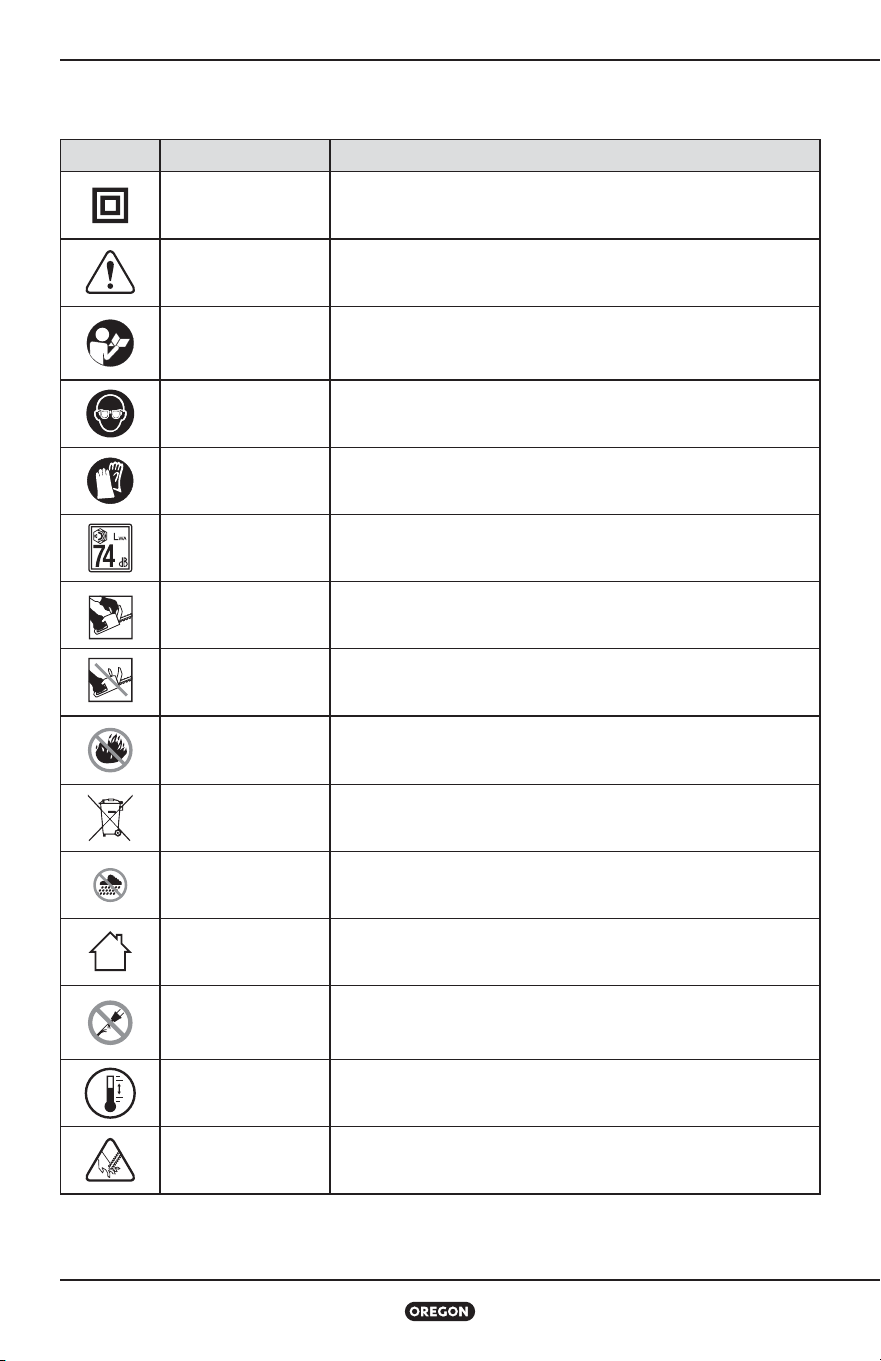

SYMBOL NAME EXPLANATION

Class II

Construction

Designated double insulated construction tools

Safety Alert

Symbol

Indicates that the text that follows explains a danger, warning,

or caution.

Read Instructions

The original instruction manual contains important safety and

operating information. Read and follow the instructions carefully.

Wear Eye

Protection

Wear eye protection when operating the hedge trimmer.

Wear Hand

Protection

Wear gloves when operating the hedge trimmer and when

handling the cutting blades.

Sound Power Sound power level is 74 dB.

Two-handed hold Hold hedge trimmer with both hands.

One-handed hold Do not hold hedge trimmer with one hand.

Do Not Incinerate Do not dispose in flames.

Do Not Dispose

Do not throw in the household waste. Take to an authorized

recycler.

Do Not Expose to

Rain

Do not operate the charger in wet conditions

Indoor Use Only Intended for indoor use only.

Inspect Power

Supply

Inspect the charger power supply and cord regularly for damage.

Operating

Temperature

Only Use the battery pack at a temperature between 32°F to

104°F (0°C and 40°C).

Cutting Tool

Cutting tool. Do not touch the cutting blades without first

deactivating the hedge trimmer by removing the battery pack.

Hedge Trimmer Model HT275

Hedge Trimmer Names and Terms

Blade bind: A condition where the cutting

blades will not move because of material

lodged between the moving and stationary

parts of the cutting blades

Bystander safety zone: A 10 ft (3 m) circle

around the operator that must remain free

from bystanders, children, and pets

Cutting blades: The series of sharpened

surfaces protruding from the front of the

hedge trimmer that move back and forth to

cut hedges

Cutting season: The ideal time to trim

hedges varies by plant type, but it is

generally a good practice to trim during

periods of slow growth, after blooming is

complete Consult with a local plant nursery

for tips on trimming specific plants

Cutting speed: The hedge trimmer has a

variable cutting speed Press the throttle

trigger more firmly for faster cutting speed

To get the most cutting time out of each

charge, use only the minimum cutting speed

necessary to cut the material

Front handle: The support handle located at

or toward the front of the hedge trimmer

Front handle switch: A u-shaped switch

running along the front handle that prevents

the unintentional operation of the throttle

trigger until manually actuated

Hand guard: A structural barrier between the

front handle of a hedge trimmer and the cutting

blades

New growth: The most recent growth on a

plant It is generally lighter in color, less woody,

and more flexible than the rest of the plant

Rear handle: The support handle, located at

or toward the rear of the hedge trimmer, where

the throttle trigger is located

Throttle trigger: A device that controls the

speed of the cutting blades

Trigger lock-out: A movable stop that

prevents the unintentional activation of the

hedge trimmer until manually actuated

Hedge Trimmer Model HT275

Product Identification

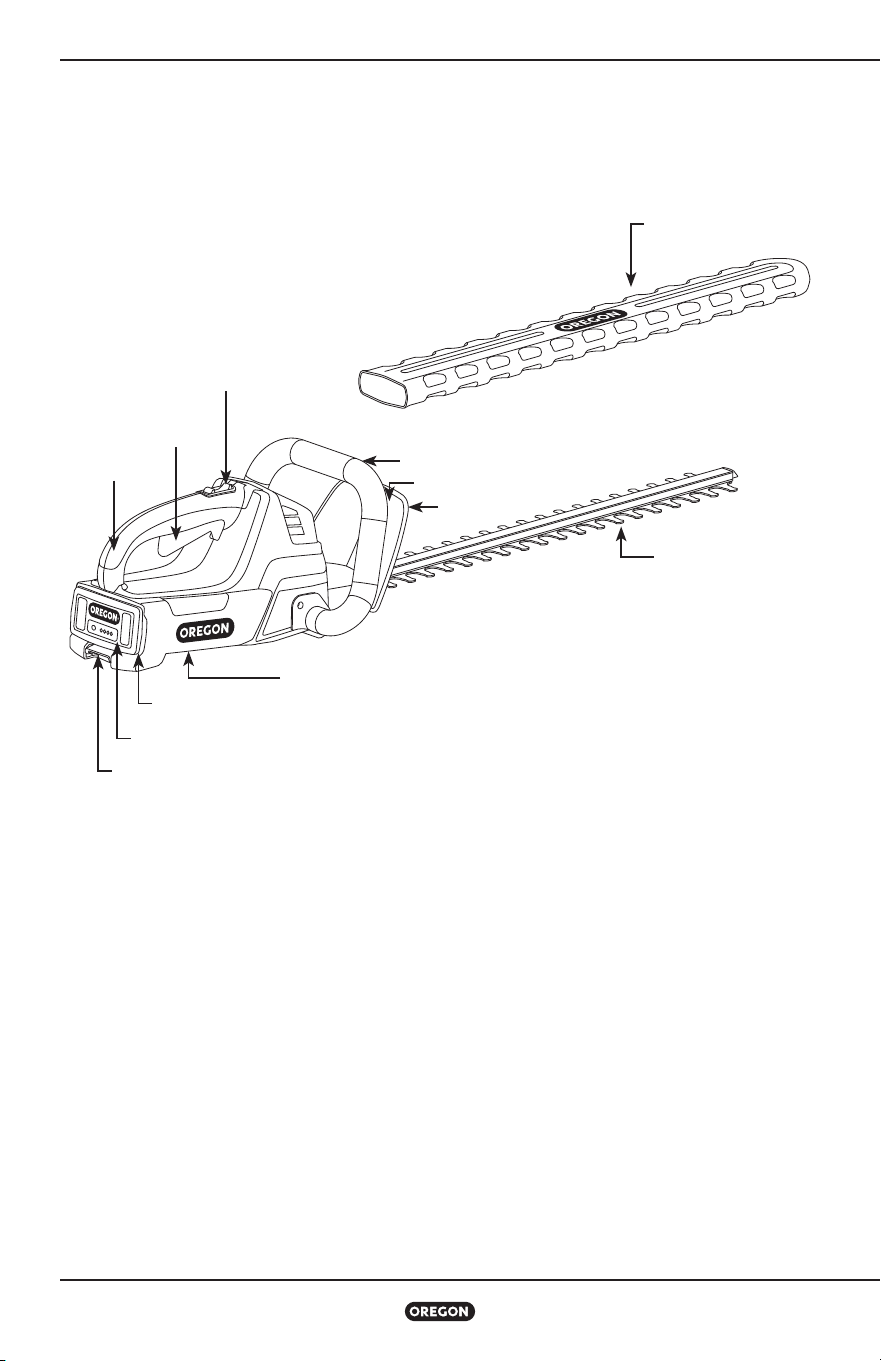

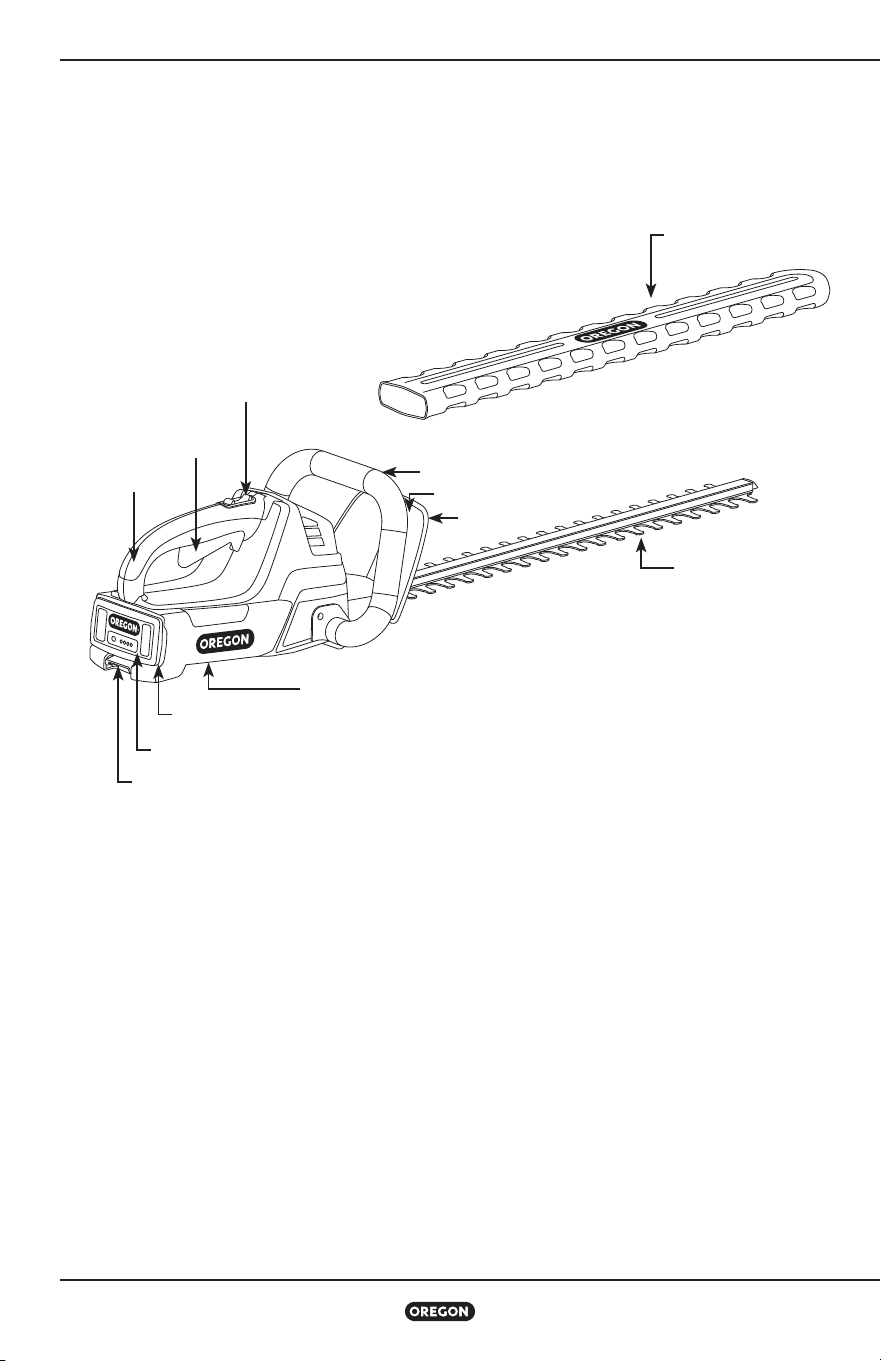

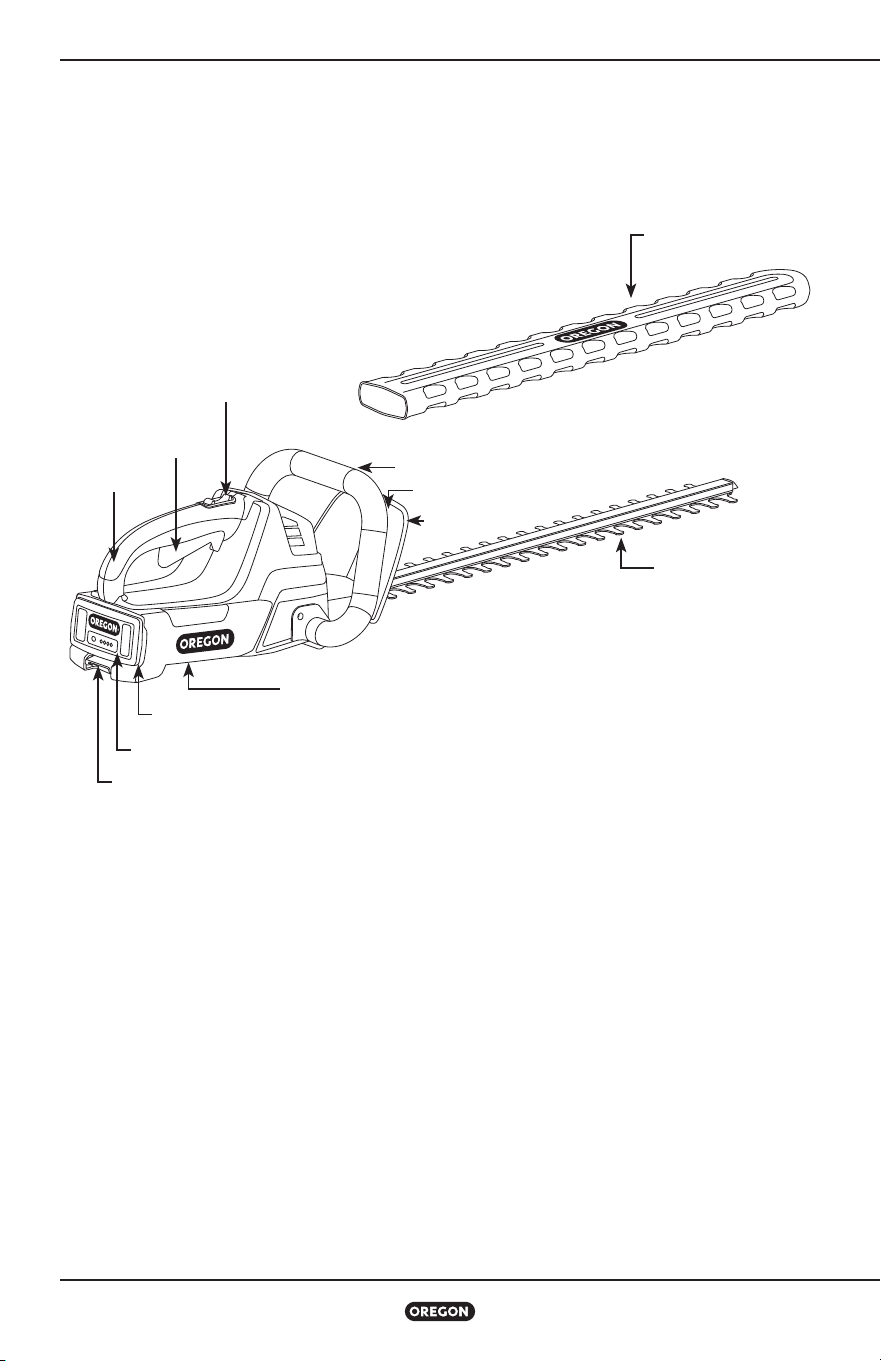

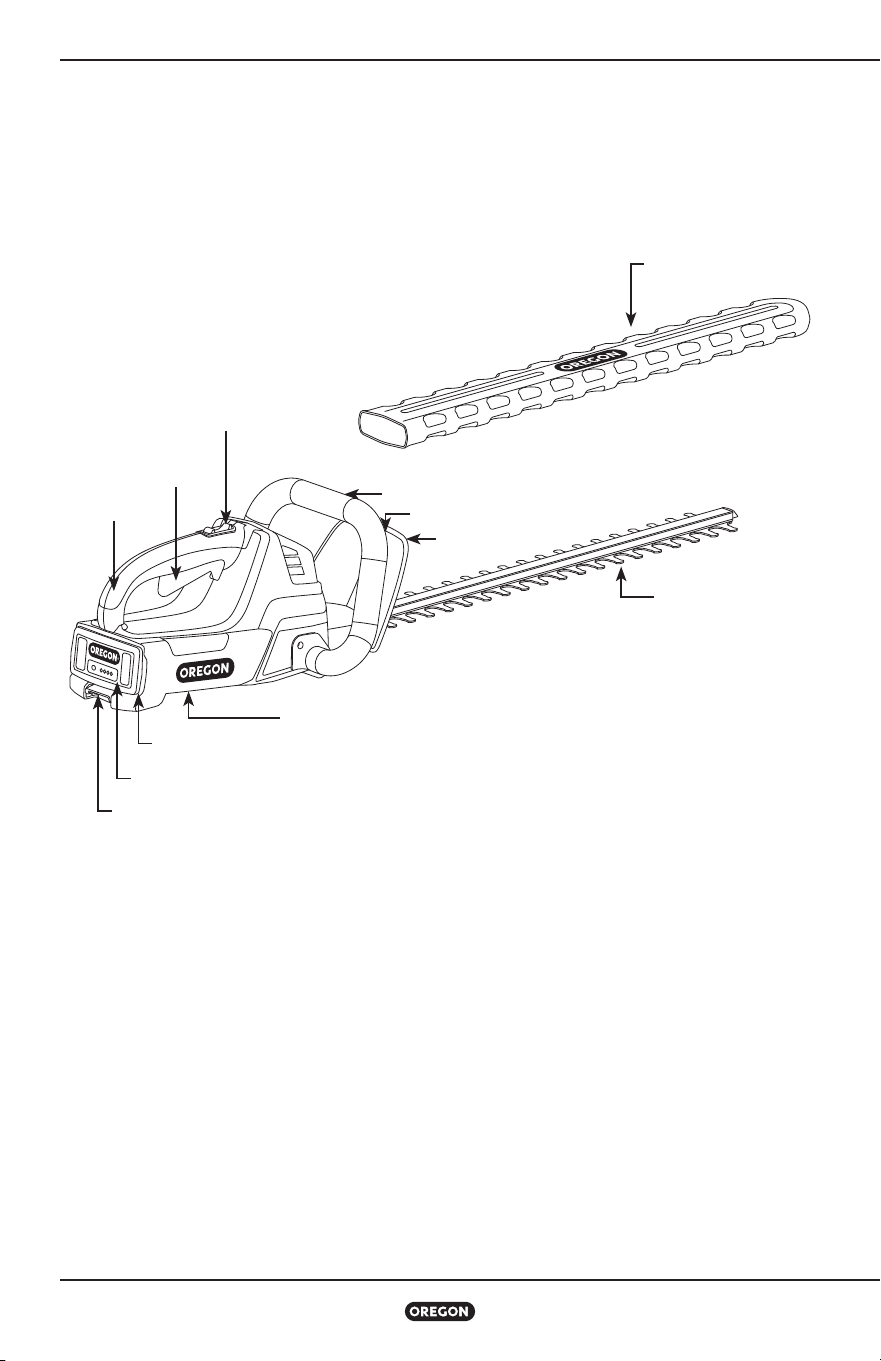

Know the Hedge Trimmer

NOTE: See “Unpacking” for a list of included items

REAR HANDLE

THROTTLE

TRIGGER

THROTTLE

LOCK-OUT

HAND GUARD

BLADE COVER

CUTTING BLADES

FRONT HANDLE SWITCH

FRONT HANDLE

PRODUCT NAME PLATE

BATTERY RELEASE

BATTERY PACK

BATTERY PORT

Hedge Trimmer Model HT275

Operating the Hedge Trimmer

Unpacking

What’s in the box?

The hedge trimmer comes completely

assembled These items ship with the hedge

trimmer:

• Hedge trimmer

• Blade cover

• Instruction manual

• Charger and power cord (if so equipped)

• Battery (if so equipped)

After removing the hedge trimmer from the box,

inspect it carefully to ensure no damage has

occurred during shipping, and that no parts are

missing If any parts are damaged or missing,

do not use the hedge trimmer Contact Oregon®

Cordless Tool System to obtain replacement

parts at 888 313 8665

Battery Pack and Charger

WARNING: Do not charge the battery

pack in the rain.

BATTERY PACK LED CHARGE-

LEVEL INDICATOR

The lithium ion battery pack is equipped with an

LED charge-level indicator To test the charge

level of the battery pack, press the indicator

button on the battery pack’s face (Fig 6)

No lights: recharge

One steady green light:

less than 25% charged

Charge battery pack before use

Two steady green lights:

26–50% charged

Three steady green lights:

51–75% charged

Four steady green lights:

76–100% charged

CONNECTING THE CHARGER

Connect the charger cord to the charger and to

the proper electrical outlet (Fig 7)

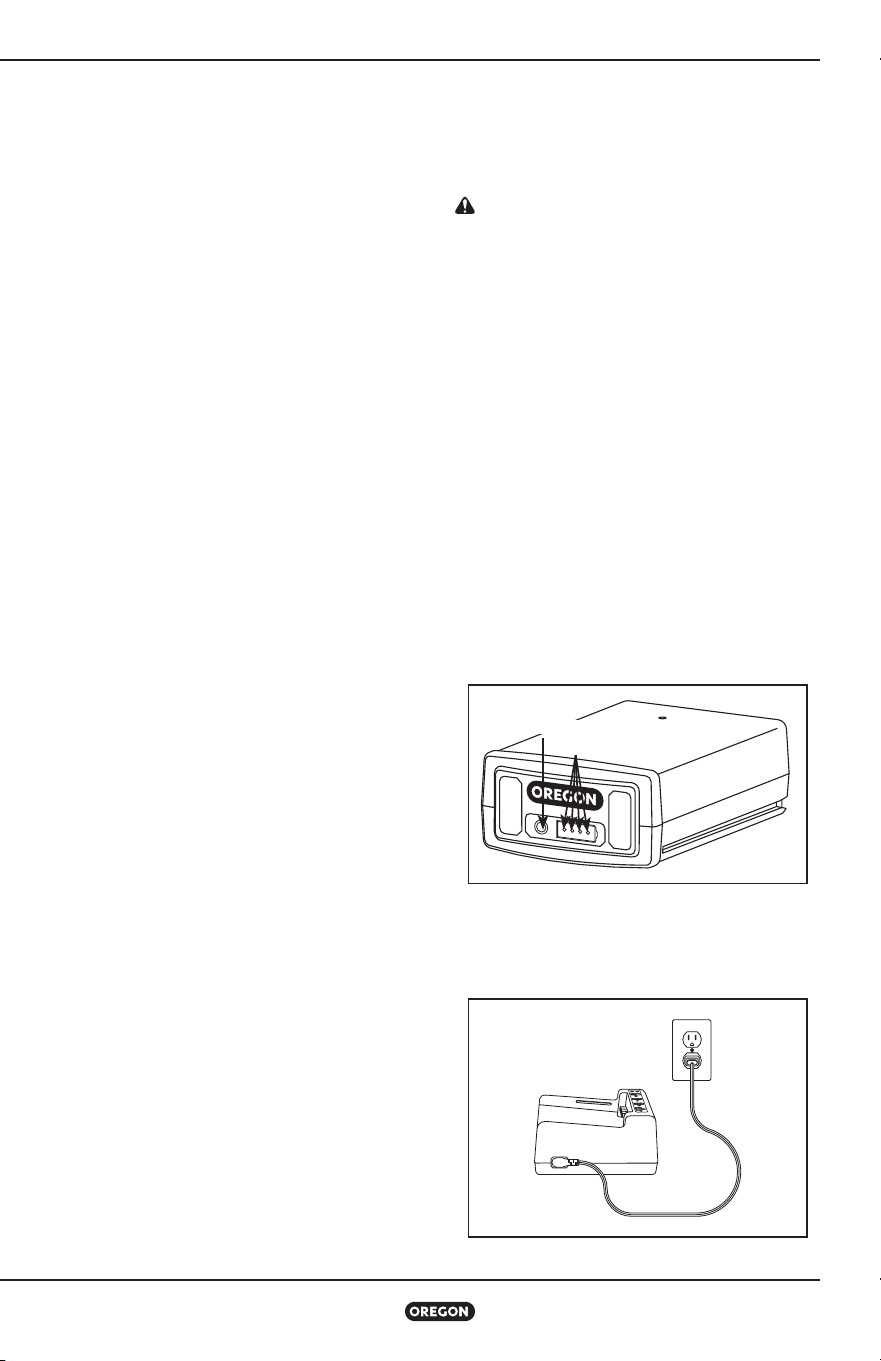

FIG. 6

INDICATOR LIGHTS

INDICATOR BUTTON

FIG. 7

Hedge Trimmer Model HT275

Operating the Hedge Trimmer

Only use the cord set that was supplied with

the charger At first use, verify that the plug

type matches the receptacle

CHARGER LED CHARGE-STATE INDICATOR

The battery charger is equipped with an LED

charge-state indicator that indicates the state

of charging as well as conditions that may

delay or prevent charging (Fig 8)

Note: Until a battery pack is inserted, no lights

will be visible

Blinking orange light: a fault condition

exists There are several potential

causes See “Troubleshooting” in this

manual

Steady orange light: the battery pack

temperature is beyond the acceptable

range (32°F/0°C to 104°F/40°C) Allow

the battery pack to reach the

acceptable temperature range before

charging The pack may be left on the

charger as the temperature adjusts

Charging will begin when the proper

temperature is reached

Blinking green light: battery pack is

charging

Steady green light: battery pack is

ready for use

CHARGING THE BATTERY PACK

WARNING: Failure to follow proper

charging procedures may cause excessive

voltage, excessive current flow, loss

of control during charging, leakage of

hazardous chemicals, heat generation,

bursting, or fire.

With the charger cord connected to the charger

and plugged into an electrical outlet, align the

grooves in the battery with the rails on the

charger and slide the battery pack onto the

charger until fully seated (Fig 9)

Check the charge-state indicator for charging

conditions

FIG. 8

FIG. 9

Hedge Trimmer Model HT275

Operating the Hedge Trimmer

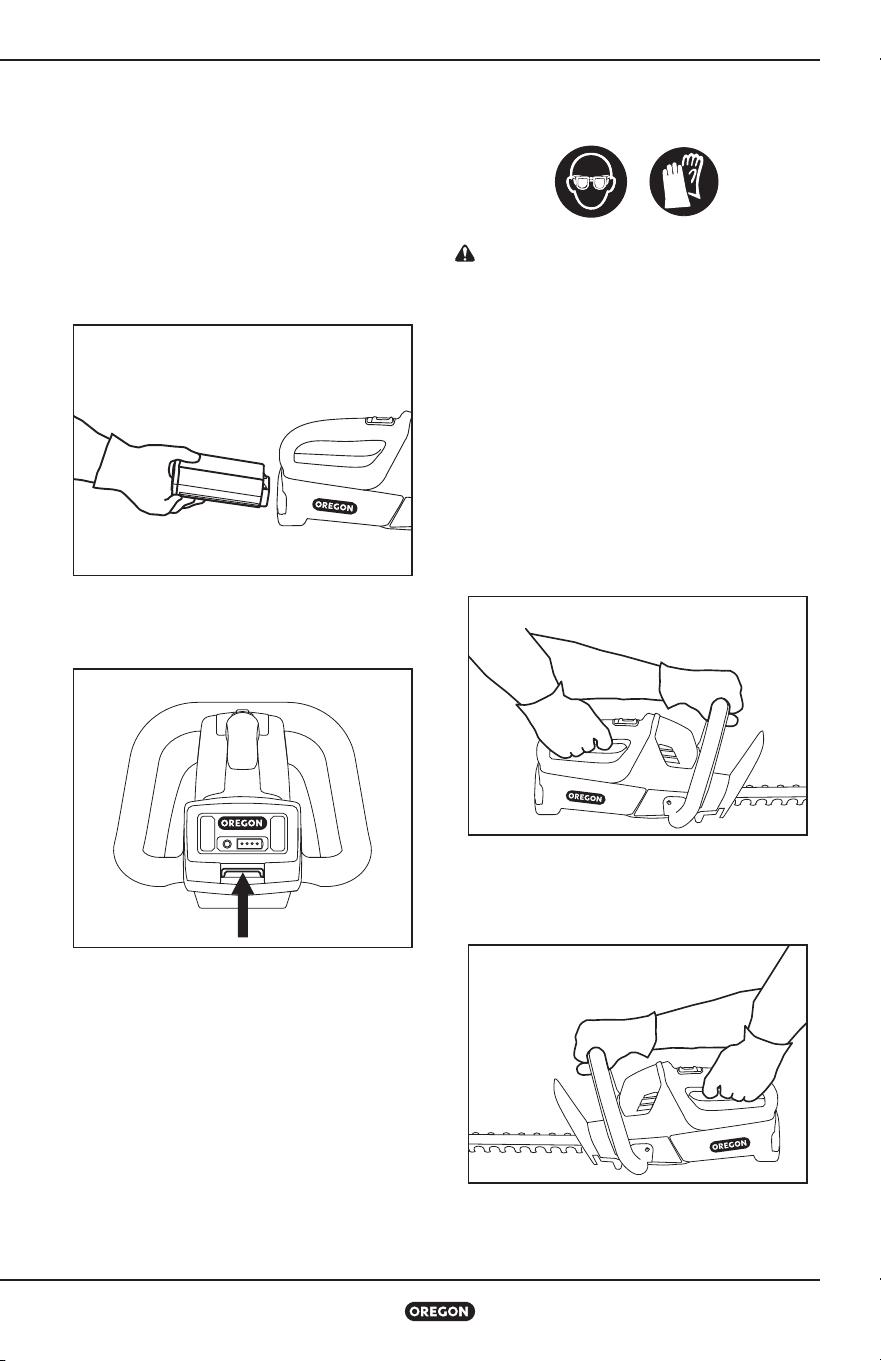

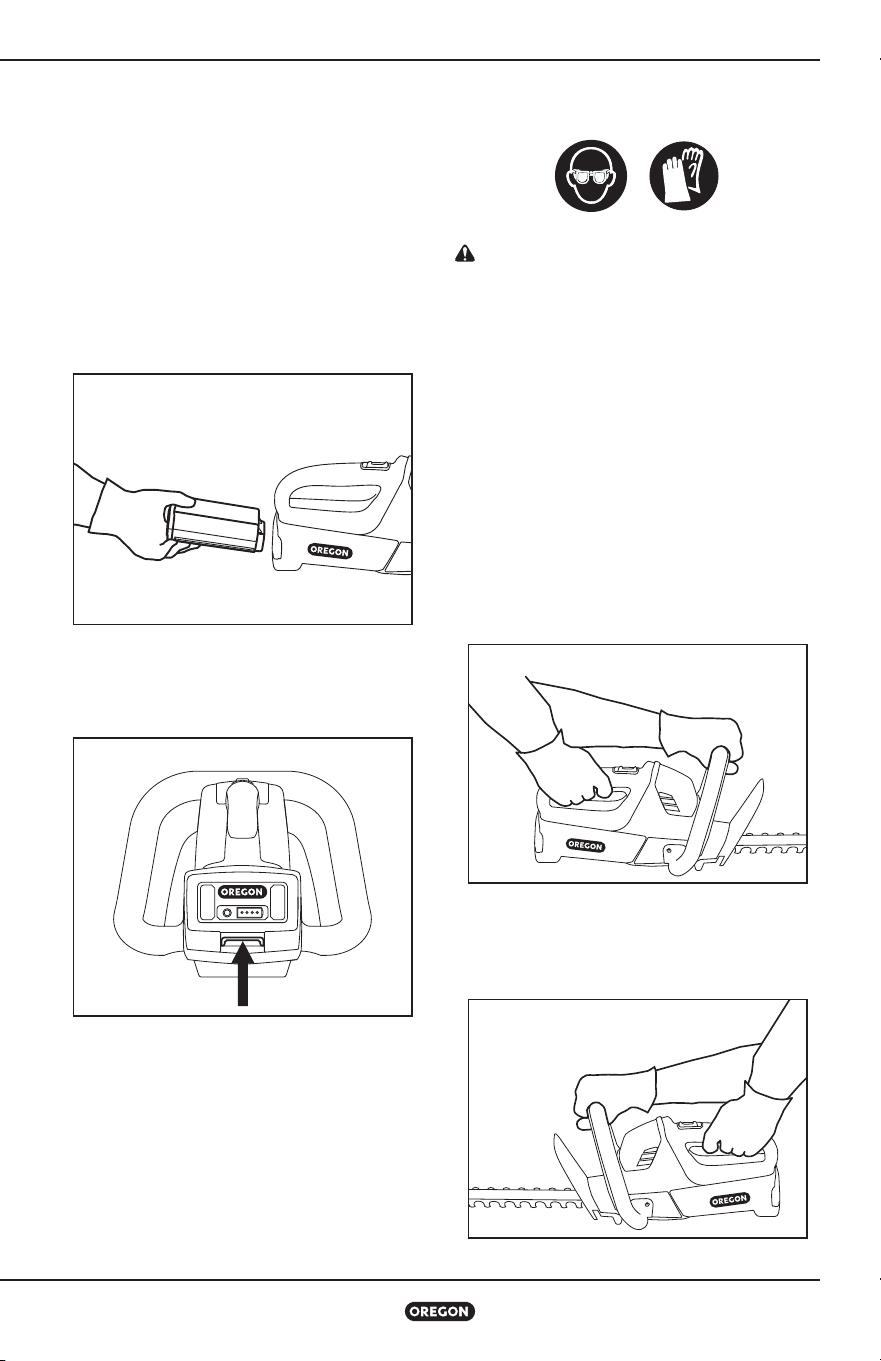

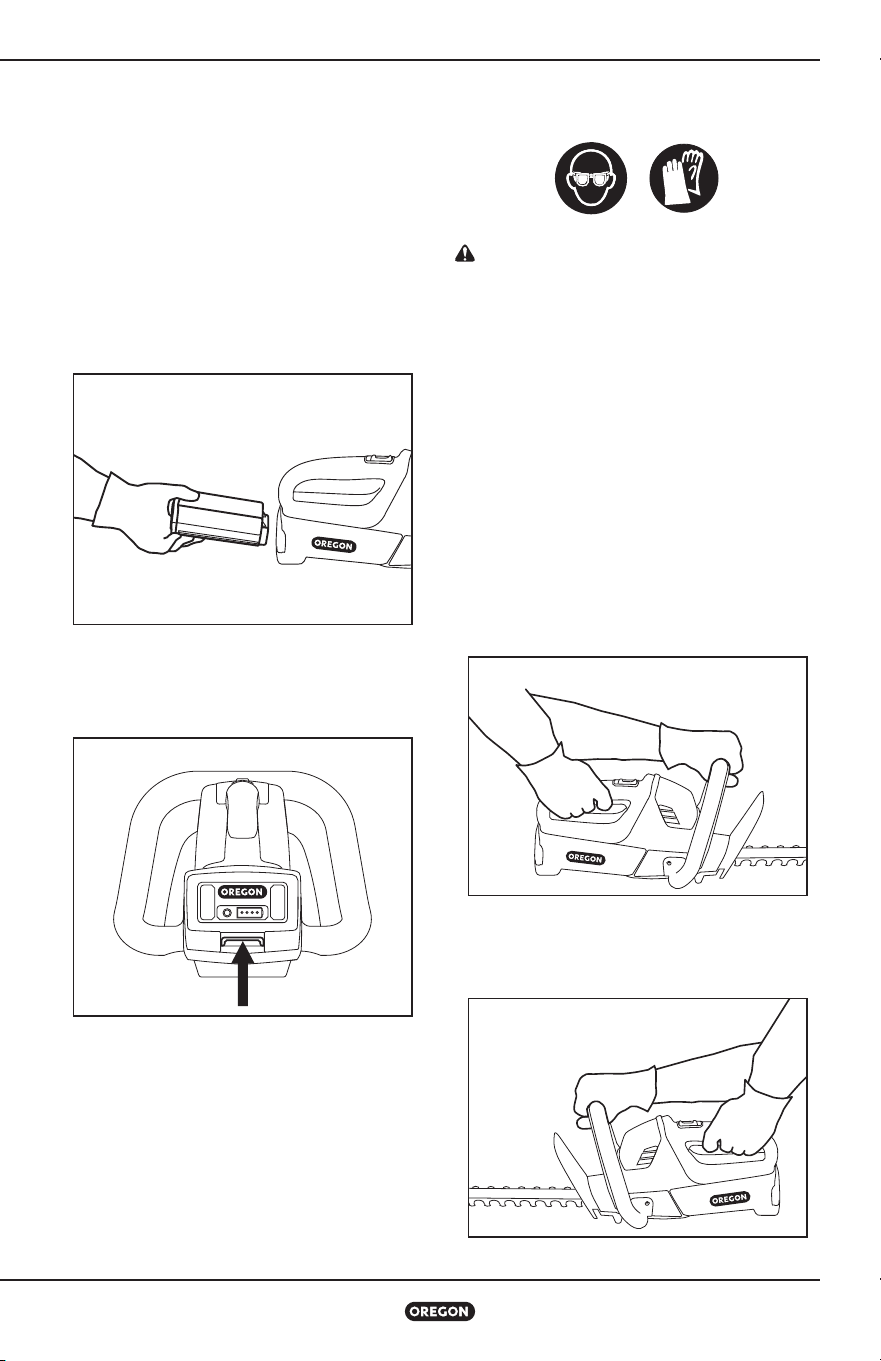

INSERTING AND RELEASING

THE BATTERY PACK

Only use the Oregon® brand Series B battery

packs specified in these operating instructions

Align the groove in the battery with the rails

inside the battery port Firmly insert the battery

pack into the hedge trimmer’s battery port,

pressing forward until it clicks as it locks into

place (Fig 10)

To remove the battery pack, lift up on the

battery release and remove the pack (Fig 11)

General Operation

WARNING: Always wear proper gloves

and eye protection.

OPERATING TEMPERATURE

This hedge trimmer is designed to operate

within a temperature range of 32°F to 104°F

(0°C to 40°C)

GRIP

Always grip the tool with both hands For right-

handed operation, place the hedge trimmer on

a firm, flat surface, grasp the front handle with

the left hand and the rear handle with the right

Wrap fingers over the top of the front handle

with the thumb below (Fig 12)

For left-handed operation, grasp the front

handle with the right hand and the rear handle

with the left (Fig 13)

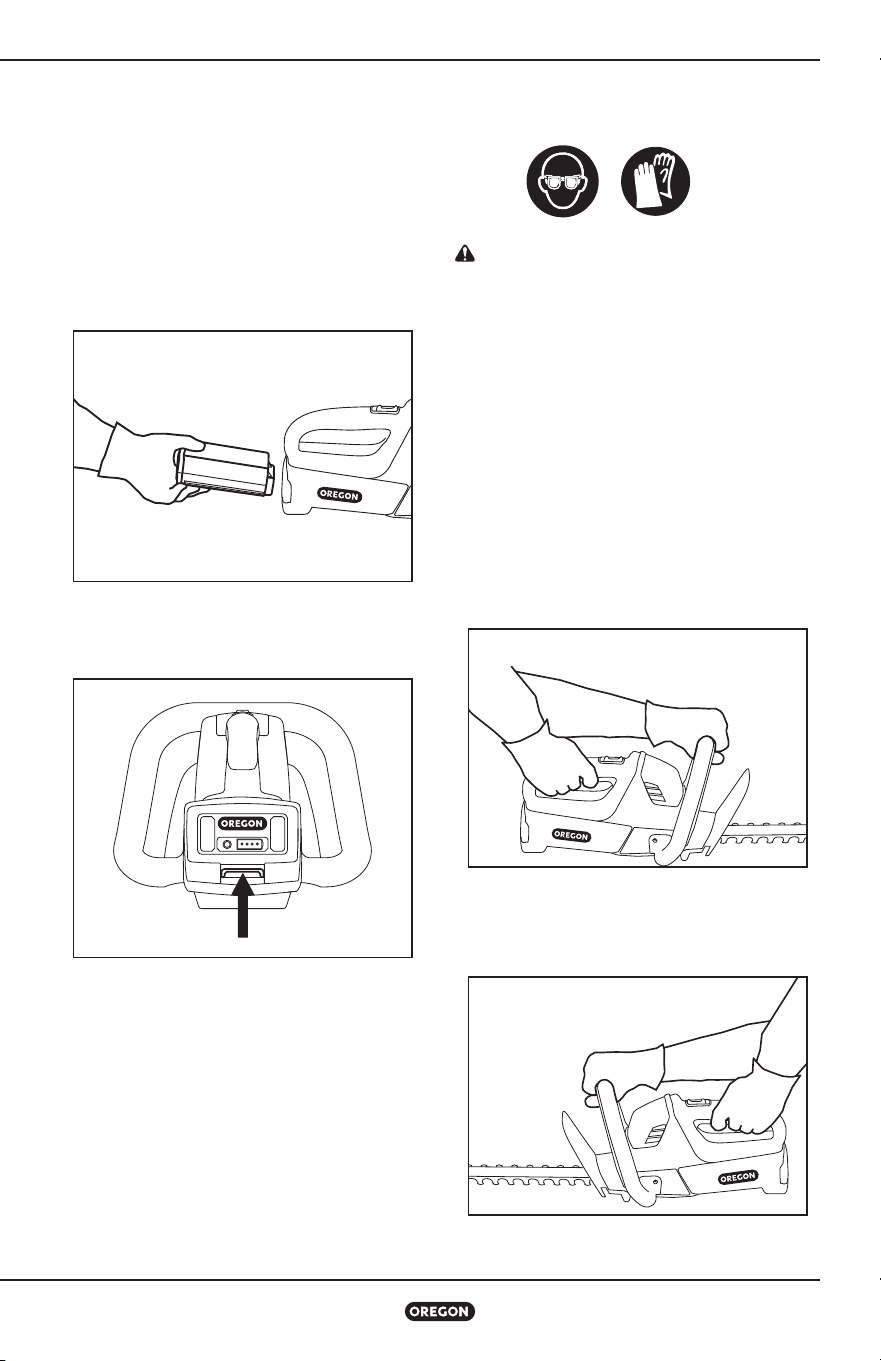

FIG. 10

FIG. 11

RIGHT-HANDED GRIP

FIG. 12

LEFT-HANDED GRIP

FIG. 13

Hedge Trimmer Model HT275

Operating the Hedge Trimmer

STANCE

Stand with both feet on solid ground, with

weight evenly spread between them

Do not overreach and do not stand on a ladder,

stepstool, or any raised position that is not

fully secured

Hold the hedge trimmer as close as possible to

the body to maintain control (Fig 14)

STOPPING THE HEDGE TRIMMER

Release the throttle trigger to stop the hedge

trimmer

STARTING THE HEDGE TRIMMER

Grasp the front and rear handles firmly Pull

back on trigger lock-out (1) with thumb (Fig

15) Squeeze the throttle trigger (2) until the

cutting blades move at the desired speed The

front handle switch (3) is a safety feature; the

hedge trimmer will not start unless it is

activated

CONTROLLING CUTTING BLADE SPEED

The throttle trigger controls the speed at

which the cutting blades oscillate Squeeze the

throttle trigger more firmly for faster cutting

speed

Use the lowest pressure required to cut the

material This helps to maximize the amount of

cutting time per battery charge and reduces the

number of charging operations required

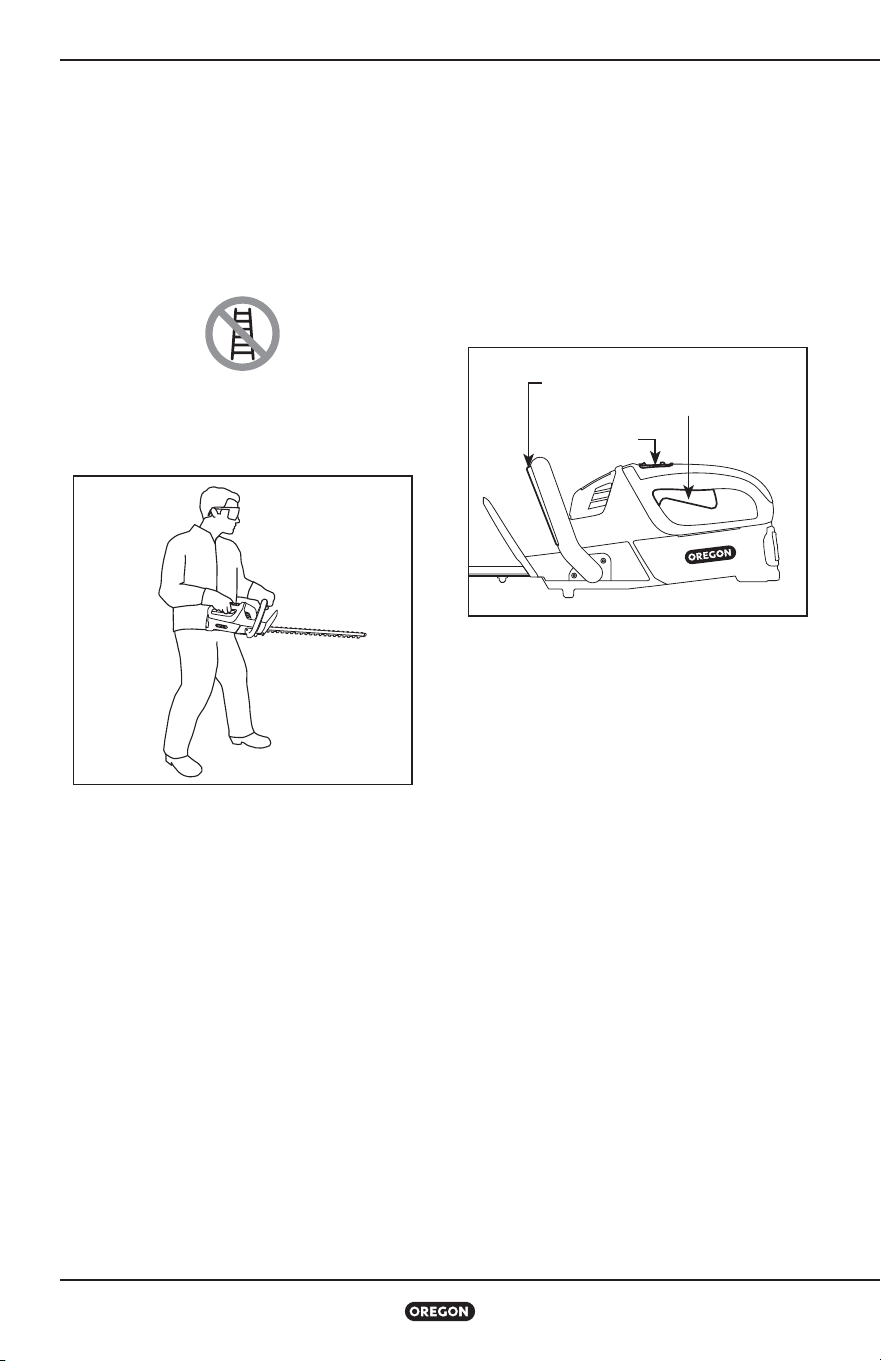

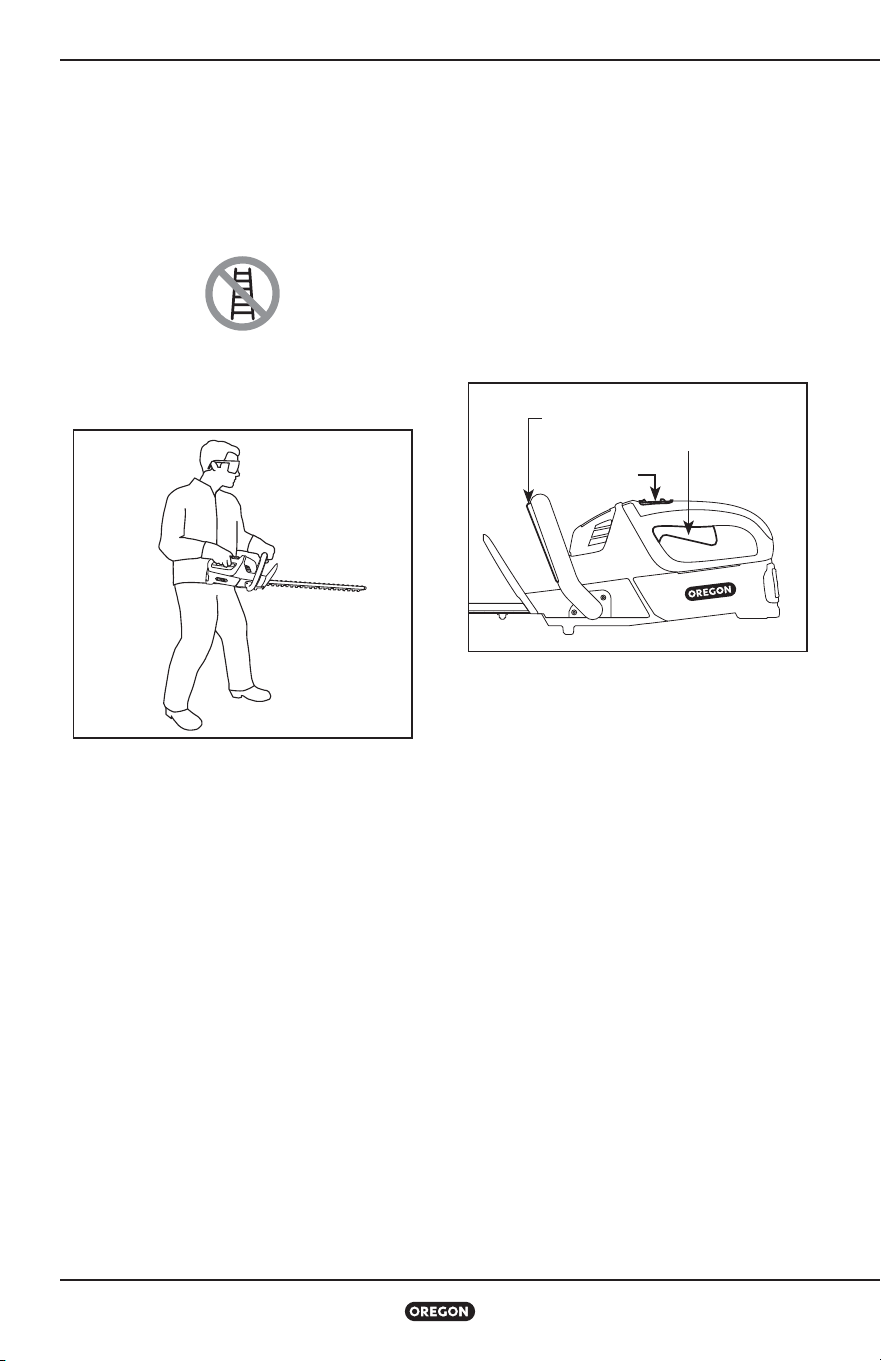

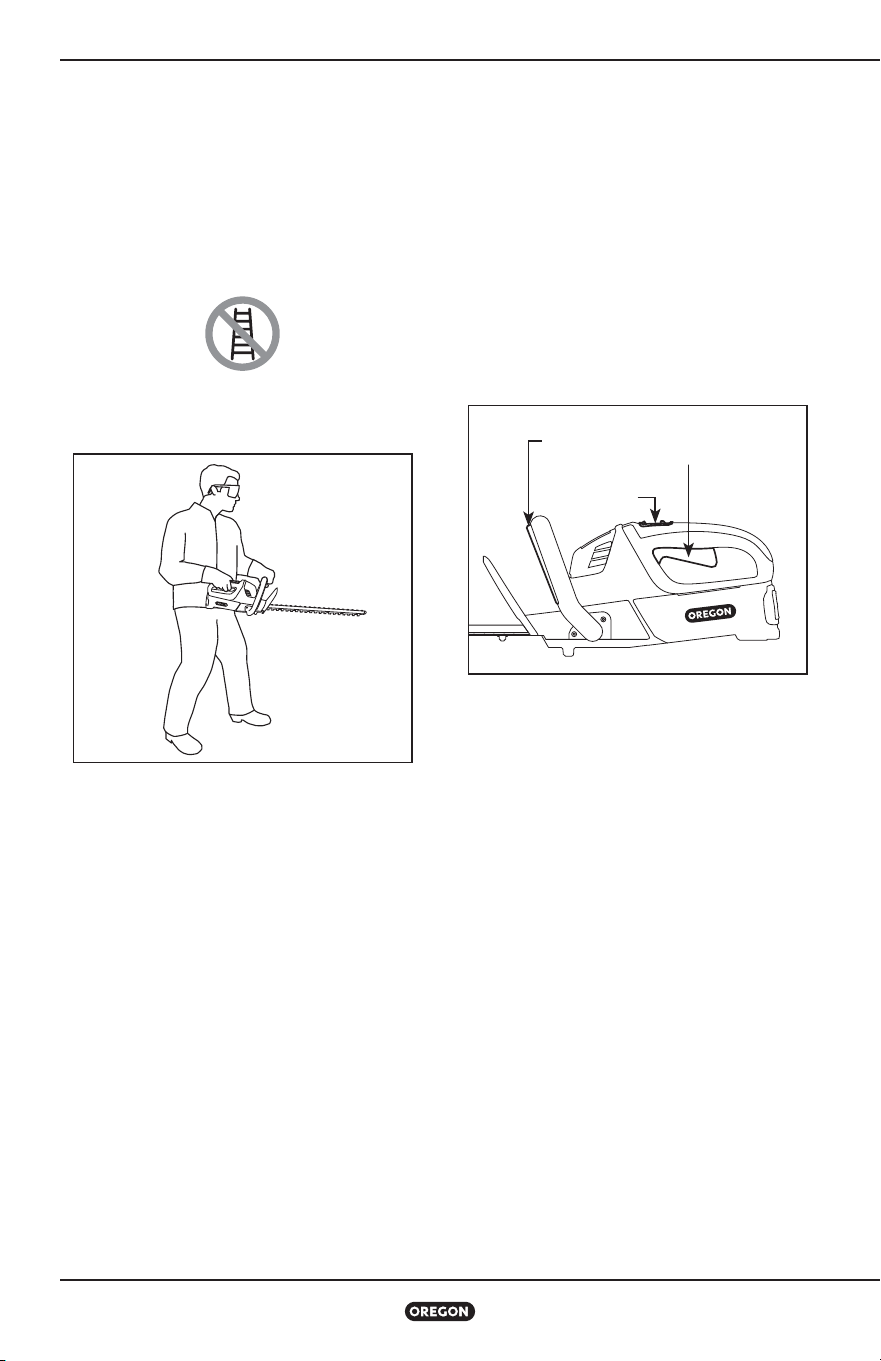

FIG. 14

(2) THROTTLE TRIGGER

(3) FRONT HANDLE SWITCH

(1) TRIGGER

LOCK-OUT

FIG 15

Hedge Trimmer Model HT275

Operating the Hedge Trimmer

Cutting Hedges

WHEN TO CUT

The ideal time to trim hedges varies by plant

type, but it is generally a good practice to trim

during periods of slow growth, after blooming is

complete Consult with a local plant nursery for

tips on trimming specific plants

Observe all applicable national and municipal

rules and regulations for cutting hedges

BASIC CUTTING

WARNING: Always be sure of footing

and hold the hedge trimmer firmly with

both hands while the motor is running.

Check the hedge for foreign objects prior to

cutting to avoid damaging the blades Remove

any objects that may impede cutting

Assume the proper grip and stance and start

the hedge trimmer Hold the hedge trimmer

with the cutting blades angled 5–10° toward

the direction of the cut (Fig 16)

IMPORTANT: The cutting blades

occasionally bind and stop moving when

material becomes lodged in the cutting

blades or if cutting blades contact a wire

or chain-link fence. See “Correcting Blade

Bind” to learn how to fix this.

CUTTING SEQUENCE

If the hedge is well-trained, focus on trimming

new growth until the hedge is in the desired

shape

Once any large branches are removed, use the

hedge trimmer to trim the sides of the hedge to

the desired length Trim the top of hedge last

after the sides are complete

CUTTING VERTICALLY

When cutting the sides of the hedge, start at

the bottom of the hedge Hold the hedge

trimmer with the cutting blades angled 5–10°

toward the direction of the cut Move down the

line of the hedge, sweeping the hedge trimmer

slowly up and down in a wide arc (Fig 17)

5–10°

direction of cut

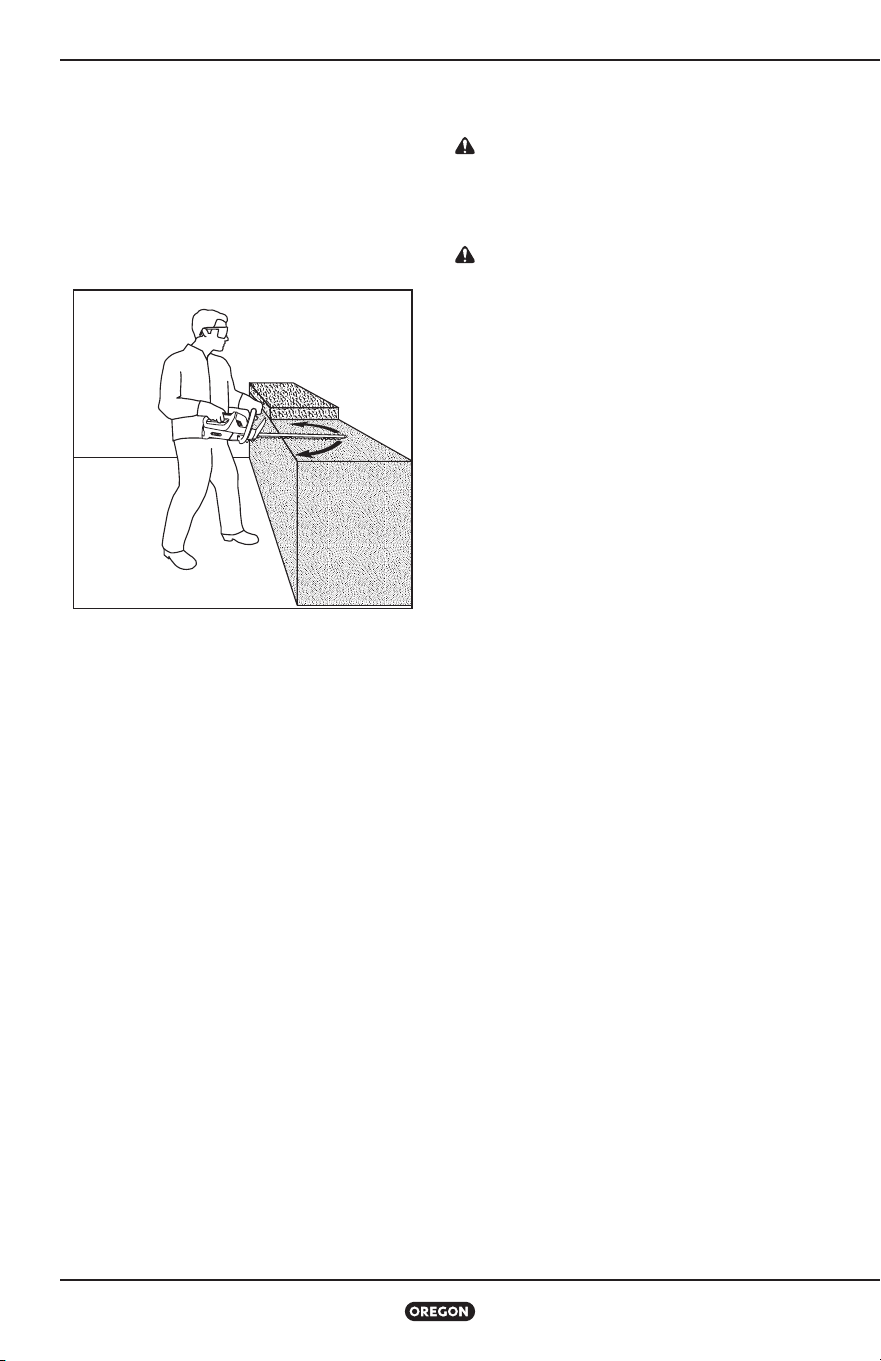

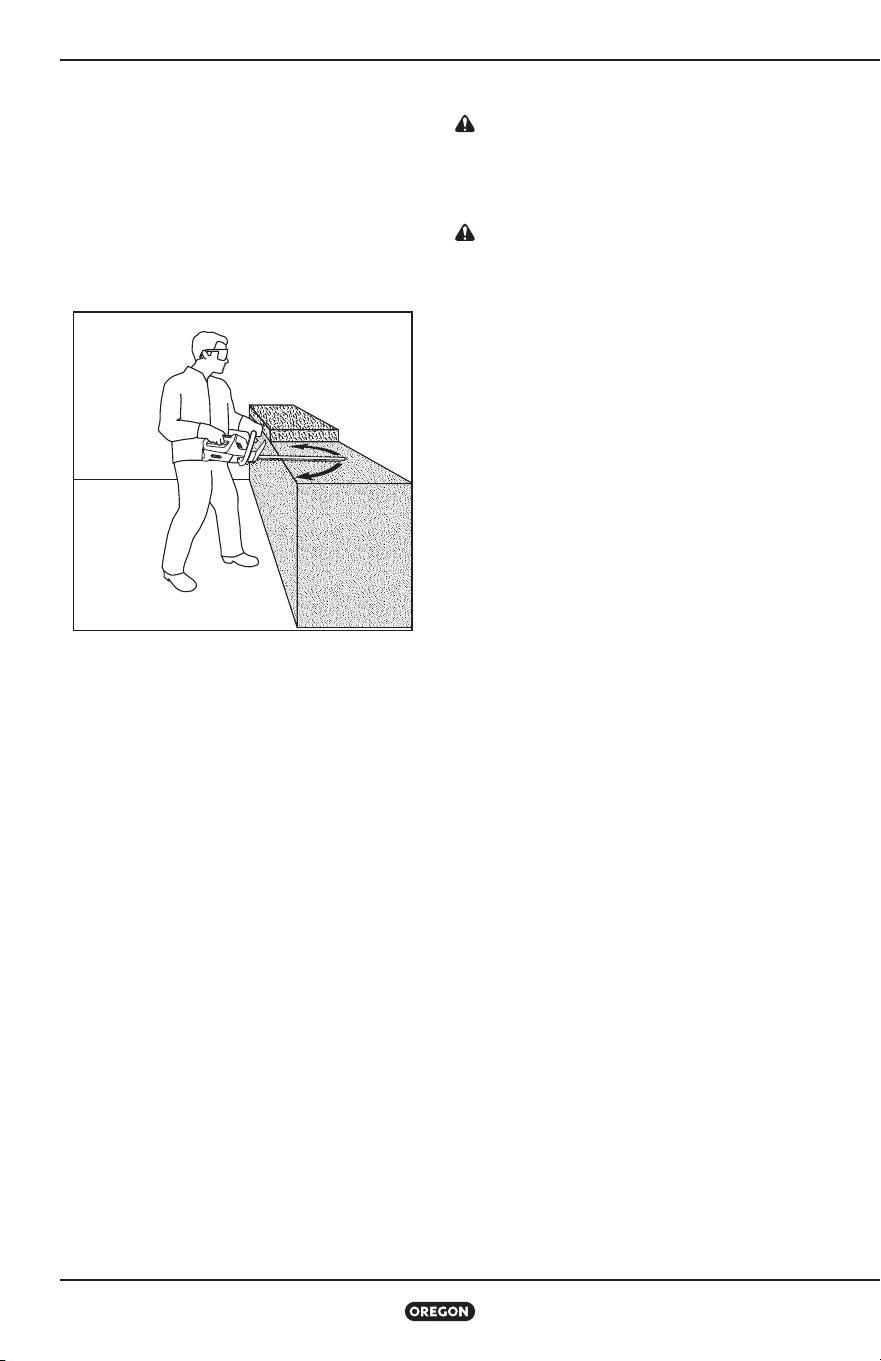

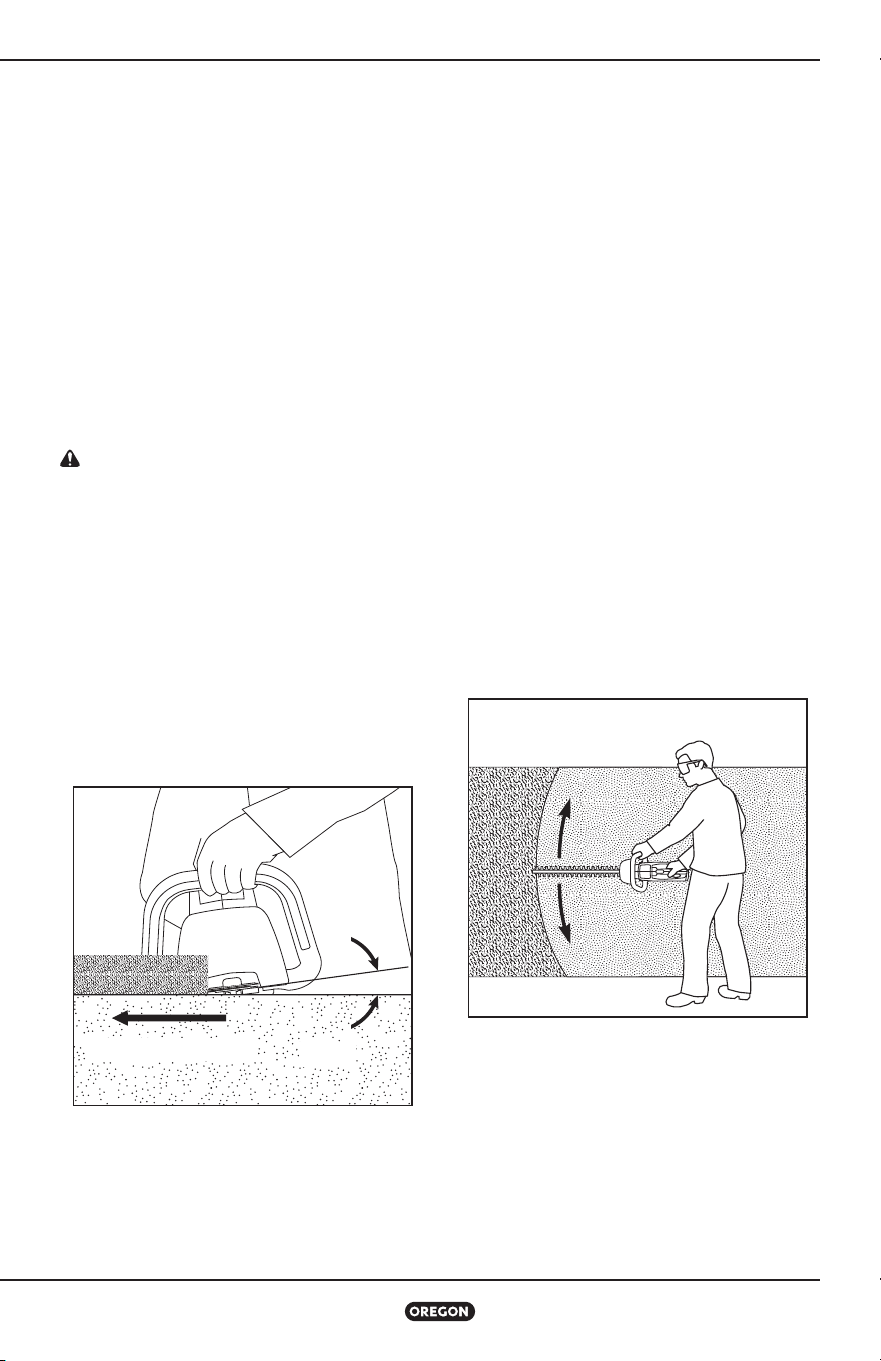

FIG. 16

FIG. 17

Hedge Trimmer Model HT275

Operating the Hedge Trimmer

CUTTING HORIZONTALLY

When cutting the top of the hedge, start with

the nearest edge Hold the hedge trimmer with

the cutting blades angled 5–10° toward the

direction of the cut Move down the line of the

hedge, sweeping the hedge trimmer slowly left

and right in a wide arc (Fig 18)

If the hedge top is too wide to cut in one sweep

of the hedge trimmer, do not lean over the

hedge to trim the remainder Instead, make one

pass down one side of the hedge, and then cut

the remainder from the other side of the hedge

CORRECTING BLADE BIND

CAUTION: Always remove the battery

before clearing cutting blades to avoid

accidental activation of the cutting

blades.

CAUTION: Cutting blades are sharp.

Always wear gloves when clearing

material from the cutting blades.

Sometimes when cutting flexible, “green”

branches, clippings can become lodged

between the moving parts of the cutting blades

and the stationary part When this happens, the

cutting blades may suddenly cease to move

This can also happen if the cutting blades

contact material too strong to cut through,

such as a chain-link fence This condition is

called blade bind

Follow these guidelines to safely and

effectively clear the material

• Wear gloves

• Remove the battery pack from the hedge

trimmer See “Removing the Battery Pack”

• Clear the material that is preventing the

cutting blades from moving

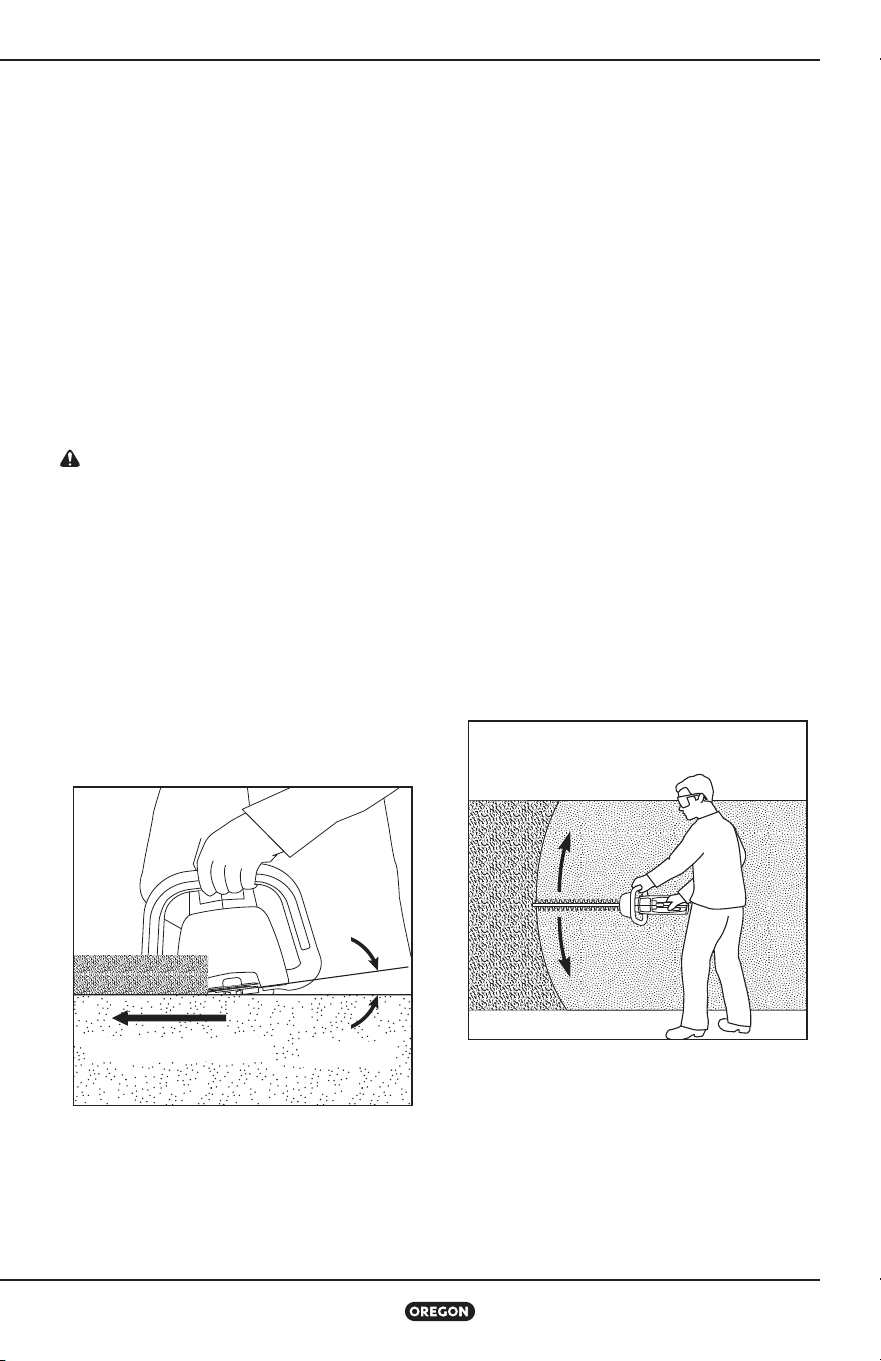

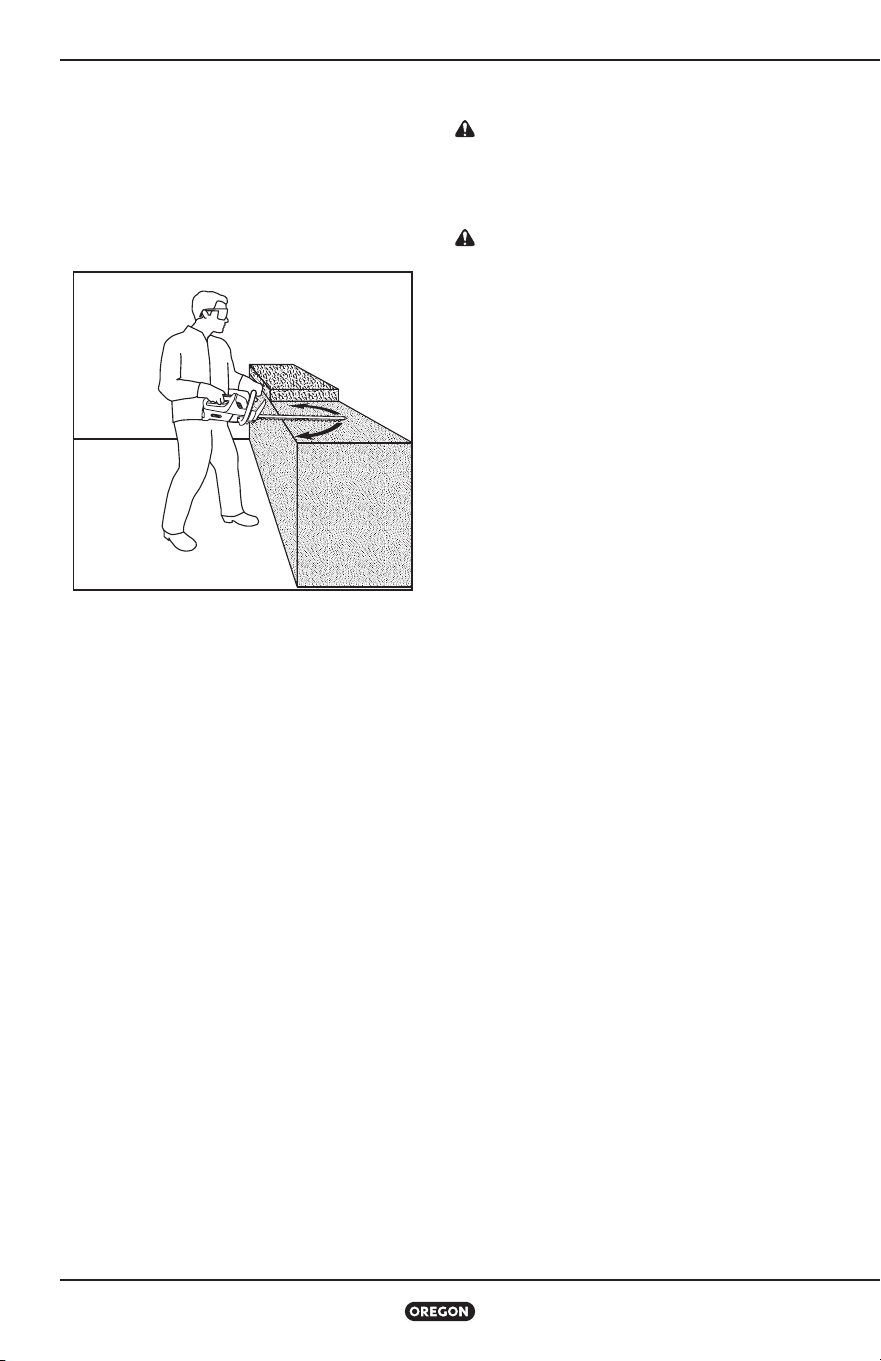

FIG. 18

Hedge Trimmer Model HT275

Maintenance and Cleaning

Hedge Trimmer

WARNING: Inspect the hedge trimmer.

Regular inspection is the first step

to proper maintenance. Follow the

guidelines below to maximize safety

and satisfaction. Have any damaged

or excessively worn parts replaced

immediately. Failure to identify and

replace damaged or worn parts can cause

serious personal injury.

WARNING: Remove the battery pack

from the hedge trimmer before inspecting,

cleaning, or performing maintenance. A

battery operated tool with the battery

pack inserted is always on and can start

accidentally.

CAUTION: When cleaning the hedge

trimmer, do not immerse in water or other

liquids.

CLEAN THE HEDGE TRIMMER

• Wipe dust, leaves, and clippings from the

hedge trimmer

• Clear the air vents to ensure proper airflow

and prevent overheating

• Wipe the power head with a clean cloth

moistened with mild soap and water

• Never use harsh cleaners or solvents

INSPECT THE CUTTING BLADES

Make sure that cutting blades are sharp, have

no nicks or blunt edges, and do not hang up

or catch when running the hedge trimmer

Periodically file away nicks and burrs on the

blades to ensure they move freely Sharp and

free-moving cutting blades cut more easily

than dull or sticky ones

BLADE CARE

When cutting hedges with heavy sap or in

dusty environments, buildup of sap and dirt can

occasionally cause blades to stick To prevent

this blade stick condition, clean the blades with

a light coating of liquid silicon lubricant only

on the lubrication area of the cutting blades

(Fig 19) and run the blades briefly to evenly

distribute the lubricant

IMPORTANT: Do not allow lubricant to

drip inside the body of the hedge trimmer.

Never use grease solvents or aerosol

water displacement products. Do not over

lubricate.

INSPECT THE TIP GUARD

If a tip guard is installed, check to make sure

it is not bent or broken A bent tip guard can

prevent free movement of the cutting blades If

the tip guard is bent or broken, have it replaced

at an approved service location

INSTALL THE BLADE COVER

Slip the blade cover over the cutting blades to

keep them clean, and to prevent them snagging

or cutting people or objects

FIG. 19

LUBRICATION AREA

Hedge Trimmer Model HT275

Maintenance and Cleaning

INSPECT THE HANDLES

Make sure that both the front and rear handles

are clean, dry, and are free of cracks or other

damage Serious personal injury can result if a

damaged handle breaks during use

INSPECT BATTERY PORT

Make sure the battery port is clean, dry, and

free of debris Debris in the battery port can

prevent a good electrical connection between

the battery pack and the hedge trimmer

Battery pack

WARNING: There are no user

serviceable parts inside the battery pack.

Do not disassemble.

Lithium ion batteries have a predetermined

operating life If the amount of cutting time per

charge decreases noticeably, the battery pack

is at the end of its useful life and should be

replaced

• Make sure the battery pack, including the

contacts, is clean, dry, and has no signs of

puncture, impact, or other damage Broken

batteries can cause fires or emit hazardous

chemicals

• Clean dirty contacts with a soft, dry cloth Dirt

or oil can cause a poor electrical connection,

resulting in loss of power

Charger

• Unplug the charger from the electrical outlet

• Clean dirty contacts with a soft, dry cloth

Hedge Trimmer Model HT275

Troubleshooting

Use this table to see possible solutions for possible problems with the hedge trimmer If these

suggestions do not solve the problem, see “Service and Support Information”

SYMPTOM POSSIBLE CAUSE RECOMMENDED ACTIONS

Motor does

not run or runs

intermittently

Battery discharged Recharge. See “Charging the Battery Pack”.

Trigger lock-out not

pressed

Press the trigger lock-out before squeezing the

throttle trigger. See “Starting the Hedge Trimmer”.

Battery pack not fully

inserted

Press the battery pack into the battery port until it

clicks into place.

Battery contacts dirty

Remove the battery pack, remove debris from the

battery port, and then clean the contacts with a

clean, dry cloth.

Battery pack cold

Allow the battery pack to warm to the minimum

operating temperature of 32°F (0°C).

Motor runs, but

cutting blades do

not move

Object preventing

cutting blade movement

See “Correcting Blade Bind”.

Hedge trimmer

does not cut

properly

Resin buildup

preventing cutting blade

movement

See “Blade Care”.

Cutting blades are dull Have the cutting blades professionally sharpened.

Battery pack does

not charge

Battery pack over/under

temperature protection

is activated

This may occur when the hedge trimmer is

run continuously or exposed to high ambient

temperatures. Allow the battery pack to reach the

acceptable temperature range before charging. See

“Charging the Battery Pack”.

Dirty or damaged

contacts on battery

pack or charger

Inspect the contacts on both the battery pack and

the charger. Clean as described in “Maintenance and

Cleaning”, then reinsert into the charger and make

sure it is fully seated.

Battery pack is at the

end of its life

All batteries have a limited life. If the battery pack

is more than two years old or has been recharged

frequently, it may be time to replace it. Replace

only with the battery pack specified for this hedge

trimmer.

Charger faulty

Have the function checked at an approved service

location.

Hedge Trimmer Model HT275

Troubleshooting

SYMPTOM POSSIBLE CAUSE RECOMMENDED ACTIONS

Low cut time per

battery charge

Cutting blades are dull Have the cutting blades professionally sharpened.

Worn cutting blades

Have the cutting blades replaced at an approved

service location.

Bent cutting blades

Have the cutting blades replaced at an approved

service location.

Improper cutting

technique

Follow guidelines in “Basic Cutting”.

Higher cutting speed

than necessary

Apply less pressure to the throttle trigger.

Resin buildup

preventing cutting blade

movement

See “Blade care”.

Battery pack not fully

charged

See “Charging the Battery Pack”.

Blinking orange

light on charge

state indicator

Charger short circuit,

charger over current,

over voltage limit, open

circuit on battery pack,

or charge/pre-charge

time out error

1. Make sure the charger cord is connected to both

the charger and the electrical outlet.

2. Make sure the charger is receiving the correct

voltage.

3. Try charging another battery pack designed for

this charger.

If this does not correct the problem, have the

function checked at an approved service location.

Hedge Trimmer Model HT275

Specifications and Components

WARNING: Using replacement parts other than those specified in this guide increases

the risk of injury. Never use cutting attachments other than those described in this

manual.

CHARGER MODEL C650 MODEL C750

Input

100-240 V~

50-60 Hz 60 W

100-240 V~

50-60 Hz 260 W

Input (U.S. and Canada only) 120 V~ 60 Hz 60 W 120 V~ 60 Hz 260 W

Output 41.5 V 1.8 A 41 V 4.0 A

BATTERY PACK

Type Lithium Ion

Operating temperatures 32°F to 104°F (0°C to 40°C)

Model Capacity, nominal Voltage, nominal

B425E 2.6 Ah / 94 Wh 36 VDC

B426 2.6 Ah / 94.9 Wh 36.5 VDC

B600E 4.0 Ah / 144 Wh 36 VDC

B650E 6.0 Ah / 216 Wh 36 VDC

B662 6.0 Ah / 216 Wh 36 VDC

B742 4.0 Ah / 144 Wh 36 VDC

HEDGE TRIMMER

Blade length 24 in (600 mm)

Blade type Dual reciprocating

Max blade cutting speed 2750 strokes per minute

Max cutting diameter Up to 14/15 in (24 mm)

Weight with B425E 10.3 lb (4.7 kg)

Sound:

Sound power level: acoustical energy

emitted by the source

71.8 dB (A) K= 3 dB (A)

Sound pressure level: what the operator

hears

83.6 dB (A) K= 3 dB (A)

Vibration:

Rear Handle 1.6 m/s

K= 1.5 m/s

Front Handle .068 m/s

K= 1.5 m/s

Hedge Trimmer Model HT275

Warranty and Service

Warranty

Blount, Inc warrants all registered Oregon®

Cordless Tools and Chargers for a period of

three (3) years and all registered Oregon®

Cordless Battery Packs for two (2) years from

original date of purchase Registered Oregon®

Cordless Tools, Battery Packs and Chargers

are warranted for two (2) years if used for

commercial purposes This limited warranty

applies to the Oregon® Cordless Tool System

manufactured products During the warranty

period, Blount will replace or, at its option,

repair for the original purchaser only, free of

charge, any product or part which is found

upon examination by Blount to be defective in

material and/or workmanship The purchaser

shall be responsible for all transportation

charges and any cost of removing any part

submitted for replacement under this warranty

Service and Support Information

Visit us on the web at

OregonCordless.com for service center

information, or contact our customer

service department at 888 313 8665 for

assistance, additional technical advice,

repair, or replacement parts

For safety, use only genuine factory

replacement parts on the hedge trimmer Our

service center is staffed with trained personnel

to efficiently provide support and assistance

with adjustment, repair, or replacement of all

Oregon® Cordless Tool System products

Table des matières

Taille-haie modèle HT275

Table des matières

Consignes de sécurité importantes 27

Définitions des signaux de sécurité 27

Avertissements de sécurité généraux pour outils électriques 27

Sécurité du lieu de travail 27

Sécurité électrique 27

Sécurité personnelle 28

Utilisation et entretien des outils électriques 29

Utilisation et entretien des outils fonctionnant à batterie 29

Service 29

Avertissements de sécurité du taille-haie 30

Rangement, transport et mise au rebut 30

Sécurité de la batterie 31

Sécurité du chargeur 32

Symboles et étiquettes 33

Noms et termes utilisés pour le taille-haie 34

Identification du produit 35

Fonctionnement du taille-haie 36

Déballage 36

Bloc de batterie et chargeur 36

Fonctionnement général 38

Coupe de haies 40

Entretien et nettoyage 42

Taille-haie 42

Bloc de batterie 43

Chargeur 43

Dépannage 44

Spécifications et composants 46

Garantie et service 47

déposée de Blount inc aux États-Unis et/ou dans d’autres pays

Consignes de sécurité importantes

Taille-haie modèle HT275

Consignes de sécurité importantes

Introduction

Ce taille-haie est conçu pour l’entretien régulier et l’élagage Il n’est pas conçu pour couper des branches

d’un diamètre supérieur à 24 mm (14/15 de po) Les autres utilisations peuvent provoquer des blessures

et ne sont pas autorisées

Définitions des signaux de sécurité

SYMBOLE SIGNAL SIGNIFICATION

AVERTISSEMENT Indique un danger potentiel qui pourrait entraîner une blessure grave

MISE EN GARDE

Indique un danger potentiel qui pourrait endommager gravement l'outil ou

entraîner une blessure légère ou modérée

IMPORTANT

Le respect de cette directive augmentera votre satisfaction en lien avec

l'outil

Avertissements de sécurité généraux pour outils électriques

AVERTISSEMENT : Veuillez lire et comprendre tous les avertissements de sécurité

et toutes les instructions. Le non-respect des avertissements et instructions peut

entraîner une décharge électrique, un incendie et/ou des blessures graves.

Conserver tous les avertissements et instructions pour pouvoir les consulter ultérieurement.

Dans les avertissements, le terme « outil électrique » Désigne votre outil électrique fonctionnant sur

secteur (avec cordon) ou votre outil électrique fonctionnant avec batteries (sans fil)

Sécurité du lieu de travail

• Garder le lieu de travail propre et

suffisamment éclairé. Les endroits encombrés

ou sombres sont propices aux accidents

• Ne pas faire fonctionner d’outils électriques

dans des atmosphères explosives, par

exemple en présence de liquides, de gaz

ou de poussières inflammables. Les outils

électriques produisent des étincelles risquant

d’enflammer les poussières ou vapeurs

• Tenir les enfants et les personnes se

trouvant à proximité à l’écart pendant

l’utilisation d’un outil électrique (Fig. 1). Les

distractions peuvent causer une perte de

contrôle

Attention : Établir une zone de sécurité

de 3 m (10 pieds) pour les personnes

à proximité avant de faire fonctionner

cet équipement. Zone de sécurité pour les

personnes à proximité : un cercle de 3 m (10

pieds) autour de l’opérateur doit être libre

de toute personne, tout enfant et animal

domestique

Sécurité électrique

• Les fiches des outils électriques doivent

correspondre à la prise utilisée. Ne jamais

modifier la fiche, de quelque façon que ce

soit. Ne jamais utiliser d’adaptateur de fiche

avec des outils électriques mis à la terre

(masse). Les fiches et prises non modifiées

réduisent le risque de décharge électrique

• Éviter tout contact corporel avec des

surfaces mises à la terre ou à la masse,

telles que tuyaux, radiateurs, cuisinières et

réfrigérateurs. Le risque de décharge électrique

est accru lorsque le corps est mis à la terre ou à

la masse

• Ne pas exposer les outils électriques à la

pluie ou à l’humidité. La pénétration d’eau dans

ces outils accroît le risque de décharge électrique

FIG. 1

Consignes de sécurité importantes

Taille-haie modèle HT275

• Ne pas maltraiter le cordon d’alimentation.

Ne jamais utiliser le cordon pour transporter

l’outil électrique, le tirer et ne jamais

débrancher ce dernier en tirant sur le cordon.

Garder le cordon à l’écart de la chaleur, de

l’huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de décharge électrique

• Pour les travaux à l’extérieur, utiliser un

cordon prolongateur spécialement conçu

à cet effet. Utiliser un cordon conçu pour

un usage extérieur permet de réduire

les risques de décharge électrique.Si le

fonctionnement de l’outil électrique dans un

endroit humide est inévitable, utiliser une

prise protégée par un dispositif différentiel

à courant résiduel (DDR) ou un disjoncteur

de fuite de terre. L’utilisation d’un DDR

(disjoncteur différentiel) permet de réduire le

risque de décharge électrique

• Si le câble était endommagé ou coupé,

retirer immédiatement la fiche du secteur.

Sécurité personnelle

• Rester vigilant, prêter attention au travail

effectué et faire preuve de bon sens lors de

l’utilisation d’un outil électrique. Ne pas

utiliser d’outil électrique en état de fatigue

ou sous l’influence de l’alcool, de drogues

ou de médicaments. Un moment d’inattention

pendant l’utilisation d’un outil électrique peut

entraîner des blessures graves

• Utiliser un équipement de protection

individuel. Toujours porter une protection

oculaire. L’équipement de protection, tel qu’un

masque filtrant, des chaussures de sécurité, un

casque ou une protection auditive, utilisé dans

des conditions appropriées réduira le risque de

blessures

• Éviter les démarrages accidentels. S’assurer

que le commutateur est verrouillé en

position d’arrêt avant tout branchement

à la source d’alimentation et/ou au bloc

de batterie ou avant de soulever ou de

transporter l’outil. Le transport d’outil

électrique avec le doigt sur le commutateur

ou le branchement d’un outil électrique dont

le commutateur est en position de marche est

propice aux accidents

• Retirer les outils et clés de réglage avant de

mettre l’outil électrique en marche. Un outil

ou une clé laissé sur une pièce rotative de l’outil

électrique peut causer des blessures

• Ne pas travailler hors de la portée. Toujours

se tenir bien campé et en équilibre (Fig. 2).

Une bonne tenue et un bon équilibre permettent

de mieux contrôler l’outil électrique en cas de

situation imprévue

• Porter une tenue appropriée. Ne porter ni

vêtements amples, ni bijoux. Garder les

cheveux, les vêtements et les gants à l’écart

des pièces en mouvement. Les vêtements

amples, bijoux et cheveux longs peuvent se

prendre dans les pièces en mouvement

• Si les outils sont équipés de dispositifs

de dépoussiérage, s’assurer qu’ils sont

connectés et correctement utilisés. L’usage

de ces dispositifs peut réduire les dangers

présentés par la poussière

• Des rapports montrent qu’une utilisation

prolongée d’un outil électrique peut

engendrer des troubles vasculaires,

neurologiques ou musculaires (par exemple

le phénomène du doigt mort ou la maladie de

Raynaud). Pour réduire les risques de blessure,

suivre ces instructions :

– Porter des gants et maintenir les mains

et le corps au chaud

– Maintenir fermement le taille-haie, mais

ne pas exercer de pression excessive

pendant une période prolongée

– Prendre fréquemment des pauses

Les vibrations lors d’une utilisation normale

peuvent différer des valeurs indiquées selon

le matériau coupé, l’entretien du système de

coupe et d’autres facteurs

FIG. 2

Consignes de sécurité importantes

Taille-haie modèle HT275

Utilisation et entretien

des outils électriques

• Ne pas forcer sur l’outil électrique. Utiliser

l’outil électrique approprié pour le travail.

Un outil électrique approprié exécutera le travail

mieux et de façon moins dangereuse s’il est

utilisé dans les limites prévues

• Ne pas utiliser l’outil électrique si le

commutateur ne permet pas de le mettre en

marche ou de l’arrêter. Tout outil électrique qui

ne peut pas être contrôlé par son commutateur

est dangereux et doit être réparé

• Débrancher l’outil électrique et/ou retirer

le bloc de batterie avant d’effectuer des

réglages, de changer d’accessoire ou de

ranger l’outil électrique. Ces mesures de

sécurité préventives réduisent les risques de

démarrage accidentel de l’outil électrique

• Ranger les outils électriques à l’arrêt

hors de la portée des enfants et ne laisser

personne non familiarisé avec l’outil

électrique ou avec ces instructions utiliser

l’outil électrique. Dans les mains d’utilisateurs

n’ayant pas reçu d’instructions adéquates, les

outils électriques sont dangereux

• Entretenir les outils électriques. Vérifier

qu’aucune pièce mobile n’est mal alignée

ou bloquée, qu’aucune pièce n’est brisée et

s’assurer qu’aucun autre problème ne risque

d’affecter le bon fonctionnement de l’outil.

En cas de dommages, faire réparer l’outil

électrique avant de l’utiliser de nouveau.

Beaucoup d’accidents sont dus à des outils

électriques mal entretenus

• Garder les outils de coupe bien affûtés et

propres. Des outils de coupe correctement

entretenus et dont les tranchants sont bien

affûtés risquent moins de se bloquer et sont plus

faciles à contrôler

• Utiliser l’outil électrique, les accessoires et

embouts, etc., conformément aux présentes

instructions en tenant compte des conditions

et du type de travail à exécuter. L’utilisation

d’un outil électrique pour des applications

pour lesquelles il n’est pas conçu peut être

dangereuse

Utilisation et entretien des

outils fonctionnant à batterie

• Ne rechargez l’outil qu’à l’aide du chargeur

Oregon® Série C spécifié par le fabricant

(Oregon® C650, C750). Un chargeur indiqué

pour un certain type de batterie peut entraîner

un risque d’incendie en cas d’utilisation avec une

autre batterie

• N’utilisez les outils électriques qu’avec

les batteries rechargeables Oregon Série

B spécifiquement indiquées (Oregon®

B425E, B426, B600E, B650E, B662, B742).

L’utilisation de toute autre batterie peut

entraîner un risque d’incendie ou de blessure

• Hors utilisation, conservez la batterie à

l’écart des autres objets métalliques tels

que les trombones, pièces de monnaie, clés,

clous, vis et autres petits objets métalliques

pouvant établir une connexion entre les

deux bornes. Provoquer un court-circuit entre

les bornes de la batterie peut entraîner des

brûlures ou un incendie

• En cas d’utilisation abusive, la batterie peut

éjecter une certaine quantité de liquide :

évitez tout contact. En cas de contact

accidentel, rincez à l’eau En cas de contact avec

les yeux, consultez également un médecin Le

liquide en question peut entraîner des irritations

ou des brûlures

Service

Les réparations doivent être confiées à un

technicien qualifié, utilisant exclusivement

des pièces identiques à celles d’origine. Cela

assurera le maintien du niveau de sécurité de

l’outil électrique

Consignes de sécurité importantes

Taille-haie modèle HT275

Avertissements de sécurité du

taille-haie

DANGER : Garder les mains éloignées

de la lame. Entrer en contact avec la lame

peut entraîner des blessures graves.

AVERTISSEMENT : Se servir du

taille-haie uniquement si la poignée et

le pare-main sont montés correctement.

L’utilisation du taille-haie sans la

protection appropriée ni la poignée peut

entraîner des blessures graves.

• Faire fonctionner le taille-haie des deux

mains. L’utilisation avec une seule main peut

provoquer une perte de contrôle et entraîner des

blessures graves (Fig 3)

• Garder toutes les parties du corps éloignées

de la lame de coupe. Ne jamais retirer le

matériau coupé et ne jamais maintenir le

matériau à découper lorsque les lames

sont en mouvement. S’assurer que le

commutateur est en position d’arrêt avant

de retirer les matériaux bloqués. Les lames

peuvent continuer de tourner malgré l’arrêt

de l’outil Un moment d’inattention durant le

fonctionnement du taille-haie peut entraîner de

graves blessures

• Transporter le taille-haie à l’aide de la

poignée avec la lame arrêtée (Fig. 4). Pour le

transport ou le rangement du taille-haie,

toujours couvrir l’outil de coupe. Toujours

couvrir la lame avec le couvre-lame lors du

transport ou du rangement du taille-haie Une

manipulation appropriée du taille-haie réduira les

éventuelles blessures corporelles causées par

les lames de coupe

• Lorsque l’outil est utilisé pour un travail

risquant de le mettre en contact avec des fils

électriques cachés ou son propre cordon, le

tenir par les surfaces de prise isolées. En cas

de contact des lames de coupe avec un fil sous

tension, les parties métalliques exposées de

l’outil seraient électrifiées, exposant l’opérateur

à un risque de décharge électrique

• Les pièces du taille-haie ne sont pas conçues

pour être réparées par l’utilisateur. Le

changement de lame, le service et la réparation

nécessitent une formation spécifique Consulter

le chapitre « Service et renseignements

techniques » pour plus de renseignements

Rangement, transport

et mise au rebut

RANGEMENT DU TAILLE-HAIE

• Enduire les lames de coupe de lubrifiant

Consulter le chapitre « Entretien et nettoyage »

pour plus de renseignements

• Retirer le bloc de batterie du taille-haie

• Nettoyer soigneusement le taille-haie

• Installer le couvre-lame

• Ranger dans un endroit sec

• Conserver hors de la portée des enfants ou des

animaux domestiques

FIG. 3

FIG. 4

Consignes de sécurité importantes

Taille-haie modèle HT275

RANGEMENT DU BLOC DE BATTERIE

Si le bloc de batterie devait être entreposé plus de

neuf mois, suivre les directives suivantes :

• Retirer le bloc de batterie du taille-haie ou du

chargeur

• Ranger dans un endroit frais et sec

• Conserver hors de la portée des enfants ou des

animaux domestiques

• Pour prolonger l’autonomie de la batterie, ne

jamais ranger le bloc de batterie s’il est

complètement déchargé (Fig 5)

• Conserver à une température comprise entre

-20 °C et 30 °C (-4 °F à 86 °F)

RANGEMENT DU CHARGEUR

• Retirer le bloc de batterie du chargeur

• Toujours débrancher le chargeur de la source

d’alimentation électrique

• Ranger dans un endroit sec

• Conserver hors de la portée des enfants ou des

animaux domestiques

Consulter le chapitre « Entretien et nettoyage »

pour plus de renseignements

TRANSPORT DU TAILLE-HAIE

Préparer le taille-haie comme indiqué dans le

chapitre « Rangement du taille-haie » avant

l’expédition

TRANSPORT DU BLOC DE BATTERIE

Respecter les règlementations nationales en

vigueur lors de l’expédition de batteries au lithium

ion Un marquage spécifique du colis peut être

nécessaire

MISE AU REBUT DU BLOC DE BATTERIE

Ne pas jeter le bloc de batterie dans les ordures

ménagères ni dans un incinérateur Les

entreprises locales de traitement des déchets et

de recyclage possèdent les renseignements

concernant le recyclage approprié ou les

instructions de mise au rebut Les blocs de

batterie peuvent être collectés aux États-Unis ou

au Canada via l’organisme Rechargeable Battery

Recycling Corporation Oregon® s’est déjà

acquitté des frais de recyclage des blocs de

batterie Retourner les blocs de batterie en fin de

vie chez un détaillant participant ou dans un

centre de recyclage Retrouver les différents

emplacements pour les retours et de plus amples

renseignements sur www call2recycle org ou en

appelant le 1 800 8BATTERY

Sécurité de la batterie

DANGER : En cas de non-respect des

présentes règles de sécurité, le bloc

de batterie peut répandre des produits

chimiques dangereux, surchauffer,

émettre de la fumée, éclater, s’embraser,

exploser et/ou prendre feu.

ATTENTION : Ne pas jeter le bloc

de batterie au feu ou dans les ordures

ménagères. Les blocs de batterie au lithium

ion doivent être recyclés dans un centre de

recyclage local agréé.

ATTENTION : Ne pas exposer le bloc

de batterie à de fortes chaleurs comme à

l’intérieur d’un véhicule par temps chaud.

Une telle exposition peut provoquer une

perte de puissance et/ou raccourcir la

durée de vie. Ne pas essayer de recharger

un bloc de batterie non rechargeable.

• Ne pas démonter ni modifier le bloc de batterie

Cela peut endommager les dispositifs de

sécurité

• Ne pas connecter d’objets métalliques aux

bornes positive (+) et négative (-) du bloc de

batterie ou le ranger avec des objets métalliques

tels que des pièces ou des vis Cela peut

provoquer un court-circuit et produire une

chaleur suffisante pour occasionner des brûlures

FIG. 5

VOYANTS LUMINEUX

Consignes de sécurité importantes

Taille-haie modèle HT275

• Ne pas incinérer le bloc de batterie ou le

soumettre à une chaleur excessive Cela peut

faire fondre l’isolant ou endommager les

dispositifs de sécurité

• Ne pas utiliser, charger ou ranger près d’une

source de chaleur supérieure à 80 °C (176 °F)

Cela peut créer une surchauffe ou un court-

circuit interne

• Ne pas exposer à des conditions d’humidité

extrême Cela peut endommager les dispositifs

de sécurité, provoquer une charge de tension et

de courant extrêmement élevée et entraîner des

réactions chimiques anormales

• Utiliser uniquement le chargeur Oregon® Série

C spécialement conçu pour le bloc de batterie et

suivre les précautions de sécurités décrites dans

le chapitre « Sécurité du chargeur » L’utilisation

d’un chargeur différent pourrait endommager les

dispositifs de sécurité, provoquer une charge de

tension et de courant extrêmement élevée et

entraîner des réactions chimiques anormales

• Ne pas utiliser une batterie de marque Oregon®

pour des outils d’une autre marque

• Ne pas faire tomber, percer ou jeter le bloc de

batterie et ne pas utiliser un bloc de batterie

endommagé ou déformé

• Si la recharge échoue, ne tenter en aucun cas de

charger de nouveau

• Si le bloc de batterie dégage une odeur, produit

de la chaleur ou qu’il se décolore, se déforme

ou que son fonctionnement est anormal durant

l’utilisation, la recharge ou lors du rangement,

le retirer immédiatement du taille-haie ou du

chargeur

• Toute fuite de liquide provenant de la batterie

est corrosive Elle peut provoquer des lésions

aux yeux et à la peau, et peut également être

toxique si elle est avalée

Sécurité du chargeur

MESURES DE SÉCURITÉ IMPORTANTES

ATTENTION : Cet appareil n’est pas

destiné à être utilisé par des personnes (y

compris les enfants) à capacités physiques,

sensorielles ou mentales réduites, ou

manquant de connaissances, sauf si elles

bénéficient, par l’intermédiaire d’une

personne responsable de leur sécurité,

d’une surveillance ou d’instructions

préalables. Il est important de surveiller les

enfants afin qu’ils ne jouent pas avec ces

appareils.

AVERTISSEMENT : Risque de décharge

électrique. Pour les travaux à l’extérieur,

installer une prise protégée par un

disjoncteur différentiel de Classe A qui

soit résistante aux intempéries avec le

bloc d’alimentation relié à la prise. S’il

n’y en a pas de disponible, communiquer

avec un électricien qualifié qui effectuera

l’installation appropriée. S’assurer que le

bloc d’alimentation et le câble ne gêneront

pas la fermeture du couvercle de la prise.

ATTENTION : Utiliser cette batterie

uniquement avec le câble d’alimentation

fourni et s’assurer que le connecteur

d’entrée correspond bien au réceptacle de

sortie.

Il convient de prendre des précautions

élémentaires lors de l’utilisation de produits

électriques, notamment :

• Lire et observer toutes les consignes de sécurité

avant utilisation Lire et observer toutes les

consignes présentes sur le produit ou fournies

avec le produit

• Conserver ces consignes

• Ne pas utiliser de cordon prolongateur

• Ne pas maltraiter le cordon d’alimentation Ne

jamais utiliser le cordon pour transporter l’outil

électrique, le tirer et ne jamais débrancher ce

dernier en tirant sur le cordon Garder le cordon

à l’écart de la chaleur, de l’huile, des objets

tranchants et des pièces en mouvement Un

cordon endommagé ou emmêlé accroît le risque

de décharge électrique

• Ne pas exposer la batterie à la pluie Usage à

l’intérieur uniquement

• Ne pas utiliser à moins de 3 m (10 pieds) d’une

piscine

• Ne pas utiliser dans une salle de bain

Symboles et étiquettes

Taille-haie modèle HT275

Symboles et étiquettes

SYMBOLE NOM EXPLICATION

Construction de

Classe II

Désigne les outils de construction à double isolation.

Symbole d’alerte de

sécurité

Indique que le texte qui suit précise un danger, un avertissement

ou la mention attention.

Lire les instructions

Le manuel d’instructions original contient des renseignements

importants sur la sécurité et le fonctionnement. Lire et observer

attentivement les instructions.

Porter une

protection oculaire

Porter une protection oculaire pendant l’utilisation du taille-

haie.

Porter des gants de

protection

Porter des gants pendant l’utilisation du taille-haie et lors de la

manipulation des lames de coupe.

Puissance

acoustique

Le niveau de puissance acoustique est de 74 dB.

Prise à deux mains Tenir le taille-haie à deux mains.

Prise à une main Ne jamais tenir le taille-haie à une main.

Ne pas incinérer Ne pas mettre au feu.

Ne pas jeter

Ne pas jeter dans les ordures ménagères. Emmener dans un

centre de recyclage agréé.

Ne pas exposer à la

pluie

Ne pas se servir de le chargeur dans la pluie

Utilisation

à l'intérieur

uniquement

Destiné à un usage à l'intérieur uniquement.

Inspecter

l’alimentation

électrique

Vérifier régulièrement que l’alimentation électrique et le câble du

chargeur ne sont pas endommagés.

Température de

fonctionnement

Le bloc de batterie ne doit être utilisé qu’à une température

comprise entre 0 °C et 40 °C (32 °F à 104 °F).

Outil de coupe

Outil de coupe. Ne pas toucher les lames de coupe avant d’avoir

tout d’abord mis le taille-haie hors service en retirant le bloc de

batterie.

Noms et termes utilisés pour le taille-haie

Taille-haie modèle HT275

Noms et termes utilisés pour le taille-haie

Blocage de lame : Situation au cours de

laquelle les lames de coupe ne bougent

plus du fait d’un matériau logé entre les

parties mobiles et stationnaires des lames

de coupe

Dispositif de verrouillage de la gâchette :

Butée d’arrêt mobile qui empêche la mise en

route accidentelle du taille-haie jusqu’à son

activation manuelle

Gâchette d’accélération : Dispositif de

contrôle de la vitesse des lames de coupe

Interrupteur de la poignée avant :

interrupteur en forme de U situé le long

la poignée avant Il empêche l’activation

involontaire de la gâchette d’accélérateur

jusqu’à ce qu’elle soit débloquée

manuellement

Lames de coupe : Série de surfaces

affûtées saillantes à l’avant du taille-haie qui

effectuent un mouvement d’avant en arrière

pour couper les haies

Nouvelle pousse : La plus récente pousse

d’une plante Elle est généralement d’une

teinte plus claire, moins ligneuse et plus

flexible que le reste de la plante

Pare-main : Barrière structurelle entre la

poignée avant du taille-haie et les lames de

coupe

Poignée arrière : Poignée de soutien située à

l’arrière ou vers l’arrière du taille-haie, à côté de

la gâchette d’accélération

Poignée avant : Poignée de soutien située à

l’avant ou vers l’avant du taille-haie

Saison de coupe : Le moment idéal pour

tailler les haies varie en fonction du type de

plante Cependant, il est généralement avisé

d’effectuer la taille pendant les périodes

de pousse lente, lorsque la floraison est

terminée Consulter un pépiniériste local

pour avoir des conseils sur la taille des

différentes plantes

Vitesse de coupe : Le taille-haie possède

une vitesse de coupe réglable Appuyer

plus fort sur la gâchette d’accélération pour

obtenir une vitesse de coupe plus rapide

Pour garantir le meilleur temps de coupe

à chaque charge, utiliser uniquement la

vitesse de coupe minimale pour couper le

matériau

Zone de sécurité pour les personnes à

proximité : Un cercle de 3 m (10 pieds)

autour de l’opérateur doit être libre de toute

personne, tout enfant et animal domestique

Identification du produit

Taille-haie modèle HT275

Identification du produit

Connaître le taille-haie

REMARQUE : Consulter « Déballage » pour obtenir la liste des articles inclus

POIGNÉE

ARRIÈRE

ACCÉLÉRATEUR

GÂCHETTE

ACCÉLÉRATEUR

BOUTON DE VERROUILLAGE

PROTÈGE-MAIN

COUVRE-LAME

LAMES DE COUPE

INTERRUPTEUR DE LA

POIGNÉE AVANT

PLAQUE SIGNALÉTIQUE DU PRODUIT

LIBÉRATION DE LA BATTERIE

BATTERIE

PORT DE BATTERIE

Fonctionnement du taille-haie

Taille-haie modèle HT275

Fonctionnement du taille-haie

Déballage

Contenu de la boîte

Le taille-haie est livré entièrement assemblé

Les articles suivants sont expédiés avec le

taille-haie :

• Taille-haie

• Couvre-lame

• Manuel d’instructions

• Chargeur avec câble d’alimentation (si équipé)

• Batterie (si équipé)

Après avoir sorti le taille-haie de la boîte,

l’examiner avec attention afin de s’assurer

qu’il n’y a eu aucun dommage durant

l’expédition et qu’aucune pièce ne manque Si

une pièce est endommagée ou manquante, ne

pas utiliser le taille-haie Communiquer avec

Oregon® Cordless Tool System en appelant

le 1 888 313-8665 afin d’obtenir les pièces de

rechange

Bloc de batterie et chargeur

AVERTISSEMENT : Ne pas charger le

bloc de batterie sous la pluie.

INDICATEUR DEL DU NIVEAU DE

CHARGE DU BLOC DE BATTERIE

Le bloc de batterie au lithium ion est équipé

d’un indicateur DEL de niveau de charge Pour

vérifier le niveau de charge du bloc de batterie,

appuyer sur le bouton indicateur sur la face

avant du bloc de batterie (Fig 6)

Aucun voyant : recharger

Un voyant vert fixe : chargé à moins de

25 % Charger le bloc de batterie avant

utilisation

Deux voyants verts fixes :

chargé entre 26 et 50 %

Trois voyants verts fixes :

chargé entre 51 et 75 %

Quatre voyants verts fixes :

chargé entre 76 et 100 %

CONNEXION DU CHARGEUR

Connecter le câble à son chargeur puis à la

prise électrique appropriée (Fig 7)

Utiliser uniquement le câble fourni avec le

chargeur Vérifier que la fiche correspond bien à

la prise dès la première utilisation

FIG. 6

VOYANTS LUMINEUX

BOUTON INDICATEUR

FIG. 7

Fonctionnement du taille-haie

Taille-haie modèle HT275

INDICATEUR DEL DE L’ÉTAT DE

CHARGE DU CHARGEUR

Le chargeur de batterie est équipé d’un

indicateur DEL de l’état de charge qui

signale l’état du chargement ainsi que les

conditions qui peuvent retarder ou empêcher le

chargement (Fig 8)

Remarque : les voyants ne seront visibles que

si le bloc de batterie est introduit

Voyant orange clignotant : présence

d’un défaut Plusieurs causes

potentielles existent Consulter le

chapitre « Dépannage » de ce manuel

Voyant orange fixe : le bloc de batterie

est à une température supérieure à la

plage acceptable (entre 0 °C/32 °F et

40 °C/104 °F) Laisser le bloc de

batterie atteindre la plage de

température acceptable avant de le

mettre en charge Le bloc peut rester

sur le chargeur pendant que la

température se stabilise Le

chargement ne commencera que

lorsque la température appropriée sera

atteinte

Voyant vert clignotant : le bloc de

batterie est en charge

Voyant vert fixe : le bloc de batterie est

prêt à être utilisé

CHARGEMENT DU BLOC DE BATTERIE

AVERTISSEMENT : Le non-respect des

procédures de chargement appropriées

peut provoquer une tension excessive, un

courant excessif, une perte de contrôle

pendant le chargement, une fuite de

produits chimiques, une production de

chaleur, une explosion ou un incendie.

Après avoir connecté le câble à son chargeur

puis branché à la prise électrique, aligner les

rainures de la batterie avec les rails du

chargeur et faire glisser le bloc de batterie dans

le chargeur jusqu’à ce qu’il soit complètement

emboîté (Fig 9)

Vérifier l’indicateur de l’état de charge pour

connaître les conditions de chargement

FIG. 8

FIG. 9

Fonctionnement du taille-haie

Taille-haie modèle HT275

INTRODUIRE ET LIBÉRER LE

BLOC DE BATTERIE

Utiliser uniquement les blocs de batterie de

la marque Oregon® Série B spécifiés dans les

présentes instructions d’utilisation

Aligner la rainure de la batterie avec les rails

du port de batterie Insérer fermement le bloc

de batterie à l’intérieur du port de batterie du

taille-haie en appuyant vers l’avant jusqu’au

clic d’enclenchement confirmant le

verrouillage (Fig 10)

Pour retirer le bloc de batterie, soulever la

batterie pour la libérer et retirer le bloc

(Fig 11)

Fonctionnement général

AVERTISSEMENT : Toujours porter

des gants appropriés et une protection

oculaire.

TEMPÉRATURE DE FONCTIONNEMENT

Ce taille-haie a été conçu pour fonctionner à des

températures comprises entre 0 °C et 40 °C

(32 °F à 104 °F)

PRISE EN MAIN

Toujours tenir l’outil à deux mains Pour les

utilisateurs droitiers, positionner le taille-haie

sur une surface solide et plate, saisir la

poignée avant de la main gauche et la poignée

arrière de la main droite Poser les doigts sur

le dessus de la poignée avant et le pouce en

dessous (Fig 12)

Pour les utilisateurs gauchers, saisir la poignée

avant de la main droite et la poignée arrière de

la main gauche (Fig 13)

FIG. 10

FIG. 11

PRISE EN MAIN

POUR DROITIER

FIG. 12

PRISE EN MAIN

POUR GAUCHER

FIG. 13

Fonctionnement du taille-haie

Taille-haie modèle HT275

POSTURE

Se tenir debout avec les deux pieds sur un sol

stable Le poids doit être également reparti sur

les deux pieds

Ne pas se pencher trop en avant ni se tenir sur

une échelle, un escabeau ou toute autre

position surélevée qui n’est pas entièrement

sécurisée

Placer le taille-haie au plus près de votre corps

pour conserver le contrôle (Fig 14)

ARRÊT DU TAILLE-HAIE

Libérer la gâchette d’accélération pour arrêter

le taille-haie

DÉMARRAGE DU TAILLE-HAIE

Attrapez fermement les poignées avant et

arrière Tirez le bouton de verrouillage de la

gâchette (1) vers l’arrière avec le pouce (Fig

15) Appuyez sur la gâchette d’accélérateur (2)

jusqu’à ce que les lames de coupe bougent à la

vitesse désirée L’interrupteur de la poignée

avant (3) est une fonction de sécurité ; le taille-

haie ne démarre pas s’il n’est pas activé

CONTRÔLE DE LA VITESSE

DES LAMES DE COUPE

La gâchette d’accélération contrôle la vitesse

d’oscillation des lames de coupe Exercer

une pression plus forte sur la gâchette

d’accélération pour augmenter la vitesse de

coupe

Couper le matériau en utilisant le minimum de

pression requis Cela permettra d’augmenter

le temps de coupe à chaque charge de batterie

et de réduire le nombre de chargements

nécessaires

FIG. 14

(2) GÂCHETTE D’ACCÉLÉRATEUR

(3) INTERRUPTEUR DE LA POIGNÉE AVANT

(1) BOUTON DE

VERROUILLAGE DE

LA GÂCHETTE

FIG 15

Fonctionnement du taille-haie

Taille-haie modèle HT275

Coupe de haies

QUAND COUPER

Le moment idéal pour tailler les haies varie

en fonction du type de plante Cependant,

il est généralement avisé d’effectuer la

taille pendant les périodes de pousse lente,

lorsque la floraison est terminée Consulter un

pépiniériste local pour avoir des conseils sur la

taille des différentes plantes

Respecter l’ensemble des règles nationales et

municipales et la règlementation concernant la

coupe des haies

COUPE DE BASE

AVERTISSEMENT : Quand le moteur

tourne, toujours garder un bon équilibre

et tenir le taille-haie fermement des deux

mains.

Pour éviter d’endommager les lames, s’assurer

que la haie ne contient pas d’objet étranger

avant la taille Retirer tout objet susceptible

d’entraver la taille

Adopter la bonne prise et la bonne posture

avant de démarrer le taille-haie Le positionner

de telle façon que les lames de coupe soient

inclinées entre 5° et 10° dans la direction de

coupe (Fig 16)

IMPORTANT : Les lames de coupe peuvent

parfois se bloquer et arrêter de bouger si

un matériau reste coincé dans les lames

de coupe ou si les lames de coupe entrent

en contact avec un câble métallique ou

une clôture à mailles de chaîne. Consulter

le chapitre « Déblocage de lame » pour

savoir comment résoudre ce problème.

SÉQUENCE DE COUPE

Si la haie est bien palissée, se concentrer sur la

taille des nouvelles pousses pour que la haie

ait la forme souhaitée

Après avoir retiré les grosses branches, utiliser

le taille-haie pour tailler les côtés de la haie à

la longueur désirée Tailler le haut de la haie en

dernier, après avoir terminé les côtés

COUPE VERTICALE

Pour les côtés, commencer par couper le bas de

la haie Tenir le taille-haie de telle façon que les

lames de coupe soient inclinées entre 5° et 10°

dans la direction de coupe Avancer sur la ligne

de la haie, en effectuant avec le taille-haie un

mouvement lent de balayage de haut en bas en

formant un arc large (Fig 17)

5 À 10°

DIRECTION DE COUPE

FIG. 16

FIG. 17

Fonctionnement du taille-haie

Taille-haie modèle HT275

COUPE HORIZONTALE

Pour le haut de la haie, commencer par couper

le bord le plus proche Tenir le taille-haie de

telle façon que les lames de coupe soient

inclinées entre 5° et 10° dans la direction de

coupe Avancer sur la ligne de la haie, en

effectuant avec le taille-haie un mouvement

lent de balayage de gauche à droite en formant

un arc large (Fig 18)

Si le haut de la haie est trop large pour être

coupé en un seul mouvement avec le taille-

haie, ne pas se pencher au-dessus de la haie

pour atteindre la partie restante Effectuer

plutôt un premier passage d’un côté de la haie

et couper ensuite la partie restante de l’autre

côté de la haie

DÉBLOCAGE DE LAME

ATTENTION : Toujours retirer la

batterie avant de dégager les lames de

coupe afin d’éviter un déclenchement

accidentel des lames de coupe.

ATTENTION : Les lames de coupe sont

affûtées. Toujours mettre des gants avant

de dégager le matériau des lames de

coupe.

Parfois, lors de la coupe de branches

« vertes » flexibles, des rognures peuvent

rester coincées entre les parties en

mouvement des lames de coupe et la partie

stationnaire Lorsque cela se produit, les

lames de coupe peuvent soudainement

s’arrêter de bouger Cela peut également se

produire quand les lames de coupe entrent

en contact avec un matériau trop solide pour

être coupé, comme les clôtures à mailles de

chaîne Cette situation s’appelle le blocage

de lame

Suivre les présentes directives pour débloquer

le matériau en toute sécurité et de manière

efficace

• Porter des gants

• Retirer le bloc de batterie du taille-haie

Consulter le chapitre « Retirer le bloc de

batterie »

• Dégager le matériau qui empêche les lames

de coupe de bouger

FIG. 18

Entretien et nettoyage

Taille-haie modèle HT275

Entretien et nettoyage

Taille-haie

AVERTISSEMENT : Inspecter le

taille-haie. La première étape d’un bon

entretien est l’inspection régulière. Suivre

les directives ci-dessous pour garantir

sécurité et satisfaction. S’assurer de

remplacer immédiatement les pièces

endommagées ou excessivement usées.

L’incapacité à identifier et remplacer

les pièces endommagées ou usées peut

provoquer des blessures graves.

AVERTISSEMENT : Retirer le bloc de

batterie du taille-haie avant d’inspecter,

de nettoyer ou de procéder à l’entretien.

Un appareil fonctionnant sur batterie

dont le bloc de batterie est inséré, est

toujours en marche et peut donc démarrer

accidentellement.

ATTENTION : Lors du nettoyage du

taille-haie, ne pas le plonger dans l’eau

ou dans tout autre liquide.

NETTOYER LE TAILLE-HAIE

• Enlever la poussière, les feuilles et les

rognures du taille-haie

• Dégager les purges d’air pour garantir un bon

débit d’air et éviter la surchauffe

• Essuyer le bloc moteur avec un chiffon propre

et imbibé d’eau savonneuse

• Ne jamais utiliser de nettoyants forts ou de

solvants

INSPECTER LES LAMES DE COUPE

S’assurer que les lames de coupe sont

affûtées, qu’il n’y a ni entailles ni bords

arrondis, et ne pas suspendre ou attraper

pendant le fonctionnement du taille-haie Limer

périodiquement les entailles et les bavures des

lames pour qu’elles puissent bouger librement

Des lames de coupe affûtées à mouvement

libre coupent plus facilement que lorsqu’elles

sont émoussées ou collantes

ENTRETIEN DES LAMES

Dans certains environnements, de forts dépôts

de poussière et de sève peuvent rendre les

lames collantes Afin d’éviter ce genre de

situations, nettoyer les lames à l’aide d’une

mince couche de silicone liquide uniquement

sur la surface de lubrification des lames de

coupe (Fig 19), puis faire fonctionner les lames

brièvement pour les recouvrir uniformément

IMPORTANT : Ne pas laisser le lubrifiant

couler à l’intérieur du corps du taille-haie.

Ne jamais utiliser de nettoyants

dégraissants ou de produits hydrofuges

sous forme d’aérosols. Ne pas lubrifier

excessivement.

INSPECTER LE PROTECTEUR

DE L’EXTRÉMITÉ

Si un protecteur de l’extrémité est installé,

s’assurer qu’il n’est pas courbé ou cassé Un

protecteur de l’extrémité courbé empêche

les lames de coupe de bouger librement Si le

protecteur de l’extrémité est courbé ou cassé,

le remplacer en se rendant dans un centre de

services agréé

INSTALLER LE COUVRE-LAME

Placer le couvre-lame au-dessus des lames

de coupe pour qu’elles restent propres et pour

éviter qu’elles puissent égratigner ou couper

quelqu’un ou des objets

FIG. 19

ZONE DE LUBRIFICATION

Entretien et nettoyage

Taille-haie modèle HT275

INSPECTER LES POIGNÉES

S’assurer que les poignées avant et arrière

soient propres, sèches et sans fissures ou tout

autre dommage Si une poignée endommagée

venait à se casser pendant l’utilisation, cela

pourrait entraîner de graves blessures

INSPECTER LE PORT DE BATTERIE

S’assurer que le port de batterie est propre,

sec et sans débris Des débris dans le port de

batterie peuvent créer une mauvaise connexion

électrique entre le bloc de batterie et le taille-

haie

Bloc de batterie

AVERTISSEMENT : Les pièces du bloc

de batterie ne sont pas conçues pour

être réparées par l’utilisateur. Ne pas

démonter.

Les batteries au lithium ion ont une autonomie

prédéterminée Si le temps de coupe diminue

sensiblement à chaque charge, cela signifie que

le bloc de batterie est à la fin de sa vie utile et

qu’il doit être remplacé

• S’assurer que le bloc de batterie, y compris

les contacts, est propre, sec et ne possède

aucun signe de perforation, d’impact ou tout

autre dommage Une batterie endommagée

peut provoquer des incendies ou libérer des

produits chimiques dangereux

• Nettoyer les contacts sales avec un chiffon

doux et sec La saleté ou l’huile peuvent

être la cause d’une mauvaise connexion

électrique, avec pour conséquence une perte

de puissance

Chargeur

• Débrancher le chargeur de la prise électrique

• Nettoyer les contacts sales avec un chiffon

doux et sec

Dépannage

Taille-haie modèle HT275

Dépannage

Se servir de ce tableau pour trouver les solutions possibles aux problèmes rencontrés avec le

taille-haie Si ces suggestions ne permettent pas de résoudre le problème, consulter le chapitre

« Service et renseignements techniques »

SYMPTÔME CAUSE POSSIBLE MESURES RECOMMANDÉES

Le moteur ne

tourne pas

ou tourne par

intermittence

Batterie déchargée

Recharger. Consulter le chapitre « Chargement du

bloc de batterie ».

Dispositif de verrouillage

de la gâchette non

enclenché

Appuyer sur le dispositif de verrouillage de la

gâchette avant d’exercer une pression sur la

gâchette d’accélération. Consulter le chapitre

« Démarrage du taille-haie ».

Bloc de batterie

partiellement inséré

Enfoncer le bloc de batterie dans le port de batterie

jusqu’à ce qu’il s’enclenche en position.

Contacts de batterie

sales

Retirer le bloc de batterie, enlever les débris du port

de batterie et nettoyer ensuite les contacts avec un

chiffon propre et sec.

Bloc de batterie froid

Laisser le bloc de batterie chauffer jusqu’à la

température minimum de fonctionnement de 0° C

(32° F).

Le moteur tourne,

mais les lames

de coupe sont

arrêtées

Objet empêchant le

mouvement des lames

de coupe

Consulter le chapitre « Déblocage de lame ».

Le taille-haie

ne coupe pas

correctement

Accumulation de résine

empêchant le mouvement

des lames de coupe

Consulter le chapitre « Entretien des lames ».

Les lames de coupe sont

émoussées

Faire affûter les lames de coupe par un

professionnel.

Le bloc de batterie

ne charge pas

La protection contre

les températures de

surchauffe/sous-chauffe

du bloc de batterie est

activée

Cela peut se produire lorsque le taille-haie

fonctionne en continu ou est exposé à des

températures ambiantes élevées. Laisser le bloc

de batterie atteindre la plage de température

acceptable avant le chargement. Consulter le

chapitre « Chargement du bloc de batterie ».

Contacts sales ou

endommagés sur le bloc

de batterie ou sur le

chargeur

Inspecter les contacts sur le bloc de batterie et sur

le chargeur. Les nettoyer comme indiqué dans le

chapitre « Entretien et nettoyage », réinsérer ensuite

le bloc de batterie dans le chargeur puis s’assurer

qu’il soit complètement emboîté.

Le bloc de batterie est

en fin de vie

Toutes les batteries ont une durée de vie limitée. Si

le bloc de batterie a plus de dix ans ou qu’il a été

rechargé fréquemment, le moment est peut-être

venu de le changer. Ne le remplacer que par un bloc

de batterie spécifié pour ce taille-haie.

Chargeur défectueux

Faire contrôler la fonction dans un centre de services

agréé.

Dépannage

Taille-haie modèle HT275

SYMPTÔME CAUSE POSSIBLE MESURES RECOMMANDÉES

Temps de coupe

faible par charge de

batterie

Les lames de coupe sont

émoussées

Faire affûter les lames de coupe par un

professionnel.

Lames de coupe usées

Faire remplacer les lames de coupe dans un centre

de services agréé.

Lames de coupe

courbées

Faire remplacer les lames de coupe dans un centre

de service agréé.

Mauvaise technique de

coupe

Suivre les directives du chapitre « Coupe de base ».

Vitesse de coupe plus

élevée que nécessaire

Exercer moins de pression sur la gâchette

d’accélération.

Accumulation de

résine empêchant le

mouvement de la lame

de coupe

Consulter le chapitre « Entretien des lames ».

Bloc de batterie

partiellement chargé

Consulter le chapitre « Chargement du bloc de

batterie ».

Voyant orange

clignotant sur

l’indicateur de

l’état de charge

Court-circuit dans le

chargeur, surintensité

du chargeur, limite de

surtension, circuit ouvert

sur le bloc de batterie

ou erreur causée par

un délai d’inactivité

de chargement/pré-

chargement

1. S’assurer que le câble du chargeur est connecté

au chargeur d’un côté et à la prise électrique de

l’autre.

2. S’assurer que la tension qui arrive au chargeur est

adéquate.

3. Essayer de charger un autre bloc de batterie

conçu pour ce chargeur.

Si cela ne résout pas le problème, faire contrôler la

fonction dans un centre de services agréé.

Spécifications et composants

Taille-haie modèle HT275

Spécifications et composants

AVERTISSEMENT : L’utilisation de pièces de rechange autres que celles indiquées dans le présent

manuel augmente le risque de blessure. N’utilisez jamais des accessoires de coupe autres que ceux

décrits dans le présent manuel.

CHARGEUR MODÈLE C650 MODÈLE C750

Entrée

100-240 V~

50-60 Hz 60 W

100-240 V~

50-60 Hz 260 W

Entrée (États-Unis et Canada uniquement) 120 V~ 60 Hz 60 W 120 V~ 60 Hz 260 W

Sortie 41,5 V 1,8 A 41 V 4,0 A

BLOC DE BATTERIE

Type Lithium Ion

Température de fonctionnement De 0 à 40 °C (De 32 à 104 °F)

Modèle Capacité nominale Tension nominale

B425E 2.6 Ah / 94 Wh 36 VDC

B426 2.6 Ah / 94.9 Wh 36.5 VDC

B600E 4.0 Ah / 144 Wh 36 VDC

B650E 6.0 Ah / 216 Wh 36 VDC

B662 6.0 Ah / 216 Wh 36 VDC

B742 4.0 Ah / 144 Wh 36 VDC

TAILLE-HAIE

Longueur de lame 600 mm (24 pouces)

Type de lame Double lame alternative

Vitesse de coupe maximale de la lame 2 750 Coups par minute

Diamètre de coupe max Jusqu’à 24 mm (14/15 po)

Poids avec le B425E 4,7 kg (10,3 lb)

Niveau de puissance acoustique:

Niveau de pression acoustique : énergie

acoustique émise par la source

71,8 dB (A) K, 3 dB (A)

Niveau de pression acoustique : ce que

l'opérateur entend

83,6 dB (A) K, 3 dB (A)

Vibration:

Poignée arrière 1,6 m/s

K, 1,5 m/s

Poignée avant 0,068 m/s

K, 1,5 m/s

Garantie et service

Taille-haie modèle HT275

Garantie et service

Garantie

Blount, Inc garantit tous les chargeurs et

outils sans fil Oregon® enregistrés pour une

période de trois (3) ans et tous les blocs de

batterie sans fil Oregon® enregistrés pour

deux (2) ans à compter de la date d’achat

initiale Les outils sans fil, ainsi que les

blocs de batterie et les chargeurs Oregon®

enregistrés sont garantis deux (2) ans

s’ils sont utilisés à des fins commerciales

Cette garantie limitée s’applique à tous les

produits manufacturés Oregon® Cordless

Tool System Pendant la période de garantie,

Blount procèdera au remplacement ou, à

son gré, à la réparation gratuite, uniquement

pour l’acheteur original, de tout produit ou

pièce s’avérant, après examen par Blount,

défectueux en raison d’un vice de matériel et/

ou de fabrication L’acheteur devra prendre à

sa charge tous les frais de transport et tout

autre coût afférent au retrait de toute pièce

soumise à des fins de remplacement dans le

cadre de la garantie

Service et renseignements

techniques

Consultez notre site Web à l’adresse

OregonCordless.com pour plus de

renseignements sur notre centre de

services, ou communiquez avec notre

service à la clientèle en composant le

1 888 313-8665 pour obtenir de l’aide, des

conseils techniques supplémentaires, une

réparation ou des pièces de rechange

Pour des raisons de sécurité, utiliser

uniquement des pièces de rechange d’origine

sur le taille-haie Notre centre de services

est doté d’un personnel qualifié afin de vous

fournir un soutien et une assistance efficaces

en matière de réglage, de réparation ou

de remplacement de tous les produits de

l’Oregon® Cordless Tool System

Índice

Cortasetos modelo HT275

Índice

Instrucciones de seguridad importantes 49

Definiciones de las señales de seguridad 49

Advertencias de seguridad generales sobre la herramienta mecánica 49

Seguridad en el área de trabajo 49

Seguridad eléctrica 49

Seguridad personal 50

Uso y cuidado de la herramienta mecánica 51

Uso y cuidado de la herramienta de baterías 51

Servicio técnico 51

Advertencias de seguridad sobre el cortasetos 52

Almacenamiento, transporte y eliminación 52

Seguridad del cargador 54

Símbolos y etiquetas 55

Nombres Y términos del cortasetos 56

Identificación del producto 57

Cómo operar el cortasetos 58

Desempaque 58

Batería y cargador 58

Operación general 60

Cómo cortar setos 62

Mantenimiento y limpieza 64

Cortasetos 64

Batería 65

Cargador 65

Resolución de problemas 66

Especificaciones y componentes 68

Garantía y servicio técnico 69

marca comercial registrada de Blount, Inc en los Estados Unidos y/o en otros países

Instrucciones de seguridad importantes

Cortasetos modelo HT275

Instrucciones de seguridad importantes

Introducción

Este cortasetos está diseñado para el mantenimiento y la poda regulares No está diseñado

para cortar ramas mayores de 14/15 de pulgada (24 mm) de diámetro Otros usos pueden causar

lesiones; por lo tanto, no están permitidos

Definiciones de las señales de seguridad

SÍMBOLO SEÑAL SIGNIFICADO

ADVERTENCIA Indica un peligro potencial que puede provocar una lesión grave

PRECAUCIÓN

Indica un peligro potencial que podría provocar un daño serio a la

herramienta o provocar lesiones menores y moderadas

IMPORTANTE Seguir esta instrucción aumentará la satisfacción con la herramienta

Advertencias de seguridad generales sobre la herramienta mecánica

ADVERTENCIA: Lea y comprenda todas las advertencias de seguridad e

instrucciones. No seguir las advertencias y las instrucciones puede provocar

choque eléctrico, incendio y/o lesiones graves.

Conserve todas las advertencias y las instrucciones como referencia para el futuro.

En las advertencias, el término “herramienta mecánica” se refiere a su herramienta mecánica

con alimentación eléctrica (con cable) o a su herramienta mecánica que funciona a batería

(inalámbrica)

Seguridad en el área de trabajo

• Mantenga el área de trabajo limpia y

bien iluminada. Las áreas desordenadas u

oscuras aumentan las posibilidades de que se

produzca un accidente

• No opere herramientas mecánicas en

atmósferas explosivas, como en presencia

de líquidos, gases o polvo inflamables.

Las herramientas mecánicas producen

chispas que pueden encender el polvo o las

emanaciones

• Mantenga a los niños y a los transeúntes

alejados mientras opere una herramienta

mecánica (Fig. 1). Las distracciones pueden

provocar que pierda el control

Precaución: Establezca una zona de

seguridad para transeúntes de 10 ft (3 m)

antes de operar este equipo. La Zona de

seguridad para transeúntes es un círculo

de 10 ft (3 m) alrededor del operador en el

que no debe haber transeúntes, niños ni

mascotas

Seguridad eléctrica

• Los enchufes de la herramienta mecánica

deben coincidir con el tomacorriente. Nunca

modifique el enchufe de ningún modo. No

utilice ningún adaptador con herramientas

mecánicas conectadas a tierra. Los enchufes

no modificados y los tomacorrientes que

coincidan reducirán el riesgo de que se produzca

un choque eléctrico

• Evite el contacto del cuerpo con

superficies conectadas a tierra,

como tuberías, radiadores, estufas y

refrigeradores. Si su cuerpo se encuentra

conectado a tierra, existe mayor riesgo de que

se produzca un choque eléctrico

FIG. 1

Instrucciones de seguridad importantes

Cortasetos modelo HT275

• No exponga las herramientas mecánicas

a la lluvia ni a condiciones de humedad.

Si ingresa agua a una herramienta mecánica

aumentará el riesgo de un choque eléctrico

• No fuerce el cable. Nunca utilice el cable

para transportar, tirar o desenchufar

la herramienta mecánica. Mantenga el

cable alejado del calor, del aceite, de los

bordes afilados o de las piezas movibles.

Los cables dañados o enredados aumentan

el riesgo de que se produzca un choque

eléctrico

• Mientras opere una herramienta mecánica

al aire libre, utilice un cable de extensión

adecuado para el uso al aire libre. La

utilización de un cable adecuado para el uso

al aire libre reduce el riesgo de un choque

eléctrico

• Si es inevitable operar la herramienta

mecánica en un lugar húmedo, utilice un

suministro protegido con un dispositivo

de corriente residual (residual current

device, RCD) o un interruptor de circuito

de falla a tierra (ground fault circuit

interrupter, GFCI). La utilización de un RCD

(GFCI) reduce el riesgo de un choque eléctrico

• Si el cable está dañado o cortado, retire el

enchufe de la red eléctrica de inmediato.

Seguridad personal

• Permanezca atento, preste atención a

lo que hace y utilice el sentido común

al operar una herramienta mecánica.

No utilice una herramienta mecánica

cuando esté cansado o bajo la influencia

de drogas, alcohol o medicamentos. Un

momento de distracción mientras opera

herramientas mecánicas puede provocar

lesiones personales graves

• Utilice equipo de protección personal.

Siempre utilice protección para los

ojos. La utilización de equipo de protección,

como una máscara contra el polvo, calzado

de seguridad antideslizante, un casco de

seguridad o protección para los oídos, para las

condiciones apropiadas reducirá las lesiones

personales

• Evite los arranques no intencionales.

Asegúrese de que el interruptor esté

en la posición de apagado antes de

conectar a una fuente de energía y/o

batería, de levantar o de transportar la

herramienta. Transportar herramientas

mecánicas con el dedo en el interruptor o

activar las herramientas mecánicas que

tienen el interruptor encendido aumentan

las posibilidades de que se produzca un

accidente

• Retire toda cuña o llave de tuercas antes

de encender la herramienta mecánica.

Si se dejan una llave de tuercas o una

cuña acopladas a una pieza rotativa de

la herramienta mecánica, estas pueden

provocar lesiones personales.

• No se estire más allá de su alcance.

Mantenga un apoyo y un equilibrio

adecuados en todo momento (Fig. 2).

Esto permite controlar mejor la herramienta

mecánica en situaciones imprevistas

• Vístase en forma adecuada. No utilice

ropa suelta ni joyas. Mantenga el pelo, la

ropa y los guantes alejados de las piezas

movibles. La ropa suelta, las joyas o el pelo

largo pueden quedar atrapados en las piezas

movibles

• Si se proporcionan dispositivos para la

conexión de instalaciones de extracción

y recolección de polvo, asegúrese de

que estas estén conectadas y de que se

utilicen en forma adecuada. La utilización

de recolección de polvo puede reducir los

peligros relacionados con el polvo

• Se ha informado que el uso prolongado

de herramientas mecánicas provoca

trastornos vasculares, musculares o

neurológicos (como el dedo blanco por

vibración o síndrome de Raynaud). Para

FIG. 2

Instrucciones de seguridad importantes

Cortasetos modelo HT275

reducir el riesgo de que se produzcan lesiones,

siga estas instrucciones:

– Utilice guantes, y mantenga las manos

y el cuerpo calientes

– Mantenga una sujeción firme en el

cortasetos, pero no ejerza una presión

prolongada y excesiva

– Descanse con frecuencia

La vibración en el uso normal puede diferir de

los valores indicados en función del material

que se está cortando, del mantenimiento del

sistema de corte y de otros factores

Uso y cuidado de la

herramienta mecánica

• No fuerce la herramienta mecánica.

Utilice la herramienta mecánica correcta

para su aplicación. La herramienta mecánica

correcta hará el trabajo mejor y en forma más

segura, a la velocidad para la que se diseñó

• No utilice la herramienta mecánica si el

interruptor no la enciende y la apaga.

Cualquier herramienta mecánica que no pueda

ser controlada con el interruptor es peligrosa

y debe ser reparada

• Desconecte el enchufe de la fuente de

energía y/o la batería de la herramienta

mecánica antes de hacer cualquier

ajuste, cambiar accesorios o almacenar

herramientas mecánicas. Dichas medidas

de seguridad preventivas reducen el riesgo de

arrancar la herramienta mecánica en forma

accidental

• Almacene las herramientas mecánicas

que no se encuentren en uso fuera del

alcance de los niños y no permita que

las operen personas que no conocen

las herramientas mecánicas ni estas

instrucciones. Las herramientas mecánicas

son peligrosas en las manos de usuarios no

capacitados

• Haga mantenimiento a las herramientas

mecánicas. Revise si las piezas movibles

están desalineadas o se han atascado,

si se han roto piezas y cualquier otra

condición que pudiese afectar la operación

de la herramienta mecánica. Si está

dañada, haga reparar la herramienta

mecánica antes de utilizarla. Muchos

accidentes son provocados por herramientas

mecánicas con un mantenimiento deficiente

• Mantenga las herramientas de corte

afiladas y limpias. Las herramientas de

corte mantenidas en forma adecuada con

bordes de corte afilados tienen menos

probabilidades de atascarse y son más fáciles

de controlar

• Utilice la herramienta mecánica, los

accesorios, los vástagos de herramientas,

etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de

trabajo y la tarea por realizar. La utilización

de la herramienta mecánica para operaciones

distintas de las operaciones para las que se

diseñó podría provocar una situación peligrosa

Uso y cuidado de la

herramienta de baterías

• Recargue solo con cargadores de la

serie C de Oregon® especificado por el

fabricante (Oregon® C650, C750). Un

cargador que sea adecuado para un tipo de

paquete de batería puede originar un riesgo

de incendio cuando se usa con otro paquete

de batería

• Use las herramientas mecánicas solo

con los paquetes de batería de la serie

Oregon® B específicamente designados

(Oregon® B425E, B426, B600E, B650E,

B662, B742). El uso de otros paquetes de

batería puede originar riesgos de lesiones e

incendios

• Cuando no use el paquete de batería,

manténgalo alejado de otros objetos de

metal, como sujetapapeles, monedas,

llaves, clavos, tornillos u otros objetos

de metal pequeños, que puedan hacer

conexión desde un terminal hasta el otro.

Puentear los terminales de las baterías puede

provocar quemaduras o un incendio

• En condiciones abusivas, puede salir

líquido eyectado de la batería; evite

el contacto. Si el contacto ocurre

accidentalmente, enjuague con agua. Si el

líquido entra en contacto con los ojos, busque

además asistencia médica El líquido eyectado

de la batería puede provocar irritación o

quemaduras

Servicio técnico

Realice el servicio técnico de su

herramienta mecánica con un técnico de

reparación calificado utilizando solamente

piezas de repuesto idénticas. Esto

garantizará que se mantenga la seguridad de la

herramienta mecánica

Instrucciones de seguridad importantes

Cortasetos modelo HT275

Advertencias de seguridad sobre el

cortasetos

PELIGRO: Mantenga las manos

alejadas de la hoja. El contacto con

la hoja provocará lesiones personales

graves.

ADVERTENCIA: Utilice únicamente

con asa y protector montados en forma

adecuada en el cortasetos. La utilización

del cortasetos sin el protector o el

asa adecuados proporcionados puede

provocar lesiones personales graves.

• Utilice ambas manos al operar el

cortasetos. Utilizar una mano podría

provocar la pérdida de control y provocar

lesiones personales graves (Fig 3)

• Mantenga todas las partes del cuerpo

alejadas de la hoja de corte. No retire el

material de corte ni sujete el material por

cortar cuando las s se estén moviendo.

Asegúrese de que el interruptor esté

apagado cuando elimine el material

atascado. Las s marchan por inercia después

del apagado Un momento de distracción

mientras opera el cortasetos puede provocar

lesiones personales graves

• Transporte el cortasetos por el asa con la

hoja de corte detenida (Fig. 4). Al

transportar o almacenar el cortasetos,

siempre acople la tapa del dispositivo de

corte. El manejo adecuado del cortasetos

reducirá las posibilidades de que se produzcan

lesiones personales con las hojas de corte

• Sostenga la herramienta mecánica

únicamente por las superficies de sujeción

aisladas, debido a que la de corte puede

entrar en contacto con cables escondidos

o con su propio cable. Las s de corte

que entren en contacto con un cable “con

corriente” pueden “dar corriente” a partes

metálicas expuestas de la herramienta

mecánica y podrían dar un choque eléctrico al

operador

• El cortasetos no tiene piezas cuyo

mantenimiento pueda realizar el usuario.

El reemplazo, el servicio técnico y los trabajos

de reparación de la hoja requieren una

capacitación especial Consulte “Información

sobre servicio técnico y soporte” para obtener

la información de contacto

Almacenamiento, transporte

y eliminación

CÓMO ALMACENAR EL CORTASETOS

• Aplique lubricante a las hojas de corte

Consulte “Mantenimiento y limpieza” para

obtener más información”

• Retire la batería del cortasetos

• Limpie minuciosamente el cortasetos

FIG. 3

FIG. 4

Instrucciones de seguridad importantes

Cortasetos modelo HT275

• Instale la funda de hoja

• Almacene en un lugar seco

• Mantenga fuera del alcance de los niños o las

mascotas

CÓMO ALMACENAR LA BATERÍA

Cuando almacene la batería por más de nueve

meses, siga estas pautas:

• Retire la batería del cortasetos o del cargador

• Almacene en un lugar fresco y seco

• Mantenga fuera del alcance de los niños o las

mascotas

• Para prolongar la vida útil de la batería,

nunca la almacene completamente

descargada (Fig 5)

• Almacene a una temperatura entre los -4 °F y

los 86 °F (-20 °C y 30 °C)

CÓMO ALMACENAR EL CARGADOR

• Retire la batería del cargador

• Desconecte el cargador de la fuente de

energía

• Almacene en un lugar seco

• Mantenga fuera del alcance de los niños o las

mascotas

Consulte “Mantenimiento y limpieza” para

obtener más información

CÓMO TRANSPORTAR EL CORTASETOS

Prepare el cortasetos según lo descrito en

“Cómo almacenar el cortasetos” antes de

enviarlo

CÓMO TRANSPORTAR LA BATERÍA

Cumpla las reglamentaciones nacionales al

enviar baterías de ion-litio Es posible que se

requiera un etiquetado de empaque especial

ELIMINACIÓN DE LA BATERÍA

No elimine la batería en los contenedores de

basura domésticos ni la incinere Las agencias

locales de manejo y reciclado de desechos

tienen información sobre las instrucciones

adecuadas de reciclado o eliminación Las

baterías pueden recolectarse en los Estados

Unidos o en Canadá por medio de la

Corporación de Reciclado de Baterías

Recargables Oregon® ya ha pagado los costos

que involucra el reciclado de baterías Regrese

las baterías al final de su vida útil a la tienda de

venta minorista participante o al centro de

reciclado Pueden encontrarse las ubicaciones

de devolución y más información en

www call2recycle org o llamando al

1-800-8BATTERY

Seguridad de la batería

PELIGRO: No seguir estas reglas de

seguridad puede hacer que la batería pierda

sustancias químicas peligrosas, que se

recaliente, que despida humo, que estalle,

que se queme, que explote y/o que se

incendie.

PRECAUCIÓN: no elimine la batería

junto con los desechos domésticos ni la

incendie. Las baterías de ion-litio deben

ser recicladas por un reciclador local

autorizado.

PRECAUCIÓN: no exponga la batería

a calor excesivo, como el interior de

un vehículo cuando hace calor. Dicha

exposición puede provocar una pérdida

del rendimiento y/o de la vida útil.

No intente recargar una batería no

recargable.

• No desarme ni modifique la batería Esto

puede dañar las características de seguridad

• No conecte los terminales positivo (+)

y negativo (-) con objetos metálicos ni

almacene la batería con objetos metálicos

como monedas o tornillos Esto puede

provocar cortocircuitos y generar suficiente

calor como para provocar quemaduras

FIG. 5

LUCES INDICADORAS

Instrucciones de seguridad importantes

Cortasetos modelo HT275

• No incinere la batería ni la exponga a calor

excesivo Esto puede fundir el aislamiento o

dañar las características de seguridad

• No utilice, cargue ni almacene cerca de una

fuente de calor a una temperatura superior

a los 176 °F (80 °C) Esto puede provocar

recalentamiento y cortocircuito interno

• No exponga a condiciones de humedad

extrema Esto puede dañar las características

de seguridad, producir una carga con corriente

y voltaje extremadamente altos y provocar

reacciones químicas anormales

• Utilice únicamente los cargadores de la serie

C de Oregon® específicamente diseñado para

la batería y siga las precauciones de seguridad

descritas en “Seguridad del cargador” Utilizar

otro cargador puede dañar las características

de seguridad, producir una carga con corriente

y voltaje extremadamente altos y provocar

reacciones químicas anormales

• No utilice baterías de marca Oregon® en

herramientas que no sean de marca Oregon®

• No golpee, perfore ni arroje la batería, y no

utilice una batería dañada ni deformada

• Si la recarga falla, no intente recargar Si

la batería despide olor, genera calor, se

descolora o se deforma, o si parece anormal

de alguna manera durante el uso, la recarga o

el almacenamiento, retírela del cortasetos o

del cargador de inmediato

• Todo líquido que pierda la batería es corrosivo,

puede dañar los ojos y la piel, y puede ser

tóxico si se traga

Seguridad del cargador

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

PRECAUCIÓN: Este dispositivo no está

diseñado para uso por parte de personas

(incluidos los niños) con capacidades

físicas, sensoriales o mentales reducidas,

o con falta de conocimiento, a menos que

hayan sido supervisadas o instruidas por

una persona responsable de su seguridad.

Los niños deben ser supervisados, a fin

de garantizar que no jueguen con los

dispositivos.

ADVERTENCIA: Riesgo de un choque

eléctrico. Cuando se utilice al aire libre,

instale únicamente a un receptáculo

cubierto de Clase A, protegido con un GFCI

que sea impermeable, con la unidad de

potencia conectada al receptáculo. Si no

se proporciona uno, comuníquese con un

electricista calificado para la instalación

adecuada. Asegúrese de que la unidad de

potencia y el cable no interfieran en el cierre

completo de la tapa del receptáculo.

PRECAUCIÓN: Utilice este cargador

únicamente con el cable de alimentación

suministrado, asegurándose de

que el enchufe de entrada coincida

correctamente con el receptáculo de

salida.

Al utilizar productos eléctricos, siempre deben

seguirse precauciones básicas entre las que se

incluyen las siguientes:

• Lea y siga todas las instrucciones de

seguridad antes del uso. Lea y siga

todas las instrucciones de seguridad que

se encuentren en el producto o que se

proporcionen con el producto

• Conserve estas instrucciones.

• No utilice un cable de extensión.

• No fuerce el cable. Nunca utilice el cable

para transportar, tirar o desenchufar la

herramienta mecánica. Mantenga el cable

alejado del calor, el aceite, los bordes afilados

o las piezas movibles Los cables dañados

o enredados aumentan el riesgo de que se

produzca un choque eléctrico

• No exponga el cargador a la lluvia.

Para uso en interiores

• No utilice a menos de 10 ft (3 m) de una

piscina.

• No utilice en un baño.

Símbolos y etiquetas

Cortasetos modelo HT275

Símbolos y etiquetas

SÍMBOLO NOMBRE EXPLICACIÓN

Construcción de

Clase II

Herramientas de construcción designadas con doble aislamiento.

Símbolo de alerta

de seguridad

Indica que el texto siguiente explica un peligro, una advertencia

o una precaución.

Lea las

instrucciones

El manual de instrucciones original contiene información

importante sobre la seguridad y la operación. Lea las

instrucciones y sígalas atentamente.

Utilice protección

para los ojos

Utilice protección para los ojos al operar el cortasetos.

Utilice protección

para las manos

Utilice guantes al operar el cortasetos y al manipular las s de

corte.

Potencia del sonido El nivel de potencia del sonido es de 74 dB.

Agarre con dos

manos

Sostenga el cortasetos con ambas manos.

Agarre con una

mano

No sostenga el cortasetos con una mano.

No incinere No arroje a las llamas.

No elimine

No arroje en los desechos domésticos. Lleve a un reciclador

autorizado.

No exponer a la

lluvia

No utilice el cargador en la lluvia

Uso en interiores

únicamente

Para uso en interiores únicamente.

Inspeccione el

suministro de

energía

Inspeccione el suministro de energía del cargador y del cable en

forma regular para detectar daños.

Temperatura

operativa

Únicamente utilice la batería a una temperatura entre los 32 °F y

los 104 °F (0 °C y 40 °C).

Herramienta de

corte

Herramienta de corte. No toque las hojas de corte sin primero

desactivar el cortasetos retirando la batería.

Nombres Y términos del cortasetos

Cortasetos modelo HT275

Nombres Y términos del cortasetos

Acelerador: dispositivo que controla la

velocidad de las s de corte

Asa frontal: asa de apoyo ubicada en el frente

del cortasetos o delante de este

Asa trasera: asa de apoyo ubicada en la parte

trasera del cortasetos o delante de esta, donde

se ubica el acelerador

Atascamiento de la : condición en que las

s de corte no se mueven debido a que hay

material trabado entre las piezas movibles y

fijas de las hojas de corte

Bloqueo de acelerador: detención móvil que

evita la activación no intencional del cortasetos

hasta que se lo accione en forma manual

Hojas de corte: serie de superficies afiladas

que sobresalen del frente del cortasetos,

que se mueven hacia atrás y hacia adelante

para cortar setos

Interruptor del asa frontal: interruptor

con forma de U situado a lo largo del asa

frontal, que impide la activación accidental

del acelerador hasta que se accione de forma

manual

Nuevo brote: brote más reciente en una

planta Por lo general, es más claro, tiene

menos ramas y es más flexible que el resto de

la planta

Protector: barrera estructural entre el asa

frontal de un cortasetos y las s de corte

Temporada de corte: el momento ideal

para cortar setos varía según el tipo de

planta, pero, por lo general, una buena

práctica consiste en cortar durante períodos

de crecimiento lento, después de que se

haya completado el florecimiento Consulte

a un vivero local para obtener consejos para

cortar plantas específicas

Velocidad de corte: el cortasetos tiene

una velocidad de corte variable Presione el

acelerador con más firmeza para lograr una

velocidad de corte mayor Para obtener el

mayor tiempo de corte de cada carga, utilice

solamente la mínima velocidad de corte

necesaria para cortar el material

Zona de seguridad para transeúntes:

círculo de 10 ft (3 m) alrededor del operador

en el que no debe haber transeúntes, niños ni

mascotas

Identificación del producto

Cortasetos modelo HT275

Identificación del producto

Conozca el cortasetos

NOTA: Consulte “Desempaque” para obtener una lista de los artículos incluidos

ASA TRASERA

GATILLO DEL

ACELERADOR

BLOQUEO DEL

ACELERADOR

PROTECCIÓN

PARA LA MANO

FUNDA DEL PEINE

DE CORTE

CUCHILLAS DE CORTE

INTERRUPTOR DEL ASA FRONTAL

ASA FRONTAL

PLACA CON EL NOMBRE DEL PRODUCTO

DESBLOQUEADOR DE BATERÍAS

BATERÍA

ALOJAMIENTO DE LA BATERÍA

Cómo operar el cortasetos

Cortasetos modelo HT275

Cómo operar el cortasetos

Desempaque

¿Qué hay en la caja?

El cortasetos viene completamente montado

Los siguientes artículos se envían junto con el

cortasetos:

• Cortasetos

• Funda de

• Manual de instrucciones

• Cargador y cable de alimentación (si se

encuentran equipados)

• Batería (si se encuentra equipada)

Después de retirar el cortasetos de la caja,

inspecciónelo con cuidado para asegurarse de

que no se haya producido ningún daño durante

el envío y de que no falte ninguna pieza Si

hay alguna pieza dañada o faltante, no utilice

el cortasetos Comuníquese con el Oregon®

Cordless Tool System para obtener piezas de

repuesto llamando al 1 888 313 8665

Batería y cargador

ADVERTENCIA: No cargue la batería

bajo la lluvia.

INDICADOR LED DE NIVEL

DE CARGA DE BATERÍA

La batería de ion-litio viene equipada con un

indicador LED de nivel de carga Para evaluar el

nivel de carga de la batería, presione el botón

del indicador que se encuentra en la parte

delantera de la batería (Fig 6)

Sin luces: recargue

Una luz verde fija:

menos del 25% de carga

Cargue la batería antes de utilizarla

Dos luces verdes fijas:

entre el 26% y el 50% de carga

Tres luces verdes fijas:

entre el 51% y el 75% de carga

Cuatro luces verdes fijas:

entre el 76% y el 100% de carga

CÓMO CONECTAR EL CARGADOR

Conecte el cable del cargador al cargador y al

tomacorriente adecuado (Fig 7)

FIG. 6

LUCES INDICADORAS

BOTÓN DEL INDICADOR

FIG. 7

Cómo operar el cortasetos

Cortasetos modelo HT275

Utilice únicamente el cable suministrado

con el cargador Al utilizarlo por primera vez,

verifique que el tipo de enchufe coincida con el

receptáculo

INDICADOR LED DEL ESTADO

DE CARGA DEL CARGADOR

El cargador de la batería está equipado con un

indicador LED del estado de carga que indica el

estado de carga, así como las condiciones que

podrían retrasar o impedir la carga (Fig 8)

Nota: hasta que se inserte una batería, no se

verá ninguna luz

Luz naranja intermitente: existe una

condición de falla Hay varias causas

posibles Consulte “Resolución de

problemas” en este manual

Luz naranja fija: la temperatura de la

batería supera el rango aceptable (de

32 °F/0 °C a 104 °F/40 °C) Deje que la

batería alcance el rango de

temperatura aceptable antes de

cargarla Puede dejar la batería en el

cargador mientras se ajusta la

temperatura La carga comenzará

cuando se alcance la temperatura

adecuada

Luz verde intermitente: la batería se

está cargando

Luz verde fija: la batería está lista para

utilizar

CÓMO CARGAR LA BATERÍA

ADVERTENCIA: No seguir los

procedimientos de carga adecuados

puede provocar voltaje excesivo, flujo

de corriente excesivo, pérdida de control

durante la carga, filtración de productos

químicos peligrosos, generación de calor,

estallido o incendio.

Con el cable del cargador conectado al

cargador y enchufado en un tomacorriente,

alinee las ranuras de la batería con los

carriles del cargador y deslice la batería en el

cargador hasta que esté completamente

asentada (Fig 9)

Verifique el indicador del estado de carga para

conocer las condiciones de carga

FIG. 8

FIG. 9

Cómo operar el cortasetos

Cortasetos modelo HT275

INTRODUCCIÓN Y DESBLOQUEO

DE LA BATERÍA

Utilice únicamente las baterías de la serie B de

Oregon® especificadas en estas instrucciones

operativas

Alinee la ranura de la batería con los carriles

que están dentro del puerto de batería

Introduzca con firmeza la batería en el puerto

de batería del cortasetos, presionando hacia

adelante hasta oír un clic al trabarse en su

lugar (Fig 10)

Para retirar la batería, levante el

desbloqueador de batería y retire la batería

(Fig 11)

Operación general

ADVERTENCIA: Utilice siempre

guantes y protección para los ojos

adecuados.

TEMPERATURA OPERATIVA

Este cortasetos está diseñado para operar

dentro de un rango de temperatura de 32 °F a

104 °F (de 0 °C a 40 °C)

SUJECIÓN

Siempre sujete la herramienta con ambas

manos Para operar con la mano derecha,

coloque el cortasetos en una superficie firme y

plana, sujete el asa frontal con la mano

izquierda y el asa trasera con la mano

derecha Envuelva los dedos sobre la parte

superior del asa frontal con el pulgar debajo

del asa (Fig 12)

Para operar con la mano izquierda, sujete el

asa frontal con la mano derecha y el asa

trasera con la mano izquierda (Fig 13)

FIG. 10

FIG. 11

SUJECIÓN CON

MANO DERECHA

FIG. 12

SUJECIÓN CON

MANO IZQUIERDA

FIG. 13

Cómo operar el cortasetos

Cortasetos modelo HT275

POSTURA

Párese con ambos pies sobre suelo sólido, con

el peso distribuido de manera uniforme entre

ellos

No se estire más allá de su alcance ni se pare

en una escalera, en un taburete ni en una

posición en altura que no esté totalmente

asegurada

Sostenga el cortasetos tan cerca del cuerpo

como sea posible para mantener el control

(Fig 14)

CÓMO DETENER EL CORTASETOS

Suelte el acelerador para detener el cortasetos

ARRANQUE DEL CORTASETOS

Sujete con firmeza las asas frontal y trasera Quite el

bloqueo del acelerador (1) con el pulgar (Figura 15)

Apriete el gatillo del acelerador (2) hasta que las

cuchillas se muevan a la velocidad deseada El

interruptor del asa frontal (3) es un dispositivo de

seguridad; el cortasetos no arrancará a menos que

este se accione

CÓMO CONTROLAR LA

VELOCIDAD DE LA DE CORTE

El acelerador controla la velocidad a la que

oscilan las s de corte Apriete el acelerador con

más firmeza para lograr una velocidad de corte

mayor

Utilice la menor presión requerida para cortar el

material Esto ayuda a maximizar la cantidad de

tiempo de corte por carga de batería y reduce la

cantidad de operaciones de carga requeridas

FIG. 14

(2) GATILLO DEL ACELERADOR

(3) INTERRUPTOR DEL ASA FRONTAL

(1) BLOQUEO DEL

ACELERADOR

FIGURA 15

Cómo operar el cortasetos

Cortasetos modelo HT275

Cómo cortar setos

CUÁNDO CORTAR

El momento ideal para cortar setos varía

según el tipo de planta, pero, por lo general,

una buena práctica consiste en cortar durante

períodos de crecimiento lento, después de

que se haya completado el florecimiento

Consulte a un vivero local para obtener

consejos para cortar plantas específicas

Cumpla todas las reglas y reglamentaciones

nacionales y municipales aplicables para

cortar setos

CORTE BÁSICO

ADVERTENCIA: Asegúrese siempre de

tener buen apoyo y sostenga el cortasetos

con firmeza con ambas manos mientras el

motor esté en funcionamiento.

Verifique el seto para detectar si hay objetos

extraños antes de cortar, para evitar dañar

las barras Retire cualquier objeto que pudiera

impedir cortar

Adopte la sujeción y la postura adecuadas, y

arranque el cortasetos Sostenga el

cortasetos con las hojas de corte a un

ángulo de 5° a 10° hacia la dirección del

corte (Fig 16)

IMPORTANTE: En ocasiones, las hojas

de corte se atascan y dejan de moverse

cuando el material se traba en las hojas

de corte, o si las hojas de corte entran en

contacto con una cerca de alambre o de

tela metálica. Consulte “Cómo corregir el

atascamiento de las hojas” para obtener

información sobre cómo solucionar esto.

SECUENCIA DE CORTE

Si el seto está bien guiado, concéntrese en

cortar nuevos brotes hasta que tenga la forma

deseada

Una vez que se retire toda rama grande, utilice

el cortasetos para cortar los lados del seto

hasta alcanzar la longitud deseada Corte la

parte superior del seto a lo último, después de

completar los lados

CORTE VERTICAL

Al cortar los lados del seto, comience por la

parte inferior de este Sostenga el cortasetos

con las hojas de corte a un ángulo de 5° a 10°

hacia la dirección del corte Muévase hacia

abajo de la línea del seto, dibujando

lentamente un arco amplio hacia arriba y hacia

abajo con el cortasetos (Fig 17)

DE 5° A 10°

DIRECCIÓN DEL CORTE

FIG. 16

FIG. 17

Cómo operar el cortasetos

Cortasetos modelo HT275

CORTE HORIZONTAL

Al cortar la parte superior del seto, comience

por el borde más cercano Sostenga el

cortasetos con las hojas de corte a un ángulo

de 5° a 10° hacia la dirección del corte Muévase

hacia abajo de la línea del seto, dibujando

lentamente un arco amplio hacia la izquierda y

hacia la derecha con el cortasetos (Fig 18)

Si la parte superior del seto es demasiado

amplia para cortar en una pasada del

cortasetos, no se incline sobre el seto para

cortar lo restante En cambio, haga una

pasada en un lado del seto y luego corte lo

restante desde el otro lado del seto

CÓMO CORREGIR EL ATASCAMIENTO

DE LAS HOJAS

PRECAUCIÓN: Siempre elimine la

batería antes de eliminar material de las

hojas de corte para evitar la activación

accidental de las hojas de corte.

PRECAUCIÓN: las hojas de corte son

afiladas. Siempre utilice guantes cuando

elimine material de las hojas de corte.

A veces, al cortar ramas flexibles y “verdes”,

pueden trabarse recortes entre las piezas

móviles de las hojas de corte y la pieza fija

Cuando esto sucede, es posible que las hojas

de corte dejen de moverse repentinamente

Esto también puede suceder si las hojas

de corte entran en contacto con material

demasiado fuerte para cortar, como una cerca

de tela metálica Esta condición se llama

atascamiento de las hojas

Siga estas pautas para eliminar el material en

forma segura y eficaz

• Utilice guantes

• Retire la batería del cortasetos Consulte

“Cómo retirar la batería”

• Elimine el material que impida el movimiento

de las hojas de corte

FIG. 18

Mantenimiento y limpieza

Cortasetos modelo HT275

Mantenimiento y limpieza

Cortasetos

ADVERTENCIA: Inspeccione el

cortasetos. La inspección regular es

el primer paso para un mantenimiento

adecuado. Siga las pautas que figuran a

continuación para maximizar la seguridad

y la satisfacción. Haga reemplazar

de inmediato cualquier pieza dañada

o excesivamente desgastada. No

identificar ni reemplazar piezas dañadas

o desgastadas puede provocar lesiones

personales graves.

ADVERTENCIA: retire la batería del

cortasetos antes de inspeccionar, limpiar

o realizar mantenimiento. Una herramienta

que funciona a batería con la batería

introducida está siempre encendida y

puede arrancar en forma accidental.

PRECAUCIÓN: Cuando limpie el

cortasetos, no lo sumerja en agua ni en

otros líquidos.

LIMPIE EL CORTASETOS

• Limpie el polvo, las hojas y los recortes del

cortasetos

• Despeje los conductos de aire para garantizar

un flujo de aire adecuado y para evitar el

recalentamiento

• Limpie el cabezal del cortasetos con un paño

limpio, humedecido con agua y jabón suave

• Nunca use limpiadores ni solventes fuertes

INSPECCIONE LAS HOJAS DE CORTE

Asegúrese de que las hojas de corte estén

afiladas, no tengan mellas ni bordes romos, y de

que no se enganchen ni traben cuando esté

funcionando el cortasetos Lime en forma

periódica las mellas y las protuberancias que

haya en las s para garantizar un movimiento

libre Las s afiladas y con movimiento libre

cortan con más facilidad que las s sin filo o

pegajosas

CUIDADO DE LAS BARRAS

Cuando corte setos con mucha savia o en

ambientes polvorientos, la acumulación de

savia y suciedad puede provocar, en ocasiones,

que las barras se pegoteen A fin de evitar esta

condición de pegoteo de las barras, limpie las

barras con un ligero recubrimiento de lubricante

de silicio líquido únicamente en el área de

lubricación de las barras de corte (Fig 19) y

ponga en funcionamiento las barras brevemente

para distribuir de manera uniforme el lubricante

IMPORTANTE: No permita que el lubricante

gotee dentro del cuerpo del cortasetos.

Nunca utilice solventes de grasa ni

productos de desplazamiento de agua en

aerosol. No lubrique en forma excesiva.

INSPECCIONE EL PROTECTOR DE PUNTA

Si se encuentra instalado un protector de

punta, verifique que no esté torcido ni roto

Un protector de punta torcido puede impedir

el movimiento libre de las s de corte Si el

protector de punta está torcido o roto, haga

que lo reemplacen en un lugar de servicio

técnico aprobado

INSTALE LA FUNDA DE LA HOJA

Deslice la funda de hoja sobre las hojas de

corte para mantenerlas limpias y para evitar

que se enganchen, o que corten a personas u

objetos

ÁREA DE LUBRICACIÓN

FIG. 19

Mantenimiento y limpieza

Cortasetos modelo HT275

INSPECCIONE LAS ASAS

Asegúrese de que las asas frontal y trasera

estén limpias, secas y de que no tengan grietas

ni ningún otro tipo de daño Pueden producirse

lesiones personales graves si se rompe un asa

dañada durante el uso

INSPECCIONE EL PUERTO DE BATERÍA

Asegúrese de que el puerto de batería esté

limpio, seco y de que no tenga desechos Los

desechos en el puerto de batería pueden

impedir una buena conexión eléctrica entre la

batería y el cortasetos

Batería

ADVERTENCIA: Dentro de la batería,

no hay piezas cuyo mantenimiento pueda

realizar el usuario. No la desmonte.

Las baterías de ion-litio tienen una vida

operativa predeterminada Si la cantidad de

tiempo de corte por carga se reduce en forma

considerable, la batería se encuentra al final de

su vida útil y debe reemplazarse

• Asegúrese de que la batería, incluidos los

contactos, estén limpios, secos y de que no

tengan indicios de perforación, impacto ni

otro tipo de daño Las baterías rotas pueden

provocar incendios o despedir productos

químicos peligrosos

• Limpie los contactos sucios con un paño

suave y seco La suciedad o el aceite pueden

provocar una conexión eléctrica deficiente, lo

que produce una pérdida de energía

Cargador

• Desenchufe el cargador del tomacorriente

• Limpie los contactos sucios con un paño

suave y seco

Resolución de problemas

Cortasetos modelo HT275

Resolución de problemas

Utilice esta tabla para observar las posibles soluciones para los posibles problemas con el

cortasetos Si estas sugerencias no lo ayudan a resolver el problema, consulte “Información de

servicio técnico y soporte”

SÍNTOMA POSIBLE CAUSA MEDIDAS RECOMENDADAS

El motor no

funciona o

funciona en forma

intermitente.

La batería está

descargada.

Recargue. Consulte “Cómo cargar la batería”.

El bloqueo del

acelerador no está

presionado.

Presione el bloqueo de acelerador antes de

apretar el acelerador. Consulte “Cómo arrancar el

cortasetos”.

La batería no está

completamente

insertada.

Presione la batería hacia el puerto de batería hasta

oír un clic al trabarse en su lugar.

Los contactos de la

batería están sucios.

Retire la batería, retire los desechos del puerto de

batería, y luego limpie los contactos con un paño

limpio y seco.

La batería está fría.

Deje que la batería se caliente hasta superar la

temperatura operativa mínima de 32 °F (0 °C).

El motor funciona,

pero las s de corte

no se mueven.

Hay un objeto que impide

el movimiento de la hoja

de corte.

Consulte “Cómo corregir el atascamiento de las

hojas”.

El cortasetos no

corta en forma

adecuada.

Acumulación de

resina que impide el

movimiento de la hojas

de corte.

Consulte “Cuidado de las barras”.

Las hojas de corte están

desafiladas.

Haga afilar las hojas de corte por un profesional.

La batería no se

carga.

La protección de

la batería contra

temperaturas altas/

bajas está activada.

Esto puede producirse cuando el cortasetos funcione

constantemente o se exponga a temperaturas

ambiente altas. Deje que la batería alcance el

rango de temperatura aceptable antes de cargarla.

Consulte “Cómo cargar la batería”.

Los contactos de la

batería o del cargador

están sucios o dañados.

Inspeccione los contactos de la batería y

del cargador. Límpielos según lo descrito en

“Mantenimiento y limpieza”, y luego reinserte la

batería en el cargador, y asegúrese de que esté

completamente asentada.

La batería está llegando

al final de su vida útil.

Todas las baterías tienen una vida útil limitada. Si

la batería tiene más de dos años o se ha recargado

con frecuencia, es posible que sea el momento

de reemplazarla. Reemplácela únicamente con la

batería especificada para este cortasetos.

Hay una falla en el

cargador.

Verifique el funcionamiento en un lugar de servicio

técnico aprobado.

Resolución de problemas

Cortasetos modelo HT275

SÍNTOMA POSIBLE CAUSA MEDIDAS RECOMENDADAS

Se obtiene poco

tiempo de corte

en relación con la

carga de la batería.

Las hojas de corte están

desafiladas.

Haga afilar las hojas de corte por un profesional.

Hojas de corte

desgastadas.

Haga reemplazar las hojas de corte en un lugar de

servicio técnico aprobado.

Hojas de corte torcidas.

Haga reemplazar las hojas de corte en un lugar de

servicio técnico aprobado.

La técnica de corte no es

la adecuada.

Siga las pautas que figuran en “Corte básico”.

Velocidad de corte más

alta que la necesaria.

Aplique menos presión al acelerador.

Acumulación de

resina que impide el

movimiento de la de

corte.

Consulte “Cuidado de las barras”.

La batería no está

completamente cargada.

Consulte “Cómo cargar la batería”.

El indicador

del estado de

carga muestra

una luz naranja

intermitente.

Cortocircuito del

cargador, excesiva

corriente del cargador,

exceso del límite de

voltaje, circuito abierto

en la batería o error en

el tiempo de espera de

carga/precarga.

1. Asegúrese de que el cable del cargador esté

conectado al cargador y al tomacorriente.

2. Asegúrese de que el cargador esté recibiendo el

voltaje correcto.

3. Intente cargar otra batería diseñada para este

cargador.

Si esto no corrige el problema, verifique el

funcionamiento en un lugar de servicio técnico

aprobado.

Especificaciones y componentes

Cortasetos modelo HT275

Especificaciones y componentes

ADVERTENCIA: El uso de piezas de repuesto que no sean las mencionadas en esta guía aumenta el

riesgo de sufrir lesiones. Nunca use accesorios de corte distintos a los descritos en este manual.

CARGADOR MODELO C650 MODELO C750

Entrada

100-240 V~

50-60 Hz 60 W

100-240 V~

50-60 Hz 260 W

Entrada (EE. UU. y Canadá únicamente) 120 V~ 60 Hz 60 W 120 V~ 60 Hz 260 W

Salida 41,5 V 1,8 A 41 V 4,0 A

MÓDULO DE LA BATERÍA

Tipo Iones de litio

Temperaturas de funcionamiento De 0 °C a 40 °C (32 °F A 104 °F)

Modelo Capacidad, nominal Voltaje, nominal

B425E 2.6 Ah / 94 Wh 36 VDC

B426 2.6 Ah / 94.9 Wh 36.5 VDC

B600E 4.0 Ah / 144 Wh 36 VDC

B650E 6.0 Ah / 216 Wh 36 VDC

B662 6.0 Ah / 216 Wh 36 VDC

B742 4.0 Ah / 144 Wh 36 VDC

CORTASETOS

Longitud de la hoja 24 in (600 mm)

Tipo de la hoja Alternativa doble

Máxima velocidad de corte 2750 pasadas por minuto

Diámetro máx. De corte Hasta 24 mm (14/15 in)

Peso con B425E 10,3 lb (4,7 kg)

Nivel de potencia del sonido:

Potencia sonora: la energía acústica

emitida por la fuente

71,8 dB (A) K, 3 dB (A)

Nivel de presión acústica: lo que el

operador oye

83,6 dB (A) K, 3 dB (A)

Vibración:

Asa trasera 1,6 m/s

K, 1,5 m/s

Asa frontal 0,068 m/s

K, 1,5 m/s

Garantía y servicio técnico

Cortasetos modelo HT275

Garantía y servicio técnico

Garantía

Blount, Inc ofrece una garantía de tres (3) años

de duración para las Herramientas inalámbricas

y los Cargadores Oregon® registrados y de

dos (2) años de duración para las Baterías

inalámbricas Oregon® registradas a partir de la

fecha de la compra original Las Herramientas

inalámbricas, las Baterías y los Cargadores

Oregon® registrados tienen una garantía de

dos (2) años de duración si se utilizan para fines

comerciales Esta garantía limitada se aplica

a todos los productos fabricados de Oregon®

Cordless Tool System Durante el período de la

garantía, Blount reemplazará o, a su discreción,

reparará sin cargo alguno cualquier producto

o pieza que Blount considere defectuosos en

materiales y/o en fabricación al examinarlos,

solo para el comprador original El comprador

será responsable de todos los cargos de

transporte y de cualquier costo que implique

retirar alguna pieza que se presente para su

reemplazo en virtud de esta garantía

Información sobre servicio

técnico y soporte

Visítenos en Internet, en

OregonCordless.com, a fin de obtener

información sobre los centros de servicio

técnico, o comuníquese con nuestro

departamento de servicio al cliente

llamando al 1 888 313 8665, a fin de obtener

asistencia, asesoramiento técnico adicional,

reparaciones o piezas de repuesto

Por seguridad, utilice únicamente piezas de

repuesto originales de fábrica en el cortasetos

Nuestro centro de servicio técnico cuenta con

personal capacitado para proporcionar soporte

y asistencia en forma eficiente para el ajuste,

la reparación o el reemplazo de todos los

productos de conjunto de Oregon® Cordless

Tool System

Índice

Do podador de cerca viva modelo HT275

Índice

Instruções importantes de segurança 71

Definições dos sinais de segurança 71

Avisos gerais para utilização de ferramentas elétricas 71

Segurança na área de trabalho 71

Segurança elétrica 71

Segurança pessoal 72

Utilização e manutenção de ferramentas elétricas 73

Uso e cuidados de ferramentas a bateria 73

Assistência 73

Avisos de segurança para o podador de cerca viva 74

Conservação, transporte e eliminação 74

Segurança da bateria 75

Segurança do carregador 76

Símbolos e etiquetas 77

Nomes e termos do podador de cerca viva 78

Identificação do produto 79

Funcionamento do podador de cerca viva 80

Desembalar 80

Bateria e carregador 80

Funcionamento geral 82

Cortar cercas vivas 84

Manutenção e limpeza 86

Podador de cerca viva 86

Bateria 87

Carregador 87

Resolução de problemas 88

Especificações e componentes 90

Garantia e serviços 91

marca comercial registada da Blount, Inc nos Estados Unidos e/ou noutros países

Instruções importantes de segurança

Do podador de cerca viva modelo HT275

Instruções importantes de segurança

Introdução

Este podador de cerca viva foi concebido para a manutenção e poda regulares Não foi concebido

para cortar ramos com diâmetro superior a 24 mm (14/15") Outro tipo de utilização pode provocar

lesões e não é permitido

Definições dos sinais de segurança

SÍMBOLO SINAL SIGNIFICADO

ADVERTÊNCIA Indica um perigo potencial que pode causar lesões sérias

CUIDADO

Indica um perigo potencial que pode danificar seriamente a

ferramenta ou causar lesões pequenas a moderadas

IMPORTANTE Seguir esta instrução aumentará a satisfação com a ferramenta

Avisos gerais para utilização de ferramentas elétricas

AVISO: Leia e compreenda todos os avisos e ilustrações de segurança. O não

cumprimento destas instruções e avisos pode causar choque elétrico, incêndio e/

ou lesões graves.

Guarde todos os avisos e instruções para referência futura. O termo "ferramenta elétrica" nos

avisos refere-se à sua ferramenta elétrica (com fio ou cabo elétrico) ou à bateria (sem fios)

Segurança na área de trabalho

• Mantenha a área limpa e bem iluminada. Áreas

escuras ou mal iluminadas convidam a acidentes

• Não trabalhe com ferramentas elétricas em

atmosferas passíveis de explosão, como na

presença de líquidos inflamáveis, gases ou

poeiras. As ferramentas elétricas fazem faísca

e estas podem ascender poeiras ou provocar

incêndios

• Mantenha as crianças e eventuais espectadores

afastados enquanto estiver trabalhando com a

ferramenta elétrica (Fig. 1). A mínima distração

pode fazê-lo perder o controle da máquina

PRECAUÇÃO: Demarque uma zona de

segurança para espectadores de 3m (10 pés)

antes de utilizar o equipamento. A zona de

segurança para espectadores consiste num

círculo com 3m (10 pés) à volta do operador, no

qual não devem entrar espectadores, crianças e

animais

Segurança elétrica

• Os plugues do aparelho devem ser conforme as

tomadas elétricas. Nunca modifique o plugue,

seja de que modo for. Não use adaptador

de plugues em ferramentas elétricas com

aterramento. Plugues e tomadas originais e

inalteradas reduzem o risco de choque elétrico

• Evite o contato do seu corpo com superfícies

que estejam ligadas à terra, como tubos,

radiadores e frigoríficos. O risco de choque

elétrico aumenta se o seu corpo estiver junto à uma

ligação de terra

• Não exponha o cabo elétrico à chuva ou à

umidade. A entrada de água na ferramenta elétrica

aumenta o risco de choque elétrico

FIG. 1

Instruções importantes de segurança

Do podador de cerca viva modelo HT275

• Não estique demasiadamente o cabo elétrico.

Nunca use o cabo elétrico para carregar,

transportar, puxar ou desligar a ferramenta

elétrica. Mantenha o cabo elétrico longe de

calor, óleos, superfícies cortantes ou em

movimento. Os cabos elétricos estragados ou

torcidos aumentam o risco de choque elétrico

• Quando trabalhar com uma ferramenta elétrica

em ambientes externos, use uma extensão

elétrica própria para uso em ambientes

externos. O uso de um cabo elétrico adequado para

uso exterior diminui o risco de choque elétrico

• Se for inevitável trabalhar com a

ferramenta elétrica em num local úmido,

use um dispositivo de corrente residual

(DCR) protegido ou um interruptor de

circuito de falha de ligação à terra (GFCI).

O uso de um DCR (GFCI) diminui o risco de

choque elétrico

• Retire o plugue da tomada imediatamente

se o cabo elétrico estiver danificado ou

cortado.

Segurança pessoal

• Fique alerta, observe o que está fazendo

e use o bom senso sempre que tiver nas

mãos uma ferramenta elétrica. Não a use

se estiver cansado ou sob a influência de

drogas, álcool ou remédios. Um momento

de distração pode causar lesões muito graves

• Use equipamento de proteção individual

(EPI). Use sempre proteção ocular. Os

equipamentos de proteção individual, como

máscara respiratória, calçado de segurança,

capacete, auriculares e outros diminuirão o

risco de lesões

• Evite arrancar com a máquina

inadvertidamente. Veja se o interruptor

está desligado (OFF) antes de ligar a

máquina à alimentação elétrica e/ou

bateria, levantá-la ou transportá-la.

Levar ferramentas elétricas com o dedo no

interruptor ou ligar repentinamente o botão

(ON) são convites a acidentes graves

• Retire qualquer chave de ajuste ou outra

antes de ligar a ferramenta elétrica. Uma

chave de qualquer tipo deixada em uma peça

giratória da ferramenta elétrica pode provocar

lesões graves

• Não se estique demais. Mantenha-se

sempre bem seguro de pé e equilibrado

(Fig. 2). Assim, você controlará melhor a

ferramenta elétrica se surgir uma situação

qualquer inesperada

• Use vestuário adequado. Não use roupa

solta nem jóias. Mantenha o cabelo, roupa

e luvas longe de peças em movimento.

Roupas soltas, jóias ou cabelo comprido

podem ficar presos nas peças em movimento

• Se o aparelho tiver extração e recolha de

poeira, verifique se estão bem ligados e

se são os mais adequados. Use um coletor

de poeiras para reduzir perigos inerentes

• O uso prolongado de uma ferramenta

elétrica pode causar distúrbios vasculares,

musculares ou neurológicos (como

vibrações chamadas de "dedo branco" ou

"dedo morto" ou a síndrome de Raynaud).

Para diminuir o risco de lesões, siga estas

instruções:

– Use luvas e mantenha as mãos e o

corpo quentes

– Segure com firmeza no podador de

cerca viva, mas não exerça pressão

prolongada nem excessiva

– Inspire e expire com frequência

A vibração no uso normal da ferramenta pode

diferir dos valores indicados, devido ao material

que está sendo cortado, à manutenção do

sistema de corte, dentre outros fatores

FIG. 2

Instruções importantes de segurança

Do podador de cerca viva modelo HT275

Utilização e manutenção de

ferramentas elétricas

• Não force a ferramenta elétrica. Use a

ferramenta elétrica certa para o trabalho certo.

A ferramenta certa fará um trabalho melhor e mais

seguro de acordo com o rendimento para o qual foi

concebido

• Não use a ferramenta elétrica se o interruptor

não ligar nem desligar (ON/OFF). Qualquer

ferramenta elétrica que não pode ser controlada

pelo interruptor torna-se perigosa e deve ser

reparada

• Desligue o plugue da tomada e/ou a bateria

antes de proceder a ajustes, mudar de

acessórios ou guardar ferramentas. Essas

medidas de segurança preventiva diminuem o risco

de, por acaso e sem querer, arrancar com a máquina

• Caso não vá utilizar a ferramenta, guarde-a

fora do alcance das crianças e não deixe que

pessoas que não sabem trabalhar com ela ou

que desconheçam estas instruções lhe peguem.

As ferramentas elétricas são perigosas nas mãos de

pessoas que não sabem trabalhar com elas

• Manutenção de ferramentas elétricas.

Verifique o desalinhamento ou a ligação de

peças móveis, se há rupturas ou quaisquer

outras situações que possam afetar o seu

funcionamento. Se alguma peça estiver

danificada, mande reparar a máquina antes

de usá-la novamente. Muitos acidentes são

provocados por uma má manutenção

• Mantenha as ferramentas de corte sempre

afiadas e limpas. As ferramentas de corte

convenientemente mantidas com lâminas de corte

afiadas têm menos probabilidade de dobrar e são

mais fáceis de se controlar

• Use a ferramenta elétrica, acessórios e outras

peças de acordo com estas instruções, tendo

em conta as condições de trabalho e o trabalho

a ser feito. O uso da ferramenta elétrica para

outras operações que não sejam as destinadas

originalmente podem causar situações de perigo

graves

Uso e cuidados de

ferramentas a bateria

• Recarregue somente com o carregador Oregon®

Série C especificado pelo fabricante (Oregon®

C650, C750). Um carregador criado para um tipo

de bateria pode criar um risco de incêndio quando

usado com outra bateria

• Use a motoserra somente com as baterias

Oregon® Série B especificamente designadas

(Oregon® B425E, B426, B600E, B650E, B662,

B742). O uso de qualquer outra bateria pode criar

risco de lesão e incêndio

• Quando a bateria não estiver sendo usada,

mantenha-a longe de objetos metálicos,

como clipes de papel, moedas, chaves,

pregos, parafusos ou outros objetos metálicos

pequenos que podem fazer uma conexão entre

um terminal e outro. Colocar os terminais da

bateria em curto pode provocar queimaduras ou

incêndio

• Em condições abusivas, pode sair líquido da

bateria; evite o contato. Se ocorrer contato

acidentalmente, lave bem com água Se o líquido

entrar em contato com os olhos, procure ajuda

médica O líquido que sai da bateria pode causar

irritação ou queimaduras

Assistência

Providencie assistência técnica à ferramenta

elétrica num técnico especializado e substitua

somente por peças idênticas de origem. Isso

garantirá a sua segurança e a do equipamento

Instruções importantes de segurança

Do podador de cerca viva modelo HT275

Avisos de segurança para o

podador de cerca viva

PERIGO: Mantenha as mãos afastadas

da lâmina. O contato com a lâmina pode

provocar lesões graves.

AVISO: Use apenas com o punho e

a proteção do podador de cerca viva

corretamente montados. O uso do

podador de cerca viva sem a proteção

correta ou o punho fornecido pode

provocar lesões graves.

• Use as duas mãos sempre que utilizar o

podador de cerca viva. Utilizar apenas uma mão

pode fazer com que perca o controle da máquina e

causar lesões graves (Fig 3)

• Todas as partes do corpo devem estar afastadas

da lâmina de corte Não retire material cortado

nem segure o material que irá ser cortado com as

lâminas em movimento Verifique se o botão está

desligado se ocorrer travamento do material As

lâminas recolhem quando desligadas Um momento

de distração ao utilizar o aparelho pode resultar em

lesões graves

• Pegue sempre no podador de cerca viva pelo punho

com a lâmina parada (Fig 4) Quando transportar ou

guardar o podador de cerca viva, coloque sempre a

capa do dispositivo de corte O manuseamento

correto do podador de cerca viva diminuirá a

possibilidade de ocorrerem lesões provocadas pelas

lâminas de corte

• Pegue na ferramenta elétrica apenas pelas

superfícies isoladas, pois a lâmina de corte pode

tocar em fios ocultos ou no próprio cabo Se a

lâmina de corte tocar num fio "com corrente" pode

fazer com que as peças metálicas expostas da

ferramenta elétrica ganhem “corrente” e provoquem

choque elétrico ao operador

• O podador de cerca viva não possui peças

substituíveis pelo utilizador A substituição,

manutenção e reparação da lâmina requerem

formação especializada Para mais informações

consultar "Informação sobre assistência e

manutenção"

Conservação, transporte

e eliminação

CONSERVAÇÃO DO PODADOR

DE CERCA VIVA

• Aplique lubrificante nas lâminas de corte Para

mais informações consultar "Manutenção e

limpeza"

• Retire a bateria do podador de cerca viva

• Limpe-o cuidadosamente

• Coloque a capa da lâmina

• Guarde em local seco

• Manter afastado das crianças ou de animais

FIG. 3

FIG. 4

Instruções importantes de segurança

Do podador de cerca viva modelo HT275

CONSERVAÇÃO DA BATERIA.

Se for guardar a bateria por um período superior a

nove meses, siga estas instruções:

• Retire a bateria do podador de cerca viva ou do

carregador

• Guarde em local seco

• Manter afastado das crianças ou de animais

• Para prolongar a vida útil da bateria, nunca a guarde

completamente descarregada (Fig 5)

• Conservar a uma temperatura entre -20 ºC e 30 ºC

(-4 ºF e 86 ºF)

CONSERVAÇÃO DO CARREGADOR

• Retire a bateria do carregador

• Desligue-o da alimentação elétrica

• Guarde em lugar seco

• Manter afastado de crianças ou de animais

Para mais informações consultar "Manutenção e

limpeza"

TRANSPORTE DO PODADOR

DE CERCA VIVA

Prepare o podador de cerca viva conforme descrito

em "Conservação do podador de cerca viva" antes do

transporte

TRANSPORTE DA BATERIA

Observe as respectivas regulamentações nacionais

ao enviar baterias de íon de lítio, pois a rotulagem

adequada é necessária

DESCARTE DA MOTOSSERRA

E DO CARREGADOR

O produto da Oregon® foi projetado e fabricado

com material e componentes de alta qualidade que

podem ser reciclados e reutilizados Descarte este

equipamento de maneira ecologicamente correta em

um centro de reciclagem/coleta de resíduos da sua

comunidade local

DESCARTE DA BATERIA

Não descarte a bateria no lixo doméstico normal ou

tampouco a incinere Os órgãos de controle de

resíduos e as agências de reciclagem locais têm

instruções sobre o descarte ou a reciclagem

adequados As baterias podem ser coletadas, nos

Estados Unidos ou no Canadá, através da

Rechargeable Battery Recycling Corporation

(Empresa de reciclagem de baterias recarregáveis) A

Oregon® já pagou as despesas envolvidas na

reciclagem das baterias Devolva baterias em final de

vida a um centro de varejo ou de reciclagem

participante Os locais para devolução e mais

informações podem ser encontrados em www

call2recycle org ou 1-800-8BATTERY

Segurança da bateria

PERIGO: O não cumprimento destas

regras de segurança pode causar

vazamentos de produtos químicos

perigosos na bateria, sobreaquecimento,

fumaças, explosão, chama e/ou ignição.

PRECAUÇÃO: Não descarte a bateria

juntamente com o lixo doméstico. A

bateria de íon-lítio deve ser reciclada

apenas num agente de reciclagem local

autorizado.

PRECAUÇÃO: Não exponha a bateria

ao calor excessivo, como por exemplo

dentro de um veículo exposto ao sol.

Essa exposição pode comprometer seu

desempenho e/ou sua vida útil. Não tente

recarregar uma bateria não recarregável.

• Não desmonte nem modifique a bateria Isso pode

comprometer sua segurança

• Não ligue os terminais positivo (+) e negativo (-)

a objetos metálicos nem guarde a bateria com

objetos metálicos, como moedas ou parafusos Isto

pode provocar curto-circuito e gerar calor suficiente

para provocar queimaduras

• Não incinere a bateria nem a exponha a demasiado

calor Pode derreter o isolamento ou comprometer

sua segurança

• Não use, carregue ou guarde a temperaturas

superiores a 80 ºC (176 ºF) Pode causar

sobreaquecimento e curto-circuito interno

FIG. 5

LUZES INDICADORAS

Instruções importantes de segurança

Do podador de cerca viva modelo HT275

• Não exponha à umidade excessiva Pode

comprometer sua segurança, originar correntes

muito elevadas e cargas exageradas de tensão e

provocar reações químicas anormais

• Use o carregador Oregon® Série C especificamente

para esta bateria e siga sempre os avisos de

segurança descritos em "Segurança do carregador"

Usar outro carregador pode comprometer sua

segurança, originarndo correntes muito elevadas e

cargas exageradas de tensão e levando a reações

químicas anormais

• Não use baterias da marca Oregon® em ferramentas

que não sejam da marca Oregon®

• Não dê pancadas, fure ou projete a bateria e não

use se estiver danificada ou deformada

• Se não conseguir recarregar, não tente fazê-lo Se

a bateria começar a emitir cheiro, a gerar calor ou

se verificar descoloração, deformação ou quaisquer

sinais de anormalidade durante a utilização, recarga

ou conservação, retire-a imediatamente do podador

de cerca viva ou do carregador

• Todo o tipo de vazamento de líquido da bateria é

corrosivo, pode lesionar os olhos e a pele e pode ser

tóxico quando engolido

Segurança do carregador

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

PRECAUÇÃO: Este aparelho não

se destina a ser usado por pessoas

(incluindo crianças) com capacidades

físicas, sensoriais ou mentais reduzidas

ou falta de conhecimento do material,

a menos que estejam sob a vigilância

de alguém ou instruídos por alguém

responsável pela sua segurança. Este

aparelho não é um brinquedo e as

crianças devem ser sempre vigiadas e

impedidas de brincar com ele.

AVISO: Risco de choque elétrico.

Quando utilizado no exterior, instale

apenas num recipiente coberto com

protecção GFCI Classe A, impermeável,

com a unidade motriz ligada ao

recipiente. Se não existir, contate um

eletricista qualificado para realizar a

instalação. Assegure-se de que a unidade

motriz e o cabo elétrico não interferem

com o fechamento total do recipiente.

PRECAUÇÃO: Use este carregador

apenas com o cabo elétrico fornecido,

certificando-se de que o plugue e a

tomada elétrica são compatíveis com a

saída do recipiente.

Sempre que usar equipamentos elétricos, tome

algumas precauções básicas, incluindo as seguintes:

• Leia e cumpra todas as instruções de

segurança antes de usar o aparelho. Leia e

cumpra todas as instruções que acompanham o

produto ou fornecidas com o produto

• Guarde estas instruções.

• Não use uma extensão elétrica.

• Não estique demasiadamente o cabo elétrico.

Nunca use o cabo elétrico para carregar, transportar,

puxar ou desligar a ferramenta elétrica Mantenha

o cabo elétrico longe do calor, óleos, superfícies

cortantes ou em movimento Os cabos elétricos

estragados ou torcidos aumentam o risco de choque

elétrico

• Não exponha o carregador à chuva.

Apenas para uso interior

• Não use a uma distância de 3 m (10 pés) de

uma piscina.

• Não use numa casa de banho.

Símbolos e etiquetas

Do podador de cerca viva modelo HT275

Símbolos e etiquetas

SÍMBOLO NOME EXPLICAÇÃO

Construção

Classe II

Ferramentas de construção de isolamento duplo

Símbolo de alerta

de segurança

Indica que o texto que se segue explica uma situação de perigo,

aviso ou precaução

Leia as instruções

O manual de instruções original contém informação importante

sobre segurança e funcionamento Leia com cuidado as instruções

e cumpra-as

Use proteção ocular

Use sempre proteção ocular quando utilizar o podador de cerca

viva

Use proteção para

as mãos

Use luvas de proteção sempre que utilizar o podador de cerca viva

ou quando mexer nas lâminas

Nível de som O nível de som é de 74 dB

Suporte com as

duas mãos

Segure no podador de cerca viva com as duas mãos

Suporte com uma

mão

Não pegue no podador de cerca viva com apenas uma mão

Não incinere Não elimine no fogo

Não descarte no

lixo comum

Não descarte no lixo doméstico Leve a um agente de reciclagem

qualificado

Não exponha à

chuva

Não use o carregador em ambientes com elevada umidade

Apenas para uso

interno

Apenas destinado a uso interno

Inspecione a

alimentação

elétrica

Verifique regularmente se a alimentação elétrica do carregador é a

correta e se o cabo está danificado

Temperatura de

funcionamento

Apenas use a bateria a uma temperatura entre 0 ºC e 40 ºC (32 ºF

e 104 ºF)

Ferramenta de

corte

Ferramenta de corte Não toque nas lâminas sem primeiro desligar

o podador de cerca viva, retirando a bateria

Nomes e termos do podador de cerca viva

Do podador de cerca viva modelo HT275

Nomes e termos do podador de cerca viva

Época de corte: A altura ideal para cortar

cercas vivas varia de acordo com o tipo de

planta, mas é geralmente conveniente podar

nos períodos de crescimento lento, depois

de a floração ter terminado Consulte um

horto local e aconselhe-se sobre as plantas

que devem ser podadas

Gatilho de aceleração: Dispositivo que

controla a velocidade das lâminas de corte

Gatilho de bloqueio: Paragem móvel que evita

o arranque involuntário do podador de cerca

viva até ser manualmente ativado

Interruptor do punho da frente: Um

interruptor em forma de “U” no punho da frente

que evita o funcionamento acidental do gatilho

de marcha até ser activado manualmente

Lâminas de corte: O conjunto de peças

afiadas salientes pela frente do podador de

cerca viva que se movem para trás e para a

frente para cortar as cercas vivas

Novo crescimento: O crescimento mais

recente da planta Geralmente tem uma cor

mais clara, o caule é mais macio e mais flexível

do que o resto da planta

Obstrução das lâminas: Quando as lâminas

de corte não se movem devido ao material

que se alojou entre as peças motrizes e fixas

das lâminas de corte

Proteção das mãos: Uma barreira estrutural

entre o punho da frente de um podador de

cerca viva e as lâminas de corte

Punho da frente: O punho de suporte, situado

na parte dianteira do podador de cerca viva

Punho traseiro: O punho de apoio, situado na

parte traseira ou na direção desta no podador

de cerca viva, onde se situa o gatilho de

aceleração

Velocidade de corte: O podador de cerca

viva tem uma velocidade de corte variável

Pressione o gatilho com firmeza para uma

maior velocidade de corte Para obter os

melhores resultados de corte em cada carga,

use somente a velocidade mínima necessária

para cortar

Zona de segurança de espectadores:

Um círculo com cerca de 3 m (10 pés) ao

redor do operador, que não deve permitir a

permanência de espectadores, crianças e

animais

Identificação do produto

Do podador de cerca viva modelo HT275

Identificação do produto

Conheça o seu podador de cerca viva

NOTA: Consulte "Desembalar" para ver os itens incluídos

Punho traseiro

Gatilho

de marcha

GATILHO

DE BLOQUEIO

Protecção das mãos

Capa da lâmina

Lâminas de corte

Interruptor do punho da frente

Punho da frente

Chapa de identificação do produto

Libertar a bateria

Bateria

Porta da bateria

Funcionamento do podador de cerca viva

Do podador de cerca viva modelo HT275

Funcionamento do podador de cerca viva

Desembalar

O que está dentro da caixa?

O podador de cerca viva vem de fábrica

completamente montado São estes os itens

que o acompanham:

• Podador de cerca viva

• Capa da lâmina

• Manual de instruções

• Carregador e cabo elétrico (se assim

equipado)

• Bateria (se assim equipado)

Depois de retirar o podador de cerca viva

da caixa, inspecione-o com atenção para se

certificar de que não ocorreram danos durante

o transporte e de que não faltam peças Se

existirem peças em falta ou danificadas, não

use o podador de cerca viva Contate a Oregon®

Cordless Tool System para obter peças de

substituição Para consultar os números por

países, consulte "Assistência ao cliente por

país"

Bateria e carregador

AVISO: Não carregue a bateria na

chuva.

LED INDICADOR DE CARGA DA BATERIA

A bateria de íon-lítio vem equipada com uma

LED indicador de nível de carga Para verificar o

nível da bateria aperte o botão indicador na

parte da frente (Fig 6)

Sem luz: recarregar

Uma luz verde fixa:

menos de 25% da carga

Ponha a bateria na carga antes de usar

Duas luzes verdes fixas:

26-50% da carga

Três luzes verdes fixas:

51-75% da carga

Quatro luzes verdes fixas:

76-100% da carga

LIGAR O CARREGADOR

Ligue o cabo elétrico ao carregador e à tomada

elétrica adequada (Fig 7)

FIG. 6

LUZES INDICADORAS

BOTÃO INDICADOR

FIG. 7

Funcionamento do podador de cerca viva

Do podador de cerca viva modelo HT275

Use somente o cabo elétrico que acompanhou

o carregador Na primeira utilização, verifique

se o tipo de plug elétrico é adequado para a

tomada

LED INDICADOR DE CARGA

DO CARREGADOR

O carregador da bateria está equipado com um

LED que indica o nível de carga e as condições

que podem atrasar ou mesmo impedir a carga

(Fig 8)

Nota: As luzes só surgirão após as inserção da

bateria

Luz laranja intermitente: indica falha

Há varias causas possíveis Consulte

"Resolução de problemas" neste

manual

Luz laranja fixa: a temperatura da

bateria está além do nível aceitável (0

ºC/32 ºF a 40 ºC/104 ºF) Deixe a bateria

chegar à temperatura aceitável antes

de por na carga Pode ser deixada no

carregador até que a temperatura se

ajuste A bateria começa a carregar

quando alcança a temperatura

adequada

Luz verde intermitente: bateria

carregando

Luz verde fixa: a bateria está pronta

para o uso

CARREGAR A BATERIA

AVISO: Não seguir os procedimentos

de carga corretamente pode ocasionar

tensão excessiva, fluxo de corrente

excessivo, perda de controle durante a

carga, vazamento de produtos químicos

nocivos, aumento de temperatura,

rebentamento ou incêndio.

Com o cabo do carregador ligado ao carregador

e à tomada elétrica, alinhe as ranhuras da

bateria nos trilhos do carregador e deslize-a

até ficar totalmente encaixada (Fig 9)

Verifique o indicador de nível de carga

FIG. 8

FIG. 9

Funcionamento do podador de cerca viva

Do podador de cerca viva modelo HT275

INTRODUZIR E SOLTAR A BATERIA

Use somente baterias da marca Oregon®

Série C indicadas nas instruções de

funcionamento

Alinhe a ranhura da bateria com os trilhos

dentro da respectiva entrada Introduza com

firmeza a bateria na entrada respectiva do

podador de cerca viva, apertando até ouvir um

clique (Fig 10)

Para retirar a bateria, levante, solte e puxe-a

para fora (Fig 11)

Funcionamento geral

AVISO: Use sempre luvas de proteção

e proteção ocular.

TEMPERATURA DE FUNCIONAMENTO

Este podador de cerca viva foi projetado para

funcionar a temperaturas entre os 0 ºC e os 40

ºC (32 ºF e 104 ºF)

ALÇA

Pegue sempre na ferramenta com as duas

mãos Para trabalhar do lado direito, coloque o

podador de cerca viva numa superfície dura e

plana, pegue no punho da frente com a mão

esquerda e o punho traseiro com a mão direita

Coloque os dedos por cima do topo do punho

da frente, com o polegar embaixo (Fig 12)

Para trabalhar do lado esquerdo, pegue no punho

da frente com a mão direita e o punho traseiro com

a mão esquerda (Fig 13)

FIG. 10

FIG. 11

PEGAR DO LADO DIREITO

FIG. 12

PEGAR DO LADO ESQUERDO

Fig. 13

Funcionamento do podador de cerca viva

Do podador de cerca viva modelo HT275

POSTURA

Coloque os dois pés em solo firme e distribua o

peso uniformemente entre eles

Não se estique nem suba a uma escada ou

banco e nem se coloque noutra posição forçada

que não seja completamente segura

Segure no podador de cerca viva o mais perto

possível do corpo para manter o controle da

máquina (Fig 14)

PARAR O PODADOR DE CERCA VIVA

Solte o gatilho de aceleração para parar o

podador de cerca viva

Arrancar o podador/bordeador

Pegue com firmeza em ambos os punhos Com

o polegar puxe o gatilho de bloqueio (1) para

trás (Fig 15) Prima o gatilho de marcha (2) até

que as lâminas de corte se movimentem à

velocidade desejada O interruptor no punho da

frente (3) é um dispositivo de segurança; o

podador/bordeador não arranca até ser

activado

CONTROLE DA VELOCIDADE

DA LÂMINA DE CORTE

O gatilho de aceleração controla a velocidade

em que oscilam as lâminas de corte Pressione

o gatilho de aceleração com firmeza para uma

maior velocidade de corte

Use a pressão mais baixa possível para cortar

o material Isso ajuda a maximizar o tempo de

corte por carga de bateria, reduzindo o número

de cargas necessárias

FIG. 14

(2) Gatilho

(3) Interruptor do punho da frente

(1) BLOQUEIO DO

GATILHO

Fig 15

Funcionamento do podador de cerca viva

Do podador de cerca viva modelo HT275

Cortar cercas vivas

QUANDO CORTAR

A altura ideal para cortar cercas vivas varia de

acordo com o tipo de planta, mas é geralmente

conveniente podar nos períodos de crescimento

lento, depois de a floração ter terminado

Consulte um horto local e aconselhe-se sobre

as plantas que devem ser podadas

Cumpra todas as regras e regulamentos

nacionais e municipais em vigor para o corte de

cercas vivas

CORTE BÁSICO

AVISO: Segure sempre firmemente no

podador de cerca viva e em situação de

equilíbrio, com ambas as mãos quando o

motor estiver em funcionamento.

Verifique se não existem objetos estranhos na

cerca viva antes de começar a cortar para não

danificar as lâminas Retire todos os objetos

que possam impedir o corte

Adote a postura correta, segure bem no

podador e acione-o Segure no podador de

cerca viva com as lâminas de corte num ângulo

de 5-10º em direção ao corte (Fig 16)

IMPORTANTE: Por vezes as lâminas ficam

obstruídas e deixam de se movimentar

devido a resíduos nela acumulados

ou porque tocam em arame ou numa

corrente da cerca viva. Consulte "Corrigir

obstrução das lâminas" para saber como

proceder.

SEQUÊNCIA DE CORTE

Se a cerca viva estiver bem orientada, pode

primeiro os rebentos até a cerca viva ter a

forma desejada

Após a remoção dos ramos maiores, use o

podador para podar os lados da cerca viva

até ao comprimento que desejar Pode a parte

superior da cerca viva em último lugar, após ter

cortado os lados

CORTE NA VERTICAL

Quando cortar os lados da cerca viva, comece

pela parte inferior Segure no podador de cerca

viva com as lâminas num ângulo de 5-10º em

direção ao corte Faça um movimento

descendente, oscilando o podador de cerca viva

lentamente para cima e para baixo num arco

amplo (Fig 17)

5–10°

DIREÇÃO DO CORTE

FIG. 16

FIG. 17

Funcionamento do podador de cerca viva

Do podador de cerca viva modelo HT275

CORTE NA HORIZONTAL

Quando cortar a parte superior da cerca viva,

comece pela parte mais próxima Segure no

podador de cerca viva com as lâminas num

ângulo de 5-10º em direção ao corte Faça um

movimento descendente, oscilando o podador

de cerca viva lentamente da esquerda para a

direita, num arco amplo (Fig 18)

Se a parte superior da cerca viva for muito larga

para ser cortada de uma só vez, não se dobre

sobre ela para podar o restante Em vez disso,

dê um passo abaixo da cerca viva e depois corte

o resto do outro lado

CORRIGIR A OBSTRUÇÃO DAS LÂMINAS

PRECAUÇÃO: Retire sempre a bateria

antes de limpar as lâminas de corte

para evitar o acionamento acidental das

lâminas.

PRECAUÇÃO: As lâminas de corte

são muito afiadas. sempre utilize luvas

durante a remoção de resíduos das

lâminas.

Por vezes, os ramos mais flexíveis, ainda verdes

e emaranhados, podem ficar presos entre as

peças motrizes das lâminas de corte e da peça

fixa Quando isso ocorre, as lâminas podem

deixar de trabalhar de repente Isso também

pode ocorrer se as lâminas de corte entrarem

em contato com material muito duro, como

uma cerca viva de correntes Esta situação é

chamada obstrução da lâmina

Siga estas diretrizes para limpar o material de

maneira segurança e eficaz

• Use luvas

• Retire a bateria do podador de cerca viva

Consulte "Retirar a bateria"

• Retire o material que está impedindo o

movimento das lâminas

FIG. 18

Manutenção e limpeza

Do podador de cerca viva modelo HT275

Manutenção e limpeza

Podador de cerca viva

AVISO: Inspecione o podador de cerca

viva. Uma inspeção feita regularmente é

o primeiro passo para uma manutenção

correta. Siga as diretrizes abaixo para

maximizar a segurança e a satisfação.

Substitua imediatamente quaisquer peças

danificadas ou demasiadamente gastas.

Se não conseguir verificar quais as peças

danificadas ou gastas e substituí-las,

podem ocorrer lesões graves.

AVISO: Retire a bateria do podador

de cerca viva antes da inspeção, limpeza

ou manutenção. Uma ferramenta com a

bateria instalada está sempre ligada e

pode acionar acidentalmente.

PRECAUÇÃO: Sempre que limpar o

podador de cerca viva, não o mergulhe em

água ou em qualquer outro líquido.

LIMPEZA DO PODADOR DE CERCA VIVA

• Limpe o pó, folhas e ramos que possam ter ficado

presos no aparelho

• Limpe as saídas de ar para que o fluxo seja correto

e não haja sobreaquecimento

• Limpe o cabeçote com um pano limpo umedecido

com água e detergente suave

• Nunca use detergentes abrasivos ou agressivos ou

solventes

INSPECIONAR AS LÂMINAS DE CORTE

Verifique se as lâminas de corte estão afiadas, não

têm reentrâncias nem extremidades quebradas e

não se pendure ou se apoie no podador de cerca

viva De vez em quando afie e corrija as reentrâncias

das lâminas para que se movimentem livremente

Lâminas bem afiadas e com liberdade de movimentos

cortam mais facilmente do que lâminas estragadas

e presas

CUIDAR DAS LÂMINAS

Quando se cortam cercas vivasF cerradas

e em locais poeirentos, a acumulação de

seiva e sujeira pode por vezes fazer com que

as lâminas fiquem presas Para evitar essa

situação, limpe as lâminas com uma ligeira

camada de lubrificante de silicone líquido

apenas na área de lubrificação das lâminas de

corte (Fig 19) e acione por algum tempo para

distribuir o lubrificante uniformemente

IMPORTANTE: Não deixe pingar

lubrificante para o interior do corpo do

podador de cerca viva. Nunca use

solventes nem aerossóis à base de água.

Não lubrifique demais.

INSPECIONE A PONTA DA PROTEÇÃO

Se houver uma proteção instalada, certifique-

se de que não está dobrada nem partida Uma

ponta da proteção partida pode impedir o

movimento livre das lâminas Se a ponta estiver

dobrada ou partida, realize a substituição em

um técnico local autorizado

INSTALAÇÃO DA CAPA DA LÂMINA

Deslize a capa da lâmina sobre as lâminas para

mantâ-las limpas, evitar que fiquem obstruídas

e que cortem pessoas ou objetos

FIG. 19

ÁREA DE LUBRIFICAÇÃO

Manutenção e limpeza

Do podador de cerca viva modelo HT275

INSPEÇÃO DOS PUNHOS

Veja se ambos os punhos estão limpos, secos

e sem rachaduras ou outros danos A falha de

um dos punhos durante o funcionamento pode

ocasionar lesões graves

INSPEÇÃO DA ENTRADA DA BATERIA

Veja se a entrada da bateria está limpa, seca e

sem rachaduras A presença de resíduos pode

ocasionar uma ligação elétrica defeituosa entre

a bateria e o podador de cerca viva

Bateria

AVISO: A bateria não possui peças

substituíveis pelo utilizador. Não

desmonte.

As baterias de íon-lítio têm uma vida útil pré-

determinada Se o período decorrido por carga

diminuir significativamente, a bateria está no

fim da vida e deve ser substituída

• Verifique a bateria, incluindo os contatos, e

veja se estão limpos, secos e sem sinais de

furos, impactos ou outros danos Baterias

partidas ou rachadas podem causar incêndio

ou emitir componentes químicos nocivos ao

homem

• Limpe os contatos sujos com um pano seco

e macio A poeira e o óleo podem prejudicar

a ligação elétrica, resultando em perda de

potência da máquina

Carregador

• Desligue o carregador da tomada elétrica

• Limpe os contatos sujos com um pano seco

e macio

Resolução de problemas

Do podador de cerca viva modelo HT275

Resolução de problemas

Use esta tabela para consultar as soluções possíveis para possíveis problemas com o seu podador

de cerca viva Se estas sugestões não resolverem o problema, consulte "Assistência e informação

de apoio"

SINTOMA CAUSA POSSÍVEL MEDIDAS RECOMENDADAS

O motor não

funciona ou

funciona

intermitentemente

A bateria não tem carga Carregue a bateria Consulte "Carregar a bateria"

A bateria não está bem

encaixada

Empurre a bateria na respectiva entrada até ouvir

um clique

Os contatos da bateria

estão sujos

Retire a bateria, retire os resíduos da entrada da

bateria e depois limpe-os com um pano seco e macio

A bateria está fria

Deixe a bateria aquecer à temperatura mínima de

funcionamento: 0 ºC (32 ºF)

O motor funciona,

mas as lâminas

não movem

Existe algo impedindo o

movimento das lâminas

Consulte "Corrigir a obstrução das lâminas"

O podador de

cerca viva não

está cortando

corretamente

Há um acúmulo de

resina que impede o seu

movimento

Veja "Cuidar das lâminas"

As lâminas de corte

estão abotadas

Contrate um profissional para afiá-las

A bateria não

carrega

Está ativada a protecção

de temperatura alta/

baixa da bateria

Isso pode ocorrer quando se trabalha com o

podador de cerca viva continuamente ou se expõe

a temperaturas ambiente elevadas Deixe a bateria

chegar à temperatura aceitável antes de por na

carga Consulte "Carregar a bateria"

Os contatos da bateria

ou do carregador estão

sujos ou danificados

Inspecione os contatos tanto na bateria como no

carregador Limpe conforme descrito em "Manutenção

e limpeza", depois volte a introduzir no carregador e

veja se está bem encaixada

A bateria está no fim da

vida útil

Todas as baterias têm uma vida útil limitada Se

a bateria tiver mais de dois anos ou for carregada

com frequência, pode ser necessário substituí-la

Substitua apenas pela bateria especificada para este

podador de cerca viva

Falha no carregador

Inspecione o seu funcionamento num local de

assistência autorizado

Resolução de problemas

Do podador de cerca viva modelo HT275

SINTOMA CAUSA POSSÍVEL MEDIDAS RECOMENDADAS

Tempo de corte

curto por carga de

bateria

As lâminas de corte

estão cegas

Contrate um profissional para afiá-las

Lâminas de corte gastas

Mande substituir as lâminas num local de assistência

autorizado

Lâminas de corte

empenadas

Mande substituir as lâminas num local de assistência

autorizado

Técnica de corte

incorreta

Siga as instruções em "Corte básico"

A velocidade de corte é

superior à especificada

Aplique menos pressão no gatilho de aceleração

Há uma acumulação de

resina que impede o seu

movimento

Veja "Cuidar das lâminas"

A bateria não está

completamente

carregada

Consulte "Carregar a bateria"

O indicador

de luz laranja

intermitente indica

o nível de carga

Curto-circuito no

carregador, sobre

corrente no carregador,

limite de sobretensão,

circuito aberto, erro no

tempo de carga e pré-

carga

1 Verifique se o carregador está ligado ao carregador

e à tomada elétrica

2 Verifique se o carregador está recebendo a

alimentação correta

3 Experimente outra bateria própria para este

carregador

Se o problema não for resolvido, verifique o

funcionamento num local de assistência autorizado

Especificações e componentes

Do podador de cerca viva modelo HT275

Especificações e componentes

ADVERTÊNCIA: O uso de peças de reposição diferentes das especificadas neste manual

aumenta o risco de lesão. Nunca use acessórios de corte diferentes dos descritos neste manual.

CARREGADOR MODELO C650 MODELO C750

Entrada

100-240 V~

50-60 Hz 60 W

100-240 V~

50-60 Hz 260 W

Entrada (somente EUA e Canadá) 120 V~ 60 Hz 60 W 120 V~ 60 Hz 260 W

Saída 41,5 V 1,8 A 41 V 4,0 A

BATERIA

Tipo Íon de lítio

Temperaturas de operação 0 °C a 40 °C (32° F a 104 °F)

Modelo Capacidade, nominal Tensão, nominal

B425E 2.6 Ah / 94 Wh 36 VDC

B426 2.6 Ah / 94.9 Wh 36.5 VDC

B600E 4.0 Ah / 144 Wh 36 VDC

B650E 6.0 Ah / 216 Wh 36 VDC

B662 6.0 Ah / 216 Wh 36 VDC

B742 4.0 Ah / 144 Wh 36 VDC

PODADOR DE CERCA VIVA

Comprimento da lâmina 600 mm (24 pol.)

Tipo de lâmina Dupla reciprocidade

Velocidade máxima da lâmina de corte 2750 batidas por minuto

Diâmetro máximo de corte Até 19 mm (3/4 pol.)

Peso com B425E 4,7 kg (10,3 libras)

Nível de ruído:

Nível de potência sonora: energia

acústica emitida pela fonte

71,8 dB (A) K, 3 dB (A)

Nível de pressão sonora: o que ouve o

operador

83,6 dB (A) K, 3 dB (A)

Vibração:

Punho traseiro 1,6 m/s

K, 1,5 m/s

Punho da frente 0,068 m/s

K, 1,5 m/s

Garantia e serviços

Do podador de cerca viva modelo HT275

Garantia e serviços

A Blount Inc concede uma garantia de três (3)

anos para as Ferramentas à Bateria Oregon

para uso casual, e de dois (2) anos para os

Carregadores de Bateria Oregon após a data

original de compra Para o uso profissional a

Blount Inc concede uma garantia de dois (2)

anos para as Ferramentas à Bateria Oregon

A garantia é aplicada apenas aos produtos

originais fabricados pela Oregon Durante

o período de garantia, a Blount vai ceder a

garantia fazendo a troca ou o conserto da

ferramenta e/ou de peças de reposição, após

teste feito por um profissional qualificado pela

Blount e confirmado o problema O comprador

ficará responsável por todos os custos de

transporte e qualquer custo de remoção de

qualquer parte submetidos à substituição nos

termos da presente garantia

Serviços e informações de suporte

Visite nosso site em OregonCordless.com

em centro de serviço para informações, ou

entre em contato com o nosso serviço de

departamento (0800-411630) para assistência,

consultoria técnica adicional, peças de

reposição ou substituição Para sua segurança,

use somente peças originais de fábrica para a

reposição O nosso centro de atendimento é

composto por profissionais qualificados para

prestar apoio de forma eficiente na assistência,

ajuste, reparo, ou substituição de toda e

qualquer garantia que seja solicitada

OregonProducts.com

Blount International, Inc

4909 SE International Way

Portland, OR 97222-4679 USA

613359 Rev AC 5/20

Oregon HT275 Cordless Hedge Trimmer 24-Inch Blade for Efficient Cutting and Easy Maintenance

Product's Documents

User Manual

Specifications

Oregon HT275 Questions and Answers
