Oregon CS300 Cordless Chainsaw Rechargeable Battery User Manual

Original Instruction Manual

Chainsaw Model CS300

Manuel D’instruction Original

Tronçonneuse Modèle CS300

Manual de Instrucciones Original

Motosierra Modelo CS300

Manual de Instruções Original

Motosserra Modelo CS300

English 4

WARNING: Read and understand all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

This instruction manual contains translations of a manual drafted in English and are provided to assist those

who do not speak English as their first language Being a technical writing, some terms may not have a like or

equivalent meaning as translated Therefore, you should not rely on this translation, and should cross-reference

the English version, where relying on the translated instructions could result in harm to your person or property

Français 40

AVERTISSEMENT : Prenez connaissance de tous les avertissements et consignes de sécurité.

L’inobservation de ces avertissements et consignes comporte des risques d’électrocution, d’incendie

et/ou de lésions graves. Rangez ces consignes et avertissements en lieu sûr afin de pouvoir les

consulter ultérieurement.

Ce manuel d’utilisation contient plusieurs traductions d’un document rédigé en anglais Ces traductions visent

à aider les utilisateurs dont l’anglais n’est pas la langue maternelle Comme il s’agit d’un document technique,

certains termes sont susceptibles de prendre une signification différente après traduction Par conséquent,

vous ne devez pas vous fier aveuglément à cette traduction Reportez-vous à la version anglaise si vous

percevez que le respect des consignes traduites pourrait occasionner des dommages matériels ou des lésions

corporelles

Español 76

ADVERTENCIA: Lea y entienda todas las advertencias de seguridad e instrucciones.

El incumplimiento de las advertencias e instrucciones puede dar lugar a descargas eléctricas,

incendios o lesiones graves. Guarde todas las advertencias e instrucciones para referencia futura.

Este manual de instrucciones contiene traducciones de un manual redactado en inglés y se ofrece para ayudar

a aquellos que no hablan inglés como primer idioma Al tratarse de un texto técnico, algunos términos pueden

no tener un significado similar o equivalente en la traducción Por lo tanto, no debe confiar en esta traducción, y

debería ir consultando la versión inglesa en aquellos puntos donde la confianza en las instrucciones traducidas

pueda causar daños a su persona o a la propiedad

Português 112

ADVERTÊNCIA: Leia e entenda todas as advertências e instruções de segurança.

A falha em seguir todas as advertências e instruções pode resultar em choque elétrico, incêndio e/ou

lesão pessoal séria. Preserve todas as advertências e instruções para consulta futura.

Este manual de instruções contém traduções de um manual escrito em inglês, e tem a finalidade de ajudar

quem não fala inglês como idioma nativo Como se trata de escrita técnica, alguns termos podem não ter um

significado semelhante ou equivalente quando traduzidos Portanto, não confie unicamente nesta tradução

Consulte a versão em inglês quando confiar na tradução em português puder resultar em danos pessoais ou à

propriedade

Chainsaw Model CS300

Table of Contents

trademarks of Blount, Inc in the United States and/or in other countries

Important Safety Instructions 5

Safety Signal Definitions 5

General Power Tool Safety Warnings 5

Work Area Safety 5

Electrical Safety 5

Personal Safety 6

Power Tool Use And Care 6

Battery Tool Use and Care 7

Service 7

General Chainsaw Safety Warnings 7

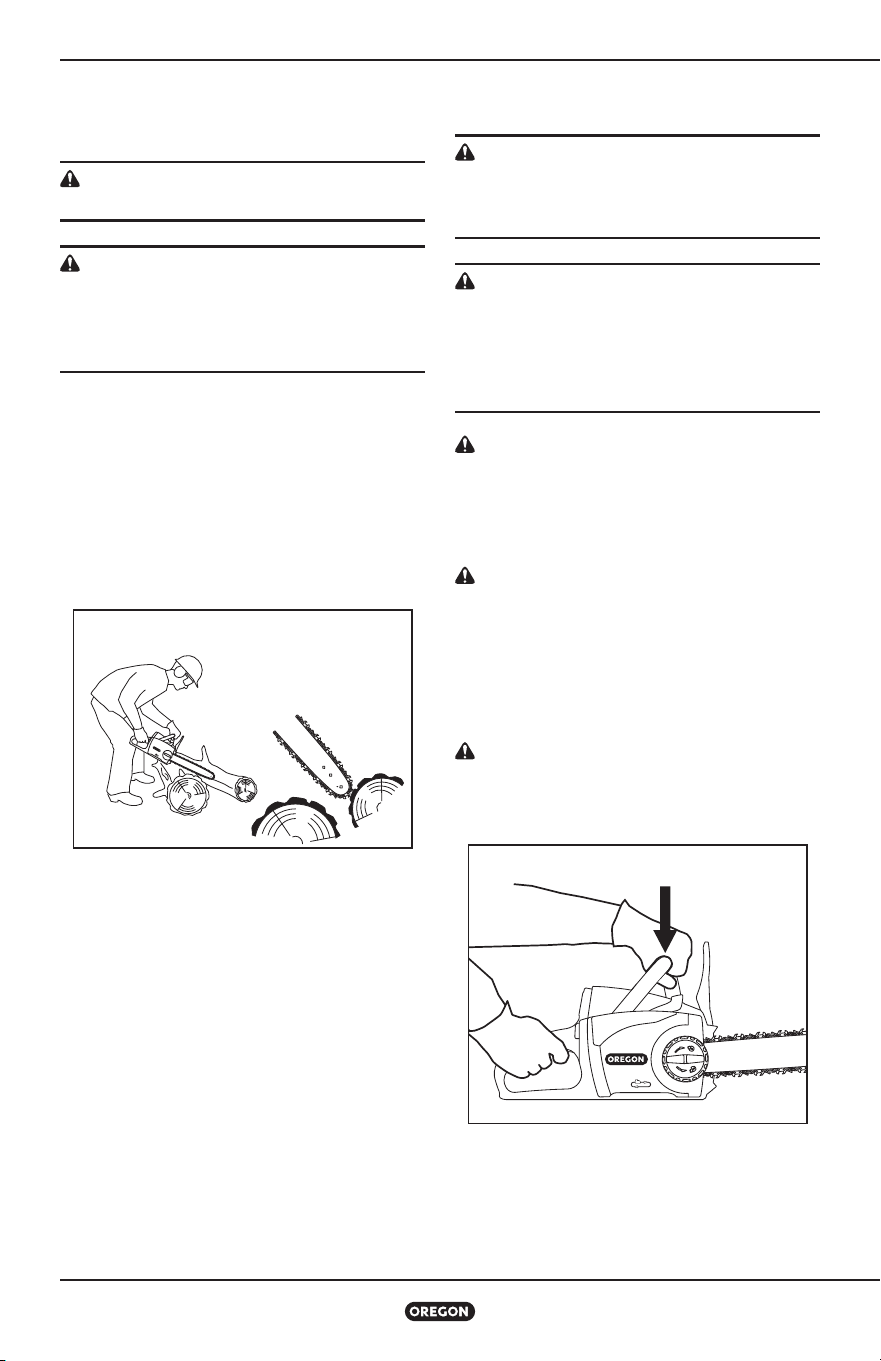

Causes and Operator Prevention of Kickback 8

Kickback Safety Devices on This Saw 9

Additional Precautions 9

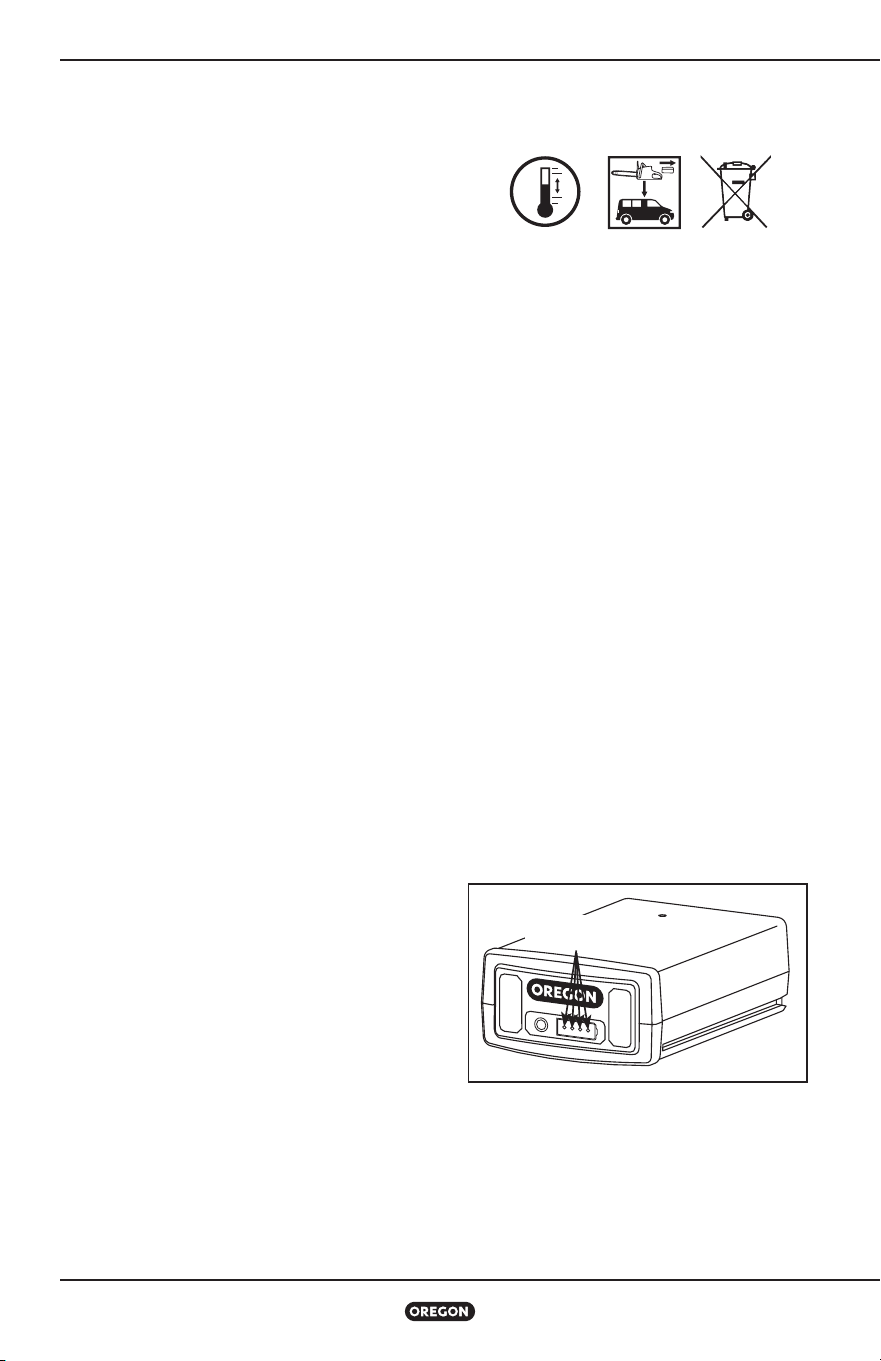

Storage, Transporting, and Disposal 11

Battery Safety 12

Charger Safety 13

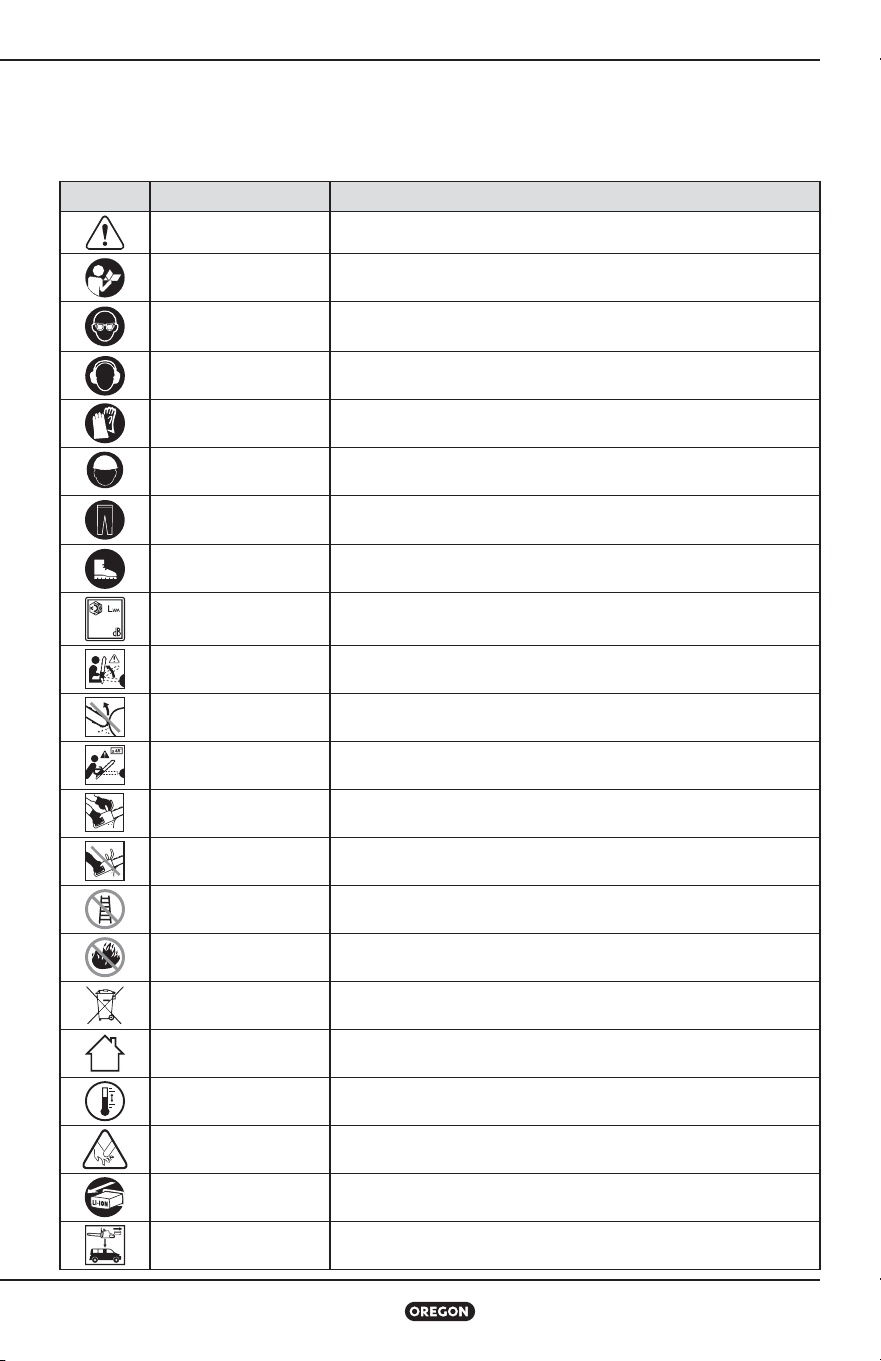

Symbols and Labels 14

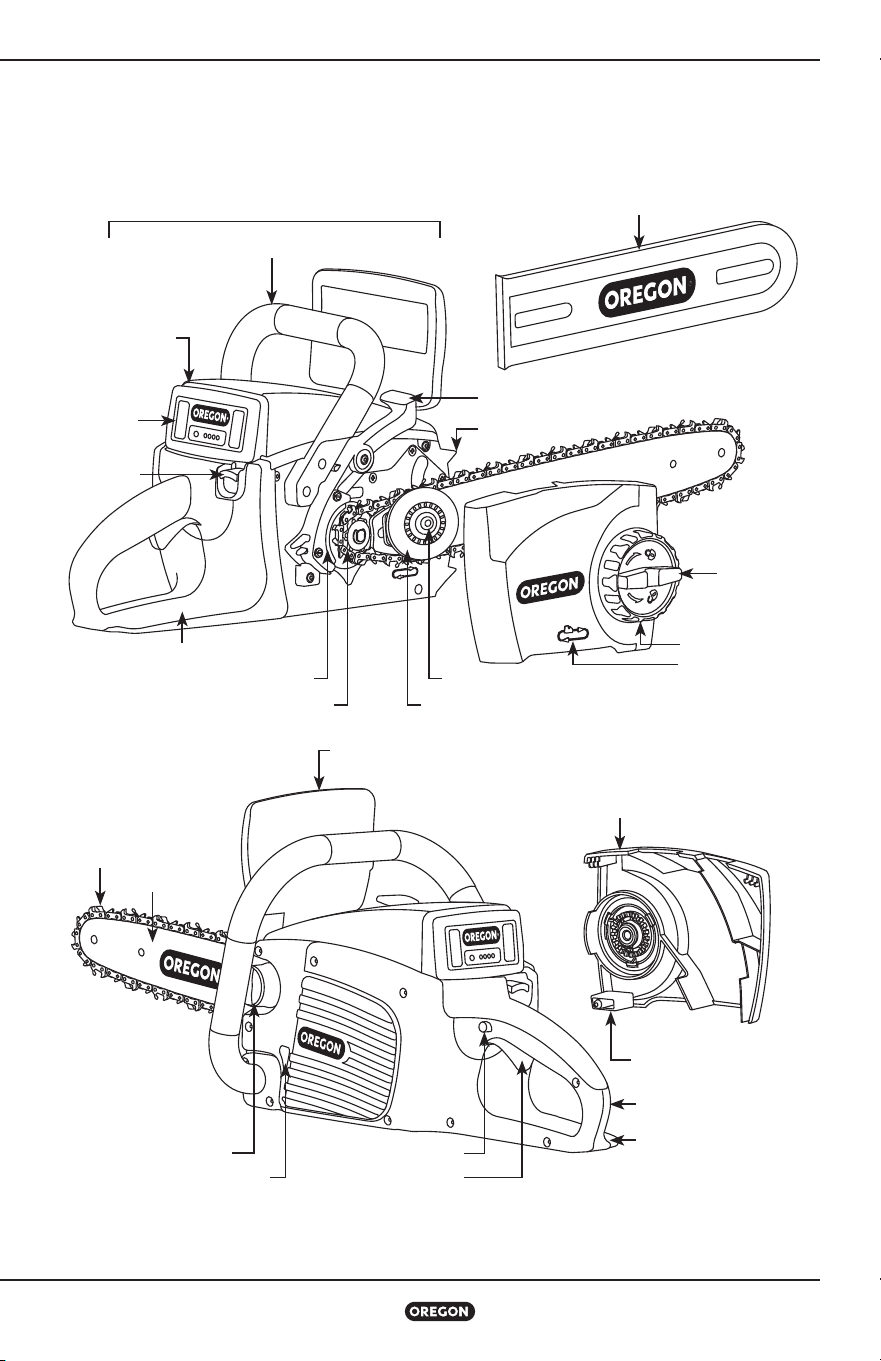

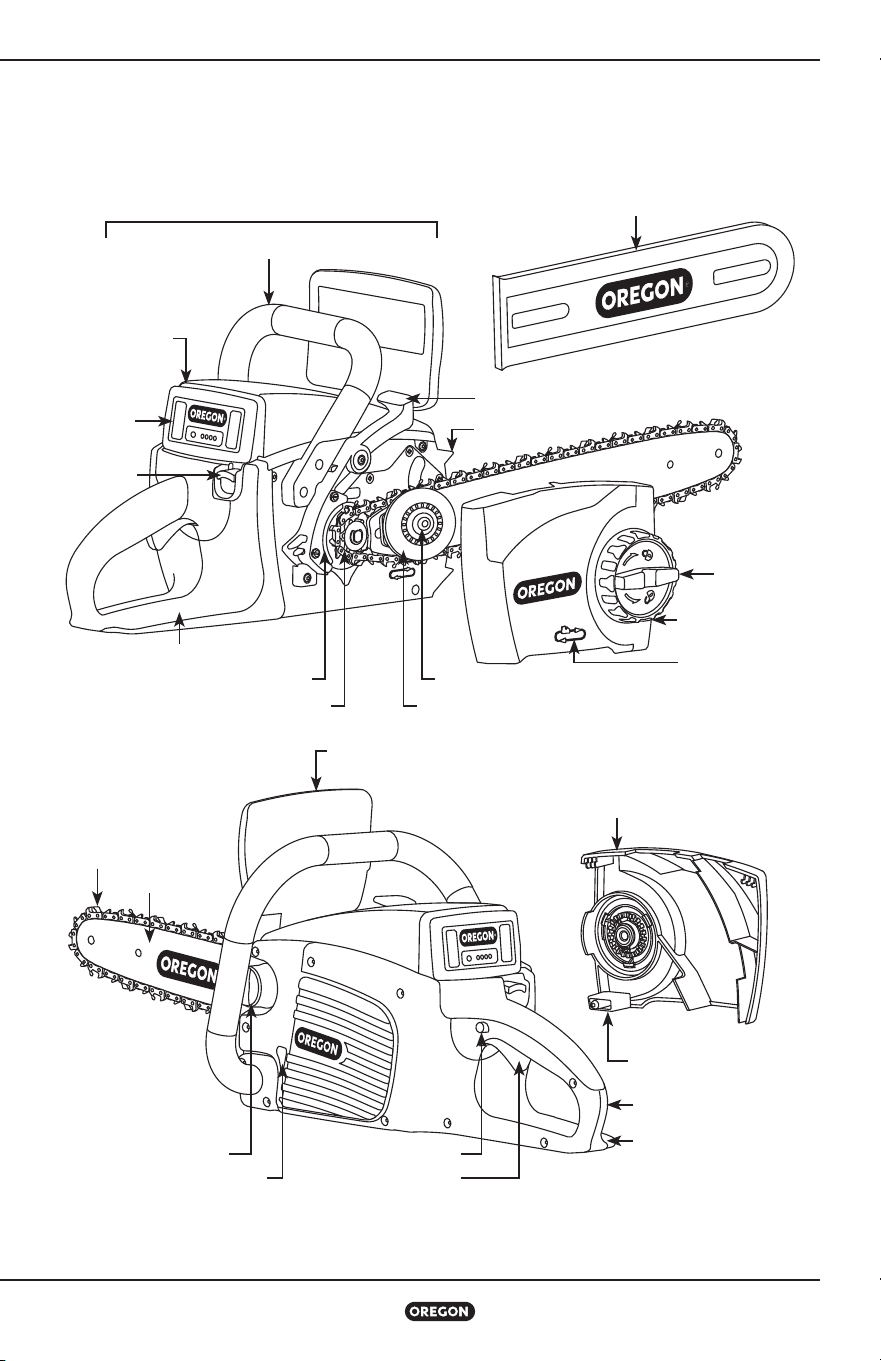

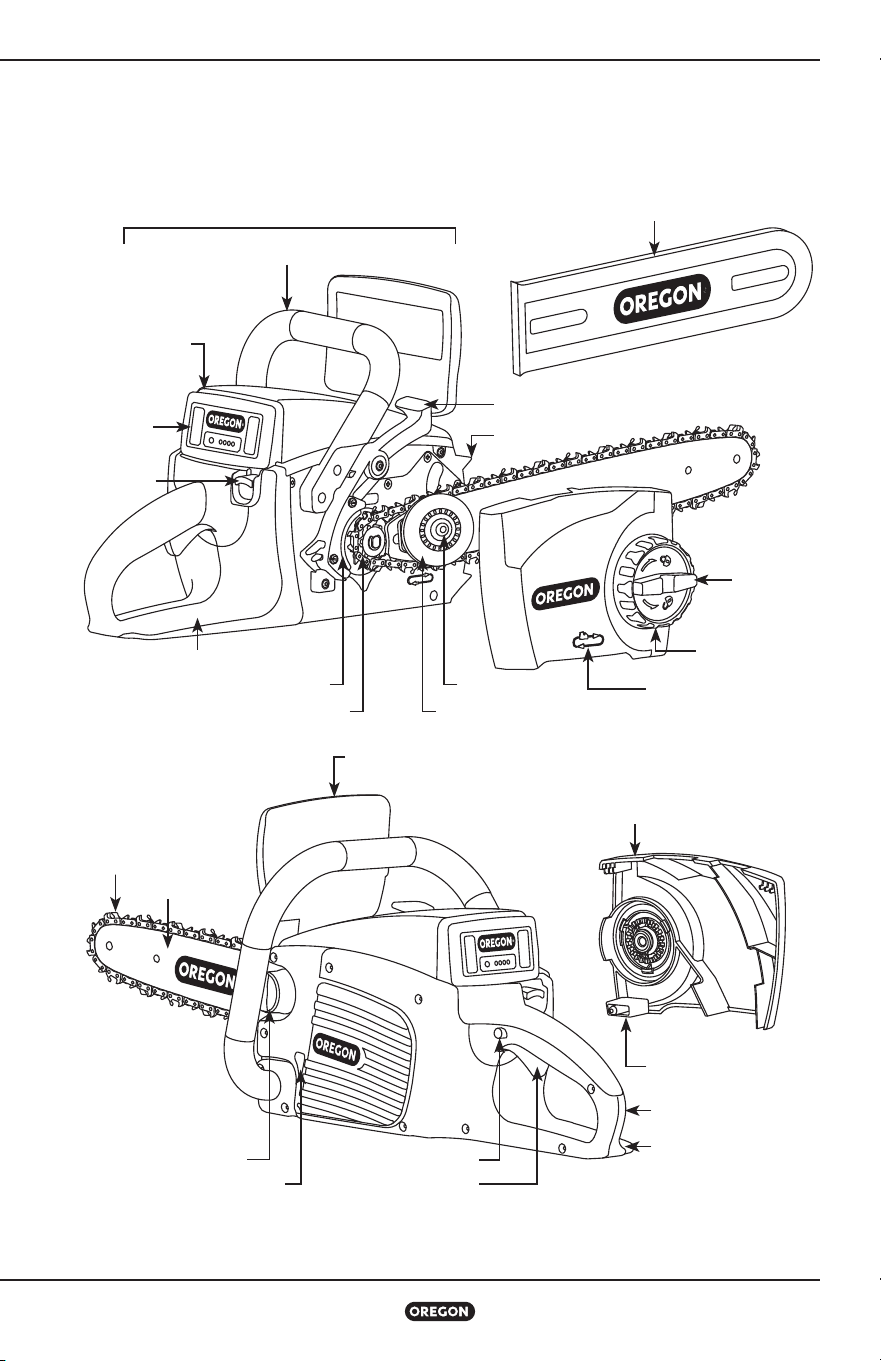

Chainsaw Names and Terms 15

Product Identification 16

Unpacking and Assembly 17

Checking the Front Hand Guard Position 17

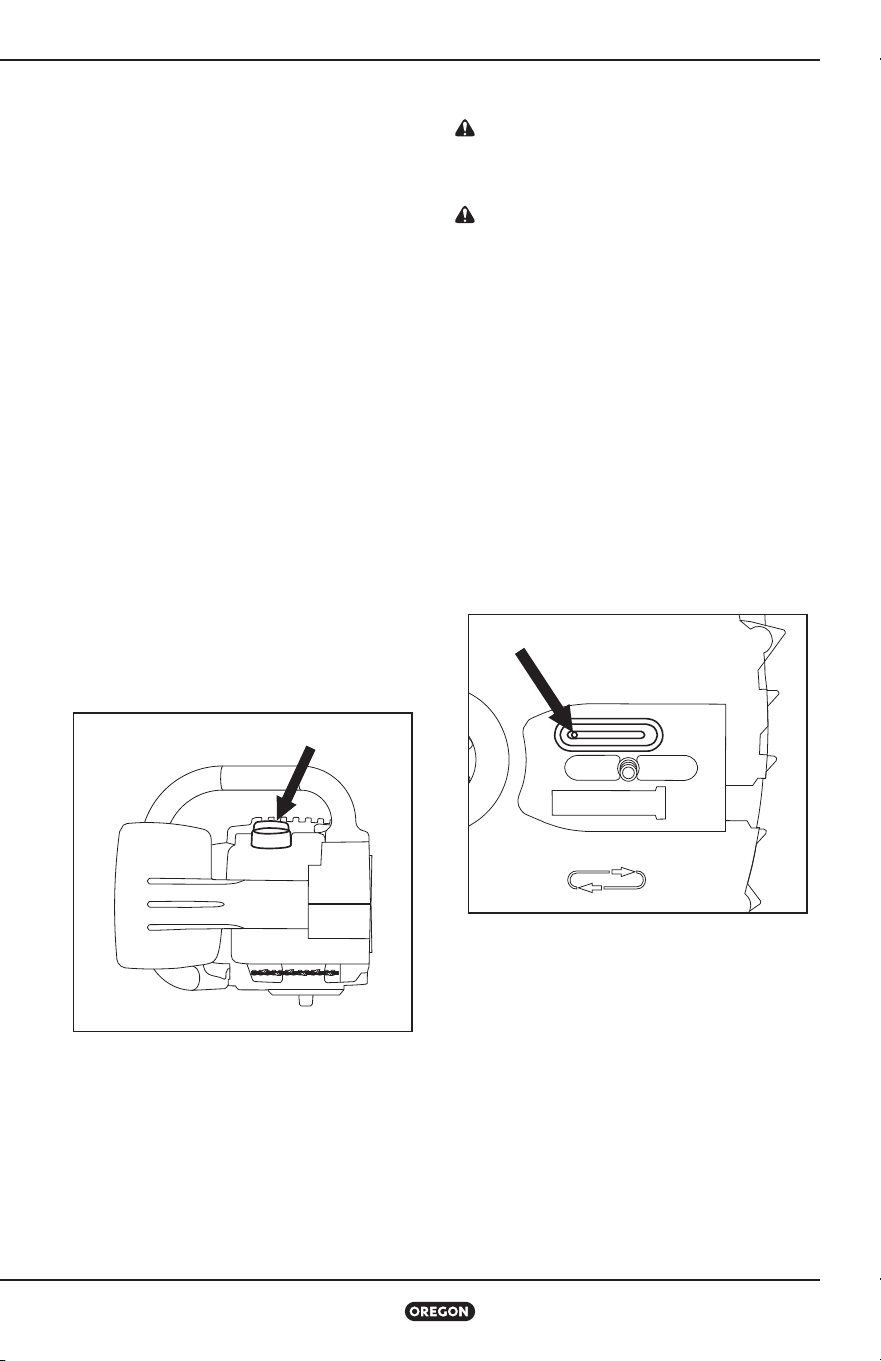

Filling the Bar and Chain Oil Reservoir 18

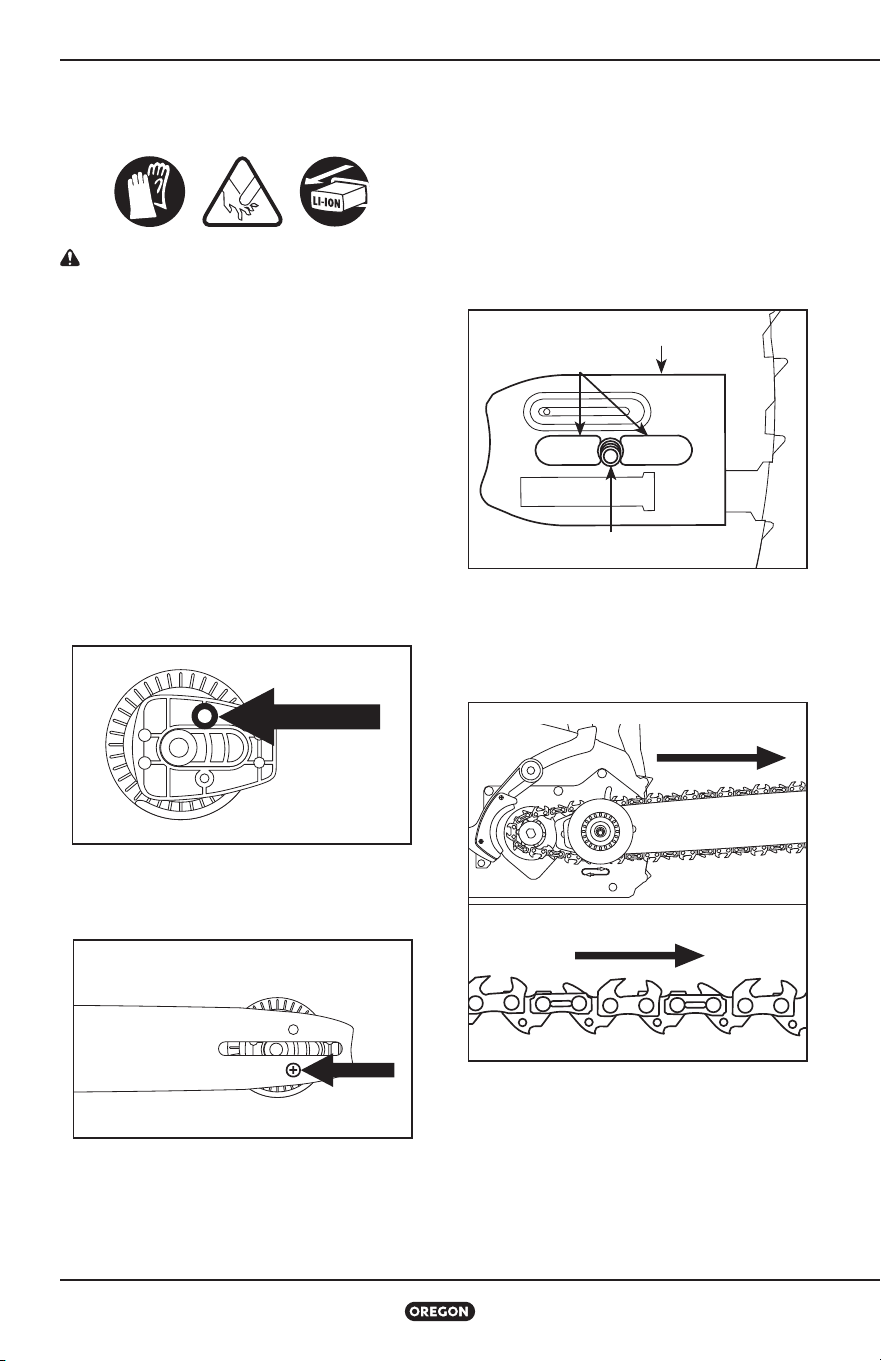

Assembling the Guide Bar and Saw Chain 19

Tensioning the Saw Chain 20

Operating the Saw 22

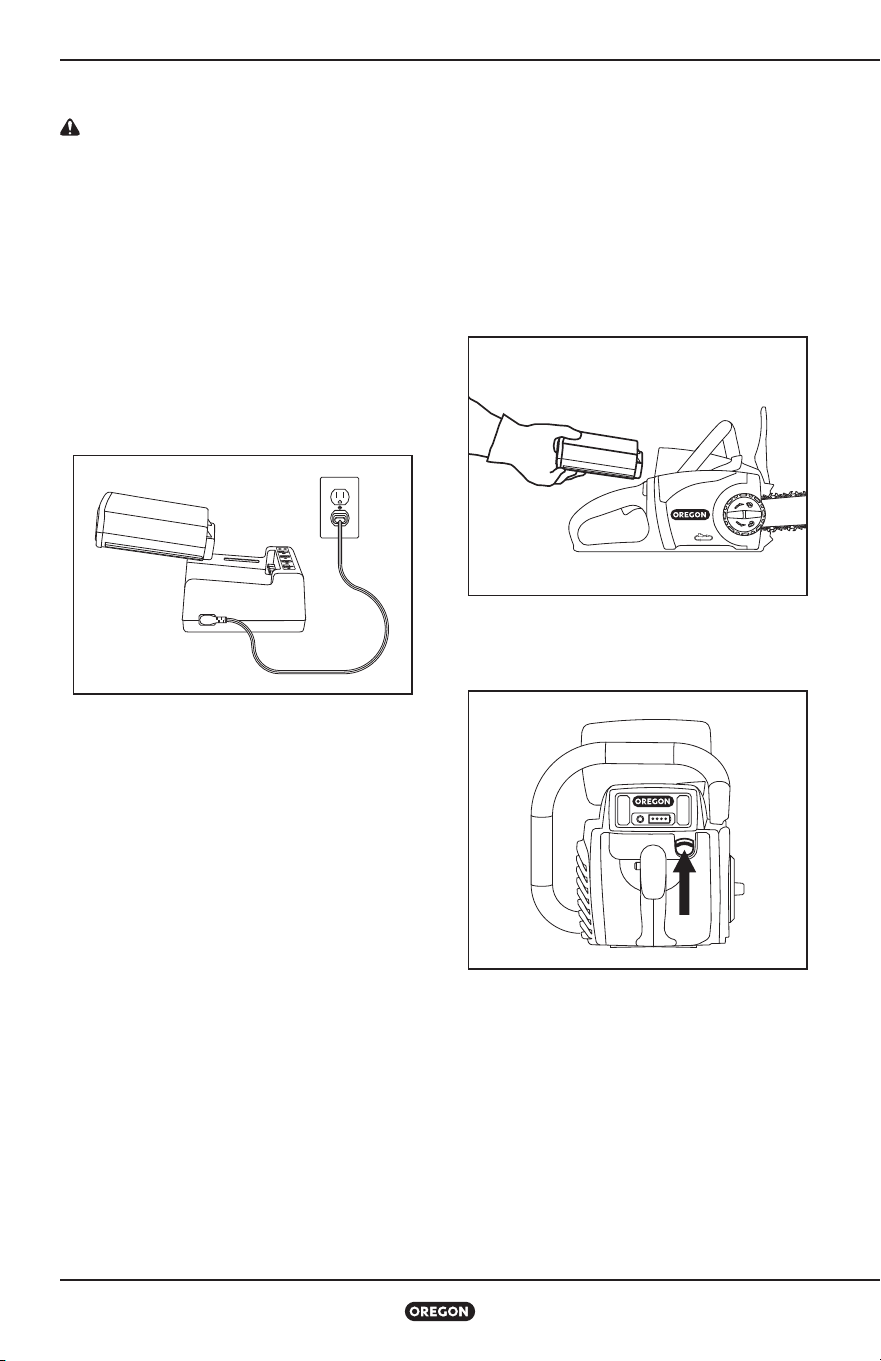

Battery Pack and Charger 22

General Operation 24

Cutting 25

Sharpening with PowerSharp® 30

Maintenance and Cleaning 31

Inspection 31

Tensioning the Saw Chain 32

Replacing a Worn Saw Chain and Sharpening Stone 32

Maintaining the Guide Bar 33

Replacing a Worn Guide Bar 33

Replacing a Worn Chain Tensioning Gear 34

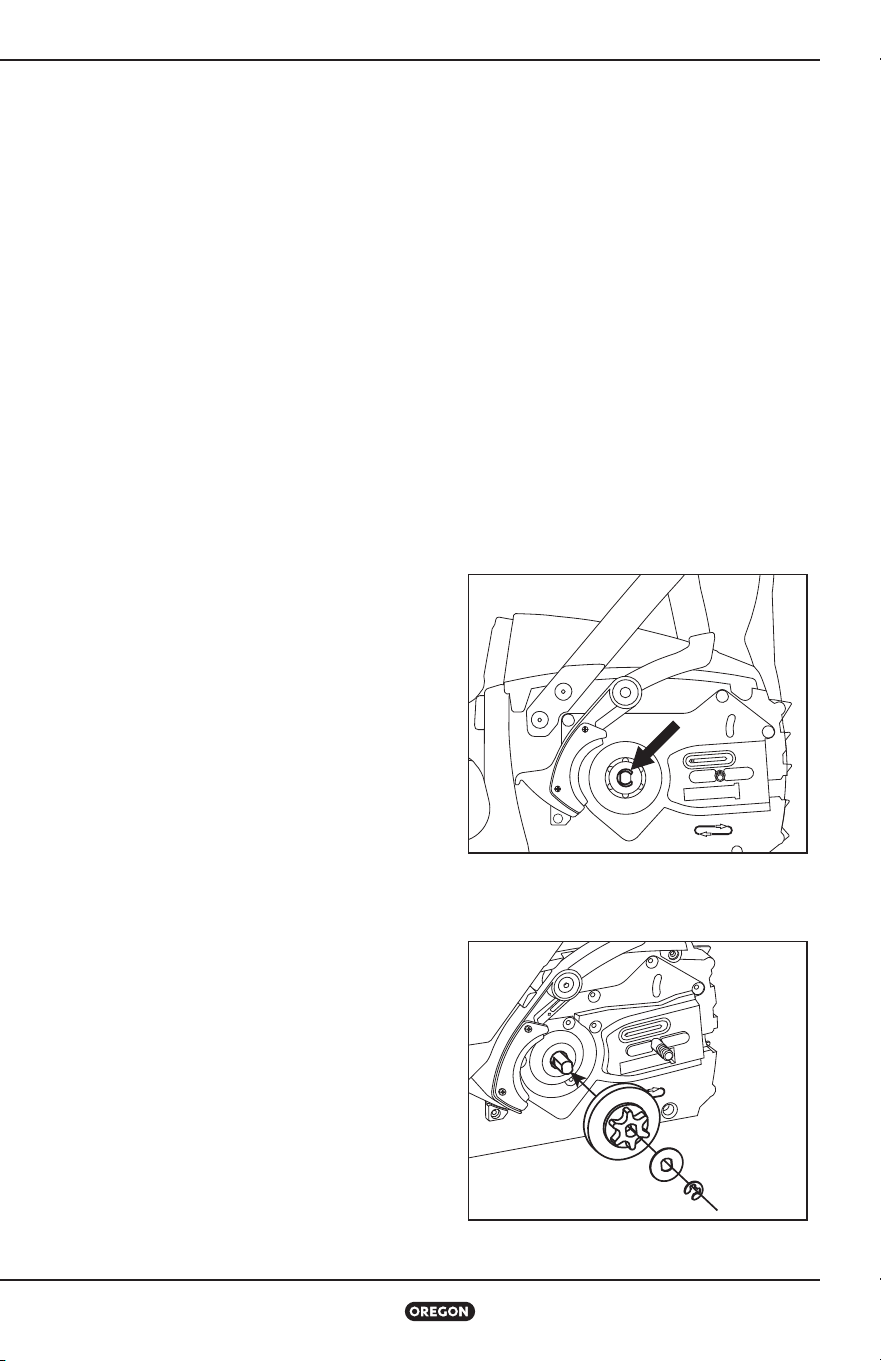

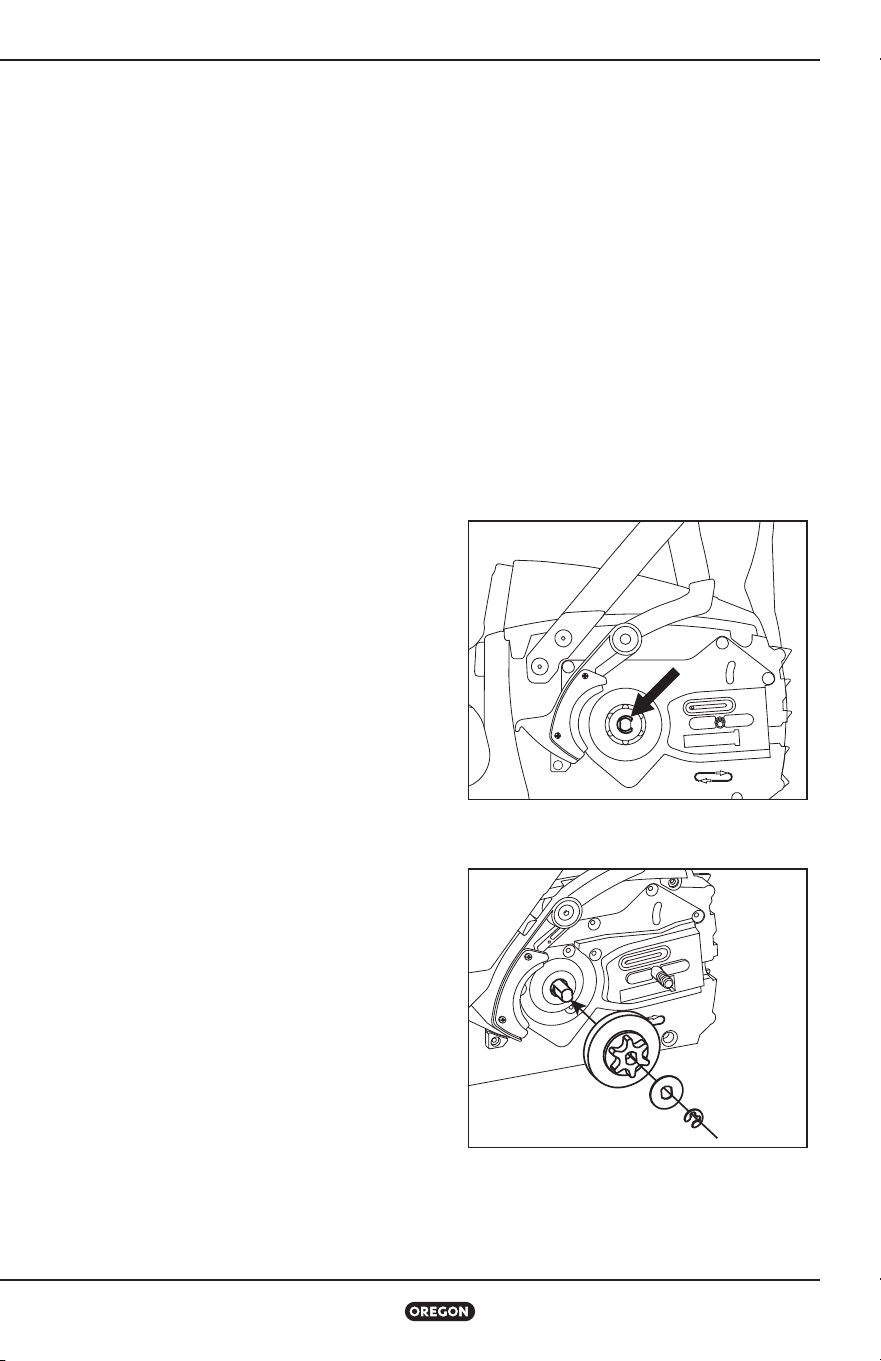

Replacing the Drive Sprocket 34

Cleaning 35

Battery Pack 35

Charger 35

Additional Maintenance Information 35

Troubleshooting 36

Specifications and Components 38

Warranty and Service 39

Chainsaw Model CS300

Important Safety Instructions

Introduction

This Chainsaw is designed for occasional light duty use It is not designed to fell large trees or cut

large diameter logs This chainsaw is not designed for tree service Do not cut trees or wooden

timbers that have a diameter greater than the effective cutting length of the chainsaw, 15 inches

(38 cm)

Safety Signal Definitions

SYMBOL SIGNAL MEANING

WARNING

Indicates a potential hazard which could result in serious injury.

CAUTION

Indicates a potential hazard which could seriously damage the tool or

cause minor to moderate injury.

IMPORTANT

Following this instruction will increase satisfaction with the tool.

General Power Tool Safety Warnings

WARNING: Read all safety warnings, instructions, illustrations and

specifications provided with this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference. The term “power tool” in the

warnings refers to your mains-operated (corded) power tool or battery operated (cordless)

power tool

Work Area Safety

• Keep work area clean and well lit.

Cluttered or dark areas invite accidents

• Do not operate the power tool in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes

• Keep children and bystanders away while

operating the power tool. Distractions can

cause you to lose control

Electrical Safety

• Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock

• Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators. There

is an increased risk of electric shock if your

body is earthed or grounded

• Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock

• Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock

• When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock

Chainsaw Model CS300

Important Safety Instructions

• If operating a power tool in a damp

location is unavoidable, use a ground

fault circuit interrupter (GFCI) protected

supply. Use of a GFCI reduces the risk of

electric shock

Personal Safety

• Stay alert, watch what you are doing

and use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury

• Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, long pants, hard hat or hearing

protection used for appropriate conditions will

reduce personal injuries

• Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and/or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger on

the switch or energizing power tools that have

the switch on invites accidents

• Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attached to a rotating part of the

power tool may result in personal injury

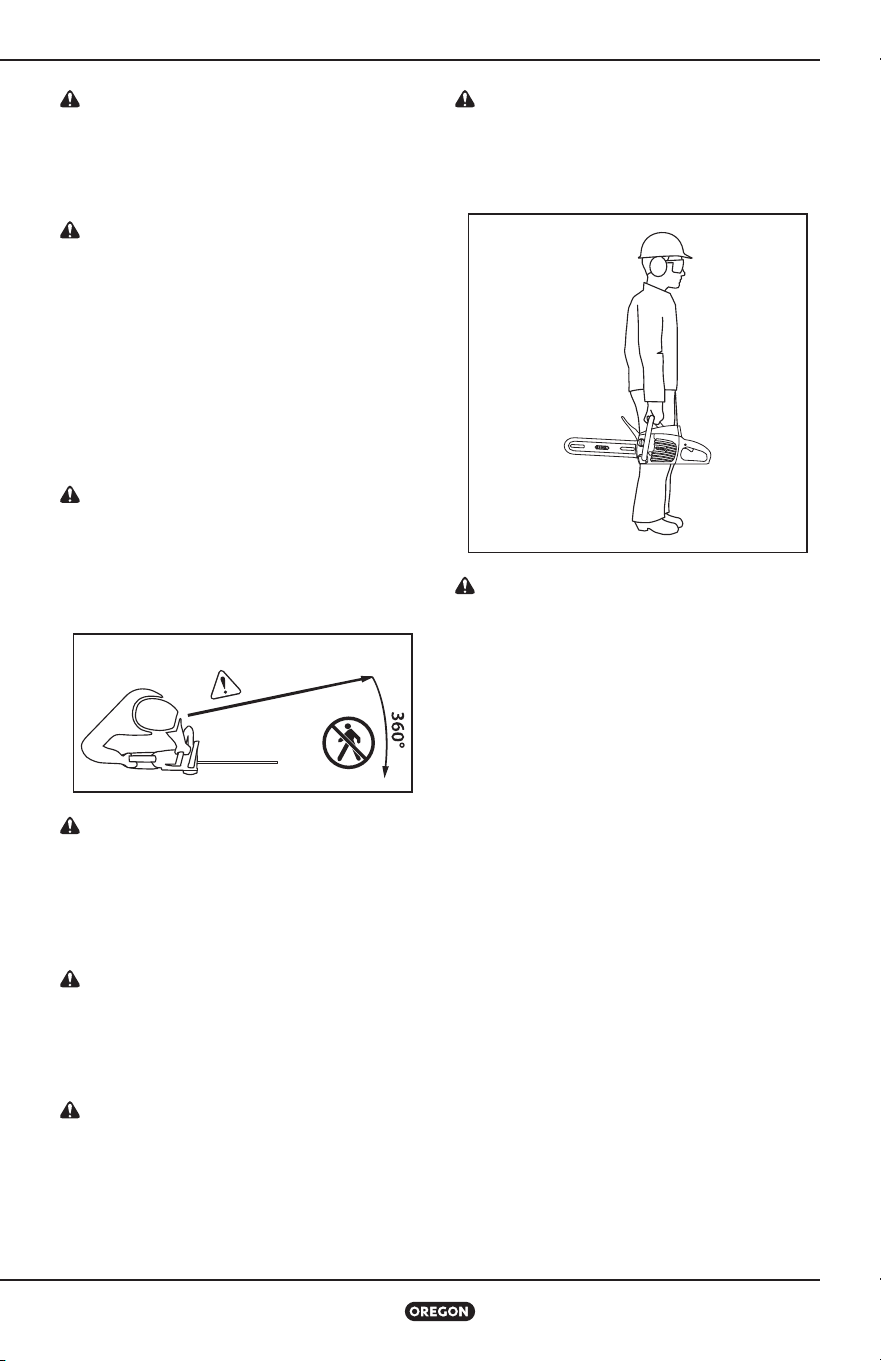

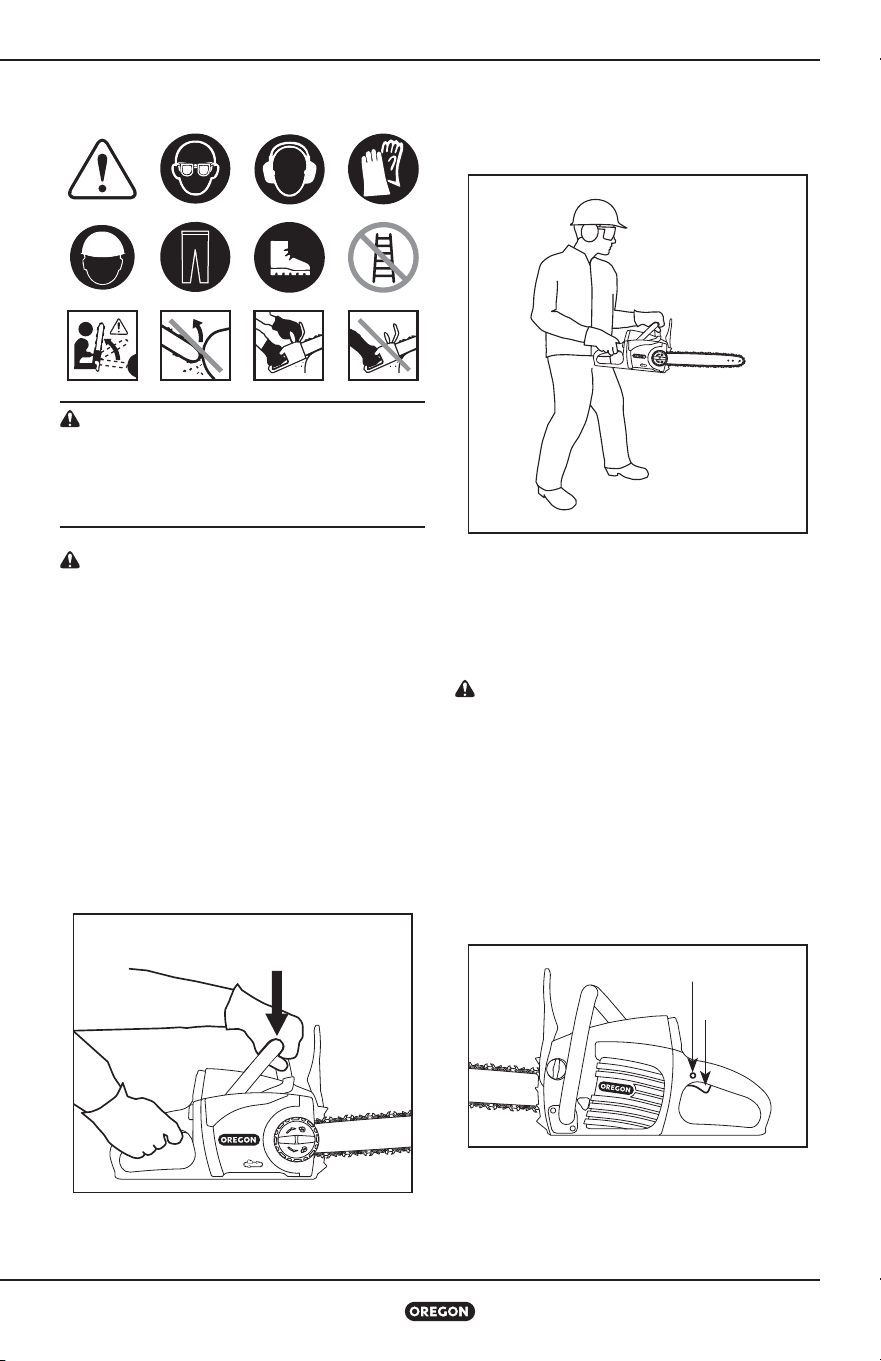

• Do not overreach. Keep proper footing and

balance at all times (Fig. 1). This enables

better control of the power tool in unexpected

situations

• Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts

• If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards

• Do not let familiarity gained from

frequent use of tools allow you to become

complacent and ignore tool safety

principles. A careless action can cause

severe injury within a fraction of a second

Power Tool Use And Care

• Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it was

designed

• Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired

• Disconnect the plug from the power

source and/or the battery pack from

the power tool before making any

adjustments, changing accessories or

storing power tools. Such preventive safety

measures reduce the risk of starting the

power tool accidentally

• Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users

• Maintain power tools. Check for

misalignment or binding of moving

parts, breakage of parts and any other

condition that may affect the power tool’s

operation. If damaged, have the power

tool repaired before use. Many accidents

are caused by poorly maintained power tools

• Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control

FIG. 1

Chainsaw Model CS300

Important Safety Instructions

• Use the power tool, accessories and

tool bits, etc. in accordance with these

instructions taking into account the

working conditions and the work to

be performed. Use of the power tool for

operations different from those intended could

result in a hazardous situation

• Keep handles and grasping surfaces

dry, clean and free from oil and grease.

Slippery handles and grasping surfaces do not

allow for safe handling and control of the tool

in unexpected situations

Battery Tool Use and Care

• Recharge only with the charger specified

by the manufacturer (Oregon® C650,

C750). A charger that is suitable for one type

of battery pack may create a risk of fire when

used with another battery pack

• Use the power tools only with specifically

designated battery packs (Oregon®

B425E, B426, B600E, B650E, B662, B742).

Use of any other battery packs may create

risk of injury and fire

• When battery pack is not in use, keep it

away from other metal objects, like paper

clips, coins, keys, nails, screws or other

small metal objects, that can make a

connection from one terminal to another.

Shorting the battery terminal may cause

burns or a fire

• Under abusive conditions, liquid may be

ejected from the battery; avoid contact.

If contact accidentally occurs, flush with

water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the

battery may cause irritation or burns

• Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior

resulting in fire, explosion or risk of injury

• Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 130 °C (265 °F) may

cause explosion

• Follow all charging instructions and do not

charge the battery pack or tool outside

the temperature range specified in the

instructions. Charging improperly or at

temperatures outside the specified range may

damage the battery and increase the risk of fire

• Do not disassemble the chainsaw, charger,

or battery pack or attempt to repair

these products. Doing so could result in

electrical shock.

Service

• Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained

• Never service damaged battery packs.

Service of battery packs should only be

performed by the manufacturer or authorized

service providers

General Chainsaw Safety Warnings

• Keep all parts of the body away from

the saw chain when the chainsaw is

operating. Before you start the chainsaw,

make sure the saw chain is not contacting

anything. A moment of inattention while

operating chainsaws may cause entanglement

of your clothing or body with the saw chain

• Always hold the chainsaw with your right

hand on the rear handle and your left hand

on the front handle. Holding the chainsaw

with a reversed hand configuration increases

the risk of personal injury and should never

be done

• Hold the chainsaw by insulated gripping

surfaces only, because the saw chain

may contact hidden wiring. Saw chains

contacting a “live” wire may make exposed

metal parts of the chainsaw “live” and could

give the operator an electric shock

• Wear eye protection. Further protective

equipment for hearing, head, hands,

legs and feet is recommended. Adequate

protective equipment will reduce personal

injury from flying debris or accidental contact

with the saw chain

• Do not operate a chainsaw, on a ladder,

from a rooftop, or any unstable support.

Operation of a chainsaw in this manner could

result in serious personal injury

• Always keep proper footing and operate

the chainsaw only when standing on

fixed, secure and level surface. Slippery or

unstable surfaces such as ladders may cause

a loss of balance or control of the chainsaw

Chainsaw Model CS300

Important Safety Instructions

• When cutting a limb that is under tension,

be alert for spring back. When the tension

in the wood fibers is released, the spring

loaded limb may strike the operator and/or

throw the chainsaw out of control

• Use extreme caution when cutting brush

and saplings. The slender material may catch

the saw chain and be whipped toward you or

pull you off balance

• Carry the chainsaw by the front handle

with the chainsaw switched off and away

from your body. When transporting or

storing the chainsaw, always fit the guide

bar cover. Proper handling of the chainsaw

will reduce the likelihood of accidental contact

with the moving saw chain

• Follow instructions for lubricating, chain

tensioning and changing the bar and

chain. Improperly tensioned or lubricated

chain may either break or increase the chance

for kickback

• Cut wood only. Do not use chainsaw for

purposes not intended. For example:

do not use chainsaw for cutting metal,

plastic, masonry or non-wood building

materials. Use of the chainsaw for operations

different than intended could result in a

hazardous situation

• Do not attempt to fell a tree until you

have an understanding of the risks and

how to avoid them. Serious injury could

occur to the operator or bystanders while

felling a tree

• Do not operate a chainsaw in a tree unless

you have been specifically trained to do

so. Operation of a chainsaw in a tree without

proper training could increase the risk of

serious personal injury

• Follow all instructions when clearing

jammed material, storing or servicing the

chain saw. Make sure the switch is off and

the battery pack is removed. Unexpected

actuation of the chain saw while clearing

jammed material or servicing may result in

serious personal injury

• Follow the manufacture’s sharpening and

maintenance instructions for the saw

chain. Decreasing the depth gauge height can

lead to increased kickback

Causes and Operator Prevention

of Kickback

Kickback may occur when the nose or tip of the

guide bar touches an object, or when the wood

closes in and pinches the saw chain in the cut

Tip contact in some cases may cause a sudden

reverse reaction, kicking the guide bar up and

back towards the operator

Pinching the saw chain along the top of the

guide bar may push the guide bar rapidly back

towards the operator

Either of these reactions may cause you to

lose control of the saw which could result in

serious personal injury Do not rely exclusively

upon the safety devices built into your saw As

a chainsaw user, you should take several steps

to keep your cutting jobs free from accident or

injury

Kickback is the result of chainsaw misuse

and/or incorrect operating procedures or

conditions and can be avoided by taking proper

precautions as given below:

• Maintain a firm grip, with thumbs and fingers

encircling the chainsaw handles, with both

hands on the saw and position your body and

arm to allow you to resist kickback forces

Kickback forces can be controlled by the

operator, if proper precautions are taken Do

not let go of the chainsaw

• Do not overreach and do not cut above

shoulder height This helps prevent

unintended tip contact and enables better

control of the chainsaw in unexpected

situations

• Only use replacement bars and saw chains

specified by the manufacturer Incorrect

replacement bars and saw chains may cause

chain breakage and/or kickback

• Follow the manufacturer’s sharpening and

maintenance instructions for the saw chain

Decreasing the depth gauge height can lead to

increased kickback

Chainsaw Model CS300

Important Safety Instructions

Kickback Safety Devices

on This Saw

DANGER: Never modify or attempt to

disable the chain brake.

DANGER: Only use replacement

bars and chains specified by Oregon®.

Incorrect replacement bars and chains

may cause chain breakage and increased

risk of kickback injury.

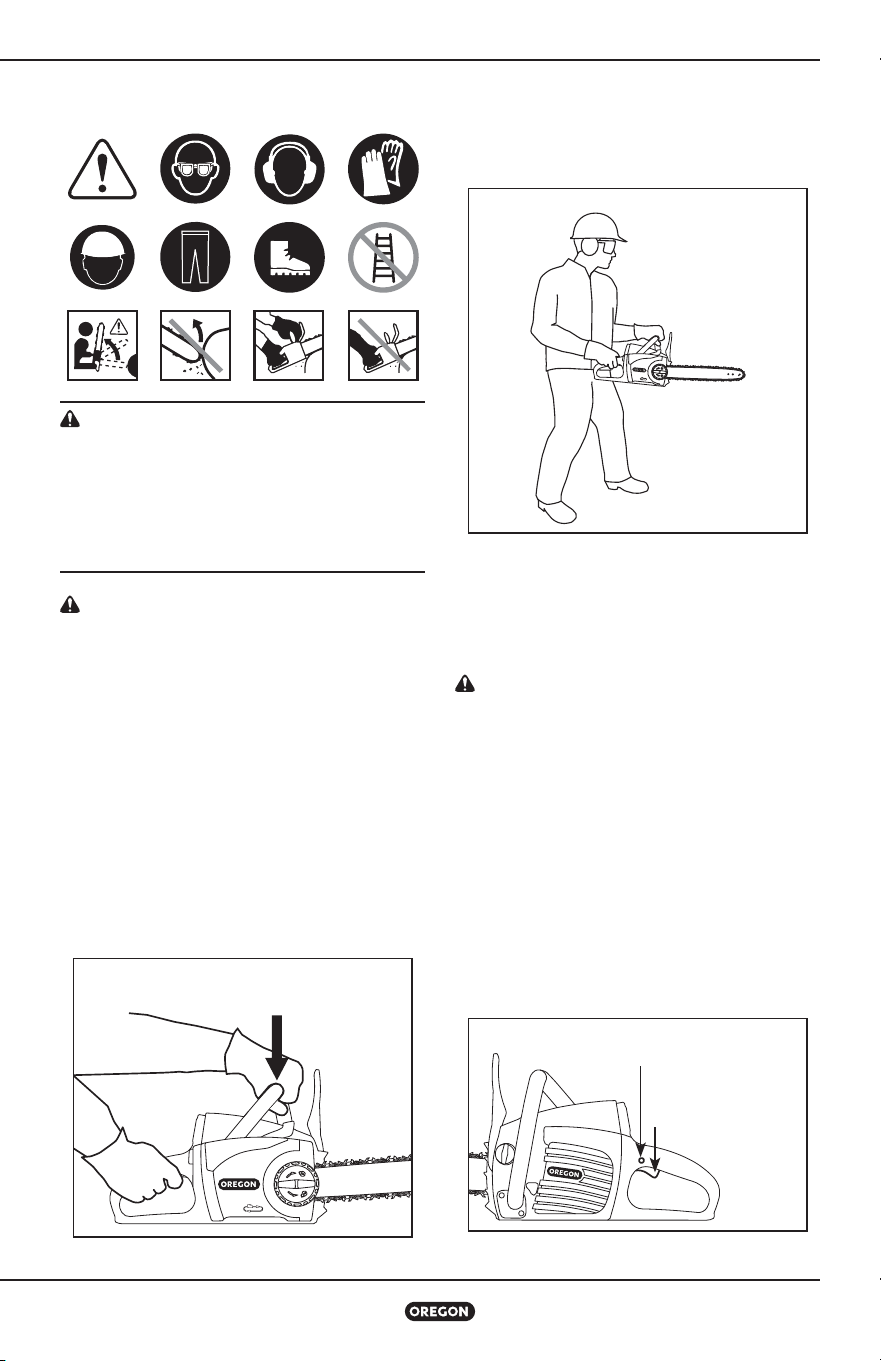

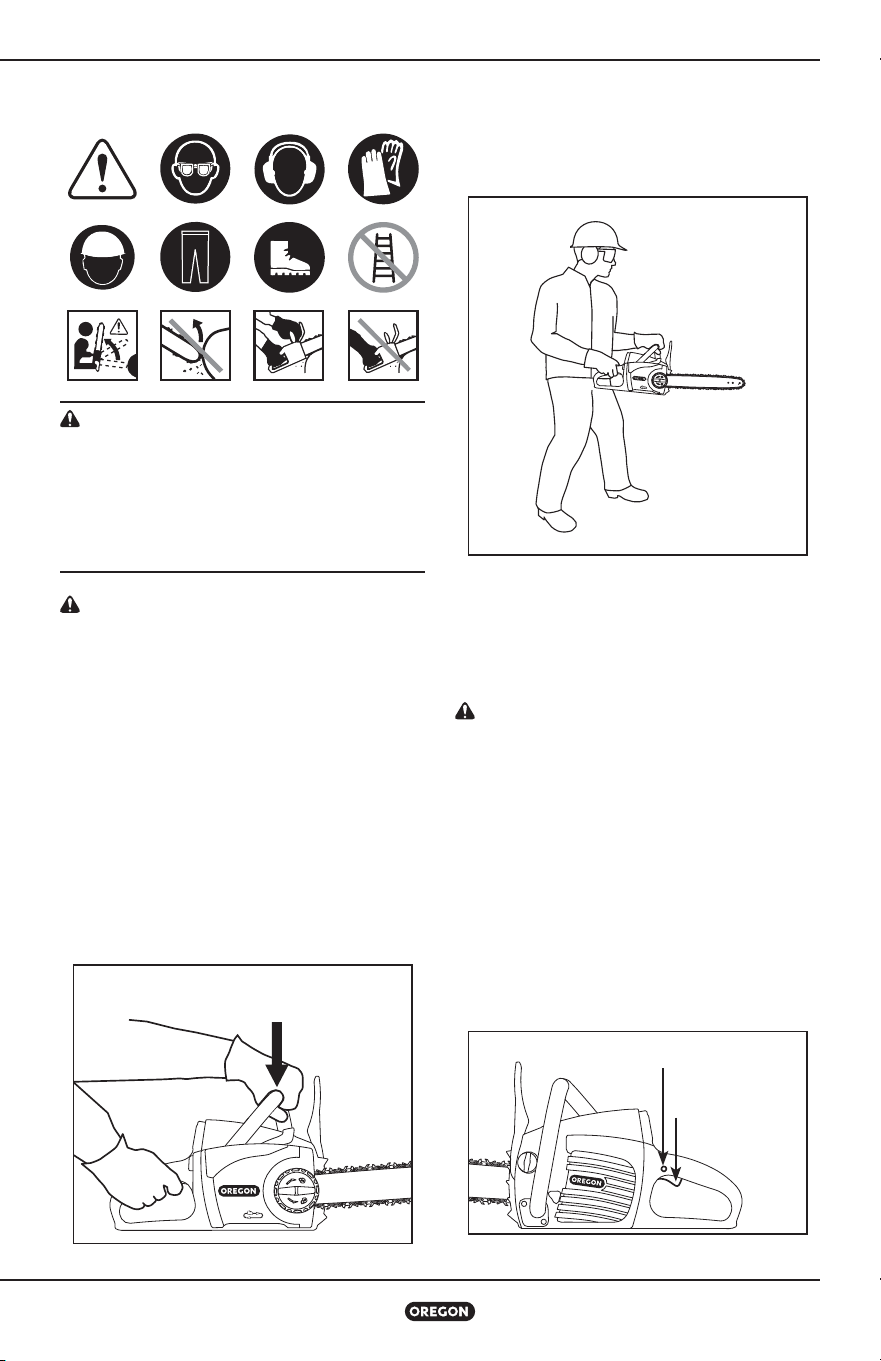

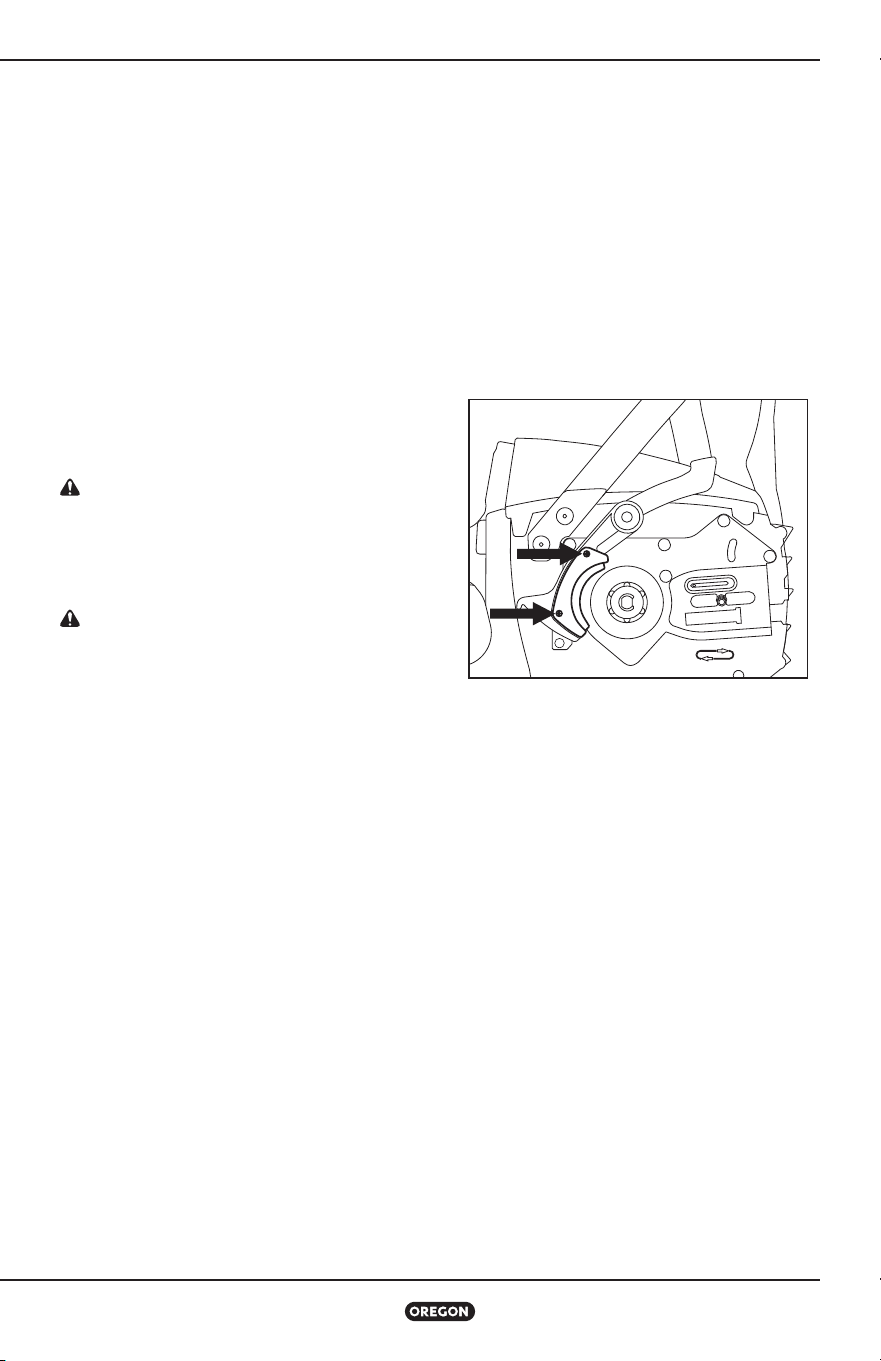

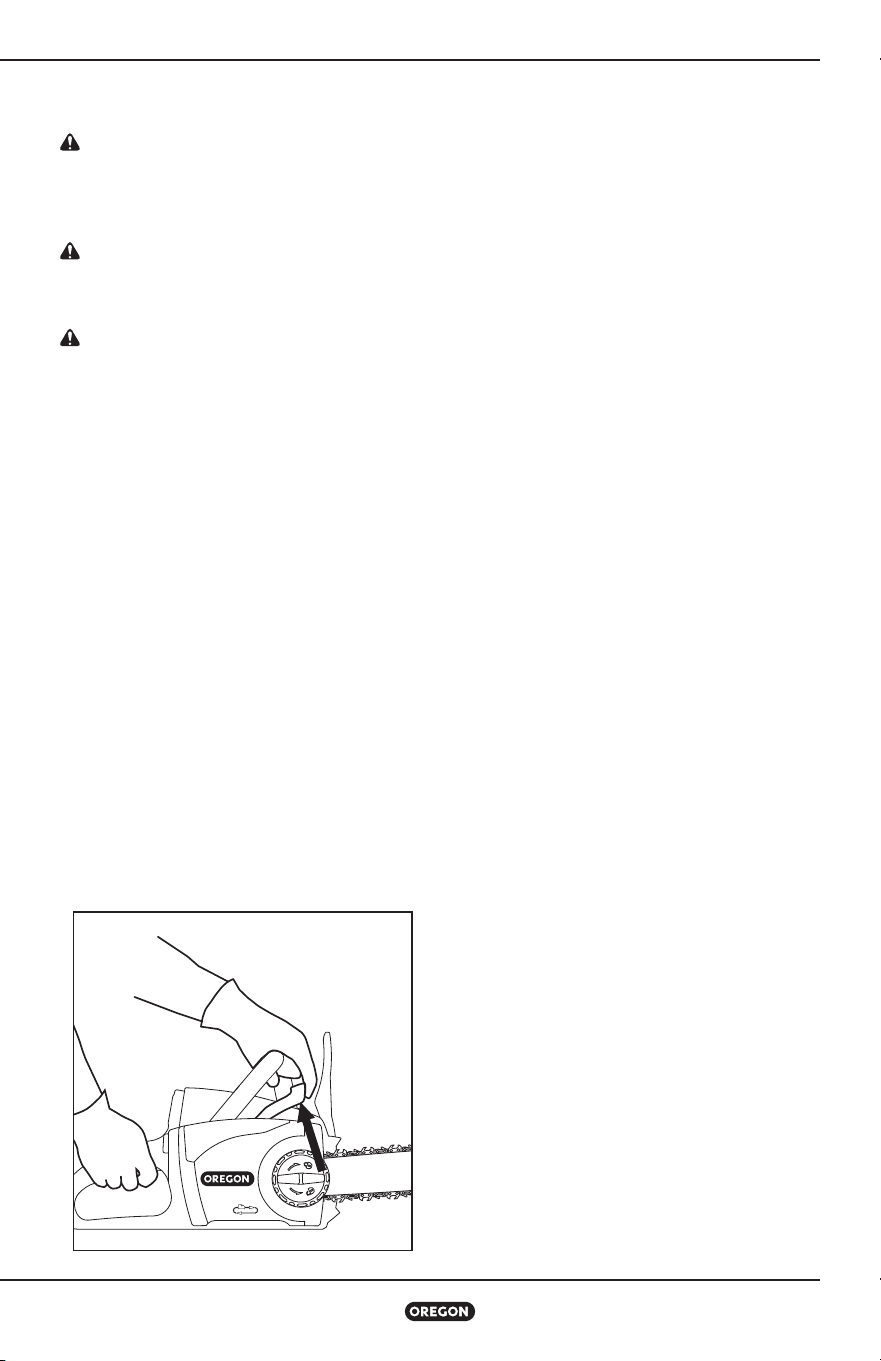

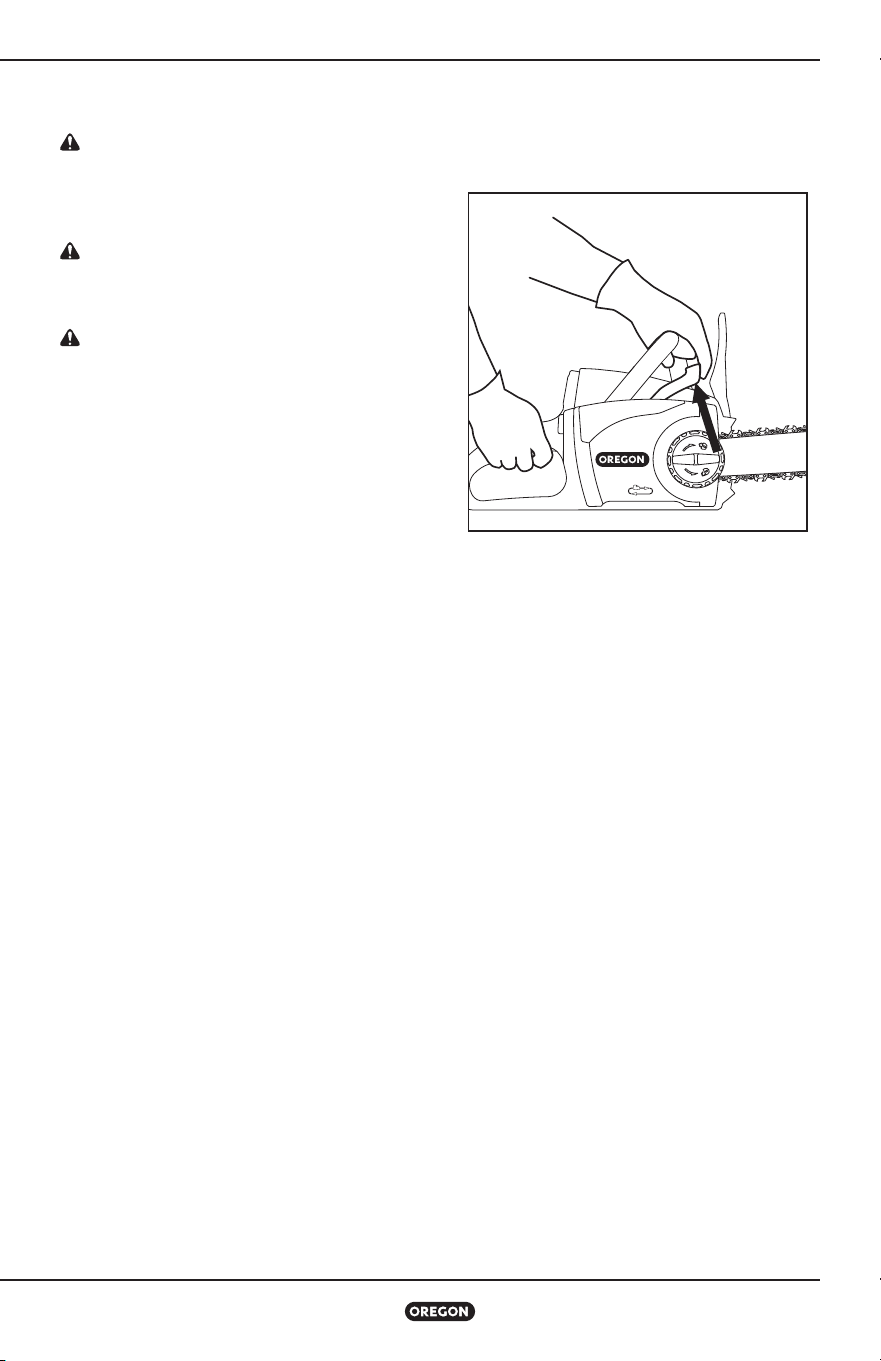

CHAIN BRAKE

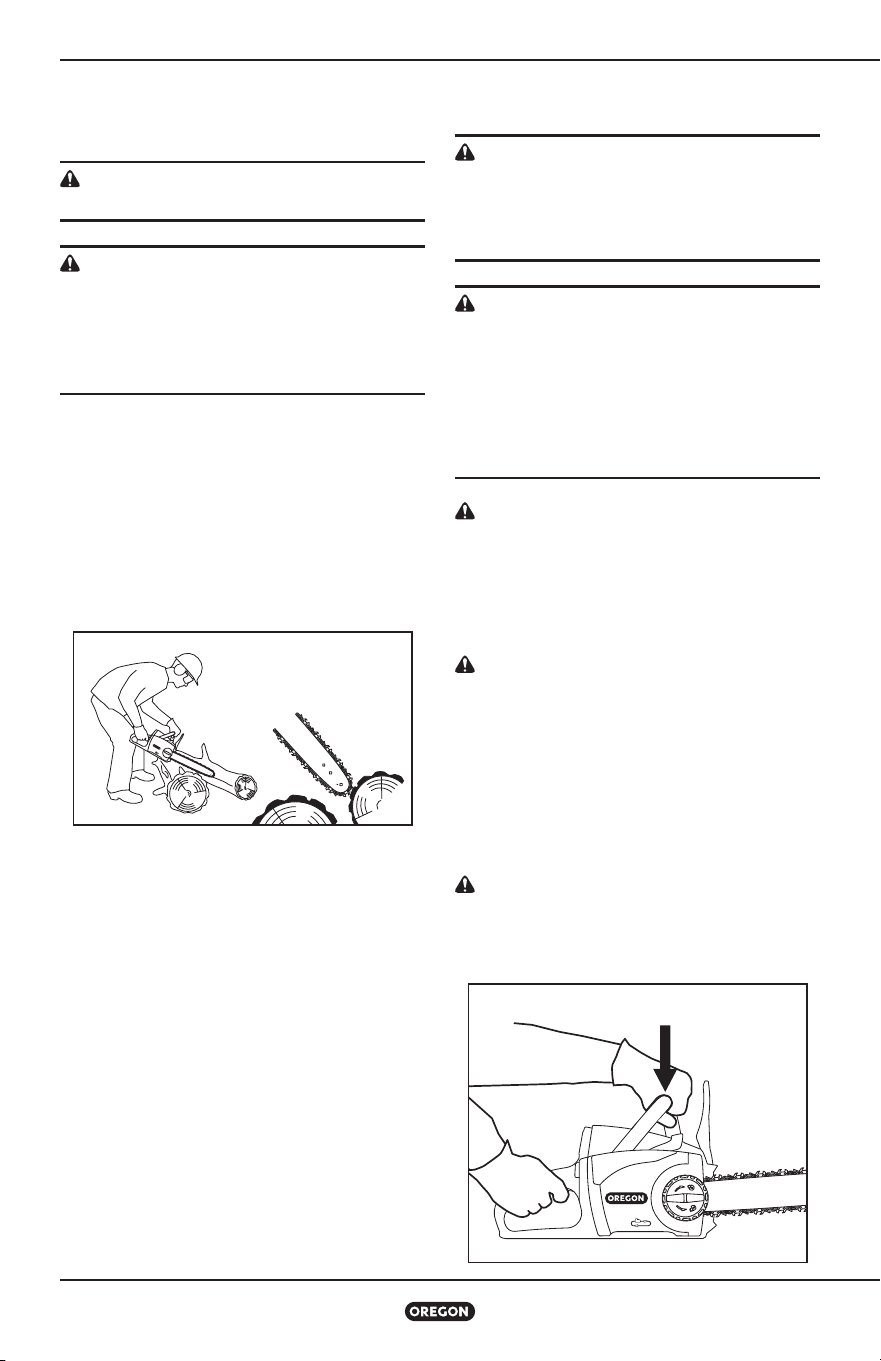

This chainsaw comes equipped with a chain

brake, which stops both the motor and the

motion of the chain when kickback occurs

(Fig 2) The chain brake can be activated by

the forward motion of the front hand guard as

the saw rotates backward during kickback; it

can also be activated by the inertial forces

generated from a kickback event

CHAIN

This saw comes equipped with a saw chain

that met the reduced kickback requirements of

ANSI B175 1 when tested on a representative

sample of chainsaws For replacement chain,

see “Specifications and Components” in this

manual

BAR

This saw comes equipped with a reduced

kickback guide bar that has a small radius nose

Smaller radius noses have less potential for

kickback than a bar of the same size with a

larger nose radius

When replacing the bar, only order the bar

listed in this manual to maintain low kickback

performance

Additional Precautions

DANGER: Contact with a moving saw

chain will result in serious personal

injury. Keep hands and body away from

moving saw chain.

DANGER: Contact with electrical wiring

during use may cause exposed metal

parts of the tool to become live, resulting

in serious personal injury. Always hold

the chainsaw by the insulated gripping

surfaces during operation.

WARNING: The use of an improperly

assembled chainsaw may result in serious

personal injury. Only use this tool after it

has been properly assembled according to

“Unpacking and Assembly” in this manual

WARNING: Moments of inattention

during operation of the chainsaw

may result in serious personal injury.

Before starting the chainsaw, minimize all

distractions, keep body parts away from

saw chain, and make sure the chain is not in

contact with any objects

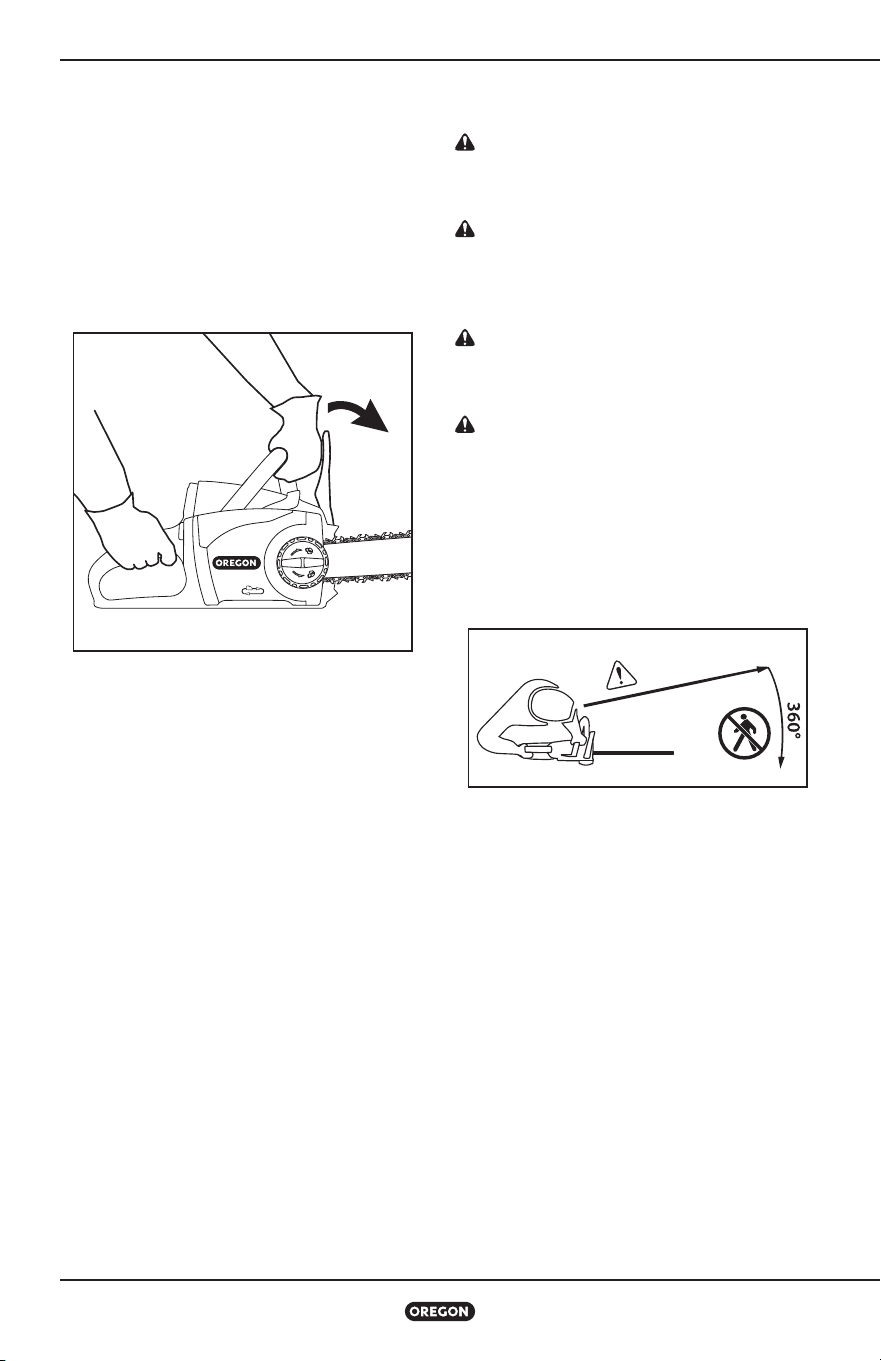

WARNING: Using one hand to operate

the chainsaw can result in personal injury.

Use both hands when operating the chainsaw

(see Fig 3)

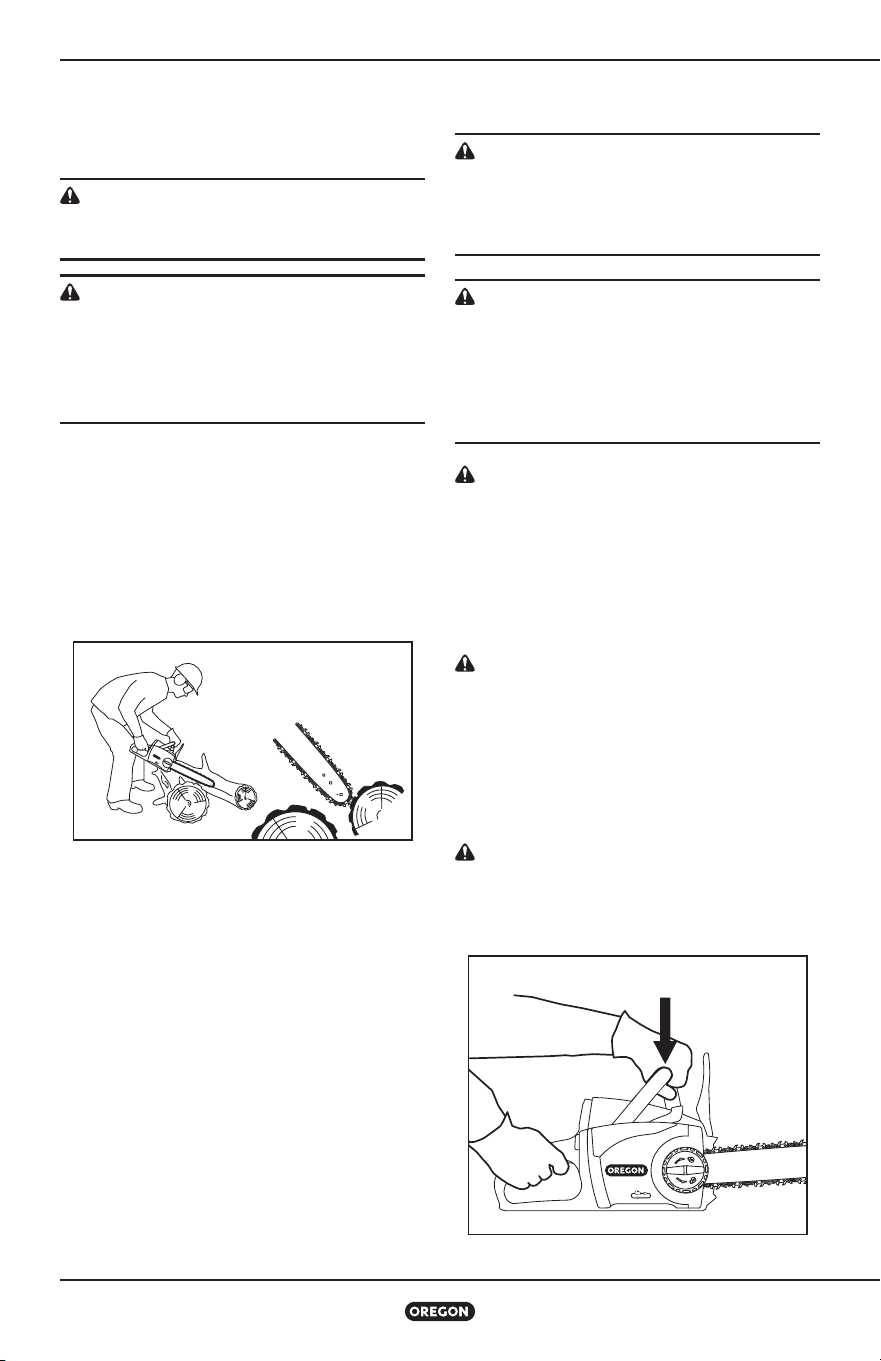

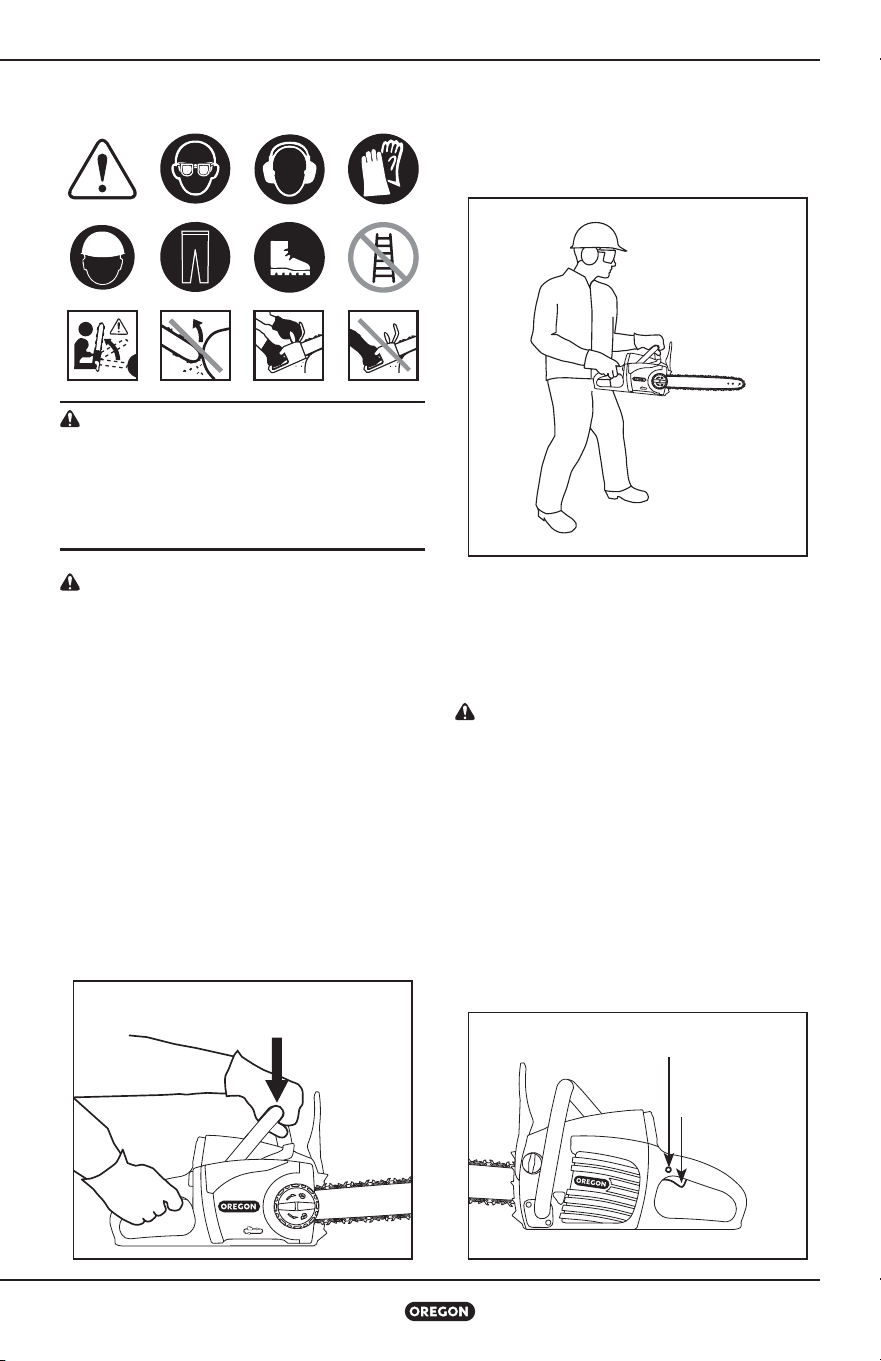

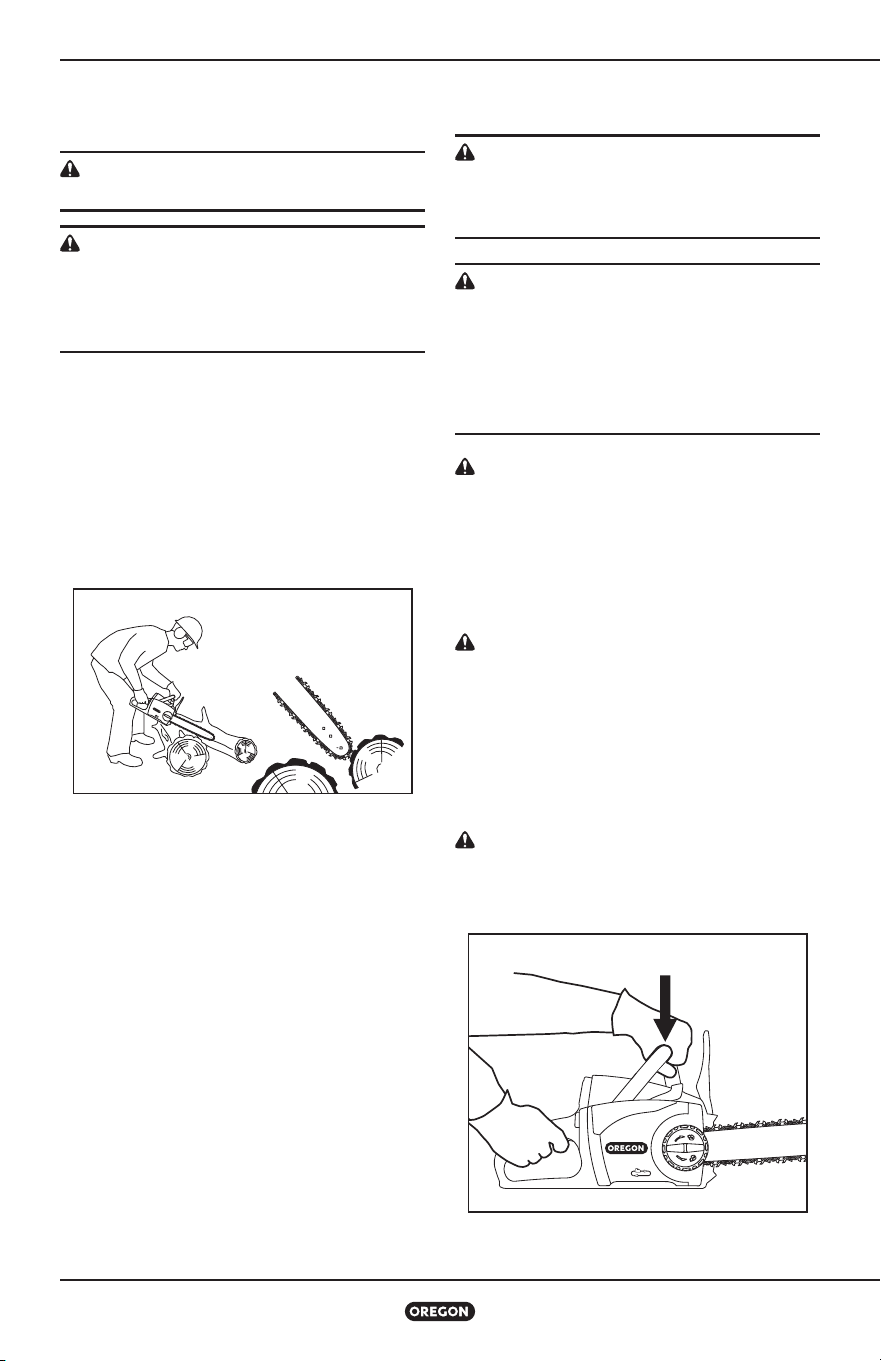

FIG. 2

FIG. 3

Chainsaw Model CS300

Important Safety Instructions

CAUTION: Contact from flying debris,

or accidental contact with the saw chain,

may result in personal injury. Always wear

protective equipment for head, ears, hands,

legs and feet

CAUTION: Chainsaws are powerful

cutting machines. That’s why it is critical to

find and wear the right protective gear (often

referred to as “personal protective equipment”

or “PPE”) when using your chainsaw, to reduce

the risk of accidents and injury While using

protective gear won’t eliminate hazards,

it may reduce the seriousness of an injury

For details about selection of PPE, refer to

How To Articles in Product Support at www

oregonproducts com

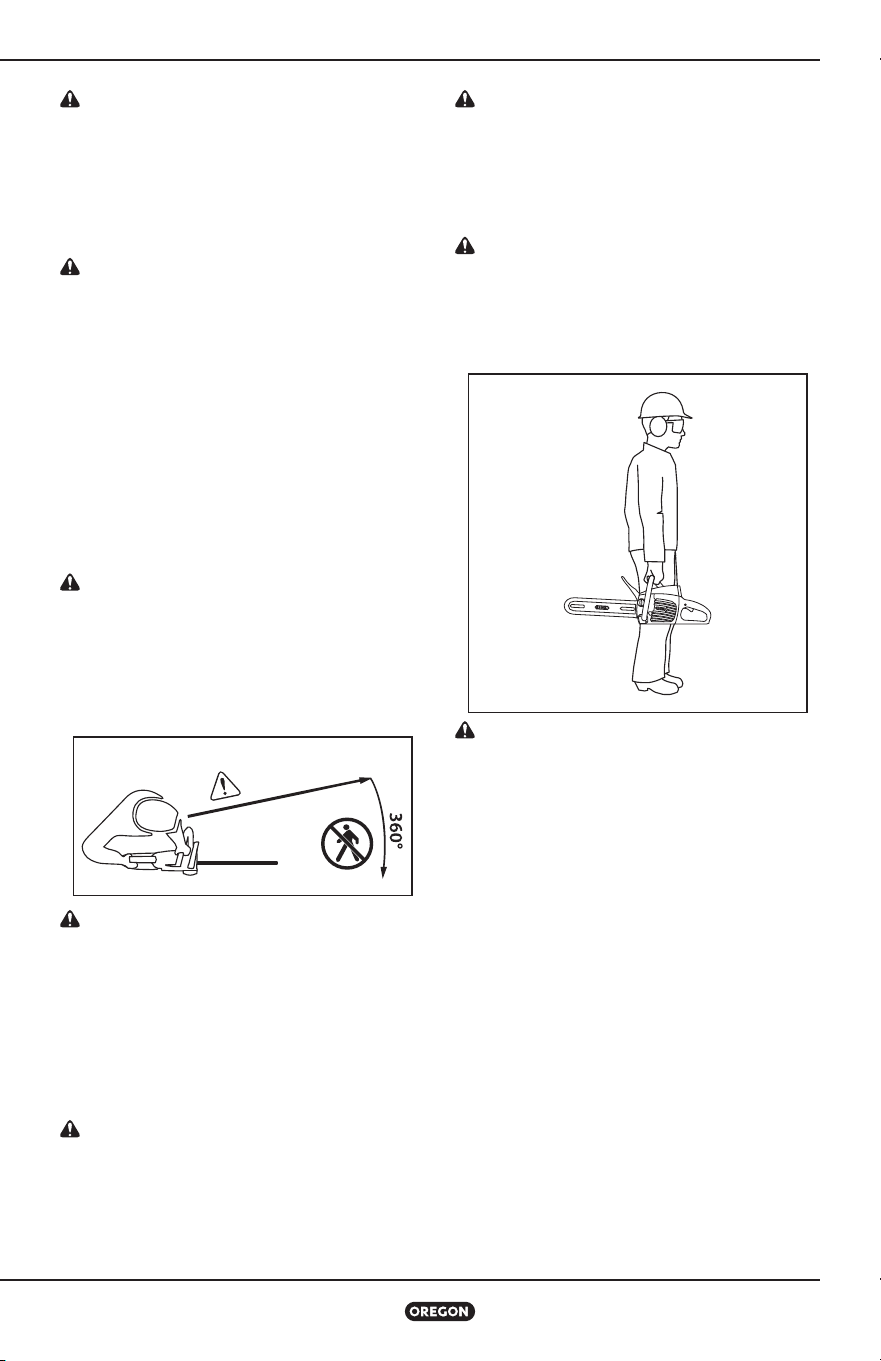

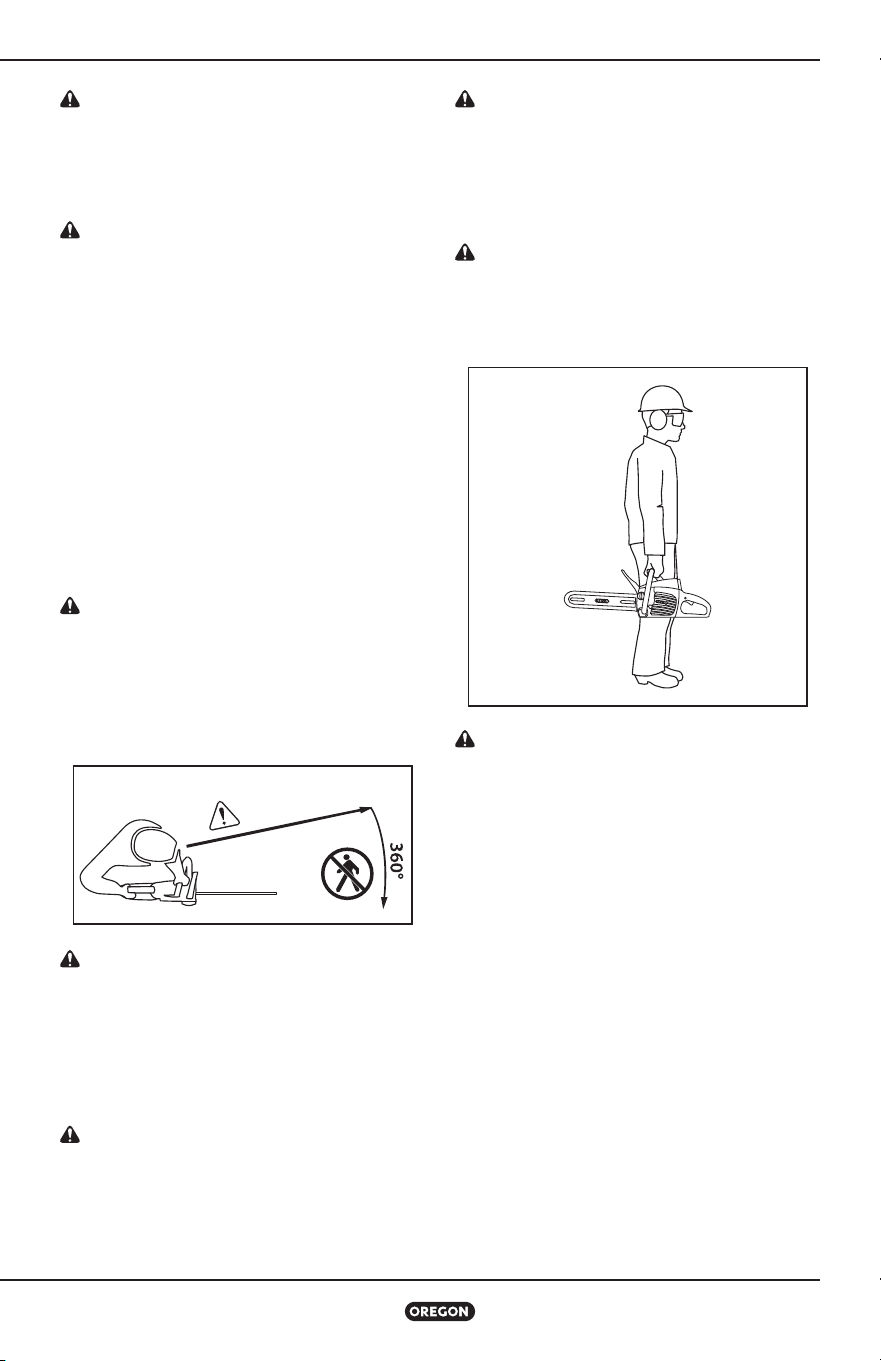

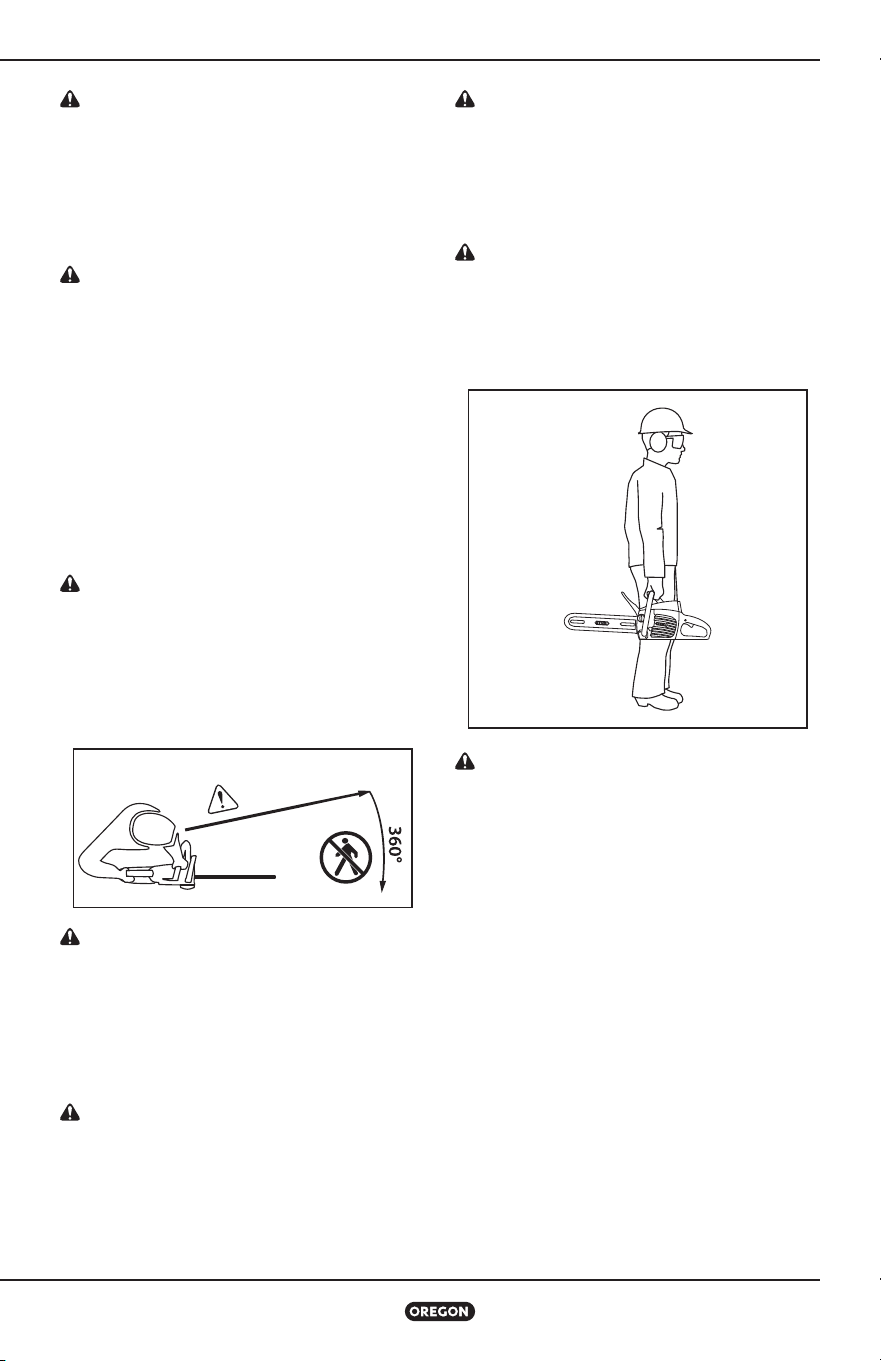

CAUTION: Establish a bystander safety

zone of 20 ft (6 m) prior to operation of

this equipment. Bystander safety zone is a

20 ft (6 m) circle around the operator that

must remain free from bystanders, children,

and pets (Fig 4)

CAUTION: Limbs under tension can

“spring back” and contact the operator

or throw the chainsaw out of control,

resulting in personal injury. Always be

alert for wood under tension which may strike

the operator or chainsaw when cut

CAUTION: Improper chain tension or

lubrication may increase the chance of

injury due to kickback. Always follow the

instructions in “Tensioning the Saw Chain” in

this manual

CAUTION: Wet or greasy gripping

surfaces may cause a loss of control of

the tool, resulting in personal injury.

Always keep handles dry, clean, and free of

oil and grease

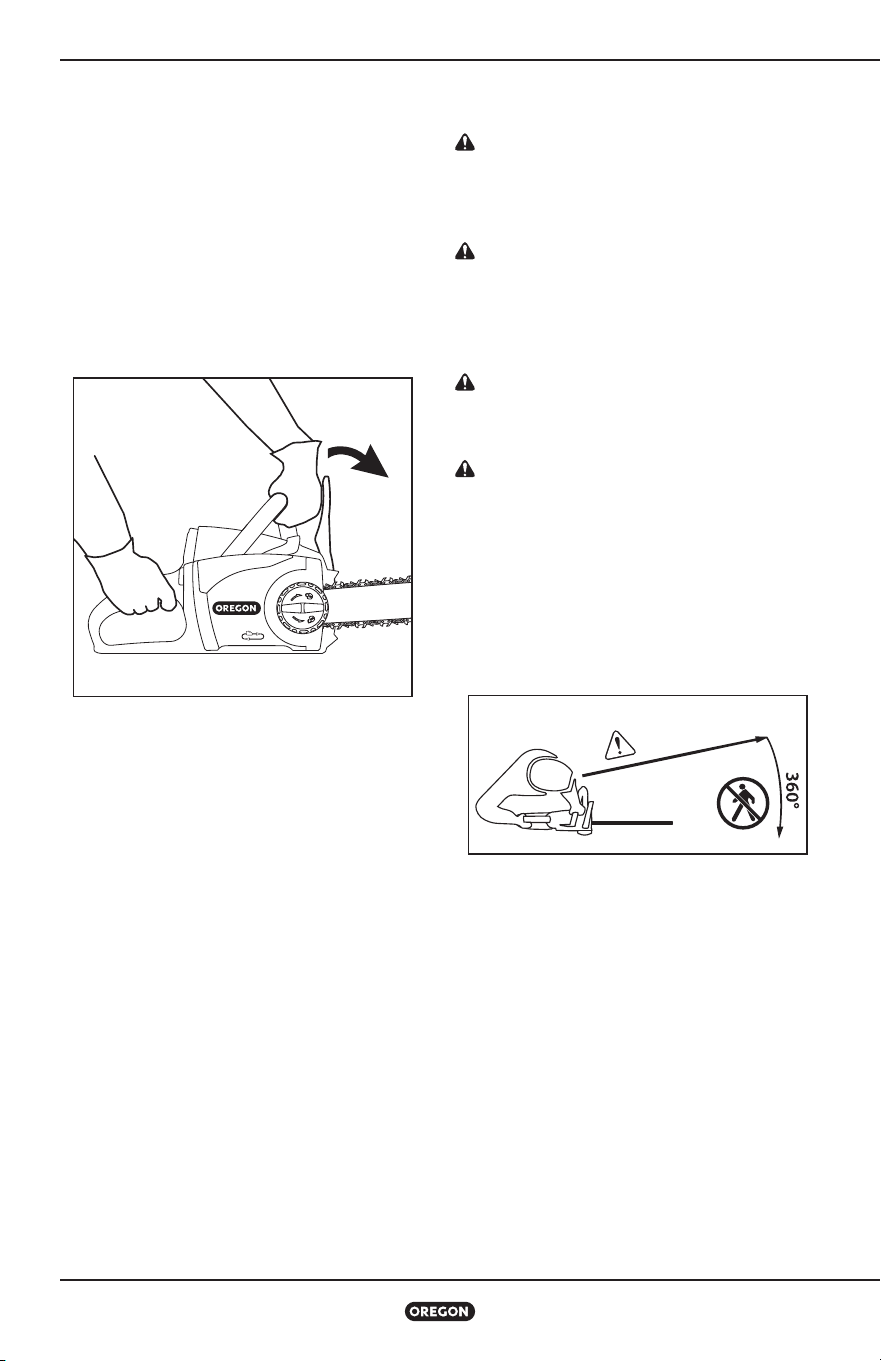

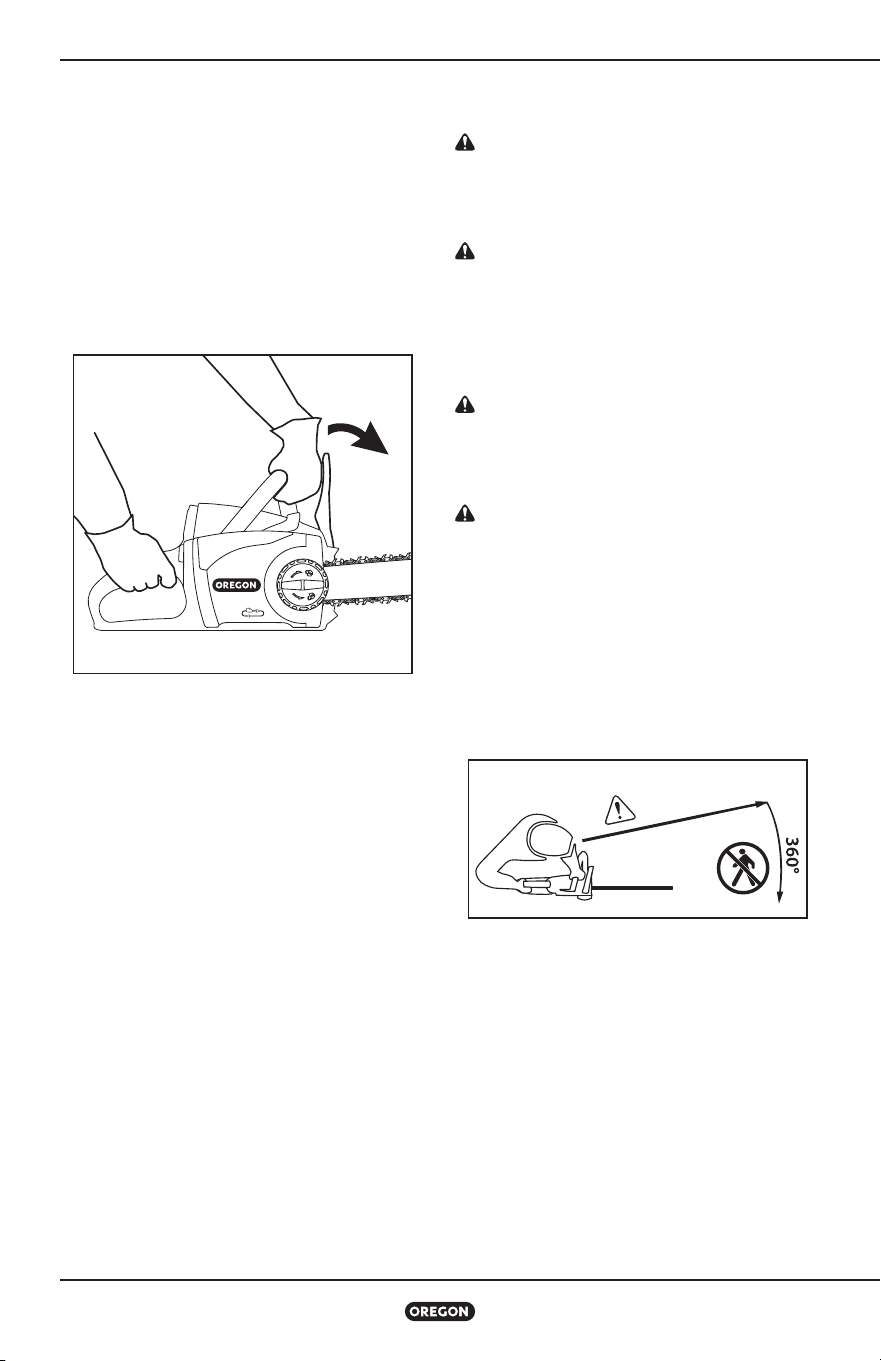

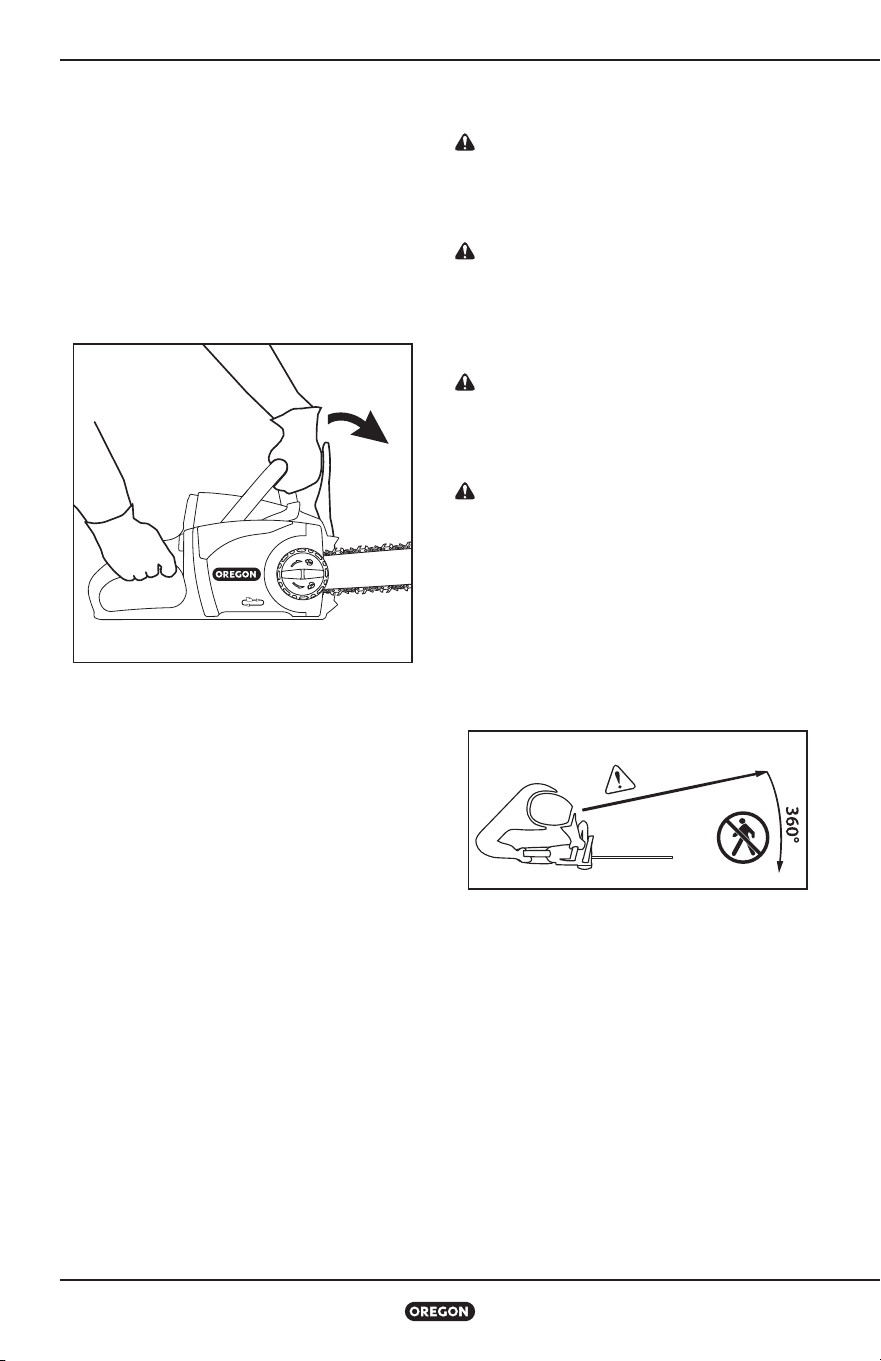

CAUTION: To prevent accidental

contact with the saw chain during

transport, always fit the blade cover and

keep hands and fingers away from trigger

area (Fig. 5).

CAUTION: Prolonged use of power

tools has been reported to cause vascular,

muscular, or neurological disorders (such

as vibration white finger or Raynaud’s

Syndrome). To reduce the risk of injury,

follow these instructions:

– Wear gloves and keep hands and body

warm

– Maintain a firm grip on the chainsaw,

but do not use prolonged, excessive

pressure Let the chainsaw do the work

– Ensure that the cutting system is

maintained properly

– Take frequent breaks

The vibration in normal use can differ from the

stated values depending on the material being

cut, maintenance of the cutting system, and

other factors

Total hand vibration has been measured in

accordance with the relative standard test

method and may be used to compare one tool

to another

Total hand vibration values may also be used

for a preliminary assessment of exposure

20 ft (6 m)

FIG. 4

FIG. 5

Chainsaw Model CS300

Important Safety Instructions

• Use extreme caution when cutting brush

and saplings. The slender material may catch

the saw chain and be whipped toward you or

pull you off balance

• Carry the chainsaw by the front handle

with the chainsaw switched off and away

from your body. When transporting or

storing the chainsaw always fit the guide

bar cover. Proper handling of the chainsaw

will reduce the likelihood of accidental contact

with the moving saw chain

• Follow instructions for lubricating, chain

tensioning and changing accessories.

Improperly tensioned or lubricated chain

may either break or increase the chance

for kickback.

• Cut wood only. Do not use chainsaw for

purposes not intended. For example: do

not use chainsaw for cutting plastic, masonry

or non-wood building materials Use of

the chainsaw for operations different than

intended could result in a hazardous situation

• Use two hands when operating the

chainsaw.

• The work piece, bar, and chain can be hot

after cutting. Wear gloves to avoid burns.

• Use proper auxiliary equipment and

ensure that it is not damaged, of adequate

strength, and securely placed. Use auxiliary

equipment only for the purpose for which it is

intended

Storage, Transporting, and

Disposal

STORING THE CHAIN SAW

• Remove the battery pack from the chainsaw

• Clean chainsaw thoroughly

• Install the blade cover

• Store in a dry place

• Keep out of reach of children or pets

• It is normal for a small amount of oil to seep

from the guide bar when the chainsaw is not

in use To protect against seepage, install the

blade cover and place an absorbent pad under

the bar

STORING THE BATTERY PACK

When storing the battery pack longer than nine

months, follow these guidelines:

• Remove the battery pack from the chainsaw

or charger

• Store in a cool, dry place

• Keep out of reach of children or pets

• To prolong battery life, never store battery

pack in a completely discharged condition

(with no indicator lights lit) (Fig 6)

• For maximum battery life, make sure the

battery pack is charged once per year or when

the LED indicator shows only one light

• Store at a temperature between -4°F to 86°F

(-20°C and 30°C)

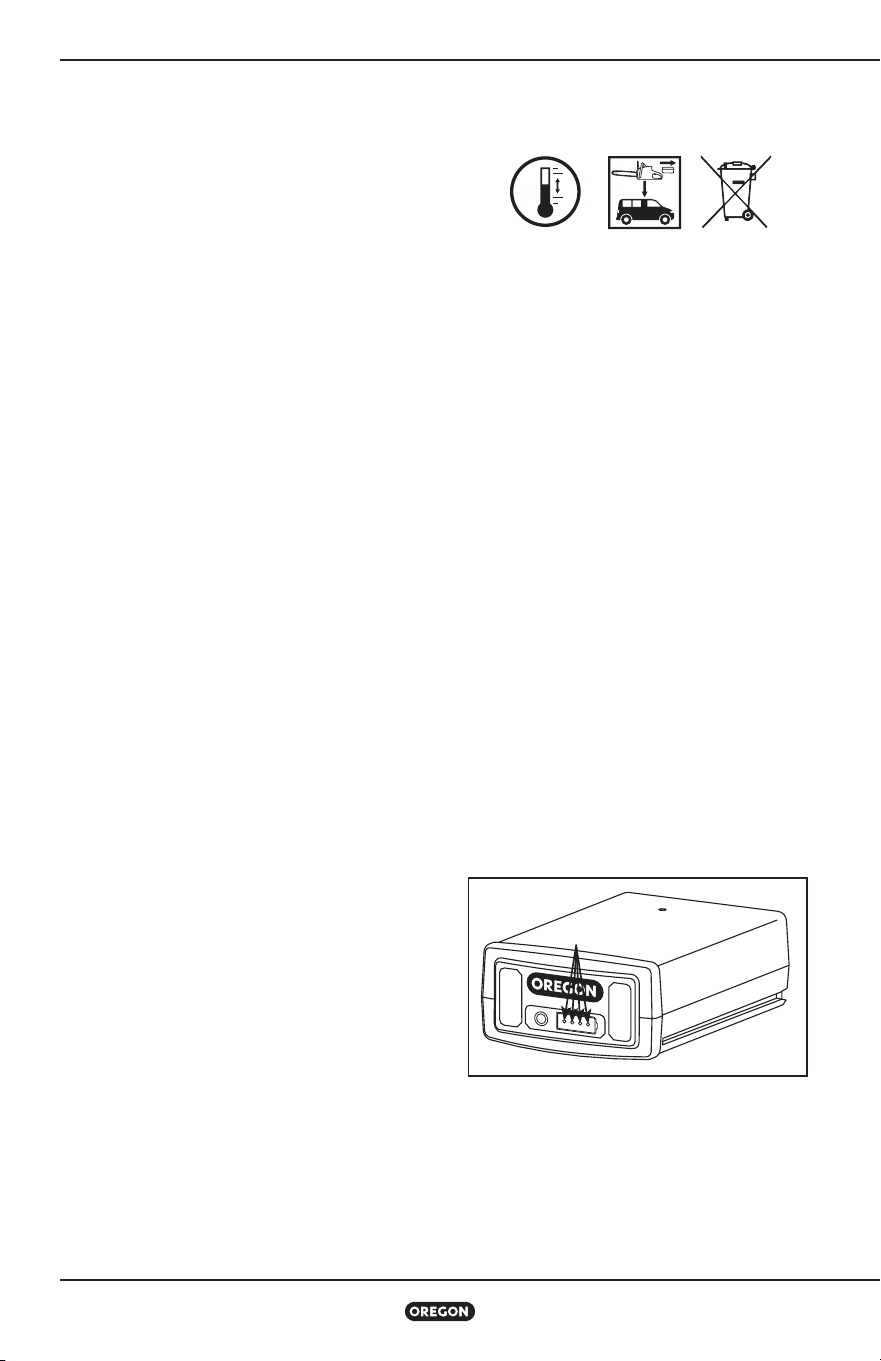

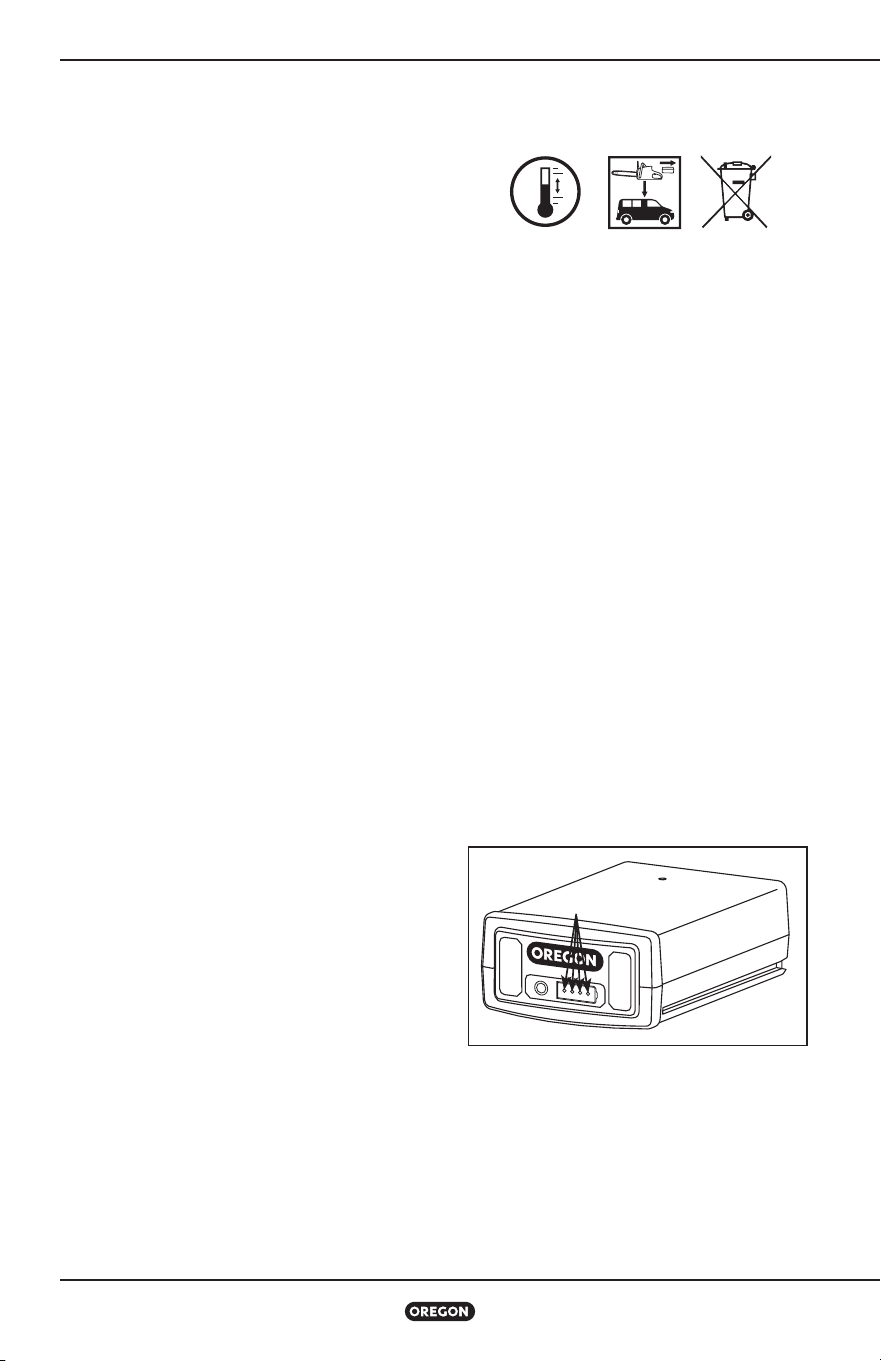

FIG. 6

INDICATOR LIGHTS

Chainsaw Model CS300

Important Safety Instructions

STORING THE CHARGER

• Remove battery pack from the charger

• Disconnect charger from power source

• Store in a dry place

• Keep out of reach of children or pets

See “Maintenance and Cleaning” for more

information

TRANSPORTING THE CHAIN SAW

• Remove battery pack from the chainsaw

• Install the blade cover

• If desired, drain the bar and chain oil to reduce

seepage

• Carry saw with bar and chain facing behind the

operator

• Tools can shift during transport Ensure the

tool is secure and cannot fall or move into

contact with people or property

TRANSPORTING THE BATTERY PACK

Observe respective local and national

regulations when shipping lithium ion batteries,

compulsory labeling may be required

CHAIN SAW AND CHARGER DISPOSAL

The Oregon® product is designed and

manufactured with high quality materials

and components which can be recycled and

reused Please dispose of this equipment in

an environmentally correct manner at a local

community waste collection/recycling center

BATTERY PACK DISPOSAL

Do not dispose of battery pack in household

garbage or incinerate Local waste

management and recycling agencies have

information on proper recycling or disposal

instructions Battery packs can be collected in

the United States or Canada through

Rechargeable Battery Recycling Corporation

Oregon® has already paid the costs involved to

recycle battery packs Return end of life battery

packs to participating retailer or recycling

center Return locations and more information

can be found at www call2recycle org or

1-800-8BATTERY

Battery Safety

WARNING: Improper battery care

can cause the battery to leak hazardous

chemicals, overheat, emit smoke, burst,

flare, explode, and/or ignite. Follow these

safety rules.

CAUTION: Do not dispose of the

battery pack in the household waste or

fire. Lithium ion battery packs should be

recycled by a local authorized recycler.

IMPORTANT: Exposure to excessive heat

can cause a loss in performance and/or

service life. Do not expose battery pack to

excessive heat, such as the interior of a

vehicle in hot weather.

• Do not attempt to recharge a non-

rechargeable battery pack

• Do not disassemble or modify the battery

pack This can damage safety features

• Do not connect the positive (+) and negative

(-) terminals with metal objects or store the

battery pack with metal objects such as coins

or screws This can cause short-circuiting and

generate enough heat to cause burns

• Do not incinerate the battery pack or expose

to excessive heat This can melt insulation or

damage safety features

• Do not use, charge, or store near heat higher

than 104°F (40°C) This can cause overheating

and internal short-circuiting

• Do not expose to extremely wet conditions

This can damage safety features, cause

extremely high current and voltage charging,

and lead to abnormal chemical reactions

• Use only the charger specifically designed

for the battery pack, and follow the safety

precautions described in “Charger Safety”

Using another charger can damage safety

features, cause extremely high current and

voltage charging, and lead to abnormal

chemical reactions

• Do not use Oregon® branded battery packs in

non-Oregon® branded tools

• Do not strike, pierce, or throw the battery

pack, and do not use a damaged or deformed

battery pack

Chainsaw Model CS300

Important Safety Instructions

• If recharging fails, do not attempt to recharge

• If the battery pack gives off an odor, generates

heat, or is discolored, deformed, or abnormal

in any way during use, recharging, or storage,

immediately remove from the chainsaw or

charger

• Any liquid leaking from the battery is

corrosive, can damage eyes and skin, and may

be toxic if swallowed

Charger Safety

IMPORTANT SAFETY INSTRUCTIONS

WARNING: Risk of electric shock.

When used outdoors, install only to

a covered “Class A” GFCI protected

receptacle that is weatherproof with the

power unit connected to the receptacle.

If one is not provided, contact a qualified

electrician for proper installation. Ensure

that the power unit and cord do not

interfere with completely closing the

receptacle cover.

IMPORTANT: This appliance is not

intended for use by persons (including

children) with reduced physical, sensory

or mental capabilities, or lack of

knowledge, unless they have been given

supervision or instruction by a person

responsible for their safety. Children

should be supervised to ensure that they

do not play with the appliances.

IMPORTANT: Use this charger only with

the supplied power cord, making sure

that the input plug correctly mates to the

output receptacle.

When using electrical products, basic

precautions should always be practiced

including the following:

• Read and follow all safety instructions

before use. Read and follow all instructions

that are on the product or provided with the

product

• Save these instructions.

• Do not use an extension cord.

• Damaged or entangled cords increase

the risk of electric shock. Do not abuse the

cord Never use the cord for carrying, pulling

or unplugging the power tool Keep cord away

from heat, oil, sharp edges or moving parts

• Do not expose the charger to rain.

For indoor use only

• Do not use within 10 feet (3 m) of a pool.

• Do not use in a bathroom.

Chainsaw Model CS300

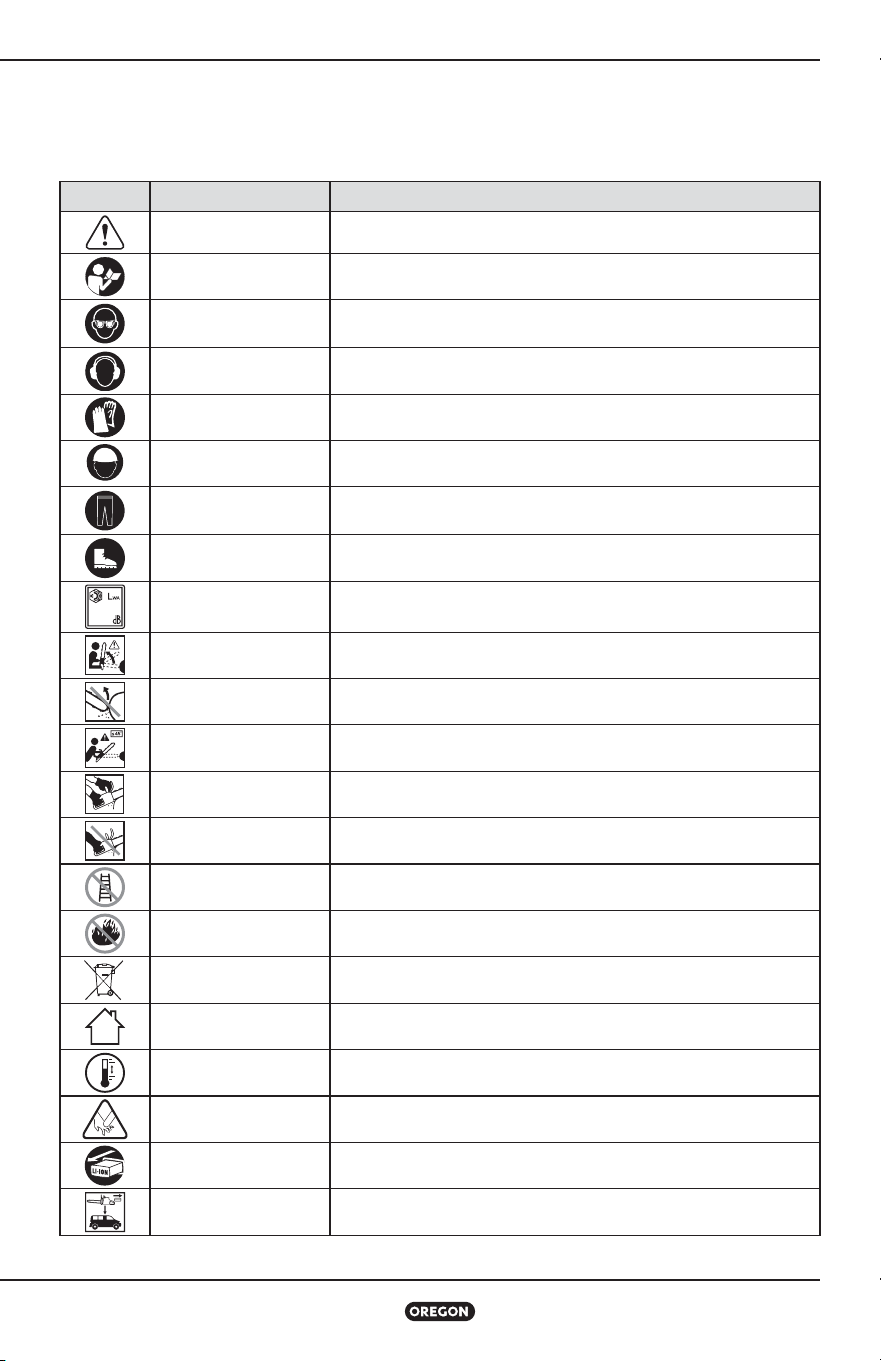

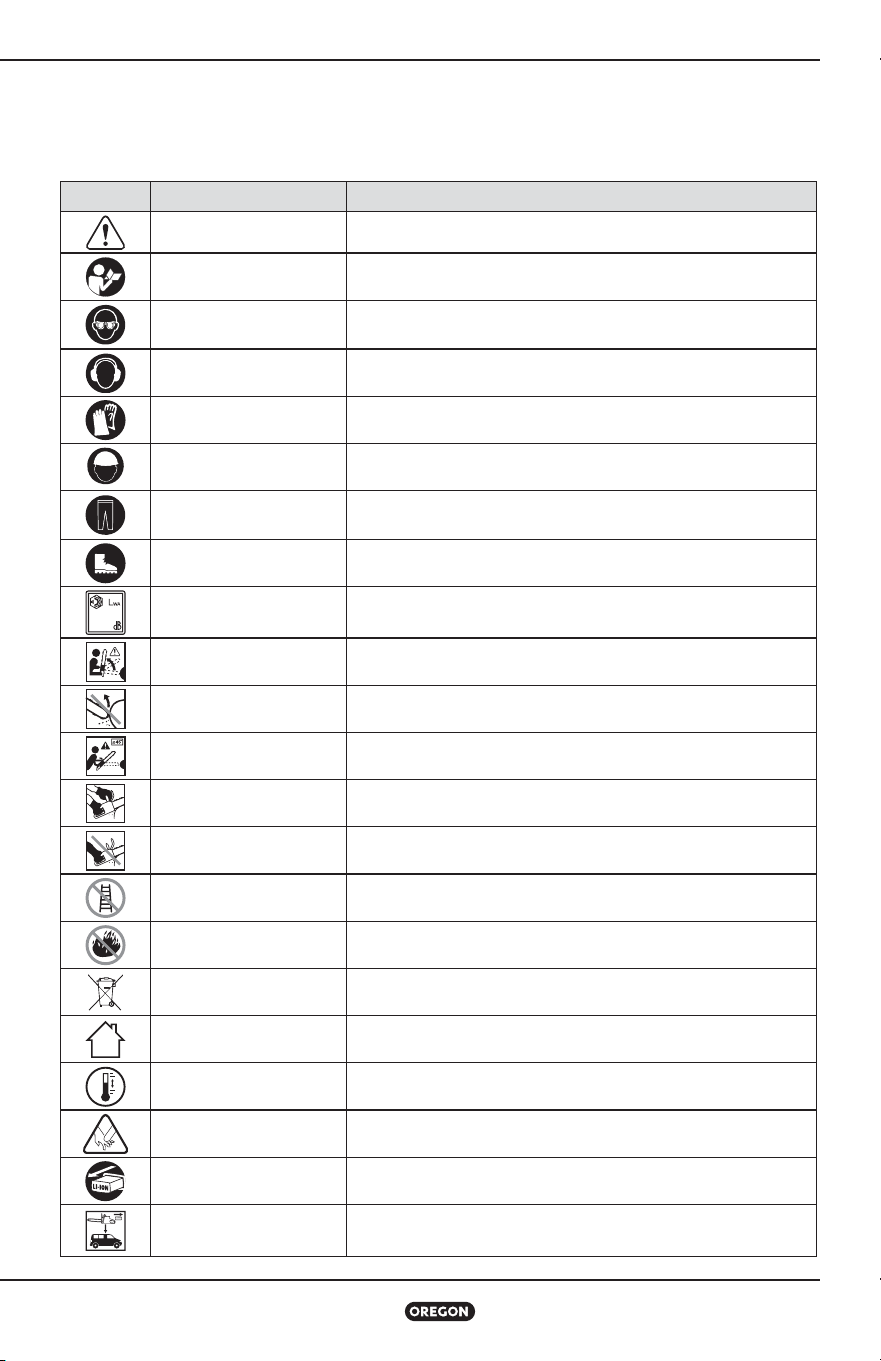

Symbols and Labels

These symbols and labels appear on the chainsaw, battery, and charger

SYMBOL NAME EXPLANATION

Safety Alert Symbol

Indicates that the text that follows explains a danger, warning, or

caution

Read Instructions

The original instruction manual contains important safety and

operating information Read and follow the instructions carefully

Wear Eye Protection

Wear eye protection when operating the chainsaw

Wear Hearing

Protection

Wear hearing protection when operating the chainsaw

Wear Hand Protection

Wear gloves when operating the chainsaw and when handling the

saw chain

Wear Head Protection

Wear head protection when operating the chainsaw

Wear Long Pants

Wear long pants when operating the chainsaw

Wear Foot Protection

Wear appropriate closed-toe work boots when operating the

chainsaw

100

Sound Power

Sound power level is 100 dB (K = 2 5 dB)

Beware Of Kickback

Kickback can cause severe injuries

Bar Nose Contact

Avoid bar nose contact

Chainsaw Kickback

Angle

Designed for use with low kickback saw chain

Two-Handed Hold

Hold saw with both hands

One-Handed Hold

Do not hold the saw with one hand

Do Not Use A Ladder

Never stand on a ladder when using the chainsaw

Do Not Incinerate

Do not dispose in flames

Do Not Dispose

Do not throw in household waste Take to an authorized recycler

Indoor Use Only

Charger intended for indoor use only

Operating Temperature

Only use the battery pack at a temperature between 32°F to

104°F (0°C and 40°C)

Cutting Tool

Cutting tool Do not touch the chain without first deactivating the

chainsaw by removing the battery

Remove Battery

Remove the battery before performing any maintenance

Remove Battery Prior to

Transport

Remove the battery pack from the chainsaw prior to storage,

transportation or disposal

Chainsaw Model CS300

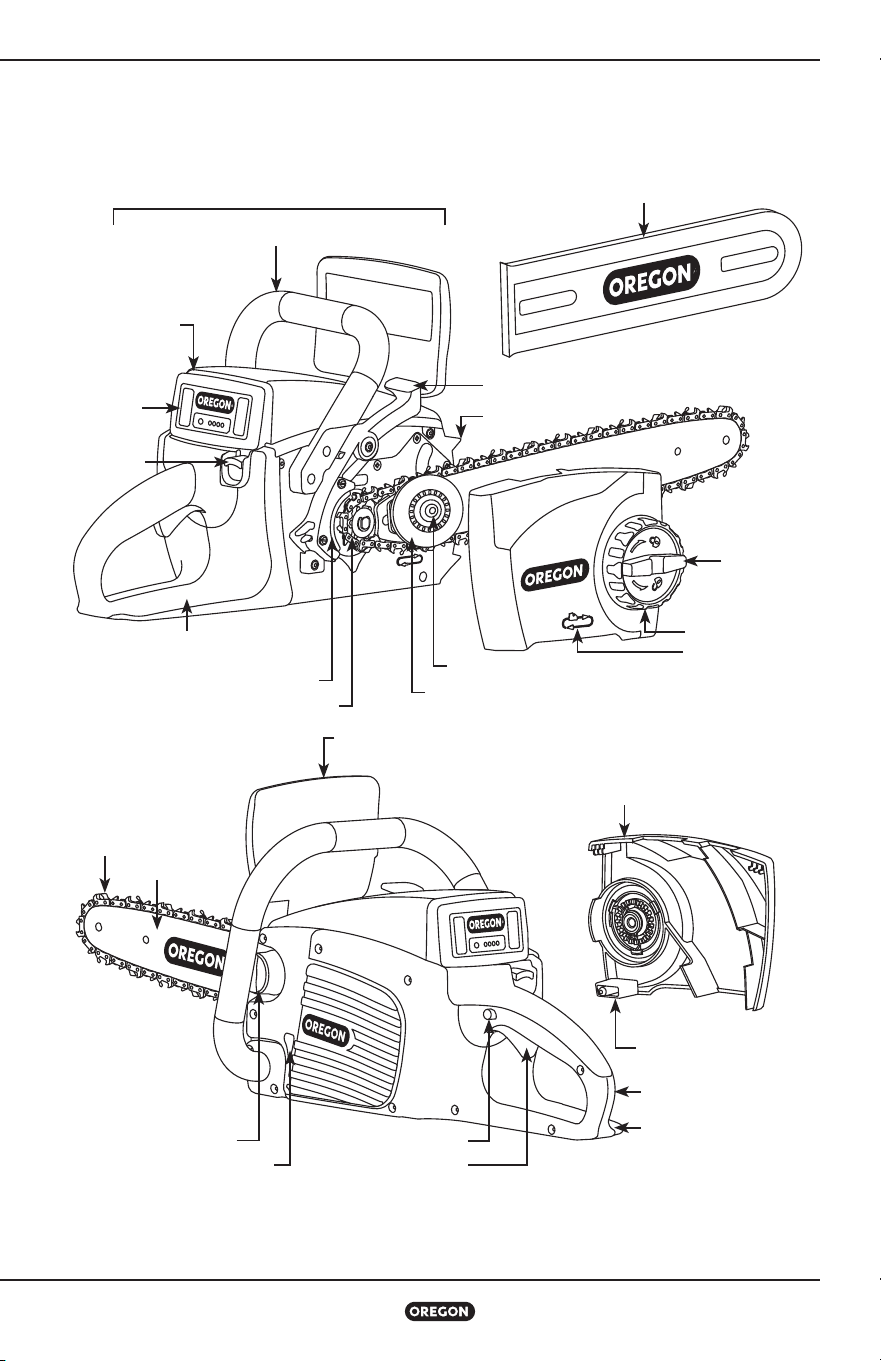

Chainsaw Names and Terms

Alignment flange: The protrusion on the bar pad

that fits into the bar slot

Automatic oiler: The system that automatically

lubricates the guide bar and saw chain

Bar pad: The mounting pad on the powerhead that

helps ensure proper alignment of the guide bar

Bar slot: The cutout portion of the guide bar that fits

on to the alignment flange and mounting stud

Bystander safety zone: A 20 ft (6 m) circle around

the operator that must remain free from bystanders,

children and pets

Chain brake: A device for stopping or locking the

saw chain, activated manually or non-manually when

kickback occurs

Chain catcher: A device for retaining the saw chain if

it breaks or derails

Chain gauge: The thickness of the saw chain drive

link, where it fits into the bar groove, indicated by the

part number stamped on the drive links

Chain pitch: The distance between any three

consecutive rivets on the saw chain divided by two,

indicated by the part number stamped on the drive

links

Chain saw powerhead: A chainsaw without the saw

chain or guide bar

Chain tensioning gear: A gear mounted on the

guide bar that adjusts saw chain tension when

rotated

Chain tensioning ring: The ring around the side

cover release knob that when turned, adjusts the saw

chain tension

Drive link: The fin-shaped link of the saw chain that

fits into the groove on the guide bar

Drive sprocket: The toothed part that drives the

saw chain

Effective cutting length: The approximate distance

from the root of the spiked bumper to the outside

edge of the cutting link with the tensioner set to the

middle position

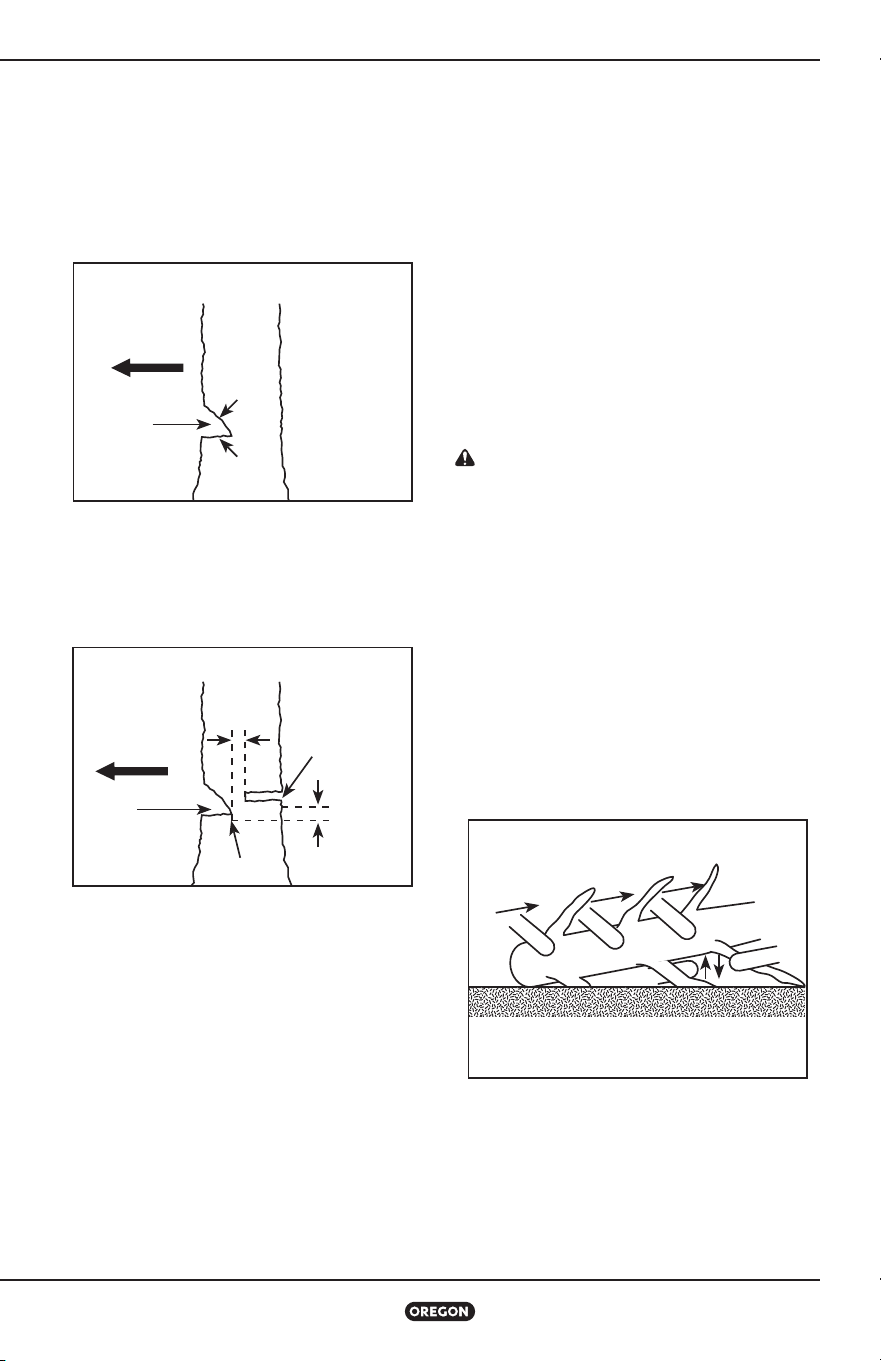

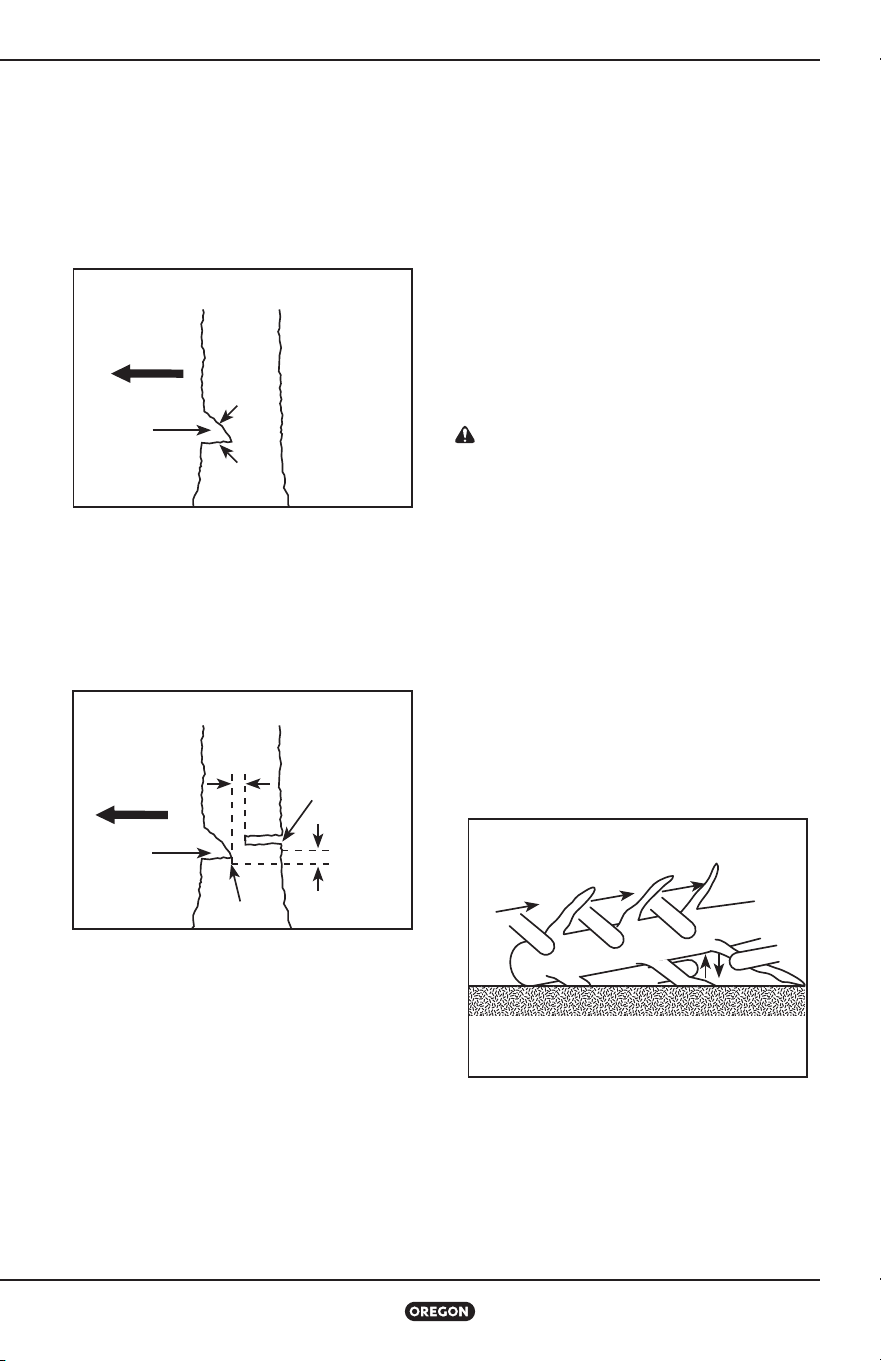

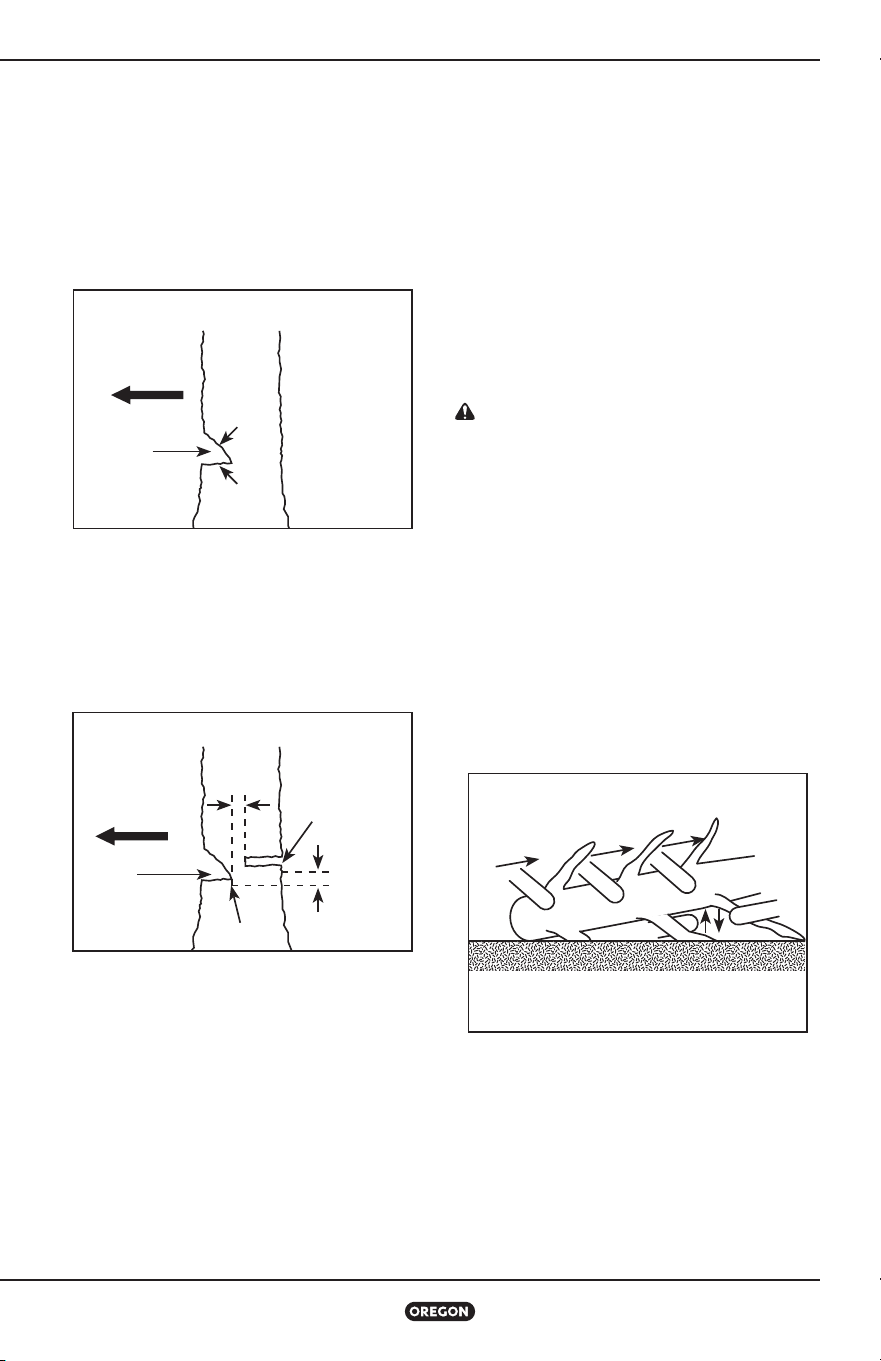

Felling back cut: The final cut in a tree felling

operation made on the opposite side of the tree from

the notching undercut

Front handle: The support handle located at or

toward the front of the chainsaw intended to be

gripped by the left hand

Front hand guard: A structural barrier between the

front handle of a chainsaw and the guide bar, which

also serves as an activating mechanism for the chain

brake

Guide bar: A railed structure that supports and

guides the saw chain Sometimes simply called the

“bar”

Guide bar cover: The plastic cover that protects the

guide bar and saw chain when the chainsaw is not

in use

Kickback: The rapid backward and/or upward motion

of the guide bar, occurring when the saw chain near

the top area of the nose of the guide bar contacts any

object (such as a log or branch), or when the wood

closes in and pinches the saw chain in the cut

Low-kickback chain: A chain that complies with

the low kickback performance requirements of ANSI

B175 1 and CSA Z62 3

Mounting stud: The threaded protrusion on the

alignment flange that extends through the bar slot

Notching undercut: A notch cut in a tree to direct

the tree’s fall

Rear handle: The support handle located at or

toward the rear of the saw intended to be gripped by

the right hand

Rear hand guard: A structural barrier at the bottom

right side of the rear handle to protect the operator in

case of rupture or derailing of the saw chain

Reduced kickback guide bar: A guide bar with a

maximum nose radius as specified in ANSI B175 1

and CSA Z62 3 and which has been demonstrated to

reduce kickback significantly

Saw chain: A loop of chain having cutting teeth, that

cuts the wood, that is driven by the powerhead and is

supported by the guide bar Sometimes simply called

the “chain”

Side cover: The plastic cover on the powerhead that

covers the drive sprocket and chain tensioning gear

which is removed and installed with the side cover

release knob

Spiked bumper: A device fitted to the front of the

saw acting as a pivot point when in contact with a

tree or log to make cutting easier Also known as

“bucking spikes”

Trigger lock-out: A movable stop that prevents the

unintentional operation of the trigger switch until

manually actuated

Trigger switch: A device that turns the chainsaw on

and off

Wear parts: Parts such as the saw chain and guide

bar that can wear during use and can be replaced by

the user

Chainsaw Model CS300

Product Identification

Know the Chainsaw

NOTE: See “Unpacking and Assembly” for a list of included items

OIL RESERVOIR CAP

REAR HAND GUARD

OIL INSPECTION WINDOW

PRODUCT NAME PLATE

FRONT HAND GUARD / CHAIN BRAKE

SAW CHAIN

GUIDE BAR

SIDE COVER

CHAIN CATCH

REAR HANDLE

TRIGGER SWITCH

TRIGGER LOCK-OUT

FRONT HANDLE

SPIKED BUMPER

POWERHEAD

GUIDE BAR COVER

CHAIN TENSIONING GEAR

SIDE COVER

RELEASE

KNOB

CHAIN

TENSIONING RING

CHAIN DIRECTION

INDICATOR

POWERSHARP® LEVER

BATTERY

PACK

BATTERY PORT

BATTERY

RELEASE

DRIVE SPROCKET

SHARPENING STONE MOUNTING STUD

Chainsaw Model CS300

Unpacking and Assembly

Unpacking

What’s in the box?

The chainsaw requires some assembly before

use These items ship with the chainsaw:

• Powerhead

• Guide bar

• Saw chain

• Blade cover

• Chain tensioning gear

• Chain tensioning o-ring

• Chain tensioning screw

• Bar and chain oil

• Charger and power cord (if so equipped)

• Battery (if so equipped)

After removing the chainsaw from the box,

inspect it carefully to ensure no damage has

occurred during shipping, and that no parts are

missing If any parts are damaged or missing,

do not use the chainsaw Contact Oregon®

Cordless Tool System at 888 313 8665 to obtain

replacement parts

Assembly

DANGER: To avoid serious personal

injury, do not operate the chainsaw

without the guide bar, saw chain and side

cover properly assembled.

WARNING: Do not attempt to operate

the chainsaw if any part is damaged or

missing.

Checking the Front Hand

Guard Position

After unpacking the chainsaw, check the

position of the front hand guard The chainsaw

will not run with the chain brake engaged Pull

the front hand guard back towards the front

handle before operation (Fig 7)

FRONT HAND GUARD

IN OPERATING POSITION

FRONT HAND GUARD

IN BRAKE POSITION

FIG. 7

Chainsaw Model CS300

Unpacking and Assembly

Filling the Bar and

Chain Oil Reservoir

IMPORTANT: Bar and chain oil prevents

premature wear. Never operate the

chainsaw if oil is not visible. Check oil

level frequently and fill as needed.

Bar and chain oil is required to properly

lubricate the guide bar and saw chain The

chainsaw is equipped with an automatic oiler

that deposits oil on the bar and chain when

running, keeping them properly lubricated Use

Oregon® bar and chain oil for best results It is

specially designed to provide low friction and

faster cuts NEVER use oil or other lubricants

not specifically designed for use on the bar and

chain This can lead to a clogged oil system,

which may cause premature wear of the bar

and chain

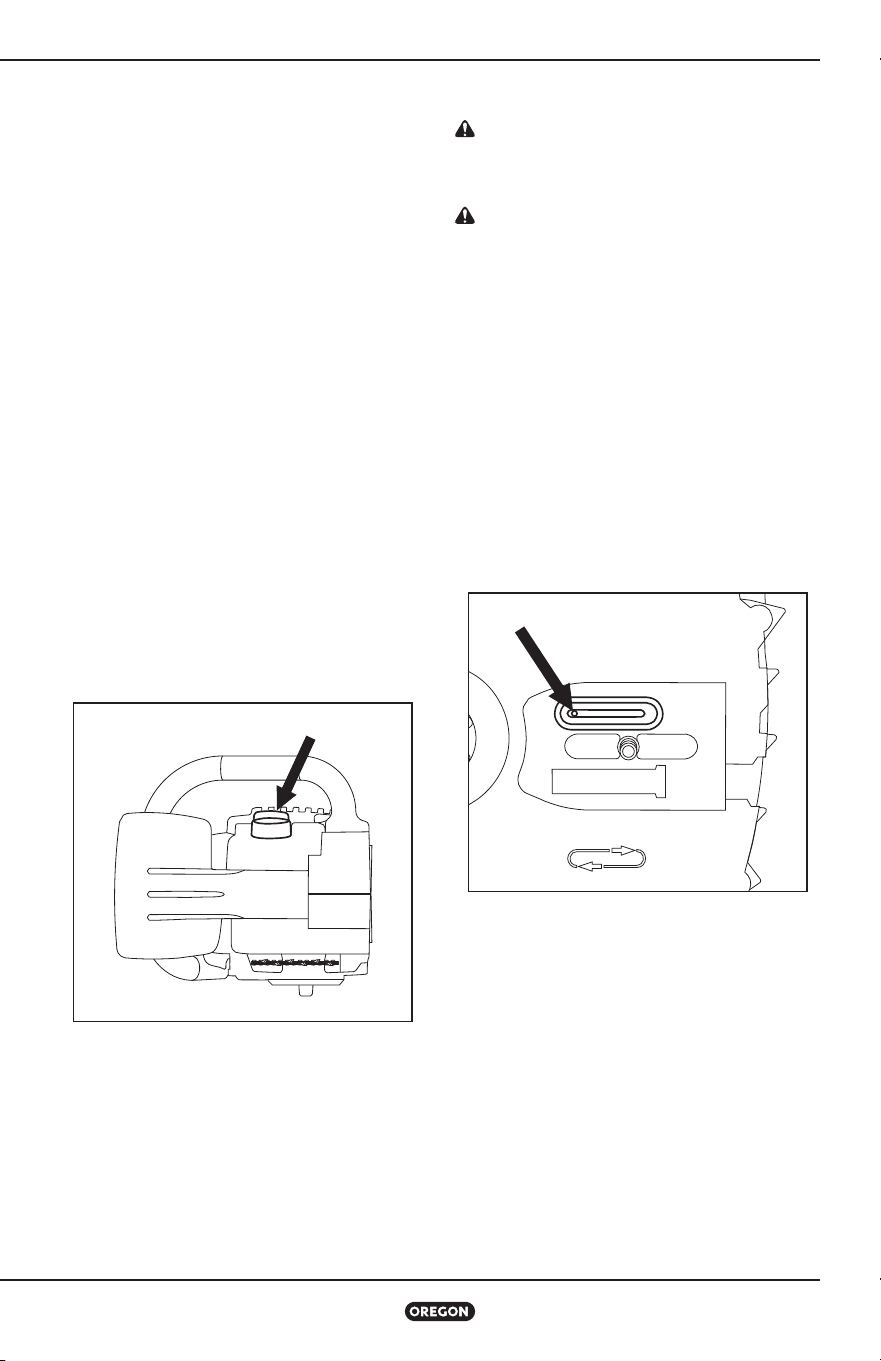

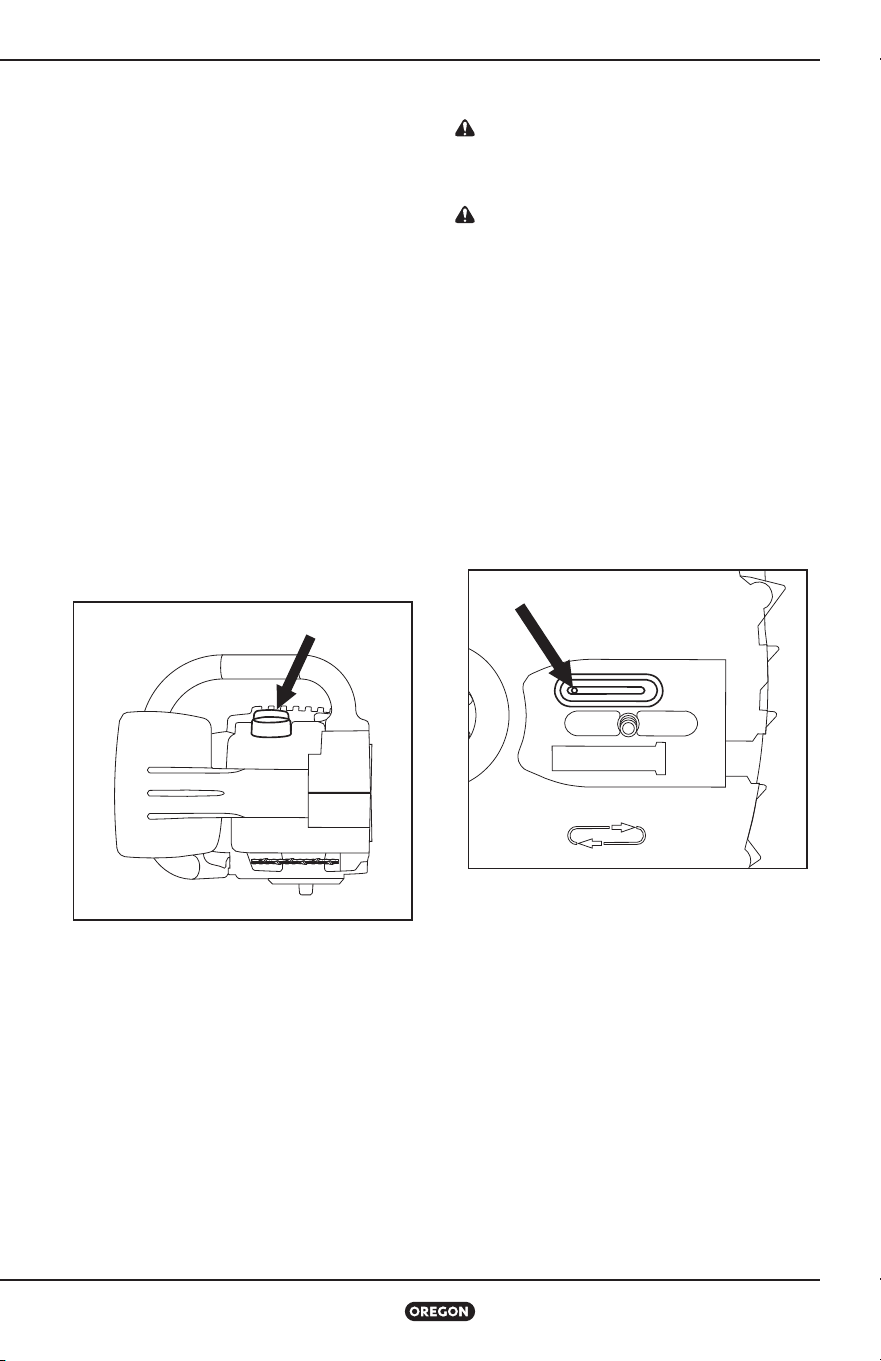

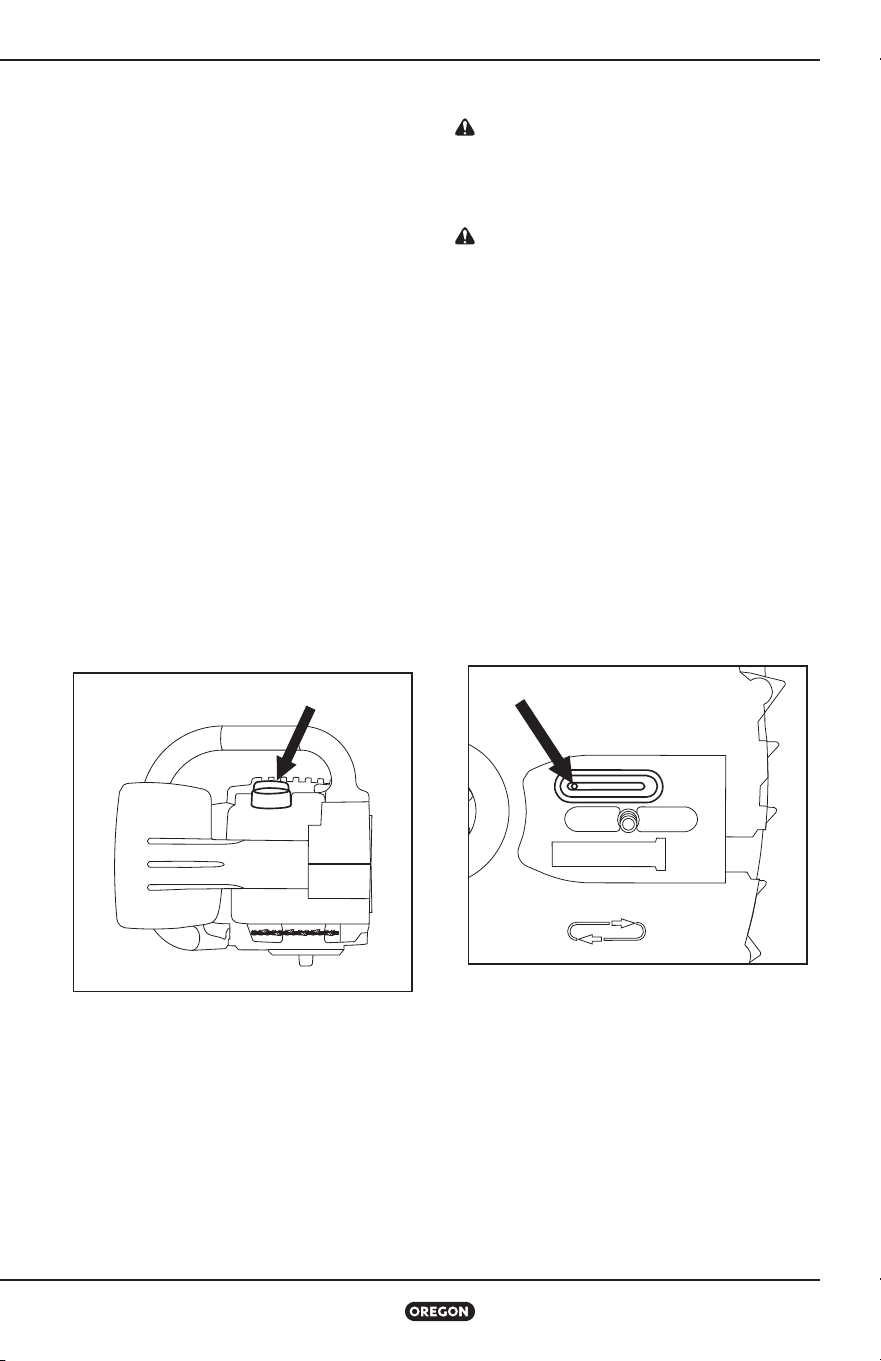

Place the chainsaw on its side on a firm, flat

surface, so that the oil cap is on top (Fig 8)

• Clean any debris from the cap area

• Remove the cap

• Carefully pour the bar and chain oil into the

reservoir

• Replace the cap and make sure oil is visible in

the reservoir

If oil is not visible in the reservoir, additional bar

and chain oil is necessary

PRIMING THE OILER

WARNING: To reduce the risk of injury,

never run the chainsaw without the side

cover.

CAUTION: Keep hands, clothing, and

hair away from the drive sprocket when

priming the oiler.

If this is the first time filling the bar and chain

oil reservoir, or if the chainsaw has been stored

for a long period of time without use, prime the

oiler

• Insert the battery

• Run the chainsaw for about two minutes

• Remove the battery

• Remove the side cover by turning the side

cover release knob counterclockwise

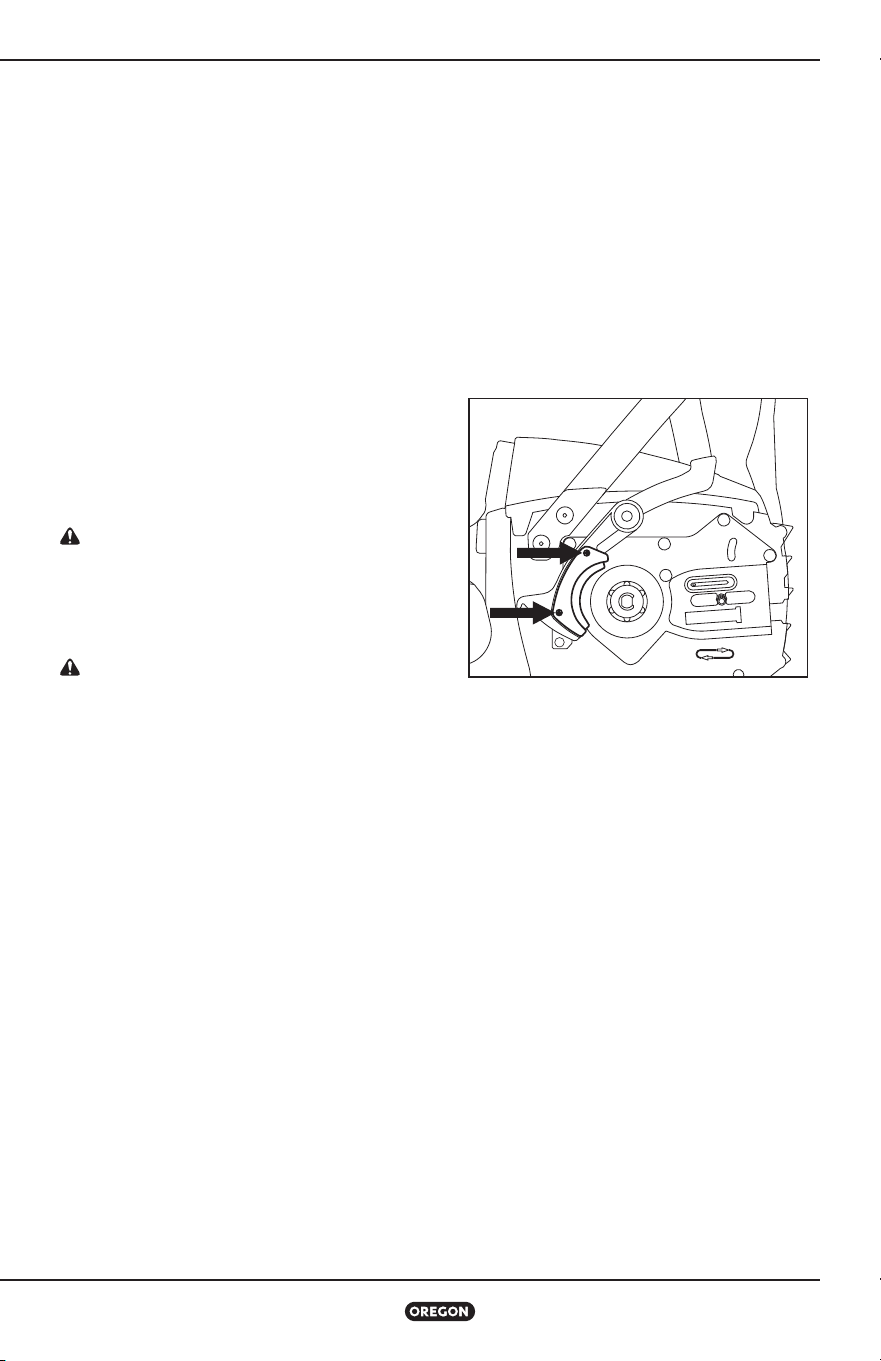

• Check for oil on the bar pad (Fig 9)

• If no oil is present on the bar pad, replace the

side cover and run for another 30 seconds

• When oil begins to seep from the hole, the

chainsaw is ready for guide bar and saw chain

assembly

If oil is not visible in the reservoir, additional bar

and chain oil is necessary

FIG. 8

FIG. 9

Chainsaw Model CS300

Unpacking and Assembly

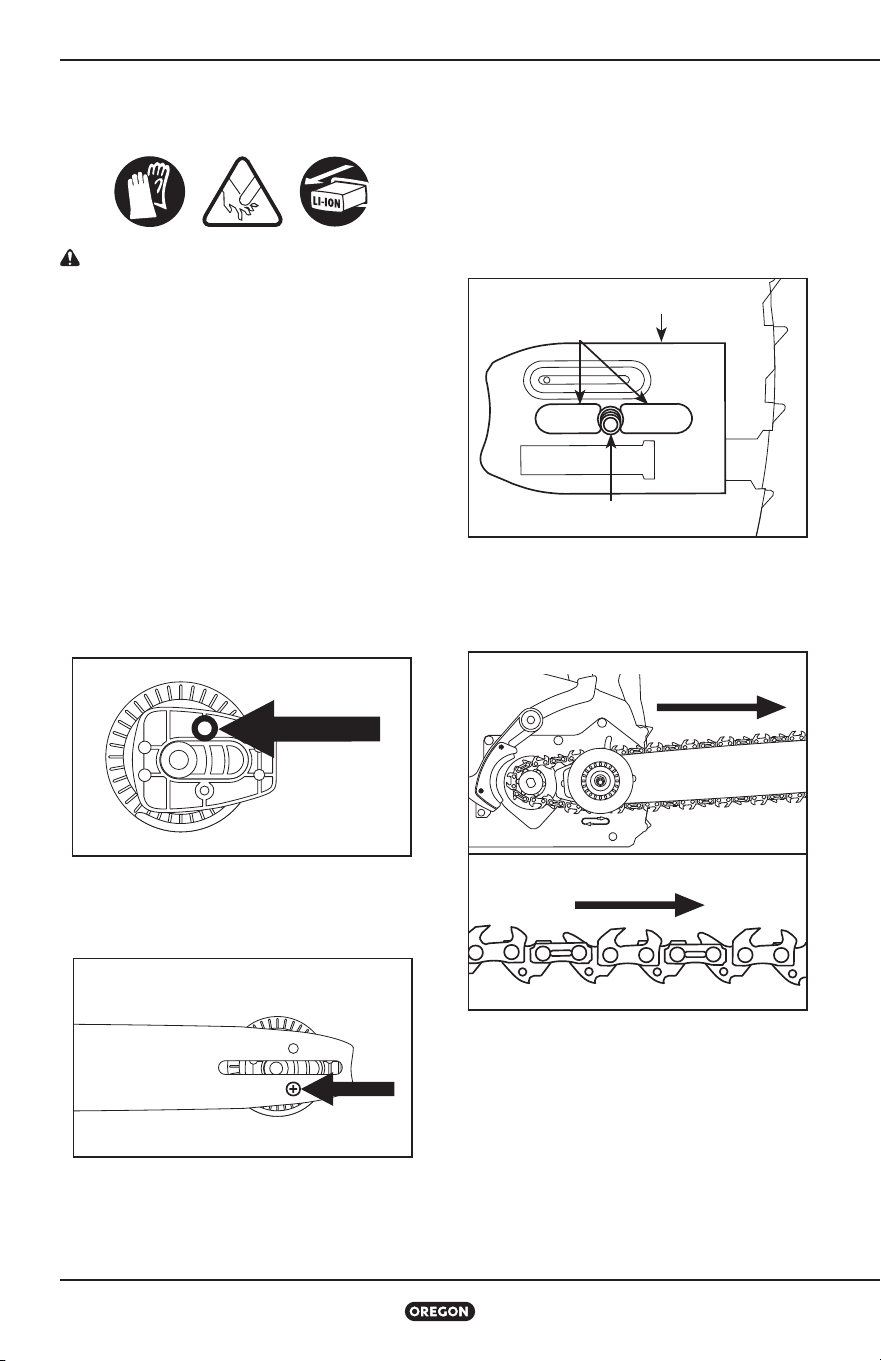

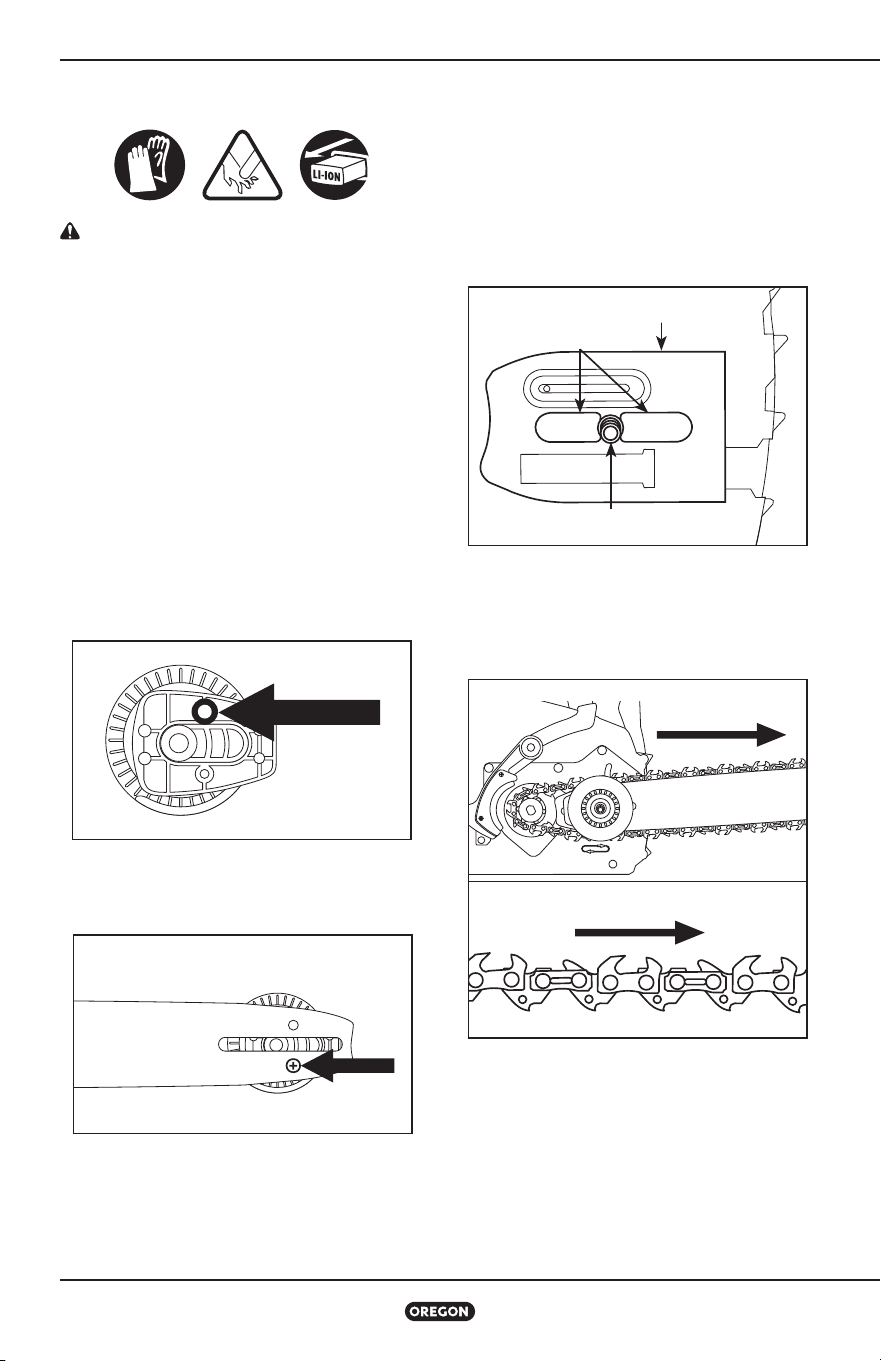

Assembling the Guide Bar and

Saw Chain

WARNING: A battery operated tool

with the battery pack inserted is always

on and can start accidentally. Remove the

battery pack from the chainsaw before

attaching the bar and chain.

Wear gloves

• Remove the battery

• Loosen the side cover release knob by turning

it counterclockwise, then remove the side

cover

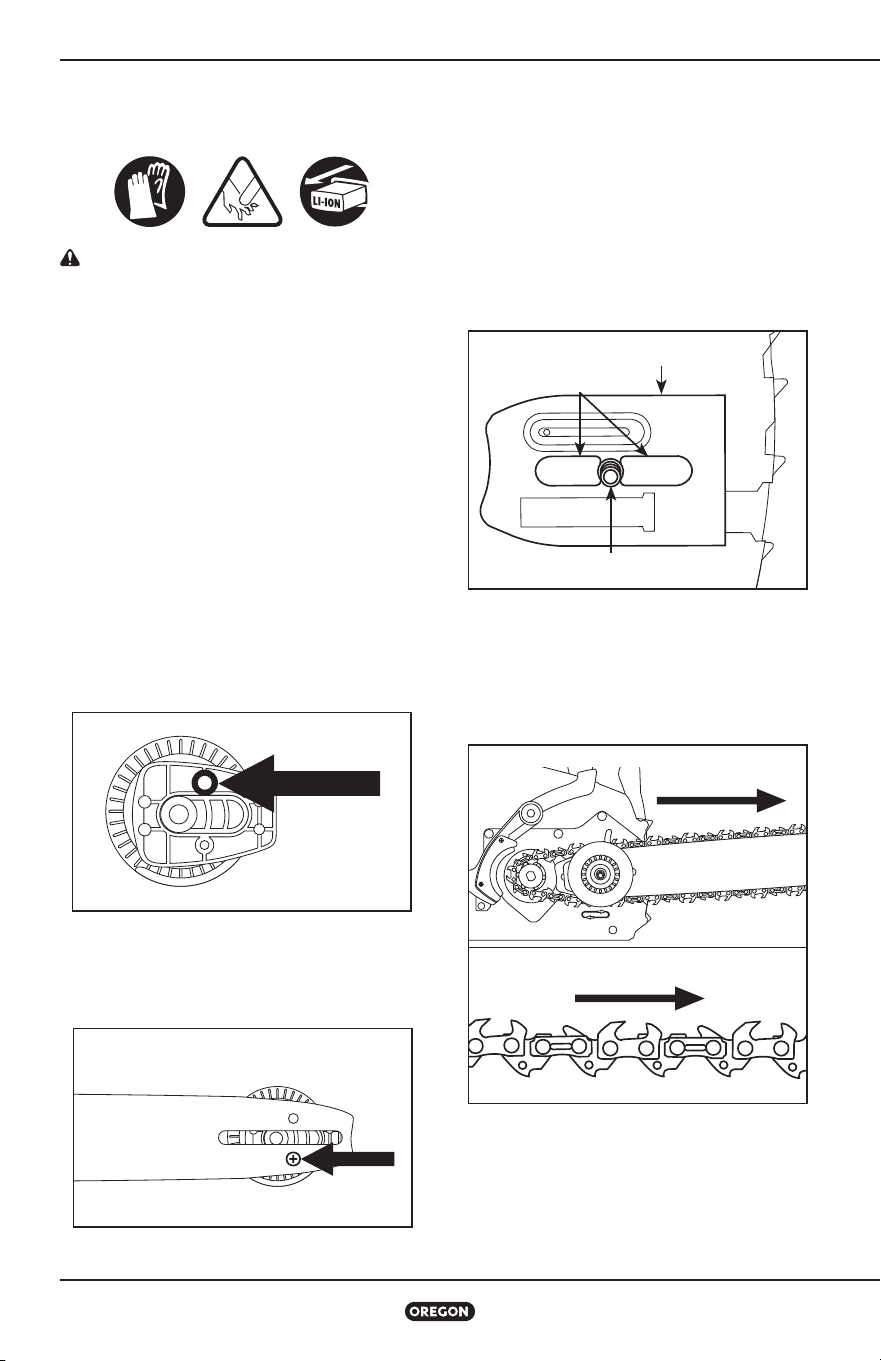

• There is a rubber o-ring that is important to

the function of the saw The rubber o-ring

must be in place around the pin on the

tensioner before the tensioner is screwed onto

the bar (Fig 10)

• Insert the screw from the back side of the

chain tensioning gear and attach the chain

tensioning gear onto the guide bar (Fig 11)

• Place the chain tensioning gear on the side

of the guide bar facing you such that the

rectangular piece does not protrude past the

edges of the guide bar and insert the screw

• Place the guide bar on the bar pad by

sliding the bar slot over the alignment

flange (Fig 12), with the mounting stud

inserted through the hole in the chain

tensioning gear

• Loop the new saw chain onto the drive

sprocket so that the cutting edges of the

teeth along the top of the bar face away from

the powerhead (Fig 13)

FIG. 10

FIG. 11

FIG. 12

BAR PAD

ALIGNMENT FLANGE

MOUNTING STUD

FIG. 13

Chainsaw Model CS300

Unpacking and Assembly

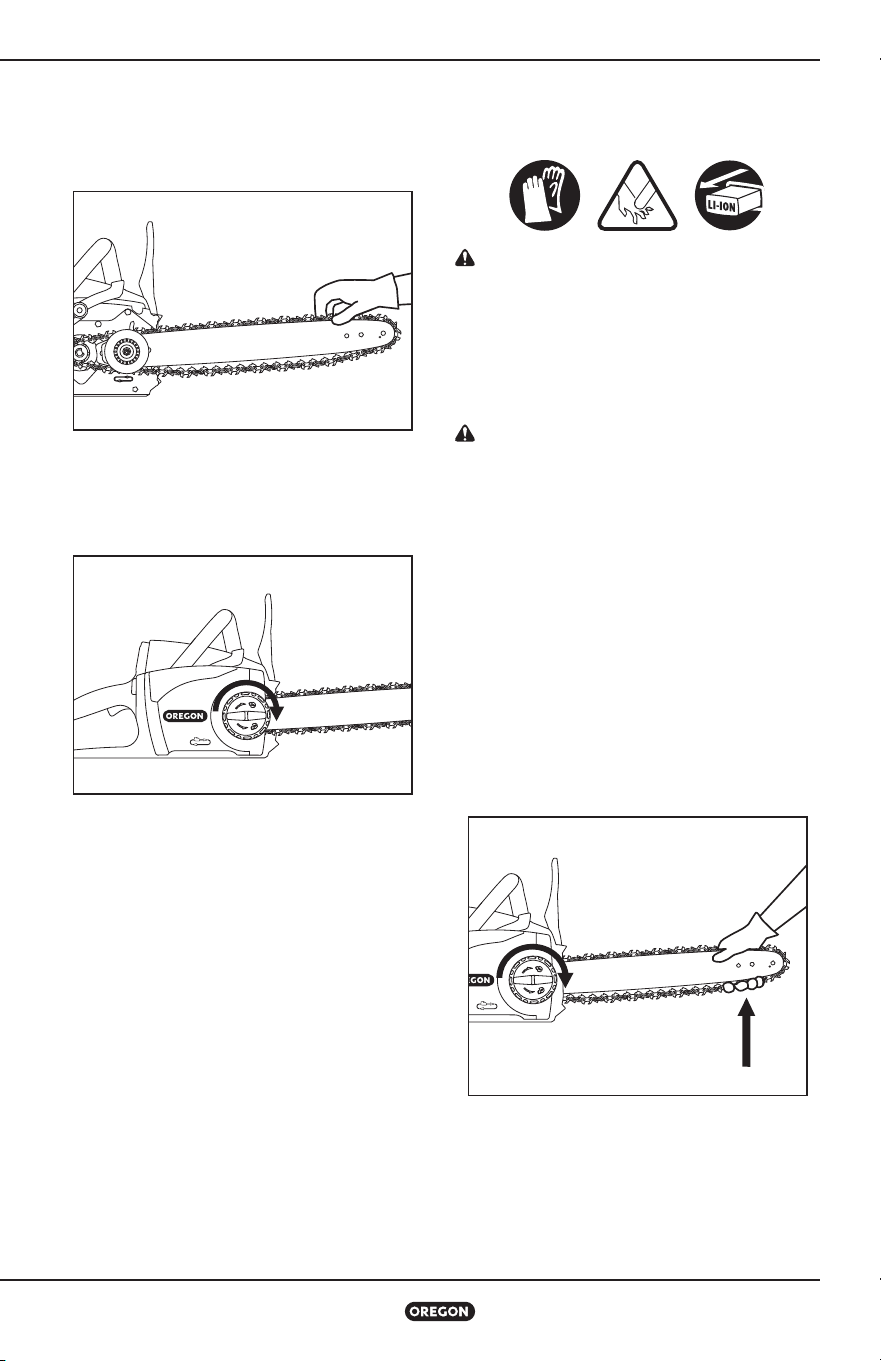

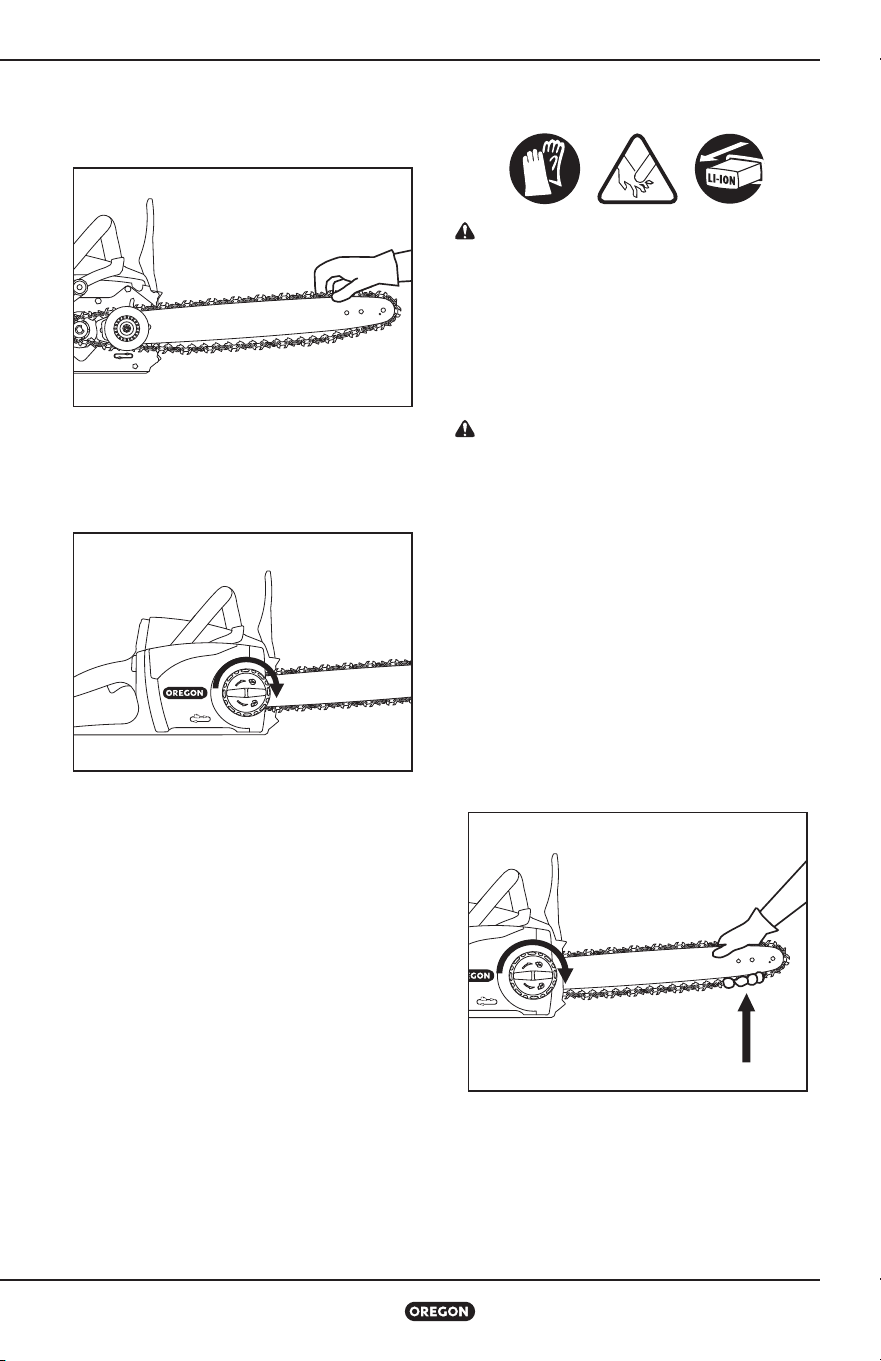

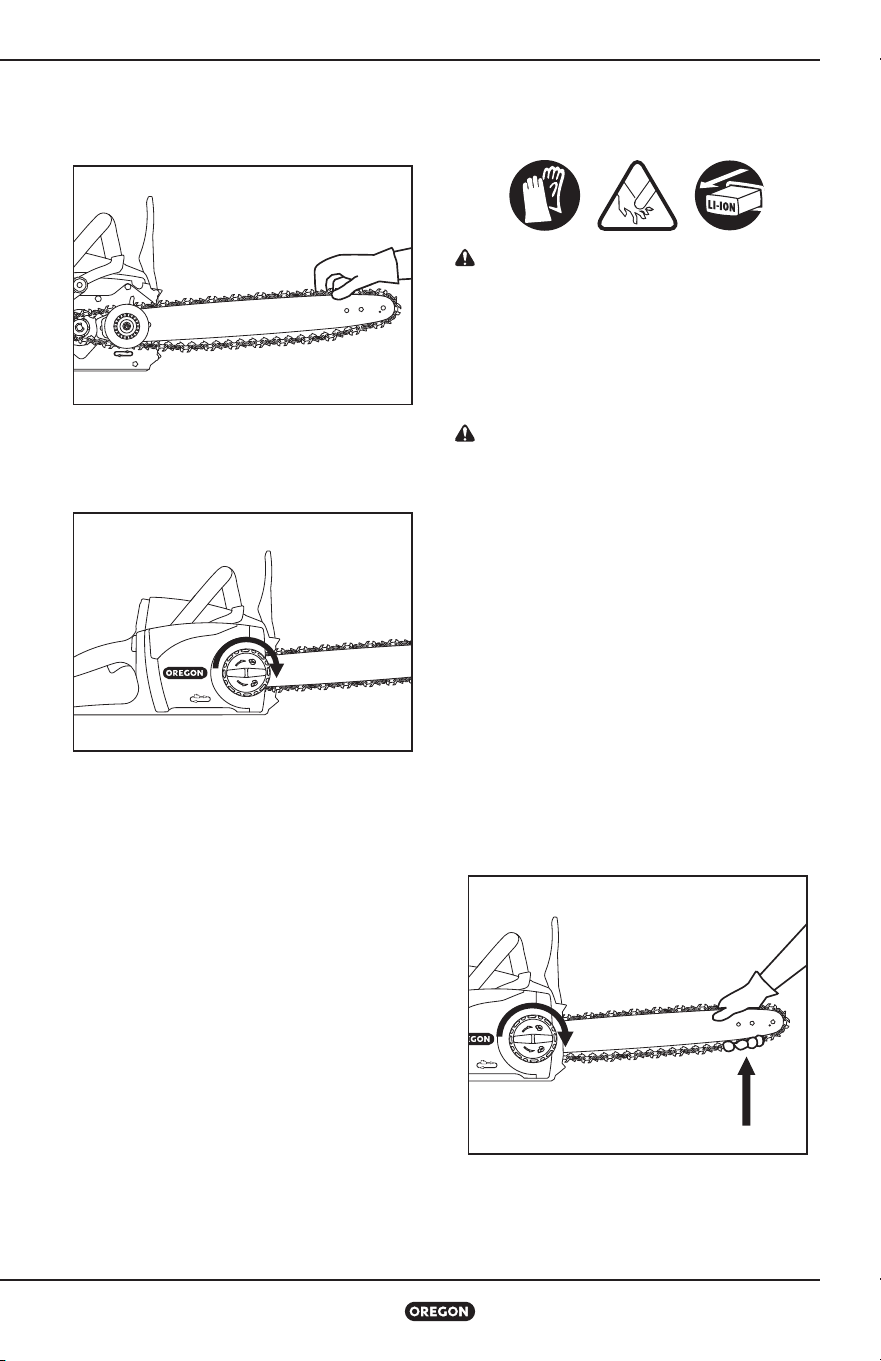

• Feed the chain into the groove of the bar

Rotate the chain tensioning gear to slide the

bar away from the motor to remove slack

from the chain (Fig 14)

• Install the side cover, making sure the chain

catcher is properly seated in its hole, then

lightly tighten the side cover release knob

(Fig 15)

Tensioning the Saw Chain

WARNING: A battery operated tool

with the battery pack inserted is always

on and can start accidentally. Remove the

battery pack from the chainsaw before

attaching the extendable shaft, bar, and

chain.

WARNING: If the chain is still loose

when the saw is at maximum tension,

replace the chain.

IMPORTANT: Only tension the saw chain

when the chain is cool. A hot chain may

contract and damage the guide bar or

chain as it cools.

Wear gloves

• Remove the battery

• Loosen the side cover release knob slightly,

but do not remove the side cover

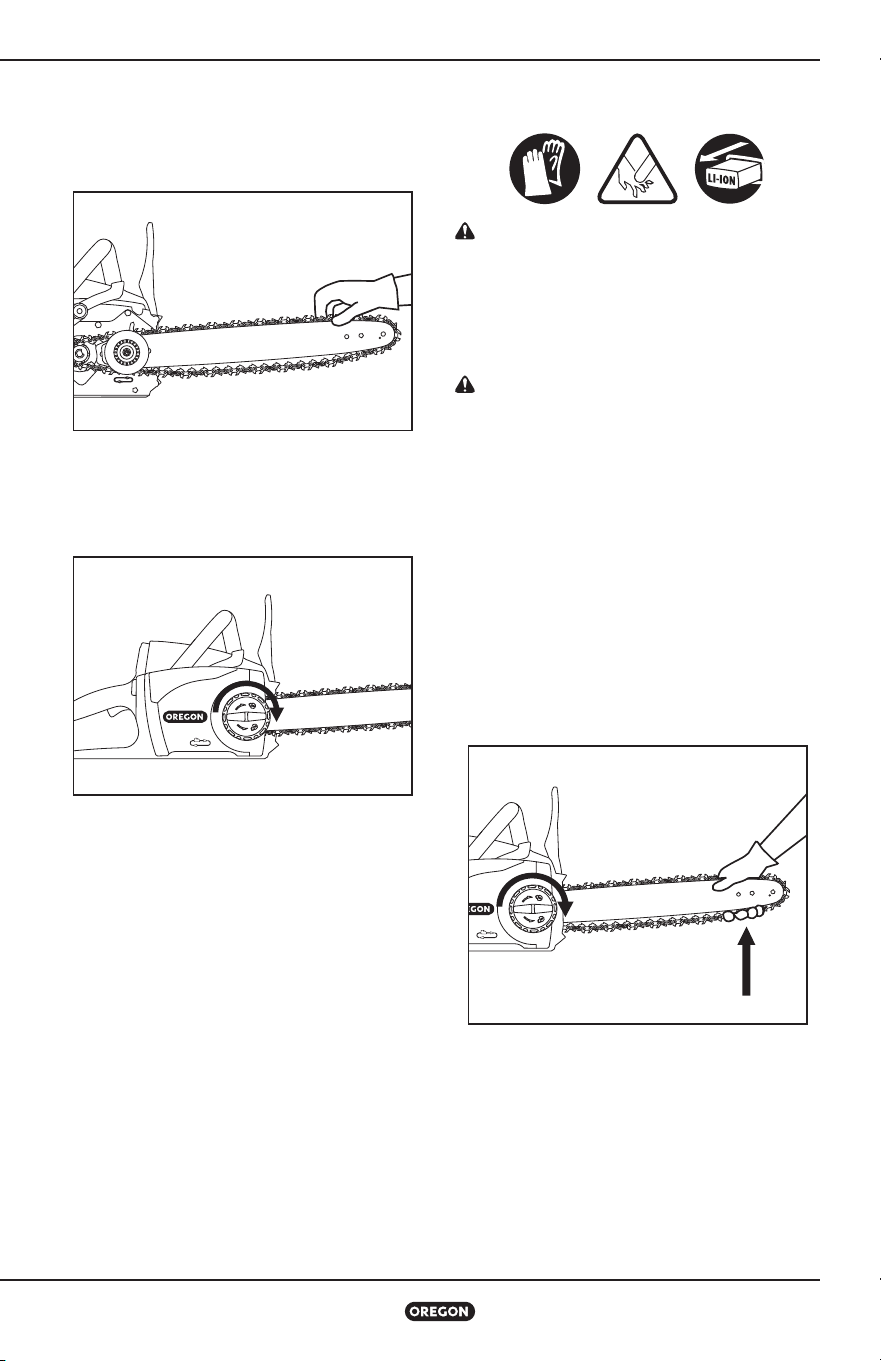

• Hold up the nose of the guide bar (Fig 16) and

turn the chain tensioning ring clockwise

FIG. 14

FIG. 15

FIG. 16

Chainsaw Model CS300

Unpacking and Assembly

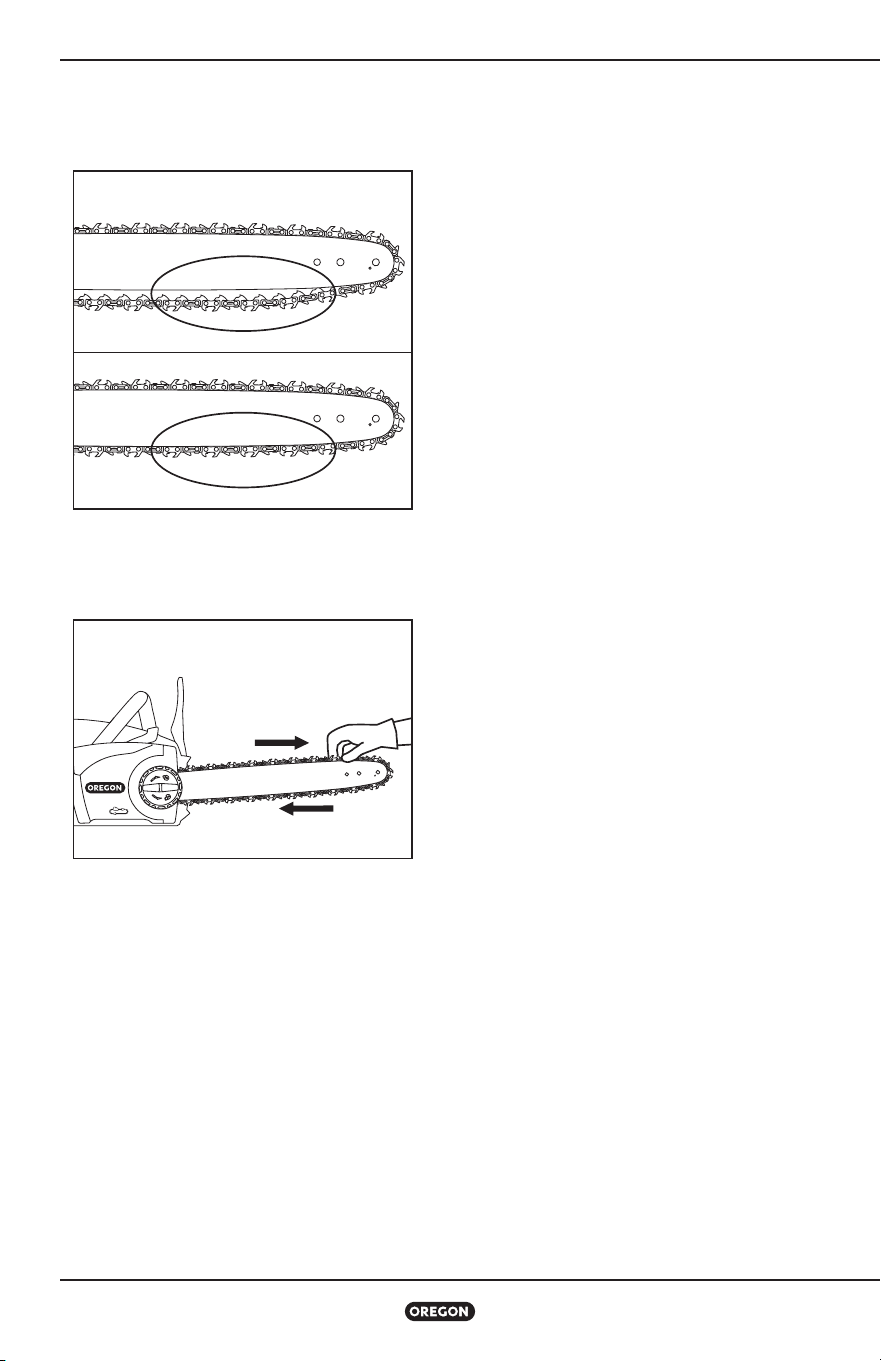

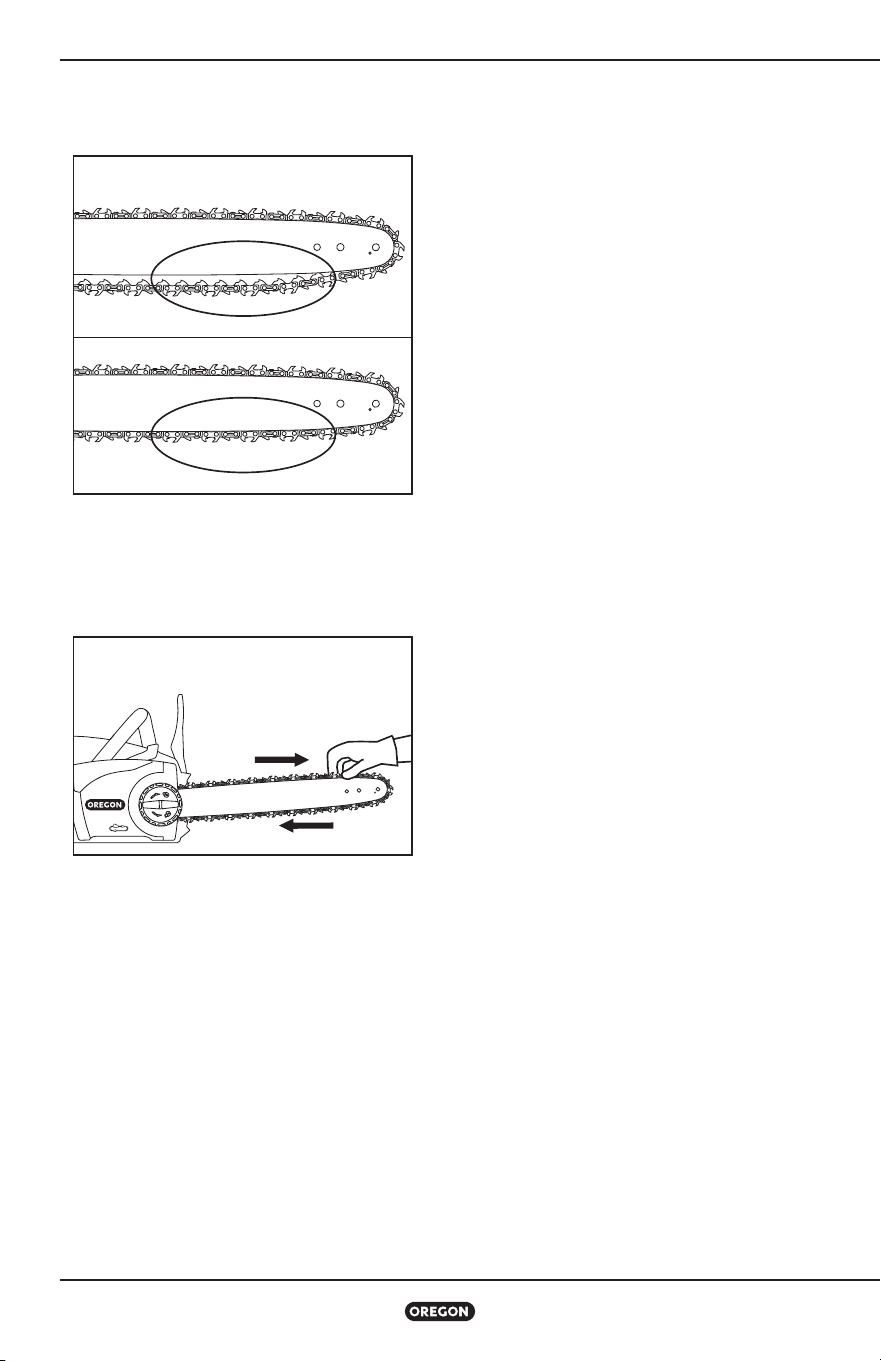

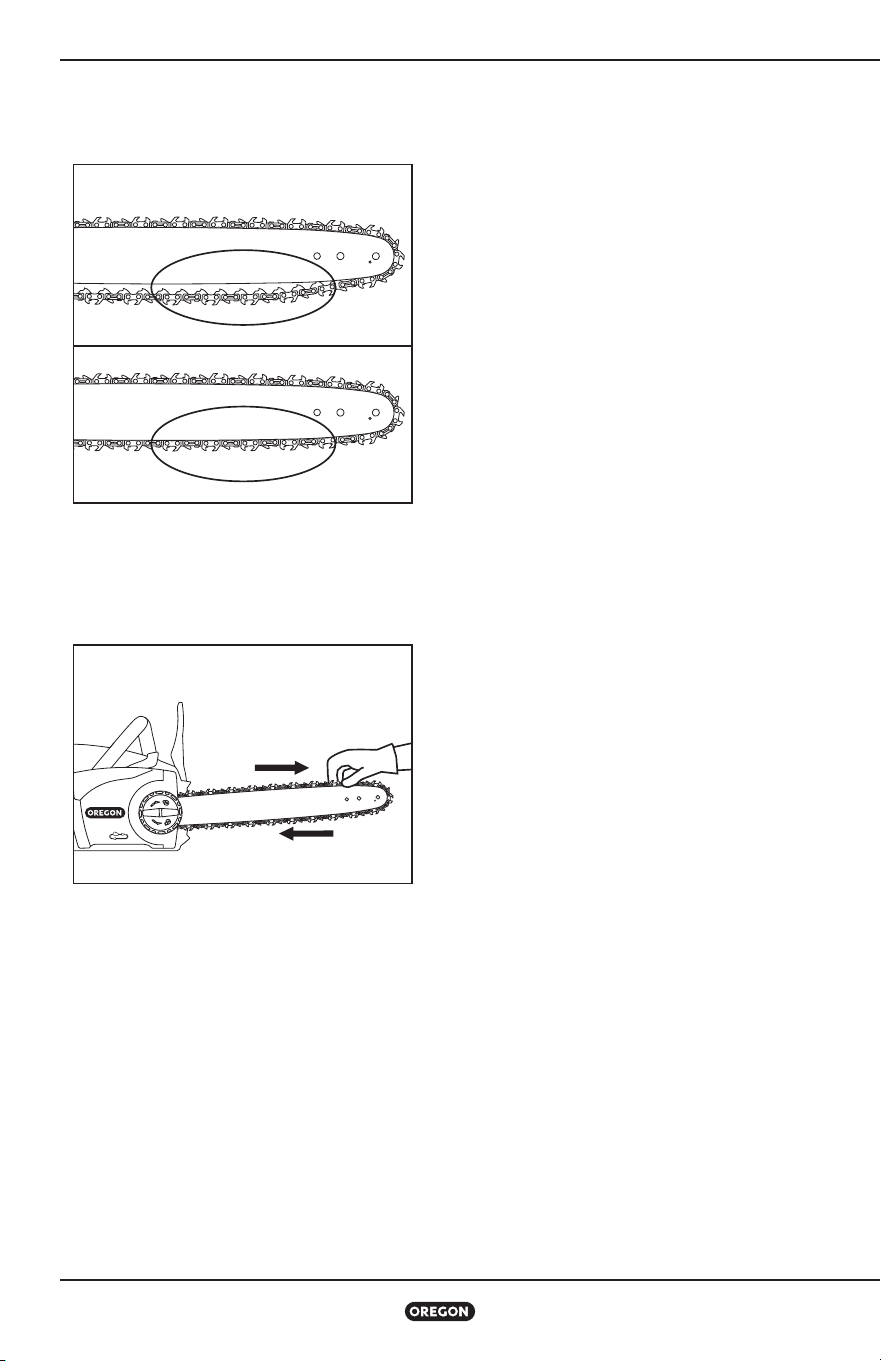

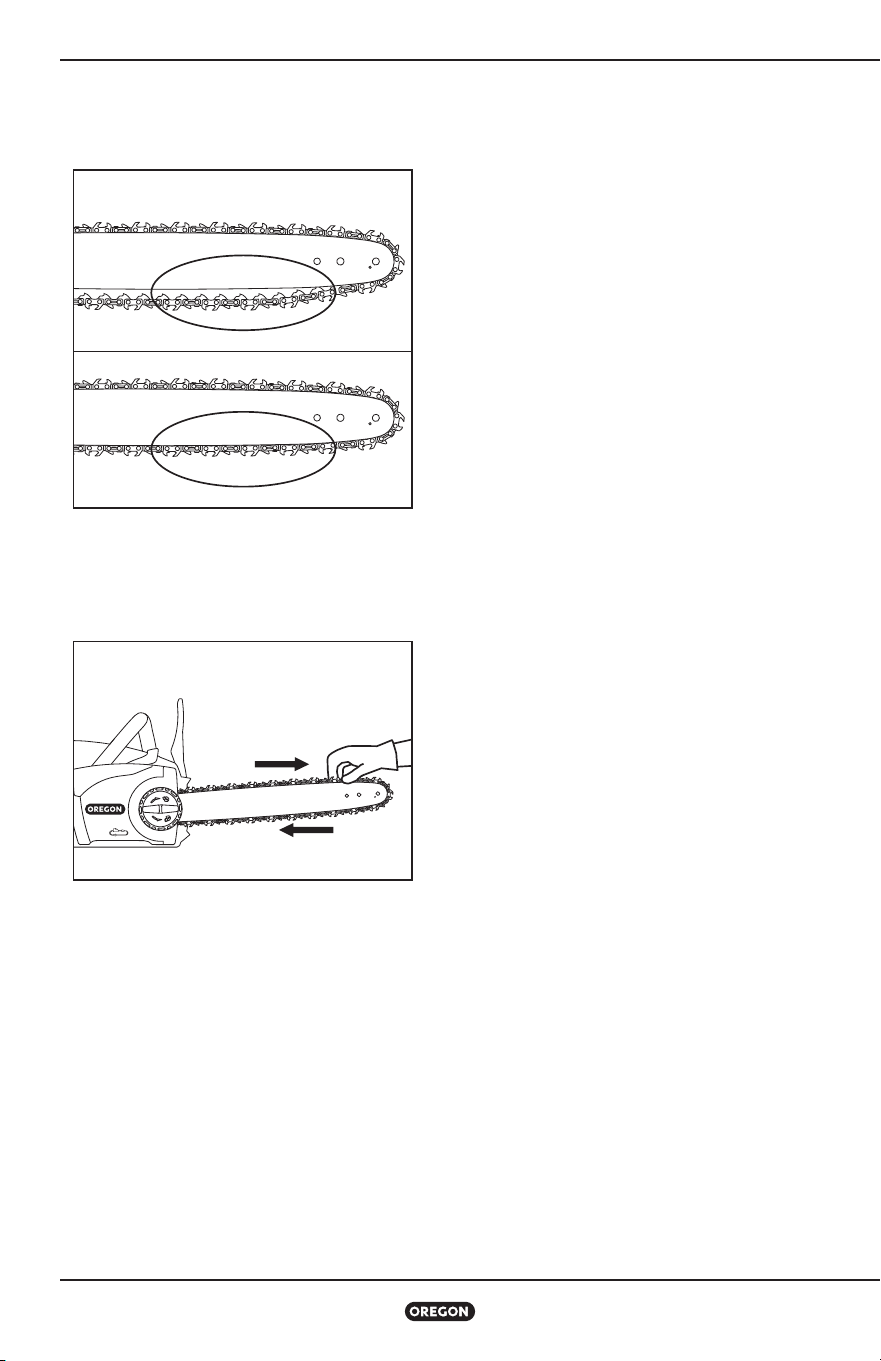

• Tighten the chain tensioning ring until the

lowest cutters underneath the bar contact the

bar rail (Fig 17)

• Saw chain tension is correct when, with some

effort, a gloved hand can pull the chain

smoothly around the bar The chain should

touch the underside of the bar rail (Fig 18)

• Tighten the side cover release knob

After a short period of use, allow the chain to

cool, remove the battery and check the tension

again Watch tension carefully for the first half-

hour of use and periodically throughout the

life of the chain readjusting as required when

the chain and bar are cool to the touch Never

tension chain when it is hot

Chain will stretch as a result of normal use,

however, insufficient oil, aggressive use or

failure to perform recommended maintenance

can lead to premature stretching

FIG. 17

INCORRECT

CORRECT

FIG. 18

Chainsaw Model CS300

Operating the Saw

Battery Pack and Charger

WARNING: Do not charge the battery

pack in the rain.

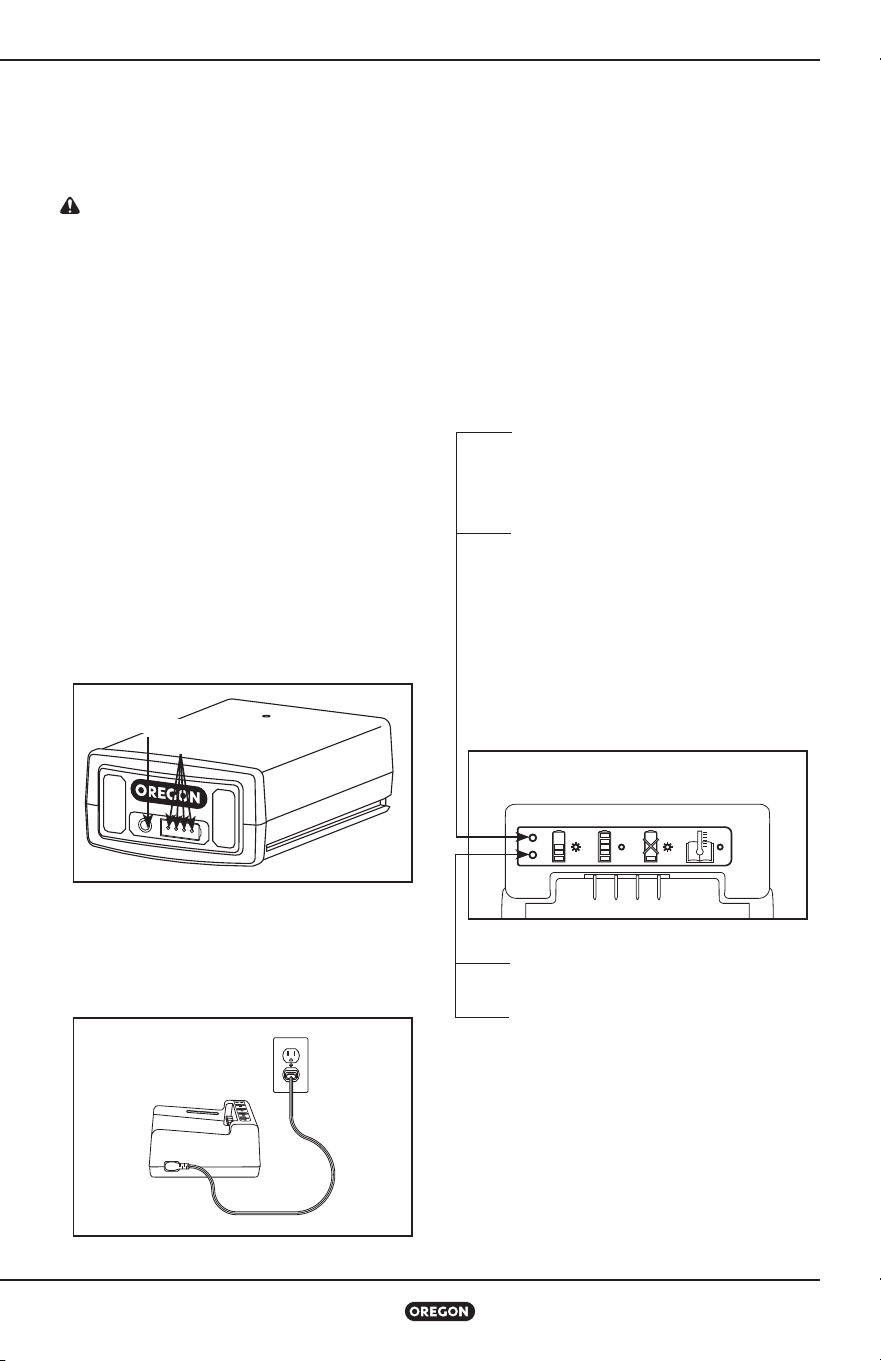

BATTERY PACK LED CHARGE-

LEVEL INDICATOR

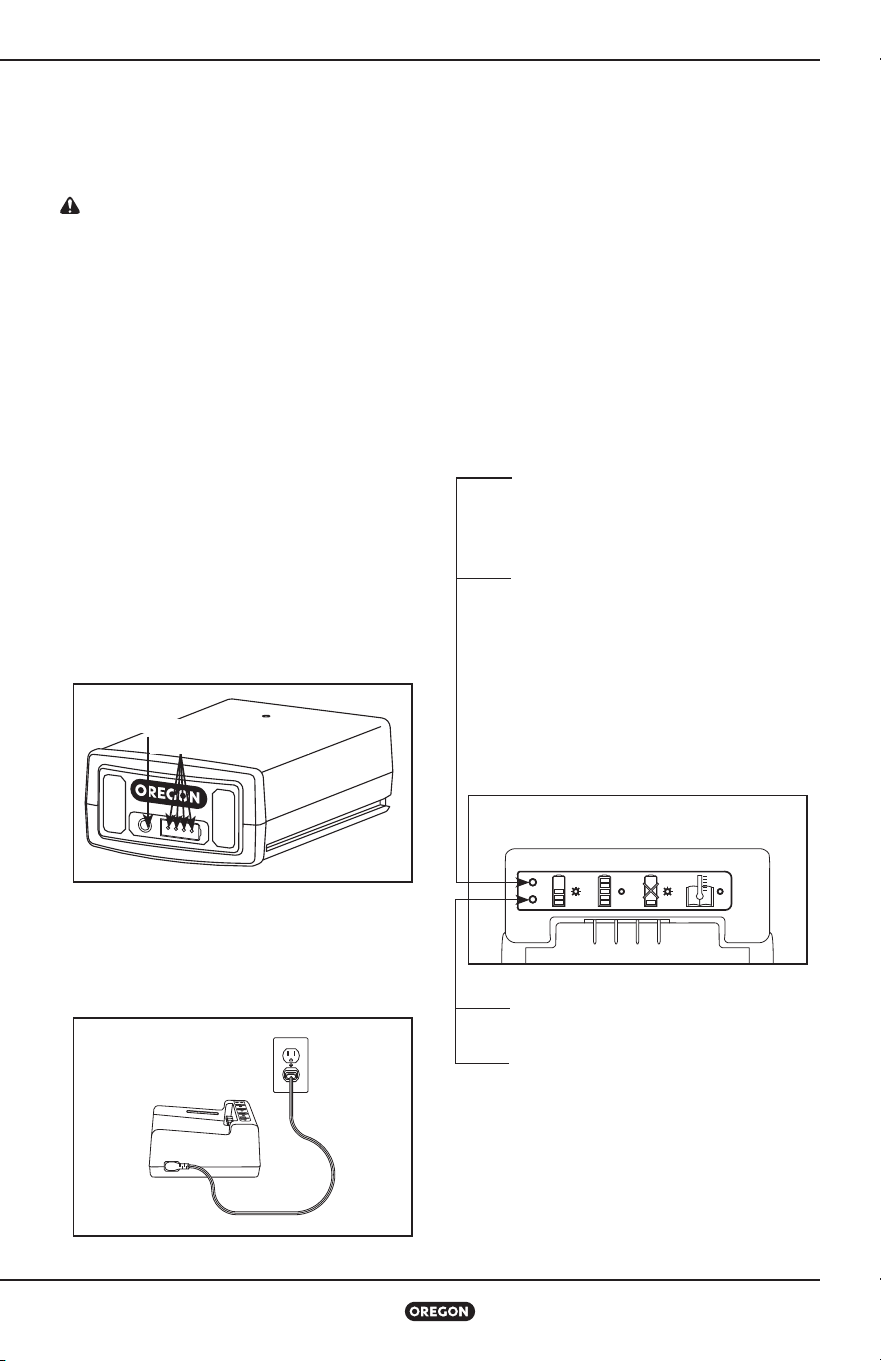

The lithium ion battery pack is equipped with an

LED charge-level indicator To test the charge

level of the battery pack, press the indicator

button on the battery pack’s face (Fig 19)

No lights: recharge

One steady green light:

less than 25% charged

Charge battery pack before use

Two steady green lights:

26–50% charged

Three steady green lights:

51–75% charged

Four steady green lights:

76–100% charged

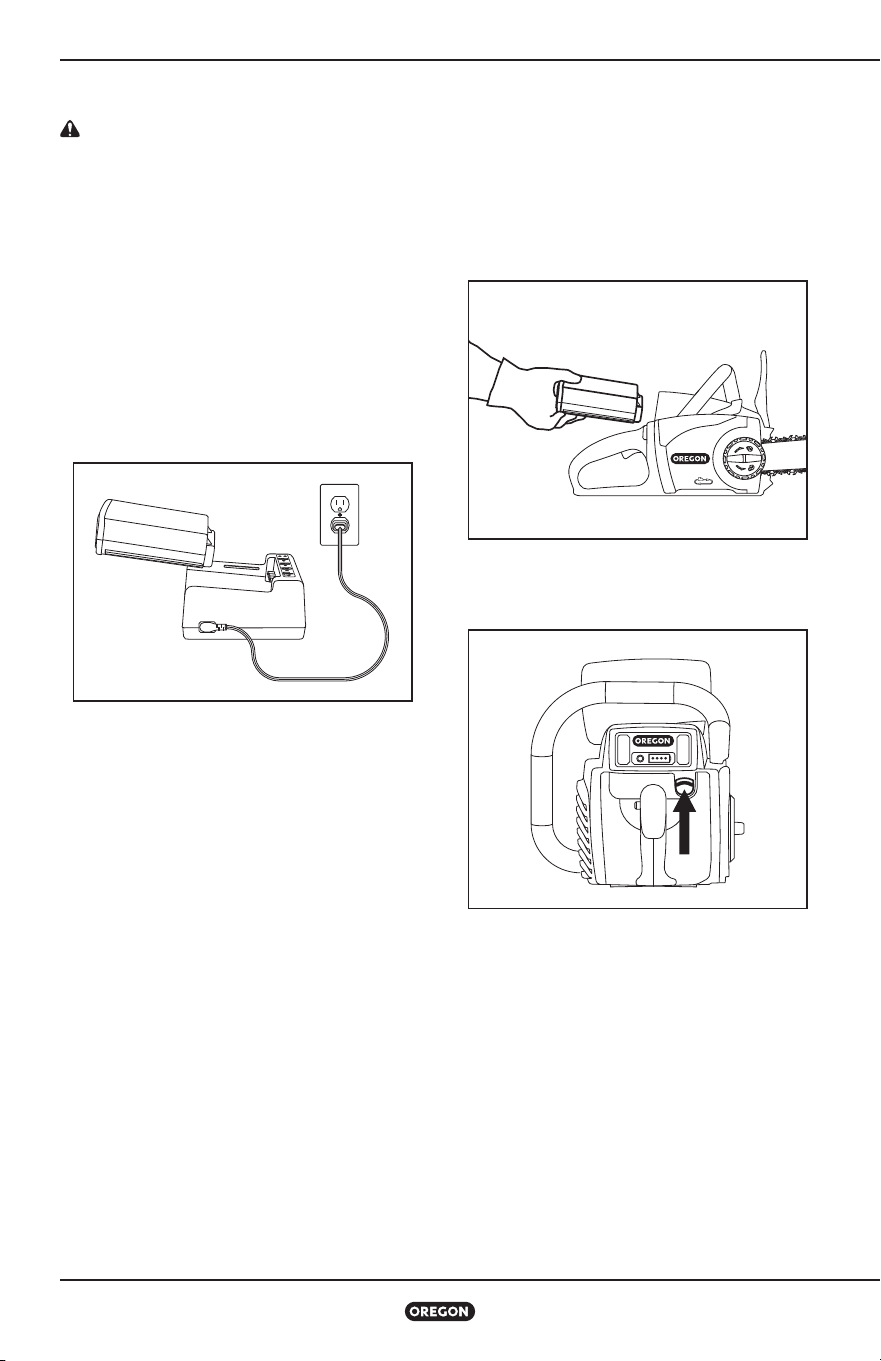

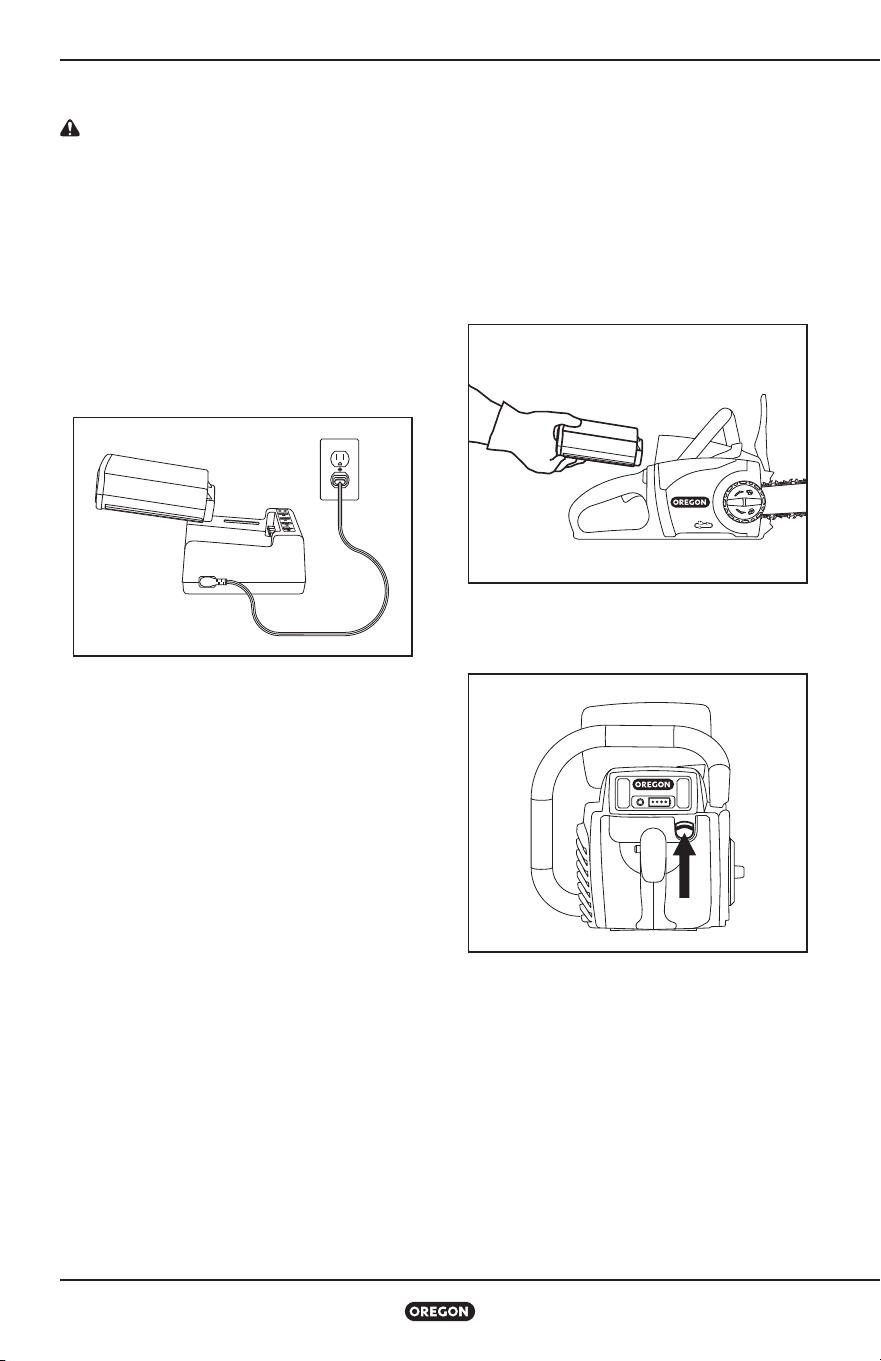

CONNECTING THE CHARGER

If the charger includes a separate power cord,

connect the charger cord to the charger and to

the proper electrical outlet (Fig 20)

Only use the cord set that was supplied with

the charger At first use, verify that the plug

type matches the receptacle

CHARGER LED CHARGE-STATE INDICATOR

The battery charger is equipped with an LED

charge-state indicator that indicates the state

of charging as well as conditions that may

delay or prevent charging (Fig 21)

Note: Until a battery pack is inserted, no lights

will be visible

Blinking orange light: a fault condition

exists There are several potential

causes See “Troubleshooting” in this

manual

Steady orange light: the battery pack

temperature is beyond the acceptable

range (32°F/0°C to 104°F/40°C) Allow

the battery pack to reach the

acceptable temperature range before

charging The pack may be left on the

charger as the temperature adjusts

Charging will begin when the proper

temperature is reached

Blinking green light: battery pack is

charging

Steady green light: battery pack is

ready for use

FIG. 19

INDICATOR LIGHTS

INDICATOR BUTTON

FIG. 20

FIG. 21

Chainsaw Model CS300

Operating the Saw

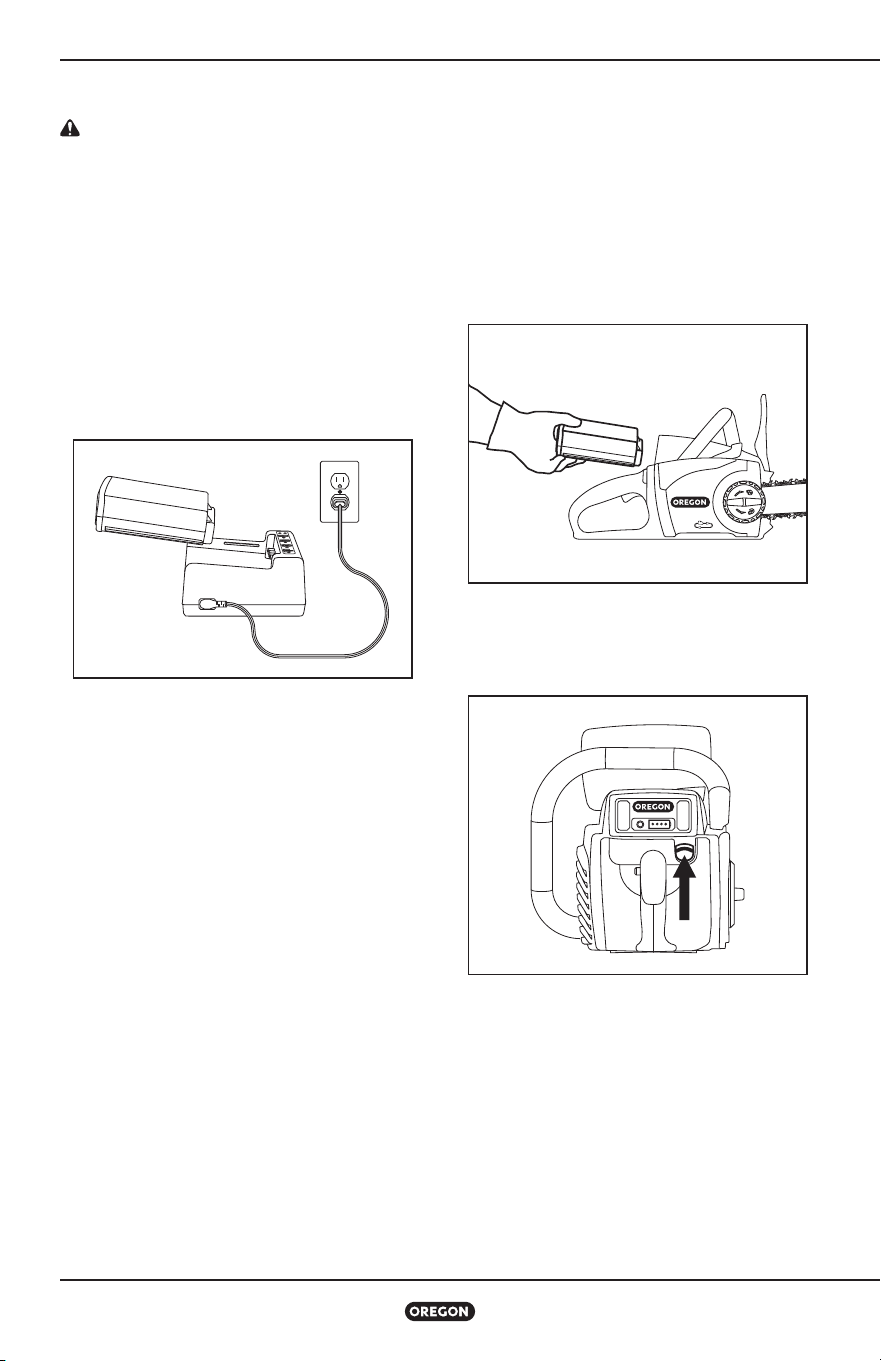

CHARGING THE BATTERY PACK

WARNING: Failure to follow proper

charging procedures may cause excessive

voltage, excessive current flow, loss

of control during charging, leakage of

hazardous chemicals, heat generation,

bursting, or fire. Follow these charging

instructions.

With the charger cord connected to the charger

and plugged into an electrical outlet, align the

grooves in the battery with the rails on the

charger and slide the battery pack onto the

charger until fully seated (Fig 22)

Check the charge-state indicator for charging

conditions

INSERTING AND RELEASING

THE BATTERY PACK

Only use the Oregon® brand battery packs

specified in these operating instructions

Align the groove in the battery with the rails

inside the battery port Firmly insert the

battery pack into the chainsaw’s battery port,

pressing forward until it clicks as it locks into

place (Fig 23)

To remove the battery pack, lift up on the

battery release and remove the pack (Fig 24)

FIG. 22

FIG. 23

FIG. 24

Chainsaw Model CS300

Operating the Saw

General Operation

DANGER: To avoid serious personal

injury, do not overreach and do not stand

on a ladder, stepstool or any raised

position that is not fully secured. Never

cut above shoulder height.

WARNING: To reduce the risk of injury,

always wear proper boots, long pants,

gloves, head, ear and eye protection.

OPERATING TEMPERATURE

This chainsaw is designed to operate within

a temperature range of 32°F to 104°F (0°C to

40°C)

GRIP

Always grip the tool with both hands Grasp the

front handle with the left hand and the rear

handle with the right Wrap the fingers over the

top of the handle with the thumb below the

handle (Fig 25)

FOOTING

Stand with both feet on solid ground with

weight evenly spread between them (Fig 26)

STOPPING THE CHAIN SAW

Release the trigger switch to stop the

chainsaw

STARTING THE CHAIN SAW

WARNING: To reduce the risk of injury,

never defeat the interlock by taping,

wiring or tying down the trigger lock-out.

Make sure the chain brake is not engaged

Grasp the front and rear handles firmly Press

and hold the trigger lock-out with the thumb

(1) To start the saw, squeeze the trigger switch

(2) (Fig 27) There is no need to continue to

press the trigger lock-out It will remain

disengaged until the trigger is released

FIG. 25

GRIP WITH THUMB

BELOW HANDLE

FIG. 26

FIG. 27

(1) TRIGGER LOCK-OUT

(2) TRIGGER

SWITCH

Chainsaw Model CS300

Operating the Saw

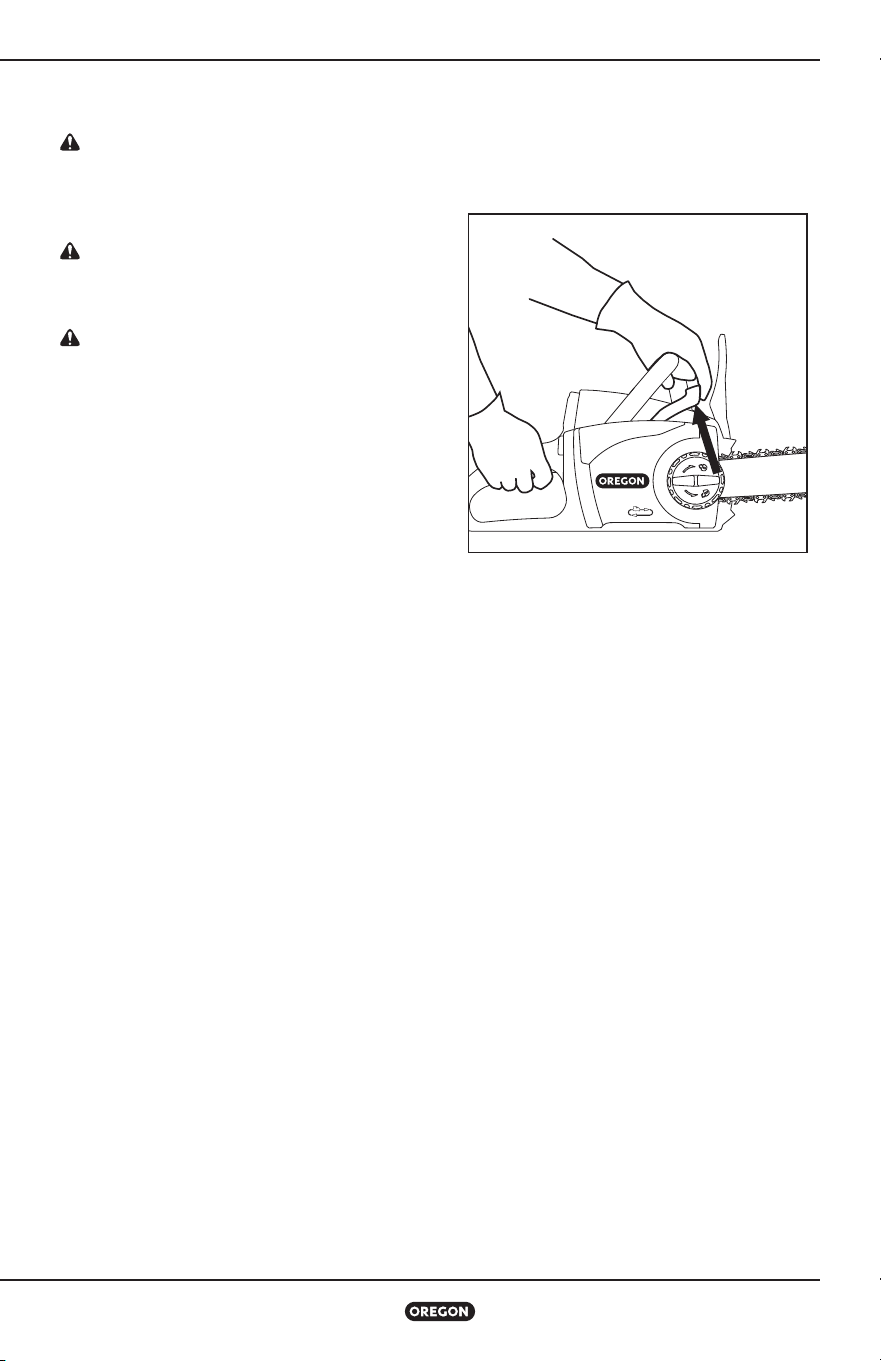

TESTING THE CHAIN BRAKE

Make sure the chain brake is working before

using the chainsaw To check brake operation:

• Place the saw on a firm, flat surface

• Start the saw briefly

• Keep the left hand on the front handle and roll

the left wrist to move the front hand guard

forward to manually activate the chain brake

(Fig 28)

• Release the trigger switch

A properly functioning chain brake stops the

motor and saw chain immediately If the motor

and saw chain do not stop immediately, have

the chain brake checked at an approved service

location

• Return the front hand guard to operating

position

Cutting

WARNING: To reduce the risk of injury,

wear proper boots, long pants, gloves,

head, ear and eye protection.

WARNING: To reduce the risk of injury,

always be sure of footing and hold the

chainsaw firmly with both hands while the

motor is running.

WARNING: To reduce the risk of injury,

plan ahead and plan multiple escape

paths before beginning work.

CAUTION: Establish a bystander

safety zone of 20 ft (6 m) prior to

operation of this equipment. Bystander

safety zone is a minimum 20 ft (6 m) circle

around the operator that must remain free

from bystanders, children and pets (Fig 29)

Felling operations require a larger safety

zone according to the size of the tree, see

“Felling a Tree” section

IMPORTANT: Practice cutting logs on

a sawhorse or cradle until you become

comfortable operating the saw.

To get the best performance and operate the

saw safely, follow these instructions:

• Observe all applicable national and municipal

rules and regulations for cutting

• Take frequent breaks to reduce the risk of

injury

• Before beginning to cut, make sure the saw

chain is properly tensioned and the chain is

sharp

FIG. 28

20 ft (6 m)

FIG. 29

Chainsaw Model CS300

Operating the Saw

Saw chains are made to cut wood only Do not

use the chainsaw to cut any other materials,

and do not allow the chain to come into contact

with dirt, stones, nails, staples or wire These

materials are extremely abrasive and will wear

away protective plating from the chain in a very

short time

Sharpen or replace the saw chain if any of these

conditions occur:

• The pressure required to make cuts increases

noticeably

• Wood chips coming off of the chain are very

fine or dust-like

Do not work with a dull chain as it will increase

the effort required to cut, cause jagged cuts,

increase wear on the chainsaw and increase the

risk of kickback Never force a dull chain to cut

• Assume the proper cutting grip and stance

in front of the wood with the saw turned off

Press the trigger lock-out and squeeze the

trigger switch Let the chain reach full speed

before beginning the cut

• Begin cutting by lightly pressing the guide bar

against the wood Use only light pressure and

let the saw do the work

• Maintain a steady speed throughout the cut

releasing pressure just before the end of the

cut

• Know the location of the tip of the bar at all

times and avoid contact with other objects

• If the saw stops suddenly when cutting,

remove the saw from the cut, then resume

cutting using lighter pressure on the

workpiece

PRUNING

CAUTION: Falling limbs may bounce or

“spring back” after they hit the ground so

it is essential to keep the ground clear to

provide multiple retreat paths. Clear the

work area and wear head protection

Pruning is removing dead or overgrown

branches to maintain plant health

• Plan retreat paths before beginning to cut,

and make sure there are no obstructions

Always know how to get out of the way of

falling branches

• Make sure bystanders or helpers are a safe

distance from falling branches Bystanders or

helpers should not stand directly in front of or

behind the operator See Fig 28

• Maintain solid footing and hold the chainsaw

firmly with both hands Do not overreach

Never climb a tree or ladder to reach high

limbs

• Secure any branches that might be hazardous

• Use proper auxiliary equipment

• Prune lower limbs before pruning higher ones

• Allow the saw chain to achieve full speed

before cutting

• Apply light pressure to the branch

• For long limbs (Fig 30), cut the end of the limb

first (1) to relieve pressure from the limb, then

prune closer to the trunk (2)

FIG. 0

(1)

(2)

Chainsaw Model CS300

Operating the Saw

• Thick limbs (greater than 4 inch (10 cm) in

diameter) can splinter or pinch the chain when

making a single cut from the top To avoid

pinching or splintering, first make one shallow

relief cut on the bottom surface of the limb (1),

then cut the limb all of the way through from

the top of the limb (2) to match the bottom

cut (Fig 31)

• After most of the limb has been removed,

make one smooth cut near the trunk (Fig 32)

FELLING A TREE

CAUTION: A tree is likely to roll or

slide downhill after it is felled. Plan and

clear a retreat path before cuts are

started. The retreat path should extend back

and diagonally to the rear of the expected line

of fall (Fig 33)

Felling is cutting down a tree

• Before felling is started, consider the natural

lean of the tree, the location of larger

branches and the wind direction to judge

which way the tree will fall

• Remove dirt, stones, loose bark, nails, staples

and wire from the tree where felling cuts are

to be made

• When bucking and felling operations are being

performed by two or more persons at the

same time, separate the felling operation from

the bucking operation by a distance of at least

twice the height of the tree being felled

• Trees should not be felled in a manner that

would endanger any person, strike any utility

line or cause any property damage If the tree

contacts any utility line, immediately leave

the area and notify the utility company

• Use the metal spikes on the front of the saw

to support the saw on the wood Set metal

spiked bumper into the wood and use as a

leverage point to increase stability when

cutting large diameter wood

(1)

(2)

FIG. 31

FIG. 32

RETREAT PATH

OPTIONS

DIRECTION

OF FALL

RETREAT

FIG. 33

45°

Chainsaw Model CS300

Operating the Saw

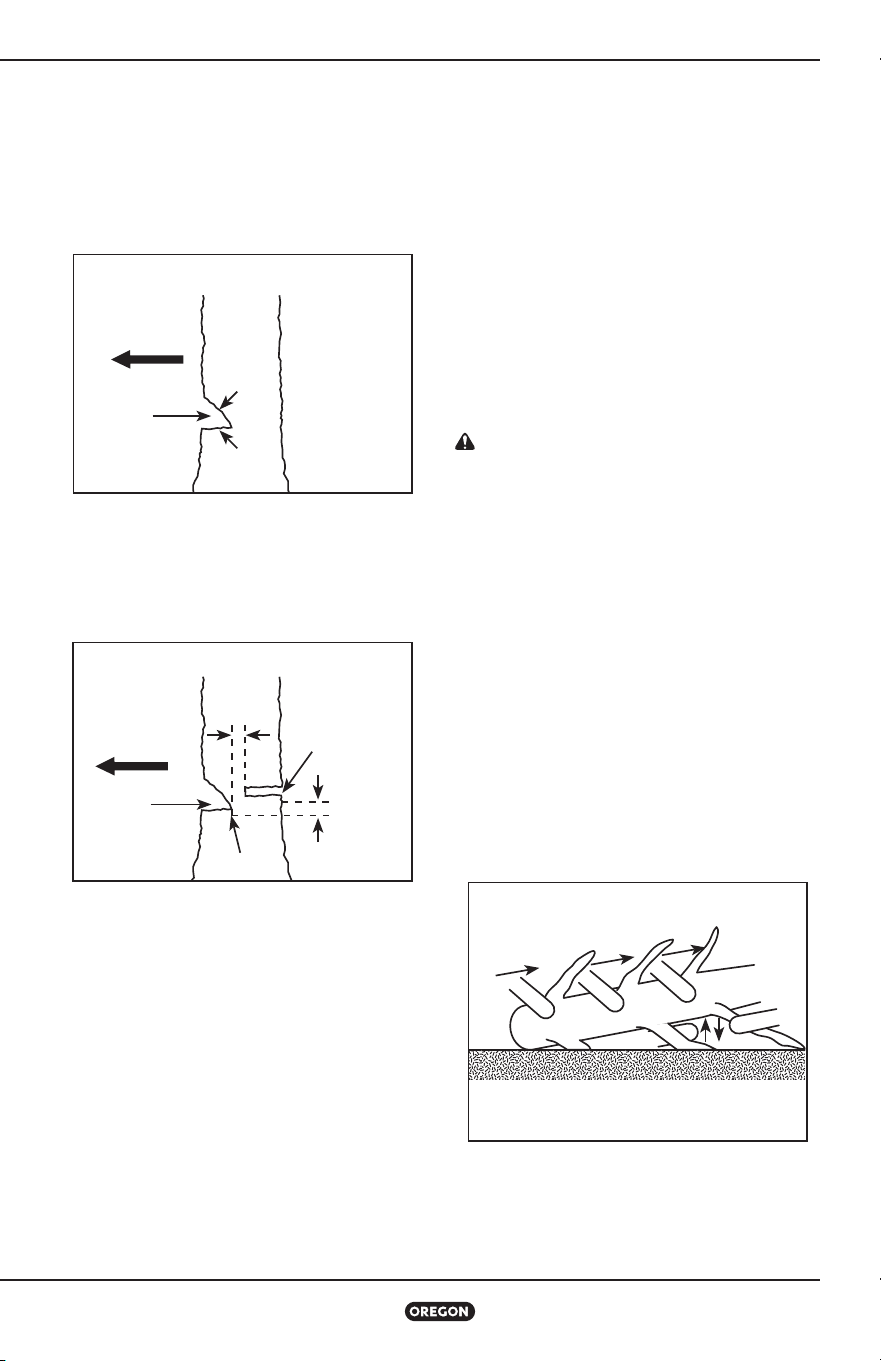

Notching undercut

• First, make the notch 1/3 the diameter of the

tree perpendicular to the direction of fall

Make the lower horizontal notching undercut

first (1) This will help to avoid pinching of

either the saw chain or the guide bar when the

second cut (2) is being made (Fig 34)

Felling back cut

• Second, make the felling back cut at least 2 in

(50 mm) higher than the horizontal notching

undercut (Fig 35) Keep the felling back cut

parallel to the horizontal notching undercut

• Make the felling back cut so enough wood is

left to act as a hinge The hinge wood keeps

the tree from twisting and falling in the wrong

direction Do not cut through the hinge

• As the felling cut gets close to the hinge, the

tree should begin to fall

• If there is any chance that the tree may not

fall in the desired direction or it may rock back

and bind the saw chain, stop cutting before

the felling back cut is complete and use

wedges of wood, plastic or aluminum to open

the cut and drop the tree along the desired

line of fall

• When the tree begins to fall, remove the

chainsaw from the cut, stop the motor, put

the chainsaw down, then use the retreat path

planned

• Be alert for overhead limbs falling and watch

footing

LIMBING A TREE

CAUTION: Limbs under tension can

“spring back” and contact the operator

or throw the chainsaw out of control

resulting in personal injury. Always be

alert for wood under tension which may strike

the operator or chainsaw when cut

Limbing is removing the branches from a fallen

tree

• When limbing, leave larger lower limbs to

support the log off the ground

• Remove the small limbs in one cut

• Branches under tension should be cut from

the bottom up to avoid binding the chainsaw

(Fig 36)

NOTCHING UNDERCUT

DIRECTION

OF FALL

NOTCH

(1)

(2)

FIG. 34

FELLING BACK CUT

FELLING

BACK CUT

HINGE

DIRECTION

OF FALL

NOTCH

2 IN

(50 MM)

2 IN

(50 MM)

FIG. 35

TREE LIMBING

LIMB CUT

KEEP WORK OFF GROUND

LEAVE SUPPORT LIMBS UNTIL LOG IS CUT

FIG. 36

Chainsaw Model CS300

Operating the Saw

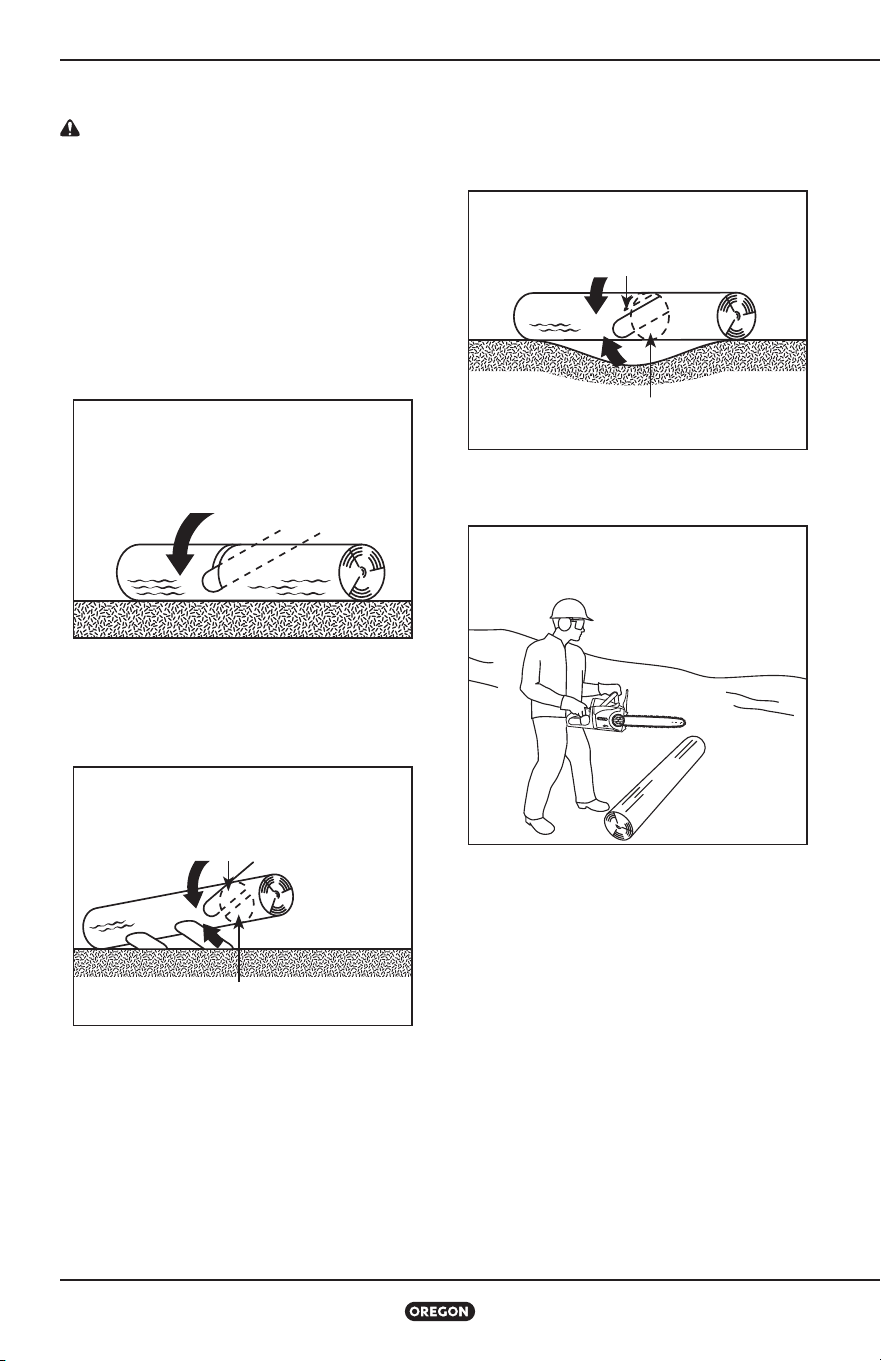

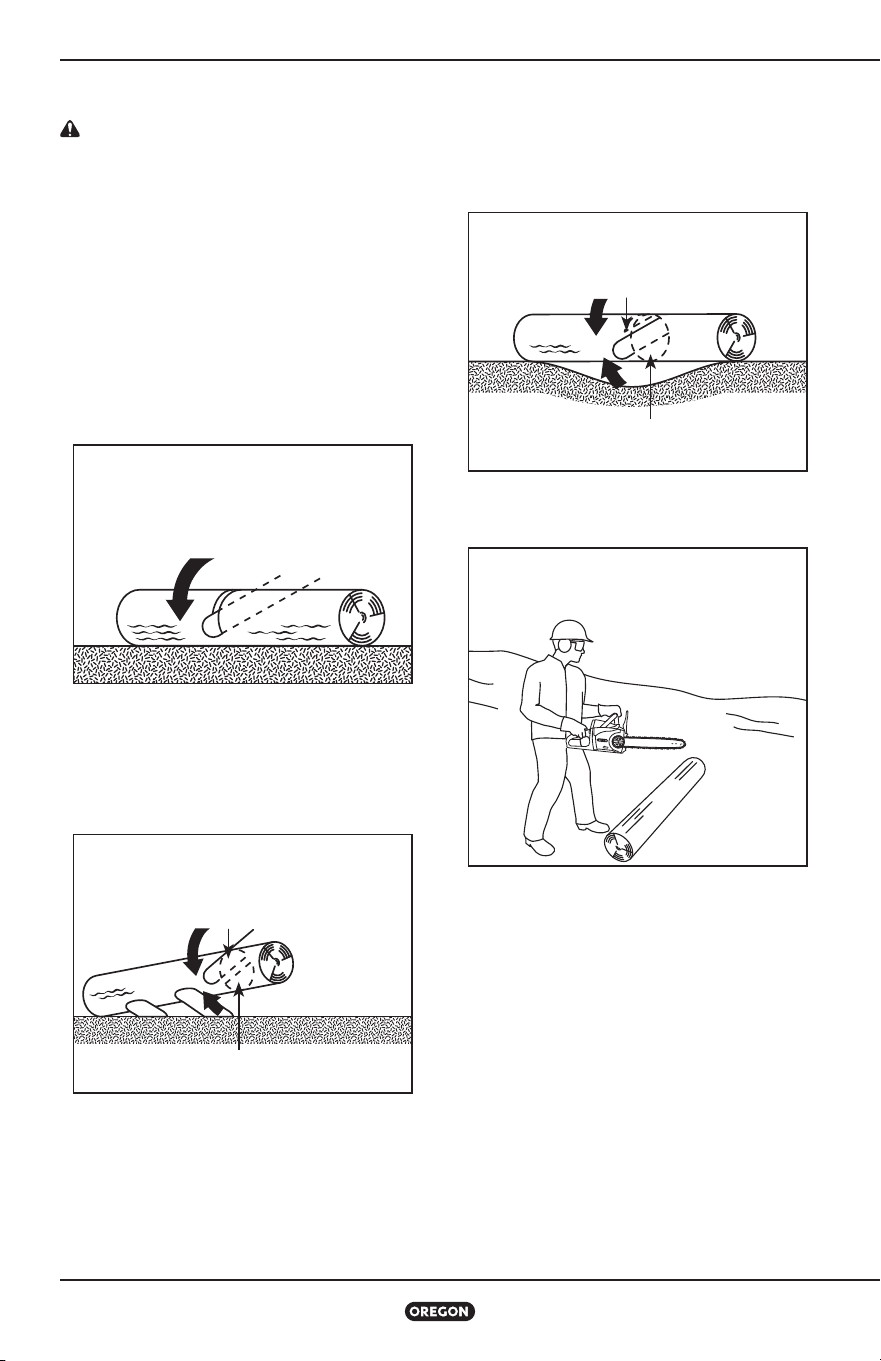

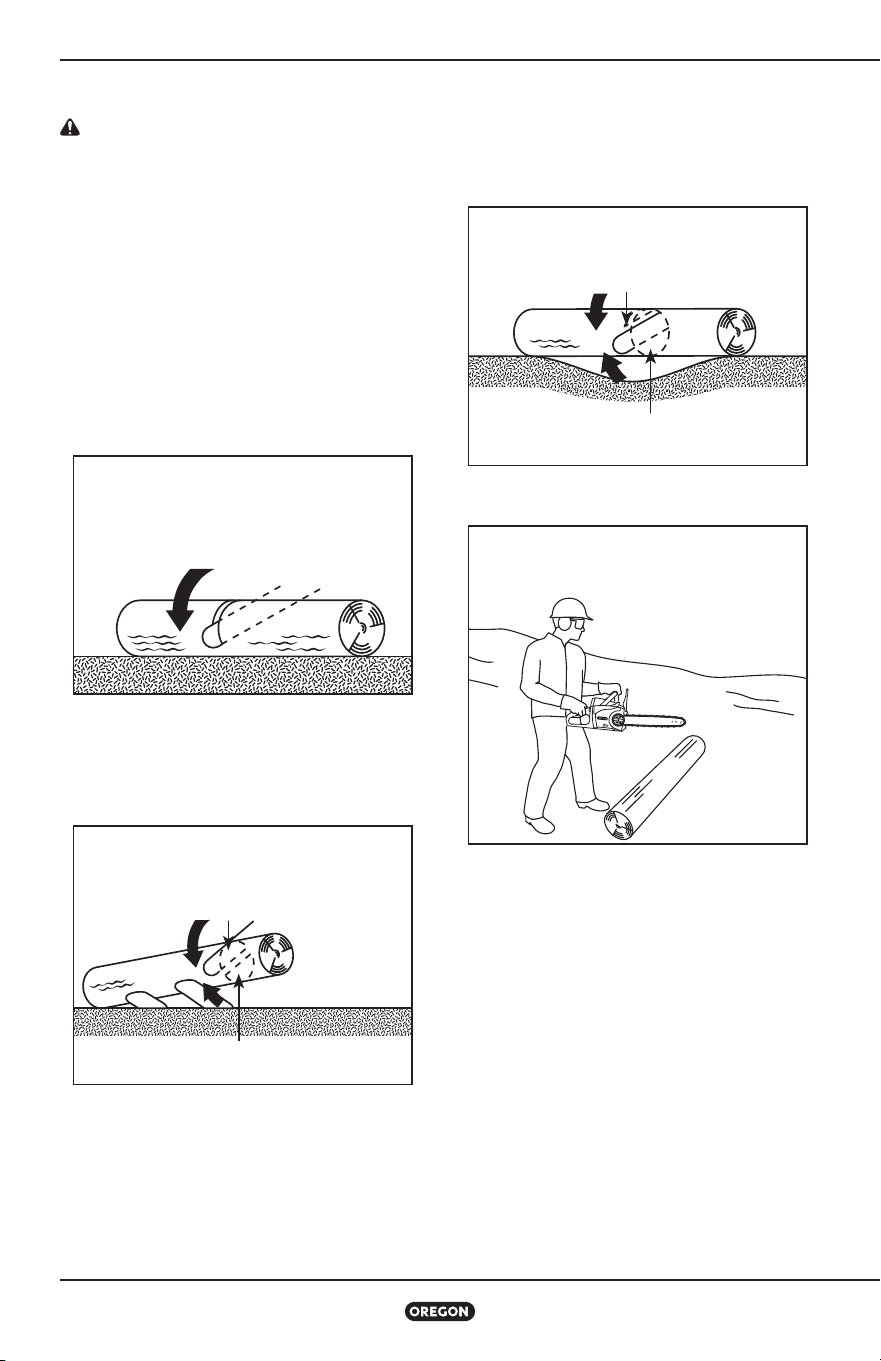

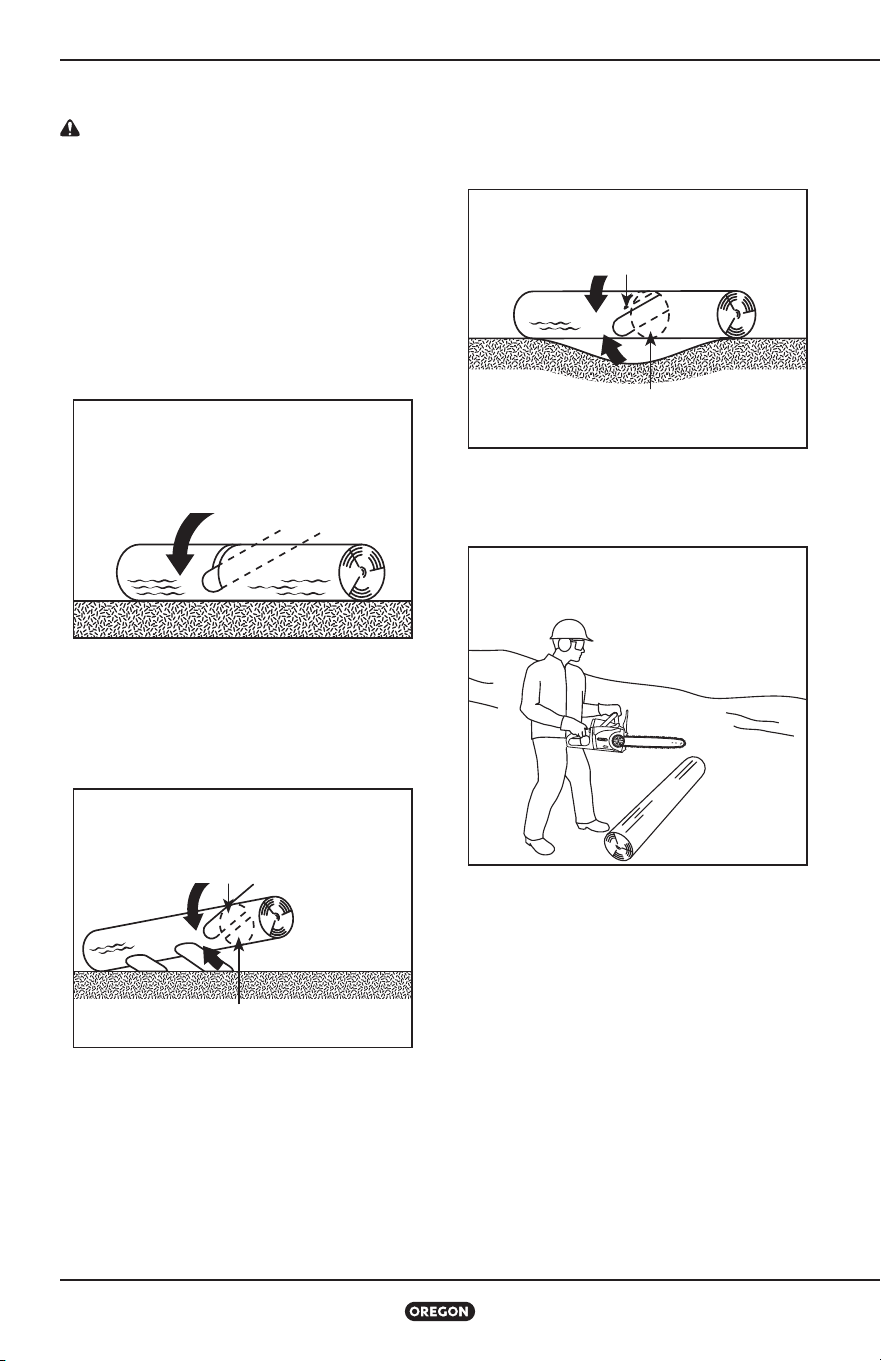

BUCKING A LOG

CAUTION: Bucking logs under tension

increases the chance of kickback. Use

one of the methods below to support the log

when bucking

Bucking is cutting a log into lengths It is

important to make sure footing is firm and

weight is evenly distributed on both feet

When possible, the log should be raised and

supported by the use of limbs, logs or chocks

• When the log is supported along its entire

length, cut from the top (overbuck) (Fig 37)

• When the log is supported on one end, cut 1/3

the diameter from the underside (underbuck),

then make the finished cut by overbucking to

meet the first cut (Fig 38)

• When the log is supported on both ends, cut

1/3 of that diameter from the top overbuck,

then make the finished cut by underbucking

the lower 2/3 to meet the first cut (Fig 39)

• When bucking on a slope, always stand on the

uphill side of the log (Fig 40)

• To maintain complete control when cutting

through, release the cutting pressure near the

end of the cut without relaxing the grip on the

chainsaw handles

• Don’t let the chain contact the ground

• After completing the cut, wait for the saw

chain to stop before you move the chainsaw

• Always stop the motor before moving from

tree to tree

LOG IS SUPPORTED

ALONG ITS ENTIRE LENGTH

CUT FROM TOP (OVERBUCK)

AVOID CUTTING EARTH

FIG. 37

LOG IS SUPPORTED ONE END

1ST CUT UNDERBUCK (1/3 DIAMETER)

TO AVOID SPLINTERING

2ND CUT OVERBUCK (2/3 DIAMETER)

TO MEET 1ST CUT (TO AVOID PINCHING)

FIG. 38

BUCKING A LOG

1ST CUT OVERBUCK (1/3 DIAMETER)

TO AVOID SPLINTERING

2ND CUT UNDERBUCK (2/3 DIAMETER) TO

MEET 1ST CUT (TO AVOID PINCHING)

FIG. 39

BUCKING ON A SLOPE

STAND ON UPHILL SIDE

WHEN CUTTING BECAUSE

LOG MAY ROLL

Chainsaw Model CS300

Operating the Saw

Sharpening with PowerSharp®

WARNING: PowerSharp should not

be used in the presence of exposed,

extremely flammable materials such as

gasoline and acetylene.

CAUTION: Sharpening with the

PowerSharp system produces low energy

sparks.

CAUTION: The PowerSharp integrated

sharpening system is for use only with

PowerSharp chain. Never attempt to

sharpen other chain with the integrated

sharpener. Damage to the chain and

sharpener will occur.

INTRODUCTION TO POWERSHARP

This chainsaw is equipped with the PowerSharp

integrated sharpening system, a fast and easy

way to sharpen chain on the saw It is time to

sharpen the saw chain when cuts take longer

or the wood chips become smaller, turning the

wood chips into saw dust

SHARPENING THE CHAIN

IMPORTANT: PowerSharp chain uses

unique top-sharpening cutters and

can only be sharpened with a genuine

PowerSharp sharpener.

• With the saw at full speed, lightly lift the

PowerSharp lever for 3–5 seconds (Fig 41)

Sparks will be visible when the cutters are in

contact with the sharpening stone

• Make a test cut to determine if the chain has

been sufficiently sharpened If not, repeat

the sharpening procedure until the chain is

sufficiently sharp

IMPORTANT: Do not apply too much force

when sharpening. Excessive force can

reduce the performance of the sharpening

stone.

IMPORTANT: It is normal to see a small

amount of sparks and smoke during

sharpening as the cutters contact the

stone and friction heats the chain.

WHEN TO REPLACE THE

SHARPENING STONE

The sharpening stone is designed to wear at

the same rate as the chain Always replace

the stone when replacing the chain even if it

appears to have more life See “Replacing a

Worn Saw Chain and Sharpening Stone” in this

manual

FIG. 41

Chainsaw Model CS300

Maintenance and Cleaning

WARNING: Failure to identify and

replace damaged or worn parts can

cause serious personal injury. Inspect the

chainsaw regularly. Regular inspection

is the first step to proper maintenance.

Follow the guidelines below to maximize

safety and satisfaction. Have any

damaged or excessively worn parts

replaced immediately.

WARNING: A battery operated tool

with the battery pack inserted is always

on and can start accidentally. Remove

the battery pack from the chainsaw

before inspecting, cleaning, or performing

maintenance.

CAUTION: When cleaning the

chainsaw, do not immerse in water or

other liquids.

Inspection

Before each use and if the chainsaw has been

dropped, inspect these parts:

• Handles: Front and rear handles should not

have cracks or other damage They should be

clean and dry

• Front Hand Guard: The front hand guard

should be free of damage and able to move

easily back and forth When moved, the front

hand guard should activate the chain brake

• Guide Bar: The bar should be straight and free

of chips, cracks or excessive wear

• Saw Chain: The chain should be properly

tensioned and sharp and all components free

of cracks, chips, broken teeth or excessive

wear See “Tensioning the Saw Chain” and

“Sharpening with PowerSharp®”

• Side Cover: The side cover should be free of

cracks or other damage It should fit tightly to

the saw body with no warping Make sure the

chain catcher is free of cracks

• Battery Pack: The battery pack should be

clean, dry, with no signs of puncture, impact,

or other damage The contacts should be

clean, dry and free of debris

• Battery Port: The battery port and contacts

should be clean, dry, and free of debris

• Chain Brake: Test the chain brake to make

sure it is functioning properly See “Testing the

Chain Brake” under “General Operation”

• Oil Level: Make sure the oil reservoir is full

before use See “Filling the Bar and Chain Oil

Reservoir”

• Automatic Oiler: When the chainsaw is

running without the guide bar and saw chain

attached, a small amount of oil should seep

from the hole in the bar pad See “Priming the

Oiler”

• Motor Cover: Check for cracks in the cover and

debris in the air intake vents

Periodically inspect these parts:

• Drive Sprocket: Look for deep grooves, broken

teeth or burrs

• Chain Tensioning Gear: Inspect the gear for

cracks, chips, loose screw, warping or other

damage

• Bar-Mounting Area Underneath Side Cover:

Make sure the mounting stud is not bent,

stripped or cross-threaded and that the bar

pad and alignment flange are free of debris

and intact

• Charger: The charger should be clean, dry,

and free of punctures or other damage The

battery tray and contacts should be free of

debris

Chainsaw Model CS300

Maintenance and Cleaning

Tensioning the Saw Chain

IMPORTANT: Only tension the saw chain

when the chain is cool. A hot chain may

contract and damage the guide bar or

chain as it cools.

If the chain does not touch the underside of the

bar when the chainsaw is off and cool, it should

be tensioned

Tension the chain as described in “Tensioning

the Saw Chain” in the “Unpacking and

Assembly” section of this manual

Replacing a Worn Saw Chain

and Sharpening Stone

CAUTION: Replace PowerSharp® saw

chain and the sharpening stone at the

same time. Failure to do so could result in

decreased performance or damage to the

chain and/or sharpening stone.

CAUTION: The PowerSharp integrated

sharpening system is for use only

with PowerSharp chain. Remove the

sharpening stone when using saw chain

other than PowerSharp. Failure to do so

may result in damage to the saw chain,

sharpening system and/or chainsaw.

When the saw chain becomes cracked or has

broken teeth, is stretched to the point that

it cannot be kept at proper tension or simply

cannot be sharpened, it must be replaced

Wear gloves

• Remove the battery

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning ring (turn it

counterclockwise) as far as it will go

• Loosen the side cover release knob and

remove the side cover

• Remove the saw chain

• Remove the two screws holding the

sharpening stone (Fig 42)

• Remove the stone

• Make sure the PowerSharp lever and

surrounding area are free of debris

• Place the new stone on the lever and replace

the screws

• Replace the guide bar and saw chain See

“Assembling the Guide Bar and Saw Chain”

section in this manual

• Tension the chain as described in “Tensioning

the Saw Chain” in the “Unpacking and

Assembly” section of this manual

IMPORTANT: the saw chain must be

properly tensioned before using. See

“Tensioning the Saw Chain” in the

“Unpacking and Assembly” section of this

manual.

FIG. 42

Chainsaw Model CS300

Maintenance and Cleaning

Maintaining the Guide Bar

WARNING: The edges of a worn guide

bar, particularly the edges of the groove

where the chain touches the bar, can be

extremely sharp. Use appropriate hand

protection.

CAUTION: The guide bar can be hot

after cutting. Wear gloves to avoid burns.

To even bar wear and maximize bar life, flip the

bar occasionally

Wear gloves

• Remove the battery

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning ring (turn it

counterclockwise) as far as it will go

• Loosen the side cover release knob and

remove the side cover

• Remove the bar and chain and inspect for

damage and wear

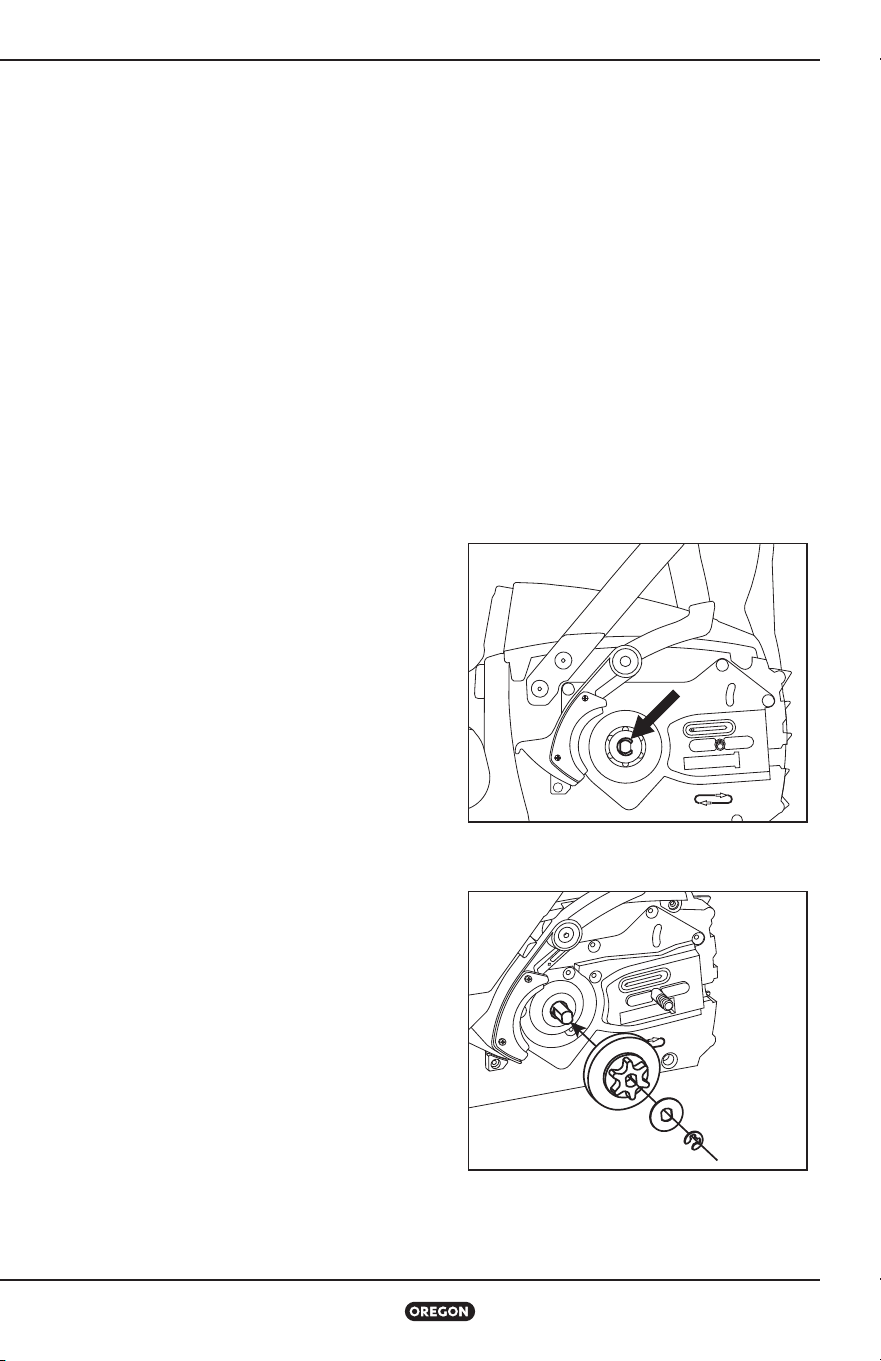

• Remove the screw from the back side of the

chain tensioning gear and remove the chain

tensioning gear from the guide bar (Fig 43)

• Flip the bar (Fig 44)

• Replace the guide bar and saw chain See

“Assembling the Guide Bar and Saw Chain”

section in this manual

• Tension the chain as described in “Tensioning

the Saw Chain” in the “Unpacking and

Assembly” section of this manual

Replacing a Worn Guide Bar

WARNING: The edges of a worn guide

bar, particularly the edges of the groove

where the chain touches the bar, can be

extremely sharp. Use appropriate hand

protection.

When the guide bar becomes cracked or has

excessive wear around the edges, particularly

in the groove where the saw chain touches

the bar, it must be replaced Also, if the nose

sprocket is worn, has teeth missing or does not

turn smoothly, the bar must be replaced

Wear gloves

• Remove the battery

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning ring (turn it

counterclockwise) as far as it will go

• Loosen the side cover release knob and

remove the side cover

• Remove the bar and chain

• Remove the screw from the back side of

the chain tensioning gear and remove the

chain tensioning gear from the guide bar as

described in “Maintaining the Guide Bar”

• Place the chain tensioning gear on the new

guide bar and replace the screw

• Replace the guide bar and saw chain See

“Assembling the Guide Bar and Saw Chain”

section in this manual

• Tension the chain as described in “Tensioning

the Saw Chain” in the “Unpacking and

Assembly” section of this manual

FIG. 43

FIG. 44

Chainsaw Model CS300

Maintenance and Cleaning

Replacing a Worn Chain

Tensioning Gear

Replace the chain tensioning gear if it will not

hold the bar and chain at proper tension or if it

is otherwise damaged

Wear gloves

• Remove the battery

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning ring (turn it

counterclockwise) as far as it will go

• Loosen the side cover release knob and

remove the side cover

• Remove the bar and chain

• Remove the screw from the back side of the

chain tensioning gear and remove the chain

tensioning gear from the guide bar

• Place the new chain tensioning gear on the

side of the guide bar facing you and replace

the screw

• Replace the guide bar and saw chain See

“Assembling the Guide Bar and Saw Chain”

section in this manual

• Tension the chain as described in “Tensioning

the Saw Chain” in the “Unpacking and

Assembly” section of this manual

Replacing the Drive Sprocket

Replace the drive sprocket after every two saw

chain replacements or when the sprocket is

damaged

Wear gloves and eye protection

• Remove the battery

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning ring (turn it

counterclockwise) as far as it will go

• Loosen the side cover release knob and

remove the side cover

• Remove the bar and chain

• Use a small flat screwdriver to pry open and

remove the e-clip, then remove the washer

and drive sprocket (Fig 45)

• Insert the new drive sprocket and washer, and

install the new e-clip (Fig 46)

FIG. 45

FIG. 46

Chainsaw Model CS300

Maintenance and Cleaning

• Replace the guide bar and saw chain See

“Assembling the Guide Bar and Saw Chain”

section in this manual

• Tension the chain as described in “Tensioning

the Saw Chain” in the “Unpacking and

Assembly” section of this manual

Cleaning

WARNING: To reduce the risk of injury,

remove battery pack before cleaning.

CAUTION: When cleaning the chainsaw

powerhead, do not immerse in water or

other liquids.

Wear gloves and eye protection

• Remove the battery

• Remove wood chips and other debris from the

battery port Make sure the contacts are clean

and dry

• After use, clean debris from the saw chain and

guide bar Wipe power head with a clean cloth

moistened with a mild soap solution Never

use harsh cleaners or solvents

• Always clean out wood chips, saw dust and

dirt from the bar groove when replacing the

chain

• Ensure that the chain tensioning gear is free

of wood chips and other debris

Battery Pack

IMPORTANT: There are no user

serviceable parts inside the battery pack.

Do not disassemble.

Lithium ion batteries have a finite operating

life If the amount of cutting time per charge

decreases noticeably, the battery pack is at the

end of its useful life and should be replaced

• Make sure the battery pack, including the

contacts, is clean, dry, and has no signs of

puncture, impact, or other damage Broken

batteries can cause fires or emit hazardous

chemicals

• Clean dirty contacts with a soft, dry cloth Dirt

or oil can cause a poor electrical connection,

resulting in loss of power

Charger

• Unplug the charger from the electrical outlet

• Clean dirty contacts with a soft, dry cloth

Additional Maintenance

Information

For further information on maintaining the saw

chain, guide bar, and drive sprocket, consult

the Oregon® Maintenance and Safety Manual

at http://oregonproducts com/maintenance/

manual htm

Chainsaw Model CS300

Troubleshooting

Use this table to see possible solutions for problems with the chainsaw If these suggestions do not

solve the problem, see “Warranty and Service”

SYMPTOM POSSIBLE CAUSE RECOMMENDED ACTIONS

Motor does

not run or runs

intermittently

Chain brake engaged

Before starting, make sure the hand guard is in its

most rearward position (chain brake disengaged) For

correct hand guard position, see “Starting the Saw” in

this manual

Battery discharged

Recharge See “Charging the Battery Pack” in this

manual

Trigger lock-out not

pressed

Trigger lock-out must be depressed See “Starting the

Saw” in this manual

Battery pack not fully

inserted

Clean debris from the battery port and terminals with

a clean dry cloth or non-conductive brush

Debris in side cover

Remove battery pack, then remove side cover and

clean out debris

Battery pack cold

Allow battery to warm above the minimum operating

temperature of 32°F (0°C)

Motor runs, but

chain does not

rotate

Chain not engaging drive

sprocket

Reinstall the chain, making sure the drive links

on the chain are fully seated on the sprocket See

“Maintenance and Cleaning” in this manual for

installation instructions

Guide bar nose sprocket

is not turning

Replace the guide bar See “Replacing a Worn Guide

Bar” in this manual

Chain brake does

not engage

Debris preventing full

movement of hand guard

Clean debris from external chain brake mechanism

Possible chain brake

malfunction

Contact an approved service location immediately

WARNING: Operating a chainsaw without a

functioning chain brake could lead to serious

personal injury.

Chain saw does not

cut properly

Insufficient chain tension See “Tensioning the Saw Chain” in this manual

Dull chain See “Sharpening with PowerSharp®” in this manual

Chain installed

backwards

See “Assembling the Guide Bar and Saw Chain” in this

manual

Worn chain

Replace both the chain and stone They are designed

to wear at the same rate

Dry or excessively

stretched chain

Check the oil level Refill oil reservoir if necessary

See “Filling the Bar and Chain Oil Reservoir” in this

manual Check for a clogged oil system A small

amount of oil should be delivered to the bar

Chain not in bar groove

See “Assembling the Guide Bar and Saw Chain” in this

manual

Chainsaw Model CS300

Troubleshooting

SYMPTOM POSSIBLE CAUSE RECOMMENDED ACTIONS

Steady alarm

beeping when

trigger pulled

Heavy use has

overheated the motor

Let the saw cool down and then resume cutting

Chain brake is engaged

Before starting, make sure the hand guard is in its

most rearward position (chain brake disengaged) For

correct hand guard position, see “Starting the Saw” in

this manual

Battery pack does

not charge

Battery pack over/under

temperature protection is

activated

This may occur when the saw is run continuously or

exposed to high ambient temperatures Allow the

battery pack to reach the acceptable temperature

before charging See “Battery Pack and Charger” in

this manual

Dirty or damaged

contacts on battery pack

or charger

Inspect the contacts on the both the battery pack

and charger If necessary, clean according to the

instructions in this manual Reinsert battery pack into

the charger, making sure it is fully seated

Battery pack is at the

end of its life

All batteries have a limited life If the battery pack

is more than two years old or has been recharged

frequently, it may be time to replace it Replace only

with the battery pack specified for this chainsaw

Charger faulty

Have the function checked at an approved service

location

Low cut time per

battery charge

Dull chain See “Sharpening with PowerSharp®” in this manual

Worn chain

Replace the chain See “Replacing a Worn Saw Chain

and Sharpening Stone” in this manual

Dry chain

Check the oil level Refill oil reservoir if necessary

See “Filling the Bar and Chain Oil Reservoir” in this

manual

Over tensioned chain See “Tensioning the Saw Chain” in this manual

Improper cutting

technique

Follow guidelines in “Cutting” in this manual

Debris in side cover

Remove battery pack, then remove side cover and

clean out debris

Battery pack not fully

charged

Recharge See “Battery Pack and Charger” in this

manual

Blinking orange

light on charge

state indicator

Charger short circuit,

charger over current,

over voltage limit, open

circuit on battery pack, or

charge/pre-charge time

out error

1 Make sure the charger cord is connected to both

the charger and the electrical outlet

2 Make sure the charger is receiving the correct

voltage

3 Try charging another battery pack designed for this

charger

If this does not correct the problem, have the function

checked at an approved service location

Chainsaw Model CS300

Specifications and Components

WARNING: Using replacement parts other than those specified in this guide

increases the risk of injury. Never use cutting attachments other than those described

in this manual.

REPLACEMENT COMPONENTS PART NUMBER

16 inch (40 cm) 160SDEA041

16 inch (40 cm) 56 drive link 560510

CHARGER MODEL C650 MODEL C750

Input

100-240 V~

50-60 Hz 60 W

100-240 V~

50-60 Hz 260 W

Input (U.S. and Canada only) 120 V~ 60 Hz 60 W 120 V~ 60 Hz 260 W

Output 41.5 V 1.8 A 41 V 4.0 A

BATTERY PACK

Type Lithium Ion

Operating temperatures 32°F to 104°F (0°C to 40°C)

Model Capacity, nominal Voltage, nominal

B425E 2.6 Ah / 94 Wh 36 VDC

B426 2.6 Ah / 94.9 Wh 36.5 VDC

B600E 4.0 Ah / 144 Wh 36 VDC

B650E 6.0 Ah / 216 Wh 36 VDC

B662 6.0 Ah / 216 Wh 36 VDC

B742 4.0 Ah / 144 Wh 36 VDC

CHAINSAW

Oil capacity 4.1 oz (120 ml)

Bar and chain oil Oregon® brand

Dry weight with B426 13.6 lb (6.2 kg)

Dry weight without battery, bar, and chain 9.0 lb (4.1 kg)

Max bar length 16 inch (40 cm)

Chain pitch 3/8 inch low profile - 91

Chain gauge .050 inch (1.3 mm)

Drive sprocket 6

No load chain speed 48.0 ft/s (14.6 m/s)

Sound:

Sound power level: acoustical energy

emitted by the source

87.6 dB (A) K= 3 dB (A)

Sound pressure level: what the operator hears 99.6 dB (A) K= 3 dB (A)

Vibration:

Rear handle 2.61 m/s

K= 1.5 m/s

Front handle 3.53 m/s

K= 1.5 m/s

Chainsaw Model CS300

Warranty and Service

Warranty

Blount, Inc warrants all registered Oregon®

Cordless Tools and Chargers for a period of

three (3) years and all registered Oregon®

Cordless Battery Packs for two (2) years from

original date of purchase Registered Oregon®

Cordless Tools, Battery Packs and Chargers

are warranted for two (2) years if used for

commercial purposes This limited warranty

applies to the Oregon® Cordless Tool System

manufactured products During the warranty

period, Blount will replace or, at its option,

repair for the original purchaser only, free of

charge, any product or part which is found

upon examination by Blount to be defective in

material and/or workmanship The purchaser

shall be responsible for all transportation

charges and any cost of removing any part

submitted for replacement under this warranty

To register your product, visit the “support”

section of OregonCordless.com

Service and Support Information

Visit us on the web at OregonCordless.com

for service center information, or contact our

customer service department at 888 313 8665

for assistance, additional technical advice,

repair, replacement parts, or to register the

product

For safety, use only genuine factory

replacement parts on the chainsaw Our service

center is staffed with trained personnel to

efficiently provide support and assistance

with adjustment, repair, or replacement of all

Oregon® Cordless Tool System products

Table des matières

Modèle de Tronçonneuse CS300

Table des matières

et PowerSharp

sont des

marques déposées de Blount, Inc aux États-Unis et/ou dans d’autres pays

Consignes de sécurité importantes 41

Définitions des signaux de sécurité 41

Avertissements de sécurité généraux pour les outils électriques 41

Sécurité de la zone de travail 41

Sécurité électrique 41

Sécurité personnelle 42

Utilisation et entretien des outils électriques 42

Utilisation et entretien des outils à batterie 43

Réparations 43

Généralités avertissements de sécurité relatifs à la tronçonneuse 43

Causes de l’effet de rebond et prévention par l’opérateur 44

Dispositifs de sécurité concernant l’effet de rebond sur cette tronçonneuse 45

Précautions supplémentaires 45

Entreposage, transport et élimination 47

Sécurité de la batterie 48

Sécurité du chargeur 49

Symboles et étiquettes 50

Noms et termes relatifs à la tronçonneuse 51

Identification du produit 52

Déballage et montage 53

Vérification de la position du protège-main avant 53

Remplissage du réservoir d’huile du guide et de la chaîne 54

Assemblage du guide-chaîne et de la chaîne de la tronçonneuse 55

Mise en tension de la chaîne de la tronçonneuse 56

Fonctionnement de la tronçonneuse 58

Bloc de batterie et chargeur 58

Fonctionnement général 60

Découpage 61

Affûtage avec PowerSharp

MD 66

Entretien et nettoyage 67

Inspection 67

Mise en tension de la chaîne de la tronçonneuse 68

Remplacement d’une chaîne usée et de la pierre d’affûtage 68

Entretien du guide-chaîne 69

Remplacement d’un guide-chaîne usé 69

Remplacement d’un engrenage de tension de chaîne usé 70

Remplacement du pignon d’entraînement 70

Nettoyage 71

Bloc de batterie 71

Chargeur 71

Renseignements supplémentaires relatifs à l’entretien 71

Dépannage 72

Caractéristiques et composants 74

Garantie et service 75

Consignes de sécurité importantes

Modèle de Tronçonneuse CS300

Consignes de sécurité importantes

Introduction

Cette tronçonneuse est conçue pour une utilisation légère et occasionnelle Elle n’est pas conçue pour

abattre de grands arbres ou couper des bûches d’un gros diamètre Cette tronçonneuse n’est pas conçue pour

l’entretien des arbres Ne coupez pas d’arbres ni de bois dont le diamètre est égal ou supérieur à la longueur de

coupe utile de la tronçonneuse, soit 38 cm (15 pouces)

Définitions des signaux de sécurité

SYMBOLE SIGNAL SIGNIFICATION

AVERTISSEMENT Indique un danger potentiel qui pourrait entraîner une blessure grave

MISE EN GARDE

Indique un danger potentiel qui pourrait endommager gravement l'outil ou

entraîner une blessure légère ou modérée

IMPORTANT

Le respect de cette directive augmentera votre satisfaction en lien avec

l'outil

Avertissements de sécurité généraux pour les outils électriques

AVERTISSEMENT : Consultez tous les avertissements de sécurité,

les consignes, les illustrations et les spécifications fournis avec cet outil

électrique. Le non-respect de toutes les consignes répertoriées ci-dessous

peut entraîner un risque d’électrocution, d’incendie et/ou de blessures graves.

Conservez l’ensemble des avertissements et instructions pour référence ultérieure.

Le terme « outil électrique » utilisé dans les avertissements fait référence à votre outil

fonctionnant sur secteur (avec cordon) ou avec batterie (sans fil)

Sécurité de la zone de travail

• Gardez la zone de travail propre et bien

éclairée. Les endroits encombrés ou sombres

favorisent les accidents

• N’utilisez pas l’outil électrique dans des

atmosphères explosives, comme en présence

de liquides inflammables, de gaz ou de

poussière. Ces outils produisent des étincelles qui

peuvent enflammer la poussière ou les vapeurs

• Gardez les enfants et les observateurs à l’écart

lorsque vous utilisez l’outil électrique. Les

distractions peuvent vous faire perdre le contrôle

Sécurité électrique

• La fiche d’alimentation de l’outil doit

correspondre à la prise de courant. Ne modifiez

jamais la fiche de quelque façon que ce soit.

N’utilisez pas de fiche d’adaptation avec des

outils électriques mis à la terre. Des fiches non

modifiées et des prises de courant correspondantes

réduiront le risque de choc électrique

• Évitez tout contact corporel avec des surfaces

mises à la terre telles que les tuyaux, les

radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de décharge électrique si

votre corps est mis à la terre

• N’exposez pas les outils électriques à la pluie

ou à des conditions humides. L’eau pénétrant

dans un outil électrique augmente le risque de choc

électrique

• Ne malmenez pas le cordon. N’utilisez jamais

le cordon pour transporter, tirer ou débrancher

l’outil électrique. Gardez le cordon à l’écart de

la chaleur, de l’huile, des bords tranchants et

des pièces mobiles. Des cordons endommagés

ou enchevêtrés augmentent le risque de choc

électrique

• Lorsque vous vous servez d’un outil électrique

à l’extérieur, utilisez une rallonge adaptée pour

l’extérieur. Un cordon adapté à un usage extérieur

réduit le risque de choc électrique

• S’il est inévitable d’utiliser un outil électrique

dans un endroit humide, faites-le avec une

alimentation protégée par un disjoncteur de

fuite à la terre (DDFT). L’utilisation d’un DDFT

réduit le risque de choc électrique

Consignes de sécurité importantes

Modèle de Tronçonneuse CS300

Sécurité personnelle

• Restez vigilant, regardez ce que vous faites

et faites preuve de bon sens lorsque vous

utilisez un outil électrique. N’en utilisez pas

lorsque vous êtes fatigué ou sous l’influence

de drogues, d’alcool ou de médicaments. Un

moment d’inattention lors de l’utilisation d’outils

électriques peut entraîner des blessures corporelles

graves

• Utilisez les équipements de protection

individuelle. Portez toujours une protection

oculaire. Les équipements de protection tels que

les masques anti-poussière, les chaussures de

sécurité antidérapantes, les pantalons, les casques

de sécurité ou les protections auditives réduisent

les risques de blessures corporelles lorsqu’ils sont

utilisés dans les conditions appropriées

• Empêchez tout démarrage intempestif.

Assurez-vous que l’interrupteur est en position

d’arrêt avant de brancher l’outil électrique à la

source d’alimentation et/ou au bloc de batterie,

de le ramasser ou de le transporter. Transporter

des outils électriques avec votre doigt sur

l’interrupteur, ou encore, les mettre sous tension

alors que l’interrupteur est en position de marche,

favorise les accidents

• Retirez toute clé de réglage avant de mettre

l’outil électrique en marche. Une clé laissée

sur une pièce rotative de l’outil peut entraîner des

blessures corporelles

• Ne vous penchez pas trop en avant. Gardez une

position stable et en équilibre à tout moment

(Fig. 1). Cela permet un meilleur contrôle de l’outil

électrique en cas d’imprévu

• Habillez-vous convenablement. Ne portez

pas de vêtements amples ni de bijoux. Gardez

vos cheveux, vêtements et gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux

et les cheveux longs peuvent être happés par des

pièces mobiles

• Si des dispositifs sont prévus pour le

raccordement d’installations d’extraction et de

collecte de poussière, assurez-vous qu’ils sont

connectés et correctement utilisés. L’utilisation

d’un dispositif de collecte de poussière peut réduire

les risques liés à la poussière

• Ne relâchez pas votre vigilance et respectez

les principes de sécurité de l’outil même si vous

l’utilisez souvent. Une action négligente peut

entraîner des blessures graves en une fraction de

seconde

Utilisation et entretien

des outils électriques

• Ne forcez pas l’outil électrique. Utilisez l’outil

approprié à votre application. L’outil électrique

approprié réalisera un meilleur travail et de façon

plus sûre, à la vitesse pour laquelle il a été conçu

• N’utilisez pas l’outil électrique si vous ne

pouvez l’allumer ou l’éteindre à l’aide de

l’interrupteur. Tout outil électrique qui ne peut être

commandé avec l’interrupteur est dangereux et doit

être réparé

• Débranchez la fiche de la source d’alimentation

et/ou le bloc de batterie de l’outil électrique

avant d’effectuer tout réglage, changement

d’accessoires ou de l’entreposer. De telles

mesures de sécurité préventive réduisent le risque

de démarrage intempestif de l’outil électrique

• Entreposez les outils électriques non utilisés

hors de portée des enfants et évitez que des

personnes ne connaissant pas bien l’outil

l’utilisent. Les outils électriques sont dangereux

entre les mains de novices

• Entretenez les outils électriques. Vérifiez s’il

n’y a pas de mauvais alignement ou de blocage

des pièces mobiles, de rupture de pièces et

toute autre condition qui pourrait nuire au bon

fonctionnement de l’outil. S’il est endommagé,

faites-le réparer avant de l’utiliser. De nombreux

accidents sont causés par des outils électriques mal

entretenus

• Assurez-vous que les outils de coupe restent

tranchants et propres. Les outils de coupe bien

entretenus et toujours tranchants sont moins

susceptibles de se coincer et plus faciles à contrôler

• Utilisez l’outil électrique, les accessoires, les

embouts, etc. conformément à ces instructions,

en tenant compte des conditions de travail

FIG. 1

Consignes de sécurité importantes

Modèle de Tronçonneuse CS300

et du travail à effectuer. L’utilisation de l’outil

pour des opérations différentes de celles prévues

pourrait entraîner une situation dangereuse

• Gardez les poignées et les surfaces de

préhension sèches et propres, sans huile

ni graisse. Des poignées et des surfaces de

préhension glissantes ne permettent pas une

utilisation et un contrôle sécurisés de l’outil dans

des situations inattendues

Utilisation et entretien

des outils à batterie

• Ne recharger la batterie qu’avec le chargeur

spécifié par le fabricant (Oregon® C650, C750).

Un chargeur adéquat pour un certain type de bloc

de batterie peut créer un risque d’incendie s’il est

utilisé avec un autre bloc de batterie

• Utilisez uniquement des outils électriques

dotés de batteries conçues spécifiquement pour

eux (Oregon® B425E, B426, B600E, B650E,

B662, B742). L’utilisation de tout autre bloc de

batterie peut entraîner un risque d’incendie ou de

blessure

• Hors utilisation, conservez le bloc de batterie

à l’écart des autres objets métalliques tels que

les trombones, pièces de monnaie, clés, clous,

vis et autres petits objets métalliques pouvant

établir une connexion entre les deux bornes.

Provoquer un court-circuit entre les bornes de la

batterie peut entraîner des brûlures ou un incendie

• En cas d’utilisation abusive, la batterie peut

éjecter une certaine quantité de liquide; évitez

tout contact. En cas de contact accidentel, rincez

à l’eau En cas de contact avec les yeux, consultez

également un médecin Le liquide éjecté peut

entraîner des irritations ou des brûlures

• N’utilisez pas une batterie ou un outil

endommagé(e) ou modifié(e). Les batteries

endommagées ou modifiées peuvent réagir de

manière imprévisible, provoquant un incendie, une

explosion ou un risque de blessure

• N’exposez pas une batterie ou un outil au

feu ou à des températures excessives. Une

exposition au feu ou à des températures supérieures

à 130 °C peut provoquer une explosion

• Respectez toutes les consignes de charge et ne

rechargez pas la batterie ou l’outil en dehors

de la plage de températures indiquée dans

ces consignes. Une recharge inappropriée ou en

dehors de la plage de températures spécifiée peut

endommager la batterie et augmenter le risque

d’incendie

• Ne pas démonter la tronçonneuse, le chargeur

ou le bloc de batterie ou tenter de les réparer.

Une telle intervention peut infliger des chocs

électriques.

Réparations

• Faites réparer votre outil électrique par un

réparateur qualifié utilisant uniquement des

pièces de rechange identiques. Cela garantira le

maintient de la sécurité de l’outil

• N’effectuez jamais l’entretien des batteries

endommagées. L’entretien des batteries ne

doit être effectué que par le fabricant ou des

prestataires agréés

Généralités avertissements de

sécurité relatifs à la tronçonneuse

• Tenez toutes les parties du corps à distance

de la chaîne de la tronçonneuse lorsque vous

l’utilisez. Avant de mettre la tronçonneuse en

marche, assurez-vous que la chaîne n’est pas

en contact avec d’autres objets. Un moment

d’inattention lors de l’utilisation de la tronçonneuse

peut entraîner un accrochage vestimentaire ou

corporel de la chaîne

• Veillez à toujours tenir la tronçonneuse avec

votre main droite sur la poignée arrière et

votre main gauche sur la poignée avant. Il est

conseillé de ne jamais tenir la tronçonneuse en

inversant la position des mains, car cela augmente

les risques de blessures

• Saisissez toujours cette tronçonneuse par

ses surfaces de prise isolées vu que la chaîne

risque d’entrer en contact avec des câbles

dissimulés. L’entreti en contact des chaînes avec

un conducteur sous tension est susceptible de

s’accompagner du transfert de charges électriques

vers certaines pièces métalliques exposées, au

risque d’électrocuter l’opérateur

• Portez une protection oculaire. Il est également

recommandé de porter un équipement assurant

la protection des oreilles, de la tête, des mains,

des jambes et des pieds. Un équipement de

protection adéquat réduit les risques de blessures

dus à des débris volants ou à un contact accidentel

avec la chaîne

• N’utilisez pas la tronçonneuse dans un arbre,

sur une échelle, sur un toit ou sur tout support

instable. L’utilisation d’une tronçonneuse dans ces

conditions pourrait entraîner des blessures graves

• Maintenez constamment votre prise au sol et

utilisez la tronçonneuse uniquement lorsque

vous êtes debout sur une surface plane, stable

et fixe. Les surfaces glissantes ou instables

Consignes de sécurité importantes

Modèle de Tronçonneuse CS300

comme les échelles peuvent provoquer une perte

d’équilibre ou de contrôle de la tronçonneuse

• Soyez très prudents lorsque vous coupez une

branche soumise à des contraintes mécaniques,

car elle risque de rebondir. Lorsque la tension

des fibres de bois se relâche, la branche risque

de heurter l’opérateur et/ou de lui faire perdre le

contrôle de la tronçonneuse

• Soyez extrêmement prudents lorsque vous

coupez des broussailles et de jeunes arbres.

Les éléments fins peuvent se prendre dans

la chaîne et être projetés vers vous ou vous

déséquilibrer

• Transportez la tronçonneuse à l’aide de la

poignée avant à l’écart de votre corps et avec

l’alimentation désactivée. Lors du transport

ou de l’entreposage de la tronçonneuse,

installez toujours le capot de guide-chaîne. Une

manipulation appropriée de la tronçonneuse réduit

le risque de contact accidentel avec la chaîne en

mouvement

• Respectez les consignes de lubrification,

de mise sous tension de la chaîne et de

remplacement du guide-chaîne et de la chaîne.

Une chaîne mal tendue ou lubrifiée risque de se

briser ou d’augmenter le risque de rebond

• Coupez uniquement du bois. N’utilisez pas la

tronçonneuse pour d’autres applications. Par

exemple : n’utilisez pas la tronçonneuse pour

couper du métal, du plastique, du ciment ou

des matériaux de construction autres que du

bois. L’utilisation de la tronçonneuse à une fin autre

que celle prévue peut donner lieu à une situation

dangereuse

• N’essayez pas d’abattre un arbre sans avoir

compris les risques et comment les éviter.

L’abattage d’un arbre peut entraîner des blessures

graves à l’opérateur ou aux spectateurs

• N’utilisez pas de tronçonneuse dans un arbre

à moins d’avoir reçu une formation spécifique

pour le faire. L’utilisation d’une tronçonneuse dans

un arbre sans formation appropriée peut augmenter

le risque de blessures graves

• Respectez toutes les consignes lorsque

vous retirez les matières bloquées, que

vous entreposez ou effectuez l’entretien

de la tronçonneuse. Assurez-vous que

l’interrupteur est en position OFF et que la

batterie est retirée. L’actionnement inattendu de

la tronçonneuse lorsque vous retirez les matières

bloquées ou que vous effectuez l’entretien peut

entraîner des blessures corporelles graves

• Suivez les instructions d’affûtage et d’entretien

de la chaîne de la tronçonneuse données par le

fabricant. L’abaissement de la hauteur du limiteur

de profondeur peut augmenter les effets de rebond

Causes de l’effet de rebond et

prévention par l’opérateur

Un effet de rebond peut se produire lorsque

l’extrémité ou la pointe du guide-chaîne touche un

objet ou lorsque le bois se referme et vient pincer la

chaîne pendant la coupe

Dans certains cas, un contact avec la pointe peut

provoquer une réaction d’inversion soudaine, ce

qui peut soulever le guide-chaîne et le renvoyer à

l’opérateur

Un pincement de la chaîne le long du haut du guide-

chaîne peut faire reculer le guide-chaîne rapidement

vers l’opérateur

Ces réactions peuvent faire perdre le contrôle de

la tronçonneuse et provoquer ainsi des blessures

graves Ne vous fiez pas exclusivement aux

dispositifs de sécurité intégrés à votre tronçonneuse

Quand vous utilisez une tronçonneuse, vous devez

prendre certaines mesures pour éviter les accidents

et les blessures lors de la coupe

Le rebond est le résultat d’une mauvaise utilisation

et/ou de procédures ou de conditions d’utilisation

incorrectes de la tronçonneuse Il peut être évité en

respectant les consignes ci-dessous :

• Maintenez fermement les poignées de la

tronçonneuse en les encerclant avec les pouces et

les doigts Tenez la tronçonneuse des deux mains et

placez votre corps et vos bras de manière à pouvoir

résister aux forces des effets de rebond L’opérateur,

s’il prend les précautions nécessaires, peut

contrôler la force des effets de rebond Ne laissez

pas la tronçonneuse vous échapper

• Ne visez pas trop haut et ne découpez pas à une

hauteur qui dépasse votre épaule Cela permet

d’éviter les contacts accidentels avec l’extrémité et

un meilleur contrôle de la tronçonneuse dans les

situations imprévues

• Utilisez uniquement les guide-chaîne et les chaînes

de scie de rechange spécifiés par le fabricant

L’utilisation de guide-chaîne et de chaînes de scie

de rechange incorrects peut entraîner la rupture et/

ou le rebond de la chaîne

• Suivez les instructions d’affûtage et d’entretien

de la chaîne de la tronçonneuse données par le

fabricant L’abaissement de la hauteur du limiteur

de profondeur peut augmenter les effets de rebond

Consignes de sécurité importantes

Modèle de Tronçonneuse CS300

Dispositifs de sécurité

concernant l’effet de rebond

sur cette tronçonneuse

DANGER : Ne modifiez pas ou

n’essayez pas de démonter le frein de la

chaîne.

DANGER : Utilisez uniquement les

guides et les chaînes de remplacement

indiqués par Oregon

. Des guides et des

chaînes de remplacement non préconisés

peuvent casser la chaîne et provoquer

des blessures dues aux effets de rebond.

FREIN DE LA CHAÎNE

La tronçonneuse est équipée d’un frein de chaîne, qui

arrête le moteur et le mouvement de la chaîne en cas

d’effet de rebond (Fig 2) Le frein de la chaîne peut

être activé lors d’un mouvement vers l’avant du

protège-main et lorsque la chaîne tourne vers

l’arrière pendant l’effet de rebond ; il peut également

être activé par la force d’inertie générée par un recul

rapide

CHAÎNE

Cette tronçonneuse est fournie avec une chaîne qui

répond aux exigences de faible effet de rebond des

normes ANSI B175 1 lorsque testée avec des modèles

de tronçonneuses représentatifs Pour obtenir des

renseignements sur la chaîne de remplacement,

consultez la section « Caractéristiques et

composants » contenue dans ce manuel

GUIDE

Cette tronçonneuse est équipée d’un guide-chaîne à

effet de rebond réduit dont la hauteur de pointe est

faible Les petites hauteurs de pointe ont en règle

générale un potentiel d’effet de rebond plus faible

Lors du remplacement du guide, veillez à commander

le guide mentionné dans ce manuel afin de maintenir

un faible effet de rebond

Précautions supplémentaires

DANGER : Tout contact avec une

tronçonneuse en mouvement entraînera

des blessures corporelles graves. Tenir

les mains et le corps à distance de la

tronçonneuse en mouvement.

DANGER : Tout contact avec le câblage

électrique pendant l’utilisation peut

rendre des pièces de métal de l’outil

porteuses de courant et causer des

blessures corporelles graves. Toujours

tenir la tronçonneuse par les surfaces

isolées pendant l’utilisation.

AVERTISSEMENT : L’utilisation

d’une tronçonneuse mal assemblée peut

entraîner des blessures corporelles

graves. Utilisez uniquement cet outil

après qu’il ait été correctement assemblé,

conformément aux instructions de la section

« Déballage et montage » contenue dans ce

manuel

AVERTISSEMENT : Un moment

d’inattention lors de l’utilisation d’une

tronçonneuse peut entraîner des

blessures corporelles graves. Avant de

démarrer la tronçonneuse, minimiser toutes

les distractions, tenir les parties du corps à

distance de la tronçonneuse et s’assurer que

la chaîne n’est en contact avec aucun objet

AVERTISSEMENT : L’utilisation d’une

seule main pour opérer la tronçonneuse

peut entraîner des blessures. Toujours

utiliser les deux mains pour opérer la

tronçonneuse (voir la Fig 3)

FIG. 2

FIG. 3

Consignes de sécurité importantes

Modèle de Tronçonneuse CS300

ATTENTION : Le contact avec des

jets de débris ou le contact accidentel

avec la chaîne de la tronçonneuse peut

entraîner des blessures. Toujours porter un

équipement de sécurité pour protéger votre

tête, vos oreilles, vos mains, vos jambes et

vos pieds

ATTENTION : Les tronçonneuses

sont des machines de coupe puissantes.

C’est pourquoi il est essentiel de porter

un équipement de protection approprié

(souvent appelé « équipement de protection

individuelle » ou « EPI ») lorsque vous utilisez

votre tronçonneuse, afin de réduire le risque

d’accidents et de blessures Le port d’un

équipement de protection n’élimine pas les

dangers, mais peut réduire la gravité d’une

blessure Pour obtenir des détails sur le choix

d’un EPI, référez-vous aux articles

How To du service client à l’adresse

www oregonproducts com

ATTENTION : Établissez une zone de

sécurité des observateurs de 6 m (20 pi)

avant d’utiliser cet équipement. La zone

de sécurité des observateurs est un périmètre

de 6 m (20 pi) autour de l’opérateur, dans

lequel aucun observateur adulte, enfant, ni

animal ne doit se trouver (Fig 4)

ATTENTION : Les branches sous

tension peuvent « revenir en arrière

subitement » et toucher l’opérateur

ou lui faire perdre le contrôle de la

tronçonneuse, entraînant alors des

blessures. Soyez toujours attentif aux

branches sous tension qui pourraient frapper

l’opérateur ou la tronçonneuse une fois

coupées

ATTENTION : Une chaîne mal lubrifiée

ou mal tendue peut augmenter le risque

de blessures causé par le rebond. Suivez

toujours les instructions de mise en tension

de la chaîne contenues dans ce manuel

ATTENTION : Les surfaces humides

ou huileuses peuvent entraîner une

perte de contrôle de l’outil, et causer des

blessures. S’assurer que les poignées sont

toujours sèches, propres et exemptes d’huile

et de graisse

ATTENTION : Pour éviter tout contact

accidentel avec la chaîne de la

tronçonneuse pendant le transport,

toujours placer le couvre-lame et tenir les

mains et les doigts à distance de la zone

de la gâchette (Fig. 5).

ATTENTION : Il a été signalé que

l’utilisation prolongée d’outils électriques

peut causer des troubles vasculaires,

musculaires ou neurologiques (par

exemple, le phénomène du doigt mort

causé par les vibrations ou le Syndrome

de Raynaud). Pour réduire le risque de

blessures, suivez les instructions suivantes :

– Portez des gants et gardez vos mains ainsi

que votre corps au chaud

– Tenez fermement la tronçonneuse, mais

n’exercez pas de pression prolongée et

excessive Laissez la tronçonneuse faire le

travail pour vous

– Veillez à ce que le système de coupe soit

bien entretenu

– Faites souvent des pauses

Les vibrations en condition normale peuvent différer

des valeurs indiquées dans le présent manuel selon

le matériau à couper, l’entretien du système de coupe

et d’autres facteurs

6 m (20 pi)

FIG. 4

FIG. 5

Consignes de sécurité importantes

Modèle de Tronçonneuse CS300

• Faites très attention lorsque vous coupez

des buissons ou des arbrisseaux. Ce bois

fin peut attraper la chaîne de la tronçonneuse

qui peut alors glisser vers vous ou vous faire

perdre l’équilibre

• Portez la tronçonneuse par la poignée

avant avec l’interrupteur en position

d’arrêt et loin de votre corps. Lorsque

vous transportez ou entreposez

la tronçonneuse, mettez toujours

le couvercle du guide-chaîne. Une

manipulation correcte de la tronçonneuse

réduit la probabilité de contact accidentel

avec la chaîne en mouvement

• Suivez les instructions pour la

lubrification, la tension de la chaîne et

le remplacement des accessoires. Une

chaîne mal lubrifiée ou mal tendue peut

casser ou augmenter le risque de rebond.

• Coupez uniquement du bois. N’utilisez

pas la tronçonneuse pour des tâches

non adaptées. Par exemple : n’utilisez

pas la tronçonneuse pour découper du

plastique, de la maçonnerie ou des matériaux

de construction qui ne sont pas en bois

L’utilisation de la tronçonneuse pour des

tâches différentes de celles pour lesquelles

elle a été conçue peut engendrer des

situations dangereuses

• Utilisez toujours les deux mains pour

opérer la tronçonneuse.

• La pièce de bois, le guide et la chaîne

peuvent être chauds après la coupe.

Portez des gants pour éviter les brûlures.

• Utilisez un équipement auxiliaire

approprié et veillez à ce qu’il ne soit

pas endommagé, qu’il soit de puissance

adéquate et placé sans un potentiel de

danger. Utilisez un équipement auxiliaire

uniquement aux fins auxquelles il est destiné

Entreposage, transport et

élimination

ENTREPOSAGE DE LA TRONÇONNEUSE

• Retirez le bloc de batterie de la tronçonneuse

• Nettoyez minutieusement la tronçonneuse

• Installez le couvre-lame

• Entreposez-le dans un lieu sec

• Tenez-le hors de portée des enfants et des animaux

• Il est normal qu’une petite quantité d’huile s’écoule

du guide-chaîne lorsque la tronçonneuse n’est

pas utilisée Afin de vous protéger contre ces

fuites, installez le couvre-lame et mettez un tissu

absorbant sous le guide

ENTREPOSAGE DE LA BATTERIE

Lorsque vous entreposez le bloc de batterie pendant

plus de neuf mois, suivez les directives ci-dessous :

• Retirez le bloc de batterie de la tronçonneuse ou du

chargeur

• Entreposez-le dans un lieu frais et sec

• Tenez-le hors de portée des enfants et des animaux

• Pour prolonger la durée de vie des batteries,

n’entreposez jamais de blocs de batterie à l’état

complètement déchargé (aucun témoin allumé)

(Fig 6)

• Pour garantir une durée de vie maximale de la

batterie, assurez-vous de recharger le bloc de

batterie une fois par an ou quand un seul voyant

s’allume sur l’indicateur à DEL

• Entreposez-le à une température comprise entre

-20 et 30 °C (entre -4 et 86 °F)

FIG. 6

TÉMOINS

INDICATEURS

Consignes de sécurité importantes

Modèle de Tronçonneuse CS300

ENTREPOSAGE DU CHARGEUR

• Retirez le bloc de batterie du chargeur

• Débranchez le chargeur de la source d’alimentation

• Entreposez-le dans un lieu sec

• Tenez-le hors de portée des enfants et des animaux

Pour plus de renseignements, consultez la section

« Entretien et nettoyage »

TRANSPORT DE LA TRONÇONNEUSE

• Retirez le bloc de batterie de la tronçonneuse

• Installez le couvre-lame

• Si vous le voulez, purgez l’huile de la barre et de la

chaîne pour limiter les fuites

• Portez la tronçonneuse avec la barre et la chaîne

orientée vers l’arrière de l’utilisateur

• Les outils peuvent bouger pendant le transport

Assurez-vous que l’outil est sécurisé et qu’il ne peut

ni tomber ni entrer en contact avec des personnes

ou des biens

TRANSPORT DU BLOC DE BATTERIE

Respectez les réglementations locales et nationales

lors du transport de batteries au lithium-ion; un

étiquetage spécial pourra être requis

MISE AU REBUT DE LA TRONÇONNEUSE

ET DU CHARGEUR

Le produit Oregon

est conçu et fabriqué avec des

matériaux et des composants de haute qualité qui

peuvent être recyclés et réutilisés Veuillez vous

débarrasser de cet équipement en respectant

l’environnement, dans un centre de collecte/

recyclage des déchets local

MISE AU REBUT DE LA BATTERIE

Ne pas incinérer ni jeter les batteries au lithium-ion

dans les ordures ménagères Les organismes locaux

de récupération et de recyclage connaissent les

moyens d’élimination et de recyclage adéquats Les

batteries peuvent être récupérées aux États-Unis et

au Canada par Rechargeable Battery Recycling

Corporation Oregon

a déjà défrayé le coût de

recyclage de vos batteries Rapporter vos batteries

épuisées aux détaillants participant au programme

ou à votre centre de recyclage La liste des sites de

récupération et d’autres renseignements sont

affichés à www call2recycle org ou encore vous

pouvez composer le 1-800-8BATTERY

Sécurité de la batterie

AVERTISSEMENT : L’entretien

inapproprié de la batterie peut provoquer

une fuite de produits chimiques

dangereux, une surchauffe, une émission

de fumée; la batterie peut également

éclater, exploser et/ou s’enflammer.

Respectez ces règles de sécurité.

ATTENTION : Ne jetez pas le bloc de

batterie au feu ou aux ordures. Envoyez

les blocs de batteries au lithium-ion dans

un centre de recyclage autorisé.

IMPORTANT : L’exposition à une chaleur

excessive peut entraîner une perte de

capacité et/ou réduire sa durée utile. Ne

pas exposer la batterie à une chaleur

excessive (par exemple à l’intérieur d’un

véhicule par temps chaud).

• Ne tentez pas de recharger un bloc de batterie non

rechargeable

• Ne pas ouvrir ou modifier la batterie Cela peut

endommager les dispositifs de sécurité

• Ne reliez pas les bornes positive (+) et négative (-)

avec des objets métalliques et n’entreposez pas

le bloc de batterie avec des objets métalliques

tels que des pièces de monnaie ou des vis Cela

peut entraîner un court-circuit et générer assez de

chaleur pour provoquer des brûlures

• N’incinérez pas le bloc de batterie et ne l’exposez

pas à une chaleur excessive Cela peut faire fondre

l’isolation ou endommager les dispositifs de

sécurité

• N’utilisez pas, ne rechargez pas et n’entreposez pas

la batterie près d’une source de chaleur supérieure

à 40 °C (104 °F) Cela peut provoquer une surchauffe

et un court-circuit interne

• Ne l’exposez pas à des conditions extrêmement

humides Cela peut endommager les dispositifs

de sécurité, produire un courant et une tension

de charge très élevés et conduire à des réactions

chimiques anormales

Consignes de sécurité importantes

Modèle de Tronçonneuse CS300

• Utilisez exclusivement le chargeur spécialement

conçu pour le bloc de batterie et suivez les

consignes de sécurité décrites dans la section

« Sécurité du chargeur » L’utilisation d’un autre

chargeur peut endommager les dispositifs de

sécurité, produire un courant et une tension de

charge très élevés et conduire à des réactions

chimiques anormales

• N’utilisez pas les blocs de batterie de la marque

Oregon

dans des outils d’une autre marque

• Ne frappez pas, ne percez pas et ne jetez pas le bloc

de batterie; n’en utilisez pas un qui soit endommagé

ou déformé

• Si la recharge échoue, ne la retentez pas

• Si le bloc de batterie dégage une odeur, devient

chaud, se décolore, se déforme ou s’il semble

anormal de quelque façon que ce soit pendant

l’utilisation, la recharge ou l’entreposage, retirez-le

immédiatement de la tronçonneuse ou du chargeur

• Tout liquide s’écoulant de la batterie est corrosif,

peut endommager les yeux ainsi que la peau et peut

être toxique s’il est avalé

Sécurité du chargeur

INSTRUCTIONS DE SÉCURITÉ

IMPORTANTES

AVERTISSEMENT : Risque de

décharge électrique. Lorsqu’il est utilisé

exclusivement à l’extérieur, utilisez-le

uniquement sur une prise protégée par

un disjoncteur de fuite à la terre DDFT

« Classe A », couverte et résistante aux

intempéries, avec le bloc d’alimentation

branché à la prise. Si celui-ci n’est pas

fourni, communiquez avec un électricien

qualifié pour une installation correcte.

Assurez-vous que le bloc d’alimentation

et le cordon n’empêchent pas le couvercle

de la prise de se fermer complètement.

IMPORTANT : Ce chargeur ne doit pas

être utilisé par des personnes ayant des

déficiences physiques, sensorielles ou

mentales (ou par des enfants) ou qui

ne possèdent pas des connaissances

suffisantes, à moins qu’elles aient reçu

des instructions ou qu’elles soient sous la

supervision d’une personne responsable

de leur sécurité. Toujours garder les

enfants sous surveillance pour assurer

qu’ils ne jouent pas avec le chargeur.

IMPORTANT : Utilisez ce chargeur

uniquement avec le cordon d’alimentation

fourni, en vous assurant que la fiche

d’entrée s’adapte correctement à la prise

de sortie.

Les précautions de base doivent toujours être

appliquées lors de l’utilisation de produits

électriques, notamment les suivantes :

• Lisez et suivez toutes les instructions de

sécurité avant utilisation. Lisez et suivez toutes

les instructions figurant sur le produit ou fournies

avec celui-ci

• Conservez ces instructions.

• N’utilisez pas de rallonge.

• Des cordons endommagés ou enchevêtrés

augmentent le risque de choc électrique.

Ne malmenez pas le cordon N’utilisez jamais le

cordon pour transporter, tirer ou débrancher l’outil

électrique Gardez le cordon à l’écart de la chaleur,

de l’huile, des bords tranchants et des pièces

mobiles

• N’exposez pas le chargeur à la pluie.

Pour une utilisation en intérieur uniquement

• Ne l’utilisez pas à moins de 3 m (10 pi) d’une

piscine.

• Ne l’utilisez pas dans une salle de bain.

Symboles et étiquettes

Modèle de Tronçonneuse CS300

Symboles et étiquettes

Ces symboles et étiquettes apparaissent sur la tronçonneuse, la batterie et le chargeur

SYMBOLE NOM EXPLICATION

Symbole d’alerte de

sécurité

Signale que le texte qui suit explique un danger, un avertissement ou une

mise en garde

Lire les instructions

Le manuel d’instructions original contient des renseignements importants

sur le fonctionnement et la sécurité Lisez et suivez attentivement ces

instructions

Porter une protection

oculaire

Porter une protection oculaire lors de l’utilisation de la tronçonneuse

Porter une protection

auditive

Porter une protection auditive lors de l’utilisation de la tronçonneuse

Porter une protection

pour les mains

Porter des gants lors de l’utilisation de la tronçonneuse et lors de la

manipulation de la chaîne

Porter une protection

pour la tête

Porter un casque de sécurité lors de l’utilisation de la tronçonneuse

Porter un pantalon Porter un pantalon lors de l’utilisation de la tronçonneuse

Porter une protection

pour les pieds

Porter des bottes de sécurité fermées appropriées lors de l’utilisation de la

tronçonneuse

100

Puissance acoustique Le niveau de puissance acoustique est de 100 dB (K = 2 5 dB)

Attention à l’effet de

rebond

L’effet de rebond peut provoquer de graves blessures

Contact avec l’extrémité

du guide

Éviter tout contact avec l’extrémité du guide

Angle d’effet de rebond

de la chaîne

Conçue pour une utilisation avec une chaîne à faible effet de rebond

Tenue à deux mains Tenir la tronçonneuse avec les deux mains

Tenue à une main Ne pas tenir la tronçonneuse avec une seule main

Ne pas utiliser une

échelle

Ne jamais se tenir debout sur une échelle lors de l’utilisation de la

tronçonneuse

Ne pas incinérer Ne pas jeter dans le feu

Ne pas jeter

Ne pas jeter dans les ordures ménagères Apporter à un centre de recyclage

autorisé

Utilisation à l'intérieur

uniquement

Chargeur destiné à une utilisation à l'intérieur seulement

Température de

fonctionnement

Utilisez un bloc de batterie uniquement à une température comprise entre

0 et 40 °C (32 et 104 °F)

Outil de coupe

Outil de coupe Ne pas toucher la chaîne sans avoir d’abord désactivé la

tronçonneuse en retirant la batterie

Retirer la batterie Retirez la batterie avant toute opération d’entretien

Retirer la batterie avant

le transport

Retirer le bloc de batterie de la tronçonneuse avant l’entreposage, le

transport ou la mise au rebut

Noms et termes relatifs à la tronçonneuse

Modèle de Tronçonneuse CS300

Noms et termes relatifs à la tronçonneuse

Anneau de tension de la chaîne : anneau autour du

bouton de relâchement du panneau latéral qui, lorsqu’il

est tourné, ajuste la tension de la chaîne

Attrape-chaîne : dispositif servant à retenir la chaîne

de la tronçonneuse si celle-ci brise ou déraille

Burette à huile automatique : système qui lubrifie

automatiquement le guide-chaîne et la chaîne de la

tronçonneuse

Calibre de chaîne : l’épaisseur du maillon

d’enchaînement de la chaîne, à l’endroit où il s’ajuste

dans la rainure du guide, indiquée par le numéro de pièce

marqué sur les maillons d’enchaînement

Chaîne à faible effet de rebond : chaîne conforme aux

exigences de performance d’effet de rebond des normes

ANSI B175 1 et CSA Z62 3

Chaîne de la tronçonneuse : chaîne dentelée en

boucle, qui coupe le bois, et qui est entraînée par le bloc

moteur et soutenue par le guide-chaîne Parfois appelée

simplement la « chaîne »

Collet d’alignement : saillie sur la plaque du coussinet

qui s’ajuste dans l’encoche du guide

Couvercle de guide-chaîne : couvercle plastique qui

protège le guide-chaîne et la chaîne de la tronçonneuse

lorsque celle-ci n’est pas utilisée

Effet de rebond : mouvement arrière et/ou vertical (vers

le haut) rapide du guide-chaîne qui se produit lorsque la

chaîne près de l’extrémité supérieure du guide-chaîne

entre en contact avec un objet comme une bûche ou une

branche, ou lorsque la chaîne est prise dans une entaille

du tronc

Encoche du guide : partie découpée du guide-chaîne qui

s’ajuste dans le collet d’alignement et le goujon

Engrenage de tension de la chaîne : engrenage monté

sur le guide-chaîne qui ajuste la tension de la chaîne

lorsqu’il est tourné

Entaille d’abattage : entaille dans le tronc qui dirige la

chute de l’arbre

Frein de la chaîne : dispositif servant à arrêter ou

à verrouiller la chaîne de la tronçonneuse, activé

manuellement ou automatiquement lorsqu’un rebond

se produit

Goujon : saillie filetée située sur le collet d’alignement

qui s’étend à travers l’encoche du guide

Griffe d’abattage : dispositif fixé sur l’avant de la

tronçonneuse qui agit comme point pivot lorsqu’elle est

en contact avec un arbre ou une bûche, pour faciliter la

coupe Également appelée « griffe »

Guide-chaîne : structure sur rail qui supporte et guide

la chaîne de la tronçonneuse Parfois appelé simplement

le « guide »

Guide-chaîne à effet de rebond réduit : guide-chaîne

ayant un rayon d’extrémité maximum tel que précisé par

les normes ANSI B175 1 et CSA Z62 3 qui réduit de façon

significative l’effet de rebond

Interrupteur de la gâchette : dispositif qui permet

d’allumer et d’éteindre la tronçonneuse

Longueur de coupe utile : distance approximative entre

la racine de la griffe d’abattage et le bord extérieur du

maillon de coupe lorsque le tendeur est placé en position

centrale

Maillon d’enchaînement : maillon en forme d’aileron de

la chaîne qui s’ajuste dans la rainure du guide-chaîne

Panneau latéral : couvercle plastique sur la tête

motrice qui couvre le pignon d’entraînement et

l’engrenage de tension de la chaîne qui est retiré et

installé à l’aide du bouton de relâchement du panneau

latéral

Pas de chaîne : la distance entre trois rivets consécutifs

sur la chaîne de la tronçonneuse divisée par deux,

indiquée par le numéro de pièce marqué sur les maillons

d’enchaînement

Pièces d’usure : pièces telles que la chaîne et le guide-

chaîne qui s’usent pendant le fonctionnement et peuvent

être remplacées par l’utilisateur

Pignon d’entraînement : partie crantée qui conduit la

chaîne de la tronçonneuse

Plaque du coussinet : support de montage situé sur le

bloc moteur qui aide à assurer un alignement approprié

du guide-chaîne

Poignée arrière : poignée d’appui située à l’arrière ou

vers l’arrière de la tronçonneuse prévue pour être serrée

par la main droite

Poignée avant : poignée d’appui située à l’avant ou vers

l’avant de la tronçonneuse prévue pour être serrée par la

main gauche

Protège-main arrière : barrière structurelle située

au côté inférieur droit de la poignée arrière servant à

protéger l’opérateur en cas de rupture ou de déraillement

de la chaîne de la tronçonneuse

Protège-main avant : barrière structurelle entre la

poignée avant d’une tronçonneuse et le guide-chaîne,

qui sert également de mécanisme d’activation du frein

de la chaîne

Tête motrice de la tronçonneuse : tronçonneuse sans

chaîne ou guide-chaîne

Trait d’abattage : dernière entaille lors du processus

d’abattage pratiquée sur le côté opposé à l’entaille

d’abattage sur le tronc d’un arbre

Verrou de la gâchette : arrêt mobile qui empêche

l’activation involontaire de l’interrupteur de la gâchette,

jusqu’à ce qu’il soit activé manuellement

Zone de sécurité des observateurs : cercle de

6 m (20 pi) autour de l’opérateur dans lequel aucun

observateur, enfant et animal ne doit se trouver

Identification du produit

Modèle de Tronçonneuse CS300

Identification du produit

Connaître la tronçonneuse

REMARQUE : consultez la section « Déballage et montage » pour obtenir la liste des éléments inclus

BOUCHON DU

RÉSERVOIR D’HUILE

PROTÈGE-MAIN

ARRIÈRE

HUBLOT DU NIVEAU D’HUILE

PLAQUE D’IDENTIFICATION DU PRODUIT

PARE-MAIN AVANT/FREIN DE CHAÎNE

CHAÎNE DE LA

TRONÇONNEUSE

GUIDE-CHAÎNE

PANNEAU LATÉRAL

VERROU DE CHAÎNE

POIGNÉE ARRIÈRE

INTERRUPTEUR DE LA

GÂCHETTE

BOUTON DE VERROUILLAGE

DE LA GÂCHETTE

POIGNÉE AVANT

GRIFFE

D’ABATTAGE

BLOC MOTEUR

COUVERCLE DU GUIDE-CHAÎNE

ENGRENAGE DE TENSION DE

LA CHAÎNE

BOUTON DE

RELÂCHEMENT

DU PANNEAU

LATÉRAL

ANNEAU

DE TENSION

DE LA CHAÎNE

LEVIER POWERSHARP

BLOC DE

BATTERIE

BORNE DE

BATTERIE

BOUTON DE

RELÂCHEMENT

PIGNON D’ENTRAÎNEMENT

PIERRE D’AFFÛTAGE GOUJON

INDICATEUR DE LA CHAÎNE

DE DIRECTION

Déballage et montage

Modèle de Tronçonneuse CS300

Déballage et montage

Déballage

CONTENU DE LA BOÎTE

La tronçonneuse nécessite un assemblage avant

utilisation Les articles suivants sont livrés avec la

tronçonneuse :

• Tête motrice

• Guide-chaîne

• Chaîne de la tronçonneuse

• Couvre-lame

• Engrenage de tension de la chaîne

• Anneau de tension de la chaîne

• Vis de tension de la chaîne

• Huile pour guide et chaîne

• Chargeur et cordon d’alimentation (si équipé)

• Batterie (si équipé)

Après avoir retiré la tronçonneuse de son carton

d’emballage, examinez-la attentivement pour vous

assurer qu’elle n’a subi aucun dommage pendant

le transport et qu’aucune pièce ne manque Si des

pièces sont endommagées ou manquantes, n’utilisez

pas la tronçonneuse Afin d’obtenir des pièces de

rechange, communiquez avec le Système d'outils à

batterie Oregon

en appelant le 888 313-8665

Montage

DANGER : Pour éviter des blessures

corporelles graves, n’utilisez pas la

tronçonneuse sans que le guide-chaîne,

la chaîne et le panneau latéral soient bien

assemblés.

AVERTISSEMENT : Ne tentez pas de

faire fonctionner la tronçonneuse si une

pièce est endommagée ou manquante.

Vérification de la position

du protège-main avant

Une fois la tronçonneuse déballée, vérifiez la

position du protège-main avant La scie à chaîne ne

fonctionnera pas si le frein de chaîne est engagé

Avant de la faire fonctionner, tirez le pare-main avant

vers l’arrière jusqu’au niveau de la poignée avant

(Fig 7)

PROTÈGE-MAIN AVANT

EN POSITION DE

FONCTIONNEMENT

PROTÈGE-MAIN AVANT EN

POSITION DE FREIN

FIG. 7

Déballage et montage

Modèle de Tronçonneuse CS300

Remplissage du réservoir d’huile

du guide et de la chaîne

IMPORTANT : L’huile pour guide et chaîne

permet d’éviter une usure prématurée.

N’utilisez jamais la tronçonneuse si

l’huile n’est pas visible dans le hublot.

Vérifiez souvent le niveau d’huile et

remettez-en si nécessaire.

Il est nécessaire de lubrifier correctement le guide-

chaîne et la chaîne avec de l’huile adaptée La

tronçonneuse est équipée d’un huileur automatique

qui dépose l’huile sur le guide et la chaîne pendant

le fonctionnement, les maintenant ainsi parfaitement

lubrifiées Pour de meilleurs résultats, utilisez

l’huile pour guide et chaîne Oregon

Elle a été

spécialement conçue pour réduire les frictions et

accélérer les coupes N’utilisez JAMAIS d’huile ou

d’autres lubrifiants n’ayant pas été spécialement

conçus pour le guide et la chaîne Cela peut entraîner

une coagulation de l’huile dans le système, ce qui

peut user prématurément le guide et la chaîne

Placez la tronçonneuse sur une surface solide et

plane, de sorte que le bouchon d’huile soit orienté

vers le haut (Fig 8)

• Nettoyez tous les débris de la zone du bouchon

• Enlevez le bouchon

• Versez soigneusement l’huile pour guide et chaîne

dans le réservoir

• Replacez le bouchon et assurez-vous que l’huile est

visible dans le réservoir

Si l’huile n’est pas visible dans le réservoir, il est

nécessaire d’ajouter de l’huile pour guide et chaîne

AMORÇAGE DE L’HUILEUR

AVERTISSEMENT : Pour réduire le

risque de blessure, ne faites jamais

fonctionner la tronçonneuse sans panneau

latéral.

ATTENTION : Gardez les mains, les

vêtements et les cheveux éloignés du

pignon d’entraînement lors de l’amorçage

de l’huileur.

S’il s’agit du premier remplissage du réservoir d’huile

du guide et de la chaîne, ou si la tronçonneuse est

entreposée depuis longtemps sans utilisation, il faut

amorcer l’huileur

• Insérez la batterie

• Faites fonctionner la tronçonneuse pendant environ

deux minutes

• Retirez la batterie

• Desserrez le bouton de relâchement du panneau

latéral en le tournant dans le sens antihoraire et

enlevez-le

• Vérifiez la présence d’huile sur la plaque du

coussinet (Fig 9)

• Si l’huile n’est pas présente sur la plaque du

coussinet, replacez le panneau latéral et faites

fonctionner la tronçonneuse pendant 30 secondes

supplémentaires

• Lorsque l’huile commence à couler du trou, la

tronçonneuse est prête pour l’assemblage du guide-

chaîne et de la chaîne

Si l’huile n’est pas visible dans le réservoir, il est

nécessaire d’ajouter de l’huile pour guide et chaîne

FIG. 8

FIG. 9

Déballage et montage

Modèle de Tronçonneuse CS300

Assemblage du guide-chaîne et de

la chaîne de la tronçonneuse

AVERTISSEMENT : Un outil

fonctionnant à batterie, avec le bloc de

batterie inséré, est toujours sous tension

et peut démarrer accidentellement.

Retirez le bloc de batterie de la

tronçonneuse avant d’y fixer le guide-

chaîne et la chaîne.

Portez des gants

• Retirez la batterie

• Desserrez le bouton de relâchement du panneau

latéral en le tournant dans le sens antihoraire et

enlevez le panneau latéral

• Il y a une rondelle de caoutchouc qui est importante

pour le fonctionnement de la tronçonneuse Elle doit

être placée autour de la broche située sur le tendeur

avant que celui-ci ne soit fixé sur le guide (Fig 10)

• Insérez la vis de l’arrière de l’engrenage de tension

de la chaîne et fixez l’engrenage de tension de la

chaîne sur le guide-chaîne (Fig 11)

• Placez l’engrenage de tension de la chaîne sur le

côté du guide-chaîne face à vous de sorte que la

pièce rectangulaire ne dépasse pas les bords du

guide-chaîne et insérez la vis

• Placez le guide-chaîne sur la plaque du coussinet

en faisant glisser l’encoche du guide sur le collet

d’alignement (Fig 12), avec le goujon inséré dans le

trou, dans l’engrenage de tension de la chaîne

• Enroulez la nouvelle chaîne sur le pignon

d’entraînement, en plaçant les bords tranchants

des dents le long du bord supérieur du guide-chaîne

à l’écart de la tête motrice (Fig 13)

FIG. 10

FIG. 11

FIG. 12

PLAQUE DU COUSSINET

COLLET D’ALIGNEMENT

GOUJON

FIG. 13

Déballage et montage

Modèle de Tronçonneuse CS300

• Rentrez la chaîne dans la rainure du guide Faites

tourner l’engrenage de tension de la chaîne loin du

moteur afin d’enlever du mou de la chaîne (Fig 14)

• Installez le panneau latéral, en vous assurant que

l’attrape-chaîne est positionné correctement dans

son trou, puis serrez légèrement le bouton de

relâchement du panneau latéral (Fig 15)

Mise en tension de la chaîne de la

tronçonneuse

AVERTISSEMENT : Un outil

fonctionnant à batterie, avec le bloc de

batterie inséré, est toujours sous tension

et peut démarrer accidentellement.

Retirez le bloc de batterie de la

tronçonneuse avant d’y fixer l’arbre

extensible, le guide-chaîne et la chaîne.

AVERTISSEMENT : Si la chaîne

est toujours desserrée lorsque la

tronçonneuse a atteint la tension

maximale, remplacez-la.

IMPORTANT : Tendez la chaîne

uniquement lorsque celle-ci est

refroidie. Une chaîne chaude peut

faire se contracter et endommager le

guide-chaîne ou la chaîne pendant le

refroidissement.

Portez des gants

• Retirez la batterie

• Desserrez légèrement le bouton de relâchement du

panneau latéral, mais n’enlevez pas le panneau

• Maintenez le renvoi du guide-chaîne vers le haut

(Fig 16), puis tournez l’anneau de tension de la

chaîne dans le sens horaire

FIG. 14

FIG. 15

FIG. 16

Déballage et montage

Modèle de Tronçonneuse CS300

• Serrez l’anneau de tension de la chaîne jusqu’à ce

que les lames inférieures situées sous le guide

entrent en contact avec le guide (Fig 17)

• La tension de la chaîne de la scie est correcte

lorsque, par un certain effort, vous pouvez avec un

gant tirer la chaîne sans heurt autour du guide La

chaîne doit toucher la partie inférieure du rail du

guide (Fig 18)

• Serrez le bouton de relâchement du panneau

latéral

• Après une courte utilisation, laissez la chaîne

refroidir, retirez la batterie et vérifiez à nouveau

la tension Contrôlez attentivement la tension

pendant la première demi-heure d’utilisation, puis

régulièrement pendant toute la durée de vie de la

chaîne, en réajustant si nécessaire lorsque la chaîne

et le guide sont froids au toucher Ne tendez jamais

la chaîne lorsqu’elle est chaude

La chaîne de la tronçonneuse se tendra, ce qui est

le résultat d’une utilisation normale; cependant, un

apport insuffisant en huile, une utilisation agressive

ou un défaut d’entretien peut provoquer un étirement

prématuré

FIG. 17

INCORRECT

CORRECT

FIG. 18

Fonctionnement de la tronçonneuse

Modèle de Tronçonneuse CS300

Fonctionnement de la tronçonneuse

Bloc de batterie et chargeur

AVERTISSEMENT : NE RECHARGEZ

PAS LE BLOC DE BATTERIE SOUS LA

PLUIE.

INDICATEUR DE NIVEAU DE

CHARGE DE LA BATTERIE

La batterie au lithium-ion est munie d’un indicateur

de niveau de charge à DEL Pour vérifier le niveau de

charge du bloc de batterie, appuyez sur le bouton

d’indication qui se trouve sur sa face avant (Fig 19)

Aucun témoin allumé : rechargez

Un témoin vert fixe :

moins de 25 % chargé

Rechargez le bloc de batterie avant de l’utiliser

Deux témoins verts fixes :

26 à 50 % chargé

Trois témoins verts fixes :

51 à 75 % chargé

Quatre témoins verts fixes :

76 à 100 % chargé

BRANCHEMENT DU CHARGEUR

Si le chargeur comprend un cordon d’alimentation

séparé, branchez le cordon du chargeur au chargeur

et à la prise de courant appropriée (Fig 20)

Utilisez uniquement le cordon amovible fourni avec le

chargeur Lors de la première utilisation, vérifiez que

le type de fiche correspond à la prise de courant

INDICATEUR DEL DE L’ÉTAT DE

CHARGE DU CHARGEUR

Le chargeur de batterie est équipé d’un indicateur

d’état de charge à DEL qui indique l’état de la

charge ainsi que les conditions pouvant retarder ou

empêcher la recharge (Fig 21)

Remarque : aucun témoin ne sera visible tant qu’un

bloc de batterie ne sera pas inséré

Témoin orange clignotant : présence d’une

anomalie Plusieurs causes sont possibles

Consultez la section « Dépannage »

contenue dans ce manuel

Témoin orange fixe : la température du bloc

de batterie dépasse la plage acceptable De

0 à 40 °C/De 32 à 104 °F Laissez le bloc de

batterie atteindre la plage de températures

acceptable avant la recharge Le bloc peut

être laissé sur le chargeur pendant que la

température s’ajuste La recharge

commence lorsque la bonne température est

atteinte

Témoin vert clignotant : le bloc de batterie

se recharge

Témoin vert fixe : le bloc de batterie est prêt

à l’emploi

FIG. 19

TÉMOINS INDICATEURS

BOUTON D’INDICATION

FIG. 20

FIG. 21

Fonctionnement de la tronçonneuse

Modèle de Tronçonneuse CS300

RECHARGE DU BLOC DE BATTERIE

AVERTISSEMENT : Le non-respect des

procédures de recharge correctes peut

entraîner une intensité de courant et une

tension excessives, une perte de contrôle

pendant la recharge, une fuite de produits

chimiques dangereux, une génération de

chaleur, un éclatement ou un incendie.

Suivez ces instructions de recharge.

Avec le cordon du chargeur connecté au chargeur et

branché dans une prise électrique, alignez les

rainures de la batterie avec les rails situés sur le

chargeur et faites glisser le bloc de batterie sur le

chargeur jusqu’à ce qu’il soit complètement installé

(Fig 22)

Vérifiez l’indicateur d’état de charge pour connaître

les conditions de charge

INSERTION ET LIBÉRATION

DU BLOC DE BATTERIE

N’utilisez que les blocs de batterie de la marque

Oregon

spécifiés dans ce mode d’emploi

Alignez la rainure de la batterie avec les rails

situés à l’intérieur du port de batterie Insérez

fermement le bloc de batterie dans le port de

batterie de la tronçonneuse, en appuyant vers

l’avant jusqu’à entente du déclic produit lorsqu’il

s’enclenche (Fig 23)

Pour retirer le bloc de batterie, soulevez le levier de

dégagement de la batterie puis retirez-la (Fig 24)

FIG. 22

FIG. 23

FIG. 24

Fonctionnement de la tronçonneuse

Modèle de Tronçonneuse CS300

Fonctionnement général

DANGER : Afin d’éviter les blessures

graves, n’essayez pas d’atteindre des

zones hors de portée ou de monter

sur une échelle, un escabeau ou toute

position élevée qui n’est pas totalement

sécurisée. Ne découpez jamais à une

hauteur qui dépasse votre épaule.

AVERTISSEMENT : Afin de réduire

le risque de blessure, portez toujours

des bottes, des gants et des protections

oculaires, auditives et pour la tête.

TEMPÉRATURE DE FONCTIONNEMENT

Cette tronçonneuse est conçue pour fonctionner à

une température comprise entre 0 °C et 40 °C (32 °F

et 104 °F)

PRISE EN MAIN

Saisissez toujours l’outil à deux mains Tenez la

poignée avant avec la main gauche, et la poignée

arrière avec la main droite (Fig 25) Vos doigts

doivent s’enrouler autour de la poignée, avec le pouce

sous la poignée

POSITION STABLE

Tenez-vous sur vos deux pieds sur une surface ferme,

en répartissant équitablement le poids sur ceux-ci

(Fig 26)

ARRÊT DE LA TRONÇONNEUSE

Relâchez l’interrupteur de la gâchette pour arrêter la

tronçonneuse

DÉMARRAGE DE LA TRONÇONNEUSE

AVERTISSEMENT : Pour réduire les

risques de blessure, ne faussez jamais le

verrouillage en collant, en câblant ou en

attachant le verrouillage de gâchette.

Assurez-vous que le frein de la chaîne n’est pas

engagé

Saisissez fermement les poignées avant et arrière

Appuyez et maintenez enfoncé le bouton de

verrouillage de la gâchette avec le pouce (1) Pour

démarrer la tronçonneuse, appuyez sur l’interrupteur

de la gâchette (2) (Fig 27) Il n’est pas nécessaire de

continuer à appuyer sur le bouton de verrouillage de

la gâchette Il restera désengagé jusqu’à ce que la

gâchette soit relâchée

FIG. 25

SAISIR AVEC LE POUCE

SOUS LA POIGNÉE

FIG. 26

FIG. 27

(1) BOUTON DE VERROUILLAGE

DE LA GÂCHETTE

(2) INTERRUPTEUR

DE LA GÂCHETTE

Fonctionnement de la tronçonneuse

Modèle de Tronçonneuse CS300

TEST DU FREIN DE LA CHAÎNE

Assurez-vous que le frein de la chaîne fonctionne

avant d’utiliser la tronçonneuse Pour vérifier le

fonctionnement du frein :

• Placez la tronçonneuse sur une surface plate solide

• Mettez-la brièvement en marche

• Gardez la main gauche sur la poignée avant et

roulez le poignet gauche pour déplacer le protège-

main avant vers l’avant et activer manuellement le

frein de la chaîne (Fig 28)

• Relâchez l’interrupteur de la gâchette

Si le frein de la chaîne fonctionne correctement, le

moteur et la chaîne de la tronçonneuse s’arrêtent

immédiatement Si le moteur et la chaîne de la

tronçonneuse ne s’arrêtent pas immédiatement,

faites vérifier le frein de la chaîne par un réparateur

agréé

• Remettez le protège-main avant en position de

fonctionnement

Découpage

AVERTISSEMENT : Afin de réduire le

risque de blessure, portez des bottes, des

pantalons, des gants et des protections

oculaires, auditives et pour la tête.

AVERTISSEMENT : Pour réduire le

risque de blessure, assurez-vous d’être

toujours stable et de tenir fermement la

tronçonneuse avec les deux mains lorsque

le moteur tourne.

AVERTISSEMENT : Pour réduire le

risque de blessure, planifiez à l’avance

et prévoyez plusieurs voies d’évacuation

avant de procéder au travail.

ATTENTION : Établissez un périmètre

de sécurité des observateurs de 6 m

(20 pi) avant d’utiliser cet équipement. La

zone de sécurité des observateurs est un

périmètre de 6 m (20 pi) autour de l’opérateur,

dans lequel aucun observateur adulte, enfant,

ni animal ne doit se trouver (Fig 29) Les

opérations d’abattage nécessitent une zone

de sécurité plus grande selon la dimension de

l’arbre ; consultez la section « Abattage d’un

arbre »

IMPORTANT : Exercez-vous à couper des

bûches sur un chevalet de sciage afin de

vous familiariser avec le fonctionnement

de la tronçonneuse.

Pour obtenir la meilleure performance et faire

fonctionner la tronçonneuse en toute sécurité, suivez

les instructions suivantes :

• Observez toutes les règles et réglementations

municipales et nationales relatives à la coupe

• Faites régulièrement des pauses pour réduire les

risques de blessure

• Avant de commencer à couper, assurez-vous que la

chaîne de la tronçonneuse est correctement tendue

et que la chaîne est affûtée

FIG. 28

6 m (20 pi)

FIG. 29

Fonctionnement de la tronçonneuse

Modèle de Tronçonneuse CS300

Les chaînes de tronçonneuse sont conçues pour

couper du bois uniquement N’utilisez pas la

tronçonneuse pour couper d’autres matériaux et

ne laissez pas la chaîne entrer en contact avec des

saletés, des pierres, des clous, des agrafes ou des

câbles Ces matériaux sont extrêmement abrasifs et

useront le placage de protection de la chaîne très

rapidement

Affûtez ou remplacez la chaîne de la tronçonneuse

dans les cas suivants :

• La pression requise pour effectuer des coupes

augmente de façon notable

• Les copeaux de bois évacués par la chaîne sont très

fins, voire en poussière

Ne travaillez pas avec une chaîne émoussée, car

l’effort de coupe sera accru, les découpes deviendront

irrégulières, l’usure de la tronçonneuse sera plus

rapide et il y aura un risque accru d’effet de rebond

Ne forcez jamais sur une chaîne émoussée

• Vérifiez la bonne adhérence de la poignée et tenez-

vous face au bois à couper, tronçonneuse hors

tension Appuyez sur le bouton de verrouillage de

la gâchette, puis sur l’interrupteur Attendez que

la chaîne ait atteint sa vitesse maximale avant de

commencer la coupe

• Commencez la coupe en pressant légèrement

le guide-chaîne contre le bois N’appuyez que

légèrement et laissez la tronçonneuse faire son

travail

• Conservez une vitesse constante durant toute la

coupe, en relâchant la pression juste avant la fin de

la coupe

• Sachez où se trouve la pointe du guide-chaîne en

tout temps et évitez le contact avec d’autres objets

• Si la tronçonneuse s’arrête soudainement pendant

la coupe, enlevez-la de la coupe et reprenez en

n’appuyant que légèrement sur la pièce à travailler

ÉLAGAGE

ATTENTION : Les branches qui tombent

peuvent rebondir ou « revenir en arrière

subitement » lorsqu’elles touchent le

sol, c’est pourquoi il est essentiel de

conserver un sol propre afin d’assurer

plusieurs voies de retrait. Nettoyez la zone

de travail et portez une protection pour la

tête

L’élagage est l’enlèvement de branches mortes ou

envahissantes pour assurer la santé des végétaux

• Prévoyez des voies de retrait avant de commencer

la coupe et assurez-vous qu’il n’y ait pas

d’obstacles Sachez toujours comment quitter la

zone où les branches tombent

• Veillez à ce que les observateurs ou les aides

se trouvent à une distance sûre des branches

qui tombent Les observateurs ou les aides ne

doivent pas se tenir directement devant ou derrière

l’opérateur Voir la Fig 28

• Gardez une position stable et tenez fermement la

tronçonneuse à deux mains Ne vous penchez pas

trop en avant Ne montez jamais dans un arbre ou

sur une échelle pour atteindre des branches hautes

• Sécurisez les branches pouvant être dangereuses

• Utilisez un équipement auxiliaire approprié

• Élaguez les branches du bas en premier

• Attendez que la chaîne de la tronçonneuse atteigne

sa pleine vitesse avant de commencer la coupe

• Effectuez une légère pression sur la branche

• Pour les longues branches (Fig 30), coupez d’abord

l’extrémité de la branche (1) pour en réduire la

pression, puis élaguez en vous rapprochant du

tronc (2)

(1)

(2)

FIG. 30

Fonctionnement de la tronçonneuse

Modèle de Tronçonneuse CS300

• Les branches épaisses (supérieures à 10 cm [4 po])

de diamètre) peuvent se briser en éclat ou pincer la

chaîne pendant une simple coupe depuis le dessus

Pour éviter les pincements ou les éclats, effectuez

d’abord une coupe en relief peu profonde sur la

partie inférieure de la branche (1), puis coupez

l’ensemble de la branche depuis la partie supérieure

(2) pour correspondre à la coupe inférieure (Fig 31)

• Une fois qu’une grande partie de la branche est

enlevée, procédez à une coupe régulière près du

tronc (Fig 32)

ABATTAGE D’UN ARBRE

ATTENTION : Un arbre risque de rouler

ou de glisser une fois abattu. Prévoyez et

dégagez une voie de retrait avant le début de

l’abattage La voie de retrait doit être

augmentée à l’arrière et en diagonale vers

l’avant de la ligne de chute prévue (Fig 33)

L’abattage est la coupe d’un arbre entier

• Avant l’abattage, observez le penchant naturel de

l’arbre, l’emplacement de grandes branches et la

direction du vent pour évaluer la ligne de chute de

l’arbre

• Retirez la saleté, les pierres, les morceaux

d’écorce détachés, les clous, les agrafes et les fils

métalliques de l’arbre avant de débuter la coupe

• Lorsque les opérations de tronçonnage et

d’abattage sont exécutées par deux ou plusieurs

personnes simultanément, le tronçonnage doit

être effectué à une distance d’au moins deux fois

la hauteur de l’arbre à tronçonner, par rapport à

l’emplacement de l’abattage

• Les arbres doivent être abattus en évitant de

mettre la vie d’une personne en danger, de heurter

des fils du réseau électrique ou de provoquer des

dommages matériels Si un arbre touche un fil du

réseau public, l’entreprise du réseau public doit être

avisée immédiatement

• Utilisez des crampons en métal à l’avant de la

tronçonneuse en guise de support sur le bois

Placez les griffes d’abattage en métal dans le

bois et utilisez-les en tant que point de levier pour

renforcer la stabilité lors de la coupe de bois avec

un diamètre important

(1)

(2)

FIG. 31

FIG. 32

OPTIONS DE

VOIE DE RETRAIT

DIRECTION

DE LA CHUTE

RETRAIT

FIG. 33

45 °

Fonctionnement de la tronçonneuse

Modèle de Tronçonneuse CS300

Entaille d’abattage

• Entaillez le tronc de 1/3 du diamètre de celui-ci,

perpendiculaire à la direction de la chute Réalisez

d’abord l’entaille horizontale inférieure (1) Cela

permettra d’éviter tout pincement de la chaîne de la

tronçonneuse ou du guide-chaîne lorsque la

seconde entaille (2) sera effectuée (Fig 34)

Trait d’abattage

• Ensuite, effectuez le trait d’abattage au moins

50 mm (2 po) au-dessus de l’entaille horizontale

(Fig 35) Gardez le trait d’abattage parallèle à

l’entaille d’abattage horizontale

• Effectuez le trait d’abattage de sorte qu’il y ait

assez de bois pour servir de charnière Cette

charnière naturelle empêche l’arbre de se tordre

et de tomber dans la mauvaise direction Ne la

découpez pas de part en part

• Dès que le trait d’abattage se rapproche de la

charnière naturelle, l’arbre devrait amorçer sa chute

• S’il y a un risque que l’arbre ne tombe pas dans la

direction souhaitée ou s’il risque de rouler en arrière

et coincer la tronçonneuse, arrêtez la coupe avant

que le trait d’abattage ne soit complet et utilisez

des coins en bois, plastique ou aluminium pour

ouvrir la coupe et faire basculer l’arbre le long de la

ligne de chute souhaitée

• Lorsque l’arbre commence sa chute, retirez

la tronçonneuse du trait, arrêtez le moteur et

déposez-la sur le sol, puis reculez dans la voie de

retrait prévue

• Faites attention aux chutes de branches et regardez

où vous marchez

ÉBRANCHAGE D’UN ARBRE

ATTENTION : Les branches sous

tension peuvent « revenir en arrière

subitement » et toucher l’opérateur

ou lui faire perdre le contrôle de la

tronçonneuse, entraînant alors des

blessures. Soyez toujours attentif aux

branches sous tension qui pourraient frapper

l’opérateur ou la tronçonneuse une fois

coupées

L’ébranchage est la coupe des branches d’un arbre

abattu

• Pour ce faire, conservez intactes les branches

maîtresses inférieures pour maintenir le tronc au-

dessus du sol

• Retirez les petites branches d’un seul mouvement

• Les branches sous tension doivent être coupées

depuis le bas pour éviter le grippage de la

tronçonneuse (Fig 36)

ENTAILLE D’ABATTAGE

DIRECTION

DE LA CHUTE

ENTAILLE

(1)

(2)

FIG. 34

TRAIT D’ABATTAGE

TRAIT

D’ABATTAGE

CHARNIÈRE

DIRECTION

DE LA CHUTE

ENTAILLE

50 MM

(2 PO)

50 MM

(2 PO)

FIG. 35

ÉBRANCHAGE

COUPE DES BRANCHES

MAINTENIR LA PIÈCE AU-DESSUS DU SOL

CONSERVER UN SUPPORT DE BRANCHE JUSQU’À

CE QUE LE TRONC SOIT COUPÉ

FIG. 36

Fonctionnement de la tronçonneuse

Modèle de Tronçonneuse CS300

TRONÇONNER UN TRONC

ATTENTION : Troncer des troncs

sous tension augmente le risque d’effet

de rebond. Utilisez l’une des méthodes

ci-dessous pour supporter le tronc lors du

tronçonnage

Le tronçonnage consiste à débiter un tronc en

morceaux Il est important de vous assurer un bon

équilibre et de veiller à ce que votre poids soit

également réparti sur vos deux pieds Si possible, le

tronc doit être surélevé et soutenu par des branches,

des buches ou des cales

• Une fois le tronc soutenu sur toute sa longueur,

coupez-le depuis le haut (tronçonnage par le

dessus) (Fig 37)

• Si le tronc n’est soutenu qu’à une extrémité,

coupez 1/3 du diamètre à partir du dessous

(tronçonnage par le dessous), puis terminez la

coupe en tronçonnant par le dessus la première

entaille (Fig 38)

• Si le tronc est soutenu des deux extrémités, coupez

1/3 du diamètre depuis le haut (tronçonnage par le

dessus), puis terminez la coupe en tronçonnant par

le dessous les 2/3 inférieurs du tronc pour rejoindre

la première entaille (Fig 39)

• Si vous tronçonnez en pente, restez toujours en

amont du tronc (Fig 40)

• Pour conserver un parfait contrôle lors de la coupe,

relâchez la pression vers la fin du tronçonnage, sans

toutefois relâcher la prise sur les poignées de la

tronçonneuse

• Ne laissez pas la chaîne toucher le sol

• Une fois la coupe terminée, attendez

l’immobilisation complète de la chaîne avant de

déplacer la tronçonneuse

• Arrêtez toujours le moteur avant de vous déplacer

vers un autre arbre

LE TRONC EST SOUTENU SUR

TOUTE SA LONGUEUR

TRONÇONNER PAR LE DESSUS

POUR ÉVITER DE COUPER LE SOL

FIG. 37

LE TRONC EST SOUTENU

À UNE SEULE EXTRÉMITÉ

TRONÇONNAGE PAR LE DESSOUS

(1/3 DU DIAMÈTRE) POUR ÉVITER LES ÉCLATS

TRONÇONNAGE PAR LE DESSUS

(2/3 DU DIAMÈTRE) POUR REJOINDRE LE

1ER TRAIT DE COUPE (POUR ÉVITER LE PINCEMENT)

FIG. 38

TRONÇONNER UN TRONC

TRONÇONNAGE PAR LE DESSUS

(1/3 DU DIAMÈTRE) POUR ÉVITER LES ÉCLATS

TRONÇONNAGE PAR LE DESSOUS (2/3 DU

DIAMÈTRE) POUR REJOINDRE LE 1ER TRAIT DE

COUPE (POUR ÉVITER LE PINCEMENT)

FIG. 39

TRONÇONNER EN PENTE

SE TENIR EN AMONT

DU TRONC LORS DU

TRONÇONNAGE, CAR LE

TRONC RISQUE DE ROULER

VERS LE BAS

FIG. 40

Fonctionnement de la tronçonneuse

Modèle de Tronçonneuse CS300

Affûtage avec PowerSharp

AVERTISSEMENT : Powersharp ne doit

pas être utilisé en présence de matériaux

extrêmement inflammables comme de

l’essence ou de l’acétylène.

ATTENTION : L’affûtage avec le

système Powersharp provoque de petites

étincelles.

ATTENTION : Le système d’affûtage

intégré Powersharp est réservé

uniquement à la chaîne Powersharp.

N’essayez jamais d’aiguiser une autre

chaîne avec l’affûteur intégré. Cela

pourrait endommager la chaîne et

l’affûteur.

PRÉSENTATION DE POWERSHARP

Cette tronçonneuse est équipée du système

d’affûtage intégré PowerSharp, qui permet

d’affûter rapidement et facilement la chaîne de la

tronçonneuse Vous devez affûter la chaîne de la

tronçonneuse lorsque la coupe prend plus de temps,

ou quand les éclats de bois deviennent de la sciure

AFFÛTER LA CHAÎNE

IMPORTANT : La chaîne PowerSharp

utilise des gouges uniques très aiguisées

et ne peut être affûtée qu’avec l’affûteur

d’origine PowerSharp.

• Une fois que la tronçonneuse fonctionne à plein

régime, soulevez légèrement le levier PowerSharp

pendant 3 à 5 secondes (Fig 41) Vous verrez des

étincelles lorsque les gouges entreront en contact

avec la pierre d’affûtage

• Faites une coupe d’essai afin de déterminer si

la chaîne a été suffisamment affûtée Sinon,

recommencez la procédure d’affûtage jusqu’à ce

que la chaîne soit suffisamment affûtée

IMPORTANT : N’exercez pas de pression

trop forte lors de l’affûtage. Une force

excessive peut réduire la performance de

la pierre d’affûtage.

IMPORTANT : Il est normal de voir une

petite quantité d’étincelles et de fumée

durant la phase d’affûtage, étant donné

que les gouges sont en contact avec la

pierre et que la friction chauffe la chaîne.

QUAND REMPLACER LA PIERRE D’AFFÛTAGE

La pierre d’affûtage est censée s’user de la même

façon que la chaîne Remplacez toujours la pierre

lorsque vous changez la chaîne, même si elle vous

semble pouvoir durer plus longtemps Consultez la

section « Remplacement d’une chaîne usée et de la

pierre d’affûtage » contenue dans ce manuel

FIG. 41

Entretien et nettoyage

Modèle de Tronçonneuse CS300

Entretien et nettoyage

AVERTISSEMENT : Le manquement

à identifier et à remplacer les pièces

endommagées ou usées peut causer

des blessures graves. Inspectez

régulièrement la tronçonneuse. Une

inspection régulière est la première

étape d’un entretien adéquat. Suivez les

directives ci-dessous afin de maximiser

la sécurité et la satisfaction. Faites

remplacer immédiatement toutes les

pièces endommagées ou excessivement

usées.

AVERTISSEMENT : Un outil

fonctionnant à batterie, avec le bloc de

batterie inséré, est toujours sous tension

et peut démarrer accidentellement.

Retirez la batterie de la tronçonneuse

avant d’inspecter, de nettoyer ou

d’effectuer un entretien.

ATTENTION : Lorsque vous nettoyez

la tronçonneuse, ne l’immergez pas dans

l’eau ou dans d’autres liquides.

Inspection

Avant chaque utilisation et si la tronçonneuse est

tombée, inspectez les pièces suivantes :

• Poignées : les poignées avant et arrière ne doivent

pas comporter de craquelure ni tout autre défaut

Elles doivent être propres et sèches

• Protège-main avant : le protège-main avant ne doit

pas être endommagé et doit pouvoir facilement

être déplacé vers l’avant et l’arrière Lorsqu’il est

déplacé, le protège-main avant devrait activer le

frein de la chaîne

• Guide-chaîne : le guide-chaîne doit être droit et ne

pas être ébréché, craquelé, ni excessivement usé

• Chaîne de la tronçonneuse : la chaîne doit être

correctement tendue, et aucun composant ne

doit être craquelé, ébréché ou excessivement

usé Consultez la section « Mise en tension de la

chaîne de la tronçonneuse » et « Affûtage avec

PowerSharp

• Panneau latéral : le panneau latéral ne doit pas

comporter de craquelure ni tout autre défaut Il doit

s’ajuster correctement au corps de la tronçonneuse,

sans aucune torsion Assurez-vous que l’attrape-

chaîne ne comporte aucune craquelure

• Bloc de batterie : le bloc de batterie doit être propre

et sec et ne présenter aucun signe de perforation,

d’impact ou d’autres dommages Les contacts

doivent être dégagés, secs et exempts de débris

• Borne de batterie : le port et les contacts de la

batterie doivent être dégagés, secs et exempts de

débris

• Frein de la chaîne : testez le frein de la chaîne afin

de vous assurer qu’il fonctionne correctement

Consultez la section « Test du frein de la chaîne »

sous « Fonctionnement général »

• Niveau d’huile : assurez-vous que le réservoir

d’huile est plein avant toute utilisation Consultez la

section « Remplissage du réservoir d’huile du guide

et de la chaîne »

• Burette à huile automatique : lorsque la

tronçonneuse fonctionne sans guide-chaîne et

chaîne fixés, une petite quantité d’huile devrait

commencer à couler par le trou de la plaque du

coussinet Consultez la section « Amorçage du

huileur »

• Couvercle du moteur : vérifiez qu’il n’y a aucune

craquelure sur le capot et aucun débris dans les

grilles d’aération

Inspectez périodiquement les pièces suivantes :

• Pignon d’entraînement : vérifiez qu’il ne comporte ni

rainures profondes ni dents cassées ni bavures

• Engrenage de tension de la chaîne : inspectez

l’engrenage pour des craquelures, éclats, vis

desserrées, torsions éventuels, et tout autre

dommage

• Logement pour le goujon de montage au-dessous

du panneau latéral : assurez-vous que le goujon de

montage n’est pas tordu, dénudé, que le filetage

n’est pas faussé et que la plaque du coussinet et

le collet d’alignement sont intacts et ne sont pas

obstrués par des débris

• Chargeur : le chargeur doit être propre et sec et ne

présenter aucun signe de perforation ou d’autres

dommages Le plateau et les contacts de la batterie

doivent être dégagés, secs et exempts de débris

Entretien et nettoyage

Modèle de Tronçonneuse CS300

Mise en tension de la chaîne

de la tronçonneuse

IMPORTANT : Tendez la chaîne

uniquement lorsque celle-ci est

refroidie. Une chaîne chaude peut

faire se contracter et endommager le

guide-chaîne ou la chaîne pendant le

refroidissement.

Si la chaîne ne touche pas le dessous du guide-

chaîne lorsque la tronçonneuse est arrêtée et

refroidie, elle devrait être tendue

Tendez la chaîne tel que décrit dans « Mise en

tension de la chaîne » dans la section « Déballage et

montage » contenue dans ce manuel

Remplacement d’une chaîne

usée et de la pierre d’affûtage

ATTENTION : Remplacez la chaîne

la de tronçonneuse PowerSharp

et la

pierre d’affûtage en même temps. Ne pas

respecter cette consigne peut diminuer la

performance et/ou endommager la chaîne

ou la pierre d’affûtage.

ATTENTION : Le système d’affûtage

intégré PowerSharp est réservé

uniquement à la chaîne PowerSharp.

Enlevez la pierre d’affûtage lors de

l’utilisation d’une chaîne autre qu’une

chaîne PowerSharp. Ne pas respecter

cette consigne peut endommager la

chaîne, le système d’affûtage et/ou la

tronçonneuse.

Lorsque la chaîne de la tronçonneuse est fissurée

ou a des dents cassées, est étirée au point où de

ne plus pouvoir être correctement tendue ou s’il est

impossible de l’affûter, il faut la remplacer

Portez des gants

• Retirez la batterie

• Desserrez légèrement le bouton de relâchement du

panneau latéral, mais n’enlevez pas le panneau

• Desserrez complètement l’anneau de tension de la

chaîne (tournez dans le sens inverse des aiguilles

d’une montre)

• Desserrez le bouton de relâchement du panneau

latéral et enlevez-le

• Enlevez la chaîne de la tronçonneuse

• Enlevez les deux vis qui maintiennent la pierre à

aiguiser (Fig 42)

• Enlevez la pierre

• Assurez-vous que le levier PowerSharp et la zone

qui l’entoure ne sont pas encombrés de débris

• Placez la nouvelle pierre sur le levier et replacez

les vis

• Replacez le guide-chaîne et la chaîne Voir la

section « Assemblage du guide-chaîne et de la

chaîne de la tronçonneuse » contenue dans ce

manuel

• Tendez la chaîne tel que décrit dans « Mise en

tension de la chaîne » dans la section « Déballage

et montage » contenue dans ce manuel

IMPORTANT : La chaîne de la

tronçonneuse doit être correctement

tendue avant toute utilisation. Consultez

la section « Mise en tension de la

chaîne » contenue dans ce manuel.

FIG. 42

Entretien et nettoyage

Modèle de Tronçonneuse CS300

Entretien du guide-chaîne

AVERTISSEMENT : Les bords d’un

guide-chaîne usé, particulièrement les

bords de la rainure où la chaîne touche

le guide, peuvent être extrêmement

tranchants. Portez une protection

appropriée pour les mains.

ATTENTION : Le guide-chaîne peut

être chaud après la coupe. Portez des

gants pour éviter les brûlures.

Afin de réduire l’usure du guide et augmenter sa

durée de vie, pensez à l’inverser de temps en temps

Portez des gants

• Retirez la batterie

• Desserrez légèrement le bouton de relâchement du

panneau latéral mais n’enlevez pas le panneau

• Desserrez complètement l’anneau de tension de la

chaîne (tournez dans le sens inverse des aiguilles

d’une montre)

• Desserrez le bouton de relâchement du panneau

latéral et enlevez-le

• Enlevez le guide et la chaîne et inspectez-les pour

d’éventuels dommages et signes d’usure

• Retirez la vis de l’arrière de l’engrenage de tension

de la chaîne et enlevez l’engrenage de tension de la

chaîne du guide-chaîne (Fig 43)

• Inversez le guide-chaîne (Fig 44)

• Replacez le guide-chaîne et la chaîne Consultez

la section « Assemblage du guide-chaîne et de

la chaîne de la tronçonneuse » contenue dans ce

manuel

• Tendez la chaîne tel que décrit dans « Mise en

tension de la chaîne » dans la section « Déballage

et montage » contenue dans ce manuel

Remplacement d’un

guide-chaîne usé

AVERTISSEMENT : Les bords d’un

guide-chaîne usé, particulièrement les

bords de la rainure où la chaîne touche

le guide, peuvent être extrêmement

tranchants. Portez une protection

appropriée pour les mains.

Lorsque le guide-chaîne est fissuré ou qu’il

présente une usure excessive autour des bords,

particulièrement dans la rainure où la chaîne de la

tronçonneuse touche le guide, il faut le remplacer

De plus, si le pignon de renvoi est usé, a des dents

manquantes ou ne tourne pas bien, il faut remplacer

le guide

Portez des gants

• Retirez la batterie

• Desserrez légèrement le bouton de relâchement du

panneau latéral, mais n’enlevez pas le panneau

• Desserrez complètement l’anneau de tension de la

chaîne (tournez dans le sens inverse des aiguilles

d’une montre)

• Desserrez le bouton de relâchement du panneau

latéral et enlevez-le

• Enlevez le guide-chaîne et la chaîne

• Retirez la vis de l’arrière de l’engrenage de tension

de la chaîne et enlevez l’engrenage de tension

de la chaîne du guide-chaîne tel que décrit dans

« Entretien du guide-chaîne »

• Placez l’engrenage de tension de la chaîne sur le

nouveau guide-chaîne et replacez la vis

• Replacez le guide-chaîne et la chaîne Consultez

la section « Assemblage du guide-chaîne et de

la chaîne de la tronçonneuse » contenue dans ce

manuel

• Tendez la chaîne tel que décrit dans « Mise en

tension de la chaîne » dans la section « Déballage

et montage » contenue dans ce manuel

FIG. 43

FIG. 44

Entretien et nettoyage

Modèle de Tronçonneuse CS300

Remplacement d’un engrenage

de tension de chaîne usé

Remplacez l’engrenage de tension de la chaîne

si celui-ci ne tient pas le guide et la chaîne à une

tension appropriée ou s’il est endommagé de quelque

autre façon

Portez des gants

• Retirez la batterie

• Desserrez légèrement le bouton de relâchement du

panneau latéral, mais n’enlevez pas le panneau

• Desserrez complètement l’anneau de tension de la

chaîne (tournez dans le sens inverse des aiguilles

d’une montre)

• Desserrez le bouton de relâchement du panneau

latéral et enlevez-le

• Enlevez le guide-chaîne et la chaîne

• Retirez la vis de l’arrière de l’engrenage de tension

de la chaîne et enlevez cet engrenage du guide-

chaîne

• Placez le nouvel engrenage de tension de la chaîne

sur le côté du guide-chaîne face à vous et replacez

la vis

• Replacez le guide-chaîne et la chaîne Consultez

la section « Assemblage du guide-chaîne et de

la chaîne de la tronçonneuse » contenue dans ce

manuel

• Tendez la chaîne tel que décrit dans « Mise en

tension de la chaîne » dans la section « Déballage

et montage » contenue dans ce manuel

Remplacement du pignon

d’entraînement

Remplacez le pignon d’entraînement chaque fois que

la chaîne de la tronçonneuse a été remplacée deux

fois ou lorsque le pignon est endommagé

Portez des lunettes de protection et des gants

• Retirez la batterie

• Desserrez légèrement le bouton de relâchement du

panneau latéral, mais n’enlevez pas le panneau

• Desserrez complètement l’anneau de tension de la

chaîne (tournez dans le sens inverse des aiguilles

d’une montre)

• Desserrez le bouton de relâchement du panneau

latéral et enlevez-le

• Enlevez le guide-chaîne et la chaîne

• Utilisez un petit tournevis plat pour ouvrir et enlever

l’attache en E-clip et enlever le pignon

d’entraînement et la rondelle (Fig 45)

• Insérez la nouvelle rondelle et le nouveau pignon

d’entraînement, puis installez la nouvelle attache

en E-clip (Fig 46)

FIG. 45

FIG. 46

Entretien et nettoyage

Modèle de Tronçonneuse CS300

• Replacez le guide-chaîne et la chaîne Consultez

la section « Assemblage du guide-chaîne et de

la chaîne de la tronçonneuse » contenue dans ce

manuel

• Tendez la chaîne tel que décrit dans « Mise en

tension de la chaîne » dans la section « Déballage

et montage » contenue dans ce manuel

Nettoyage

AVERTISSEMENT : Retirez le bloc de

batterie avant de nettoyer, afin de réduire

les risques de blessure.

ATTENTION : Lorsque vous nettoyez

le bloc moteur de la tronçonneuse,

ne l’immergez pas dans l’eau ou dans

d’autres liquides.

Portez des lunettes de protection et des gants

• Retirez la batterie

• Enlevez les copeaux de bois et autres débris du port

de la batterie Assurez-vous que les contacts sont

propres et secs

• Après l’utilisation, nettoyez les débris du guide-

chaîne et de la chaîne Essuyez la tête motrice avec

un chiffon propre imbibé d’eau et de savon doux

N’utilisez jamais de produits nettoyants abrasifs ni

de solvants

• Nettoyez toujours les copeaux de bois, la sciure

et la saleté se trouvant dans la rainure du guide

lorsque vous remplacez la chaîne

• Assurez-vous que l’engrenage de tension de la

chaîne est exempt de sciure de bois et autres

débris

Bloc de batterie

IMPORTANT : La batterie ne contient

aucune pièce pouvant être réparée par

l’utilisateur. Ne pas le démonter.

Les piles au lithium-ion ont une durée de

fonctionnement prédéterminée Si le temps de coupe

par recharge diminue de façon marquée, le bloc

de batterie est à la fin de sa vie utile et doit être

remplacé

• Assurez-vous que le bloc de batterie, y compris

les contacts, est propre et sec et ne présente

aucun signe de perforation, d’impact ou d’autres

dommages Les batteries endommagées peuvent

causer des incendies ou émettre des produits

chimiques dangereux

• Nettoyez les contacts sales avec un chiffon doux

et sec La saleté ou l’huile peut provoquer une

mauvaise connexion électrique entraînant une perte

de puissance

Chargeur

• Débranchez le chargeur de la prise électrique

• Nettoyez les contacts sales avec un chiffon doux

et sec

Renseignements supplémentaires

relatifs à l’entretien

Pour obtenir de plus amples renseignements sur

l’entretien de la chaîne de la tronçonneuse, du

guide-chaîne et du pignon d’entraînement, consultez

le Manuel d’entretien et de sécurité d’Oregon

l’adresse http://oregonproducts com/maintenance/

manual htm

Dépannage

Modèle de Tronçonneuse CS300

Dépannage

Utilisez le tableau suivant pour obtenir des solutions possibles en cas de problème avec la tronçonneuse Si ces

suggestions ne résolvent pas le problème, consultez la section « Garantie et service »

SYMPTÔME CAUSE POSSIBLE ACTIONS RECOMMANDÉES

Le moteur ne

fonctionne pas

ou fonctionne par

intermittence

Frein de la chaîne engagé

Avant de démarrer la tronçonneuse, veillez à ce que le pare-

main soit dans la position la plus reculée (frein de la chaîne

dégagé) Pour connaître la bonne position du pare-main,

consultez la section « Démarrage de la tronçonneuse »

contenue dans ce manuel

Batterie déchargée

Rechargez la batterie Consultez la section « Recharge du bloc

de batterie » contenue dans ce manuel

Verrouillage du déclencheur

non actionné

Le bouton de verrouillage de la gâchette doit être enfoncé

Consultez la section « Démarrage de la tronçonneuse »

contenue dans ce manuel

Bloc de batterie pas

complètement inséré

Nettoyez les débris du port et des bornes de la batterie avec

un chiffon propre et sec ou une brosse non-conductrice

Présence de débris dans le

panneau latéral

Retirez le bloc de batterie, puis retirez le panneau latéral et

nettoyez les débris

Bloc de batterie froid

Laissez la batterie se réchauffer à la température minimale de

fonctionnement de 0 °C (32 °F)

Le moteur fonctionne,

mais la chaîne ne

tourne pas

Chaîne qui ne s’engage

pas dans le pignon

d’entraînement

Remettez la chaîne en place en vérifiant que les maillons

d’entraînement sur la chaîne sont correctement placés sur

le pignon Consultez la section « Entretien et nettoyage »

contenue dans ce manuel pour connaître les instructions

d’installation

Le pignon de renvoi du guide-

chaîne ne tourne pas

Remplacez le guide-chaîne Consultez la section

« Remplacement d’un guide-chaîne usé » contenue dans ce

manuel

Frein de la chaîne non

engagé

Débris qui bloquent

l’amplitude de mouvement du

pare-main

Nettoyez les débris du mécanisme externe de freinage de la

chaîne

Mauvais fonctionnement

possible du frein de la chaîne

Contactez immédiatement un réparateur agréé

AVERTISSEMENT : FAIRE FONCTIONNER

UNE TRONÇONNEUSE SANS FREIN DE CHAÎNE

OPÉRATIONNEL PEUT ENTRAÎNER DE GRAVES

BLESSURES CORPORELLES.

La tronçonneuse ne

coupe pas bien

Tension de la chaîne

insuffisante

Consultez la section « Mise en tension de la chaîne » contenue

dans ce manuel

Chaîne émoussée

Consultez la section « Affûtage avec PowerSharp

» contenue

dans ce manuel

Chaîne montée à l’envers

Consultez la section « Assemblage du guide-chaîne et de la

chaîne de la tronçonneuse » contenue dans ce manuel

Chaîne usée

Remplacez la chaîne et la pierre Elles sont conçues pour

s’user en même temps

Chaîne trop sèche ou trop

tendue

Vérifiez le niveau d’huile Remplissez le réservoir si nécessaire

Consultez la section « Remplissage du réservoir d’huile du

guide et de la chaîne » contenue dans ce manuel Vérifiez

que le système d’huile n’est pas obstrué Une petite quantité

d’huile doit être acheminée au guide

Chaîne sortie de la rainure

du guide

Consultez la section « Assemblage du guide-chaîne et de la

chaîne de la tronçonneuse » contenue dans ce manuel

Dépannage

Modèle de Tronçonneuse CS300

SYMPTÔME CAUSE POSSIBLE ACTIONS RECOMMANDÉES

Bip d’alarme stable

lorsque la gâchette

est tirée

Une utilisation trop rigoureuse

a fait surchauffer le moteur

Laisser la tronçonneuse refroidir, puis reprendre la coupe

Le frein de la chaîne est

engagé

Avant de démarrer la tronçonneuse, veillez à ce que le pare-

main soit dans la position la plus reculée (frein de la chaîne

dégagé) Pour connaître la bonne position du pare-main,

consultez la section « Démarrage de la tronçonneuse »

contenue dans ce manuel

Le bloc de batterie ne

se charge pas

La protection du bloc

de batterie contre les

températures élevées/faibles

est activée

Cela peut se produire lorsque la tronçonneuse est utilisée de

manière continue ou exposée à des températures ambiantes

élevées Laissez le bloc de batterie atteindre une température

acceptable avant la recharge Consultez la section « Recharge

du bloc de batterie » contenue dans ce manuel

Contacts sales ou

endommagés sur le bloc de

batterie ou le chargeur

Inspectez les contacts sur le bloc de batterie et sur le

chargeur Au besoin, nettoyez-les conformément aux

instructions de ce manuel Réinsérez le bloc de batterie dans

le chargeur, en veillant à ce qu’il soit bien installé

Le bloc de batterie est à la fin

de sa vie utile

Toutes les batteries ont une durée limitée Si le bloc de

batterie a plus de deux ans ou a été rechargé fréquemment, il

est peut-être temps de le remplacer Remplacez uniquement

avec le bloc de batterie spécifié pour cette tronçonneuse

Chargeur défectueux

Faites vérifier son fonctionnement auprès d’un centre de

service agréé

Faible temps de

coupe par recharge de

batterie

Chaîne émoussée

Consultez la section « Affûtage avec PowerSharp

» contenue

dans ce manuel

Chaîne usée

Remplacez la chaîne Consultez la section « Remplacement

d’une chaîne usée et de la pierre d’affûtage » contenue dans

ce manuel

Chaîne sèche

Vérifiez le niveau d’huile Remplissez le réservoir si nécessaire

Consultez la section « Remplissage du réservoir d’huile du

guide et de la chaîne » contenue dans ce manuel

Chaîne trop tendue

Consultez la section « Mise en tension de la chaîne » dans ce

manuel

Technique de coupe incorrecte

Suivre les directives de la section « Coupe » contenue dans ce

manuel

Présence de débris dans le

panneau latéral

Retirez le bloc de batterie, puis retirez le panneau latéral et

nettoyez les débris

Bloc de batterie pas

complètement chargé

Rechargez la batterie Consultez la section « Recharge du bloc

de batterie » contenue dans ce manuel

Lumière orange

clignotant sur

l’indicateur d’état de

charge

Erreur de court-circuit du

chargeur, de dépassement

de courant du chargeur, de

dépassement de limite de

tension, de circuit ouvert sur

le bloc de batterie ou de délai

de charge/pré-charge

1 Assurez-vous que le cordon du chargeur est raccordé au

chargeur et à la prise de courant

2 Assurez-vous que le chargeur reçoit la tension correcte

3 Essayez de charger un autre bloc de batterie conçu pour

ce chargeur

Si cela ne résout pas le problème, faites vérifier son

fonctionnement auprès d’un centre de service agréé

Caractéristiques et composants

Modèle de Tronçonneuse CS300

Caractéristiques et composants

AVERTISSEMENT : L’utilisation de pièces de rechange autres que celles indiquées dans le présent

manuel augmente le risque de blessure. N’utilisez jamais des accessoires de coupe autres que ceux

décrits dans le présent manuel.

COMPOSANTS DE RECHANGE NUMÉRO DE PIÈCE

Guide-chaîne 40 cm (16 po) 160SDEA041

Chaîne de tronçonneuse et pierre, PowerSharp

40 cm (16 po)

enchaînement de chaîne 56

560510

CHARGEUR MODÈLE C650 MODÈLE C750

Entrée

100-240 V~

50-60 Hz 60 W

100-240 V~

50-60 Hz 260 W

Entrée (États-Unis et Canada uniquement) 120 V~ 60 Hz 60 W 120 V~ 60 Hz 260 W

Sortie 41,5 V 1,8 A 41 V 4,0 A

BLOC DE BATTERIE

Type Lithium Ion

Température de fonctionnement De 0 à 40 °C (De 32 à 104 °F)

Modèle Capacité nominale Tension nominale

B425E 2.6 Ah / 94 Wh 36 VDC

B426 2.6 Ah / 94.9 Wh 36.5 VDC

B600E 4.0 Ah / 144 Wh 36 VDC

B650E 6.0 Ah / 216 Wh 36 VDC

B662 6.0 Ah / 216 Wh 36 VDC

B742 4.0 Ah / 144 Wh 36 VDC

TRONÇONNEUSE

Contenance d’huile 120 ml (4,1 oz)

Huile pour chaîne et guide Marque Oregon

Poids à sec avec B426 6,2 kg (13,6 lb)

Poids à sec sans batterie, guide et chaîne 4,1 kg (9,0 lb)

Longueur max. du guide 40 cm (16 po)

Pas de chaîne Profil surbaissé 9,7 mm (3/8 po) - 91

Calibre de chaîne 1,3 mm (0,05 po)

Pignon d’entraînement 6

Vitesse de la chaîne hors charge 14,6 m/s (48,0 pi/s)

Niveau de puissance acoustique:

Niveau de pression acoustique : énergie

acoustique émise par la source

87,6 dB (A) K, 3 dB (A)

Niveau de pression acoustique : ce que

l’opérateur entend

99,6 dB (A) K, 3 dB (A)

Vibration:

Poignée arrière 2,61 m/s

K, 1,5 m/s

Poignée avant 3,53 m/s

K, 1,5 m/s

Garantie et service

Modèle de Tronçonneuse CS300

Garantie et service

Garantie

Blount, Inc garantit tous les chargeurs et outils

sans fil Oregon

enregistrés pour une période

de trois (3) ans et tous les blocs de batterie sans

fil Oregon

enregistrés pour une période de

deux (2) ans à compter de la date d’achat initiale

Les chargeurs, blocs de batterie et outils sans fil

Oregon

enregistrés sont garantis deux (2) ans

s’ils sont utilisés à des fins commerciales Cette

garantie limitée s’applique aux produits du système

d’outils sans fil fabriqués par Oregon

Pendant

la période de garantie, Blount réparera ou, à sa

discrétion, remplacera sans frais pour l’acheteur

d’origine seulement tout produit ou toute pièce

ayant un défaut de matériau ou de main-d’œuvre

confirmé après vérification de Blount Le propriétaire

sera responsable de tous les frais de transport et

du coût de démontage de toute pièce soumise pour

remplacement en vertu de la garantie

Pour enregistrer votre produit, visitez la rubrique

« Soutien » de OregonCordless.com

Renseignements de

service et de soutien

Visitez-nous sur Internet à l’adresse

OregonCordless.com pour des renseignements sur

les centres de service ou communiquez avec notre

département de service à la clientèle au 888 313-

8665 pour une assistance, des conseils techniques

supplémentaires, une réparation, des pièces de

rechange ou pour enregistrer le produit

Par souci de sécurité, utilisez uniquement des

pièces de rechange authentiques d’usine avec la

tronçonneuse Le personnel de notre centre de

service a été formé pour vous fournir aide et soutien

de façon efficace pour tout réglage, réparation ou

remplacement requis pour tous les produits du

système d’outils sans fil Oregon

Índice

Motosierra Modelo CS300

Índice

PowerSharp® son marcas comerciales registradas de Blount, Inc en los Estados Unidos y/o en otros países

Instrucciones de seguridad importantes 77

Definiciones de las señales de seguridad 77

Advertencias generales de seguridad sobre la herramienta eléctrica 77

Seguridad en el área de trabajo 77

Seguridad eléctrica 77

Seguridad personal 78

Uso y cuidado de la herramienta eléctrica 78

Uso y cuidado de la batería 79

Servicio técnico 79

General advertencias de seguridad de la motosierra 79

Causas y prevención de rebotes del operador 80

Dispositivos de seguridad contra rebotes en esta sierra 81

Precauciones adicionales 81

Almacenamiento, transporte y desecho 83

Seguridad de la batería 84

Seguridad del cargador 85

Símbolos y etiquetas 86

Nombres y términos de la motosierra 87

Identificación del producto 88

Desempaque y armado 89

Revisión de la posición del protector de manos frontal 89

Llenado del depósito de aceite de la barra y la cadena 90

Armado de la barra de guía y la cadena de la sierra 91

Tensado de la cadena de la sierra 92

Uso de la motosierra 94

Batería y cargador 94

Uso general 96

Corte 97

Afilado con PowerSharp® 102

Mantenimiento y limpieza 103

Inspección 103

Tensado de la cadena de la sierra 104

Reemplazo de una cadena de sierra y una piedra de afilar desgastadas 104

Mantenimiento de la barra de guía 105

Reemplazo de una barra de guía desgastada 105

Reemplazo de un engranaje tensor de la cadena desgastado 106

Reemplazo de la rueda dentada de accionamiento 106

Limpieza 107

Paquete de batería 107

Cargador 107

Información adicional sobre el mantenimiento 107

Solución de problemas 108

Especificaciones y componentes 110

Garantía y servicio técnico 111

Instrucciones de seguridad importantes

Motosierra Modelo CS300

Instrucciones de seguridad importantes

Introducción

Esta motosierra está diseñada para uso moderado ocasional No está diseñada para talar árboles grandes ni cortar

troncos de grandes diámetros Esta motosierra no está diseñada para la poda de árboles No corte árboles o vigas

de madera que tengan un diámetro superior a la longitud de corte eficaz de la motosierra: 38 cm (15 pulgadas)

Definiciones de las señales de seguridad

SÍMBOLO SEÑAL SIGNIFICADO

ADVERTENCIA Indica un peligro potencial que puede provocar una lesión grave

PRECAUCIÓN

Indica un peligro potencial que podría provocar un daño serio a la

herramienta o provocar lesiones menores y moderadas

IMPORTANTE Seguir esta instrucción aumentará la satisfacción con la herramienta

Advertencias generales de seguridad sobre la herramienta eléctrica

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones,

ilustraciones y especificaciones que se proporcionan con esta herramienta

eléctrica. El incumplimiento de todas las instrucciones mencionadas a

continuación puede provocar descargas eléctricas, incendios y/o lesiones graves.

Guarde todas las advertencias e instrucciones para futura referencia. El término

“herramienta eléctrica” en las advertencias se refiere a su herramienta alimentada desde la red

(cableada) o de batería (inalámbrica)

Seguridad en el área de trabajo

• Mantenga el área de trabajo limpia y bien

iluminada. Las zonas abarrotadas u oscuras son

propensas a los accidentes

• No use la herramienta eléctrica en ambientes

explosivos, como aquellos con presencia

de líquidos, gases o polvo inflamables. Las

herramientas eléctricas crean chispas que podrían

encender el polvo o los gases

• Mantenga alejados a los niños y a los

transeúntes mientras esté utilizando la

herramienta eléctrica. Las distracciones podrían

hacerle perder el control

Seguridad eléctrica

• El enchufe de una herramienta eléctrica

tiene que coincidir con el tomacorriente.

Nunca modifique el enchufe de forma alguna.

No use adaptadores con las herramientas

eléctricas puestas a tierra. El uso de enchufes no

modificados y tomacorrientes adecuados reduce el

riesgo de que se produzcan descargas eléctricas

• Evite el contacto del cuerpo con superficies

conectadas a tierra, como tuberías, radiadores,

estufas y refrigeradores. Hay un mayor riesgo

de sufrir una descarga eléctrica si su cuerpo está

puesto a tierra

• No exponga las herramientas eléctricas a

condiciones húmedas ni a la lluvia. Si entra agua

en una herramienta eléctrica, habrá mayor riesgo de

que ocurra una descarga eléctrica

• No maltrate el cable de alimentación. Nunca

use el cable para transportar, acarrear

ni desenchufar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite,

los bordes filosos y las piezas móviles. Un cable

dañado o enredado conlleva mayor riesgo de que se

produzca una descarga eléctrica

• Para usar una herramienta eléctrica al aire

libre, use un prolongador apto para uso al aire

libre. El uso de un cable apto para uso al aire libre

reduce el riesgo de que se produzca una descarga

eléctrica

• Si es inevitable usar la herramienta eléctrica

en un lugar húmedo, utilice un suministro

protegido con un disyuntor por falla a tierra

(GFCI). La utilización de un GFCI reduce el riesgo de

que se produzca una descarga eléctrica

Instrucciones de seguridad importantes

Motosierra Modelo CS300

Seguridad personal

• Permanezca alerta, esté atento a lo que hace y

use su sentido común al usar una herramienta

eléctrica. No use una herramienta eléctrica

si está cansado o si está bajo la influencia de

drogas, alcohol o medicamentos. Si se distrae

por un momento mientras usa una herramienta

eléctrica, podría sufrir lesiones personales graves

• Use equipo de protección personal. Siempre

use protección para los ojos. El uso de equipo

de protección adecuado para las condiciones de

trabajo, como una máscara contra el polvo, calzado

de seguridad antideslizante, pantalones largos,

un casco de seguridad o protección para los oídos,

reduce el riesgo de sufrir lesiones personales

• Evite el arranque accidental de la herramienta.

Asegúrese de que el interruptor esté en la

posición de apagado antes de conectar la

herramienta a la fuente de alimentación y/o

al módulo de la batería y antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo sobre el gatillo

o energizarlas con el interruptor en la posición de

encendido es una invitación a que se produzca un

accidente

• Quite toda llave de ajuste antes de encender

la herramienta eléctrica. Si se deja una llave

conectada a una pieza móvil de la herramienta

eléctrica, podrían producirse lesiones personales

• No se estire demasiado. Mantenga un apoyo

firme y un buen equilibrio en todo momento

(Fig. 1). Esto permite un mejor control de la

herramienta en caso de situaciones inesperadas

• Vístase correctamente. No use ropa ni joyas

sueltas. Mantenga el cabello, la ropa y los

guantes alejados de las piezas móviles. La

ropa, las joyas o el cabello sueltos podrían quedar

atrapados en las piezas móviles

• Si se proporcionan dispositivos para la

conexión de instalaciones de extracción y

recolección de polvo, asegúrese de que estas

estén conectadas y de que se utilicen de

forma adecuada. La utilización de sistemas de

recolección de polvo puede reducir los peligros

relacionados con el polvo

• No permita que la familiaridad que haya

obtenido con el uso frecuente de herramientas

le permita volverse confiado e ignorar los

principios de seguridad de las herramientas.

Una acción descuidada puede causar lesiones

graves en una fracción de segundo

Uso y cuidado de la

herramienta eléctrica

• No fuerce la herramienta eléctrica. Use la

herramienta eléctrica adecuada para su

aplicación. La herramienta eléctrica adecuada hará

el trabajo mejor y de forma más segura al ritmo

para el cual fue diseñada

• No use la herramienta eléctrica si el interruptor

no permite encenderla y apagarla. Toda

herramienta que no pueda controlarse con el

interruptor es peligrosa y debe repararse

• Desconecte el enchufe de la fuente de

alimentación y/o quite el módulo de la batería

de la herramienta eléctrica antes de hacer

cualquier ajuste sobre ella, cambiar accesorios

o almacenarla. Estas medidas de seguridad

preventivas reducen el riesgo de arranques

accidentales de la herramienta

• Almacene las herramientas eléctricas que no

se encuentren en uso fuera del alcance de los

niños y no permita que las usen personas que

no conozcan la herramienta eléctrica ni estas

instrucciones. Las herramientas eléctricas son

peligrosas en las manos de usuarios no capacitados

• Proporcione mantenimiento a las herramientas

eléctricas. Verifique que las piezas móviles

no estén mal alineadas ni atascadas, que no

haya piezas rotas y que no haya ninguna otra

condición que pudiera afectar el funcionamiento

de la herramienta. Si la herramienta se

daña, hágala reparar antes de usarla.

Muchos accidentes ocurren por no dar un buen

mantenimiento a las herramientas eléctricas

• Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con buen

mantenimiento y bordes de corte afilados tienen

menos probabilidades de atascarse y son más

fáciles de controlar

FIG. 1

Instrucciones de seguridad importantes

Motosierra Modelo CS300

• Utilice la herramienta eléctrica, los accesorios,

las brocas, etc. de acuerdo con estas

instrucciones, y tome en cuenta las condiciones

de trabajo y la tarea por realizar. El uso de la

herramienta eléctrica para tareas distintas de las

previstas podría provocar una situación peligrosa

• Mantenga los mangos y las superficies de

agarre secas, limpias y libres de aceite y grasa.

Los mangos resbaladizos y las superficies de agarre

no permiten un manejo y control seguros de la

herramienta en situaciones inesperadas

Uso y cuidado de la batería

• Recargue la herramienta únicamente con

el cargador especificado por el fabricante

(Oregon® C650, C750). El uso de un cargador

diseñado para un determinado tipo de paquete de

batería puede generar un peligro de incendio cuando

se usa con otro paquete de batería

• Utilice las herramientas eléctricas solo con

baterías específicamente designadas para ella

(Oregon® B425E, B426, B600E, B650E, B662,

B742). El uso de otros paquetes de batería puede

crear riesgo de lesiones e incendios

• Cuando no use la batería, manténgala

alejada de otros objetos metálicos, como

sujetapapeles, monedas, llaves, clavos,

tornillos y otros objetos metálicos pequeños

que pudieran establecer una conexión entre

un terminal y el otro. Un cortocircuito entre

los terminales de la batería puede provocar

quemaduras o un incendio

• En condiciones de abuso, podría salir líquido

proyectado de la batería. Evite el contacto con

este líquido Si ocurre accidentalmente el contacto

con el líquido, enjuague la zona de contacto con

agua Si el líquido entra en contacto con los ojos,

busque también asistencia médica El líquido

proyectado por la batería puede causar irritación o

quemaduras

• No utilice una batería o herramienta que esté

dañada o modificada. Las baterías dañadas o

modificadas pueden presentar un comportamiento

inesperado que resulte en incendio, explosión o

riesgo de lesiones

• No exponga una batería o herramienta al fuego

ni a temperaturas excesivas. La exposición al

fuego o temperaturas superiores a 130 °C (265 °F)

puede provocar una explosión

• Siga todas las instrucciones de carga y no

cargue la batería o la herramienta fuera

del rango de temperatura especificado en

las instrucciones. Cargar incorrectamente o a

temperaturas fuera del rango especificado puede

dañar la batería y aumentar el riesgo de incendio

• No desarme la motosierra, el cargador o el

paquete de batería ni intente reparar estos

productos. De lo contrario, podría producirse

una descarga eléctrica.

Servicio técnico

• Encargue el servicio técnico de su herramienta

eléctrica a un técnico de reparación calificado

que utilice únicamente piezas de repuesto

idénticas. Esto garantizará que se mantenga la

seguridad de la herramienta eléctrica

• Nunca opere baterías dañadas. La operación de

las baterías solo debe ser realizada por el fabricante

o los proveedores de servicio autorizados

General advertencias de

seguridad de la motosierra

• Mantenga todas las partes del cuerpo alejadas

de la cadena al usar la motosierra. Antes de

encender la motosierra, asegúrese de que la

cadena no esté en contacto con ningún objeto.

Un momento de distracción mientras usa una

motosierra puede provocar que la ropa o el cuerpo

se enrede con la cadena

• Sostenga siempre la motosierra con la mano

derecha en el mango trasero y la mano

izquierda en el mango frontal. Sostener la

motosierra con una configuración de manos inversa

aumenta el riesgo de lesiones personales y no debe

hacerse

• Sujete la motosierra únicamente por las

superficies de agarre aisladas, ya que la

cadena de motosierra puede entrar en contacto

con cables ocultos. El contacto con un cable “bajo

tensión” puede hacer que las piezas metálicas

expuestas de la motosierra gane “corriente” lo que

podría provocar una descarga eléctrica al operador

• Use protección para los ojos. Se recomienda

un equipo de protección adicional para las

orejas, cabeza, manos, piernas y pies. El equipo

de protección adecuado reducirá las lesiones

personales por escombros voladores o el contacto

accidental con la cadena de motosierra

• No opere una motosierra en un árbol, en

una escalera, desde un tejado o en cualquier

soporte inestable. La operación de una motosierra

de esta manera podría resultar en lesiones

personales graves

Instrucciones de seguridad importantes

Motosierra Modelo CS300

• Mantenga siempre un apoyo firme y opere la

motosierra solo cuando se encuentre en una

superficie fija, segura y nivelada. Las superficies

resbalosas o inestables pueden provocar la pérdida

de equilibrio o control de la motosierra

• Cuando corte una rama que está bajo tensión,

esté atento al rebote. Cuando se libera la tensión

en las fibras de madera, la rama bajo tensión puede

golpear al operador y/o descontrolar la motosierra

• Tenga mucho cuidado al cortar arbustos y

arbolitos. El material fino puede atrapar la cadena

de la motosierra, azotarle o hacerle perder el

equilibrio

• Lleve la motosierra por el mango delantero con

la motosierra apagada y lejos de su cuerpo. Al

transportar o almacenar la motosierra, coloque

siempre la cubierta de la barra guía. El manejo

adecuado de la motosierra reducirá la probabilidad

de contacto accidental con la cadena de motosierra

en movimiento

• Siga las instrucciones para lubricar, tensar

la cadena y cambiar la barra y la cadena. La

cadena mal tensada o lubricada puede romperse o

incluso aumentar la posibilidad de rebote

• Solamente corte madera. No utilice la

motosierra para otras finalidades que no las

suyas. Por ejemplo: no utilice la motosierra

para cortar metal, plástico, mampostería o

materiales de construcción que no sean de

madera. El uso de la motosierra para operaciones

diferentes a las previstas podría resultar en una

situación peligrosa

• No intente talar un árbol hasta que haya

comprendido los riesgos y cómo evitarlos.

El operador o quienes estén cerca pueden sufrir

lesiones graves al talar un árbol

• No opere una motosierra en un árbol a menos

que haya sido capacitado específicamente para

hacerlo. La operación de una motosierra en un

árbol sin la capacitación adecuada podría aumentar

el riesgo de lesiones personales graves

• Siga todas las instrucciones cuando retire

material atascado, almacene u opere la

motosierra. Asegúrese de que el interruptor

esté apagado y que la batería extraída. La

activación inesperada de la motosierra mientras

se quita el material atascado o se le opera puede

resultar en lesiones personales graves

• Siga las instrucciones de afilado y

mantenimiento del fabricante para la cadena

de la sierra. Disminuir la altura del medidor de

profundidad puede llevar a un aumento de los

rebotes

Causas y prevención de rebotes del

operador

El rebote se puede producir cuando la punta de la

barra de guía toca un objeto, o cuando la madera

cierra y atasca la cadena de la sierra en el corte

El contacto con la punta, en algunos casos, puede

provocar una reacción inversa repentina, y hacer que

la barra de guía rebote hacia arriba y vuelva hacia el

operador

Atascar la cadena a lo largo de la parte superior

de la barra de guía puede empujar la barra de guía

rápidamente de regreso hacia el operador

Cualquiera de estas reacciones puede hacer

que usted pierda el control de la sierra, lo cual

provocaría lesiones personales graves No dependa

exclusivamente de los dispositivos de seguridad

integrados a su sierra Como usuario de la motosierra,

debe tomar varias medidas para hacer que sus

trabajos de corte estén libres de accidentes o

lesiones

El rebote es el resultado del uso incorrecto de la

motosierra y/o procedimientos o condiciones de

operación incorrectos y se puede evitar tomando

las precauciones adecuadas como se indica a

continuación:

• Sujete firmemente la motosierra con los pulgares

y dedos alrededor de los mangos de la motosierra,

con ambas manos en la sierra y posicione su

cuerpo y el brazo de modo que le permita resistir

las fuerzas de rebote Si se toman las medidas

necesarias, el operador puede controlar las fuerzas

de rebote No suelte la motosierra

• No se estire excesivamente y no corte por encima

de la altura de su hombro Esto ayuda a evitar

el contacto no deseado con la punta y permite

un mejor control de la motosierra en situaciones

inesperadas

• Utilice únicamente barras de repuesto y cadenas

de motosierra especificadas por el fabricante Las

barras de repuesto y cadenas de motosierra pueden

causar la rotura de la cadena y/o el rebote

• Siga las instrucciones de afilado y mantenimiento

del fabricante para la cadena de la sierra Disminuir

la altura del medidor de profundidad puede llevar a

un aumento de los rebotes

Instrucciones de seguridad importantes

Motosierra Modelo CS300

Dispositivos de seguridad

contra rebotes en esta sierra

PELIGRO: Nunca modifique ni intente

desactivar el freno de la cadena.

PELIGRO: Use solo las barras y

cadenas de repuesto especificadas por

Oregon®. Los repuestos incorrectos de

barra y cadena pueden provocar una

ruptura de la cadena y un aumento del

riesgo de lesiones por rebotes.

FRENO DE LA CADENA

Esta motosierra viene equipada con un freno de

cadena, que detiene el motor y el movimiento de la

cadena cuando se produce un rebote (Fig 2) El freno

de la cadena se puede activar por el movimiento de

avance del protector frontal porque la sierra gira

hacia atrás durante el rebote; también se puede

activar mediante las fuerzas inerciales generadas de

un caso de rebote

CADENA

Esta motosierra viene equipada con una cadena

de sierra que cumple con los requisitos de rebote

reducido de ANSI B175 1, tras haberse realizado

una prueba con una muestra representativa de

motosierras Para obtener información sobre la

cadena de la sierra, vea la sección “Especificaciones y

componentes” de este manual

BARRA

Esta sierra viene equipada con una barra de guía

de rebote reducido que tiene una punta de radio

pequeño Las puntas de radio más pequeño tienen

menor potencial para el rebote que una barra del

mismo tamaño con un radio de punta más grande

Al reemplazar la barra, pida solo la barra indicada en

este manual para mantener un desempeño de rebote

bajo

Precauciones adicionales

PELIGRO: El contacto con la cadena

en movimiento de la sierra provocará

lesiones personales graves. Mantenga las

manos y el cuerpo alejados de la cadena

en movimiento de la sierra.

PELIGRO: El contacto con el cableado

eléctrico durante el uso puede provocar

que las piezas metálicas expuestas de la

herramienta conduzcan la electricidad,

lo cual puede causar lesiones personales

graves. Durante el uso, sostenga siempre

la motosierra por las superficies de

agarre aisladas.

ADVERTENCIA: El uso de una

motosierra armada incorrectamente

puede causar lesiones personales

graves. Solo use esta herramienta luego

de armarla correctamente según la sección

“Desempaque y armado” de este manual

ADVERTENCIA: Los momentos de

falta de atención durante el uso de la

motosierra pueden causar lesiones

personales graves. Antes de encender la

motosierra, reduzca al mínimo todas las

distracciones, mantenga las partes del cuerpo

alejadas de la cadena de la sierra y asegúrese

de que la cadena no esté en contacto con

ningún objeto

ADVERTENCIA: Usar una sola mano

para operar la motosierra puede causar

lesiones personales. Use ambas manos al

operar la motosierra (consulte la Fig 3)

FIG. 2

FIG. 3

Instrucciones de seguridad importantes

Motosierra Modelo CS300

PRECAUCIÓN: El contacto con los

residuos proyectados o el contacto

accidental con la cadena de la sierra,

pueden causar lesiones personales.

Siempre use un equipo de protección para la

cabeza, los oídos, las manos, las piernas y

los pies

PRECAUCIÓN: Las motosierras son

potentes máquinas de corte. Por eso es

fundamental encontrar y usar el equipo de

protección adecuado (a menudo denominado

“equipo de protección personal” o “EPP”) al

usar su motosierra, para reducir el riesgo de

accidentes y lesiones Si bien el uso de equipo

de protección no eliminará los peligros,

podrá reducir la gravedad de una lesión Para

obtener más información detallada sobre la

selección del EPP, consulte los artículos de

procedimientos en Soporte de productos en

www oregonproducts com

PRECAUCIÓN: Establezca una zona de

seguridad para transeúntes de 6 m

(20 pies) antes de usar este equipo. La

zona de seguridad para transeúntes es un

círculo de 6 m (20 pies) alrededor del

operador en el que no debe haber

transeúntes, niños ni mascotas (Fig 4)

PRECAUCIÓN: Las ramas bajo tensión

pueden “rebotar” y golpear al operador

o hacer que la motosierra quede fuera

de control, lo cual puede causar lesiones

personales. Siempre esté atento a la madera

bajo tensión o que pueda golpear al operador

o a la motosierra al cortar

PRECAUCIÓN: La tensión o lubricación

inadecuadas de la cadena pueden

aumentar la probabilidad de sufrir

lesiones debido al rebote. Siempre siga

las instrucciones descritas en la sección

“Tensado de la cadena de la sierra” en este

manual

PRECAUCIÓN: Las superficies de

agarre húmedas o engrasadas pueden

provocar una pérdida de control de la

herramienta, lo cual causará lesiones

personales. Mantenga siempre los mangos

secos, limpios y libres de aceite y grasa

PRECAUCIÓN: Para evitar el contacto

accidental con la cadena de la sierra

durante el transporte, siempre coloque la

cubierta de la hoja y mantenga las manos

y los dedos alejados de la zona del gatillo

(Fig. 5).

PRECAUCIÓN: Se ha informado que

el uso prolongado de herramientas

eléctricas provoca trastornos vasculares,

musculares o neurológicos (como el

dedo blanco por vibración o Síndrome de

Raynaud). Para reducir el riesgo de sufrir

lesiones, siga estas instrucciones:

– Use guantes, y mantenga las manos y

el cuerpo calientes

– Sujete la motosierra con firmeza, pero

no ejerza una presión prolongada y

excesiva Deje que la motosierra haga

el trabajo

– Asegúrese de que el sistema de corte

se mantenga de manera apropiada

– Descanse con frecuencia

La vibración durante el uso normal puede

diferir de los valores que se consignan en este

manual, dependiendo del material que se corta,

el mantenimiento del sistema de corte y otros

factores

6 m (20 pies)

FIG. 4

FIG. 5

Instrucciones de seguridad importantes

Motosierra Modelo CS300

• Tenga extremo cuidado al cortar

matorrales y árboles jóvenes. El material

ligero puede atrapar la cadena y azotarse

hacia usted o desequilibrarlo

• Transporte la motosierra por el mango

frontal con la motosierra apagada y lejos

del cuerpo. Al transportar o almacenar la

motosierra, coloque siempre la cubierta

de la barra de guía. El manejo apropiado

de la motosierra reducirá la probabilidad de

contacto accidental con el movimiento de la

cadena

• Siga las instrucciones para la lubricación,

la tensión de la cadena y el cambio de

accesorios. Una tensión o lubricación

inadecuada de la cadena puede aumentar

la probabilidad de sufrir lesiones debido

al rebote.

• Corte madera solamente. No use la

motosierra para fines no previstos. Por

ejemplo: no use la motosierra para cortar

plástico, mampostería o materiales de

construcción que no sean madera El uso

de la motosierra para tareas distintas de

las previstas podría provocar una situación

peligrosa

• Use ambas manos al operar la motosierra.

• La pieza de trabajo, la barra y la cadena

pueden quedar calientes después

de cortar. Use guantes para evitar

quemaduras.

• Use el equipo auxiliar apropiado y

asegúrese de que no esté dañado, que

tenga la resistencia adecuada y que esté

colocado de forma segura. Use el equipo

auxiliar únicamente para el propósito para el

cual está diseñado

Almacenamiento, transporte y

desecho

ALMACENAMIENTO DE LA MOTOSIERRA

• Extraiga el paquete de batería de la motosierra

• Limpie la motosierra minuciosamente

• Instale la funda de la hoja

• Almacene en un lugar seco

• Mantenga fuera del alcance de los niños o las

mascotas

• Es normal que se filtre una pequeña cantidad de

aceite desde la barra de guía cuando la motosierra

no está en uso Para evitar filtraciones, coloque la

funda de la cuchilla y una almohadilla absorbente

debajo de la barra

ALMACENAMIENTO DE LA BATERÍA

Cuando almacene la batería por más de nueve meses,

siga estas pautas:

• Extraiga el paquete de batería de la motosierra o

del cargador

• Almacene en un lugar fresco y seco

• Mantenga fuera del alcance de los niños o las

mascotas

• Para prolongar la vida útil de la batería, nunca

almacene el paquete de batería completamente

descargado (sin ninguna luz indicadora encendida)

(Fig 6)

• Para prolongar al máximo la vida útil de la batería,

asegúrese de cargar el módulo de la batería una

vez al año o cuando el indicador LED muestre solo

una luz

• Almacene a una temperatura entre los -20 °C y

30 °C (-4 °F y 86 °F)

FIG. 6

LUCES

INDICADORAS

Instrucciones de seguridad importantes

Motosierra Modelo CS300

CÓMO ALMACENAR EL CARGADOR

• Retire la batería del cargador

• Desconecte el cargador de la fuente de energía

• Almacene en un lugar seco

• Mantenga fuera del alcance de los niños o las

mascotas

Consulte “Mantenimiento y limpieza” para obtener

más información

TRANSPORTE DE LA MOTOSIERRA

• Extraiga el paquete de batería de la motosierra

• Instale la funda de la hoja

• Si lo desea, drene el aceite de la barra y de la

cadena para reducir las filtraciones

• Transporte la sierra con la barra y la cadena detrás

del operador

• Las herramientas pueden desplazarse durante el

transporte Asegure la herramienta para que no

se caiga ni se mueva y así evitar provocar lesiones

personales o daños materiales

CÓMO TRANSPORTAR EL

PAQUETE DE BATERÍA

Cumpla con las reglamentaciones locales y

nacionales al enviar baterías de litios de iones Es

posible que se requiera un etiquetado especial

DESECHO DE LA MOTOSIERRA

Y DEL CARGADOR

El producto Oregon® se diseña y fabrica con

materiales y componentes de alta calidad que

pueden reciclarse y reutilizarse Tenga a bien

desechar este equipo de forma adecuada desde

el punto de vista medioambiental en un centro de

reciclaje o recolección de residuos local

DESECHO DE LA BATERÍA

No incinere ni deseche la batería junto a los residuos

domésticos Los organismos locales de reciclaje y de

gestión de residuos tienen información sobre cómo

reciclar o desechar los residuos correctamente En

los Estados Unidos y Canadá, la recolección de

baterías está a cargo de Rechargeable Battery

Recycling Corporation (Empresa de Reciclaje de

Baterías Recargables) Oregon® ya cubrió los gastos

del reciclaje de las baterías Lleve las baterías en

desuso a un comercio minorista o un centro de

reciclaje participante Si desea obtener la ubicación

de los centros de entrega u otra información, visite

www call2recycle org o llame al 1-800-8BATTERY

Seguridad de la batería

ADVERTENCIA: No cuidar la batería

correctamente podría hacer que la batería

derrame sustancias químicas peligrosas,

se sobrecaliente, emita humo, estalle,

cree una llamarada, explote o se incendie.

Siga estas reglas de seguridad.

PRECAUCIÓN: No deseche el módulo

de la batería con la basura domiciliaria

ni lo incinere. Los módulos de batería

de iones de litio deben reciclarse en un

centro de reciclaje autorizado local.

IMPORTANTE: La exposición al calor

excesivo puede perjudicar el rendimiento

de la batería o reducir su vida útil. No

exponga las baterías a temperaturas de

calor extremas, como por ejemplo dentro

de un vehículo en un día caluroso.

• No intente recargar un módulo de batería que

no sea recargable

• No desarme ni modifique la batería Esto

podría dañar las características de seguridad

• No conecte los terminales positivo (+) y

negativo (-) con objetos metálicos ni almacene

la batería junto con objetos metálicos como

monedas o tornillos Esto puede provocar un

cortocircuito y generar suficiente calor como

para provocar quemaduras

• No incinere el módulo de la batería ni lo

exponga a calor excesivo Esto podría derretir

el aislamiento o dañar las características de

seguridad

• No use, cargue ni almacene la batería cerca de

una fuente de calor a más de 40 °C (104 °F)

Esto podría provocar sobrecalentamiento y un

cortocircuito interno

• No exponga la batería a condiciones de

extrema humedad Esto puede dañar las

características de seguridad, producir una

carga con corriente y voltaje extremadamente

altos y provocar reacciones químicas

anormales

• Use únicamente el cargador específicamente

diseñado para el módulo de la batería y

siga las precauciones de seguridad que

se describen en la sección “Seguridad del

Instrucciones de seguridad importantes

Motosierra Modelo CS300

cargador” Usar otro cargador puede dañar

las características de seguridad, producir una

carga con corriente y voltaje extremadamente

altos y provocar reacciones químicas

anormales

• No use módulos de batería marca Oregon® en

herramientas que no sean marca Oregon®

• No golpee, perfore ni arroje la batería, y no

utilice una batería dañada ni deformada

• Si la recarga falla, no vuelva a intentarla

• Si el paquete de batería despide olor, genera

calor, se decolora, se deforma o presenta

cualquier tipo de anomalía durante el uso,

la recarga o el almacenamiento, quítelo

inmediatamente de la motosierra o del

cargador

• Todo líquido que pierda la batería es corrosivo,

puede dañar los ojos y la piel, y puede ser

tóxico si se traga

Seguridad del cargador

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

ADVERTENCIA: Riesgo de descarga

eléctrica. Si usa la herramienta al

aire libre, conéctela únicamente a un

tomacorriente cubierto “Clase A” que esté

protegido por un disyuntor por corriente

diferencial (GFCI) y que sea impermeable,

incluso con la unidad conectada. Si

no cuenta con un tomacorriente de

este tipo, póngase en contacto con un

electricista calificado para su correcta

instalación. Asegúrese de que la unidad

de alimentación y el cable no eviten que

la cubierta del tomacorriente cierre por

completo.

IMPORTANTE: Este artefacto no está

diseñado para que lo usen personas (lo

que incluye a niños) con capacidades

físicas, cognitivas o mentales limitadas,

o sin experiencia, a menos que hayan

sido supervisadas o capacitadas por una

persona responsable de su seguridad.

Supervise a los niños para evitar que

jueguen con los artefactos.

IMPORTANTE: Use este cargador

únicamente con el cable de alimentación

que se provee y asegúrese de que el

enchufe se conecte correctamente al

tomacorriente.

Al utilizar productos eléctricos, siempre deben

seguirse precauciones básicas, entre las que se

incluyen las siguientes:

• Lea y siga todas las instrucciones de

seguridad antes de usar la herramienta.

Lea y siga todas las instrucciones de

seguridad que se encuentren en el producto o

que se incluyan con el mismo

• Conserve estas instrucciones.

• No utilice un cable de extensión.

• Un cable dañado o enredado conlleva

mayor riesgo de que se produzca una

descarga eléctrica. No maltrate el cable

de alimentación Nunca use el cable para

transportar, acarrear ni desenchufar la

herramienta eléctrica Mantenga el cable

alejado del calor, el aceite, los bordes filosos y

las piezas móviles

• No exponga el cargador a la lluvia.

El cargador es solo para uso en interiores

• No lo utilice a menos de 3 m (10 ft) de una

piscina.

• No lo utilice en un baño.

Símbolos y etiquetas

Motosierra Modelo CS300

Símbolos y etiquetas

Los siguientes símbolos y etiquetas aparecen en la motosierra, en la batería y en el cargador

SÍMBOLO NOMBRE EXPLICACIÓN

Símbolo de alerta de

seguridad

Indica que el texto que sigue explica un peligro, una advertencia o una

precaución.

Lea las instrucciones

El manual original de instrucciones contiene información importante

sobre la seguridad y el uso. Lea y siga las instrucciones atentamente.

Use protección para los

ojos

Use protección para los ojos al utilizar la motosierra.

Use protección para los

oídos

Use protección para los oídos al utilizar la motosierra.

Use protección para las

manos

Use guantes cuando utilice la motosierra y al manipular la cadena de

la sierra.

Use protección para la

cabeza.

Use protección para la cabeza al utilizar la motosierra.

Use pantalones largos Use pantalones largos al utilizar la motosierra.

Use calzado de seguridad Use botas de trabajo cerradas y adecuadas al utilizar la motosierra.

100

Potencia del sonido El nivel de potencia del sonido es de 100 dB (k = 2,5 dB).

Cuidado con el rebote El rebote puede provocar lesiones graves.

Contacto con la punta de

la barra

Evite el contacto con la punta de la barra.

Ángulo de rebote de la

motosierra

Diseñado para el uso con motosierra de rebote bajo.

Agarre con dos manos Sujete la motosierra con ambas manos.

Agarre de una mano No sostenga la motosierra con una sola mano.

No use una escalera Nunca se pare sobre una escalera al utilizar la motosierra.

No incinerar No arroje el producto al fuego.

No desechar

No deseche el producto con la basura doméstica. Llévelo a un centro de

reciclaje autorizado.

Uso en interiores

únicamente

Cargador para uso en interiores únicamente.

Temperatura de

funcionamiento

Únicamente use el módulo de la batería a una temperatura de entre

0 °C y 40 °C (32 °F y 104 °F).

Herramienta de corte

Herramienta de corte. No toque la cadena sin antes desactivar la

motosierra mediante la extracción de la batería.

Extraiga la batería Extraiga la batería antes de realizar cualquier tarea de mantenimiento.

Extraiga la batería

antes de transportar la

herramienta.

Extraiga el paquete de batería de la motosierra antes de almacenarla,

transportarla o desecharla.

Nombres y términos de la motosierra

Motosierra Modelo CS300

Nombres y términos de la motosierra

Almohadilla de la barra: almohadilla de montaje

en el cabezal de potencia que ayuda a garantizar la

alineación correcta de la barra de guía

Anillo tensor de la cadena: anillo que se encuentra

alrededor de la perilla de liberación de la tapa lateral

que cuando se gira, ajusta la tensión de la cadena

Barra de guía: estructura con rieles que soporta y

guía la cadena de la sierra A veces, simplemente se

llama “barra”

Barra de guía de rebote reducido: barra de guía

con un radio máximo de punta tal como especifica la

ANSI B175 1 y la CSA Z62 3 y que se ha probado que

reduce el rebote de forma significativa

Bloqueo del acelerador: tope móvil que evita la

activación accidental del interruptor del gatillo hasta

que este sea accionado manualmente

Brida de alineación: protuberancia en la

almohadilla de la barra que encaja en la ranura de la

barra

Cabezal de potencia de la motosierra: motosierra

sin la cadena de la sierra ni la barra de guía

Cadena de la sierra: bucle de cadena con dientes de

corte que cortan la madera, que es accionado por el

cabezal de potencia y se apoya en la barra de guía A

veces, simplemente se llama “cadena”

Cadena de rebote bajo: cadena que cumple con

los requisitos de rendimiento de bajo rebote de ANSI

B175 1 y CSA Z62 3

Calibre de la cadena: espesor de los eslabones

motrices de la cadena de la sierra, donde esta encaja

en la ranura de la barra, indicado por el número de

pieza impreso en los eslabones motrices

Corte al ras en muesca: un corte al ras de forma de

muesca en un árbol para direccionar la caída del árbol

Corte posterior de tala: el corte final en una

operación de tala de árbol realizado en el lado

opuesto del árbol desde el corte al ras en muesca

Cubierta de la barra de guía: tapa de plástico

que protege la barra de guía y la cadena de la sierra

cuando la motosierra no está en uso

Engranaje tensor de la cadena: engranaje montado

en la barra de guía que ajusta la tensión de la cadena

cuando se rota

Engrasador automático: sistema que lubrica

automáticamente la barra de guía y la cadena de la

sierra

Eslabón motriz: eslabón de forma de aleta de la

cadena de la sierra que se ajusta en la ranura de la

barra de guía

Freno de la cadena: dispositivo para detener o

bloquear la cadena; se activa de forma manual o no

manual cuando se produce el rebote

Funda lateral: cubierta plástica del cabezal

de potencia que cubre la rueda dentada de

accionamiento y el engranaje tensor de la cadena; se

extrae y se instala con la perilla de liberación de la

cubierta lateral

Interruptor del gatillo: dispositivo que enciende y

apaga la motosierra

Longitud de corte eficaz: distancia aproximada

desde la raíz del tope claveteado hasta el borde

exterior del eslabón de corte con el tensor en posición

intermedia

Mango frontal: asa de apoyo ubicada en la parte

frontal de la motosierra o cerca de esta destinada al

agarre con la mano izquierda

Mango trasero: asa de apoyo ubicada en la parte

trasera de la sierra o cerca de esta destinada al

agarre con la mano derecha

Paso de la cadena: distancia entre cualquiera de los

tres remaches consecutivos de la cadena de la sierra

dividida por dos, indicada por el número de pieza

impreso en los eslabones motrices

Perno de montaje: protuberancia roscada de la brida

de alineación que se extiende a través de la ranura

de la barra

Piezas de desgaste: ciertas piezas, como la cadena

de la sierra y la barra de guía, que se desgastan

durante el uso y que el usuario puede cambiar

Protector de manos frontal: barrera estructural

entre el asa frontal de la motosierra y la barra

de guía, que también sirve como mecanismo de

activación del freno de la sierra

Protector de manos trasero: barrera estructural en

el lado inferior derecho del asa trasera para proteger

al operador en caso de ruptura o descarrilamiento de

la cadena

Ranura de la barra: parte recortada de la barra de

guía que se ajusta en la brida de alineación y el perno

de montaje

Rebote: movimiento rápido de la barra guía hacia

atrás y/o hacia delante que se produce cuando la

cadena cerca del área superior de la punta de la barra

guía entra en contacto con cualquier objeto (como un

tronco o rama), o cuando la madera cierra y atasca la

cadena en el corte

Retén de la cadena: dispositivo para retener la

cadena si esta se rompe o se descarrila

Rueda dentada de accionamiento: parte dentada

que acciona la cadena de la sierra

Tope claveteado: dispositivo adaptado a la parte

frontal de la sierra que actúa como punto de pivote

cuando entra en contacto con un árbol o tronco para

facilitar el corte También conocido como “dientes de

tronzado”

Zona de seguridad para transeúntes: círculo de

6 m (20 pies) alrededor del operador que tiene que

mantenerse libre de transeúntes, niños y mascotas

Identificación del producto

Motosierra Modelo CS300

Identificación del producto

Conozca la motosierra

NOTA: Consulte la sección “Desempaque y armado” para obtener una lista de los elementos que se incluyen

TAPA DEL DEPÓSITO

DE ACEITE

PROTECTOR TRASERO

VENTANA DE INSPECCIÓN

DEL ACEITE

PLACA DE NOMBRE DEL PRODUCTO

PROTECTOR DE MANOS FRONTAL/FRENO DE LA CADENA

CADENA DE LA SIERRA

BARRA DE GUÍA

CUBIERTA LATERAL

RETÉN DE LA CADENA

DE LA CUBIERTA

LATERAL

ASA TRASERA

INTERRUPTOR DEL

GATILLO

BLOQUEO DEL GATILLO

ASA FRONTAL

TOPE

CLAVETEADO

CABEZAL DE POTENCIA

CUBIERTA DE LA BARRA DE GUÍA

ENGRANAJE TENSOR DE LA

CADENA

PERILLA DE

LIBERACIÓN

DE LA CUBIERTA

LATERAL

ANILLO TENSOR

DE LA CADENA

PALANCA POWERSHARP®

PAQUETE DE

BATERÍA

PUERTO DE LA

BATERÍA

LIBERACIÓN

DE BATERÍAS

RUEDA DENTADA DE ACCIONAMIENTO

PIEDRA PARA AFILAR PERNO DE MONTAJE

INDICADOR DE

DIRECCIÓN DE LA

CADENA

Desempaque y armado

Motosierra Modelo CS300

Desempaque y armado

Desempaque

¿Qué hay en la caja?

Se deben seguir algunos pasos de armado antes de

usar la motosierra Los siguientes artículos se envían

con la motosierra:

• Cabezal de potencia

• Barra de guía

• Cadena de la sierra

• Funda de hoja

• Engranaje tensor de la cadena

• Anillo tensor de la cadena

• Tornillo tensor de cadena

• Aceite para la barra y la cadena

• Cargador y cable de alimentación (si se encuentran

equipados)

• Batería (si se encuentra equipada)

Luego de sacar la motosierra de la caja, examínela

cuidadosamente para asegurarse de que no haya

sufrido daños durante el envío y que no falten piezas

Si hay piezas dañadas o faltan piezas, no use la

motosierra Llame al Sistema a herramientas de

batería Oregon® al 888 313 8665 para obtener piezas

de repuesto

Armado

PELIGRO: Para evitar lesiones

personales graves, no use la motosierra

si el eje de extensión, la barra de guía, la

cadena de la sierra o la cubierta lateral

no están armados correctamente.

ADVERTENCIA: Si hay piezas dañadas

o faltan piezas, no intente operar la

motosierra.

Revisión de la posición del

protector de manos frontal

Luego de desempacar la motosierra, revise la

posición del protector frontal La motosierra no

funcionará con el freno de la cadena activado Tire

para atrás el protector de manos frontal hacia el

mango frontal antes de la operación (Fig 7)

PROTECTOR FRONTAL

EN POSICIÓN OPERATIVA

PROTECTOR FRONTAL EN

POSICIÓN DE FRENO

FIG. 7

Desempaque y armado

Motosierra Modelo CS300

Llenado del depósito de aceite

de la barra y la cadena

IMPORTANTE: El aceite de la barra y la

cadena evita el desgaste prematuro.

Nunca opere la motosierra si no hay

aceite visible. Verifique el nivel de aceite

con frecuencia y llene el depósito cuando

sea necesario.

El aceite de la barra y la cadena es necesario

para lubricar adecuadamente la barra de guía y la

cadena de la sierra La motosierra cuenta con un

engrasador automático que deposita aceite en la

barra y la cadena mientras están en funcionamiento

para mantenerlas lubricadas Para obtener mejores

resultados, use aceite Oregon® para la barra y

la cadena Está diseñado especialmente para

proporcionar una baja fricción y cortes más rápidos

NUNCA use aceite ni otros lubricantes que no estén

diseñados específicamente para su uso en la barra

y la cadena Esto puede provocar una obstrucción

en el sistema de aceite, lo cual podría ocasionar un

desgaste prematuro de la barra y la cadena

Coloque la motosierra sobre una superficie firme y

plana, de modo que la tapa del aceite quede en la

parte superior (Fig 8)

• Limpie cualquier suciedad de la zona de la tapa

• Quite la tapa

• Vierta cuidadosamente el aceite para la barra y la

cadena en el depósito

• Coloque la tapa y asegúrese de que puede ver el

aceite en el depósito

Si no ve el aceite en el depósito, deberá colocar más

aceite para la barra y la cadena

CEBADO DEL ENGRASADOR

ADVERTENCIA: Para reducir el

riesgo de sufrir lesiones, nunca use la

motosierra sin la cubierta lateral.

PRECAUCIÓN: Mantenga las manos, la

ropa y el cabello lejos de la rueda dentada

de accionamiento al cebar el engrasador.

Si esta es la primera vez que llena el depósito de

aceite de la barra y la cadena, o si la motosierra ha

estado almacenada durante mucho tiempo sin usar,

cebe el engrasador

• Inserte la batería

• Opere la motosierra durante aproximadamente dos

minutos

• Extraiga la batería

• Quite la cubierta lateral girando la perilla de

liberación de la cubierta lateral hacia la izquierda

• Verifique que haya aceite en la almohadilla de la

barra (Fig 9)

• Si no hay aceite en la almohadilla de la barra, vuelva

a colocar la cubierta lateral y opere la motosierra

otros 30 segundos

• Cuando el aceite comience a filtrarse desde el

orificio, la motosierra estará lista para el armado de

la barra de guía y la cadena de la sierra

Si no ve el aceite en el depósito, deberá colocar más

aceite para la barra y la cadena

FIG. 8

FIG. 9

Desempaque y armado

Motosierra Modelo CS300

Armado de la barra de guía y la

cadena de la sierra

ADVERTENCIA: Una herramienta

de batería con el módulo de la batería

conectado siempre está en condiciones

de funcionar y puede arrancar

accidentalmente. Extraiga el paquete

de batería de la motosierra antes de

conectar el eje de extensión, la barra y la

cadena.

Utilice guantes

• Extraiga la batería

• Afloje la perilla de liberación de la cubierta lateral

girándola hacia la izquierda, luego quite la cubierta

lateral

• Hay un anillo de goma que es importante para el

funcionamiento de la sierra El anillo de goma tiene

que estar colocado alrededor de la clavija en el

tensor antes de enroscar el tensor a la barra

(Fig 10)

• Coloque el tornillo de la parte posterior del

engranaje tensor de la cadena y conecte el

engranaje tensor de la cadena en la barra de guía

(Fig 11)

• Coloque el engranaje tensor de la cadena sobre el

lado de la barra de guía, frente a usted, de modo

que la pieza rectangular no sobresalga más allá de

los bordes de la barra de guía y vuelva a colocar el

tornillo

• Coloque la barra de guía en la almohadilla de la

barra deslizando la ranura de la barra sobre la brida

de alineación (Fig 12), con el perno de montaje

colocado a través del orificio en el engranaje tensor

de la cadena

• Pase la cadena de la sierra sobre la rueda dentada

de accionamiento de manera que los bordes de

corte de los dientes a lo largo de la parte superior

de la barra queden opuestos al cabezal de potencia

(Fig 13)

FIG. 10

FIG. 11

FIG. 12

ALMOHADILLA DE

LA BARRA

BRIDA DE ALINEACIÓN

PERNO DE

MONTAJE

FIG. 13

Desempaque y armado

Motosierra Modelo CS300

• Introduzca la cadena en la ranura de la barra Gire el

engranaje tensor de la cadena para deslizar la barra

lejos del motor y tensar la cadena (Fig 14)

• Instale la cubierta lateral y asegúrese de que el

retén de la cadena esté bien asentado en su orificio;

luego, ajuste ligeramente la perilla de liberación de

la cubierta lateral (Fig 15)

Tensado de la cadena de la sierra

ADVERTENCIA: Una herramienta

de batería con el módulo de la batería

conectado siempre está en condiciones

de funcionar y puede arrancar

accidentalmente. Extraiga el paquete

de batería de la motosierra antes de

conectar el eje de extensión, la barra y la

cadena.

ADVERTENCIA: Si la cadena aún está

floja cuando la sierra se encuentra a la

máxima tensión, reemplace la cadena.

IMPORTANTE: Tense únicamente la

cadena de la sierra cuando la cadena

esté fría. Una cadena caliente se puede

contraer y dañar la barra de guía o la

cadena a medida que se enfría.

Utilice guantes

• Extraiga la batería

• Afloje ligeramente la perilla de la cubierta lateral,

pero no quite la cubierta lateral

• Levante la punta de la barra de guía (Fig 16) y gire

el anillo tensor de la cadena hacia la derecha

FIG. 14

FIG. 15

FIG. 16

Desempaque y armado

Motosierra Modelo CS300

• Ajuste el anillo tensor hasta que las cuchillas

inferiores debajo de la barra entren firmemente en

contacto con la barra (Fig 17)

• La tensión de la cadena de la sierra es correcta

cuando, con un poco de esfuerzo, se puede tirar de

la cadena suavemente alrededor de la barra La

cadena debe tocar la parte inferior del riel de la

barra (Fig 18)

• Ajuste la perilla de liberación de la cubierta lateral

• Después de un corto período de uso, deje que la

cadena se enfríe, extraiga la batería y vuelva a

verificar la tensión Controle cuidadosamente la

tensión durante la primera media hora de uso y

periódicamente durante la vida útil de la cadena

Vuelva a ajustarla según sea necesario cuando la

cadena y la barra estén frías al tacto Nunca ajuste

la cadena si está caliente

La cadena se estirará como resultado del uso normal,

sin embargo, la falta de aceite suficiente, el uso

agresivo o la falta de mantenimiento recomendado

pueden causar un estiramiento prematuro

FIG. 17

INCORRECTO

CORRECTO

FIG. 18

Uso de la motosierra

Motosierra Modelo CS300

Uso de la motosierra

Batería y cargador

ADVERTENCIA: No cargue el paquete

de batería bajo la lluvia.

INDICADOR LED DEL NIVEL DE

CARGA DE LA BATERÍA

La batería de iones de litio está equipada con un

indicador LED de nivel de carga Para ver el nivel de

carga del paquete de batería, presione el botón del

indicador en el frente del paquete de batería (Fig 19)

Sin luces: recargue

Una luz verde fija:

menos del 25 % de carga

Cargue la batería antes de usarla

Dos luces verdes fijas:

entre el 26 % y el 50 % de carga

Tres luces verdes fijas:

entre el 51 % y el 75 % de carga

Cuatro luces verdes fijas:

entre el 76 % y el 100 % de carga

CÓMO CONECTAR EL CARGADOR

Si el cargador cuenta con un cable de potencia

independiente, conecte el cable del cargador al

cargador y a un tomacorriente adecuado (Fig 20)

Use únicamente los cables suministrados con

el cargador La primera vez que use el cargador,

verifique que el tipo de enchufe coincida con el

tomacorriente

INDICADOR LED DEL ESTADO

DE CARGA DEL CARGADOR

El cargador de la batería está equipado con un

indicador LED del estado de carga que indica el

estado de carga, así como las condiciones que

podrían retrasar o impedir la carga (Fig 21)

Nota: Hasta que no se inserte un módulo de la

batería, no se verá ninguna luz

Luz naranja intermitente: existe una

condición de falla Hay varias causas

posibles Consulte la sección “Solución de

problemas” de este manual

Luz naranja fija: la temperatura del módulo

de la batería está fuera del rango aceptable

(0 °C/32 °F a 40 °C/104 °F) Permita que el

módulo de la batería alcance el rango de

temperatura aceptable antes de cargarlo El

módulo se puede dejar en el cargador

mientras se ajusta la temperatura La carga

comenzará cuando se alcance la

temperatura adecuada

Luz verde intermitente: la batería se está

cargando

Luz verde fija: el módulo de la batería está

listo para utilizar

FIG. 19

LUCES INDICADORAS

BOTÓN DEL INDICADOR

FIG. 20

FIG. 21

Uso de la motosierra

Motosierra Modelo CS300

CÓMO CARGAR LA BATERÍA

ADVERTENCIA: No seguir los

procedimientos de carga adecuados

puede provocar voltaje excesivo, flujo

de corriente excesivo, pérdida de control

durante la carga, filtración de productos

químicos peligrosos, generación de

calor, estallido o incendio. Siga estas

instrucciones de carga.

Con el cable del cargador conectado al cargador y

enchufado a un tomacorriente, alinee las ranuras de

la batería con los carriles del cargador y deslice el

paquete de batería en el cargador hasta que esté

completamente asentado (Fig 22)

Verifique el indicador del estado de carga para

conocer las condiciones de carga

INTRODUCCIÓN Y DESBLOQUEO

DEL MÓDULO DE LA BATERÍA

Use únicamente los módulos de la batería de marca

Oregon® especificados en estas instrucciones de uso

Alinee la ranura de la batería con los carriles dentro

del puerto de la batería Inserte firmemente el

paquete de batería en el puerto de la batería de la

motosierra, presionando hacia delante hasta que

haga clic en señal de que encajó en su sitio (Fig 23)

Para extraer el paquete de batería, levante la

liberación de baterías, sujete los laterales del

paquete de batería y extráigalo (Fig 24)

FIG. 22

FIG. 23

FIG. 24

Uso de la motosierra

Motosierra Modelo CS300

Uso general

PELIGRO: Para evitar lesiones

personales graves, no se estire

excesivamente ni se pare sobre una

escalera, un taburete ni en una posición

de altura que no esté totalmente

asegurada. Nunca corte por encima de la

altura del hombro.

ADVERTENCIA: Para reducir el riesgo

de sufrir lesiones, siempre use protección

para la cabeza, los oídos y los ojos, botas,

pantalones largos y guantes adecuados.

TEMPERATURA DE FUNCIONAMIENTO

Esta motosierra está diseñada para operar dentro

de un rango de temperatura de 0 °C a 40 °C (32 °F a

104 °F)

SUJECIÓN

Siempre agarre la herramienta con ambas manos

Sujete el mango frontal con la mano izquierda y el

mango trasero con la derecha (Fig 25) Envuelva los

dedos sobre la parte superior del asa con el pulgar

debajo del asa

POSICIÓN

Párese con ambos pies sobre suelo sólido, con el

peso distribuido de manera uniforme entre ellos

(Fig 26)

DETENCIÓN DE LA MOTOSIERRA

Suelte el interruptor del gatillo para detener la

motosierra

ARRANQUE DE LA MOTOSIERRA

ADVERTENCIA: Para reducir el riesgo

de lesiones, nunca anule el sistema de

bloqueo al unir, cablear o atar el bloqueo

del gatillo.

Asegúrese de que el freno de la cadena no esté

conectado

Sujete los mangos frontal y trasero con firmeza

Presione y mantenga apretado el bloqueo del gatillo

con el pulgar (1) Para arrancar la sierra, presione el

interruptor del gatillo (2) (Fig 27) No hay necesidad

de continuar presionando el bloqueo del gatillo

Permanecerá desconectado hasta que se suelte el

gatillo

FIG. 25

AGARRE CON EL PULGAR

DEBAJO DEL ASA

FIG. 26

FIG. 27

(1) BLOQUEO DEL GATILLO

(2) INTERRUPTOR

DEL GATILLO

Uso de la motosierra

Motosierra Modelo CS300

PRUEBA DEL FRENO DE LA CADENA

Asegúrese de que el freno de cadena funcione antes

de usar la motosierra Para revisar el funcionamiento

del freno:

• Coloque la sierra sobre una superficie firme y plana

• Arranque la sierra brevemente

• Mantenga la mano izquierda en el mango frontal y

deslice la muñeca izquierda para mover el protector

de manos frontal hacia delante a fin de activar

manualmente el freno de la cadena (Fig 28)

• Suelte el interruptor del gatillo

Un freno de cadena que funcione correctamente

detiene el motor y la cadena de inmediato Si el motor

y la cadena de la sierra no se detienen de inmediato,

haga revisar el freno de la cadena en un local de

servicio técnico aprobado

• Regrese el protector frontal a la posición de

funcionamiento

Corte

ADVERTENCIA: Para reducir el riesgo

de sufrir lesiones, use protección para

la cabeza, los oídos y los ojos, botas,

pantalones largos y guantes adecuados.

ADVERTENCIA: Para reducir el

riesgo de lesiones, asegúrese siempre

de tener buen apoyo en sus pies y

sostenga la motosierra firmemente con

ambas manos mientras el motor esté en

funcionamiento.

ADVERTENCIA: Para reducir el riesgo

de lesiones, planifique con anticipación

y planee varias vías de escape antes de

comenzar a trabajar.

PRECAUCIÓN: Establezca una zona de

seguridad para transeúntes de 6 m

(20 pies) antes de usar este equipo. La

zona de seguridad para transeúntes es un

círculo de 6 m (20 pies) alrededor del

operador en el cual no debe haber

transeúntes, niños ni mascotas (Fig 29) Las

operaciones de tala requieren una zona de

seguridad más grande de acuerdo con el

tamaño del árbol, consulte la sección “Tala de

un árbol”

IMPORTANTE: Practique el corte de

troncos sobre un caballete de serrar o una

base hasta que esté cómodo al operar la

sierra.

Para obtener el mejor desempeño y operar la sierra

de forma segura, siga estas instrucciones:

• Cumpla con todas las reglas y reglamentaciones

nacionales y municipales aplicables para cortar

• Tome descansos con frecuencia para reducir el

riesgo de sufrir lesiones

• Antes de empezar a cortar, asegúrese de que la

cadena de la sierra esté correctamente tensada y

que la cadena esté afilada

FIG. 28

6 m (20 pies)

FIG. 29

Uso de la motosierra

Motosierra Modelo CS300

Las cadenas de la sierra están hechas

exclusivamente para cortar madera No use la

motosierra para cortar cualquier otro material y

no permita que la cadena entre en contacto con

suciedad, piedras, clavos, grapas o alambre Estos

materiales son extremadamente abrasivos y

desgastarán el revestimiento de protección de la

cadena en un tiempo muy corto

Afile o cambie la cadena de la sierra si ocurre alguna

de estas condiciones:

• La presión requerida para hacer cortes aumenta

notablemente

• Salen astillas de madera muy finas fuera de la

cadena o parecidas al polvo

No trabaje con una cadena desafilada ya que

esto aumentará el esfuerzo necesario para cortar,

provocará cortes irregulares, aumentará el desgaste

de la motosierra y el riesgo de rebotes Nunca fuerce

una cadena desafilada a cortar

• Asuma el agarre de corte apropiado y ubíquese

frente a la madera con la sierra apagada Presione

el bloqueo del gatillo y apriete el interruptor del

gatillo Deje que la cadena de la sierra alcance la

velocidad máxima antes de comenzar el corte

• Para comenzar a cortar, presione ligeramente la

barra de guía contra la madera Aplique solo una

presión ligera y deje que la sierra haga el trabajo

• Mantenga una velocidad constante durante todo

el corte y libere la presión justo antes del final del

corte

• Conozca la ubicación de la punta de la barra en todo

momento y evite el contacto con otros objetos

• Si la sierra se detiene repentinamente al cortar,

extraiga la sierra del corte y luego reanude el corte

con una presión ligera sobre la pieza de trabajo

PODA

PRECAUCIÓN: Las ramas caídas

pueden rebotar o “saltar” después de

tocar el suelo, por lo cual es fundamental

mantener el suelo despejado para

proporcionar varias vías de escape. Limpie

el área de trabajo y use protección para la

cabeza

La poda es la extracción de ramas secas o maleza

para mantener la salud de la planta

• Planee las vías de despeje antes de empezar a

cortar y asegúrese de que no haya obstáculos Sepa

siempre cómo quitarse del camino de las ramas

que caen

• Asegúrese de que los transeúntes o ayudantes

estén a una distancia segura de las ramas que

caen Los transeúntes o ayudantes no deben estar

directamente en frente ni detrás del operador Vea

la Fig 28

• Mantenga un apoyo sólido en el piso y sostenga la

motosierra firmemente con ambas manos No se

estire excesivamente Nunca se suba a un árbol o a

una escalera para alcanzar las ramas altas

• Sujete firmemente las ramas que puedan resultar

peligrosas

• Use el equipo auxiliar apropiado

• Pode las ramas más bajas antes de podar las más

altas

• Deje que la cadena de la sierra alcance la velocidad

máxima antes de cortar

• Aplique una presión ligera en la rama

• Para las ramas largas (Fig 30), corte primero el

extremo de la rama (1) para aliviar la presión de la

rama, y luego pode más cerca del tronco (2)

(1)

(2)

FIG. 30

Uso de la motosierra

Motosierra Modelo CS300

• Las ramas gruesas (10 cm de diámetro [más de

4 in]) pueden crear astillas o pellizcar la cadena

cuando se hace un solo corte desde la parte

superior Para evitar pellizcar o astillar, primero haga

un corte de alivio poco profundo en la superficie

inferior de la rama (1), y luego corte la rama

completamente desde la parte superior (2) (Fig 31)

• Después de quitar la mayor parte de la rama, haga

un corte suave cerca del tronco (Fig 32)

TALA DE UN ÁRBOL

PRECAUCIÓN: Es probable que un

árbol ruede o se deslice cuesta abajo

después de ser talado. Planifique y despeje

una vía de retirada antes de comenzar los

cortes La vía de retirada debe extenderse

hacia atrás y de forma diagonal respecto a la

parte trasera de la línea de caída esperada

(Fig 33)

Talar es cortar un árbol

• Antes de comenzar a talar, considere la inclinación

natural del árbol, la ubicación de las ramas más

grandes y la dirección del viento para evaluar la

dirección en que caerá el árbol

• Quite la suciedad, las piedras, la corteza suelta, los

clavos, las grapas y el alambre del árbol donde se

van a hacer los cortes de tala

• Cuando dos personas están realizando al mismo

tiempo operaciones de tronzado y tala, separe la

operación de tala de la operación de tronzado por

una distancia del al menos dos veces la altura de un

árbol que se esté talando

• Los árboles no deben talarse de una manera que

pueda poner en peligro a cualquier persona, golpear

cualquier línea de servicio público o causar daños

a la propiedad Si el árbol entra en contacto con

una línea de servicio público, abandone el área

inmediatamente y notifique a la compañía de

servicios públicos

• Use los clavos de metal en la parte delantera de la

sierra para sujetar la sierra en la madera Coloque

el tope claveteado de metal en la madera y úselo

como punto de apalancamiento para aumentar la

estabilidad al cortar madera de diámetro grande

(1)

(2)

FIG. 31

FIG. 32

OPCIONES

DE VÍAS DE

RETIRADA

DIRECCIÓN

DE LA CAÍDA

RETIRADA

FIG. 33

45°

100

Uso de la motosierra

Motosierra Modelo CS300

Corte al ras en muesca

• Primero, haga el corte a 1/3 del diámetro del árbol

perpendicular a la dirección de la caída Primero,

realice el corte al ras en muesca en la parte inferior

y de forma horizontal (1) Esto ayudará a evitar el

pellizco de la cadena de la sierra o la barra de guía

cuando se esté realizando el segundo corte (2)

(Fig 34)

Corte posterior de tala

• Luego, realice el corte posterior de tala al menos

50 mm (2 pulgadas) más arriba que el corte al ras

en la muesca horizontal (Fig 35) Mantenga el corte

posterior de tala paralelo con el corte al ras en la

muesca horizontal

• Realice el corte posterior de tala de modo que

quede suficiente madera para que actúe como

bisagra La madera en bisagra evita que el árbol se

tuerza y caiga en la dirección incorrecta No corte

la bisagra

• A medida que el corte de tala se acerca a la bisagra,

el árbol debe comenzar a caer

• Si hay alguna posibilidad de que el árbol no caiga en

la dirección deseada o pueda mecerse hacia atrás

y forzar la cadena de la sierra, deje de cortar antes

de que el corte de tala esté completo, use cuñas de

madera, plástico o aluminio para abrir el corte y deje

caer el árbol en la línea de caída deseada

• Cuando el árbol comience a caer, quite la motosierra

del corte, detenga el motor, baje la motosierra,

luego use la vía de retirada planificada

• Permanezca alerta por si las ramas caen por encima

de su cabeza y cuide su posición

DESRAME DE UN ÁRBOL

PRECAUCIÓN: Las ramas bajo tensión

pueden “rebotar” y golpear al operador

o hacer que la motosierra quede fuera

de control, lo cual puede causar lesiones

personales. Siempre esté atento a la madera

bajo tensión o que pueda golpear al operador

o a la motosierra cuando se corte

Desramar es eliminar las ramas de un árbol caído

• Al desramar, deje las ramas inferiores más grandes

para sostener el tronco separado del suelo

• Elimine las ramas pequeñas con un corte

• Las ramas bajo tensión deben cortarse desde abajo

hacia arriba para evitar forzar la cadena de la sierra

(Fig 36)

CORTE AL RAS EN MUESCA

DIRECCIÓN

DE LA CAÍDA

MUESCA

(1)

(2)

FIG. 34

CORTE POSTERIOR DE TALA

CORTE

POSTERIOR

DE TALA

BISAGRA

DIRECCIÓN

DE LA CAÍDA

MUESCA

50 MM

(2 IN)

50 MM

(2 IN)

FIG. 35

DESRAME DE UN ÁRBOL

CORTE DE

RAMA

MANTENGA LA PIEZA DE TRABAJO SEPARADA

DEL SUELO DEJE LAS RAMAS DE APOYO HASTA

QUE EL TRONCO SE HAYA CORTADO

FIG. 36

101

Uso de la motosierra

Motosierra Modelo CS300

TRONZADO DE UN TRONCO

PRECAUCIÓN: Tronzar troncos bajo

tensión aumenta la posibilidad de rebote.

Use uno de los métodos a continuación para

sostener el tronco cuando esté tronzando

Tronzar es cortar un tronco en trozos Es importante

asegurarse de que su posición de apoyo sea firme y

el peso esté distribuido firmemente en ambos pies

Cuando sea posible, se debe levantar el tronco y

apoyarlo mediante el uso de ramas, troncos o topes

• Cuando el tronco esté apoyado en toda su longitud,

corte desde arriba (tronzado superior) (Fig 37)

• Cuando el tronco esté apoyado sobre un extremo,

corte 1/3 de diámetro desde la parte inferior

(tronzado inferior), luego haga el corte final,

tronzado superior, para unirlo con el primer corte

(Fig 38)

• Cuando el tronco esté apoyado en ambos extremos,

corte 1/3 del diámetro desde el tronzado superior,

luego haga el corte final, tronzado inferior de los

últimos 2/3 para unirlo con el primer corte (Fig 39)

• Cuando esté tronzando en una pendiente,

permanezca siempre sobre el lado cuesta arriba del

tronco (Fig 40)

• Para mantener un control completo durante el corte

transversal, libere la presión de corte cerca del

extremo del corte sin relajar el agarre de las asas de

la motosierra

• No deje que la cadena entre en contacto con el

suelo

• Luego de completar el corte, espere que la cadena

se detenga antes de mover la motosierra

• Detenga siempre el motor antes de moverse de un

árbol a otro

EL TRONCO SE APOYA

A LO LARGO DE TODA SU LONGITUD

CORTE DESDE LA PARTE SUPERIOR (TRONZADO

SUPERIOR) EVITE CORTAR TIERRA

FIG. 37

EL TRONCO SE APOYA

EN UN EXTREMO

1.ER CORTE DE TRONZADO INFERIOR (1/3 DEL

DIÁMETRO) PARA EVITAR EL ASTILLADO

2.DO CORTE DE TRONZADO SUPERIOR

(2/3 DEL DIÁMETRO) QUE COINCIDA CON EL

1.ER CORTE (PARA EVITAR EL PELLIZCADO)

FIG. 38

TRONZADO DE UN TRONCO

1.ER CORTE DE TRONZADO SUPERIOR

(1/3 DEL DIÁMETRO) PARA EVITAR EL ASTILLADO

2.DO CORTE DE TRONZADO INFERIOR (2/3 DEL

DIÁMETRO) QUE COINCIDA CON EL 1.ER CORTE

(PARA EVITAR EL PELLIZCADO)

FIG. 39

TRONZADO EN UNA PENDIENTE

AL CORTAR PERMANEZCA

SOBRE EL LADO CUESTA

ARRIBA PORQUE EL TRONCO

PUEDE RODAR

FIG. 40

102

Uso de la motosierra

Motosierra Modelo CS300

Afilado con PowerSharp®

ADVERTENCIA: PowerSharp no debe

utilizarse en presencia de materiales

extremadamente inflamables como

gasolina y acetileno.

PRECAUCIÓN: El afilado con el sistema

PowerSharp produce chispas de baja

energía.

PRECAUCIÓN: El sistema de afilado

integrado de PowerSharp es para

usarlo exclusivamente con la cadena

PowerSharp. Nunca intente afilar otra

cadena con el afilador integrado. Dañará

la cadena y el afilador.

INTRODUCCIÓN A POWERSHARP®

Esta motosierra cuenta con el sistema de afilado

integrado PowerSharp, una manera rápida y fácil

de afilar la cadena en la sierra Es el momento de

afilar la cadena de la sierra cuando los cortes toman

más tiempo o las virutas de madera se vuelven más

pequeñas y se convierten en aserrín

AFILADO DE LA CADENA DE LA SIERRA

IMPORTANTE: La cadena PowerSharp usa

exclusivos cortadores de afilado superior

y solo puede afilarse con un afilador

PowerSharp original.

• Con la sierra a máxima velocidad, levante

ligeramente la palanca del PowerSharp de 3 a 5

segundos (Fig 41) Se verán chispas cuando los

cortadores entren en contacto con la piedra de

afilar

• Realice una prueba de corte para determinar si la

cadena se ha afilado suficientemente Si no es así,

repita el procedimiento de afilado hasta que la

cadena esté suficientemente afilada

IMPORTANTE: No aplique demasiada

fuerza al afilar. La fuerza excesiva puede

reducir el rendimiento de la piedra de

afilar.

IMPORTANTE: Es normal ver una pequeña

cantidad de chispas y humo durante

el afilado a medida que los cortadores

entran en contacto con la piedra y la

fricción calienta la cadena.

CUÁNDO SE DEBE REEMPLAZAR

LA PIEDRA PARA AFILAR

La piedra de afilar está diseñada para desgastarse

al mismo ritmo que la cadena Siempre reemplace la

piedra al reemplazar la cadena, aún si parece tener

más vida útil Consulte la sección “Reemplazo de una

cadena de sierra y una piedra de afilar desgastadas”

en este manual

FIG. 41

103

Mantenimiento y limpieza

Motosierra Modelo CS300

Mantenimiento y limpieza

ADVERTENCIA: La omisión de

identificación y reemplazo de piezas

dañadas o desgastadas puede causar

lesiones personales graves. Inspeccione

la motosierra regularmente. La

inspección regular es el primer paso

para el mantenimiento adecuado. Siga

las pautas establecidas a continuación

para maximizar la seguridad y la

satisfacción. Reemplace cualquier pieza

dañada o excesivamente desgastada

inmediatamente.

ADVERTENCIA: Una herramienta

de batería con el módulo de la batería

conectado siempre está en condiciones

de funcionar y puede arrancar

accidentalmente. Extraiga el paquete

de batería de la motosierra antes de

inspeccionarla, limpiarla o realizar el

mantenimiento.

PRECAUCIÓN: Al limpiar la motosierra,

no la sumerja en agua ni en otros líquidos.

Inspección

Antes de cada uso, y si la motosierra se ha dejado

caer, revise las siguientes partes:

• Asas: las asas delantera y trasera no deben tener

grietas ni otros daños Deben estar limpias y secas

• Protector frontal: el protector frontal debe estar

libre de daños y capaz de moverse fácilmente hacia

delante y hacia atrás Al moverse, el protector

frontal debe activar el freno de la cadena

• Barra de guía: la barra debe estar recta y no debe

estar astillada, agrietada ni desgastada de manera

excesiva

• Cadena de la sierra: la cadena debe estar

correctamente tensada y afilada y los componentes

no deben estar astillados, agrietados ni

desgastados de manera excesiva Consulte las

secciones “Tensado de la cadena de la sierra” y

“Afilado con PowerSharp®”

• Cubierta lateral: la cubierta lateral no debe estar

agrietada ni dañada Debe encajar perfectamente en

el cuerpo de la sierra, sin deformaciones Asegúrese

de que el retén de la cadena no esté agrietado

• Módulo de la batería: el paquete de batería debe

estar limpio, seco y no debe mostrar signos de

punción, impacto ni de cualquier otro daño Los

contactos deben estar limpios, secos y libres de

suciedad

• Puerto de la batería: el puerto y los contactos de

la batería deben estar limpios, secos y libres de

suciedad

• Freno de la cadena: pruebe el freno de la cadena

para asegurarse de que esté funcionando

correctamente Consulte la sección “Prueba del

freno de la cadena” en “Uso general”

• Nivel de aceite: asegúrese de que el depósito de

aceite esté lleno antes de utilizar el producto

Consulte la sección “Llenado del depósito de aceite

de la barra y la cadena”

• Engrasador automático: cuando la motosierra

está en funcionamiento sin que la barra de guía ni

la cadena estén colocadas, se filtra una pequeña

cantidad de aceite desde el orificio de la almohadilla

de la barra Consulte “Cebado del engrasador”

• Cubierta del motor: verifique que no haya grietas

en la cubierta ni suciedad en las rejillas de entrada

de aire

Inspeccione periódicamente las siguientes piezas:

• Rueda dentada de accionamiento: busque surcos

profundos, dientes rotos o zumbidos

• Engranaje tensor de la cadena: inspeccione el

engranaje para ver si no hay grietas, astillas,

tornillos sueltos, deformaciones u otros daños

• Cabezal de corte, cubierta lateral inferior: asegúrese

de que el perno de montaje no esté doblado,

desmontado ni que la rosca esté cruzada y que

la almohadilla de la barra y la brida de alineación

estén intactas y libres de suciedad

• Cargador: el cargador debe estar limpio, seco y

no debe estar perforado ni dañado La bandeja y

los contactos de la batería deben estar libres de

suciedad

104

Mantenimiento y limpieza

Motosierra Modelo CS300

Tensado de la cadena de la sierra

IMPORTANTE: Tense únicamente la

cadena de la sierra cuando la cadena

esté fría. Una cadena caliente se puede

contraer y dañar la barra de guía o la

cadena a medida que se enfría.

Se debe tensar la cadena si esta no toca la parte

inferior de la barra cuando la motosierra está

apagada y fría

Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra” en la sección

“Desempaque y armado” de este manual

Reemplazo de una cadena de sierra

y una piedra de afilar desgastadas

PRECAUCIÓN: Reemplace la cadena de

sierra PowerSharp® y la piedra de afilar

al mismo tiempo. Si no lo hace, puede

disminuir el rendimiento o se puede dañar

la cadena y/o la piedra de afilar.

PRECAUCIÓN: El sistema de afilado

integrado de PowerSharp es para

usarlo exclusivamente con la cadena

PowerSharp. Quite la piedra de afilar

cuando utilice otra cadena de sierra que

no sea PowerSharp. Si no lo hace, puede

dañar la cadena, el sistema de afilado y/o

la motosierra.

La cadena de la sierra se debe reemplazar cuando

se rompan sus dientes, cuando se agriete o se estire

hasta el punto de que no se pueda mantener a una

tensión adecuada o cuando no se pueda afilar

Utilice guantes

• Extraiga la batería

• Afloje ligeramente la perilla de la cubierta lateral,

pero no quite la cubierta lateral

• Afloje el anillo tensor de la cadena (gírelo hacia la

izquierda) tanto como sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Extraiga la cadena

• Quite los dos tornillos que sostienen la piedra para

afilar (Fig 42)

• Quite la piedra

• Asegúrese de que la palanca PowerSharp y el área

circundante estén libres de suciedad

• Coloque la nueva piedra en la palanca y vuelva a

colocar los tornillos

• Vuelva a colocar la barra de guía y la cadena de la

sierra Consulte la sección “Armado de la barra de

guía y la cadena de la sierra” de este manual

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra” en la sección

“Desempaque y armado” de este manual

IMPORTANTE: La cadena de la sierra debe

estar correctamente tensada antes de

usarla. Consulte “Tensado de la cadena

de la sierra” en la sección “Desempaque y

armado” de este manual.

FIG. 42

105

Mantenimiento y limpieza

Motosierra Modelo CS300

Mantenimiento de la barra de guía

ADVERTENCIA: Los bordes de una

barra de guía desgastada, sobre todo

los bordes de la ranura donde la cadena

toca la barra, pueden estar muy afilados.

Utilice protección adecuada para las

manos.

PRECAUCIÓN: La barra guía puede

estar caliente después de cortar. Use

guantes para evitar quemaduras.

Para que la barra se desgaste de manera pareja

y maximizar su vida útil, voltee la barra de vez en

cuando

Utilice guantes

• Extraiga la batería

• Afloje ligeramente la perilla de la cubierta lateral,

pero no quite la cubierta lateral

• Afloje el anillo tensor de la cadena (gírelo hacia la

izquierda) tanto como sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Quite la barra y la cadena e inspeccione para ver si

hay daños y desgaste

• Remueva el tornillo de la parte posterior del

engranaje tensor de la cadena y quite el engranaje

tensor de la cadena de la barra de guía (Fig 43)

• Voltee la barra (Fig 44)

• Vuelva a colocar la barra de guía y la cadena de la

sierra Consulte la sección “Armado de la barra de

guía y la cadena de la sierra” de este manual

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra” en la sección

“Desempaque y armado” de este manual

Reemplazo de una barra

de guía desgastada

ADVERTENCIA: Los bordes de una

barra de guía desgastada, sobre todo

los bordes de la ranura donde la cadena

toca la barra, pueden estar muy afilados.

Utilice protección adecuada para las

manos.

La barra de guía se debe reemplazar cuando se

agrieta o presenta un desgaste excesivo alrededor

de los bordes, especialmente en la ranura donde la

cadena de la sierra toca la barra La barra también

se debe reemplazar si la rueda dentada de la

punta está desgastada, le faltan dientes o no gira

uniformemente

Utilice guantes

• Extraiga la batería

• Afloje ligeramente la perilla de la cubierta lateral,

pero no quite la cubierta lateral

• Afloje el anillo tensor de la cadena (gírelo hacia la

izquierda) tanto como sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Extraiga la barra y la cadena

• Quite el tornillo de la parte posterior del engranaje

tensor de la cadena y quite el engranaje tensor de

la cadena de la barra de guía como se describe en la

sección “Mantenimiento de la barra de guía”

• Coloque el engranaje tensor de la cadena en la

nueva barra de guía y vuelva a colocar el tornillo

• Vuelva a colocar la barra de guía y la cadena de la

sierra Consulte la sección “Armado de la barra de

guía y la cadena de la sierra” de este manual

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra” en la sección

“Desempaque y armado” de este manual

FIG. 43

FIG. 44

106

Mantenimiento y limpieza

Motosierra Modelo CS300

Reemplazo de un engranaje

tensor de la cadena desgastado

Reemplace el engranaje tensor de la cadena si no

sostiene la barra y la cadena con la tensión apropiada

o si se ha dañado de otro modo

Utilice guantes

• Extraiga la batería

• Afloje ligeramente la perilla de la cubierta lateral,

pero no quite la cubierta lateral

• Afloje el anillo tensor de la cadena (gírelo hacia la

izquierda) tanto como sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Extraiga la barra y la cadena

• Remueva el tornillo de la parte posterior del

engranaje tensor de la cadena y quite el engranaje

tensor de la cadena de la barra de guía

• Coloque el nuevo engranaje tensor de la cadena

sobre el lado de la barra de guía, frente a usted, y

vuelva a colocar el tornillo

• Vuelva a colocar la barra de guía y la cadena de la

sierra Consulte la sección “Armado de la barra de

guía y la cadena de la sierra” de este manual

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra” en la sección

“Desempaque y armado” de este manual

Reemplazo de la rueda

dentada de accionamiento

Reemplace la rueda dentada de accionamiento

después de cada dos reemplazos de la cadena de la

sierra, o cuando la rueda dentada esté dañada

Use guantes y protección para los ojos

• Extraiga la batería

• Afloje ligeramente la perilla de la cubierta lateral,

pero no quite la cubierta lateral

• Afloje el anillo tensor de la cadena (gírelo hacia la

izquierda) tanto como sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Extraiga la barra y la cadena

• Use un destornillador plano y pequeño para abrir el

broche en el clip haciendo palanca y extraerlo, y

quite la arandela y la rueda dentada de

accionamiento (Fig 45)

• Inserte la rueda dentada de accionamiento nueva e

instale el broche en el clip nuevo (Fig 46)

FIG. 45

FIG. 46

107

Mantenimiento y limpieza

Motosierra Modelo CS300

• Vuelva a colocar la barra de guía y la cadena de la

sierra Consulte la sección “Armado de la barra de

guía y la cadena de la sierra” de este manual

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra” en la sección

“Desempaque y armado” de este manual

Limpieza

ADVERTENCIA: Para reducir el riesgo

de sufrir lesiones, extraiga el módulo de

la batería antes de limpiar.

PRECAUCIÓN: Cuando limpie el cabezal

de potencia de la motosierra, no lo

sumerja en agua ni en otros líquidos.

Use guantes y protección para los ojos

• Extraiga la batería

• Quite las virutas de madera y otra suciedad del

puerto de baterías Asegúrese de que los contactos

estén limpios y secos

• Después del uso, limpie la suciedad de la cadena

de la sierra y la barra de guía Limpie el cabezal

de potencia con un paño limpio humedecido con

una solución a base de jabón neutro Nunca use

limpiadores ni solventes fuertes

• Limpie siempre las virutas de madera, el aserrín y la

suciedad de la ranura de la barra cuando reemplace

la cadena

• Asegúrese de que el engranaje tensor de la cadena

esté libre de virutas y otra suciedad

Paquete de batería

IMPORTANTE: La batería no contiene

piezas que el usuario pueda reparar. No la

desarme.

Las baterías de iones de litio tienen una duración

predeterminada Si la cantidad de tiempo de corte por

carga se reduce de forma considerable, el módulo de

la batería se encuentra al final de su vida útil y debe

reemplazarse

• Asegúrese de que el paquete de batería, incluidos

los contactos, esté limpio, seco y no tenga indicios

de perforación, impacto ni otro tipo de daño Las

baterías rotas pueden provocar incendios o despedir

productos químicos peligrosos

• Limpie los contactos sucios con un paño suave y

seco La suciedad o el aceite pueden provocar una

conexión eléctrica deficiente, lo cual produce una

pérdida de energía

Cargador

• Desenchufe el cargador del tomacorriente

• Limpie los contactos sucios con un paño suave y

seco

Información adicional sobre

el mantenimiento

Para obtener información adicional sobre el

mantenimiento de la cadena de la sierra, la barra de

guía y la rueda dentada de accionamiento, consulte el

Manual de seguridad y mantenimiento de Oregon® en

http://oregonproducts com/maintenance/manual htm

108

Solución de problemas

Motosierra Modelo CS300

Solución de problemas

Utilice esta tabla para ver las posibles soluciones para los problemas potenciales de la motosierra Si estas

sugerencias no resuelven el problema, consulte la sección “Garantía y servicio técnico”

SÍNTOMA POSIBLE CAUSA MEDIDAS RECOMENDADAS

El motor no funciona

o funciona de forma

intermitente.

El freno de la cadena está

conectado

Antes de encender la motosierra, asegúrese de que el

protector de manos esté en su máxima posición hacia atrás

(freno de la cadena desconectado). Para saber cómo colocar

el protector de manos en la posición correcta, consulte la

sección “Arranque de la motosierra” de este manual.

La batería está descargada

Recargue. Consulte la sección “Cómo cargar la batería” de

este manual.

El bloqueo del gatillo no está

presionado

El bloqueo del gatillo no debe estar presionado. Consulte la

sección “Arranque de la motosierra” de este manual.

La batería no está

completamente insertada

Limpie la suciedad del puerto de baterías y las terminales

con un paño limpio y seco o un cepillo no conductor.

Suciedad en la cubierta

lateral

Extraiga el módulo de la batería y luego quite la cubierta

lateral y limpie la suciedad.

La batería está fría

Permita que la batería se caliente por encima de la

temperatura operativa mínima de 0 °C (32 °F).

El motor funciona,

pero la cadena no gira

La cadena no está

enganchada en la rueda

dentada de accionamiento

Vuelva a instalar la cadena y asegúrese de que los

eslabones motrices de la cadena estén completamente

asentados en la rueda dentada de accionamiento. Consulte

la sección “Mantenimiento y limpieza” de este manual para

conocer las instrucciones de instalación.

La rueda dentada de la punta

de la barra no gira

Reemplace la barra de guía. Consulte la sección “Reemplazo

de una barra de guía desgastada” de este manual.

El freno de la cadena

no se conecta

La suciedad evita el

movimiento total del

protector de manos

Limpie la suciedad del mecanismo externo del freno de la

cadena.

Posible funcionamiento

defectuoso del freno de la

cadena

Comuníquese con un local de servicio técnico de inmediato.

ADVERTENCIA: EL USO DE LA MOTOSIERRA SIN EL

FRENO DE CADENA OPERATIVO PUEDE OCASIONAR

LESIONES PERSONALES GRAVES.

La motosierra no corta

adecuadamente

Tensión insuficiente de la

cadena

Consulte la sección “Tensado de la cadena de la sierra” de

este manual.

Cadena desafilada Vea la sección “Afilado con PowerSharp®” de este manual.

Cadena instalada al revés

Consulte la sección “Armado de la barra de guía y la cadena

de la sierra” de este manual.

Cadena desgastada

Reemplace la cadena y la piedra. Están diseñadas para

desgastarse al mismo ritmo.

Cadena seca o

excesivamente estirada

Revise el nivel del aceite. Rellene el depósito de aceite si

fuera necesario. Consulte la sección “Llenado del depósito

de aceite de la barra y la cadena” de este manual. Verifique

que no haya una obstrucción en el sistema de aceite. Debería

filtrarse una pequeña cantidad de aceite en la barra.

La cadena no está en la

ranura de la barra

Consulte la sección “Armado de la barra de guía y la cadena

de la sierra” de este manual.

109

Solución de problemas

Motosierra Modelo CS300

SÍNTOMA POSIBLE CAUSA MEDIDAS RECOMENDADAS

Sonido de alarma

continuo cuando se

aprieta el gatillo

El uso intensivo ha

recalentado el motor

Deje que la sierra se enfríe y luego reanude el corte.

El freno de la cadena está

conectado

Antes de encender la motosierra, asegúrese de que el

protector de manos esté en su máxima posición hacia atrás

(freno de la cadena desconectado). Para saber cómo colocar

el protector de manos en la posición correcta, consulte la

sección “Arranque de la motosierra” de este manual.

La batería no se carga

La protección de la batería

contra temperaturas altas/

bajas está activada

Esto puede ocurrir cuando la sierra se usa continuamente

o está expuesta a temperaturas ambientales elevadas.

Permita que el módulo de la batería alcance la temperatura

aceptable antes de cargarlo. Consulte la sección “Batería y

cargador” de este manual.

Los contactos de la batería

o del cargador están sucios

o dañados

Inspeccione los contactos del paquete de batería y del

cargador. Si es necesario, limpie de acuerdo con las

instrucciones de este manual. Vuelva a insertar el módulo

de la batería en el cargador y asegúrese de que esté

completamente asentado.

La batería está llegando al

final de su vida útil

Todas las baterías tienen una vida útil limitada. Si el módulo

de la batería tiene más de dos años o ha sido recargado con

frecuencia, tal vez sea hora de reemplazarlo. Reemplácelo

únicamente con el paquete de batería especificado para esta

motosierra.

Hay una falla en el cargador

Verifique el funcionamiento en un lugar de servicio técnico

aprobado.

Se obtiene poco

tiempo de corte en

relación con la carga

de la batería

Cadena desafilada Vea la sección “Afilado con PowerSharp®” de este manual.

Cadena desgastada

Reemplace la cadena. Consulte la sección “Reemplazo de

una cadena de sierra y una piedra de afilar desgastadas” en

este manual.

Cadena seca

Revise el nivel del aceite. Rellene el depósito de aceite si

fuera necesario. Consulte la sección “Llenado del depósito

de aceite de la barra y la cadena” de este manual.

La cadena está demasiado

tensa

Consulte la sección “Tensado de la cadena de la sierra” de

este manual.

La técnica de corte no es la

adecuada

Siga las pautas que figuran en la sección “Corte” de este

manual.

Suciedad en la cubierta

lateral

Extraiga el módulo de la batería y luego quite la cubierta

lateral y limpie la suciedad.

La batería no está

completamente cargada

Recargue. Consulte la sección “Batería y cargador” de este

manual.

El indicador del

estado de carga

muestra una luz

naranja intermitente

Cortocircuito del cargador,

excesiva corriente del

cargador, exceso del límite

de voltaje, circuito abierto

en la batería o error en el

tiempo de espera de carga/

precarga

1. Asegúrese de que el cable del cargador esté conectado

al cargador y al tomacorriente.

2. Asegúrese de que el cargador reciba el voltaje correcto.

3. Intente cargar otro módulo de la batería diseñado para

este cargador.

Si esto no corrige el problema, verifique el funcionamiento

en un lugar de servicio técnico aprobado.

110

Especificaciones y componentes

Motosierra Modelo CS300

Especificaciones y componentes

ADVERTENCIA: El uso de piezas de repuesto que no sean las mencionadas en esta guía aumenta el

riesgo de sufrir lesiones. Nunca use accesorios de corte distintos a los descritos en este manual.

COMPONENTES DE REPUESTO NÚMERO DE PIEZA

Barra de guía 40 cm (16 in) 160SDEA041

Cadena de sierra y piedra, PowerSharp®

40 cm (16 in)

56 eslabones motrices

560510

CARGADOR MODELO C650 MODELO C750

Entrada

100-240 V~

50-60 Hz 60 W

100-240 V~

50-60 Hz 260 W

Entrada (EE. UU. y Canadá únicamente) 120 V~ 60 Hz 60 W 120 V~ 60 Hz 260 W

Salida 41,5 V 1,8 A 41 V 4,0 A

MÓDULO DE LA BATERÍA

Tipo Iones de litio

Temperaturas de funcionamiento De 0 °C a 40 °C (32 °F A 104 °F)

Modelo Capacidad, nominal Voltaje, nominal

B425E 2.6 Ah / 94 Wh 36 VDC

B426 2.6 Ah / 94.9 Wh 36.5 VDC

B600E 4.0 Ah / 144 Wh 36 VDC

B650E 6.0 Ah / 216 Wh 36 VDC

B662 6.0 Ah / 216 Wh 36 VDC

B742 4.0 Ah / 144 Wh 36 VDC

MOTOSIERRA

Capacidad de aceite 120 ml (4,1 oz)

Aceite para la barra y la cadena Marca Oregon®

Peso en seco con B426 6,2 kg (13,6 lb)

Peso en seco sin la batería, la barra ni la cadena 4,1 kg (9,0 lb)

Longitud máxima de la barra 40 cm (16 in)

Paso de la cadena 3/8 in low profile - 91

Calibre de la cadena 1,3 mm (0,050 in)

Rueda dentada de accionamiento 6

Velocidad de la cadena sin carga 14,6 m/s (48,0 ft/s)

Nivel de potencia del sonido:

Potencia sonora: la energía acústica emitida por

la fuente

87,6 dB (A) K, 3 dB (A)

Nivel de presión acústica: lo que el operador

oye

99,6 dB (A) K, 3 dB (A)

Vibración:

Asa trasera 2,61 m/s

K, 1,5 m/s

Asa frontal 3,53 m/s

K, 1,5 m/s

111

Garantía y servicio técnico

Motosierra Modelo CS300

Garantía y servicio técnico

Garantía

Blount, Inc ofrece una garantía de tres (3) años

de duración para las Herramientas de batería y los

Cargadores Oregon® registrados y de dos (2) años de

duración para los módulos de Baterías inalámbricas

Oregon® registrados a partir de la fecha de la compra

original Las Herramientas de batería, los Módulos

de baterías y los Cargadores Oregon® registrados

tienen una garantía de dos (2) años de duración si

se utilizan para fines comerciales Esta garantía

limitada se aplica a los productos del Sistema a

herramientas de batería marca Oregon® Durante el

período de garantía, Blount reemplazará o, según su

decisión, reparará sin cargo toda pieza o producto

adquirido por el comprador original y cuyo material

o fabricación presenten fallas según el criterio de

Blount después de examinarlos El comprador deberá

hacerse responsable de los gastos de transporte y de

cualquier gasto por la extracción de cualquier pieza

que deba ser reemplazada durante la vigencia de

esta garantía

Para registrar su producto, visite la sección “Support”

(Soporte) de OregonCordless.com

Información sobre servicio

técnico y soporte

Visítenos en Internet, en OregonCordless.com, a fin

de obtener información sobre los centros de servicio

técnico, o comuníquese con nuestro departamento de

servicio al cliente llamando al 1 888 313 8665, para

obtener asistencia, asesoramiento técnico adicional,

reparaciones, piezas de repuesto o registrar un

producto

Por su seguridad, use en las motosierras solo

repuestos originales de fábrica Nuestro centro de

atención al cliente cuenta con personal capacitado

que le brindará un servicio de asistencia y soporte

técnico eficiente al momento de ajustar, reparar

o cambiar cualquier producto del Sistema a

herramientas a batería Oregon®

112

Índice

Motosserra Modelo CS300

Índice

marcas comerciais da Blount, Inc nos Estados Unidos e/ou em outros países

Instruções importantes de segurança 113

Definições dos sinais de segurança 113

Advertências gerais de segurança de ferramentas elétricas 113

Segurança da área de trabalho 113

Segurança elétrica 113

Segurança pessoal 114

Uso e cuidados de ferramentas elétricas 114

Uso e cuidados de ferramentas a bateria 115

Manutenção 115

Instruções gerais de segurança da motosserra 115

Causas do coice e prevenção do operador 116

Dispositivos de segurança contra coice nesta serra 117

Precauções adicionais 117

Armazenamento, transporte e descarte 119

Segurança da bateria 120

Segurança do carregador 121

Símbolos e rótulos 122

Nomes e termos da motosserra 123

Identificação do produto 124

Desembalagem e montagem 125

Verificando a posição do protetor de mão dianteiro 125

Abastecendo o reservatório de óleo do sabre e da corrente 126

Montando o sabre e a corrente 127

Tensionando a corrente da motosserra 128

Operando a serra 130

Bateria e carregador 130

Operação geral 132

Cortando 133

Afiando com PowerSharp® 138

Manutenção e limpeza 139

Inspeção 139

Tensionando a corrente da motosserra 140

Substituindo uma corrente desgastada e uma pedra de afiação 140

Manutenção do sabre 141

Substituindo um sabre desgastado 141

Substituindo uma engrenagem de tensão da corrente 142

Substituindo a roda dentada 142

Limpeza 143

Bateria 143

Carregador 143

Informações adicionais de manutenção 143

Solução de problemas 144

Especificações e componentes 146

Garantia e manutenção 147

113

Instruções importantes de segurança

Motosserra Modelo CS300

Instruções importantes de segurança

Introdução

Esta motosserra é projetada para o uso eventual em trabalhos leves Ela não é projetada para o corte

de grandes árvores ou de toras de grandes diâmetros Esta motosserra não é projetada para o serviço

em árvores Não corte árvores ou madeiras que tenham um diâmetro maior que o comprimento de corte

efetivo da motosserra, 38 cm (15 polegadas)

Definições dos sinais de segurança

SÍMBOLO SINAL SIGNIFICADO

ADVERTÊNCIA Indica um perigo potencial que pode causar lesões sérias

CUIDADO

Indica um perigo potencial que pode danificar seriamente a

ferramenta ou causar lesões pequenas a moderadas

IMPORTANTE Seguir esta instrução aumentará a satisfação com a ferramenta

Advertências gerais de segurança de ferramentas elétricas

ADVERTÊNCIA: Leia e consulte todos os avisos de segurança, instruções,

ilustrações e especificações disponibilizados com esta ferramenta elétrica. O

incumprimento das instruções abaixo poderá resultar em choques elétricos,

incêndios e/ou ferimentos graves.

Guarde todas as advertências e instruções para consulta futura. O termo “ferramenta

elétrica” nas advertências se refere à ferramenta alimentada pela rede elétrica (com fio) ou à

ferramenta alimentada por bateria (sem fio)

Segurança da área de trabalho

• Mantenha a área de trabalho limpa e bem

iluminada. Áreas congestionadas ou escuras são

um convite para acidentes

• Não opere a ferramenta elétrica em atmosferas

explosivas, como na presença de gases, poeira

ou líquidos inflamáveis. Ferramentas elétricas

podem gerar faíscas que podem inflamar a poeira

ou os vapores

• Mantenha as crianças e os transeuntes

afastados ao operar uma ferramenta elétrica.

Distrações podem fazer com que você perca o

controle

Segurança elétrica

• Os plugues da ferramenta elétrica deverão

corresponder à tomada. Nunca modifique o

plugue. Não use qualquer plugue de adaptador

com ferramentas elétricas aterradas. Plugues

não modificados e tomadas correspondentes

reduzirão o risco de choque elétrico

• Evite o contato do corpo com superfícies

aterradas, como canos, radiadores, fogões e

geladeiras. Há um risco maior de choque elétrico

se seu corpo estiver aterrado

• Não exponha ferramentas elétricas à chuva ou

a condições de umidade extrema. A entrada de

água em uma ferramenta elétrica aumentará o risco

de choque elétrico

• Não abuse do fio. Nunca use o cabo para

carregar, puxar ou desconectar a ferramenta

elétrica. Mantenha o cabo longe de calor,

óleo, pontas afiadas ou peças móveis. Cabos

danificados ou emaranhados aumentam o risco de

choque elétrico

• Ao operar uma ferramenta elétrica ao ar livre,

use uma extensão adequada ao uso externo.

O uso de um fio adequado ao uso externo reduz o

risco de choque elétrico

• Se operar uma ferramenta elétrica em um local

úmido for inevitável, use uma alimentação

protegida por interruptor de circuito de falha

aterrado (GFCI). O uso de um GFCI reduz o risco de

choque elétrico

114

Instruções importantes de segurança

Motosserra Modelo CS300

Segurança pessoal

• Permaneça alerta, preste atenção ao que está

fazendo e use o bom senso ao operar uma

ferramenta elétrica. Não use a ferramenta

elétrica quando estiver cansado ou sob a

influência de drogas, álcool ou medicamentos.

Um momento de desatenção durante a operação de

ferramentas elétricas pode causar lesões pessoais

graves

• Use equipamento de proteção individual.

Sempre use proteção ocular. Equipamento de

proteção, como máscara contra poeira, botas

antiderrapantes, calças compridas, capacetes

ou proteção auricular, usado para condições

adequadas, reduzem o risco de lesões pessoais

• Evite o acionamento não intencional. Verifique

se a chave comutadora está na posição

desligado antes de conectar à energia e/

ou bateria, pegar ou carregar a ferramenta.

Carregar ferramentas elétricas com o dedo sobre

a chave comutadora ou ligar ferramentas elétricas

que estejam com a chave comutadora ligada é um

convite a acidentes

• Remova qualquer chave de ajuste ou de aperto

antes de ligar a ferramenta elétrica. Um alicate

ou uma chave presa a uma peça giratória da

ferramenta pode causar lesão pessoal

• Não se estique demais. Mantenha a base e o

equilíbrio corretos a todo momento (Fig. 1). Isso

permite um melhor controle da ferramenta em

situações inesperadas

• Vista-se adequadamente. Não use roupas

largas ou joias. Mantenha o cabelo, roupas e

luvas longe de qualquer peça móvel. Roupas

largas, joias ou cabelo comprido podem ficar presos

nas peças móveis

• Se houver dispositivos para a conexão de

conjuntos de extração e coleta de poeira,

certifique-se de que eles estejam conectados e

sejam usados corretamente. O uso de coleta de

poeira pode reduzir os riscos relacionados à poeira

• Não permita que a familiaridade adquirida

devido à utilização frequente de ferramentas o

torne complacente e faça ignorar os princípios

de segurança aplicáveis às ferramentas. Um

descuido durante uma fração de segundo poderá

resultar em ferimentos graves

Uso e cuidados de

ferramentas elétricas

• Não force a ferramenta elétrica. Use a

ferramenta elétrica correta para sua aplicação.

A ferramenta elétrica correta executará a tarefa de

uma forma melhor e mais segura na velocidade para

a qual foi projetada

• Não use a ferramenta elétrica se a chave

comutadora não ligá-la ou desligá-la. Qualquer

ferramenta elétrica que não pode ser controlada

pela chave comutadora é perigosa e precisa ser

reparada

• Desconecte a tomada da fonte de alimentação

e/ou a bateria da ferramenta antes de

fazer qualquer ajuste, mudar acessórios

ou armazenar a ferramenta. Essas medidas

preventivas de segurança reduzem o risco de

acionar a ferramenta acidentalmente

• Guarde ferramentas elétricas ociosas fora do

alcance de crianças e não permita que pessoas

não familiarizadas com a ferramenta ou com

estas instruções operem a ferramenta elétrica.

Ferramentas elétricas são perigosas nas mãos de

usuários não treinados

• Faça a manutenção das ferramentas elétricas.

Verifique a existência de desalinhamento ou

a aderência de peças móveis, a quebra de

peças e qualquer outra condição que possa

afetar a operação da ferramenta elétrica.

Caso a ferramenta esteja danificada, faça sua

manutenção antes de usá-la. Muitos acidentes

são causados por ferramentas elétricas com

manutenção deficiente

• Mantenha as ferramentas de corte afiadas e

limpas. Ferramentas com bordas cortantes com

manutenção adequada têm menos chance de

aderirem e são mais fáceis de controlar

FIG. 1

115

Instruções importantes de segurança

Motosserra Modelo CS300

• Use a ferramenta elétrica, seus acessórios e

peças de acordo com estas instruções, levando

em consideração as condições de trabalho e

a tarefa a ser executada. O uso de ferramentas

elétricas para operações diferentes das previstas

pode causar uma situação de risco

• Mantenha os manípulos e as superfícies

utilizadas para segurar as ferramentas secas,

limpas e livres de óleo e lubrificante. Os

manípulos e as superfícies utilizadas para segurar

as ferramentas escorregadias impossibilitam um

manuseio e controlo seguros da ferramenta em

situações inesperadas

Uso e cuidados de

ferramentas a bateria

• Recarregue somente com o carregador

especificado pelo fabricante (Oregon® C650,

C750). Um carregador criado para um tipo de

bateria pode criar um risco de incêndio quando

usado com outra bateria

• Utilize as ferramentas elétricas apenas em

conjunto com as baterias designadas para as

mesmas (Oregon® B425E, B426, B600E, B650E,

B662, B742). O uso de qualquer outra bateria pode

criar risco de lesão e incêndio

• Quando a bateria não estiver sendo usada,

mantenha-a longe de objetos metálicos,

como clipes de papel, moedas, chaves,

pregos, parafusos ou outros objetos metálicos

pequenos que podem fazer uma conexão entre

um terminal e outro. Colocar os terminais da

bateria em curto pode provocar queimaduras ou

incêndio

• Em condições abusivas, pode sair líquido da

bateria; evite o contato. Se ocorrer contato

acidentalmente, lave bem com água Se o líquido

entrar em contato com os olhos, procure ajuda

médica O líquido que sai da bateria pode causar

irritação ou queimaduras

• Não utilize baterias ou ferramentas

danificadas ou modificadas. As baterias

danificadas ou modificadas poderão apresentar um

comportamento imprevisível que poderá resultar

em incêndio, explosão ou risco de ferimento

• Não exponha uma bateria ou ferramenta a fogo

ou temperaturas excessivas. A exposição ao fogo

ou a temperaturas acima de 130 °C (265 °F) poderá

provocar uma explosão

• Respeite todas as instruções sobre

carregamento e não carregue a bateria ou a

ferramenta sob temperaturas fora do intervalo

especificado nas instruções. O carregamento

inadequado ou sob temperaturas fora do intervalo

especificado pode danificar a bateria e aumentar o

risco de incêndio

• Não desmonte a motosserra, o carregador ou

a bateria, nem tente consertar esses produtos.

Isso pode resultar em choque elétrico.

Manutenção

• Providencie a manutenção da sua ferramenta

elétrica por um técnico de manutenção

qualificado, usando apenas peças de reposição

idênticas. Isso garantirá que a segurança da

ferramenta elétrica seja mantida

• Nunca tente reparar baterias danificadas.

A reparação de baterias só poderá ser realizada

pelo fabricante ou por prestadores de serviços

autorizados

Instruções gerais de

segurança da motosserra

• Mantenha todas as partes do corpo longe da

corrente quando a motosserra estiver em

funcionamento. Antes de ligar a motosserra,

verifique se ela não está em contato com

alguma coisa. Um momento de desatenção ao

operar motosserras pode fazer com que suas

roupas ou seu corpo fique preso na corrente

• Sempre segure a motosserra com a mão direita

na empunhadura traseira e a mão esquerda na

empunhadura dianteira. Segurar a motosserra

com uma configuração de mãos inversa aumenta o

risco de lesões e não deve ser feito

• Segure a motosserra utilizando apenas as

superfícies de manuseio com isolamento uma

vez que a corrente da serra poderá entrar em

contacto com cablagem escondida. A corrente

de serra em contacto com um cabo sob tensão pode

transmitir a tensão às peças em metal expostas

da motosserra e provocar um choque elétrico no

operador

• Utilize proteção para os olhos. Recomenda-

se a utilização de equipamento de proteção

adicional para os ouvidos, cabeça, mãos,

pernas e pés. Um equipamento de proteção

adequado reduzirá o risco de ferimentos provocados

pela projeção de detritos ou pelo contacto acidental

com a corrente de serra

• Não opere uma motosserra em cima de uma

árvore, de uma escada, de um telhado ou

de qualquer suporte instável. A operação

da motosserra desta forma poderá resultar em

ferimentos graves

• Sempre mantenha a base correta e opere a

motosserra somente quando estiver em uma

superfície fixa, segura e nivelada. Superfícies

116

Instruções importantes de segurança

Motosserra Modelo CS300

escorregadias ou instáveis, como escadas, podem

causar uma perda de equilíbrio ou controle da

motosserra

• Quando cortar um ramo que esteja sob tensão,

tenha atenção ao efeito de mola. Quando a

tensão nas fibras de madeira é libertada, o ramo

sob o efeito de mola poderá atingir o operador e/ou

provocar o descontrolo da motosserra

• Tenha extrema atenção quando cortar arbustos

e rebentos. O material mais fino poderá ficar preso

na corrente da serra e ser projetado na direção do

operador ou desequilibrar o mesmo

• Transporte a motosserra segurando-a pela

pega frontal com a ferramenta desligada e

afastada do seu corpo. Quando transportar

ou armazenar a motosserra, instale sempre a

cobertura da barra de guia. O correto manuseio

da motosserra reduzirá a probabilidade de contacto

acidental com a corrente de serra em movimento

• Siga as instruções de lubrificação, de ajuste da

tensão da corrente e de substituição da barra e

da corrente. Uma corrente com a tensão incorreta

ou indevidamente lubrificada poderá partir ou

aumentar a probabilidade provocar um coice

• Apenas corte madeira. Utilize a motosserra

apenas para as finalidades previstas. Por

exemplo: não utilize a motosserra para

cortar metal, plástico, alvenaria ou materiais

de construção que não sejam a madeira. A

utilização da motosserra para finalidades que não

sejam as previstas poderá resultar numa situação

perigosa

• Não tente abater uma árvore até ter um total

conhecimento dos riscos envolvidos e de como

evitá-los. O abate de uma árvore poderá resultar

em ferimentos graves para o operador ou para

outras pessoas à sua volta

• Não opere uma motosserra em uma árvore, a

menos que tenha sido especificamente treinado

para fazê-lo. A operação de uma motosserra em

uma árvore sem o treinamento adequado pode

aumentar o risco de ferimentos graves

• Siga as instruções quando resolver obstruções

de material e quando armazenar ou realizar

operações de manutenção na motosserra.

Certifique-se de que o interruptor está

desligado e que a bateria foi removida. Um

funcionamento inesperado da motosserra durante

a resolução de obstruções de materiais ou durante

operações de manutenção poderá resultar em

ferimentos graves

• Siga as instruções de afiação e de manutenção

do fabricante da motosserra. A diminuição da

altura de profundidade pode levar a uma maior

chance de coice

Causas do coice e prevenção do

operador

O coice pode ocorrer quando a ponta do sabre

encosta em um objeto ou quando a madeira fica

muito próxima e belisca a corrente no corte

O contato da ponta em alguns casos pode causar

uma reação inversa brusca, levando o sabre para

cima e para trás, na direção do operador

A compressão na corrente ao longo da parte

superior do sabre pode empurrar o sabre

rapidamente para trás, na direção do operador

Qualquer uma dessas reações pode fazer com

que você perca o controle da serra e causar

lesões graves Não confie exclusivamente nos

dispositivos de segurança embutidos na serra

Como um usuário de motosserras, você deve

tomar medidas para manter seus trabalhos de

corte livres de acidentes ou lesões

O coice é o resultado do mau uso da motosserra

e/ou de procedimentos ou condições de operação

incorretos e pode ser evitado tomando as devidas

precauções, conforme abaixo:

• Segure firme, com os dedos circulando as

empunhaduras da motosserra, com ambas as

mãos na serra e posicione seu corpo e braços

de forma que permita resistir a força do coice A

força do coice pode ser controlada pelo operador,

se as devidas precauções forem tomadas Não

solte a motosserra

• Não se estique demais e não corte objetos que

estejam acima da altura do ombro Isso ajuda a

evitar o contato indesejado da ponta e permite

um melhor controle da motosserra em situações

inesperadas

• Utilize apenas barras e correntes de serra

especificadas pelo fabricante A utilização de

barras e correntes de serra incorretas poderá

provocar a quebra da corrente e/ou coices

• Siga as instruções de afiação e de manutenção

do fabricante da motosserra A diminuição da

altura de profundidade pode levar a uma maior

chance de coice

117

Instruções importantes de segurança

Motosserra Modelo CS300

Dispositivos de segurança

contra coice nesta serra

PERIGO: Nunca modifique ou tente

desmontar o freio da corrente.

PERIGO: Use somente sabres e

correntes substitutos especificados pela

Oregon®. Sabres e correntes incorretos

podem causar a quebra da corrente e/ou

aumentar o risco de lesão por coice.

FREIO DA CORRENTE

Esta motosserra vem equipada com um freio da

corrente, que interrompe o funcionamento do

motor e o movimento da corrente quando ocorre

um coice (Fig 2) O freio da corrente pode ser

ativado pelo movimento para frente do protetor

de mão dianteiro à medida que a serra gira para

trás durante o coice; ele também pode ser ativado

por forças de inércia geradas por um coice

CORRENTE

Esta motosserra vem equipada com uma corrente

que atende aos requisitos de risco reduzido

de coice da ANSI B175 1 quando testada em

uma amostra representativa de motosserras

Para obter informações sobre a substituição

da corrente, consulte “Especificações e

componentes” neste manual

SABRE

Esta serra vem equipada com um sabre com

risco reduzido de coice que tem uma pequena

ponta radial Pontas radiais pequenas têm menos

potencial de coice do que um sabre do mesmo

tamanho com uma ponta radial maior

Ao substituir o sabre, use somente o sabre listado

neste manual para manter o desempenho de baixo

risco de coice

Precauções adicionais

PERIGO: O contato com uma serra em

movimento causará lesão pessoal grave.

Mantenha as mãos e o corpo longe da

motosserra em movimento.

PERIGO: O contato com fios elétricos

durante o uso pode fazer com que peças

de metal expostas da ferramenta se

energizem, causando lesões pessoais

graves. Sempre segure a motosserra

pelas superfícies de controle isoladas

durante a operação.

ADVERTÊNCIA: O uso de uma

motosserra montada inadequadamente

pode causar graves lesões pessoais. Use

esta ferramenta somente depois que ela tiver

sido adequadamente montada de acordo com

a seção “Desembalagem e montagem” deste

manual

ADVERTÊNCIA: Momentos de

desatenção durante a operação da

motosserra podem causar lesões pessoais

graves. Antes de ligar a motosserra,

minimize todas as distrações, mantenha as

partes do corpo longe da corrente e verifique

se a corrente não está em contato com

nenhum objeto

ADVERTÊNCIA: O uso de somente uma

das mãos para operar a motoserra pode

causar lesão pessoal. Use ambas as mãos

ao operar a motosserra (veja a Fig 3)

FIG. 2

FIG. 3

118

Instruções importantes de segurança

Motosserra Modelo CS300

CUIDADO: O contato com detritos

móveis, ou o contato acidental com a

corrente, pode causar lesão pessoal.

Sempre use equipamentos de proteção para a

cabeça, ouvidos, mãos, pernas e pés

CUIDADO: As motosserras são

máquinas de corte potentes. É por

isso que se torna fundamental escolher

e utilizar o equipamento de proteção

adequado (frequentemente denominado de

“equipamento de proteção individual” ou

“EPI”) quando utilizar a sua motosserra para

reduzir o risco de ocorrência de acidentes

e ferimentos Embora a utilização de

equipamento de proteção não elimine os

perigos, poderá reduzir a gravidade de um

ferimento Para mais informações sobre a

seleção de EPI, consulte os How To Articles

(Artigos práticos) na secção Product Support

(Apoio ao produto) em www oregonproducts

com

CUIDADO: Estabeleça uma zona de

segurança de transeuntes de 6 m (20 pés)

antes de operar este equipamento. A zona

de segurança de transeuntes é um círculo de

6 m (20 pés) em torno do operador que deve

ficar livre de transeuntes, crianças e animais

de estimação (Fig 4)

CUIDADO: Galhos sob tensão podem

“ricochetear” e entrar em contato com o

operador ou deixar a motosserra fora de

controle, causando lesão pessoal. Esteja

sempre alerta quanto a madeira sob tensão,

que pode atingir o operador ou a motosserra

após o corte

CUIDADO: A tensão ou lubrificação

incorreta da corrente podem aumentar

a chance de lesões decorrentes do

coice. Sempre siga as instruções da seção

“Tensionando a corrente” neste manual

CUIDADO: Empunhaduras molhadas

ou escorregadias podem causar uma

perda de controle da ferramenta e podem

causar lesão pessoal. Mantenha sempre as

empunhaduras secas, limpas e livres de óleo

ou graxa

CUIDADO: Para evitar o contato

acidental com a corrente durante o

transporte, sempre encaixe a tampa da

lâmina e mantenha as mãos e os dedos

longe da área de acionamento (Fig. 5).

CUIDADO: O uso prolongado de

ferramentas elétricas foi considerado

causa de distúrbios vasculares,

musculares ou neurológicos (como

síndrome do dedo branco ou Síndrome de

Raynaud). Para reduzir o risco de lesões, siga

estas instruções:

– Use luvas e mantenha as mãos e o

corpo aquecidos

– Segure a motosserra com firmeza,

mas não faça pressão excessiva e

prolongada Deixe a motosserra fazer o

trabalho

– Certifique-se de que o sistema de corte

está com a manutenção adequada

– Faça pausas frequentes

A vibração em uso normal pode diferir dos

valores declarados neste manual, dependendo

do material que está sendo cortado, da

manutenção do sistema de corte e outros

fatores

6 m (20 pés)

FIG. 4

FIG. 5

119

Instruções importantes de segurança

Motosserra Modelo CS300

• Tenha muito cuidado ao cortar arbustos e

árvores pequenas. O material fino pode atingir

a corrente e ser cortado em direção a você ou

afetar seu equilíbrio

• Carregue a motosserra pela empunhadura

principal com a ferramenta desligada e longe

do seu corpo. Ao transportar ou armazenar

a motosserra, sempre encaixe a tampa

do sabre. O manuseio correto da motosserra

reduzirá a probabilidade de contato acidental

com a corrente em movimento

• Siga as instruções de lubrificação, tensão da

corrente e troca de acessórios. A corrente

tensionada ou lubrificada incorretamente

pode quebrar ou aumentar a chance de

coices.

• Corte somente madeira. Não use a

motosserra para outros fins. Por exemplo: não

use a motosserra para cortar plástico, alvenaria

ou materiais de construção que não são de

madeira O uso da motosserra para operações

diferentes das previstas podem causar uma

situação de risco

• Use ambas as mãos ao operar a motosserra.

• A ferramenta, o sabre e a corrente podem

ficar quentes após o corte. Use luvas para

evitar queimaduras.

• Use equipamentos auxiliares apropriados

e verifique se não estão danificados, se

estão com a força adequada e posicionados

com segurança. Use equipamentos auxiliares

somente para o fim previsto

Armazenamento, transporte e

descarte

ARMAZENANDO A MOTOSSERRA

• Remova a bateria da motosserra

• Limpe a motosserra completamente

• Instale a tampa da lâmina

• Armazene em um lugar seco

• Mantenha fora do alcance de crianças ou

animais

• É normal que uma pequena quantidade de

óleo infiltre no sabre quando a motosserra não

estiver em uso Para proteger contra infiltração,

instale a tampa da lâmina e coloque um material

absorvente embaixo do sabre

ARMAZENAMENTO DA BATERIA

Ao armazenar a bateria por mais de nove meses,

siga estas instruções:

• Remova a bateria da motosserra ou do

carregador

• Armazene em um lugar fresco e seco

• Mantenha fora do alcance de crianças ou

animais

• Para prolongar a vida da bateria, nunca a

armazene quando estiver completamente

descarregada (sem luzes indicadoras acesas)

(Fig 6)

• Para obter a vida útil máxima da bateria,

certifique-se de que a mesma seja carregada

uma vez por ano ou quando o indicador LED

mostrar apenas uma luz

• Armazene em temperaturas entre -20 °C e 30 °C

(-4 °F e 86 °F)

FIG. 6

LUZES INDICADORAS

120

Instruções importantes de segurança

Motosserra Modelo CS300

ARMAZENAMENTO DO CARREGADOR

• Remova a bateria do carregador

• Desconecte o carregador da fonte de

alimentação

• Armazene em um lugar seco

• Mantenha fora do alcance de crianças ou

animais

Consulte a seção “Manutenção e limpeza” para

obter informações adicionais

TRANSPORTE DA MOTOSSERRA

• Remova a bateria da motosserra

• Instale a tampa da lâmina

• Se desejado, drene o óleo do sabre e da corrente

para reduzir infiltração

• Carregue a serra com o sabre e a corrente

voltados para trás do operador

• As ferramentas podem se deslocar durante o

transporte Certifique-se de que a ferramenta

esteja presa e não possa cair ou entrar em

contato com pessoas ou propriedade

TRANSPORTE DA BATERIA

Observe as respectivas regulamentações

nacionais ao enviar baterias de íon de lítio, pois a

rotulagem adequada é necessária

DESCARTE DA MOTOSSERRA

E DO CARREGADOR

O produto da Oregon® foi projetado e fabricado

com material e componentes de alta qualidade

que podem ser reciclados e reutilizados Descarte

este equipamento de maneira ecologicamente

correta em um centro de reciclagem/coleta de

resíduos da sua comunidade local

DESCARTE DA BATERIA

Não descarte a bateria no lixo doméstico normal

ou tampouco a incinere Os órgãos de controle de

resíduos e as agências de reciclagem locais têm

instruções sobre o descarte ou a reciclagem

adequados As baterias podem ser coletadas, nos

Estados Unidos ou no Canadá, através da

Rechargeable Battery Recycling Corporation

(Empresa de reciclagem de baterias

recarregáveis) A Oregon® já pagou as despesas

envolvidas na reciclagem das baterias Devolva

baterias em final de vida a um centro de varejo ou

de reciclagem participante Os locais para

devolução e mais informações podem ser

encontrados em www call2recycle org ou

1-800-8BATTERY

Segurança da bateria

ADVERTÊNCIA: Os cuidados

inadequados com a bateria podem fazer

com que ela vaze produtos químicos

perigosos, superaqueça, solte fumaça,

queime, inflame, exploda e/ou entre em

ignição. Siga estas regras de segurança.

CUIDADO: Não descarte a bateria

no lixo doméstico e tampouco no fogo.

As baterias de íon de lítio deverão ser

recicladas por um reciclador autorizado.

IMPORTANTE: A exposição ao calor

excessivo pode provocar a perda de

desempenho e/ou a redução da vida útil

da bateria. Não exponha a bateria a calor

excessivo, como o interior de um veículo

em clima quente.

• Não tente recarregar uma bateria não

recarregável

• Não desmonte ou modifique a bateria Isso pode

danificar características de segurança

• Não conecte os terminais positivo (+) e negativo

(-) a objetos metálicos ou tampouco armazene

a bateria com objetos metálicos, como moedas

ou parafusos Isso pode causar curto-circuitos e

gerar calor suficiente para causar queimaduras

• Não incinere a bateria ou a exponha a calor

excessivo Isso pode derreter o isolamento ou

danificar características de segurança

• Não use, carregue ou armazene a bateria perto

de uma fonte de calor acima de 40°C (104°F)

Isso pode causar superaquecimento e curto-

circuito interno

• Não a exponha a condições de umidade extrema

Isso pode danificar características de segurança,

resultar em carregamento com tensão e corrente

extremamente altas e causar reações químicas

anormais

• Use somente o carregador especificado

para a bateria e observe as precauções

de segurança descritas em “Segurança do

carregador” O uso de outro carregador pode

danificar características de segurança, resultar

em carregamento com tensão e corrente

extremamente altas e causar reações químicas

anormais

121

Instruções importantes de segurança

Motosserra Modelo CS300

• Não use baterias da marca Oregon® em

ferramentas de outra marca

• Não golpeie, perfure ou arremesse a bateria e

não use uma bateria danificada ou deformada

• Se houver falha na recarga, não tente recarregar

• Se a bateria exalar um odor, gerar calor, perder

a cor ou ficar deformada ou parecer, de qualquer

maneira, anormal durante o uso, recarga ou

armazenamento, remova-a imediatamente da

motosserra ou do carregador

• Qualquer líquido que vazar da bateria é corrosivo,

pode causar danos aos olhos e a pele e pode ser

tóxico se for ingerido

Segurança do carregador

INSTRUÇÕES DE SEGURANÇA

IMPORTANTES

ADVERTÊNCIA: Risco de choque

elétrico. Quando for usar ao ar livre,

instale somente em um receptáculo

GFCI protegido “Classe A”, resistente ao

tempo e com a unidade de alimentação

conectada ao receptáculo. Caso não

seja fornecido, entre em contato com

um eletricista para que a instalação

adequada seja realizada. Assegure-se de

que a unidade de alimentação e o fio não

interfiram com o fechamento completo da

tampa do receptáculo.

IMPORTANTE: Este aparelho não

deve ser usado por pessoas (incluindo

crianças) com capacidade mental, física

ou sensorial reduzida ou com falta de

conhecimento, a menos que tenham

recebido supervisão ou instrução de uma

pessoa responsável por sua segurança.

As crianças devem ser supervisionadas

para garantir que não brinquem com os

aparelhos.

IMPORTANTE: Use este carregador

somente com o cabo de alimentação

fornecido, certificando-se de que o plugue

de entrada corresponda corretamente ao

receptáculo de saída.

Ao usar produtos elétricos, sempre devem ser

seguidas precauções básicas, incluindo o seguinte:

• Leia e siga todas as instruções de segurança

antes do uso. Leia e siga todas as instruções

que estejam no produto ou sejam fornecidas

com o mesmo.

• Guarde estas instruções.

• Não use um cabo de extensão.

• Cabos danificados ou emaranhados

aumentam o risco de choque elétrico. Não

abuse do cabo. Nunca use o cabo para carregar,

puxar ou desconectar a ferramenta elétrica.

Mantenha o cabo longe de calor, óleo, pontas

afiadas ou peças móveis.

• Não exponha o carregador à chuva.

Somente para uso interno.

• Não use a menos de 3 m (10 pés) de uma

piscina.

• Não use em banheiros.

122

Símbolos e rótulos

Motosserra Modelo CS300

Símbolos e rótulos

Estes símbolos e rótulos aparecem na motosserra, na bateria e no carregador

SÍMBOLO NOME EXPLICAÇÃO

Símbolo de alerta de

segurança

Indica que o texto que se segue explica um perigo, uma advertência ou um

cuidado.

Leia as instruções

O manual de instruções original contém importantes informações de

segurança e funcionamento. Leia e siga as instruções cuidadosamente.

Use proteção ocular

Use proteção ocular ao operar a motosserra.

Use proteção

auricular

Use proteção auricular ao operar a motosserra.

Use proteção para as

mãos

Use luvas ao operar e manusear a motoserra.

Use proteção para a

cabeça

Use proteção para a cabeça ao operar a motosserra.

Use calças compridas

Use calças compridas ao operar a motosserra.

Use proteção para

os pés

Use botas fechadas adequadas ao operar a motosserra.

100

Potência sonora

O nível da potência sonora é 100 dB (K = 2,5 dB).

Cuidado com o coice

O coice pode causar lesões graves.

Contato da ponta do

sabre

Evite o contato da ponta do sabre.

Ângulo do coice da

motosserra

Destinado ao uso com motosserra de baixo coice.

Segurar com ambas

as mãos

Segure a serra com ambas as mãos.

Segurar com uma das

mãos

Não segure a serra com apenas uma das mãos.

Não usar uma escada

de mão

Nunca suba em uma escada de mão ao usar a motosserra.

Não incinerar

Não descarte no fogo.

Não descartar

Não jogue no lixo doméstico. Leve para um reciclador autorizado.

Somente para uso

interno

O carregador se destina somente para uso interno.

Temperatura de

operação

Use a bateria somente em uma temperatura entre 0 °C e 40 °C (32 °F a

104 °F).

Ferramenta de corte

Ferramenta de corte. Não encoste na corrente sem desativar a motosserra

primeiro removendo a bateria.

Remova a bateria

Remova a bateria antes de realizar qualquer manutenção.

Remova a bateria

antes de transportar

Remova a bateria da motosserra antes do armazenamento, transporte ou

descarte.

123

Nomes e termos da motosserra

Motosserra Modelo CS300

Nomes e termos da motosserra

Acionador de aceleração: Um dispositivo que liga e

desliga a motosserra

Alça dianteira: A alça localizada na parte dianteira

da motosserra que deve ser segurada com a mão

esquerda

Alimentador automático: O sistema que lubrifica

automaticamente o sabre e a corrente

Amortecedor pontudo: Um dispositivo encaixado

na parte dianteira da serra que atua como um pivô

quando entra em contato com uma árvore ou tora

para facilitar o corte Também conhecido como

“pontos de corte”

Anel de tensão da corrente: O anel em volta do

botão de liberação da tampa que, quando girado,

ajusta a tensão da corrente

Capturador da corrente: Um dispositivo para reter a

corrente caso ela se rompa ou descarrile

Coice: O movimento brusco para trás e/ou para cima

do sabre, que ocorre quando a corrente próxima à

área superior da ponta do sabre entra em contato

com qualquer objeto (como uma tora ou um galho) ou

quando a madeira se aproxima e belisca a corrente

no corte

Comprimento de corte efetivo: A distância

aproximada entre a raiz do amortecedor pontudo e

a borda externa do local de corte com o tensionador

ajustado na posição do meio

Corrente: Um loop de corrente com dentes

cortantes, que corta a madeira e é acionada

pelo motor e suportada pelo sabre Às vezes,

simplesmente chamada de “corrente”

Corrente de baixo coice: Uma corrente que cumpre

os requisitos de desempenho com baixo coice da

ANSI B175 1 e CSA Z62 3

Corte do chanfro: Um chanfro em uma árvore para

direcionar a queda da mesma

Corte reverso da derrubada: Em uma operação

de derrubada de árvores, o corte final feito no lado

oposto da árvore em relação ao corte do chanfro

Coxim do sabre: O coxim no motor que ajuda a

garantir o alinhamento correto do sabre

Eixo de montagem: A protrusão rosqueada no

flange de alinhamento que se estende pelo entalhe

do sabre

Elo: O elo em formato de barbatana da corrente que

se encaixa na ranhura do sabre

Empunhadura traseira: A empunhadura localizada

na parte traseira da motosserra que deve ser

segurada com a mão direita

Engrenagem de tensão da corrente: Uma

engrenagem montada no sabre que ajusta a tensão

da corrente durante a rotação

Entalhe do sabre: A parte cortada do sabre que

se encaixa no flange de alinhamento e no eixo de

montagem

Flange de alinhamento: A protrusão situada no

coxim do sabre que se encaixa no entalhe da mesma

Freio da corrente: Um dispositivo para parar ou

travar a corrente da serra, ativado manualmente ou

não quando ocorrer um coice

Medida da corrente: A espessura do elo da

corrente, onde ele se encaixa na ranhura do sabre,

indicada pelo número da peça estampado nos elos

Motor da motosserra: Uma motosserra sem a

corrente ou sabre

Passo da corrente: A distância entre quaisquer três

rebites consecutivos da corrente dividida por dois,

indicada pelo número da peça estampado nos elos

Peças desgastáveis: Peças, como a corrente e o

sabre, que podem se desgastar durante o uso e ser

substituídas pelo usuário

Protetor de mão dianteiro: Uma barreira estrutural

entre a alça dianteira da motosserra e o sabre, que

também serve como um mecanismo de ativação do

freio da corrente

Protetor de mão traseiro: Um barreira estrutural

na parte inferior direita da empunhadura traseira

para proteger o operador em caso de ruptura ou

descarrilamento da corrente

Roda dentada: A peça dentada que movimenta a

corrente

Sabre: Uma estrutura com trilhos que suporta e

guia a corrente Às vezes, simplesmente chamado de

“barra”

Sabre de coice reduzido: Um sabre com um raio

máximo, conforme especificado na ANSI B175 1 e CSA

Z62 3, e que demonstrou reduzir consideravelmente a

ocorrência de coices

Tampa do sabre: A tampa de plástico que protege

o sabre e a corrente quando a motosserra não está

em operação

Tampa lateral: A tampa de plástico do motor que

cobre a roda dentada e a engrenagem de tensão da

corrente, e que é removida e instalada com o botão

de liberação da tampa lateral

Trava do acionador: Uma trava móvel que evita a

operação involuntária do acionador de aceleração até

que acionado manualmente

Zona de segurança de transeuntes: Um círculo de

6 m (20 pés) em torno do operador que deve ficar livre

de transeuntes, crianças e animais de estimação

124

Identificação do produto

Motosserra Modelo CS300

Identificação do produto

Conheça a motosserra

OBSERVAÇÃO: Consulte “Desembalagem e montagem” para ver a lista de itens

incluídos

TAMPA DO RESERVATÓRIO

DE ÓLEO

PROTETOR DE MÃO

TRASEIRO

JANELA DE INSPEÇÃO

DO ÓLEO

PLACA DE IDENTIFICAÇÃO

DO PRODUTO

PROTETOR DE MÃO DIANTEIRO/FREIO DA CORRENTE

CORRENTE DA

MOTOSSERRA

SABRE

TAMPA LATERAL

CAPTURA DA CORRENTE

DA TAMPA LATERAL

EMPUNHADURA TRASEIRA

ACIONADOR DE

ACELERAÇÃO

TRAVA DO ACIONADOR

ALÇA DIANTEIRA

AMORTECEDOR

PONTUDO

MOTOR

TAMPA DO SABRE

ENGRENAGEM DE TENSÃO DA

CORRENTE

BOTÃO DE

LIBERAÇÃO

DA TAMPA

LATERAL

ANEL DE TENSÃO

DA CORRENTE

ALAVANCA POWERSHARP®

BATERIA

PORTA

DA BATERIA

TRAVA

DA BATERIA

RODA DENTADA

PEDRA DE AFIAÇÃO

EIXO DE MONTAGEM

INDICADOR DA

DIREÇÃO DA

CORRENTE

125

Desembalagem e montagem

Motosserra Modelo CS300

Desembalagem e montagem

Desembalagem

O que vem na caixa?

É necessário montar a motosserra antes do uso

Estes itens são fornecidos com a motosserra:

• Motor

• Sabre

• Corrente

• Tampa da lâmina

• Engrenagem de tensão da corrente

• Anel de tensão da corrente

• Parafuso de tensão da corrente

• Óleo do sabre e da corrente

• Carregador e cabo de alimentação (se for o caso)

• Bateria (se for o caso)

Depois de retirar a motosserra da caixa,

inspecione-a cuidadosamente para garantir que

não tenham ocorrido danos durante o transporte

e que nenhuma peça esteja faltando Em caso de

dano ou falta de peças, não use a motosserra

Entre em contato com o Sistema de ferramentas à

bateria Oregon® pelo telefone 888 313 8665, para

solicitar peças de reposição

Montagem

PERIGO: Para evitar lesões graves,

não opere a motosserra sem o sabre, a

corrente e a tampa lateral devidamente

montados.

ADVERTÊNCIA: Não tente operar

a motosserra se alguma peça estiver

danificada ou ausente.

Verificando a posição do

protetor de mão dianteiro

Após desembalar a motosserra, verifique a

posição do protetor de mão dianteiro A

motosserra não funcionará com o freio

engatado Puxe o protetor de mão dianteiro para

trás, na direção da alça dianteira antes da

operação (Fig 7)

PROTETOR DE MÃO DIANTEIRO

NA POSIÇÃO DE OPERAÇÃO

PROTETOR DE MÃO DIANTEIRO

NA POSIÇÃO DE FREIO

FIG. 7

126

Desembalagem e montagem

Motosserra Modelo CS300

Abastecendo o reservatório de

óleo do sabre e da corrente

IMPORTANTE: O óleo do sabre e da

corrente previne o desgaste prematuro.

Nunca opere a motosserra se o óleo não

estiver visível. Verifique o nível do óleo

com frequência e encha o reservatório se

for necessário.

O óleo do sabre e da corrente é necessário para

lubrificar o sabre e a corrente adequadamente

A motosserra é equipada com um alimentador

automático que deposita óleo no sabre e na

corrente durante a operação, mantendo-os

adequadamente lubrificados Use óleo Oregon®

no sabre e na corrente para obter melhores

resultados Ele é especialmente projetado para

fornecer baixa fricção e cortes mais rápidos

NUNCA use óleo ou outros lubrificantes que não

sejam especificamente projetados para o uso no

sabre e na corrente Isso pode entupir o sistema

do óleo, causando desgaste prematuro do sabre e

da corrente

Coloque a motosserra de lado em uma superfície

firme e plana, de forma que a tampa do óleo

esteja voltada para cima (Fig 8)

• Limpe os detritos presentes na área da tampa

• Remova a tampa

• Com cuidado, coloque o óleo no reservatório

• Recoloque a tampa e verifique se o óleo está

visível no reservatório

Se o óleo não estiver visível no reservatório, será

necessário colocar mais óleo

PREPARANDO O ALIMENTADOR

ADVERTÊNCIA: Para reduzir o risco de

lesões, nunca opere a motosserra sem a

tampa lateral.

CUIDADO: Mantenha as mãos, a roupa

e o cabelo longe da roda dentada ao

preparar o alimentador.

Se esta for a primeira vez que você abastece o

reservatório de óleo do sabre e da corrente, ou se

a motosserra tiver sido armazenada por um longo

período sem uso, prepare o alimentador

• Insira a bateria

• Deixe a motosserra funcionando por cerca de

dois minutos

• Remova a bateria

• Remova a tampa lateral girando o botão de

liberação da tampa no sentido anti-horário

• Verifique o óleo no coxim do sabre (Fig 9)

• Se não houver óleo no coxim do sabre, coloque

novamente a tampa lateral e ligue a ferramenta

por mais 30 segundos

• Quando o óleo começar a vazar pelo furo, a

motosserra estará pronta para a montagem do

sabre e da corrente

Se o óleo não estiver visível no reservatório, será

necessário colocar mais óleo

FIG. 8

FIG. 9

127

Desembalagem e montagem

Motosserra Modelo CS300

Montando o sabre e a corrente

ADVERTÊNCIA: Uma ferramenta

operada por bateria com uma bateria

inserida está sempre ligada e pode

começar a funcionar acidentalmente.

Remova a bateria da motosserra antes de

acoplar o sabre e a corrente.

Use luvas

• Remova a bateria

• Solte a tampa lateral girando o botão de

liberação da tampa no sentido anti-horário e, em

seguida, remova-a

• Há um anel de borracha que é importante para o

funcionamento da serra O anel de borracha deve

ser colocado em volta do pino do tensionador

antes que o tensionador seja fixado no sabre

(Fig 10)

• Insira o parafuso no lado de trás da engrenagem

de tensão da corrente e acople a engrenagem no

sabre (Fig 11)

• Coloque a engrenagem de tensão da corrente no

lado do sabre voltado para você, de forma que

a peça retangular não ultrapasse as bordas do

sabre e insira o parafuso

• Coloque o sabre no coxim deslizando o entalhe

sobre o flange de alinhamento (Fig 12), com o

eixo de montagem inserido no furo da

engrenagem de tensão da corrente

• Gire a nova corrente na roda dentada de forma

que as bordas cortantes dos dentes na parte

superior do sabre fiquem voltadas para o lado

oposto do motor (Fig 13)

FIG. 10

FIG. 11

FIG. 12

COXIM DO

SABRE

FLANGE DE

ALINHAMENTO

EIXO DE MONTAGEM

FIG. 13

128

Desembalagem e montagem

Motosserra Modelo CS300

• Alimente a corrente pela ranhura do sabre Gire a

engrenagem de tensão da corrente para deslizar

o sabre para o lado oposto do motor para

remover a folga da corrente (Fig 14)

• Instale a tampa lateral, observando se o

capturador da corrente está corretamente

ajustado no furo e, em seguida, aperte o botão

de liberação da tampa (Fig 15)

Tensionando a corrente da

motosserra

ADVERTÊNCIA: Uma ferramenta

operada por bateria com uma bateria

inserida está sempre ligada e pode

começar a funcionar acidentalmente.

Remova a bateria da motosserra antes

de acoplar o eixo extensível, o sabre e a

corrente.

ADVERTÊNCIA: Se a corrente ainda

estiver solta quando a serra estiver em

tensão máxima, substitua a corrente.

IMPORTANTE: Somente tensione a

corrente quando ela estiver fria. Uma

corrente quente pode se contrair e

danificar o sabre ou a corrente enquanto

ela esfria.

Use luvas

• Remova a bateria

• Solte levemente o botão de liberação da tampa

lateral, mas não remova a tampa

• Segure a ponta do sabre (Fig 16) e gire o anel de

tensão da corrente no sentido horário

FIG. 14

FIG. 15

FIG. 16

129

Desembalagem e montagem

Motosserra Modelo CS300

• Aperte o anel até que os cortadores inferiores,

embaixo do sabre, entrem em contato com o

trilho do sabre (Fig 17)

• A tensão da corrente estará correta quando, com

algum esforço, uma mão protegida por luva

puder puxar a corrente suavemente ao redor do

sabre A corrente deve encostar na parte de

baixo do trilho do sabre (Fig 18)

• Aperte o botão de liberação da tampa lateral

• Após um curto período de uso, deixe a corrente

esfriar, remova a bateria e verifique a tensão

novamente Observe com cuidado a tensão na

primeira meia hora de uso e periodicamente,

durante a vida útil da corrente, reajustando de

acordo com a necessidade quando a corrente e o

sabre estiverem frios Nunca tensione a corrente

quando ela estiver quente

A corrente irá estirar em decorrência do uso

normal No entanto, óleo insuficiente, uso

agressivo ou a não realização da manutenção

recomendada pode levar a estiramento

prematuro

FIG. 17

INCORRETO

CORRETO

FIG. 18

130

Operando a serra

Motosserra Modelo CS300

Operando a serra

Bateria e carregador

ADVERTÊNCIA: Não carregue a bateria

na chuva.

INDICADOR DE LED DO NÍVEL

DE CARGA DA BATERIA

A bateria de íon de lítio está equipada com um

indicador de LED de nível de carga Para testar o

nível de carga da bateria, pressione o botão do

indicador na face da bateria (Fig 19)

Sem luz: recarregue

Uma luz verde constante:

menos de 25% carregada

Carregue a bateria antes do uso

Duas luzes verdes constantes:

26-50% carregada

Três luzes verdes constantes:

51-75% carregada

Quatro luzes verdes constantes:

76-100% carregada

CONEXÃO DO CARREGADOR

Se o carregador incluir um cabo de alimentação

separado, conecte o cabo ao carregador e à

tomada elétrica adequada (Fig 20)

Use somente o conjunto de cabos fornecido com o

carregador No primeiro uso, verifique se o tipo de

plugue corresponde ao receptáculo

INDICADOR DE LED DE ESTADO

DE CARGA DO CARREGADOR

O carregador da bateria está equipado com

um indicador de LED do estado de carga

que indica o estado da carga e também as

condições que podem atrasar ou impedir o

carregamento (Fig 21)

Observação: Nenhuma luz será visível antes da

introdução de uma bateria

Luz laranja piscando: existe uma condição

de falha Há várias causas possíveis

Consulte “Solução de problemas” neste

manual

Luz laranja constante: a temperatura da

bateria está além da faixa aceitável

(0 °C/32 °F a 40 °C/104 °F) Aguarde até

que as baterias atinjam a faixa de

temperatura aceitável, antes de carregar

A bateria pode ficar no carregador

enquanto a temperatura se ajusta

O carregamento começará quando a

temperatura adequada for atingida

Luz verde piscando: a bateria está

carregando

Luz verde constante: a bateria está

pronta para uso

FIG. 19

LUZES INDICADORAS

BOTÃO INDICADOR

FIG. 20

FIG. 21

131

Operando a serra

Motosserra Modelo CS300

CARGA DAS BATERIAS

ADVERTÊNCIA: A falha em seguir

os procedimentos de carregamento

adequados pode provocar tensão

excessiva, fluxo de corrente

excessivo, perda de controle durante o

carregamento, vazamento de produtos

químicos perigosos, geração de calor,

queimaduras ou incêndio. Siga estas

instruções para carga.

Com o cabo do carregador conectado ao

carregador e a uma tomada elétrica, alinhe as

ranhuras da bateria com os trilhos no carregador e

deslize a bateria no carregador até que esteja

completamente encaixada (Fig 22)

Verifique o indicador do estado de carga quanto às

condições da carga

INTRODUÇÃO E LIBERAÇÃO DA BATERIA

Use somente as baterias Oregon® especificadas

nestas instruções de operação

Alinhe as ranhuras da bateria com os trilhos no

interior da porta da bateria Introduza firmemente

a bateria na porta situada na motosserra,

pressionando até que ela trave no lugar (Fig 23)

Para remover a bateria, levante a alavanca de

liberação e remova-a (Fig 24)

FIG. 22

FIG. 23

FIG. 24

132

Operando a serra

Motosserra Modelo CS300

Operação geral

PERIGO: Para evitar lesões graves, não

se estique em excesso e não suba em uma

escada manual, banco ou em qualquer

posição elevada que não seja totalmente

segura. Nunca corte objetos que estejam

acima da altura do ombro.

ADVERTÊNCIA: Para reduzir o risco

de lesões, sempre use botas adequadas,

calças compridas, luvas e proteção

auricular, ocular e para a cabeça.

TEMPERATURA DE OPERAÇÃO

Esta motosserra se destina a funcionar em uma

faixa de temperatura de 0 °C a 40 °C (32 °F a

104 °F)

SEGURAR

Sempre segure a ferramenta com ambas as mãos

Segure a alça dianteira com a mão esquerda e a

empunhadura traseira com a mão direita (Fig 25)

Envolva os dedos na parte superior da

empunhadura com o polegar posicionado embaixo

da empunhadura

APOIO DOS PÉS

Fique de pé com ambos os pés plantados em solo

firme, com o peso distribuído uniformemente entre

eles (Fig 26)

PARANDO A SERRA

Solte o acionador de aceleração para parar a

motosserra

LIGANDO A MOTOSSERRA

ADVERTÊNCIA: Para reduzir o risco de

lesões, nunca prenda a trava com uma

fita adesiva ou amarrando a trava do

acionador.

Verifique se o freio da corrente não está engatado

Segure as alças dianteira e traseira com firmeza

Mantenha a trava do acionador pressionada com o

polegar (1) Para ligar a serra, aperte o acionador

de aceleração (2) (Fig 27) Não há necessidade de

continuar pressionando a trava do acionador Ela

permanecerá desengatada até que o acionador

seja liberado

FIG. 25

SEGURAR COM O POLEGAR

EMBAIXO DA EMPUNHADURA

FIG. 26

FIG. 27

(1) TRAVA DO ACIONADOR

(2) ACIONADOR

DE ACELERAÇÃO

133

Operando a serra

Motosserra Modelo CS300

TESTANDO O FREIO DA CORRENTE

Verifique se o freio da corrente está funcionando

antes de usar a motosserra Para verificar o

funcionamento do freio:

• Coloque a motosserra em uma superfície firme

e plana

• Ligue a serra

• Mantenha a mão esquerda na alça dianteira e

mexa o punho esquerdo para mover o protetor

de mão dianteiro para frente, a fim de ativar o

freio da corrente (Fig 28)

• Solte o acionador de aceleração

Se o freio estiver funcionando corretamente, o

motor e a corrente irão parar imediatamente Se o

motor e a corrente não pararem imediatamente,

solicite o reparo do freio em um local de

manutenção aprovado

• Volte o protetor de mão dianteiro para a posição

de operação

Cortando

ADVERTÊNCIA: Para reduzir o risco

de lesões, use botas adequadas, calças

compridas, luvas e proteção auricular,

ocular e para a cabeça.

ADVERTÊNCIA: Para reduzir o risco de

lesões, sempre verifique o apoio dos pés

e segure a motosserra com firmeza e com

ambas as mãos enquanto o motor estiver

em funcionamento.

ADVERTÊNCIA: Para reduzir o risco de

lesões, planeje várias rotas de fuga antes

de começar o trabalho.

CUIDADO: Estabeleça uma zona de

segurança de transeuntes de 6 m (20 pés)

antes de operar este equipamento. A zona

de segurança de transeuntes é um círculo de

no mínimo 6 m (20 pés) em torno do operador

que deve ficar livre de transeuntes, crianças e

animais (Fig 29) As operações de derrubada

de árvores requerem uma zona de segurança

maior, de acordo com o tamanho da árvore

Consulte a seção “Derrubada de árvores”

IMPORTANTE: Pratique cortando toras

em um cavalete ou apoio até se sentir

confortável com a operação da serra.

Para obter o melhor desempenho e operar a serra

com segurança, siga estas instruções:

• Siga todas as regras e regulamentos nacionais e

municipais aplicáveis às atividades de corte

• Faça pausas frequentes para reduzir o risco de

lesões

• Antes de começar a cortar, verifique se a

corrente está corretamente tensionada e se ela

está afiada

FIG. 28

6 m (20 pés)

FIG. 29

134

Operando a serra

Motosserra Modelo CS300

As correntes se destinam somente ao corte

de madeira Não use a motosserra para cortar

qualquer outro material e não permita que a

corrente entre em contato com terra, pedras,

pregos, grampos ou fios Esses materiais

são extremamente abrasivos e desgastam o

revestimento de proteção da corrente em um

curto período

Amole ou substitua a corrente se alguma destas

condições ocorrer:

• A pressão necessária para fazer os cortes

aumenta consideravelmente

• As aparas de madeira que saem da corrente são

muito finas ou parecidas com poeira

Não trabalhe com uma corrente em mau estado,

pois ela aumenta o esforço necessário para

fazer o corte, causa cortes irregulares, aumenta

o desgaste da ferramenta e aumenta o risco de

coice Não force o corte com uma corrente em mau

estado

• Assuma a posição adequada para o corte e fique

na frente da madeira com a serra desligada

Pressione a trava do acionador e aperte o

acionador de aceleração Deixe a corrente atingir

a velocidade total antes de começar o corte

• Comece cortando fazendo uma leve pressão do

sabre contra a madeira Use somente uma leve

pressão e deixe que a serra faça o trabalho

• Mantenha uma velocidade constante durante o

corte, diminuindo a pressão pouco antes do final

da tarefa

• Tenha ciência do local da ponta do sabre a todo

momento e evite o contato com outros objetos

• Se a serra parar repentinamente durante o corte,

remova a serra do corte e reinicie o trabalho

usando menos pressão na peça

PODANDO

CUIDADO: Os galhos podem quicar

ou “ricochetear” após atingirem o chão.

Portanto, é fundamental manter o chão

limpo para que haja várias rotas de fuga.

Limpe a área de trabalho e use proteção para

a cabeça

A poda é a remoção de galhos mortos ou grandes

para manter a saúde da planta

• Planeje rotas de fuga antes de começar o corte

e verifique se não há obstruções Sempre saiba

como sair do caminho de galhos em queda

• Certifique-se de que os transeuntes ou

ajudantes estejam a uma distância segura dos

galhos em queda Os transeuntes e os ajudantes

não devem ficar diretamente na frente ou atrás

do operador Veja a Fig 28

• Mantenha os pés em apoio sólido e segure a

motosserra com firmeza usando ambas as mãos

Não se estique demais Nunca suba em uma

árvore ou em uma escada para alcançar galhos

altos

• Proteja-se de qualquer galho que possa ser

perigoso

• Use equipamentos auxiliares adequados

• Corte os galhos mais baixos antes de podar os

mais altos

• Deixe que a serra atinga a velocidade total antes

do corte

• Aplique uma leve pressão no galho

• Em galhos maiores (Fig 30), corte a ponta do

galho primeiro (1) para aliviar a pressão e, em

seguida, corte mais próximo do tronco (2)

(1)

(2)

FIG. 30

135

Operando a serra

Motosserra Modelo CS300

• Galhos espessos (maior que 10 cm (4 pol ) de

diâmetro) podem estilhaçar e pinçar a corrente

durante um único corte a partir do topo Para

evitar que isso ocorra, faça primeiro um pequeno

corte na superfície inferior do galho (1) e, em

seguida, corte a parte de cima (2) até encontrar o

corte de baixo (Fig 31)

• Depois que a maior parte do galho tiver sido

removida, faça um corte mais suave próximo do

tronco (Fig 32)

DERRUBADA DE ÁRVORES

CUIDADO: Uma árvore pode rolar ou

deslizar por uma montanha após ser

derrubada. Planeje e deixe uma rota de fuga

livre antes de iniciar os cortes A rota de fuga

deve se estender para trás e diagonalmente

atrás da linha esperada de queda (Fig 33)

A derrubada é o ato de cortar uma árvore

• Antes de iniciar a derrubada, considere a

inclinação natural da árvore, a posição dos

galhos maiores e a direção do vento para

imaginar em que direção a árvore vai cair

• Remova terra, pedras, cascas soltas, pregos,

grampos e fios da árvore na qual os cortes para a

derrubada serão feitos

• Quando as operações de corte e derrubada

são executadas por duas ou mais pessoas ao

mesmo tempo, separe a operação de derrubada

da operação de corte a uma distância de pelo

menos o dobro da altura da árvore que está

sendo derrubada

• As árvores não devem ser derrubadas de

forma que coloquem pessoas em perigo,

atinjam uma linha de transmissão de energia

ou causem danos a alguma propriedade Se as

árvores atingirem uma linha de transmissão

de energia, deixe a área imediatamente e

notifique a empresa responsável pelas linhas de

transmissão

• Use as pontas de metal na parte dianteira da

serra para apoiar a serra na madeira Coloque

o amortecedor pontiagudo na madeira e use-o

como um ponto de alavanca para aumentar

a estabilidade ao cortar madeira de diâmetro

grande

(1)

(2)

FIG. 31

FIG. 32

OPÇÕES DE ROTA

DE FUGA

DIREÇÃO

DA QUEDA

FUGA

FIG. 33

45°

136

Operando a serra

Motosserra Modelo CS300

Corte do chanfro

• Primeiro, faça um chanfro de 1/3 do diâmetro da

árvore, perpendicular à direção da queda Faça

primeiro o corte do chanfro horizontal inferior (1)

Isso ajudará a evitar que a corrente ou o sabre

seja pinçado quando o segundo corte (2) for feito

(Fig 34)

Corte reverso da derrubada

• Depois, faça o corte reverso pelo menos 50 mm

(2 pol ) mais alto do que o corte do chanfro

horizontal inferior (Fig 35) Mantenha o corte

reverso paralelo ao corte do chanfro horizontal

inferior

• Faça o corte reverso de forma que haja madeira

o suficiente para atuar como uma dobradiça

A dobradiça evita que a árvore gire e caia na

direção errada Não corte pela dobradiça

• À medida que o corte reverso se aproxima da

dobradiça, a árvore deve começar a cair

• Se houver alguma chance de a árvore não cair

na direção desejada, ou de atingir ou prender a

corrente, pare o corte antes que o corte reverso

seja concluído e use calços de madeira, plástico

ou alumínio para abrir o corte e derrubar a árvore

na linha de queda desejada

• Quando a árvore começar a cair, remova a

motosserra do corte, pare o motor, coloque

a motosserra no chão e use a rota de fuga

planejada

• Tenha cuidado com galhos soltos e observe o

apoio dos pés

DESMEMBRANDO UMA ÁRVORE

CUIDADO: Galhos sob tensão podem

“ricochetear” e entrar em contato com o

operador ou deixar a motosserra fora de

controle, causando lesões. Esteja sempre

alerta quanto a madeira sob tensão, que pode

atingir o operador ou a motosserra após o

corte

Desmembrar é remover os galhos de uma árvore

derrubada

• Ao desmembrar, deixe os galhos maiores e mais

baixos para apoiar a tora no solo

• Remova os galhos pequenos em um corte

• Os galhos sob tensão devem ser cortados de

baixo para cima para evitar que a motosserra

fique presa (Fig 36)

CORTE DO CHANFRO

DIREÇÃO

DA QUEDA

CHANFRO

(1)

(2)

FIG. 34

CORTE REVERSO DA DERRUBADA

CORTE

REVERSO DA

DERRUBADA

DOBRADIÇA

DIREÇÃO

DA QUEDA

CHANFRO

50 MM

(2 POL)

50 MM

(2 POL)

FIG. 35

PODA DE ÁRVORE

CORTE DE

GALHO

MANTENHA O TRABALHO LONGE DO CHÃO

DEIXE GALHOS DE APOIO ATÉ A TORA SER

CORTADA

FIG. 36

137

Operando a serra

Motosserra Modelo CS300

CORTANDO UM TRONCO

CUIDADO: O corte de troncos sob

tensão aumenta a chance de coice. Use

um dos métodos abaixo para apoiar a tora

durante o corte

O corte de troncos consiste em cortar uma tora no

comprimento É importante verificar se o apoio dos

pés está firme e se o peso está uniformemente

distribuído em ambos os pés Se for possível,

a tora deve ser içada e apoiada com o uso de

galhos, troncos ou calços

• Quando a tora estiver apoiada em todo seu

comprimento, corte começando da parte de cima

(corte superior) (Fig 37)

• Quando a tora estiver apoiada em uma

extremidade, corte 1/3 do diâmetro começando

de baixo (corte inferior) e, em seguida, faça o

corte de acabamento de cima para encontrar

com o primeiro corte (Fig 38)

• Quando a tora estiver apoiada em ambas as

extremidades, corte 1/3 do diâmetro começando

pelo corte superior e, em seguida, faça o corte de

acabamento de baixo pelos 2/3 inferiores para

encontrar com o primeiro corte (Fig 39)

• Quando fizer o corte em um declive, sempre fique

acima da tora (Fig 40)

• Para manter o controle total do corte, alivie

a pressão quando chegar próximo do fim sem

perder a firmeza ao segurar as empunhaduras da

motosserra

• Não deixe a corrente entrar em contato com o

solo

• Após terminar o corte, aguarde a corrente parar

antes de mover a motosserra

• Sempre pare o motor antes de passar de uma

árvore para outra

A TORA ESTÁ APOIADA

EM TODO SEU COMPRIMENTO

CORTE DE CIMA (CORTE SUPERIOR)

EVITE CORTAR TERRA

FIG. 37

A TORA É APOIADA

EM UMA EXTREMIDADE

1º CORTE INFERIOR (1/3 DO DIÂMETRO)

PARA EVITAR ESTILHAÇOS

2º CORTE SUPERIOR (2/3 DO DIÂMETRO)

PARA ENCONTRAR COM 1º CORTE (PARA EVITAR

COMPRESSÃO)

FIG. 38

CORTANDO UM TRONCO

1º CORTE SUPERIOR (1/3 DO DIÂMETRO)

PARA EVITAR ESTILHAÇOS

2º CORTE INFERIOR (2/3 DO DIÂMETRO)

PARA ENCONTRAR COM 1º CORTE (PARA EVITAR

COMPRESSÃO)

FIG. 39

CORTANDO EM UM DECLIVE

FIQUE ACIMA DO TRONCO

AO CORTAR, POIS ELE PODE

ROLAR

FIG. 40

138

Operando a serra

Motosserra Modelo CS300

Afiando com PowerSharp®

ADVERTÊNCIA: PowerSharp não deve

ser usado na presença de materiais

extremamente inflamáveis expostos,

como gasolina e acetileno.

CUIDADO: A afiação com o sistema

PowerSharp produz faíscas de baixa

energia.

CUIDADO: O sistema de afiação

integrado PowerSharp deve ser usado

somente com correntes PowerSharp.

Nunca tente afiar outra corrente com

o afiador integrado. Ocorrerá dano na

corrente e no afiador.

INTRODUÇÃO AO POWERSHARP

Esta motosserra é equipada com o sistema de

afiação integrado PowerSharp, uma forma rápida e

fácil de afiar a corrente na motosserra A corrente

deve ser afiada quando os cortes são mais

demorados ou as aparas ficam menores, sendo

transformadas em serragem

AFIANDO A CORRENTE

IMPORTANTE: A corrente PowerSharp usa

cortadores exclusivos com alto grau de

afiação e só podem ser afiadas com um

afiador PowerSharp genuíno.

• Com a serra em velocidade total, levante

suavemente a alavanca PowerSharp por 3 a 5

segundos (Fig 41) Faíscas serão visíveis quando

os cortadores entrarem em contato com a pedra

de afiação

• Faça um corte de teste para determinar se a

corrente foi afiada suficientemente Se não tiver

afiada, repita o procedimento até que a corrente

fique afiada

IMPORTANTE: Não faça muita força ao

afiar. A força excessiva pode reduzir o

desempenho da pedra de afiação.

IMPORTANTE: É normal ver uma pequena

quantidade de faíscas e fumaça durante

a afiação, pois os cortadores entram em

contato com a pedra e o atrito aquece a

corrente.

QUANDO SUBSTITUIR A

PEDRA DE AFIAÇÃO

A pedra de afiação é projetada para se desgastar

na mesma proporção que a corrente Sempre

substitua a pedra ao substituir a corrente, mesmo

que ela aparente ter mais vida útil Consulte

“Substituindo uma corrente desgastada e uma

pedra de afiação” neste manual

FIG. 41

139

Manutenção e limpeza

Motosserra Modelo CS300

Manutenção e limpeza

ADVERTÊNCIA: A não identificação

e substituição de peças danificadas

ou desgastadas pode causar lesões

pessoais graves. Inspecione a motosserra

regularmente. A inspeção regular é a

primeira etapa de uma manutenção

adequada. Siga as diretrizes abaixo para

maximizar a segurança e a satisfação.

Substitua peças danificadas ou gastas

imediatamente.

ADVERTÊNCIA: Uma ferramenta

operada por bateria com uma bateria

inserida está sempre ligada e pode

começar a funcionar acidentalmente.

Remova a bateria antes da inspeção,

limpeza ou antes de realizar manutenção.

CUIDADO: Ao limpar a motosserra, não

a submerja em água ou outros líquidos.

Inspeção

Antes de cada uso e se a motosserra tiver sofrido

uma queda, inspecione as seguintes peças:

• Empunhaduras: As empunhaduras dianteira e

traseira não devem apresentar rachaduras ou

outro dano Elas devem estar limpas e secas

• Protetor de mão dianteiro: O protetor de mão

dianteiro deve estar livre de danos e deve se

movimentar facilmente para frente e para trás

Ao ser movido, o protetor de mão dianteiro deve

ativar o freio da corrente

• Sabre: O sabre deve estar reto e livre de aparas,

rachaduras e desgaste excessivo

• Corrente: A corrente deve estar devidamente

tensionada e afiada, e todos os componentes

livres de rachaduras, aparas, dentes quebrados

ou desgaste excessivo Consulte “Tensionando a

corrente” e “Afiando com PowerSharp®”

• Tampa lateral: A tampa lateral deve estar livre

de rachaduras ou outros danos Ela deve se

encaixar corretamente ao corpo da serra sem

empenamentos Verifique se o capturador da

corrente está sem rachaduras

• Bateria: A bateria deve estar limpa, seca e sem

sinais de perfurações, impacto ou outros danos

Os contatos devem estar limpos, secos e livres

de detritos

• Porta da bateria: A porta da bateria e os

contatos devem estar limpos, secos e livres de

detritos

• Freio da corrente: Teste o freio da corrente

para ver se ele está funcionando corretamente

Consulte “Testando o freio da corrente” em

“Operação geral”

• Nível do óleo: Verifique se o reservatório de óleo

está cheio antes do uso Consulte “Abastecendo

o reservatório de óleo do sabre e da corrente”

• Alimentador automático: Quando a motosserra

está funcionando sem o sabre e a corrente

instalados, uma pequena quantidade de óleo

vaza pelo furo no coxim do sabre Consulte

“Preparando o alimentador”

• Tampa do Motor: Verifique se há rachaduras na

tampa e detritos nas aberturas de entrada de ar

Inspecione periodicamente as peças a seguir:

• Roda dentada: Procure ranhuras profundas,

dentes quebrados ou rebarbas

• Engrenagem de tensão da corrente: Inspecione

a engrenagem quanto a rachaduras, aparas,

parafusos soltos, empenamentos ou outros

danos

• Área de montagem do sabre embaixo da tampa

lateral: Verifique se o eixo de montagem não

está empenado, descascado ou rosqueado e se o

coxim do sabre e o flange de alinhamento estão

intactos e livres de detritos

• Carregador: O carregador deve estar limpo,

seco e sem furos ou outros danos A bandeja da

bateria e os terminais de contato devem estar

livres de detritos

140

Manutenção e limpeza

Motosserra Modelo CS300

Tensionando a corrente

da motosserra

IMPORTANTE: Somente tensione a

corrente quando ela estiver fria. Uma

corrente quente pode se contrair e

danificar o sabre ou a corrente enquanto

ela esfria.

Se a corrente não encostar na parte inferior do

sabre quando a motosserra estiver desligada e

fria, ela deve ser tensionada

Tensione a corrente conforme descrito em

“Tensionando a corrente da motosserra” na seção

“Desembalagem e montagem” deste manual

Substituindo uma corrente

desgastada e uma pedra de afiação

CUIDADO: Substitua a corrente

PowerSharp® e a pedra de afiação ao

mesmo tempo. Caso contrário, pode

ocorrer perda de desempenho ou danos na

corrente e/ou na pedra de afiação.

CUIDADO: O sistema de afiação

integrado PowerSharp deve ser usado

somente com correntes PowerSharp.

Remova a pedra de afiação ao usar

uma corrente diferente da PowerSharp.

Caso contrário, pode ocorrer dano na

corrente, no sistema de afiação e/ou na

motosserra.

Quando a corrente apresenta rachaduras ou tem

dentes quebrados, está estirada até o ponto em

que não consegue manter a tensão apropriada ou

simplesmente não pode ser afiada, ela deve ser

substituída

Use luvas

• Remova a bateria

• Solte levemente o botão de liberação da tampa

lateral, mas não remova a tampa

• Solte o anel de tensão da corrente (gire-o no

sentido anti-horário) o máximo possível

• Solte o botão de liberação da tampa lateral e

remova a tampa

• Remova a corrente

• Remova os dois parafusos que seguram a pedra

de afiação (Fig 42)

• Remova a pedra

• Verifique que a alavanca PowerSharp e a área em

volta estão sem detritos

• Coloque a nova pedra na alavanca e coloque os

parafusos novamente

• Substitua o sabre e a corrente da serra Consulte

“Montando o sabre e a corrente da serra” neste

manual

• Tensione a corrente conforme descrito em

“Tensionando a corrente da motosserra” na

seção “Desembalagem e montagem” deste

manual

IMPORTANTE: A corrente deve estar

devidamente tensionada antes do uso.

Consulte “Tensionando a corrente da

motosserra” na seção “Desembalagem e

montagem” deste manual.

FIG. 42

141

Manutenção e limpeza

Motosserra Modelo CS300

Manutenção do sabre

ADVERTÊNCIA: As bordas de um sabre

desgastado, principalmente as bordas

da ranhura onde a corrente encosta

no sabre, podem ser extremamente

pontiagudas. Use proteção apropriada

para as mãos.

CUIDADO: O sabre pode estar quente

após cortar. Use luvas para evitar

queimaduras.

Para obter o desgaste uniforme do sabre e

maximizar a vida útil da mesmo, vire o sabre

ocasionalmente

Use luvas

• Remova a bateria

• Solte levemente o botão de liberação da tampa

lateral, mas não remova a tampa

• Solte o anel de tensão da corrente (gire-o no

sentido anti-horário) o máximo possível

• Solte o botão de liberação da tampa lateral e

remova a tampa

• Remova o sabre e a corrente e inspecione-os

quanto a danos e desgaste

• Remova o parafuso do lado de trás da

engrenagem de tensão da corrente e remova a

engrenagem de tensão da corrente do sabre

(Fig 43)

• Vire o sabre (Fig 44)

• Substitua o sabre e a corrente da motosserra

Consulte “Montando o sabre e a corrente da

motosserra” neste manual

• Tensione a corrente conforme descrito em

“Tensionando a corrente da motosserra” na

seção “Desembalagem e montagem” deste

manual

Substituindo um sabre desgastado

ADVERTÊNCIA: As bordas de um sabre

desgastado, principalmente as bordas

da ranhura onde a corrente encosta

no sabre, podem ser extremamente

pontiagudas. Use proteção apropriada

para as mãos.

Quando o sabre apresenta rachaduras ou

desgaste excessivo em volta das bordas,

principalmente na ranhura onde a corrente

encosta no sabre, ele deve ser substituído Além

disso, se a roda dentada estiver desgastada, tiver

dentes faltando ou não girar corretamente, o

sabre deverá ser substituído

Use luvas

• Remova a bateria

• Solte levemente o botão de liberação da tampa

lateral, mas não remova a tampa

• Solte o anel de tensão da corrente (gire-o no

sentido anti-horário) o máximo possível

• Solte o botão de liberação da tampa lateral e

remova a tampa

• Remova o sabre e a corrente

• Remova o parafuso do lado de trás da

engrenagem de tensão da corrente e remova

a engrenagem da corrente do sabre, conforme

descrito em “Manutenção do sabre”

• Coloque a engrenagem de tensão da corrente no

novo sabre e recoloque o parafuso

• Substitua o sabre e a corrente da motosserra

Consulte “Montando o sabre e a corrente da

motosserra” neste manual

• Tensione a corrente conforme descrito em

“Tensionando a corrente da motosserra” na

seção “Desembalagem e montagem” deste

manual

FIG. 43

FIG. 44

142

Manutenção e limpeza

Motosserra Modelo CS300

Substituindo uma engrenagem

de tensão da corrente

Substitua a engrenagem de tensão da corrente

caso ela não segure o sabre e a corrente na

tensão correta ou se ela estiver danificada

Use luvas

• Remova a bateria

• Solte levemente o botão de liberação da tampa

lateral, mas não remova a tampa

• Solte o anel de tensão da corrente (gire-o no

sentido anti-horário) o máximo possível

• Solte o botão de liberação da tampa lateral e

remova a tampa

• Remova o sabre e a corrente

• Remova o parafuso do lado de trás da

engrenagem de tensão da corrente e remova a

engrenagem de tensão da corrente do sabre

• Coloque a nova engrenagem de tensão da

corrente no lado do sabre que está voltado para

você e recoloque o parafuso

• Substitua o sabre e a corrente da motosserra

Consulte “Montando o sabre e a corrente da

motosserra” neste manual

• Tensione a corrente conforme descrito em

“Tensionando a corrente da motosserra” na

seção “Desembalagem e montagem” deste

manual

Substituindo a roda dentada

Substitua a roda dentada após cada duas trocas

da corrente ou quando a roda estiver danificada

Use luvas e proteção para os olhos

• Remova a bateria

• Solte levemente o botão de liberação da tampa

lateral, mas não remova a tampa

• Solte o anel de tensão da corrente (gire-o no

sentido anti-horário) o máximo possível

• Solte o botão de liberação da tampa lateral e

remova a tampa

• Remova o sabre e a corrente

• Use uma pequena chave de fenda como alavanca

para abrir e remover o retentor e, em seguida,

remova a arruela e a roda dentada (Fig 45)

• Insira a nova roda dentada e a arruela e instale o

novo retentor (Fig 46)

FIG. 45

FIG. 46

143

Manutenção e limpeza

Motosserra Modelo CS300

• Substitua o sabre e a corrente da motosserra

Consulte “Montando o sabre e a corrente da

motosserra” neste manual

• Tensione a corrente conforme descrito em

“Tensionando a corrente da motosserra” na

seção “Desembalagem e montagem” deste

manual

Limpeza

ADVERTÊNCIA: Para reduzir o risco

de lesões, remova a bateria antes da

limpeza.

CUIDADO: Ao limpar o motor da

motosserra, não o submerja em água ou

outros líquidos.

Use luvas e proteção para os olhos

• Remova a bateria

• Remova as aparas de madeira e outros detritos

da porta da bateria Verifique se os terminais de

contato estão limpos e secos

• Após o uso, limpe os detritos da corrente da

motosserra e do sabre Limpe o motor com

um pano limpo umedecido com uma solução

de sabão neutro Nunca use limpadores ou

solventes agressivos

• Sempre retire aparas de madeira, serragem e

sujeiras das ranhuras do sabre ao substituir a

corrente

• Certifique que a engrenagem de tensão da

corrente está livre aparas de madeira e outros

detritos

Bateria

IMPORTANTE: Não há peça em que o

usuário possa fazer manutenção dentro

da bateria. Não desmonte.

As baterias de íon de lítio têm um tempo

determinado de vida útil Se o tempo de uso

diminuir acentuadamente para cada carga, a

bateria está no final de sua vida útil e deve ser

substituída

• Certifique-se de que a bateria, incluindo os

contatos, esteja limpa, seca e sem sinais de

perfurações, impacto ou outros danos Baterias

quebradas podem causar incêndio ou emitir

substâncias químicas perigosas

• Limpe os contatos sujos com um pano limpo

e seco Sujeira ou óleo podem provocar uma

conexão elétrica inadequada, resultando em

perda de potência

Carregador

• Desconecte o carregador da tomada

• Limpe os contatos sujos com um pano limpo e

seco

Informações adicionais

de manutenção

Para obter mais informações sobre a manutenção

da corrente da motosserra, do sabre e da roda

dentada, consulte o Manual de Manutenção

e Segurança da Oregon® no endereço http://

oregonproducts com/maintenance/manual htm

144

Solução de problemas

Motosserra Modelo CS300

Solução de problemas

Use esta tabela para ver possíveis soluções para problemas com a motosserra Caso essas sugestões

não solucionem o problema, consulte “Garantia e manutenção”

SINTOMA POSSÍVEL CAUSA AÇÕES RECOMENDADAS

O motor não

funciona ou funciona

intermitentemente

Freio da corrente

engatado

Antes de começar, verifique se o protetor de mão está

totalmente posicionado para trás (freio da corrente

desengatado). Para ver a posição correta do protetor de

mão, consulte “Ligando a motosserra” neste manual.

Bateria descarregada Recarregue. Consulte “Carga da bateria” neste manual.

Trava do acionador não

pressionada

A trava do acionador deve estar pressionada. Consulte

“Ligando a motosserra” neste manual.

Bateria não inserida

completamente

Limpe os detritos da porta da bateria e dos terminais

com um pano seco ou com uma escova não condutora.

Detritos na tampa lateral.

Remova a bateria, retire a tampa lateral e limpe os

detritos.

Bateria fria

Deixe a bateria aquecer acima da temperatura mínima

de operação de 0°C (32°F).

O motor funciona,

mas a corrente não

gira

A corrente não está

engatando a roda dentada

Reinstale a corrente, verificando se os elos estão

totalmente encaixados na roda dentada. Consulte

“Manutenção e limpeza” neste manual para obter

instruções de instalação.

Roda dentada da ponta do

sabre não está girando

Substitua o sabre. Consulte “Substituindo um sabre

desgastado” neste manual.

O freio da corrente

não engata

Há detritos impedindo

o movimento total do

protetor de mão

Limpe os detritos do mecanismo externo do freio da

corrente.

Possível defeito no freio

da corrente

Entre em contato com um local de manutenção

aprovado imediatamente. ADVERTÊNCIA: OPERAR

UMA MOTOSSERRA SEM UM FREIO FUNCIONANDO

CORRETAMENTE PODE CAUSAR LESÕES GRAVES.

A motoserra não

corta corretamente

Tensão insuficiente da

corrente

Consulte “Tensionando a corrente da motosserra” neste

manual.

Corrente em mau estado Consulte “Afiando com PowerSharp®” neste manual.

Corrente instalada no

sentido contrário

Consulte “Montando o sabre e a corrente da

motosserra” neste manual.

Corrente desgastada

Substitua a corrente e a pedra. Elas são projetadas

para se desgastarem na mesma proporção.

Corrente seca ou

excessivamente estirada

Verifique o nível do óleo. Reabasteça o reservatório

de óleo, se necessário. Consulte “Abastecendo o

reservatório de óleo do sabre e da corrente” neste

manual. Verifique se o sistema de óleo está entupido.

Uma pequena quantidade de óleo deve ser depositada

no sabre.

A corrente não está na

ranhura no sabre

Consulte “Montando o sabre e a corrente da

motosserra” neste manual.

145

Solução de problemas

Motosserra Modelo CS300

SINTOMA POSSÍVEL CAUSA AÇÕES RECOMENDADAS

Som de alarme

quando o acionador

é puxado

O uso excessivo

superaqueceu o motor

Deixe a motosserra esfriar e, em seguida, continue

cortando.

Freio da corrente

engatado

Antes de começar, verifique se o protetor de mão está

totalmente posicionado para trás (freio da corrente

desengatado). Para ver a posição correta do protetor de

mão, consulte “Ligando a motosserra” neste manual.

A bateria não

carrega

A proteção de

temperatura elevada/

baixa da bateria está

ativada

Isso pode ocorrer quando a motosserra funciona

continuamente ou é exposta a altas temperaturas

ambientes. Aguarde a bateria atingir a temperatura

aceitável, antes de carregar. Consulte “Bateria e

carregador” neste manual.

Contatos sujos ou

danificados na bateria ou

carregador

Inspecione os contatos da bateria e do carregador.

Caso necessário, limpe de acordo com as instruções

deste manual. Reintroduza a bateria no carregador,

certificando-se de que ela esteja completamente

encaixada.

Bateria no fim de sua

vida útil

Todas as baterias têm um tempo de vida útil limitado.

Caso a bateria tenha mais de dois anos de uso ou

tenha sido recarregada com frequência, pode ser a

hora de substituí-la. Substitua somente pela bateria

especificada para esta motosserra.

Falha no carregador

Solicite o reparo em um local de assistência técnica

aprovado.

Tempo de uso

reduzido por carga

de bateria

Corrente em mau estado Consulte “Afiando com PowerSharp®” neste manual.

Corrente desgastada

Substitua a corrente. Consulte “Substituindo uma

corrente desgastada e uma pedra de afiação” neste

manual.

Corrente seca

Verifique o nível do óleo. Reabasteça o reservatório

de óleo, se necessário. Consulte “Abastecendo o

reservatório de óleo do sabre e da corrente” neste

manual.

Corrente excessivamente

tensionada

Consulte “Tensionando a corrente da motosserra” neste

manual.

Técnica de corte

inadequada

Siga as instruções em “Cortando” neste manual.

Detritos na tampa lateral.

Remova a bateria, retire a tampa lateral e limpe os

detritos.

Bateria não carregada por

completo

Recarregue. Consulte “Bateria e carregador” neste

manual.

Luz laranja piscando

no indicador do

estado da carga

Curto-circuito,

sobrecorrente,

sobretensão no

carregador, circuito aberto

na bateria ou erro de

tempo esgotado na carga/

pré-carga

1. Certifique-se de que o cabo do carregador esteja

conectado ao carregador e à tomada elétrica.

2. Certifique-se de que o carregador esteja recebendo a

tensão correta.

3. Tente carregar outra bateria destinada a este

carregador.

Caso isso não solucione o problema, execute a

verificação da função em um local de assistência

técnica aprovado.

146

Especificações e componentes

Motosserra Modelo CS300

Especificações e componentes

ADVERTÊNCIA: O uso de peças de reposição diferentes das especificadas neste manual

aumenta o risco de lesão. Nunca use acessórios de corte diferentes dos descritos neste manual.

COMPONENTES DE REPOSIÇÃO NÚMERO DE PEÇA

Sabre 40 cm (16 pol) 160SDEA041

Corrente e pedra, PowerSharp® Elo 56 de 40 cm (16 pol) 560510

CARREGADOR MODELO C650 MODELO

Entrada

100-240 V~

50-60 Hz 60 W

100-240 V~

50-60 Hz 260 W

Entrada (somente EUA e Canadá) 120 V~ 60 Hz 60 W 120 V~ 60 Hz 260 W

Saída 41,5 V 1,8 A 41 V 4,0 A

BATERIA

Tipo Íon de lítio

Temperaturas de operação 0 °C a 40 °C (32° F a 104 °F)

Modelo Capacidade, nominal Tensão, nominal

B425E 2.6 Ah / 94 Wh 36 VDC

B426 2.6 Ah / 94.9 Wh 36.5 VDC

B600E 4.0 Ah / 144 Wh 36 VDC

B650E 6.0 Ah / 216 Wh 36 VDC

B662 6.0 Ah / 216 Wh 36 VDC

B742 4.0 Ah / 144 Wh 36 VDC

MOTOSSERRA

Capacidade de óleo 120 ml (4,1 oz)

Óleo do sabre e da corrente Marca Oregon®

Peso seco com B426 6,2 kg (13,6 lb)

Peso seco sem bateria, sabre e corrente 4,1 kg (9,0 lb)

Comprimento máximo do sabre 40 cm (16 pol)

Passo da corrente 3/8 pol perfil baixo - 91

Medida da corrente 1,3 mm (0,050 pol)

Roda dentada 6

Velocidade da corrente sem carga 14,6 m/s (48,0 pés/s)

Nível de ruído:

Nível de potência sonora: energia acústica

emitida pela fonte

87,6 dB (A) K, 3 dB (A)

Nível de pressão sonora: o que ouve o operador 99,6 dB (A) K, 3 dB (A)

Vibração:

Punho traseiro 2,61 m/s

K, 1,5 m/s

Punho da frente 3,53 m/s

K, 1,5 m/s

147

Garantia e manutenção

Motosserra Modelo CS300

Garantia e manutenção

Garantia

Blount, Inc garante todas as ferramentas sem

fio e carregadores da Oregon® registrados por

um período de três (3) anos e todas as baterias

Oregon® registradas por dois (2) anos a partir

da data original da compra As ferramentas sem

fio, baterias e carregadores da Oregon® são

garantidos por dois (2) anos, se usados com

finalidade comercial Essa garantia limitada se

aplica aos produtos do sistema de ferramentas

sem fio da Oregon® Durante o período de

garantia, a Blount substituirá ou, a seu critério,

consertará gratuitamente, somente para o

comprador original, qualquer produto ou peça

fabricada que for considerada, segundo avaliação

da Blount, defeituosa quanto ao material e/

ou mão de obra O comprador será responsável

por todos os encargos de transporte e qualquer

custo de remoção de qualquer peça enviada para

substituição nos termos desta garantia

Para registrar seu produto, visite a seção

“suporte” da OregonCordless.com

Informações de

manutenção e suporte

Acesse OregonCordless.com para obter

informações sobre a central de serviços ou

entre em contato com nosso departamento de

atendimento ao cliente pelo telefone 888 313 8665

para obter ajuda, conselho técnico adicional,

reparo, peças de reposição ou registrar o produto

Visando a segurança, use somente peças

sobressalentes originais de fábrica na motosserra

Nossa central de atendimento conta com uma

equipe treinada para fornecer, com eficiência,

suporte e assistência adicionais com ajustes,

reparo ou substituição de todos os produtos do

sistema de ferramentas sem fio da Oregon®

OregonProducts.com

Blount International, Inc

4909 SE International Way

Portland, OR 97222-4679 USA

573259 Rev AE 1/21
