Oregon LM300 Lawnmower User Manual

Original Instruction Manual

Lawn Mower Model LM300

Manuel d’Instructions Original

Tondeuse à Gazon Modèle LM300

Manual de Instrucciones Original

Cortacésped Modelo LM300

Manual de Instruções Original

Cortacésped Modelo LM300

English 4

WARNING: Read and understand all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

This instruction manual contains translations of a manual drafted in English and are provided to assist those

who do not speak English as their first language Being a technical writing, some terms may not have a like or

equivalent meaning as translated Therefore, you should not rely on this translation, and should cross-reference

the English version, where relying on the translated instructions could result in harm to your person or property

Français 18

AVERTISSEMENT : Prenez connaissance de tous les avertissements et consignes de sécurité.

L’inobservation de ces avertissements et consignes comporte des risques d’électrocution, d’incendie

et/ou de lésions graves. Rangez ces consignes et avertissements en lieu sûr afin de pouvoir les

consulter ultérieurement.

Ce manuel d’utilisation contient plusieurs traductions d’un document rédigé en anglais Ces traductions visent

à aider les utilisateurs dont l’anglais n’est pas la langue maternelle Comme il s’agit d’un document technique,

certains termes sont susceptibles de prendre une signification différente après traduction Par conséquent,

vous ne devez pas vous fier aveuglément à cette traduction Reportez-vous à la version anglaise si vous

percevez que le respect des consignes traduites pourrait occasionner des dommages matériels ou des lésions

corporelles

Español 32

ADVERTENCIA: Lea y entienda todas las advertencias de seguridad e instrucciones.

El incumplimiento de las advertencias e instrucciones puede dar lugar a descargas eléctricas,

incendios o lesiones graves. Guarde todas las advertencias e instrucciones para referencia futura.

Este manual de instrucciones contiene traducciones de un manual redactado en inglés y se ofrece para ayudar

a aquellos que no hablan inglés como primer idioma Al tratarse de un texto técnico, algunos términos pueden

no tener un significado similar o equivalente en la traducción Por lo tanto, no debe confiar en esta traducción, y

debería ir consultando la versión inglesa en aquellos puntos donde la confianza en las instrucciones traducidas

pueda causar daños a su persona o a la propiedad

Português 46

ADVERTÊNCIA: Leia e entenda todas as advertências e instruções de segurança. A falha em seguir

todas as advertências e instruções pode resultar em choque elétrico, incêndio e/ou lesão pessoal

séria. Preserve todas as advertências e instruções para consulta futura.

Este manual de instruções contém traduções de um manual escrito em inglês, e tem a finalidade de ajudar

quem não fala inglês como idioma nativo Como se trata de escrita técnica, alguns termos podem não ter um

significado semelhante ou equivalente quando traduzidos Portanto, não confie unicamente nesta tradução

Consulte a versão em inglês quando confiar na tradução em português puder resultar em danos pessoais ou à

propriedade

Lawn Mower Model LM300

Table of Contents

Important Safety Instructions 5

General Operation 5

Slope Operation 6

Children 6

Service 7

Battery Packs and Charging 7

Storage 8

Transport 8

Disposal 8

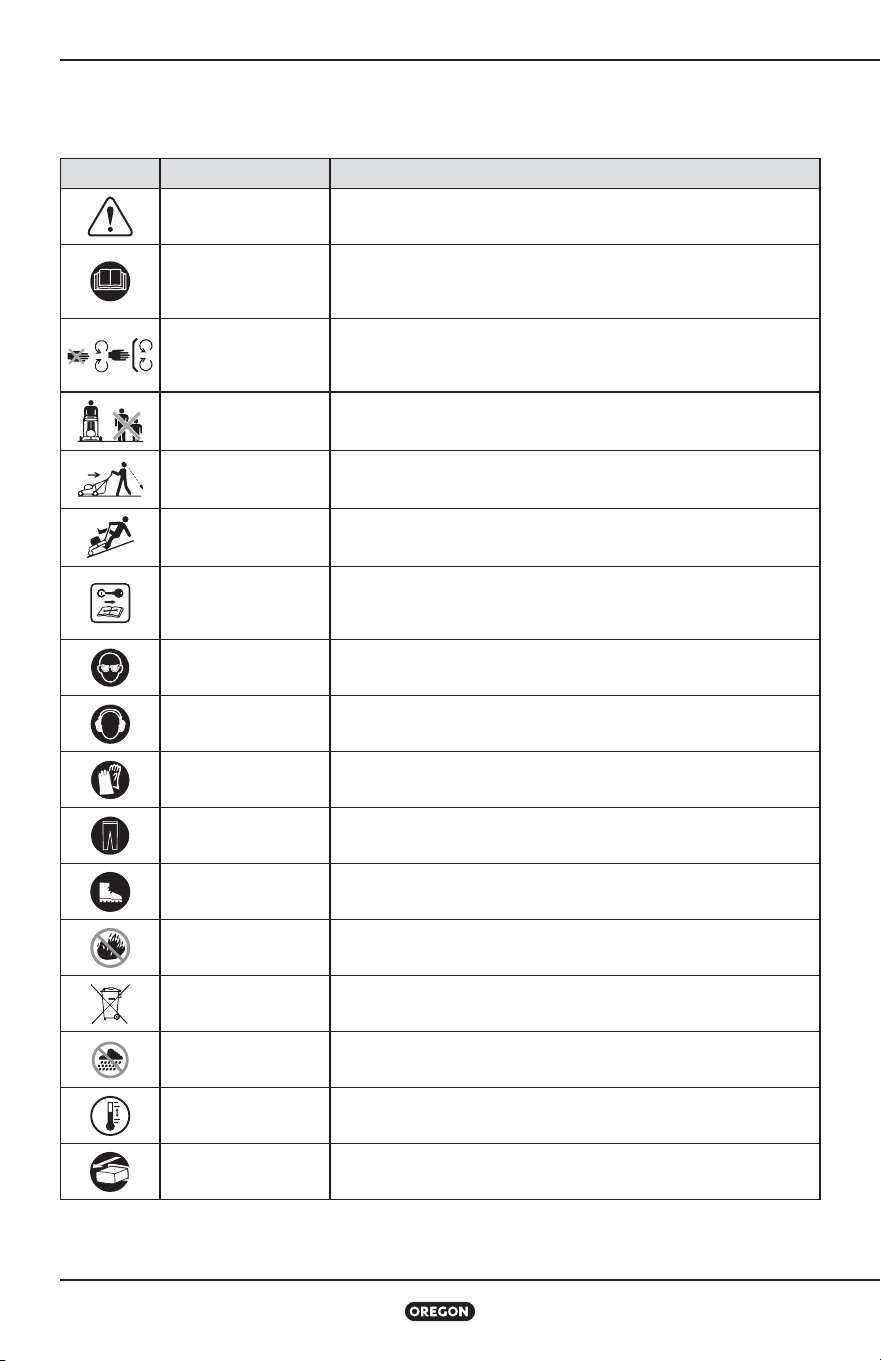

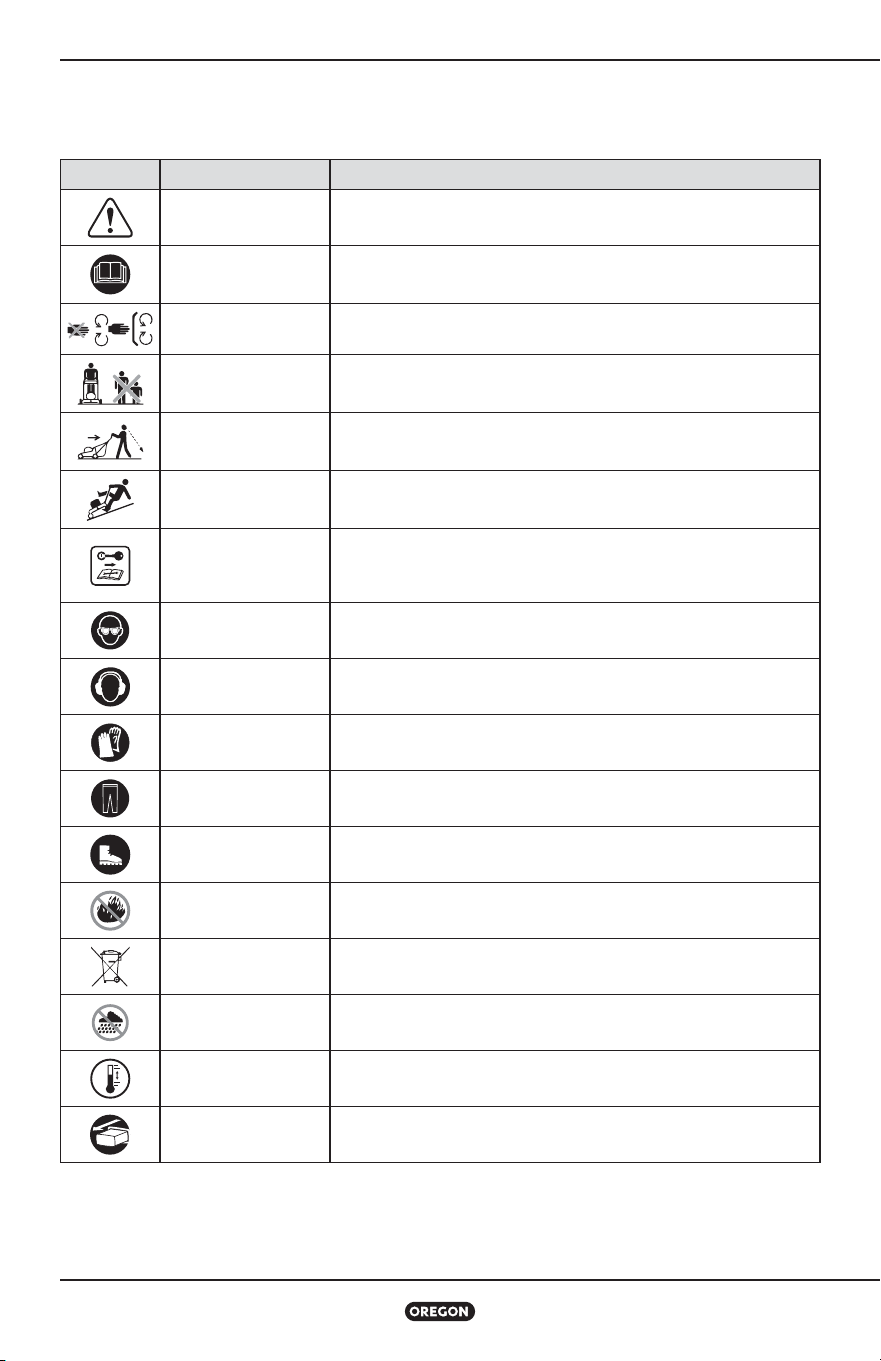

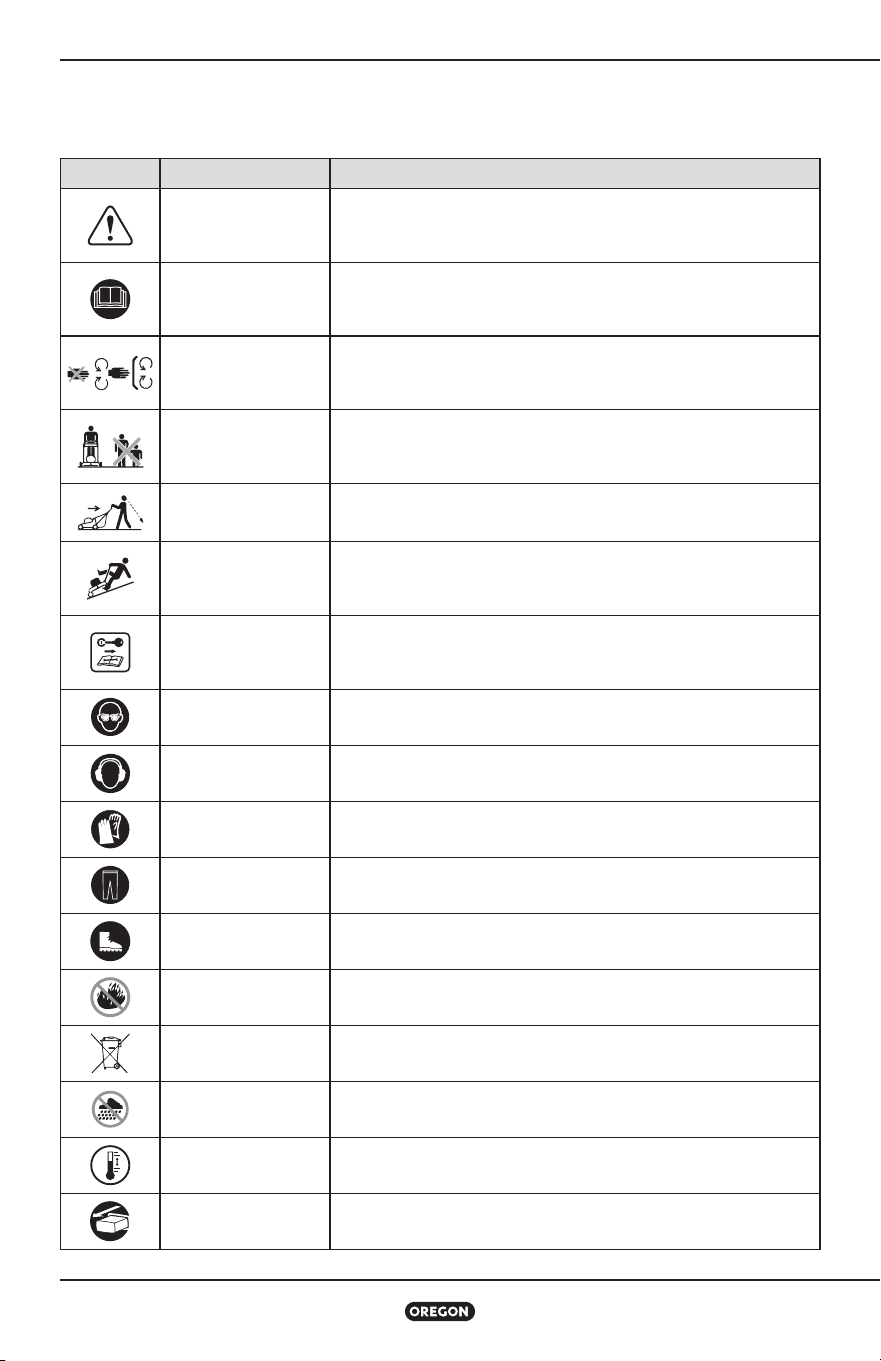

Symbols and Labels 9

Product Identification 10

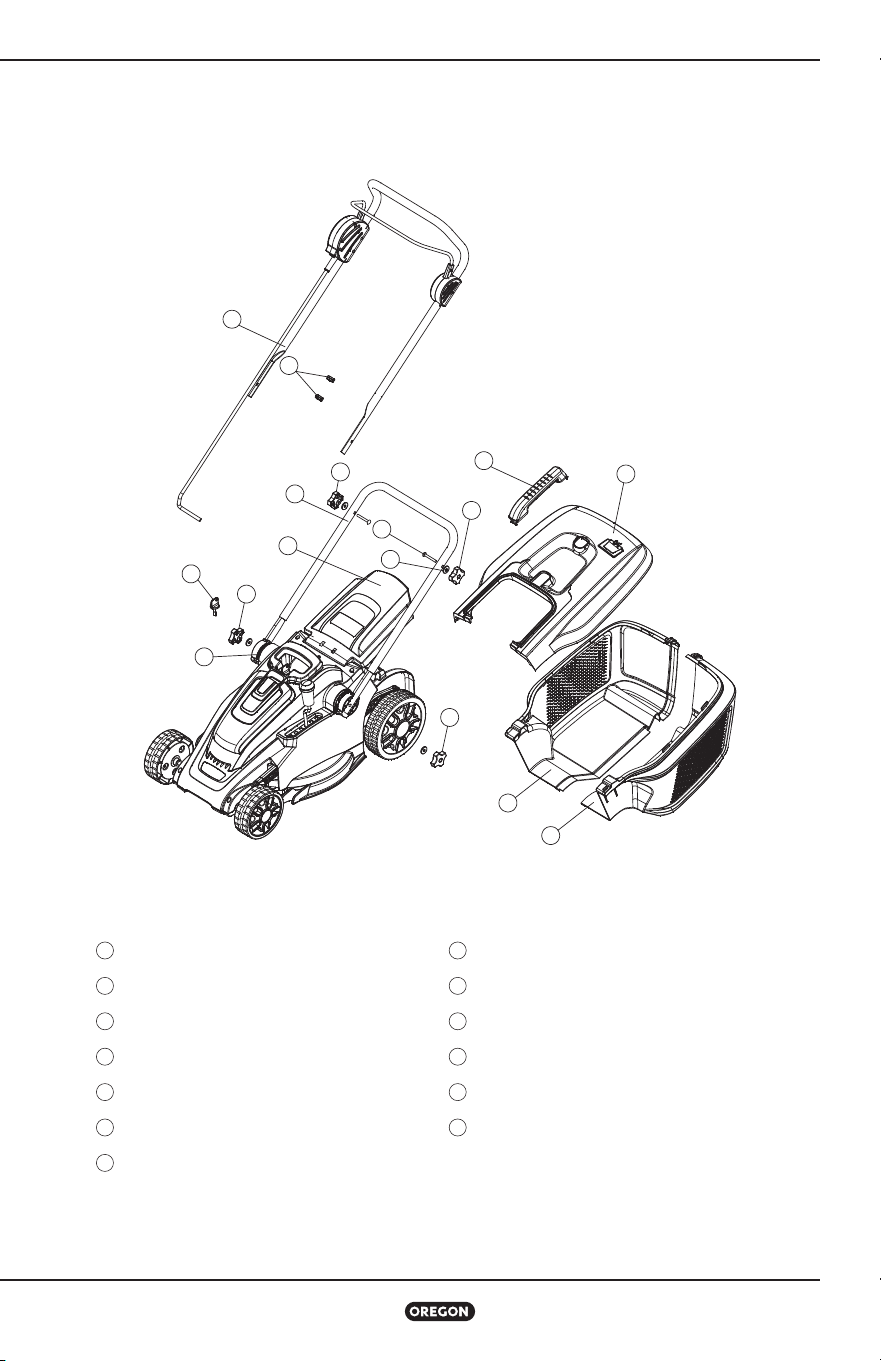

Assembly 11

Battery Pack and Charger 13

Troubleshooting 14

Specifications 16

Warranty and Service 17

Figures 60

Inc in the United States and/or in other countries

Lawn Mower Model LM300

Important Safety Instructions

SAFE PRACTICES FOR PEDESTRIAN-

CONTROLLED MOWERS

WARNING: When using cordless lawn

mowers, basic safety precautions should always

be followed to reduce the risk of fire, electric

shock, and personal injury, including the following:

This cutting machine is capable of amputating

hands and feet and throwing objects Failure to

observe the following safety instructions could

result in serious injury or death

General Operation

Read, understand, and follow all instructions on

the machine and in the manual(s) before starting

Prevent unintended starting Ensure the switch is

in the off position before inserting battery pack

Inserting the battery pack into machines that have

the switch on invites accidents

Keep hands and feet away from cutting area Keep

clear of the discharge opening at all times

Only allow responsible adults who are familiar

with the instructions to operate this machine This

tool is not intended for use by persons (including

children) with reduced physical, sensory or mental

capabilities, or lack of experience and knowledge

Maintain Lawn Mower With Care – Keep cutting

edges sharp and clean for best and safest

performance

Follow instructions for lubricating and changing

accessories

Keep handles dry, clean, and free from oil and

grease

Objects struck by the lawn mower blade can

cause severe injuries to persons Clear the area of

objects such as rocks, wire, toys, etc , which could

be thrown by the blade Stay behind the handle

when the motor is running

If lawn mower strikes a foreign object, follow

these steps:

• Stop lawn mower Release the switch

• Remove battery pack

• Inspect for damage

• Repair any damage before restarting and

operating the lawn mower

Be sure the area is clear of children and other

bystanders before operating Stop machine if

anyone enters the area The operator or user is

responsible for accidents or hazards occurring to

other people or their property

Do not operate machine barefooted or while

wearing sandals Always wear substantial

footwear

Dress Properly – Do not wear loose clothing or

jewelry They can be caught in moving parts Use

of rubber gloves and footwear is recommended

when working outdoors Wear long pants

Always wear eye protection when operating

machine

Always use face or dust mask if operation is dusty

Never mow by pulling the mower towards you

Disengage the switch lever to turn off the machine

and use extreme caution when stepping back

or pulling the machine towards you Always

look down and behind before and while moving

backward

Always stand clear of the discharge zone when

operating the machine Never direct discharged

material toward anyone Avoid discharging

material against a wall or obstruction Material

may ricochet back toward the operator

Turn off the machine by disengaging the switch

lever when crossing gravel and other surfaces

other than grass

Never pick up or carry the machine while the

motor is running

Lawn Mower Model LM300

Important Safety Instructions

Always inspect all guards, shields and safety

devices prior to each use Do not operate machine

without the entire grass catcher, discharge guard,

rear guard, or other safety protective devices in

place and working

Do not tilt the machine when starting or switching

on the motor, except if the machine has to be

tilted for starting in long grass In this case, do not

tilt it more than absolutely necessary and tilt only

the part which is away from the operator

Always ensure that both hands are in the

operating position before returning the machine to

the ground

Switch on the motor according to the instructions

with feet well away from rotating parts

Never leave a running machine unattended

Stop the motor, wait until the blade comes to a

complete stop and remove the battery before

cleaning the machine, removing grass catcher, or

unclogging the discharge guard

Operate machine only in daylight or good artificial

light

Do not operate machine while under the influence

of alcohol or drugs

Do not use battery-operated lawn mower in rain

Avoid Dangerous Environment –Don’t use lawn

mowers in damp or wet locations

Never operate mower in wet grass Wet grass may

cause the operator to slip Always be sure of your

footing; walk, never run

If the machine should start to vibrate abnormally,

stop the motor and check for the cause

immediately Vibration is generally a warning of

trouble

Use Right Appliance – Do not use lawn mower for

any job except that for which it is intended

Don’t Force Lawn Mower – It will do the job better

and safer at the rate for which it was designed

Don’t Overreach – Keep proper footing and

balance at all times

Stay Alert – Watch what you are doing Use

common sense Do not operate lawn mower when

you are tired

See manufacturer’s instructions for proper

operation and installation of accessories Only

the accessories and attachments originally

provided with the lawn mower are approved by

the manufacturer

Always store the lawn mower in a cool, dry

place and out of direct sunlight Long exposure

to sunlight and UV rays can degrade plastics

overtime, potentially causing guards to fail

Slope Operation

Slopes are a major factor related to slip and

fall accidents, which can result in severe injury

Operation on all slopes requires extra caution If

you feel uneasy on a slope, do not mow it

Mow across the face of slopes; never up and

down Exercise extreme caution when changing

direction on slopes

Watch for holes, ruts, bumps, rocks, or other

hidden objects Uneven terrain could cause a slip

and fall accident Tall grass can hide obstacles

Avoid mowing on wet grass or excessively steep

slopes (> 15°) Poor footing could cause a slip and

fall accident

Exercise extreme caution when changing direction,

especially on slopes

Do not mow near drop offs, ditches, or

embankments You could lose your footing or

balance

Children

Tragic accidents can occur if the operator is not

alert to the presence of children Children are

often attracted to the machine and the mowing

activity Never assume that children will remain

where you last saw them

Remove the safety key whenever you leave or

store the machine Store in a secure and locked-

up place – out of reach of children

Keep children out of the mowing area and under

the watchful care of a responsible adult other

than the operator

Be alert and turn mower off if a child enters the

area

Lawn Mower Model LM300

Important Safety Instructions

Never allow children to operate the machine

Use extra care when approaching blind corners,

shrubs, trees, or other objects that may block your

view of a child

Service

Have servicing performed by a qualified repair

person using only identical replacement parts

This will ensure that the safety of the product is

maintained

Do not attempt to repair the lawn mower

or battery pack except as indicated in the

instructions for use and care

Always remove the battery pack before adjusting,

cleaning, repairing, or storing to prevent

unintended starting Such preventative safety

measures reduce the risk of starting the lawn

mower accidentally

Store Idle Lawn Mower Indoors – When not in use,

lawn mower should be stored in an indoor dry and

locked-up place – out of reach of children

Keep guards in place and in working order

Keep blades sharp

Use identical replacement blades only Use of any

other accessory or attachment might increase the

risk of injury

Keep all nuts and bolts tight to be sure the

equipment is in safe working condition

Never remove or tamper with safety devices

Check their proper operation regularly Never do

anything to interfere with the intended function

of a safety device or to reduce the protection

provided by a safety device

Keep machine free of grass, leaves, or other debris

build up

If you strike a foreign object, stop and inspect the

machine Repair, if necessary, before starting

Never make any adjustments or repairs with the

motor running

Check grass catcher components and the

discharge guard frequently and replace with

manufacturer’s recommended parts, when

necessary

Ensure that all replacement or service parts are

approved by the manufacturer

Mower blades are sharp Wrap the blade or wear

gloves, and use extra caution when servicing

them

Be careful during adjustment of the machine

to prevent entrapment of the fingers between

moving blade and fixed parts of the machine

When servicing the blades be aware that, even

though the power source is switched off, the blade

can still be moved

Maintain or replace safety and instruction labels,

as necessary

Battery Packs and Charging

Do not charge battery pack in rain, or in wet

locations Keep the battery charger away from rain

or moisture Penetration of water in the battery

charger increases the risk of an electric shock

Do not use battery-operated lawn mower in rain

Remove or disconnect battery before servicing,

cleaning, or removing material from the lawn

mower

Use lawn mower only with Oregon® Series B

specifically designated battery packs (Oregon®

B425E, B426, B600E, B650E, B662, B742) Use of

any other battery packs may create a risk of injury

and fire

Recharge only with Oregon® Series C chargers

specified by the manufacturer (Oregon® C650,

C750) A charger that is suitable for one type of

battery pack may create a risk of fire when used

with another battery pack

Do not charge other batteries on the charger

The battery charger is suitable only for charging

manufacturer specific and approved lithium

ion batteries within the listed voltage range

Otherwise there is danger of fire and explosion

Before each use, check the battery charger, cable

and plug If damage is detected, do not use the

battery charger Never open the battery charger

yourself Have repairs performed only by a

qualified technician and only using original spare

parts Damaged battery chargers, cables and

plugs increase the risk of an electric shock

Lawn Mower Model LM300

Important Safety Instructions

Keep the battery charger clean Contamination can

lead to danger of an electric shock

Occasionally clean the venting slots of the battery

using a soft, clean and dry brush

Do not dispose of the battery in a fire The cell

may explode Check with local codes for possible

special disposal instructions

Do not open or mutilate the battery Released

electrolyte is corrosive and may cause damage to

the eyes or skin It may be toxic if swallowed

Exercise care in handling batteries in order not

to short the battery with conducting materials

such as rings, bracelets, and keys The battery or

conductor may overheat and cause burns

When battery pack is not in use, keep it away

from other metal objects like paper clips, coins,

keys, nails, screws, or other small metal objects

that can make a connection from one terminal to

another Shorting the battery terminals together

may cause burns or a fire

Under abusive conditions, liquid may be ejected

from the battery; avoid contact If contact

accidentally occurs, flush with water If liquid

contacts eyes, additionally seek medical help

Liquid ejected from the battery may cause

irritations or burns

In case of damage and improper use of the

battery, vapors may be emitted Ventilate the area

and seek medical help in case of complaints The

vapors can irritate the respiratory system

Do not use a battery pack or lawn mower that

is damaged or modified Damaged or modified

batteries may exhibit unpredictable behavior

resulting in fire, explosion or risk of injury

Do not expose a battery pack or lawn mower to

fire or excessive temperature such as continuous

intense sunlight or stored in a hot vehicle

Exposure to fire or temperature above 130°C may

cause explosion Store the battery only within a

temperature range between 0 °C and 40 °C

Follow all charging instructions and do not charge

the battery pack or lawn mower outside of the

temperature range specified in the instructions

Charging improperly or at temperatures outside

the specified range may damage the battery and

increase the risk of fire

Do not operate the battery charger on easily

inflammable surfaces (e g , paper, textiles, etc ) or

surroundings The heating of the battery charger

during the charging process can pose a fire hazard

Storage

Always store the lawn mower in a cool, dry

place and out of direct sunlight Long exposure

to sunlight and UV rays can degrade plastics

overtime, potentially causing guards to fail

Transport

The contained lithium-ion batteries are subject to

the Dangerous Goods Legislation requirements

The user can transport the batteries by road

without further requirements

When being transported by third parties (e g :

air transport or forwarding agency), special

requirements on packaging and labeling must

be observed For preparation of the item being

shipped, consulting an expert for hazardous

material is required

Ship batteries only when the housing is

undamaged

Tape or mask off open contacts and pack up the

battery in such a manner that it cannot move

around in the packaging

Please also observe possibly more detailed

national regulations

Disposal

Do not dispose of garden products, battery

chargers and batteries/rechargeable batteries into

household waste

SAVE THESE INSTRUCTIONS

Lawn Mower Model LM300

Important Safety Instructions

Symbols and Labels

These symbols and labels appear on the lawn mower, battery, and charger

SYMBOL NAME EXPLANATION

General Hazard

Safety Alert

The text that follows explains a danger, warning, or caution

Read Instruction

Manual

The original instruction manual contains important safety and

operating information Read and follow the instructions carefully

Maintain Safety

Devices

Do not open or remove safety shields while the tool is running

Keep Bystanders

Away

Do not mow when children or others are too close

Look Behind While

Backing

Look down and behind first to avoid tripping when pulling back

Steep Slope Hazard

Use extra caution on slopes Do not mow slopes greater than 15

degrees

Remove Safety Key

Switch off and remove safety key before adjusting, cleaning and

before adjusting Cleaning leaving the product unattended for any

period

Wear Eye

Protection

Wear eye protection when operating the machine

Wear Hearing

Protection

Wear hearing protection when operating the machine

Wear Hand

Protection

Wear gloves when operating the machine or touching the stopped

blades

Wear Long Pants Wear long pants when operating the lawn mower

Wear Foot

Protection

Wear appropriate closed-toe work boot when operating the lawn

mower

Do Not Incinerate Do not dispose in flames

Do Not Dispose

Do not throw in the household waste Take to an authorized

recycler

Do Not Expose To

Rain

Do not operate the charger in wet conditions

Operating

Temperature

Only use the battery pack at a temperature between 32°F to 104°F

(0°C and 40°C)

Remove Battery Remove the battery before performing any maintenance

Lawn Mower Model LM300

Product Identification

Upper handle assembly

Bolt

Cable clips

Washer

Lower handle

Grassbox cover

Safety Key

Left grassbox

Rotate block

Right grassbox

Grassbox handle

Discharge cover

Knob

Lawn Mower Model LM300

Assembly

Intended Use

The garden product is intended for domestic lawn

mowing

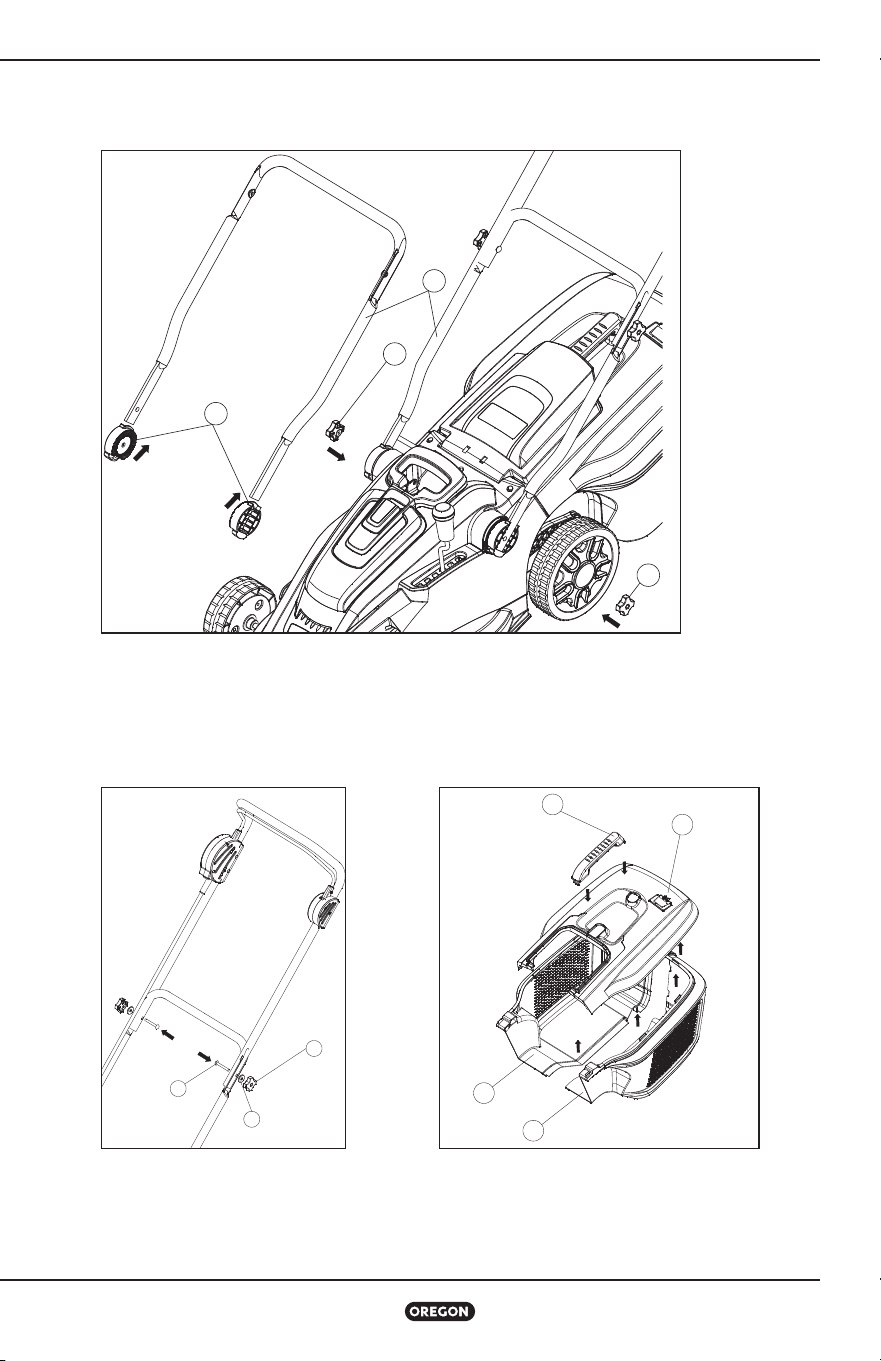

Assembly (Fig. A - B - C - D)

WARNING: Make sure the battery is

removed from the machine.

Fix the rotation-blocks (5) into the lower handle

(3) (Fig. A), then you can fix the lower handle

(3) and the machine together with the knobs (7)

Fix the upper handle to the frame of the lower

handle (Fig. B) and then secure using the knobs

(7), bolts (8), and washer (9) Hand tighten the

Knobs (7)

Assemble the grass box by connecting the two

sides of the box (11, 12) ensuring that all of the

tabs located along the connecting edge of (11)

are properly seated into the edge of (12) You will

hear and audible click sound as each tab is properly

seated Ensure the entire connecting seam between

(11) and (12) is properly connected (Fig. C)

Place the top of the grass box (10) on to the

formed piece of (11) and (12) Ensure that all tabs

on the edge of (11) and (12) properly and securely

seat into the frame of (10) You will hear and

audible click sound as each tab is properly seated

(Fig. C)

Place the grass box handle (6) into the proper

location on the top of the grass box (10) Firmly

push the tabs on the handle into the grass box,

ensuring the handle is properly seated You

will hear and audible click sound as each tab is

properly seated (Fig. C)

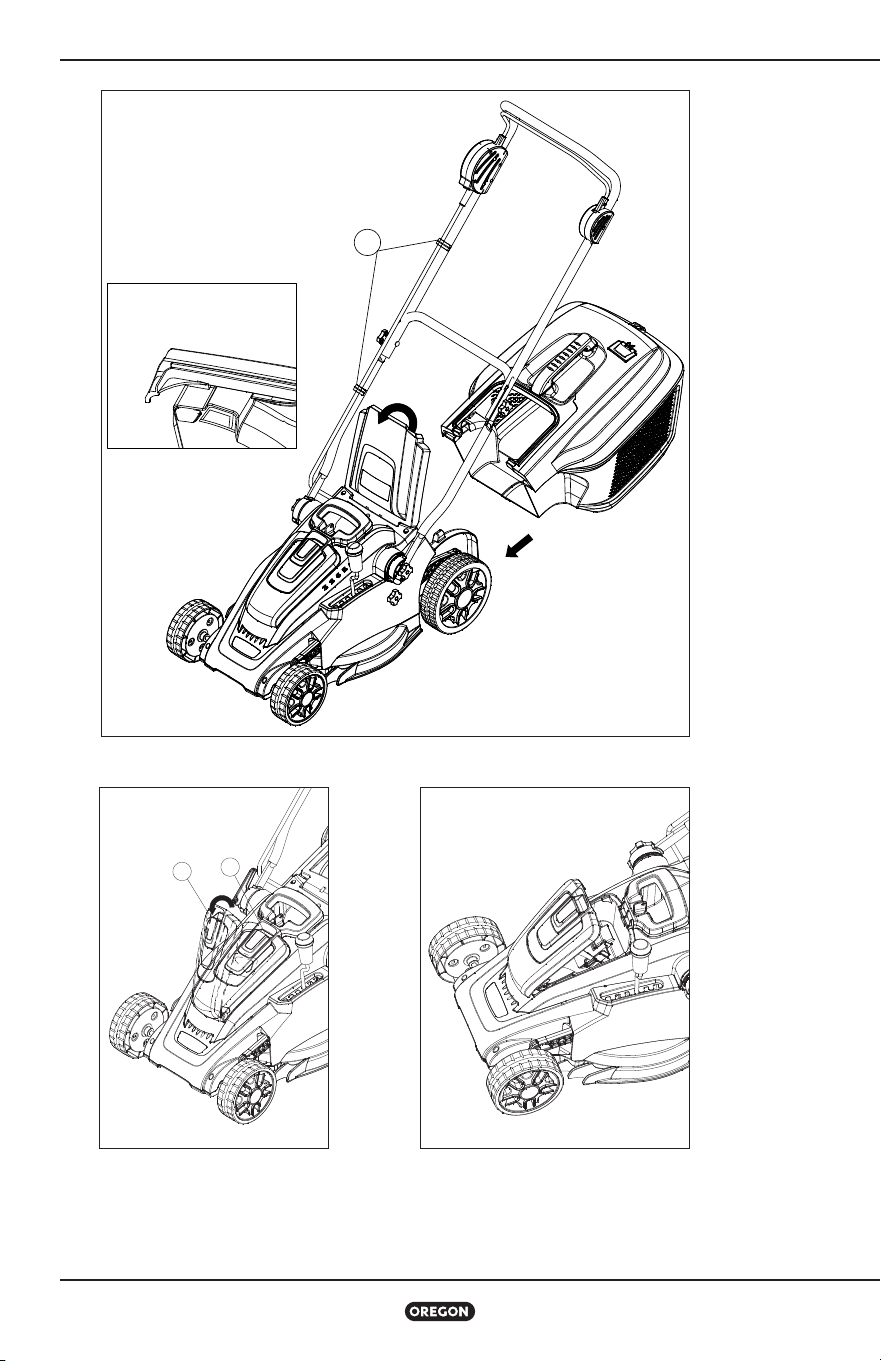

To attach the grass box to the machine, lift and

hold the discharge cover with one hand, and

with the opposite hand, slide the grass box onto

the rear of the machine, ensuring that the grass

box properly seats on the frame of the machine

Release the spring loaded discharge cover,

allowing the cover to collapse over the opening

between the grass box and the machine (Fig. D)

Properly secure the cable to the handlebar frame

using the provided cable clips (2) (Fig. D)

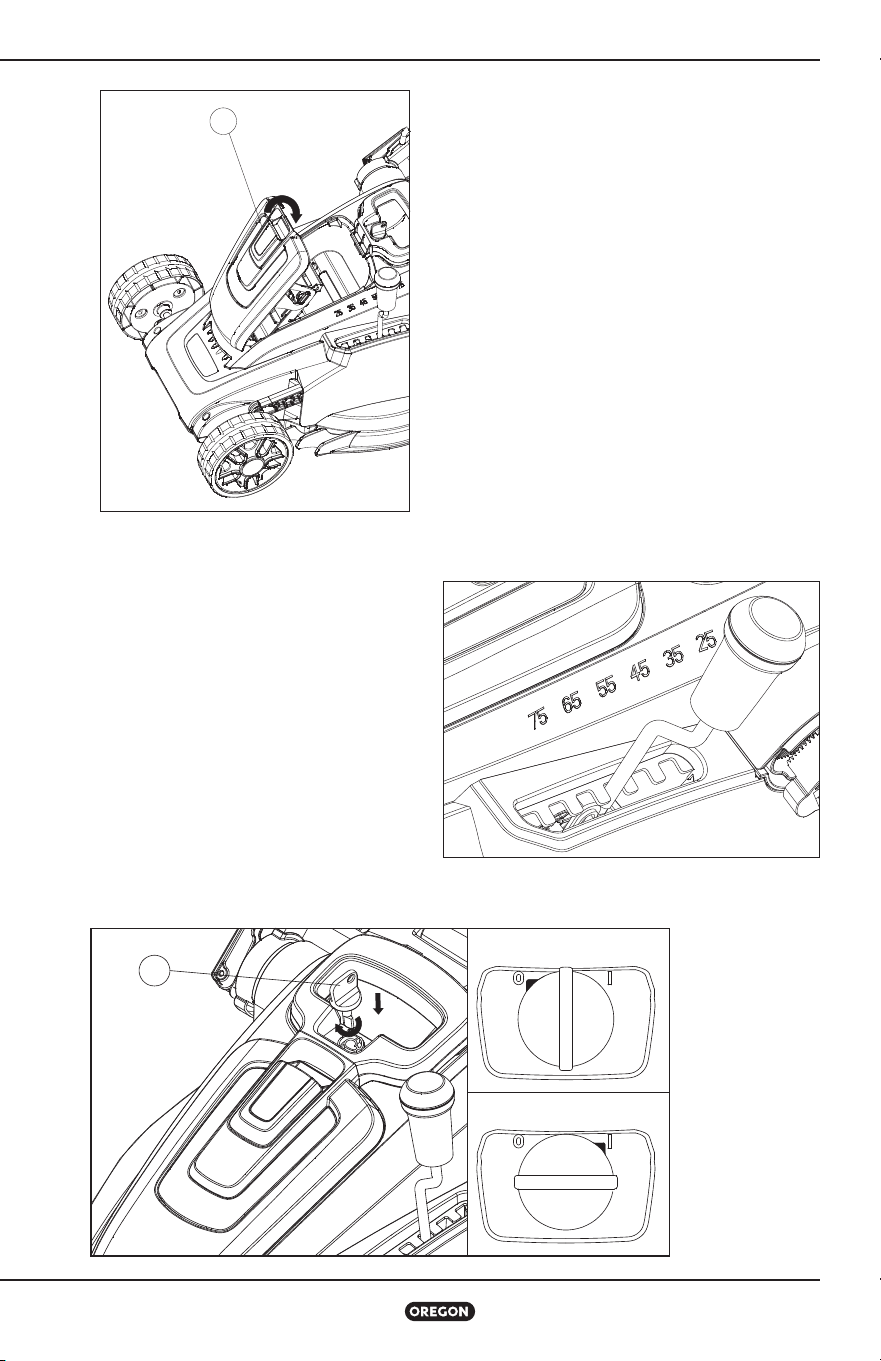

Inserting and Removing the Battery

Pack (Fig. E - F - G)

WARNING: Ensure the safety key is turned

off before inserting or removing the battery

pack.

To insert the battery pack, push the button (16)

on the machine battery cover (17) and lift the

cover (17) (Fig. E, F) Insert the battery pack into

the battery cover, ensuring the small rails on the

cover align with the rail slots on the battery pack

Firmly push the battery pack into place, until you

hear an audible click sound Close the battery

cover You will hear an audible click when the

cover is properly closed (Fig. G)

To remove the battery pack, open the battery

cover Lift the small button below the front of

the battery pack to release the battery pack The

spring loaded button will release the battery pack,

allowing you to pull the battery pack out of the

machine Close the cover to prevent accidental

damage to the machine

Adjusting the Cutting Height (Fig. H)

Your lawn mower is equipped with a central height

adjustment system, offering 6 height settings The

setting are approximately 1 in (25 mm), 1 3/8 in

(35 mm), 1 3/4 in (45 mm), 2 1/8 in (55 mm),

2 1/2 in (65 mm), and 3 in (75 mm) The actual

cutting height may vary slightly

To adjust the cutting height of the machine,

position the lever (Fig. H) to the desired height

position The numbers indicated on the body of

the machine (25, 35, 45, 55, 65, 75) indicates the

approximate cutting height of the machine in that

position The lower the number, the shorter the

grass will be cut

Always perform a small test by cutting the

grass at higher settings and adjusting down to

determine your desired cutting height

Lawn Mower Model LM300

Assembly

Using the Safety Key (Fig. I)

The safety key is an important safety device

on the machine The motor and blades of the

machine can only be started when the safety key

is inserted and rotated to the ON position Only

insert the safety key when you intend to start the

machine and turn the blades

To insert the safety key, push the safety key into

the socket, by aligning the small tab on the key to

the slot in the socket (Fig. I)

To turn the machine to the "ON" position rotate

the key clockwise so the small indicator arrow on

the key points to the "I"

To turn the machine to the "OFF" position, and to

remove the key, rotate the key counterclockwise

so the small indicator arrow on the key points to

the "O" You may remove the key

The motor can be started only when the safety

key is fitted

Replacing or Sharpening the

Cutting Blade (Fig. L)

WARNING: Always remove the battery

and the safety key when performing any

maintenance.

The cutting blade is designed to be a replacement

item and may need sharpening from time to time

Sharpen when dull Replace when damaged

Contact your dealer or the manufacturer for proper

instructions

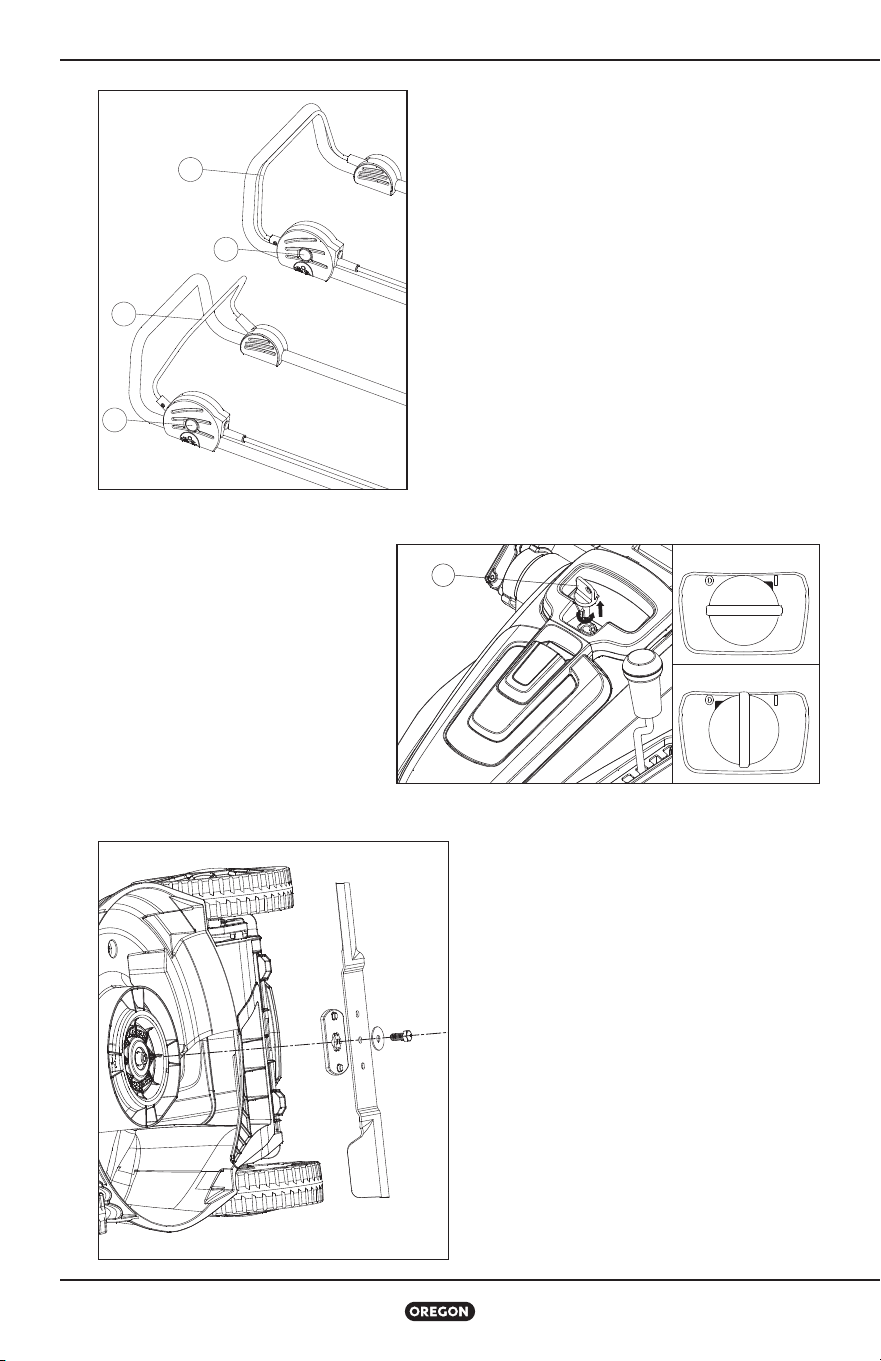

Operation (Fig. J)

First, make sure you are in the proper cutting

area Ensure the cutting area is free of bystanders

and foreign objects Inspect the machine for any

possible damage or unsafe conditions

Ensure the cutting height of the machine is at your

desired height

Ensure the safety is in the "ON" position (Fig. I)

Press and hold the safety button (20), squeeze the

switch lever (19) towards the handlebar (Fig. J)

When the unit starts, release the safety button

(20) Maintain squeezing the switch lever with two

hands during use

Releasing the switch lever will disengage power

to the unit The blades may continue to rotate for

a period of time after power is disengaged

Stopping the Machine

Release the switch lever (19) (Fig. J) Releasing

the switch lever will disengage power to the unit

The blades may continue to rotate for a period of

time after power is disengaged

Lawn Mower Model LM300

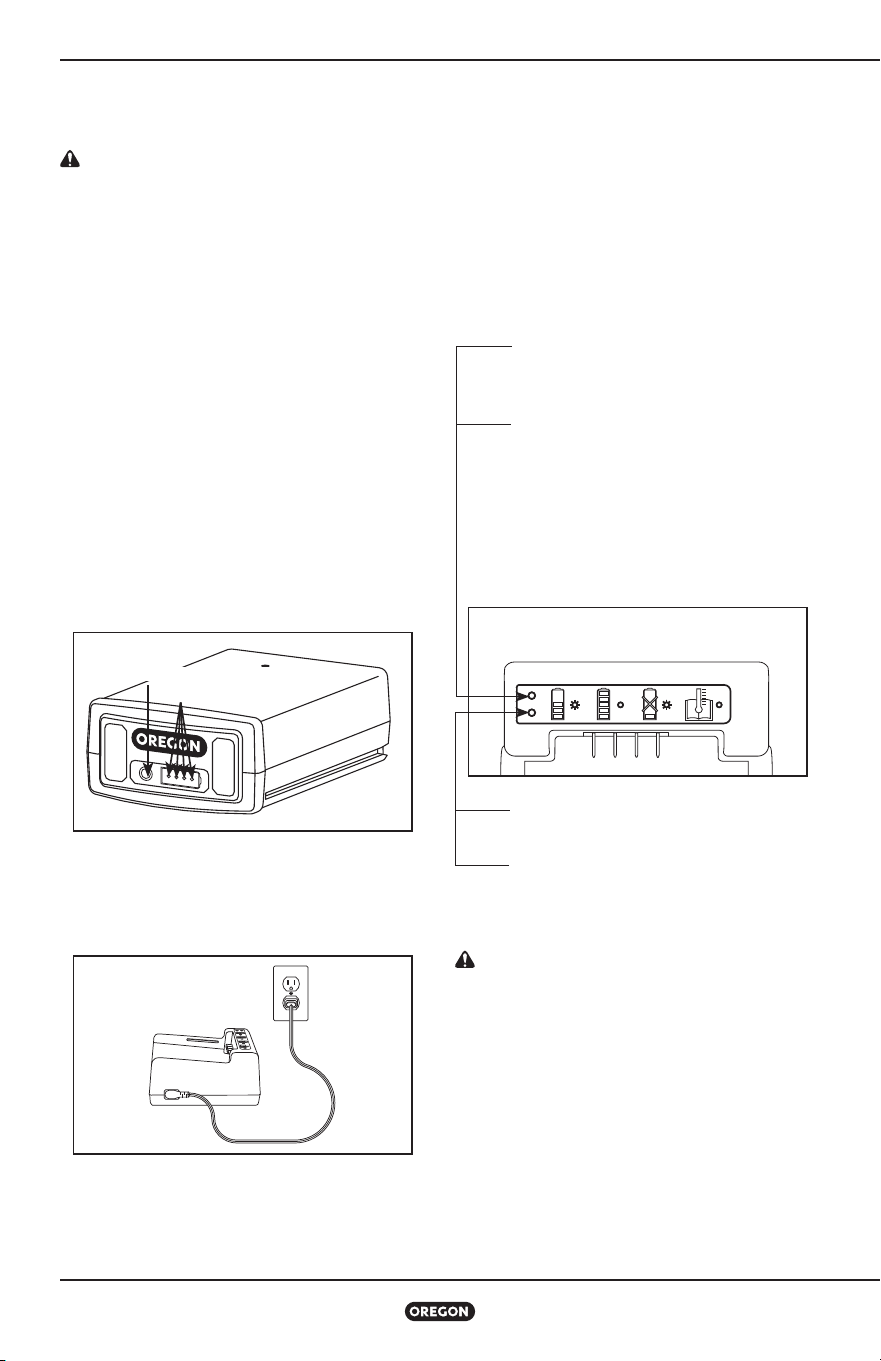

Battery Pack and Charger

WARNING: To reduce the risk of shock, do

not charge the battery pack in the rain.

BATTERY PACK LED CHARGE-LEVEL

INDICATOR

The lithium ion battery pack is equipped with an

LED charge-level indicator To test the charge

level of the battery pack, press the indicator

button on the battery pack’s face

No lights: recharge

One steady green light:

less than 25% charged

Charge battery pack before use

Two steady green lights:

26–50% charged

Three steady green lights:

51–75% charged

Four steady green lights:

76–100% charged

Connecting the Charger

If the charger includes a separate power cord,

connect the charger cord to the charger and to the

proper electrical outlet

Only use the cord set that was supplied with

the charger At first use, verify that the plug type

matches the receptacle

CHARGER LED CHARGE-STATE INDICATOR

The battery charger is equipped with an LED

charge-state indicator that indicates the state of

charging as well as conditions that may delay or

prevent charging

Note: Until a battery pack is inserted, no lights will

be visible

Blinking orange light: a fault condition

exists There are several potential causes

See “Troubleshooting” in this manual

Steady orange light: the battery pack

temperature is beyond the acceptable

range (32°F/0°C to 104°F /40°C) Allow

the battery pack to reach the acceptable

temperature range before charging The

pack may be left on the charger as the

temperature adjusts Charging will begin

when the proper temperature is reached

Blinking green light: battery pack is

charging

Steady green light: battery pack is ready

for use

CHARGING THE BATTERY

WARNING: Failure to follow proper

charging procedures may cause excessive

voltage, excessive current flow, loss of

control during charging, leakage of hazardous

chemicals, heat generation, bursting or fire.

Follow these charging instructions.

With the charger cord connected to the charger

and plugged into a electrical outlet, align the

grooves on the battery with the rails on the

charger and slide the battery pack onto the

charger until fully seated

For more information, please refer to your

battery and charger manuals.

INDICATOR LIGHTS

INDICATOR BUTTON

Lawn Mower Model LM300

Troubleshooting

Use this table to see possible solutions for possible problems with the lawn mower If these suggestions

do not solve the problem, see “Warranty and Service”

SYMPTOM POSSIBLE CAUSE RECOMMENDED ACTIONS

Tool fails to operate

Possible clogging

Remove battery, remove safety key

Clear obstructions

Check underneath the garden product and clear out as

necessary (always wear gardening gloves)

Battery not fully charged Charge battery

Battery not inserted

(properly)

Properly insert battery

Grass too long

Increase height of cut and tilt garden product to reduce

starting load

Motor protector has

activated

Allow motor to cool and increase height of cut

Battery too hot/cold Allow to cool/warm

Safety key not inserted

correctly/fully

Insert safety key correctly

There is a short delay in

the motor starting after

engaging the safety

button switch

Hold safety button for 1 – 3 seconds before engaging

switch lever to start motor

Motor starts and

stops immediately

Battery not fully charged Charge battery

Isolator key not inserted

correctly/fully

Insert safety key correctly

Battery not inserted

(properly)

Properly insert battery

Battery too hot/cold Allow to cool/warm

Tool functions

intermittently

Internal wiring of garden

product damaged

Contact service agent

Motor protector has

activated

Allow motor to cool and increase height of cut

Garden product

leaves ragged

finish and/or Motor

labours

Height of cut too low Increase height of cut

Cutting blade dull Replace the blade or sharpen the blade

Possible clogging

Remove battery, remove safety key

Check underneath the garden product and clear out as

necessary (always wear gardening gloves)

Blade fitted upside down

Remove battery, remove safety key

Refit blade correctly

Lawn Mower Model LM300

Troubleshooting

SYMPTOM POSSIBLE CAUSE RECOMMENDED ACTIONS

Area of cut (battery

duration) not large

enough

Height of cut too low Increase height of cut and walk slower

Grass too high Increase height of cut and walk slower

Grass wet or damp Wait until grass is dry and walk slower

Grass is dense

Increase height of cut, walk slower and cut more

frequently

Cutting blade not

rotating while

garden product

switched on

Cutting blade obstructed

Remove battery, remove safety key

Clear obstruction (always wear gardening gloves)

Blade nut/bolt loose

Remove battery, remove safety key

Tighten blade nut/bolt (15 Nm)

Excessive

vibrations/noise

Blade nut/bolt loose

Remove battery, remove safety key

Tighten blade nut/bolt (15 Nm)

No charging

procedure possible

Battery contacts

contaminated

Clean the battery contacts by inserting and removing

the battery several times or replace the battery

The battery is defective,

due to a disconnection in

the battery

Replace the battery

The charge

control LEDs and

respectively, do

not light up after

inserting the mains

plug into the socket

Mains plug of battery

charger not plugged in

(properly)

Insert mains plug (fully) into the socket outlet

Socket outlet, mains

cable or battery charger

defective

Check the mains voltage and, if necessary, have the

battery charger checked by an authorized customer

service station for power tools

Lawn Mower Model LM300

Specifications

REPLACEMENT COMPONENTS PART NUMBER

Replacement Blade Kit 582045

BATTERY RECHARGEABLE LAWN MOWER LM300

Blade width 1 3 ft (40 cm)

Height of cut in (mm) 1 in (25 mm) – 3 in (75 mm)

Grassbox, capacity 50 L

Weight with battery 36 lbs (16 3 kg)

Serial number

Refer to label on the machine

(under discharge cover)

Sound power level: acoustical energy

emitted by the source

LwA d: 96 dB(A)

Sound pressure level: what the operator hears

Lpa d: 84 dB(A), Kpa: 3 dB(A)

3,5 m/s², K=1,5 m/s²

Hand/arm vibration avhw < 2 5 m/s

k= 1,5m/s

CHARGER, MODEL C650

Input 100-240V~ 50-60Hz 60W

Input (U S and Canada only) 120V~ 60Hz 60W

Output 41 5V 1 8A

CHARGER, MODEL C750

Input 100-240V~ 50-60Hz 260W

Input (U S and Canada only) 120V~ 60Hz 260W

Output 41V 4 6A

BATTERY PACK

Type Lithium Ion

Operating temperatures 32°F to 104°F (0°C to 40°C)

Model Capacity, nominal Voltage, nominal

B425E 2 6 Ah / 94 Wh 36 VDC

B426 2 6 Ah / 94 9 Wh 36 5 VDC

B600E 4 0 Ah / 144 Wh 36 VDC

B650E 6 0 Ah / 216 Wh 36 VDC

B662 6 0 Ah / 216 Wh 36 VDC

B742 4 0 Ah / 144 Wh 36 VDC

Lawn Mower Model LM300

Warranty and Service

Warranty

Blount, Inc warrants all registered Oregon®

Cordless Tools and Chargers for a period of three

(3) years and all registered Oregon® Cordless

Battery packs for two (2) years from original date

of purchase Registered Oregon® Cordless Tools,

Battery Packs and Chargers are warranted for

two (2) years if used for commercial purchases

This limited warranty applies to Oregon® Cordless

Tools System manufactured products During

the warranty period, Blount will replace or, at

its option, repair for the original purchaser only,

free of charge, any product or part which is found

upon examination by Blount to be defective in

material and/or workmanship The purchaser

shall be responsible for all transportation charges

and any cost of removing any part submitted for

replacement under this warranty

To register your product, visit the “support”

section of OregonCordless.com

Service and Support Information

Visit us on the web at OregonCordless.com

for service center information, or contact our

customer service department at 888 313 8665 for

assistance, additional technical advice, repair, or

replacement parts

For safety, use only genuine factory replacement

parts on the power tool Our service center is

staffed with trained personnel to efficiently

provide support and assistance with adjustment,

repair, or replacement of all Oregon® Cordless

Tool System products

Table des matières

Tondeuse à gazon LM300

Table des matières

Consignes de sécurité importantes 19

Fonctionnement général 19

Fonctionnement en pente 20

Enfants 20

Maintenance 21

Batterie et charge 21

Stockage 22

Transport 22

Mise au rebut 22

Symboles et étiquettes 23

Identification du produit 24

Montage 25

Batterie et chargeur 27

Dépistage des pannes 28

Caractéristiques techniques 30

Garantie et service 31

Figures 60

marque déposée de Blount, Inc aux États-Unis et/ou dans d'autres pays

Consignes de sécurité importantes

Tondeuse à gazon LM300

Consignes de sécurité importantes

RÈGLES DE SÉCURITÉ POUR LES TONDEUSES À

GAZON POUSSÉES

AVERTISSEMENT : si vous utilisez des

tondeuses sans fil, respectez toujours les consignes

de sécurité basiques suivantes afin de réduire le

risque d'incendie, d'électrocution et de blessure

Cette machine tranchante est capable d'amputer les

mains et les pieds et de projeter des objets Le non-

respect des consignes de sécurité suivantes peut

entraîner des blessures graves ou la mort

Fonctionnement général

Lisez, assimilez et respectez toutes les consignes

indiquées sur la machine et dans le(s) manuel(s)

avant de l'utiliser

Avant d'insérer la batterie, vérifiez que le

commutateur est en position d'arrêt afin d'empêcher

tout démarrage accidentel Insérer une batterie dans

une machine dont le commutateur est en position de

marche peut provoquer des accidents

Tenez toujours vos mains et pieds à bonne distance

de la zone de coupe Restez toujours à l'écart de

l'orifice d'éjection

Seuls des adultes responsables connaissant bien les

consignes peuvent utiliser cette machine Cet outil

n'est pas destiné à être utilisé par des personnes (y

compris des enfants) ayant des capacités physiques,

sensorielles ou mentales réduites ou manquant

d'expérience et de connaissances

Entretenez soigneusement la tondeuse Maintenez la

lame bien affutée et propre pour une performance de

meilleure qualité et plus sûre

Respectez les consignes de lubrification et de

remplacement des accessoires

Gardez les poignées sèches et propres, sans huile ni

graisse

Les objets heurtés par la lame de la tondeuse

peuvent provoquer des blessures graves Par

conséquent, retirez de la zone tous les objets tels

que les pierres, câbles, jouets, etc pouvant être

heurtés par la lame Restez derrière la poignée

lorsque le moteur fonctionne

Si la tondeuse heurte un corps étranger, procédez

comme suit :

• Arrêtez la tondeuse Relâchez le commutateur

• Retirez la batterie

• Vérifiez si des dommages ont été causés

• Si c'est le cas, réparez-les avant de redémarrer

la tondeuse

Assurez-vous qu'il n'y a aucun enfant ni aucune

personne présents dans la zone avant de faire

fonctionner la machine Arrêtez-la si quelqu'un

pénètre dans la zone L'opérateur ou l'utilisateur est

responsable des accidents ou mises en danger de

tiers ou de ses propriétés

N'utilisez pas la machine si vous êtes pieds nus ou

portez des chaussures ouvertes Portez toujours des

chaussures solides

Portez une tenue appropriée Ne portez pas de bijoux

ou de vêtements amples, car ils pourraient être

happés par des composants mobiles L'utilisation

de gants en caoutchouc et de chaussures est

recommandée lorsque vous travaillez en extérieur

Portez un pantalon long

Portez toujours des lunettes de protection lorsque

vous utilisez la machine

Portez toujours un masque de protection ou anti-

poussière si vous travaillez dans un environnement

poussiéreux

Ne tondez jamais en tirant la machine vers vous

Relâchez le levier de contact pour arrêter la machine

et soyez très prudent lorsque vous reculez ou tirez

la machine vers vous Regardez toujours par terre et

derrière vous avant et pendant que vous reculez

Éloignez-vous toujours de la zone d'éjection lorsque

vous utilisez la machine N'orientez jamais le

matériau éjecté vers une personne Évitez également

de l'éjecter contre un mur ou un obstacle, car le

matériau pourrait ricocher et heurter l'opérateur

Arrêtez la machine en relâchant le levier de contact

lorsque vous traversez des surfaces gravillonnées ou

non gazonnées

Ne soulevez et ne portez jamais la machine lorsque

son moteur tourne

Inspectez toujours tous les carénages, protections

et dispositifs de sécurité avant chaque utilisation

Ne faites pas fonctionner la machine si le collecteur

d'herbe, la protection de l'éjection, la protection

arrière ou d'autres dispositifs de sécurité ne sont pas

intégralement installés et opérationnels

Consignes de sécurité importantes

Tondeuse à gazon LM300

Ne soulevez pas la machine lorsque vous démarrez

le moteur, sauf si la machine doit être soulevée pour

pouvoir démarrer dans l'herbe haute Dans ce cas,

ne la soulevez pas plus que ce qui est absolument

nécessaire et soulevez uniquement la partie éloignée

de l'opérateur

Assurez-vous toujours que les deux mains sont en

position opérationnelle avant de reposer la machine

au sol

Démarrez le moteur selon les instructions, en

éloignant vos pieds des pièces rotatives

Ne laissez jamais une machine en marche sans

surveillance

Arrêtez le moteur, attendez que la lame se soit

complètement arrêtée et retirez la batterie avant de

nettoyer la machine, de retirer le collecteur d'herbe

ou de désobstruer la protection de l'éjection

Utilisez la machine uniquement de jour ou dans de

bonnes conditions d'éclairage artificiel

N'utilisez pas la machine si vous êtes sous l'influence

de l'alcool ou de la drogue

N'utilisez pas une tondeuse fonctionnant sur batterie

sous la pluie

Évitez les environnements dangereux N'utilisez pas

la tondeuse dans un endroit humide ou mouillé

N'utilisez jamais la tondeuse dans de l'herbe

mouillée, car l'opérateur pourrait glisser Gardez

toujours un bon équilibre ; marchez et ne courez

jamais

Si la machine commence à vibrer anormalement,

arrêtez le moteur et cherchez immédiatement la

cause du problème Les vibrations sont généralement

le signe d'un problème

Choisissez le matériel adapté N'utilisez pas la

tondeuse pour une tâche pour laquelle elle n'est pas

conçue

Ne forcez pas sur la tondeuse Elle accomplira

parfaitement sa tâche en toute sécurité à la vitesse

pour laquelle elle a été conçue

Ne prenez pas de risques Veillez en toutes

circonstances à prendre appui sur vos deux pieds et à

maintenir votre corps en équilibre

Restez vigilant Concentrez-vous sur votre travail et

faites preuve de bon sens N'utilisez pas la tondeuse

si vous êtes fatigué

Consultez les consignes du fabricant relatives au bon

fonctionnement et à l'installation des accessoires

Seuls les accessoires d'origine (fournis avec la

tondeuse) sont approuvés par le fabricant

Stockez toujours la tondeuse dans un endroit frais

et sec, à l'abri de la lumière directe du soleil Une

exposition prolongée aux rayons du soleil et aux UV

peut abîmer le plastique et réduire la performance

des protections

Fonctionnement en pente

Les pentes constituent la principale cause des

glissades et chutes qui peuvent entraîner des

blessures graves

L'utilisation de la tondeuse dans une pente, quelle

qu'elle soit, nécessite la plus grande prudence Si

vous n'êtes pas à l'aise sur une pente, ne la tondez

pas

Passez la tondeuse perpendiculairement à la pente,

jamais de haut en bas Soyez extrêmement prudent

lorsque vous changez de direction sur une pente

Faites attention aux trous, ornières, bosses, pierres

ou autres objets cachés Un terrain irrégulier peut

provoquer une chute ou une glissade Les herbes

hautes peuvent masquer des obstacles

Évitez de tondre de l'herbe humide ou des pentes

excessivement raides (> 15°) Un mauvais équilibre

pourrait causer une glissade ou une chute

Soyez extrêmement prudent lorsque vous changez de

direction, en particulier sur une pente

Ne tondez pas à proximité de ravins, de fossés ou de

berges Vous pourriez perdre l'équilibre

Enfants

Des accidents tragiques peuvent se produire si

l'opérateur ne porte pas attention à la présence

d'enfants Ces derniers sont souvent attirés par la

machine et la tonte Ne supposez jamais qu'un enfant

va rester à l'endroit où vous l'avez vu pour la dernière

fois

Retirez la clé de sécurité chaque fois que vous vous

éloignez de la machine ou que vous la remisez

Stockez-la dans un lieu sûr et fermé, hors de portée

des enfants

Veillez à ce que les enfants restent à l'écart de la

zone de tonte et soient surveillés par un adulte

responsable autre que l'opérateur

Consignes de sécurité importantes

Tondeuse à gazon LM300

Soyez vigilant et éteignez la tondeuse si un enfant

pénètre dans la zone

Ne laissez jamais un enfant utiliser la machine

Redoublez de vigilance à proximité d'un passage sans

visibilité, d'arbustes, d'arbres ou d'autres éléments

pouvant masquer la présence d'un enfant

Maintenance

Confiez la maintenance de votre machine à un

technicien qualifié se servant exclusivement de

pièces de rechange identiques Vous préserverez ainsi

le niveau de sécurité du produit

Ne tentez pas de réparer vous-même la tondeuse

ou la batterie, sauf indication contraire dans les

consignes d'utilisation et de maintenance

Retirez toujours la batterie avant de régler, nettoyer,

réparer ou stocker la machine afin d'éviter tout

démarrage accidentel De telles mesures de sécurité

préventives réduisent le risque de démarrage

accidentel de la tondeuse

Si vous n'utilisez pas votre tondeuse, stockez-la à

l'intérieur, dans un lieu sec et fermé, hors de portée

des enfants

Laissez les protections en place et en état de

fonctionner Maintenez la lame affutée

Remplacez les lames usées par des lames identiques

uniquement L'utilisation d'autres accessoires

pourrait augmenter le risque de blessures

Veillez à ce que les écrous et boulons soient

fermement serrés afin de vous assurer que

l'équipement est en état de fonctionner et sûr

Ne retirez jamais les dispositifs de sécurité

et n'essayez jamais de les modifier Vérifiez

régulièrement qu'ils fonctionnent correctement

Ne faites jamais rien qui pourrait interférer avec le

fonctionnement prévu d'un dispositif de sécurité ou

pour réduire la protection assurée par un dispositif

de sécurité

Retirez l'herbe, les feuilles ou d'autres débris ayant

pu s'accumuler sur la machine

Si vous heurtez un corps étranger, arrêtez la machine

et contrôlez-la Réparez-la si nécessaire avant de

redémarrer

Ne procédez jamais à aucun(e) réglage ou réparation

lorsque le moteur fonctionne

Vérifiez souvent les composants du collecteur d'herbe

et la protection de l'éjection et remplacez-les par des

pièces recommandées par le fabricant, le cas échéant

Assurez-vous que toutes les pièces de rechange sont

approuvées par le fabricant

Les lames de tondeuse sont affutées Enveloppez la

lame dans un linge ou portez des gants et soyez très

vigilants lorsque vous l'entretenez

Soyez vigilant lors du réglage de la machine afin que

vos doigts ne se retrouvent pas coincés entre la lame

en mouvement et les éléments fixes de la machine

Lors de l'entretien de la lame, gardez en tête que,

même si l'alimentation est désactivée, la lame peut

malgré tout être actionnée

Entretenez ou remplacez les étiquettes de sécurité et

de consigne, le cas échéant

Batterie et charge

Ne rechargez pas la batterie sous la pluie ou

dans des lieux humides Conservez le chargeur

de la batterie à l'abri de la pluie et de l'humidité

L'infiltration d'eau dans le chargeur de la batterie

augmente le risque d'électrocution

N'utilisez pas une tondeuse fonctionnant sur batterie

sous la pluie

Retirez ou déconnectez la batterie avant de

supprimer les débris de la tondeuse ou de nettoyer

ou de procéder à la maintenance de cette dernière

Utilisez uniquement la tondeuse avec les modèles

de batterie suivants spécialement conçus de la série

B Oregon® (Oregon® B425E, B426, B600E, B650E,

B662, B742) L'utilisation d'un autre type de batterie

peut provoquer un risque de blessure et d'incendie

Rechargez la batterie en vous servant exclusivement

du chargeur préconisé par le fabricant, c'est-à-dire

le modèle Oregon® Série C (Oregon® C650, C750)

Un chargeur correspondant à un certain modèle de

batterie peut entraîner un risque d'incendie s'il est

utilisé avec une autre batterie

Ne rechargez aucune autre batterie avec ce chargeur

Le chargeur de batterie convient exclusivement pour

charger les batteries lithium ion présentant la plage

de tension indiquée et approuvée par le fabricant

Si vous ne respectez pas cette consigne, vous vous

exposez à un risque d'incendie et d'explosion

Avant chaque utilisation, contrôlez le chargeur de

batterie, le câble et la fiche Si vous constatez des

dommages, n'utilisez pas le chargeur N'ouvrez

Consignes de sécurité importantes

Tondeuse à gazon LM300

jamais le chargeur de batterie vous-même Confiez

les réparations à un technicien qualifié uniquement

et utilisant des pièces d'origine Des chargeurs de

batterie, câbles et fiches endommagés augmentent

le risque d'électrocution

Veillez à ce que le chargeur de la batterie reste

propre De la saleté pourrait entraîner un risque

d'électrocution

Nettoyez occasionnellement les fentes d'aération de

la batterie avec une brosse douce, propre et sèche

Ne jetez pas la batterie au feu, car elle pourrait

exploser Consultez les règlements locaux pour

connaître les possibles consignes de mise au rebut

spécifiques

Ne tentez pas d'ouvrir ou d'abîmer la batterie

L'électrolyte qu'elle contient est corrosif et risquerait

de brûler vos yeux ou votre peau Il peut également

être toxique s'il est ingéré

Soyez prudent lorsque vous manipulez des batteries

afin de ne pas causer de court-circuit de la batterie

avec des matériaux conducteurs tels que des bagues,

bracelets et clés La batterie ou l'élément conducteur

peut surchauffer et causer des brûlures

Si vous n'utilisez pas la batterie, conservez-la à

l'écart des objets métalliques tels que trombones,

pièces de monnaie, clés, vis, aiguilles ou autres petits

objets métalliques pouvant créer une connexion entre

une borne et l'autre La mise en court-circuit des

bornes de batteries peut causer des brûlures ou un

incendie

En cas d'utilisation inadaptée, du liquide peut être

éjecté de la batterie Évitez tout contact avec ce

dernier En cas de contact accidentel, rincez à l'eau

En cas de contact oculaire, rincez à l'eau et consultez

un médecin Le liquide éjecté de la batterie peut

provoquer des irritations ou des brûlures

En cas de dommage ou d'utilisation inappropriée

de la batterie, des vapeurs pourraient être émises

Ventilez la zone et consultez un médecin en cas

de plaintes Les vapeurs peuvent irriter le système

respiratoire

N'utilisez pas une batterie ou une tondeuse

endommagée ou modifiée Les batteries

endommagées ou modifiées peuvent réagir de

manière imprévisible, provoquant un incendie, une

explosion ou un risque de blessure

N'exposez pas une batterie ou une tondeuse à

un incendie ou à des températures excessives

(exposition continue aux rayons intenses du soleil ou

stockage dans un véhicule chaud) En cas d'exposition

à un incendie ou à des températures supérieures

à 130 °C, la batterie/tondeuse peut provoquer une

explosion Stockez uniquement la batterie dans une

plage de températures comprise entre 0 °C et 40 °C

Respectez toutes les consignes de charge et ne

rechargez pas la batterie ou la tondeuse en dehors

de la plage de températures indiquée dans ces

consignes Une recharge inappropriée ou en dehors de

la plage de températures spécifiée peut endommager

la batterie et augmenter le risque d'incendie

Ne faites pas fonctionner le chargeur sur des

surfaces ou dans des environnements facilement

inflammables (papier, textiles, etc par exemple) La

chaleur émise par le chargeur pendant le processus

de charge peut créer un risque d'incendie

Stockage

Stockez toujours la tondeuse dans un endroit frais

et sec, à l'abri de la lumière directe du soleil Une

exposition prolongée aux rayons du soleil et aux UV

peut abîmer le plastique et réduire la performance

des protections

Transport

Les batteries lithium-ion incluses sont soumises

aux exigences de la législation relative aux

marchandises dangereuses L'utilisateur peut

transporter les batteries par la route sans exigences

supplémentaires

En cas de transport par des tierces parties (par

ex , transport aérien ou agence de transport), des

exigences spécifiques concernant l'emballage et

l'étiquetage doivent être observées Il est nécessaire

de consulter un spécialiste des matériaux dangereux

lors de la préparation de l'article à expédier

Les batteries ne peuvent être expédiées que si leur

logement n'est pas endommagé

Masquez ou isolez les contacts ouverts et emballez

la batterie de sorte qu'elle ne puisse pas bouger dans

l'emballage

Le cas échéant, respectez également les

réglementations nationales plus détaillées

Mise au rebut

Ne jetez pas les outils de jardinage, chargeurs de

batterie et batteries/batteries rechargeables avec les

déchets ménagers

CONSERVEZ CES CONSIGNES

Consignes de sécurité importantes

Tondeuse à gazon LM300

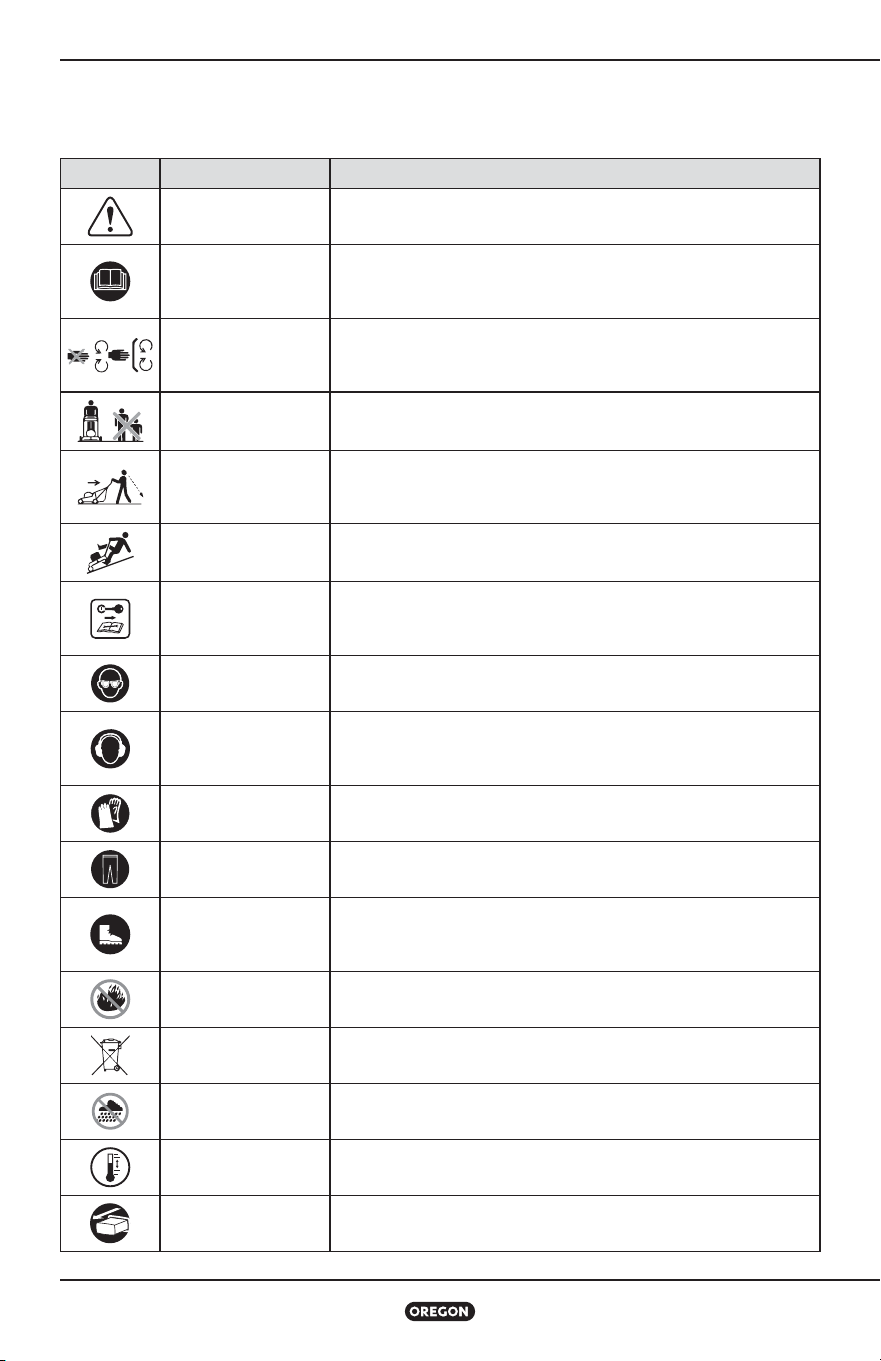

Symboles et étiquettes

Ces symboles et étiquettes figurent sur la tondeuse à gazon, la batterie et le chargeur

SYMBOLE NOM DESCRIPTION

Alerte de sécurité -

Risque général

Le texte qui suit explique un danger, un avertissement ou une mise

en garde

Lisez le manuel

d'utilisation.

Le manuel d'utilisation original contient des consignes de sécurité

et d'utilisation importantes Lisez-les attentivement et respectez-

les

Laissez les

dispositifs de

sécurité en place.

N'ouvrez ou ne retirez pas les dispositifs de protection pendant

que l'outil fonctionne

Ne laissez personne

approcher.

Arrêtez de tondre si des enfants ou des personnes se tiennent trop

près

Regardez derrière

vous lorsque vous

reculez.

Regardez à vos pieds et derrière vous lorsque vous reculez afin

d'éviter de trébucher

Risque en pente

raide

Soyez extrêmement vigilant dans les pentes Ne tondez pas sur

des pentes supérieures à 15 degrés

Retirez la clé de

sécurité.

Coupez le moteur et retirez la clé de sécurité avant le réglage

ou le nettoyage Ne laissez jamais une machine en marche sans

surveillance

Portez des lunettes

de protection.

Portez des lunettes de protection lorsque vous utilisez la machine

Portez des

protections

auditives.

Portez des protections auditives lorsque vous utilisez la machine

Portez des gants de

protection.

Portez des gants de protection lorsque vous utilisez la machine ou

touchez la lame arrêtée

Portez un pantalon

long.

Portez un pantalon long lorsque vous utilisez la tondeuse

Portez des

chaussures de

sécurité.

Portez des chaussures de travail à bout fermé lorsque vous utilisez

la tondeuse

N'incinérez pas la

machine.

Ne jetez pas la machine au feu

Ne mettez pas la

machine au rebut.

Ne jetez pas la machine avec les déchets ménagers Apportez-la

dans un centre de recyclage homologué

N'exposez pas la

machine à la pluie.

N'utilisez pas le chargeur dans des conditions humides

Températures de

fonctionnement

N'utilisez la batterie qu'à des températures comprises entre 0 °C

et 40 °C (32 °F et 104 °F)

Retirez la batterie.

Retirez la batterie avant de procéder à toute tâche de

maintenance

Identification du produit

Tondeuse à gazon LM300

Identification du produit

Ensemble poignée supérieure

Boulon

Serre-câbles

Rondelle

Poignée inférieure

Capot du collecteur d'herbe

Clé de sécurité

Collecteur d'herbe gauche

Bloc de rotation

Collecteur d'herbe droite

Poignée du collecteur d'herbe

Capot de vidange

Bouton

Montage

Tondeuse à gazon LM300

Montage

Utilisation prévue

Cette machine de jardinage a été conçue pour tondre

le gazon d'habitations privées

Montage (Fig. A - B - C - D)

AVERTISSEMENT : vérifiez que la batterie a

été retirée de la machine.

Fixez les blocs de rotation (5) dans la poignée

inférieure (3) (Fig. A) Vous pouvez ensuite fixer

la poignée inférieure (3) à la machine à l'aide des

boutons (7) Fixez la poignée supérieure au châssis

de la poignée inférieure (Fig. B), puis serrez en

utilisant les boutons (7), les boulons (8) et la

rondelle (9) Serrez manuellement les boutons (7)

Montez le bac collecteur en assemblant les deux

côtés du bac (11, 12) et en vous assurant que tous

les onglets situés le long du bord de raccordement

de (11) sont correctement logés dans le bord de

(12) Vous allez

entendre un déclic indiquant que chaque onglet est

bien en place Assurez-vous que toute la jonction

entre (11) et (12) est correctement connectée

(Fig. C)

Placez le haut du bac collecteur (10) sur l'élément

formé par (11) et (12) Assurez-vous que tous les

onglets sur le bord de (11) et (12) sont correctement

fixés dans le châssis de (10) Vous allez entendre un

déclic indiquant que chaque onglet est bien en place

(Fig. C)

Placez la poignée du bac collecteur (6) au bon

endroit sur le haut du bac collecteur (10) Poussez

fermement les onglets de la poignée dans le bac

collecteur en vous assurant que la poignée est

correctement logée Vous allez entendre un déclic

indiquant que chaque onglet est bien en place

(Fig. C)

Pour fixer le bac collecteur à la machine, soulevez et

maintenez ouvert le capot de l'éjection d'une main

et, avec l'autre main, faites glisser le bac collecteur

à l'arrière de la machine, en vous assurant que ce

dernier est correctement placé sur le châssis de la

machine Relâchez le capot à ressort de l'éjection

en le laissant retomber sur l'ouverture entre le bac

collecteur et la machine (Fig. D)

Fixez correctement le câble sur le guidon en utilisant

les serre-câbles (2) fournis (Fig. D)

Insertion et dépose de la batterie

(Fig. E - F - G)

AVERTISSEMENT : assurez-vous que le

contact est coupé avant d'insérer ou de déposer

la batterie.

Pour insérer la batterie, appuyez sur le bouton (16)

situé sur le capot du compartiment de la batterie

(17) et soulevez le capot (17) (Fig. E, F) Insérez

la batterie dans le capot du compartiment de la

batterie, en vous assurant que les petits rails sur

le capot sont alignés sur les rainures de la batterie

Poussez fermement la batterie en place jusqu'à ce

que vous entendiez un déclic Fermez le capot de la

batterie Vous allez entendre un déclic indiquant que

le capot est bien fermé (Fig. G)

Pour déposer la batterie, ouvrez le capot du

compartiment de la batterie Soulevez le petit bouton

sous le devant de la batterie pour libérer cette

dernière Le bouton à ressort va libérer la batterie et

vous permettre de la déposer Fermez le capot pour

éviter tout dommage accidentel de la machine

Réglage de la hauteur de coupe

(Fig. H)

Votre tondeuse est équipée d'un système central de

réglage de la hauteur proposant 6 options de hauteur

Les réglages sont approximativement les suivants:

25 mm (1 po), 35 mm (1 3/8 po), 45 mm (1 3/4 po),

55 mm (2 1/8 po), 65 mm (2 1/2 po) et 75 mm (3 po)

La hauteur de coupe réelle peut être légèrement

différente

Pour régler la hauteur de coupe de la machine,

positionnez le levier (Fig. H) sur la hauteur

souhaitée Les nombres indiqués sur le corps de la

machine (25, 35, 45, 55, 65, 75) indiquent la hauteur

de coupe approximative de la machine dans cette

position Plus le nombre est faible, plus l'herbe sera

coupée court

Effectuez toujours un essai en coupant l'herbe sur

une position plus élevée, puis diminuez la hauteur

pour déterminer la hauteur de coupe que vous

préférez

Montage

Tondeuse à gazon LM300

Utilisation de la clé de sécurité

(Fig. I)

La clé de sécurité est un dispositif de sécurité

important de la machine Le moteur et la lame de

la machine ne peuvent démarrer que si la clé de

sécurité est insérée et placée sur la position de

marche N'insérez la clé de sécurité que si vous avez

l'intention de démarrer la machine et de faire tourner

la lame

Pour insérer la clé de sécurité, poussez-la dans la

prise en alignant le petit ergot de la clé sur la serrure

dans la prise (Fig. I)

Pour mettre la machine en position de marche, faites

tourner la clé dans le sens horaire jusqu'à ce que la

petite flèche de la clé pointe vers le « I »

Pour mettre la machine en position d'arrêt, faites

tourner la clé dans le sens antihoraire jusqu'à ce que

la petite flèche de la clé pointe vers le « O » Vous

pouvez alors retirer la clé

Vous ne pouvez démarrer le moteur que si la clé de

sécurité est en place

Remplacement ou affûtage de la

lame (Fig. L)

AVERTISSEMENT : retirez toujours la

batterie et la clé de sécurité avant d'effectuer

une opération de maintenance.

La lame a été conçue comme une pièce remplaçable

et doit être affûtée de temps en temps Affûtez-la

lorsqu'elle est émoussée Remplacez-la lorsqu'elle

est endommagée Contactez votre revendeur ou le

fabricant pour connaître les consignes appropriées

Fonctionnement (Fig. J)

Assurez-vous d'abord que vous êtes dans la bonne

zone de coupe Vérifiez que personne (ni aucun

objet étranger) ne se trouve dans la zone de coupe

Inspectez la machine pour voir si elle présente

d'éventuels dommages ou conditions dangereuses

Assurez-vous que la hauteur de coupe de la machine

est celle que vous souhaitez

Assurez-vous que la clé de sécurité est en position de

marche (Fig. I)

Maintenez le bouton de sécurité (20) enfoncé, puis

pressez le levier de contact (19) vers le guidon

(Fig. J)

Lorsque la machine démarre, relâchez le bouton de

sécurité (20) Maintenez cependant la pression sur

le levier de contact avec vos deux mains pendant

l'utilisation

Si vous relâchez le levier de contact, la machine va

s'arrêter La lame peut continuer à tourner pendant

un certain temps une fois le courant coupé

Arrêt de la machine

Relâchez le levier de contact (19) (Fig. J) Si vous

relâchez le levier de contact, la machine va s'arrêter

La lame peut continuer à tourner pendant un certain

temps une fois le courant coupé

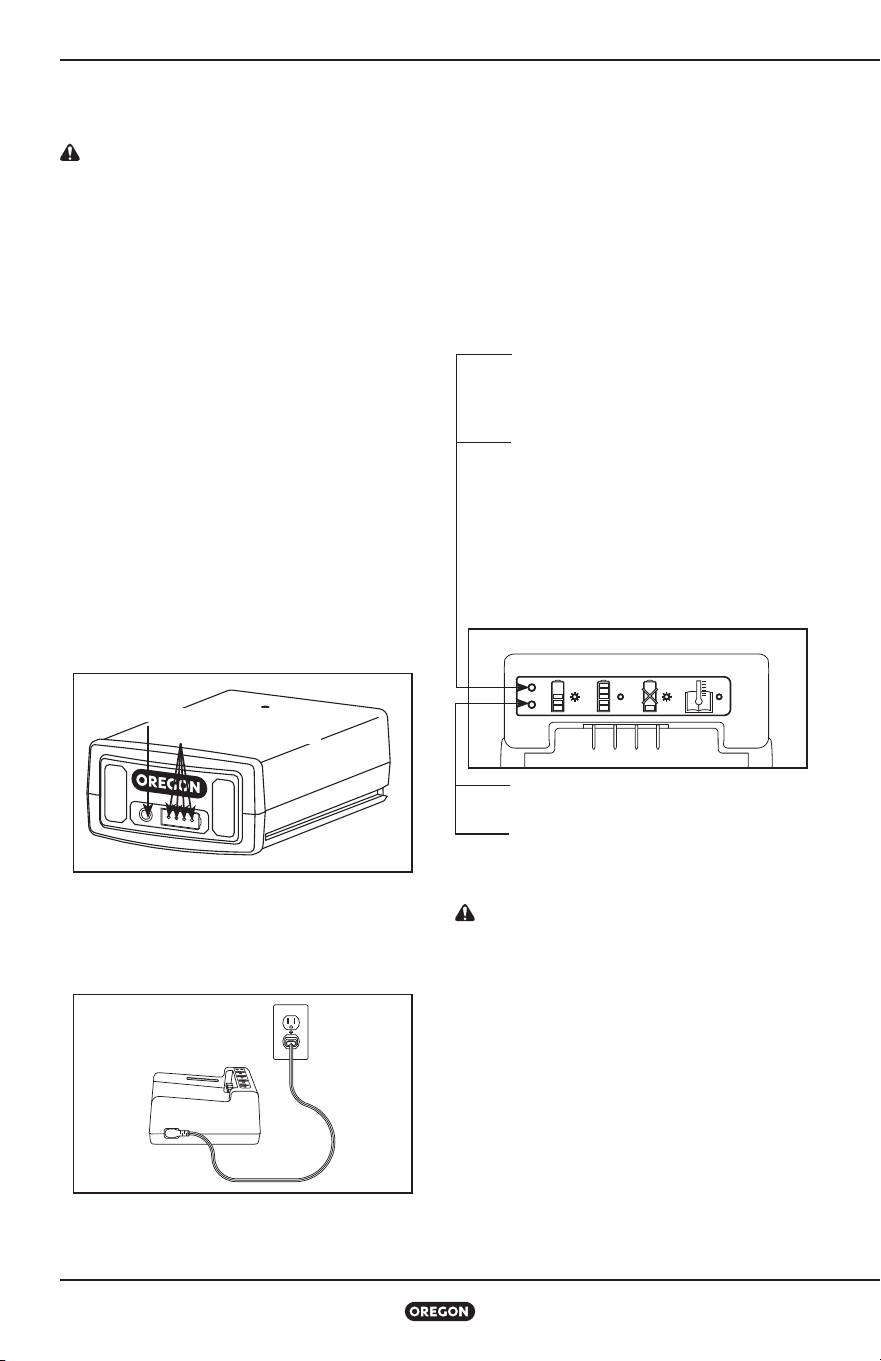

Batterie et chargeur

Tondeuse à gazon LM300

Batterie et chargeur

AVERTISSEMENT : pour réduire le risque

d'électrocution, ne chargez pas la batterie sous

la pluie.

Indicateur LED de niveau de charge de la

batterie

La batterie lithium ion est équipée d'un indicateur

LED de niveau de charge Pour tester le niveau de

charge de la batterie, enfoncez le bouton indicateur

sur la face de la batterie

Pas de LED allumée : recharge

Une LED verte continue :

moins de 25 % de charge

Charger la batterie avant d'utiliser

la machine

Deux LED vertes continue :

26–50 % de charge

Trois LED vertes continues :

51–75 % de charge

Quatre LED vertes continues :

76–100 % de charge

BRANCHEMENT DU CHARGEUR

Si le chargeur est équipé d'un cordon d'alimentation

séparé, branchez le cordon au chargeur et à la bonne

prise de courant

N'utilisez que le cordon fourni avec le chargeur

Vérifiez que le type de fiche correspond à la prise

avant la première utilisation

INDICATEUR LED D'ÉTAT DE CHARGE DU

CHARGEUR

Le chargeur de batterie est équipé d'un indicateur

LED d'état de charge indiquant l'état de charge

ainsi que les conditions qui pourraient allonger ou

empêcher le chargement

Note : aucun témoin ne sera visible tant qu'aucune

batterie n'est insérée

LED orange clignotante : il y a un problème

Les causes potentielles sont nombreuses

Reportez-vous au chapitre « Dépistage des

pannes » dans ce manuel

LED orange continue : la température de

la batterie se situe en dehors de la plage

autorisée (0 °C/32 °F à 40 °C/104 °F) Laissez

à la batterie le temps d'atteindre la plage de

température acceptable avant de la charger

Vous pouvez laisser la batterie dans le

chargeur pendant ce temps Le chargement

commencera lorsque la température

correcte sera atteinte

LED verte clignotante : la batterie est en

cours de chargement

LED verte continue : la batterie est prête à

l'utilisation

RECHARGE DE LA BATTERIE D'ACCUS

AVERTISSEMENT : L'inobservation des

procédures de charge appropriées risque

d'entraîner l'apparition d'un courant dont la

tension et/ou l'intensité sont excessives, une

perte de contrôle pendant la charge, la fuite de

produits chimiques dangereux, la production

de chaleur, l'éclatement des accus, voire un

incendie. Respectez ces consignes de charge.

Après avoir raccordé le cordon du chargeur à ce

dernier et l'avoir branché sur une prise d'alimentation

secteur, alignez les rainures latérales de la batterie

d'accus sur les rails que présente le chargeur, puis

faites-la coulisser sur ceux-ci jusqu'à butée

Pour plus d'informations, reportez-vous aux

manuels de la batterie et du chargeur.

TÉMOINS INDICATEURS

BOUTONS INDICATEURS

Dépistage des pannes

Tondeuse à gazon LM300

Dépistage des pannes

Servez-vous de ce tableau pour identifier des solutions éventuelles aux problèmes susceptibles d'affecter votre

tondeuse à gazon Si ces suggestions ne permettent pas de résoudre le problème rencontré, reportez-vous au

chapitre « Garantie et Services »

PROBLÈME CAUSE ÉVENTUELLE MESURES CORRECTIVES

La machine ne

fonctionne pas

Bourrage possible

Retirer la clé de sécurité :

Vérifier le dessous de l'outil et dégager l'éventuel bourrage (en

portant toujours des gants de jardinage)

La batterie n'est pas

complètement chargée

Batterie en charge

La batterie n'est pas

(correctement) insérée

Insérer la batterie

Herbe trop longue

Augmenter la hauteur de coupe et soulever l'outil

pour réduire la charge au démarrage

Le fusible du moteur

s'est déclenché

Laisser le moteur refroidir et augmenter la hauteur

de coupe

Batterie trop chaude/

froide

Laisser la batterie refroidir/se réchauffer

Clé d'isolation pas

insérée correctement/à

fond

Insérer correctement la clé

Le moteur ne démarre

pas tout de suite

après avoir actionné

l'interrupteur Marche/

Arrêt

Maintenir l'interrupteur Marche/Arrêt enfoncé pendant

1 – 3 s pour démarrer le moteur

Le moteur démarre

et s'arrête

automatiquement

La batterie n'est pas

complètement chargée

Batterie en charge

Clé d'isolation pas

insérée correctement/à

fond

Insérer correctement la clé

La batterie n'est pas

(correctement) insérée

Insérer la batterie

Batterie trop chaude/

froide

Laisser le moteur refroidir

Augmenter la hauteur de coupe

L'outil fonctionne

par intermittence

Le câblage interne de

l'outil de jardinage est

endommagé

Prendre contact avec un agent de service

Le fusible du moteur

s'est déclenché

Laisser le moteur refroidir et augmenter la hauteur

de coupe

Dépistage des pannes

Tondeuse à gazon LM300

PROBLÈME CAUSE ÉVENTUELLE MESURES CORRECTIVES

L'outil de jardinage

laisse un gazon

déchiqueté et/ou le

moteur peine

Hauteur de coupe trop

basse

Augmenter la hauteur de coupe

Le couteau est émoussé Remplacer le couteau

Bourrage possible

Vérifier le dessous de l'outil et dégager l'éventuel bourrage (en

portant toujours des gants de jardinage)

Couteau monté à l'envers

Remonter le couteau correctement

Surface de coupe

(autonomie

de la batterie)

insuffisante

Hauteur de coupe trop

basse

Augmenter la hauteur de coupe et avancer moins vite

Herbe trop haute Augmenter la hauteur de coupe et avancer moins vite

Herbe mouillée ou

humide

Attendre que l'herbe soit sèche et avancer moins vite

L'herbe est touffue

Augmenter la hauteur de coupe, avancer moins vite et

tondre plus fréquemment

Le couteau ne

coupe pas alors que

l'outil de jardinage

est sous tension

Le couteau est gêné par

un obstacle

Mettre l'outil de jardinage hors tension

Éliminer l'élément qui bloque le couteau (en portant

toujours des gants de jardinage)

Écrou/boulon du couteau

desserré

Serrer l'écrou/le boulon du couteau (15 Nm)

Vibrations/bruit

excessifs

Écrou/boulon du couteau

desserré

Serrer l'écrou/le boulon du couteau (15 Nm)

Il est impossible de

charger la batterie

Les contacts de la

batterie sont sales

Nettoyer les contacts de la batterie (p ex en insérant

et retirant plusieurs fois la batterie) ou remplacer la

batterie

La batterie est

défectueuse en raison

d'un mauvais contact

interne

Remplacer la batterie

Les LED de

contrôle de charge

ne s'allument pas

après insertion de

la fiche dans la

prise secteur

La fiche n'est pas

(correctement) insérée

dans la prise secteur

Insérer (à fond) la fiche dans la prise secteur

Problème au niveau de la

sortie de la prise secteur,

du cordon d'alimentation

ou du chargeur

Vérifier la tension secteur et si nécessaire faire

contrôler le chargeur auprès d'un atelier de service

après-vente autorisé pour les outils motorisés

Caractéristiques techniques

Tondeuse à gazon LM300

Caractéristiques techniques

COMPOSANTS DE REMPLACEMENT NUMÉRO DE RÉFÉRENCE

Kit lame de rechange 582045

TONDEUSE À GAZON À BATTERIE

RECHARGEABLE

LM300

Largeur du couteau 40 cm

Hauteur de coupe mm 25 mm – 75 mm

Capacité du collecteur d'herbe 50 L

Poids avec batterie 16 3 kg

Numéro de série

Voir plaquette signalétique sur la machine de

jardinage

Niveau sonore 93

Niveau de pression acoustique 73

Vibrations au niveau des mains/bras avhw < 2,5 m/s

k = 1,5 m/s

CHARGEUR, MODÈLE C650

Entrée 100-240 V~ 50-60 Hz 60 W

Entrée (États-Unis et Canada uniquement) 120 V~ 60 Hz 60 W

Sortie 41,5 V 1,8 A

CHARGEUR, MODÈLE C750

Entrée 100-240 V~ 50-60 Hz 260 W

Entrée (États-Unis et Canada uniquement) 120 V~ 60 Hz 260 W

Sortie 41 V 4,6 A

BLOC DE BATTERIE

Type Lithium Ion

Température de fonctionnement De 0 à 40 °C (De 32 à 104 °F)

Modèle Capacité nominale Tension nominale

B425E 2 6 Ah / 94 Wh 36 VDC

B426 2 6 Ah / 94 9 Wh 36 5 VDC

B600E 4 0 Ah / 144 Wh 36 VDC

B650E 6 0 Ah / 216 Wh 36 VDC

B662 6 0 Ah / 216 Wh 36 VDC

B742 4 0 Ah / 144 Wh 36 VDC

Garantie et service

Tondeuse à gazon LM300

Garantie et service

Garantie

Blount, Inc garantit tous les chargeurs et outils

sans fil Oregon® enregistrés pour une période

de trois (3) ans et tous les blocs de batterie

sans fil Oregon® enregistrés pour une période de

deux (2) ans à compter de la date d’achat initiale

Les chargeurs, blocs de batterie et outils sans fil

Oregon® enregistrés sont garantis deux (2) ans s’ils

sont utilisés à des fins commerciales Cette garantie

limitée s’applique aux produits du système d’outils

sans fil fabriqués par Oregon® Pendant la période

de garantie, Blount réparera ou, à sa discrétion,

remplacera sans frais pour l’acheteur d’origine

seulement tout produit ou toute pièce ayant un

défaut de matériau ou de main-d’œuvre confirmé

après vérification de Blount Le propriétaire sera

responsable de tous les frais de transport et du

coût de démontage de toute pièce soumise pour

remplacement en vertu de la garantie

Pour enregistrer votre produit, visitez la rubrique

« Soutien » de OregonCordless.com

Renseignements de service et de

soutien

Visitez-nous sur le web à OregonCordless.com pour

des renseignements sur les centres de service ou

communiquez avec notre département de service à

la clientèle au 888 313 8665 pour une assistance, des

conseils techniques supplémentaires, une réparation,

ou des pièces de rechange

Par souci de sécurité, utilisez uniquement des

pièces de rechange authentiques d’usine sur l'outil

électrique Le personnel de notre centre de service

a été formé pour vous fournir aide et soutien de

façon efficace pour tout réglage, réparation ou

remplacement requis pour tous les produits du

système d’outils sans fil Oregon®

Tabla de contenidos

Cortacésped modelo LM300

Tabla de contenidos

Instrucciones de seguridad importantes 33

Operación general 33

Operación en pendiente 34

Niños 34

Servicio 35

Paquetes de baterías y carga 35

Almacenamiento 36

Transport 36

Eliminación 36

Símbolos y etiquetas 37

Identificación del producto 38

Montaje 39

Batería y cargador 41

Solución de problemas 42

Datos técnicos 44

Garantía y servicio 45

Figures 60

registrada de Blount, Inc en los Estados Unidos y/o en otros países

Instrucciones de seguridad importantes

Cortacésped modelo LM300

Instrucciones de seguridad importantes

PRÁCTICAS SEGURAS PARA CORTACÉSPED

CONTROLADOS POR PEDESTRES

ADVERTENCIA: Al utilizar los cortacésped

inalámbricos, siempre se deben seguir las

precauciones básicas de seguridad para reducir el

riesgo de incendio, descarga eléctrica y lesiones

personales, incluyendo lo siguiente:

Esta máquina cortadora es capaz de amputar manos

y pies y lanzar objetos El incumplimiento de las

siguientes instrucciones de seguridad podría provocar

lesiones graves o la muerte

Operación general

Lea, comprenda y siga todas las instrucciones en la

máquina y en el/los manual/es antes de comenzar

Evite el arranque involuntario Asegúrese de que el

interruptor esté en la posición de apagado antes de

insertar el paquete de baterías Insertar el paquete

de baterías en máquinas que tienen el interruptor

encendido invita a accidentes

Mantenga las manos y los pies alejados de la zona de

corte Manténgase alejado de la abertura de descarga

en todo momento

Sólo permita operar esta máquina a adultos

responsables que estén familiarizados con las

instrucciones Esta herramienta no está diseñada

para ser usada por personas (incluyendo niños)

con capacidades físicas, sensoriales o mentales

reducidas, o con falta de experiencia y conocimiento

Mantenga el cortacésped con cuidado - Mantenga los

filos de corte afilados y limpios para un rendimiento

óptimo y seguro

Siga las instrucciones para lubricación y cambio de

accesorios

Mantenga el manillar seco, limpio y libre de aceite y

grasa

Los objetos golpeados por la cuchilla del cortacésped

pueden causar lesiones graves a las personas

Limpiar el área de objetos como piedras, alambres,

juguetes, etc , que podrían ser lanzados por la hoja

Manténgase detrás del manillar cuando el motor está

funcionando

Si el cortacésped golpea un objeto extraño, siga

estos pasos:

• Pare el cortacésped Suelte el interruptor

• Quite el paquete de las baterías

• Inspeccione si hay daños

• Repare cualquier daño antes de reiniciar y operar

el cortacésped

Asegúrese de que el área esté libre de niños y otros

transeúntes antes de operar Pare la máquina si

alguien entra en el área El operador o usuario es

responsable de los accidentes o daños ocurridos a

otras personas o a su propiedad

No utilice la máquina con los pies descalzos o con

sandalias Siempre llevar calzado

Vestir correctamente - No lleve ropa suelta o joyas

Pueden quedar atrapadas en partes móviles Se

recomienda el uso de guantes de goma y calzado

cuando se trabaja al aire libre Lleve pantalones

largos

Siempre utilice protección para los ojos al operar la

máquina

Siempre utilice máscara facial o antipolvo si la

operación es polvorienta

Nunca corte jalando de la cortadora hacia usted

Desenganche la palanca del interruptor para apagar

la máquina y tenga extrema precaución cuando

retroceda o jale de la maquina hacia usted Siempre

mire hacia abajo y hacia atrás antes y mientras

retrocede

Siempre manténgase alejado de la zona de descarga

al operar la máquina Nunca dirija el material

descargado hacia nadie Evite descargar material

contra una pared u obstrucción El material puede

rebotar hacia el operador

Apague la máquina desenganchando la palanca del

interruptor cuando cruce gravilla y otras superficies

que no sean hierba

Nunca levante ni arrastre la máquina mientras el

motor esté en marcha

Inspeccione siempre todas las protecciones, defensas

y dispositivos de seguridad antes de cada uso No

opere la máquina sin el recogedor de césped, el

protector de descarga, la defensa trasera u otros

dispositivos de seguridad en su lugar y funcionando

No incline la máquina cuando arranque o encienda el

motor, excepto si la máquina tiene que estar inclinada

para arrancar en césped alto En este caso, no la

Instrucciones de seguridad importantes

Cortacésped modelo LM300

incline más de lo absolutamente necesario e incline

únicamente la parte que está alejada del operador

Asegúrese siempre de que ambas manos estén en

la posición de operación antes de volver la máquina

al suelo

Encienda el motor de acuerdo con las instrucciones

con los pies bien alejados de las piezas giratorias

Nunca deje la máquina en marcha sin vigilancia

Detenga el motor, espere a que la cuchilla se detenga

por completo y quite la batería antes de limpiar la

máquina, quitar el recogedor de césped o destapar el

protector de descarga

Opere la máquina sólo a la luz del día o con buena luz

artificial

No opere la máquina mientras esté bajo los efectos

de alcohol o drogas

No utilice un cortacésped a baterías con lluvia

Evite los ambientes peligrosos - No utilice el

cortacésped en lugares húmedos o mojados

Nunca opere la cortadora en césped mojado El

césped mojado puede hacer que el operador se

resbale Camine, no corra

Si la máquina comienza a vibrar anormalmente,

detenga el motor y compruebe la causa

inmediatamente La vibración generalmente es una

advertencia de problemas

Utilice el aparato correctamente - No utilice el

cortacésped para ningún otro trabajo, excepto para el

cual está destinado

No fuerce el cortacésped - Hará el trabajo mejor y

más seguro en la medida que ha sido diseñado

No se extralimite - Manténgase en pie y conserve el

equilibrio en todo momento

Manténgase alerta - Observe lo que está haciendo

Utilice el sentido común No opere el cortacésped

cuando esté cansado

Consulte las instrucciones del fabricante para la

correcta operación e instalación de los accesorios

Sólo los accesorios y anexos suministrados

originalmente con el cortacésped están aprobados

por el fabricante

Siempre guarde el cortacésped en un lugar fresco y

seco y fuera de la luz directa del sol La exposición

prolongada a la luz solar y los rayos UV puede

degradar los plásticos, lo que podría hacer que las

defensas fallen

Operación en pendiente

Las pendientes son un factor importante relacionado

con los accidentes por resbalones y caídas, lo que

puede provocar lesiones graves

La operación en todas las pendientes requiere

precaución adicional Si se siente incómodo en una

pendiente, no corte

Corte a lo ancho de las caras de las pendientes;

nunca arriba y abajo Tenga mucho cuidado al cambiar

de dirección en pendientes

Observe si hay baches, surcos, bultos, rocas u otros

objetos ocultos El terreno desigual puede causar un

accidente por resbalón y caída El césped alto puede

ocultar obstáculos

Evite cortar en césped húmedo o en pendientes

excesivamente pronunciadas (> 15°) Una mala

posición podría causar un accidente por resbalón y

caída

Tenga mucho cuidado al cambiar de dirección,

especialmente en pendientes

No corte cerca de bajadas, zanjas o terraplenes

Usted podría perder su posición o el equilibrio

Niños

Los accidentes trágicos pueden ocurrir si el operador

no está alerta a la presencia de niños A menudo

los niños se sienten atraídos por la máquina y la

actividad de corte Nunca asuma que los niños

permanecerán donde los vio por última vez

Quite la llave de seguridad siempre que salga o

guarde la máquina Almacene en un lugar seguro y

cerrado - fuera del alcance de los niños

Mantenga a los niños fuera de la zona de corte y bajo

vigilancia de un adulto responsable que no sea el

operador

Esté alerta y apague la cortadora si un niño entra en

la zona

No permita nunca que los niños operen la máquina

Tenga mucho cuidado cuando se acerque a esquinas

ciegas, arbustos, árboles u otros objetos que puedan

bloquear su visión de un niño

Instrucciones de seguridad importantes

Cortacésped modelo LM300

Servicio

Haga que el servicio sea realizado por una persona

de reparación calificada usando solamente piezas

de repuesto idénticas Esto garantizará que se

mantenga la seguridad del producto

No intente reparar el cortacésped o el paquete de

baterías excepto como se indica en las instrucciones

de uso y cuidado

Quite siempre la batería antes de ajustarla, limpiarla,

repararla o almacenarla para evitar un arranque

involuntario Tales medidas preventivas de seguridad

reducen el riesgo de arrancar el cortacésped

accidentalmente

Mantenga el cortacésped oculto en interiores -

Cuando no esté en uso, el cortacésped debe ser

almacenado en un lugar seco y cerrado - fuera del

alcance de los niños

Mantenga los protectores en su lugar y en buen

estado Mantenga las cuchillas afiladas

Utilice únicamente cuchillas de repuesto idénticas

El uso de cualquier otro accesorio o anexo podría

aumentar el riesgo de lesiones

Mantenga todas las tuercas y tornillos apretados

para asegurarse de que el equipo está en condiciones

seguras de trabajo

Nunca quite ni manipule los dispositivos de seguridad

Compruebe regularmente su funcionamiento Nunca

haga nada que interfiera con la función prevista de un

dispositivo de seguridad o que reduzca la protección

proporcionada por un dispositivo de seguridad

Mantenga la maquina libre de césped, hojas u otros

desechos que se acumulan

Si golpea un objeto extraño, pare e inspeccione la

máquina Repare, si es necesario, antes de comenzar

Nunca realice ajustes o reparaciones con el motor en

marcha

Revise con frecuencia los componentes del recogedor

de césped y el protector de descarga y reemplácelos

con las piezas recomendadas por el fabricante,

cuando sea necesario

Asegúrese de que todas las piezas de repuesto o de

servicio estén aprobadas por el fabricante

Las cuchillas del cortacésped están afiladas

Envuelva la cuchilla o use guantes, y extreme la

precaución al darle servicio

Tenga cuidado durante el ajuste de la máquina para

evitar el atrapamiento de los dedos entre la hoja

móvil y las partes fijas de la máquina

Al realizar el mantenimiento de las cuchillas, tenga

en cuenta que, aunque la fuente de alimentación esté

apagada, la cuchilla todavía se puede mover

Mantenga o reemplace las etiquetas de seguridad e

instrucciones, según sea necesario

Paquetes de baterías y carga

No cargue la batería en caso de lluvia o en lugares

húmedos Mantenga el cargador alejado de la lluvia

o la humedad La penetración de agua en el cargador

aumenta el riesgo de una descarga eléctrica

No utilice un cortacésped a baterías con lluvia

Quite o desconecte la batería antes de realizar

cualquier operación de mantenimiento, limpieza o

extracción de material de la cortadora

Utilice el cortacésped sólo con los paquetes de

baterías específicamente designados de la serie B

de Oregon® (Oregon® B425E, B426, B600E, B650E,

B662, B742) El uso de otras baterías puede crear

riesgo de lesiones y fuego

Recargue sólo con el cargador especificado por el

fabricante, de la serie C de Oregon® (Oregon® C650,

C750) Un cargador adecuado para un tipo de batería

puede crear un riesgo de incendio cuando se utiliza

con otro paquete de baterías

No cargue otras baterías en el cargador El cargador

de batería sólo es adecuado para cargar baterías de

iones de litio específicas del fabricante y aprobadas

dentro del rango de voltaje indicado De lo contrario

existe peligro de incendio y explosión

Antes de cada uso, compruebe el cargador, el cable

y el enchufe de la batería Si detecta algún daño, no

utilice el cargador de baterías Nunca abra el cargador

de baterías Las reparaciones deben ser realizadas

únicamente por un técnico calificado y sólo con

piezas de recambio originales Los cargadores, cables

y enchufes dañados de la batería aumentan el riesgo

de una descarga eléctrica

Mantenga limpio el cargador de la batería La

contaminación puede constituir un riesgo de descarga

eléctrica

Limpie ocasionalmente las ranuras de ventilación de

la batería con un cepillo suave, limpio y seco

Instrucciones de seguridad importantes

Cortacésped modelo LM300

No arroje la batería al fuego La celda puede

explotar Consulte en las normas locales las posibles

instrucciones especiales de eliminación

No abra ni mutile la batería El electrolito liberado

es corrosivo y puede causar daño a los ojos o la piel

Puede ser tóxico si se ingiere

Tenga cuidado al manipular las baterías para no

cortocircuitar la batería con materiales conductores

tales como anillos, pulseras y llaves La batería o el

conductor pueden recalentarse y causar quemaduras

Cuando el paquete de baterías no esté en uso,

manténgalo alejado de otros objetos metálicos como

clips de papel, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan

realizar una conexión de un terminal a otro El

cortocircuito de los terminales de la batería puede

provocar quemaduras o un incendio

Bajo condiciones abusivas, el líquido puede ser

expulsado de la batería; evitar el contacto En caso de

contacto accidental, enjuague con agua Si el líquido

entra en contacto con los ojos, busque ayuda médica

El líquido expulsado de la batería puede causar

irritaciones o quemaduras

En caso de daños y uso indebido de la batería,

pueden emitirse vapores Ventilar el área y buscar

ayuda médica en caso de dolencias Los vapores

pueden irritar el sistema respiratorio

No utilice una batería o un cortacésped dañado o

modificado Las baterías dañadas o modificadas

pueden presentar un comportamiento impredecible

que puede provocar incendio, explosión o riesgo de

lesiones

No exponga un paquete de baterías o un cortacésped

al fuego o una temperatura excesiva tal como luz

solar intensa continua o almacenado en un vehículo

caliente La exposición al fuego o a temperaturas

por encima de 130°C puede causar una explosión

Almacene la batería sólo en un rango de temperatura

entre 0°C y 40°C

Siga todas las instrucciones de carga y no cargue

la batería ni el cortacésped fuera del rango de

temperatura especificado en las instrucciones Cargar

incorrectamente o a temperaturas fuera del rango

especificado puede dañar la batería y aumentar el

riesgo de incendio

No utilice el cargador de baterías en superficies o

entornos fácilmente inflamables (por ejemplo, papel,

telas, etc ) El calentamiento del cargador durante

el proceso de carga puede representar un riesgo de

incendio

Almacenamiento

Siempre guarde el cortacésped en un lugar fresco y

seco y fuera de la luz directa del sol La exposición

prolongada a la luz solar y los rayos UV puede

degradar los plásticos, lo que podría hacer que las

defensas fallen

Transport

Las baterías de iones de litio contenidas están

sujetas a los requisitos de Legislación de Mercancías

Peligrosas El usuario puede transportar las baterías

por carretera sin requisitos adicionales

Al transportarse por terceros (por ejemplo:

transporte aéreo o agencia de expedición), deben

observarse requisitos especiales en materia de

embalaje y etiquetado Para la preparación del

artículo que se envía, se requiere consultar a un

experto en materiales peligrosos

Envíe las baterías sólo cuando la carcasa no esté

dañada

Encinte o enmascare los contactos abiertos y

empaque la batería de tal manera que no pueda

moverse en el embalaje

Sírvase también de observar las regulaciones

nacionales más detalladas

Eliminación

No deseche productos de jardín, cargadores de

baterías y baterías/pilas recargables con la basura

doméstica

CONSERVE ESTAS INSTRUCCIONES

Instrucciones de seguridad importantes

Cortacésped modelo LM300

Símbolos y etiquetas

Estos símbolos y etiquetas aparecen en la cortadora, la batería y el cargador

SÍMBOLO NOMBRE EXPLICACIÓN

Alerta de seguridad

por riesgos

generales

El texto que sigue explica un peligro, advertencia o precaución

Leer el manual de

instrucciones

El manual de instrucciones original contiene información

importante de seguridad y funcionamiento Lea y siga las

instrucciones cuidadosamente

Mantener los

dispositivos de

seguridad

No abra ni quite las protecciones de seguridad mientras la

herramienta está funcionando

Mantener a los

transeúntes

alejados

No corte cuando los niños u otros estén demasiado cerca

Mirar atrás al

retroceder

Mire hacia abajo y hacia atrás primero para evitar tropiezos al

retroceder

Peligro de

pendiente

pronunciada

Tenga mucho cuidado en las pendientes No corte en pendientes

mayores a 15 grados

Quitar la llave de

seguridad

Apague y quite la llave de seguridad antes de ajustar, limpiar y

antes de ajustar la limpieza dejando el producto desatendido por

cualquier período

Llevar protección

para los ojos

Lleve protección para los ojos cuando opere la máquina

Llevar protección

para los oídos

Lleve protección para los oídos cuando opere la máquina

Llevar protección

para las manos

Lleve guantes al operar la máquina o al tocar las cuchillas

detenidas

Llevar pantalones

largos

Lleve pantalones largos al operar el cortacésped

Llevar protección

para los pies

Lleve botas de trabajo cerradas apropiadas al operar el

cortacésped

No incinerar No elimine mediante fuego

No desechar

No deseche en la basura doméstica Lleve a una compañía de

reciclaje autorizada

No exponer a la

lluvia

No opere el cargador en condiciones húmedas

Temperatura

operativa

Utilice la batería sólo a una temperatura entre 0°C y 40°C (32°F a

104°F)

Quitar la batería Quite la batería antes de realizar cualquier mantenimiento

Identificación del producto

Cortacésped modelo LM300

Identificación del producto

Conjunto del manillar superior

Perno

Abrazaderas

Arandela

Manillar inferior

Cubierta de la bolsa de recogida

Llave de seguridad

Parte izquierda de la bolsa de recogida

Bloque giratorio

Parte derecha de la bolsa de recogida

Empuñadura de la bolsa de recogida

Tapa de descarga

Perilla

Montaje

Cortacésped modelo LM300

Montaje

Uso previsto

El producto de jardín está diseñado para cortar el

césped doméstico

Montaje (Fig. A - B - C - D)

ADVERTENCIA: Asegúrese de que la batería

se ha quitado de la máquina.

Fije los bloques de rotación (5) en el mango inferior

(3) (Fig. A), luego puede fijar el mango inferior (3)

y la máquina junto con las perillas (7) Fije el mango

superior al marco del mango inferior (Fig. B) y luego

asegúrelo con las perillas (7), pernos (8), y arandela

(9) Apretar a mano las perillas (7)

Monte la caja del césped conectando los dos

lados de la caja (11, 12) asegurando que todas las

lengüetas situadas a lo largo del borde de conexión

de (11) están correctamente colocadas en el borde

de (12) Usted oirá un sonido audible de tecleo

mientras cada lengüeta se asienta correctamente

Asegúrese de que la costura de conexión completa

entre (11) y (12) está correctamente conectada

(Fig. C)

Ubique la parte superior de la caja de césped (10)

sobre la pieza formada de (11) y (12) Asegúrese

de que todas las pestañas (11) y (12) se colocan

correctamente y con seguridad en el marco de (10)

Usted oirá un sonido audible de tecleo mientras

cada lengüeta se asienta correctamente (Fig. C)

Coloque el mango de la caja del césped (6) en la

ubicación adecuada en la parte superior de la caja

del césped (10) Empuje firmemente las lengüetas

de la manija en la caja del césped, asegurándose

de que la manija está bien asentada Usted oirá un

sonido audible de tecleo mientras cada lengüeta se

asienta correctamente (Fig. C)

Para fijar la caja del césped a la máquina, levante

y sujete la tapa de descarga con una mano y con la

mano opuesta deslice la caja del césped hacia la

parte posterior de la máquina, asegurándose de que

la caja del césped se asiente correctamente en el

marco de la máquina Suelte la tapa de descarga con

resorte, permitiendo que la cubierta colapse sobre

la abertura entre la caja del césped y la máquina

(Fig. D)

Asegure adecuadamente el cable al marco del

manillar utilizando los clips de cable suministrados

(2) (Fig. D)

Inserción y extracción del paquete

de baterías (Fig. E - F - G)

ADVERTENCIA: Asegúrese de que la llave

de seguridad esté apagada antes de insertar o

extraer el paquete de baterías.

Para insertar el paquete de baterías, presione el

botón (16) en la cubierta de la batería de la máquina

(17) y levante la cubierta (17) (Fig. E, F) Inserte

el paquete de baterías en la cubierta de la batería,

asegurándose de que los rieles pequeños de la

cubierta están alineados con las ranuras del carril de

la batería Presione firmemente la batería en su lugar,

hasta que escuche un tecleo audible Cierre la tapa

de la batería Escuchará un tecleo audible cuando la

tapa esté bien cerrada (Fig. G)

Para quitar el paquete de baterías, abra la cubierta

de la batería Levante el pequeño botón debajo de la

parte frontal del paquete de baterías para liberar la

batería El botón de resorte liberará la batería, lo que

le permitirá sacar la batería de la máquina Cierre la

cubierta para evitar daños accidentales a la máquina

Ajuste de la altura de corte (Fig. H)

Su cortacésped está equipado con un sistema central

de ajuste de altura que ofrece 6 configuraciones de

altura El ajuste es de aproximadamente 1 pulg (25

mm), 1 3/8 pulg (35 mm), 1 3/4 pulg (45 mm), 2 1/8

pulg (55 mm), 2 1/2 pulg (65 mm), y 3 in (75 mm) La

altura de corte real puede variar ligeramente

Para ajustar la altura de corte de la máquina, coloque

la palanca (Fig. H) en la posición de altura deseada

Los números indicados en el cuerpo de la máquina

(25, 35, 45, 55, 65, 75) indican la altura aproximada de

corte de la máquina en esa posición Cuanto menor

sea el número, más corto será cortado el césped

Realice siempre una pequeña prueba cortando el

césped en ajustes más altos e ir ajustándolo para

determinar la altura de corte deseada

Montaje

Cortacésped modelo LM300

Uso de la llave de seguridad (Fig. I)

La llave de seguridad es un dispositivo de seguridad

importante en la máquina El motor y las cuchillas de

la máquina sólo pueden arrancar cuando se inserta la

llave de seguridad y se gira a la posición ON Inserte

la llave de seguridad solamente cuando tenga la

intención de arrancar la máquina y girar las cuchillas

Para insertar la llave de seguridad, empuje la llave de

seguridad en la toma, alineando la lengüeta pequeña

en la llave con la ranura en la toma (Fig. I)

Para poner la máquina en la posición de "ON" gire la

llave en el sentido de las agujas del reloj para que la

pequeña flecha indicadora de la llave apunte a la "I"

Para poner la máquina en la posición de "OFF", y para

retirar la llave, gire la llave en sentido antihorario

para que la pequeña flecha indicadora de la llave

apunte a la "O" Ahora puede quitar la llave

El arranque del motor sólo puede realizarse con la

llave de seguridad

Sustitución o afilado de la cuchilla

de corte (Fig. L)

ADVERTENCIA: Quite siempre la batería y

la llave de seguridad cuando realice cualquier

mantenimiento.

La cuchilla de corte está diseñada para ser un

elemento reemplazable y puede necesitar ser

afilada de vez en cuando Afile con la máquina

apagada Reemplace cuando haya daños Contacte

a su distribuidor o al fabricante para obtener las

instrucciones adecuadas

Operación (Fig. J)

En primer lugar, asegúrese de que se encuentra en el

área de corte adecuada Asegúrese de que el área de

corte está libre de observadores y objetos extraños

Inspeccione la máquina para detectar posibles daños

o condiciones inseguras

Asegúrese de que la altura de corte de la máquina

esté a la altura deseada

Asegúrese de que la seguridad esté en la posición

"ON" (Fig. I)

Mantenga presionado el botón de seguridad (20),

presione la palanca del interruptor (19) hacia el

manillar (Fig. J)

Cuando la unidad se encienda, suelte el botón de

seguridad (20) Mantenga presionando la palanca del

interruptor con las dos manos durante el uso

Al soltar la palanca del interruptor se desconectará la

alimentación a la unidad Las cuchillas pueden seguir

girando durante un período de tiempo después de que

se desconecta la alimentación

Parar la máquina

Suelte la palanca del interruptor (19) (Fig. J) Al

soltar la palanca del interruptor se desconectará la

alimentación a la unidad Las cuchillas pueden seguir

girando durante un período de tiempo después de que

se desconecta la alimentación

Batería y cargador

Cortacésped modelo LM300

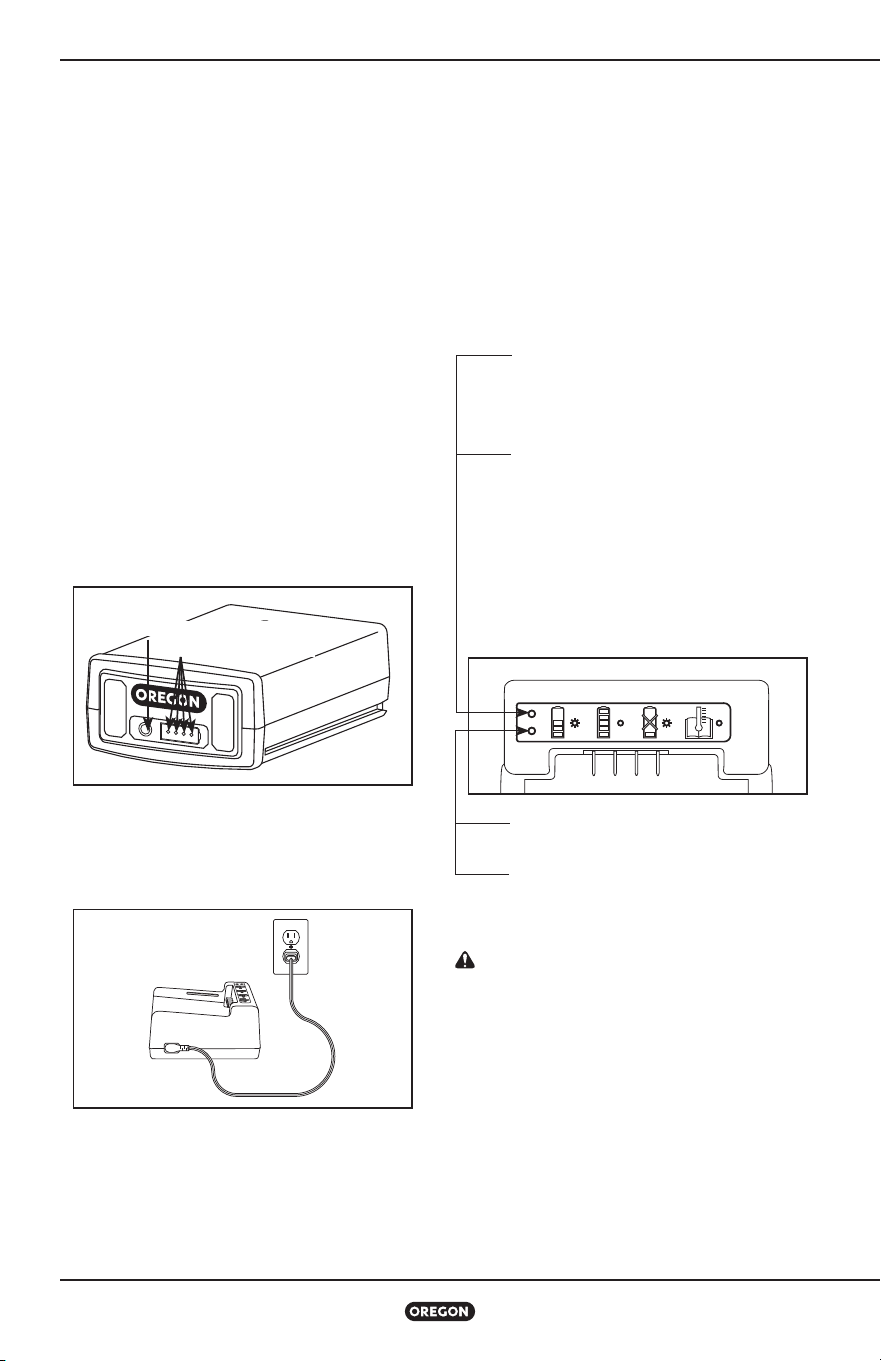

Batería y cargador

ADVERTENCIA: Para reducir el riesgo de

descarga eléctrica, no cargue la batería bajo la

lluvia.

INDICADOR LED DE NIVEL DE CARGA DE LA

BATERÍA

La batería de iones de litio está equipada con un

indicador LED de nivel de carga Para comprobar el

nivel de carga de la batería, pulse el botón indicador

en la parte delantera de la batería

No hay luz: recargue

Una luz verde fija:

menos del 25% de la carga

Cargue la batería antes de su uso

Dos luces verdes fijas:

carga del 26-50%

Tres luces verdes fijas:

carga del 51-75 %

Cuatro luces verdes fijas:

carga del 76-100 %

Conexión del Cargador

Si el cargador incluye un cable de alimentación

aparte, conecte el cable del cargador al cargador y a

la toma de corriente adecuada

Utilice los cables suministrados únicamente con el

cargador En el primer uso, compruebe que el tipo de

enchufe coincide con el receptáculo

INDICADOR LED DE ESTADO DE CARGA

El cargador de la batería está equipado con un

indicador LED de estado de carga que indica el estado

de carga, así como condiciones que puedan retrasar o

impedir la carga

Nota: Hasta que no se inserte una batería no se verán

luces

Luz naranja intermitente: existe un fallo Hay

varias causas posibles Consulte el apartado

"Solución de problemas" de este manual

Luz naranja fija: la temperatura de la

batería está fuera del intervalo aceptable

(0ºC a 40°C) Deje que la batería alcance el

intervalo de temperatura aceptable antes

de cargarla La batería se puede dejar en el

cargador mientras se ajusta la temperatura

La carga comenzará cuando se alcance la

temperatura adecuada

Luz verde intermitente: la batería se está

cargando

Luz verde fija: la batería está lista para su

uso

CARGA DE LA BATERÍA

ADVERTENCIA: No seguir los procedimientos

de carga adecuados puede provocar una tensión

excesiva, un flujo de corriente excesivo, la

pérdida de control durante la carga, una fuga

de productos químicos peligrosos, generación

de calor, explosión o incendio. Siga estas

instrucciones de carga.

Con el cable del cargador conectado al cargador y

enchufado a una toma de corriente, alinee las ranuras

de la batería con los raíles del cargador y deslice la

batería en el cargador hasta que esté completamente

asentada

Para obtener más información, consulte nuestros

manuales de batería y cargador.

INDICADORES

BOTÓN INDICADOR

Solución de problemas

Cortacésped modelo LM300

Solución de problemas

Utilice esta tabla para ver posibles soluciones a posibles problemas con el cortacésped Si estas sugerencias no

resuelven el problema, consulte el apartado "Garantía y Servicio"

PROBLEMA POSIBLE CAUSA MEDIDA CORRECTIVA

La machine ne

fonctionne pas

Posible obstrucción

Retire la llave de seguridad:

Compruebe los bajos de la máquina y limpie en caso

necesario (utilice siempre guante de jardinería)

La batería no carga por

completo

Carga de la batería

Batería no insertada

(correctamente)

Introducción de la batería

Hierba demasiado alta

Aumente la altura de corte e incline la máquina para

reducir la carga al comenzar

Sistema de protección del

motor activado

Permita que el motor se enfríe e incremente la altura

de corte

Batería demasiado

caliente/fría

Permita que se enfríe/caliente

Llave del aislador

no introducida

correctamente/por

completo

Introdúzcala correctamente

Se produce un leve retardo

en el arranque del motor

tras accionar el interruptor

de encendido/apagado

Mantenga el interruptor de encendido/apagado

durante 1 – 3 s para arrancar el motor

Le moteur démarre

et s'arrête

automatiquement

La batería no carga por

completo

Carga de la batería

Llave del aislador

no introducida

correctamente/por

completo

Introdúzcala correctamente

Batería no insertada

(correctamente)

Introducción de la batería

Batería demasiado

caliente/fría

Permita que el motor se enfríe/caliente

Aumente la altura de corte

La herramienta

funciona de modo

intermitente

Cableado interno de la

máquina dañado

Contacte con un agente de servicio

Sistema de protección del

motor activado

Permita que el motor se enfríe e incremente la altura

de corte

Solución de problemas

Cortacésped modelo LM300

PROBLEMA POSIBLE CAUSA MEDIDA CORRECTIVA

Un producto de

jardín provoca un

acabado irregular

y/o un esfuerzo

excesivo del motor

Altura de corte

demasiado baja

Aumente la altura de corte

Cuchilla de corte

desafilada

Sustituya la cuchilla

Posible obstrucción

Compruebe los bajos de la máquina y limpie en caso

necesario (utilice siempre guante de jardinería)

Cuchilla montada boca

abajo

Monte la cuchilla correctamente

Área de corte

(duración de la

batería) insuficiente

Altura de corte

demasiado baja

Aumente la altura de corte y avance más despacio

Césped demasiado alto Aumente la altura de corte y avance más despacio

Césped mojado o húmedo Espere a que se seque y avance más despacio

Césped denso

Aumente la altura de corte, avance más despacio y

corte con más frecuencia

La cuchilla de

corte no gira con

la máquina en

funcionamiento

Cuchilla obstruida

Apague la máquina

Elimine la obstrucción (utilice siempre guantes de

jardinería)

Tuerca/Perno de la

cuchilla suelto

Apriete los pernos/tuercas de la cuchilla (15 Nm)

Ruido/Vibraciones

excesivos

Tuerca/Perno de la

cuchilla suelto

Apriete los pernos/tuercas de la cuchilla (15 Nm)

No es posible

realizar el

procedimiento de

carga

Contactos de la batería

sucios

Limpie los contactos de la batería (por ejemplo,

introduciendo y extrayendo varias veces la batería)

o sustituya la batería

Batería defectuosa

debido a una desconexión

en la misma

Sustituya la batería

Los LED de

control de carga

no se iluminan

tras introducir el

enchufe en la toma

Enchufe del cargador de

batería no conectado

(correctamente)

Introduzca el enchufe (completamente) en la toma

de pared

Toma de pared, cable de

alimentación o cargador

de batería defectuoso

Compruebe la tensión de alimentación y, en caso

necesario, solicite a un centro de atención al cliente

autorizado para herramientas eléctricas que revise el

cargador de la batería

Datos técnicos

Cortacésped modelo LM300

Datos técnicos

COMPONENTES DE REPUESTO NÚMERO DE PIEZA

Kit de sustitución de cuchilla 582045

CORTACÉSPED CON BATERÍAS RECARGABLES LM300

Ancho de corte 40 cm

Altura de corte 25 mm – 75 mm

Bolsa de recogida, capacidad 50 L

Peso con batería 16 3 kg

Número de serie

Consulte la placa de identificación de la

herramienta de jardinería

Nivel de potencia acústica 93

Nivel de presión acústica 73

Vibraciones en mano/brazo, avhw

< 2,5 m/s

k = 1,5 m/s

CARGADOR, MODELO C650

Entrada 100-240 V~ 50-60 Hz 60 W

Entrada (solo EE UU y Canadá) 120V~ 60Hz 60W

Salida 41,5 V 1,8 A

CARGADOR, MODELO C750

Entrada 100-240 V~ 50-60 Hz 260 W

Entrada (solo EE UU y Canadá) 120 V~ 60 Hz 260 W

Salida 41 V 4,6 A

MÓDULO DE LA BATERÍA

Tipo Iones de litio

Temperaturas de funcionamiento De 0 °C a 40 °C (32 °F A 104 °F)

Modelo Capacidad, nominal Voltaje, nominal

B425E 2 6 Ah / 94 Wh 36 VDC

B426 2 6 Ah / 94 9 Wh 36 5 VDC

B600E 4 0 Ah / 144 Wh 36 VDC

B650E 6 0 Ah / 216 Wh 36 VDC

B662 6 0 Ah / 216 Wh 36 VDC

B742 4 0 Ah / 144 Wh 36 VDC

Garantía y servicio

Cortacésped modelo LM300

Garantía y servicio

Garantía

Blount, Inc ofrece una garantía de tres (3) años de

duración para las Herramientas inalámbricas y los

Cargadores Oregon® registrados y de dos (2) años de

duración para los módulos de Baterías inalámbricas

Oregon® registrados a partir de la fecha de la compra

original Las Herramientas inalámbricas, los Módulos

de Baterías y los Cargadores Oregon® registrados

tienen una garantía de dos (2) años de duración si

se utilizan para fines comerciales Esta garantía

limitada se aplica a los productos del Sistema de

herramientas inalámbricas marca Oregon® Durante

el período de garantía, Blount reemplazará o, según

su decisión, reparará sin cargo toda pieza o producto

adquirido por el comprador original y cuyo material

o fabricación presenten fallas según el criterio de

Blount después de examinarlos El comprador deberá

hacerse responsable de los gastos de transporte y de

cualquier gasto por la extracción de cualquier pieza

que deba ser reemplazada durante la vigencia de

esta garantía

Para registrar su producto, visite la sección “Support”

(Soporte) de OregonCordless.com

Información sobre servicio técnico

y soporte

Visítenos en Internet, en OregonCordless.com, a fin

de obtener información sobre los centros de servicio

técnico, o comuníquese con nuestro departamento de

servicio al cliente llamando al 1 888 313 8665, a fin de

obtener asistencia, asesoramiento técnico adicional,

reparaciones o piezas de repuesto

Por su seguridad, use solo repuestos originales

de fábrica en las herramientas eléctricas Nuestro

centro de atención al cliente cuenta con personal

capacitado que le brindará un servicio de asistencia

y soporte técnico eficiente al momento de ajustar,

reparar o cambiar cualquier producto del Sistema de

herramientas inalámbricas Oregon®

Índice

Cortador de grama modelo LM300

Índice

Instruções importantes de segurança 47

Funcionamento geral 47

Operação em inclinações 48

Crianças 48

Serviço 49

Conjunto de baterias e carregamento 49

Armazenamento 50

Transporte 50

Descarte 50

Símbolos e rótulos 51

Identificação do produto 52

Montagem 53

Pacote da bateria e carregador 55

Solução de problemas 56

Dados técnicos 58

Garantia e manutenção 59

Figures 60

registrada da Blount, Inc nos Estados Unidos e/ou em outros países

Instruções importantes de segurança

Cortador de grama modelo LM300

Instruções importantes de segurança

PRÁTICAS SEGURAS PARA CORTADORES DE

GRAMA OPERADOS POR PEDESTRES

AVISO: Quando se usa cortadores de grama

sem fio, precauções de segurança básicas devem

ser seguidas para reduzir o risco de incêndio,

choque eléctrico e ferimentos pessoais, incluindo as

seguintes:

Esta máquina de corte é capaz de amputar mãos

e pés e lançar objetos A falha em observar as

seguintes instruções de segurança poderá resultar

em lesões graves ou morte

Funcionamento geral

Leia, entenda e siga todas as instruções da máquina

e no(s) manual(ais) antes de começar

Evite o arranque involuntário Certifique-se de que o

interruptor esteja na posição OFF antes de inserir o

conjunto de bateria Inserir o conjunto de bateria em

máquinas com um interruptor ligado é um convite a

acidentes

Mantenha mãos e pés afastados da área de corte

Mantenha-se afastado da abertura de descarga em

todos os momentos

Só permita que adultos responsáveis familiarizados

com as instruções operem esta máquina Esta

ferramenta não se destina ao uso por pessoas

(incluindo crianças) com capacidades físicas,

sensoriais ou mentais reduzidas, ou com falta de

experiência e conhecimento

Cuide do cortador de grama com cuidado - Mantenha

as laminas de corte afiadas e limpas para um

desempenho melhor e mais seguro

Siga as instruções para a lubrificação e os acessórios

de carregamento

Mantenha as alavancas secas, limpas e livres de óleo

e graxa

Objetos atingidos pela lâmina do cortador de grama

podem provocar lesões graves em pessoas Limpe a

área de objetos como pedras, fios, brinquedos, etc ,

que podem ser lançados pela lâmina Fique atrás da

alavanca quando o motor estiver rodando

Se o cortador de grama atingir um objeto estranho,

siga estas etapas:

• Pare o cortador de grama Solte o interruptor

• Remova o conjunto de bateria

• Verifique se há danos

• Repare qualquer dano antes de reiniciar e operar

o cortador de grama

Certifique-se de que a área esteja livre de crianças

e de outras pessoas antes de usar o cortador Pare

a máquina se alguém entrar na área O operador ou

usuário é responsável pelos acidentes ou perigos

para outras pessoas ou sua propriedade

Não opere a máquina descalço ou usando sandálias

Sempre use calçados substanciais

Vista-se apropriadamente - Não use roupas soltas

ou jóias Elas podem ficar presas nas peças em

movimento O uso de luvas e calçados de borracha

é recomendado quando se trabalha ao ar livre Vista

calças compridas

Sempre use óculos de proteção ao operar a máquina

Use sempre uma máscara de proteção de rosto

ou contra poeira se a área de operação estiver

empoeirada

Nunca corte grama puxando o cortador em sua

direção Solte a alavanca do interruptor para desligar

a máquina e use extrema cautela ao andar para trás

ou puxar a máquina em sua direção Sempre olhe para

baixo e para trás antes e durante a movimentação

para trás

Sempre fique afastado da zona de descarga

ao operar a máquina Nunca lance o material

sendo descarregado em direção de alguem Evite

descarregar material contra uma parede ou obstrução

O material pode ricochetear na direção do operador

Desligue a máquina soltando a alavanca do

interruptor ao atravessar cascalho e outras

superfícies que não são grama

Nunca levante ou carregue a máquina enquanto o

motor estiver rodando

Sempre inspecione todas as proteções, blindagens e

dispositivos de segurança antes de cada utilização

Não opere a máquina se todos os dispositivos de

recolher grama, proteção de descarga, proteção

traseira, ou outros dispositivos de proteção, não

estiverem no seu lugar e funcionando

Não incline a máquina ao ligue ou arranque o motor, a

não ser se a máquina precisa ser inclinada para liga-

la em grama longa Neste caso, não incline-a mais do

Instruções importantes de segurança

Cortador de grama modelo LM300

que o absolutamente necessário, e incline apenas a

parte que está longe do operador

Sempre certifique-se de que as mãos estão na

posição de operação antes de retornar a máquina ao

solo

Ligue o motor de acordo com as instruções fornecidas

com os pés bem longe das peças rotativas

Nunca deixe uma máquina em funcionamento sem

vigilância

Pare o motor, espere a lâmina parar completamente

e retire a bateria antes de limpar a máquina, remover

o recolhedor de grama, ou desobstruir o protetor de

descarga

Opere a máquina somente durante o dia ou com boa

iluminação artificial

Não opere a máquina sob a influência de álcool ou

de drogas

Não use o cortador de grama a bateria na chuva

Evite ambientes perigosos - Não use cortadores de

grama em locais úmidos ou molhados

Nunca opere o cortador em grama molhada A grama

molhada pode fazer com que o operador escorregue

Sempre certifique-se de que tem uma base firme;

ande, nunca corra

Se a máquina começar a vibrar de forma anormal,

pare o motor e verifique a causa imediatamente

A vibração é geralmente uma indicação de problemas

Use o equipamento certo - Não use um cortador de

grama para qualquer outro trabalho a não se aquele

ao que ele se destina

Não force o cortador de grama - ele fará seu trabalho

melhor e com mais segurança na velocidade para a

qual foi projetado

Não se estenda demais - mantenha uma base firme e

o equilíbrio em todos os momentos

Fique alerto - Pense no que você está fazendo Use

o senso comum Não opere um cortador de grama

quando estiver cansado

Consulte as instruções do fabricante para a operação

correta e a instalação de acessórios Somente os

acessórios e os anexos originalmente fornecidos com

o cortador de grama são aprovados pelo fabricante

Sempre guarde o cortador de grama em um local

fresco e seco e fora do alcance da luz solar direta

A longa exposição à luz solar e à raios UV pode

degradar os plásticos com o tempo, potencialmente

fazendo com que as proteções falhem

Operação em inclinações

Inclinações são um importante fator relacionado a

acidentes envolvendo escorregões e quedas, o que

pode resultar em lesões graves

A operação em qualquer inclinação requer cuidados

adicionais Se você não se sentir a vontade em uma

inclinação, não faça o corte

Corte a grama perpendicular à face das inclinações;

nunca para cima ou para baixo Tenha extrema

cautela ao mudar de direção em inclinações

Tome cuidado com buracos, sulcos, solavancos,

rochas ou outros objetos escondidos O terreno

irregular pode causar um acidente envolvendo um

escorregão ou uma queda A grama longa pode

ocultar obstáculos

Evite cortar em grama molhada ou inclinações muito

íngremes (> 15°) Uma base instável pode causar um

acidente envolvendo um deslize ou uma queda

Tenha extrema cautela ao mudar de direção,

especialmente em inclinações

Não corte perto de quedas, valas ou taludes Você

pode perder seu equilíbrio

Crianças

Acidentes trágicos podem ocorrer se o operador

não estiver alerto à presença de crianças Crianças

são frequentemente atraídas pela máquina e a

atividade de corte Nunca suponha que uma criança

permanecerá lá onde você a viu por último

Remova a chave de segurança sempre que você

deixar ou armazenar a máquina Armazene em

um local seguro e trancado - fora do alcance das

crianças

Mantenha as crianças fora da área de corte e sob os

cuidados vigilante de um adulto responsável que não

seja o operador

Fique alerto e desligue o cortador se uma criança

entrar na área

Nunca deixe crianças operar a máquina

Tome cuidado adicional ao aproximar-se de esquinas,

arbustos, árvores ou outros objetos que podem

bloquear a sua visão de uma criança

Instruções importantes de segurança

Cortador de grama modelo LM300

Serviço

Faça com que a manutenção seja realizada por uma

pessoa de concerto qualificada usando apenas peças

de substituição idênticas Isso irá garantir que a

segurança do produto seja mantida

Não tente concertar o cortador de grama ou conjunto

de bateria exceto como indicado nas instruções de

uso e cuidado

Sempre retire o conjunto de bateria antes de ajustar,

limpar, reparar ou armazenar para evitar a partida

acidental Tais medidas de segurança preventivas

reduzem o risco do cortador de grama ligar

acidentalmente

Armazene o cortador de grama desligado em um

lugar fechado - Quando não estiver em uso, o

cortador de grama deve ser guardado em um lugar

seco, fechado e trancado - fora do alcance das

crianças

Mantenha as proteções no lugar e em funcionamento

Mantenha as lâminas afiadas

Use somente lâminas de substituição idênticas O

uso de qualquer outro acessório ou fixação pode

aumentar o risco de ferimentos

Mantenha todos os parafusos e porcas apertados

para assegurar que o equipamento esteja em

condições seguras de funcionamento

Não remova ou danifique os dispositivos de

segurança Verifique o seu bom funcionamento

regularmente Nunca faça nada para interferir com a

função pretendida de um dispositivo de segurança ou

para reduzir a proteção fornecida por um dispositivo

de segurança

Mantenha a máquina livre de grama, folhas ou de

outros acúmulos de detrito

Se você atingir um objeto estranho, pare e inspecione

a máquina Concerte-a antes de dar a partida, se

necessário

Nunca faça qualquer ajuste ou reparação com o

motor rodando

Verifique frequentemente os componentes do

recolhedor de grama e a proteção de descarga

e substitua com as peças recomendadas pelo

fabricante, quando necessário

Assegure-se que todas as peças de substituição ou

de serviço foram aprovadas pelo fabricante

As lâminas do cortador são afiadas Embrulhe a

lâmina ou use luvas, e tome cuidados adicionais

quando for fazer sua manutenção

Tenha cuidado durante o ajuste da máquina para

evitar que os dedos fiquem presos entre a lâmina em

movimento e as partes fixas da máquina

Quando realizar a manutenção das lâminas, esteja

ciente de que a lâmina pode se mover mesmo com a

fonte de alimentação desligada

Mantenha ou substitua os rótulos de segurança e de

instruções, conforme necessário

Conjunto de baterias e

carregamento

Não carregue o conjunto de bateria na chuva ou em

locais úmidos Mantenha o carregador de bateria

longe da chuva ou umidade A penetração da água

no carregador de bateria aumenta o risco de choque

eléctrico

Não use o cortador de grama a bateria na chuva

Remova ou desconecte a bateria antes de realizar a

manutenção, limpar ou remover material do cortador

de grama

Use o cortador de grama apenas com os conjuntos de

bateria especificamente designados Oregon® Série B

(Oregon® B425E, B426, B600E, B650E, B662, B742)

O uso de qualquer outro tipo de bateria pode causar

riscos de ferimentos e incêndio

Recarregue apenas com o carregador especificado

pelo fabricante, o Oregon® Série C (Oregon® C650,

C750) Um carregador não adequado para um tipo de

bateria pode causar um risco de incêndio quando for

usado com outro conjunto de bateria

Não carregue outras baterias no carregador

O carregador de bateria só é adequado para o

carregamento de baterias íons-lítio específicas

e aprovadas pelo fabricante e dentro da faixa de

tensão listada Caso contrário há risco de incêndio e

explosão

Antes de cada utilização, verifique o carregador

de bateria, o cabo e a tomada Se algum dano for

detectado, não use o carregador de bateria Nunca

abra o carregador de bateria você mesmo Reparos

devem ser realizados somente por um técnico

qualificado e usando apenas as peças de substituição

originais Carregadores de bateria, cabos e tomadas

danificados aumentam o risco de choque eléctrico

Instruções importantes de segurança

Cortador de grama modelo LM300

Mantenha o carregador de bateria limpo A

contaminação pode levar ao perigo de choque

elétrico

Limpe as aberturas de ventilação da bateria usando

uma escova macia, limpa e seca

Não descarte a bateria em um fogo A célula pode

explodir Verifique a regulamentação local para saber

das possíveis instruções especiais para descarte

Não abra nem desfigure a bateria O eletrólito

liberado é corrosivo e pode causar danos aos olhos

ou à pele Ele pode ser tóxico se ingerido

Tenha cuidado ao manusear as baterias para não

causar um curto-circuito da bateria com materiais

como anéis, pulseiras e chaves A bateria ou o

condutor podem superaquecer e causar queimaduras

Quando o conjunto de bateria não estiver em uso,

mantenha-o longe de outros objetos metálicos, como

clipes de papel, moedas, chaves, pregos, parafusos,

ou outros pequenos objetos de metal que possam

fazer uma conexão de um terminal com o outro Fazer

o curto circuito dos terminais da bateria pode causar

queimaduras ou incêndios

Sob condições abusivas, líquido pode ser ejetado

da bateria; evite o contato Se o contato ocorrer

acidentalmente, lave com água Se o líquido

entrar em contato com os olhos, também procure

assistência médica O líquido ejetado da bateria pode

causar irritações ou queimaduras

No caso de danos e o uso impróprio da bateria,

vapores podem ser emitidos Ventile a área e procure

assistência médica em caso de queixas Os vapores

podem irritar o sistema respiratório

Não use um conjunto de bateria ou um cortador de

grama que esteja danificado ou modificado Baterias

danificadas ou modificadas podem apresentar um

comportamento imprevisível, resultando em riscos de

incêndio, explosão ou de ferimentos

Não exponha a bateria de um cortador de grama

ao fogo ou temperaturas excessivas, tais como a

luz solar intensa ou a armazenagem em um veículo

quente A exposição ao fogo ou a temperaturas

acimas de 130°C podem causar explosões Armazene

a bateria apenas em uma faixa de temperatura entre

0 °C e 40 °C

Siga todas as instruções de carregamento e não

carregue o conjunto de bateria ou cortador de

grama fora da faixa de temperatura especificada nas

instruções O carregamento de forma inadequada ou

em temperaturas fora da faixa especificada podem

danificar a bateria e aumentar o risco de incêndio

Não opere o carregador de bateria em superfícies ou

ambientes facilmente inflamáveis (ex papel, têxteis,

etc ) O aquecimento do carregador de bateria durante

o processo de carregamento pode representar um

risco de incêndio

Armazenamento

Sempre guarde o cortador de grama em um local

fresco e seco e fora do alcance da luz solar direta

A longa exposição à luz solar e à raios UV pode

degradar os plásticos com o tempo, potencialmente

fazendo com que as proteções falhem

Transporte

As baterias íons-lítio contidas estão sujeitas à

exigências da legislação de mercadorias perigosas

O usuário pode fazer o transporte rodoviário das

baterias sem requisitos adicionais

Quando transportadas por terceiros (ex : transportes

aéreos ou agência de expedição), exigências especiais

em relação a embalagem e rotulagem devem ser

observadas Durante a preparação do item a ser

transportado, a consulta de um especialista em

materiais perigosos é necessária

Somente transporte baterias quando o invólucro não

estiver danificado

Coloque fita ou encubra contatos expostos e embale

a bateria de tal forma que ela não possa se mover

dentro da embalagem

Observe também as possíveis regulamentações

nacionais mais detalhadas

Descarte

Não descarte produtos do jardim, carregadores de

bateria e baterias/baterias recarregáveis junto com

os resíduos domésticos

GUARDE ESTAS INSTRUÇÕES

Instruções importantes de segurança

Cortador de grama modelo LM300

Símbolos e rótulos

Esses símbolos e rótulos aparecem no cortador de grama, na bateria e no carregador

SYMBOLE NOM DESCRIPTION

Alerta de segurança

de perigo geral

O texto a seguir explica um perigo, aviso ou cuidado

Leia o manual de

instruções

O manual de instruções original contém informações de segurança

e funcionamento importantes Leia e siga as instruções

cuidadosamente

Mantenha os

dispositivos de

segurança

Não abra ou remova as blindagens de segurança enquanto o

aparelho estiver funcionando

Mantenha as

pessoas afastadas

Não corte enquanto crianças ou outros estiverem muito próximos

Olhe para trás

quando der ré

Olhe para baixo e para trás para evitar tropeços ao ir para trás

Perigo de inclinação

íngreme

Tome cuidados adicionais em inclinações Não corte em inclinações

superiores a 15 graus

Remova a chave de

segurança

Desligue e remova a chave de segurança antes de ajustar, limpar

e antes de deixar o produto sem supervisão durante qualquer

período

Use proteção para

os olhos

Use óculos de proteção quando operar a máquina

Use proteção

auditiva

Use equipamento de proteção auditiva quando operar a máquina

Use proteção para

as mãos

Utilize luvas ao operar a máquina ou ao tocar nas lâminas paradas

Use calça comprida Use calça comprida ao operar o cortador de grama

Use proteção para

as pés

Use calcados de trabalho fechados apropriados ao operar o

cortador de grama

Não incinere Não descarte em chamas

Não descarte Não descarte no lixo doméstico Leve a um reciclador autorizado

Não exponha à

chuva

Não opere o carregador em condições úmidas

Temperatura de

funcionamento

Utilize o conjunto de bateria apenas em uma temperatura entre

32°F a 104°F (0°C e 40°C)

Remova a bateria Remova a bateria antes de realizar qualquer manutenção

Identificação do produto

Cortador de grama modelo LM300

Identificação do produto

Montagem punho ou alça superior

Parafuso

Grampos de cabo

Arruela

Punho ou alça inferior

Cobertura ou tampa do cesto de

recolha de relva

Chave de segurança

Cesto de recolha da relva esquerdo

Bloco rotativo

Cesto de recolha direito

Alça do cesto de recolha de relva

Tampa de descarga

Botão

Montagem

Cortador de grama modelo LM300

Montagem

Utilização pretendida

O produto de jardinagem destina-se ao corte de

grama doméstico

Montagem (Fig. A - B - C - D)

AVISO: Certifique-se de que a bateria foi

removida da máquina.

Fixe os blocos rotativos (5) na alavanca inferior (3)

(Fig. A), agora você pode fixar a alavanca inferior

(3) e a máquina com as travas (7) Fixe a alavanca

superior à estrutura da alavanca inferior (Fig. B) e

depois prenda usando as travas (7), parafusos (8) e

a arruela (9) Aperte as travas com a mão (7)

Monte a caixa de grama ao conectar os dois

lados da caixa (11, 12) garantindo que todas as

guias ao longo da borda da conexão (11) estão

adequadamente assentadas na borda (12) Você

ouvirá um clique audível quando cada guia estiver

adequadamente assentada Assegure-se que

toda a costura de conexão entre (11) e (12) esteja

corretamente conectada (Fig. C)

Coloque a parte superior da caixa de grama (10) na

parte formada de (11) e (12) Assegure-se que todas

as guias na borda de (11) e (12) estejam assentadas

corretamente e com segurança na estrutura de (10)

Você ouvirá um clique audível quando cada guia

estiver adequadamente assentado (Fig. C)

Coloque a alavanca da caixa de grama (6) no local

adequado no topo da caixa de grama (10) Empurre

as guias firmemente na alavanca na caixa de grama,

garantindo que a alavanca esteja corretamente

assentada Você ouvirá um clique sonoro audível

quando cada guia estiver adequadamente assentada

(Fig. C)

Para fixar a caixa de grama à máquina, levante e

segure a tampa de descarga com uma mão, e com a

outra mão, deslize a caixa de grama na parte traseira

da máquina, assegurando que a caixa de grama se

assente corretamente na estrutura da máquina Solte

a tampa de descarga movida a mola, permitindo

que a tampa feche sobre a abertura entre a caixa de

grama e a máquina (Fig. D)

Fixe o cabo à estrutura do guiador corretamente

usando as abraçadeiras de cabo fornecidas (2)

(Fig. D)

Inserção e remoção da bateria

(Fig. E - F - G)

AVISO: Certifique-se que a chave de

segurança foi desligada antes de inserir ou

remover o conjunto de bateria.

Para inserir o conjunto de bateria, pressione o botão

(16) na caixa de bateria da máquina (17) e levante

a caixa (17) (Fig. E, F) Insira o conjunto de bateria

na caixa de bateria, garantindo que as pequenas

guias na caixa se alinhem com as réguas de guia

no conjunto de bateria Empurre o conjunte de

bateria firmemente no seu lugar até ouvir um clique

audível Feche a cobertura da bateria Você ouvirá

um clique audível quando a tampa estiver fechada

corretamente (Fig. G)

Para remover o conjunto de bateria, abra a caixa

de bateria Levante o pequeno botão abaixo da

parte frontal do conjunto de bateria para soltar o

conjunto de bateria O botão movido a mola vai soltar

o conjunto de bateria, permitindo que você puxe o

conjunto de bateria para fora da máquina Feche a

tampa para evitar danos acidentais à máquina

Ajustar a altura de Corte (Fig. H)

O seu cortador de grama está equipado com um

sistema de regulação de altura central, oferecendo

6 configurações de altura As configurações são

aproximadamente 1" (25 mm), 1 3/8" (35 mm), 1 3/4"

(45 mm), 2 1/8" (55 mm), 2 1/2" (65 mm), e 3" (75 mm)

A altura de corte real poderá variar ligeiramente

Para ajustar a altura de corte da máquina, posicione

a alavanca (Fig. H) na posição de altura desejada Os

números indicados no corpo da máquina (25, 35, 45,

55, 65, 75) indicam o valor aproximado da altura de

corte da máquina naquela posição Quanto menor o

número, quanto mais baixo o corte da grama

Sempre realize um pequeno teste cortando a grama

em configurações mais altas e ajuste para baixo para

determinar a altura de corte desejada

Montagem

Cortador de grama modelo LM300

Usar a chave de segurança (Fig. I)

A chave de segurança é um dispositivo de segurança

importante na máquina O motor e as lâminas da

máquina só podem ser iniciados quando a chave de

segurança estiver inserida e virada na posição ON Só

insira a chave de segurança quando você pretende

iniciar a máquina e girar as lâminas

Para inserir a chave de segurança, empurre a chave

de segurança no soquete, alinhando a guia pequena

na chave com o abertura no soquete (Fig. I)

Para colocar a máquina na posição "ON", gire a chave

no sentido horário de modo que a pequena seta

indicadora na chave aponte para o "I"

Para colocar a máquina na posição "OFF", e para

remover a chave, gire a chave no sentido anti-horário

de modo que a pequena seta indicadora na chave

aponte para o "O" Agora você pode remover a chave

O motor só pode ser ligado quando a chave de

segurança estiver encaixada

Substituir ou afiar a lâmina de

corte (Fig. L)

AVISO: Sempre remova a bateria e a chave

de segurança ao executar qualquer manutenção.

A lâmina de corte foi projetada para ser um item

de substituição e pode precisar de afiação de vez

em quando Afie quando cega Substitua quando

danificada Entre em contato com o revendedor ou o

fabricante para obter instruções corretas

Operação (Fig. J)

Primeiro, certifique-se que você está na área de

corte correta Assegure-se que a área de corte esteja

livre de pessoas e objetos estranhos Inspecione a

máquina para qualquer possível dano ou condições

inseguras

Certifique-se de que a altura de corte da máquina

esteja na sua altura desejada

Certifique-se de que a chave de segurança esteja na

posição "ON" (Fig. I)

Aperte e mantenha sob pressão o botão de

segurança (20), aperte a alavanca do interruptor (19)

em direção ao guiador (Fig. J)

Quando a unidade ligar, solte o botão de segurança

(20) Mantenha pressionada a alavanca do

interruptor com duas mãos durante a utilização

Soltar a alavanca do interruptor desligará a

alimentação da unidade As lâminas podem continuar

a girar por um período de tempo após a alimentação

ser desligada

Parar a máquina

Solte a alavanca do interruptor (19) (Fig. J) Soltar

a alavanca do interruptor desligará a alimentação da

unidade As lâminas podem continuar a girar por um

período de tempo após a alimentação ser desligada

Pacote da bateria e carregador

Cortador de grama modelo LM300

Pacote da bateria e carregador

INDICADOR DE NÍVEL DE CARGA DO PACOTE DE

BATERIA LED

A bateria de iões de lítio está equipada com um

indicador de nível de carga LED Para testar o nível de

carga da bateria, pressione o botão indicador na parte

frontal do pacote da bateria

Sem luzes: volte a carregar

Uma luz verde constante:

menos de 25% de carga

Carregar o pacote de bateria antes

de usar

Duas luzes verdes constantes:

26–50% de carga

Três luzes verdes constantes:

51-75% de carga

Quatro luzes verdes constantes:

76-100% de carga

CONECTAR O CARREGADOR

Se o carregador incluir um cabo de alimentação

separado, conecte o cabo do carregador ao

carregador e a uma tomada elétrica apropriada

Utilize apenas o cabo de alimentação que foi

fornecido com o carregador Na primeira utilização,

verifique se o tipo de vela corresponde ao

receptáculo

INDICADOR DO ESTADO DE CARGA DO

CARREGADOR LED

O carregador de bateria está equipado com um

indicador de carga de estado LED que indica o estado

de carregamento, bem como condições que podem

atrasar ou impedir o carregamento

Nota: Até que a bateria está inserida, nenhuma luz

será visível

Luz laranja intermitente: existe uma

condição de falha Existem várias causas

possíveis Consulte “Solução de problemas”

neste manual

Luz laranja constante: temperatura da

bateria está fora do intervalo aceitável

(0°C/32°F a 40°C/104°F) Permitir que a

bateria alcance o intervalo ou faixa de

temperatura aceitável antes de carregar

O pacote pode ser deixado no carregador à

medida que a temperatura se vai ajustando

O carregamento terá início quando a

temperatura adequada tiver sido atingida

Luz verde intermitente: a bateria está a ser

carregada

Luz verde estável: a bateria está pronta

para uso

CARGA DAS BATERIAS

ADVERTÊNCIA: A falha em seguir os

procedimentos de carregamento adequados pode

provocar tensão excessiva, fluxo de corrente

excessivo, perda de controle durante a carga,

vazamento de produtos químicos perigosos,

geração de calor, queimaduras ou incêndio. Siga

estas instruções para carga.

Com o cabo do carregador conectado ao carregador e

a uma tomada elétrica, alinhe as ranhuras da bateria

com os trilhos no carregador e deslize a bateria no

carregador até que esteja completamente encaixada

Para obter mais informações, consulte os nossos

manuais da bateria e carregador

LUZES INDICADORAS

BOTÃO INDICADOR

Solução de problemas

Cortador de grama modelo LM300

Solução de problemas

Use esta tabela para ver possíveis soluções para problemas com o cortador de grama Caso essas sugestões

não solucionem o problema, consulte “Garantia e manutenção”

Problema Causa possível Ação Corretiva

O funcionamento da

ferramente está a

falhar

Possível entupimento

Remova a chave do isolador:

Confira a parte inferior do produto de jardim e limpe

conforme necessário (use sempre luvas de jardinagem)

A bateria não está

totalmente carregada

A bateria está a carregar

A bateria não foi inserida

(corretamente)

Inserir a bateria

Relva muita alta

Aumente a altura de corte e inclinação do produto de

jardinagem para reduzir a carga inicial

Protetor do motor foi

ativado

Permitir que o motor esfriar e aumentar a altura de

corte

Bateria muito quente/fria Deixe arrefecer/aquecer

A chave do isolador não

foi inserida corretamente/

completamente

Colocar corretamente

Há um pequeno atraso no

arranque do motor após a

ativação do interruptor

Ligar/Desligar

Interruptor Manter/Desligar durante 1 - 3 segundos

para arrancar motor

Motor inicia e pára

imediatamente

A bateria não está

totalmente carregada

A bateria está a carregar

A chave do isolador não

foi inserida corretamente/

completamente

Colocar corretamente

A bateria não foi inserida

(corretamente)

Inserir a bateria

Bateria muito quente/fria

Permitir que o motor arrefeça

aumente a altura de corte

Ferramenta

funciona de forma

intermitente

Cabos internos do

produto de jardinagem

estão danificados

Entre em contacto com o Agente de Serviço

Protetor do motor foi

ativado

Permitir que o motor esfriar e aumentar a altura de

corte

Solução de problemas

Cortador de grama modelo LM300

Problema Causa possível Ação Corretiva

Produto de

jardinagem deixa

um acabamento

irregular e/ou

trabalhos de motor

irregulares

Altura de corte muito

baixa

Aumente a altura de corte

Lâmina de corte contusa Substitua a lâmina

Possível entupimento

Confira a parte inferior do produto de jardim e limpe

conforme necessário (use sempre luvas de jardinagem)

Lâmina encaixada ao

contrário, de cabeça para

baixo

Voltar a encaixar a lâmina corretamente

Área de corte

(duração da bateria)

não é bastante

grande

Altura de corte muito

baixa

Aumentar altura de corte e andar mais devagar

Relva demasiado alta Aumentar altura de corte e andar mais devagar

Relva molhada ou húmida Aguarde até a relva estar seca e ande mais devagar

A relva é densa

Aumente a altura de corte, ande mais devagar e corte

com mais frequência

A lâmina de corte

não está a girar

quando o produto

de jardinagem está

ligado

Lâmina de corte

obstruída

Desligue produto de jardinagem

Limpe a obstrução (use sempre luvas de jardinagem)

Porca da lâmina/parafuso

solto

Aperte porca da lâmina/parafuso (15 Nm)

Vibrações

excessivas/

ruído excessivo

Porca da lâmina/parafuso

solto

Aperte porca da lâmina/parafuso (15 Nm)

Nenhum

procedimento de

carregamento

possível

Os contactos da bateria

estão contaminados

Limpe os contactos da bateria (por exemplo, inserindo

e removendo a bateria várias vezes) ou substitua a

bateria

A bateria tem um defeito,

devido a uma desconexão

na mesma

Substitua a bateria

Os LEDs de

controlo de carga

e respectivamente,

não acendem

depois de inserir a

ficha na tomada

A ficha do carregador de

bateria não está ligada

(corretamente)

Insira a ficha (totalmente) na tomada da fonte de

alimentação

Tomada, cabo da rede

ou carregador de bateria

defeituosos

Verifique a tensão da rede e, se necessário, mande

verificar o carregador da bateria num centro de serviço

ao cliente autorizado para ferramentas elétricas

Dados técnicos

Cortador de grama modelo LM300

Dados técnicos

COMPONENTES DE SUBSTITUIÇÃO NÚMERO DE PEÇA

Kit de Substituição da Lâmina 582045

BATERIA RECARREGÁVEL DO CORTA RELVA LM300

Largura da lâmina 40 cm

Altura de corte mm 25 mm - 75 mm

Cesto da relva, capacidade 50 L

Peso com bateria 16,3 kg

Número de série Ver tipo de placa no produto de jardinagem

Nível de potência sonora 93

Nível de pressão sonora 73

Mão/ braço vibração avhw < 2,5 m/s

k = 1,5 m/s

CARREGADOR, MODELO C650

Entrada 100-240 V~ 50-60 Hz 60 W

Entrada (EUA e Canadá apenas) 120 V ~ 60 Hz 60 W

Saída 41,5 V 1,8 A

CARREGADOR, MODELO C750

Entrada 100-240 V~ 50-60 Hz 260 W

Entrada (EUA e Canadá apenas) 120 V ~ 60 Hz 260 W

Saída 41 V 4,6 A

BATERIA

Tipo Íon de lítio

Temperaturas de operação 0 °C a 40 °C (32° F a 104 °F)

Modelo Capacidade, nominal Tensão, nominal

B425E 2 6 Ah / 94 Wh 36 VDC

B426 2 6 Ah / 94 9 Wh 36 5 VDC

B600E 4 0 Ah / 144 Wh 36 VDC

B650E 6 0 Ah / 216 Wh 36 VDC

B662 6 0 Ah / 216 Wh 36 VDC

B742 4 0 Ah / 144 Wh 36 VDC

Garantia e manutenção

Cortador de grama modelo LM300

Garantia e manutenção

Garantia

Blount, Inc garante todas as ferramentas sem fio

e carregadores da Oregon® registradas por um

período de três (3) anos e todas as baterias Oregon®

registradas por dois (2) anos a partir da data original

da compra As ferramentas sem fio, baterias e

carregadores da Oregon® são garantidos por dois

(2) anos, se usados com finalidade comercial Essa

garantia limitada se aplica aos produtos do sistema

de ferramentas sem fio da Oregon® Durante o

período de garantia, a Blount substituirá ou, a seu

critério, consertará gratuitamente, somente para

o comprador original, qualquer produto ou peça

fabricada que for considerada, segundo avaliação da

Blount, defeituosa quanto ao material e/ou mão de

obra O comprador será responsável por todos os

encargos de transporte e qualquer custo de remoção

de qualquer peça enviada para substituição nos

termos desta garantia

Para registrar seu produto, visite a seção “suporte”

da OregonCordless.com

Informações de manutenção e

suporte

Acesse OregonCordless.com para obter

informações sobre a central de serviços ou entre em

contato com nosso departamento de atendimento

ao cliente pelo telefone 888 313 8665 para obter

ajuda, conselho técnico adicional, reparo, peças de

reposição ou registrar o produto

Por questões de segurança, use somente peças

sobressalentes originais de fábrica no soprador

Nossa central de atendimento conta com uma

equipe treinada para fornecer, com eficiência, suporte

e assistência adicionais com ajustes, reparo ou

substituição de todos os produtos do sistema de

ferramentas sem fio da Oregon®

Lawn Mower Model LM300

Figures

Lawn Mower Model LM300

Figures

E F

Lawn Mower Model LM300

Figures

Lawn Mower Model LM300

Figures

OregonProducts.com

Blount International, Inc

4909 SE International Way

Portland, OR 97222-4679 USA

A107479 Rev AE 10/20

Oregon LM300 Lawnmower

Product's Documents

User Manual

Specifications

Oregon LM300 Questions and Answers
