Oregon CS1200 1800W Powerful Corded Electric Chainsaw User Manual

Original Instruction Manual

Chainsaw Model CS1200-091

Manuel d’instructions original

Tronçonneuse modèle CS1200-091

Manual original de instrucciones

Motosierra modelo CS1200-091

English 4

WARNING: Read and understand all safety warnings and all instructions. Failure to follow the

warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

This instruction manual contains translations of a manual drafted in English and are provided to assist those

who do not speak English as their first language. Being a technical writing, some terms may not have a like

or equivalent meaning as translated. Therefore, you should not rely on this translation, and should cross-

reference the English version, where relying on the translated instructions could result in harm to your person

or property.

Français 30

AVERTISSEMENT : Veuillez lire et comprendre tous les avertissements de sécurité et toutes

les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner

une décharge électrique, un incendie et/ou des blessures graves.Conservez l’ensemble des

avertissements et instructions pour référence ultérieure.

Ce manuel d’instructions est une traduction d’un manuel rédigé en anglais, fournie pour aider ceux dont

l’anglais n’est pas la langue maternelle. Étant donné qu’il s’agit d’un document technique, certains termes

peuvent ne pas avoir de signification similaire ou équivalente lorsqu’ils sont traduits. Par conséquent, vous

ne devez pas vous fier à cette traduction et devriez consulter la version anglaise également, au cas où les

instructions traduites pourraient provoquer des blessures ou des dommages matériels.

Español 56

ADVERTENCIA: Lea y comprenda todas las advertencias de seguridad y las instrucciones.

La omisión en seguir estas advertencias e instrucciones podría ocasionar una descarga eléctrica,

un incendio y/o lesiones personales graves. Guarde todas las advertencias e instrucciones para

referencia futura.

Este manual de instrucciones contiene traducciones de un manual redactado en inglés y se provee para ayudar

a aquellas personas que no hablan inglés como su primer idioma. Dado que el manual es un documento técnico,

es posible que algunos términos no tengan un significado similar o equivalente al traducirlos. Por lo tanto, no

debe confiar en esta traducción y debe consultar la versión en inglés; confiar en las instrucciones traducidas

podría provocar lesiones personales o daños materiales.

Table of Contents

Chainsaw Model CS1200-091

is a registered trademark of Blount, Inc

in the United States and/or in other countries

Important Safety Information 5

Safety Signal Definitions 5

General Power Tool Safety Rules 5

Work Area Safety 5

Electrical Safety 5

Personal Safety 6

Power Tool Use and Care 6

Service 6

Chainsaw Safety Warnings 6

Causes and Operator Prevention of Kickback 7

The Following Precautions Should Be Followed to Minimize Kickback 8

Kickback Safety Features 8

Storage, Transporting, and Disposal 9

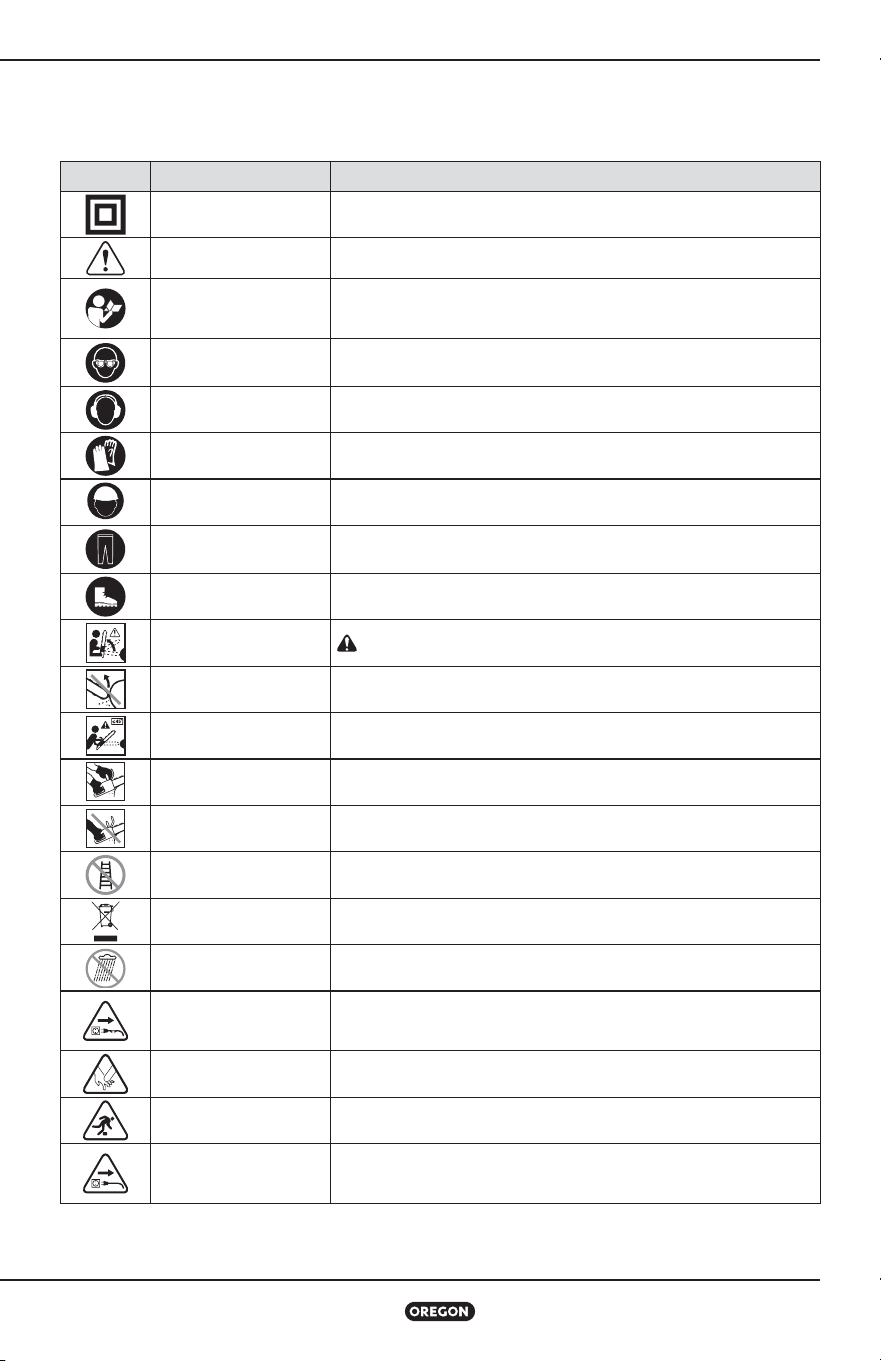

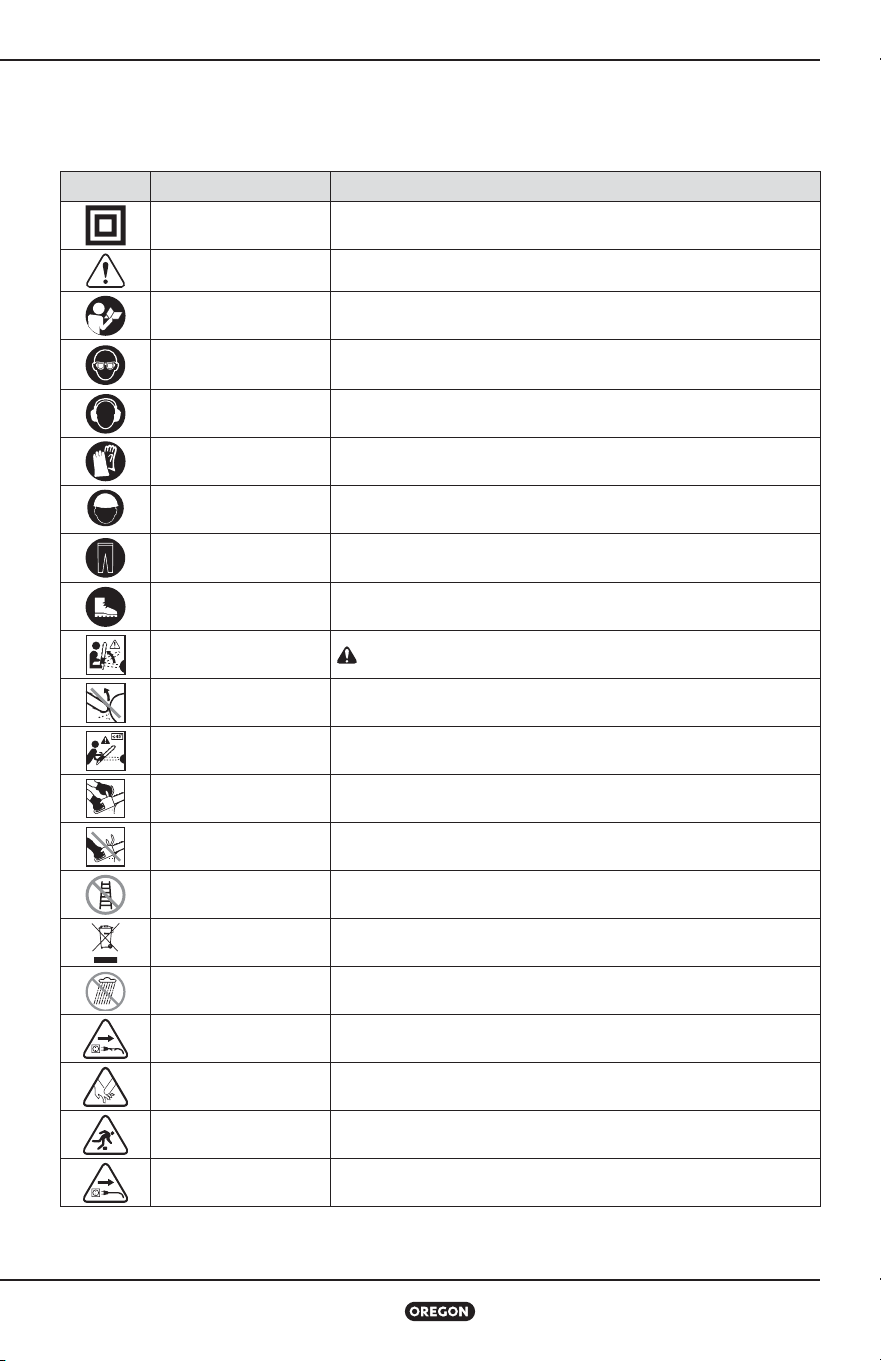

Symbols and Labels 10

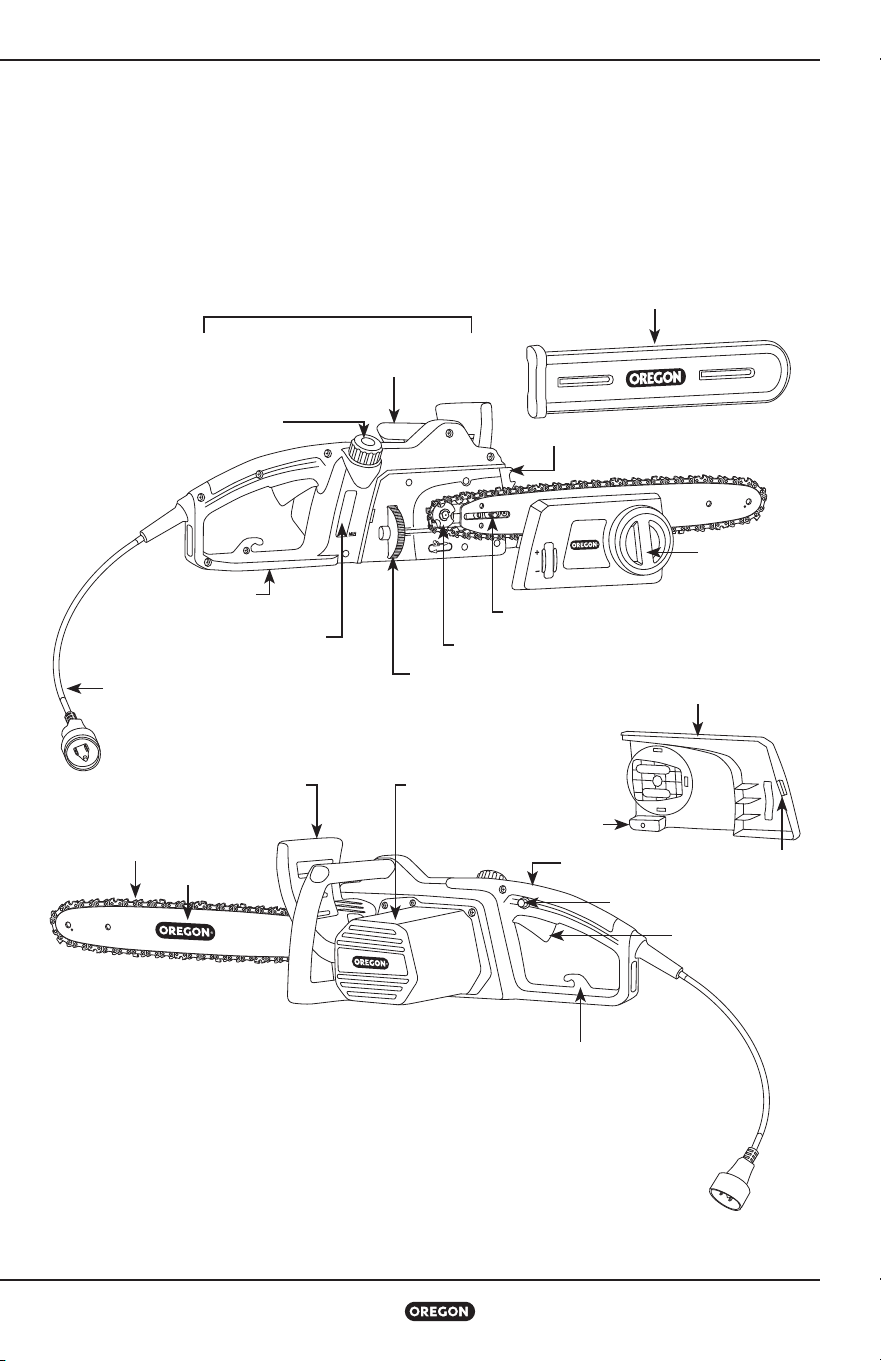

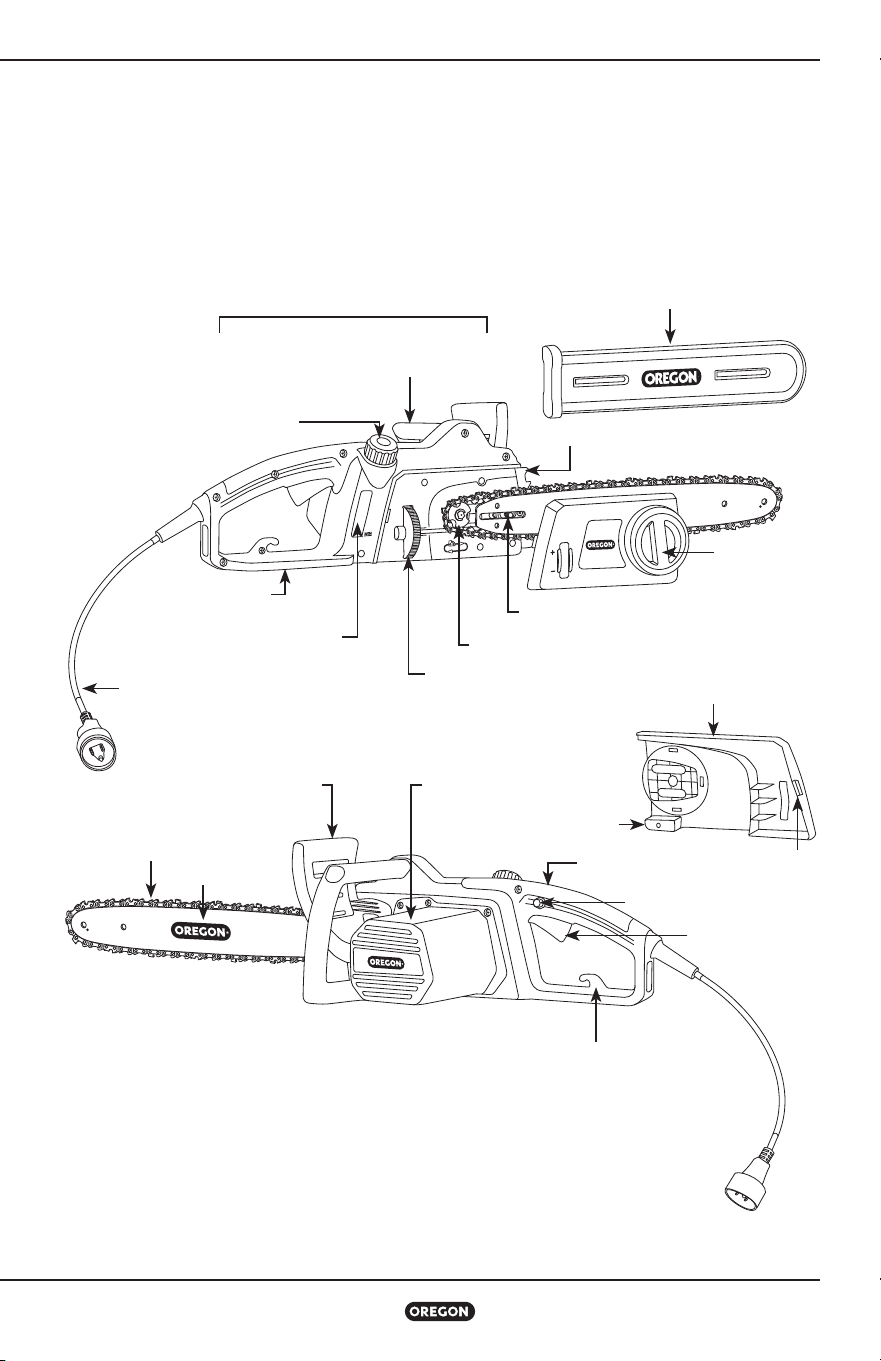

Chainsaw Names and Terms 11

Product Identification 12

Preparing for Use 13

What’s in the Box? 13

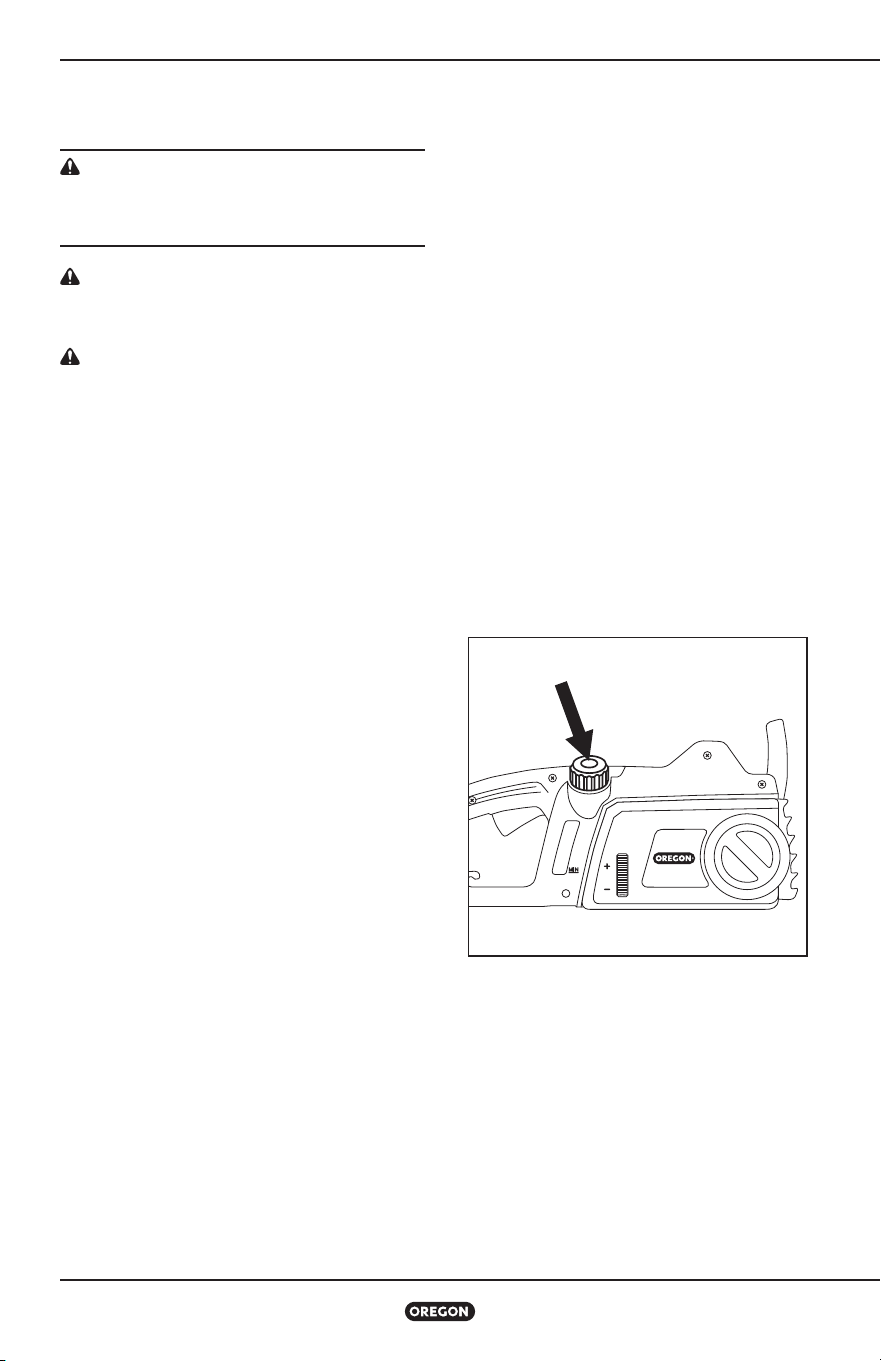

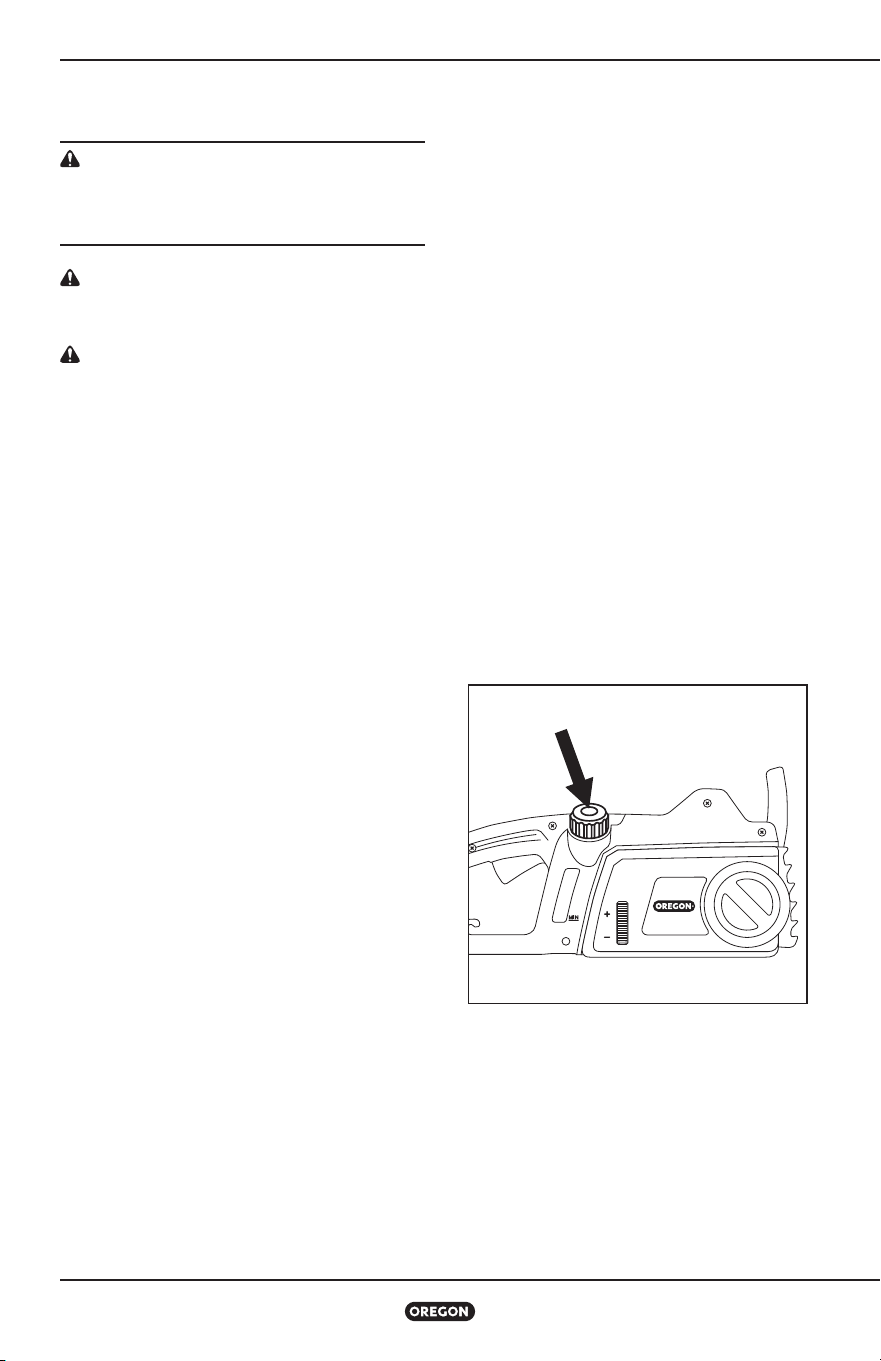

Filling the Bar and Chain Oil Reservoir 13

Operating the Chainsaw 14

General Operation 14

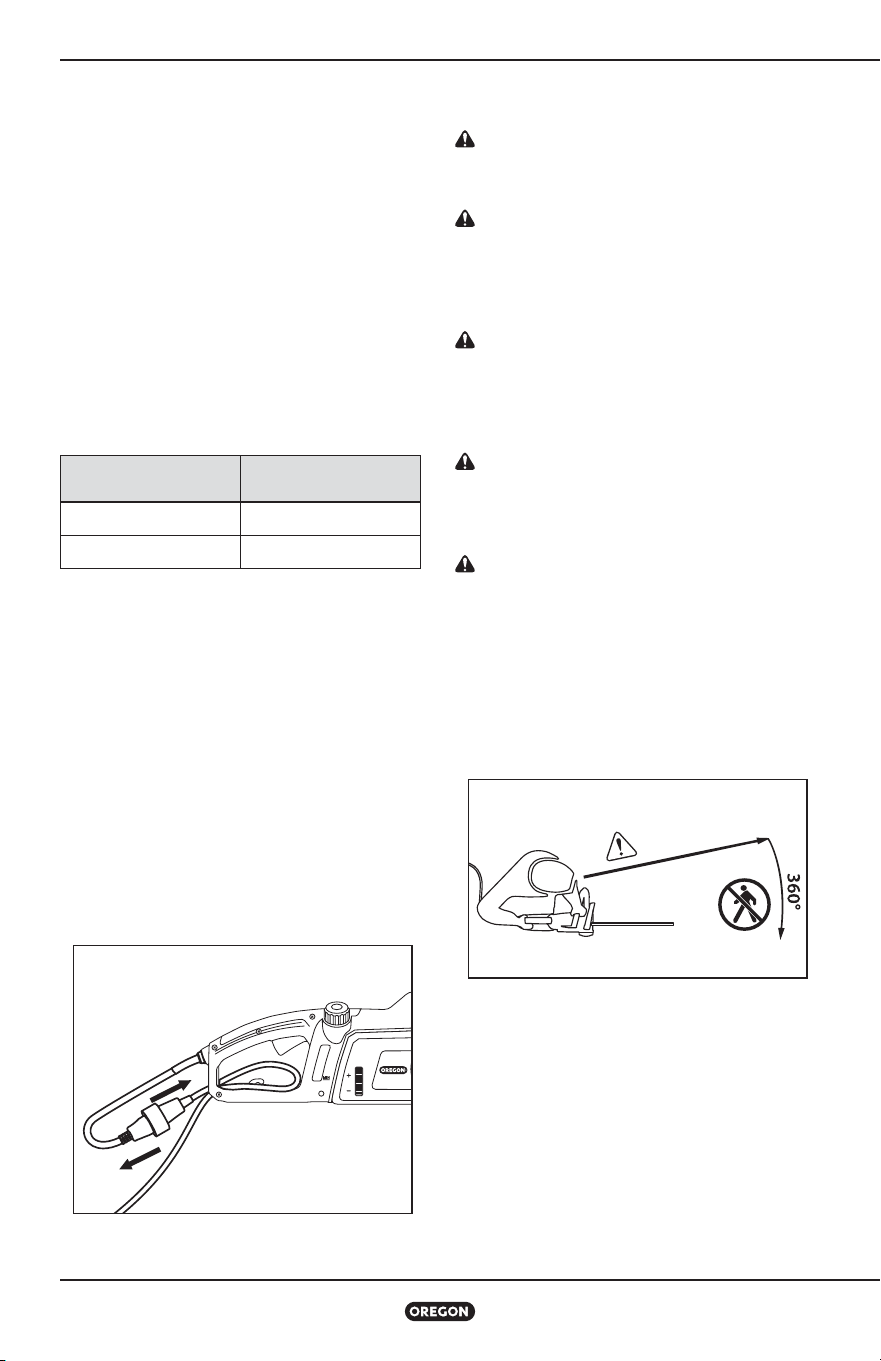

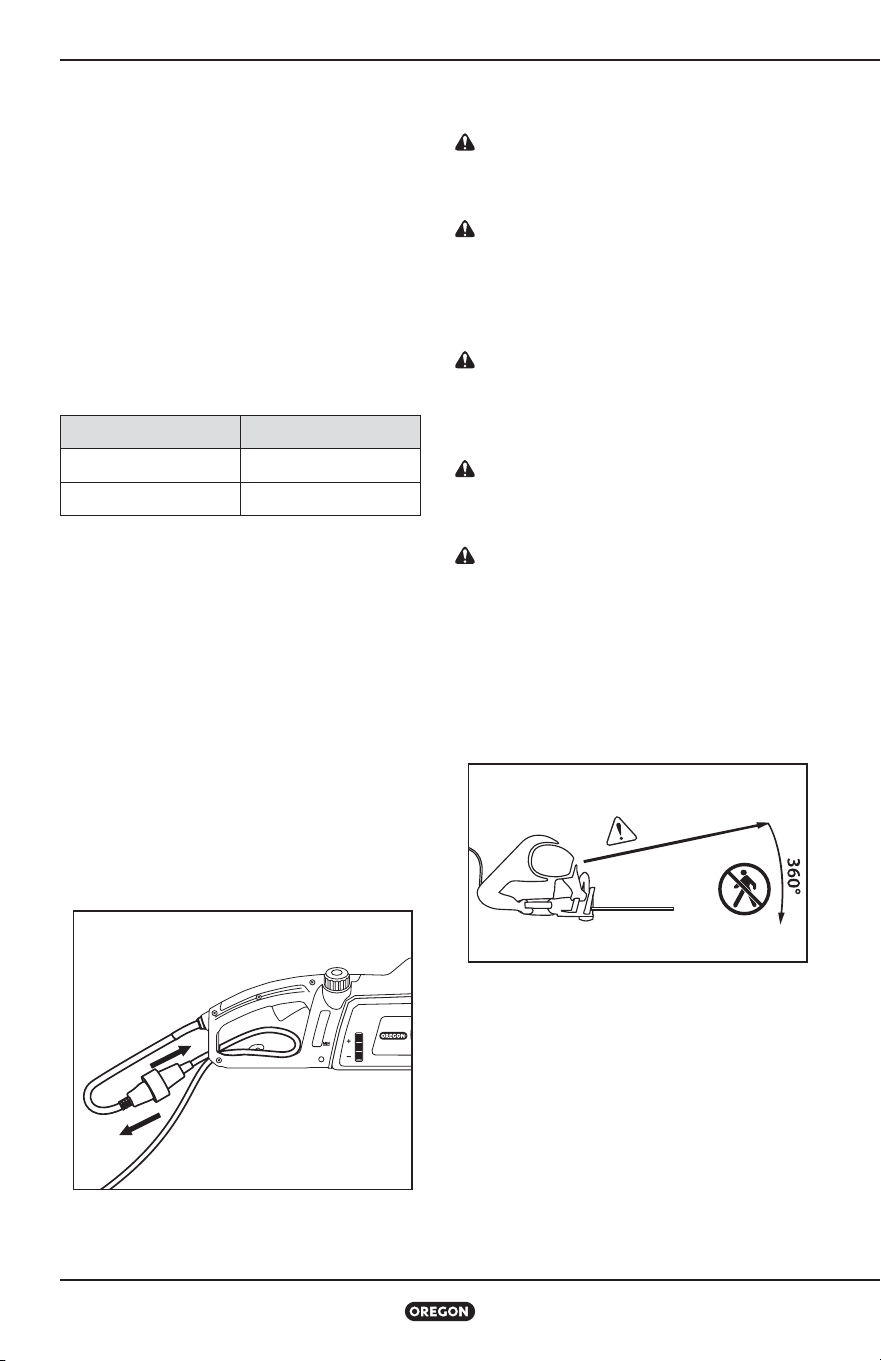

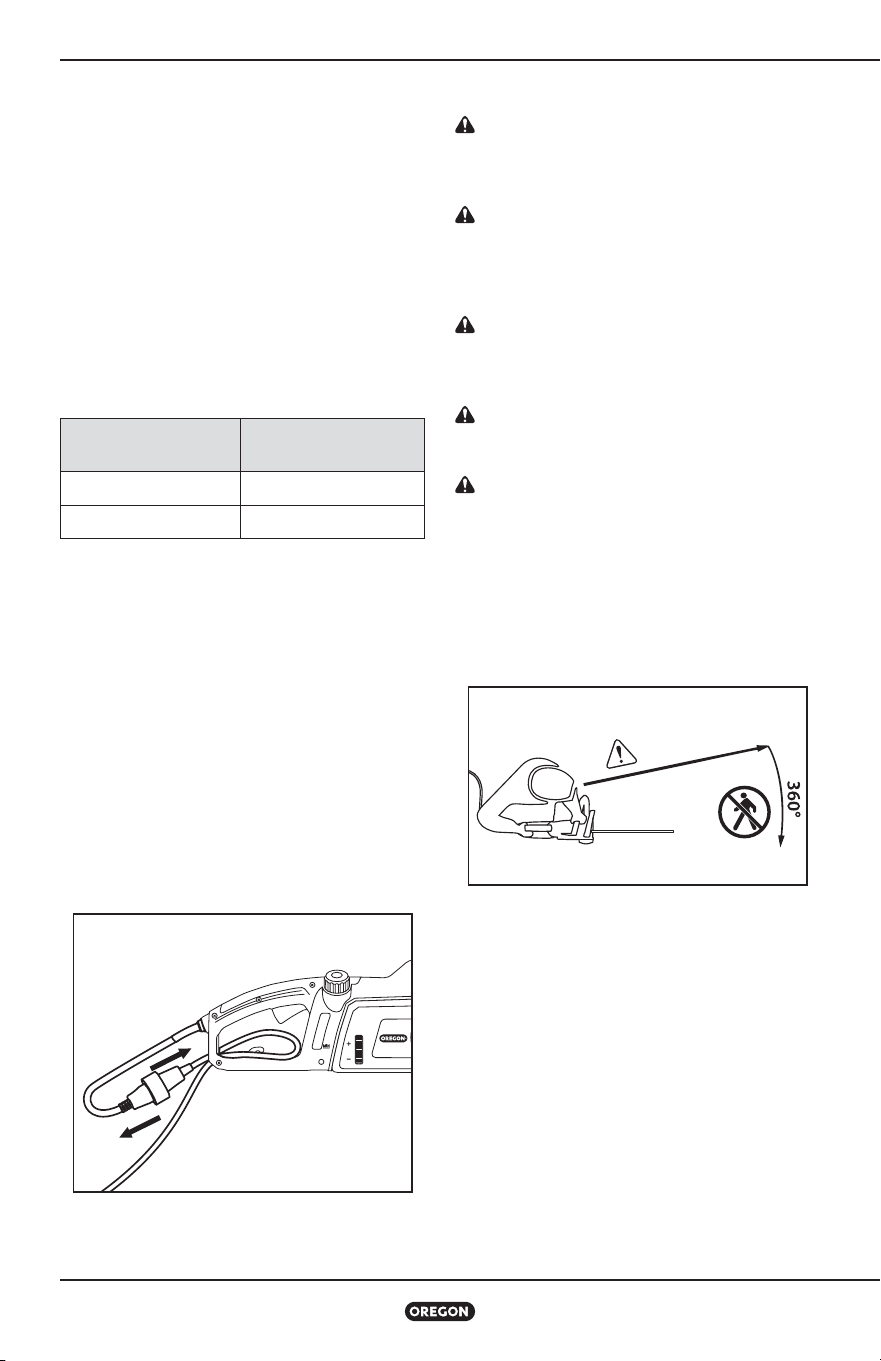

Power Cord Use and Care 15

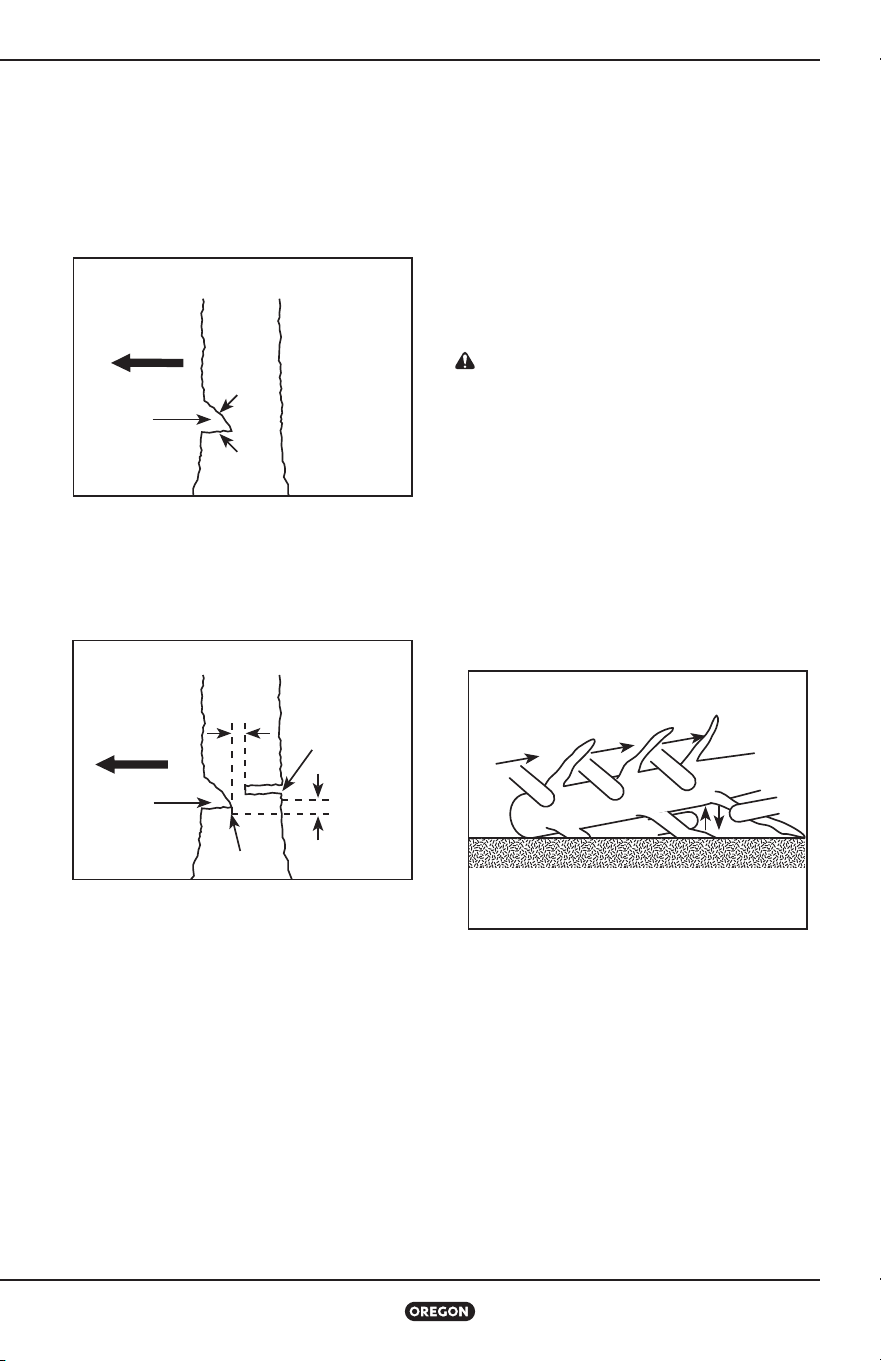

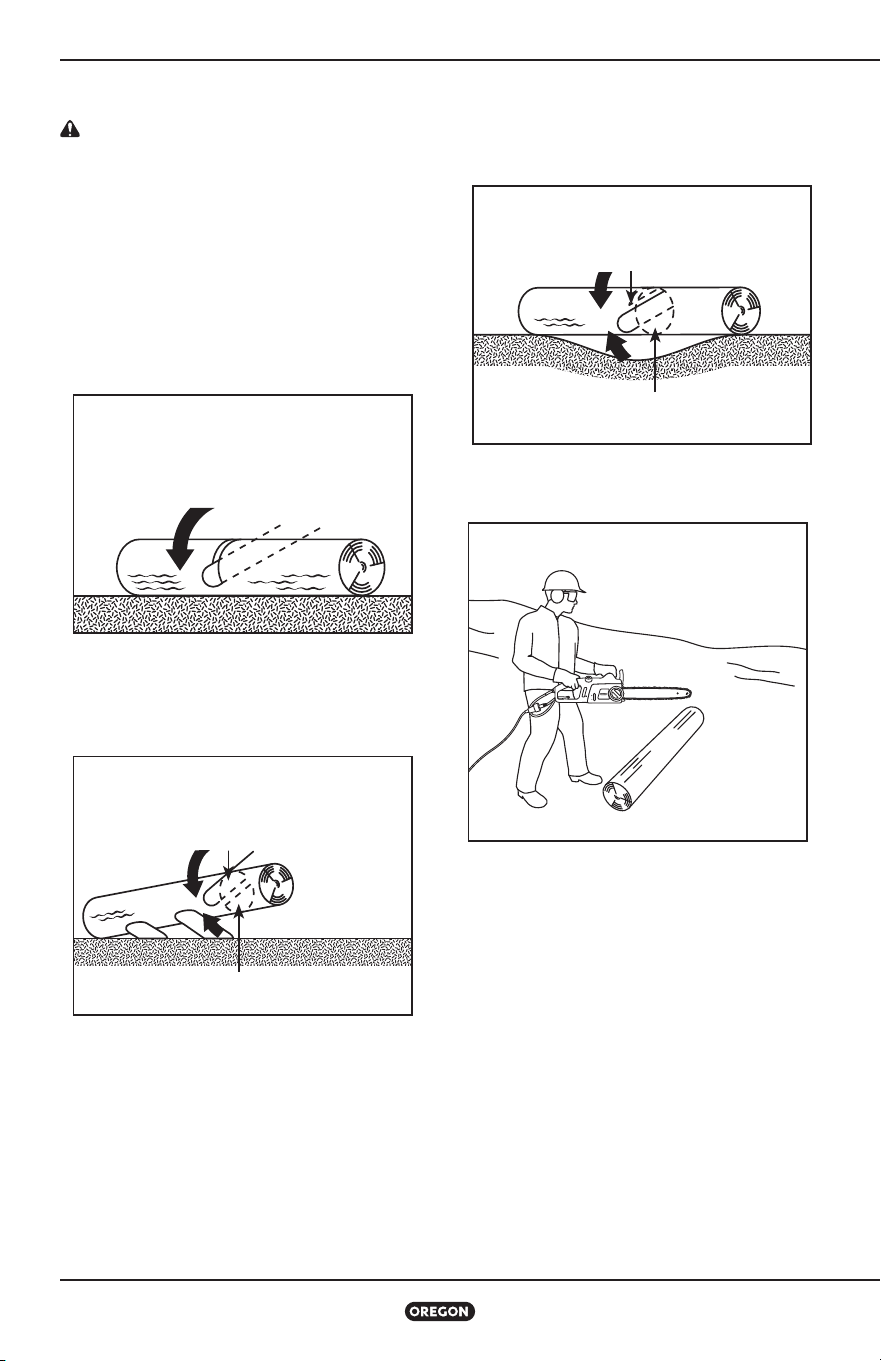

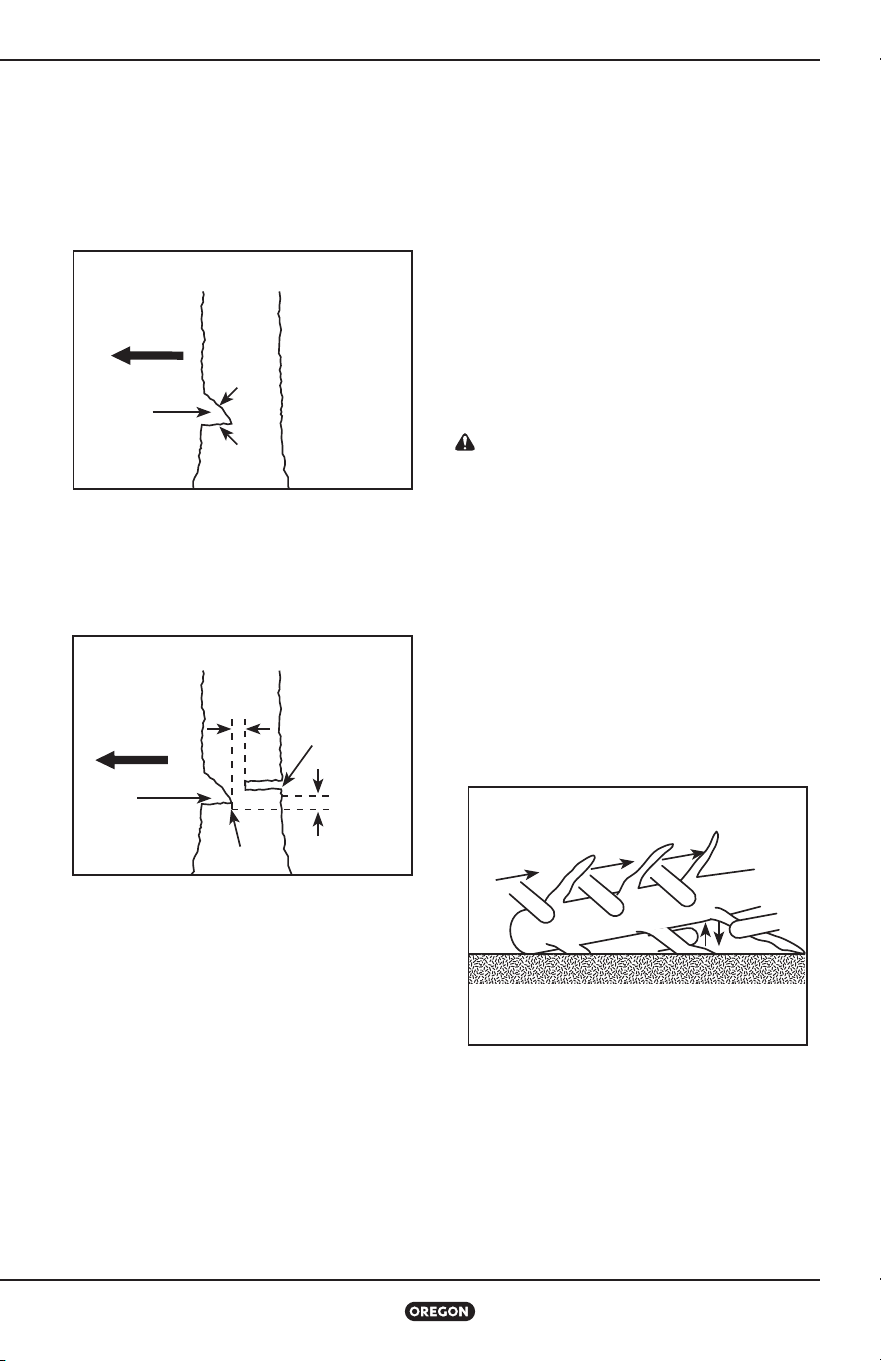

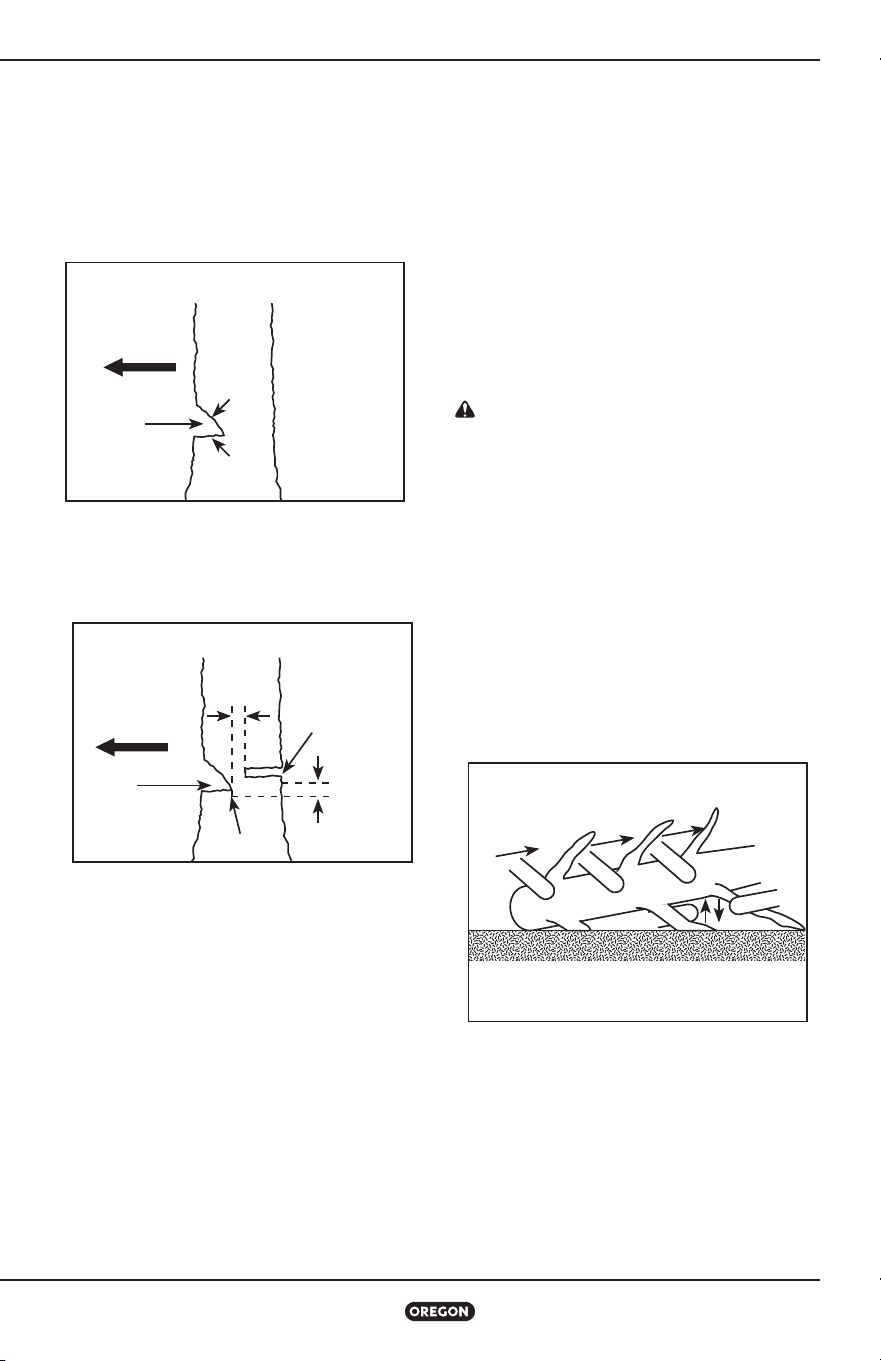

Cutting 15

Maintenance and Cleaning 20

Inspection 20

Cleaning 20

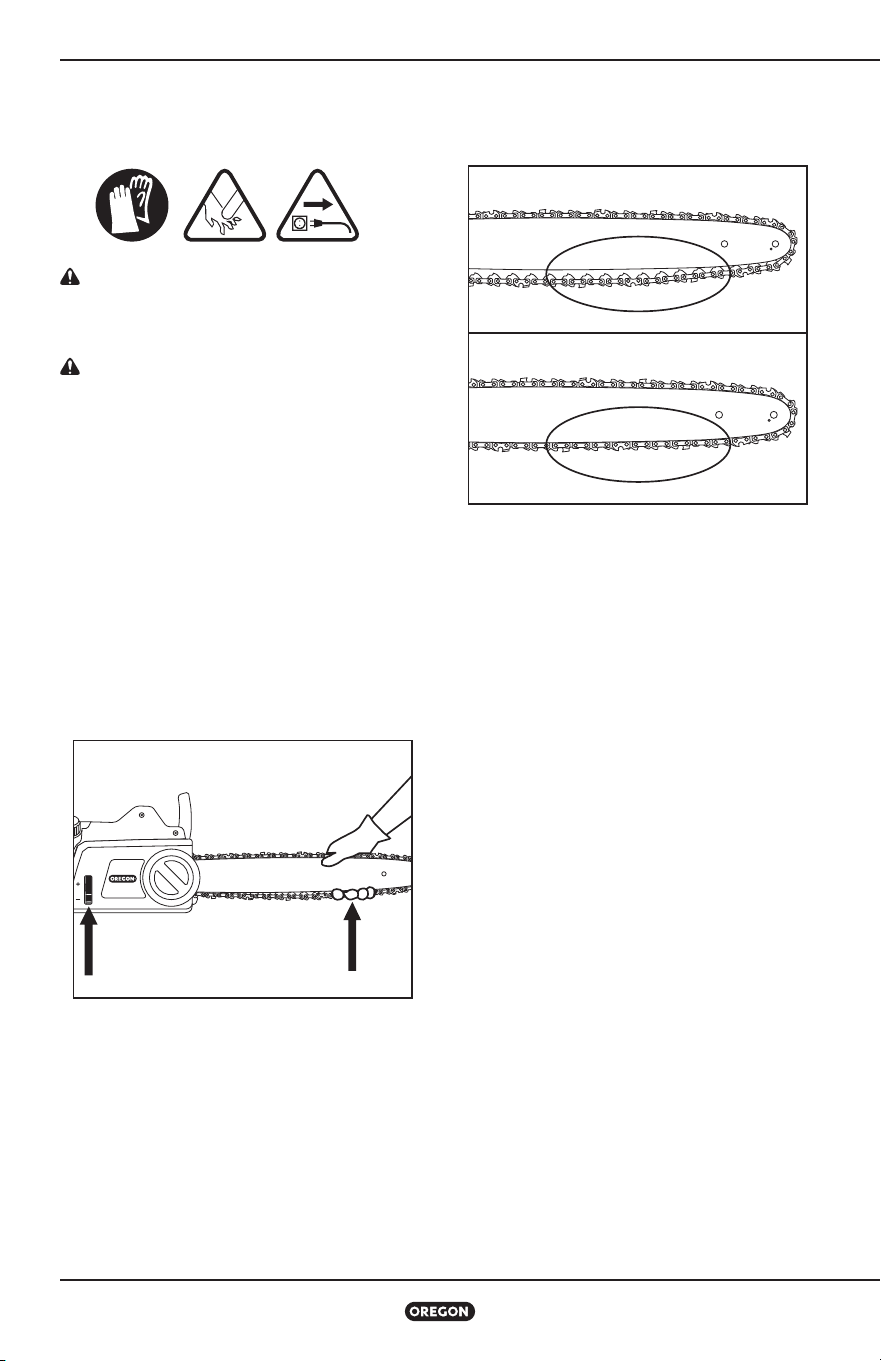

Tensioning the Saw Chain 21

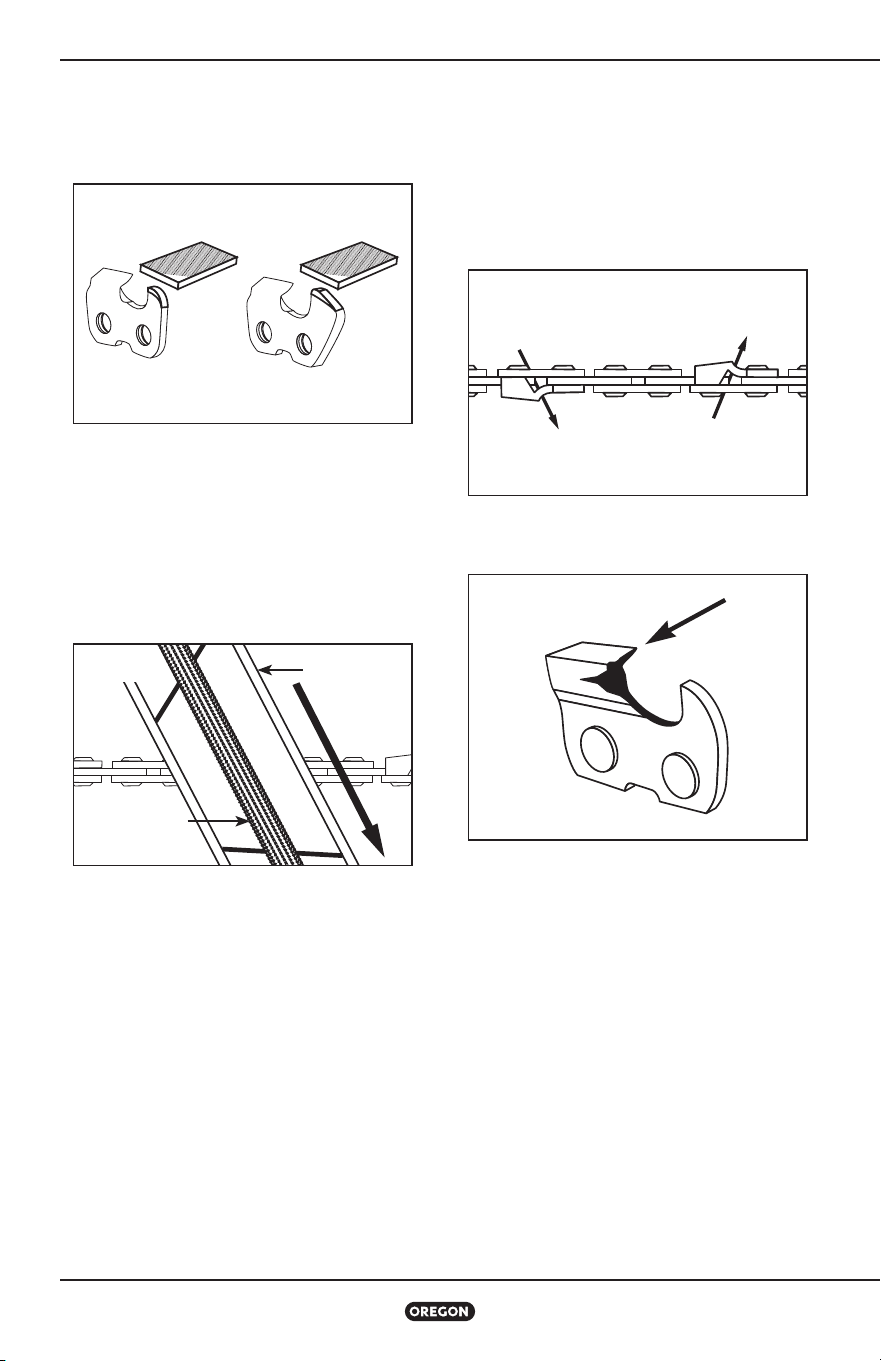

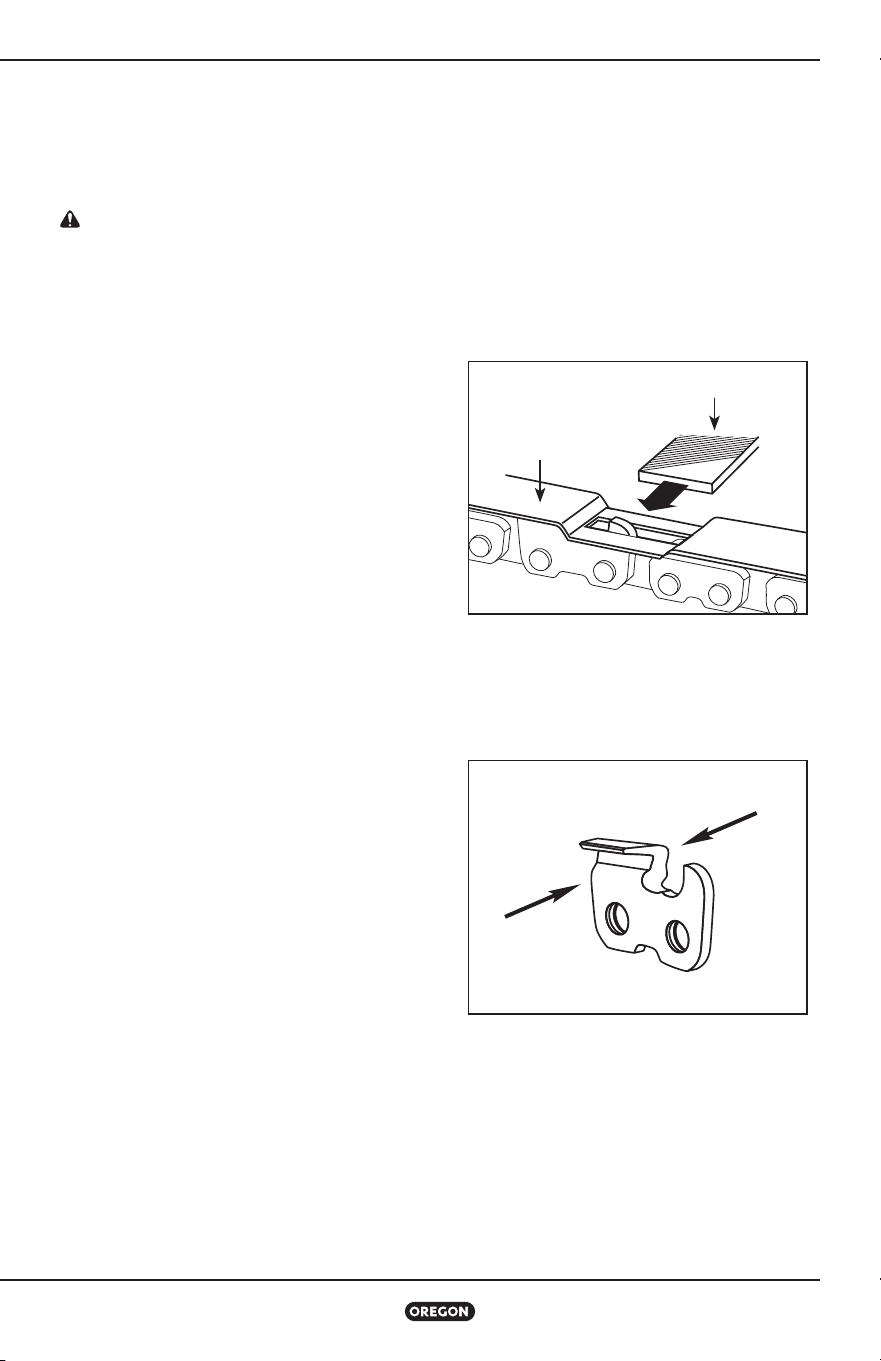

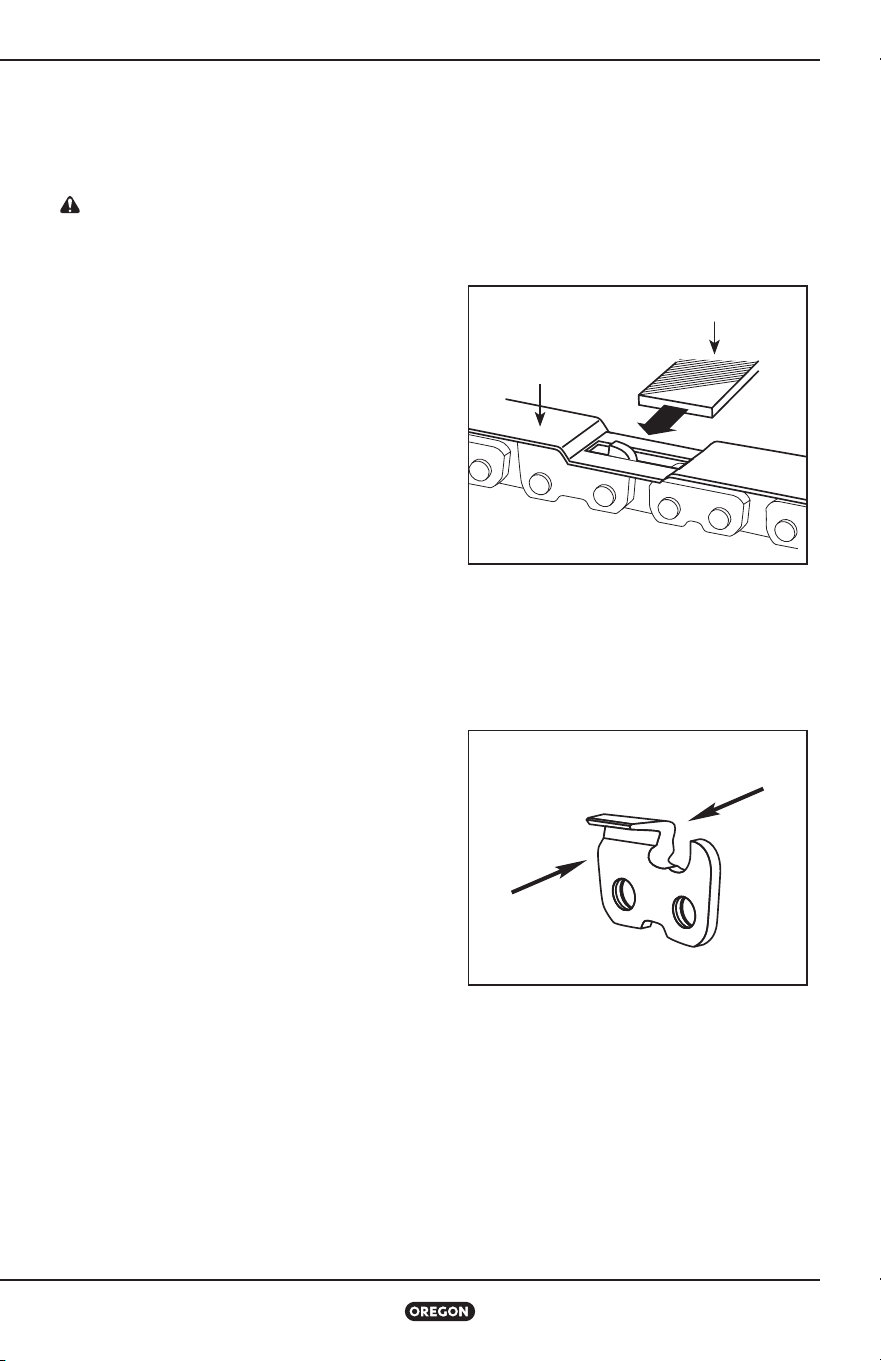

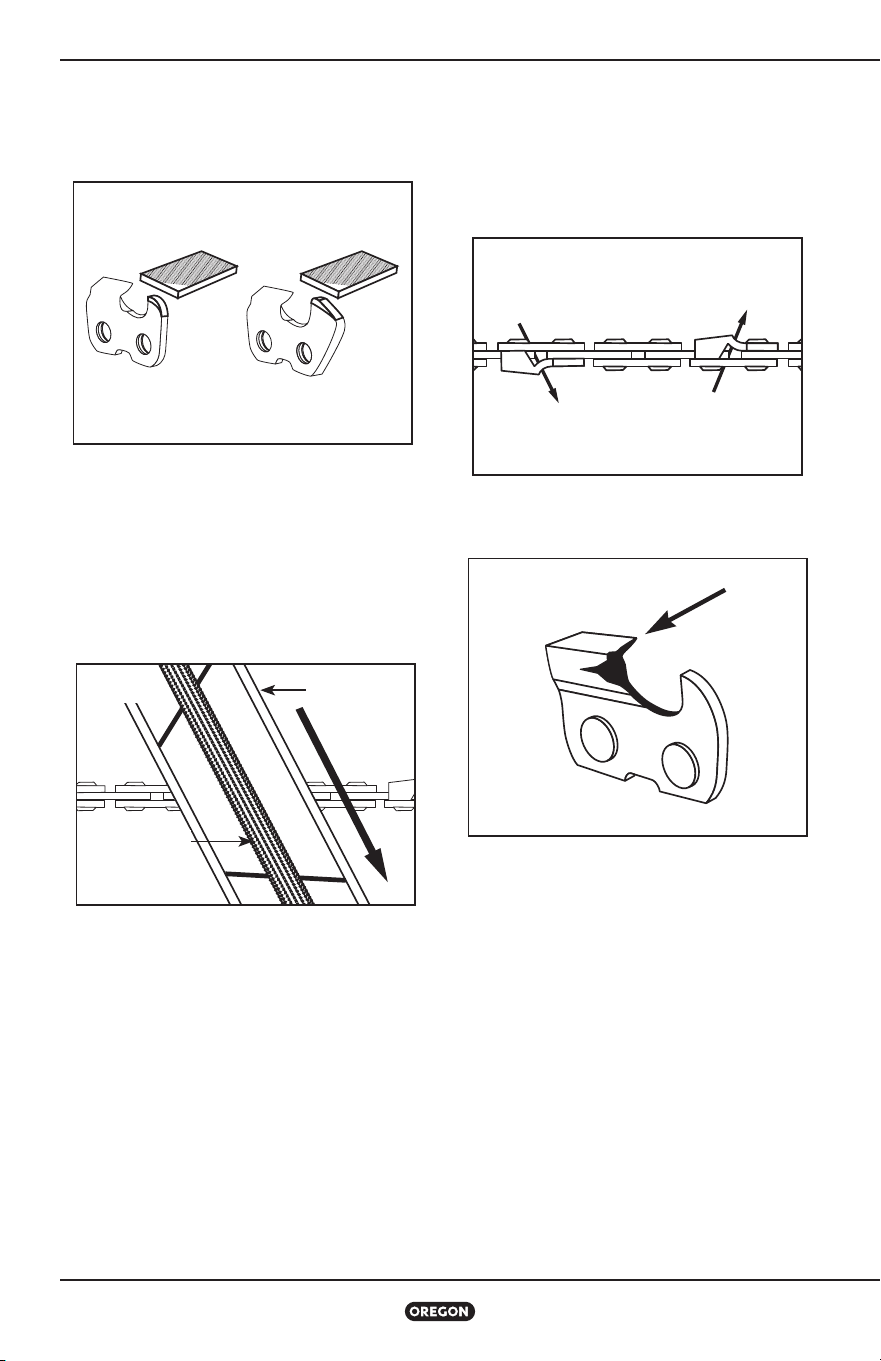

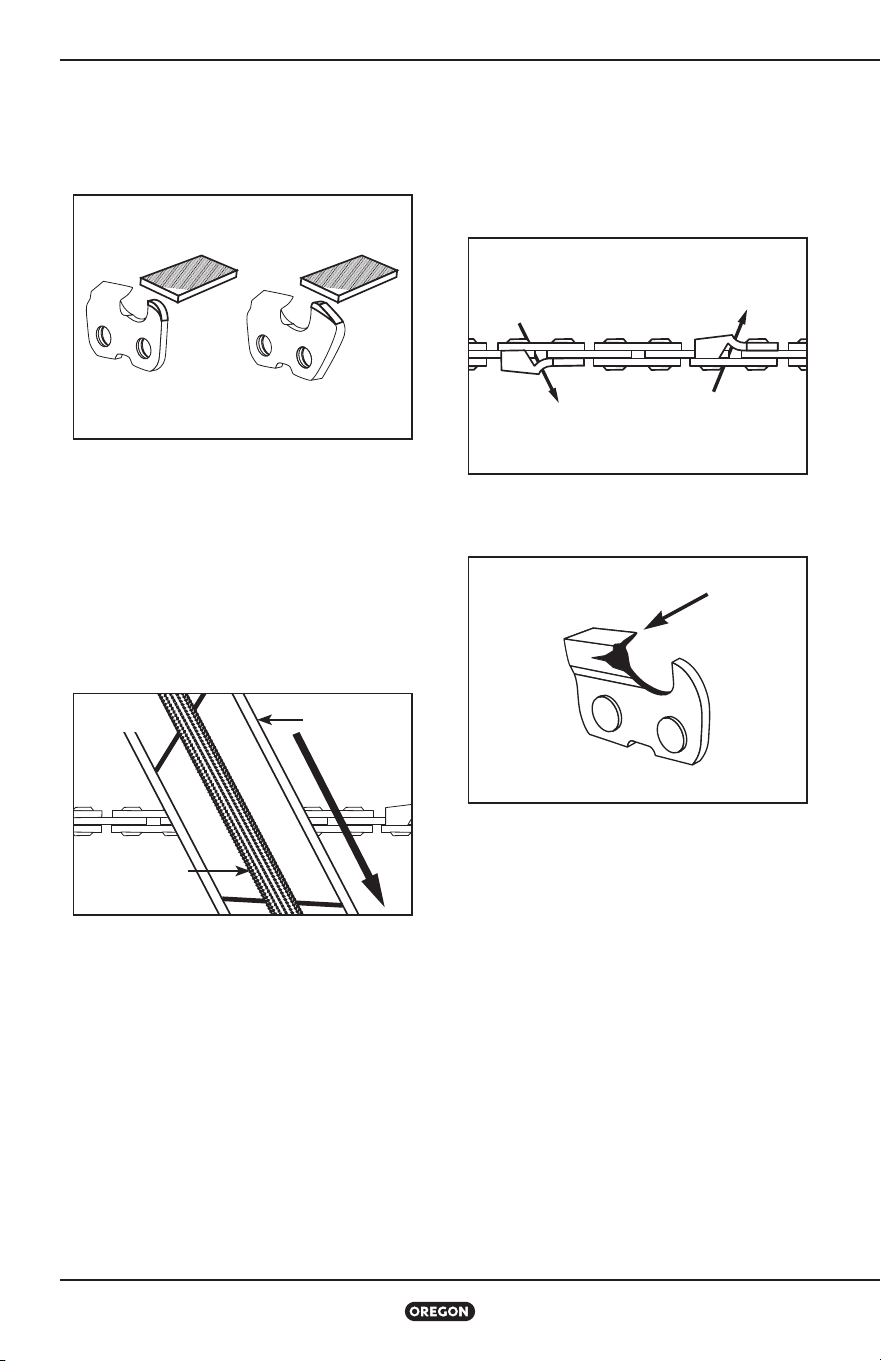

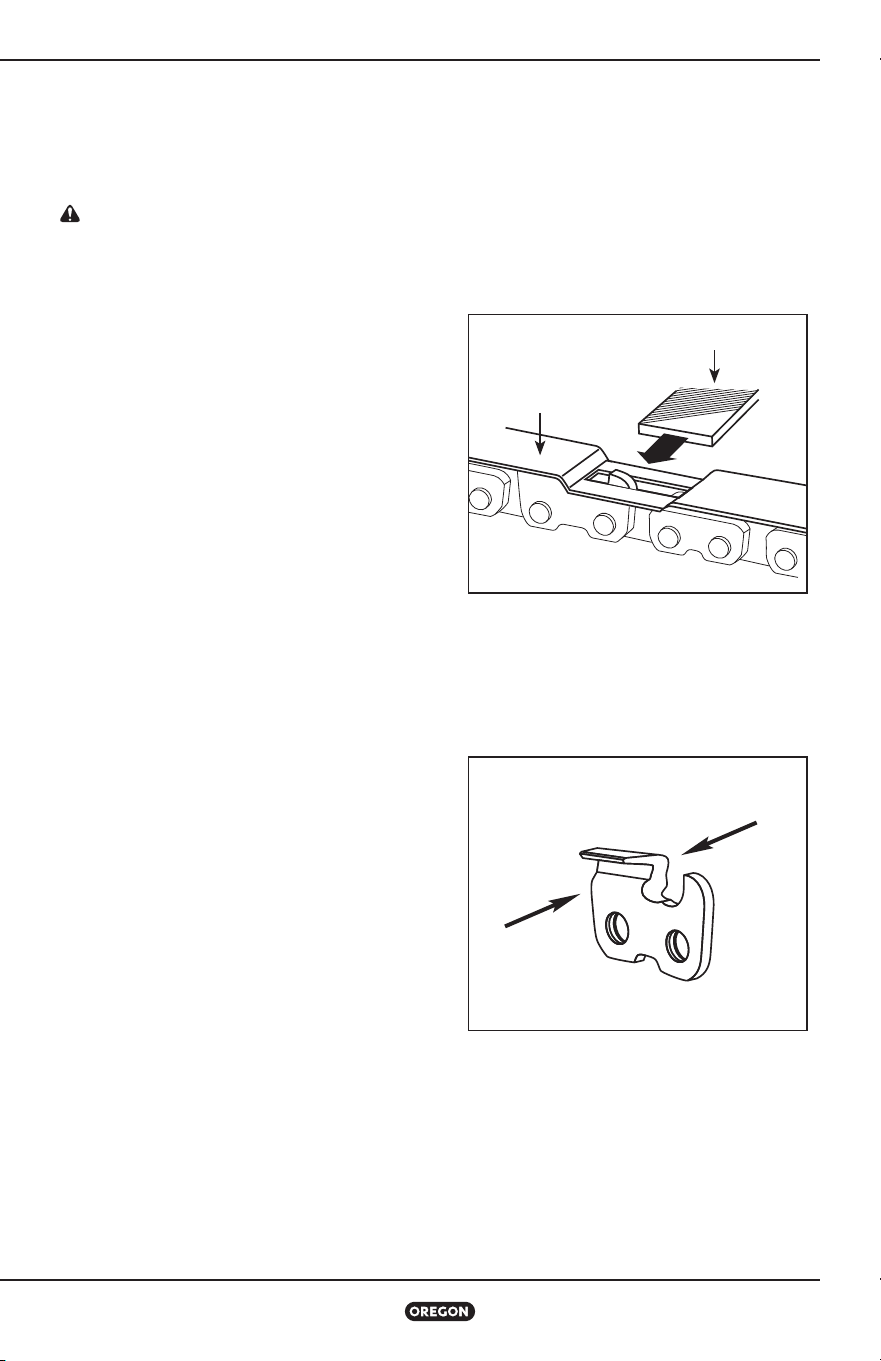

Sharpening the Saw Chain 22

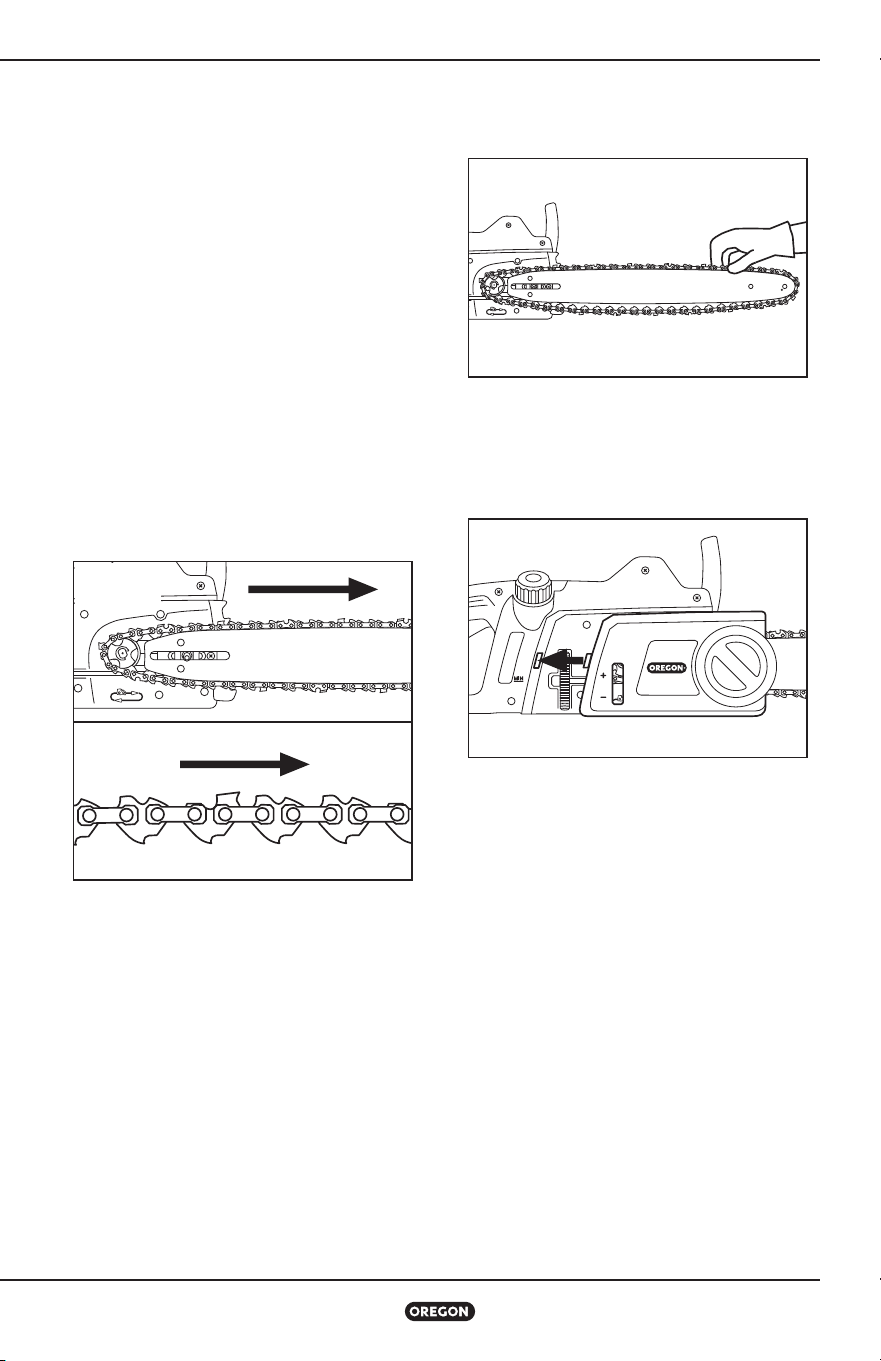

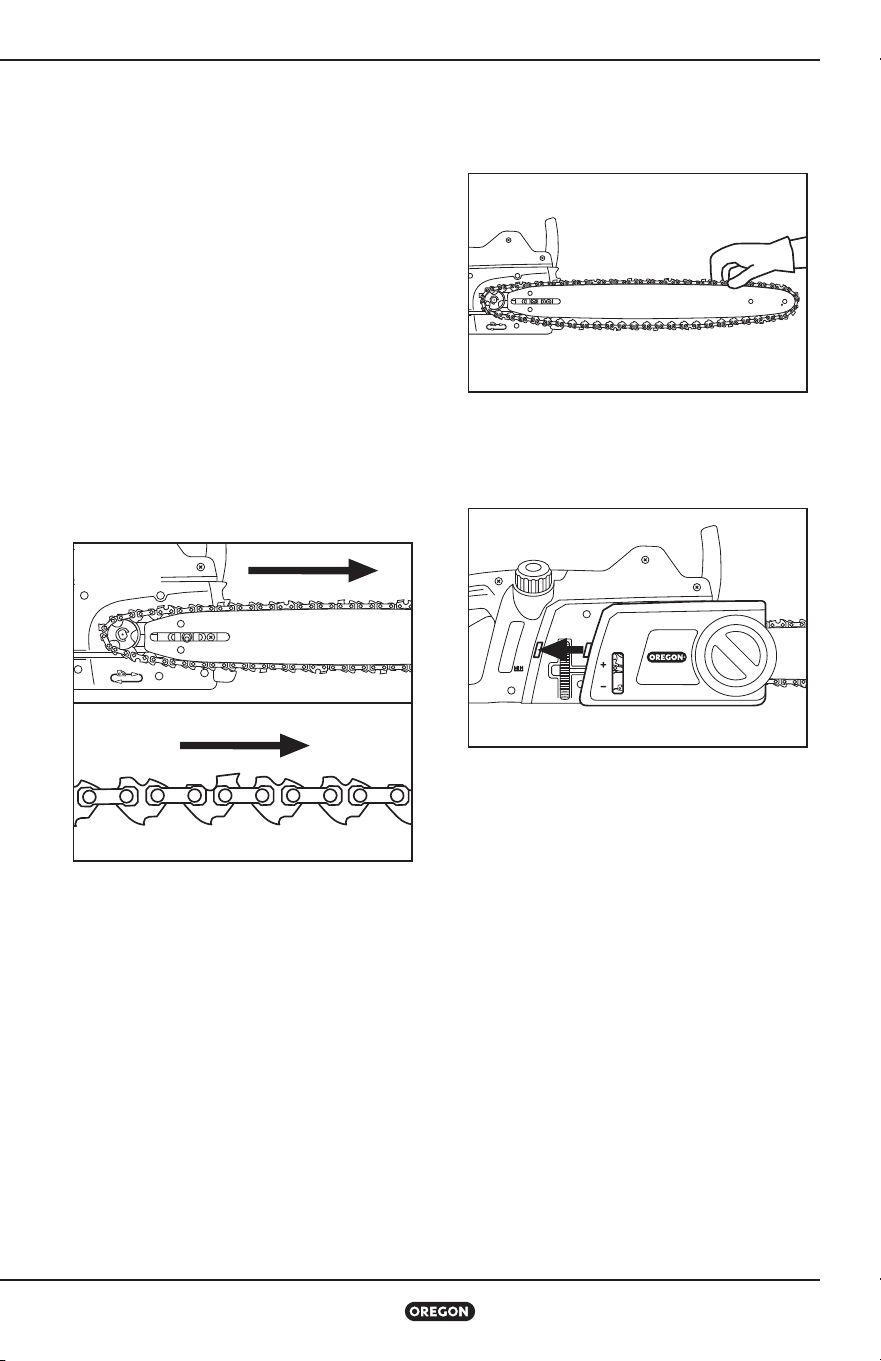

Replacing a Worn Saw Chain 24

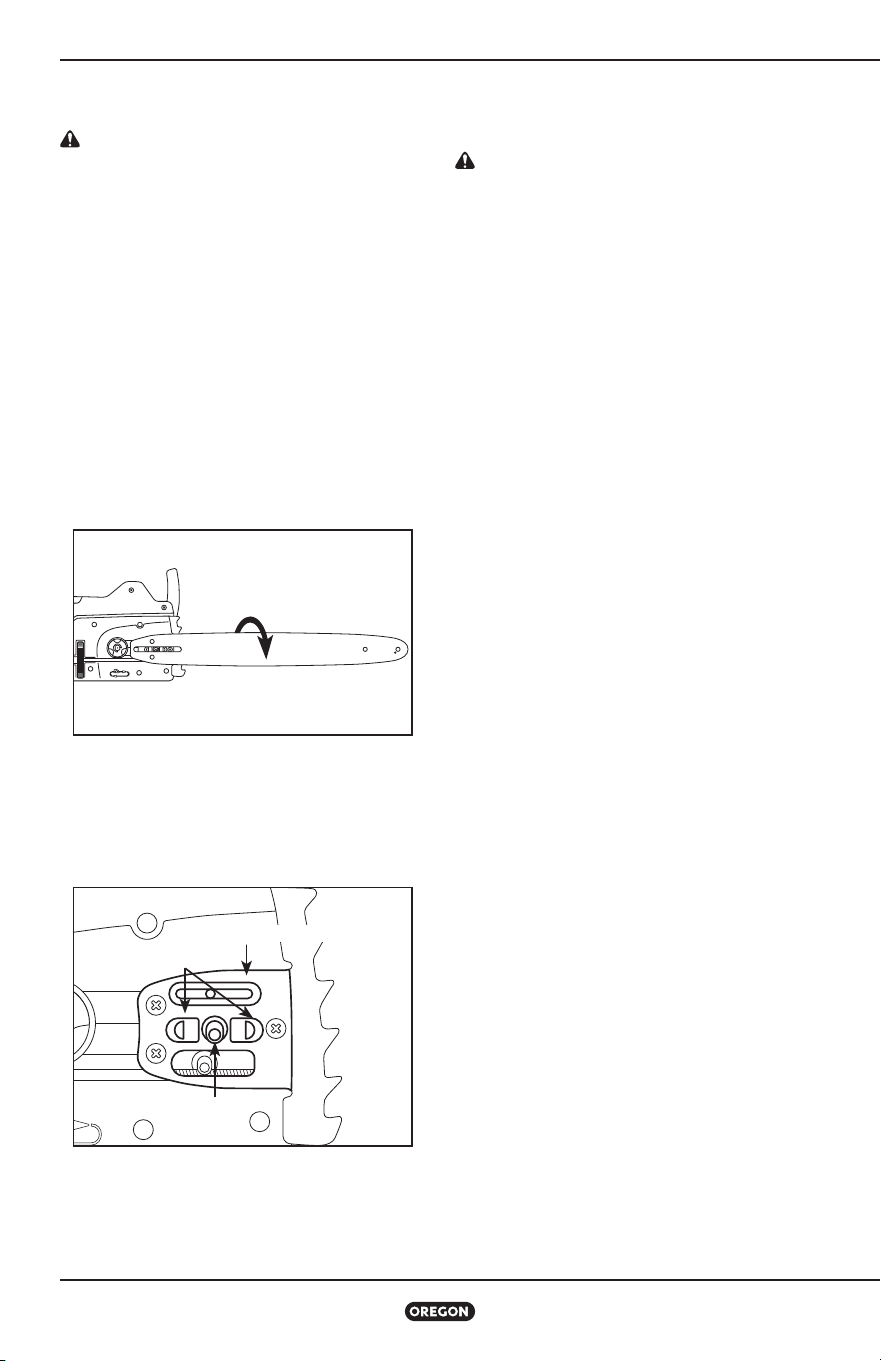

Maintaining the Guide Bar 25

Replacing a Worn Guide Bar 25

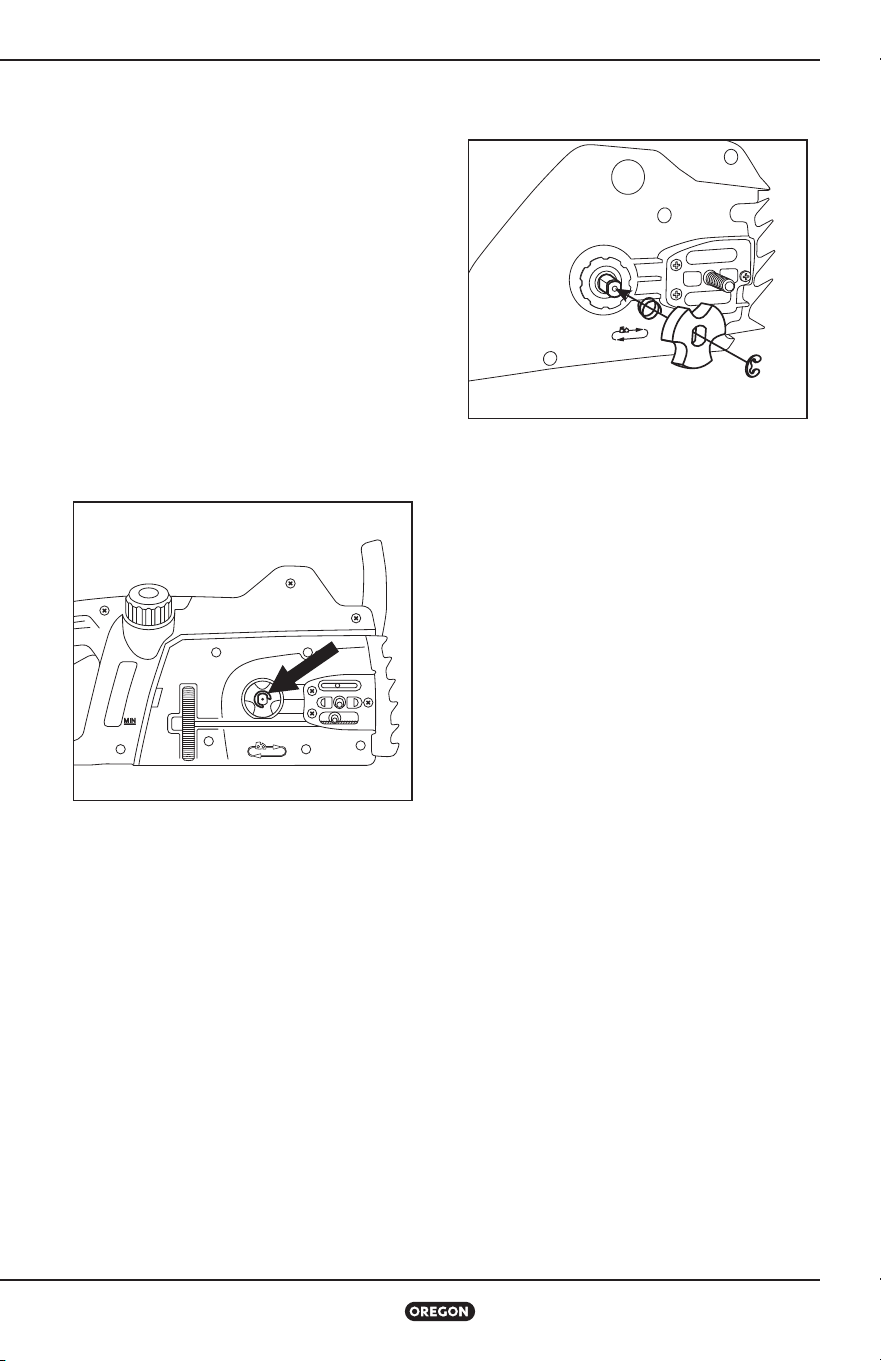

Replacing the Drive Sprocket 26

Additional Maintenance Information 26

Troubleshooting 27

Specifications and Components 28

Warranty and Service 29

Table of Contents

Important Safety Information

Chainsaw Model CS1200-091

Important Safety Information

Introduction

This chainsaw is designed for occasional light-duty use It is not designed to fell large trees

or cut large diameter logs This chainsaw is not designed for tree service Do not cut trees or

wooden timbers that have a diameter greater than the effective cutting length of the chainsaw,

40 cm (16 inches)

Safety Signal Definitions

SYMBOL SIGNAL MEANING

WARNING

Indicates a potential hazard which could result in serious injury.

CAUTION

Indicates a potential hazard which could seriously damage the tool or

cause minor to moderate injury.

IMPORTANT

Following this instruction will increase satisfaction with the tool.

General Power Tool Safety Rules

WARNING: Read all safety warnings and

all instructions. Failure to follow the warnings

and instructions may result in electric shock,

fire and/or serious injury

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

The term “power tool” in the warnings refers

to your mains-operated (corded) power tool or

battery-operated (cordless) power tool

Work Area Safety

• Keep work area clean and well lit.

Cluttered or dark areas invite accidents

• Do not operate the power tool in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes

• Keep children and bystanders away while

operating the power tool. Distractions can

cause you to lose control

Electrical Safety

• Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock

• Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators. There

is an increased risk of electric shock if your

body is earthed or grounded

• Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock

• Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock

• When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock

• If operating a power tool in a damp

location is unavoidable, use a ground

fault circuit interrupter (GFCI) protected

supply. Use of a GFCI reduces the risk of

electric shock

Important Safety Information

Chainsaw Model CS1200-091

Personal Safety

• Stay alert, watch what you are doing

and use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury

• Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid safety

shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal

injuries

• Prevent unintentional starting. Ensure

the switch is in the off position before

connecting to power source and/or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger on

the switch or energizing power tools that have

the switch on invites accidents

• Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attached to a rotating part of the

power tool may result in personal injury

• Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in

unexpected situations

• Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing, and

gloves away from moving parts. Loose

clothes, jewelry, or long hair can be caught in

moving parts

• If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards

Power Tool Use and Care

• Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it was

designed

• Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired

• Disconnect the plug from the power

source and/or the battery pack from

the power tool before making any

adjustments, changing accessories, or

storing power tools. Such preventive safety

measures reduce the risk of starting the

power tool accidentally

• Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users

• Maintain power tools. Check for

misalignment or binding of moving

parts, breakage of parts and any other

condition that may affect the power tool’s

operation. If damaged, have the power

tool repaired before use. Many accidents

are caused by poorly maintained power tools

• Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control

• Use the power tool, accessories and

tool bits, etc. in accordance with these

instructions, taking into account the

working conditions and the work to

be performed. Use of the power tool for

operations different from those intended could

result in a hazardous situation

Service

• Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained

READ ALL INSTRUCTIONS

Chainsaw Safety Warnings

• Keep all parts of the body away from

the saw chain when the chainsaw is

operating. Before you start the chainsaw,

make sure the saw chain is not contacting

anything. A moment of inattention while

operating chainsaws may cause entanglement

of your clothing or body with the saw chain

Important Safety Information

Chainsaw Model CS1200-091

• Always hold the chainsaw with your right

hand on the rear handle and your left hand

on the front handle. Holding the chainsaw

with a reversed hand configuration increases

the risk of personal injury and should never

be done

• Hold the power tool by insulated gripping

surfaces only, because saw chain may

contact hidden wiring or its own cord.

Saw chains contacting a “live” wire may make

exposed metal parts of the power tool “live”

and could give the operator an electric shock

• Wear safety glasses and hearing

protection. Further protective equipment

for head, hands, legs, and feet is

recommended. Adequate protective clothing

will reduce personal injury by flying debris or

accidental contact with the saw chain

• Do not operate a chainsaw in a tree.

Operation of a chainsaw while up in a tree may

result in personal injury

• Always keep proper footing and operate

the chainsaw only when standing on a

fixed, secure and level surface. Slippery or

unstable surfaces such as ladders may cause

a loss of balance or control of the chainsaw

• When cutting a limb that is under tension,

be alert for spring back. When the tension

in the wood fibres is released the spring

loaded limb may strike the operator and/or

throw the chainsaw out of control

• Use extreme caution when cutting brush

and saplings. The slender material may

catch the saw chain and be whipped toward

you or pull you off balance

• Carry the chainsaw by the front handle

with the chainsaw switched off and

away from your body. When transporting

or storing the chainsaw always fit the

scabbard. Proper handling of the chainsaw

will reduce the likelihood of accidental contact

with the moving saw chain

• Follow instructions for lubricating, chain

tensioning, and changing accessories.

Improperly tensioned or lubricated chain

may either break or increase the chance of

kickback

• Keep handles dry, clean, and free of oil

and grease. Greasy, oily handles are slippery

causing loss of control

• Cut wood only. Do not use the chainsaw

for purposes not intended. For example:

do not use chainsaw for cutting plastic,

masonry, or non-wood building materials.

Use of the chainsaw for operations different

than intended could result in a hazardous

situation

Causes and Operator

Prevention of Kickback

Kickback may occur when the nose or tip of the

guide bar touches an object, or when the wood

closes in and pinches the saw chain in the cut

Tip contact, in some cases, may cause a sudden

reverse reaction, kicking the guide bar up and

back towards the operator

Pinching the saw chain along the top of the

guide bar may push the guide bar rapidly back

towards the operator

Either of these reactions may cause you to

lose control of the saw which could result in

serious personal injury Do not rely exclusively

on the safety devices built into your saw As a

chainsaw user, you should take several steps

to keep your cutting jobs free from accident and

injury

Kickback is the result of tool misuse and/or

incorrect operating procedures or conditions

and can be avoided by taking proper

precautions as given below:

• Maintain a firm grip with thumbs and

fingers encircling the chainsaw handles,

with both hands on the saw and position

your body and arm to allow you to

resist kickback forces. Kickback forces

can be controlled by the operator if proper

precautions are taken Do not let go of the

chainsaw

• Do not overreach and do not cut above

shoulder height. This helps prevent

unintended tip contact and enables better

control of the chainsaw in unexpected

situations

• Only use replacement bars and chains

specified by the manufacturer. Incorrect

replacement bars and chains may cause chain

breakage and/or kickback

• Follow the manufacturer’s sharpening

and maintenance instructions for the saw

chain. Decreasing the depth gauge height can

lead to increased kickback

Important Safety Information

Chainsaw Model CS1200-091

The Following Precautions Should

Be Followed to Minimize Kickback

• Grip Saw Firmly Hold the chainsaw firmly with

both hands when the motor is running Use a

firm grip with thumbs and fingers encircling

the chainsaw handles Chainsaw will pull

forward when cutting on the bottom edge

of the bar, and push backward when cutting

along the top edge of the bar

• Do not over reach

• Keep proper footing and balance at all times

• Don’t let the nose of the guide bar contact a

log, branch, ground or other obstruction

• Don’t cut above shoulder height

• Use devices such as reduced kickback chain

and reduced kickback guide bars that reduce

the risks associated with kickback

• Only use replacement bars and chains

specified by the manufacturer or the

equivalent

• Never let the moving chain contact any object

at the tip of the guide bar

• Keep the working area free from obstructions

such as other trees, branches, rocks,

fences, stumps, etc Eliminate or avoid any

obstruction that your saw chain could hit

while you are cutting through a particular log

or branch

• Keep your saw chain sharp and properly

tensioned A loose or dull chain can increase

the chance of kickback Check tension at

regular intervals with the motor stopped and

tool unplugged, never with the motor running

• Begin and continue cutting only with the chain

moving at full speed If the chain is moving at

a slower speed, there is a greater chance for

kickback to occur

• Cut one log at a time

• Use extreme caution when re-entering a

previous cut Engage ribbed bumpers into

wood and allow chain to reach full speed

before proceeding with cut

• Do not attempt plunge cuts or bore cuts

• Watch for shifting logs or other forces that

could close a cut and pinch or fall into chain

Kickback Safety Features

WARNING: The following features are

included on your saw to help reduce the hazard

of kickback; however such features will not

totally eliminate this dangerous reaction As

a chainsaw user do not rely only on safety

devices You must follow all safety precautions,

instructions, and maintenance in this manual to

help avoid kickback and other forces which can

result in serious injury

• Reduced-Kickback Guide Bar, designed

with a small radius tip which reduces the

size of the kickback danger zone on bar tip A

reduced-kickback guide bar is one which has

been demonstrated to significantly reduce the

number and seriousness of kickbacks when

tested in accordance with safety requirements

for electric chainsaws

• Reduced-Kickback Chain, designed with

a contoured depth gauge and guard link

which deflect kickback force and allow wood

to gradually ride into the cutter A reduced-

kickback chain is a chain which has met

kickback performance requirements of

ISO 9518: 1998

• Do not operate chainsaw while in a tree,

on a ladder, on a scaffold, or from any

unstable surface.

• Hold tool by insulated gripping surfaces

when performing an operation where the

cutting tool may contact hidden wiring.

Contact with a “live” wire will make exposed

metal parts of the tool “live” and shock the

operator

• Do not attempt operations beyond your

capacity or experience. Read thoroughly

and understand completely all instructions in

this manual

• Before you start chainsaw, make sure saw

chain is not contacting any object

• Do not operate a chainsaw with one hand!

Serious injury to the operator, helpers, or

bystanders may result from one handed

operation. A chainsaw is intended for two-

handed use only

• Keep the handles dry, clean, and free of

oil or grease.

• Do not allow dirt, debris, or sawdust to

build up on the motor or outside air vents.

Important Safety Information

Chainsaw Model CS1200-091

• Stop the chainsaw before setting it down.

• Do not cut vines and/or small under brush.

• Use extreme caution when cutting small

size brush and saplings because slender

material may catch the saw chain and be

whipped toward you or pull you off balance

WARNING: Some dust created by power

sanding, sawing, grinding, drilling, and other

construction activities contains chemicals

known to the State of California to cause

cancer, birth defects or other reproductive harm

Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and

other masonry products, and

• arsenic and chromium from chemically-

treated lumber

Your risk from these exposures varies,

depending on how often you do this type

of work To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed

to filter out microscopic particles

• Avoid prolonged contact with dust from

power sanding, sawing, grinding, drilling,

and other construction activities. Wear

protective clothing and wash exposed

areas with soap and water. Allowing dust

to get into your mouth, eyes, or lay on the skin

may promote absorption of harmful chemicals

WARNING: Use of this tool can generate

and/or disburse dust, which may cause

serious and permanent respiratory or other

injury. Always use NIOSH/OSHA approved

respiratory protection appropriate for the dust

exposure Direct particles away from face and

body

Storage, Transporting, and

Disposal

STORING THE CHAINSAW

• Unplug the chainsaw

• Inspect the cord for cuts or damage

• Clean chainsaw thoroughly

• Install the guide bar cover

• Store in a dry place

• Keep out of reach of children or pets

• It is normal for a small amount of oil to seep

from the guide bar when the chainsaw is not

in use To protect against seepage, install the

guide bar cover and place an absorbent pad

under the bar

TRANSPORTING THE CHAINSAW

Tools can shift during transport Ensure the tool

is secure and cannot fall or move into contact

with people or property

• Unplug the chainsaw

• Install the guide bar

• If desired, drain the bar and chain oil to reduce

seepage

CHAINSAW DISPOSAL

This Oregon® product is designed and

manufactured with high quality materials

and components which can be recycled and

reused Please dispose of this equipment in

an environmentally correct manner at a local

community waste collection/recycling center

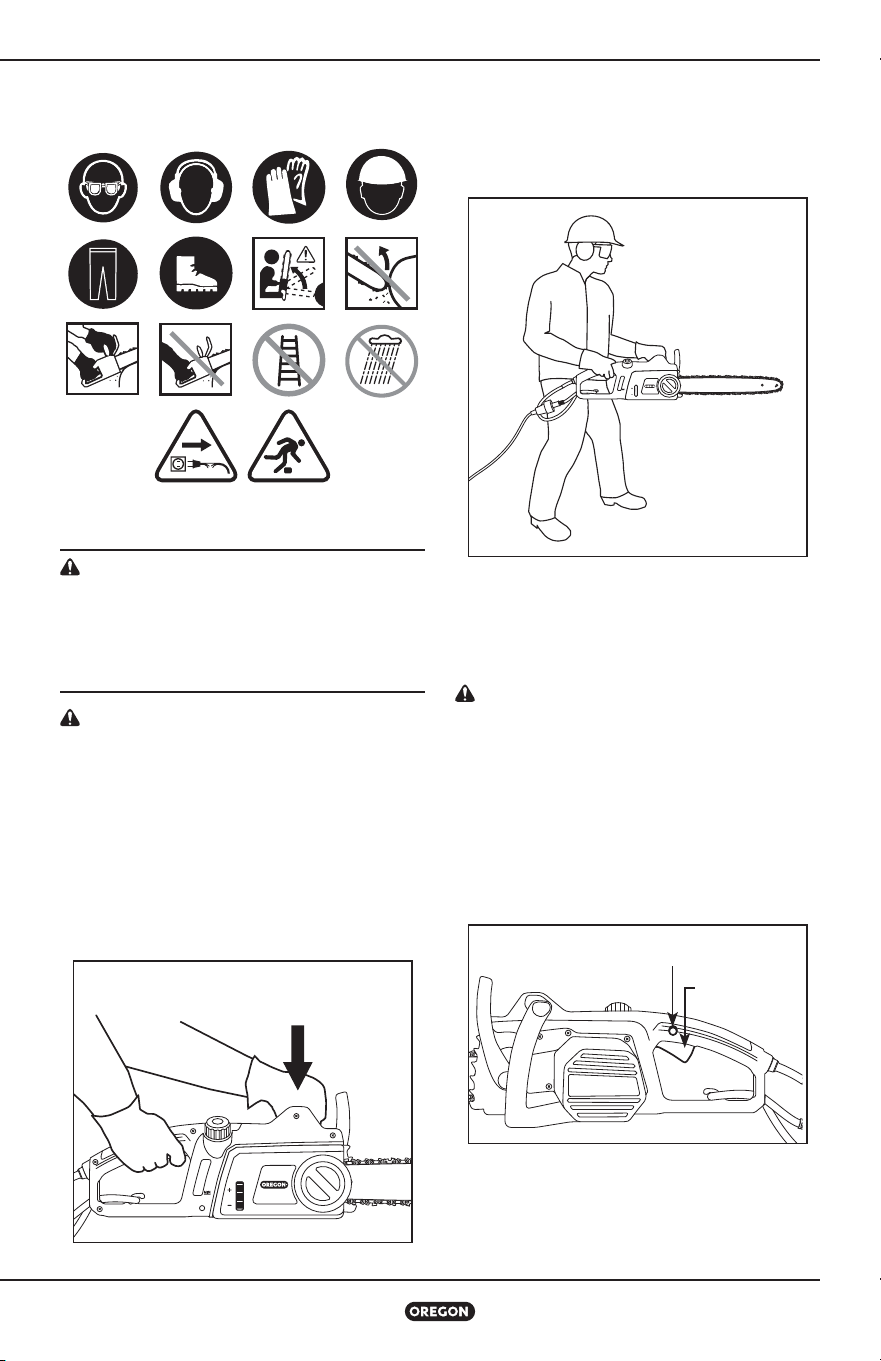

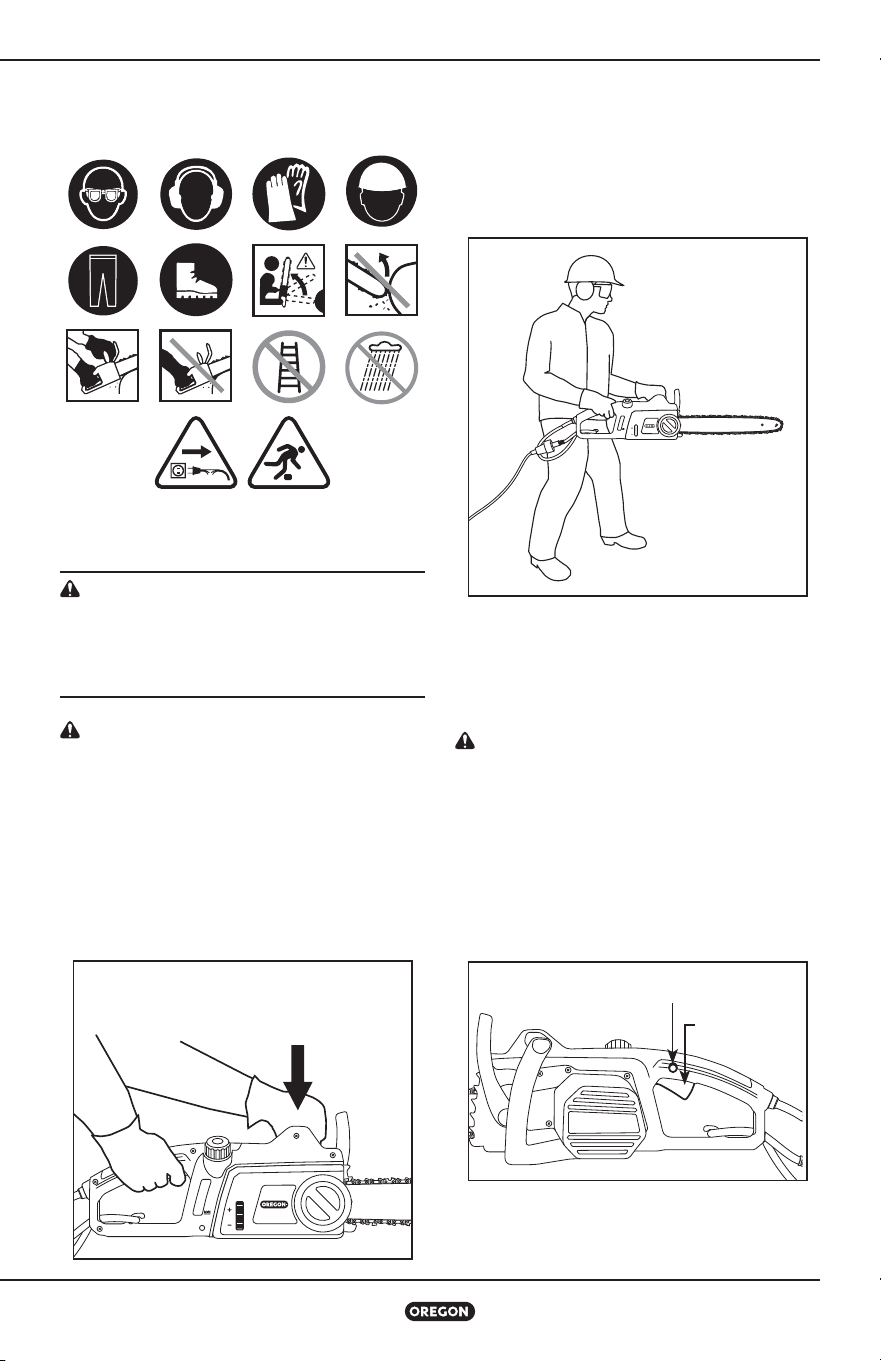

Symbols and Labels

Chainsaw Model CS1200-091

Symbols and Labels

These symbols and labels appear on the chainsaw and/or in this manual

SYMBOL NAME EXPLANATION

Class II construction Designated double insulated construction tools

Safety alert symbol

Indicates that the text that follows explains a danger, warning, or

caution.

Read instructions

The original instruction manual contains important safety and

operating information. Read and follow the instructions carefully.

Wear eye protection Wear eye protection when operating the chainsaw.

Wear hearing

protection

Wear hearing protection when operating the chainsaw.

Wear hand protection

Wear gloves when operating the chainsaw and when handling the

saw chain.

Wear head protection Wear head protection when operating the chainsaw.

Wear long pants Wear long pants when operating the chainsaw.

Wear foot protection

Wear appropriate closed-toe work boots when operating the

chainsaw.

Beware of kickback

Danger: Kickback can cause severe injuries.

Bar nose contact Avoid bar nose contact.

Chainsaw kickback

angle

Designed for use with low kickback saw chain.

Two-handed hold Hold saw with both hands.

One-handed hold Do not hold the saw with one hand.

Do not use a ladder Never stand on a ladder when using the chainsaw.

Do not dispose Do not throw in household waste. Take to an authorised recycler.

Do not expose to rain Do not operate the chainsaw in wet conditions.

Damaged cable

Inspect the power cord regularly for damage. Remove the plug

from the mains immediately if the cable is damaged or cut.

Cutting tool

Cutting tool. Do not touch the chain without first deactivating the

chainsaw by unplugging it.

Trip hazard Know the location of the cord at all times.

Unplug before

maintenance

Unplug before performing any maintenance.

Chainsaw Names and Terms

Chainsaw Model CS1200-091

Chainsaw Names and Terms

Alignment flange: The protrusion on the bar pad

that fits into the bar slot

Automatic oiler: The system that automatically

lubricates the guide bar and saw chain

Bar pad: The mounting pad on the powerhead that

helps ensure proper alignment of the guide bar

Bar slot: The cut-out portion of the guide bar that

fits on to the alignment flange and mounting stud

Bystander safety zone: A 6 m (20 ft) circle around

the operator that must remain free from bystanders,

children and pets

Chain catcher: A device for retaining the saw chain if

it breaks or derails

Chain gauge: The thickness of the saw chain drive

link, where it fits into the bar groove, indicated by the

part number stamped on the drive links

Chain pitch: The distance between any three

consecutive rivets on the saw chain divided by two,

indicated by the part number stamped on the drive

links

Chainsaw powerhead: A chainsaw without the saw

chain or guide bar

Chain tensioning dial: The dial on the side cover,

that when turned, adjusts the saw chain tension

Drive link: The fin-shaped link of the saw chain that

fits into the groove on the guide bar

Drive sprocket: The toothed part that drives the

saw chain

Effective cutting length: The approximate distance

from the root of the spiked bumper to the outside

edge of the cutting link with the tensioner set to the

middle position

Felling back cut: The final cut in a tree felling

operation made on the opposite side of the tree from

the notching undercut

Front handle: The support handle located at or

toward the front of the chainsaw intended to be

gripped by the left hand

Front hand-guard: A structural barrier between the

front handle of a chainsaw and the guide bar

Guide bar: A railed structure that supports and

guides the saw chain Sometimes simply called the

“bar”

Guide bar cover: The plastic cover that protects the

guide bar and saw chain when the chainsaw is not

in use

Kickback: The rapid backward and/or upward motion

of the guide bar, occurring when the saw chain near

the top area of the nose of the guide bar contacts any

object (such as a log or branch), or when the wood

closes in and pinches the saw chain in the cut

Low-kickback chain: A chain that complies with

the low kickback performance requirements of ANSI

B175 1 and CSA Z62 3

Motor housing: The plastic cover of the chainsaw

powerhead

Mounting stud: The threaded protrusion on the

alignment flange that extends through the bar slot

Notching undercut: A notch cut in a tree to direct

the tree’s fall

Rear handle: The support handle located at or

toward the rear of the saw intended to be gripped by

the right hand

Rear hand-guard: A structural barrier at the bottom

right side of the rear handle to protect the operator in

case of rupture or derailing of the saw chain

Reduced kickback guide bar: A guide bar with a

maximum nose radius as specified in ANSI B175 1

and CSA Z62 3 and which has been demonstrated to

reduce kickback significantly

Saw chain: A loop of chain having cutting teeth, that

cuts the wood, that is driven by the powerhead and is

supported by the guide bar Sometimes simply called

the “chain”

Side cover: The plastic cover on the powerhead

that covers the drive sprocket which is removed and

installed with the side cover release knob

Side cover tab: The protrusion on the side cover that

fits into a slot in the powerhead Use it to properly

align the side cover during installation

Spiked bumper: A device fitted to the front of the

saw acting as a pivot point when in contact with a

tree or log to make cutting easier Also known as

“bucking spikes”.

Strain relief bracket: The hook on the rear handle

to which the extension cord is looped to protect the

cord and prevent unplugging during operation

Trigger lock-out: A movable stop that prevents the

unintentional operation of the trigger switch until

manually actuated

Trigger switch: A device that turns the chainsaw on

and off

Wear parts: Parts such as the saw chain and guide

bar that can wear during use and can be replaced by

the user

Product Identification

Chainsaw Model CS1200-091

Product Identification

Know the Chainsaw

NOTE: See “Preparing for Use” for a list of included items

OIL RESERVOIR CAP

FRONT HANDLE

SPIKED BUMPER

CHAIN CATCHER

REAR HANDLE

REAR HAND-GUARD

TRIGGER SWITCH

TRIGGER LOCK-OUT

OIL INSPECTION WINDOW

POWERHEAD

POWER CORD

STRAIN RELIEF BRACKET

GUIDE BAR COVER

SAW CHAIN

GUIDE BAR

SIDE COVER

RELEASE KNOB

CHAIN TENSIONING DIAL

SIDE COVER

TAB

MOUNTING STUD

DRIVE SPROCKET

PRODUCT NAME PLATEFRONT HAND-GUARD

Preparing for Use

Chainsaw Model CS1200-091

Preparing for Use

DANGER: To avoid serious personal

injury, do not operate the chainsaw

without the guide bar, saw chain, and side

cover properly assembled.

WARNING: Do not attempt to operate

the chainsaw if any part is damaged or

missing.

WARNING: An electric power tool

that is plugged in can start accidentally.

Unplug the chainsaw before preparing for

use or performing maintenance.

What’s in the Box?

These items ship with the chainsaw:

• Chainsaw powerhead

• Saw chain and guide bar

• Guide bar cover

After removing the chainsaw from the box,

inspect it carefully to ensure no damage has

occurred during shipping and that no parts are

missing If any parts are damaged or missing,

do not use the chainsaw Contact Oregon

obtain replacement parts For country-specific

telephone numbers, see “Customer Service by

Country”

Filling the Bar and

Chain Oil Reservoir

IMPORTANT: Bar and chain oil prevents

premature wear. Never operate the

chainsaw if oil is not visible in the

inspection window. Check oil level

frequently and fill as needed.

Bar and chain oil is required to properly

lubricate the guide bar and saw chain The

chainsaw is equipped with an automatic oiler

that deposits oil on the bar and chain when

running, keeping them properly lubricated Use

Oregon

bar and chain oil for best results It is

specially designed to provide low friction and

faster cuts NEVER use oil or other lubricants

that have not been specifically designed for use

on the bar and chain This can lead to a clogged

oil system which may cause premature wear of

the bar and chain

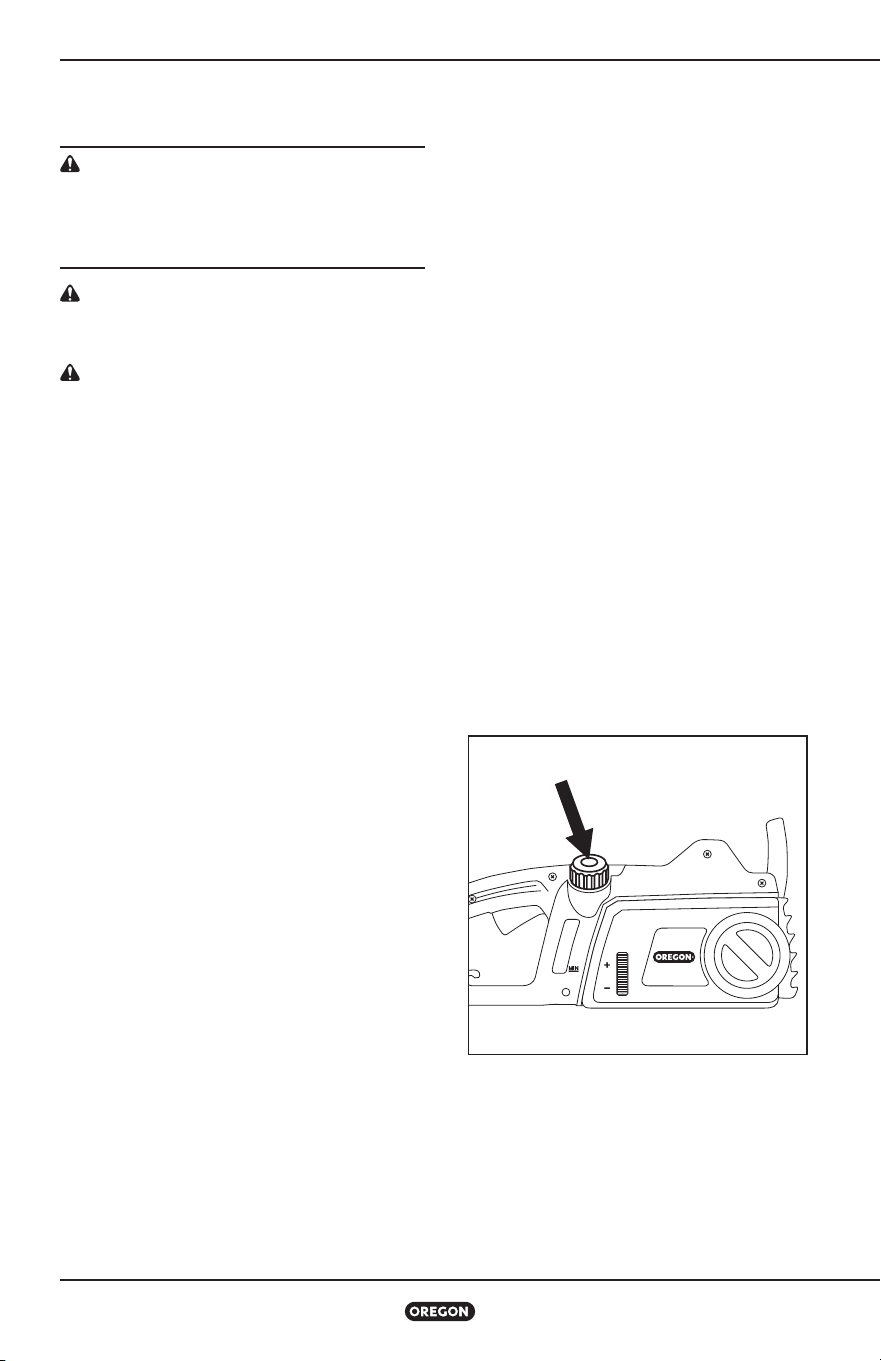

Place the chainsaw on a firm, flat surface so

that the oil cap (1) is on top (Fig 1)

• Clean any debris from the cap area

• Remove the cap

• Carefully pour the bar and chain oil into the

reservoir

• Replace the cap and make sure oil is visible in

the reservoir (2)

FIG. 1

(1)

(2)

Operating the Chainsaw

Chainsaw Model CS1200-091

Operating the Chainsaw

General Operation

DANGER: To avoid serious personal

injury, do not overreach and do not stand

on a ladder, stepstool, or any raised

position that is not fully secured. Never

cut above shoulder height.

WARNING: To reduce the risk of injury,

always wear proper boots, gloves, head,

ear, and eye protection.

GRIP

Always grip the tool with both hands Grasp

the front handle with the left hand and the

rear handle with the right (Fig 2) Wrap the

fingers over the top of the handle with the

thumb below the handle

FOOTING

Stand with both feet on solid ground with

weight evenly spread between them (Fig 3)

STOPPING THE CHAINSAW

Release the trigger switch to stop the

chainsaw

STARTING THE CHAINSAW

WARNING: To reduce the risk of injury,

never defeat the interlock by taping,

wiring or tying down the trigger lock-out.

Grasp the front and rear handles firmly Press

and hold the trigger lock-out with the thumb

(1) To start the saw, squeeze the trigger switch

(2) (Fig 4) There is no need to continue to

press the trigger lock-out It will remain

disengaged until the trigger is released

FIG. 2

GRIP WITH THUMB

BELOW HANDLE

FIG. 3

FIG. 4

(1) TRIGGER LOCK-OUT

(2) TRIGGER

SWITCH

Operating the Chainsaw

Chainsaw Model CS1200-091

Power Cord Use and Care

SELECTING AN EXTENSION CORD

Select an extension cord that is:

• Specifically labelled for outdoor use

• Of a wire size (AWG) heavy enough to carry

the current the full length of the cable

according to the table below

Select the gauge of extension cord based

on the desired length and the electrical

specifications found on the product label

These are the recommended gauges based on

the length of cord

CORD LENGTH (M) MIN. WIRE SIZE

0–15 14 AWG (1.5mm

)

16–30 12 AWG (3.0mm

)

Make sure the insulation is free of cracks and

that the plugs on both ends are undamaged

USING THE STRAIN RELIEF BRACKET

It is important to use the strain relief bracket

for two reasons:

• It saves wear on both the power cord and the

extension cord and their plugs

• It prevents the chainsaw from becoming

unplugged from the extension cord

accidentally

To use the strain relief bracket, bend the

extension cord into a U-shape and put it

through the hole in the rear handle Slide the

loop of cord over the hook and tug lightly until

snug (Fig 5)

Cutting

WARNING: To reduce the risk of injury,

wear proper boots, gloves, head, ear, and

eye protection.

WARNING: To reduce the risk of

electric shock, make sure the cord

insulation is intact and that the cord is in

a dry location where there is no danger of

it being cut or tripped over.

WARNING: To reduce the risk of injury,

always be sure of footing and hold the

chainsaw firmly with both hands while the

motor is running.

WARNING: To reduce the risk of injury,

plan ahead and plan multiple escape

paths before beginning work.

CAUTION: Establish a bystander safety

zone of 6 m (20 ft) prior to operation of

this equipment. Bystander safety zone is

a minimum 6 m (20 ft) circle around the

operator that must remain free from

bystanders, children and pets (Fig. 6).

Felling operations require a larger safety

zone according to the size of the tree, see

“Felling a Tree” section.

IMPORTANT: Practice cutting logs on

a sawhorse or cradle until you become

comfortable operating the saw.

FIG. 5

6 m (20 ft)

FIG. 6

Operating the Chainsaw

Chainsaw Model CS1200-091

To get the best performance and to operate the

saw safely, follow these instructions:

• Observe all applicable national and municipal

rules and regulations for cutting

• Take frequent breaks to reduce the risk of

injury

• Before beginning to cut, make sure the saw

chain is properly tensioned and the chain is

sharp

Saw chains are made to cut wood only Do not

use the chainsaw to cut any other materials,

and do not allow the chain to come into contact

with dirt, stones, nails, staples, or wire These

materials are extremely abrasive and will wear

away protective plating from the chain in a very

short time

Sharpen or replace the saw chain if any of these

conditions occur:

• The pressure required to make cuts increases

noticeably

• Wood chips coming off of the chain are very

fine or dust-like

Do not work with a dull chain as it will increase

the effort required to cut, cause jagged cuts,

increase wear on the chainsaw and increase the

risk of kickback Never force a dull chain to cut

• Assume the proper cutting grip and stance

in front of the wood with the saw turned off

Press the trigger lock-out and squeeze the

trigger switch Let the chain reach full speed

before beginning the cut

• Begin cutting by lightly pressing the guide bar

against the wood Use only light pressure and

let the saw do the work

• Maintain a steady speed throughout the cut

releasing pressure just before the end of the

cut

• Know the location of the cord at all times to

avoid trip hazards and avoid cutting the cord

• Know the location of the tip of the bar at all

times and avoid contact with other objects

• If the saw stops suddenly when cutting,

remove the saw from the cut, then resume

cutting using lighter pressure on the work

piece

PRUNING

CAUTION: Falling limbs may bounce or

“spring back” after they hit the ground so

it is essential to keep the ground clear to

provide multiple retreat paths. Clear the

work area and wear head protection.

Pruning is removing dead or overgrown

branches to maintain plant health

• Plan retreat paths before beginning to cut,

and make sure there are no obstructions

Always know how to get out of the way of

falling branches

• Make sure bystanders or helpers are a safe

distance from falling branches Bystanders or

helpers should not stand directly in front of or

behind the operator See Fig 6

• Maintain solid footing and hold the chainsaw

firmly with both hands Do not overreach

Never climb a tree or ladder to reach high

limbs

• Secure any branches that might be hazardous

• Use proper auxiliary equipment

• Prune lower limbs before pruning higher ones

• Allow the saw chain to achieve full speed

before cutting

• Apply light pressure to the branch

• For long limbs (Fig 7), cut the end of the limb

first (1) to relieve pressure from the limb, then

prune closer to the trunk (2)

(1)

(2)

FIG. 7

Operating the Chainsaw

Chainsaw Model CS1200-091

• Thick limbs (greater than 10 cm (4 inch) in

diameter) can splinter or pinch the chain when

making a single cut from the top To avoid

pinching or splintering, first make one shallow

relief cut on the bottom surface of the limb (1),

then cut the limb all of the way through from

the top of the limb (2) to match the bottom

cut (Fig 8)

• After most of the limb has been removed,

make one smooth cut near the trunk (Fig 9)

FELLING A TREE

CAUTION: A tree is likely to roll or

slide downhill after it is felled. Plan and

clear a retreat path before cuts are

started. The retreat path should extend

back and diagonally to the rear of the

expected line of fall (Fig. 10).

Felling is cutting down a tree

• Before felling is started, consider the natural

lean of the tree, the location of larger

branches and the wind direction to judge

which way the tree will fall

• Remove dirt, stones, loose bark, nails, staples

and wire from the tree where felling cuts are

to be made

• When bucking and felling operations are being

performed by two or more persons at the

same time, separate the felling operation from

the bucking operation by a distance of at least

twice the height of the tree being felled

• Trees should not be felled in a manner that

would endanger any person, strike any utility

line or cause any property damage If the tree

contacts any utility line, immediately leave

the area and notify the utility company

• Use the metal spikes on the front of the saw

to support the saw on the wood Set metal

spiked bumper into the wood and use as a

leverage point to increase stability when

cutting large diameter wood

(1)

(2)

FIG. 8

FIG. 9

RETREAT PATH OPTIONS

DIRECTION

OF FALL

RETREAT

FIG. 10

45°

Operating the Chainsaw

Chainsaw Model CS1200-091

Notching Undercut

• First, make the notch 1/3 the diameter of the

tree perpendicular to the direction of fall

Make the lower horizontal notching undercut

first (1) This will help to avoid pinching of

either the saw chain or the guide bar when the

second cut (2) is being made (Fig 11)

Felling Back Cut

• Second, make the felling back cut at least

50 mm (2 in) higher than the horizontal

notching undercut (Fig 12) Keep the felling

back cut parallel to the horizontal notching

undercut

• Make the felling back cut so enough wood is

left to act as a hinge The hinge wood keeps

the tree from twisting and falling in the wrong

direction Do not cut through the hinge

• As the felling cut gets close to the hinge, the

tree should begin to fall

• If there is any chance that the tree may not

fall in the desired direction or it may rock back

and bind the saw chain, stop cutting before

the felling back cut is complete and use

wedges of wood, plastic or aluminium to open

the cut and drop the tree along the desired

line of fall

• When the tree begins to fall, remove the

chainsaw from the cut, stop the motor, put

the chainsaw down, then use the retreat path

planned

• Be alert for overhead limbs falling and watch

footing

LIMBING A TREE

CAUTION: Limbs under tension can

“spring back” and contact the operator

or throw the chainsaw out of control

resulting in personal injury. Always be

alert for wood under tension which may

strike the operator or chainsaw when cut.

Limbing is removing the branches from a fallen

tree

• When limbing, leave larger lower limbs to

support the log off the ground

• Remove the small limbs in one cut

• Branches under tension should be cut from

the bottom up to avoid binding the chainsaw

(Fig 13)

NOTCHING UNDERCUT

DIRECTION

OF FALL

NOTCH

(1)

(2)

FIG. 11

FELLING BACK CUT

FELLING

BACK CUT

HINGE

DIRECTION

OF FALL

NOTCH

50 MM

(2 IN)

50 MM

(2 IN)

FIG. 12

TREE LIMBING

LIMB CUT

KEEP WORK OFF GROUND

LEAVE SUPPORT LIMBS UNTIL LOG IS CUT

FIG. 13

Operating the Chainsaw

Chainsaw Model CS1200-091

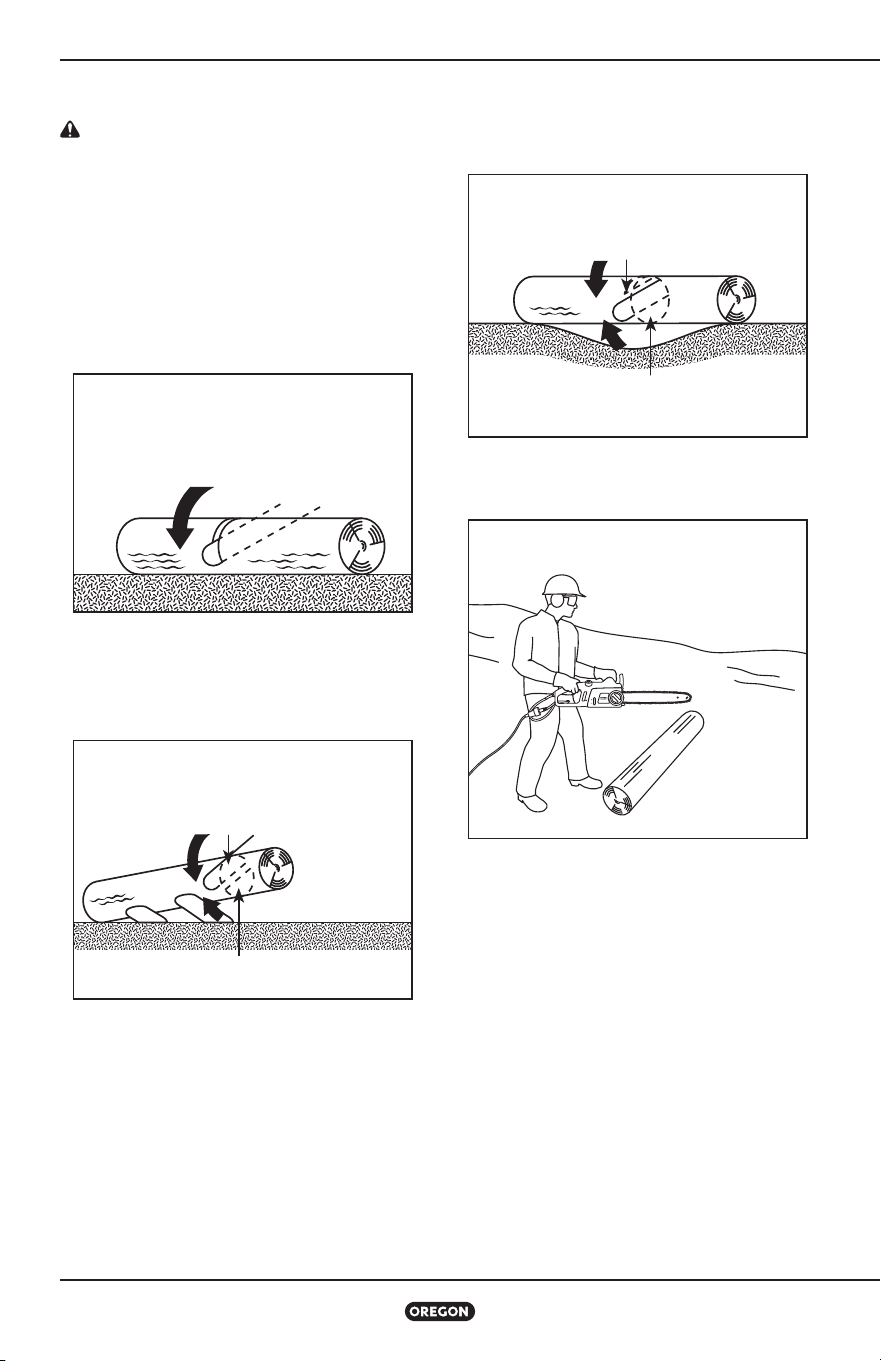

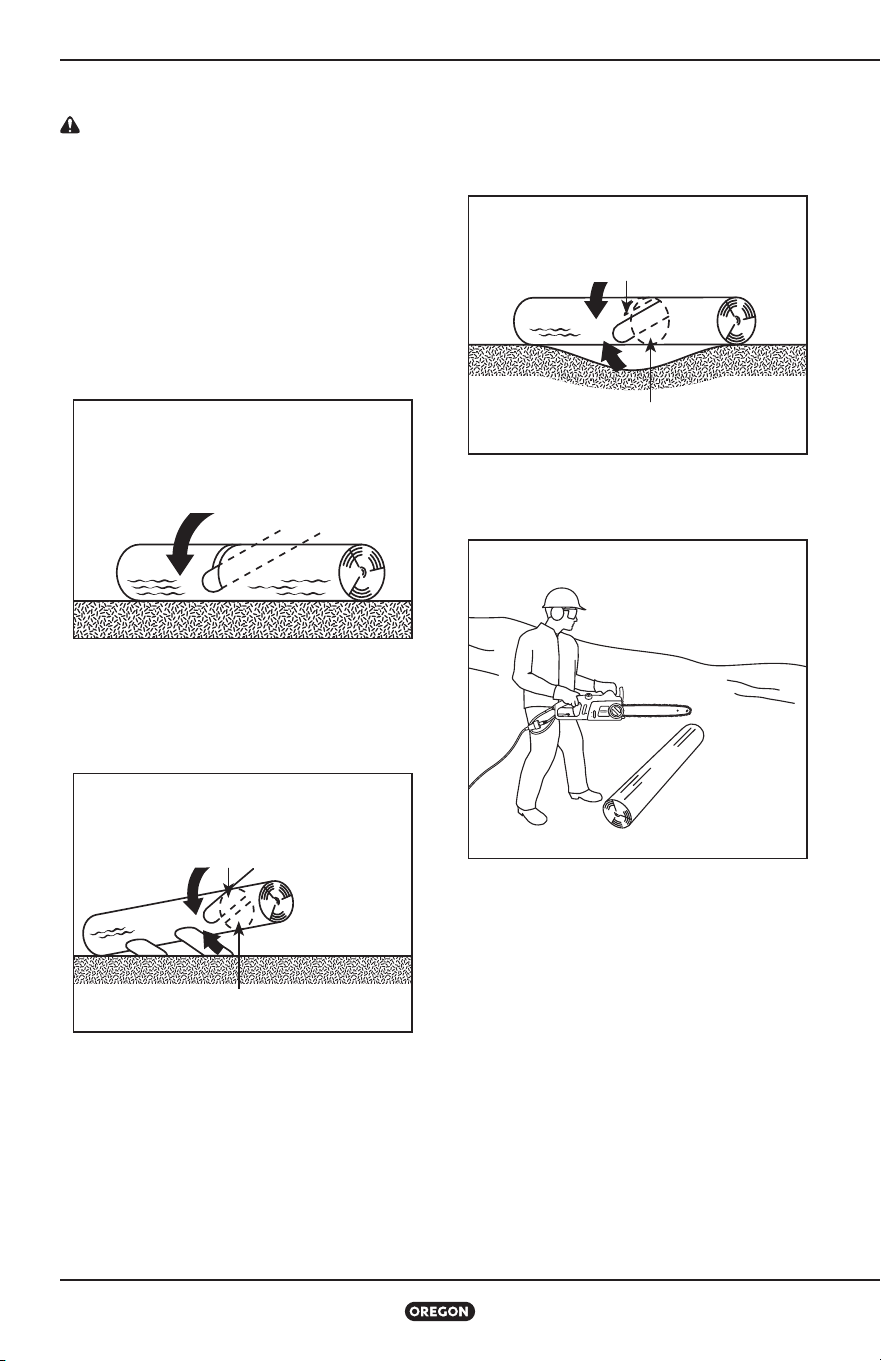

BUCKING A LOG

CAUTION: Bucking logs under tension

increases the chance of kickback. Use one

of the methods below to support the log

when bucking.

Bucking is cutting a log into lengths It is

important to make sure footing is firm and

weight is evenly distributed on both feet

When possible, the log should be raised and

supported by the use of limbs, logs or chocks

• When the log is supported along its entire

length, cut from the top (overbuck) (Fig 14)

• When the log is supported on one end, cut

1/3 the diameter from the underside

(underbuck), then make the finished cut by

overbucking to meet the first cut (Fig 15)

• When the log is supported on both ends, cut

1/3 of that diameter from the top overbuck,

then make the finished cut by underbucking

the lower 2/3 to meet the first cut (Fig 16)

• When bucking on a slope, always stand on the

uphill side of the log (Fig 17)

• To maintain complete control when cutting

through, release the cutting pressure near the

end of the cut without relaxing the grip on the

chainsaw handles

• Don’t let the chain contact the ground

• After completing the cut, wait for the saw

chain to stop before you move the chainsaw

• Always stop the motor before moving from

tree to tree

LOG IS SUPPORTED

ALONG ITS ENTIRE LENGTH

CUT FROM TOP (OVERBUCK)

AVOID CUTTING EARTH

FIG. 14

LOG IS SUPPORTED ONE END

1ST CUT UNDERBUCK (1/3 DIAMETER)

TO AVOID SPLINTERING

2ND CUT OVERBUCK (2/3 DIAMETER)

TO MEET 1ST CUT (TO AVOID PINCHING)

FIG. 15

BUCKING A LOG

1ST CUT OVERBUCK (1/3 DIAMETER)

TO AVOID SPLINTERING

2ND CUT UNDERBUCK (2/3 DIAMETER) TO

MEET 1ST CUT (TO AVOID PINCHING)

FIG. 16

BUCKING ON A SLOPE

STAND ON UPHILL SIDE

WHEN CUTTING BECAUSE

LOG MAY ROLL

FIG. 17

Maintenance and Cleaning

Chainsaw Model CS1200-091

Maintenance and Cleaning

WARNING: Failure to identify and

replace damaged or worn parts can

cause serious personal injury. Inspect the

chainsaw regularly. Regular inspection

is the first step to proper maintenance.

Follow the guidelines below to maximise

safety and satisfaction. Have any

damaged or excessively worn parts

replaced immediately.

WARNING: An electric power tool

that is plugged in can start accidentally.

Unplug the chainsaw before preparing for

use or performing maintenance.

CAUTION: When cleaning the

chainsaw, do not immerse in water or

other liquids.

Inspection

Before each use and if the chainsaw has been

dropped, inspect these parts:

• Cord: Ensure the plug is in good condition and

not bent or corroded, and that the insulation

is intact If the cord is damaged, do not use

Contact an authorised service dealer

• Handles: Front and rear handles should not

have cracks or other damage They should be

clean and dry

• Front Hand-Guard: The front hand-guard

should be free of damage

• Saw Chain: The chain should be properly

tensioned and sharp and all components free

of cracks, chips, broken teeth or excessive

wear See “Tensioning the Saw Chain” and

“Sharpening the Saw Chain”

• Side Cover: The side cover should be free of

cracks or other damage It should fit tightly to

the saw body with no warping Make sure the

chain catcher is free of cracks

• Oil Level: Make sure the oil reservoir is full

before use

• Motor Housing: Check for cracks in the cover

and debris in the air intake vents

Periodically inspect these parts:

• Drive Sprocket: Look for deep grooves, broken

teeth or burrs

• Bar-Mounting Area Underneath Side Cover:

Make sure the bar mounting stud is not bent,

stripped or cross-threaded and that the bar

pad and alignment flange are free of debris

and intact

Cleaning

CAUTION: When cleaning the chainsaw

powerhead, do not immerse in water or

other liquids.

Wear gloves

• Unplug the chainsaw

• Remove wood chips and other debris from the

motor housing and the vents

• Always clean out wood chips, saw dust, and

dirt from the bar groove when replacing the

chain

• Make sure the cord and plug are dry before

connecting to an outlet

Maintenance and Cleaning

Chainsaw Model CS1200-091

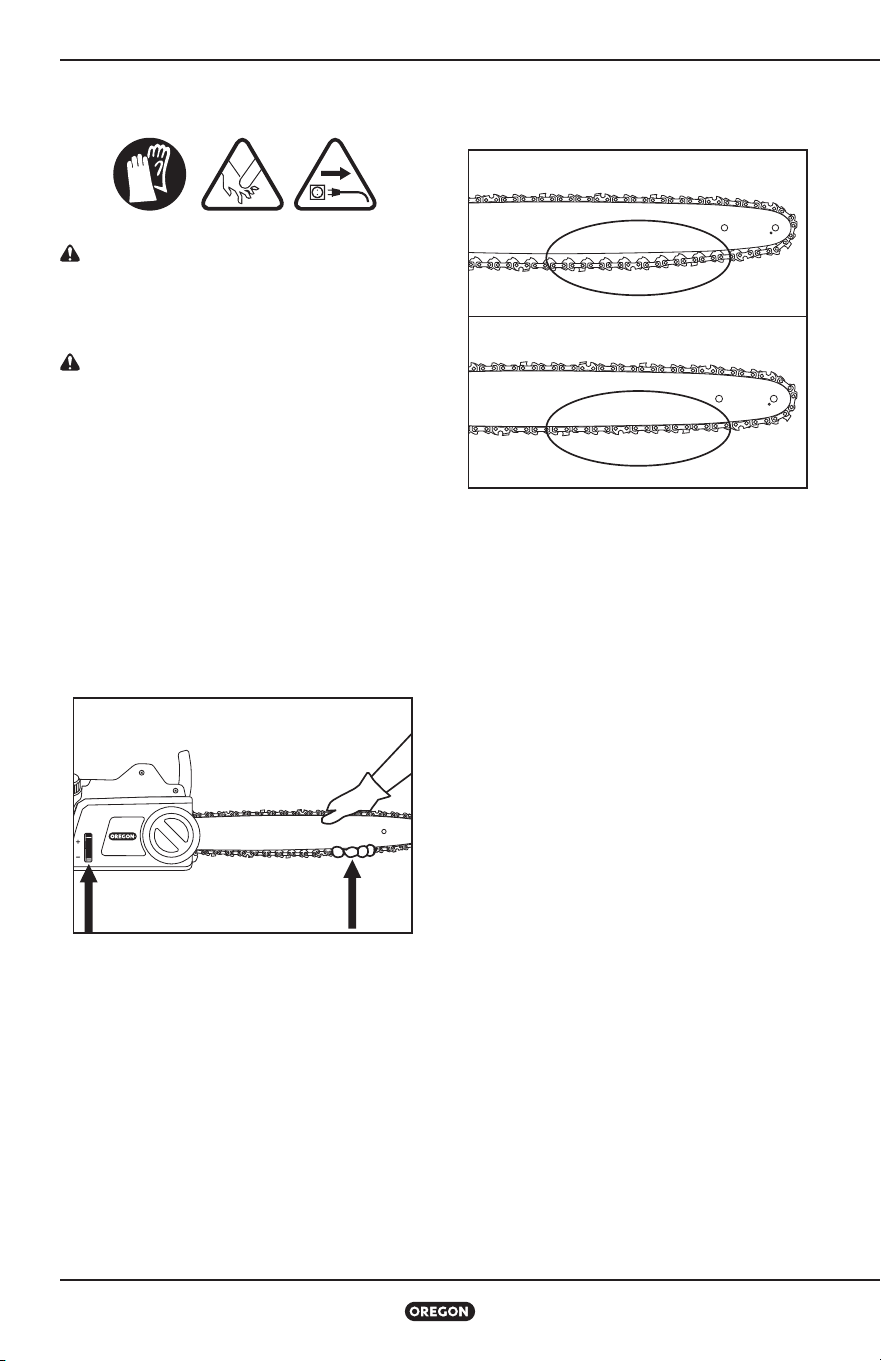

Tensioning the Saw Chain

WARNING: An electric power tool

that is plugged in can start accidentally.

Unplug the chainsaw before preparing for

use or performing maintenance.

WARNING: If the chain is still loose

when the saw is at maximum tension,

replace the chain.

IMPORTANT: Only tension the saw chain

when the chain is cool. A hot chain may

contract and damage the guide bar or

chain as it cools.

Wear gloves

• Unplug the chainsaw before tensioning

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Hold up the nose of the guide bar (Fig 18) and

rotate the chain tensioning dial up to tighten

• Tighten until the lowest cutters underneath

the bar solidly contact the bar (Fig 19)

• Tighten the side cover release knob

• Lightly pull on the chain The tension is correct

when the chain snaps back after being pulled

3 mm away from the guide bar

• After a short period of use, allow the chain

to cool, unplug the chainsaw and check the

tension again Watch tension carefully for

the first half-hour of use and periodically

throughout the life of the chain readjusting as

required when the chain and bar are cool to

the touch Never tension chain when it is hot

Chain will stretch as a result of normal use,

however, insufficient oil, aggressive use, or

failure to perform recommended maintenance

can lead to premature stretching

FIG. 18

FIG. 19

INCORRECT

CORRECT

Maintenance and Cleaning

Chainsaw Model CS1200-091

Sharpening the Saw Chain

It is recommended that an Oregon® Service

Dealer sharpen the chain, but it can also be

sharpened by the operator

WARNING: If the chain is incorrectly

sharpened or the depth gauge is set too

low, there is an increased risk of injury.

Always sharpen the chain according to the

specifications described in this manual.

IMPORTANT: Sharpening according to

these instructions will address minor

damage to the saw chain from contact

with dirt or similar occurrences. To repair

more serious saw chain damage (such

as after contact with concrete), take the

chain to an authorised Oregon® service

dealer, or replace the chain.

Chain sharpening requires these tools (available

in a kit from Oregon®; see “Specifications and

Components”):

• File guide

• 4 mm (5/32 inch) round saw chain sharpening

file (use only special saw chain sharpening

files)

• 0 025 inch (0 65 mm) depth gauge tool

• Flat file

After collecting the tools, wear gloves and eye

protection, and unplug the chainsaw Then, file

the chain to set the depth gauge:

• Loosen the side cover knob and remove side

cover

• Loosen the chain tensioning dial as far as it

will go

• Remove the chain

• Place the chain in a vise to hold it steady

• Place the depth gauge tool on top of the chain

so that one depth gauge protrudes through

the slot in the tool

• If the depth gauge extends above the top of

the slot, file the depth gauge down level with

the top of the tool using a flat file (Fig 20)

Never file the depth gauge down enough to

exceed the depth gauge setting specified in

this manual

IMPORTANT: Sharpen in one direction

only, from inside to outside. Never

sharpen with a back-and-forth motion.

• File from the inside surface of the depth

gauge to the outside (Fig 21)

• Remove the depth gauge tool

FLAT FILE

DEPTH GAUGE

TOOL

FIG. 20

FIG. 21

OUTSIDE

INSIDE

Maintenance and Cleaning

Chainsaw Model CS1200-091

• After lowering, always file off the front corner

of each depth gauge parallel to its original

rounded or ramped shape (Fig 22)

• Repeat for each depth gauge on the chain

After setting the depth gauge, sharpen the

cutters:

• Place the chain file into the file guide

• Align the file guide so that the correct top

plate filing angle marked on the file guide is

parallel to the chain (Fig 23)

• Sharpen cutters on one side of the chain first

Make 3-4 strokes with the file from the inside

of each cutter to the outside Use the same

number of strokes on each cutter Then, turn

the chainsaw around and repeat for cutters on

the other side of the chain (Fig 24)

• File back any damage on the chrome top or

side plates (Fig 25)

• Keep all cutter lengths equal

• After sharpening all cutters, use the file guide

to check the depth gauges again Reset the

depth gauge if necessary

• Replace the chain and the side cover

FIG. 22

FIG. 23

FILE GUIDE

ROUND FILE

FIG. 24

FIG. 25

Maintenance and Cleaning

Chainsaw Model CS1200-091

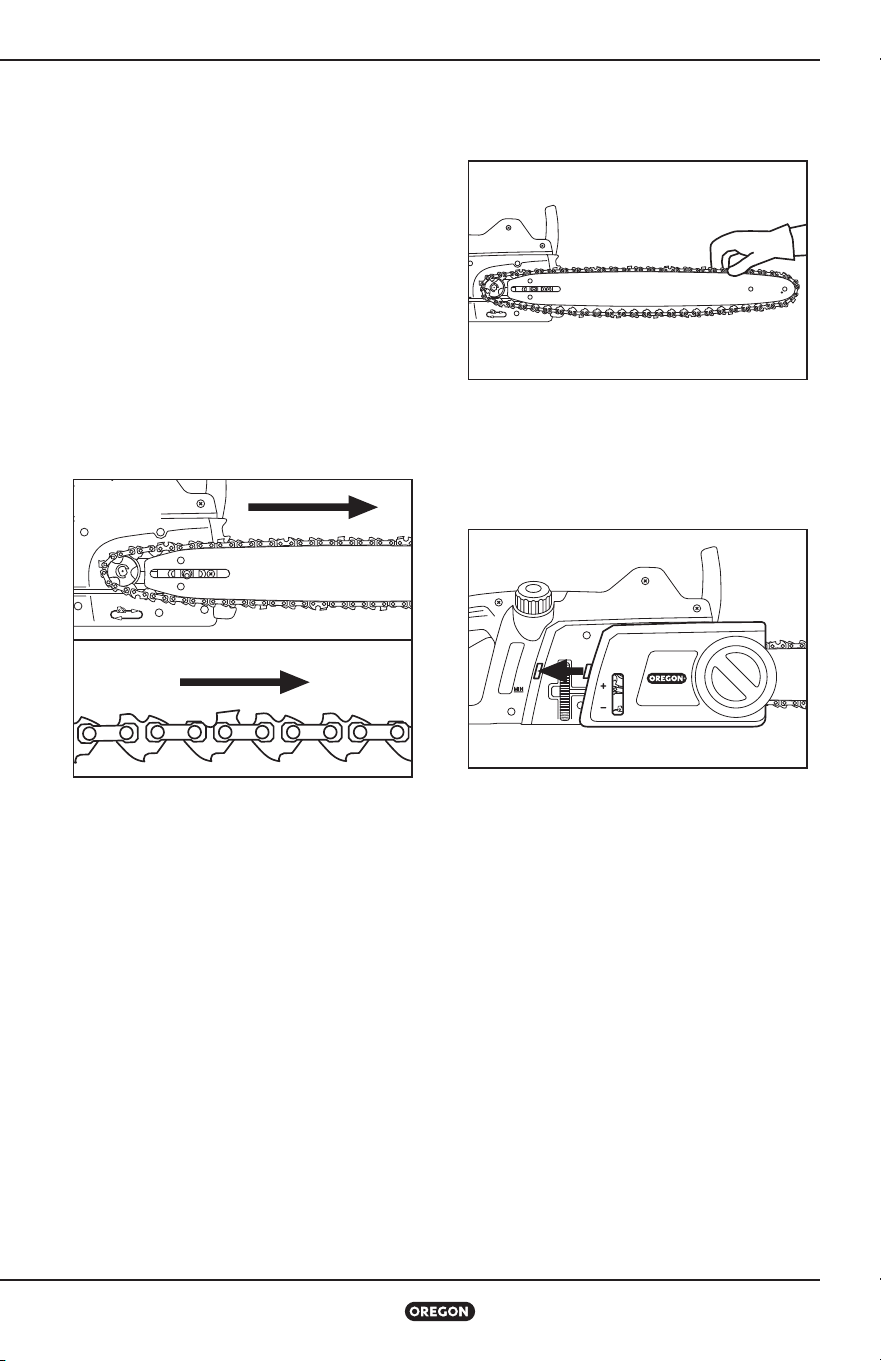

Replacing a Worn Saw Chain

When the saw chain becomes cracked or has

broken teeth, is stretched to the point that

it cannot be kept at proper tension or simply

cannot be sharpened, it must be replaced

Wear gloves

• Unplug the chainsaw

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning dial as far as it

will go

• Loosen the side cover release knob and

remove the side cover

• Remove the saw chain

• Loop the new saw chain onto the drive

sprocket so that the cutting edges of the

teeth along the top of the bar face away from

the powerhead (Fig 26)

• Feed the chain into the groove of the bar and

slide the bar away from the motor to remove

slack from the chain (Fig 27)

• Install the side cover, making sure the chain

catcher and side cover tab are seated in their

proper locations (Fig 28), then lightly tighten

the side cover release knob

• Tension the chain as described in “Tensioning

the Saw Chain”

IMPORTANT: The saw chain must be

properly tensioned before using. See

“Tensioning the Saw Chain”.

FIG. 26

FIG. 27

FIG. 28

Maintenance and Cleaning

Chainsaw Model CS1200-091

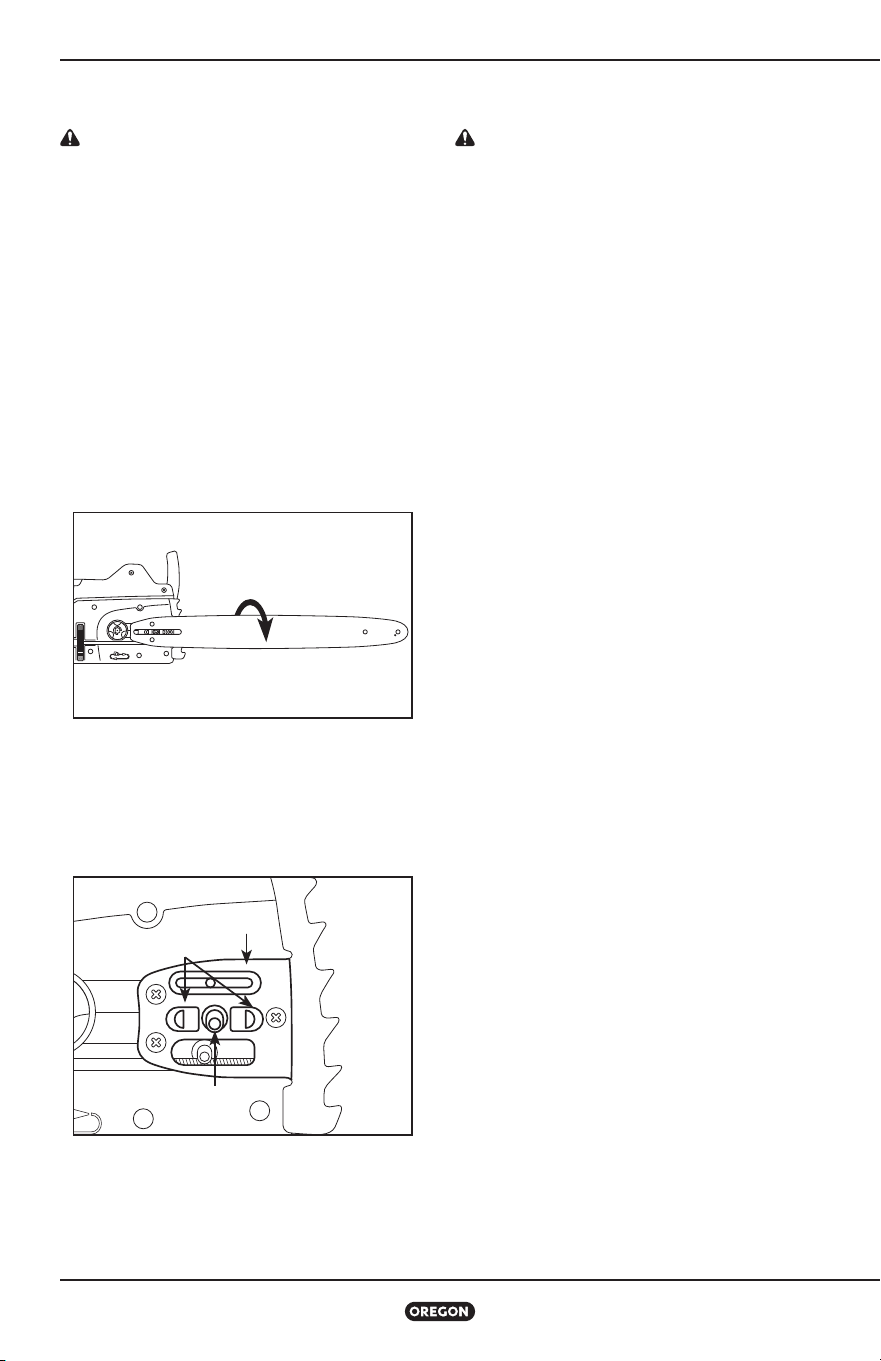

Maintaining the Guide Bar

CAUTION: The guide bar can be hot

after cutting. Wear gloves to avoid burns.

To even bar wear and maximise bar life, flip the

bar occasionally

Wear gloves

• Unplug the chainsaw

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning dial as far as it

will go

• Loosen the side cover release knob and

remove the side cover

• Remove the bar and chain and inspect for

damage and wear

• Flip the bar (Fig 29)

• Place the guide bar on the bar pad by sliding

the bar slot over the alignment flange, with

the mounting stud inserted through the slot in

the guide bar Align the lower tensioning hole

on guide bar to seat on the tensioning stud

(Fig 30)

• Replace the saw chain as described in

“Replacing a Worn Saw Chain”

• Tension the chain as described in “Tensioning

the Saw Chain”

Replacing a Worn Guide Bar

WARNING: The edges of a worn guide

bar, particularly the edges of the groove

where the chain touches the bar, can be

extremely sharp. Use appropriate hand

protection.

When the guide bar becomes cracked or has

excessive wear around the edges, particularly

in the groove where the saw chain touches

the bar, it must be replaced Also, if the nose

sprocket is worn, has teeth missing or does not

turn smoothly, the bar must be replaced

Wear gloves

• Unplug the chainsaw

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning dial as far as it

will go

• Loosen the side cover release knob and

remove the side cover

• Remove the bar and chain

• Replace the guide bar as described in

“Maintaining the Guide Bar”

• Replace the chain as described in “Replacing a

Worn Saw Chain”

• Tension the chain as described in “Tensioning

the Saw Chain”

FIG. 29

FIG. 30

BAR PAD

ALIGNMENT FLANGE

MOUNTING STUD

Maintenance and Cleaning

Chainsaw Model CS1200-091

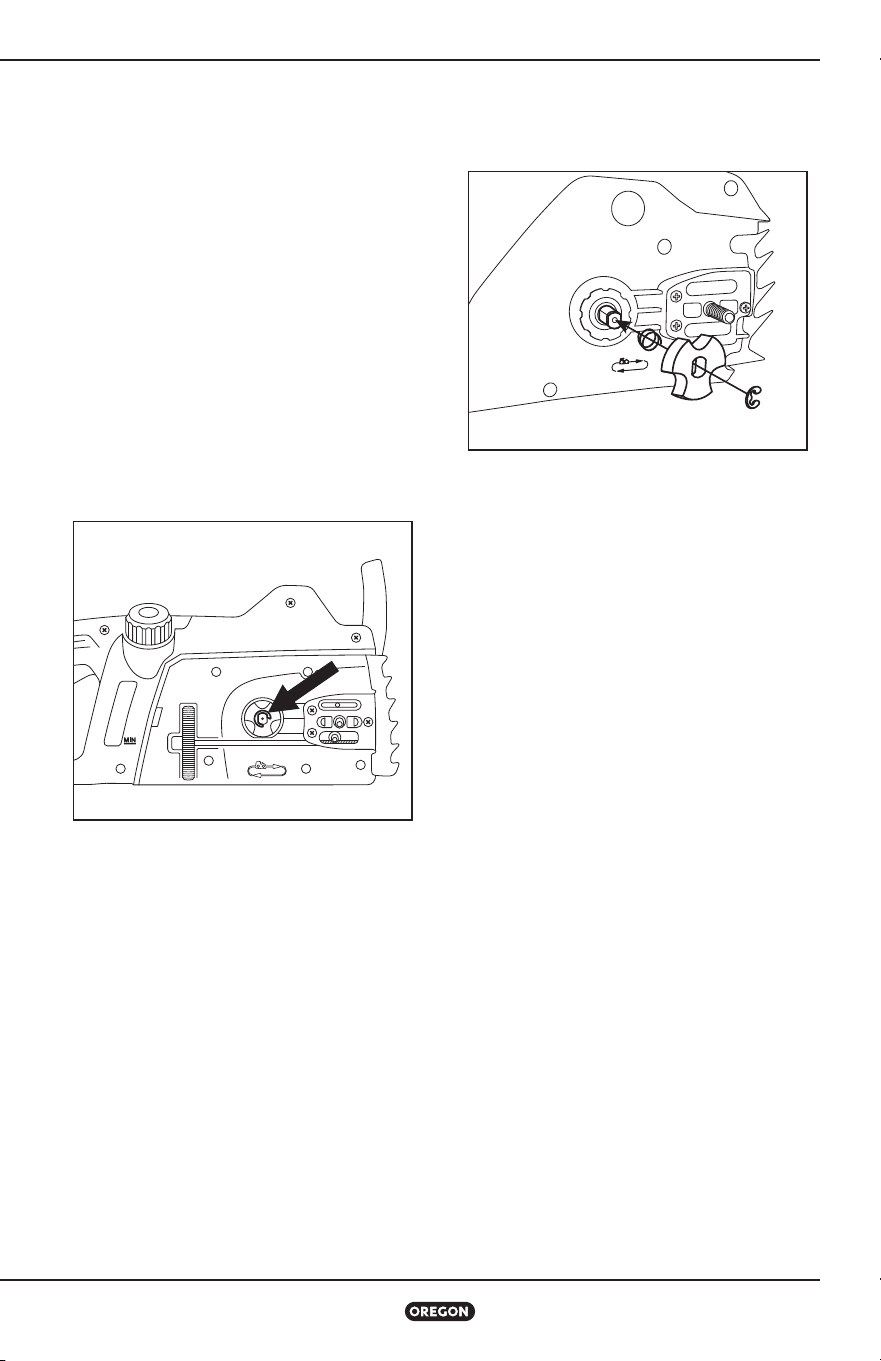

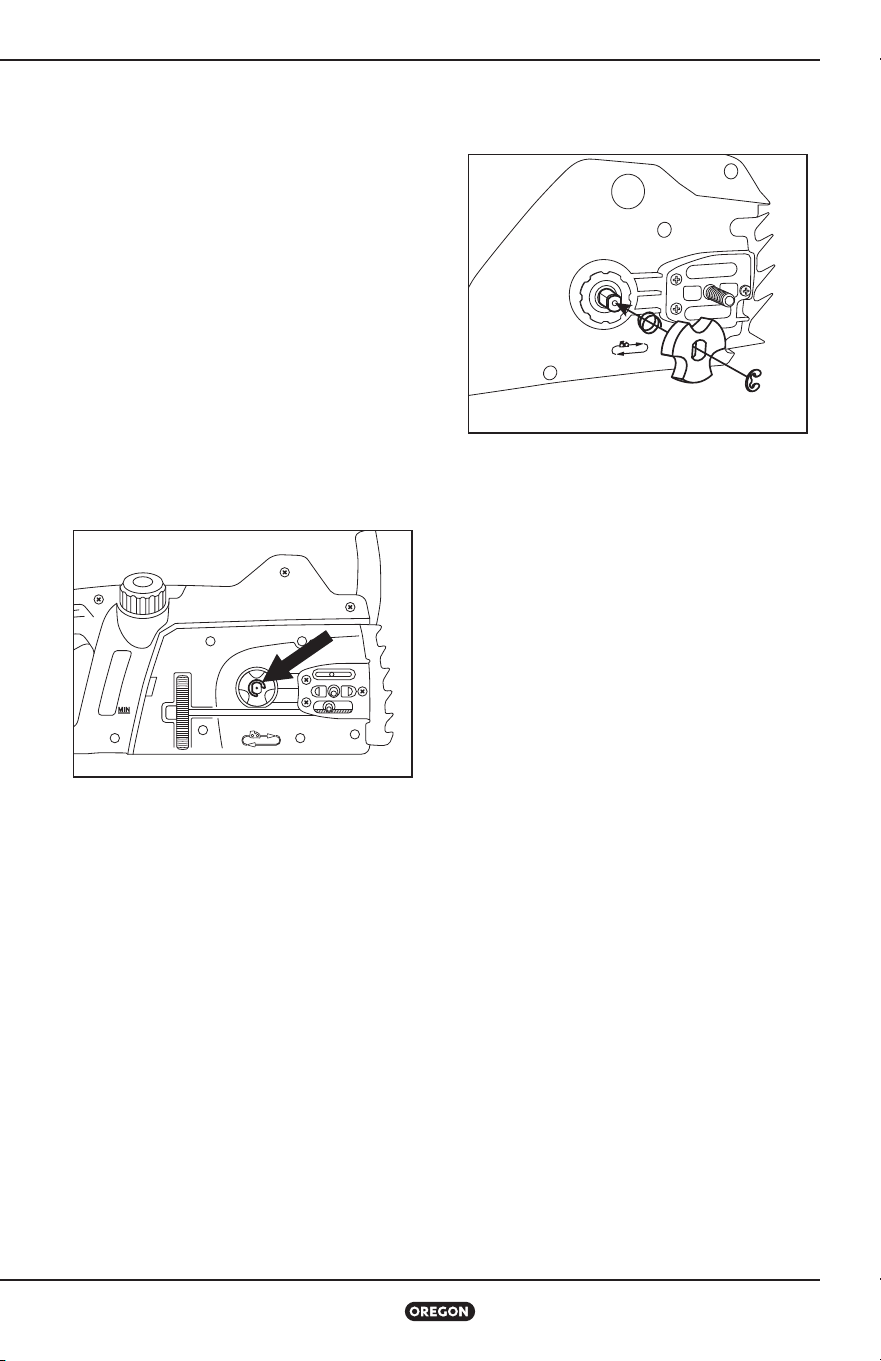

Replacing the Drive Sprocket

Replace the drive sprocket after every two saw

chain replacements or when the sprocket is

damaged

Wear gloves

• Unplug the chainsaw

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning dial as far as it

will go

• Loosen the side cover release knob and

remove the side cover

• Remove the bar and chain

• Use a small flat screwdriver to pry open and

remove the e-clip, then remove the drive

sprocket and spring (Fig 31)

• Insert the new spring and drive sprocket, and

install the new e-clip (Fig 32)

• Replace the bar and chain as described in

“Replacing a Worn Saw Chain”

• Tension the chain as described in “Tensioning

the Saw Chain”

Additional Maintenance

Information

For further information on maintaining the saw

chain, guide bar and drive sprocket, consult

the Oregon® Maintenance and Safety Manual

at http://oregonproducts com/maintenance/

manual htm

FIG. 31

FIG. 32

Troubleshooting

Chainsaw Model CS1200-091

Troubleshooting

Use this table to see possible solutions for problems with the chainsaw If these suggestions do not

solve the problem, see “Warranty and Service”

SYMPTOM POSSIBLE CAUSE RECOMMENDED ACTIONS

Motor stops

while cutting

Chain pinched in cut

Undercut limb to relieve pressure on limb. See

“Cutting”.

Cord is damaged or

severed

If extension cord is damaged, do not use and replace

it. If chainsaw cord is damaged, do not use and

contact an approved service location.

Motor does

not run or runs

intermittently

Saw is not plugged in Plug in the saw.

Cord is damaged or

severed

If extension cord is damaged, do not use and replace

it. If chainsaw cord is damaged, do not use and

contact an approved service location.

GFCI outlet is tripped

Unplug extension cord, reset GFCI and plug the

extension cord back in.

Bad electrical outlet Plug extension cord into a different outlet.

Trigger lock-out not

pressed

Press the trigger lock-out before squeezing the

trigger switch. See “General Operation”.

Debris in side cover

Unplug the chainsaw, then remove side cover and

clean out debris.

Motor runs, but

saw chain does

not rotate

Chain not engaging drive

sprocket

Reinstall the chain, making sure the drive links on

the chain are fully seated on the drive sprocket. See

“Replacing a Worn Saw Chain”.

Guide bar nose sprocket

is not turning

Replace the guide bar. See “Replacing a Worn Guide

Bar”.

Chainsaw does

not cut properly

Insufficient chain tension Tension the chain. See “Tensioning the Saw Chain”.

Dull chain See "Sharpening the Saw Chain".

Chain installed

backwards

Install the chain with the teeth facing the correct

direction. See “Replacing a Worn Saw Chain”.

Worn chain

Replace the chain. See “Replacing a Worn Saw

Chain”.

Dry or excessively

stretched chain

Check the oil level. Refill oil reservoir if necessary.

See “Filling the Bar and Chain Oil Reservoir”.

Chain not in bar groove

Reseat chain onto groove. See “Replacing a Worn

Saw Chain”.

Chain loosening

or coming off of

guide bar

Side cover not

installed correctly

Properly install side cover ensuring the tab at rear

of side cover is tucked into saw body.

Bar and chain

excessively hot

and/or smoking

Chain is under-lubricated

Check the oil level. Refill oil reservoir if necessary.

See “Filling the Bar and Chain Oil Reservoir”.

Specifications and Components

Chainsaw Model CS1200-091

Specifications and Components

WARNING: Using replacement parts other than those specified in this instruction

manual increases the risk of injury. Never use cutting attachments other than those

described in this manual. Serious or even fatal injuries could result if the wrong cutting

attachments are used.

REPLACEMENT COMPONENTS PART NUMBER

Guide bar 160SDEA041

Saw chain 91PJ056X (S56)

CHAINSAW SPECIFICATIONS

Voltage 120V AC 60 Hz

Power 12 Amp

Oil capacity 3.38 oz (100 ml)

Bar and chain oil Oregon

Dry weight assembled 10.1 lb (4.6 kg)

Dry weight without bar and chain 8.2 lb (3.7 kg)

Max bar length 16 inches (40 cm)

Effective cutting length 15.5 inches (39 cm)

Drive sprocket teeth 6

No load chain speed 46 ft/s

Warranty and Service

Warranty

Blount, Inc warrants all registered Oregon®

CS1200 Chainsaws for a period of two (2)

years This warranty is valid only for units that

have been used for personal use that have not

been hired or rented, or used for commercial

or industrial use During the warranty period,

Blount will replace or, at its option, repair for

the original purchaser only, free of charge,

any product or part which is found upon

examination by Blount to be defective in

material and/or workmanship The purchaser

shall be responsible for all transportation

charges and any cost of removing any part

submitted for replacement under this warranty

Keep Original Receipt

Please attach original receipt from initial

purchase to this manual and file For warranty

service, please bring product and receipt to

the dealer where product was purchased Or

contact Oregon® at 800 223 5168

Service and Support Information

Visit us on the web at OregonProducts com

for service center information, or contact our

customer service department at 800 223 5168

for assistance, additional technical advice,

repair, or replacement parts

For safety, use only genuine factory

replacement parts on the chainsaw Our service

center is staffed with trained personnel to

efficiently provide support and assistance

with adjustment, repair, or replacement of all

Oregon® products

Table des matières

Tronçonneuse Modèle CS1200-091

, est une marque déposée

de Blount, Inc. aux États-Unis et/ou dans d’autres pays.

Instructions de sécurité importantes 31

Définitions des signaux de sécurité 31

Avertissements de sécurité généraux pour les outils électriques 31

Sécurité du lieu de travail 31

Sécurité en matière d’électricité 31

Sécurité personnelle 32

Utilisation et entretien d’un outil électrique 32

Réparation 32

Consignes de sécurité et avertissements pour les scies á chaíne 32

Causes de l’effet de rebond et prévention par l’opérateur 33

Suivre les précautions qui suivent pour réduire l’effet de rebond notamment 34

Directives de sécurité concernant l’effet de rebond 34

Entreposage, transport et élimination 35

Symboles et étiquettes 36

Noms et termes relatifs à la tronçonneuse 37

Identification du produit 38

Préparation avant utilisation 39

Contenu de la boîte 39

Remplissage du réservoir d’huile du guide et de la chaîne 39

Utilisation de la tronçonneuse 40

Utilisation générale 40

Utilisation et entretien du câble d’alimentation 41

Découpage 41

Entretien et nettoyage 46

Inspection 46

Nettoyage 46

Tension de la chaîne de tronçonneuse 47

Affûtage de la Chaîne 48

Remplacement d'une chaîne usée 50

Entretien du guide-chaîne 51

Remplacement d’un guide-chaîne usé 51

Remplacement du pignon d’entraînement 52

Informations supplémentaires relatives à l’entretien 52

Dépannage 53

Caractéristiques et composants 54

Garantie et entretien 55

Table des matières

Instructions de sécurité importantes

Tronçonneuse Modèle CS1200-091

Instructions de sécurité importantes

Introduction

Cette tronçonneuse est conçue pour une utilisation légère et occasionnelle Elle n’est pas conçue pour

abattre de grands arbres ou couper des troncs d’un gros diamètre Cette tronçonneuse n’est pas conçue

pour l’entretien des arbres Ne coupez pas d’arbres ni de bois dont le diamètre est supérieur à la longueur de

coupe effective de la tronçonneuse, c’est-à-dire 40 cm (16 pouces)

Définitions des signaux de sécurité

SYMBOLE SIGNAL SIGNIFICATION

AVERTISSEMENT

Indique un risque potentiel qui pourrait causer de graves blessures.

MISE EN GARDE

Indique un risque potentiel qui pourrait gravement endommager l’outil

ou causer des blessures légères ou modérées.

IMPORTANT

En suivant ces instructions, vous augmenterez votre degré de

satisfaction quant à l’utilisation du produit.

Avertissements de

sécurité généraux pour

les outils électriques

AVERTISSEMENT : Lire tous les avertissements

de sécurité et toutes les directives Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessure grave

CONSERVER TOUS LES AVERTISSEMENTS ET

TOUTES LES DIRECTIVES POUR UN USAGE

ULTÉRIEUR.

Le terme « outil électrique » utilisé dans les

avertissements fait référence à votre outil électrique

alimenté sur secteur (câblé) ou fonctionnant sur

batterie (sans câble)

Sécurité du lieu de travail

• Tenir la zone de travail propre et bien éclairée.

Les endroits sombres sont souvent des causes

d’accidents

• Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, soit en présence de

liquides inflammables, de gaz ou de poussière.

Les outils électriques produisent des étincelles qui

peuvent enflammer la poussière ou les vapeurs

• Éloigner les enfants et les curieux au moment

d’utiliser un outil électrique. Une distraction

pourrait vous en faire perdre la maîtrise

Sécurité en matière d’électricité

• Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier

la fiche en aucune façon. Ne jamais utiliser

de fiche d’adaptation avec un outil électrique

mis à la terre. Le risque de choc électrique sera

réduit par l’utilisation de fiches non modifiées

correspondant à la prise

• Éviter tout contact physique avec des

surfaces mises à la terre comme des tuyaux,

des radiateurs, des cuisinières et des

réfrigérateurs. Le risque de choc électrique est

plus élevé si votre corps est mis à la terre

• Ne pas exposer les outils électriques à la pluie

ou à d’autres conditions où il pourrait être

mouillé. La pénétration de l’eau dans un outil

électrique augmente le risque de choc électrique

• Ne pas utiliser abusivement le cordon

d’alimentation. Ne jamais utiliser le cordon

pour transporter, tirer ou débrancher un outil

électrique. Tenir le cordon éloigné de la chaleur,

de l’huile, des bords tranchants ou des pièces

mobiles. Les cordons endommagés ou emmêlés

augmentent les risques de choc électrique

• Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant

à une telle utilisation. L’utilisation d’une rallonge

conçue pour l’extérieur réduit les risques de choc

électrique

• S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite

Instructions de sécurité importantes

Tronçonneuse Modèle CS1200-091

à la terre (GFCI). L’utilisation de ce type de

disjoncteur réduit les risques de choc électrique

Sécurité personnelle

• Être vigilant, surveiller le travail effectué

et faire preuve de jugement lorsqu’un outil

électrique est utilisé. Ne pas utiliser d’outil

électrique en cas de fatigue ou sous l’influence

de drogues, d’alcool ou de médicaments. Un

simple moment d’inattention en utilisant un outil

électrique peut entraîner des blessures corporelles

graves

• Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessures corporelles

• Empêcher les démarrages intempestifs.

S’assurer que l’interrupteur se trouve à la

position d’arrêt avant de relier l’outil à une

source d’alimentation et/ou d’insérer un bloc-

piles, de ramasser ou de transporter l’outil.

Transporter un outil électrique alors que le doigt

repose sur l’interrupteur ou brancher un outil

électrique dont l’interrupteur est à la position de

marche risque de provoquer un accident

• Retirer toute clé de réglage ou clé standard

avant de démarrer l’outil. Une clé standard ou

une clé de réglage attachée à une partie pivotante

peut causer des blessures

• Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situations

imprévues

• S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart

des pièces mobiles. Les vêtements amples, les

bijoux ou les cheveux longs risquent de rester

coincés dans les pièces mobiles

• Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont

bien raccordés et utilisés. L’utilisation d’un

dispositif de dépoussiérage peut réduire les dangers

engendrés par les poussières

Utilisation et entretien

d’un outil électrique

• Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

été conçu

• Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil

électrique dont l’interrupteur est défectueux est

dangereux et doit être réparé

• Débrancher la fiche du secteur ou le bloc-piles

de l’outil électrique avant de faire tout réglage

ou changement d’accessoire, ou avant de

ranger l’outil électrique. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outil électrique

• Ranger les outils électriques hors de la

portée des enfants, et ne permettre à aucune

personne n’étant pas familière avec un outil

électrique (ou son manuel d’instruction)

d’utiliser ce dernier. Les outils électriques

deviennent dangereux entre les mains d’utilisateurs

inexpérimentés

• Entretenir les outils électriques. Vérifier les

pièces mobiles pour s’assurer qu’elles sont bien

alignées et tournent librement, qu’elles sont en

bon état et ne sont affectées par aucun trouble

susceptible de nuire au bon fonctionnement

de l’outil électrique. En cas de dommage, faire

réparer l’outil électrique avant toute nouvelle

utilisation. Beaucoup d’accidents sont causés par

des outils électriques mal entretenus

• S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus

et affûtés sont moins susceptibles de se coincer et

sont plus faciles à contrôler

• Utiliser l’outil électrique, les accessoires,

les forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu est dangereuse

Réparation

• Faire réparer l’outil électrique par un

réparateur professionnel en n’utilisant que des

pièces de rechange identiques. Cela permettra

de maintenir une utilisation sécuritaire de l’outil

électrique

LIRE TOUTES CES DIRECTIVES.

Consignes de sécurité

et avertissements pour

les scies á chaíne

• Éloigner toute partie du corps de la chaîne de

l’outil lorsque la scie à chaîne est en marche.

Avant de démarrer la scie à chaîne, s’assurer

que la chaîne est dégagée, sans aucun contact

avec des objets. Un moment d’inattention, durant

l’utilisation d’une scie à chaîne, peut résulter dans

l’enchevêtrement des vêtements ou d’une partie du

corps dans la chaîne

Instructions de sécurité importantes

Tronçonneuse Modèle CS1200-091

• Toujours tenir la tronçonneuse avec votre ISO

sur la poignée arrière et la main gauche sur la

poignée avant. Tenir la tronçonneuse avec une

configuration inversée main augmente le risque de

blessure et ne devrait jamais être fait

• Tenir l’outil électrique par ses surfaces de prise

isolées seulement, car la chaîne peut entrer en

contact avec un câblage caché ou le cordon de

la scie. Tout contact entre une chaîne de scie et un

fil «sous tension» risque de mettre «sous tension»

les pièces métalliques exposées de l’outil et de

donner un choc électrique à l’opérateur

• Porter des lunettes de sécurité et une

protection auditive. Le port d’un équipement

de protection supplémentaire pour la tête, les

mains, les jambes et les pieds est recommandé.

Les vêtements de protection appropriés réduisent

les blessures corporelles causées par les débris

projetés ou un contact accidentel avec la chaîne

de scie

• Ne pas grimper dans un arbre pour utiliser la

scie à chaîne. L’utilisation d’une scie à chaîne

en hauteur dans un arbre peut se solder par des

blessures corporelles

• Conserver toujours un pas sûr et utiliser

uniquement la scie à chaîne debout sur une

surface fixe, sécuritaire et de niveau. Les

surfaces glissantes ou instables comme les

échelles peuvent entraîner une perte de l’équilibre

ou du contrôle de la scie à chaîne

• Lors de la coupe d’une branche maîtresse

sous tension, prendre garde au redressement

de la branche. Lorsque la tension contenue dans

les fibres de bois se relâche, la branche maîtresse

pendant la détente risque de frapper l’utilisateur et/

ou de lui faire perdre le contrôle de la scie à chaîne

• Être extrêmement prudent lors de la coupe de

broussailles ou de jeunes arbres. Les branches

élancées peuvent se coincer dans la chaîne et être

projetées vers vous ou vous déséquilibrer

• Transporter la scie à chaîne par la poignée

avant avec l’outil hors tension et à l’écart

du corps. Toujours mettre la gaine du guide-

chaîne avant de transporter ou d’entreposer la

scie à chaîne. La manipulation adéquate de la scie

à chaîne réduit le risque de contact accidentel avec

la chaîne en mouvement

• Suivre les consignes de graissage, de tension

de la chaîne et de changement d’accessoires.

Une chaîne mal tendue ou graissée risque de se

briser ou accroît la probabilité d’un effet de rebond

• Maintenir les poignées sèches, propres et

exemptes d’huile et de graisse. Des poignées

pleines de graisse sont glissantes et peuvent vous

faire perdre le contrôle de votre outil

• Ne couper que le bois. Ne pas utiliser la scie à

chaîne pour des applications pour lesquelles

l’outil n’est pas conçu, comme la coupe des

matières plastiques, de la maçonnerie ou des

matériaux de constructions qui ne sont pas en

bois. L’utilisation de la scie à chaîne pour toutes

opérations autres que celles pour lesquelles elle a

été conçue est dangereuse

Causes de l’effet de rebond et

prévention par l’opérateur

L’effet de rebond se produit lorsque l’extrémité ou la

partie supérieure du guidechaîne frappe un objet ou

lorsque la chaîne se coince dans une entaille

Le contact de l’extrémité pourrait provoquer une

réaction inverse soudaine qui projetterait le guide-

chaîne vers le haut et l’arrière en direction de

l’opérateur

Un coincement de la chaîne de la scie sur le dessus

du guide-chaîne pourrait repousser rapidement le

guide-chaîne vers l’arrière en direction de l’opérateur

L’un ou l’autre de ces mouvements brusques pourrait

vous faire perdre la maîtrise de la scie et se solder

par une grave blessure corporelle Il ne faut pas se

fier exclusivement aux dispositifs de sécurité intégrés

à votre scie L’utilisateur de scie à chaîne doit prendre

plusieurs mesures pour éviter tout accident ou toute

blessure lors des travaux de coupe

Un effet de rebond est le résultat d’une mauvaise

utilisation de l’outil et/ ou de procédures ou

conditions de fonctionnement incorrectes Il peut être

évité en prenant les précautions nécessaires telles

que décrites ci-dessous :

• Saisir fermement la scie à chaîne des deux

mains, avec les pouces et les doigts autour des

poignées, et positionner le corps et les bras de

sorte à résister à la force de l’effet de rebond.

Il est possible de maîtriser les forces de l’effet de

rebond avec de telles mesures de précaution Ne

pas lâcher la scie à chaîne

• Ne pas trop tendre les bras et ne pas couper

au-dessus du niveau des épaules. Cela aide

à éviter un contact accidentel de l’extrémité et

permet de mieux maîtriser la scie à chaîne dans les

situations imprévues

• Utiliser uniquement les guide-chaînes et les

chaînes de remplacement spécifiés par le

fabricant. Les guidechaînes et les chaînes de

remplacement inadéquats peuvent entraîner un bris

de la chaîne et/ou un effet de rebond

• Suivre les directives du fabricant pour

l’affûtage et l’entretien de la chaîne de scie. Le

fait de baisser le guide de profondeur peut accroître

l’effet de rebond

Instructions de sécurité importantes

Tronçonneuse Modèle CS1200-091

Suivre les précautions qui

suivent pour réduire l’effet

de rebond notamment

• Saisir fermement la scie à chaîne Tenir fermement

la scie à chaîne avec les deux mains lorsque le

moteur est en marche Utiliser une prise ferme avec

les pouces et les doigts et encercler les poignées

de la scie à chaîne La scie à chaîne imprimera un

mouvement avant lors de la coupe avec la partie

inférieure du guide-chaîne et un mouvement arrière

lors de coupe avec la partie supérieure du guide-

chaîne

• Ne pas trop se pencher

• Conserver son équilibre en tout temps

• Ne pas laisser l’extrémité du guidechaîne frapper un

billot, une branche, le sol ou tout autre obstruction

• Ne pas couper au-dessus de la hauteur des épaules

• Utiliser des dispositifs comme des chaînes et des

guides-chaîne à faible effet de rebond pour réduire

les risques associés à l’effet de rebond

• Utiliser uniquement des guides-chaîne et des

chaînes de rechange précisés par le fabricant ou son

équivalent

• Ne pas mettre en contact la chaîne et tout

• objet se trouvant à l’extrémité du guide-chaîne

• Tenir la zone de travail dégagée et exempte

d’obstructions comme d’autres arbres, branches,

roches, clôtures, souches, etc Éliminer ou éviter

toute obstruction que la scie à chaîne pourrait

frapper lors d’une coupe d’un billot ou d’une branche

en particulier

• Maintenir la chaîne de la scie bien affûtée et tendue

correctement Une chaîne lâche ou émoussée peut

augmenter le risque d’effet de rebond Vérifier la

tension à intervalles réguliers, avec le moteur hors

tension et sans le bloc-piles, jamais avec le moteur

en marche

• Commencer et poursuivre la coupe uniquement

lorsque la chaîne fonctionne à plein régime Si la

chaîne tourne à un régime plus lent, le risque d’un

effet de rebond est plus élevé

• Tronçonner un seul billot à la fois

• Faire très attention lorsque vous recommencez à

scier à partir d’une entaille déjà entamée Appuyer

les butées cannelées contre le tronc et laisser

la chaîne atteindre son plein régime avant de

poursuivre la coupe

• Ne pas essayer de coupes en plongée ou le perçage

de trous

• Prendre garde au déplacement des billots ou à

d’autres forces qui pourraient faire refermer une

entaille et pincer la chaîne ou qui pourraient tomber

sur celle-ci

Directives de sécurité

concernant l’effet de rebond.

AVERTISSEMENT : La scie à chaîne est dotée

des caractéristiques suivantes afin d’aider à réduire

les risques liés à l’effet de rebond; toutefois, ces

caractéristiques n’élimineront pas totalement cette

dangereuse réaction En tant qu’utilisateur de scie à

chaîne, ne pas se fier uniquement aux dispositifs de

sécurité Vous devez respecter toutes les précautions,

directives et consignes d’entretien et de sécurité

contenues dans ce manuel afin d’essayer d’éviter

l’effet de rebond et autres forces qui pourraient

entraîner de graves blessures

• Frein de chaîne, conçu pour éteindre

immédiatement la scie à chaîne si le rebond est

trop grand

• Guide-chaîne rebond, conçu avec une extrémité

de faible rayon qui réduit la taille de la zone

dangereuse d’effet de rebond sur l’extrémité de

la barre Un guide-chaîne de rebond est l’un des

dispositifs qui réduit de manière significative le

nombre et l’ampleur des effets de rebond lors

d’essais en conformité avec les exigences de

sécurité pour les scies à chaîne électriques ISO

9518: 1998

• Chaîne à effet de rebondt, conçue avec un guide

de profondeur profilé et un lien de pare-main qui

dévie la force de l’effet de rebond et permet à la

chaîne de s’enfoncer progressivement dans le bois

Une chaîne à faible effet de rebond est une chaîne

conforme aux exigences de performance ISO 9518:

1998

• Ne pas utiliser la scie à chaîne lorsque vous

êtes dans un arbre, sur une échelle ou un

échafaudage ou sur toute autre surface

instable.

• Tenir l’outil par sa surface de prise isolée dans

une situation où l’outil de coupe peut entrer en

contact avec un câblage dissimulé. Tout contact

avec un fil « sous tension » mettra « sous tension

» les pièces métalliques exposées de l’outil et

électrocutera l’opérateur

• Ne pas effectuer d’opérations au-delà

de sa capacité ou de son expérience. Lire

attentivement et comprendre parfaitement les

directives de ce mode d’emploi

• Avant de démarrer la scie à chaîne, s’assurer

que la chaîne est dégagée, sans aucun contact avec

des objets

• Ne pas utiliser la scie à chaîne d’une seule

main! Une telle pratique risque de blesser

gravement l’opérateur, les aides ou les curieux.

Une scie à chaîne est conçue uniquement pour une

utilisation à deux mains

Instructions de sécurité importantes

Tronçonneuse Modèle CS1200-091

• Garder les poignées sèches, propres et

exemptes d’huile ou de graisse.

• Ne pas laisser la saleté, les débris ou la

sciure s’accumuler sur le moteur ou les évents

externes.

• Arrêter la scie à chaîne avant de la déposer sur

le sol.

• Ne pas couper de vignes, de petites

broussailles ou du sous-bois.

• Être extrêmement prudent lors de la coupe

de broussailles ou de jeunes arbres, car les

branches élancées peuvent se coincer dans

la chaîne et être projetées vers vous ou vous

déséquilibrer

AVERTISSEMENT : Certains outils électriques,

tels que les sableuses, les scies, les meules, les

perceuses ou certains autres outils de construction,

peuvent produire de la poussière contenant des

produits chimiques reconnus par l’État de la Californie

comme étant susceptibles d’entraîner le cancer, des

malformations congénitales ou pouvant être nocifs

pour le système reproductif Parmi ces produits

chimiques, on retrouve :

• le plomb contenu dans les peintures à base de

plomb,

• la silice cristalline de la brique, du ciment et d’autres

produits de maçonnerie, et

• l’arsenic et chrome provenant de bois traité

chimiquement

Les risques reliés à l’exposition à ces poussières

varient selon la fréquence à laquelle l’utilisateur

travaille avec ce type de matériaux Pour réduire

l’exposition à ces produits chimiques, travailler dans

un endroit bien ventilé et porter un équipement de

sécurité approuvé comme un masque antipoussières

conçu spécialement pour filtrer les particules

microscopiques

• Éviter le contact prolongé avec les poussières

produites par les activités de ponçage,

sciage, meulage, perçage et autres activités

de construction. Porter des vêtements de

protection et laver les parties du corps

exposées avec une solution d’eau et de savon.

Laisser la poussière pénétrer dans la bouche et

les yeux ou la laisser reposer sur la peau, pourrait

promouvoir l’absorption de produits chimiques

nocifs

AVERTISSEMENT : Utilisation de cet outil

peut générer ou débourser de poussière, ce qui

peut causer des blessures graves et permanentes

respiratoires ou autres. Toujours utiliser une

protection respiratoire approuvé par NIOSH/OSHA

approprié pour l’exposition à la poussière Particules

directs loin du visage et du corps

Entreposage, transport et

élimination

ENTREPOSAGE DE LA TRONÇONNEUSE

• Débranchez la tronçonneuse

• Vérifiez que le câble n’est pas coupé ou

endommagé

• Nettoyez minutieusement la tronçonneuse

• Installez le couvercle du guide-chaîne

• Entreposez dans un endroit sec

• Tenez-le hors de portée des enfants ou des

animaux

• Il est normal qu’une petite quantité d’huile s’écoule du

guide-chaîne lorsque la tronçonneuse n’est pas utilisée

Afin de vous protéger contre ces fuites, installez

le couvercle du guide-chaîne et mettez un tissu

absorbant sous le guide

TRANSPORT DE LA TRONÇONNEUSE

Les outils peuvent bouger pendant le transport Assurez-

vous que l’outil est sécurisé et qu’il ne peut ni tomber ni

entrer en contact avec des personnes ou des biens

• Débranchez la tronçonneuse

• Installez le guide-chaîne

• Si vous le voulez, purgez l’huile de la barre et de la

chaîne pour limiter les fuites

ÉLIMINATION DE LA TRONÇONNEUSE

Ce produit Oregon® est conçu et fabriqué avec des

matériaux et des composants de haute qualité qui

peuvent être recyclés et réutilisés Veuillez vous

débarrasser de cet équipement en respectant

l’environnement, dans un centre de collecte/

recyclage des déchets local

Symboles et étiquettes

Tronçonneuse Modèle CS1200-091

Symboles et étiquettes

Ces symboles et étiquettes apparaissent sur la tronçonneuse et/ou dans le présent manuel

SYMBOLE DÉSIGNATION EXPLICATION

Construction de classe II Outils de construction désignés comme doublement isolés

Symbole d’alerte de

sécurité

Signifie que le texte qui suit explique un danger, un avertissement

ou une mise en garde.

Lisez les instructions

Le manuel d’instructions original comporte d’importantes informations

sur la sécurité et le fonctionnement. Lisez et suivez attentivement les

instructions.

Lunettes de protection Portez des lunettes de protection lorsque vous utilisez la tronçonneuse.

Portez une protection

pour les oreilles

Portez une protection pour les oreilles lorsque vous utilisez la

tronçonneuse.

Protection pour les mains

Portez des gants lorsque vous utilisez la tronçonneuse et lorsque vous

manipulez la chaîne de tronçonneuse.

Portez une protection

pour la tête

Portez une protection pour la tête lorsque vous utilisez la tronçonneuse.

Porter un pantalon Portez un pantalon lorsque vous utilisez la tronçonneuse.

Chaussures de protection

Portez des chaussures de travail fermées appropriées lorsque vous

utilisez la tronçonneuse.

Attention à l’effet de

rebond

Danger:

L’effet de rebond peut provoquer de graves blessures.

Contact avec l’extrémité

de la barre

Évitez tout contact avec l’extrémité de la barre.

Angle d’effet de rebond de

la tronçonneuse

Conçu pour une utilisation avec une chaîne de tronçonneuse à faible effet

de rebond.

Tenue à deux mains Tenez la tronçonneuse avec les deux mains.

Tenue à une main Ne tenez pas la tronçonneuse avec une seule main.

Ne pas utiliser une échelle

Ne vous tenez jamais sur une échelle lorsque vous utilisez la

tronçonneuse.

Ne pas jeter

Ne pas jeter dans les ordures ménagères. L’apporter dans un centre de

recyclage agrée.

Protéger de la pluie N’utilisez pas la tronçonneuse dans des conditions d’humidité.

Câble endommagé

Vérifiez régulièrement que le câble d’alimentation n’a pas subi de

dommages. Retirez immédiatement la fiche du secteur si le câble est

endommagé ou coupé.

Outil de coupe

Outil de coupe. Ne touchez pas la chaîne sans avoir d’abord désactivé

la tronçonneuse en la débranchant.

Risque de chute Connaissez l’emplacement du câble à tout moment.

Débrancher avant

l’entretien

Débranchez avant d’effectuer toute opération d’entretien.

Noms et termes relatifs à la tronçonneuse

Tronçonneuse Modèle CS1200-091

Noms et termes relatifs à la tronçonneuse

Collet d’alignement : saillie sur la plaque du coussinet

qui s’intègre dans l’encoche du guide

Burette à huile automatique : système qui lubrifie

automatiquement le guide-chaîne et la chaîne de la

tronçonneuse

Plaque du coussinet : support de montage situé sur la

tête motrice qui permet d’assurer l’alignement adéquat du

guide-chaîne

Encoche du guide : partie découpée du guide-chaîne

qui s’ajuste sur le collet d’alignement et le goujon de

montage

Zone de sécurité pour les personnes à proximité :

cercle de 6 m (20 pi) autour de l’utilisateur qui ne doit

inclure aucun(e) personne, enfant ou animal à proximité

Attrape-chaîne : dispositif qui sert à retenir la chaîne de

tronçonneuse si elle casse ou déraille

Calibre de chaîne : épaisseur du maillon d’entraînement

de la chaîne de tronçonneuse, là où il s’insère dans la

rainure de barre, déterminée par la référence de pièce

indiquée sur les maillons d’entraînement

Pas de chaîne : distance entre trois rivets consécutifs sur

la chaîne de tronçonneuse divisée par deux, déterminée

par la référence de pièce indiquée sur les maillons

d’entraînement

Tête motrice de la tronçonneuse : tronçonneuse sans

chaîne ni guide-chaîne

Molette de tension de la chaîne : Molette sur le

panneau latéral qui, lorsque vous la tournez, règle la

tension de la chaîne de tronçonneuse

Maillon d’entraînement : maillon de la chaîne de

tronçonneuse en forme d’aileron qui s’engage dans la

rainure sur le guide-chaîne

Pignon d’entraînement : partie crantée qui conduit la

chaîne de la tronçonneuse

Longueur de coupe effective : distance approximative

entre la base de la griffe d’abattage et le bord extérieur

du maillon de coupe avec le tendeur réglé en position

centrale

Trait d’abattage : dernière entaille lors du processus

d’abattage pratiquée sur le côté opposé à l’entaille

d’abattage sur le tronc d’un arbre

Poignée avant : poignée d’appui située à l’avant ou vers

l’avant de la tronçonneuse et prévue pour une prise par la

main gauche

Protège-main : barrière structurelle entre la poignée

avant d’une tronçonneuse et le guide-chaîne

Guide-chaîne : structure sur rail qui supporte et guide la

chaîne de la tronçonneuse Appelé parfois « guide »

Couvercle du guide-chaîne : couvercle en plastique qui

protège le guide-chaîne et la chaîne de tronçonneuse

lorsque la tronçonneuse n’est pas utilisée

Effet de rebond : mouvement rapide vertical et/ou arrière

du guide-chaîne qui se produit lorsque la chaîne située

près de l’extrémité supérieure du guide-chaîne frappe

un objet comme un billot ou une branche, ou lorsque la

chaîne est prise dans une entaille du tronc

Chaîne à faible effet de rebond : chaîne conforme aux

exigences de performance d’effet de rebond faible des

normes ANSI B175 1 et CSA Z62 3

Boîtier du moteur : couvercle en plastique de la tête

motrice de la tronçonneuse

Goujon de montage : saillie filetée sur le collet

d’alignement qui s’étend à travers l’encoche du guide

Entaille d’abattage : entaille dans le tronc pour diriger la

chute de l’arbre

Poignée arrière : poignée d’appui située à l’arrière ou

vers l’arrière de la tronçonneuse et prévue pour une prise

par la main droite

Protège-main arrière : barrière structurelle située

dans la partie inférieure droite de la poignée arrière pour

protéger l’utilisateur en cas de rupture ou de déraillement

de la chaîne de tronçonneuse

Guide-chaîne à effet de rebond réduit :

guide-chaîne avec un rayon maximal tel qu’indiqué

dans les normes ANSI B175 1 et CSA Z62 3 et qui sert à

réduire de façon significative l’effet de rebond

Chaîne de tronçonneuse : chaîne dentelée en boucle, qui

coupe le bois, entraînée par la tête motrice et soutenue

par le guide-chaîne Appelée parfois « chaîne »

Panneau latéral : couvercle en plastique sur la tête

motrice qui couvre le pignon d’entraînement et le

dispositif de serrage de la chaîne qui est retiré et installé

avec le bouton de déverrouillage du panneau latéral.

Patte du panneau latéral : La saillie sur le panneau

latéral qui se loge dans une fente de la tête motrice

Utilisez-la pour aligner correctement le panneau latéral

pendant l’installation

Griffe d’abattage : dispositif installé à l’avant de la

tronçonneuse qui sert de point d’articulation lorsqu’il est

en contact avec un arbre ou une bûche afin de faciliter la

coupe Également appelée « crampons pointus ».

Support de décharge de traction : crochet sur la

poignée arrière auquel se fixe la rallonge pour protéger le

câble et empêcher la déconnexion pendant l’utilisation

Bouton de verrouillage de la gâchette : arrêt mobile qui

évite un fonctionnement non voulu de l’interrupteur de la

gâchette, jusqu’à ce qu’il soit activé manuellement

Interrupteur de la gâchette : un dispositif qui sert à

allumer et à éteindre la tronçonneuse

Pièces usées : pièces telles que la chaîne de

tronçonneuse et le guide-chaîne qui peuvent s’user

pendant leur utilisation et être remplacées par

l’utilisateur

Identification du produit

Tronçonneuse Modèle CS1200-091

Identification du produit

Connaître la tronçonneuse

Remarque : voir la section « Préparation avant utilisation » pour une liste des articles inclus

BOUCHON DU RÉSERVOIR D’HUILE

POIGNÉE AVANT

GRIFFE D’ABATTAGE

ATTRAPE-CHAÎNE

POIGNÉE ARRIÈRE

PROTÈGE-MAIN ARRIÈRE

GÂCHETTE

BOUTON DE VERROUILLAGE

DE LA GÂCHETTE

REGARD DU NIVEAU D’HUILE

TÊTE MOTRICE

CÂBLE D’ALIMENTATION

SUPPORT DE DÉCHARGE

DE TRACTION

COUVERCLE DU GUIDE-CHAÎNE

CHAÎNE DE

TRONÇONNEUSE

GUIDE-CHAÎNE

BOUTON DE

DÉVERROUILLAGE DU

PANNEAU LATÉRAL

MOLETTE DE TENSION DE

LA CHAÎNE

PANNEAU LATÉRAL

PATTE DU

PANNEAU LATÉRAL

GOUJON DE MONTAGE

PIGNON D’ENTRAÎNEMENT

PLAQUE SIGNALÉTIQUE

DU PRODUIT

PROTÈGE-MAIN AVANT

Préparation avant utilisation

Tronçonneuse Modèle CS1200-091

Préparation avant utilisation

DANGER : pour éviter les blessures

corporelles graves, n’utilisez la tronçonneuse

qu’avec le guide-chaîne, la chaîne et le panneau

latéral correctement assemblés.

AVERTISSEMENT : n’essayez pas de faire

fonctionner la tronçonneuse si une pièce est

endommagée ou manquante.

AVERTISSEMENT : un outil électrique branché

peut démarrer de façon accidentelle. Débranchez

la tronçonneuse avant de la préparer pour une

utilisation ou avant l’entretien.

Contenu de la boîte

La tronçonneuse est livrée avec les éléments

suivants :

• Tête motrice de la tronçonneuse

• Chaîne de tronçonneuse et guide-chaîne

• Couvercle du guide-chaîne

Après avoir déballé la tronçonneuse, inspectez-la

avec soin afin de vous assurer qu’elle n’a pas été

endommagée pendant le transport et qu’aucune

pièce ne manque Si des pièces sont manquantes

ou endommagées, n’utilisez pas la tronçonneuse

Contactez Oregon

pour obtenir des pièces de rechange

Pour connaître les numéros de téléphone propres à

chaque pays, consultez la section « Service après-vente

par pays »

Remplissage du réservoir d’huile

du guide et de la chaîne

IMPORTANT : l’huile du guide et de la chaîne sert

à éviter l’usure prématurée. Ne faites jamais

fonctionner la tronçonneuse si l’huile n’est pas

visible à travers le regard. Vérifiez souvent le

niveau d’huile et remettez-en si nécessaire.

Il est nécessaire de lubrifier correctement le guide et

la chaîne avec de l’huile adaptée La tronçonneuse

est dotée d’un graisseur automatique qui graisse le

guide et la chaîne lorsque la tronçonneuse tourne pour

qu’ils soient correctement lubrifiés Pour de meilleurs

résultats, utilisez l’huile pour barre et chaîne Oregon

Elle a été spécialement conçue pour réduire les frictions

et accélérer les coupes N’utilisez JAMAIS d’huile ou

d’autre lubrifiant n’ayant pas été spécialement conçu

pour la barre et la chaîne Cela peut entraîner une

coagulation de l’huile dans le système, ce qui peut user

prématurément le guide et la chaîne

Posez la tronçonneuse sur une surface plate et

solide, afin que le bouchon d’huile (1) soit sur le

dessus (Fig 1)

• Enlevez tous les débris autour du bouchon

• Enlevez le bouchon

• Versez doucement de l’huile pour guide et chaîne

dans le réservoir

• Remettez le bouchon en place et vérifiez que l’huile

est visible dans le réservoir (2)

FIG. 1

(1)

(2)

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1200-091

Utilisation de la tronçonneuse

Utilisation générale

DANGER : pour éviter les blessures corporelles

graves, ne vous penchez pas trop en avant et

ne vous tenez pas sur une échelle, un escabeau

ou dans une position élevée qui n’est pas

complètement sécurisée. Ne découpez jamais à

une hauteur qui dépasse votre épaule.

AVERTISSEMENT : pour réduire le risque de

blessure, portez toujours des chaussures, des

gants et des protections pour la tête, les oreilles

et les yeux adéquats.

PRISE EN MAIN

Prenez toujours l’outil avec les deux mains Attrapez

la poignée avant avec la main gauche et la poignée

arrière avec la main droite (Fig 2) Entourez la

poignée avant de vos doigts, le pouce étant placé en

dessous

POSITION

Tenez-vous debout, les pieds posés sur un sol ferme,

votre poids également réparti sur chaque pied (Fig 3)

ARRÊT DE LA TRONÇONNEUSE

Relâchez l’interrupteur de la gâchette pour arrêter la

tronçonneuse

DÉMARRAGE DE LA TRONÇONNEUSE

AVERTISSEMENT : pour réduire le risque

de blessure, ne forcez jamais le mécanisme de

verrouillage en scotchant, attachant ou arrimant

le bouton de verrouillage de la gâchette.

Attrapez fermement les poignées avant et arrière

Appuyez et maintenez enfoncé le bouton de

verrouillage de la gâchette avec le pouce (1) Pour

démarrer la tronçonneuse, appuyez sur l’interrupteur

de la gâchette (2) (Fig 4) Il n’est pas nécessaire de

continuer à appuyer sur le bouton de verrouillage de

la gâchette Il restera désengagé tant que la gâchette

sera relâchée

FIG. 2

SAISISSEZ AVEC LE POUCE

SOUS LA POIGNÉE

FIG. 3

FIG. 4

(1) BOUTON DE VERROUILLAGE

DE LA GÂCHETTE

(2) INTERRUPTEUR

DE LA GÂCHETTE

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1200-091

Utilisation et entretien du

câble d’alimentation

CHOIX D’UNE RALLONGE

Choisissez une rallonge qui soit :

• explicitement indiquée comme conçue pour un

usage extérieur

• de calibre (AWG) suffisant pour acheminer

le courant sur toute la longueur du câble,

conformément au tableau ci-dessous

Choisissez le calibre de la rallonge en fonction de la

longueur souhaitée et des caractéristiques électriques

indiquées sur l’étiquette du produit

Voici les calibres recommandés en fonction de la

longueur du câble

LONGUEUR DU

CÂBLE (m)

CALIBRE MINIMAL

De 0 à 15 14 AWG (1,5 mm

)

De 16 à 30 12 AWG (3,0 mm

)

Assurez-vous que l’isolation ne comporte pas de

craquelure et que les fiches de chaque extrémité ne

sont pas endommagées

UTILISATION DU SUPPORT DE

DÉCHARGE DE TRACTION

Il est important d’utiliser le support de décharge de

traction pour deux raisons :

• il permet de réduire l’usure du câble d’alimentation

et de la rallonge ainsi que de leurs fiches ;

• il empêche la tronçonneuse de se débrancher

accidentellement de la rallonge

Pour utiliser le support de décharge de traction, pliez la

rallonge en forme de U et faites-la passer dans le trou

de la poignée arrière Faites glisser la boucle du câble

au-dessus du crochet et tirez doucement jusqu’à bien

l’ajuster (Fig 5)

Découpage

AVERTISSEMENT : pour réduire le risque de

blessure, portez des bottes, des gants et des

protections pour la tête, les oreilles et les yeux

adéquats.

AVERTISSEMENT : pour réduire le risque

d’électrocution, assurez-vous que l’isolation

du câble est intacte et que le câble est au sec

et ne risque pas d’être coupé ou d’être dans le

passage.

AVERTISSEMENT : pour réduire le risque de

blessure, assurez-vous d’être toujours stable

et de tenir fermement la tronçonneuse avec les

deux mains lorsque le moteur tourne.

AVERTISSEMENT : pour réduire le risque de

blessure, soyez prévoyant et préparez plusieurs

voies de retrait avant de commencer à travailler.

MISE EN GARDE : établissez une zone de

sécurité de 6 m (20 pi) pour les personnes à

proximité avant d’utiliser cet équipement. Cette

zone de sécurité est un cercle d’au moins 6 m

(20 pi) autour de l’utilisateur qui ne doit inclure

aucune personne, aucun enfant, ni aucun animal

(Fig. 6). Les opérations d’abattage exigent une

zone de sécurité plus grande en fonction de la

taille de l’arbre, consultez la section « Abattage

d’un arbre ».

IMPORTANT : exercez-vous à couper des billes

sur un chevalet ou un berceau de sciage jusqu’à

vous familiariser avec le fonctionnement de la

tronçonneuse.

FIG. 5

6 m (20 ft)

FIG. 6

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1200-091

Pour obtenir les meilleures performances et manier la

tronçonneuse en toute sécurité, suivez ces instructions :

• Respectez l’ensemble des règles et règlementations

nationales et municipales applicables relatives à la

coupe ;

• Faites régulièrement des pauses pour réduire le risque

de blessure ;

• Avant de commencer la coupe, assurez-vous que la

chaîne de la tronçonneuse est bien tendue et affûtée

Les chaînes de tronçonneuse sont prévues pour couper

du bois uniquement N’utilisez pas la tronçonneuse pour

couper une autre matière et ne laissez pas la chaîne

entrer en contact avec de la saleté, des pierres, des

clous, des agrafes ou des câbles Ces matériaux sont

extrêmement abrasifs et abîmeront très rapidement le

revêtement protecteur de la chaîne

Affûtez ou remplacez la chaîne de la tronçonneuse si :

• La pression nécessaire à la coupe augmente de façon

significative ;

• Les copeaux de bois qui sortent de la chaîne sont très

fins ou semblables à de la sciure

Ne travaillez pas avec une chaîne émoussée, car cela

provoque une augmentation de l’effort nécessaire à la

coupe, une coupe irrégulière et un risque accru d’effet de

rebond Ne forcez jamais une chaîne émoussée à couper

• Vérifiez la bonne adhérence de la poignée et tenez-

vous face au bois à couper, tronçonneuse éteinte

Appuyez sur le bouton de verrouillage de la gâchette,

puis sur l’interrupteur Attendez que la chaîne ait

atteint sa vitesse maximale avant de commencer la

coupe

• Commencez la coupe en enfonçant légèrement

le guide-chaîne contre le bois N’appuyez que

légèrement : laissez la tronçonneuse faire son travail

• Conservez une vitesse constante durant toute la coupe,

puis relâchez la pression juste avant la fin

• Sachez toujours où se trouve le câble d’alimentation

pour ne pas risquer de trébucher dessus ou de le

couper

• Sachez toujours où se trouve l’extrémité du guide et

évitez tout contact avec d’autres objets

• Si la tronçonneuse s’arrête brusquement pendant la

coupe, retirez-la du morceau de bois, puis reprenez la

coupe en exerçant une pression plus légère

ÉLAGAGE

MISE EN GARDE : les branches qui tombent

peuvent rebondir ou se redresser après avoir touché

le sol, il est donc indispensable de garder le terrain

déblayé pour laisser plusieurs voies de retrait.

Déblayez l’espace de travail et portez une protection

pour la tête.

L’élagage consiste à retirer les branches mortes ou trop

développées pour entretenir la bonne santé de la plante

• Prévoyez des voies de retrait avant de commencer la coupe

et assurez-vous qu’il n’y a pas d’obstacle Sachez toujours

comment vous éloigner du point de chute des branches

• Assurez-vous que les personnes à proximité et les

aides sont à une distance suffisante du point de chute

des branches Les personnes à proximité et les aides ne

doivent jamais se tenir directement devant ou derrière

l’utilisateur Consultez la Fig 6

• Restez toujours stable et tenez fermement la

tronçonneuse avec les deux mains Ne vous penchez

pas trop en avant Ne montez jamais sur un arbre ou

sur une échelle pour atteindre les branches hautes

• Sécurisez les branches pouvant être dangereuses

• Utilisez un équipement auxiliaire adapté

• Élaguez les branches les plus basses avant de passer

à de plus hautes

• Laissez la chaîne atteindre la pleine vitesse avant de

commencer la coupe

• Appliquez une pression légère sur la branche

• Pour les branches longues (Fig 7), coupez d’abord

l’extrémité de la branche (1) pour réduire sa pression,

puis élaguez-la plus près du tronc (2)

(1)

(2)

FIG. 7

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1200-091

• Les branches épaisses (de plus de 10 cm [4 po] de

diamètre) peuvent provoquer des éclats ou pincer la

chaîne si elles sont coupées en une seule fois par le

haut Pour l’éviter, coupez d’abord légèrement le bas de

la branche pour réduire la pression (1), puis coupez

entièrement la branche en partant du haut (2) jusqu’à

rejoindre l’entaille du bas

(Fig 8)

• Après avoir coupé la plus grande partie de la branche,

tronçonnez-la d’une coupe régulière près du tronc

(Fig 9)

ABATTAGE D’UN ARBRE

MISE EN GARDE : un arbre est susceptible de

rouler ou de glisser le long d’une pente après avoir

été abattu. Prévoyez et déblayez une voie de

retrait avant de commencer la coupe. La voie de

retrait doit se prolonger en arrière et en diagonale

derrière la ligne de chute prévue

(Fig. 10).

L’abattage consiste à faire tomber un arbre

• Avant l’abattage, observez le penchant naturel de

l’arbre, l’emplacement de grandes branches et la

direction du vent pour évaluer la ligne de chute de

l’arbre

• Retirez la saleté, les roches, les morceaux d’écorce

détachés, les clous, agrafes et fils métalliques de

l’arbre avant de débuter la coupe

• Lorsque les opérations de tronçonnage et

d’abattage sont exécutées par deux ou plusieurs

personnes simultanément, le tronçonnage doit

être effectué à une distance d’au moins deux fois la

hauteur de l’arbre à abattre

• On ne doit pas tronçonner d’arbre de sorte à mettre

la vie d’une personne en danger, de frapper des fils

du réseau électrique ou de provoquer des dommages

aux biens Si l’arbre touche un fil du réseau électrique,

quittez immédiatement les lieux et avertissez

l’entreprise du réseau

• Utilisez les crampons de métal à l’avant de

la tronçonneuse pour la maintenir sur le bois

Placez les crampons de métal dans le bois et

utilisez-les comme points de levier pour renforcer

la stabilité lors de la coupe de bois de diamètre

important

(1)

(2)

FIG. 8

FIG. 9

OPTIONS DE VOIE DE

RETRAIT

DIRECTION

DE LA CHUTE

RETRAIT

FIG. 10

45°

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1200-091

Entaille d’abattage

• Entaillez d’abord le tronc sur un tiers de son

diamètre, perpendiculairement à la direction de la

chute Commencez par l’entaille horizontale

inférieure (1) Cela permettra d’éviter tout

pincement de la chaîne de la tronçonneuse ou du

guide-chaîne lorsque la seconde entaille (2) sera

effectuée (Fig 11)

Trait d’abattage

• Effectuez ensuite le trait d’abattage au moins

50 mm (2 po) au-dessus de l’entaille horizontale

(Fig 12) Gardez le trait d’abattage parallèle à

l’entaille horizontale

• Effectuez le trait d’abattage de sorte qu’il y ait

assez de bois pour servir de charnière Cette

charnière naturelle empêche l’arbre de se tordre

et de tomber dans la mauvaise direction Ne la

découpez pas de part en part

• Dès que le trait d’abattage se rapproche de la

charnière naturelle, l’arbre devrait amorcer sa chute

• S’il y a un risque que l’arbre ne tombe pas dans la

direction souhaitée ou qu’il roule en arrière et coince

la tronçonneuse, arrêtez la coupe avant de terminer

le trait d’abattage et utilisez des coins en bois, en

plastique ou en aluminium pour ouvrir l’entaille et

faire basculer l’arbre le long de la ligne de chute

souhaitée

• Lorsque l’arbre commence sa chute, retirez

la tronçonneuse du trait, arrêtez le moteur et

déposez-la sur le sol, puis reculez dans la voie de

retrait prévue

• Faites attention aux chutes de branches et regardez

où vous marchez

ÉBRANCHAGE D’UN ARBRE

MISE EN GARDE : les branches sous

tension peuvent se redresser et heurter

l’utilisateur ou lui faire perdre le contrôle de

la tronçonneuse et provoquer des blessures.

Faites toujours attention aux branches sous

tension qui peuvent heurter l’utilisateur ou la

tronçonneuse lors de leur coupe.

L’ébranchage est la coupe des branches d’un arbre

abattu

• Pour ce faire, conservez intactes les branches

maîtresses inférieures pour supporter le billot au-

dessus du sol

• Retirez les petites branches d’un seul mouvement

• Les branches sous tension doivent être coupées

depuis le bas pour éviter de coincer la tronçonneuse

(Fig 13)

ENTAILLE D’ABATTAGE

DIRECTION

DE LA CHUTE

ENTAILLE

(1)

(2)

FIG. 11

TRAIT D’ABATTAGE

TRAIT

D’ABATTAGE

CHARNIÈRE

DIRECTION

DE LA CHUTE

NOTCH

50 MM

(2 IN)

50 MM

(2 IN)

FIG. 12

BRANCHE D’ARBRE

COUPE DES

BRANCHES

MAINTENEZ LA PIÈCE AU-DESSUS DU SOL

CONSERVEZ UN SUPPORT DE BRANCHE JUSQU’À

CE QUE LE TRONC SOIT COUPÉ

FIG. 13

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1200-091

TRONÇONNER UN TRONC

MISE EN GARDE : le tronçonnage de troncs

sous tension augmente le risque de rebond.

Utilisez l’une des méthodes suivantes pour

soutenir le tronc lors de son tronçonnage.

Le tronçonnage consiste à débiter un tronc en

morceaux Il est important de vous assurer un bon

équilibre et de veiller à ce que votre poids soit

également réparti sur vos deux pieds Si possible, le

tronc doit être surélevé et soutenu par des branches,

des troncs ou des cales

• Lorsque le tronc est soutenu sur toute sa longueur,

coupez-la depuis le haut (tronçonnage par le

dessus) (Fig 14)

• Lorsque la bille est soutenue à l’une de ses

extrémités, faites une entaille du tiers de son

diamètre par le bas (tronçonnage par le dessous),

puis terminez la coupe en tronçonnant par le dessus

jusqu’à la première entaille (Fig 15)

• Lorsque le tronc est soutenue aux deux extrémités,

tronçonnez un tiers de son diamètre par le dessus,

puis terminez la coupe en tronçonnant par le

dessous les deux tiers restants jusqu’à rejoindre la

première entaille (Fig 16)

• Si vous utilisez la tronçonneuse sur un terrain en

pente, tenez-vous toujours en amont du tronc

(Fig 17)

• Pour conserver un parfait contrôle lors de la coupe,

relâchez la pression près de la fin du tronçonnage,

sans toutefois relâcher la prise sur les poignées de

la tronçonneuse

• Ne laissez pas la chaîne toucher le sol

• Une fois la coupe terminée, attendez

l’immobilisation complète de la chaîne avant de

déplacer la tronçonneuse

• Arrêtez toujours le moteur avant de vous déplacer

vers un autre arbre

TRONC SOUTENU

SUR TOUTE SA LONGUEUR

TRONÇONNER PAR LE DESSUS

POUR ÉVITER DE COUPER LE SOL

FIG. 14

LE TRONC EST SOUTENU À

UNE SEULE EXTRÉMITÉ

TRONÇONNAGE PAR LE DESSOUS (1/3 DU

DIAMÈTRE) POUR ÉVITER LES ÉCLATS

TRONÇONNAGE PAR LE DESSUS (2/3 DU

DIAMÈTRE) POUR REJOINDRE LE 1

TRAIT

DE COUPE (POUR ÉVITER LE PINCEMENT)

FIG. 15

TRONÇONNER UN TRONC

TRONÇONNAGE PAR LE DESSUS (1/3 DU

DIAMÈTRE) POUR ÉVITER LES ÉCLATS

TRONÇONNAGE PAR LE DESSOUS (2/3 DU

DIAMÈTRE) POUR REJOINDRE LE 1

TRAIT DE

SCIE (POUR ÉVITER LE PINCEMENT)

FIG. 16

TRONÇONNER EN PENTE

SE TENIR EN AMONT DU TRONC

LORS DU TRONÇONNAGE, CAR

LE TRONC RISQUE DE ROULER

VERS LE BAS

FIG. 17

Entretien et nettoyage

Tronçonneuse Modèle CS1200-091

Entretien et nettoyage

AVERTISSEMENT : ne pas identifier et

remplacer les pièces endommagées ou usées

peut entraîner de graves blessures corporelles.

Inspectez régulièrement la tronçonneuse. Une

inspection régulière est la première étape d’un

entretien correct. Suivez les consignes ci-

dessous pour garantir un niveau de sécurité et de

satisfaction optimal. Remplacez immédiatement

toute pièce endommagée ou présentant une

usure excessive.

AVERTISSEMENT : un outil électrique branché

peut démarrer de façon accidentelle. Débranchez

la tronçonneuse avant de la préparer pour une

utilisation ou avant l’entretien.

MISE EN GARDE : lorsque vous nettoyez la

tronçonneuse, ne la plongez pas dans l’eau ni

dans un autre liquide.

Inspection

Avant chaque utilisation et si la tronçonneuse est

tombée, inspectez les éléments suivants :

• Câble : vérifiez que la fiche est en bon état,

qu’elle n’est ni pliée ni corrodée et que l’isolation

est intacte Si le câble est endommagé, ne l’utilisez

pas Contactez un réparateur agréé

• Poignées : les poignées avant et arrière ne doivent

pas comporter de craquelure ni tout autre défaut

Elles doivent être propres et sèches

• Protège-main avant : le protège-main ne doit pas être

endommagé

• Guide-chaîne : le guide doit être droit et ne pas être

ébréché, fissuré, ni excessivement usé

• Chaîne de tronçonneuse : la chaîne doit être

correctement tendue et aiguisée et aucun

composant ne doit présenter de fissures,

d’écailles, de dents cassées ou d’usure excessive

Consultez les sections « Tension de la chaîne de

tronçonneuse » et « Affûtage avec PowerSharp »

• Panneau latéral : le panneau latéral ne doit pas

comporter de craquelure ni tout autre défaut Il doit

s’ajuster correctement au corps de la tronçonneuse,

sans aucune torsion Assurez-vous que l’attrape-

chaîne ne comporte aucune craquelure

• Niveau d’huile : vérifiez que le réservoir d’huile est

plein avant toute utilisation

• Boîtier du moteur : vérifiez qu’il n’y a aucune

craquelure sur le capot et aucun débris dans les

grilles d’aération

Inspectez périodiquement les éléments suivants :

• Pignon d’entraînement : vérifiez l’absence de

rainures profondes, de dents cassées ou de bavures

• Logement pour le goujon de montage sous le

panneau latéral : vérifiez que le goujon de montage

du guide-chaîne n’est pas tordu ou dénudé, que

le filetage n’est pas faussé et que la plaque du

coussinet et le collet d’alignement sont intacts et

ne sont pas obstrués par des débris

Nettoyage

MISE EN GARDE : lorsque vous nettoyez la tête

motrice de la tronçonneuse, ne la plongez pas dans

l’eau ni dans un autre liquide.

Portez des gants

• Débranchez la tronçonneuse

• Éliminez les copeaux de bois et les autres débris du

boîtier du moteur et des évents

• Nettoyez toujours les copeaux de bois, la sciure et

la saleté présents dans la rainure du guide-chaîne

lorsque vous remplacez la chaîne

• Vérifiez que le câble et la fiche sont secs avant de

brancher cette dernière sur une prise

Entretien et nettoyage

Tronçonneuse Modèle CS1200-091

Tension de la chaîne de

tronçonneuse

AVERTISSEMENT : un outil électrique branché

peut démarrer de façon accidentelle. Débranchez

la tronçonneuse avant de la préparer pour une

utilisation ou avant l’entretien.

AVERTISSEMENT : si la chaîne est toujours

lâche lorsque la tronçonneuse est à sa tension

maximale, remplacez la chaîne.

IMPORTANT : tendez la chaîne de tronçonneuse

uniquement lorsque la chaîne est froide. Une

chaîne encore chaude peut se rétracter et

endommager le guide-chaîne ou la chaîne à

mesure qu’elle refroidit.

Portez des gants

• Débranchez la tronçonneuse avant de tendre la

chaîne

• Desserrez légèrement le bouton de déverrouillage

du panneau latéral, mais ne retirez pas le panneau

latéral

• Maintenez l’extrémité du guide-chaîne (Fig 18) puis

faites tourner la molette de tension de la chaîne

pour serrer

• Serrez jusqu’à ce que les lames les plus basses

sous le guide entrent bien en contact avec le

guide (Fig 19)

• Serrez le bouton de déverrouillage du panneau

latéral

• Tirez légèrement sur la chaîne La tension est

correcte lorsque la chaîne revient à sa position

initiale après avoir été écartée de 3 mm du guide-

chaîne

• Après une courte période d’utilisation, laissez la

chaîne refroidir, débranchez la tronçonneuse et vérifiez

à nouveau la tension Contrôlez soigneusement la

tension pendant la première demi-heure d’utilisation,

et régulièrement tout au long de la durée de vie de la

chaîne, en la réglant si nécessaire, une fois la chaîne et

le guide refroidis Ne tendez jamais la chaîne quand elle

est chaude

La chaîne se tendra suite à une utilisation normale

Un apport insuffisant en huile, une utilisation

agressive ou un défaut d’entretien peut toutefois

provoquer un étirement prématuré

FIG. 18

FIG. 19

INCORRECT

CORRECT

Entretien et nettoyage

Tronçonneuse Modèle CS1200-091

Affûtage de la Chaîne

Il est recommandé de confier l'affûtage de la chaîne

à un service technique OREGON®, mais l'opérateur

peut aussi s'en charger

AVERTISSEMENT : En cas d'affûtage

incorrect de la chaîne ou de réglage

insatisfaisant des limiteurs de profondeur, le

risque de lésion corporelle est plus important.

Il faut impérativement affûter la chaîne

conformément aux spécifications décrites dans

ce manuel.

IMPORTANT : Affûter la chaîne conformément

à ces indications permettra de remédier

à toute dégradation mineure subie par la

chaîne à la suite de contacts avec le sol ou

d'événements similaires. Pour réparer des

dégâts plus sérieux (tels que ceux subis par

suite d'un contact avec une dalle en béton),

remplacez la chaîne ou confiez-la à un service

technique agréé Oregon®.

L'affûtage de la chaîne requiert les outils suivants

(proposés en kit par Oregon® ; voir « Caractéristiques

et composants ») :

• Guide d'affûtage

• Lime d'affûtage ronde de 4 mm (servez-vous

exclusivement de limes spécialement conçues pour

l'affûtage des chaînes de scie)

• Outil d'ajustage des limiteurs de profondeur à 0,65

mm (0,025 pouce)

• Lime plate

Après avoir rassemblé les outils, équipez-vous de

gants et de protections oculaires, puis débranchez la

tronçonneuse Ensuite, limez la chaîne pour en régler

les limiteurs de profondeur :

• Desserrez le bouton de fixation du carter latéral,

puis déposez ce dernier

• Desserrez la molette de tension de la chaîne autant

que possible

• Déposez la chaîne

• Serrez la chaîne dans un étau pour l'immobiliser

• Placez l'outil d'ajustage des limiteurs de profondeur

de telle sorte que l'un d'entre eux passe à travers la

fente de l'outil

• Si le limiteur de profondeur concerné déborde

au-delà du haut de la fente, servez-vous d'une

lime plate pour travailler le limiteur de

profondeur jusqu'à ce qu'il affleure la région

supérieure de l'outil (Fig 20) Abstenez-vous de

limer les limiteurs de profondeur au point

d'atteindre un niveau inférieur à la valeur

d'ajustage des limiteurs de profondeur indiquée

dans ce manuel

IMPORTANT : Affûtez dans une seule direction,

de l'intérieur vers l'extérieur. Abstenez-vous

systématiquement d'exécuter un mouvement

de va-et-vient lors de l'affûtage.

• Limez en progressant de l'intérieur vers l'extérieur

du limiteur de profondeur (Fig 21)

• Déposez l'outil d'ajustage des limiteurs de

profondeur

LIME PLATE

OUTIL D'AJUSTAGE

DES LIMITEURS DE

PROFONDEUR

FIG. 20

FIG. 21

EXTÉRIEUR

INTÉRIEUR

Entretien et nettoyage

Tronçonneuse Modèle CS1200-091

• Après abaissement, limez systématiquement le coin

avant de chaque limiteur de profondeur

parallèlement à son profil initial arrondi ou incliné

(Fig 22)

• Répétez la procédure pour chacun des limiteurs de

profondeur que comporte la chaîne

Après avoir ajusté les limiteurs de profondeur, affûtez

les gouges :

• Placez la lime d'affûtage de la chaîne dans le guide

d'affûtage

• Alignez le guide d'affûtage de telle sorte que l'angle

d'attaque frontale approprié et repéré sur le guide

d'affûtage soit parallèle à la chaîne (Fig 23)

• Affûtez d'abord les gouges situées du même côté

de la chaîne Donnez 3 ou 4 coups de lime en

progressant de l'intérieur vers l'extérieur de chaque

gouge Appliquez le même nombre de coups de lime

sur chaque gouge Ensuite, retournez la

tronçonneuse puis répétez l’opération pour les

lames présentes de l’autre côté de la chaîne

(Fig 24)

• Limez toute dégradation que pourraient présenter

les flancs latéraux ou supérieurs chromés (Fig 25)

• Veillez à ce que les gouges possèdent une longueur

identique

• Après avoir procédé à l'affûtage de toutes les

gouges, servez-vous du guide d'affûtage pour

vérifier à nouveau l'ajustement des limiteurs

de profondeur Procédez au besoin à un nouvel

ajustage des limiteurs de profondeur

• Remettez la chaîne et le panneau latéral en place

FIG. 22

FIG. 23

GUIDE

D'AFFÛTAGE

LIME RONDE

FIG. 24

FIG. 25

Entretien et nettoyage

Tronçonneuse Modèle CS1200-091

Remplacement d'une chaîne usée

Lorsque la chaîne de la tronçonneuse est fissurée ou

comporte des dents cassées, qu’elle est tendue au

point qu’elle ne peut être maintenue à une tension

correcte ou tout simplement qu’elle ne peut pas être

affûtée, elle doit être remplacée

Portez des gants

• Débranchez la tronçonneuse

• Desserrez légèrement le bouton de déverrouillage

du panneau latéral, mais ne retirez pas le panneau

latéral

• Desserrez la molette de tension de la chaîne autant

que possible

• Desserrez le bouton de déverrouillage du panneau

latéral et retirez le panneau latéral

• Retirez la chaîne de la tronçonneuse

• Faites une boucle avec la nouvelle chaîne sur le

pignon d’entraînement afin que les bords coupants

des dents situées le long de la partie supérieure du

guide-chaîne soient dos à la tête motrice (Fig 26)

• Insérez la chaîne dans la rainure du guide et faites

glisser le guide pour l’éloigner du moteur afin de

tendre la chaîne (Fig 27)

• Installez le panneau latéral en veillant à ce que

l’attrape-chaîne et le panneau latéral soient

correctement positionnés dans leurs emplacements

(Fig 28), puis serrez légèrement le bouton de

déverrouillage du panneau latéral

• Réglez la tension de la chaîne comme décrit à la section

« Tension de la chaîne de tronçonneuse »

IMPORTANT : la chaîne de la tronçonneuse doit

être correctement tendue avant toute utilisation.

Consultez la section « Tension de la chaîne de

tronçonneuse ».

FIG. 26

FIG. 27

FIG. 28

Entretien et nettoyage

Tronçonneuse Modèle CS1200-091

Entretien du guide-chaîne

MISE EN GARDE : le guide-chaîne peut être

chaud après la coupe. Portez des gants pour éviter

les brûlures.

Afin de réduire l’usure du guide-chaîne et d’augmenter

sa durée de vie, pensez à le retourner de temps en

temps

Portez des gants

• Débranchez la tronçonneuse

• Desserrez légèrement le bouton de déverrouillage du

panneau latéral, mais ne retirez pas le panneau latéral

• Desserrez la molette de tension de la chaîne autant

que possible

• Desserrez le bouton de déverrouillage du panneau

latéral et retirez le panneau latéral

• Retirez le guide et la chaîne, puis inspectez-les pour

déceler tout dommage ou signe d’usure

• Retournez le guide

(Fig 29)

• Placez le guide-chaîne sur la plaque du

coussinet en faisant glisser l’encoche du guide

sur le collet d’alignement avec le goujon de

montage inséré dans la fente du guide-chaîne

Alignez le trou de tension inférieur du guide-

chaîne sur le goujon de tension (Fig 30)

• Replacez la chaîne de la tronçonneuse comme décrit à la

section

“Remplacement d'une chaîne usée”

• Réglez la tension de la chaîne comme décrit à la

section « Tension de la chaîne de tronçonneuse »

Remplacement d’un guide-chaîne usé

AVERTISSEMENT : les bords d’un guide-chaîne

usé, en particulier les bords de la rainure au point

de contact entre la chaîne et le guide, peuvent être

extrêmement coupants. Utilisez une protection pour

les mains adaptée.

Lorsque le guide-chaîne est fissuré ou présente une usure

excessive sur les bords, en particulier dans la rainure au

point de contact entre la chaîne et le guide, il doit être

remplacé En outre, si le pignon est usé, qu’il lui manque des

dents ou qu’il ne tourne pas facilement, le guide-chaîne doit

être remplacé

Portez des gants

• Débranchez la tronçonneuse

• Desserrez légèrement le bouton de déverrouillage du

panneau latéral, mais ne retirez pas le panneau latéral

• Desserrez la molette de tension de la chaîne autant

que possible

• Desserrez le bouton de déverrouillage du panneau

latéral et retirez le panneau latéral

• Enlevez le guide et la chaîne

• Remettez le guide-chaîne en place comme décrit à la

section « Entretien du guide-chaîne »

• Replacez la chaîne de la tronçonneuse comme décrit à la

section

“Remplacement d'une chaîne usée”

• Réglez la tension de la chaîne comme décrit à la section

« Tension de la chaîne de tronçonneuse »

FIG. 29

FIG. 30

PLAQUE DU COUSSINET

COLLET D’ALIGNEMENT

GOUJON DE MONTAGE

Entretien et nettoyage

Tronçonneuse Modèle CS1200-091

Remplacement du pignon

d’entraînement

Remplacez le pignon d’entraînement tous les

deux remplacements de chaîne ou lorsqu’il est

endommagé

Portez des gants

• Débranchez la tronçonneuse

• Desserrez légèrement le bouton de déverrouillage

du panneau latéral, mais ne retirez pas le panneau

latéral

• Desserrez la molette de tension de la chaîne autant

que possible

• Desserrez le bouton de déverrouillage du panneau

latéral et retirez le panneau latéral

• Enlevez le guide et la chaîne

• Utilisez un petit tournevis plat pour ouvrir et retirez

l’anneau e-clip, puis retirez le pignon

d’entraînement et le ressort (Fig 31)

• Insérez le nouveau ressort et le nouveau pignon

d’entraînement, puis installez le nouvel anneau

e-clip (Fig 32)

• Replacez la chaîne de la tronçonneuse comme décrit à la

section

“Remplacement d'une chaîne usée”

• Réglez la tension de la chaîne comme décrit à la section

« Tension de la chaîne de tronçonneuse »

Informations supplémentaires

relatives à l’entretien

Pour plus d’informations sur l’entretien de la chaîne

de tronçonneuse, du guide-chaîne et du pignon

d’entraînement, consultez le manuel d’entretien

et de sécurité d’Oregon

, disponible sur http://

oregonproducts com/maintenance/manual htm

FIG. 31

FIG. 32

Dépannage

Tronçonneuse Modèle CS1200-091

Dépannage

Utilisez le tableau suivant pour obtenir des solutions éventuelles en cas de problème avec la tronçonneuse

Si ces propositions ne résolvent pas le problème, consultez la section « Garantie et entretien »

SYMPTÔME CAUSE ÉVENTUELLE MESURES RECOMMANDÉES

Le moteur s’arrête

pendant la coupe.

La chaîne se coince pendant

la coupe.

Entaillez la branche pour réduire la pression exercée sur

celle-ci. Consultez la section « Coupe ».

Le câble est endommagé ou

coupé.

Si la rallonge est endommagée, ne l’utilisez pas et

remplacez-la. Si le câble de la tronçonneuse est

endommagé, ne l’utilisez pas et contactez un centre de

réparation agréé.

Le moteur ne démarre

pas ou démarre de

façon intermittente.

La tronçonneuse n’est pas

branchée.

Branchez la tronçonneuse.

Le câble est endommagé ou

coupé.

Si la rallonge est endommagée, ne l’utilisez pas et

remplacez-la. Si le câble de la tronçonneuse est

endommagé, ne l’utilisez pas et contactez un centre de

réparation agréé.

La prise DDFT est

enclenchée.

Débranchez la rallonge, réinitialisez la prise DDFT, puis

rebranchez la rallonge.

Mauvaise prise de courant. Branchez la rallonge sur une autre prise.

Le bouton de verrouillage

de la gâchette n’est pas

enfoncé.

Appuyez sur le bouton de verrouillage de la gâchette avant

d’appuyer sur l’interrupteur de la gâchette. Consultez le

chapitre « Utilisation générale ».

Présence de débris dans le

panneau latéral

Débranchez la tronçonneuse, puis enlevez le panneau

latéral et nettoyez les débris.

Le moteur fonctionne,

mais la chaîne ne

tourne pas.

Chaîne qui ne s’engage

pas dans le pignon

d’entraînement.

Remettez la chaîne en place en vérifiant que les maillons

d’entraînement sur la chaîne sont correctement placés

sur le pignon. Consultez la section « Remplacement d'une

chaîne usée ».

Le pignon du guide-chaîne

ne tourne pas.

Remplacez le guide-chaîne. Consultez la section

« Remplacement d’un guide-chaîne usé ».

La tronçonneuse

ne coupe pas

correctement.

Tension de la chaîne

insuffisante

Retendez la chaîne. Consultez la section « Tension de la

chaîne de tronçonneuse » .

Chaîne émoussée Consultez la section « Affûtage De La Chaîne ».

Chaîne posée dans le

mauvais sens

Installez la chaîne avec les dents orientées dans la bonne

direction. Consultez la section « Remplacement d'une

chaîne usée ».

Chaîne usée

Remplacez la chaîne. Consultez la section « Remplacement

d'une chaîne usée ».

Chaîne trop sèche ou trop

tendue

Vérifiez le niveau d’huile. Remplissez le réservoir si

nécessaire. Consultez la section « Remplissage du réservoir

d’huile du guide et de la chaîne ».

Chaîne sortie de la rainure

de barre

Réinstallez la chaîne dans la rainure. Consultez la section

« Remplacement d'une chaîne usée ».

Chaîne détendue ou

déraillant du guide-

chaîne

Le panneau latéral n’est pas

bien installé

Installez le panneau latéral correctement en vous assurant

que la patte à l’arrière du panneau est bien engagée dans le

corps de la tronçonneuse.

Le guide et la chaîne

sont excessivement

chauds et/ou fument.

La chaîne n’est pas

assez lubrifiée.

Vérifiez le niveau d’huile. Remplissez le réservoir si

nécessaire. Consultez la section « Remplissage du réservoir

d’huile du guide et de la chaîne ».

Caractéristiques et composants

Tronçonneuse Modèle CS1200-091

Caractéristiques et composants

AVERTISSEMENT : l’utilisation de pièces de rechange autres que celles spécifiées dans le présent

manuel augmente les risques de blessures. N’utilisez jamais d’accessoires de coupe autres que ceux

décrits dans le présent manuel. Des blessures graves, voire mortelles, pourraient survenir si de

mauvais accessoires de coupe sont utilisés.

COMPOSANTS DE RECHANGE RÉFÉRENCE DE LA PIÈCE

Guide-chaîne 160SDEA041

Chaîne de tronçonneuse 91PJ056X (S56)

CARACTÉRISTIQUES DE LA TRONÇONNEUSE

Tension 120V AC 60 Hz

Puissance 12 Amp

Contenance d’huile 100 ml

Huile pour chaîne et guide Oregon

Poids à sec, assemblée 4.6 kg

Poids à sec, sans le guide et la chaîne 3.7 kg

Longueur maximale du guide-chaîne 40 cm (16 po)

Longueur de coupe effective 393 cm (15.5 po)

Dents du pignon d’entraînement 6

Vitesse de la chaîne hors charge 46 ft/s

Garantie et entretien

Tronçonneuse Modèle CS1200-091

Garantie et entretien

Garantie

Blount, Inc garantit toutes les tronçonneuses

CS1200 enregistrées chez Oregon® pour une

période de deux (2) ans Cette garantie est valide

uniquement pour les unités qui ont été utilisées à

des fins personnelles et n’ont pas été louées ou

utilisées dans un cadre commercial ou industriel

Pendant la période de garantie, Blount réparera

ou, à sa discrétion, remplacera sans frais pour

l’acheteur d’origine seulement, tout produit ou

toute pièce ayant un défaut de matériau et/ou

de main-d’œuvre confirmé après vérification de

Blount Le propriétaire sera responsable de tous

les frais de transport et du coût de démontage de

toute pièce soumise pour remplacement en vertu

de la garantie

Conserver le reçu original

Veuillez joindre le reçu original de l’achat initial

du présent manuel et le conserver dans vos

dossiers Pour le service sous garantie, veuillez

apporter le produit et le reçu chez le détaillant

où vous l’avez acheté Ou contactez Oregon® au

1-800-223-5168

Renseignements de

service et de soutien

Consultez notre site Web à l’adresse

OregonProducts com pour des renseignements

sur les centres de service ou contactez notre

service à la clientèle au 1-800-223-5168

pour une assistance, des conseils techniques

supplémentaires, une réparation, ou des pièces

de rechange

Par souci de sécurité, utilisez uniquement des

pièces de rechange authentiques d’usine avec la

tronçonneuse Le personnel de notre centre de

service a été formé pour vous fournir une aide

et un soutien efficaces pour tout réglage, toute

réparation ou tout remplacement requis(e) pour

tous les produits Oregon®

Índice

Motosierra modelo CS1200-091

es una

marca comercial de Blount, Inc en los Estados Unidos y/o en otros países

Instrucciones importantes de seguridad 57

Definiciones de las marcas de seguridad 57

Advertencias generales de seguridad para herramientas eléctricas 57

Seguridad en el área de trabajo 57

Seguridad eléctrica 57

Seguridad personal 58

Uso y mantenimiento de la herramienta eléctrica 58

Mantenimiento 58

Instrucciones de seguridad y advertencias para las sierras de cadena 58

Causas del retroceso y su prevención por parte del operador 59

Se deben tomar las siguientes precauciones para disminuir el retroceso 60

Características de seguridad durante el retroceso 60

Almacenamiento, transporte y desecho 61

Símbolos y etiquetas 62

Nombres y términos de la motosierra 63

Product Identification 64

Preparación para el uso 65

¿Qué hay en la caja? 65

Llenar el depósito de aceite de la barra y la cadena 65

Uso de la motosierra 66

Operación general 66

Uso y cuidado del cable de alimentación 67

Corte 67

Mantenimiento y limpieza 72

Inspección 72

Limpieza 72

Tensado de la cadena de la sierra 73

Afilado de la cadena de sierra 74

Reemplazo de una cadena de sierra 76

Mantenimientode la barra de guía 77

Reemplazo de una barra de guía desgastada 77

Reemplazar la rueda dentada de accionamiento 78

Información adicional sobre el mantenimiento 78

Solución de problemas 79

Especificaciones y componentes 80

Garantía y servicio técnico 81

Índice

Instrucciones importantes de seguridad

Motosierra modelo CS1200-091

Instrucciones importantes de seguridad

Introducción

Esta motosierra está diseñada para uso moderado ocasional No está diseñada para talar árboles grandes

ni cortar troncos de grandes diámetros Esta motosierra no está diseñada para la poda de árboles No corte

árboles o piezas de madera con un diámetro superior a la longitud de corte efectiva de la motosierra, 40 cm (16

pulgadas)

Definiciones de las marcas de seguridad

SÍMBOLO MARCA SIGNIFICADO

ADVERTENCIA

Indica un posible peligro que podría provocar una lesión grave.

PRECAUCIÓN

Indica un posible peligro que podría provocar un daño considerable a la

herramienta o una lesión leve o moderada.

IMPORTANTE

Seguir estas instrucciones aumentará su satisfacción con la

herramienta.

Advertencias generales

de seguridad para

herramientas eléctricas

ADVERTENCIA: Lea todas las advertencias

de seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesiones graves

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURAS CONSULTAS.

El término “herramienta eléctrica” incluido en las

advertencias hace referencia a las herramientas

eléctricas operadas con corriente (con cable eléctrico)

o a las herramientas eléctricas operadas con baterías

(inalámbricas)

Seguridad en el área de trabajo

• Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propician accidentes

• No opere herramientas eléctricas en

atmósferas explosivas, como ambientes

donde se encuentran líquidos, gases o polvo

inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o los vapores

• Mantenga a los niños y espectadores alejados

de la herramienta eléctrica en funcionamiento.

Las distracciones pueden provocar la pérdida de

control

Seguridad eléctrica

• Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique

el enchufe de ninguna manera. No utilice

ningún enchufe adaptador con herramientas

eléctricas con conexión a tierra. Los enchufes no

modificados y que se adaptan a los tomacorrientes

reducirán el riesgo de descarga eléctrica

• Evite el contacto corporal con superficies

puestas a tierra, como por ejemplo tuberías,

radiadores, rangos y refrigeradores. Existe

mayor riesgo de descarga eléctrica si su cuerpo está

puesto a tierra

• No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si ingresa

agua a una herramienta eléctrica, aumentará el

riesgo de descarga eléctrica

• No maltrate al cable. Nunca utilice el cable

para transportar, tirar o desenchufar la

herramienta eléctrica. Mantenga el cable

lejos del calor, aceite, bordes afilados o

piezas móviles. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica

• Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para uso

en exteriores a fin de reducir el riesgo de descarga

eléctrica

• Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descargas eléctricas

Instrucciones importantes de seguridad

Motosierra modelo CS1200-091

Seguridad personal

• Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No

utilice una herramienta eléctrica si está

cansado o bajo el efecto de drogas, alcohol o

medicamentos. Un momento de descuido mientras

se opera una herramienta eléctrica puede provocar

lesiones personales graves

• Utilice equipos de protección personal.

Siempre utilice protección para los ojos. En

las condiciones adecuadas, el uso de equipos de

protección, como máscaras para polvo, calzado

de seguridad antideslizante, cascos o protección

auditiva, reducirá las lesiones personales

• Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente

de energía o paquete de baterías, o antes

de levantar o transportar la herramienta.

Transportar herramientas eléctricas con el dedo

apoyado en el interruptor o enchufar herramientas

eléctricas con el interruptor en la posición de

encendido puede propiciar accidentes

• Retire las clavijas de ajuste o llaves de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que se deje

conectada a una pieza giratoria de la herramienta

eléctrica pueden provocar lesiones personales

• No se estire. Conserve el equilibrio adecuado

y manténgase parado correctamente en todo

momento. Esto permite un mejor control

de la herramienta eléctrica en situaciones

inesperadas.

• Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento

Las ropas holgadas, las joyas o el cabello largo

pueden quedar atrapados en las piezas en

movimiento

• Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con el polvo

Uso y mantenimiento de la

herramienta eléctrica

• No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. La herramienta eléctrica correcta

hará el trabajo mejor y más seguro a la velocidad

para la que fue diseñada

• No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no puede ser controlada

mediante el interruptor es peligrosa y debe ser

reparada

• Desconecte el enchufe de la fuente de energía

y/o el paquete de baterías de la herramienta

eléctrica antes de realizar ajustes, cambiar

accesorios o almacenar herramientas

eléctricas. Estas medidas de seguridad preventivas

reducen el riesgo de encender la herramienta

eléctrica en forma accidental

• Guarde las herramientas eléctricas que no

están en uso fuera del alcance de los niños y no

permite que otras personas no familiarizadas

con ella o con estas instrucciones operen la

herramienta. Las herramientas eléctricas son

peligrosas en las manos de usuarios no entrenados

• Mantenimiento de las herramientas eléctricas.

Controle que no haya piezas móviles mal

alineadas o trabadas, piezas rotas y toda otra

situación que pueda afectar el funcionamiento

de las herramientas eléctricas. Si encuentra

daños, haga reparar la herramienta eléctrica

antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas

que carecen de un mantenimiento adecuado

• Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado, con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles de controlar

• Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situación peligrosa

Mantenimiento

• Haga que una persona de reparaciones

calificada realice el mantenimiento de su

herramienta eléctrica y utilice piezas de

repuesto idénticas solamente. Esto garantizará

la seguridad de la herramienta eléctrica

LEA TODAS LAS INSTRUCCIONES.

Instrucciones de seguridad

y advertencias para las

sierras de cadena

• Cuando la motosierra esté funcionando,

mantenga todas las partes del cuerpo alejadas

de la cadena de la sierra. Antes de arrancar

la motosierra, asegúrese de que la cadena

Instrucciones importantes de seguridad

Motosierra modelo CS1200-091

de la sierra no esté en contacto con nada. Un

momento de descuido al utilizar motosierras puede

provocar que su ropa o su cuerpo queden atrapados

en la cadena de la sierra

• Siempre mantenga la motosierra con su vareo

sobre el mango trasero y la mano izquierda en

el mango delantero. Sosteniendo la motosierra

con una configuración invertida mano aumenta el

riesgo de lesiones personales y nunca debe hacerse

• Sostenga la herramienta eléctrica únicamente

por las superficies de agarre aisladas, debido

a que la cadena de la sierra puede entrar en

contacto con cables eléctricos ocultos o su

propio cable. El contacto de la cadena de la

sierra con un cable con corriente eléctrica puede

provocar que las partes metálicas expuestas de

la herramienta eléctrica también conduzcan la

corriente y que el operador sufra una descarga

eléctrica

• Use anteojos de seguridad y protección para

los oídos. Se recomienda el uso de equipos

de protección adicionales para la cabeza,

las manos, las piernas y los pies. La ropa

de protección adecuada reducirá las lesiones

personales producidas por la proyección de

fragmentos o el contacto accidental con la cadena

de la sierra

• No utilice una motosierra mientras se

encuentre en un árbol. El uso de una motosierra

al estar subido a un árbol puede provocar lesiones

personales

• Siempre mantenga una posición firme y

adecuada, y utilice la motosierra únicamente

cuando esté parado sobre una superficie fija,

firme y nivelada. Las superficies resbalosas o

inestables, como las escaleras, pueden provocar

una pérdida del equilibrio o del control de la

motosierra

• Al cortar una rama que esté bajo tensión,

manténgase alerta al efecto de resorte. Cuando

se libera la tensión de las fibras de la madera, la

rama puede golpear al operador con el efecto de

resorte y/o hacer que se pierda el control de la

motosierra

• Tenga extremo cuidado cuando corte pequeñas

malezas y árboles jóvenes. El material largo y

delgado puede quedar atrapado en la cadena de la

sierra y azotarle o hacerle perder el equilibrio

• Transporte la motosierra sosteniendo el mango

delantero con la herramienta apagada y alejada

de su cuerpo. Al transportar o guardar la

motosierra, siempre coloque la cubierta de la

barra guía. El manejo apropiado de la motosierra

reducirá la probabilidad de un contacto accidental

con la cadena de la sierra en movimiento

• Siga las instrucciones para lubricar, tensar la

cadena y cambiar los accesorios. Una cadena

mal tensada o mal lubricada puede romperse o

aumentar la posibilidad de retroceso

• Mantenga los mangos secos, limpios y libres

de aceite y grasa. Los mangos con grasa o aceite

pueden resbalarse y provocar la pérdida de control

• Corte madera únicamente. No utilice la

motosierra para fines no previstos. Por

ejemplo, no utilice la motosierra para cortar

plástico, mampostería o materiales de

construcción que no sean de madera. El uso

de la motosierra para aplicaciones distintas de las

previstas puede dar origen a una situación peligrosa

Causas del retroceso y su

prevención por parte del operador

El retroceso puede producirse cuando la nariz o la

punta de la barra guía tocan un objeto o cuando la

madera se cierra y pellizca la cadena de la sierra

durante el corte

En algunos casos, el contacto con la punta puede

provocar una repentina reacción inversa, empujando

la barra guía hacia arriba y hacia atrás en dirección al

operador

El pellizco de la cadena de la sierra a lo largo de la

parte superior de la barra guía puede empujar la barra

guía rápidamente hacia atrás en dirección al operador

Cualquiera de estas reacciones puede resultar en

que usted pierda el control de la sierra, lo cual puede

resultar en graves lesiones personales No confíe

exclusivamente en los dispositivos de seguridad

incorporados en su sierra En su condición de usuario

de una motosierra, usted debe realizar varias

acciones para mantener sus trabajos de corte libres

de accidentes o lesiones

El retroceso es el resultado del mal uso de la

herramienta y/o de procedimientos o condiciones

de funcionamiento incorrectos y se puede evitar

tomando las debidas precauciones que se indican a

continuación:

• Mantenga un agarre firme, con los pulgares

y los dedos rodeando los mangos de la

motosierra, con ambas manos sobre la sierra y

con su cuerpo y brazo ubicados de manera que

le permitan resistir las fuerzas de retroceso.

Si se toman las debidas precauciones, el operador

puede controlar las fuerzas de retroceso No suelte

la motosierra

• No se estire demasiado y no corte por encima

de la altura de los hombros. Esto ayuda a evitar

un contacto no deseado con la punta y hace posible

un mejor control de la motosierra en situaciones

imprevistas

Instrucciones importantes de seguridad

Motosierra modelo CS1200-091

• Utilice únicamente barras y cadenas de

repuesto especificadas por el fabricante. El

reemplazo incorrecto de las barras y cadenas de

repuesto puede provocar rotura de la cadena y/o el

retroceso

• Siga las instrucciones de afilado y

mantenimiento del fabricante para la cadena de

la sierra. La reducción de la altura del calibrador

de profundidad puede resultar en un incremento del

retroceso

Se deben tomar las

siguientes precauciones para

disminuir el retroceso

• Sujete la sierra con firmeza Sujete la sierra de

cadena con firmeza con ambas manos cuando el

motor esté en funcionamiento Sujete firmemente

con los pulgares y dedos los mangos de la sierra de

cadena La sierra de cadena tirará hacia adelante

cuando corte sobre el borde inferior de la barra y

empujará hacia atrás cuando corte a lo largo del

borde superior de la barra

• No se estire demasiado

• Conserve el equilibrio adecuado y manténgase

parado correctamente en todo momento

• No permita que la boquilla de la barra de guía entre

en contacto con un tronco, una rama, el piso u otra

obstrucción

• No realice cortes por encima de la altura del

hombro

• Utilice dispositivos como cadena de retroceso

y barras de guía de retroceso reducido que

disminuyen los riesgos relacionados con el

retroceso

• Sólo utilice como reemplazo las barras y cadenas

que especificó el fabricante o el equivalente

• Nunca permita que la cadena en movimiento entre

en contacto con ningún objeto en la punta de la

barra de guía

• Mantenga el área de trabajo libre de obstrucciones

como otros árboles, ramas, rocas, cercos, troncos

cortados, etc Elimine o evite cualquier obstrucción

que su cadena de sierra pueda golpear mientras

está cortando un tronco o rama en especial

• Mantenga la cadena de la sierra filosa y tensionada

correctamente Una cadena suelta o sin filo

aumentará las posibilidades de retroceso Verifique

la tensión en intervalos regulares con el motor

apagado y sin la batería, nunca los haga con el

motor en funcionamiento

• Comience y continúe el corte sólo con el movimiento

de la cadena a la máxima velocidad Si la cadena se

mueve a una velocidad menor, es más probable que

se produzca un retroceso

• Corte los troncos de a uno

• Tenga mucha precaución al reanudar un corte

anterior Trabe los parachoques acanalados en la

madera y deje que la cadena alcance la velocidad

máxima antes de comenzar a cortar

• No intente realizar cortes de rebajado o en

diámetro

• Tenga cuidado con los troncos que se desplazan u

otras fuerzas que pueden cerrar un corte y morder

la cadena o caer sobre ella

Características de seguridad

durante el retroceso

ADVERTENCIA: Las siguientes características

se incluyen en su sierra para ayudar a reducir el

peligro durante el retroceso; sin embargo, estas

características no eliminarán completamente esta

riesgosa reacción Como usuario de la sierra de

cadena, no confíe solamente en los dispositivos

de seguridad Debe seguir todas las precauciones

de seguridad, las instrucciones y el mantenimiento

según se describe en este manual para ayudar

a evitar el retroceso y otras fuerzas que pueden

provocar lesiones de gravedad

• Freno de cadena diseñado para apagar la

motosierra de inmediato si el retroceso es

demasiado grande

• Barra de guía de retroceso reducido, diseñada

con una pequeña punta de empuje que reduce el

tamaño de la zona de retroceso en la punta de la

barra Una barra de guía de retroceso reducido es

una que demostró reducir significativamente la

cantidad y la gravedad de los retrocesos cuando se

la pone a prueba según las normas de seguridad

para las sierras de cadena eléctricas

• Cadena de retroceso, diseñada con un calibre de

profundidad contorneado y un enlace de guarda

que desvía la fuerza de retroceso y permite que la

madera se deslice gradualmente en la cortadora

Una cadena de retroceso es una cadena que cumple

con los requisitos de rendimiento de retroceso ISO

9518: 1998

• No opere la sierra de cadena mientras está

en un árbol, en una escalera, en un andamio o

desde cualquier superficie inestable.

• Sostenga la herramienta por las superficies de

agarre aisladas cuando realice una operación

en la que la herramienta de corte pueda tocar

cables eléctricos ocultos. El contacto con un

cable con “corriente eléctrica” hará que las partes

metálicas expuestas de la herramienta tengan

“corriente eléctrica” y el operador sufra una

descarga eléctrica

• No intente realizar operaciones que superan

su habilidad o experiencia. Lea atentamente y

comprenda completamente todas las instrucciones

de este manual

• Antes de encender la sierra de cadena,

asegúrese de que la cadena de la sierra no esté en

contacto con ningún objeto

Instrucciones importantes de seguridad

Motosierra modelo CS1200-091

• ¡No opere la sierra de cadena con una sola

mano! La operación con una sola mano puede

provocarle lesiones graves al operador,

asistente o espectadores. La sierra de cadena

está diseña para su uso con las dos manos

• Mantenga los mangos secos, limpios y libres de

aceite o grasa.

• No permita que se acumule suciedad, desechos

o aserrín en el motor o fuera de los orificios de

ventilación.

• Apague la sierra de cadena antes de

depositarla sobre una superficie.

• No corte enredaderas y/o malezas pequeñas.

• Tenga extremo cuidado cuando corte pequeñas

malezas y árboles jóvenes ya que el material

delgado puede trabar

• la cadena de la sierra, volverse hacia usted y

golpearlo o sacarlo de balance

ADVERTENCIA: Parte del polvo producido

por las herramientas eléctricas al lijar, aserrar,

esmerilar, taladrar y realizar otras actividades

de la construcción, contiene productos químicos

reconocidos por el Estado de California como

causantes de cáncer, defectos de nacimiento u

otros problemas reproductivos Algunos de estos

productos químicos son:

• el plomo de las pinturas de base plomo,

• la sílice cristalina de ladrillos, el cemento y otros

productos de mampostería, y

• el arsénico y el cromo de la madera con tratamiento

químico

El riesgo derivado de estas exposiciones varía según

la frecuencia con la que se realice este tipo de

trabajo Para reducir la exposición a estos productos

químicos, se recomienda trabajar en áreas bien

ventiladas y usar equipos de seguridad aprobados,

como las máscaras para polvo especialmente

diseñadas para filtrar las partículas microscópicas

• Evite el contacto prolongado con las partículas

de polvo originadas al lijar, aserrar, esmerilar,

taladrar y realizar demás actividades de la

construcción. Use indumentaria protectora

y lave las áreas expuestas con agua y jabón.

Evite que el polvo entre en la boca y en los ojos o

se deposite en la piel, para impedir la absorción de

productos químicos nocivos

ADVERTENCIA: El uso de esta herramienta

puede generar o dispersar partículas de polvo,

que pueden causar lesiones respiratorias

permanentes y graves u otras lesiones. Use

siempre protección respiratoria apropiada para la

exposición al polvo aprobada por el Instituto Nacional

de Salud y Seguridad Ocupacional de EE UU y la

Administración de Salud y Seguridad Ocupacional

de EE UU (NIOSH y OSHA respectivamente, por

sus siglas en inglés) Aleje la cara y el cuerpo del

contacto con las partículas

Almacenamiento, transporte y

desecho

ALMACENAMIENTO DE LA MOTOSIERRA

• Desenchufe la motosierra

• Inspeccione el cable para ver si tiene cortes o está

dañado

• Limpie la motosierra minuciosamente

• Instale la cubierta de la barra de guía

• Almacene en un lugar seco

• Mantenga fuera del alcance de los niños o las

mascotas

• Es normal que se filtre una pequeña cantidad de

aceite desde la barra de guía cuando la motosierra

no está en uso Para evitar filtraciones, instale

la cubierta de la barra de guía y una almohadilla

absorbente debajo de la barra

TRANSPORTE DE LA MOTOSIERRA

Las herramientas pueden desplazarse durante el

transporte Asegure la herramienta para que no

se caiga ni se mueva y así evitar provocar lesiones

personales o daños materiales

• Desenchufe la motosierra

• Instale la barra de guía

• Si lo desea, drene el aceite de la barra y de la

cadena para reducir las filtraciones

DESECHO DE LA MOTOSIERRA

Este producto Oregon® se diseña y fabrica con

materiales y componentes de alta calidad que

pueden reciclarse y reutilizarse Tenga a bien

desechar este equipo de forma adecuada desde el

punto de vista medioambiental en un centro de

reciclaje o recolección de residuos local

Símbolos y etiquetas

Motosierra modelo CS1200-091

Símbolos y etiquetas

Estos símbolos y etiquetas aparecen en la motosierra y/o en el manual

SÍMBOLO NOMBRE EXPLICACIÓN

Construcción de

clase II

Herramientas de construcción designadas con doble aislamiento.

Símbolo de alerta de

seguridad

Indica que el texto que sigue explica un peligro, una advertencia

o una precaución.

Lea las instrucciones

El manual original de instrucciones contiene información

importante sobre la seguridad y el uso. Lea y siga las

instrucciones atentamente.

Use protección para

los ojos

Use protección para los ojos al utilizar la motosierra.

Use protección para

los oídos.

Use protección para los oídos al utilizar la motosierra.

Use protección para

las manos

Use guantes cuando utilice la motosierra y al manipular la

cadena de la sierra.

Use protección para la

cabeza.

Use protección para la cabeza al utilizar la motosierra.

Use pantalones largos. Use pantalones largos al utilizar la motosierra.

Use calzado de

seguridad.

Use botas de trabajo cerradas y adecuadas al utilizar la

motosierra.

Cuidado con el rebote

Peligro: el rebote puede provocar lesiones graves.

Contacto con la punta

de la barra

Evite el contacto con la punta de la barra.

Ángulo de rebote de la

motosierra

Diseñado para el uso con motosierra de rebote bajo.

Agarre con dos manos Sujete la motosierra con ambas manos.

Agarre de una mano No sostenga la motosierra con una sola mano.

No use una escalera. Nunca se pare sobre una escalera al utilizar la motosierra.

No desechar

No deseche el producto con la basura doméstica. Llévelo a un

centro de reciclaje autorizado.

No exponga el

producto a la lluvia.

No use la motosierra en condiciones húmedas.

Cable dañado

Inspeccione el cable de alimentación regularmente para detectar

daños. Si el cable está dañado o cortado, retire el enchufe de la red

eléctrica de inmediato.

Herramienta de corte

Herramienta de corte. No toque la cadena sin antes desactivar la

motosierra mediante el desenchufe de la misma.

Riesgo de tropiezo Conozca la ubicación del cable en todo momento.

Desenchufe

antes de realizar

mantenimiento

Desenchufe antes de realizar cualquier tarea de mantenimiento.

Nombres y términos de la motosierra

Motosierra modelo CS1200-091

Nombres y términos de la motosierra

Brida de alineación: protuberancia en la almohadilla de

la barra que encaja en la ranura de la barra

Engrasador automático: sistema que lubrica

automáticamente la barra de guía y la cadena de la

sierra

Almohadilla de la barra: almohadilla de montaje en el

cabezal de potencia que ayuda a garantizar la alineación

correcta de la barra de guía

Ranura de la barra: parte recortada de la barra de guía

que se ajusta en la brida de alineación y el perno de

montaje

Zona de seguridad para transeúntes: círculo de

6 m (20 pies) alrededor del operador que tiene que

mantenerse libre de transeúntes, niños y mascotas

Retén de la cadena: un dispositivo para retener la

cadena si esta se rompe o se descarrila

Calibre de la cadena: espesor de los eslabones

motrices de la cadena de la sierra, donde esta encaja

en la ranura de la barra, indicado por el número de pieza

impreso en los eslabones motrices

Paso de la cadena: distancia entre cualquiera de los

tres remaches consecutivos de la cadena de la sierra,

dividida por dos, indicada por el número de pieza impreso

en los eslabones motrices

Cabezal de potencia de la motosierra: motosierra sin

la cadena de la sierra ni la barra de guía

Disco tensor de la cadena: El disco en la tapa lateral

que, al girarlo, ajusta la tensión de la cadena

Anillo tensor de la cadena: anillo que se encuentra

alrededor de la perilla de liberación de la tapa lateral

cuando se gira, ajusta la tensión de la cadena

Eslabón motriz: eslabón en forma de aleta de la cadena

de la sierra que se ajusta en la ranura de la barra de guía

Rueda dentada de accionamiento: parte dentada que

acciona la cadena de la sierra

Longitud de corte eficaz: distancia aproximada desde

la raíz del tope claveteado hasta el borde exterior del

eslabón de corte con el tensor en posición intermedia

Corte posterior de tala: el corte final en una operación

de tala de árbol realizado en el lado opuesto del árbol

desde el corte al ras en muesca

Asa frontal: asa de apoyo ubicada en la parte frontal de

la motosierra o cerca de esta destinada al agarre con la

mano izquierda

Protector del lado derecho: barrera estructural entre el

asa frontal de la motosierra y la barra de guía

Barra de guía: estructura con rieles que soporta y guía

la cadena de la sierra A veces, simplemente se la llama

“barra”

Cubierta de la barra de guía: tapa de plástico que

protege la barra de guía y la cadena de la sierra cuando

la motosierra no está en uso

Rebote: movimiento rápido de la barra guía hacia atrás

y/o hacia adelante, que se produce cuando la cadena

cerca del área superior de la punta de la barra guía entra

en contacto con cualquier objeto (tal como un tronco o

rama), o cuando la madera cierra y atasca la cadena en

el corte

Cadena de rebote bajo: cadena que cumple con los

requisitos de rendimiento de bajo rebote de ANSI B175 1

y CSA Z62 3

Carcasa del motor: cubierta plástica del cabezal de

potencia de la motosierra

Perno de montaje: protuberancia roscada de la brida

de alineación que se extiende a través de la ranura de

la barra

Corte al ras en muesca: un corte al ras en forma de

muesca en un árbol para direccionar la caída del árbol

Asa trasera: asa de apoyo ubicada en la parte trasera

de la sierra o cerca de esta destinada al agarre con la

mano derecha

Defensa de lado derecho: barrera estructural en el lado

inferior derecho del asa trasera para proteger al operador

en caso de ruptura o descarrilamiento de la cadena

Barra de guía de rebote reducido: barra de guía con

un radio máximo de punta tal como especifica la ANSI

B175 1 y la CSA Z62 3 y que se ha probado que reduce el

rebote en forma significativa

Cadena de la sierra: bucle de cadena con dientes de

corte que cortan la madera, que es accionado por el

cabezal de potencia y se apoya en la barra de guía A

veces, simplemente se la llama “cadena”

Cubierta lateral:

cubierta plástica del cabezal de

potencia que cubre la rueda dentada de accionamiento y

el engranaje tensor de la cadena; se extrae y se instala

con la perilla de liberación de la cubierta

Pestaña de la tapa lateral: La protuberancia en la

tapa lateral que cabe en una ranura en el cuerpo de

motosierra Úsela para alinear correctamente la tapa

lateral durante la instalación

Tope claveteado: dispositivo adaptado a la parte frontal

de la sierra que actúa como punto de pivote cuando entra

en contacto con un árbol o tronco para facilitar el corte

También conocido como “dientes de tronzado”

Soporte de alivio de tensión: gancho en el asa trasera

sobre el cual se monta el cable de extensión a fin de

proteger el cable y evitar que se desenchufe durante la

operación

Bloqueo del acelerador: tope móvil que evita la

activación accidental del interruptor de gatillo hasta que

este sea accionado manualmente

Interruptor de gatillo: dispositivo que enciende y apaga

la motosierra

Piezas de desgaste: ciertas piezas, como la cadena de

la sierra y la barra de guía, que se desgastan durante el

uso y que el usuario puede cambiar

Product Identification

Motosierra modelo CS1200-091

Product Identification

Conozca la motosierra

NOTA: Consulte la sección “Preparación para el uso” para conocer la lista de elementos que se incluyen

TAPA DEL DEPÓSITO DE ACEITE

ASA FRONTAL

TOPE CLAVETEADO

RETÉN DE LA CADENA

ASA TRASERA

PROTECTOR TRASERO

INTERRUPTOR

DE GATILLO

BLOQUEO DEL ACELERADOR

VENTANA DE INSPECCIÓN DEL ACEITE

CABEZAL DE POTENCIA

CABLE DE ALIMENTACIÓN

SOPORTE DE ALIVIO DE TENSIÓN

CUBIERTA DE LA BARRA DE GUÍA

CADENA DE LA SIERRA

BARRA DE GUÍA

TUERCA DE

AJUSTE DE

LA CUBIERTA

LATERAL

DISCO TENSOR DE LA CADENA

CUBIERTA LATERAL

PESTAÑA DE LA

TAPA LATERAL

PERNO DE MONTAJE

RUEDA DENTADA DE ACCIONAMIENTO

PLACA DE NOMBRE

DEL PRODUCTO

PROTECTOR FRONTAL

Preparación para el uso

Motosierra modelo CS1200-091

Preparación para el uso

PELIGRO: Para evitar lesiones personales

graves, no use la motosierra si el eje de

extensión, la barra de guía, la cadena de la

sierra o la cubierta lateral no están armados

correctamente.

ADVERTENCIA: Si hay piezas dañadas

o faltan piezas, no intente operar la

motosierra.

ADVERTENCIA: Una herramienta

eléctrica enchufada puede arrancar

de manera accidental. Desenchufe la

motosierra antes de prepararla para usar o

realizar el mantenimiento.

¿Qué hay en la caja?

Los siguientes artículos se envían con la motosierra:

• Cuerpo de motosierra

• Cadena de la motosierra y barra de guía

• Tapa de la barra de guía

Luego de sacar la motosierra de la caja, examínela

cuidadosamente para asegurarse de que no

haya sufrido daños durante el envío y que no

falten piezas Si hay piezas dañadas o faltan

piezas, no use la motosierra Llame a Oregon

800 223 5168 para obtener piezas de repuesto

Llenar el depósito de aceite

de la barra y la cadena

IMPORTANTE: El aceite de la barra y la

cadena evita el desgaste prematuro. Nunca

opere la motosierra si no hay aceite visible

en la ventana de inspección. Verifique el

nivel de aceite con frecuencia y llene el

depósito cuando sea necesario.

El aceite de la barra y la cadena es necesario

para lubricar adecuadamente la barra de guía y la

cadena de la sierra La motosierra cuenta con un

engrasador automático que deposita aceite en la

barra y la cadena cuando están en funcionamiento

para mantenerlas lubricadas Para obtener mejores

resultados, use aceite Oregon

para la barra y

la cadena Está diseñado especialmente para

proporcionar una baja fricción y cortes más rápidos

NO use aceite ni otros lubricantes que no estén

diseñados específicamente para su uso en la barra

y la cadena Esto puede provocar una obstrucción

en el sistema de aceite, lo cual puede ocasionar un

desgaste prematuro de la barra y la cadena

Coloque la motosierra sobre una superficie firme y

plana, de modo que la tapa del aceite (1) quede en

la parte superior (Fig 1)

• Limpie cualquier suciedad de la zona de la tapa

• Quite la tapa (1)

• Vierta cuidadosamente el aceite para la barra y

la cadena en el depósito

• Coloque la tapa y asegúrese de que puede ver el

aceite en el depósito (2)

FIG. 1

(1)

(2)

Preparación para el uso

Motosierra modelo CS1200-091

Uso de la motosierra

Operación general

PELIGRO: Para evitar lesiones personales

graves, no se estire excesivamente ni

se pare sobre una escalera, un taburete

ni en una posición de altura que no esté

totalmente asegurada. nunca corte por

encima de la altura del hombro.

ADVERTENCIA: Para reducir el riesgo

de lesiones, siempre use protección para la

cabeza, los oídos y los ojos, botas y guantes

adecuados.

SUJECIÓN

Siempre agarre la herramienta con ambas manos

Sujete el asa frontal con la mano izquierda y el

asa trasera con la derecha (Fig 2) Envuelva los

dedos sobre la parte superior del asa con el pulgar

debajo del asa

POSICIÓN

Párese con ambos pies sobre suelo sólido, con el

peso distribuido de manera uniforme entre ellos

(Fig 3)

DETENCIÓN DE LA MOTOSIERRA

Suelte el interruptor de gatillo para detener la

motosierra

ARRANQUE DE LA MOTOSIERRA

ADVERTENCIA: Para reducir el riesgo de

lesiones, nunca anule el sistema de bloqueo

al unir, cablear o atar el bloqueo del gatillo.

Sujete los mangos frontal y trasero con firmeza

Presione y mantenga apretado el bloqueo del

gatillo con el pulgar (1) Para arrancar la sierra,

presione el interruptor de gatillo (2) (Fig 4) No

hay necesidad de continuar presionando el

bloqueo del gatillo Permanecerá desconectado

hasta que se suelte el gatillo

FIG. 2

AGARRE CON EL PULGAR

DEBAJO DEL ASA

FIG. 3

FIG. 4

(1) BLOQUEO DEL GATILLO

(2) INTERRUPTOR

DE GATILLO

Preparación para el uso

Motosierra modelo CS1200-091

Uso y cuidado del cable

de alimentación

SELECCIÓN DE UN CABLE DE EXTENSIÓN

Seleccione un cable de extensión que:

• Esté específicamente etiquetado para uso en

exterior

• Tenga un tamaño de cable (AWG; calibre de cable

estadounidense) lo suficientemente pesado para

transportar corriente a todo lo largo del cable

conforme a la siguiente tabla

Seleccione el calibre del cable de extensión de

acuerdo a la longitud deseada y las especificaciones

eléctricas indicadas en la etiqueta del producto

Estos son los calibres recomendados con base en la

longitud del cable

LONGITUD DEL

CABLE (PIES)

TAMAÑO MÍNIMO

DEL CABLE

0–50 14 AWG (1,5 mm

)

51–100 12 AWG (3,0 mm

)

Asegúrese de que el aislamiento esté libre de grietas

y que los enchufes de ambos extremos no estén

dañados

USO DEL SOPORTE DE ALIVIO DE TENSIÓN

Es importante usar el soporte de alivio de tensión por

dos razones:

• Ahorra el desgaste en el cable de alimentación y el

cable de extensión y sus enchufes

• Evita que la motosierra se desenchufe del cable de

extensión en forma accidental

Para usar el soporte de alivio de tensión, doble el

cable de extensión en forma de U y páselo a

través del orificio en el asa trasera Deslice el

bucle del cable por el gancho y tire ligeramente

hasta que se ajuste (Fig 5)

Corte

ADVERTENCIA: Para reducir el riesgo de

lesiones, use protección para la cabeza, los

oídos y los ojos, botas y guantes adecuados.

ADVERTENCIA: Para reducir el riesgo

de descarga eléctrica, asegúrese de que el

aislamiento del cable esté intacto y que el

cable esté en una ubicación seca donde no

haya peligro de cortarse o tropezar.

ADVERTENCIA: Para reducir el riesgo de

lesiones, asegúrese siempre de tener buen

apoyo en sus pies y sostenga la motosierra

firmemente con ambas manos mientras el

motor esté en funcionamiento.

ADVERTENCIA: Para reducir el riesgo

de lesiones, planifique con anticipación y

planifique varias vías de escape antes de

comenzar a trabajar.

PRECAUCIÓN: Establezca una zona de

seguridad para transeúntes de 6 metros

(20 ft) antes de usar este equipo. La zona de

seguridad para transeúntes es un círculo de

6 m (20 pies) alrededor del operador en el

cual no debe haber transeúntes, niños ni

mascotas (Fig. 6). Las operaciones de tala

requieren una zona de seguridad más grande

de acuerdo al tamaño del árbol, vea la

sección “Tala de un árbol”.

IMPORTANTE: Practique el corte de troncos

sobre un caballete de serrar o una base

hasta que esté cómodo al operar la sierra.

FIG. 5

6 m (20 ft)

FIG. 6

Preparación para el uso

Motosierra modelo CS1200-091

Para obtener el mejor desempeño y operar la sierra

en forma segura, siga estas instrucciones:

• Cumpla con todas las reglas y reglamentaciones

nacionales y municipales aplicables para cortar

• Tome descansos con frecuencia para reducir el

riesgo de sufrir lesiones

• Antes de empezar a cortar, asegúrese de que la

cadena de la sierra esté correctamente tensada y

que la cadena esté afilada

Las cadenas de la sierra están hechas

exclusivamente para cortar madera No use la

motosierra para cortar cualquier otro material y

no permita que la cadena entre en contacto con

suciedad, piedras, clavos, grapas o alambre Estos

materiales son extremadamente abrasivos y

desgastarán el revestimiento de protección de la

cadena en un tiempo muy corto

Afile o cambie la cadena de la sierra si ocurre alguna

de estas condiciones:

• La presión requerida para hacer cortes aumenta

notablemente

• Salen astillas de madera muy finas fuera de la

cadena o parecidas al polvo

No trabaje con una cadena desafilada ya que

esto aumentará el esfuerzo necesario para cortar,

provocará cortes irregulares, aumentará el desgaste

de la motosierra y el riesgo de rebotes Nunca fuerce

una cadena desafilada a cortar

• Asuma el agarre de corte apropiado y colóquese

frente a la madera con la sierra apagada Presione

el bloqueo del gatillo y apriete el interruptor del

gatillo Deje que la cadena de la sierra alcance la

velocidad máxima antes de comenzar el corte

• Para comenzar a cortar, presione ligeramente la

barra de guía contra la madera Aplique solo una

presión ligera y deje que la sierra haga el trabajo

• Mantenga una velocidad constante durante todo

el corte y libere la presión justo antes del final del

corte

• Conozca la ubicación del cable en todo momento

para evitar riesgos de tropiezo y evitar cortar el

cable

• Conozca la ubicación de la punta de la barra en todo

momento y evite el contacto con otros objetos

• Si la sierra se detiene repentinamente al cortar,

extraiga la sierra del corte y luego reanude el corte

con una presión ligera sobre la pieza de trabajo

PODA

PRECAUCIÓN: Las ramas caídas pueden

rebotar o “saltar” después de tocar el suelo,

por lo cual es fundamental mantener el

suelo despejado para proporcionar varias

vías de escape. Limpie el área de trabajo y

use protección para la cabeza.

La poda es la extracción de ramas secas o maleza

para mantener la salud de la planta

• Planee las vías de despeje antes de empezar a

cortar y asegúrese de que no haya obstáculos

Sepa siempre cómo quitarse del camino de las

ramas que caen

• Asegúrese de que los transeúntes o ayudantes

estén a una distancia segura de las ramas que

caen Los transeúntes o ayudantes no deben

estar directamente en frente ni detrás del

operador Vea la Fig 6

• Mantenga un apoyo sólido en el piso y sostenga

la motosierra firmemente con ambas manos

No se estire excesivamente Nunca se suba a un

árbol o a una escalera para alcanzar las ramas

altas

• Sujete firmemente las ramas que puedan

resultar peligrosas

• Use el equipo auxiliar apropiado

• Pode las ramas más bajas antes de podar las

más altas

• Deje que la cadena de la sierra alcance la

velocidad máxima antes de cortar

• Aplique una presión ligera en la rama

• Para las ramas largas (Fig 7), corte primero el

extremo de la rama (1) para aliviar la presión de

la rama, y luego pode más cerca del tronco (2)

(1)

(2)

FIG. 7

Preparación para el uso

Motosierra modelo CS1200-091

• Las ramas gruesas (10 cm de diámetro [más de

4 in]) pueden crear astillas o pellizcar la cadena

cuando se hace un solo corte desde la parte

superior Para evitar pellizcar o astillar, primero

haga un corte de alivio poco profundo en la

superficie inferior de la rama (1), y luego corte la

rama completamente desde la parte superior (2)

(Fig 8)

• Después de quitar la mayor parte de la rama,

haga un corte suave cerca del tronco (Fig 9)

TALA DE UN ÁRBOL

PRECAUCIÓN: Es probable que un árbol

ruede o se deslice cuesta abajo después de

ser talado. Planifique y despeje una vía de

retirada antes de comenzar los cortes. La

vía de retirada debe extenderse hacia atrás

y en forma diagonal con respecto a la parte

trasera de la línea de caída esperada

(Fig. 10).

Talar es cortar un árbol

• Antes de comenzar a talar, considere la inclinación

natural del árbol, la ubicación de las ramas más

grandes y la dirección del viento para evaluar la

dirección en que caerá el árbol

• Quite la suciedad, las piedras, la corteza suelta, los

clavos, las grapas y el alambre del árbol donde se

van a hacer los cortes de tala

• Cuando dos personas están realizando al mismo

tiempo operaciones de tronzado y tala, separe la

operación de tala de la operación de tronzado por

una distancia del al menos dos veces la altura de un

árbol que se esté talando

• Los árboles no deben talarse de una manera que

pueda poner en peligro a cualquier persona, golpear

cualquier línea de servicio público o causar daños

a la propiedad Si el árbol entra en contacto con

una línea de servicio público, abandone el área

inmediatamente y notifique a la compañía de

servicios públicos

• Use los clavos de metal en la parte delantera de la

sierra para sujetar la sierra en la madera Coloque

el tope claveteado de metal en la madera y úselo

como punto de apalancamiento para aumentar la

estabilidad al cortar madera de diámetro grande

(1)

(2)

FIG. 8

FIG. 9

OPCIONES DE VÍAS

DE RETIRADA

DIRECCIÓN

DE LA CAÍDA

RETIRADA

FIG. 10

45°

Preparación para el uso

Motosierra modelo CS1200-091

Corte al ras en muesca

• Primero, haga el corte a 1/3 del diámetro del árbol

perpendicular a la dirección de la caída Primero,

realice el corte al ras en muesca en la parte inferior

y en forma horizontal (1) Esto ayudará a evitar el

pellizco de la cadena de la sierra o la barra de guía

cuando se esté realizando el segundo corte (2)

(Fig 11)

Corte posterior de tala

• Luego, realice el corte posterior de tala al menos 2

pulgadas (50 mm) más arriba que el corte al ras en

la muesca horizontal (Fig 12) Mantenga el corte

posterior de tala paralelo con el corte al ras en la

muesca horizontal

• Realice el corte posterior de tala de modo que

quede suficiente madera para que actúe como

bisagra La madera en bisagra evita que el árbol se

tuerza y caiga en la dirección incorrecta No corte

la bisagra

• A medida que el corte de tala se acerca a la bisagra,

el árbol debe comenzar a caer

• Si hay alguna posibilidad de que el árbol no caiga en

la dirección deseada o pueda mecerse hacia atrás y

forzar la cadena de la sierra, deje de cortar antes de

que el corte de tala esté completo y use cuñas de

madera, plástico o aluminio para abrir el corte y deje

caer el árbol en la línea de caída deseada

• Cuando el árbol comience a caer, quite la motosierra

del corte, detenga el motor, baje la motosierra,

luego use la vía de retirada planificada

• Permanezca alerta por si las ramas caen por encima

de su cabeza y cuide su posición

DESRAME DE UN ÁRBOL

PRECAUCIÓN: Las ramas bajo tensión

pueden “rebotar” y golpear al operador

o hacer que la motosierra quede fuera

de control, lo cual puede causar lesiones

personales. Siempre esté atento a la

madera bajo tensión o que pueda golpear al

operador o a la motosierra cuando se corte.

Desramar es eliminar las ramas de un árbol caído

• Al desramar, deje las ramas inferiores más grandes

para sostener el tronco separado del suelo

• Elimine las ramas pequeñas con un corte

• Las ramas bajo tensión deben cortarse desde abajo

hacia arriba para evitar forzar la cadena de la sierra

(Fig 13)

CORTE AL RAS EN MUESCA

DIRECCIÓN

DE LA CAÍDA

MUESCA

(1)

(2)

FIG. 11

CORTE POSTERIOR

DE TALA

CORTE

POSTERIOR

DE TALA

BISAGRA

DIRECCIÓN

DE LA CAÍDA

MUESCA

50 MM

(2 IN)

50 MM

(2 IN)

FIG. 12

DESRAME DE UN ÁRBOL

CORTE DE

RAMA

MANTENGA LA PIEZA DE TRABAJO SEPARADA

DEL SUELO DEJE LAS RAMAS DE APOYO HASTA

QUE EL TRONCO SE HAYA CORTADO

FIG. 13

Preparación para el uso

Motosierra modelo CS1200-091

TRONZADO DE UN TRONCO

PRECAUCIÓN: Tronzar troncos bajo

tensión aumenta la posibilidad de rebote.

Use uno de los métodos a continuación para

sostener el tronco cuando esté tronzando.

Tronzar es cortar un tronco en trozos Es importante

asegurarse de que su posición de apoyo sea firme y

el peso esté distribuido firmemente en ambos pies

Cuando sea posible, se debe levantar el tronco y

apoyarlo mediante el uso de ramas, troncos o topes

• Cuando el tronco esté apoyado en toda su longitud,

corte desde arriba (tronzado superior) (Fig 14)

• Cuando el tronco esté apoyado sobre un extremo,

corte 1/3 de diámetro desde la parte inferior

(tronzado inferior), luego haga el corte final,

tronzado superior, para unirlo con el primer corte

(Fig 15)

• Cuando el tronco esté apoyado en ambos extremos,

corte 1/3 del diámetro desde el tronzado superior,

luego haga el corte final, tronzado inferior de los

últimos 2/3 para unirlo con el primer corte (Fig 16)

• Cuando esté tronzando en una pendiente,

permanezca siempre sobre el lado cuesta arriba del

tronco (Fig 17)

• Para mantener un control completo durante el corte

transversal, libere la presión de corte cerca del

extremo del corte sin relajar el agarre de las asas de

la motosierra

• No deje que la cadena entre en contacto con el

suelo

• Luego de completar el corte, espere que la cadena

se detenga antes de mover la motosierra

• Detenga siempre el motor antes de moverse de un

árbol a otro

EL TRONCO SE APOYA A LO

LARGO DE TODA SU LONGITUD

CORTE DESDE LA PARTE SUPERIOR (TRONZADO

SUPERIOR) EVITE CORTAR TIERRA

FIG. 14

EL TRONCO SE APOYA EN UN EXTREMO

CORTE DE TRONZADO INFERIOR (1/3 DEL

DIÁMETRO) PARA EVITAR EL ASTILLADO

CORTE DE TRONZADO SUPERIOR (2/3

DEL DIÁMETRO) QUE COINCIDA CON EL

CORTE (PARA EVITAR EL PELLIZCADO)

FIG. 15

TRONZADO DE UN TRONCO

CORTE DE TRONZADO SUPERIOR (1/3 DEL

DIÁMETRO) PARA EVITAR EL ASTILLADO

CORTE DE TRONZADO INFERIOR (2/3 DEL

DIÁMETRO) QUE COINCIDA CON EL 1.

CORTE

(PARA EVITAR EL PELLIZCADO)

FIG. 16

TRONZADO EN UNA PENDIENTE

AL CORTAR PERMANEZCA

SOBRE EL LADO CUESTA

ARRIBA PORQUE EL

TRONCO PUEDE RODAR

FIG. 17

Mantenimiento y limpieza

Motosierra modelo CS1200-091

Mantenimiento y limpieza

ADVERTENCIA: La omisión de

identificación y reemplazo de piezas

dañadas o desgastadas puede causar

lesiones personales graves. Inspeccione

la motosierra regularmente. La inspección

regular es el primer paso para el

mantenimiento adecuado. Siga las pautas

establecidas a continuación para maximizar

la seguridad y la satisfacción. Reemplace

cualquier pieza dañada o excesivamente

desgastada inmediatamente.

ADVERTENCIA: Una herramienta eléctrica

enchufada puede arrancar de manera

accidental. Desenchufe la motosierra

antes de prepararla para usar o realizar el

mantenimiento.

PRECAUCIÓN: Al limpiar la motosierra,

no la sumerja en agua ni en otros líquidos.

Inspección

Antes de cada uso, y si la motosierra se ha dejado

caer, revise las siguientes partes:

• Cable: asegúrese de que el enchufe esté en buenas

condiciones y no esté doblado o corroído, y que el

aislamiento esté intacto Si el cable está dañado,

no lo use Comuníquese con un concesionario de

servicio técnico autorizado

• Asas: las asas delantera y trasera no deben tener

grietas ni otros daños Deben estar limpias y secas

• Protector frontal: el protector frontal debe estar

libre de daños

• Barra de guía: la barra debe estar recta y no debe

estar astillada, agrietada ni desgastada de manera

excesiva

• Cadena de la sierra: la cadena debe estar

correctamente tensada y afilada y los componentes

no deben estar astillados, agrietados ni

desgastados de manera excesiva Consulte las

secciones “Tensado de la cadena de la sierra” y

“Afilado con PowerSharp

”

• Cubierta lateral: la cubierta lateral no debe estar

agrietada ni dañada Debe encajar perfectamente en

el cuerpo de la sierra, sin deformaciones Asegúrese

de que el retén de la cadena no esté agrietado

• Nivel de aceite: asegúrese de que el depósito de

aceite esté lleno antes de utilizar el producto

• Carcasa del motor: verifique que no haya grietas

en la cubierta ni suciedad en las rejillas de entrada

de aire

Inspeccione periódicamente las siguientes piezas:

• Rueda dentada de accionamiento: busque surcos

profundos, dientes rotos o zumbidos

• Cabezal de corte, cubierta lateral inferior: asegúrese

de que el perno de montaje de la barra no esté

doblado, desmontado ni que la rosca esté cruzada

y que la almohadilla de la barra y la brida de

alineación estén intactas y libres de suciedad

Limpieza

PRECAUCIÓN: Cuando limpie la

motosierra, no la sumerja en agua ni en

otros líquidos.

Utilice guantes

• Desenchufe la motosierra

• Elimine las virutas de madera y otra suciedad de la

carcasa del motor y las ventilaciones

• Limpie siempre las virutas de madera, el aserrín y la

suciedad de la ranura de la barra cuando reemplace

la cadena

• Asegúrese de que el cable y el enchufe estén

limpios y secos antes de conectarlos a un

tomacorriente

Mantenimiento y limpieza

Motosierra modelo CS1200-091

Tensado de la cadena de la sierra

ADVERTENCIA: Una herramienta

eléctrica enchufada puede arrancar

de manera accidental. Desenchufe la

motosierra antes de prepararla para usar o

realizar el mantenimiento.

ADVERTENCIA: Si la cadena aún está

floja cuando la sierra se encuentra a la

máxima tensión, reemplace la cadena.

IMPORTANTE: Tense únicamente la cadena

de la sierra cuando la cadena esté fría. Una

cadena caliente se puede contraer y dañar

la barra de guía o la cadena a medida que

se enfría.

Utilice guantes

• Desenchufe la motosierra antes de tensar

• Afloje la perilla de la cubierta lateral, pero no quite

la cubierta lateral

• Levante la nariz de la barra de guía (Fig 18) y

gire el disco tensor de la cadena hacia arriba para

apretarlo

• Apriete hasta que las cuchillas más bajas por

debajo de la barra entren en contacto firme con

el raíl de la barra (Fig 19)

• Ajuste la perilla de liberación de la cubierta lateral

• Tire ligeramente de la cadena La tensión es

correcta cuando la cadena se ajusta de nuevo

después de haber sido extraída a 3 mm de la

barra de guía

• Después de un corto período de uso, deje que la

cadena se enfríe, desenchufe la motosierra y vuelva

a comprobar la tensión Controle cuidadosamente

la tensión durante la primera media hora de uso y

periódicamente durante la vida útil de la cadena

Vuelva a ajustarla según sea necesario cuando la

cadena y la barra estén frías al tacto Nunca ajuste

la cadena si está caliente

La cadena se estirará como resultado del uso normal,

pero la falta de aceite suficiente, el uso agresivo o la

falta de mantenimiento recomendado pueden causar

un estiramiento prematuro

FIG. 18

FIG. 19

INCORRECT

CORRECT

Mantenimiento y limpieza

Motosierra modelo CS1200-091

Afilado de la cadena de sierra

Se recomienda que un proveedor de servicios de

Oregon® afile la cadena, pero también puede ser

afilada por el operador

ADVERTENCIA: Si la cadena está mal

afilada o el calibrador de profundidad está

ajustado demasiado bajo, existe un mayor

riesgo de lesiones. Afile siempre la cadena

según las especificaciones descritas en este

manual.

IMPORTANTE: El afilado de acuerdo con

estas instrucciones permite reparar daños

menores en la cadena de sierra por el

contacto con la suciedad o similares. Para

reparar daños más graves en la cadena

de sierra (como en caso de contacto con

hormigón), lleve la cadena a un proveedor

de servicios autorizado de Oregon® o

reemplace la cadena.

El afilado de la cadena requiere estas

herramientas (disponibles en un kit de Oregon®,

consulte el apartado "Especificaciones y

componentes"):

• Guía de limado

• Lima de afilado redonda de 4 mm para cadena de

sierra (use solo limas de afilado especiales para

cadenas de sierra)

• Herramienta de calibración de profundidad de

0,65 mm

• Lima plana

Después de recoger las herramientas, póngase

guantes y protección para los ojos, y desenchufe la

motosierra Después, disponga la cadena para colocar

la herramienta de calibración de profundidad:

• Ajuste el tornillo tensor tan atrás hacia la parte

posterior del cabezal de corte como sea posible

• Afloje el disco tensor de la cadena tanto como

sea posible

• Retire la cadena

• Coloque la cadena en un tornillo de banco para

mantenerla firme

• Coloque la herramienta de calibración de

profundidad sobre la cadena, de manera que un

calibrador de profundidad sobresalga a través de

la ranura de la herramienta

• Si el calibrador de profundidad sobresaliese por

encima de la parte superior de la ranura, rebaje

el calibrador de profundidad para nivelarlo con la

parte superior de la herramienta usando una lima

plana (Fig 20) Nunca rebaje el calibrador de

profundidad demasiado de manera que

sobrepase el ajuste de calibración de

profundidad especificado en este manual

IMPORTANTE: Afile en una sola dirección, de

dentro afuera. Nunca afile con un movimiento

de adelante hacia atrás.

• lime desde la superficie interior del calibrador de

profundidad hacia el exterior (Fig 21)

• Retire la herramienta de calibración de

profundidad

LIMA PLANA

HERRAMIENTA DE

CALIBRACIÓN DE

PROFUNDIDAD

FIG. 20

FIG. 21

EXTERIOR

INTERIOR

Mantenimiento y limpieza

Motosierra modelo CS1200-091

• Después de rebajar, lime siempre la esquina

delantera de cada calibrador de profundidad en

sentido paralelo a su forma original redondeada

o inclinada (Fig 22)

• Repita el proceso para cada calibrador de

profundidad de la cadena

• Después de ajustar el calibrador de profundidad,

afile las cuchillas:

• Coloque la lima de la cadena en la guía de

limado

• Alinee la guía de limado de modo que el ángulo

de limado correcto de la placa superior marcado

en la guía de limado quede paralelo a la cadena

(Fig 23)

• Afile primero las cuchillas de un lado de la

cadena Haga 3-4 pasadas con la lima desde el

interior de cada cuchilla hacia el exterior Realice

el mismo número de pasadas en cada cuchilla

Luego, gire la motosierra y repita para las

cuchillas del otro lado de la cadena (Fig 24)

• Lime cualquier daño en las placas de cromo

lateral o superior (Fig 25)

• Mantenga igual la longitud de todas las

cuchillas

• Después de afilar todas las cuchillas, utilice la

guía de limado para comprobar los calibradores

de profundidad de nuevo Vuelva a colocar el

calibrador de profundidad si fuese necesario

• Reemplace la cadena y la tapa lateral

FIG. 22

FIG. 23

GUÍA DE

LIMADO

LIMA REDONDA

FIG. 24

FIG. 25

Mantenimiento y limpieza

Motosierra modelo CS1200-091

Reemplazo de una cadena de sierra

La cadena de la sierra tiene que ser reemplazada

cuando se rompan sus dientes, cuando se agriete o

se estire hasta el punto de que no se pueda mantener

a una tensión adecuada o cuando no se pueda afilar

Utilice guantes

• Desenchufe la motosierra

• Afloje el disco tensor de la cadena tanto como

sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Extraiga la cadena

• Pase la cadena de la sierra sobre la rueda dentada

de accionamiento de manera que los bordes de

corte de los dientes a lo largo de la parte superior

de la barra queden opuestos al cabezal de potencia

(Fig 26)

• Introduzca la cadena en la ranura de la barra y

deslice la barra en sentido opuesto del motor para

tensar la cadena (Fig 27)

• Coloque la tapa lateral asegurándose de que el

receptor de la cadena y la pestaña de la tapa

lateral estén adecuadamente situados en sus

ubicaciones (Fig 28) y luego tense ligeramente el

botón de desenganche de la tapa lateral

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra”

IMPORTANTE: La cadena de la sierra debe

estar correctamente tensada antes de

usarla. Vea la sección “Tensado de la cadena

de la sierra”.

FIG. 26

FIG. 27

FIG. 28

Mantenimiento y limpieza

Motosierra modelo CS1200-091

Mantenimientode la barra de guía

PRECAUCIÓN: La barra guía puede estar

caliente después de cortar. Use guantes

para evitar quemaduras.

Para que la barra se desgaste de manera pareja y

para maximizar su vida útil, voltee la barra de vez en

cuando

Utilice guantes

• Desenchufe la motosierra

• Afloje la perilla de la cubierta lateral, pero no quite

la cubierta lateral

• Afloje el disco tensor de la cadena tanto como

sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Quite la barra y la cadena e inspeccione para ver

si hay daños y desgaste

• Voltee la barra (Fig 29)

• Coloque la barra de guía en la caja de la barra

desplazando la ranura sobre el reborde de

alineamiento, con la guía de centrado insertada a

través de la ranura de la barra de guía Alinee el

orificio de tensión inferior en la barra de guía para

asentarlo en el perno de tensión (Fig 30)

• Vuelva a colocar la cadena de la sierra como se

describe en la sección “Reemplazo de una cadena

de sierra”

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra”

Reemplazo de una barra

de guía desgastada.

ADVERTENCIA: Los bordes de una barra

de guía desgastada, sobre todo los bordes

de la ranura donde la cadena toca la barra,

pueden estar muy afilados. Utilice protección

adecuada para las manos.

La barra de guía tiene que ser reemplazada cuando

se agrieta o presenta un desgaste excesivo alrededor

de los bordes, especialmente en la ranura donde la

cadena de la sierra toca la barra La barra también

tiene que ser reemplazada si la rueda dentada de la

punta está desgastada, le faltan dientes o no gira

uniformemente

Utilice guantes

• Desenchufe la motosierra

• Afloje la perilla de la cubierta lateral, pero no quite

la cubierta lateral

• Afloje el disco tensor de la cadena tanto como

sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Quite la barra y la cadena e inspeccione para ver

si hay daños y desgaste

• Coloque la barra de guía en la almohadilla de la

barra deslizando la ranura de la barra sobre la

brida de alineación, como se describe en la sección

“Mantenimiento de la barra de guía”

• Vuelva a colocar la cadena de la sierra como se

describe en la sección “Reemplazo de una cadena

de sierra”

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra”

FIG. 29

FIG. 30

ALMOHADILLA DE LA BARRA

BRIDA DE ALINEACIÓN

PERNO DE MONTAJE

Mantenimiento y limpieza

Motosierra modelo CS1200-091

Reemplazar la rueda dentada

de accionamiento

Reemplace la rueda dentada de accionamiento

después de cada dos reemplazos de la cadena de la

sierra, o cuando la rueda dentada esté dañada

Utilice guantes

• Desenchufe la motosierra

• Afloje ligeramente la perilla de la cubierta lateral,

pero no quite la cubierta lateral

• Afloje el disco tensor de la cadena tanto como

sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Extraiga la barra y la cadena

• Use un destornillador plano y pequeño para abrir el

broche en E; para ello, haga palanca y extráigalo, y

quite la rueda dentada de accionamiento y las

arandelas (Fig 31)

• Inserte la rueda dentada de accionamiento nueva

e instale el broche en E nuevo

(Fig 32)

• Vuelva a colocar la barra y la cadena como se

describe en la sección “Reemplazo de una cadena

de sierra”

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra”

Información adicional

sobre el mantenimiento

Para obtener información adicional sobre el

mantenimiento de la cadena de la sierra, la barra de

guía y la rueda dentada de accionamiento, consulte

el Manual de seguridad y mantenimiento de Oregon

en http://oregonproducts com/maintenance/manual

htm

FIG. 31

FIG. 32

Solución de problemas

Motosierra modelo CS1200-091

Solución de problemas

Utilice esta tabla para ver las posibles soluciones para los problemas potenciales de la motosierra Si

estas sugerencias no resuelven el problema, consulte la sección “Garantía y servicio técnico”

SÍNTOMA POSIBLE CAUSA MEDIDAS RECOMENDADAS

El motor se detiene

durante el corte

La cadena pellizcada en el

corte.

Corte la rama por debajo para aliviar la presión sobre la

rama. Consulte la sección “Corte”.

El cable está dañado o

cortado

Si el cable de extensión está dañado, no lo utilice y

reemplácelo. Si el cable de la motosierra está dañado, no

lo utilice y comuníquese con un local de servicio técnico

aprobado.

El motor no funciona

o funciona en forma

intermitente.

La sierra no está enchufada Enchufe la sierra.

El cable está dañado o

cortado

Si el cable de extensión está dañado, no lo utilice y

reemplácelo. Si el cable de la motosierra está dañado, no

lo utilice y comuníquese con un local de servicio técnico

aprobado.

El tomacorriente con GFCI

está desconectado

Desenchufe el cable de extensión, reinicie el GFCI y vuelva a

enchufar el cable de extensión.

El tomacorriente no

funciona

Enchufe el cable de extensión en un tomacorriente

diferente.

El bloqueo del acelerador no

está presionado.

Presione el bloqueo del gatillo antes de apretar el

interruptor de gatillo. Consulte la sección “Uso general”.

Suciedad en la cubierta

lateral

Desenchufe la motosierra y luego quite la cubierta lateral y

limpie la suciedad.

El motor funciona,

pero la cadena de la

sierra no gira,

La cadena no está

enganchada en la rueda

dentada de accionamiento.

Vuelva a instalar la cadena y asegúrese de que los

eslabones motrices de la cadena estén completamente

asentados en la rueda dentada de accionamiento. Consulte

la sección “Reemplazo de una cadena de sierra”.

La rueda dentada de la

punta de la barra no gira.

Reemplace la barra de guía. Consulte la sección “Reemplazo

de una barra de guía desgastada”.

La motosierra no

corta adecuadamente.

Tensión insuficiente de la

cadena

Tense la cadena. Vea la sección “Tensión de la cadena de

la sierra”.

Cadena desafilada Vea la sección “Afilado de la cadena de sierra".

Cadena instalada al revés

Instale la cadena con los dientes hacia la dirección correcta.

Consulte la sección “Reemplazo de una cadena de sierra”.

Cadena desgastada

Reemplace la cadena. Consulte la sección “Reemplazo de

una cadena de sierra”.

Cadena seca o

excesivamente estirada

Revise el nivel del aceite. Rellene el depósito de aceite si

fuera necesario. Consulte la sección “Llenado del depósito

de aceite de la barra y la cadena”.

La cadena no está en la

ranura de la barra.

Vuelva a colocar la cadena en la ranura. Consulte la sección

“Reemplazo de una cadena de sierra”.

Cadena que se afloja

o sale de la barra

de guía

La tapa lateral no está

instalada correctamente

Instale correctamente la tapa lateral asegurándose de

que la pestaña de la parte posterior de la tapa lateral esté

metida en el cuerpo de la motosierra.

La barra y la cadena

están excesivamente

calientes y/o sale

humo de ellas.

La cadena no tiene

suficiente lubricación.

Revise el nivel del aceite. Rellene el depósito de aceite si

fuera necesario. Consulte la sección “Llenado del depósito

de aceite de la barra y la cadena”.

Especificaciones y componentes

Motosierra modelo CS1200-091

Especificaciones y componentes

ADVERTENCIA: El uso de piezas de repuesto que no sean las mencionadas en esta guía

aumenta el riesgo de lesiones. Nunca use accesorios de corte distintos a los descritos en

este manual. Podrían producirse lesiones graves e incluso fatales si se utilizan accesorios de

corte incorrectos.

COMPONENTES DE REPUESTO NÚMERO DE PIEZA

Barra de guía 160SDEA041

Cadena de sierra 91PJ056X (S56)

ESPECIFICACIONES DE LA MOTOSIERRA

Tensión 120V AC 60 Hz

Alimentación 12 Amp

Capacidad de aceite 100 ml

Aceite para la barra y la cadena Oregon

Peso en seco en el montaje 4.6 kg

Peso en seco sin la barra y la cadena 3.7 kg

Longitud máxima de la barra 40 cm (16 in)

Longitud de corte eficaz 39 cm (15.5 in)

Dientes de la rueda dentada de accionamiento 6

Velocidad de la cadena sin carga 46 ft/s

Garantía y servicio técnico

Motosierra modelo CS1200-091

Garantía y servicio técnico

Garantía

Blount, Inc garantiza todas las motosierras

Oregon® CS1200 registradas por un período

de dos (2) años Esta garantía es válida solo

para unidades que han sido utilizadas para

uso personal, que no han sido alquiladas o

contratadas, ni utilizadas para uso comercial o

industrial Durante el período de garantía, Blount

reemplazará o, según su decisión, reparará sin

cargo toda pieza o producto adquirido por el

comprador original y cuyo material y/o fabricación

presenten fallas según el criterio de Blount

después de examinarlos El comprador deberá

hacerse responsable de los gastos de transporte

y de cualquier gasto por la extracción de cualquier

pieza que deba ser reemplazada durante la

vigencia de esta garantía

Guarde el recibo original

Adjunte el recibo original de la compra inicial con

este manual y archivo Para obtener información

sobre el servicio de garantía, lleve el producto y el

recibo al concesionario donde compró el producto

O comuníquese con Oregon® al 800 223 5168

Información sobre servicio

técnico y soporte

Visítenos en Internet, en OregonProducts com

a fin de obtener información sobre los centros

de servicio técnico, o comuníquese con nuestro

departamento de servicio al cliente; para ello,

llame al 800 223 5168, a fin de obtener asistencia,

asesoramiento técnico adicional, reparaciones o

piezas de repuesto

Por su seguridad, use en las motosierras solo

repuestos originales de fábrica Nuestro centro

de atención al cliente cuenta con personal

capacitado que le brindará un servicio de

asistencia y soporte técnico eficiente al momento

de ajustar, reparar o cambiar todos los productos

Oregon®

OregonProducts com

Blount International Inc

4909 Southeast International Way

Portland, OR 97222-4679 USA

XXXXXX AB 09/20

Oregon CS1200 1800W Powerful Corded Electric Chainsaw

Product's Documents

Installation Instruction

Specifications

Oregon CS1200 Questions and Answers
