Table of Contents

Chainsaw Model CS1400-091

is a registered trademark of Blount, Inc

in the United States and/or in other countries

Important Safety Information 5

Safety Signal Definitions 5

General Power Tool Safety Warnings 5

Work Area Safety 5

Electrical Safety 5

Personal Safety 6

Power Tool Use and Care 6

Service 7

Chainsaw Safety Warnings 7

Causes and Operator Prevention of Kickback 8

Kickback Safety Devices on this Saw 9

Storage, Transporting, and Disposal 9

Symbols and Labels 10

Chainsaw Names and Terms 11

Product Identification 12

Preparing for Use 13

What’s in the Box? 13

Checking the Front Hand-Guard Position 13

Filling the Bar and Chain Oil Reservoir 13

Assembling the Guide Bar and Saw Chain 14

Tensioning the Saw Chain 16

Operating the Chainsaw 17

General Operation 17

Power Cord Use and Care 18

Cutting 19

Maintenance and Cleaning 24

Inspection 24

Cleaning 24

Tensioning the Saw Chain 25

Sharpening the Saw Chain 25

Replacing a Worn Saw Chain 26

Maintaining the Guide Bar 27

Replacing a Worn Guide Bar 28

Replacing a Worn Chain Tensioning Gear 28

Replacing the Drive Sprocket 29

Additional Maintenance Information 29

Troubleshooting 30

Specifications and Components 32

Warranty and Service 33

Table of Contents

Important Safety Information

Chainsaw Model CS1400-091

Important Safety Information

Introduction

This chainsaw is designed for occasional light-duty use It is not designed to fell large trees

or cut large diameter logs This chainsaw is not designed for tree service Do not cut trees or

wooden timbers that have a diameter greater than the effective cutting length of the chainsaw,

16 inches (40 cm)

Safety Signal Definitions

SYMBOL SIGNAL MEANING

WARNING

Indicates a potential hazard which could result in serious injury.

CAUTION

Indicates a potential hazard which could seriously damage the tool or

cause minor to moderate injury.

IMPORTANT

Following this instruction will increase satisfaction with the tool.

General Power Tool Safety Warnings

WARNING: Read and understand all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire,

and/or serious injury

Save all warnings and instructions for future reference. The term “power tool” in the

warnings refers to your mains-operated (corded) power tool or battery operated (cordless)

power tool

Work Area Safety

• Keep work area clean and well lit.

Cluttered or dark areas invite accidents

• Do not operate the power tool in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes

• Keep children and bystanders away while

operating the power tool. Distractions can

cause you to lose control

Electrical Safety

• Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock

• Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators. There

is an increased risk of electric shock if your

body is earthed or grounded

• Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock

• Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock

• When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock

Important Safety Information

Chainsaw Model CS1400-091

• If operating a power tool in a damp

location is unavoidable, use a ground

fault circuit interrupter (GFCI) protected

supply. Use of a GFCI reduces the risk of

electric shock

Personal Safety

• Stay alert, watch what you are doing

and use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury

• Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid safety

shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal

injuries

• Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and/or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger on

the switch or energizing power tools that have

the switch on invites accidents

• Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attached to a rotating part of the

power tool may result in personal injury

• Do not overreach. Keep proper footing

and balance at all times (Fig. 1). This

enables better control of the power tool in

unexpected situations

• Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing, and

gloves away from moving parts. Loose

clothes, jewelry, or long hair can be caught in

moving parts

• If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards

• Do not let familiarity gained from

frequent use of tools allow you to become

complacent and ignore tool safety

principles. A careless action can cause

severe injury within a fraction of a second

Power Tool Use and Care

• Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it was

designed

• Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired

• Disconnect the plug from the power

source and/or the battery pack, if

detachable, from the power tool before

making any adjustments, changing

accessories or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally

• Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users

• Maintain power tools. Check for

misalignment or binding of moving

parts, breakage of parts and any other

condition that may affect the power tool’s

operation. If damaged, have the power

tool repaired before use. Many accidents

are caused by poorly maintained power tools

• Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control

FIG. 1

Important Safety Information

Chainsaw Model CS1400-091

• Use the power tool, accessories and

tool bits, etc. in accordance with these

instructions taking into account the

working conditions and the work to

be performed. Use of the power tool for

operations different from those intended could

result in a hazardous situation

• Keep handles and grasping surfaces

dry, clean and free from oil and grease.

Slippery handles and grasping surfaces do not

allow for safe handling and control of the tool

in unexpected situations

Service

Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained

Chainsaw Safety Warnings

• Keep all parts of the body away from

the saw chain when the chainsaw is

operating. Before you start the chainsaw,

make sure the saw chain is not contacting

anything. A moment of inattention while

operating chainsaws may cause entanglement

of your clothing or body with the saw chain

• Always hold the chainsaw with your right

hand on the rear handle and your left

hand on the front handle (Fig. 2). Holding

the chainsaw with a reversed hand

configuration increases the risk of personal

injury and should never be done

• Hold the power tool by insulated gripping

surfaces only, because saw chain may

contact hidden wiring or its own cord.

Saw chains contacting a “live” wire may make

exposed metal parts of the power tool “live”

and could give the operator an electric shock

• Wear safety glasses and hearing

protection. Further protective equipment

for head, hands, legs, and feet is

recommended. Adequate protective clothing

will reduce personal injury by flying debris or

accidental contact with the saw chain

• Do not operate a chainsaw in a tree.

Operation of a chainsaw while up in a tree may

result in personal injury

• Always keep proper footing and operate

the chainsaw only when standing on a

fixed, secure and level surface. Slippery

or unstable surfaces may cause a loss of

balance or control of the chainsaw

• When cutting a limb that is under tension,

be alert for spring back. When the tension

in the wood fibres is released, the spring

loaded limb may strike the operator and/or

throw the chainsaw out of control

• Use extreme caution when cutting brush

and saplings. The slender material may

catch the saw chain and be whipped toward

you or pull you off balance

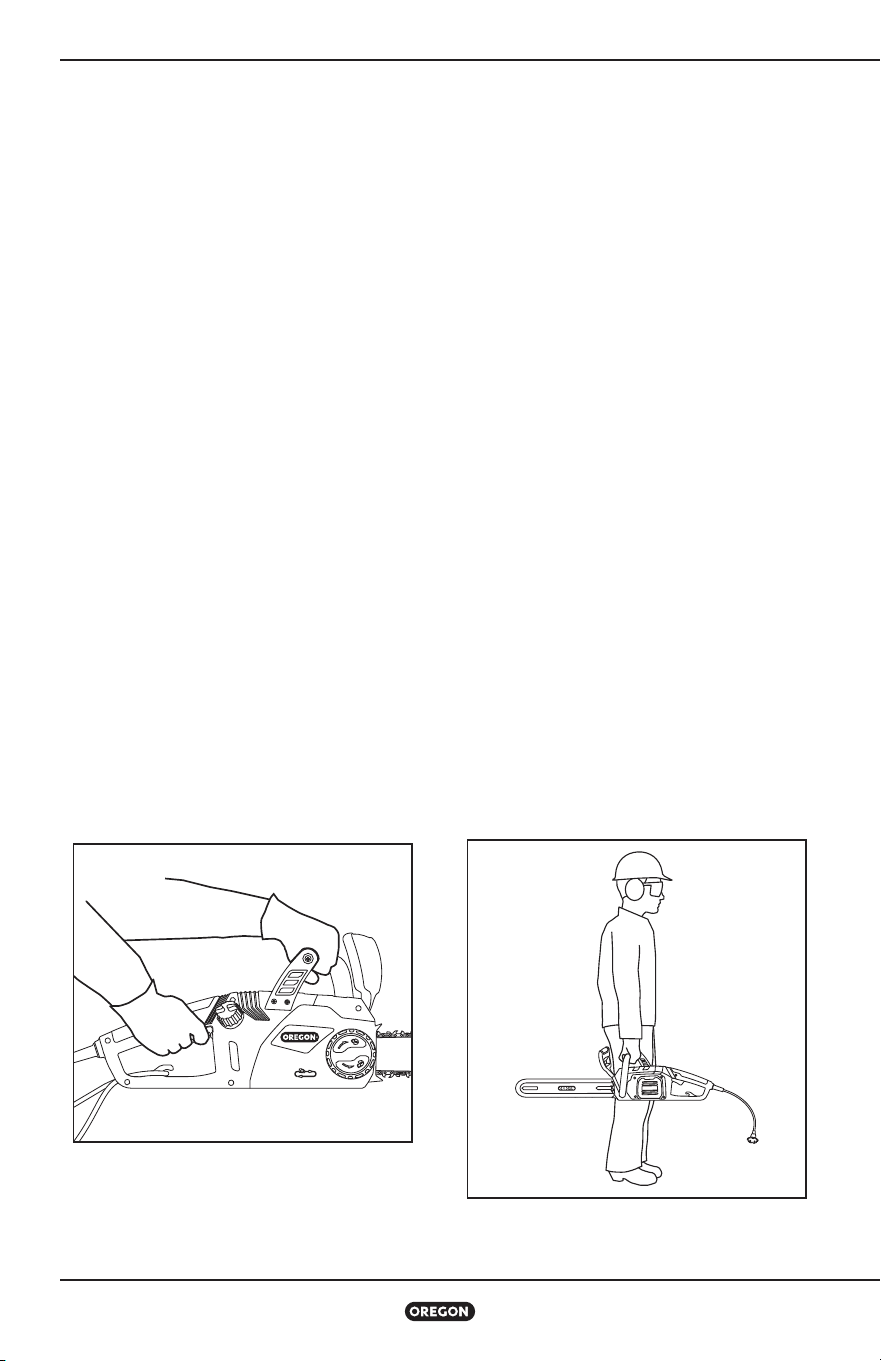

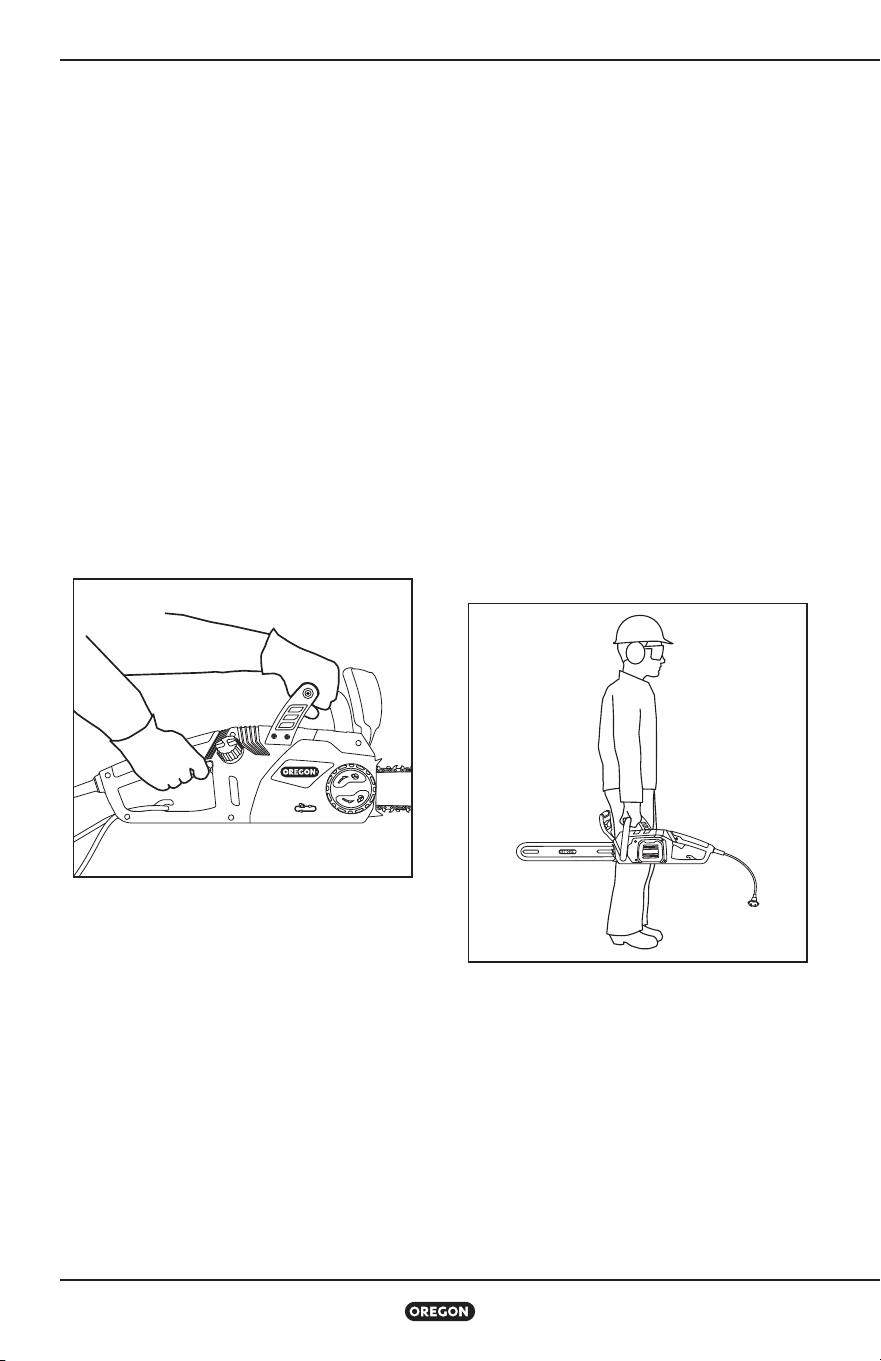

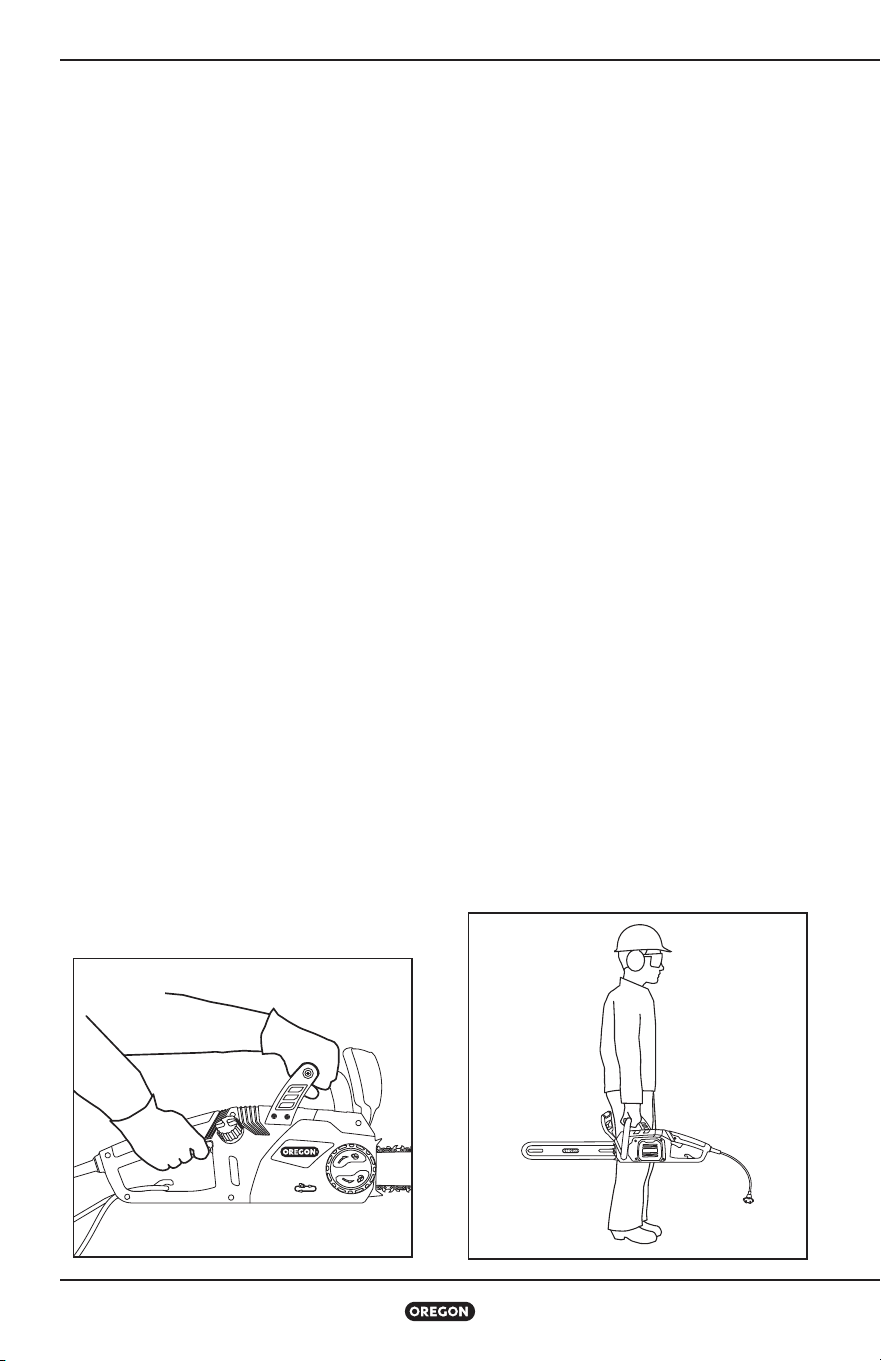

• Carry the chainsaw by the front handle

with the chainsaw switched off and away

from your body. When transporting or

storing the chainsaw, always fit the guide

bar cover (Fig. 3). Proper handling of the

chainsaw will reduce the likelihood of

accidental contact with the moving saw chain

FIG. 2

FIG. 3

Important Safety Information

Chainsaw Model CS1400-091

• Follow instructions for lubricating, chain

tensioning, and changing accessories.

Improperly tensioned or lubricated chain

may either break or increase the chance of

kickback

• Keep handles dry, clean, and free of oil

and grease. Greasy, oily handles are slippery

causing loss of control

• Cut wood only. Do not use the chainsaw

for purposes not intended. For example:

do not use chainsaw for cutting plastic,

masonry, or non-wood building materials.

Use of the chainsaw for operations different

than intended could result in a hazardous

situation

• It is recommended that the first time user

should have practical instruction in the

use of the chainsaw and the recommended

protective equipment from an experienced

operator. The initial practice should be

cutting logs on a saw-horse or cradle

• Other than the wear parts identified in

this manual, the chainsaw has no user

serviceable parts.

• The work piece, bar, and chain can be hot

after cutting. Wear gloves to avoid burns.

• Prolonged use of power tools has been

reported to cause vascular, muscular,

and/or neurological disorders (such

as vibration white finger or Raynaud’s

syndrome), particularly when operating

the tool in cold weather. If you experience

numbness or loss of feeling in your

extremities, stop using the tool until

symptoms fade. To reduce the incidence

of vibration induced trauma, follow these

instructions:

– Wear gloves and keep hands and body

warm

– Maintain a firm grip on the chainsaw,

but do not use prolonged, excessive

pressure Let the chainsaw do the work

– Assure that the cutting system is

maintained properly

– Take frequent breaks

The vibration in normal use can differ from the

stated values in this manual, depending on the

material being cut, maintenance of the cutting

system and other factors

• Keep the cord behind you, and know the

position of the cord at all times. Keeping

the cord behind you and knowing the position

of the cord will help minimize tripping hazards

and prevent severing of the cord with the

chainsaw

• If the cord is cut or damaged, immediately

stop using the chainsaw and disconnect

the cord from the mains. A damaged or cut

cord increases the risk of electrical shock

• When used in a wet environment use a

GFCI with a tripping current of less than

30mA. Use of a GFCI reduces the risk of

electric shock

Causes and Operator Prevention

of Kickback

Kickback may occur when the nose or tip of the

guide bar touches an object, or when the wood

closes in and pinches the saw chain in the cut

Tip contact, in some cases, may cause a sudden

reverse reaction, kicking the guide bar up and

back towards the operator

Pinching the saw chain along the top of the

guide bar may push the guide bar rapidly back

towards the operator

Either of these reactions may cause you to

lose control of the saw which could result in

serious personal injury Do not rely exclusively

on the safety devices built into your saw As a

chainsaw user, you should take several steps

to keep your cutting jobs free from accident and

injury

Kickback is the result of tool misuse and/or

incorrect operating procedures or conditions

and can be avoided by taking proper

precautions as given below:

• Maintain a firm grip with thumbs and fingers

encircling the chainsaw handles, with both

hands on the saw and position your body and

arm to allow you to resist kickback forces

Kickback forces can be controlled by the

operator if proper precautions are taken Do

not let go of the chainsaw

Important Safety Information

Chainsaw Model CS1400-091

• Do not overreach and do not cut above

shoulder height This helps prevent

unintended tip contact and enables better

control of the chainsaw in unexpected

situations

• Follow the Oregon

sharpening and

maintenance instructions for the saw chain

Decreasing the depth gauge height can lead to

increased kickback

Kickback Safety Devices

on this Saw

DANGER: Never modify or attempt to

disable the chain brake.

DANGER: Only use replacement bars

and chains specified by Oregon. Incorrect

replacement bars and chains may cause

chain breakage and increased risk of

kickback injury.

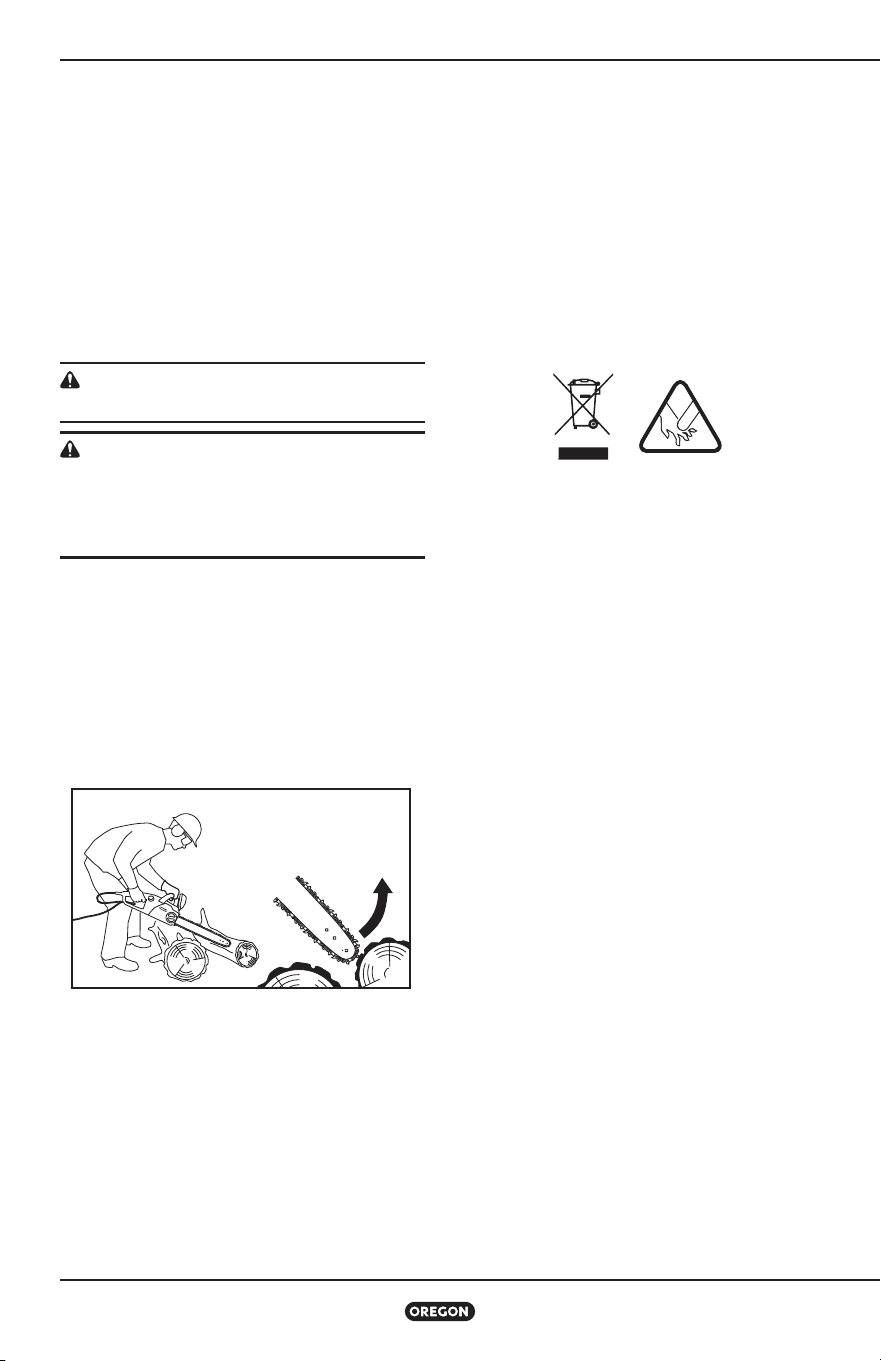

CHAIN BRAKE

This chainsaw comes equipped with a chain

brake, which stops both the motor and the

motion of the chain when kickback occurs

(Fig 4) The chain brake can be activated by

the forward motion of the front hand-guard as

the saw rotates backward during kickback; it

can also be activated by the inertial forces

generated from a kickback event

CHAIN

This chainsaw comes equipped with a

saw chain that met the reduced kickback

performance requirements of the American

National Standards Institute (ANSI) and

Canadian Standards Association (CSA), ANSI

B175 1, ISO 9518, and CSA Z62 3 respectively,

when tested according to the provisions of

the standards For replacement chain, see

“Specifications and Components” in this

manual

BAR

This saw comes equipped with a reduced

kickback guide bar that has a small radius nose

Smaller radius noses have less potential for

kickback than a bar of the same size with a

larger nose radius

When replacing the bar, only order the bar

listed in this manual to maintain low kickback

performance

Storage, Transporting, and

Disposal

STORING THE CHAINSAW

• Unplug the chainsaw

• Inspect the cord for cuts or damage

• Clean chainsaw thoroughly

• Install the guide bar cover

• Store in a dry place

• Keep out of reach of children or pets

• It is normal for a small amount of oil to seep

from the guide bar when the chainsaw is not

in use To protect against seepage, install the

guide bar cover and place an absorbent pad

under the bar

TRANSPORTING THE CHAINSAW

Tools can shift during transport Ensure the tool

is secure and cannot fall or move into contact

with people or property

• Unplug the chainsaw

• Install the guide bar

• If desired, drain the bar and chain oil to reduce

seepage

CHAINSAW DISPOSAL

This Oregon® product is designed and

manufactured with high quality materials

and components which can be recycled and

reused Please dispose of this equipment in

an environmentally correct manner at a local

community waste collection/recycling center

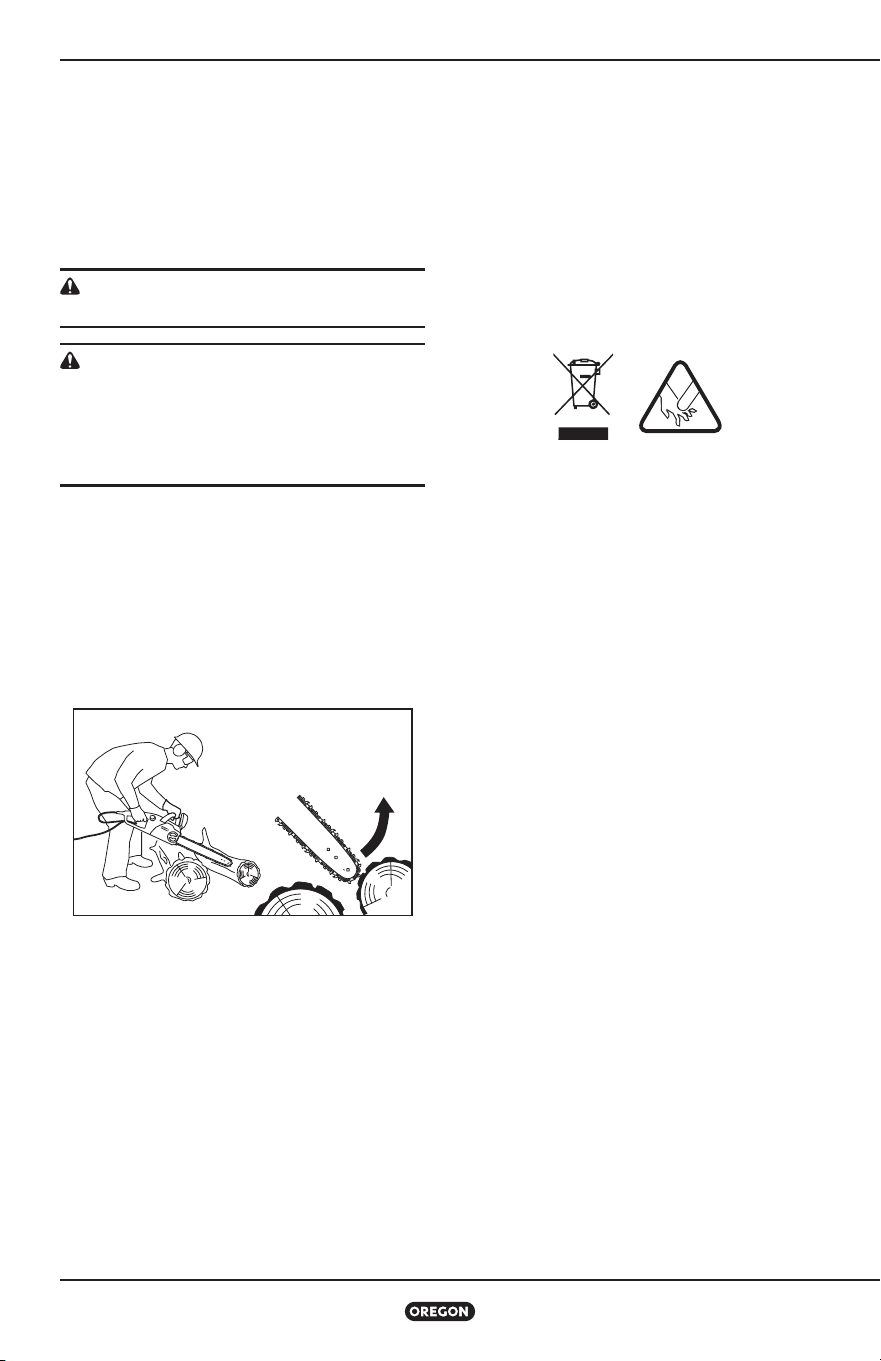

FIG. 4

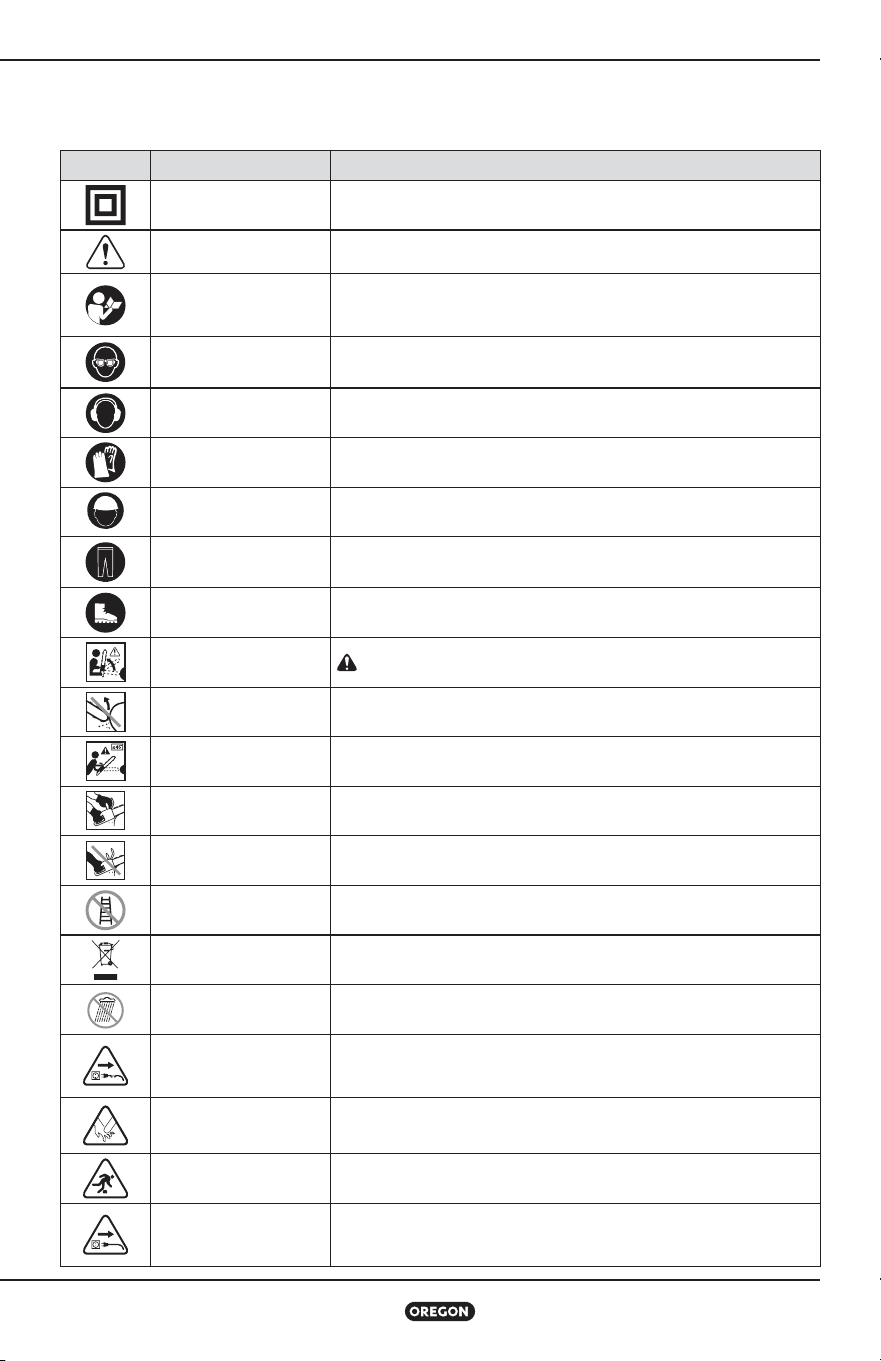

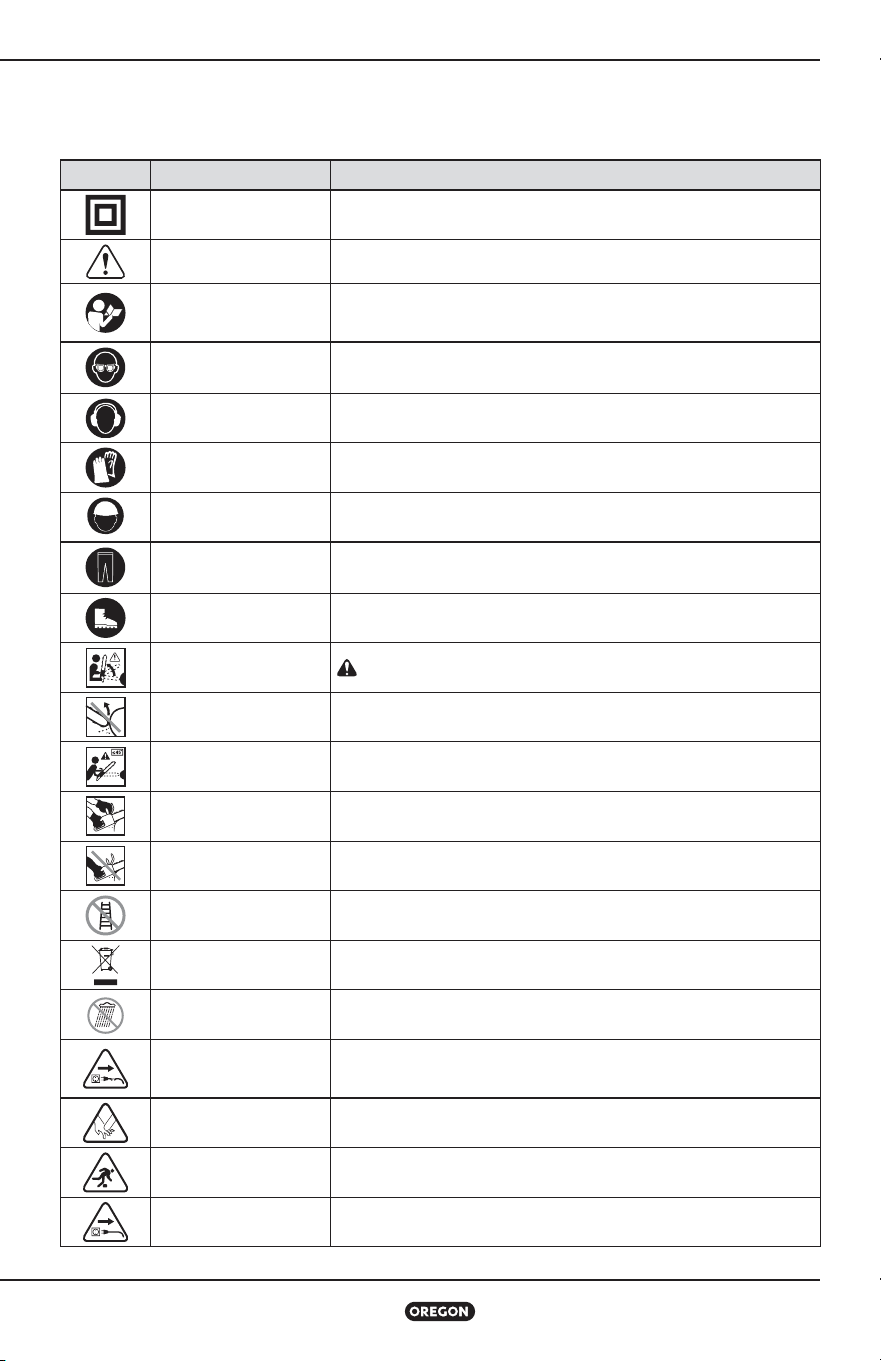

Symbols and Labels

Chainsaw Model CS1400-091

Symbols and Labels

These symbols and labels appear on the chainsaw and/or in this manual

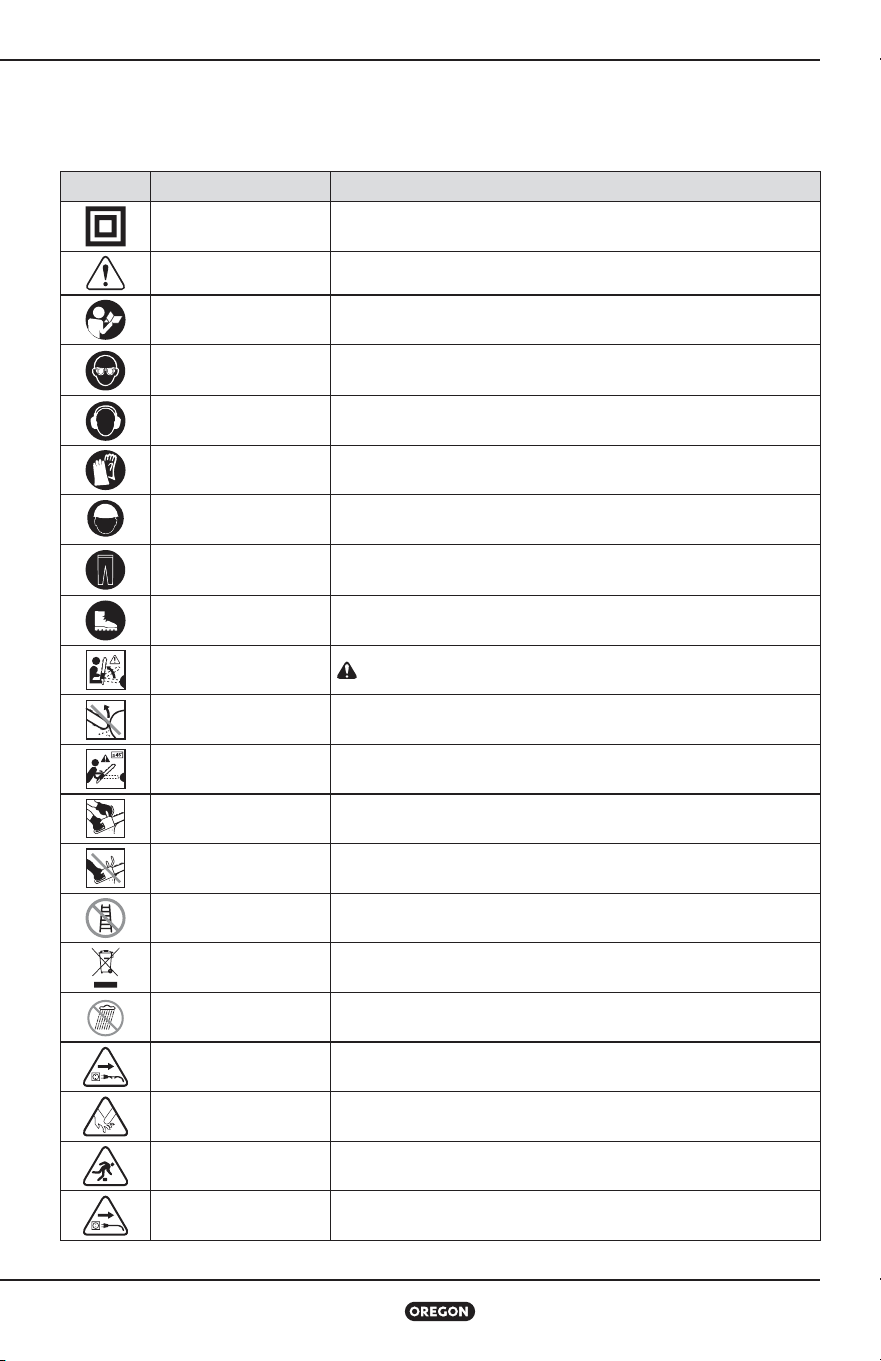

SYMBOL NAME EXPLANATION

Class II construction Designated double insulated construction tools

Safety alert symbol

Indicates that the text that follows explains a danger, warning,

or caution.

Read instructions

The original instruction manual contains important safety and

operating information. Read and follow the instructions carefully.

Wear eye protection Wear eye protection when operating the chainsaw.

Wear hearing

protection

Wear hearing protection when operating the chainsaw.

Wear hand protection

Wear gloves when operating the chainsaw and when handling the

saw chain.

Wear head protection Wear head protection when operating the chainsaw.

Wear long pants Wear long pants when operating the chainsaw.

Wear foot protection

Wear appropriate closed-toe work boots when operating the

chainsaw.

Beware of kickback

Danger: Kickback can cause severe injuries.

Bar nose contact Avoid bar nose contact.

Chainsaw kickback

angle

Designed for use with low kickback saw chain.

Two-handed hold Hold saw with both hands.

One-handed hold Do not hold the saw with one hand.

Do not use a ladder Never stand on a ladder when using the chainsaw.

Do not dispose Do not throw in household waste. Take to an authorised recycler.

Do not expose to rain Do not operate the chainsaw in wet conditions.

Damaged cable

Inspect the power cord regularly for damage. Remove the plug

from the mains immediately if the cable is damaged or cut.

Cutting tool

Cutting tool. Do not touch the chain without first deactivating the

chainsaw by unplugging it.

Trip hazard Know the location of the cord at all times.

Unplug before

maintenance

Unplug before performing any maintenance.

Chainsaw Names and Terms

Chainsaw Model CS1400-091

Chainsaw Names and Terms

Alignment flange: The protrusion on the bar pad

that fits into the bar slot

Automatic oiler: The system that automatically

lubricates the guide bar and saw chain

Bar pad: The mounting pad on the powerhead that

helps ensure proper alignment of the guide bar

Bar slot: The cut-out portion of the guide bar that

fits on to the alignment flange and mounting stud

Bystander safety zone: A 20 ft (6 m) circle around

the operator that must remain free from bystanders,

children and pets

Chain brake: A device for stopping or locking the

saw chain, activated manually or non-manually when

kickback occurs

Chain catcher: A device for retaining the saw chain if

it breaks or derails

Chain gauge: The thickness of the saw chain drive

link, where it fits into the bar groove, indicated by the

part number stamped on the drive links

Chain pitch: The distance between any three

consecutive rivets on the saw chain divided by two,

indicated by the part number stamped on the drive

links

Chainsaw powerhead: A chainsaw without the saw

chain or guide bar

Chain tensioning gear: A gear mounted on the

guide bar that adjusts saw chain tension when

rotated

Chain tensioning ring: The ring around the side

cover release knob, that when turned, adjusts the

saw chain tension

Drive link: The fin-shaped link of the saw chain that

fits into the groove on the guide bar

Drive sprocket: The toothed part that drives the

saw chain

Effective cutting length: The approximate distance

from the root of the spiked bumper to the outside

edge of the cutting link with the tensioner set to the

middle position

Felling back cut: The final cut in a tree felling

operation made on the opposite side of the tree from

the notching undercut

Front handle: The support handle located at or

toward the front of the chainsaw intended to be

gripped by the left hand

Front hand-guard: A structural barrier between the

front handle of a chainsaw and the guide bar, which

also serves as an activating mechanism for the chain

brake

Guide bar: A railed structure that supports and

guides the saw chain Sometimes simply called the

“bar”

Guide bar cover: The plastic cover that protects the

guide bar and saw chain when the chainsaw is not

in use

Kickback: The rapid backward and/or upward motion

of the guide bar, occurring when the saw chain near

the top area of the nose of the guide bar contacts any

object (such as a log or branch), or when the wood

closes in and pinches the saw chain in the cut

Low-kickback chain: A chain that complies with

the low kickback performance requirements of ANSI

B175 1 and CSA Z62 3

Motor housing: The plastic cover of the chainsaw

powerhead

Mounting stud: The threaded protrusion on the

alignment flange that extends through the bar slot

Notching undercut: A notch cut in a tree to direct

the tree’s fall

Rear handle: The support handle located at or

toward the rear of the saw intended to be gripped by

the right hand

Rear hand-guard: A structural barrier at the bottom

right side of the rear handle to protect the operator in

case of rupture or derailing of the saw chain

Reduced kickback guide bar: A guide bar with a

maximum nose radius as specified in ANSI B175 1

and CSA Z62 3 and which has been demonstrated to

reduce kickback significantly

Saw chain: A loop of chain having cutting teeth, that

cuts the wood, that is driven by the powerhead and is

supported by the guide bar Sometimes simply called

the “chain”

Side cover: The plastic cover on the powerhead that

covers the drive sprocket and chain tensioning gear

which is removed and installed with the side cover

release knob.

Side cover tab: The protrusion on the side cover that

fits into a slot in the powerhead Use it to properly

align the side cover during installation

Spiked bumper: A device fitted to the front of the

saw acting as a pivot point when in contact with a

tree or log to make cutting easier Also known as

“bucking spikes”.

Strain relief bracket: The hook on the rear handle

to which the extension cord is looped to protect the

cord and prevent unplugging during operation

Trigger lock-out: A movable stop that prevents the

unintentional operation of the trigger switch until

manually actuated

Trigger switch: A device that turns the chainsaw on

and off

Wear parts: Parts such as the saw chain and guide

bar that can wear during use and can be replaced by

the user

Product Identification

Chainsaw Model CS1400-091

Product Identification

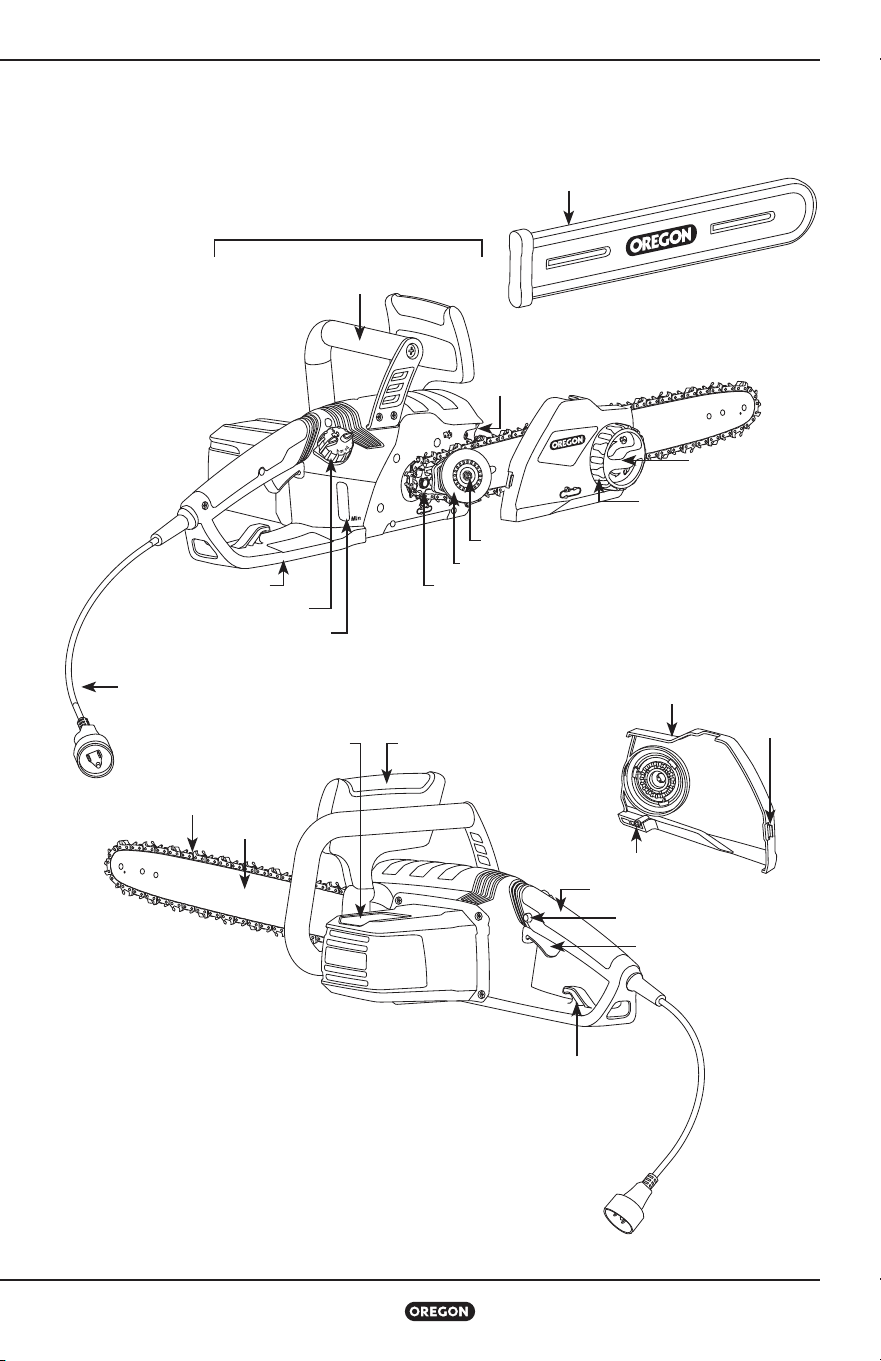

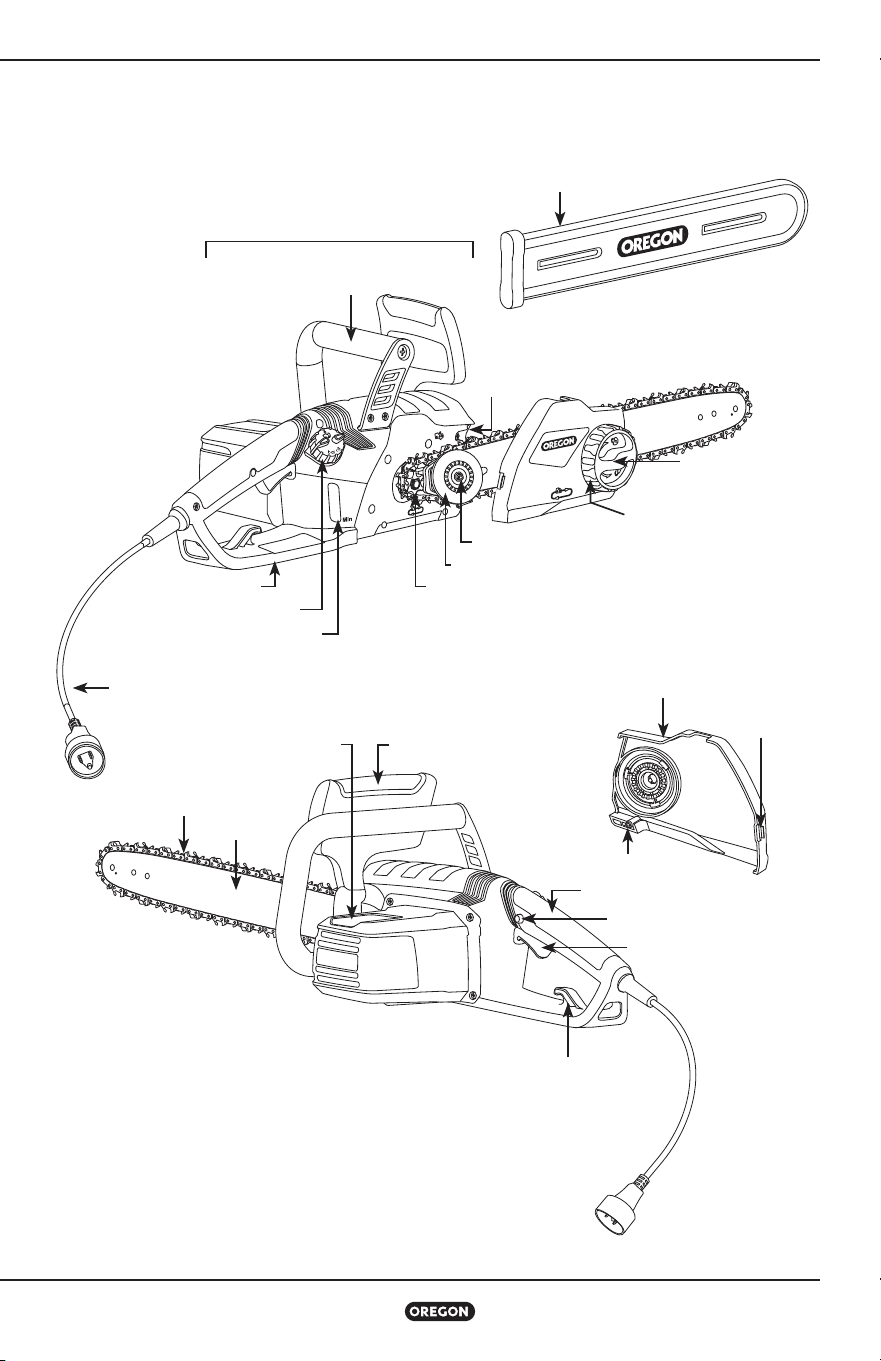

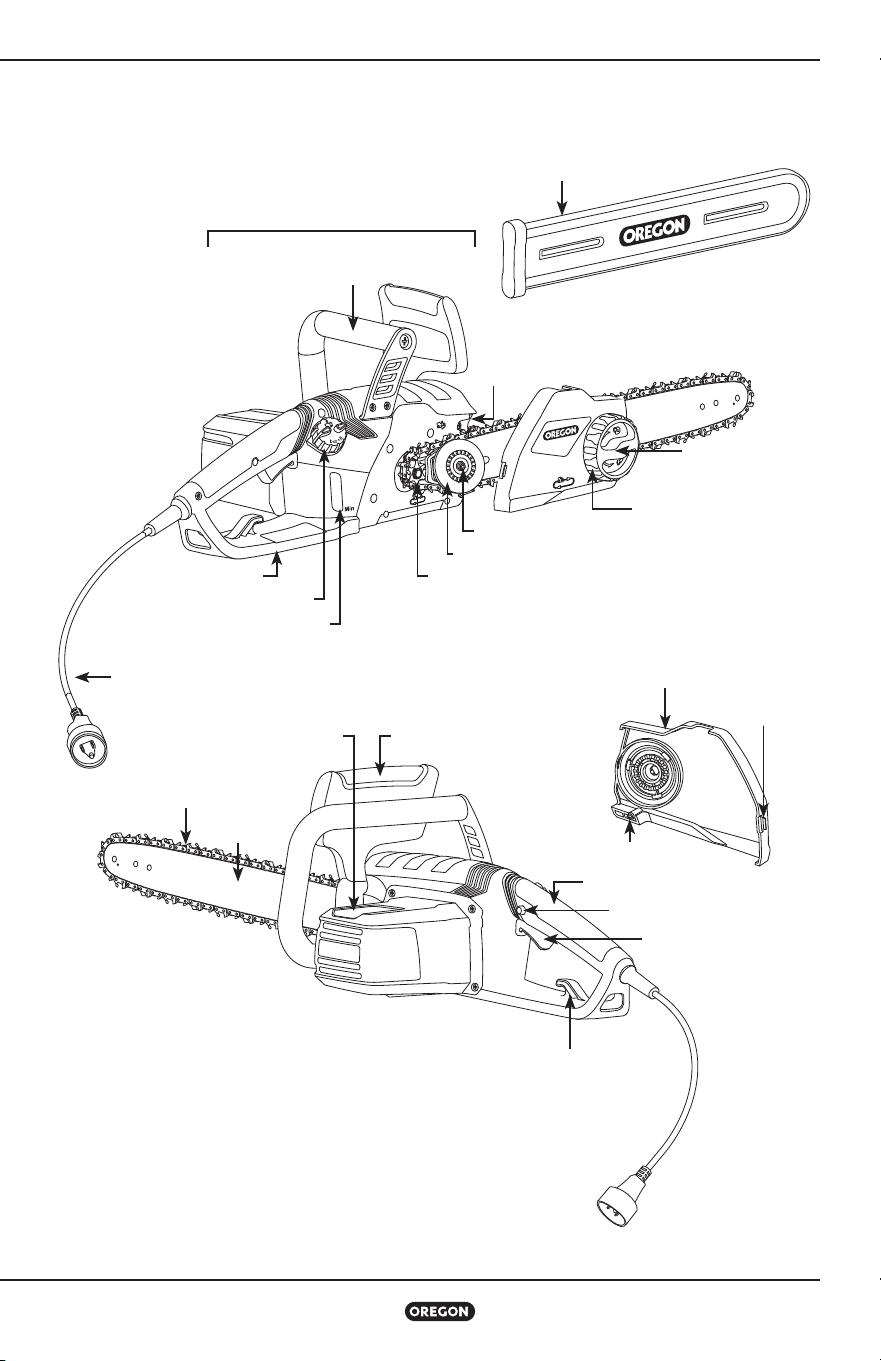

Know the Chainsaw

NOTE: See “Preparing for Use” for a list of included items

OIL RESERVOIR CAP

FRONT HANDLE

SPIKED BUMPER

CHAIN CATCHER

REAR HANDLE

REAR HAND-GUARD

TRIGGER SWITCH

TRIGGER LOCK-OUT

OIL INSPECTION WINDOW

POWERHEAD

POWER CORD

STRAIN RELIEF BRACKET

GUIDE BAR COVER

SAW CHAIN

GUIDE BAR

CHAIN TENSIONING GEAR

SIDE COVER

RELEASE KNOB

CHAIN TENSIONING RING

SIDE COVER

MOUNTING STUD

DRIVE SPROCKET

PRODUCT NAME PLATE FRONT HAND-GUARD

SIDE COVER

TAB

Preparing for Use

Chainsaw Model CS1400-091

Preparing for Use

DANGER: To avoid serious personal

injury, do not operate the chainsaw

without the guide bar, saw chain, and side

cover properly assembled.

WARNING: Do not attempt to operate

the chainsaw if any part is damaged or

missing.

WARNING: An electric power tool

that is plugged in can start accidentally.

Unplug the chainsaw before preparing for

use or performing maintenance.

What’s in the Box?

These items ship with the chainsaw:

• Chainsaw powerhead

• Saw chain and guide bar

• Guide bar cover

After removing the chainsaw from the box,

inspect it carefully to ensure no damage has

occurred during shipping, and that no parts are

missing If any parts are damaged or missing,

do not use the chainsaw Contact Oregon® at

800 223 5168 to obtain replacement parts

Checking the Front Hand-

Guard Position

After unpacking the chainsaw, check the

position of the front hand-guard The chainsaw

will not run with the chain brake engaged Pull

the front hand-guard back towards the front

handle before operation (Fig 5)

Filling the Bar and

Chain Oil Reservoir

IMPORTANT: Bar and chain oil prevents

premature wear. Never operate the

chainsaw if oil is not visible in the

inspection window. Check oil level

frequently and fill as needed.

Bar and chain oil is required to properly

lubricate the guide bar and saw chain The

chainsaw is equipped with an automatic oiler

that deposits oil on the bar and chain when

running, keeping them properly lubricated Use

Oregon

bar and chain oil for best results It is

specially designed to provide low friction and

faster cuts NEVER use oil or other lubricants

that have not been specifically designed for use

on the bar and chain This can lead to a clogged

oil system which may cause premature wear of

the bar and chain

FRONT HAND-GUARD

IN OPERATING POSITION

FRONT HAND-GUARD

IN BRAKE POSITION

FIG. 5

Preparing for Use

Chainsaw Model CS1400-091

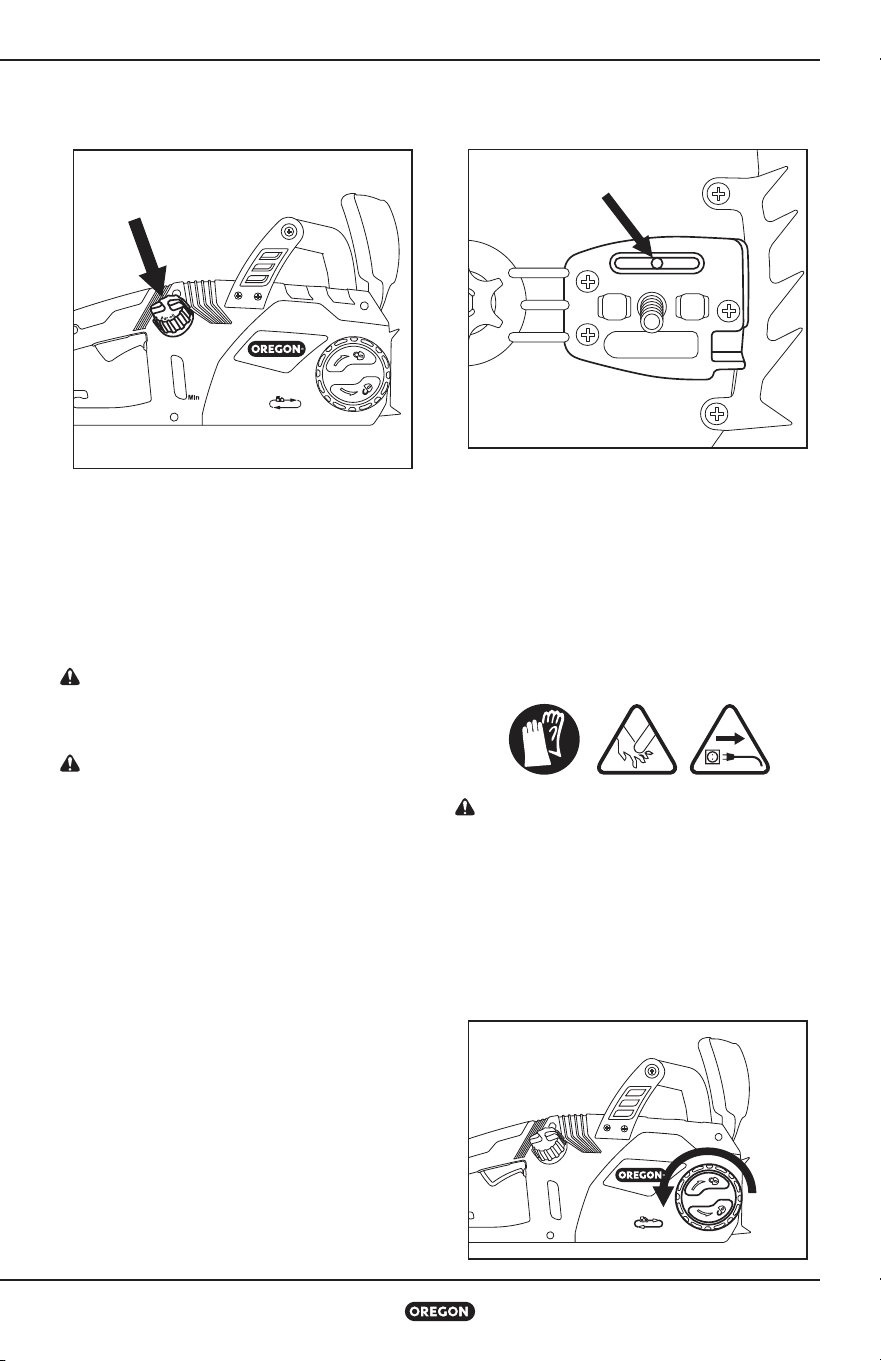

Place the chainsaw on a firm, flat surface so

that the oil cap is on top (Fig 6)

• Clean any debris from the cap area

• Remove the cap

• Carefully pour the bar and chain oil into the

reservoir

• Replace the cap and make sure oil is visible in

the reservoir

PRIMING THE OILER

WARNING: To reduce the risk of injury,

never run the chainsaw without the side

cover.

CAUTION: Keep hands, clothing, and

hair away from the drive sprocket when

priming the oiler.

If this is the first time filling the bar and chain

oil reservoir, or if the chainsaw has been stored

for a long period of time without use, prime the

oiler

Wear gloves

• Unplug the chainsaw

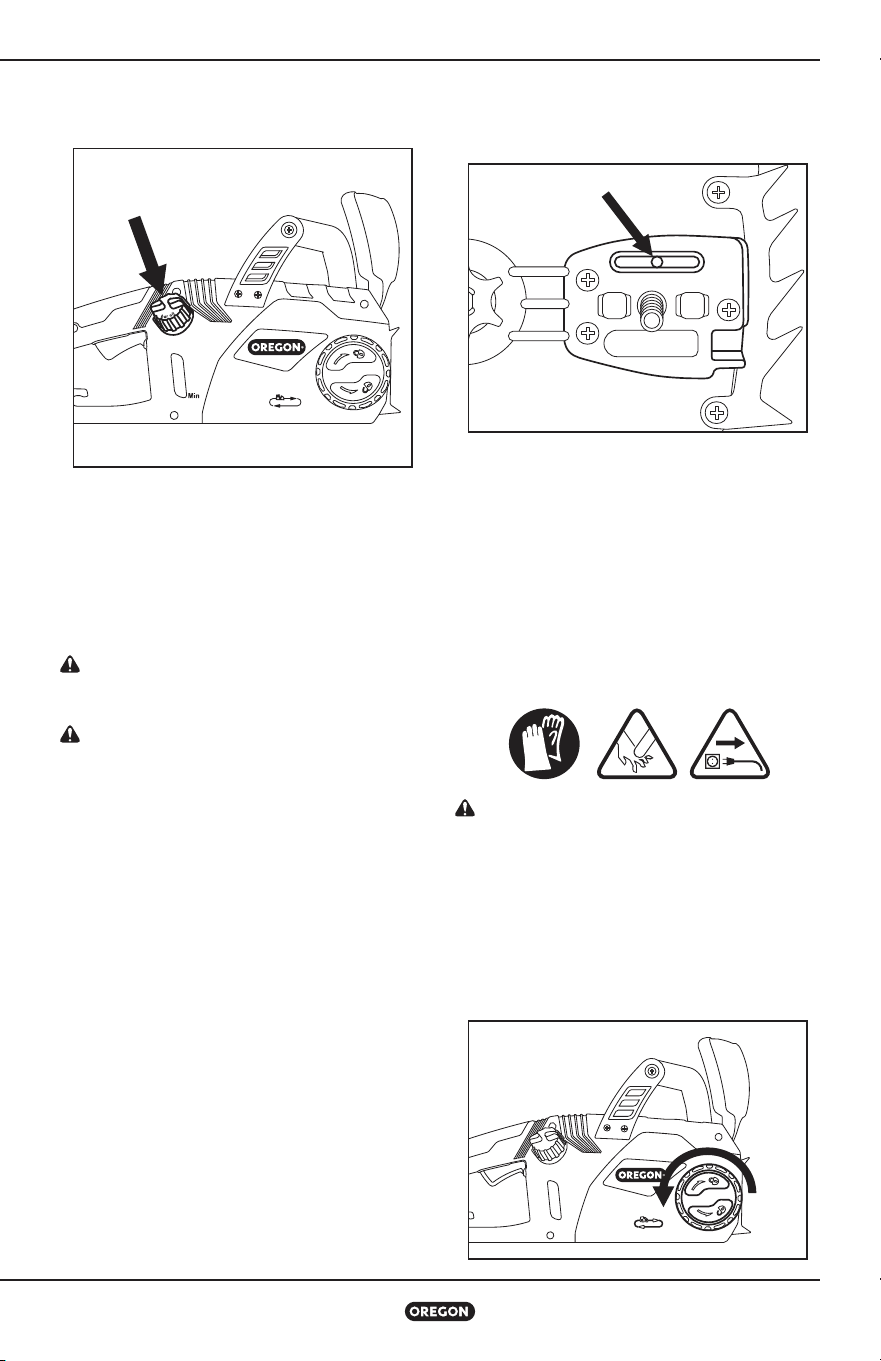

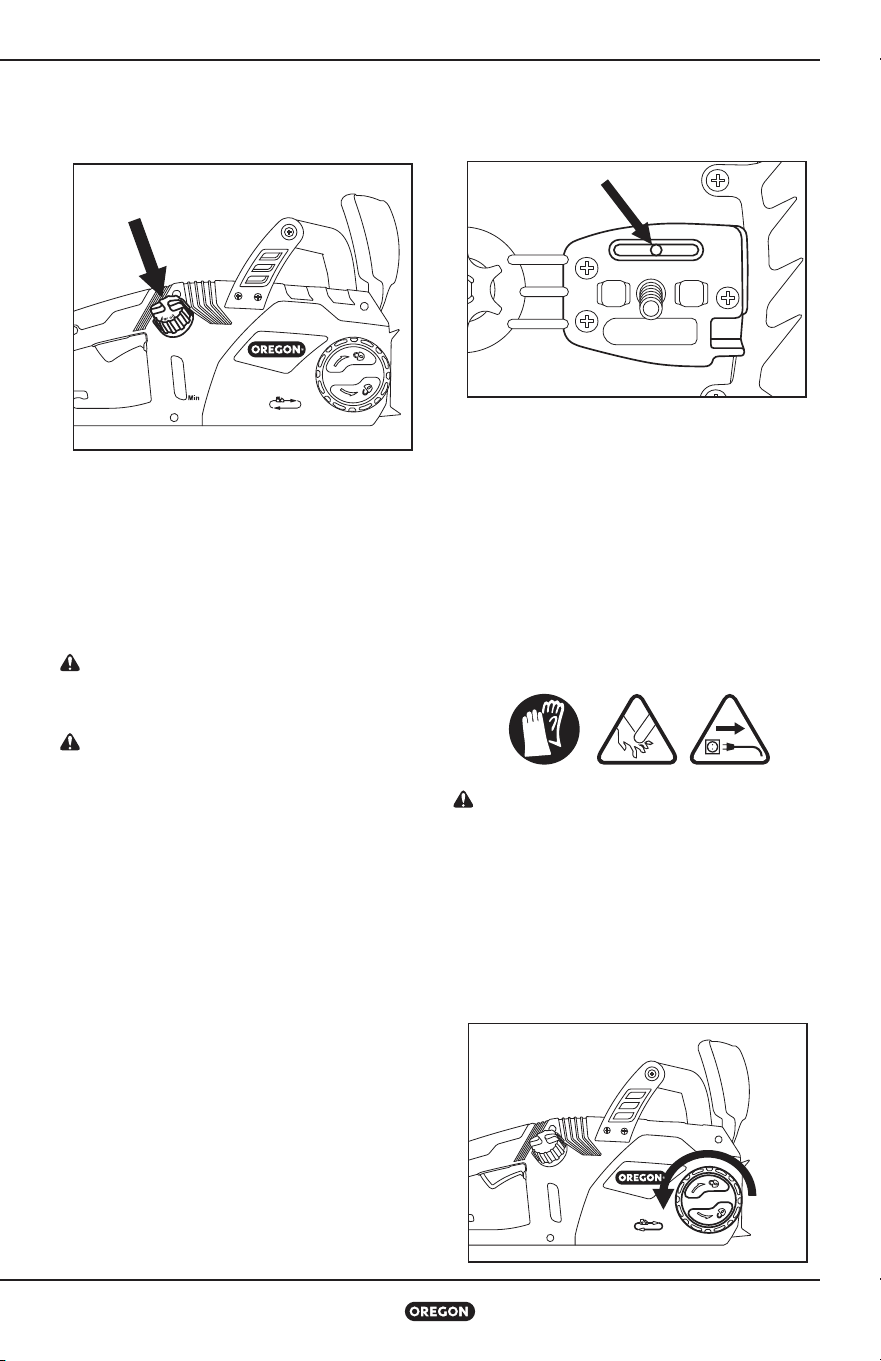

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning ring (turn it

counterclockwise) as far as it will go

• Loosen the side cover release knob and

remove the side cover

• Remove the guide bar and saw chain

• Plug in the chainsaw

• Install the side cover, then lightly tighten the

side cover release knob

• Run the chainsaw for about two minutes

• Unplug the chainsaw, remove the side cover

and check for oil on the bar pad (Fig 7)

• If no oil is present on the bar pad, replace the

side cover and run for another 30 seconds

• When oil begins to seep from the hole, unplug

the chainsaw and replace the bar and chain as

described in “Maintaining the Guide Bar”

If oil is not visible in the reservoir, additional bar

and chain oil is necessary

Assembling the Guide Bar and

Saw Chain

WARNING: An electric power tool

that is plugged in can start accidentally.

Unplug the chainsaw before preparing for

use or performing maintenance.

Wear gloves

• Unplug the chainsaw

• Loosen the side cover release knob by turning

it counter clockwise, then remove the side

cover (Fig 8)

FIG. 6

FIG. 7

FIG. 8

Preparing for Use

Chainsaw Model CS1400-091

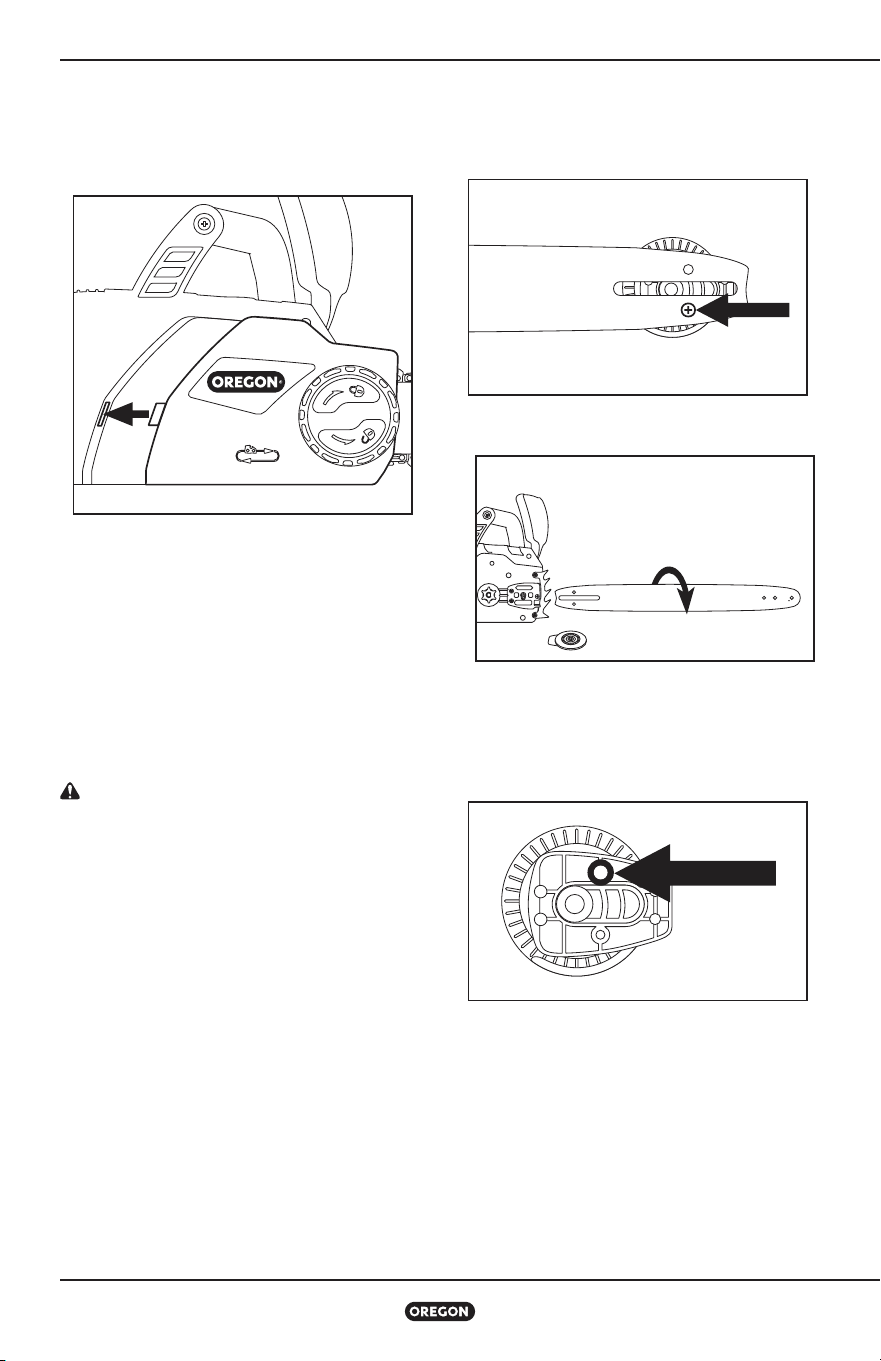

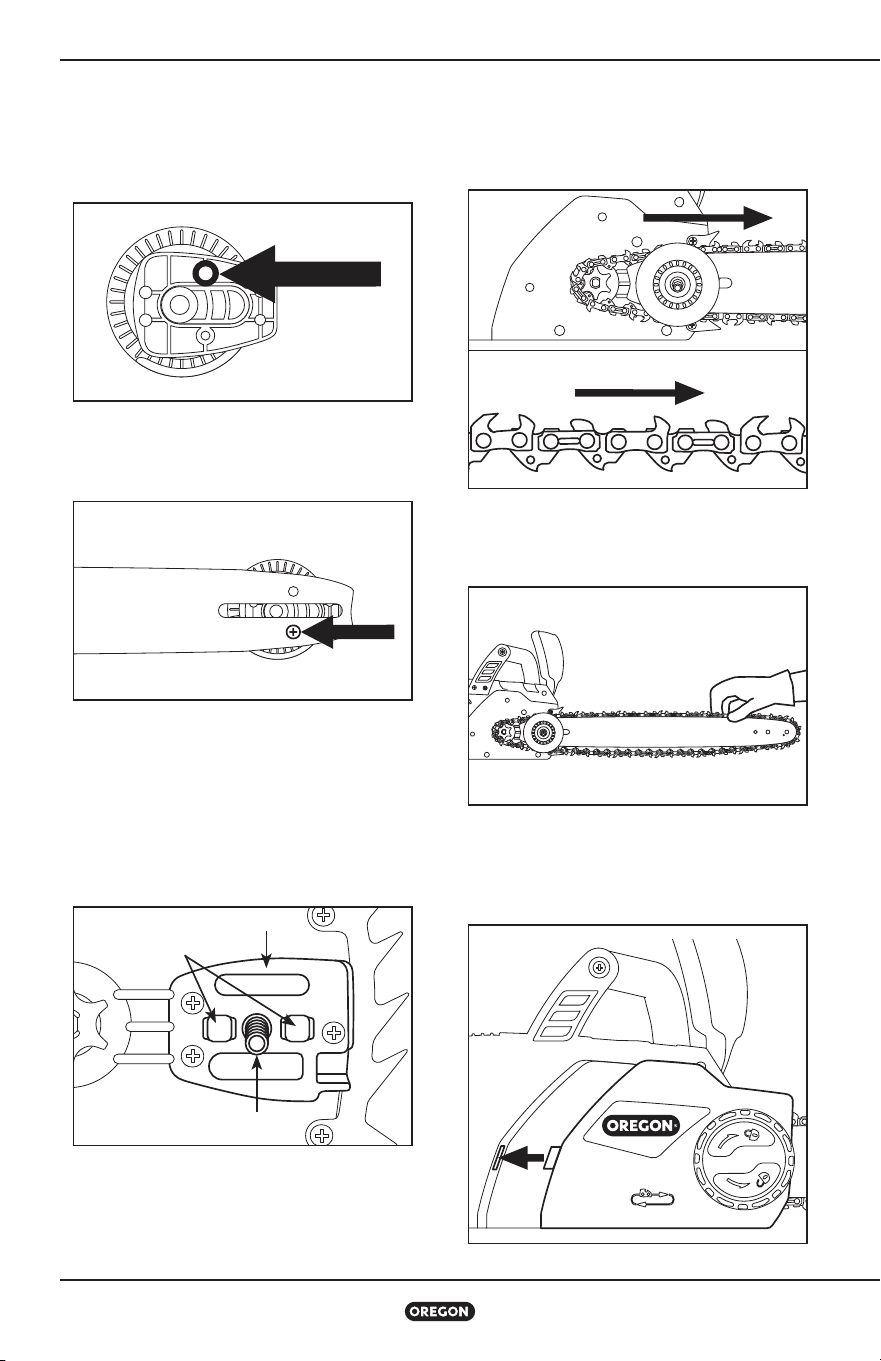

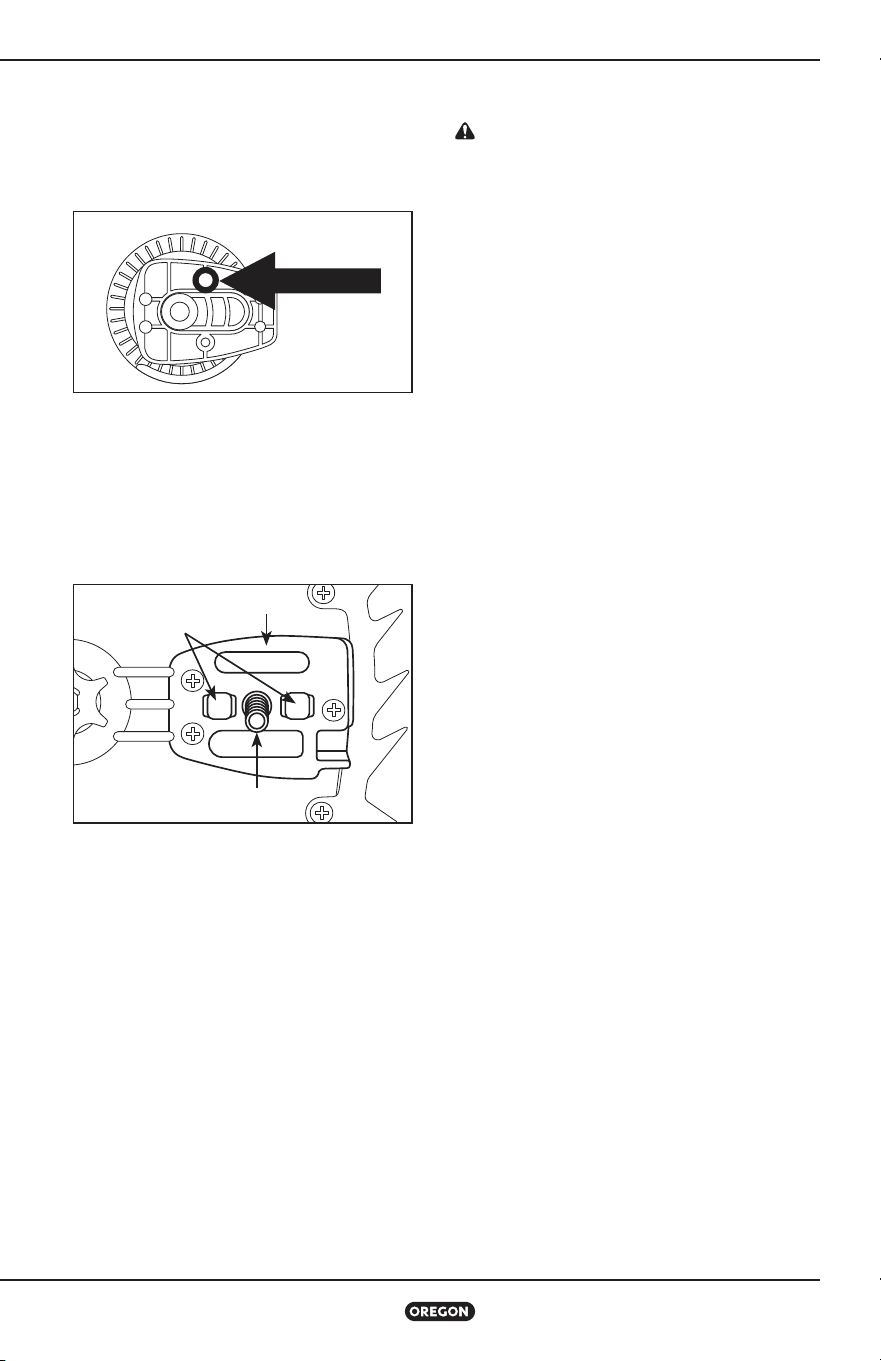

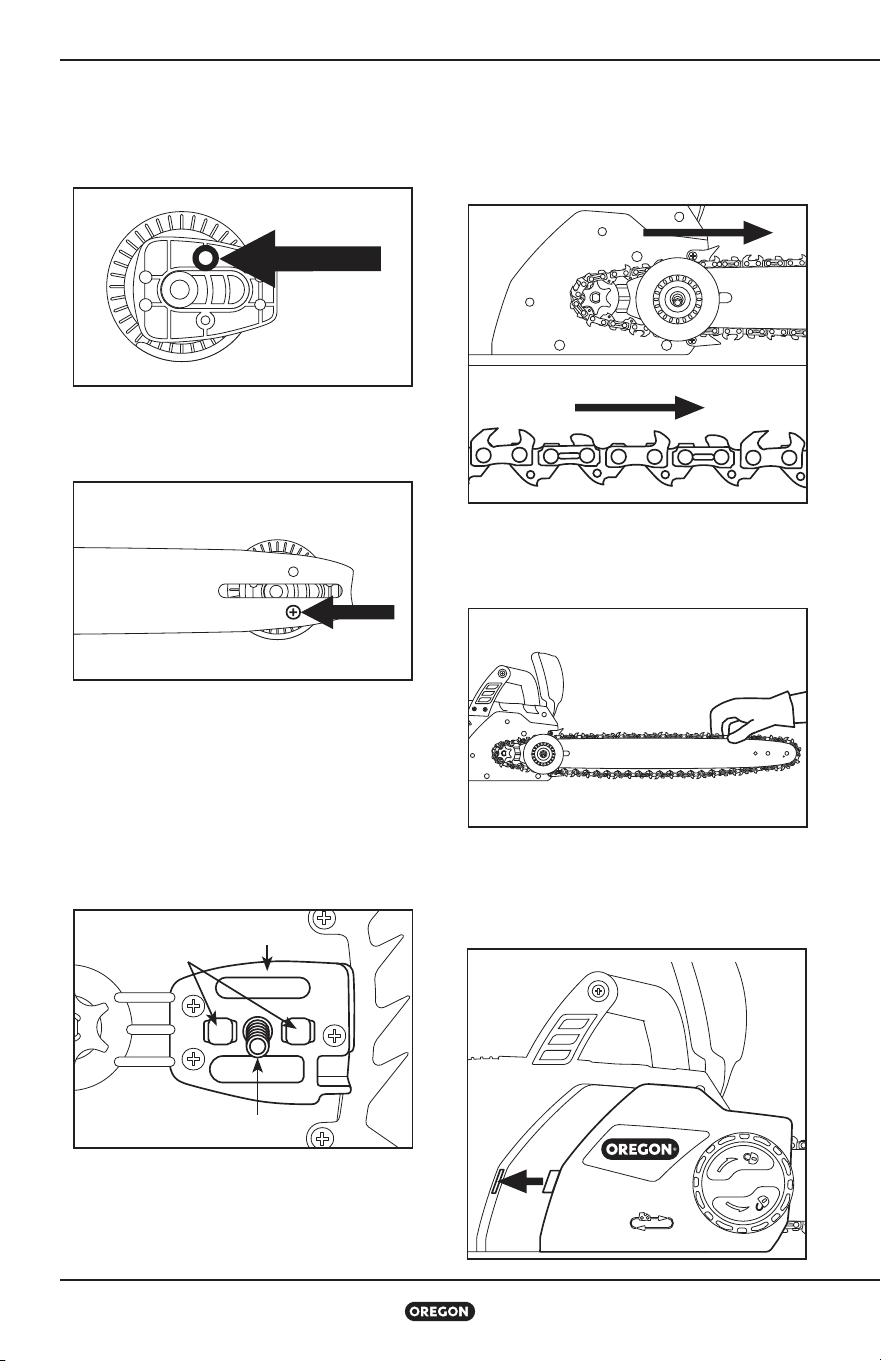

• There is a rubber o-ring that is important to

the function of the saw The rubber o-ring

must be in place around the pin on the

tensioner before the tensioner is screwed onto

the bar (Fig 9)

• Insert the screw from the back side of the

chain tensioning gear and attach the chain

tensioning gear onto the guide bar (Fig 10)

• Place the chain tensioning gear on the side

of the guide bar facing you such that the

rectangular piece does not protrude past the

edges of the guide bar and insert the screw

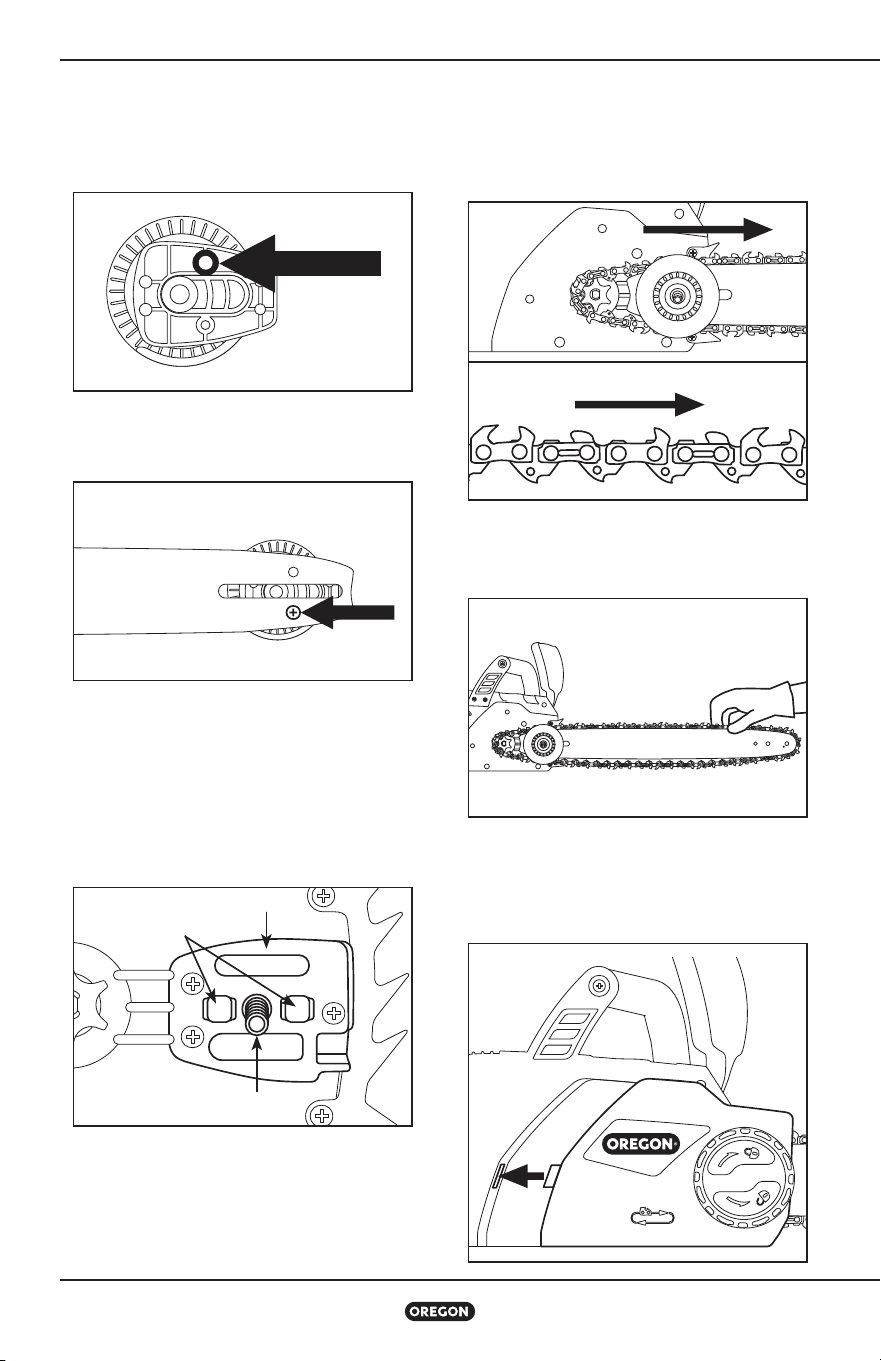

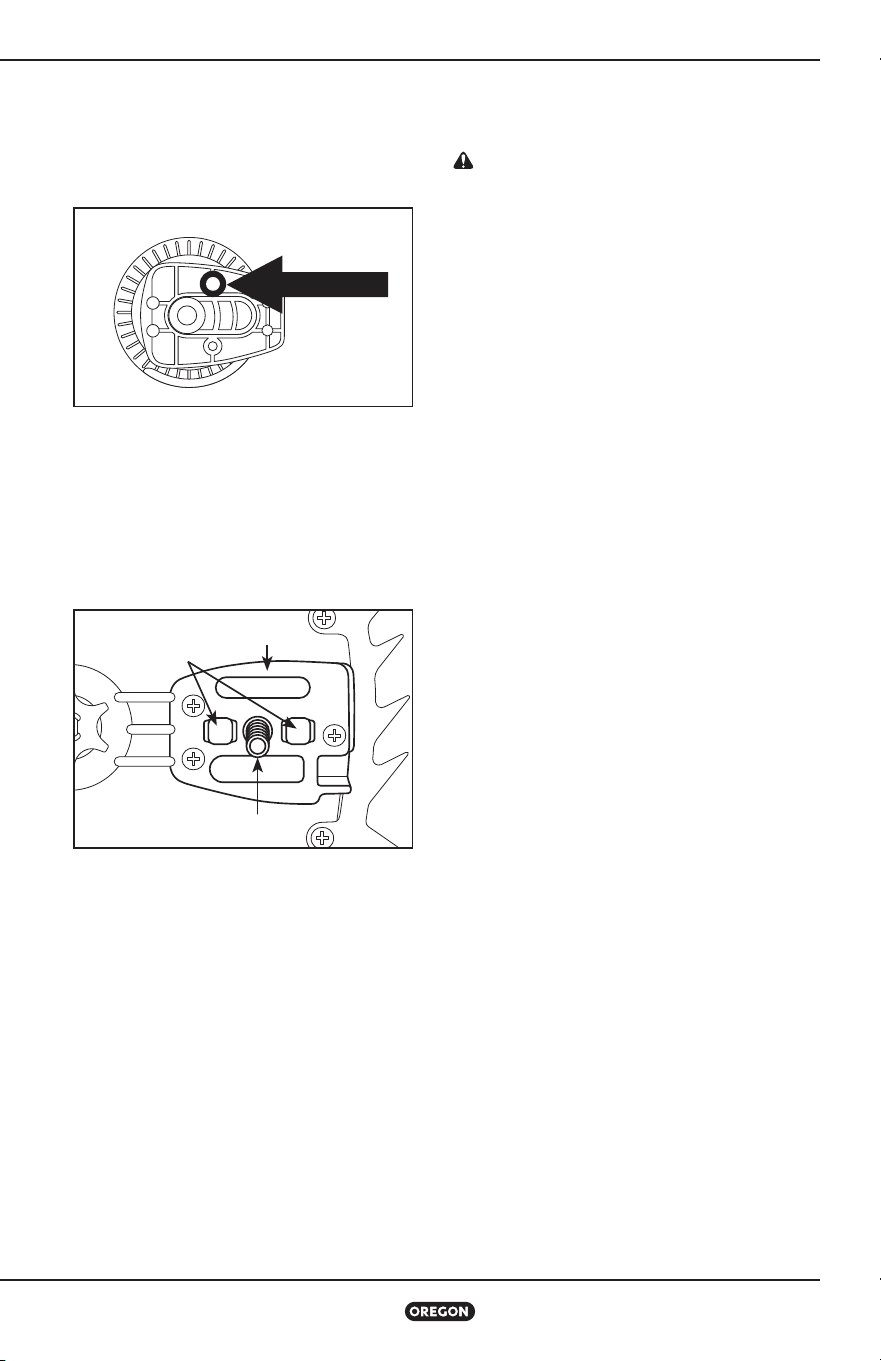

• Place the guide bar on the bar pad by sliding

the bar slot over the alignment flange (Fig 11),

with the mounting stud inserted through the

hole in the chain tensioning gear

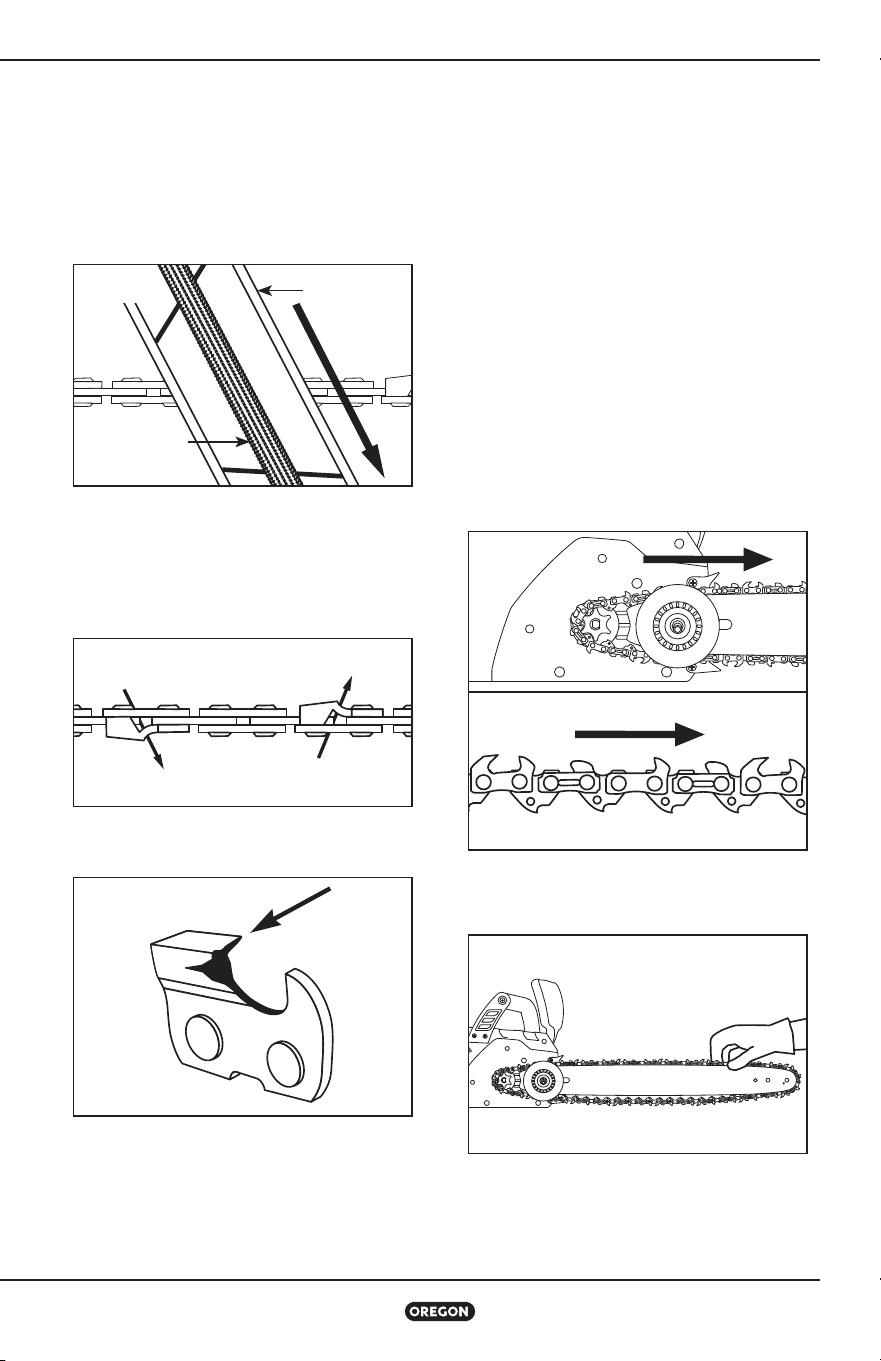

• Loop the new saw chain onto the drive

sprocket so that the cutting edges of the

teeth along the top of the bar face away from

the powerhead (Fig 12)

• Feed the chain into the groove of the bar and

slide the bar away from the motor to remove

slack from the chain (Fig 13)

• Install the side cover, making sure the chain

catcher and side cover tab are seated in their

proper locations (Fig 14), then lightly tighten

the side cover release knob

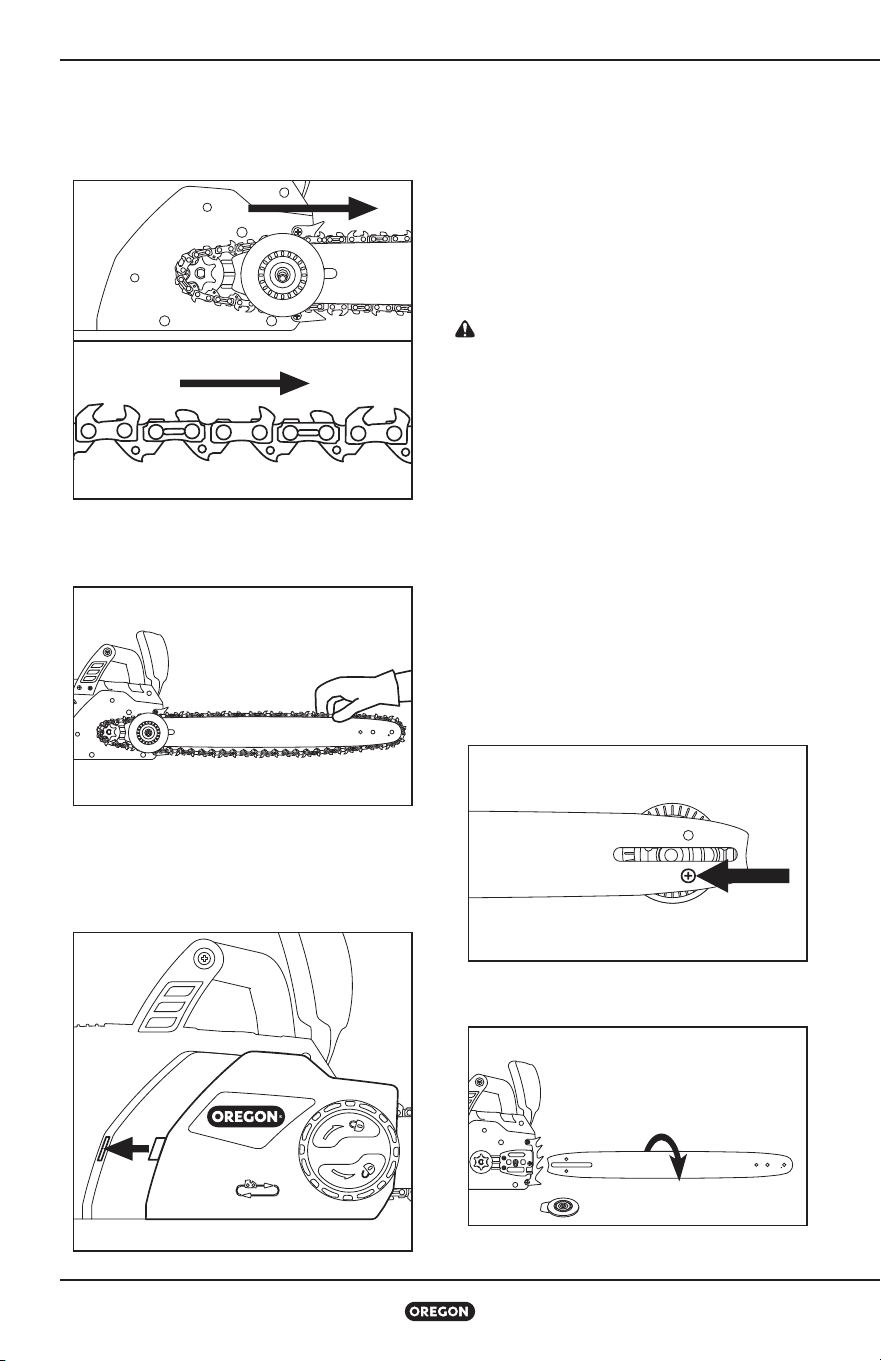

FIG. 9

FIG. 10

FIG. 11

BAR PAD

ALIGNMENT FLANGE

MOUNTING STUD

FIG. 12

FIG. 13

FIG. 14

Preparing for Use

Chainsaw Model CS1400-091

• Tension the chain as described in “Tensioning

the Saw Chain” in the “Preparing for Use”

section of the manual

IMPORTANT: The saw chain must be

properly tensioned before using. See

“Tensioning the Saw Chain” in the

“Preparing for Use” section of the

manual.

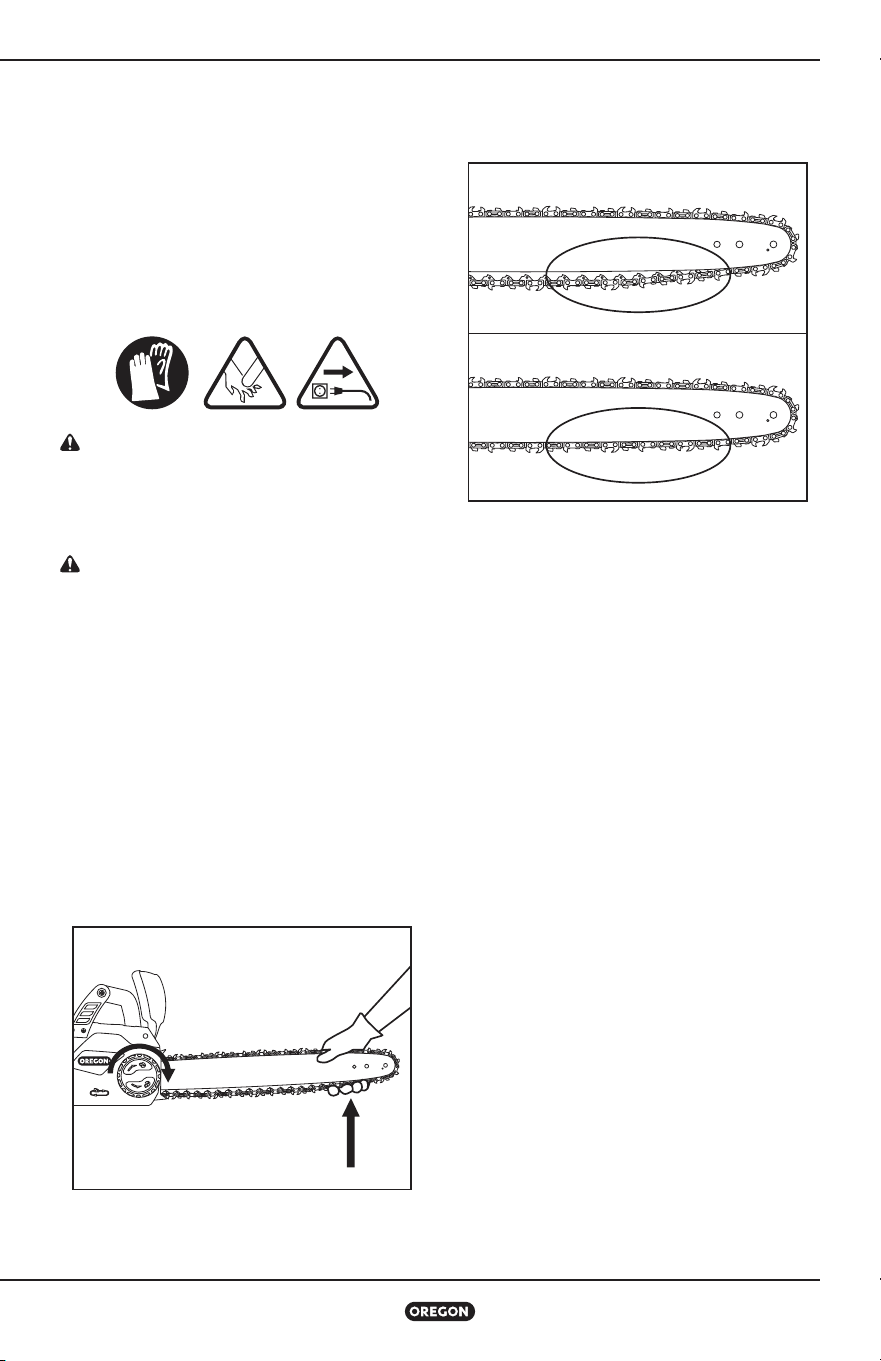

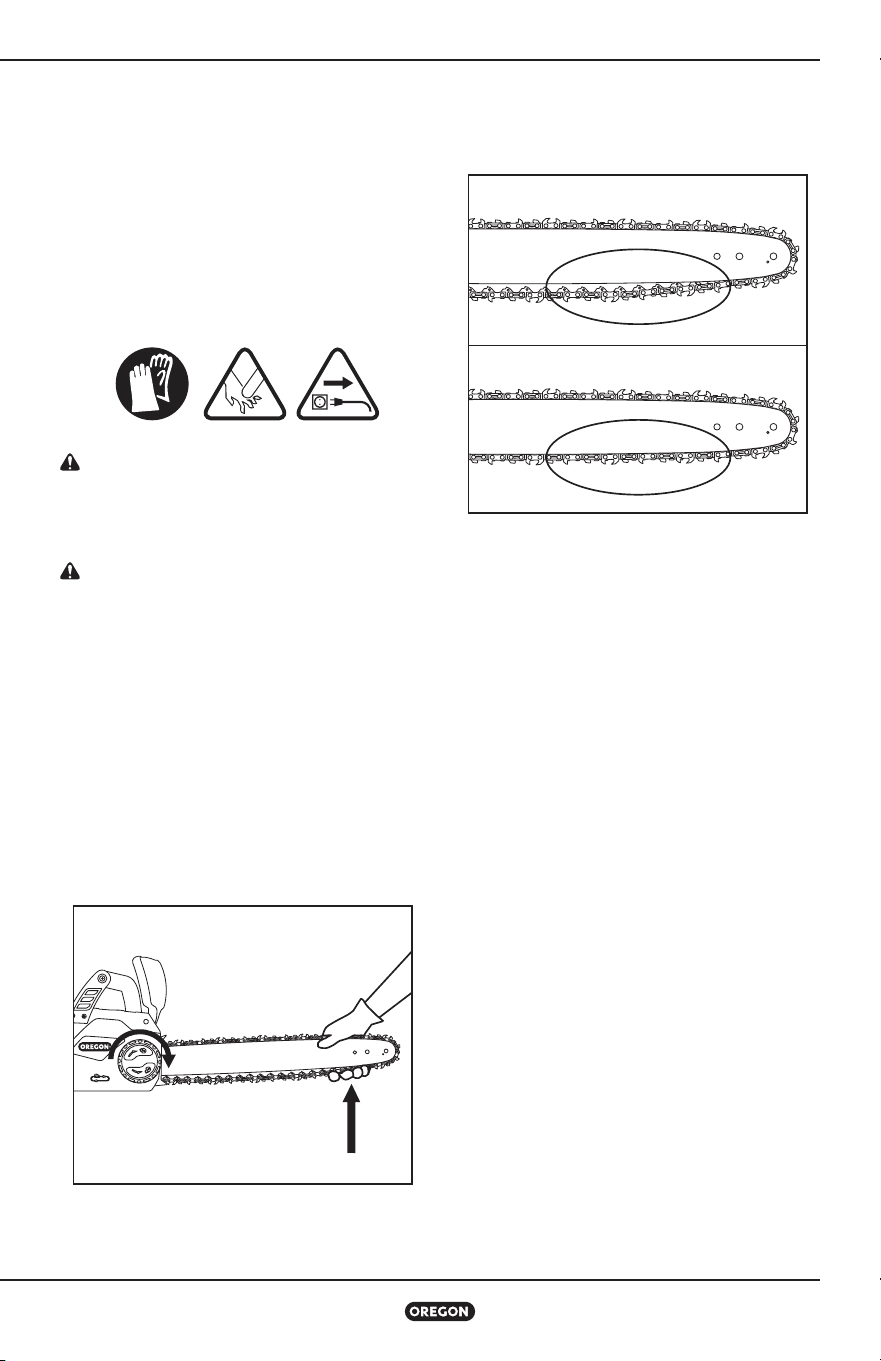

Tensioning the Saw Chain

WARNING: An electric power tool

that is plugged in can start accidentally.

Unplug the chainsaw before preparing for

use or performing maintenance.

WARNING: If the chain is still loose

when the saw is at maximum tension,

replace the chain.

IMPORTANT: Only tension the saw chain

when the chain is cool. A hot chain may

contract and damage the guide bar or

chain as it cools.

Wear gloves

• Unplug the chainsaw before tensioning

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Hold up the nose of the guide bar (Fig 15) and

turn the chain tensioning ring clockwise

• Tighten the chain tensioning ring until the

lowest cutters underneath the bar solidly

contact the bar (Fig 16)

• Tighten the side cover release knob

• Lightly pull on the chain The tension is correct

when the chain snaps back after being pulled

3 mm away from the guide bar

• After a short period of use, allow the chain

to cool, unplug the chainsaw and check the

tension again Watch tension carefully for

the first half-hour of use and periodically

throughout the life of the chain readjusting as

required when the chain and bar are cool to

the touch Never tension chain when it is hot

Chain will stretch as a result of normal use,

however, insufficient oil, aggressive use, or

failure to perform recommended maintenance

can lead to premature stretching

FIG. 15

FIG. 16

INCORRECT

CORRECT

Operating the Chainsaw

Chainsaw Model CS1400-091

Operating the Chainsaw

General Operation

DANGER: To avoid serious personal

injury, do not overreach and do not stand

on a ladder, stepstool, or any raised

position that is not fully secured. Never

cut above shoulder height.

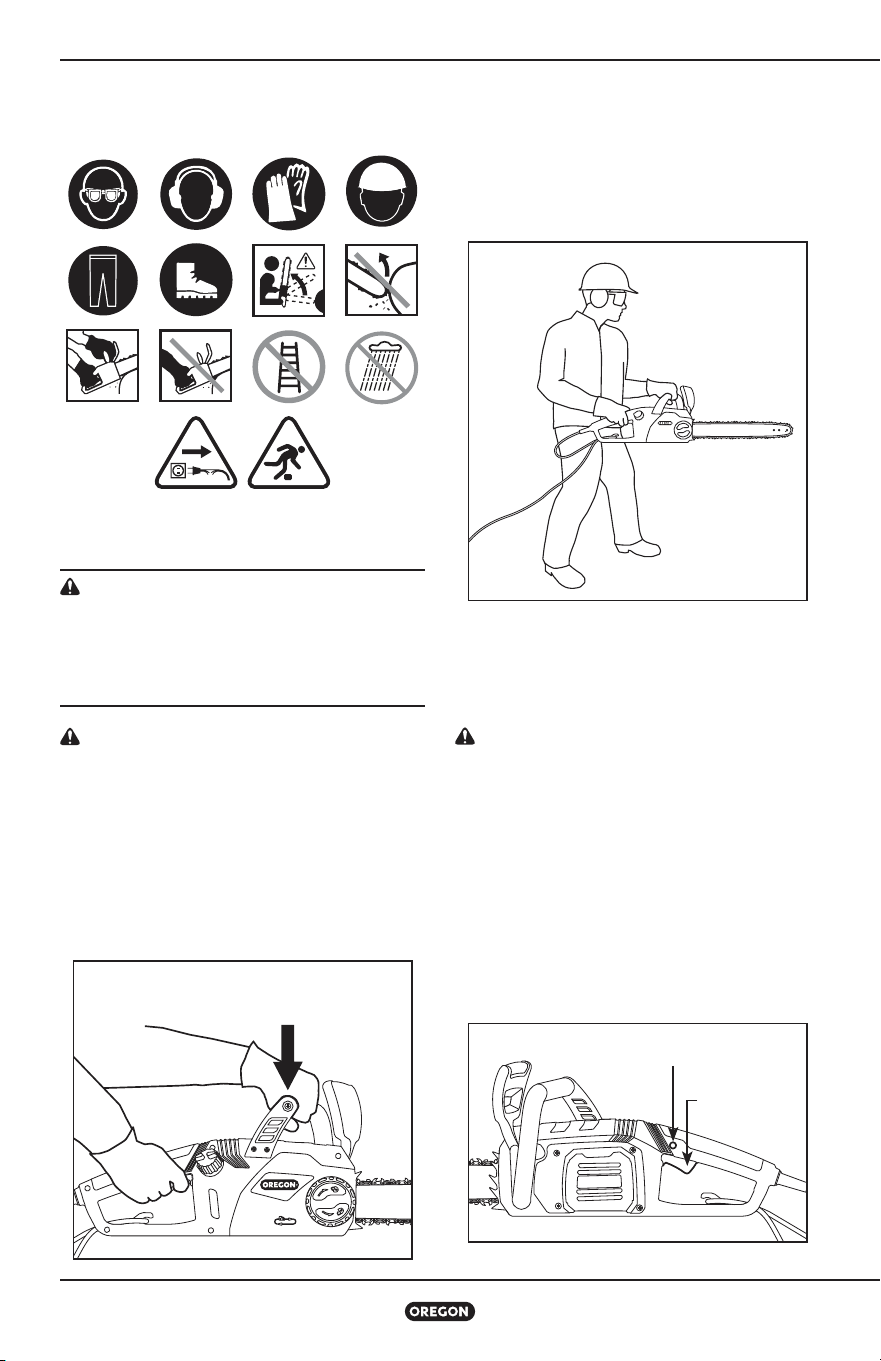

WARNING: To reduce the risk of injury,

always wear proper boots, gloves, head,

ear, and eye protection.

GRIP

Always grip the tool with both hands Grasp

the front handle with the left hand and the

rear handle with the right (Fig 17) Wrap the

fingers over the top of the handle with the

thumb below the handle

FOOTING

Stand with both feet on solid ground with

weight evenly spread between them (Fig 18)

STOPPING THE CHAINSAW

Release the trigger switch to stop the

chainsaw

STARTING THE CHAINSAW

WARNING: To reduce the risk of injury,

never defeat the interlock by taping,

wiring or tying down the trigger lock-out.

Make sure the chain brake is not engaged

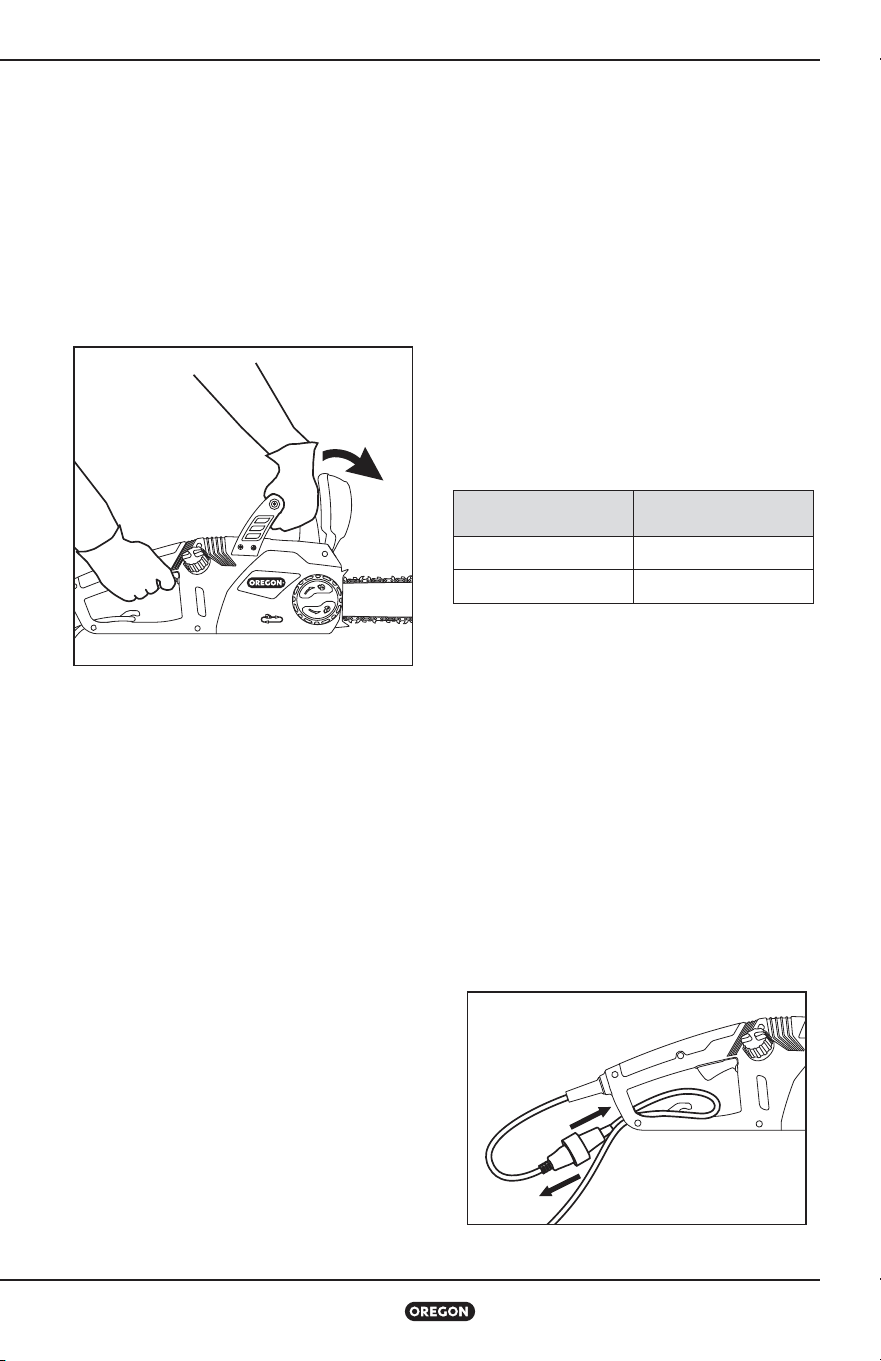

Grasp the front and rear handles firmly Press

and hold the trigger lock-out with the thumb (1)

To start the saw, squeeze the trigger switch (2)

(Fig 19) There is no need to continue to press

the trigger lock-out It will remain disengaged

until the trigger is released

FIG. 17

GRIP WITH THUMB

BELOW HANDLE

FIG. 18

FIG. 19

(1) TRIGGER LOCK-OUT

(2) TRIGGER

SWITCH

Operating the Chainsaw

Chainsaw Model CS1400-091

TESTING THE CHAIN BRAKE

Make sure the chain brake is working before

using the chainsaw To check brake operation:

• Place the saw on a firm, flat surface

• Start the saw briefly

• Keep the left hand on the front handle and roll

the left wrist to move the front hand-guard

forward to manually activate the chain brake

(Fig 20)

• Release the trigger switch

A properly functioning chain brake stops the

motor and saw chain immediately If the motor

and saw chain do not stop immediately, have

the chain brake checked at an approved service

location

• Return the front hand-guard to operating

position

Power Cord Use and Care

SELECTING AN EXTENSION CORD

Select an extension cord that is:

• Specifically labelled for outdoor use

• Of a wire size (AWG) heavy enough to carry

the current the full length of the cable

according to the table below

Select the gauge of extension cord based

on the desired length and the electrical

specifications found on the product label

These are the recommended gauges based on

the length of cord

CORD LENGTH (FT) MIN. WIRE SIZE

0–50 14 AWG (1.5mm

)

51–100 12 AWG (3.0mm

)

Make sure the insulation is free of cracks and

that the plugs on both ends are undamaged

USING THE STRAIN RELIEF BRACKET

It is important to use the strain relief bracket

for two reasons:

• It saves wear on both the power cord and the

extension cord and their plugs

• It prevents the chainsaw from becoming

unplugged from the extension cord

accidentally

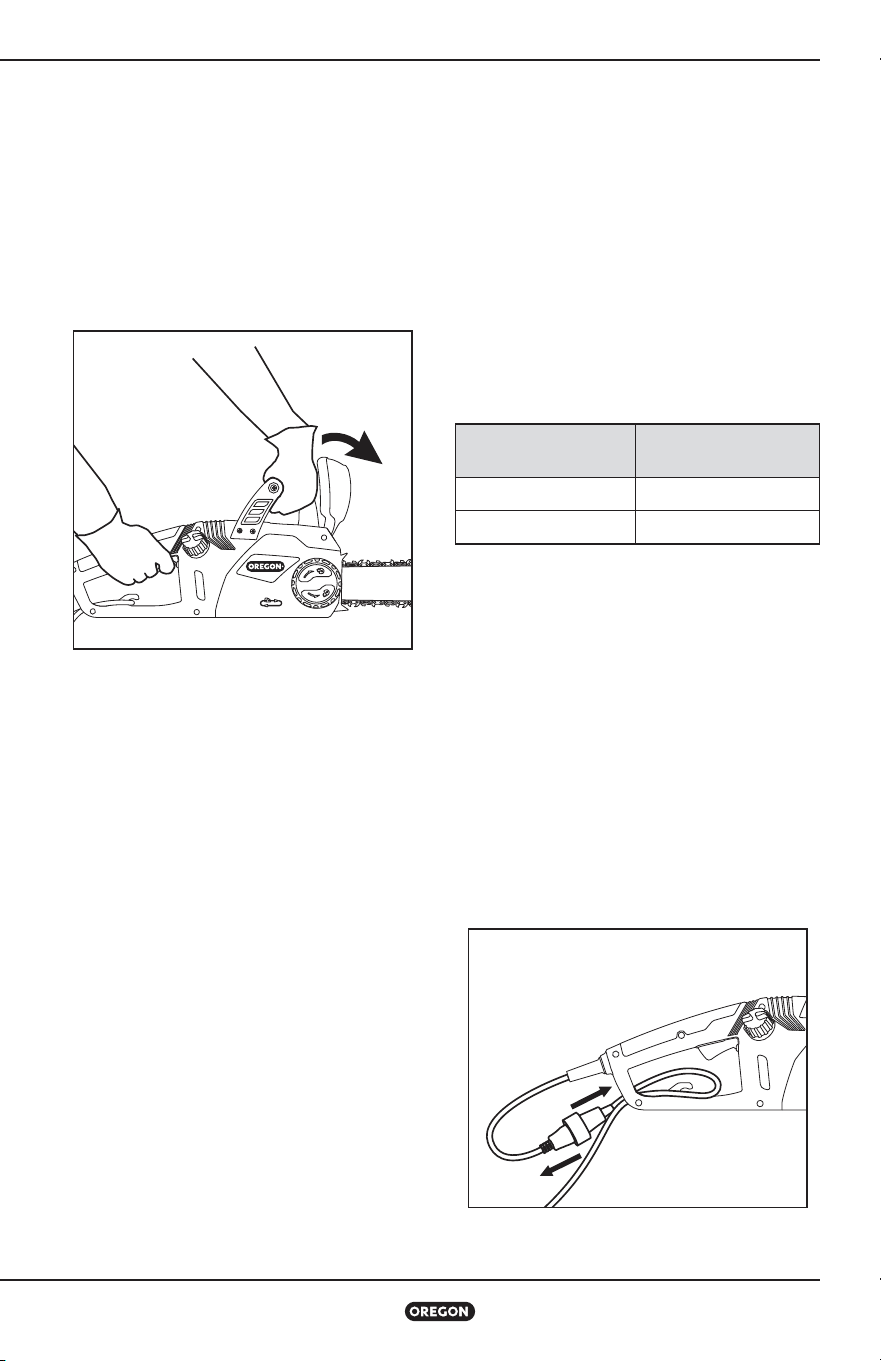

To use the strain relief bracket, bend the

extension cord into a U-shape and put it

through the hole in the rear handle Slide the

loop of cord over the hook and tug lightly until

snug (Fig 21)

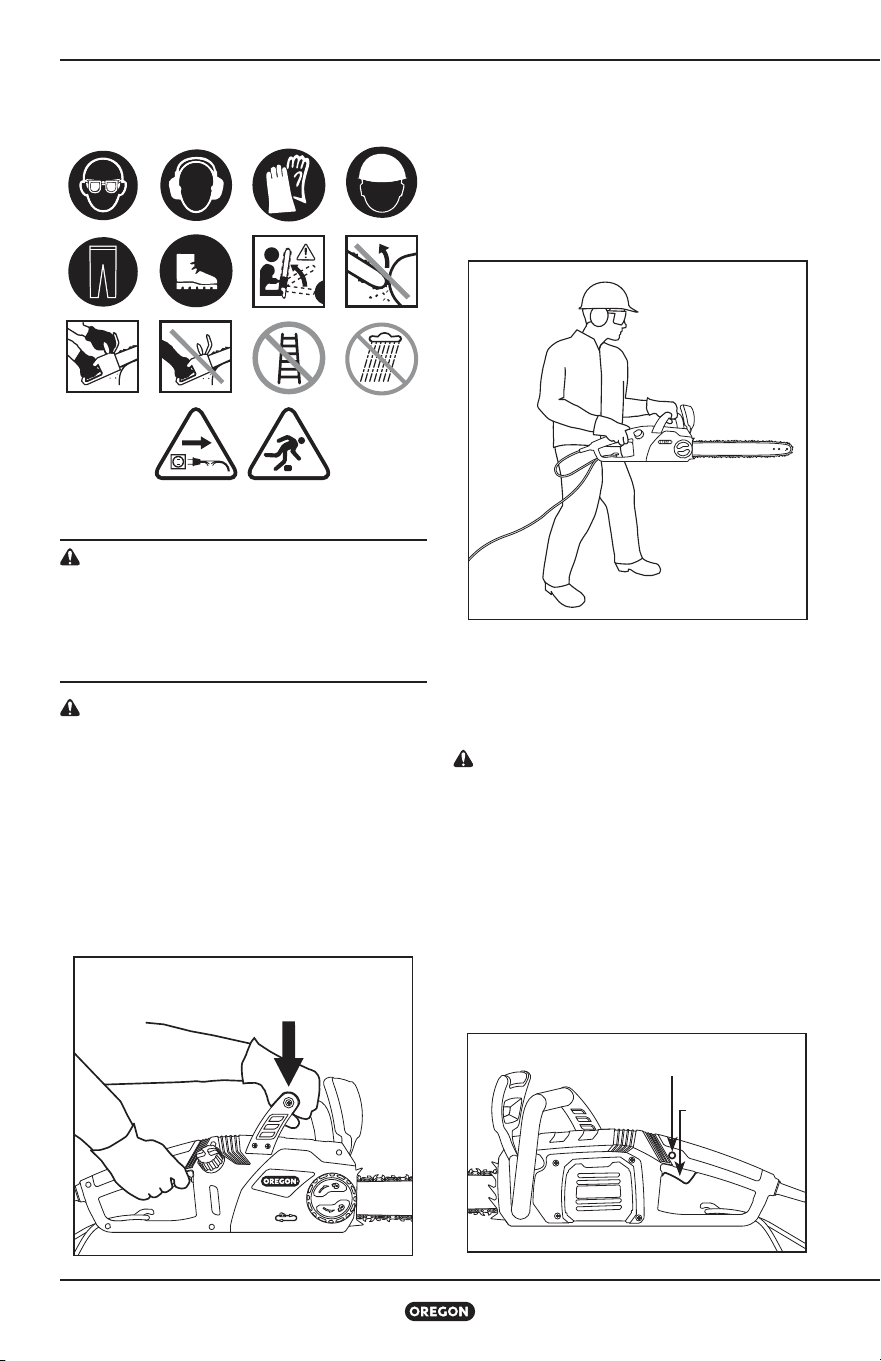

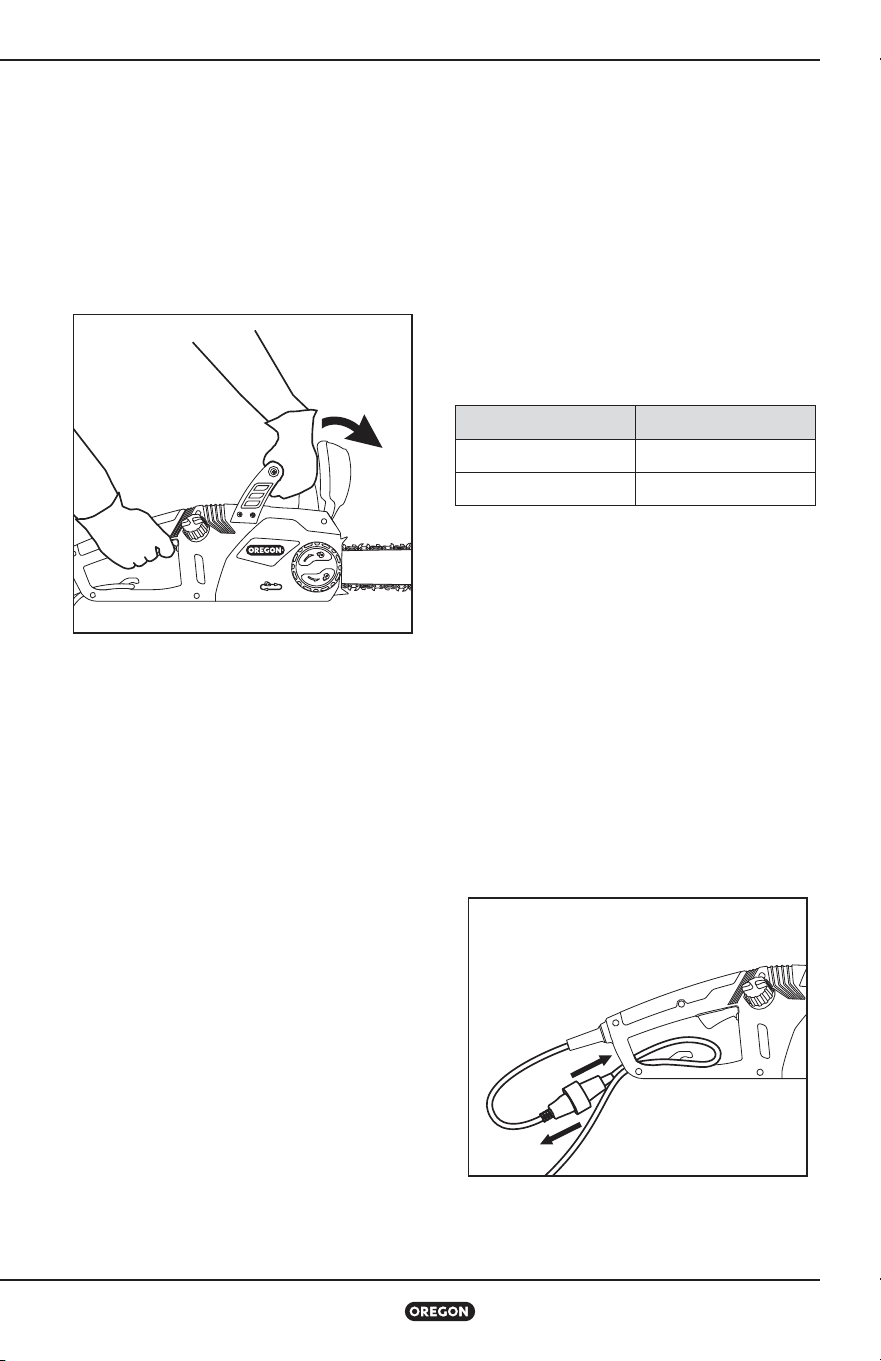

FIG. 20

FIG. 21

Operating the Chainsaw

Chainsaw Model CS1400-091

Cutting

WARNING: To reduce the risk of injury,

wear proper boots, gloves, head, ear, and

eye protection.

WARNING: To reduce the risk of

electric shock, make sure the cord

insulation is intact and that the cord is in

a dry location where there is no danger of

it being cut or tripped over.

WARNING: To reduce the risk of injury,

always be sure of footing and hold the

chainsaw firmly with both hands while the

motor is running.

WARNING: To reduce the risk of injury,

plan ahead and plan multiple escape

paths before beginning work.

CAUTION: Establish a bystander safety

zone of 20 ft (6 m) prior to operation of

this equipment. Bystander safety zone is

a minimum 20 ft (6 m) circle around the

operator that must remain free from

bystanders, children and pets (Fig. 22).

Felling operations require a larger safety

zone according to the size of the tree, see

“Felling a Tree” section.

IMPORTANT: Practice cutting logs on

a sawhorse or cradle until you become

comfortable operating the saw.

To get the best performance and to operate the

saw safely, follow these instructions:

• Observe all applicable national and municipal

rules and regulations for cutting

• Take frequent breaks to reduce the risk of

injury

• Before beginning to cut, make sure the saw

chain is properly tensioned and the chain is

sharp

Saw chains are made to cut wood only Do not

use the chainsaw to cut any other materials,

and do not allow the chain to come into contact

with dirt, stones, nails, staples, or wire These

materials are extremely abrasive and will wear

away protective plating from the chain in a very

short time

Sharpen or replace the saw chain if any of these

conditions occur:

• The pressure required to make cuts increases

noticeably

• Wood chips coming off of the chain are very

fine or dust-like

Do not work with a dull chain as it will increase

the effort required to cut, cause jagged cuts,

increase wear on the chainsaw and increase the

risk of kickback Never force a dull chain to cut

• Assume the proper cutting grip and stance

in front of the wood with the saw turned off

Press the trigger lock-out and squeeze the

trigger switch Let the chain reach full speed

before beginning the cut

• Begin cutting by lightly pressing the guide bar

against the wood Use only light pressure and

let the saw do the work

• Maintain a steady speed throughout the cut

releasing pressure just before the end of the

cut

• Know the location of the cord at all times to

avoid trip hazards and avoid cutting the cord

• Know the location of the tip of the bar at all

times and avoid contact with other objects

• If the saw stops suddenly when cutting,

remove the saw from the cut, then resume

cutting using lighter pressure on the work

piece

20 ft (6 m)

FIG. 22

Operating the Chainsaw

Chainsaw Model CS1400-091

PRUNING

CAUTION: Falling limbs may bounce or

“spring back” after they hit the ground so

it is essential to keep the ground clear to

provide multiple retreat paths. Clear the

work area and wear head protection.

Pruning is removing dead or overgrown

branches to maintain plant health

• Plan retreat paths before beginning to cut,

and make sure there are no obstructions

Always know how to get out of the way of

falling branches

• Make sure bystanders or helpers are a safe

distance from falling branches Bystanders or

helpers should not stand directly in front of or

behind the operator See Fig 22

• Maintain solid footing and hold the chainsaw

firmly with both hands Do not overreach

Never climb a tree or ladder to reach high

limbs

• Secure any branches that might be hazardous

• Use proper auxiliary equipment

• Prune lower limbs before pruning higher ones

• Allow the saw chain to achieve full speed

before cutting

• Apply light pressure to the branch

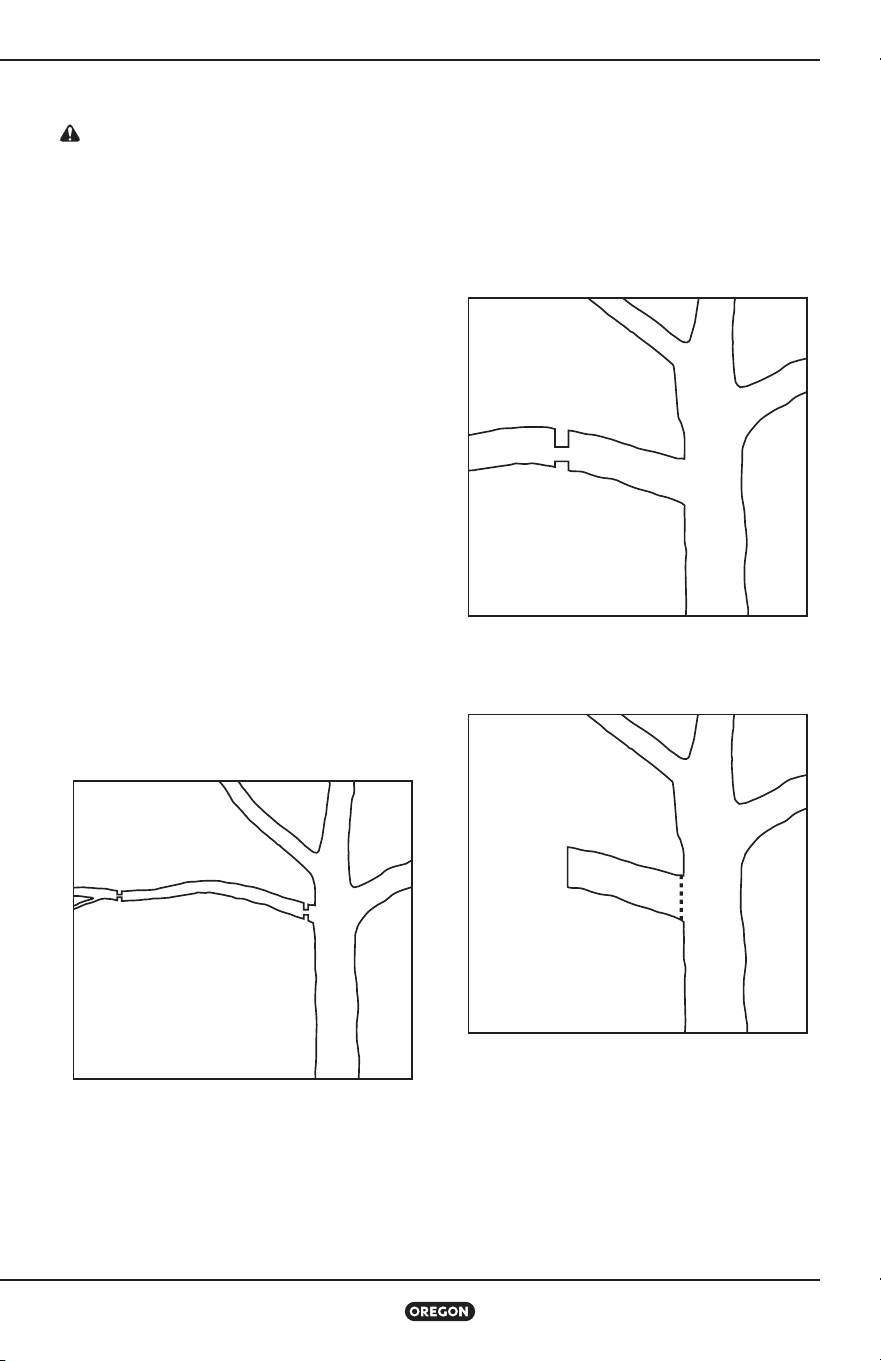

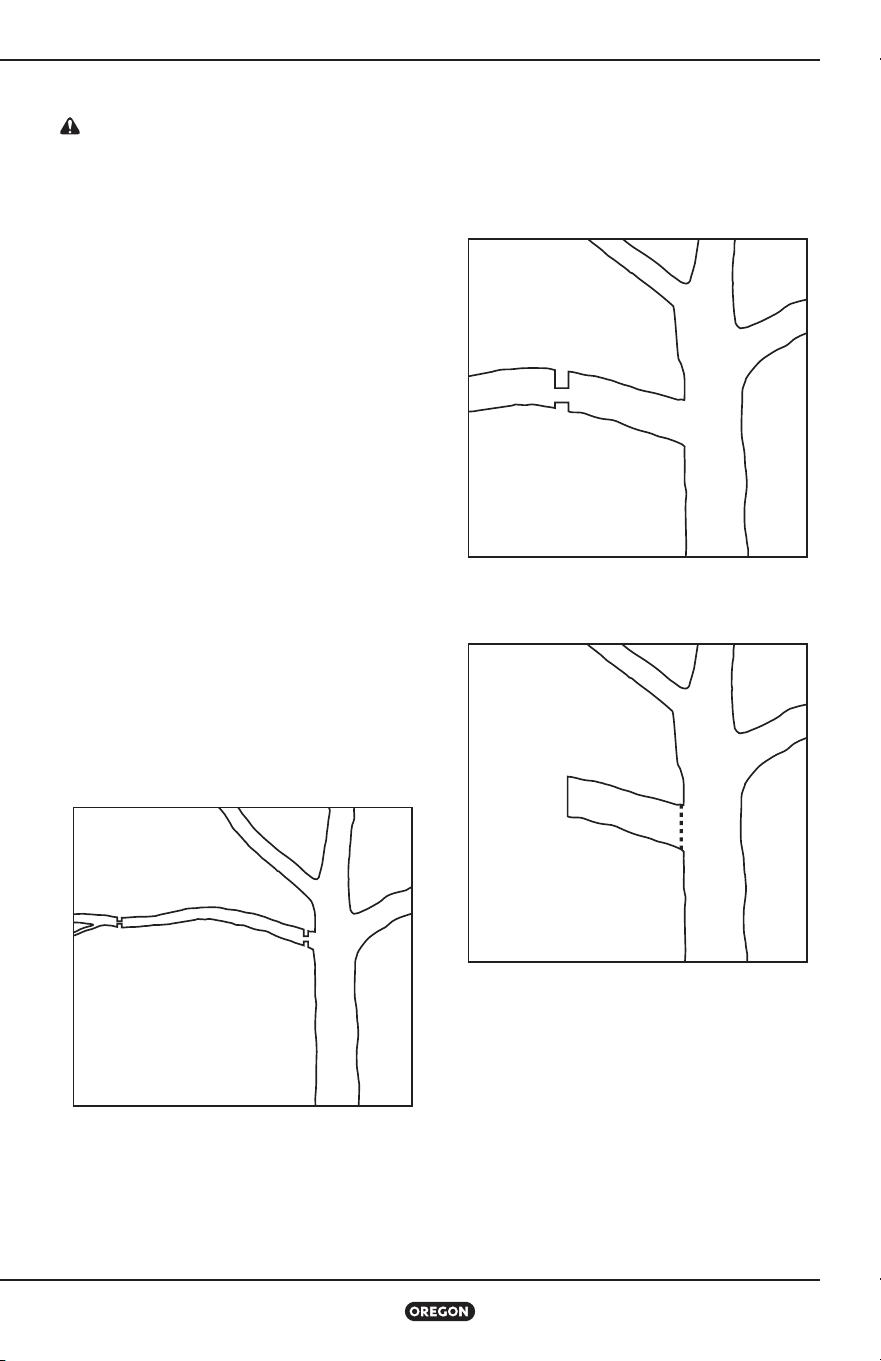

• For long limbs (Fig 23), cut the end of the limb

first (1) to relieve pressure from the limb, then

prune closer to the trunk (2)

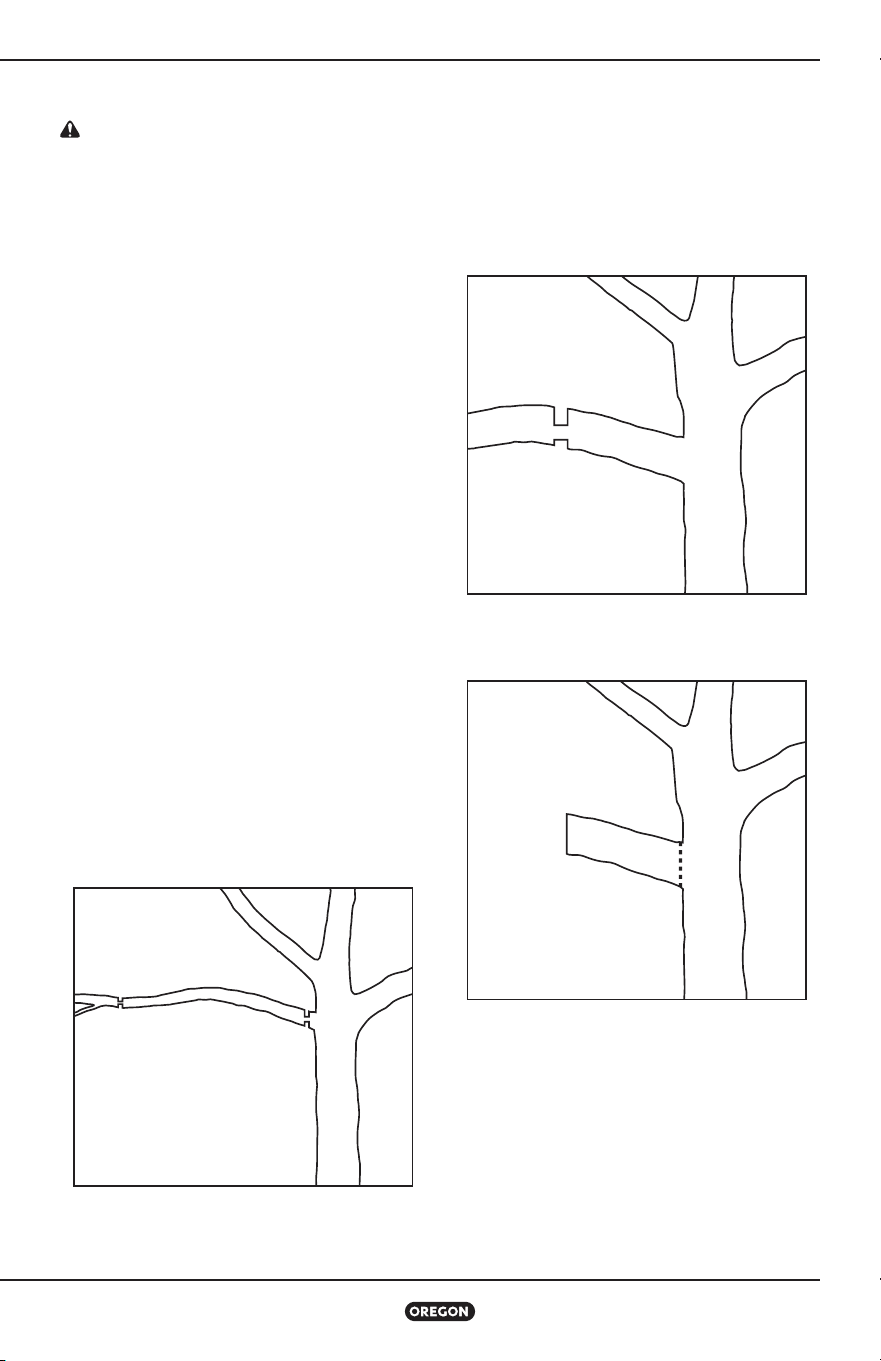

• Thick limbs (greater than 4 inch (10 cm) in

diameter) can splinter or pinch the chain when

making a single cut from the top To avoid

pinching or splintering, first make one shallow

relief cut on the bottom surface of the limb (1),

then cut the limb all of the way through from

the top of the limb (2) to match the bottom

cut (Fig 24)

• After most of the limb has been removed,

make one smooth cut near the trunk (Fig 25)

(1)

(2)

FIG. 23

(1)

(2)

FIG. 24

FIG. 25

Operating the Chainsaw

Chainsaw Model CS1400-091

FELLING A TREE

CAUTION: A tree is likely to roll or

slide downhill after it is felled. Plan and

clear a retreat path before cuts are

started. The retreat path should extend

back and diagonally to the rear of the

expected line of fall (Fig. 26).

Felling is cutting down a tree

• Before felling is started, consider the natural

lean of the tree, the location of larger

branches and the wind direction to judge

which way the tree will fall

• Remove dirt, stones, loose bark, nails, staples

and wire from the tree where felling cuts are

to be made

• When bucking and felling operations are being

performed by two or more persons at the

same time, separate the felling operation from

the bucking operation by a distance of at least

twice the height of the tree being felled

• Trees should not be felled in a manner that

would endanger any person, strike any utility

line or cause any property damage If the tree

contacts any utility line, immediately leave

the area and notify the utility company

• Use the metal spikes on the front of the saw

to support the saw on the wood Set metal

spiked bumper into the wood and use as a

leverage point to increase stability when

cutting large diameter wood

Notching Undercut

• First, make the notch 1/3 the diameter of the

tree perpendicular to the direction of fall

Make the lower horizontal notching undercut

first (1) This will help to avoid pinching of

either the saw chain or the guide bar when the

second cut (2) is being made (Fig 27)

Felling Back Cut

• Second, make the felling back cut at least

2 in (50 mm) higher than the horizontal

notching undercut (Fig 28) Keep the

felling back cut parallel to the horizontal

notching undercut

• Make the felling back cut so enough wood is

left to act as a hinge The hinge wood keeps

the tree from twisting and falling in the wrong

direction Do not cut through the hinge

• As the felling cut gets close to the hinge, the

tree should begin to fall

RETREAT PATH OPTIONS

DIRECTION

OF FALL

RETREAT

FIG. 26

45°

NOTCHING UNDERCUT

DIRECTION

OF FALL

NOTCH

(1)

(2)

FIG. 27

FELLING BACK CUT

FELLING

BACK CUT

HINGE

DIRECTION

OF FALL

NOTCH

2 IN

(50 MM)

2 IN

(50 MM)

FIG. 28

Operating the Chainsaw

Chainsaw Model CS1400-091

• If there is any chance that the tree may not

fall in the desired direction or it may rock back

and bind the saw chain, stop cutting before

the felling back cut is complete and use

wedges of wood, plastic or aluminium to open

the cut and drop the tree along the desired

line of fall

• When the tree begins to fall, remove the

chainsaw from the cut, stop the motor, put

the chainsaw down, then use the retreat path

planned

• Be alert for overhead limbs falling and watch

footing

LIMBING A TREE

CAUTION: Limbs under tension can

“spring back” and contact the operator

or throw the chainsaw out of control

resulting in personal injury. Always be

alert for wood under tension which may

strike the operator or chainsaw when cut.

Limbing is removing the branches from a fallen

tree

• When limbing, leave larger lower limbs to

support the log off the ground

• Remove the small limbs in one cut

• Branches under tension should be cut from

the bottom up to avoid binding the chainsaw

(Fig 29)

BUCKING A LOG

CAUTION: Bucking logs under tension

increases the chance of kickback. Use one

of the methods below to support the log

when bucking.

Bucking is cutting a log into lengths It is

important to make sure footing is firm and

weight is evenly distributed on both feet

When possible, the log should be raised and

supported by the use of limbs, logs or chocks

• When the log is supported along its entire

length, cut from the top (overbuck) (Fig 30)

• When the log is supported on one end, cut

1/3 the diameter from the underside

(underbuck), then make the finished cut by

overbucking to meet the first cut (Fig 31)

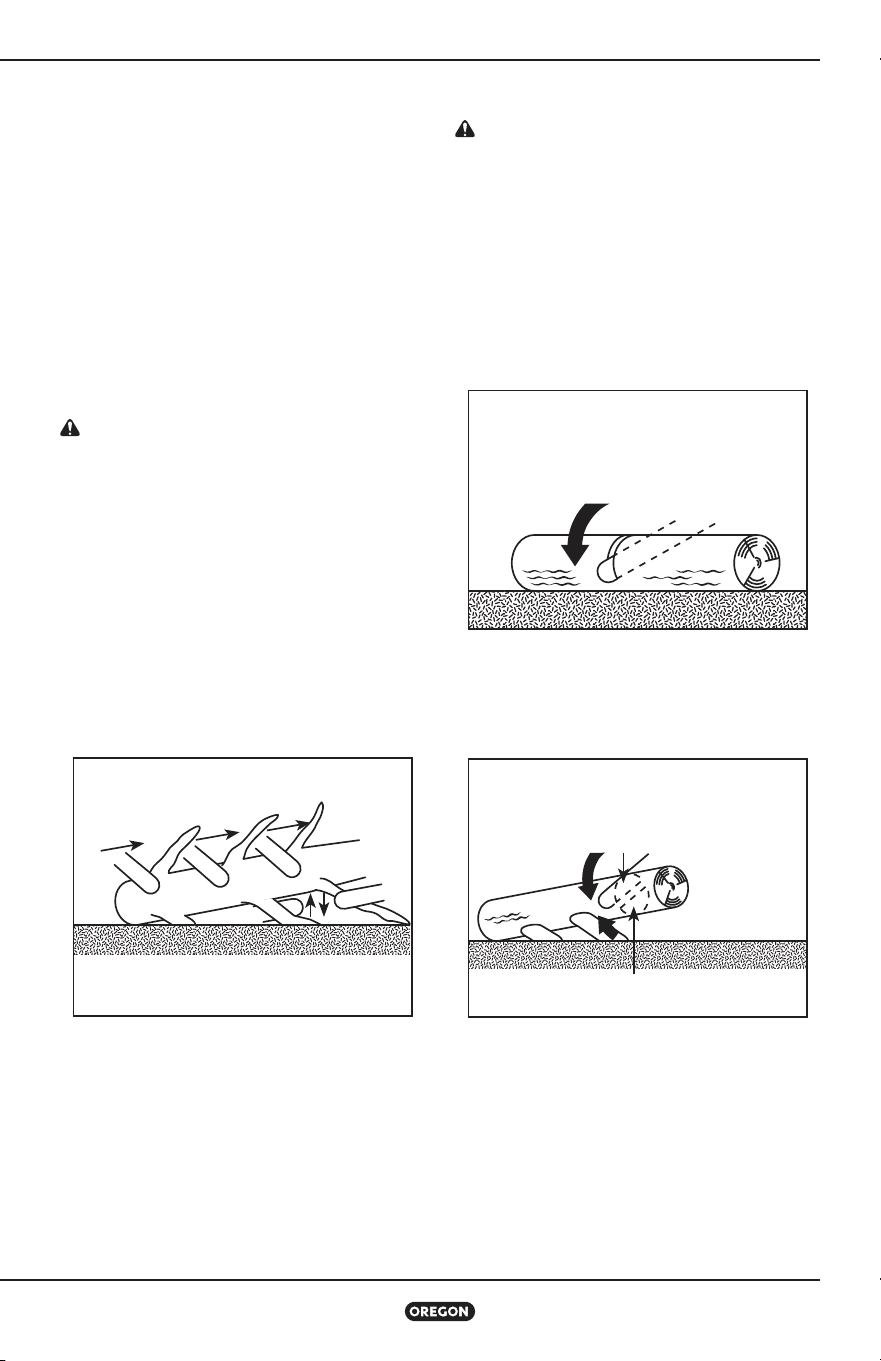

TREE LIMBING

LIMB CUT

KEEP WORK OFF GROUND

LEAVE SUPPORT LIMBS UNTIL LOG IS CUT

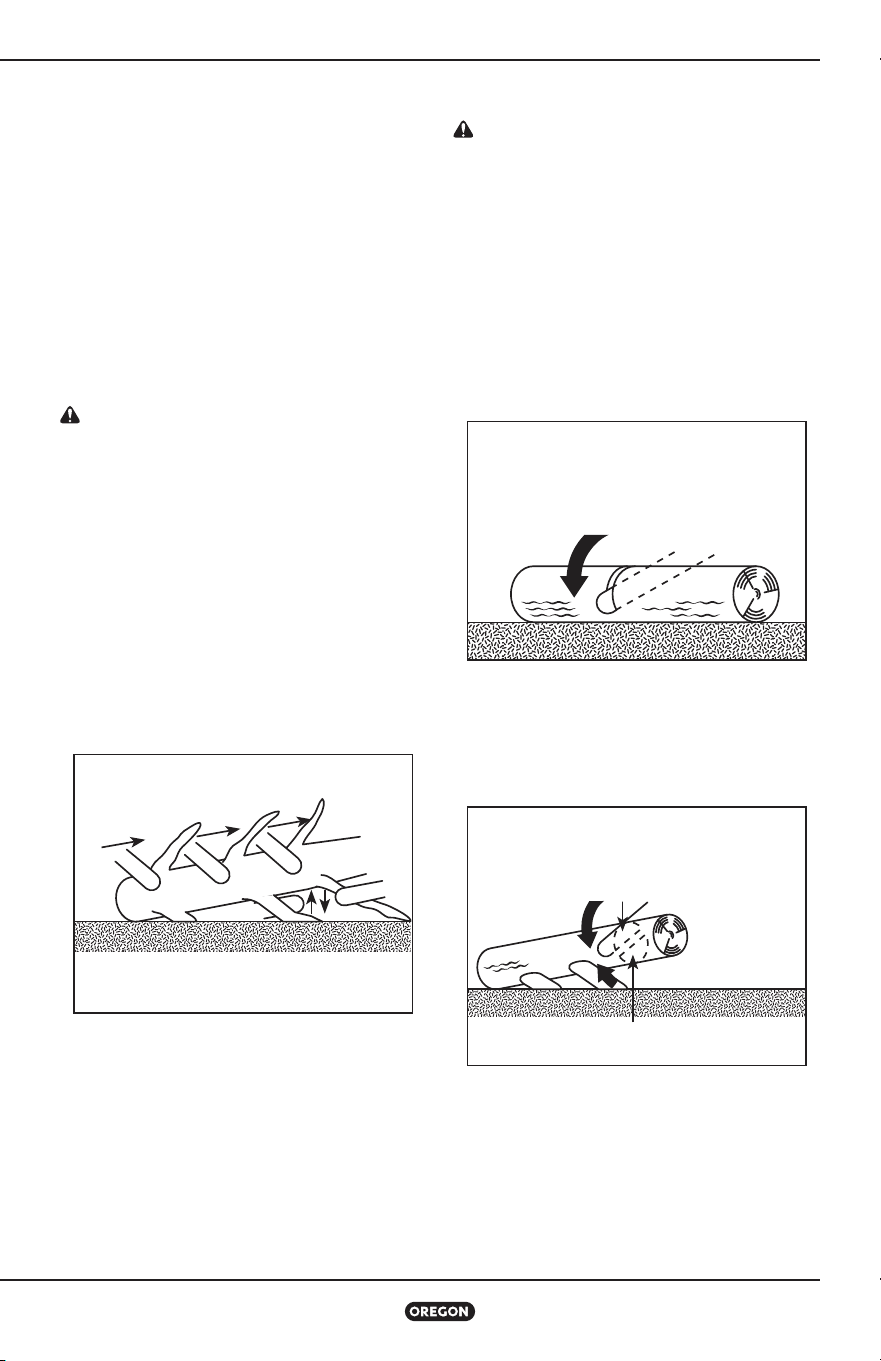

FIG. 29

LOG IS SUPPORTED

ALONG ITS ENTIRE LENGTH

CUT FROM TOP (OVERBUCK)

AVOID CUTTING EARTH

FIG. 30

LOG IS SUPPORTED ONE END

1ST CUT UNDERBUCK (1/3 DIAMETER)

TO AVOID SPLINTERING

2ND CUT OVERBUCK (2/3 DIAMETER)

TO MEET 1ST CUT (TO AVOID PINCHING)

FIG. 31

Operating the Chainsaw

Chainsaw Model CS1400-091

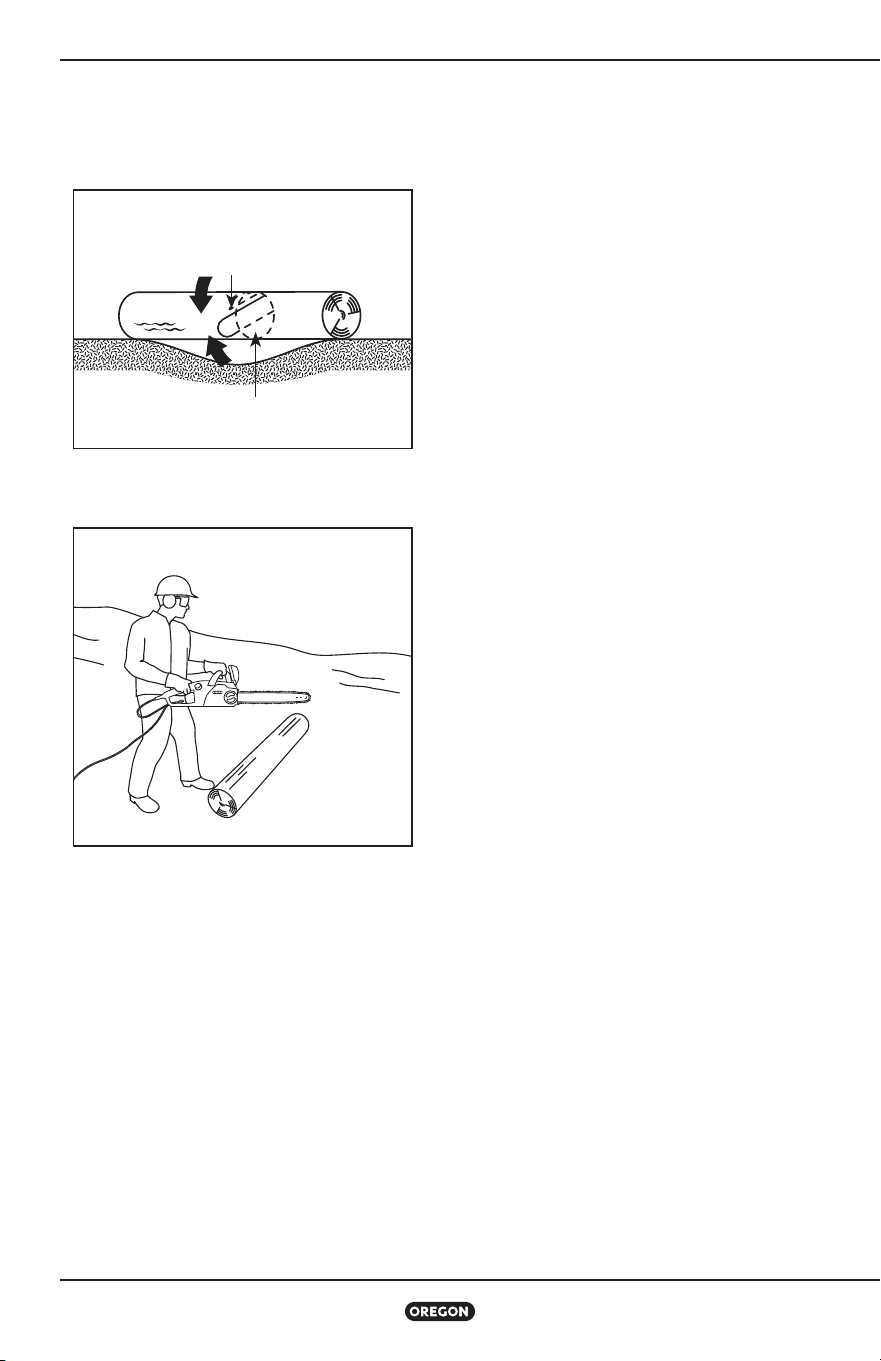

• When the log is supported on both ends, cut

1/3 of that diameter from the top overbuck,

then make the finished cut by underbucking

the lower 2/3 to meet the first cut (Fig 32)

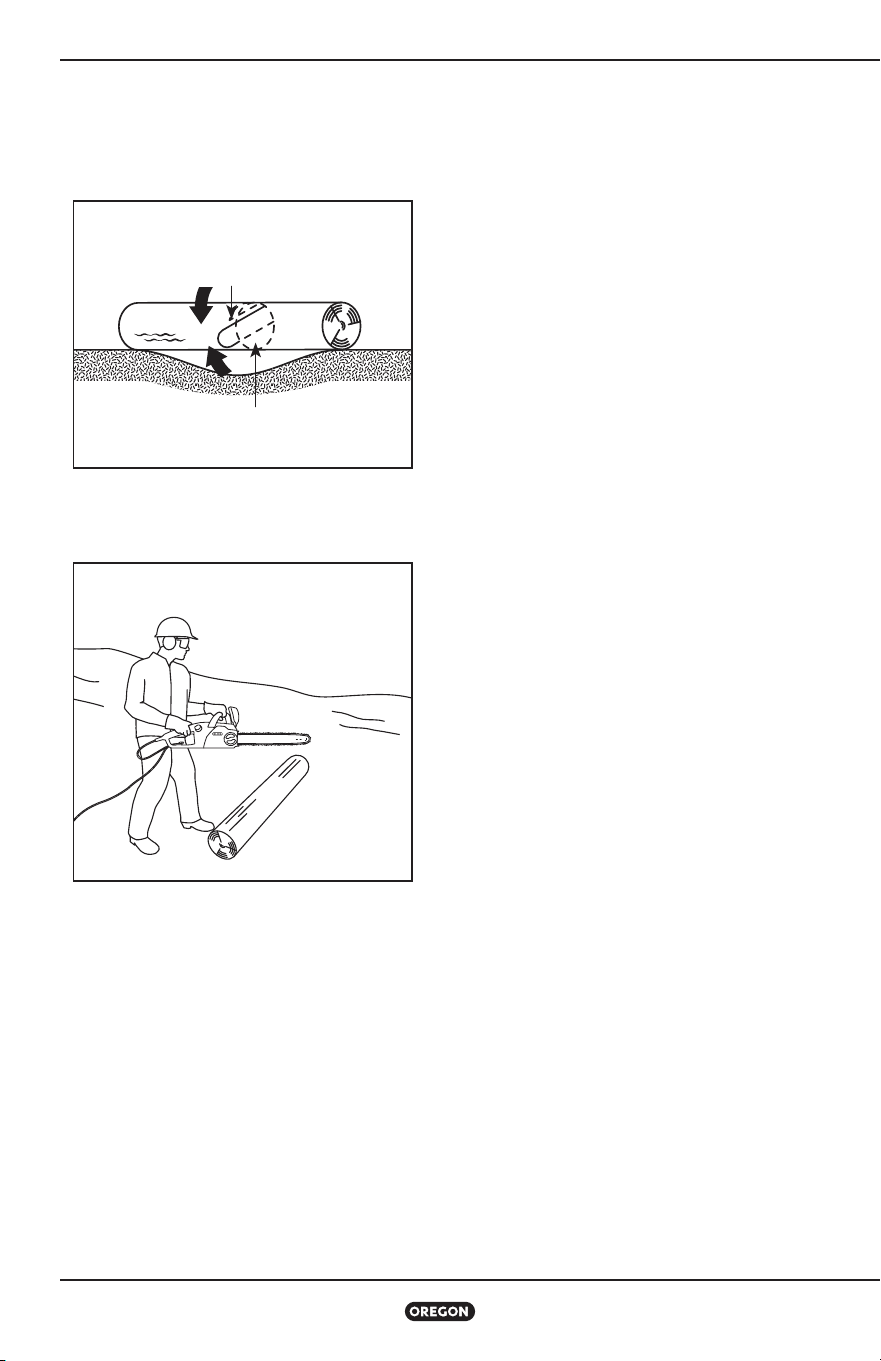

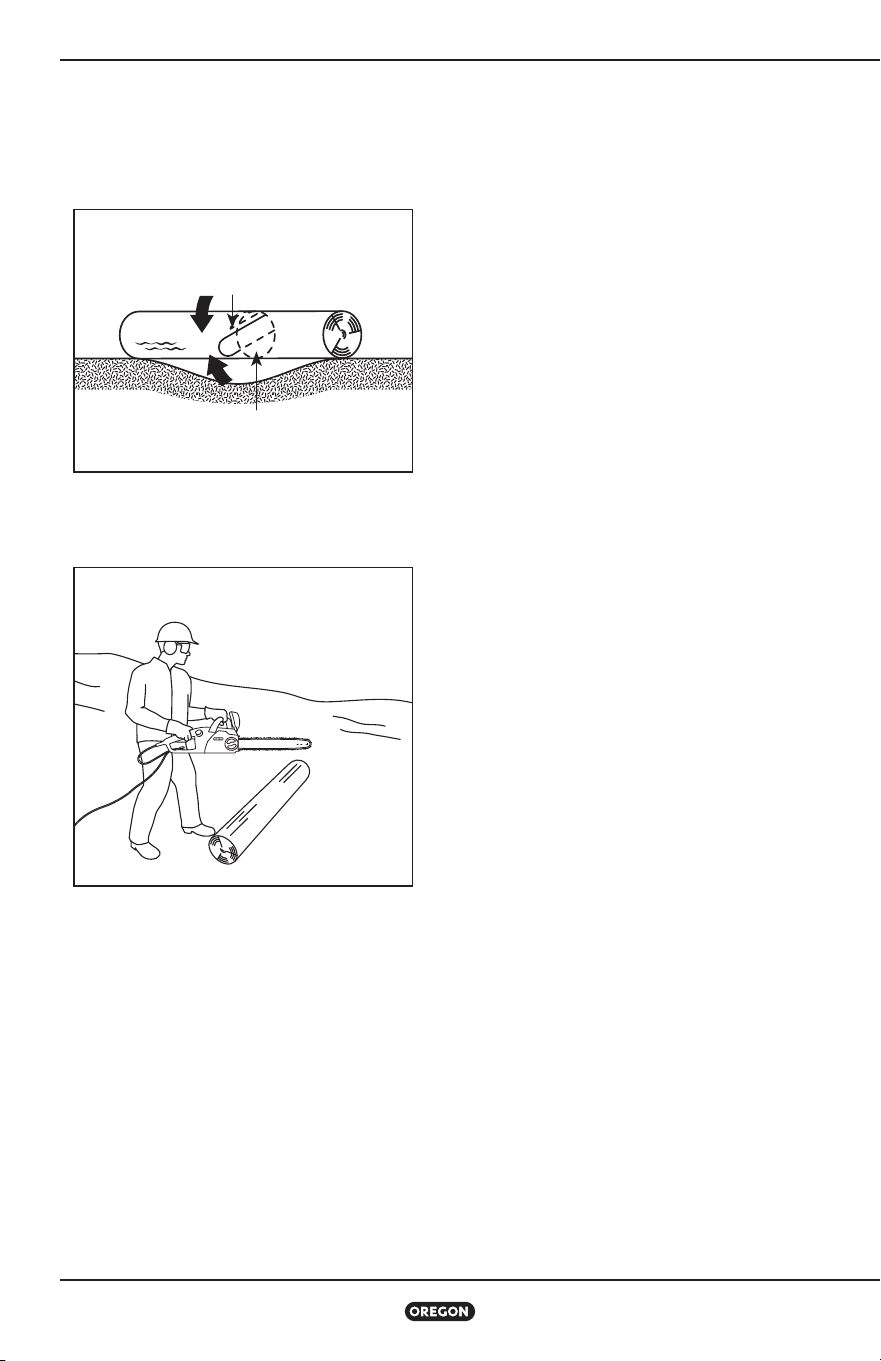

• When bucking on a slope, always stand on the

uphill side of the log (Fig 33)

• To maintain complete control when cutting

through, release the cutting pressure near the

end of the cut without relaxing the grip on the

chainsaw handles

• Don’t let the chain contact the ground

• After completing the cut, wait for the saw

chain to stop before you move the chainsaw

• Always stop the motor before moving from

tree to tree

BUCKING A LOG

1ST CUT OVERBUCK (1/3 DIAMETER)

TO AVOID SPLINTERING

2ND CUT UNDERBUCK (2/3 DIAMETER) TO

MEET 1ST CUT (TO AVOID PINCHING)

FIG. 32

BUCKING ON A SLOPE

STAND ON UPHILL SIDE

WHEN CUTTING BECAUSE

LOG MAY ROLL

FIG. 33

Maintenance and Cleaning

Chainsaw Model CS1400-091

Maintenance and Cleaning

WARNING: Failure to identify and

replace damaged or worn parts can

cause serious personal injury. Inspect the

chainsaw regularly. Regular inspection

is the first step to proper maintenance.

Follow the guidelines below to maximize

safety and satisfaction. Have any

damaged or excessively worn parts

replaced immediately.

WARNING: An electric power tool

that is plugged in can start accidentally.

Unplug the chainsaw before preparing for

use or performing maintenance.

CAUTION: When cleaning the

chainsaw, do not immerse in water or

other liquids.

Inspection

Before each use and if the chainsaw has been

dropped, inspect these parts:

• Cord: Ensure the plug is in good condition and

not bent or corroded, and that the insulation

is intact If the cord is damaged, do not use

Contact an authorized service dealer

• Handles: Front and rear handles should not

have cracks or other damage They should be

clean and dry

• Front Hand-Guard: The front hand-guard

should be free of damage and able to move

easily back and forth When moved, the front

hand-guard should activate the chain brake

• Guide Bar: The bar should be straight and free

of chips, cracks or excessive wear

• Saw Chain: The chain should be properly

tensioned and sharp and all components free

of cracks, chips, broken teeth or excessive

wear See “Tensioning the Saw Chain” and

“Sharpening the Saw Chain”

• Side Cover: The side cover should be free of

cracks or other damage It should fit tightly to

the saw body with no warping Make sure the

chain catcher is free of cracks

• Chain Brake: Test the chain brake to make

sure it is functioning properly See “Testing the

Chain Brake” under “General Operation ”

• Oil Level: Make sure the oil reservoir is full

before use

• Motor Housing: Check for cracks in the cover

and debris in the air intake vents

Periodically inspect these parts:

• Drive Sprocket: Look for deep grooves, broken

teeth or burrs

• Chain Tensioning Gear: Inspect the gear for

cracks, chips, loose screw, warping or other

damage

• Bar-Mounting Area Underneath Side Cover:

Make sure the bar mounting stud is not bent,

stripped or cross-threaded and that the bar

pad and alignment flange are free of debris

and intact

Cleaning

CAUTION: When cleaning the chainsaw

powerhead, do not immerse in water or

other liquids.

Wear gloves

• Unplug the chainsaw

• Remove wood chips and other debris from the

motor housing and the vents

• Always clean out wood chips, saw dust and

dirt from the bar groove when replacing the

chain

• Make sure the cord and plug are dry before

connecting to an outlet

Maintenance and Cleaning

Chainsaw Model CS1400-091

Tensioning the Saw Chain

IMPORTANT: Only tension the saw chain

when the chain is cool. A hot chain may

contract and damage the guide bar or

chain as it cools.

If the chain does not touch the underside of the

bar when the chainsaw is off and cool, it should

be tensioned

Tension the chain as described in “Tensioning

the Saw Chain” in the “Preparing for Use”

section of the manual

Sharpening the Saw Chain

It is recommended that an Oregon® Service

Dealer sharpen the chain, but it can also be

sharpened by the operator

WARNING: If the chain is incorrectly

sharpened or the depth gauge is set too

low, there is an increased risk of injury.

Always sharpen the chain according to the

specifications described in this manual.

IMPORTANT: Sharpening according to

these instructions will address minor

damage to the saw chain from contact

with dirt or similar occurrences. To repair

more serious saw chain damage (such

as after contact with concrete), take the

chain to an authorised Oregon® service

dealer, or replace the chain.

Chain sharpening requires these tools (available

in a kit from Oregon®; see “Specifications and

Components”):

• File guide

• 4 mm (5/32 in) round saw chain sharpening file

(use only special saw chain sharpening files)

• 0 025 inch (0 65 mm) depth gauge tool

• Flat file

After collecting the tools, wear gloves and eye

protection, and unplug the chainsaw Then, file

the chain to set the depth gauge:

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning ring (turn it

counterclockwise) as far as it will go

• Loosen the side cover release knob and

remove the side cover

• Remove the chain

• Place the chain in a vise to hold it steady

• Place the depth gauge tool on top of the chain

so that one depth gauge protrudes through

the slot in the tool

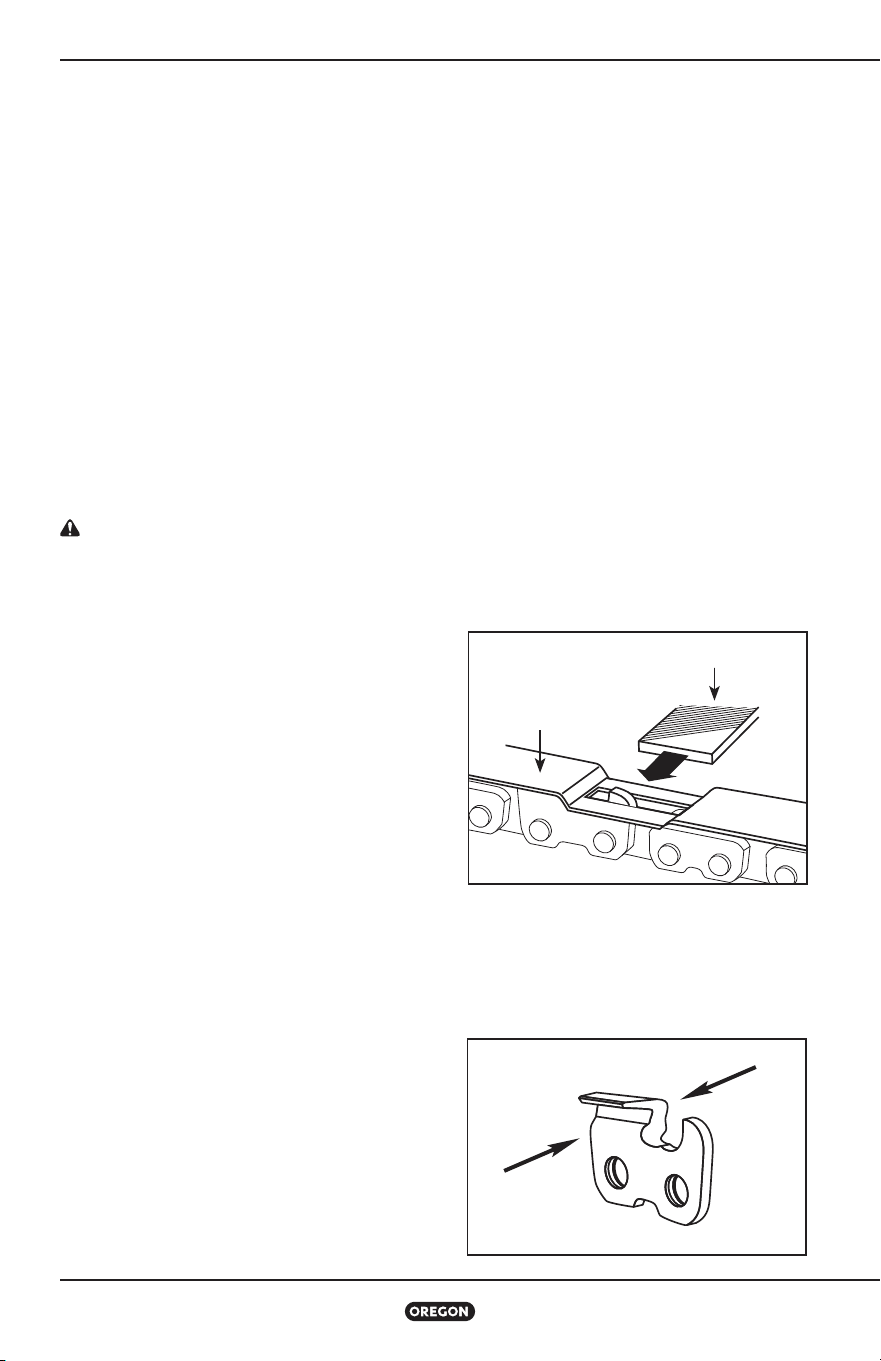

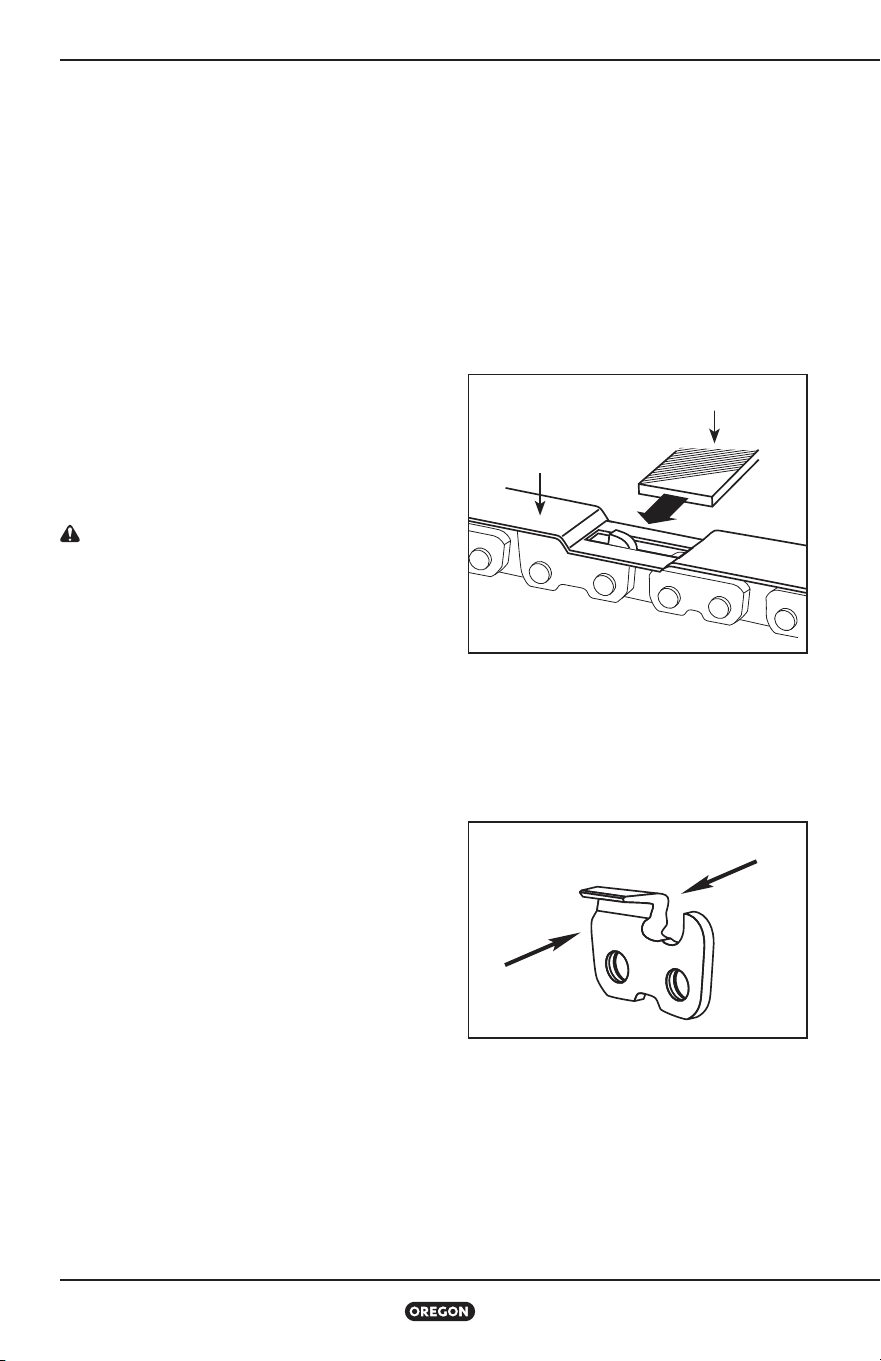

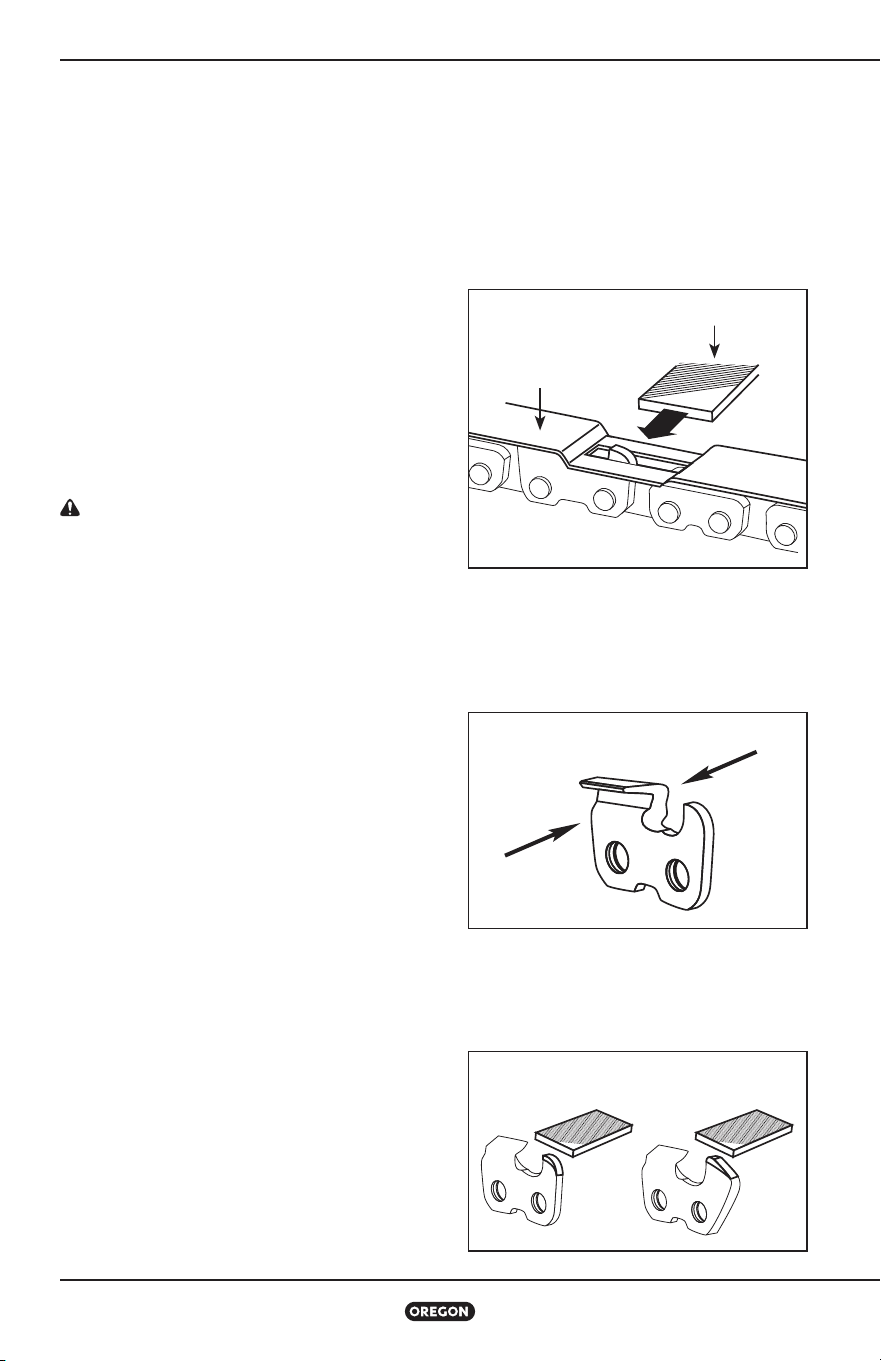

• If the depth gauge extends above the top of

the slot, file the depth gauge down level with

the top of the tool using a flat file (Fig 34)

Never file the depth gauge down enough to

exceed the depth gauge setting specified in

this manual

IMPORTANT: Sharpen in one direction

only, from inside to outside. Never

sharpen with a back-and-forth motion.

• File from the inside surface of the depth

gauge to the outside (Fig 35)

• Remove the depth gauge tool

• After lowering, always file off the front corner

of each depth gauge parallel to its original

rounded or ramped shape (Fig 36)

FLAT FILE

DEPTH GAUGE

TOOL

FIG. 34

FIG. 35

OUTSIDE

INSIDE

FIG. 36

Maintenance and Cleaning

Chainsaw Model CS1400-091

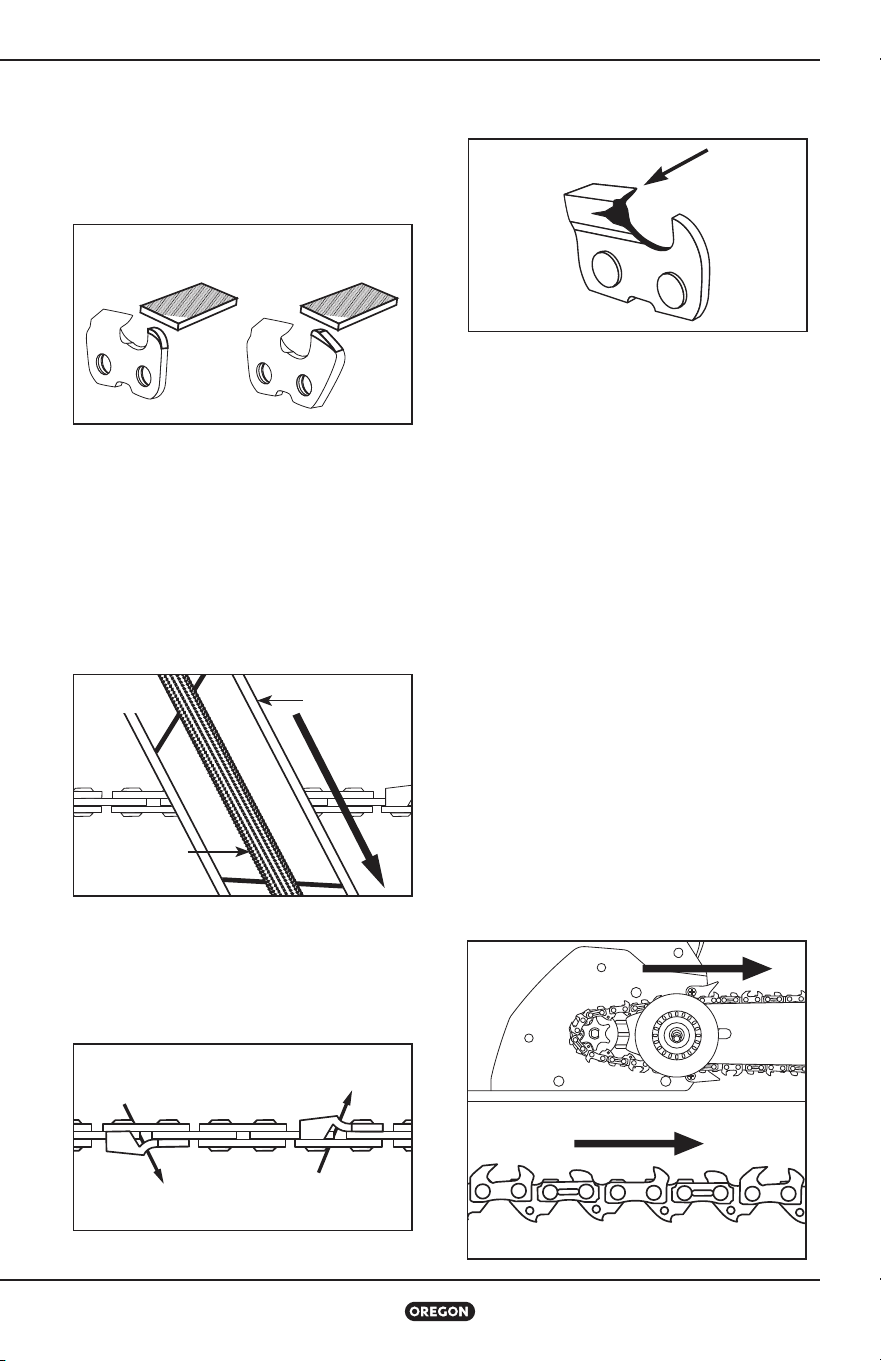

• Repeat for each depth gauge on the chain

After setting the depth gauge, sharpen the

cutters:

• Place the chain file into the file guide

• Align the file guide so that the correct top

plate filing angle marked on the file guide is

parallel to the chain (Fig 37)

• Sharpen cutters on one side of the chain first

Make 3-4 strokes with the file from the inside

of each cutter to the outside Use the same

number of strokes on each cutter Then, turn

the chainsaw around and repeat for cutters on

the other side of the chain (Fig 38)

• File back any damage on the chrome top or

side plates (Fig 39)

• Keep all cutter lengths equal

• After sharpening all cutters, use the file guide

to check the depth gauges again Reset the

depth gauge if necessary

• Replace the chain and the side cover

Replacing a Worn Saw Chain

When the saw chain becomes cracked or has

broken teeth, is stretched to the point that

it cannot be kept at proper tension or simply

cannot be sharpened, it must be replaced

Wear gloves

• Unplug the chainsaw

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning ring (turn it

counterclockwise) as far as it will go

• Loosen the side cover release knob and

remove the side cover

• Remove the saw chain

• Loop the new saw chain onto the drive

sprocket so that the cutting edges of the

teeth along the top of the bar face away from

the powerhead (Fig 40)

• Feed the chain into the groove of the bar and

slide the bar away from the motor to remove

slack from the chain (Fig 4)

FIG. 37

FILE GUIDE

ROUND FILE

FIG. 38

FIG. 39

FIG. 40

FIG. 41

Maintenance and Cleaning

Chainsaw Model CS1400-091

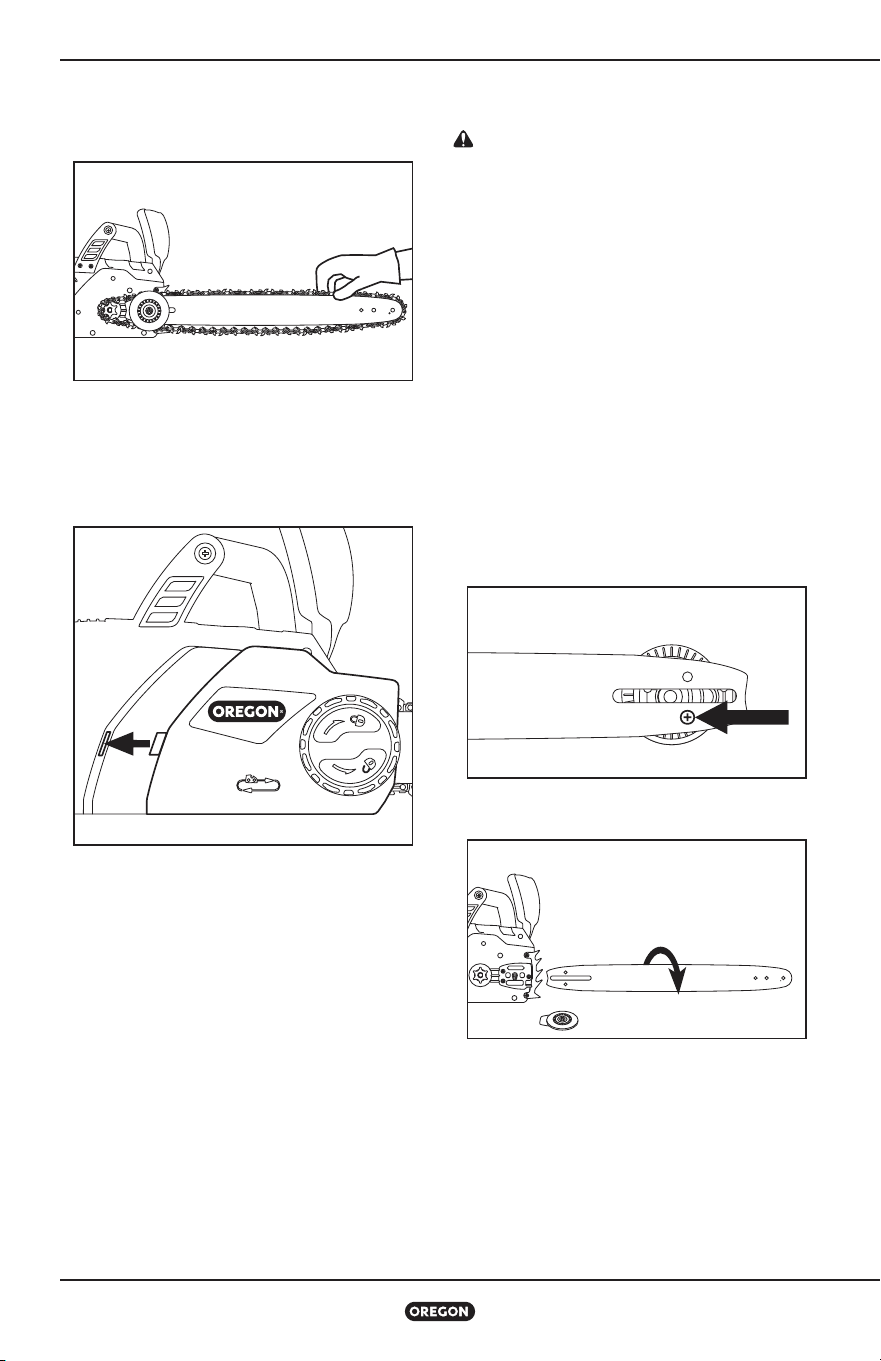

• Install the side cover, making sure the chain

catcher and side cover tab are seated in their

proper locations (Fig 42), then lightly tighten

the side cover release knob

• Tension the chain as described in “Tensioning

the Saw Chain” in the “Preparing for Use”

section of the manual

IMPORTANT: The saw chain must be

properly tensioned before using. See

“Tensioning the Saw Chain” in the

“Preparing for Use” section of the

manual.

Maintaining the Guide Bar

CAUTION: The guide bar can be hot

after cutting. Wear gloves to avoid burns.

To even bar wear and maximize bar life, flip the

bar occasionally

Wear gloves

• Unplug the chainsaw

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning ring (turn it

counterclockwise) as far as it will go

• Loosen the side cover release knob and

remove the side cover

• Remove the bar and chain and inspect for

damage and wear

• Remove the screw from the back side of the

chain tensioning gear and remove the chain

tensioning gear from the guide bar (Fig 43)

• Flip the bar (Fig 44)

• There is a rubber washer that is important to

the function of the saw The rubber washer

must be in place around the pin on the

tensioner before the tensioner is screwed onto

the bar (Fig 45)

• Place the chain tensioning gear on the side

of the guide bar facing you such that the

rectangular piece does not protrude past the

edges of the guide bar and replace the screw

FIG. 42

FIG. 43

FIG. 44

FIG. 45

Maintenance and Cleaning

Chainsaw Model CS1400-091

• Place the guide bar on the bar pad by

sliding the bar slot over the alignment

flange (Fig 46)

• Replace the saw chain as described in

“Replacing a Worn Saw Chain”

• Tension the chain as described in “Tensioning

the Saw Chain” in the “Preparing for Use”

section of the manual

Replacing a Worn Guide Bar

WARNING: The edges of a worn guide

bar, particularly the edges of the groove

where the chain touches the bar, can be

extremely sharp. Use appropriate hand

protection.

When the guide bar becomes cracked or has

excessive wear around the edges, particularly

in the groove where the saw chain touches

the bar, it must be replaced Also, if the nose

sprocket is worn, has teeth missing or does not

turn smoothly, the bar must be replaced

Wear gloves

• Unplug the chainsaw

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning ring (turn it

counterclockwise) as far as it will go

• Loosen the side cover release knob and

remove the side cover

• Remove the bar and chain

• Remove and the screw from the back side

of the chain tensioning gear and remove the

chain tensioning gear from the guide bar as

described in “Maintaining the Guide Bar”

• Place the chain tensioning gear on the new

guide bar and replace the screw

• Replace the guide bar as described in

“Maintaining the Guide Bar”

• Replace the chain as described in “Replacing a

Worn Saw Chain”

• Tension the chain as described in “Tensioning

the Saw Chain”

Replacing a Worn Chain

Tensioning Gear

Replace the chain tensioning gear if it will not

hold the bar and chain at proper tension or if it

is otherwise damaged

Wear gloves

• Unplug the chainsaw

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning ring (turn it

counterclockwise) as far as it will go

• Loosen the side cover release knob and

remove the side cover

• Remove the bar and chain

• Remove the screw from the back side of

the chain tensioning gear and remove the

chain tensioning gear from the guide bar as

described in “Maintaining the Guide Bar”

• Place the new chain tensioning gear on the

side of the guide bar facing you, and replace

the screw

• Place the guide bar on the bar pad by sliding

the bar slot over the alignment flange as

described in “Maintaining the Guide Bar”

• Replace the saw chain as described in

“Replacing a Worn Saw Chain”

• Tension the chain as described in “Tensioning

the Saw Chain” in the “Preparing for Use”

section of the manual

FIG. 46

BAR PAD

ALIGNMENT FLANGE

MOUNTING STUD

Maintenance and Cleaning

Chainsaw Model CS1400-091

Replacing the Drive Sprocket

Replace the drive sprocket after every two saw

chain replacements or when the sprocket is

damaged

Wear gloves

• Unplug the chainsaw

• Loosen the side cover release knob slightly,

but do not remove the side cover

• Loosen the chain tensioning ring (turn it

counterclockwise) as far as it will go

• Loosen the side cover release knob and

remove the side cover

• Remove the bar and chain

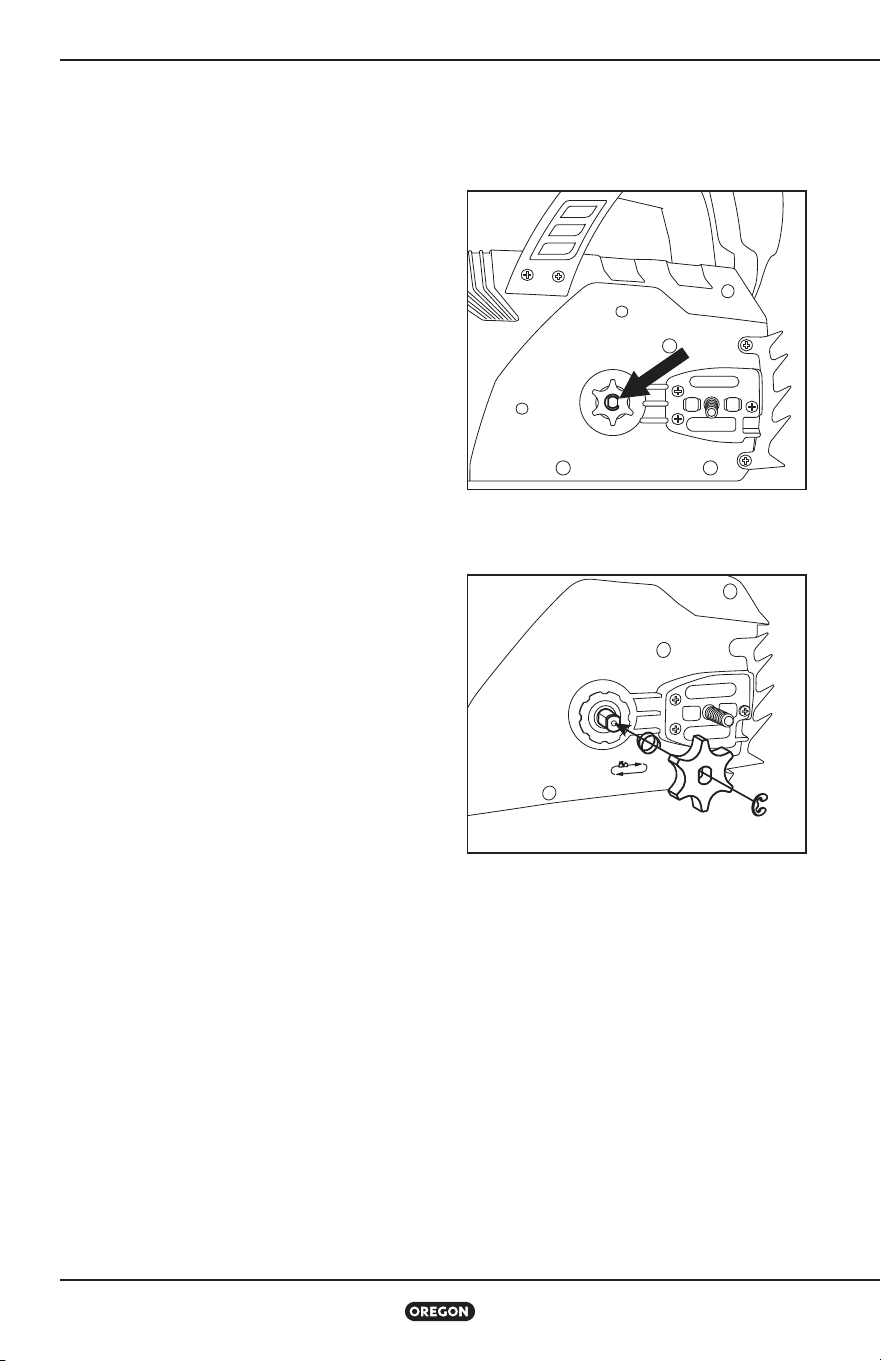

• Use a small flat screwdriver to pry open and

remove the e-clip, then remove the drive

sprocket and spring (Fig 47)

• Insert the new spring and drive sprocket, and

install the new e-clip (Fig 48)

• Replace the bar and chain as described in

“Replacing a Worn Saw Chain”

• Tension the chain as described in “Tensioning

the Saw Chain” in the “Preparing for Use”

section of the manual

Additional Maintenance

Information

For further information on maintaining the saw

chain, guide bar and drive sprocket, consult

the Oregon® Maintenance and Safety Manual

at http://oregonproducts com/maintenance/

manual htm

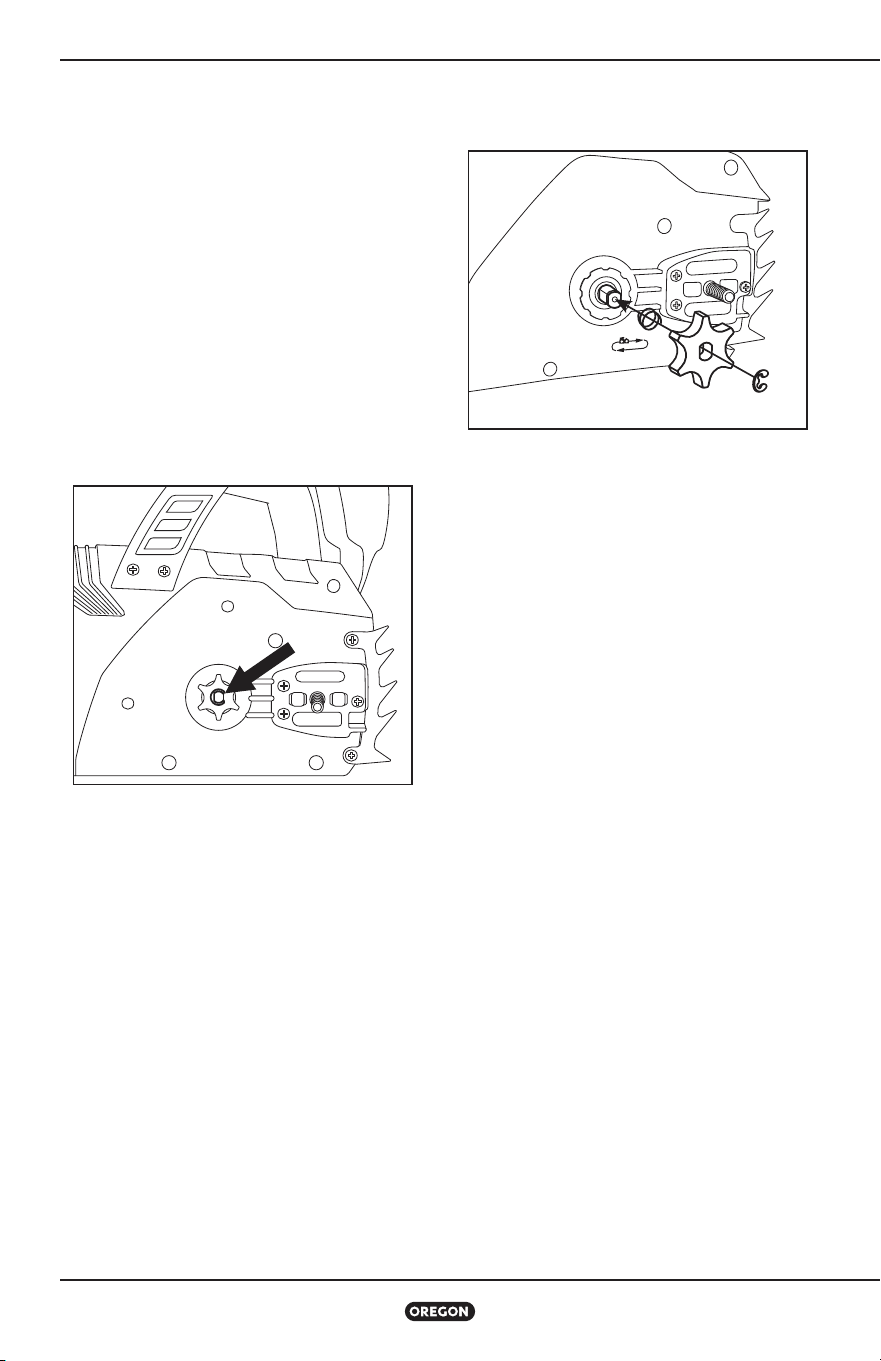

FIG. 47

FIG. 48

Troubleshooting

Chainsaw Model CS1400-091

Troubleshooting

Use this table to see possible solutions for problems with the chainsaw If these suggestions do not

solve the problem, see “Warranty and Service”

SYMPTOM POSSIBLE CAUSE RECOMMENDED ACTIONS

Motor stops

while cutting

Chain pinched in cut

Undercut limb to relieve pressure on limb. See

“Cutting”.

Cord is damaged or

severed

If extension cord is damaged, do not use and replace

it. If chainsaw cord is damaged, do not use and

contact an approved service location.

Chain brake is engaged

Set the front hand-guard to the operating position

as described in “Checking the Front Hand-Guard

Position”.

Motor does

not run or runs

intermittently

Saw is not plugged in Plug in the saw.

Cord is damaged or

severed

If extension cord is damaged, do not use and replace

it. If chainsaw cord is damaged, do not use and

contact an approved service location.

GFCI outlet is tripped

Unplug extension cord, reset GFCI and plug the

extension cord back in.

Bad electrical outlet Plug extension cord into a different outlet.

Chain brake engaged

Set the front hand-guard to the operating position

as described in “Checking the Front Hand-Guard

Position”.

Trigger lock-out not

pressed

Press the trigger lock-out before squeezing the

trigger switch. See “General Operation”.

Debris in side cover

Unplug the chainsaw, then remove side cover and

clean out debris.

Motor does not

stop when chain

brake is engaged

Debris preventing full

movement of front hand-

guard

Clean debris from external chain brake mechanism.

Possible chain brake

malfunction

WARNING: Operating a chainsaw without a

functioning chain brake could lead to serious

personal injury. Contact an approved service

location before using.

Motor runs, but

saw chain does

not rotate

Chain not engaging drive

sprocket

Reinstall the chain, making sure the drive links on

the chain are fully seated on the drive sprocket. See

“Replacing a Worn Saw Chain”.

Guide bar nose sprocket

is not turning

Replace the guide bar. See “Replacing a Worn Guide

Bar”.

Troubleshooting

Chainsaw Model CS1400-091

SYMPTOM POSSIBLE CAUSE RECOMMENDED ACTIONS

Chainsaw does

not cut properly

Insufficient chain tension

Tension the chain. See “Tensioning the Saw Chain”

in the “Preparing for Use” section of the manual.

Dull chain See “Sharpening the Saw Chain”.

Chain installed

backwards

Install the chain with the teeth facing the correct

direction. See “Replacing a Worn Saw Chain”.

Worn chain

Replace the chain. See “Replacing a Worn Saw

Chain”.

Dry or excessively

stretched chain

Check the oil level. Refill oil reservoir if necessary.

See “Filling the Bar and Chain Oil Reservoir”.

Chain not in bar groove

Reseat chain onto groove. See “Replacing a Worn

Saw Chain”.

Chain loosening

or coming off of

guide bar

Side cover not

installed correctly

Properly install side cover ensuring the tab at rear

of side cover is tucked into saw body.

Bar and chain

excessively hot

and/or smoking

Chain is under-lubricated

Check the oil level. Refill oil reservoir if necessary.

See “Filling the Bar and Chain Oil Reservoir”.

Specifications and Components

Chainsaw Model CS1400-091

Specifications and Components

WARNING: Using replacement parts other than those specified in this instruction

manual increases the risk of injury. Never use cutting attachments other than those

described in this manual. Serious or even fatal injuries could result if the wrong cutting

attachments are used.

REPLACEMENT COMPONENTS 16 IN (40 CM) PART NUMBER

Guide bar 160SDEA041

Replacement Chain 91PXL056G

Drive sprocket 570964

Chain tensioning gear 570963

SPECIFICATIONS 16 IN (40 CM)

Voltage 120 VAC 60 Hz

Amperage 15 Amps

Power 1800 Watts

Oil capacity 4.7 oz (140 ml)

Bar and chain oil Oregon

brand

Dry weight assembled 12.9 lb (5.9 kg)

Dry weight without bar and chain 11 lb (5 kg)

Max bar length 16 inches (400 mm)

Effective cutting length 15 inches (37 cm)

Chain pitch 3/8" Low Profile

™

Chain gauge .050 in

Drive sprocket teeth 6

No load chain speed 48.1 ft/s (14.7 m/s)

Warranty and Service

Chainsaw Model CS1400-091

Warranty and Service

Warranty

Blount, Inc warrants all registered Oregon®

CS1400 Chainsaws for a period of two (2)

years This warranty is valid only for units that

have been used for personal use that have not

been hired or rented, or used for commercial

or industrial use During the warranty period,

Blount will replace or, at its option, repair for

the original purchaser only, free of charge,

any product or part which is found upon

examination by Blount to be defective in

material and/or workmanship The purchaser

shall be responsible for all transportation

charges and any cost of removing any part

submitted for replacement under this warranty

Keep Original Receipt

Please attach original receipt from initial

purchase to this manual and file For warranty

service, please bring product and receipt to

the dealer where product was purchased Or

contact Oregon® at 800 223 5168

Service and Support Information

Visit us on the web at OregonProducts com

for service center information, or contact our

customer service department at 800 223 5168

for assistance, additional technical advice,

repair, or replacement parts

For safety, use only genuine factory

replacement parts on the chainsaw Our service

center is staffed with trained personnel to

efficiently provide support and assistance

with adjustment, repair, or replacement of all

Oregon® products

Table des matières

Tronçonneuse Modèle CS1400-091

, est une marque

déposée de Blount, Inc. aux États-Unis et/ou dans d’autres pays.

Table des matières

Instructions de sécurité importantes 35

Définitions des signaux de sécurité 35

Avertissements de sécurité généraux relatifs aux outils électriques 35

Sécurité de la zone de travail 35

Sécurité électrique 35

Sécurité personnelle 36

Utilisation et entretien des outils électriques 36

Réparation 37

Avertissements de sécurité relatifs à la tronçonneuse 37

Causes et préventions de rebonds par l’utilisateur 38

Dispositifs de sécurité concernant l’effet de rebond sur cette tronçonneuse 39

Entreposage, transport et élimination 39

Symboles et étiquettes 40

Noms et termes relatifs à la tronçonneuse 41

Identification du produit 42

Préparation avant utilisation 43

Contenu de la boîte 43

Vérification de la position du protège-main avant 43

Remplissage du réservoir d’huile du guide et de la chaîne 43

Montage du guide-chaîne et de la chaîne de tronçonneuse 44

Tension de la chaîne de tronçonneuse 46

Utilisation de la tronçonneuse 47

Utilisation générale 47

Utilisation et entretien du câble d’alimentation 48

Découpage 49

Entretien et nettoyage 54

Inspection 54

Nettoyage 54

Tension de la chaîne de tronçonneuse 55

Affûtage de la Chaîne 55

Remplacement d'une chaîne usée 56

Entretien du guide-chaîne 57

Remplacement d’un guide-chaîne usé 58

Remplacement d’un dispositif de serrage de la chaîne usé 58

Remplacement du pignon d’entraînement 59

Informations supplémentaires relatives à l’entretien 59

Dépannage 60

Caractéristiques et composants 62

Garantie et entretien 63

Instructions de sécurité importantes

Tronçonneuse Modèle CS1400-091

Instructions de sécurité importantes

Introduction

Cette tronçonneuse est conçue pour une utilisation légère et occasionnelle Elle n’est pas conçue pour abattre

de grands arbres ou couper des troncs d’un gros diamètre Cette tronçonneuse n’est pas conçue pour l’entretien

des arbres Ne coupez pas d’arbres ni de bois dont le diamètre est supérieur à la longueur de coupe effective de la

tronçonneuse, c’est-à-dire 40 cm (16 po)

Définitions des signaux de sécurité

SYMBOLE SIGNAL SIGNIFICATION

AVERTISSEMENT

Indique un risque potentiel qui pourrait causer de graves blessures.

MISE EN GARDE

Indique un risque potentiel qui pourrait gravement endommager l’outil

ou causer des blessures légères ou modérées.

IMPORTANT

En suivant ces instructions, vous augmenterez votre degré de

satisfaction quant à l’utilisation du produit.

Avertissements de sécurité généraux relatifs aux outils électriques

AVERTISSEMENT : lisez et comprenez l’ensemble des instructions et avertissements

de sécurité. Le non-respect des avertissements de sécurité et des instructions peut entraîner

une décharge électrique, un incendie et/ou des blessures graves

Conservez l’ensemble des avertissements et des instructions pour référence ultérieure.

Le terme « outil électrique » utilisé dans les avertissements fait référence à votre outil électrique alimenté sur

secteur (câblé) ou fonctionnant sur batterie (sans câble)

Sécurité de la zone de travail

• Maintenez la zone de travail propre et bien

éclairée. Les zones en désordre ou mal éclairées

augmentent les risques d’accidents

• Ne faites pas fonctionner l’outil électrique dans

une atmosphère explosive, telle qu’en présence

de liquides inflammables, gaz ou poussières.

Les outils électriques produisent des étincelles qui

peuvent enflammer la poussière ou les émanations

• Maintenez à distance les enfants et les

personnes à proximité lorsque vous utilisez un

outil électrique. Une distraction peut vous faire

perdre le contrôle de l’outil

Sécurité électrique

• La fiche d’alimentation de l’outil électrique doit

correspondre à la prise secteur. Ne modifiez

jamais la fiche d’alimentation de quelque

manière que ce soit. N’utilisez pas de fiches

d’adaptateurs avec des outils électriques mis à

la terre (reliés à la terre). L’utilisation de fiches

non modifiées et de prises correspondantes réduit le

risque de décharge électrique

• Évitez tout contact du corps avec des surfaces

reliées à la terre, comme des tuyaux, radiateurs,

fourneaux et réfrigérateurs. Le risque de décharge

électrique augmente si votre corps est relié à la terre

• Protégez les outils électriques de la pluie et

des conditions d’humidité. Le risque de décharge

électrique augmente si de l’eau pénètre dans l’outil

électrique

• Maniez le câble avec précaution. N’utilisez jamais

le câble pour transporter, tirer ou débrancher l’outil

électrique. Tenez le câble éloigné de la chaleur, de

l’huile, des bords affûtés et des pièces mobiles.

Des câbles endommagés ou entremêlés augmentent le

risque de décharge électrique

• Lorsque vous faites fonctionner un outil

électrique à l’extérieur, utilisez une rallonge

conçue pour un usage extérieur. L’utilisation d’un

câble adapté à un usage extérieur diminue le risque

de décharge électrique

• Si vous ne pouvez pas éviter de faire

fonctionner l’outil électrique dans un endroit

humide, utilisez une alimentation protégée par

un disjoncteur-détecteur de fuites à la terre

(DDFT). L’utilisation d’un DDFT diminue le risque de

décharge électrique

Instructions de sécurité importantes

Tronçonneuse Modèle CS1400-091

Sécurité personnelle

• Restez sur vos gardes, regardez ce que vous

faites et faites preuve de bon sens lorsque

vous utilisez un outil électrique. N’utilisez

pas un outil électrique si vous êtes fatigué

ou sous l’influence de médicaments, d’alcool

ou de drogues. Un moment d’inattention lors de

l’utilisation d’outils électriques peut entraîner de

graves blessures corporelles

• Utilisez des équipements de protection

individuelle. Portez toujours des lunettes de

protection. Un équipement de sécurité comme un

masque anti-poussières, des chaussures de sécurité

antidérapantes, un casque de sécurité ou une

protection auditive, utilisé selon la tâche à effectuer,

permettra de diminuer le risque de blessures

corporelles

• Empêchez les démarrages non souhaités.

Assurez-vous que l’interrupteur est en position

éteinte avant de brancher l’outil sur le courant

et/ou la batterie, avant de le prendre ou de le

porter. Porter les outils électriques avec le doigt sur

l’interrupteur ou les alimenter quand l’interrupteur est

en position de marche, peut provoquer des accidents

• Retirez toute clé ou clavette de calage avant la

mise en marche de l’outil électrique. Une clé ou

une clavette qui reste attachée à un élément rotatif

de l’outil électrique peut provoquer des blessures

corporelles

• Ne vous penchez pas trop en avant. Maintenez

constamment votre équilibre et votre prise au

sol (Fig. 1). Cela améliore le contrôle de l’outil

électrique en cas de situations imprévues

• Habillez-vous de manière appropriée. Ne

portez pas de vêtements amples ni de bijoux.

Maintenez vos cheveux, vêtements et gants à

l’écart des pièces mobiles. Les vêtements amples,

bijoux ou cheveux longs peuvent s’enchevêtrer dans

les pièces mobiles

• Si des dispositifs sont fournis pour raccorder

des installations d’extraction et de collecte

des poussières, assurez-vous que ceux-ci sont

connectés et correctement utilisés. L’utilisation

d’un système de collecte des poussières peut

réduire les risques liés à la poussière

• Ne laissez pas l’habitude due à une utilisation

fréquente des outils vous faire oublier les

principes de sécurité lors de leur manipulation.

Un geste imprudent peut entraîner de graves

blessures en une fraction de seconde

Utilisation et entretien

des outils électriques

• Ne forcez pas sur l’outil électrique. Utilisez le taille-

haie adapté à votre application. L’outil électrique

adapté effectuera un travail de meilleure qualité et plus

sûr, à la vitesse pour laquelle il a été conçu

• N’utilisez pas l’outil électrique si vous ne pouvez

l’allumer ou l’éteindre à l’aide de l’interrupteur.

Tout outil électrique ne pouvant être contrôlé au moyen

de l’interrupteur est dangereux et doit être réparé

• Débranchez la fiche de la source d’alimentation

et/ou la batterie de l’outil électrique, si amovible,

avant d’effectuer des réglages, de changer les

accessoires ou d’entreposer les outils électriques.

De telles mesures de sécurité préventives réduisent le

risque de démarrer l’outil électrique par accident

• Maintenez les outils électriques à l’arrêt hors

de portée des enfants. N’autorisez pas les

personnes non habituées à l’outil électrique, ou

n’ayant pas lu les instructions, à l’utiliser. Les

outils électriques sont dangereux lorsqu’ils sont

entre les mains d’utilisateurs novices

• Entretenez les outils électriques. Vérifiez

l’absence de mauvais alignement ou de grippage

des pièces mobiles, de rupture de pièces et de tout

autre état pouvant affecter le fonctionnement de

l’outil électrique. S’il est endommagé, faites-le

réparer avant de l’utiliser. De nombreux accidents

sont causés par des outils mal entretenus

• Maintenez les outils de coupe affûtés et

propres. Les outils tranchants entretenus et aux

bords affûtés risqueront moins de se coincer et

seront plus faciles à maîtriser

• Utilisez l’outil électrique, les accessoires, les

outils, etc. en respectant ces instructions et en

tenant compte des conditions de travail ainsi

que du travail à effectuer. L’utilisation de l’outil

électrique différente de celle pour laquelle il a été

conçu peut engendrer des situations dangereuses

• Gardez les poignées et les surfaces de prise

sèches, propres et exemptes d’huile et de

graisse. Des poignées manipulées par des mains

glissantes ne garantissent pas une manipulation et

un contrôle sûr de l’outil en cas d’imprévu

FIG. 1

Instructions de sécurité importantes

Tronçonneuse Modèle CS1400-091

Réparation

Faites entretenir votre outil électrique par un

réparateur agréé n’utilisant que des pièces de

rechange identiques. Cela garantira que la sécurité

de l’outil électrique est maintenue

Avertissements de sécurité

relatifs à la tronçonneuse

• Conservez toutes les parties du corps éloignées

de la chaîne de la tronçonneuse lorsque

vous l’utilisez. Avant de mettre en marche la

tronçonneuse, assurez-vous que la chaîne n’est

pas en contact avec d’autres corps. Un moment

d’inattention lors de l’utilisation de la tronçonneuse

peut entraîner un accrochage vestimentaire ou

corporel à la chaîne

• Veillez à toujours tenir la tronçonneuse avec

votre main droite sur la poignée arrière et votre

main gauche sur la poignée avant (Fig. 2). Il est

conseillé de ne jamais tenir la tronçonneuse en

inversant la position des mains, car cela augmente

les risques de blessures

• Tenez l’outil électrique par les surfaces de

prise isolées uniquement, car la chaîne de la

tronçonneuse peut entrer en contact avec des

câbles dissimulés ou son propre câble. Des chaînes

de tronçonneuse en contact avec un câble alimenté

peuvent alimenter à leur tour les parties métalliques

exposées de l’outil électrique et transmettre une

décharge électrique à l’utilisateur

• Portez des lunettes de sécurité et une

protection auditive. Il est également conseillé

de protéger votre tête, vos mains, vos jambes

et vos pieds. Des vêtements de protection

adéquats réduiront le risque de blessure corporelle

due à des jets de débris ou à un contact accidentel

avec la chaîne de la tronçonneuse

• N’utilisez pas une tronçonneuse dans un arbre.

L’utilisation d’une tronçonneuse alors que vous vous

trouvez dans un arbre peut entraîner des blessures

• Maintenez constamment votre prise au sol et

utilisez la tronçonneuse uniquement lorsque

vous êtes debout sur une surface plate,

sécurisée et fixe. Les surfaces glissantes ou

instables peuvent provoquer la perte d’équilibre ou

de contrôle de la tronçonneuse

• Lorsque vous coupez une branche sous tension,

faites attention au redressement de celle-ci.

Lorsque la tension des fibres de bois est relâchée,

le redressement qui en résulte peut heurter

l’utilisateur et/ou projeter la tronçonneuse et la

rendre incontrôlable

• Faites très attention lorsque vous coupez des

buissons ou des arbrisseaux. Ce bois fin peut

attraper la chaîne de la tronçonneuse qui peut alors

glisser vers vous ou vous faire perdre votre équilibre

• Portez la tronçonneuse par la poignée avant

avec l’interrupteur en position éteinte et loin de

votre corps. Lorsque vous transportez ou

entreposez la tronçonneuse, mettez toujours le

couvercle du guide-chaîne (Fig. 3). Une

manipulation correcte de la tronçonneuse réduit la

probabilité de contact accidentel avec la chaîne en

mouvement

• Suivez les instructions pour la lubrification,

la traction de la chaîne et le remplacement

des accessoires. Une chaîne mal lubrifiée ou mal

tendue peut casser ou augmenter le risque de

rebond

• Gardez les poignées sèches, propres et

exemptes d’huile et de graisse. Des poignées

huileuses et couvertes de graisse sont glissantes, ce

qui peut provoquer la perte du contrôle

• Coupez uniquement du bois. N’utilisez pas la

tronçonneuse pour des tâches non adaptées. Par

exemple : n’utilisez pas la tronçonneuse pour

découper du plastique, de la maçonnerie ou des

FIG. 2

FIG. 3

Instructions de sécurité importantes

Tronçonneuse Modèle CS1400-091

matériaux de construction qui ne sont pas en

bois. L’utilisation de la tronçonneuse pour des tâches

différentes de celles pour lesquelles elle a été conçue

peut engendrer des situations dangereuses

• Lors de la première utilisation, il est

recommandé à l’utilisateur de disposer

d’instructions pratiques, de la part d’un

utilisateur expérimenté, quant à l’utilisation

de la tronçonneuse et de l’équipement de

protection recommandé. La pratique initiale doit

consister à découper des billes sur un chevalet de

sciage ou un berceau

• À l’exception des pièces usées décrites dans

ce manuel, la tronçonneuse ne possède aucune

pièce remplaçable par l’utilisateur.

• La pièce de bois, la barre et la chaîne peuvent

être chaudes après la coupe. Portez des gants

pour éviter les brûlures.

• L’utilisation prolongée d’outils électriques peut

entraîner des troubles vasculaires, musculaires

et/ou neurologiques (comme le syndrome du

doigt mort ou syndrome de Raynaud causé

par les vibrations), en particulier lorsque vous

utilisez l’outil par temps froid. Si vous ressentez

un engourdissement ou une perte de sensibilité

au niveau de vos extrémités, arrêtez d’utiliser

l’outil jusqu’à ce que vos symptômes s’estompent.

Pour réduire l’incidence du traumatisme causé par la

vibration, suivez ces instructions :

– Portez des gants et gardez vos mains et

votre corps au chaud

– Maintenez fermement la tronçonneuse,

mais n’exercez pas de pression

excessive ou prolongée Laissez la

tronçonneuse effectuer cette tâche

– Assurez-vous que le système de coupe

est bien entretenu

– Faites souvent des pauses

Les vibrations en condition normale d’utilisation

peuvent différer des valeurs indiquées dans le

présent manuel, selon le matériau à couper,

l’entretien du système de coupe et d’autres facteurs

• Gardez le câble derrière vous et assurez-vous

de connaître la position de celui-ci à tout

moment. Ces mesures permettront de réduire les

risques de chute et d’empêcher la rupture du câble

avec la tronçonneuse

• Si le câble est coupé ou endommagé, cessez

immédiatement d’utiliser la tronçonneuse

et débranchez le câble du secteur. Un cordon

endommagé ou coupé augmente le risque de

décharge électrique

• Lorsque vous utilisez la tronçonneuse dans un

milieu humide, utilisez un DDFT avec un courant

de déclenchement inférieur à 30 mA. L’utilisation

d’un DDFT diminue le risque de décharge électrique

• Lorsque vous utilisez la tronçonneuse dans un

milieu humide, utilisez un DDFT avec un courant

de déclenchement inférieur à 30 mA. L’utilisation

d’un DDFT diminue le risque de décharge électrique

Causes et préventions de rebonds

par l’utilisateur

Un effet de rebond peut se produire lorsque

l’extrémité ou la pointe du guide-chaîne touche un

objet ou lorsque le bois se referme et vient pincer la

chaîne dans la découpe

Dans certains cas, un contact avec la pointe peut

provoquer une réaction d’inversion soudaine, pouvant

soulever le guide-chaîne et le renvoyer à l’utilisateur

Un pincement de la chaîne le long du haut du guide-

chaîne peut faire reculer le guide-chaîne rapidement

vers l’utilisateur

Ces réactions peuvent faire perdre le contrôle de la

tronçonneuse et provoquer ainsi des blessures graves

Ne vous fiez pas exclusivement aux dispositifs de sécurité

intégrés dans votre tronçonneuse Quand vous utilisez

une tronçonneuse, vous devez passer par plusieurs

étapes afin d’éviter les accidents et les blessures lors des

découpages

L’effet de rebond est causé par une mauvaise

utilisation de l’outil et/ou de l’application incorrecte

des procédures ou des conditions, il peut être évité en

prenant les précautions indiquées ci-après :

• Maintenez fermement les poignées de la

tronçonneuse en les encerclant avec les pouces

et les doigts Tenez la tronçonneuse avec les

deux mains et positionnez votre corps et vos bras

de manière à pouvoir résister aux forces des effets

de rebond L’utilisateur peut contrôler la force des

effets de rebond, si des précautions adéquates sont

prises Ne laissez pas la tronçonneuse s’échapper

• Ne visez pas trop haut et ne découpez pas à une

hauteur qui dépasse votre épaule Cela permet

d’éviter les contacts accidentels avec l’extrémité et

un meilleur contrôle de la tronçonneuse dans les

situations imprévues

• Suivez les instructions d’entretien et d’affûtage de

la chaîne de la tronçonneuse indiquées par Oregon

L’abaissement de la hauteur du limiteur de profondeur

peut augmenter les effets de rebond

Instructions de sécurité importantes

Tronçonneuse Modèle CS1400-091

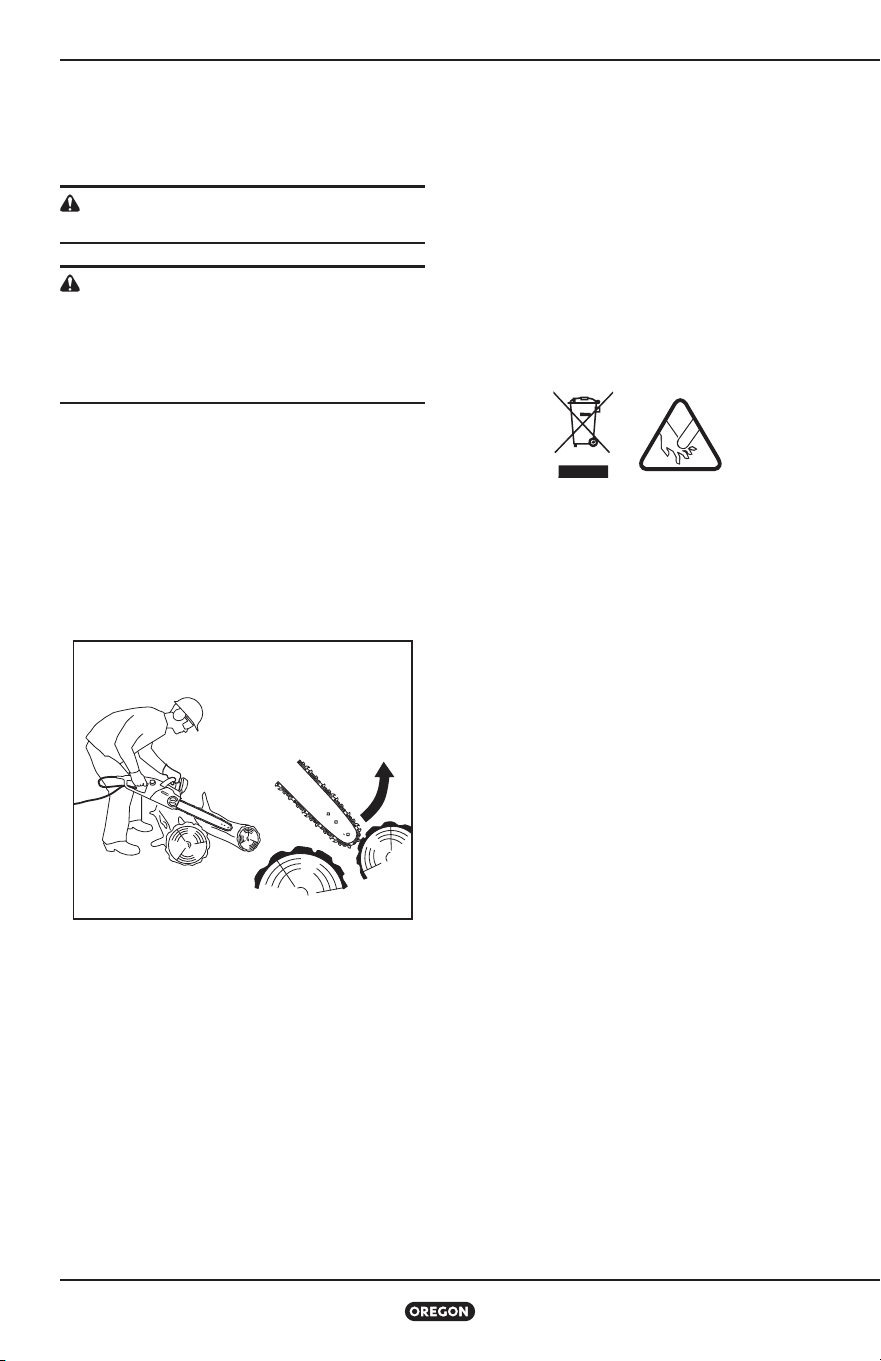

Dispositifs de sécurité

concernant l’effet de rebond

sur cette tronçonneuse

DANGER : ne modifiez pas ou n’essayez pas

de démonter le frein de chaîne.

DANGER : utilisez uniquement les guides

et les chaînes de remplacement indiqués

par Oregon. Des guides et des chaînes de

remplacement non préconisés peuvent casser

la chaîne et augmenter le risque de blessures

causées par les effets de rebond.

FREIN DE CHAÎNE

La tronçonneuse est équipée d’un frein de chaîne, qui

arrête le moteur et le mouvement de la chaîne en cas

d’effet de rebond (Fig 4) Le frein de chaîne peut être

activé lors d’un mouvement vers l’avant du protège-

main avant et lorsque la chaîne tourne vers l’arrière

pendant l’effet de rebond ; il peut également être

activé par la force d’inertie générée par un effet de

rebond

CHAÎNE

La tronçonneuse est équipée d’une chaîne conforme

aux exigences de performance d’effet de rebond réduit

de l’American National Standards Institute (ANSI)

et de l’Association canadienne de normalisation

(Canadian Standards Association, CSA), respectivement

ANSI B175 1, ISO 9518, et CSA Z62 3, testée selon

les dispositions de ces normes Pour obtenir des

informations sur la chaîne de remplacement, consultez

la section « Caractéristiques et composants » de ce

manuel

BARRE

Cette tronçonneuse est équipée d’un guide-chaîne à

effet de rebond réduit, mais sa hauteur de pointe est

faible Un guide avec une hauteur de pointe réduite

présente moins de risques d’effet de rebond qu’un

guide de la même taille avec une hauteur de pointe

plus importante

Lorsque vous remplacez le guide, commandez

uniquement le guide répertorié dans le présent

manuel afin de maintenir la performance d’effet de

rebond faible

Entreposage, transport et

élimination

ENTREPOSAGE DE LA TRONÇONNEUSE

• Débranchez la tronçonneuse

• Vérifiez que le câble n’est pas coupé ou endommagé

• Nettoyez minutieusement la tronçonneuse

• Installez le couvercle du guide-chaîne

• Entreposez dans un endroit sec

• Tenez-le hors de portée des enfants ou des animaux

• Il est normal qu’une petite quantité d’huile s’écoule du

guide-chaîne lorsque la tronçonneuse n’est pas utilisée

Afin de vous protéger contre ces fuites, installez

le couvercle du guide-chaîne et mettez un tissu

absorbant sous le guide

TRANSPORT DE LA TRONÇONNEUSE

Les outils peuvent bouger pendant le transport Assurez-

vous que l’outil est sécurisé et qu’il ne peut ni tomber ni

entrer en contact avec des personnes ou des biens

• Débranchez la tronçonneuse

• Installez le guide-chaîne

• Si vous le voulez, purgez l’huile de la barre et de la

chaîne pour limiter les fuites

ÉLIMINATION DE LA TRONÇONNEUSE

Ce produit Oregon® est conçu et fabriqué avec

des matériaux et des composants de haute

qualité qui peuvent être recyclés et réutilisés

Veuillez vous débarrasser de cet équipement en

respectant l’environnement, dans un centre de

collecte/recyclage des déchets local

FIG. 4

Symboles et étiquettes

Tronçonneuse Modèle CS1400-091

Symboles et étiquettes

Ces symboles et étiquettes apparaissent sur la tronçonneuse et/ou dans le présent manuel

SYMBOLE DÉSIGNATION EXPLICATION

Construction de classe II Outils de construction désignés comme doublement isolés

Symbole d’alerte de

sécurité

Signifie que le texte qui suit explique un danger, un avertissement

ou une mise en garde.

Lisez les instructions

Le manuel d’instructions original comporte d’importantes informations

sur la sécurité et le fonctionnement. Lisez et suivez attentivement les

instructions.

Lunettes de protection Portez des lunettes de protection lorsque vous utilisez la tronçonneuse.

Portez une protection

pour les oreilles

Portez une protection pour les oreilles lorsque vous utilisez la

tronçonneuse.

Protection pour les mains

Portez des gants lorsque vous utilisez la tronçonneuse et lorsque vous

manipulez la chaîne de tronçonneuse.

Portez une protection

pour la tête

Portez une protection pour la tête lorsque vous utilisez la tronçonneuse.

Porter un pantalon Portez un pantalon lorsque vous utilisez la tronçonneuse.

Chaussures de protection

Portez des chaussures de travail fermées appropriées lorsque vous

utilisez la tronçonneuse.

Attention à l’effet de

rebond

Danger: L’effet de rebond peut provoquer de graves blessures.

Contact avec l’extrémité

de la barre

Évitez tout contact avec l’extrémité de la barre.

Angle d’effet de rebond

de la tronçonneuse

Conçu pour une utilisation avec une chaîne de tronçonneuse à faible effet

de rebond.

Tenue à deux mains Tenez la tronçonneuse avec les deux mains.

Tenue à une main Ne tenez pas la tronçonneuse avec une seule main.

Ne pas utiliser une

échelle

Ne vous tenez jamais sur une échelle lorsque vous utilisez la

tronçonneuse.

Ne pas jeter

Ne pas jeter dans les ordures ménagères. L’apporter dans un centre de

recyclage agrée.

Protéger de la pluie N’utilisez pas la tronçonneuse dans des conditions d’humidité.

Câble endommagé

Vérifiez régulièrement que le câble d’alimentation n’a pas subi de

dommages. Retirez immédiatement la fiche du secteur si le câble est

endommagé ou coupé.

Outil de coupe

Outil de coupe. Ne touchez pas la chaîne sans avoir d’abord désactivé

la tronçonneuse en la débranchant.

Risque de chute Connaissez l’emplacement du câble à tout moment.

Débrancher avant

l’entretien

Débranchez avant d’effectuer toute opération d’entretien.

Noms et termes relatifs à la tronçonneuse

Tronçonneuse Modèle CS1400-091

Noms et termes relatifs à la tronçonneuse

Collet d’alignement : saillie sur la plaque du coussinet

qui s’intègre dans l’encoche du guide

Burette à huile automatique : système qui lubrifie

automatiquement le guide-chaîne et la chaîne de la

tronçonneuse

Plaque du coussinet : support de montage situé sur la

tête motrice qui permet d’assurer l’alignement adéquat du

guide-chaîne

Encoche du guide : partie découpée du guide-chaîne

qui s’ajuste sur le collet d’alignement et le goujon de

montage

Zone de sécurité pour les personnes à proximité :

cercle de 6 m (20 pi) autour de l’utilisateur qui ne doit

inclure aucun(e) personne, enfant ou animal à proximité

Frein de chaîne : dispositif qui sert à arrêter

ou verrouiller la chaîne de tronçonneuse, activé

manuellement ou non en cas d’effet de rebond

Attrape-chaîne : dispositif qui sert à retenir la chaîne de

tronçonneuse si elle casse ou déraille

Calibre de chaîne : épaisseur du maillon d’entraînement

de la chaîne de tronçonneuse, là où il s’insère dans la

rainure de barre, déterminée par la référence de pièce

indiquée sur les maillons d’entraînement

Pas de chaîne : distance entre trois rivets consécutifs sur

la chaîne de tronçonneuse divisée par deux, déterminée

par la référence de pièce indiquée sur les maillons

d’entraînement

Tête motrice de la tronçonneuse : tronçonneuse sans

chaîne ni guide-chaîne

Dispositif de serrage de la chaîne : dispositif installé

sur le guide-chaîne qui règle la tension de la chaîne de

tronçonneuse lorsqu’elle tourne

Bague de serrage de la chaîne : bague autour du

bouton de déverrouillage du panneau latéral qui,

lorsque vous le tournez, règle la tension de la chaîne de

tronçonneuse

Maillon d’entraînement : maillon de la chaîne de

tronçonneuse en forme d’aileron qui s’engage dans la

rainure sur le guide-chaîne

Pignon d’entraînement : partie crantée qui conduit la

chaîne de la tronçonneuse

Longueur de coupe effective : distance approximative

entre la base de la griffe d’abattage et le bord extérieur

du maillon de coupe avec le tendeur réglé en position

centrale

Trait d’abattage : dernière entaille lors du processus

d’abattage pratiquée sur le côté opposé à l’entaille

d’abattage sur le tronc d’un arbre

Poignée avant : poignée d’appui située à l’avant ou vers

l’avant de la tronçonneuse et prévue pour une prise par la

main gauche

Protège-main : barrière structurelle entre la poignée

avant d’une tronçonneuse et le guide-chaîne, qui sert

également de mécanisme d’activation du frein de chaîne

Guide-chaîne : structure sur rail qui supporte et guide la

chaîne de la tronçonneuse Appelé parfois « guide »

Couvercle du guide-chaîne : couvercle en plastique qui

protège le guide-chaîne et la chaîne de tronçonneuse

lorsque la tronçonneuse n’est pas utilisée

Effet de rebond : mouvement rapide vertical et/ou arrière

du guide-chaîne qui se produit lorsque la chaîne située

près de l’extrémité supérieure du guide-chaîne frappe

un objet comme un billot ou une branche, ou lorsque la

chaîne est prise dans une entaille du tronc

Chaîne à faible effet de rebond : chaîne conforme aux

exigences de performance d’effet de rebond faible des

normes ANSI B175 1 et CSA Z62 3

Boîtier du moteur : couvercle en plastique de la tête

motrice de la tronçonneuse

Goujon de montage : saillie filetée sur le collet

d’alignement qui s’étend à travers l’encoche du guide

Entaille d’abattage : entaille dans le tronc pour diriger la

chute de l’arbre

Poignée arrière : poignée d’appui située à l’arrière ou

vers l’arrière de la tronçonneuse et prévue pour une prise

par la main droite

Protège-main arrière : barrière structurelle située

dans la partie inférieure droite de la poignée arrière pour

protéger l’utilisateur en cas de rupture ou de déraillement

de la chaîne de tronçonneuse

Guide-chaîne à effet de rebond réduit :

guide-chaîne avec un rayon maximal tel qu’indiqué

dans les normes ANSI B175 1 et CSA Z62 3 et qui sert à

réduire de façon significative l’effet de rebond

Chaîne de tronçonneuse : chaîne dentelée en boucle, qui

coupe le bois, entraînée par la tête motrice et soutenue

par le guide-chaîne Appelée parfois « chaîne »

Panneau latéral : couvercle en plastique sur la tête

motrice qui couvre le pignon d’entraînement et le

dispositif de serrage de la chaîne qui est retiré et installé

avec le bouton de déverrouillage du panneau latéral.

Patte du panneau latéral : La saillie sur le panneau

latéral qui se loge dans une fente de la tête motrice

Utilisez-la pour aligner correctement le panneau

latéral pendant l’installation

Griffe d’abattage : dispositif installé à l’avant de la

tronçonneuse qui sert de point d’articulation lorsqu’il est

en contact avec un arbre ou une bûche afin de faciliter la

coupe Également appelée « crampons pointus ».

Support de décharge de traction : crochet sur la

poignée arrière auquel se fixe la rallonge pour protéger le

câble et empêcher la déconnexion pendant l’utilisation

Bouton de verrouillage de la gâchette : arrêt mobile qui

évite un fonctionnement non voulu de l’interrupteur de la

gâchette, jusqu’à ce qu’il soit activé manuellement

Interrupteur de la gâchette : un dispositif qui sert à

allumer et à éteindre la tronçonneuse

Pièces usées : pièces telles que la chaîne de

tronçonneuse et le guide-chaîne qui peuvent s’user

pendant leur utilisation et être remplacées par

l’utilisateur

Identification du produit

Tronçonneuse Modèle CS1400-091

Identification du produit

Connaître la tronçonneuse

Remarque : voir la section « Préparation avant utilisation » pour une liste des articles inclus

BOUCHON DU RÉSERVOIR D’HUILE

POIGNÉE AVANT

GRIFFE D’ABATTAGE

ATTRAPE-CHAÎNE

POIGNÉE ARRIÈRE

PROTÈGE-MAIN ARRIÈRE

GÂCHETTE

BOUTON DE VERROUILLAGE

DE LA GÂCHETTE

REGARD DU NIVEAU D’HUILE

TÊTE MOTRICE

CÂBLE D’ALIMENTATION

SUPPORT DE DÉCHARGE

DE TRACTION

COUVERCLE DU GUIDE-CHAÎNE

CHAÎNE DE TRONÇONNEUSE

GUIDE-CHAÎNE

DISPOSITIF DE SERRAGE DE LA CHAÎNE

BOUTON DE

DÉVERROUILLAGE DU

PANNEAU LATÉRAL

BAGUE DE SERRAGE

DE LA CHAÎNE

PANNEAU LATÉRAL

GOUJON DE MONTAGE

PIGNON D’ENTRAÎNEMENT

PLAQUE SIGNALÉTIQUE DU

PRODUIT

PROTÈGE-MAIN AVANT

PATTE DU PANNEAU

LATÉRAL

Préparation avant utilisation

Tronçonneuse Modèle CS1400-091

Préparation avant utilisation

DANGER : pour éviter les blessures

corporelles graves, n’utilisez la tronçonneuse

qu’avec le guide-chaîne, la chaîne et le panneau

latéral correctement assemblés.

AVERTISSEMENT : n’essayez pas de faire

fonctionner la tronçonneuse si une pièce est

endommagée ou manquante.

AVERTISSEMENT : un outil électrique branché

peut démarrer de façon accidentelle. Débranchez

la tronçonneuse avant de la préparer pour une

utilisation ou avant l’entretien.

Contenu de la boîte

La tronçonneuse est livrée avec les éléments

suivants :

• Tête motrice de la tronçonneuse

• Chaîne de tronçonneuse et guide-chaîne

• Couvercle du guide-chaîne

Après avoir retiré la tronçonneuse de la boîte,

examinez-la avec attention pour vous assurer

qu’elle n’a subi aucun dommage pendant le

transport et qu’aucune pièce ne manque Si des

pièces sont endommagées ou manquantes,

n’utilisez pas la tronçonneuse Contactez

Oregon® au 1-800-223-5168 pour obtenir des

pièces de rechange

Vérification de la position

du protège-main avant

Une fois la tronçonneuse déballée, vérifiez la position

du protège-main avant La tronçonneuse ne

fonctionnera pas si le frein de chaîne est engagé Tirez

le protège-main avant vers l’arrière jusqu’au niveau de

la poignée avant avant de l’utiliser (Fig 5)

Remplissage du réservoir d’huile

du guide et de la chaîne

IMPORTANT : l’huile du guide et de la chaîne sert

à éviter l’usure prématurée. Ne faites jamais

fonctionner la tronçonneuse si l’huile n’est pas

visible à travers le regard. Vérifiez souvent le

niveau d’huile et remettez-en si nécessaire.

Il est nécessaire de lubrifier correctement le guide et

la chaîne avec de l’huile adaptée La tronçonneuse

est dotée d’un graisseur automatique qui graisse le

guide et la chaîne lorsque la tronçonneuse tourne pour

qu’ils soient correctement lubrifiés Pour de meilleurs

résultats, utilisez l’huile pour barre et chaîne Oregon

Elle a été spécialement conçue pour réduire les frictions

et accélérer les coupes N’utilisez JAMAIS d’huile ou

d’autre lubrifiant n’ayant pas été spécialement conçu

pour la barre et la chaîne Cela peut entraîner une

coagulation de l’huile dans le système, ce qui peut user

prématurément le guide et la chaîne

PROTÈGE-MAIN AVANT

EN POSITION DE FONCTIONNEMENT

PROTÈGE-MAIN AVANT

EN POSITION DE FREIN

FIG. 5

Préparation avant utilisation

Tronçonneuse Modèle CS1400-091

Posez la tronçonneuse sur une surface plate et solide,

afin que le bouchon d’huile soit sur le dessus (Fig 6)

• Enlevez tous les débris autour du bouchon

• Enlevez le bouchon

• Versez doucement de l’huile pour guide et chaîne

dans le réservoir

• Remettez le bouchon en place et vérifiez que l’huile

est visible dans le réservoir

AMORÇAGE DU GRAISSEUR

AVERTISSEMENT : pour réduire le risque

de blessure, ne faites jamais tourner la

tronçonneuse sans le panneau latéral.

MISE EN GARDE : gardez les mains, les

vêtements et les cheveux à l’écart du pignon

d’entraînement lorsque vous amorcez le

graisseur.

Si vous remplissez le réservoir d’huile pour guide et

chaîne pour la première fois, ou si la tronçonneuse a

été entreposée pendant une longue période sans avoir

été utilisée, amorcez le graisseur

Portez des gants

• Débranchez la tronçonneuse

• Desserrez légèrement le bouton de déverrouillage

du panneau latéral, mais ne retirez pas le panneau

latéral

• Desserrez complètement la bague de desserrage de

la chaîne (tournez dans le sens antihoraire)

• Desserrez le bouton de déverrouillage du panneau

latéral et retirez le panneau latéral

• Retirez le guide-chaîne et la tronçonneuse

• Branchez la tronçonneuse

• Installez le panneau latéral, puis serrez légèrement

le bouton de déverrouillage du panneau latéral

• Faites tourner la tronçonneuse pendant environ

deux minutes

• Débranchez la tronçonneuse, retirez le panneau

latéral et vérifiez la présence d’huile sur la plaque du

coussinet (Fig 7)

• Si la plaque du coussinet ne présente pas d’huile,

remettez le panneau latéral en place et faites de

nouveau tourner pendant 30 secondes

• Lorsque de l’huile commence à s’écouler du trou,

débranchez la tronçonneuse et replacez le guide et la

chaîne comme indiqué dans la section « Entretien du

guide-chaîne »

Si l’huile n’est pas visible dans le réservoir, il est

nécessaire d’ajouter de l’huile pour guide et chaîne

Montage du guide-chaîne et de la

chaîne de tronçonneuse

AVERTISSEMENT : un outil électrique branché

peut démarrer de façon accidentelle. Débranchez

la tronçonneuse avant de la préparer pour une

utilisation ou avant l’entretien.

Portez des gants

• Débranchez la tronçonneuse

• Dévissez le bouton de verrouillage du panneau

latéral en le tournant dans le sens contraire des

aiguilles d'une montre puis retirez le panneau

latéral (Fig 8)

FIG. 6

FIG. 7

FIG. 8

Préparation avant utilisation

Tronçonneuse Modèle CS1400-091

• Il y a un joint torique en caoutchouc qui est

important pour le fonctionnement de la

tronçonneuse Ce joint torique en caoutchouc doit

être placé autour de la goupille sur le tendeur avant

que celui-ci ne soit vissé sur le guide (Fig 9)

• Insérez la vis depuis la face arrière du dispositif de

tension de la chaîne, puis installez le dispositif sur

le guide-chaîne (Fig 10)

• Placez le dispositif de serrage de la chaîne sur le

côté du guide-chaîne face à vous, de telle sorte que

la pièce rectangulaire ne dépasse pas des bords du

guide-chaîne, puis mettez la vis en place

• Placez le guide-chaîne sur le coussinet du guide en

faisant coulisser l'encoche du guide sur le collet

d'alignement (Fig 11) avec le goujon de montage

inséré dans le trou du dispositif de tension de la

chaîne

• Passez la nouvelle chaîne de tronçonneuse autour

du pignon d’entraînement afin que les bords

coupants des dents situées le long de la partie

supérieure du guide-chaîne soient dos à la tête

motrice (Fig 12)

• Passez la chaîne dans la rainure du guide Faites

tourner le dispositif de serrage de la chaîne pour

éloigner le guide du moteur en le faisant coulisser

afin de tendre la chaîne (Fig 13)

• Installez le panneau latéral en veillant à ce que

l’attrape-chaîne et le panneau latéral soient

correctement positionnés dans leurs emplacements

(Fig 14), puis serrez légèrement le bouton de

déverrouillage du panneau latéral

FIG. 9

FIG. 10

FIG. 11

PLAQUE DU COUSSINET

COLLET D’ALIGNEMENT

GOUJON DE MONTAGE

FIG. 12

FIG. 13

FIG. 14

Préparation avant utilisation

Tronçonneuse Modèle CS1400-091

• Réglez la tension de la chaîne comme décrit à la

section « Tension de la chaîne de tronçonneuse » au

chapitre « Préparation avant utilisation » du présent

manuel

IMPORTANT : la chaîne de la tronçonneuse doit

être correctement tendue avant toute utilisation.

Consultez la section « Tension de la chaîne de

tronçonneuse » au chapitre « Préparation avant

utilisation » du présent manuel.

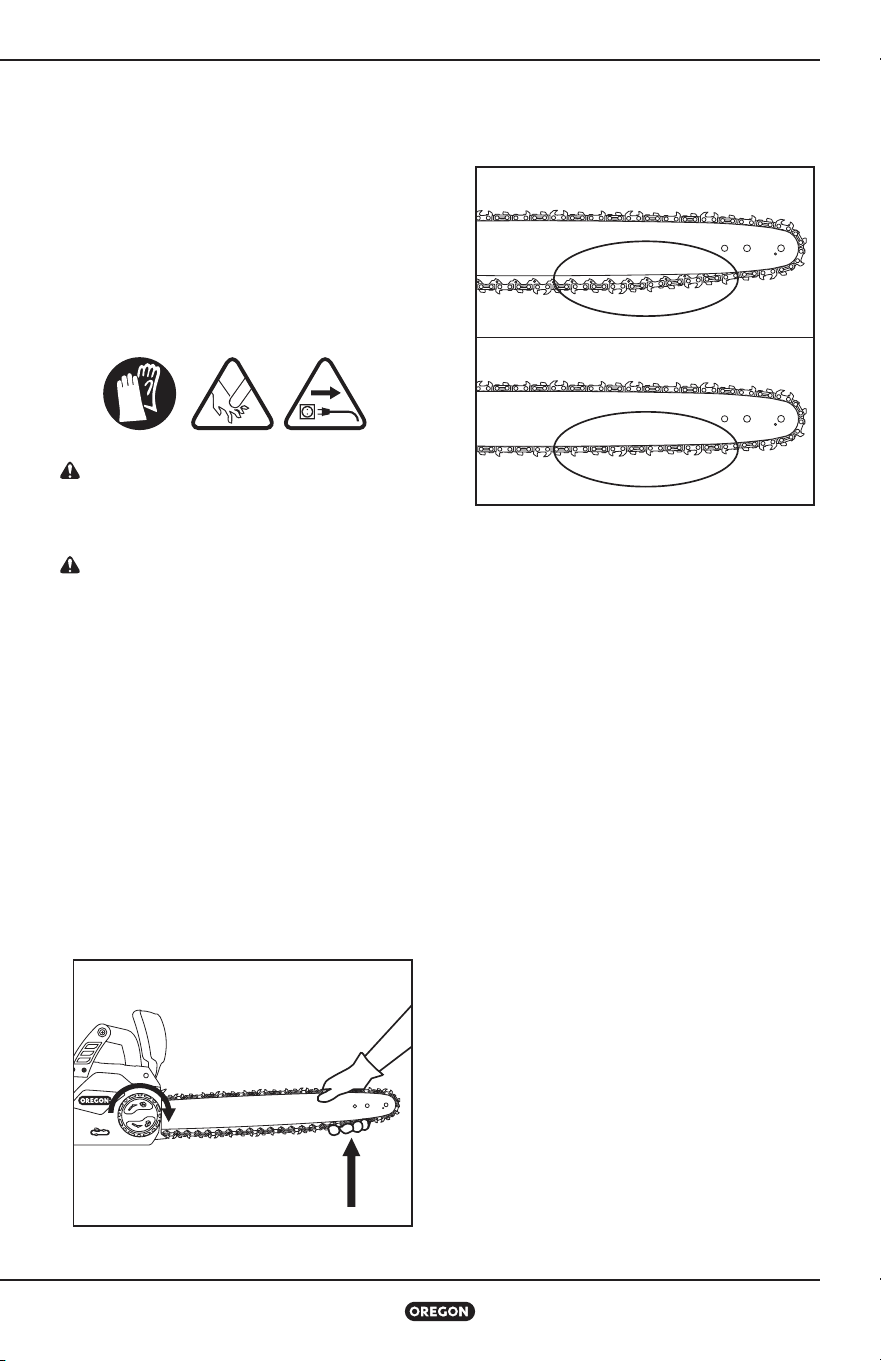

Tension de la chaîne de

tronçonneuse

AVERTISSEMENT : un outil électrique branché

peut démarrer de façon accidentelle. Débranchez

la tronçonneuse avant de la préparer pour une

utilisation ou avant l’entretien.

AVERTISSEMENT : si la chaîne est toujours

lâche lorsque la tronçonneuse est à sa tension

maximale, remplacez la chaîne.

IMPORTANT : tendez la chaîne de tronçonneuse

uniquement lorsque la chaîne est froide. Une

chaîne encore chaude peut se rétracter et

endommager le guide-chaîne ou la chaîne à

mesure qu’elle refroidit.

Portez des gants

• Débranchez la tronçonneuse avant de tendre la

chaîne

• Desserrez légèrement le bouton de déverrouillage

du panneau latéral, mais ne retirez pas le panneau

latéral

• Tenez l’extrémité du guide-chaîne (Fig 15) et

tournez la bague de serrage de la chaîne dans le

sens horaire

• Serrez la bague de serrage de la chaîne jusqu’à ce

que les lames les plus basses sous le guide entrent

bien en contact avec le guide (Fig 16)

• Serrez le bouton de déverrouillage du panneau

latéral

• Tirez légèrement sur la chaîne La tension est correcte

lorsque la chaîne revient à sa position initiale après

avoir été écartée de 3 mm du guide-chaîne

• Après une courte période d’utilisation, laissez la

chaîne refroidir, débranchez la tronçonneuse et vérifiez

à nouveau la tension Contrôlez soigneusement la

tension pendant la première demi-heure d’utilisation,

et régulièrement tout au long de la durée de vie de la

chaîne, en la réglant si nécessaire, une fois la chaîne et

le guide refroidis Ne tendez jamais la chaîne quand elle

est chaude

La chaîne se tendra suite à une utilisation normale Un

apport insuffisant en huile, une utilisation agressive

ou un défaut d’entretien peut toutefois provoquer un

étirement prématuré

FIG. 15

FIG. 16

INCORRECT

CORRECT

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1400-091

Utilisation de la tronçonneuse

Utilisation générale

DANGER : pour éviter les blessures corporelles

graves, ne vous penchez pas trop en avant et

ne vous tenez pas sur une échelle, un escabeau

ou dans une position élevée qui n’est pas

complètement sécurisée. Ne découpez jamais à

une hauteur qui dépasse votre épaule.

AVERTISSEMENT : pour réduire le risque de

blessure, portez toujours des chaussures, des

gants et des protections pour la tête, les oreilles

et les yeux adéquats.

PRISE EN MAIN

Prenez toujours l’outil avec les deux mains Attrapez

la poignée avant avec la main gauche et la poignée

arrière avec la main droite (Fig 17) Entourez la

poignée avant de vos doigts, le pouce étant placé en

dessous

POSITION

Tenez-vous debout, les pieds posés sur un sol ferme,

votre poids également réparti sur chaque pied (Fig 18)

ARRÊT DE LA TRONÇONNEUSE

Relâchez l’interrupteur de la gâchette pour arrêter la

tronçonneuse

DÉMARRAGE DE LA TRONÇONNEUSE

AVERTISSEMENT : pour réduire le risque

de blessure, ne forcez jamais le mécanisme de

verrouillage en scotchant, attachant ou arrimant

le bouton de verrouillage de la gâchette.

Assurez-vous que le frein de chaîne n’est pas engagé

Attrapez fermement les poignées avant et arrière

Appuyez et maintenez enfoncé le bouton de

verrouillage de la gâchette avec le pouce (1) Pour

démarrer la tronçonneuse, appuyez sur l’interrupteur

de la gâchette (2) (Fig 19) Il n’est pas nécessaire de

continuer à appuyer sur le bouton de verrouillage de la

gâchette Il restera désengagé tant que la gâchette

sera relâchée

FIG. 17

SAISISSEZ AVEC LE POUCE

SOUS LA POIGNÉE

FIG. 18

FIG. 19

(1) BOUTON DE VERROUILLAGE

DE LA GÂCHETTE

(2)

INTERRUPTEUR

DE LA GÂCHETTE

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1400-091

TEST DU FREIN DE CHAÎNE

Assurez-vous que le frein de chaîne fonctionne

avant d’utiliser la tronçonneuse Pour vérifier le bon

fonctionnement du frein :

• Placez la tronçonneuse sur une surface plate et

solide

• Démarrez brièvement la tronçonneuse

• Gardez la main gauche sur la poignée avant et

tournez le poignet gauche afin de faire avancer le

protège-main avant et d’activer manuellement le

frein de chaîne (Fig 20)

• Relâchez l’interrupteur de la gâchette

Si le frein de la chaîne fonctionne correctement, le

moteur et la chaîne de la tronçonneuse s’arrêtent

immédiatement Si le moteur et la chaîne de la

tronçonneuse ne s’arrêtent pas immédiatement, faites

contrôler le frein de chaîne chez un réparateur agréé

• Replacez le protège-main avant en position de

fonctionnement

Utilisation et entretien du

câble d’alimentation

CHOIX D’UNE RALLONGE

Choisissez une rallonge qui soit :

• explicitement indiquée comme conçue pour un usage

extérieur

• de calibre (AWG) suffisant pour acheminer le courant

sur toute la longueur du câble, conformément au

tableau ci-dessous

Choisissez le calibre de la rallonge en fonction de la

longueur souhaitée et des caractéristiques électriques

indiquées sur l’étiquette du produit

Voici les calibres recommandés en fonction de la

longueur du câble

LONGUEUR DU

CÂBLE (m)

CALIBRE MINIMAL

De 0 à 15 14 AWG (1,5 mm

)

De 16 à 30 12 AWG (3,0 mm

)

Assurez-vous que l’isolation ne comporte pas de

craquelure et que les fiches de chaque extrémité ne

sont pas endommagées

UTILISATION DU SUPPORT DE

DÉCHARGE DE TRACTION

Il est important d’utiliser le support de décharge de

traction pour deux raisons :

• il permet de réduire l’usure du câble d’alimentation

et de la rallonge ainsi que de leurs fiches ;

• il empêche la tronçonneuse de se débrancher

accidentellement de la rallonge

Pour utiliser le support de décharge de traction, pliez la

rallonge en forme de U et faites-la passer dans le trou

de la poignée arrière Faites glisser la boucle du câble

au-dessus du crochet et tirez doucement jusqu’à bien

l’ajuster (Fig 21)

FIG. 20

FIG. 21

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1400-091

Découpage

AVERTISSEMENT : pour réduire le risque de

blessure, portez des bottes, des gants et des

protections pour la tête, les oreilles et les yeux

adéquats.

AVERTISSEMENT : pour réduire le risque

d’électrocution, assurez-vous que l’isolation

du câble est intacte et que le câble est au sec

et ne risque pas d’être coupé ou d’être dans le

passage.

AVERTISSEMENT : pour réduire le risque de

blessure, assurez-vous d’être toujours stable

et de tenir fermement la tronçonneuse avec les

deux mains lorsque le moteur tourne.

AVERTISSEMENT : pour réduire le risque de

blessure, soyez prévoyant et préparez plusieurs

voies de retrait avant de commencer à travailler.

MISE EN GARDE : établissez une zone de

sécurité de 6 m (20 pi) pour les personnes à

proximité avant d’utiliser cet équipement. Cette

zone de sécurité est un cercle d’au moins 6 m

(20 pi) autour de l’utilisateur qui ne doit inclure

aucune personne, aucun enfant, ni aucun animal

(Fig. 22). Les opérations d’abattage exigent une

zone de sécurité plus grande en fonction de la

taille de l’arbre, consultez la section « Abattage

d’un arbre ».

IMPORTANT : exercez-vous à couper des billes

sur un chevalet ou un berceau de sciage jusqu’à

vous familiariser avec le fonctionnement de la

tronçonneuse.

Pour obtenir les meilleures performances et manier la

tronçonneuse en toute sécurité, suivez ces instructions :

• Respectez l’ensemble des règles et règlementations

nationales et municipales applicables relatives à la

coupe ;

• Faites régulièrement des pauses pour réduire le risque

de blessure ;

• Avant de commencer la coupe, assurez-vous que la

chaîne de la tronçonneuse est bien tendue et affûtée

Les chaînes de tronçonneuse sont prévues pour couper

du bois uniquement N’utilisez pas la tronçonneuse pour

couper une autre matière et ne laissez pas la chaîne

entrer en contact avec de la saleté, des pierres, des

clous, des agrafes ou des câbles Ces matériaux sont

extrêmement abrasifs et abîmeront très rapidement le

revêtement protecteur de la chaîne

Affûtez ou remplacez la chaîne de la tronçonneuse si :

• La pression nécessaire à la coupe augmente de façon

significative ;

• Les copeaux de bois qui sortent de la chaîne sont très

fins ou semblables à de la sciure

Ne travaillez pas avec une chaîne émoussée, car cela

provoque une augmentation de l’effort nécessaire à la

coupe, une coupe irrégulière et un risque accru d’effet de

rebond Ne forcez jamais une chaîne émoussée à couper

• Vérifiez la bonne adhérence de la poignée et tenez-vous

face au bois à couper, tronçonneuse éteinte Appuyez

sur le bouton de verrouillage de la gâchette, puis sur

l’interrupteur Attendez que la chaîne ait atteint sa

vitesse maximale avant de commencer la coupe

• Commencez la coupe en enfonçant légèrement le

guide-chaîne contre le bois N’appuyez que légèrement :

laissez la tronçonneuse faire son travail

• Conservez une vitesse constante durant toute la coupe,

puis relâchez la pression juste avant la fin

• Sachez toujours où se trouve le câble d’alimentation

pour ne pas risquer de trébucher dessus ou de le couper

• Sachez toujours où se trouve l’extrémité du guide et

évitez tout contact avec d’autres objets

• Si la tronçonneuse s’arrête brusquement pendant la

coupe, retirez-la du morceau de bois, puis reprenez la

coupe en exerçant une pression plus légère

6 m (20 ft)

FIG. 22

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1400-091

ÉLAGAGE

MISE EN GARDE : les branches qui tombent

peuvent rebondir ou se redresser après avoir touché

le sol, il est donc indispensable de garder le terrain

déblayé pour laisser plusieurs voies de retrait.

Déblayez l’espace de travail et portez une protection

pour la tête.

L’élagage consiste à retirer les branches mortes ou trop

développées pour entretenir la bonne santé de la plante

• Prévoyez des voies de retrait avant de commencer la coupe

et assurez-vous qu’il n’y a pas d’obstacle Sachez toujours

comment vous éloigner du point de chute des branches

• Assurez-vous que les personnes à proximité et les aides

sont à une distance suffisante du point de chute des

branches Les personnes à proximité et les aides ne

doivent jamais se tenir directement devant ou derrière

l’utilisateur Consultez la Fig 22

• Restez toujours stable et tenez fermement la

tronçonneuse avec les deux mains Ne vous penchez

pas trop en avant Ne montez jamais sur un arbre ou sur

une échelle pour atteindre les branches hautes

• Sécurisez les branches pouvant être dangereuses

• Utilisez un équipement auxiliaire adapté

• Élaguez les branches les plus basses avant de passer à

de plus hautes

• Laissez la chaîne atteindre la pleine vitesse avant de

commencer la coupe

• Appliquez une pression légère sur la branche

• Pour les branches longues (Fig 23), coupez d’abord

l’extrémité de la branche (1) pour réduire sa pression,

puis élaguez-la plus près du tronc (2)

• Les branches épaisses (de plus de 10 cm [4 po] de

diamètre) peuvent provoquer des éclats ou pincer la

chaîne si elles sont coupées en une seule fois par le

haut Pour l’éviter, coupez d’abord légèrement le bas de

la branche pour réduire la pression (1), puis coupez

entièrement la branche en partant du haut (2) jusqu’à

rejoindre l’entaille du bas (Fig 24)

• Après avoir coupé la plus grande partie de la branche,

tronçonnez-la d’une coupe régulière près du tronc

(Fig 25)

(1)

(2)

FIG. 23

(1)

(2)

FIG. 24

FIG. 25

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1400-091

ABATTAGE D’UN ARBRE

MISE EN GARDE : un arbre est susceptible de

rouler ou de glisser le long d’une pente après avoir

été abattu. Prévoyez et déblayez une voie de

retrait avant de commencer la coupe. La voie de

retrait doit se prolonger en arrière et en diagonale

derrière la ligne de chute prévue (Fig. 26).

L’abattage consiste à faire tomber un arbre

• Avant l’abattage, observez le penchant naturel de

l’arbre, l’emplacement de grandes branches et la

direction du vent pour évaluer la ligne de chute de

l’arbre

• Retirez la saleté, les roches, les morceaux d’écorce

détachés, les clous, agrafes et fils métalliques de

l’arbre avant de débuter la coupe

• Lorsque les opérations de tronçonnage et

d’abattage sont exécutées par deux ou plusieurs

personnes simultanément, le tronçonnage doit

être effectué à une distance d’au moins deux fois la

hauteur de l’arbre à abattre

• On ne doit pas tronçonner d’arbre de sorte à mettre

la vie d’une personne en danger, de frapper des fils

du réseau électrique ou de provoquer des dommages

aux biens Si l’arbre touche un fil du réseau électrique,

quittez immédiatement les lieux et avertissez

l’entreprise du réseau

• Utilisez les crampons de métal à l’avant de

la tronçonneuse pour la maintenir sur le bois

Placez les crampons de métal dans le bois et

utilisez-les comme points de levier pour renforcer

la stabilité lors de la coupe de bois de diamètre

important

Entaille d’abattage

• Entaillez d’abord le tronc sur un tiers de son

diamètre, perpendiculairement à la direction de la

chute Commencez par l’entaille horizontale

inférieure (1) Cela permettra d’éviter tout

pincement de la chaîne de la tronçonneuse ou du

guide-chaîne lorsque la seconde entaille (2) sera

effectuée (Fig 27)

Trait d’abattage

• Effectuez ensuite le trait d’abattage au moins

50 mm (2 po) au-dessus de l’entaille horizontale

(Fig 28) Gardez le trait d’abattage parallèle à

l’entaille horizontale

• Effectuez le trait d’abattage de sorte qu’il y ait assez

de bois pour servir de charnière Cette charnière

naturelle empêche l’arbre de se tordre et de tomber

dans la mauvaise direction Ne la découpez pas de

part en part

• Dès que le trait d’abattage se rapproche de la

charnière naturelle, l’arbre devrait amorcer sa chute

OPTIONS DE VOIE DE

RETRAIT

DIRECTION

DE LA CHUTE

RETRAIT

FIG. 26

45°

ENTAILLE D’ABATTAGE

DIRECTION

DE LA CHUTE

ENTAILLE

(1)

(2)

FIG. 27

TRAIT D’ABATTAGE

TRAIT

D’ABATTAGE

CHARNIÈRE

DIRECTION

DE LA CHUTE

ENTAILLE

50 MM

(2 PO)

50 MM

(2 PO)

FIG. 28

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1400-091

• S’il y a un risque que l’arbre ne tombe pas dans la

direction souhaitée ou qu’il roule en arrière et coince

la tronçonneuse, arrêtez la coupe avant de terminer

le trait d’abattage et utilisez des coins en bois, en

plastique ou en aluminium pour ouvrir l’entaille et

faire basculer l’arbre le long de la ligne de chute

souhaitée

• Lorsque l’arbre commence sa chute, retirez la

tronçonneuse du trait, arrêtez le moteur et déposez-

la sur le sol, puis reculez dans la voie de retrait

prévue

• Faites attention aux chutes de branches et regardez

où vous marchez

ÉBRANCHAGE D’UN ARBRE

MISE EN GARDE : les branches sous

tension peuvent se redresser et heurter

l’utilisateur ou lui faire perdre le contrôle de

la tronçonneuse et provoquer des blessures.

Faites toujours attention aux branches sous

tension qui peuvent heurter l’utilisateur ou la

tronçonneuse lors de leur coupe.

L’ébranchage est la coupe des branches d’un arbre

abattu

• Pour ce faire, conservez intactes les branches

maîtresses inférieures pour supporter le billot au-

dessus du sol

• Retirez les petites branches d’un seul mouvement

• Les branches sous tension doivent être coupées

depuis le bas pour éviter de coincer la tronçonneuse

(Fig 29)

TRONÇONNER UN TRONC

MISE EN GARDE : le tronçonnage de troncs

sous tension augmente le risque de rebond.

Utilisez l’une des méthodes suivantes pour

soutenir le tronc lors de son tronçonnage.

Le tronçonnage consiste à débiter un tronc en

morceaux Il est important de vous assurer un bon

équilibre et de veiller à ce que votre poids soit

également réparti sur vos deux pieds Si possible, le

tronc doit être surélevé et soutenu par des branches,

des troncs ou des cales

• Lorsque le tronc est soutenu sur toute sa longueur,

coupez-la depuis le haut (tronçonnage par le dessus)

(Fig 30)

• Lorsque la bille est soutenue à l’une de ses

extrémités, faites une entaille du tiers de son

diamètre par le bas (tronçonnage par le dessous),

puis terminez la coupe en tronçonnant par le dessus

jusqu’à la première entaille (Fig 31)

BRANCHE D’ARBRE

COUPE DES

BRANCHES

MAINTENEZ LA PIÈCE AU-DESSUS DU SOL

CONSERVEZ UN SUPPORT DE BRANCHE JUSQU’À

CE QUE LE TRONC SOIT COUPÉ

FIG. 29

TRONC SOUTENU

SUR TOUTE SA LONGUEUR

TRONÇONNER PAR LE DESSUS

POUR ÉVITER DE COUPER LE SOL

FIG. 30

LE TRONC EST SOUTENU À

UNE SEULE EXTRÉMITÉ

TRONÇONNAGE PAR LE DESSOUS (1/3 DU

DIAMÈTRE) POUR ÉVITER LES ÉCLATS

TRONÇONNAGE PAR LE DESSUS (2/3 DU

DIAMÈTRE) POUR REJOINDRE LE 1

TRAIT

DE COUPE (POUR ÉVITER LE PINCEMENT)

FIG. 31

Utilisation de la tronçonneuse

Tronçonneuse Modèle CS1400-091

• Lorsque le tronc est soutenue aux deux extrémités,

tronçonnez un tiers de son diamètre par le dessus,

puis terminez la coupe en tronçonnant par le

dessous les deux tiers restants jusqu’à rejoindre la

première entaille (Fig 32)

• Si vous utilisez la tronçonneuse sur un terrain en

pente, tenez-vous toujours en amont du tronc

(Fig 33)

• Pour conserver un parfait contrôle lors de la coupe,

relâchez la pression près de la fin du tronçonnage,

sans toutefois relâcher la prise sur les poignées de

la tronçonneuse

• Ne laissez pas la chaîne toucher le sol

• Une fois la coupe terminée, attendez l’immobilisation

complète de la chaîne avant de déplacer la

tronçonneuse

• Arrêtez toujours le moteur avant de vous déplacer

vers un autre arbre

TRONÇONNER UN TRONC

TRONÇONNAGE PAR LE DESSUS (1/3 DU

DIAMÈTRE) POUR ÉVITER LES ÉCLATS

TRONÇONNAGE PAR LE DESSOUS (2/3 DU

DIAMÈTRE) POUR REJOINDRE LE 1

TRAIT DE SCIE

(POUR ÉVITER LE PINCEMENT)

FIG. 32

TRONÇONNER EN PENTE

SE TENIR EN AMONT DU TRONC

LORS DU TRONÇONNAGE, CAR

LE TRONC RISQUE DE ROULER

VERS LE BAS

FIG. 33

Entretien et nettoyage

Tronçonneuse Modèle CS1400-091

Entretien et nettoyage

AVERTISSEMENT : ne pas identifier et

remplacer les pièces endommagées ou usées

peut entraîner de graves blessures corporelles.

Inspectez régulièrement la tronçonneuse. Une

inspection régulière est la première étape d’un

entretien correct. Suivez les consignes ci-

dessous pour garantir un niveau de sécurité et de

satisfaction optimal. Remplacez immédiatement

toute pièce endommagée ou présentant une

usure excessive.

AVERTISSEMENT : un outil électrique branché

peut démarrer de façon accidentelle. Débranchez

la tronçonneuse avant de la préparer pour une

utilisation ou avant l’entretien.

MISE EN GARDE : lorsque vous nettoyez la

tronçonneuse, ne la plongez pas dans l’eau ni

dans un autre liquide.

Inspection

Avant chaque utilisation et si la tronçonneuse est

tombée, inspectez les éléments suivants :

• Câble : vérifiez que la fiche est en bon état,

qu’elle n’est ni pliée ni corrodée et que l’isolation

est intacte Si le câble est endommagé, ne l’utilisez

pas Contactez un réparateur agréé

• Poignées : les poignées avant et arrière ne doivent

pas comporter de craquelure ni tout autre défaut

Elles doivent être propres et sèches

• Protège-main avant : le protège-main ne doit pas être

endommagé et doit pouvoir être facilement déplacé

vers l’avant et l’arrière Lorsqu’il est déplacé, le

protège-main doit pouvoir activer le frein de la chaîne

• Guide-chaîne : le guide doit être droit et ne pas être

ébréché, fissuré, ni excessivement usé

• Chaîne de tronçonneuse : la chaîne doit être

correctement tendue et aiguisée et aucun

composant ne doit présenter de fissures,

d’écailles, de dents cassées ou d’usure excessive

Consultez les sections « Tension de la chaîne de

tronçonneuse » et « Affûtage de la Chaîne »

• Panneau latéral : le panneau latéral ne doit pas

comporter de craquelure ni tout autre défaut Il doit

s’ajuster correctement au corps de la tronçonneuse,

sans aucune torsion Assurez-vous que l’attrape-

chaîne ne comporte aucune craquelure

• Frein de chaîne : testez le frein de chaîne afin

de vous assurer qu’il fonctionne correctement

Consultez la section « Test du frein de chaîne » dans

le chapitre « Utilisation générale »

• Niveau d’huile : vérifiez que le réservoir d’huile est

plein avant toute utilisation

• Boîtier du moteur : vérifiez qu’il n’y a aucune

craquelure sur le capot et aucun débris dans les

grilles d’aération

Inspectez périodiquement les éléments suivants :

• Pignon d’entraînement : vérifiez l’absence de

rainures profondes, de dents cassées ou de bavures

• Dispositif de serrage de la chaîne : inspectez

l’équipement à la recherche de fissures, d’écailles,

de vis desserrées, de déformation ou d’autres

dommages

• Logement pour le goujon de montage sous le

panneau latéral : vérifiez que le goujon de montage

du guide-chaîne n’est pas tordu ou dénudé, que

le filetage n’est pas faussé et que la plaque du

coussinet et le collet d’alignement sont intacts et ne

sont pas obstrués par des débris

Nettoyage

MISE EN GARDE : lorsque vous nettoyez la tête

motrice de la tronçonneuse, ne la plongez pas dans

l’eau ni dans un autre liquide.

Portez des gants

• Débranchez la tronçonneuse

• Éliminez les copeaux de bois et les autres débris du

boîtier du moteur et des évents

• Nettoyez toujours les copeaux de bois, la sciure et la

saleté présents dans la rainure du guide-chaîne lorsque

vous remplacez la chaîne

• Vérifiez que le câble et la fiche sont secs avant de

brancher cette dernière sur une prise

Entretien et nettoyage

Tronçonneuse Modèle CS1400-091

Tension de la chaîne

de tronçonneuse

IMPORTANT : tendez la chaîne de tronçonneuse

uniquement lorsque la chaîne est froide. Une

chaîne encore chaude peut se rétracter et

endommager le guide-chaîne ou la chaîne à

mesure qu’elle refroidit.

Si la chaîne n’est pas en contact avec le dessous du

guide-chaîne quand la tronçonneuse est éteinte et

refroidie, elle doit être retendue

Réglez la tension de la chaîne comme décrit

à la section « Tension de la chaîne de tronçonneuse »

au chapitre « Préparation avant utilisation » du

présent manuel

Affûtage de la Chaîne

Il est recommandé de confier l'affûtage de la chaîne à

un service technique OREGON®, mais l'opérateur peut

aussi s'en charger

AVERTISSEMENT : En cas d'affûtage

incorrect de la chaîne ou de réglage

insatisfaisant des limiteurs de profondeur, le

risque de lésion corporelle est plus important.

Il faut impérativement affûter la chaîne

conformément aux spécifications décrites dans

ce manuel.

IMPORTANT : Affûter la chaîne conformément

à ces indications permettra de remédier

à toute dégradation mineure subie par la

chaîne à la suite de contacts avec le sol ou

d'événements similaires. Pour réparer des

dégâts plus sérieux (tels que ceux subis par

suite d'un contact avec une dalle en béton),

remplacez la chaîne ou confiez-la à un service

technique agréé Oregon®.

L'affûtage de la chaîne requiert les outils suivants

(proposés en kit par Oregon® ; voir « Caractéristiques

et composants ») :

• Guide d'affûtage

• Lime d'affûtage ronde de 4 mm (5/32 pouce) (servez-

vous exclusivement de limes spécialement conçues

pour l'affûtage des chaînes de scie)

• Outil d'ajustage des limiteurs de profondeur à 0,65

mm (0,025 pouce)

• Lime plate

Après avoir rassemblé les outils, équipez-vous de

gants et de protections oculaires, puis débranchez la

tronçonneuse Ensuite, limez la chaîne pour en régler

les limiteurs de profondeur :

• Desserrez le bouton de fixation du carter latéral, puis

déposez ce dernier

• Desserrez complètement la bague de desserrage de la

chaîne (tournez dans le sens antihoraire)

• Déposez la chaîne

• Serrez la chaîne dans un étau pour l'immobiliser

• Placez l'outil d'ajustage des limiteurs de profondeur

de telle sorte que l'un d'entre eux passe à travers la

fente de l'outil

• Si le limiteur de profondeur concerné déborde

au-delà du haut de la fente, servez-vous d'une

lime plate pour travailler le limiteur de

profondeur jusqu'à ce qu'il affleure la région

supérieure de l'outil (Fig 34) Abstenez-vous de

limer les limiteurs de profondeur au point

d'atteindre un niveau inférieur à la valeur

d'ajustage des limiteurs de profondeur indiquée

dans ce manuel

IMPORTANT : Affûtez dans une seule direction,

de l'intérieur vers l'extérieur. Abstenez-vous

systématiquement d'exécuter un mouvement

de va-et-vient lors de l'affûtage.

• Limez en progressant de l'intérieur vers l'extérieur

du limiteur de profondeur (Fig 35)

• Déposez l'outil d'ajustage des limiteurs de

profondeur

LIME PLATE

OUTIL D'AJUSTAGE

DES LIMITEURS DE

PROFONDEUR

FIG. 34

FIG. 35

EXTÉRIEUR

INTÉRIEUR

Entretien et nettoyage

Tronçonneuse Modèle CS1400-091

• Après abaissement, limez systématiquement le coin

avant de chaque limiteur de profondeur

parallèlement à son profil initial arrondi ou incliné

(Fig 36)

• Répétez la procédure pour chacun des limiteurs de

profondeur que comporte la chaîne

Après avoir ajusté les limiteurs de profondeur, affûtez

les gouges :

• Placez la lime d'affûtage de la chaîne dans le guide

d'affûtage

• Alignez le guide d'affûtage de telle sorte que l'angle

d'attaque frontale approprié et repéré sur le guide

d'affûtage soit parallèle à la chaîne (Fig 37)

• Affûtez d'abord les gouges situées du même côté

de la chaîne Donnez 3 ou 4 coups de lime en

progressant de l'intérieur vers l'extérieur de chaque

gouge Appliquez le même nombre de coups de lime

sur chaque gouge Ensuite, retournez la

tronçonneuse puis répétez l’opération pour les

lames présentes de l’autre côté de la chaîne

(Fig 38)

• Limez toute dégradation que pourraient présenter

les flancs latéraux ou supérieurs chromés (Fig 39)

• Veillez à ce que les gouges possèdent une longueur

identique

• Après avoir procédé à l'affûtage de toutes les

gouges, servez-vous du guide d'affûtage pour vérifier

à nouveau l'ajustement des limiteurs de profondeur

Procédez au besoin à un nouvel ajustage des

limiteurs de profondeur

• Remettez la chaîne et le panneau latéral en place

Remplacement d'une chaîne usée

Lorsque la chaîne de la tronçonneuse est fissurée ou

comporte des dents cassées, qu’elle est tendue au

point qu’elle ne peut être maintenue à une tension

correcte ou tout simplement qu’elle ne peut pas être

affûtée, elle doit être remplacée

Portez des gants

• Débranchez la tronçonneuse

• Desserrez légèrement le bouton de déverrouillage

du panneau latéral, mais ne retirez pas le panneau

latéral

• Desserrez complètement la bague de desserrage de

la chaîne (tournez dans le sens antihoraire)

• Desserrez le bouton de déverrouillage du panneau

latéral et retirez le panneau latéral

• Retirez la chaîne de la tronçonneuse

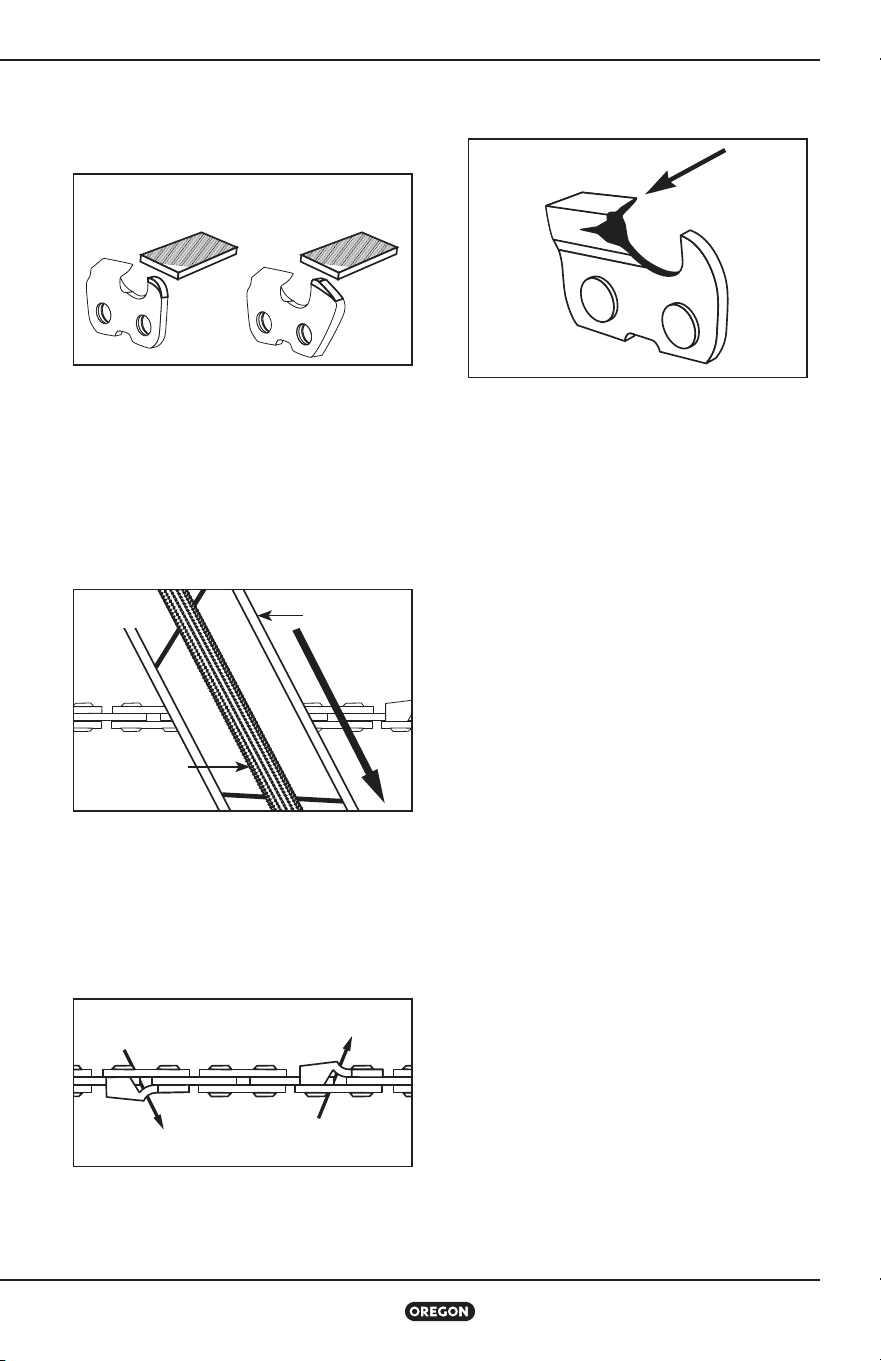

FIG. 36

FIG. 37

GUIDE

D'AFFÛTAGE

LIME RONDE

FIG. 38

FIG. 39

Entretien et nettoyage

Tronçonneuse Modèle CS1400-091

• Faites une boucle avec la nouvelle chaîne sur le

pignon d’entraînement afin que les bords coupants

des dents situées le long de la partie supérieure du

guide-chaîne soient dos à la tête motrice (Fig 40)

• Insérez la chaîne dans la rainure du guide et faites

glisser le guide pour l’éloigner du moteur afin de

tendre la chaîne (Fig 41)

• Installez le panneau latéral en veillant à ce que

l’attrape-chaîne et le panneau latéral soient

correctement positionnés dans leurs emplacements

(Fig 42), puis serrez légèrement le bouton de

déverrouillage du panneau latéral

• Réglez la tension de la chaîne comme décrit à la section

« Tension de la chaîne de tronçonneuse » au chapitre

« Préparation avant utilisation » du présent manuel

IMPORTANT : la chaîne de la tronçonneuse doit

être correctement tendue avant toute utilisation.

Consultez la section « Tension de la chaîne de

tronçonneuse » au chapitre « Préparation avant

utilisation » du présent manuel.

Entretien du guide-chaîne

MISE EN GARDE : le guide-chaîne peut être

chaud après la coupe. Portez des gants pour éviter

les brûlures.

Afin de réduire l’usure du guide-chaîne et d’augmenter sa

durée de vie, pensez à le retourner de temps en temps

Portez des gants

• Débranchez la tronçonneuse

• Desserrez légèrement le bouton de déverrouillage du

panneau latéral, mais ne retirez pas le panneau latéral

• Desserrez complètement la bague de desserrage de la

chaîne (tournez dans le sens antihoraire)

• Desserrez le bouton de déverrouillage du panneau

latéral et retirez le panneau latéral

• Retirez le guide et la chaîne, puis inspectez-les pour

déceler tout dommage ou signe d’usure

• Enlevez la vis de la face arrière du dispositif de serrage

de la chaîne, puis retirez le dispositif du guide-chaîne

(Fig 43)

• Retournez le guide (Fig 44)

FIG. 40

FIG. 41

FIG. 42

FIG. 43

FIG. 44

Entretien et nettoyage

Tronçonneuse Modèle CS1400-091

• Il y a une rondelle en caoutchouc qui est importante

pour le fonctionnement de la tronçonneuse Cette

rondelle en caoutchouc doit être placée autour de la

goupille sur le tendeur avant que celui-ci ne soit vissé

sur le guide (Fig 45)

• Placez le dispositif de serrage de la chaîne sur le côté

du guide-chaîne face à vous, de telle sorte que la pièce

rectangulaire ne dépasse pas des bords du guide-

chaîne, puis remettez la vis en place

• Placez le guide-chaîne sur la plaque du coussinet en

faisant glisser l’encoche du guide sur le collet

d’alignement (Fig 46)

• Replacez la chaîne de la tronçonneuse comme décrit à la

section « Remplacement de la chaîne de tronçonneuse

usée »

• Réglez la tension de la chaîne comme décrit à la

section « Tension de la chaîne de tronçonneuse » au

chapitre « Préparation avant utilisation » du présent

manuel

Remplacement d’un guide-chaîne usé

AVERTISSEMENT : les bords d’un guide-chaîne

usé, en particulier les bords de la rainure au point

de contact entre la chaîne et le guide, peuvent être

extrêmement coupants. Utilisez une protection pour

les mains adaptée.

Lorsque le guide-chaîne est fissuré ou présente une usure

excessive sur les bords, en particulier dans la rainure au

point de contact entre la chaîne et le guide, il doit être

remplacé En outre, si le pignon est usé, qu’il lui manque des

dents ou qu’il ne tourne pas facilement, le guide-chaîne doit

être remplacé

Portez des gants

• Débranchez la tronçonneuse

• Desserrez légèrement le bouton de déverrouillage du

panneau latéral, mais ne retirez pas le panneau latéral

• Desserrez complètement la bague de desserrage de la

chaîne (tournez dans le sens antihoraire)

• Desserrez le bouton de déverrouillage du panneau

latéral et retirez le panneau latéral

• Enlevez le guide et la chaîne

• Enlevez la vis de la face arrière du dispositif de serrage

de la chaîne, puis retirez le dispositif du guide-chaîne

comme décrit à la section « Entretien du guide-chaîne »

• Placez le dispositif de serrage de la chaîne sur le

nouveau guide-chaîne et remettez la vis en place

• Remettez le guide-chaîne en place comme décrit à la

section « Entretien du guide-chaîne »

• Replacez la chaîne comme décrit à la section

« Remplacement de la chaîne de tronçonneuse usée »

• Réglez la tension de la chaîne comme décrit à la section

« Tension de la chaîne de tronçonneuse »

Remplacement d’un dispositif

de serrage de la chaîne usé

Remplacez le dispositif de serrage de la chaîne s’il ne

maintient pas le guide-chaîne et la chaîne à une tension

correcte ou s’il est endommagé

Portez des gants

• Débranchez la tronçonneuse

• Desserrez légèrement le bouton de déverrouillage du

panneau latéral, mais ne retirez pas le panneau latéral

• Desserrez complètement la bague de desserrage de la

chaîne (tournez dans le sens antihoraire)

• Desserrez le bouton de déverrouillage du panneau

latéral et retirez le panneau latéral

FIG. 45

FIG. 46

PLAQUE DU COUSSINET

COLLET D’ALIGNEMENT

GOUJON DE

MONTAGE

Entretien et nettoyage

Tronçonneuse Modèle CS1400-091

• Enlevez le guide et la chaîne

• Enlevez la vis de la face arrière du dispositif de serrage

de la chaîne, puis retirez le dispositif du guide-chaîne

comme décrit à la section « Entretien du guide-chaîne »

• Placez le nouveau dispositif de serrage de la chaîne sur

le côté du guide-chaîne face à vous, puis remettez la

vis en place

• Placez le guide-chaîne sur la plaque du coussinet

en faisant glisser l’encoche du guide sur le collet

d’alignement comme décrit à la section « Entretien du

guide-chaîne »

• Replacez la chaîne de la tronçonneuse comme décrit à la

section « Remplacement de la chaîne de tronçonneuse

usée »

• Réglez la tension de la chaîne comme décrit à la section

« Tension de la chaîne de tronçonneuse » au chapitre

« Préparation avant utilisation » du présent manuel

Remplacement du pignon

d’entraînement

Remplacez le pignon d’entraînement tous les

deux remplacements de chaîne ou lorsqu’il est

endommagé

Portez des gants

• Débranchez la tronçonneuse

• Desserrez légèrement le bouton de déverrouillage

du panneau latéral, mais ne retirez pas le panneau

latéral

• Desserrez complètement la bague de desserrage de

la chaîne (tournez dans le sens antihoraire)

• Desserrez le bouton de déverrouillage du panneau

latéral et retirez le panneau latéral

• Enlevez le guide et la chaîne

• Utilisez un petit tournevis plat pour ouvrir et retirez

l’anneau e-clip, puis retirez le pignon d’entraînement

et le ressort (Fig 47)

• Insérez le nouveau ressort et le nouveau pignon

d’entraînement, puis installez le nouvel anneau

e-clip (Fig 48)

• Replacez le guide et la chaîne comme décrit

à la section « Remplacement de la chaîne de

tronçonneuse usée »

• Réglez la tension de la chaîne comme décrit à la

section « Tension de la chaîne de tronçonneuse » au

chapitre « Préparation avant utilisation » du présent

manuel

Informations supplémentaires

relatives à l’entretien

Pour plus d’informations sur l’entretien de la chaîne

de tronçonneuse, du guide-chaîne et du pignon

d’entraînement, consultez le manuel d’entretien

et de sécurité d’Oregon

, disponible sur http://

oregonproducts com/maintenance/manual htm

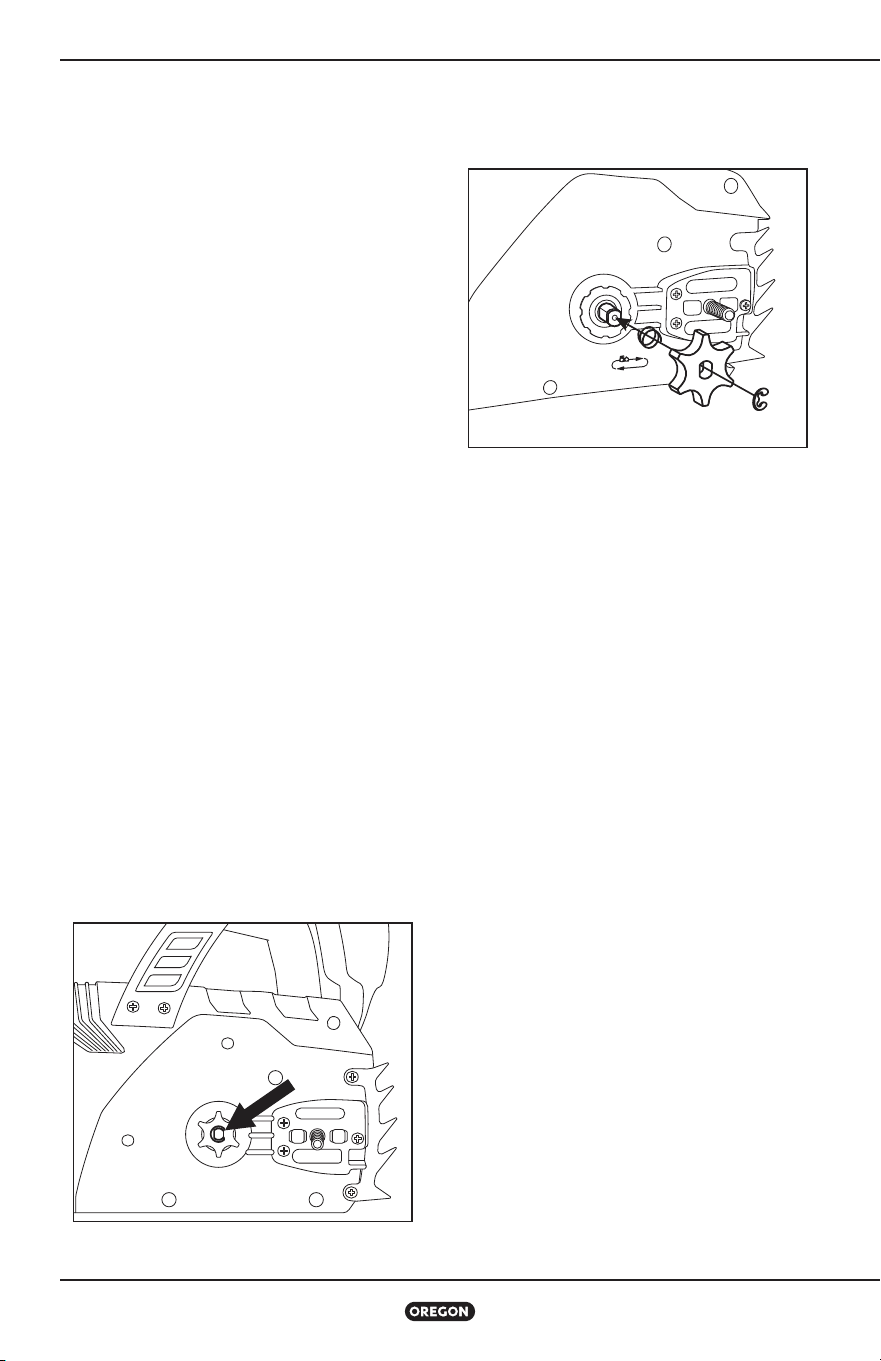

FIG. 47

FIG. 48

Dépannage

Tronçonneuse Modèle CS1400-091

Dépannage

Utilisez le tableau suivant pour obtenir des solutions éventuelles en cas de problème avec la tronçonneuse Si

ces propositions ne résolvent pas le problème, consultez la section « Garantie et entretien »

SYMPTÔME CAUSE ÉVENTUELLE MESURES RECOMMANDÉES

Le moteur s’arrête

pendant la coupe.

La chaîne se coince

pendant la coupe.

Entaillez la branche pour réduire la pression exercée

sur celle-ci. Consultez la section « Coupe ».

Le câble est endommagé

ou coupé.

Si la rallonge est endommagée, ne l’utilisez pas et

remplacez-la. Si le câble de la tronçonneuse est

endommagé, ne l’utilisez pas et contactez un centre

de réparation agréé.

Le frein de la chaîne

est engagé.

Placez le protège-main avant en position de

fonctionnement comme décrit à la section

« Vérification de la position du protège-main avant ».

Le moteur ne

démarre pas ou

démarre de façon

intermittente.

La tronçonneuse n’est

pas branchée.

Branchez la tronçonneuse.

Le câble est endommagé

ou coupé.

Si la rallonge est endommagée, ne l’utilisez pas et

remplacez-la. Si le câble de la tronçonneuse est

endommagé, ne l’utilisez pas et contactez un centre

de réparation agréé.

La prise DDFT est

enclenchée.

Débranchez la rallonge, réinitialisez la prise DDFT,

puis rebranchez la rallonge.

Mauvaise prise de

courant.

Branchez la rallonge sur une autre prise.

Frein de la chaîne

engagé

Placez le protège-main avant en position de

fonctionnement comme décrit à la section

« Vérification de la position du protège-main

avant ».

Le bouton de

verrouillage de la

gâchette n’est pas

enfoncé.

Appuyez sur le bouton de verrouillage de la

gâchette avant d’appuyer sur l’interrupteur de

la gâchette. Consultez le chapitre « Utilisation

générale ».

Présence de débris dans

le panneau latéral

Débranchez la tronçonneuse, puis enlevez le

panneau latéral et nettoyez les débris.

Le moteur ne

s’arrête pas

lorsque le frein de

chaîne est engagé.

Des débris empêchent le

mouvement complet du

protège-main.

Nettoyez les débris du mécanisme externe de

freinage de la chaîne.

Mauvais fonctionnement

possible du frein de

chaîne

AVERTISSEMENT : faire fonctionner une

tronçonneuse sans frein de chaîne opérationnel

peut entraîner de graves blessures corporelles.

Contactez un centre de réparation agréé avant toute

utilisation.

Le moteur

fonctionne, mais

la chaîne ne

tourne pas.

Chaîne qui ne s’engage

pas dans le pignon

d’entraînement.

Remettez la chaîne en place en vérifiant que

les maillons d’entraînement sur la chaîne sont

correctement placés sur le pignon. Consultez la

section « Remplacement d'une chaîne usée ».

Le pignon du guide-

chaîne ne tourne pas.

Remplacez le guide-chaîne. Consultez la section

« Remplacement d’un guide-chaîne usé ».

Dépannage

Tronçonneuse Modèle CS1400-091

SYMPTÔME CAUSE ÉVENTUELLE MESURES RECOMMANDÉES

La tronçonneuse

ne coupe pas

correctement.

Tension de la chaîne

insuffisante

Retendez la chaîne. Consultez la section « Tension

de la chaîne de tronçonneuse » au chapitre

« Préparation avant utilisation » du présent manuel.

Chaîne émoussée Consultez la section « Affûtage de la Chaîne ».

Chaîne posée dans le

mauvais sens

Installez la chaîne avec les dents orientées

dans la bonne direction. Consultez la section

« Remplacement d'une chaîne usée ».

Chaîne usée

Remplacez la chaîne. Consultez la section

« Remplacement d'une chaîne usée ».

Chaîne trop sèche ou

trop tendue

Vérifiez le niveau d’huile. Remplissez le réservoir si

nécessaire. Consultez la section « Remplissage du

réservoir d’huile du guide et de la chaîne ».

Chaîne sortie de la

rainure de barre

Réinstallez la chaîne dans la rainure. Consultez la

section « Remplacement d'une chaîne usée ».

Chaîne détendue

ou déraillant du

guide-chaîne

Le panneau latéral n’est

pas bien installé

Installez le panneau latéral correctement en vous

assurant que la patte à l’arrière du panneau est bien

engagée dans le corps de la tronçonneuse

Le guide et la

chaîne sont

excessivement

chauds et/ou

fument.

La chaîne n’est pas

assez lubrifiée.

Vérifiez le niveau d’huile. Remplissez le réservoir si

nécessaire. Consultez la section « Remplissage du

réservoir d’huile du guide et de la chaîne ».

Caractéristiques et composants

Tronçonneuse Modèle CS1400-091

Caractéristiques et composants

AVERTISSEMENT : l’utilisation de pièces de rechange autres que celles spécifiées dans le présent

manuel augmente les risques de blessures. N’utilisez jamais d’accessoires de coupe autres que ceux

décrits dans le présent manuel. Des blessures graves, voire mortelles, pourraient survenir si de

mauvais accessoires de coupe sont utilisés.

COMPOSANTS DE RECHANGE 40 CM RÉFÉRENCE DE LA PIÈCE

Guide-chaîne 160SDEA041

Chaîne de tronçonneuse 91PXL056G

Pignon d’entraînement 570964

Dispositif de serrage de la chaîne 570963

CARACTÉRISTIQUES DE LA TRONÇONNEUSE 40 CM

Tension 120 VCA 60 Hz

Intensité 15 ampères

Puissance 1800 watts

Contenance d’huile 140 ml (4,7 oz)

Huile pour chaîne et guide Marque Oregon®

Poids à sec, assemblée 5,9 kg (12,9 lb)

Poids à sec, sans le guide et la chaîne 5 kg (11 lb)

Longueur maximale du guide-chaîne 400 mm (16 pouces)

Longueur de coupe effective 37 cm (15 pouces)

Pas de chaîne 3/8 po Low Profile™

Calibre de chaîne 0,13 cm (0,050 po)

Dents du pignon d’entraînement 6

Vitesse de la chaîne hors charge 48,1 m/s (14,7 pi/s)

Garantie et entretien

Tronçonneuse Modèle CS1400-091

Garantie et entretien

Garantie

Blount, Inc garantit toutes les tronçonneuses

CS1400 enregistrées chez Oregon® pour une

période de deux (2) ans Cette garantie est valide

uniquement pour les unités qui ont été utilisées à

des fins personnelles et n’ont pas été louées ou

utilisées dans un cadre commercial ou industriel

Pendant la période de garantie, Blount réparera

ou, à sa discrétion, remplacera sans frais pour

l’acheteur d’origine seulement, tout produit ou

toute pièce ayant un défaut de matériau et/ou

de main-d’œuvre confirmé après vérification de

Blount Le propriétaire sera responsable de tous

les frais de transport et du coût de démontage de

toute pièce soumise pour remplacement en vertu

de la garantie

Conserver le reçu original

Veuillez joindre le reçu original de l’achat initial

du présent manuel et le conserver dans vos

dossiers Pour le service sous garantie, veuillez

apporter le produit et le reçu chez le détaillant

où vous l’avez acheté Ou contactez Oregon® au

1-800-223-5168

Renseignements de

service et de soutien

Consultez notre site Web à l’adresse

OregonProducts com pour des renseignements

sur les centres de service ou contactez notre

service à la clientèle au 1-800-223-5168

pour une assistance, des conseils techniques

supplémentaires, une réparation, ou des pièces

de rechange

Par souci de sécurité, utilisez uniquement des

pièces de rechange authentiques d’usine avec la

tronçonneuse Le personnel de notre centre de

service a été formé pour vous fournir une aide

et un soutien efficaces pour tout réglage, toute

réparation ou tout remplacement requis(e) pour

tous les produits Oregon®

Índice

Motosierra modelo CS1400-091

es una

marca comercial de Blount, Inc en los Estados Unidos y/o en otros países

Índice

Instrucciones importantes de seguridad 65

Definiciones de las marcas de seguridad 65

Advertencias generales de seguridad sobre la herramienta eléctrica 65

Seguridad en el área de trabajo 65

Seguridad eléctrica 65

Seguridad personal 66

Uso y cuidado de la herramienta eléctrica 66

Servicio técnico 67

Advertencias de seguridad sobre la motosierra 67

Causas y prevención de rebotes del operador 68

Dispositivos de seguridad contra rebotes en esta sierra 69

Almacenamiento, transporte y desecho 69

Símbolos y etiquetas 70

Nombres y términos de la motosierra 71

Identificación del producto 72

Preparación para el uso 73

¿Qué hay en la caja? 73

Revisión de la posición del protector frontal 73

Llenar el depósito de aceite de la barra y la cadena 73

Montaje de la barra de guía y la cadena 74

Tensado de la cadena de la sierra 76

Uso de la motosierra 77

Operación general 77

Uso y cuidado del cable de alimentación 78

Corte 79

Mantenimiento y limpieza 84

Inspección 84

Limpieza 84

Tensado de la cadena de la sierra 85

Afilado de la cadena de sierra 85

Reemplazo de una cadena de sierra 86

Mantenimientode la barra de guía 87

Reemplazo de una barra de guía desgastada 88

Reemplazo de un engranaje tensor de la cadena desgastado 89

Reemplazar la rueda dentada de accionamiento 89

Información adicional sobre el mantenimiento 89

Solución de problemas 90

Especificaciones y componentes 92

Garantía y servicio técnico 93

Instrucciones importantes de seguridad

Motosierra modelo CS1400-091

Instrucciones importantes de seguridad

Introducción

Esta motosierra está diseñada para uso moderado ocasional No está diseñada para talar árboles

grandes ni cortar troncos de grandes diámetros Esta motosierra no está diseñada para la poda de

árboles No corte árboles o vigas de madera que tengan un diámetro superior a la longitud de corte eficaz

de la cadena, 16 pulgadas (40 cm)

Definiciones de las marcas de seguridad

SÍMBOLO MARCA SIGNIFICADO

ADVERTENCIA

Indica un posible peligro que podría provocar una lesión grave.

PRECAUCIÓN

Indica un posible peligro que podría provocar un daño considerable a la

herramienta o una lesión leve o moderada.

IMPORTANTE

Seguir estas instrucciones aumentará su satisfacción con la

herramienta.

Advertencias generales de seguridad sobre la herramienta eléctrica

ADVERTENCIA: Lea y comprenda todas las advertencias de seguridad y

las instrucciones. La omisión en seguir estas advertencias e instrucciones podría

ocasionar una descarga eléctrica, un incendio y/o lesiones graves

Guarde todas las advertencias e instrucciones para futura referencia. El término

“herramienta eléctrica” en las advertencias se refiere a su herramienta alimentada desde la red

(cableada) o la batería (sin cable)

Seguridad en el área de trabajo

• Mantenga el área de trabajo limpia y bien

iluminada. Las zonas abarrotadas u oscuras

son propensas a los accidentes

• No use la herramienta eléctrica en

ambientes explosivos, como aquellos

con presencia de líquidos, gases o polvo

inflamables. Las herramientas eléctricas crean

chispas que podrían encender el polvo o los

gases

• Mantenga alejados a los niños y a los

transeúntes mientras esté utilizando la

herramienta eléctrica. Las distracciones

podrían hacerle perder el control

Seguridad eléctrica

• El enchufe de una herramienta eléctrica

tiene que coincidir con el tomacorriente.

Nunca modifique el enchufe en forma alguna.

No use adaptadores con las herramientas

eléctricas puestas a tierra. El uso de enchufes

no modificados y tomacorrientes adecuados

reduce el riesgo de que se produzcan descargas

eléctricas

• Evite el contacto del cuerpo con superficies

conectadas a tierra, como tuberías,

radiadores, estufas y refrigeradores. Hay un

mayor riesgo de sufrir una descarga eléctrica si

su cuerpo está puesto a tierra

• No exponga las herramientas eléctricas a

condiciones húmedas ni a la lluvia. Si entra

agua en una herramienta eléctrica, habrá mayor

riesgo de que ocurra una descarga eléctrica

• No abuse el cable de alimentación. Nunca

use el cable para transportar, acarrear

ni desenchufar la herramienta eléctrica.

Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas

móviles. Un cable dañado o enredado conlleva

mayor riesgo de que se produzca una descarga

eléctrica

• Para usar una herramienta eléctrica al aire

libre, use un prolongador apto para uso al

aire libre. El uso de un cable apto para uso al

aire libre reduce el riesgo de que se produzca una

descarga eléctrica

• Si es inevitable usar la herramienta eléctrica

en un lugar húmedo, utilice un suministro

protegido con un disyuntor por falla a tierra

(GFCI). La utilización de un GFCI reduce el riesgo

de que se produzca una descarga eléctrica

Instrucciones importantes de seguridad

Motosierra modelo CS1400-091

Seguridad personal

• Permanezca alerta, esté atento a lo que

hace y use su sentido común al usar

una herramienta eléctrica. No use una

herramienta eléctrica si está cansado o si

está bajo la influencia de drogas, alcohol o

medicamentos. Si se despista por un momento

mientras usa una herramienta eléctrica, podría

sufrir lesiones personales graves

• Use equipo de protección personal. Siempre

use protección para los ojos. El uso de equipo

de protección adecuado para las condiciones de

trabajo, tal como una máscara contra el polvo,

calzado de seguridad antideslizante, un casco de

seguridad o protección para los oídos, reduce el

riesgo de sufrir lesiones personales

• Evite el arranque accidental de la

herramienta. Asegúrese de que el

interruptor esté en la posición de apagado

antes de conectar la herramienta a la

fuente de alimentación y/o al módulo de la

batería y antes de levantar o transportar

la herramienta. Transportar herramientas

eléctricas con el dedo sobre el acelerador o

energizarlas con el interruptor en la posición de

encendido es buscar un accidente

• Quite toda llave de ajuste antes de encender

la herramienta eléctrica. Si se deja una llave

conectada a una pieza móvil de la herramienta

eléctrica, podrían producirse lesiones personales

• No se estire demasiado. Mantenga un apoyo

firme y un buen equilibrio en todo momento

(Fig. 1). Esto permite un mejor control de la

herramienta en caso de situaciones inesperadas

• Vístase correctamente. No use ropa ni joyas

sueltas. Mantenga su cabello, su ropa y

sus guantes alejados de las piezas móviles.

La ropa, las joyas o el cabello sueltos podrían

quedar atrapados en las piezas móviles

• Si se proporcionan dispositivos para la

conexión de instalaciones de extracción y

recolección de polvo, asegúrese de que estas

estén conectadas y de que se utilicen en

forma adecuada. La utilización de sistemas de

recolección de polvo puede reducir los peligros

relacionados con el polvo

• No permita que la familiaridad adquirida

con el uso frecuente de herramientas le

permita volverse complaciente e ignorar los

principios de seguridad de las herramientas.

Una acción descuidada puede causar lesiones

graves en una fracción de segundo

Uso y cuidado de la

herramienta eléctrica

• No fuerce la herramienta eléctrica. Use la

herramienta eléctrica adecuada para su

aplicación. La herramienta eléctrica adecuada

hará el trabajo mejor y en forma más segura al

ritmo para el cual fue diseñada

• No use la herramienta eléctrica si el

interruptor no permite encenderla y

apagarla. Toda herramienta que no pueda

controlarse con el interruptor es peligrosa y debe

repararse

• Antes de realizar ajustes, cambiar

accesorios o almacenar herramientas

eléctricas, si es desmontable, desconecte

el enchufe de la fuente de alimentación o

la batería de las mismas. Estas medidas

de seguridad preventivas reducen el riesgo de

arranques accidentales de la herramienta

• Almacene las herramientas eléctricas que

no se encuentren en uso fuera del alcance de

los niños y no permita que las usen personas

que no conozcan la herramienta eléctrica

ni estas instrucciones. Las herramientas

eléctricas son peligrosas en las manos de

usuarios no capacitados

• Proporcione mantenimiento a las

herramientas eléctricas. Verifique que las

piezas móviles no estén mal alineadas ni

atascadas, que no haya piezas rotas y que

no haya ninguna otra condición que pudiera

afectar el funcionamiento de la herramienta.

Si la herramienta se daña, hágala reparar

antes de usarla. Muchos accidentes ocurren

por no dar un buen mantenimiento a las

herramientas eléctricas

FIG. 1

Instrucciones importantes de seguridad

Motosierra modelo CS1400-091

• Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con buen

mantenimiento y bordes de corte afilados tienen

menos probabilidades de atascarse y son más

fáciles de controlar

• Utilice la herramienta eléctrica, los

accesorios, las brocas, etc. de acuerdo

con estas instrucciones, y tome en cuenta

las condiciones de trabajo y la tarea por

realizar. El uso de la herramienta eléctrica para

tareas distintas de las previstas podría provocar

una situación peligrosa

• Mantenga las asas y las superficies de

agarre secas, limpias y libres de aceite y

grasa. Las asas resbaladizas y las superficies de

agarre no permiten un manejo y control seguros

de la herramienta en situaciones inesperadas

Servicio técnico

Encargue el servicio técnico de su

herramienta eléctrica a un técnico de

reparación calificado que utilice únicamente

piezas de repuesto idénticas. Esto garantizará

que se mantenga la seguridad de la herramienta

eléctrica

Advertencias de seguridad

sobre la motosierra

• Mantenga todas las partes del cuerpo

alejadas de la cadena al usar la motosierra.

Antes de encender la motosierra, asegúrese

de que la cadena no esté en contacto con

ningún objeto. Un momento de distracción

mientras usa una motosierra puede provocar el

enredo de su ropa o su cuerpo con la cadena

• Sostenga siempre la motosierra con la mano

derecha en el asa trasera y la mano

izquierda en el asa frontal (Fig. 2). Sostener

la motosierra con una configuración de manos

inversa aumenta el riesgo de lesiones personales

y no debe hacerse

• Sostenga la herramienta únicamente por

las superficies de agarre aisladas, porque la

cadena podría entrar en contacto con cables

ocultos o su propio cable. Las motosierras que

contienen un cable “vivo” podrían energizar las

piezas metálicas expuestas de la herramienta y

provocar una descarga

• Use gafas de seguridad y protección para

los oídos. Se recomienda el uso de equipo

de protección adicional para la cabeza, las

manos, piernas y pies. El contacto con la

suciedad proyectada o el contacto accidental con

la cadena de la sierra pueden causar lesiones

personales

• No opere la motosierra en un árbol. La

operación de una motosierra mientras se

encuentra encima de un árbol puede provocar

lesiones personales

• Mantenga siempre un apoyo firme y opere

la motosierra solo cuando se encuentre en

una superficie fija, segura y nivelada. Las

superficies resbalosas o inestables pueden

provocar la pérdida de equilibrio o control de la

motosierra

• Al cortar una rama que esté bajo tensión,

esté atento al rebote. Cuando se libera la

tensión en las fibras de la madera, la rama

cargada con rebote puede golpear al operador

y/o hacer que la motosierra quede fuera de

control

• Tenga extremo cuidado al cortar matorrales

y árboles jóvenes. El material ligero puede

atrapar la cadena y azotarse hacia usted o

desequilibrarlo

• Transporte la motosierra por el asa frontal

con la motosierra apagada y lejos de su

cuerpo. Al transportar o almacenar la

motosierra, coloque siempre la cubierta de la

barra guía (Fig. 3). El manejo apropiado de la

motosierra reducirá la probabilidad de contacto

accidental con el movimiento de la cadena

FIG. 2

FIG. 3

Instrucciones importantes de seguridad

Motosierra modelo CS1400-091

• Siga las instrucciones para la lubricación,

la tensión de la cadena y el cambio

de accesorios. Una tensión o lubricación

inadecuada de la cadena puede aumentar la

probabilidad de sufrir lesiones debido al rebote

• Mantenga siempre las asas secas, limpias y

libres de aceite y grasa. Las asas grasosas o

aceitosas son resbalosas y provocan la pérdida

del control

• Corte madera solamente. No use la

motosierra para fines no previstos. Por

ejemplo: no use la motosierra para cortar

plástico, mampostería o materiales de

construcción que no sean madera. El uso

de la motosierra para tareas distintas de

las previstas podría provocar una situación

peligrosa

• Se recomienda que el usuario principiante

reciba instrucción práctica en el uso de

la motosierra y el equipo de protección

recomendado por un operador

experimentado. La práctica inicial debe ser

cortar troncos sobre un caballete de serrar o una

base

• Excepto por las piezas de desgaste

identificadas en este manual, la motosierra

no tiene piezas que el usuario pueda reparar.

• La pieza de trabajo, la barra y la cadena

pueden estar calientes después de cortar.

Use guantes para evitar quemaduras.

• Se ha informado que el uso prolongado de

herramientas eléctricas provoca trastornos

vasculares, musculares y/o neurológicos

(como el dedo blanco por vibración o

síndrome de Raynaud), especialmente al

operar la herramienta en un clima frío. Si

experimenta entumecimiento o pérdida de

sensibilidad en sus extremidades, deje de

usar la herramienta hasta que los síntomas

desaparezcan. Para reducir la incidencia de

trauma inducido por la vibración, siga estas

instrucciones:

– Utilice guantes, y mantenga las manos y

el cuerpo calientes

– Sujete la motosierra con firmeza, pero no

ejerza una presión prolongada y excesiva

Deje que la motosierra haga el trabajo

– Asegúrese de que el sistema de corte se

mantenga de manera apropiada

– Descanse con frecuencia

La vibración durante el uso normal puede

diferir de los valores que se consignan en este

manual dependiendo del material que se corta,

el mantenimiento del sistema de corte y otros

factores

• Mantenga el cable detrás de usted, y

conozca la posición del cable en todo

momento. Mantener el cable detrás de usted

y conocer la posición del cable ayudarán a

minimizar los riesgos de tropiezo y evitan la

ruptura del cable con la motosierra

• Si el cable está cortado o dañado, deje

de usar la motosierra inmediatamente y

desconecte el cable de la red eléctrica. Un

cable dañado o cortado conlleva mayor riesgo de

que se produzca una descarga eléctrica

• Cuando se use en un ambiente húmedo,

utilice un GFCI con una corriente de

desconexión de menos de 30mA. La

utilización de un GFCI reduce el riesgo de que se

produzca una descarga eléctrica

Causas y prevención de rebotes

del operador

El rebote se puede producir cuando la punta de la

barra de guía toca un objeto, o cuando la madera

cierra y atasca la cadena de la sierra en el corte

El contacto con la punta, en algunos casos, puede

provocar una reacción inversa repentina, y hacer

que la barra de guía rebote hacia arriba y vuelva

hacia el operador

Atascar la cadena a lo largo de la parte superior

de la barra de guía puede empujar la barra de guía

rápidamente de regreso hacia el operador

Cualquiera de estas reacciones puede hacer

que usted pierda el control de la sierra, lo cual

provocaría lesiones personales graves No

dependa exclusivamente de los dispositivos de

seguridad integrados a su sierra Como usuario

de la motosierra, debe tomar varias medidas para

hacer que sus trabajos de corte estén libres de

accidentes y lesiones

El rebote es el resultado del uso indebido de la

herramienta y/o procedimientos o condiciones

de operación incorrectos y se puede evitar si se

toman las precauciones correctas de acuerdo a lo

• Sujete firmemente la motosierra con los

pulgares y dedos alrededor de las asas de la

motosierra, con ambas manos en la sierra y

posicione su cuerpo y su brazo de modo que

le permita resistir las fuerzas de rebote Si se

toman las medidas necesarias, el operador

puede controlar las fuerzas de rebote No suelte

la motosierra

• No se estire excesivamente y no corte por

encima de la altura de su hombro Esto ayuda

a evitar el contacto no deseado con la punta y

permite un mejor control de la motosierra en

situaciones inesperadas

Instrucciones importantes de seguridad

Motosierra modelo CS1400-091

• Siga las instrucciones de afilado y

mantenimiento de Oregon

para la cadena de

la sierra Disminuir la altura del medidor de

profundidad puede llevar a un aumento de los

rebotes

Dispositivos de seguridad

contra rebotes en esta sierra

PELIGRO: Nunca modifique ni intente

desactivar el freno de la cadena.

PELIGRO: Use solo las barras y cadenas

de repuesto especificadas por Oregon

. Los

repuestos incorrectos de barra y cadena

pueden provocar una ruptura de la cadena

y un aumento del riesgo de lesiones por

rebotes.

FRENO DE LA CADENA

Esta motosierra viene equipada con un freno de

cadena, que detiene el motor y el movimiento de

la cadena cuando se produce un rebote (Fig 4) El

freno de la cadena se puede activar por el

movimiento de avance del protector frontal

porque la sierra gira hacia atrás durante el rebote;

también se puede activar mediante las fuerzas

inerciales generadas de un caso de rebote

CADENA

Esta motosierra viene equipada con una

cadena de sierra que cumple con los requisitos

de desempeño de rebote reducido del ANSI

(American National Standards Institute, Instituto

Nacional Estadounidense de Estándares) y la

CSA (Canadian Standards Association, Asociación

Canadiense de Estándares), ANSI B175 1, ISO 9518,

y CSA Z62 3 respectivamente, cuando se sometan

a pruebas conforme a las disposiciones de las

normas Para obtener información sobre la cadena

de la sierra, vea la sección “Especificaciones y

componentes” de este manual

BARRA

Esta sierra viene equipada con una barra de guía

de rebote reducido que tiene una punta de radio

pequeño Las puntas de radio más pequeño tienen

menor potencial para el rebote que una barra del

mismo tamaño con un radio de punta más grande

Al reemplazar la barra, pida solo la barra indicada

en este manual para mantener un desempeño de

rebote bajo

Almacenamiento, transporte y

desecho

ALMACENAMIENTO DE LA MOTOSIERRA

• Desenchufe la motosierra

• Inspeccione el cable para ver si tiene cortes o

está dañado

• Limpie la motosierra minuciosamente

• Instale la cubierta de la barra de guía

• Almacene en un lugar seco

• Mantenga fuera del alcance de los niños o las

mascotas

• Es normal que se filtre una pequeña cantidad

de aceite desde la barra de guía cuando

la motosierra no está en uso Para evitar

filtraciones, instale la cubierta de la barra de guía

y una almohadilla absorbente debajo de la barra

TRANSPORTE DE LA MOTOSIERRA

Las herramientas pueden desplazarse durante el

transporte Asegure la herramienta para que no

se caiga ni se mueva y así evitar provocar lesiones

personales o daños materiales

• Desenchufe la motosierra

• Instale la barra de guía

• Si lo desea, drene el aceite de la barra y de la

cadena para reducir las filtraciones

DESECHO DE LA MOTOSIERRA

Este producto Oregon® se diseña y fabrica con

materiales y componentes de alta calidad que

pueden reciclarse y reutilizarse Tenga a bien

desechar este equipo de forma adecuada desde el

punto de vista medioambiental en un centro de

reciclaje o recolección de residuos local

FIG. 4

Símbolos y etiquetas

Motosierra modelo CS1400-091

Símbolos y etiquetas

Estos símbolos y etiquetas aparecen en la motosierra y/o en el manual

SÍMBOLO NOMBRE EXPLICACIÓN

Construcción de

clase II

Herramientas de construcción designadas con doble aislamiento.

Símbolo de alerta de

seguridad

Indica que el texto que sigue explica un peligro, una advertencia

o una precaución.

Lea las instrucciones

El manual original de instrucciones contiene información

importante sobre la seguridad y el uso. Lea y siga las

instrucciones atentamente.

Use protección para

los ojos

Use protección para los ojos al utilizar la motosierra.

Use protección para

los oídos.

Use protección para los oídos al utilizar la motosierra.

Use protección para

las manos

Use guantes cuando utilice la motosierra y al manipular la

cadena de la sierra.

Use protección para la

cabeza.

Use protección para la cabeza al utilizar la motosierra.

Use pantalones largos. Use pantalones largos al utilizar la motosierra.

Use calzado de

seguridad.

Use botas de trabajo cerradas y adecuadas al utilizar la

motosierra.

Cuidado con el rebote

Peligro: el rebote puede provocar lesiones graves.

Contacto con la punta

de la barra

Evite el contacto con la punta de la barra.

Ángulo de rebote de la

motosierra

Diseñado para el uso con motosierra de rebote bajo.

Agarre con dos manos Sujete la motosierra con ambas manos.

Agarre de una mano No sostenga la motosierra con una sola mano.

No use una escalera. Nunca se pare sobre una escalera al utilizar la motosierra.

No desechar

No deseche el producto con la basura doméstica. Llévelo a un

centro de reciclaje autorizado.

No exponga el

producto a la lluvia.

No use la motosierra en condiciones húmedas.

Cable dañado

Inspeccione el cable de alimentación regularmente para detectar

daños. Si el cable está dañado o cortado, retire el enchufe de la red

eléctrica de inmediato.

Herramienta de corte

Herramienta de corte. No toque la cadena sin antes desactivar la

motosierra mediante el desenchufe de la misma.

Riesgo de tropiezo Conozca la ubicación del cable en todo momento.

Desenchufe

antes de realizar

mantenimiento

Desenchufe antes de realizar cualquier tarea de mantenimiento.

Nombres y términos de la motosierra

Motosierra modelo CS1400-091

Nombres y términos de la motosierra

Brida de alineación: protuberancia en la almohadilla de

la barra que encaja en la ranura de la barra

Engrasador automático: sistema que lubrica

automáticamente la barra de guía y la cadena de la

sierra

Almohadilla de la barra: almohadilla de montaje en el

cabezal de potencia que ayuda a garantizar la alineación

correcta de la barra de guía

Ranura de la barra: parte recortada de la barra de guía

que se ajusta en la brida de alineación y el perno de

montaje

Zona de seguridad para transeúntes: círculo de

6 m (20 pies) alrededor del operador que tiene que

mantenerse libre de transeúntes, niños y mascotas

Freno de la cadena: un dispositivo para detener o

bloquear la cadena; se activa en forma manual o no

manual cuando se produce el rebote

Retén de la cadena: un dispositivo para retener la

cadena si esta se rompe o se descarrila

Calibre de la cadena: espesor de los eslabones

motrices de la cadena de la sierra, donde esta encaja

en la ranura de la barra, indicado por el número de pieza

impreso en los eslabones motrices

Paso de la cadena: distancia entre cualquiera de los

tres remaches consecutivos de la cadena de la sierra,

dividida por dos, indicada por el número de pieza impreso

en los eslabones motrices

Cabezal de potencia de la motosierra: motosierra sin

la cadena de la sierra ni la barra de guía

Engranaje tensor de la cadena: engranaje montado

en la barra de guía que ajusta la tensión de la cadena

cuando se rota

Anillo tensor de la cadena: anillo que se encuentra

alrededor de la perilla de liberación de la tapa lateral

cuando se gira, ajusta la tensión de la cadena

Eslabón motriz: eslabón en forma de aleta de la cadena

de la sierra que se ajusta en la ranura de la barra de guía

Rueda dentada de accionamiento: parte dentada que

acciona la cadena de la sierra

Longitud de corte eficaz: distancia aproximada desde

la raíz del tope claveteado hasta el borde exterior del

eslabón de corte con el tensor en posición intermedia

Corte posterior de tala: el corte final en una operación

de tala de árbol realizado en el lado opuesto del árbol

desde el corte al ras en muesca

Asa frontal: asa de apoyo ubicada en la parte frontal de

la motosierra o cerca de esta destinada al agarre con la

mano izquierda

Protector del lado derecho: barrera estructural entre

el asa frontal de la motosierra y la barra de guía, que

también sirve como mecanismo de activación del freno

de la sierra

Barra de guía: estructura con rieles que soporta y guía

la cadena de la sierra A veces, simplemente se la llama

“barra”

Cubierta de la barra de guía: tapa de plástico que

protege la barra de guía y la cadena de la sierra cuando

la motosierra no está en uso

Rebote: movimiento rápido de la barra guía hacia atrás

y/o hacia adelante, que se produce cuando la cadena

cerca del área superior de la punta de la barra guía entra

en contacto con cualquier objeto (tal como un tronco o

rama), o cuando la madera cierra y atasca la cadena en

el corte

Cadena de rebote bajo: cadena que cumple con los

requisitos de rendimiento de bajo rebote de ANSI B175 1

y CSA Z62 3

Carcasa del motor: cubierta plástica del cabezal de

potencia de la motosierra

Perno de montaje: protuberancia roscada de la brida

de alineación que se extiende a través de la ranura de

la barra

Corte al ras en muesca: un corte al ras en forma de

muesca en un árbol para direccionar la caída del árbol

Asa trasera: asa de apoyo ubicada en la parte trasera

de la sierra o cerca de esta destinada al agarre con la

mano derecha

Defensa de lado derecho: barrera estructural en el lado

inferior derecho del asa trasera para proteger al operador

en caso de ruptura o descarrilamiento de la cadena

Barra de guía de rebote reducido: barra de guía con

un radio máximo de punta tal como especifica la ANSI

B175 1 y la CSA Z62 3 y que se ha probado que reduce el

rebote en forma significativa

Cadena de la sierra: bucle de cadena con dientes de

corte que cortan la madera, que es accionado por el

cabezal de potencia y se apoya en la barra de guía A

veces, simplemente se la llama “cadena”

Cubierta lateral: cubierta plástica del cabezal de

potencia que cubre la rueda dentada de accionamiento y

el engranaje tensor de la cadena; se extrae y se instala

con la perilla de liberación de la cubierta

Pestaña de la tapa lateral: La protuberancia en la

tapa lateral que cabe en una ranura en el cuerpo de

motosierra Úsela para alinear correctamente la tapa

lateral durante la instalación

Tope claveteado: dispositivo adaptado a la parte frontal

de la sierra que actúa como punto de pivote cuando entra

en contacto con un árbol o tronco para facilitar el corte

También conocido como “dientes de tronzado”

Soporte de alivio de tensión: gancho en el asa trasera

sobre el cual se monta el cable de extensión a fin de

proteger el cable y evitar que se desenchufe durante la

operación

Bloqueo del acelerador: tope móvil que evita la

activación accidental del interruptor de gatillo hasta que

este sea accionado manualmente

Interruptor de gatillo: dispositivo que enciende y apaga

la motosierra

Piezas de desgaste: ciertas piezas, como la cadena de

la sierra y la barra de guía, que se desgastan durante el

uso y que el usuario puede cambiar

Identificación del producto

Motosierra modelo CS1400-091

Identificación del producto

Conozca la motosierra

NOTA: Consulte la sección “Preparación para el uso” para conocer la lista de elementos que se incluyen

TAPA DEL DEPÓSITO DE ACEITE

ASA FRONTAL

TOPE CLAVETEADO

PROTECTOR TRASERO

VENTANA DE INSPECCIÓN

DEL ACEITE

CABEZAL DE POTENCIA

CABLE DE ALIMENTACIÓN

CUBIERTA DE LA BARRA DE GUÍA

ENGRANAJE TENSOR DE LA CADENA

TUERCA DE AJUSTE

DE LA CUBIERTA

LATERAL

ANILLO TENSOR

DE LA CADENA

PERNO DE MONTAJE

RUEDA DENTADA DE ACCIONAMIENTO

RETÉN DE LA

CADENA

ASA TRASERA

INTERRUPTOR DE

GATILLO

BLOQUEO DEL ACELERADOR

PLACA DE NOMBRE

DEL PRODUCTO

SOPORTE DE

ALIVIO DE TENSIÓN

PROTECTOR FRONTAL

CADENA DE LA SIERRA

BARRA DE

GUÍA

CUBIERTA LATERAL

PESTAÑA DE LA

TAPA LATERAL

Preparación para el uso

Motosierra modelo CS1400-091

Preparación para el uso

PELIGRO: Para evitar lesiones personales

graves, no use la motosierra si el eje de

extensión, la barra de guía, la cadena de la

sierra o la cubierta lateral no están armados

correctamente.

ADVERTENCIA: Si hay piezas dañadas

o faltan piezas, no intente operar la

motosierra.

ADVERTENCIA: Una herramienta

eléctrica enchufada puede arrancar

de manera accidental. Desenchufe la

motosierra antes de prepararla para usar o

realizar el mantenimiento.

¿Qué hay en la caja?

Los siguientes artículos se envían con la

motosierra:

• Cuerpo de motosierra

• Cadena de la motosierra y barra de guía

• Tapa de la barra de guía

Luego de sacar la motosierra de la caja, examínela

cuidadosamente para asegurarse de que no

haya sufrido daños durante el envío y que no

falten piezas Si hay piezas dañadas o faltan

piezas, no use la motosierra Llame a Oregon

800 223 5168 para obtener piezas de repuesto

Revisión de la posición

del protector frontal

Luego de desempacar la motosierra, revise la

posición del protector frontal La motosierra no

funcionará con el freno de la cadena activado Tire

para atrás el protector frontal hacia el asa frontal

antes de la operación (Fig 5)

Llenar el depósito de aceite

de la barra y la cadena

IMPORTANTE: El aceite de la barra y la

cadena evita el desgaste prematuro. Nunca

opere la motosierra si no hay aceite visible

en la ventana de inspección. Verifique el

nivel de aceite con frecuencia y llene el

depósito cuando sea necesario.

El aceite de la barra y la cadena es necesario

para lubricar adecuadamente la barra de guía y la

cadena de la sierra La motosierra cuenta con un

engrasador automático que deposita aceite en la

barra y la cadena cuando están en funcionamiento

para mantenerlas lubricadas Para obtener

mejores resultados, use aceite Oregon

para la

barra y la cadena Está diseñado especialmente

para proporcionar una baja fricción y cortes más

rápidos NO use aceite ni otros lubricantes que

no estén diseñados específicamente para su uso

en la barra y la cadena Esto puede provocar una

obstrucción en el sistema de aceite, lo cual puede

ocasionar un desgaste prematuro de la barra y la

cadena

PROTECTOR FRONTAL EN

POSICIÓN OPERATIVA

PROTECTOR FRONTAL

EN POSICIÓN DE

FRENO

FIG. 5

Preparación para el uso

Motosierra modelo CS1400-091

Coloque la motosierra sobre una superficie firme y

plana, de modo que la tapa del aceite quede en la

parte superior (Fig 6)

• Limpie cualquier suciedad de la zona de la tapa

• Quite la tapa

• Vierta cuidadosamente el aceite para la barra y la

cadena en el depósito

• Coloque la tapa y asegúrese de que puede ver el

aceite en el depósito

CEBADO DEL ENGRASADOR

ADVERTENCIA: Para reducir el riesgo de

sufrir lesiones, nunca use la motosierra sin

la cubierta lateral.

PRECAUCIÓN: Mantenga las manos, la

ropa y el cabello lejos de la rueda dentada

de accionamiento al cebar el engrasador.

Si esta es la primera vez que llena el depósito de

aceite de la barra y la cadena, o si la motosierra

ha estado almacenada durante mucho tiempo sin

usar, cebe el engrasador

Utilice guantes

• Desenchufe la motosierra

• Afloje la perilla de la cubierta lateral, pero no

quite la cubierta lateral

• Afloje el anillo tensor de la cadena (gírelo hacia

la izquierda) tanto como sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Extraiga la barra de guía y la cadena de la sierra

• Enchufe la motosierra

• Instale la cubierta lateral; luego, ajuste

ligeramente la perilla de la cubierta lateral

• Opere la motosierra durante aproximadamente

dos minutos

• Desenchufe la motosierra, quite la cubierta

lateral y revise el aceite en la almohadilla de la

barra (Fig 7)

• Si no hay aceite en la almohadilla de la barra,

vuelva a colocar la cubierta lateral y opere la

motosierra otros 30 segundos

• Cuando el aceite comience a filtrar desde el

orificio, desenchufe la motosierra y vuelva a

colocar la barra y la cadena como se describe en

la sección “Mantenimiento de la barra de guía”

Si no ve el aceite en el depósito, deberá colocar

más aceite para la barra y la cadena

Montaje de la barra de guía y la

cadena

ADVERTENCIA: Una herramienta

eléctrica enchufada puede arrancar

de manera accidental. Desenchufe la

motosierra antes de prepararla para usar o

realizar el mantenimiento.

Utilice guantes

• Desenchufe la motosierra

• Afloje el botón de la tapa lateral girándolo al

contrario de las agujas del reloj y a continuación

saque la tapa lateral (Fig 8)

FIG. 6

FIG. 7

FIG. 8

Preparación para el uso

Motosierra modelo CS1400-091

• Hay una arandela de goma que es importante

para el funcionamiento de la sierra Esta arandela

debe estar situada alrededor del perno del

tensador antes de fijar éste a la barra (Fig 9)

• Inserte el tornillo desde la parte posterior del

mecanismo de tensado de la cadena y fije éste a

la barra de guía (Fig 10)

• Coloque el mecanismo de tensado al costado de

la barra de guía, de cara a usted, de forma que la

pieza rectangular no sobrepase los extremos de

la barra de guía e inserte el tornillo

• Coloque la barra de guía en la caja de la barra

desplazando la ranura sobre el reborde de

alineamiento (Fig 11), con la guía de centrado

insertada a través del orificio del mecanismo de

tensado de la cadena

• Enganche la nueva cadena de sierra en el piñón

de accionamiento de forma que la parte cortante

de los dientes a lo largo de la parte superior de la

barra esté en sentido contrario al cuerpo de la

motosierra (Fig 12)

• Coloque la cadena en la ranura de la barra Haga

rotar el mecanismo de tensado de la cadena para

alejar la barra del motor con el fin de templar la

holgura de la cadena (Fig 13)

• Coloque la tapa lateral asegurándose de que el

receptor de la cadena y la pestaña de la tapa

lateral estén adecuadamente situados en sus

ubicaciones (Fig 14) y luego tense ligeramente el

botón de desenganche de la tapa lateral

FIG. 9

FIG. 10

FIG. 11

ALMOHADILLA

DE LA BARRA

BRIDA DE ALINEACIÓN

PERNO DE MONTAJE

FIG. 12

FIG. 13

FIG. 14

Preparación para el uso

Motosierra modelo CS1400-091

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra” en la sección

“Preparación para el uso” de este manual

IMPORTANTE: La cadena de la sierra debe

estar correctamente tensada antes de

usarla. Vea la sección “tensado de la cadena

de la sierra” en la sección “preparación para

el uso” de este manual.

Tensado de la cadena de la sierra

ADVERTENCIA: Una herramienta

eléctrica enchufada puede arrancar

de manera accidental. Desenchufe la

motosierra antes de prepararla para usar o

realizar el mantenimiento.

ADVERTENCIA: Si la cadena aún está

floja cuando la sierra se encuentra a la

máxima tensión, reemplace la cadena.

IMPORTANTE: Tense únicamente la cadena

de la sierra cuando la cadena esté fría. Una

cadena caliente se puede contraer y dañar

la barra de guía o la cadena a medida que se

enfría.

Utilice guantes

• Desenchufe la motosierra antes de tensar

• Afloje la perilla de la cubierta lateral, pero no

quite la cubierta lateral

• Levante la punta de la barra de guía (Fig 15) y

gire el anillo tensor de la cadena hacia la

derecha

• Ajuste el anillo tensor hasta que las cuchillas

inferiores debajo de la barra entren firmemente

en contacto con la barra (Fig 16)

• Ajuste la perilla de liberación de la cubierta

lateral

• Tire ligeramente de la cadena La tensión es

correcta cuando la cadena se ajusta de nuevo

después de haber sido extraída a 3 mm de la

barra de guía

• Después de un corto período de uso, deje que

la cadena se enfríe, desenchufe la motosierra

y vuelva a comprobar la tensión Controle

cuidadosamente la tensión durante la primera

media hora de uso y periódicamente durante la

vida útil de la cadena Vuelva a ajustarla según

sea necesario cuando la cadena y la barra estén

frías al tacto Nunca ajuste la cadena si está

caliente

La cadena se estirará como resultado del uso

normal, pero la falta de aceite suficiente, el uso

agresivo o la falta de mantenimiento recomendado

pueden causar un estiramiento prematuro

FIG. 15

FIG. 16

INCORRECTO

CORRECTO

Uso de la motosierra

Motosierra modelo CS1400-091

Uso de la motosierra

Operación general

PELIGRO: Para evitar lesiones personales

graves, no se estire excesivamente ni

se pare sobre una escalera, un taburete

ni en una posición de altura que no esté

totalmente asegurada. nunca corte por

encima de la altura del hombro.

ADVERTENCIA: Para reducir el riesgo

de lesiones, siempre use protección para la

cabeza, los oídos y los ojos, botas y guantes

adecuados.

SUJECIÓN

Siempre agarre la herramienta con ambas manos

Sujete el asa frontal con la mano izquierda y el asa

trasera con la derecha (Fig 17) Envuelva los

dedos sobre la parte superior del asa con el pulgar

debajo del asa

POSICIÓN

Párese con ambos pies sobre suelo sólido, con el

peso distribuido de manera uniforme entre ellos

(Fig 18)

DETENCIÓN DE LA MOTOSIERRA

Suelte el interruptor de gatillo para detener la

motosierra

ARRANQUE DE LA MOTOSIERRA

ADVERTENCIA: Para reducir el riesgo de

lesiones, nunca anule el sistema de bloqueo

al unir, cablear o atar el bloqueo del gatillo.

Asegúrese de que el freno de la cadena no esté

conectado

Sujete los mangos frontal y trasero con firmeza

Presione y mantenga apretado el bloqueo del

gatillo con el pulgar (1) Para arrancar la sierra,

presione el interruptor de gatillo (2) (Fig 19) No

hay necesidad de continuar presionando el

bloqueo del gatillo Permanecerá desconectado

hasta que se suelte el gatillo

FIG. 17

AGARRE CON EL PULGAR

DEBAJO DEL ASA

FIG. 18

FIG. 19

(1) BLOQUEO DEL GATILLO

(2) INTERRUPTOR

DE GATILLO

Uso de la motosierra

Motosierra modelo CS1400-091

PRUEBA DEL FRENO DE CADENA

Asegúrese de que el freno de cadena funcione

antes de usar la motosierra Para revisar el

funcionamiento del freno:

• Coloque la sierra sobre una superficie firme y

plana

• Arranque la sierra brevemente

• Mantenga la mano izquierda en el asa frontal y

deslice la muñeca izquierda para mover el

protector frontal hacia adelante a fin de activar

manualmente el freno de la cadena (Fig 20)

• Suelte el interruptor de gatillo

Un freno de cadena que funcione correctamente

detiene el motor y la cadena de inmediato Si el

motor y la cadena de la sierra no se detienen de

inmediato, haga revisar el freno de la cadena en un

local de servicio técnico aprobado

• Regrese el protector frontal a la posición de

funcionamiento

Uso y cuidado del cable

de alimentación

SELECCIÓN DE UN CABLE DE EXTENSIÓN

Seleccione un cable de extensión que:

• Esté específicamente etiquetado para uso en

exterior

• Tenga un tamaño de cable (AWG; calibre de cable

estadounidense) lo suficientemente pesado para

transportar corriente a todo lo largo del cable

conforme a la siguiente tabla

Seleccione el calibre del cable de extensión

de acuerdo a la longitud deseada y las

especificaciones eléctricas indicadas en la etiqueta

del producto

Estos son los calibres recomendados con base en

la longitud del cable

LONGITUD DEL

CABLE (PIES)

TAMAÑO MÍNIMO

DEL CABLE

0–50 14 AWG (1,5 mm

)

51–100 12 AWG (3,0 mm

)

Asegúrese de que el aislamiento esté libre de

grietas y que los enchufes de ambos extremos no

estén dañados

USO DEL SOPORTE DE ALIVIO DE TENSIÓN

Es importante usar el soporte de alivio de tensión

por dos razones:

• Ahorra el desgaste en el cable de alimentación y

el cable de extensión y sus enchufes

• Evita que la motosierra se desenchufe del cable

de extensión en forma accidental

Para usar el soporte de alivio de tensión, doble el

cable de extensión en forma de U y páselo a través

del orificio en el asa trasera Deslice el bucle del

cable por el gancho y tire ligeramente hasta que

se ajuste (Fig 21)

FIG. 20

FIG. 21

Uso de la motosierra

Motosierra modelo CS1400-091

Corte

ADVERTENCIA: Para reducir el riesgo de

lesiones, use protección para la cabeza, los

oídos y los ojos, botas y guantes adecuados.

ADVERTENCIA: Para reducir el riesgo

de descarga eléctrica, asegúrese de que el

aislamiento del cable esté intacto y que el

cable esté en una ubicación seca donde no

haya peligro de cortarse o tropezar.

ADVERTENCIA: Para reducir el riesgo de

lesiones, asegúrese siempre de tener buen

apoyo en sus pies y sostenga la motosierra

firmemente con ambas manos mientras el

motor esté en funcionamiento.

ADVERTENCIA: Para reducir el riesgo

de lesiones, planifique con anticipación y

planifique varias vías de escape antes de

comenzar a trabajar.

PRECAUCIÓN: Establezca una zona de

seguridad para transeúntes de 6 metros

(20 ft) antes de usar este equipo. La zona de

seguridad para transeúntes es un círculo de

6 m (20 pies) alrededor del operador en el

cual no debe haber transeúntes, niños ni

mascotas (Fig. 22). Las operaciones de tala

requieren una zona de seguridad más grande

de acuerdo al tamaño del árbol, vea la

sección “Tala de un árbol”.

IMPORTANTE: Practique el corte de troncos

sobre un caballete de serrar o una base

hasta que esté cómodo al operar la sierra.

Para obtener el mejor desempeño y operar la

sierra en forma segura, siga estas instrucciones:

• Cumpla con todas las reglas y reglamentaciones

nacionales y municipales aplicables para cortar

• Tome descansos con frecuencia para reducir el

riesgo de sufrir lesiones

• Antes de empezar a cortar, asegúrese de que la

cadena de la sierra esté correctamente tensada y

que la cadena esté afilada

Las cadenas de la sierra están hechas

exclusivamente para cortar madera No use la

motosierra para cortar cualquier otro material y

no permita que la cadena entre en contacto con

suciedad, piedras, clavos, grapas o alambre Estos

materiales son extremadamente abrasivos y

desgastarán el revestimiento de protección de la

cadena en un tiempo muy corto

Afile o cambie la cadena de la sierra si ocurre

alguna de estas condiciones:

• La presión requerida para hacer cortes aumenta

notablemente

• Salen astillas de madera muy finas fuera de la

cadena o parecidas al polvo

No trabaje con una cadena desafilada ya que

esto aumentará el esfuerzo necesario para

cortar, provocará cortes irregulares, aumentará el

desgaste de la motosierra y el riesgo de rebotes

Nunca fuerce una cadena desafilada a cortar

• Asuma el agarre de corte apropiado y colóquese

frente a la madera con la sierra apagada

Presione el bloqueo del gatillo y apriete el

interruptor del gatillo Deje que la cadena de

la sierra alcance la velocidad máxima antes de

comenzar el corte

• Para comenzar a cortar, presione ligeramente la

barra de guía contra la madera Aplique solo una

presión ligera y deje que la sierra haga el trabajo

• Mantenga una velocidad constante durante todo

el corte y libere la presión justo antes del final

del corte

• Conozca la ubicación del cable en todo momento

para evitar riesgos de tropiezo y evitar cortar el

cable

• Conozca la ubicación de la punta de la barra

en todo momento y evite el contacto con otros

objetos

• Si la sierra se detiene repentinamente al cortar,

extraiga la sierra del corte y luego reanude el

corte con una presión ligera sobre la pieza de

trabajo

6 m (20 ft)

FIG. 22

Uso de la motosierra

Motosierra modelo CS1400-091

PODA

PRECAUCIÓN: Las ramas caídas pueden

rebotar o “saltar” después de tocar el suelo,

por lo cual es fundamental mantener el

suelo despejado para proporcionar varias

vías de escape. Limpie el área de trabajo y

use protección para la cabeza.

La poda es la extracción de ramas secas o maleza

para mantener la salud de la planta

• Planee las vías de despeje antes de empezar a

cortar y asegúrese de que no haya obstáculos

Sepa siempre cómo quitarse del camino de las

ramas que caen

• Asegúrese de que los transeúntes o ayudantes

estén a una distancia segura de las ramas que

caen Los transeúntes o ayudantes no deben

estar directamente en frente ni detrás del

operador Vea la Fig 22

• Mantenga un apoyo sólido en el piso y sostenga

la motosierra firmemente con ambas manos

No se estire excesivamente Nunca se suba a un

árbol o a una escalera para alcanzar las ramas

altas

• Sujete firmemente las ramas que puedan

resultar peligrosas

• Use el equipo auxiliar apropiado

• Pode las ramas más bajas antes de podar las

más altas

• Deje que la cadena de la sierra alcance la

velocidad máxima antes de cortar

• Aplique una presión ligera en la rama

• Para las ramas largas (Fig 23), corte primero el

extremo de la rama (1) para aliviar la presión de

la rama, y luego pode más cerca del tronco (2)

• Las ramas gruesas (10 cm de diámetro [más de

4 in]) pueden crear astillas o pellizcar la cadena

cuando se hace un solo corte desde la parte

superior Para evitar pellizcar o astillar, primero

haga un corte de alivio poco profundo en la

superficie inferior de la rama (1), y luego corte la

rama completamente desde la parte superior (2)

(Fig 24)

• Después de quitar la mayor parte de la rama,

haga un corte suave cerca del tronco (Fig 25)

(1)

(2)

FIG. 23

(1)

(2)

FIG. 24

FIG. 25

Uso de la motosierra

Motosierra modelo CS1400-091

TALA DE UN ÁRBOL

PRECAUCIÓN: Es probable que un árbol

ruede o se deslice cuesta abajo después de

ser talado. Planifique y despeje una vía de

retirada antes de comenzar los cortes. La

vía de retirada debe extenderse hacia atrás

y en forma diagonal con respecto a la parte

trasera de la línea de caída esperada

(Fig. 26).

Talar es cortar un árbol

• Antes de comenzar a talar, considere la

inclinación natural del árbol, la ubicación de las

ramas más grandes y la dirección del viento para

evaluar la dirección en que caerá el árbol

• Quite la suciedad, las piedras, la corteza suelta,

los clavos, las grapas y el alambre del árbol

donde se van a hacer los cortes de tala

• Cuando dos personas están realizando al mismo

tiempo operaciones de tronzado y tala, separe la

operación de tala de la operación de tronzado por

una distancia del al menos dos veces la altura de

un árbol que se esté talando

• Los árboles no deben talarse de una manera

que pueda poner en peligro a cualquier persona,

golpear cualquier línea de servicio público o

causar daños a la propiedad Si el árbol entra

en contacto con una línea de servicio público,

abandone el área inmediatamente y notifique a la

compañía de servicios públicos

• Use los clavos de metal en la parte delantera

de la sierra para sujetar la sierra en la madera

Coloque el tope claveteado de metal en la

madera y úselo como punto de apalancamiento

para aumentar la estabilidad al cortar madera de

diámetro grande

Corte al ras en muesca

• Primero, haga el corte a 1/3 del diámetro del

árbol perpendicular a la dirección de la caída

Primero, realice el corte al ras en muesca en la

parte inferior y en forma horizontal (1) Esto

ayudará a evitar el pellizco de la cadena de la

sierra o la barra de guía cuando se esté

realizando el segundo corte (2) (Fig 27)

Corte posterior de tala

• Luego, realice el corte posterior de tala al menos

2 pulgadas (50 mm) más arriba que el corte al ras

en la muesca horizontal (Fig 28) Mantenga el

corte posterior de tala paralelo con el corte al ras

en la muesca horizontal

• Realice el corte posterior de tala de modo que

quede suficiente madera para que actúe como

bisagra La madera en bisagra evita que el árbol

se tuerza y caiga en la dirección incorrecta No

corte la bisagra

• A medida que el corte de tala se acerca a la

bisagra, el árbol debe comenzar a caer

OPCIONES DE VÍAS

DE RETIRADA

DIRECCIÓN

DE LA CAÍDA

RETIRADA

FIG. 26

45°

CORTE AL RAS EN MUESCA

DIRECCIÓN

DE LA CAÍDA

MUESCA

(1)

(2)

FIG. 27

CORTE POSTERIOR

DE TALA

CORTE

POSTERIOR

DE TALA

BISAGRA

DIRECCIÓN

DE LA CAÍDA

MUESCA

50 MM

(2 IN)

50 MM

(2 IN)

FIG. 28

Uso de la motosierra

Motosierra modelo CS1400-091

• Si hay alguna posibilidad de que el árbol no

caiga en la dirección deseada o pueda mecerse

hacia atrás y forzar la cadena de la sierra, deje

de cortar antes de que el corte de tala esté

completo y use cuñas de madera, plástico o

aluminio para abrir el corte y deje caer el árbol en

la línea de caída deseada

• Cuando el árbol comience a caer, quite la

motosierra del corte, detenga el motor, baje

la motosierra, luego use la vía de retirada

planificada

• Permanezca alerta por si las ramas caen por

encima de su cabeza y cuide su posición

DESRAME DE UN ÁRBOL

PRECAUCIÓN: Las ramas bajo tensión

pueden “rebotar” y golpear al operador

o hacer que la motosierra quede fuera

de control, lo cual puede causar lesiones

personales. Siempre esté atento a la

madera bajo tensión o que pueda golpear al

operador o a la motosierra cuando se corte.

Desramar es eliminar las ramas de un árbol caído

• Al desramar, deje las ramas inferiores más

grandes para sostener el tronco separado del

suelo

• Elimine las ramas pequeñas con un corte

• Las ramas bajo tensión deben cortarse desde

abajo hacia arriba para evitar forzar la cadena de

la sierra (Fig 29)

TRONZADO DE UN TRONCO

PRECAUCIÓN: Tronzar troncos bajo

tensión aumenta la posibilidad de rebote.

Use uno de los métodos a continuación para

sostener el tronco cuando esté tronzando.

Tronzar es cortar un tronco en trozos Es

importante asegurarse de que su posición

de apoyo sea firme y el peso esté distribuido

firmemente en ambos pies Cuando sea posible, se

debe levantar el tronco y apoyarlo mediante el uso

de ramas, troncos o topes

• Cuando el tronco esté apoyado en toda su

longitud, corte desde arriba (tronzado superior)

(Fig 30)

• Cuando el tronco esté apoyado sobre un

extremo, corte 1/3 de diámetro desde la parte

inferior (tronzado inferior), luego haga el corte

final, tronzado superior, para unirlo con el primer

corte (Fig 31)

DESRAME DE UN ÁRBOL

CORTE DE

RAMA

MANTENGA LA PIEZA DE TRABAJO SEPARADA

DEL SUELO DEJE LAS RAMAS DE APOYO HASTA

QUE EL TRONCO SE HAYA CORTADO

FIG. 29

EL TRONCO SE APOYA A LO

LARGO DE TODA SU LONGITUD

CORTE DESDE LA PARTE SUPERIOR (TRONZADO

SUPERIOR) EVITE CORTAR TIERRA

FIG. 30

EL TRONCO SE APOYA EN UN EXTREMO

CORTE DE TRONZADO INFERIOR (1/3 DEL

DIÁMETRO) PARA EVITAR EL ASTILLADO

CORTE DE TRONZADO SUPERIOR (2/3

DEL DIÁMETRO) QUE COINCIDA CON EL

CORTE (PARA EVITAR EL PELLIZCADO)

FIG. 31

Uso de la motosierra

Motosierra modelo CS1400-091

• Cuando el tronco esté apoyado en ambos

extremos, corte 1/3 del diámetro desde el

tronzado superior, luego haga el corte final,

tronzado inferior de los últimos 2/3 para unirlo

con el primer corte (Fig 32)

• Cuando esté tronzando en una pendiente,

permanezca siempre sobre el lado cuesta arriba

del tronco (Fig 33)

• Para mantener un control completo durante el

corte transversal, libere la presión de corte cerca

del extremo del corte sin relajar el agarre de las

asas de la motosierra

• No deje que la cadena entre en contacto con el

suelo

• Luego de completar el corte, espere que la

cadena se detenga antes de mover la motosierra

• Detenga siempre el motor antes de moverse de

un árbol a otro

TRONZADO DE UN TRONCO

CORTE DE TRONZADO SUPERIOR (1/3 DEL

DIÁMETRO) PARA EVITAR EL ASTILLADO

CORTE DE TRONZADO INFERIOR (2/3 DEL

DIÁMETRO) QUE COINCIDA CON EL 1.

CORTE

(PARA EVITAR EL PELLIZCADO)

FIG. 32

TRONZADO EN UNA PENDIENTE

AL CORTAR PERMANEZCA

SOBRE EL LADO CUESTA

ARRIBA PORQUE EL

TRONCO PUEDE RODAR

FIG. 33

Mantenimiento y limpieza

Motosierra modelo CS1400-091

Mantenimiento y limpieza

ADVERTENCIA: La omisión de

identificación y reemplazo de piezas

dañadas o desgastadas puede causar

lesiones personales graves. Inspeccione

la motosierra regularmente. La inspección

regular es el primer paso para el

mantenimiento adecuado. Siga las pautas

establecidas a continuación para maximizar

la seguridad y la satisfacción. Reemplace

cualquier pieza dañada o excesivamente

desgastada inmediatamente.

ADVERTENCIA: Una herramienta eléctrica

enchufada puede arrancar de manera

accidental. Desenchufe la motosierra

antes de prepararla para usar o realizar el

mantenimiento.

PRECAUCIÓN: Al limpiar la motosierra,

no la sumerja en agua ni en otros líquidos.

Inspección

Antes de cada uso, y si la motosierra se ha dejado

caer, revise las siguientes partes:

• Cable: asegúrese de que el enchufe esté en

buenas condiciones y no esté doblado o corroído,

y que el aislamiento esté intacto Si el cable

está dañado, no lo use Comuníquese con un

concesionario de servicio técnico autorizado

• Asas: las asas delantera y trasera no deben

tener grietas ni otros daños Deben estar limpias

y secas

• Protector frontal: el protector frontal debe estar

libre de daños y capaz de moverse fácilmente

hacia adelante y hacia atrás Al moverse, el

protector frontal debe activar el freno de la

cadena

• Barra de guía: la barra debe estar recta y no

debe estar astillada, agrietada ni desgastada de

manera excesiva

• Cadena de la sierra: la cadena debe estar

correctamente tensada y afilada y los

componentes no deben estar astillados,

agrietados ni desgastados de manera excesiva

Consulte las secciones “Tensado de la cadena de

la sierra” y “Afilado de la cadena de sierra”

• Cubierta lateral: la cubierta lateral no debe estar

agrietada ni dañada Debe encajar perfectamente

en el cuerpo de la sierra, sin deformaciones

Asegúrese de que el retén de la cadena no esté

agrietado

• Freno de la cadena: pruebe el freno de la cadena

para asegurarse de que esté funcionando

correctamente Vea la sección “Prueba del freno

de la cadena” en “Uso general”

• Nivel de aceite: asegúrese de que el depósito de

aceite esté lleno antes de utilizar el producto

• Carcasa del motor: verifique que no haya grietas

en la cubierta ni suciedad en las rejillas de

entrada de aire

Inspeccione periódicamente las siguientes piezas:

• Rueda dentada de accionamiento: busque surcos

profundos, dientes rotos o zumbidos

• Engranaje tensor de la cadena: inspeccione el

engranaje para ver si no hay grietas, astillas,

tornillos sueltos, deformaciones u otros daños

• Cabezal de corte, cubierta lateral inferior:

asegúrese de que el perno de montaje de la barra

no esté doblado, desmontado ni que la rosca

esté cruzada y que la almohadilla de la barra y

la brida de alineación estén intactas y libres de

suciedad

Limpieza

PRECAUCIÓN: Cuando limpie la

motosierra, no la sumerja en agua ni en

otros líquidos.

Utilice guantes

• Desenchufe la motosierra

• Elimine las virutas de madera y otra suciedad de

la carcasa del motor y las ventilaciones

• Limpie siempre las virutas de madera, el aserrín

y la suciedad de la ranura de la barra cuando

reemplace la cadena

• Asegúrese de que el cable y el enchufe estén

limpios y secos antes de conectarlos a un

tomacorriente

Mantenimiento y limpieza

Motosierra modelo CS1400-091

Tensado de la cadena de la sierra

IMPORTANTE: Tense únicamente la cadena

de la sierra cuando la cadena esté fría. Una

cadena caliente se puede contraer y dañar

la barra de guía o la cadena a medida que se

enfría.

Se debe tensar la cadena si esta no toca la parte

inferior de la barra cuando la motosierra está

apagada y fría

Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra” en la sección

“Preparación para el uso” de este manual

Afilado de la cadena de sierra

Se recomienda que un proveedor de servicios de

Oregon® afile la cadena, pero también puede ser

afilada por el operador

ADVERTENCIA: Si la cadena está mal

afilada o el calibrador de profundidad está

ajustado demasiado bajo, existe un mayor

riesgo de lesiones. Afile siempre la cadena

según las especificaciones descritas en este

manual.

iMPORTANTE: El afilado de acuerdo con

estas instrucciones permite reparar daños

menores en la cadena de sierra por el

contacto con la suciedad o similares. Para

reparar daños más graves en la cadena

de sierra (como en caso de contacto con

hormigón), lleve la cadena a un proveedor de

servicios autorizado de Oregon® o reemplace

la cadena.

El afilado de la cadena requiere estas

herramientas (disponibles en un kit de Oregon®,

consulte el apartado "Especificaciones y

componentes"):

• Guía de limado

• Lima de afilado redonda de 4 mm para cadena de

sierra (use solo limas de afilado especiales para

cadenas de sierra)

• Herramienta de calibración de profundidad de

0,65 mm

• Lima plana

Después de recoger las herramientas, póngase

guantes y protección para los ojos, y desenchufe la

motosierra Después, disponga la cadena para colocar

la herramienta de calibración de profundidad:

• Ajuste el tornillo tensor tan atrás hacia la parte

posterior del cabezal de corte como sea posible

• Afloje el anillo tensor de la cadena (gírelo hacia

la izquierda) tanto como sea posible

• Retire la cadena

• Coloque la cadena en un tornillo de banco para

mantenerla firme

• Coloque la herramienta de calibración de

profundidad sobre la cadena, de manera que un

calibrador de profundidad sobresalga a través de

la ranura de la herramienta

• Si el calibrador de profundidad sobresaliese por

encima de la parte superior de la ranura, rebaje el

calibrador de profundidad para nivelarlo con la

parte superior de la herramienta usando una lima

plana (Fig 34) Nunca rebaje el calibrador de

profundidad demasiado de manera que

sobrepase el ajuste de calibración de profundidad

especificado en este manual

IMPORTANTE: Afile en una sola dirección, de

dentro afuera. Nunca afile con un movimiento

de adelante hacia atrás.

• lime desde la superficie interior del calibrador de

profundidad hacia el exterior (Fig 35)

LIMA PLANA

HERRAMIENTA DE

CALIBRACIÓN DE

PROFUNDIDAD

FIG. 34

FIG. 35

EXTERIOR

INTERIOR

Mantenimiento y limpieza

Motosierra modelo CS1400-091

• Retire la herramienta de calibración de

profundidad

• Después de rebajar, lime siempre la esquina

delantera de cada calibrador de profundidad en

sentido paralelo a su forma original redondeada o

inclinada (Fig 36)

• Repita el proceso para cada calibrador de

profundidad de la cadena

• Después de ajustar el calibrador de profundidad,

afile las cuchillas:

• Coloque la lima de la cadena en la guía de

limado

• Alinee la guía de limado de modo que el ángulo

de limado correcto de la placa superior marcado

en la guía de limado quede paralelo a la cadena

(Fig 37)

• Afile primero las cuchillas de un lado de la

cadena Haga 3-4 pasadas con la lima desde el

interior de cada cuchilla hacia el exterior Realice

el mismo número de pasadas en cada cuchilla

Luego, gire la motosierra y repita para las

cuchillas del otro lado de la cadena (Fig 38)

• Lime cualquier daño en las placas de cromo

lateral o superior (Fig 39)

• Mantenga igual la longitud de todas las cuchillas

• Después de afilar todas las cuchillas, utilice la

guía de limado para comprobar los calibradores

de profundidad de nuevo Vuelva a colocar el

calibrador de profundidad si fuese necesario

• Reemplace la cadena y la tapa lateral

Reemplazo de una cadena de sierra

La cadena de la sierra tiene que ser reemplazada

cuando se rompan sus dientes, cuando se agriete

o se estire hasta el punto de que no se pueda

mantener a una tensión adecuada o cuando no se

pueda afilar

Utilice guantes

• Desenchufe la motosierra

• Afloje la perilla de la cubierta lateral, pero no

quite la cubierta lateral

• Afloje el anillo tensor de la cadena (gírelo hacia

la izquierda) tanto como sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Extraiga la cadena

• Pase la cadena de la sierra sobre la rueda

dentada de accionamiento de manera que los

bordes de corte de los dientes a lo largo de la

parte superior de la barra queden opuestos al

cabezal de potencia (Fig 40)

FIG. 36

FIG. 37

GUÍA DE

LIMADO

LIMA REDONDA

FIG. 38

FIG. 39

FIG. 40

Mantenimiento y limpieza

Motosierra modelo CS1400-091

• Introduzca la cadena en la ranura de la barra y

deslice la barra en sentido opuesto del motor

para tensar la cadena (Fig 41)

• Coloque la tapa lateral asegurándose de que el

receptor de la cadena y la pestaña de la tapa

lateral estén adecuadamente situados en sus

ubicaciones (Fig 42) y luego tense ligeramente el

botón de desenganche de la tapa lateral

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra” en la sección

“Preparación para el uso” de este manual

IMPORTANTE: La cadena de la sierra debe

estar correctamente tensada antes de

usarla. Vea la sección “Tensado de la cadena

de la sierra” en la sección “Preparación para

el uso” de este manual.

Mantenimientode la barra de guía

PRECAUCIÓN: La barra guía puede estar

caliente después de cortar. Use guantes para

evitar quemaduras.

Para que la barra se desgaste de manera pareja y

para maximizar su vida útil, voltee la barra de vez

en cuando

Utilice guantes

• Desenchufe la motosierra

• Afloje la perilla de la cubierta lateral, pero no

quite la cubierta lateral

• Afloje el anillo tensor de la cadena (gírelo hacia

la izquierda) tanto como sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Quite la barra y la cadena e inspeccione para ver

si hay daños y desgaste

• Quite el tornillo de la parte posterior del

engranaje tensor de la cadena y quite el

engranaje tensor de la cadena de la barra de

guía (Fig 43)

• Voltee la barra (Fig 44)

FIG. 41

FIG. 42

FIG. 43

FIG. 44

Mantenimiento y limpieza

Motosierra modelo CS1400-091

• Hay una arandela de goma que es importante

para el funcionamiento de la sierra La arandela

de goma tiene que estar colocada alrededor de la

clavija en el tensor antes de enroscar el tensor a

la barra (Fig 45)

• Coloque el engranaje tensor de la cadena sobre

el lado de la barra guía, frente a usted, de modo

que la pieza rectangular no sobresalga más allá

de los bordes de la barra guía y vuelva a colocar

el tornillo

• Coloque la barra de guía en la almohadilla de la

barra al deslizar la ranura de la barra sobre la

brida de alineación (Fig 46)

• Vuelva a colocar la cadena de la sierra como

se describe en la sección “Reemplazo de una

cadena de sierra”

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra” en la sección

“Preparación para el uso” de este manual

Reemplazo de una barra

de guía desgastada.

ADVERTENCIA: Los bordes de una barra

de guía desgastada, sobre todo los bordes

de la ranura donde la cadena toca la barra,

pueden estar muy afilados. Utilice protección

adecuada para las manos.

La barra de guía tiene que ser reemplazada

cuando se agrieta o presenta un desgaste

excesivo alrededor de los bordes, especialmente

en la ranura donde la cadena de la sierra toca la

barra La barra también tiene que ser reemplazada

si la rueda dentada de la punta está desgastada,

le faltan dientes o no gira uniformemente

Utilice guantes

• Desenchufe la motosierra

• Afloje la perilla de la cubierta lateral, pero no

quite la cubierta lateral

• Afloje el anillo tensor de la cadena (gírelo hacia

la izquierda) tanto como sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Extraiga la barra y la cadena

• Quite el tornillo del lado posterior del engranaje

tensor de la cadena y quite el engranaje tensor

de la cadena de la barra de guía como se describe

en la sección “Mantenimiento de la barra de

guía”

• Coloque el engranaje tensor de la cadena en la

nueva barra de guía y vuelva a colocar el tornillo

• Vuelva a colocar la barra de guía como se

describe en la sección “Mantenimiento de la

barra de guía”

• Vuelva a colocar la cadena como se describe en

la sección “Reemplazo de una cadena de sierra y

una piedra de afilar desgastadas”

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra”

FIG. 45

FIG. 46

ALMOHADILLA

DE LA BARRA

BRIDA DE ALINEACIÓN

PERNO DE MONTAJE

Mantenimiento y limpieza

Motosierra modelo CS1400-091

Reemplazo de un engranaje

tensor de la cadena desgastado

Reemplace el engranaje tensor de la cadena si

no sostiene la barra y la cadena con la tensión

apropiada o si se ha dañado de otro modo

Utilice guantes

• Desenchufe la motosierra

• Afloje ligeramente la perilla de la cubierta lateral,

pero no quite la cubierta lateral

• Afloje el anillo tensor de la cadena (gírelo hacia

la izquierda) tanto como sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Extraiga la barra y la cadena

• Quite el tornillo de la parte posterior del

engranaje tensor de la cadena y quite el

engranaje tensor de la cadena de la barra de guía

como se describe en la sección “Mantenimiento

de la barra de guía”

• Coloque el nuevo engranaje tensor de la cadena

sobre el lado de la barra guía, frente a usted, y

vuelva a colocar el tornillo

• Coloque la barra de guía en la almohadilla de

la barra deslizando la ranura de la barra sobre

la brida de alineación, como se describe en la

sección “Mantenimiento de la barra de guía”

• Vuelva a colocar la cadena de la sierra como

se describe en la sección “Reemplazo de una

cadena de sierra”

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra” en la sección

“Preparación para el uso” de este manual

Reemplazar la rueda dentada

de accionamiento

Reemplace la rueda dentada de accionamiento

después de cada dos reemplazos de la cadena de

la sierra, o cuando la rueda dentada esté dañada

Utilice guantes

• Desenchufe la motosierra

• Afloje ligeramente la perilla de la cubierta lateral,

pero no quite la cubierta lateral

• Afloje el anillo tensor de la cadena (gírelo hacia

la izquierda) tanto como sea posible

• Afloje la perilla de la cubierta lateral y quite la

cubierta lateral

• Extraiga la barra y la cadena

• Use un destornillador plano y pequeño para abrir

el broche en E; para ello, haga palanca y

extráigalo, y quite la rueda dentada de

accionamiento y las arandelas (Fig 47)

• Inserte la rueda dentada de accionamiento nueva

e instale el broche en E nuevo (Fig 48)

• Vuelva a colocar la barra y la cadena como se

describe en la sección “Reemplazo de una cadena

de sierra”

• Tense la cadena como se describe en la sección

“Tensado de la cadena de la sierra” en la sección

“Preparación para el uso” de este manual

Información adicional sobre

el mantenimiento

Para obtener información adicional sobre el

mantenimiento de la cadena de la sierra, la barra

de guía y la rueda dentada de accionamiento,

consulte el Manual de seguridad y mantenimiento

de Oregon

en http://oregonproducts com/

maintenance/manual htm

FIG. 47

FIG. 48

Solución de problemas

Motosierra modelo CS1400-091

Solución de problemas

Utilice esta tabla para ver las posibles soluciones para los problemas potenciales de la motosierra

Si estas sugerencias no resuelven el problema, consulte la sección “Garantía y servicio técnico”

SÍNTOMA POSIBLE CAUSA MEDIDAS RECOMENDADAS

El motor se detiene

durante el corte

La cadena pellizcada en

el corte.

Corte la rama por debajo para aliviar la presión

sobre la rama. Consulte la sección “Corte”.

El cable está dañado o

cortado

Si el cable de extensión está dañado, no lo utilice

y reemplácelo. Si el cable de la motosierra está

dañado, no lo utilice y comuníquese con un local de

servicio técnico aprobado.

El freno de la cadena

está conectado

Coloque la defensa frontal en posición operativa

como se describe en la sección “Revisión de la

posición de la defensa frontal”.

El motor no

funciona o

funciona en forma

intermitente.

La sierra no está

enchufada

Enchufe la sierra.

El cable está dañado o

cortado

Si el cable de extensión está dañado, no lo utilice

y reemplácelo. Si el cable de la motosierra está

dañado, no lo utilice y comuníquese con un local de

servicio técnico aprobado.

El tomacorriente con

GFCI está desconectado

Desenchufe el cable de extensión, reinicie el GFCI y

vuelva a enchufar el cable de extensión.

El tomacorriente no

funciona

Enchufe el cable de extensión en un tomacorriente

diferente.

El freno de la cadena

está conectado

Coloque la defensa frontal en posición operativa

como se describe en la sección “Revisión de la

posición de la defensa frontal”.

El bloqueo del

acelerador no está

presionado.

Presione el bloqueo del gatillo antes de apretar

el interruptor de gatillo. Consulte la sección “Uso

general”.

Suciedad en la cubierta

lateral

Desenchufe la motosierra y luego quite la cubierta

lateral y limpie la suciedad.

El motor no se

detiene cuando el

freno de la cadena

está conectado

La suciedad evita el

movimiento total del

protector frontal

Limpie la suciedad del mecanismo externo del freno

de la cadena.

Posible funcionamiento

defectuoso del freno de

la cadena

ADVERTENCIA: El uso de la motosierra sin

el freno de cadena operativo puede ocasionar

lesiones personales graves. Comuníquese con un

local de servicio técnico aprobado antes de usarla.

El motor funciona,

pero la cadena de

la sierra no gira,

La cadena no está

enganchada en la

rueda dentada de

accionamiento.

Vuelva a instalar la cadena y asegúrese de

que los eslabones motrices de la cadena estén

completamente asentados en la rueda dentada de

accionamiento. Consulte la sección “Reemplazo de

una cadena de sierra”.

La rueda dentada de la

punta de la barra no gira.

Reemplace la barra de guía. Consulte la sección

“Reemplazo de una barra de guía desgastada”.

Solución de problemas

Motosierra modelo CS1400-091

SÍNTOMA POSIBLE CAUSA MEDIDAS RECOMENDADAS

La motosierra

no corta

adecuadamente.

Tensión insuficiente de

la cadena

Tense la cadena. Vea la sección “Tensión de la

cadena de la sierra” en la sección “Preparación para

el uso” de este manual.

Cadena desafilada Vea la sección “Afilado de la cadena de sierra».

Cadena instalada al

revés

Instale la cadena con los dientes hacia la dirección

correcta. Consulte la sección “Reemplazo de una

cadena de sierra”.

Cadena desgastada

Reemplace la cadena. Consulte la sección

“Reemplazo de una cadena de sierra”.

Cadena seca o

excesivamente estirada

Revise el nivel del aceite. Rellene el depósito

de aceite si fuera necesario. Consulte la sección

“Llenado del depósito de aceite de la barra y la

cadena”.

La cadena no está en la

ranura de la barra.

Vuelva a colocar la cadena en la ranura. Consulte la

sección “Reemplazo de una cadena de sierra”.

Cadena que se

afloja o sale de la

barra de guía

La tapa lateral no está

instalada correctamente

Instale correctamente la tapa lateral asegurándose

de que la pestaña en la parte posterior de la tapa

lateral esté metida en el cuerpo de la sierra

La barra y la

cadena están

excesivamente

calientes y/o sale

humo de ellas.

La cadena no tiene

suficiente lubricación.

Revise el nivel del aceite. Rellene el depósito

de aceite si fuera necesario. Consulte la sección

“Llenado del depósito de aceite de la barra y la

cadena”.

Especificaciones y componentes

Motosierra modelo CS1400-091

Especificaciones y componentes

ADVERTENCIA: El uso de piezas de repuesto que no sean las mencionadas en esta guía

aumenta el riesgo de lesiones. Nunca use accesorios de corte distintos a los descritos en

este manual. Podrían producirse lesiones graves e incluso fatales si se utilizan accesorios de

corte incorrectos.

COMPONENTES DE REPUESTO 40 CM NÚMERO DE PIEZA

Barra de guía 160SDEA041

Cadena de sierra 91PXL056G

Rueda dentada de accionamiento 570964

Engranaje tensor de la cadena 570963

ESPECIFICACIONES DE LA MOTOSIERRA 40 CM

Tensión 120 V CA 60 Hz

Amperaje 15 A

Alimentación 1800 W

Capacidad de aceite 140 ml (4,7 oz)

Aceite para la barra y la cadena Marca Oregon®

Peso en seco en el montaje 5,9 kg (12,9 lb)

Peso en seco sin la barra y la cadena 5 kg (11 lb)

Longitud máxima de la barra 400 mm (16 in)

Longitud de corte eficaz 37 cm (15 in)

Paso de la cadena Low Profile™ de 3/8 in

Calibre de la cadena 0,050 in

Dientes de la rueda dentada de accionamiento 6

Velocidad de la cadena sin carga 48,1 pies/s (14,7 m/s)

Garantía y servicio técnico

Motosierra modelo CS1400-091

Garantía y servicio técnico

Garantía

Blount, Inc garantiza todas las motosierras

Oregon® CS1400 registradas por un período

de dos (2) años Esta garantía es válida solo

para unidades que han sido utilizadas para

uso personal, que no han sido alquiladas o

contratadas, ni utilizadas para uso comercial o

industrial Durante el período de garantía, Blount

reemplazará o, según su decisión, reparará sin

cargo toda pieza o producto adquirido por el

comprador original y cuyo material y/o fabricación

presenten fallas según el criterio de Blount

después de examinarlos El comprador deberá

hacerse responsable de los gastos de transporte

y de cualquier gasto por la extracción de cualquier

pieza que deba ser reemplazada durante la

vigencia de esta garantía

Guarde el recibo original

Adjunte el recibo original de la compra inicial con

este manual y archivo Para obtener información

sobre el servicio de garantía, lleve el producto y el

recibo al concesionario donde compró el producto

O comuníquese con Oregon® al 800 223 5168

Información sobre servicio

técnico y soporte

Visítenos en Internet, en OregonProducts com

a fin de obtener información sobre los centros

de servicio técnico, o comuníquese con nuestro

departamento de servicio al cliente; para ello,

llame al 800 223 5168, a fin de obtener asistencia,

asesoramiento técnico adicional, reparaciones o

piezas de repuesto

Por su seguridad, use en las motosierras solo

repuestos originales de fábrica Nuestro centro

de atención al cliente cuenta con personal

capacitado que le brindará un servicio de

asistencia y soporte técnico eficiente al momento

de ajustar, reparar o cambiar todos los productos

Oregon®

OregonProducts com

Blount International Inc

4909 Southeast International Way

Portland, OR 97222-4679 USA

604195 AB 09/20

Oregon CS1400 Electric Chainsaw 16-Inch Bar, Powerful, Quiet, Low Kickback

Product's Documents

User Manual

Specifications

Oregon CS1400 Questions and Answers
