Technical Support and E-Warranty Certificate www.vevor.com/support
PCP AIR COMPRESSOR
MODEL:SS-PAC04A/SS-PAC04B
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:SS-PAC04A/SS-PAC04B
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
PCP AIR COMPRESSOR
background
- 2 -
Warning-To reduce the risk of injury, user must read
instructions manual carefully.
CORRECT DISPOSAL
This product is subject to the provision of European Directive
2012/19/EC. The symbol showing a wheelie bin crossed
through indicates that the product requires separate refuse
collection in the European Union. This applies to the product
and all accessories marked with this symbol. Products marked
as such may not be discarded with normal domestic waste, but
must be taken to a collection point for recycling electrical and
electronic devices
IMPORTANT SAFEGUARDS
● Portable PCP Air Gun Compressor can operated with either 220v/110v
AC (adjustable) power, or DC 12VVehicle power. Leads for both systems
are supplied.
● NEVER start the Portable compressor without first having started its
cooling fan.
● The Portable compressor is designed to directly fill airguns with an
integral cylinder or buddy-bottle air source up to 0.5 litres(500cc) volume.
It should not be used for filling scuba tanks over 500cc. Any damage to
the compressor or PCP airgun caused through incorrect operation or use
will not be covered by the warranty.
● The Portable compressor has a MAXIMUM charging pressure of
300BAR (4,500psi/30MPa) pressure.However, many PCP airguns will
have a safe working(operating) pressure that is lower than this - So DO
NOT OVER-CHARGE your PCP airgun.
● ALWAYS adhere to the airgun manufacturer' s operating instructions
when using the Portable compressor to charge your PCP airgun
● It is recommended that you observe the position of the needle on the 5s
pressure gauge of the PCP airgun and the unit pressure gauge at the same
background
- 3 -
time during charging. Ensure that the position does not exceed
300BAR(4500psi/30MPa). Stop blowing air when it reaches
280BAR(3750psi/28MPa)
● To avoid the unit overheating, always operate the compressor in a well
ventilated space.
● Do not disassemble the main unit of the Portable compressor- there are
no user-serviceable parts inside. However, the seals and the filter medium
and filters in the hose assembly can be replaced with the spares provided .
● ALWAYS follow the rudimentary safety procedures when charging your
PCP airgun.
● If the supply cord is damaged, it must be replaced by a special cord or
assembly available from the manufacturer or its service agent.
● This appliance can be used by children aged from 8 years and above
and persons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand
the hazards involved. Children shall not play with the appliance. Cleaning
and user maintenance shall not be made by children without supervision.
SAVE THESE INSTRUCTIONS
FCC Information
CAUTION:
Changes or modifications not expressly approved by the party responsible
for compliance could void the user's authority to operate the equipment!
This device complies with Part 15 of the FCC Rules. Operation is subject to
the following two conditions:
1) This product may cause harmful interference.
2)This product must accept any interference received, including
interference that may cause undesired operation.
WARNING:
Changes or modifications to this product not expressly approved by the
party.responsible for compliance could void the user's authority to operate
background
- 4 -
the product.
Note:
This product has been tested and found to comply with the limits for a
Class B digital device pursuant to Part 15 of the FCC Rules, These limits
are designed to provide reasonable protection against harmful interference
in a residential installation.
This product generates, uses and can radiate radio frequency energy, and
if not installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this
product does cause harmful interference to radio or television
reception,which can be determined by turning the product off and on, the
user is encouraged to try to correct the interference by one or more of the
following measures.
• Reorient or relocate the receiving antenna.
• Increase the distance between the product and receiver.
• Connect the product to an outlet on a circuit different from that to which
the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for assistance.
Product parameters
Model
Voltage:
Power:
Inflation pressure
Stop mode
Cooling system
Accessories
background
- 5 -

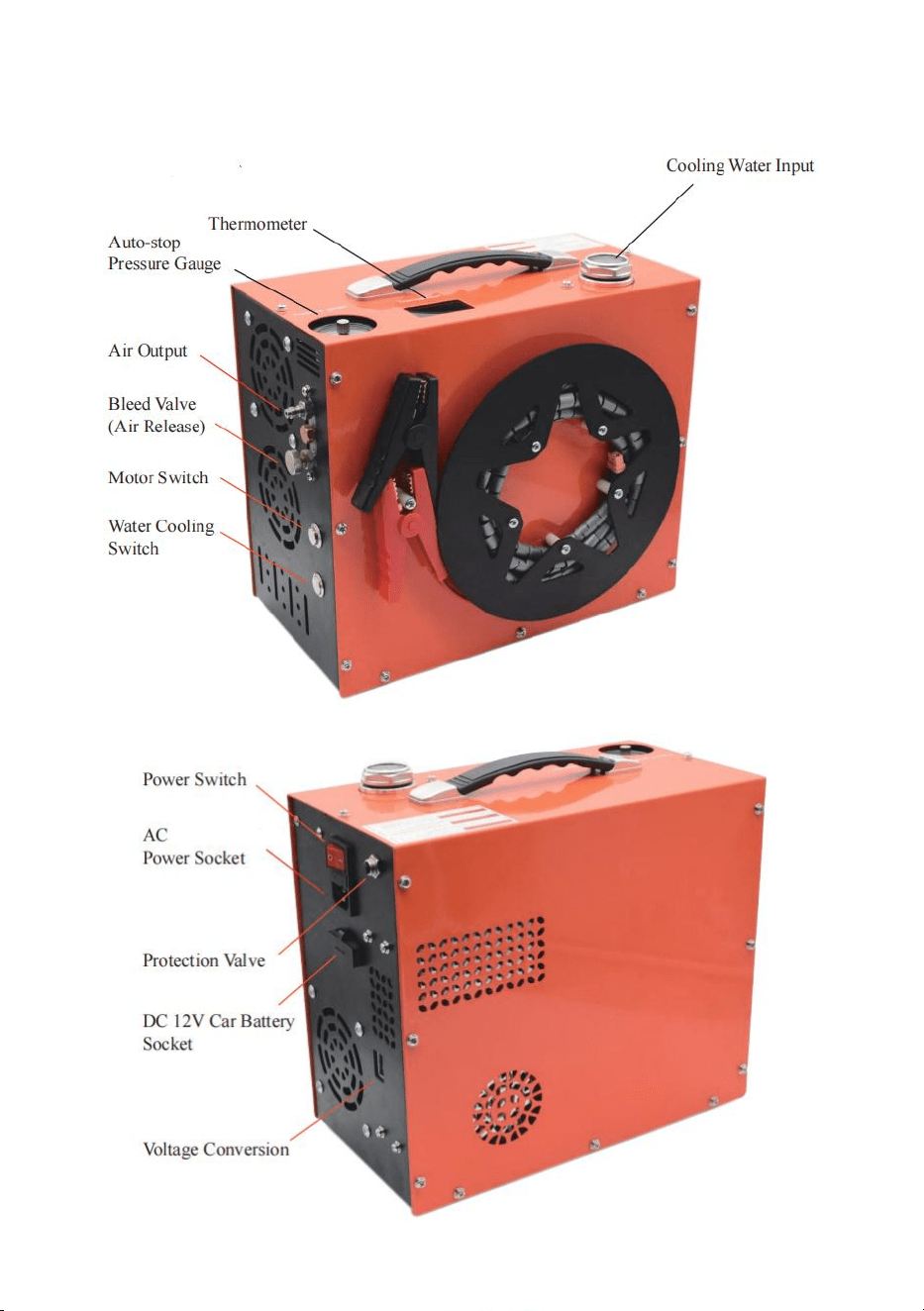

MAIN OPERATING PARTS
background
- 6 -
Assembly Instructions
1.Open the water cooling input
window, Fill enough water or car
coolant.
2.Connect the quick female
coupler to your Airgun cylinder,Air
Bottle or Airsoft products.
3.Connect another end foster to
the output on the front of
compressor via a male fitting.
Make sure the foster coupling.
4.Connect the supplied AC power
cord to the right-hand side of the
main unit and connect the
three-pin plug to the mains power
outlet.
background
- 7 -
Manually rotate the needle of the
automatic shut- off system to the
pressure you want.
WARNING!
NEVER overfill the maximum
pressure of your cylinder and
airgun. The maximum pressure for
this compressor is 300bar
(30Mpa/4500PSI)
6.Press the WATER cooling
button on the top
of the compressor to start the
water cooling
System.
7.Close the air bleed valve on the
front of the main unit by turning it
clockwise. It need only be finger
tight.
8.Turn on the power switch.
background
- 8 -
9.Finally, press the POWER
button on the top of the main unit.
The compressor unit will audibly
start up and the charging process
will begin.
Using DC 12V Car Battery Power
1.Insure the car engine is running.
Connect the supplied DC power
cable to the right side of the 12v
socket.
2.Connect the red clip at the other
end of this cable to the positive (+)
terminal of the car’s12-volt battery.
Then connect the black clip to the
battery’s negative (-) terminal.
The rest operation is same as
step 5
background
- 9 -
NOTE:
If the working temperature exceeds 80 degrees CeIsius,the compressor
MUST be manually switched off,you can press the POWER button to
make the compressor stop working. Keep the cooling fan left running.
Restart the compressor function once the compressor has cooled down.
The compressor will be auto shut-off every 30 minutes to prevent
overload and overheat.You can restart the compressor by pressing the
POWER button again if air filling not finished.
Troubleshooting
E0- The temperature sensor is faulty.
E1- Excess temperature
E2- voltage is lower than 9.8V.
E4- The pressure button is faulty.
E5-Working time limit and pressure reach automatic stop.
