Vevor SS-005 Reverse Osmosis System 800 GPD 8-stage User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

REVERSE OSMOSIS WATER

FILTRATION SYSTEM

MODEL:SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 1 -

MODEL:SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

REVERSE OSMOSIS WATER

FILTRATION SYSTEM

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed

through indicates that the product requires separate refuse

collection in the European Union. This applies to the product

and all accessories marked with this symbol. Products marked

as such may not be discarded with normal domestic waste, but

must be taken to a collection point for recycling electrical and

electronic devices

FCC Information:

CAUTION: Changes or modifications not expressly approved

by the party responsible for compliance could void the user's

authority to operate the equipment!

This device complies with Part 15 of the FCC Rules. Operation

is subject to the following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received,

including interference that may cause undesired operation.

WARNING: Changes or modifications to this product not

expressly approved by the party.responsible for compliance

could void the user's authority to operate the product.

Note: This product has been tested and found to comply with

the limits for a Class B digital device pursuant to Part 15 of the

FCC Rules, These limits are designed to provide reasonable

protection against harmful interference in a residential

installation.

This product generates, uses and can radiate radio frequency

energy, and if not installed and used in accordance with the

instructions, may cause harmful interference to radio

communications. However, there is no guarantee that

- 3 -

interference will not occur in a particular installation. If this

product does cause harmful interference to radio or television

reception,which can be determined by turning the product off

and on, the user is encouraged to try to correct the

interference by one or more of the following measures.

• Reorient or relocate the receiving antenna.

• Increase the distance between the product and receiver.

• Connect the product to an outlet on a circuit different from

that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for

assistance.

Matters needing attention

Important safety notice

1.When the product is making water, there will be slight vibration and

sound, which is a normal phenomenon.

2.When the inlet water quality does not meet the municipal tap water

standards, a pretreatment device should be installed before the product.

3.The inlet water pressure of this water purifier is 0.1-0.4MPa. If the inlet

water pressure does not meet the requirements, please check

A pressurization or decompression device should be installed.

4.If the machine fails, the power supply and water supply should be cut off

immediately. Do not leave the faulty machine in operation

Status.

5.Do not use other parts without the manufacturer's permission. If the

machine breaks down, the warranty will end automatically

Stop.

6.Please install and use according to the instructions of the product.

7.This product can only be repaired in the manufacturer's authorized repair

center. If you choose an unauthorized repair center,

Easy to cause other unsafe factors.

- 4 -

8.Please clean and replace the filter element regularly.

9.When replacing the filter element, cut off the power supply and close the

water inlet three-way ball valve.

10.When the machine needs to be cleaned, do not directly spray water to

clean the machine or put the water purifier into the water to clean.

11.Do not use volatile liquids such as alcohol, gasoline, paint thinner and

other materials to wipe the surface of the machine.

12.Do not apply too much pressure or impact force to the product.

13.Do not use water sources beyond 5-38 ° C to avoid reducing the service

life of the filter element.

14.When the water temperature is below 5 ° C, turn off the water inlet tee,

open the faucet and drain the water for about 1 minute, so that it is clean

The water inside the machine is discharged from the concentrated water

pipe to prevent ice damage to the machine.

15.Avoid storing in places exposed to strong sunlight, which can easily

cause aging of water purifier components.

Warn

1.The adapter should be installed vertically on the wall or cabinet board,

and do not place the adapter flat at the bottom of the cabinet.

2.Do not use broken power supplies or plugs, and loose sockets.

3.If the power cord is damaged, in order to avoid danger, it must be

designated by a professional after-sales maintenance technician

Replace it.

4.Do not touch the plug with wet hands.

5.Do not use under high water pressure.

6.Do not put flammable, explosive, volatile, strong magnetic materials near

the water purifier.

7.Children and incapacitated persons should use this product under the

guidance of their guardians.

8.In addition to maintenance technicians, other people must not be

decomposed, maintenance, in order to avoid causing fire,

- 5 -

An electric shock.

9.Use the new hose assembly that came with the purifier. The old hose

assembly cannot be reused.

A.Products and Accessories


Name


Name

2 filter

elements

specification

faucet

Power

adapter

Water inlet

three-way

ball valve

Quick

connector

1/4"

anti-drop

clip

3/8"

anti-drop clip

White

3/8"PE tube

White

1/4"PE tube

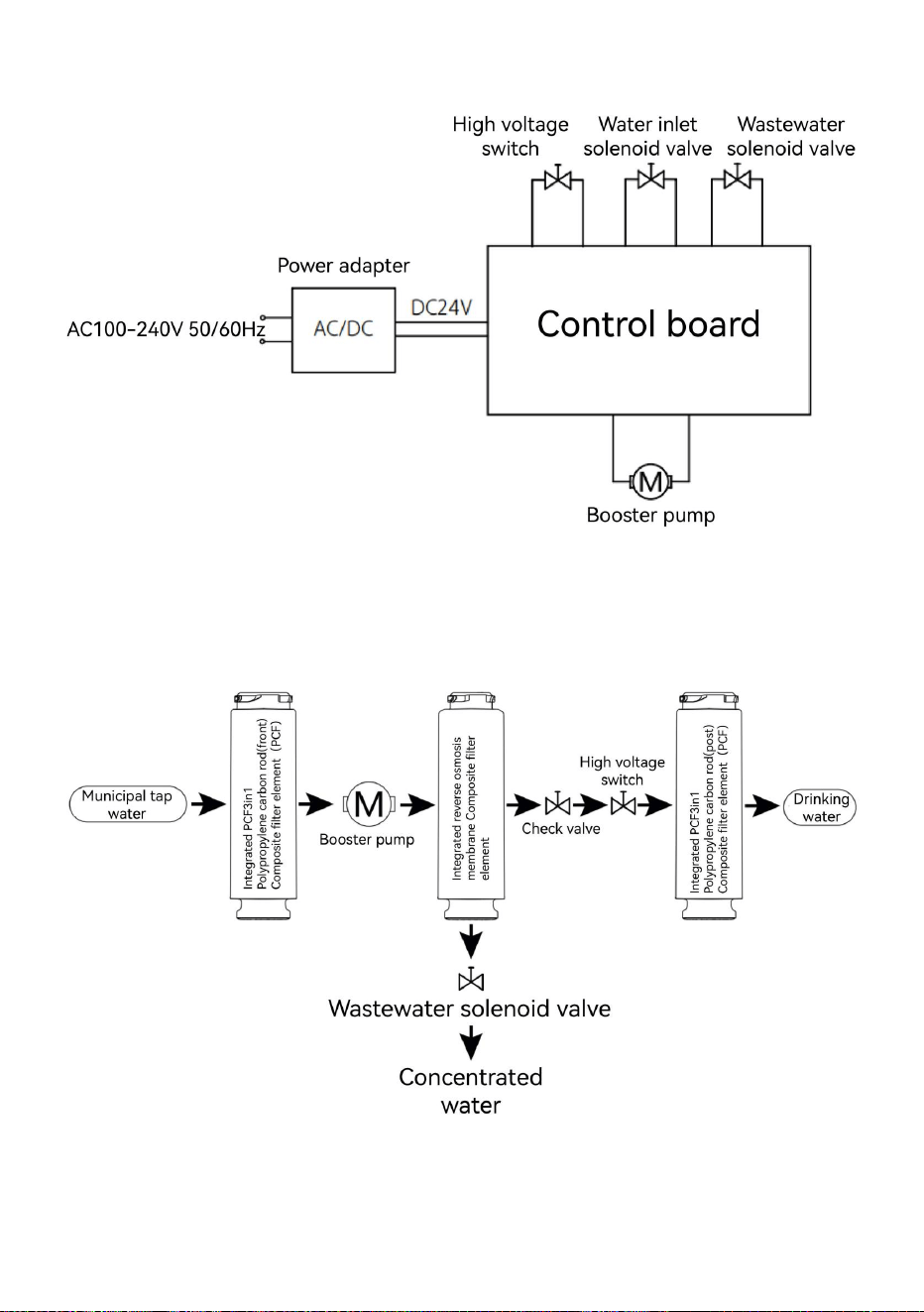

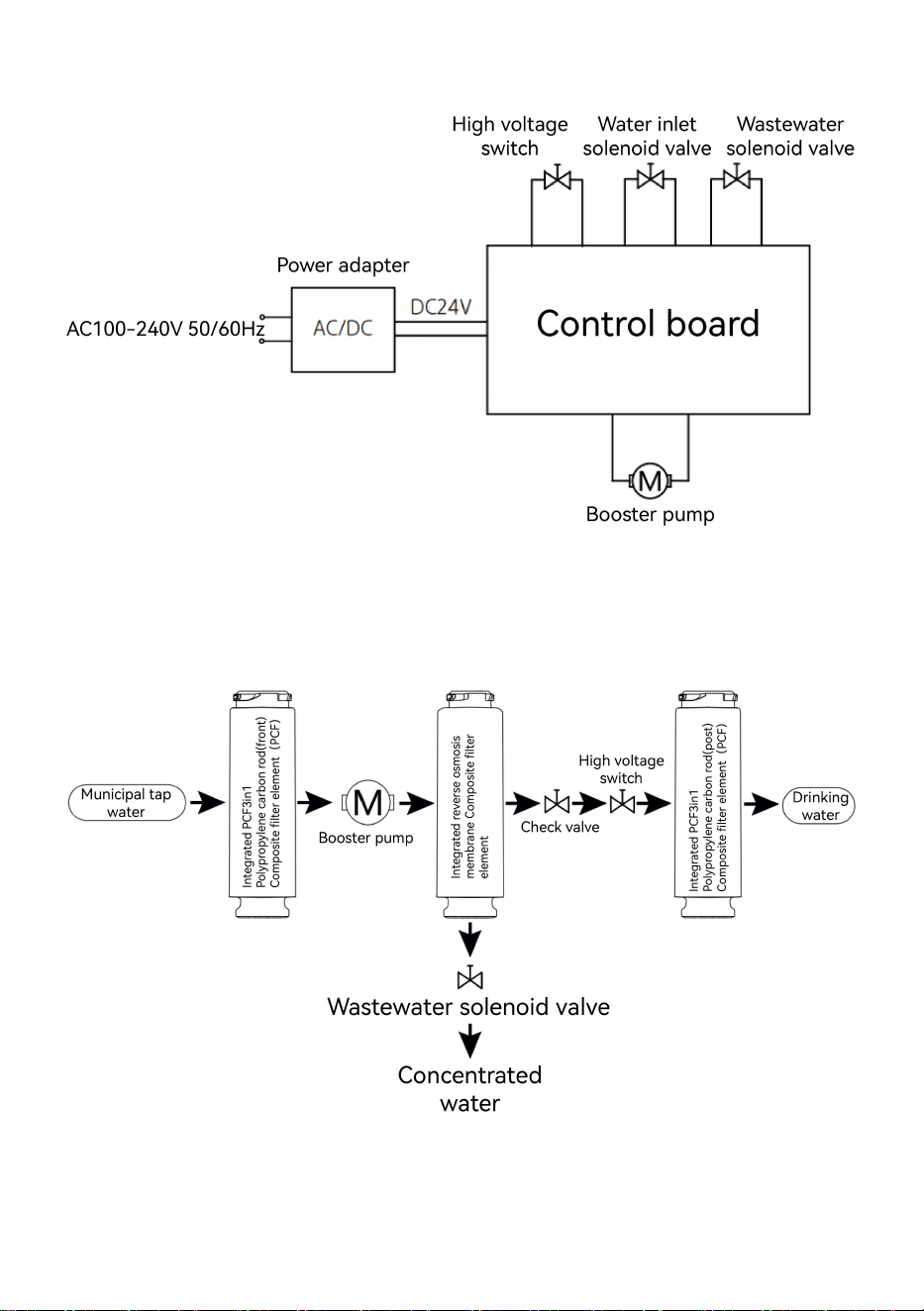

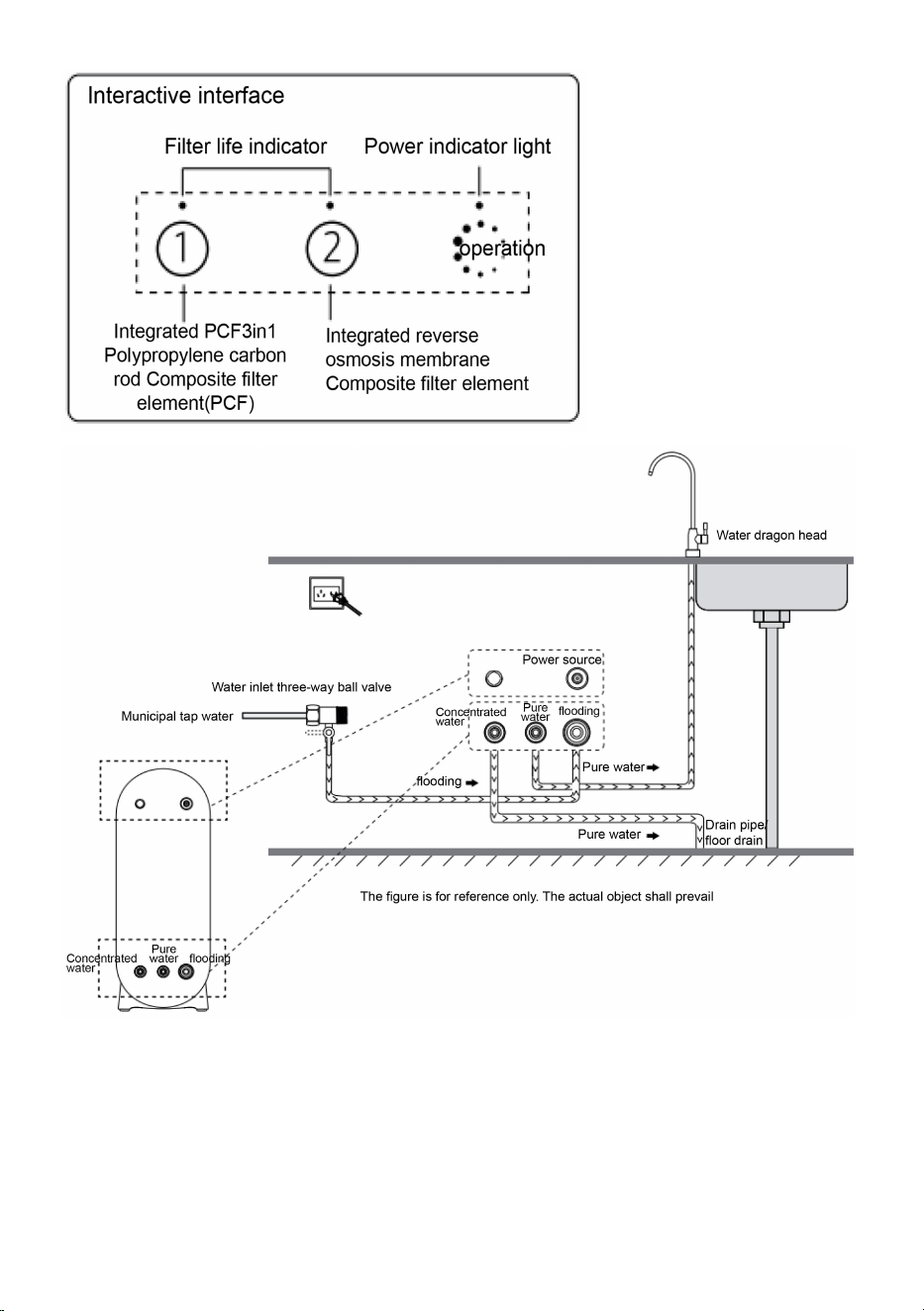

B.Functional diagram

- 6 -

C.Filter element name and recommended replacement cycle

- 7 -

Filter element

name

Integrated PCF3in1

Polypropylene carbon rod

Composite filter element

(PCF)

Integrated reverse

osmosis membrane

Composite filter

element

Filter function

Effectively remove sediment,

rust and suspension from the

water Substance, residual

chlorine and odor; Effective

improvement of carbon rods

The taste of the water, the

absorption of the different

color odor in the water.

Filter water arsenic,

cadmium, chromium

(hexavalent), Lead,

fluoride, nitrate

nitrogen, tetrachloride

Carbon,

trichloromethane

- 8 -

Filter function

Effectively remove sediment,

rust and suspension from the

water Substance, residual

chlorine and odor; Effective

improvement of carbon rods

The taste of the water, the

absorption of the different

color odor in the water.

Filter water arsenic,

cadmium, chromium

(hexavalent), Lead,

fluoride, nitrate

nitrogen, tetrachloride

Carbon,

trichloromethane

Recommended

replacement

cycle

6 to 12 months

24 to 36 months

Recommended

replacement

cycle

6 to 12 months

24 to 36 months

! ! ! It is recommended that the replacement cycle of the filter element be

the expected cycle, due to the poor water quality, water temperature and

usage in various regions

The actual service cycle is different. The recommended replacement cycle

is for reference only.

D.Installation method

1. Open the package and take out the host and parts package.

2, check the machine body, packing cases and warranty serial numbers

are consistent.

3. Confirm the position and space of the whole machine and reserve a

two-pin socket.

4, confirm the water pressure, water pressure requirements: 0.1-0.4Mpa.

! ! ! Before installation, close the water source to prevent water leakage.

E.Installation method

1.Install water inlet three-way ball valve

- 9 -

①Cold water hose

②gasket

③Water inlet three-way

ball valve

④gasket

⑤Cold water valve

⑥Ball valve nut

⑦3/8"PE tube

F.Install faucet

1. The faucet is inserted into the hole reserved on the sink. Use matching

shims and nuts from the sink panel Tighten the underside so that the faucet

is fixed in the water On the slot.

①

gasket

②

nut

③

Tighten the nut

2.Insert the 1/4" quick connector into the bottom of the threaded rod.

- 10 -

①1/4" Fast splice

②Insert 1/4" Quick connector

3.Force the 1/4"PE tube into the 1/4" quick connector.

①

port

②

PE pipe

4. 1/4"PE tube insert the bottom and then pull out, Clamp into anti-fall

clamp.

①Clip head

②Clamp into anti-fall clamp

5. if you need to pull out the water pipe, first take off the anti-fall clamp,

Hold down the clip and pull out the hose.

①Hold Clip head

②Remove the clamp outside

pull

- 11 -

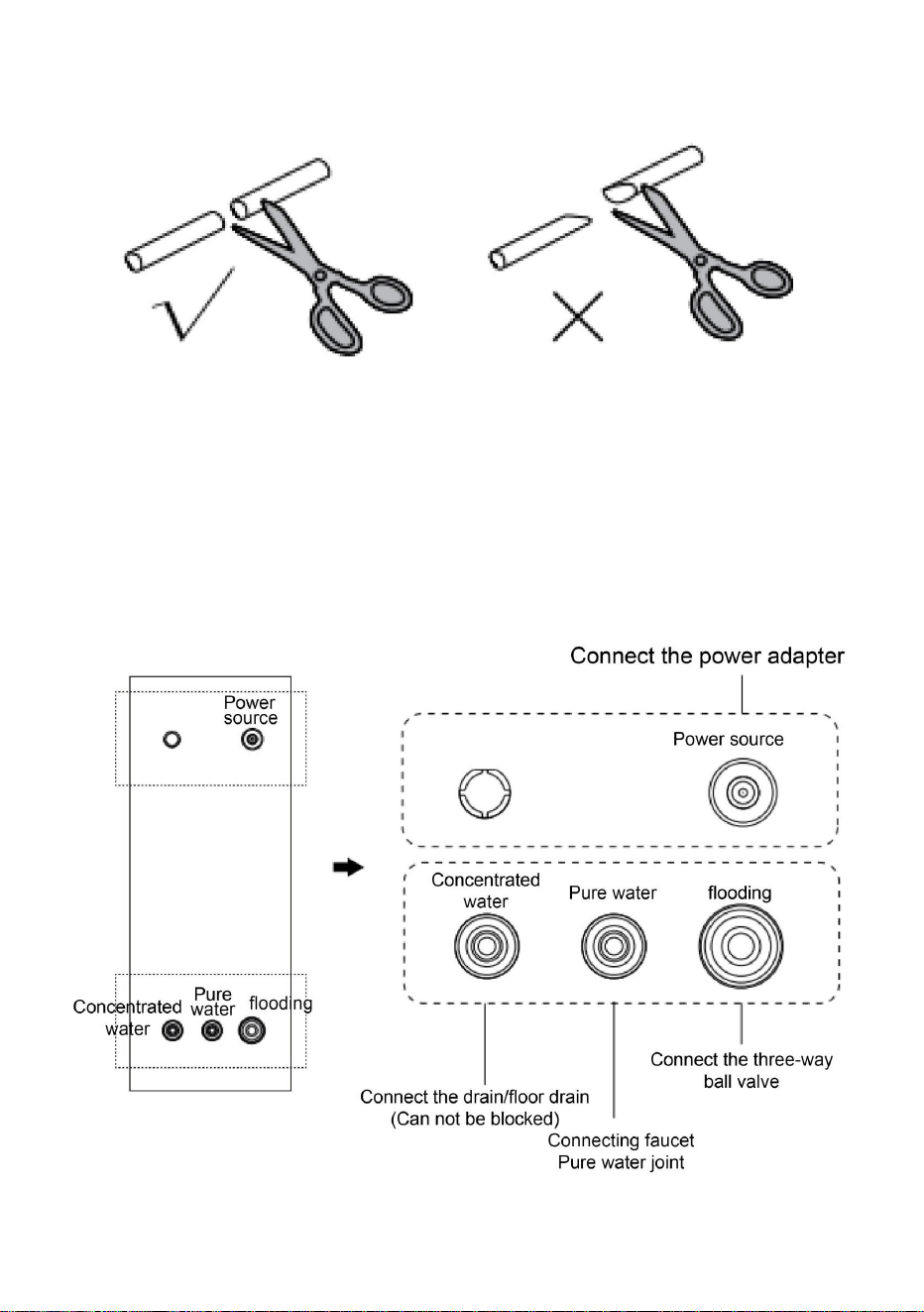

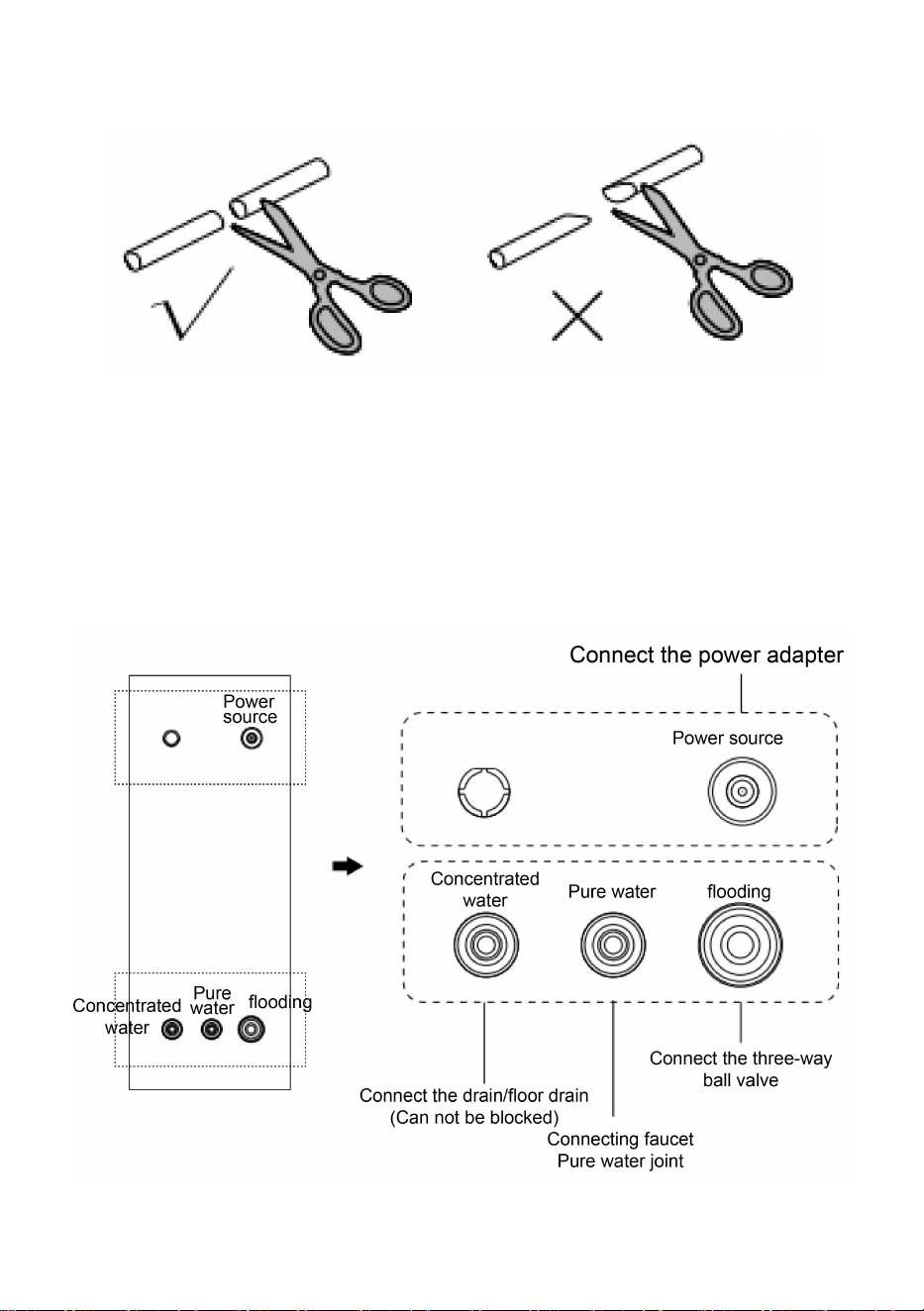

6.When cutting water pipes, cut the nozzle of the water pipe flat. Do not cut

the pipe into a diagonal plane.

G.Installation method

Component connection (refer to functional diagram)

Remove the white and blue plugs at the inlet and outlet, and mark the PE

pipe and the back of the machine in turn

The interface is connected; Connect the white thick water pipe and fix it to

the drain pipe or floor drain.

- 12 -

! ! !After the water pipe is installed, be sure to install the blue anti-fall

clamp.

Each pipeline is connected according to the side mark, and confirm again

after the connection is completed.

H.Method of first installation of filter element

1.Rotate the new filter in a clockwise direction and align the lock with the

icon.

A.clockwise

B.The lock is aligned with

2.Complete the installation of other filter elements in turn.

- 13 -

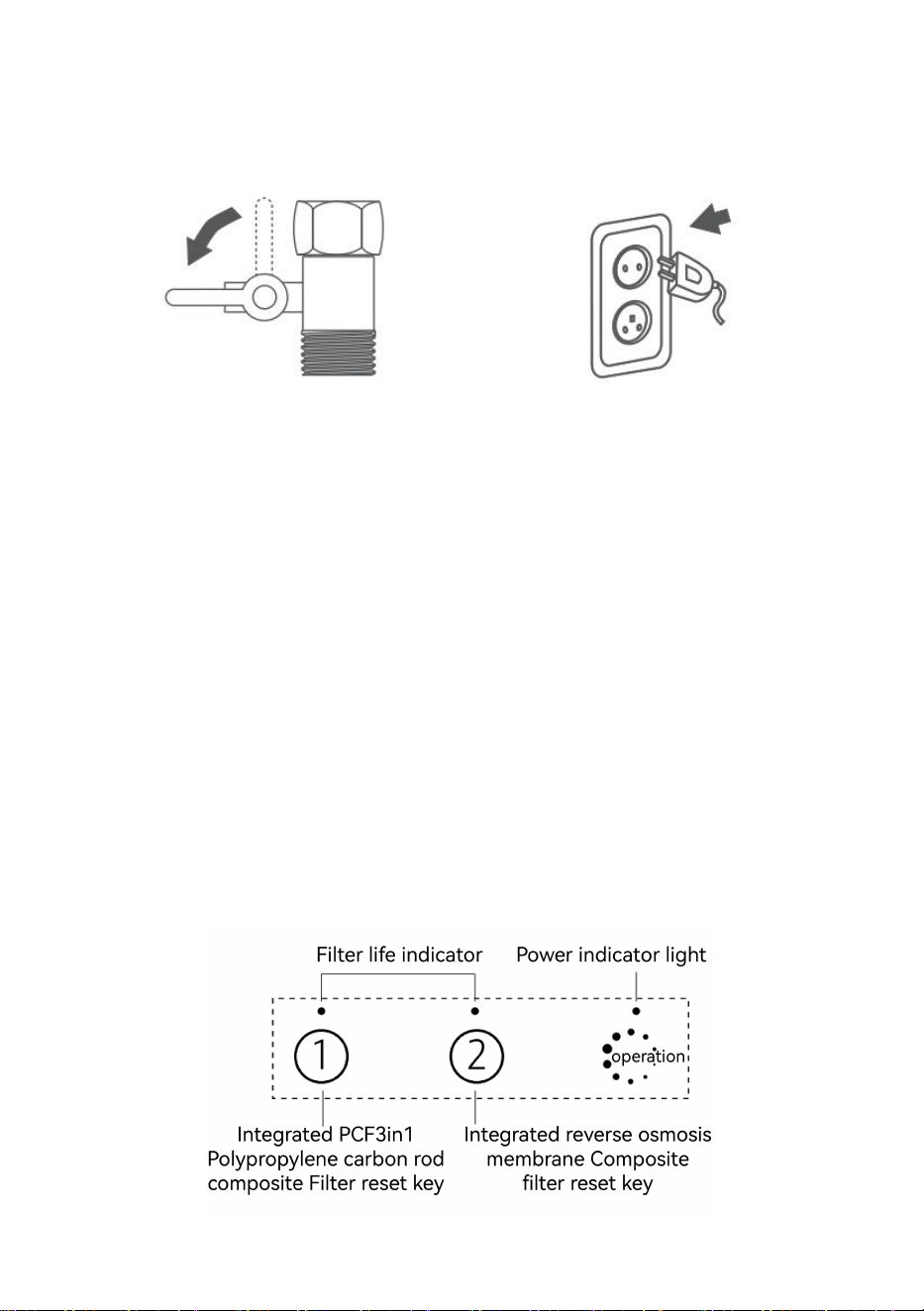

I.Usage method

First use

Open water three-way ball valve and plug it in.

Filter flushing

When using or replacing the filter element for the first time, rinse the filter

element.

Due to the characteristics of the reverse osmosis membrane, the

membrane contains moisturizing ingredients (the main ingredient is food

grade sweet Oil), in order to produce a better taste of water after the first

installation, the first day of installation as much as possible to use the

machine The filtered water is not recommended for drinking, and can be

used for kitchen cleaning.

If the above operation cannot be performed, it is recommended to open the

faucet every 2 hours after installation

The water is discharged for 20 minutes, and the operation steps can be

cycled more than 7 times before drinking directly.

Display function description

- 14 -

Pilot lamp

Display form

Display description

Long bright (blue)

Filter element normal

Flicker (red)

Filter element life is

about to expire,

Please prepare the

filter cartridge for

replacement in

advance

Long bright (red)

The life of the filter

element has expired

Not bright

Power off

Flicker (red)

Machine failure

Long bright (blue)

Be running

J.Replace filter element

1. Close the water inlet three-way ball valve and unplug the power supply.

- 15 -

2. Remove the filter element to be replaced by rotating it in the

counterclockwise direction.

C.anticlockwise

D.Unlock

3. Rotate the new filter in a clockwise direction and align the lock with the

icon.

E.clockwise

F.The lock is aligned with the

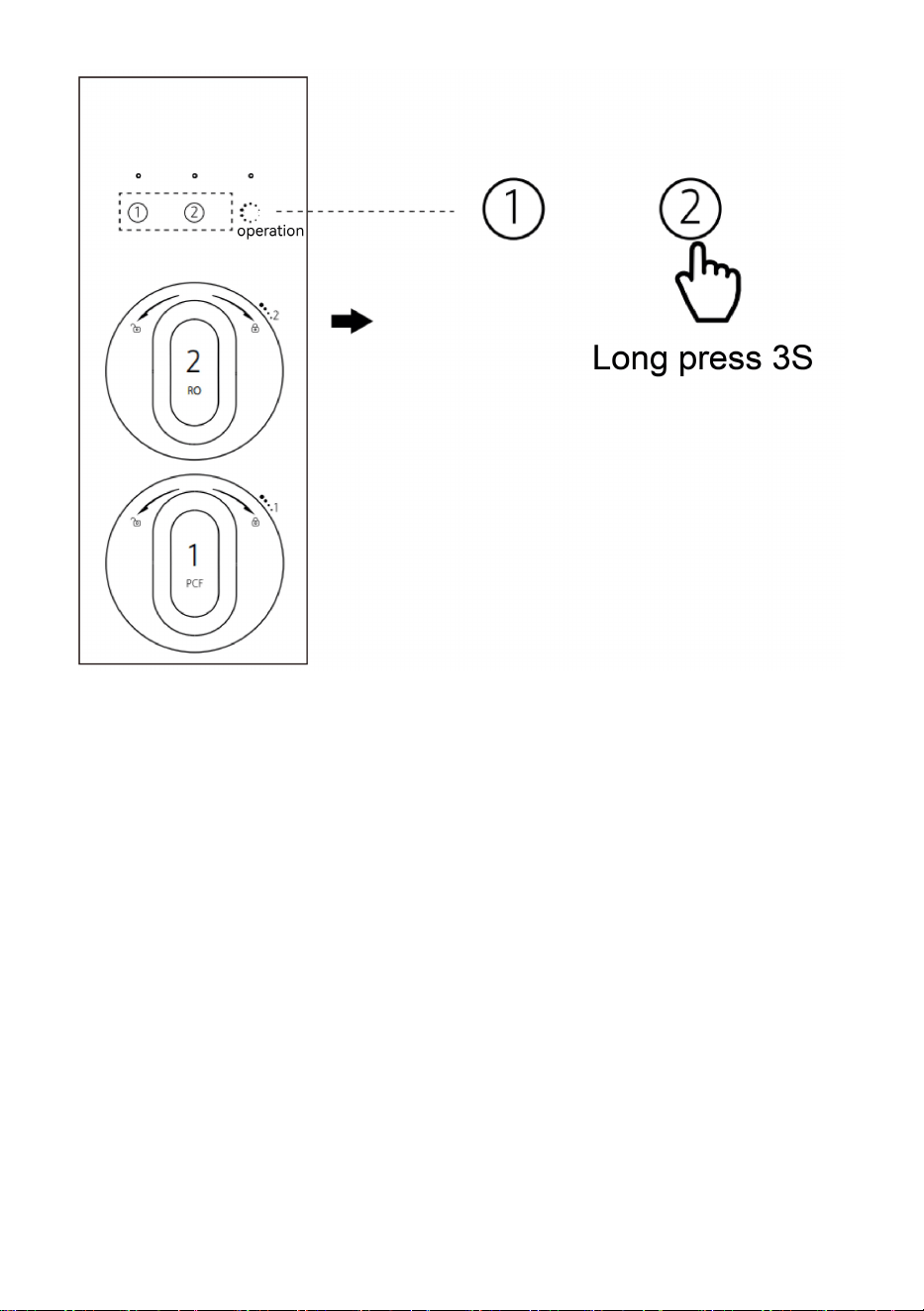

4.Filter reset method

Long press the corresponding filter 3S, the chord sound, the icon restore

blue long bright, filter The reset succeeded. Procedure

- 16 -

5.machine flushing method

After installation, the filter element should be washed at all levels for the

first time Test the washing method of filter element used for the first time.

K.Routine maintenance

Water purifier body maintenance

1. Please wipe with a soft cloth.

2. for stubborn stains or dust, please touch a little warm water with a soft

cloth to wipe.

3. do not use volatile liquids such as: alcohol, gasoline, paint thinner and

other materials to wipe

The surface of the machine.

Do not use water purifier for a long time

- 17 -

1. please close the water inlet three-way ball valve and unplug the power.

2. before use again, please open the water inlet three-way ball valve, plug

in the power, start the water purifier.

3, open the water purification faucet, the first water may have fine carbon

powder or bubble is normal

Phenomenon, rinse until clean and turn off the faucet can be used

normally.

!!!In the process of use, it is prohibited to place flammable and explosive

items next to the water purifier to avoid danger.

L.Troubleshooting

Fault

phenomenon

Fault cause

Troubleshooting method

The water purifier

does not start

The power supply is

not switched on or

the switch is not

turned on

Check whether the power

plug is loose or not plugged

in, and whether the power

switch is turned on

Adapter failure

Check whether the adapter

indicator is off

Water purifier leaks

Component

damage

Immediately cut off the

power supply and close the

water inlet three-way ball

valve, and contact the

after-sales personnel

The filter element or

water pipe is not

connected properly

Check whether the filter

element is installed properly

and whether the water pipe

connection is loose

- 18 -

Water purifier

start-up

The tap doesn't

come out.

Cold water valve or

three-way ball valve

is not open

Please open the

corresponding valve

Water purifier

start-up

Low faucet flow

Pipe bending

Check incoming,

concentrated, and pure

water pipes

Inlet tee ball valve

not fully open

Check that the water inlet

three-way ball valve is fully

open

Cartridge clogging

Replace the filter cartridge or

contact after-sales personnel

Effluent quality is

poor

Filter element

failure

Replace the filter cartridge or

contact after-sales personnel

Poor inlet quality

Please confirm the quality of

municipal tap water and

consider installing a

pretreatment device

The water purifier

does not stop

Or start and stop

repeatedly

The faucet is not

fully turned off

Please turn off the tap

completely

- 19 -

M.Electrical schematic diagram

N.Water treatment process diagram

- 20 -

O.Technical specification

Product name

REVERSE OSMOSIS WATER FILTRATION SYSTEM

Product model

SS-001/SS-002

SS-003/SS-004

SS-005/SS-006

Rated power

75W

80W

Rated power

supply

DC24V/3A(Via

AC100-240V

50/60Hz

adapter)

DC24V/4A(Via

AC100-240V

50/60Hz

adapter)

DC24V/5A(Via

AC100-240V

50/60Hz

adapter)

Inlet pressure

0.1-0.4MPa

Product size

397*137*347mm

Technical Support and E-Warranty Certificate

www.vevor.com/support

SYSTÈMEDEFILTRATION

EAUD'OSMOSEINVERSE

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

MODÈLE:SS001/SS002/SS003/SS004/SS005/SS006

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpas

ànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

MODÈLE:SS001/SS002/SS003/SS004/SS005/SS006

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique

oulogicielledenotreproduit.

SYSTÈMEDEFILTRATION

EAUD'OSMOSEINVERSE

BESOIND'AIDE?CONTACTEZNOUS!

1

Machine Translated by Google

2

AVERTISSEMENT:Leschangementsoumodificationsapportésàce

produitnonexpressémentapprouvésparlapartieresponsabledelaconformité

pourraientannulerl'autoritédel'utilisateuràutiliserleproduit.

2)Ceproduitdoitacceptertouteinterférencereçue,ycompriscellesqui

peuventprovoquerunfonctionnementindésirable.

ATTENTION:Leschangementsoumodificationsnonexpressémentapprouvés

parlapartieresponsabledelaconformitépeuventannulerledroitdel'utilisateur

àutiliserl'équipement!

InformationsFCC:

Cetappareilestconformeàlapartie15desrèglesdelaFCC.Sonfonctionnement

estsoumisauxdeuxconditionssuivantes:1)Ce

produitpeutprovoquerdesinterférencesnuisibles.

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/CE.Le

symbolereprésentantunepoubelleàroulettesbarréeindiquequeleproduit

doitfairel'objetd'unecollectesélectivedesdéchetsdansl'Unioneuropéenne.

Celas'appliqueauproduitetàtouslesaccessoiresmarquésdecesymbole.Les

produitsmarquéscommetelsnepeuventpasêtrejetésaveclesdéchetsménagers

normaux,maisdoiventêtredéposésdansunpointdecollectepourlerecyclagedes

appareilsélectriquesetélectroniques.

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlire

attentivementlemanueld'instructions.

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquenceet,s'iln'est

pasinstalléetutiliséconformémentauxinstructions,ilpeutprovoquerdes

interférencesnuisiblesauxcommunicationsradio.Cependant,il

n'existeaucunegarantieque

Remarque:ceproduitaététestéetjugéconformeauxlimitesd'unappareil

numériquedeclasseBconformémentàlapartie15desrèglesdelaFCC.Ces

limitessontconçuespourfourniruneprotectionraisonnablecontreles

interférencesnuisiblesdansuneinstallationrésidentielle.

Machine Translated by Google

Questionsnécessitantuneattentionparticulière

Avisdesécuritéimportant

1.Lorsqueleproduitproduitdel'eau,ilyauradelégèresvibrationset

leproduitprovoquedesinterférencesnuisiblesaveclaradiooulatélévision

immédiatement.Nelaissezpaslamachinedéfectueuseenfonctionnement

Statut.

aucuneinterférenceneseproduiradansuneinstallationparticulière.Sicela

4.Silamachinetombeenpanne,l'alimentationélectriqueetl'alimentationeneaudoiventêtrecoupées

assistance.

Undispositifdepressurisationoudedécompressiondoitêtreinstallé.

centre.Sivouschoisissezuncentrederéparationnonautorisé,d'autres

facteursdangereuxpeuventfacilementsurvenir.

•Consultezlerevendeurouuntechnicienradio/TVexpérimentépour

lapressiondel'eaunerépondpasauxexigences,veuillezvérifier

6.Veuillezinstalleretutiliserconformémentauxinstructionsduproduit.

7.Ceproduitnepeutêtreréparéquedanslecentrederéparationagréédufabricant.

celuiauquellerécepteurestconnecté.

normes,undispositifdeprétraitementdoitêtreinstalléavantleproduit.

3.Lapressiond'eaud'entréedecepurificateurd'eauestde0,1à0,4MPa.Sil'entrée

Arrêt.

interférencesparuneouplusieursdesmesuressuivantes.•Réorienterou

déplacerl'antennederéception.•Augmenterladistance

entreleproduitetlerécepteur.•Connecterleproduitàuneprisesuruncircuit

différentdecelui

etainsidesuite,l'utilisateurestencouragéàessayerdecorrigerleproblème

2.Lorsquelaqualitédel’eaud’entréenecorrespondpasàcelledel’eaudurobinetmunicipale

lamachinetombeenpanne,lagarantieprendrafinautomatiquement

réception,quipeutêtredéterminéeenéteignantleproduit

leson,cequiestunphénomènenormal.

5.N'utilisezpasd'autrespiècessansl'autorisationdufabricant.Sile

3

Machine Translated by Google

Avertir

décomposé,entretien,afind'éviterdeprovoquerunincendie,

9.Lorsduremplacementdel'élémentfiltrant,coupezl'alimentationélectriqueetfermezle

14.Lorsquelatempératuredel'eauestinférieureà5°C,fermezletéd'arrivéed'eau,ouvrezlerobinetet

vidangezl'eaupendantenviron1minute,afinqu'ellesoitpropre

3.Silecordond'alimentationestendommagé,afind'évitertoutdanger,ildoitêtre

désignéparuntechniciendemaintenanceaprèsventeprofessionnel

8.Veuilleznettoyeretremplacerrégulièrementl'élémentfiltrant.

13.Nepasutiliserdesourcesd'eauaudelàde538°Cpouréviterderéduireleservice

duréedeviedel'élémentfiltrant.

2.N'utilisezpasdeblocsd'alimentationoudefichescassés,nideprisesdecourantdesserrées.

conseilsdeleurstuteurs.

12.N'appliquezpastropdepressionoudeforced'impactsurleproduit.

1.L'adaptateurdoitêtreinstalléverticalementsurlemuroulepanneaudel'armoireetneplacezpas

l'adaptateuràplataubasdel'armoire.

7.Lesenfantsetlespersonneshandicapéesdoiventutiliserceproduitsouslasurveillance

8.Outrelestechniciensdemaintenance,aucuneautrepersonnenedoitêtre

d'autresmatériauxpouressuyerlasurfacedelamachine.

6.Neplacezpasdematériauxinflammables,explosifs,volatilsoumagnétiquespuissantsàproximité

lepurificateurd'eau.

11.N'utilisezpasdeliquidesvolatilstelsquel'alcool,l'essence,lediluantàpeintureet

15.Évitezdestockerdansdesendroitsexposésàunefortelumièresolaire,quipeutfacilement

provoquerlevieillissementdescomposantsdupurificateurd’eau.

5.Nepasutilisersousunepressiond'eauélevée.

nettoyezlamachineoumettezlepurificateurd'eaudansl'eaupournettoyer.

10.Lorsquelamachinedoitêtrenettoyée,nevaporisezpasdirectementd'eausur

tuyaupouréviterd'endommagerlamachineparlaglace.

4.Netouchezpaslapriseaveclesmainsmouillées.

vanneàboisseausphériqueàtroisvoiesd'arrivéed'eau.

L'eauàl'intérieurdelamachineestévacuéedel'eauconcentrée

Remplacezle.

4

Machine Translated by Google

B.Diagrammefonctionnel

A.Produitsetaccessoires

Unchocélectrique.

Nom

TubePE1/4"


9.Utilisezlenouveautuyaufourniaveclepurificateur.L'ancientuyau

spécification

àtrois

robinetàboisseausphérique

1/4"

2filtres

Rapide

TubePE3/8"

connecteur

éléments

Blanc

robinet


agrafe

Blanc

Nom

Arrivéed'eau

Pouvoir

l'assemblagenepeutpasêtreréutilisé.

Clip

antichute3/8"

antichute

adaptateur

5

Machine Translated by Google

6

C.Nomdel'élémentfiltrantetcyclederemplacementrecommandé

Machine Translated by Google

7

Élémentfiltrant

composite

Membraned'osmose

inverseintégrée

Tigedecarboneen

polypropylènePCF3in1intégrée

Élémentfiltrantcomposite

(PCF)

Élémentfiltrant

Élimineefficacementlessédiments,la

rouilleetlasuspensiondel'eauSubstance,

chlorerésidueletodeur;Amélioration

efficacedestigesdecarboneLegoûtde

l'eau,l'absorptiondesdifférentesodeurs

decouleurdansl'eau.

Élémentfiltrant

nom

Carbone,

trichlorométhane

Fonctiondefiltrage

Filtrerl'eauarsenic,

cadmium,chrome

(hexavalent),plomb,

fluorure,nitrate

d'azote,tétrachlorure

Machine Translated by Google

E.Méthoded'installation

D.Méthoded'installation

eauSubstance,résiduelle

azote,tétrachlorure

Lecycledeserviceréelestdifférent.Lecyclederemplacementrecommandé

(hexavalent),plomb,

remplacement

Recommandé

6à12mois

odeurdecouleurdansl'eau.

6à12mois

lecycleattendu,enraisondelamauvaisequalitédel'eau,delatempératuredel'eauet

!!

Legoûtdel'eau,le

3.Confirmezlapositionetl'espacedel'ensembledelamachineetréservezun

Fonctiondefiltrage

!!

1.Installerunrobinetàboisseausphériqueàtroisvoiesd'arrivéed'eau

Carbone,

chloreetodeur;Efficace

remplacement

faireduvélo

estàtitreindicatifseulement.

1.Ouvrezl'emballageetsortezl'hôteetl'emballagedespièces.2,vérifiezle

corpsdelamachine,lescaissesd'emballageetlesnumérosdesériedegarantie

24à36mois

Élimineefficacementlessédiments,

larouilleetlasuspensiondela

fluorure,nitrate

24à36mois

Filtrerl'eauarsenic,

cadmium,chrome

utilisationdansdiversesrégions

!Avantl’installation,fermezlasourced’eaupouréviterlesfuitesd’eau.

absorptiondesdifférents

Recommandé

!Ilestrecommandéquelecyclederemplacementdel'élémentfiltrantsoit

priseàdeux

broches.4,confirmerlapressiondel'eau,exigencesdepressiondel'eau:0,10,4Mpa.

faireduvélo

améliorationdestigesencarbone

trichlorométhane

sontcohérents.

8

Machine Translated by Google

F.Installerlerobinet

1.Lerobinetestinsérédansletrouréservésurl'évier.Utilisezdescalesetdesécrous

correspondantsdupanneaudel'évier.Serrezledessousdemanièreàcequelerobinetsoit

fixédansl'eauSurlafente.

2.Insérezleconnecteurrapide1/4"danslebasdelatigefiletée.

Joint

Vanned'eaufroide

Écroudevanneà

boisseausphériqueTubePE3/8"

Tuyaud'eaufroide

Joint

Robinetàboisseausphériqueà

troisvoiesd'arrivéed'eau

Joint

ÉcrouSerrezl'écrou

9

Machine Translated by Google

10

serrer.

4.InsérezletubePE1/4"danslebas,puisretirezle,fixezledansl'antichute

Port

Têtedeclip

Insérezunconnecteurrapide1/4"

TuyauenPE

3.ForcezletubePE1/4"dansleconnecteurrapide1/4".

Épissurerapide1/4"

Serrerdanslapinceantichute

Tenezlatêteduclip

Retirezlapinceextérieure

5.Sivousdevezretirerletuyaud'eau,retirezd'abordlapinceantichute,maintenezleclip

enfoncéetretirezletuyau.

tirer

Machine Translated by Google

11

G.Méthoded'installation

Connexiondescomposants(seréférerauschémafonctionnel)

6.Lorsdeladécoupedesconduitesd'eau,coupezl'emboutdelaconduited'eauàplat.

Necoupezpasletuyauendiagonale.

Retirezlesbouchonsblancsetbleusàl'entréeetàlasortie,etmarqueztouràtourle

tuyauPEetl'arrièredelamachine.L'interface

estconnectée;Connectezletuyaud'eaublancépaisetfixezleautuyaud'évacuation

ouaudraindesol.

Machine Translated by Google

H.Méthodedepremièreinstallationdel'élémentfiltrant

1.Faitespivoterlenouveaufiltredanslesensdesaiguillesd'unemontreetalignezleverrouavecle

icône.

Chaquepipelineestconnectéselonlamarquelatéraleetconfirmezànouveau

2.Terminezl’installationdesautresélémentsfiltrantsàtourderôle.

serrer.

unefoislaconnexionétablie.

!!Unefoislaconduited'eauinstallée,assurezvousd'installerl'antichutebleu

A.danslesensdesaiguillesd'unemontre

B.Laserrureestalignéeavec

12

Machine Translated by Google

RinçagedufiltreLors

delapremièreutilisationouduremplacementdel'élémentfiltrant,rincezl'élémentfiltrant.

Sil'opérationcidessusnepeutpasêtreeffectuée,ilestrecommandéd'ouvrirlerobinettoutesles2heures

aprèsl'installation.L'eauestévacuéependant20

minutesetlesétapesdefonctionnementpeuventêtrerépétéesplusde7foisavantdeboiredirectement.

Enraisondescaractéristiquesdelamembraned'osmoseinverse,lamembranecontientdes

ingrédientshydratants(l'ingrédientprincipalestl'huiledoucedequalitéalimentaire),afindeproduireun

meilleurgoûtd'eauaprèslapremièreinstallation,lepremierjourd'installationautantquepossiblepour

utiliserlamachineL'eaufiltréen'estpasrecommandéepourlaboissonetpeutêtreutiliséepourle

nettoyagedelacuisine.

Ouvrezlerobinetàboisseausphériqueàtroisvoiesetbranchezle.

Descriptiondelafonctiond'affichage

I.Moded'emploi

Premièreutilisation

13

Machine Translated by Google

J.Remplacerl'élémentfiltrant

Lampetémoin

remplacementdans

cartouchefiltrantepour

avance

Formulaired'affichage

Scintillement(rouge)

Pannedemachine

Longuelumière(bleu)

surlepointd'expirer,

Longuelumière(rouge)

Pasbrillant

Veuillezpréparerle

l'élémentaexpiré

Élémentfiltrantnormal

1.Fermezlerobinetàboisseausphériqueàtroisvoiesd'arrivéed'eauetdébranchezl'alimentationélectrique.

Laduréedeviedel'élémentfiltrantest

Éteindre

Scintillement(rouge)

Longuelumière(bleu)

Courir

Descriptiondel'affichage

Laduréedeviedufiltre

14

Machine Translated by Google

15

4.Méthodederéinitialisationdufiltre

F.Laserrureestalignéeavecla

3.Faitespivoterlenouveaufiltredanslesensdesaiguillesd’unemontreetalignezleverrouavecl’icône.

C.danslesensinversedesaiguillesd'unemontre

SenshoraireEst

D.Déverrouiller

2.Retirezl'élémentfiltrantàremplacerenletournantdanslesensinversedesaiguillesd'unemontre.

Appuyezlonguementsurlefiltrecorrespondant3S,lesondel'accord,l'icônerestaurelebleulongetlumineux,lefiltreLa

réinitialisationaréussi.Procédure

Machine Translated by Google

16

chiffonpour

essuyer.3.n'utilisezpasdeliquidesvolatilstelsque:alcool,essence,diluantàpeintureet

1.Veuillezessuyeravecunchiffondoux.2.

Pourlestachestenacesoulapoussière,veuilleztoucherunpeud'eautièdeavecunchiffondoux

autresmatériauxàessuyer

premièrefoisTestezlaméthodedelavagedel'élémentfiltrantutilisépourlapremièrefois.

Entretienducorpsdupurificateurd'eau

Aprèsl'installation,l'élémentfiltrantdoitêtrelavéàtouslesniveauxpour

5.méthodederinçagedelamachine

Lasurfacedelamachine.

N'utilisezpaslepurificateurd'eaupendantunelonguepériode

K.Entretienderoutine

Machine Translated by Google

17

1.Veuillezfermerlerobinetàboisseausphériqueàtroisvoiesd'arrivéed'eauetdébrancher

l'alimentation.2.Avantderéutiliser,veuillezouvrirlerobinetàboisseausphériqueàtroisvoies

d'arrivéed'eau,branchezl'alimentation,démarrez

lepurificateurd'eau.3,ouvrezlerobinetdepurificationd'eau,lapremièreeaupeutavoirunefine

poudredecarboneoudesbullesest

unphénomènenormal,rincezjusqu'àcequ'ilsoitpropreetfermezlerobinetpeutêtre

utilisénormalement.

Vérifiezsilafiched'alimentation

estdesserréeounonbranchéeetsi

l'interrupteurd'alimentationest

allumé

Lepurificateurd'eaune

démarrepas

!!!Pendantleprocessusd'utilisation,ilestinterditdeplacerdesobjetsinflammablesetexplosifsà

côtédupurificateurd'eaupourévitertoutdanger.

l'interrupteurn'estpas

Vérifiezsilefiltre

L'élémentfiltrantoule

tuyaud'eaun'estpas

correctementconnecté

l'élémentestcorrectementinstalléet

sileraccordementdutuyaud'eau

estdesserré

Méthodededépannage

Composant

endommagé

Fuitesdupurificateurd'eau

L'alimentationélectrique

n'estpasalluméeou

Pannedel'adaptateur

phénomène

Causedelapanne

Coupezimmédiatement

l'alimentationélectriqueetfermezla

vanneàboisseausphériqueà

troisvoiesd'arrivéed'eauet

contactezlepersonnelaprèsvente.

allumé

Faute

Vérifiezsilevoyantdel'adaptateur

estéteint

L.Dépannage

Machine Translated by Google

Démarragedu

purificateur

d'eauLerobinetnesort

pas.

lavanneàboisseausphériqueàtroisvoiesestentièrement

Vérifiezquel'arrivéed'eau

Vanned'eaufroideou

ouvrir

échec

Laqualitédeseffluentsest

médiocre

Veuillezconfirmerlaqualitédel'eaudu

robinetmunicipaletenvisager

l'installationd'undispositifde

prétraitement

Démarragedu

purificateurd'eau

Colmatagedelacartouche

Veuillezfermercomplètementle

robinet

Élémentfiltrant

Faibledébitdurobinet

Remplacezlacartouchefiltranteoucontactez

leserviceaprèsvente

Vérifiezlesconduites

d'eauentrante,concentréeetpure

Oudémarreretarrêterà

plusieursreprises

Lerobinetn'estpas

complètementfermé

Cintragedetubes

Remplacezlacartouchefiltranteoucontactez

leserviceaprèsvente

VanneàboisseausphériqueenTd'admission

Veuillezouvrirlavanne

correspondante

Mauvaisequalitédel'admission

Lepurificateurd'eaune

s'arrêtepas

lavanneàboisseausphériqueàtrois

voiesn'estpasouverte

pascomplètementouvert

18

Machine Translated by Google

M.Schémaélectrique

N.Schémaduprocessusdetraitementdel'eau

19

Machine Translated by Google

O.Spécificationstechniques

DC24V/4A(via

100240VCA

NomduproduitSYSTÈMEDEFILTRATIOND'EAUPAROSMOSEINVERSE

100240VCA

adaptateur)

50/60Hz

adaptateur)

75W

adaptateur)

50/60Hz

DC24V/3A(par

Alimentation

nominale

80W

397*137*347mm

Tailleduproduit

Puissancenominale

50/60Hz

DC24V/5A(via

ModèledeproduitSS001/SS002SS003/SS004SS005/SS006

Pressiond'entrée

0,10,4MPa

80W

100240VCA

20

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL: SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

FILTERSYSTEM

Umkehrosmosewasser

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

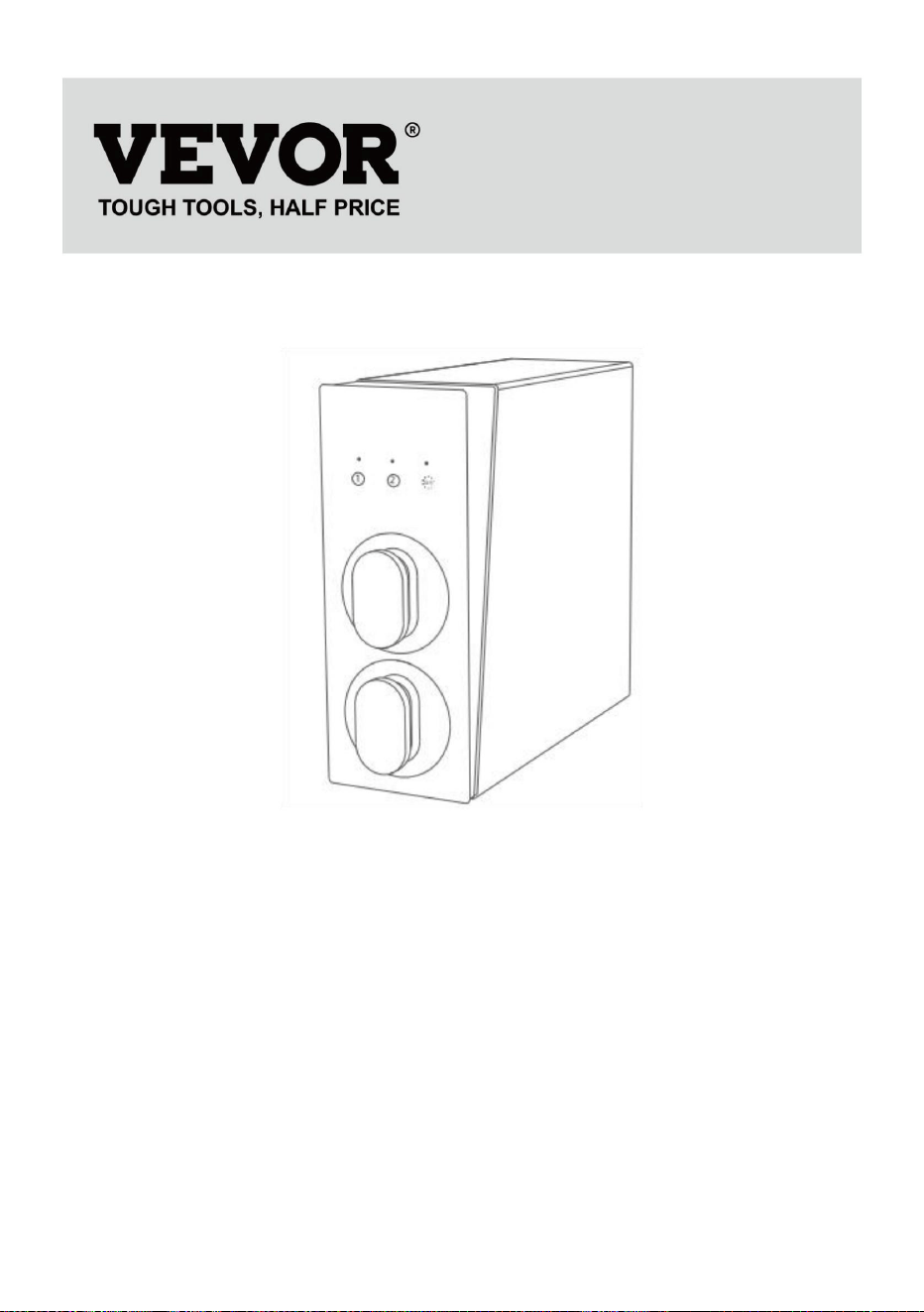

MODELL: SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

FILTERSYSTEM

Umkehrosmosewasser

Brauchen Sie Hilfe? Kontaktieren Sie uns!

- 1 -

Machine Translated by Google

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht

ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden,

können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich

Störungen, die einen unerwünschten Betrieb verursachen können.

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die

Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des

Benutzers zum Betrieb des Geräts erlöschen!

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale

Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen

angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten

bieten.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt

in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das

Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete

Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer

Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben

werden.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden

beiden Bedingungen: 1) Dieses Produkt kann schädliche

Störungen verursachen.

FCC-Informationen:

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die

Bedienungsanleitung sorgfältig lesen.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch

ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird,

kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine

Garantie dafür, dass

- 2 -

Machine Translated by Google

- 3 -

und weiter, wird der Benutzer aufgefordert, zu versuchen, die

2.Wenn die Qualität des Zulaufwassers nicht der des städtischen Leitungswassers entspricht

Maschine ausfällt, erlischt die Garantie automatisch

7. Dieses Produkt kann nur in der vom Hersteller autorisierten Reparaturwerkstatt repariert werden.

Empfang, der durch Ausschalten des Produkts festgestellt werden kann

Geräusch, was ein normales Phänomen ist.

5.Verwenden Sie keine anderen Teile ohne die Erlaubnis des Herstellers. Wenn die

6. Bitte installieren und verwenden Sie es gemäß den Anweisungen des Produkts.

das, an das der Empfänger angeschlossen ist.

Normen sollte vor dem Produkt eine Vorbehandlungseinrichtung installiert werden.

3.Der Einlasswasserdruck dieses Wasserreinigers beträgt 0,1-0,4 MPa. Wenn der Einlass

Stoppen.

Störungen durch eine oder mehrere der folgenden Maßnahmen. • Richten Sie

die Empfangsantenne neu aus oder platzieren Sie sie woanders.

• Vergrößern Sie den Abstand zwischen Produkt und Empfänger. • Schließen Sie

das Produkt an eine Steckdose an, die sich in einem anderen Stromkreis befindet als

Hilfe.

Es sollte ein Druckbeaufschlagungs- oder Dekompressionsgerät installiert werden.

Wenn Sie sich für ein nicht autorisiertes Reparaturzentrum entscheiden,

können leicht andere Sicherheitsrisiken entstehen.

• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker für

Wasserdruck nicht den Anforderungen entspricht, überprüfen Sie bitte

Das Produkt verursacht keine Störungen beim Radio- oder Fernsehempfang.

1.Wenn das Produkt Wasser macht, wird es leichte Vibrationen geben und

sofort. Lassen Sie die defekte Maschine nicht in Betrieb

Status.

Störungen treten bei einer bestimmten Installation nicht auf. Wenn dies

4.Wenn die Maschine ausfällt, sollten die Strom- und Wasserversorgung unterbrochen werden

Wichtiger Sicherheitshinweis

Angelegenheiten, die Aufmerksamkeit erfordern

Machine Translated by Google

Warnen

10.Wenn die Maschine gereinigt werden muss, sprühen Sie kein direktes Wasser auf

13.Verwenden Sie keine Wasserquellen über 5-38 ° C, um eine Reduzierung des Dienstes zu vermeiden

Rohr, um Eisschäden an der Maschine zu vermeiden.

2. Verwenden Sie keine defekten Netzteile oder Stecker sowie keine losen Steckdosen.

Dreiwege-Kugelhahn für Wassereinlass.

Das Wasser in der Maschine wird aus dem konzentrierten Wasser abgelassen

Ersetzen Sie es.

4. Berühren Sie den Stecker nicht mit nassen Händen.

6. Legen Sie keine brennbaren, explosiven, flüchtigen oder stark magnetischen Materialien in die Nähe

Führung ihrer Erziehungsberechtigten.

8. Außer Wartungstechnikern dürfen keine anderen Personen

11.Verwenden Sie keine flüchtigen Flüssigkeiten wie Alkohol, Benzin, Farbverdünner und

15. Vermeiden Sie die Lagerung an Orten mit starker Sonneneinstrahlung, da dies leicht

zur Alterung der Wasserreinigerkomponenten führen.

5. Nicht bei hohem Wasserdruck verwenden.

Reinigen Sie die Maschine oder geben Sie den Wasserreiniger zum Reinigen ins Wasser.

zersetzt, Wartung, um Feuer zu vermeiden,

12.Üben Sie nicht zu viel Druck oder Schlagkraft auf das Produkt aus.

1. Der Adapter sollte vertikal an der Wand oder am Schrankbrett installiert werden und nicht flach auf

dem Boden des Schranks liegen.

7.Kinder und behinderte Personen sollten dieses Produkt unter

andere Materialien zum Abwischen der Oberfläche der Maschine.

der Wasserreiniger.

9.Beim Auswechseln des Filterelements die Stromzufuhr unterbrechen und die

14.Wenn die Wassertemperatur unter 5 ° C liegt, schließen Sie das Wassereinlass-T-Stück, öffnen Sie

den Wasserhahn und lassen Sie das Wasser etwa 1 Minute lang ab, damit es sauber ist

3.Wenn das Netzkabel beschädigt ist, muss es zur Vermeidung von Gefahren

benannt durch einen professionellen Kundendiensttechniker

8.Bitte reinigen und ersetzen Sie das Filterelement regelmäßig.

Lebensdauer des Filterelements.

- 4 -

Machine Translated by Google

B.Funktionsdiagramm

A.Produkte und Zubehör

Name

Adapter

Dreiwege

Anti-Tropfen

Baugruppe kann nicht wiederverwendet werden.

Leistung

3/8"

Anti-Drop-Clip

3/8"PE-Rohr

Weiß

1/4"PE-Rohr

Name

Wasserhahn

Wasserzulauf

Beschneiden


Elemente

Anschluss

Weiß

2 Filter

Schnell

9.Verwenden Sie den neuen Schlauch, der mit dem Reiniger geliefert wurde. Der alte Schlauch

Spezifikation

Kugelhahn

1/4 Zoll

Ein elektrischer Schlag.


- 5 -

Machine Translated by Google

- 6 -

C.Name des Filterelements und empfohlener Austauschzyklus

Machine Translated by Google

- 7 -

Verbundfilterelement

Integrierte

Umkehrosmosemembran

Integriertes PCF3in1

Polypropylen-Kohlestab-

Verbundfilterelement (PCF)

Name

Entfernt wirksam Sedimente, Rost

und Schwebstoffe, Chlorrückstände

und Gerüche aus dem Wasser;

verbessert wirksam den Geschmack

des Wassers durch Kohlestäbe und

absorbiert die verschiedenen

Farbgerüche des Wassers.

Filterelement

Filterwasser Arsen,

Cadmium, Chrom

(sechswertig), Blei,

Fluorid,

Nitratstickstoff, Tetrachlorid

Kohlenstoff,

Trichlormethan

Filterfunktion

Filterelement

Machine Translated by Google

E.Installationsmethode

D.Installationsmethode

Empfohlen

Kohlenstoff,

Chlor und Geruch; Wirksam

Ersatz

1. Öffnen Sie das Paket und nehmen Sie das Host- und Teilepaket heraus. 2.

Überprüfen Sie den Maschinenkörper, die Verpackungskisten und die Garantieseriennummern

6 bis 12 Monate

1.Installieren Sie den Dreiwege-Kugelhahn am Wassereinlass

3. Bestätigen Sie die Position und den Platz der gesamten Maschine und reservieren Sie einen

Filterfunktion

! !

Der Geschmack des Wassers, die

24 bis 36 Monate

Filterwasser Arsen,

Cadmium, Chrom

Nutzung in verschiedenen Regionen

Effektive Entfernung von

Ablagerungen, Rost und Schwebstoffen aus

Fluorid, Nitrat

! Schließen Sie vor der Installation die Wasserquelle, um ein Austreten von Wasser zu verhindern.

24 bis 36 Monate

dient nur als Referenz.

Zyklus

Verbesserung von Carbonstäben

Trichlormethan

sind konsistent.

! Es wird empfohlen, den Austauschzyklus des Filterelements

Absorption der verschiedenen

- 8 -

Machine Translated by Google

- 9 -

F. Wasserhahn

installieren 1. Der Wasserhahn wird in das dafür vorgesehene Loch am Spülbecken eingesetzt.

Verwenden Sie passende Unterlegscheiben und Muttern von der Spülenplatte. Ziehen Sie die Unterseite

fest, sodass der Wasserhahn im Wasser am Schlitz befestigt ist.

2. Stecken Sie den 1/4-Zoll-Schnellverbinder in die Unterseite der Gewindestange.

ÿDichtung

ÿKaltwasserventil

ÿKugelhahnmutter

ÿ3/8"PE-Rohr

ÿKaltwasserschlauch

ÿDichtung

ÿDreiwege-Kugelhahn für

Wassereinlass

ÿDichtung

ÿMutter

ÿMutter festziehen

Machine Translated by Google

Klemme.

4. 1/4"PE-Rohr in den Boden einführen und dann herausziehen, in Anti-Fall-Klemme einklemmen

ÿAnschluss

ÿClipkopf

3. Drücken Sie den 1/4-Zoll-PE-Schlauch in den 1/4-Zoll-Schnellverbinder.

ÿPE-Rohr

ÿ 1/4" Schnellverbinder einsetzen

ÿ1/4" Schnellverbindung

ÿEntfernen Sie die Klemme außen

5. Wenn Sie die Wasserleitung herausziehen müssen, entfernen Sie zuerst die Fallschutzklemme. Halten

Sie die Klemme gedrückt und ziehen Sie den Schlauch heraus.

ÿ In Fallschutzklemme einklemmen

ziehen

ÿHalten Sie den Clipkopf

- 10 -

Machine Translated by Google

- 11 -

G.Installationsmethode

Komponentenanschluss (siehe Funktionsdiagramm)

6. Wenn Sie Wasserrohre schneiden, schneiden Sie die Düse des Wasserrohrs flach ab. Schneiden

Sie das Rohr nicht diagonal ab.

Entfernen Sie die weißen und blauen Stopfen am Einlass und Auslass und markieren Sie

nacheinander das PE-Rohr und die Rückseite der

Maschine. Die Schnittstelle wird angeschlossen. Schließen Sie das dicke weiße Wasserrohr an und

befestigen Sie es am Abflussrohr oder Bodenablauf.

Machine Translated by Google

- 12 -

1.Drehen Sie den neuen Filter im Uhrzeigersinn und richten Sie die Verriegelung mit dem

Symbol.

Jede Rohrleitung wird entsprechend der Seitenmarkierung angeschlossen und erneut bestätigt

! !Nachdem die Wasserleitung installiert ist, installieren Sie unbedingt den blauen Fallschutz

nachdem die Verbindung hergestellt ist.

Klemme.

B.Das Schloss ist ausgerichtet mit

A. im Uhrzeigersinn

2. Schließen Sie nacheinander die Installation der anderen Filterelemente ab.

H.Methode der ersten Installation des Filterelements

Machine Translated by Google

- 13 -

I.Verwendungsmethode

Erster Gebrauch

Filterspülung:

Wenn Sie das Filterelement zum ersten Mal verwenden oder austauschen, spülen Sie es.

Wenn der oben beschriebene Vorgang nicht durchgeführt werden kann, wird empfohlen, den

Wasserhahn nach der Installation alle 2 Stunden

zu öffnen. Das Wasser wird 20 Minuten lang abgelassen und die Betriebsschritte können

mehr als 7 Mal durchlaufen werden, bevor direkt getrunken wird.

Aufgrund der Eigenschaften der Umkehrosmosemembran enthält die Membran

feuchtigkeitsspendende Inhaltsstoffe (der Hauptbestandteil ist süßes Öl in Lebensmittelqualität),

um nach der ersten Installation einen besseren Wassergeschmack zu erzielen. Verwenden

Sie die Maschine am ersten Tag nach der Installation so oft wie möglich. Das gefilterte

Wasser ist nicht zum Trinken geeignet und kann zum Reinigen der Küche verwendet werden.

Wasser-Dreiwege-Kugelhahn öffnen und einstecken.

Beschreibung der Anzeigefunktionen

Machine Translated by Google

- 14 -

Beschreibung anzeigen

Ersatz in

Die Lebensdauer des Filters

Flackern (rot)

Lang hell (blau)

Flackern (rot)

Laufen

Die Lebensdauer des Filterelements beträgt

Element ist abgelaufen

Ausschalten

1. Schließen Sie den Dreiwege-Kugelhahn am Wassereinlass und ziehen Sie den Netzstecker.

Filterelement normal

Bitte bereiten Sie die

Nicht hell

demnächst ablaufen,

Lang hell (rot)

Anzeigeformular

Vorauszahlung

Maschinenausfall

Lang hell (blau)

Kontrolllampe

Filterpatrone für

J.Filterelement ersetzen

Machine Translated by Google

- 15 -

4.Filter-Reset-Methode

F.Das Schloss ist ausgerichtet mit dem

3. Drehen Sie den neuen Filter im Uhrzeigersinn und richten Sie die Sperre auf das Symbol aus.

D.Entsperren

E. im Uhrzeigersinn

C. gegen den Uhrzeigersinn

2. Entnehmen Sie das auszutauschende Filterelement durch Drehen gegen den Uhrzeigersinn.

Drücken Sie den entsprechenden Filter 3 Sekunden lang, der Akkord ertönt, das Symbol für die Wiederherstellung leuchtet

lange blau, der Filter wurde erfolgreich zurückgesetzt. Vorgehensweise

Machine Translated by Google

K.Routinemäßige Wartung

Tuch zum

Abwischen. 3. Verwenden Sie keine flüchtigen Flüssigkeiten wie: Alkohol, Benzin, Farbverdünner und

1. Bitte mit einem weichen Tuch abwischen. 2.

Bei hartnäckigen Flecken oder Staub berühren Sie bitte ein wenig warmes Wasser mit einem weichen

andere Materialien zum Abwischen

Die Oberfläche der Maschine.

Testen Sie zum ersten Mal die Waschmethode des Filterelements, wenn es zum ersten Mal verwendet wird.

Wartung des Wasserreinigergehäuses

Nach dem Einbau sollte das Filterelement auf allen Ebenen gewaschen werden, um

5.Maschinenspülmethode

Verwenden Sie den Wasserreiniger nicht über einen längeren Zeitraum

- 16 -

Machine Translated by Google

L.Fehlerbehebung

Fehler

Überprüfen Sie, ob die Adapteranzeige

aus ist

Der Wasserreiniger

startet nicht

Überprüfen Sie, ob der Filter

eingeschaltet

Fehlerursache

Adapterfehler

Unterbrechen Sie sofort die

Stromversorgung und schließen Sie

den Dreiwege-Kugelhahn am

Wassereinlass. Wenden Sie

sich an den Kundendienst.

Phänomen

Die Stromversorgung ist

nicht eingeschaltet oder

Wasserreiniger leckt

Methode zur Fehlerbehebung

Bauteilschäden

!!!Während des Gebrauchs ist es verboten, brennbare und explosive Gegenstände in der Nähe

des Wasserreinigers zu platzieren, um Gefahren zu vermeiden.

der Schalter ist nicht

Das Filterelement oder die

Wasserleitung ist

nicht richtig angeschlossen

Element richtig installiert ist und ob

die Wasserrohrverbindung locker ist

1. Schließen Sie bitte den Dreiwege-Kugelhahn am Wassereinlass und ziehen Sie den Netzstecker. 2. Öffnen

Sie vor der erneuten Verwendung bitte den Dreiwege-Kugelhahn am Wassereinlass, stecken Sie den Netzstecker

ein und starten Sie den Wasserreiniger. 3. Öffnen Sie

den Wasserhahn des Wasserreinigers. Im Wasser können sich zunächst feiner Kohlenstoffstaub oder Blasen

befinden. Dies ist ein normales Phänomen.

Spülen Sie, bis es sauber ist, und schließen Sie den Wasserhahn. Sie können das Gerät wieder

normal verwenden.

Überprüfen Sie, ob der Netzstecker

locker oder nicht eingesteckt ist und ob

der Netzschalter eingeschaltet ist

- 17 -

Machine Translated by Google

- 18 -

Dreiwege-Kugelhahn ist nicht

geöffnet

Dreiwege-Kugelhahn ist vollständig

nicht ganz geöffnet

Versagen

Bitte öffnen Sie das

entsprechende Ventil

Zulauf-T-Kugelhahn

Schlechte Zulaufqualität

Der Wasserreiniger stoppt

nicht

Der Wasserhahn ist nicht

vollständig zugedreht

Bitte drehen Sie den Wasserhahn

vollständig zu

Rohrbiegen

Ersetzen Sie die Filterpatrone oder wenden

Sie sich an den Kundendienst

Ersetzen Sie die Filterpatrone oder wenden

Sie sich an den Kundendienst

Oder wiederholt starten

und stoppen

Überprüfen Sie

eingehende, konzentrierte und reine

Wasserleitungen

Niedriger Wasserhahndurchfluss

Filterelement

Inbetriebnahme des

Wasserreinigers

Patronenverstopfung

offen

Kaltwasserventil oder

Die Abwasserqualität ist

schlecht

Bitte bestätigen Sie die Qualität des

kommunalen Leitungswassers und

erwägen Sie die Installation

eines Vorbehandlungsgeräts

Wasserreiniger

starten. Der

Wasserhahn kommt

nicht raus.

Überprüfen Sie, ob der Wasserzulauf

Machine Translated by Google

- 19 -

N.Prozessdiagramm der Wasseraufbereitung

M. Elektrisches Schaltbild

Machine Translated by Google

- 20 -

80W

DC24V/4A (über

Wechselstrom 100–240 V

Adapter)

Produktmodell SS-001/SS-002 SS-003/SS-004 SS-005/SS-006

DC24V/5A (über

Eingangsdruck

0,1–0,4 MPa

Produktgröße

Nennleistung

Nennleistungsversorgung

50/60 Hz

397*137*347mm

80W

DC24V/3A (über

50/60 Hz

75W

Adapter)

Wechselstrom 100–240 V

Produktname Umkehrosmose-Wasserfiltersystem

50/60 Hz

Adapter)

O.Technische Daten

Wechselstrom 100–240 V

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO:SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

SISTEMA DI FILTRAZIONE

ACQUA OSMOSI INVERSA

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Machine Translated by Google

- 1 -

SISTEMA DI FILTRAZIONE

ACQUA OSMOSI INVERSA

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

MODELLO:SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

Machine Translated by Google

- 2 -

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento

è soggetto alle seguenti due condizioni: 1) Questo

prodotto può causare interferenze dannose.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta,

comprese quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente

approvati dalla parte responsabile della conformità potrebbero invalidare

l'autorizzazione dell'utente a utilizzare il prodotto.

Informazioni FCC:

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla

parte responsabile della conformità potrebbero invalidare il diritto dell'utente

a utilizzare l'apparecchiatura!

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/

CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che

il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea.

Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo

simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i

normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il

riciclaggio di dispositivi elettrici ed elettronici

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere

attentamente il manuale di istruzioni.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se

non installato e utilizzato in conformità alle istruzioni, può causare interferenze

dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia

che

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per i

dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti

sono concepiti per fornire una protezione ragionevole contro interferenze

dannose in un'installazione residenziale.

Machine Translated by Google

Avviso di sicurezza importante

Questioni che richiedono attenzione

• Consultare il rivenditore o un tecnico radio/TV esperto per

la pressione dell'acqua non soddisfa i requisiti, si prega di controllare

6. Installare e utilizzare il prodotto seguendo le istruzioni.

7. Questo prodotto può essere riparato solo presso un centro di riparazione autorizzato dal produttore.

Dovrebbe essere installato un dispositivo di pressurizzazione o decompressione.

assistenza.

centro. Se si sceglie un centro di riparazione non autorizzato, è facile

causare altri fattori non sicuri.

4. In caso di guasto della macchina, l'alimentazione elettrica e quella idrica devono essere interrotte.

interferenze non si verificheranno in una particolare installazione. Se questo

immediatamente. Non lasciare la macchina difettosa in funzione

1. Quando il prodotto produce acqua, si verificheranno leggere vibrazioni e

il prodotto provoca interferenze dannose alla radio o alla televisione

Stato.

suono, il che è un fenomeno normale.

ricezione, che può essere determinata spegnendo il prodotto

5. Non utilizzare altre parti senza l'autorizzazione del produttore. Se il

la macchina si rompe, la garanzia termina automaticamente

e, in seguito, l'utente è incoraggiato a provare a correggere il

interferenza mediante una o più delle seguenti misure. • Riorientare o

riposizionare l'antenna ricevente. • Aumentare la distanza

tra il prodotto e il ricevitore. • Collegare il prodotto a una presa su un circuito

diverso da

2. Quando la qualità dell'acqua in ingresso non soddisfa i requisiti dell'acqua del rubinetto comunale

standard, un dispositivo di pretrattamento dovrebbe essere installato prima del prodotto.

quello a cui è collegato il ricevitore.

3. La pressione dell'acqua in ingresso di questo purificatore d'acqua è 0,1-0,4 MPa. Se l'ingresso

Fermare.

- 3 -

Machine Translated by Google

Avvisare

altri materiali per pulire la superficie della macchina.

6. Non posizionare materiali infiammabili, esplosivi, volatili o fortemente magnetici vicino

il depuratore d'acqua.

1. L'adattatore deve essere installato verticalmente sulla parete o sul pannello del mobile e non

deve essere posizionato orizzontalmente sul fondo del mobile.

12. Non applicare troppa pressione o forza d'impatto al prodotto.

7. I bambini e le persone incapaci devono utilizzare questo prodotto sotto la

guida dei loro tutori.

13. Non utilizzare fonti di acqua oltre i 5-38 °C per evitare di ridurre il servizio

8. Pulire e sostituire regolarmente l'elemento filtrante.

durata dell'elemento filtrante.

2. Non utilizzare alimentatori o spine rotte e prese allentate.

3.Se il cavo di alimentazione è danneggiato, per evitare pericoli, deve essere

9.Quando si sostituisce l'elemento filtrante, interrompere l'alimentazione elettrica e chiudere il

14. Quando la temperatura dell'acqua è inferiore a 5 ° C, chiudere il raccordo di ingresso dell'acqua,

aprire il rubinetto e scaricare l'acqua per circa 1 minuto, in modo che sia pulita

designato da un tecnico di manutenzione post-vendita professionista

8. Oltre ai tecnici addetti alla manutenzione, non devono essere presenti altre persone

L'acqua all'interno della macchina viene scaricata dall'acqua concentrata

valvola a sfera a tre vie per ingresso acqua.

Sostituiscilo.

decomposto, manutenzione, per evitare di provocare incendi,

4. Non toccare la spina con le mani bagnate.

10. Quando è necessario pulire la macchina, non spruzzare acqua direttamente sulla

pulire la macchina o mettere il depuratore d'acqua nell'acqua per pulirlo.

tubo per evitare danni alla macchina causati dal ghiaccio.

15. Evitare di conservare in luoghi esposti a forte luce solare, che può facilmente

11. Non utilizzare liquidi volatili come alcol, benzina, diluente per vernici e

causare l'invecchiamento dei componenti del depuratore d'acqua.

5. Non utilizzare in presenza di acqua ad alta pressione.

- 4 -

Machine Translated by Google

B.Diagramma funzionale

A.Prodotti e accessori

2 filtro

Presto

Bianco

Tubo PE da 3/8"

connettore

elementi

Bianco

Tubo PE da 1/4"

Immagine

Una scossa elettrica.

Nome

a tre vie

valvola a sfera

9. Utilizzare il nuovo gruppo tubo flessibile fornito con il purificatore. Il vecchio tubo flessibile

specificazione

1/4"

Energia

l'assemblaggio non può essere riutilizzato.

Clip

anti-caduta da 3/8"

anti-caduta

adattatore

Immagine

rubinetto

Nome

Ingresso acqua

clip

- 5 -

Machine Translated by Google

- 6 -

C. Nome dell'elemento filtrante e ciclo di sostituzione consigliato

Machine Translated by Google

- 7 -

Rimuove efficacemente sedimenti,

ruggine e sospensioni dall'acqua

Sostanza, cloro residuo e odore;

Miglioramento efficace delle barre

di carbonio Il sapore dell'acqua,

l'assorbimento dei diversi odori di

colore nell'acqua.

Membrana ad osmosi

inversa integrata

Elemento filtrante

composito

Elemento filtrante

composito (PCF) in asta di

carbonio in polipropilene

PCF3in1 integrato

Elemento filtrante

Filtrare l'acqua per

arsenico, cadmio, cromo

(esavalente), piombo,

fluoro, azoto nitrico,

tetracloruro

Funzione filtro

nome

Carbonio,

triclorometano

Machine Translated by Google

E. Metodo di installazione

D. Metodo di installazione

Filtra l'acqua per

arsenico, cadmio, cromo

utilizzo in varie regioni

Il sapore dell'acqua, il

Funzione filtro

! !

3. Confermare la posizione e lo spazio dell'intera macchina e prenotare un

! Prima dell'installazione, chiudere la fonte d'acqua per evitare perdite d'acqua.

Carbonio,

cloro e odore; Efficace

sostituzione

1. Aprire la confezione ed estrarre l'host e la confezione dei componenti. 2.

Controllare il corpo della macchina, le casse di imballaggio e i numeri di serie della garanzia.

1. Installare la valvola a sfera a tre vie di ingresso dell'acqua

Il ciclo di servizio effettivo è diverso. Il ciclo di sostituzione consigliato

(esavalente), Piombo,

sostituzione

acqua Sostanza, residua

azoto, tetracloruro

Raccomandato

Da 6 a 12 mesi

! !

odore di colore nell'acqua.

Da 6 a 12 mesi

il ciclo previsto, a causa della scarsa qualità dell'acqua, della temperatura dell'acqua e

! Si raccomanda di effettuare il ciclo di sostituzione dell'elemento filtrante

assorbimento dei diversi

Raccomandato

presa a due poli.

4, confermare la pressione dell'acqua, requisiti di pressione dell'acqua: 0,1-0,4 MPa.

ciclo

miglioramento delle barre di carbonio

triclorometano

sono coerenti.

Rimuove efficacemente sedimenti,

ruggine e sospensione dal

fluoruro, nitrato

Da 24 a 36 mesi

ciclo

è solo a scopo di riferimento.

Da 24 a 36 mesi

- 8 -

Machine Translated by Google

- 9 -

F.Installare il rubinetto

1. Il rubinetto viene inserito nel foro riservato sul lavandino. Utilizzare spessori e dadi corrispondenti dal

pannello del lavandino. Serrare la parte inferiore in modo che il rubinetto sia fissato nell'acqua. Sulla

fessura.

ÿGuarnizione

ÿDado

ÿSerrare il dado

ÿGuarnizione

ÿValvola acqua fredda

ÿDado valvola a sfera

ÿTubo PE da 3/8"

ÿTubo dell'acqua fredda

ÿGuarnizione

ÿValvola a sfera a tre vie di

ingresso dell'acqua

2. Inserire il connettore rapido da 1/4" nella parte inferiore della barra filettata.

Machine Translated by Google

ÿTubo PE

4. Tubo PE da 1/4" inserire il fondo e quindi estrarre, bloccare nell'anticaduta

MORSETTO.

ÿTesta di clip

ÿInserire il connettore rapido da 1/4"

ÿporta

3. Forzare il tubo PE da 1/4" nel connettore rapido da 1/4".

ÿ Giunzione rapida da 1/4"

5. Se è necessario estrarre il tubo dell'acqua, rimuovere prima la fascetta anticaduta,

tenere premuta la fascetta ed estrarre il tubo.

ÿRimuovere il morsetto esterno

tiro

ÿFissare al morsetto anticaduta

ÿTenere la testa della clip

- 10 -

Machine Translated by Google

- 11 -

G. Metodo di installazione

Collegamento dei componenti (fare riferimento allo schema funzionale)

6.Quando si tagliano i tubi dell'acqua, tagliare l'ugello del tubo dell'acqua in piano. Non tagliare

il tubo in diagonale.

Rimuovere i tappi bianco e blu dall'ingresso e dall'uscita e contrassegnare a turno il tubo PE

e la parte posteriore della macchina. L'interfaccia

è collegata; collegare il tubo bianco spesso dell'acqua e fissarlo al tubo di scarico o allo

scarico a pavimento.

Machine Translated by Google

- 12 -

dopo aver completato la connessione.

1.Ruotare il nuovo filtro in senso orario e allineare il blocco con il

icona.

A.in senso orario

MORSETTO.

Ogni tubazione è collegata secondo il segno laterale e conferma nuovamente

! !Dopo aver installato il tubo dell'acqua, assicurarsi di installare il dispositivo anticaduta blu

B.La serratura è allineata con

2. Completare l'installazione degli altri elementi filtranti uno dopo l'altro.

H. Metodo di prima installazione dell'elemento filtrante

Machine Translated by Google

- 13 -

I. Metodo di utilizzo

Primo utilizzo

Grazie alle caratteristiche della membrana ad osmosi inversa, la membrana contiene ingredienti

idratanti (l'ingrediente principale è l'olio dolce di qualità alimentare), per ottenere un sapore migliore

dell'acqua dopo la prima installazione, il primo giorno di installazione si consiglia di utilizzare la macchina

il più possibile. L'acqua filtrata non è consigliata per bere e può essere utilizzata per la pulizia della

cucina.

Se non è possibile eseguire l'operazione sopra descritta, si consiglia di aprire il rubinetto ogni 2 ore dopo

l'installazione. L'acqua viene scaricata per 20 minuti e

le fasi di funzionamento possono essere ripetute più di 7 volte prima di bere direttamente.

Lavaggio del

filtro Quando si utilizza o si sostituisce l'elemento filtrante per la prima volta, sciacquare

l'elemento filtrante.

Aprire la valvola a sfera a tre vie dell'acqua e collegarla.

Descrizione della funzione di visualizzazione

Machine Translated by Google

- 14 -

Modulo di visualizzazione

anticipo

Lungo luminoso (blu)

Lampeggiante (rosso)

Lungo luminoso (blu) Essere in esecuzione

Visualizza descrizione

La vita del filtro

Elemento filtrante normale

l'elemento è scaduto

1. Chiudere la valvola a sfera a tre vie di ingresso dell'acqua e scollegare l'alimentazione elettrica.

La durata dell'elemento filtrante è

Spegnimento

in scadenza,

Lungo luminoso (rosso)

Per favore prepara il

Non brillante

cartuccia filtro per

Lampeggiante (rosso)

Lampada pilota

sostituzione in

Guasto della macchina

J.Sostituire l'elemento filtrante

Machine Translated by Google

- 15 -

E.in senso orario

F.La serratura è allineata con la

4. Metodo di ripristino del filtro

Premere a lungo il filtro corrispondente 3S, il suono dell'accordo, l'icona ripristina blu lungo

luminoso, filtro Il ripristino è riuscito. Procedura

C.in senso antiorario

3. Ruotare il nuovo filtro in senso orario e allineare il lucchetto con l'icona .

D.Sbloccare

2. Rimuovere l'elemento filtrante da sostituire ruotandolo in senso antiorario.

Machine Translated by Google

K.Manutenzione ordinaria

1. Si prega di pulire con un panno morbido.

2. Per macchie ostinate o polvere, si prega di toccare un po' di acqua calda con un panno morbido

panno per pulire.

3. non usare liquidi volatili come: alcool, benzina, diluente per vernici e

altri materiali da pulire

La superficie della macchina.

prima volta Testare il metodo di lavaggio dell'elemento filtrante utilizzato per la prima volta.

Manutenzione del corpo del depuratore d'acqua

Dopo l'installazione, l'elemento filtrante deve essere lavato a tutti i livelli per la

5. Metodo di lavaggio della macchina

Non utilizzare il purificatore d'acqua per un lungo periodo

- 16 -

Machine Translated by Google

L.Risoluzione dei problemi

Metodo di risoluzione dei problemi

Danni ai

componenti

Perdite del depuratore d'acqua

L'alimentazione non è

accesa o

Il depuratore d'acqua

non si avvia

1. Chiudere la valvola a sfera a tre vie di ingresso dell'acqua e scollegare l'alimentazione. 2.

Prima di riutilizzarlo, aprire la valvola a sfera a tre vie di ingresso dell'acqua, collegare

l'alimentazione e avviare il purificatore

d'acqua. 3. Aprire il rubinetto di purificazione dell'acqua: la prima acqua potrebbe contenere

polvere di carbone fine o bolle, è

un fenomeno normale, risciacquare fino a quando non è pulita e chiudere il rubinetto,

quindi utilizzare normalmente.

Controllare se la spina di

alimentazione è allentata o non

inserita e se l'interruttore di

alimentazione è acceso

Controllare se il filtro

L'elemento filtrante o il

tubo dell'acqua non

sono collegati correttamente

!!!Durante l'uso, è vietato posizionare oggetti infiammabili ed esplosivi vicino al depuratore

d'acqua per evitare pericoli.

l'interruttore non è

l'elemento è installato correttamente

e se il collegamento del tubo

dell'acqua è allentato

acceso

Colpa

fenomeno

Controllare se l'indicatore

dell'adattatore è spento

Guasto dell'adattatore

Causa del guasto

Interrompere immediatamente

l'alimentazione elettrica e chiudere

la valvola a sfera a tre vie di

ingresso dell'acqua e

contattare il personale post-vendita

- 17 -

Machine Translated by Google

- 18 -

Avviamento del

depuratore d'acqua

Intasamento della cartuccia

Il rubinetto non è

completamente chiuso

Per favore, chiudi completamente il

rubinetto

Elemento filtrante

Flusso del rubinetto basso

Controllare che l'ingresso dell'acqua

Avvio del depuratore

d'acqua Il

rubinetto non esce.

la valvola a sfera a tre vie è completamente

fallimento

La qualità degli effluenti è

scarsa

aprire

Valvola dell'acqua fredda o

Si prega di confermare la qualità dell'acqua del

rubinetto comunale e di prendere in

considerazione l'installazione di

un dispositivo di pretrattamento

Valvola a sfera a T di ingresso

Si prega di aprire la valvola

corrispondente

Scarsa qualità dell'ingresso

Il depuratore d'acqua non si

ferma

la valvola a sfera a tre vie non è

aperta

Controllare le tubazioni

dell'acqua in entrata, concentrata e pura

non completamente aperto

Sostituire la cartuccia del filtro o contattare il

personale post-vendita

Piegatura tubi

Sostituire la cartuccia del filtro o contattare il

personale post-vendita

Oppure avviare e arrestare

ripetutamente

Machine Translated by Google

- 19 -

N.Diagramma del processo di trattamento dell'acqua

M.Schema elettrico schematico

Machine Translated by Google

- 20 -

75 W

adattatore)

Dimensioni del prodotto

Frequenza 50/60 Hz

DC24V/3A (tramite

AC100-240V

O.Specifiche tecniche

DC24V/4A (tramite

adattatore)

Frequenza 50/60 Hz

AC100-240V

Nome del prodotto SISTEMA DI FILTRAZIONE DELL'ACQUA AD OSMOSI INVERSA

adattatore)

DC24V/5A(tramite

Modello del prodotto SS-001/SS-002 SS-003/SS-004 SS-005/SS-006

Pressione di ingresso

0,1-0,4 MPa

80W 80W

AC100-240V

Alimentazione

nominale

Potenza nominale

Frequenza 50/60 Hz

397*137*347 mm

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

SISTEMADEFILTRACIÓN

AGUADEÓSMOSISINVERSA

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

MODELO:SS001/SS002/SS003/SS004/SS005/SS006

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

1

SISTEMADEFILTRACIÓN

AGUADEÓSMOSISINVERSA

¿NECESITAAYUDA?¡CONTÁCTENOS!

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel

manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

MODELO:SS001/SS002/SS003/SS004/SS005/SS006

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica

www.vevor.com/support

Machine Translated by Google

2

ADVERTENCIA:Loscambiosomodificacionesaesteproductono

aprobadosexpresamenteporlaparteresponsabledelcumplimientopodrían

anularlaautoridaddelusuarioparaoperarelproducto.

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluida

aquellaquepuedaprovocarunfuncionamientonodeseado.

PRECAUCIÓN:¡Loscambiosomodificacionesnoaprobadosexpresamentepor

laparteresponsabledelcumplimientopodríananularlaautoridaddelusuario

paraoperarelequipo!

Nota:Esteproductohasidoprobadoysehadeterminadoquecumpleconlos

límitesparaundispositivodigitaldeClaseBdeconformidadconlaParte15delas

NormasdelaFCC.Estoslímitesestándiseñadosparabrindarprotección

razonablecontrainterferenciasdañinasenunainstalaciónresidencial.

InformacióndelaFCC:

EstedispositivocumpleconlaParte15delasNormasdelaFCC.Sufuncionamiento

estásujetoalasdoscondicionessiguientes:1)Este

productopuedecausarinterferenciasperjudiciales.

EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea2012/19/CE.

Elsímboloquemuestrauncontenedordebasuratachadoindicaqueel

productorequiereunarecogidaselectivaderesiduosenlaUniónEuropea.

Estoseaplicaalproductoyatodoslosaccesoriosmarcadosconestesímbolo.

Losproductosmarcadoscomotalesnopuedendesecharseconlosresiduos

domésticosnormales,sinoquedebenllevarseaunpuntoderecogidaparareciclar

dispositivoseléctricosyelectrónicos.

Advertencia:Parareducirelriesgodelesiones,elusuariodebeleer

atentamenteelmanualdeinstrucciones.

Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay,sinose

instalayutilizadeacuerdoconlasinstrucciones,puedecausarinterferencias

perjudicialesenlascomunicacionesporradio.Sinembargo,noexiste

garantíadeque

Machine Translated by Google

Avisodeseguridadimportante

Asuntosquerequierenatención

sonido,locualesunfenómenonormal.

recepción,quesepuededeterminarapagandoelproducto

Inmediatamente.Nodejelamáquinadefectuosaenfuncionamiento.

5.Noutiliceotraspiezassinelpermisodelfabricante.Siel

Silamáquinaseestropea,lagarantíaterminaráautomáticamente.

y,acontinuación,seanimaalusuarioaintentarcorregirlo.

2.Cuandolacalidaddelaguadeentradanocumplaconladelaguadelgrifomunicipal.

Normas,sedebeinstalarundispositivodepretratamientoantesdelproducto.

interferenciasmedianteunaomásdelassiguientesmedidas.•

Reorientaroreubicarlaantenareceptora.•Aumentar

ladistanciaentreelproductoyelreceptor.•Conectarelproductoauna

tomadecorrienteenuncircuitodiferente

Detener.

6.Instaleyutilicedeacuerdoconlasinstruccionesdelproducto.

Aquelloaloqueestáconectadoelreceptor.

3.Lapresióndeentradadeaguadeestepurificadordeaguaesde0,1a0,4MPa.Silapresióndeentrada

•Consultealdistribuidoroauntécnicoderadio/TVexperimentadopara

Lapresióndelaguanocumpleconlosrequisitos,verifique

7.Esteproductosolopuederepararseeneltallerautorizadoporelfabricante.

Sedebeinstalarundispositivodepresurizaciónodescompresión.

asistencia.

Noseproduciráninterferenciasenunainstalaciónenparticular.Siesto

centro.Sieligeuncentrodereparaciónnoautorizado,esfácil

provocarotrosfactoresinseguros.

4.Silamáquinafalla,sedebecortarelsuministrodeenergíaydeagua.

Elproductocausainterferenciasdañinasalaradiootelevisión.

1.Cuandoelproductoestéproduciendoagua,habráunaligeravibracióny

Estado.

3

Machine Translated by Google

Advertir

Elaguadentrodelamáquinasedescargaapartirdelaguaconcentrada.

Válvuladeboladetresvíasdeentradadeagua.

3.Sielcabledealimentaciónestádañado,paraevitarpeligros,debe

Designadoporuntécnicodemantenimientoposventaprofesional

Reemplazarlo.

10.Cuandoseanecesariolimpiarlamáquina,norocíeaguadirectamentesobreella.

Tuboparaevitarqueelhielodañelamáquina.

4.Notoqueelenchufeconlasmanosmojadas.

guíadesustutores.

15.Evitealmacenarenlugaresexpuestosalaluzsolarintensa,quepuededañarsefácilmente.

Limpielamáquinaocoloqueelpurificadordeaguaenelaguaparalimpiarla.

5.Noutilizarbajoaltapresióndeagua.

8.Ademásdelostécnicosdemantenimiento,nodebenestarpresentesotraspersonas.

6.Nocoloquematerialesinflamables,explosivos,volátilesomagnéticosfuertescerca

11.Noutilicelíquidosvolátilescomoalcohol,gasolina,disolventedepinturay

Provocarelenvejecimientodeloscomponentesdelpurificadordeagua.

descompuesto,mantenimiento,paraevitarprovocarincendios,

Otrosmaterialesparalimpiarlasuperficiedelamáquina.

Elpurificadordeagua.

1.Eladaptadordebeinstalarseverticalmenteenlaparedoeneltablerodelgabinete,ynocoloque

eladaptadorplanoenlaparteinferiordelgabinete.

12.Noapliquedemasiadapresiónofuerzadeimpactoalproducto.

8.Limpieyreemplaceelelementofiltranteperiódicamente.

vidaútildelelementofiltrante.

7.Losniñosylaspersonasdiscapacitadasdebenutilizaresteproductobajolasupervisióndeunadulto.

13.Noutilicefuentesdeaguaatemperaturassuperioresa538°Cparaevitarreducirelservicio.

14.Cuandolatemperaturadelaguaseainferiora5°C,cierrelaTdeentradadeagua,abraelgrifo

ydreneelaguaduranteaproximadamente1minuto,paraquequedelimpia.

9.Alreemplazarelelementofiltrante,corteelsuministrodeenergíaycierrela

2.Noutilicefuentesdealimentaciónoenchufesrotosnitomasdecorrientesueltas.

4

Machine Translated by Google

B.Diagramafuncional

A.Productosyaccesorios

Fuerza

Elconjuntonosepuedereutilizar.

válvuladebola

1/4"

Clip

anticaídade3/8"

adaptador

anticaída

Tubodepolietilenode1/4"

grifo

Imagen

acortar

Blanco

Nombre

Entradadeagua

2filtros

Rápido

Tubodepolietilenode3/8"

conector

elementos

Nombre

Unadescargaeléctrica.

Blanco

Imagen

9.Utiliceelnuevoconjuntodemanguerasquevieneconelpurificador.Lamangueravieja

especificación

detresvías

5

Machine Translated by Google

6

C.Nombredelelementofiltranteyciclodereemplazorecomendado

Machine Translated by Google

Elementofiltrante

compuesto

Membranadeósmosis

inversaintegrada

Elementofiltrante

compuestodevarilladecarbono

depolipropilenoPCF3en1

integrado(PCF)

Elementofiltrante

Eliminaeficazmentesedimentos,

óxidoysuspensionesdelasustancia

delagua,clororesidualyolor;

Mejoraefectivadelasvarillasde

carbonoElsabordelagua,la

absorcióndelosdiferentesolores

decolorenelagua.

Elementofiltrante

Filtraraguaconarsénico,

cadmio,cromo

(hexavalente),plomo,

flúor,nitrógeno

nítrico,tetracloruro.

Funcióndefiltro

Carbono,

triclorometano

nombre

7

Machine Translated by Google

8

6a12meses

!Serecomiendaqueelciclodereemplazodelelementofiltrantesea

absorcióndelosdiferentes

Recomendado

elcicloesperado,debidoalamalacalidaddelagua,latemperaturadelaguay

Tomadedos

clavijas.4.Confirmelapresióndelagua,requisitosdepresióndelagua:0,10,4Mpa.

ciclo

Mejoradelasvarillasdecarbono

triclorometano

sonconsistentes

24a36meses

ciclo

Essóloparareferencia.

Eliminaeficazmentesedimentos,

óxidoysuspensionesdel

fluoruro,nitrato

24a36meses

Filtraraguaarsénico,

cadmio,cromo

Usoenvariasregiones

!Antesdelainstalación,cierrelafuentedeaguaparaevitarfugasdeagua.

3.Confirmelaposiciónyelespaciodetodalamáquinayreserveun

Funcióndefiltro

Elsabordelagua,la

!!

1.Instalelaválvuladeboladetresvíasdeentradadeagua

Carbón,

Cloroyolor;Eficaz

reemplazo

1.Abraelpaqueteyextraigaelhostyelpaquetedepiezas.2.Verifique

elcuerpodelamáquina,lascajasdeembalajeylosnúmerosdeseriedelagarantía.

Recomendado

Sustanciaagua,residual

nitrógeno,tetracloruro

Elciclodeserviciorealesdiferente.Elciclodereemplazorecomendado

(hexavalente),plomo,

reemplazo

6a12meses

!!

colorolorenelagua.

D.Métododeinstalación

E.Métododeinstalación

Machine Translated by Google

9

F.Instalarelgrifo1.El

grifoseinsertaenelorificioreservadoenelfregadero.Utilicecuñasytuercascorrespondientesdelpanel

delfregadero.Aprietelaparteinferiordemodoqueelgrifoquedefijadoenelaguaenlaranura.

2.Inserteelconectorrápidode1/4"enlaparteinferiordelavarillaroscada.

Junta

Válvuladeaguafría

Tuercadeválvulade

bolaTubodePEde3/8"

Mangueradeaguafría

Junta

Válvuladeboladetresvíasde

entradadeagua

Junta

TuercaAprietelatuerca

Machine Translated by Google

abrazadera.

4.InserteeltubodePEde1/4"enlaparteinferioryluegosáquelo.Sujételoconunaabrazaderaanticaída.

puerto

Cabezadeclip

3.IntroduzcaapresióneltuboPEde1/4"enelconectorrápidode1/4".

TubodePE

Inserteelconectorrápidode1/4"

Empalmerápidode1/4"

Retirelaabrazaderaexterior

Sujeteconabrazaderaanticaída

5.Sinecesitasacarlatuberíadeagua,primeroretirelaabrazaderaanticaída,mantengapresionadoelclipy

extraigalamanguera.

jalar

Sujetelacabezadelclip

10

Machine Translated by Google

11

G.Métododeinstalación

Conexióndecomponentes(consulteeldiagramafuncional)

6.Alcortartuberíasdeagua,cortelaboquilladelatuberíadeformaplana.Nocorte

latuberíaenunplanodiagonal.

Retirelostaponesblancoyazulenlaentradaysalida,ymarquelatuberíaPEyla

parteposteriordelamáquinaasuvez.La

interfazestáconectada;Conectelatuberíadeaguagruesablancayfíjelaalatubería

dedrenajeoaldrenajedelpiso.

Machine Translated by Google

H.Métododeprimerainstalacióndelelementofiltrante

1.Gireelfiltronuevoenelsentidodelasagujasdelrelojyalineeelbloqueoconel

icono.

Cadatuberíaseconectasegúnlamarcalateralyseconfirmanuevamente.

2.Completelainstalacióndelosdemáselementosfiltrantesunoporuno.

!!Despuésdeinstalarlatuberíadeagua,asegúresedeinstalarelanticaídaazul.

Unavezcompletadalaconexión.

abrazadera.

A.enelsentidodelasagujasdelreloj

B.Lacerraduraestáalineadacon

12

Machine Translated by Google

Debidoalascaracterísticasdelamembranadeósmosisinversa,lamembranacontiene

ingredienteshumectantes(elingredienteprincipalesaceitedulcedegradoalimenticio),para

producirunmejorsabordelaguadespuésdelaprimerainstalación,elprimerdíadeinstalación

tantocomoseaposibleparausarlamáquina.Elaguafiltradanoserecomiendaparabebery

sepuedeutilizarparalalimpiezadelacocina.

Sinosepuederealizarlaoperaciónanterior,serecomiendaabrirelgrifocada2horasdespuésdela

instalación.Elaguasedescargadurante20

minutosylospasosdeoperaciónsepuedenrepetirmásde7vecesantesdebeberdirectamente.

LavadodelfiltroAl

utilizaroreemplazarelelementofiltranteporprimeravez,enjuagueelelementofiltrante.

Abralaválvuladeboladetresvíasdeaguayconéctela.

Descripcióndelafuncióndevisualización

I.Métododeuso

Primeruso

13

Machine Translated by Google

J.Reemplaceelelementofiltrante

Parpadeo(rojo)

Largoybrillante(azul)

Fallodelamáquina

Largoybrillante(azul) Estarcorriendo

Descripcióndelapantalla

Lavidadelfiltro

Elelementohaexpirado

Elementofiltrantenormal

1.Cierrelaválvuladeboladetresvíasdeentradadeaguaydesconectelafuentedealimentación.

Lavidaútildelelementofiltrantees

Apagado

apuntodeexpirar,

Largoybrillante(rojo)

Nobrillante

Porfavorprepareel

Lámparapiloto

reemplazoen

cartuchodefiltropara

Formulariodevisualización

avance

Parpadeo(rojo)

14

Machine Translated by Google

15

4.Métododereiniciodelfiltro

F.Lacerraduraestáalineadaconla

3.Gireelnuevofiltroenelsentidodelasagujasdelrelojyalineeelcandadoconelicono.

Mantengapresionadoelfiltrocorrespondientedurante3segundos,suenaelacorde,elíconoserestauraenazulypermanece

brillanteduranteuntiempoprolongado.Elfiltroserestableciócorrectamente.Procedimiento

D.Desbloquear

E.enelsentidodelasagujasdelreloj

C.ensentidoantihorario

2.Retireelelementofiltrantequesevaareemplazargirándoloensentidoantihorario.

Machine Translated by Google

K.Mantenimientorutinario

pañoparalimpiar.

3.Noutilicelíquidosvolátilescomo:alcohol,gasolina,disolventedepinturay

1.Limpieconunpañosuave.2.Para

manchasdifícilesopolvo,apliqueunpocodeaguatibiaconunpañosuave.

Otrosmaterialesparalimpiar

Despuésdelainstalación,elelementofiltrantedebelavarseentodoslosnivelespara

Mantenimientodelcuerpodelpurificadordeagua

PrimeravezPruebeelmétododelavadodelelementofiltranteutilizadoporprimeravez.

5.Métododelavadodelamáquina.

Lasuperficiedelamáquina.

Noutiliceelpurificadordeaguadurantemuchotiempo.

16

Machine Translated by Google

L.Solucióndeproblemas

encendido

Elelementofiltranteola

tuberíadeaguano

estánconectadoscorrectamente

Elelementoestáinstalado

correctamenteysilaconexióndela

tuberíadeaguaestásuelta.

Falla

Compruebesielindicadordel

adaptadorestáapagado

Fallodeladaptador

fenómeno

Causadelafalla

Corteinmediatamenteel

suministroeléctricoycierrelaválvula

deboladetresvíasdeentradade

aguaycomuníqueseconel

personaldeposventa.

Métododesolucióndeproblemas

Dañoenlos

componentes

Fugasdelpurificadordeagua

Lafuentedealimentación

noestáencendidao

Compruebesielenchufede

alimentaciónestásueltoo

desenchufadoysielinterruptorde

alimentaciónestáencendido.

1.Cierrelaválvuladeboladetresvíasdeentradadeaguaydesconectelaalimentación.2.Antes

devolverausar,abralaválvuladeboladetresvíasdeentradadeagua,conectelaalimentacióny

enciendaelpurificadordeagua.3.Abraelgrifo

depurificacióndeagua,laprimeraaguapuedetenerpolvodecarbónfinooburbujasesunfenómeno

normal,enjuaguehastaqueesté

limpioycierreelgrifoparapoderusarlonormalmente.

Elpurificadordeagua

noarranca

!!!Enelprocesodeuso,estáprohibidocolocarelementosinflamablesyexplosivoscercadel

purificadordeaguaparaevitarpeligros.

Elinterruptornoesta

Compruebesielfiltro

17

Machine Translated by Google

18

VálvuladeboladeentradaenT

Porfavorabralaválvula

correspondiente

Lacalidaddelefluente

esmala

Confirmelacalidaddelaguadelgrifo

municipalyconsidereinstalarun

dispositivodepretratamiento.

Malacalidaddeentrada

Laválvuladeboladetres

víasnoestáabierta

Nocompletamenteabierto

Elpurificadordeaguano

sedetiene

Reemplaceelcartuchodefiltroo

comuníqueseconelpersonaldeposventa.

Revisartuberíasde

entradadeaguaconcentraday

pura

Oempezaryparar

repetidamente

Elgrifonoestá

completamentecerrado

Dobladodetubos

Reemplaceelcartuchodefiltroo

comuníqueseconelpersonaldeposventa.

Puestaenmarchadel

purificadordeagua

Obstruccióndelcartucho

Porfavorcierreelgrifo

completamente

Elementofiltrante

Bajocaudaldelgrifo

Puestaenmarcha

del

purificadordeagua

Elgrifonosale.

Laválvuladeboladetresvíasestácompletamente

Compruebequelaentradadeagua

Válvuladeaguafríao

abierto

falla

Machine Translated by Google

N.Diagramadelprocesodetratamientodeagua

M.Diagramaesquemáticoeléctrico

19

Machine Translated by Google

DC24V/5A(atravésde

ModelodeproductoSS001/SS002SS003/SS004SS005/SS006

50/60Hz

adaptador)

Presióndeentrada

80W

CA100240V

0,10,4MPa

Fuentede

alimentaciónnominal

80W

397*137*347mm

Tamañodelproducto

Potencianominal

50/60Hz

75W

adaptador)

50/60Hz

DC24V/3A(atravésde

O.Especificacionestécnicas

DC24V/4A(atravésde

CA100240V

NombredelproductoSISTEMADEFILTRACIÓNDEAGUAPORÓSMOSISINVERSA

CA100240V

adaptador)

20

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL:SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas

określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,

aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

WODA ODWRÓCONEJ OSMOZY

SYSTEM FILTRACJI

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

MODEL:SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub

oprogramowania.

SYSTEM FILTRACJI

WODA ODWRÓCONEJ OSMOZY

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

- 1 -

Machine Translated by Google

- 2 -

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

następującym dwóm warunkom: 1) Ten produkt może

powodować szkodliwe zakłócenia.

2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia

mogące powodować niepożądane działanie.

OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie

zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą

spowodować unieważnienie prawa użytkownika do korzystania z produktu.

Informacje FCC:

UWAGA: Zmiany lub modyfikacje wykonane bez wyraźnej zgody strony

odpowiedzialnej za zgodność mogą spowodować unieważnienie prawa użytkownika

do korzystania ze sprzętu!

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol

przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt

wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i

wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w

ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy

je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien

uważnie przeczytać instrukcję obsługi.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości

radiowej i jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może

powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma

jednak gwarancji, że

Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla

urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają

na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w

instalacjach domowych.

Machine Translated by Google

Ważna informacja dotycząca bezpieczeństwa

Sprawy wymagające uwagi

1. Podczas wytwarzania wody przez produkt wystąpią lekkie wibracje i

produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego

odbiór, który można sprawdzić wyłączając produkt

dźwięk, co jest zjawiskiem normalnym.

Status.

5. Nie używaj innych części bez zgody producenta. Jeśli

i zachęcamy użytkownika do próby poprawienia błędu

2. Gdy jakość wody wlotowej nie spełnia wymagań wodociągowych

maszyna się zepsuje, gwarancja wygasa automatycznie

zakłócenia przez jeden lub więcej z następujących środków: • Zmiana

orientacji lub położenia anteny odbiorczej. • Zwiększenie

odległości między produktem a odbiornikiem. • Podłączenie produktu do

gniazdka w innym obwodzie niż

Zgodnie z normami, przed produktem powinno zostać zainstalowane urządzenie do wstępnej obróbki.

Zatrzymywać się.

to, do czego podłączony jest odbiornik.

3. Ciśnienie wody wlotowej tego oczyszczacza wody wynosi 0,1-0,4 MPa. Jeśli ciśnienie wody wlotowej

6. Zainstaluj i używaj zgodnie z instrukcją produktu.

• W celu uzyskania informacji należy skontaktować się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

ciśnienie wody nie spełnia wymagań, proszę sprawdzić

7. Naprawę tego produktu można wykonać wyłącznie w autoryzowanym serwisie producenta.

pomoc.

Należy zainstalować urządzenie zwiększające ciśnienie lub dekompresujące.

centrum. Jeśli wybierzesz nieautoryzowane centrum napraw,

Łatwo spowodować inne niebezpieczne czynniki.

4. W przypadku awarii maszyny należy odciąć dopływ prądu i wody.

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli to

natychmiast. Nie pozostawiaj uszkodzonej maszyny w działaniu

- 3 -

Machine Translated by Google

Ostrzegać

9. Podczas wymiany elementu filtrującego należy odłączyć zasilanie i zamknąć

14. Gdy temperatura wody spadnie poniżej 5°C, zamknij trójnik dopływu wody, otwórz kran i

spuszczaj wodę przez około 1 minutę, aby była czysta

Zawór kulowy trójdrożny dopływu wody.

Woda wewnątrz maszyny jest odprowadzana z wody skoncentrowanej

wyznaczony przez profesjonalnego technika ds. konserwacji posprzedażowej

Wymień.

10. Gdy maszyna wymaga czyszczenia, nie należy bezpośrednio spryskiwać jej wodą.

rurę, aby zapobiec uszkodzeniu maszyny przez lód.

4. Nie dotykaj wtyczki mokrymi rękami.

Wyczyść maszynę lub włóż oczyszczacz wody do wody, aby go wyczyścić.

15. Unikaj przechowywania w miejscach narażonych na silne działanie promieni słonecznych, które mogą łatwo

5. Nie używać pod wysokim ciśnieniem wody.

rozłożony, konserwacja, w celu uniknięcia spowodowania pożaru,

11. Nie należy używać płynów lotnych, takich jak alkohol, benzyna, rozcieńczalnik do farb i

powodują starzenie się podzespołów oczyszczacza wody.

6. Nie umieszczaj w pobliżu materiałów łatwopalnych, wybuchowych, lotnych i silnie magnetycznych.

inne materiały do wycierania powierzchni maszyny.

Oczyszczacz wody.

12. Nie należy wywierać zbyt dużego nacisku ani uderzeń na produkt.

1. Adapter należy zamontować pionowo na ścianie lub płycie szafki. Nie należy umieszczać go

płasko na spodzie szafki.

7. Dzieci i osoby niepełnosprawne powinny używać tego produktu zgodnie z

13. Nie należy używać źródeł wody o temperaturze wyższej niż 5-38 °C, aby nie obniżyć jej wartości użytkowej.

2. Nie używaj uszkodzonych zasilaczy, wtyczek i poluzowanych gniazdek.

pod nadzorem ich opiekunów.

8. Należy regularnie czyścić i wymieniać element filtrujący.

żywotność elementu filtrującego.

3. Jeśli przewód zasilający jest uszkodzony, w celu uniknięcia niebezpieczeństwa należy go wymienić.

8. Oprócz techników ds. konserwacji, nie mogą przebywać tam również inne osoby.

- 4 -

Machine Translated by Google

B. Schemat funkcjonalny

A. Produkty i akcesoria

9. Użyj nowego zespołu węża dostarczonego z oczyszczaczem. Stary wąż

specyfikacja

Montażu nie można ponownie użyć.

Moc

1/4"

3/8"

klips antypoślizgowy

adapter

anty-upadek

Zdjęcie

kran

klips

Nazwa

Wlot wody

Biały

2 filtry

Szybki

Rurka PE 3/8"

elementy

złącze

Biały

Zdjęcie

trójdrożny

Rurka PE 1/4"

Porażenie prądem.

Nazwa

zawór kulowy

- 5 -

Machine Translated by Google

C. Nazwa elementu filtrującego i zalecany cykl wymiany

- 6 -

Machine Translated by Google

- 7 -

Skuteczne usuwanie osadów, rdzy i

zawiesin z wody, pozostałości chloru

i zapachu; Skuteczna poprawa

smaku wody, absorpcja różnych

zapachów w wodzie.

Zintegrowana

membrana odwróconej osmozy

Element filtrujący

kompozytowy

Element filtrujący

Zintegrowany pręt

węglowy z polipropylenu PCF3in1

Element filtrujący kompozytowy

(PCF)

Element filtrujący

Funkcja filtra

Węgiel,

trichlorometan

nazwa

Woda filtrowana arsen,

kadm, chrom

(sześciowartościowy),

ołów, fluor, azot

azotanowy, czterochlorek

Machine Translated by Google

E.Metoda instalacji

D.Metoda instalacji

zapach koloru w wodzie.

6 do 12 miesięcy

oczekiwany cykl, ze względu na słabą jakość wody, temperaturę wody i

!! !

azot, czterochlorek

Zalecony

Rzeczywisty cykl serwisowy jest inny. Zalecany cykl wymiany

(sześciowartościowy), Ołów,

wymiana

substancja resztkowa woda

6 do 12 miesięcy

1. Zamontuj trójdrożny zawór kulowy wlotu wody

Węgiel,

chlor i zapach; Skuteczny

wymiana

1. Otwórz opakowanie i wyjmij hosta i pakiet części. 2. Sprawdź korpus maszyny,

walizki i numery seryjne gwarancji.

Smak wody,

3. Potwierdź położenie i przestrzeń całej maszyny i zarezerwuj

Funkcja filtra

!! !

24 do 36 miesięcy

Filtruj wodę arsen, kadm,

chrom

zastosowanie w różnych regionach

! Przed instalacją należy zamknąć dopływ wody, aby zapobiec jej wyciekaniu.

24 do 36 miesięcy

służy wyłącznie celom informacyjnym.

cykl

Skutecznie usuwa osad, rdzę i

zawiesinę z

fluorek, azotan

cykl

udoskonalenie prętów węglowych

trichlorometan

są spójne.

wchłanianie różnych

Zalecony

! Zaleca się, aby cykl wymiany elementu filtrującego był

gniazdo

dwubolcowe. 4, sprawdź ciśnienie wody, wymagania dotyczące ciśnienia wody: 0,1-0,4Mpa.

- 8 -

Machine Translated by Google

- 9 -

Uszczelka

Zawór zimnej wody

Nakrętka zaworu

kulowego Rura PE 3/8"

uszczelka

nakrętka Dokręć nakrętkę

F. Instalacja kranu 1.

Kran należy włożyć do otworu zarezerwowanego w zlewie. Użyj pasujących podkładek i nakrętek z

panelu zlewu. Dokręć spód, aby kran był zamocowany w wodzie w szczelinie.

Wąż zimnej wody

Uszczelka

Zawór kulowy trójdrożny

wlotu wody

2. Włóż szybkozłączkę 1/4" w dolną część pręta gwintowanego.

Machine Translated by Google

- 10 -

Rura PE

4. Włóż rurkę PE 1/4" do dolnej części, a następnie wyciągnij ją, zaciśnij w zabezpieczeniu przed upadkiem

zacisk.

Przytrzymaj głowicę klipsa

Włóż szybkozłączkę 1/4"

port

3. Wciśnij rurkę PE 1/4" do szybkozłączki 1/4".

Szybkie łączenie 1/4"

Zaciśnij w zacisku zabezpieczającym przed upadkiem

5. Jeśli musisz wyciągnąć rurę wodną, najpierw zdejmij zacisk zabezpieczający przed

upadkiem, przytrzymaj zacisk i wyciągnij wąż.

Głowica zaciskowa

ciągnąć

Zdejmij zacisk zewnętrzny

Machine Translated by Google

- 11 -

G. Sposób instalacji

Podłączenie komponentów (patrz schemat funkcjonalny)

6. Podczas cięcia rur wodnych, tnij dyszę rury wodnej płasko. Nie tnij rury w płaszczyźnie

ukośnej.

Usuń białe i niebieskie zaślepki z wlotu i wylotu, a następnie oznacz kolejno rurę PE i

tylną część urządzenia. Interfejs jest podłączony;

Podłącz białą grubą rurę wodną i przymocuj ją do rury spustowej lub odpływu

podłogowego.

Machine Translated by Google

H.Metoda pierwszej instalacji elementu filtrującego

po nawiązaniu połączenia.

1. Obróć nowy filtr w kierunku zgodnym z ruchem wskazówek zegara i wyrównaj blokadę z

ikona.

A.zgodnie z ruchem wskazówek zegara

! ! Po zainstalowaniu rury wodnej należy pamiętać o zamontowaniu niebieskiego zabezpieczenia przed upadkiem

Podłącz każdy rurociąg zgodnie z oznaczeniem bocznym i ponownie potwierdź

zacisk.

B. Zamek jest wyrównany z

2. Kolejno zakończ instalację pozostałych elementów filtrujących.

- 12 -

Machine Translated by Google

Ze względu na właściwości membrany odwróconej osmozy, zawiera ona składniki

nawilżające (głównym składnikiem jest słodki olej spożywczy), aby uzyskać lepszy smak wody

po pierwszej instalacji, pierwszego dnia po instalacji należy jak najwięcej korzystać z

urządzenia. Przefiltrowana woda nie jest zalecana do picia, można jej używać do

czyszczenia kuchni.

Jeżeli nie można wykonać powyższej czynności, zaleca się otwieranie kranu co 2 godziny po

instalacji. Woda będzie spuszczana przez 20

minut, a poszczególne etapy operacji można powtórzyć ponad 7 razy przed bezpośrednim

wypiciem.

Płukanie filtra Przy

pierwszym użyciu lub wymianie elementu filtrującego należy przepłukać element filtrujący.

Otwórz trójdrożny zawór kulowy i podłącz go.

Wyświetl opis funkcji

I. Sposób użycia

Pierwsze użycie

- 13 -

Machine Translated by Google

J.Wymień element filtra

osiągnięcie

Wyświetl formularz

Długi jasny (niebieski)

Migotanie (czerwony)

Długi jasny (niebieski) Biegać

Wyświetl opis

Żywotność filtra

Element filtrujący normalny

element wygasł

1. Zamknij trójdrożny zawór kulowy dopływu wody i odłącz zasilanie.

Żywotność elementu filtrującego wynosi

Wyłączanie zasilania

mający wygasnąć,

Długi jasny (czerwony)

Proszę przygotować

Nie jasne

wkład filtrujący do

Migotanie (czerwony)

Lampka kontrolna

zastąpienie w

Awaria maszyny

- 14 -

Machine Translated by Google

- 15 -

E.zgodnie z ruchem wskazówek zegara

F. Zamek jest wyrównany z

4.Metoda resetowania filtra

D.Odblokuj

3. Obróć nowy filtr zgodnie z ruchem wskazówek zegara i ustaw blokadę naprzeciwko ikony.

C.przeciwnie do ruchu wskazówek zegara

2. Wyjmij element filtra, który chcesz wymienić, obracając go w kierunku przeciwnym

do ruchu wskazówek zegara.

Długie naciśnięcie odpowiedniego filtra 3S, dźwięk akordu, ikona przywraca niebieski długi jasny,

filtr Resetowanie powiodło się. Procedura

Machine Translated by Google

K.Rutynowa konserwacja

1. Przetrzyj miękką ściereczką. 2. W

przypadku uporczywych plam lub kurzu, zwilż powierzchnię odrobiną ciepłej wody i miękką ściereczką.

ściereczka do

wycierania. 3. Nie należy używać płynów lotnych, takich jak: alkohol, benzyna, rozcieńczalnik do farb i

inne materiały do wycierania

Po zamontowaniu należy umyć element filtrujący na wszystkich poziomach, aby zapewnić

Konserwacja obudowy oczyszczacza wody

pierwszy raz Przetestuj metodę mycia elementu filtrującego, który będzie używany po raz pierwszy.

5.metoda płukania maszyny

Powierzchnia maszyny.

Nie używaj oczyszczacza wody przez dłuższy czas

- 16 -

Machine Translated by Google

L.Rozwiązywanie problemów

!!!Podczas użytkowania, aby uniknąć zagrożenia, zabrania się umieszczania w pobliżu

oczyszczacza wody przedmiotów łatwopalnych i wybuchowych.

przełącznik nie jest

element jest prawidłowo

zainstalowany i czy połączenie rury

wodnej jest luźne

włączony

Wada

Sprawdź, czy wskaźnik adaptera

jest wyłączony

zjawisko

Awaria adaptera

Przyczyna usterki

Natychmiast odłącz zasilanie

elektryczne i zamknij trójdrożny

zawór kulowy dopływu wody, a

następnie skontaktuj się z

personelem obsługi technicznej.

Metoda rozwiązywania problemów

Uszkodzenie

podzespołu

Zasilacz nie jest włączony

lub

Wycieki z oczyszczacza wody

Oczyszczacz wody nie

uruchamia się

Sprawdź, czy filtr

1. Zamknij trójdrożny zawór kulowy dopływu wody i odłącz zasilanie. 2. Przed ponownym użyciem

otwórz trójdrożny zawór kulowy dopływu wody, podłącz zasilanie, uruchom oczyszczacz wody. 3.

Otwórz kran oczyszczacza wody. Pierwsza

woda może zawierać drobny pył węglowy lub pęcherzyki, co jest normalnym zjawiskiem. Płucz,

aż będzie czysta, a następnie zakręć

kran. Można normalnie korzystać z urządzenia.

Sprawdź, czy wtyczka zasilania nie

jest luźna lub nie jest odłączona, a

także czy wyłącznik zasilania jest

włączony.

Element filtrujący lub rura

wodna nie są

prawidłowo podłączone

- 17 -

Machine Translated by Google

- 18 -

Otwarte

Zawór zimnej wody lub

Proszę otworzyć

odpowiedni zawór

Zawór kulowy wlotowy trójnikowy

Proszę potwierdzić jakość wody

wodociągowej i rozważyć

zainstalowanie urządzenia

do wstępnego oczyszczania

Słaba jakość wlotu

zawór kulowy trójdrożny nie

jest otwarty

nie do końca otwarty

Oczyszczacz wody nie

zatrzymuje się

Sprawdź rury

doprowadzające wodę, wodę

skoncentrowaną i czystą

Wymień wkład filtra lub skontaktuj się z

personelem obsługi technicznej

Lub powtarzaj

wielokrotnie

Gięcie rur

Wymień wkład filtra lub skontaktuj się z

personelem obsługi technicznej

Kran nie jest całkowicie

zakręcony

Uruchomienie

oczyszczacza wody

Zatkanie wkładu

Proszę całkowicie zakręcić kran

Niski przepływ wody w kranie

Element filtrujący

Sprawdź, czy wlot wody jest prawidłowy

awaria

Uruchomienie

oczyszczacza

wody. Kran nie puszcza

wody.

zawór kulowy trójdrożny jest całkowicie

Jakość ścieków jest słaba

Machine Translated by Google

- 19 -

N. Schemat procesu uzdatniania wody

M. Schemat elektryczny

Machine Translated by Google

- 20 -

Prąd zmienny 100-240 V

Nazwa produktu SYSTEM FILTRACJI WODY ODWRÓCONEJ OSMOZY

Model produktu SS-001/SS-002 SS-003/SS-004 SS-005/SS-006

DC24V/5A (przez

adapter)

Ciśnienie wlotowe

80W

Prąd zmienny 100-240 V

0,1-0,4 MPa

80W

Moc znamionowa

zasilacza

397*137*347mm

Moc znamionowa

50/60Hz

Rozmiar produktu

75 W

adapter)

DC24V/3A(przez

50/60Hz

Prąd zmienny 100-240 V

adapter)

O.Specyfikacja techniczna

DC24V/4A (przez

50/60Hz

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

MODEL: SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

OMGEKEERD OSMOSEWATER

FILTRATIESYSTEEM

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met

ons op: Technische ondersteuning en E-garantiecertificaat

www.vevor.com/support

MODEL: SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het

product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-

of software-updates voor ons product zijn.

FILTRATIESYSTEEM

OMGEKEERD OSMOSEWATER

HULP NODIG? NEEM CONTACT MET ONS OP!

- 1 -

Machine Translated by Google

- 2 -

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de

volgende twee voorwaarden: 1) Dit product kan schadelijke

interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief

interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet

uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving,

kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien

niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke

interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie

dat

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG.

Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de

Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle

accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn

gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar

moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en

elektronische apparaten.

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de

partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker

om het apparaat te bedienen ongeldig maken!

FCC-informatie:

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de

gebruiksaanwijzing zorgvuldig lezen.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van

klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke

bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Machine Translated by Google

- 3 -

6. Installeer en gebruik het product volgens de instructies van het product.

waterdruk voldoet niet aan de eisen, controleer dit

7. Dit product kan alleen worden gerepareerd in de door de fabrikant geautoriseerde reparatiewerkplaats.

bijstand.

Er moet een druk- of decompressieapparaat worden geïnstalleerd.

• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor

centrum. Als u een niet-geautoriseerd reparatiecentrum kiest, kunnen

er gemakkelijk andere onveilige factoren ontstaan.

product veroorzaakt schadelijke interferentie met radio of televisie

1. Wanneer het product water maakt, zal er een lichte trilling zijn en

4. Als de machine uitvalt, moeten de stroomtoevoer en de watertoevoer worden afgesloten

interferentie zal niet optreden in een bepaalde installatie. Als dit

onmiddellijk. Laat de defecte machine niet in werking

Staat.

en verder wordt de gebruiker aangemoedigd om te proberen de fout te corrigeren

5. Gebruik geen andere onderdelen zonder toestemming van de fabrikant. Als de

geluid, wat een normaal verschijnsel is.

ontvangst, die kan worden bepaald door het product uit te schakelen

2. Wanneer de kwaliteit van het inlaatwater niet voldoet aan de gemeentelijke kraanwaterkwaliteit

machine kapot gaat, vervalt de garantie automatisch

datgene waarop de ontvanger is aangesloten.

Volgens de normen moet er vóór het product een voorbehandelingsapparaat worden geïnstalleerd.

Stop.

3. De inlaatwaterdruk van deze waterzuiveraar is 0,1-0,4 MPa. Als de inlaat

interferentie door een of meer van de volgende maatregelen. • De

ontvangstantenne opnieuw richten of verplaatsen. • De

afstand tussen het product en de ontvanger vergroten. • Het product

aansluiten op een stopcontact op een ander circuit dan

Zaken die aandacht behoeven

Belangrijke veiligheidsmededeling

Machine Translated by Google

- 4 -

6. Plaats geen ontvlambare, explosieve, vluchtige of sterk magnetische materialen in de buurt van

de waterzuiveraar.

12. Oefen niet te veel druk of stootkracht uit op het product.

1. De adapter moet verticaal op de muur of kastplaat worden geïnstalleerd en mag niet plat op de

bodem van de kast liggen.

andere materialen om het oppervlak van de machine mee af te vegen.

7. Kinderen en gehandicapten dienen dit product te gebruiken onder de volgende voorwaarden:

9. Wanneer u het filterelement vervangt, schakelt u de stroomtoevoer uit en sluit u de

14.Wanneer de watertemperatuur lager is dan 5 ° C, draai dan de waterinlaat dicht, open de kraan en

laat het water ongeveer 1 minuut weglopen, zodat het schoon is

2. Gebruik geen kapotte voedingen, stekkers of losse stopcontacten.

onder begeleiding van hun verzorgers.

8. Reinig en vervang het filterelement regelmatig.

levensduur van het filterelement.

3. Als het netsnoer beschadigd is, moet het, om gevaar te voorkomen, worden vervangen.

13. Gebruik geen waterbronnen die warmer zijn dan 5-38 ° C om te voorkomen dat de service wordt verminderd

aangewezen door een professionele aftersales onderhoudstechnicus

10. Wanneer de machine gereinigd moet worden, spuit er dan geen water rechtstreeks op.

8. Naast onderhoudstechnici mogen er geen andere mensen zijn

Vervang het.

Het water in de machine wordt afgevoerd uit het geconcentreerde water

waterinlaat drieweg kogelkraan.

pijp om ijsschade aan de machine te voorkomen.

4. Raak de stekker niet aan met natte handen.

ontbonden, onderhoud, om brand te voorkomen,

11. Gebruik geen vluchtige vloeistoffen zoals alcohol, benzine, verfverdunner en

15. Vermijd opslag op plaatsen die blootgesteld zijn aan sterk zonlicht, wat gemakkelijk kan leiden tot

5. Niet gebruiken onder hoge waterdruk.

veroorzaken veroudering van de onderdelen van de waterzuiveraar.

Maak het apparaat schoon of dompel de waterzuiveraar onder in het water om het schoon te maken.

Waarschuwen

Machine Translated by Google

B.Functioneel diagram

A.Producten en accessoires

Wit

Snel

3/8"PE-buis

elementen

verbindingsstuk

2 filters

Wit

9. Gebruik de nieuwe slangassemblage die bij de zuiveraar is geleverd. De oude slang

specificatie

drieweg

1/4"PE-buis

Een elektrische schok.

Naam

kogelkraan

Afbeelding

1/4"

3/8"

anti-val clip

Stroom

De assemblage kan niet opnieuw worden gebruikt.

adapter

anti-druppel

Naam

kraan

klem

Waterinlaat

Afbeelding

- 5 -

Machine Translated by Google

- 6 -

C. Naam van het filterelement en aanbevolen vervangingscyclus

Machine Translated by Google

- 7 -

Verwijdert effectief sediment, roest

en suspensie uit het water. Stof,

restchloor en geur; Effectieve

verbetering van koolstofstaven. De

smaak van het water, de absorptie

van de verschillende kleurgeur in

het water.

Geïntegreerd

omgekeerd osmosemembraan

Samengesteld

filterelement

naam

Geïntegreerde PCF3in1

Polypropyleen koolstofstaaf

Composiet filterelement (PCF)

Filterelement

Filterwater arseen,

cadmium, chroom

(zeswaardig), lood,

fluoride,

nitraatstikstof, tetrachloride

Koolstof,

trichloormethaan

Filterfunctie

Filterelement

Machine Translated by Google

E.Installatiemethode

D.Installatiemethode

chloor en geur; Effectief

Koolstof,

1. Installeer de driewegkogelkraan voor de waterinlaat

vervanging

1. Open de verpakking en haal de host en de onderdelen eruit. 2. Controleer

de machinebehuizing, de verpakkingsdozen en de garantieserienummers.

De smaak van het water, de

3. Bevestig de positie en de ruimte van de hele machine en reserveer een

Filterfunctie

! !

kleur geur in het water.

6 tot 12 maanden

de verwachte cyclus, vanwege de slechte waterkwaliteit, watertemperatuur en

! !

(zeswaardig), lood,

Aanbevolen

De werkelijke servicecyclus is anders. De aanbevolen vervangingscyclus

water Stof, reststof

stikstof, tetrachloride

vervanging

6 tot 12 maanden

cyclus

trichloormethaan

verbetering van koolstofstaven

zijn consistent.

Aanbevolen

! Het wordt aanbevolen om de vervangingscyclus van het filterelement te

tweepolige

aansluiting. 4. Controleer de waterdruk, waterdrukvereisten: 0,1-0,4 MPa.

absorptie van de verschillende

24 tot 36 maanden

gebruik in verschillende regio's

! Sluit de waterbron vóór de installatie af om waterlekkage te voorkomen.

Filterwater arseen,

cadmium, chroom

24 tot 36 maanden

Verwijder effectief sediment, roest

en suspensie van de

fluoride, nitraat

cyclus

is alleen ter referentie.

- 8 -

Machine Translated by Google

ÿpakking

ÿKoudwaterklep

ÿKogelkraanmoer

ÿ3/8"PE-buis

ÿpakking

ÿmoer

ÿDraai de moer vast

F. Kraan installeren

1. De kraan wordt in het gat geplaatst dat op de gootsteen is gereserveerd. Gebruik

bijpassende vulplaatjes en moeren van het gootsteenpaneel. Draai de onderkant vast zodat

de kraan in het water op de gleuf vastzit.

ÿKoudwaterslang

ÿpakking

ÿWaterinlaat drieweg

kogelkraan

2. Plaats de 1/4" snelkoppeling in de onderkant van de draadstang.

- 9 -

Machine Translated by Google

- 10 -

ÿPE-buis

4. 1/4"PE-buis onderaan inbrengen en vervolgens eruit trekken, vastklemmen in anti-val

klem.

ÿKlem in anti-valklem

ÿSteek 1/4" snelkoppeling in

ÿpoort

3. Duw de 1/4"PE-buis met kracht in de 1/4"-snelkoppeling.

ÿ1/4" Snelle verbinding

5. Als u de waterleiding eruit moet trekken, verwijder dan eerst de antivalklem. Houd de klem

ingedrukt en trek de slang eruit.

ÿHoud de clipkop vast

trekken

ÿVerwijder de klem aan de buitenkant

ÿClipkop

Machine Translated by Google

- 11 -

G.Installatiemethode

Componentverbinding (raadpleeg het functionele diagram)

6. Wanneer u waterleidingen snijdt, snijdt u het mondstuk van de waterleiding plat. Snijd

de leiding niet in een diagonaal vlak.

Verwijder de witte en blauwe stoppen bij de in- en uitlaat en markeer de PE-buis en de

achterkant van de machine om de beurt. De

interface is aangesloten; sluit de witte dikke waterbuis aan en bevestig deze aan de

afvoerbuis of vloerput.

Machine Translated by Google

- 12 -

nadat de verbinding tot stand is gebracht.

1. Draai het nieuwe filter met de klok mee en lijn de vergrendeling uit met de

icon.

klem.

Elke pijpleiding wordt aangesloten volgens de zijmarkering en bevestig dit opnieuw

! ! Nadat de waterleiding is geïnstalleerd, moet u ervoor zorgen dat u de blauwe anti-valbeveiliging installeert

A.met de klok mee

B. Het slot is uitgelijnd met

2. Voltooi de installatie van de overige filterelementen op hun beurt.

H. Methode voor eerste installatie van filterelement

Machine Translated by Google

- 13 -

I. Gebruiksmethode

Eerste gebruik

Vanwege de eigenschappen van het omgekeerde-osmosemembraan bevat het

membraan hydraterende ingrediënten (het hoofdingrediënt is zoete olie van voedingskwaliteit),

om een betere smaak van het water te produceren na de eerste installatie. De eerste dag

van installatie moet het apparaat zoveel mogelijk worden gebruikt. Het gefilterde water

wordt niet aanbevolen om te drinken en kan worden gebruikt voor het schoonmaken van de

keuken.

Indien bovenstaande handeling niet uitgevoerd kan worden, wordt aangeraden om de kraan

iedere 2 uur na de installatie te openen. Het

water wordt 20 minuten lang afgevoerd en de handelingen kunnen meer dan 7 keer

herhaald worden voordat u direct kunt drinken.

Filter spoelen

Wanneer u het filterelement voor de eerste keer gebruikt of vervangt, spoelt u het filterelement.

Open de driewegkogelkraan en sluit deze aan.

Beschrijving van de weergavefunctie

Machine Translated by Google

- 14 -

Lang helder (rood)

Bereid de

Niet helder

op het punt te verlopen,

Weergaveformulier

voorschot

Flikkering (rood)

Controlelampje

vervanging in

Machinestoring

filterpatroon voor

Lang helder (blauw)

Weergave beschrijving

Rennen

Flikkering (rood)

Lang helder (blauw)

De levensduur van het filter

De levensduur van het filterelement is

element is verlopen

1. Sluit de driewegkogelkraan van de waterinlaat en haal de stekker uit het stopcontact.

Uitschakelen

Filterelement normaal

J. Filterelement vervangen

Machine Translated by Google

- 15 -

E.met de klok mee

F.Het slot is uitgelijnd met de

4. Filter resetmethode

D.Ontgrendelen

3. Draai het nieuwe filter met de klok mee en zorg dat de vergrendeling op het pictogram staat.

C.tegen de klok in

2. Verwijder het te vervangen filterelement door het tegen de klok in te draaien.

Houd de overeenkomstige filter 3S lang ingedrukt, het akkoordgeluid, het pictogram herstelt

blauw lang helder, filter De reset is geslaagd. Procedure

Machine Translated by Google

K. Routineonderhoud

1. Veeg het af met een zachte doek. 2. Bij

hardnekkige vlekken of stof kunt u het met een zachte doek afvegen met een beetje warm water.

doek om af te

vegen. 3. Gebruik geen vluchtige vloeistoffen zoals: alcohol, benzine, verfverdunner en

andere materialen om af te vegen

Het oppervlak van de machine.

eerste keer Test de wasmethode van het filterelement dat voor de eerste keer wordt gebruikt.

Onderhoud van de behuizing van de waterzuiveraar

Na de installatie moet het filterelement op alle niveaus worden gewassen voor de

5. Machine spoelmethode

Gebruik de waterzuiveraar niet gedurende een lange tijd

- 16 -

Machine Translated by Google

L.Probleemoplossing

Componentschade

De voeding is niet

ingeschakeld of

Lekkages in waterzuiveraar

Probleemoplossingsmethode

!!!Tijdens het gebruik is het verboden om ontvlambare en explosieve voorwerpen naast de

waterzuiveraar te plaatsen om gevaar te voorkomen.

de schakelaar is niet

Controleer of het filter

1. Sluit de driewegkraan van de waterinlaat en haal de stekker uit het stopcontact. 2. Open de

driewegkraan van de waterinlaat, steek de stekker in het stopcontact en start de waterzuiveraar

voordat u het apparaat weer gebruikt. 3. Open

de kraan voor waterzuivering. Het eerste water kan fijn koolstofpoeder of belletjes bevatten,

dit is normaal. Spoel het apparaat

schoon en draai de kraan dicht, zodat het apparaat weer normaal gebruikt kan

worden.

Controleer of de stekker los zit

of niet is aangesloten en of de aan/

uit-schakelaar is ingeschakeld.

Het filterelement of de

waterleiding is niet

goed aangesloten

De waterzuiveraar

start niet

element correct is geïnstalleerd en

of de waterleidingaansluiting los zit

Schuld

ingeschakeld

Controleer of de adapterindicator

uit is

Oorzaak van de storing

Adapter defect

Schakel onmiddellijk de

stroomtoevoer uit, sluit de

driewegkogelkraan van de

watertoevoer en neem

contact op met het aftersalespersoneel.

fenomeen

- 17 -

Machine Translated by Google

- 18 -

De kraan is niet volledig

dichtgedraaid

Verstopping van de cartridge

Draai de kraan helemaal dicht

Lage kraanstroom

Filterelement

Opstarten van

waterzuiveraar

Koudwaterklep of

open

mislukking

Waterzuiveraar

start op.

De kraan loopt niet

leeg.

drieweg kogelkraan is volledig

De kwaliteit van het afvalwater

is slecht

Controleer of de waterinlaat

Controleer de kwaliteit van het

leidingwater en overweeg de

installatie van een

voorbehandelingsapparaat

drieweg kogelkraan is niet

open

Slechte inlaatkwaliteit

Inlaat T-stuk kogelkraan

Open de bijbehorende

klep

niet volledig open

De waterzuiveraar stopt

niet

Buigen van buizen

Vervang het filterpatroon of neem contact

op met de aftersalesafdeling

Of herhaaldelijk starten

en stoppen

Vervang het filterpatroon of neem contact

op met de aftersalesafdeling

Controleer de

inkomende, geconcentreerde en

zuivere waterleidingen

Machine Translated by Google

- 19 -

N. Schema van het waterzuiveringsproces

M. Elektrisch schema

Machine Translated by Google

- 20 -

Productgrootte

adapter)

DC24V/3A (via

50/60Hz

75W

Productnaam OMGEKEERD OSMOSE WATERFILTRATIESYSTEEM

Wisselstroom 100-240V

adapter)

O.Technische specificatie

DC24V/4A (Via

50/60Hz

Wisselstroom 100-240V

adapter)

80W

Inlaatdruk

DC24V/5A (Via

Productmodel SS-001/SS-002 SS-003/SS-004 SS-005/SS-006

Wisselstroom 100-240V

0,1-0,4 MPa

Nominaal vermogen

Nominale

voeding

397*137*347mm

50/60Hz

80W

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL:SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

FILTRATIONSSYSTEM

VATTEN OM OSMOS

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MODELL:SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

BEHÖVER HJÄLP? KONTAKTA OSS!

VATTEN OM OSMOS

FILTRATIONSSYSTEM

- 1 -

Machine Translated by Google

- 2 -

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två

villkor: 1) Denna produkt kan orsaka skadliga

störningar.

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts

av den part som ansvarar för efterlevnaden kan upphäva användarens

behörighet att använda utrustningen!

2) Denna produkt måste acceptera alla mottagna störningar, inklusive

störningar som kan orsaka oönskad funktion.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna

för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa

gränser är utformade för att ge rimligt skydd mot skadliga störningar i en

bostadsinstallation.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/

EC. Symbolen som visar en soptunna korsad anger att produkten kräver

separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta

med denna symbol. Produkter märkta som sådana får inte slängas tillsammans

med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning

av elektriska och elektroniska apparater

VARNING: Ändringar eller modifieringar av denna produkt som inte

uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan

upphäva användarens behörighet att använda produkten.

FCC-information:

Varning - För att minska risken för skada måste användaren läsa

instruktionerna noggrant.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och

om den inte installeras och används i enlighet med instruktionerna kan den

orsaka skadliga störningar på radiokommunikation. Det finns dock

ingen garanti för det

Machine Translated by Google

- 3 -

mottagning, vilket kan fastställas genom att stänga av produkten

omedelbart. Lämna inte den defekta maskinen i drift

produkten orsakar skadliga störningar på radio eller TV

1.När produkten gör vatten, kommer det att finnas lätta vibrationer och

Status.

4.Om maskinen går sönder ska strömförsörjningen och vattentillförseln stängas av

störningar kommer inte att inträffa i en viss installation. Om detta

5.Använd inte andra delar utan tillverkarens tillstånd. Om

En trycksättnings- eller dekompressionsanordning bör installeras.

bistånd.

centrum. Om du väljer en obehörig reparationsverkstad, Lätt

att orsaka andra osäkra faktorer.

• Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för

vattentrycket inte uppfyller kraven, kontrollera

7.Denna produkt kan endast repareras i tillverkarens auktoriserade reparation

det som mottagaren är ansluten till.

3. Inloppsvattentrycket för denna vattenrenare är 0,1-0,4 MPa. Om inloppet

6. Installera och använd enligt instruktionerna för produkten.

störning av en eller flera av följande åtgärder. • Rikta om eller

flytta mottagningsantennen. • Öka avståndet mellan

produkten och mottagaren. • Anslut produkten till ett uttag på en

annan krets än

standarder bör en förbehandlingsanordning installeras före produkten.

Stopp.

maskinen går sönder, upphör garantin automatiskt

och vidare uppmuntras användaren att försöka korrigera

2.När inloppsvattenkvaliteten inte uppfyller det kommunala kranvattnet

ljud, vilket är ett normalt fenomen.

Saker som kräver uppmärksamhet

Viktigt säkerhetsmeddelande

Machine Translated by Google

- 4 -

vatteninlopp trevägs kulventil.

3.Om nätsladden är skadad måste den vara skadad för att undvika fara

9. När du byter ut filterelementet, bryt strömförsörjningen och stäng

14. När vattentemperaturen är under 5 ° C, stäng av vatteninlopps-T-stycket, öppna

kranen och töm vattnet i cirka 1 minut, så att det är rent

utsedd av en professionell underhållstekniker efter försäljning

13.Använd inte vattenkällor över 5-38 °C för att undvika att minska servicen

8. Rengör och byt ut filterelementet regelbundet.

filterelementets livslängd.

1. Adaptern ska installeras vertikalt på väggen eller skåpskivan, och placera inte

adaptern plant i botten av skåpet.

12. Utsätt inte för mycket tryck eller stötkraft på produkten.

2.Använd inte trasiga nätaggregat eller kontakter, och lösa uttag.

Byt ut den.

andra material för att torka av maskinens yta.

vattenrenaren.

7.Barn och handikappade personer bör använda denna produkt under

vägledning av sina vårdnadshavare.

11.Använd inte flyktiga vätskor som alkohol, bensin, thinner och

orsaka åldrande av komponenter i vattenrenaren.

8.Förutom underhållstekniker får andra personer inte vara det

6. Placera inte brandfarliga, explosiva, flyktiga, starka magnetiska material i närheten

rengör maskinen eller sätt vattenrenaren i vattnet för att rengöra.

15.Undvik att förvara på platser som utsätts för starkt solljus, vilket lätt kan

5. Använd inte under högt vattentryck.

4.Rör inte vid kontakten med våta händer.

10. När maskinen behöver rengöras, spraya inte vatten direkt på den

rör för att förhindra isskador på maskinen.

sönderdelas, underhåll, för att undvika att orsaka brand,

Vattnet inuti maskinen släpps ut från det koncentrerade vattnet

Varna

Machine Translated by Google

- 5 -

montering kan inte återanvändas.

kulventil

9.Använd den nya slangenheten som följde med renaren. Den gamla slangen

specifikation

1/4"


En elektrisk stöt.

Namn

kontakt

element

trevägs

3/8"

anti-fall klämma

2 filter

Snabbt

3/8" PE-rör

Vit

Namn

Vatteninlopp

1/4" PE-rör

Vit


kran

klämma

anti-dropp

adapter

Driva

B. Funktionsdiagram

A.Produkter och tillbehör

Machine Translated by Google

- 6 -

C. Filtrera elementnamn och rekommenderad ersättningscykel

Machine Translated by Google

- 7 -

Avlägsna effektivt sediment, rost och

suspension från vattnet Ämne, kvarvarande

klor och lukt; Effektiv förbättring av

kolstavar. Vattnets smak, absorptionen

av den olikfärgade lukten i vattnet.

Integrerad PCF3in1

polypropen kolstav

Kompositfilterelement (PCF)

Integrerat membran

för omvänd osmos

Kol,

triklormetan

Kompositfilterelement

Filterelement

namn

Filtrera vatten arsenik,

kadmium, krom

(hexavalent), bly, fluorid,

nitratkväve,

tetraklorid

Filterelement

Filterfunktion

Machine Translated by Google

E.Installationsmetod

D.Installationsmetod

Smaken av vattnet, den

Filterfunktion

! !

3. Bekräfta positionen och utrymmet för hela maskinen och reservera en

1. Installera trevägs kulventil för vatteninlopp

klor och lukt; Effektiv

ersättning

Kol,

1. Öppna paketet och ta ut värd- och reservdelspaketet. 2, kontrollera

maskinens kropp, förpackningsväskor och garantiserienummer

kväve, tetraklorid

vatten Ämne, rest

Rekommenderad

(hexavalent), bly,

ersättning

Den faktiska servicecykeln är annorlunda. Rekommenderad utbytescykel

6 till 12 månader

färglukt i vattnet.

6 till 12 månader

den förväntade cykeln, på grund av den dåliga vattenkvaliteten, vattentemperaturen och

! !

absorption av de olika

Rekommenderad

! Det rekommenderas att bytescykeln för filterelementet är

tvåpoligt uttag. 4,

bekräfta vattentrycket, vattentryckskrav: 0,1-0,4Mpa.

förbättring av kolstavar

cykel

triklormetan

är konsekventa.

cykel

är endast för referens.

24 till 36 månader

Avlägsna effektivt sediment, rost

och suspension från

fluor, nitrat

24 till 36 månader

Filtrera vatten arsenik,

kadmium, krom

användning i olika regioner

! Före installation, stäng vattenkällan för att förhindra vattenläckage.

- 8 -

Machine Translated by Google

- 9 -

F. Installera kran 1.

Kranen sätts in i hålet som är reserverat på diskbänken. Använd matchande shims och

muttrar från diskbänkspanelen Dra åt undersidan så att kranen sitter fast i vattnet På skåran.

ÿpackning

ÿKallvattenventil ÿMutter

med kulventil ÿ3/8"

PE-rör

ÿKallvattenslang

ÿpackning

ÿVatteninlopp trevägs kulventil

2. Sätt in 1/4" snabbkopplingen i botten av den gängade stången.

ÿpackning

ÿmutter

ÿ Dra åt muttern

Machine Translated by Google

ÿPE-rör

ÿport

4. 1/4" PE-rör för in botten och dra sedan ut, klämma fast i anti-fall

ÿHåll Clip-huvudet

3.Tvinga in 1/4" PE-röret i 1/4" snabbkopplingen.

klämma.

ÿSätt i 1/4" snabbkoppling

ÿ1/4" snabb skarv

ÿKläm fast i antifallklämman

5. om du behöver dra ut vattenröret, ta först bort fallskyddsklämman, Håll

ner klämman och dra ut slangen.

ÿKlämhuvud

dra

ÿTa bort klämman utanför

- 10 -

Machine Translated by Google

G. Installationsmetod

Komponentanslutning (se funktionsdiagram)

6. När du kapar vattenrör, skär munstycket på vattenröret plant. Skär inte röret i ett

diagonalt plan.

Ta bort de vita och blå pluggarna vid inloppet och utloppet och markera PE-röret och

maskinens baksida i tur och ordning.

Gränssnittet är anslutet; Anslut det vita tjocka vattenröret och fäst det i avloppsröret

eller golvbrunnen.

- 11 -

Machine Translated by Google

H. Metod för första installation av filterelement

efter att anslutningen är klar.

Varje rörledning är ansluten enligt sidomarkeringen och bekräfta igen

1. Vrid det nya filtret medurs och rikta in låset mot

klämma.

ikon.

! !När vattenröret har installerats, se till att installera den blå anti-fallen

2.Slutför installationen av andra filterelement i tur och ordning.

A.medurs

B. Låset är inriktat med

- 12 -

Machine Translated by Google

Filterspolning Vid

användning eller byte av filterelementet för första gången, skölj av filterelementet.

Om ovanstående operation inte kan utföras, rekommenderas det att öppna kranen varannan

timme efter installation. Vattnet töms ut i 20

minuter, och operationsstegen kan cyklas mer än 7 gånger innan det dricks direkt.

På grund av egenskaperna hos membranet för omvänd osmos innehåller membranet

fuktgivande ingredienser (huvudingrediensen är livsmedelsgodkänd sötolja), för att ge en

bättre smak av vatten efter den första installationen, den första installationsdagen så mycket

som möjligt för att använd maskinen Det filtrerade vattnet rekommenderas inte att dricka

och kan användas för köksstädning.

Öppna trevägskulventilen för vatten och anslut den.

Visa funktionsbeskrivning

I.Användningsmetod

Första användning

- 13 -

Machine Translated by Google

J. Byt ut filterelementet

Lång ljus (blå)

Maskinfel

Visa formulär

förskott

Lång ljus (blå)

filterpatron för

Kontrollampa

byte in

Inte ljust

Vänligen förbered

Flimmer (rött)

springa

på väg att löpa ut,

Lång ljus (röd)

Filterelementets livslängd är

Ström av

Filterelement normalt

element har gått ut

1. Stäng vatteninloppets trevägskulventil och koppla ur strömförsörjningen.

Visa beskrivning

Filtrets livslängd

Flimmer (rött)

- 14 -

Machine Translated by Google

- 15 -

E.medurs

3. Vrid det nya filtret medurs och rikta in låset mot ikonen.

F. Låset är i linje med

D. Lås upp

4.Filter återställningsmetod

C.moturs

2. Ta bort filterelementet som ska bytas ut genom att vrida det moturs.

Tryck länge på motsvarande filter 3S, ackordljudet, ikonen återställ blått långt ljust, filter

Återställningen lyckades. Förfarande

Machine Translated by Google

K. Rutinunderhåll

trasa att torka

av. 3. använd inte flyktiga vätskor som: alkohol, bensin, thinner och

annat material att torka av

1. Torka av med en mjuk trasa. 2.

för envisa fläckar eller damm, vänligen rör lite varmt vatten med en mjuk

Maskinens yta.

första gången Testa tvättmetoden för filterelementet som används för första gången.

Underhåll av vattenrenare

Efter installationen ska filterelementet tvättas på alla nivåer för

5.maskinens spolningsmetod

Använd inte vattenrenare under en längre tid

- 16 -

Machine Translated by Google

L.Felsökning

Filterelementet eller

vattenröret är inte

korrekt anslutet

!!!I användningsprocessen är det förbjudet att placera brandfarliga och explosiva

föremål bredvid vattenrenaren för att undvika fara.

omkopplaren är det inte

elementet är korrekt installerat och

om vattenledningsanslutningen är

lös

Vattenrenaren startar

inte

Kontrollera om strömkontakten är

lös eller inte ansluten, och om

strömbrytaren är påslagen

1. stäng vatteninloppets trevägskulventil och koppla ur strömmen. 2. Innan du använder den

igen, öppna vatteninloppets trevägskulventil, koppla in strömmen, starta vattenrenaren. 3,

öppna vattenreningskranen, det första vattnet

kan ha fint kolpulver eller bubbla är normalt fenomen, skölj tills det är rent och stäng av

kranen kan användas normalt.

Vattenrenare läcker

Strömförsörjningen är inte

påslagen eller

Kontrollera om filtret

Felsökningsmetod

Komponentskador

Felorsak

Koppla omedelbart av

strömförsörjningen och stäng

vatteninloppets trevägskulventil

och kontakta

efterförsäljningspersonalen

fenomen

Adapterfel

Fel

Kontrollera om adapterindikatorn

är släckt

påslagen

- 17 -

Machine Translated by Google

- 18 -

Öppna motsvarande

ventil

Avloppsvattenkvaliteten

är dålig

Kallvattenventil eller

öppna

Vänligen bekräfta kvaliteten på

kommunalt kranvatten och

överväg att installera

en förbehandlingsanordning

Kontrollera att vatteninloppet

Vattenrenare

startar

Kranen kommer

inte ut.

trevägskulventilen är helt

Filterelement

Lågt kranflöde

fel

Dålig inloppskvalitet

Uppstart av

vattenrenare

Patronen täpps igen

Stäng av kranen helt

Rörböjning

Byt ut filterpatronen eller kontakta

servicepersonal

Kranen är inte helt

avstängd

Kontrollera

inkommande, koncentrerade

och rena vattenledningar

Byt ut filterpatronen eller kontakta

servicepersonal

Eller starta och stoppa

upprepade gånger

Vattenrenaren stannar

inte

trevägskulventilen är inte

öppen

inte helt öppen

Inlopps-T-kulventil

Machine Translated by Google

- 19 -

N. Vattenbehandlingsprocessdiagram

M.Elektriskt schematiskt diagram

Machine Translated by Google

- 20 -

Produktmodell SS-001/SS-002 SS-003/SS-004 SS-005/SS-006

50/60Hz

Produktnamn VATTENFILTRERINGSSYSTEM FÖR VATTENFILTRERING AV OSMOS

AC100-240V

adapter)

AC100-240V

O.Teknisk specifikation

DC24V/4A (Via

50/60Hz

DC24V/3A(Via

adapter)

Inloppstryck

75W

adapter)

Märkeffekt

50/60Hz

Produktstorlek

80W

Nominell

strömförsörjning

397*137*347mm

0,1-0,4 MPa

80W

AC100-240V

DC24V/5A(Via

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor SS-005 Reverse Osmosis System 800 GPD 8-stage Tankless Under Sink Filter

Product's Documents

User Manual

Specifications

Vevor SS-005 Questions and Answers
