LawnMaster HT2201 4 Amp 22 Inch Electric Hedge Trimmer User Manual

22" 4.0A ELECTRIC HEDGE TRIMMER HT2201

TAILLE-HAIES ÉLECTRIQUE HT2201 4,0 A 558,8 mm (22 pouces)

Read all safety rules and instructions carefully before operating this tool.

Distributed By Cleva North America 601 Regent Park Court Greenville, SC 29607 (866)-384-8432

Lisez attentivement l’ensemble des règles de sécurité et les instructions avant d’utiliser cet appareil.

Distribué par Cleva North America 601 Regent Park Court Greenville, SC 29607 (866)-384-8432

Lea cuidadosamente todas las normas de seguridad e instrucciones antes de utilizar esta herramienta.

Distribuida por Cleva North America, 601 Regent Park Court, Greenville, SC 29607 (866)-384-8432

558.8 MM 4.0A CORTADORA DE ORILLAS ELÉCTRICA HT2201

MNL_HT2201_V1

EN p. 2

SP p. 42

Operators Manual / Mode D’emploi / Manual Del Operario

FR p. 21

3084514

Conforms to UL STD

60745-1 60745-2-15

Certified to CAN/CSA STD.C22.2 No.

60745-1-07, 60745-2-15-10

Contents.......................................................................................................................................2

Specifications..............................................................................................................................2

Important Safety Instructions..........................................................................................3-5

Specific Safety Rules.......................................................................................................5

Symbols.................................................................................................................................6-7

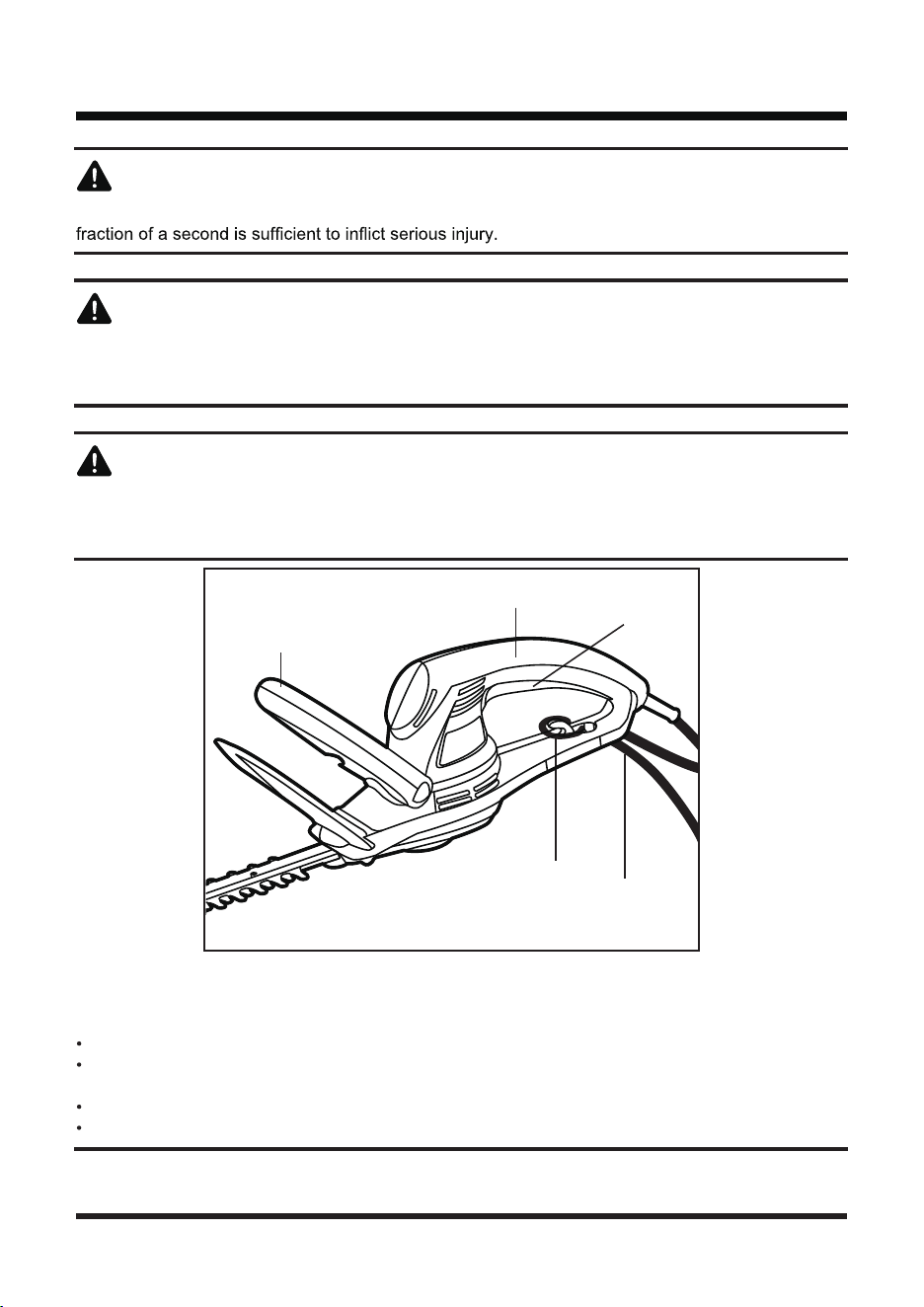

Know Your Hedge Trimmer ..........................................................................................10

Electrical..

.............................................................................................................................8-9

Assembly............................................................................................................................... 11

Operation..................................................................................................................................12-15

Maintenance....................................................................................................................

.....16

Troubleshooting .................................................................................................................... 16

Warranty ....................................................................................................................................17

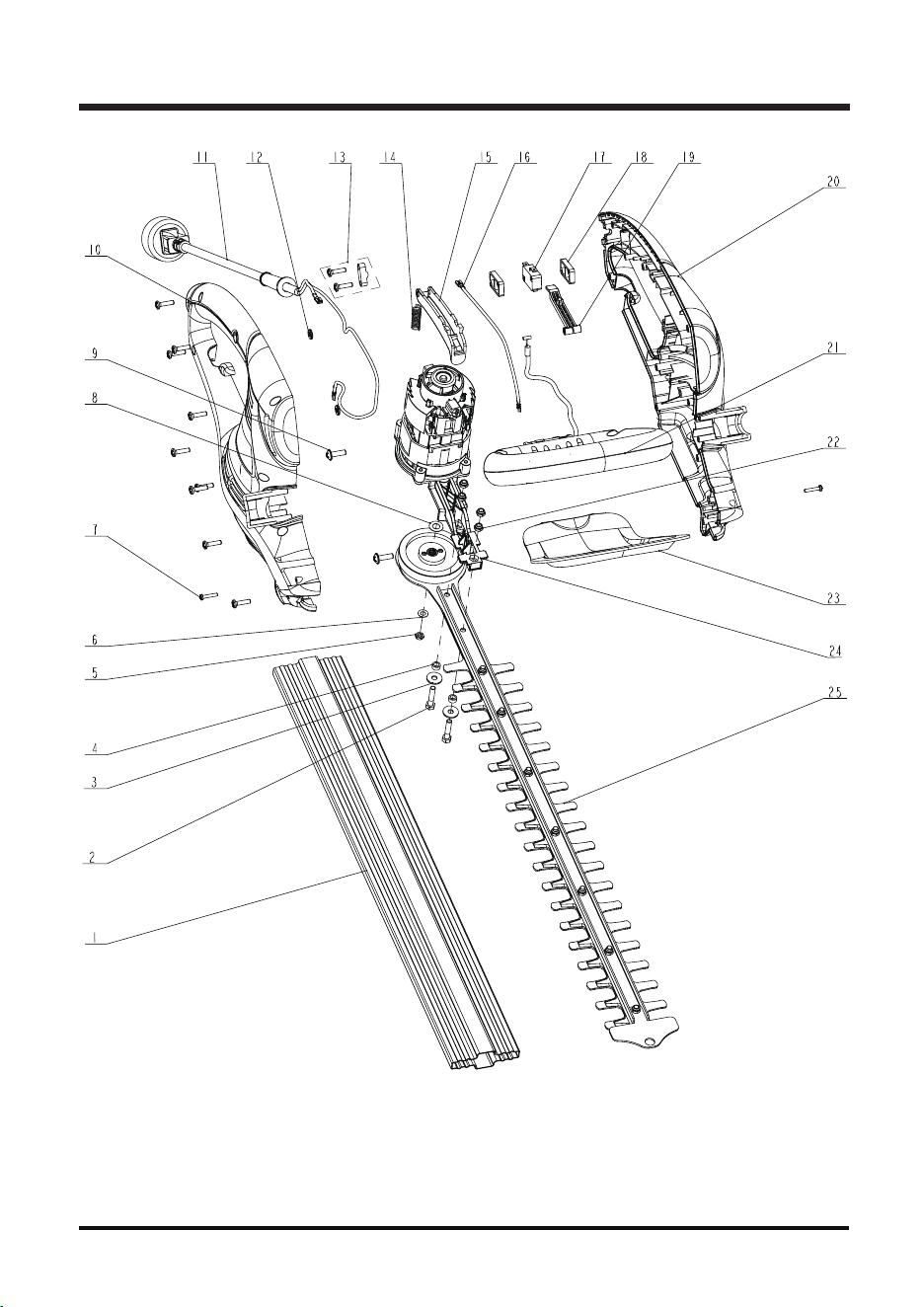

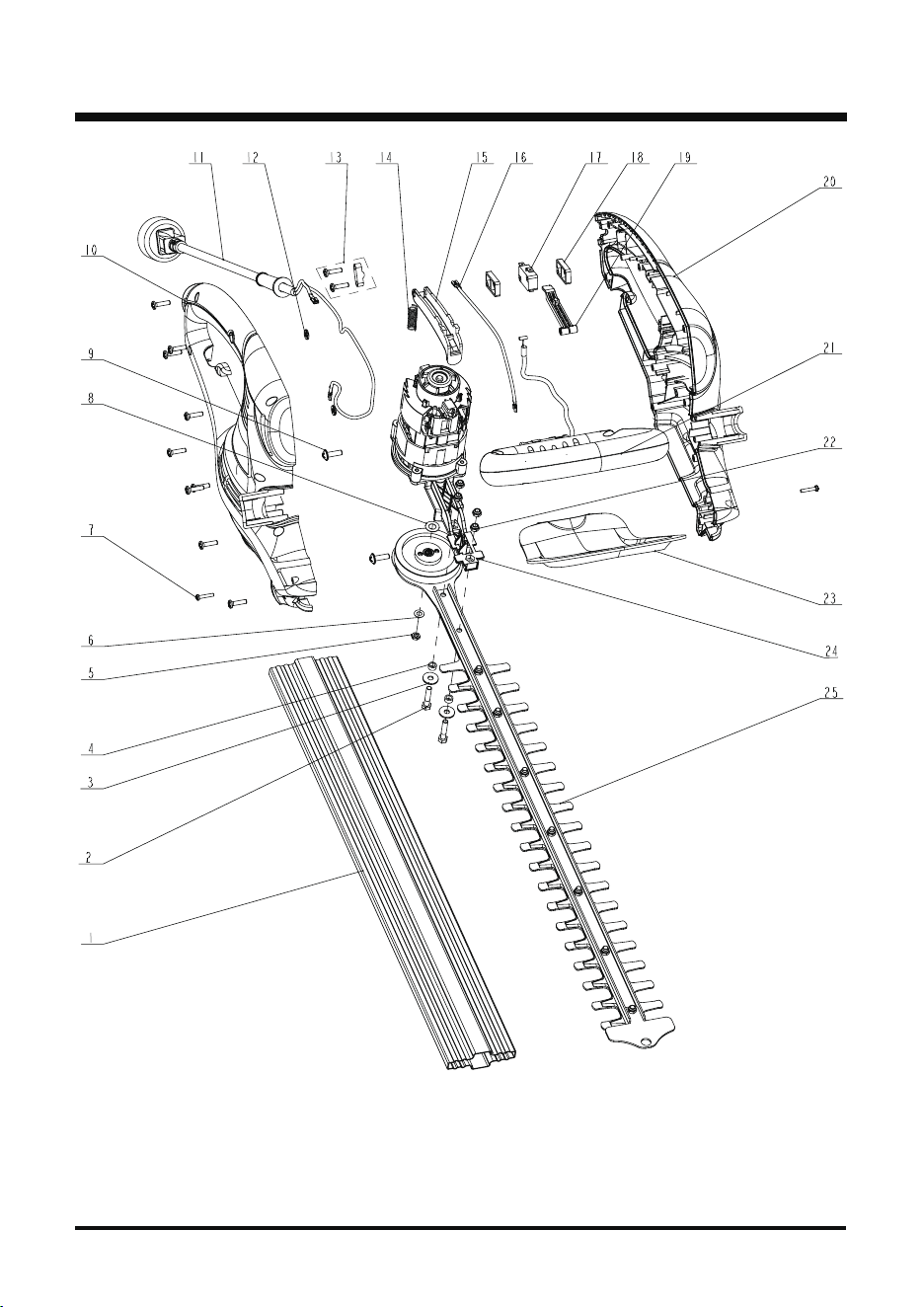

Exploded View.......................................................................................................................... 18

Parts List....................................................................................................................... 19

Notes..............................................................................................................................20

CONTENTS

SPECIFICATIONS

22" 4.0A ELECTRIC HEDGE TRIMMER

Reciprocating Speed..............................................................................................3,200 SPM

Amp............................................................................................................................

4 A

Voltage

............................................................................................................

120 V~60Hz

Blade Length....................................................................................................... 22in. (55.8 cm)

Unit Weight...................................................................................................... 5.91 Ibs (2.68Kg)

Cutting Capacity.................................................................................................3/4in. (19mm)

IMPORTANT SAFETY INSTRUCTIONS

READ AND UNDERSTAND ALL INSTRUCTIONS. Failure to follow all instructions listed below may result

in electric shock, fire, and/or serious personal injury.

• Do not operate power tools in explosive atmospheres, such as in the presence of flammable

liquids, gases, or dust. Power tools create sparks which may ignitr the dust or fumes.

• To reduce the risk of electric shock, this tool has a polarized plug (one blade is wider than the

other). This plug will fit into the polarized wall outlet only one way. if the plug does not fit fully

into the wall outlet, reverse the plug. If the plug still does not fit, contact a qualified electrician to

install the proper wall outlet. Do not change the plug in any way.

• Avoid body contact with grounded surfaces such as pipes, radiators, ranges, and refrigerators.

There is an increased risk of electric shock if your body is grounded.

• Don’t expose power tools to rain or wet conditions. Water entering a power tool will increase the

risk of electric shock.

• Do not expose to rain; store indoors.

• Do not handle plug or tool with wet hands.

•

Use outdoor extension cords marked W-A, W, SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A,

or SJTOW-A. These cords are rated for outdoor use and reduce the risk of electric shock.

• Never allow children to operate the equipment. Never allow adults to operate the equipment

without proper instruction.

• Keep all bystanders, children, and pets at least 50 ft. away.

• Always wear safety glasses with side shields. Everyday glasses have only impact resistant

lenses. They are NOT safety glasses. Following this rule will reduce the risk of eye injury. Use

face mask if operation is dusty.

• Wear eye protection which is marked to comply with ANSI Z87.1 when operating this product.

• Use extra care when cleaning on stairs.

• Do not leave appliance plugged in. Unplug from outlet when not in use and before servicing.

• Use only as described in this manual. Use only manufacturer’s recommended attachments.

• Use only identical manufacturer’s replacement parts and accessories. Use of any other parts

may create a hazard or cause product damage.

• Keep hair, loose clothing, fingers and all body parts away from openings and moving parts.

• Secure long hair so it is above shoulder level to prevent entanglement in any moving parts.

• Wear heavy long pants, boots, and gloves. Avoid loose garments or jewelry that could get

caught in moving parts of the machine or its motor.

• Use non-slip, heavy-duty protective gloves when operating the hedge trimmer and when

installing or removing blades.

WARNING

READ THESE INSTRUCTIONS BEFORE USING THE HEDGE TRIMMER

IMPORTANT SAFETY INSTRUCTIONS

• Use both hands when operating the hedge trimmer. Using one hand could cause loss of

control and result in serious personal injury.

• Do not operate the equipment while barefoot or when wearing sandals or similar lightweight

footwear. Wear protective footwear that will protect your feet and improve your footing on

slippery surfaces.

• Do not force tool. Use the correct tool for your application. The correct tool will do the job better

and safer at the rate for which it is designed.

• Keep firm footing and balance. Do not overreach. Overreaching can result in loss of balance.

• Turn off all controls before unplugging.

• Avoid accidental starting. Be sure the power switch is not on before plugging in. Turn off power

switch before unplugging.

• Do not use tool if switch does not turn it on or off. Any tool that cannot be controlled with the

switch is dangerous and must be repaired.

• Do not use with damaged plug. If tool is not working as it should or has been dropped,

damaged, left outdoors, or dropped into water, return it to an authorized service center.

• Do not operate this unit when you are tired, ill, or under the influence of alcohol, drugs, or

medication.

• Do not operate in poor lighting.

• Keep all parts of your body away from any moving parts and all hot surfaces of the unit.

• Keep all parts of the body away from the cutter blade. Do not remove cut material or hold material

to be cut when blades are moving. Make sure the switch is off when clearing jammed material.

• Do not put any object into openings. Do not use with any opening blocked; keep openings free

of dust, lint, hair, and anything that may reduce air flow.

• Check the work area before each use. Remove all objects such as rocks, broken glass, nails,

wire, or string which can be thrown or become entangled in the machine.

• Do not pull or carry by cord, use cord as a handle, close a door on a cord, or pull cord around

sharp edges or corners. Do not run appliance over cord. Keep cord away from heated surfaces.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

• Do not handle plug or appliance with wet hands.

• Do not use with damaged cord or plug. If appliance is not working as it should, has been

dropped, damaged, left outdoors, or dropped into water, return it to a service center.

• If the power supply cord is damaged, it must be replaced only by the manufacturer or by an

authorized service center to avoid risk.

• Carry the hedge trimmer by the handle with the cutter blade stopped. When transporting or

storing the hedge trimmer always fit the cutting device cover.

• Service on the product must be performed by qualified repair personnel only. Service or

maintenance performed by unqualified personnel could result in injury to the user or damage to

the product.

IMPORTANT SAFETY INSTRUCTIONS

SPECIFIC SAFETY RULES

WARNING

• In a double insulated appliance, two systems of insulation are provided instead of grounding.

No grounding means is provided on a double insulated appliance, nor should a means for

grounding be added to the appliance. Servicing a double insulated appliance requires extreme

care and knowledge of the system and should be done only by qualified service personnel.

Replacement parts for a double insulated appliance must be identical to the parts they replace.

• Not intended for commercial use.

SAVE THESE INSTRUCTIONS

Replace any blade that has been damaged. Always make sure blade is installed correctly and

securely fastened before each use. Failure to do so can cause serious injury.

Never cut any material over 3/4 in.

de. Keep the blade away from body.

Know how to stop the unit quickly in an emergency.

Do not use trimmer without front handles in place. Keep both hands on handles when the unit is

in use.

gripping surface. Disconnect the plug from power source before making any adjustments,

changing accessories, or storing the hedge trimmer. Such preventive safety measures reduce

the risk of starting the product accidentally.

Save these instructions. Refer to them frequently and use them to instruct others who may use

this tool. If you loan someone this tool, loan them these instructions also to prevent misuse of

the product and possible injury.

PROPOSITION 65

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities

contains chemicals known to cause cancer, birth defects or other reproductive harm. Some

examples of these chemicals are:

Lead from lead-based paints

Crystalline silica from bricks and cement and other masonry products

Arsenic and chromium from chemically-treated lumber Your risk from these exposures varies,

depending on how often you do this type of work. To reduce your exposure to these chemicals:

work in a well ventilated area, and work with approved safety equipment, such as those dust

SYMBOLS

NOITANALPXE/NOITANGISED EMAN LOBMYS

egatloV stloV V

tnerruC serepmA A

)dnoces rep selcyc( ycneuqerF ztreH zH

rewoP ttaW W

emiT setuniM nim

Alternating Current Type of current

Class II Construction Double-insulated construction

Wet Conditions Alert Do not expose to rain or use in damp locations

Read The Operator’s Manual To reduce the risk of injury user must read and

siht gnisu erofeb launam s’rotarepo dnatsrednu

.tcudorp

Safety Alert Precautions that involve your safety.

Keep Bystanders Away Keep all bystanders at least 50 ft. away.

Eye Protection Always wear safety goggles or safety glasses

ecaf lluf a ,yrassecen sa ,dna sdleihs edis htiw

.tcudorp siht gnitarepo nehw dleihs

ni tluser dna tehcocir nac stcejbo nworhT tehcociR

.egamad ytreporp ro

yrujni lanosrep

Sharp Blade Do not install or use any type of blade on a

.lobmys siht gniyalpsid tcudorp

Some of the following symbols may be used on this product. Please study them and learn their

meaning. Proper inter-pretation of these symbols will allow you to operate the product better and safer.

WARNING

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated

with this product.

SERVICE

service technician. For service we suggest you return the product to your nearest AUTHORIZED

SERVICE CENTER for repair. When servicing, use only identical replacement parts.

To avoid serious personal injury, do not attempt to use this product until you read thoroughly

and understand completely the operator’s manual. If you do not understand the warnings and

instructions in the operator’s manual, do not use this product. Call YARDWORKS customer service

for assistance.

The operation of any power tool can result in foreign objects being thrown into your

eyes, which can result in severe eye damage. Before beginning power tool operation,

always wear safety goggles or safety glasses with side shields and, when needed, a

full face shield. We recommend Wide Vision Safety Mask for use over eyeglasses or

standard safety g

lasses with side shields. Always use eye protection which is marked to

comply with ANSI Z87.1.

SYMBOL SIGNAL MEANING

DANGER Indicates an imminently hazardous situation, which, if not

avoided, will result in death or serious injury.

WARNING Indicates a potentially hazardous situation, which, if not avoided,

could result in death or serious injury.

CAUTION Indicates a potentially hazardous situation, which, if not avoided,

may result in minor or moderate injury.

CAUTION (Without Safety Alert Symbol) Indicates a situation that may

result in property damage.

ELECTRICAL

WARNING

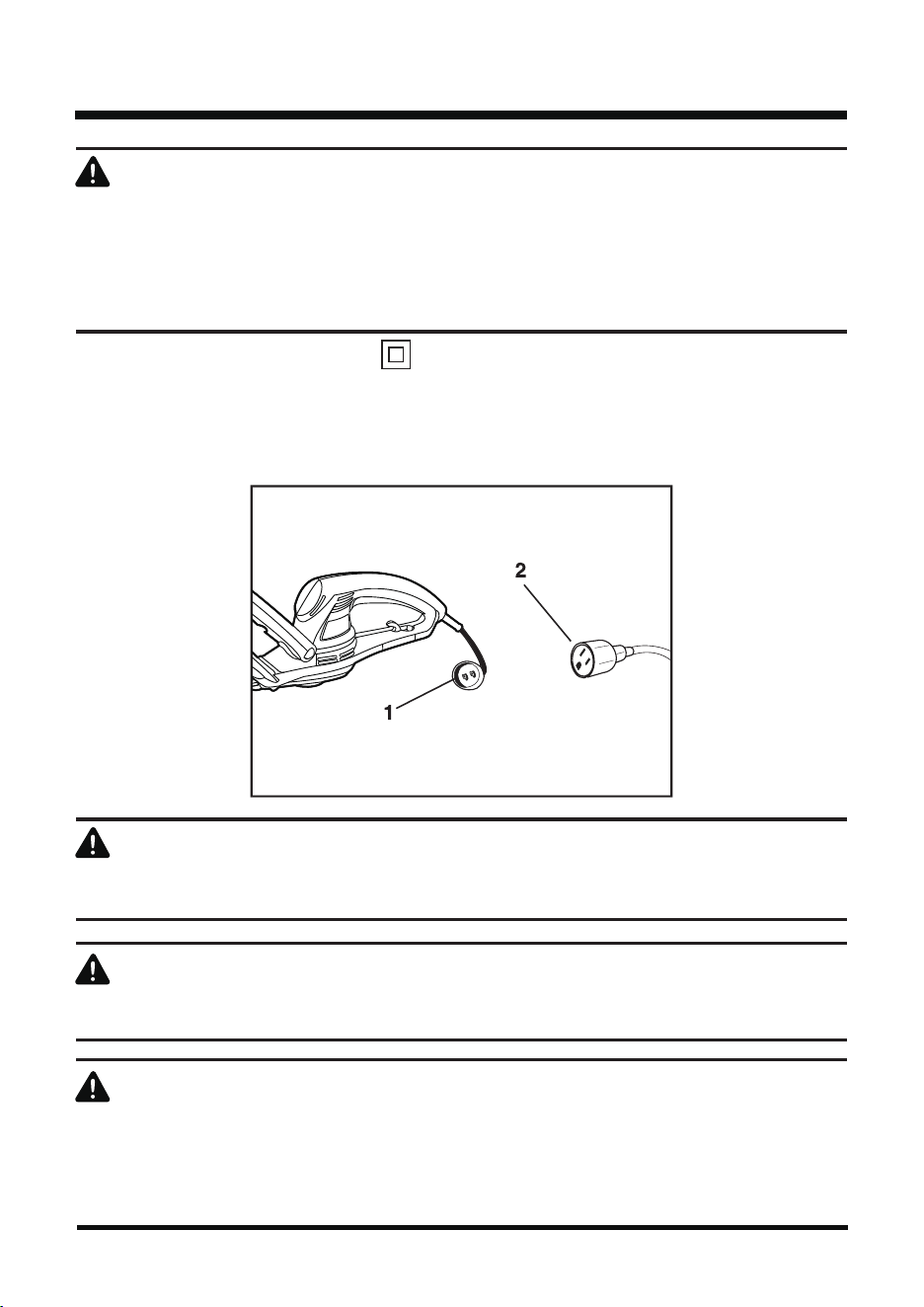

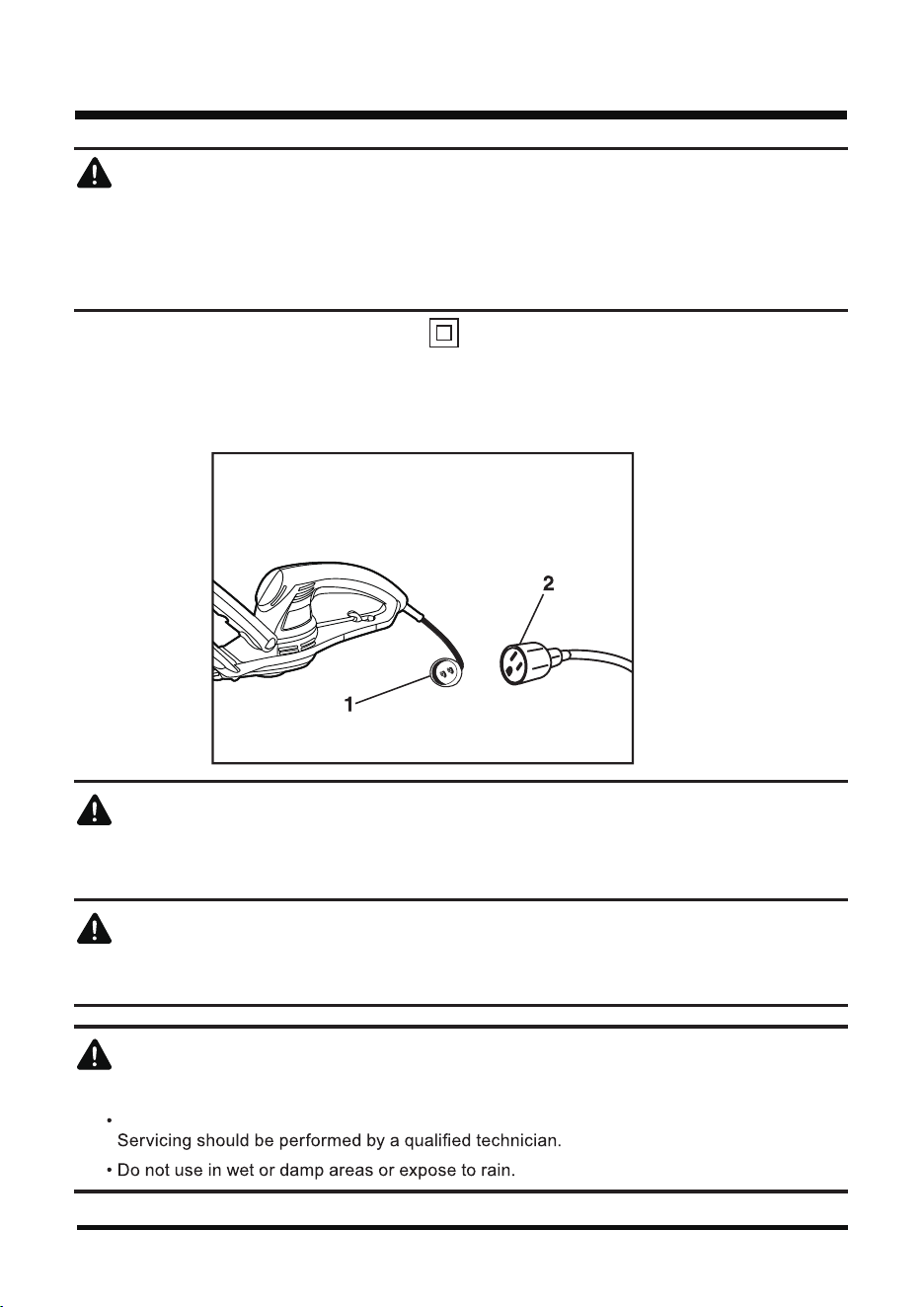

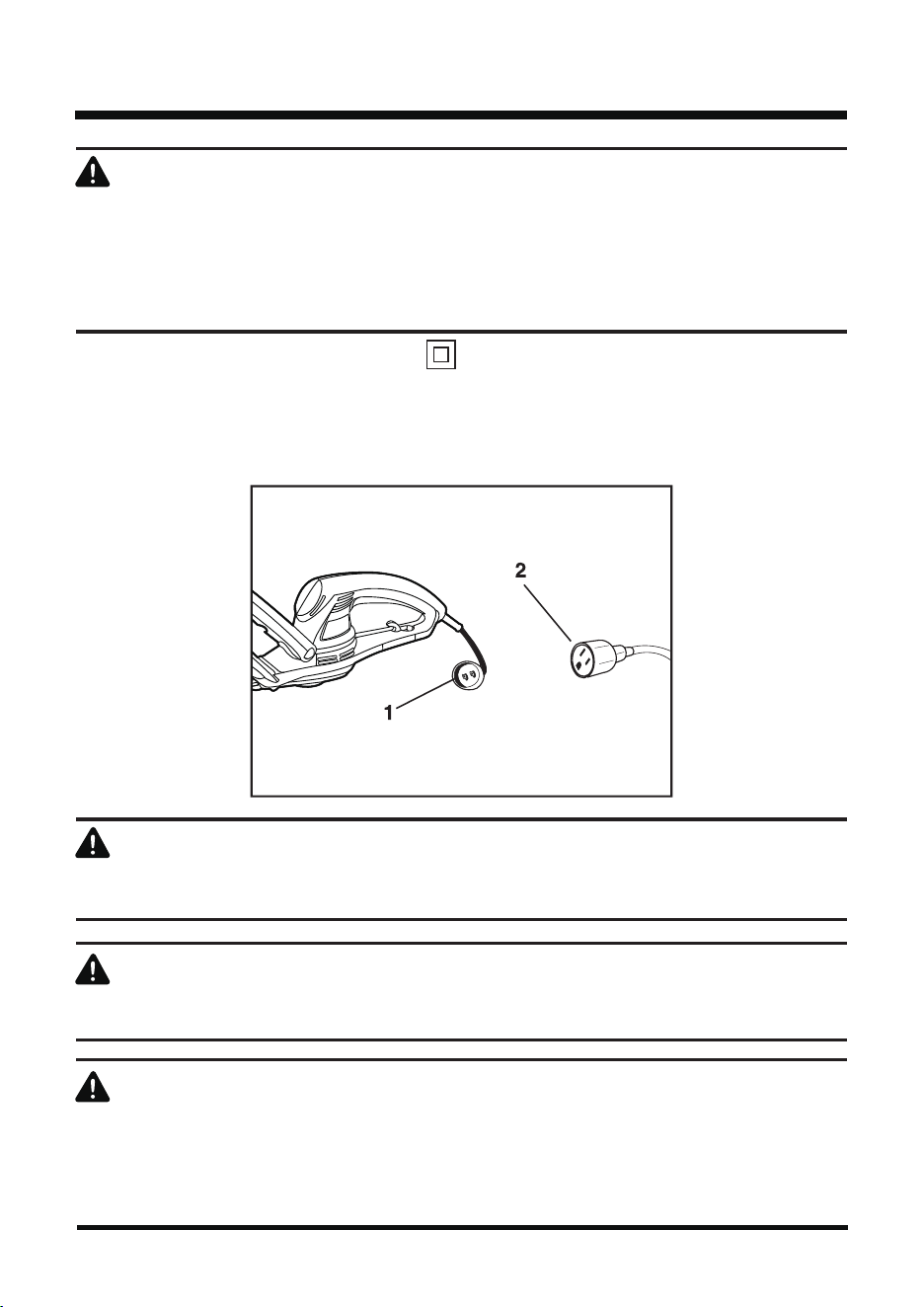

1) 2-prong plug

2) Properly grounded

extension cord

USE ONLY IDENTICAL REPLACEMENT PARTS WHEN SERVICING THE HEDGE TRIMMER,

TO AVOID INJURY.

DOUBLE INSULATION DOES NOT TAKE THE PLACE OF NORMAL SAFETY PRECAUTIONS

WHEN OPERATING THIS TOOL.

TO AVOID ELECTRIC SHOCK:

Use only identical replacement parts when servicing a tool with double insulation.

TO AVOID ELECTRICAL HAZARDS, FIRE HAZARDS, OR DAMAGE TO THE TOOL, USE

PROPER CIRCUIT PROTECTION. YOUR HEDGE TRIMMER IS WIRED AT THE FACTORY

FOR 120V OPERATION. CONNECT TO A 120V, 15A CIRCUIT AND USE A 15A TIME-

DELAYED FUSE OR CIRCUIT BREAKER. TO AVOID SHOCK OR FIRE IF THE POWER CORD

IS WORN, CUT OR DAMAGED IN ANY WAY, REPLACE IT IMMEDIATELY.

DOUBLE INSULATED (See Figure 1.)

This hedge trimmer has a plug that looks like the one shown in Fig. 1. The hedge trimmer is

double insulated to provide a double thickness of insulation between you and the tool’s electrical

system. All exposed metal parts are isolated from the internal metal motor components with

protective insulation.

1) 2-prong plug

2) Properly grounded extension cord

Fig. 1

ELECTRICAL

WARNING

ALWAYS MAKE SURE THAT YOUR OUTLET IS PROPERLY GROUNDED. IF UNCERTAIN,

HAVE IT CHECKED BY A CERTIFIED ELECTRICIAN.

THIS HEDGE TRIMMER IS FOR OUTDOOR USE ONLY. DO NOT EXPOSE TO RAIN OR USE

IN DAMP LOCATIONS.

GUIDELINES FOR USING EXTENSION CORDS

USE THE PROPER EXTENSION CORD. Make sure your extension cord is in good condition.

When using an extension cord, be sure to use one of heavy enough gauge to carry the current

your product will draw. An undersized cord will cause overheating. The table below shows the

correct size to use depending on cord length and nameplate ampere rating. If in doubt, use

the next heavier gauge.The smaller the gauge number, the heavier the cord. Make sure your

extension cord is properly wired and in good electrical condition. Always replace a damaged

cords away from sharp objects, excessive heat and damp or wet areas.

Use a separate electrical circuit for your tools. This circuit should not be less than #12 wire and

should be protected with a 15A time delayed fuse. Before connecting the motor to the power

line, make sure the switch is in the OFF position and the electric current is rated the same as the

current stamped on the motor nameplate. Running at a lower voltage will damage the motor.

ALTHOUGH THIS TOOL IS DOUBLE INSULATED, THE EXTENSION CORD AND RECEPTACLE

MUST STILL BE GROUNDED WHILE IN USE TO PROTECT THE OPERATOR FROM

ELECTRICAL SHOCK.

MINIMUM GAUGE FOR EXTENSION CORDS (AWG)

(WHEN USING 120 V ONLY)

)sretem( teeF ni droC fo htgneL latoT gnitaR pmA

More Than Not More Than 25' (7.6 m) 50' (15 m) 100' (30.4 m) 150' (45.7 m)

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

GROUNDING INSTRUCTIONS

IN THE EVENT OF A MALFUNCTION OR BREAKDOWN, grounding provides the path of least

resistance for electric current and reduces the risk of electric shock. This tool is equipped with

an electric cord that has a POLARIZED plug.The power cord MUST be plugged into a matching

outlet that is properly installed and grounded in accordance with ALL local codes and ordinances.

KNOW YOUR HEDGE TRIMMER

The safe use of this product requires an understanding of the information on the product and in

this operator’s manual as well as a knowledge of the project you are attempting. Before use of

this product, familiarize yourself with all operating features and safety rules. (See Figure 2.)

CORD RETAINER

A convenient cord retainer helps keep the extension cord connection secure during trimmer

operation.

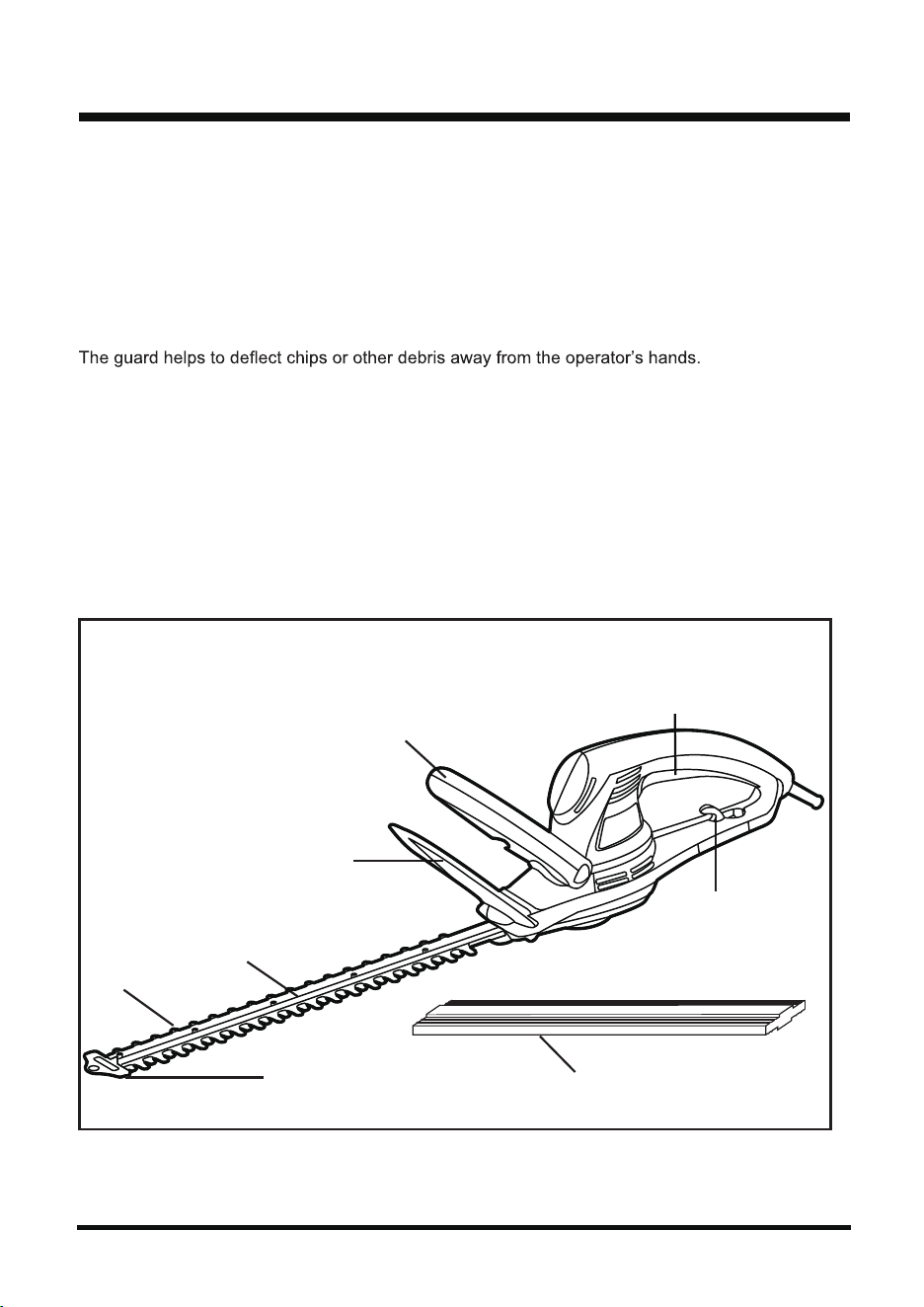

GUARD

TRIGGER SWITCH

The trigger switch, located beneath the rear handle must be depressed simultaneously with the

auxiliary D-handle safety switch to allow blades to begin cutting. Releasing either will stop blades

from cutting.

AUXILIARY D-HANDLE

The squeezable safety switch found on the auxiliary D-Handle must be depressed first, then the

trigger switch must be squeezed in order to engage blades. Releasing either of the safety switches

will stop the blades.

Blade

Blade support rod

Guard

Auxiliary D-Handle

Trigger switch

Cord retainer

Fig. 2

Tip Protector W/ Hang Hole

Blade Scabbard

ASSEMBLY

WARNING

UNPACKING

listed in the packing list are included.

u have carefully inspected and satisfactorily

operated the product.

1-866-384-8432 for assistance.

PACKING LIST

Electric hedge trimmer

Blade Scabbard

Operator’s manual

If any parts are damaged or missing, do not operate this product until the parts are replaced.

Failure to heed this warning could result in serious personal injury.

Do not attempt to modify this product or create accessories not recommended for use with this

leading to possible serious personal injury.

Do not connect to power supply until assembly is complete. Failure to comply could result in

accidental starting and possible serious personal injury.

OPERATION

WARNING

Do not allow familiarity with this product to make you careless. Remember that a careless

Always wear safety goggles or safety glasses with side shields when operating power tools.

Failure to do so could result in objects being thrown into your eyes, resulting in possible serious

injury.

Do not use any attachments or accessories not recommended by the manufacturer of this

product. The use of attachments or accessories not recommended can result in serious personal

injury.

CONNECTING TO POWER SUPPLY

This product is designed with a cord retainer that prevents the extension cord from being pulled

loose while using.

Form a loop with the end of the extension cord.

Insert loop portion of extension cord through opening in the bottom of the rear handle and place

over cord retainer.

Slowly pull loop against cord retainer until the slack is removed. (Fig.3)

Plug product into extension cord.

NOTE: Failure to remove all excess cord slack from extension cord retainer could result in plug loosening from

receptacle.

Fig.3

Cord retainer

Extension cord

OPERATION

WARNING

STARTING THE HEDGE TRIMMER (See Figure 3.)

1. Attach an extension cord to your hedger. Plug extension cord into power outlet.

2. Place one hand on the trigger handle (1) and the other hand on the auxiliary D-handle (2).

3. Squeeze/depress the auxiliary D-handle switch, then squeeze the trigger switch (3) to turn ON

the hedge trimmer. The trimmer will stay on as long as either switches are squeezed. Release of

one will stop unit from working.

STOPPING THE HEDGE TRIMMER

1. Release either auxiliary D-Handle Switch (2) or the trigger switch (3).

2. Allow at least 5 seconds for the cutting blade to stop moving.

CUTTING TIPS

Always keep both hands on the hedge trimmer handles. Never hold shrubs with one hand and

operate hedge trimmer with the other. Failure to heed this warning can result in serious injury.

Clear the area to be cut before each use. Remove all objects such as cords, lights, wire, or loose

string which can become entangled in the cutting blade and create a risk of serious personal

injury.

When operating the hedge trimmer, keep the extension cord behind the trimmer. Never drape it

over the hedge being trimmed.

Do not force the hedge trimmer through heavy shrubbery. This can cause the blades to bind

and slow down. If the blades slow down, reduce the pace.

Do not attempt to cut stems or twigs that are larger than 3/4 in., or those obviously too large to

feed into the cutting blade. Use a non-powered hand saw or pruning saw to trim large stems.

If blades do become jammed, stop the motor, allow the blades to stop, and disconnect the plug

from the power source before attempting to remove the obstruction.

If desired, you can use a string to help cut your hedge level. Decide how high you want the

hedge. Stretch a piece of string along the hedge at the desired height. Trim the hedge just

above the guide line of string. Trim the side of a hedge so that it will be slightly narrower at the

top. More of the hedge will be exposed when shaped this way, and it will be more uniform.

Wear gloves when trimming thorny or prickly growth. When trimming new growth, use a wide

sweeping action, so that the stems are fed directly into the cutting blade. Older growth will have

thicker stems and will be trimmed easiest by using a sawing movement.

OPERATION

WARNING

OPERATING THE HEDGE TRIMMER

Read the safety information for safe operation using the blade. Extreme care must be taken

Safety Rules (See pages 3 - 5)

The unit is used for cutting in either direction in a slow, sweeping action from side to side.

Stand so that you are stable and balanced on both feet. Do not overreach.

Inspect and clear the area of any hidden objects.

Never use the hedge trimmer near power lines, fencing, posts, buildings, or other immovable

objects.

any damage is detected.

Never touch blades or service unit with the power supply connected.

OPERATION

WARNING

WHEN SERVICING, USE ONLY IDENTICAL REPLACEMENT PARTS. USE OF ANY OTHER

PARTS MAY CREATE A HAZARD OR CAUSE PRODUCT DAMAGE.

ALWAYS WEAR SAFETY GOGGLES OR SAFETY GLASSES WITH SIDE SHIELDS DURING

PRODUCT OPERATION. IF OPERATION IS DUSTY, ALSO WEAR A DUST MASK.

BEFORE INSPECTING, CLEANING, OR SERVICING THE MACHINE, DISCONNECT THE

PLUG FROM POWER SOURCE AND WAIT FOR ALL MOVING PARTS TO STOP. FAILURE

TO FOLLOW THESE INSTRUCTIONS CAN RESULT IN SERIOUS PERSONAL INJURY OR

PROPERTY DAMAGE.

DO NOT AT ANY TIME LET BRAKE FLUIDS, GASOLINE, PETROLEUM-BASED PRODUCTS,

PENETRATING OILS, ETC., COME IN CONTACT WITH PLASTIC PARTS. CHEMICALS CAN

DAMAGE, WEAKEN, OR DESTROY PLASTIC WHICH MAY RESULT IN SERIOUS PERSONAL

INJURY. ONLY THE PARTS SHOWN ON THE PARTS LIST ARE INTENDED TO BE REPAIRED

OR REPLACED BY THE CUSTOMER. ALL OTHER PARTS SHOULD BE REPLACED AT AN

AUTHORIZED SERVICE CENTER.

BLADES ARE SHARP. WHEN

HANDLING THE BLADE ASSEMBLY, WEAR NON-SLIP, HEAVY-

DUTY PROTECTIVE GLOVES. DO NOT PLACE YOUR HAND OR FINGERS BETWEEN

BLADES OR IN ANY POSITION WHERE THEY COULD GET PINCHED OR CUT. NEVER

TOUCH BLADES OR SERVICE UNIT WITH THE POWER SUPPLY CONNECTED.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to damage from

various types of commercial solvents and may be damaged by their use. Use clean cloths to

remove dirt, dust, oil, grease, etc.

MAINTENANCE

TROUBLESHOOTING

CLEANING THE HEDGE TRIMMER

Stop the motor and disconnect from power supply.

Clean dirt and debris from the body of the hedge trimmer, using a damp cloth with a mild

detergent.

NOTE: Do not use any strong detergents on the plastic housing or the handle. They can be damaged by

certain aromatic oils such as pine and lemon, and by solvents such as kerosene.

STORING THE TRIMMER

Clean all foreign material from the product.

Store it in a well-ventilated place that is inaccessible to children.

Keep away from corrosive agents such as garden chemicals and de-icing salts.

Your hedge trimmer comes equipped with a convenient blade safety tip and hang hole. The hang

hole can be used to easily store the trimmer from a simple nail, securely nailed into an interior wall.

Unit will not start.

Motor runs, but cutting

blades do not move.

Hedge trimmer smokes

during operation.

1. Cord not plugged in.

2. Cord or switch is dam-

aged.

Hedge trimmer damaged.

Do not use hedge trimmer.

Hedge trimmer damaged.

Do not use hedge trimmer.

1. Plug in cord.

2. Have cord or switch

replaced.

Call for technical service.

PROBLEM POSSIBLE CAUSE SOLUTION

WARRANTY

We take pride in producing a high quality, durable product. This Lawnmaster® product carries a

limited two (2) year warranty against defects in workmanship and materials from date of purchase

under normal household use. If product is to be used for commercial, industrial or rental use, a 30

day limited warranty will apply. Batteries carry a one-year warranty against defects in workmanship

and materials. Batteries must be charged in accordance with the operator's manual directions and

regulations in order to be valid. Warranty does not apply to defects due to direct or indirect abuse,

negligence, misuse, accidents, repairs or alterations and lack of maintenance. Please keep your

receipt/packing list as proof of purchase. This warranty gives you specific legal rights, and you

may have other rights, which vary from state to state. For product service call Customer Service at

(866) 384-8432.

Items not covered by warranty :

1. Any part that has become inoperative due to misuse, commercial use, abuse, neglect, accident,

improper maintenance, or alteration; or

2. The unit, if it has not been operated and/or maintained in accordance with the owner's manual;

3. Normal wear, except as noted below;

4. Routine maintenance items such as lubricants, blade sharpening;

5. Normal deterioration of the exterior finish due to use or exposure.

Transportation Charges : Transportation charges for the movement of any power equipment unit or

attachment are the responsibility of the purchaser. It is the purchaser’s responsibility to pay

transportation charges for any part submitted for replacement under this warranty unless such

return is requested in writing by LawnMaster.

SAVE YOUR RECEIPTS. THIS WARRANTY IS VOID WITHOUT THEM.

EXPLODED VIEW

PARTS LIST

YTQ NOITPIRCSED .ON TRAP .ON METI

GH20UL.00.09

BOA4ZZ.05.24

GH01EP.10.13

GH20UL.30.15

BOB1WL.05.BO

GH04EP.10.06

BOA2SP.29.12

BOC1ZZ.08.06

BOA2SD.48.16

GH20UL.20.00

BOA2SP.39.16

TODXD1.28.UL

GH20UL.00.06

TOQTGX.01.YX

TOTHYY.06.07

GH20UL.00.03

TODXL1.86.UL

WODQ10.04.16

GH01EP.00.07

GH01EP.00.04

GH20UL.10.00

GH01EP.20.00

BOB2FQ.05.1X

GH20UL.00.05

TM5853.00.00

GH20UL.30.10

BLADE SCABBARD

BOLT

REDUCING GRINDING

ROLL SLEEVE

NUT

REDUCING GRINDING

SCREW

REDUCING GRINDING

SCREW

RH HOUSING

SCREW

CORD CABLE

CABLE CLAMP

SPRING

SWITCH LEVER

INNER CABLE

SWITCH

SWITCH BOARD

SWITCH PLATE

LH HOUSING

ASSISTANT HANDLE

NUT

PROTECT BOARD

MOTOR ASSY.

BLADES ASSY.

NOTES

................................................................................................................................. 21

................................................................................................... 21

................................................................................. 22-24

....................................................................................... 25

........................................................................................................................... 26-27

...................................................................................................... 28-30

......................................................................... 31

................................................................................................................................. 32

................................................................................................................ 32-36

................................................................................................................................. 37

............................................................................................................................ 37

................................................................................................................................. 38

............................................................................................................................ 39

.................................................................................................................... 40

............................................................................................................................ 41

TABLE DES MATIÈRES

SPÉCIFICATIONS

TAILLE-HAIES ÉLECTRIQUE 4,0 A 558,8 mm (22 pouces)

Contenu

Caractéristiques générales

Consignes de sécurité importantes

Consignes de sécurité spécifiques

Symboles

Équipement électrique

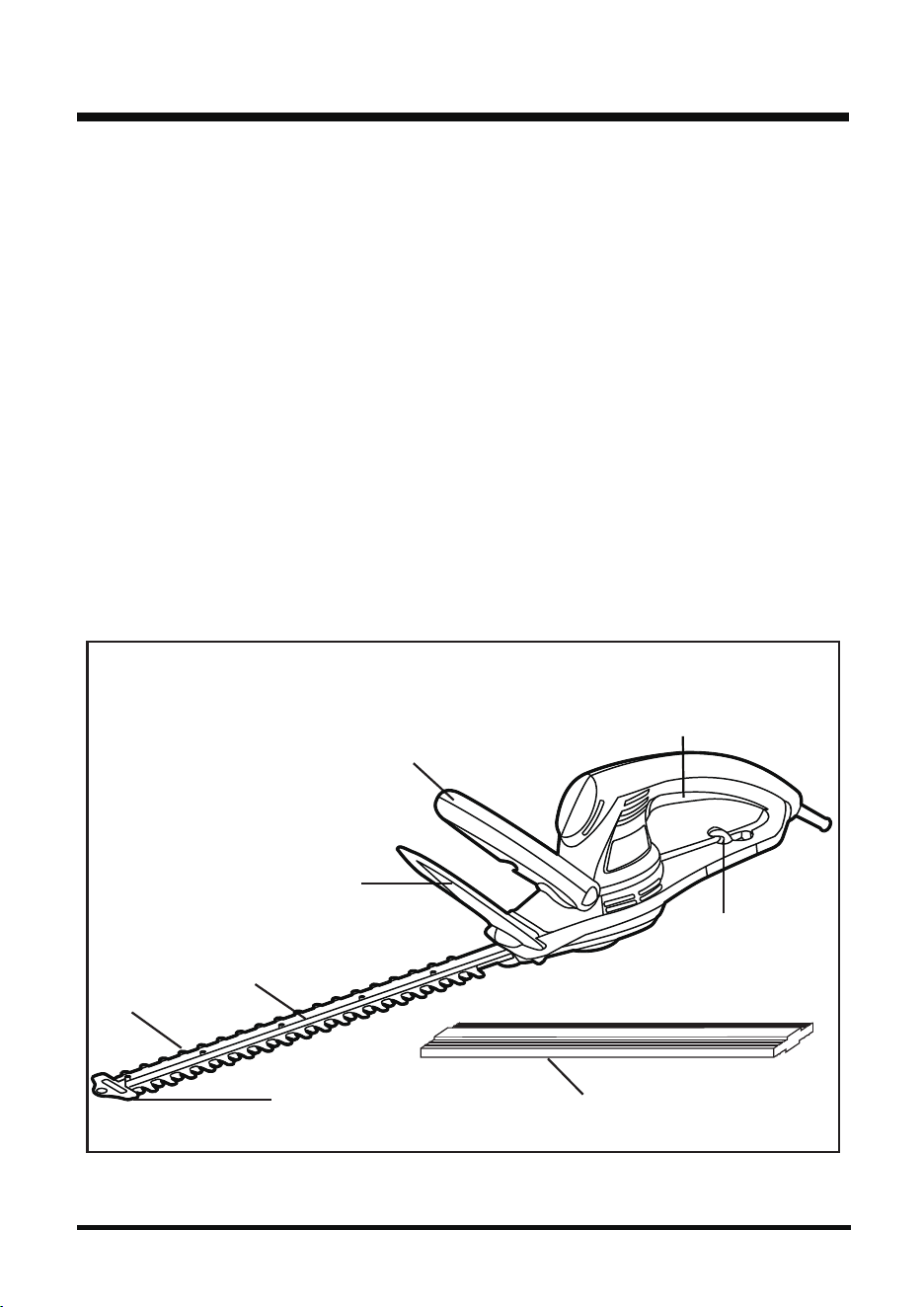

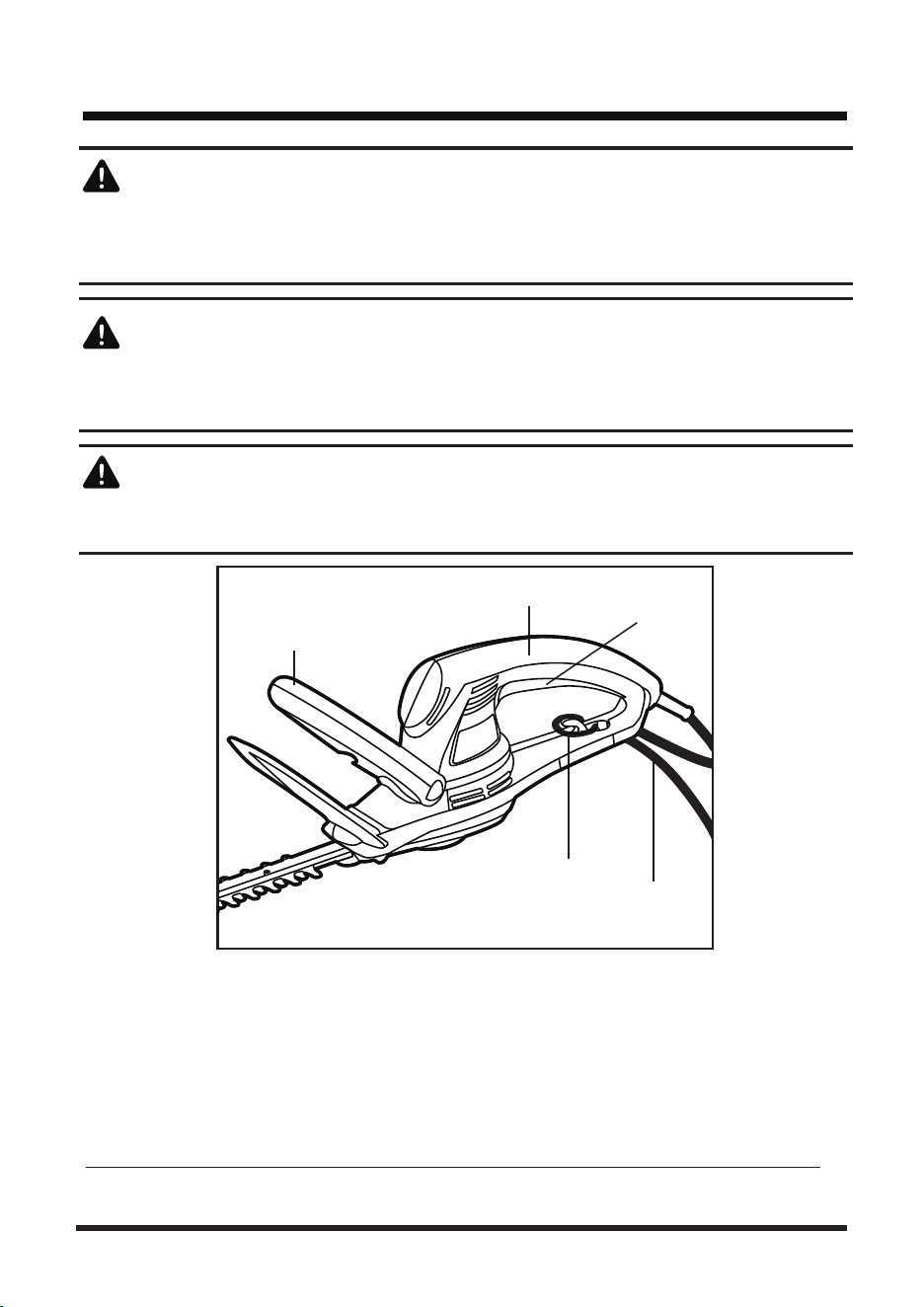

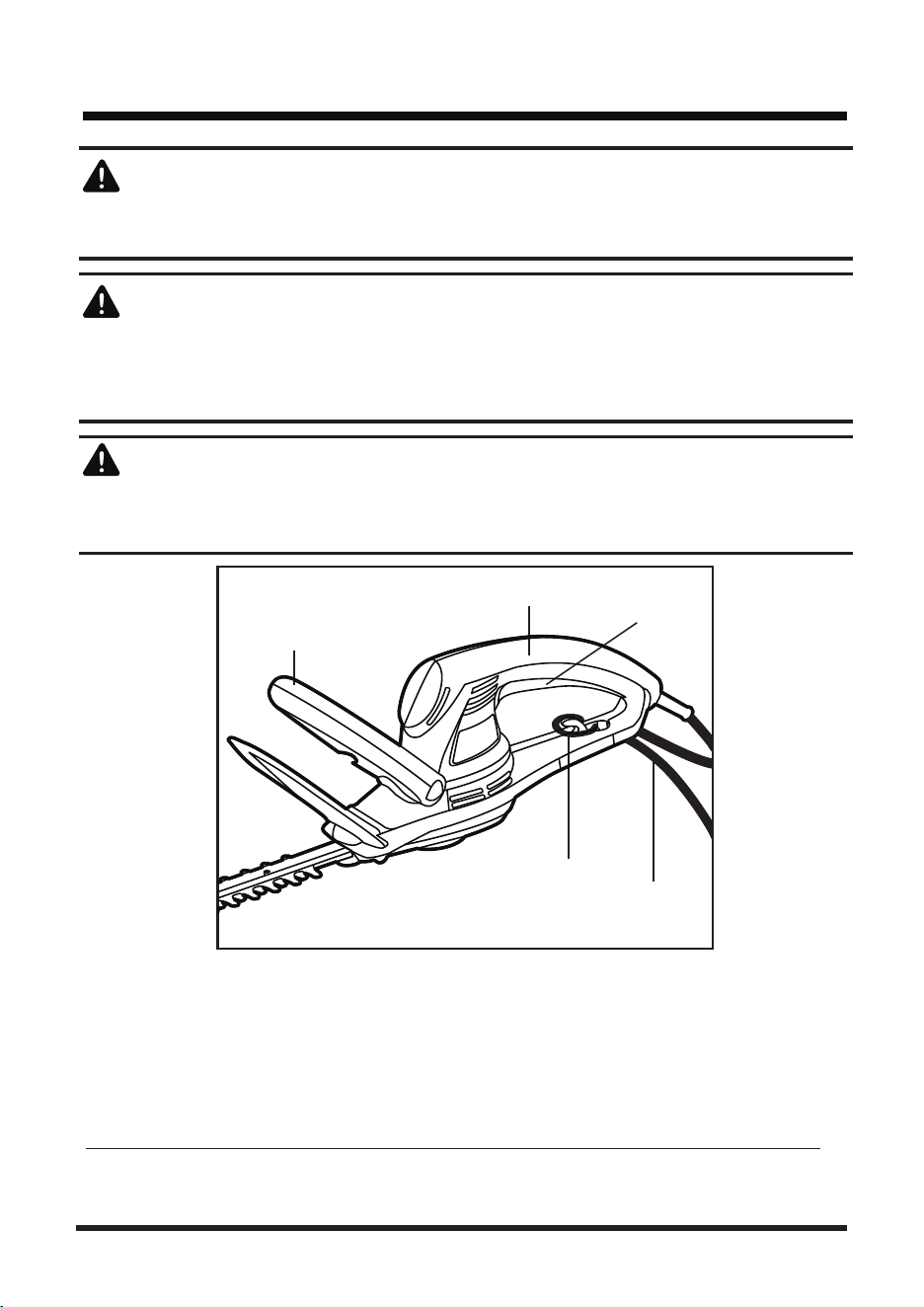

Faites connaissance avec votre taille-haies

Montage

Fonctionnement

Entretien

Dépannage

Garantie

Vue éclatée

Liste des pièces

Remarques

Tension .........................................................................................................120 V~60 Hz

Amp ............................................................................................................................4 A

Vitesse alternative ...............................................................................3,200 coups/minute

Longueur des lames ..................................................................................55,8 cm (22 po)

Poids unitair ............................................................................................2,68 Kg (5,91 lb)

Capacité de coupe .....................................................................................19 mm (3/4 po)

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

VEILLEZ À LIRE ET ASSIMILER TOUTES LES INSTRUCTIONS. Tout manquement

à suivre les instructions ci-dessous pourrait provoquer une secousse électrique, un

incendie et/ou de graves blessures corporelles.

LISEZ LES PRÉSENTES INSTRUCTIONS AVANT D'UTILISER LE TAILLE-HAIES

• N’utilisez pas d’outils électriques dans des atmosphères explosives, comme en présence de

liquides, de gaz ou de poussières inflammables. Les outils électriques créent des étincelles qui

peuvent enflammer la poussière ou les vapeurs.

• Afin de réduire les risques d’électrocution, cet outil dispose d’une fiche polarisée (l’une des

lames est plus large que l’autre). Cette fiche ne peut être branchée à la prise de courant murale

polarisée que dans un seul sens. Si la fiche ne s'insère pas complètement dans la prise de

courant murale, retournez-la. Si la fiche ne s'insère toujours pas correctement, contactez un

électricien qualifié afin qu’il installe une prise murale adaptée. Ne modifiez en aucun cas la fiche.

• Évitez tout contact corporel avec des surfaces mises à la terre, telles que les tuyaux, radiateurs,

cuisinières et réfrigérateurs. Le risque de secousse électrique est accru si votre corps est en

contact avec la terre.

• N’exposez pas vos outils électriques à la pluie ou à l’humidité. La pénétration d’eau dans un outil

électrique augmente les risques d'électrocution.

• N'exposez pas l'appareil à la pluie et rangez-le à l'intérieur.

• Ne pas manipuler la fiche d’alimentation ou l’outil avec des mains mouillées.

• Utilisez les rallonges d’extérieur portant les labels W-A, W, SW-A, SOW-A, STW-A, STOW-A,

SJW-A, SJTW-A, or SJTOW-A. Ces cordons sont conçus pour une utilisation en extérieur et

réduisent les risques de secousse électrique.

• Ne laissez jamais des enfants utiliser cet outil. Ne laissez jamais des adultes utiliser cet outil

sans qu’ils n'aient préalablement lu les instructions.

• Maintenez les personnes présentes, les enfants et les animaux domestiques à une distance d’au

moins 15 m (50 pieds).

• Portez des lunettes de protection munies d’écrans latéraux de protection. Les lunettes ordinaires

ne sont dotées que de lentilles résistantes aux impacts. Ce ne sont PAS des lunettes de

sécurité. Le respect de cette consigne réduira les risques de blessures oculaires. Portez toujours

un masque facial si vous devez travailler dans un milieu poussiéreux.

• Utilisez une protection oculaire répondant à la norme ANSI Z87.1 lorsque vous utilisez ce

produit.

• Redoublez de précautions lorsque vous nettoyez des escaliers.

• Ne laissez pas l’appareil branché. Pensez à le débrancher de la prise lorsque vous ne l'utilisez

pas ou avant de le réparer.

• N’utilisez ce taille-haies que conformément aux descriptions fournies dans le présent manuel

d’utilisation. Utilisez exclusivement les fixations recommandées par le fabricant.

• Utilisez exclusivement des pièces de remplacement et des accessoires identiques recomman

dés par le fabricant. L’utilisation d’autres types de pièces peut engendrer des risques ou

endommager le produit.

• Maintenez vos cheveux, vêtements amples, doigts et toutes parties du corps à l’écart des

orifices et des pièces mobiles.

• Attachez les cheveux longs de façon à ce qu’ils soient au-dessus du niveau des épaules, afin

d’éviter qu’ils se prennent dans les parties mobiles de l'appareil.

CONSIGNES DE SÉCURITÉ IMPORTANTES

• Portez des pantalons longs, des bottes et des gants résistants. Évitez de porter des vêtements

amples et des bijoux. Ils pourraient se coincer dans le moteur ou les parties mobiles de

l’appareil.

• Utilisez des gants de sécurité de travail antidérapants lors du fonctionnement du taille-haies et

de l'installation ou du retrait des lames.

• Utilisez les deux mains lorsque vous utilisez le taille-haie. En utilisant une main pourrait entraîner

une perte de contrôler et entraîner des blessures graves.

• N’utilisez pas l’appareil lorsque vous avez les pieds nus ou portez des sandales et autres

chaussures légères similaires. Portez des chaussures de sécurité: elles protégeront vos pieds et

vous procureront une meilleure stabilité sur les surfaces glissantes.

• Ne forcez pas sur l’outil. Utilisez l’outil adapté à l’application à laquelle vous le destinez. Un outil

adapté effectuera le travail de manière plus efficace et plus sûre s’il est utilisé au rythme pour

lequel il est conçu.

• Veillez à avoir une assise solide et un bon équilibre. Ne surestimez pas votre portée. Vous

pourriez perdre l'équilibre.

• Éteignez complètement l’appareil avant de le débrancher.

• Évitez les démarrages accidentels. Assurez-vous que le commutateur ne soit pas sur « ON »

avant de brancher l'appareil. Positionnez le commutateur sur « OFF » avant de débrancher

l'appareil.

• N’utilisez pas l’outil si le commutateur ne le met pas en marche ou ne l’éteint pas. Un outil qui ne

peut être contrôlé au moyen de son commutateur d’alimentation présente un danger et doit être

réparé.

• N’utilisez pas l'appareil si la fiche est endommagée. Si l’outil ne fonctionne pas comme il le

devrait, est tombé à terre ou dans l’eau, est endommagé ou a été laissé dehors, renvoyez-le à

un centre d’entretien agréé.

• N’utilisez jamais l’appareil lorsque vous êtes fatigué, malade ou sous l'effet de l’alcool, de

drogues ou de médicaments.

• N’utilisez pas l’appareil dans des conditions de luminosité insuffisantes.

• Maintenez toutes les parties de votre corps éloignées des parties mobiles et des surfaces

chaudes de l’appareil.

• Garder toutes les parties du corps à l'écart de la lame. Ne pas retirer le matériau coupé ou de

détenir des matières à couper lorsque les lames sont en mouvement. Assurez-vous que le

commutateur est désactivé lors de l'apurement matériau coincé.

• N’introduisez aucun objet dans les orifices de l’appareil. N'utilisez pas l'appareil si un orifice est

bouché. Faites en sorte que les orifices ne soient pas encombrés de poussières, peluches,

cheveux ou de toute autre chose qui pourrait gêner la circulation de l'air.

• Inspectez la zone de travail avant chaque utilisation. Retirez tous les objets tels que pierres,

morceaux de verre, clous, fil électrique ou ficelle qui pourraient être projetés ou se retrouver

emmêlés dans la machine.

• Ne tirez ou ne portez pas l'appareil en utilisant le cordon. N'utilisez pas celui-ci comme poignée

ou pour fermer une porte et ne l'enroulez pas autour de bords coupants ou d'arêtes vives. Ne

faites pas passer l’appareil sur le cordon. Maintenez le cordon à l’écart des surfaces chaudes.

• Ne débranchez pas en tirant sur le cordon. Pour débrancher, saisissez la prise, pas le cordon.

• Ne pas manipuler la fiche d’alimentation ou l’outil avec des mains mouillées.

• N'utilisez pas l'appareil si la fiche ou le cordon sont endommagés. Si l’appareil ne fonctionne pas

comme il le devrait, est tombé à terre ou dans l’eau, est endommagé ou a été laissé dehors,

renvoyez-le à un centre de réparation.

CONSIGNES DE SÉCURITÉ IMPORTANTES

CONSERVEZ CES INSTRUCTIONS

• Si le cordon d’alimentation est endommagé, son remplacement doit être effectué par le fabricant

ou par un centre de réparation agréé pour éviter les risques.

• Effectuer le taille-haie par la poignée avec la lame s'arrête. Lors du transport ou stocker le

taille-haie toujours tenir le couvercle du dispositif de coupe.

• La réparation du produit doit être exclusivement assurée par un personnel de réparation qualifié.

Une réparation ou un entretien effectué par du personnel non qualifié peut entrainer des

blessures corporelles de l'utilisateur ou des dommages pour le produit.

• Dans le cas d’un appareil à double isolation, celui-ci est pourvu de deux systèmes d’isolation en

lieu et place d’une mise à la terre. Aucune mise à la terre n’est fournie sur un appareil à double

isolation et il ne convient pas d’en ajouter une. La réparation d’un appareil à double isolation

requiert une prudence extrême et une bonne connaissance du système. Elle doit donc être

exclusivement effectuée par un personnel d’entretien qualifié. Les pièces de rechange d’un

appareil à double isolation doivent être identiques aux pièces remplacées.

• Ne doit pas être utilisé à des fins commerciales ou professionnelles.

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES

AVERTISSEMENT

CONSERVEZ CES INSTRUCTIONS

PROPOSITION 65

• Toute lame endommagée doit être remplacée. Assurez-vous toujours que la lame est correcte

ment installée et solidement fixée avant chaque utilisation. Le non-respect de cette consigne

peut entrainer de graves blessures.

• Ne coupez jamais de matériaux de plus de 19 mm (3/4 po)

• Tenez fermement les deux poignées lorsque vous coupez une lame. Maintenez la lame à l'écart

de votre corps.

• Apprenez à arrêter l'appareil rapidement en cas d'urgence.

• N'utilisez pas le taille-haies sans les poignées avant. Maintenez vos deux mains sur les poignées

lorsque l'appareil est en cours d’utilisation.

• Si le taille-haies dispose d'un déflecteur de coupe, ne l'utilisez pas comme surface de saisie.

Débranchez la fiche de la source d’alimentation avant de procéder à tout réglage, changement

d’accessoires ou de ranger le taille-haies. Ces mesures préventives de sécurité permettent de

réduire les risques de démarrage accidentel du produit.

• Conservez ces instructions. Référez-y vous fréquemment et utilisez-les pour expliquer le

fonctionnement de cet outil aux autres personnes susceptibles de l’utiliser. Si vous prêtez cet

outil, prêtez également ce manuel d'instructions afin d'empêcher une utilisation incorrecte du

produit et d'éviter toute blessure corporelle.

Certaines poussières générées par ponçage électrique, sciage, broyage, perçage et d'autres

activités liées à la construction contiennent des produits chimiques connus pour provoquer des

cancers, des malformations congénitales ou autres dommages au fœtus. Parmi ces produits

chimiques figurent:

• le plomb provenant de la peinture au plomb;

• La silice cristalline provenant des briques et du ciment ainsi que d'autres produits de maçonnerie

• L'arsenic et chrome provenant du bois chimiquement traité. Les risques résultant de ces

expositions varient selon la fréquence à laquelle vous effectuez ce type de travail. Afin de réduire

votre exposition à ces produits chimiques: travaillez dans un endroit bien ventilé, avec un

équipement de sécurité agréé, comme les masques à poussière spécialement conçus pour filtrer

les particules microscopiques.

SYMBOLES

Certains des symboles suivants peuvent être présents sur ce produit. Veuillez les étudier et

apprendre leur signification. Une interprétation correcte de ces symboles vous permettra d’utiliser

le produit d’une façon plus performante et plus sûre.

SYMBOLE

NOM

DÉSIGNATION/EXPLICATION

Volts

Ampères

Hertz

Watt

Minutes

Courant alternatif

Fabrication de Classe II

Alerte de conditions humides

Lire le manuel d’utilisation

Alerte de sécurité

Maintenez les personnes

présentes à l’écart

Protection des yeux

Ricochet

Lame tranchante

Tension

Courant

Fréquences (cycles par seconde)

Alimentation

Durée

Type de courant

Fabrication à double isolation

Ne pas exposer à la pluie ou utiliser

dans des endroits humides.

Pour réduire les risques de blessures

corporelles, l’utilisateur doit lire et assimiler le

contenu du manuel d’utilisation avant de

se servir du produit.

Précautions concernant votre sécurité.

Maintenez toutes les personnes présentes à

une distance d’au moins 15 m (50 pieds).

Portez toujours des lunettes de protection ou

des lunettes de sécurité munies d’écrans

latéraux de protection ou, le cas échéant,

d'un écran facial complet, lorsque vous utilisez

ce produit.

Les objets projetés peuvent ricocher et

entraîner des dommages corporels ou

matériels graves.

N'installez pas ni n'utilisez n'importe quel type

de lame sur un produit sur lequel figure ce

symbole.

SYMBOLES

AVERTISSEMENT

SYMBOLE MISE EN GARDE

ENTRETIEN

Les termes de mise en garde suivants et leur signification ont pour but d'expliquer le degré de

risque associé au produit.

L'entretien requiert une prudence extrême et une bonne connaissance de l'outil. Il doit donc

exclusivement être réalisé par un personnel d'entretien qualifié. Dans le cas où un entretien serait

nécessaire, nous vous recommandons de renvoyer l'outil dans le

CENTRE D'ENTRETIEN

AGRÉE

le plus proche de votre domicile. Utilisez exclusivement des pièces de rechange

identiques à celles d'origine pour les réparations.

Pour éviter des blessures corporelles graves, n’utilisez pas ce produit avant d'avoir complètement

lu et assimilé le contenu du manuel d'utilisation. Si vous ne comprenez pas les avertissements et

les instructions contenus dans le manuel d’utilisation, n’utilisez pas ce produit. Contactez le service

client YARDWORKS par téléphone pour obtenir de l'aide.

L'utilisation d'un outil électrique peut provoquer des projections d'objets étrangers dans

les yeux, ce qui peut entraîner des dommages oculaires graves. Avant de commencer à

utiliser l'outil électrique, portez toujours des lunettes de sécurité et, le cas échéant, un

écran facial complet. Nous recommandons de porter le masque de protection Wide

Vision par-dessus des lunettes de vue ou des lunettes de sécurité classiques munies de

protections latérales. Utilisez toujours une protection oculaire répondant à la norme

ANSI Z87.1.

Indique une situation de danger immédiat qui, si elle n’est

pas évitée, provoquera la mort ou des blessures corporelles

graves.

Indique une situation de danger potentiel qui, si elle n’est pas

évitée, pourrait provoquer la mort ou des blessures

corporelles graves.

Indique une situation de danger potentiel qui, si elle n’est pas

évitée, pourrait provoquer des blessures corporelles

mineures ou modérées.

(Sans symbole d’alerte de sécurité) Indique une situation

pouvant provoquer des dégâts matériels.

DANGER

AVERTISSEMENT

MISE EN GARDE

SIGNIFICATION

ÉQUIPEMENT ÉLECTRIQUE

AVERTISSEMENT

DOUBLE ISOLATION (Voir Figure 1.)

1) 2-prong plug

2) Properly grounded

extension cord

Fig. 1

1) Fiche à 2 broches

2) Rallonge correctement mise à la terre

POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, D'INCENDIE OU D'ENDOMMAGEMENT

DE L'OUTIL, VEUILLEZ UTILISER UNE PROTECTION DE CIRCUIT ADÉQUATE. VOTRE

TAILLE-HAIES EST CONNECTÉ EN USINE POUR FONCTIONNER À 120 V. CONNECTEZ-LE À

UN CIRCUIT 120 V DE 15 A ET UTILISEZ UN FUSIBLE TEMPORISÉ OU UN DISJONCTEUR DE

15 A. POUR ÉVITER UNE ÉLECTROCUTION OU UN INCENDIE SI LE CORDON

D'ALIMENTATION EST USÉ, COUPÉ OU ENDOMMAGÉ, REMPLACEZ-LE IMMÉDIATEMENT.

Ce taille-haies est équipé d'une fiche qui ressemble à celle représentée en figure 1. Le taille-haies

comporte une double isolation afin de fournir une double épaisseur d'isolation entre vous et le

système électrique de l'outil. Tous les éléments métalliques exposés sont isolés des composants

métalliques internes du moteur par une isolation de protection.

LORS DE RÉPARATIONS, UTILISEZ UNIQUEMENT DES PIÈCES DE RECHANGE

IDENTIQUES AFIN D'ÉVITER TOUT RISQUE DE BLESSURE CORPORELLE.

LA DOUBLE ISOLATION NE REMPLACE PAS LES MESURES DE SÉCURITÉ NORMALES

LORS DU FONCTIONNEMENT DE L'OUTIL.

POUR ÉVITER TOUTE ÉLECTROCUTION:

• Utilisez uniquement des pièces de remplacement identiques lors de l'entretien d'un outil à double

isolation. L'entretien doit être effectué par un technicien qualifié.

• Ne pas utiliser dans des endroits humides et ne pas exposer à la pluie.

ÉQUIPEMENT ÉLECTRIQUE

AVERTISSEMENT

INSTRUCTIONS RELATIVES À LA MISE À LA TERRE

DIRECTIVES RELATIVES À L’UTILISATION DE RALLONGES

EN CAS DE DYSFONCTIONNEMENT OU DE PANNE, la mise à la terre fournira au courant

électrique une résistance moindre afin de réduire les risques d'électrocution. Cet appareil dispose

d'un cordon d’alimentation muni d’une fiche POLARISÉE. Le cordon d'alimentation DOIT être

branché dans une prise murale adaptée installée correctement et mise à la terre conformément à

TOUS les codes et règlements locaux. NE MODIFIEZ PAS LA FICHE FOURNIE. Si elle ne

s'insère pas dans la prise, contactez un électricien qualifié afin qu'il installe une prise adaptée.

ASSUREZ-VOUS TOUJOURS QUE VOTRE PRISE DE COURANT EST BIEN MISE À LA

TERRE. EN CAS DE DOUTES, FAITES-LA VÉRIFIER PAR UN ÉLECTRICIEN AGRÉÉ.

CE TAILLE-HAIES EST EXCLUSIVEMENT CONÇU POUR ÊTRE UTILISE À L'EXTÉRIEUR. NE

PAS EXPOSER À LA PLUIE OU UTILISER DANS DES ENDROITS HUMIDES.

UTILISEZ UN CORDON PROLONGATEUR ADÉQUAT. Veillez à ce que votre rallonge soit en

bon état. Lorsque vous utilisez une rallonge, veillez à ce que son calibre soit suffisant pour

transporter le courant nécessaire au produit. Un cordon de taille insuffisante provoquera une

surchauffe. Le tableau ci-dessous montre la taille correcte à utiliser, selon la longueur du cordon

et la valeur nominale indiquée sur la plaque signalétique. En cas de doute, utilisez le calibre

immédiatement supérieur. Plus le numéro du calibre est petit, plus le cordon est épais. Veillez à

ce que votre rallonge soit correctement câblée et en bon état. Une rallonge endommagée doit

toujours être remplacée ou réparée par une personne qualifiée avant réutilisation. Maintenez les

cordons prolongateurs à bonne distance des objets coupants, d’une source de chaleur excessive

ou des endroits humides ou mouillés.

Utilisez un circuit électrique séparé pour vos outils. Ce circuit ne doit pas être inférieur à un

cordon de calibre 12 et doit être protégé à l'aide d'un fusible temporisé de 15 ampères. Avant de

connecter le moteur à la ligne électrique, assurez-vous que le commutateur soit sur la position

OFF (arrêt) et que le courant électrique soit identique à celui indiqué sur la plaque signalétique

du moteur. Un fonctionnement à une tension inférieure endommagerait le moteur.

ÉQUIPEMENT ÉLECTRIQUE

AVERTISSEMENT

CALIBRE MINIMUM POUR RALLONGES (AWG)

(TENSION DE 120 V UNIQUEMENT)

Intensité nominale Longueur totale du cordon en mètres (pieds)

Plus de Pas Plus de 7,6 m (25’) 15 m (50’) 30,4 m (100’) 45,7 m (150’)

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Déconseillé

BIEN QUE CET OUTIL BÉNÉFICIE D'UNE DOUBLE ISOLATION, LE CORDON PROLONGA-

TEUR ET LA PRISE DOIVENT TOUT DE MÊME ÊTRE MIS À LA TERRE PENDANT UTILISA-

TION, POUR PROTÉGER L'UTILISATEUR DES SECOUSSES ÉLECTRIQUES.

FAITES CONNAISSANCE AVEC VOTRE TAILLE-HAIE

SERRE-CÂBLE

DISPOSITIF DE SÉCURITÉ

Pour une utilisation de cet appareil en toute sécurité, assimilez bien les informations inscrites sur

l'appareil et figurant dans ce manuel d'utilisation. Préparez également soigneusement votre projet

de travail. Avant d’utiliser cet appareil, familiarisez-vous avec toutes les caractéristiques de

fonctionnement ainsi que les règles de sécurité. (Voir Figure 2.)

Une fixation pour cordon d’utilisation pratique permet la sécurisation du branchement du cordon

prolongateur pendant le fonctionnement du taille-haies.

Le dispositif de sécurité aide à dévier les coupes ou autres débris à l'écart des mains de

l'utilisateur.

Le commutateur, situé sous la poignée arrière, doit être relâché simultanément avec l'interrupteur

de sécurité de la poignée auxiliaire en « D » afin de permettre aux lames de commencer à

couper. Le fait de relâcher l'un ou l'autre empêchera les lames de couper.

L'interrupteur de sécurité souple, situé sur la poignée auxiliaire en « D », doit être relâché en

premier, puis il faut appuyer sur le commutateur afin d'actionner les lames. Le fait de relâcher l'un

des interrupteurs de sécurité provoquera l'arrêt des lames.

COMMUTATEUR

POIGNÉE AUXILIAIRE EN « D »

Lame

Tige de support

des lames

Dispositif

de sécurité

Poignée auxiliaire en « D »

Commutateur

Serre-câble

Fig. 2

Capuchon de protection

avec trou de suspension

Fourreau de lames

MONTAGE

AVERTISSEMENT

DÉBALLAGE

LISTE D'EMBALLAGE

• Ce produit doit être monté.

• Sortez avec soin le produit et les accessoires de la boîte. Vérifiez que tous les accessoires

répertoriés sont présents.

• Contrôlez soigneusement le produit pour vérifier qu'aucun bris ou dommage ne s'est produit

durant le transport.

• Ne jetez pas le matériel d’emballage avant d’avoir soigneusement inspecté le produit et l’avoir

fait fonctionner de façon satisfaisante.

• Si des pièces manquent ou sont endommagées, veuillez contacter le service client au

1-866-384-8432 pour obtenir de l'aide.

• Taille-haies électrique

• Fourreau de lames

• Manuel d'utilisation

Si des pièces sont manquantes ou endommagées, ne faites pas fonctionner ce produit avant de

les avoir remplacées. Le non-respect de cet avertissement peut entraîner des blessures

corporelles graves.

N’essayez pas de modifier ce produit ou de créer des accessoires non expressément recomman-

dés pour celui-ci. De telles altérations ou modifications constituent un cas de mauvaise utilisation

et peuvent provoquer des conditions dangereuses pouvant entraîner des blessures corporelles

graves.

Ne pas connecter à une source d’alimentation avant que le montage ne soit terminé. Le

non-respect de cette consigne peut provoquer un démarrage accidentel et entraîner des blessures

corporelles graves.

FONCTIONNEMENT

AVERTISSEMENT

BRANCHEMENT À LA SOURCE D'ALIMENTATION

Restez prudent, même lorsque vous penserez bien connaître ce produit. Souvenez-vous qu’une

fraction de seconde d’inattention suffit à provoquer des blessures graves.

Portez toujours des lunettes de protection ou des lunettes de sécurité munies d’écrans latéraux

de protection quand vous utilisez des outils électriques. Le non-respect de cette consigne peut

provoquer des projections d’objets dans vos yeux, pouvant entraîner des blessures corporelles

graves.

N’utilisez pas de fixations ou d’accessoires non expressément recommandés par le fabricant de

ce produit. L'utilisation de fixations ou d’accessoires non recommandés peut entraîner des

blessures corporelles graves.

Ce produit est conçu avec un serre-câble qui empêche la rallonge de se détacher pendant

l'utilisation.

• Formez une boucle avec l'extrémité de la rallonge.

• Insérez la partie de la boucle de la rallonge à travers l'ouverture dans la partie inférieure de la

poignée arrière et placez-la au-dessus du serre-câble.

• Tirez doucement la boucle contre le serre-câble jusqu'à ce qu'il n'y ait plus aucun mou. (Fig. 3)

• Raccordez le produit à la rallonge.

REMARQUE: Si vous n'éliminez pas totalement l'excédent de mou du serre-câble de la rallonge, la fiche

risque de se détacher de la prise.

Fig.3

Rallonge

Serre-câble

AVERTISSEMENT

FONCTIONNEMENT

MISE EN MARCHE DU TAILLE-HAIES (Voir Figure 3.)

MISE HORS TENSION DU TAILLE-HAIES

CONSEILS DE COUPE

1. Attachez une rallonge à votre taille-haies. Raccordez la rallonge à la prise de courant.

2. Placez une main sur le commutateur (1) et l'autre main sur la poignée auxiliaire en « D » (2).

3. Appuyez/relâchez la poignée auxiliaire en « D », puis appuyez sur le commutateur (3) afin de

mettre le taille-haies en MARCHE. Le taille-haies reste en marche tant que vous appuyez sur

l'un des interrupteurs. Le fait d'en relâcher un empêchera l'appareil de fonctionner.

• Maintenez toujours la rallonge derrière le taille-haies lors de son fonctionnement. Ne l'enroulez

jamais autour de la haie que vous taillez.

• Ne forcez pas sur le taille-haies dans les arbustes. Cela peut entraîner un coincement des lames

et un ralentissement. Si les lames ralentissent, réduisez votre rythme.

• Ne tentez pas de couper des tiges ou brindilles de plus de 19 mm (3/4 po), ou étant de toute

évidence trop hautes pour la lame de coupe. Utilisez une scie à main non électrique ou une scie

à élaguer afin de tailler les tiges hautes.

• Si les lames se bloquent, éteignez le moteur, laissez les lames s'arrêter et débranchez la fiche

de la source d'alimentation avant de tenter d'éliminer l'obstruction.

• Si vous le souhaitez, vous pouvez vous servir d'une ficelle pour vous aider à couper votre haie

au bon niveau. Décidez de la hauteur de votre haie. Tendez un morceau de ficelle le long de la

haie, à la hauteur souhaitée. Taillez la haie juste au-dessus du niveau de la ficelle. Taillez le côté

de la haie de sorte que sa partie supérieure soit légèrement plus étroite. Si vous la taillez de

cette manière, vous exposerez une plus grande partie de votre haie et elle sera plus uniforme.

• Portez des gants lorsque vous taillez de la végétation épineuse. Lorsque vous taillez de

nouvelles pousses, faites de larges mouvements de balayage afin que les tiges soient dirigées

directement vers la lame de coupe. Les pousses moins récentes ont des tiges plus épaisses et il

est plus facile de les tailler à l'aide d'un mouvement de sciage.

1. Relâchez soit la poignée auxiliaire en « D » (2), soit le commutateur (3).

2. Attendez au moins 5 secondes pour que la lame de coupe cesse de bouger.

Gardez toujours vos deux mains sur les poignées du taille-haies. Ne tenez jamais les arbustes

d'une main en faisant fonctionner le taille-haies de l'autre main. Le non-respect de cet avertisse-

ment peut entraîner des blessures graves.

Examinez la zone à couper avant chaque utilisation. Retirez tous les objets tels que les cordons,

lampes, fil électrique, ou ficelle qui pourraient se retrouver emmêlés dans la lame de coupe et

provoquer un risque de blessure corporelle grave.

AVERTISSEMENT

FONCTIONNEMENT

UTILISATION DU TAILLE-HAIES

Lisez les consignes de sécurité afin d’assurer une utilisation en toute sécurité de la lame. Lors de

l’utilisation des lames, il convient d'être extrêmement prudent pour une utilisation en toute sécurité.

Reportez-vous aux Consignes importantes de sécurité et Consignes de sécurité particulières (Voir

pages 3 à 5)

L'appareil peut être utilisé pour couper dans les deux sens, d'un mouvement de balayage lent, d'un

côté à l'autre.

• Tenez-vous de façon à être stable et en équilibre sur vos deux pieds. Ne surestimez pas votre

portée.

• Examinez la zone et assurez-vous qu'aucun objet ne s'y trouve.

• N'utilisez jamais le taille-haie à proximité de lignes électriques, de clôtures, de poteaux, ou

autres objets immobiles.

• N'utilisez jamais une lame après avoir touché un objet solide sans avoir d'abord vérifié que la

lame n'est pas endommagée. Si vous détectez un défaut, n'utilisez pas la lame.

• Ne touchez jamais les lames ou l'unité de service lorsque la source d'alimentation est branchée.

FONCTIONNEMENT

AVERTISSEMENT

ENTRETIEN GÉNÉRAL

Évitez l’utilisation de solvants lors du nettoyage des pièces en plastique. La plupart des plastiques

sont susceptibles d’être endommagés par les divers types de solvants vendus dans le commerce.

L’utilisation de ces produits peut provoquer des dommages matériels. Utilisez des chiffons propres

pour retirer la saleté, la poussière, l’huile ou la graisse, etc.

LES LAMES SONT TRANCHANTES. PORTEZ DES GANTS DE TRAVAIL ANTIDÉRAPANTS

LORSQUE VOUS MANIPULEZ LA LAME. NE PLACEZ PAS VOS DOIGTS OU VOTRE MAIN

ENTRE LES LAMES NI DANS AUCUNE POSITION OÙ ILS RISQUENT D'ÊTRE PINCÉS, VOIRE

COUPÉS. NE TOUCHEZ JAMAIS LES LAMES OU L'UNITÉ DE SERVICE LORSQUE LA

SOURCE D'ALIMENTATION EST BRANCHÉE.

NE JAMAIS LAISSER DE LIQUIDES TELS QUE LES FLUIDES DE FREINS, L'ESSENCE, LES

PRODUITS À BASE DE PÉTROLE OU LES HUILES PÉNÉTRANTES ENTRER EN CONTACT

AVEC LES PIÈCES EN PLASTIQUE. LES PRODUITS CHIMIQUES PEUVENT ENDOMMAGER,

AFFAIBLIR OU DÉTRUIRE LE PLASTIQUE, CE QUI PEUT ENTRAÎNER DES BLESSURES

CORPORELLES GRAVES. SEULES LES PIÈCES FIGURANT SUR LA LISTE DES PIÈCES

SONT DESTINÉES À ÊTRE RÉPARÉES OU REMPLACÉES PAR LE CONSOMMATEUR.

TOUTES LES AUTRES PIÈCES DOIVENT ÊTRE REMPLACÉES DANS UN CENTRE

D'ENTRETIEN AGRÉÉ.

AVANT D’INSPECTER, DE NETTOYER OU D’ENTRETENIR LA MACHINE, DÉBRANCHEZ LE

CORDON D'ALIMENTATION ET ATTENDEZ QUE TOUS LES ÉLÉMENTS MOBILES SOIENT

ARRÊTÉS. LE NON-RESPECT DE CES INSTRUCTIONS PEUT ENTRAÎNER DES BLESSURES

CORPORELLES GRAVES, AINSI QUE DES DOMMAGES MATÉRIELS.

PORTEZ TOUJOURS DES LUNETTES DE PROTECTION OU DES LUNETTES DE SÉCURITÉ

MUNIES D’ÉCRANS LATÉRAUX DE PROTECTION QUAND VOUS UTILISEZ CE PRODUIT. SI

VOUS TRAVAILLEZ DANS UNE ZONE POUSSIÉREUSE, PORTEZ ÉGALEMENT UN MASQUE

ANTI POUSSIÈRE.

LORS DE RÉPARATIONS, UTILISEZ UNIQUEMENT DES PIÈCES DE RECHANGE

IDENTIQUES. L’UTILISATION D’AUTRES TYPES DE PIÈCES PEUT ENGENDRER DES

RISQUES OU ENDOMMAGER LE PRODUIT.

MAINTENANCE

DÉPANNAGE

NETTOYAGE DU TAILLE-HAIES

ENTREPOSAGE DU TAILLE-HAIES

PROBLÈME CAUSES POSSIBLES SOLUTION

• Arrêtez le moteur et débranchez de la source d’alimentation.

• Nettoyez la saleté et les débris du taille-haies uniquement à l'aide d'un chiffon humide et d'un

détergent doux.

• Retirez tous les corps étrangers du produit.

• Stockez-le à l’intérieur, dans un endroit bien aéré et hors de portée des enfants.

• Tenez-la à l’écart des produits corrosifs tels que les produits chimiques de jardinage et le sel

de dégivrage.

• Votre taille-haies est équipé d'un capuchon de protection pour la lame et d'un trou de

suspension. Le trou de suspension peut être utilisé afin de stocker le taille-haies en toute

facilité sur un simple clou, cloué de manière sécurisée sur un mur intérieur.

REMARQUE: N'utilisez aucun détergent puissant sur le boîtier ou la poignée en plastique. Ils peuvent être

endommagés par certaines huiles aromatiques à la senteur de pin ou au citron par exemple, et par des solvants

comme le kérosène.

L'appareil ne démarre pas.

Le moteur tourne mais les

lames de coupe ne bougent

pas.

Le taille-haies fume lors de

son fonctionnement.

1. Le cordon n’est pas

branché.

2. Le cordon ou le

commutateur est

endommagé.

Le taille-haies est

endommagé. N'utilisez

pas le taille-haies.

Le taille-haies est

endommagé. N'utilisez

pas le taille-haies.

1. Branchez le cordon.

2. Remplacez le cordon ou

le commutateur.

Faites appel au service

technique.

Faites appel au service

technique.

GARANTIE

Nous sommes fiers de produire un produit durable de haute qualité. Ce produit Lawnmaster®

comporte une garantie limitée de deux (2) ans contre tout défaut de fabrication et défaillance

matérielle à compter de sa date d'achat sous réserve de conditions normales d'usage résidentiel.

Si le produit est destiné à un usage commercial, industriel ou à des fins de location, une garantie

limitée de 30 jours s'applique. Les batteries possèdent une garantie limitée d'un an contre tout

défaut de fabrication et défaillance matérielle. Les batteries doivent être chargées conformément

aux directives et règlementations du manuel d’utilisation pour être valides. La garantie ne couvre

pas les dommages résultant d'une utilisation abusive directe ou indirecte, de la négligence, d'une

utilisation incorrecte, d'accidents, de réparations ou de modifications et du manque d'entretien.

Veuillez conserver votre reçu/liste d'emballage comme preuve d'achat. Cette garantie vous

accorde des droits légaux spécifiques, mais vous pouvez avoir d'autres droits qui varient selon

les États. Si vous avez des questions au sujet de ce produit, appelez le service clientèle au (866)

384-8432.

Articles non couverts par la garantie:

1. Toute pièce devenue inopérante suite à un usage impropre, une utilisation commerciale, une

utilisation abusive, une négligence, un accident, un entretien incorrect ou une modification; ou

2. L'unité, si elle n'a pas été utilisée et/ou entretenue conformément au Manuel d'utilisation; ou

3. L'usure normale, exception faite des cas ci-dessous;

4. Articles d'entretien de routine comme les lubrifiants, l'affûtage des lames;

5. Détérioration normale du revêtement extérieur du fait de l'utilisation ou de l'exposition aux

intempéries.

Frais de transport:

Les frais de transport pour l'acheminement de toute unité d'équipement motorisé ou

d'accessoires sont à la charge de l'acheteur. Il incombe à l'acheteur de payer les frais de

transport de toute pièce soumise à des fins de remplacement dans le cadre de cette garantie,

sauf si ce retour est demandé par écrit par LawnMaster.

CONSERVEZ VOS REÇUS D’ACHAT. CETTE GARANTIE EST

NULLE SANS LESDITS REÇUS D’ACHAT.

VUE ÉCLATÉE

LISTE DES PIÈCES

QTÉDESCRIPTION

NUMÉRO

D'ARTICLE

PIÈCE N°

GH20UL.00.09

BOA4ZZ.05.24

GH01EP.10.13

GH20UL.30.15

BOB1WL.05.BO

GH04EP.10.06

BOA2SP.29.12

BOC1ZZ.08.06

BOA2SD.48.16

GH20UL.20.00

BOA2SP.39.16

TODXD1.28.UL

GH20UL.00.06

TOQTGX.01.YX

TOTHYY.06.07

GH20UL.00.03

TODXL1.86.UL

WODQ10.04.16

GH01EP.00.07

GH01EP.00.04

GH20UL.10.00

GH01EP.20.00

BOB2FQ.05.1X

GH20UL.00.05

TM5853.00.00

GH20UL.30.10

FOURREAU DE LAMES

BOULON

LA RÉDUCTION DE BROYAGE

ENVELOPPE DE CYLINDRE

ÉCROU

LA RÉDUCTION DE BROYAGE

VIS

LA RÉDUCTION DE BROYAGE

VIS

COMPARTIMENT HR

VIS

CÂBLE DU CORDON

SERRE-FILS

RESSORT

LEVIER D'INTERRUPTEUR

CÂBLE INTERNE

INTERRUPTEUR

PLAQUE DU COMMUTATEUR

METTEZ LA PLAQUE

COMPARTIMENT LH

POIGNÉE DE SUPPORT

ÉCROU

PLAQUE DE PROTECTION

ENS. MOTEUR

ENS. LAMES

REMARQUES

Contenido.. ...............................................................................................................................42

Especificaciones .................................................................................................................. 42

Instrucciones importantes de seguridad .........................................................................43-45

Normas específicas de seguridad .................................................................................46

Símbolos ......................................................................................................................... 47-48

Especificaciones eléctricas............................................................................................. 49-51

Conozca su cortadora de orillas....................................................................................52

Montaje.......

.......................................................................................................................... 53

Funcionamiento.................................................................................................................54-57

Mantenimiento.............................................................................................................. 58

Solución de problemas................................................................................................... .....58

Garantía................................................................................................................................ 59

Plano de despiece......................................................................................................................

Lista de piezas.......................................................................................................................... 61

Notas.......................................................................................................................................... 62

CONTENIDO

ESPECIFICACIONES

559 MM 4.0A CORTADORA DE ORILLAS ELÉCTRICA

Velocidad reciprocante..........................................................................................3,200 SPM

Amp..........................................................................................................................

4 A

Voltaje

...........................................................................................................

120 V~60Hz

Longitud de la hoja............................................................................................ 22in. (55.8 cm)

Peso de la unidad........................................................................................... 5.91 Ibs (2.68Kg)

Capacidad de corte........................................................................................................19mm

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES.

El incumplimiento de las

instrucciones detalladas debajo puede provocar choques eléctricos, fuego o graves lesiones

personales.

LEA ESTAS INSTRUCCIONES ANTES DE UTILIZAR LA CORTADORA DE ORILLAS

• No utilice herramientas eléctricas en atmósferas explosivas, como en presencia de polvo, gases

o líquidos inflamables. Las herramientas eléctricas generan chispas que pueden prender el

polvo o gases.

• Para reducir el riesgo de choque eléctrico, este producto tiene un enchufe polarizado (una

clavija es más ancha que la otra). El enchufe encajará en la toma de corriente de pared

polarizada de una sola manera, si el enchufe no entra bien en dicha toma, voltéelo Si el enchufe

sigue sin encajar, póngase en contacto con un electricista cualificado que instale una toma de

corriente de pared correcta. No modifique el cable de ningún modo.

• Evite tener contacto corporal con superficies a tierra como tuberías, radiadores y refrigeradores.

Existe un riesgo mayor de choque eléctrico si su cuerpo está conectado a tierra.

• No exponga las herramientas eléctricas a la lluvia o a condiciones húmedas. Si entra agua en

una herramienta eléctrica, aumenta el riesgo de choque eléctrico.

• No la exponga a la lluvia, guárdela en espacios interiores.

• No toque enchufes ni la herramienta con las manos húmedas.

• Utilice cables alargadores para espacios exteriores que lleven la marca W-A, W, SW-A, SOW-A,

STW-A, STOW-A, SJW-A, SJTW-A, o SJTOW-A. Estos cables son adecuados para el uso en

espacios exteriores y reducen el riesgo de choque eléctrico.

• No permita nunca que niños manejen este equipo. Nunca permita que un adulto maneje el

equipo sin haber sido instruido en su uso.

• Mantenga a personas, niños y animales domésticos a 50 ft. de distancia como mínimo.

• Lleve siempre gafas de seguridad con protección lateral. Las gafas de todos los días solo tienen

lentes resistentes a impactos. NO son gafas de seguridad. El seguimiento de esta norma

reducirá el riesgo de lesiones oculares. Utilice una máscara si se genera polvo durante el uso

del producto.

• Cuando utilice este producto, lleve gafas de seguridad que cumplan con los requisitos del

estándar ANSI Z87.1.

• Tenga especial cuidado cuando limpie en escalones.

• No deje el aparato enchufado. Desenchúfelo de la toma cuando no lo esté utilizando y antes de

realizar reparaciones o mantenimiento.

• Utilícelo solo como se describe en este manual. Utilice solo accesorios recomendados por el

fabricante.

• Utilice solo piezas de recambio y accesorios del fabricante que sean idénticos. El uso de

cualquier otra pieza puede resultar peligroso o provocar daños en el producto.

• Mantenga el pelo, ropa suelta, dedos y partes del cuerpo alejados de aberturas y partes

móviles.

• Mantenga el cabello largo por encima del nivel de los hombros para evitar que se enrede en las

piezas móviles.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• Vista botas, guantes y pantalones largos resistentes. Evite tejidos sueltos o joyería que pueda

quedarse enganchada en las partes móviles de la máquina o en su motor.

• Utilice guantes protectores antideslizantes resistentes para trabajo pesado cuando utilice la

cortadora de orillas y cuando instale o quite las hojas.

• Use ambas manos cuando utilice el cortasetos. Con una mano podría causar la pérdida de

controlar y causar lesiones personales graves.

• No utilice el equipo si está descalzo o lleva sandalias o algún calzado ligero similar. Lleve un

calzado protector que mantenga sus pies seguros y mejore su agarre en superficies resbaladi

zas.

• No fuerce la herramienta. Utilice la herramienta correcta para la tarea que quiere realizar. La

herramienta correcta hará mejor el trabajo y de manera más segura al ritmo para el que fue

diseñada.

• Mantenga el paso firme y un buen equilibrio. No intente alcanzar demasiado lejos. Intentar

alcanzar demasiado lejos le puede hacer perder el equilibrio.

• Apague todos los controles antes de desenchufarla.

• Evite un arranque accidental. Asegúrese de que el interruptor no está encendido antes de

enchufarla. Apague el interruptor antes de desenchufarla.

• No utilice la herramienta si el interruptor no la enciende ni la apaga. Una herramienta que no se

puede controlar con el interruptor es peligrosa y debe ser reparada.

• No la utilice si el enchufe está dañado. Si la herramienta no funciona como debería o se ha

caído, está dañada, se ha dejado en un espacio exterior o ha caído en agua, llévela a un centro

de servicio autorizado.

• No utilice esta unidad cuando esté cansado, enfermo o bajo la influencia de alcohol, drogas o

medicación.

• No lo utilice con luz escasa.

• Mantenga todas las partes de su cuerpo alejadas de las piezas móviles y de todas las superfi

cies calientes de la unidad.

• Mantenga todas las partes del cuerpo alejadas de la cuchilla. No retire el material cortado o

sostenga el material a cortar cuando las cuchillas estén en movimiento. Asegúrese de que el

interruptor esté apagado cuando despeje el material atascado.

• No ponga ningún objeto en las aberturas. No la utilice si alguna abertura está bloqueada;

mantenga las aberturas libres de polvo, pelusas, pelo y cualquier cosa que pueda reducir el flujo

de aire.

• Revise la zona de trabajo antes de cada uso. Quite todo objeto, como piedras, cristales rotos,

clavos, alambre o cuerda, que la hoja pueda arrojar o que se pueda enredar en la máquina.

• No acerque ni mueva la máquina tirando del cable, no lo utilice como asidero, no cierre una

puerta pillándolo, ni lo pase por bordes afilados ni por esquinas. No pase la máquina por encima

del cable. Mantenga el cable alejado de superficies calientes.

• No la desenchufe tirando del cable. Para desenchufarla, agarre el enchufe, no el cable.

• No toque enchufes ni la herramienta con las manos húmedas.

• No la utilice si el enchufe o el cable están dañados. Si la herramienta no funciona como debería

o se ha caído, está dañada, se ha dejado en un espacio exterior o ha caído en agua, llévela a un

centro de servicio autorizado.

• Para evitar riesgos, si el cable de alimentación está dañado, debe ser sustituido solo por el

fabricante o por un centro de servicio autorizado.

• Llevar el cortasetos por el mango con la cuchilla parada. Cuando se transporten o

almacenar el cortasetos siempre colocar la tapa del dispositivo de corte.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

CONSERVE ESTAS INSTRUCCIONES

• Las tareas de mantenimiento y reparación de este producto deberían ser llevadas a cabo solo

por técnicos de servicio cualificados. Las tareas de servicio o mantenimiento llevadas a cabo por

personal no cualificado podrían producir lesiones al usuario o daños en el producto.

• En un aparato con doble aislante, se suministran dos sistemas de aislamiento en vez de la toma

de tierra. Un aparato con doble aislante no viene con toma de tierra, ni debería añadírsele

ninguna al mismo. Las tareas de servicio realizadas a una máquina con doble aislante requieren

extremo cuidado y conocimiento del sistema y deberían ser llevadas a cabo solo por técnicos de

servicio cualificados. Las piezas de recambio de una máquina con doble aislante deben ser

idénticas a las piezas que van a ser sustituidas.

• Aparato no diseñado para uso comercial.

NORMAS ESPECÍFICAS DE SEGURIDAD

ADVERTENCIA

GUARDAR ESTAS INSTRUCCIONES

PROPOSICIÓN 65

• Sustituya cualquier hoja que esté dañada. Asegúrese siempre de que la hoja está bien instalada

y fijada antes de cada uso. No hacerlo puede provocar lesiones graves.

• Nunca corte ningún material más de 3/4 in.

• Agarre los dos mangos con firmeza cuando esté cortando con la hoja. Mantenga la hoja alejada

del cuerpo.

• Sepa cómo detener la unidad con rapidez en caso de emergencia.

• No utilice la cortadora sin los mangos frontales en su sitio. Mantenga las dos manos en los

mangos cuando la unidad esté en uso.

• Si la cortadora de orillas está equipada con un deflector de restos de hierba, no lo utilice como

superficie de agarre. Desconecte el enchufe de la fuente de corriente antes de hacer cualquier

ajuste, cambiar accesorios o almacenar la cortadora de orillas. Este tipo de medidas preventivas

de seguridad reducen el riesgo de que el producto arranque de manera accidental.

• Conserve estas instrucciones. Consúltelas con frecuencia y utilícelas para instruir a otros en el

uso de esta herramienta. Si le deja a alguien esta herramienta, acompáñela de estas instruccio

nes para evitar un mal uso del producto y posibles lesiones.

Algo del polvo que se origina al lijar, aserrar, moler, taladrar y otras actividades derivadas de la

construcción, contiene productos químicos reconocidos como causantes de cáncer, defectos de

nacimiento o otros daños reproductivos. Algunos ejemplos de estos productos químicos son:

• Plomo de la pintura a base de plomo,

• La sílice cristalina de ladrillos y cemento y otros productos de albañilería, y

• Arsénico y cromo de madera tratada con productos químicos. El riesgo de exposición varía

según la asiduidad con que haga este tipo de trabajo. Para reducir la exposición a estos

productos químicos: trabaje en una zona bien ventilada y con equipo de seguridad aprobado,

como esas máscaras contra el polvo específicamente diseñadas para filtrar partículas

microscópicas.

SÍMBOLOS

nim

Algunos de los símbolos a continuación pueden aparecer en este producto. Por favor, estúdielos y

apréndase su significado. La correcta interpretación de estos símbolos le permitirá utilizar el

producto mejor y de forma más segura.

SÍMBOLO

NOMBRE

DESIGNACIÓN/EXPLICACIÓN

Voltios

Amperios

Hercios

Vatios

Minutos

Corriente alterna

Construcción clase II

Alerta en condiciones de

humedad

Lea el manual del usuario

Alerta de seguridad

Mantenga alejados a las

personas que haya en las

inmediaciones

Protección ocular

Rebotes

Hoja afilada

Voltaje

Corriente

Frecuencia (ciclos por segundo)

Potencia

Tiempo

Tipo de corriente

Construcción con doble aislante

No exponer a lluvia ni utilizar

en sitios húmedos.

A fin de reducir el riesgo de lesiones, el

usuario debe leer y comprender el manual

del usuario antes de utilizar este producto.

Precaución relacionada con su seguridad.

Mantenga a toda persona a 50 ft. de

distancia como mínimo.

Póngase siempre gafas protectoras o gafas

de seguridad con protección lateral y, si fuera

necesario, una máscara que resguarde toda la

cara cuando utilice este producto.

Los objetos emitidos pueden rebotar y

provocar lesiones personales o daños en la

propiedad.

No instale ni use ningún tipo de hoja en un

producto que muestre este símbolo.

SÍMBOLOS

ADVERTENCIA

SÍMBOLO SEÑAL SIGNIFICADO

SERVICIO

El servicio de esta máquina requiere extremo cuidado y conocimientos específicos y debería ser

llevado a cabo solo por técnicos de servicio cualificados. Para tareas de servicio, le sugerimos que

lleve el producto a reparar a su CENTRO DE SERVICIO AUTORIZADO más cercano. A la hora de

hacer cualquier tarea de mantenimiento, utilice siempre piezas idénticas de recambio.

Para evitar graves lesiones personales, no intente utilizar este producto hasta que haya leído el

manual del usuario en su totalidad y lo haya comprendido todo. Si no comprende las advertencias

y las instrucciones que aparecen en manual del usuario, no utilice este producto. Llame a la

atención al cliente de YARDWORKS para que le ayuden.

Al utilizar cualquier herramienta eléctrica pueden saltar objetos extraños a los ojos, lo

que puede producir lesiones graves. Antes de arrancar una herramienta eléctrica,

póngase siempre gafas protectoras de seguridad o gafas de seguridad con protección

lateral y, cuando sea necesario, una máscara que tape la cara al completo.

Recomendamos el uso de una máscara de seguridad de visión amplia encima de las

gafas o de las gafas de seguridad estándar con protección lateral. Utilice siempre

protección para los ojos que cumpla el estándar ANSI Z87.1

Indica una situación inminentemente peligrosa que, si no se

evita, derivara en fallecimiento o lesiones graves.

Indica una situación potencialmente peligrosa que, si no se evita,

derivara en fallecimiento o lesiones graves.

Indica una situación potencialmente peligrosa que, si no se evita,

derivara en lesiones leves o moderadas.

(Sin símbolo de alerta de seguridad) Indica una situación que

puede provocar daños en la propiedad.

PELIGRO

ADVERTENCIA

PRECAUCIÓN

Las siguientes palabras de señalización y sus significados pretenden explicar los niveles de riesgo

asociados con este producto.

ESPECIFICACIONES ELÉCTRICAS

ADVERTENCIA

DOBLE AISLANTE

1) 2-prong plug

2) Properly grounded

extension cord

Fig. 1

1) Enchufe de 2 clavijas.

2) Cable alargador con correcta toma a tierra.

A FIN DE EVITAR PELIGROS ELÉCTRICOS, INCENDIOS O DAÑOS EN LA HERRAMIENTA,

UTILICE LA PROTECCIÓN ADECUADA PARA EL CIRCUITO. SU CORTADORA DE ORILLAS

ESTÁ CABLEADA DE FÁBRICA PARA UN FUNCIONAMIENTO A 120V. CONÉCTELA A UN

CIRCUITO DE 120V 15A Y UTILICE UN FUSIBLE RETARDADO O UN DISYUNTOR. EN CASO

DE QUE EL CABLE ESTÉ GASTADO, CORTADO O DAÑADO DE ALGÚN MODO,

SUSTITÚYALO INMEDIATAMENTE PARA EVITAR CHOQUES O INCENDIOS.

Esta cortadora de orillas tiene un enchufe parecido al de la fig. 1. La cortadora de orillas tiene

doble aislante para suministrar el doble de espesor aislante entre usted y el sistema eléctrico de la

herramienta. Todas las piezas metálicas expuestas están aisladas de los componentes metálicos

internos del motor con aislamiento protector.

PARA EVITAR LESIONES, UTILICE SOLO PIEZAS DE RECAMBIO IDÉNTICAS CUANDO SE LE

REALICEN TAREAS DE MANTENIMIENTO A LA CORTADORA DE ORILLAS.

EL DOBLE AISLANTE NO SUSTITUYE A LAS PRECAUCIONES NORMALES DE SEGURIDAD

NORMALES QUE DEBEN TOMARSE AL UTILIZAR ESTE PRODUCTO.

PARA EVITAR CHOQUES ELÉCTRICOS:

• A la hora de hacer cualquier tarea de mantenimiento a una herramienta con doble aislante,

utilice siempre piezas idénticas de recambio. Las tareas de servicio deben ser llevadas a cabo

por un técnico cualificado.

• No la utilice en zonas húmedas ni mojadas ni la exponga a la lluvia.

(ver figura 1)

ESPECIFICACIONES ELÉCTRICAS

ADVERTENCIA

INSTRUCCIONES PARA LA TOMA A TIERRA

DIRECTRICES PARA EL USO DE CABLES ALARGADORES

EN CASO DE MAL FUNCIONAMIENTO O AVERÍA, la conexión a tierra proporciona el camino

de menor resistencia para la corriente eléctrica y reduce el riesgo de choque eléctrico. La

herramienta está equipada con un cable eléctrico que tiene un enchufe POLARIZADO. El cable

de alimentación DEBE estar enchufado en una toma que le corresponda y que esté bien

instalada y conectada a tierra según dicten TODOS los códigos y ordenanzas locales. NO

MODIFIQUE EL ENCHUFE SUMINISTRADO. Si no encaja en la toma, haga que un electricista

cualificado le instale la toma adecuada.

ASEGÚRESE SIEMPRE DE QUE SU TOMA DE CORRIENTE ESTÁ BIEN CONECTADA A

TIERRA. SI NO ESTÁ SEGURO, HAGA QUE SE LA REVISE UN ELECTRICISTA CUALIFI-

CADO.

ESTA CORTADORA DE ORILLAS ESTÁ DISEÑADA PARA USO EXCLUSIVO EN ESPACIOS

EXTERIORES. NO EXPONER A LA LLUVIA NI UTILIZAR EN SITIOS HÚMEDOS.

UTILICE EL CABLE ALARGADOR CORRECTO. Asegúrese de que su cable alargador se

encuentra en buenas condiciones. Cuando utilice un cable alargador asegúrese de sea uno del

calibre adecuado para soportar la corriente que el producto va a requerir. Un cable de menor

tamaño del adecuado provocará sobrecalentamiento. La tabla de debajo muestra el tamaño

correcto que ha de utilizar según la longitud del cable y del amperaje que aparece en la placa de

identificación. En caso de duda, utilice el siguiente de mayor grosor. Cuanto menor sea el

número del calibre, más grueso será el cable. Asegúrese de que su cable alargador se encuentra

correctamente conectado y en buenas condiciones. Sustituya siempre un cable alargador que

esté dañado o llévelo a que se lo repare una persona cualificada antes de utilizarlo. Mantenga

los cables alargadores alejados de objetos afilados, de un calor excesivo y de zonas húmedas o

de excesivo calor.

Use un circuito eléctrico separado para sus herramientas. Este circuito no debe tener un cable

menor del n 12 y debería estar protegido con un fusible retardado de 15 amperios. Antes de

conectar el motor a la línea de corriente, asegúrese de que el interruptor está en la posición de

apagado OFF y que la corriente eléctrica corresponde con la que pone en la placa de especifica-

ciones del motor. Funcionar a un voltaje menor dañará el motor.

ESPECIFICACIONES ELÉCTRICAS

ADVERTENCIA

CALIBRE MÍNIMO PARA CABLES ALARGADORES (AWG)

(SOLO CUANDO SE UTILICEN 120 V)

Amperaje Longitud total del cable en pies (metros)

Más De No Más De 25' (7.6 m) 50' (15 m) 100' (30.4 m) 150' (45.7 m)

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No Recomendado

AUNQUE ESTA HERRAMIENTA ESTÉ DOBLEMENTE AISLADA, EL CABLE ALARGADOR Y

EL RECEPTÁCULO DEBEN ESTAR CONECTADOS A TIERRA MIENTRAS SE UTILICE, CON

EL FIN DE PROTEGER AL USUARIO DE UN CHOQUE ELÉCTRICO.

CONOZCA SU CORTADORA DE ORILLAS

ENGANCHE PARA EL CABLE

PROTECCIÓN

Un uso seguro de este producto implica comprender la información detallada en el producto

mismo y en el manual del usuario, así como conocer bien el proyecto que intenta realizar. Antes

de utilizar este producto, familiarícese con todas las funciones y las normas de seguridad. (Ver

figura 2).

Un práctico enganche para el cable ayuda a mantener segura la conexión con el cable alargador

durante la función de cortadora de orillas.

La protección ayuda a desviar los restos de hierba u otros residuos y mantenerlos alejados de

las manos del usuario.

Para que las hojas puedan empezar a cortar, el gatillo interruptor, ubicado debajo del mango

trasero, debe ser pulsado de manera simultánea al interruptor de seguridad auxiliar de la

empuñadura en forma de D. Si suelta alguno de los dos, las hojas dejarán de cortar.

Para conectar las hojas, primero se debe pulsar el interruptor de seguridad situado en la

empuñadura auxiliar en forma de D, luego el gatillo interruptor. Soltar cualquiera de los dos

interruptores de seguridad detendrá las hojas.

GATILLO INTERRUPTOR

EMPUÑADURA AUXILIAR EN FORMA DE D

Hoja

Varilla de soporte

de la hoja

Protección

Empuñadura auxiliar en forma de D

Gatillo interruptor

Enganche

para el cable

Fig. 2

Protector de la punta

con orificio para colgar

Funda de la hoja

MONTAJE

ADVERTENCIA

DESEMBALAJE

LISTA DEL PAQUETE

• Este producto requiere montaje.

• Saque de la caja con cuidado el producto y los accesorios. Asegúrese de que todos los artículos

enumerados en la lista del paquete están incluidos.

• Inspeccione el producto cuidadosamente para asegurarse de que no se han producido roturas o

daños durante el envío.

• No deseche el material de embalaje hasta que no haya inspeccionado cuidadosamente el

producto y lo haya hecho funcionar de manera satisfactoria.

• Si algunas piezas estuvieran dañadas o faltaran, por favor, llame al 1-866-384-8432 y le

ayudaremos.

• Cortadora de orillas eléctrica

• Funda de la hoja

• Manual del usuario

En caso de que alguna pieza esté dañada o falte, no utilice este producto hasta que haya sido

reemplazada. No hacer caso a esta advertencia puede derivar en lesiones personales graves.

No trate de modificar este producto ni de crear accesorios que no se recomienda utilizar con él.

Cualquier alteración o modificación se considera uso indebido y puede generar condiciones

peligrosas que lleven a posibles lesiones personales graves.

No lo conecte al suministro eléctrico hasta que el montaje esté completo. En caso contrario, podría

arrancar de manera accidental y producir graves lesiones personales.

FUNCIONAMIENTO

ADVERTENCIA

CONEXIÓN AL SUMINISTRO ELÉCTRICO

No permita que el familiarizarse con el producto le haga prestar menos atención y tener menos

cuidado. Recuerde que descuidarse una fracción de segundo basta para provocar lesiones

graves.

Póngase siempre gafas protectoras o gafas de seguridad con protección lateral cuando utilice

este producto. Si no lleva protección, pueden saltarle objetos a los ojos que le provoquen

posibles lesiones graves.

No utilice ninguna adición ni accesorio que no esté recomendado por el fabricante del producto.

El uso de adiciones o accesorios no recomendados puede producir graves lesiones personales.

Este producto ha sido diseñado con un enganche para el cable que previene que el cable

alargador se quede suelto mientras se trabaja.

• Doble ligeramente el extremo del cable alargador formando una U.

• Inserte dicha sección del cable a través de la abertura que hay en la parte inferior de la

empuñadura trasera y pásela por el enganche para el cable.

• Tire despacio de la sección del cable en U contra el enganche hasta que esté estirado y no

quede suelto. (Fig.3)

• Enchufe el producto en el cable alargador.

NOTA: no eliminar el exceso de cable que quede suelto del enganche del alargador puede

provocar que el enchufe se afloje del receptáculo.

Fig.3

Cable alargador

Enganche para el cable

ADVERTENCIA

FUNCIONAMIENTO

ARRANQUE DE LA CORTADORA DE ORILLAS (ver figura 3)

CÓMO DETENER LA CORTADORA DE ORILLAS

CONSEJOS PARA UN CORTE EFICAZ

1. Conecte un cable alargador a su cortadora de orillas. Enchufe el cable alargador en la toma de

corriente.

2. Ponga una mano en el mango del gatillo (1) y la otra en la empuñadura auxiliar en forma de D

(2).

3. Apriete el interruptor de la empuñadura auxiliar en forma de D y luego el gatillo interruptor (3)

para arrancar la cortadora. La cortadora estará encendida mientras los interruptores permanez

can pulsados. Si suelta alguno de ellos, la unidad dejará de funcionar.

• Cuando utilice la cortadora de orillas, mantenga el cable alargador detrás de ella. Nunca lo

coloque encima del seto que está cortando.

• No pase la cortadora a la fuerza por arbustos densos. Esto puede hacer que las hojas se

presionen y vaya más despacio. Si las hojas van más lentas, reduzca el ritmo.

• No trate de cortar tallos o ramitas de más de 3/4 in., ni aquellas que son claramente demasiado

grandes para la hoja de corte. Para cortar tallos grandes, utilice una sierra manual o una

podadera.

• Si las hojas se atascan, detenga el motor, espere a que las hojas se paren y desconecte el

enchufe de la fuente de corriente antes de intentar eliminar la obstrucción.

• Si lo desea, puede utilizar una cuerda que le ayude a cortar el seto a una altura determinada.

Decida la altura a la que quiere el seto. Extienda un trozo de cuerda a lo largo del seto a la altura

deseada. Corte el seto justo por encima de la línea de guía que le proporciona la cuerda. Corte

el lateral del seto de manera que quede ligeramente más estrecho en la parte superior. Una

mayor parte del seto quedará expuesto si lo deja con esa forma y será más uniforme.

• Lleve guantes cuando corte vegetación con espinas o pinchos. Cuando corte vegetación joven,

lleve a cabo una acción de barrido amplio, de manera que los tallos pasen directos por la hoja de

corte. La vegetación más antigua tiene tallos más fuertes que serán más fáciles de cortar con un

movimiento de aserrado.

1. Suelte la empuñadura auxiliar en forma de D (2) o el gatillo interruptor (3).

2. Espere al menos 5 segundos a que la hoja de corte deje de moverse.

Mantenga siempre ambas manos en los asideros de la cortadora de orillas. Nunca sostenga

arbustos con una mano y maneje la cortadora de orillas con la otra. No hacer caso a esta

advertencia puede derivar en graves lesiones personales.

Limpie el área que va a ser cortada antes de cada uso. Quite todo objeto, como cables, luces,

alambre o cuerda suelta que se pueda enredar en la hoja de corte y crear riesgo de graves

lesiones personales.

ADVERTENCIA

FUNCIONAMIENTO

FUNCIONAMIENTO DE LA CORTADORA DE ORILLAS

Lea la información de seguridad para un uso seguro de la hoja. Debe tener extremo cuidado al

utilizar las hojas para garantizar un uso seguro. Consulte las instrucciones importantes de

seguridad y las normas especiales de seguridad (ver páginas 3 – 5).

Esta unidad se utiliza para cortar en cualquier dirección, con un movimiento lento de barrido de

lado a lado.

• Colóquese de manera que esté estable y equilibrado en ambos pies. No intente alcanzar

demasiado lejos.

• Inspeccione y limpie el área de cualquier objeto oculto.

• Nunca utilice la cortadora cerca de líneas de corriente, vallas, postes, edificios u otros objetos no

movibles.

• Nunca utilice la hoja después de haber golpeado un objeto duro sin inspeccionarla primero por si

tuviera desperfectos. No la utiliza si detecta cualquier daño.

• Nunca toque las hojas ni realice tareas de servicio a la unidad con el suministro eléctrico

conectado.

FUNCIONAMIENTO

ADVERTENCIA

MANTENIMIENTO GENERAL

Evite utilizar disolventes cuando limpie partes de plástico. La mayoría de los plásticos son

susceptibles a varios tipos de disolventes comerciales y pueden dañarse si se utilizan sobre ellos.

Utilice trapos limpios para quitar el barro, polvo, aceite, grasa, etc.

LAS HOJAS ESTÁN AFILADAS. CUANDO MANEJE EL SISTEMA DE LAS HOJAS, LLEVE

GUANTES PROTECTORES ANTIDESLIZANTES Y RESISTENTES PARA TRABAJO PESADO.

NO COLOQUE SU MANO NI SUS DEDOS ENTRE LAS HOJAS NI EN NINGUNA POSICIÓN EN

LA QUE CORRAN EL RIESGO DE PINCHAZOS O CORTES. NUNCA TOQUE LAS HOJAS NI

REALICE TAREAS DE SERVICIO A LA UNIDAD CON EL SUMINISTRO ELÉCTRICO

CONECTADO.

NO DEJE QUE, EN NINGÚN CASO, ENTREN EN CONTACTO CON LAS PIEZAS PLÁSTICAS

LÍQUIDO DE FRENOS, GASOLINA, PRODUCTOS CON BASE DE PETRÓLEO, ACEITES

PENETRANTES, ETC. LOS PRODUCTOS QUÍMICOS PUEDEN DAÑAR, DEBILITAR O

DESTRUIR EL PLÁSTICO, LO QUE PUEDE DERIVAR EN GRAVES LESIONES PERSONALES.

SOLO LAS PIEZAS ENUMERADAS EN LA LISTA DE PIEZAS PUEDEN SER REPARADAS O

REEMPLAZADAS POR EL CLIENTE. TODAS LAS DEMÁS PIEZAS DEBERÍAN SER REEM-

PLAZADAS EN UN CENTRO DE SERVICIO AUTORIZADO.

ANTES DE INSPECCIONAR, LIMPIAR O REALIZAR TAREAS DE SERVICIO A LA MÁQUINA,

DESCONECTE EL ENCHUFE DE LA FUENTE DE ALIMENTACIÓN Y ESPERE A QUE TODAS

LAS PARTES MÓVILES SE HAYAN DETENIDO. NO OBEDECER ESTAS INSTRUCCIONES

PUEDE DERIVAR EN LESIONES PERSONALES GRAVES O DAÑOS EN LA PROPIEDAD.

PÓNGASE SIEMPRE GAFAS PROTECTORAS O GAFAS DE SEGURIDAD CON PROTECCIÓN

LATERAL CUANDO UTILICE ESTE PRODUCTO. SI SE PRODUCE POLVO AL MANEJAR LA

CORTADORA, LLEVE ADEMÁS UNA MÁSCARA CONTRA EL MISMO.

A LA HORA DE HACER CUALQUIER TAREA DE MANTENIMIENTO, UTILICE SIEMPRE PIEZAS

IDÉNTICAS DE RECAMBIO. EL USO DE CUALQUIER OTRA PIEZA PUEDE RESULTAR

PELIGROSO O PROVOCAR DAÑOS EN EL PRODUCTO.

MANTENIMIENTO

SOLUCIÓN DE PROBLEMAS

LIMPIEZA DE LA CORTADORA DE ORILLAS

ALMACENAJE DE LA CORTADORA DE ORILLAS

PROBLEMA POSIBLE CAUSA SOLUCIÓN

• Detenga el motor y desconéctelo del suministro eléctrico.

• Limpie la tierra y los residuos del cuerpo de la cortadora de orillas eléctrica con ayuda de un

trapo húmedo con detergente suave.

• Limpie el producto de todo material extraño.

• Guárdelo en un lugar bien ventilado que sea inaccesible para los niños.

• Manténgalo alejado de agentes corrosivos como los productos químicos para el jardín y las

sales descongelantes.

• Su cortadora viene equipada con un práctico protector de punta con orificio para colgar. El

orificio se puede utilizar para guarda la cortadora colgándola de un simple clavo, que esté

clavado de forma segura en una pared interior.

NOTA: no utilice detergentes fuertes para limpiar la carcasa de plástico, el mango ni la empuñadura. Algunos

aceites aromáticos como el pino y el limón, así como disolventes como el keroseno, pueden producirles daños.

La unidad no arranca

El motor funciona, pero las

hojas de corte no se mueven.

La cortadora emite humo

durante su funcionamiento.

1. El cable no está

enchufado.

2. El cable o el interruptor

están dañados.

La cortadora está dañada.

No utilice la cortadora.

La cortadora está dañada.

No utilice la cortadora.

1. Enchufe el cable.

2. Que le cambien el

cable o el interruptor.

Llame al servicio técnico.

GARANTÍA

Estamos orgullosos de ofrecer un producto duradero y de alta calidad. Este producto

Lawnmaster® tiene una garantía limitada de dos (2) años contra defectos de mano de obra y

materiales desde la fecha de compra y con un uso domestico normal. Si se va a hacer un uso del

producto comercial, industrial o de alquiler, se aplicará una garantía limitada de 30 días. Las

baterías tienen una garantía de un año contra defectos de mano de obra y materiales. Las

baterías han de ser cargadas según especifican las normas y el manual del usuario para que sea

válida. La garantía no se aplica a defectos derivados de un abuso directo o indirecto, negligen-

cia, uso incorrecto, accidentes, reparaciones o alteraciones y falta de mantenimiento. Por favor

mantenga su recibo/lista de envío como prueba de compra. Esta garantía le otorga derechos

legales específicos y puede que tenga otros derechos, que varían en un estado y otro. Para

servicio del producto, llame a la atención al cliente al (866) 384-8432.

Artículos que no cubre la garantía:

1. Cualquier pieza que haya dejado de ser operativa debido a un mal uso, uso comercial, abuso,

descuido, accidente, mantenimiento inadecuado o alteración;

2. La unidad, si no ha sido utilizada o mantenida según especifica el manual del usuario;

3. El desgaste normal, excepto lo especificado debajo;

4. Artículos de mantenimiento rutinario, como lubricantes y afilado de la hoja;

5. Deterioro normal del acabado exterior debido al uso o a la exposición.

Coste del transporte:

El coste del transporte a la hora de mover cualquier unidad del equipo motor o cualquier

accesorio es responsabilidad del comprador. Es responsabilidad del comprador pagar los costes

del transporte de cualquier parte enviada como repuesto bajo esta garantía, a no ser que esta

devolución sea solicitada por escrito por LawnMaster.

PLANO DE DESPIECE

LISTA DE PIEZAS

CANT.DESCRIPCIÓN

ARTÍCULO

Nº.

PARTE Nº.

GH20UL.00.09

BOA4ZZ.05.24

GH01EP.10.13

GH20UL.30.15

BOB1WL.05.BO

GH04EP.10.06

BOA2SP.29.12

BOC1ZZ.08.06

BOA2SD.48.16

GH20UL.20.00

BOA2SP.39.16

TODXD1.28.UL

GH20UL.00.06

TOQTGX.01.YX

TOTHYY.06.07

GH20UL.00.03

TODXL1.86.UL

WODQ10.04.16

GH01EP.00.07

GH01EP.00.04

GH20UL.10.00

GH01EP.20.00

BOB2FQ.05.1X

GH20UL.00.05

TM5853.00.00

GH20UL.30.10

FUNDA DE LA HOJA

PERNO

LA REDUCCIÓN DE MOLIENDA

ROLLO DE MANGA

TUERCA

LA REDUCCIÓN DE MOLIENDA

TORNILLO

LA REDUCCIÓN DE MOLIENDA

TORNILLO

CARCASA DERECHA

TORNILLO

CABLE

ABRAZADERA PARA CABLES

MUELLE

PALANCA INTERRUPTORA

CABLE INTERIOR

INTERRUPTOR

TABLERO DEL INTERRUPTOR

CAMBIE LA PLACA

CARCASA IZQUIERDA

EMPUÑADURA AUXILIAR

TUERCA

PLACA PROTECTORA

SISTEMA MOTOR

MONTAJE DE LAS HOJAS

NOTAS

LawnMaster HT2201 4 Amp 22 Inch Electric Hedge Trimmer

Product's Documents

User Manual

Specifications

LawnMaster HT2201 Questions and Answers
