Item #xxx xxx, xxx xxx
Model #91100, 91044
UL Model #44-MDL
USE AND CARE GUIDE
MIDILI 44 IN. CEILING FAN
Questions, problems, missing parts? Before returning to the store call
Hampton Bay Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday
1-855-HD-HAMPTON
HAMPTONBAY.COM
THANK YOU
We appreciate the trust and condence you have placed in Hampton Bay through the purchase of this ceiling fan. We strive to continually create
quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
Thank you for choosing Hampton Bay!
To view an instructional video on how to install this product:
1. Go to www.homedepot.com and enter either the Item or Model number, found in the top
right corner of the cover of this instruction manual, in the search eld.
2. Click on your product from the list of search results and click on the video link in the
“Product Overview” section.
2
Table of Contents ................................................................2
Safety Information ...............................................................2
Warranty ............................................................................... 3
Pre-Installation ....................................................................3
Installation ............................................................................6
Assembly ..............................................................................7
Operation ...........................................................................15
Care and Cleaning ............................................................. 16
Troubleshooting .................................................................16
1. To reduce the risk of electric shock, ensure the electricity has
been turned off at the circuit breaker or fuse box before you
begin.
2. All wiring must be in accordance with the National Electrical
Code ANSI/NFPA 70-1999 and local electrical codes. Electrical
installation should be performed by a qualified licensed
electrician.
3. The outlet box and support structure must be securely mounted
and capable of reliably supporting 35 lbs. (15.9 kg). Use only UL
Listed outlet boxes marked “Acceptable for Fan Support of 35
lbs. (15.9 kg) or less.”
4. The fan must be mounted with a minimum of 7 ft (2 m) clearance
from the trailing edge of the blades to the oor.
5. Do not operate the reversing switch while the fan blades are
in motion. You must turn the fan off and stop the blades before
you reverse the blade direction.
6. Do not place objects in the path of the blades.
7. To avoid personal injury or damage to the fan and other items,
use caution when working around or cleaning the fan.
8. Electrical diagrams are for reference only. Light kits that are
not packed with the fan must be UL-listed and marked suitable
for use with the model fan you are installing. Switches must be
UL General Use Switches. Refer to the instructions packaged
with the light kits and switches for proper assembly.
9. After making electrical connections, spliced conductors should
be turned upward and pushed carefully up into the outlet box.
The wires should be spread apart with the grounded conductor
and the equipment-grounding conductor on one side of the
outlet box.
10. All setscrews must be checked and retightened where
necessary before installation.
WARNING: To reduce the risk of personal injury, do
not bend the blade brackets (also referred to as
anges) during assembly or after installation. Do
not insert objects in the path of the blades.
WARNING: Remove the rubber motor stops on the
bottom of the fan before installing the blades or
testing the motor.
WARNING: To reduce the risk of re or electric
shock, do not use this fan with any solid-state
speed control device.
WARNING: To avoid possible electrical shock, turn
the electricity off at the main fuse box before
wiring. If you feel you do not have enough electrical
wiring knowledge or experience, contact a licensed
electrician.
WARNING: Electrical diagrams are for reference
only. Optional use of any light kit shall be UL-listed
and marked suitable for use with this fan.
WARNING: To reduce the risk of re or electric shock,
this fan should only be used with fan speed control
part no. FAN-18R-CFL.
Safety Information
Table of Contents
WARNING: To reduce the risk of re, electric shock
or personal injury, mount to outlet box marked
“Acceptable for fan support of 35 lbs. (15.9 Kg) or
less,” and use screws provided with the outlet box.
3
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Pre-Installation
Warranty
The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a life-
time after the date of purchase by the original purchaser. The supplier also warrants that all other fan parts, excluding any glass or acrylic blades,
to be free from defects in workmanship and material at the time of shipment from the factory for a period of one year after the date of purchase
by the original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or superior model if the
product is returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All costs of removing and reinstall-
ing the product are your responsibility. Damage to any part, such as by accident, misuse, improper installation, or by afxing any accessories, is
not covered by this warranty. Because of varying climatic conditions this warranty does not cover any changes in brass nish, including rusting,
pitting, corroding, tarnishing, or peeling. Brass nishes of this type give their longest useful life when protected from varying weather conditions.
A certain amount of “wobble” is normal and should not be considered a defect. Servicing performed by unauthorized persons shall render the
warranty invalid. There is no other express warranty. Hampton Bay hereby disclaims any and all warranties, including but not limited to those
of merchantability and tness for a particular purpose to the extent permitted by law. The duration of any implied warranty which cannot be
disclaimed is limited to the time period as specied in the express warranty. Some states do not allow a limitation on how long an implied war-
ranty lasts, so the above limitation may not apply to you. The retailer shall not be liable for incidental, consequential, or special damages arising
out of or in connection with product use or performance except as may otherwise be accorded by law. Some states do not allow the exclusion of
incidental or consequential damages, so the above exclusion or limitation may not apply to you. This warranty gives specic legal rights, and you
may also have other rights which vary from state to state. This warranty supersedes all prior warranties. Shipping costs for any return of product
as part of a claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HamptonBay.com.

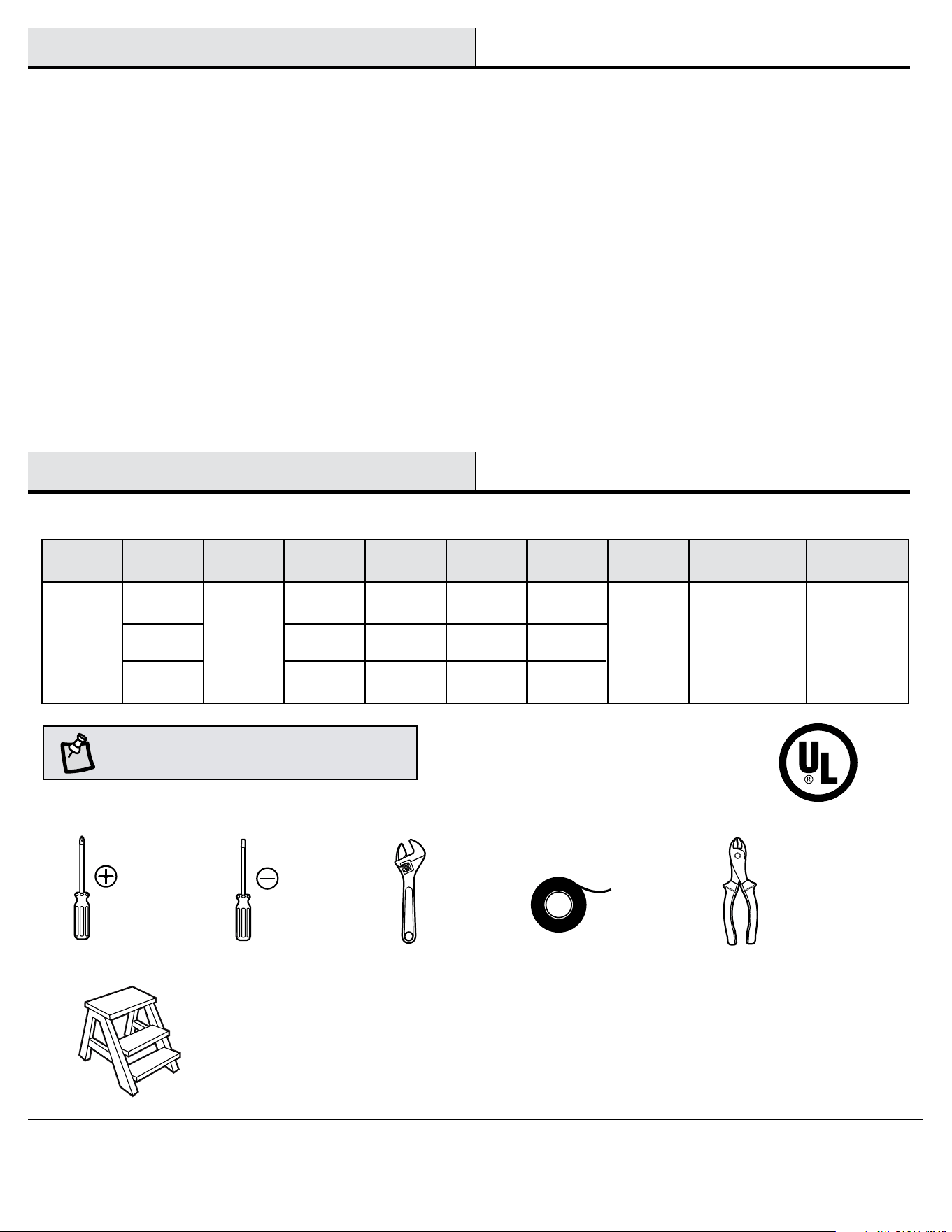

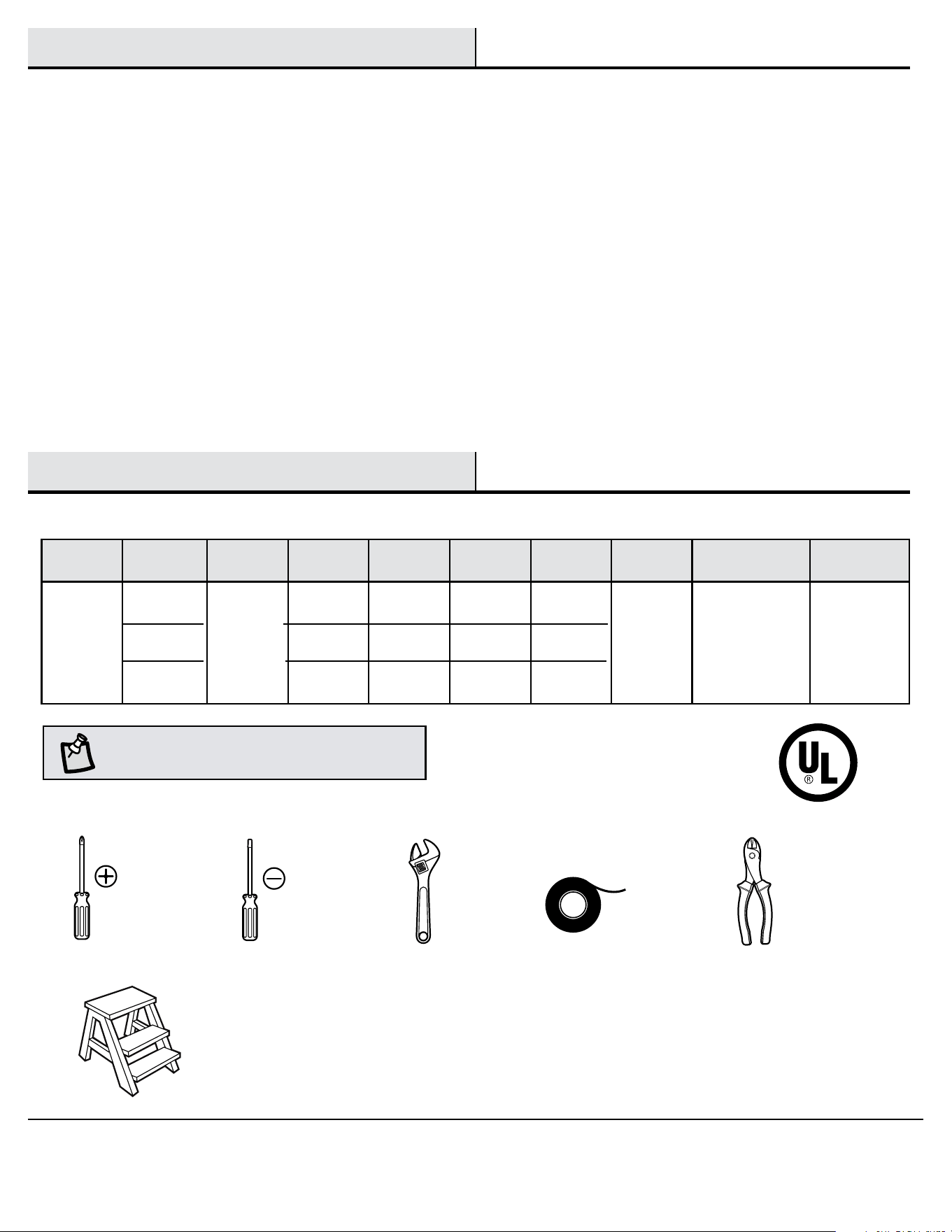

SPECIFICATIONS
TOOLS REQUIRED
Size Speed Volts Amps Watts RPM CFM
Net
Weight
Gross
Weight
Cube Feet
44 in.
Low
Medium
High
120
0.28
0.36
0.42
11
23
47
75
120
180
1300
2076
3035
18.74 lbs.
(8.5 kg)
22.3 lbs.
(10.1 kg)
1.68 cu. ft.
NOTE: These are approximate measures. They do not
include the Amps and Wattage used by the light kit.
Phillips
screwdriver
Flat blade
screwdriver
Adjustable
wrench
Electrical
tape
Wire
cutter /
stripper
Step ladder
4
Part Description Quantity
AA Plastic wire connector 3
BB Hanger pin 1
CC Locking pin 1
DD Blade attachment screws 16
Part Description Quantity
EE Blade bracket hardware (screw and
lockwasher)
11
Pre-Installation (continued)

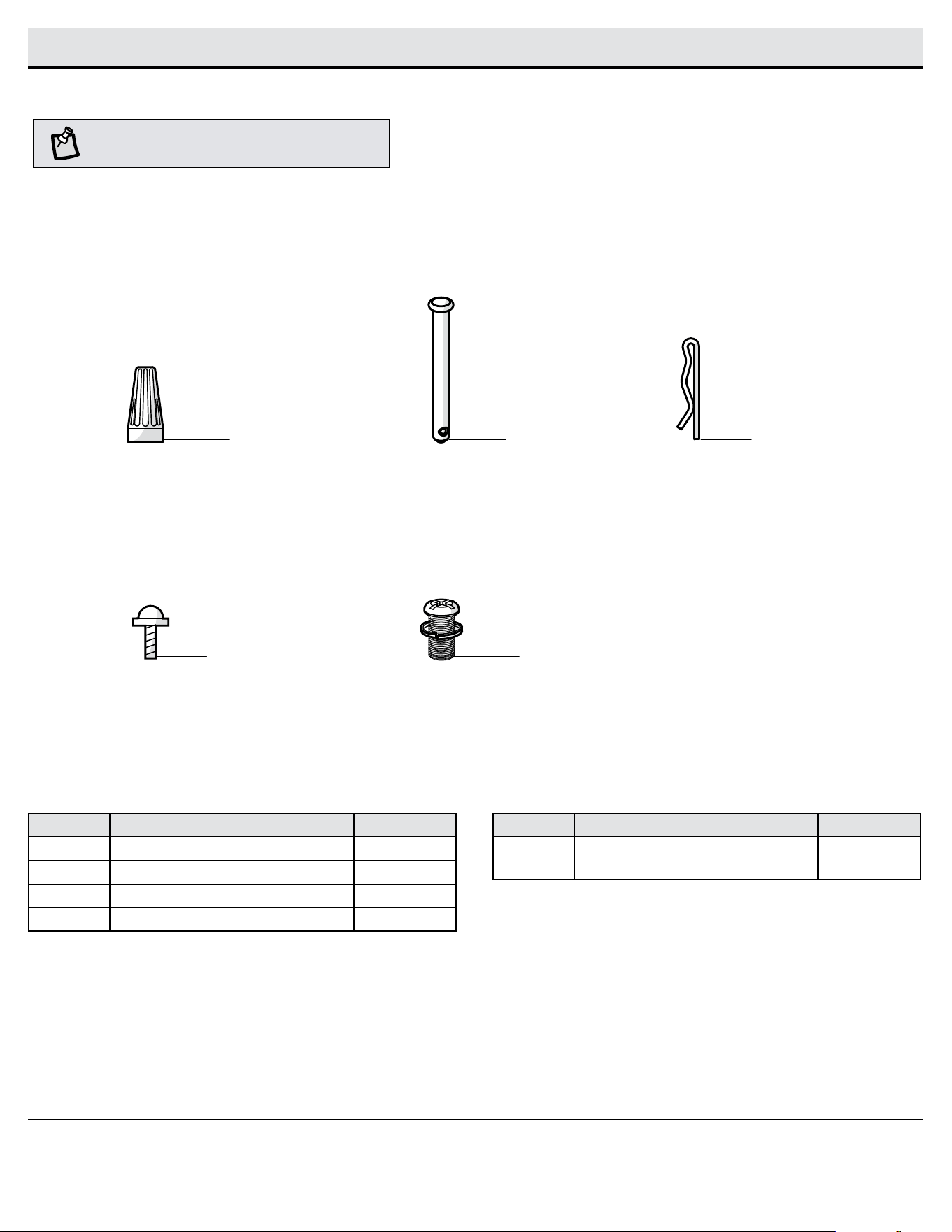

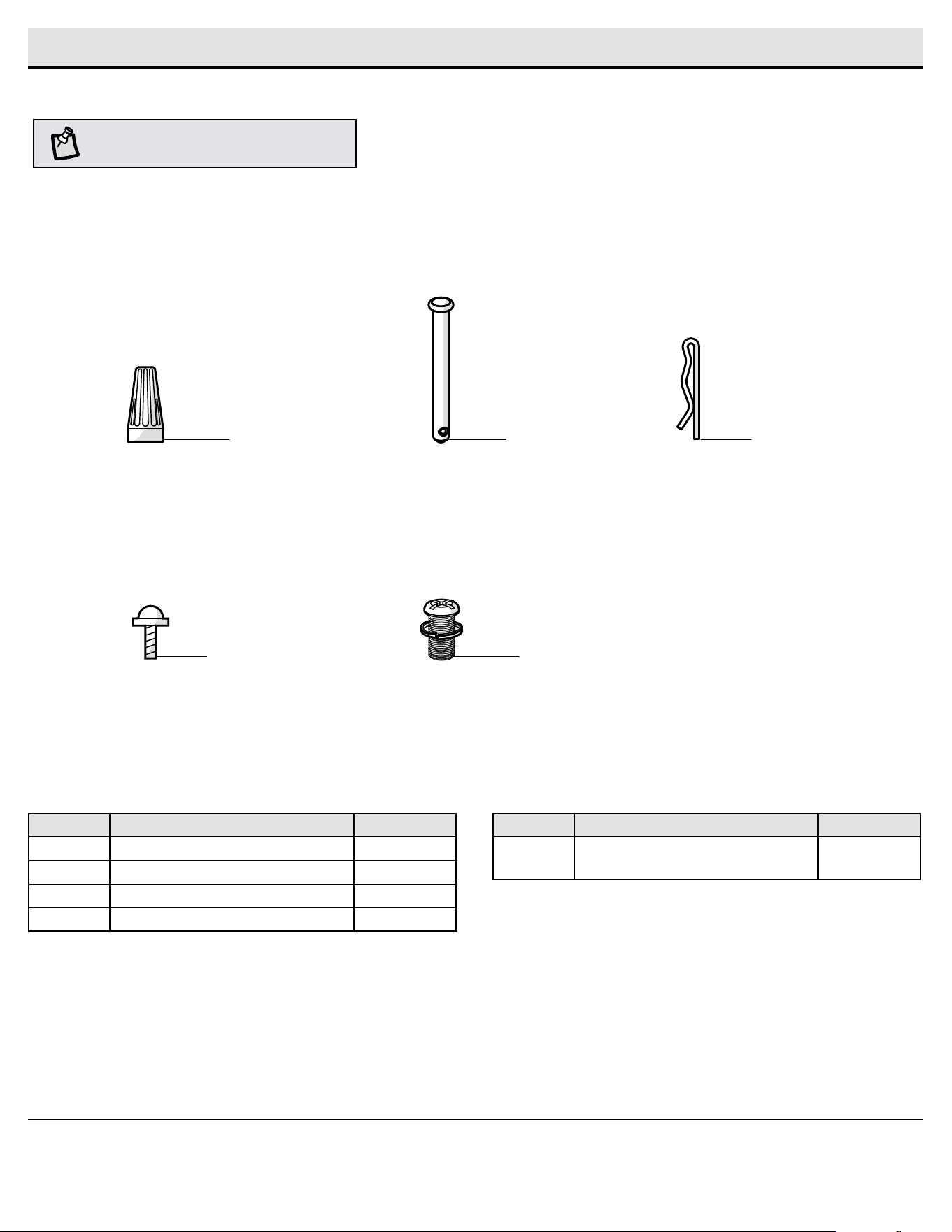

HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
AA BB CC
DD
EE
5
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Part Description Quantity
A Slide-on mounting bracket
(inside canopy)
1
B Ball/downrod assembly 1
C Canopy with canopy ring attached 1
D Decorative motor collar cover 1
E Fan-motor assembly 1
Part Description Quantity
F Blade 5
G Blade bracket 5
H Light Kit Fitter Assembly 1
I Glass bowl 1
J Receiver 1
K Remote control 1
L LED light bulb, 9.5 Watt max 1
IMPORTANT: This product and/or components are
governed by one or more of the following U.S. Patents:
5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117
and other patents pending.
Pre-Installation (continued)

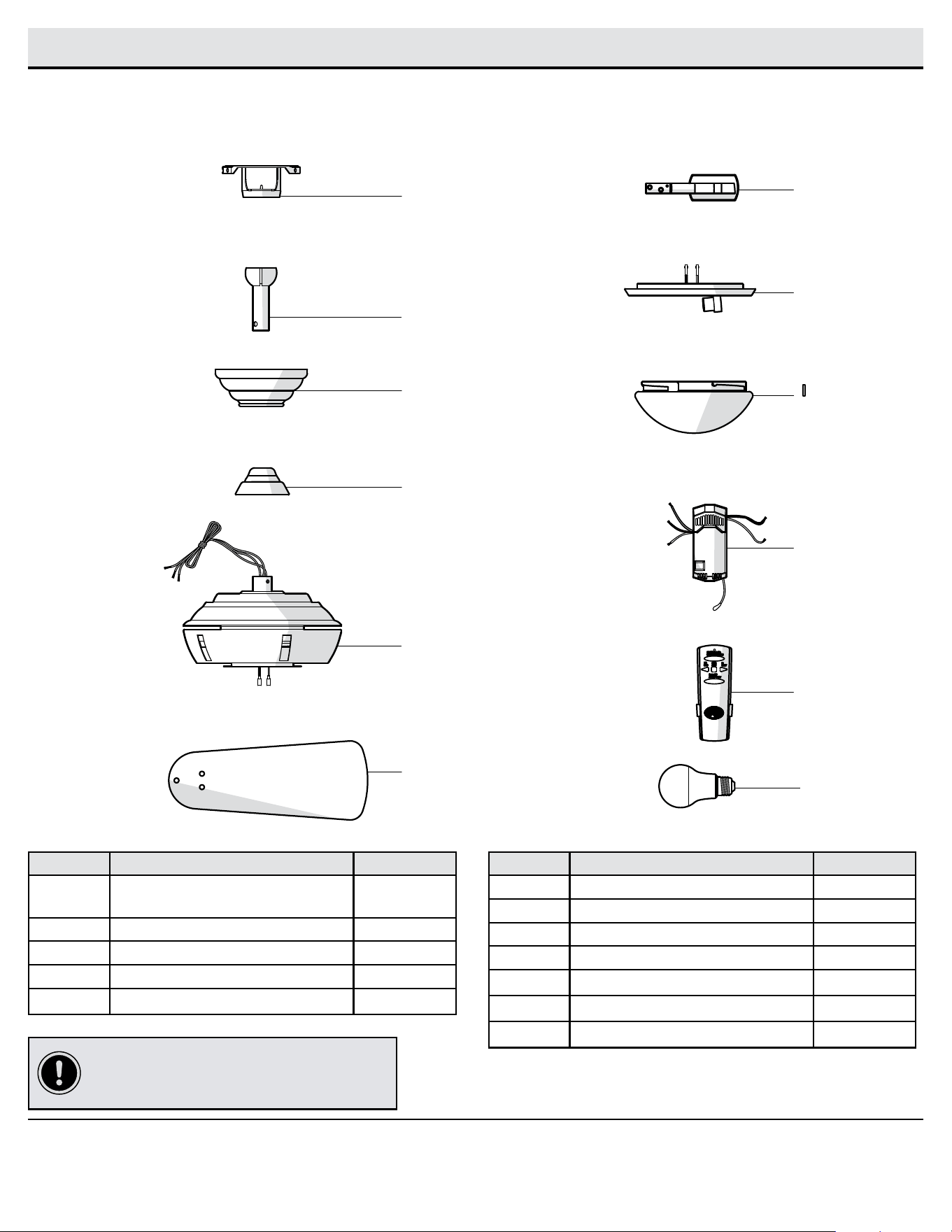

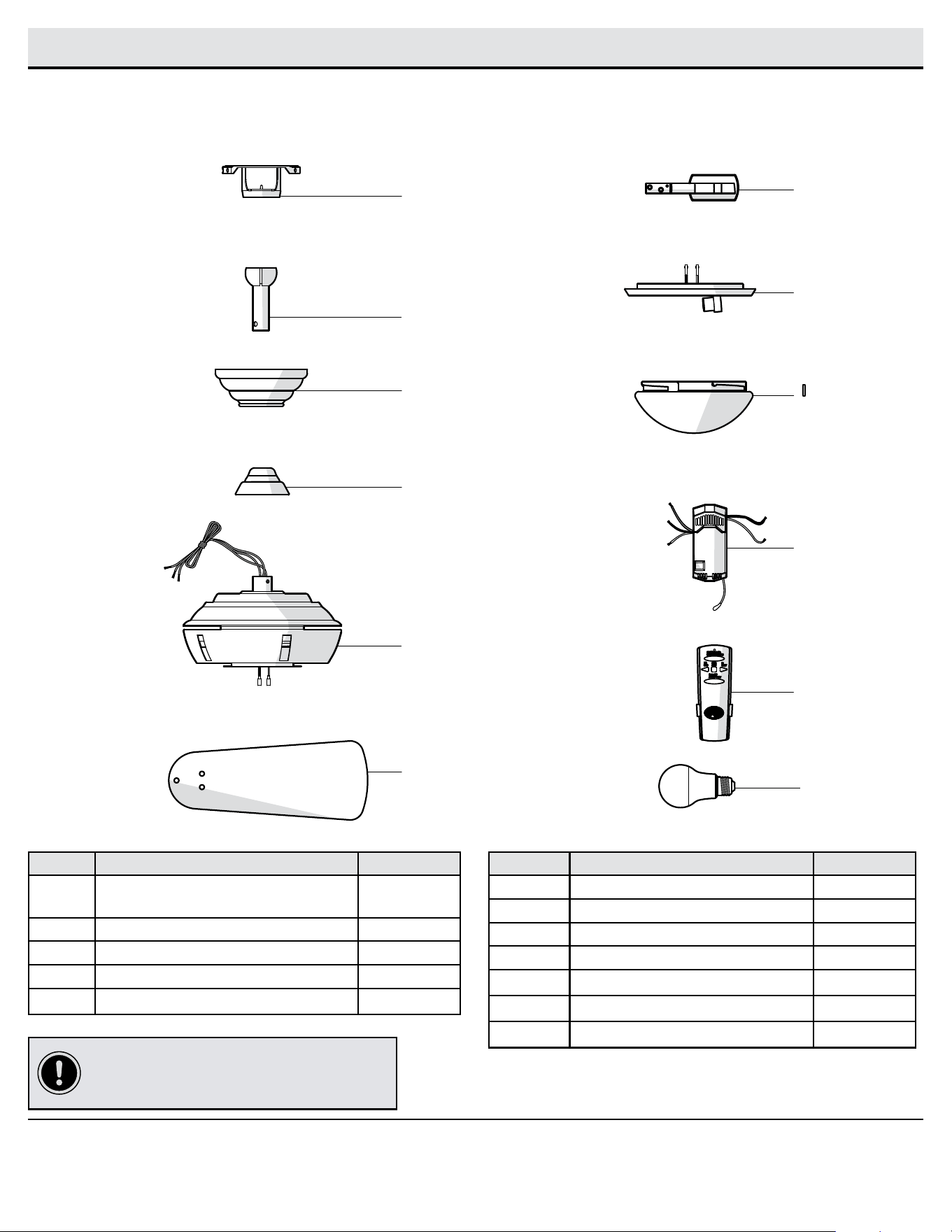

PACKAGE CONTENTS
A
B
C
F
D
I
E
J
G
H
K
LIGHT/DIMMER
GRADATEUR LUM
LO
BAS
MED
MOY
HI
HAUT
FAN OFF
ARRET VENT
TM
L
6
Installation
MOUNTING OPTIONS
WARNING: To reduce the risk of re, electric shock or personal
injury, mount to an outlet box marked “Acceptable for fan
support of 35 lbs. (15.9 Kg) or less,” and use the screws
provided with the outlet box. An outlet box commonly used for
the support of lighting xtures may not be acceptable for fan
support and may need to be replaced. If in doubt, consult a
qualied electrician.
If your ceiling fan does not have an existing UL-listed mounting
box, then install one using the following instructions:
□ Disconnect the power by removing the fuses or turning off
the circuit breakers.
□ Secure the outlet box directly to the building structure. Use
the appropriate fasteners and materials. The outlet box and
its bracing must be able to fully support the weight of the
moving fan (at least 35 lbs.). Do not use a plastic outlet box.

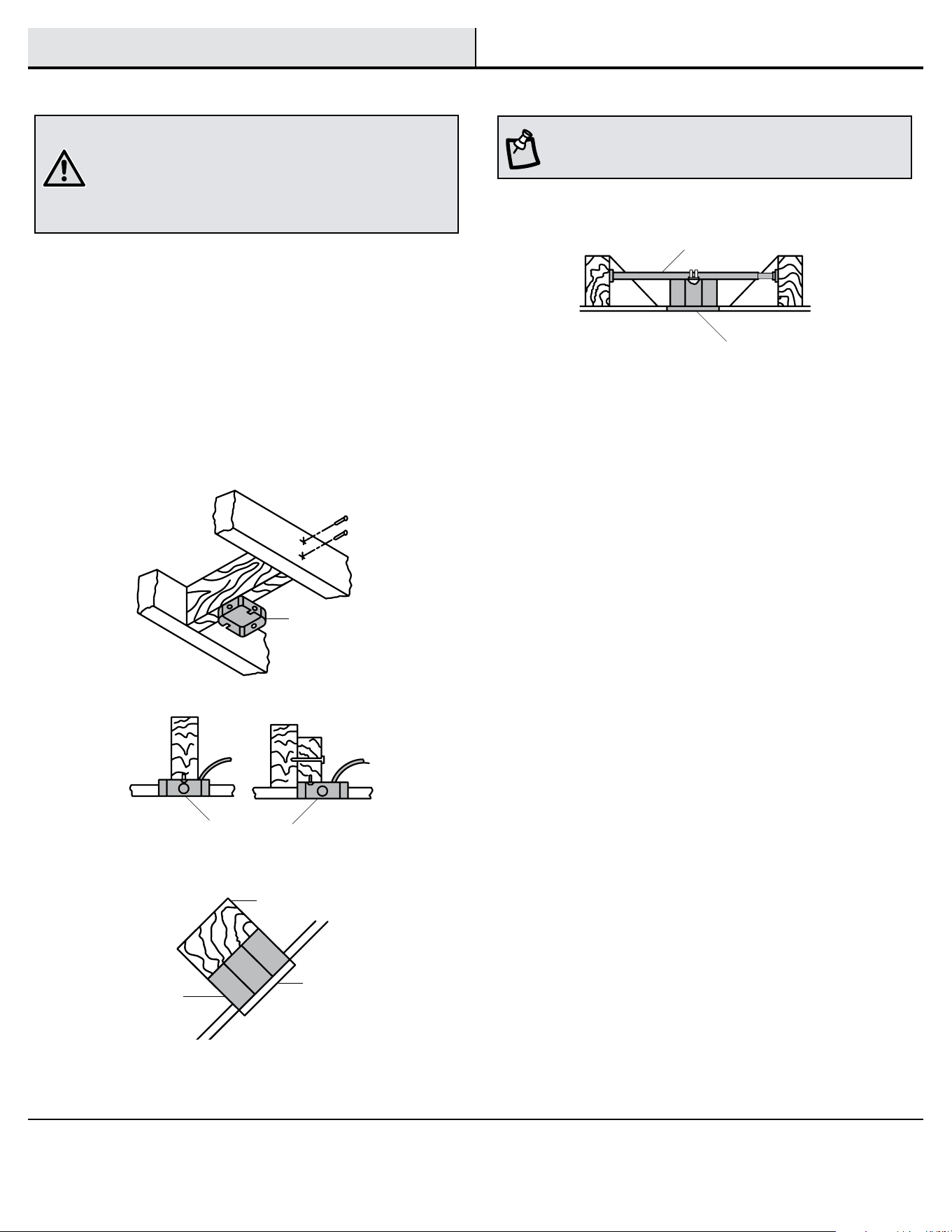

The illustrations below show three different ways to mount the
outlet box.
If the canopy touches the downrod, then remove the decorative canopy
bottom cover and turn the canopy 180° before attaching the canopy to
the mounting plate.
To hang your fan where there is an existing xture but no ceiling joist,
you may need an installation hanger bar as shown above
(available at any Home Depot store).
NOTE: You may need a longer downrod to maintain proper
blade clearance when installing on a steep, sloped ceiling. The
maximum angle allowable is 30° away from horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
7
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.

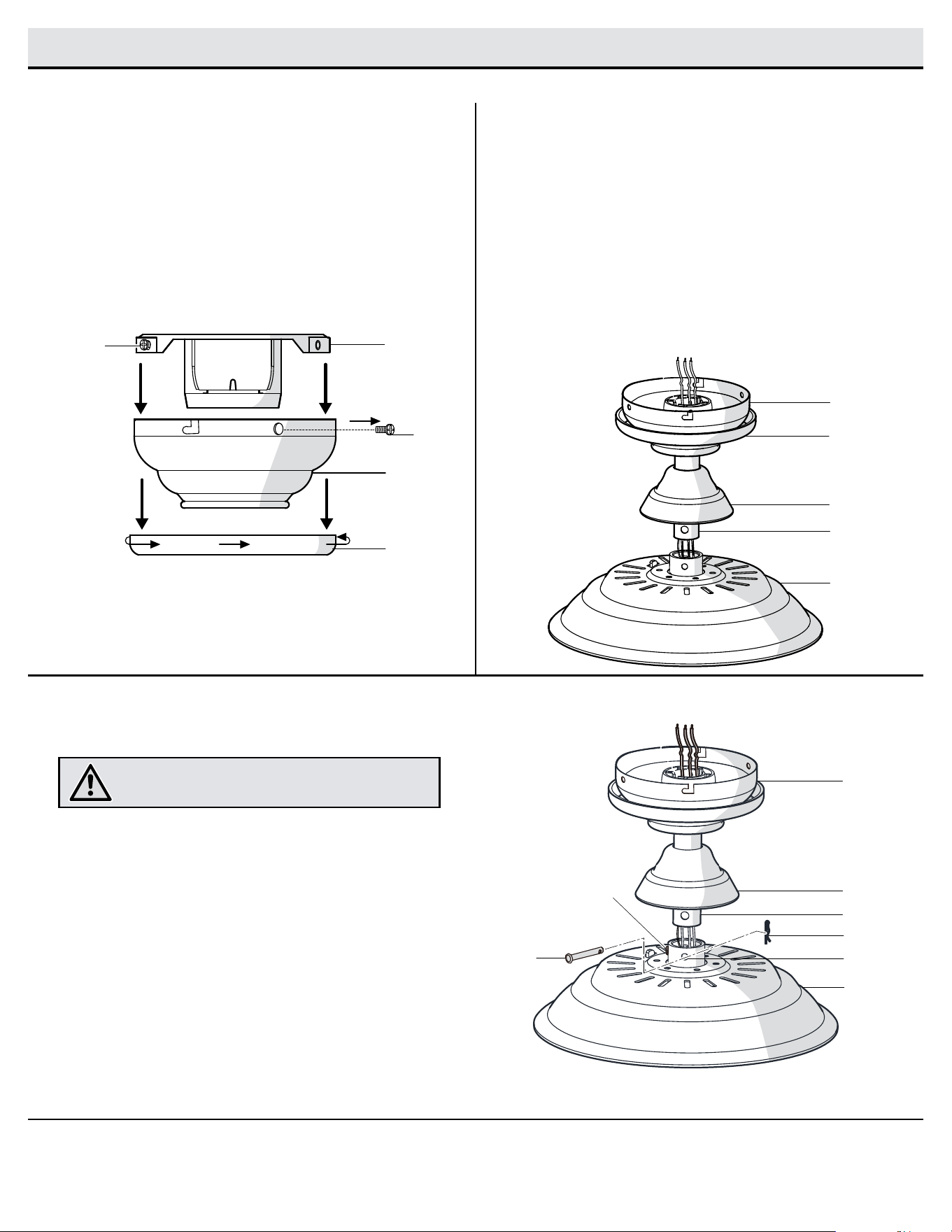

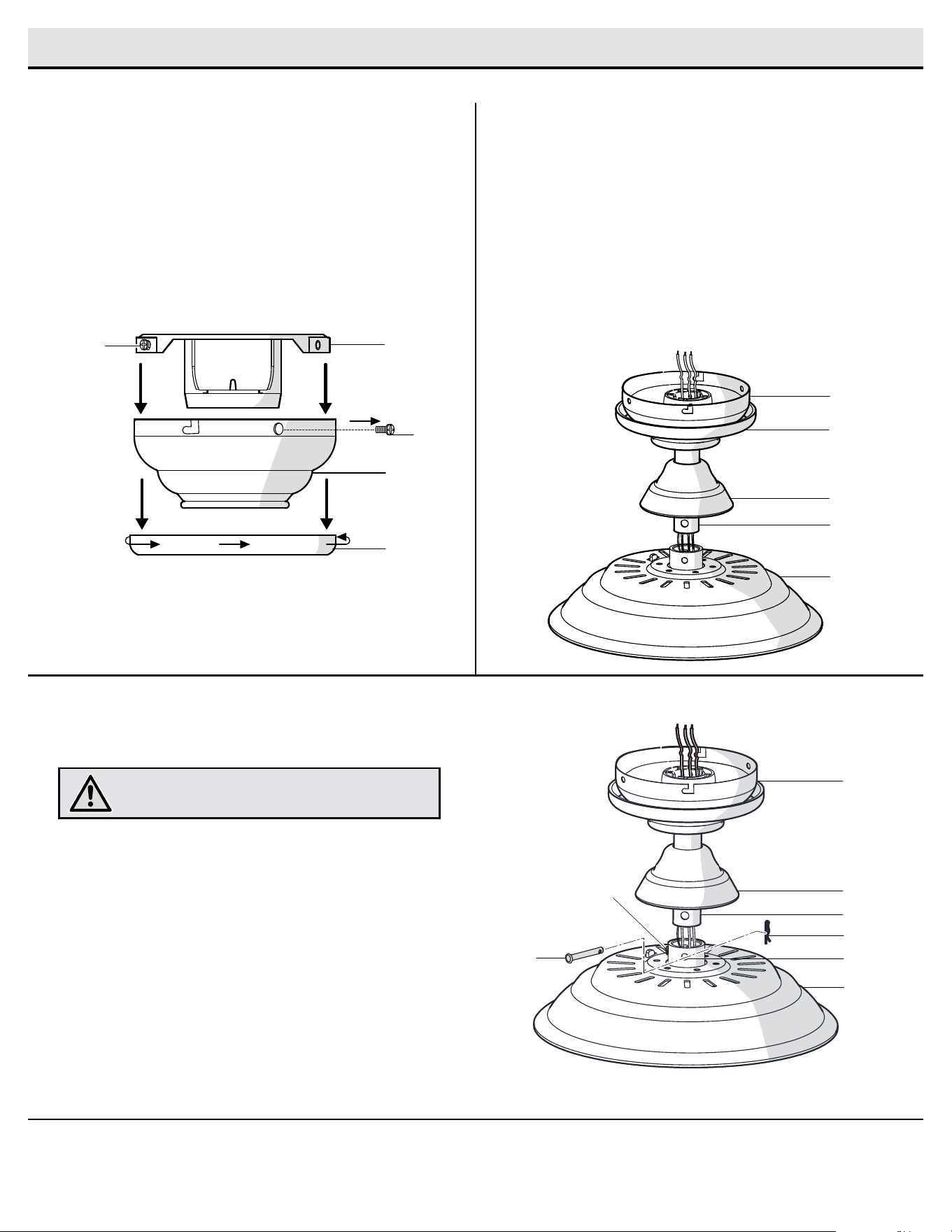

Assembly - Standard Ceiling Mount
Routing the wires
Assembling the fan
Preparing for mounting
□ Loosen, but do not remove, the setscrew (II) on the collar (O)
on top of the fan-motor assembly (E).
□ Align the holes at the bottom of the downrod (B) with the
holes in the collar (O) on top of the fan-motor assembly (E).
□ Carefully insert the hanger pin (BB) through the holes in the
collar (O) and downrod (B). Be careful not to jam the hanger
pin (BB) against the wiring inside the downrod (B).
□ Insert the locking pin (CC) through the hole near the end of
the hanger pin (BB) until it snaps into its locked position.
□ Re-tighten the setscrew (II) on the collar (O) on top of the
fan-motor assembly (E).
□ Remove the canopy ring (M) from the canopy (C) by turning
the ring counterclockwise until it unlocks.
□ Remove the mounting bracket (A) from the canopy (C) by
loosening the two canopy screws (GG) located in the “L
shaped” slots.
□ Remove and save the two canopy screws (HH) in the round
holes. This will enable you to remove the mounting bracket
(A).

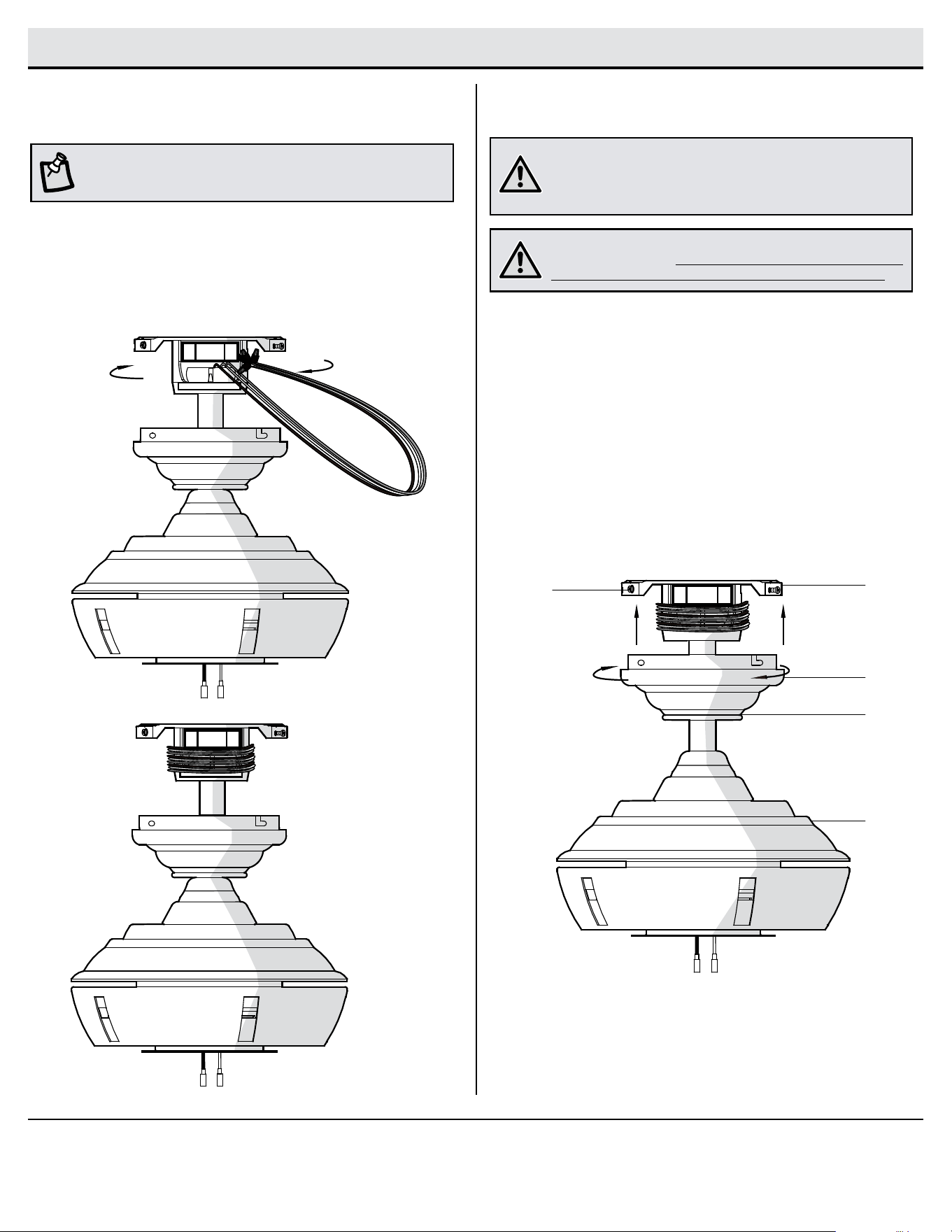

□ Route the wires exiting the top of the fan motor
assembly (E) through the center of the canopy ring (M).
Make sure the slots on the canopy ring (M) are on top.
□ Insert the ball/downrod (B) through the canopy (C) and
slide the decorative motor collar cover (D) onto the end
of the ball/downrod (B). Make sure the slots on the
canopy (C) are on top.
□ Route the wires exiting the top of the fan motor
assembly (E) through the downrod (B) as shown.
2
3
1
C
A
M
HH
GG
E
D
C
B
M
E
D
C
BB
CC
O
II
B
WARNING: Failure to properly install the locking pin could
result in the fan becoming loose and possibly falling.
8

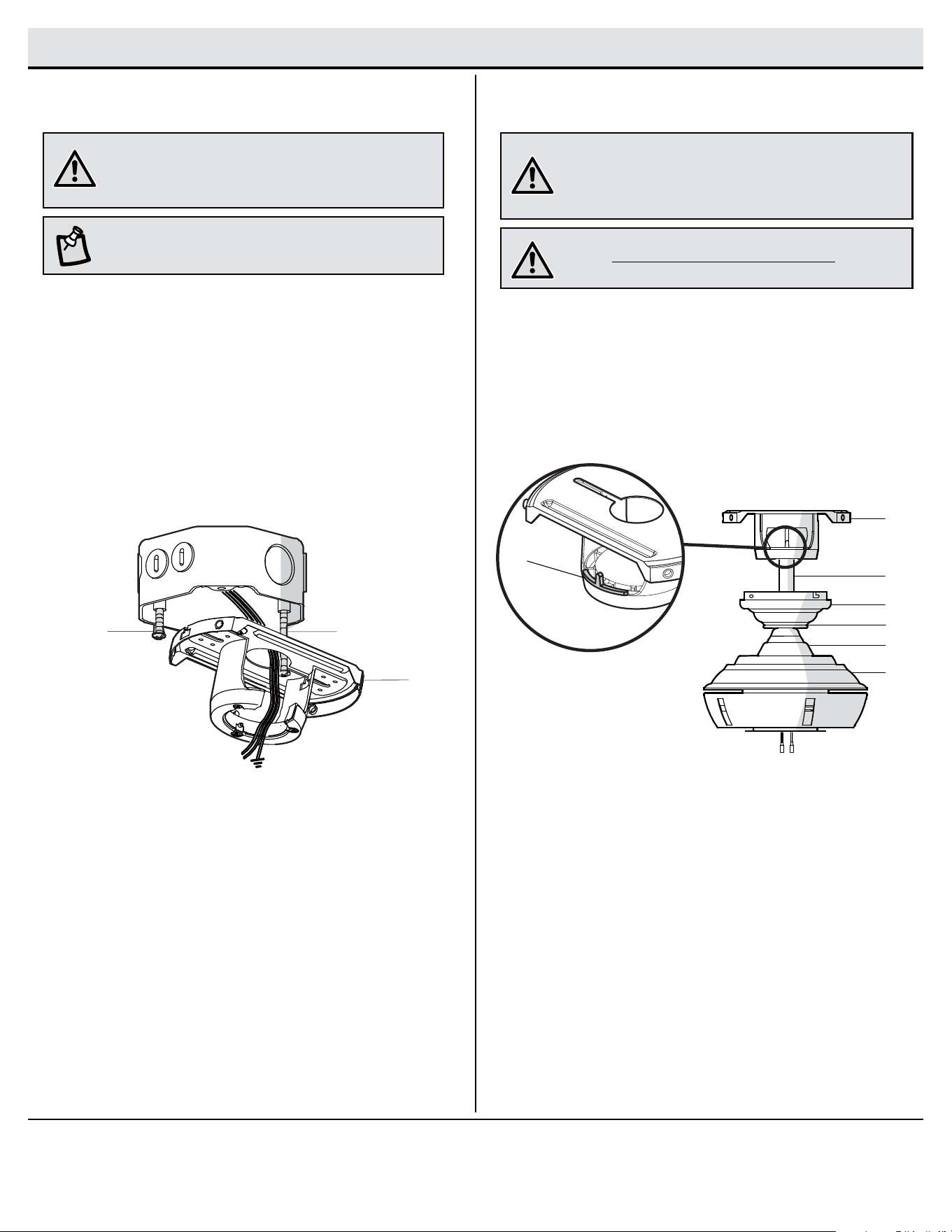

Assembly - Hanging the Fan
Attaching the mounting bracket to
the outlet box
Hanging the fan
□ Loosen the two mounting screws (1) in the outlet box.
□ Pass the 120-Volt supply wires through the center hole in the
mounting bracket (A).
□ Slide the mounting bracket (A) on to the mounting screws (1)
and center the mounting bracket (A) in relation to the outlet box.
If necessary, use leveling washers (not included) between the
slide-on mounting bracket (A) and the outlet box. The at side
of the slide-on mounting bracket (A) should face toward the
outlet box, as shown.
□ Securely tighten the two mounting screws (1).
□ Carefully lift the fan-motor assembly (E) up to the slide-on
mounting bracket (A).
□ Insert the ball portion of the ball/downrod assembly into the
socket of the slide-on mounting bracket.
□ Turn the ball/downrod assembly clockwise until it is seated
with the tab of the slide-on mounting bracket aligned with the
slot in the ball.
1 2
WARNING: To reduce the risk of re, electric shock
or personal injury, mount to an outlet box marked
“Acceptable for fan support of 35 lbs. (15.9 Kg) or less,”
and use the screws provided with the outlet box.
1
1
A
WARNING: The hook (JJ) is only to balance the fan while
making the electrical connections. Failure to hang as shown
may result in the hook (JJ) breaking, causing the fan to fall.
The hook must pass from the inside to the outside of the
canopy.
JJ
C
A
B
E
D
M
Standard Mount
NOTE: The mounting bracket (A) is designed to slide into
place on an outlet box with the outlet box screws (1)
installed.
WARNING: When hanging the fan on the hook (JJ) it is critical
that you use one of the non-slotted (round) holes in the
canopy (C).
9
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Assembly - Hanging the Fan (continued)
43
NOTE: The frequencies on your receiver and remote
control have been preset at the factory. Before installing
the receiver, make sure the dip switches on the receiver
and remote control are set to the same frequency. The dip
switches on the remote control are located inside the battery
compartment.
NOTE: The battery will weaken with age and should be
replaced before leaking takes place as this will damage the
remote control. Dispose of used battery properly and keep
the battery out of the reach of children.

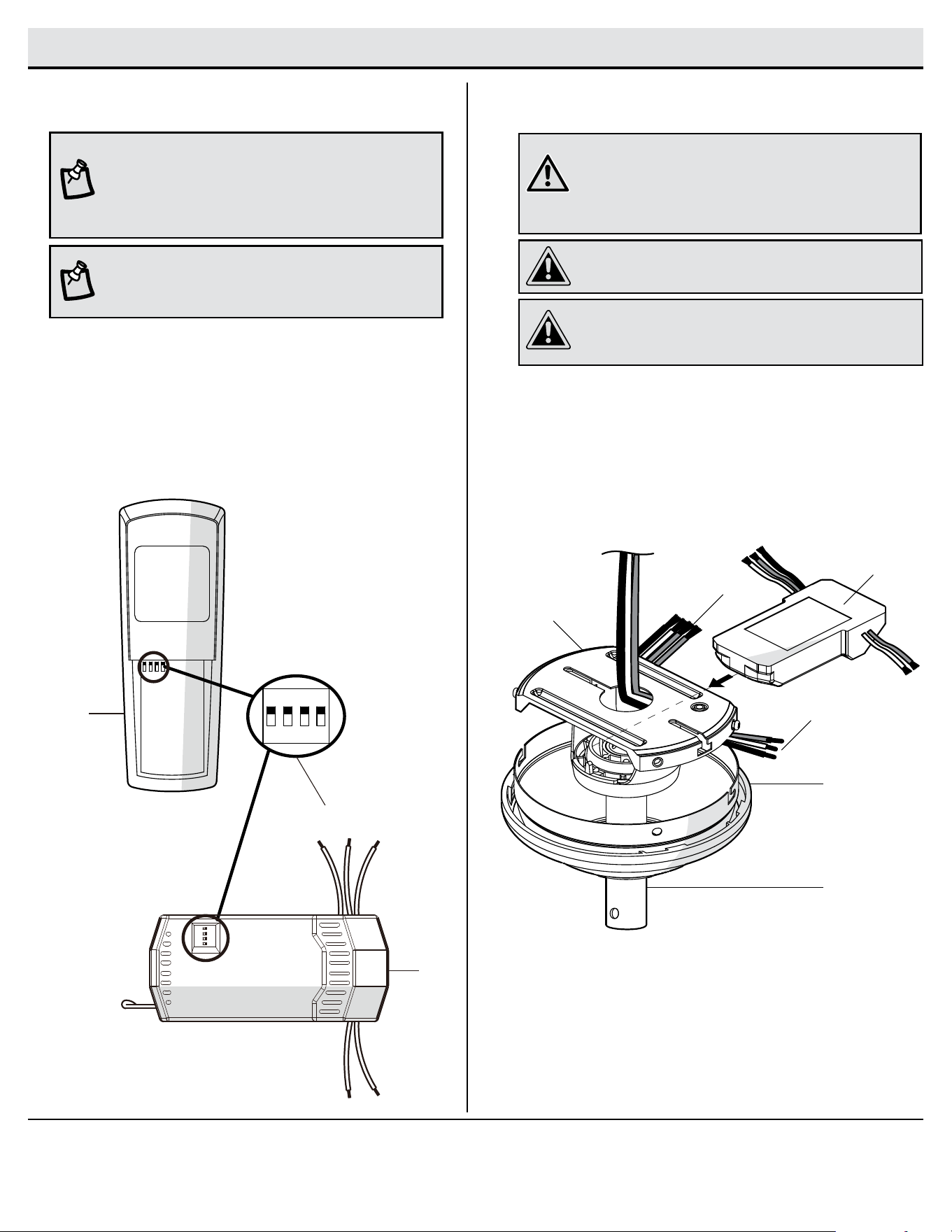

Setting the code on the remote
control and receiver
Installing the receiver
□ Remove the remote control (K) battery cover by pressing
rmly on the arrow and sliding the cover off.
□ Slide the dip switches to your choice of either up or down.
The factory setting is up.
□ Slide the dip switches (LL) on the receiver (J) to the same
position as set on the remote control (K).
□ Replace the battery cover on the remote control (K).
□ Position the house supply wires (AAA) to one side of the
slide-on mounting bracket (A); position the fan wires (BBB)
to the opposite side.
□ Insert the narrow end of the receiver (as shown, at side
towards the ceiling) into the slide-on mounting bracket until
it rests on top of the ball/downrod assembly.
WARNING: To reduce the risk of re or electric shock,
remember to disconnect power. The electrical wiring must
meet all local and national electrical code requirements.
The electrical source and fan must be 110/120 volt, 60Hz.
Do not use this product in conjunction with any variable wall
control. Incorrect wire connection can damage this receiver.
CAUTION: If other fan wires are a different color, have this
unit installed by a licensed electrician.
CAUTION: Do not install the receiver in a damp location or
immerse in water (For indoor use only). Do not pull on or cut
the receiver leads shorter. Do not drop or bump the unit.
AAA
C
B
J
BBB
A
1 2 3 4
ON DIP
J
K
LL
10
5

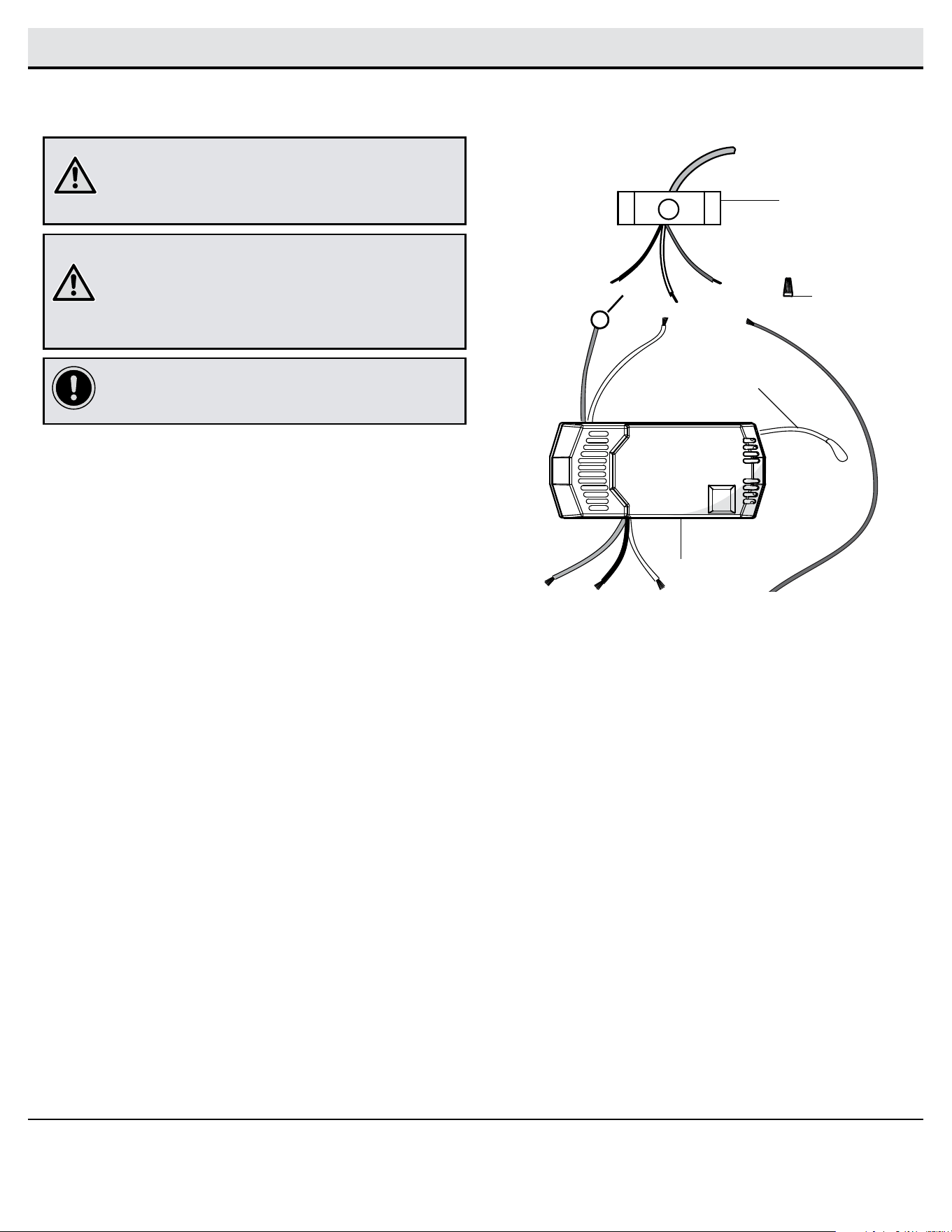

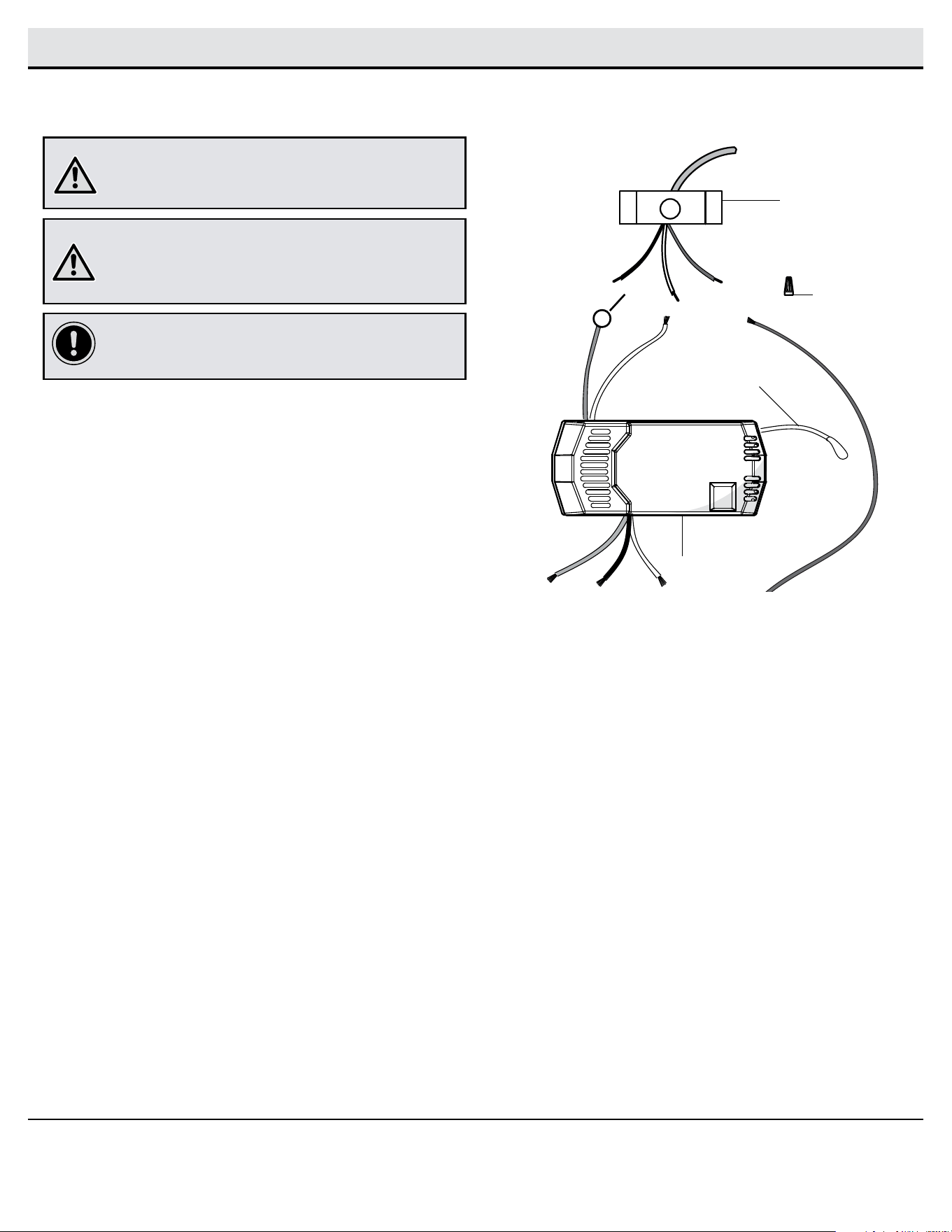

Wiring the receiver to the household wiring
Assembly - Hanging the Fan (continued)
IMPORTANT: Use the wire connecting nuts (AA) supplied with
your fan. Secure the connectors with electrical tape and ensure
there are no loose strands or connections.
WARNING: Each wire not supplied with this fan is designed to
accept up to one 12-gauge house wire and two wires from the
fan. If you have larger than 12-gauge house wiring or more
than one house wire to connect to the fan wiring, consult an
electrician for the proper size wire nuts to use.
□ Spread the wires apart so that the green and white wires
are on one side of the outlet box and the black wire is on the
other side.
□ Connect the green fan wires to the household ground wire
(this may be a green or bare wire) using a wire connecting
nut (AA).
□ Connect the receiver black (or red) wire to the household
black (hot) wire using a wire connecting nut (AA).
□ Connect the receiver white wire to the household white wire
(neutral) wire using a wire connecting nut (AA).
□ Secure each wire connecting nut using electrical tape.
Black
(or Red)
White
Black
Green (or Bare)
Green
Outlet Box
in the ceiling
(MM)
Receiver
Antenna
White
Receiver (J)
AA (x3)
WARNING: To avoid possible electrical shock, turn the
electricity off at the main fuse box before wiring. If you
feel you do not have enough electrical wiring knowledge or
experience, contact a licensed electrician.
11
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.

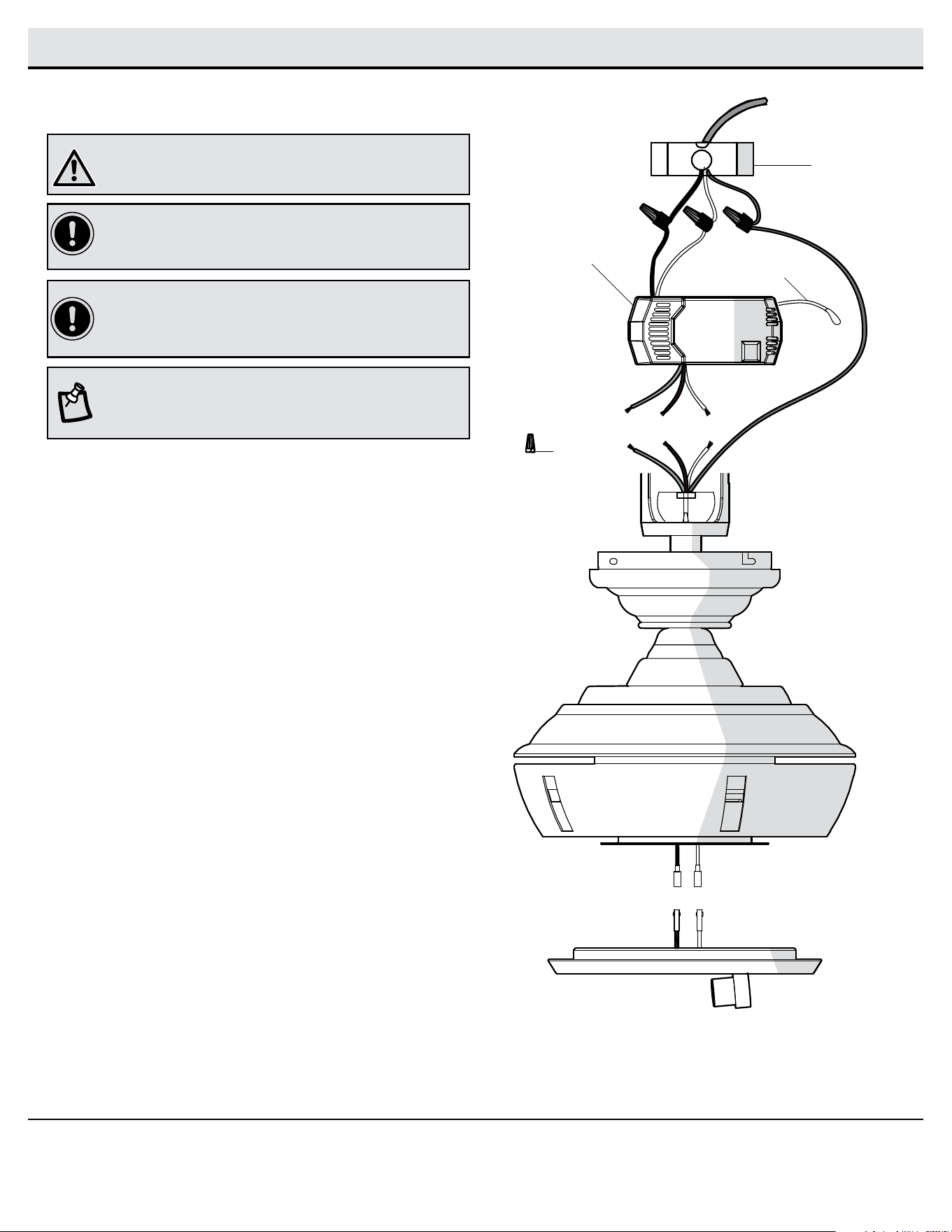

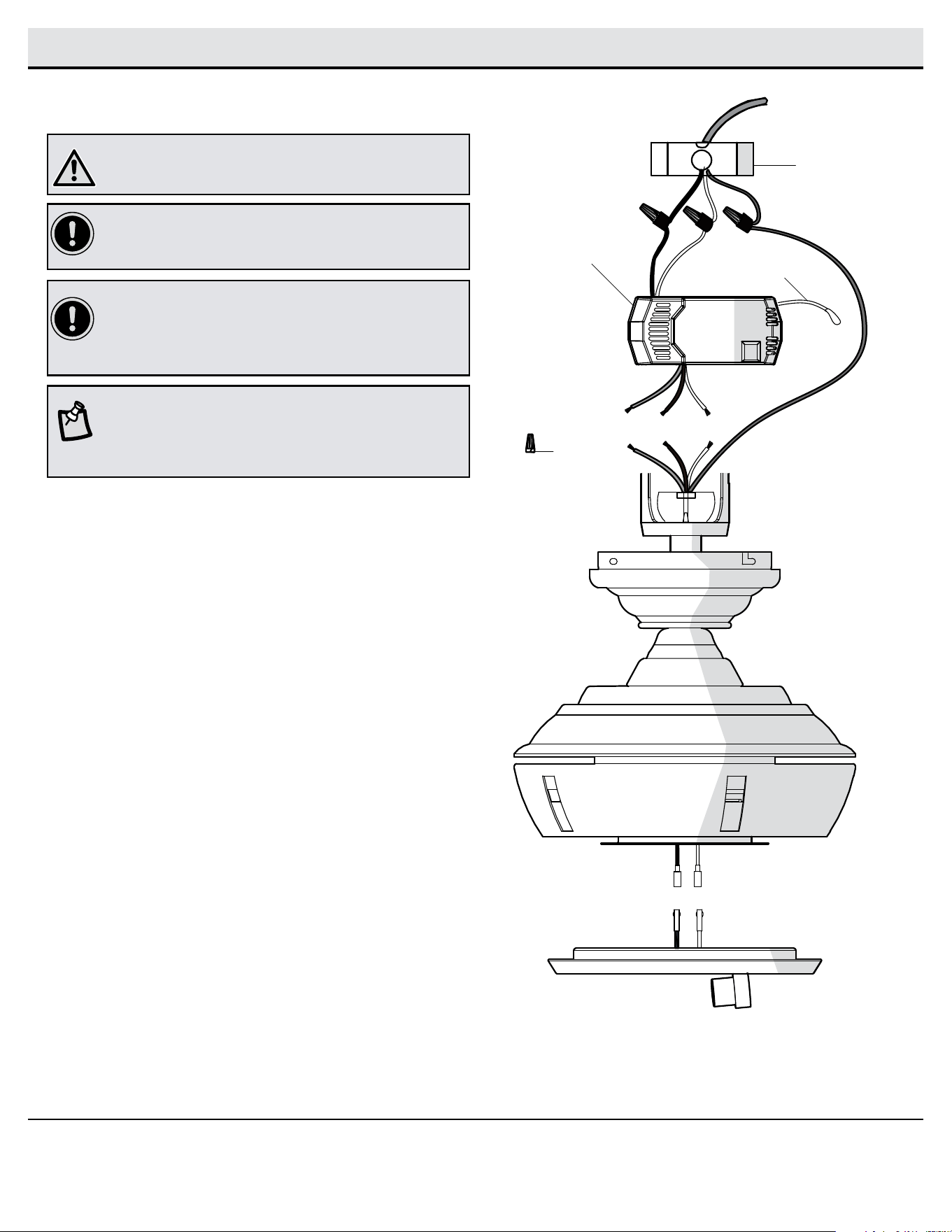

Wiring the fan to the receiver
□ The fan comes with 30 in. lead wires for use with an extended
ball/downrod assembly. If using the 4.5 in. ball/downrod
assembly (B) provided, you can cut the lead wires to your
desired length (no shorter than 12 in.) This will make extra
room in the canopy (C), if you do not wish to cut the wires,
you will need to neatly wrap them.
□ Connect the fan motor white wire to the receiver white wire
using a wire connecting nut (AA).
□ Connect the fan motor black wire to the receiver black wire
using a wire connecting nut (AA).
□ Connect the fan motor blue wire to the receiver blue wire
using a wire connecting nut (AA).
□ Secure each wire connecting nut using electrical tape.
□ Turn the wire connecting nut (AA) upward and push the wiring
into the outlet box (MM).
6
IMPORTANT: Use the wire connecting nuts (AA) supplied with your
fan. Secure the connectors with electrical tape and ensure there
are no loose strands or connections.
Outlet box
in the ceiling
(MM)
Receiver (J)
Blue
Receiver
Antenna
Black White
Green
AA (x3)
NOTE: The fan comes with 30 in. lead wires for use with an
extended ball/downrod assembly. If using the 4.5 in. ball/downrod
assembly (B) provided, you can cut the lead wires to your desired
length (no shorter than 12 in.).
Assembly - Hanging the Fan (continued)
WARNING: Remove the rubber motor stops on the bottom of the
fan before installing the blades or testing the motor.
IMPORTANT: If after this step, you decide to check that the
electrical connections have been successful, it is critical to attach
the light kit using the quick connector prior to testing. The fan will
not operate unless the light kit is connected to the fan.
12
Mounting the fan-motor assembly
(standard mount)
□ Align the locking slots of the ceiling canopy (C) with the two
screws (GG) in the mounting bracket (A). Push up to engage
the slots and turn clockwise to lock in place.
□ Firmly tighten the two mounting screws.
□ Install the two mounting screws (saved from Assembly Step
1 “Prepairing for mounting”) into the holes in the canopy
(C) and tighten rmly.
□ Install the decorative canopy ring (M) by aligning the ring’s
slots with the screws in the canopy (C). Rotate the ring
clockwise to lock in place.
8
WARNING: When using the standard ball/downrod mounting, the
tab in the ring at the bottom of the mounting bracket must rest in
the groove of the hanger ball. Failure to properly seat the tab in
the groove could cause damage to the wiring.
A
C
E
M
GG
Assembly - Hanging the Fan (continued)

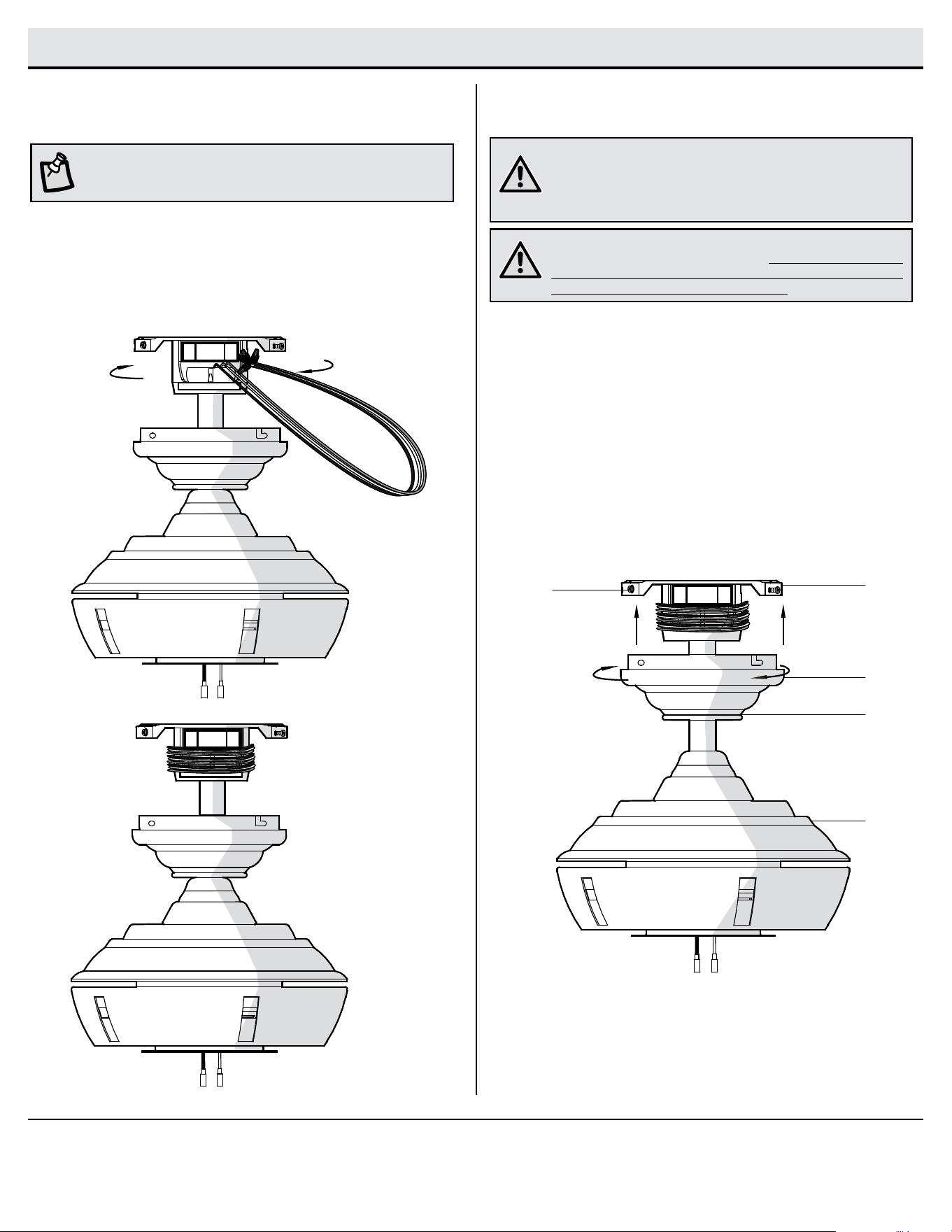

Wrapping the extra wire
□ Gently wrap the excess wire around the mounting bracket,
under the receiver.
□ Secure with electrical tape.
7
NOTE: Follow this step ONLY if you did not cut the extra length off
from the wires coming from the ceiling fan to the receiver.
WARNING: The locking slots of ceiling canopy are provided only
as an aid to mounting. Do not leave the fan assembly unattended
until all four canopy screws are engaged and rmly tightened.
13
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.

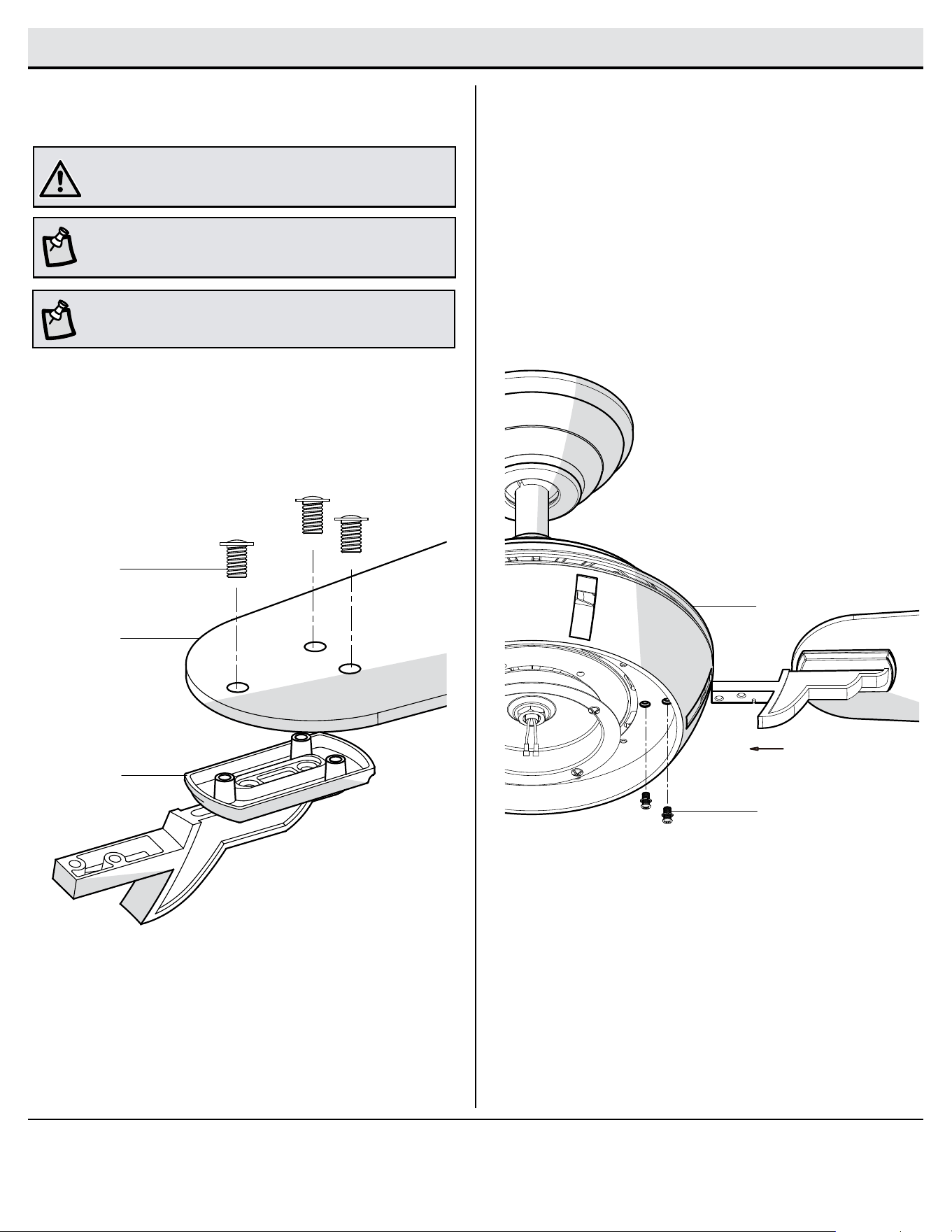

Assembly - Attaching the Fan Blades
Attaching the blades to the blade
brackets
1
□ Attach a blade (F) to a blade bracket (G) by inserting screws
(DD) into the holes in the blade and through the blade
bracket.
□ Tighten each screw securely.
□ Repeat these steps for each blade (F) and blade bracket (G).
G
DD
F
NOTE: Your fan features revolutionary advancements for quick and
easy blade installation. This includes an alignment post and captive
blade bracket screws.
NOTE: Your fan blades are reversible. Select the blade side nish
which best accentuates your decor.
WARNING: Remove the rubber motor stops on the bottom of the
fan before installing the blades or testing the motor.
Fastening the blades assemblies
to the motor
2
□ Insert the blade / blade bracket assembly through the hole
in the side of the center ywheel on the fan-motor assembly
(E), align the two screws holes in the blade bracket with
the screw holes in the center ywheel and insert the blade
bracket screws (EE). Tighten securely.
□ Repeat this step for the remaining blade assemblies.
E
EE
14

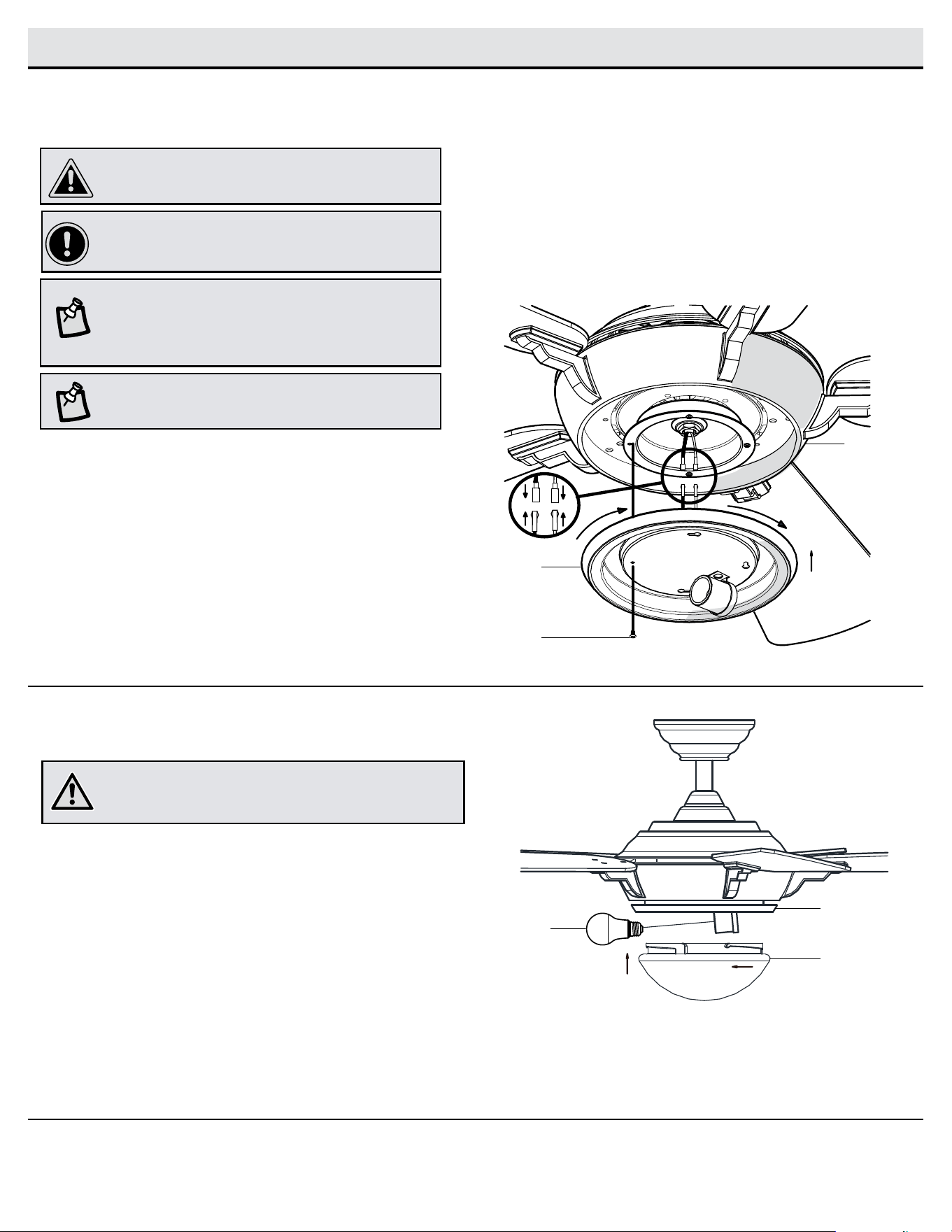

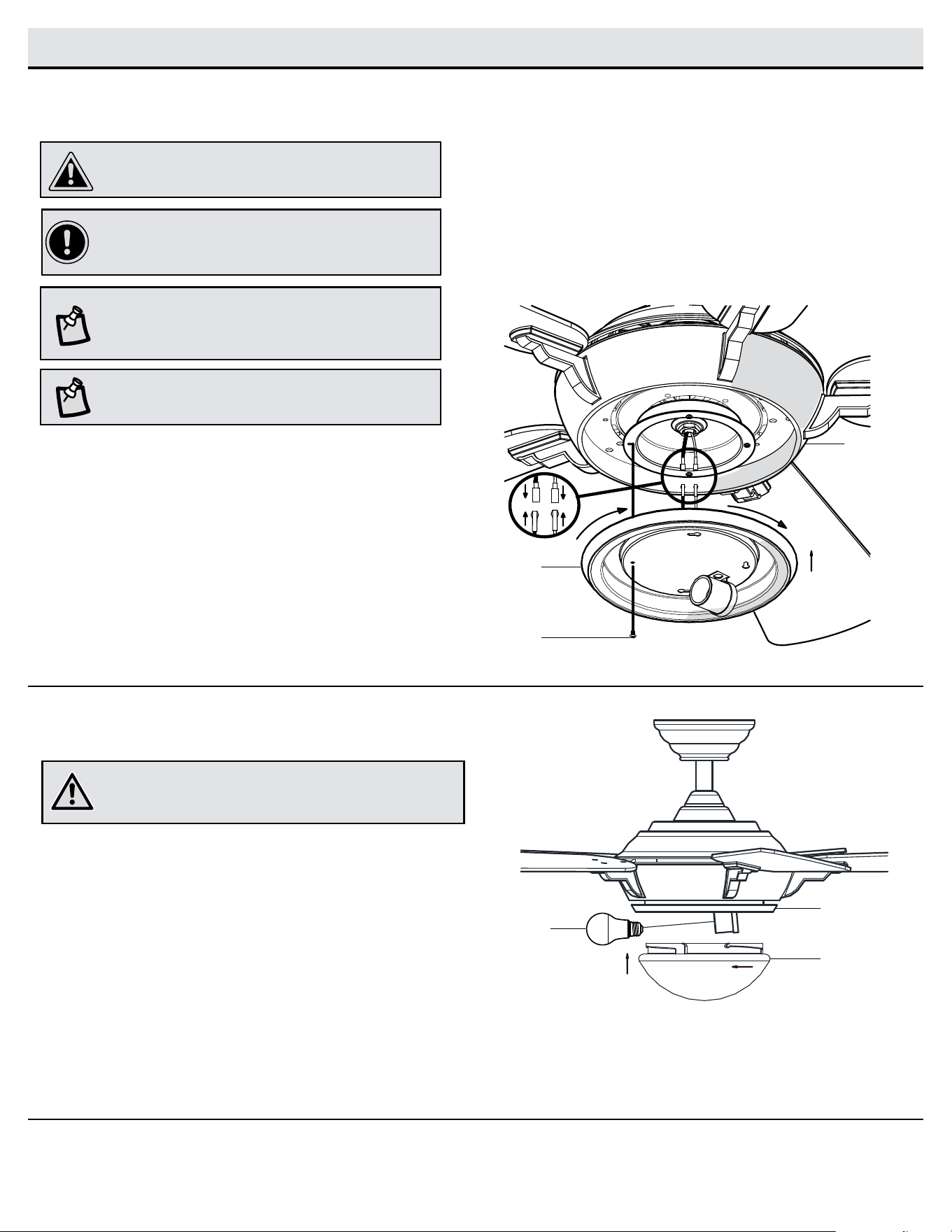

Attaching the light kit tter assembly
1
□ To attach the light kit tter assembly (H), remove the non-
slotted screw (NN) from the fan-motor assembly (E), and
loosen, but do not remove the other three screws.
□ Connect the blue wire existing the fan motor assembly (E)
with the black wire from the light kit tter assembly (H) by
engageing the molded adaptor plug.
□ Connect the white wire existing the fan motor assembly (E)
with the white wire from the light kit tter assembly (H) by
engageing the molded adaptor plug.
□ Carefully tuck all wires.
CAUTION: To reduce the risk of electric shock, disconnect
the electrical supply circuit to the fan before installing the
light xture.

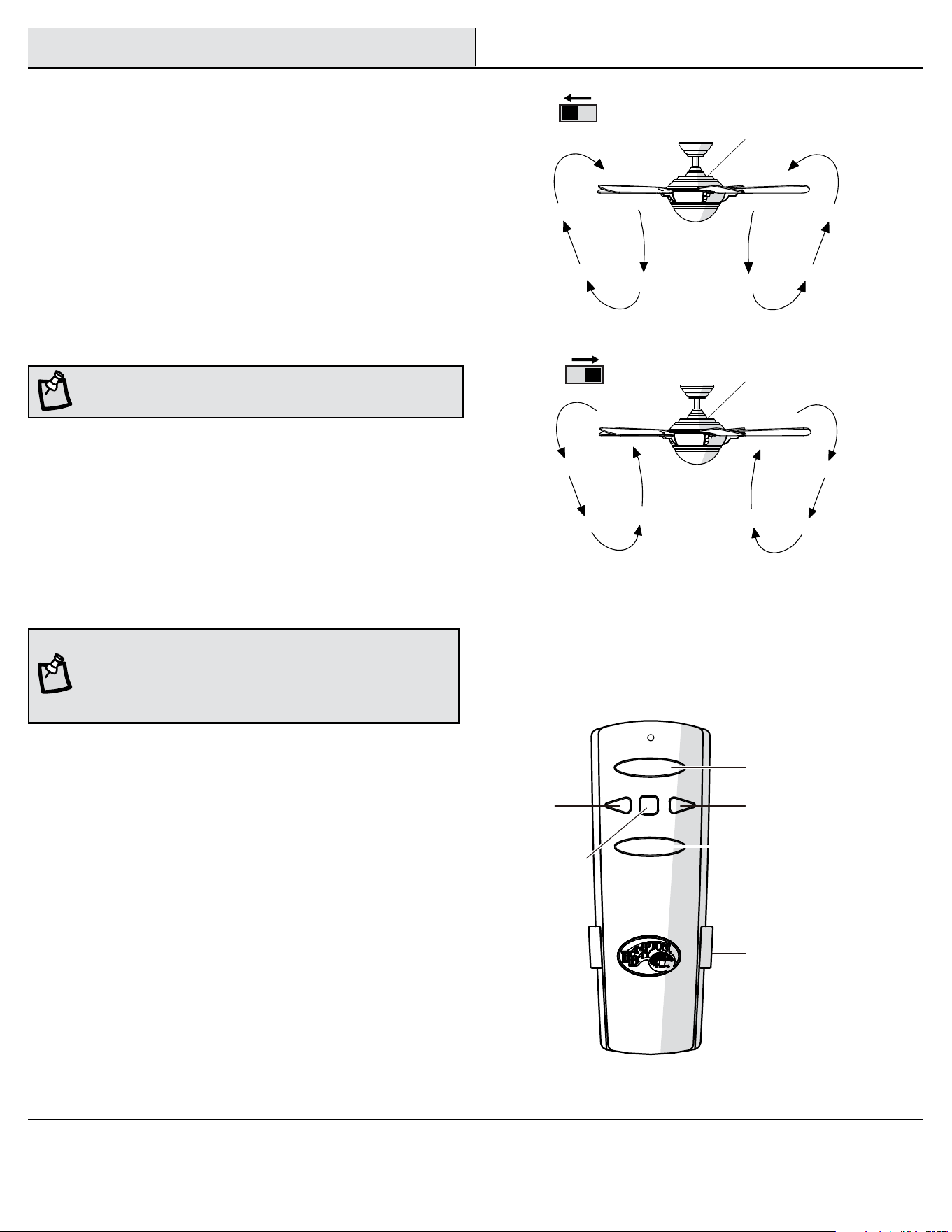

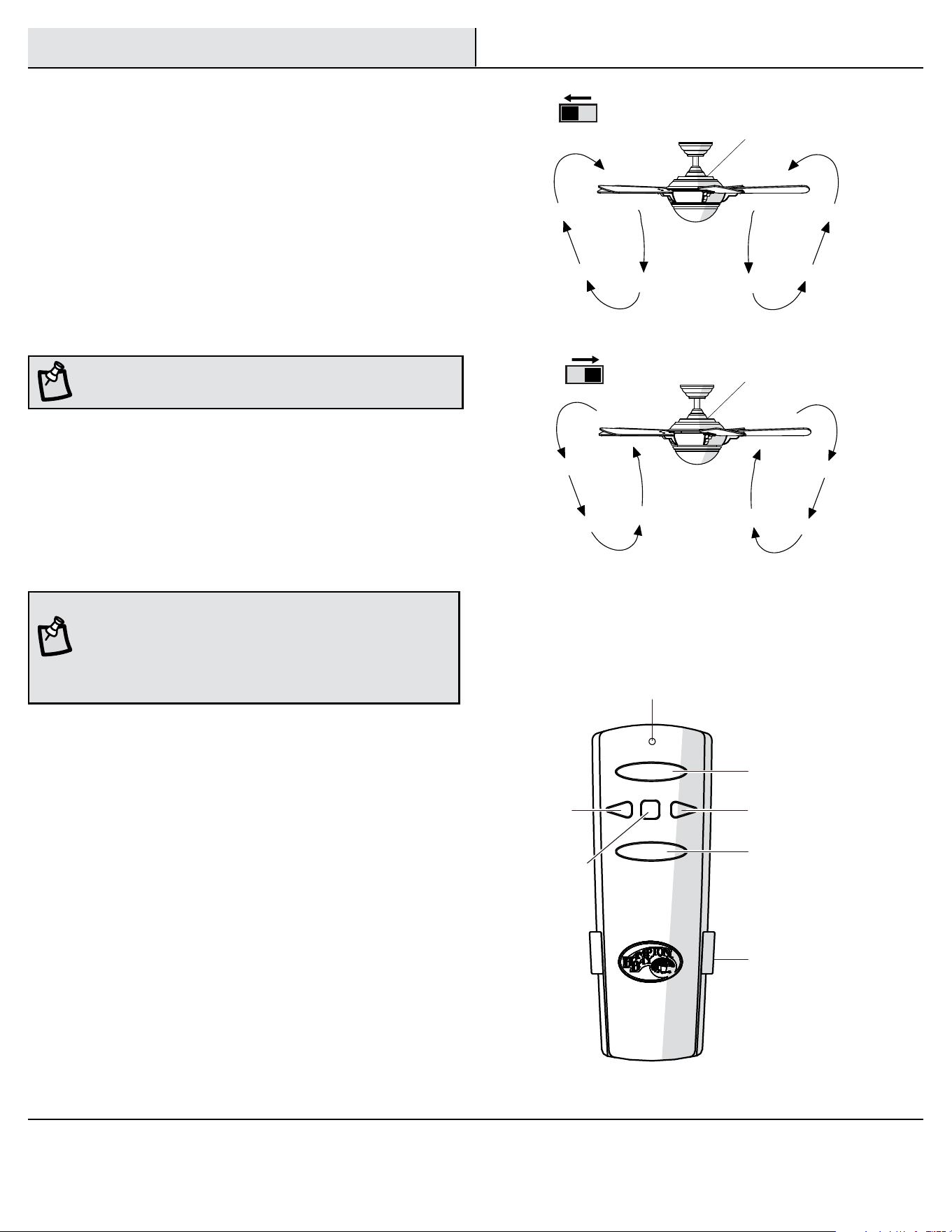

NOTE: Notice the location of the fan’s slide switch. This is the
switch used to change the fan’s directional rotation. For more
information on the operation of this switch, see Operating
Your Fan on page 15.
H
E
NN
NOTE: This light kit cannot be transferred to another fan.
Assembly - Attaching the Lights
IMPORTANT: It is critical to attach the light kit using the quick
connector. The fan will not operate unless the light kit is
connected to the fan.
Installing the bulbs and attaching
the glass bowl
2
□ With the power off, install the LED bulb (Max. 9.5-watt,
included) by screwing into the light bulb sockets.
□ Place the glass bowl (I) into the light kit assembly (H), aligning
the three at areas on the top ange of the glass bowl (I) with
the three raised dimples in the light kit assembly. Turn the
glass bowl (I) clockwise until it stops.
I
H
L
WARNING: Do not overtighten when installing the glass shade into
the light kit assembly. Allow the glass shade to cool completely
before removing.
□ Position the light kit assembly (H) onto the fan motor assembly,
aligning each of the four holes.
□ Rotate the light kit assembly (H) clockwise to engage the three
mounting screws with the three key holes slots, tighten the
screws.
□ Re-install the non-slotted screw (NN) that was removed in step
1 and tighten rmly.
15
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
USING THE REMOTE CONTROL
□ Remove the protective coating from the battery.
□ Remove the battery cover from the remote control.
□ Install the 9-Volt battery (not included) into the battery
compartment of the remote control (K).
□ Replace the battery cover on the remote control.
□ Press the desired button on the remote control (K) to operate
the fan:
□ “High” button: Press to turn the fan on and set the fan
speed to high.
□ “Med” button: Press to turn the fan on and set the fan
speed to medium.
□ “Low” button: Press to turn the fan on and set the fan
speed to low.
□ Power button (UU): Press to turn the fan off.
□ Light button (V V): Press and release immediately to turn
the light on or off.
Your fan is equipped with a remote control to operate the fan speed
and lights of your new ceiling fan.
The speed setting for warm or cool weather depends on factors such
as the room size, ceiling height, number of fans and so on.
The fan is shipped from the factory with the reversing switch
positioned to circulate air downward. If airow is desired in the
opposite direction, turn your fan off and wait for the blades to stop
turning, then slide the reversing switch (OO) (located on top of the
motor housing) to the opposite position, and turn the fan on again. The
fan blades will turn in the opposite direction and reverse airow.
A. Warm weather - (Forward) A downward airow creates a cooling
effect. This allows you to set your air conditioner on a higher setting
without affecting your comfort.
B. Cool weather - (Reverse) An upward airow moves warm air off of
the ceiling. This allows you to set your heating unit on a lower setting
without affecting your comfort.
NOTE: Wait for the fan to stop before reversing the direction of the
blade rotation.
OO
OO
NOTE: This remote is equipped with a 16-code combination. To
prevent possible interference from or to other remote units, such
as garage door openers, car alarms, or security systems, change
the combination code but be sure that the code on both the remote
control and receiver in the fan are the same.
LIGHT ON/OFF
LOW
MED
HIGH
FAN OFF
TM
K
UU: Power OFF
V V: Light ON/OFF
ON/High
ON/Medium
ON/Low
Power Indicator will light
when buttons are pushed
OPERATING YOUR FAN
Operation
A. Warm weather
B. Cool weather
16
Troubleshooting
Problem Solution
The fan will not start. □ Check the main and branch circuit fuses or breakers.
□ Check that the light kit plug is connected to the motor plug.
□ Check the line wire connections to the fan and switch wire connections in the switch housing.
□ Check the battery in the remote control to make sure the protective wrap has been removed and it is oriented
properly.
□ Ensure you are in the normal range of 10-20 ft.
□ Ensure the dip switch settings are the same on the remote control and receiver.
□ Remember to turn off the power supply before checking the dip switches settings.
The fan is noisy. □ Ensure all motor housing screws are snug.
□ Ensure the screws that attach the fan blade bracket to the motor hub are tight.
□ Ensure the wire nut connections are not rattling against each other or the interior wall of the switch housing.
□ Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.
□ If you are using the Ceiling Fan light kit, ensure the screws securing the glassware are tight. Check that the light
bulbs are also secure.
□ Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling.
□ Ensure your outlet box is secure and rubber isolator pads were used between the mounting plate and outlet box.
The fan wobbles. □ Check that all blade bracket screws are secure and that all the blades are fully latched into place.
□ Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on the
ceiling above the tip of one of the blades. Measure from a point on the center of each blade to the point on the
ceiling. Measure this distance. Rotate the fan until the next blade is positioned for measurement. Repeat for each
blade. Any measurement deviation should be within 1/8 in. Run the fan for ten minutes. If the fan continues to
wobble please contact Customer Service and a balancing kit will be sent to you at no charge.
□ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.
□ Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage
the motor, or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish. The
plating is sealed with a lacquer to minimize discoloration or tarnishing.
□ You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a
light application of shoe polish.
□ You do not need to oil your fan. The motor has permanently lubricated sealed ball bearings.
WARNING: Make sure the power is off before cleaning
your fan.
Care and Cleaning
Questions, problems, missing parts? Before returning to the store call
Hampton Bay Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.
X0000000000-A
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined
by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
--Reorient or relocate the receiving antenna.
--Increase the separation between the equipment and receiver.
--Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
--Consult the dealer or an experienced radio/TV technician for help.
CAUTION:
Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
Artículo núm. xxx xxx, xxx xxx
Modelo núm. 91100, 91044
Modelo núm. 44-MDL
aprobado por UL
GUÍA DE USO Y MANTENIMIENTO
VENTILADOR DE TECHO MIDILI DE 1.12 M
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al servicio al cliente de Hampton Bay,
de lunes a viernes, entre 8:00 a.m. y 6:00 p.m., hora estándar del Este
1-855-HD-HAMPTON
HAMPTONBAY.COM
GRACIAS POR TU COMPRA
Apreciamos la conanza que has depositado en Hampton Bay al comprar este ventilador de techo. Nos esforzamos para continuamente crear
productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles para las
necesidades de mejoras de tu hogar. ¡Gracias por elegir Hampton Bay!
Para ver un video instructivo sobre cómo instalar este producto:
1. Visita www.homedepot.com e ingresa en el campo de búsqueda el número de modelo o
artículo, que aparece en la esquina superior derecha de la portada de este manual de
instrucciones.
2. Haz clic sobre tu producto en la lista de resultados de la búsqueda y sobre el enlace de
video en la sección “Información general del producto”.
2
Tabla de contenido .............................................................. 2
Información de seguridad...................................................2
Garantía ................................................................................3
Preinstalación ......................................................................3
Instalación ............................................................................6
Ensamblaje ...........................................................................7
Funcionamiento .................................................................15
Mantenimiento y limpieza .................................................16
Solución de problemas .....................................................16
1. Para disminuir el riesgo de descarga eléctrica, asegúrate de
cortar la electricidad del cortacircuitos o la caja de fusibles
antes de comenzar.
2. Todo el cableado debe cumplir con el Código Nacional de
Electricidad ANSI/NFPA 70-1999 y con los códigos locales de
electricidad. La instalación eléctrica debe ser hecha por un
electricista certificado y calificado.
3. La caja eléctrica y estructura de soporte deben montarse de
forma segura y tener capacidad para sostener de manera
conable 15.9kg. Usa solamente cajas eléctricas aprobadas
por UL marcadas como “apropiada para sostener ventiladores
de 15.9 kg o menos”.
4. El ventilador debe ir montado con un mínimo de 2.13 m de
separación entre el borde trasero de las aspas y el piso.
5. No muevas el interruptor de reversa mientras las aspas del
ventilador estén en movimiento. Debes apagar y detener las
aspas antes de dar reversa a la dirección de estas.
6. No coloques objetos en la trayectoria de las aspas.
7. Para evitar lesiones físicas o daños al ventilador y otros artículos,
ten cuidado al limpiar el ventilador o al trabajar cerca de él.
8. Los diagramas eléctricos son sólo para referencia. Los kits de
luces no empaquetados con el ventilador deben estar aprobados
por UL y marcados como apropiados para ser usados con el
modelo de ventilador que estás instalando. Los interruptores
deberán estar clasicados por UL como de uso general. Consulta
las instrucciones adjuntas a los kits de luces e interruptores para
obtener información sobre el ensamblaje adecuado.
9. Después de concluir las conexiones eléctricas, debes voltear
los conductores empalmados hacia arriba y meterlos con
cuidado en la caja eléctrica. Los cables deben estar separados
con el cable a tierra y el conductor a tierra del equipo hacia
uno de los lados de la caja eléctrica.
10. Todos los tornillos de fijación deben ser verificados y
ajustados donde sea necesario, antes de la instalación.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no dobles los soportes de las aspas
(también llamadas bridas) durante el ensamblaje o
después de la instalación. No coloques objetos en
la trayectoria de las aspas.
ADVERTENCIA: Quita los tapones de goma del motor
en la parte inferior del ventilador antes de instalar
las aspas o de vericar el motor.
ADVERTENCIA: Para reducir el riesgo de incendio
o descarga eléctrica, no utilices este ventilador
con ningún dispositivo de control de velocidad de
estado sólido.
ADVERTENCIA: Para evitar una posible descarga
eléctrica, desconecta la electricidad de la caja de
fusibles principal antes de realizar el cableado.
Si crees que no tienes suciente conocimiento o
experiencia sobre cableado eléctrico, contacta a un
electricista certicado.
ADVERTENCIA: Los diagramas eléctricos son sólo
para referencia. Cualquier juego de luces opcional
debe estar aprobado por UL y marcado como
adecuado para ser usado con este ventilador.
ADVERTENCIA: Para disminuir el riesgo de incendio
o descarga eléctrica este ventilador sólo debe ser
usado con un control de velocidad de ventilador
identicado con el núm. de pieza FAN-18R-CFL.
Información de seguridad
Tabla de contenido
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesiones personales, instala
sólo en una caja eléctrica clasicada como
“apropiada para sostener ventiladores de 15.9 kg o
menos” y usa los tornillos que vienen con la misma.
3
HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Preinstalación
Garantía
El proveedor garantiza de por vida, a partir de la fecha en que el comprador original lo adquiere, que el motor del ventilador no presenta defectos
de fabricación ni de materiales al momento en que es enviado desde la fábrica. El proveedor también garantiza por un período de un año, a partir
de la fecha de compra por el comprador original, que ninguna de las demás piezas del ventilador, sin incluir las aspas de vidrio o acrílico, presenta
defectos de fabricación o de material en el momento de su salida de la fábrica. Acordamos reparar todos los defectos del tipo antes mencionado
sin cargo alguno o, a nuestra discreción, reemplazar el producto por un modelo de igual calidad o superior si el producto es devuelto. Para obtener
servicio de garantía, debe presentar una copia del recibo como comprobante de compra. Todos los costos de retiro y reinstalación del producto
son su responsabilidad. Los daños a cualquiera de las piezas como resultado de accidentes, uso inadecuado, instalación inadecuada, o debidos a
la instalación de cualquier accesorio, no están cubiertos bajo esta garantía. Debido a que las condiciones climáticas pueden variar, esta garantía
no cubre ningún cambio en el acabado en bronce, incluyendo óxido, perforación, corrosión, manchas o descascaramiento. Los acabados en bronce
de este tipo tienen una vida útil más prolongada cuando se los protege de las condiciones climáticas cambiantes. Es normal cierta “oscilación”
y no se considerará un defecto. Cualquier servicio realizado por personal no autorizado invalidará la garantía. No existe ninguna otra garantía
expresa. Mediante la presente, Hampton Bay se exime de cualquier garantía, incluyendo, entre otras, aquellas de comercialización e idoneidad
para un n particular, de acuerdo con lo contemplado por la ley. La duración de cualquier garantía implícita que no se pueda eximir está limitada al
período de tiempo especicado en la garantía explícita. Algunos estados no permiten una limitación en la duración de la garantía; por consiguiente,
la limitación anterior puede no aplicarse a su caso. El minorista no será responsable por daños directos, indirectos o especiales que resulten o
deriven del uso o rendimiento del producto, excepto en casos en que lo estipule la ley. Algunos estados no permiten la exclusión o limitación de
daños directos o indirectos, por lo que la limitación o exclusión anterior podría no aplicarse a su caso. Esta garantía le otorga derechos legales
especícos y es posible que también tenga otros derechos que varían de un estado a otro. Esta garantía sustituye todas las garantías anteriores.
Los costos de envío de cualquier devolución de productos hecha como parte de una reclamación de garantía están a cargo del cliente.
Comuníquese con el equipo de servicio al cliente al 1-855-HD-HAMPTON o visite www.HamptonBay.com.
ESPECIFICACIONES
HERRAMIENTAS NECESARIAS
Tamaño Velocidad Voltios Amperes Watts RPM CFM
Peso
neto
Peso
bruto
Pies
cúbicos
1.12 m
Baja
Media
Alta
120
0.28
0.36
0.42
11
23
47
75
120
180
1300
2076
3035
18.74 lb
(8.5 kg)
22.3 Lb
(10.1 kg)
1.68 pies
cúbicos
NOTA: Estas medidas son aproximadas. No incluyen ni
el amperaje ni el vataje consumido por el kit de luces.
Destornillador
Phillips
Destornillador
plano
Llave
ajustable
Cinta de
electricista
Cortacables /
pelacables
Escalera de tijera
4
Pieza Descripción Cantidad
AA Conector plástico para cables 3
BB Pasador de soporte 1
CC Pasador de cierre 1
DD Tornillos para montaje de aspas 16
Pieza Descripción Cantidad
EE Herrajes para montaje de aspas
(tornillo y arandela de seguridad)
11
Preinstalación (continuación)
HERRAJES INCLUIDOS
NOTA: No se muestra el tamaño real de los herrajes.
AA BB CC
DD
EE
5
HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Pieza Descripción Cantidad
A Soporte de montaje deslizante
(dentro de la cubierta)
1
B Ensamblaje de tubo bajante/bola 1
C Cubierta con anillo de cubierta incorporado 1
D Cubierta decorativa del collarín del motor 1
E Ensamblaje del motor del ventilador 1
Pieza Descripción Cantidad
F Aspa 5
G Soporte de aspa 5
H Ensamblaje del soporte del kit de luces 1
I Pantalla de vidrio 1
J Receptor 1
K Control remoto 1
L Bombillas LED, máximo de 9.5 W 1
IMPORTANTE: Este producto y/o sus componentes
están protegidos por una o más de las siguientes
patentes de E.E.U.U.: 5,947,436; 5,988,580; 6,010,110;
6,046,416, 6,210,117 y otras patentes pendientes.
Preinstalación (continuación)
CONTENIDO DEL PAQUETE
A
B
C
F
D
I
E
J
G
H
K
LIGHT/DIMMER
GRADATEUR LUM
LO
BAS
MED
MOY
HI
HAUT
FAN OFF
ARRET VENT
TM
L
6
Instalación
OPCIONES DE MONTAJE
ADVERTENCIA: Para reducir el riesgo de incendio, descarga
eléctrica o lesiones personales, instala en una caja eléctrica
clasicada como “apropiada para sostener ventiladores de
15.9 kg o menos” y usa tornillos de montaje que vienen con
la misma. Las cajas eléctricas utilizadas comúnmente para
el soporte de lámparas pueden no servir como soporte de
ventilador y tal vez deban reemplazarse. En caso de duda,
consulta a un electricista calicado.
Si tu ventilador de techo no tiene una caja de montaje aprobada
por UL, instala una siguiendo las instrucciones a continuación:
□ Desconecta la energía retirando los fusibles o apagando los
cortacircuitos.
□ Asegura la caja eléctrica directamente a la estructura de la
edicación. Usa los sujetadores y materiales apropiados. La
caja eléctrica y su soporte deben sostener completamente
el peso en movimiento del ventilador (al menos 15.9 kg). No
uses una caja eléctrica de plástico.
Las ilustraciones a continuación muestran tres formas distintas
de montar la caja eléctrica.
Si la cubierta toca el tubo bajante, retira la cubierta inferior de la tapa
decorativa y gira la cubierta 180º antes de jarla a la placa de montaje.
Para colgar tu ventilador donde ya haya una lámpara pero ninguna
viga de techo, tal vez necesites una barra colgante como se mostró
anteriormente (disponible en cualquier tienda de The Home Depot).
NOTA: Tal vez necesites un tubo bajante más largo para
mantener la altura mínima adecuada de las aspas, al instalar el
ventilador en un techo inclinado. El ángulo máximo permitido es
de 30º con respecto a la posición horizontal.
Caja
eléctrica
Caja eléctrica
Caja
eléctrica
empotrada
Soporte fuerte
Placa de
montaje
en techo
Caja eléctrica
Barra para colgar
7
HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Ensamblaje - Montaje estándar en techo
Disposición de los cables
Cómo ensamblar el ventilador
Preparación para el montaje
□ Aoja, sin quitar, el tornillo de jación (II) del collarín (O) ubicado
en la parte superior del ensamblaje del motor del ventilador (E).
□ Alinea los oricios en la parte inferior del tubo bajante (B)
con los oricios en el collarín (O) de la parte superior del
ensamblaje del motor del ventilador (E).
□ Inserta con cuidado el pasador de soporte (BB) a través
de los oricios del collarín (O) y del tubo bajante (B). Ten
cuidado de no forzar el pasador de soporte (BB) contra el
cableado dentro del tubo bajante (B).
□ Inserta el pasador de cierre (CC) en el oricio cercano al
extremo del pasador de soporte (BB) hasta que quede
encajado en su posición.
□ Aprieta nuevamente el tornillo de jación (II) del collarín
(O) ubicado en la parte superior del ensamblaje del motor
del ventilador (E).
□ Retira el aro de cubierta (M) de la cubierta (C), girándolo en
sentido contrario a las manecillas del reloj hasta soltarlo.
□ Retira el soporte de montaje (A) de la cubierta (C)
aojando los dos tornillos de la cubierta (GG) ubicados en
las ranuras en forma de “L”.
□ Quita y guarda los dos tornillos de la cubierta (HH) en los
oricios redondos. Esto te permitirá retirar el soporte de
montaje (A).
□ Inserta los cables que salen por la parte superior del
ensamblaje del motor del ventilador (E) a través del centro
del anillo de la cubierta (M). Asegúrate de que las ranuras
del anillo de la cubierta (M) estén en la parte superior.
□ Inserta el tubo bajante/bola (B) a través de la cubierta (C)
y desliza la cubierta decorativa del collarín del motor (D)
en el extremo del tubo bajante/bola (B). Asegúrate de que
las ranuras de la cubierta (C) estén en la parte superior.
□ Inserta los cables que salen por la parte superior del
ensamblaje del motor del ventilador (E) a través del tubo
bajante (B) como se muestra.
2
3
1
C
A
M
HH
GG
E
D
C
B
M
E
D
C
BB
CC
O
II
B
ADVERTENCIA: Si no instalas correctamente el pasador
de cierre es posible que el ventilador se aoje y caiga.
8
Ensamblaje - Cómo colgar el ventilador
Cómo instalar el soporte de
montaje en la caja eléctrica
Cómo colgar el ventilador
□ Aoja los dos tornillos de montaje (1) de la caja eléctrica.
□ Pasa los cables de suministro de 120 voltios a través del
oricio central en el soporte de montaje (A).
□ Desliza el soporte de montaje (A) en los tornillos de montaje
(1) y centra el soporte (A) en relación con la caja eléctrica. Si
es necesario, usa arandelas niveladoras (no se incluyen) entre
el soporte de montaje deslizante (A) y la caja eléctrica. El lado
plano del soporte de montaje deslizante (A) debe estar hacia la
caja eléctrica, como se muestra.
□ Aprieta bien los dos tornillos de montaje (1).
□ Con cuidado levanta el ensamblaje del motor del ventilador (E)
hasta el soporte de montaje deslizante (A).
□ Inserta la bola de soporte del ensamblaje del tubo bajante/
bola en el casquillo del soporte de montaje deslizante.
□ Gira el ensamblaje del tubo bajante/bola en el sentido de las
manecillas del reloj hasta que quede encajado, con la pestaña del
soporte de montaje deslizante alineada con la ranura de la bola.
1 2
ADVERTENCIA: Para reducir el riesgo de incendio, descarga
eléctrica o lesiones personales, instala en una caja eléctrica
clasicada como “apropiada para sostener ventiladores de
15.9 kg o menos” y usa los tornillos que vienen con la misma.
1
1
A
ADVERTENCIA: El gancho (JJ) debe usarse para sostener el
ventilador solo mientras se hacen las conexiones eléctricas.
Si no se cuelga como se muestra puede romperse el gancho
(JJ) y el ventilador caerá. El gancho debe pasar de adentro
hacia fuera de la cubierta.
JJ
C
A
B
E
D
M
Montaje estándar
NOTA: El soporte de montaje (A) está diseñado para ser
colocado sobre una caja eléctrica con los tornillos de esta
(1) ya instalados.
ADVERTENCIA: Al colgar el ventilador en el gancho (JJ),
es fundamental que uses uno de los oricios sin ranura
(redondos) de la cubierta (C).
9
HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Ensamblaje - Cómo colgar el ventilador (continuación)
43
NOTA: Las frecuencias del receptor y control remoto han sido
preconguradas de fábrica. Antes de instalar el receptor,
asegúrate de que los interruptores en línea del receptor y el
control remoto estén congurados en la misma frecuencia.
Los interruptores en el control remoto están ubicados dentro
del compartimento de la batería.
NOTA: La batería se debilitará con el tiempo y deberá ser
reemplazada antes de que se produzca alguna fuga, ya
que esto dañará el control remoto. Desecha la batería
adecuadamente y mantenla fuera del alcance de los niños.
Cómo congurar el código del control
remoto y el receptor
Cómo instalar el receptor
□ Quita la cubierta de la batería del control remoto (K)
presionando con rmeza en la echa y deslizando la
cubierta hasta soltarla.
□ Desliza los interruptores en línea a tu elección hacia arriba o
hacia abajo. Las conguraciones de fábrica son hacia arriba.
□ Desliza los interruptores en línea (LL) del receptor (J) hacia
la misma posición que elegiste para el control remoto (K).
□ Coloca de nuevo la cubierta de la batería en el control remoto (K).
□ Ubica los cables de suministro doméstico (AAA) en un lado
del soporte de montaje deslizante (A) y coloca los cables
del ventilador (BBB) en el lado opuesto.
□ Inserta el extremo angosto del receptor (como se muestra;
el lado plano hacia el techo) en el soporte de montaje
deslizante hasta quedar apoyado en la parte superior del
ensamblaje del tubo bajante/bola.
ADVERTENCIA: Para reducir el riesgo de incendio o de
descarga eléctrica, recuerda desconectar la electricidad.
El cableado eléctrico debe cumplir todos los requisitos de
códigos eléctricos nacionales y locales. La fuente de energía y
el ventilador deben ser de 110/120 voltios y 60 Hz. No utilices
este producto con ningún control de pared variable. Conectar
el cableado de manera incorrecta dañará este receptor.
PRECAUCIÓN: Si otros cables del ventilador son de color
diferente, un electricista certicado deberá instalar esta unidad.
PRECAUCIÓN: No instales el receptor en lugares húmedos ni
lo sumerjas en agua (sólo para uso en interiores). No hales ni
recortes los cables terminales del receptor. No dejes caer ni
golpees la unidad.
AAA
C
B
J
BBB
A
1 2 3 4
ON DIP
J
K
LL
10
5
Cómo conectar los cables del receptor a los cables del hogar
Ensamblaje - Cómo colgar el ventilador (continuación)
IMPORTANTE: Usa las tuercas de conexión de cables (AA) incluidas
con tu ventilador. Sujeta los conectores con cinta de electricista y
asegúrate de que no haya conexiones o cables sueltos.
ADVERTENCIA: Cada cable no suministrado con este ventilador
está diseñado para aceptar un máximo de un solo circuito
eléctrico doméstico de calibre 12 y dos cables del ventilador.
Si tienes un cableado doméstico superior a calibre 12 o más de
un cable doméstico para conectar al cableado del ventilador,
consulta a un electricista para conocer el tamaño adecuado de
las tuercas para cables a usar.
□ Separa los cables de manera que los cables verde y blanco
queden de un lado de la caja eléctrica y el cable negro
quede del otro lado.
□ Conecta los cables verdes del ventilador al cable de
conexión a tierra de la casa (este puede ser verde o pelado)
con una tuerca de conexión de cables (AA).
□ Conecta el cable negro (o rojo) del receptor al cable negro
del hogar (positivo), usando una tuerca de conexión de
cables (AA).
□ Conecta el cable blanco del receptor al cable blanco del hogar
(neutro), usando una tuerca de conexión de cables (AA).
□ Asegura cada tuerca de conexión de cables con cinta
de electricista.
Negro
(o rojo)
Blanco
Negro
Verde (o pelado)
Verde
Caja eléctrica
en el techo
(MM)
Antena del
receptor
Blanco
Receptor (J)
AA (x3)
ADVERTENCIA: Para evitar una posible descarga eléctrica,
desconecta la electricidad de la caja de fusibles principal
antes de realizar el cableado. Si crees que no tienes suciente
conocimiento o experiencia sobre cableado eléctrico, contacta
a un electricista certicado.
11
HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Cómo conectar los cables del ventilador al receptor
□ El ventilador viene con cables terminales de 76.2 cm
para uso con un ensamblaje extendido de tubo bajante/bola.
Si usas el ensamblaje extendido de tubo bajante/bola (B) de
11.4 cm incluido, puedes recortar los cables terminales
al largo deseado (no menos de 30.5 cm). Esto dejará más
espacio en la cubierta (C). Si no quieres cortar los cables,
deberás enrollarlos cuidadosamente.
□ Conecta el cable blanco del motor del ventilador al cable blanco
del receptor usando una tuerca de conexión de cables (AA).
□ Conecta el cable negro del motor del ventilador al cable negro
del receptor usando una tuerca de conexión de cables (AA).
□ Conecta el cable azul del motor del ventilador al cable azul
del receptor usando una tuerca de conexión de cables (AA).
□ Asegura cada tuerca de conexión de cables con cinta
de electricista.
□ Gira la tuerca de conexión de cables (AA) hacia arriba
y coloca el cableado dentro de la caja eléctrica (MM).
6
IMPORTANTE: Usa las tuercas de conexión de cables (AA) incluidas
con tu ventilador. Sujeta los conectores con cinta de electricista y
asegúrate de que no haya conexiones o cables sueltos.
Caja eléctrica
en el techo
(MM)
Receptor (J)
Azul
Antena del
receptor
Negro Blanco
Verde
AA (x3)
NOTA: El ventilador viene con cables terminales de 76.2 cm para
usar con un ensamblaje extendido de tubo bajante/bola. Si usas
el ensamblaje extendido de tubo bajante/bola (B) de 11.4 cm
incluido, puedes recortar los cables terminales al largo deseado
(no menos de 30.5 cm).
Ensamblaje - Cómo colgar el ventilador (continuación)
ADVERTENCIA: Quita los tapones de goma del motor en la parte
inferior del ventilador antes de instalar las aspas o de vericar
el motor.
IMPORTANTE: Si luego de este paso decides vericar si las
conexiones se realizaron correctamente, es fundamental montar
el kit de luces usando el conector rápido antes de realizar la
vericación. El ventilador funcionará solamente si el kit de luces
está conectado al ventilador.
12
Cómo montar el ensamblaje del motor
del ventilador (montaje estándar)
□ Alinea las ranuras de cierre de la cubierta de techo (C) con
los dos tornillos (GG) del soporte de montaje (A). Alza para
enganchar las ranuras y gira de izquierda a derecha para
asegurarla en su sitio.
□ Ajusta rmemente los dos tornillos de montaje.
□ Instala los dos tornillos de montaje (guardados en el paso
1 del ensamblaje, “cómo preparar la instalación”) en los
oricios de la cubierta (C) y aprieta rmemente.
□ Instala el aro (M) de la cubierta decorativa alineando las
ranuras del aro con los tornillos en la cubierta (C). Gira el aro en
sentido de las manecillas del reloj para jarlo en su lugar.
8
ADVERTENCIA: Cuando uses el montaje de tubo bajante/bola
estándar, la pestaña en el aro en la parte inferior del soporte
de montaje debe encajar en la ranura de la bola de soporte. Si
la pestaña no se asienta correctamente en la ranura, se puede
dañar el cableado.
A
C
E
M
GG
Ensamblaje - Cómo colgar el ventilador (continuación)
Cómo enroscar el cable sobrante
□ Con cuidado, enrolla el exceso de cable alrededor del soporte
de montaje debajo del receptor.
□ Asegura con cinta de electricista.
7
NOTA: Sigue estos pasos SOLAMENTE si no cortaste el cable
sobrante del ventilador de techo hacia el receptor.
ADVERTENCIA: Las ranuras de cierre de la cubierta del techo sólo
sirven de ayuda durante la instalación. No dejes sin supervisión
el ensamblaje del ventilador hasta que los cuatro tornillos de la
cubierta estén jos y rmemente ajustados.
13
HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Ensamblaje - Cómo jar las aspas del ventilador
Cómo jar las aspas a los
soportes de las aspas
1
□ Fija un aspa (F) en un soporte de aspa (G) colocando los
tornillos (DD) en los oricios del aspa y a través del soporte
de esta para asegurarlas.
□ Aprieta rmemente todos los tornillos.
□ Repite estos pasos para cada aspa (F) y soporte del aspa (G).
G
DD
F
NOTA: Tu ventilador cuenta con avances novedosos para facilitar
y acelerar la instalación de las aspas. Esto incluye un poste de
alineación y tornillos jos para el soporte de las aspas.
NOTA: Las aspas de tu ventilador son reversibles. Elige el acabado
del aspa por el lado que mejor resalte tu decoración.
ADVERTENCIA: Quita los tapones de goma del motor en la parte
inferior del ventilador antes de instalar las aspas o de vericar
el motor.
Cómo jar los ensamblajes
de las aspas al motor
2
□ Inserta el aspa / ensamblaje del soporte del aspa por el
oricio al costado del volante central del ensamblaje del
motor del ventilador (E), alinea los dos oricios de tornillo en
el soporte del aspa con los del volante central e inserta los
tornillos del soporte del aspa (EE). Ajústalos rmemente.
□ Repite este paso para los ensamblajes de aspa restantes.
E
EE
14
Cómo instalar el ensamblaje
del soporte del kit de luces
1
□ Para colocar el ensamblaje del soporte del kit de luces (H),
quita el tornillo sin ranura (NN) del ensamblaje del motor del
ventilador (E) y aoja los otros tres tornillos, pero sin quitarlos.
□ Conecta el cable azul que sale por debajo del ensamblaje del
motor del ventilador (E) con el cable negro del ensamblaje
del soporte del kit de luces (H) enganchando el enchufe con
adaptador moldeado.
□ Conecta el cable blanco que sale por debajo del ensamblaje
del motor del ventilador (E) con el cable blanco del
ensamblaje del soporte del kit de luces (H) enganchando el
enchufe con adaptador moldeado.
□ Vuelve a meter con cuidado todos los cables.
PRECAUCIÓN: Para disminuir el riesgo de descarga eléctrica,
desconecta el circuito de energía del ventilador antes de
instalar la lámpara.
NOTA: Marca la posición del interruptor deslizante del
ventilador. Este es el interruptor utilizado para cambiar la
dirección de rotación del ventilador. Para más información
sobre el funcionamiento de este interruptor, consulta Cómo
usar tu ventilador en la página 15.
H
E
NN
NOTA: Este kit de luces no puede transferirse
a otro ventilador.
Ensamblaje - Cómo instalar las lámparas
IMPORTANTE: Es fundamental instalar el kit de luces usando
el conector rápido. El ventilador funcionará solamente si el kit
de luces está conectado al ventilador.
Cómo instalar las bombillas
y colocar la pantalla de vidrio
2
□ Con el ventilador apagado, instala la bombilla LED (máximo
9.5 watts, incluidas) ajustándolas en los portabombillas.
□ Coloca la pantalla de vidrio (I) en el ensamblaje del kit de
luces (H), alineando las tres áreas planas en la brida superior
de la pantalla de vidrio (I) con las tres muescas salientes del
ensamblaje del kit de luces. Gira la pantalla de vidrio (I) en el
sentido de las manecillas del reloj hasta que no gire más.
I
H
L
ADVERTENCIA: No aprietes demasiado al instalar la pantalla de
vidrio en el ensamblaje del kit de luces. Espera que la pantalla de
vidrio se enfríe completamente antes de retirarla.
□ Coloca el ensamblaje del kit de luces (H) sobre el ensamblaje del
motor del ventilador, alineando cada uno de los cuatro oricios.
□ Rota el ensamblaje del kit de luces (H) de izquierda a derecha
para enganchar los tres tornillos de montaje con los tres
oricios tipo ojo de cerradura, ajusta los tornillos.
□ Reinstala el tornillo sin ranura (NN) que retiraste en el paso 1 y
apriétalo rmemente.
15
HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
CÓMO USAR DEL CONTROL REMOTO
□ Quita el recubrimiento protector de la batería.
□ Quita la cubierta de la batería del control remoto.
□ Instala la batería de 9 V (no incluida) en el compartimiento de
la batería del control remoto (K).
□ Coloca de nuevo la cubierta en el control remoto.
□ Oprime el botón deseado del control remoto (K) para usar
el ventilador:
□ Botón “High” (Alto): Oprime para encender el ventilador
a velocidad alta.
□ Botón “Med” (Medio): Oprime para encender el
ventilador a velocidad media.
□ Botón “Low” (Bajo): Oprime para encender el ventilador
a velocidad baja.
□ Botón de apagado (UU): Oprime para apagar el ventilador.
□ Botón para luces (V V): Oprime y suelta el botón
inmediatamente para encender o apagar la luz.
El ventilador está equipado con un control remoto que controla la
velocidad y las luces de tu nuevo ventilador de techo.
Las conguraciones de velocidad para clima cálido o frío dependen
de factores como el tamaño de la habitación, la altura del techo, la
cantidad de ventiladores y demás.
El ventilador se envía desde la fábrica con el interruptor de reversa
colocado para hacer circular el aire hacia abajo. Si deseas dirigir
la corriente de aire en la dirección contraria, apaga el ventilador y
espera que las aspas se detengan. Desliza el interruptor de reversa
(OO) (ubicado sobre la carcasa del motor) hacia la dirección opuesta y
luego vuelve a prender el ventilador. Las aspas del ventilador girarán
en sentido contrario y revertirán la dirección de la corriente de aire.
A. Clima cálido - (Hacia adelante) Un ujo de aire descendente crea un
efecto refrescante. Esto te permite programar el aire acondicionado en
una conguración más alta sin afectar tu comodidad.
B. Clima frío - (Reversa) Un ujo de aire hacia arriba mueve el aire cálido
lejos del techo. Esto te permite congurar la unidad de calefacción en
una conguración más baja sin afectar tu comodidad.
NOTA: Espera a que se detenga el ventilador antes de invertir la
dirección de giro de las aspas.
OO
OO
NOTA: Este control remoto está equipado con una combinación de
16 códigos. Para evitar posibles interferencias desde o hacia otras
unidades de control remoto, como los abrepuertas de garajes,
alarmas de autos o sistemas de seguridad, cambia el código de
combinación pero asegúrate de que el código del control remoto y
del receptor del ventilador sean iguales.
LIGHT ON/OFF
LOW
MED
HIGH
FAN OFF
TM
K
UU: Apagar
V V: Encender/
apagar la luz
Encender/alto
Encender/
medio
Encender/
bajo
Indicador de encendido se iluminará
cuando se empujan los botones
CÓMO USAR TU VENTILADOR
Funcionamiento
A. Clima cálido
B. Clima frío
16
Solución de problemas
Problema Solución
El ventilador no
enciende.
□ Verica los fusibles o disyuntores principales y secundarios.
□ Verica que el enchufe del kit de luces esté conectado al enchufe del motor.
□ Verica las conexiones de cables en línea al ventilador y conexiones de cables del interruptor en la caja de interruptores.
□ Revisa la batería del control remoto para asegurarte de haber quitado la envoltura protectora y de que tiene la
orientación correcta.
□ Asegúrate de estar en el rango normal de 3 a 6 metros.
□ Asegúrate de que las conguraciones del interruptor en línea sean las mismas para el control remoto y el receptor.
□ Recuerda desconectar la electricidad antes de vericar las conguraciones de los interruptores en línea.
El ventilador hace
ruido.
□ Asegúrate de que todos los tornillos de la carcasa del motor estén ajustados.
□ Asegúrate de que los tornillos que unen el soporte de aspa al cuerpo del motor están bien ajustados.
□ Asegúrate de que las conexiones de tuerca de cable no choquen unas con otras o con la pared interior de la caja
del interruptor.
□ Espera que transcurra un período de 24 horas de “adaptación”. La mayoría de los ruidos asociados con un nuevo
ventilador desaparecen en ese período.
□ Si usas el kit de luces del ventilador de techo, asegúrate de que los tornillos que sujetan el vidrio estén bien
colocados. Verica que las bombillas estén bien aseguradas.
□ Asegúrate de que la cubierta esté a una corta distancia del techo. No debe tocar el techo.
□ Asegúrate de que la caja eléctrica esté bien segura y que las almohadillas aislantes de goma se hayan instalado
entre la placa de montaje y la caja eléctrica.
El ventilador oscila. □ Verica que todos los tornillos del soporte de las aspas estén seguros y de que las aspas estén bien aseguradas
en su lugar.
□ La mayoría de los problemas de oscilación del ventilador se deben a que las aspas no están a un mismo nivel.
Verica este nivel seleccionando un punto en el techo sobre la punta de una de las aspas. Mide desde un punto
en el centro de cada aspa al punto en el techo. Mide esta distancia. Gira el ventilador hasta que la próxima aspa
quede posicionada para medir. Repite para cada aspa. Las desviaciones de la medición deben estar dentro de un
rango de 3 mm. Enciende el ventilador durante diez minutos. Si el ventilador continúa oscilando, comunícate con
el servicio al cliente y te enviarán un kit de compensación de aspas, sin costo alguno.
□ Debido al movimiento natural del ventilador, algunas conexiones pueden aojarse. Revisa las conexiones de soporte, los soportes y los
accesorios de las aspas dos veces al año. Verica que estén seguros. No es necesario desmontar el ventilador del techo.
□ Limpia el ventilador con frecuencia para que luzca como nuevo con el paso de los años. No uses agua al limpiar. Esto puede dañar el
motor o la madera o causar descargas eléctricas. Usa solamente un cepillo suave o un paño sin pelusas para evitar arañar el acabado.
El revestimiento está sellado con laca para minimizar la decoloración u opacidad.
□ Puedes aplicar a la madera una na capa de pulimento para muebles para una mayor protección y belleza. Cubre los arañazos
pequeños con una leve aplicación de lustrador para calzado.
□ No necesitas lubricar el ventilador. El motor tiene cojinetes de bola sellados permanentemente lubricados.
ADVERTENCIA: Asegúrate de que la electricidad esté
desconectada antes de limpiar tu ventilador.
Mantenimiento y limpieza
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al servicio al cliente de Hampton Bay
de lunes a viernes, entre 8:00 a.m. y 6:00 p.m., hora estándar del Este
1-855-HD-HAMPTON
HAMPTONBAY.COM
Conserva este manual para uso en el futuro.
rX0000000000-A
Este equipo fue sometido a prueba y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B según la Parte 15 de las Normas
FCC. Estos límites fueron establecidos para ofrecer protección razonable contra la interferencia dañina en uso residencial. Este equipo genera, consume y puede
irradiar energía de radiofrecuencia; si no se instala y usa de acuerdo con las instrucciones, puede causar interferencia dañina a comunicaciones radiales.
Sin embargo, no hay garantía de que no ocurrirá interferencia en una instalación particular. Si este equipo causa interferencia que perjudica la recepción de radio
o televisión, lo cual puede determinarse encendiendo y apagando el equipo, se recomienda al usuario tratar de corregir la interferencia con una o más de las
siguientes medidas:
– Reorientar o reubicar la antena receptora.
– Incrementar la distancia entre los equipos y el receptor.
– Conectar el equipo a un tomacorriente en circuito distinto al que el receptor está conectado.
– Consultar al concesionario o algún técnico de radio/TV con experiencia para ayuda.
PRECAUCIÓN:
Los cambios o modicaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derecho del usuario a operar el equipo.
Este dispositivo cumple con la Parte 15 de las Normas FCC. Su operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe causar
interferencia dañina y (2) tiene que aceptar cualquier interferencia recibida, incluyendo aquella que pudiera afectar su funcionamiento.
