THANK YOU
We appreciate the trust and condence you have placed in Hampton Bay through the purchase of this light xture. We strive to continually
create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement
needs. Thank you for choosing Hampton Bay!
USE AND CARE GUIDE
1-LIGHT WALL SCONCE, 2-LIGHT VANITY, 3-LIGHT VANITY, AND 4-LIGHT
VANITY
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Model # Item# Model # Item # Model # Item # Model # Item #
1014HBBNDI 1006 326 857 1015HBBNDI 1006 326 859 1016HBBNDI 1006 326 195 1017HBBNDI 1006 325 857
1014HBMBZDI 1006 325 817 1015HBMBZDI 1006 325 801 1016HBMBZDI 1006 326 864 1017HBMBZDI 1006 326 365
1014HBMBDI 1006 326 868 1015HBMBDI 1006 326 208 1016HBMBDI 1006 326 850 1017HBMBDI 1006 325 856
2
Table of Contents
Safety Information ..................................2
Warranty ..........................................2
Pre-Installation .....................................3
Planning Installation ...............................3
Tools Required ....................................3
Hardware Included .................................3
Package Contents .................................4
Installation ........................................5
Care & Maintenance .................................7
Troubleshooting ....................................7
Safety Information
Read and understand this entire manual before you attempt to
assemble, install, or operate this product.
WARNING: Read instructions carefully and turn off the
electricity at the main circuit breaker panel before you
begin this installation.
WARNING: If any special control devices are used with
this xture, follow the instructions carefully to assure full
compliance with N.E.C. requirements. If there are any
questions, contact a qualied electrical contractor.
WARNING: This product can expose you to chemicals
including lead and lead compounds, which are known to
the state of California to cause cancer and birth defects or
other reproductive harm. For more information go to www.
p65warnings.Ca.Gov.
WARNING: Risk of re. Min 90°C supply conductors.
Consult a qualied electrician to ensure the correct branch
circuit conductor.
CAUTION: All glass is fragile. Use care when handling
glass shades and bulbs.
Warranty
The manufacturer warrants this lighting xture to be free from defects in materials and workmanship for a period of three (3) years from
the date of purchase. This warranty applies only to the original consumer purchaser and only to products used in normal use and service.
If this product is found to be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the
product at the manufacturer’s discretion, provided that the product has not been damaged through misuse, abuse, accident, modications,
alterations, neglect, or mishandling. This warranty shall not apply to any product that is found to have been improperly installed, set-up,
or used in any way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of material
or workmanship. This warranty shall not apply to the nish on any portion of the product, such as surface and/or weathering, as this is
considered normal wear and tear. The manufacturer does not warrant and specially disclaims any warranty, whether express or implied,
of tness for a particular purpose, other than the warranty contained herein. The manufacturer specically disclaims any liability and
shall not be liable for any consequential or incidental loss or damage, including but not limited to any labor / expense costs involved in the
replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HAMPTONBAY.com.
3 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.

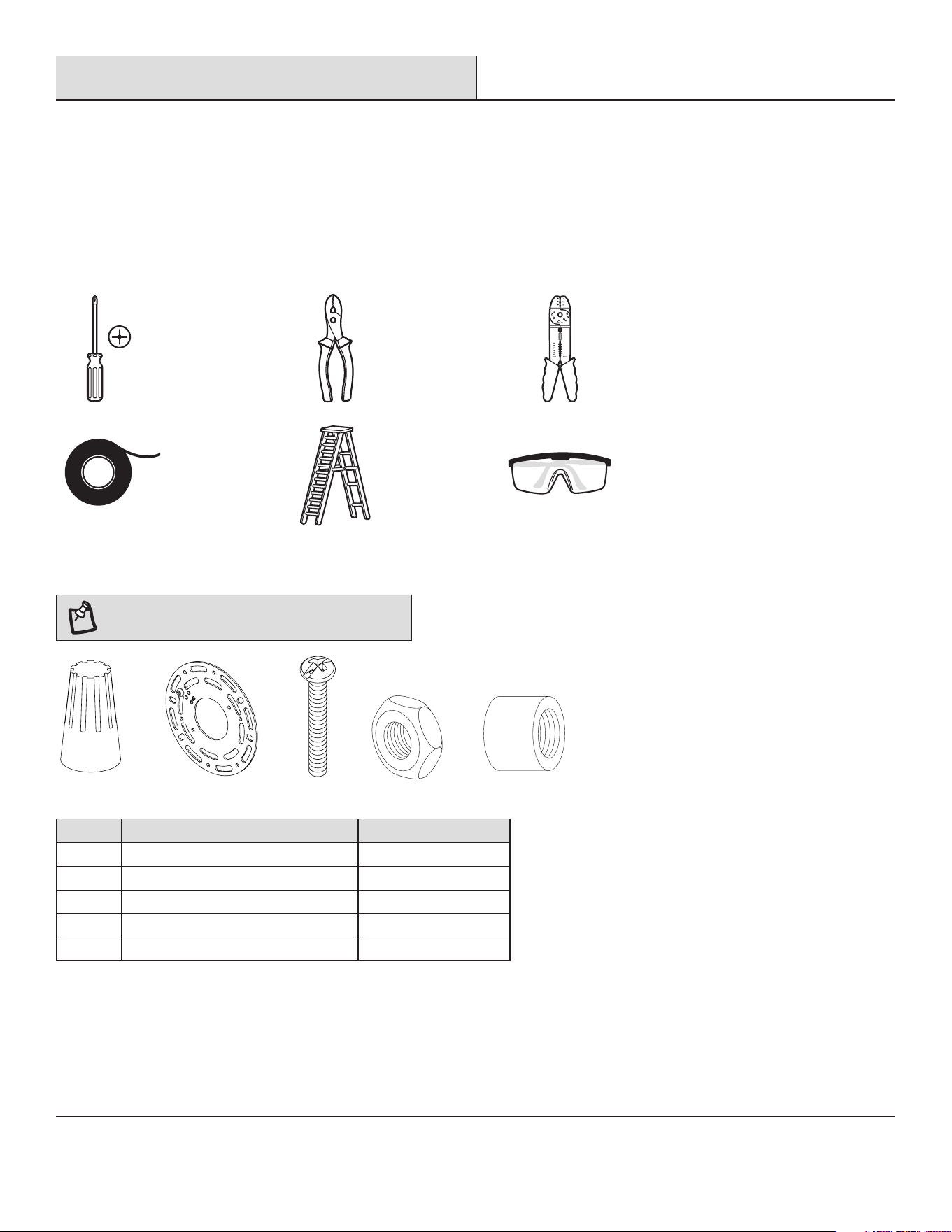

Pre-Installation
PLANNING INSTALLATION
Before beginning the installation, make sure all of the parts are included using the Hardware Included and Package Contents section. If any
part is missing or damaged, do not attempt to assemble, install, or operate the product.
To avoid damaging this product, place it on a soft, non-abrasive surface, such as carpet or cardboard.
TOOLS REQUIRED
Phillips head
screwdriver
Pliers Wire strippers
Electrical tape Ladder Safety glasses
HARDWARE INCLUDED
NOTE: Hardware is not shown to actual size.
__AA __BB __CC __DD __EE
Part Description Quantity
AA Wire nut 3
BB Round mounting plate 1
CC #8-32 Screw 2
DD #8-32 Hex nut 2
EE #8-32 Cylinder nut 2
4
Pre-Installation (continued)
PACKAGE CONTENTS
A
B
C
Part Description Quantity (Wall Sconce) Quantity (2-Light) Quantity (3-Light) Quantity (4-Light)
A Fixture 1 1 1 1
B Glass shade 1 2 3 4
C Socket ring 1 2 3 4
5 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.

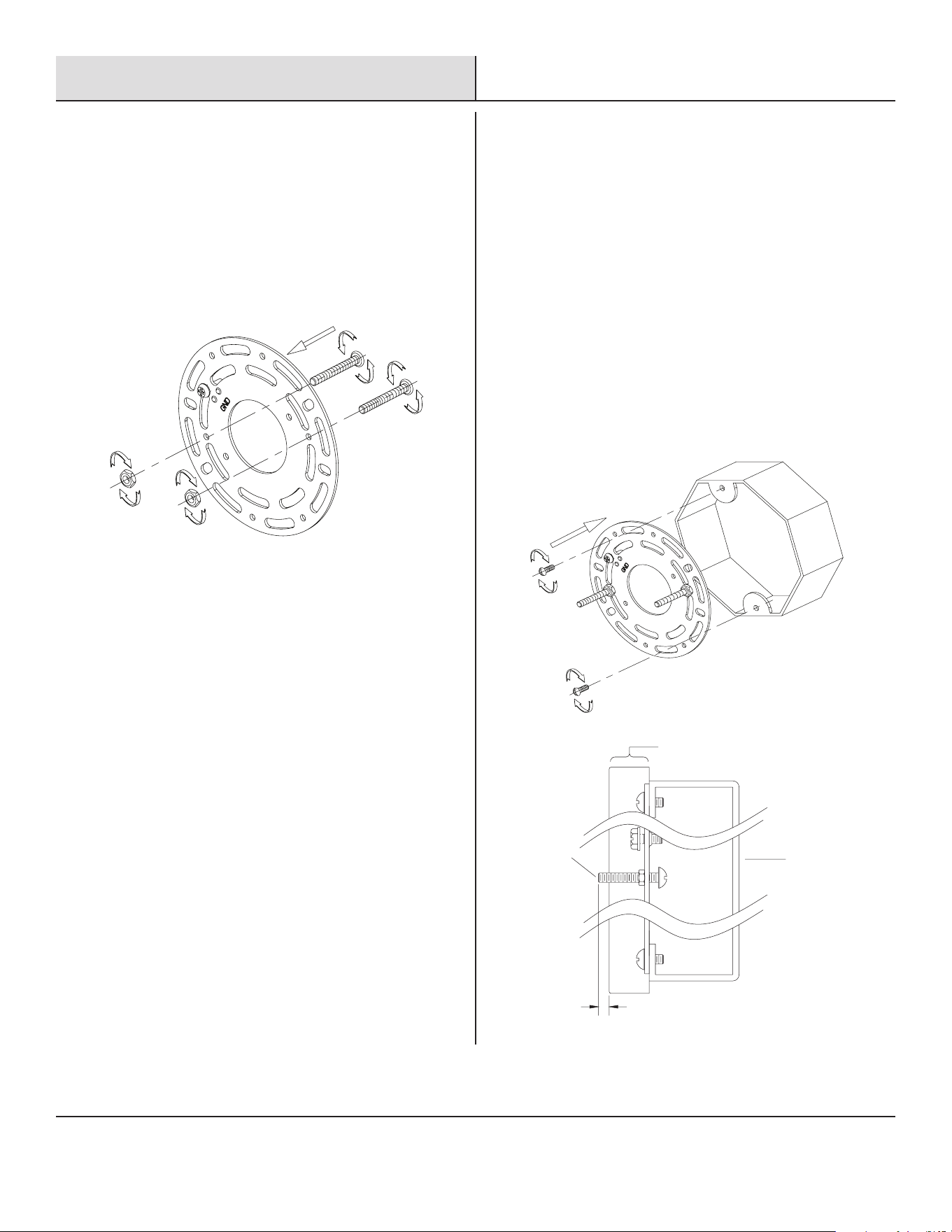

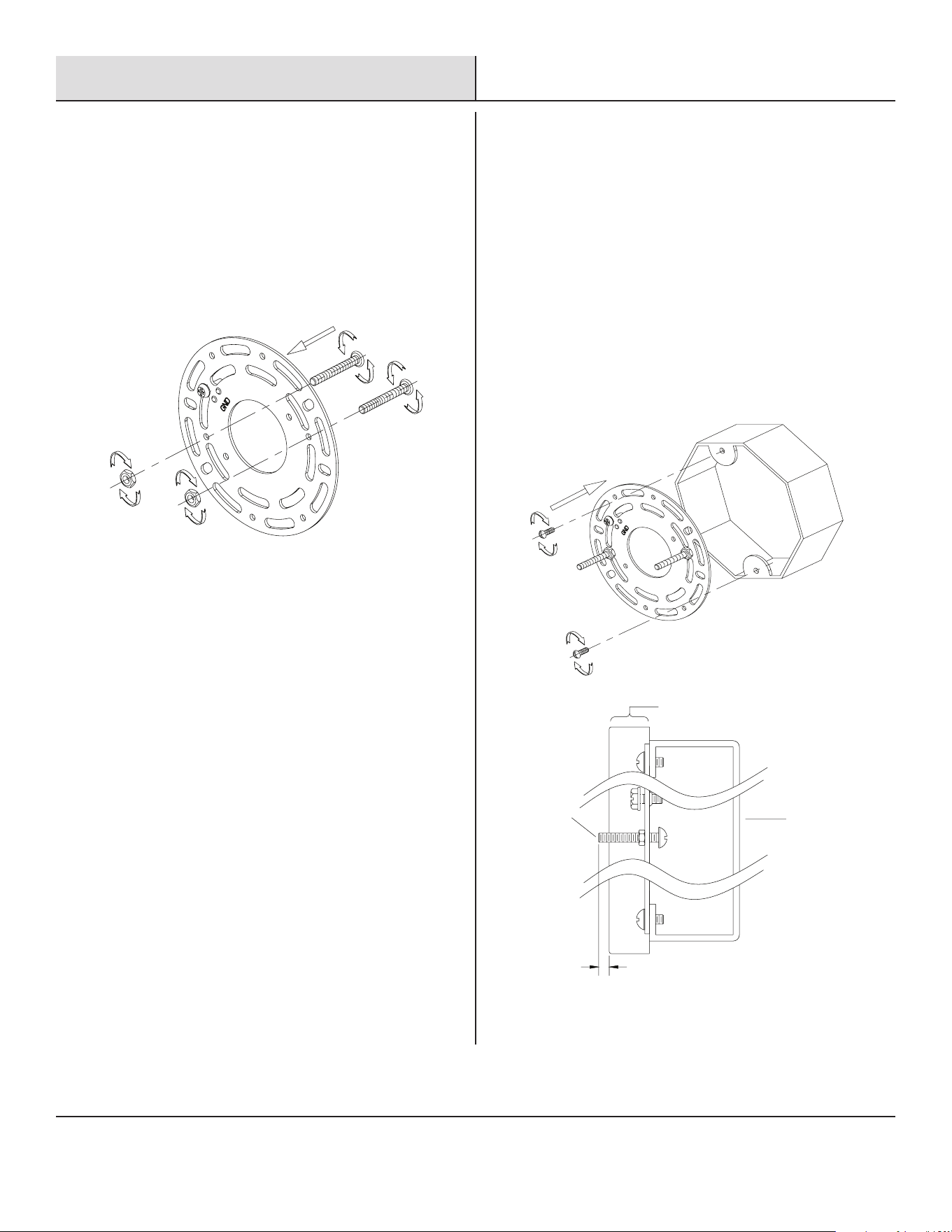

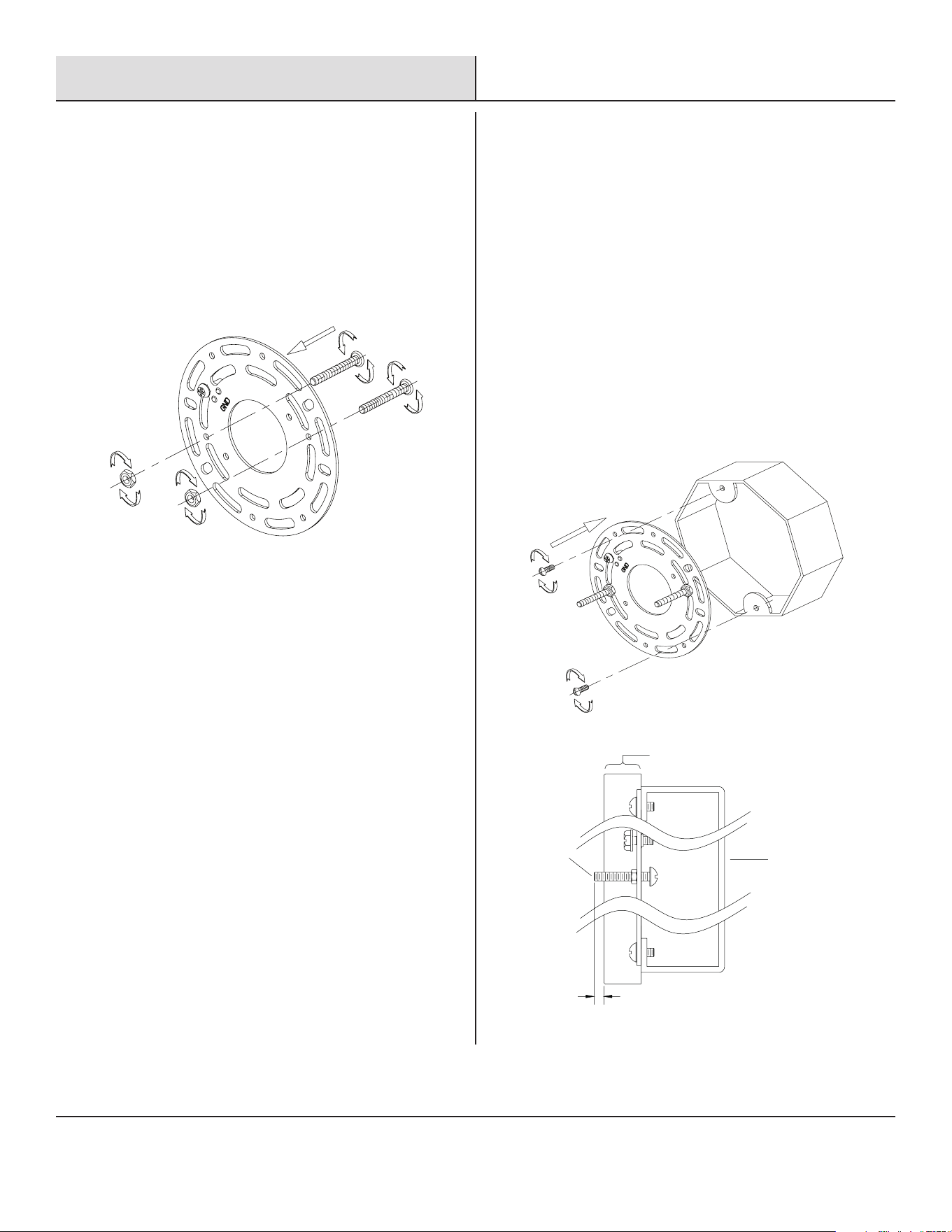

Installation
1
Preparing the mounting plate
□ Loosely thread the screws (CC) and the hex nuts (DD) onto
the round mounting plate (BB).
□ You now need to adjust the screw length according to the
xture canopy depth.
CC
CC
BB
DD
DD
2
Installing the mounting plate
□ Attach this assembly to the outlet box using the mounting
screws supplied with the outlet box (not provided). Tighten
the mounting screws securely.
□ Lift up the xture to the mounting surface and pass the
screws (CC) through the two mounting holes in the xture
canopy. While holding the xture with one hand, thread the
screws (CC) in or out of the round mounting plate (BB) until
3/16 in. of threads are showing. That should be enough to
mount the xture as instructed in step 4.
□ Next, take the xture down and tighten the hex nuts (DD)
up against the round mounting plate (BB). You now should
have the correct length of threads for mounting the xture.
BB
Junction box screws
(not included)
Junction box
3/16" [5mm]
3/16" [5mm]
Canopy Depth
Canopy Depth
Thread both screws in
Thread both screws in
or out for adjustment
or out for adjustment
Canopy
Junction
Box
CC
6

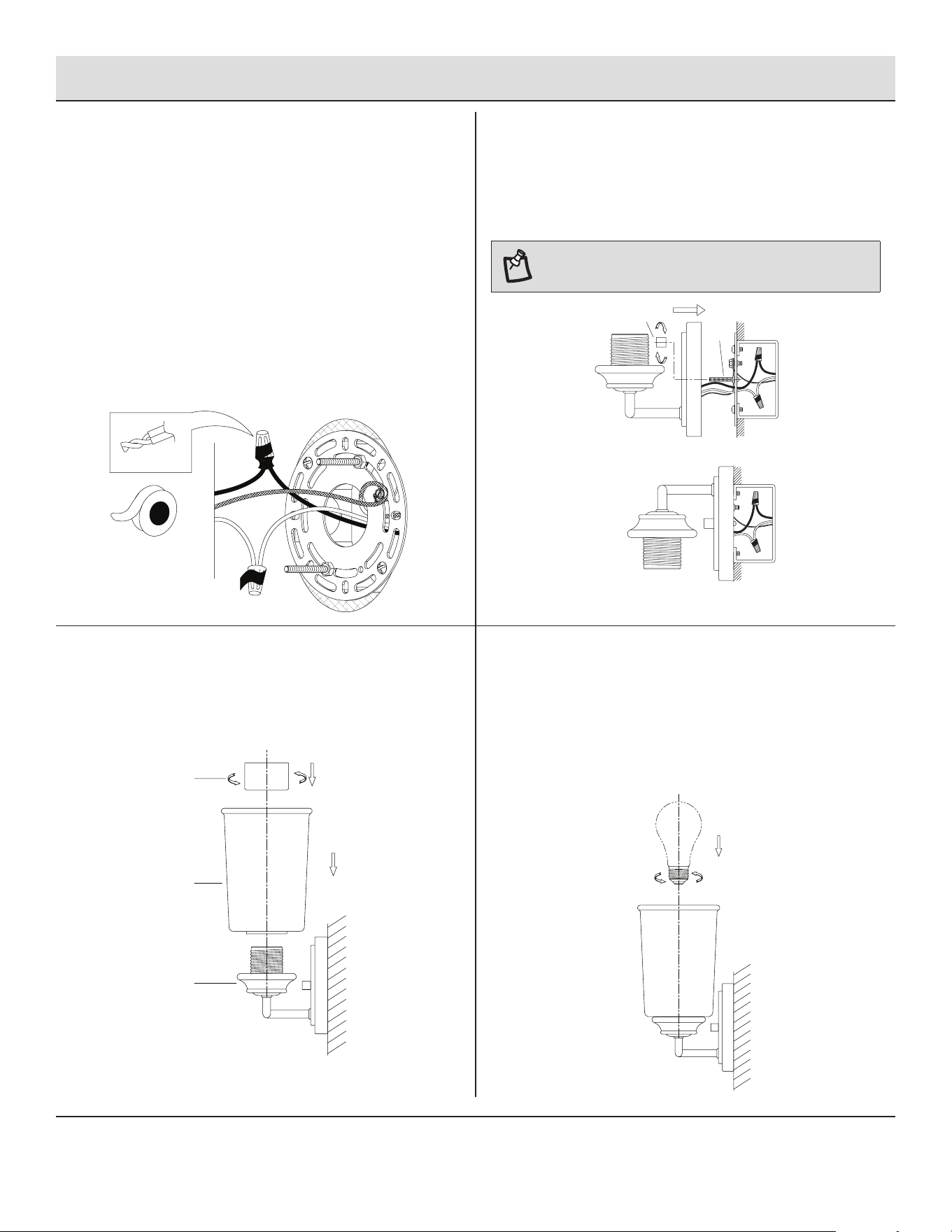

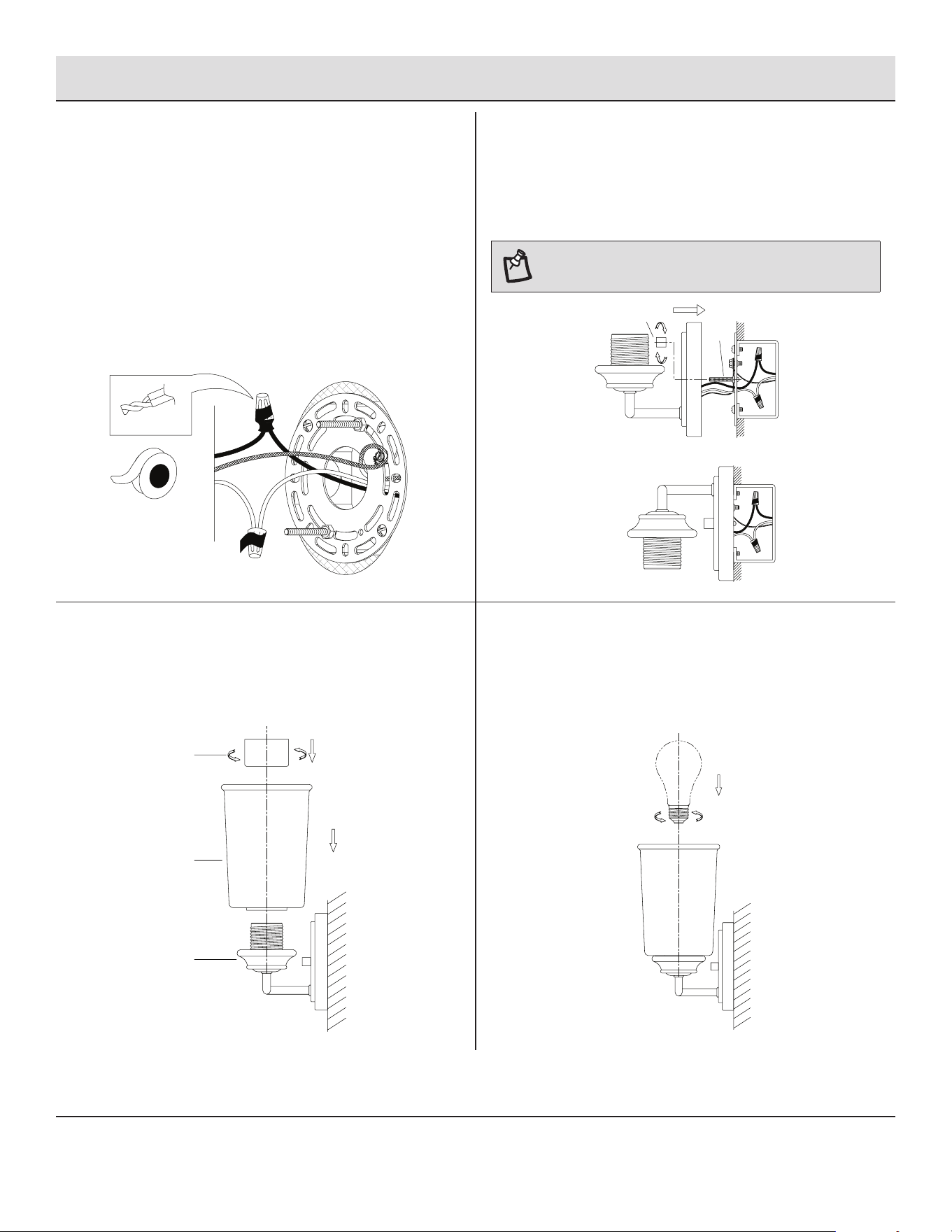

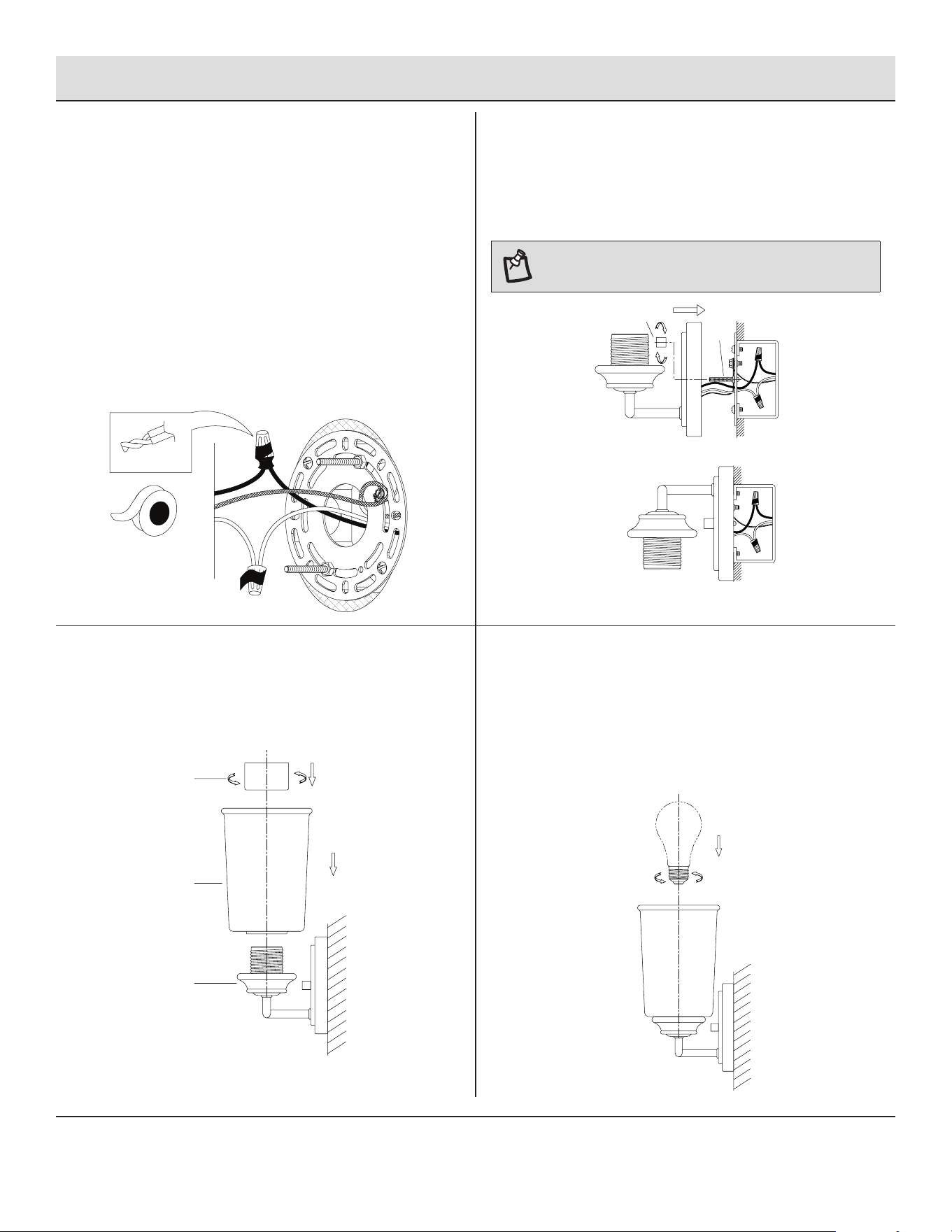

Installation (continued)
3
Connecting the wires
□ Strip 3/8 in. of insulation from the electrical wire ends.
Using the wire nuts (AA), connect the WHITE xture wire
to the WHITE supply wire from the outlet box; connect
the BLACK xture wire to the BLACK supply wire from the
outlet box.
□ Connect the xture ground wire and supply ground wire
using a wire nut or by fastening to the ground screw
on the round mounting plate. Wrap the wire nuts (AA)
with electrical tape (not included). Push all of the wire
connections carefully into the outlet box.
AA
AA
4
Mounting the xture
□ Slide the mounting holes in the xture (A) over the screws
(CC) and using the cylinder nuts (EE), tighten the xture
against the mounting surface.
NOTE: The xture can be mounted up or down.
-OR-
EE
CC
5
Attaching the glass shades
□ Attach the glass shades (B) to the xture (A) using the
socket rings (C) to secure the glass shades modestly tight
to the xture.
A
B
C
6
Installing the light bulb
□ Thread the bulbs (not included) into the xture sockets.
□ Use medium base 60-watt MAX incandescent bulbs or 60-
watt equivalent SBCFL or SBLED bulbs.
7 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Care and Maintenance
WARNING: Before you perform any cleaning or
maintenance work, turn off the electricity at the main circuit
breaker panel.
□ Wipe the xture clean with a damp, soft cloth. Do not use any abrasive cleaners or cleaners that contain alcohol.
□ When replacing bulbs, use medium base 60-watt MAX incandescent bulbs or 60-watt equivalent SBCFL or SBLED bulbs.
Troubleshooting
Problem Possible Causes Solution
The lights will not turn on. The bulb is burned out. Replace the light bulb.
The power is off. Ensure the power supply is turned on.
There is a faulty switch. Test or replace the switch.
There is a faulty wire connection. Check the wiring.
The fuse blows or the circuit breaker trips
when the light is turned on.
There are crossed wires or the power wire is
grounding out.
Discontinue use of the xture. Check the
wire connections or contact a qualied
electrician.
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. – 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.
MERCI
Nous vous remercions d’avoir fait conance à Hampton Bay en achetant ce luminaire. Nous nous efforçons en permanence de créer des
produits de qualité conçus pour agrémenter votre maison. Vous pouvez visiter notre site en ligne pour consulter notre gamme complète de
produits répondant à vos besoins de rénovation résidentielle. Merci d’avoir choisi Hampton Bay!
GUIDE D’UTILISATION ET D’ENTRETIEN
APPLIQUE MURALE À 1AMPOULE, LUMINAIRE DE MEUBLE-LAVABO À
2AMPOULES, 3AMPOULES ET 4AMPOULES
Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
communiquez avec le service à la clientèle de Hampton Bay
de 8h à 19h, HNE, du lundi au vendredi, et de 9hà 18h, HNE, le samedi
1855HD-HAMPTON
HAMPTONBAY.COM
Modèle Nº Article Nº Modèle Nº Article Nº Modèle Nº Article Nº Modèle Nº Article Nº
1014HBBNDI 1006 326 857 1015HBBNDI 1006 326 859 1016HBBNDI 1006 326 195 1017HBBNDI 1006 325 857
1014HBMBZDI 1006 325 817 1015HBMBZDI 1006 325 801 1016HBMBZDI 1006 326 864 1017HBMBZDI 1006 326 365
1014HBMBDI 1006 326 868 1015HBMBDI 1006 326 208 1016HBMBDI 1006 326 850 1017HBMBDI 1006 325 856
2
Table des matières
Consignes de sécurité ...............................2
Garantie ...........................................2
Pré-installation .....................................3
Préparation à l’installation ...........................3
Outils requis ......................................3
Quincaillerie fournie ................................3
Contenu de l’emballage .............................4
Installation ........................................5
Soin et entretien ....................................7
Dépannage ........................................7
Consignes de sécurité
Veuillez lire et comprendre le présent guide dans son intégralité
avant de tenter d’assembler, d’installer ou d’utiliser ce produit.
AVERTISSEMENT: Veuillez lire ces instructions
avec soin et couper le courant au niveau du panneau à
disjoncteurs principal avant d’entamer l’installation.
AVERTISSEMENT: Si vous utilisez des dispositifs de
commande spéciaux avec ce luminaire, veuillez lire les
instructions avec soin an de vous assurer qu’ils sont
entièrement conformes aux normes du Code canadien de
l’électricité et au Code national de l’électricité (N.E.C). Pour
toute question, veuillez communiquer avec un entrepreneur
électricien accrédité.
AVERTISSEMENT: Ce produit peut vous exposer à des
produits chimiques, y compris le plomb et des composés de
plomb, qui sont reconnus par l’état de la Californie comme
pouvant causer le cancer, des anomalies congénitales ou
d’autres dommages aux fonctions reproductrices. Pour
obtenir des renseignements supplémentaires, consultez le
site www.p65warnings.Ca.Gov.
AVERTISSEMENT: Risque d’incendie. Conducteurs
d’alimentation convenant à 90°C min. Consultez un
électricien qualié pour assurer le branchement adéquat du
circuit de dérivation.
ATTENTION: Toutes les pièces en verre sont fragiles.
Veuillez manipuler les abat-jour en verre et les ampoules
avec précaution.
Garantie
Le fabricant garantit que ce luminaire sera exempt de défauts de matériau et de fabrication pendant une période de trois (3)ans à
compter de la date d’achat. Cette garantie ne vise que l’acheteur original et uniquement un usage et un entretien normaux des produits.
Si ce produit est défectueux, la seule obligation du fabricant, et votre seul recours, est de remplacer ou de réparer le produit, au choix du
fabricant, pourvu que le produit n’ait pas été endommagé par une utilisation inadéquate ou abusive, par un accident, une modication, une
altération, la négligence ou une mauvaise manipulation. Cette garantie ne s’applique pas à un produit qui est déclaré avoir été mal installé,
mal réglé ou utilisé d’une façon non conforme aux instructions qui l’accompagnent. Cette garantie ne s’applique pas à un défaillance des
matériaux ou de l’exécution. Cette garantie ne s’applique pas au ni de toute partie du produit, comme la surface, et/ou l’altération due aux
intempéries, puisqu’il s’agit d’une usure normale. Le fabricant ne garantit aucunement, et réfute expressément toute garantie, explicite ou
tacite, d’adaptation à un usage particulier autre que celui exprimé aux présentes. Le fabricant réfute expressément toute responsabilité et
ne peut être tenu responsable de toute perte ou de tout dommage indirect(e) ou accessoire, y compris mais non de façon limitative, tous les
frais de main-d’œuvre ou autres encourus pour le remplacement ou la réparation dudit produit.
Veuillez communiquer avec l’équipe du service à la clientèle au 1855-HD-HAMPTON ou visiter notre site www.HAMPTONBAY.com.
3 HAMPTONBAY.COM
Veuillez composer le 1855HD-HAMPTON pour obtenir une assistance supplémentaire.
Pré-installation
PRÉPARATION À L’INSTALLATION
Avant de procéder à l’installation, assurez-vous qu’il ne manque aucune pièce à l’aide des sections relatives à la quincaillerie fournie et au
contenu de l’emballage. Si l’une des pièces est manquante ou endommagée, n’essayez pas d’assembler, d’installer ou d’utiliser le produit.
Pour éviter d’endommager ce produit, placez-le sur une surface molle et non abrasive telle qu’un tapis ou un carton.
OUTILS REQUIS
Tournevis à tête
cruciforme
Pinces Outils à dénuder
Ruban isolant Échelle
Lunettes de
sécurité
QUINCAILLERIE FOURNIE
REMARQUE: Les pièces de quincaillerie ne sont
pas illustrées à la grandeur nature.
__AA __BB __CC __DD __EE
Pièce Description Quantité
AA Capuchon de connexion 3
BB Traverse ronde 1
CC Vis nº8-32 2
DD Écrou hexagonal nº8-32 2
EE Écrou cylindrique nº8-32 2
4
Pré-installation(suite)
CONTENU DE L’EMBALLAGE
A
B
C
Pièce Description Quantité
(applique murale)
Quantité
(à 2ampoules)
Quantité
(à 3ampoules)
Quantité
(à 4ampoules)
A Luminaire 1 1 1 1
B Abat-jour en verre 1 2 3 4
C Bague de douille 1 2 3 4
5 HAMPTONBAY.COM
Veuillez composer le 1855HD-HAMPTON pour obtenir une assistance supplémentaire.
Installation
1
Préparation de la traverse
□ Vissez lâchement les vis(CC) et les écrous
hexagonaux(DD) sur la traverse ronde(BB).
□ Vous devez maintenant ajuster la longueur des vis selon la
profondeur de la monture du luminaire.
CC
CC
BB
DD
DD
2
Installation de la traverse
□ Fixez cet assemblage sur la boîte de sortie de courant à
l’aide des vis de montage fournies avec la boîte de sortie de
courant (non fournie). Serrez solidement les vis de montage.
□ Soulevez le luminaire jusqu’à la surface de montage et faites
passer les vis(CC) à travers les deux trous de montage de
la monture du luminaire. Tout en maintenant le luminaire
d’une main, vissez les vis(CC) pour les faire entrer ou sortir
de la traverse ronde(BB), jusqu’à ce que 5mm de letage
soient visibles. Ceci devrait sufre pour installer le luminaire
conformément aux instructions de l’étape4.
□ Ensuite, retirez le luminaire et serrez les écrous
hexagonaux(DD) contre la traverse ronde(BB). Vous
devriez désormais disposer de la longueur correcte de
letage pour l’installation du luminaire.
5 mm [3/16 po]
Profondeur de la monture
Vissez ou dévissez les
deux vis pour ajuster
Monture
Boîte de
sortie de
courant
CC
6
Installation (suite)
3
Raccordement des ls
□ Dénudez 9,52mm de gaine isolante des extrémités
des ls électriques. En vous servant des capuchons de
connexion(AA), raccordez le l BLANC du luminaire au
l BLANC d’alimentation électrique de la boîte de sortie
de courant; raccordez le l NOIR du luminaire au l NOIR
d’alimentation électrique de la boîte de sortie de courant.
□ Raccordez le l de mise à la terre du luminaire et le l de mise
à la terre de l’alimentation électrique à l’aide d’un capuchon
de connexion ou en le xant fermement à la vis de mise à
la terre de la traverse ronde. Enveloppez les capuchons de
connexion(AA) de ruban isolant (non compris). Poussez toutes
les connexions des ls dans la boîte de sortie de courant.
AA
AA
4
Installation du luminaire
□ Faites glisser les trous de montage du luminaire(A) par-
dessus les vis(CC) et, à l’aide des écrous cylindriques(EE),
serrez bien le luminaire contre la surface de montage.
REMARQUE: Le luminaire peut être installé orienté vers
le haut ou vers le bas.
-OU-
EE
CC
5
Installation des abat-jour en verre
□ Fixez les abat-jour en verre(B) sur le luminaire(A) à l’aide
des bagues de douille(C) moyennement serrés sur le
luminaire.
A
B
C
6
Installation de l’ampoule
□ Vissez les ampoules (non comprises) dans les douilles du
luminaire.
□ Utilisez des ampoules incandescentes à culot moyen de
60watts maximum ou des ampoules à SBLED ou SBCFL
équivalentes à 60watts.
7 HAMPTONBAY.COM
Veuillez composer le 1855HD-HAMPTON pour obtenir une assistance supplémentaire.
Soin et entretien
AVERTISSEMENT: Coupez l’alimentation électrique
au niveau du panneau à disjoncteurs principal avant
d’effectuer tout entretien ou nettoyage.
□ Essuyez le luminaire avec un linge doux et humide pour le nettoyer. N’utilisez pas de nettoyants abrasifs ou contenant de l’alcool.
□ Quand vous remplacez les ampoules, utilisez des ampoules incandescentes à culot moyen de 60watts maximum ou des ampoules à
SBLED ou SBCFL équivalentes à 60watts.
Dépannage
Problème Causes possibles Solution
Le luminaire ne s’allume pas. L’ampoule est grillée. Remplacez l’ampoule.
Le courant est coupé. Assurez-vous que l’alimentation en courant
électrique est sous tension.
L’interrupteur est défectueux. Vériez ou remplacez l’interrupteur.
Il y a un mauvais branchement. Vériez le câblage.
Le fusible grille ou le disjoncteur se
déclenche lorsque la lumière est allumée.
Les ls sont inversés ou un l de
l’alimentation n’est pas correctement mis à
la terre.
Cessez d’utiliser le luminaire. Vériez les
branchements ou consultez un électricien
qualié.
Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
communiquez avec le service à la clientèle de Hampton Bay
de 8h à 19h, HNE, du lundi au vendredi, et de 9hà 18h, HNE, le samedi
1855HD-HAMPTON
HAMPTONBAY.COM
Conservez ce guide pour un usage ultérieur.
GRACIAS
Apreciamos la conanza que has depositado en Hampton Bay al comprar esta lámpara. Nos esforzamos en crear continuamente productos de
calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles a n de satisfacer tus
necesidades de mejoras del hogar. ¡Gracias por elegir Hampton Bay!
GUÍA DE USO Y CUIDADO
LÁMPARA DE PARED DE 1 LUZ, LÁMPARA DE TOCADOR
DE 2 LUCES, DE 3 LUCES Y DE 4 LUCES
¿Preguntas, problemas, piezas faltantes? Antes de devolverlo a la tienda,
llama al servicio al cliente de Hampton Bay
entre 8:00 a.m. y 7:00 p.m. (hora del Este) de lunes a viernes o los sábados entre 9:00 a.m. y 6:00 p.m. (hora del Este).
1-855-HD-HAMPTON
HAMPTONBAY.COM
Modelo Núm. Artículo Núm. Modelo Núm. Artículo Núm. Modelo Núm. Artículo Núm. Modelo Núm. Artículo Núm.
1014HBBNDI 1006 326 857 1015HBBNDI 1006 326 859 1016HBBNDI 1006 326 195 1017HBBNDI 1006 325 857
1014HBMBZDI 1006 325 817 1015HBMBZDI 1006 325 801 1016HBMBZDI 1006 326 864 1017HBMBZDI 1006 326 365
1014HBMBDI 1006 326 868 1015HBMBDI 1006 326 208 1016HBMBDI 1006 326 850 1017HBMBDI 1006 325 856
2
Tabla de contenido
Información de seguridad ............................2
Garantía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Preinstalación ......................................3
Planicación de la instalación ........................3
Herramientas necesarias ............................3
Herrajes incluidos .................................3
Contenido del paquete ..............................4
Instalación ........................................5
Cuidado y mantenimiento ............................7
Solución de problemas ...............................7
Información de seguridad
Lee y entiende este manual por completo antes de tratar de
ensamblar, instalar y usar este producto.
ADVERTENCIA: Antes de comenzar la instalación, lee
las instrucciones cuidadosamente y apaga la electricidad en
el panel del cortacircuitos principal.
ADVERTENCIA: Si vas a usar un dispositivo de control
especial con esta lámpara, sigue cuidadosamente las
instrucciones para garantizar el absoluto cumplimiento de
los requisitos del Código Eléctrico Nacional (N.E.C., por sus
siglas en inglés) . Si tienes alguna pregunta, contacta con
un electricista calicado.
ADVERTENCIA: Este producto puede exponerte a
compuestos químicos, incluyendo plomo y compuestos
de plomo, que el Estado de California reconoce como
causantes de cáncer, malformaciones congénitas u otros
daños al sistema reproductivo. Para más información, visita
www.p65warnings.Ca.Gov.
ADVERTENCIA: Riesgo de incendio. Conductores de
corriente, mínimo 90°C. Consulta a un electricista calicado
para garantizar la conexión correcta del conductor del
circuito derivado.
PRECAUCIÓN: Todas las piezas de vidrio son frágiles.
Ten cuidado al manipular pantallas de vidrio o bombillas.
Garantía
El fabricante garantiza que esta pieza de iluminación está libre de defectos materiales o de fabricación durante tres (3) años a partir de
la fecha original de compra. Esta garantía es válida sólo para el comprador original y sólo cubre productos en uso y funciones normales.
Si este producto resultara defectuoso, la única obligación y solución exclusiva del fabricante, será reparar o reemplazar el producto,
a su entera discreción, siempre que el producto no haya sido dañado por mal uso, abuso, accidente, modicaciones, alteraciones,
negligencia o manejo indebido. Esta garantía no cubre ningún producto instalado, congurado o usado de cualquier manera no acorde a
las instrucciones adjuntas al producto. Esta garantía no cubre defectos de materiales o fabricación. Esta garantía no se aplica al acabado
de ninguna parte del producto, como por ejemplo el de la supercie, ni al deterioro por condiciones ambientales, ya que eso se considera
un desgaste normal. El fabricante no garantiza y se exime especialmente de cualesquiera garantías expresas o implícitas, o de idoneidad
para un n en particular, distintas de la garantía indicada por este medio. El fabricante se exime especícamente de cualquier obligación
y responsabilidad por daños o pérdidas directas o indirectas, que incluyen, pero no se limitan a cualquier costo de mano de obra o gastos
relacionados con la reposición o reparación de dicho producto.
Comuníquese con el equipo de servicio al cliente por el 1-855-HD-HAMPTON o visite www.HAMPTONBAY.com.
3 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Preinstalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación, asegúrate de tener todas las piezas cotejándolas con las secciones de Herrajes Incluidos y Contenido del
Paquete. Si alguna pieza está dañada o falta, no intentes ensamblar, instalar u operar el producto.
Para evitar dañar el producto, colócalo sobre una supercie suave, no abrasiva, como una alfombra o cartón.
HERRAMIENTAS NECESARIAS
Destornillador
con cabeza
Phillips
Alicates Pelacables
Cinta de
electricista
Escalera
Gafas de
seguridad
HERRAJES INCLUIDOS
NOTA: No se muestra el tamaño real de los herrajes.
__AA __BB __CC __DD __EE
Pieza Descripción Cantidad
AA Tuerca para cable 3
BB Placa de montaje redonda 1
CC Tornillo núm. 8-32 2
DD Tuerca hexagonal núm. 8-32 2
EE Tuerca cilíndrica núm. 8-32 2
4
Preinstalación (continuación)
CONTENIDO DEL PAQUETE
A
B
C
Pieza Descripción Cantidad (Lámpara de
pared)
Cantidad (2 luces) Cantidad (3 luces) Cantidad (4 luces)
A Lámpara 1 1 1 1
B Pantalla de vidrio 1 2 3 4
C Aro del
portabombilla
1 2 3 4
5 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Instalación
1
Cómo preparar la placa de montaje
□ Enrosca sin apretar los tornillos (CC) y las tuercas
hexagonales (DD) en la placa de montaje redonda (BB).
□ Ahora debes ajustar la longitud del tornillo de acuerdo con
la profundidad de la cubierta de la lámpara.
CC
CC
BB
DD
DD
2
Cómo instalar la placa de montaje
□ Fija este conjunto a la caja eléctrica usando los tornillos de
montaje suministrados con la caja eléctrica (no incluida).
Aprieta bien los tornillos de montaje.
□ Levanta la lámpara a la supercie de montaje y pasa los
tornillos (CC) a través de los dos oricios de montaje en la
cubierta de la lámpara. Mientras sostienes la lámpara con
una mano, enrosca los tornillos (CC) dentro o fuera de la
placa de montaje redonda (BB) hasta que se vean 3/16 plg
(4.8 mm) de rosca. Eso debería ser suciente para montar
la lámpara como se indica en el paso 4.
□ A continuación, baja la lámpara y aprieta las tuercas
hexagonales (DD) contra la placa de montaje redonda (BB).
Ahora debes tener la longitud correcta de roscas para
montar la lámpara.
3/16” [4.8 mm]
Profundidad de cubierta
Enrosca ambos tornillos
hacia adentro o hacia
afuera para realizar ajustes
Cubierta
Caja de
conexiones
CC
6
Instalación (continuación)
3
Cómo conectar los cables
□ Quita 3/8 plg (9.5 mm) de aislante de los extremos de los
cables eléctricos. Con las tuercas para cables (AA), conecta
el cable BLANCO del accesorio al cable de suministro
BLANCO de la caja de salida; conecta el cable NEGRO
del accesorio al cable de suministro NEGRO de la caja de
salida.
□ Conecta el cable de tierra de la lámpara y el cable de tierra
de suministro usando una tuerca para cable o sujetándolo
al tornillo de tierra en la placa de montaje redonda.
Envuelve las tuercas para cables (AA) con cinta aislante
(no incluida). Empuja todas las conexiones de cables con
cuidado dentro de la caja eléctrica.
AA
AA
4
Cómo instalar la lámpara
□ Desliza los oricios de montaje de la lámpara (A) sobre los
tornillos (CC) y, con las tuercas cilíndricas (EE), aprieta la
lámpara contra la supercie de montaje.
NOTA: La lámpara se puede montar hacia arriba o hacia
abajo.
-O-
EE
CC
5
Cómo instalar las pantallas de vidrio
□ Fija las pantallas de vidrio (B) a la lámpara (A) usando los
aros de portabombillas (C) para asegurar las pantallas de
vidrio moderadamente ajustadas a la lámpara.
A
B
C
6
Cómo instalar la bombilla
□ Enrosca las bombillas (no incluidas) en los portabombillas
de la lámpara.
□ Utiliza bombillas incandescentes MÁX de 60 vatios de
base media o bombillas SBLED o SBCFL equivalentes a 60
vatios.
7 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Cuidado y mantenimiento
ADVERTENCIA: Antes de realizar cualquier trabajo de
limpieza o mantenimiento, apaga la electricidad en el panel
del cortacircuitos principal.
□ Limpia la lámpara con un paño suave húmedo. No uses limpiadores abrasivos o que contengan alcohol.
□ Al reemplazar, utiliza bombillas incandescentes MÁX de 60 vatios de base media o bombillas SBLED o SBCFL equivalentes a 60 vatios.
Solución de problemas
Problema Causas posibles Solución
Las luces no encienden. La bombilla está fundida. Reemplaza la bombilla.
La electricidad está apagada. Asegúrate de que el suministro de
electricidad esté encendido.
Hay un interruptor defectuoso. Prueba o reemplaza el interruptor.
Hay una conexión defectuosa del cable. Revisa el cableado.
El fusible se funde o el cortacircuitos se
activa al encenderse la luz.
Hay cables cruzados o el cable de
alimentación no hace tierra.
Deja de usar la lámpara. Revisa las
conexiones de los cables o llama a un
electricista calicado.
¿Preguntas, problemas, piezas faltantes? Antes de devolverlo a la tienda,
llama al servicio al cliente de Hampton Bay
entre 8:00 a.m. y 7:00 p.m. (hora del Este) de lunes a viernes o los sábados entre 9:00 a.m. y 6:00 p.m. (hora del Este).
1-855-HD-HAMPTON
HAMPTONBAY.COM
Conserva este manual para uso futuro.
