Vevor N1011 Tow Behind Lawn Aerator Universal Hitch User Manual

Technical Suppo and E-Warranty Ceicate www.vevor.com/suppo

Lawn Aerator

User manual

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are actually

saving half in comparison with the top major brands.

NEED HELP? CONTACT US!

Have product questions? Need technical support?

Please feel free to contact us:

Technical Support and E-Warranty Certificate www.vevor.com/support

This is the original instruction, please read all manual instructions carefully before operating.

VEVOR reserves clear interpretation of our user manual. The appearance of the product shall

be subject to the product you received. Please forgive us that we won't inform you again if

there is any technology or software updates on our product.

Model:N1011

Lawn Aerator

TOUGH TOOLS, HALF PRICE

- 1 -

- 2 -

Table of Contents

General Warnings and Rules ................................................................................ 3

Controls and Features Identification ...................................................................... 5

Component and Hardware ................................................................................ 6, 7

Assembly Instructions ........................................................................... 8, 9, 10, 11

Operation Instructions ................................................................................... 12, 13

Maintenance and Storage ................................................................................... 14

Specifications ...................................................................................................... 15

Parts Drawing and Parts List ......................................................................... 16, 17

- 3 -

GENERAL WARNINGS

READ and UNDERSTAND this manual completely before using 40” Plug Aerator.

Operator must read and understand all safety and warning information, operating instructions,

maintenance and storage instructions before operating this equipment. Failure to properly operate and

maintain the plug aerator could result in serious injury to the operator or bystanders.

Operation Warnings

 Do not at any time carry passengers, sit or stand on the aerator.

 Do not allow children to play on, stand upon or climb on the aerator.

 Always inspect the aerator before using to insure it is in good working condition.

 Replace or repair damaged or worn parts immediately.

 Always check and tighten hardware and assembled parts before operation.

 Do not exceed the equipment maximum tray load capacity of 100 pounds.

 Avoid large holes and ditches when operating the equipment.

 Be careful when operating the aerator on steep grades (hills).

 ALWAYS operate at reduced speeds on rough terrain, along creeks, ditches and on hillsides.

 Do not operate close to creeks, ditches and public highways.

 To avoid personal injury and/or equipment damage DO NOT EXCEED 5 MPH.

 Always use caution when loading and unloading extra weight onto the tray.

 Only tow with recommended vehicles (Lawn/Garden Tractors and ATVs).

 Always refer to the vehicle owner’s manual for proper towing.

 Aerator is not designed to be used with zero-turn mowers.

 Always secure and lock plug aerator to the vehicle hitch before operating.

Crush and Cut Hazards

 Always keep hands and feet clear from moving parts while operating the equipment.

 Always clear and keep work area clean when operating.

 Always

wear safety gear, eye protection, gloves and work boots when operating the aerator.

WARNING

The warnings, cautions, and instructions outlined in this instruction manual cannot cover all

possible conditions or situations that may occur. It must be understood by the operator that

common sense and caution are factors which cannot be built into this product and must be

supplied by the operator.

PROP 65 WARNING

This product can expose you to chemicals including lead and lead compounds which are known

to the State of California to cause cancer and birth defects or other reproductive harm. For more

information, go to www.P65Warnings.ca.gov

Assembly Is Required

This product requires assembly before use. See “Assembly” section for instructions. Because of the

weight and size of the 40” plug aerator, it is recommended that two or more adults be present to assist

with the assembly. INSPECT ALL COMPONENTS closely upon receipt to make sure no components

are missing or damaged.

- 4 -

Hazard Signal Word Definitions

ABOUT YOUR 40” PLUG AERATOR

This 40” plug aerator has a roughed steel construction and is designed to remove soil plugs up to 3”

long, allowing for compact soil to be loosened. Plug aerators promote a healthy lawn by opening up the

ground to allow water, air and nutrients to reach your lawns’ root system. It is ideal for heavy-traffic

areas (playgrounds and sports fields) and burned-out, drought-damaged lawns. A plug aerator effects

will last longer than a spike aerator because of size of hole it creates. The 40” plug aerator features a

fully enclosed weight tray to increase the penetration depth. Never exceed the tray’s rated loaded

capacity of 100 pounds when operating the aerator.

Technical specifications of the 40” plug aerator are provided in the “Specifications” section of this

manual.

This is the safety alert symbol. It is used to alert

you to potential personal injury hazards. Obey all

safety messages that follow this symbol to avoid

possible injury or death.

DANGER indicates an imminently hazardous

situation which, if not avoided, will result in death

or serious injury.

DANGER

WARNING indicates a potentially hazardous

situation which, if not avoided, could result in

death or serious injury.

WARNING

CAUTION indicates a potentially hazardous

situation which, if not avoided, may result in minor

or moderate injury.

CAUTION

CAUTION used without the safety alert symbol

indicates a potentially hazardous situation which,

if not avoided, may result in property damage.

CAUTION

- 5 -

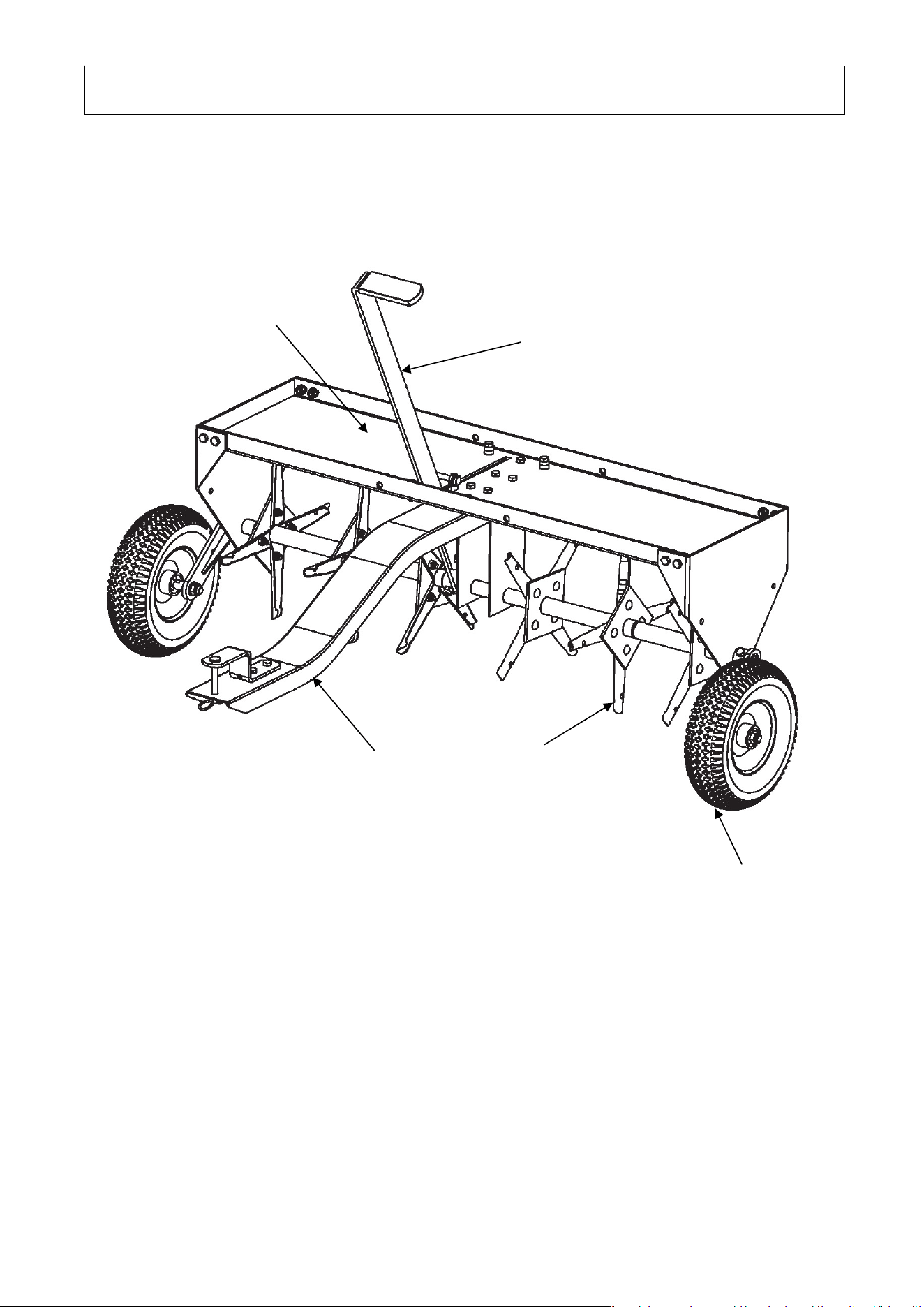

Read this owner’s manual before operating the equipment. Familiarize yourself with the location and

function of the controls and features. Save this manual for future reference.

1) Aerator Tray – Do not exceed maximum load capacity of 100 pounds.

2) Lift Handle – Positions plug spikes up or down.

3) Tires / Wheel – Do not exceed the recommended rate.

4) Hitch – Pin-type design; use only with approved vehicles.

5) Plug Spikes – Pulls small soil plugs from the ground.

Controls and Features Identification

- 6 -

CAUTION

Read and follow all instructions for assembly and operation. Failure to properly assemble this

equipment could result in serious injury to the user or bystanders, or cause equipment damage

PLUG AERATOR COMPONENT PARTS AND ASSEMBLY

Take all parts out of the shipping crate and inspect components to ensure there are no missing

pieces before starting to assemble the plug aerator. For assembly, follow steps 1 through 8.

TOOLS REQUIRED

 Rubber or Wooden Hammer

 13mm, 14mm and 17mm Wrenches

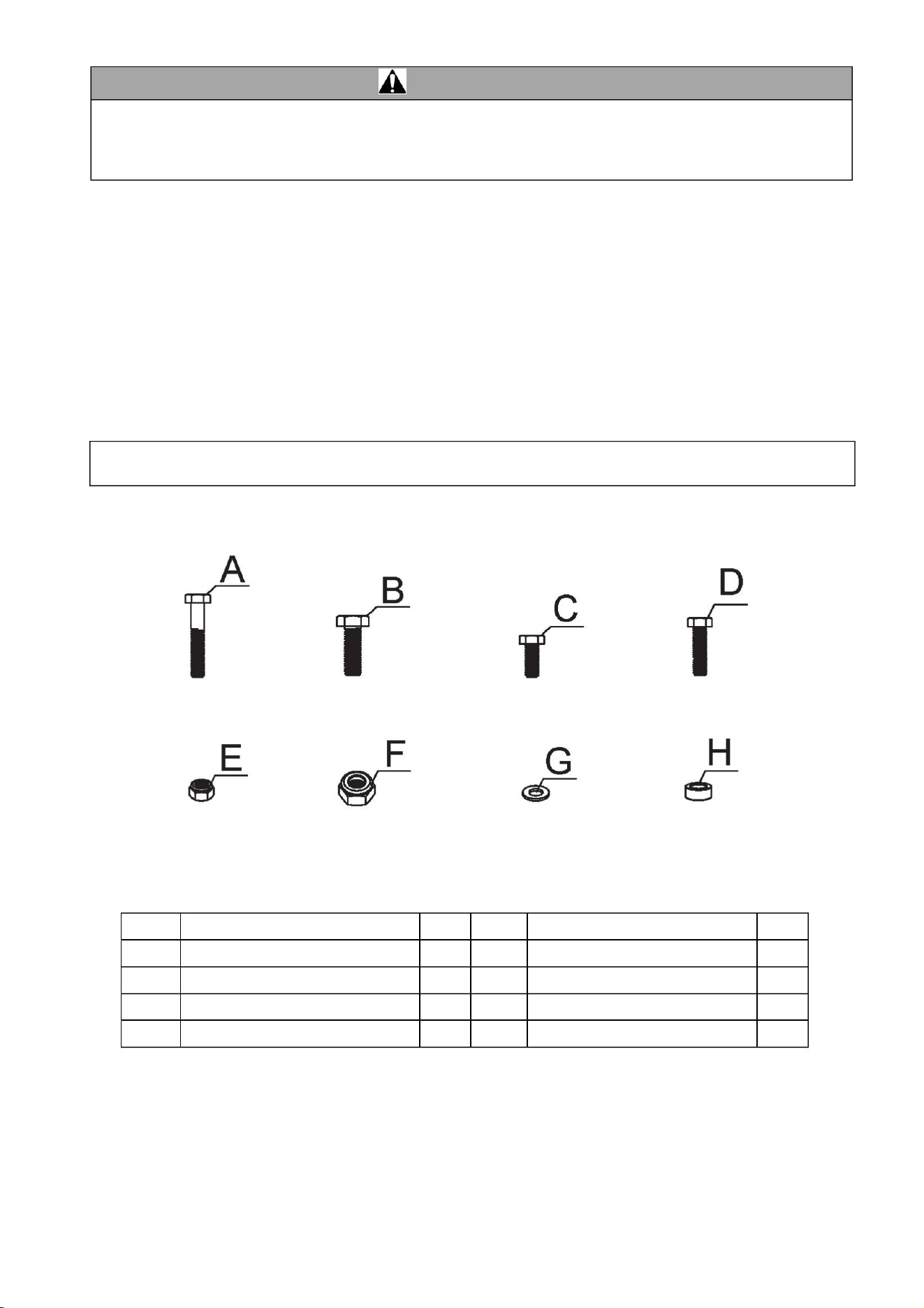

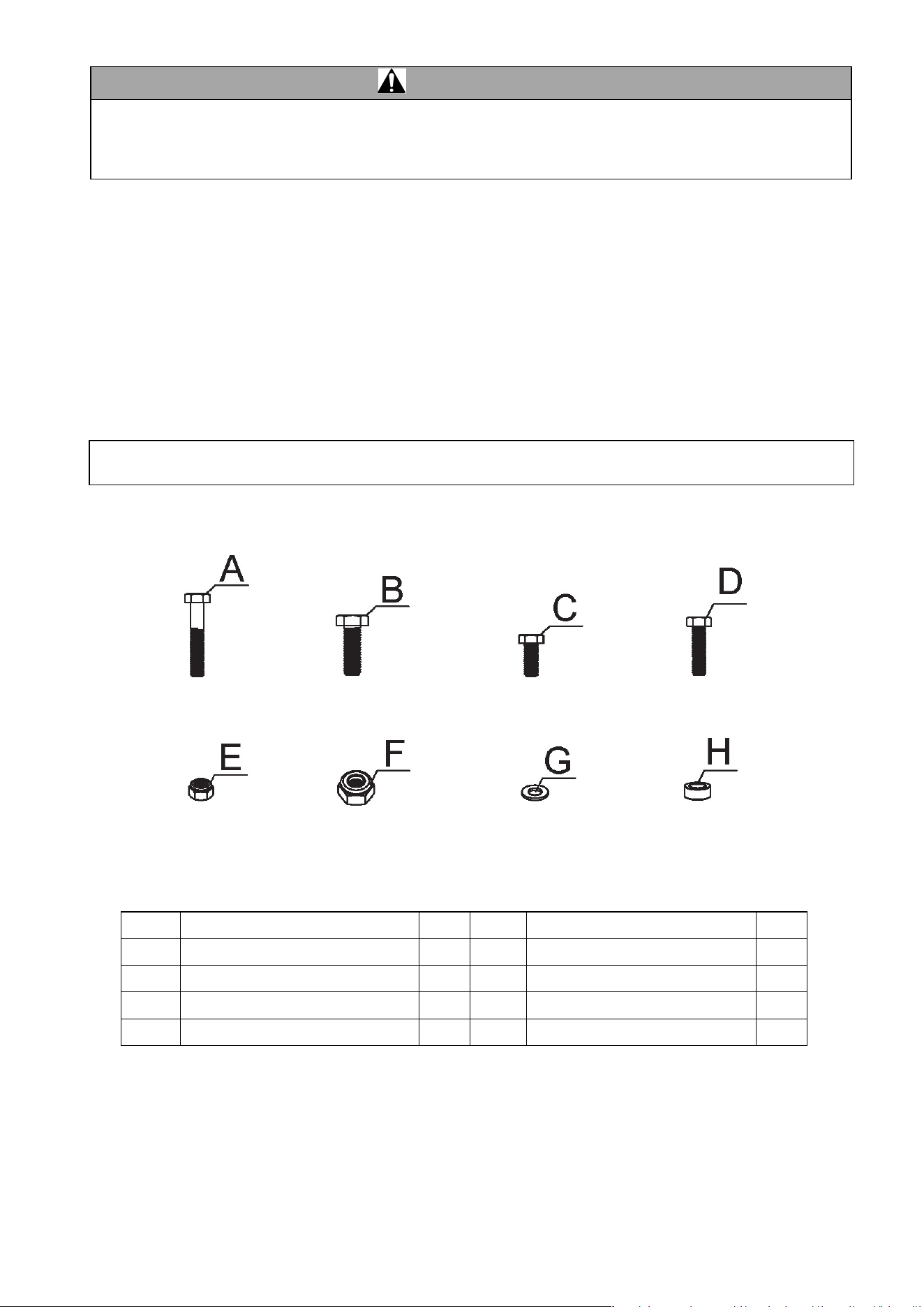

Ref# Description Qty Ref# Description Qty

Hex Bolt M8x45

3 E

Lock Nut M8

B Hex Bolt M10x30

2 F

Lock Nut M10

C Hex Bolt M8x20

14 G

Flat Washer Ø8

D Hex Bolt M8x30

2 H

Spacer

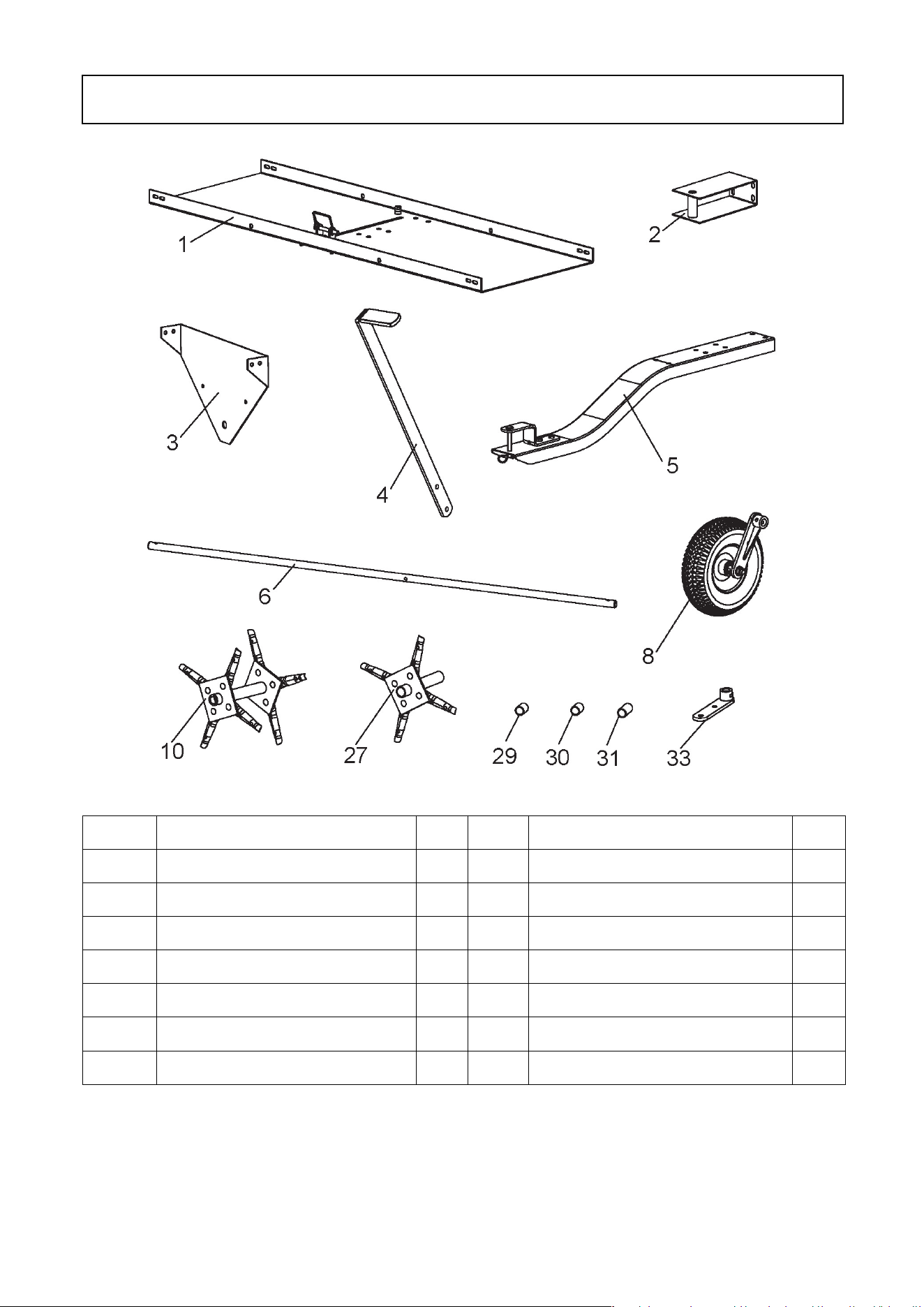

Component and Hardware Parts

- 7 -

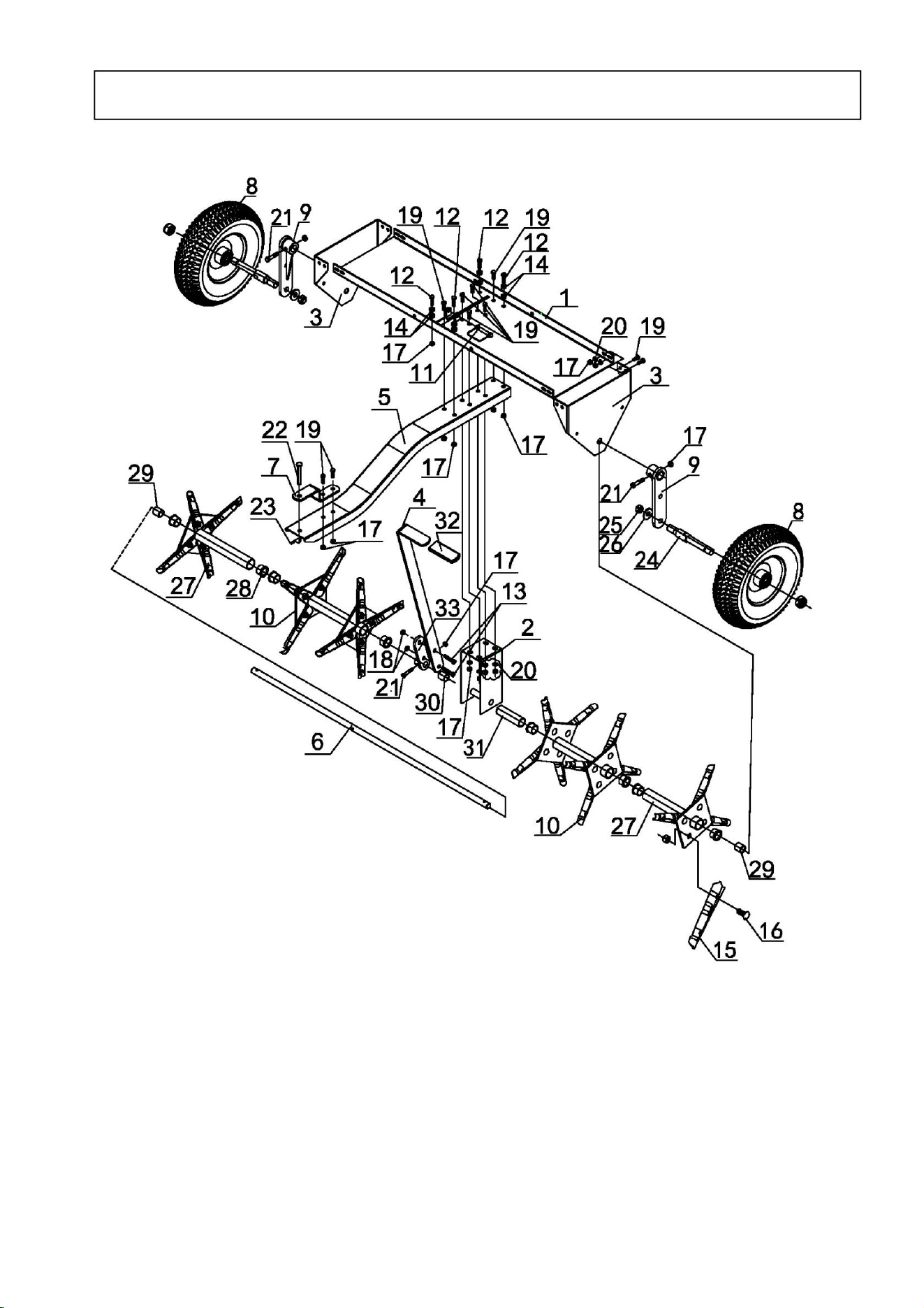

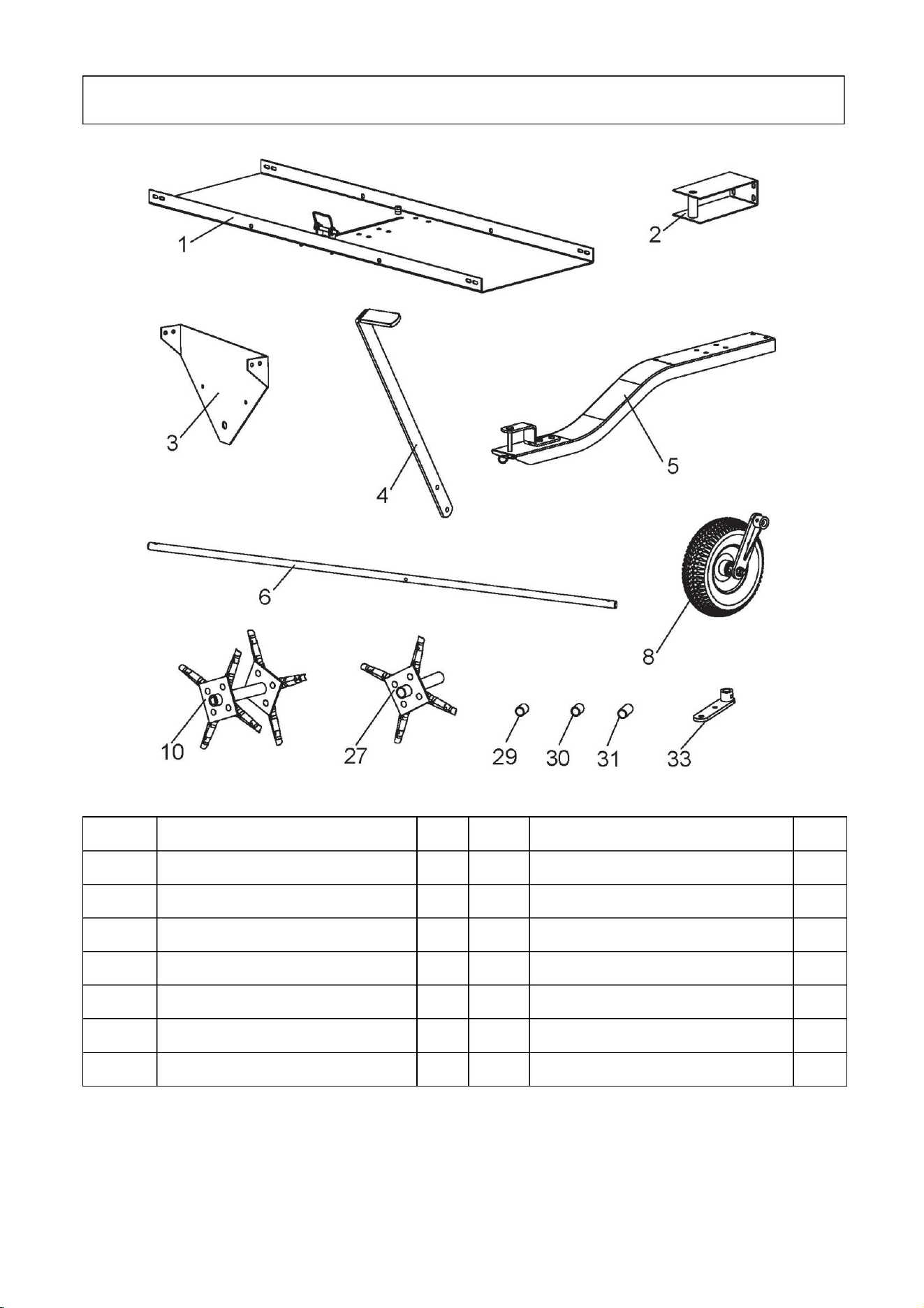

Ref# Description Qty Ref# Description Qty

1 Tray

1 10

Double Plug Spool

2 Middle Brace

1 27

Single Plug Spool

3 End Plate

2 29

24mm Long Spacer A

4 Lift Handle

1 30

21mm Long Spacer B

5 Tongue

1 31 55mm Long Spacer C 1

Axle Shaft

1 33

Wheel Bracket

Pneumatic Wheel Assembly

Component and Hardware Parts

- 8 -

CAUTION

When assembling or using the aerator exercise caution at all times; the plug spikes are sharp and

may result in serious injury to the user or bystanders.

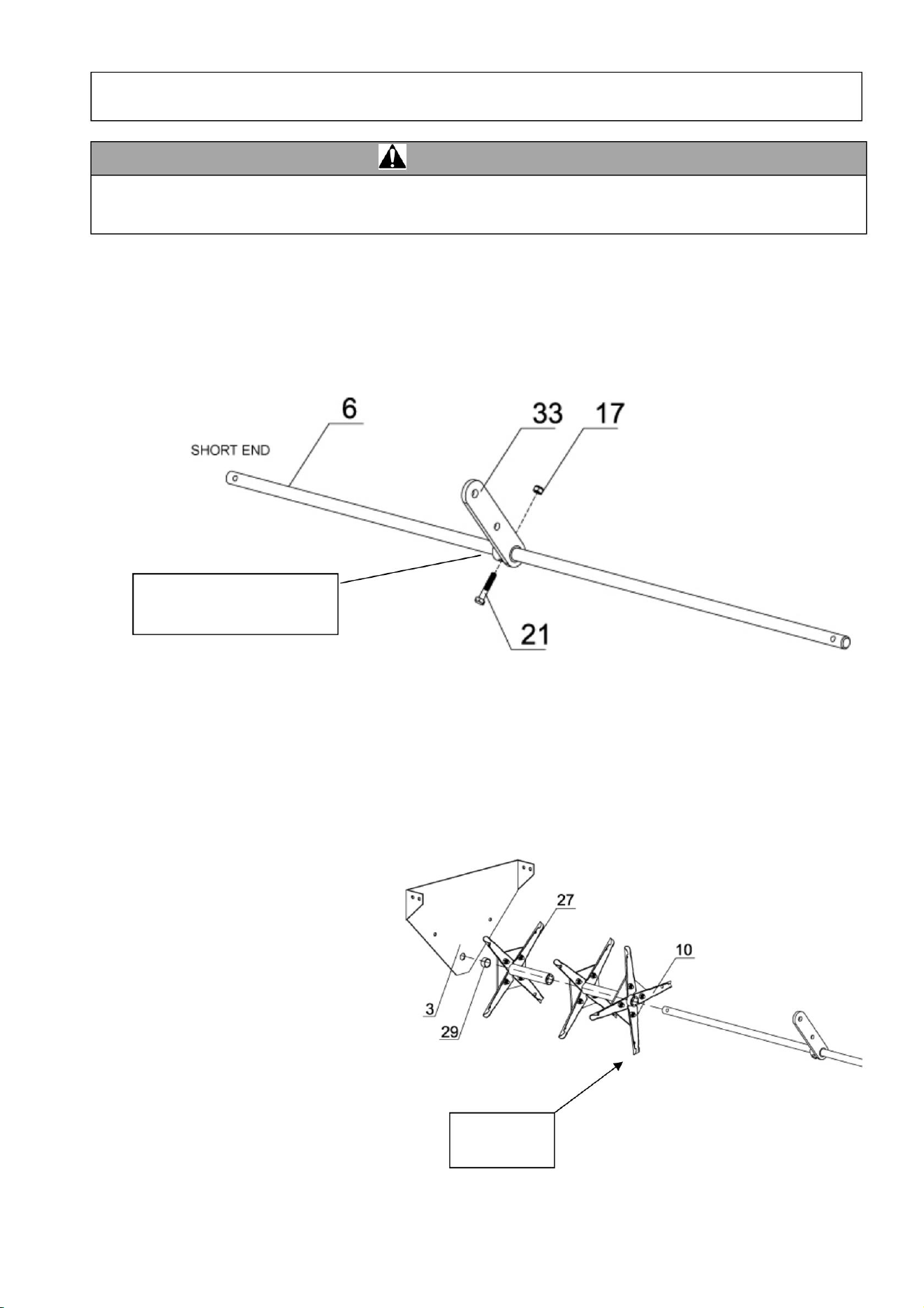

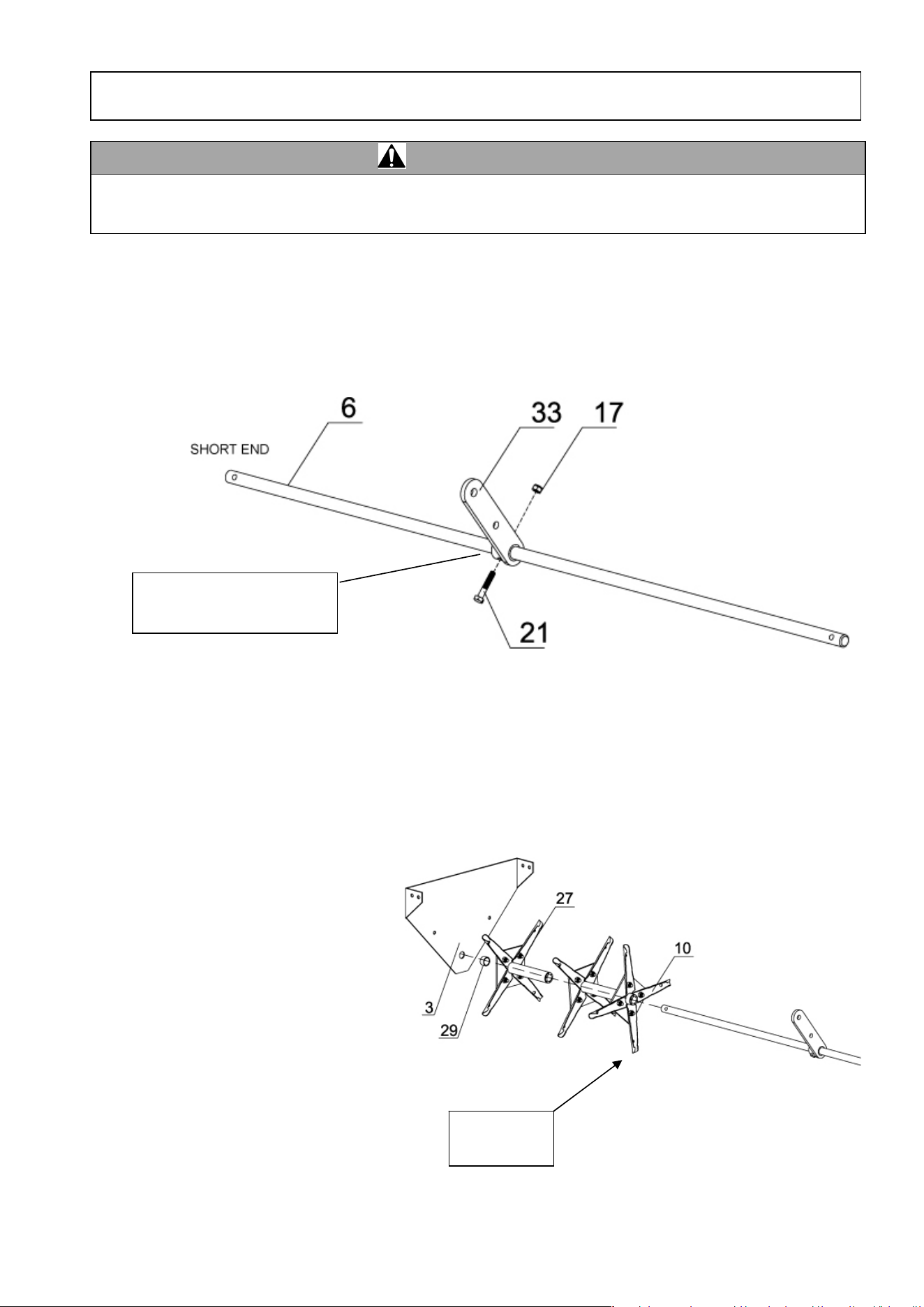

STEP 1: Attach Wheel Bracket to the Axle Shaft

1. Slide the wheel bracket (#33) over the axle shaft (#6) and position over the center axle hole

using hex bolt M8x45 (#21 / A) and loosely tighten the lock nut M8 (#17 / E).

Step 2: Short Side Axle Shaft Assembly

1. Assemble all of the items below onto the short side of the axle shaft in the following order (A

through D). Make sure the plug spikes face inward.

A. Double Plug Spool (#10)

B. Single Plug Spool (#27)

C. 24mm long Spacer A (#29)

D. End Plate (#3)

Assembly Instructions

Wheel Bracket ring needs

to face the short end of the

axle.

Plug Spikes

need to face

inwards.

- 9 -

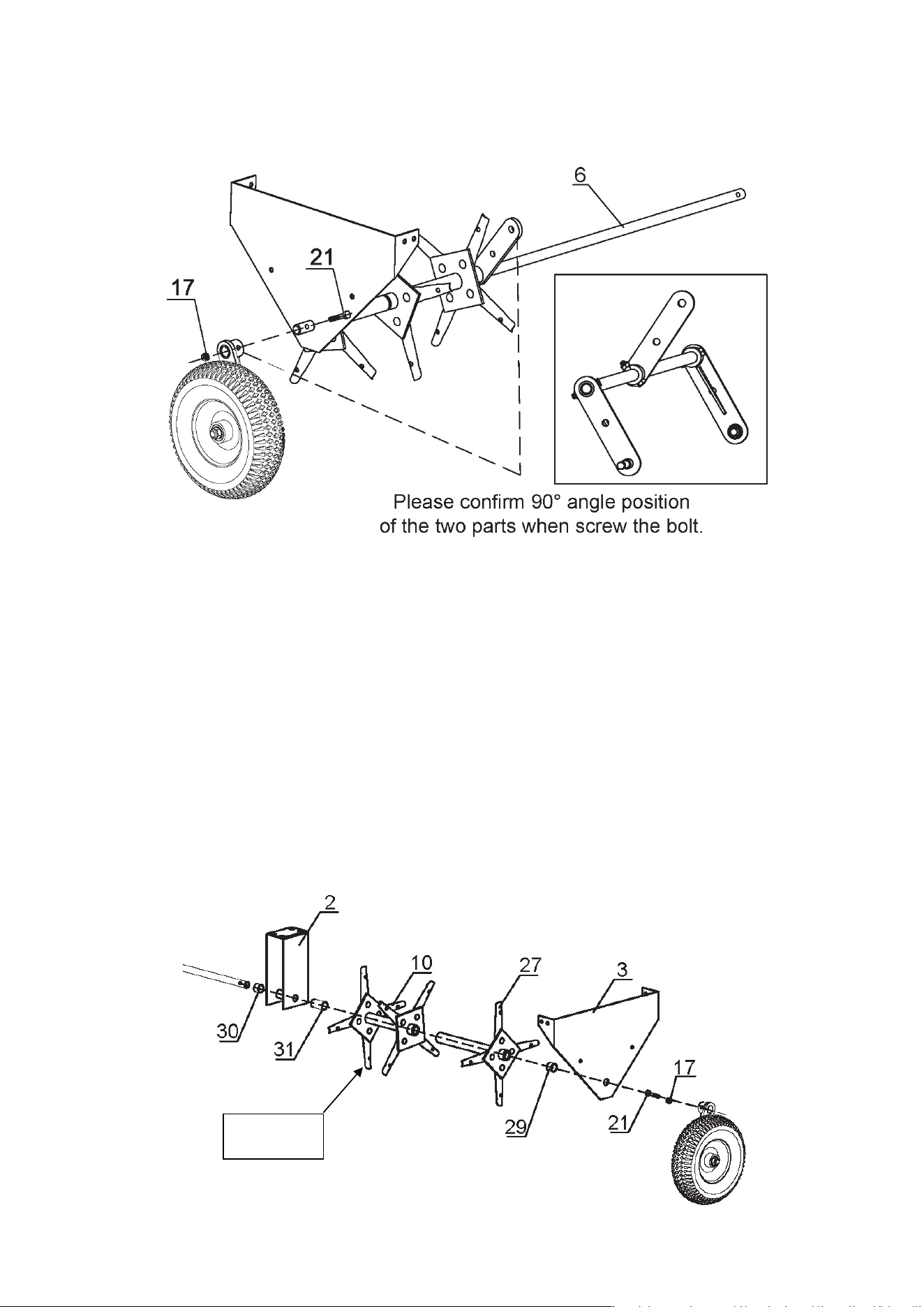

STEP 3: Wheel Assembly

1. Slide wheel through wheel bracket (#6) and fasten with hex bolt M8x45 (#21 / A) and lock nut

M8 (#17 / E).

STEP 4: Long Side Axle Shaft Assembly

1. Assembly on the long side of the axle the items listed below in the following order (A through

G).

2. Slide wheel through wheel bracket (#6) and fasten with hex bolt M8x45 (#21 / A) and lock nut

M8 (#17 / E).

A. 21mm Long Spacer B (#30)

B. Middle Brace (#2)

C. 55mm Spacer C (#31

D. Double Plug Spool (#10)

E. Single Plug Spool (#27)

F. 24mm Long Spacer A (#29)

G. End Plate (#3)

NOTE: After assembly, make sure that both wheels spin freely.

Plug Spikes

face inwards

- 10 -

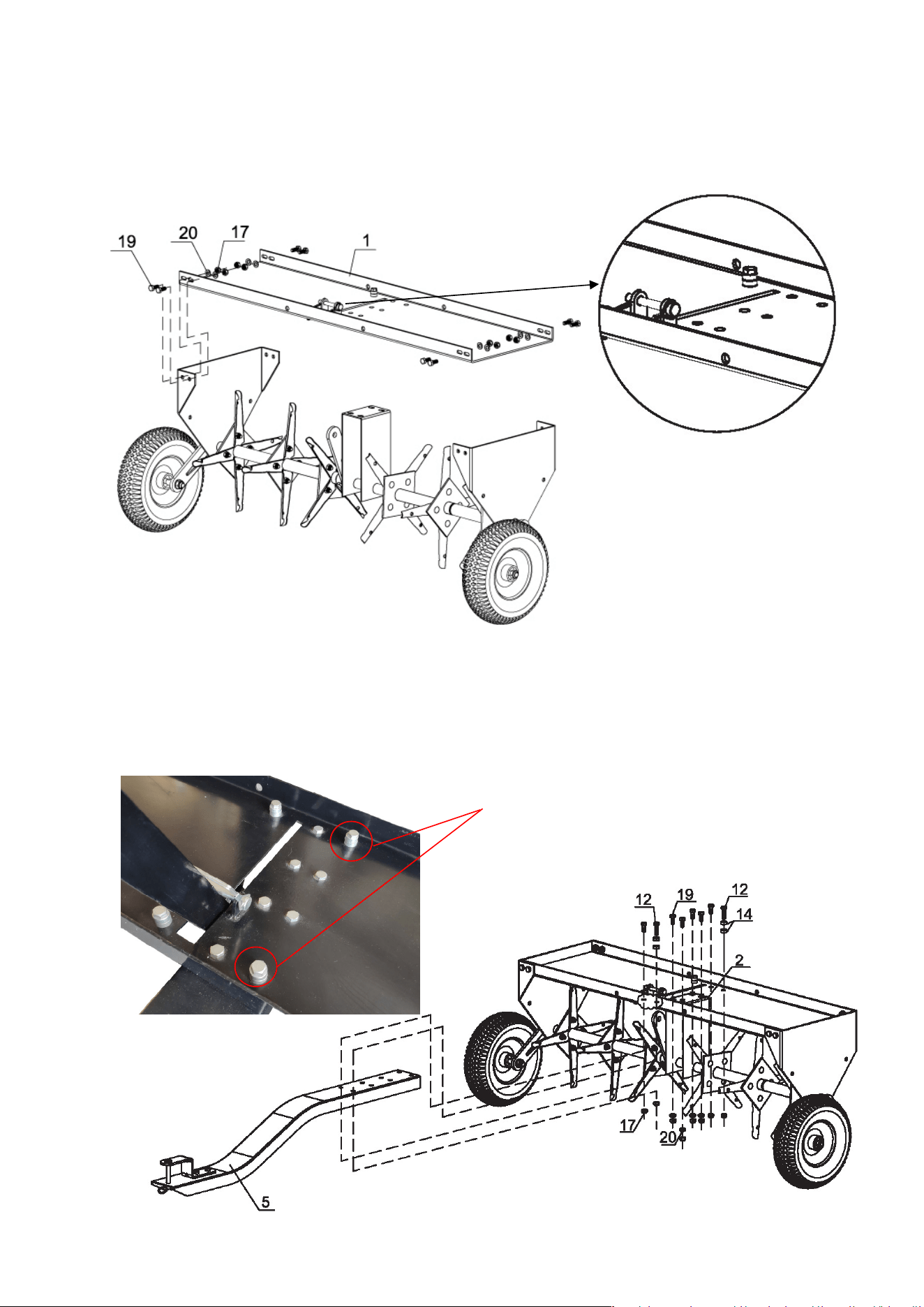

STEP 5: Attach Tray

1. Position the tray (#1) between both end plates (#3) using hex bolt M8x20 (#19 / C), flat washer

Ø8 (#20 / G) and lock nut M8 (#17 / E). Each corner has two connections.

2. Repeat the steps for each corner.

NOTE: Don’t tighten the hardware.

STEP 6: Attach Tongue

1. Attach the tongue assembly (#5) between tray (#1) and middle brace (#2), then align the holes.

Secure with hex bolt M8x20 (#19 / C), flat washer Ø8 (#20 / G) and lock nut M8 (#17 / E).

2. Two places of outer left side tongue attach using hex bolt M8x30 (#12 / A), two spacers (#14 /

H) and lock nut M8 (#17 / E). See below picture.

These two places need added

spacers.

Please note the direction

of the tray

- 11 -

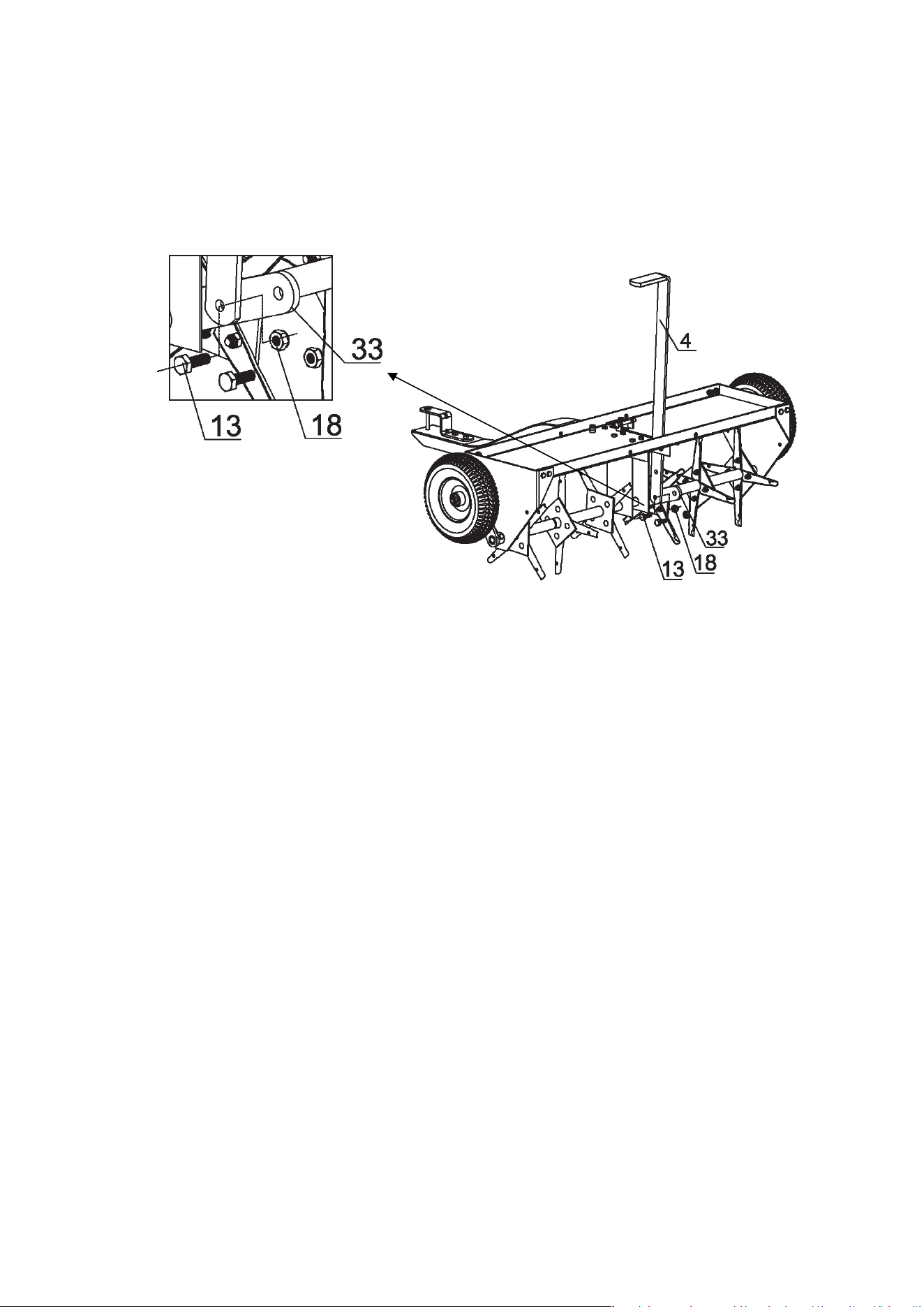

STEP 7:Attach Lift Handle

1. Place lift handle (#4) through large tray slot and attach handle to the wheel bracket, bottom

small hole using the hex bolt M10x30 (#13 / B) and lock nut M10 (#18 / F).

2. Repeat the steps for another bolt.

Note: Lift handle and bolts should be installed exactly as shown in the drawing for proper

operation.

STEP 8:Adjust Lift Handle and Tighten Connections

1. Place the aerator right side up, lock lift handle (#4) in the offset position at the front of the tray

slot.

2. Perform the following to correct lift handle (#4) alignment with the tray slot opening:

 Adjust the tray (#1) from side to side until the lift handle (#4) rests against the front

right side (viewed from rear) of the tray slot (offset).

 Straighten the end plates (#3) and then tighten the eight bolts on each corner of the

tray, making sure the lift handle (#4) still rests against the right side of the tray slot

(offset).

 Straighten the middle brace (#2) and tighten the two bolts which fasten it to the tongue.

3. You will need some force to position the lift handle (#4) when lowering the aerator.

4. Make sure all hardware is tight before operating the plug aerator.

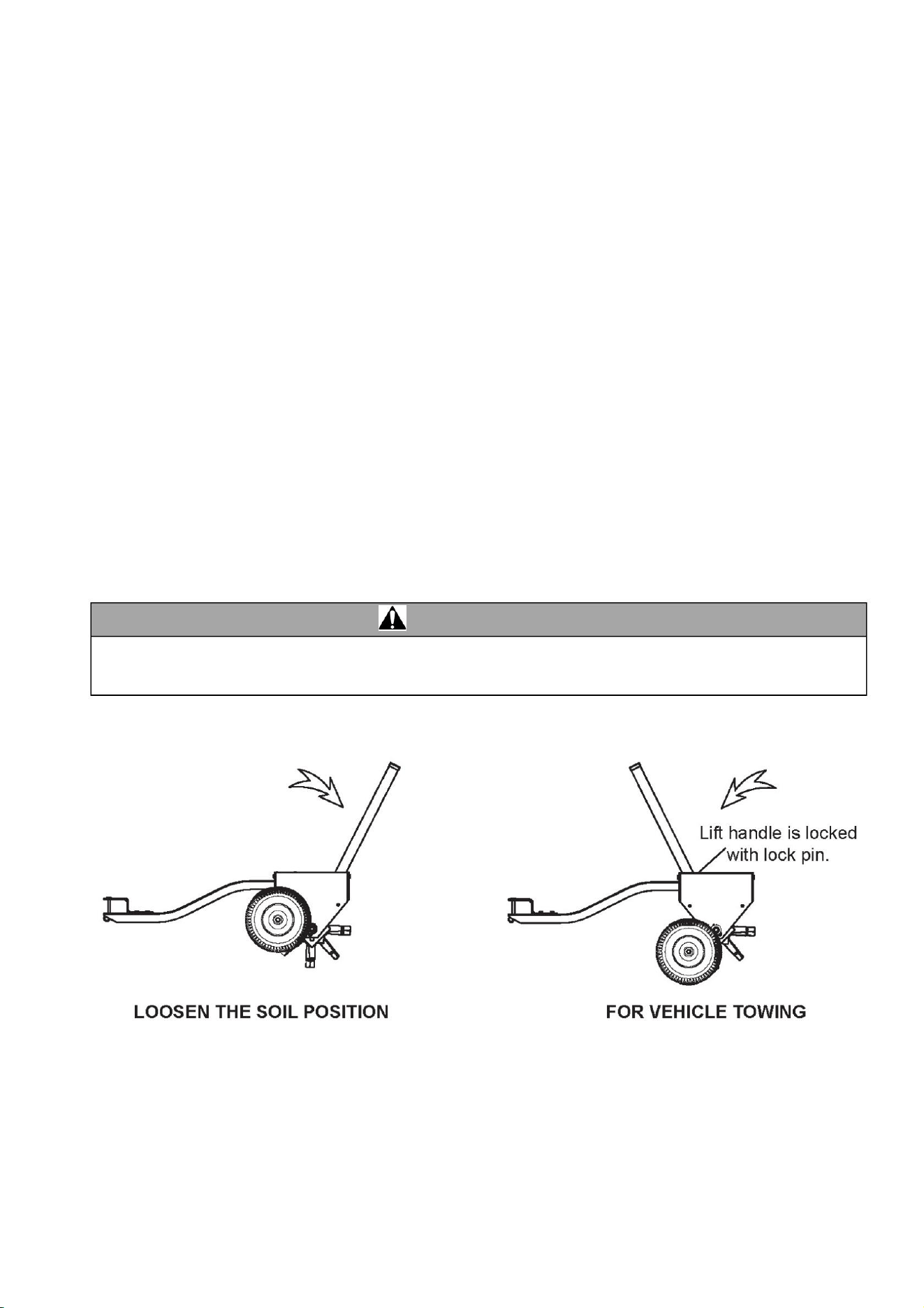

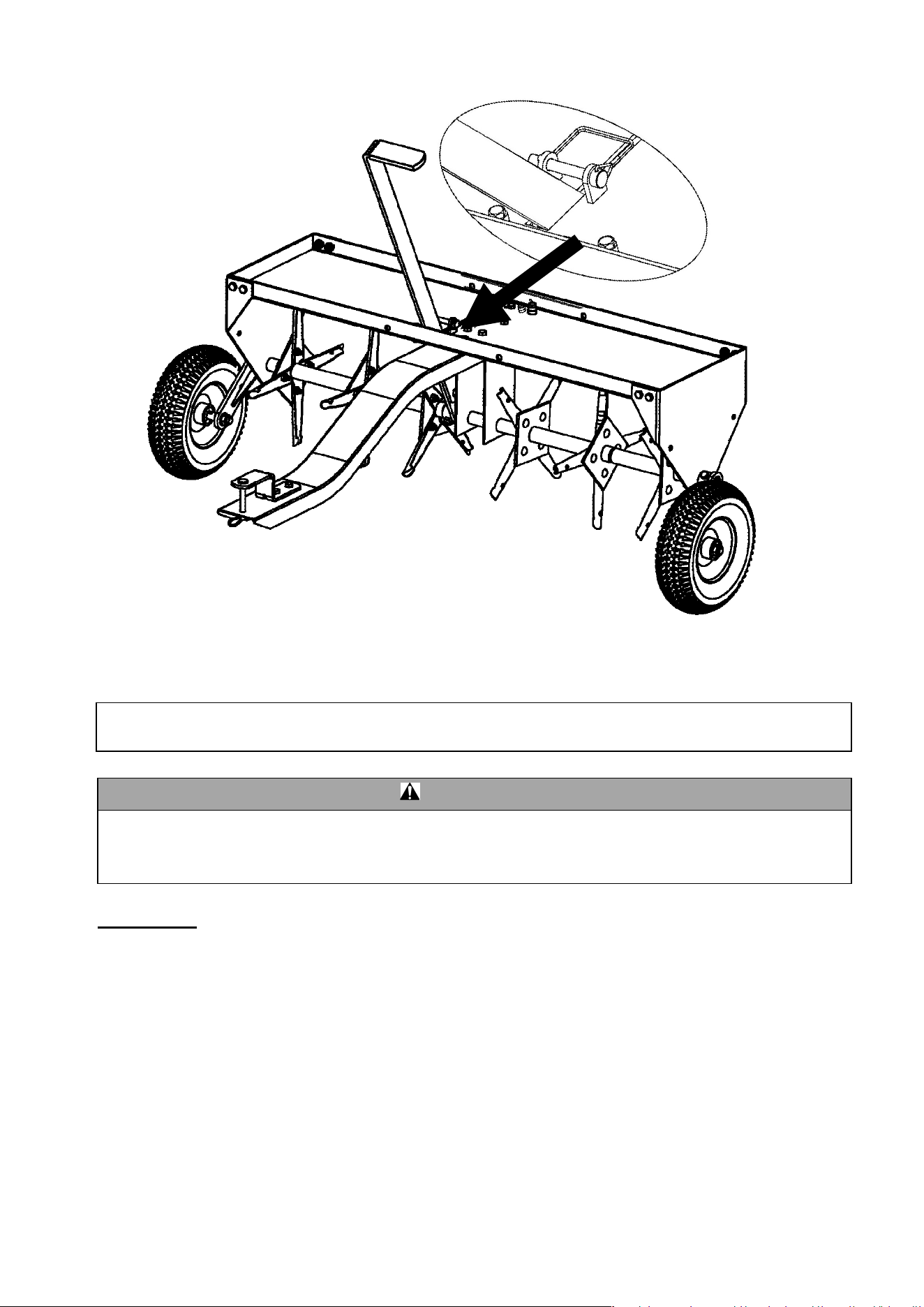

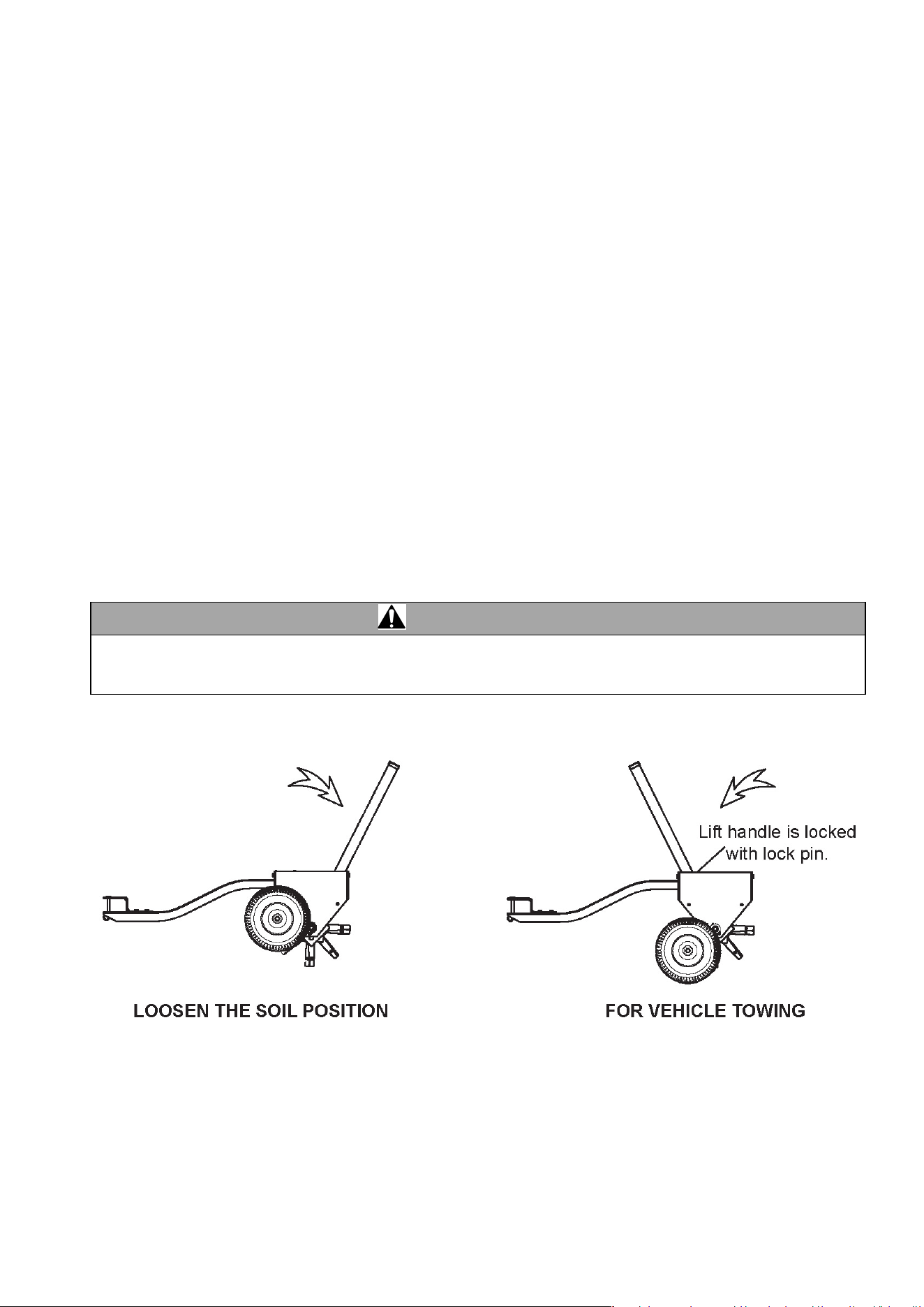

NOTE: BEHIND THE LIFT ARM on the top tray is a place for a locking pin. Slide the locking pin

through the holes with the aerator in the upright position. The safety lock keeps the aerator

from dropping down while it is being towed and not in use. Using the locking pin will prevent

damage to plug spikes.

- 12 -

WARNING

Before operating or using the plug aerator, review the instructions below and safety information.

Failure to follow these instructions may result in property damage or injury to the operator or

bystanders.

IMPORTANT:

Aerating is pulling small soil plugs up to three inches in length from the soil to create small

reservoirs that will bring oxygen, fertilizer and water down to the roots. For best aerating results

follow the soil/lawn preparation and operating aerator procedures.

SOIL AND LAWN PREPARATION

1. Remove large and small debris from the soil/lawn area.

2. If the ground is hard and dry, it is recommended to lightly water/dampen the ground be

approximately one or two hours prior to aerating.

3. If the ground is wet or muddy DO NOT attempt to aerate.

4. Mow lawn and remove loose clippings before aerating.

Operation Instructions

- 13 -

USING YOUR PLUG AERATOR

1. DO NOT at any time carry passengers, sit or stand on the aerator.

2. Only tow with recommended vehicles (Lawn/Garden Tractors and ATVs).

3. Refer to the vehicle owner’s manual for proper safety and towing instructions.

4. Always secure and lock the aerator to the vehicle hitch before operating.

5. Start vehicle engine with the controls in neutral position, put throttle at the slowest engine

speed. Put transmission in low gear first and lower the aerator, allowing plug spikes to

enter the ground. Increase the speed as work conditions permit.

Vehicle braking and stability may be affected with the attachment of this equipment.

7. Never exceed 5 mph when towing the aerator.

8. Aerate in the straightest line as possible making overlapping passes to increase the plug

spike point pattern.

DO NOT make sharp turns, which may cause the tires to rub against the aerator.

10. Avoid extremely sharp turns with plug spikes engaged to prevent damage to lawn.

11. DO NOT cross over walks or drives without raising the aerator to the transport position.

12. On sloped lawns, always aerate in an up and down direction. DO NOT attempt to aerate

across the slope.

13. Always use caution when backing up the aerator to avoid “jack-knifing”. Always back up in a

straight line.

14. DO NOT exceed tray load capacity of 100 pounds.

15. To increase the depth of plug spike penetration, extra weight may be added to the tray

(Maximum of 100 pounds) using either bags of sand or concrete blocks. Always secure

the weight to the tray with ties or straps fastened to the front and rear of the tray. Be

careful that ties and/or straps do not become entangled on rotating parts.

CAUTION

To avoid and prevent injury always dismount from approved vehicle to raise or lower aerator when

extra weight has been added to the tray.

- 14 -

WARNING

Improper maintenance and storage of the plug aerator may void your warranty.

MAINTENANCE

 Rinse/dry inside and outside of the aerator after each use.

 Before operating, check that tires have the RECOMMENDED TIRE PRESSURE.



Regularly and as needed, grease axle and wheel bearing area.

 Periodically check all fasteners for tightness.

 Clean and lightly lubricate spool assemblies and shaft annually and as needed.

 Use a glossy enamel spray paint to touch up scratched or worn painted metal surfaces.

 Plug spikes periodically need to be sharpened with a small grinder to maintain good

penetration. Spools should be removed to sharpen the points. Always follow the original

angle and contour of the points when grinding.

 Never exceed the tray load capacity rating of 100 pounds as it will damage the plug aerator.

IMPORTANT:

If a part needs replacement, only use parts that meet the manufacturer’s specifications. Replacement

parts that do not meet specifications may result in a safety hazard or poor operation.

STORAGE

 Never keep extra weight on the aerator for extended periods of time.

 Before storing make sure the aerator is clean and dry for years of trouble-free service.

 Lightly lubricate all aerator surfaces and moving parts to prevent rust.

 Store indoors or in a protected area during severe weather and winter months.

Maintenance and Storage

- 15 -

Tray Load Capacity .............................................................................. 100 pounds

Construction .................................................................................................... Steel

Overall Dimensions .................................................................... 56.5” x 42.5”x34.9

Working Width .................................................................................................... 40”

Number of Plug Spikes ........................................................................................ 24

Max. Aeration Depth ............................................................................................. 3”

Plug Spike Diameter .......................................................................................... 5/8”

Wheel Type ............................................................................................ Pneumatic

Wheel Size ............................................................................................... 10”/350-4

Hitch Type ................................................................................................. Pin Style

Specifications

- 16 -

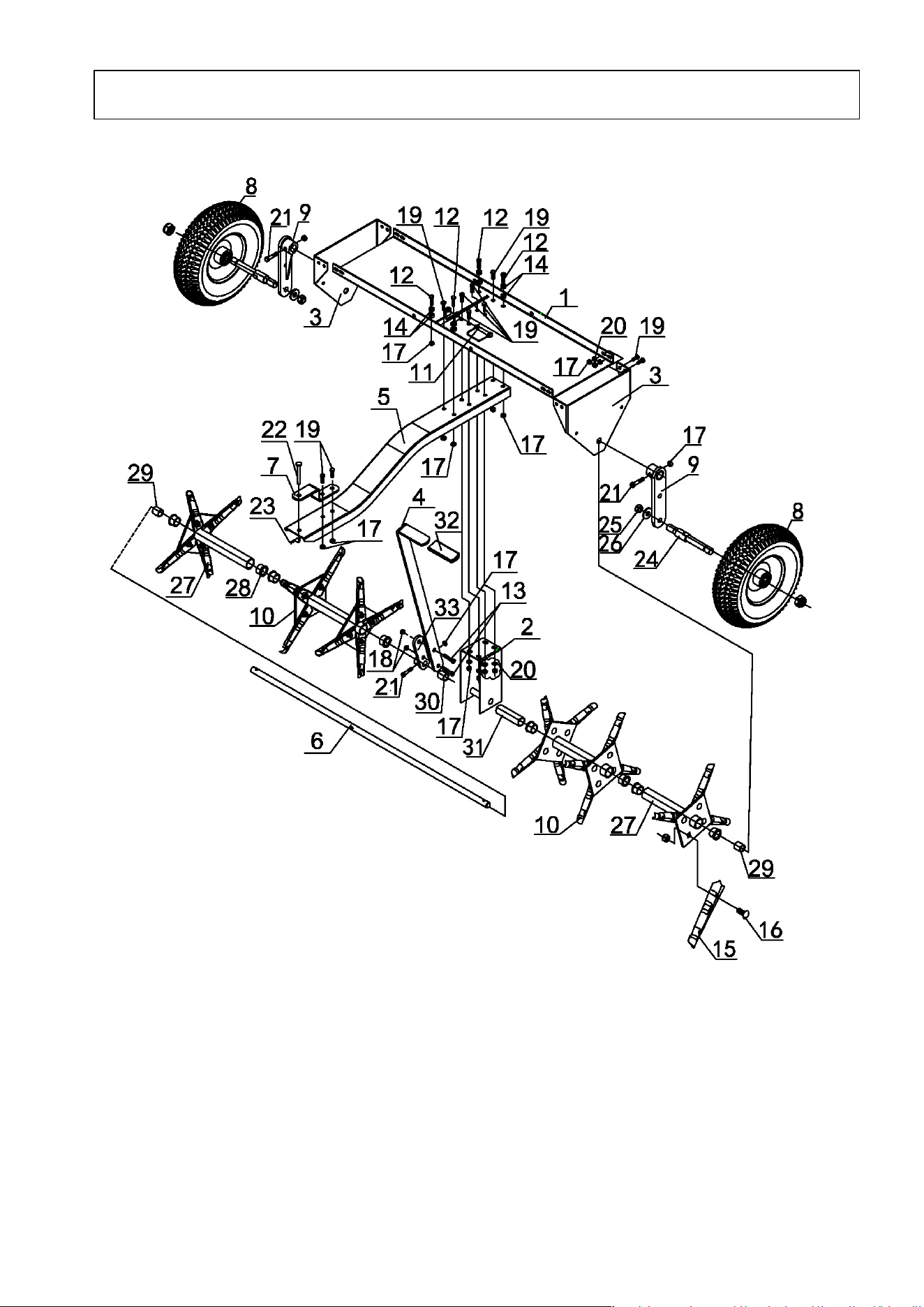

Parts Drawing and Parts List

- 17 -

ytQ noitpircseD .oN gniwarD #feR

1 yarT 00001-101N 1

1 ecarB elddiM 00001-T01N 2

2 etalP dnE 10000-101N 3

1 eldnaH tfiL 70000-001N 4

1 eugnoT hctiH 50000-101N 5

1 tfahS elxA YD-20000-101N 6

1 tekcarB hctiH 41000-001N 7

2 leehW 00004-001N 8

2 tekcarB leehW 00002-001N 9

2 loopS gulP elbuoD 00003-001N 01

1 niP kcoL XD-00004-004T 11

4 03x8M tloB xeH XD-03080-1019 21

13 9101-10030-DX Hex Bolt M10x30 2

8 recapS XD-51000-001N 41

42 looT efinK YD-61000-001N 51

42 02x8M tloB petS XD-02080-4119 61

74 8M tuN kcoL XD-00080-6029 71

18 9206-10000-DX Lock Nut M10 2

61 02x8M tloB xeH XD-02080-1019 91

21 8Ø rehsaW talF XD-00080-1039 02

3 54x8M tloB xeH 8.8XD-54080-1019 12

1 niP hctiH XD-31000-001N 22

1 niP R XD-40000-120N 32

2 elxA XD-02000-001N 42

4 21M tuN kcoL XD-00021-6029 52

2 21Ø recapS XD-00021-7039 62

27 N101-20000

Single Plug Spool

8 gniraeB nepO 40000-001N 82

2 A recapS gnoL mm42 XD-70000-101N 92

1 B recapS gnoL mm12 XD-80000-101N 03

1 C recapS gnoL mm55 XD-90000-101N 13

1 pirG eldnaH 80000-001N 23

1 tekcarB leehW 00005-001N 33

2Wrench 43

Parts Drawing and Parts List

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

C/O YH Consulting Limited Oce 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,

CA 91730

- 18 -

Technical Suppo and E-Warranty Ceicate

www.vevor.com/suppo

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Instrukcja obsługi

Aerator do trawnika

Machine Translated by Google

WYTRZYMAŁE NARZĘDZIA, POŁOWA CENY

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Model:N1011

Aerator do trawnika

Zapraszamy do kontaktu z nami:

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego?

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja. Przed rozpoczęciem użytkowania należy uważnie przeczytać wszystkie instrukcje.

VEVOR zastrzega sobie prawo do jasnej interpretacji naszej instrukcji obsługi. Wygląd produktu będzie zależał od

produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym

produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

- 1 -

Machine Translated by Google

Konserwacja i przechowywanie ................................................................................................. 14

Specyfikacje ...................................................................................................................... 15

Instrukcja obsługi ................................................................................................. 12, 13

Identyfikacja elementów sterujących i funkcji ................................................................................. 5

Instrukcja montażu ........................................................................................... 8, 9, 10, 11

Komponenty i sprzęt ................................................................................................. 6, 7

Ogólne ostrzeżenia i zasady ................................................................................................. 3

Rysunek części i lista części ................................................................................................. 16, 17

Spis treści

- 2 -

Machine Translated by Google

OSTRZEŻENIE PROPOZYCJI 65

OSTRZEŻENIE

Ten produkt może narazić Cię na działanie substancji chemicznych, w tym ołowiu i związków ołowiu, które są

znane Stanowi Kalifornia jako powodujące raka i wady wrodzone lub inne szkody reprodukcyjne. Aby uzyskać

więcej informacji, przejdź do www.P65Warnings.ca.gov

Ostrzeżenia, przestrogi i instrukcje opisane w niniejszej instrukcji obsługi nie mogą obejmować wszystkich

możliwych warunków lub sytuacji, które mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i

ostrożność to czynniki, których nie można wbudować w ten produkt i muszą być dostarczone przez operatora.

Ostrzeżenia dotyczące

obsługi  Nigdy nie przewoź pasażerów, nie siadaj ani nie stawaj na aeratorze.  Nie

pozwalaj dzieciom bawić się, stawać lub wspinać się na aerator.  Zawsze sprawdzaj

aerator przed użyciem, aby upewnić się, że jest w dobrym stanie technicznym.  Natychmiast wymień lub

napraw uszkodzone lub zużyte części.  Zawsze sprawdzaj i dokręcaj

osprzęt i zmontowane części przed użyciem.  Nie przekraczaj maksymalnej ładowności tacy

urządzenia wynoszącej 100 funtów.  Unikaj dużych dziur i rowów podczas obsługi urządzenia. 

Zachowaj ostrożność podczas obsługi aeratora na stromych zboczach (wzgórzach).

 ZAWSZE pracuj przy zmniejszonej prędkości na nierównym terenie, wzdłuż strumieni, rowów i na zboczach wzgórz. 

Nie pracuj w pobliżu strumieni, rowów i dróg publicznych.  Aby uniknąć obrażeń

ciała i/lub uszkodzenia sprzętu, NIE PRZEKRACZAJ PRĘDKOŚCI 5 MPH.  Zawsze zachowaj ostrożność

podczas ładowania i rozładowywania dodatkowego ciężaru na tacę.  Holuj wyłącznie za pomocą

zalecanych pojazdów (traktory ogrodowe i quady).  Zawsze zapoznaj się z instrukcją obsługi

pojazdu, aby uzyskać informacje na temat prawidłowego holowania.  Aerator nie

jest przeznaczony do użytku z kosiarkami o zerowym promieniu skrętu. 

Zawsze zabezpiecz i zablokuj wtyczkę aeratora na zaczepie pojazdu przed uruchomieniem.

Operator musi przeczytać i zrozumieć wszystkie informacje dotyczące bezpieczeństwa i ostrzeżenia, instrukcje obsługi, instrukcje

dotyczące konserwacji i przechowywania przed rozpoczęciem obsługi tego sprzętu. Nieprawidłowa obsługa i konserwacja aeratora

wtykowego może spowodować poważne obrażenia operatora lub osób postronnych.

PRZED UŻYCIEM 40-calowego aeratora wtykowego PRZECZYTAJ i ZROZUMIEJ całą instrukcję.

Wymagany jest montaż

Ten produkt wymaga montażu przed użyciem. Instrukcje znajdują się w sekcji „Montaż”. Ze względu na wagę i rozmiar 40-

calowego napowietrzacza wtykowego zaleca się obecność co najmniej dwóch dorosłych, którzy pomogą przy montażu. Dokładnie

SPRAWDŹ WSZYSTKIE KOMPONENTY po otrzymaniu, aby upewnić się, że żaden z nich nie brakuje lub nie jest uszkodzony.

Ryzyko zmiażdżenia i przecięcia

 Podczas obsługi urządzenia zawsze trzymaj ręce i stopy z dala od ruchomych części.  Podczas obsługi

urządzenia zawsze zachowuj czystość w miejscu pracy i dbaj o jego czystość.

 Podczas obsługi aeratora zawsze zakładaj sprzęt ochronny, okulary ochronne, rękawice i buty robocze.

OSTRZEŻENIA OGÓLNE

- 3 -

Machine Translated by Google

O TWOIM 40” AERATORZE KORKOWYM

- 4 -

jeśli się tego nie uniknie, może to skutkować uszkodzeniem mienia.

sytuacja, która jeśli się jej nie uniknie, może doprowadzić do

OSTRZEŻENIE oznacza potencjalnie niebezpieczne

oznacza potencjalnie niebezpieczną sytuację, która:

To jest symbol ostrzegawczy. Służy do ostrzegania o potencjalnych

zagrożeniach obrażeń ciała. Przestrzegaj wszystkich komunikatów

bezpieczeństwa, które następują po tym symbolu, aby uniknąć

możliwych obrażeń lub śmierci.

UWAGA oznacza potencjalnie niebezpieczne

Ten 40-calowy aerator wtykowy ma szorstką stalową konstrukcję i jest przeznaczony do usuwania zatorów glebowych o długości

do 3 cali, co pozwala na rozluźnienie zbitej gleby. Aeratory wtykowe promują zdrowy trawnik, otwierając ziemię, aby umożliwić

wodzie, powietrzu i składnikom odżywczym dotarcie do systemu korzeniowego trawnika. Jest idealny do obszarów o dużym

natężeniu ruchu (place zabaw i boiska sportowe) oraz wypalonych, zniszczonych przez suszę trawników. Efekty aeratora wtykowego

będą trwać dłużej niż aeratora kolczastego ze względu na rozmiar otworu, który tworzy. 40-calowy aerator wtykowy ma całkowicie

zamkniętą tackę na ciężarki, aby zwiększyć głębokość penetracji. Nigdy nie przekraczaj znamionowej ładowności tacy wynoszącej

100 funtów podczas obsługi aeratora.

śmierć lub poważne obrażenia.

sytuacja, która jeśli się jej nie uniknie, doprowadzi do śmierci

lub umiarkowany uraz.

sytuacja, która jeśli się jej nie uniknie, może skutkować niewielkimi

NIEBEZPIECZEŃSTWO oznacza bezpośrednie zagrożenie

UWAGA używane bez symbolu ostrzegawczego

Dane techniczne napowietrzacza korkowego o średnicy 40” znajdują się w części „Dane techniczne” niniejszej instrukcji.

lub poważne obrażenia.

OSTRZEŻENIE

OSTROŻNOŚĆ

NIEBEZPIECZEŃSTWO

Definicje słów sygnalizujących zagrożenie

OSTROŻNOŚĆ

Machine Translated by Google

2) Uchwyt podnoszący – umożliwia ustawienie kolców wtykowych w górę lub w dół.

3) Opony/Koła – Nie przekraczać zalecanej ilości.

1) Tacka napowietrzająca – nie przekraczać maksymalnego udźwigu 100 funtów.

Przeczytaj tę instrukcję obsługi przed uruchomieniem urządzenia. Zapoznaj się z lokalizacją i funkcją elementów sterujących i

funkcji. Zachowaj tę instrukcję do wykorzystania w przyszłości.

4) Zaczep – konstrukcja typu sworzniowego; stosować wyłącznie z zatwierdzonymi pojazdami.

5) Kolce wbijane – wyciągają z ziemi małe kołki glebowe.

Identyfikacja elementów sterujących i funkcji

- 5 -

Machine Translated by Google

Opis

Ilość

Nr ref.

Nakrętka zabezpieczająca M10

H Dystans

Ilość Nr ref.

Wyjmij wszystkie części z opakowania transportowego i sprawdź komponenty, aby upewnić się, że nie brakuje żadnych

elementów przed rozpoczęciem montażu napowietrzacza wtykowego. W celu montażu wykonaj kroki od 1 do 8.

WYMAGANE NARZĘDZIA •

Młotek gumowy lub drewniany • Klucze

13 mm, 14 mm i 17 mm

Części składowe i sprzętowe

Śruba sześciokątna M8x20

Śruba sześciokątna M8x30

Nakrętka zabezpieczająca E M8

Śruba sześciokątna M8x45

B Śruba sześciokątna M10x30

CZĘŚCI I MONTAŻ KOMPONENTÓW AERATORA WTYCZKOWEGO

Przeczytaj i postępuj zgodnie ze wszystkimi instrukcjami dotyczącymi montażu i obsługi. Nieprawidłowy montaż tego sprzętu może spowodować

poważne obrażenia użytkownika lub osób postronnych lub uszkodzenie sprzętu.

Podkładka płaska 14 G Ø8

OSTROŻNOŚĆ

- 6 -

Machine Translated by Google

31 55mm Długi dystans C

- 7 -

10 podwójnych szpul wtykowych

Ilość

Płyta końcowa

27 Pojedyncza szpula wtykowa

Środkowy wspornik

Język

Nr ref.

Ilość Nr ref.

30 21mm Długi dystans B

29 24mm Długi dystans A

Opis

Uchwyt podnoszący

Zespół kół pneumatycznych

Półoś

Opis

33 Uchwyt koła

Taca

Części składowe i sprzętowe

Machine Translated by Google

Podczas montażu i użytkowania aeratora należy zachować szczególną ostrożność. Końcówki wtyczki są ostre i mogą

spowodować poważne obrażenia użytkownika lub osób postronnych.

Krok 2: Montaż krótkiej osi bocznej

KROK 1: Zamontuj wspornik koła na półosi

OSTROŻNOŚĆ

Instrukcja montażu

A. Podwójna szpula wtykowa (#10)

B. Pojedyncza szpula wtykowa (#27)

C. 24mm długi dystans A (#29)

D. Płyta końcowa (#3)

1. Zamontuj wszystkie poniższe elementy na krótkiej stronie półosi w następującej kolejności (A

przez D). Upewnij się, że kolce wtyczki skierowane są do wewnątrz.

używając śruby sześciokątnej M8x45 (#21 / A) i lekko dokręcając nakrętkę zabezpieczającą M8 (#17 / E).

1. Nasuń wspornik koła (#33) na półoś (#6) i umieść go nad otworem osi środkowej.

Pierścień uchwytu koła musi być

skierowany w stronę krótszego końca

osi.

- 8 -

Kolce wtykowe

muszą być

skierowane do wewnątrz.

Machine Translated by Google

Kolce wtyczki

skierowane są do wewnątrz

- 9 -

2. Przesuń koło przez uchwyt koła (#6) i przymocuj śrubą sześciokątną M8x45 (#21 / A) i nakrętką zabezpieczającą

A. 21mm długi dystans B (#30)

G).

E. Pojedyncza szpula wtykowa (#27)

1. Zamontuj na dłuższym boku osi elementy wymienione poniżej w podanej kolejności (od A do

M8 (#17 / E).

1. Przesuń koło przez uchwyt koła (#6) i przymocuj śrubą sześciokątną M8x45 (#21 / A) i nakrętką zabezpieczającą

F. 24mm długi dystans A (#29)

UWAGA: Po montażu należy sprawdzić, czy oba koła obracają się swobodnie.

B. Środkowa podpora (#2)

G. Płyta końcowa (#3)

C. 55 mm dystans C (#31) D.

Podwójna szpula wtyczki (#10)

KROK 4: Montaż półosi długiej

KROK 3: Montaż koła

Machine Translated by Google

- 10 -

KROK 5: Zamontuj tackę

KROK 6: Przymocuj język

1. Przymocuj zespół języka (#5) pomiędzy tacką (#1) a środkowym wspornikiem (#2), a następnie wyrównaj otwory.

Zabezpiecz śrubą sześciokątną M8x20 (#19 / C), podkładką płaską Ø8 (#20 / G) i nakrętką zabezpieczającą M8 (#17 / E).

Proszę zwrócić uwagę na kierunek

ustawienia tacy

2. Dwa miejsca zewnętrznego lewego języka mocujemy za pomocą śruby imbusowej M8x30 (#12 / A), dwóch podkładek (#14 /

2. Powtórz te same kroki dla każdego rogu.

UWAGA: Nie dokręcaj elementów mocujących.

Ø8 (#20 / G) i nakrętka zabezpieczająca M8 (#17 / E). Każdy róg ma dwa połączenia.

1. Umieść tackę (#1) pomiędzy obiema płytami końcowymi (#3) za pomocą śruby sześciokątnej M8x20 (#19 / C) i podkładki płaskiej

H) i nakrętkę zabezpieczającą M8 (#17 / E). Zobacz poniższy rysunek.

Te dwa miejsca wymagają dodatkowych przekładek.

Machine Translated by Google

• Wyprostuj środkowy wspornik (#2) i dokręć dwie śruby mocujące go do języka.

• Wyprostuj płyty końcowe (#3), a następnie dokręć osiem śrub na każdym rogu tacy, upewniając

się, że uchwyt podnoszący (#4) nadal opiera się o prawą stronę gniazda tacy (przesunięcie).

• Przesuwaj tackę (#1) z boku na bok, aż uchwyt podnoszący (#4) będzie przylegał do przedniej

prawej strony (patrząc od tyłu) gniazda tacy (przesunięcie).

3. Podczas opuszczania aeratora należy użyć pewnej siły, aby ustawić uchwyt podnośnika (#4).

- 11 -

1. Umieść napowietrzacz prawą stroną do góry, zablokuj uchwyt podnośnika (#4) w pozycji przesuniętej z przodu tacy.

szczelina.

2. Wykonaj poniższe czynności, aby skorygować ustawienie uchwytu podnoszącego (#4) względem otworu gniazda tacy:

4. Przed uruchomieniem napowietrzacza należy upewnić się, że wszystkie elementy montażowe są dobrze dokręcone.

2. Powtórz te same czynności dla drugiej śruby.

Uwaga: Aby zapewnić prawidłowe działanie podnośnika, uchwyt i śruby należy zamontować dokładnie tak, jak pokazano na rysunku.

mały otwór przy użyciu śruby sześciokątnej M10x30 (#13 / B) i nakrętki zabezpieczającej M10 (#18 / F).

1. Umieść uchwyt podnośnika (#4) w dużym gnieździe tacy i przymocuj uchwyt do uchwytu koła, u dołu

UWAGA: ZA RAMIENIEM PODNOSZĄCYM na górnej tacy znajduje się miejsce na kołek blokujący. Przesuń kołek blokujący przez otwory, gdy

aerator jest w pozycji pionowej. Blokada bezpieczeństwa zapobiega opadnięciu aeratora, gdy jest holowany i nie jest używany. Użycie kołka

blokującego zapobiegnie uszkodzeniu kolców wtyczki.

KROK 7: Zamontuj uchwyt podnoszący

KROK 8: Wyreguluj uchwyt podnośnika i dokręć połączenia

Machine Translated by Google

OSTRZEŻENIE

1. Usuń duże i małe zanieczyszczenia z gleby/trawnika.

około jedną lub dwie godziny przed napowietrzaniem.

PRZYGOTOWANIE GLEBY I TRAWNIKA

WAŻNE: Aeracja

polega na wyciąganiu małych korków glebowych o długości do trzech cali z gleby, aby utworzyć małe zbiorniki, które będą dostarczać tlen, nawóz i

wodę do korzeni. Aby uzyskać najlepsze rezultaty napowietrzania, postępuj zgodnie z procedurami przygotowania gleby/trawnika i obsługi aeratora.

2. Jeżeli podłoże jest twarde i suche, zaleca się lekkie podlewanie/zwilżanie podłoża.

Niedostosowanie się do tych instrukcji może spowodować uszkodzenie mienia lub obrażenia operatora lub osób

postronnych.

Przed uruchomieniem lub użyciem aeratora należy zapoznać się z poniższymi instrukcjami i informacjami dotyczącymi bezpieczeństwa.

4. Przed aeracją skosić trawnik i usunąć luźne skoszone liście.

3. Jeśli podłoże jest mokre lub błotniste NIE próbuj go napowietrzać.

Instrukcje obsługi

- 12 -

Machine Translated by Google

OSTROŻNOŚĆ

- 13 -

7. Podczas holowania aeratora nigdy nie przekraczaj prędkości 5 mil na godzinę.

9. NIE wykonuj ostrych skrętów, ponieważ może to spowodować ocieranie się opon o napowietrzacz.

13. Zawsze zachowuj ostrożność podczas cofania aeratora, aby uniknąć „zaczepiania”. Zawsze cofaj w

linia prosta.

2. Holować należy wyłącznie za pomocą zalecanych pojazdów (traktorów ogrodowych i pojazdów ATV).

4. Przed użyciem należy zawsze zamocować i zablokować aerator na zaczepie pojazdu.

3. Instrukcje dotyczące bezpieczeństwa i holowania znajdziesz w instrukcji obsługi pojazdu.

1. NIE WOLNO w żadnym wypadku przewozić pasażerów, siadać ani stawać na napowietrzaczu.

10. Unikaj wykonywania bardzo ostrych zakrętów z wbitymi kolcami, aby zapobiec uszkodzeniu trawnika.

11. NIE WOLNO przechodzić przez chodniki lub podjazdy bez podniesienia aeratora do pozycji transportowej.

12. Na pochyłych trawnikach zawsze napowietrzaj w górę i w dół. NIE próbuj napowietrzać

6. Zamontowanie tego sprzętu może mieć wpływ na hamowanie i stabilność pojazdu.

8. Napowietrzaj glebę w możliwie najprostszej linii, wykonując nakładające się przejścia, aby zwiększyć widoczność

punktów napowietrzania.

5. Uruchom silnik pojazdu z dźwigniami w pozycji neutralnej, ustaw przepustnicę na najniższą prędkość obrotową

silnika. Najpierw ustaw skrzynię biegów na najniższym biegu i opuść aerator, pozwalając kolcom wtykowym

wbić się w ziemię. Zwiększ prędkość, jeśli pozwolą na to warunki pracy.

UŻYWANIE AERATORA KORKOWEGO

przez zbocze.

14. NIE przekraczaj dopuszczalnego obciążenia tacy wynoszącego 100 funtów.

15. Aby zwiększyć głębokość penetracji kolca wtyczki, można dodać do tacy dodatkowy ciężar (maksymalnie 100

funtów) za pomocą worków z piaskiem lub bloków betonowych. Zawsze zabezpieczaj ciężar do tacy za pomocą

opasek lub pasów przymocowanych z przodu i z tyłu tacy. Uważaj, aby opaski i/lub paski nie zaplątały się

w obracające się części.

Aby uniknąć obrażeń i zapobiec im, zawsze wysiądź z zatwierdzonego pojazdu, aby podnieść lub opuścić aerator, jeśli na tacy

umieszczono dodatkowy ciężar.

Machine Translated by Google

• Po każdym użyciu opłucz/osusz aerator od wewnątrz i z zewnątrz. • Przed

użyciem sprawdź, czy opony mają ZALECANE CIŚNIENIE W OPONACH. • Regularnie i w razie potrzeby

nasmaruj oś i obszar łożyska koła.

• Do odnawiania porysowanych lub zużytych metalowych powierzchni malowanych należy używać błyszczącej emalii

w sprayu. • W celu zachowania dobrej jakości kolców wtykowych należy okresowo ostrzyć je małą szlifierką .

• Okresowo sprawdzaj, czy wszystkie elementy mocujące są

dobrze dokręcone. • Raz w roku, a także w razie potrzeby, wyczyść i lekko nasmaruj zespoły szpul i wał.

Niewłaściwa konserwacja i przechowywanie napowietrzacza może spowodować unieważnienie gwarancji.

penetracja. Szpule należy usunąć, aby naostrzyć końcówki. Podczas szlifowania zawsze należy przestrzegać

oryginalnego kąta i konturu końcówek.

PRZECHOWYWANIE

• Nigdy nie należy trzymać na aeratorze dodatkowego ciężaru przez dłuższy czas. • Przed

przechowywaniem należy upewnić się, że aerator jest czysty i suchy, aby zapewnić lata bezproblemowej pracy. •

Lekko nasmarować wszystkie powierzchnie aeratora i ruchome części, aby zapobiec rdzewieniu.

• Przechowywać w pomieszczeniu lub w miejscu osłoniętym w przypadku złej pogody i w miesiącach zimowych.

KONSERWACJA

OSTRZEŻENIE

Konserwacja i przechowywanie

WAŻNY:

• Nigdy nie przekraczaj dopuszczalnego obciążenia tacy wynoszącego 100 funtów, gdyż może to spowodować uszkodzenie napowietrzacza.

Jeśli część wymaga wymiany, należy używać wyłącznie części zgodnych ze specyfikacjami producenta. Części zamienne,

które nie spełniają specyfikacji, mogą spowodować zagrożenie bezpieczeństwa lub słabą pracę.

- 14 -

Machine Translated by Google

Maksymalna głębokość napowietrzania .............................................................................................. 3”

Średnica kolca wtyczki ................................................................................................. 5/8”

Liczba kolców wtykowych ............................................................................................... 24

Typ koła ......................................................................................................... Pneumatyczne

Wymiary całkowite ................................................................................ 56,5” x 42,5” x 34,9

Szerokość robocza ................................................................................................................ 40”

Budownictwo ................................................................................................................ Stal

Nośność tacy ........................................................................................... 100 funtów

Rozmiar koła ............................................................................................................. 10”/350-4

Typ zaczepu ................................................................................................ Styl sworznia

Specyfikacje

- 15 -

Machine Translated by Google

- 16 -

Rysunek części i lista części

Machine Translated by Google

- 17 -

Rysunek części i lista części

17 9206-08000-DX

23 N021-00004-DX

Nakrętka zabezpieczająca M12

Kołek blokujący

Nakrętka zabezpieczająca M10

Uchwyt podnoszący

31 N101-00009-DX

Uchwyt koła

24 N100-00020-DX

Dystans Ø12

Rysunek nr.

Śruba sześciokątna M8x20

18 9206-10000-DX

T400-40000-DX

Śruba sześciokątna M8x30

N101-00001

N100-00014

Język zaczepowy

100-20000 N

15 N100-00016-DY

Śruba stopniowa M8x20

Środkowy wspornik

Uchwyt koła

29 N101-00007-DX

22 N100-00013-DX

Oś

55mm długi dystans C

Nakrętka zabezpieczająca M8

16 9114-08020-DX

Podwójna szpula wtykowa

10 N100-30000

N101-00002-DY

Płyta końcowa

Nr ref.

N10T-10000

30 N101-00008-DX

Uchwyt uchwytu

Uchwyt zaczepu

27 N101-20000

Sworzeń zaczepowy

24mm długi dystans A

14 N100-00015-DX

Narzędzie Nóż

Koło

N101-00005

Taca

21mm długi dystans B

N101-10000

28 N100-00004

9101-08045-DX8.8

Pin R

Opis

25 9206-12000-DX

32 N100-00008

Klucz

19 9101-08020-DX

Pojedyncza szpula wtykowa

12 9101-08030-DX

Śruba sześciokątna M10x30

Podkładka płaska Ø8

Półoś

33 N100-50000

4 N100-00007

Otwarte łożysko

Ilość

26 9307-12000-DX

Śruba sześciokątna M8x45

20 9301-08000-DX

100-40000 N

13 9101-10030-DX

Odstępnik

Machine Translated by Google

- 18 -

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,

CA 91730

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

C/O YH Consulting Limited Biuro 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai

effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Manuale d'uso

Arieggiatore per prato

Machine Translated by Google

UTENSILI RESISTENTI, A METÀ PREZZO

VEVOR si riserva la chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto

ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci saranno aggiornamenti tecnologici o

software sul nostro prodotto.

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto.

Modello:N1011

Arieggiatore per prato

HAI BISOGNO DI AIUTO? CONTATTACI!

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Hai domande sui prodotti? Hai bisogno di supporto tecnico?

Non esitate a contattarci:

- 1 -

Machine Translated by Google

Specifiche .................................................................................................................. 15

Istruzioni di montaggio .................................................................................. 8, 9, 10, 11

Manutenzione e stoccaggio ................................................................................................ 14

Disegno delle parti e elenco delle parti .................................................................. 16, 17

Componente e hardware ................................................................................................ 6, 7

Istruzioni per l'uso ................................................................................................. 12, 13

Identificazione dei controlli e delle caratteristiche ................................................................. 5

Avvertenze e regole generali .................................................................................. 3

Sommario

- 2 -

Machine Translated by Google

AVVERTIMENTO

AVVISO PROP 65

Questo prodotto può esporti a sostanze chimiche, tra cui piombo e composti di piombo, che sono noti

allo Stato della California come causa di cancro e difetti alla nascita o altri danni riproduttivi. Per

maggiori informazioni, visita www.P65Warnings.ca.gov

Le avvertenze, le precauzioni e le istruzioni descritte in questo manuale di istruzioni non possono

coprire tutte le possibili condizioni o situazioni che potrebbero verificarsi. L'operatore deve comprendere

che il buon senso e la cautela sono fattori che non possono essere integrati in questo prodotto e

devono essere forniti dall'operatore.

L'operatore deve leggere e comprendere tutte le informazioni di sicurezza e di avvertenza, le istruzioni operative, le istruzioni di

manutenzione e di stoccaggio prima di utilizzare questa attrezzatura. Il mancato utilizzo e la mancata manutenzione dell'aeratore

a spina potrebbero causare gravi lesioni all'operatore o agli astanti.

Rischi di schiacciamento e

taglio ÿ Tenere sempre mani e piedi lontani dalle parti in movimento durante l'uso dell'attrezzatura. ÿ

Mantenere sempre pulita l'area di lavoro durante l'uso. ÿ Indossare sempre

dispositivi di sicurezza, protezioni per gli occhi, guanti e stivali da lavoro durante l'uso dell'aeratore.

Avvertenze per l'uso ÿ

Non trasportare passeggeri, sedersi o stare in piedi sull'aeratore. ÿ Non consentire

ai bambini di giocare, stare in piedi o arrampicarsi sull'aeratore. ÿ Ispezionare sempre

l'aeratore prima dell'uso per assicurarsi che sia in buone condizioni di funzionamento. ÿ Sostituire o

riparare immediatamente le parti danneggiate o usurate. ÿ Controllare e

serrare sempre l'hardware e le parti assemblate prima dell'uso. ÿ Non superare la capacità

massima di carico del vassoio dell'attrezzatura di 100 libbre. ÿ Evitare grandi buche e fossi

quando si usa l'attrezzatura. ÿ Fare attenzione quando si usa l'aeratore su

pendenze ripide (colline).

LEGGERE e COMPRENDERE completamente questo manuale prima di utilizzare l'aeratore a spina da 40".

È richiesto il montaggio

ÿ Utilizzare SEMPRE a velocità ridotta su terreni accidentati, lungo ruscelli, fossi e sui pendii. ÿ Non utilizzare in

prossimità di ruscelli, fossi e strade pubbliche. ÿ Per evitare lesioni personali e/o

danni all'attrezzatura, NON SUPERARE GLI 8 MIGLIA ORARIE. ÿ Usare sempre cautela quando si

carica e si scarica peso extra sul pianale. ÿ Trainare solo con veicoli consigliati (trattori da giardino

e ATV). ÿ Fare sempre riferimento al manuale del proprietario del veicolo per un traino corretto.

ÿ L'arieggiatore non è progettato per essere utilizzato con tosaerba a raggio di

sterzata zero. ÿ Fissare e bloccare sempre l'arieggiatore al gancio del veicolo

prima di utilizzarlo.

Questo prodotto richiede il montaggio prima dell'uso. Vedere la sezione "Montaggio" per le istruzioni. A causa del peso e

delle dimensioni dell'aeratore a spina da 40", si raccomanda la presenza di due o più adulti per assistere al montaggio.

ISPEZIONARE TUTTI I COMPONENTI attentamente al momento della ricezione per assicurarsi che non manchino componenti

o che non siano danneggiati.

AVVERTENZE GENERALI

- 3 -

Machine Translated by Google

INFORMAZIONI SUL TUO AERATORE CON SPINA DA 40"

ATTENZIONE utilizzato senza il simbolo di avviso di sicurezza

ATTENZIONE indica un pericolo potenziale

indica una situazione potenzialmente pericolosa che,

situazione che, se non evitata, potrebbe comportare

se non evitato, può causare danni alla proprietà.

morte o lesioni gravi.

ATTENZIONE indica un pericolo potenziale

Questo è il simbolo di allerta di sicurezza. Viene utilizzato

per avvisarti di potenziali rischi di lesioni personali.

Rispetta tutti i messaggi di sicurezza che seguono questo

simbolo per evitare possibili lesioni o morte.

Questo aeratore a spina da 40" ha una struttura in acciaio grezzo ed è progettato per rimuovere tappi di terreno lunghi

fino a 3", consentendo di allentare il terreno compatto. Gli aeratori a spina promuovono un prato sano aprendo il terreno per

consentire all'acqua, all'aria e ai nutrienti di raggiungere l'apparato radicale del prato. È ideale per aree molto trafficate

(parchi giochi e campi sportivi) e prati bruciati e danneggiati dalla siccità. Gli effetti di un aeratore a spina dureranno più a

lungo di un aeratore a punta a causa delle dimensioni del foro che crea. L'aeratore a spina da 40" è dotato di un vassoio

di peso completamente chiuso per aumentare la profondità di penetrazione. Non superare mai la capacità di carico

nominale del vassoio di 100 libbre quando si utilizza l'aeratore.

PERICOLO indica un pericolo imminente

situazione che, se non evitata, può dare luogo a danni minori

Le specifiche tecniche dell'aeratore a spina da 40" sono fornite nella sezione "Specifiche" del presente manuale.

situazione che, se non evitata, porterà alla morte

o lesioni moderate.

o lesioni gravi.

AVVERTIMENTO

PERICOLO

Definizioni delle parole di segnalazione del pericolo

ATTENZIONE

- 4 -

Machine Translated by Google

2) Maniglia di sollevamento : posiziona i perni della spina verso l'alto o verso il basso.

3) Pneumatici/ruote : non superare la velocità consigliata.

1) Vassoio aeratore : non superare la capacità di carico massima di 100 libbre.

Leggere questo manuale del proprietario prima di utilizzare l'attrezzatura. Familiarizzare con la posizione e la funzione dei

comandi e delle caratteristiche. Conservare questo manuale per riferimento futuro.

4) Gancio di traino – Modello a perno; utilizzare solo con veicoli omologati.

5) Tappi di terreno – Estraggono piccoli tappi di terreno dal terreno.

Identificazione dei controlli e delle caratteristiche

- 5 -

Machine Translated by Google

Rif.#

Descrizione

Controdado M10

Qtà Rif.#

Togliere tutte le parti dalla cassa di spedizione e ispezionare i componenti per assicurarsi che non manchino pezzi prima

di iniziare a montare l'aeratore a spina. Per il montaggio, seguire i passaggi da 1 a 8.

Distanziatore H

Descrizione

Quantità

STRUMENTI NECESSARI

• Martello di gomma o di legno • Chiavi

da 13 mm, 14 mm e 17 mm

Bullone esagonale M8x20

Bullone esagonale M8x30

E Controdado M8

14 G Rondella Piatta Ø8

Un bullone esagonale M8x45

B Bullone esagonale M10x30

PARTI E ASSEMBLAGGIO COMPONENTI DELL'AERATORE A SPINA

Leggere e seguire tutte le istruzioni per il montaggio e il funzionamento. Il mancato montaggio corretto di questa apparecchiatura

potrebbe causare gravi lesioni all'utente o agli astanti, o causare danni all'apparecchiatura.

ATTENZIONE

Componenti e parti hardware

- 6 -

Machine Translated by Google

Parentesi graffa centrale

27 Bobina a spina singola

Quantità

Piastra terminale

Descrizione

29 Distanziatore lungo 24 mm A

Maniglia di sollevamento

Rif.#

Qtà Rif.#

30 Distanziatore lungo 21 mm B

Descrizione

Lingua

Semiasse

Gruppo ruota pneumatica

10 Bobina a doppia spina

33 Supporto ruota

Vassoio

31 Distanziatore lungo 55 mm C

1 1

Componenti e parti hardware

- 7 -

Machine Translated by Google

ATTENZIONE

- 8 -

L'anello del supporto della ruota

deve essere rivolto verso l'estremità

corta dell'asse.

Prestare sempre attenzione durante il montaggio o l'uso dell'aeratore: le punte del tappo sono affilate e

possono provocare gravi lesioni all'utente o agli astanti.

Istruzioni di montaggio

FASE 1: Fissare il supporto della ruota al semiasse

Fase 2: Assemblaggio dell'albero dell'asse lato corto

A. Bobina a doppia spina (#10)

B. Bobina a spina singola (#27)

C. Distanziatore A lungo 24 mm (#29)

D. Piastra terminale (#3)

1. Montare tutti gli elementi sottostanti sul lato corto del semiasse nel seguente ordine (A

attraverso D). Assicurarsi che le punte della spina siano rivolte verso l'interno.

utilizzando il bullone esagonale M8x45 (#21 / A) e serrare leggermente il dado di bloccaggio M8 (#17 / E).

1. Far scorrere il supporto della ruota (#33) sul semiasse (#6) e posizionarlo sul foro centrale dell'asse

I perni dei connettori

devono essere

rivolti verso l'interno.

Machine Translated by Google

M8 (#17 / E).

2. Far scorrere la ruota attraverso la staffa della ruota (#6) e fissarla con il bullone esagonale M8x45 (#21 / A) e il dado di bloccaggio

A. Distanziatore lungo 21 mm B (#30)

B. Supporto centrale (#2)

M8 (#17 / E).

G).

1. Montare sul lato lungo dell'assale gli elementi elencati di seguito nel seguente ordine (da A a

1. Far scorrere la ruota attraverso la staffa della ruota (#6) e fissarla con il bullone esagonale M8x45 (#21 / A) e il dado di bloccaggio

C. Distanziale da 55 mm C (#31

D. Bobina a doppia spina (#10)

G. Piastra terminale (#3)

NOTA: Dopo il montaggio, assicurarsi che entrambe le ruote girino liberamente.

E. Bobina a spina singola (#27)

F. Distanziatore lungo 24 mm A (#29)

I picchi della spina

sono rivolti verso l'interno

FASE 4: Assemblaggio dell'albero dell'asse lato lungo

FASE 3: Montaggio della ruota

- 9 -

Machine Translated by Google

1. Fissare il gruppo linguetta (#5) tra il vassoio (#1) e il rinforzo centrale (#2), quindi allineare i fori.

NOTA: non stringere la ferramenta.

Fissare con bullone esagonale M8x20 (#19 / C), rondella piana Ø8 (#20 / G) e dado di bloccaggio M8 (#17 / E).

2. Ripetere i passaggi per ogni angolo.

Si prega di notare la direzione

del vassoio

Ø8 (#20 / G) e dado di bloccaggio M8 (#17 / E). Ogni angolo ha due connessioni.

1. Posizionare il vassoio (#1) tra entrambe le piastre terminali (#3) utilizzando il bullone esagonale M8x20 (#19 / C), la rondella piana

In questi due punti è necessario aggiungere dei

distanziatori.

H) e controdado M8 (#17 / E). Vedere l'immagine sottostante.

2. Fissare i due punti della linguetta esterna sinistra utilizzando il bullone esagonale M8x30 (#12 / A), due distanziali (#14 /

FASE 5: Collegare il vassoio

FASE 6: Attaccare la lingua

- 10 -

Machine Translated by Google

• Raddrizzare il rinforzo centrale (#2) e stringere i due bulloni che lo fissano alla linguetta.

3. Sarà necessaria una certa forza per posizionare la maniglia di sollevamento (#4) quando si abbassa l'aeratore.

• Raddrizzare le piastre terminali (#3), quindi serrare gli otto bulloni su ciascun angolo del vassoio, assicurandosi

che la maniglia di sollevamento (#4) poggi ancora sul lato destro della fessura del vassoio (sfalsata).

• Regolare il vassoio (#1) da un lato all'altro finché la maniglia di sollevamento (#4) non poggia contro il lato

anteriore destro (visto da dietro) della fessura del vassoio (sfalsato).

2. Per correggere l'allineamento della maniglia di sollevamento (#4) con l'apertura dello slot del vassoio, procedere come segue:

Nota: per un corretto funzionamento, la maniglia di sollevamento e i bulloni devono essere installati esattamente come mostrato nel disegno.

1. Posizionare l'aeratore con il lato destro rivolto verso l'alto, bloccare la maniglia di sollevamento (#4) nella posizione di offset nella parte anteriore del vassoio

2. Ripetere i passaggi per un altro bullone.

fessura.

piccolo foro utilizzando il bullone esagonale M10x30 (#13 / B) e il dado di bloccaggio M10 (#18 / F).

1. Posizionare la maniglia di sollevamento (#4) attraverso la fessura del vassoio grande e fissare la maniglia alla staffa della ruota, in basso

NOTA: DIETRO IL BRACCIO DI SOLLEVAMENTO sul vassoio superiore c'è un posto per un perno di bloccaggio. Far scorrere il perno di bloccaggio

attraverso i fori con l'aeratore in posizione verticale. Il blocco di sicurezza impedisce all'aeratore di cadere mentre viene trainato e non è in uso. L'uso del

perno di bloccaggio impedirà di danneggiare le punte della spina.

4. Assicurarsi che tutti i componenti hardware siano ben serrati prima di azionare l'aeratore a spina.

FASE 7: Fissare la maniglia di sollevamento

FASE 8: Regolare la maniglia di sollevamento e serrare i collegamenti

- 11 -

Machine Translated by Google

2. Se il terreno è duro e asciutto, si consiglia di innaffiare/inumidire leggermente il terreno prima di

1. Rimuovere detriti grandi e piccoli dall'area del terreno/prato.

circa una o due ore prima dell'aerazione.

IMPORTANTE:

l'aerazione consiste nell'estrarre piccole zolle di terreno lunghe fino a tre pollici dal terreno per creare piccole riserve che

porteranno ossigeno, fertilizzante e acqua fino alle radici. Per ottenere i migliori risultati di aerazione, seguire le procedure di

preparazione del terreno/prato e di funzionamento dell'aeratore.

PREPARAZIONE DEL TERRENO E DEL PRATO

La mancata osservanza di queste istruzioni può causare danni materiali o lesioni all'operatore o agli astanti.

Prima di azionare o utilizzare l'aeratore a spina, leggere attentamente le istruzioni riportate di seguito e le informazioni sulla sicurezza.

3. Se il terreno è bagnato o fangoso NON tentare di arieggiarlo.

4. Tagliare il prato e rimuovere l'erba tagliata prima di arieggiarlo.

- 12 -

AVVERTIMENTO

Istruzioni per l'uso

Machine Translated by Google

ATTENZIONE

9. NON effettuare curve strette, poiché ciò potrebbe causare lo sfregamento degli pneumatici contro l'aeratore.

4. Prima di utilizzare l'aeratore, fissarlo e bloccarlo sempre al gancio del veicolo.

13. Prestare sempre attenzione quando si esegue la retromarcia dell'aeratore per evitare il "jack-knifing". Eseguire sempre la retromarcia in un

linea retta.

3. Per le corrette istruzioni di sicurezza e di traino, fare riferimento al manuale del proprietario del veicolo.

7. Non superare mai gli 8 km/h quando si traina l'aeratore.

2. Utilizzare solo i veicoli consigliati (trattori da giardino e quad).

1. NON trasportare passeggeri, sedersi o stare in piedi sull'aeratore in nessun momento.

8. Aerare seguendo la linea più dritta possibile, eseguendo passaggi sovrapposti per aumentare la distribuzione della

punta del tappo.

10. Evitare curve estremamente strette con i picchetti inseriti per evitare di danneggiare il prato.

12. Sui prati in pendenza, arieggiare sempre in direzione ascendente e discendente. NON tentare di arieggiare

14. NON superare la capacità di carico del vassoio di 100 libbre.

6. L'installazione di questa attrezzatura potrebbe compromettere la frenata e la stabilità del veicolo.

11. NON attraversare marciapiedi o vialetti senza aver prima sollevato l'arieggiatore in posizione di trasporto.

5. Avviare il motore del veicolo con i comandi in posizione neutra, mettere l'acceleratore alla velocità minima del motore.

Mettere prima la trasmissione in marcia bassa e abbassare l'aeratore, consentendo alle punte della candela di

entrare nel terreno. Aumentare la velocità se le condizioni di lavoro lo consentono.

UTILIZZO DELL'AERATORE A SPINA

15. Per aumentare la profondità di penetrazione del perno di inserimento, è possibile aggiungere peso extra al

vassoio (massimo 100 libbre) utilizzando sacchi di sabbia o blocchi di cemento. Fissare sempre il peso al vassoio

con fascette o cinghie fissate alla parte anteriore e posteriore del vassoio. Fare attenzione che le fascette e/

o le cinghie non si aggroviglino sulle parti rotanti.

Per evitare e prevenire lesioni, scendere sempre dal veicolo omologato per sollevare o abbassare l'aeratore quando è stato

aggiunto peso extra al vassoio.

attraverso il pendio.

- 13 -

Machine Translated by Google

• Sciacquare/asciugare l'interno e l'esterno dell'aeratore dopo ogni utilizzo. • Prima

dell'uso, controllare che gli pneumatici abbiano la PRESSIONE PNEUMATICI CONSIGLIATA. • Lubrificare

regolarmente e secondo necessità l'area dell'asse e dei cuscinetti delle ruote.

penetrazione. Le bobine devono essere rimosse per affilare le punte. Seguire sempre l'angolazione e il contorno originali

delle punte durante l'affilatura.

• Controllare periodicamente che tutti i dispositivi di fissaggio

siano ben serrati. • Pulire e lubrificare leggermente i gruppi bobina e albero una volta all'anno e quando necessario.

Una manutenzione e una conservazione improprie dell'aeratore a spina possono invalidare la garanzia.

• Utilizzare una vernice spray smaltata lucida per ritoccare le superfici metalliche verniciate graffiate o usurate. • Le

punte delle spine devono essere periodicamente affilate con una piccola smerigliatrice per mantenerle in buone condizioni.

- 14 -

AVVERTIMENTO

Manutenzione e stoccaggio

CONSERVAZIONE

• Non appoggiare mai pesi eccessivi sull'aeratore per lunghi periodi di tempo. • Prima di

riporlo, assicurarsi che l'aeratore sia pulito e asciutto per garantire anni di funzionamento senza problemi. •

Lubrificare leggermente tutte le superfici e le parti mobili dell'aeratore per prevenire la

ruggine. • Riporre al chiuso o in un'area protetta durante le condizioni meteorologiche avverse e nei mesi invernali.

MANUTENZIONE

IMPORTANTE:

• Non superare mai la capacità di carico del vassoio di 100 libbre poiché ciò danneggerebbe l'aeratore del tappo.

Se una parte deve essere sostituita, utilizzare solo parti che soddisfano le specifiche del produttore. Le parti di ricambio che

non soddisfano le specifiche possono causare un rischio per la sicurezza o un funzionamento scadente.

Machine Translated by Google

- 15 -

Specifiche

Diametro del perno di collegamento .................................................................................. 5/8”

Larghezza di lavoro .................................................................................................. 40”

Profondità massima di aerazione ................................................................................................. 3”

Tipo di ruota ........................................................................................................... Pneumatico

Dimensioni complessive .................................................................................. 56,5" x 42,5" x34,9

Numero di punte di spina ........................................................................................ 24

Costruzione .................................................................................................................... Acciaio

Capacità di carico del vassoio .................................................................................. 100 libbre

Dimensioni ruota .................................................................................................. 10”/350-4

Tipo di attacco .................................................................................................. Stile perno

Machine Translated by Google

Disegno delle parti e elenco delle parti

- 16 -

Machine Translated by Google

- 17 -

Disegno delle parti e elenco delle parti

27 N101-20000

Staffa di attacco

14 N100-00015-DX

Strumento coltello

Perno di aggancio

Distanziatore lungo 24 mm A

Vassoio

N101-00005

Ruota

9101-08045-DX8.8

Perno R

Distanziatore lungo 21 mm B

N101-10000

28 N100-00004

19 9101-08020-DX

Bobina a spina singola

25 9206-12000-DX

Descrizione

32 N100-00008

Chiave

Semiasse

12 9101-08030-DX

Bullone esagonale M10x30

Rondella piana Ø8

Cuscinetto aperto

Quantità

26 9307-12000-DX

33 N100-50000

4 N100-00007

Da 100 a 40000

13 9101-10030-DX

Distanziatore

Bullone esagonale M8x45

20 9301-08000-DX

Perno di bloccaggio

Controdado M10

17 9206-08000-DX

23 N021-00004-DX

Controdado M12

31 N101-00009-DX

Supporto ruota

Maniglia di sollevamento

Bullone esagonale M8x20

18 9206-10000-DX

24 N100-00020-DX

Distanziatore Ø12

Disegno n.

N101-00001

N100-00014

Lingua di attacco

T400-40000-DX

Bullone esagonale M8x30

Parentesi graffa centrale

Supporto ruota

Da 100 a 20000

Bullone a gradino M8x20

15 N100-00016-DY

22 N100-00013-DX

Asse

Distanziatore lungo 55 mm C

29 N101-00007-DX

Bobina a doppia spina

10 N100-30000

Controdado M8

16 9114-08020-DX

Rif.#

30 N101-00008-DX

Numero di modello: N10T-10000

Impugnatura Maniglia

N101-00002-DY

Piastra terminale

Machine Translated by Google

- 18 -

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

CONSULENZA YH LIMITATA.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

C/O YH Consulting Limited Ufficio 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Machine Translated by Google

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

Machine Translated by Google

Manualdeusuario

Aireadordecésped

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesirealmente

estáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Machine Translated by Google

HERRAMIENTASRESISTENTESAMITADDEPRECIO

¿NECESITAAYUDA?¡CONTÁCTENOS!

Modelo:N1011

Aireadordecésped

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanualantesdeoperar.

VEVORsereservaelderechodeinterpretarnuestromanualdeusuario.Laaparienciadelproducto

dependerádelproductoquehayarecibido.Lerogamosquenosdisculpepornoinformarlenuevamente

sihayactualizacionestecnológicasodesoftwareennuestroproducto.

Nodudeenponerseencontactoconnosotros:

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

1

Machine Translated by Google

Mantenimientoyalmacenamiento....................................................................................14

Especificaciones....................................................................................................15

Instruccionesdefuncionamiento....................................................................................12,13

Componentesyhardware.................................................................................6,7

Instruccionesdemontaje..........................................................................8,9,10,11

Identificacióndecontrolesyfunciones....................................................................5

Advertenciasyreglasgenerales.................................................................................3

Planodepiezasylistadepiezas..............................................................................16,17

Tabladecontenido

2

Machine Translated by Google

ADVERTENCIAPROP65

ADVERTENCIA

Advertenciasde

funcionamientoNotransportepasajeros,nisesienteniseparesobreelaireador

enningúnmomento.Nopermitaquelosniñosjueguen,separennisesubansobreel

aireador.Inspeccionesiempreelaireadorantesdeusarloparaasegurarsedequeestéenbuenas

condicionesdefuncionamiento.Reemplaceoreparelaspiezas

dañadasodesgastadasdeinmediato.Siemprereviseyajustelosherrajesylaspiezas

ensambladasantesdelaoperación.Noexcedalacapacidadmáximadecargadelabandeja

delequipode100libras.Eviteagujerosyzanjasgrandescuandoopereel

equipo.Tengacuidadoaloperarelaireadorenpendientespronunciadas(colinas).

SIEMPREopereavelocidadesreducidasenterrenosirregulares,alolargodearroyos,zanjasyenladeras.No

operecercadearroyos,zanjasycarreteraspúblicas.Paraevitarlesiones

personalesy/odañosalequipo,NOEXCEDALAS5MPH.Siempretengacuidadoalcargary

descargarpesoadicionalenlabandeja.Soloremolqueconvehículosrecomendados(tractores

decésped/jardínyvehículostodoterreno).Siempreconsulteelmanualdelpropietariodel

vehículopararemolcarcorrectamente.Elaireadornoestádiseñadopara

usarseconcortadorasdecéspeddegirocero.Siempreasegureybloquee

eltapóndelaireadoralenganchedelvehículoantesdeoperar.

Eloperadordebeleerycomprendertodalainformacióndeseguridadyadvertencia,lasinstruccionesdefuncionamiento,

mantenimientoyalmacenamientoantesdeutilizaresteequipo.Sinoseutilizaymantienecorrectamenteelaireadordetapón,

eloperadorolaspersonasqueseencuentrencercapodríansufrirlesionesgraves.

LEAyCOMPRENDAestemanualcompletamenteantesdeutilizarelaireadordeenchufede40”.

Serequiereensamblaje

Esteproductorequiereensamblajeantesdesuuso.Consultelasección“Ensamblaje”paraobtenerinstrucciones.Debido

alpesoyeltamañodelaireadorcontapónde40”,serecomiendaquedosomásadultosesténpresentesparaayudarconel

ensamblaje.INSPECCIONETODOSLOSCOMPONENTESdetenidamentealrecibirloparaasegurarsedequenofalteningún

componenteoestédañado.

Peligrosdeaplastamientoy

corteMantengasiemprelasmanosylospiesalejadosdelaspiezasmóvilesmientrasoperaelequipo.

Limpieymantengasiemprelimpiaeláreadetrabajocuandoloopere.

Utilicesiempreequipodeseguridad,protecciónparalosojos,guantesybotasdetrabajocuandoopereelaireador.

ADVERTENCIASGENERALES

3

Lasadvertencias,precaucioneseinstruccionesdescritasenestemanualdeinstruccionesnopuedencubrir

todaslasposiblescondicionesosituacionesquepuedenocurrir.Eloperadordebecomprenderqueelsentido

comúnylaprecauciónsonfactoresquenopuedenincorporarseaesteproductoyquedebenserproporcionados

poreloperador.

Esteproductopuedeexponerloasustanciasquímicas,incluidoelplomoyloscompuestosdeplomo,queel

estadodeCaliforniaconsideraqueprovocancáncerydefectoscongénitosuotrosdañosreproductivos.Para

obtenermásinformación,visitewww.P65Warnings.ca.gov

Machine Translated by Google

ACERCADESUAIREADORDEENCHUFEDE40”

4

PRECAUCIÓNseutilizasinelsímbolodealertadeseguridad

olesionesgraves.

Situaciónque,sinoseevita,provocarálamuerte.

olesiónmoderada.

PELIGROindicaunpeligroinminente.

situaciónque,sinoseevita,puededarlugaraconsecuenciasmenores

Lasespecificacionestécnicasdelaireadordeenchufede40”seproporcionanenlasección“Especificaciones”deestemanual.

Esteeselsímbolodealertadeseguridad.Seutilizaparaadvertirle

sobreposiblespeligrosdelesionespersonales.Respetetodoslos

mensajesdeseguridadqueaparecendespuésdeestesímbolopara

evitarposibleslesionesolamuerte.

muerteolesionesgraves.

PRECAUCIÓNindicaunpeligropotencial.

Esteaireadordetapónde40”tieneunaconstruccióndeacerorugosoyestádiseñadoparaquitartaponesdetierradehasta

3”delargo,loquepermiteaflojarlatierracompacta.Losaireadoresdetapónpromuevenuncéspedsaludablealabrirelsuelo

parapermitirqueelagua,elaireylosnutrienteslleguenalsistemaderaícesdesucésped.Esidealparaáreasdemucho

tráfico(patiosderecreoycamposdeportivos)ycéspedquemadoodañadoporlasequía.Losefectosdeunaireadordetapón

duraránmásqueunaireadordepúasdebidoaltamañodelorificioquecrea.Elaireadordetapónde40”cuentaconuna

bandejadepesocompletamentecerradaparaaumentarlaprofundidaddepenetración.Nuncaexcedalacapacidadde

carganominaldelabandejade100librascuandoutiliceelaireador.

situaciónque,denoevitarse,podríadarlugara

Sinoseevita,puedeprovocardañosalapropiedad.

ADVERTENCIAindicaunpeligropotencial

indicaunasituaciónpotencialmentepeligrosaque,

ADVERTENCIA

PRECAUCIÓN

PELIGRO

Definicionesdepalabrasdeseñalesdepeligro

PRECAUCIÓN

Machine Translated by Google

5

Identificacióndecontrolesyfunciones

2)Mangodeelevación:colocalospicosdelostaponeshaciaarribaohaciaabajo.

3)Neumáticos/Ruedas–Noexcedalatasarecomendada.

1)Bandejadelaireador:noexcedalacapacidaddecargamáximade100libras.

Leaestemanualdelpropietarioantesdeutilizarelequipo.Familiaríceseconlaubicaciónyelfuncionamientodeloscontrolesylas

características.Guardeestemanualparafuturasconsultas.

4)Enganche:Diseñotipopasador;utilizarúnicamenteconvehículosaprobados.

5)Picosdetapón:extraenpequeñostaponesdetierradelsuelo.

Machine Translated by Google

PernohexagonaltipoCM8x20

PernohexagonaltipoDM8x30

TuercadeseguridadEM8

PIEZASYCONJUNTODELAIREADORDETAPÓN

PernohexagonalBM10x30

UnpernohexagonalM8x45

Leaysigatodaslasinstruccionesdemontajeyfuncionamiento.Sinosemontacorrectamenteesteequipo,podríanproducirselesiones

gravesalusuariooaotraspersonas,obien,dañosalequipo.

14GArandelaplanaØ8

Componentesypiezasdehardware

HERRAMIENTAS

NECESARIAS•Martillodegomao

madera•Llavesde13mm,14mmy17mm

Descripción

CantidadCantidadRef.#

Saquetodaslaspiezasdelacajadeenvíoeinspeccioneloscomponentesparaasegurarsedequenofaltenpiezasantesde

comenzaraensamblarelaireadordetapón.Paraelensamblaje,sigalospasos1a8.

EspaciadorH

TuercadeseguridadM10

Descripción

Árbitro#

PRECAUCIÓN

6

Machine Translated by Google

1 1

EspaciadorlargoCde31,55mm

1 1

7

Tirantecentral

33Soportederueda

Bandeja

10carretesdeenchufedoble

Conjuntoderuedasneumáticas

Ejedeleje

Descripción

Lengua

Árbitro#

29Espaciadorlargode24mmA

CantidadRef.#

EspaciadorlargoBde30,21mm

Descripción

Manijadeelevación

Cantidad

Placafinal

27Bobinadeunsoloenchufe

Componentesypiezasdehardware

Machine Translated by Google

Alensamblaroutilizarelaireador,tengacuidadoentodomomento;laspuntasdelenchufesonafiladasypueden

provocarlesionesgravesalusuariooaotraspersonascercanas.

Paso2:Ensamblajedelejedelladocorto

PASO1:Fijeelsoportedelaruedaaleje

PRECAUCIÓN

Instruccionesdemontaje

8

Elanillodelsoportedelaruedadebe

estarorientadohaciaelextremocorto

deleje.

A.Carretededobletapón(n.°10)

B.Carretedeunsoloenchufe(#27)

C.EspaciadorAde24mmdelargo(#29)

D.Placafinal(#3)

1.Ensambletodosloselementosacontinuaciónenelladocortodelejeenelsiguienteorden(A

atravésdeD).Asegúresedequelaspuntasdelenchufemirenhaciaadentro.

utilizandoelpernohexagonalM8x45(#21/A)yaprieteligeramentelacontratuercaM8(#17/E).

1.Desliceelsoportedelarueda(#33)sobreeleje(#6)ycolóquelosobreelorificiocentraldeleje.

Lospicosdel

enchufedeben

mirarhaciaadentro.

Machine Translated by Google

Laspuntasdel

enchufemiranhaciaadentro

9

2.Deslicelaruedaatravésdelsoportedelarueda(#6)yfíjelaconunpernohexagonalM8x45(#21/A)yunacontratuerca.

A.Espaciadorlargode21mmB(#30)

GRAMO).

B.Tirantecentral(#2)

1.Ensambleenelladolargodelejeloselementosqueseenumeranacontinuaciónenelsiguienteorden(Aa

M8(#17/E).

1.Deslicelaruedaatravésdelsoportedelarueda(#6)yfíjelaconunpernohexagonalM8x45(#21/A)yunacontratuerca.

C.Espaciadorde55mmC(n.°

31)D.Carretedetapóndoble(n.°10)

E.Carretedeunsoloenchufe(#27)

G.Placafinal(#3)

NOTA:Despuésdelmontaje,asegúresedequeambasruedasgirenlibremente.

F.EspaciadorlargoAde24mm(#29)

PASO4:Ensamblajedelejedelladolargo

PASO3:Montajedelarueda

Machine Translated by Google

1.Coloqueelconjuntodelengüeta(#5)entrelabandeja(#1)yelsoportecentral(#2),luegoalineelosorificios.

AsegureconpernohexagonalM8x20(#19/C),arandelaplanaØ8(#20/G)ycontratuercaM8(#17/E).

Tengaencuentaladirecciónde

labandeja.

2.DoslugaresdelalengüetadelladoizquierdoexteriorsefijanutilizandounpernohexagonalM8x30(#12/A),dosespaciadores(#14/

2.Repitalospasosparacadaesquina.

NOTA:Noaprietelostornillos.

Ø8(#20/G)ycontratuercaM8(#17/E).Cadaesquinatienedosconexiones.

1.Coloquelabandeja(#1)entreambasplacasdeextremo(#3)usandounpernohexagonalM8x20(#19/C),arandelaplana

H)ycontratuercaM8(#17/E).Verimagenacontinuación.

Estosdoslugaresnecesitanespaciadoresadicionales.

PASO6:Coloquelalengüeta

PASO5:Coloquelabandeja

10

Machine Translated by Google

•Enderecelasplacasdelosextremos(#3)yluegoajustelosochopernosencadaesquinadelabandeja,

asegurándosedequelamanijadeelevación(#4)aúndescansecontraelladoderechodelaranuradela

bandeja(desplazamiento).

•Endereceelsoportecentral(#2)yaprietelosdospernosquelosujetanalalengüeta.

•Ajustelabandeja(#1)deladoaladohastaquelamanijadeelevación(#4)descansecontraelladofrontalderecho

(vistodesdeatrás)delaranuradelabandeja(desplazamiento).

3.Necesitaráalgodefuerzaparaposicionarlamanijadeelevación(#4)albajarelaireador.

11

1.Coloqueelaireadorconelladoderechohaciaarriba,bloqueelamanijadeelevación(#4)enlaposicióndesplazadaenlapartedelanteradelabandeja.

ranura.

2.Realicelosiguienteparacorregirlaalineacióndelamanijadeelevación(#4)conlaaberturadelaranuradelabandeja:

2.Repitalospasosparaelotroperno.

Nota:Lamanijadeelevaciónylospernosdebeninstalarseexactamentecomosemuestraeneldibujoparaunfuncionamientoadecuado.

pequeñoorificioutilizandoelpernohexagonalM10x30(#13/B)ylatuercadeseguridadM10(#18/F).

1.Coloquelamanijadeelevación(#4)atravésdelaranuragrandedelabandejayfijelamanijaalsoportedelarueda,parteinferior

4.Asegúresedequetodoslosherrajesesténbienapretadosantesdeoperarelaireadordeenchufe.

NOTA:DETRÁSDELBRAZOELEVADOR,enlabandejasuperior,hayunlugarparaunpasadordebloqueo.Desliceelpasadordebloqueoatravésdelos

orificiosconelaireadorenposiciónvertical.Elbloqueodeseguridadevitaqueelaireadorsecaigamientrasseloremolcaynoseloutiliza.Elusodelpasador

debloqueoevitaráquesedañenlaspuntasdelostapones.

PASO7:Coloquelamanijadeelevación

PASO8:Ajustelamanijadeelevaciónyaprietelasconexiones

Machine Translated by Google

1.Retirelosresiduosgrandesypequeñosdeláreadelsuelo/césped.

aproximadamenteunaodoshorasantesdeairear.

PREPARACIÓNDELSUELOYDELCÉSPED

3.Sielsueloestáhúmedoofangoso,NOintenteairearlo.

IMPORTANTE:

Laaireaciónconsisteenextraerpequeñostaponesdetierradehastatrespulgadasdelargoparacrearpequeñosdepósitosque

llevaránoxígeno,fertilizanteyaguaalasraíces.Paraobtenerlosmejoresresultadosdeaireación,sigalosprocedimientosde

preparacióndelsueloydelcéspedydefuncionamientodelaireador.

2.Sielsueloesduroyseco,serecomiendaregar/humedecerligeramenteelsuelo.

Elincumplimientodeestasinstruccionespuedeocasionardañosmaterialesolesionesaloperadoroaotraspersonascercanas.

Antesdeoperarousarelaireadordeenchufe,reviselasinstruccionesacontinuaciónylainformacióndeseguridad.

4.Corteelcéspedyretirelosrecortessueltosantesdeairearlo.

ADVERTENCIA

Instruccionesdefuncionamiento

12

Machine Translated by Google

PRECAUCIÓN

13

7.Nuncaexcedalas5mphalremolcarelaireador.

9.NOrealicegirosbruscos,yaquepodríanprovocarquelosneumáticosrocencontraelaireador.

13.Siempretengacuidadoalhacermarchaatrásconelaireadorparaevitarquesedesliceenángulorecto.Siemprehagamarchaatrásenunángulorecto.

3.Consulteelmanualdelpropietariodelvehículoparaobtenerinstruccionesadecuadasdeseguridadyremolque.

4.Siempreasegureybloqueeelaireadoralenganchedelvehículoantesdeoperarlo.

2.Remolqueúnicamenteconvehículosrecomendados(tractoresdecésped/jardínyvehículostodoterreno).

1.NOllevepasajerosnisesienteniseparesobreelaireadorenningúnmomento.

línearecta.

10.Eviterealizargirosextremadamentebruscosconlaspúasenganchadasparaevitardañarelcésped.

11.NOcruceacerasnicaminossinlevantarelaireadoralaposicióndetransporte.

12.Encéspedesconpendiente,aireesiempredearribaaabajo.NOintenteairear

atravésdelapendiente.

6.Elfrenadoylaestabilidaddelvehículopuedenverseafectadosconlainstalacióndeesteequipo.

8.Aireeenlalíneamásrectaposiblehaciendopasadassuperpuestasparaaumentarelpatróndepuntasdelostapones.

5.Arranqueelmotordelvehículoconloscontrolesenposiciónneutra,pongaelaceleradoralavelocidadmásbajadel

motor.Coloquelatransmisiónenlamarchabajaprimeroybajeelaireador,permitiendoquelaspuntasdelas

bujíasentrenenelsuelo.Aumentelavelocidadsegúnlopermitanlascondicionesdetrabajo.

USODELAIREADORDEENCHUFE

14.NOexcedalacapacidaddecargadelabandejade100libras.

15.Paraaumentarlaprofundidaddepenetracióndelapúadeconexión,sepuedeagregarpesoadicionalalabandeja

(máximode100libras)utilizandobolsasdearenaobloquesdeconcreto.Siempreasegureelpesoalabandeja

conatadurasocorreassujetadasalapartedelanteraytraseradelabandeja.Tengacuidadodequelas

atadurasy/ocorreasnoseenredenenlaspiezasgiratorias.

Paraevitaryprevenirlesiones,siemprebájesedelvehículoaprobadoparasubirobajarelaireadorcuandosehayaagregadopeso

adicionalalabandeja.

Machine Translated by Google

•Reviseperiódicamentetodoslossujetadoresparaverificarque

esténbienapretados.•Limpieylubriqueligeramentelosconjuntosdecarretesyelejeanualmenteysegúnseanecesario.

•Useunapinturaenaerosoldeesmaltebrillantepararetocarsuperficiesdemetalpintadasrayadasodesgastadas.•Las

puntasdelostaponesdebenafilarseperiódicamenteconunaamoladorapequeñaparamantenerlasenbuenestado.

•Enjuagueysequeelaireadorpordentroyporfueradespuésdecadauso.•Antesde

operar,verifiquequelosneumáticostenganlaPRESIÓNDENEUMÁTICOSRECOMENDADA.•Engraseregularmente

ysegúnseanecesarioelejeyeláreadelcojinetedelarueda.

Elmantenimientoyalmacenamientoinadecuadosdelaireadordeenchufepuedenanularlagarantía.

Penetración.Sedebenquitarloscarretesparaafilarlaspuntas.Siempremantengaelánguloyelcontornooriginalesdelas

puntasalafilar.

MANTENIMIENTO

ALMACENAMIENTO

•Nuncacoloquepesoadicionalsobreelaireadorduranteperíodosprolongados.•Antes

deguardarlo,asegúresedequeelaireadorestélimpioysecoparaquefuncionesinproblemasduranteaños.•

Lubriqueligeramentetodaslassuperficiesylaspiezasmóvilesdelaireadorparaevitarla

oxidación.•Guárdeloeninterioresoenunáreaprotegidadurantelosmesesdeclimaseveroeinvierno.

ADVERTENCIA

Mantenimientoyalmacenamiento

14

IMPORTANTE:

•Nuncaexcedalacapacidaddecargadelabandejade100libras,yaquedañaráelaireadordeltapón.

Siesnecesarioreemplazarunapieza,utiliceúnicamentepiezasquecumplanconlasespecificacionesdelfabricante.Laspiezasderepuesto

quenocumplanconlasespecificacionespuedenprovocarunriesgodeseguridadounfuncionamientodeficiente.

Machine Translated by Google

Profundidadmáximadeaireación..............................................................................3”

Diámetrodelapuntadeltapón..........................................................................................5/8”

Númerodepuntasdeenchufe..............................................................................................24

Tipoderueda................................................................................................Neumática

Dimensionesgenerales....................................................................56,5”x42,5”x34,9”

Anchodetrabajo....................................................................................................40”

Construcción....................................................................................................Acero

Capacidaddecargadelabandeja..............................................................100libras

Tamañodelarueda..............................................................................................10”/3504

Tipodeenganche.................................................................................................Estilodepasador

Presupuesto

15

Machine Translated by Google

16

Planodepiezasylistadepiezas

Machine Translated by Google

24N10000020DX

EspaciadorØ12

DibujoNo.

PernohexagonalM8x20

18920610000DX

T40040000DX

PernohexagonalM8x30

N10100001

N10000014

Lengüetadeenganche

17920608000DX

23N02100004DX

TuercadeseguridadM12

Pasadordebloqueo

TuercadeseguridadM10

Manijadeelevación

31N10100009DX

Soportederueda

TuercadeseguridadM8

16911408020DX

Bobinadedobleenchufe

10N10030000

N10100002DY

Placafinal

Árbitro#

N10T10000

30N10100008DX

Agarredelmango

10020000dólares

15N10000016DY

PernodepasoM8x20

Tirantecentral

Soportederueda

29N10100007DX

22N10000013DX

Eje

EspaciadorCde55mmdelargo

Rueda

N10100005

Bandeja

EspaciadorBde21mmdelargo

N10110000

28N10000004

910108045DX8.8

PasadorR

Soportedeenganche

27N10120000

Pasadordeenganche

EspaciadorlargoAde24mm

14N10000015DX

Herramientadecuchillo

33N10050000

4N10000007

Cojineteabierto

Cantidad

26930712000DX

PernohexagonalM8x45

20930108000DX

N10040000

13910110030DX

Espaciador

Descripción

25920612000DX

32N10000008

Llaveinglesa

19910108020DX

Carretedeunsoloenchufe

12910108030DX

PernohexagonalM10x30

ArandelaplanaØ8

Ejedeleje

Planodepiezasylistadepiezas

17

Machine Translated by Google

YHCONSULTINGLIMITADA.

ECrossStuGmbH

MainzerLandstr.69,60329FráncfortdelMeno.

C/OYHConsultingLimitedOficina147,CenturionHouse,London

Road,StainesuponThames,Surrey,TW184AX

ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122Australia

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,RanchoCucamonga,

CA91730

Fabricante:Shanghaimuxinmuyeyouxiangongsi

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

18

Machine Translated by Google

www.vevor.com/support

Soportetécnicoycertificadodegarantíaelectrónica

Machine Translated by Google

Användarmanual

Gräsluftare

Teknisk support och e-garanticertifikat www.vevor.com/support

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de

stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av

oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt

sparar hälften i jämförelse med de främsta stora varumärkena.

Machine Translated by Google

Modell: N1011

BEHÖVER HJÄLP? KONTAKTA OSS!

HÅRA VERKTYG, HALVA PRISET

Gräsluftare

VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är

beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det

finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den.

- 1 -

Teknisk support och e-garanticertifikat www.vevor.com/support

Har du produktfrågor? Behöver du teknisk support?

Kontakta oss gärna:

Machine Translated by Google

Driftinstruktioner ................................................... ................................... 12, 13

Underhåll och förvaring ........................................................... ................................... 14

Specifikationer ................................................... ................................................................ ... 15

Delarritning och reservdelslista ................................................... ............................ 16, 17

Komponent och hårdvara ................................................... ................................ 6, 7

Monteringsanvisningar ................................................... ........................... 8, 9, 10, 11

Kontroller och funktioner Identifiering ................................................... ........................ 5

Allmänna varningar och regler ................................................... ................................ 3

Innehållsförteckning

- 2 -

Machine Translated by Google

VARNING

PROP 65 VARNING

Driftsvarningar ÿ Bär aldrig

passagerare, sitt eller stå inte på luftaren. ÿ Låt inte barn leka på, stå på eller klättra på

luftaren. ÿ Inspektera alltid luftaren innan den används för att säkerställa att den är i gott

skick. ÿ Byt ut eller reparera skadade eller slitna delar omedelbart. ÿ Kontrollera och dra alltid åt hårdvara

och monterade delar före användning. ÿ Överskrid inte utrustningens

maximala bricklastkapacitet på 100 pund. ÿ Undvik stora hål och diken när du använder utrustningen.

ÿ Var försiktig när du använder luftaren i branta sluttningar (backar).

ÿ Kör ALLTID med reducerad hastighet i ojämn terräng, längs bäckar, diken och på sluttningar. ÿ Kör inte i närheten av

bäckar, diken och allmänna motorvägar. ÿ För att undvika personskador och/eller

skador på utrustning, ÖVERstig INTE 5 MPH. ÿ Var alltid försiktig när du lastar och lossar extra vikt på

brickan. ÿ Bogsera endast med rekommenderade fordon (gräs-/trädgårdstraktorer och terränghjulingar).

ÿ Se alltid fordonets instruktionsbok för korrekt bogsering. ÿ Luftare är inte konstruerad för att

användas med noll-turn gräsklippare. ÿ Säkra och lås alltid kontaktluftaren på

fordonets koppling innan du använder den.

Operatören måste läsa och förstå all säkerhets- och varningsinformation, driftsinstruktioner, underhålls- och förvaringsinstruktioner

innan denna utrustning används. Underlåtenhet att använda och underhålla kontaktluftaren på rätt sätt kan resultera i allvarliga

skador på operatören eller åskådare.

LÄS och FÖRSTÅ denna bruksanvisning fullständigt innan du använder 40” pluggluftare.

Kläm- och skärrisker ÿ Håll

alltid händer och fötter borta från rörliga delar när du använder utrustningen. ÿ Rengör och håll alltid arbetsområdet

rent när du arbetar. ÿ Bär alltid skyddsutrustning, ögonskydd, handskar och

arbetsstövlar när du använder luftaren.

Denna produkt kräver montering innan användning. Se avsnittet "Montering" för instruktioner. På grund av vikten och storleken

på 40” pluggluftaren rekommenderas det att två eller flera vuxna är närvarande för att hjälpa till med monteringen. INSPEKTERA

ALLA KOMPONENTER noggrant vid mottagandet för att säkerställa att inga komponenter saknas eller är skadade.

Montering krävs

ALLMÄNNA VARNINGAR

Denna produkt kan utsätta dig för kemikalier inklusive bly och blyföreningar som är kända av

delstaten Kalifornien för att orsaka cancer och fosterskador eller andra reproduktionsskador. För

mer information, gå till www.P65Warnings.ca.gov

Varningarna, försiktighetsåtgärderna och instruktionerna som beskrivs i denna bruksanvisning kan

inte täcka alla möjliga tillstånd eller situationer som kan uppstå. Operatören måste förstå att sunt

förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt och måste tillhandahållas

av operatören.

- 3 -

Machine Translated by Google

OM DIN 40” PLUGLUFTARE

- 4 -

FÖRSIKTIGHET indikerar en potentiellt farlig

Detta är säkerhetsvarningssymbolen. Den används för att

uppmärksamma dig på potentiella personskador. Följ alla

säkerhetsmeddelanden som följer denna symbol för att undvika

möjlig skada eller dödsfall.

Denna 40" pluggluftare har en grov stålkonstruktion och är designad för att ta bort jordpluggar upp till 3" långa, vilket gör att

kompakt jord kan lossas. Pluggluftare främjar en hälsosam gräsmatta genom att öppna upp marken så att vatten, luft och näring

kan nå dina gräsmattors rotsystem. Den är idealisk för hårt trafikerade områden (lekplatser och idrottsplatser) och utbrända,

torkaskadade gräsmattor. Effekter av en pluggluftare kommer att pågå längre än en spikluftare på grund av storleken på hålet den

skapar. 40” pluggluftaren har en helt sluten viktbricka för att öka inträngningsdjupet. Överskrid aldrig brickans nominella lastkapacitet

på 100 pund när du använder luftaren.

dödsfall eller allvarlig skada.

om det inte undviks kan det leda till skada på egendom.

situation som, om den inte undviks, kan leda till

VARNING indikerar en potentiellt farlig

indikerar en potentiellt farlig situation som,

FÖRSIKTIGHET används utan säkerhetsvarningssymbolen

eller allvarlig skada.

situation som, om den inte undviks, kommer att leda till döden

eller måttlig skada.

situation som, om den inte undviks, kan resultera i mindre

FARA indikerar en överhängande farlig

Tekniska specifikationer för 40"-pluggluftaren finns i avsnittet "Specifikationer" i denna handbok.

VARNING

FÖRSIKTIGHET

FARA

Definitioner av ord för farosignal

FÖRSIKTIGHET

Machine Translated by Google

1) Luftningsbricka – Överskrid inte den maximala lastkapaciteten på 100 pund.

3) Däck / hjul – Överskrid inte den rekommenderade hastigheten.

2) Lyfthandtag – Placerar pluggarna uppåt eller nedåt.

Läs denna bruksanvisning innan du använder utrustningen. Bekanta dig med kontrollernas och funktionernas placering och

funktion. Spara denna manual för framtida referens.

5) Plug Spikes – Dra små jordpluggar från marken.

4) Hitch – Pin-typ design; Använd endast med godkända fordon.

Kontroller och funktioner Identifiering

- 5 -

Machine Translated by Google

Låsmutter M10

Beskrivning

Ref#

Beskrivning

VERKTYG KRÄVS • Gummi

eller trähammare • 13 mm, 14 mm och 17 mm

skiftnycklar

Antal

H Spacer

Antal Ref#

Ta ut alla delar ur fraktlådan och inspektera komponenterna för att säkerställa att inga delar saknas innan

du börjar montera pluggluftaren. För montering, följ steg 1 till 8.

Komponent- och hårdvarudelar

D Sexkantsbult M8x30

E Låsmutter M8

C Sexkantsbult M8x20

KONTAKT LUFTARE KOMPONENTER OCH MONTERING

B Sexkantsbult M10x30

En sexkantsbult M8x45

Läs och följ alla instruktioner för montering och drift. Underlåtenhet att montera denna utrustning korrekt

kan leda till allvarliga skador på användaren eller åskådare, eller orsaka skador på utrustningen.

14 G Flat Bricka Ø8

FÖRSIKTIGHET

- 6 -

Machine Translated by Google

Antal Ref#

Ref#

30 21 mm långt mellanlägg B

Tunga

Beskrivning

Axelaxel

Lyfthandtag

29 24 mm långt mellanlägg A

Antal

Ändplatta

Mellanstag

27 Enkelpluggsspole

33 Hjulfäste

Bricka 10 dubbelpluggsspole

Pneumatisk hjulenhet

Beskrivning

- 7 -

31 55 mm långt mellanlägg C

Komponent- och hårdvarudelar

Machine Translated by Google

FÖRSIKTIGHET

Steg 2: Kort sidoaxelaxelenhet

STEG 1: Fäst hjulfästet på axelaxeln

Var alltid försiktig när du monterar eller använder luftaren; pluggarna är vassa och kan leda till allvarliga

skador på användaren eller åskådare.

Monteringsanvisningar

- 8 -

Hjulfästringen måste vara vänd

mot den korta änden av axeln.

Plug Spikes

måste vända

inåt.

B. Enkel pluggspole (#27)

C. 24 mm långt mellanlägg A (#29)

A. Dubbelpluggsspole (#10)

1. Montera alla delarna nedan på kortsidan av axelaxeln i följande ordning (A

till och med D). Se till att pluggarna är vända inåt.

använd sexkantbult M8x45 (#21 / A) och dra åt låsmuttern M8 (#17 / E) löst.

1. Skjut hjulfästet (#33) över axelaxeln (#6) och placera det över mittaxelhålet

D. Ändplatta (#3)

Machine Translated by Google

G).

M8 (#17 / E).

A. 21 mm långt mellanlägg B (#30)

C. 55 mm mellanlägg C (#31

D. Dubbelpluggsspole (#10)

1. Montera på axelns långsida de artiklar som anges nedan i följande ordning (A till och med

2. Skjut hjulet genom hjulfästet (#6) och fäst med sexkantsbult M8x45 (#21 / A) och låsmutter

M8 (#17 / E).

1. Skjut hjulet genom hjulfästet (#6) och fäst med sexkantskruv M8x45 (#21 / A) och låsmutter

E. Spol med enkel plugg (#27)

F. 24 mm lång distans A (#29)

G. Ändplatta (#3)

B. Mellanstag (#2)

OBS: Efter montering, se till att båda hjulen snurrar fritt.

- 9 -

Plugg Spikes

vända inåt

STEG 4: Lång sidoaxelaxelenhet

STEG 3: Hjulmontering

Machine Translated by Google

Observera brickans riktning

1. Fäst tungenheten (#5) mellan brickan (#1) och mellanstaget (#2) och rikta sedan in hålen.

Säkra med sexkantskruv M8x20 (#19 / C), plan bricka Ø8 (#20 / G) och låsmutter M8 (#17 / E).

H) och låsmutter M8 (#17 / E). Se bilden nedan.

2. Upprepa stegen för varje hörn.

OBS: Dra inte åt hårdvaran.

Ø8 (#20 / G) och låsmutter M8 (#17 / E). Varje hörn har två anslutningar.

1. Placera brickan (#1) mellan båda ändplattorna (#3) med sexkantskruv M8x20 (#19 / C), platt bricka

Dessa två platser behöver extra distanser.

2. Två ställen med den yttre vänstra sidotungen fästs med sexkantskruv M8x30 (#12 / A), två distansbrickor (#14 /

STEG 6: Fäst tungan

STEG 5: Fäst fack

- 10 -

Machine Translated by Google

• Räta ut mellanstaget (#2) och dra åt de två bultarna som fäster den på tungan.

3. Du kommer att behöva lite kraft för att placera lyfthandtaget (#4) när du sänker luftaren.

• Räta ut ändplattorna (#3) och dra sedan åt de åtta bultarna i varje hörn av brickan, se till

att lyfthandtaget (#4) fortfarande vilar mot den högra sidan av brickans skåra (offset).

• Justera brickan (#1) från sida till sida tills lyfthandtaget (#4) vilar mot den främre högra

sidan (sett bakifrån) av brickskåran (offset).

- 11 -

1. Placera luftaren med höger sida uppåt, lås lyfthandtaget (#4) i förskjutet läge framtill på brickan

spår.

2. Utför följande för att korrigera lyfthandtaget (#4) i linje med fackets öppning:

2. Upprepa stegen för en annan bult.

Obs: Lyfthandtaget och bultarna ska installeras exakt som visas på ritningen för korrekt funktion.

litet hål med sexkantsbulten M10x30 (#13 / B) och låsmuttern M10 (#18 / F).

1. Placera lyfthandtaget (#4) genom det stora facket och fäst handtaget på hjulfästet, botten

4. Se till att all hårdvara är åtdragen innan du använder kontaktluftaren.

OBS: BAKOM LYFTARMEN på den övre brickan finns en plats för en låsstift. Skjut låsstiftet genom

hålen med luftaren i upprätt läge. Säkerhetslåset hindrar luftaren från att falla ner medan den

bogseras och inte används. Användning av låsstiftet förhindrar skador på pluggarna.

STEG 7: Fäst lyfthandtaget

STEG 8: Justera lyfthandtaget och dra åt anslutningarna

Machine Translated by Google

VARNING

FÖRBEREDELSE AV MORD OCH GRÄSMAT

2. Om marken är hård och torr, rekommenderas att lätt vattna/fukta marken

cirka en eller två timmar före luftning.

3. Om marken är våt eller lerig, FÖRSÖK INTE att lufta.

VIKTIGT: Luftning

är att dra små jordpluggar upp till tre tum långa från jorden för att skapa små reservoarer som för syre, gödsel och vatten ner till

rötterna. För bästa luftningsresultat, följ förberedelserna för jord/gräsmatta och drift av luftaren.

1. Ta bort stora och små skräp från marken/gräsmattan.

Underlåtenhet att följa dessa instruktioner kan leda till skada på egendom eller skada på operatören eller åskådare.

Innan du använder eller använder kontaktluftaren ska du läsa instruktionerna nedan och säkerhetsinformationen.

4. Klipp gräsmattan och ta bort löst gräs innan luftning.

Driftinstruktioner

- 12 -

Machine Translated by Google

9. Gör INTE skarpa svängar, vilket kan göra att däcken skaver mot luftaren.

7. Överskrid aldrig 5 km/h när du bogserar luftaren.

13. Var alltid försiktig när du backar upp luftaren för att undvika "jack-knifing". Säkerhetskopiera alltid i en

rak linje.

3. Se fordonets instruktionsbok för korrekt säkerhets- och bogseringsinstruktioner.

4. Säkra och lås alltid luftaren vid fordonets koppling innan du använder den.

2. Bogsera endast med rekommenderade fordon (Gräs-/trädgårdstraktorer och ATV).

1. BÄR ALDRIG passagerare, sitt eller stå på luftaren.

- 13 -

FÖRSIKTIGHET

11. KÖR INTE över promenader eller körningar utan att höja luftaren till transportläge.

12. På sluttande gräsmattor, lufta alltid uppåt och nedåt. FÖRSÖK INTE att lufta

10. Undvik extremt skarpa svängar med pluggpiggar inkopplade för att förhindra skada på gräsmattan.

För att undvika och förebygga skador, stig alltid av från ett godkänt fordon för att höja eller sänka luftaren när extra vikt har

lagts till brickan.

6. Fordonets bromsning och stabilitet kan påverkas av monteringen av denna utrustning.

8. Lufta i den rakaste linjen som möjligt och gör överlappande pass för att öka spetsmönstret.

5. Starta fordonsmotorn med reglagen i neutralläge, sätt på gasen på det lägsta motorvarvtalet. Lägg först

växellådan i låg växel och sänk luftaren, så att pluggarna kan komma in i marken. Öka hastigheten när

arbetsförhållandena tillåter.

ANVÄNDA DIN PLUGLUFTARE

14. Överskrid INTE brickans kapacitet på 100 pund.

15. För att öka djupet på inträngningen av pluggspetsen kan extra vikt läggas till brickan (max 100 pund) med

antingen påsar med sand eller betongblock. Fäst alltid vikten på brickan med band eller remmar som fästs

på brickans fram- och baksida. Var försiktig så att band och/eller remmar inte trasslar in sig på

roterande delar.

tvärs över sluttningen.

Machine Translated by Google

• Kontrollera regelbundet att alla fästelement är åtdragna.

• Rengör och smörj spolenheterna och axeln lätt årligen och efter behov.

• Använd en blank emaljsprayfärg för att bättra på repade eller slitna målade metallytor. • Pluggspikar

behöver med jämna mellanrum slipas med en liten kvarn för att hålla sig bra

• Skölj/torka in- och utsidan av luftaren efter varje användning. • Innan

du kör, kontrollera att däcken har REKOMMENDERAT DÄCKTRYCK. • Smörj regelbundet och efter

behov axel och hjullagerområde.

Felaktigt underhåll och förvaring av kontaktluftaren kan ogiltigförklara din garanti.

genomslag. Spolar bör tas bort för att skärpa spetsarna. Följ alltid punkternas ursprungliga vinkel och kontur

vid slipning.

FÖRVARING •

Håll aldrig extra vikt på luftaren under längre perioder. • Innan förvaring, se till att

luftaren är ren och torr för år av problemfri service. • Smörj lätt alla luftarens ytor och rörliga delar för att

förhindra rost. • Förvara inomhus eller i ett skyddat område under hårt väder och

vintermånaderna.

UNDERHÅLL

VARNING

Underhåll och förvaring

- 14 -

VIKTIG:

• Överskrid aldrig brickans belastningskapacitet på 100 pund eftersom det kommer att skada kontaktluftaren.

Om en del behöver bytas ut, använd endast delar som uppfyller tillverkarens specifikationer. Reservdelar

som inte uppfyller specifikationerna kan leda till en säkerhetsrisk eller dålig funktion.

Machine Translated by Google

Antal pluggspikar ................................................... ........................................................ 24

Max. Luftningsdjup ................................................... ............................................ 3"

Plug Spike Diameter ................................................... ................................................... 5/8”

Hjulstorlek ................................................... ............................................... 10”/ 350-4

Övergripande mått ................................................... ................... 56,5" x 42,5"x34,9

Arbetsbredd ................................................... ................................................................ .. 40"

Konstruktion ................................................... ................................................................ Stål

Fackets belastningskapacitet ................................................... ............................... 100 pund

Dragtyp ................................................... ................................................ Pin Stil

Hjultyp ................................................... ............................................ Pneumatisk

Specifikationer

- 15 -

Machine Translated by Google

- 16 -

Delarritning och reservdelslista

Machine Translated by Google

N101-00005

Bricka

Hjul

R Pin

9101-08045-DX8.8

N101-10000

28 N100-00004

21 mm långt mellanlägg B

27 N101-20000

Dragfäste

14 N100-00015-DX

Knivverktyg

24 mm långt mellanlägg A

Hitch Pin

Antal

Öppet lager

26 9307-12000-DX

33 N100-50000

4 N100-00007

Spacer

N100-40000

13 9101-10030-DX

20 9301-08000-DX

Sexkantsbult M8x45

19 9101-08020-DX

Enkel pluggspole

Rycka

Beskrivning

25 9206-12000-DX

32 N100-00008

Axelaxel

12 9101-08030-DX

Platt bricka Ø8

Sexkantsbult M10x30

18 9206-10000-DX

24 N100-00020-DX

Sexkantsbult M8x20

Distansbricka Ø12

Ritning nr.

N101-00001

N100-00014

Hitch Tongue

Sexkantsbult M8x30

T400-40000-DX

Låsstift

Låsmutter M10

Låsmutter M12

17 9206-08000-DX

23 N021-00004-DX

31 N101-00009-DX

Hjulfäste

Lyfthandtag

Dubbelpluggsspole

10 N100-30000

Låsmutter M8

16 9114-08020-DX

Handtag

Ref#

N10T-10000

30 N101-00008-DX

N101-00002-DY

Ändplatta

Mellanstag

Hjulfäste

Stegbult M8x20

N100-20000

15 N100-00016-DY

22 N100-00013-DX

55 mm långt mellanlägg C

Axel

29 N101-00007-DX

Delarritning och reservdelslista

- 17 -

Machine Translated by Google

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

- 18 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken

wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Gebruiksaanwijzing

Gazonbeluchter

Machine Translated by Google

ROBUUSTE GEREEDSCHAPPEN, HALVE PRIJS

HULP NODIG? NEEM CONTACT MET ONS OP!

Model:N1011

Gazonbeluchter

Neem gerust contact met ons op:

Heeft u vragen over het product? Heeft u technische ondersteuning nodig?

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit zijn de originele instructies. Lees de volledige handleiding zorgvuldig door voordat u het product gebruikt.

VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het

product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen

informeren als er technologie- of software-updates voor ons product zijn.

- 1 -

Machine Translated by Google

Onderhoud en opslag ................................................................................................ 14

Specificaties ................................................................................................................ 15

Gebruiksaanwijzing ................................................................................................... 12, 13

Component en hardware ................................................................................................ 6, 7

Montage-instructies ................................................................................ 8, 9, 10, 11

Identificatie van bedieningselementen en functies ................................................................. 5

Algemene waarschuwingen en regels ................................................................................ 3

Onderdelentekening en onderdelenlijst ......................................................................... 16, 17

Inhoudsopgave

- 2 -

Machine Translated by Google

PROP 65 WAARSCHUWING

WAARSCHUWING

Dit product kan u blootstellen aan chemicaliën, waaronder lood en loodverbindingen waarvan de staat Californië

weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Ga voor meer informatie

naar www.P65Warnings.ca.gov

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze gebruiksaanwijzing worden beschreven,

kunnen niet alle mogelijke omstandigheden of situaties dekken die zich kunnen voordoen. De gebruiker moet

begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd en

door de gebruiker moeten worden geleverd.

Waarschuwingen bij

gebruik ÿ Vervoer nooit passagiers, zit of sta nooit op de beluchter. ÿ Laat kinderen niet

op de beluchter spelen, staan of klimmen. ÿ Controleer de beluchter altijd voordat u hem

gebruikt om er zeker van te zijn dat hij in goede staat verkeert. ÿ Vervang of repareer beschadigde of versleten

onderdelen onmiddellijk. ÿ Controleer en draai altijd de hardware en

gemonteerde onderdelen vast voordat u hem gebruikt. ÿ Overschrijd de maximale laadcapaciteit van

de apparatuur van 100 pond niet. ÿ Vermijd grote gaten en greppels bij het bedienen van de

apparatuur. ÿ Wees voorzichtig bij het bedienen van de beluchter op steile hellingen

(heuvels).

ÿ Rijd ALTIJD met een lagere snelheid op ruw terrein, langs kreken, sloten en op hellingen. ÿ Rijd niet in de buurt van kreken,

sloten en openbare snelwegen. ÿ Om persoonlijk letsel en/of schade aan de

apparatuur te voorkomen, MAG U NIET SNELLER DAN 8 km/u RIJDEN. ÿ Wees altijd voorzichtig bij het

laden en lossen van extra gewicht op de bak. ÿ Sleep alleen met aanbevolen voertuigen (gazon-/

tuintractoren en ATV's). ÿ Raadpleeg altijd de handleiding van de eigenaar van het voertuig voor

informatie over het juiste sleepproces. ÿ De beluchter is niet ontworpen voor gebruik

met zero-turn maaiers. ÿ Bevestig en vergrendel de plug van de beluchter altijd

aan de trekhaak van het voertuig voordat u hem gebruikt.

De operator moet alle veiligheids- en waarschuwingsinformatie, bedieningsinstructies, onderhouds- en opslaginstructies lezen en

begrijpen voordat deze apparatuur wordt gebruikt. Het niet correct bedienen en onderhouden van de plugbeluchter kan leiden tot

ernstig letsel bij de operator of omstanders.

LEES en BEGRIJP deze handleiding volledig voordat u de 40” Plug Aerator gebruikt.

Montage is vereist

Dit product moet voor gebruik worden gemonteerd. Zie het gedeelte 'Montage' voor instructies. Vanwege het gewicht en de grootte

van de 40” plugbeluchter, wordt aanbevolen dat er twee of meer volwassenen aanwezig zijn om te helpen met de montage.

INSPECTEER ALLE COMPONENTEN nauwkeurig bij ontvangst om er zeker van te zijn dat er geen componenten ontbreken of

beschadigd zijn.

Gevaar voor verbrijzeling en

snijwonden ÿ Houd handen en voeten altijd uit de buurt van bewegende delen terwijl u de apparatuur bedient. ÿ

Zorg dat de werkplek altijd schoon is en houd deze schoon tijdens het

bedienen van de apparatuur. ÿ Draag altijd veiligheidsuitrusting, oogbescherming, handschoenen en werklaarzen wanneer u de beluchter bedient.

ALGEMENE WAARSCHUWINGEN

- 3 -

Machine Translated by Google

GEVAAR duidt op een onmiddellijk gevaarlijke situatie

Technische specificaties van de 40” plugbeluchter vindt u in het gedeelte “Specificaties” van deze handleiding.

LET OP geeft een potentieel gevaarlijke situatie aan

Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt

om u te waarschuwen voor mogelijke gevaren voor persoonlijk

letsel. Volg alle veiligheidsberichten op die op dit symbool

volgen om mogelijk letsel of de dood te voorkomen.

Deze 40” plugbeluchter heeft een ruwe stalen constructie en is ontworpen om grondpluggen tot 3” lang te verwijderen,

waardoor compacte grond kan worden losgemaakt. Plugbeluchters bevorderen een gezond gazon door de grond te openen

zodat water, lucht en voedingsstoffen het wortelstelsel van uw gazon kunnen bereiken. Het is ideaal voor gebieden met

veel verkeer (speelplaatsen en sportvelden) en uitgebrande, door droogte beschadigde gazons. De effecten van een

plugbeluchter gaan langer mee dan die van een spikebeluchter vanwege de grootte van het gat dat het creëert. De 40”

plugbeluchter heeft een volledig omsloten gewichtsbak om de penetratiediepte te vergroten. Overschrijd nooit de

nominale belastbaarheid van de bak van 100 pond bij het bedienen van de beluchter.

overlijden of ernstig letsel.

Indien dit niet wordt vermeden, kan dit leiden tot schade aan eigendommen.

een situatie die, indien niet vermeden, kan resulteren in

WAARSCHUWING duidt op een potentieel gevaarlijke situatie

geeft een potentieel gevaarlijke situatie aan die,

LET OP gebruikt zonder het veiligheidswaarschuwingssymbool

of ernstig letsel.

situatie die, indien niet vermeden, zal resulteren in de dood

of matige verwonding.

situatie die, indien niet vermeden, kan resulteren in kleine

- 4 -

OVER UW 40” PLUG-BELUCHTERS

WAARSCHUWING

VOORZICHTIGHEID

GEVAAR

Definities van gevaarsignaalwoorden

VOORZICHTIGHEID

Machine Translated by Google

2) Hendel omhoog – Hiermee kunt u de pluggen omhoog of omlaag bewegen.

3) Banden/wielen – Overschrijd de aanbevolen hoeveelheid niet.

1) Beluchtingsbak – Overschrijd de maximale laadcapaciteit van 100 pond niet.

Lees deze handleiding voordat u de apparatuur bedient. Maak uzelf vertrouwd met de locatie en functie van de bedieningselementen en

functies. Bewaar deze handleiding voor toekomstig gebruik.

4) Trekhaak – Penvormig ontwerp; alleen te gebruiken met goedgekeurde voertuigen.

5) Plug Spikes – Trekt kleine pluggen uit de grond.

Identificatie van bedieningselementen en functies

- 5 -

Machine Translated by Google

Borgmoer M10

Beschrijving

Referentienummer

BENODIGD

GEREEDSCHAP • Rubberen of houten

hamer • 13mm, 14mm en 17mm sleutels

Beschrijving

Hoeveelheid

H-afstandhouder

Hoeveelheid Ref#

Haal alle onderdelen uit de verzendkist en inspecteer de componenten om er zeker van te zijn dat er geen onderdelen ontbreken

voordat u begint met het monteren van de plugbeluchter. Volg voor de montage stap 1 tot en met 8.

Componenten en hardwareonderdelen

C Zeskantbout M8x20

D Zeskantbout M8x30

E Borgmoer M8

14 G Platte ring Ø8

Een zeskantbout M8x45

B Zeskantbout M10x30

PLUG-BELUCHTER COMPONENTEN EN MONTAGE

Lees en volg alle instructies voor montage en bediening. Als u deze apparatuur niet goed monteert, kan dit leiden tot ernstig

letsel bij de gebruiker of omstanders, of schade aan de apparatuur veroorzaken.

VOORZICHTIGHEID

- 6 -

Machine Translated by Google

31 55mm lange afstandhouder C

- 7 -

Tong

Hoeveelheid Ref#

Referentienummer

30 21mm lange afstandhouder B

29 24mm lange afstandhouder A

Beschrijving

Hefhendel

Hoeveelheid

Eindplaat

27 Enkele plugspoel

Middenbeugel

33 Wielbeugel

Dienblad 10 Dubbele plugspoel

Pneumatische wielmontage

Aandrijfas

Beschrijving

Componenten en hardwareonderdelen

Machine Translated by Google

Wees altijd voorzichtig bij het monteren of gebruiken van de beluchter; de plugpunten zijn scherp en kunnen

ernstig letsel bij de gebruiker of omstanders veroorzaken.

Stap 2: Assemblage van de korte zijde-as

STAP 1: Bevestig de wielbeugel aan de as

VOORZICHTIGHEID

Montage-instructies

A. Dubbele plugspoel (#10)

B. Enkele plugspoel (#27)

C. 24 mm lange afstandhouder A (#29)

1. Monteer alle onderstaande onderdelen op de korte zijde van de aandrijfas in de volgende volgorde (A

via D). Zorg ervoor dat de stekkerpinnen naar binnen wijzen.

Gebruik zeskantbout M8x45 (#21 / A) en draai de borgmoer M8 (#17 / E) losjes vast.

1. Schuif de wielbeugel (#33) over de aandrijfas (#6) en plaats deze over het middelste asgat

D. Eindplaat (#3)

De wielbeugelring moet naar de

korte kant van de as gericht zijn.

- 8 -

Stekkerpennen

moeten naar

binnen gericht zijn.

Machine Translated by Google

Stekkers

wijzen naar binnen

- 9 -

2. Schuif het wiel door de wielbeugel (#6) en bevestig met zeskantbout M8x45 (#21 / A) en borgmoer

A. 21 mm lange afstandhouder B (#30)

G).

B. Middenbeugel (#2)

1. Monteer aan de lange zijde van de as de hieronder vermelde onderdelen in de volgende volgorde (A tot en met

M8 (#17 / E).

1. Schuif het wiel door de wielbeugel (#6) en bevestig met zeskantbout M8x45 (#21 / A) en borgmoer

C. 55mm afstandhouder C

(#31 D. Dubbele plugspoel (#10)

F. 24 mm lange afstandhouder A (#29)

E. Enkele plugspoel (#27)

G. Eindplaat (#3)

LET OP: Controleer na de montage of beide wielen vrij kunnen draaien.

STAP 4: Assemblage van de lange zijde-as

STAP 3: Wielmontage

Machine Translated by Google

- 10 -

STAP 6: Tong bevestigen

STAP 5: Bevestig de lade

1. Bevestig de tongconstructie (#5) tussen de lade (#1) en de middelste beugel (#2) en lijn de gaten uit.

Vastzetten met zeskantbout M8x20 (#19 / C), sluitring Ø8 (#20 / G) en borgmoer M8 (#17 / E).

Let op de richting van de lade

2. Bevestig de twee buitenste linkertongpunten met behulp van zeskantbout M8x30 (#12 / A), twee afstandhouders (#14 /

2. Herhaal de stappen voor elke hoek.

LET OP: Draai de bevestigingsmaterialen niet te vast.

Ø8 (#20 / G) en borgmoer M8 (#17 / E). Elke hoek heeft twee aansluitingen.

1. Plaats de lade (#1) tussen beide eindplaten (#3) met behulp van zeskantbout M8x20 (#19 / C), platte ring

H) en borgmoer M8 (#17 / E). Zie onderstaande afbeelding.

Op deze twee plaatsen zijn extra afstandhouders

nodig.

Machine Translated by Google

1. Plaats de beluchter met de goede kant naar boven, vergrendel de hefhendel (#4) in de offsetpositie aan de voorkant van de lade

sleuf.

2. Voer het volgende uit om de uitlijning van de hefhendel (#4) met de opening van de ladesleuf te corrigeren:

4. Zorg ervoor dat alle hardware goed vastzit voordat u de plugbeluchter bedient.

2. Herhaal de stappen voor de andere bout.

Let op: de hefhendel en de bouten moeten precies zoals op de tekening worden geïnstalleerd voor een correcte werking.

klein gat met behulp van de zeskantbout M10x30 (#13 / B) en borgmoer M10 (#18 / F).

1. Plaats de handgreep (#4) door de grote ladegleuf en bevestig de handgreep aan de wielbeugel, onderaan

OPMERKING: ACHTER DE HEFARM op de bovenste lade is een plek voor een borgpen. Schuif de borgpen door de gaten met

de beluchter in de rechtopstaande positie. De veiligheidsvergrendeling voorkomt dat de beluchter naar beneden valt terwijl

deze wordt gesleept en niet in gebruik is. Door de borgpen te gebruiken, voorkomt u schade aan de plug spikes.

- 11 -

• Trek de middelste beugel (#2) recht en draai de twee bouten vast waarmee deze aan de tong vastzit.

• Maak de eindplaten (#3) recht en draai vervolgens de acht bouten op elke hoek van de lade vast.

Zorg ervoor dat de hefhendel (#4) nog steeds tegen de rechterkant van de ladegleuf rust

(versprongen).

• Verstel de lade (#1) van links naar rechts totdat de hendel (#4) tegen de rechtervoorkant (van

achteren gezien) van de ladesleuf rust (versprongen).

3. U hebt enige kracht nodig om de hendel (#4) te positioneren wanneer u de beluchter laat zakken.

STAP 8: Pas de hefhendel aan en draai de verbindingen vast

STAP 7: Bevestig de handgreep

Machine Translated by Google

1. Verwijder groot en klein vuil uit de grond/het gazon.

ongeveer één of twee uur vóór het beluchten.

BODEM- EN GAZONVOORBEREIDING

3. Als de grond nat of modderig is, probeer dan NIET te beluchten.

BELANGRIJK:

Beluchten is het trekken van kleine grondpluggen tot drie inch lang uit de grond om kleine reservoirs te creëren die zuurstof,

meststoffen en water naar de wortels brengen. Voor de beste beluchtingsresultaten volgt u de procedures voor het voorbereiden

van de grond/het gazon en het bedienen van de beluchter.

2. Als de grond hard en droog is, is het aan te raden de grond licht water te geven/bevochtigen.

Als u deze instructies niet opvolgt, kan dit leiden tot materiële schade of letsel bij de gebruiker of omstanders.

Lees de onderstaande instructies en de veiligheidsinformatie voordat u de plugbeluchter gaat gebruiken.

4. Maai het gazon en verwijder los grasmaaisel voordat u gaat beluchten.

WAARSCHUWING

Gebruiksaanwijzing

- 12 -

Machine Translated by Google

VOORZICHTIGHEID

- 13 -

7. Rijd nooit harder dan 8 km/u met de beluchter.

9. MAAK GEEN scherpe bochten, want hierdoor kunnen de banden tegen de beluchter schuren.

13. Wees altijd voorzichtig bij het achteruitrijden van de beluchter om 'jack-knifing' te voorkomen. Rijd altijd achteruit in een

rechte lijn.

3. Raadpleeg de handleiding van het voertuig voor de juiste veiligheids- en sleepinstructies.

4. Zorg ervoor dat de beluchter altijd goed vastzit aan de trekhaak van het voertuig voordat u hem gaat gebruiken.

2. Sleep alleen met aanbevolen voertuigen (gazon-/tuintractoren en ATV's).

1. Vervoer NOOIT passagiers en ga NOOIT op de beluchter zitten of staan.

10. Vermijd extreem scherpe bochten met ingestoken pluggen om schade aan het gazon te voorkomen.

11. Steek NOOIT paden of opritten over zonder de beluchter in de transportpositie te zetten.

12. Belucht op hellende gazons altijd in op- en neerwaartse richting. Probeer NIET te beluchten

over de helling.

6. Het bevestigen van deze apparatuur kan invloed hebben op de remwerking en de stabiliteit van het voertuig.

8. Belucht de plug in de meest rechte lijn en maak daarbij overlappende bewegingen om het patroon van de plugpunten te

vergroten.

5. Start de motor van het voertuig met de bedieningselementen in de neutrale stand, zet het gaspedaal op het laagste

toerental. Zet de transmissie eerst in de lage versnelling en laat de beluchter zakken, zodat de plug spikes de

grond in kunnen. Verhoog de snelheid als de werkomstandigheden dat toelaten.

GEBRUIK VAN UW PLUG-BELUCHTERS

15. Om de diepte van de plug spike penetratie te vergroten, kan extra gewicht aan de tray worden toegevoegd

(Maximaal 100 pond) met behulp van zakken zand of betonblokken. Bevestig het gewicht altijd aan de tray met

banden of riemen die aan de voor- en achterkant van de tray zijn vastgemaakt. Wees voorzichtig dat banden

en/of riemen niet verstrikt raken in draaiende onderdelen.

Om letsel te voorkomen, dient u altijd uit een goedgekeurd voertuig te stappen om de beluchter omhoog of omlaag te brengen

wanneer er extra gewicht aan de bak is toegevoegd.

14. Overschrijd de laadcapaciteit van de lade NIET van 100 pond.

Machine Translated by Google

• Controleer regelmatig of alle bevestigingsmiddelen goed

vastzitten. • Reinig en smeer de spoelconstructie en de as jaarlijks en indien nodig lichtjes.

• Gebruik een glanzende emaille spuitverf om bekraste of versleten geverfde metalen oppervlakken bij te

werken. • Bougies moeten periodiek worden geslepen met een kleine slijper om een goede staat te behouden.

• Spoel/droog de binnen- en buitenkant van de beluchter na elk gebruik. •

Controleer voor gebruik of de banden de AANBEVOLEN BANDENSPANNING hebben. • Vet de as

en het wiellagergebied regelmatig en indien nodig in.

Onjuist onderhoud en onjuiste opslag van de stekkerbeluchter kunnen de garantie ongeldig maken.

penetratie. Spoelen moeten worden verwijderd om de punten te slijpen. Volg altijd de oorspronkelijke hoek en

contour van de punten bij het slijpen.

OPSLAG • Plaats

nooit gedurende langere tijd extra gewicht op de beluchter. • Zorg ervoor dat de beluchter

schoon en droog is voordat u deze opbergt, zodat u jarenlang probleemloos van dienst kunt zijn. • Smeer alle

oppervlakken en bewegende onderdelen van de beluchter lichtjes in om roest te voorkomen.

• Bewaar de beluchter tijdens slecht weer en in de wintermaanden binnenshuis of op een beschutte plaats.

ONDERHOUD

WAARSCHUWING

Onderhoud en opslag

BELANGRIJK:

• Overschrijd nooit de toegestane belasting van 100 pond, omdat dit de plugbeluchter kan beschadigen.

Als een onderdeel vervangen moet worden, gebruik dan alleen onderdelen die voldoen aan de specificaties van de fabrikant.

Vervangende onderdelen die niet voldoen aan de specificaties kunnen leiden tot een veiligheidsrisico of slechte werking.

- 14 -

Machine Translated by Google

Maximale beluchtingsdiepte ................................................................................................. 3”

Diameter van de plugpen .......................................................................................... 5/8”

Aantal pluggen ................................................................................................. 24

Type trekhaak ................................................................................................ Pen-stijl

Totale afmetingen ................................................................... 56,5” x 42,5” x 34,9

Werkbreedte ................................................................................................................... 40”

Constructie ................................................................................................................... Staal

Laadvermogen van de lade ............................................................................... 100 pond

Wieltype ................................................................................................ Pneumatisch

Wielmaat .................................................................................................... 10”/350-4

Specificaties

- 15 -

Machine Translated by Google

- 16 -

Onderdelentekening en onderdelenlijst

Machine Translated by Google

Mes gereedschap

14 N100-00015-DX

Koppelingspen

24mm lange afstandhouder A

27 N101-20000

Trekhaakbeugel

R-pin

9101-08045-DX8.8

21mm lange afstandhouder B

28 N100-00004

N101-10000

N101-00005

Dienblad

Wiel

Aandrijfas

Zeskantbout M10x30

12 9101-08030-DX

Vlakke sluitring Ø8

19 9101-08020-DX

Enkele plugspoel

Beschrijving

25 9206-12000-DX

Moersleutel

32 N100-00008

N100-40000

Afstandhouder

13 9101-10030-DX

Zeskantbout M8x45

20 9301-08000-DX

Open lager

26 9307-12000-DX

Hoeveelheid

33 N100-50000

4N100-00007

Wielbeugel

31 N101-00009-DX

Hefhendel

Vergrendelingspen

Borgmoer M10

17 9206-08000-DX

Borgmoer M12

23 N021-00004-DX

N101-00001

Haak tong

N100-00014

Zeskantbout M8x30

T400-40000-DX

Zeskantbout M8x20

18 9206-10000-DX

Afstandhouder Ø12

24 N100-00020-DX

Tekening nr.

22 N100-00013-DX

55mm lange afstandhouder C

29 N101-00007-DX

Middenbeugel

WielbeugelN100-20000

15 N100-00016-DY

Stapbout M8x20

Referentienummer

Handvatgreep

N10T-10000

30 N101-00008-DX

Eindplaat

N101-00002-DY

Dubbele plugspoel

10 N100-30000

Borgmoer M8

16 9114-08020-DX

Onderdelentekening en onderdelenlijst

- 17 -

Machine Translated by Google

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

C/O YH Consulting Limited Kantoor 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australië Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

- 18 -

Machine Translated by Google

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Machine Translated by Google

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznoussi

vouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Manueld'utilisation

Aérateurdepelouse

Machine Translated by Google

OUTILSROBUSTES,MOITIÉPRIX

BESOIND'AIDE?CONTACTEZNOUS!

Modèle:N1011

Aérateurdepelouse

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Vousavezdesquestionssurlesproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpasànouscontacter:

VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.L'apparenceduproduitdépenddu

produitquevousavezreçu.Veuilleznousexcuser,nousnevousinformeronsplussidesmisesàjour

technologiquesoulogiciellessontdisponiblessurnotreproduit.

Ils'agitdesinstructionsd'origine,veuillezlireattentivementtouteslesinstructionsdumanuelavantdel'utiliser.

1

Machine Translated by Google

Entretienetstockage.................................................................................................14

Spécifications................................................................................................................15

Moded'emploi.................................................................................................12,13

Dessinetlistedespiècesdétachées.................................................................16,17

Composantsetmatériels.................................................................................6,7

Instructionsdemontage.................................................................................8,9,10,11

Identificationdescommandesetdesfonctions................................................................5

Avertissementsetrèglesgénérales.................................................................................3

Tabledesmatières

2

Machine Translated by Google

AVERTISSEMENTPROP65

AVERTISSEMENT

Ceproduitpeutvousexposeràdesproduitschimiques,notammentduplombetdescomposésdeplomb,quisontreconnuspar

l'ÉtatdeCaliforniecommepouvantprovoquerlecancer,desmalformationscongénitalesoud'autrestroublesdelareproduction.

Pourplusd'informations,consultezlesitewww.P65Warnings.ca.gov

Lesavertissements,précautionsetinstructionsdécritsdanscemanueld'instructionsnepeuventpascouvrirtouteslesconditionsou

situationspossiblesquipeuventseproduire.L'opérateurdoitcomprendrequelebonsensetlaprudencesontdesfacteursquine

peuventpasêtreintégrésàceproduitetdoiventêtrefournisparl'opérateur.

FrançaisAvertissements

relatifsaufonctionnementNetransportezjamaisdepassagers,nevousasseyezpas

ounevoustenezpasdeboutsurl'aérateur.Nelaissezpaslesenfantsjouer,setenirdebout

ougrimpersurl'aérateur.Inspecteztoujoursl'aérateuravantdel'utiliserpourvousassurerqu'ilestenbon

étatdefonctionnement.Remplacezouréparezimmédiatementlespièces

endommagéesouusées.Vérifiezetserreztoujourslaquincaillerieetlespiècesassembléesavant

l'utilisation.Nedépassezpaslacapacitédechargemaximaleduplateaudel'équipement,soit100

livres.Évitezlesgrandstrousetlesfosséslorsquevousutilisezl'équipement.

Soyezprudentlorsquevousutilisezl'aérateursurdespentesraides(collines).

TOUJOURStravailleràvitesseréduitesurterrainaccidenté,lelongdesruisseaux,desfossésetsurlesflancsdecollines.

Nepastravailleràproximitéderuisseaux,defossésetdevoiespubliques.Pour

éviterdesblessurescorporelleset/oudesdommagesmatériels,NEPASDÉPASSER5MPH.Soyez

toujoursprudentlorsquevouschargezetdéchargezunpoidssupplémentairesurleplateau.Ne

remorquezqu'aveclesvéhiculesrecommandés(tracteursdepelouse/jardinetVTT).Consultez

toujourslemanueldupropriétaireduvéhiculepourunremorquageapproprié.

L'aérateurn'estpasconçupourêtreutiliséavecdestondeusesàrayonde

braquagenul.Fixezetverrouilleztoujoursl'aérateuràl'attelageduvéhiculeavantdel'utiliser.

L'opérateurdoitlireetcomprendretouteslesinformationsdesécuritéetd'avertissement,lesinstructionsd'utilisation,d'entretienetde

stockageavantd'utilisercetéquipement.Lenonrespectdel'utilisationetdel'entretiencorrectsdel'aérateuràbouchonpeutentraîner

desblessuresgravespourl'opérateuroulespersonnesàproximité.

LISEZetCOMPRENEZentièrementcemanuelavantd’utiliserl’aérateuràbouchonde40po.

L'assemblageestrequis

Ceproduitdoitêtreassembléavantd'êtreutilisé.Consultezlasection«Assemblage»pourobtenirdesinstructions.Enraisondu

poidsetdelatailledel'aérateuràbouchonde40po,ilestrecommandéquedeuxadultesouplussoientprésentspouraiderà

l'assemblage.INSPECTEZTOUSLESCOMPOSANTSattentivementdèsleurréceptionpourvousassurerqu'aucuncomposantn'est

manquantouendommagé.

Risquesd'écrasementetde

coupureGardeztoujourslesmainsetlespiedséloignésdespiècesmobilespendantl'utilisationdel'équipement.

Dégagezetmainteneztoujourslazonedetravailproprependantl'utilisation.

Porteztoujoursunéquipementdesécurité,uneprotectionpourlesyeux,desgantsetdesbottesdetravaillorsquevousutilisezl'aérateur.

AVERTISSEMENTSGÉNÉRAUX

3

Machine Translated by Google

ÀPROPOSDEVOTREAÉRATEURÀBOUCHONDE40PO

4

siellen’estpasévitée,celapeutentraînerdesdommagesmatériels.

situationqui,siellen’estpasévitée,pourraitentraîner

AVERTISSEMENTindiqueundangerpotentiel

indiqueunesituationpotentiellementdangereusequi,

ATTENTIONindiqueundangerpotentiel

Ils'agitdusymboled'alertedesécurité.Ilestutilisépourvousavertir

desrisquespotentielsdeblessurescorporelles.Respecteztousles

messagesdesécuritéquisuiventcesymbolepouréviterd'éventuelles

blessuresoulamort.

Cetaérateuràbouchonde40poauneconstructionenacierbrutetestconçupourretirerlesbouchonsdesoljusqu'à3pode

long,cequipermetdedesserrerlesolcompact.Lesaérateursàbouchonfavorisentunepelousesaineenouvrantlesolpour

permettreàl'eau,àl'airetauxnutrimentsd'atteindrelesystèmeracinairedevotrepelouse.Ilestidéalpourleszonesàfort

trafic(terrainsdejeuxetterrainsdesport)etlespelousesbrûléesetendommagéesparlasécheresse.Leseffetsd'unaérateurà

bouchondurerontpluslongtempsqu'unaérateuràpointesenraisondelatailledutrouqu'ilcrée.L'aérateuràbouchonde40po

estdotéd'unplateaudepoidsentièrementfermépouraugmenterlaprofondeurdepénétration.Nedépassezjamaisla

capacitédechargenominaleduplateaude100livreslorsdel'utilisationdel'aérateur.

décèsoublessuresgraves.

situationqui,siellen'estpasévitée,entraîneralamort

ouuneblessuremodérée.

situationqui,siellen’estpasévitée,peutentraînerdesdommagesmineurs

DANGERindiqueundangerimminent

ATTENTIONutilisésanslesymboled'alertedesécurité

Lesspécificationstechniquesdel’aérateuràbouchonde40poucessontfourniesdanslasection«Spécifications»decemanuel.

oudesblessuresgraves.

AVERTISSEMENT

PRUDENCE

DANGER

Définitionsdesmotsindicateursdedanger

PRUDENCE

Machine Translated by Google

5

Identificationdescommandesetdesfonctionnalités

2)Poignéedelevage–Positionnelespointesdebougieverslehautouverslebas.

3)Pneus/Roues–Nepasdépasserletauxrecommandé.

1)Plateauaérateur–Nepasdépasserlacapacitédechargemaximalede100livres.

Lisezcemanueldupropriétaireavantd'utiliserl'équipement.Familiarisezvousavecl'emplacementetlafonctiondes

commandesetdesfonctionnalités.Conservezcemanuelpourréférenceultérieure.

4)Attelage–Conceptiondetypeàgoupille;àutiliseruniquementavecdesvéhiculeshomologués.

5)Pointesdebouchon–Retirelespetitesmottesdeterredusol.

Machine Translated by Google

Description

Quantité

Réf.#

ContreécrouM10

EntretoiseH

QtéRéf#

Retireztouteslespiècesdelacaissed'expéditionetinspectezlescomposantspourvousassurerqu'ilnemanque

aucunepièceavantdecommenceràassemblerl'aérateuràbouchon.Pourl'assemblage,suivezlesétapes1à8.

OUTILSREQUIS•

Marteauencaoutchoucouenbois•

Clésde13mm,14mmet17mm

Composantsetpiècesdequincaillerie

BoulonàtêtehexagonaleCM8x20

BoulonàtêtehexagonaleDM8x30

EcroudeblocageM8

UnboulonhexagonalM8x45

BBoulonhexagonalM10x30

PIÈCESETASSEMBLAGEDESCOMPOSANTSDEL'AÉRATEURÀBOUCHON

Lisezetrespecteztouteslesinstructionsd'assemblageetd'utilisation.Unassemblageincorrectdecetéquipementpourraitentraîner

desblessuresgravesàl'utilisateurouauxpersonnesàproximité,ouendommagerl'équipement.

Rondelleplate14GØ8

PRUDENCE

6

Machine Translated by Google

Entretoiselonguede3155mmC

7

Bobineà10prisesdoubles

Quantité

Plaqued'extrémité

Bobineàpriseunique27

Accolademédiane

Langue

Réf.#

QtéRéf#

Entretoiselonguede3021mmB

Entretoiselonguede2924mmA

Description

Poignéedelevage

Ensemblederouepneumatique

Arbred'essieu

Description

33Supportderoue

Plateau

Composantsetpiècesdequincaillerie

Machine Translated by Google

Lorsdel'assemblageoudel'utilisationdel'aérateur,soyeztoujoursprudent;lespointesdubouchonsonttranchantesetpeuvent

entraînerdesblessuresgravesàl'utilisateurouauxpersonnesàproximité.

Étape2:Assemblagedel'arbred'essieucôtécourt

ÉTAPE1:Fixezlesupportderoueàl'arbred'essieu

PRUDENCE

Instructionsdemontage

A.Bobineàdoubleprise(#10)

B.Bobineàpriseunique(#27)

EntretoiseAde24mmdelong(#29)

D.Plaqued'extrémité(#3)

1.Assembleztouslesélémentscidessoussurlecôtécourtdel'arbred'essieudansl'ordresuivant(A

àtraversD).Assurezvousquelespointesdelafichesontorientéesversl'intérieur.

àl'aided'unboulonhexagonalM8x45(#21/A)etserrezlégèrementlecontreécrouM8(#17/E).

1.Faitesglisserlesupportderoue(#33)surl'arbred'essieu(#6)etpositionnezlesurletroudel'essieucentral

L'anneaudusupportderouedoit

fairefaceàl'extrémitécourtede

l'essieu.

8

Lespointesdela

prisedoiventêtre

orientéesversl'intérieur.

Machine Translated by Google

Lespointesdelaprise

sontorientéesversl'intérieur

9

2.Faitesglisserlaroueàtraverslesupportderoue(#6)etfixezlaavecunboulonhexagonalM8x45(#21/A)etuncontreécrou

A.Entretoiselonguede21mmB(#30)

G).

C.Entretoisede55mmC(#31D.

Bobineàdoubleprise(#10)

M8(#17/E).

1.Assemblezsurlecôtélongdel'essieulesélémentsénuméréscidessousdansl'ordresuivant(Aà

1.Faitesglisserlaroueàtraverslesupportderoue(#6)etfixezlaavecunboulonhexagonalM8x45(#21/A)etuncontreécrou

E.Bobineàpriseunique(#27)

F.Entretoiselonguede24mmA(#29)

G.Plaqued'extrémité(#3)

B.Accolademédiane(#2)

REMARQUE:Aprèsl'assemblage,assurezvousquelesdeuxrouestournentlibrement.

ÉTAPE3:Assemblagedelaroue

ÉTAPE4:Assemblagedel'arbred'essieulatérallong

Machine Translated by Google

1.Fixezl'assemblagedelanguette(#5)entreleplateau(#1)etlesupportcentral(#2),puisalignezlestrous.

FixeravecunboulonhexagonalM8x20(#19/C),unerondelleplateØ8(#20/G)etuncontreécrouM8(#17/E).

Veuilleznoterlesensduplateau

2.Répétezlesétapespourchaquecoin.

REMARQUE:neserrezpaslematériel.

Ø8(#20/G)etcontreécrouM8(#17/E).Chaquecoinpossèdedeuxconnexions.

1.Positionnezleplateau(#1)entrelesdeuxplaquesd'extrémité(#3)àl'aided'unboulonhexagonalM8x20(#19/C)etd'unerondelleplate

Cesdeuxendroitsnécessitentdesentretoises

supplémentaires.

H)etcontreécrouM8(#17/E).Voirphotocidessous.

2.Lesdeuxemplacementsdelalanguetteextérieuregauchesefixentàl'aided'unboulonhexagonalM8x30(#12/A),dedeuxentretoises(#14/

ÉTAPE6:Fixerlalanguette

ÉTAPE5:Fixerleplateau

10

Machine Translated by Google

•Redressezlesplaquesd'extrémité(#3),puisserrezleshuitboulonsàchaquecoinduplateau,envousassurantquela

poignéedelevage(#4)reposetoujourscontrelecôtédroitdelafenteduplateau(décalée).

•Redressezlerenfortcentral(#2)etserrezlesdeuxboulonsquilefixentàlalanguette.

•Réglezleplateau(#1)d’uncôtéàl’autrejusqu’àcequelapoignéedelevage(#4)reposecontrelecôtéavantdroit(vu

del’arrière)delafenteduplateau(décalée).

3.Vousaurezbesoind’unecertaineforcepourpositionnerlapoignéedelevage(#4)lorsdel’abaissementdel’aérateur.

11

1.Placezl'aérateuràl'endroit,verrouillezlapoignéedelevage(n°4)enpositiondécaléeàl'avantduplateau

fente.

2.Procédezcommesuitpourcorrigerl'alignementdelapoignéedelevage(n°4)avecl'ouverturedelafenteduplateau:

4.Assurezvousquetoutlematérielestbienserréavantd'utiliserl'aérateuràbouchon.

2.Répétezlesétapespourunautreboulon.

Remarque:lapoignéedelevageetlesboulonsdoiventêtreinstallésexactementcommeindiquésurledessinpourunfonctionnement

correct.

petittrouàl'aideduboulonhexagonalM10x30(#13/B)etducontreécrouM10(#18/F).

1.Placezlapoignéedelevage(n°4)danslagrandefenteduplateauetfixezlapoignéeausupportderoue,enbas

REMARQUE:DERRIÈRELEBRASDELEVAGEsurleplateausupérieursetrouveunemplacementpourunegoupilledeverrouillage.Faites

glisserlagoupilledeverrouillagedanslestrousavecl'aérateurenpositionverticale.Leverroudesécuritéempêchel'aérateurdetomber

lorsqu'ilestremorquéetnonutilisé.L'utilisationdelagoupilledeverrouillageéviterad'endommagerlespointesdeprise.

ÉTAPE8:Ajustezlapoignéedelevageetserrezlesconnexions

ÉTAPE7:Fixezlapoignéedelevage

Machine Translated by Google

1.Retirezlesgrosetpetitsdébrisdusol/delapelouse.

environuneoudeuxheuresavantl'aération.

PRÉPARATIONDUSOLETDELAPELOUSE

3.Silesolesthumideouboueux,N’ESSAYEZPASdel’aérer.

Lenonrespectdecesinstructionspeutentraînerdesdommagesmatérielsoudesblessuresàl’opérateurouaux

personnesàproximité.

2.Silesolestduretsec,ilestrecommandéd'arroser/humidifierlégèrementlesol.

IMPORTANT:

L'aérationconsisteàextrairedepetitesmottesdeterred'unelongueurmaximalede7,5cmpourcréerdepetitsréservoirsqui

apporterontdel'oxygène,del'engraisetdel'eauauxracines.Pourobtenirlesmeilleursrésultatsd'aération,suivezlesprocédures

depréparationdusol/delapelouseetd'utilisationdel'aérateur.

Avantd’utiliserl’aérateuràbouchon,lisezlesinstructionscidessousetlesconsignesdesécurité.

4.Tondezlapelouseetretirezlesdébrisd’herbeavantdel’aérer.

AVERTISSEMENT

Moded'emploi

12

Machine Translated by Google

PRUDENCE

13

7.Nedépassezjamais5mphlorsduremorquagedel'aérateur.

9.NEPASeffectuerdeviragesserrés,cequipourraitprovoquerlefrottementdespneuscontrel'aérateur.

13.Soyeztoujoursprudentlorsquevousreculezl'aérateurpouréviterdelemettreenportefeuille.Faitestoujoursmarchearrièredansun

lignedroite.

2.Neremorquezqu'aveclesvéhiculesrecommandés(tracteursdepelouse/jardinetVTT).

4.Fixezetverrouilleztoujoursl’aérateuràl’attelageduvéhiculeavantdel’utiliser.

3.Reportezvousaumanueldupropriétaireduvéhiculepourobtenirdesinstructionsdesécuritéetderemorquageappropriées.

1.NEtransportezJAMAISdepassagers,nevousasseyezpasetnevoustenezpasdeboutsurl'aérateur.

10.Évitezlesviragesextrêmementserrésaveclespointesdebougieengagéespouréviterd'endommagerlapelouse.

11.NEPAStraverserlestrottoirsoulesalléessanssouleverl’aérateurenpositiondetransport.

12.Surlespelousesenpente,aéreztoujoursdehautenbas.N'ESSAYEZPASd'aérer

Pouréviteretprévenirlesblessures,descendeztoujoursduvéhiculeapprouvépoursouleverouabaisserl'aérateurlorsqu'unpoids

supplémentaireaétéajoutéauplateau.

6.Lefreinageetlastabilitéduvéhiculepeuventêtreaffectésparlafixationdecetéquipement.

8.Aérezenlignelaplusdroitepossibleeneffectuantdespassessuperposéespouraugmenterlemotifdespointesdebouchon.

5.Démarrezlemoteurduvéhiculeaveclescommandesaupointmort,réglezl'accélérateuraurégimemoteurlepluslent.

Commencezparmettrelatransmissionenvitessebasseetabaissezl'aérateur,cequipermetauxpointesdebougiede

pénétrerdanslesol.Augmentezlavitesselorsquelesconditionsdetravaillepermettent.

UTILISERVOTREAÉRATEURÀBOUCHON

14.NEPASdépasserlacapacitédechargeduplateaude100livres.

15.Pouraugmenterlaprofondeurdepénétrationdelapointedelacheville,unpoidssupplémentairepeutêtreajoutéau

plateau(maximumde100livres)enutilisantsoitdessacsdesable,soitdesblocsdebéton.Fixeztoujourslepoidsau

plateauavecdesattachesoudessanglesfixéesàl'avantetàl'arrièreduplateau.Veillezàcequelesattacheset/

oulessanglesnes'emmêlentpasdanslespiècesrotatives.

àtraverslapente.

Machine Translated by Google

•Vérifiezrégulièrementleserragedetouteslesfixations.•

Nettoyezetlubrifiezlégèrementlesbobinesetl'arbreunefoisparanetselonlesbesoins.

•Utilisezunepeintureémailbrillanteenaérosolpourretoucherlessurfacesmétalliquespeintesrayéesouusées.

•Lespointesdebougiedoiventêtrepériodiquementaffûtéesavecunepetitemeuleusepourmaintenirunbonétat

•Rincez/séchezl'intérieuretl'extérieurdel'aérateuraprèschaqueutilisation.

•Avantdel'utiliser,vérifiezquelespneusontlaPRESSIONDEPNEURECOMMANDÉE.•Graissez

régulièrementetselonlesbesoinsl'essieuetlazonedesroulementsderoue.

Unentretienetunstockageinappropriésdel'aérateuràbouchonpeuventannulervotregarantie.

pénétration.Lesbobinesdoiventêtreretiréespouraffûterlespointes.Respecteztoujoursl'angleetlecontour

d'originedespointeslorsdumeulage.

ENTRETIEN

STOCKAGE•Ne

laissezjamaisdepoidssupplémentairesurl'aérateurpendantdespériodesprolongées.•

Avantdeleranger,assurezvousquel'aérateurestpropreetsecpourdesannéesdeservicesansproblème.•

Lubrifiezlégèrementtouteslessurfacesetpiècesmobilesdel'aérateurpouréviterlarouille.

•Rangezleàl'intérieuroudansunendroitprotégéencasdemauvaistempsetpendantlesmoisd'hiver.

AVERTISSEMENT

Entretienetstockage

IMPORTANT:

•Nedépassezjamaislacapacitédechargenominaleduplateaude100livres,carcelaendommageraitl'aérateuràbouchon.

Siunepiècedoitêtreremplacée,utilisezuniquementdespiècesconformesauxspécificationsdufabricant.Lespiècesderechangequi

nerépondentpasauxspécificationspeuvententraînerunrisquepourlasécuritéouunmauvaisfonctionnement.

14

Machine Translated by Google

Profondeurd’aérationmax..................................................................................................3”

Diamètredelapointedelaprise................................................................................5/8”

Nombredepiquetsdeprise.................................................................................24

Typederoue................................................................................................Pneumatique

Dimensionshorstout.................................................................56,5”x42,5”x34,9

Largeurdetravail.................................................................................................40”

Construction................................................................................................Acier

Capacitédechargeduplateau.................................................................................100livres

Tailledelaroue.................................................................................10”/3504

Typed'attelage.................................................................................................Styledegoupille

Caractéristiques

15

Machine Translated by Google

16

Dessinetlistedespièces

Machine Translated by Google

910108045DX8.8

BrocheR

Entretoiselonguede21mmB

N10110000

28N10000004

N10100005

Plateau

Roue

14N10000015DX

Outildecouteau

Goupilled'attelage

Entretoiselonguede24mmA

27N10120000

Supportd'attelage

N10040000

13910110030DX

Entretoise

BoulonhexagonalM8x45

20930108000DX

Roulementouvert

Quantité

26930712000DX

33N10050000

4N10000007

Arbred'essieu

12910108030DX

BoulonàtêtehexagonaleM10x30

RondelleplateØ8

19910108020DX

Bobineàpriseunique

Description

25920612000DX

32N10000008

Clé

N10100001

N10000014

Languetted'attelage

T40040000DX

BoulonàtêtehexagonaleM8x30

BoulonhexagonalM8x20

18920610000DX

24N10000020DX

EntretoiseØ12

Dessinn°

31N10100009DX

Supportderoue

Poignéedelevage

Goupilledeverrouillage

ContreécrouM10

17920608000DX

23N02100004DX

ContreécrouM12

Réf.#

N10T10000

30N10100008DX

Poignée

N10100002DY

Plaqued'extrémité

Bobineàdoubleprise

10N10030000

ContreécrouM8

16911408020DX

22N10000013DX

Essieu

Entretoiselonguede55mmC

29N10100007DX

Accolademédiane

Supportderoue

N10020000

15N10000016DY

BoulonàgradinsM8x20

Dessinetlistedespièces

17

Machine Translated by Google

YHCONSULTINGLIMITÉE.

ECrossStuGmbH

MainzerLandstr.69,60329FrancfortsurleMain.

A/SYHConsultingLimitedBureau147,CenturionHouse,

LondonRoad,StainesuponThames,Surrey,TW184AX

ImportéenAUS:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122

AustralieImportéauxUSA:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

Fabricant:Shanghaimuxinmuyeyouxiangongsi

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

18

Machine Translated by Google

www.vevor.com/support

Assistancetechniqueetcertificatdegarantieélectronique

Machine Translated by Google

Benutzerhandbuch

Rasenbelüfter

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den

großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Machine Translated by Google

Modell: N1011

Brauchen Sie Hilfe? Kontaktieren Sie uns!

ROBUSTE WERKZEUGE ZUM HALBEN PREIS

Rasenbelüfter

Nehmen Sie gerne Kontakt mit uns auf:

Sie haben Fragen zu Produkten? Benötigen Sie technischen Support?

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR behält sich die genaue Auslegung unseres Benutzerhandbuchs vor. Das Erscheinungsbild des Produkts richtet

sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Dies ist die Originalanleitung. Lesen Sie vor der Inbetriebnahme bitte alle Anweisungen im Handbuch sorgfältig durch.

- 1 -

Machine Translated by Google

Wartung und Lagerung .................................................................................... 14

Bedienungsanleitung ................................................................................... 12, 13

Technische Daten ............................................................................................................ 15

Komponenten und Hardware ................................................................................ 6, 7

Montageanleitung ................................................................................ 8, 9, 10, 11

Bedienelemente und Funktionen ....................................................................... 5

Allgemeine Warnungen und Regeln ................................................................................. 3

Teilezeichnung und Teileliste ................................................................................. 16, 17

Inhaltsverzeichnis

- 2 -

Machine Translated by Google

PROP 65 WARNUNG

WARNUNG

- 3 -

Der Bediener muss alle Sicherheits- und Warnhinweise, Betriebsanweisungen, Wartungs- und Lagerungsanweisungen lesen und verstehen,

bevor er dieses Gerät in Betrieb nimmt. Bei unsachgemäßem Betrieb und unsachgemäßer Wartung des Belüfters kann es zu schweren

Verletzungen des Bedieners oder umstehender Personen kommen.

ÿ Auf unebenem Gelände, entlang von Bächen, Gräben und an Hängen IMMER mit reduzierter Geschwindigkeit arbeiten. ÿ Nicht in

der Nähe von Bächen, Gräben und öffentlichen Straßen arbeiten. ÿ Um Verletzungen und/

oder Geräteschäden zu vermeiden, FAHREN SIE NICHT GESCHWINDIGKEITSSCHNELL (5 MPH). ÿ Beim Be-

und Entladen der Ladefläche mit zusätzlichem Gewicht immer vorsichtig sein. ÿ Nur mit empfohlenen

Fahrzeugen (Rasen-/Gartentraktoren und Geländefahrzeugen) abschleppen. ÿ Informationen zum

ordnungsgemäßen Abschleppen finden Sie immer im Benutzerhandbuch des Fahrzeugs.

ÿ Der Aerifizierer ist nicht für die Verwendung mit Nullwendekreismähern vorgesehen.

ÿ Sichern und verriegeln Sie den Stecker des Aerifizierers vor der Inbetriebnahme immer an der Anhängerkupplung des Fahrzeugs.

Warnhinweise zum Betrieb

ÿ Nehmen Sie niemals Passagiere mit auf den Aerifizierer, und setzen oder stellen Sie sich

nicht darauf. ÿ Erlauben Sie Kindern nicht, auf dem Aerifizierer zu spielen, darauf zu stehen oder

darauf zu klettern. ÿ Überprüfen Sie den Aerifizierer vor der Verwendung stets, um sicherzustellen, dass er in gutem

Betriebszustand ist. ÿ Ersetzen oder reparieren Sie beschädigte oder abgenutzte

Teile umgehend. ÿ Überprüfen und ziehen Sie Beschläge und montierte Teile vor der Inbetriebnahme stets

fest. ÿ Überschreiten Sie nicht die maximale Tragkraft der Gerätewanne von 100 Pfund. ÿ Vermeiden Sie

beim Betrieb des Geräts große Löcher und Gräben. ÿ Seien Sie vorsichtig, wenn Sie den

Aerifizierer an steilen Hängen (Hügeln) betreiben.

LESEN und VERSTEHEN Sie dieses Handbuch vollständig, bevor Sie den 40-Zoll-Plug-Aerator verwenden.

Montage ist erforderlich

Quetsch- und Schnittgefahren ÿ

Halten Sie beim Betrieb des Geräts Hände und Füße stets von beweglichen Teilen fern. ÿ Halten Sie den Arbeitsbereich

während des Betriebs stets sauber und räumen Sie ihn frei. ÿ Tragen Sie beim

Betrieb des Belüfters stets Schutzausrüstung, Augenschutz, Handschuhe und Arbeitsstiefel.

Dieses Produkt muss vor der Verwendung zusammengebaut werden. Anweisungen finden Sie im Abschnitt „Zusammenbau“. Aufgrund des

Gewichts und der Größe des 40-Zoll-Steckerbelüfters wird empfohlen, dass zwei oder mehr Erwachsene bei der Montage helfen. ÜBERPRÜFEN

SIE ALLE KOMPONENTEN nach Erhalt sorgfältig, um sicherzustellen, dass keine Komponenten fehlen oder beschädigt sind.

ALLGEMEINE WARNHINWEISE

Dieses Produkt kann Sie Chemikalien aussetzen, darunter Blei und Bleiverbindungen, von denen im US-Bundesstaat

Kalifornien bekannt ist, dass sie Krebs und Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Weitere

Informationen finden Sie unter www.P65Warnings.ca.gov

Die in dieser Bedienungsanleitung enthaltenen Warnungen, Vorsichtshinweise und Anweisungen können nicht alle

möglichen Bedingungen oder Situationen abdecken, die auftreten können. Der Bediener muss verstehen, dass

gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut werden können und

vom Bediener bereitgestellt werden müssen.

Machine Translated by Google

oder schwere Verletzungen.

Situation, die, wenn sie nicht vermieden wird, zu Folgendem führen kann:

Wenn sie nicht vermieden wird, kann dies zu Sachschäden führen.

WARNUNG weist auf eine potentiell gefährliche

weist auf eine möglicherweise gefährliche Situation hin, die

Dies ist das Sicherheitswarnsymbol. Es wird verwendet, um Sie auf

mögliche Verletzungsgefahren aufmerksam zu machen. Beachten

Sie alle Sicherheitshinweise, die diesem Symbol folgen, um mögliche

Verletzungen oder Todesfälle zu vermeiden.

Dieser 40-Zoll-Plug-Aerator hat eine raue Stahlkonstruktion und wurde entwickelt, um Erdpfropfen von bis zu 3 Zoll Länge zu entfernen,

sodass verdichteter Boden gelockert werden kann. Plug-Aerator fördert einen gesunden Rasen, indem er den Boden öffnet, damit

Wasser, Luft und Nährstoffe das Wurzelsystem Ihres Rasens erreichen können. Er ist ideal für stark frequentierte Bereiche

(Spielplätze und Sportplätze) und ausgebrannte, durch Dürre geschädigte Rasenflächen. Die Wirkung eines Plug-Aerators hält aufgrund

der Größe der von ihm erzeugten Löcher länger an als die eines Spike-Aerators. Der 40-Zoll-Plug-Aerator verfügt über eine vollständig

geschlossene Gewichtsschale, um die Eindringtiefe zu erhöhen. Überschreiten Sie beim Betrieb des Aerators niemals die

Nenntragfähigkeit der Schale von 100 Pfund.

VORSICHT weist auf eine potentiell gefährliche

Tod oder schwere Verletzungen.

Situation, die, wenn sie nicht vermieden wird, zum Tod führt

oder mittelschwere Verletzung.

GEFAHR weist auf eine unmittelbar gefährliche

Situation, die, wenn sie nicht vermieden wird, zu leichten

Die technischen Daten des 40-Zoll-Steckerbelüfters finden Sie im Abschnitt „Spezifikationen“ dieses Handbuchs.

VORSICHT wird ohne das Sicherheitswarnsymbol verwendet

- 4 -

ÜBER IHREN 40-ZOLL-PLUG-BELÜFTER

WARNUNG

VORSICHT

GEFAHR

Definitionen der Gefahrensignalwörter

VORSICHT

Machine Translated by Google

2) Hebegriff – Positioniert die Spikes nach oben oder unten.

3) Reifen/Felgen – Überschreiten Sie nicht den empfohlenen Wert.

1) Belüftungsschale – Die maximale Tragfähigkeit von 100 Pfund darf nicht überschritten werden.

Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen. Machen Sie sich mit der Lage und Funktion der Bedienelemente

und Funktionen vertraut. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

4) Anhängerkupplung – Bolzenausführung; nur mit zugelassenen Fahrzeugen verwenden.

5) Erdspieße – Zieht kleine Erdpfropfen aus dem Boden.

Bedienelemente und Funktionen

- 5 -

Machine Translated by Google

BENÖTIGTE WERKZEUGE

• Gummi- oder Holzhammer • 13mm, 14mm

und 17mm Schraubenschlüssel

Beschreibung

Referenznummer

Kontermutter M10

Menge Ref#

Nehmen Sie alle Teile aus der Versandkiste und überprüfen Sie die Komponenten, um sicherzustellen, dass keine Teile fehlen,

bevor Sie mit der Montage des Belüfters beginnen. Befolgen Sie für die Montage die Schritte 1 bis 8.

H-Abstandhalter

Beschreibung

Menge

Komponenten und Hardwareteile

C Sechskantschraube M8x20

D Sechskantschraube M8x30

E Kontermutter M8

14 G Unterlegscheibe Ø8

Eine Sechskantschraube M8x45

B Sechskantschraube M10x30

TEILE UND MONTAGE DES STECKERBELÜFTERS

Lesen und befolgen Sie alle Montage- und Betriebsanweisungen. Eine unsachgemäße Montage des Geräts kann zu schweren

Verletzungen des Benutzers oder umstehender Personen oder zu Geräteschäden führen.

VORSICHT

- 6 -

Machine Translated by Google

31 55 mm langer Abstandshalter C

1 1

- 7 -

Menge

Endplatte

Mittlere Klammer

27 Einzelsteckerspule

Menge Ref#

Referenznummer

30 21mm langer Abstandshalter B

Zunge

Beschreibung

29 24mm langer Abstandshalter A

Hebegriff

Pneumatische Radmontage

Beschreibung

Achswelle

33 Radhalterung

Tablett

10 Doppelsteckerspule

Komponenten und Hardwareteile

Machine Translated by Google

Gehen Sie beim Zusammenbau und Gebrauch des Belüfters stets vorsichtig vor. Die Steckerspitzen sind scharf und können zu

schweren Verletzungen des Benutzers oder umstehender Personen führen.

Schritt 2: Montage der kurzen Achswelle

SCHRITT 1: Radhalterung an der Achswelle befestigen

VORSICHT

Montageanleitung

- 8 -

Der Radhalterungsring muss

zum kurzen Ende der Achse

zeigen.

Die

Steckerspitzen

müssen nach innen zeigen.

A. Doppelte Steckerspule (#10)

B. Einzel-Steckerspule (#27)

C. 24 mm langer Abstandshalter A (#29)

1. Montieren Sie alle unten aufgeführten Teile in der folgenden Reihenfolge auf der kurzen Seite der Achswelle (A

bis D). Achten Sie darauf, dass die Steckerspitzen nach innen zeigen.

mit der Sechskantschraube M8x45 (#21 / A) und ziehen Sie die Kontermutter M8 (#17 / E) locker an.

1. Schieben Sie die Radhalterung (#33) über die Achswelle (#6) und positionieren Sie sie über dem mittleren Achsloch

D. Endplatte (#3)

Machine Translated by Google

M8 (Nr. 17 / E).

G).

A. 21 mm langer Abstandshalter B (Nr. 30)

E. Einzel-Steckerspule (#27)

1. Montieren Sie an der Längsseite der Achse die unten aufgeführten Teile in der folgenden Reihenfolge (A bis

2. Rad durch Radhalterung (#6) schieben und mit Sechskantschraube M8x45 (#21 / A) und Kontermutter befestigen

M8 (Nr. 17 / E).

1. Rad durch Radhalterung (#6) schieben und mit Sechskantschraube M8x45 (#21 / A) und Kontermutter befestigen

F. 24 mm langer Abstandshalter A (#29)

HINWEIS: Stellen Sie nach der Montage sicher, dass sich beide Räder frei drehen.

B. Mittlere Klammer (#2)

G. Endplatte (#3)

C. 55-mm-Abstandshalter C (Nr.

31) D. Doppelte Steckerspule (Nr. 10)

- 9 -

Steckerspitzen

zeigen nach innen

SCHRITT 4: Montage der langen Achswelle

SCHRITT 3: Radmontage

Machine Translated by Google

- 10 -

SCHRITT 5: Tablett anbringen

SCHRITT 6: Zunge anbringen

1. Befestigen Sie die Zungenbaugruppe (Nr. 5) zwischen Tablett (Nr. 1) und Mittelstrebe (Nr. 2) und richten Sie dann die Löcher aus.

Bitte beachten Sie die Ausrichtung

des Tabletts

Mit Sechskantschraube M8x20 (#19 / C), Unterlegscheibe Ø8 (#20 / G) und Kontermutter M8 (#17 / E) befestigen.

H) und Kontermutter M8 (#17 / E). Siehe Bild unten.

2. Wiederholen Sie die Schritte für jede Ecke.

HINWEIS: Ziehen Sie die Hardware nicht fest.

Ø8 (#20 / G) und Kontermutter M8 (#17 / E). Jede Ecke hat zwei Anschlüsse.

1. Positionieren Sie die Ablage (#1) zwischen den beiden Endplatten (#3) mit Hilfe der Sechskantschraube M8x20 (#19 / C), der Unterlegscheibe

An diesen beiden Stellen sind zusätzliche Abstandshalter

erforderlich.

2. Zwei Stellen der äußeren linken Deichsel befestigen Sie mit Sechskantschraube M8x30 (#12 / A), zwei Distanzstücken (#14 /

Machine Translated by Google

1. Den Belüfter mit der rechten Seite nach oben platzieren und den Hebegriff (#4) in der versetzten Position an der Vorderseite der Schale verriegeln.

Slot.

2. Gehen Sie wie folgt vor, um die Ausrichtung des Hebegriffs (Nr. 4) an der Öffnung des Fachschlitzes zu korrigieren:

2. Wiederholen Sie die Schritte für eine weitere Schraube.

Hinweis: Für einen ordnungsgemäßen Betrieb müssen Hebegriff und Bolzen exakt wie in der Zeichnung gezeigt installiert werden.

kleines Loch mit Hilfe der Sechskantschraube M10x30 (#13 / B) und der Kontermutter M10 (#18 / F).

1. Den Hebegriff (#4) durch den großen Fachschlitz führen und den Griff an der Radhalterung unten befestigen.

4. Stellen Sie sicher, dass alle Teile fest sitzen, bevor Sie den Belüfter in Betrieb nehmen.

HINWEIS: HINTER DEM LIFTARM auf der oberen Ablage befindet sich ein Platz für einen Verriegelungsstift. Schieben Sie den Verriegelungsstift

durch die Löcher, während sich der Belüfter in aufrechter Position befindet. Die Sicherheitsverriegelung verhindert, dass der Belüfter herunterfällt,

während er geschleppt wird und nicht verwendet wird. Die Verwendung des Verriegelungsstifts verhindert eine Beschädigung der Stopfenspitzen.

- 11 -

• Richten Sie die mittlere Strebe (Nr. 2) gerade aus und ziehen Sie die beiden Schrauben fest, mit denen sie an der Deichsel befestigt ist.

• Richten Sie die Endplatten (Nr. 3) gerade aus und ziehen Sie dann die acht Schrauben an jeder Ecke des Fachs fest. Stellen Sie

dabei sicher, dass der Hebegriff (Nr. 4) noch immer an der rechten Seite des Fachschlitzes anliegt (versetzt).

• Verschieben Sie das Fach (Nr. 1) von einer Seite zur anderen, bis der Hebegriff (Nr. 4) an der vorderen rechten Seite (von hinten

gesehen) des Fachschlitzes anliegt (versetzt).

3. Beim Absenken des Belüfters benötigen Sie etwas Kraft, um den Hebegriff (Nr. 4) zu positionieren.

SCHRITT 7: Hebegriff anbringen

SCHRITT 8: Hebegriff einstellen und Verbindungen festziehen

Machine Translated by Google

WARNUNG

- 12 -

2. Wenn der Boden hart und trocken ist, empfiehlt es sich, den Boden leicht zu wässern/anfeuchten.

BODEN- UND RASENVORBEREITUNG

etwa ein bis zwei Stunden vor dem Belüften.

3. Versuchen Sie NICHT, den Boden zu belüften, wenn er nass oder schlammig ist .

WICHTIG: Beim

Belüften werden kleine Erdpfropfen von bis zu drei Zoll Länge aus dem Boden gezogen, um kleine Reservoirs zu schaffen, die

Sauerstoff, Dünger und Wasser zu den Wurzeln bringen. Für optimale Belüftungsergebnisse befolgen Sie die Anweisungen zur

Boden-/Rasenvorbereitung und zum Betrieb des Belüfters.

1. Entfernen Sie große und kleine Abfälle aus dem Boden/Rasenbereich.

Die Nichtbeachtung dieser Anweisungen kann zu Sachschäden oder Verletzungen des Bedieners oder umstehender Personen führen.

Lesen Sie vor dem Betrieb oder der Verwendung des Belüfters die folgenden Anweisungen und Sicherheitsinformationen.

4. Mähen Sie den Rasen und entfernen Sie loses Schnittgut vor dem Belüften.

Bedienungsanleitung

Machine Translated by Google

VORSICHT

- 13 -

7. Beim Abschleppen des Aerifizierers niemals schneller als 8 km/h fahren.

9. Machen Sie KEINE scharfen Kurven, da die Reifen sonst am Belüfter schleifen könnten.

13. Gehen Sie beim Rückwärtsfahren des Aerifizierers immer vorsichtig vor, um ein „Ausknicken“ zu vermeiden. Fahren Sie immer

3. Die entsprechenden Sicherheits- und Abschleppanweisungen finden Sie im Benutzerhandbuch des Fahrzeugs.

4. Sichern und verriegeln Sie den Aerifizierer vor der Inbetriebnahme stets an der Anhängerkupplung des Fahrzeugs.

2. Nur mit empfohlenen Fahrzeugen (Rasen-/Gartentraktoren und Geländefahrzeugen) schleppen.

1. Nehmen Sie zu keiner Zeit Passagiere mit auf den Belüfter und setzen oder stellen Sie sich NICHT darauf.

Gerade.

10. Vermeiden Sie extrem scharfe Kurven mit eingeschalteten Rasenspikes, um eine Beschädigung des Rasens zu verhindern.

11. Überqueren Sie KEINE Gehwege oder Einfahrten, ohne den Aerifizierer in die Transportposition anzuheben.

12. Auf abschüssigen Rasenflächen immer in Auf- und Ab-Richtung belüften. Versuchen Sie NICHT,

über den Hang.

6. Die Bremsleistung und Stabilität des Fahrzeugs können durch den Anbau dieser Ausrüstung beeinträchtigt werden.

8. Belüften Sie in einer möglichst geraden Linie und machen Sie überlappende Durchgänge, um das Spitzenmuster des Stopfens zu vergrößern.

5. Starten Sie den Fahrzeugmotor mit den Bedienelementen in Neutralstellung und stellen Sie den Gashebel auf die niedrigste Motordrehzahl.

Schalten Sie zuerst in den niedrigen Gang und senken Sie den Aerifizierer ab, damit die Stacheln in den Boden eindringen können.

Erhöhen Sie die Geschwindigkeit, wenn die Arbeitsbedingungen es zulassen.

VERWENDUNG IHRES STECKERBELÜFTERS

15. Um die Eindringtiefe des Dübeldorns zu erhöhen, kann zusätzliches Gewicht (maximal 100 Pfund) in die Wanne gelegt werden, entweder

mit Sandsäcken oder Betonblöcken. Befestigen Sie das Gewicht immer mit Bändern oder Riemen an der Vorder- und Rückseite der Wanne.

Achten Sie darauf, dass sich Bänder und/oder Riemen nicht an rotierenden Teilen verfangen.

Um Verletzungen vorzubeugen und ihnen vorzubeugen, steigen Sie immer von einem zugelassenen Fahrzeug ab, um den Aerifizierer anzuheben oder

abzusenken, wenn zusätzliches Gewicht auf die Ladefläche gelegt wurde.

14. Die Tragfähigkeit des Tabletts von 100 Pfund darf NICHT überschritten werden.

Machine Translated by Google

• Nach jedem Gebrauch den Belüfter innen und außen abspülen/trocknen. • Vor

dem Betrieb prüfen, ob die Reifen den EMPFOHLENEN REIFENDRUCK aufweisen. • Achsen- und

Radlagerbereich regelmäßig und nach Bedarf schmieren.

• Verwenden Sie eine glänzende Emaille-Sprühfarbe, um zerkratzte oder abgenutzte lackierte Metalloberflächen

auszubessern. • Zündkerzenspitzen müssen regelmäßig mit einem kleinen Schleifgerät geschärft werden, um einen guten

• Überprüfen Sie regelmäßig alle Befestigungselemente auf

festen Sitz. • Reinigen Sie die Spulenbaugruppen und die Welle jährlich und bei Bedarf und schmieren Sie sie leicht.

Durch unsachgemäße Wartung und Lagerung des Belüfters kann Ihre Garantie erlöschen.

Penetration. Zum Schärfen der Spitzen sollten die Spulen entfernt werden. Folgen Sie beim Schleifen immer dem

ursprünglichen Winkel und der Kontur der Spitzen.

LAGERUNG •

Lassen Sie niemals über längere Zeit zusätzliches Gewicht auf dem Belüfter liegen. • Stellen

Sie vor der Lagerung sicher, dass der Belüfter sauber und trocken ist, damit er jahrelang störungsfrei funktioniert. •

Schmieren Sie alle Oberflächen und beweglichen Teile des Belüfters leicht ein, um Rost

vorzubeugen. • Lagern Sie den Belüfter bei schlechtem Wetter und in den Wintermonaten drinnen oder an einem geschützten Ort.

WARTUNG

WARNUNG

Wartung und Lagerung

WICHTIG:

• Überschreiten Sie niemals die Tragfähigkeit der Schale von 100 Pfund, da sonst der Belüfter beschädigt wird.

Wenn ein Teil ausgetauscht werden muss, verwenden Sie nur Teile, die den Herstellerspezifikationen entsprechen. Ersatzteile, die

nicht den Spezifikationen entsprechen, können ein Sicherheitsrisiko darstellen oder zu Funktionsstörungen führen.

- 14 -

Machine Translated by Google

Max. Belüftungstiefe ............................................................................................ 3”

Anzahl der Steckerspitzen ............................................................................................. 24

Durchmesser des Dübeldorns ................................................................................................ 5/8”

Radtyp ............................................................................................ Luftbereift

Konstruktion .................................................................................................... Stahl

Arbeitsbreite .................................................................................................... 40”

Gesamtabmessungen .................................................................... 56,5 x 42,5 x 34,9

Tragfähigkeit des Tabletts ................................................................................ 100 Pfund

Radgröße ................................................................................................ 10”/350-4

Kupplungstyp ................................................................................................. Bolzenausführung

Technische Daten

- 15 -

Machine Translated by Google

- 16 -

Teilezeichnung und Teileliste

Machine Translated by Google

21mm langer Abstandshalter B

N101-10000

28 N100-00004

9101-08045-DX8.8

R-Pin

Rad

N101-00005

Tablett

Anhängerkupplungsstift

24mm langer Abstandshalter A

14 N100-00015-DX

Messerwerkzeug

Anhängerkupplung

27 N101-20000

Sechskantschraube M8x45

20 9301-08000-DX

N100-40000

13 9101-10030-DX

Abstandhalter

33 N100-50000

4 N100-00007

Offenes Lager

Menge

26 9307-12000-DX

12 9101-08030-DX

Sechskantschraube M10x30

Unterlegscheibe Ø8

Achswelle

Beschreibung

25 9206-12000-DX

32 N100-00008

Schlüssel

19 9101-08020-DX

Einzelsteckerspule

T400-40000-DX

Sechskantschraube M8x30

N101-00001

N100-00014

Anhängerkupplung

24 N100-00020-DX

Distanzstück Ø12

Zeichnungsnummer

Sechskantschraube M8x20

18 9206-10000-DX

Hebegriff

31 N101-00009-DX

Radhalterung

17 9206-08000-DX

23 N021-00004-DX

Kontermutter M12

Sicherungsstift

Kontermutter M10

N101-00002-DY

Endplatte

Referenznummer

N10T-10000

30 N101-00008-DX

Handgriff

Kontermutter M8

16 9114-08020-DX

Doppelte Steckerspule

10 N100-30000

29 N101-00007-DX

22 N100-00013-DX

Achse

55 mm langer Abstandshalter C

N100-20000

15 N100-00016-DY

Stufenbolzen M8x20

Mittlere Klammer

Radhalterung

Teilezeichnung und Teileliste

- 17 -

Machine Translated by Google

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien Importiert nach USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

- 18 -

Machine Translated by Google

www.vevor.com/support

Technischer Support und E-Garantie-Zertifikat

Machine Translated by Google

Vevor N1011 Tow Behind Lawn Aerator Universal Hitch and Iron Spikes for Gardens and Farms

Product's Documents

User Manual

Specifications

Vevor N1011 Questions and Answers
