Vevor DC15 Dust Collection System 1200W 1.8 Gallon Dust User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

Blast Cabinet Dust Reclaimer Kit

MODEL:DC15

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:DC15

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Blast Cabinet Dust

Reclaimer Kit

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

INSTRUCTIONS

This Blast Cabinet dust Reclaimer Kit is for industrial sandblaster cabinet

only. It is small, easy use and efficient. It can be greatly helpful to keep the

working sandblaster cabinet clean.

Specifications:

Model:

DC15

Electrical Rating

120V/60Hz

220-240V 50Hz

Motor Rate

1300W

Product Compatibility

For use with Industrial Blast Cabinet

Capacity

Approximately2 Gallon

Read all safety warnings and instructions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or serious injury. Save

all warnings and instructions for future reference.

DUST RECLAIMER SAFETY WARNINGS

1. Do not use with any openings blocked. Keep openings clear of anything that

may limit air flow or hinder motor operation.

2. Do not use the Reclaimer without its filter in place. Before each use, make sure

the filter is not clogged.

3. This product is designed only to pick up dry debris. Do not use the Dust

Reclaimer to pick up water (or any other liquid) from the floor or containers such as

sinks, tubs,barrels, etc.

4. Do not use for abrasives containing crystalline silica. Silica containing abrasives

- 3 -

have been linked to severe respiratory disease such as silicosis. Use proper

abrasives such as aluminum oxide, glass bead, or walnut shell.

5. DO NOT OPERATE WITH ANY GUARD DISABLED, DAMAGED, OR

REMOVED.

6. The use of accessories or attachments not recommended by the manufacturer

may result in a risk of injury to persons.

7. When servicing use only identical replacement parts.

8. Avoid unintentional starting. Prepare to begin work before turning on the tool.

HOW TO INSTALL THE DUST RECLAIMER TO

A BLAST CABINET

1. This dust reclaimer Kit is already assembled in the factory. But please check

carefully about the situation of parts connection and screws.

2. Assemble the rubber sealing ring Din the proper hole of sandblaster cabinet. Fix

the dust reclaimer Kit well with matched screws.

- 4 -

OPERATION INSTRUCTION

1. Connect with power. Press the switch the kit will start to work.

Note:The dust will be heaped up much in the fabric filter after some time usage

that will cause the low efficiency of cleaning. Please pull the dust -off rod to

flick dust from filter. If this operation does not work, the dust container? may

be full, please empty it.

2. Open the lock in the bottom to empty the dust. If it is needed to clean fully,

open the two locks in the middle to separate the dust container.

3. There is one metal spare plate for extra usage. This dust reclaimer Kit can be

used in other sandblaster cabinets too. Making the holes with spare plate in the

machine, assemble the rubber sealing ring and kit into the air outlet. Fix the kit

and spare plate with screws. If combine with original cabinet, this spare plate is

no necessary.

4. To prevent accidents, turn off the tool and disconnect its power supply after use.

- 5 -

TROUBLESHOOTING

Problem

Possible Solutions

Dust reclaimer

does not turn

on.

1. Make sure the Power Switch on is in its "ON" position.

2. Make sure the Power Cord Plug of the dust reclaimer is

properly connected to a working volt, grounded, electrical

outlet.

3. Have a qualified service technician check out the Dust

reclaimer and Blast Cabinet.

Poor visibility

within the Blast

Cabinet.

1. Check to make sure dust reclaimer is on.

2. Dust reclaimer is filled. Empty and clean out Dust

reclaimer.

3. Filter in dust reclaimer needs to be cleaned or replaced.

4. Have a qualified service technician check out the dust

reclaimer and Blast Cabinet.

PLEASE READ THE FOLLOWING CAREFULLY

The manufacturer and/or distributor has provided the parts list and assembly

diagram in this manual as reference only. Neither the manufacturer or distributor

makes any representation or warranty of any kind to the buyer that he or she is

qualified to make any repairs to the product, or that he or she is qualified to replace

any parts of the product. In fact, the manufacturer and/or distributor expressly

states that all repairs and parts replacements should be undertaken by certified

and licensed technicians, rather than by the buyer. The buyer assumes all risk and

liability arising out of his or her repairs to the original product or replace parts

thereto, or arising out of his or her installation of replacement parts thereto.

- 6 -

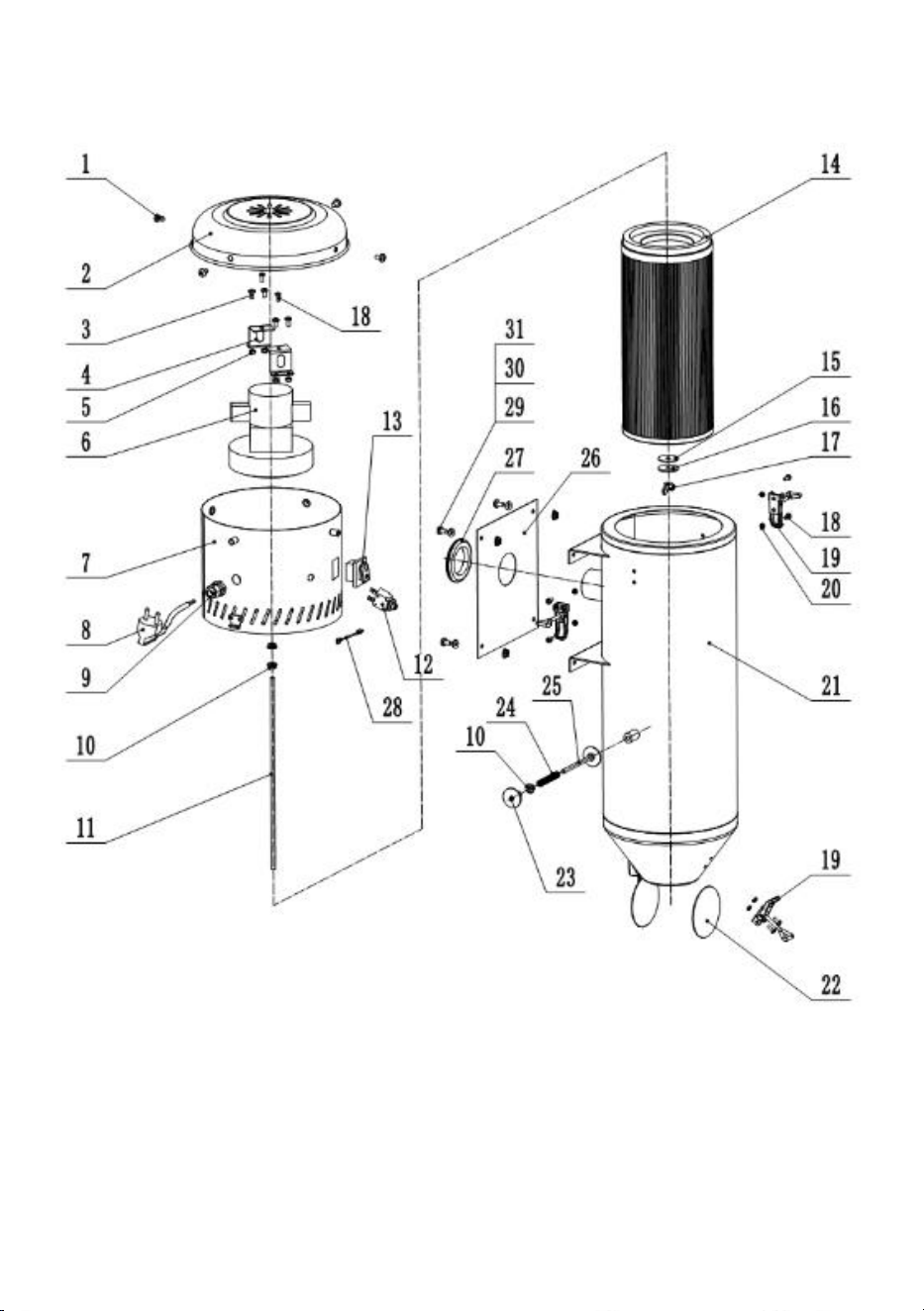

PARTS LIST

NO.

Parts

QTY

NO.

Parts

QTY

Srcews M6*12

butterfly nut M6

Top cover

Srcews M4*10

Srcews M5*10

Lock

Motor setting plate

Nuts M4

Nuts M5

Dust container

Motor

Gum cotton

Motor Barrel

Bakelite handle

Power cord

Spring

Wire sleeve

Pull rod

Nuts M6

Guide plate

Screws arbor M6*310

Rubber seal ring

Thermal protector

Connection line

Switch

Srcews M6*12

Filter stand

Nuts M6

Gum cotton

Steel washer M6

Washer Ø6

- 7 -

- 8 -

FCC INFORMATION

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including interference that

may cause undesired operation.

WARNING: Changes or modifications to this product not expressly approved by

the party.responsible for compliance could void the user's authority to operate the

product.

Note: This product has been tested and found to comply with the limits for a Class

B digital device pursuant to Part 15 of the FCC Rules, These limits are designed to

provide reasonable protection against harmful interference in a residential

installation.

This product generates, uses and can radiate radio frequency energy, and if not

installed and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this product does cause

harmful interference to radio or television reception,which can be determined by

turning the product off and on, the user is encouraged to try to correct the

interference by one or more of the following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which the

receiver is connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

- 9 -

CORRECT DISPOSAL

This product is subject to the provision of european Directive

2012/19/EU. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be

discarded with normal domestic waste, but must be taken to a collection point for

recycling electrical and electronic devices.

Address：Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

- 10 -
