EN OPERATOR MANUAL

FR MANUEL D’OPÉRATEUR

CAR JACK

CRIC DE VOITURE

GATO HIDRÁULICO

ES MANUAL DEL OPERADOR

www.greenworkstools.com

G24JACK

重要度等级

版本号

是否专业款

JKG301

EN OPERATOR MANUAL

FR MANUEL D’OPÉRATEUR

CAR JACK

CRIC DE VOITURE

GATO HIDRÁULICO

ES MANUAL DEL OPERADOR

www.greenworkstools.com

G24JACK

1 Forward........................................ 4

1.1 Purpose...................................................... 4

2 Important safety instructions.....4

2.1 Safety warnings..........................................4

2.2 Work area safety........................................ 5

2.3 Electrical safety.......................................... 5

2.4 Personal safety...........................................5

2.5 Product use and care................................. 5

2.6 Battery product use and care..................... 6

2.7 Service....................................................... 6

2.8 Symbols on the product..............................6

2.9 The recommended ambient

temperature range......................................7

2.10 Proposition 65............................................ 7

2.11 Environmentally safe battery disposal........7

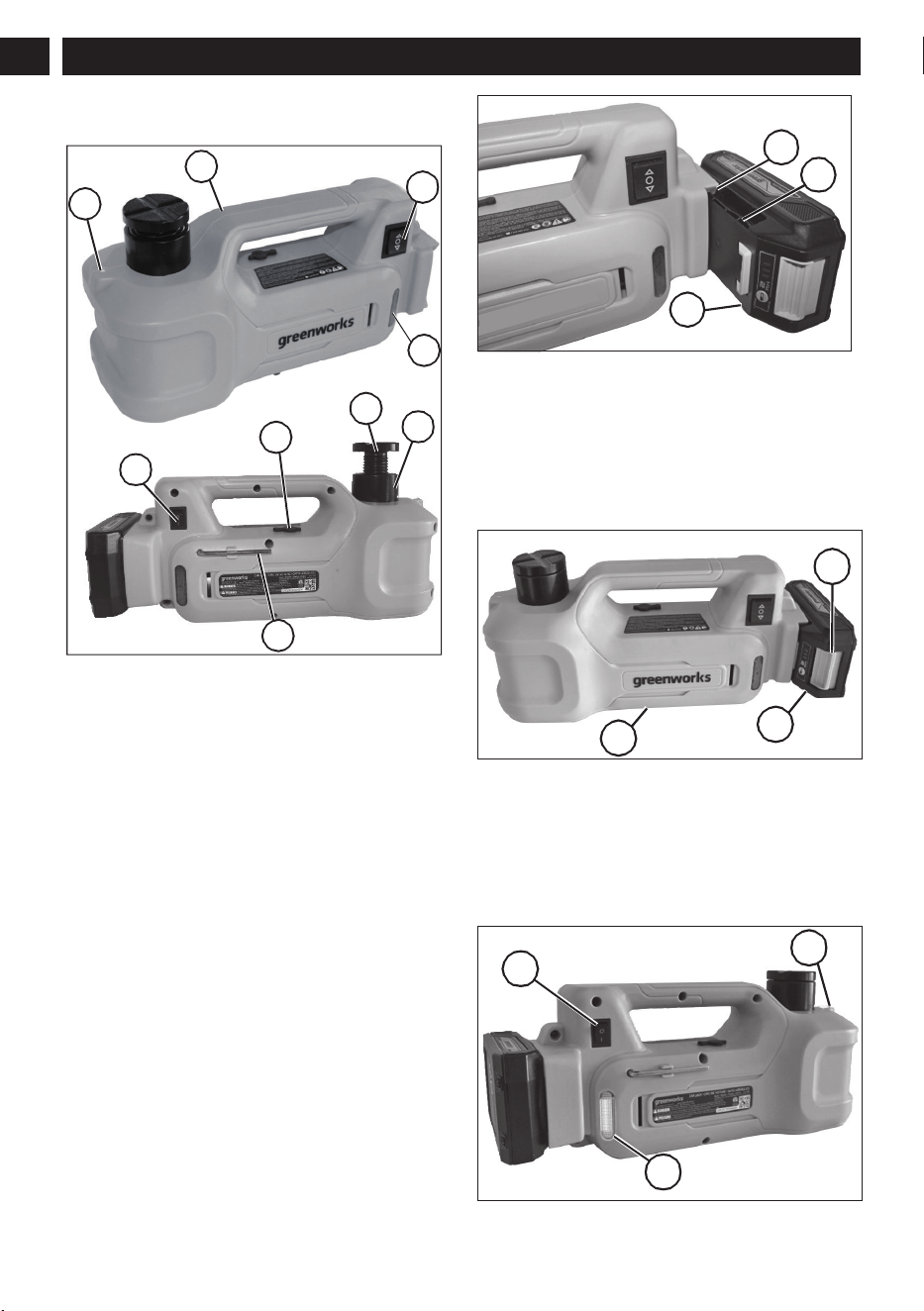

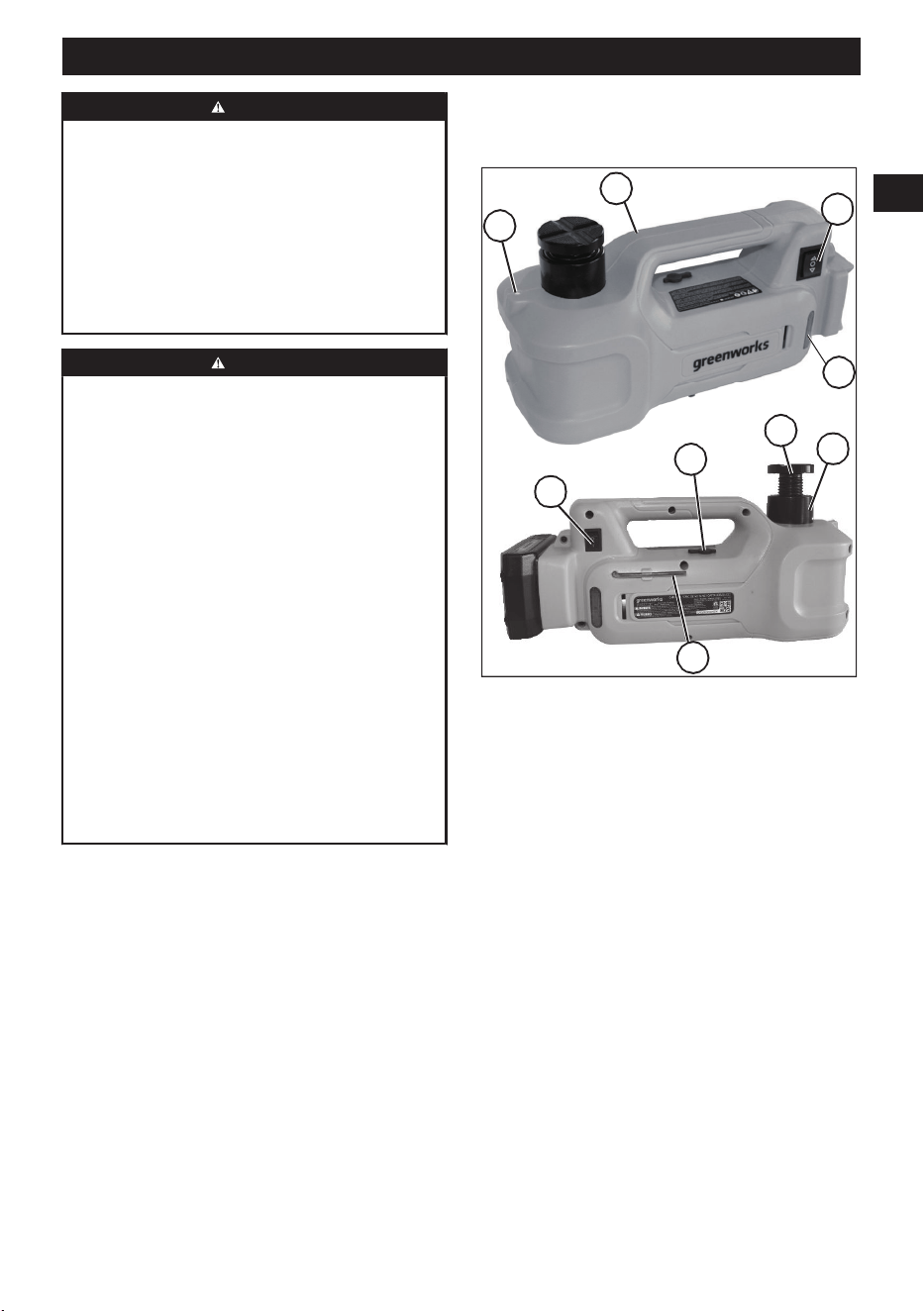

3 Jack overview.............................. 8

4 Installation................................... 8

4.1 Install the battery pack............................... 8

4.2 Remove the battery pack........................... 8

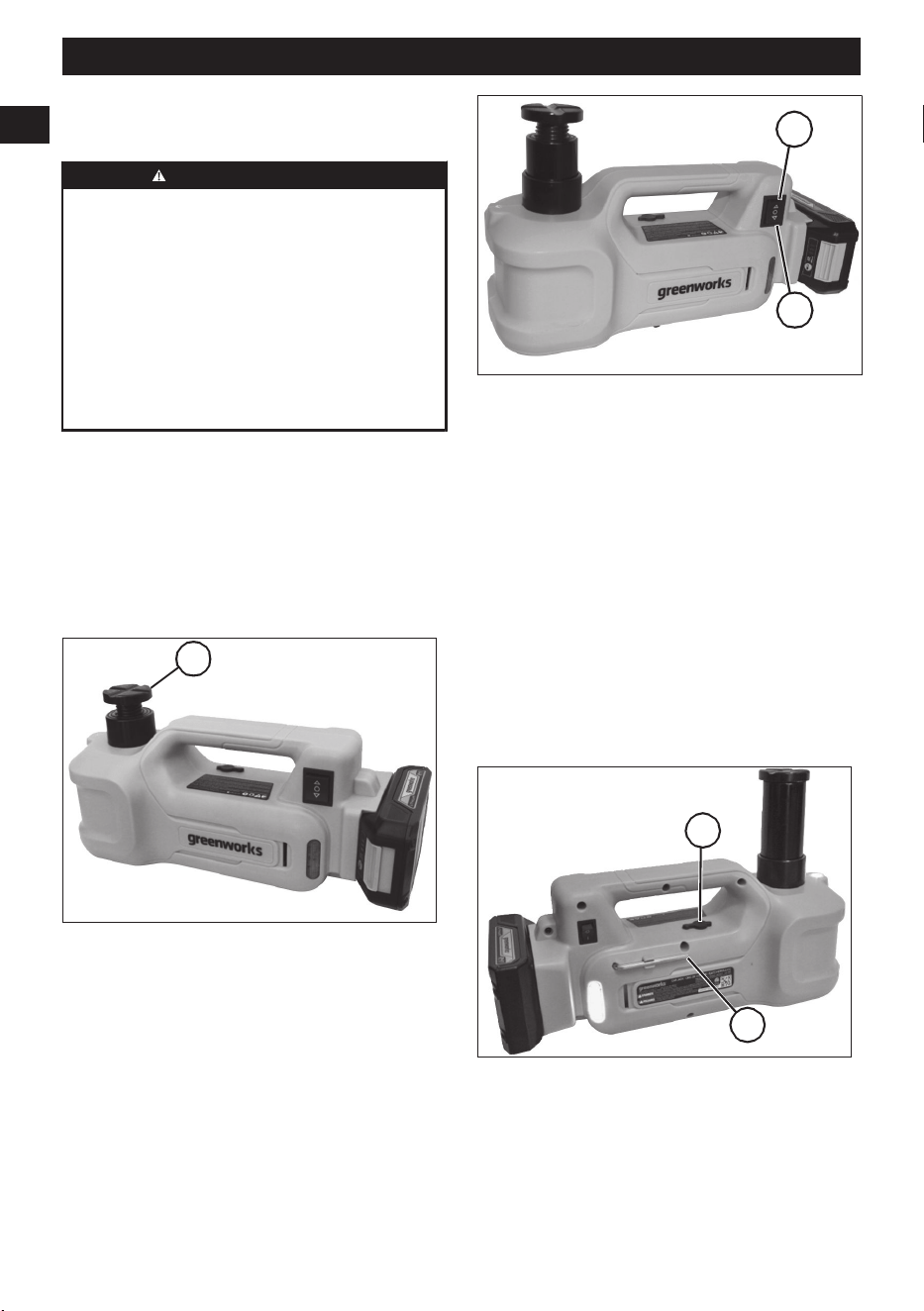

5 Operation..................................... 8

5.1 Turn the lights on........................................8

5.2 Turn the lights off........................................9

5.3 Operate the product................................... 9

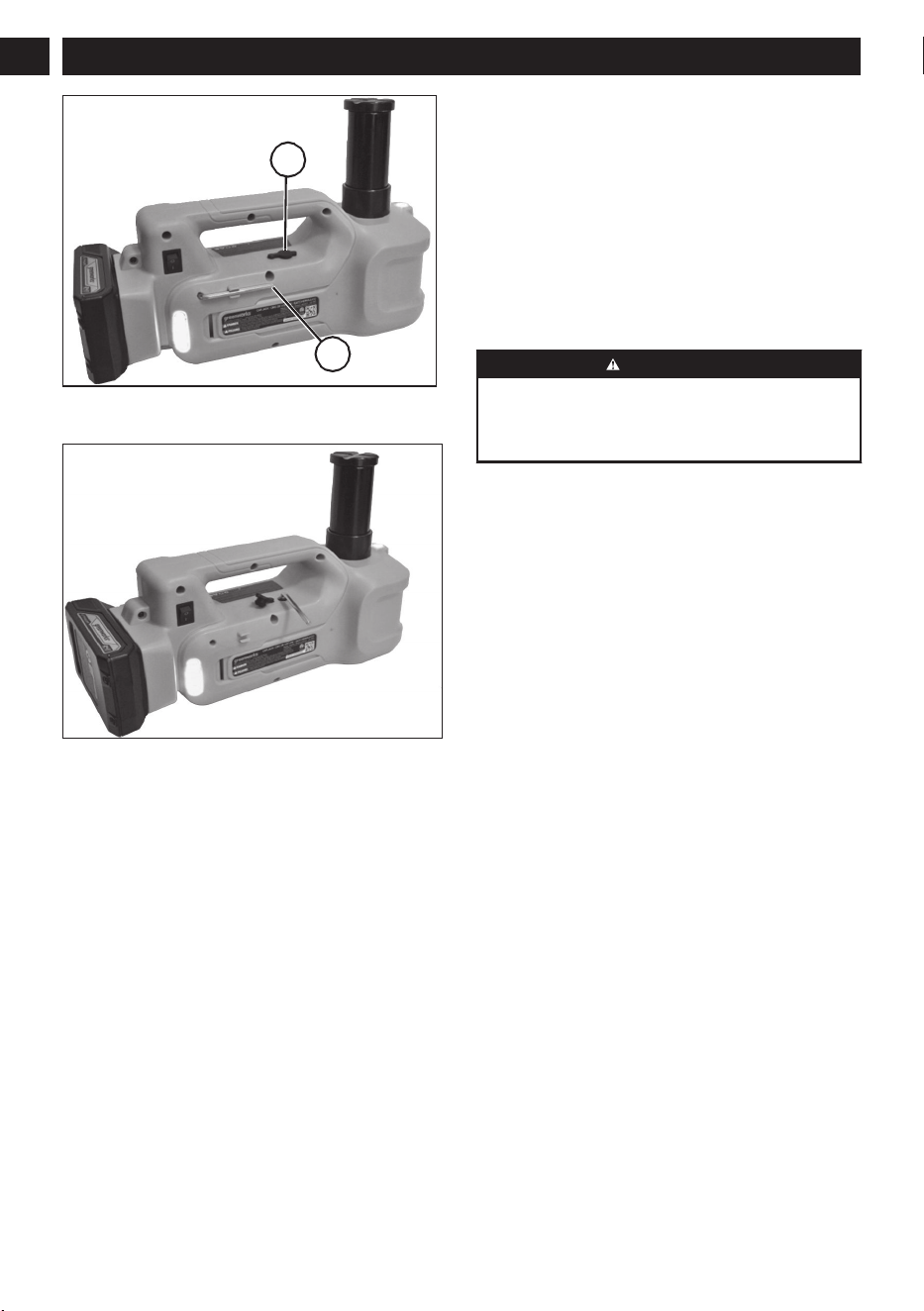

5.4 Use the release valve.................................9

6 Maintenance...............................10

6.1 General maintenance............................... 10

7 Troubleshooting........................ 11

8 Technical Information................11

9 Limited warranty........................11

9.1 Items not covered by warranty................. 12

9.2 Helpline.................................................... 12

9.3 Shipping................................................... 12

English (Original Instructions)

1 FORWARD

This manual was created by greenworks

. It is the

responsibility of the operator to be knowledgeable of

and comply with workplace rules and the environmental

conditions of use.

1.1 PURPOSE

This product may be used to raise vehicles, mowers,

trailers, etc, far enough so the machine can be

supported with appropriate jack stands. This manual,

however, is written for the intended use of raising up a

vehicle for further support by an appropriate jack stand

only. Please refer to the owner's manual of the machine

being lifted for the total vehicle weight and proper lifting

location. The maximum loading weight on this product is

6613 lbs (3000 kg).

2 IMPORTANT SAFETY

INSTRUCTIONS

DANGER

DANGER indicates a hazardous situation which, if not

avoided, may result in death or serious injury.

WARNING

WARNING indicates a hazardous situation which, if

not avoided, could result in death or serious injury.

CAUTION

CAUTION indicates a hazardous situation which, if not

avoided, could result in minor or moderate injury.

Note is used to address practices not related to

personal injury. Notice signs are typically used for

activities that result in property damage.

WARNING

Please refer to the vehicle owner’s manual for

proper placement of the jack.

Read and understand all safety warnings,

instructions, illustrations, and specifications

provided with and/or on this jack.

Failure to follow all instructions listed in this

manual will create a hazardous environment

which, if not avoided, could result in death or

serious injury.

Note: Save all warning and instructions for future

reference. Do not remove any safety labels that are

affixed on this product.

2.1 SAFETY WARNINGS

WARNING

Even when all safety requirements are observed,

some risk may still exist. Make sure the area under

the car is clear when it is raised or lowered to

avoid injury. Never get under a vehicle that is only

supported by a jack. The use of appropriate jack

stands is required during use at all times.

• The operator must work in accordance with the

vehicle and product user manual.

• Only use the handle to carry the product. Do not use

the piston to carry the product.

• Any rebuilding or modification of the jack will void

the warranty.

• Do not use the product when tired, fatigued, and or

under the influence of drugs or alcohol.

• When the product is not in use, turn the product off

and remove the power source.

• Do not use the product if it has been exposed to

water.

• Refer to the vehicle owner's manual to find the

vehicle weight. Do not use if the vehicle is over the

product’s load limit.

• The product should only be operated by a person

that has fully read and understands the information

in this manual and complies with all safety warnings

and instructions.

• The product uses hydraulic oil and must be kept in a

well-ventilated area. Only use the product within the

following temperature range of 32˚F – 113˚F (0˚C –

45˚C).

• At the end of the product’s lifespan, do not dispose

of it in household waste. The oil and other materials

may pollute the environment. Dispose of the product

according to local and federal regulations.

• Do not use the jack if the ground incline exceeds 5°.

• Do not use the jack if it is incorrectly positioned,

if the load of the vehicle is not supported properly,

and/or if the load of the vehicle exceeds the stated

jack limit.

• Do not service the jack unless the power is turned

off and disconnected from the battery.

• Visual inspection shall be made before each use

of product by checking for abnormal conditions,

e.g., cracked welds, leaks, and damaged, loose, or

missing parts.

• Other inspections shall be made per product

operating instructions.

• Any product that appears to be damaged in any

way, is found to be worn, or operates abnormally

SHALL BE REMOVED FROM SERVICE UNTIL

REPAIRED. Necessary repairs should be made by a

manufacturer’s or supplier’s authorized repair facility

English (Original Instructions)

if repairs are permitted by the manufacturer or

supplier.

• Lift only on areas of the vehicle as specified by the

vehicle manufacturer.

• No alterations shall be made to this product.

• Only attachments and/or adapters supplied by the

manufacturer shall be used.

SAVE THESE INSTRUCTIONS.

2.2 WORK AREA SAFETY

CAUTION

Keep work area clean, ventilated, and well lit to avoid

accidents.

• Do not operate products in the presence of

flammable liquids, gases, or dust. products create

sparks which may ignite the dust or fumes.

• To avoid accidents, keep children and bystanders

away while operating products.

• If changing a tire on the side of the road, make

sure the vehicle is parked and safe from passing

traffic. Be sure that the hood and doors are closed

before using the jack and jack stand. If doors are

open while the vehicle is being raised or lowered,

the closing of the hood or door can cause the weight

of the vehicle to shift during operation.

2.3 ELECTRICAL SAFETY

WARNING

Always use approved personal protective

equipment (PPE). Failure to use appropriate

protective equipment could result in death or

serious injury.

• Product plugs must match the outlet. Never modify

the plug in any way.

• Do not use any adapter plugs with grounded

(earthed) products.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, stoves, or

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose products to rain, wet or damp

conditions. Water entering a product will increase

the risk of electric shock or product failure.

• Never use the power cord for carrying or pulling

objects.

• Do not pull on power cord to unplug the product.

• Keep the power cord away from heat, oil, sharp

edges, and moving parts. Damaged or entangled

cords increase the risk of electric shock.

2.4 PERSONAL SAFETY

WARNING

Stay focused when operating a product. Do not

use a product while tired or under the influence.

A moment of inattention while operating products

may result in death or serious injury.

Use personal protective equipment (PPE). Always

wear eye protection. Protective equipment such as

a dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

WARNING

Prevent unintentional starting. Ensure the power

switch is in the OFF position before connecting or

disconnecting to a power source. When picking up

or carrying the product, keep fingers away from

the power switch.

WARNING

Remove any service tools before turning the

product on. Any service tool attached to a rotating

part of the product may result in personal injury.

• Do not overreach. Keep proper footing and balance

at all times. This enables better control of the

product in unexpected situations.

• Do not wear loose clothing or jewelry. Keep long

hair, clothing, and gloves away from rotating parts.

Loose clothes, jewelry, or long hair can be caught in

rotating parts.

• Do not become complacent while using this product.

2.5 PRODUCT USE AND CARE

• Using the correct product for the job will increase

the product’s lifespan.

• Do not use the product if the power switch does

not turn it on and off. Any product that cannot be

controlled with the switch is dangerous and must be

repaired.

• Remove power source from the product before

making any adjustments, changing accessories, or

storing product. Such preventive safety measures

reduce the risk of starting the product accidentally.

• When products are not in use, store product out of

the reach of children.

• Do not allow persons unfamiliar with the product to

operate the product. products are dangerous in the

hands of untrained users.

• Use of this jack is prohibited by anyone under the

age of 18 and may result in serious injury and or

death.

• Maintain products and accessories properly. Inspect

products for damage, misalignment, or binding parts

English (Original Instructions)

before each use. Necessary repairs should be made

by the manufacturer or authorized dealer.

• The product shall be inspected immediately if the

device is believed to have been subjected to an

abnormal load or shock. This inspection should be

made by a manufacturer’s or supplier’s authorized

repair facility.

• Annual inspection of the product should be made by

the manufacturer or authorized dealer. Any defective

parts, decals, or safety labels will be replaced

with the manufacturer’s specified parts. A list of

authorized dealers should be available from the

manufacturer or supplier.

• Use the product, accessories, and tool bits etc.

in accordance with these instructions. Use of the

product for operations different from those intended

could result in a hazardous situation.

• Owners and operators should be aware that repair

of this product may require specialized knowledge

and facilities.

2.6 BATTERY PRODUCT USE AND

CARE

WARNING

Avoid contact with battery fluids. If contact

occurs, flush with water and seek medical

attention. Liquid from the battery may cause

irritation or burns.

• Only use authentic greenworks

branded battery

and charger. Use the appropriate voltage pack for

the battery.

• greenworks

bears no liability for accidents,

personal injury or property damage (or damage to

batteries, products or chargers) that occurs as a

result of the use of non-genuine, counterfeit and /

or “knock-off“ batteries and / or chargers.

• Only use products with specifically designated

genuine greenworks

battery packs. Use of any

other battery packs may create a risk of injury and

fire, and will void all product warranties.

• When the battery pack is not in use, store in an

appropriate location. Keep away from other metal

objects that can make a connection from one

terminal to another. Shorting the battery terminals

together may cause burns or fire.

• Do not use a battery pack or product that

is damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior which

can result in fire, explosion, or risk of injury.

• Do not expose the battery pack, product, or charger

to water, or salt water. Battery should be stored in a

cool, dry location.

• Only attachments and/or adapters supplied by the

manufacturer shall be used.

• Do not expose a battery pack or product to fire

or excessive temperatures. Exposure to fire or

temperatures above 265°F (130°C) may cause an

explosion.

• Follow all charging instructions, and do not charge

the battery pack or product outside the temperature

range specified in the instructions. Charging

improperly or at temperatures outside the specified

range may damage the battery and increase the risk

of fire.

2.7 SERVICE

• Have your product serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the product is

maintained.

• Never service damaged battery packs. Service of

battery packs should only be performed by the

manufacturer or authorized service providers.

2.8 SYMBOLS ON THE PRODUCT

The below symbols appear on the product. Please learn

their definitions. Correct interpretation of these symbols

ensures safe operation.

Symbol Explanation

Indicates a potential personal injury

hazard.

To reduce the risk of injury, the user

must read and understand the user

manual before using this product.

Wear ear protection when operating

this product.

Do not expose to rain or use in damp

locations.

This product uses lithium-ion (Li-ion)

batteries. Local, state, or federal laws

may prohibit disposal of batteries

in ordinary trash. Consult your lo-

cal waste authority for information

regarding available recycling and/or

disposal options.

V Voltage

This product operates with direct cur-

rent.

English (Original Instructions)

2.9 THE RECOMMENDED AMBIENT

TEMPERATURE RANGE

Item Temperature

Product storage temperature range

32˚F – 113˚F

(0˚C – 45˚C)

Product operation temperature range

32˚F – 113˚F

(0˚C – 45˚C)

Battery charging temperature range

39˚F – 104˚F

(4˚C – 40˚C)

Charger operation temperature range

39˚F – 104˚F

(4˚C – 40˚C)

Battery storage temperature range

32˚F – 113˚F

(0˚C – 45˚C)

Battery discharging temperature range

32˚F – 113˚F

(0˚C – 45˚C)

2.10 PROPOSITION 65

WARNING

This product contains a chemical known to the

state of California to cause cancer, birth defects,

or other reproductive harm. Some dust created by

power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects, or other reproductive

harm. Some examples of these chemicals are:

• Lead from lead-based paints

• Crystalline silica from bricks and cement and other

masonry products

• Arsenic and chromium from chemically treated

lumber

Risk of exposure to these chemicals varies depending

on how product is used. To reduce exposure to

these chemicals, work in a well-ventilated area. Work

with approved personal protective equipment, such as

dust masks that are specially designed to filter out

microscopic particles.

2.11 ENVIRONMENTALLY SAFE

BATTERY DISPOSAL

The toxic and corrosive material below is in the batteries

used in this machine: Lithium-ion.

WARNING

Discard all toxic materials in the below

specified manner to prevent contamination of

the environment. Before discarding damaged or

worn-out Lithium-ion batteries, contact your local

waste disposal agency or the local Environmental

Protection Agency for information and specific

instructions. Take the batteries to a local recycling

and/or disposal center certified for Lithium-ion

disposal.

WARNING

If the battery pack cracks or breaks, with or

without leaks, do not recharge it and do not use.

Discard it and replace with a new battery pack. DO

NOT TRY TO REPAIR IT! To prevent injury and risk

of fire, explosion, or electric shock, and also to

avoid damage to the environment:

• Cover the terminals of the battery with heavy-

duty adhesive tape.

• DO NOT try to remove or destroy any of the

battery pack components.

• DO NOT try to open the battery.

• If a leak develops, the released electrolytes are

corrosive and toxic. DO NOT get the solution in

the eyes or on the skin, and do not swallow it.

• DO NOT put these batteries in your regular

household trash.

• DO NOT incinerate.

• DO NOT put them where they will become part

of any waste landfill or municipal solid waste

stream.

• Take them to a certified recycling or disposal

center.

English (Original Instructions)

3 JACK OVERVIEW

1 LED Light 6 Saddle

2 24V Car Jack 7 Piston

3 Directional Switch 8

Release Valve

Wrench

4 Power Switch 9 Hazard Lights

5 Release Valve

4 INSTALLATION

4.1 INSTALL THE BATTERY PACK

Note: Always inspect the battery charger, battery, and

battery compartment for damage, dirt, or debris before

inserting battery into the car jack. Do not use battery if

it is damaged. Clean any dirt or debris from battery and

battery compartment.

Note: greenworks

bears no liability for accidents,

personal injury or property damage (or damage to

batteries,products or chargers) that occurs as a result of

the use of non-genuine, counterfeit and / or “knock-off"

batteries and / or chargers.

1. Align the lift grooves (1) on the battery compartment

with the ribs (2) on the battery pack (3).

2. Push the battery pack into the jack battery

compartment until the battery locks firmly into place.

Note: There will be a “click” when the battery is

correctly installed.

4.2 REMOVE THE BATTERY PACK

1. Press and hold the battery release button (1).

2. Remove the battery (2) from the jack (3).

5 OPERATION

5.1 TURN THE LIGHTS ON

1. Install the battery pack.

GW000025

English (Original Instructions)

2. Press power switch (1) to the ON position.

Note: With the battery installed and the power

switch ON, the white LED light (2) and the hazard

lights (3) will automatically turn on until the power

switch is turned OFF or the battery loses charge.

5.2 TURN THE LIGHTS OFF

1. Press power switch (1) to the OFF position to turn

the lights off.

2. Remove the battery pack.

5.3 OPERATE THE PRODUCT

WARNING

Never work under the vehicle while raising,

lowering, or using the jack. Always use

appropriate jack stands after vehicle has been

raised.

When using the jack, make sure the vehicle engine

is turned OFF, all passengers are out of the

vehicle, and all doors are shut.

This jack cannot be used to support bumpers,

beams, and other parts.

This product should be operated by adults only.

1. Park vehicle on a firm, level surface.

2. Place the vehicle in park and apply the parking

brake. Turn the engine off.

3. Place wheel chocks as necessary.

4. Install the battery pack.

5. Place the jack under the vehicle. Please refer to

the vehicle owner’s manual for correct placement of

jack.

6. Rotate the saddle (1) counterclockwise to decrease

distance between jack and vehicle, or rotate the

saddle clockwise to increase distance between the

jack and the vehicle.

7. Turn the power switch to the ON position.

8. Press and hold the directional switch in the up

position (2) to raise the jack. Release switch once

the jack has reached the desired height, and install

jack stands per separate jack stand instructions.

9. To lower the jack, press and hold the directional

switch in the down position (3). Once the jack is

completely retracted, remove from vehicle.

10. Turn the power switch to the OFF position.

5.4 USE THE RELEASE VALVE

In the event of the jack loses power and the piston is not

able to be retracted, please follow the steps below:

Note: The steps below are only intended for when the

battery has lost power. They are not intended for normal

operation.

English (Original Instructions)

1. Remove the rubber seal (1) and the release valve

tool (2) from the jack.

2. Insert release valve tool into the release valve.

3. Slowly turn the release valve tool counterclockwise

to release pressure, allowing the piston to be

retracted.

Note: When using the release valve, the load of the

vehicle will lower the piston. There may be slight

pressure needed to fully lower the piston.

4. Once the piston has retracted enough to remove

the jack from under the vehicle, tighten the release

valve by turning the release valve tool clockwise.

6 MAINTENANCE

WARNING

When servicing, only use greenworks

recommended replacement parts. Use of any other

parts could create a hazard or cause product

damage and will void the warranty.

6.1 GENERAL MAINTENANCE

• This product does not require an oil change during

its lifespan.

• Maintenance and repair must be carried out by

qualified persons.

• Regularly clean the exterior of the product. Avoid

using solvents when cleaning plastic parts. Most

plastics are susceptible to damage from various

types of commercial solvents. Use clean cloths and

warm soapy water to clean the plastic components.

• Before each use, turn the product on and check that

all functions are working correctly.

English (Original Instructions)

7 TROUBLESHOOTING

Problem Probable cause Solution

The jack does not turn on

Power switch is set to the incorrect posi-

tion.

If the power switch is in the position of

“O”, press the switch to “ | ”.

The battery pack has lost charge. Charge the battery pack.

Defective power switch.

Contact an authorized dealer for as-

sistance.

The piston does not raise

Power switch is set to the incorrect posi-

tion.

If the power switch is in the position of

“O”, press the switch to “ | ”.

The battery pack has lost charge. Charge the battery pack.

Hydraulic oil temperature is below the

recommended limit.

Bring the jack into a warm area, al-

lowing the hydraulic oil to warm up.

Release valve is in the open position. Close release valve.

Air has entered the hydraulic system.

Contact an authorized dealer for as-

sistance.

The piston does not lower

Power switch is set to the incorrect posi-

tion.

If the power switch is in the position of

“O”, press the switch to“ | ”.

The battery pack has lost charge. Charge the battery pack.

Air has entered the hydraulic system.

Contact an authorized dealer for as-

sistance.

The jack does not sit level Base plate screw has backed out.

Remove base plate screw and apply

blue thread locking compound. Install

base plate screw.

8 TECHNICAL INFORMATION

Item Specification

Voltage 24V

Maximum loading weight 6613 lbs (3000 kg)

Jacking force

First phase: 3417 lb

(1550 kg)

Second phase: 2425 lb

(1100 kg)

Lifting height

6.1-17.5 in. (155-445

mm)

Weight (without battery

pack and charger)

9.33 lbs (4.23 kg)

Battery model

LB24A020/BAG708 and

other BAG series

Charger model

2978602/2903102 and

other CAG series

9 LIMITED WARRANTY

greenworks

products and batteries are protected

against all defects in materials, parts, or workmanship

under normal use for a period of 3 years (90 days

for commercial use) from the shipping date or in-store

purchase date.

At its own discretion, greenworks

can opt to repair,

replace, substitute with a comparable item, or issue a

refund for products that are determined to be defective

through normal use or that have been damaged during

shipment. Proof of purchase and product registration

is required. Replacement of products or parts subject

to normal wear and tear is the responsibility of the

customer.

This warranty is valid only for units which have been

maintained in accordance with the instructions found in

the operator manual supplied with the product; and for

units which have been registered in one of the following

ways:

Online:

greenworkstools.com/product-registration

Phone – 1-888-90-WORKS

English (Original Instructions)

(1-888-909-6757)

If greenworks

accepts a return under warranty,

you can return the defective or damaged product

only after you call our Customer Care team and

receive a Return Authorization from greenworks

. You

will also receive a refund for your original shipping

charges, and greenworks

will arrange and pay for

your return shipping charges. To request a Return

Authorization, please contact us at 1-888-90-WORKS

(1-888-909-6757).

9.1 ITEMS NOT COVERED BY

WARRANTY

• Any part that has become inoperative due to

misuse, commercial use, abuse, neglect, accident,

improper maintenance, or alteration

• The unit, if it has not been operated and/or

maintained in accordance with the operator manual

• Normal wear, except as noted below:

• Routine maintenance items such as lubricants.

• Normal deterioration of the exterior finish due to

use or exposure.

• Any part/product, that has become inoperable

due to use with any non-greenworks

branded parts or batteries/chargers.

9.2 HELPLINE

Warranty service is available by calling our toll-free

helpline at: 1-888-909-6757.

9.3 SHIPPING

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to

pay transportation charges for any part submitted for

replacement under this warranty unless such return is

requested in writing by greenworks

9.3.1 ADDRESS

USA address:

greenworks

Tools

P.O. Box 1238

Mooresville, NC 28115

Canada address:

greenworks

Tools Canada, Inc.

P.O. Box 93095

Newmarket, Ontario, L3Y 8K3

Mexico address:

Tecnologia Campo y Jardin S.A. de C.V.

C. Administradores 5336 A

Col. Arcos de Guadalupe

Zapopan, Jalisco, 45037

English (Original Instructions)

1 Marche avant............................. 14

1.1 But............................................................ 14

2 Instructions importantes sur

la sécurité...................................14

2.1 Avertissements de sécurité...................... 14

2.2 Sécurité de la zone de travail................... 15

2.3 Sécurité électrique....................................15

2.4 Sécurités des personnes..........................15

2.5 Usage et entretien du produit................... 16

2.6 Utilisation et entretien du produit sur

batterie..................................................... 16

2.7 Service..................................................... 16

2.8 Symboles figurant sur le produit...............16

2.9 La plage de température ambiante

recommandée.......................................... 17

2.10 Proposition 65.......................................... 17

2.11 Élimination des batteries sans danger

pour l'environnement................................17

3 Aperçu du cric........................... 18

4 Installation................................. 18

4.1 Installer le bloc-batterie............................ 18

4.2 Retirer le bloc-batterie.............................. 19

5 Utilisation................................... 19

5.1 Allumer les feux........................................19

5.2 Éteindre les lampes..................................19

5.3 Faites fonctionner l'appareil......................20

5.4 Utiliser la vanne de décharge...................20

6 Entretien.....................................21

6.1 Entretien général...................................... 21

7 Dépannage................................. 22

8 Informations techniques...........22

9 Garantie limitée......................... 22

9.1 Articles non couverts par la garantie........ 23

9.2 Ligne d’assistance téléphonique.............. 23

9.3 Expédition.................................................23

Anglais (instructions originales)

1 MARCHE AVANT

Ce manuel a été créé par greenworks

. La

responsabilité incombe à l’opérateur de connaître et

de respecter les règles sur le lieu de travail et les

conditions environnementales d’utilisation.

1.1 BUT

Ce produit peut être utilisé pour lever des véhicules,

tondeuses, remorques, etc. suffisamment haut pour que

la machine puisse être soutenue sur des chandelles

adaptées. Cependant, ce manuel est rédigé pour

l’usage prévu de levage d’un véhicule pour son soutien

ultérieur uniquement sur des chandelles appropriées.

Veuillez vous référer au manuel du propriétaire de la

machine à lever pour le poids total du véhicule et

l’emplacement de levage approprié. Le poids de charge

maximum sur ce produit est de 6613 lbs (3000 kg).

2 INSTRUCTIONS

IMPORTANTES SUR LA

SÉCURITÉ

DANGER

DANGER indique une situation dangereuse qui, si elle

n’est pas évitée, peut entraîner des blessures graves,

voire mortelles.

AVERTISSEMENT

AVERTISSEMENT indique une situation dangereuse

qui, si elle n’est pas évitée, peut entraîner des

blessures graves, voire mortelles.

ATTENTION

ATTENTION indique une situation dangereuse qui si

elle n’est pas évitée, peut entraîner des blessures

mineures ou modérées.

Note sert à traiter de pratiques sans rapport avec

des blessures. Les notifications sont habituellement

employées pour des activités entraînant des dégâts

matériels.

AVERTISSEMENT

Veuillez vous référer au manuel du propriétaire du

véhicule pour le placement correct du cric.

Vous devez avoir lu et compris tous

les avertissements de sécurité, instructions,

illustrations et spécifications fournis avec ou sur

ce cric.

Le non-respect de toutes les instructions

énumérées dans ce manuel engendre un

environnement dangereux qui, s’il n’est pas évité,

peut causer des blessures graves, voire mortelles.

Note : Conservez tous les avertissements et

instructions pour référence ultérieure. Ne retirez aucune

étiquette de sécurité apposée sur ce produit.

2.1 AVERTISSEMENTS DE SÉCURITÉ

AVERTISSEMENT

Même si toutes les exigences de sécurité sont

respectées, le risque peut tout de même persister.

Lors du levage ou de la descente de la voiture,

assurez-vous que la zone en dessous est libre

pour éviter les blessures. Ne passez jamais sous

un véhicule uniquement soutenu par un cric.

L’usage de chandelles appropriées est obligatoire

durant l’utilisation à tout moment.

• L’opérateur doit travailler conformément au manuel

de l’utilisateur du produit et du véhicule.

• Utilisez uniquement la poignée pour transporter le

produit. N’utilisez pas le piston pour transporter le

produit.

• Toute reconstruction ou modification du cric annule

la garantie.

• N’utilisez pas le produit si vous êtes fatigué, malade

ou sous l'influence de l'alcool, de drogues ou de

médicaments.

• Si le produit n’est pas en usage, éteignez-le et

retirez la source d'alimentation.

• N’utilisez pas le produit s’il a été exposé à l’eau.

• Référez-vous au manuel du propriétaire du véhicule

pour trouver le poids du véhicule. N’utilisez pas si le

véhicule dépasse la limite de charge du produit.

• Le produit doit être utilisé uniquement par une

personne ayant lu et compris complètement les

informations de ce manuel et respectant l’ensemble

des instructions et des avertissements de sécurité.

• Le produit utilise de l’huile hydraulique et doit être

conservé à un endroit bien ventilé. Utilisez le produit

uniquement dans la plage de température de 32˚F –

113˚F (0˚C – 45˚C).

• À la fin de la vie utile du produit, ne le mettez pas au

rebut avec les déchets ménagers. L’huile et d’autres

matériaux risquent de polluer l'environnement.

Mettez le produit au rebut dans le respect de la

réglementation locale et fédérale.

• N’utilisez pas le cric si l’inclinaison du sol dépasse

5°.

• N’utilisez pas le cric s’il est mal positionné, si la

charge du véhicule est mal soutenue ou si la charge

du véhicule dépasse la limite indiquée pour le cric.

• N’effectuez pas l’entretien du cric sauf s’il est hors

tension et déconnecté de la batterie.

• Une inspection visuelle s’impose avant chaque

usage du produit afin de vérifier les aspects

anormaux, ex. soudures fissurées, fuites et pièces

endommagées, desserrées ou manquantes.

Anglais (instructions originales)

• D’autres inspections doivent être effectuées selon

les instructions d'utilisation du produit.

• Tout produit qui semble endommagé de quelque

manière que ce soit, qui est usé ou qui fonctionne

de manière anormale DOIT ÊTRE MIS HORS

SERVICE JUSQU’À CE QU’IL SOIT RÉPARÉ. Les

réparations nécessaires doivent être effectuées par

un service de réparation agréé par le fabricant ou le

fournisseur si les réparations sont autorisées par le

fabricant ou le fournisseur.

• Ne soulevez le véhicule qu’aux points spécifiés par

le constructeur du véhicule.

• Aucune modification ne doit être apportée à ce

produit.

• Utilisez uniquement des accessoires ou adaptateurs

fournis par le fabricant.

CONSERVEZ CES INSTRUCTIONS.

2.2 SÉCURITÉ DE LA ZONE DE

TRAVAIL

ATTENTION

Gardez la zone de travail propre, ventilée et bien

éclairée pour éviter les accidents.

• Ne travaillez pas avec les produits en présence

de liquides, gaz ou poussières inflammables. Les

produits génèrent des étincelles qui peuvent allumer

la poussière ou les fumées.

• Pour éviter les accidents, maintenez les enfants

et les curieux à l’écart lorsque vous utilisez les

produits.

• Si vous changez un pneu sur le bas-côté de la

route, assurez-vous que le véhicule est stationné

en toute sécurité par rapport au flux de circulation.

Assurez-vous que le capot et les portes sont fermés

avant d’utiliser le cric et les chandelles. Si les portes

sont ouvertes pendant le levage ou la descente du

véhicule, la fermeture du capot ou d’une porte peut

décaler le poids du véhicule durant le travail.

2.3 SÉCURITÉ ÉLECTRIQUE

AVERTISSEMENT

Utilisez systématiquement un équipement de

protection individuelle (EPI). Le non-usage de

l’équipement de protection approprié pourrait

entraîner des blessures graves, voire mortelles.

• Les fiches du produit doivent correspondre à la

prise. Ne modifiez jamais la prise d'aucune façon.

• N’utilisez pas de fiches adaptatrices avec des

produits mis à la terre.

• Évitez que le corps n’entre en contact avec des

surfaces mises à la terre comme les tuyaux,

radiateurs, cuisinières et réfrigérateurs. Il y a un

risque accru de choc électrique si votre corps est

en contact avec la terre.

• N’exposez pas les produits à la pluie ou à des

conditions humides. L’eau qui pénètre dans un

produit augmente le risque de décharge électrique

ou de défaillance du produit.

• N’utilisez jamais un cordon d'alimentation pour

transporter ou tirer les objets.

• Ne tirez pas sur le cordon d'alimentation pour

débrancher le produit.

• Maintenez le cordon d'alimentation à l’écart de

la chaleur, de l’huile, des bords tranchants ou

des pièces mobiles. Les cordons endommagés

augmentent le risque d’un choc électrique.

2.4 SÉCURITÉS DES PERSONNES

AVERTISSEMENT

Restez concentré durant le fonctionnement

du produit. N’utilisez pas le produit si vous

êtes fatigué ou sous influence. Un moment

d’inattention pendant l’utilisation des produits

peut entraîner des blessures graves, voire

mortelles.

Utilisez un équipement de protection individuelle

(EPI). Portez toujours des lunettes de protection.

L’utilisation d’équipement de protection adapté

aux conditions masque antipoussière, chaussures

de sécurité antidérapantes, casque et protections

auditives, etc. permet de réduire les risques de

blessures corporelles.

AVERTISSEMENT

Évitez tout démarrage accidentel. Assurez-vous

que l’interrupteur d'alimentation est sur la

position arrêt avant la connexion /déconnexion

d’une source d'alimentation. Pour soulever ou

transporter le produit, maintenez les doigts à

l’écart de l’interrupteur d'alimentation.

AVERTISSEMENT

Retirez tous les outils d’entretien avant de mettre

le produit sous tension. Un quelconque outil

d’entretien fixé sur une pièce en rotation du

produit risque de blesser.

• Ne vous penchez pas trop en avant. Gardez un bon

équilibre en tout temps. Vous maîtrisez ainsi mieux

le produit dans des situations inattendues.

• Ne portez pas de vêtements amples ou de bijoux.

Veillez à ne pas approcher les cheveux longs,

vêtements et gants des pièces en rotation. Les

vêtements amples, bijoux et cheveux longs peuvent

être happés par les pièces en mouvement.

• Ne relâchez pas votre vigilance pendant l’utilisation

de ce produit.

Anglais (instructions originales)

2.5 USAGE ET ENTRETIEN DU

PRODUIT

• L’utilisation du produit correct pour la tâche prolonge

la vie utile du produit.

• N'utilisez pas le produit si l'interrupteur

d'alimentation ne le met pas sous et hors tension.

Tout produit qui ne peut pas être contrôlé avec

l'interrupteur est dangereux et doit être réparé.

• Retirez la source d'alimentation du produit

avant d’effectuer des ajustements, de changer

d’accessoire ou de ranger le produit. Ces mesures

de sécurité préventives réduisent le risque de

démarrage accidentel du produit.

• Lorsque les produits ne sont pas utilisés, rangez-les

hors de portée des enfants.

• Ne laissez personne utiliser le produit sans être

familiarisé avec lui. Les produits sont dangereux

entre les mains des utilisateurs sans formation.

• L’utilisation de ce cric est interdite à quiconque

ayant moins de 18 ans au risque de causer des

blessures graves, voire mortelles.

• Assurez la maintenance correcte des produits et

accessoires. Inspectez les produits pour détecter

les dommages, désalignements ou pièces coincées

avant chaque usage. Les réparations nécessaires

doivent être effectuées par le fabricant ou le

revendeur agréé.

• Le produit doit être inspecté immédiatement si l’on

a des raisons de croire qu’il a été soumis à une

charge ou un choc anormal. Cette inspection doit

être effectuée par un service de réparation agréé

par le fabricant ou le fournisseur.

• L’inspection annuelle du produit doit être effectuée

par le fabricant ou le revendeur agréé. Tous les

autocollants, pièces défectueuses ou étiquettes de

sécurité doivent être remplacés par des pièces

spécifiées par le fabricant. Une liste des revendeurs

agréés doit être mise à disposition par le fabricant

ou le fournisseur.

• Utilisez le produit, les accessoires, les embouts

d’outil et autres selon ces instructions. L'utilisation

du produit pour des opérations différentes de celles

prévues pourrait créer une situation dangereuse.

• Les propriétaires et opérateurs doivent savoir que

la réparation de ce produit peut nécessiter des

connaissances et des installations spécialisées.

2.6 UTILISATION ET ENTRETIEN DU

PRODUIT SUR BATTERIE

AVERTISSEMENT

Évitez tout contact avec les fluides de batterie. En

cas de contact, rincez avec de l’eau et faites appel

à un médecin. Le liquide de batterie peut causer

des irritations ou des brûlures.

• Utilisez uniquement une batterie et un chargeur

de marque greenworks

. Utilisez le bloc-batterie

approprié pour la batterie.

• greenworks

Décline toute responsabilité pour

les accidents, blessures et dégâts matériels (ou

dommages des batteries, produits ou chargeurs)

résultant de l’usage de batteries ou chargeurs qui

seraient des contrefaçons ou des imitations, voire

ne seraient pas authentiques.

• Utilisez uniquement des produits avec

des blocs-batteries greenworks

authentiques

spécifiquement conçus. L'utilisation de tout autre

bloc-batterie peut créer un risque de blessure et

d'incendie et annule toutes les garanties du produit.

• Si le bloc-batterie n’est pas en usage, rangez-le

dans un endroit approprié. Maintenez à l’écart

des autres objets métalliques pouvant établir une

connexion entre deux bornes. Le court-circuitage

des bornes de la batterie peut provoquer des

brûlures ou un incendie.

• N'utilisez pas un produit ou un pack-batterie

endommagé ou modifié. Le comportement des

batteries endommagées ou modifiées peut être

imprévisible et entraîner un incendie, une explosion

ou un risque de blessure.

• N’exposez pas le bloc-batterie, le produit ou le

chargeur à l’eau ou à l’eau saumâtre. Entreposez

la batterie dans un endroit frais et sec.

• Utilisez uniquement des accessoires ou adaptateurs

fournis par le fabricant.

• N’exposez pas un produit ou un bloc-batterie au

feu ou à une température excessive. L'exposition au

feu ou une température supérieure à 130°C (265°F)

peut provoquer une explosion.

• Suivez toutes les instructions de charge et ne

chargez pas le bloc-batterie ou le produit en dehors

de la plage de température spécifiée dans les

instructions. Un rechargement incorrect ou à des

températures en dehors de la plage spécifiée peut

endommager la batterie et augmenter le risque

d'incendie.

2.7 SERVICE

• Faites effectuer l’entretien de votre produit par un

réparateur qualifié utilisant uniquement des pièces

de rechange identiques. Cela garantira le maintien

de la sécurité du produit.

• Ne réparez jamais une batterie endommagée.

L'entretien d’une batterie ne doit être effectué que

par le fabricant ou des fournisseurs de service

agréés.

2.8 SYMBOLES FIGURANT SUR LE

PRODUIT

Les symboles ci-dessous apparaissent sur le produit.

Veuillez apprendre leurs définitions. L’interprétation

Anglais (instructions originales)

correcte de ces symboles garantit un fonctionnement

sûr.

Symbole Explication

Indique un risque potentiel de bles-

sure corporelle.

Pour réduire les risques de bles-

sures, l’opérateur doit lire et com-

prendre le manuel d’utilisateur avant

d’utiliser ce produit.

Portez une protection auditive pour

utiliser ce produit.

Ne pas exposer à la pluie ou utiliser

dans des endroits humides.

Ce produit utilise des batteries au lith-

ium-ion (Li-ion). Les lois locales, na-

tionales ou fédérales, peuvent inter-

dire l’élimination des batteries dans

les poubelles ordinaires. Consultez

les autorités locales responsables

des déchets pour obtenir des infor-

mations sur les possibilités de recy-

clage et/ou d'élimination.

V Voltage

Ce produit fonctionne sur le courant

continu.

2.9 LA PLAGE DE TEMPÉRATURE

AMBIANTE RECOMMANDÉE

Article Température

Plage de température d’entreposage

du produit

32˚F – 113˚F

(0˚C – 45˚C)

Plage de température d’utilisation du

produit

32˚F – 113˚F

(0˚C – 45˚C)

Plage de température de recharge-

ment de la batterie

39˚F – 104˚F

(4˚C – 40˚C)

Plage de température de fonctionne-

ment du chargeur

39˚F – 104˚F

(4˚C – 40˚C)

Plage de température d’entreposage

de la batterie

32˚F – 113˚F

(0˚C – 45˚C)

Article Température

Plage de température de décharge-

ment de la batterie

32˚F – 113˚F

(0˚C – 45˚C)

2.10 PROPOSITION 65

AVERTISSEMENT

Ce produit contient un produit chimique connu dans

l'état de Californie comme étant une cause de cancer,

de malformations congénitales ou d'autres problèmes

de reproduction. Certaines poussières produites par le

ponçage mécanique, le sciage, le meulage, le perçage

et d'autres activités de construction contiennent des

produits chimiques connus pour causer le cancer, des

malformations congénitales ou d'autres problèmes de

reproduction. Voici quelques exemples de ces produits

chimiques :

• Plomb provenant de peintures à base de plomb

• Silice cristalline provenant de briques, de ciment et

d'autres produits de maçonnerie

• Arsenic et chrome provenant de bois traité

chimiquement

Le risque d'exposition à ces produits chimiques varie

selon le mode d’utilisation du produit. Pour réduire

l’exposition à ces produits chimiques, travaillez dans

une zone bien ventilée. Travaillez avec l’équipement

de protection individuelle homologué, comme les

masques antipoussière spécialement conçus pour

filtrer les particules microscopiques.

2.11 ÉLIMINATION DES BATTERIES

SANS DANGER POUR

L'ENVIRONNEMENT

Les matières toxiques et corrosives ci-dessous se

trouvent dans les batteries utilisées dans cette

machine : Lithium-ion.

Anglais (instructions originales)

AVERTISSEMENT

Éliminez toutes les substances toxiques de la

manière spécifiée à la suite afin de prévenir la

contamination de l'environnement. Avant de jeter

des batteries au Lithium-ion endommagées ou

usées, contactez votre agence locale d’élimination

des déchets ou l’agence locale de protection de

l’environnement pour obtenir des informations

et des instructions spécifiques. Apportez les

batteries à un centre local de recyclage ou

d’élimination certifié pour l’élimination du Lithium-

ion.

AVERTISSEMENT

Si la batterie se fend ou se brise, avec ou sans

fuites, ne la rechargez pas et ne l'utilisez pas.

Jetez-la et remplacez-la par une nouvelle batterie.

N'ESSAYEZ PAS DE LA RÉPARER ! Pour éviter les

blessures et les risques d'incendie, d'explosion ou

de décharge électrique mais aussi pour éviter tout

dommage à l'environnement :

• Couvrez les bornes de la batterie avec du

ruban adhésif résistant.

• NE PAS essayer d'enlever ou de détruire les

composants de la batterie.

• N'essayez PAS d'ouvrir la batterie.

• En cas de fuite, les électrolytes rejetés sont

corrosifs et toxiques. NE LAISSEZ PAS la

solution entrer dans les yeux ou en contact

avec la peau et ne l’avalez pas.

• NE JETEZ PAS vos batteries usagées dans

votre poubelle à ordures ménagères.

• N’INCINÉREZ PAS.

• NE LES METTEZ PAS dans un endroit où

elles feront partie d'un site d'enfouissement

de déchets ou d'un flux de déchets solides

municipaux.

• Emmenez-les dans un centre de recyclage ou

d'élimination certifié.

3 APERÇU DU CRIC

1 Témoin DEL 6 Tête

2 Cric de voiture 24V 7 Piston

Commutateur de

sens

Clé de vanne de dé-

charge

Interrupteur d'alimen-

tation

9 Feux de détresse

5 Vanne de décharge

4 INSTALLATION

4.1 INSTALLER LE BLOC-BATTERIE

Note : Inspectez systématiquement pour détecter les

dommages, la crasse ou les débris sur le chargeur

de batterie, la batterie et le compartiment de batterie

avant d’insérer la batterie dans le cric de voiture.

N’utilisez pas la batterie si elle est endommagée.

Nettoyez la crasse et les débris de la batterie et de son

compartiment.

Note : Greenworks

décline toute responsabilité

pour les accidents, blessures et dégâts matériels

(ou dommages des batteries, produits ou chargeurs)

résultant de l’usage de batteries ou chargeurs qui

seraient des contrefaçons ou des imitations, voire ne

seraient pas authentiques.

Anglais (instructions originales)

1. Alignez les rainures de levage (1) du compartiment

de batterie avec les nervures (2) du bloc-batterie

(3).

2. Poussez le bloc-batterie dans le compartiment

de batterie du cric jusqu'à ce que la batterie

s’enclenche fermement.

Note : Un clic est audible quand la batterie est

correctement installée.

4.2 RETIRER LE BLOC-BATTERIE

1. Appuyez sur le bouton de libération de batterie (1)

sans le relâcher.

2. Retirez la batterie (2) du cric (3).

5 UTILISATION

5.1 ALLUMER LES FEUX

1. Installez le bloc-batterie.

GW000025

2. Positionnez l'interrupteur d'alimentation (1) sur

marche.

Note : Avec la batterie installée et l’interrupteur

d'alimentation sur marche, le témoin DEL blanc

(2) et les feux de détresse (3) s’allument

automatiquement jusqu'à ce que l’interrupteur

d'alimentation soit tourné sur arrêt ou que la batterie

perd sa charge.

5.2 ÉTEINDRE LES LAMPES

1. Positionnez l’interrupteur d'alimentation (1) sur

marche pour éteindre les lampes.

2. Retirez le bloc-batterie.

Anglais (instructions originales)

5.3 FAITES FONCTIONNER

L'APPAREIL

AVERTISSEMENT

Ne travaillez jamais sous le véhicule pendant le

levage, la descente ou l’utilisation du cric. Utilisez

systématiquement des chandelles appropriées

une fois le véhicule levé.

En utilisant le cric, assurez-vous que le moteur

du véhicule est coupé, que tous les passagers en

sont sortis et que toutes les portes sont fermées.

Ce cric ne peut pas être utilisé pour soutenir des

pare-chocs, longerons ou autres pièces.

Ce produit devrait être utilisé uniquement par un

adulte.

1. Stationnez le véhicule sur une surface nivelée et

ferme.

2. Placez le véhicule en mode stationnement et serrez

le frein de stationnement. Coupez le moteur.

3. Placez des cales de roue si nécessaire.

4. Installez le bloc-batterie.

5. Placez le cric sous le véhicule. Veuillez vous référer

au manuel du propriétaire du véhicule pour le

placement correct du cric.

6. Faites tourner la tête (1) dans le sens antihoraire

pour réduire la distance entre le cric et le véhicule

ou dans le sens horaire pour l’augmenter.

7. Tournez l’interrupteur d’alimentation en position

marche.

8. Poussez le commutateur de sens sans le relâcher

en position Haut (2) pour faire monter le cric.

Relâchez l’interrupteur dès que le cric a atteint la

hauteur souhaitée et installez les chandelles selon

leurs instructions fournies à part.

9. Pour abaisser le cric, poussez le commutateur de

sens sans le relâcher en position Bas (3). Une fois

le cric complètement rétracté, retirez-le du véhicule.

10. Tournez l’interrupteur d’alimentation en position

arrêt.

5.4 UTILISER LA VANNE DE

DÉCHARGE

Si le cric perd son alimentation et le piston est incapable

de se rétracter, procédez comme suit :

Note : Les étapes suivantes concernent uniquement le

cas où la batterie a perdu sa puissance. Elles ne sont

pas destinées au fonctionnement normal.

1. Retirez le joint en caoutchouc (1) et l’outil de vanne

de décharge (2) du cric.

Anglais (instructions originales)

2. Insérez l’outil de vanne de décharge dans la vanne

de décharge.

3. Tournez lentement l’outil de vanne de décharge

dans le sens antihoraire pour décharger la pression

afin que le piston puisse se rétracter.

Note : Lorsque vous utilisez la vanne de décharge,

la charge du véhicule abaisse le piston. Une

légère pression peut être nécessaire pour abaisser

complètement le piston.

4. Une fois le piston suffisamment rétracté pour retirer

le cric sous le véhicule, serrez la vanne de décharge

en tournant l’outil de vanne de décharge dans le

sens horaire.

6 ENTRETIEN

AVERTISSEMENT

Lors de l’entretien, utilisez uniquement des

pièces de rechange greenworks

recommandées.

L’utilisation de toute autre pièce pourrait créer un

danger ou endommager le produit et annuler la

garantie.

6.1 ENTRETIEN GÉNÉRAL

• Ce produit ne nécessite pas de vidange d’huile

pendant son cycle de vie.

• L’entretien et les réparations doivent être effectués

par des personnes qualifiées.

• Nettoyez régulièrement l’extérieur du produit. Évitez

d'utiliser des solvants pour nettoyer les pièces

en plastique. Pour la plupart, les plastiques sont

susceptibles d’être endommagés par divers types

de solvants commerciaux. Utilisez des chiffons

propres et de l’eau savonneuse chaude pour

nettoyer les composants en plastique.

• Avant chaque utilisation, allumez le produit

et vérifiez que toutes les fonctions marchent

correctement.

Anglais (instructions originales)

7 DÉPANNAGE

Problème Cause possible Solution

Le cric ne s’allume pas

L’interrupteur d'alimentation est réglé

sur une position incorrecte.

Si l’interrupteur d’alimentation est en

position "O", réglez-le sur "I".

Le bloc-batterie a perdu sa charge. Rechargez le bloc-batterie.

Interrupteur d'alimentation défec-

tueux.

Contactez un revendeur agréé pour

obtenir de l’aide.

Le piston ne monte pas

L’interrupteur d'alimentation est réglé

sur une position incorrecte.

Si l’interrupteur d’alimentation est en

position "O", réglez-le sur "I".

Le bloc-batterie a perdu sa charge. Rechargez le bloc-batterie.

La température de l’huile hydraulique

est inférieure à la limite recomman-

dée.

Transportez le cric dans une zone

chaude afin que l’huile hydraulique

puisse se réchauffer.

La vanne de décharge est en posi-

tion ouverte.

Fermez la vanne de décharge.

De l’air s'est infiltré dans le système

hydraulique.

Contactez un revendeur agréé pour

obtenir de l’aide.

Le piston ne descend pas

L’interrupteur d'alimentation est réglé

sur une position incorrecte.

Si l’interrupteur d’alimentation est en

position "O", réglez-le sur "I".

Le bloc-batterie a perdu sa charge. Rechargez le bloc-batterie.

De l’air s'est infiltré dans le système

hydraulique.

Contactez un revendeur agréé pour

obtenir de l’aide.

Le cric n’est pas de niveau La vis de la plaque de base a reculé.

Retirez la vis de la plaque de base

et appliquez un composé de frein-filet

bleu. Installez la vis de la plaque de

base.

8 INFORMATIONS TECHNIQUES

Article Spécification

Voltage 24V

Poids de charge total 6613 lbs (3000 kg)

Force de levage

Première phase : 3417

lb (1550 kg)

Deuxième phase : 2425

lb (1100 kg)

Hauteur de levage

6,1-17,5 in, (155-445

mm)

Poids (sans bloc-batterie et

chargeur)

9,33 lb (4,23 kg)

Modèle de la batterie

LB24A020/BAG708 et

autres BAG séries

Chargeur modèle

2978602/2903102 et au-

tres CAG séries

9 GARANTIE LIMITÉE

greenworks

Les produits et batteries sont couverts

contre les défauts de matériaux, de pièces et de main-

d’œuvre pour un usage normal sur une période de 3

ans (90 jours pour un usage commercial) à compter de

la date d'expédition ou de la date d'achat en magasin.

À son entière discrétion, greenworks

peut choisir

de réparer, de remplacer, de substituer par un article

comparable ou d’émettre un remboursement pour les

produits déterminés comme défectueux dans le cadre

d’un usage normal ou endommagés durant l’expédition.

Une preuve d’achat et d’enregistrement du produit est

nécessaire. Le remplacement des produits ou pièces

soumis à une usure et un vieillissement normaux

incombe au client.

Cette garantie est valide uniquement pour les unités

ayant bénéficié d’un entretien conforme aux instructions

du manuel opérateur accompagnant le produit et

pour les unités dûment enregistrées selon l’une des

méthodes suivantes :

Anglais (instructions originales)

En ligne :

greenworkstools.com/product-registration

Téléphone – 1-888-90-WORKS

(1-888-909-6757)

Si greenworks

accepte un retour sous garantie,

vous pouvez retourner le produit défectueux ou

endommagé uniquement après un appel à notre équipe

Service clientèle et la réception d’une Autorisation de

retour de greenworks

. Vous recevrez également un

remboursement de vos frais d’expédition initiaux et

greenworks

organisera et prendra en charge vos frais

d’expédition de retour. Pour demander une Autorisation

de retour, veuillez nous contacter au 1-888-90-WORKS

(1-888-909-6757).

9.1 ARTICLES NON COUVERTS PAR

LA GARANTIE

• Toute pièce devenue inopérante en raison d'une

mauvaise utilisation, d'une utilisation commerciale,

d'un abus, d'une négligence, d'un accident, d'un

entretien inapproprié ou d'une altération

• L'unité si elle n'a pas été utilisée ou entretenue

conformément au manuel opérateur

• Usure normale, sauf comme indiqué ci-dessous :

• Articles d'entretien de routine comme les

lubrifiants ;

• Détérioration normale du fini extérieur due à

l'utilisation ou à l'exposition.

• Tout produit/pièce devenu inopérant du fait de

l’usage de pièces ou batteries/chargeurs qui ne

seraient pas de marque greenworks

9.2 LIGNE D’ASSISTANCE

TÉLÉPHONIQUE

Le service de garantie est accessible en appelant

notre ligne d'assistance téléphonique sans frais, au :

1-888-909-6757.

9.3 EXPÉDITION

Les frais de transport pour le déplacement de tout

équipement motorisé ou accessoire sont à la charge de

l'acheteur. Il incombe à l'acheteur de payer les frais de

transport pour toute pièce retournée pour remplacement

en vertu de la présente garantie, à moins qu'un tel

retour soit demandé par écrit par greenworks

9.3.1 ADRESSE

Adresse aux États-Unis :

greenworks

Outils

P.O. Box 1238

Mooresville, NC 28115

Adresse au Canada :

greenworks

Tools Canada, Inc.

P.O. Box 93095

Newmarket, Ontario, L3Y 8K3

Adresse au Mexique :

Tecnologia Campo y Jardin S.A. de C.V.

C. Administradores 5336 A

Col. Arcos de Guadalupe

Zapopan, Jalisco, 45037

Anglais (instructions originales)

1 Prólogo.......................................25

1.1 Finalidad...................................................25

2 Instrucciones importantes de

seguridad................................... 25

2.1 Advertencias de seguridad.......................25

2.2 Seguridad de la zona de trabajo.............. 26

2.3 Seguridad eléctrica...................................26

2.4 Seguridad personal.................................. 26

2.5 Uso y cuidado del producto......................27

2.6 Utilización y cuidado de productos a

batería...................................................... 27

2.7 Servicio.....................................................27

2.8 Símbolos en el producto...........................27

2.9 El intervalo de temperatura ambiente

recomendado........................................... 28

2.10 Propuesta 65............................................ 28

2.11 Eliminación de batería segura para el

medio ambiente........................................28

3 Perspectiva general del gato....29

4 Instalación..................................29

4.1 Instalación de la batería........................... 29

4.2 Retirada de la batería...............................30

5 Funcionamiento.........................30

5.1 Encendido de las luces............................ 30

5.2 Apagado de las luces............................... 30

5.3 Funcionamiento de la máquina................ 31

5.4 Uso de la válvula de descarga................. 31

6 Mantenimiento........................... 32

6.1 Mantenimiento general.............................32

7 Solución de problemas.............33

8 Información técnica.................. 33

9 Garantía limitada....................... 33

9.1 Artículos no cubiertos por la garantía.......34

9.2 Línea de asistencia telefónica.................. 34

9.3 Envío........................................................ 34

Español (Traducción de las instrucciones originales)

1 PRÓLOGO

Este manual ha sido creado por greenworks

Es responsabilidad del operario conocer y cumplir

las normas del lugar de trabajo y las condiciones

ambientales de uso.

1.1 FINALIDAD

Este producto puede utilizarse para elevar vehículos,

cortacéspedes, remolques, etc., lo suficiente como

para que la máquina pueda soportarse con los gatos

estabilizadores adecuados. No obstante, el presente

manual se ha redactado únicamente para el uso

previsto de elevar un vehículo para su posterior soporte

mediante un gato estabilizador adecuado. Consulte el

manual del propietario de la máquina que va a elevar

para conocer el peso total del vehículo y el punto de

elevación adecuado. El peso máximo de carga de este

producto es 6613 lbs (3000 kg).

2 INSTRUCCIONES

IMPORTANTES DE

SEGURIDAD

PELIGRO

PELIGRO indica una situación de peligro que, de no

evitarse, puede provocar lesiones graves o incluso la

muerte.

AVISO

ADVERTENCIA indica una situación de peligro que,

de no evitarse, podría provocar lesiones graves o

incluso la muerte.

PRECAUCIÓN

PRECAUCIÓN indica una situación de peligro que,

de no evitarse, podría provocar lesiones leves o

moderadas.

Nota se utiliza para tratar prácticas no relacionadas

con lesiones personales. Las indicaciones de aviso se

utilizan normalmente para actividades que provocan

daños materiales.

AVISO

Consulte el manual del propietario del vehículo

para colocar correctamente el gato.

Debe leer y entender todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones que se proporcionan con este

gato o se encuentran sobre el mismo.

De no seguirse todas las instrucciones indicadas

en este manual, se creará un entorno peligroso

que, de no evitarse, podría provocar lesiones

graves o incluso la muerte.

Nota: guarde todas las advertencias e instrucciones

para su consulta posterior. No retire ninguna etiqueta

de seguridad que esté fijada en este producto.

2.1 ADVERTENCIAS DE SEGURIDAD

AVISO

Aunque se respeten todos los requisitos de

seguridad, es posible que persista algún riesgo.

Asegúrese de que la zona situada debajo del

vehículo esté despejada cuando se suba o baje

para evitar lesiones. Nunca se coloque debajo de

un vehículo que solo esté soportado mediante un

gato. Se requiere el uso de gatos estabilizadores

adecuados durante el uso en todo momento.

• El operario debe trabajar de acuerdo con el manual

del usuario del vehículo y el producto.

• Utilice el asa únicamente para transportar el

producto. No utilice el pistón para transportar el

producto.

• Cualquier reconstrucción o modificación del gato

anulará la garantía.

• No utilice el producto cuando esté cansado o bajo la

influencia de drogas o alcohol.

• Cuando no utilice el producto, apáguelo y

desconecte la fuente de alimentación.

• No utilice el producto si ha estado expuesto al agua.

• Consulte el manual del propietario del vehículo

para conocer el peso del mismo. No lo utilice si el

vehículo supera el límite de carga del producto.

• Únicamente puede utilizar el producto una persona

que haya leído y entendido completamente la

información de este manual y que cumpla todas las

advertencias e instrucciones de seguridad.

• El producto funciona con aceite hidráulico y debe

mantenerse en una zona bien ventilada. Utilice el

producto únicamente dentro del siguiente rango de

temperaturas de 0˚C – 45˚C (32˚F – 113˚F).

• Al final de la vida útil del producto, no lo

deseche con la basura doméstica. El aceite y

otros materiales pueden contaminar el medio

ambiente. Deseche el producto de acuerdo con los

reglamentos locales y federales.

• No utilice el gato si la inclinación del suelo supera

los 5°.

• No utilice el gato si está mal colocado, si la carga

del vehículo no se soporta correctamente o si la

carga del vehículo supera el límite indicado para el

gato.

• No realice tareas de servicio en el gato a menos

que esté apagado y desconectado de la batería.

• Se realizará una inspección visual antes de

cada uso del producto para comprobar si existen

condiciones anormales, por ejemplo, soldaduras

agrietadas, fugas y piezas dañadas, sueltas o

ausentes.

Español (Traducción de las instrucciones originales)

• Se realizarán otras inspecciones de acuerdo con las

instrucciones de funcionamiento del producto.

• Cualquier producto que parezca estar dañado de

alguna manera, que se haya desgastado o que

funcione de manera anormal DEBERÁ RETIRARSE

DEL SERVICIO HASTA SU REPARACIÓN. Las

reparaciones necesarias deberán ser realizadas por

un centro de reparación autorizado por el fabricante

o el distribuidor si el fabricante o el distribuidor

permite dichas reparaciones.

• Eleve solo en las zonas del vehículo especificadas

por el fabricante del mismo.

• No debe realizarse ninguna alteración en este

producto.

• Únicamente se utilizarán los accesorios o

adaptadores suministrados por el fabricante.

CONSERVE ESTAS INSTRUCCIONES.

2.2 SEGURIDAD DE LA ZONA DE

TRABAJO

PRECAUCIÓN

Mantenga limpia, ventilada y bien iluminada la zona

de trabajo.

• No utilice el producto en atmósferas explosivas,

como en la presencia de líquidos, gases o

polvo inflamables. El producto genera chispas que

pueden inflamar el polvo o los vapores.

• Para evitar accidentes, mantenga alejados a los

niños y a los transeúntes mientras utilice el

producto.

• Si va a cambiar un neumático en el arcén,

asegúrese de que el vehículo esté estacionado y

a salvo de la circulación del tráfico. Asegúrese de

que las puertas y el capó se hayan cerrado antes de

utilizar el gato y el gato estabilizador. Si las puertas

están abiertas mientras se sube o baja el vehículo,

el cierre del capó o de la puerta puede hacer que el

peso del vehículo se desplace durante la operación.

2.3 SEGURIDAD ELÉCTRICA

AVISO

Utilice siempre equipos de protección individual

(EPI) homologados. En caso de no llevar equipos

adecuados de protección individual, podría sufrir

lesiones graves o incluso la muerte.

• Los enchufes del producto deben corresponder con

la toma de corriente. Nunca modifique el enchufe en

modo alguno.

• No utilice enchufes adaptadores con productos que

tengan toma de tierra.

• Evite el contacto del cuerpo con superficies

conectadas a tierra, como tuberías, radiadores,

estufas o neveras. Existe un riesgo aumentado de

descarga eléctrica si su cuerpo está conectado a

tierra.

• No exponga el producto a la lluvia ni a condiciones

de humedad. Si penetra agua en un producto,

aumentará el riesgo de descarga eléctrica o fallo del

mismo.

• Nunca utilice el cable de alimentación para

transportar o tirar de objetos.

• No tire del cable de alimentación para desenchufar

el producto.

• Mantenga el cable alejado del calor, el aceite,

los bordes afilados y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

2.4 SEGURIDAD PERSONAL

AVISO

Mantenga la concentración cuando utilice el

producto. No utilice el producto si está cansado

o bajo los efectos del alcohol. Un momento de

falta de atención durante el uso de un producto

provocar lesiones graves o incluso la muerte.

Utilice equipos de protección individual (EPI).

Lleve siempre protección ocular. Si se utilizan

equipos de protección como máscaras antipolvo,

zapatos de seguridad antideslizantes, cascos

o protecciones auditivas en las condiciones

adecuadas, se reducirán las lesiones personales.

AVISO

Evite el arranque accidental. Asegúrese de que

el interruptor de encendido esté en la posición

de apagado antes de conectar o desconectar a

una fuente de alimentación. Al coger o transportar

el producto, mantenga los dedos alejados del

interruptor de encendido.

AVISO

Retire las herramientas de servicio antes de

encender el producto. Cualquier herramienta que

se quede fijada a una pieza giratoria del producto

puede provocar lesiones personales.

• No se estire. Mantenga en todo momento una

postura adecuada y el equilibrio. Esto permite

un mejor control del producto en situaciones

inesperadas.

• No lleve ropa o joyas sueltas. Mantenga el cabello

largo, la ropa y los guantes alejados de las piezas

giratorias. La ropa suelta, las joyas o el cabello

largo pueden quedar atrapados en las piezas

giratorias.

• No se confíe al utilizar este producto.

Español (Traducción de las instrucciones originales)

2.5 USO Y CUIDADO DEL PRODUCTO

• El uso del producto correcto para cada trabajo

aumentará la vida útil del producto.

• No utilice el producto si el interruptor de encendido

no lo enciende y apaga. Cualquier producto que no

pueda controlarse con el interruptor es peligroso y

debe repararse.

• Retire la fuente de alimentación del producto

antes de realizar ajustes, cambiar accesorios

o almacenarlo. Estas medidas de seguridad

preventivas reducen el riesgo de que el producto se

ponga en marcha accidentalmente.

• Cuando el producto no esté en uso, almacénelo

fuera del alcance de los niños.

• No permita que personas no familiarizadas con el

producto lo manejen. Los productos son peligrosos

en manos de usuarios no cualificados.

• El uso de este gato está prohibido a cualquier

persona menor de 18 años y puede provocar

lesiones graves o incluso la muerte.

• Realice un mantenimiento adecuado de los

productos y accesorios. Inspeccione los productos

antes de cada uso en busca de daños,

desalineación o piezas atascadas. Las reparaciones

necesarias deberán ser realizadas por el fabricante

o un distribuidor autorizado.

• El producto deberá inspeccionarse inmediatamente

si se cree que el dispositivo ha sido sometido a una

carga o choque anormal. Esta inspección deberá

ser realizada por un centro de reparación autorizado

por el fabricante o el distribuidor.

• El fabricante o el distribuidor autorizado deben

realizar una inspección anual del producto.

Cualquier pieza, adhesivo o etiqueta de seguridad

defectuosa será sustituida por las piezas

especificadas por el fabricante. El fabricante o el

distribuidor puede poner a su disposición una lista

de los distribuidores autorizados.

• Utilice el producto, los accesorios y las brocas,

etc., de acuerdo con estas instrucciones. El uso del

producto para operaciones distintas de las previstas

podría dar lugar a una situación peligrosa.

• Los propietarios y operarios deben ser conscientes

de que la reparación de este producto

puede requerir conocimientos e instalaciones

especializados.

2.6 UTILIZACIÓN Y CUIDADO DE

PRODUCTOS A BATERÍA

AVISO

Evite el contacto con los fluidos de la batería. En

caso de contacto, enjuague con agua y solicite

asistencia médica. El fluido de la batería puede

provocar irritación o quemaduras.

• Utilice únicamente una batería y un cargador

originales de la marca greenworks

. Utilice la

tensión adecuada para la batería.

• greenworks

no asume ninguna responsabilidad

por accidentes, lesiones personales o daños

materiales (ni daños a baterías, productos o

cargadores) que se produzcan como resultado

del uso de baterías o cargadores no originales,

trucados o "de imitación".

• Utilice únicamente productos con las

baterías originales greenworks

designadas

específicamente. El uso de cualquier otra batería

puede dar lugar a un riesgo de lesiones e incendio y

anulará todas las garantías del producto.

• Cuando no utilice la batería, almacénela en un lugar

adecuado. Manténgala alejada de otros objetos

metálicos que puedan hacer una conexión entre los

terminales. El cortocircuito de los terminales de la

batería puede provocar quemaduras o incendios.

• No utilice una batería o un producto que haya

sufrido daños o modificaciones. Las baterías

dañadas o modificadas pueden exhibir un

comportamiento impredecible que puede provocar

un incendio, una explosión o un riesgo de lesiones.

• No exponga la batería, el producto o el cargador

al agua o al agua salada. La batería debe

almacenarse en un lugar fresco y seco.

• Únicamente se utilizarán los accesorios o

adaptadores suministrados por el fabricante.

• No exponga la batería ni el producto al fuego ni a

temperaturas excesivas. La exposición al fuego o a

temperaturas superiores a 130 °C (265 °F) puede

provocar una explosión.

• Siga todas las instrucciones de carga y no cargue

la batería ni el producto fuera del intervalo de

temperatura especificado en las instrucciones. La

carga incorrecta o a temperaturas fuera del intervalo

especificado puede dañar la batería y aumentar el

riesgo de incendio.

2.7 SERVICIO

• Solicite a un técnico de reparación cualificado

que realice las tareas de servicio de su producto

utilizando únicamente piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad

del producto.

• Nunca repare las baterías dañadas. La reparación

de las baterías únicamente debe ser realizada por

el fabricante o los proveedores de servicio técnico

autorizados.

2.8 SÍMBOLOS EN EL PRODUCTO

Los siguientes símbolos aparecen en el producto.

Aprenda sus definiciones. La correcta interpretación de

estos símbolos garantiza un funcionamiento seguro.

Español (Traducción de las instrucciones originales)

Símbolo Explicación

Indica un riesgo potencial de lesiones

personales.

Para reducir el riesgo de lesiones, el

usuario debe leer y entender el man-

ual del usuario antes de utilizar este

producto.

Lleve protección auditiva cuando uti-

lice este producto.

No exponga a la lluvia ni a lugares

húmedos.

Este producto utiliza baterías de

iones de litio (Li-ion). Las leyes lo-

cales, estatales o federales pueden

prohibir la eliminación de las baterías

en la basura ordinaria. Consulte a las

autoridades locales en materia de re-

siduos para obtener información so-

bre las opciones de reciclaje o elimi-

nación disponibles.

V Tensión

Este producto funciona con corriente

continua.

2.9 EL INTERVALO DE

TEMPERATURA AMBIENTE

RECOMENDADO

Elemento Temperatura

Intervalo de temperatura de almace-

namiento del producto

32˚F – 113˚F

(0˚C – 45˚C)

Intervalo de temperatura de funciona-

miento del producto

32˚F – 113˚F

(0˚C – 45˚C)

Intervalo de temperatura de carga de

la batería

39˚F – 104˚F

(4˚C – 40˚C)

Intervalo de temperatura de funciona-

miento del cargador

39˚F – 104˚F

(4˚C – 40˚C)

Intervalo de temperatura de almace-

namiento de la batería

32˚F – 113˚F

(0˚C – 45˚C)

Elemento Temperatura

Intervalo de temperatura de descarga

de la batería

32˚F – 113˚F

(0˚C – 45˚C)

2.10 PROPUESTA 65

AVISO

Este producto contiene una sustancia química

conocida en el estado de California como causante

de cáncer, defectos de nacimiento u otros daños

reproductivos. El polvo generado por el lijado

eléctrico, el serrado, el esmerilado, la perforación y

otras actividades de construcción contiene sustancias

químicas que se sabe que son causantes de cáncer,

defectos de nacimiento u otros daños reproductivos.

Algunos ejemplos de estas sustancias químicas son:

• Plomo de pinturas con base de plomo

• Sílice cristalina de ladrillos y cemento y otros

productos de albañilería

• Arsénico y cromo de la madera tratada

químicamente

El riesgo de exposición a estas sustancias químicas

varía en función de cómo se utilice el producto. Para

reducir la exposición a estos productos químicos,

trabaje en una zona bien ventilada. Trabaje con

equipos homologados de protección individual, como

máscaras antipolvo especialmente diseñadas para

filtrar partículas microscópicas.

2.11 ELIMINACIÓN DE BATERÍA

SEGURA PARA EL MEDIO

AMBIENTE

El material tóxico y corrosivo que figura a continuación

se encuentran en las baterías utilizadas en esta

máquina: iones de litio.

Español (Traducción de las instrucciones originales)

AVISO

Deseche todos los materiales tóxicos de la

manera especificada a continuación para evitar

la contaminación del medio ambiente. Antes de

desechar baterías de iones de litio dañadas

o agotadas, contacte con la agencia local de

eliminación de residuos o con la agencia de

protección medioambiental local para obtener

información e instrucciones específicas. Lleve las

baterías a un centro de reciclaje o eliminación

local certificado para la eliminación de los iones

de litio.

AVISO

Si la batería se agrieta o se rompe, con o sin

fugas, no la recargue ni la utilice. Deséchela y

sustitúyala por una batería nueva. ¡NO INTENTE

REPARARLA! Para evitar lesiones y riesgos

de incendio, explosión o descarga eléctrica, y

también para evitar daños al medio ambiente:

• Cubra los terminales de la batería con cinta

adhesiva resistente.

• NO intente retirar o destruir ninguno de los

componentes de la batería.

• NO intente abrir la batería.

• Si se produce una fuga, los electrolitos

liberados son corrosivos y tóxicos. NO deje

que la solución entre en contacto con los ojos

o la piel y no la ingiera.

• NO deseche estas baterías con la basura

doméstica normal.

• NO incinere.

• NO lleve las baterías a lugares donde formarán

parte de vertederos de residuos o flujos de

residuos sólidos urbanos.

• Llévelas a un centro de reciclaje o eliminación

certificado.

3 PERSPECTIVA GENERAL DEL

GATO

1 Piloto LED 6 Asiento

2 24V Gato para coche 7 Pistón

Interruptor de direc-

ción

Llave de la válvula de

descarga

Interruptor de encen-

dido

9 Luces de emergencia

5 Válvula de descarga

4 INSTALACIÓN

4.1 INSTALACIÓN DE LA BATERÍA

Nota: inspeccione siempre el cargador, la batería y

el compartimento de la batería en busca de daños,

suciedad o residuos antes de insertar la batería en el

gato para coche. No utilice la batería si presenta daños.

Limpie cualquier suciedad o residuo de la batería y del

compartimento de la batería.

Nota: greenworks

no asume ninguna

responsabilidad por accidentes, lesiones personales o

daños materiales (ni daños a baterías, productos o

cargadores) que se produzcan como resultado del uso

de baterías o cargadores no originales, trucados o "de

imitación".

Español (Traducción de las instrucciones originales)

1. Alinee las ranuras de elevación (1) del

compartimento de la batería con las nervaduras (2)

de la batería (3).

2. Introduzca la batería en el compartimento de la

batería del gato hasta que encaje bien en su

posición.

Nota: se oirá un "clic" cuando la batería esté

correctamente instalada.

4.2 RETIRADA DE LA BATERÍA

1. Pulse y mantenga pulsado el botón de desbloqueo

de la batería (1).

2. Retire la batería (2) del gato (3).

5 FUNCIONAMIENTO

5.1 ENCENDIDO DE LAS LUCES

1. Instale la batería.

GW000025

2. Sitúe interruptor de encendido (1) en la posición de

encendido.

Nota: con la batería instalada y el interruptor en

la posición de encendido, el piloto LED blanco

(2) y las luces de emergencia (3) se encenderán

automáticamente hasta que se apague el interruptor

de encendido o la batería pierda carga.

5.2 APAGADO DE LAS LUCES

1. Sitúe el interruptor de encendido (1) en la posición

de apagado para apagar las luces.

2. Retire la batería.

Español (Traducción de las instrucciones originales)

5.3 FUNCIONAMIENTO DE LA

MÁQUINA

AVISO

Nunca trabaje debajo del vehículo mientras sube,

baja o utiliza el gato. Después de elevar el

vehículo, utilice siempre gatos estabilizadores

adecuados.

Cuando utilice el gato, asegúrese de que el motor

del vehículo esté apagado, todos los pasajeros

hayan salido del vehículo y todas las puertas

estén cerradas.

El gato no puede utilizarse para apoyar

parachoques, travesaños y otras piezas.

Este producto únicamente debe ser manejado por

adultos.

1. Estacione el vehículo en una superficie firme y

nivelada.

2. Ponga el vehículo en la posición de

estacionamiento y accione el freno de

estacionamiento. Apague el motor.

3. Coloque calzos en las ruedas si es necesario.

4. Instale la batería.

5. Coloque el gato debajo del vehículo. Consulte

el manual del propietario del vehículo para la

colocación correcta del gato.

6. Gire el asiento (1) en sentido antihorario para

reducir la distancia entre el gato y el vehículo, o

gírelo en sentido horario para aumentar la distancia

entre el gato y el vehículo.

7. Gire el interruptor de encendido a la posición de

encendido.

8. Pulse y mantenga pulsado el interruptor de

dirección en la posición hacia arriba (2) para elevar

el gato. Suelte el interruptor una vez que el gato

haya alcanzado la altura deseada e instale los

gatos estabilizadores siguiendo las instrucciones

separadas de los gatos estabilizadores.

9. Para bajar el gato, pulse y mantenga pulsado el

interruptor de dirección en la posición hacia abajo

(3). Una vez que el gato esté completamente

retraído, retírelo del vehículo.

10. Gire el interruptor de encendido a la posición

apagado.

5.4 USO DE LA VÁLVULA DE

DESCARGA

En caso de que el gato pierda potencia y el pistón

no pueda retraerse, siga los pasos que se indican a

continuación:

Nota: los pasos que se indican a continuación solo

están previstos para cuando la batería pierda potencia.

No están previstos para el funcionamiento normal.

1. Retire la junta de goma (1) y la herramienta de la

válvula de descarga (2) del gato.

Español (Traducción de las instrucciones originales)

2. Inserte la herramienta de la válvula de descarga en

la válvula de descarga.

3. Gire lentamente la herramienta de la válvula de

descarga en sentido antihorario para liberar la

presión, permitiendo que el pistón se retraiga.

Nota: al utilizar la válvula de descarga, la carga

del vehículo hará descender el pistón. Puede

ser necesaria una ligera presión para bajar

completamente el pistón.

4. Una vez que el pistón se haya retraído lo

suficiente como para retirar el gato de debajo del

vehículo, apriete la válvula de descarga girando la

herramienta de la válvula de descarga en sentido

horario.

6 MANTENIMIENTO

AVISO

Cuando realice tareas de servicio, utilice

únicamente las piezas de repuesto recomendadas

por greenworks

. El uso de cualquier otra pieza

puede generar un riesgo o producir daños en el

producto y anulará la garantía.

6.1 MANTENIMIENTO GENERAL

• Este producto no necesita ningún cambio de aceite

durante su vida útil.

• El mantenimiento y la reparación deben ser

realizados por personas cualificadas.

• Limpie periódicamente el exterior del producto.

Evite utilizar disolventes al limpiar piezas de

plástico. La mayoría de los plásticos son

susceptibles de sufrir daños por distintos tipos de

disolventes comerciales. Utilice paños limpios y

agua tibia con jabón para limpiar los componentes

de plástico.

• Antes de cada uso, encienda el producto y

compruebe el correcto funcionamiento de todas las

funciones.

Español (Traducción de las instrucciones originales)

7 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

El gato no se enciende

El interruptor de encendido se ha sit-

uado en la posición incorrecta.

Si el interruptor de encendido está en

la posición "O", sitúe el interruptor en

"|".

La batería ha perdido carga. Cargue la batería.

Interruptor de encendido defectuoso.

Solicite asistencia a un distribuidor

autorizado.

El pistón no sube

El interruptor de encendido se ha sit-

uado en la posición incorrecta.

Si el interruptor de encendido está en

la posición "O", sitúe el interruptor en

"|".

La batería ha perdido carga. Cargue la batería.

La temperatura del aceite hidráulico

está por debajo del límite recomen-

dado.

Lleve el gato a un lugar cálido para

que se caliente el aceite hidráulico.

La válvula de descarga está en la

posición abierta.

Cierre la válvula de descarga.

Ha penetrado aire en el sistema hi-

dráulico.

Solicite asistencia a un distribuidor

autorizado.

El pistón no baja

El interruptor de encendido se ha sit-

uado en la posición incorrecta.

Si el interruptor de encendido está en

la posición "O", sitúe el interruptor en

"|".

La batería ha perdido carga. Cargue la batería.

Ha penetrado aire en el sistema hi-

dráulico.

Solicite asistencia a un distribuidor

autorizado.

El gato no está nivelado

El tornillo de la placa base se ha sali-

do.

Retire el tornillo de la placa base y

aplique compuesto azul de bloqueo

de roscas. Instale el tornillo de la pla-

ca base.

8 INFORMACIÓN TÉCNICA

Elemento Especificación

Tensión 24V

Peso máximo de carga 6613 lbs (3000 kg)

Fuerza de levantamiento

Primera fase: 3417 lb

(1550 kg)

Segunda fase: 2425 lb

(1100 kg)

Altura de elevación

6,1-17,5 in, (155-445

mm)

Peso (sin batería ni carga-

dor)

9,33 lbs (4,23 kg)

Elemento Especificación

Modelo de batería

LB24A020/BAG708 y

otras series BAG

Modelo de cargador

2978602/2903102 y

otras series CAG

9 GARANTÍA LIMITADA

greenworks

los productos y las baterías están

protegidos contra cualquier defecto de materiales,

piezas o mano de obra en condiciones normales de

uso durante un periodo de 3 años (90 días para uso

comercial) a partir de la fecha de envío o de compra en

la tienda.

A su entera discreción greenworks

puede optar por

reparar, reemplazar, sustituir por un artículo comparable

o reembolsar los productos que se consideren

defectuosos por su uso normal o que hayan sufrido

Español (Traducción de las instrucciones originales)

daños durante el envío. Se requiere prueba de compra

y registro del producto. La sustitución de productos o

piezas sujetas a desgaste normal es responsabilidad

del cliente.

Esta garantía solo es válida para las unidades

que hayan sido mantenidas de acuerdo con las

instrucciones que se encuentran en el manual del

operario suministrado con el producto; y para las

unidades que hayan sido registradas mediante una de

las siguientes maneras:

En línea:

greenworkstools.com/product-registration

Teléfono – 1-888-90-WORKS

(1-888-909-6757)

Sigreenworks

acepta una devolución bajo garantía,

usted podrá devolver el producto defectuoso o dañado

solo después de llamar a nuestro equipo de atención

al cliente y recibir una autorización de devolución de

greenworks

. También se le reembolsarán los gastos

de envío originales y greenworks

se encargará de

organizar y pagar los gastos de envío de la devolución.

Para solicitar una autorización de devolución, póngase

en contacto con nosotros en 1-888-90-WORKS

(1-888-909-6757).

9.1 ARTÍCULOS NO CUBIERTOS POR

LA GARANTÍA

• Cualquier pieza que no funcione debido a mal

uso, uso comercial, abuso, negligencia, accidente,

mantenimiento inadecuado o alteración

• La unidad, si no ha sido utilizada o mantenida de

acuerdo con el manual del operario

• Desgaste normal, excepto en lo indicado a

continuación:

• Artículos de mantenimiento de rutina tales como

lubricantes.

• Deterioro normal del acabado exterior debido al

uso o la exposición.

• Cualquier pieza/producto que no funcione

debido a su uso con piezas o baterías/

cargadores que no sean de la marca

greenworks

9.2 LÍNEA DE ASISTENCIA

TELEFÓNICA

Puede contactar con el servicio de garantía llamando

a nuestra línea de asistencia telefónica gratuita a:

1-888-909-6757.

9.3 ENVÍO

Los costes de transporte por el desplazamiento de

cualquier unidad o accesorio de equipos eléctricos son

responsabilidad del comprador. Es responsabilidad del

comprador pagar los costes de transporte de cualquier

pieza enviada para su sustitución bajo esta garantía, a

menos que dicha devolución sea solicitada por escrito

por greenworks

9.3.1 DIRECCIÓN

Dirección en EE.UU.:

greenworks

Tools

P.O. Box 1238

Mooresville, NC 28115

Dirección en Canadá:

greenworks

Tools Canada, Inc.

P.O. Box 93095

Newmarket, Ontario, L3Y 8K3

Dirección en México:

Tecnologia Campo y Jardin S.A. de C.V.

C. Administradores 5336 A

Col. Arcos de Guadalupe

Zapopan, Jalisco, 45037

Español (Traducción de las instrucciones originales)

www.greenworkstools.com

P0804792-02 Rev B

Greenworks PA562K 24V Cordless Car Jack Kit, 3 Ton Max Loading For Vehicle Weigh

Product's Documents

User Manual

Specifications

Greenworks PA562K Questions and Answers
