Vevor ZSY01-3 Electric Car Jack 5 Tons /11000 lbs Jack kit User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

ELECTRIC HYDRAULIC JACK (KITS)

USER MANUAL

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:ZSY01-3: Kits containing models ZSY01-3 and ZSB02)

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

ELECTRIC HYDRAULIC

JACK (KITS)

- 2 -

WARNING: Read and understand this entire manual before operating

or servicing this product. Failure to follow these warnings and

instructions can cause personal injury or damage to valuable property.

FCC Information:

CAUTION: Changes or modifications not expressly approved by the

party responsible for compliance could void the user's authority to

operate the equipment!

This device complies with Part 15 of the FCC Rules. Operation is

subject to the following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including

interference that may cause undesired operation.

WARNING: Changes or modifications to this product not expressly

approved by the party.responsible for compliance could void the

user's authority to operate the product.

Note: This product has been tested and found to comply with the

limits for a Class B digital device pursuant to Part 15 of the FCC

Rules, These limits are designed to provide reasonable protection

against harmful interference in a residential installation.

This product generates, uses and can radiate radio frequency energy,

and if not installed and used in accordance with the instructions, may

cause harmful interference to radio communications. However, there

is no guarantee that interference will not occur in a particular

installation. If this product does cause harmful interference to radio or

television reception,which can be determined by turning the product

off and on, the user is encouraged to try to correct the interference by

one or more of the following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to

which the receiver is connected.

· Consult the dealer or an experienced radio/TV technician for

- 3 -

assistance.

CORERECT DISPOSAL

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be

discarded with normal domestic waste, but must be taken to a

collection point for recycling electrical and electronic devices

SAFETY WARNING

 Avoid children using the product. And this product is not a toy. Do not allow

children to play.

 The material of the cover is plastic, which is easy to break, please handle it

with care when using. Then if carrying it, please with the handle, NOT lifting the

pressure rod.

 Do not work for long time, when not using, please cut off the power.

 Avoid the machine dropping into the water and using in the bad condition.

 Check the power to match well with 12V Car Cigarette Lighter before using.

 Take notice of the smooth floor and loading capacity when using, also pay

attention to finding the exact loading position of the car before the operation of

lifting.

 Do not overload when using the machine, make sure to keep upright with the

lifting car at the same time, never operate it aslant.

 Do not pull the power cable casually when using, avoid the cable broken or

short circuit.

 Make sure the car park in one side and close the engine before using.

 In the process of using the machine, ensure the operator stay with it all time, in

case the operator have to leave for a short while, please shutoff the machine first.

 The machine adopts the power of precise hydraulic oil, please keep the

adequate ventilation, avoid doing it in the environment of high temperature and

- 4 -

rather low temperature, while the suitable temperature should be from -15℃ to

50℃.

 It can only be used for car maintenance, not for other purposes.

SAVE THESE INSTRUCTIONS

WARNING FOR USE

 It can only be used for car maintenance, not for other purposes.

 The maximum loading car weight is 5t !

 Only suitable for lifting on horizontal hard surfaces.

 You can only lift one wheel at a time.

INTRODUCTION

- 5 -

Diagram 1

No.

Name

Function description

Piston rod

The rod is for lifting

Handle

If moving the jack, please hold here

Base plate

Make the loading stable

Rubber Foot

Shock proof and Anti-skidding

Line Winding Box

The box is used for collecting the lines

Diagram 2

No.

Name

Function description

Switches

Please check Diagram 3

Tool Box

Put the tools and collect the air hose here

Pressure Gauge

Show the pressure

Safety Valve

Unlock the piston rod in emergency

Line Winding Box

Lift the protective pad

- 6 -

Adjusting Screw

Adjust the distance of the piston rod and automobile

chassis

Diagram 3

 Switch to "Inflation" when using the Inflation function.

 Switch to "Lift" when using the lift function, At this time,

long-press "U" , the jack up; long-press "D" the jack down.

 Switch to " ", the lamp lit up.

APPLICATION METHOD

The Jack Function:

(1) Stop the car, tension the car brake.

(2) Check the switch whether it is to the close position, it should be to “O” state, if

no, please do it so first, then connect the power plug into the car cigarette lighter.

- 7 -

(3) Put the jack in the side of car tyre, and ensure the centre of piston rod to align

the loading part of automobile chassis, then rotate the adjusting screw to make it

close to the automobile chassis as far as possible.

(4) Switch to “Lift”, long-press switch “Up” , then the jack will start to work(lift), till

the distance between the car tyre and the floor is about 5cm, release the power

switch, while the power is disconnected, the machine would lock automatically and

wouldn’t fall.

(5) After changing the tyre, long-press switch“Down” , the jack would start to fall in

a constant rate.

(6) Finish all, please collect the cables and tools in the line winding box.

Inflation Function:

(1) Prepare for the equipment well, pull out the air hose and choose the suitable

inflatable head to connect, then turn on the power.

(2) Switch to “Inflation” , then it would start to inflate, please check the change of

the pressure gauge.

(3) If finishing, please close the power first, then pull out the inflatable head to

collect in the tool box. Later also pull out the plug from the cigarette lighter,then

collect the cables into the tool box.

SPECIFICATION

For Jack

Input Voltage

DC12V

Max Input Power:

180W

Max Load

1.8t

Normal Lifting Range

155-360mm

- 8 -

Higher Lifting Range

155-450mm

Extra Lifting Range

235-530mm

For Inflator Pump

Input Voltage

DC12V

Max Input Power:

180W

Pressure

36psi/2.5bar

Max flow

21.67L/min

FAULT DIAGNOSIS

1. The Jack couldn’t work

a). Check whether turning on the auto power.

b). Inspect whether the function switch is adjusted to the relevant function position.

c).The pilot lamp for the cigarette lighter plug is lighted or not, if not, please

re-connect the plug; if re-connecting it, still no lighting, please check whether the

inside fuse of the cigarette lighter plug is destroyed.

d). Whether the plug for the power cable of jack is loosen with the jack or falling off.

The socket is no electric or loosen, or check the cable, please connect the

power correctly;

- 9 -

If the power switch is in the position of “O” , please adjust the switch to

“ ”; Check the plug of cigarette lighter, whether the fuse is destroyed, if it

is destroyed, please replace it, then try again.

2. Not Inflating

a).Check whether starting the inflator pump.

b). Whether the gas nozzle of air hose is rightly connected with tyre gas nozzle.

c). inspect the air hose whether leaking air because of being destroyed in

emergency.

3. The Jack piston rod couldn’t be risen

a). Confirm whether starting the motor.

b). Whether the function switch is adjusted to the JACK function position, and also

check the direction switch for “Up”/“Down”

c). Check whether the lowest temperature is within the range of suitable

temperature for this product, if not, please preheating the jack first, making the

hydraulic oil thaw, then using it.

d). Not using for long time maybe cause the oil is not smooth, please first press

“Down” switch for starting one minute, then press “Up” switch.

4. The Jack piston rod couldn’t be fallen

a). Confirm whether starting the motor.

b).Whether the function switch is adjusted to the JACK function position, and also

check the direction switch for “Up”/“Down”

c). Not using for long time maybe cause the oil is not smooth, please first

press“Up”switch for starting five seconds ,then press “Down”switch.

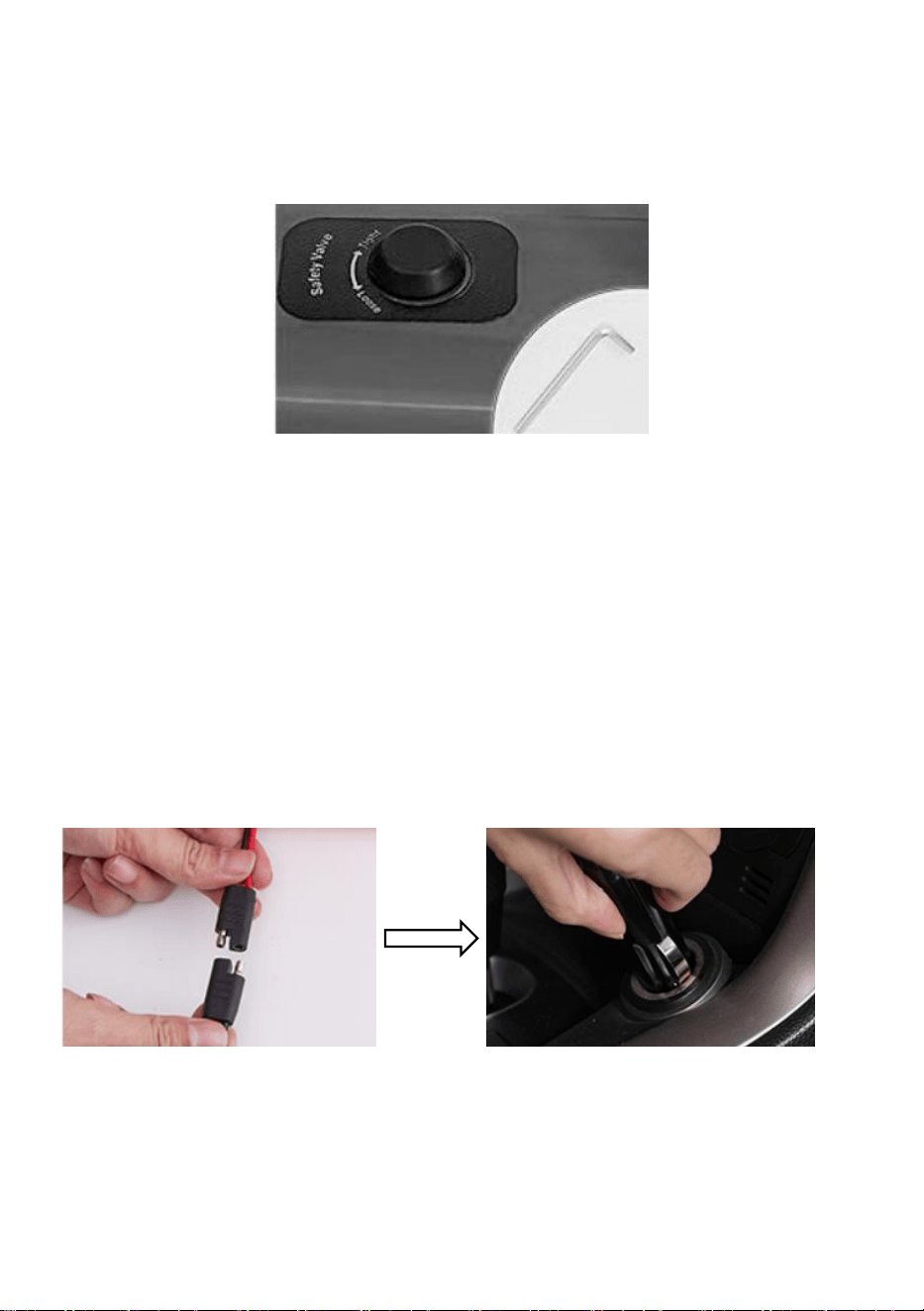

After trying the above measures, the jack piston rod can not be dropped,

remove the head of safety valve (See Diagram Two, point 4), loose the safety

valve with six-angle spanner( rotate about half circle by anticlockwise) till

the piston rod falls to the prior position, then tightening it.

Warning

- 10 -

When loosening the safety valve, be sure to pay attention to the car tire has

been completely replaced, and to slowly loosen counterclockwise and avoid

too fast, always pay attention to the car down, to avoid being pressured by

the car.

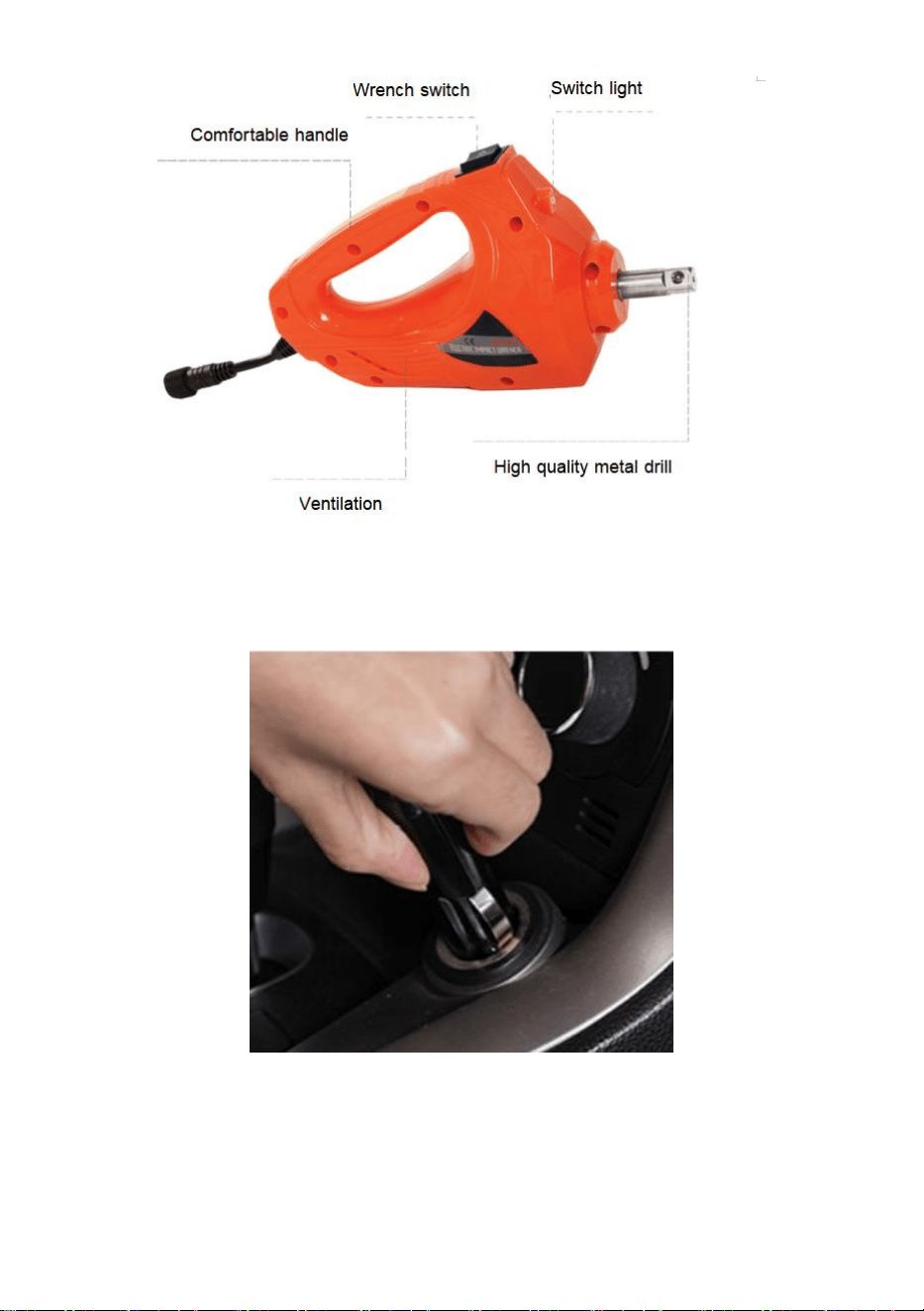

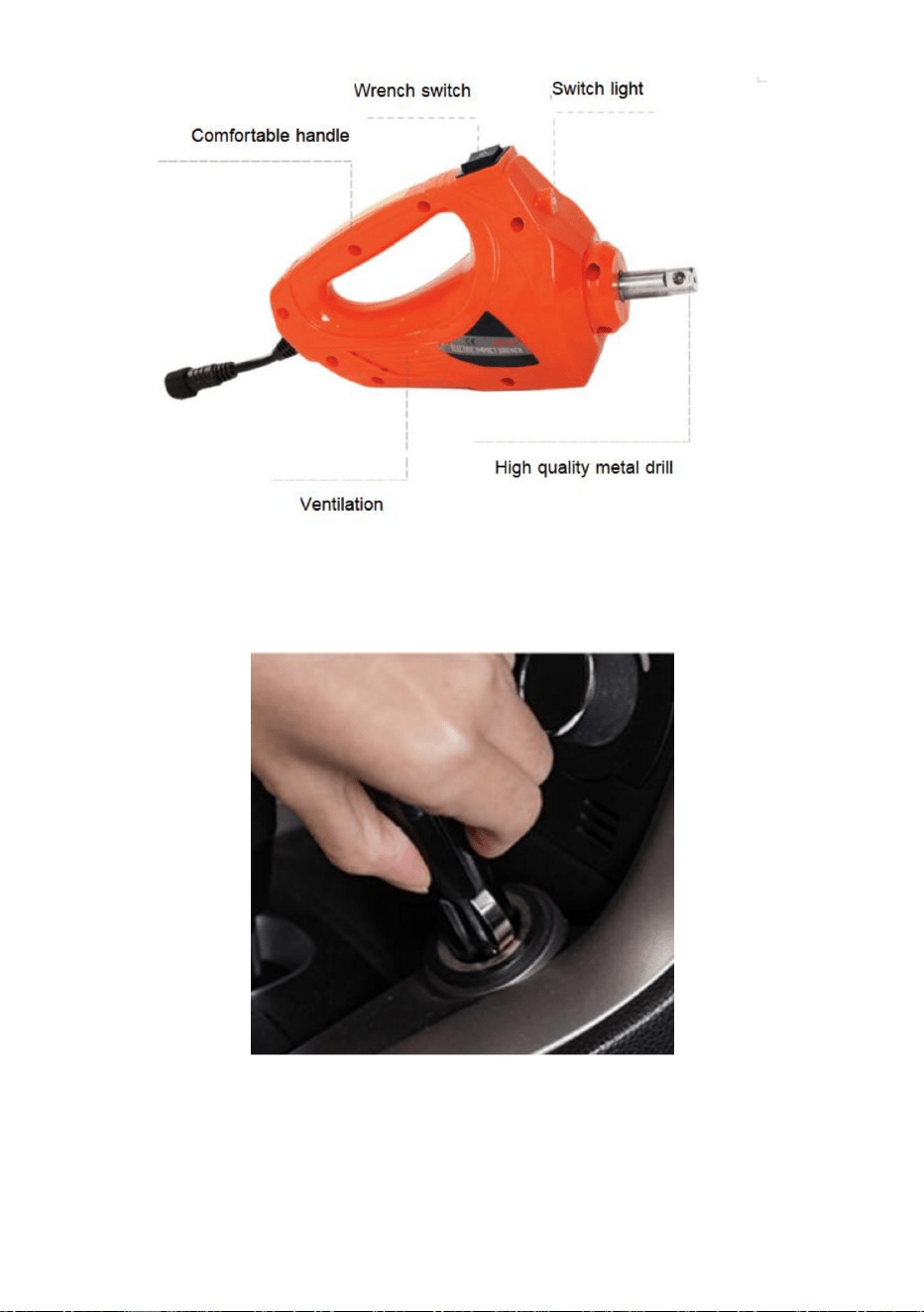

ELECTRIC WRENCH (ZSB02)

OPERATION

1. Turn on the power of the car.

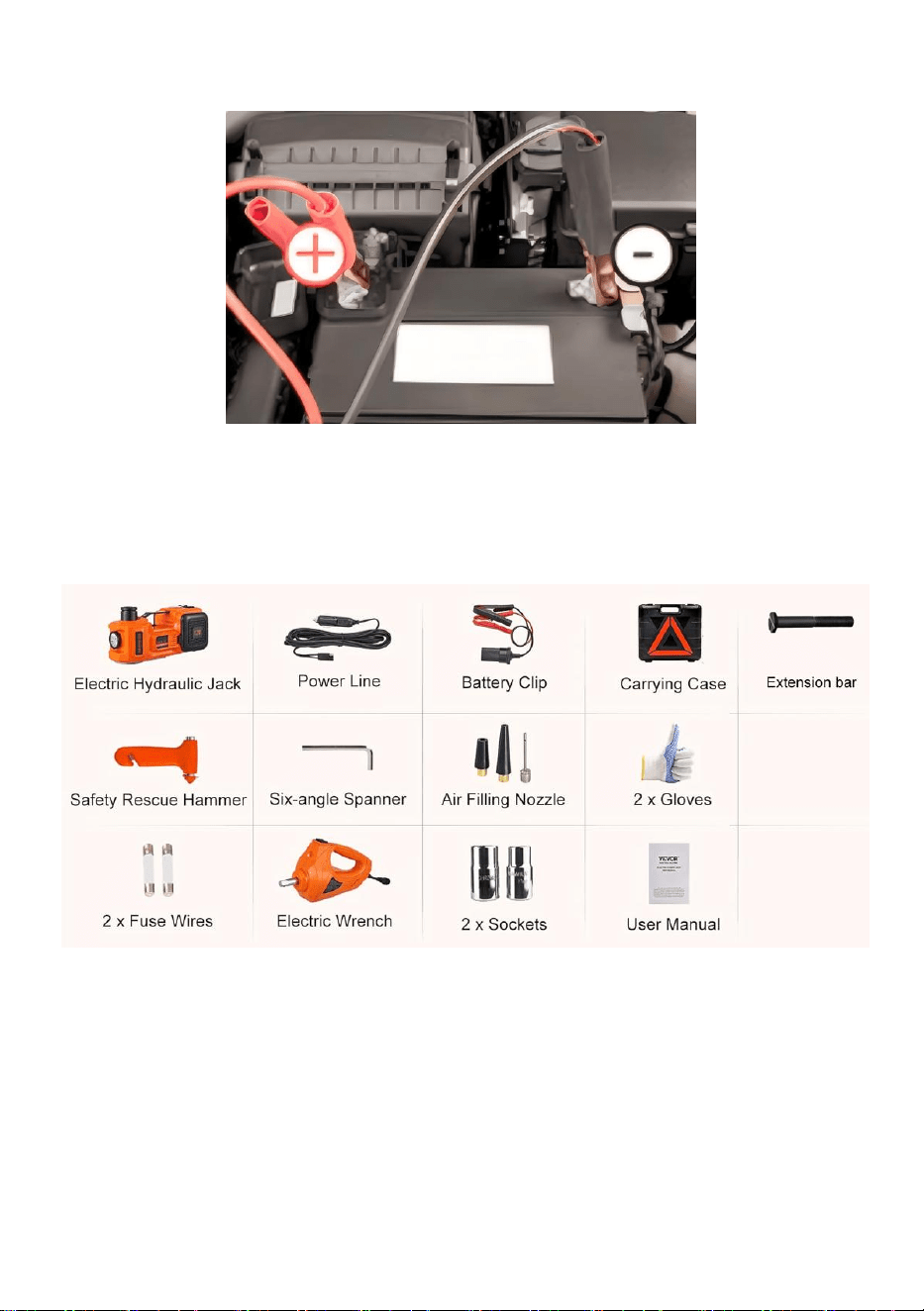

2. Plug into cigarette lighter or connect with the car's battery.

3. Choose the proper socket to the wrench's shaft.(FIG.1)

4. According to thread direction, press switch for tightening or loosening. (Do the

reverse for Left hand screw) (FIG.2)

5. Press left side of the switch (with mark “L”) to start operation, and each nut will

be loosened after three or fourth times of “clatter" sound.

Note: If the wrench pins with out impacting. Please start engine for

maximum voltage and long-press the switch until you can hear “clatter"

sound.

6. Press right side of switch (with mark “T”) to tighten nuts, it will be tight

enough after three or fourth times of “clatter” sound.

- 11 -

OPERATION CHART

FIG.1

Choose and apply the correct socket to the wrench head.

FIG.2

Apply the wrench to wheel nut and Press the Upper side of the switch (with mark

"L") to start .Nut will be loosened.

HOW TO REPLACE THE FUSE IN THE 12V PLUG

1. To replace the fuse in the plug, twist off the upper cover.

2. Remove the faulty fuse and insert a new one.

3. Twist the cover back on the plug. two spare fuses is enclosed in the

case.

Cautions

Socket

Tighten

Loosen

- 12 -

1. This tool can only be applied to DC12v Power.

2. Do not use the tool continuously more than 10 minutes.

3. Do not touch the shaft head with hand during operation.

4. When using the clips to car's battery, please make sure to connect clips to

correct terminals of the battery. Red to positive and black to negative.

5. Do not use sockets not included in this kit.

6. New fuse's max current should be or less than 15A.

7. Turn off the switch 3-5 seconds after the "clatter" sound is heard.the continue

the operation.

8. The manufacturer recommends checking the tightness of the wheel nuts with a

wheel brace after tightening with the impact wrench.The impact wrench is only for

emergency use. Use a professional torque wrench to recheck the correct torque

as soon as possible.

9. The manufacturer takes no responsibility for incorrect usage of this product and

the impact wrench are only designed to loosen and tighten car wheel nuts.

DANGER

Risk of fatal electric shocks.

Only have repairs to the tool or the power cord carried out by a professional

experience technician.

TROUBLESHOOTING

1. impact wrench will not start.

a). The pilot lamp for the cigarette lighter plug is lighted or not, if not, please

re-connect the plug; if re-connecting it, still no lighting, please check whether the

inside fuse of the cigarette lighter plug is destroyed.

b). Whether the plug for the power cable of wrench is loosen or not.

2. Wheel nut cannot be unscrewed or tightened.

a). Has the correct rotational direction been selected?

b). Need to long-press the switch to triggered the wrench impact function(hear the

“clatter" impact sound)

- 13 -

HOW TO USE POWER SUPPLY

Method 1

Insert the power cord into the cigarette lighter.

- 14 -

Method 2

Use battery to get power

PACKAGE CONTENTS

Technical Support and E-Warranty Certificate

www.vevor.com/support

MANUELD'UTILISATION

CRICHYDRAULIQUEÉLECTRIQUE(KITS)

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente

qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.parnous.

Nousvousrappelonsdebienvouloirvérifierattentivementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

<Imageuniquementpourréférence>

Assistancetechniqueetcertificatdegarantieélectronique

www.vevor.com/support

BESOIND'AIDE?CONTACTEZNOUS!

MODÈLE:ZSY013:KitscontenantlesmodèlesZSY013etZSB02)

ÉLECTRIQUEHYDRAULIQUE

CRIC(KITS)

1

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanueld'utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznouspardonnerque

nousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesoulogiciellessurnotreproduit.

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

Machine Translated by Google

2

limitespourunappareilnumériquedeclasseBconformémentàlapartie15delaFCC

Cetappareilestconformeàlapartie15desrèglesFCC.L'opérationest

uneouplusieursdesmesuressuivantes.

AVERTISSEMENT:Lisezetcomprenezl'intégralitédecemanuelavantd'utiliser

1)Ceproduitpeutprovoquerdesinterférencesnuisibles.

contrelesinterférencesnuisiblesdansuneinstallationrésidentielle.

∙Augmentezladistanceentreleproduitetlerécepteur.

∙Connectezleproduitàuneprisesuruncircuitdifférentdeceluià

Iln'existeaucunegarantiequedesinterférencesneseproduirontpasdansunendroitparticulier.

InformationsFCC:

AVERTISSEMENT:leschangementsoumodificationsapportésàceproduitnesontpasexpressément

∙Consultezlerevendeurouuntechnicienradio/TVexpérimentépour

lapartieresponsabledelaconformitépourraitannulerlepouvoirdel'utilisateurde

l'autoritédel'utilisateurpourutiliserleproduit.

réceptiontélévisée,quipeutêtredéterminéeentournantleproduit

fairefonctionnerl'équipement!

Remarque:Ceproduitaététestéetdéclaréconformeaux

éteintetallumé,l'utilisateurestencouragéàessayerdecorrigerlesinterférencesen

∙Réorientezoudéplacezl'antennederéception.

sousréservedesdeuxconditionssuivantes:

Règles,ceslimitessontconçuespourfourniruneprotectionraisonnable

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquenceet,s'iln'estpasinstalléet

utiliséconformémentauxinstructions,peut

2)Ceproduitdoitacceptertouteinterférencereçue,ycompris

oul'entretiendeceproduit.Lenonrespectdecesavertissementset

interférencespouvantprovoquerunfonctionnementindésirable.

instructionspeuventprovoquerdesblessurescorporellesoudesdommagesàdesbiensdevaleur.

provoquerdesinterférencesnuisiblesauxcommunicationsradio.Cependant,là

auquellerécepteurestconnecté.

ATTENTION:Changementsoumodificationsnonexpressémentapprouvésparle

approuvéparlapartie.Responsabledelaconformitépourraitannulerle

installation.Siceproduitprovoquedesinterférencesnuisiblesàlaradioou

Machine Translated by Google

AVERTISSEMENTDESÉCURITÉ

assistance.

Danslecasoùl'opérateurdoits'absenterpendantunecourtepériode,veuillezd'abordéteindrelamachine.La

machineadoptelapuissanced'unehuilehydrauliqueprécise,veuillezgarderle

2012/19/CE.Lesymbolereprésentantunepoubellesurroulettesbarrée

avecprécautionlorsdel'utilisation.Ensuite,sivousleportez,veuillezutiliserlapoignée,etNEPASsouleverle

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne

lesenfantsàjouer.

Lematériauducouvercleestenplastique,facileàcasser,veuillezlemanipuler

ventilationadéquate,évitezdelefairedansunenvironnementàhautetempératureet

Unioneuropéenne.Cecis'appliqueauproduitetàtouslesaccessoires

attentionàtrouverlapositionexactedechargementdelavoitureavantl'opérationde

indiquequeleproduitnécessiteunecollecteséparéedesdéchetsdansle

tigedepression.

Netravaillezpaspendantunelonguepériode.Lorsquevousnel'utilisezpas,veuillezcouper

l'alimentation.Évitezquelamachinenetombedansl'eauetnesoitutiliséedansdemauvaisesconditions.

Vérifiezquel'alimentationcorrespondbienàl'allumecigaredevoiture12Vavantutilisation.Faites

attentionausollisseetàlacapacitédechargementlorsdel'utilisation,payezégalement

jetéaveclesorduresménagèresnormales,maisdoitêtreapportéàun

souleverlavoitureenmêmetemps,nejamaislafairefonctionnerenbiais.

Netirezpassurlecâbled'alimentationavecdésinvolturelorsdel'utilisation,évitezquelecâblenesoitcasséou

marquédecesymbole.Lesproduitsmarquéscommetelsnepeuventpasêtre

levage.

Nesurchargezpaslorsquevousutilisezlamachine,assurezvousderesterdeboutavecle

Assurezvousqueleparkingestd'uncôtéetfermezlemoteuravantutilisation.Lorsduprocessus

d'utilisationdelamachine,assurezvousquel'opérateurresteavecelleàtoutmoment,

ÉLIMINATIONCORRECTE

pointdecollectepourlerecyclagedesappareilsélectriquesetélectroniques

Évitezquelesenfantsutilisentleproduit.Etceproduitn'estpasunjouet.Nepermettezpas

courtcircuit.

3

Machine Translated by Google

AVERTISSEMENTD'UTILISATION

CONSERVEZCESINSTRUCTIONS

INTRODUCTION

50.

Ilnepeutêtreutiliséquepourl'entretiendelavoiture,pasàd'autresfins.Lepoids

maximumdelavoituredechargementestde5t!

Ilnepeutêtreutiliséquepourl'entretiendelavoiture,pasàd'autresfins.

températureplutôtbasse,tandisquelatempératureappropriéedevraitêtrecompriseentre15et

Convientuniquementaulevagesurdessurfacesdureshorizontales.

Vousnepouvezsouleverqu'uneseuleroueàlafois.

4

Machine Translated by Google

Latigesertàsoulever

Tigedepiston

Résistantauxchocsetantidérapant

Commutateurs

Mettezlesoutilsetrécupérezletuyaud'airici

Rendrelechargementstable

Boîteàoutils

Plaquedebase

Soupapedesécurité

Poignée

Laboîtesertàcollecterleslignes

Veuillezvérifierlediagramme3

Boîted'enroulementdeligne

ManomètreAfficherlapression

Boîted'enroulementdeligneSoulevezlecoussinetdeprotection

Piedencaoutchouc

Déverrouillerlatigedepistonencasd'urgence

Sivousdéplacezlecric,veuilleztenirici

5

Nom

N°Nom

Descriptiondelafonction

Non.

Descriptiondelafonction

Schéma1

Schéma2

Machine Translated by Google

lorsdel'utilisationdelafonctiondelevage,àcemoment,

appuyezlonguementsur"U"

Passerà

Passerà«Ascenseur»

lecric;appuyezlonguementsur"D"lapriseverslebas.

Passezà«Inflation»lorsquevousutilisezlafonctionInflation.

Schéma3

(1)Arrêtezlavoiture,serrezlefreindelavoiture.

non,veuillezlefaired'abord,puisconnectezlafiched'alimentationàl'allumecigaredelavoiture.

(2)Vérifiezl'interrupteurs'ilestenpositionfermée,ildoitêtreàl'état«O»,si

",lalampes'estallumée.

MÉTHODEDEDEMANDE

Visderéglage

châssis

Ajustezladistanceentrelatigedepistonetl'automobile

6

LafonctionJack:

Machine Translated by Google

SPÉCIFICATION

7

PourJack

Fonctiondegonflage:

(3)Placezlecricsurlecôtédupneudelavoitureetassurezvousquelecentredelatigedepistonestaligné.

(4)Passezà«Lift»,appuyezlonguementsurl'interrupteur«Up»,puislecriccommenceraàfonctionner(soulever),jusqu'àceque

(1)Préparezbienl'équipement,retirezletuyaud'airetchoisissezleapproprié

DC12V

aussiprèsquepossibleduchâssisdel'automobile.

1,8t

155360mm

interrupteur,lorsquel'alimentationestdéconnectée,lamachineseverrouilleautomatiquementet

(2)Passezsur«Gonflage»le

manomètre.

Puissanced'entréemaximale:

ladistanceentrelepneudelavoitureetlesolestd'environ5cm,relâchezlapuissance

têtegonflableàconnecter,puisallumezlecourant.

Tensiond'entrée

(5)Aprèsavoirchangélepneu,appuyezlonguementsurl'interrupteur«Descendre»

àunrythmeconstant.

collecterdanslaboîteàoutils.Plustard,retirezégalementlafichedel'allumecigare,puis

Plagedelevagenormale

netomberaitpas.

(3)Sivousavezterminé,veuillezd'abordcouperl'alimentation,puisretirerlatêtegonflablepour

Chargemaximale

alorsilcommenceraitàgonfler,veuillezvérifierlechangementde

180W

Lapartiedechargementduchâssisdel'automobile,puistournezlavisderéglagepourlarendre

(6)Terminezletout,veuillezrécupérerlescâblesetlesoutilsdanslaboîted'enroulementdeligne.

lecriccommenceraitàtomber

Récupérezlescâblesdanslaboîteàoutils.

Machine Translated by Google

DIAGNOSTICDESPANNES

1.LeJacknepouvaitpasfonctionner

Pourpompedegonflage

Plagedelevageplusélevée

DC12V

235530mm

21,67L/min

alimentercorrectement;

155450mm

36psi/2,5bars

Tensiond'entrée

Pression

rebranchezlafiche;sivouslerebranchez,toujourspasd'éclairage,veuillezvérifiersile

Puissanced'entréemaximale:

un).Vérifiezsivousallumezl'alimentationautomatique.b).

Vérifiezsilecommutateurdefonctionestréglésurlapositiondefonctionappropriée.c).Lalampetémoindela

priseallumecigareestalluméeounon,sinon,veuillez

Laprisen'estpasélectriqueoudesserrée,ouvérifiezlecâble,veuillezconnecterle

Portéedelevagesupplémentaire

Débitmaximum

180W

Lefusibleintérieurdelapriseallumecigareestdétruit.d).Silafichedu

câbled'alimentationdelapriseestdesserréeaveclapriseoutombe.

8

Machine Translated by Google

4.Latigedupistonducricn'apasputomber

Avertissement

3.Latigedupistonducricn'apaspuêtrerelevée

2.Nepasgonfler

vérifiezlecommutateurdedirectionpour

«Up»/«Down»c).Vérifiezsilatempératurelaplusbassesesituedanslaplageappropriée

Sil'interrupteurd'alimentationestenposition«O»,

veuillezréglerl'interrupteursur

estdétruit,veuillezleremplacer,puisréessayez.

Interrupteur«Down»pourdémarreruneminute,puisappuyezsurl'interrupteur«Up».

latigedupistontombedanslapositionprécédente,puisonlaserre.

»;Vérifiezlafichedel'allumecigare,silefusibleestdétruit,s'il

dégelerl'huilehydraulique,puisl'utiliser.d).

Nepasutiliserpendantunelonguepériode,peutêtreparcequel'huilen'estpaslisse,veuillezd'abordappuyer

a).Vérifiezsivousdémarrezlapompedegonflage.

b).Silabusedegazdutuyaud'airestcorrectementconnectéeàlabusedegazdupneu.c).

inspectezletuyaud'airpoursavoirs'ilyaunefuited'airenraisondesadestruction

un).Confirmezsivousdémarrezlemoteur.

b).SilecommutateurdefonctionestréglésurlapositiondefonctionJACK,etégalement

Appuyezsurl'interrupteur«Up»pourdémarrerpendantcinqsecondes,puisappuyezsurl'interrupteur«Down».

urgence.

vérifiezlecommutateurdedirectionpour«Up»/«Down»

c).Nepasutiliserpendantunelonguepériode,peutêtreparcequel'huilen'estpaslisse,veuillezd'abord

Valveaveccléàsixangles(tournerenvironundemicercledanslesensinversedesaiguillesd'unemontre)jusqu'à

un).Confirmezsivousdémarrezlemoteur.

b).SilecommutateurdefonctionestréglésurlapositiondefonctionJACK,etégalement

Températurepourceproduit,sinon,veuillezd'abordpréchaufferlecric,cequirendle

Aprèsavoiressayélesmesurescidessus,latigedupistonduvérinnepeutpastomber,

retirezlatêtedelasoupapedesécurité(voirschéma2,point4),desserrezlasécurité.

9

Machine Translated by Google

OPÉRATION

C'estsuffisantaprèstroisouquatrièmesbruitsde«claquement».

6.Appuyezsurlecôtédroitdel'interrupteur(aveclamarque«T»)pourserrerlesécrous,ilseraserré.

CLÉÉLECTRIQUE(ZSB02)

1.Allumezlapuissancedelavoiture.

lavoiture.

3.Choisissezladouilleappropriéeàl'arbredelaclé.(FIG.1)

êtredesserréaprèstroisouquatrièmesbruitsde«clic».

complètementremplacé,etdesserrerlentementdanslesensinversedesaiguillesd'unemontreetéviter

2.Branchezsurl'allumecigareouconnectezvousàlabatteriedelavoiture.

tropvite,faitestoujoursattentionàlavoitureverslebas,pouréviterd'êtrepressépar

Lorsquevousdesserrezlasoupapedesécurité,veillezàfaireattentionaupneudelavoiture.

sensinversepourlavisdegauche)(FIG.2)

5.Appuyezsurlecôtégauchedel'interrupteur(aveclamarque«L»)pourdémarrerlefonctionnement,etchaqueécrousera

tensionmaximaleetappuyezlonguementsurl'interrupteurjusqu'àcequevousentendiezun«clic».

4.Selonlesensdufiletage,appuyezsurl'interrupteurpourserreroudesserrer.(Faitesle

Remarque:Silesgoupillesdelaclén'ontaucunimpact.Veuillezdémarrerlemoteurpour

10

Machine Translated by Google

COMMENTREMPLACERLEFUSIBLEDELAPRISE12V

3.Remettezlecouverclesurlafiche.deuxfusiblesderechangesetrouventdansle

cas.

2.Retirezlefusibledéfectueuxetinsérezenunnouveau.

1.Pourremplacerlefusibledanslafiche,dévissezlecouverclesupérieur.

FIG.2

Appliquezlaclésurl'écrouderoueetappuyezsurlecôtésupérieurdel'interrupteur(aveclamarque

Serrer

"L")pourdémarrer.L'écrouseradesserré.

FIG.1

Desserrer

Choisissezetappliquezlabonnedouillesurlatêtedeclé.

Douille

TABLEAUDEFONCTIONNEMENT

11

Précautions

Machine Translated by Google

DÉPANNAGE

DANGER

1.Cetoutilnepeutêtreappliquéqu’àl’alimentationDC12v.

8.Lefabricantrecommandedevérifierleserragedesécrousderoueavecun

4.Lorsquevousutilisezlesclipssurlabatteriedelavoiture,assurezvousdeconnecterlesclipsà

dèsquepossible.

rebranchezlafiche;sivouslerebranchez,toujourspasd'éclairage,veuillezvérifiersile

3.Netouchezpaslatêtedel'arbreaveclamainpendantlefonctionnement.

utilisationd'urgence.Utilisezuneclédynamométriqueprofessionnellepourrevérifierlecouplecorrect

1.Lacléàchocsnedémarrepas.un).Le

voyantdelapriseallumecigareestalluméounon,sinon,veuillez

5.N'utilisezpasdeprisesnoninclusesdanscekit.

lacléàchocsestuniquementconçuepourdesserreretserrerlesécrousderouedevoiture.

2.L'écrouderouenepeutpasêtredévisséouserré.un).Lesensde

rotationcorrectatilétésélectionné?

bornescorrectesdelabatterie.Rougeaupositifetnoiraunégatif.

9.Lefabricantn'assumeaucuneresponsabilitéencasd'utilisationincorrectedeceproduitet

Lefusibleintérieurdelapriseallumecigareestdétruit.b).Sila

ficheducâbled'alimentationdelacléestdesserréeounon.

7.Éteignezl'interrupteur3à5secondesaprèsquelesonde«cliquetis»sesoitfaitentendre.

Risquedechocsélectriquesmortels.

bruitd'impact«clic»)

6.Lecourantmaximumdunouveaufusibledoitêtreinférieurouégalà15A.

b).Ilfautappuyerlonguementsurl'interrupteurpourdéclencherlafonctiond'impactdelaclé(entendrele

techniciend'expérience.

Renfortderoueaprèsavoirserréaveclacléàchocs.Lacléàchocsestuniquementdestinéeà

2.N'utilisezpasl'outilencontinupendantplusde10minutes.

l'opération.

Faiteseffectuerlesréparationsdel'outilouducordond'alimentationuniquementparunprofessionnel.

12

Machine Translated by Google

Insérezlecordond'alimentationdansl'allumecigare.

13

Méthode1

COMMENTUTILISERL'ALIMENTATIONÉLECTRIQUE

Machine Translated by Google

CONTENUDEL'EMBALLAGE

14

Utiliserlabatteriepourobtenirdel'énergie

Méthode2

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

BENUTZERHANDBUCH

ELEKTRISCHE HYDRAULISCHE WAGENHEBER (KITS)

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

- 1 -

MODELL:ZSY01-3: Kits mit den Modellen ZSY01-3 und ZSB02)

JACK (KITS)

ELEKTRISCH HYDRAULISCH

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

Machine Translated by Google

- 2 -

oder Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und

2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen.

Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es

· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den

FCC-Informationen:

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich

gibt keine Garantie dafür, dass es in einem bestimmten

· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker für

Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Erlöschen bringen

Berechtigung des Benutzers zur Bedienung des Produkts.

Fernsehempfang, der durch Drehen des Produkts festgestellt werden kann

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist

Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC

eine oder mehrere der folgenden Maßnahmen.

WARNUNG: Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie es in Betrieb nehmen.

1) Dieses Produkt kann schädliche Störungen verursachen.

gegen schädliche Störungen in einer Wohnanlage.

· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

Anweisungen können zu Verletzungen oder zur Beschädigung wertvoller Gegenstände führen.

Störungen, die zu unerwünschtem Betrieb führen können.

Störungen des Funkverkehrs verursachen.

an dem der Empfänger angeschlossen ist.

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden,

von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann die

Installation. Wenn dieses Produkt schädliche Störungen im Radio- oder Fernsehempfang verursacht,

Bedienen Sie das Gerät!

Hinweis: Dieses Produkt wurde getestet und entspricht den

wird dem Benutzer empfohlen, die Störungen zu beheben, indem er

unter den folgenden beiden Bedingungen:

Regeln, Diese Grenzen sind so konzipiert, dass sie einen angemessenen Schutz bieten

· Empfangsantenne neu ausrichten oder verlegen.

Machine Translated by Google

- 3 -

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile

Aufmerksamkeit auf die genaue Ladeposition des Autos vor dem Betrieb von

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht

Überlasten Sie die Maschine nicht, achten Sie darauf, dass sie aufrecht steht und

nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen

Heben Sie das Auto gleichzeitig an, betreiben Sie es niemals

schräg. ÿ Ziehen Sie beim Betrieb nicht unbedacht am Netzkabel, vermeiden Sie Kabelbrüche oder

Hilfe.

Sammelstelle für das Recycling von elektrischen und elektronischen Geräten

Kurzschluss.

KORREKTE ENTSORGUNG

ÿ Vermeiden Sie die Verwendung des Produkts durch Kinder. Dieses Produkt ist kein Spielzeug. Erlauben Sie

ÿ Stellen Sie sicher, dass das Auto auf einer Seite geparkt ist und schalten Sie den Motor aus, bevor

Sie es benutzen. ÿ Stellen Sie sicher, dass der Bediener während des Gebrauchs der Maschine immer bei ihr bleibt, in

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

Kinder zum Spielen.

ÿ Das Material der Abdeckung besteht aus Kunststoff, der leicht zerbricht. Bitte gehen Sie damit um.

Falls der Bediener für kurze Zeit weg muss, schalten Sie bitte zuerst die Maschine aus. ÿ Die Maschine

übernimmt die Kraft des präzisen Hydrauliköls. Bitte halten Sie das

ausreichende Belüftung, vermeiden Sie es in der Umgebung mit hohen Temperaturen und

2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne

mit Vorsicht bei der Verwendung. Wenn Sie es dann tragen, verwenden Sie bitte den Griff und heben Sie es NICHT an

Druckstange. ÿ

Arbeiten Sie nicht über einen längeren Zeitraum. Wenn Sie das Gerät nicht verwenden, schalten Sie

bitte die Stromversorgung aus. ÿ Vermeiden Sie, dass die Maschine ins Wasser fällt und in schlechtem

Zustand verwendet wird. ÿ Überprüfen Sie vor der Verwendung, ob die Stromversorgung mit dem 12-V-

Zigarettenanzünder im Auto übereinstimmt. ÿ Achten Sie bei der Verwendung auf einen glatten Boden und die Ladekapazität.

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

SICHERHEITSHINWEIS

Machine Translated by Google

- 4 -

50ÿ.

ÿ Es darf nur zur Fahrzeugwartung verwendet werden, nicht für andere Zwecke. ÿ Das

maximale Fahrzeugladegewicht beträgt 5 t!

ÿ Es kann nur zur Autowartung verwendet werden, nicht für andere Zwecke.

eher niedrige Temperatur, während die geeignete Temperatur sollte von -15ÿ bis

ÿ Sie können immer nur ein Rad auf einmal anheben.

ÿ Nur zum Heben auf horizontalen, harten Oberflächen geeignet.

WARNHINWEISE ZUR VERWENDUNG

BEWAHREN SIE DIESE ANWEISUNGEN AUF

EINFÜHRUNG

Machine Translated by Google

Name

Funktionsbeschreibung

NEIN.

Nr. Name

Grundplatte

Entriegeln der Kolbenstange im Notfall

Gummifuß

Leitungswickelbox

Line Winding Box Heben Sie das Schutzpolster an

Die Stange dient zum Anheben

- 5 -

Beim Bewegen des Wagenhebers bitte hier festhalten

Sorgen Sie für eine stabile Beladung

Schalter

Werkzeugkasten

Kolbenstange

Stoßfest und rutschfest

Legen Sie das Werkzeug ab und sammeln Sie den Luftschlauch hier

Die Box dient zum Auffangen der Leitungen

Bitte beachten Sie Diagramm 3

Druckmesser Zeigt den Druck an

Handhaben

Sicherheitsventil

Diagramm 1

Diagramm 2

Machine Translated by Google

bei Verwendung der Liftfunktion, Zu diesem Zeitpunkt,

den Wagenheber hoch; „D“ lange drücken, um den Wagenheber herunterzulassen.

ÿ Wechseln Sie zu

ÿ Schalter auf „Heben“

"U" lange drücken

ÿ Wechseln Sie bei Verwendung der Aufpumpfunktion zu „Aufpump“.

Diagramm 3

(1) Den Wagen anhalten und die Bremse anziehen.

(2) Überprüfen Sie, ob der Schalter sich in der geschlossenen Position befindet. Er sollte sich in der Position „O“ befinden.

", die Lampe leuchtete auf.

nein, bitte machen Sie dies zuerst und stecken Sie dann den Netzstecker in den Zigarettenanzünder im Auto.

Einstellschraube

- 6 -

Chassis

Passen Sie den Abstand der Kolbenstange und des Automobils an

ANWENDUNGSMETHODE

Die Jack-Funktion:

Machine Translated by Google

Aufblasfunktion:

Für Jack

SPEZIFIKATION

Schalter, während die Stromversorgung unterbrochen ist, würde die Maschine automatisch verriegeln und

(2) Stellen Sie das Manometer

auf „Aufpumpen“.

würde nicht fallen.

(3) Wenn Sie fertig sind, schalten Sie bitte zuerst den Strom aus und ziehen Sie dann den aufblasbaren Kopf heraus, um

Maximale Belastung

(5) Nach dem Reifenwechsel den Schalter „Down“ mit konstanter

Geschwindigkeit lange drücken.

im Werkzeugkasten sammeln. Später auch den Stecker aus dem Zigarettenanzünder ziehen, dann

Normaler Hubbereich

(3) Setzen Sie den Wagenheber an der Seite des Autoreifens an und achten Sie darauf, dass die Mitte der Kolbenstange

der Wagenheber würde einfallen

Sammeln Sie die Kabel im Werkzeugkasten.

(6) Wenn Sie fertig sind, sammeln Sie bitte die Kabel und Werkzeuge in der Leitungswickelbox.

der Ladeteil des Autochassis, dann drehen Sie die Einstellschraube, um es

dann würde es beginnen aufzublasen, überprüfen Sie bitte die Änderung der

möglichst nah am Fahrzeugchassis.

Gleichstrom 12 V

180 W

(4) Schalter auf „Heben“ stellen, Schalter „Auf“ lange drücken, dann beginnt der Wagenheber zu arbeiten (heben), bis

(1) Bereiten Sie die Ausrüstung gut vor, ziehen Sie den Luftschlauch heraus und wählen Sie den geeigneten

1,8 t

155-360 mm

aufblasbaren Kopf anschließen, dann den Strom einschalten.

Eingangsspannung

Der Abstand zwischen dem Autoreifen und dem Boden beträgt etwa 5 cm, lassen Sie die Kraft los

Maximale Eingangsleistung:

- 7 -

Machine Translated by Google

FEHLERDIAGNOSE

Für Inflatorpumpe

Eingangsspannung

Maximale Eingangsleistung:

a). Überprüfen Sie, ob die automatische Stromversorgung

eingeschaltet ist. b). Überprüfen Sie, ob der Funktionsschalter auf die entsprechende Funktionsposition eingestellt ist.

c). Die Kontrollleuchte für den Zigarettenanzünderstecker leuchtet oder nicht. Wenn nicht, bitte

Druck

Schließen Sie den Stecker wieder an. Wenn Sie ihn erneut anschließen und immer noch keine Beleuchtung sehen, überprüfen Sie bitte, ob die

Höherer Hubbereich

Maximaler Durchfluss

Gleichstrom 12 V

Die interne Sicherung des Zigarettenanzündersteckers ist zerstört. d) Ob

sich der Stecker für das Stromkabel des Wagenhebers vom Wagenheber gelöst hat oder abgefallen ist.

Extra Hubbereich

180 W

Die Steckdose ist nicht elektrisch oder locker, oder überprüfen Sie das Kabel, schließen Sie bitte die

155-450 mm

36 psi/2,5 bar

richtig mit Strom versorgen;

235-530 mm

21,67 l/min

1. Der Wagenheber funktionierte nicht

- 8 -

Machine Translated by Google

- 9 -

a). Überprüfen Sie, ob die Pumpe anspringt. b). Ob die

Gasdüse des Luftschlauchs richtig mit der Reifengasdüse verbunden ist. c). Überprüfen Sie, ob der

Luftschlauch Luft verliert, weil er beschädigt ist.

a). Überprüfen Sie, ob der Motor gestartet wird.

b). Ob der Funktionsschalter auf die JACK-Funktionsposition eingestellt ist und auch

Notfall.

Überprüfen Sie den Richtungsschalter für „Auf“/„Ab“.

c). Wenn Sie das Öl längere Zeit nicht verwenden, ist es möglicherweise nicht glatt.

Drücken Sie die Taste „Auf“ zunächst fünf Sekunden lang und drücken Sie dann die Taste „Ab“.

c) Prüfen Sie, ob die niedrigste Temperatur im Bereich

der geeigneten Temperatur liegt.

a). Überprüfen Sie, ob der Motor gestartet wird.

b). Ob der Funktionsschalter auf die JACK-Funktionsposition eingestellt ist, und auch

Wenn der Netzschalter in der Position „O“ steht, stellen

Sie den Schalter bitte auf

Nach dem Ausprobieren der oben genannten Maßnahmen kann die Kolbenstange des Wagenhebers nicht

fallen gelassen werden. Entfernen Sie den Kopf des Sicherheitsventils (siehe Diagramm 2, Punkt 4), lösen Sie die Sicherheit

„

Temperatur für dieses Produkt, wenn nicht, heizen Sie bitte zuerst den Wagenheber vor, so dass die

Ventil mit Sechskantschlüssel (um einen halben Kreis gegen den Uhrzeigersinn drehen) bis

”; Überprüfen Sie den Stecker des Zigarettenanzünders, ob die Sicherung zerstört ist, wenn sie

Hydrauliköl auftauen, dann verwenden.

d). Nicht für längere Zeit verwenden, vielleicht weil das Öl nicht glatt ist, bitte zuerst drücken

Die Kolbenstange fällt in die vorherige Position und wird dann festgezogen.

ist zerstört, ersetzen Sie es bitte und versuchen Sie es erneut.

Drücken Sie den Schalter „Ab“, um eine Minute lang zu starten, und drücken Sie dann den Schalter „Auf“.

4. Die Kolbenstange des Wagenhebers konnte nicht herunterfallen

3. Die Kolbenstange des Wagenhebers konnte nicht angehoben werden

2. Nicht aufblasen

Warnung

Machine Translated by Google

ELEKTRISCHER SCHRAUBENSCHLÜSSEL (ZSB02)

BETRIEB

2. In den Zigarettenanzünder stecken oder mit der Autobatterie verbinden.

3. Wählen Sie die passende Stecknuss für den Schaft des Schraubenschlüssels (Abb. 1).

1. Schalten Sie das Auto ein.

4. Drücken Sie je nach Fadenrichtung den Schalter zum Festziehen oder Lösen. (Führen Sie die

zu schnell, achten Sie immer auf das Auto unten, um nicht unter Druck gesetzt werden

das Auto.

vollständig ersetzt wurde, und langsam gegen den Uhrzeigersinn zu lösen und zu vermeiden

Beim Lösen des Sicherheitsventils ist darauf zu achten, dass der Autoreifen

5. Drücken Sie die linke Seite des Schalters (mit der Markierung „L“), um den Vorgang zu starten. Jede Mutter wird

nach drei- oder viermaligem „Klappergeräusch“ gelöst werden.

Stellen Sie die Spannung auf die Höchstgrenze und drücken Sie den Schalter so lange, bis Sie ein

„Klappergeräusch“ hören.

umgekehrt für Linksschraube) (Abb. 2)

Hinweis: Wenn der Schlüssel ohne Schlag feststeckt. Bitte starten Sie den Motor für

genug, nachdem das Klappergeräusch drei- oder viermal aufgetreten ist.

6. Drücken Sie die rechte Seite des Schalters (mit der Markierung „T“), um die Muttern festzuziehen.

- 10 -

Machine Translated by Google

SO ERSETZEN SIE DIE SICHERUNG IM 12-V-STECKER

- 11 -

Anziehen

Setzen Sie den Schlüssel an der Radmutter an und drücken Sie die Oberseite des Schalters (mit der Markierung

Lösen

„L“) zum Starten. Die Mutter wird gelöst.

Wählen Sie die passende Stecknuss aus und setzen Sie sie auf den Schraubenschlüsselkopf ein.

Abb.2

Abb.1

Buchse

FUNKTIONSTABELLEN

3. Drehen Sie die Abdeckung wieder auf den Stecker. Zwei Ersatzsicherungen liegen dem

2. Entfernen Sie die defekte Sicherung und setzen Sie eine neue ein.

1. Um die Sicherung im Stecker auszutauschen, drehen Sie die obere Abdeckung ab.

Fall.

Vorsichtsmaßnahmen

Machine Translated by Google

FEHLERBEHEBUNG

- 12 -

GEFAHR

5. Verwenden Sie keine Steckschlüssel, die nicht im Lieferumfang dieses Sets enthalten sind.

Der Schlagschrauber ist ausschließlich zum Lösen und Festziehen von PKW-Radmuttern konzipiert.

6. Der maximale Strom einer neuen Sicherung sollte höchstens 15 A betragen.

b). Sie müssen den Schalter lange drücken, um die Schlagfunktion des Schraubenschlüssels auszulösen (hören Sie das

7. Schalten Sie den Schalter 3-5 Sekunden nach dem Erklingen des „Klappergeräusches“ aus.

Es besteht die Gefahr eines tödlichen Stromschlags.

(Klappergeräusch)

1. Dieses Werkzeug kann nur mit 12-V-Gleichstrom betrieben werden.

die Operation.

8. Der Hersteller empfiehlt, den festen Sitz der Radmuttern mit einem

Lassen Sie Reparaturen am Gerät oder am Netzkabel nur von einem Fachmann durchführen.

Radschlüssel nach dem Festziehen mit dem Schlagschrauber. Der Schlagschrauber ist nur für

2. Verwenden Sie das Werkzeug nicht länger als 10 Minuten am Stück.

erfahrener Techniker.

3. Berühren Sie den Wellenkopf während des Betriebs nicht mit der Hand.

Notfalleinsatz. Verwenden Sie einen professionellen Drehmomentschlüssel, um das korrekte Drehmoment zu überprüfen

1. Schlagschrauber startet nicht. a). Die

Kontrollleuchte für den Zigarettenanzünder leuchtet oder nicht, wenn nicht, bitte

4. Wenn Sie die Clips an der Autobatterie verwenden, achten Sie bitte darauf, die Clips an

so schnell wie möglich.

Schließen Sie den Stecker wieder an. Wenn Sie ihn erneut anschließen und immer noch keine Beleuchtung sehen, überprüfen Sie bitte, ob die

9. Der Hersteller übernimmt keine Verantwortung für die falsche Verwendung dieses Produkts und

Die interne Sicherung des Zigarettenanzündersteckers ist zerstört. b) Ob

der Stecker für das Stromkabel des Schraubenschlüssels locker ist oder nicht.

Richtige Anschlüsse der Batterie. Rot an Plus und Schwarz an Minus.

2. Radmutter lässt sich nicht lösen bzw. festziehen. a) Ist die richtige

Drehrichtung gewählt?

Machine Translated by Google

Methode 1

Stecken Sie das Netzkabel in den Zigarettenanzünder.

VERWENDUNG DES STROMVERSORGUNGSSYSTEMS

- 13 -

Machine Translated by Google

PACKUNGSINHALT

Besorgen Sie sich Strom über die Batterie

Methode 2

- 14 -

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai

principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti

offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai

effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MANUALE D'USO

MARTINETTO IDRAULICO ELETTRICO (KIT)

Machine Translated by Google

MODELLO:ZSY01-3: Kit contenenti i modelli ZSY01-3 e ZSB02)

HAI BISOGNO DI AIUTO? CONTATTACI!

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

ELETTRICO IDRAULICO

JACK (KIT)

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso.

L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se

non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro

prodotto.

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

- 1 -

Machine Translated by Google

ATTENZIONE: Variazioni o modifiche non espressamente approvate dal

approvato dalla parte responsabile della conformità potrebbe annullare il

installazione. Se questo prodotto causa interferenze dannose alla radio o

interferenze che potrebbero causare un funzionamento indesiderato.

istruzioni possono causare lesioni personali o danni a beni di valore.

causare interferenze dannose alle comunicazioni radio. Tuttavia, lì

cui è collegato il ricevitore.

· Riorientare o riposizionare l'antenna ricevente.

soggetto alle seguenti due condizioni:

Regole. Questi limiti sono progettati per fornire una protezione ragionevole

o effettuare la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa

utilizzare l'apparecchiatura!

Nota: questo prodotto è stato testato ed è risultato conforme alla

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non

installato e utilizzato in conformità con le istruzioni, potrebbe

spento e acceso, l'utente è invitato a provare a correggere l'interferenza

la parte responsabile della conformità potrebbe annullare l'autorità dell'utente a farlo

l'autorità dell'utente di utilizzare il prodotto.

ricezione televisiva, che può essere determinata ruotando il prodotto

· Collegare il prodotto ad una presa su un circuito diverso da quello a

non vi è alcuna garanzia che l'interferenza non si verifichi in un particolare

Informazioni FCC:

ATTENZIONE: cambiamenti o modifiche a questo prodotto non espressamente

· Consultare il rivenditore o un tecnico radio/TV esperto

AVVERTENZA: leggere e comprendere l'intero manuale prima dell'uso

1) Questo prodotto può causare interferenze dannose.

contro interferenze dannose in un'installazione residenziale.

· Aumentare la distanza tra il prodotto e il ricevitore.

limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 della FCC

Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è

una o più delle seguenti misure.

-2-

Machine Translated by Google

AVVISO DI SICUREZZA

2012/19/CE. Il simbolo che mostra un bidone della spazzatura barrato

punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

assistenza.

con cura durante l'utilizzo. Quindi, se lo trasporti, per favore usa la maniglia, NON sollevarlo

cortocircuito.

ÿ Assicurarsi che il parcheggio sia su un lato e chiudere il motore prima dell'uso. ÿ Durante l'utilizzo

della macchina, assicurarsi che l'operatore rimanga sempre con essa, dentro

SMALTIMENTO CORRETTO

ÿ Evitare che i bambini utilizzino il prodotto. E questo prodotto non è un giocattolo. Non consentire

contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non esserlo

sollevamento. ÿ Non sovraccaricare quando si utilizza la macchina, assicurarsi di mantenerla in posizione verticale con

nel caso in cui l'operatore debba assentarsi per un breve periodo, spegnere prima la macchina. ÿ La macchina

adotta la potenza di un olio idraulico preciso, si prega di mantenerlo

sollevando l'auto contemporaneamente, non azionarla mai di traverso.

ÿ Non tirare il cavo di alimentazione in modo casuale durante l'uso, evitare che il cavo si rompa o

smaltito con i normali rifiuti domestici, ma deve essere portato a

indica che il prodotto richiede la raccolta differenziata dei rifiuti in

asta di pressione.

ÿ Non lavorare per lungo tempo, quando non si utilizza, interrompere l'alimentazione. ÿ Evitare

che la macchina cada in acqua e venga utilizzata in cattive condizioni. ÿ Controllare che la potenza

corrisponda bene all'accendisigari per auto da 12 V prima dell'uso. ÿ Prestare attenzione al pavimento liscio

e alla capacità di carico durante l'uso, pagare anche

Unione Europea. Questo vale per il prodotto e tutti gli accessori

attenzione a trovare l'esatta posizione di carico dell'auto prima dell'operazione

bambini a giocare. ÿ

Il materiale del coperchio è di plastica, facile da rompere, maneggiarlo

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

ventilazione adeguata, evitare di farlo in un ambiente ad alta temperatura e

- 3 -

Machine Translated by Google

AVVERTENZE PER L'USO

CONSERVA QUESTE ISTRUZIONI

INTRODUZIONE

ÿ Può essere utilizzato solo per la manutenzione dell'auto, non per altri scopi.

ÿ Adatto solo per il sollevamento su superfici dure orizzontali.

50ÿ.

temperatura piuttosto bassa, mentre la temperatura adatta dovrebbe essere compresa tra -15 ÿ e

ÿ È possibile sollevare solo una ruota alla volta.

ÿ Può essere utilizzato solo per la manutenzione dell'auto, non per altri scopi. ÿ Il

peso massimo dell'auto caricabile è 5 t!

-4-

Machine Translated by Google

Asta del pistone

Antiurto e antiscivolo

L'asta serve per il sollevamento

-5-

Se si sposta il jack, tenerlo qui

Piede in gomma

Sbloccare lo stelo del pistone in caso di emergenza

Scatola di avvolgimento del filo Sollevare il cuscinetto protettivo

Scatola di avvolgimento della linea

Maniglia

Manometro Mostra la pressione

La scatola serve per raccogliere le linee

Piastra di base

Si prega di controllare il diagramma 3

Valvola di sicurezza

Interruttori

Rendere stabile il caricamento

Cassetta degli attrezzi Metti qui gli attrezzi e raccogli il tubo dell'aria

Descrizione della funzione

N. Nome

NomeNO.

Descrizione della funzione

Diagramma 1

Diagramma 2

Machine Translated by Google

premi a lungo "U" il jack su; premere a lungo "D" il jack verso il basso.

ÿ Passa a

ÿ Passare a "Ascensore"

quando si utilizza la funzione di sollevamento, in questo momento,

ÿ Passare a "Gonfiaggio" quando si utilizza la funzione Gonfiaggio.

Diagramma 3

(1) Arrestare l'auto, tendere il freno dell'auto.

", la lampada si accese.

(2) Controllare se l'interruttore è in posizione di chiusura, dovrebbe essere in stato "O", se

no, per favore fallo prima, poi collega la spina di alimentazione all'accendisigari dell'auto.

METODO DI APPLICAZIONE

Vite di regolazione

-6-

telaio

Regolare la distanza tra lo stelo del pistone e l'automobile

La funzione Jack:

Machine Translated by Google

Per Jack

Funzione di inflazione:

-7-

SPECIFICA

(4) Passare a "Sollevamento", premere a lungo l'interruttore "Su", quindi il jack inizierà a funzionare (sollevamento), fino a

il jack comincerebbe a cadere

(3) Posizionare il martinetto sul lato del pneumatico dell'auto e assicurarsi che il centro dello stelo del pistone sia allineato

(1) Preparare bene l'attrezzatura, estrarre il tubo dell'aria e scegliere quello adatto

raccogliere i cavi nella cassetta degli attrezzi.

la parte di caricamento del telaio dell'automobile, quindi ruotare la vite di regolazione per fissarla

(6) Terminato il tutto, raccogliere i cavi e gli strumenti nella scatola di avvolgimento della linea.

non cadrebbe.

(3) Se si termina, chiudere prima l'alimentazione, quindi estrarre la testa gonfiabile

quindi inizierà a gonfiarsi, controlla il cambio di

raccogliere nella cassetta degli attrezzi. Successivamente staccare anche la spina dell'accendisigari

(5) Dopo aver cambiato il pneumatico, premere a lungo l'interruttore

"Giù" a velocità costante.

Carico massimo

Intervallo di sollevamento normale

la distanza tra il pneumatico dell'auto e il pavimento è di circa 5 cm, rilasciare la potenza

CC 12 V

180 W

testa gonfiabile per connettersi, quindi accendere l'alimentazione.

interruttore, mentre l'alimentazione è scollegata, la macchina si bloccherà automaticamente e

(2) Passare a "Gonfiaggio" il

manometro.

Tensione in ingresso

Potenza in ingresso massima:

1,8 t

155-360 mm

vicino possibile al telaio dell'automobile.

Machine Translated by Google

DIAGNOSI GUASTI

1. Il Jack non potrebbe funzionare

Per pompa di gonfiaggio

235-530 mm

21,67 l/min

Gamma di sollevamento più elevata

CC 12 V

Flusso massimo

il fusibile interno della presa dell'accendisigari è distrutto. D). Se la spina del

cavo di alimentazione del jack si è allentata insieme al jack o è caduta.

Gamma di sollevamento extra

180 W

Potenza in ingresso massima:

UN). Controllare se si accende l'alimentazione automatica. B).

Controllare se l'interruttore di funzione è regolato sulla posizione della funzione pertinente. c).La spia pilota della presa

dell'accendisigari è accesa oppure no, in caso contrario, per favore

La presa non è elettrica o allentata, oppure controlla il cavo, collegalo

alimentare correttamente;

ricollegare la spina; se ricollegandolo, ancora nessuna illuminazione, controlla se il

Pressione

Tensione in ingresso

36 PSI/2,5 bar

155-450 mm

-8-

Machine Translated by Google

4. L'asta del pistone del Jack non può cadere

Avvertimento

3. Non è stato possibile sollevare lo stelo del pistone del Jack

2. Non gonfiare

è distrutto, sostituirlo e riprovare.

UN). Confermare se avviare il motore. B). Se

l'interruttore di funzione è regolato sulla posizione della funzione JACK e anche

controllare l'interruttore di direzione "Su"/"Giù" c).

Controllare se la temperatura più bassa rientra nell'intervallo adatto

Se l'interruttore di alimentazione è nella posizione

"O", regolare l'interruttore su

Interruttore "Giù" per iniziare un minuto, quindi premere l'interruttore "Su".

Dopo aver provato le misure di cui sopra, non è possibile far cadere l'asta del pistone del

martinetto, rimuovere la testa della valvola di sicurezza (vedere diagramma due, punto 4), allentare la sicurezza

“

temperatura per questo prodotto, in caso contrario, preriscaldare prima il jack, rendendolo

emergenza.

controllare l'interruttore di direzione "Su"/"Giù" c). Se

non viene utilizzato per un lungo periodo, l'olio potrebbe non essere omogeneo, per favore prima

valvola con chiave a sei angoli (ruotare circa mezzo cerchio in senso antiorario) fino a

lo stelo del pistone cade nella posizione precedente, quindi serrandolo.

premere l'interruttore "Su" per iniziare cinque secondi, quindi premere l'interruttore "Giù".

a).Controllare se si avvia la pompa di gonfiaggio. B).

Se l'ugello del gas del tubo dell'aria è collegato correttamente all'ugello del gas del pneumatico. C).

controllare se il tubo dell'aria perde aria perché è distrutto

UN). Confermare se avviare il motore. b).Se

l'interruttore di funzione è regolato sulla posizione della funzione JACK e anche

scongelare l'olio idraulico e quindi

utilizzarlo. D). Se non viene utilizzato per un lungo periodo, l'olio potrebbe non essere omogeneo, premere prima

”; Controllare la spina dell'accendisigari e verificare se il fusibile è danneggiato

-9-

Machine Translated by Google

OPERAZIONE

sufficiente dopo tre o quarti suoni di "clattering".

6. Premere il lato destro dell'interruttore (con il segno “T”) per serrare i dadi, sarà stretto

CHIAVE ELETTRICA (ZSB02)

2. Collegalo all'accendisigari o alla batteria dell'auto.

3. Scegliere la presa adatta all'albero della chiave.(FIG.1)

la macchina.

4. A seconda della direzione della filettatura, premere l'interruttore per serrare o allentare. (Fai il

stato completamente sostituito e allentare lentamente in senso antiorario ed evitare

1. Accendere l'auto.

troppo veloce, prestare sempre attenzione alla vettura abbassata, per evitare di essere pressati

Quando si allenta la valvola di sicurezza, prestare attenzione allo pneumatico dell'auto

inversione per vite sinistra) (FIG.2)

essere allentato dopo tre o quarti suoni "clatter".

Nota: se la chiave si blocca senza impatto. Si prega di avviare il motore per

tensione massima e premere a lungo l'interruttore finché non si sente un rumore metallico.

5. Premere il lato sinistro dell'interruttore (con il segno "L") per avviare l'operazione e ciascun dado lo farà

- 10 -

Machine Translated by Google

COME SOSTITUIRE IL FUSIBILE NELLA SPINA 12V

3. Riavvitare il coperchio sulla spina. due fusibili di riserva sono inclusi nel

caso.

2. Rimuovere il fusibile difettoso e inserirne uno nuovo.

1. Per sostituire il fusibile nella spina, svitare il coperchio superiore.

FIG.2

Stringere

Applicare la chiave al dado della ruota e premere il lato superiore dell'interruttore (con il contrassegno

"L") per iniziare. Il dado verrà allentato.

Scegli e applica la presa corretta alla testa della chiave.

Allentare

FIGURA 1

PRESA

TABELLA OPERATIVA

Avvertenze

- 11 -

Machine Translated by Google

RISOLUZIONE DEI PROBLEMI

- 12 -

PERICOLO

4. Quando si utilizzano le clip sulla batteria dell'auto, assicurarsi di collegare le clip

l'operazione.

1. Questo strumento può essere applicato solo all'alimentazione DC12v.

8. Il produttore consiglia di verificare il serraggio dei dadi delle ruote con a

appena possibile.

Far eseguire le riparazioni dell'utensile o del cavo di alimentazione solo da un professionista

2. Non utilizzare lo strumento continuamente per più di 10 minuti.

chiave per ruota dopo il serraggio con l'avvitatore a percussione. L'avvitatore a percussione è solo per

6. La corrente massima del nuovo fusibile deve essere o inferiore a 15 A.

tecnico di esperienza.

B). È necessario premere a lungo l'interruttore per attivare la funzione di impatto della chiave (ascoltare

Rischio di scosse elettriche mortali.

7. Spegnere l'interruttore 3-5 secondi dopo che si sente il suono del "tintinnio". Continuare

suono d'impatto "tintinnante")

terminali corretti della batteria. Rosso al positivo e nero al negativo.

9. Il produttore non si assume alcuna responsabilità per l'uso errato di questo prodotto e

5. Non utilizzare prese non incluse in questo kit.

l'avvitatore ad impulsi è progettato solo per allentare e serrare i dadi delle ruote dell'auto.

il fusibile interno della presa dell'accendisigari è distrutto. B). Se la

spina del cavo di alimentazione della chiave è allentata o meno.

2. Il dado della ruota non può essere svitato o serrato. UN). È stata

selezionata la direzione di rotazione corretta?

utilizzo in emergenza. Utilizzare una chiave dinamometrica professionale per ricontrollare la coppia corretta

3. Non toccare la testa dell'albero con le mani durante il funzionamento.

1. L'avvitatore ad impulsi non si avvia. UN).

La spia della presa dell'accendisigari è accesa oppure no, in caso contrario, per favore

ricollegare la spina; se lo ricollega, ancora nessuna illuminazione, controlla se il

Machine Translated by Google

Metodo 1

- 13 -

Inserire il cavo di alimentazione nell'accendisigari.

COME UTILIZZARE L'ALIMENTAZIONE

Machine Translated by Google

Usa la batteria per ottenere energia

- 14 -

CONTENUTO DELLA CONFEZIONE

Metodo 2

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MANUALDEUSUARIO

GATOHIDRÁULICOELÉCTRICO(KITS)

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo

representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen

comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas

ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente

sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

<Imagensólocomoreferencia>

¿NECESITARAYUDA?¡CONTÁCTANOS!

MODELO:ZSY013:KitsquecontienenlosmodelosZSY013yZSB02)

GATO(EQUIPOS)

HIDRÁULICOELÉCTRICO

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:

1

Machine Translated by Google

2

odarservicioaesteproducto.Elincumplimientodeestasadvertenciasy

Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay,sinoseinstalay

utilizadeacuerdoconlasinstrucciones,puede

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluida

∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentealde

InformacióndelaFCC:

nohaygarantíadequenoseproduzcaninterferenciasenundeterminado

ADVERTENCIA:Loscambiosomodificacionesaesteproductonoestánexpresamente

∙Consultealdistribuidoroauntécnicoexperimentadoenradio/TVpara

parteresponsabledelcumplimientopodríaanularlaautoridaddelusuariopara

autoridaddelusuarioparaoperarelproducto.

recepcióndetelevisión,quesepuededeterminargirandoelproducto

EstedispositivocumpleconlaParte15delasnormasdelaFCC.Laoperaciónes

límitesparaundispositivodigitaldeClaseBdeconformidadconlaParte15delaFCC

unaomásdelassiguientesmedidas.

ADVERTENCIA:Leaycomprendaestemanualcompletoantesdeoperar

∙Aumentarladistanciaentreelproductoyelreceptor.

1)Esteproductopuedecausarinterferenciasperjudiciales.

contrainterferenciasdañinasenunainstalaciónresidencial.

instruccionespuedencausarlesionespersonalesodañosabienesvaliosos.

interferenciasquepuedancausarunfuncionamientonodeseado.

causarinterferenciasperjudicialesalascomunicacionesporradio.Sinembargo,hay

alqueestáconectadoelreceptor.

PRECAUCIÓN:Loscambiosomodificacionesnoaprobadosexpresamenteporel

aprobadoporlaparteresponsabledelcumplimientopodríaanularel

instalación.Siesteproductocausainterferenciasdañinasalaradioo

opereelequipo!

Nota:Esteproductohasidoprobadoycumpleconlos

encendidoyapagado,serecomiendaalusuarioqueintentecorregirlainterferencia

sujetoalasdoscondicionessiguientes:

∙Reorientaroreubicarlaantenareceptora.

Reglas,estoslímitesestándiseñadosparaproporcionarunaprotecciónrazonable

Machine Translated by Google

ADVERTENCIADESEGURIDAD

ELIMINACIÓNCORRECTA

Encasodequeeloperadortengaqueausentarseporunmomento,apaguelamáquinaprimero.La

máquinaadoptalapotenciadeunaceitehidráulicopreciso;mantengala

niñosparajugar.

Elmaterialdelacubiertaesplástico,queesfácilderomper,manipúlelo

Esteproductoestásujetoalasdisposicionesdeladirectivaeuropea.

ventilaciónadecuada,evitehacerloenambientesdealtatemperaturay

2012/19/CE.Elsímboloquemuestrauncontenedorconruedastachado

indicaqueelproductorequiererecogidaselectivaderesiduosenel

concuidadoalusarlo.Luego,silotransporta,porfavorconelasa,NOlevantandoel

varilladepresión.

Notrabajedurantemuchotiempo;cuandonoloutilice,cortelaalimentación.Eviteque

lamáquinacaigaalaguayseuseenmalascondiciones.Verifiquequelapotenciacoincidabien

conelencendedordecigarrillosdelautomóvilde12Vantesdeusarlo.Tengaencuentaelpisolisoy

lacapacidaddecargacuandolouse,tambiénpresteatención

UniónEuropea.Estoseaplicaalproductoyatodoslosaccesorios.

atenciónaencontrarlaposiciónexactadecargadelautomóvilantesdelaoperaciónde

marcadoconestesímbolo.Losproductosmarcadoscomotalesnopuedenser

levantamiento.Nosobrecarguelamáquinaalutilizarla,asegúresedemantenerlaenposiciónverticalcon

levanteelvehículoalmismotiempo,nuncaloutiliceenposición

inclinada.Notiredelcabledealimentacióncasualmentecuandoloutilice,evitequeelcableserompao

desecharseconlabasuradomésticanormal,perodebellevarseaun

Puntoderecogidaparaelreciclajedeaparatoseléctricosyelectrónicos.

asistencia.

cortocircuito.

Asegúresedequeelcocheseestacioneenunladoycierreelmotorantesdeusarlo.Enel

procesodeusodelamáquina,asegúresedequeeloperadorpermanezcaconellatodoeltiempo,en

Evitequelosniñosutilicenelproducto.Yesteproductonoesunjuguete.nopermitir

3

Machine Translated by Google

4

Solosepuedeutilizarparaelmantenimientodelautomóvil,noparaotrosfines.

Solosepuedeutilizarparaelmantenimientodelautomóvil,noparaotrosfines.

¡Elpesomáximodelvehículodecargaesde5toneladas!

50.

temperaturabastantebaja,mientrasquelatemperaturaadecuadadebeserde15a

Sóloaptoparalevantarsobresuperficiesdurashorizontales.

Sólopuedelevantarunaruedaalavez.

ADVERTENCIADEUSO

GUARDEESTASINSTRUCCIONES

INTRODUCCIÓN

Machine Translated by Google

Descripcióndelafunción

NombreNo.

No.Nombre

Placabase

Válvuladeseguridad

Manejar

Lacajaseutilizapararecogerlaslíneas.

PorfavorconsulteelDiagrama3

ManómetroMuestralapresión.

vástagodelpistón

Apruebadegolpesyantideslizante

Ponlasherramientasyrecogelamangueradeaireaquí.

interruptores

Cajadeherramientas

Establecerlacarga

Simueveelgato,manténgaloaquí

5

Lavarillaesparalevantar.

Cajadebobinadodelínea

CajadebobinadodehiloLevantelaalmohadillaprotectora

Piedegoma

Desbloqueeelvástagodelpistónencasodeemergencia.

Diagrama1

Diagrama2

Machine Translated by Google

elgatolevantado;Mantengapresionado"D"elgatohaciaabajo.

Cuandoseutilizalafuncióndeelevación,enestemomento,

No,hágaloprimeroyluegoconecteelenchufealencendedordelautomóvil.

Cambiea"Inflación"cuandoutilicelafunciónInflación.

mantengapresionadala"U"

Cambiea"Levantar"

Diagrama3

",seencendiólalámpara.

(1)Detengaelvehículo,tenseelfrenodelvehículo.

(2)Verifiquequeelinterruptorestéenlaposicióndecierre;debeestarenelestado"O",si

Cambiara

MÉTODODEAPLICACIÓN

Tornillodeajuste

6

chasis

Ajusteladistanciaentreelvástagodelpistónyelautomóvil.

LafunciónJack:

Machine Translated by Google

ESPECIFICACIÓN

7

parajack

Funcióndeinflación:

Cargamáxima

interruptor,mientraslaalimentaciónestádesconectada,lamáquinasebloquearáautomáticamentey

(2)Cambiea“Inflado”el

manómetro.

Potenciadeentradamáxima:

12VCC.

ladistanciaentreelneumáticodelautomóvilyelpisoesdeaproximadamente5cm,sueltelaenergía

Cabezalinflableparaconectaryluegoencenderlaalimentación.

Voltajedeentrada

(4)Cambiea"Levantar",mantengapresionadoelinterruptor"Arriba",luegoelgatocomenzaráafuncionar(levantar),hasta

(1)Prepáresebienparaelequipo,saquelamangueradeaireyelijaeladecuado

1,8t

lomáscercaposibledelchasisdelautomóvil.

155360mm

Entoncescomenzaríaainflarse,verifiqueelcambiode

180W

(6)Terminetodo,recojaloscablesyherramientasenlacajadebobinadodelínea.

lapartedecargadelchasisdelautomóvil,luegogireeltornillodeajusteparahacerlo

elgatocomenzaríaacaer

Recojaloscablesenlacajadeherramientas.

(3)Coloqueelgatoenelcostadodelneumáticodelautomóvilyasegúresedequeelcentrodelvástagodelpistónestéalineado

(5)Despuésdecambiarelneumático,mantengapresionadoelinterruptor

"Abajo"aunritmoconstante.

recogerenlacajadeherramientas.Mástarde,desconectetambiénelenchufedelencendedordecigarrillosyluego

Rangodeelevaciónnormal

nocaería.

(3)Sitermina,primerocierrelaalimentaciónyluegoextraigaelcabezalinflablepara

Machine Translated by Google

DIAGNÓSTICODEFALLAS

1.ElJacknopudofuncionar

Parabombainfladora

Voltajedeentrada

235530mm

21,67l/min

155450mm

36psi/2,5bares

Elenchufenoeseléctricooestáflojo,overifiqueelcable,conecteel

Rangodeelevaciónadicional

Flujomáximo

180W

Elfusibleinteriordelenchufedelencendedorestádestruido.d).Siel

enchufedelcabledealimentacióndelconectorseaflojaconelconectorosecae.

Mayorrangodeelevación

Presión

12VCC.

vuelvaaconectarelenchufe;Silovuelveaconectaryaúnnoseenciende,verifiquesiel

alimentarcorrectamente;

Potenciadeentradamáxima:

a).Compruebesienciendelaalimentaciónautomática.b).

Inspeccionesielinterruptordefunciónestáajustadoalaposicióndefunciónrelevante.c).Lalámparapilotodel

enchufedelencendedordecigarrillosestáencendidaono;delocontrario,porfavor

8

Machine Translated by Google

4.ElvástagodelpistónJacknosepudocaer.

3.Nosepudoelevarelvástagodelpistóndelgato.

2.Noinflar

Advertencia

a).Compruebesiarrancalabombadelinflador.b).Sila

boquilladegasdelamangueradeaireestáconectadacorrectamenteconlaboquilladegaspara

neumáticos.do).Inspeccionelamangueradeaireparaversihayfugasdeairedebidoaquefuedestruidaen

a).Confirmesiarrancaelmotor.b).Sielinterruptor

defunciónestáajustadoalaposicióndefunciónJACK,ytambién

estádestruido,reempláceloyvuelvaaintentarlo.

Interruptor"Abajo"paracomenzarunminuto,luegopresioneelinterruptor"Arriba".

”;Compruebeelenchufedelencendedordecigarrillos,sielfusibleestádestruido,si

Descongelarelaceitehidráulicoyluego

usarlo.d).Nousarlodurantemuchotiempopuedecausarqueelaceitenoseasuave,primeropresione

válvulaconunallavedeseisángulos(gireaproximadamentemediocírculoensentidoantihorario)hasta

“

a).Confirmesiarrancaelmotor.b).Sielinterruptor

defunciónestáajustadoalaposicióndefunciónJACK,ytambién

temperaturaparaesteproducto,delocontrario,precalienteprimeroelgato,haciendoque

Despuésdeintentarlasmedidasanteriores,elvástagodelpistóndelgatonosepuededejarcaer,retire

lacabezadelaválvuladeseguridad(VerDiagramaDos,punto4),sueltelaválvuladeseguridad.

verifiquequeelinterruptordedirecciónestéen

“Arriba”/“Abajo”c).Compruebesilatemperaturamásbajaestádentrodelrangoadecuado

Sielinterruptordeencendidoestáenlaposición"O",ajústelo

Presioneelinterruptor"Arriba"paracomenzarcincosegundosyluegopresioneelinterruptor"Abajo".

elvástagodelpistóncaealaposiciónanterior,apretándololuego.

emergencia.

verifiquequeelinterruptordedirecciónestéen

“Arriba”/“Abajo”c).Nousarlodurantemuchotiempopuedecausarqueelaceitenoseasuave,primero

9

Machine Translated by Google

OPERACIÓN

suficientedespuésdetresocuartasvecesdesonidode“estrépito”.

6.Presioneelladoderechodelinterruptor(conlamarca"T")paraapretarlastuercas,quedaráapretado

LLAVEELÉCTRICA(ZSB02)

2.Conécteloalencendedordecigarrillosoconécteloalabateríadelautomóvil.

3.Elijaelcasquilloadecuadoparaelejedelallave(FIG.1).

1.Enciendaelcoche.

5.Presioneelladoizquierdodelinterruptor(conlamarca“L”)parainiciarlaoperaciónycadatuerca

demasiadorápido,prestesiempreatenciónalcochebajado,paraevitarserpresionadopor

elauto.

reemplazadocompletamenteyaflojarlentamenteensentidoantihorarioyevitar

Alaflojarlaválvuladeseguridad,asegúresedeprestaratenciónaqueelneumáticodelautomóviltenga

4.Segúnladireccióndelhilo,presioneelinterruptorparaapretaroaflojar.(Hazlo

aflojarlodespuésdetresocuartasvecesdesonidode“traqueteo”.

Nota:Silallavepasasinimpactar.Porfavorarranqueelmotorpara

reversoparatornilloizquierdo)(FIG.2)

voltajemáximoymantengapresionadoelinterruptorhastaquepuedaescucharunsonidode

"traqueteo".

10

Machine Translated by Google

CÓMOREEMPLAZARELFUSIBLEENELENCHUFEDE12V

3.Vuelvaagirarlatapadelenchufe.Seincluyendosfusiblesderepuestoenel

2.Retireelfusibledefectuosoeinserteunonuevo.

1.Parareemplazarelfusibleenelenchufe,retirelacubiertasuperior.

caso.

Apretar

Apliquelallavealatuercadelaruedaypresioneelladosuperiordelinterruptor(conlamarca

Aflojar

"L")paracomenzar.Latuercaseaflojará.

Elijayapliqueelcasquillocorrectoalcabezaldelallave.

FIG.2

FIG.1

Enchufe

TABLADEOPERACIÓN

11

Precauciones

Machine Translated by Google

SOLUCIÓNDEPROBLEMAS

PELIGRO

5.Noutiliceenchufesnoincluidosenestekit.

Lallavedeimpactosoloestádiseñadaparaaflojaryapretartuercasderuedasdeautomóviles.

2.Latuercadelaruedanosepuededesenroscarniapretar.a).¿Seha

seleccionadoelsentidodegirocorrecto?

terminalescorrectosdelabatería.Rojoapositivoynegroanegativo.

9.Elfabricantenosehaceresponsabledelusoincorrectodeesteproductoy

Elfusibleinteriordelenchufedelencendedorestádestruido.b).Siel

enchufedelcabledealimentacióndelallaveestáflojoono.

4.Cuandoutilicelosclipsenlabateríadelautomóvil,asegúresedeconectarlosclipsa

loantesposible.

vuelvaaconectarelenchufe;Silovuelveaconectaryaúnnoseenciende,verifiquesiel

3.Notoquelacabezadelejeconlamanoduranteelfuncionamiento.

usodeemergencia.Utiliceunallavedinamométricaprofesionalparavolveracomprobarelparcorrecto.

técnicoconexperiencia.

1.Lallavedeimpactonoarranca.a).Lalámpara

pilotodelenchufedelencendedordecigarrillosestáencendidaono,sino,porfavor

abrazaderaderuedadespuésdeapretarconlallavedeimpacto.Lallavedeimpactoessolopara

2.Noutiliceslaherramientacontinuamentedurantemásde10minutos.

laoperación.

Lasreparacionesdelaherramientaodelcabledealimentaciónlasdeberealizarúnicamenteunprofesional.

1.EstaherramientasolosepuedeaplicaraalimentaciónDC12v.

8.Elfabricanterecomiendacomprobarelaprietedelastuercasdelasruedasconun

7.Apagueelinterruptorde3a5segundosdespuésdequeseescucheelsonidode"ruido".Luegocontinúe

Riesgodedescargaseléctricasmortales.

sonidodeimpacto“ruido”)

6.Lacorrientemáximadelfusiblenuevodebeserde15Aomenos.

b).Esnecesariopresionarprolongadamenteelinterruptorparaactivarlafuncióndeimpactodelallave(escucheel

12

Machine Translated by Google

Inserteelcabledealimentaciónenelencendedordecigarrillos.

13

Método1

CÓMOUSARLAFUENTEDEENERGÍA

Machine Translated by Google

CONTENIDODELPAQUETE

14

Usalabateríaparaobtenerenergía.

Método2

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

PODNOŚNIK ELEKTRYCZNY HYDRAULICZNY (ZESTAWY)

INSTRUKCJA OBSŁUGI

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie

szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi

najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas.

Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz

połowę w porównaniu z czołowymi markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/

support

<Zdjęcie tylko w celach informacyjnych>

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne

zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę

wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy do

kontaktu z nami:

MODEL:ZSY01-3: Zestawy zawierające modele ZSY01-3 i ZSB02)

JACK (ZESTAWY)

ELEKTRYCZNA HYDRAULIKA

- 1 -

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Machine Translated by Google

- 2 -

lub serwisowania tego produktu. Niezastosowanie się do tych ostrzeżeń i

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a

jeśli nie zostanie zainstalowany i nie będzie używany zgodnie z instrukcją, może

· Podłącz produkt do gniazdka w innym obwodzie niż ten

nie gwarantuje, że zakłócenia nie wystąpią w konkretnym przypadku

Informacje FCC:

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są dokonywane w sposób wyraźny

· Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym

strona odpowiedzialna za zgodność może unieważnić uprawnienia użytkownika do

uprawnienia użytkownika do obsługi produktu.

odbiór telewizji, co można sprawdzić obracając produkt

ograniczenia dla urządzenia cyfrowego klasy B zgodnie z częścią 15 ustawy FCC

To urządzenie jest zgodne z częścią 15 przepisów FCC. Operacja jest

jeden lub więcej z poniższych środków.

OSTRZEŻENIE: Przed przystąpieniem do obsługi przeczytaj i zrozum całą niniejszą instrukcję

1) Ten produkt może powodować szkodliwe zakłócenia.

przed szkodliwymi zakłóceniami w instalacji domowej.

· Zwiększ odległość pomiędzy produktem a odbiornikiem.

zakłóceń, które mogą powodować niepożądane działanie.

instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

powodować szkodliwe zakłócenia w komunikacji radiowej. Jednak tam

do którego podłączony jest odbiornik.

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez firmę

zatwierdzone przez stronę odpowiedzialną za zgodność, może unieważnić

instalacja. Jeśli ten produkt powoduje szkodliwe zakłócenia w radiu lub

obsługiwać sprzęt!

Uwaga: ten produkt został przetestowany i uznany za zgodny z

wyłączania i włączania, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń

· Zmień orientację lub położenie anteny odbiorczej.

pod następującymi dwoma warunkami:

Zasady. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony

2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym

Machine Translated by Google

OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA

oznaczone tym symbolem. Produkty oznaczone jako takie mogą nie być

podnoszenie.  Nie przeciążaj maszyny podczas korzystania z niej, pamiętaj o utrzymaniu pozycji pionowej

wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu

podnosząc jednocześnie samochód, nigdy nie używaj go pod

kątem.  Nie ciągnij kabla zasilającego przypadkowo podczas używania, unikaj uszkodzenia kabla lub

punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu

zwarcie.

pomoc.

 Przed użyciem upewnij się, że zaparkowałeś samochód z jednej strony i zamknij silnik. 

Podczas korzystania z maszyny upewnij się, że operator cały czas jest przy niej, w środku

 Należy unikać używania produktu przez dzieci. A ten produkt nie jest zabawką. Nie pozwalaj

PRAWIDŁOWA UTYLIZACJA

w przypadku, gdy operator będzie musiał wyjść na chwilę, należy najpierw wyłączyć maszynę. 

Maszyna wykorzystuje moc precyzyjnego oleju hydraulicznego, należy go zachować

Ten produkt podlega przepisom Dyrektywy Europejskiej

dzieci do zabawy.

 Materiał pokrywy jest plastikowy, łatwy do złamania, należy się nim zająć

odpowiednią wentylację, unikaj robienia tego w środowisku o wysokiej temperaturze i

2012/19/WE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach

ostrożnie podczas użytkowania. Następnie, jeśli go przenosisz, trzymaj go za uchwyt, NIE podnosząc go

wskazuje, że produkt wymaga oddzielnej zbiórki śmieci w

pręt dociskowy.

 Nie pracuj przez dłuższy czas. Jeśli nie używasz, odłącz zasilanie.  Unikaj wpadnięcia

urządzenia do wody i używania go w złym stanie.  Przed użyciem sprawdź, czy moc jest zgodna

z zapalniczką samochodową 12 V.  Zwróć uwagę na gładką podłogę i ładowność podczas

użytkowania, również zapłać

Unia Europejska. Dotyczy to produktu i wszystkich akcesoriów

dbałość o ustalenie dokładnej pozycji załadunku samochodu przed operacją

- 3 -

Machine Translated by Google

OSTRZEŻENIE DOTYCZĄCE UŻYCIA

ZACHOWAJ TE INSTRUKCJE

WSTĘP

50 ℃.

 Można go używać wyłącznie do konserwacji samochodu, a nie do innych celów. 

Maksymalna masa samochodu załadunkowego wynosi 5t!

 Można go używać wyłącznie do konserwacji samochodu, a nie do innych celów.

raczej niska temperatura, natomiast odpowiednia temperatura powinna wynosić od -15 ℃ do

 Nadaje się wyłącznie do podnoszenia na poziomych, twardych powierzchniach.

 Można podnosić tylko jedno koło na raz.

- 4 -

Machine Translated by Google

Proszę sprawdzić diagram 3

Pudełko nawijania linki Podnieś podkładkę ochronną

Pudełko do nawijania linii

W sytuacji awaryjnej odblokuj tłoczysko

Gumowa stopa

Jeśli przesuwasz podnośnik, przytrzymaj go tutaj

Drążek służy do podnoszenia

- 5 -

Umieść narzędzia i zbierz wąż powietrza tutaj

Tłoczysko

Odporny na wstrząsy i antypoślizgowy

Spraw, aby ładowanie było stabilne

Skrzynka narzędziowa

Przełączniki

Zawór bezpieczeństwa

Płyta podstawowa

Manometr Pokazuje ciśnienie

Pudełko służy do zbierania linek

Uchwyt

Nazwa

Opis funkcji

NIE.

Nie. Imię

Schemat 1

Schemat 2

Machine Translated by Google

podnośnik; naciśnij długo „D” i opuść podnośnik.

podczas korzystania z funkcji podnoszenia, w tym momencie

", lampka się zaświeciła.

 Przełącz na „Podnieś”

naciśnij długo „U”

 Podczas korzystania z funkcji Inflacja przełącz na „Inflację”.

Schemat 3

(2) Sprawdź, czy przełącznik jest w pozycji zamkniętej, jeśli tak, powinien być w pozycji „O”.

nie, proszę to zrobić najpierw, a następnie podłączyć wtyczkę zasilającą do gniazda zapalniczki samochodowej.

 Przełącz na

(1) Zatrzymaj samochód, zaciągnij hamulec.

METODA APLIKACJI

Śruba regulacyjna

- 6 -

podwozie

Dostosuj odległość tłoczyska od samochodu

Funkcja Jacka:

Machine Translated by Google

SPECYFIKACJA

- 7 -

Dla Jacka

Funkcja inflacji:

Napięcie wejściowe

zbierać w skrzynce z narzędziami. Później także wyciągnij wtyczkę z zapalniczki

(5) Po zmianie opony naciśnij i przytrzymaj przełącznik „w dół” ze

stałą szybkością.

Normalny zakres podnoszenia

nie upadłby.

(3) Jeśli kończysz, najpierw zamknij zasilanie, a następnie wyciągnij nadmuchiwaną głowicę

część ładującą podwozia samochodu, a następnie obróć śrubę regulacyjną, aby to zrobić

(6) Zakończ wszystko, zbierz kable i narzędzia w skrzynce nawojowej linii.

następnie zacznie się napełniać. Sprawdź zmianę

(3) Umieść podnośnik z boku opony samochodowej i upewnij się, że środek tłoczyska jest wyrównany

Maksymalne obciążenie

podnośnik zacząłby wpadać

zbierz kable do skrzynki z narzędziami.

(4) Przełącz na „Podnoszenie”, naciśnij długo przełącznik „W górę”, a podnośnik zacznie działać (podnoszenie), aż

(1) Dobrze przygotuj sprzęt, wyciągnij wąż powietrza i wybierz odpowiedni

DC12V

180 W

możliwie jak najbliżej podwozia samochodu.

155-360 mm

1,8t

Maksymalna moc wejściowa:

przełącznik, gdy zasilanie jest odłączone, maszyna zablokuje się automatycznie i

(2) Przełącz manometr na

„Inflacja”.

nadmuchiwaną głowicę do podłączenia, a następnie włącz zasilanie.

odległość między oponą samochodu a podłogą wynosi około 5 cm, zwolnij moc

Machine Translated by Google

DIAGNOZA USTEREK

1. Jack nie mógł działać

Do pompy inflacyjnej

ponownie podłącz wtyczkę; jeśli podłączysz go ponownie, nadal nie ma oświetlenia, sprawdź, czy

Ciśnienie

Maksymalna moc wejściowa:

A). Sprawdź, czy włącza się automatyczne zasilanie. B).

Sprawdź, czy przełącznik funkcji jest ustawiony w odpowiedniej pozycji funkcji. c). Lampka kontrolna wtyczki

zapalniczki świeci się lub nie. Jeśli nie, proszę

Dodatkowy zakres podnoszenia

180 W

moc prawidłowo;

Gniazdko nie jest elektryczne lub jest poluzowane lub sprawdź kabel, podłącz

Wyższy zakres podnoszenia

DC12V

Maksymalny przepływ

Wewnętrzny bezpiecznik wtyczki zapalniczki jest uszkodzony. D). Czy

wtyczka kabla zasilającego gniazda jest poluzowana wraz z gniazdem, czy odpada.

235-530 mm

21,67 l/min

36 psi/2,5 bara

155-450 mm

Napięcie wejściowe

- 8 -

Machine Translated by Google

- 9 -

naciśnij przełącznik „W górę”, aby rozpocząć przez pięć sekund, a następnie naciśnij przełącznik „W dół”.

nagły wypadek.

sprawdź przełącznik kierunku dla „Góra”/„Dół” c).

Nieużywanie przez dłuższy czas może być spowodowane tym, że olej nie jest gładki, najpierw proszę

„

temperaturę dla tego produktu. Jeśli nie, należy najpierw podgrzać gniazdo i wykonać

tłoczysko opada do poprzedniego położenia, a następnie dokręcając je.

zawór za pomocą klucza sześciokątnego (obrócić o około pół obrotu w kierunku przeciwnym do ruchu wskazówek zegara) aż do momentu

sprawdź przełącznik kierunku dla „Góra”/„Dół” c). Sprawdź,

czy najniższa temperatura mieści się w zakresie odpowiednim

Jeśli włącznik zasilania znajduje się w pozycji „O”, ustaw go w

pozycji

A). Potwierdź, czy uruchomić silnik. B). Czy przełącznik

funkcji jest ustawiony w pozycji funkcji JACK, a także

Po wypróbowaniu powyższych środków, tłoczysko podnośnika nie może zostać upuszczone, zdejmij głowicę

zaworu bezpieczeństwa (patrz schemat drugi, punkt 4), poluzuj zabezpieczenie

jest zniszczony, wymień go i spróbuj ponownie.

Przełącznik „w dół”, aby rozpocząć przez jedną minutę, a następnie naciśnij przełącznik „w górę”.

rozmrozić olej hydrauliczny, a następnie

go użyć. D). Nieużywanie przez dłuższy czas może być spowodowane tym, że olej nie jest gładki. Najpierw naciśnij

”; Sprawdź wtyczkę zapalniczki, czy bezpiecznik nie jest uszkodzony, jeśli tak

a).Sprawdź, czy uruchamia się pompa inflatora. B). Czy dysza

gazowa węża powietrznego jest prawidłowo połączona z dyszą gazową do opon. C). sprawdź wąż powietrzny,

czy nie wycieka powietrze z powodu zniszczenia

A). Potwierdź, czy uruchomić silnik. b). Czy przełącznik

funkcji jest ustawiony w pozycji funkcji JACK, a także

3. Nie można podnieść tłoczyska podnośnika

4. Tłoczysko podnośnika nie mogło spaść

2. Brak pompowania

Ostrzeżenie

Machine Translated by Google

KLUCZ ELEKTRYCZNY (ZSB02)

wystarczy po trzech lub czwartych razach „klekotu”.

6. Naciśnij prawą stronę przełącznika (oznaczoną „T”), aby dokręcić nakrętki, będzie mocno dokręcone

DZIAŁANIE

1. Włącz zasilanie samochodu.

2. Podłącz do zapalniczki lub podłącz do akumulatora samochodowego.

3. Wybierz odpowiednią nasadkę do trzonka klucza.(RYS.1)

zostać poluzowany po trzech lub czwartych uderzeniach dźwięku.

zbyt szybko, zawsze zwracaj uwagę na samochód w dół, aby uniknąć nacisku

samochód.

został całkowicie wymieniony i powoli poluzuj w kierunku przeciwnym do ruchu wskazówek zegara i unikaj

Podczas luzowania zaworu bezpieczeństwa należy zwrócić uwagę na rodzaj opony samochodowej

5. Naciśnij lewą stronę przełącznika (oznaczoną „L”), aby rozpocząć pracę, a każda nakrętka zostanie uruchomiona

Uwaga: Jeśli kołki klucza nie są uderzane. Proszę uruchomić silnik

odwrotnie dla śruby lewej) (RYS.2)

maksymalne napięcie i naciśnij długo przełącznik, aż usłyszysz dźwięk „stukania”.

4. W zależności od kierunku gwintu naciśnij przełącznik, aby dokręcić lub poluzować. (Zrób

- 10 -

Machine Translated by Google

Dokręcać

RYS.2

Nałóż klucz na nakrętkę koła i naciśnij górną część przełącznika (z oznaczeniem

„L”), aby rozpocząć. Nakrętka zostanie poluzowana.

Wybierz i załóż odpowiednią nasadkę na główkę klucza.

Poluzować

RYS.1

Gniazdo

3. Zakręć z powrotem osłonę wtyczki. w zestawie znajdują się dwa zapasowe bezpieczniki

2. Wyjmij uszkodzony bezpiecznik i włóż nowy.

1. Aby wymienić bezpiecznik we wtyczce, odkręć górną osłonę.

sprawa.

JAK WYMIENIĆ BEZPIECZNIK WE WTYCZCE 12V

SCHEMAT DZIAŁANIA

- 11 -

Przestrogi

Machine Translated by Google

ROZWIĄZYWANIE PROBLEMÓW

NIEBEZPIECZEŃSTWO

2. Nakrętki koła nie można odkręcić ani dokręcić. A). Czy wybrano

właściwy kierunek obrotu?

6. Maksymalny prąd nowego bezpiecznika powinien wynosić lub mniej niż 15A.

B). Należy długo nacisnąć przełącznik, aby uruchomić funkcję uderzenia klucza (usłyszeć

7. Wyłącz przełącznik 3-5 sekund po usłyszeniu dźwięku „stukania”. Kontynuuj

Ryzyko śmiertelnego porażenia prądem.

„stukający” dźwięk uderzenia)

operacja.

Naprawę narzędzia lub przewodu zasilającego zlecaj wyłącznie profesjonalistom

1. To narzędzie można zastosować tylko do zasilania DC12v.

8. Producent zaleca sprawdzenie dokręcenia nakrętek kół za pomocą a

doświadczony technik.

2. Nie używaj narzędzia w sposób ciągły dłużej niż 10 minut.

klucz do kół po dokręceniu kluczem udarowym. Klucz udarowy służy wyłącznie do

3. Nie dotykaj ręką głowicy wału podczas pracy.

zastosowanie awaryjne. Użyj profesjonalnego klucza dynamometrycznego, aby ponownie sprawdzić prawidłowy moment dokręcania

1. Klucz udarowy nie uruchamia się. A). Lampka

kontrolna wtyczki zapalniczki świeci się lub nie, jeśli nie, proszę

4. Używając zacisków do akumulatora samochodowego, pamiętaj o podłączeniu zacisków do

tak szybko, jak to możliwe.

ponownie podłącz wtyczkę; jeśli podłączysz go ponownie, nadal nie ma oświetlenia, sprawdź, czy

prawidłowe zaciski akumulatora. Czerwony do plusa i czarny do minusa.

9. Producent nie ponosi odpowiedzialności za nieprawidłowe użytkowanie tego produktu i

Wewnętrzny bezpiecznik wtyczki zapalniczki jest uszkodzony. B).

Czy wtyczka kabla zasilającego klucza jest poluzowana, czy nie.

5. Nie używaj gniazdek nie znajdujących się w zestawie.

Klucze udarowe służą wyłącznie do odkręcania i dokręcania nakrętek kół samochodowych.

- 12 -

Machine Translated by Google

Włóż przewód zasilający do zapalniczki.

Metoda 1

JAK KORZYSTAĆ Z ZASILACZA

- 13 -

Machine Translated by Google

ZAWARTOŚĆ OPAKOWANIA

Użyj baterii, aby uzyskać moc

Metoda 2

- 14 -

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen

slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in

vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën

gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

GEBRUIKERSHANDLEIDING

ELEKTRISCHE HYDRAULISCHE KRIK (KITS)

Machine Translated by Google

MODEL:ZSY01-3: Kits met modellen ZSY01-3 en ZSB02)

HULP NODIG? NEEM CONTACT MET ONS OP!

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

ELEKTRISCH HYDRAULISCH

JACK (KITS)

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door

voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er

technologie- of software-updates zijn voor ons product.

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

- 1 -

Machine Translated by Google

WAARSCHUWING: Lees en begrijp deze gehele handleiding voordat u ermee aan de slag gaat

1) Dit product kan schadelijke interferentie veroorzaken.

tegen schadelijke interferentie in een residentiële installatie.

· Vergroot de afstand tussen het product en de ontvanger.

limieten voor een digitaal apparaat van klasse B overeenkomstig Deel 15 van de FCC

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Operatie is

een of meer van de volgende maatregelen.

televisie-ontvangst, wat kan worden bepaald door het product te draaien

partij die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker daartoe ongeldig maken

bevoegdheid van de gebruiker om het product te bedienen.

· Sluit het product aan op een stopcontact op een ander circuit dan dat

is geen garantie dat er geen interferentie zal optreden in een bepaald geval

FCC-informatie:

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet uitdrukkelijk toegestaan

· Raadpleeg de dealer of een ervaren radio/TV-technicus voor

· Heroriënteer of verplaats de ontvangstantenne.

onderworpen aan de volgende twee voorwaarden:

2)Dit product moet alle ontvangen interferentie accepteren, inclusief

of onderhoud aan dit product. Het niet opvolgen van deze waarschuwingen en

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt

geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het

Regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden

bedien de apparatuur!

Let op: Dit product is getest en voldoet aan de

aan en uit wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door

goedgekeurd door de partij die verantwoordelijk is voor de naleving kan de overeenkomst ongeldig maken

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de

installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of

schadelijke interferentie veroorzaken bij radiocommunicatie. Echter, daar

instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.

interferentie die een ongewenste werking kan veroorzaken.

waarop de ontvanger is aangesloten.

- 2 -

Machine Translated by Google

- 3 -

Dit product valt onder de bepalingen van de Europese richtlijn

ÿ Zorg ervoor dat de parkeerplaats aan één kant staat en sluit de motor voordat u deze

gebruikt. ÿ Zorg ervoor dat de machinist tijdens het gebruik van de machine altijd bij de machine blijft

ÿ Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Niet toestaan

CORRECTE VERWIJDERING

Als de operator een korte tijd weg moet, schakel dan eerst de machine uit. ÿ De machine neemt de

kracht van nauwkeurige hydraulische olie over, bewaar deze

inzamelpunt voor recycling van elektrische en elektronische apparaten

bijstand.

kortsluiting.

tegelijkertijd de auto optillen, bedien hem nooit scheef. ÿ Trek

niet nonchalant aan de voedingskabel tijdens gebruik, vermijd dat de kabel kapot gaat of

weggegooid met het normale huisvuil, maar moet naar een

voldoende ventilatie, vermijd dit in een omgeving met hoge temperaturen en

gemarkeerd met dit symbool. Producten die als zodanig zijn gemarkeerd, zijn dat mogelijk niet

opheffen. ÿ Overbelast niet wanneer u de machine gebruikt; zorg ervoor dat u rechtop blijft staan

Europese Unie. Dit geldt voor het product en alle accessoires

aandacht voor het vinden van de exacte laadpositie van de auto vóór gebruik

geeft aan dat het product aparte afvalinzameling vereist in de

druk staaf. ÿ

Werk niet langdurig. Als u het apparaat niet gebruikt, schakel dan de stroom uit. ÿ Zorg

ervoor dat de machine niet in het water valt en in slechte staat wordt gebruikt. ÿ Controleer vóór

gebruik of de stroom goed overeenkomt met de 12V auto-sigarettenaansteker. ÿ Let bij gebruik op

de gladde vloer en het laadvermogen, betaal ook

2012/19/EG. Het symbool met een doorgestreepte vuilnisbak

met zorg bij gebruik. Als u hem draagt, gebruik dan het handvat en til hem NIET op

kinderen om te

spelen. ÿ Het materiaal van de hoes is van plastic, dat gemakkelijk te breken is. Hanteer het alstublieft

VEILIGHEIDSWAARSCHUWING

Machine Translated by Google

WAARSCHUWING VOOR GEBRUIK

BEWAAR DEZE INSTRUCTIES

INVOERING

50ÿ.

ÿ Alleen geschikt voor hijsen op horizontale harde oppervlakken.

ÿ Het mag alleen worden gebruikt voor auto-onderhoud, niet voor andere doeleinden.

vrij lage temperatuur, terwijl de geschikte temperatuur van -15ÿ tot moet zijn

ÿ U kunt slechts één wiel tegelijk optillen.

ÿ Het mag alleen worden gebruikt voor auto-onderhoud, niet voor andere doeleinden. ÿ

Het maximale gewicht van de laadwagen bedraagt 5 ton!

- 4 -

Machine Translated by Google

Gereedschapskist

Als u de krik verplaatst, houd deze dan hier vast

- 5 -

De stang is om op te tillen

Lijnwikkelkast Til het beschermkussen op

Lijnwikkeldoos

Rubberen voet

Ontgrendel in geval van nood de zuigerstang

Basisplaat

Veiligheidsklep

Hendel

Manometer Toon de druk

De doos wordt gebruikt voor het verzamelen van de lijnen

Controleer diagram 3

Plaats hier het gereedschap en verzamel de luchtslang

Zuigerstang

Schokbestendig en antislip

Schakelaars

Maak de lading stabiel

Naam

Nee. Naam

Functiebeschrijving

Nee.

Functiebeschrijving

Diagram 1

Diagram 2

Machine Translated by Google

druk lang op "U" de krik; druk lang op "D" de krik naar beneden.

ÿ Schakel over naar

ÿ Schakel naar "Lift"

bij gebruik van de liftfunctie, Op dit moment,

ÿ Schakel over naar "Inflatie" wanneer u de opblaasfunctie gebruikt.

Diagram 3

(1) Stop de auto, span de rem van de auto.

(2) Controleer of de schakelaar in de gesloten positie staat. Als dit het geval is, zou deze in de “O”-stand moeten staan

Nee, doe dit eerst en steek vervolgens de stekker in de sigarettenaansteker van de auto.

’, de lamp ging branden.

TOEPASSINGSMETHODE

chassis

- 6 -

Stelschroef

Pas de afstand van de zuigerstang en de auto aan

De Jack-functie:

Machine Translated by Google

SPECIFICATIE

- 7 -

Voor Jac

Inflatiefunctie:

zo dicht mogelijk bij het autochassis.

dan zou het beginnen op te blazen, controleer dan de verandering van

het laadgedeelte van het autochassis en draai vervolgens de stelschroef om het te maken

(6) Maak alles af, verzamel de kabels en het gereedschap in de lijnwikkelkast.

de krik zou erin vallen

(3) Plaats de krik in de zijkant van de autoband en zorg ervoor dat het midden van de zuigerstang op één lijn ligt

verzamelen in de gereedschapskist. Trek later ook de stekker uit de sigarettenaansteker

(5) Na het verwisselen van de band de schakelaar “Omlaag” lang met een constante

snelheid ingedrukt houden.

verzamel de kabels in de gereedschapskist.

Normaal hefbereik

zou niet vallen.

(3) Als u klaar bent, schakel dan eerst de stroom uit en trek vervolgens de opblaasbare kop eruit

Maximale belasting

DC12V

schakelaar, terwijl de stroom is uitgeschakeld, zou de machine automatisch worden vergrendeld en

(2) Schakel de manometer

naar “Inflatie”.

180W

Maximaal ingangsvermogen:

de afstand tussen de autoband en de vloer is ongeveer 5 cm, laat de stroom los

opblaasbare kop om aan te sluiten en vervolgens de stroom in te schakelen.

Ingangsspanning

(4) Schakel over naar "Lift", druk lang op de schakelaar "Up", dan begint de krik te werken (lift), totdat

(1) Bereid je goed voor op de apparatuur, trek de luchtslang eruit en kies de geschikte

1,8t

155-360 mm

Machine Translated by Google

STORINGSDIAGNOSE

1. De krik werkte niet

Voor opblaaspomp

155-450 mm

Het stopcontact is niet elektrisch of maak los, of controleer de kabel, sluit deze aan

Extra hefbereik

180W

macht correct;

Maximale stroom

DC12V

Hoger hefbereik

sluit de stekker opnieuw aan; Als u hem opnieuw aansluit en er nog steeds geen verlichting is, controleer dan of de

Druk

de binnenste zekering van de sigarettenaanstekerstekker is

kapot. D). Of de stekker voor de stroomkabel van de jack los zit met de jack of eraf valt.

Maximaal ingangsvermogen:

A). Controleer of de automatische stroomvoorziening

is ingeschakeld. B). Controleer of de functieschakelaar op de betreffende functiestand staat. c).

Het controlelampje voor de sigarettenaanstekerplug brandt of niet, zo niet, alstublieft

Ingangsspanning

235-530 mm

21,67 l/min

36 psi/2,5 bar

- 8 -

Machine Translated by Google

4. De Jack-zuigerstang kon niet vallen

Waarschuwing

3. De Jack-zuigerstang kon niet omhoog worden gebracht

2. Niet opblazen

”; Controleer de stekker van de sigarettenaansteker, of de zekering kapot is, als deze aanwezig is

klep met zeshoeksleutel (draai ongeveer een halve cirkel tegen de klok in) tot

“

temperatuur voor dit product. Als dit niet het geval is, verwarm dan eerst de krik voor en maak de

de zuigerstang valt naar de vorige positie en wordt vervolgens vastgedraaid.

A). Bevestig of de motor wordt gestart. B). Of de

functieschakelaar is afgesteld op de JACK-functiepositie, en ook

Als de aan/uit-schakelaar in de stand “O” staat, zet de

schakelaar dan op

controleer de richtingschakelaar voor “Omhoog”/“Omlaag”

c). Controleer of de laagste temperatuur binnen het bereik van geschikt is

druk op de "Omhoog" -schakelaar om vijf seconden te starten en druk vervolgens op de "Omlaag" -schakelaar.

Nadat u bovenstaande maatregelen heeft geprobeerd, kan de zuigerstang van de krik niet meer

vallen. Verwijder de kop van de veiligheidsklep (zie diagram twee, punt 4), maak de veiligheidsklep los.

noodgeval.

controleer de richtingschakelaar voor “Omhoog”/“Omlaag”

c). Als u het product lange tijd niet gebruikt, kan het zijn dat de olie niet glad is, alstublieft eerst

a). Controleer of de opblaaspomp start. B). Of het

gasmondstuk van de luchtslang terecht is verbonden met het gasmondstuk van de band. C). inspecteer

de luchtslang of er lucht lekt omdat deze is vernield

A). Bevestig of de motor wordt gestart. b). Of de

functieschakelaar is afgesteld op de JACK-functiepositie, en ook

is vernietigd, vervang deze dan en probeer het opnieuw.

“Omlaag”-schakelaar voor het starten van één minuut, druk vervolgens op de “Omhoog”-schakelaar.

hydraulische olie ontdooien en vervolgens

gebruiken. D). Als u de olie lange tijd niet gebruikt, kan het zijn dat de olie niet glad is. Druk eerst op

- 9 -

Machine Translated by Google

BEDIENING

genoeg na drie of vierde keer “gekletter” geluid.

6. Druk op de rechterkant van de schakelaar (met de markering “T”) om de moeren vast te draaien; deze zullen strak zitten

ELEKTRISCHE SLEUTEL (ZSB02)

1. Schakel de stroom van de auto in.

2. Sluit de stekker aan op de sigarettenaansteker of maak verbinding met de accu van de auto.

3. Kies de juiste dop voor de as van de sleutel. (FIG.1)

worden losgemaakt na drie of vierde keer een “gekletter”-geluid.

te snel, let altijd op de auto naar beneden, om te voorkomen dat u onder druk wordt gezet

de auto.

volledig vervangen is, en langzaam tegen de klok in losdraaien en vermijden

Let bij het losdraaien van het veiligheidsventiel op de autoband

5. Druk op de linkerkant van de schakelaar (met de markering “L”) om de werking te starten, en elke moer zal dat doen

Opmerking: Als de sleutel vastpint zonder er tegenaan te botsen. Start de motor voor

achteruit voor linkse schroef) (FIG.2)

maximale spanning en houd de schakelaar lang ingedrukt totdat u een “gekletter”-geluid

hoort.

4. Druk, afhankelijk van de draadrichting, op de schakelaar om vaster of losser te maken. (Doe de

- 10 -

Machine Translated by Google

Draai vast

FIG.2

Breng de sleutel aan op de wielmoer en druk op de bovenkant van de schakelaar (met markering

"L") om te starten. De moer wordt losgedraaid.

Kies en pas de juiste dop op de sleutelkop toe.

Losmaken

FIG.1

Stopcontact

2. Verwijder de defecte zekering en plaats een nieuwe.

geval.

3. Draai het deksel terug op de stekker. twee reservezekeringen zijn meegeleverd

1. Om de zekering in de stekker te vervangen, draait u het bovenste deksel eraf.

HOE VERVANGT U DE ZEKERING IN DE 12V-STEKKER

WERKINGSKAART

Waarschuwingen

- 11 -

Machine Translated by Google

GEVAAR

PROBLEMEN OPLOSSEN

3. Raak de askop tijdens het gebruik niet met de hand aan.

ervaring technicus.

wielmoersleutel na het vastdraaien met de slagmoersleutel. De slagmoersleutel is alleen bedoeld voor

2. Gebruik het gereedschap niet langer dan 10 minuten onafgebroken.

1. Slagmoersleutel start niet. A). Het

controlelampje voor de sigarettenaanstekerplug brandt of niet, zo niet, alstublieft

de operatie.

1. Deze tool kan alleen worden toegepast op DC12v Power.

8. De fabrikant adviseert om de vastheid van de wielmoeren te controleren met een

Risico op dodelijke elektrische schokken.

7. Zet de schakelaar 3-5 seconden nadat het "gekletter"-geluid hoorbaar is uit. Ga verder

Laat reparaties aan het gereedschap of het netsnoer uitsluitend door een vakman uitvoeren

“gekletter”-impactgeluid)

6. De maximale stroomsterkte van de nieuwe zekering moet 15A of minder zijn.

B). U moet de schakelaar lang ingedrukt houden om de slagfunctie van de sleutel te activeren (hoor het geluid van de sleutel).

5. Gebruik geen stopcontacten die niet in deze set zijn meegeleverd.

De slagmoersleutel is uitsluitend bedoeld voor het los- en vastdraaien van autowielmoeren.

2. De wielmoer kan niet worden los- of vastgedraaid. A). Is de juiste

draairichting gekozen?

juiste polen van de batterij. Rood naar positief en zwart naar negatief.

9. De fabrikant aanvaardt geen verantwoordelijkheid voor onjuist gebruik van dit product en

de binnenste zekering van de sigarettenaanstekerstekker is kapot. B).

Of de stekker van de stroomkabel van de sleutel los zit of niet.

sluit de stekker opnieuw aan; Als u hem opnieuw aansluit en er nog steeds geen verlichting is, controleer dan of de

4. Wanneer u de clips op de accu van de auto gebruikt, zorg er dan voor dat u de clips aansluit

zo snel mogelijk.

noodgebruik. Gebruik een professionele momentsleutel om het juiste aanhaalmoment opnieuw te controleren

- 12 -

Machine Translated by Google

Steek het netsnoer in de sigarettenaansteker.

- 13 -

Methode 1

HOE DE STROOMVOORZIENING TE GEBRUIKEN

Machine Translated by Google

PAKKETINHOUD

- 14 -

Gebruik de batterij om stroom te krijgen

Methode 2

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

ANVÄNDARMANUAL

ELEKTRISKA HYDRAULISKA jack (KIT)

Teknisk support och e-garanticertifikat www.vevor.com/support

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

MODELL:ZSY01-3: Kit som innehåller modellerna ZSY01-3 och ZSB02)

JACK (KIT)

ELEKTRISK HYDRAULIK

- 1 -

BEHÖVER HJÄLP? KONTAKTA OSS!

Machine Translated by Google

- 2 -

eller serva denna produkt. Underlåtenhet att följa dessa varningar och

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den

inte installeras och används i enlighet med instruktionerna, kan den

· Anslut produkten till ett uttag på en annan krets än den

är ingen garanti för att störningar inte kommer att inträffa i en viss

FCC-information:

VARNING: Ändringar eller modifieringar av denna produkt inte uttryckligen

· Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för

part som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att

användarens behörighet att använda produkten.

tv-mottagning, vilket kan fastställas genom att vrida produkten

gränser för en klass B digital enhet i enlighet med del 15 av FCC

Denna enhet uppfyller del 15 av FCC-reglerna. Operation är

en eller flera av följande åtgärder.

VARNING: Läs och förstå hela denna bruksanvisning innan du använder den

1) Denna produkt kan orsaka skadliga störningar.

mot skadliga störningar i en bostadsinstallation.

· Öka avståndet mellan produkten och mottagaren.

störningar som kan orsaka oönskad funktion.

instruktioner kan orsaka personskada eller skada på värdefull egendom.

orsaka skadliga störningar på radiokommunikation. Däremot

som mottagaren är ansluten till.

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av

godkänt av den part som ansvarar för efterlevnaden kan ogiltigförklara

installation. Om denna produkt orsakar skadliga störningar på radio eller

använda utrustningen!

Obs: Denna produkt har testats och befunnits uppfylla kraven

av och på uppmuntras användaren att försöka korrigera störningarna genom att

· Rikta om eller flytta mottagningsantennen.

med förbehåll för följande två villkor:

Regler, Dessa gränser är utformade för att ge rimligt skydd

2) Denna produkt måste acceptera alla mottagna störningar, inklusive

Machine Translated by Google

SÄKERHETSVARNING

märkt med denna symbol. Produkter märkta som sådana kanske inte är det

lyft. ÿ

Överbelasta inte när du använder maskinen, se till att hålla dig upprätt med

kasseras med vanligt hushållsavfall, men måste tas till en

lyft bilen samtidigt, kör den aldrig snett. ÿ Dra inte i strömkabeln

slentrianmässigt när du använder den, undvik att kabeln är trasig eller

insamlingsställe för återvinning av elektriska och elektroniska apparater

kortslutning.

bistånd.

ÿ Se till att parkeringen parkeras på ena sidan och stäng motorn före användning. ÿ När du

använder maskinen, se till att operatören stannar med den hela tiden, i

ÿ Undvik att barn använder produkten. Och den här produkten är inte en leksak. Tillåt inte

KORREKT AVFALLSHANTERING

Om operatören måste lämna en kort stund, vänligen stäng av maskinen först. ÿ Maskinen använder

kraften från exakt hydraulolja, vänligen behåll

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

barn att leka. ÿ

Materialet på locket är plast, vilket är lätt att bryta, vänligen hantera det

tillräcklig ventilation, undvik att göra det i en miljö med hög temperatur och

2012/19/EG. Symbolen som visar en soptunna på hjul korsad

med försiktighet vid användning. Om du sedan bär den, vänligen med handtaget, lyft INTE

indikerar att produkten kräver separat sophämtning i

tryckstav. ÿ

Arbeta inte under lång tid, när du inte använder, vänligen stäng av strömmen. ÿ Undvik att

maskinen tappar i vattnet och använder den i dåligt skick. ÿ Kontrollera att strömmen stämmer

överens med 12V bilcigarettändare innan du använder den. ÿ Lägg märke till det släta golvet och

lastkapaciteten vid användning, betala också

Europeiska unionen. Detta gäller produkten och alla tillbehör

uppmärksamhet på att hitta den exakta lastningspositionen för bilen innan driften av

- 3 -

Machine Translated by Google

VARNING FÖR ANVÄNDNING

SPARA DESSA INSTRUKTIONER

INTRODUKTION

ÿ Den kan endast användas för bilunderhåll, inte för andra ändamål.

ÿ Den kan endast användas för bilunderhåll, inte för andra ändamål. ÿ Den

maximala lastbilens vikt är 5t!

50 ÿ.

ganska låg temperatur, medan den lämpliga temperaturen bör vara från -15 ÿ till

ÿ Endast lämplig för lyft på horisontella hårda ytor.

ÿ Du kan bara lyfta ett hjul åt gången.

- 4 -

Machine Translated by Google

Gummifot

Säkerhetsventil Lås upp kolvstången i nödfall

Line Winding Box Lyft skyddsdynan

Linjelindningslåda

- 5 -

Stången är till för att lyfta

Om du flyttar domkraften, håll kvar här

Växlar

Gör lastningen stabil

Verktygslåda Sätt verktygen och samla luftslangen här

Kolvstång

Hantera

Stötsäker och antisladd

Tryckmätare Visa trycket

Kontrollera diagram 3

Basplatta

Lådan används för att samla in linjerna

Funktionsbeskrivning

NamnInga.

Nej. Namn

Diagram 1

Diagram 2

Machine Translated by Google

domkraften upp; tryck länge på "D" domkraften nedåt.

när du använder lyftfunktionen, för närvarande,

nej, gör det först och anslut sedan strömkontakten till bilens cigarettändare.

ÿ Byt till "Lift"

tryck länge på "U"

ÿ Växla till "Inflation" när du använder inflationsfunktionen.

Diagram 3

", tändes lampan.

(2) Kontrollera om omkopplaren är i stängt läge, den ska vara i läge "O", om

(1) Stanna bilen, spänn bilbromsen.

ÿ Byt till

ANSÖKNINGSMETOD

Justerskruv

- 6 -

chassi

Justera avståndet mellan kolvstången och bilen

Jack-funktionen:

Machine Translated by Google

SPECIFIKATION

- 7 -

För Jack

Inflationsfunktion:

skulle inte falla.

(3) Om du är klar, vänligen stäng strömmen först och dra sedan ut det uppblåsbara huvudet till

Max ineffekt:

Max belastning

samla i verktygslådan. Dra sedan också ut kontakten från cigarettändaren, då

(5) Efter att ha bytt däck, tryck länge på knappen "Ned" en konstant

hastighet.

Normalt lyftområde

DC12V

domkraften skulle börja falla in

(3) Sätt domkraften på sidan av bildäcket och se till att mitten av kolvstången är i linje

samla kablarna i verktygslådan.

då skulle den börja blåsa upp, kontrollera ändringen av

(6) Avsluta allt, vänligen samla kablarna och verktygen i lindningslådan.

lastdelen av bilchassit, vrid sedan justerskruven för att göra det

180W

1,8t

nära bilchassit så långt som möjligt.

155-360 mm

(4) Byt till "Lyft", tryck länge på knappen "Upp", så börjar domkraften att fungera (lyft), tills

avståndet mellan bildäcket och golvet är ca 5cm, släpp strömmen

(1) Förbered utrustningen väl, dra ut luftslangen och välj lämplig

uppblåsbart huvud för att ansluta, slå sedan på strömmen.

när strömmen är frånkopplad låser maskinen automatiskt och

(2) Växla till "Inflation"

tryckmätaren.

Ingångsspänning

Machine Translated by Google

FELDIAGNOSER

1. Jacken kunde inte fungera

För uppblåsningspump

Max ineffekt:

a). Kontrollera om du slår på autoströmmen. b).

Kontrollera om funktionsomkopplaren är justerad till relevant funktionsläge. c). Kontrollampan

för cigarettändaruttaget är tänd eller inte, om inte, tack

anslut kontakten igen; om du ansluter den igen, fortfarande ingen belysning, kontrollera om

Tryck

Max flöde

Högre lyftområde

DC12V

insidan av säkringen i cigarettändaruttaget är förstörd.

d). Huruvida kontakten för strömkabeln till jacket lossnar med jacket eller faller av.

Uttaget är inget elektriskt eller lossa, eller kontrollera kabeln, vänligen anslut den

Extra lyftområde

180W

ström korrekt;

36psi/2,5bar

155-450 mm

235-530 mm

21.67L/min

Ingångsspänning

- 8 -

Machine Translated by Google

4. Jackkolvstången kunde inte falla

3. Jackkolvstången kunde inte höjas

2. Inte blåser upp

Varning

nödsituation.

kontrollera riktningsomkopplaren för "Upp"/"Ned"

c). Används inte på länge kanske för att oljan inte är slät, vänligen först

tryck på "Upp"-knappen för att starta fem sekunder, tryck sedan på "Ner"-knappen.

a). Bekräfta om motorn startar. b). Om

funktionsomkopplaren är justerad till JACK-funktionsläget, och även

kontrollera riktningsomkopplaren för "Upp"/"Ned"

c). Kontrollera om den lägsta temperaturen ligger inom lämpligt intervall

Om strömbrytaren är i läge "O", justera

strömbrytaren till

Efter att ha provat ovanstående åtgärder, kan domkraftens kolvstång inte tappas,

ta bort säkerhetsventilens huvud (se diagram två, punkt 4), lossa säkerheten

ventil med sexvinkelnyckel (rotera ungefär halvcirkel moturs) till

temperatur för denna produkt, om inte, vänligen förvärm jacket först, vilket gör att

kolvstången faller till föregående position och drar sedan åt den.

hydraulolja tina och sedan använda

den. d). Används inte under lång tid kan bero på att oljan inte är slät, vänligen tryck först

”; Kontrollera kontakten på cigarettändaren, om säkringen är förstörd, om den

är förstörd, byt ut den och försök sedan igen.

"Ned"-brytare för att starta en minut, tryck sedan på "Upp"-knappen.

a).Kontrollera om uppblåsningspumpen startar.

b). Huruvida gasmunstycket på luftslangen är korrekt anslutet till däckgasmunstycket. c).

inspektera luftslangen om luft läcker på grund av att den förstörts i

a). Bekräfta om motorn startar. b). Om

funktionsomkopplaren är justerad till JACK-funktionsläget, och även

- 9 -

Machine Translated by Google

DRIFT

tillräckligt efter tre eller fjärde gånger av "klatter"-ljud.

6. Tryck på höger sida av omkopplaren (med markering "T") för att dra åt muttrarna, den kommer att vara åtdragen

ELNYCKEL (ZSB02)

1. Slå på strömmen till bilen.

2. Anslut till cigarettändaren eller anslut till bilens batteri.

3. Välj rätt hylsa till skiftnyckelns axel.(FIG.1)

4. Beroende på gängriktningen, tryck på knappen för att dra åt eller lossa. (Gör

för fort, var alltid uppmärksam på bilen nere, för att undvika att bli pressad av

bilen.

bytts helt ut, och att sakta lossa moturs och undvika

När du lossar säkerhetsventilen, se till att vara uppmärksam på bildäcket har

5. Tryck på vänstra sidan av omkopplaren (med markering “L”) för att starta driften, och varje mutter kommer att göra det

lossas efter tre eller fjärde gånger av "klatter" ljud.

maximal spänning och tryck länge på knappen tills du kan höra "klatter" ljud.

omvänd för vänsterskruv) (FIG.2)

Obs: Om skiftnyckeln inte slår emot. Vänligen starta motorn för

- 10 -

Machine Translated by Google

HUR MAN BYTER SÄKRING I 12V-KOPPLET

2. Ta bort den trasiga säkringen och sätt i en ny.

3. Vrid tillbaka locket på kontakten. två reservsäkringar är inkapslade i

1. För att byta ut säkringen i kontakten, vrid av den övre kåpan.

fall.

Spänna

FIG.2

Sätt på skiftnyckeln på hjulmuttern och tryck på den övre sidan av omkopplaren (med markering

"L") för att starta. Muttern kommer att lossas.

Välj och applicera rätt hylsa på skiftnyckelns huvud.

Lossa

FIG.1

Uttag

DRIFTSKEMA

Varningar

- 11 -

Machine Translated by Google

FELSÖKNING

- 12 -

FARA

6. Ny säkrings maxström bör vara eller mindre än 15A.

2. Hjulmutter kan inte skruvas loss eller dras åt. a). Har rätt

rotationsriktning valts?

b). Behöver trycka ned knappen länge för att utlösa skiftnyckelns slagfunktion (hör

Risk för dödliga elektriska stötar.

7. Stäng av strömbrytaren 3-5 sekunder efter att "klatter" ljudet hörs. fortsätt

"klatter" stötljud)

operationen.

1. Detta verktyg kan endast användas för DC12v Power.

8. Tillverkaren rekommenderar att man kontrollerar hjulmuttrarnas åtdragning med en

Låt endast en fackman utföra reparationer på verktyget eller nätsladden

erfarenhetstekniker.

2. Använd inte verktyget kontinuerligt i mer än 10 minuter.

hjulstag efter åtdragning med slagnyckeln. Slagnyckeln är endast för

akut användning. Använd en professionell momentnyckel för att kontrollera rätt vridmoment igen

3. Rör inte skafthuvudet med handen under drift.

1. slagnyckel startar inte. a). Pilotlampan för

cigarettändaruttaget är tänd eller inte, om inte, tack

anslut kontakten igen; om du ansluter den igen, fortfarande ingen belysning, kontrollera om

4. När du använder klämmorna till bilens batteri, se till att ansluta klämmorna till

korrekta polerna på batteriet. Rött till positivt och svart till negativt.

så snart som möjligt.

9. Tillverkaren tar inget ansvar för felaktig användning av denna produkt och

5. Använd inte uttag som inte ingår i denna sats.

slagnyckeln är endast utformad för att lossa och dra åt bilhjulsmuttrar.

insidan av säkringen i cigarettändaruttaget är förstörd. b).

Huruvida kontakten för strömkabeln till skiftnyckeln är lös eller inte.

Machine Translated by Google

Sätt i nätsladden i cigarettändaren.

- 13 -

Metod 1

HUR MAN ANVÄNDER STRÖMFÖRSÖRJNING

Machine Translated by Google

FÖRPACKNINGENS INNEHÅLL

- 14 -

Använd batteri för att få ström

Metod 2

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor ZSY01-3 Electric Car Jack 5 Tons /11000 lbs Jack kit

Product's Documents

User Manual

Specifications

Vevor ZSY01-3 Questions and Answers
