Vevor MR8016-4 Wheel Dolly Heavy Duty Vehicle Positioning Tire Jack Car Lifter 1500 Lbs

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
MR8016-4 photo

User Manual

This is the main product document for model MR8016-4.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
WHEEL DOLLIES
MODEL:MR8016-4
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
MODEL:MR8016-4
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
WHEEL DOLLIES
background
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
SECURITY & WARNINGS
1. Before use, read manufacturer's instruction manual for the vehicle you will lift.
2. Do not exceed rated capacity.
3. Use only on hard, level surface.
4. Before moving a load, assure that the load is centered and secured with a load
restraint device
5. No alterations shall be made to this product.
6. Keep clear of load's path while placing on and removing from dollies, and while
moving.
7. Use as intended only.Do not use for aircraft purposes. Use only in pairs.
8. Inspect before every use; do not use if parts are loose or damaged.
9. Be aware of dynamic loading! Sudden load movement may briefly create
excess load causing product failure.
10. Assemble only according to these instructions. Improper assembly can create
hazards.
11. Keep your work area clean and well lit.Cluttered work areas invite accidents.
12. Keep bystanders,children,and visitors away while operating Wheel Dolly.
Distractions can cause you to lose control.
13. Keep clear of load while lifting and lowering
14. Do not work under vehicle while on Dollies.
15. Lower load slowly.
16. Weight capacity and other product capabilities apply to properly and
completely assembled product only.
17. Store idle Wheel Dollies out of reach of children and other untrained persons.
wheel dollies are dangerous in the hands of untrained users.
18. Wheel Dolly service must be performed only by qualified repair personnel.
Service or maintenance performed by unqualified personnel could result in a risk
of injury.
background
19. When servicing a Wheel Dolly, use only identical replacement parts -refer to
attached, product-specific parts list and diagram. Follow instructions in the
“Inspection,Maintenance, And Cleaning”section of this manual. Use of
unauthorized parts or failure to follow maintenance instructions may create a risk
of injury .
20. Do not allow anyone in the vehicle while using the Wheel Dolly. Do not start
the vehicle while it is on Wheel Dollies. Keep all bystanders a safe distance away
from the vehicle.
21. This product is not a toy. Do not allow children to play with or near this item.
Maintain product labels and nameplates. These carry important safety information.
If unreadable or missing,contact for a replacement.
22. The warnings,precautions, and instructions discussed in this manual cannot
cover all possible conditions and situations that may occur. The operator must
understand that common sense and caution are factors, which cannot be built into
this product, but must be supplied by the operator.
23. DO NOT operate wheel dollies on inclined surfaces. wheel dollies must be
used on level surfaces only. Unanticipated motion will occur as soon as wheel
dollies lifts tire from surface.
24. DO NOT overload wheel dollies beyond the load rating (1500lbs per unit).
25. DO NOT start the vehicle's engine, or drive with wheel dollies in use. wheel
dollies are designed for hand maneuvering of vehicles only.
26. DO NOT use wheel dollies to lift tires wider than12 inches.
27. DO NOT attempt to push wheel dollies over obstacles. They are designed to
be used on level and reasonably smooth surfaces only.
28. After lifting, be sure to always lock the pin in place before operating. Pull the
pin out after finishing work and then release the valve.
SAVE THESE INSTRUCTIONS
background
PARAMETER LIST
Model
Maximum Load Capacity
Color
Maximum Tire Width
Castor Diameter
PART LIST
When unpacking this product, ensure the parts listed below are included and
carefully inspect for any damage that may have occurred during transit. Do not
attempt to assemble or use the product if any part is missing or damaged.
NO
NAME
QTY
1
Left
Aluminum Sleeve Bracket
With Wheels
1
2
Right Aluminum Sleeve
Bracket With Wheels
1
3
Equipped With Pedal Oil
Pump Component
1
background
4
z
Expansion Sleeve
Component
1
5
Bolt
M14 * 130
1
6
5# Hex Key
1
7
Oil Pump Rod Joint
1
8
Washer M14
1
9
Lock Nut M14
1
10
M6 * 25 Hexagon Socket
Countersunk Head Screw
（Black）
4
11
M6 * 20 Hexagon Socket
Screw
4
12
Washer M6
4
13
4# Hex Key
1
background
ASSEMBLY STEPS
1. Tighten and fix the Left flat iron component
○
1
and Right flat iron
component
○
2
to the Expansion sleeve component
○
4
with Screw M6x25
○
10 As shown in the figure.
2. Fix the Equipped with pedal oil pump component
○
3
to the body with M6 * 20
hexagon socket screw
○
11
Washer Φ6
○
12
as shown in the figure.
background

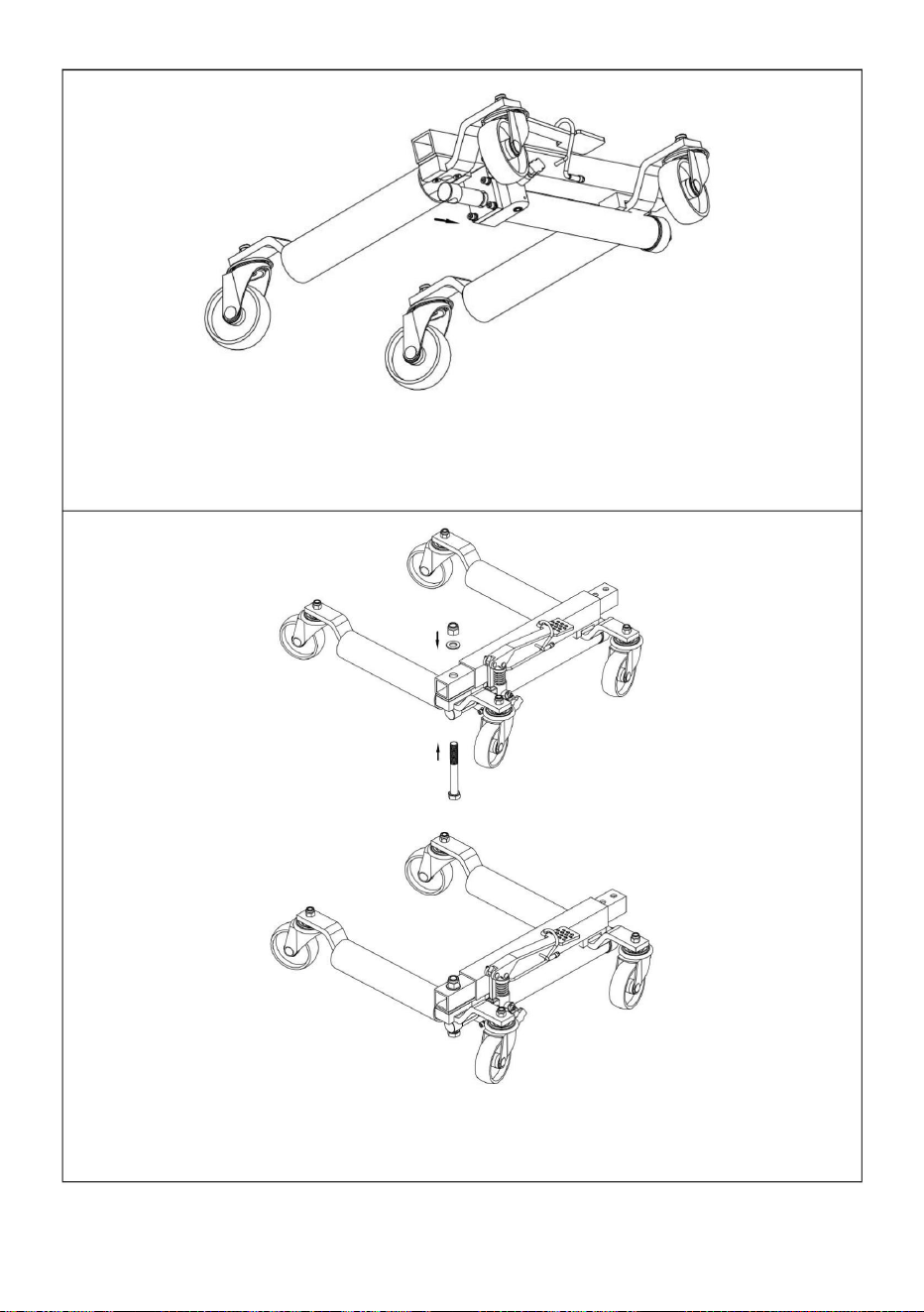

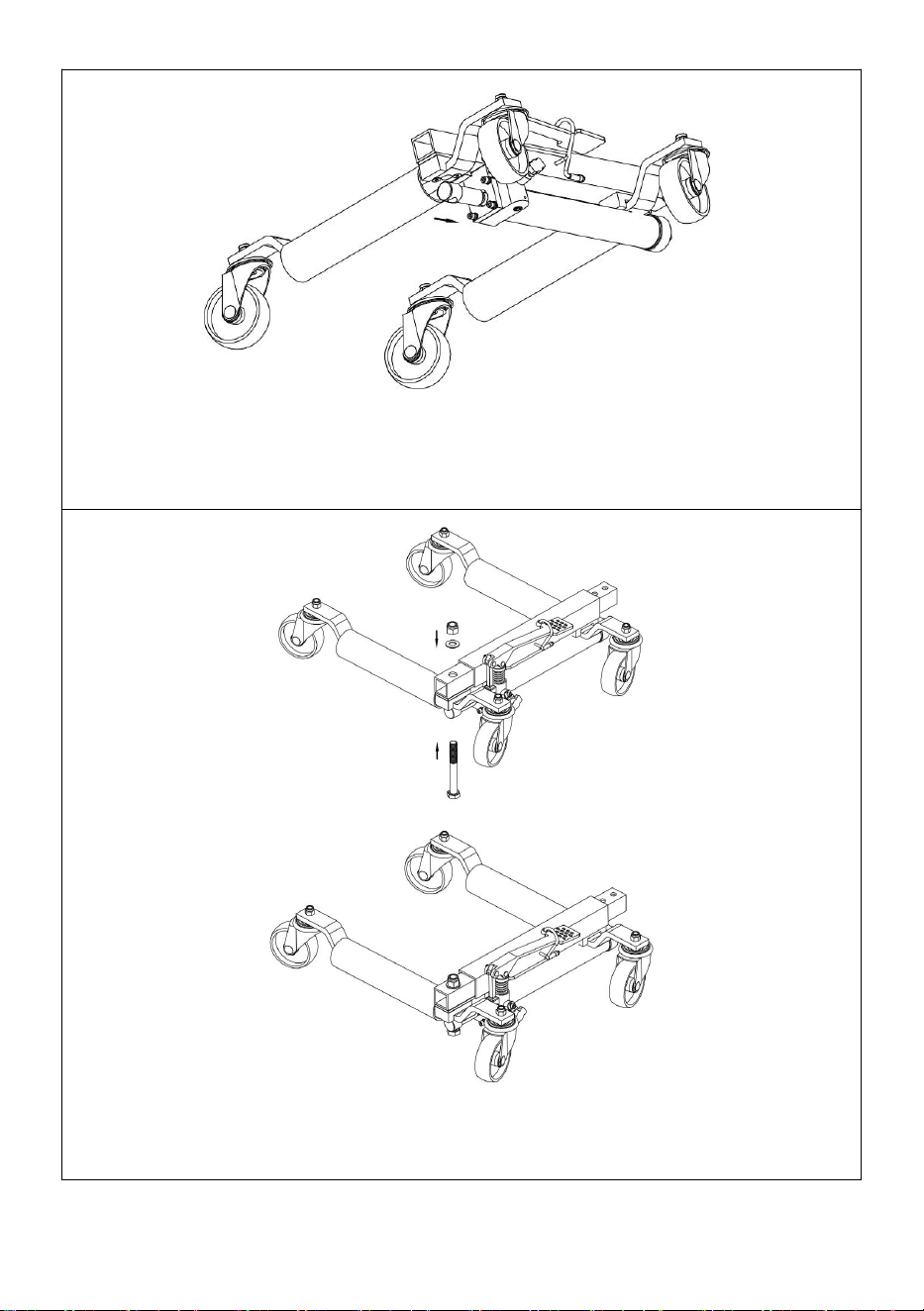

3. Screw the Oil pump rod joint
○
7
onto the oil pump. Pay attention to aligning
the holes on the nut with the body holes as shown in the figure.
4. Tighten and fix the oil pump and main body with Bolt M14 * 130
○
5
Washer
Φ14
○
8
lock nut M14
○
9
.
background
5.Lock the pin in place.
INSTRUCTIONS
1. Pull out the lock pin from frame,
release the retaining hook of the
operating lever.
2. Open release value by turning
handwheel anticlockwise.
background
3. Expand the wheel dollies.
4. Slide the go wheel dollies around the
wheel to be lifted.
5. Close release value by turning handwheel
clockwise.
6. Place foot on pedal depressing
smoothly to lift tire from surface one inch
or less.
7. Be sure lock the pin in place.
8. To release wheel dollies, pull the pin
out from frame and open value by turning
handwheel anticlockwise.
background
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
