INcna129V02_US_CA
EN
1-Protection class I: The fitting has an earthing connection: The earth wire (yellow /green ) has to be connected to the clip
marked with .
2-This fitting should only be installed in rooms where direct contact with water is impossible.
3-Consumption in w, according to the speed of the motor.
4-May be operated with a remote control.
WARNINGS
•Read entire booklet carefully before beginning installation and save these instructions.
•To reduce the risk of personal injury, attach the fan directly to the support structure of the building according to these
instructions, and use only the hardware supplied.
•To avoid possible electrical shock, before installing your fan, disconnect the power by turning off the circuit breakers to
the outlet box and associated wall switch location.
•All wiring must be in accordance with national and local electrical codes. If you are un-familiar with wiring, you should use
a qualified electrician.
•To reduce the risk of personal injury, do not bend the blade attachment the system when installing, balancing or cleaning
the fan. Never insert foreign objects between rotating fan blades.
•To reduce the risk of fire, electrical shock or motor damage, do not lift or carry the fan by the lead wires.
•Ensure that when mounting the ceiling fan that the fixing can support the moving weight of the fan which is 15.8kg(35lb)
minimum.

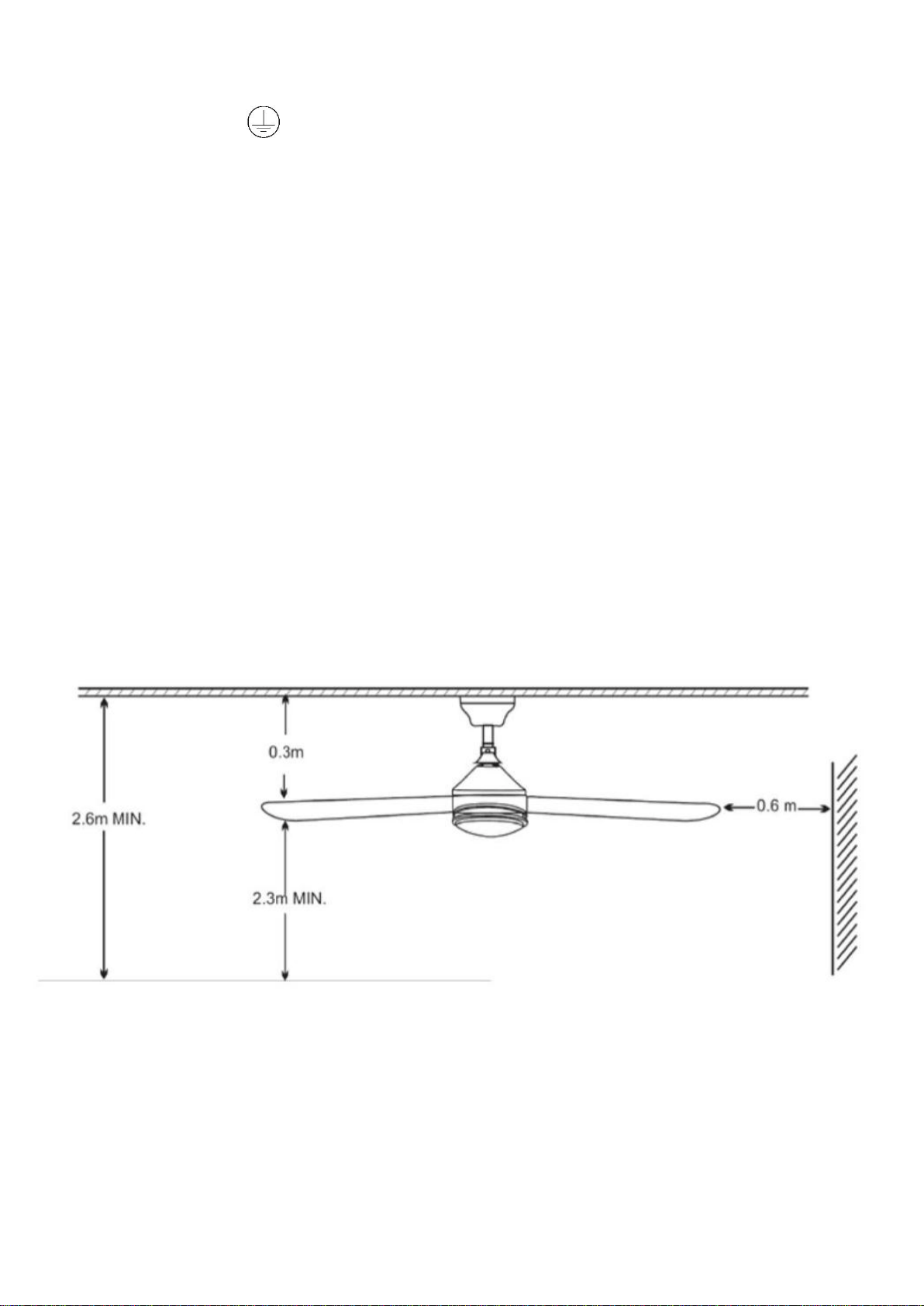

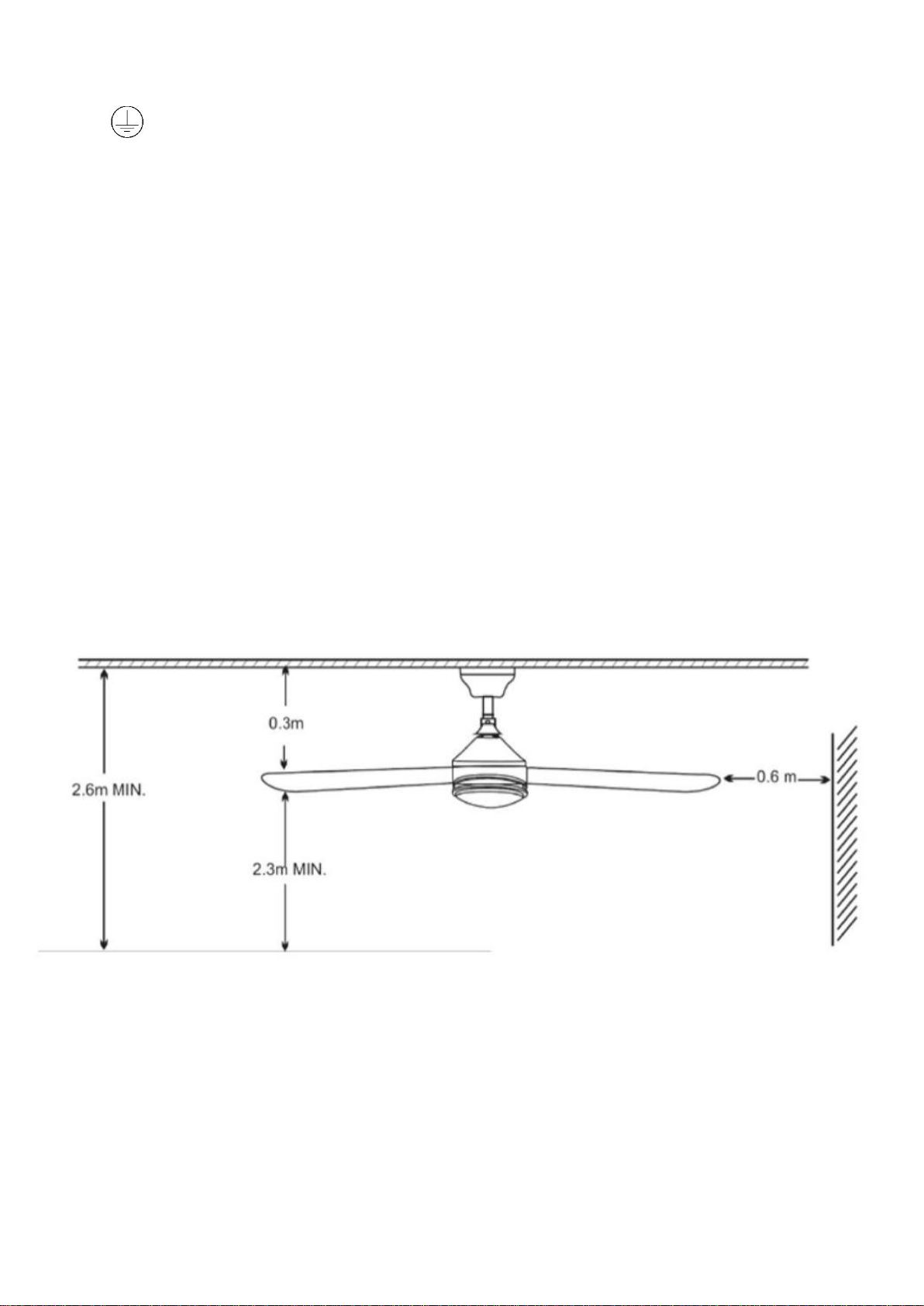

•The fan blades cannot be installed lower than 2.3m from the floor.
NOTE:
The important precautions, safeguards and instructions appearing in this manual are not meant to cover all possible
conditions and situations that may occur. It must be understood that common sense, caution and carefulness are factors
which cannot be built into this pro- duct. These factors must be supplied by the person(s) installing, caring for and
operating the unit.
1
2
IMPORTANT SAFETY PRECAUTIONS
To ensure the success of installation, be sure to read instructions and check parts for completeness before starting.

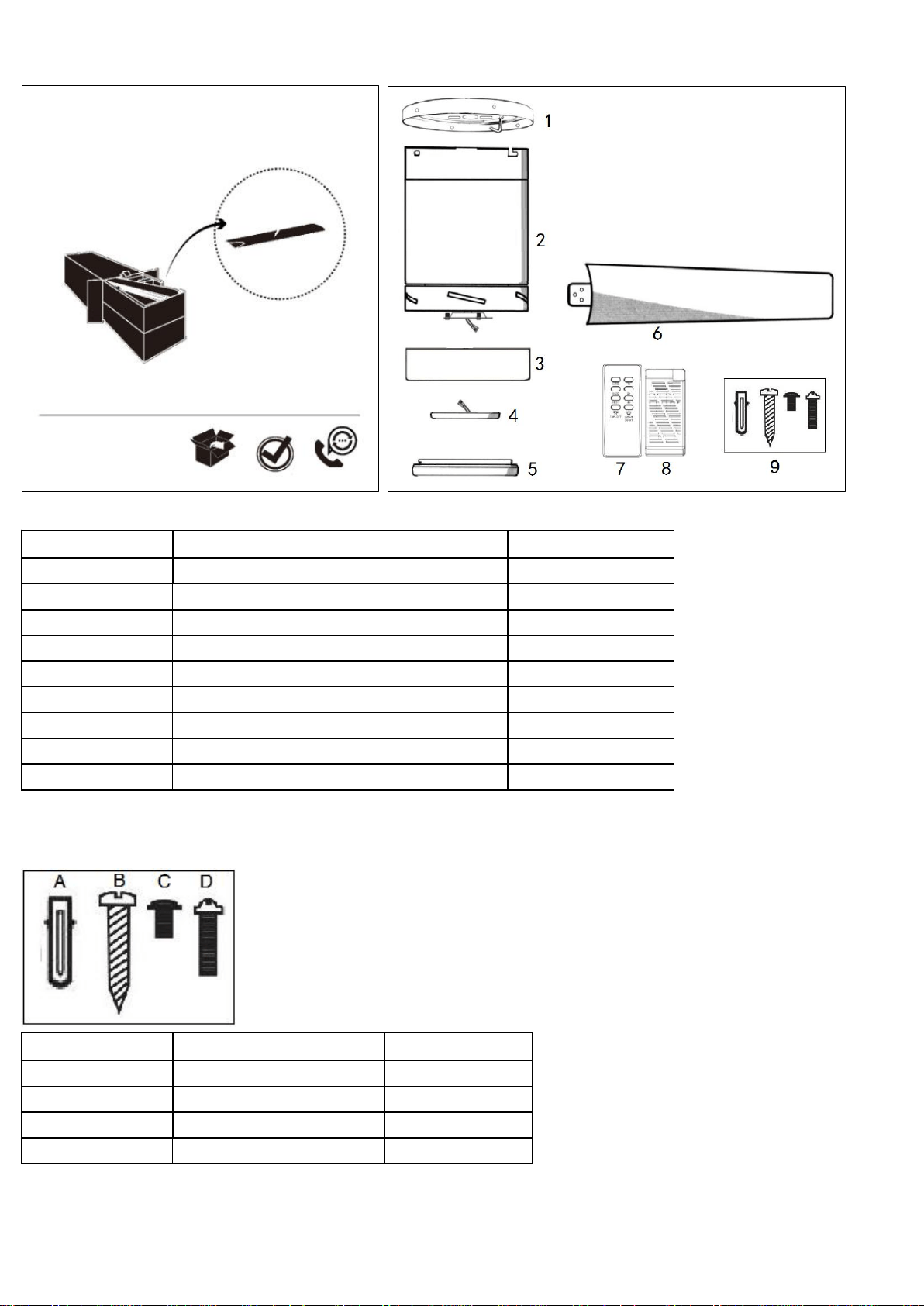

Part Description Quantity
1 Slide-on mounting bracket (inside canopy) 1
2 Fan-motor assembly 1
3 light kit pan 1
4 LED light kit 1
5 Glass bowl 1
6 Blade 3
7 Remote transmitter 1
8 Remote receiver 1
9 Hardware Kit 1
Hardware Kit (9)
Part Description Quantity
A
Explosive expansion joint
4
B Wood screw 4
C Blade bracket screw 1
D Mounting screws 2
Parts List
NOTE:
To reduce the risk of personal injury, only use the mounting kit provided with this ceiling fan.
TOOLS REQUIRED
Be sure to turn off the power before preparing for installation
3
PREPARING FOR MOUNTING
2. install the mounting bracket to the ceiling. (please ensure the fixing is able to support minimum moving weight of the fan
which is 15.8kg=35Lb)
1 .

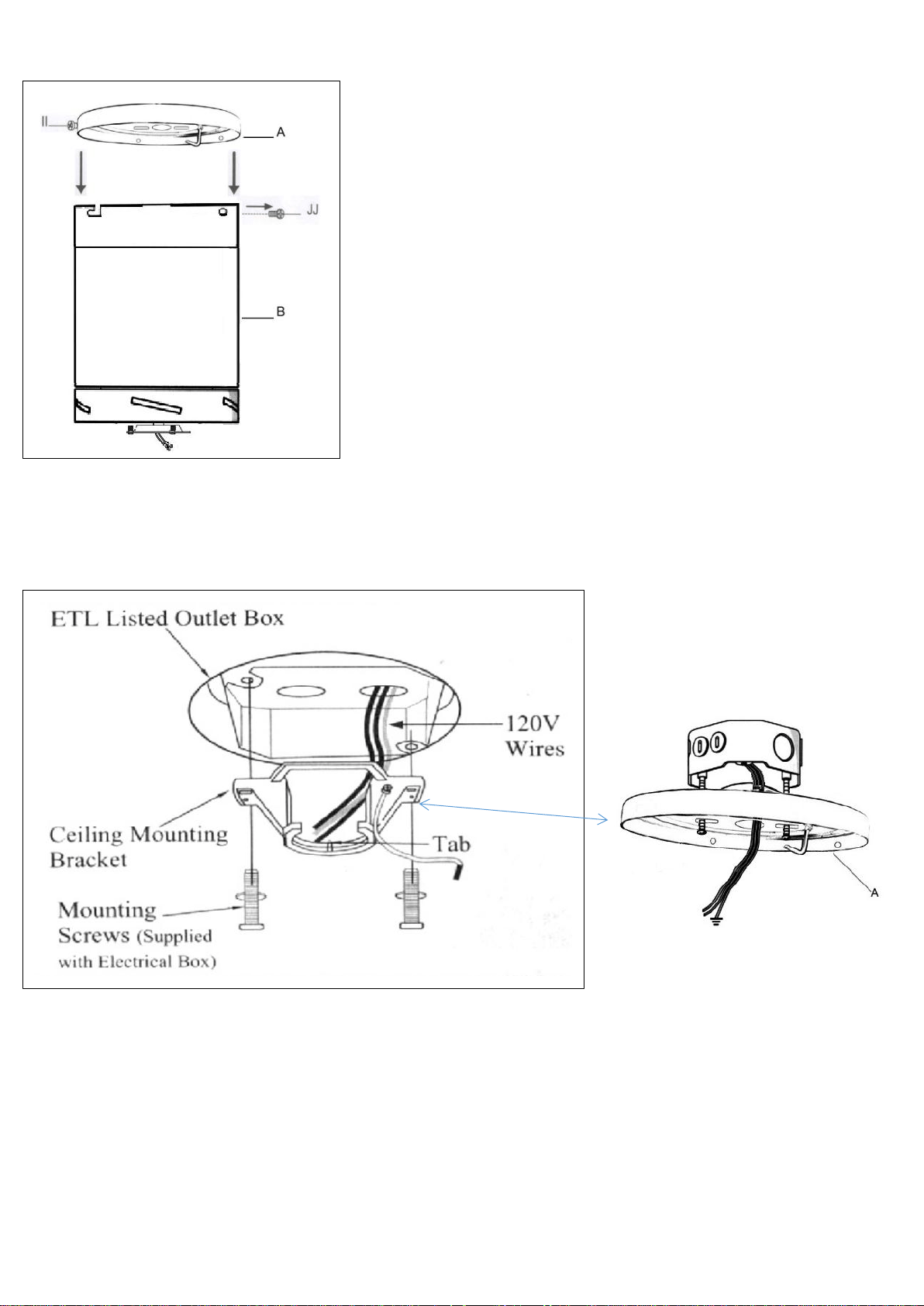

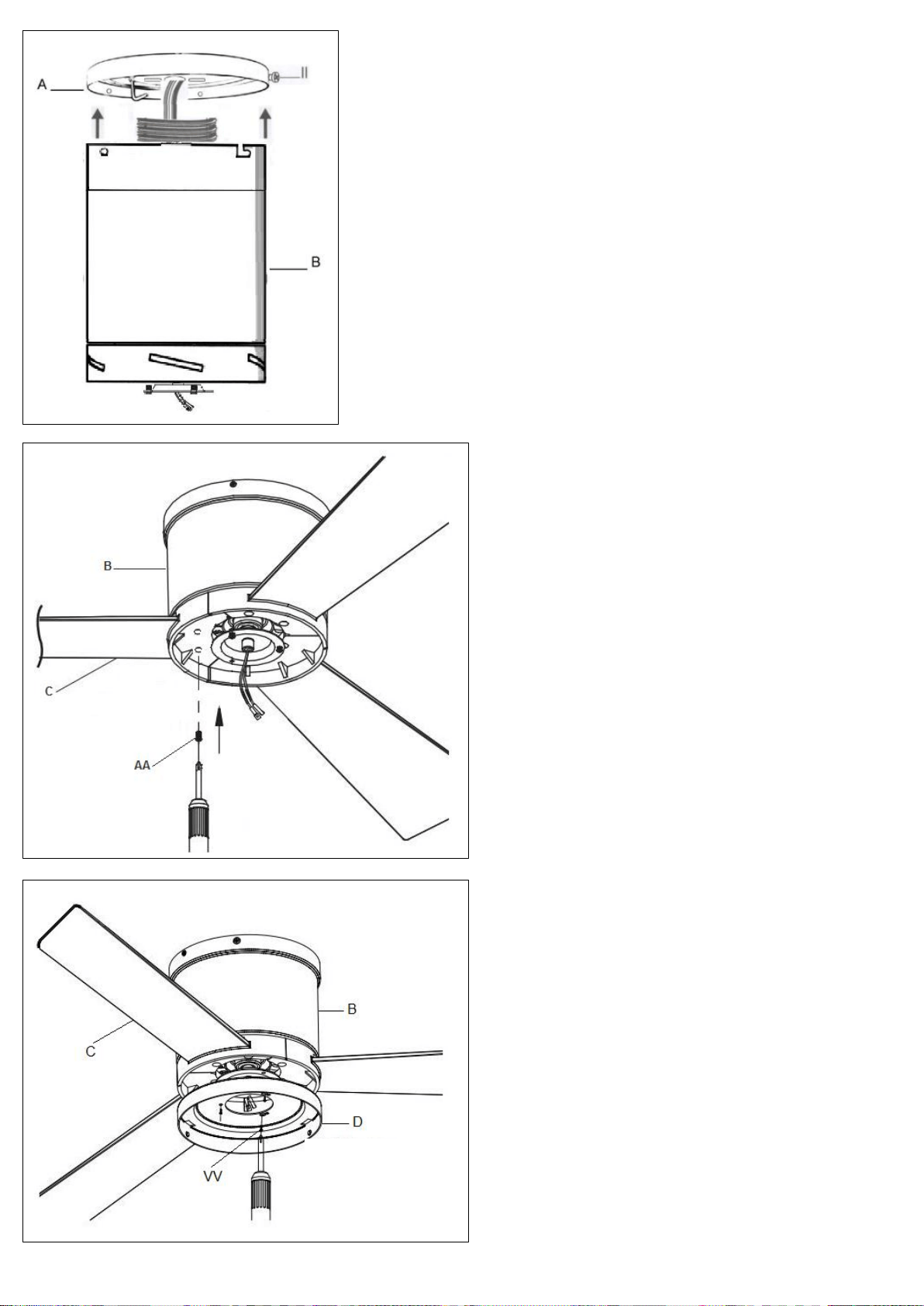

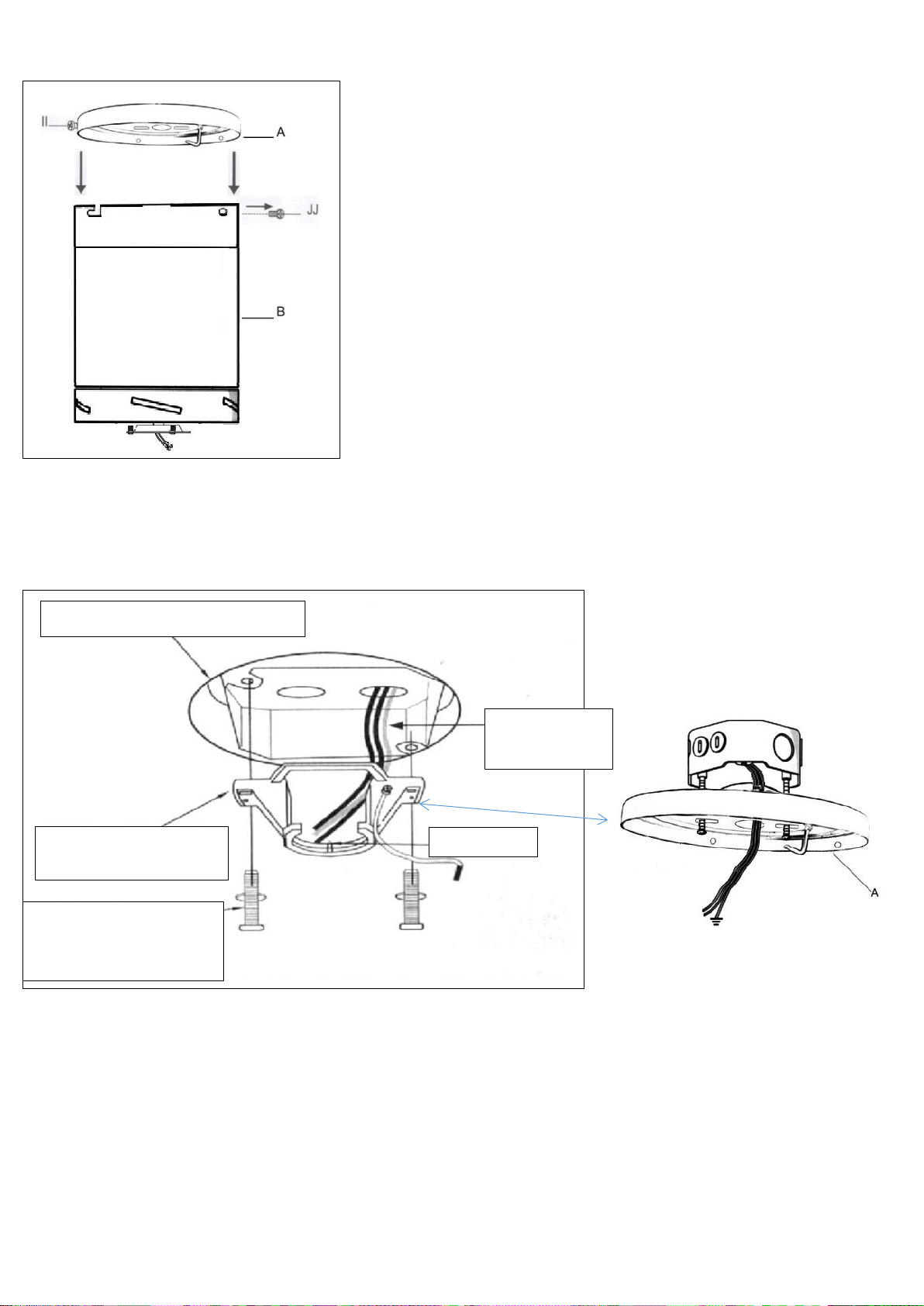

Remove the mounting bracket (A) from the
Fan-motor assembly (B) by loosening the two canopy
screws (JJ) located in the round holes.
Remove and save the two canopy screws (II) in the
“L” shaped slots. This will enable you to remove the
mounting bracket (A).
4
power supply from ceiling (120V/60Hz)

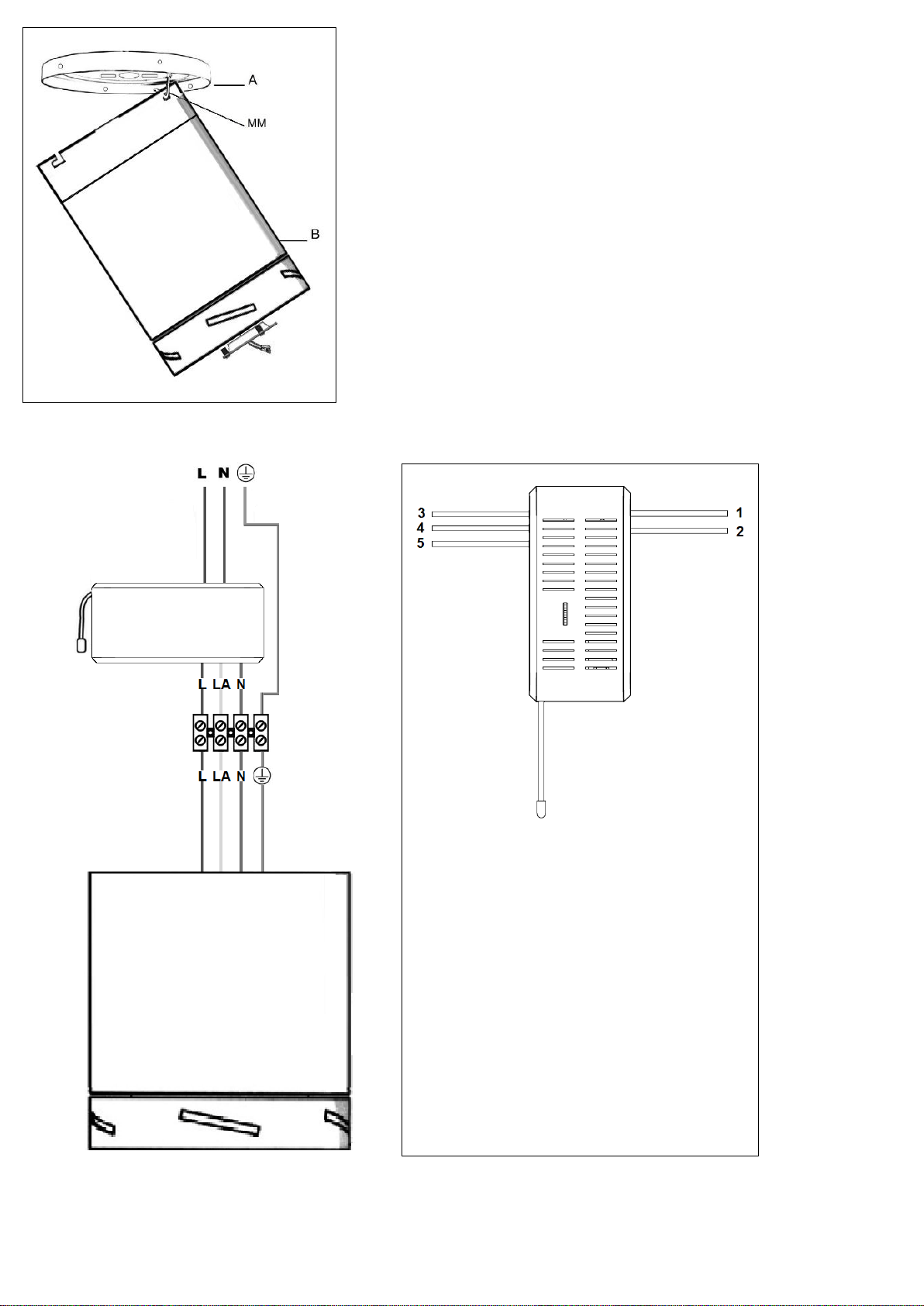

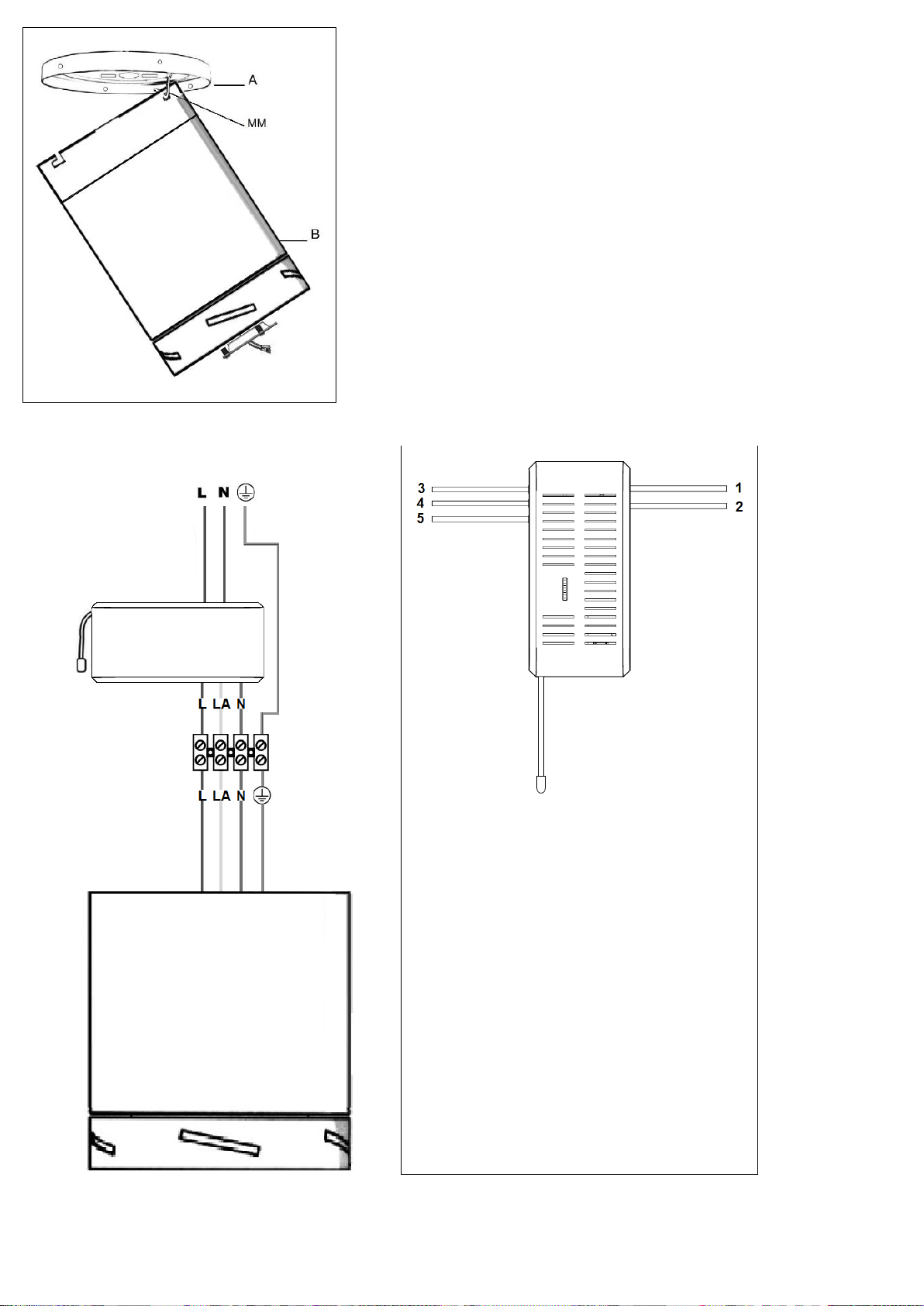

4.Remote control connection diagram.
Subtitle:
1: AC IN N (White)
2: AC IN L (Black)
3: Live wire for fan L (Black)
4: Live wire for Lamp Control LA (B
lue)
5: Common zero line output N (White)
3.
Carefully lift the fan-motor assembly (B) up to the slide-on
mounting bracket (A).
Put the fan-motor assembly (B) assembly onto the mounting
plate’s J hook (MM).
provided by utilizing one of the round holes at the outer rim of
the Fan-motor assembly (B).hang the fan on the J hook (MM).
RECEIVER
MOTOR
5
5.
Carefully unhook the fan from the mounting bracket
(A) and align the locking slots of the fan-motor assembly
(B) with the two screws (II) in the mounting bracket (A).
Push up to engage the slots and turn clockwise to lock in
place. Immediately tighten the two mounting screws
firmly.
Install the other two mounting screws (JJ) (saved
from Assembly Step 1 “Preparing for mounting”) into the
holes in the fan-motor assembly (B) and tighten firmly.
6.

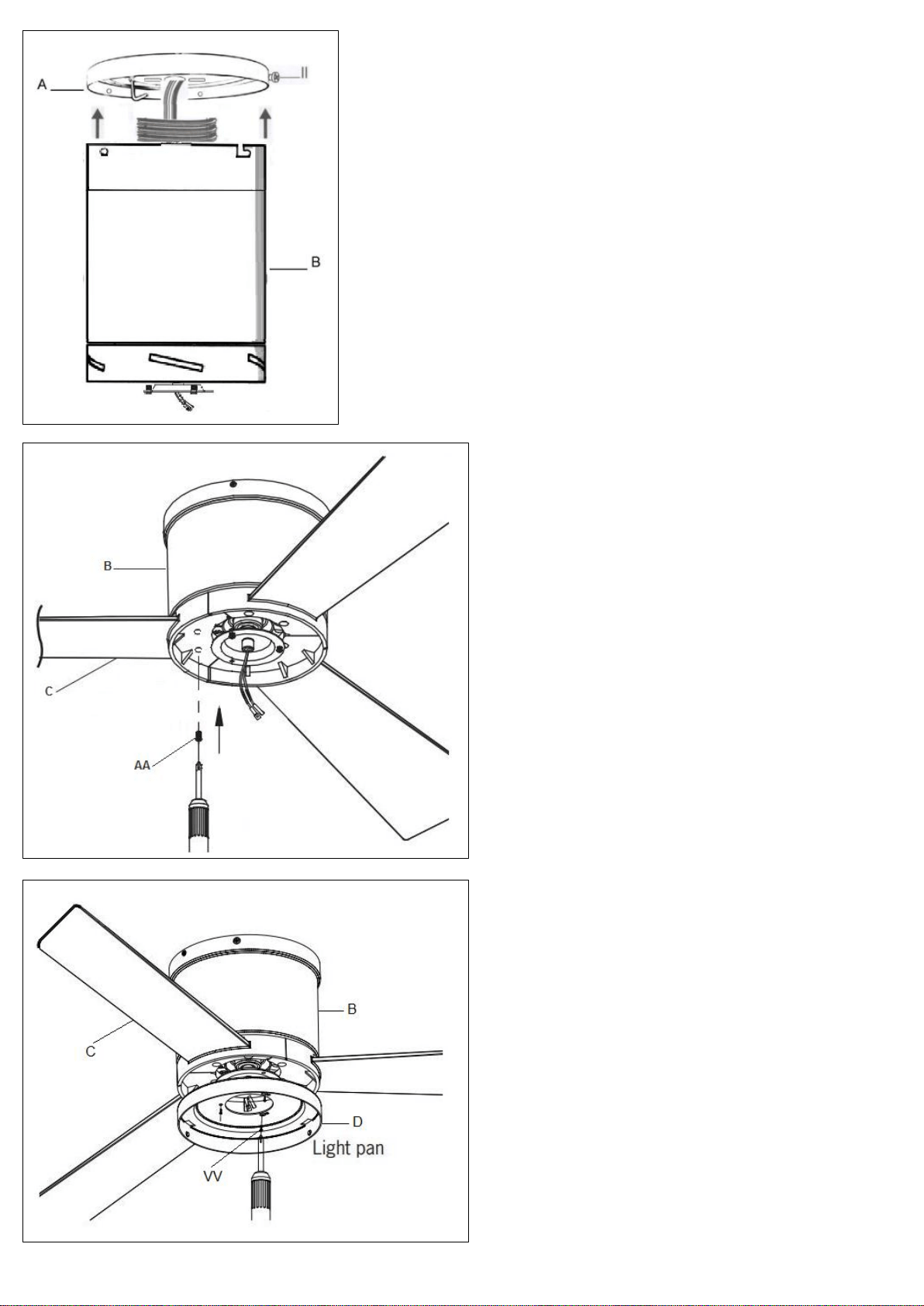

Fasten the blade (C) to the fan-motor assembly
(B) by the blade bracket screws(AA).
Repeat this step for the remaining blade bracket.
7.
Remove the three screws (VV) from the fan - motor
assembly (B).
Align the three holes in the light kit pan (D)Make
sure the notch in the light kit pan (D) Position the light kit
pan (D) and re-install the three screws (VV) that were
removed in the first step to secure the light kit pan (D).
6
REMOTE CONTROL
IMPORTANTE
1. When the transmitter cannot control the receiver, please check whether the battery switch contact is normal, whether
the positive and negative poles are placed correctly, and whether the battery is sufficient. If the battery voltage is too
low, it will affect the transmitting intensity and cause remote control failure. Please replace the battery in time.
2. When the transmitter cannot control the receiver, please check if there are similar products nearby. The simultaneous
transmission of radio waves by the same kind remote control products will cause interference to each other and affect
the receiving effect.
3. The battery will decrease in power over time. Please replace the battery before it leaks to avoid damage to the
transmitter. Please handle the used battery properly. Keep the battery out of the reach of children.
4. If you do not use it for a long time, please remove the batteries from the transmitter.
① Fast speed
② Middle speed
③ Low speed
④ Fan ON/OF
⑤ Light kit ON/OF
Using 1pcs of 12V-23A batteries.
8.

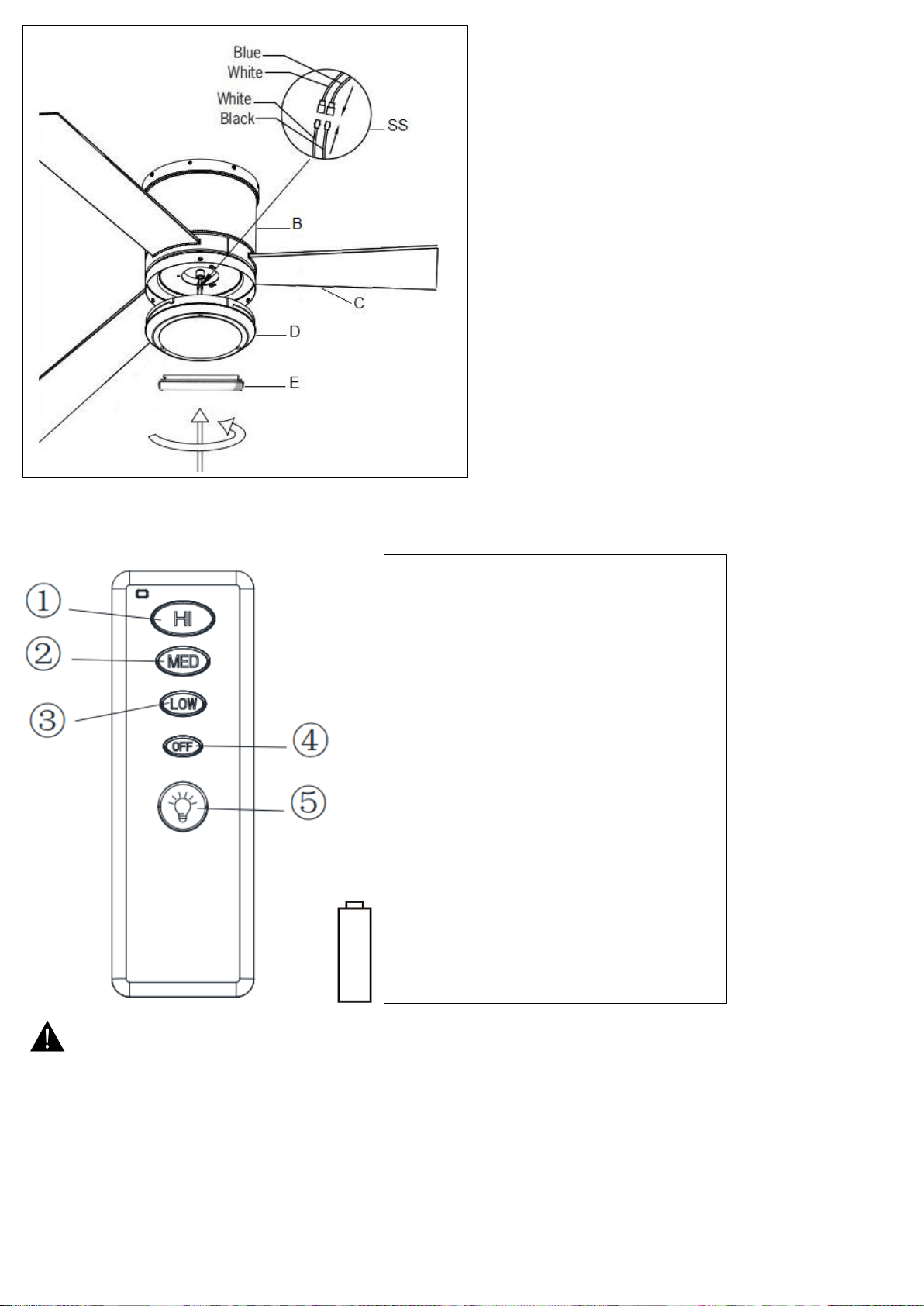

Connect blue wire from fan to black wire from LED
light kit and then connect white wire from fan to white
wire from LED light kit. (SS)
Secure the LED light kit in the light kit pan (D).
Place the glass bowl (E) into the light kit pan (D) ,
aligning the three flat areas on the top flange of the glass
bowl (E) with the three raised dimples in the light kit pan
(D). Turn the glass bowl (E) clockwise until it stops.
7
Care and Cleaning
Troubleshooting
Problem Solution
The fan will not
start.
Check the main and branch circuit fuses or breakers.
Check the line wire connections to the fan and switch wire connections in the switch
housing.
The fan is noisy.
Ensure all motor housing screws are snug.
Ensure the screws that attach the blade bracket to the motor hub are tight.
Ensure the wire nut connections are not rattling against each other or the interior wall of
the switch housing.
Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear
during this time.
If you are using the Ceiling Fan light kit, ensure the screws securing the glassware are
tight. Check that the light bulbs are also secure.
Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling.
Ensure your outlet box is secure and rubber isolator pads were used between the
mounting plate and outlet box.
The fan wobbles.
Check that all blade and blade arm screws are secure.
Most fan wobble problems are caused when blade levels are unequal. Check this level
by selecting a point on the ceiling above the tip of one of the blades. Measure from a point on
the center of the blade to the point on the ceiling. Rotate the fan until the next blade is
positioned for measurement, and measure from the same point on each blade to the ceiling.
Repeat for each blade. Any measurement deviation should be within 1/8 in. Run the fan for
ten minutes. If the minutes. If the fan continues to wobble please contact Customer Service
and a balancing kit will be sent to you at no charge.
WARNING: Make sure the power is off
before cleaning your fan.
Because of the fan’s natural movement, some connections may become loose. Check the support connections,
brackets, and blade attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from
the ceiling.
Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning,
as this could damage the motor, or the wood, or possibly cause an electrical shock. Use only a soft brush or Iint-free
cloth to avoid scratching the finish. The plating is sealed with a lacquer to minimize discoloration or tarnishing.
You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover
small scratches with a light application of shoe polish.
You do not need to oil your fan. The motor has permanently-lubricated sealed ball bearings.
8
FR
1-Classe de protection I : Le raccord est doté d'une connexion de mise à la terre : Le fil de terre (jaune /vert) doit être
connecté au clip marqué avec .
2-
Installez le produit uniquement dans des pièces sèches et tenez-le à l'écart des substances humides.
3-La consommation de la vitesse du moteur est en Watts.
4-Possibilité de fonctionnement avec une télécommande.
AVERTISSEMENTS
•
Lisez attentivement ce manuel avant de procéder à l'installation et conservez-le pour référence ultérieure.
•
Pour prévenir tout risque de blessure, fixez le ventilateur directement à la structure de support du bâtiment en suivant
ces instructions. N'utilisez que le matériel fourni.
•
Pour prévenir tout risque d'électrocution, avant d'installer votre ventilateur, coupez l'alimentation électrique en fermant
les disjoncteurs de la boîte de sortie et des interrupteurs muraux.
•
Tout le câblage
doit être conforme aux codes électriques nationaux et locaux. Si vous n'êtes pas familier avec le câblage,
contactez un électricien qualifié.
•
Pour
prévenir
tout
risque
de
blessure,
ne
pliez
pas
les
pales
lors
de
l'installation
ou
du
nettoyage
du
ventilateur.
N'insérez jamais d'objets entre les pales du ventilateur en rotation.
•
Pour prévenir les risques d'incendie, d'électrocution ou de dommages au moteur, ne soulevez pas et ne portez pas le
ventilateur par les câbles.
•
Lors de l'installation du ventilateur, assurez-vous que le plafond peut supporter le poids, qui est d'au moins 15,8 kg (35lbs).
•Les pales du ventilateur ne peuvent pas être installées à moins de 2,3 m du sol.
NOTE
:
Les
mesures
importantes
de
précaution,
de
protection
et
d'instruction
figurant
dans
ce
manuel
ne
sont
pas
censées
couvrir
toutes
les
conditions
et
situations
possibles
qui
peuvent
se
produire.
Il
faut
comprendre
que
le
bon
sens,
la
prudence et la précaution sont des facteurs qui doivent être aussi pris en considération. Ces facteurs doivent être pris en
compte par la ou les personnes qui installent, entretiennent et utilisent l'appareil.
CONSIGNES IMPORTANTES DE SÉCURITÉ
Lisez les instructions et vérifiez que toutes les pièces sont présentes avant de commencer.
10
Pièce Description Quantité
1
Support de montage coulissant (auvent intérieur)
1
2
Ensemble
ventilateur-moteur
1
3
Casserole
en
kit
l
é
g
ère
1
4
Kit
d
'
é
clairage
LED
1
5 Bolen verre 1
6 Lame 3
7 Émetteur à distance 1
8 Récepteur à distance 1
9 Kit de matériel 1
Kit de matériel (9)
Pièce Description Quantité
A
Joint de dilatation explosif
4
B Vis
à
bois 4
C
V
is
du
support
de
la
lame
1
D Vis de fixation 2
Liste des pièces
11
NOTE
:
Pour prévenir tout risque de blessure, utilisez le kit fourni.
OUTILS REQUIS
Couper l'alimentation électrique avant de procéder à
l'installation.
PRÉPARATION AU MONTAGE
2.Retirez le capot du support de montage et installez le support de montage au plafond. Assurez-vous que le plafond peut
supporter le poids minimum du
ventilateur, qui est de 15,8 kg ou 35 lb.
Boîte de sortie homologuée ETL
Fils de 120V
Support de montage au
plafond
Vis de montage (fournies
avec le boîtier électrique)
1 .
¨ Retirer le support de montage (A) de l'ensemble
ventilateur-moteur (B) en desserrant les deux vis à
canopée (JJ) situées dans les trous ronds.
¨ Retirez et conservez les deux vis d'auvent (II) situées
dans les fentes en forme de "L". Cela vous permettra de
retirer le support de montage (A).
Onglet
12
Alimentation depuis le plafond (120V/60Hz)
4. schéma de connexion de la télécommande.
Sous-titre :
1 : AC IN N (Blanc)
2 : AC IN L (Noir)
3 : Fil sous tension pour le ventilateur L
(Noir)
4 : Fil sous tension pour le contrôle de la
lampe LA (Bleu)
5 : Sortie ligne zéro commune N (Blanc)
RECEPTEUR
MOTEUR
3.
¨ Soulevez avec précaution l'ensemble ventilateur-moteur (B)
jusqu'au support de montage coulissant (A).
¨ Placez l'ensemble ventilateur-moteur (B) sur le crochet en J
(MM) de la plaque de montage.
¨ fourni en utilisant l'un des trous ronds situés sur le bord
extérieur de l'ensemble ventilateur-moteur (B).Accrochez le
ventilateur au crochet en J (MM).
13
7.
¨ Retirez les trois vis (VV) de l'ensemble ventilateur -
moteur (B).
¨ Alignez les trois trous du bac du kit d'éclairage
(D)Assurez-vous que l'encoche du bac du kit d'éclairage
(D) Positionnez le bac du kit d'éclairage (D) et réinstallez
les trois vis (VV) qui ont été retirées à la première étape
pour fixer le bac du kit d'éclairage (D).
5.
¨ Décrocher avec précaution le ventilateur du support
de montage (A) et aligner les fentes de verrouillage de
l'ensemble ventilateur-moteur (B) avec les deux vis (II) du
support de montage (A). Poussez vers le haut pour
engager les fentes et tournez dans le sens des aiguilles
d'une montre pour verrouiller en place. Serrez
immédiatement et fermement les deux vis de montage.
¨ Installer les deux autres vis de montage (JJ)
(conservées lors de l'étape d'assemblage 1 "Préparation
du montage") dans les trous de l'ensemble moteur-fan (B)
et les serrer fermement.
6.
¨ Fixez la lame (C) à l'ensemble ventilateur-moteur
(B) à l'aide des vis du support de lame(AA).
¨ Répétez cette étape pour le support de lame
restant.
Poêle légère
14
TÉLÉCOMMANDE
IMPORTANT
1.
Si la
télécommande ne fonctionne pas correctement, vérifiez que l'interrupteur de la batterie est normal, que les pôles
positifs et négatifs sont correctement placés et que la batterie est suffisante. Si la tension est trop faible, cela affectera
l'intensité
de
la
transmission
et
provoquera
une
défaillance
de
la
télécommande.
Assurez-vous
que
la
pile
est
remplacée.
2.
Si
la
télécommande
ne
fonctionne
pas
correctement,
vérifiez
s'il
existe
des
produits
similaires
à
proximité.
La
transmission
simultanée d'ondes
radio
par d'autres
produits
provoquera
des
interférences entre
eux et
affectera les
fonctions.
3.
La pile perd de sa puissance avec le temps. Remplacez la pile avant qu'elle ne se décharge pour éviter d'endommager
la télécommande. Manipulez la pile usagée correctement et gardez-la hors de portée des enfants.
4.
Si vous n'utilisez pas l'appareil pendant une longue période, retirez les piles de la télécommande.
① Vitesse rapide
② Vitesse moyenne
③ Vitesse lente
④ Ventilateur ON/OF
⑤ Kit de lumière ON/OF
Utilisation de 1pcs de batteries 12V-23A.
8.
¨ Connectez le fil bleu du ventilateur au fil noir du kit de
lumière LED, puis connectez le fil blanc du ventilateur au fil
blanc du kit de lumière LED. (SS)
¨ Fixez le kit d'éclairage à DEL dans le plateau du kit
d'éclairage (D).
¨ Placez le bol en verre (E) dans le plateau du kit
d'éclairage (D) , en alignant les trois zones plates sur la
bride supérieure du bol en verre (E) avec les trois fossettes
surélevées du plateau du kit d'éclairage (D). Tournez le bol
en verre (E) dans le sens des aiguilles d'une montre jusqu'à
ce qu'il s'arrête.
15
Entretien et Nettoyage
Dépannage
Problème Solution
Le ventilateur ne
démarre pas.
Vérifiez les fusibles ou les disjoncteurs des circuits principal et secondaire.
Vérifiez les connexions des câbles de ligne au ventilateur et les connexions des câbles
de l'interrupteur dans le boîtier.
Le ventilateur est
bruyant.
Vérifiez que toutes les vis du boîtier du moteur sont bien serrées.
Assurez-vous que les vis qui fixent le support de pale au moyeu du moteur sont bien
serrées.
Assurez-vous que les connexions des câbles et des écrous ne s'entrechoquent pas et
qu'elles ne s'entrechoquent pas avec la paroi intérieure du boîtier de l'interrupteur.
Prévoyez une période de rodage de 24 heures. La plupart des bruits associés à un
nouveau ventilateur disparaissent pendant cette période.
Si vous utilisez le kit d'éclairage pour ventilateur de plafond, assurez-vous que les vis de
la verrerie sont bien serrées. Vérifiez que les ampoules sont bien fixées.
Assurez-vous que le capot est à une courte distance du plafond. Il ne doit pas toucher le
plafond.
Assurez-vous que votre boîte de sortie est bien fixée et que des coussinets isolants en
caoutchouc ont été utilisés entre la plaque de montage et la boîte de sortie.
Le ventilateur
oscille.
Vérifiez
que les vis des pales et des bras sont bien fixées.
La
plupart
des
problèmes
sont
causés
par
des
niveaux
inégaux
des
pales.
Vérifiez
le
niveau en choisissant un point au plafond au-dessus de l'extrémité d'une des pales. Mesurez
à
partir
d'un
point
situé
au
centre
de
la
pale
jusqu'au
plafond.
Faites
tourner
le
ventilateur
jusqu'à
ce
que
la
pale
suivante
soit
positionnée
pour
la
mesure,
puis
mesurez
à
partir
du
même
point
sur
chaque
pale
jusqu'au
plafond.
Les
différences
éventuelles
ne
doivent
pas
dépasser
1/8
pouce.
Faites
tourner
le
ventilateur
pendant
dix
minutes.
Si
le
ventilateur
continue
à
osciller,
contactez
le
service
clientèle
et
un
kit
d'équilibrage
vous
sera
envoyé
gratuitement.
AVERTISSEMENT : Assurez-vous que le ventilateur est
hors tension avant de le nettoyer.
En
raison
du
mouvement
naturel
du
ventilateur,
certaines
connexions
peuvent
se
desserrer.
Vérifiez
les
connexions
de support, le support et les fixations des pales deux fois par an. Assurez-vous qu'ils sont bien fixés. Il
n'est pas nécessaire de retirer le ventilateur du plafond.
Nettoyez
votre
ventilateur
de
temps
en
temps.
N'utilisez
pas
d'eau
pour
le
nettoyer,
car
cela
pourrait
endommager le moteur, le bois ou provoquer un choc électrique. Utilisez uniquement une brosse douce ou un chiffon
non pelucheux pour éviter de rayer la surface. Le placage est scellé avec une laque pour minimiser la décoloration
ou le ternissement.
YVous pouvez appliquer une légère couche de cire pour meubles sur le bois pour une protection
supplémentaire. Couvrez les petites éraflures avec une petite quantité de cirage pour chaussures.
Vous n'avez pas besoin d'huiler votre ventilateur. Le moteur est équipé de roulements à billes étanches lubrifiés
en permanence.
16
