Installation Guide
Extension Pipe Kit for
SRCOOLDXRW In-Row
Cooling Units
Model: SRCOOLLONGPKIT
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
Español 5 • Français 9
When the equivalent length of the one-way pipeline on the refrigerant side exceeds 98 ft. (30 m), an extension pipe kit
is required. This extension pipe kit prevents a large amount of liquid refrigerant from entering the compressor when the
compressor is stopped, while also avoiding compressor liquid shock during the next startup.
2
The extension pipe kit includes a solenoid valve, valve coil and check valve.
Coil and Valve Before and After Assembly
• Install the solenoid valve with the coil to the liquid pipe between the indoor unit and outdoor unit. The distance to the
indoor unit should be as short as possible, no more than 16 ft. (5 m).
• Install the check valve at the gas pipe between indoor unit and outdoor unit (nearest to the outdoor unit).
• The coil cable connects to indoor unit.
1. Install Valve
Outdoor
unit
Indoor
unit
Gas pipe
Liquid pipe
Check valve
Solenoid valve
AC
3
2. Solenoid Valve Coil Wiring
25kW Unit Connection Box
12kW Unit Connection Box
Connect coil power to the indoor unit connection box, labeled Solenoid Power for Extension Pipe (L1 and L2). The ground
cable connects to the left grounding terminal (PE).
Heater
Power for
Low Temp
Solenoid
Power for
Low Temp
Solenoid
Power for
Extension
Pipe
Condenser
Signal
Condenser
Power
Main Power
Heater
Power for
Low Temp
Solenoid
Power for
Low Temp
Solenoid
Power for
Extension
Pipe
Condenser
Signal
Condenser
Power
Main Power
4
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
21-10-329 934069_RevA
3. Refrigerant and Oil Charge
When the connecting piping between the In-Row Cooling Unit and the condenser exceeds 33 ft. (10 m), add more
refrigerant. Use RL68H (or of the same viscosity) synthetic oil. Calculate the additional amount according to the following
formula:
Liquid pipe diameter (in.) Length ratio (lb./ft.)
3/8 0.039
1/2 0.075
5/8 0.122
3/4 0.145
7/8 0.243
When the length of the connecting piping exceeds 33 ft. (10 m), add lubricating oil using the following formula:
L: Amount of lubricating oil to add (ml)
R: Additional refrigerant charge (kg)
Note: Maximum additional oil is 4L. If calculation is over 4L, do not exceed 4L.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice.
Photos and illustrations may differ slightly from actual products.
Additional amount (lb.) = Length ratio
R (kg) =
x Liquid line length (ft.)
( )
lb.
ft.
Additional amount (lb.)
2.2
5
Guía de Instalación
Juego de Tubería de
Extensión para
SRCOOLDXRW en Hileras
Unidades de Enfriamiento
Modelo: SRCOOLLONGPKIT
1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support
Copyright © 2021 Tripp Lite. Todos los derechos reservados.
English 1 • Français 9
Cuando la longitud equivalente de la tubería de una vía en el lado del refrigerante exceda 30 m [98 pies], se requiere un
juego de tubería de extensión. Este juego de tubería de extensión evita que una gran cantidad de refrigerante líquido
ingrese al compresor cuando se detenga el compresor, mientras evita además el impacto de líquido en el compresor
durante el siguiente arranque.
6
El juego de tubería de extensión incluye una válvula solenoide, bobina de válvula y válvula de retención.
Bobina y Válvula Antes y Después del Ensamble
• Instale la válvula solenoide con la bobina en la tubería de líquido entre la unidad interior y la unidad exterior. La distancia a la
unidad interior debe ser lo más corta posible, no mayor a 5 m [16 pies].
• Instale la válvula de retención en la tubería de gas entre la unidad interior y la unidad exterior (más cercana a la unidad exterior).
• El cable de la bobina se conecta a la unidad interior.
1. Instale la Válvula
Unidad
Exterior
Unidad
Interior
Tubería de Gas
Tubería de Líquido
Válvula de retención
Válvula
solenoide
CA
7

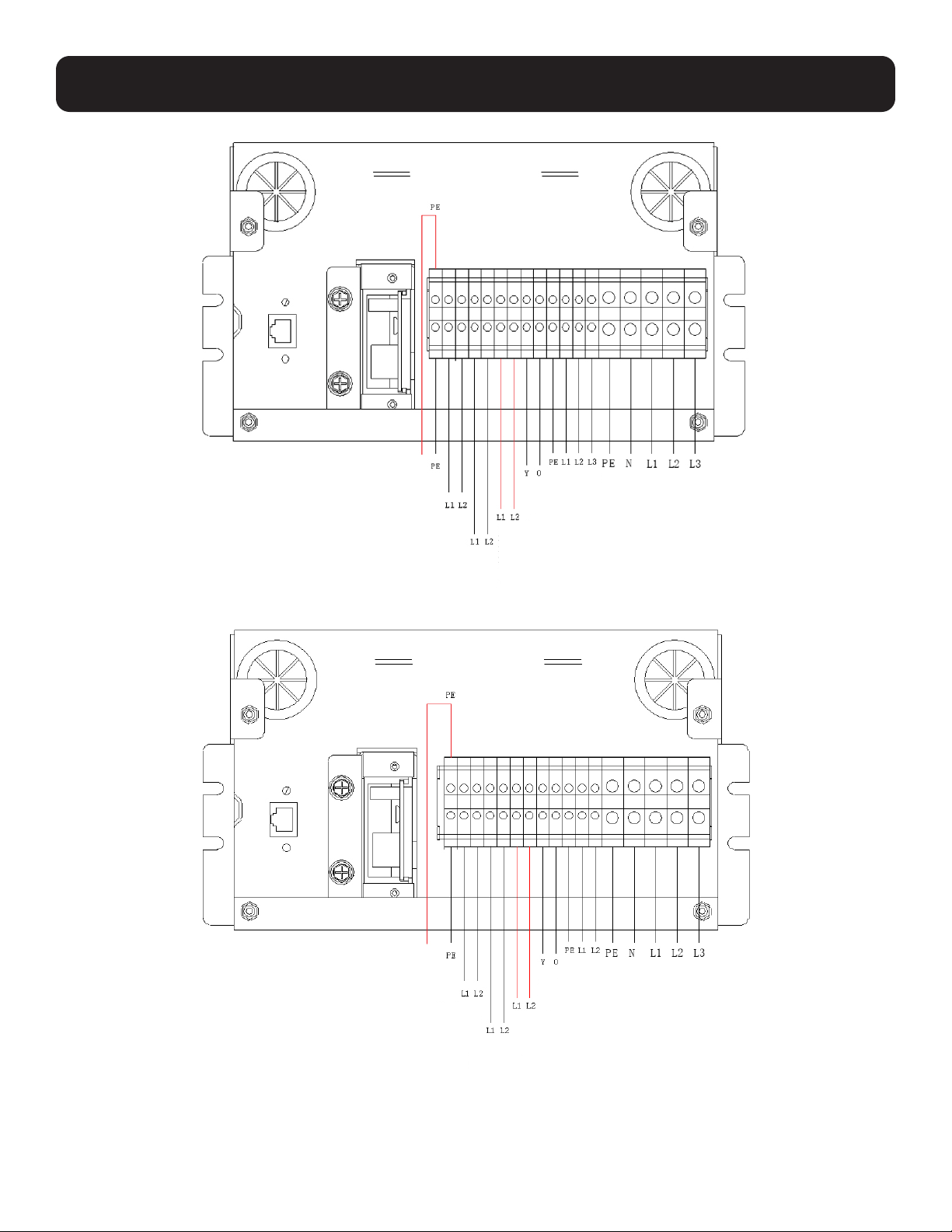

2. Cableado de Bobina de la Válvula Solenoide
Caja de Conexión de Unidad de 25 kW
Caja de Conexión de Unidad de 12 kW
Conecte la alimentación de la bobina a la caja de conexión de la unidad interior, etiquetada "Solenoid Power" para la
tubería de extensión (L1 y L2). El cable de conexión a tierra se conecta a la terminal de conexión a tierra izquierda (PE).
Potencia del
Calentador
para Baja
Temperatura
Energía
del Solenoide
para Baja
Temperatura
Alimentación
de Solenoide
para
Tubería de
Extensión
Señal del
Condensador
Potencia del
Condensador
Alimentación
Principal
Potencia del
Calentador
para Baja
Temperatura
Energía
del Solenoide
para Baja
Temperatura
Alimentación
de Solenoide
para Tubería de
Extensión
Señal del
Condensador
Potencia del
Condensador
Alimentación
Principal
8
1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support
21-10-329 934069_RevA
3. Carga de Refrigerante y Aceite
Cuando la tubería de conexión entre la Unidad de Enfriamiento En Hileras y el condensador exceda 10 m [33 pies],
agregue más refrigerante. Use aceite sintético RL68H (o de la misma viscosidad). Calcule la cantidad adicional de
acuerdo con la siguiente fórmula:
Diámetro de la tubería de líquido (pulgadas) Relación de longitud (lb/pie)
3/8 0.039
1/2 0.075
5/8 0.122
3/4 0.145
7/8 0.243
Cuando la longitud de la Tubería de Conexión exceda 10 m [33 pies], agregue aceite lubricante aplicando la siguiente fórmula:
L: Cantidad de aceite lubricante a agregar (ml)
R: Carga de refrigerante adicional (kg)
Nota: El aceite adicional máximo es 4L. Si el cálculo fuera superior a 4L, no exceda 4L.
Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
Cantidad adicional (lb) = Relación de longitud
R (kg) =
x longitud de línea de líquido (pies)
( )
lb
pies
Cantidad adicional (lb)
2.2
9
Guide d'installation
Trousse de tuyau
d’extension pour
appareils de
refroidissement
SRCOOLDXRW en rangée
Modèle : SRCOOLLONGPKIT
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.
English 1 • Español 5
Lorsque la longueur équivalente de la canalisation unidirectionnelle du côté du réfrigérant dépasse 30 m (98 pi), une
trousse de tuyau d'extension est requise. Cette trousse de tuyau d'extension empêche qu'une grande quantité de
réfrigérant liquide n'entre dans le compresseur lorsqu'il est arrêté, tout en évitant les chocs liquides du compresseur lors
du prochain démarrage.
10
La trousse de tuyau d'extension comprend une électrovanne, une bobine d'électrovanne et un clapet antiretour.
Bobine et électrovanne avant et après l'assemblage
• Installer l'électrovanne, la bobine allant à la conduite de liquide entre l'appareil intérieur et l'appareil extérieur. La distance jusqu'à
l'appareil intérieur doit être aussi courte que possible, et ne pas excéder 5 m (16 pi).
• Installer le clapet antiretour au niveau du tuyau de gaz entre l'appareil intérieur et l'appareil extérieur (plus proche de l'appareil extérieur).
• Le câble de la bobine se raccorde à l'appareil intérieur.
1. Installer l'électrovanne
Appareil
extérieur
Appareil
intérieur
Tuyau de gaz
Conduite de liquide
Clapet antiretour
Électrovanne
CA
11
2. Câblage de la bobine d'électrovanne
Boîtier de connexion de l'appareil de 25 kW
Boîtier de connexion de l'appareil 12 kW
Raccorder l'alimentation de la bobine au boîtier de connexion de l'appareil intérieur, étiqueté alimentation d'électrovanne
pour tuyau d'extension (L1 et L2). Le câble de mise à la terre se connecte à la borne de mise à la terre gauche (PE).
Alimentation de la
chaufferette pour
température
basse
Alimentation
de l’électrovanne
pour
température
basse
Alimentation de
l'électrovanne
pour tuyau
d'extension
Signal du
condensateur
Alimentation du
condensateur
Alimentation
principale
Alimentation de
la chaufferette
pour température
basse
Alimentation de
l’électrovanne
pour température
basse
Alimentation de
l'électrovanne
pour tuyau
d'extension
Signal du
condensateur
Alimentation du
condensateur
Alimentation
principale
12
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
21-10-329 934069_RevA
3. Réfrigérant et charge d'huile
Lorsque la tuyauterie de raccordement entre le refroidisseur en rangée et le condensateur excède 10 m (33 pi), ajouter
du réfrigérant. Utiliser de l'huile synthétique RL68H (ou de la même viscosité). Calculer la quantité supplémentaire en
utilisant la formule suivante :
Diamètre de la conduite de liquide (po) Rapport de longueur (lb/pi)
3/8 0,039
1/2 0,075
5/8 0,122
3/4 0,145
7/8 0,243
Lorsque la longueur de la tuyauterie de raccordement excède 10 m (33 pi), ajouter de l'huile lubrifiante en utilisant la
formule suivante :
L : quantité d'huile lubrifiante à ajouter (ml)
R : charge de réfrigérant supplémentaire (kg)
Remarque : Huile supplémentaire maximum = 4 l. Si le résultat est supérieur à 4 l ne pas excéder 4 l.
La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
Les produits réels peuvent différer légèrement des photos et des illustrations.
Quantité supplémentaire (lb) = rapport de longueur
R (kg) =
x longueur conduite de liquide (pi)
( )
lb
pi
Quantité supplémentaire (lb)
2,2
