Greenworks ST40L213 40V 13-Inch Cordless String Trimmer User Manual

STF314

EN OPERATOR MANUAL

FR MANUEL D’OPÉRATEUR

ES MANUAL DEL OPERADOR

www.greenworkstools.com

STRING TRIMMER

COUPE-HERBE

CORTABORDES

ST40B05

ST40L213

1 Description...................................4

1.1 Purpose...................................................... 4

1.2 Overview.................................................... 4

2 Important safety instructions.....4

3 Symbols on the machine............ 5

4 Risk levels....................................6

5 Service..........................................6

6 Environmentally safe battery

disposal........................................6

7 Proposition 65............................. 7

8 Installation................................... 7

8.1 Unpack the machine...................................7

8.2 Attach the guard......................................... 7

8.3 Attach the wheel.........................................7

8.4 Attach the auxiliary handle......................... 8

8.5 Install the battery pack............................... 8

8.6 Remove the battery pack........................... 8

9 Operation..................................... 9

9.1 Start the machine....................................... 9

9.2 Stop the machine....................................... 9

9.3 Adjust the length of the cutting line............ 9

9.4 Line cut-off blade........................................9

9.5 Adjust the length of the shaft......................9

9.6 Change to the edging mode....................... 9

9.7 Operation tips........................................... 10

9.8 Cutting tips .............................................. 10

10 Maintenance...............................11

10.1 General information.................................. 11

10.2 Clean the machine....................................11

10.3 Replace the spool.....................................11

10.4 Replace the cutting line............................ 12

11 Transportation and storage......13

11.1 Move the machine.................................... 13

11.2 Store the machine.................................... 13

12 Troubleshooting........................ 13

13 Technical data............................14

14 Limited warranty........................14

15 Replacement parts.................... 15

English

1 DESCRIPTION

1.1 PURPOSE

This machine is used to cut grass, light weeds, and

other similar vegetation at or around ground level. The

cutting plane must be approximately parallel to the

ground surface. You cannot use the machine to cut or

chop hedges, shrubs, bushes, flowers and compost.

1.2 OVERVIEW

Lock-out button

Trigger

Auxiliary handle

Upper shaft

Cam lever

Lower shaft

Cut-off blade

Edge guide

Trimmer head

Edging guide wheel

Guard

2 IMPORTANT SAFETY

INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USING (THIS

POWER TOOL)

WARNING

Read and understand all instructions before using

this product. Failure to follow all instructions listed

below may result in electric shock, fire, and/or serious

personal injury.

• Use only identical manufacturer’s replacement parts

and accessories. Use of any other parts may create

a hazard or cause product damage.

• Always wear safety glasses with side shields

marked to comply with ANSI Z87.1. Everyday

glasses have only impact resistant lenses. They are

NOT safety glasses. Following this rule will reduce

the risk of eye injury. Use face mask if operating in

dusty work spaces.

• Avoid Dangerous Environment – Don’t expose

power tools to damp or wet conditions. Water

entering a power tool will increase the risk of electric

shock.

• Don’t use in rain.

• Keep all bystanders, children, and pets at least 50 ft.

away.

• Dress Properly – Do not wear loose clothing or

jewelry. They can be caught in moving parts.

Use of rubber gloves and substantial footwear

is recommended when working outdoors. Wear

protective hair covering to contain long hair.

• Use right Appliance. Do not use appliance for any

job except that for which it is intended.

• Avoid Unintentional Starting – Don’t carry appliance

with finger on switch. Be sure switch is off when

battery is plugged in.

• Don’t Force Appliance – It will do the job better and

with less likelihood of a risk of injury at the rate for

which it was designed.

• Don’t overreach – Keep proper footing and balance

at all times.

• Stay alert – Watch what you are doing. Use

common sense. Do not operate this unit when you

are tired, ill or under the influence of alcohol, drugs

or medication.

• Always store idle power tools indoors – When not

in use, power tools should be stored indoors in a

dry and high or locked-up place, out of reach of

children.

• The machine is not intended for use by persons

(including children) with reduced physical, sensory

or mental capabilities, or lack of experience

and knowledge, unless they have been given

supervision or instruction concerning use of the

machine by a person responsible for their safety.

Children should be supervised to ensure that they

do not play with the machine.

• Maintain Appliance With Care – Replace string head

if cracked, chipped, or damaged in any way. Be sure

the string head is properly installed and securely

fastened. Keep cutting edge sharp and clean for

English

best performance and to reduce the risk of injury.

Follow instructions for lubricating and changing

accessories. Inspect appliance cord periodically,

and if damaged, have it repaired by an authorized

service facility. Inspect extension cords periodically

and replace if damaged. Keep handles dry, clean,

and free from oil and grease. Failure to do so can

cause serious injury.

• Check damaged parts before using the appliance,

a guard or other part that is damaged should be

carefully checked to determine that it will operate

properly and perform its intended function. Check

for alignment of moving parts, binding of moving

parts, breakage of parts, damaged mountings, and

any other condition that may affect its operation.

A guard or other part that is damaged should

be properly repaired or replaced by an authorized

service center unless indicated elsewhere in this

manual.

• Remove or disconnect battery before servicing,

cleaning or removing material from the gardening

appliance.

• Do not modify or attempt to repair the appliance or

the battery pack (as applicable) except as indicated

in the instructions for use and care. Use appliances

only with speciﬁcally designated battery packs. Use

of any other battery packs may create a risk of injury

and ﬁre. Use only with Greenworks BAF701 battery

or other BAF series.

• Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one

type of battery pack may create a risk of fire

when used with another battery pack. Use only with

Greenworks 29482 charger or other CAF series.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause a

fire.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or

burns.

• Do not use a battery pack or appliance that

is damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior

resulting in fire, explosion or risk of injury.

• Do not expose a battery pack or appliance to

fire or excessive temperature. Exposure to fire or

temperature above 265 °F (130 °C) may cause an

explosion.

• Do not dispose of the batteries in a fire. The cells

may explode. Check with local codes for possible

special disposal instructions.

• Do not open or mutilate the batteries. Released

electrolyte is corrosive and may cause damage to

the eyes or skin. It may be toxic if swallowed.

• Exercise care in handling batteries in order not to

short the battery with conducting materials such as

rings, bracelets, and keys. The battery or conductor

may overheat and cause burns.

• Follow all charging instructions and do not charge

the battery pack or appliance outside of the

temperature range specified in the instructions.

Charging improperly or at temperatures outside of

the specified range may damage the battery and

increase the risk of fire.

• Have servicing performed by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the product is

maintained.

• Keep guards in place and in working order.

• Keep hands and feet away from cutting area.

• Disconnect the battery pack from the appliance

before making any adjustments, changing

accessories, or storing appliance. Such preventive

safety measures reduce the risk of starting the

appliance accidentally.

• Use only with the nylon cutting line of .065"

(1.65 mm) diameter. Do not use heavier lines

than recommended by the manufacturer and line

materials of other types – for example, metal wire,

rope, and the like.

SAVE THESE INSTRUCTIONS

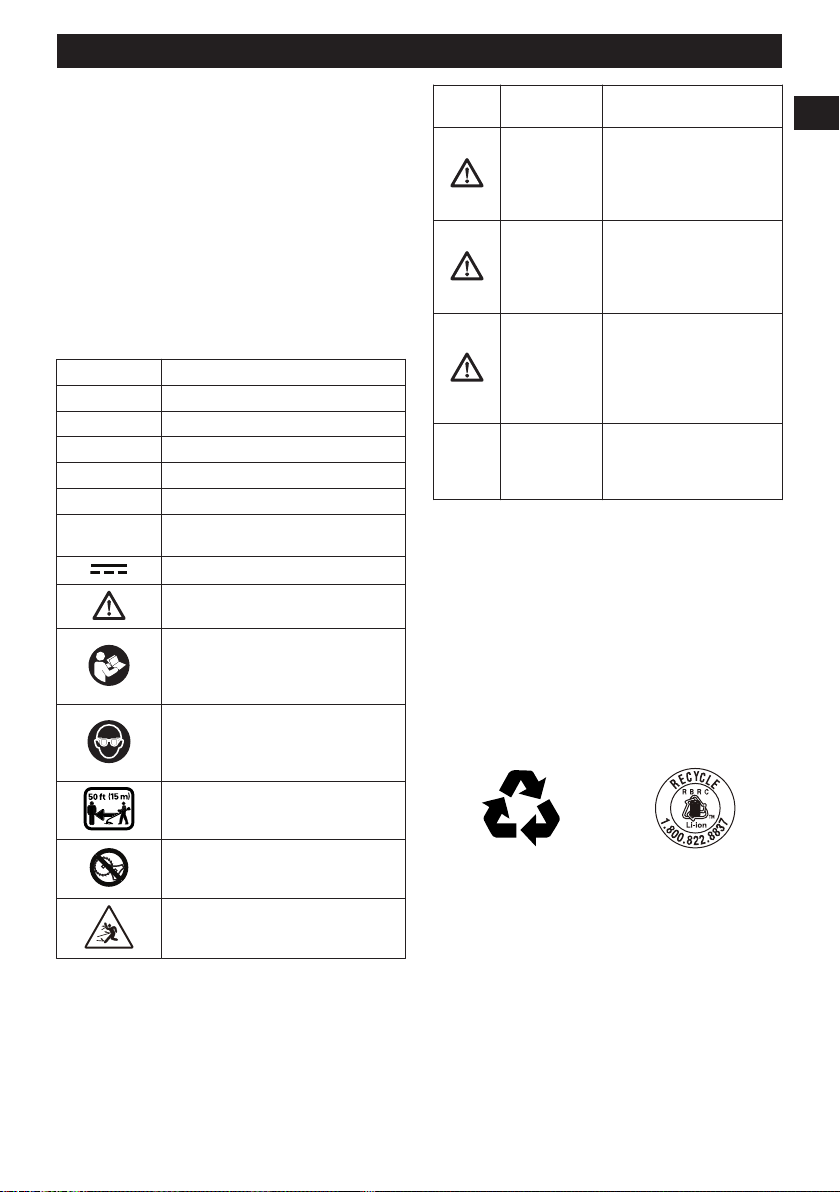

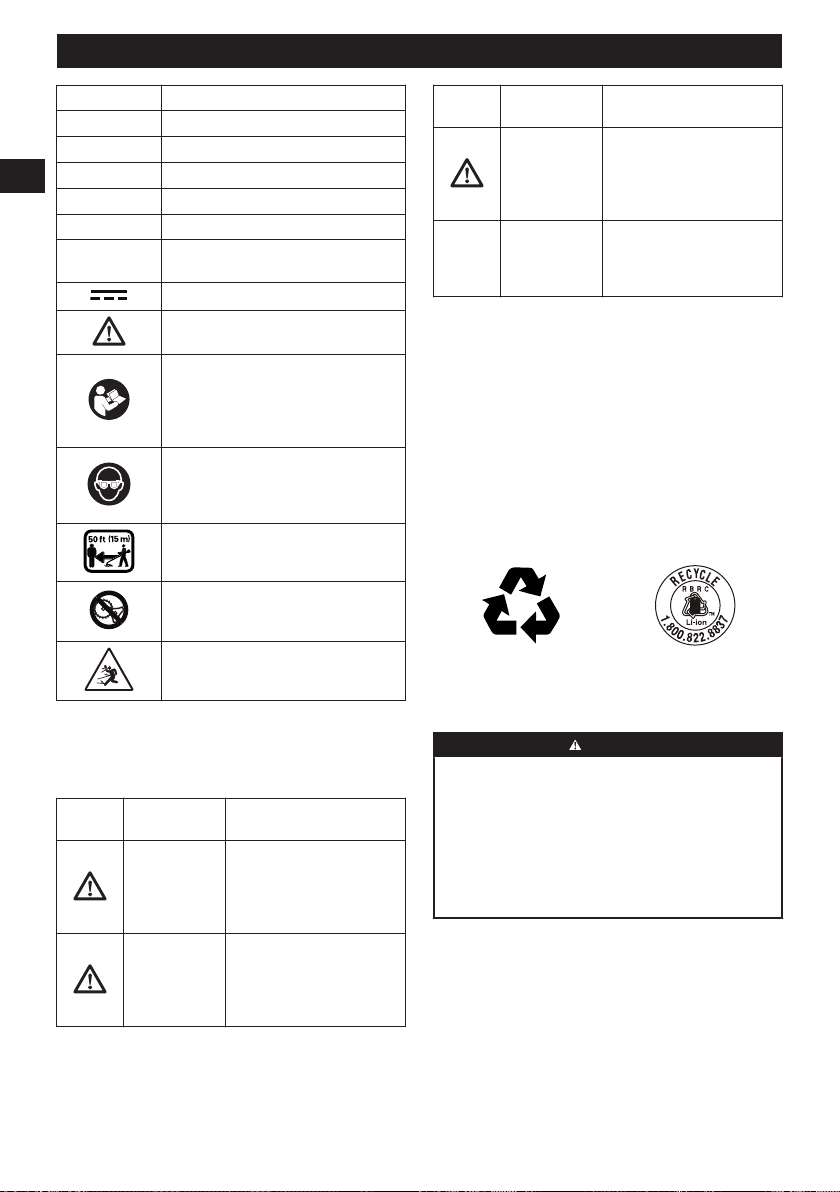

3 SYMBOLS ON THE MACHINE

Some of the following symbols can be used on this

machine. Please study them and learn their definition.

Proper interpretation of these symbols will let you

operate the tool better and safer.

Symbol

Explanation

V Voltage

A Current

Hz Frequency (cycles per second)

W Power

min Time

/min

Revolutions, strokes, surface speed,

orbits etc., per minute

Direct current

Precautions that involve your safety.

Read and understand all instructions

before you operate the machine, and

follow all warnings and safety instruc-

tions.

English

Symbol Explanation

Always wear safety glasses with side

shields marked to comply with AN-

SI Z87.1 when you operate this ma-

chine.

Keep all bystanders at least 50-ft

away.

Do not install or use any type of

blade on the machine or displaying

this symbol.

Thrown objects can ricochet and re-

sult in personal injury or property

damage.

4 RISK LEVELS

The following signal words and meanings are intended

to explain the levels of risk associated with this product.

SYM-

BOL

SIGNAL MEANING

DANGER Indicates an imminently

hazardous situation, which,

if not avoided, will result in

death or serious injury.

WARNING Indicates a potentially haz-

ardous situation, which, if

not avoided, could result in

death or serious injury.

CAUTION Indicates a potentially haz-

ardous situation, which, if

not avoided, may result in

minor or moderate injury.

CAUTION (Without Safety Alert Sym-

bol) Indicates a situation

that may result in property

damage.

5 SERVICE

Servicing requires extreme care and knowledge and

must be performed only by a qualified service

technician. For service we suggest you return the

machine to your nearest AUTHORIZED SERVICE

CENTER for repair. Use only identical manufacturer’s

replacement parts and accessories.

6 ENVIRONMENTALLY SAFE

BATTERY DISPOSAL

The toxic and corrosive materials below are in the

batteries used in this machine: Lithium-ion, a toxic

material.

WARNING

Discard all toxic materials in a specified manner to

prevent contamination of the environment. Before

discarding damaged or worn out Lithium-ion battery,

contact your local waste disposal agency, or the local

Environmental Protection Agency for information and

specific instructions. Take the batteries to a local

recycling and/or disposal center, certified for Lithium-

ion disposal.

WARNING

If the battery pack cracks or breaks, with or without

leaks, do not recharge it and do not use. Discard it

and replace with a new battery pack. DO NOT TRY

TO REPAIR IT! To prevent injury and risk of fire,

explosion, or electric shock, and to avoid damage to

the environment:

• Cover the terminals of the battery with heavy-duty

adhesive tape.

• DO NOT try to remove or destroy any of the

battery pack components.

• DO NOT try to open the battery pack.

• If a leak develops, the released electrolytes are

corrosive and toxic. DO NOT get the solution in the

eyes or on skin, and do not swallow it.

• DO NOT put these batteries in your regular

household trash.

• DO NOT incinerate.

• DO NOT put them where they will become part of

any waste landfill or municipal solid waste stream.

• Take them to a certified recycling or disposal

center.

English

7 PROPOSITION 65

WARNING

This product contains a chemical known to the

state of California to cause cancer, birth defects

or other reproductive harm. Some dust created by

power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement and other

masonry products;

• Arsenic and chromium from chemically treated

lumber.

Your risk of exposure to these chemicals varies

depending on how often you do this type of work. To

reduce your exposure to these chemicals, work in a

well-ventilated area, and work with approved safety

equipment, such as dust masks that are specially

designed to filter out microscopic particles.

8 INSTALLATION

8.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine

before use.

WARNING

• If parts of the machine are damaged, do not use

the machine.

• If parts are missing, do not operate the machine.

• If parts are damaged or missing, contact the

service center.

1. Open the package.

2. Read the documentation provided in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and packing material in compliance

with local regulations.

WARNING

For your personal safety, do not insert battery before

the tool is assembled completely.

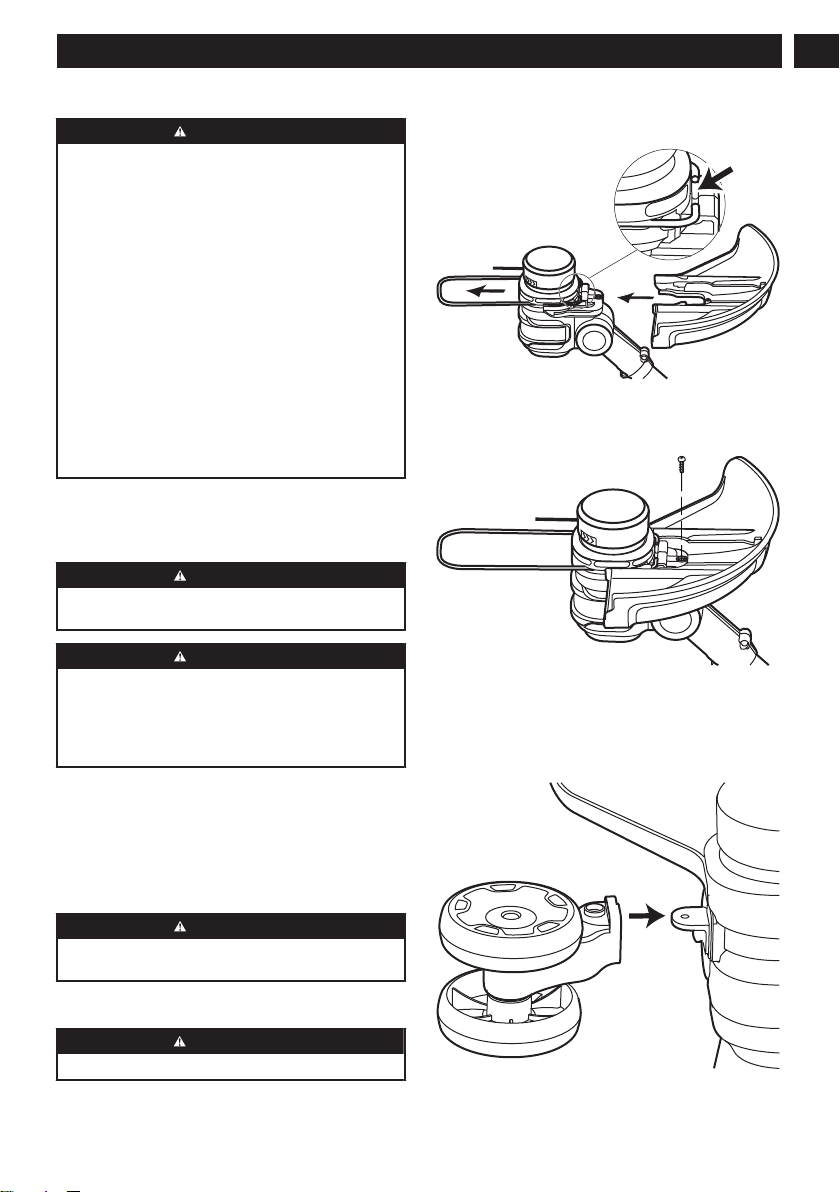

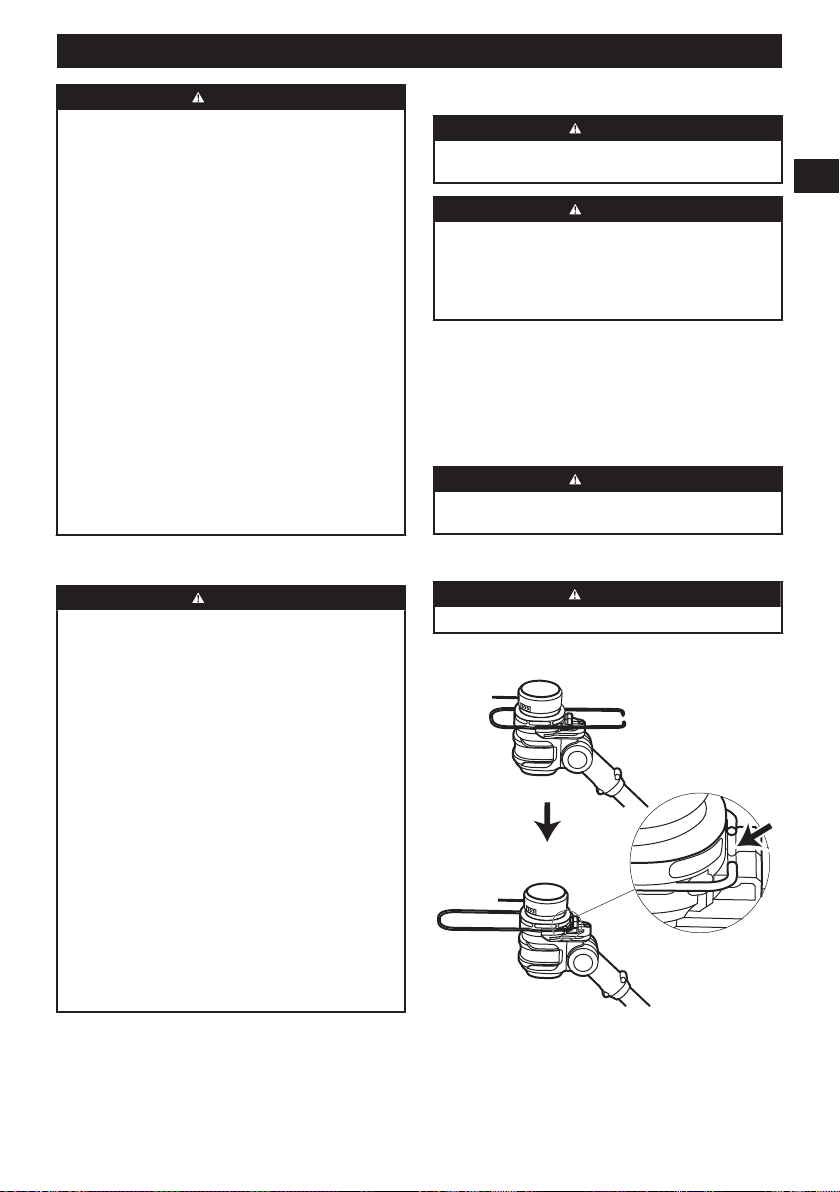

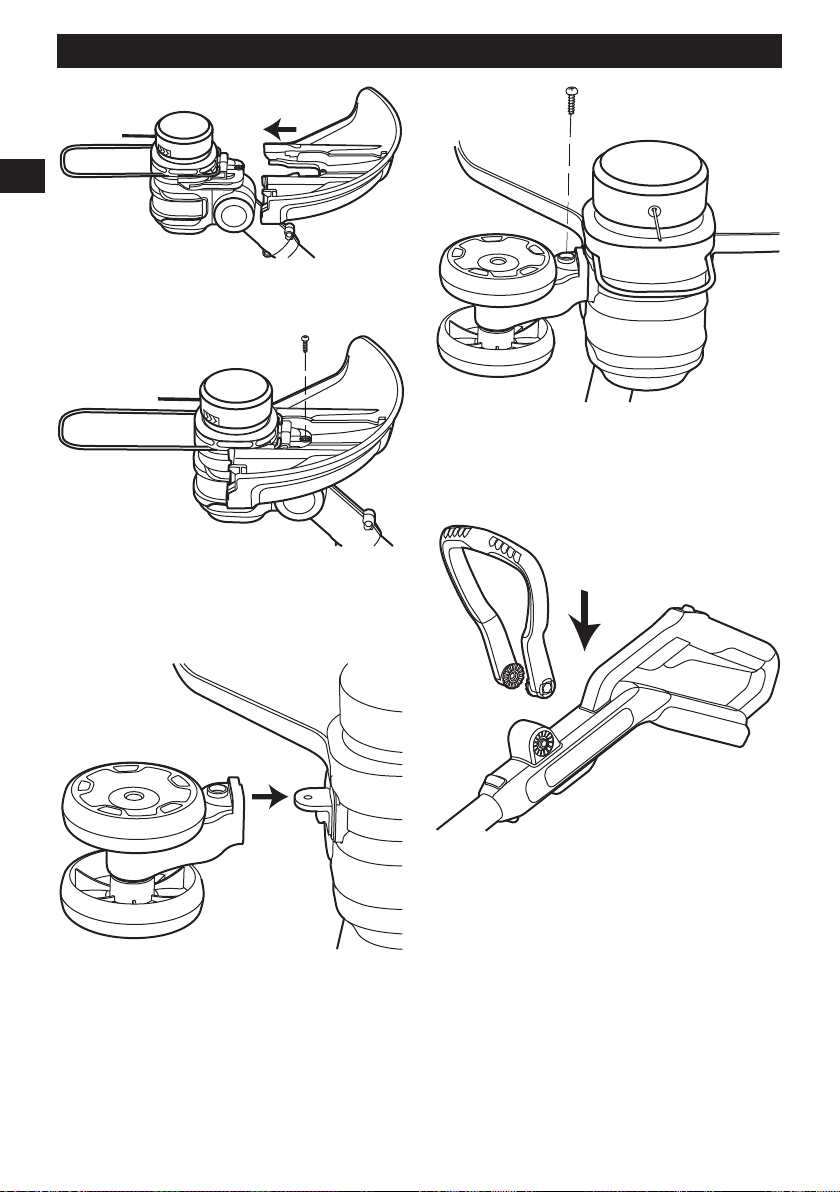

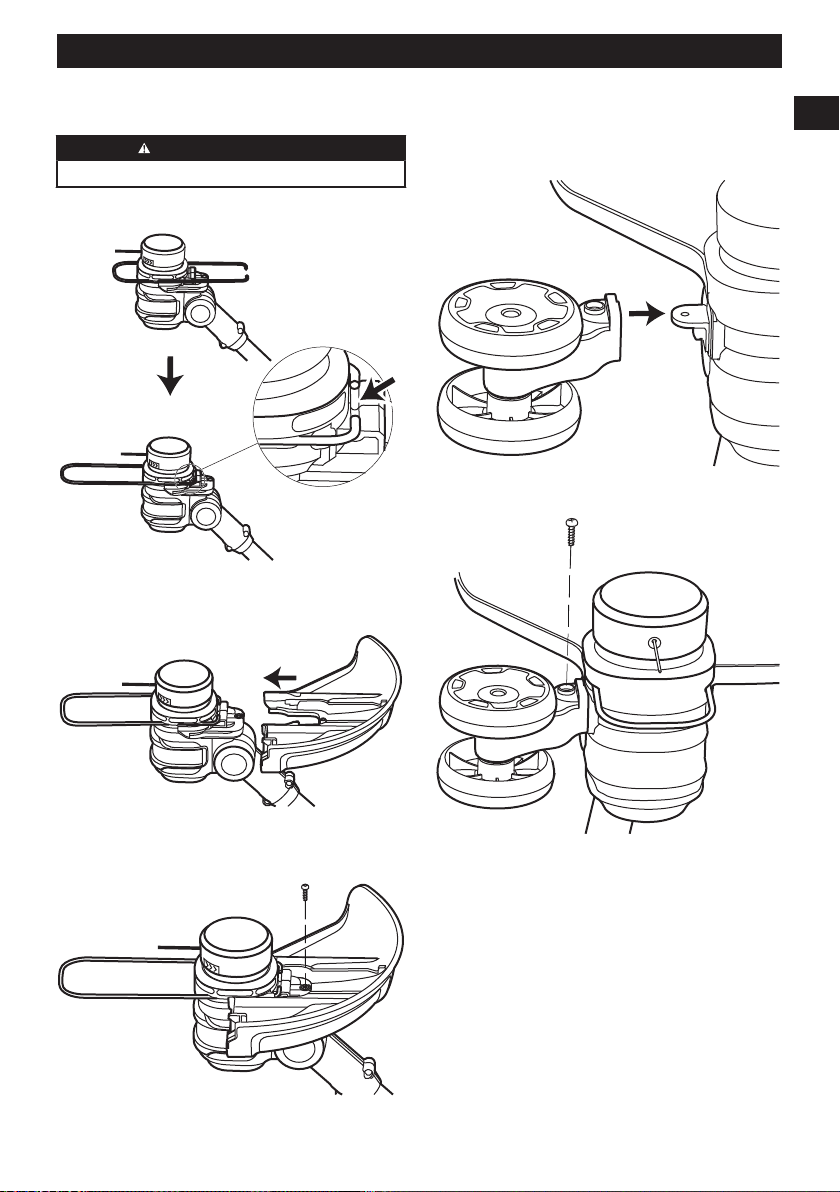

8.2 ATTACH THE GUARD

WARNING

Do not touch the cut-off blade.

1. Pull the edge guide until the open end on the slot.

2. Remove the screw from the guard with a Phillips

head screwdriver (not included).

3. Put the guard onto the trimmer head.

4. Align the screw hole on the guard with the screw

hole on the trimmer head.

5. Tighten the screw.

8.3 ATTACH THE WHEEL

1. Remove the screw from the wheel with a Phillips

head screwdriver (not included).

2. Put the wheel onto the trimmer head.

English

3. Align the screw hole on the wheel with the screw

hole on the trimmer head.

4. Tighten the screw.

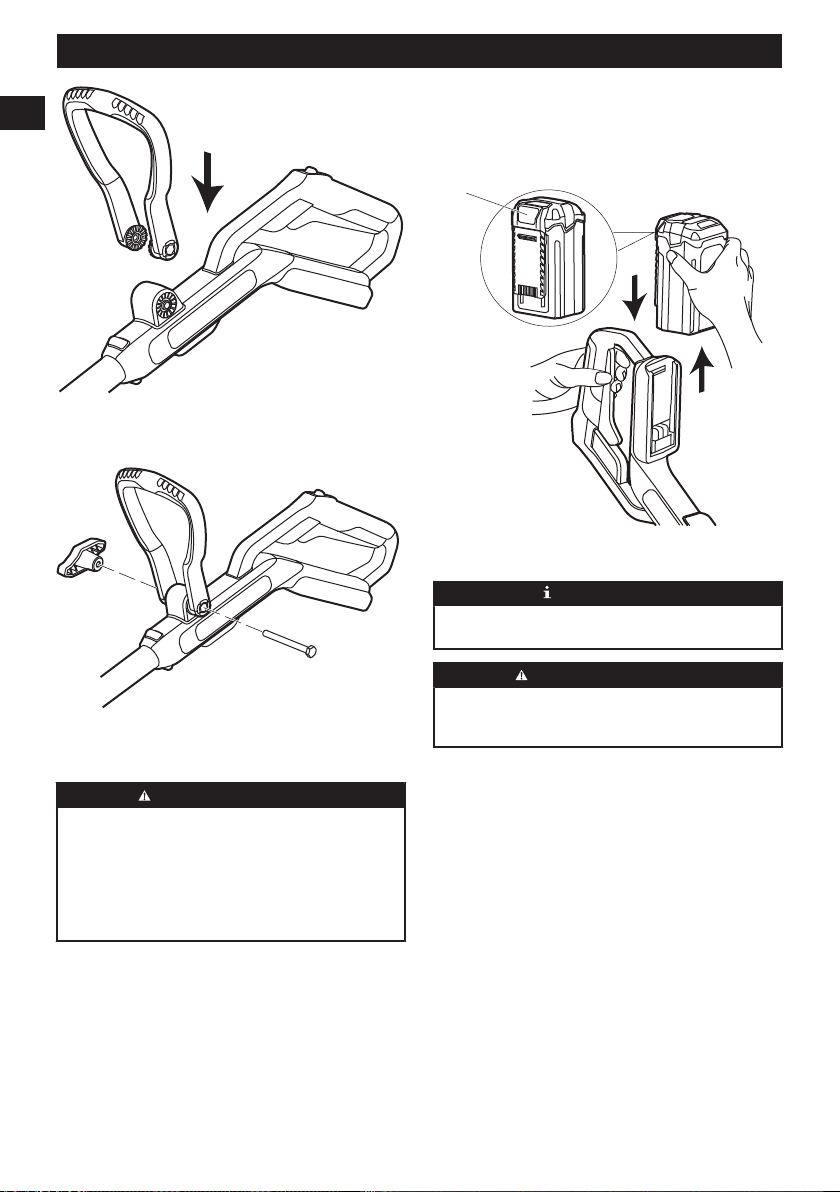

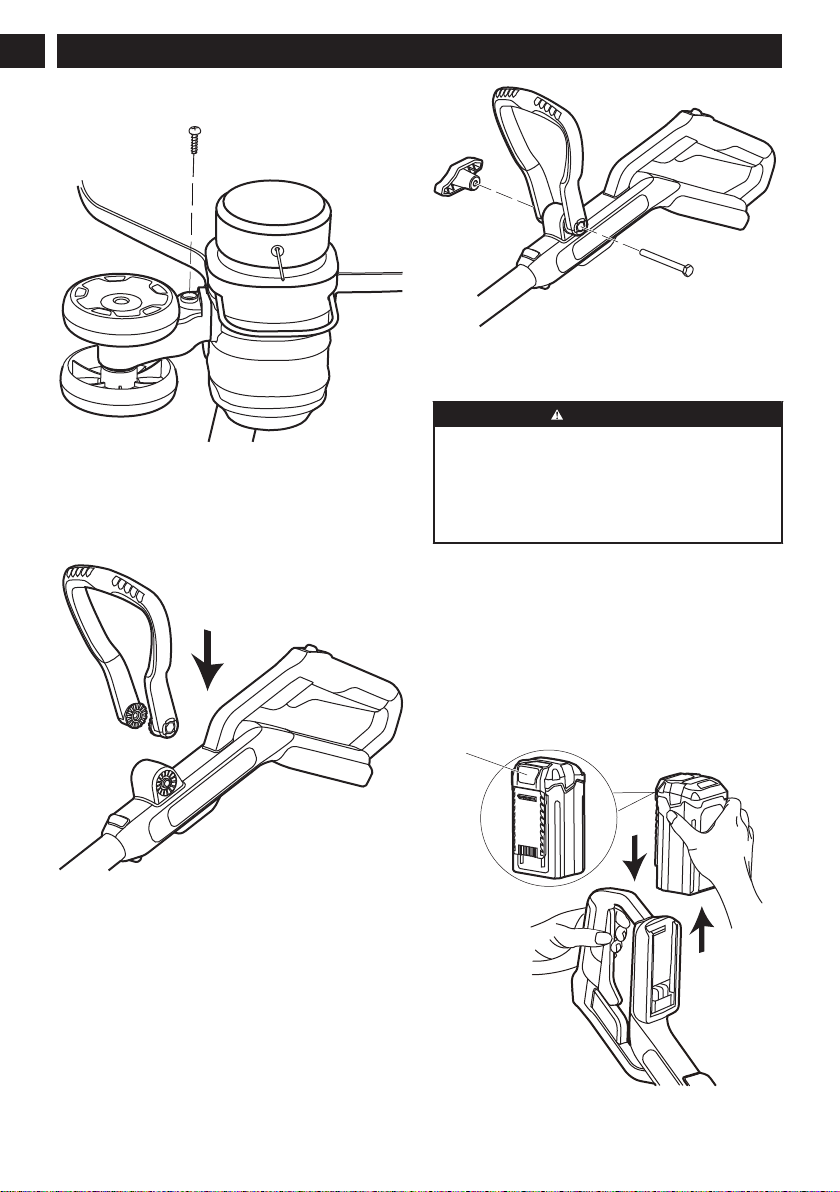

8.4 ATTACH THE AUXILIARY HANDLE

1. Remove the knob from the auxiliary handle.

2. Attach the auxiliary handle on the rear handle.

3. Set the auxiliary handle in the comfortable position.

4. Put the bolt through the holes.

5. Tighten the auxiliary handle with the knob.

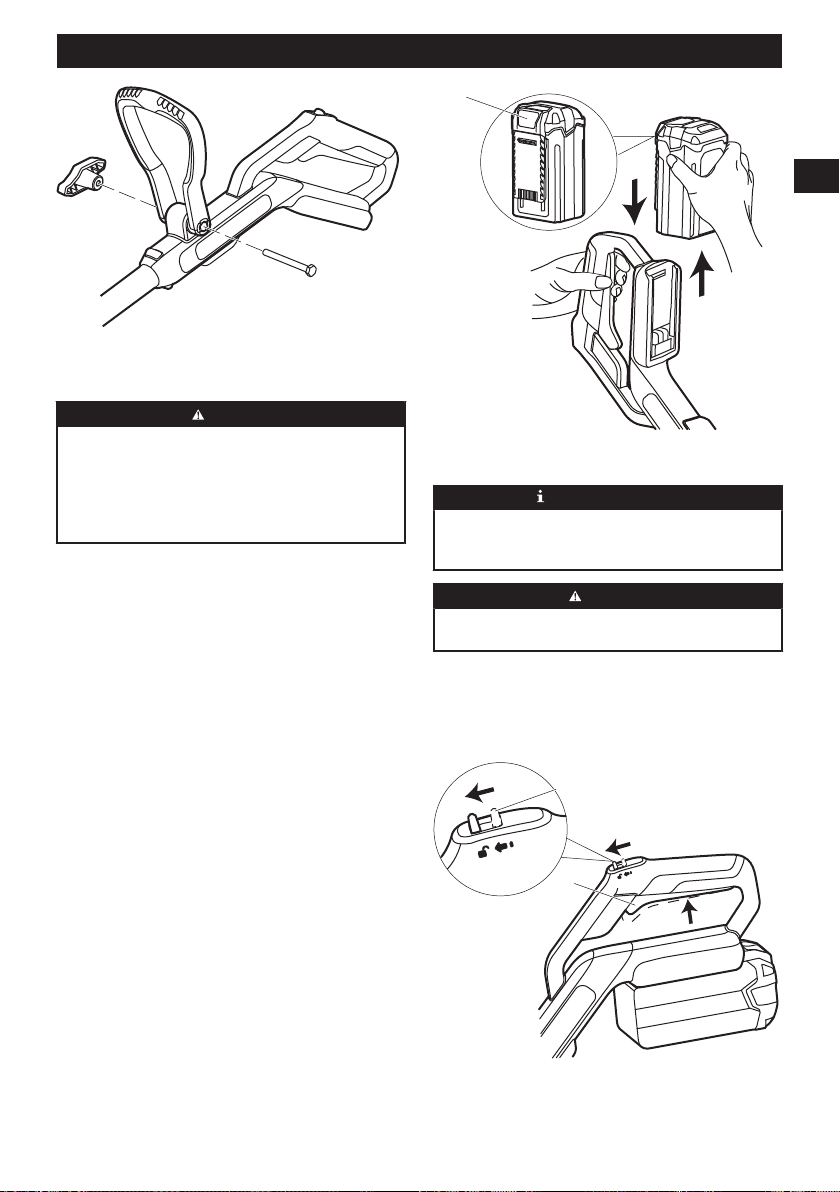

8.5 INSTALL THE BATTERY PACK

WARNING

• If the battery pack or charger is damaged, replace

the battery pack or the charger.

• Stop the machine and wait until the motor stops

before you install or remove the battery pack.

• Read and understand the instructions in the

battery and charger manual.

1. Align the ribs on the battery pack with the grooves in

the battery compartment.

2. Push the battery pack into the battery compartment

until the battery pack locks into place.

3. When you hear a click, the battery pack is installed.

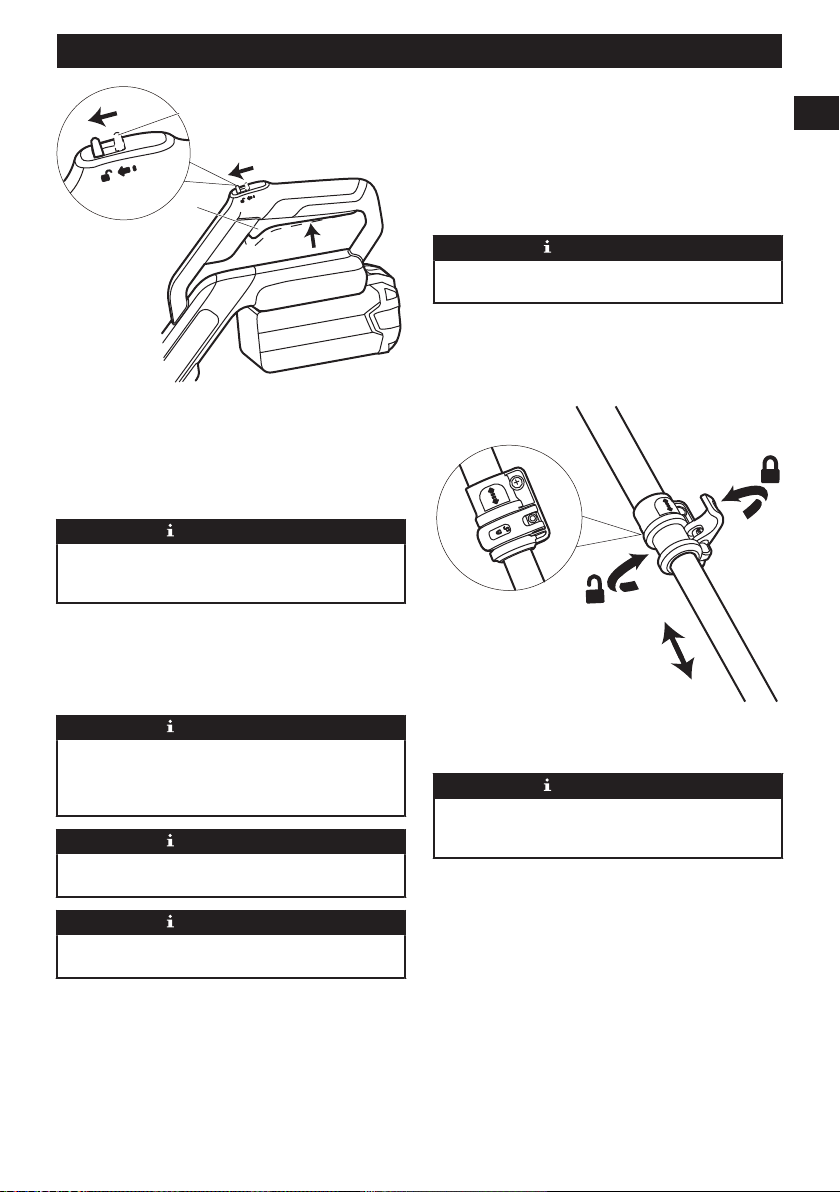

8.6 REMOVE THE BATTERY PACK

1. Push and hold the battery release button (1).

2. Remove the battery pack from the machine.

English

9 OPERATION

IMPORTANT

Before you operate the machine, read and understand

the safety regulations and the operation instructions.

WARNING

Be careful when you operate the machine and always

observe your surroundings before operating tool.

9.1 START THE MACHINE

1. Push the lock-out button (1) and pull the trigger (2).

9.2 STOP THE MACHINE

1. Release the trigger to stop the machine.

9.3 ADJUST THE LENGTH OF THE

CUTTING LINE

NOTE

The machine has an auto-feed head. If the cutting line

does not automatically advance, it can be tangled or

empty.

1. Start the machine and keep 3s. Release the trigger

until the machine totally stops.

2. Repeat the above step until you can hear the line-

cutting noise.

NOTE

The line will extend approximately 0.4 in. with each

stop and start of the switch trigger until the line

reaches the cut-off blade and the cut-off blade cuts

the excess length.

NOTE

Do not pull or release the trigger too fast.

NOTE

It will damage the machine if you hit the head to try to

advance the line.

9.4 LINE CUT-OFF BLADE

This trimmer is equipped with a line cut-off blade

on the guard. The line cut off blade continuously

trims the line to ensure a consistent and efficient cut

diameter. Advance line whenever you hear the engine

running faster than normal, or when trimming efficiency

diminishes. This will maintain best performance and

keep line long enough to advance properly.

9.5 ADJUST THE LENGTH OF THE

SHAFT

NOTE

You can adjust the length of the shaft to operate the

machine easily.

1. Stop the machine.

2. Unlock the cam lever and move the lower shaft to

the desired position.

3. Lock the cam lever.

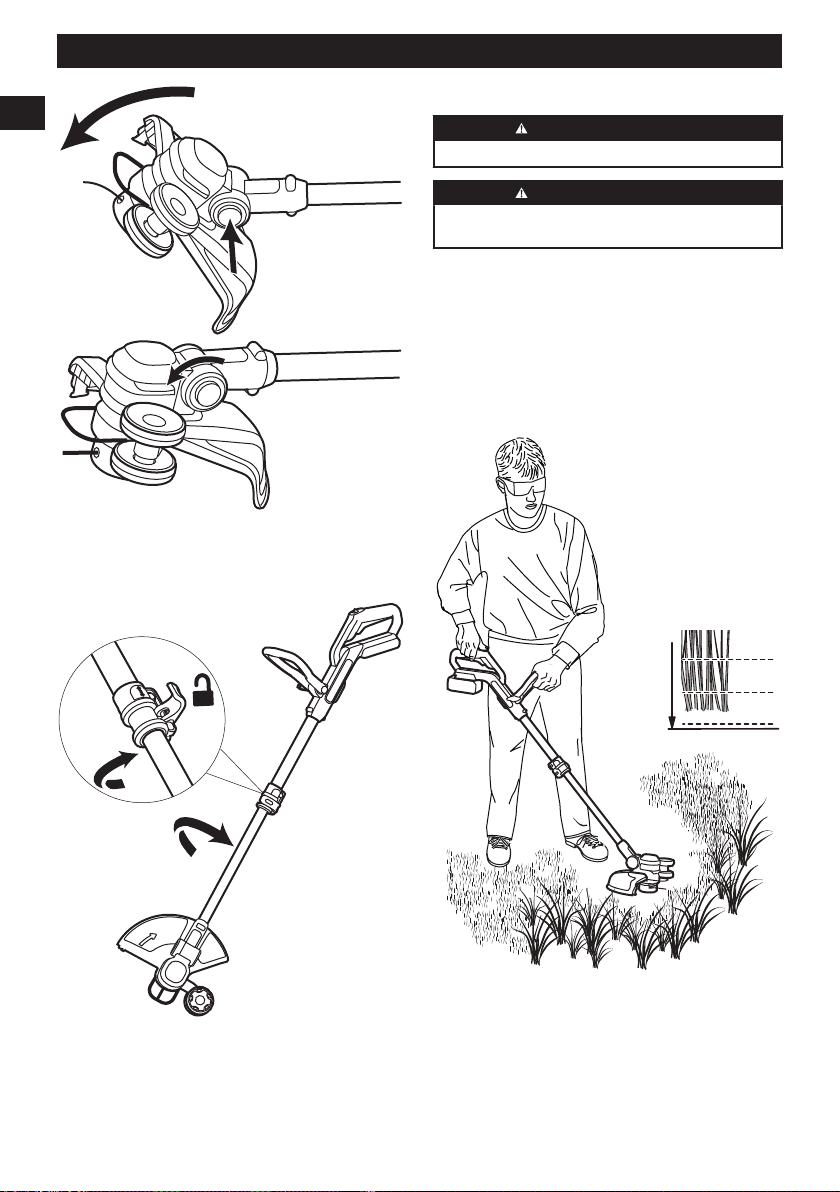

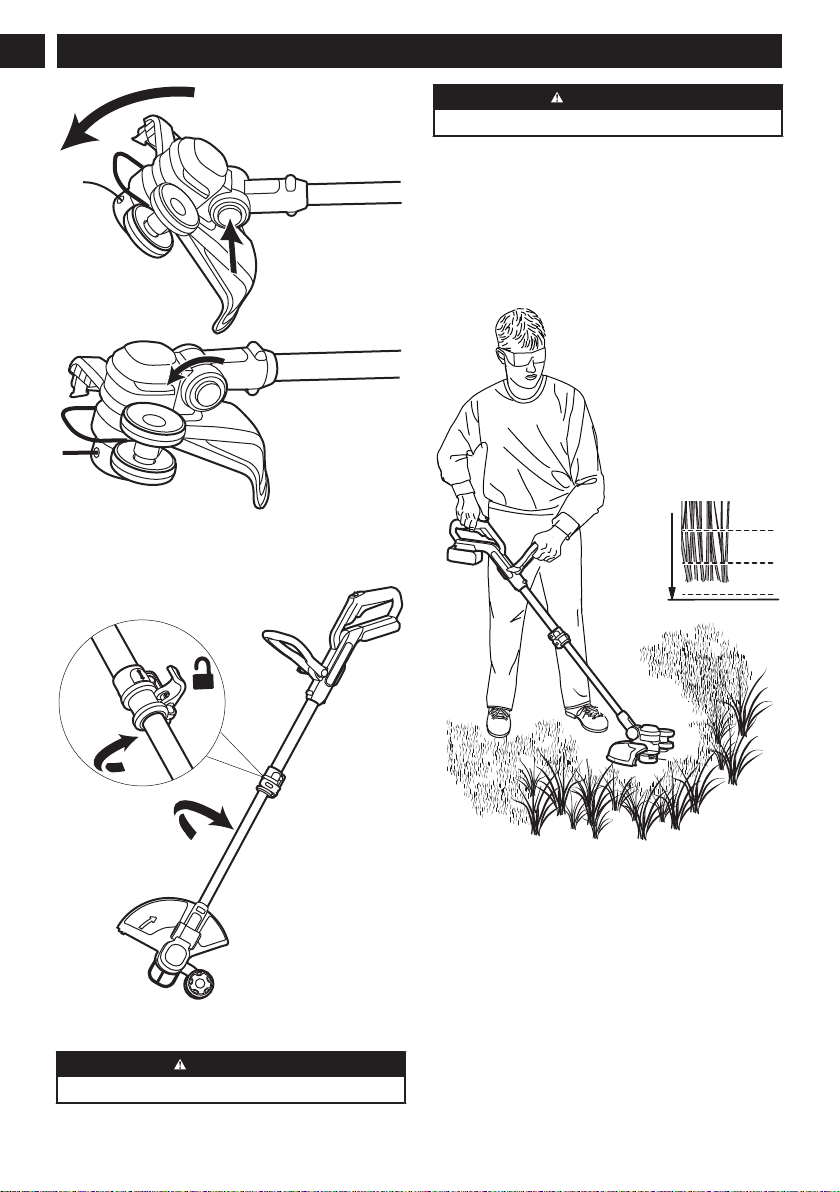

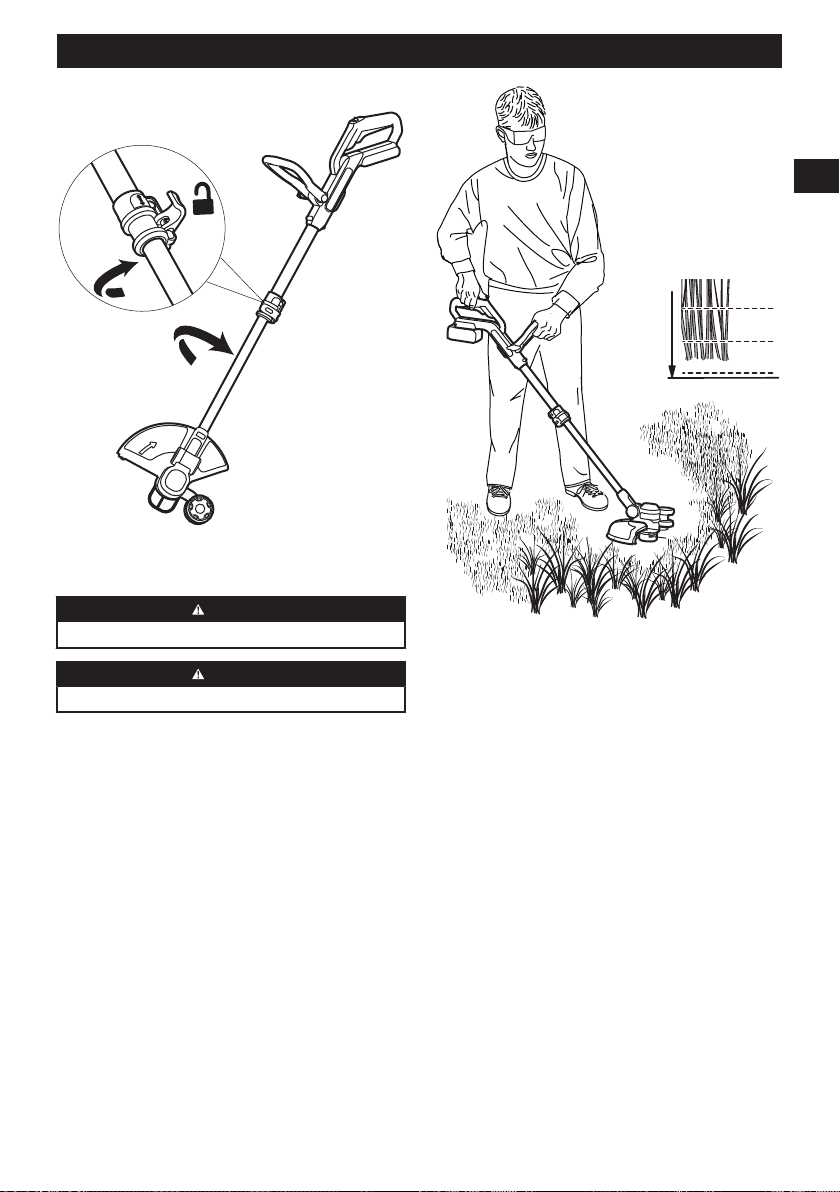

9.6 CHANGE TO THE EDGING MODE

NOTE

You can change the trimmer to an edger to keep

patios, driveways and sidewalks well groomed.

1. Stop the machine.

2. Push on the edge button and rotate the trimmer

head.

English

3. Unlock the cam lever and turn the trimmer head 90

degrees until the trimmer head locks into position.

4. Lock the cam lever.

90°

9.7 OPERATION TIPS

WARNING

Keep clearance between the body and the machine.

WARNING

Do not operate the machine without guard in place.

Do these tips when you use the machine

• Keep a firm hold with two hands on the machine

while you operate the machine.

• Cut tall grass from the top down.

If grass winds around the trimmer head:

• Remove the battery pack.

• Remove the grass.

9.8 CUTTING TIPS

• Tilt the machine toward the area to be cut. Use the

tip of the cutting line to cut grass.

• Move the machine from right to left to prevent

thrown debris from hitting the operator.

• Do not cut in the danger area.

• Do not force the trimmer head into uncut grass.

• Wire and picket fences cause cutting line wear and

breakage. Stone and brick walls, curbs, and wood

can wear the cutting line quickly.

English

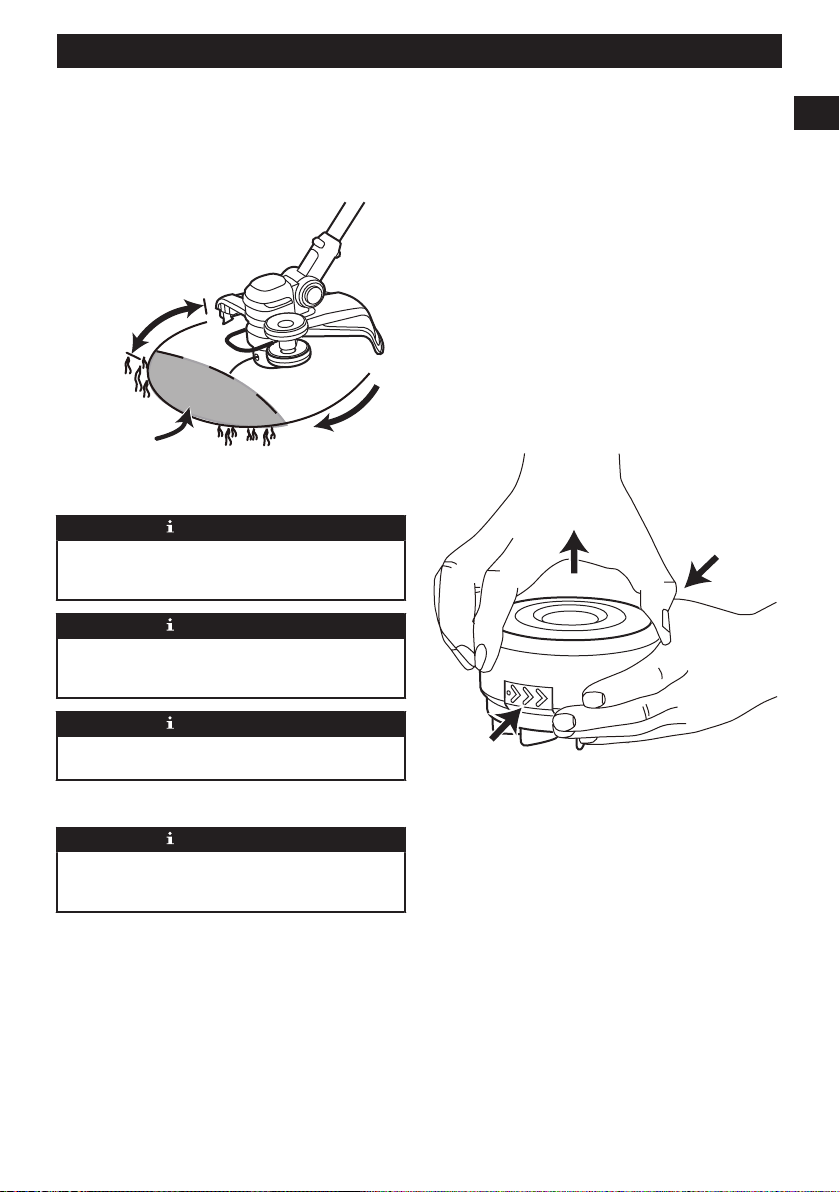

Best cutting area

Direction of rotation

Dangerous cutting area

10 MAINTENANCE

IMPORTANT

Read and understand the safety regulations and the

maintenance instructions before you clean, repair or

do the maintenance work on the machine.

IMPORTANT

Make sure that all nuts, bolts and screws are tight.

Check regularly that the handles are firmly mounted.

IMPORTANT

Use only the replacement parts and accessories of the

initial manufacturer.

10.1 GENERAL INFORMATION

IMPORTANT

Only your dealer or approved service center can do

the maintenance that is not given in this manual.

Before the maintenance operations:

• Stop the machine.

• Remove the battery pack.

• Cool the motor.

• Use correct clothing, protective gloves and safety

glasses.

10.2 CLEAN THE MACHINE

• Clean the machine after use with a moist cloth

dipped in neutral detergent.

• Do not use aggressive detergents or solvents to

clean the plastic parts or handles.

• Keep the trimmer head free of grass, leaves, or

excessive grease.

• Keep the air vents clean and free of debris to avoid

overheating and damage to the motor or the battery.

• Do not spray water onto the motor and electrical

components.

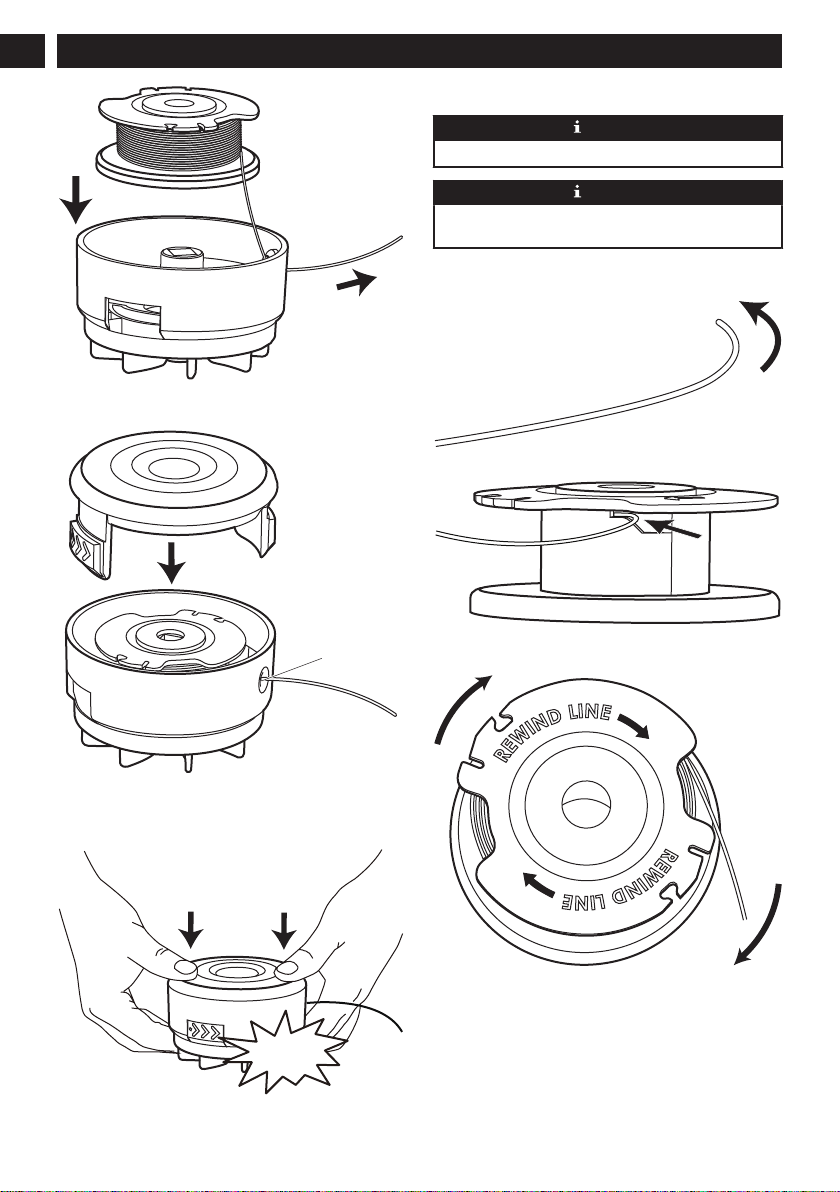

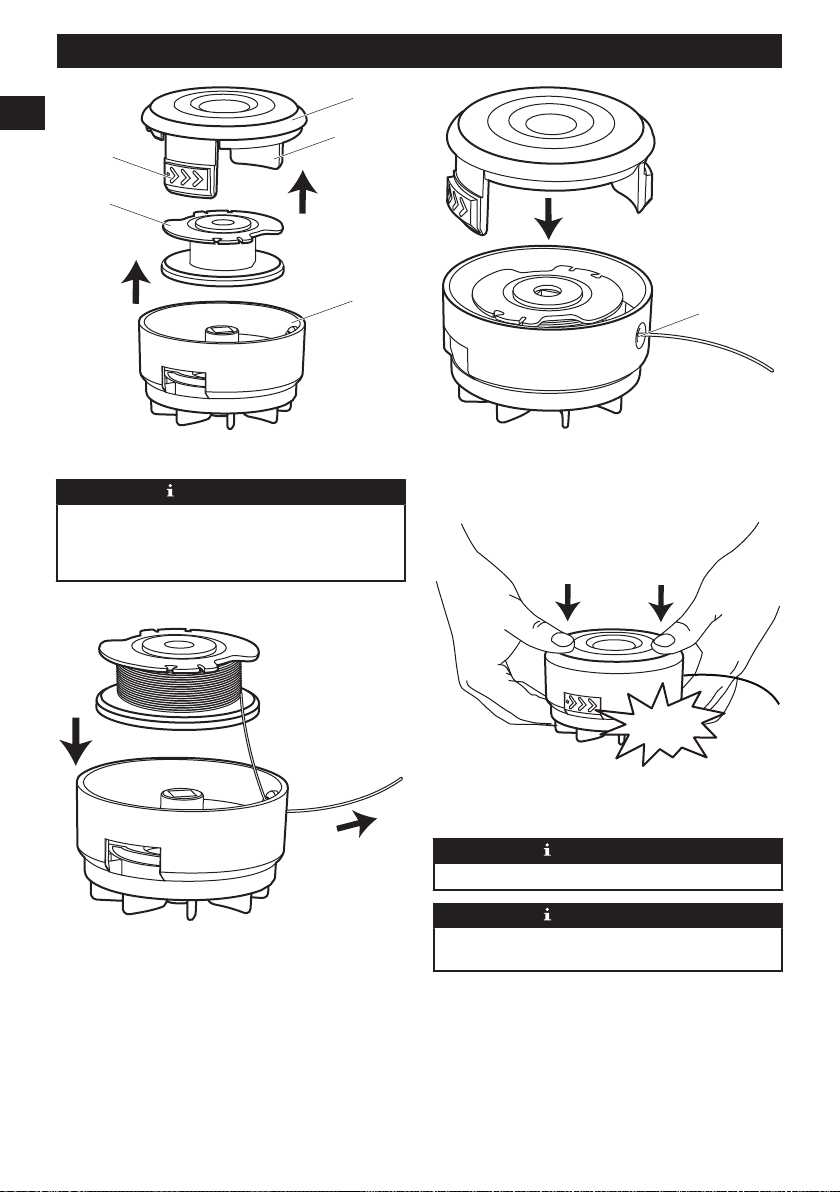

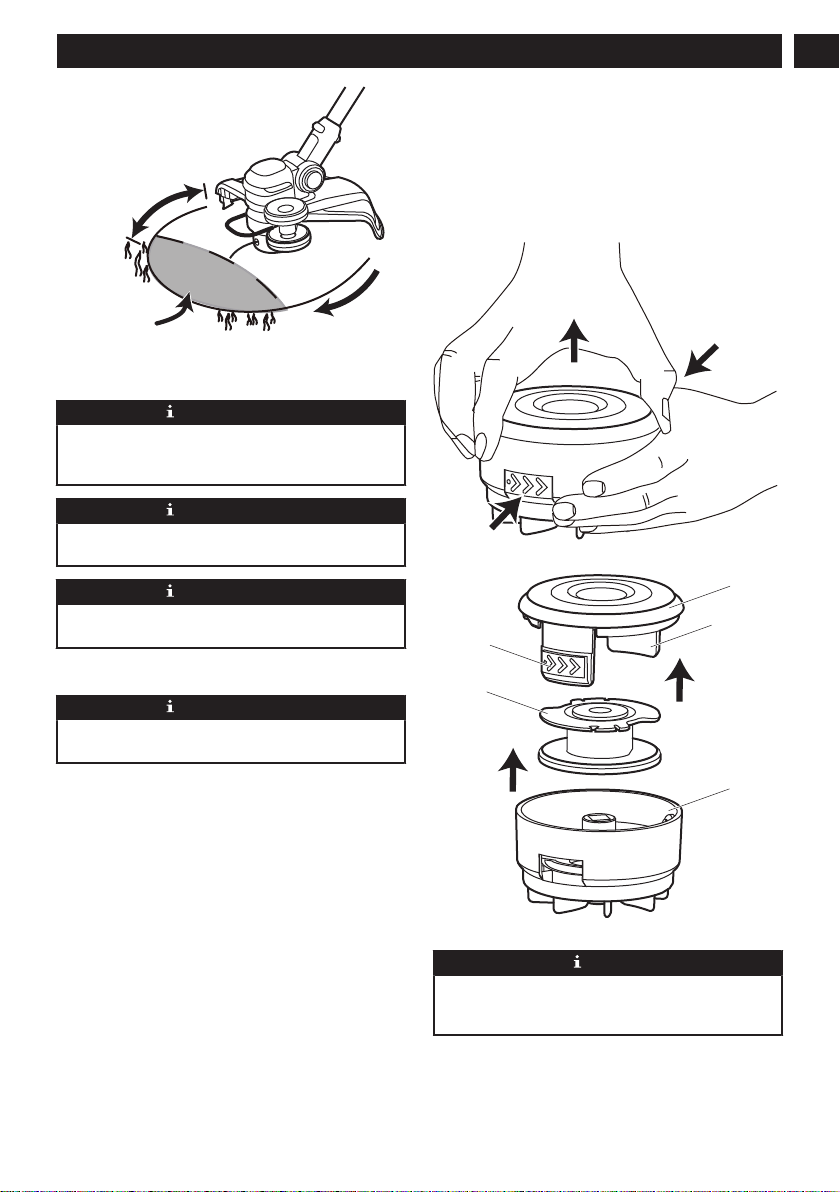

10.3 REPLACE THE SPOOL

1. Push the tabs (1) on the sides of the trimmer head

at the same time.

2. Pull and remove the spool cover (2).

3. Remove the remaining spool (3).

4. Put the new spool in the spool housing (4).

NOTE

Make sure that the cutting line is in the guide slot on

the new spool, and is extended approximately 5 in.

before you install the new spool.

5. Put the end of the cutting line through the eyelet (5).

English

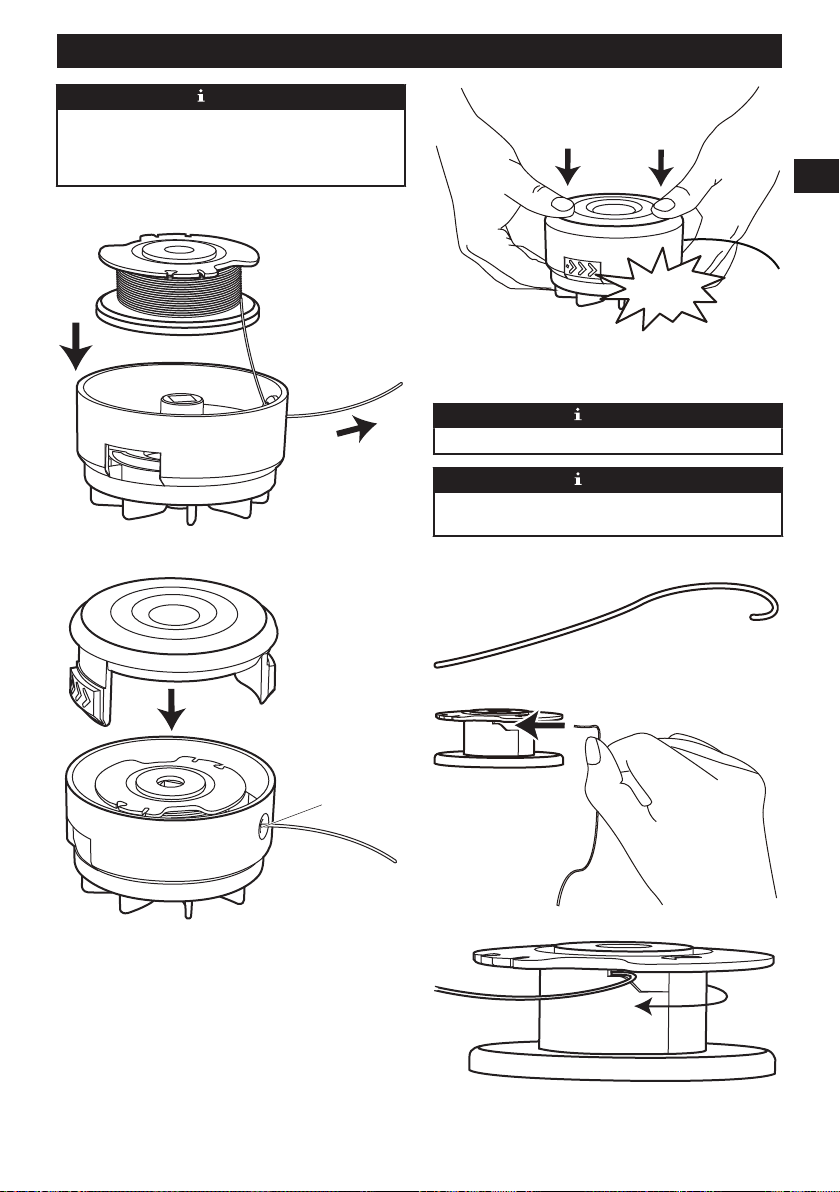

6. Extend the cutting line to release it from the guide

slot in the spool.

7. Push the tabs and install the spool cover onto the

spool housing.

8. Push the spool cover until it clicks into position.

CLICK

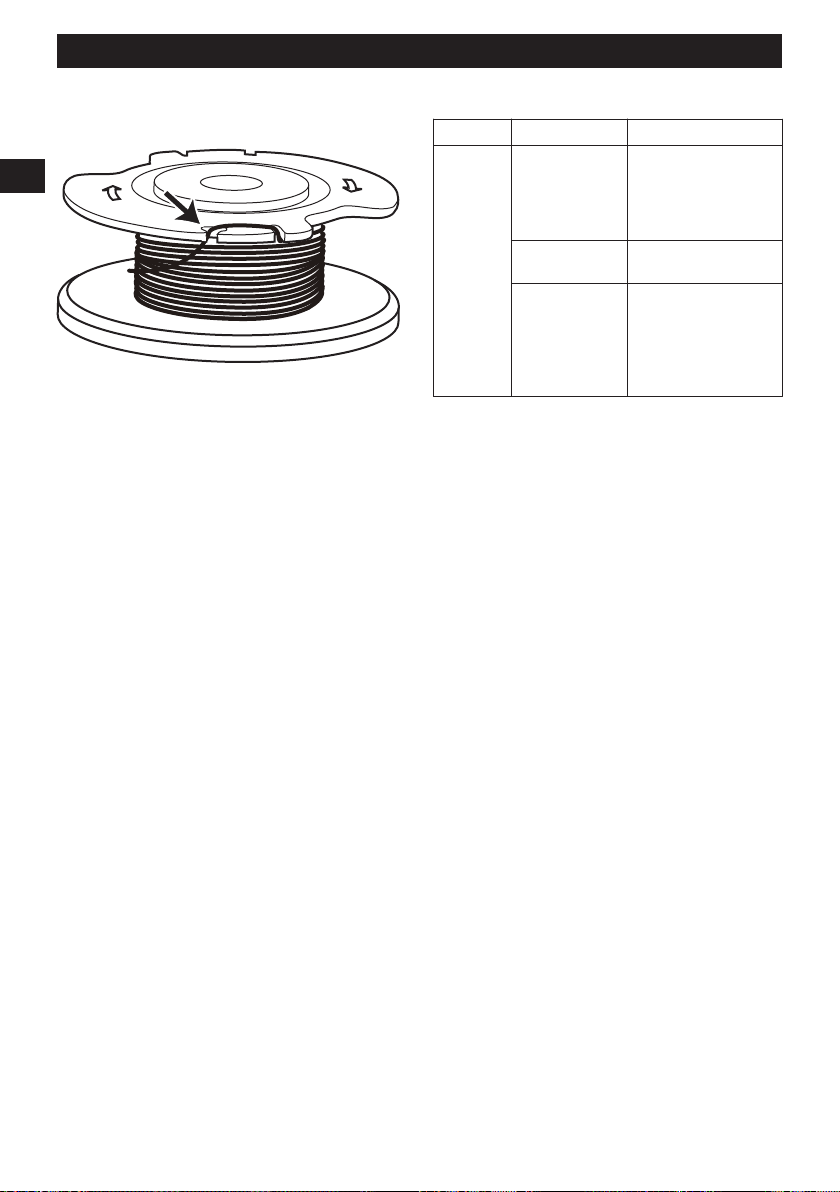

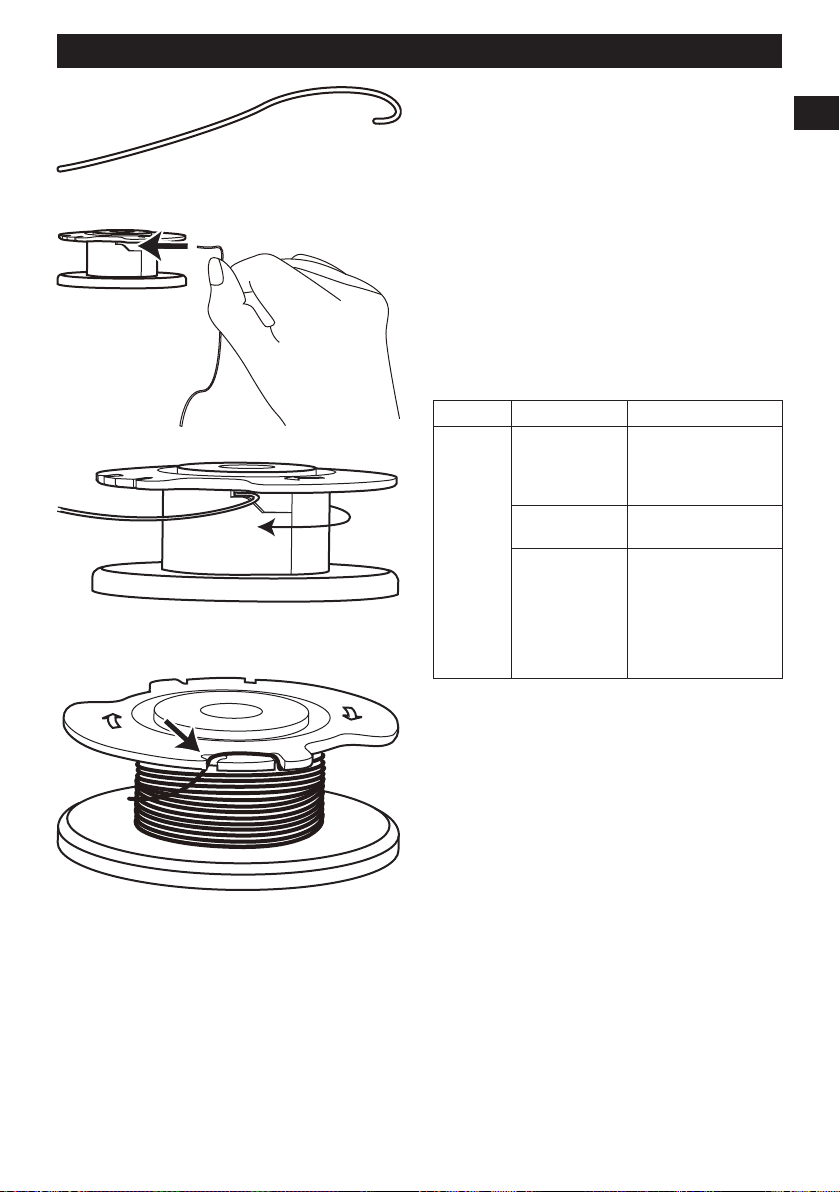

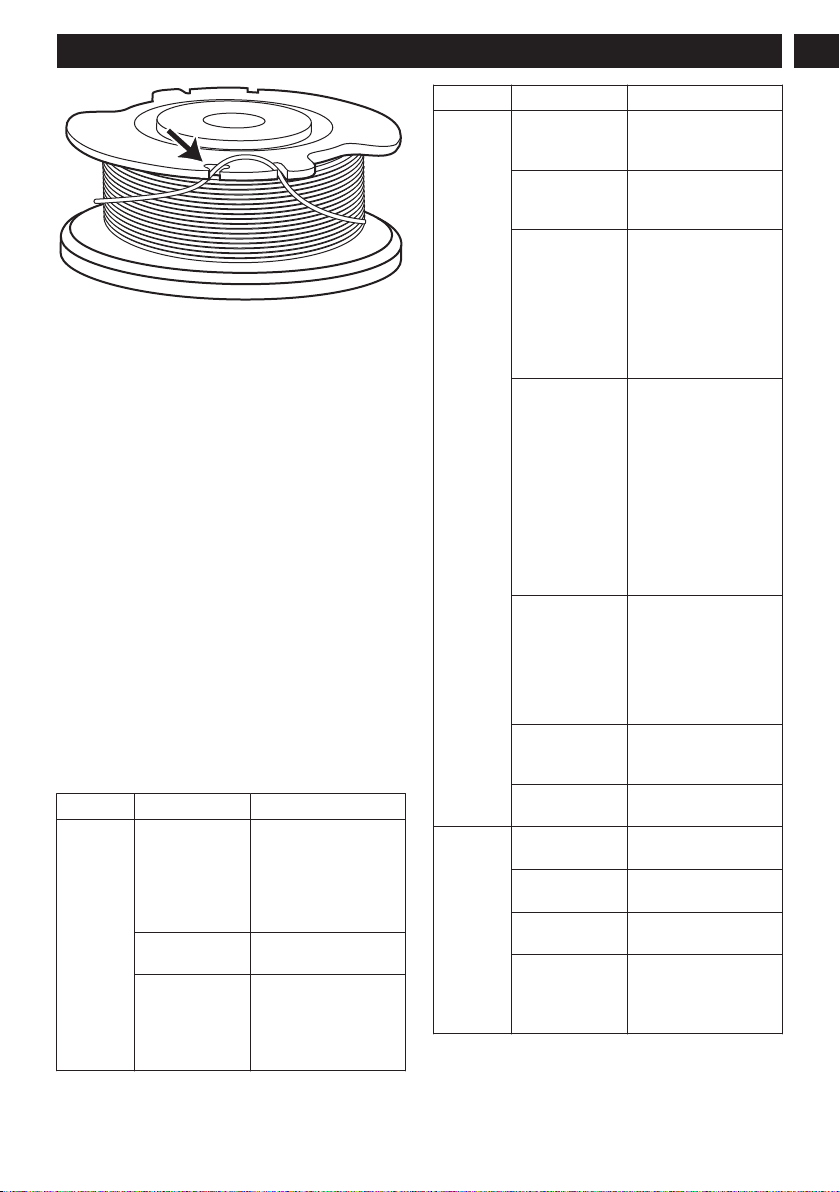

10.4 REPLACE THE CUTTING LINE

NOTE

Remove the remaining cutting line on the spool.

NOTE

Use only with the nylon cutting line of .065" (1.65 mm)

diameter.

1. Cut a piece of cutting line approximately 3m long.

2. Bend one end of the line 1/4 of an inch (6.35mm) .

3. Insert the line into the anchor hole of the spool.

4. Wind the cutting line around the spool tightly in the

indicated direction.

5. Put the cutting line in the guide slot.

English

6. Do not wind the cutting line beyond the edge of the

spool.

11 TRANSPORTATION AND

STORAGE

11.1 MOVE THE MACHINE

When you move the machine, you must:

• Wear gloves.

• Stop the machine.

• Remove the battery pack and charge it.

• Assemble the blade guard.

11.2 STORE THE MACHINE

• Remove the battery pack from the machine.

• Make sure that children cannot come near the

machine.

• Keep the machine away from corrosive agents such

as garden chemicals and de-icing salts.

• Secure the machine during transportion to prevent

damage or injury. Clean and examine the machine

for any damage.

12 TROUBLESHOOTING

Problem Possible Cause Solution

The ma-

chine does

not start

when you

push the

trigger.

No electrical

contact between

the machine and

the battery pack.

1. Remove battery

pack.

2. Check contact and

install the battery pack

again.

The battery pack

is depleted.

Charge the battery

pack.

The lock-out but-

ton and trigger

are not pushed

at the same

time.

1. Pull the lock-out but-

ton and hold it.

2. Pull the trigger to

start the machine.

Problem Possible Cause Solution

The ma-

chine

stops

when you

cut.

The guard is not

attached to the

machine.

Remove the battery

pack and attach the

guard to the machine.

Heavy cutting

line is used.

Use only with the ny-

lon cutting line of .065"

(1.65 mm) diameter.

The grass winds

around the motor

shaft or the trim-

mer head.

1. Stop the machine.

2. Remove the battery

pack.

3. Remove the grass

from the motor shaft

and trimmer head.

The motor is

overloaded.

1. Remove the trimmer

head from the grass.

2. The motor will recov-

er to work as soon as

the load is removed.

3. When you cut, move

the trimmer head in

and out of the grass to

be cut and remove no

more than 8" in pass.

The battery pack

or machine is too

hot.

1. Cool the battery

pack until its function

returns to normal.

2. Cool the machine

for approximately 10

minutes.

The battery pack

is disconnected

from the tool.

Install the battery pack

again.

The battery pack

is depleted.

Charge the battery

pack.

The line

does not

advance.

Lines are welded

to themselves.

Lubricate with silicone

spray.

Not enough line

on spool.

Install more line.

Lines are worn

too short.

Advance the cutting

line.

Lines are tan-

gled on spool.

1. Remove the lines

from the spool.

2. Wind the lines.

English

Problem Possible Cause Solution

The line

keeps

breaking.

The machine is

used incorrectly.

1. Cut with the tip of

the line, avoid stones,

walls and other hard

objects.

2. Advance the cutting

line regularly to keep

full cutting width.

The grass

winds

around the

trimmer

head and

motor

housing.

Cut tall grass at

ground level.

1. Cut tall grass from

the top down.

2. Remove no more

than 8" in each pass to

prevent wrapping.

The line

does not

cut well.

The cut-off blade

becomes dull.

Sharpen the cut-off

blade with a file or re-

place it.

Vibration

increases

obviously.

The line is worn

down at one side

and not ad-

vanced in time.

Make sure that the line

on both sides is nor-

mal. Advance the line.

13 TECHNICAL DATA

Type Cordless, battery powered

Motor 40 V Brushed

No load speed 9000±10% RPM

Cutting line diameter .065" (1.65 mm)

Cutting path diameter 13" (330 mm)

Feed Type Auto Feed

Weight (without battery

pack)

5.18 lbs (2.35 kg)

Battery model BAF701 and other BAF

series

Charger model 29482 and other CAF ser-

ies

The recommended ambient temperature range:

Item

Temperature

String trimmer storage

temperature range

32°F (0°C) - 113°F (45°C)

String trimmer operation

temperature range

32°F (0°C) - 113°F (45°C)

Battery charging tempera-

ture range

39°F (4°C) - 104°F (40°C)

Item Temperature

Charger operation temper-

ature range

39°F (4°C) - 104°F (40°C)

Battery storage tempera-

ture range

32°F (0°C) - 113°F (45°C)

Battery discharging tem-

perature range

32°F (0°C) - 113°F (45°C)

14 LIMITED WARRANTY

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks hereby warranties this product, to the

original purchaser with proof of purchase, for a period

of three (3) years against defects in materials, parts

or workmanship. Greenworks, at its own discretion, will

repair or replace any and all parts found to be defective,

through normal use, free of charge to the customer.

This warranty is valid only for units which have been

used for personal use that have not been purchased

or rented for industrial/commercial use, and that have

been maintained in accordance with the instructions

in the owners’ manual supplied with the product when

new.

ITEMS NOT COVERED BY WARRANTY:

1. Any part that has become inoperative due to

misuse, commercial use, abuse, neglect, accident,

improper maintenance, or alteration; or

2. The unit, if it has not been operated and/or

maintained in accordance with the owner's manual;

3. Normal wear;

4. Routine maintenance items such as lubricants,

blade sharpening;

5. Normal deterioration of the exterior finish due to use

or exposure.

HELPLINE:

Warranty service is available by calling our toll-free

helpline at 1-888-909-6757.

TRANSPORTATION CHARGES:

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to

pay transportation charges for any part submitted for

English

replacement under this warranty unless such return is

requested in writing by Greenworks.

USA address: Canadian address:

Greenworks Tools Greenworks Tools Canada,

Inc.

P.O. Box 1238 P.O. Box 93095, Newmarket,

Ontario

Mooresville, NC 28115 L3Y 8K3

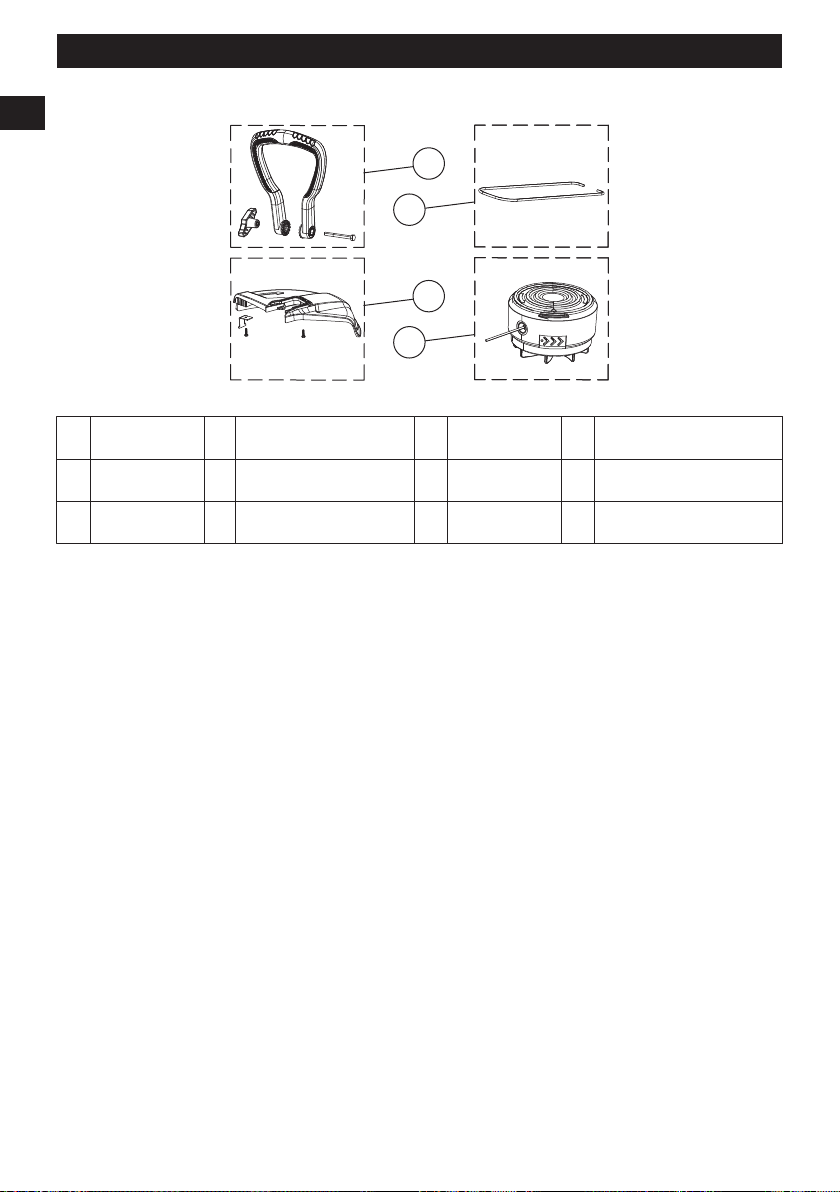

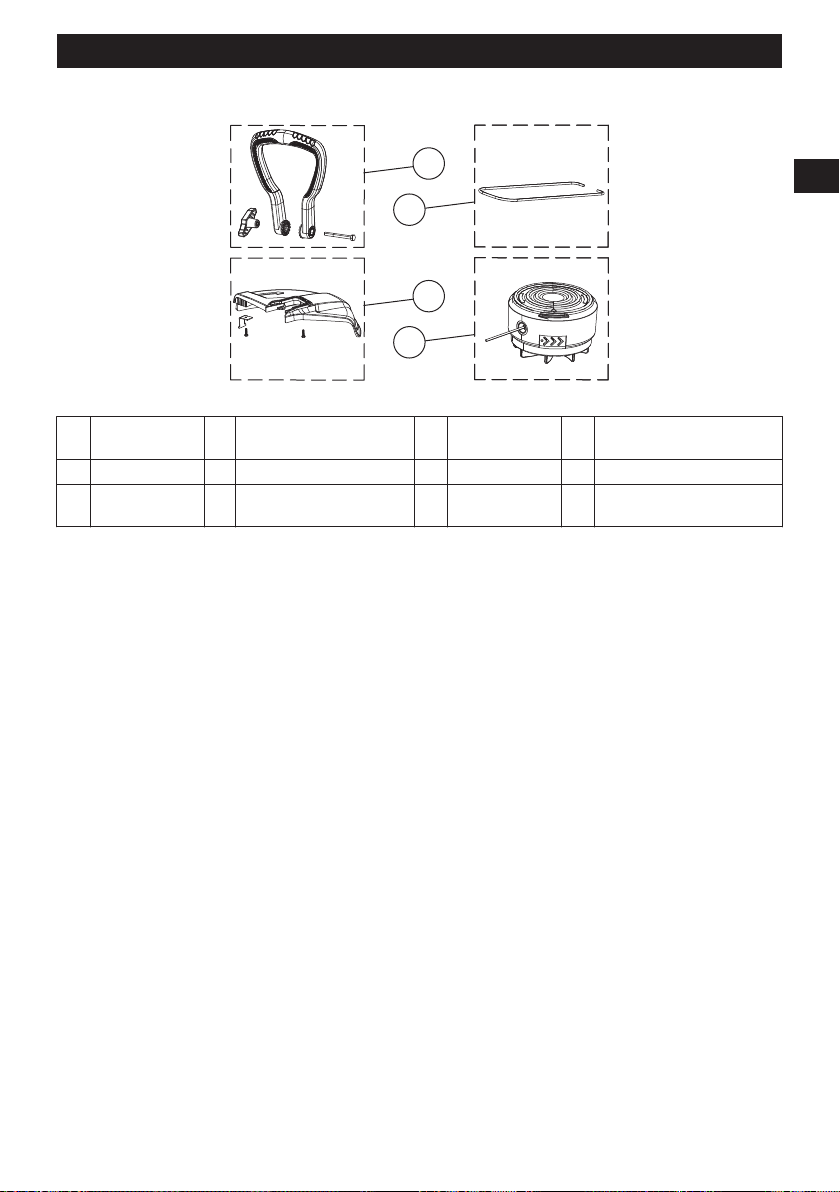

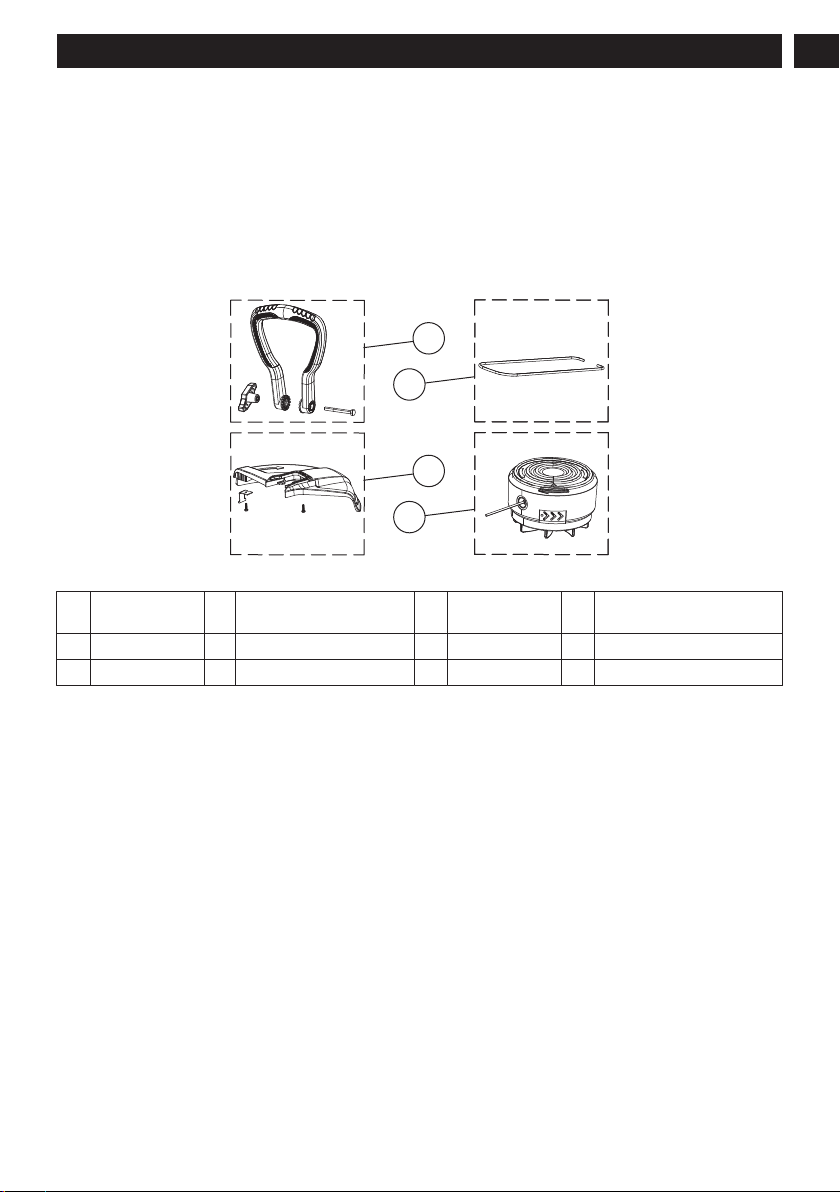

15 REPLACEMENT PARTS

No. Part No. Qt

Description No. Part No. Qty Description

1 R0203452-00 1 Auxiliary Handle Assembly 3 R0204511-00 1 Guard assembly

2 R0204510-00 1 Edge guide 4 R0102446-00 1 Trimmer head Assembly

English

1 Description.................................17

1.1 But............................................................ 17

1.2 Aperçu...................................................... 17

2 Instructions importantes sur

la sécurité...................................17

3 Symboles figurant sur la

machine......................................19

4 Niveaux de risques....................19

5 Service........................................19

6 Élimination des batteries

sans danger pour

l'environnement.........................19

7 Proposition 65........................... 20

8 Installation................................. 20

8.1 Déballer la machine..................................20

8.2 Attachez la garde protectrice....................21

8.3 Fixer la roue............................................. 21

8.4 Attachez la poignée auxiliaire...................21

8.5 Installer le bloc-batterie............................ 22

8.6 Retirer le bloc-batterie.............................. 22

9 Utilisation................................... 22

9.1 Démarrer la machine................................22

9.2 Arrêter la machine.................................... 23

9.3 Réglez la longueur de la ligne de coupe.. 23

9.4 Lame de coupe de la ligne....................... 23

9.5 Réglez la longueur de l’arbre................... 23

9.6 Passage au mode de coupe-bordure....... 23

9.7 Conseils sur l'utilisation............................ 24

9.8 Conseils de coupe....................................24

10 Entretien.....................................25

10.1 Informations générales.............................25

10.2 Nettoyez la machine.................................25

10.3 Remplacez la bobine................................25

10.4 Remplacez la ligne de coupe................... 26

11 Transport et entreposage......... 27

11.1 Déplacez la machine................................ 27

11.2 Entreposez la machine.............................27

12 Dépannage................................. 27

13 Données techniques................. 28

14 Garantie limitée......................... 29

15 Pièce de rechange.....................30

Français

1 DESCRIPTION

1.1 BUT

Cette machine est utilisée pour couper l'herbe,

les mauvaises herbes légères et d'autres végétaux

similaires au niveau du sol ou à proximité. La surface

de coupe doit être approximativement parallèle à la

surface du sol. Vous ne pouvez pas utiliser la machine

pour couper ou hacher des haies, des arbustes, des

buissons, des fleurs et du compost.

1.2 APERÇU

Bouton de verrouillage

Gâchette

Poignée auxiliaire

Arbre supérieur

Dispositif du levier

Arbre inférieur

Lame de coupe

Guide du coupe-herbe

Tête de coupe

Roue guide pour coupe-bordure

Garde protectrice

2 INSTRUCTIONS

IMPORTANTES SUR LA

SÉCURITÉ

LISEZ TOUTES LES INSTRUCTIONS AVANT

L'UTILISATION (CET OUTIL ÉLECTRIQUE)

AVERTISSEMENT

Lisez et comprenez toutes les instructions avant

d'utiliser ce produit. Le non-respect de ces

avertissements et de ces instructions peut entraîner

un choc électrique, un incendie et/ou des blessures

graves.

• Utilisez uniquement des pièces de rechange

et des accessoires identiques du fabricant.

L'utilisation d'autres pièces peut créer un danger ou

endommager le produit.

• Portez toujours des lunettes de sécurité dont les

écrans latéraux sont conformes à la norme ANSI

Z87.1. Les lunettes ordinaires sont dotées de verres

résistants aux impacts seulement. Ce ne sont PAS

des lunettes de sécurité. Le respect de cette règle

réduira le risque de blessures aux yeux. Utilisez un

masque facial si vous travaillez dans des endroits

poussiéreux.

• Évitez les endroits dangereux – N'exposez pas

les outils électriques à des conditions humides ou

mouillées. L'eau qui pénètre dans un outil électrique

augmente le risque de choc électrique.

• N'utilisez pas sous la pluie.

• Tenez tous les curieux, les enfants et les animaux

domestiques à une distance d'au moins 15 m

(50 pi).

• Habillez-vous correctement – Ne portez pas de

vêtements amples ou de bijoux. Ils pourraient se

coincer dans les pièces en mouvement. Le port de

gants en caoutchouc et de chaussures adaptées

est recommandé pour travailler à l'extérieur. Portez

un couvre-chef protecteur pour contenir les cheveux

longs.

• Utilisez le bon appareil. N'utilisez l’appareil que pour

les travaux auxquels il est destiné.

• Évitez tout démarrage accidentel – Ne transportez

pas l’appareil branché avec un doigt sur

l’interrupteur. Assurez-vous que l'interrupteur est

éteint lorsque vous branchez la batterie.

• Ne forcez pas l'appareil – Il fera mieux le travail et

avec moins de risque de blessure à la vitesse pour

laquelle il a été conçu.

• Ne vous penchez pas trop – Gardez un bon

équilibre en tout temps.

• Soyez vigilant – Faites attention à ce que vous

faites. Faites appel à votre bon sens. N'utilisez

pas cet appareil si vous êtes fatigué, malade ou

sous l'influence de l'alcool, de drogues ou de

médicaments.

Français

• Rangez toujours les outils électriques inutilisés

à l'intérieur – Lorsqu'ils ne sont pas utilisés,

entreposez-les à l'intérieur dans un endroit sec, hors

de portée des enfants.

• Cette machine n’est pas destinée à être utilisée

par des personnes (y compris des enfants)

ayant des capacités physiques, sensorielles ou

mentales réduites ou un manque d’expérience et

de connaissances, à moins qu’elles n’aient reçu

une supervision ou des instructions concernant son

utilisation par une personne responsable de leur

sécurité. Les enfants doivent être surveillés pour

s’assurer qu’ils ne jouent pas avec la machine.

• Effectuez l’entretien de l’appareil avec précaution

- Remplacez la tête de coupe si elle est

fissurée, ébréchée ou endommagée de quelque

façon que ce soit. Assurez-vous que la tête de

coupe est correctement installée et solidement

fixée. Gardez le bord des dents bien aiguisé

et propre pour une meilleure performance et

pour réduire les risques de blessures. Suivez

les instructions pour lubrifier et changer les

accessoires. Inspectez périodiquement le cordon

de l'appareil. S'il est endommagé, faites-le réparer

par un réparateur agréé. Inspectez périodiquement

les rallonges électriques et remplacez-les si elles

sont endommagées. Veillez à ce que les poignées

restent propres, sèches et exemptes d’huile et de

graisse. Le non-respect de cette consigne peut

entraîner des blessures corporelles graves.

• Vérifier les pièces endommagées avant d’utiliser

l’appareil. Il convient de vérifier soigneusement la

garde protectrice ou toute autre pièce endommagée

pour s'assurer qu'il fonctionnera correctement

comme prévu. Vérifiez l'alignement des pièces

mobiles, la fixation des pièces mobiles, la

cassure des pièces, les fixations endommagées

et toute autre condition qui pourrait affecter leur

fonctionnement. Une garde protectrice ou toute

autre pièce endommagée doit être correctement

réparée ou remplacée par un centre de service

agréé, sauf en cas d'indication contraire dans ce

manuel.

• Retirez ou débranchez la batterie avant d'entretenir,

de nettoyer ou d'enlever des matériaux de l’appareil

de jardinage.

• Ne modifiez pas ou n'essayez pas de réparer

l'appareil ou le bloc-batterie (selon le cas) sauf

en conformité avec les instructions d'utilisation

et d'entretien indiquées dans ce manuel. Utilisez

les appareils uniquement avec des batteries

spécialement conçues à cet effet. L'utilisation

de toutes autres batteries peut créer un risque

de blessure et d'incendie. Utilisez uniquement la

batterie BAF701 Greenworks ou d’autres séries

BAF.

• Rechargez uniquement avec le chargeur spécifié

par le fabricant. Un chargeur adapté à un type

de bloc-batterie peut créer un risque d'incendie

lorsqu'il est utilisé avec un autre bloc-batterie.

Utilisez uniquement le chargeur 29482 Greenworks

ou d’autres séries CAF.

• Lorsque le bloc-batterie n'est pas utilisé, éloignez-

le des autres objets métalliques tels qu’attaches

trombones, pièces de monnaie, clés, clous, vis ou

autres petits objets métalliques qui peuvent établir

une connexion d'une borne à une autre. Le court-

circuitage des bornes de la batterie peut provoquer

un incendie.

• Dans des conditions abusives, du liquide peut être

éjecté de la batterie; évitez tout contact. En cas

de contact accidentel, rincez avec de l’eau. En cas

de contact avec les yeux, consultez également un

médecin. Le liquide s'échappant des batteries peut

causer des irritations ou des brûlures.

• N'utilisez pas une batterie ou un appareil

endommagé ou modifié. Les batteries

endommagées ou modifiées peuvent présenter

un fonctionnement imprévisible et provoquer un

incendie, une explosion ou un risque de blessure.

• N'exposez pas une batterie ou un appareil à un feu

ou à une température excessive. L'exposition au feu

ou une température supérieure à 130 °C (265 °F)

peut provoquer une explosion.

• Ne jetez pas les batteries au feu. Les cellules

peuvent exploser. Consultez les règlements

locaux pour connaître les instructions d'élimination

spéciales.

• Ne tentez pas d'ouvrir ni d'abîmer la batterie. Les

électrolytes rejetés sont corrosifs et peuvent causer

des dommages aux yeux ou à la peau. L'électrolyte

peut être toxique lorsqu'elle est avalée.

• Manipulez les batteries avec précaution afin de ne

pas court-circuiter la batterie avec des matériaux

conducteurs tels que les bagues, les bracelets et les

clés. La batterie ou le conducteur peut surchauffer

et provoquer des brûlures.

• Suivez toutes les instructions de recharge et ne

rechargez pas le bloc-batterie ou l'appareil en

dehors de la plage de température spécifiée dans

ces instructions. Un rechargement incorrect ou à

des températures en dehors de la plage spécifiée

peut endommager la batterie et augmenter le risque

d'incendie.

• Faites effectuer l'entretien par un réparateur

qualifié en n'utilisant que des pièces de rechange

identiques. Cela garantira le maintien de la sécurité

du produit.

• Gardez les gardes protectrices en place et en bon

état de fonctionnement.

• Gardez les mains et les pieds éloignés de la zone

de coupe.

• Retirez la batterie de l'outil électrique avant

d'effectuer des réglages, de changer des

accessoires ou de ranger la machine. De telles

mesures de sécurité préventives réduisent le risque

d'un démarrage accidentel de la machine.

Français

• Utilisez uniquement avec la ligne de coupe en nylon

de .065" (1.65 mm) diamètre. N'utilisez pas de

lignes plus lourdes que celles recommandées par

le fabricant et d'autres types de lignes – par ex., du

fil métallique, de la corde, etc.

CONSERVEZ CES INSTRUCTIONS

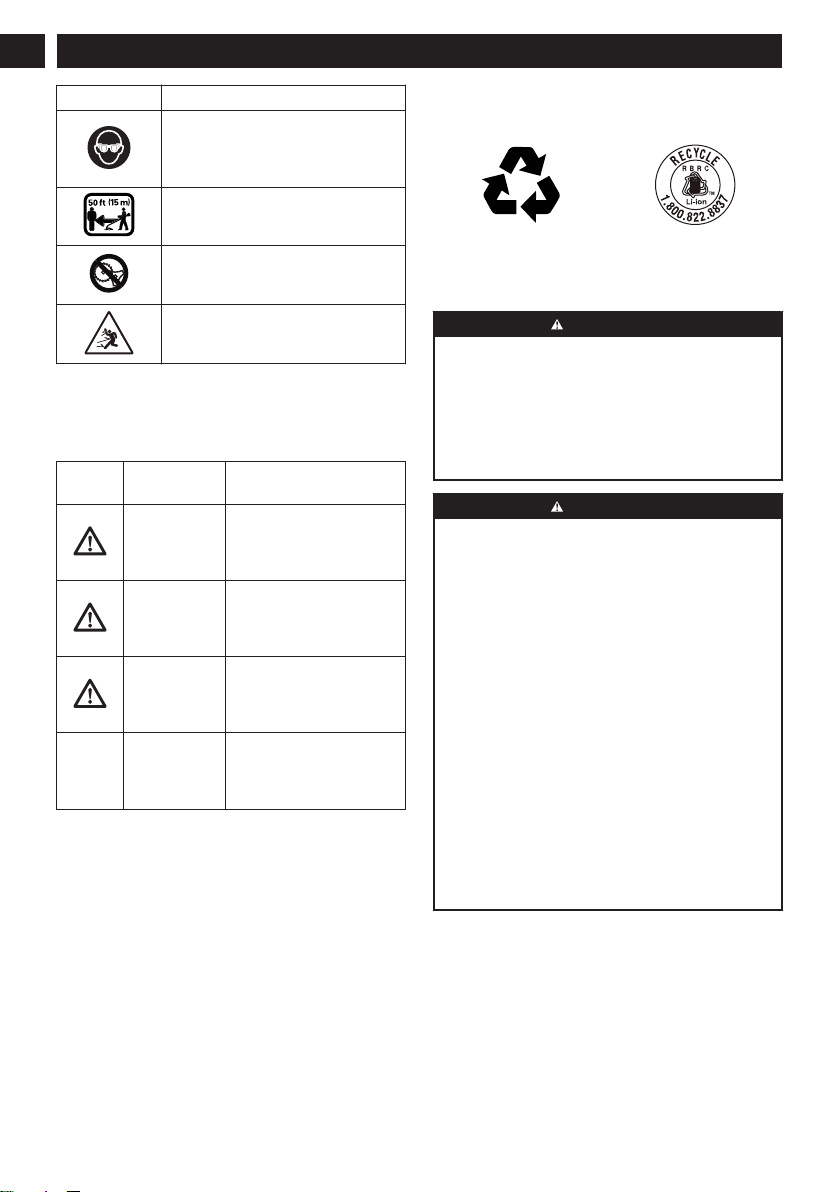

3 SYMBOLES FIGURANT SUR

LA MACHINE

Certains des symboles suivants peuvent être utilisés sur

cette machine. Veuillez les étudier et apprendre leur

signification. Une bonne interprétation de ces symboles

vous permettra de mieux utiliser l'outil et de manière

plus sécuritaire.

Symbole Explication

V Voltage

A Courant

Hz Fréquence (cycles par seconde)

W Puissance

min Heure

/min

Tours, coups, vitesse périphérique,

orbites, etc., par minute

Courant direct

Précautions destinées à assurer la

sécurité.

Lisez et comprenez toutes les in-

structions avant d'utiliser cette ma-

chine, et suivez tous les avertisse-

ments et les consignes de sécurité.

Portez toujours des lunettes de sé-

curité dont les écrans latéraux sont

conformes à la norme ANSI Z87.1.

lorsque vous utilisez cette machine.

Tenez tous les curieux à une distance

d'au moins 15 m (50 pi).

N'installez ou n'utilisez aucun type de

lame sur une machine qui affiche ce

symbole.

Les objets projetés peuvent ricocher

et causer des blessures corporelles

ou des dommages matériels.

4 NIVEAUX DE RISQUES

Les termes de mise en garde suivants et leur

signification ont pour but d'expliquer les niveaux de

risques associés à l'utilisation de ce produit.

SYM-

BOLE

SIGNAL SIGNIFICATION

DANGER Indique une situation dan-

gereuse imminente qui, si

elle n’est pas évitée, peut

entraîner la mort ou des

blessures graves.

AVERTISSE-

MENT

Indique une situation po-

tentiellement dangereuse

qui, si elle n’est pas évitée,

peut entraîner la mort ou

des blessures graves.

MISE EN

GARDE

Indique une situation po-

tentiellement dangereuse

qui, si elle n'est pas évitée,

pourrait causer des bles-

sures mineures ou modér-

ées.

MISE EN

GARDE

(Sans symbole d’alerte de

sécurité) indique une situa-

tion pouvant entraîner des

dommages matériels.

5 SERVICE

L'entretien nécessite un soin extrême et une

connaissance approfondie du système, et ne doit être

effectué que par un technicien qualifié. Pour l'entretien,

nous vous suggérons de retourner la machine à votre

CENTRE DE SERVICE AUTORISÉ le plus proche pour

réparation. Utilisez uniquement des pièces de rechange

et des accessoires identiques du fabricant.

6 ÉLIMINATION DES BATTERIES

SANS DANGER POUR

L'ENVIRONNEMENT

Les matières toxiques et corrosives ci-dessous se

trouvent dans les batteries utilisées dans cette

machine : Lithium-ion, une substance toxique.

Français

AVERTISSEMENT

Éliminez toutes les substances toxiques d'une

manière spécifiée afin de prévenir la contamination

de l'environnement. Avant de jeter une batterie au

Lithium-ion endommagée ou usée, contactez votre

agence locale d'élimination des déchets ou l'agence

locale de protection de l'environnement pour obtenir

des informations et des instructions spécifiques.

Apportez les batteries à un centre local de recyclage

ou d’élimination certifié pour l’élimination de batteries

au Lithium-ion.

AVERTISSEMENT

Si la batterie se fend ou se brise, avec ou sans

fuites, ne la rechargez pas et ne l'utilisez pas.

Jetez-la et remplacez-la par une nouvelle batterie.

N'ESSAYEZ PAS DE LA RÉPARER ! Pour prévenir

les blessures et les risques d'incendie, d'explosion ou

de décharge électrique, et pour éviter tout dommage à

l'environnement :

• Couvrez les bornes de la batterie avec du ruban

adhésif résistant.

• NE PAS essayer d'enlever ou de détruire les

composants de la batterie.

• NE PAS essayer d'ouvrir ou de réparer la batterie.

• En cas de fuite, les électrolytes rejetés sont

corrosifs et toxiques. NE PAS laisser entrer la

solution dans les yeux ou en contact avec la peau

et ne l’avalez pas.

• NE PAS jeter vos batteries usagées dans votre

poubelle à ordures ménagères.

• NE PAS incinérer les batteries.

• NE PAS les mettre dans un endroit où ils feront

partie d'un site d'enfouissement de déchets ou

d'un flux de déchets solides municipaux.

• Emmenez-les dans un centre de recyclage ou

d'élimination certifié.

7 PROPOSITION 65

AVERTISSEMENT

Ce produit contient un produit chimique connu dans

l'état de Californie comme étant une cause de cancer,

de malformations congénitales ou d'autres problèmes

de reproduction. Certaines poussières produites par le

ponçage mécanique, le sciage, le meulage, le perçage

et d'autres activités de construction contiennent des

produits chimiques connus pour causer le cancer, des

malformations congénitales ou d'autres problèmes de

reproduction. Voici quelques exemples de ces produits

chimiques :

• Plomb provenant de peintures à base de plomb;

• Silice cristalline provenant de briques, de ciment et

d'autres produits de maçonnerie;

• Arsenic et chrome provenant de bois traité

chimiquement.

Votre risque d'exposition à ces produits chimiques

varie selon la fréquence à laquelle vous faites ce

type de travail. Pour réduire votre exposition à ces

produits chimiques, travaillez dans un endroit bien

ventilé et utilisez un équipement de sécurité approuvé,

comme des masques anti-poussière spécialement

conçus pour filtrer les particules microscopiques.

8 INSTALLATION

8.1 DÉBALLER LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine

avant de l'utiliser.

AVERTISSEMENT

• Si les pièces de la machine sont endommagées,

ne l’utilisez pas.

• Si des pièces sont manquantes, ne pas faire

fonctionner la machine.

• Si des pièces sont endommagées ou manquantes,

communiquez avec le centre de service.

1. Ouvrez l’emballage.

2. Lisez la documentation contenue dans la boîte.

3. Retirez toutes les pièces non assemblées de la

boîte.

4. Retirez la machine de sa boîte.

5. Jetez la boîte et l’emballage conformément aux

règlements locaux.

AVERTISSEMENT

Pour votre sécurité personnelle, n'insérez pas la

batterie avant que l'outil ne soit complètement

assemblé.

Français

8.2 ATTACHEZ LA GARDE

PROTECTRICE

AVERTISSEMENT

Ne touchez pas la lame de coupe.

1. Tirez le guide de bord jusqu'à ce que l'extrémité

ouverte se trouve sur la fente.

2. Retirez la vis de la protection à l'aide d'un tournevis

cruciforme (non fourni).

3. Placez la protection sur la tête de coupe.

4. Alignez le trou de vis sur la garde protectrice avec le

trou de vis sur la tête de coupe.

5. Serrez la vis.

8.3 FIXER LA ROUE

1. Retirez la vis de la roue à l'aide d'un tournevis

cruciforme (non fourni).

2. Placez la roue sur la tête de coupe.

3. Alignez le trou de vis sur la garde roue avec le trou

de vis sur la tête de coupe.

4. Serrez la vis.

8.4 ATTACHEZ LA POIGNÉE

AUXILIAIRE

1. Retirez le bouton de la poignée auxiliaire.

2. Fixez la poignée auxiliaire sur la poignée arrière.

Français

3. Placez la poignée auxiliaire dans une position

confortable.

4. Introduisez le boulon dans les trous.

5. Serrez la poignée auxiliaire à l’aide du bouton.

8.5 INSTALLER LE BLOC-BATTERIE

AVERTISSEMENT

• Si le bloc-batterie ou le chargeur est endommagé,

remplacez-le, au besoin.

• Arrêtez la machine et attendez que le moteur

s'arrête avant d'installer ou de retirer le bloc-

batterie.

• Lisez et comprenez les instructions du manuel du

bloc-batterie et du chargeur.

1. Alignez les languettes de la batterie avec les

rainures du compartiment de batterie.

2. Poussez le bloc-batterie dans le compartiment de

batterie jusqu'à ce qu'il soit bien encliqueté.

3. Vous devriez entendre un clic lorsque le bloc-

batterie sera inséré correctement.

8.6 RETIRER LE BLOC-BATTERIE

1. Poussez et maintenez enfoncé le bouton de

déblocage de la batterie (1).

2. Retirez le bloc-batterie de la machine.

9 UTILISATION

IMPORTANT

Avant d'utiliser la machine, lisez et comprenez les

consignes de sécurité et les instructions d'utilisation.

AVERTISSEMENT

Soyez prudent lorsque vous utilisez la machine et

observez toujours votre environnement avant d'utiliser

l'outil.

9.1 DÉMARRER LA MACHINE

1. Appuyez sur le bouton de verrouillage (1) et tirez la

gâchette (2).

Français

9.2 ARRÊTER LA MACHINE

1. Lâchez la gâchette pour arrêter la machine.

9.3 RÉGLEZ LA LONGUEUR DE LA

LIGNE DE COUPE

REMARQUE

La machine est équipée d'une tête d'auto-

alimentation. Si la ligne de coupe n'avance pas

automatiquement, elle peut être emmêlée ou vide.

1. Démarrez la machine et attendez 3 secondes.

Relâchez la gâchette jusqu’à ce que la machine

s’arrête complètement.

2. Répétez l’étape ci-dessus jusqu’à ce que vous

puissiez entendre le bruit de coupe de la ligne.

REMARQUE

Le fil de coupe se déroulera d'environ 1 cm (0,4") à

chaque arrêt et redémarrage jusqu'à ce que la ligne

atteigne la lame de coupe et que celle-ci coupe la

longueur excessive.

REMARQUE

Ne tirez pas sur la gâchette et ne la relâchez pas trop

rapidement.

REMARQUE

Cela endommagera la machine si vous frappez la tête

pour essayer d'avancer la ligne.

9.4 LAME DE COUPE DE LA LIGNE

Ce coupe-herbe est équipé d’une lame de coupe sur

la garde protectrice. La lame de coupe de la ligne

coupe en continu la ligne pour assurer un diamètre de

coupe constant et efficace. Avancez la ligne chaque

fois que vous entendez le moteur tourner plus vite que

d'habitude, ou lorsque l'efficacité du réglage diminue.

Cela permettra de maintenir une meilleure performance

et de garder la ligne assez longue pour couper

correctement.

9.5 RÉGLEZ LA LONGUEUR DE

L’ARBRE

REMARQUE

Vous pouvez régler la longueur de l’arbre pour utiliser

la machine facilement.

1. Arrêtez la machine.

2. Desserrez le dispositif du levier et déplacez l'arbre

inférieur dans la position souhaitée.

3. Verrouillez le dispositif du levier.

9.6 PASSAGE AU MODE DE COUPE-

BORDURE

REMARQUE

Vous pouvez changer votre coupe-herbe en coupe-

bordure pour garder les patios, les allées et les

trottoirs bien entretenus.

1. Arrêtez la machine.

2. Appuyez sur le bouton de coupe-bordure et tournez

la tête de coupe.

Français

3. Déverrouillez le coupleur de coupe et tournez la tête

de coupe de 90 degrés jusqu'à ce que la tête de

coupe se verrouille en position.

4. Verrouillez le dispositif du levier.

90°

9.7 CONSEILS SUR L'UTILISATION

AVERTISSEMENT

Respectez l'espace libre entre le corps et la machine.

AVERTISSEMENT

N'utilisez pas la machine sans la garde protectrice en

place.

Voici quelques conseils pour l'utilisation de la

machine

• Tenez fermement la machine avec deux mains

pendant son utilisation.

• Coupez l'herbe haute du haut vers le bas.

Si l'herbe s'enroule autour de la tête de coupe :

• Retirez le bloc-batterie.

• Retirez l’herbe.

9.8 CONSEILS DE COUPE

• Inclinez la machine vers la zone à couper. Utilisez

l'extrémité de la ligne de coupe pour couper l'herbe.

• Déplacez la machine de la droite vers la gauche

pour éviter que des débris ne frappent l'opérateur.

Français

• Ne coupez pas dans la zone dangereuse.

• Les fils de fer et les clôtures de piquets causent

l'usure et la rupture de la ligne de coupe. Les

pierres et les murs de brique, les bordures et le bois

peuvent user rapidement la ligne de coupe.

Best cutting area

Direction of rotation

Dangerous cutting area

10 ENTRETIEN

IMPORTANT

Lisez et comprenez les consignes de sécurité et les

instructions d'entretien avant de nettoyer, de réparer

ou d'effectuer des travaux d'entretien sur la machine.

IMPORTANT

Assurez-vous que tous les écrous, les boulons et les

vis sont bien serrés. Vérifiez régulièrement que les

poignées sont bien fixées.

IMPORTANT

Utilisez uniquement les pièces de rechange et les

accessoires du fabricant initial.

10.1 INFORMATIONS GÉNÉRALES

IMPORTANT

Seul votre concessionnaire ou un centre de service

agréé peut effectuer l'entretien qui n'est pas indiqué

dans ce manuel.

Avant les opérations d'entretien :

• Arrêtez la machine.

• Retirez le bloc-batterie.

• Laissez le moteur se refroidir.

• Portez des vêtements, des gants de protection et

des lunettes de sécurité appropriés.

10.2 NETTOYEZ LA MACHINE

• Nettoyez la machine après utilisation avec un chiffon

humide trempé dans un détergent neutre.

• N'utilisez pas de détergents ou de solvants agressifs

pour nettoyer les pièces en plastique ou les

poignées.

• Gardez la tête de coupe exempte d'herbe, de

feuilles ou de graisse excessive.

• Gardez les évents d'aération propres et exempts de

débris pour éviter la surchauffe et les dommages au

moteur ou à la batterie.

• Ne pulvérisez pas de l'eau sur le moteur et les

composants électriques.

10.3 REMPLACEZ LA BOBINE

1. Poussez les languettes (1) sur les côtés de la tête

de coupe en même temps.

2. Tirez et démontez le couvercle de la bobine (2).

3. Retirez la bobine restante (3).

Français

4. Insérez la nouvelle bobine dans le boîtier de la

bobine (4).

REMARQUE

Assurez-vous que la ligne de coupe se trouve dans

la fente de la nouvelle bobine et qu'elle est sortie

d'environ 12,7 cm (5") avant d'installer la nouvelle

bobine.

5. Passez l’extrémité de la ligne de coupe à travers

l’œillet (5).

6. Rallongez la ligne de coupe pour la dégager de la

fente de guidage de la bobine.

7. Poussez les languettes et installez le couvercle de

la bobine sur le boîtier de la bobine.

8. Poussez le couvercle de la bobine jusqu'à ce qu'il

s'enclenche en position.

CLICK

10.4 REMPLACEZ LA LIGNE DE

COUPE

REMARQUE

Retirez la ligne de coupe restante sur la bobine.

REMARQUE

Utilisez uniquement avec la ligne de coupe en nylon

de .065" (1.65 mm) diamètre.

1. Couper un morceau de ligne de coupe d'environ 3 m

de long.

Français

2. Pliez une extrémité de la ligne de 1/4 de pouce

(6,35 mm).

3. Insérez la ligne dans le trou d’ancrage de la bobine.

4. Enroulez fermement la ligne de coupe autour de la

bobine dans la direction indiquée.

5. Placez la ligne de coupe dans la rainure de guidage.

6. N'enroulez pas les lignes au-delà du bord de la

bobine.

11 TRANSPORT ET

ENTREPOSAGE

11.1 DÉPLACEZ LA MACHINE

Lorsque vous déplacez la machine, il faut toujours faire

ce qui suit :

• Portez des gants.

• Arrêtez la machine.

• Retirez le bloc-batterie et chargez-le.

• Assemblez le protège-lame.

11.2 ENTREPOSEZ LA MACHINE

• Retirez le bloc-batterie de la machine.

• Assurez-vous que les enfants ne peuvent pas

s'approcher de la machine.

• Gardez la machine loin des agents corrosifs, tels

que les produits chimiques de jardin et les sels de

déglaçage.

• Protégez la machine pendant le transport pour

éviter tout dommage ou blessure. Nettoyez la

machine et vérifiez qu'elle n'est pas endommagée.

12 DÉPANNAGE

Problème Cause possible Solution

Le moteur

ne dé-

marre pas

lorsque

vous ap-

puyez sur

la gâch-

ette.

Pas de contact

électrique entre

la machine et la

batterie.

1. Retirez la batterie.

2. Vérifiez le contact et

réinstallez la batterie.

La batterie est

déchargée.

Rechargez le bloc-batt-

erie.

Le bouton de

verrouillage et la

gâchette ne sont

pas enfoncés en

même temps.

1. Appuyez sur le bou-

ton de verrouillage et

maintenez-le enfoncé.

2. Appuyez sur la

gâchette pour démar-

rer la machine.

Français

Problème Cause possible Solution

La ma-

chine s’ar-

rête lors-

que vous

couper

l’herbe.

La garde protec-

trice n’est pas at-

tachée à la ma-

chine.

Retirez la batterie et in-

stallez la garde protec-

trice à la machine.

Une ligne de

coupe lourde est

utilisée.

Utilisez uniquement

avec la ligne de coupe

en nylon de .065" (1.65

mm) diamètre.

L'herbe s'enroule

autour de l’arbre

du moteur ou de

la tête de coupe.

1. Arrêtez la machine.

2. Retirez le bloc-batt-

erie.

3. Enlevez l'herbe de

l'arbre du moteur et de

la tête de coupe.

Le moteur est

surchargé.

1. Retirez la tête de

coupe de l'herbe.

2. Le moteur se remet

en marche dès que la

charge est retirée.

3. Lorsque vous cou-

pez, déplacez la tête

de coupe dans le gaz-

on à couper et hors

de celui-ci et n'enlevez

pas plus de 8" en un

passage.

La batterie ou la

machine est trop

chaude.

1. Laissez refroidir la

batterie jusqu'à ce que

son fonctionnement re-

vienne à la normale.

2. Laissez refroidir la

machine pendant envi-

ron 10 minutes.

La batterie est

déconnectée de

l'outil.

Réinstallez la batterie.

La batterie est

déchargée.

Rechargez le bloc-batt-

erie.

Problème Cause possible Solution

La ligne

n'avance

pas.

Les lignes sont

soudées entre

elles.

Lubrifiez avec du sili-

cone en vaporisateur.

Pas assez de lig-

nes sur la bo-

bine.

Installez plus de lignes.

Les lignes sont

devenues trop

courtes.

Avancez la ligne de

coupe.

Les lignes sont

emmêlées sur la

bobine.

1. Retirez les lignes de

la bobine.

2. Enroulez les lignes.

La ligne

ne cesse

de se bris-

er.

La machine n’est

pas utilisée cor-

rectement.

1. Coupez avec le bout

de la ligne, évitez les

pierres, les murs et au-

tres objets durs.

2. Avancez régulière-

ment la ligne de coupe

pour conserver toute la

largeur de coupe.

L'herbe

s'enroule

autour de

la tête de

coupe et

du boîtier

du moteur.

Coupez l'herbe

haute au niveau

du sol.

1. Coupez l'herbe

haute du haut vers le

bas.

2. N'enlevez pas plus

de 8" à chaque pas-

sage pour éviter l'en-

roulement.

La ligne

ne coupe

pas bien.

La lame de

coupe s’est

émoussée.

Affûtez la lame de

coupe avec une lime

ou remplacez-la.

Les vibra-

tions aug-

mentent

visible-

ment.

La ligne est usée

d'un côté et n'est

pas avancée à

temps.

Assurez-vous que la

ligne des deux côtés

est normale. Avancez

la ligne.

13 DONNÉES TECHNIQUES

Type Sans fil, à batterie

Moteur 40 V à brosses

Vitesse à vide 9000±10% tr/min

Diamètre de la ligne de

coupe

.065" (1.65 mm)

Diamètre de coupe 13" (330 mm)

Type de flux Avance automatique

Poids (sans batterie) 5.18 lbs (2.35 kg)

Français

Batterie (modèle) BAF701 et autres séries

BAF

Chargeur (modèle) 29482 et autres séries

CAF

La plage de température ambiante recommandée :

Article Température

Plage de température

d’entreposage du coupe-

herbe

32°F (0°C) - 113°F (45°C)

Plage de température de

fonctionnement du coupe-

herbe

32°F (0°C) - 113°F (45°C)

Plage de température de

rechargement de la batter-

39°F (4°C) - 104°F (40°C)

Plage de température de

fonctionnement du char-

geur

39°F (4°C) - 104°F (40°C)

Plage de température

d’entreposage de la batt-

erie

32°F (0°C) - 113°F (45°C)

Plage de température de

déchargement de la batt-

erie

32°F (0°C) - 113°F (45°C)

14 GARANTIE LIMITÉE

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks garantit par la présente ce produit, à

l'acheteur original avec preuve d'achat, pour une

période de trois (3) ans contre tout défaut de matériaux,

de pièces ou de main-d'œuvre. Greenworks, à sa

propre discrétion, réparera ou remplacera toutes les

pièces défectueuses, dans des conditions normales

d'utilisation, sans frais pour le client. Cette garantie

n'est valable que pour les appareils qui ont été utilisés

à des fins personnelles, qui n'ont pas été loués à

des fins industrielles ou commerciales et qui ont été

entretenus conformément aux instructions du manuel

du propriétaire fourni avec le produit neuf.

ARTICLES NON COUVERTS PAR LA GARANTIE :

1. Toute pièce qui est devenue inopérante en

raison d'une mauvaise utilisation, d'une utilisation

commerciale, d'un abus, d'une négligence, d'un

accident, d'un entretien inapproprié ou d'une

modification; ou

2. L'appareil, s'il n'a pas été utilisé et/ou entretenu

conformément au manuel du propriétaire; ou

3. Usure normale;

4. Articles d'entretien courant tels que lubrifiants,

affûtage des lames;

5. Détérioration normale du fini extérieur due à

l'utilisation ou à l'exposition.

ASSISTANCE TÉLÉPHONIQUE :

Le service de garantie est accessible en appelant

notre ligne d'assistance téléphonique sans frais, au

1-888-909-6757.

FRAIS DE TRANSPORT :

Les frais de transport pour le déplacement de tout

équipement motorisé ou accessoire sont à la charge de

l'acheteur. Il incombe à l'acheteur de payer les frais de

transport pour toute pièce retournée pour remplacement

en vertu de la présente garantie, à moins qu'un tel

retour soit demandé par écrit par Greenworks.

Adresse aux États-

Unis :

Adresse au Canada :

Greenworks Tools Greenworks Tools Canada

Inc.

P.O. Box 1238 P.O. Box 93095, Newmarket,

Ontario

Mooresville, NC 28115 L3Y 8K3

Français

15 PIÈCE DE RECHANGE

No. No de pièce Qt

Description No. No de pièce Qté Description

1 R0203452-00 1 Ensemble de la poignée

auxiliaire

3 R0204511-00 1 Ensemble de la garde pro-

tectrice

2 R0204510-00 1 Guide du coupe-herbe 4 R0102446-00 1 Ensemble de la tête de

coupe

Français

1 Descripción................................32

1.1 Finalidad...................................................32

1.2 Perspectiva general..................................32

2 Instrucciones importantes de

seguridad................................... 32

3 Símbolos en la máquina........... 33

4 Niveles de riesgo.......................34

5 Servicio...................................... 34

6 Eliminación de batería

segura para el medio

ambiente.....................................34

7 Propuesta 65..............................35

8 Instalación..................................35

8.1 Desembalaje de la máquina.....................35

8.2 Fijación de la protección...........................35

8.3 Fijación de la rueda.................................. 36

8.4 Fijación del asa auxiliar............................ 36

8.5 Instalación de la batería........................... 37

8.6 Retirada de la batería...............................37

9 Funcionamiento.........................37

9.1 Puesta en marcha de la máquina.............37

9.2 Detención de la máquina..........................38

9.3 Ajuste de la longitud del hilo de corte.......38

9.4 Cuchilla de corte de hilo........................... 38

9.5 Ajuste de la longitud del eje..................... 38

9.6 Cambio al modo de bordeado.................. 38

9.7 Consejos de funcionamiento.................... 39

9.8 Consejos de corte.................................... 39

10 Mantenimiento........................... 40

10.1 Información general..................................40

10.2 Limpieza de la máquina........................... 40

10.3 Sustitución del carrete..............................40

10.4 Sustitución del hilo de corte..................... 41

11 Transporte y almacenamiento..42

11.1 Traslado de la máquina............................ 42

11.2 Almacenamiento de la máquina............... 42

12 Solución de problemas.............42

13 Datos técnicos...........................43

14 Garantía limitada....................... 44

15 Piezas de repuesto....................45

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Esta máquina se utiliza para cortar hierba, maleza

ligera y otra vegetación similar a nivel del suelo. El

plano de corte debe estar aproximadamente paralelo

a la superficie del suelo. No puede utilizar la máquina

para cortar o podar setos, arbustos, matorrales, flores y

compost.

1.2 PERSPECTIVA GENERAL

Botón de desbloqueo

Gatillo

Asa auxiliar

Eje superior

Palanca de leva

Eje inferior

Cuchilla de corte

Guía de borde

Cabezal de corte

Rueda de guía de bordeado

Protección

2 INSTRUCCIONES

IMPORTANTES DE

SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DEL

USO (DE ESTA HERRAMIENTA ELÉCTRICA)

AVISO

Debe leer y entender todas las instrucciones

antes de utilizar este producto. El incumplimiento

de las instrucciones indicadas a continuación puede

provocar descargas eléctricas, incendios o lesiones

personales graves.

• Utilice únicamente accesorios y piezas de repuesto

del fabricante. El uso de cualquier otra pieza puede

generar un riesgo o producir daños en el producto.

• Lleve siempre gafas de seguridad con protectores

laterales marcadas para cumplir la ANSI Z87.1.

Las gafas normales solo tienen lentes resistentes

a impactos. NO son gafas de seguridad. Si sigue

esta regla reducirá el riesgo de lesiones oculares.

Utilice una máscara facial si trabaja en entornos

polvorientos.

• Evite los entornos peligrosos – No exponga las

herramientas eléctricas a condiciones de humedad.

Si penetra agua en una herramienta eléctrica,

aumentará el riesgo de descarga eléctrica.

• No utilice bajo la lluvia.

• Mantenga a todos los transeúntes, niños y

mascotas al menos a una distancia mínima de 15 m

(50 pies).

• Vestirse adecuadamente – No lleve ropa ni joyas

sueltas. Pueden quedar atrapadas en las piezas

móviles. Se recomienda el uso de guantes de

goma y calzado resistente cuando se trabaje en el

exterior. Lleve una protección capilar para sujetar el

cabello largo.

• Utilice el aparato adecuado. No utilice el aparato

para trabajos distintos del previsto.

• Evite la puesta en marcha accidental – No

transporte un aparato enchufado con el dedo sobre

el interruptor. Asegúrese de que el interruptor esté

desactivado al conectar la batería.

• No fuerce el aparato – Hará el trabajo mejor y

con menos probabilidades de sufrir lesiones a la

velocidad para la que se diseñó.

• No se estire – Mantenga en todo momento una

postura adecuada y el equilibrio.

• Permanezca atento – Observe lo que está

haciendo. Utilice el sentido común. No utilice este

aparato cuando esté cansado, enfermo o bajo la

influencia de alcohol, drogas o medicamentos.

• Almacene siempre las herramientas eléctricas

inactivas en interior – Cuando no estén en uso,

las herramientas eléctricas deben almacenarse en

interior, en un lugar seco, fuera del alcance de los

niños.

Español

• La máquina no debe ser utilizada por personas

(niños incluidos) con una discapacidad física,

sensorial o mental, o que no tengan experiencia

ni conocimientos, a menos que hayan recibido

supervisión o instrucción sobre el uso de la máquina

por una persona responsable de su seguridad.

Supervise siempre a los niños para asegurarse de

que no jueguen con la máquina.

• Mantenga el aparato con cuidado – Sustituya el

cabezal de hilo si está agrietado, astillado o dañado

de alguna manera. Asegúrese de que el cabezal

de hilo esté correctamente instalado y bien fijado.

Mantenga el filo afilado y limpio para un mejor

rendimiento y para reducir el riesgo de lesiones.

Siga las instrucciones para la lubricación y el

cambio de accesorios. Inspeccione periódicamente

el cable del aparato, y si está dañado, haga que

lo repare un centro de servicio técnico autorizado.

Inspeccione periódicamente los cables alargadores

y sustitúyalos si están dañados. Mantenga las asas

secas, limpias y sin restos de aceite y grasa. De no

hacerlo podrían producirse lesiones graves.

• Compruebe las piezas dañadas antes de utilizar

el aparato, una protección u otra pieza dañada

debe comprobarse detenidamente para determinar

si funcionará correctamente y cumplirá su función

prevista. Compruebe la alineación de las piezas

móviles, la unión de las partes móviles, la rotura

de piezas, los montajes dañados y cualquier otra

condición que pueda afectar a su funcionamiento.

Una protección u otra pieza que esté dañada debe

ser reparada o sustituida debidamente por un centro

de servicio autorizado, a menos que se indique lo

contrario en este manual.

• Retire o desconecte la batería antes de reparar,

limpiar o retirar material del aparato de jardinería.

• No modifique ni intente reparar el aparato o la

batería (según corresponda), excepto lo indicado

en las instrucciones de uso y cuidado. Utilice los

aparatos únicamente con las baterías designadas

específicamente. El uso de cualquier otra batería

puede dar lugar a un riesgo de lesiones e incendio.

Utilice únicamente con la batería Greenworks

BAF701 u otra serie BAF.

• Recargue solo con el cargador especificado por el

fabricante. Un cargador adecuado para un tipo de

batería crear a un riesgo de incendio cuando se

utiliza con otro tipo de batería. Utilice únicamente

con el cargador Greenworks 29482 u otra serie

CAF.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como clips,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan hacer una

conexión entre los terminales. El cortocircuito de

los terminales de la batería puede provocar un

incendio.

• Bajo condiciones abusivas, es posible que salga

líquido de la batería; evite el contacto. En caso de

un contacto accidental, lavar con abundante agua.

Si el líquido entra en contacto con los ojos, busque

también atención médica. El líquido de la batería

puede provocar irritación o quemaduras.

• No utilice una batería o un aparato que haya sufrido

daños o modificaciones. Las baterías dañadas

o modificadas pueden exhibir un comportamiento

impredecible que puede causar un incendio, una

explosión o un riesgo de lesiones.

• No exponga una batería o un aparato al fuego ni a

temperaturas excesivas. La exposición al fuego o a

una temperatura superior a 265 °F (130 °C) puede

provocar una explosión.

• No deseche las baterías en el fuego. Las celdas

pueden explotar. Contacte a las autoridades locales

para informarse sobre las posibles instrucciones del

desecho.

• No abra ni destruya las baterías. El electrolito

liberado es corrosivo y puede producir daños a los

ojos o la piel. Puede ser tóxico si se traga.

• Tenga cuidado con el manejo de las baterías

para no cortocircuitarlas con materiales conductores

como anillos, pulseras y llaves. La batería o

el conductor puede sobrecalentarse y producir

quemaduras.

• Siga todas las instrucciones de carga y no cargue

la batería o el aparato fuera del intervalo de

temperatura especificado en las instrucciones. La

carga incorrecta o a temperaturas fuera del intervalo

especificado puede dañar la batería y aumentar el

riesgo de incendio.

• Solicite a un técnico de reparación cualificado que

realice las tareas de servicio utilizando únicamente

piezas de repuesto idénticas. Esto garantizará el

mantenimiento de la seguridad del producto.

• Mantenga las protecciones en su posición y en

estado de funcionamiento.

• Mantenga las manos y los pies alejados de la zona

de corte.

• Desconecte la batería del aparato antes de realizar

ajustes, cambiar accesorios o almacenarlo. Estas

medidas de seguridad preventivas reducen el

riesgo de que el aparato se ponga en marcha

accidentalmente.

• Utilice únicamente con el hilo de corte de nylon

de .065" (1.65 mm) de diámetro. No utilice hilos

más fuertes de lo recomendado por el fabricante

ni materiales de hilo de otros tipos – por ejemplo,

alambre, cuerda y similar.

CONSERVE ESTAS INSTRUCCIONES

3 SÍMBOLOS EN LA MÁQUINA

En esta máquina pueden utilizarse algunos de los

siguientes símbolos. Le rogamos que los estudie y

aprenda sus definiciones. La interpretación correcta

de estos símbolos le permitirá manejar la herramienta

mejor y de manera más segura.

Español

Símbolo Explicación

V Tensión

A Corriente

Hz Frecuencia (ciclos por segundo)

W Potencia

min Tiempo

/min

Revoluciones, carreras, velocidad de

superficie, órbitas, etc., por minuto

Corriente continua

Precauciones que afectan a su se-

guridad.

Debe leer y entender todas las in-

strucciones antes de manejar la má-

quina, así como seguir todas las ad-

vertencias e instrucciones de seguri-

dad.

Lleve siempre gafas de seguridad

con protectores laterales marcada

para cumplir la ANSI Z87.1 cuando

utilice esta máquina.

Mantenga a todos los transeúntes al

menos a 15 m (50 pies).

No instale ni utilice ningún tipo de cu-

chilla en la máquina o que muestre

este símbolo.

Los objetos proyectados pueden re-

botar y provocar lesiones personales

o daños materiales.

4 NIVELES DE RIESGO

Las siguientes indicaciones y los significados explican

los niveles de riesgo asociados a este producto.

SÍMBO-

INDICACIÓN SIGNIFICADO

PELIGRO Indica una situación de

peligro inminente que, de

no evitarse, provocará le-

siones graves o incluso la

muerte.

ADVERTEN-

CIA

Indica una situación de pel-

igro potencial que, de no

evitarse, podría provocar

lesiones graves o incluso

la muerte.

SÍMBO-

INDICACIÓN SIGNIFICADO

PRECAU-

CIÓN

Indica una situación de pel-

igro potencial que, de no

evitarse, puede provocar

lesiones leves o modera-

das.

PRECAU-

CIÓN

(Sin símbolo de alerta so-

bre seguridad) Indica una

situación que puede provo-

car daños materiales.

5 SERVICIO

Las tareas de servicio exigen un cuidado extremo así

como conocimientos y deben ser realizadas únicamente

por un técnico de servicio cualificado. Para cuestiones

de servicio, le recomendamos que devuelva la máquina

al CENTRO DE SERVICIO AUTORIZADO más cercano

para su reparación. Utilice únicamente accesorios y

piezas de repuesto idénticos del fabricante.

6 ELIMINACIÓN DE BATERÍA

SEGURA PARA EL MEDIO

AMBIENTE

Los materiales tóxicos y corrosivos que figuran a

continuación se encuentran en las baterías utilizadas

en esta máquina: Ion de litio, un material tóxico.

AVISO

Deseche todos los materiales tóxicos de una manera

especificada para evitar la contaminación del medio

ambiente. Antes de desechar una batería de iones

de litio dañada o agotada, contacte con la agencia

local de eliminación de residuos o con la agencia

de protección medioambiental local para obtener

información e instrucciones específicas. Lleve las

baterías a un centro de reciclaje o eliminación local

certificado para la eliminación de los iones de litio.

Español

AVISO

Si la batería se agrieta o se rompe, con o sin fugas,

no la recargue ni la utilice. Deséchela y sustitúyala

por una batería nueva. ¡NO INTENTE REPARARLA!

Para evitar lesiones y riesgos de incendio, explosión

o descarga eléctrica, y para evitar daños al medio

ambiente:

• Cubra los terminales de la batería con cinta

adhesiva resistente.

• NO intente retirar o destruir ninguno de los

componentes de la batería.

• NO intente abrir la batería.

• Si se produce una fuga, los electrolitos liberados

son corrosivos y tóxicos. NO deje que la solución

entre en contacto con los ojos o la piel, y no la

ingiera.

• NO deseche estas baterías con la basura

doméstica normal.

• NO incinere.

• NO lleve las baterías a lugares donde formarán

parte de vertederos de residuos o flujos de

residuos sólidos urbanos.

• Llévelas a un centro de reciclaje o eliminación

certificado.

7 PROPUESTA 65

AVISO

Este producto contiene una sustancia química

conocida en el estado de California como causante

de cáncer, defectos de nacimiento u otros daños

reproductivos. El polvo generado por el lijado

eléctrico, el serrado, el esmerilado, la perforación y

otras actividades de construcción contiene sustancias

químicas que se sabe que son causantes de cáncer,

defectos de nacimiento u otros daños reproductivos.

Algunos ejemplos de estas sustancias químicas son:

• Plomo de pinturas con base de plomo;

• Sílice cristalina de ladrillos y cemento y otros

productos de albañilería;

• Arsénico y cromo de la madera tratada

químicamente.

El riesgo de exposición a estas sustancias químicas

varía según la frecuencia con la que realice este

tipo de trabajo. Para reducir su exposición a

estas sustancias químicas, trabaje en una zona

bien ventilada y trabaje con equipos de seguridad

aprobados, como máscaras antipolvo, que estén

especialmente diseñadas para filtrar partículas

microscópicas.

8 INSTALACIÓN

8.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes

del uso.

AVISO

• Si las piezas de la máquina presentan daños, no

utilice la máquina.

• Si faltan piezas, no haga funcionar la máquina.

• Si faltan piezas o hay piezas dañadas, contacte el

centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el material de embalaje de

conformidad con los reglamentos locales.

AVISO

Por su seguridad personal, no inserte la batería antes

de haber montado la herramienta por completo.

8.2 FIJACIÓN DE LA PROTECCIÓN

AVISO

No toque la cuchilla de corte.

1. Tire de la guía de borde hasta el extremo abierto en

la ranura.

2. Retire el tornillo de la protección con un

destornillador Phillips (no incluido).

3. Ponga la protección sobre el cabezal de corte.

Español

4. Alinee el orificio de tornillo de la protección con el

orificio de tornillo del cabezal de corte.

5. Apriete el tornillo.

8.3 FIJACIÓN DE LA RUEDA

1. Retire el tornillo de la rueda con un destornillador

Phillips (no incluido).

2. Ponga la rueda sobre el cabezal de corte.

3. Alinee el orificio de tornillo de la rueda con el orificio

de tornillo del cabezal de corte.

4. Apriete el tornillo.

8.4 FIJACIÓN DEL ASA AUXILIAR

1. Fijación del asa auxiliar.

2. Fije el asa auxiliar en el asa trasera.

3. Sitúe el asa auxiliar en una posición cómoda.

4. Introduzca el perno por el orificio.

Español

5. Apriete el asa auxiliar con el mando.

8.5 INSTALACIÓN DE LA BATERÍA

AVISO

• Si la batería o el cargador ha sufrido daños,

sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor

se pare antes de instalar o retirar la batería.

• Debe leer y entender las instrucciones del manual

de la batería y el cargador.

1. Alinee las nervaduras de la batería con las ranuras

del compartimento de la batería.

2. Introduzca la batería en el compartimento de la

batería hasta que encaje en su posición.

3. Cuando escuche un clic, la batería está instalada.

8.6 RETIRADA DE LA BATERÍA

1. Pulse y mantenga pulsado el botón de desbloqueo

de la batería (1).

2. Retire la batería de la máquina.

9 FUNCIONAMIENTO

IMPORTANTE

Antes de utilizar la máquina, debe leer y entender

las normas de seguridad y las instrucciones de

funcionamiento.

AVISO

Tenga cuidado cuando maneje la máquina y observe

siempre su entorno antes de utilizar la herramienta.

9.1 PUESTA EN MARCHA DE LA

MÁQUINA

1. Pulse el botón de desbloqueo (1) y apriete el gatillo

(2).

Español

9.2 DETENCIÓN DE LA MÁQUINA

1. Suelte el gatillo para detener la máquina.

9.3 AJUSTE DE LA LONGITUD DEL

HILO DE CORTE

NOTA

La máquina tiene un cabezal con autoalimentación. Si

el hilo de corte no avanza automáticamente, puede

estar enredado o haberse terminado.

1. Ponga en marcha la máquina y manténgala así

durante 3s. Suelte el gatillo hasta que la máquina

se detenga por completo.

2. Repita el paso anterior hasta que pueda oír el ruido

de corte del hilo.

NOTA

El hilo se extenderá aproximadamente 1 cm (0,4")

con cada parada y puesta en marcha del gatillo hasta

que el hilo alcanza la cuchilla de corte y esta corta el

exceso de longitud.

NOTA

No tire del gatillo ni lo suelte demasiado rápido.

NOTA

Dañará la máquina si golpea el cabezal para intentar

avanzar el hilo.

9.4 CUCHILLA DE CORTE DE HILO

Este cortabordes está equipado con una cuchilla de

corte de hilo en la protección. La cuchilla de corte de

hilo recorta continuamente el hilo para garantizar un

diámetro de corte uniforme y eficaz. Avance el hilo cada

vez que escuche que el motor funciona más rápido de

lo normal, o cuando la eficiencia del corte disminuya.

Esto mantendrá el mejor rendimiento y mantendrá el

hilo el tiempo suficiente para avanzar adecuadamente.

9.5 AJUSTE DE LA LONGITUD DEL

EJE

NOTA

Puede ajustar la longitud del eje para manejar la

máquina fácilmente.

1. Detenga la máquina.

2. Desbloquee la palanca de leva y mueva el eje

inferior a la posición deseada.

3. Bloquee la palanca de leva.

9.6 CAMBIO AL MODO DE

BORDEADO

NOTA

Puede cambiar el cortabordes a una bordeadora para

cuidar el aspecto de patios, calzadas de acceso y

aceras.

1. Detenga la máquina.

2. Presione el botón de bordeado y gire el cabezal de

corte.

3. Desbloquee la palanca de leva y gire el cabezal de

corte 90 grados hasta que este se bloquee en su

posición.

Español

4. Bloquee la palanca de leva.

90°

9.7 CONSEJOS DE

FUNCIONAMIENTO

AVISO

Mantenga un espacio entre el cuerpo y la máquina.

AVISO

No utilice la máquina sin la protección en su posición.

Le sugerimos lo siguiente cuando utilice la máquina

• Mantenga una posición firme con dos manos en la

máquina mientras la utiliza.

• Corte la hierba alta de arriba a abajo.

Si se enrolla hierba alrededor del cabezal de corte:

• Retire la batería.

• Quite la hierba.

9.8 CONSEJOS DE CORTE

• Incline la máquina hacia la zona que va a cortar.

Utilice la punta del hilo de corte para cortar hierba.

• Mueva la máquina de derecha a izquierda para

evitar que los residuos despedidos golpeen al

operario.

• No corte en la zona peligrosa.

• No fuerce el cabezal de corte en hierba sin cortar.

• Las cercas de alambres y estacas provocan el

desgaste y la rotura del hilo de corte. Las paredes

de piedra y de ladrillo, los bordillos y la madera

pueden desgastar rápidamente el hilo de corte.

Español

Dirección de rotación

Mejor zona de corte

Zona de

corte peligrosa

10 MANTENIMIENTO

IMPORTANTE

Debe leer y entender los reglamentos de seguridad y

las instrucciones de mantenimiento antes de limpiar,

reparar o realizar tareas de mantenimiento en la

máquina.

IMPORTANTE

Asegúrese de que todas las tuercas, los pernos y los

tornillos estén apretados. Compruebe periódicamente

que las asas estén firmemente montadas.

IMPORTANTE

Utilice únicamente las piezas de repuesto y los

accesorios del fabricante original.

10.1 INFORMACIÓN GENERAL

IMPORTANTE

Únicamente un distribuidor o un centro de servicio

autorizado puede realizar el mantenimiento que no se

indica en este manual.

Antes de las operaciones de mantenimiento:

• Detenga la máquina.

• Retire la batería.

• Deje que se enfríe el motor.

• Utilice ropa adecuada, guantes protectores y gafas

de seguridad.

10.2 LIMPIEZA DE LA MÁQUINA

• Limpie la máquina después de utilizarla con un

paño húmedo humedecido en detergente neutro.

• No utilice detergentes o disolventes agresivos para

limpiar las piezas de plástico o las asas.

• Mantenga el cabezal de corte libre de hierba, hojas

o grasa excesiva.

• Mantenga los respiraderos limpios y libres de

residuos para evitar el sobrecalentamiento y daños

al motor o la batería.

• No pulverice agua sobre el motor ni los

componentes eléctricos.

10.3 SUSTITUCIÓN DEL CARRETE

1. Presione las pestañas (1) de los laterales del

cabezal de corte al mismo tiempo.

2. Tire para retirar la cubierta del carrete (2).

3. Retire el carrete restante (3).

4. Ponga el carrete nuevo en la carcasa del carrete

(4).

Español

NOTA

Asegúrese de que el hilo de corte esté en la ranura

de guía sobre el carrete nuevo y que se extienda

aproximadamente 12,5 cm (5") antes de instalar el

carrete nuevo.

5. Introduzca el extremo del hilo de corte por el orificio

(5).

6. Extienda el hilo de corte para soltarlo de la ranura

de guía en el carrete.

7. Presione las pestañas e instale la cubierta del

carrete en la carcasa del carrete.

8. Introduzca la cubierta del carrete hasta que encaje

en su posición.

CLICK

10.4 SUSTITUCIÓN DEL HILO DE

CORTE

NOTA

Retire el hilo de corte restante del carrete.

NOTA

Utilice únicamente con el hilo de corte de nylon de

.065" (1.65 mm) de diámetro.

1. Corte un trozo de hilo de corte de aproximadamente

3m.

2. Doble un extremo del hilo 6,35 mm (1/4").

3. Coloque el hilo en el orificio de anclaje del carrete.

Español

4. Enrolle el hilo de corte alrededor del carrete

firmemente en la dirección indicada.

5. Introduzca el hilo de corte en la ranura de guía.

6. No enrolle el hilo de corte más allá del borde del

carrete.

11 TRANSPORTE Y

ALMACENAMIENTO

11.1 TRASLADO DE LA MÁQUINA

Cuando mueva la máquina debe:

• Llevar guantes.

• Detener la máquina.

• Retirar la batería y cargarla.

• Montar la protección de la cuchilla.

11.2 ALMACENAMIENTO DE LA

MÁQUINA

• Retire la batería de la máquina.

• Asegúrese de que los niños no puedan acercarse a

la máquina.

• Mantenga la máquina alejada de agentes

corrosivos, como sustancias químicas para jardín y

sales para descongelación.

• Fije la máquina durante el transporte para evitar

daños o lesiones. Limpie y examine si hay daños en

la máquina.

12 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

La máqui-

na no se

pone en

marcha

cuando

aprieta el

gatillo.

No hay contacto

eléctrico entre la

máquina y la ba-

tería.

1. Retire la batería.

2. Compruebe el con-

tacto e instale de nue-

vo la batería.

La batería se ha

agotado.

Cargue la batería.

El botón de des-

bloqueo y el ga-

tillo no se pre-

sionan al mismo

tiempo.

1. Apriete el botón de

desbloqueo y sujételo.

2. Apriete el gatillo

para poner en marcha

la máquina.

Español

Problema Posible causa Solución

La máqui-

na se de-

tiene

cuando

corta.

La protección no

está fijada a la

máquina.

Retire la batería y fije

la protección a la má-

quina.

Se utiliza un hilo

de corte pesado.

Utilice únicamente con

el hilo de corte de ny-

lon de .065" (1.65 mm)

de diámetro.

La hierba se en-

rolla alrededor

del eje del motor

o del cabezal de

corte.

1. Detenga la máquina.

2. Retire la batería.

3. Retire la hierba del

eje del motor y del ca-

bezal de corte.

El motor se ha

sobrecargado.

1. Retire el cabezal de

corte de la hierba.

2. El motor se recuper-

ará para funcionar en

cuanto se retire la car-

ga.

3. Cuando corte, mue-

va el cabezal de corte

hacia dentro y fuera de

la hierba que va a cor-

tar y quite no más de

8" (20 cm) en cada pa-

sada.

La batería o la

máquina está

demasiado cal-

iente.

1. Deje enfriar la bate-

ría hasta que el funcio-

namiento vuelva a la

normalidad.

2. Deje enfriar la má-

quina durante aproxi-

madamente 10 minu-

tos.

La batería se ha

desconectado de

la herramienta.

Instale de nuevo la ba-

tería.

La batería se ha

agotado.

Cargue la batería.

Problema Posible causa Solución

El hilo no

avanza.

Los hilos se han

quedado solda-

dos.

Lubrique con espray

de silicona.

No ha suficiente

hilo en el car-

rete.

Instale más hilo.

Los hilos se des-

gastan y son de-

masiado cortos.

Avance el hilo de corte.

Los hilos están

enredados en el

carrete.

1. Retire los hilos del

carrete.

2. Enrolle los hilos.

El hilo se

rompe

continua-

mente.

La máquina se

está utilizando

incorrectamente.

1. Corte con la punta

del hilo, evite piedras,

paredes y otros objetos

duros.

2. Avance el hilo de

corte periódicamente

para mantener el an-

cho de corte completo.

La hierba

se enrolla

alrededor

del cabe-

zal de

corte y de

la carcasa

del motor.

Corte la hierba

alta al nivel del

suelo.

1. Corte la hierba alta

de arriba a abajo.

2. No quite más de 8"

(20 cm) en cada pasa-

da para evitar que se

enrolle.

El hilo no

corta bien.

La cuchilla de

corte se ha de-

safilado.

Afile la cuchilla de

corte con una lima o

sustitúyala.

Las vibra-

ciones au-

mentan

notable-

mente.

El hilo está gas-

tado en un lado

y no se ha avan-

zado a tiempo.

Asegúrese de que el

hilo a ambos lados

esté normal. Avance el

hilo.

13 DATOS TÉCNICOS

Tipo Inalámbrico, con funcio-

namiento a batería

Motor 40 V con escobillas

Velocidad sin carga 9000±10% RPM

Diámetro de hilo de corte .065" (1.65 mm)

Diámetro de recorrido de

corte

13" (330 mm)

Tipo de alimentación Autoalimentación

Español

Peso (sin batería) 5.18 lbs (2.35 kg)

Modelo de batería BAF701 y otras series

BAF

Modelo de cargador 29482 y otras series CAF

El intervalo de temperatura ambiente recomendado:

Elemento Temperatura

Intervalo de temperatura

de almacenamiento del

cortabordes

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura

de funcionamiento del cor-

tabordes

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura

de carga de la batería

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura

de funcionamiento del car-

gador

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura

de almacenamiento de la

batería

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura

de descarga de la batería

32°F (0°C) - 113°F (45°C)

14 GARANTÍA LIMITADA

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Por la presente Greenworks garantiza este producto,

al comprador original con el comprobante de compra,

durante un periodo de tres (3) años frente a defectos

en materiales, piezas o mano de obra. A su entera

discreción Greenworks reparará o sustituirá cualquiera

y todas las piezas que resulten ser defectuosas, con

un uso normal, sin coste alguno para el cliente. Esta

garantía es válida únicamente para unidades que se

hayan utilizado para uso personal que no han sido

compradas o alquiladas para uso industrial/comercial y

cuyo mantenimiento se ha realizado de acuerdo con las

instrucciones del manual del propietario suministrado

con el producto nuevo.

ARTÍCULOS NO CUBIERTOS POR LA GARANTÍA:

1. Cualquier pieza que no funcione debido a mal

uso, uso comercial, abuso, negligencia, accidente,

mantenimiento inadecuado o alteración; o

2. La unidad, si no ha sido utilizada o mantenida de

acuerdo con el manual del propietario; o

3. Desgaste normal;

4. Artículos de mantenimiento de rutina tales como

lubricantes, afilado de cuchillas;

5. Deterioro normal del acabado exterior debido al uso

o la exposición.

LÍNEA DE ASISTENCIA TELEFÓNICA:

Puede contactar con el servicio de garantía llamando

a nuestra línea de asistencia telefónica gratuita a

1-888-909-6757.

COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de

cualquier unidad o accesorio de equipos eléctricos son

responsabilidad del comprador. Es responsabilidad del

comprador pagar los costes de transporte de cualquier

pieza enviada para su sustitución bajo esta garantía, a

menos que dicha devolución sea solicitada por escrito

por Greenworks.

Dirección en EE.UU.: Dirección en Canadá:

Greenworks Tools Greenworks Tools Canada,

Inc.

P.O. Box 1238 P.O. Box 93095, Newmarket,

Ontario

Mooresville, NC 28115 L3Y 8K3

Español

15 PIEZAS DE REPUESTO

N.º N.º pieza Ca

nt.

Descripción N.º N.º pieza Ca

nt.

Descripción

1 R0203452-00 1 Conjunto de asa auxiliar 3 R0204511-00 1 Conjunto de protección

2 R0204510-00 1 Guía de borde 4 R0102446-00 1 Conjunto de cabezal de

corte

Español

P0804474-00 Rev B

Greenworks ST40L213 40V 13-Inch Cordless String Trimmer / Edger Gen 2, 2.0Ah USB Battery and Charger Included

Product's Documents

User Manual

Specifications

Greenworks ST40L213 Questions and Answers
